Troy-Bilt 12A-182Q563 Self Propelled Lawn Mower User Manual

Printed In USA

operator’s manual

Safe Operation Practices • Set-Up • Operation • Maintenance • Service • Troubleshooting • Warranty

WARNING

READ AND FOLLOW ALL SAFETY RULES AND INSTRUCTIONS IN THIS MANUAL

BEFORE ATTEMPTING TO OPERATE THIS MACHINE.

FAILURE TO COMPLY WITH THESE INSTRUCTIONS MAY RESULT IN PERSONAL INJURY.

P. O. Box 1386, 97 Kent Avenue, KITCHENER, ONTARIO, CANADA N2G 4J1

769-07900

2.14.1 2

19” Self-Propelled Mower

Customer Support

Please do

NOT

return the unit to the retailer from which it was purchased, without first contacting Customer Support.

If you have difficulty assembling this product or have any questions regarding the controls, operation, or maintenance of

this machine, you can seek help from the experts. Choose from the options below:

◊ Visit our web at www.troybilt.ca

◊ Locate your nearest dealer from Customer Support: 1-800-668-1238

◊ Contact Troy Bilt • P.O. Box 1386 • 97 Kent Avenue • Kitchener, Ontario, Canada • N2G 4J1

Safe Operation Practices ........................................ 3

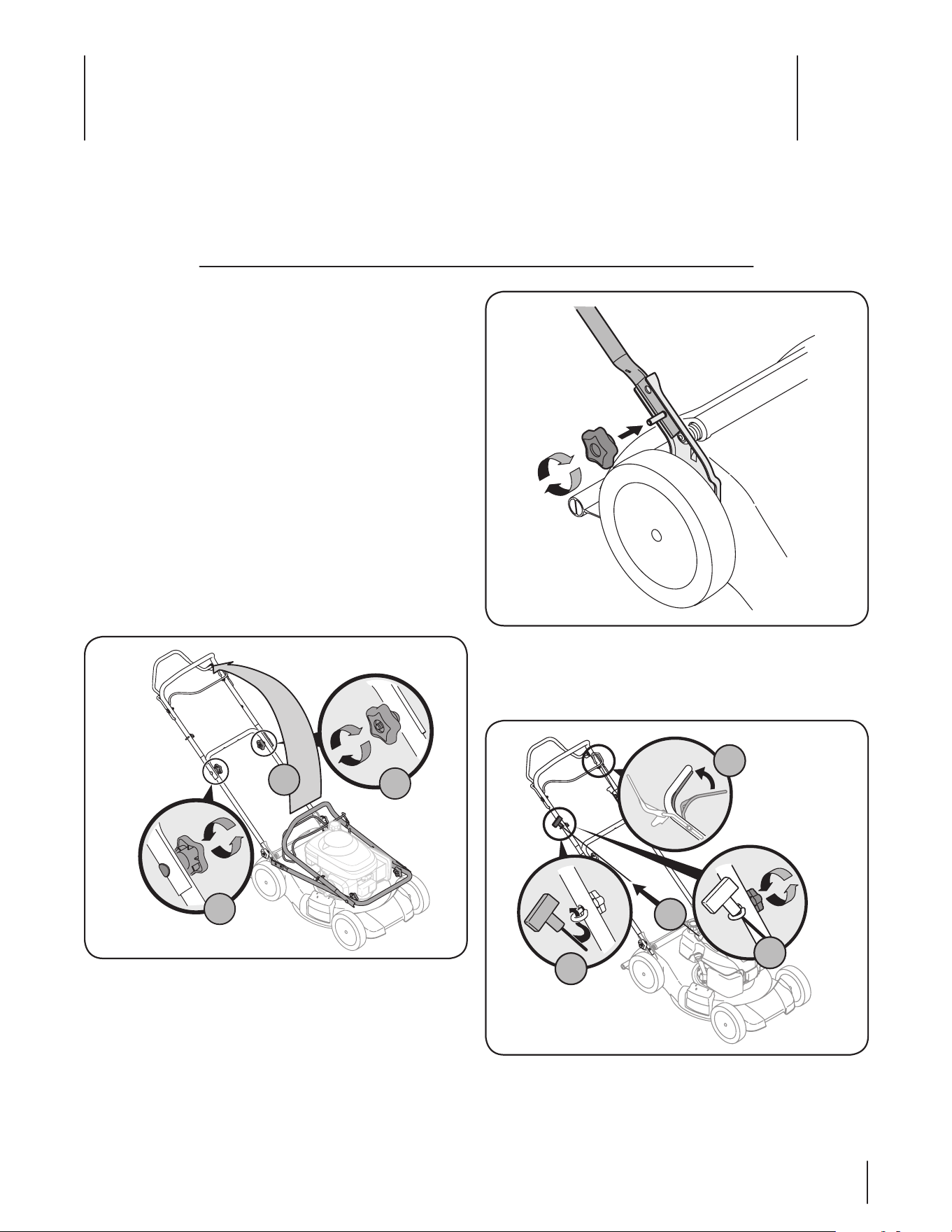

Assembly & Set-Up .................................................. 9

Controls & Features ................................................12

Operation ................................................................13

Maintenance & Adjustment .................................14

Service .....................................................................16

Troubleshooting .....................................................19

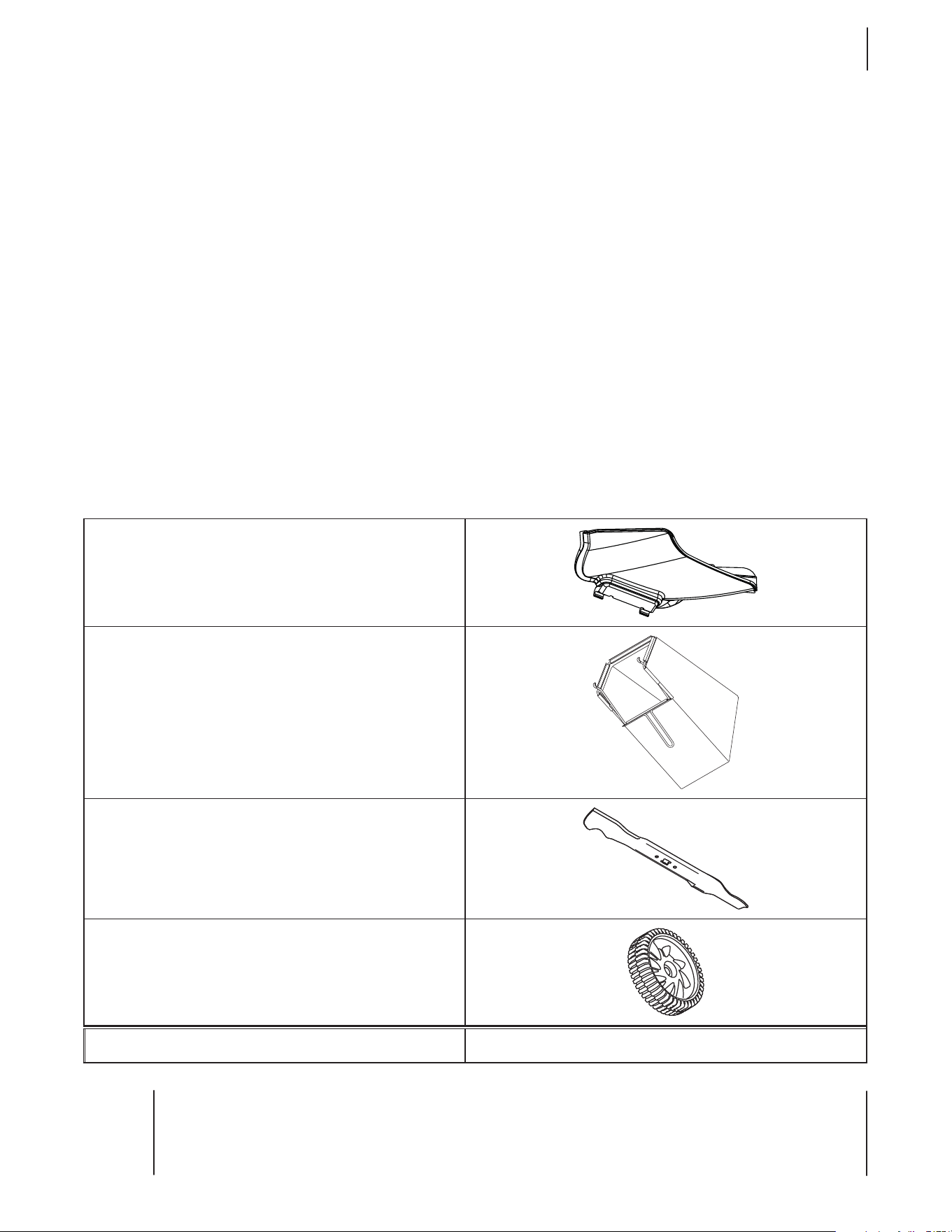

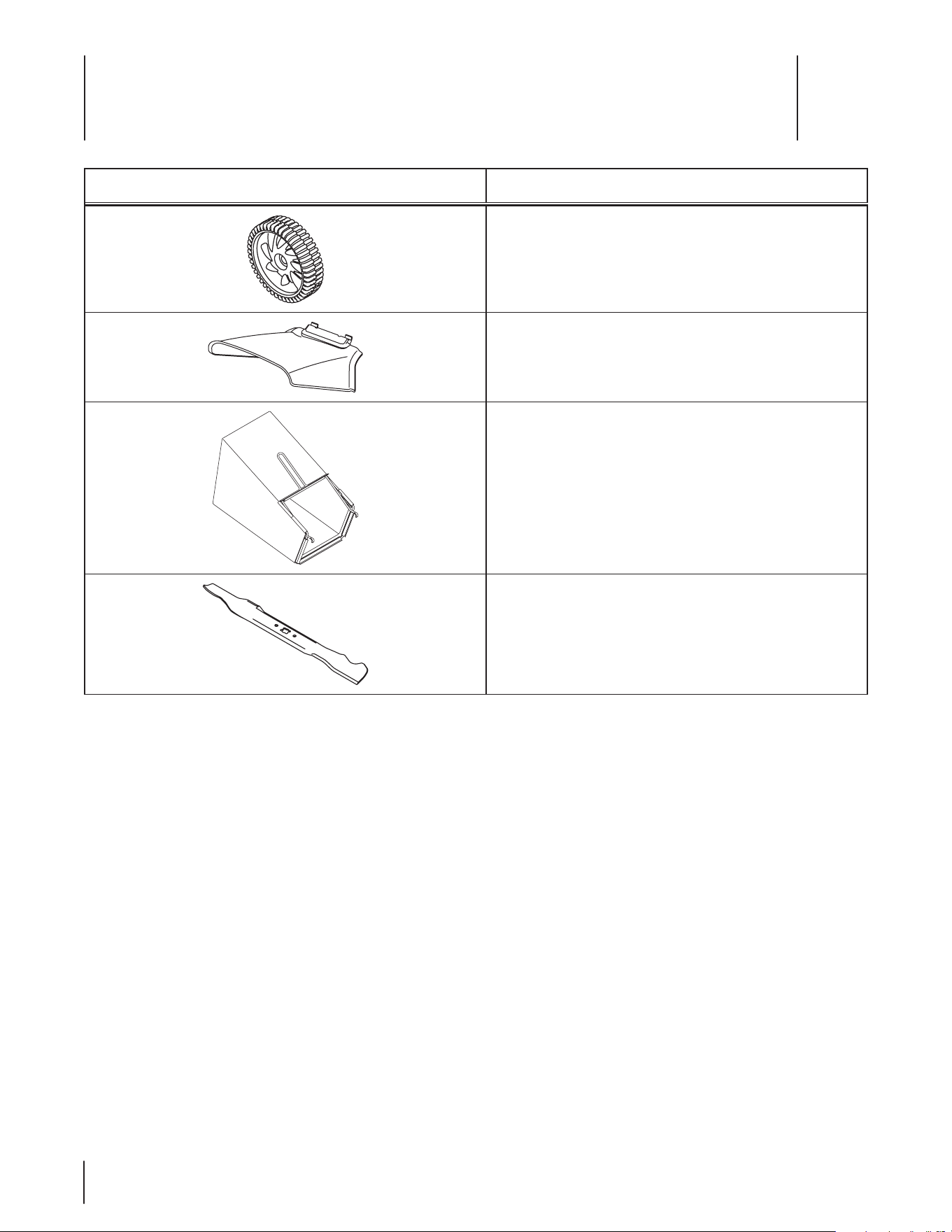

Replacement Parts ................................................ 20

Warranty .................................................................21

To The Owner

Table of Contents

Record Product Information

Before setting up and operating your new equipment, please

locate the model plate on the equipment and record the

information in the provided area to the right. You can locate the

model plate by standing at the operating position and looking

down at the rear of the machine. This information will be

necessary, should you seek technical support via our web site or

with your local dealer.

Model NuMber

Serial NuMber

Thank you for purchasing your new equipment. It was carefully

engineered to provide excellent performance when properly

operated and maintained.

Please read this entire manual prior to operating the equipment.

It instructs you how to safely and easily set up, operate and

maintain your machine. Please be sure that you, and any other

persons who will operate the machine, carefully follow the

recommended safety practices at all times. Failure to do so could

result in personal injury or property damage.

All information in this manual is relative to the most recent

product information available at the time of printing. Review

this manual frequently to familiarize yourself with the machine,

its features and operation. Please be aware that this Operator’s

Manual may cover a range of product specifications for

various models. Characteristics and features discussed and/or

illustrated in this manual may not be applicable to all models.

The manufacturer reserves the right to change product

specifications, designs and equipment without notice and

without incurring obligation.

If you have any problems or questions concerning the machine,

phone your local service dealer or contact us directly. Customer

Support telephone numbers, website address and mailing

address can be found on this page. We want to ensure your

complete satisfaction at all times.

Throughout this manual, all references to right and left side of the

machine are observed from the operating position.

The engine manufacturer is responsible for all engine-related

issues with regards to performance, power-rating, specifications,

warranty and service. Please refer to the engine manufacturer’s

Owner’s/Operator’s Manual, packed separately with your

machine, for more information.

Thank You

Important Safe Operation Practices

General Operation

1. Read this operator’s manual carefully in its entirety before

attempting to assemble this machine. Read, understand,

and follow all instructions on the machine and in the

manuals) before operation. Keep this manual in a safe

place for future and regular reference and for ordering

replacement parts.

2. Be completely familiar with the controls and the proper use

of this machine before operating it.

3. This machine is a precision piece of power equipment,

not a plaything. Therefore, exercise extreme caution at all

times. This machine has been designed to perform one job:

to mow grass. Do not use it for any other purpose.

4. Never allow children under 14 years of age to operate this

machine. Children 14 and over should read and understand

the instructions and safe operation practices in this manual

and on the machine and should be trained and supervised

by an adult.

5. Only responsible individuals who are familiar with these

rules of safe operation should be allowed to use this

machine.

6. Thoroughly inspect the area where the equipment is to be

used. Remove all stones, sticks, wire, bones, toys and other

foreign objects, which could be tripped over or picked up

and thrown by the blade. Thrown objects can cause serious

personal injury.

7. Plan your mowing pattern to avoid discharge of material

toward roads, sidewalks, bystanders and the like. Also,

avoid discharging material against a wall or obstruction,

which may cause discharged material to ricochet back

toward the operator.

8. To help avoid blade contact or a thrown object injury,

stay in operator zone behind handles and keep children,

bystanders, helpers and pets at least 75 feet from mower

while it is in operation. Stop machine if anyone enters area.

9. Always wear safety glasses or safety goggles during

operation and while performing an adjustment or repair

to protect your eyes. Thrown objects which ricochet can

cause serious injury to the eyes.

10. Wear sturdy, rough-soled work shoes and close-fitting

slacks and shirts. Shirts and pants that cover the arms

and legs and steel-toed shoes are recommended. Never

operate this machine in bare feet, sandals, slippery or light-

weight (e.g. canvas) shoes.

11. Do not put hands or feet near rotating parts or under the

cutting deck. Contact with blade can amputate fingers,

hands, toes and feet.

WARNING: This symbol points out important safety instructions which, if not followed,

could endanger the personal safety and/or property of yourself and others. Read and follow

all instructions in this manual before attempting to operate this machine. Failure to comply

with these instructions may result in personal injury.

When you see this symbol. HEED ITS WARNING!

WARNING: Engine Exhaust, some of its constituents, and certain vehicle components

contain or emit chemicals known to State of California to cause cancer and birth defects or

other reproductive harm.

WARNING: Battery posts, terminals, and related accessories contain lead and lead

compounds, chemicals known to the State of California to cause cancer and reproductive

harm. Wash hands after handling.

DANGER: This machine was built to be operated according to the safe operation practices in

this manual. As with any type of power equipment, carelessness or error on the part of the

operator can result in serious injury. This machine is capable of amputating fingers, hands,

toes and feet and throwing objects. Failure to observe the following safety instructions could

result in serious injury or death.

4 Section 2 — important Safe operation practiceS

12. A missing or damaged discharge cover can cause blade

contact or thrown object injuries.

13. Many injuries occur as a result of the mower being pulled

over the foot during a fall caused by slipping or tripping.

Do not hold on to the mower if you are falling; release the

handle immediately.

14. Never pull the mower back toward you while you are

walking. If you must back the mower away from a wall or

obstruction first look down and behind to avoid tripping

and then follow these steps:

a. Step back from mower to fully extend your arms.

b. Be sure you are well balanced with sure footing.

c. Pull the mower back slowly, no more than half way

toward you.

d. Repeat these steps as needed.

15. Do not operate the mower while under the influence of

alcohol or drugs.

16. Do not engage the self-propelled mechanism on machines

so equipped while starting engine.

17. The blade control handle is a safety device. Never attempt

to bypass its operation. Doing so makes the safety device

inoperative and may result in personal injury through

contact with the rotating blade. The blade control handle

must operate easily in both directions and automatically

return to the disengaged position when released.

18. Never operate the mower in wet grass. Always be sure of

your footing. A slip and fall can cause serious personal

injury. If you feel you are losing your footing, release the

blade control handle immediately and the blade will stop

rotating within three seconds.

19. Mow only in daylight or good artificial light. Walk, never

run.

20. Stop the blade when crossing gravel drives, walks or roads.

21. If the equipment should start to vibrate abnormally, stop

the engine and check immediately for the cause. Vibration

is generally a warning of trouble.

22. Shut the engine off and wait until the blade comes to

a complete stop before removing the grass catcher or

unclogging the chute. The cutting blade continues to

rotate for a few seconds after the blade control is released.

Never place any part of the body in the blade area until you

are sure the blade has stopped rotating.

23. Never operate mower without proper trail shield, discharge

cover, grass catcher, blade control handle or other safety

protective devices in place and working. Never operate

mower with damaged safety devices. Failure to do so can

result in personal injury.

24. Muffler and engine become hot and can cause a burn. Do

not touch.

25. Never attempt to make a wheel or cutting height

adjustment while the engine is running.

26. Only use parts and accessories made for this machine by

the manufacturer. Failure to do so can result in personal

injury.

27. When starting engine, pull cord slowly until resistance

is felt, then pull rapidly. Rapid retraction of starter cord

(kickback) will pull hand and arm toward engine faster than

you can let go. Broken bones, fractures, bruises or sprains

could result.

28. If situations occur which are not covered in this manual,

use care and good judgement. Contact Customer Support

for assistance or the name of the nearest service dealer.

Slope Operation

Slopes are a major factor related to slip and fall accidents, which

can result in severe injury. Operation on slopes requires extra

caution. If you feel uneasy on a slope, do not mow it. For your

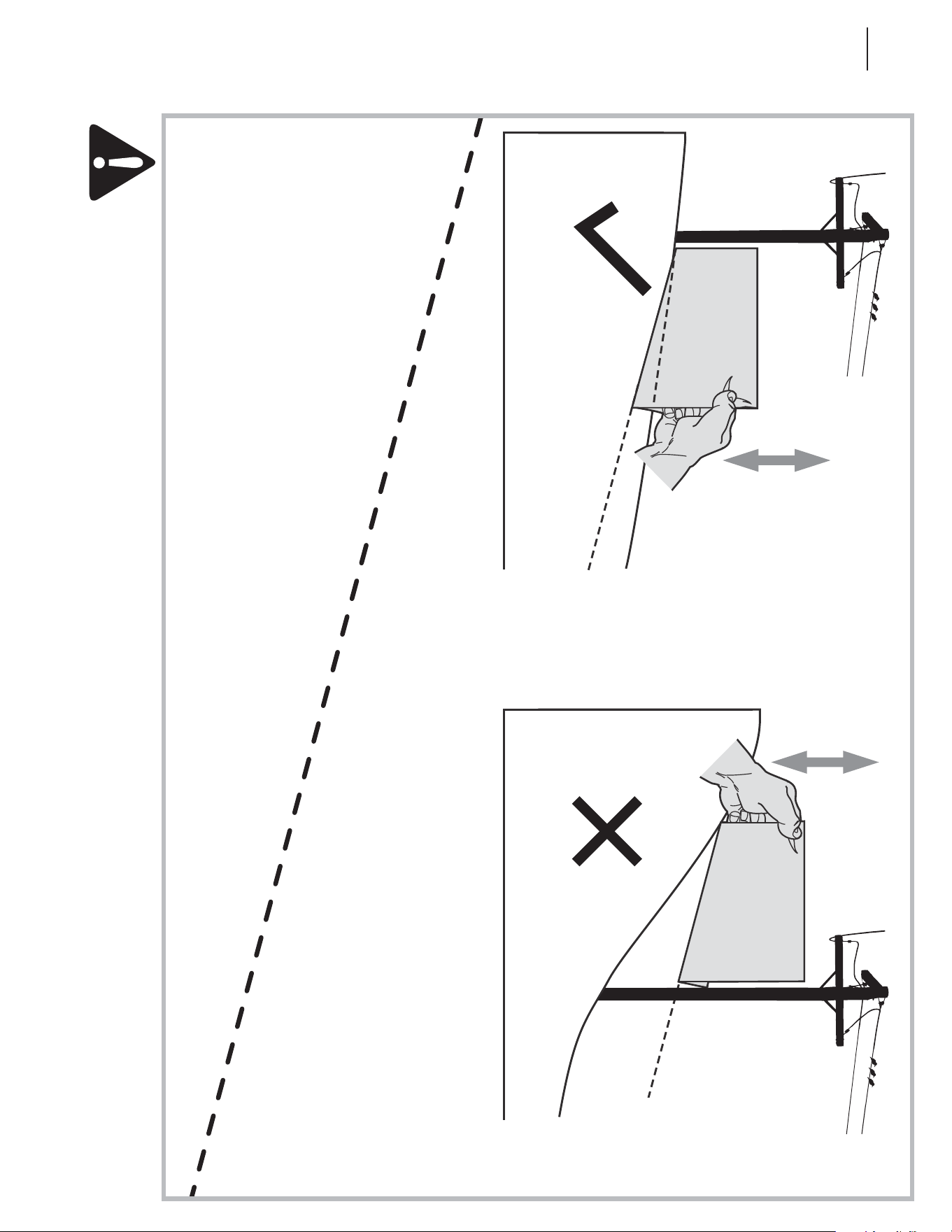

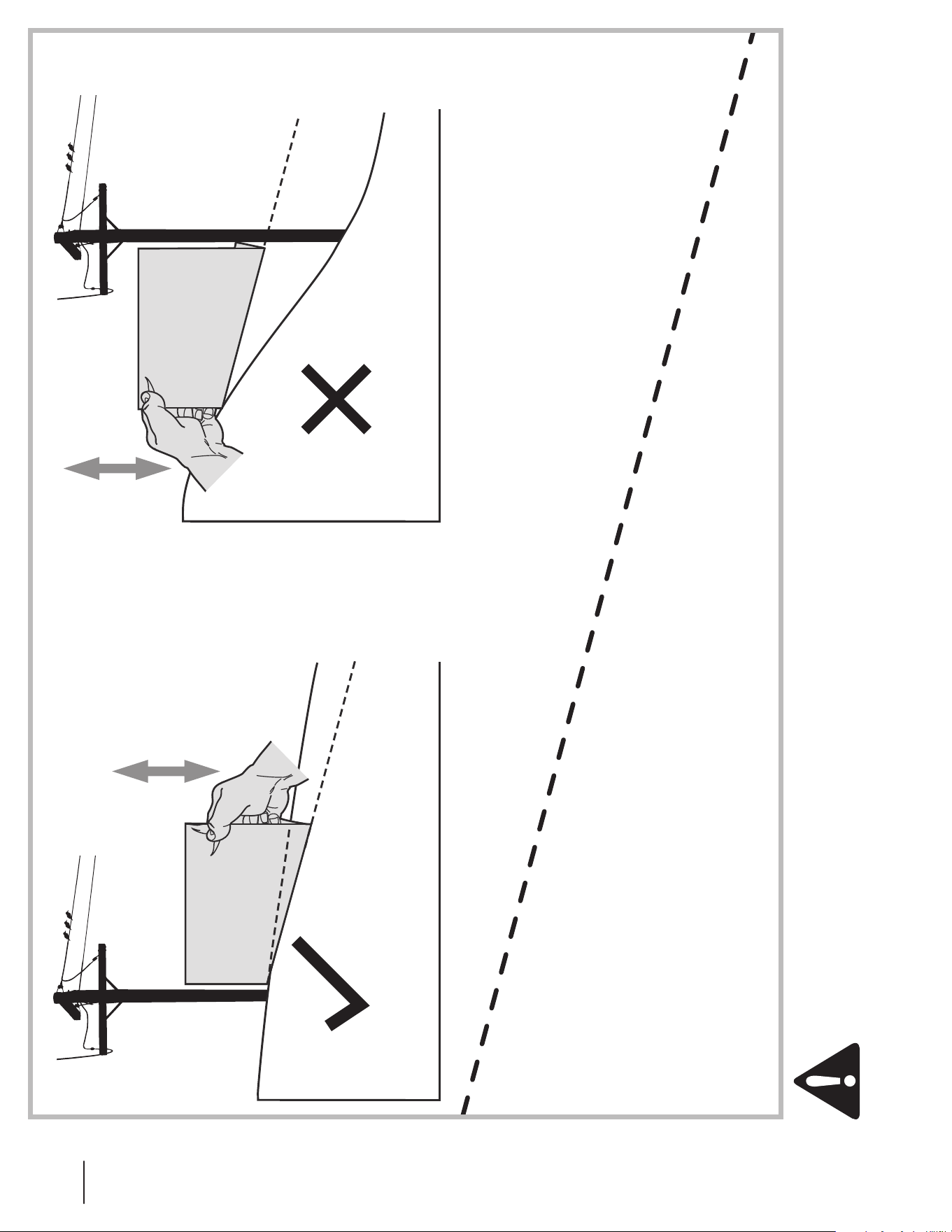

safety, use the slope gauge included as part of this manual to

measure slopes before operating this machine on a sloped or

hilly area. If the slope is greater than 15 degrees, do not mow it.

Do:

1. Mow across the face of slopes; never up and down. Exercise

extreme caution when changing direction on slopes.

2. Watch for holes, ruts, rocks, hidden objects, or bumps

which can cause you to slip or trip. Tall grass can hide

obstacles.

3. Always be sure of your footing. A slip and fall can cause

serious personal injury. If you feel you are losing your

balance, release the blade control handle immediately and

the blade will stop rotating within three (3) seconds.

Do Not:

1. Do not mow near drop-offs, ditches or embankments, you

could lose your footing or balance.

2. Do not mow slopes greater than 15 degrees as shown on

the slope gauge.

3. Do not mow on wet grass. Unstable footing could cause

slipping.

Children

Tragic accidents can occur if the operator is not alert to the

presence of children. Children are often attracted to the mower

and the mowing activity. They do not understand the dangers.

Never assume that children will remain where you last saw them.

1. Keep children out of the mowing area and under watchful

care of a responsible adult other than the operator.

2. Be alert and turn mower off if a child enters the area.

3. Before and while moving backwards, look behind and

down for small children.

4. Use extreme care when approaching blind corners,

doorways, shrubs, trees, or other objects that may obscure

your vision of a child who may run into the mower.

5. Keep children away from hot or running engines. They can

suffer burns from a hot muffler.

6. Never allow children under 14 years of age to operate this

machine. Children 14 and over should read and understand

the instructions and safe operation practices in this manual

and on the machine and be trained and supervised by an

adult.

5Section 2 — important Safe operation practiceS

Service

Safe Handling Of Gasoline:

1. To avoid personal injury or property damage use extreme

care in handling gasoline. Gasoline is extremely flammable

and the vapors are explosive. Serious personal injury can

occur when gasoline is spilled on yourself or your clothes,

which can ignite. Wash your skin and change clothes

immediately.

2. Use only an approved gasoline container.

3. Never fill containers inside a vehicle or on a truck or trailer

bed with a plastic liner. Always place containers on the

ground away from your vehicle before filling.

4. Remove gas-powered equipment from the truck or

trailer and refuel it on the ground. If this is not possible,

then refuel such equipment on a trailer with a portable

container, rather than from a gasoline dispenser nozzle.

5. Keep the nozzle in contact with the rim of the fuel tank or

container opening at all times until fueling is complete. Do

not use a nozzle lock-open device.

6. Extinguish all cigarettes, cigars, pipes and other sources

of ignition.

7. Never fuel machine indoors because flammable vapors will

accumulate in the area.

8. Never remove gas cap or add fuel while engine is hot or

running. Allow engine to cool at least two minutes before

refueling.

9. Never over fill fuel tank. Fill tank to no more than 1 inch

below bottom of filler neck to provide for fuel expansion.

10. Replace gasoline cap and tighten securely.

11. If gasoline is spilled, wipe it off the engine and equipment.

Move machine to another area. Wait 5 minutes before

starting engine.

12. Never store the machine or fuel container near an open

flame, spark or pilot light as on a water heater, space

heater, furnace, clothes dryer or other gas appliances.

13. To reduce fire hazard, keep machine free of grass, leaves,

or other debris build-up. Clean up oil or fuel spillage and

remove any fuel soaked debris.

14. Allow machine to cool at least 5 minutes before storing.

General Service:

1. Never run an engine indoors or in a poorly ventilated area.

Engine exhaust contains carbon monoxide, an odorless

and deadly gas.

2. Before cleaning, repairing, or inspecting, make certain the

blade and all moving parts have stopped. Disconnect the

spark plug wire and ground against the engine to prevent

unintended starting.

3. Check the blade and engine mounting bolts at frequent

intervals for proper tightness. Also, visually inspect blade

for damage (e.g., bent, cracked, worn) Replace blade with

the original equipment manufacture’s (O.E.M.) blade only,

listed in this manual. “Use of parts which do not meet the

original equipment specifications may lead to improper

performance and compromise safety!”

4. Mower blades are sharp and can cut. Wrap the blade or

wear gloves, and use extra caution when servicing them.

5. Keep all nuts, bolts, and screws tight to be sure the

equipment is in safe working condition.

6. Never tamper with safety devices. Check their proper

operation regularly.

7. After striking a foreign object, stop the engine, disconnect

the spark plug wire and ground against the engine.

Thoroughly inspect the mower for any damage. Repair the

damage before starting and operating the mower.

8. Never attempt to make a wheel or cutting height

adjustment while the engine is running.

9. Grass catcher components, discharge cover, and trail shield

are subject to wear and damage which could expose

moving parts or allow objects to be thrown. For safety

protection, frequently check components and replace

immediately with original equipment manufacturer’s

(O.E.M.) parts only, listed in this manual. “Use of parts

which do not meet the original equipment specifications

may lead to improper performance and compromise

safety!”

10. Do not change the engine’s governor setting or over-speed

the engine. The governor controls the maximum safe

operating speed of the engine.

11. Check fuel line, tank, cap, and fittings frequently for cracks

or leaks. Replace if necessary.

12. Do not crank engine with spark plug removed.

13. Maintain or replace safety and instruction labels, as

necessary.

14. Observe proper disposal laws and regulations. Improper

disposal of fluids and materials can harm the environment.

15. According to the Consumer Products Safety Commission

(CPSC) and the U.S. Environmental Protection Agency (EPA),

this product has an Average Useful Life of seven (7) years,

or 140 hours of operation. At the end of the Average Useful

Life have the machine inspected annually by an authorized

service dealer to ensure that all mechanical and safety

systems are working properly and not worn excessively.

Failure to do so can result in accidents, injuries or death.

Do not modify engine

To avoid serious injury or death, do not modify engine in any

way. Tampering with the governor setting can lead to a runaway

engine and cause it to operate at unsafe speeds. Never tamper

with factory setting of engine governor.

6 Section 2 — important Safe operation practiceS

Notice Regarding Emissions

Engines which are certified to comply with California and federal

EPA emission regulations for SORE (Small Off Road Equipment)

are certified to operate on regular unleaded gasoline, and

may include the following emission control systems: Engine

Modification (EM), Oxidizing Catalyst (OC), Secondary Air

Injection (SAI) and Three Way Catalyst (TWC) if so equipped.

Spark Arrestor

WARNING: This machine is equipped with an

internal combustion engine and should not be used

on or near any unimproved forest-covered, brush

covered or grass-covered land unless the engine’s

exhaust system is equipped with a spark arrester

meeting applicable local or state laws (if any).

If a spark arrester is used, it should be maintained in effective

working order by the operator.

A spark arrester for the muffler is available through your nearest

engine authorized service dealer.

7Section 2 — important Safe operation practiceS

WARNING: Your Responsibility—Restrict the use of this power machine to persons who read, understand and

follow the warnings and instructions in this manual and on the machine.

SAVE THESE INSTRUCTIONS!

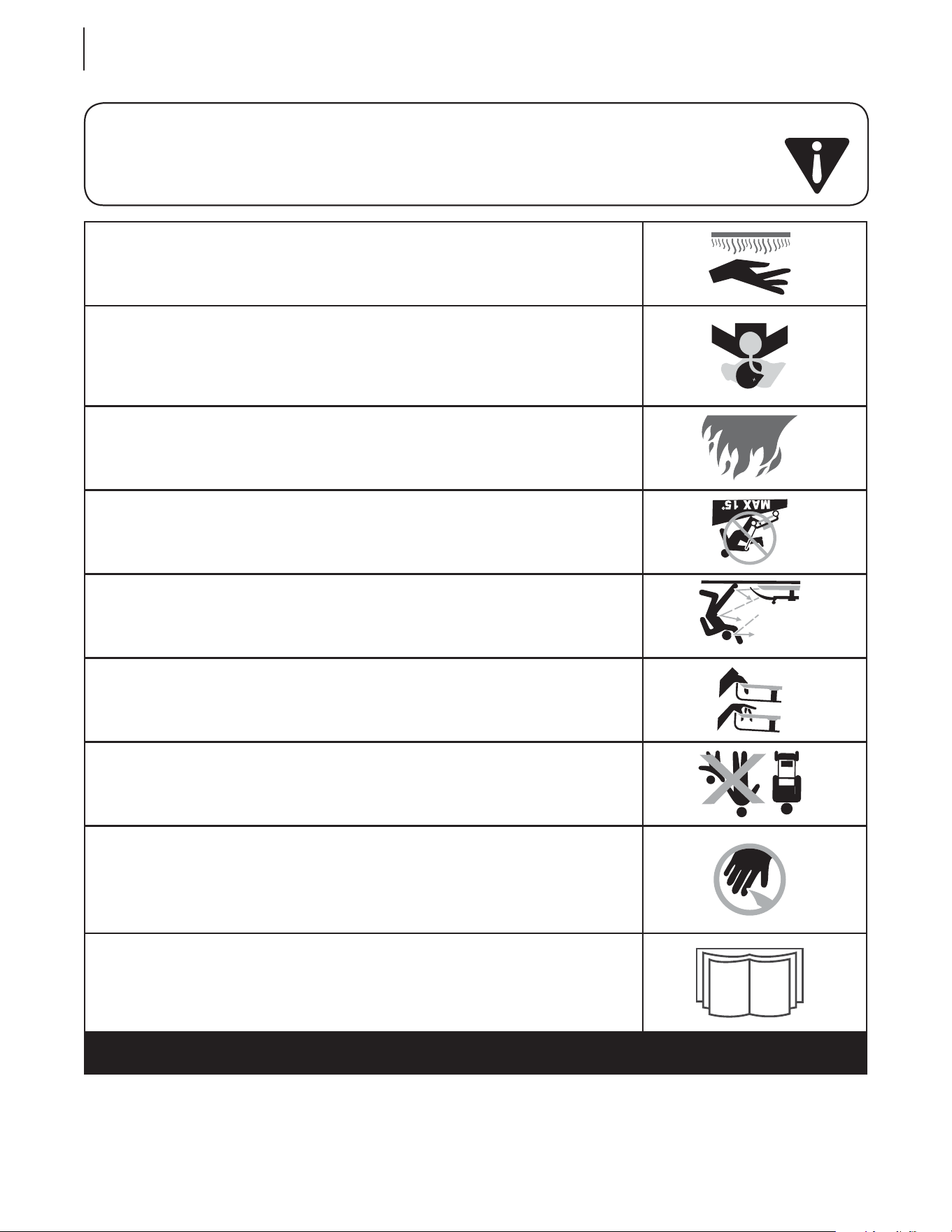

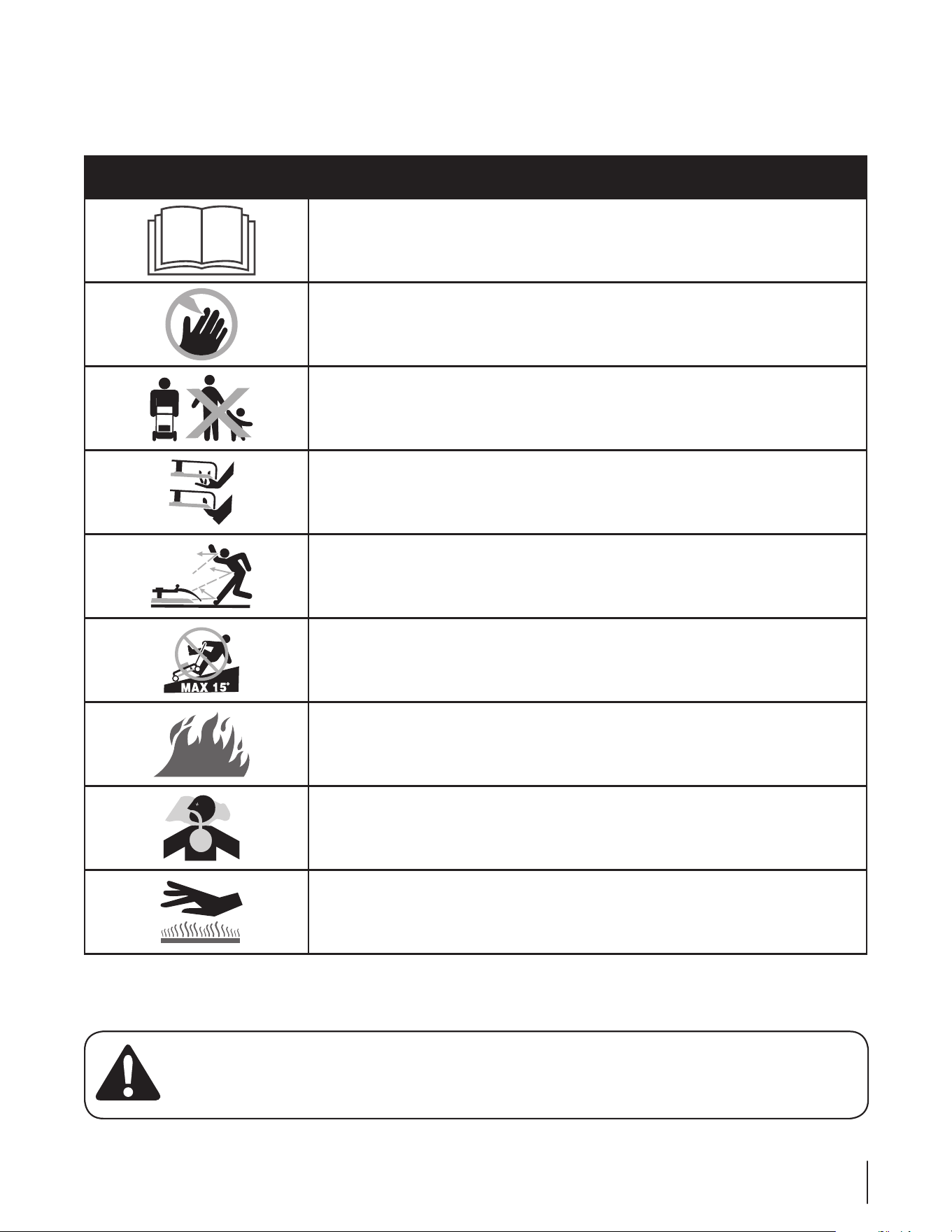

Safety Symbols

This page depicts and describes safety symbols that may appear on this product. Read, understand, and follow all instructions on the

machine before attempting to assemble and operate.

Symbol Description

READ THE OPERATOR’S MANUAL(S)

Read, understand, and follow all instructions in the manual(s) before attempting to

assemble and operate

DANGER — ROTATING BLADES

To reduce the risk of injury, keep hands and feet away. Do not operate unless discharge cover

or grass catcher is in its proper place. If damaged, replace immediately.

DANGER — BYSTANDERS

Do not mow when children or others are around.

DANGER — HAND/ FOOT CUT

Keep hands and feet away from rotating parts.

DANGER — THROWN DEBRIS

Remove objects that can be thrown by the blade in any direction. Wear safety glasses.

DANGER — SLOPES

Use extra caution on slopes. Do not mow slopes greater than 15°.

WARNING—GASOLINE IS FLAMMABLE

Allow the engine to cool at least two minutes before refueling.

WARNING— CARBON MONOXIDE

Never run an engine indoors or in a poorly ventilated area. Engine exhaust contains carbon

monoxide, an odorless and deadly gas.

WARNING— HOT SURFACE

Engine parts, especially the muffler, become extremely hot during operation. Allow engine

and muffler to cool before touching.

8 Section 2 — important Safe operation practiceS

(OK) (TOO STEEP)

USE THIS SLOPE GAUGE TO DETERMINE

IF A SLOPE IS TOO STEEP FOR SAFE OPERATION!

To check the slope, proceed as follows:

1. Remove this page and fold along the dashed line.

2. Locate a vertical object on or behind the slope (e.g. a pole, building, fence, tree, etc.)

3. Align either side of the slope gauge with the object (See Figure 1 and Figure 2 ).

4. Adjust gauge up or down until the left corner touches the slope (See Figure 1 and Figure 2).

5. If there is a gap below the gauge, the slope is too steep for safe operation (See Figure 2 above).

15° dashed line

Slope Gauge

Figure 2Figure 1

15° Slope

WARNING! Slopes are a major factor related to tip-over and roll-over accidents which can result in severe injury or death.

Do not operate machine on slopes in excess of 15 degrees. All slopes require extra caution.

Always mow across the face of slopes, never up and down slopes.

Assembly & Set-Up

Contents of Carton

• One Lawn Mower • One Grass Catcher • One Side Discharge Chute

• One Lawn Mower Operator’s Manual • One Engine Operator’s Manual • One Bottle of Oil

NOTE: Please be aware that this Operator’s Manual covers

models with and without electric start. While this manual

illustrates the non electric start model, most instructions and

features are equally applicable to both models. Follow only those

instructions which pertain to you model.

Assembly

NOTE: This unit is shipped without gasoline or oil in the engine.

Fill up gasoline and oil as instructed in the Engine Operation

section of this manual BEFORE operating your mower.

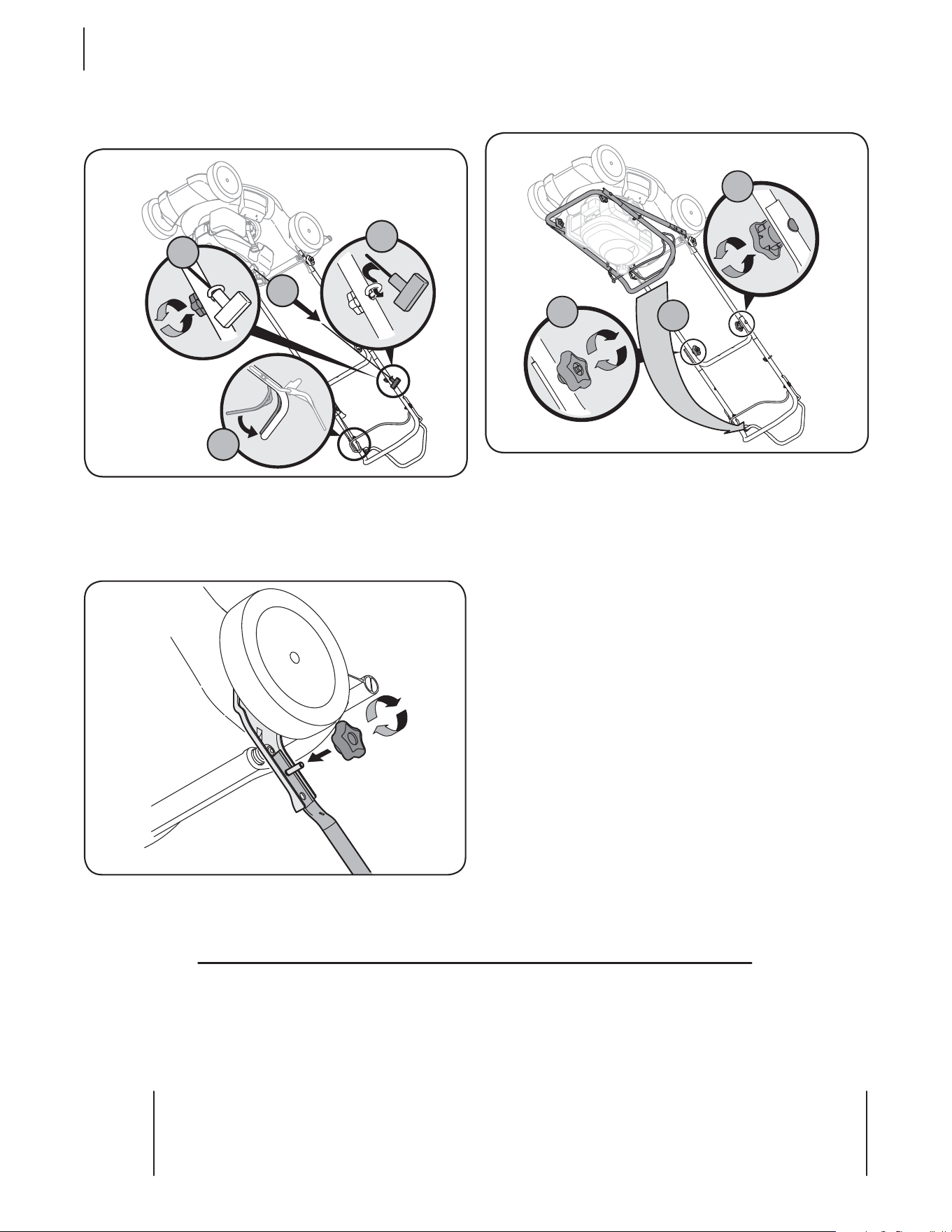

Handle

1. Remove any packing material which may be between

upper and lower handles.

b. Pull up and back on upper handle as shown in Fig.

3-1. Do not crimp cable while lifting the handle up.

Remove star knobs from handle mounting brackets

and secure the lower handle onto the handle

brackets by placing the lower hole of the lower

handle onto the pins of the handle brackets.

c. Tighten star knobs securing upper handle to lower

handle. See Fig. 3-1. Make sure that each carriage

bolt is seated properly in the handle.

2. Tighten star knobs securing lower handle to handle

brackets. See Fig. 3-2. Make certain the lower handle is

seated securely into the handle mounting brackets.

Figure 3-1

3. The rope guide is attached to the right side of the upper

handle. Loosen the wing nut which secures it to the upper

handle. Refer to Fig. 3-3.

Figure 3-2

Figure 3-3

10 Section 3 — ASSembly & Set-Up

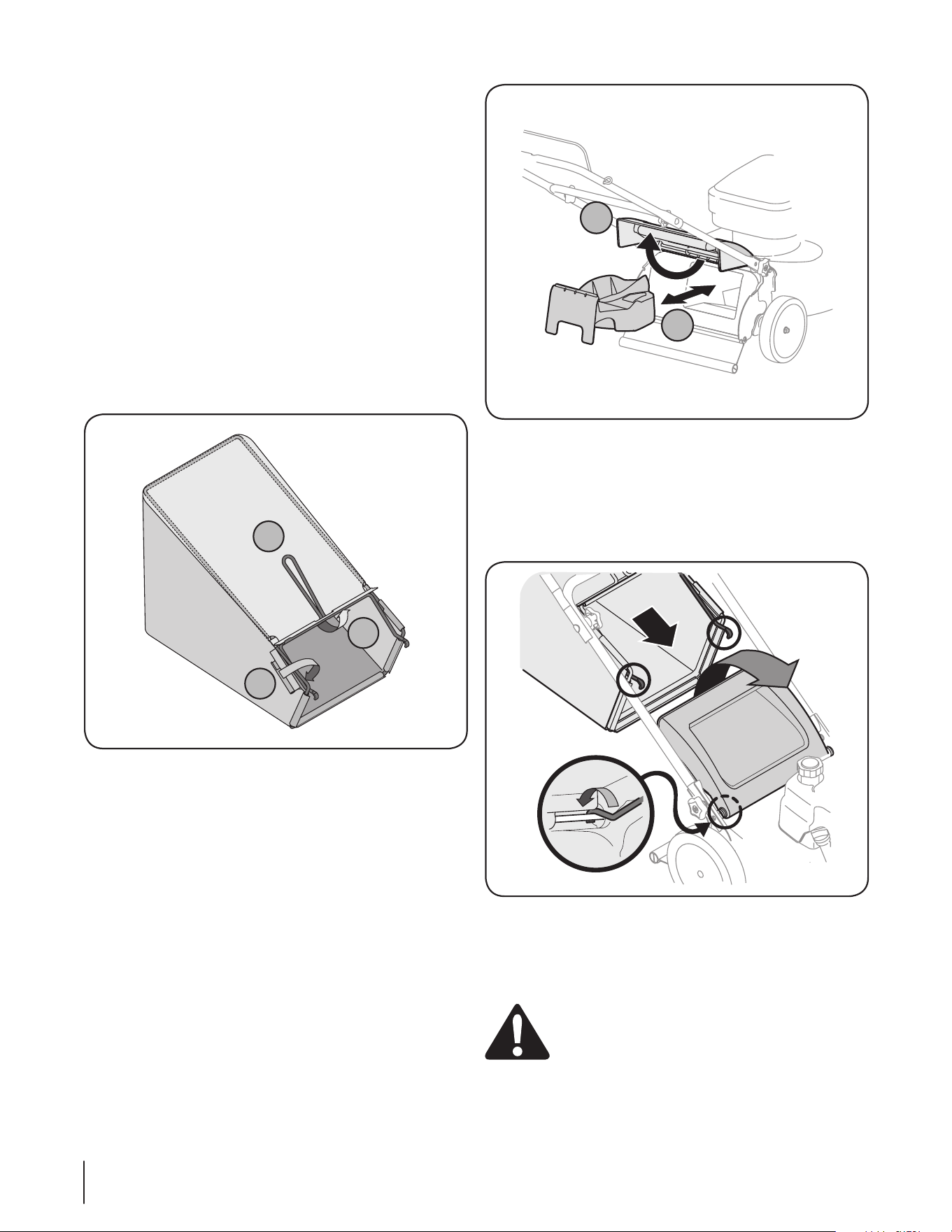

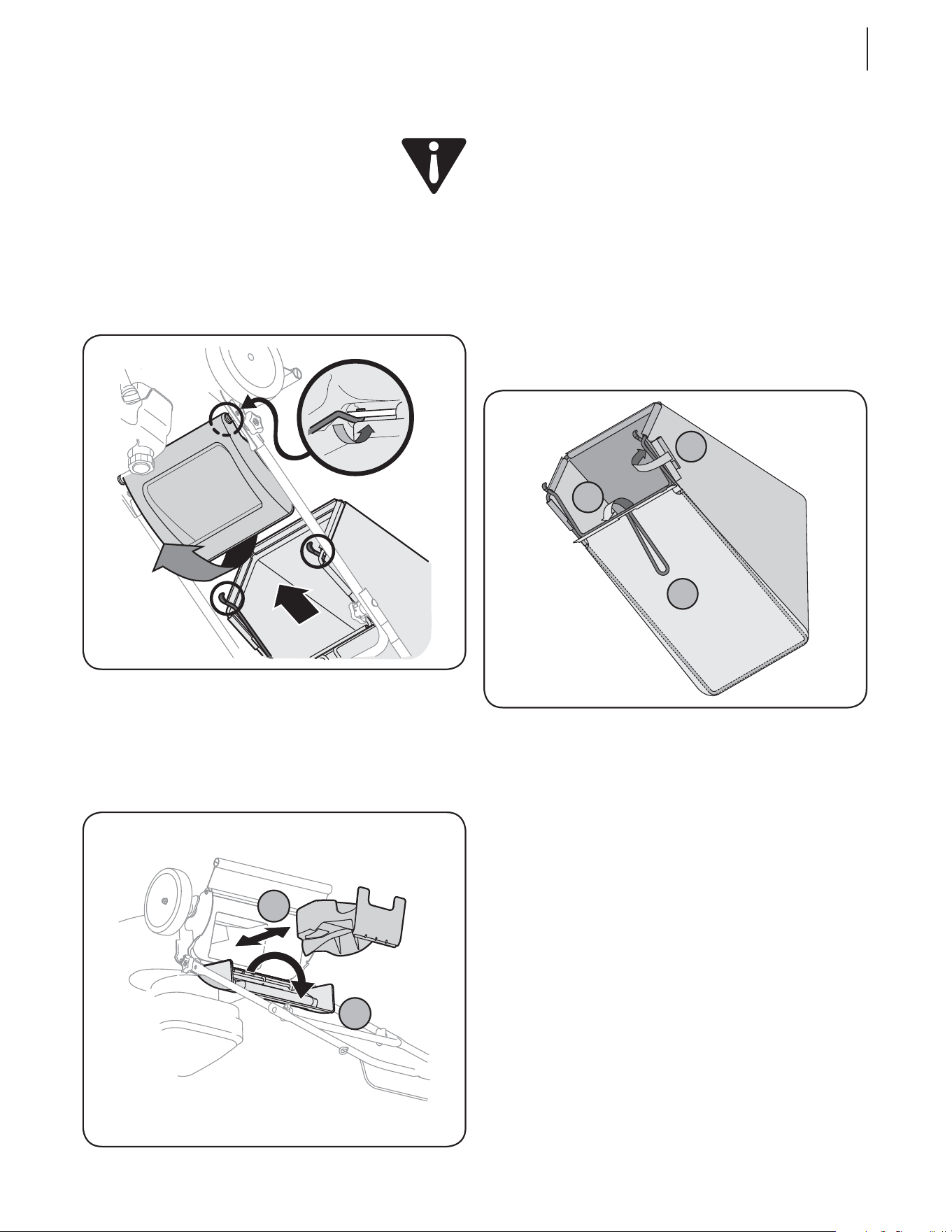

3. Follow steps below to attach grass catcher:

a. Lift rear discharge door.

b. Place grass catcher on the pivot rod. Let go of

discharge door so that it rests on the grass catcher.

See Fig. 3-6.

To remove grass catcher, lift rear discharge door on the mower.

Lift grass catcher up and out, off of the pivot rod. Release rear

discharge door to allow it to close rear opening of mower.

WARNING: Never operate mower unless the hooks

on the grass catcher are firmly seated on the pivot

rod and the rear discharge door rests firmly against

top of the grass catcher.

a. Hold blade control against upper handle.

b. Pull starter rope out of the engine. Release blade

control handle.

c. Slip starter rope into rope guide.

d. Tighten wing nut.

4. Insert post on cable ties into holes provided on the lower

handle. Pull cable tie tight and trim excess.

Grass Catcher

1. Follow steps below to assemble the grass catcher (if

needed). Make certain bag is turned right side out before

assembling (warning label will be on the outside).

a. Place bag over frame so that its black plastic side is

at the bottom.

b. Slip plastic channel of grass bag over hooks on the

frame. See Fig. 3-4. All the plastic channels except

center top of bag attach from outside of bag.

c. Attach center top of bag from inside of bag.

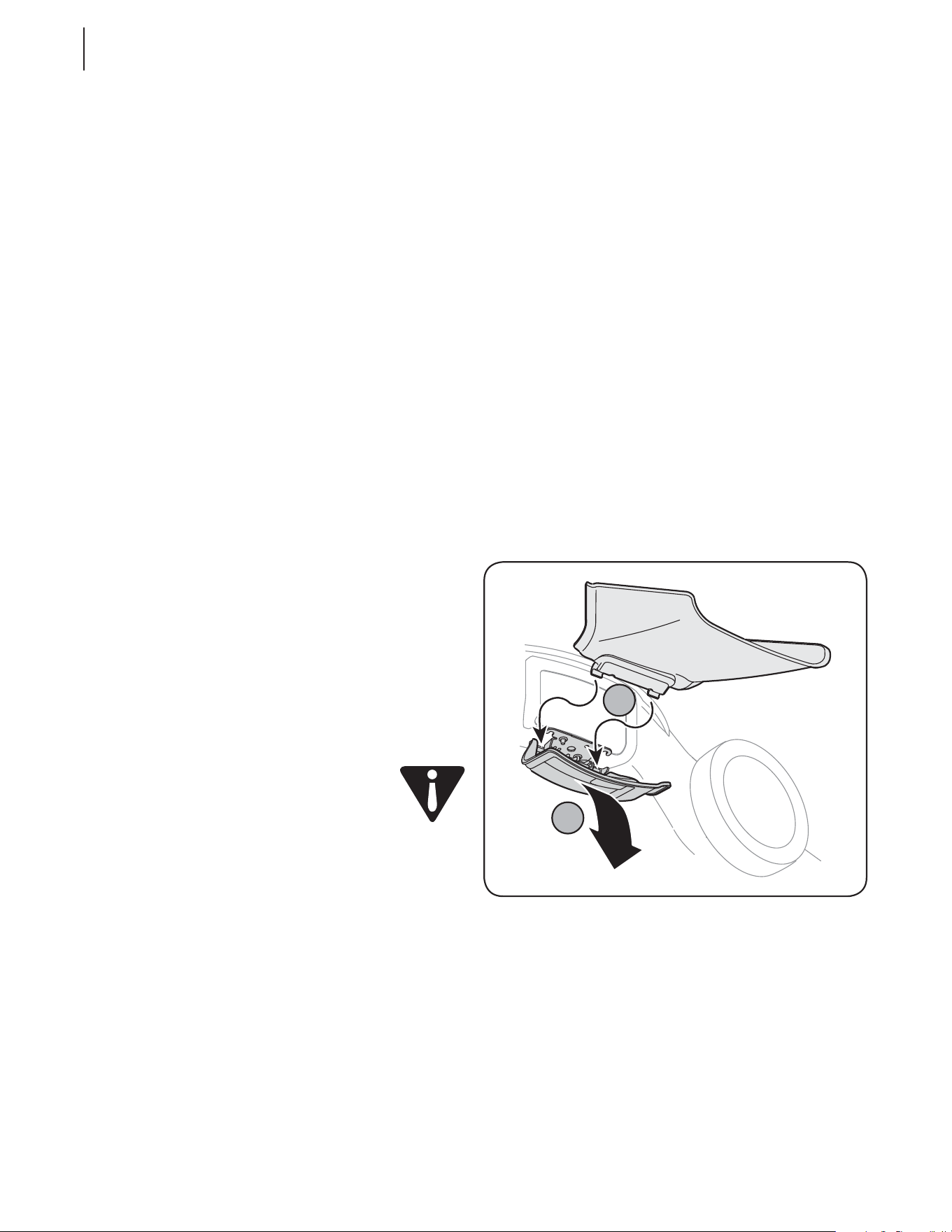

2. Before attaching the grass catcher, the mulching baffle

must be removed.

a. Lift rear discharge door.

b. Remove mulching baffle. See Fig. 3-5.

Figure 3-4

Figure 3-5

Figure 3-6

11Section 3 — ASSembly & Set-Up

Adjustments

Cutting Height

1. The cutting height adjustment lever is located above the

rear left wheel. See Fig. 3-8.

a. Pull the lever out and away from the mower.

b. Move the lever forward or back for desired cutting

height.

c. Release lever towards mower deck.

Set-Up

Gas and Oil Fill-Up

Refer to the Engine Operation section in the Engine manual for

additional engine information.

1. Add oil provided before starting unit for the first time out

of the box.

2. Service the engine with gasoline as instructed in the

Engine Operation section of the Engine manual.

WARNING: Use extreme care when handling

gasoline. Gasoline is extremely flammable and the

vapors are explosive. Never fuel the machine

indoors or while the engine is hot or running.

Extinguish cigarettes, cigars, pipes and other

sources of ignition.

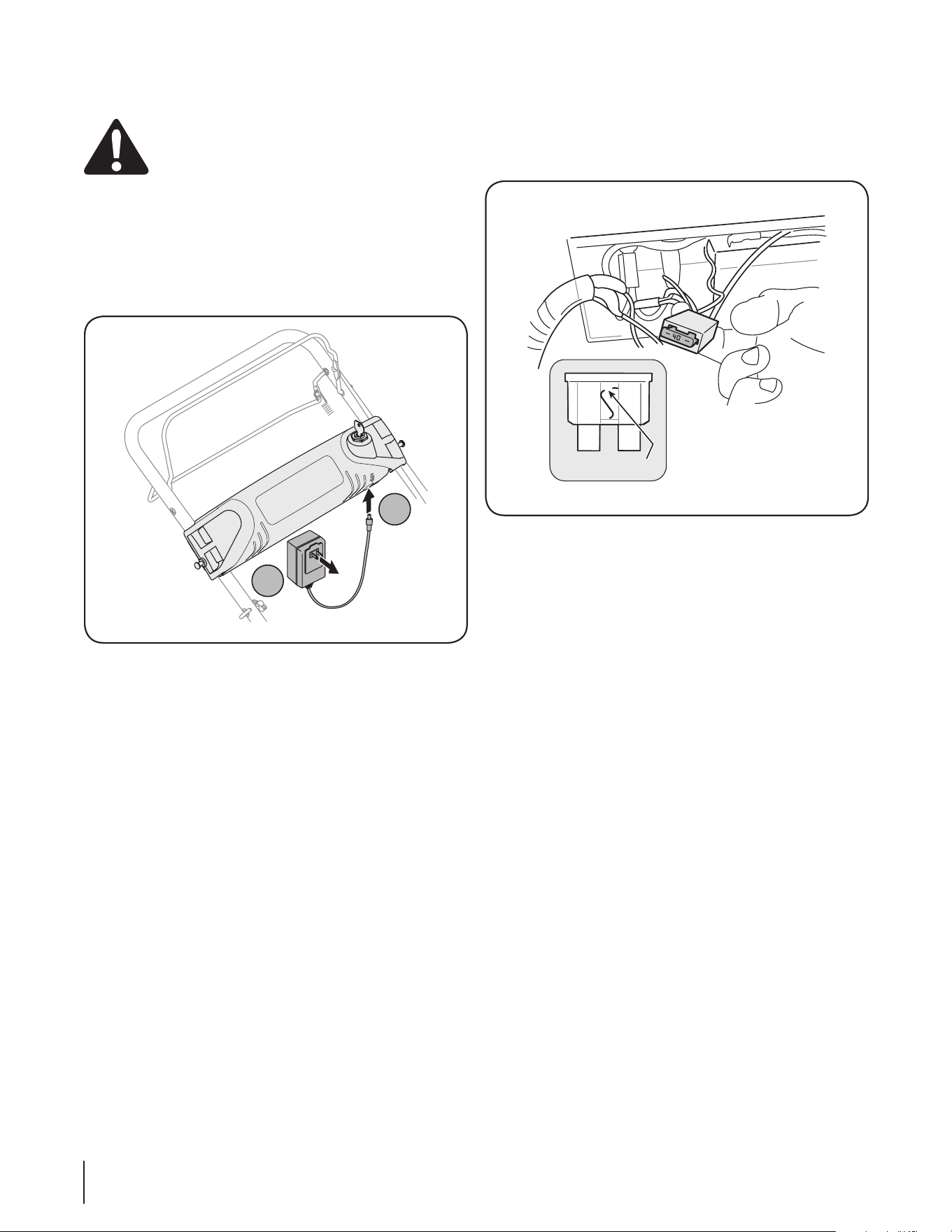

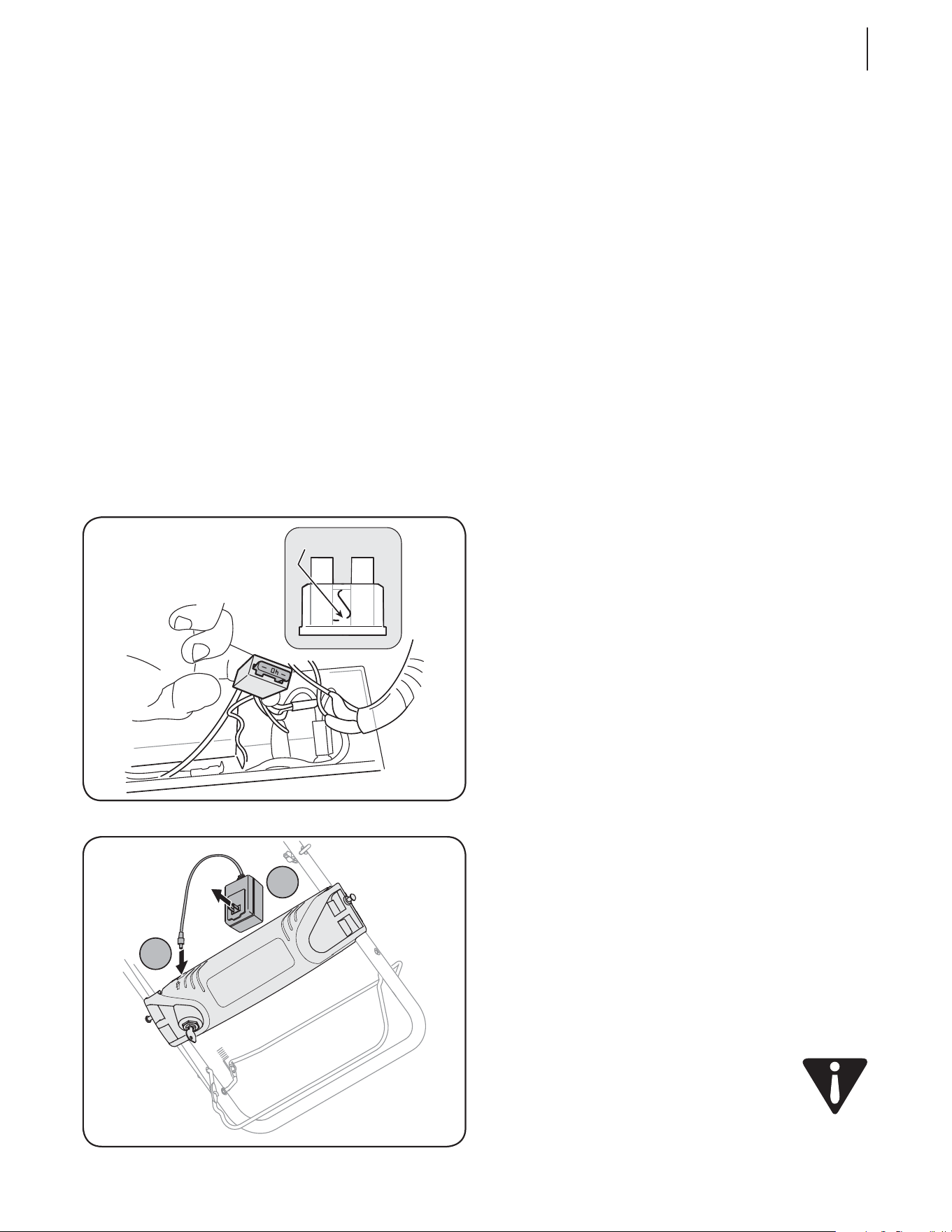

3. Charge battery as instructed in the Service section of this

manual (Electric Start Units).

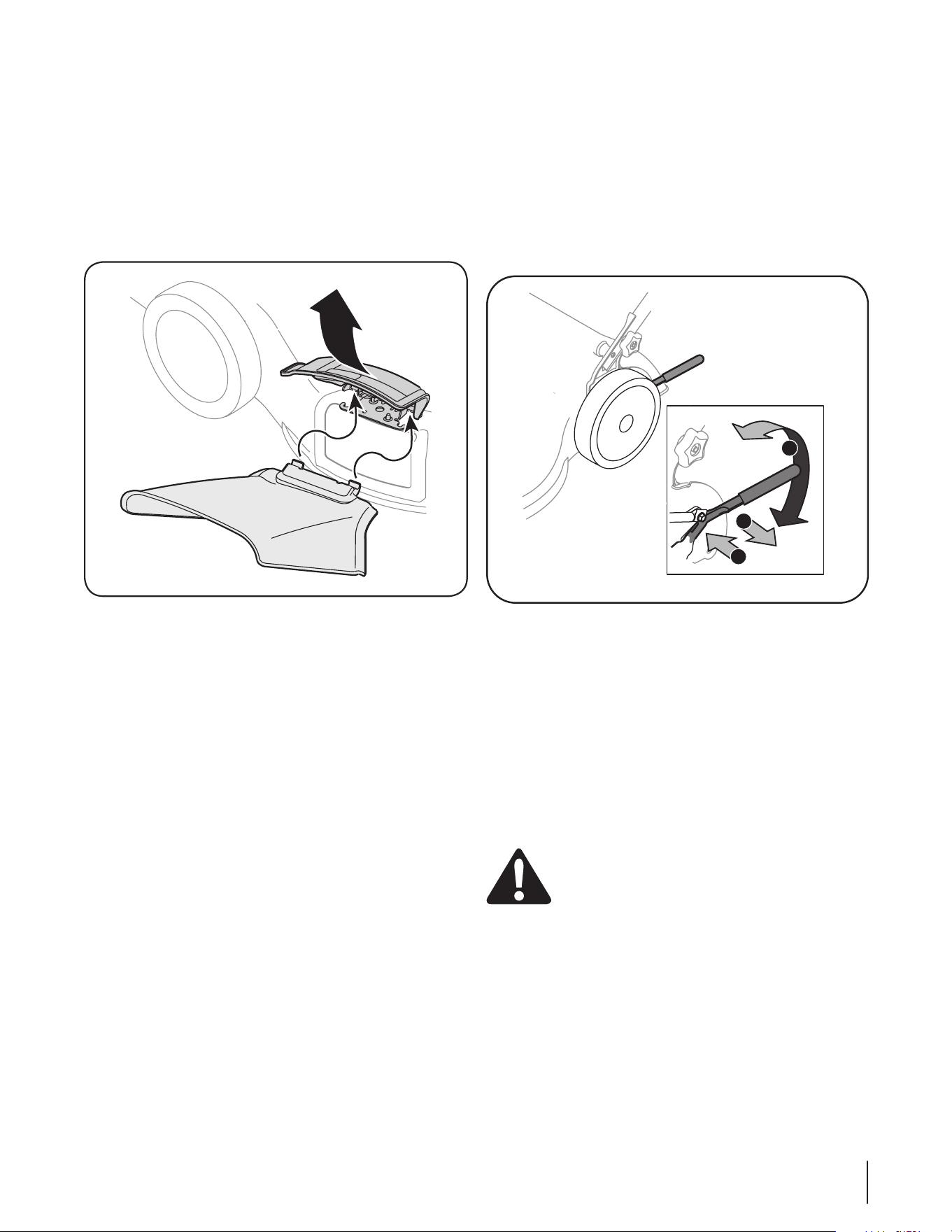

Side Discharge Chute

To convert to side discharge, make sure grass catcher is off of the

unit, the rear mulch plug is removed, and rear discharge door is

closed.

1. On the side of the mower, lift the mulching plug.

2. Slide chute hooks under hinge pin on mulching plug

assembly. Lower mulching plug. See Fig. 3-7. Do not

remove side mulching plug at any time, even when you are

not mulching.

Figure 3-7

Figure 3-8

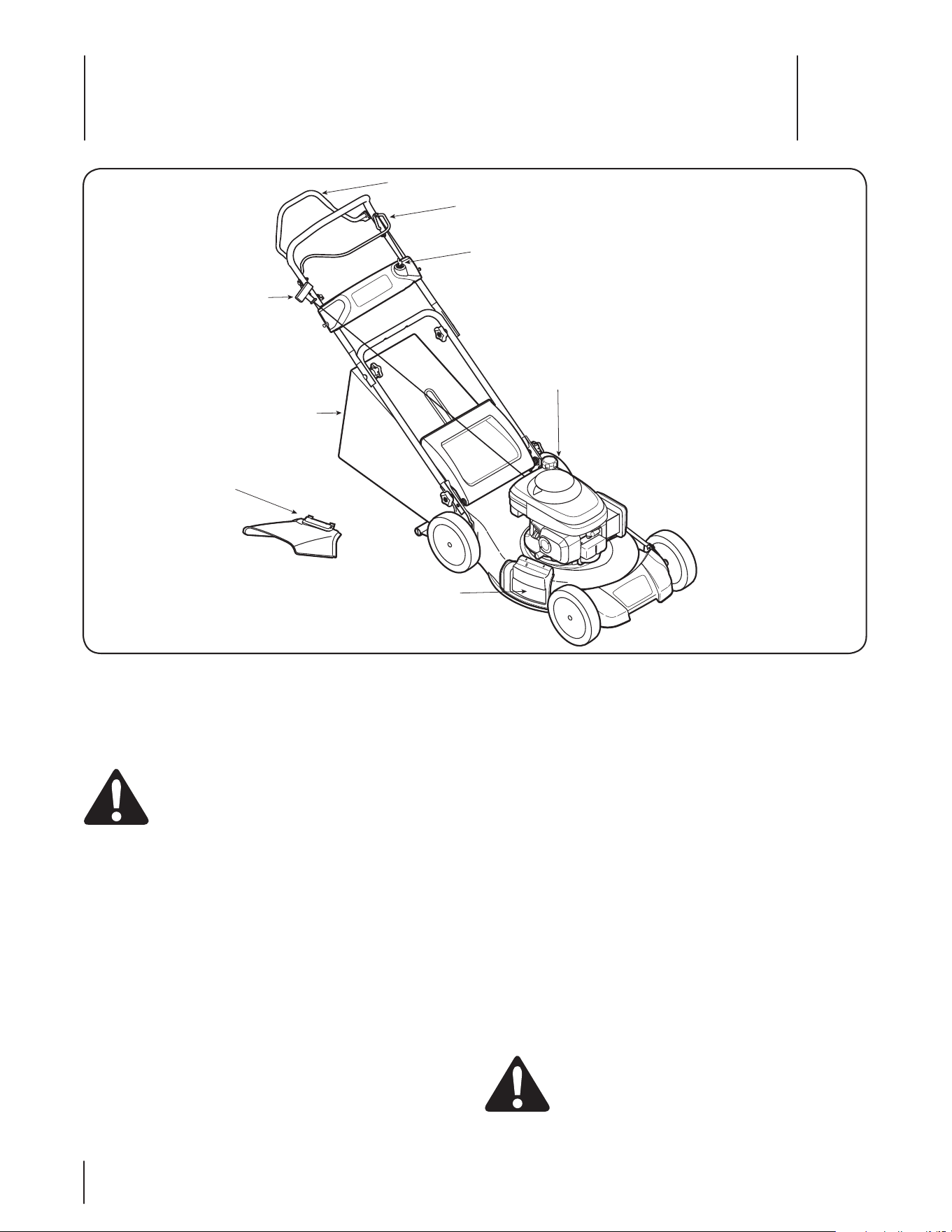

Controls and Features

Figure 4-1

Blade Control

The blade control is attached to the upper handle of the mower.

Depress and squeeze it against the upper handle to operate the

unit. Release it to stop engine and blade.

WARNING: This blade control is a safety device.

Never attempt to bypass its operations.

Drive Control

The drive control is located on the underside of the upper handle

and is used to engage the drive. Squeeze it against the upper

handle to engage the drive; release it to slow down or stop

mower from propelling. See Fig. 4-1.

Cutting Height Adjustment Lever

The cutting height adjustment lever is located above the left

rear wheel. To adjust the cutting height, refer to the “Assembly &

Set-Up” Section.

Recoil Starter

The recoil starter is attached to the right upper handle. Stand

behind the unit and pull the recoil starter rope to start the unit.

Grass Catcher

The grass catcher, located at the rear of the mower, is used to bag

the grass clippings for disposal at another site. Once the bag is

full, it has to be removed from the mower and emptied before

any further mowing.

Electric Start Ignition Switch (if equipped)

The ignition switch is located on the left side of the handle panel.

It is used only for the electric starter.

Mulch Plug

The mulch plug is used for mulching purpose. Instead of

collecting the grass clippings in the grass catcher, your mower

has the option of recirculating the clippings back to the lawn.

Make sure that the rear discharge door is closed and the grass

catcher is removed from unit while mulching.

Side Discharge Chute

Your mower is shipped as a mulcher. To discharge the grass

clippings to the side instead, follow the instructions in the

“Assembly & Set-Up” section to attach the side discharge chute.

WARNING: Keep hands and feet away from the

chute area on cutting deck. Refer to warning label

on the unit.

Blade Control

Electric Starter

Recoil Starter

Height

Adjustment Lever

Mulching Plug

Drive Control

Side Discharge

Chute

Grass Catcher

Operation

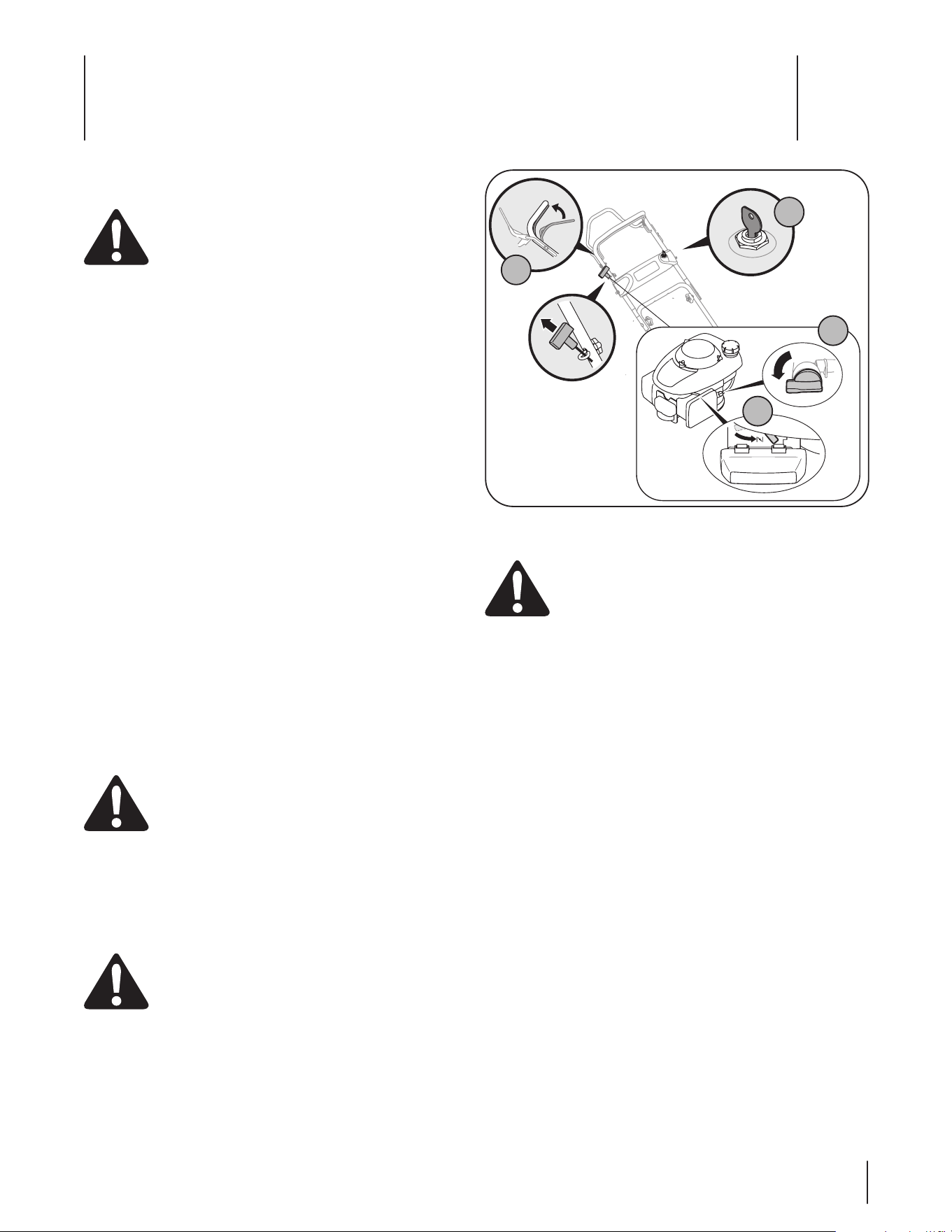

Figure 5-1

Starting Engine

WARNING: Be sure no one other than the operator

is standing near the lawn mower while starting

engine or operating mower. Never run engine

indoors or in enclosed, poorly ventilated areas.

Engine exhaust contains carbon monoxide, an

odorless and deadly gas. Keep hands, feet, hair and

loose clothing away from any moving parts on

engine and lawn mower.

Refer to the separate engine manual packed with your unit.

1. Place the fuel valve lever found on the left side of the

engine into the ON (OPEN) position, Fig. 5-1.

2. Move the choke lever (if equipped) all the way backward

into the choke position.

3. Standing behind the mower, squeeze the blade control

against upper handle. The choke will now begin to slowly

return to the off choke position after activating the blade

control. Therefore, quickly move onto next step below.

4. Models with Electric Start:

Turn ignition key to the right to start the engine. Release

the key after the engine starts. See Figure 5-1.

If the engine doesn not start, it may be necessary to re-

prime the engine.

5. Models with Recoil Start:

Pull the starter grip lightly until resistance is felt, then pull

rapidly to overcome compression, prevent kickback and

start engine. Repeat if necessary. Do not allow the starter

grip to snap back against the engine. Return it gently to

prevent damage to the starter.

Stopping Engine

1. Release blade control to stop the engine and blade.

WARNING: Wait for the blade to stop completely

before performing any work on the mower or to

remove the grass catcher.

Using Your Lawn Mower

Be sure lawn is clear of stones, sticks, wire, or other objects

which could damage lawn mower or engine. Such objects could

be accidently thrown by the mower in any direction and cause

serious personal injury to the operator and others.

WARNING: The operation of any lawn mower can

result in foreign objects being thrown into the eyes,

which can damage your eyes severely. Always wear

safety glasses while operating the mower, or while

performing any adjustments or repairs on it.

1. Once the engine is running, squeeze the drive control

against the upper handle to propel mower.

WARNING: If you strike a foreign object, stop the

engine. Remove wire from the spark plug,

thoroughly inspect mower for any damage, and

repair damage before restarting and operating.

Extensive vibration of mower during operation is an

indication of damage. The unit should be promptly

inspected and repaired.

Using as Mulcher

For mulching grass, remove the grass catcher and side discharge

chute from the mower. For effective mulching, do not cut wet

grass. If the grass has been allowed to grow in excess of four

inches, mulching is not recommended. Use the grass catcher to

bag clippings instead.

Using Grass Catcher

You can use the grass catcher to collect clippings while you are

operating the mower.

1. Attach grass catcher following instructions in the

“Assembly & Set-Up” section. Grass clippings will

automatically collect in bag as you run mower. Operate

mower till grass bag is full.

2. Stop engine completely by releasing the blade control.

Make sure that the unit has come to a complete stop.

3. Lift discharge door and pull grass bag up and away from

the mower to remove the bag. Dispose of the grass

clippings and reinstall the bag when complete.

OF F

Maintenance & Adjustments

4. The transmission is pre-lubricated and sealed at the factory

and does not require lubrication.

5. Follow the accompanying engine manual for lubrication

schedule and instruction for engine lubrication.

Deck Care

Clean underside of the mower deck after each use to prevent

build-up of grass clippings or other debris. Follow steps below

for this job.

1. Disconnect spark plug wire. Drain gasoline from lawn

mower or place a piece of plastic under the gas cap.

2. Tip mower so that it rests on the housing. Keep the side

with the air cleaner facing up. Hold mower firmly.

WARNING: Never tip the mower more than 90º in

any direction and do not leave the mower tipped for

any length of time. Oil can drain into the upper part

of the engine causing a starting problem.

3. Scrape and clean the underside of the deck with a suitable

tool. Do not spray with water.

IMPORTANT: Do not use a pressure washer to clean your

unit. This may cause damage to bearings, or the engine.

4. Put the mower back on its wheels on the ground. If you had

put plastic under the gas cap earlier, make sure to remove it

now.

Engine Care

1. Refer to the separate engine manual for engine

maintenance instructions.

2. Maintain engine oil as instructed in the separate engine

manual packed with your unit. Read and follow instructions

carefully.

3. Under normal conditions service air cleaner as instructed in

the separate engine manual packed with your unit. Clean

every few hours under extremely dusty conditions. Poor

engine performance and flooding usually indicates that the

air cleaner should be serviced.

4. The spark plug should be cleaned and the gap reset once

a season. Spark plug replacement is recommended at the

start of each mowing season; check engine manual for

correct plug type and gap specifications.

NOTE: This spark ignition system meets all requirements of the

Canadian Interference-Causing Equipment Regulations.

5. Clean the engine regularly with a cloth or brush. Keep

the cooling system (blower housing area) clean to

permit proper air circulation which is essential to engine

performance and life. Be certain to remove all grass, dirt

and combustible debris from muffler area.

Maintenance

General Recommendations

1. Always observe safety rules when performing any

maintenance.

2. The warranty on this lawn mower does not cover items that

have been subjected to operator abuse or negligence. To

receive full value from warranty, operator must maintain

the lawn mower as instructed here.

3. Changing of engine-governed speed will void engine

warranty.

4. All adjustments should be checked at least once each

season.

5. Periodically check all fasteners and make sure these are

tight.

WARNING: Always stop engine, disconnect spark

plug, and ground against engine before performing

any type of maintenance on your machine.

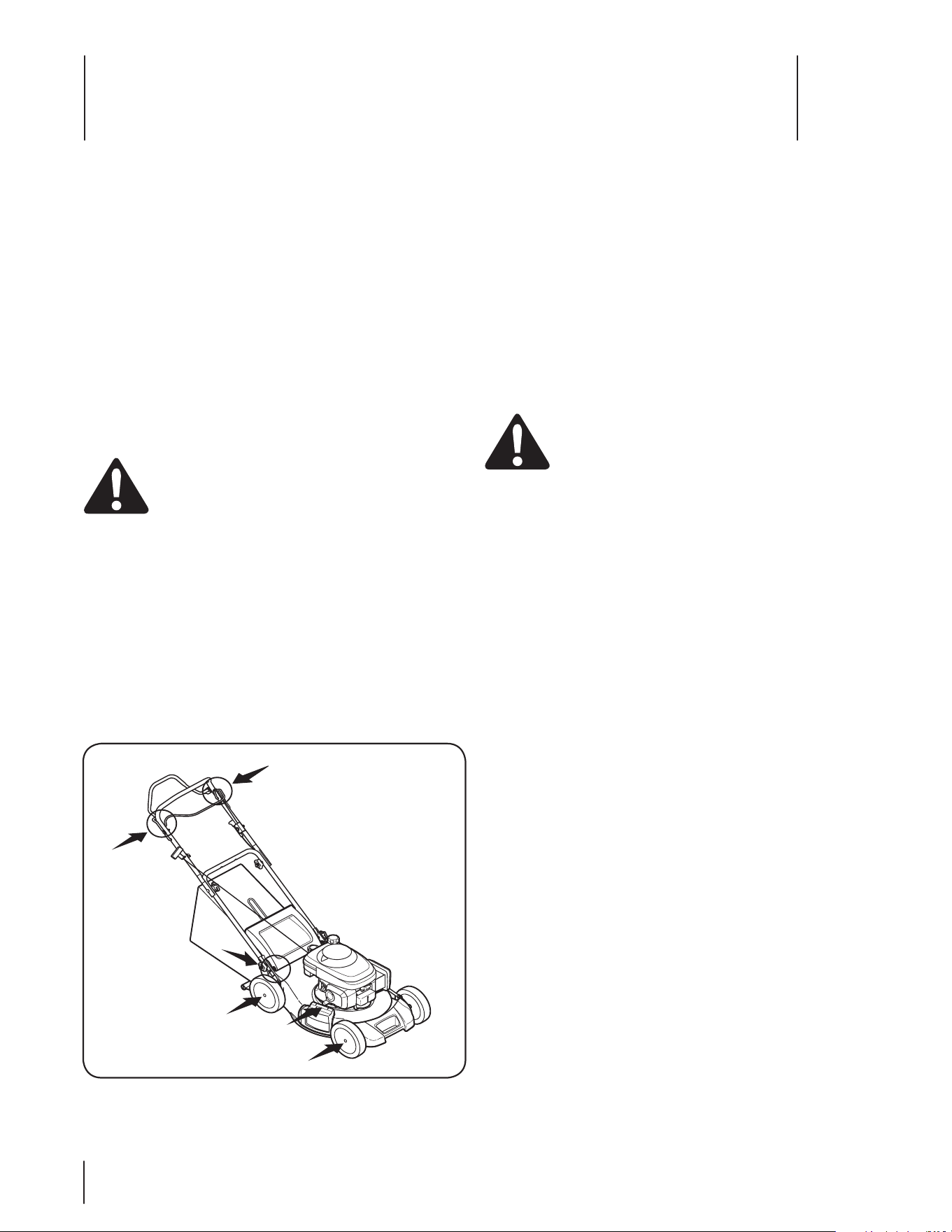

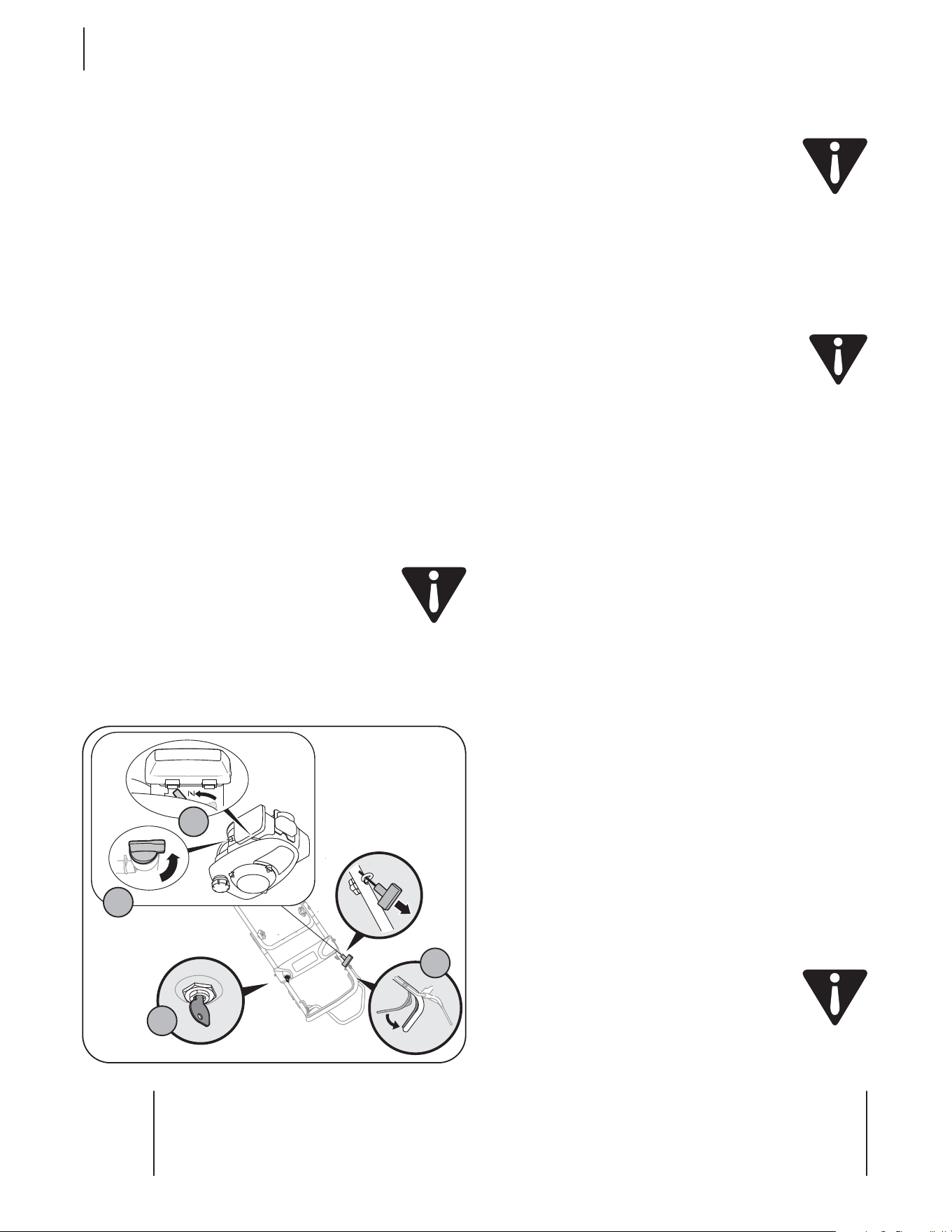

Lubrication

1. Lubricate pivot points on the blade control at least once a

season with light oil. The blade control must operate freely

in both directions. See Fig. 6-1.

2. Lubricate the wheels at least once a season with light oil (or

motor oil). If wheels are removed for any reason, lubricate

surface of the pivot arm and inner surface of the wheel

with light oil. See Fig. 6-1.

3. Lubricate the torsion spring and pivot point on the rear

discharge door and side mulch plug periodically with light

oil to prevent rust. See Fig. 6-1.

Figure 6-1

15Section 6 — Maintenance & adjuStMentS

Replacing Rear Flap

1. To remove rear flap, lift rear door, and remove screw on

either side to remove from hole. See Fig. 6-3.

2. Remove screw and flap from opposite hole and replace

with new flap in the opposite order and manner of

removal.

Adjustments

Drive Cable

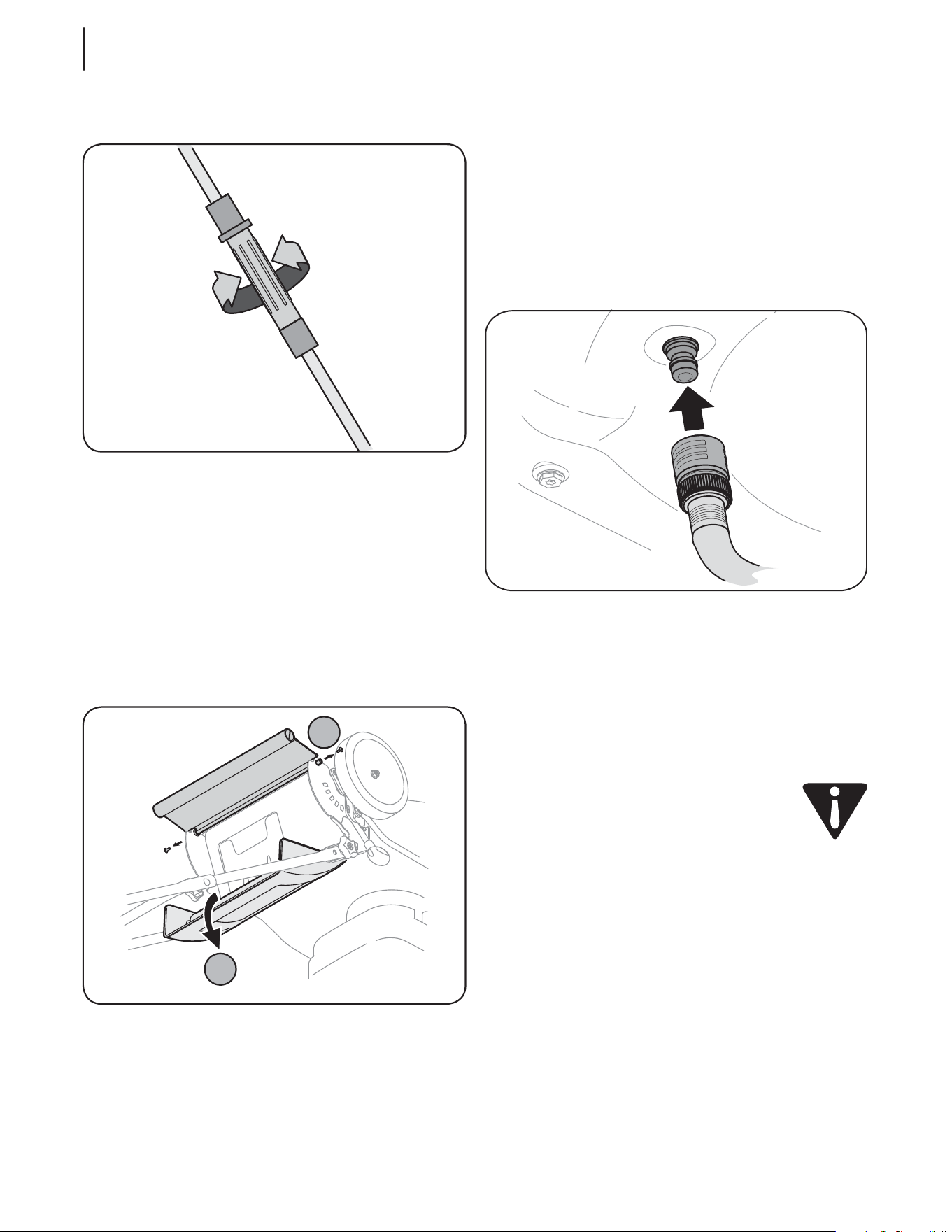

Your unit is equipped with an adjustable drive cable to adjust

the tension on the drive cable. You will need to adjust the drive

cable if the mower does not propel itself with the drive control

engaged or if the mower’s wheels hesitate with the drive control

engaged. If either of these conditions occur, rotate adjuster

barrel - making it longer will give more drive and shortening it

will give less. This will also increase or decrease the force required

to engage the drive control. See Fig. 6-4.

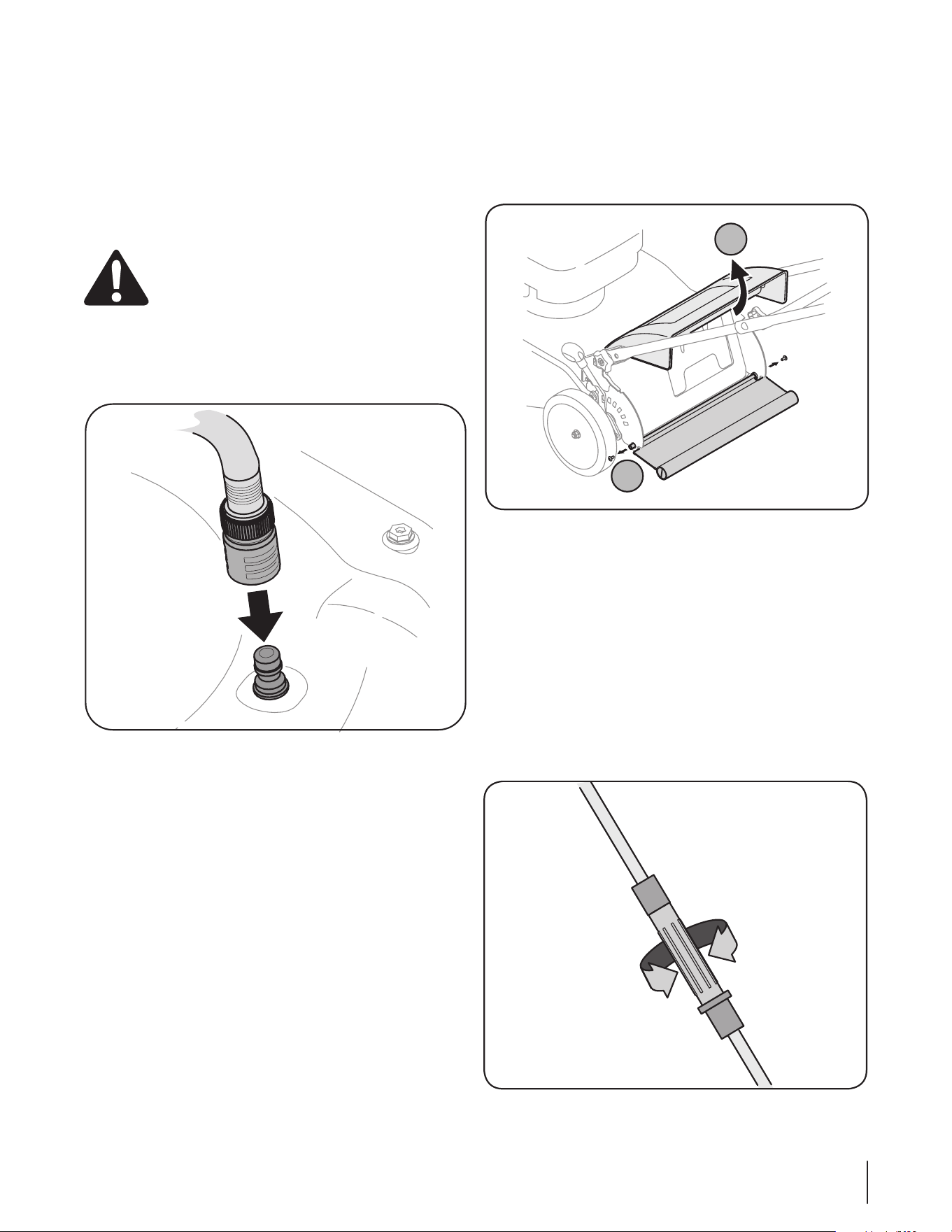

Deck Wash (If Equipped)

Your mower’s deck may be equipped with a water port on its

surface as part of its deck wash system.

Use the deck wash to rinse grass clippings from the deck’s

underside and prevent the buildup of corrosive chemicals.

Complete the following steps AFTER EACH MOWING:

1. Push the mower to a level, clear spot on your lawn, near

enough for your garden hose to reach.

CAUTION: Make certain the mower’s discharge

chute is directed AWAY from your house, garage,

parked cars, etc.

2. Thread the hose coupler (packaged with your mower’s

Operator’s Manual) onto the end of your garden hose.

3. Attach the hose coupler to the water port on your decks

surface. See Fig. 6-2.

4. Turn the water on.

5. Start the engine as as instructed in the separate engine

manual packed with your unit.

6. Run the engine for a minimum of two minutes, allowing

the underside of the cutting deck to thoroughly rinse.

7. Release blade control to stop the engine and blade.

8. Turn the water off and detach the hose coupler from the

water port on your deck’s surface.

IMPORTANT : After cleaning your deck, restart the mower. Keep

the engine and blade running for a minimum of two minutes,

allowing the underside of the cutting deck to thoroughly dry.

Figure 6-2

Figure 6-3

Figure 6-4

Service

5. Lubricate the engine crankshaft and the inner surface of

the blade adapter with light oil. Slide the blade adapter

onto the engine crankshaft. Place the blade on the adapter

such that the side of the blade marked “Bottom” (or with

part number) faces the ground when the mower is in the

operating position. Make sure that the blade is aligned and

seated on the blade adapter flanges.

6. Place blade bell support on the blade. Align notches on the

blade bell support with small holes in blade.

7. Replace hex bolt and tighten hex bolt to torque: 450 in. lbs.

min., 600 in. lbs. max.

To ensure safe operation of your mower, periodically check the

blade bolt for correct torque.

Belt Care

1. Disconnect the spark plug wire and ground it against the

engine.

2. Drain the fuel tank or place a piece of plastic beneath the

cap to prevent gasoline leakage.

3. Tip mower on its side (air cleaner side of engine up).

4. Remove blade, adapter, and related hardware as instructed

under “Blade Care” above. See Fig. 7-1.

a. Remove the self-tapping screws that secures the

engine baffle to the deck . See Fig. 7-2. Remove

engine baffle.

b. Loosen self-tapping screw that secures deck baffle

to the deck. See Fig. 7-2.

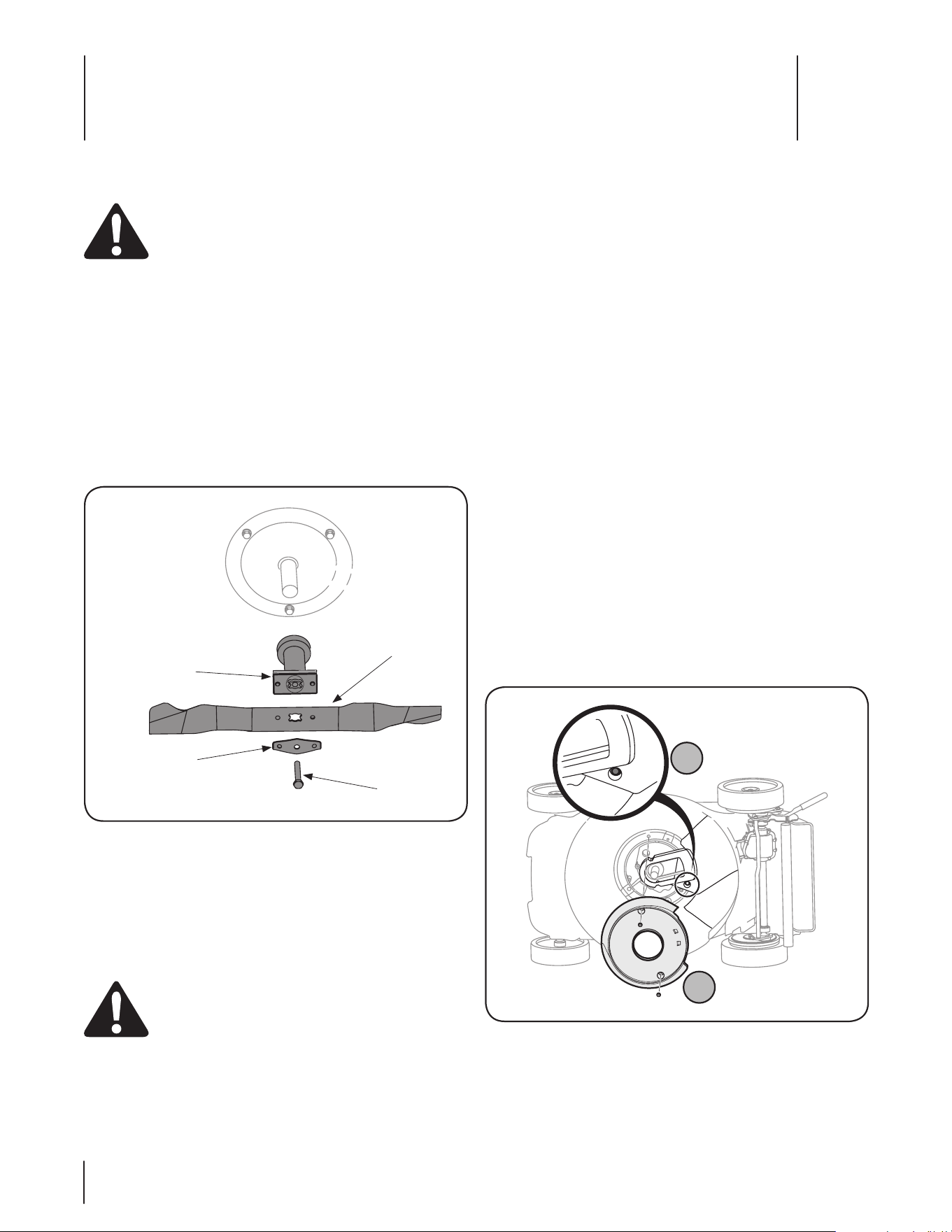

Blade Care

WARNING: When removing the cutting blade for

sharpening or replacement, protect your hands with

a pair of heavy gloves or use a heavy rag to hold the

blade.

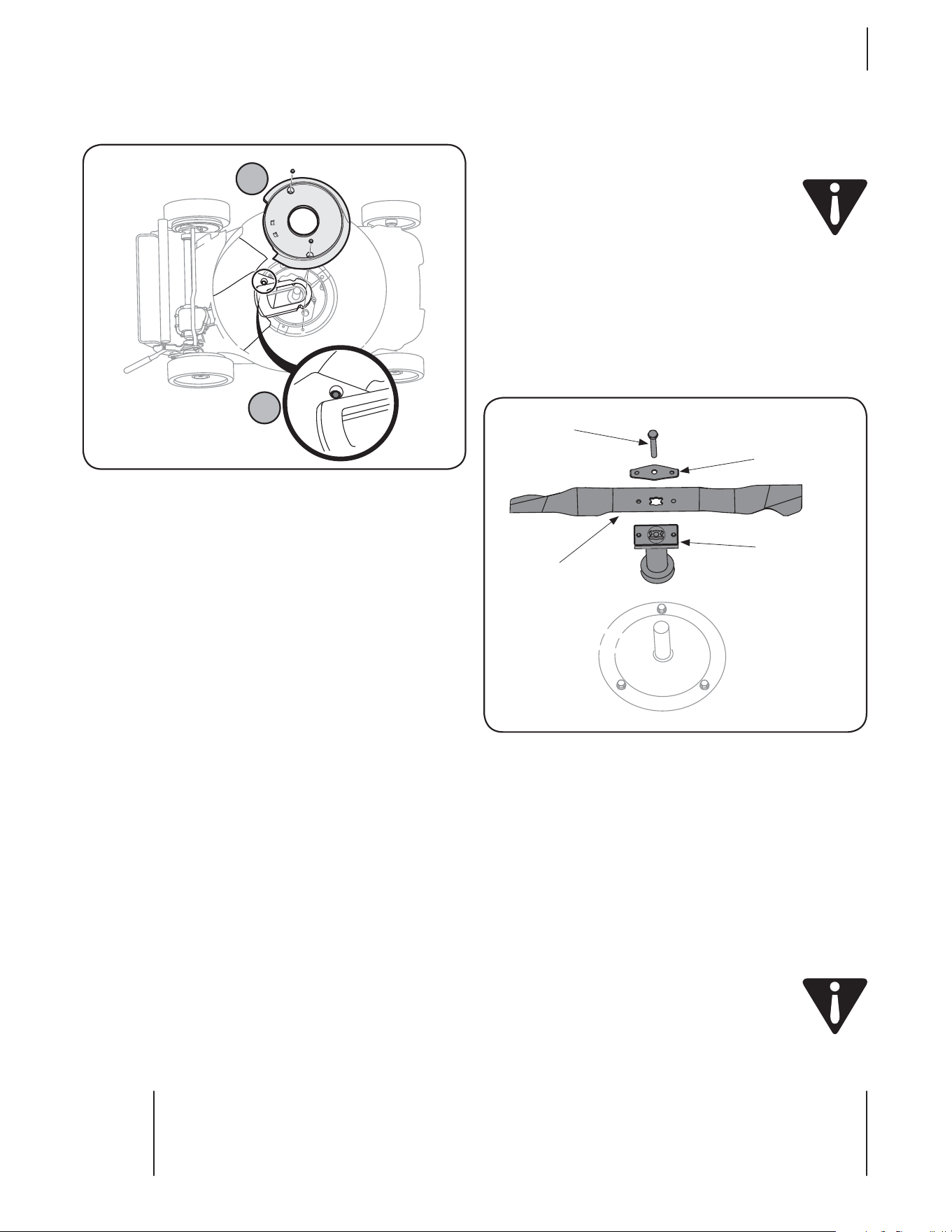

Periodically inspect the blade adapter for cracks, especially if you

strike a foreign object. Replace when necessary. Follow the steps

below for blade service.

1. Disconnect spark plug boot from spark plug. Turn mower

on its side making sure that the air filter and the carburetor

are facing up.

2. Remove the bolt and the blade bell support which hold the

blade and the blade adapter to the engine crankshaft. See

Fig. 7-1.

3. Remove blade and adapter from the crankshaft. See Fig.

7-1.

4. Remove blade from the adapter for testing balance.

Balance the blade on a round shaft screwdriver to check.

Remove metal from the heavy side until it balances evenly.

When sharpening the blade, follow the original angle of

grind. Grind each cutting edge equally to keep the blade

balanced.

WARNING: An unbalanced blade will cause

excessive vibration when rotating at high speeds. It

may cause damage to mower and could break

causing personal injury.

Blade

Adapter

Bolt

Blade Bell

Support

Figure 7-1

Figure 7-2

17Section 7 — Service

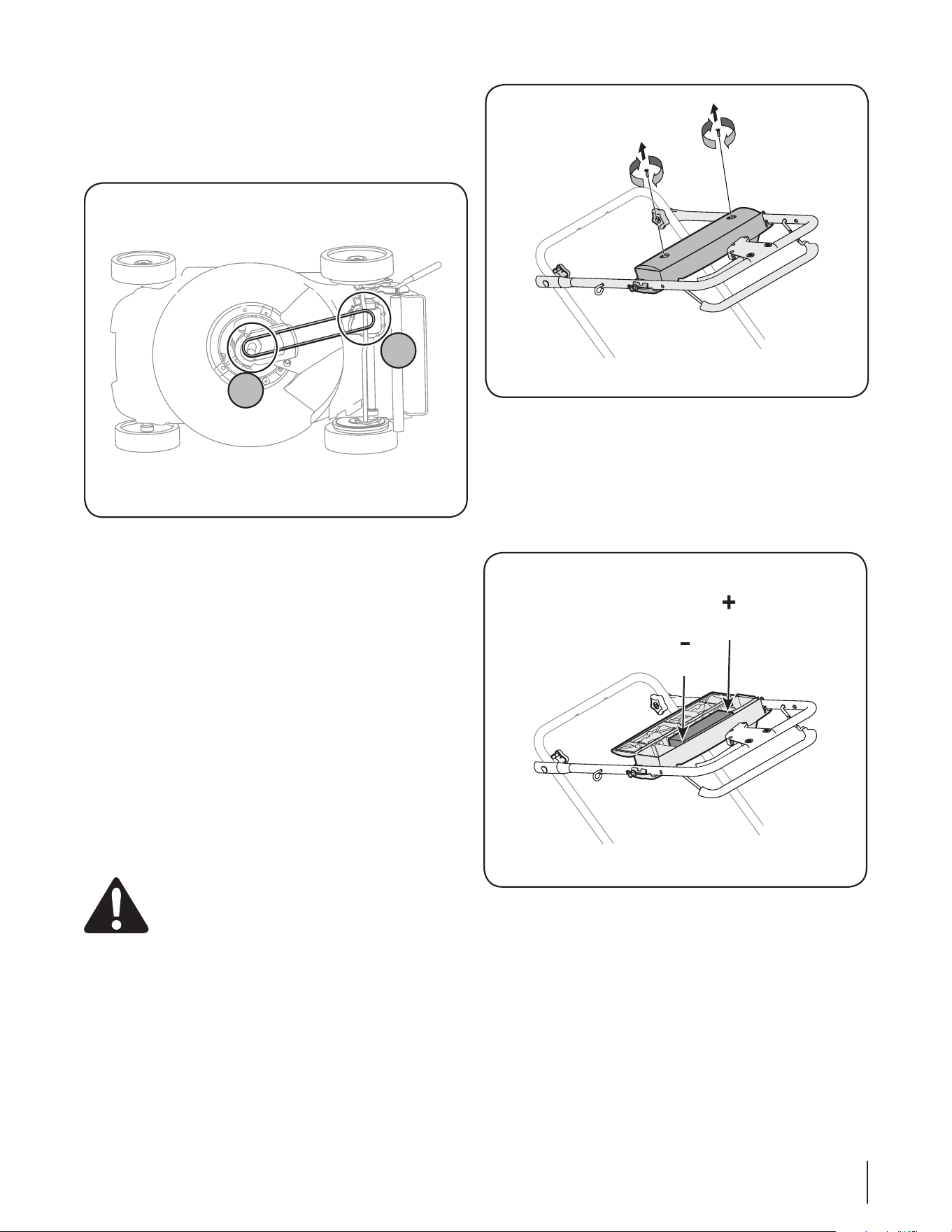

c. Working from the rear of the mower, carefully

remove belt from transmission pulley. See Fig. 7-3.

d. Once belt is off transmission pulley, push down on

deck baffle to access engine pulley and slide belt off

this pulley and out from under the deck. See Fig. 7-3.

5. Replace with new belt, working it between the deck and

baffle, first around the transmission pulley and then the

engine pulley.

NOTE: Make certain that belt is seated correctly and that it

is riding smoothly on the engine pulley and is not pinched

between the lower and upper pulley halves.

6. Tighten self-tapping screw securing deck baffle loosened

earlier.

7. Replace engine baffle and secure with self tapping screws.

8. Replace blade, blade adapter, and associated hardware.

Follow instructions in Blade Care section for proper

assembly.

9. Tip mower back onto its wheels and remove piece of

plastic from under gas cap (if applicable).

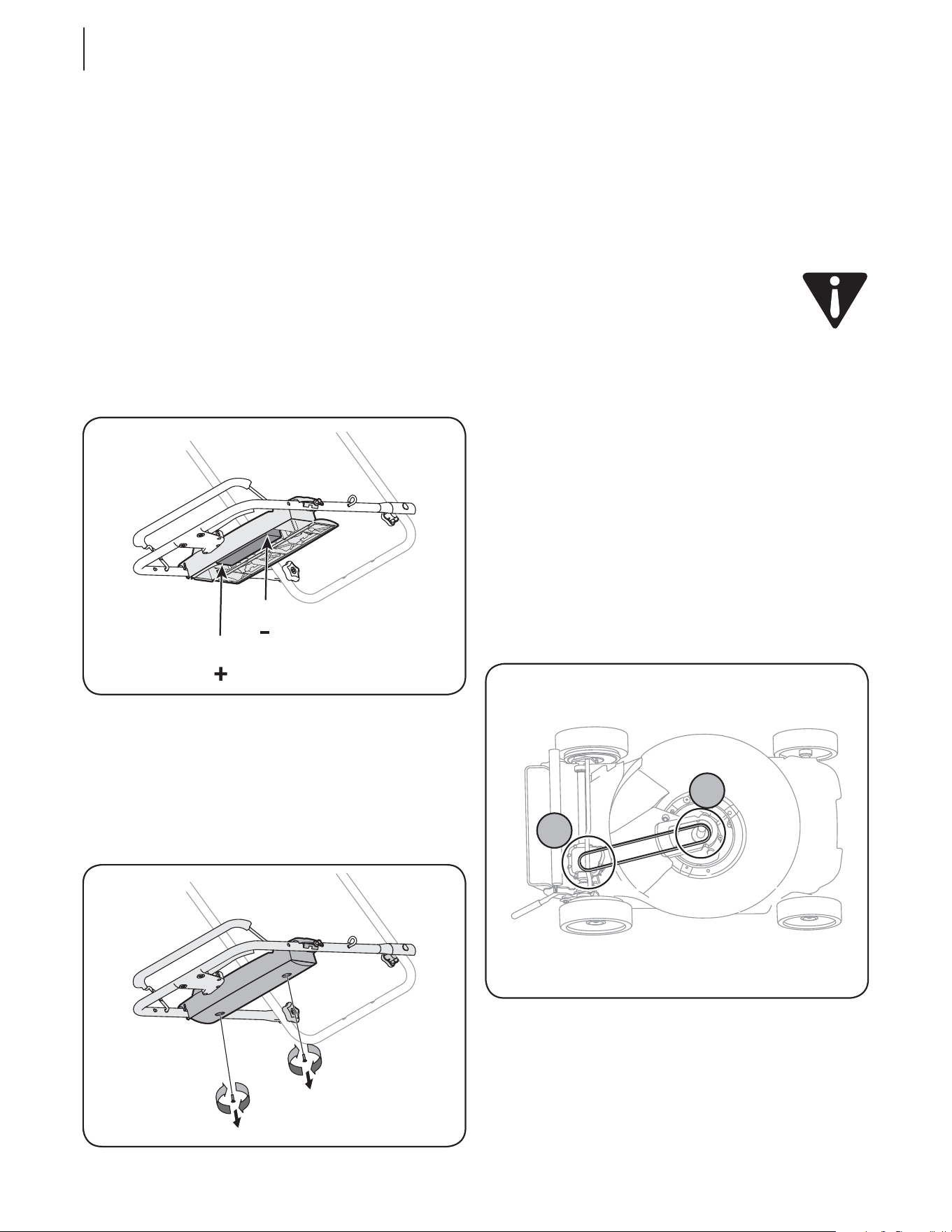

Replacing Battery (If equipped)

WARNING: Batteries contain sulfuric acid which

may cause burns. Do not short circuit or mutilate

batteries in any way. Do not put batteries in fire as

these may burst or release toxic materials.

1. Loosen star knobs securing upper and lower handles and

carefully fold the upper handle down toward the lower

handle as shown in Fig. 7-4.

2. Remove the two screws securing battery cover to battery

housing and place them to the side. See Fig. 7-4.

Figure 7-3

3. Open battery cover, remove positive and negative leads

from battery, remove and replace with new battery.

Connect the positive lead to the positive side of the battery

pack, then connect the negative side.

NOTE: The battery you have may differ slightly from the

one shown in Fig. 7-5. Refer to the Parts List.

IMPORTANT: When replacing battery pack in handle panel,

battery pack must be positioned with the positive terminal

to the left side and the negative terminal to the right side

of panel (Positive terminal is closest to the key switch).

See Fig. 7-5. Replacing battery pack incorrectly will cause

serious damage.

4. Reattach battery cover to battery housing by securing with

the two screws removed earlier, making sure to snap the

wire conduit on the left into place on the housing.

5. Fold handles back up and tighten star knobs.

Figure 7-4

Negative

Terminal

Positive

Terminal

Figure 7-5

18 Section 7— Service

1. Open the battery cover as described in Replacing Battery.

See Fig. 7-4.

2. Remove fuse from socket and inspect as shown in Fig. 7-7.

If it is burned out, replace with standard automotive 40

ampere fuse.

3. Carefully place wiring back into housing, close battery

cover, and fold upper handle back into place.

NOTE: The engine can be started manually if the fuse burns

out.

Off-Season Storage

The following steps should be taken to prepare your lawn mower

for storage.

• Clean and lubricate mower thoroughly as described in the

lubrication instructions.

• Do not use a pressure washer or garden hose to clean your

unit.

• Coat mower’s cutting blade with chassis grease to prevent

rusting.

• Store mower in a dry, clean area. Do not store next to

corrosive materials, such as fertilizer.

When storing any type of power equipment in a poorly

ventilated or metal storage shed, care should be taken to

rust-proof the equipment. Using a light oil or silicone, coat the

equipment, especially cables and all moving parts of your lawn

mower before storage.

Battery

The battery must be stored with a full charge. Extended storage

of a discharged battery will reduce life and capacity of the

battery.

Charging Battery

WARNING: The battery contains corrosive fluid

and toxic material; handle with care and keep away

from children. Do not puncture, disassemble,

mutilate or incinerate the battery. Explosive gases

could be vented during charging or discharging. Use

in a well ventilated area, away from sources of

ignition.

NOTE: The special designed plug on the charger will only fit into

the plug on the battery box.

1. Plug the battery charger into the port on the underside of

the battery housing. See Fig. 7-6.

2. Insert the battery charger plug into a standard 120 volt

household outlet. Charge battery for 8 to 10 hours before

initial use. Do not charge longer than 12 hours.

NOTE: For optimal engine starting performance and

battery life, charge the battery after every use for 8 to 10

hours or until the green LED light illuminates (If equipped).

Do not charge longer than 12 hours.

3. After charging, disconnect charger plug from outlet first,

then disconnect charger lead from battery.

IMPORTANT: Do not remove the battery pack from

the electric starter housing for any reason other than

replacement.

IMPORTANT: Always plug charger lead into battery pack

lead first, and then insert battery charger plug into 120

volt standard household outlet. Follow this order of action

every time you charge the battery.

Replacing Fuse

The electric starter circuit and battery are protected by a 40

ampere fuse. If the fuse burns out, the electric starter will not

operate. If the unit fails to start with the electric starter, perform

the following steps to check the fuse inside the battery housing:

Figure 7-6

Blown Fuse

Figure 7-7

Troublesho oting

Problem Cause Remedy

Engine Fails to start 1. Blade control disengaged.

2. Spark plug boot disconnected.

3. Fuel tank empty or stale fuel.

4. Engine not primed (if equipped with primer).

5. Faulty spark plug.

6. Blocked fuel line.

7. Engine flooded.

8. Fuel valve (if equipped) closed.

9. Engine not choked (if equipped with choke).

10. Burnt fuse. (Electric Start Only).

1. Engage blade control.

2. Connect wire to spark boot.

3. Fill tank with clean, fresh gasoline.

4. Prime engine as instructed in the Operation section.

5. Clean, adjust gap, or replace.

6. Clean fuel line.

7. Wait a few minutes to restart, but do not prime.

8. Open fuel valve. See engine manual.

9. Choke engine. See engine manual.

10. Replace fuse. (See Maintenance Section).

Engine runs erratic 1. Spark plug boot loose.

2. Blocked fuel line or stale fuel.

3. Vent in gas cap plugged.

4. Water or dirt in fuel system.

5. Dirty air cleaner.

6. Unit running with CHOKE applied or in the “ON”

position (if equipped).

1. Connect and tighten spark plug boot.

2. Clean fuel line; fill tank with clean, fresh gasoline.

3. Clear vent.

4. Drain fuel tank. Refill with fresh fuel.

5. Refer to engine manual.

6. Put CHOKE in the “OFF” position..

Engine overheats 1. Engine oil level low.

2. Air flow restricted.

1. Fill crankcase with proper oil.

2. Clean area around and on top of engine.

Occasional skips (hesitates)

at high speed

1. Spark plug gap too close. 1. Adjust gap to .030”. Refer to engine manual.

Idles poorly 1. Spark plug fouled, faulty, or gap too wide.

2. Dirty air cleaner.

1. Reset gap to .030” or replace spark plug.

2. Refer to engine manual.

Excessive Vibration 1. Cutting blade loose or unbalanced.

2. Bent cutting blade.

1. Tighten blade and adapter. Balance blade.

2. See an authorized service dealer.

Mower will not

mulch grass

1. Wet grass.

2. Excessively high grass.

3. Dull blade.

1. Do not mow when grass is wet; wait until later to cut.

2. Mow once at a high cutting height, then mow again at

desired height or make a narrower cutting path.

3. Sharpen or replace blade.

Uneven cut 1. Wheels not positioned correctly.

2. Dull blade.

1. Place front and rear wheels in same height position.

2. Sharpen or replace blade.

Wheels will not propel 1. Belt not installed properly.

2. Debris clogging drive operation.

3. Damaged or worn belt.

4. Drive control out of adjustment.

1. Checking belt for proper pulley installation and

movement.

2. Clean out debris.

3. Inspect and replace belt.

4. Adjust drive control. (See Assembly & Set-Up section).

Replacement Parts

Component Part Number and Description

734-04033 Wheel (Front)

634-04207D Wheel (Rear)

731-04177 Side Discharge Chute

964-04091 Grass Bag (Troy)

942-0739 Mulching Blade

NOTE: Download a complete Parts Manual, refer to customer support on page 2. Be sure to have your model number and serial

number ready. Refer to page 2 for more information regarding locating your model and serial numbers.

FOUR YEAR SUPREME WARRANTY:

For four years from date of retail purchase within Canada, MTD PRODUCTS LIMITED will, at its option,

repair or replace, for the original purchaser, free of charge, any part or parts found to be defective in

material or workmanship. This warranty covers units which have been operated and maintained in

accordance with the owner’s instructions furnished with the unit, and which have not been subject to

misuse, abuse, commercial use, neglect, accident improper maintenance or alteration. Normal wear

parts or components thereof are subject to special terms as noted below in the Ninety Day Consumer

Warranty clause.

The engine, starter motor or component parts thereof carry separate warranties from their manufac-

turers. Please refer to the applicable manufacturer’s warranty policy for these items.

Ninety Day Consumer Warranty on Normal Wear Parts: All normal wear part failures will be cov-

ered on this product for a period of 90 days. After 90 days but within the four year warranty period,

normal wear part failures will be covered if caused by defects in material or workmanship of other

component parts. Normal wear parts are defined as batteries, belts, blades, blade adaptors, grass

bags, rider deck wheels, seats, tires and clutch parts (friction wheels).

Full Ninety Day Warranty on Battery (if equipped): For ninety (90) days from the date of retail

purchase, if any battery included with this unit proves defective in material or workmanship and our

testing determines the battery will not hold a charge, MTD PRODUCTS LIMITED will replace the bat-

tery at no charge to the original purchaser.

Additional Limited Thirty Day Warranty on Battery (if equipped): After ninety (90) days but

within one hundred twenty (120) days from the date of purchase, MTD PRODUCTS LIMITED will replace

the defective battery, for the original purchaser, for a cost of one-half (½) of the current retail price of

the battery in effect at the date of return.

Personal use: THE FOREGOING PARAGRAPHS CONSTITUTE THE MANUFACTURER’S ENTIRE WARRAN-

TY WITH RESPECT TO ANY PRODUCT PURCHASED AND USED FOR PERSONAL FAMILY, HOUSEHOLD/

RESIDENTIAL PURPOSES, AS DISTINGUISHED FROM COMMERCIAL USAGE.

Commercial use: ALL APPLICATIONS OTHER THAN PERSONAL USE AS OUTLINED ABOVE, ARE CON-

SIDERED COMMERCIAL USAGE.

New products purchased for commercial usage are warranted in the same manner and to the same

extend EXCEPT the term of warranty will be 90 DAYS from date of purchase.

How to Obtain Service: Warranty service is available, with proof of purchase, through your local

MTD Authorized Service Dealer. If you do not know the dealer in your area, please write to the Service

Department of MTD PRODUCTS LIMITED, P.O. BOX 1386, KITCHENER, ONTARIO N2G 4J1. The return of

a complete unit will not be accepted by the factory unless prior written permission has been extended

by MTD PRODUCTS LIMITED.

Other Warranties: All other warranties, express or implied, including any implied warranty of mer-

chantability is limited in its duration to that set forth in this express limited warranty. The provisions

as set forth in this warranty provide the sole and exclusive remedy of MTD PRODUCTS LIMITED obliga-

tions arising from the sale of its products. MTD PRODUCTS LIMITED will not be liable for incidental or

consequential loss or damage.

12.08.06

Notes

GARANTIE SUPRÊME DE QUATRE ANS

.5%130%6$54-*.*5&%TFOHBHFËSÏQBSFSPVËSFNQMBDFSHSBUVJUFNFOUËTPODIPJYËMBDIFUFVSJOJUJBMMB

ou les pièces qui s’avèrent défectueuses en raison d’un vice de matière ou de fabrication dans les quatre ans

RVJTVJWFOUMBEBUFEBDIBUBVEÏUBJMBV$BOBEB$FUUFHBSBOUJFTBQQMJRVFTFVMFNFOUBVYNBDIJOFTRVJPOUÏUÏ

VUJMJTÏFTFUFOUSFUFOVFTDPOGPSNÏNFOUBVYJOTUSVDUJPOTQVCMJÏFTEBOTMBOPUJDFEVUJMJTBUJPOBDDPNQBHOBOUMB

machine, qui n’ont pas fait l’objet d’un emploi incorrect ou abusif, de négligence, d’un entretien inadéquat ou

de modification, qui n’ont pas été accidentées et qui n’ont pas été utilisées à des fins commerciales. Les pièces

DPVSBOUFTGPOUMPCKFUEFDPOEJUJPOTTQÏDJBMFTÏOVNÏSÏFTDJEFTTPVTEBOTMBDMBVTFj(BSBOUJFEFRVBUSFWJOHU

EJYKPVSTBVDPOTPNNBUFVSx

Le moteur, le moteur de démarrage ainsi que ses composants font l’objet d’une garantie séparée de leurs

fabricants respectifs. Veuillez consulter les conditions de garantie du fabricant en ce qui concerne ces pièces.

«Garantie de quatre-vingt-dix jours au consommateur» des pièces courantes: Toutes les pièces courantes

TPOUQSPUÏHÏFTQFOEBOUKPVST®MFYQJSBUJPOEVEÏMBJEFKPVSTNBJTBWBOUMBGJOEFMBQÏSJPEFEFHBSBOUJF

EFEFVYRVBUSFMFTQJÒDFTDPVSBOUFTTPOUQSPUÏHÏFTTJMFVSEÏGBJMMBODFSÏTVMUFEVWJDFEFNBUJÒSFPVEFGBCSJDB-

UJPOEVOFBVUSFQJÒDF1BSQJÒDFTDPVSBOUFTPOFOUFOEMFTCBUUFSJFTMFTDPVSSPJFTMFTMBNFTMFTBEBQUBUFVSTEF

lame, les sacs à herbe, les roues du plateau de coupe des tondeuses à siège, les sièges, les pneus et les pièces

de l’embrayage (roues de frottement).

Garantie complète de quatre-vingt-dix jours sur la batterie (le cas échéant): MTD s’engage à remplacer

HSBUVJUFNFOUËMBDIFUFVSJOJUJBMQPVSVOFQÏSJPEFEFRVBUSFWJOHUEJYKPVSTËDPNQUFSEFMBEBUFEBDIBU

au détail, toute batterie fournie avec cette machine qui s’avère défectueuse en raison d’un vice de matière ou

de fabrication et après que nos tests aient confirmé qu’elle ne peut maintenir une charge.

Garantie limitée supplémentaire de trente jours sur la batterie (le cas échéant): MTD s’engage, à

MFYQJSBUJPOEFMBQÏSJPEFEFRVBUSFWJOHUEJYKPVSTFUBWBOUMBGJOEVOFQÏSJPEFEFDFOUWJOHUKPVSTË

DPNQUFSEFMBEBUFEBDIBUËSFNQMBDFSMBCBUUFSJFEÏGFDUVFVTFËMBDIFUFVSJOJUJBMQPVSMBNPJUJÏEVQSJY

de détail en vigueur de la batterie à la date du retour de celle-ci.

Utilisation personnelle: -&41"3"(3"1)&413²$²%&/54$0/45*56&/5-"("3"/5*&$0.1-µ5&%6

'"#3*$"/5$0673"/55065&."$)*/&"$)&5²&&565*-*4²&®%&4'*/41&340//&--&4'".*-*"-&4

%0.&45*26&43²4*%&/5*&--&4&5/0/$0..&3$*"-&4

Utilisation commerciale: 5065&4-&465*-*4"5*0/4"653&426&-65*-*4"5*0/1&340//&--&5&--&26&

%²$3*5&$*%&446440/5$0/4*%²3²&4$0..&3$*"-&4

Les machines neuves achetées à des fins commerciales sont garanties de la même manière et dans les mêmes

DPOEJUJPOT."*4QPVSVOFEVSÏFEFKPVSTËDPNQUFSEFMBEBUFEBDIBU

Pour obtenir le service sous garantie: Tout concessionnaire-réparateur agréé par MTD est en mesure

d’assurer tout service sous garantie sur présentation d’une preuve d’achat. Si vous ne connaissez pas le

DPODFTTJPOOBJSFSÏQBSBUFVSEFWPUSFMPDBMJUÏBESFTTF[WPVTBVTFSWJDFBQSÒTWFOUF.5%130%6$54-*.*5&%

$1,*5$)&/&30/5"3*0/(+6OFNBDIJOFDPNQMÒUFOFQFVUÐUSFSFUPVSOÏFËMVTJOFRVFTJFMMF

FTUBDDPNQBHOÏFEVOFBVUPSJTBUJPOÏDSJUFQSÏBMBCMFEF.5%130%6$54-*.*5&%

Autres garanties:5PVUFTMFTBVUSFTHBSBOUJFTFYQSJNÏFTPVUBDJUFTZDPNQSJTMFTHBSBOUJFTUBDJUFTEFRVBMJUÏ

NBSDIBOEFTFMJNJUFOUËMBEVSÏFTUJQVMÏFEBOTMBHBSBOUJFMJNJUÏFFYQSJNÏF-FTDPOEJUJPOTTUJQVMÏFTEBOT

DFUUFHBSBOUJFSFQSÏTFOUFOUMFTTFVMFTPCMJHBUJPOTEF.5%130%6$54-*.*5&%EÏDPVMBOUEFMBWFOUFEFTFT

QSPEVJUT.5%130%6$54-*.*5&%OFTUQBTSFTQPOTBCMFEFUPVUFQFSUFOJEFUPVUEPNNBHFJOEJSFDUPV

accidentel.

12.08.06

Pièces de rechange

REMARQUE 7PVTQPVWF[UÏMÏDIBSHFSVOMJWSFUDPOUFOBOUMBMJTUFDPNQMÒUFEFTQJÒDFTEÏUBDIÏFT"ESFTTF[WPVTBV4FSWJDFBQSÒT

vente à la page 2. Soyez prêt à fournir les numéros de modèle et de série de votre machine ou voir les renseignements à la page 2

quant à leur emplacement.

Pièce No. de pièce et description

 3PVFBWBOU

%3PVFBSSJÒSF

-BNFEFEÏDIJRVFUBHF

4BDËIFSCF5SPZ

(PVMPUUFEÏKFDUJPO

Dépannage

Problème Cause Solution

Le moteur ne

démarre pas.

1. La poignée de commande de la lame n’est pas

embrayée.

2. Fil de la bougie débranché.

3. Le réservoir est vide ou l’essence est éventée.

 Moteur non amorcé.

5. La bougie est défectueuse.

6. Canalisation de carburant bouchée.

 Le moteur est noyé.

8. La soupape de carburant (le cas échéant) est fermée.

 Le volet de départ (le cas échéant) n’a pas été utilisé.

10. Un fusible a sauté (Démarrage électrique seulement).

1. Embrayez la commande de la lame.

2. Branchez le fil à la bougie.

3. Faites le plein avec une essence propre et fraîche.

 Consultez la notice d’utilisation du moteur.

5. Nettoyez, réglez l’écartement ou remplacez la bougie.

6. Nettoyez la canalisation.

 "UUFOEF[RVFMRVFTNJOVUFTBWBOUEFTTBZFSEFGBJSFEÏNBSSFSMF

moteur sans l’amorcer.

8. 0VWSF[MBTPVQBQFEFDBSCVSBOU7PJSMBOPUJDFEVUJMJTBUJPOEV

moteur.

 Utilisez le volet de départ. Voir la notice d’utilisation du moteur.

10. Remplacez le fusible (Voir le chapitre « Entretien ».)

Le moteur tourne

irrégulièrement.

1. Fil de la bougie desserré.

2. La canalisation de carburant est bouchée ou l’essence

est eventée.

3. L’évent du capuchon du réservoir est bouché.

 De l’eau ou une saleté est présente dans le système.

5. Le filtre à air est sale.

6. -FWPMFUEFEÏQBSUFTUGFSNÏPVËMBQPTJUJPOj0/xMF

cas échéant).

1. Branchez et serrez le fil de la bougie.

2. Nettoyez la canalisation. Faites le plein avec une essence propre

et fraîche.

3. Débouchez l’évent.

 Videz le réservoir à carburant. Faites le plein avec une essence

fraîche.

5. Consultez la notice d’utilisation du moteur.

6. 1MBDF[MFWPMFUEFEÏQBSUËMBQPTJUJPOj0''x

Le moteur surchauffe.

1. Niveau d’huile trop bas.

2. La circulation d’air est gênée.

1. Faites le plein d’huile du carter.

2. Démontez l’habitacle du ventilateur et nettoyez-le.

Le moteur hésite parfois

à régime élevé.

1. L’écartement de la bougie est trop petit.

1. Réglez l’écartement à 0,030 po. Consultez la notice d’utilisation du

moteur.

Le moteur tourne

irrégulièrement.

2. La bougie est sale, défectueuse ou l’écartement est

trop grand.

3. Le filtre à air est sale.

1. Réglez l’écartement à 0,030 po ou remplacez la bougie. Consultez

la notice d’utilisation du moteur.

2. Consultez la notice d’utilisation du moteur.

7JCSBUJPOTFYDFTTJWFT

1. La lame est desserrée ou mal équilibrée.

2. La lame est déformée.

1. Serrez la lame et l’adaptateur. Équilibrez la lame.

2. Remplacez la lame.

La tondeuse ne

déchiquette pas l’herbe.

1. L’herbe est mouillée.

2. L’herbe est trop haute.

3. La lame est émoussée.

1. /FUPOEF[QBTRVBOEMIFSCFFTUNPVJMMÏF"UUFOEF[RVFMMFTÒDIe.

2. Coupez l’herbe à un réglage élevé, puis tondez à nouveau à la

hauteur voulue ou sur une largeur plus étroite.

3. "JHVJTF[PVSFNQMBDF[MBMBNF

La coupe est irrégulière

1. Les roues ne sont pas bien positionnées.

2. La lame est émoussée.

1. 1MBDF[MFTRVBUSFSPVFTËMB même hauteur.

2. "JHVJTF[PVSFNQMBDF[MBMBNF

Les roues ne font pas

avancer la tondeuse.

1. La courroie n’est pas bien installée.

2. Des débris gênent le fonctionnement de la

transmission.

3. Courroie endommagée ou usée

1. Vérifiez que la courroie est bien installée sur la poulie et qu’elle

trourne dans le bon sens.

2. Nettoyez la transmission.

3. &YBNJOF[MBDPVSSPJFFUSFNQMBDF[MB

18 SECTION 7— SERVICE

t L’utilisation d’un nettoyeur sous pression ou d’un boyau

d’arrosage pour nettoyer la tondeuse est déconseillée.

t $POTVMUF[MBOPUJDFEVUJMJTBUJPOEVNPUFVSRVBOUBVY

instructions d’entreposage du moteur.

t Enduisez la lame de la tondeuse d’une graisse à châssis

pour l’empêcher de rouiller

t Entreposez la tondeuse dans un endroit sec et propre.

Ne la remisez pas près de produits corrosifs, comme des

engraise.

*MFTUUSÒTJNQPSUBOUEFCJFOQSPUÏHFSMFNBUÏSJFMDPOUSFMBSPVJMMF

s’il doit être entreposé dans un abri métallique non ventilé.

Enduisez toute la machine, en particulier les câbles et toutes les

pièces mobiles, avec une huile légère ou de la silicone.

Batterie (le cas échéant)

La batterie doit être remisée avec une charge complète. Le

remisage prolongé d’une batterie à plat raccourcira la durée de

vie et la capacité de charge de la batterie.

Charge de la batterie (le cas échéant)

AVERTISSEMENT: La batterie contient un

MJRVJEFDPSSPTJGFUEFTNBUJÒSFTUPYJRVFT'BJUFT

USÒTBUUFOUJPOFOMBNBOJQVMBOU(BSEF[MBIPSTEF

MBQPSUÏFEFTFOGBOUT*MOFGBVUBCTPMVNFOUQBTMB

percer, la démonter, l’endommager ou l’incinérer.

&MMFQFVUÏHBMFNFOUEÏHBHFSEFTHB[FYQMPTJGTFO

cours de charge ou de décharge. Utilisez la batterie

dans un endroit bien aéré, loin de toute source de

chaleur.

REMARQUE: La fiche spéciale du chargeur ne peut être insérée

que dans la fiche sur la batterie.

1. Branchez le chargeur de la batterie dans la fiche sous

MIBCJUBDMFEFMBCBUUFSJF'JH

2. Branchez la fiche du chargeur de la batterie dans une

prise de courant ordinaire de 120 volts. Voir la Figure

5-8. Chargez la batterie pendant 8 à 10 heures avant sa

première utilisation. Ne la chargez pas plus de 12 heures.

REMARQUE: 1PVSCÏOÏGJDJFSEFQFSGPSNBODFTEF

démarrage optimales et d’une longue durée de vie de la

batterie, chargez celle-ci après chaque utilisation pour 8 à

10 heures ou jusqu’à ce que le voyant vert à diodes à lueurs

du chargeur s’allume (si équipé). Ne chargez pas la batterie

plus que 12 heures.

Après la charge, débranchez la fiche de la prise murale,

puis débranchez la fiche de la batterie.

IMPORTANT: Ne retirez pas la batterie de l’habitacle du

démarreur électrique pour toute raison autre que pour la

remplacer.

IMPORTANT: Branchez toujours le chargeur à la batterie en

premier, puis branchez le chargeur à une prise de courant

ordinaire de 120 volts. Respectez toujours cet ordre pour

charger la batterie.

Remplacement du fusible

Le circuit du démarreur électrique et la batterie sont protégés

QBSVOGVTJCMFEFBNQÒSFT-FEÏNBSSFVSÏMFDUSJRVFOFQFVU

pas fonctionner si le fusible est endommagé. Si la machine ne

démarre pas avec le démarreur électrique, procédez comme suit

pour vérifier l’état du fusible dans l’habitacle de la batterie.

1. Soulevez le couvercle de la batterie selon les instructions dans

MBTFDUJPOj3FNQMBDFNFOUEFMBCBUUFSJFx7PJSMB'JH

2. 4PSUF[MFGVTJCMFEFTBEPVJMMFFUFYBNJOF[MFTPJHOFVTFNFOU

DPNNFËMB'JH4JMFTUFOEPNNBHÏSFNQMBDF[MFBWFD

VOGVTJCMFEFUZQFBVUPNPCJMFEFBNQÒSFT

3. Replacez soigneusement le fil dans l’habitacle, fermez le

couvercle de la batterie et dépliez la poignée supérieure.

REMARQUE: *MFTUQPTTJCMFEFNFUUSFMFNPUFVSFONBSDIF

manuellement si le fusible est endommagé.

Remisage hors saison

1SPDÏEF[EFMBNBOJÒSFTVJWBOUFQPVSQSÏQBSFSWPUSFUPOEFVTF

pour un entreposage prolongé.

t Nettoyez et lubrifiez soigneusement la tondeuse selon les

instructions de lubrification.

Figure 7-6

Fusibe sauté

Figure 7-7

17SECTION 7 — SERVICE

E 2VBOEMBDPVSSPJFFTUEÏHBHÏFEFMBUSBOTNJTTJPO

abaissez le déflecteur du plateau de coupe pour

pouvoir atteindre la poulie motrice et dégagez la

courroie de la poulie et de dessous le plateau de

DPVQF7PJSMB'JH

5. *OTUBMMF[MBDPVSSPJFOFVWFFOMBGBJTBOUQBTTFSFOUSFMF

plateau de coupe et le déflecteur, puis sur la poulie de la

transmission et sur la poulie motrice.

REMARQUE "TTVSF[WPVTRVFMBDPVSSPJFFTUCJFO

installée sur la poulie motrice et qu’elle n’est pas pincée

FOUSFMFTEFVYNPJUJÏTEFMBQPVMJF

6. Serrez la vis auto-taraudeuse du déflecteur du plateau de

coupe qui a été desserrée plus tôt.

 Remettez le déflecteur du moteur en place et attachez-le

avec les vis auto-taraudeuses.

8. Remettez la lame, l’adaptateur de la lame et la boulonnerie

BOOFYFFOQMBDF4VJWF[MFTJOTUSVDUJPOTGPVSOJFTEBOTMB

section « Entretien de la lame »

 Remettez la tondeuse d’aplomb et retirez le morceau de

plastique qui se trouve, le cas échéant, sous le capuchon du

réservoir d’essence.

Remplacement de la batterie (cas les échéant)

"7&35*44&.&/5-FTQJMFTDPOUJFOOFOUEFMBDJEF

sulfurique qui peut provoquer des brûlures. Ne

provoquez pas de court-circuit et ne les abîmez pas.

Ne placez pas les batteries dans un feu. Elles

SJTRVFOUEFYQMPTFSPVEFEÏHBHFSEFTHB[UPYJRVFT

1. Desserrez les boutons en forme d’étoile qui attachent les

poignées supérieure et inférieure et repliez doucement la

poignée supérieure vers la poignée inférieure, comme à la

'JH

2. &OMFWF[MFTEFVYWJTRVJSFUJFOOFOUMFDPVWFSDMFEFMB

batterie sur l’habitacle de la batterie et mettez-les de côté.

7PJSMB'JH

Fig. 7-3

3. 0VWSF[MFDPVWFSDMFEFMBCBUUFSJFFUEÏCSBODIF[MFTGJMT

positif et négatif. Démontez la batterie et installez la

CBUUFSJFOFVWF7PJSMB'JH#SBODIF[MFGJMQPTJUJGTVSMB

borne positive de la batterie, puis branchez le fil négatif.

REMARQUE: Votre batterie peut être différente de la

CBUUFSJFSFQSÏTFOUÏFËMB'JH$POTVMUF[MBMJTUFEFT

pièces détachées

IMPORTANT: 1PVSSFQMBDFSMBCBUUFSJFTVSMFQBOOFBVEV

guidon, positionnez-la de façon que la borne positive

se trouve sur le côté gauche et la borne négative sur

la droite du panneau. (La borne positive est la plus

QSPDIFEVDPNNVUBUFVSËDMÏ'JH-FGBJUEFQMBDFS

incorrectement la batterie causera des dégâts importants.

 Remontez le couvercle de la batterie sur l’habitacle de

DFMMFDJFOVUJMJTBOUMFTEFVYWJTSFUJSÏFTQMVTUÙU"TTVSF[

vous aussi de positionner le guide-fil de gauche sur

l’habitacle.

5. Repliez les poignées et serrez les boutons.

Borne

négative

Borne

Positive

Fig. 7-4

Fig. 7-5

Service

lame sur l’adaptateur de façon que le côté « Bottom » (ou

le numéro de pièce) se trouve sur le dessous (vers le sol)

QFOEBOUMFGPODUJPOOFNFOU"TTVSF[WPVTRVFMBMBNFFTU

bien alignée et qu’elle repose sur les paliers de l’adaptateur.

6. 1MBDF[MFTVQQPSUDPVEÏTVSMBMBNF"MJHOF[MFTFODPDIFT

du support coudé avec les petits trous de la lame.

 3FNFUUF[MFCPVMPOIFYFOQMBDFFUTFSSF[MFËVODPVQMF

EFQPMCNJOQPMCNBY

7ÏSJGJF[QÏSJPEJRVFNFOURVF5064MFTÏDSPVTFUCPVMPOTEFMB

machine sont bien serrés.

Démontage de la courroie d’une tondeuse

1. Débranchez le fil de la bougie et mettez-le à la terre

contre le moteur.

2. Videz le réservoir d’essence ou placez un morceau de

plastique sous le capuchon pour empêcher l’essence de

couler.

3. Basculez la tondeuse sur son côté (côté filtre à air vers le

haut).

 Démontez la lame, l’adaptateur de la lame et la

boulonnerie selon les instructions fournies dans la section

j&OUSFUJFOEFMBMBNFxDJEFTTVT7PJSMBGJHVSF

a. Enlevez la vis auto-taraudeuse qui maintient le

déflecteur du moteur sur le plateau de coupe. Soir la

'JH&OMFWF[MFEÏGMFDUFVSEVNPUFVS

b. Desserrez la vis auto-taraudeuse qui maintient le

déflecteur du plateau de coupe sur celui-ci. Voir la

'JH

D 1MBDF[WPVTEFSSJÒSFMBUPOEFVTFFUEÏNPOUF[

soigneusement la courroie de la poulie de la

transmission.

Entretien et remplacement de la lame

AVERTISSEMENT : En enlevant la lame ou la

courroie, portez toujours des gants épais ou utilisez

un chiffon épais pour tenir la lame.

&YBNJOF[QÏSJPEJRVFNFOUMBEBQUBUFVSEFMBNFQPVSZEÏUFDUFS

tout fendillement éventuel, surtout après avoir heurté un objet.

3FNQMBDF[MFBVCFTPJO1SPDÏEF[DPNNFTVJUQPVSMFOUSFUJFO

de la lame:

1. %ÏCSBODIF[MFGJMEFMBCPVHJF*ODMJOF[MBUPOEFVTFQPVS

qu’elle repo

se sur le plateau de coupe. Le côté du filtre à air

et du carburateur doit se trouver sur le haut.

2. Enlevez le boulon et le support de la lame qui

maintiennent la lame et l’adaptateur sur le vilebrequin. Voir

MB'JH

3. Dégagez la lame et l’adaptateur du vilebrequin. Voir la Fig.



 Démontez toujours la lame de son adaptateur pour vérifier

son bon équilibre. Vérifiez l’équilibre de la lame sur un

tournevis à tige ronde. Limez le métal du côté le plus lourd

jusqu’à ce que la lame soit parfaitement équilibrée. Suivez

MBOHMFEBJHVJTBHFEPSJHJOF"JHVJTF[DIBRVFUSBODIBOUEF

façon égale pour que la lame reste équilibrée.

AVERTISSEMENT: Une lame déséquilibrée peut

DBVTFSEFTWJCSBUJPOTFYDFTTJWFTËWJUFTTFÏMFWÏF&MMF

risque aussi d’endommager la tondeuse et, si elle se

brise, elle peut causer des blessures corporelles.

5. Lubrifiez le vilebrequin et la surface intérieure de

MBEBQUBUFVSEFMBMBNFBWFDVOFIVJMFMÏHÒSF(MJTTF[

l’adaptateur de la lame sur le vilebrequin et positionnez la

Lame

Adapteteur

de lame

Boulon

Support de

la lame

Fig. 7-1

Fig. 7-2

15SECTION 6 — ENTRETIEN & RÉGLAGES

Remplacement du déflecteur arrière

1. 1PVSEÏNPOUFSMFEÏGMFDUFVSBSSJÒSFVTBHÏTPVMFWF[

le clapet arrière et enlevez les vis qui maintiennent le

déflecteur en place. Voir la Fig. 6-3.

2. Dégagez le vis et le déflecteur du trou opposé et

remplacez-le par le déflecteur neuf en appliquant les

instructions dans l’ordre inverse.

Réglages

Câble de transmission

7PUSFNBDIJOFFTUÏRVJQÏFEVOFUSBOTNJTTJPOBKVTUBCMF*MFTU

nécessaire d’ajuster le câble de transmission si la tondeuse

n’avance pas ou si les roues de la tondeuse hésitent à tourner

quand la commande de la transmission est embrayée. Dans l’un

ou l’autre cas, tournez le corps du dispositif de réglage - allongez-

le pour plus de traction, raccourcissez-le pour moins de traction.

Ceci augmentera ou diminuera aussi la force nécessaire pour

FNCSBZFSMBDPNNBOEFEFMBUSBOTNJTTJPO7PJSMB'JH

5. Nettoyez le moteur régulièrement avec un linge ou une

CSPTTF(BSEF[MFTZTUÒNFEFSFGSPJEJTTFNFOUËQSPYJNJUÏ

du ventilateur) propre pour assurer la bonne circulation

EBJSFTTFOUJFMMFBVYCPOOFTQFSGPSNBODFTFUËMBMPOHÏWJUÏ

du moteur. Enlevez tous les brins d’herbe, la saleté et autres

EÏCSJTDPNCVTUJCMFTTFUSPVWBOUËQSPYJNJUÏEVTJMFODJFVY

Système de nettoyage du plateau de coupe (le cas échéant)

Un orifice à eau peut être incorporé au plateau de coupe de cette

tondeuse et fait partie du système de nettoyage de celui-ci.

Servez-vous du système de nettoyage pour éliminer les brins

d’herbe du dessous du plateau de coupe et pour empêcher toute

BDDVNVMBUJPOEFQSPEVJUTDIJNJRVFTDPSSPTJGT1SPDÏEF[DPNNF

TVJU"13µ4$)"26&65*-*4"5*0/

1. Stationnez la tondeuse sur une surface plane et dégagée

sur la pelouse, suffisamment proche d’un robinet d’eau

pour pouvoir y brancher un boyau d’arrosage.

ATTENTION : Vérifiez que la goulotte d’éjection de

la tondeuse n’est pas dirigée vers un bâtiment, un

garage, des véhicules, etc.

2. Vissez le raccord pour boyau d’arrosage (fourni avec cette

OPUJDFEVUJMJTBUJPOTVSMFYUSÏNJUÏEVCPZBVEBSSPTBHF

3. "UUBDIF[MFSBDDPSEQPVSCPZBVEBSSPTBHFËMPSJGJDF

incorporé à la surface du plateau de coupe. Voir la Figure 6-2.

 0VWSF[MFSPCJOFUEFBV

5. Faites démarrer le moteur selon les instructions dans le

chapitre «Utilisation».

6. -BJTTF[UPVSOFSMFNPUFVSQFOEBOUBVNPJOTEFVYNJOVUFT

pour que le dessous du plateau de coupe soit bien rincé.

 Lâchez la commande de la lame pour arrêter le moteur et la lame.

8. Fermez le robinet d’eau et débranchez le raccord du boyau

d’arrosage de l’orifice sur la surface du plateau de coupe.

iMPORTANT: Une fois le nettoyage du plateau de coupe terminé,

faites à nouveau démarrer la tondeuse. Laissez tourner le moteur

FUMBMBNFQFOEBOUBVNPJOTEFVYNJOVUFTQPVSRVFMFEFTTPVT

du plateau de coupe puisse bien sécher.

Figure 6-3

Figure 6-4

Figure 6-2

Entretien & Réglages

3. Le ressort de torsion et le point de pivotement sur la

porte d’éjection arrière et bouchon de déchiquetage du

coter doivent être lubrifiés périodiquement avec une

huile légère pour empêcher la rouille. Voir la Fig. 6-1.

 La transmission a été lubrifiée et scellée à l’usine et il n’est

pas néceesaire de la lubrifier.

5. Consultez la notice d’utilisation du moteur pour les

instructions de lubrification.

Entretien du plateau de coupe

Nettoyez le dessous du plateau de coupe après chaque

utilisation de la tondeuse pour éviter toute accumulation de

EÏCSJT1SPDÏEF[DPNNFTVJU

1. Débranchez le fil de la bougie. Videz le réservoir de

carburant ou placez un morceau de plastique sous le

capuchon.

2. *ODMJOF[MBUPOEFVTFQPVSRVFMMFSFQPTFTVSMIBCJUBDMF-F

côté du filtre à air doit se trouver sur le dessus. Tenez bien

la tondeuse.

AVERTISSEMENT: Ne basculez jamais la tondeuse

ËQMVTEFEBOTUPVUFEJSFDUJPOFUOFMBMBJTTF[QBT

dans cette position longtemps. L’huile peut couler

dans la partie supérieure du moteur et causer des

problèmes au démarrage.

3. (SBUUF[FUOFUUPZF[MFEFTTPVTEVQMBUFBVEFDPVQFBWFDVO

outil adéquat. N’utilisez pas un jet d’eau.

IMPORTANT : N’utilisez pas un appareil de nettoyage sous

pression ou un boyau d’arrosage. Ceci risque d’endommager les

roulements ou le moteur.

 3FESFTTF[MBUPOEFVTFTVSTFTSPVFT&OMFWF[MFNPSDFBV

de plastique sous le capuchon, le cas échéant.

Moteur

1. Consultez la notice d’utilisation du moteur pour tout ce qui

concerne l’entretien du moteur.

2. Utilisez l’huile à moteur recommandée dans la notice

d’utilisation du moteur fournie avec la tondeuse. Lisez

attentivement les instructions et suivez-les.

3. Dans des conditions normales nettoyez le filtre à air selon

les recommandations de la notice d’utilisation du moteur

fournie avec la tondeuse. Nettoyez-le à intervalles plus

rapprochés dans des conditions très poussiéreuses. Une

mauvaise performance du moteur et sa «noyade» sont des

indications que le filtre à air doit être nettoyé.

 Nettoyez la bougie et ajustez l’écartement une fois par

TBJTPO*MFTUSFDPNNBOEÏEFSFNQMBDFSMBCPVHJFBVEÏCVU

de chaque saison. Vérifiez le type de bougie à utiliser et

l’écartement correct dans la notice d’utilisation du moteur.

REMARQUE: Ce système d’allumage par étincelle de véhicule

SFTQFDUFUPVUFTMFTFYJHFODFTEV3ÒHMFNFOUTVSMFNBUÏSJFM

brouilleur du Canada.

Entretien

Recommandations d’ordre général

1. Suivez toujours les consignes de sécurité lors de tout

entretien.

2. La garantie de cette tondeuse ne s’applique pas à toute

pièce qui a fait l’objet d’un emploi abusif ou d’une

OÏHMJHFODF1PVSCÏOÏGJDJFSBVNBYJNVNEFMBHBSBOUJF

MVUJMJTBUFVSEPJUFOUSFUFOJSMBUPOEFVTFDPOGPSNÏNFOUBVY

instructions de cette notice.

3. La garantie sera nulle et non avenue si une modification est

apportée au régulateur du moteur.

 Vérifiez tous les réglages au moins une fois par saison.

5. Vérifez régulièrement que toute la boulonnerie est bien

serrée.

AVERTISSEMENT: "SSÐUF[UPVKPVSTMFNPUFVSFU

débranchez le fil de la bougie et mettez-le à la

masse contre le moteur avant tout nettoyage, toute

lubrification ou autre entretien sur la machine.

Lubrification

1. Lubrifiez les points de pivot de la poignée de commande

de la lame au moins une fois par saison avec une huile

légère. La commande de la lame doit fonctionner

GBDJMFNFOUEBOTMFTEFVYTFOT7PJSMB'JHVSF

2. Lubrifiez les roues au moins une fois par saison avec de

l’huile fluide. Toutefois, si elles doivent être démontées

pour une raison quelconque, lubrifiez la surface du boulon

d’essieu et la surface intérieure de la roue avec une huile

automobile légère.

Figure 6-1

Utilisation

Figure 5-1

Mise en marche du moteur

AVERTISSEMENT: "TTVSF[WPVTRVFTFVMMF

DPOEVDUFVSTFUSPVWFËQSPYJNJUÏEFMBUPOEFVTFBV

moment de sa mise en route ou pendant son

utilisation. Ne faites jamais fonctioner la machine

dans un local clos et mal aéré, car les gaz

d’échappement du moteur contiennent du

NPOPYZEFEFDBSCPOFVOHB[JOPEPSFUSÒT

EBOHFSFVY/BQQSPDIF[QBTMFTNBJOTQJFET

DIFWFVYFUWÐUFNFOUTMÉDIFTEFTQJÒDFTFO

mouvement du moteur et de la tondeuse.

Selon les instructions fournies dans la notice d’utilisation du

moteur qui accompagne l’équipment.

1. 1MBDF[MBNBOFUUFEVSPCJOFUËDBSCVSBOURVJTFUSPVWFTVSMB

HBVDIFEVNPUFVSËMBQPTJUJPO0/0VWFSU7PJSMB'JH

2. 1PVTTF[MBNBOFUUFEVWPMFUTJÏRVJQÏEFEÏQBSUËGPOEQPVS

actionner le volet de départ.

3. 1MBDF[WPVTEFSSJÒSFMBUPOEFVTFFUQSFTTF[MBDPNNBOEFEF

la lame contre le guidon supérieur. Le volet de départ revient

lentement à la position d’origine quand la commande de

la lame est actionnée. Donc, rapidement se déplacer sur la

prochaine étape ci-dessous.

4. Modèles avec démarrage électrique :

Tournez la clé de contact vers la droite pour mettre le moteur

en marche. Lâchez la clé dès que le moteur tourne. Voir la

Figure 5-1.

Si le moteur ne démarre pas, il peut être nécessaire d’amorcer

à nouveau le moteur.

5. Modelèles avec démarreur à lanceur :

Tirez sur la poignée du démarreur jusqu’à ce que vous

sentiez une légère résistance, puis tirez plus rapidement pour

surmonter la compression, empêcher le recul et faire démarrer

le moteur. Répétez au besoin. Ne laissez pas la poignée

du démarreur frapper le guide de la corde. Ramenez-la

doucement pour éviter d’endommager le démarreur.

Arrêt du moteur

1. Lâchez la poignée de commande de la lame pour arrêter le

moteur et la lame.

AVERTISSEMENT: "UUFOEF[RVFMBMBNFTFTPJU

complètement immobilisée avant de travailler sur la

tondeuse ou de retirer le sac à herbe.

Utilisation de la tondeuse

7ÏSJGJF[RVJMOZBQMVTEFQJFSSFTEFNPSDFBVYEFCPJTEF

fils métalliques ou autres objets sur la pelouse, qui risquent

d’endommager la tondeuse ou le moteur. Ces objets pourraient être

projetés par la tondeuse dans une direction ou une autre et blesser

grièvement le conducteur ou toute autre personne présente.

AVERTISSEMENT: Les objets projetés par une

UPOEFVTFQFVWFOUBUUFJOESFMFTZFVYFUDBVTFSEFT

CMFTTVSFTHSBWFT1PSUF[UPVKPVSTEFTMVOFUUFTEF

sécurité en utilisant la tondeuse, ou en effectuant

tout entretien ou toute réparation.

1. Une fois que le moteur est en marche, pour enclencher

l’entraînement, pressez la poignée de commande de

l’embrayage vers le guidon supérieur.

AVERTISSEMENT: "SSÐUF[MFNPUFVSTJWPVT

heurtez un objet quelconque. Débranchez le fil de la

bougie, cherchez soigneusement tout signe de dégât

à la tondeuse et réparez-la avant de la remettre en

marche et de vous en servir. Des vibrations

importantes de la tondeuse indiquent des dégâts.

'BJUFTFYBNJOFSFUSÏQBSFSMBNBDIJOFSBQJEFNFOU

Fonction de déchiquetage

1PVSEÏDIJRVFUFSMIFSCFFOMFWF[MFTBDËIFSCFFUMBHPVMPUUF

EÏKFDUJPOMBUÏSBMFEFMBUPOEFVTF1PVSEFNFJMMFVSTSÏTVMUBUT

ne déchiquetez pas une herbe mouillée. Le déchiquetage est

déconseillé si l’herbe mesure plus de quatre pouces de longueur.

Utilisez plutôt le sac à herbe.

Emploi du sac à herbe

Vous pouvez utiliser le sac à herbe pour ramasser l’herbe coupée

pendant que vous travaillez.

1. *OTUBMMF[MFTBDËIFSCFTFMPOMFTJOTUSVDUJPOTEVDIBQJUSFj

*OTUBMMBUJPOx-FTCSJOTEIFSCFTPOUBVUPNBUJRVFNFOUNJT

en sac pendant que vous travaillez. Tondez l’herbe jusqu’à

ce que le sac soit plein.

2. "SSÐUF[MFNPUFVSFOMÉDIBOUMBDPNNBOEFEFMBMBNFFU

assurez-vous que celle-ci est tout à fait immobile.

3. Relevez le clapet d’éjection et soulevez le sac à herbe en

l’éloignant de la tondeuse pour le retirer. Videz le sac et

remettez-le en place.

OF F

Commandes et caractéristiques

Figure 4-1

Commande de la lame

La commande de la lame se trouve sur le guidon supérieur de la

UPOEFVTF*MGBVUTFSSFSDFUUFDPNNBOEFDPOUSFMFHVJEPOQPVS

que la tondeuse fonctionne. Le fait de lâcher la commande de la

lame arrête le moteur et la lame.

AVERTISSEMENT: La commande de la lame est

un dispositif de sécurité. N’essayez jamais d’éviter

son emploi.

Poignée de commande d’embrayage de l’entraînement

La poignée de commande d’embrayage de l’entraînement

se trouve sur la poignée supérieur. Serrez la commande

d’embrayage de l’entraînement contre le guidon supérieur pour

embrayer l’entraînement. Lâchez la poignée de commande pour

BSSÐUFSQPVSSBMFOUJSPVQPVSSFDVMFS7PJSMB'JH

Démarreur à lanceur

*MFTUJOTUBMMÏTVSMBESPJUFEVHVJEPOTVQÏSJFVS5FOF[WPVT

derrière la tondeuse et tirez sur le démarreur à lanceur pour faire

démarrer la tondeuse.

Leviers de réglage de la hauteur de coupe

La manette de réglage se trouve au-dessus de la roue arrière

HBVDIF1PVSNPEJGJFSMBIBVUFVSEFDPVQFDPOTVMUF[MFDIBQJUSF

j"TTFNCMBHFFUNPOUBHFx

Démarreur électrique (cas les échéant)

-FEÏNBSSFVSMBÏMFDUSJRVFFTQMBDÏTVFMFQBOOFBVHBVDIF*MFTU

utilisé uniquement pour le démarreur électrique.

Bouchon de déchiquetage

*MFTUVUJMJTÏQPVSMFEÏDIJRVFUBHFEFMIFSCF"VMJFVEFSBNBTTFS

les brins d’herbe coupée dans un sac à herbe ou d’utiliser une

goulotte d’éjection latérale, certaines tondeuses offrent l’option

de les renvoyer dans la pelouse après les avoir déchiquetés.

Goulotte d’éjection latérale

-BUPOEFVTFFYQÏEJÏFFTUQSÐUFQPVSEÏDIJRVFUFSMIFSCF4J

vous préférez éjecter l’herbe sur le côté, suivez les instructions

EVDIBQJUSFj"TTFNCMBHFFUNPOUBHFxQPVSJOTUBMMFSMBHPVMPUUF

d’éjection latérale.

AVERTISSEMENT : Éloignez les pieds et les mains

EFMBQSPYJNJUÏEFMBHPVMPUUFTVSMFQMBUFBVEF

coupe. Lisez l’étiquette d’avertissement placée sur la

machine.

Sac à herbe

Le sac à herbe, placé à l’arrière de la tondeuse, sert à ramasser

les brins d’herbe coupée pour les jeter ailleurs. Lorsque le sac

est plein, il faut le détacher de la tondeuse et le vider avant de

continuer à tondre.

Démarreur électrique (le cas échéant)

Poignée de commande de la lame

Poignée de commande d’embrayage de l’entraînement

Démarreur

à lanceur

Levier de réglage de la

hauteur de coupe

Bouchon de

déchiquetage

Sac à herbe

11SECTION 3 — ASSEMBLAGE ET MONTAGE

Réglages

1. La manette de réglage se trouve au-dessus de la roue

arrière gauche. Voir la Fig. 3-8.

a. Tirez sur la manette et écartez-la de la tondeuse

pour régler la hauteur de coupe.

b. Déplacez-la vers l’avant ou vers l’arrière à la hauteur

voulue.

c. Repoussez la manette vers la tondeuse.

Pleins d’essence et d’huile

Consultez la notice d’utilisation du moteur pour tout

renseignement supplémentaire concernant le moteur.

1. Faites le plein avec l’huile fournie la première fois que vous

utilisez la machine après son assemblage.

2. 'BJUFTMFQMFJOEFTTFODFDPOGPSNÏNFOUBVYJOTUSVDUJPOT

fournies dans la notice d’utilisation du moteur.

AVERTISSEMENT: Faites très attention en

NBOJQVMBOUEFMFTTFODF-FTTFODFFTUFYUSÐNFNFOU

JOGMBNNBCMFFUMFTWBQFVSTTPOUFYQMPTJWFT/FGBJUFT

jamais le plein d’essence à l’intérieur, pendant que le

moteur tourne ou quand le moteur est chaud.

Éteignez toute cigarette ou pipe, tout cigare ou toute autre

source incandescente.

3. $IBSHFSMBCBUUFSJFDPOGPSNÏNFOUBVYJOTUSVDUJPOTEF

la section Service de ce manuel (unités de démarrage

électrique).

Goulotte d’éjection latérale

Si la tondeuse est adaptée pour éjecter l’herbe sur le côté,

assurez-vous que le sac à herbe a été démonté de la tondeuse,

que le bouchon de déchiquetage arrière est installé et que le

clapet d’éjection arrière est fermé.

1. Relevez le bouchon de déchiquetage à charnière qui se

trouve sur le côté de la tondeuse.

2. (MJTTF[MFTEFVYDSPDIFUTTPVTMBHPVQJMMFEFMBDIBSOJÒSF

du bouchon de déchiquetage à charnière. Rabaissez le

CPVDIPOEFEÏDIJRVFUBHF7PJSMB'JH

Ne retirez

jamais le bouchon de déchiquetage à charnière, même

quand vous ne déchiquetez pas.

Figure 3-7

Figure 3-8

10 SECTION 3 — ASSEMBLAGE ET MONTAGE

 1SPDÏEF[DPNNFTVJUQPVSJOTUBMMFSMFTBDËIFSCF

a. Relevez le clapet d’éjection arrière.

b. 1MBDF[MFTBDËIFSCFTVSMBUJHFEFQJWPUFNFOU

Lâchez le clapet pour qu’il repose sur le sac à herbe.

Voir la Figure 3-6.

1PVSFOMFWFSMFTBDËIFSCFFUVUJMJTFSMFOTFNCMFEF

déchiquetage, relevez le clapet d’éjection arrière de la tondeuse.

Relevez le sac à herbe et dégagez-le de la tige de pivotement.

Lâchez le clapet d’éjection arrière pour fermer l’ouverture sur

l’arrière de la tondeuse.

AVERTISSEMENT: N’utilisez jamais la tondeuse si

les crochets du sac à herbe ne sont pas enfoncés

dans la tige de pivotement et si le clapet arrière ne

repose pas contre le haut du sac à herbe.

a. 1SFTTF[MBNBOFUUFEFDPNNBOEFEFMBMBNFDPOUSF

le guidon supérieur.

b. Sortez lentement la corde du démarreur du moteur.

Lâchez la commande de la lame.

c. (MJTTF[MBDPSEFEVEÏNBSSFVSEBOTMFHVJEF

d. Serrez l’écrou à oreilles du guide de la corde.

 &OGPODF[MFTUBRVFUTEFTBUUBDIFDÉCMFTEBOTMFTUSPVT

aménagés dans le guidon inférieur. Serrez l’attache-câble

et coupez le surplus.

Sac à herbe

1. 1SPDÏEF[DPNNFTVJUQPVSJOTUBMMFSMFTBDËIFSCFTVSMB

tondeuse s’il n’est pas déjà installé. Vérifiez que le sac à

herbe est bien à l’endroit avant l’assemblage (l’étiquette

EBWFSUJTTFNFOUEPJUTFUSPVWFSTVSMFYUÏSJFVS

B (MJTTF[MFTBDTVSMBSNBUVSFDÙUÏFOQMBTUJRVFOPJS

sur le dessous).

b. "UUBDIF[MFTBDTVSMBSNBUVSFFOBDDSPDIBOUMFT

HMJTTJÒSFTTVSMBSNBUVSFDPNNFËMB'JH5PVUFT

MFTHMJTTJÒSFTFOQMBTUJRVFËMFYDFQUJPOEFTHMJTTJÒSFT

EVEFTTVTEVTBDËIFSCFTBUUBDIFOUEFMFYUÏSJFVS

du sac.

D "UUBDIF[MBQBSUJFDFOUSBMFEVIBVUEVTBDËIFSCFEF

l’intérieur du sac.

Démontez le déflecteur de déchiquetage avant d’installer

le sac à herbe.

a. Relevez le clapet d’éjection arrière.

b. Retirez le déflecteur de déchiquetage. Voir la Fig.

3-5.

Figure 3-4

Figure 3-5

Figure 3-6

Assemblage et Montage

REMARQUE : Veuillez noter que cette notice d’utilisation concerne

MFTNPEÒMFTBWFDFUTBOTEÏNBSSBHFÏMFDUSJRVF"MPSTRVFDFNBOVFM

illustre le modèle sans démarrage électrique, les instructions et les

DBSBDUÏSJTUJRVFTTPOUBQQMJRVFOUÏHBMFNFOUBVYEFVYNPEÒMFT

Suivez les instructions qui s’appliquent à votre tondeuse.

Assemblage

REMARQUE $FUUFNBDIJOFFTUFYQÏEJÏF4"/4)6*-&/*

&44&/$&"QSÒTMBTTFNCMBHFGBJUFTMFTQMFJOTEFTTFODFFUEIVJMF

DPOGPSNÏNFOUBVYJOTUSVDUJPOTEFMBOPUJDFEVUJMJTBUJPOEV

moteur fournie avec la machine.

Guidon

1. Retirez les pièces détachées et les garnitures d’emballage

qui peuvent se trouver entre les guidons supérieur et

inférieur.

a. Redressez le guidon supérieur vers vous pour le

faire passer à la position de travail, comme à la Fig.

3-1. Ne pincez pas le câble en redressant le guidon.

Retirez les boutons en forme d’étoile des supports

du guidon, comme à la Fig. 3-3 et attachez le guidon

inférieur sur les supports du guidon en positionnant

le trou inférieur du guidon inférieur sur les goupilles

des supports du guidon.

b. Serrez les boutons en forme d’étoile qui

maintiennent le guidon supérieur sur le guidon

JOGÏSJFVS7PJSMB'JH"TTVSF[WPVTRVFMFCPVMPO

ordinaire est bien enfoncé dans le guidon.

Figure 3-1

2. Serrez les boutons en forme d’étoile qui maintiennent le

guidon inférieur sur les supports du guidon. Voir la Fig.

"TTVSF[WPVTRVFMFCPVMPOPSEJOBJSFFTUCJFOFOGPODÏ

dans les supports du guidon.

3. Le guide de la corde du démarreur est installé sur la droite

du guidon supérieur. Desserrez l’écrou à oreilles qui

maintient le guide de la corde en place. Voir la Fig. 3-3.

Figure 3-2

Figure 3-3

Pièces détachées dans le carton

t Une tondeuse t Un sac à herbe † t Un bidon d’huile

t Une notice d’utilisation de la tondeuse t Une notice d’utilisation du moteur t Une goulotte d’éjection latérale †

† le cas écheant

8 SECTION 2 — IMPORTANTES CONSIGNES DE SÉCURITÉ

(OK)

Ligne pointillée à 15°

Figure 2Figure 1

(TROP ABRUPTE)

Procédez comme suit pour vérier la pente :

1. Détachez cette page et pliez-la en suivant la ligne pointillée.

2. Trouvez un objet vertical sur ou derrière la pente (un poteau téléphonique, une clôture, un arbre, etc.).

3. Alignez un côté de cette page avec l’objet (Voir les Figures 1 et 2).

4. Remontez ou abaissez l’inclinomètre jusqu’à ce que le coin gauche touche la pente (Voir les Figures 1 et 2).

5. S’il y a un espace sous l’inclinomètre, la pente est trop abrupte pour y travailler en toute sécurité. (Voir la Figure 2 ci-dessus).

Pente à 15°

Inclinomètre

Pente à 15°

UTILISEZ CET INCLINOMÈTRE POUR DÉTERMINER SI UNE PENTE EST TROP

ABRUPTE POUR PERMETTRE L’UTILISATION SANS DANGER DE LA MACHINE.

AVERTISSEMENT: Les accidents provoqués par des chutes et des glissades, qui surviennent souvent sur des pentes,

peuvent causer des blessures graves. Travailler sur un terrain en pente demande des précautions supplémentaires. Si vous

ne vous sentez pas à l’aise sur la pente, n’y travaillez pas.

7SECTION 2 — IMPORTANTES CONSIGNES DE SÉCURITÉ

Symboles de sécurité

$FUUFQBHFJMMVTUSFFUFYQMJRVFMFTTZNCPMFTEFTÏDVSJUÏRVJQFVWFOUTFUSPVWFSTVSDFUUFNBDIJOF7FVJMMF[MJSFFUTVJWSFUPVUFTMFT

instructions sur la machine et vous assurer de bien les comprendre avant d’essayer d’assembler et d’utiliser la machine.

Symbol Description

7&6*--&;-*3&-"06-&4/05*$&4%65*-*4"5*0/

Veuillez lire et suivre toutes les instructions sur la machine et vous assurer de bien les

comprendre avant d’essayer d’assembler et d’utiliser la machine.

%"/(&3o-".&4&/.067&.&/5

1PVSÏWJUFSMFTSJTRVFTEFCMFTTVSFTOBQQSPDIF[KBNBJTMFTNBJOTOJMFTQJFETEFTQJÒDFTFO

mouvement. N’utilisez pas la machine si le déflecteur de la goulotte ou si le sac à herbe n’est

pas en place. S’ils sont endommagés, remplacez-les immédiatement.

%"/(&3o41&$5"5&634

/FUPOEF[QBTTJEFTFOGBOUTPVBVUSFTTQFDUBUFVSTTPOUËQSPYJNJUÏ

%"/(&3o".165"5*0/%&4."*/41*&%4

N’’approchez jamais les mains ni les pieds des pièces en mouvement.

%"/(&3o0#+&54130+&5²4

Enlevez tous les objets qui pourraient être projetés par les lames dans des directions dif-

GÏSFOUFT1PSUF[EFTMVOFUUFTEFTÏDVSJUÏ

%"/(&31&/5&4

Soyez très prudent sur des pentes. Ne tondez pas sur des pentes supérieures à 15°.

"7&35*44&.&/5o-&44&/$&&456/130%6*5*/'-".."#-&

-BJTTF[MFNPUFVSSFGSPJEJSQFOEBOUBVNPJOTEFVYNJOVUFTBWBOUEFSFGBJSFMFQMFJO

"7&35*44&.&/5o.0/09:%&%&$"3#0/&

Ne faites jamais fonctionner un moteur à l’intérieur ou dans un bâtiment mal ventilé. Les gaz

EÏDIBQQFNFOUDPOUJFOOFOUEVNPOPYZEFEFDBSCPOFVOHB[JOPEPSFFUNPSUFM

"7&35*44&.&/5ū463'"$&$)"6%&

-FTQJÒDFTEVNPUFVSFOQBSUJDVMJFSMFTJMFODJFVYPOUUFOEBODFËDIBVGGFSQFOEBOUMF

GPODUJPOOFNFOUEFMBNBDIJOF-BJTTF[MFNPUFVSFUMFTJMFODJFVYSFGSPJEJSBWBOUEFMFT

toucher.

AVERTISSEMENT: Votre responsabilité. Cette machine ne doit être utilisée que par des personnes qui

peuvent lire, comprendre et respecter les avertissements et instructions qui figurent dans cette notice et sur la

machine

CONSERVEZ CES INSTRUCTIONS!

6 SECTION 2 — IMPORTANTES CONSIGNES DE SÉCURITÉ

 %BQSÒTMB$POTVNFS1SPEVDUT4BGFUZ$PNNJTTJPO$14$

Commission sur la sécurité des produits de consommation)

FUMBi64&OWJSPONFOUBM1SPUFDUJPO"HFODZw&1""HFODF

américaine de protection de l’environnement), ce produit a

VOFEVSÏFEFWJFVUJMFNPZFOOFEFTFQUBOTPVIFV-

SFTEFGPODUJPOOFNFOU"VUFSNFEFDFUUFEVSÏFEFWJFVUJMF

moyenne, achetez une machine neuve ou faites inspecter

la machine chaque année par une station technique agréée

pour vous assurer que tous les dispositifs mécaniques et

de sécurité sont en bon état de marche et ne sont pas usés

EFGBÎPOFYDFTTJWF-FOPOSFTQFDUEFDFTSFDPNNBOEB-

tions peut causer des accidents et des blessures graves ou

mortelles.

Ne modifiez pas le moteur

1PVSÏWJUFSUPVUFCMFTTVSFHSBWFPVGBUBMFOFNPEJGJF[QBTEV

tout le moteur. Toute modification du réglage du régulateur

peut provoquer l’emballement du moteur et entraîner son

fonctionnement à des vitesses dangereuses. Ne modifiez

jamais le réglage de l’usine du régulateur.

Avis concernant les émissions de gaz

-FTNPUFVSTDFSUJGJÏTDPOGPSNFTBVYOPSNFTSÏHVMBUSJDFTEF

MB$BMJGPSOJFFUEFMBHFODF&1"GÏEÏSBMFTQPVS403&QFUJU

équipement hors route) sont certifiés pour fonctionner avec

de l’essence sans plomb ordinaire et peuvent être dotés des

systèmes de contrôle des émissions de gaz suivants : Engine

Modification (EM) et Three Way Catalyst (TWC) le cas échéant.

Pare-étincelles

AVERTISSEMENT: Cette machine est équipée

d’un moteur à combustion interne et elle ne doit pas

être utilisée sur un terrain non entretenu, recouvert

de broussailles ou d’herbe si le système

d’échappement du moteur n’est pas muni d’un

QBSFÏUJODFMMFTDPOGPSNÏNFOUBVYMPJTFU

SÒHMFNFOUTQSPWJODJBVYPVMPDBVYMFDBTÏDIÏBOU

Si un pare-étincelles est utilisé, il doit être maintenu en bon état

de marche par l’utilisateur de la machine.

La station technique agréée la plus proche peut vous fournir un

pare-étincelles pour le pot d’échappement de cette machine.

5SECTION 2 — IMPORTANTES CONSIGNES DE SÉCURITÉ

 'BJUFTUSÒTBUUFOUJPOFOBQQSPDIBOUEBOHMFTNPSUTEFCVJT-

sons, d’autres objets qui peuvent gêner votre visibilité.

5. Éloignez les enfants des moteurs chauds ou en cours

d’utilisation. Les enfants peuvent subir des brûlures graves au

DPOUBDUEVOTJMFODJFVYDIBVE

 /FQFSNFUUF[KBNBJTËEFTFOGBOUTEFNPJOTEFBOT

EVUJMJTFSMBUPOEFVTF%FTBEPMFTDFOUTÉHÏTEFBOTPV

plus doivent lire la notice d’utilisation, bien comprendre le

fonctionnement de la machine et respecter les consignes de

TÏDVSJUÏ*MTEPJWFOUBQQSFOESFËVUJMJTFSMBNBDIJOFFUTFO

servir sous la surveillance étroite d’un adulte.

ENTRETIEN

Manipulation de l’essence:

 1PVSÏWJUFSUPVUFCMFTTVSFPVEÏHÉUNBUÏSJFMGBJUFTUSÒT

BUUFOUJPOFONBOJQVMBOUEFMFTTFODF*MTBHJUEVOQSPEVJU

FYUSÐNFNFOUJOGMBNNBCMFFUMFTWBQFVSTSJTRVFOUEFYQMPTFS

Vous pouvez être grièvement blessé si des éclaboussures

sur votre peau ou sur vos vêtements s’enflammaient. Rincez

votre peau et changez immédiatement de vêtements.

2. Remissez le carburant dans des bidons homologués seulement.

3. Ne faites jamais le plein dans un véhicule, ni à l’arrière d’une

camionnette dont le plancher est recouvert d’un revêtement

FOQMBTUJRVF1MBDF[UPVKPVSTMFTCJEPOTQBSUFSSFFUMPJOEF

votre véhicule avant de les remplir.

 %BOTMBNFTVSFEVQPTTJCMFEÏDIBSHF[MÏRVJQFNFOU

motorisé de la remorque et faites le plein par terre. Si cela

n’est pas possible, faites le plein avec un bidon plutôt que

directement de la pompe à essence.

5. Maintenez le gicleur en contact avec le bord du réservoir

d’essence ou avec l’ouverture du bidon jusqu’à ce que le

plein soit terminé. N’utilisez pas un gicleur équipé d’un

dispositif de blocage en position ouverte.

6. Éteignez toute cigarette ou pipe, tout cigare ou toute autre

chaleur incandescente.

 /FGBJUFTKBNBJTMFQMFJOËMJOUÏSJFVSDBSEFTWBQFVSTJOGMBN-

mables risquent de s’accumuler.

8. N’enlevez jamais le capuchon d’essence et n’ajoutez pas

d’essence pendant que le moteur tourne ou s’il est chaud.

-BJTTF[MFNPUFVSSFGSPJEJSQFOEBOUBVNPJOTEFVYNJOVUFT

avant de faire le plein.

 /FGBJUFTKBNBJTEÏCPSEFSMFSÏTFSWPJS-BJTTF[VOFTQBDF

EVOEFNJQPVDFFOWJSPOQPVSQFSNFUUSFMFYQFOTJPOEV

carburant.

10. Resserrez bien le capuchon d’essence.

11. En cas de débordement, essuyez toute éclaboussure de

carburant ou d’huile et enlevez tous les débris imbibés

EFTTFODF%ÏQMBDF[MBNBDIJOFËVOBVUSFFOESPJU"UUFOEF[

5 (cinq) minutes avant de mettre en marche le moteur.

12. Ne remisez jamais la machine ou les bidons d’essence à

l’intérieur s’il y a une flamme, une étincelle (chauffe-eau à

gaz, radiateur, sèche-linge, etc.).

13. Limitez les risques d’incendie en débarrassant le moteur des

brins d’herbe, feuilles et autres saletés. Essuyez les éclabous-

sures de carburant ou d’huile et enlevez tous les débris

imbibés d’essence.

 -BJTTF[MBNBDIJOFSFGSPJEJSQFOEBOUBVNPJOTNJOVUFT

avant de la remiser.

Entretien général:

1. Ne faites jamais fonctioner la machine dans un local clos car

MFTHB[EÏDIBQQFNFOUEVNPUFVSDPOUJFOOFOUEVNPOPYZEF

EFDBSCPOFVOHB[JOPEPSFUSÒTEBOHFSFVY

 "WBOUEFOFUUPZFSEFSÏQBSFSPVEFYBNJOFSMBNBDIJOF

vérifiez que la lame et toutes les pièces mobiles se sont

immobilisées. Débranchez le fil de la bougie et mettez-le

à la terre contre le moteur pour empêcher tout démarrage

accidentel.

3. Vérifiez souvent que la lame et les boulons de montage du

NPUFVSTPOUCJFOTFSSÏT&YBNJOF[WJTVFMMFNFOUMBMBNF

QPVSEÏUFDUFSUPVUFVTVSFFYDFTTJWFUPVUGFOEJMMFNFOU

Remplacez-la avec une lame authentique seulement (de la

liste de pièces qui se trouve dans cette notice). «L’emploi de

QJÒDFTOPODPOGPSNFTBVYDBSBDUÏSJTUJRVFTEFMÏRVJQFNFOU

d’origine peut causer des performances inférieures et réduire

la sécurité.»

 -BMBNFFTUDPVQBOUFFUQFVUDBVTFSEFTCMFTTVSFTHSBWFT

Enveloppez-la avec un chiffon ou portez des gants et faites

très attention en la manipulant.

 "TTVSF[WPVTRVFUPVTMFTÏDSPVTCPVMPOTFUWJTTPOUCJFO

serrés pour que l’équipement soit toujours en bon état de

marche.

6. Ne modifiez jamais les dispositifs de sécurité. Vérifiez souvent

qu’ils fonctionnent bien.

 4JWPVTIFVSUF[VOPCKFUBSSÐUF[JNNÏEJBUFNFOUMFNPUFVS

EÏCSBODIF[MFGJMEFMBCPVHJFFUFYBNJOF[TPJHOFVTFNFOUMB

machine. Réparez les dégâts éventuels avant de remettre la

machine en marche.

8. N’essayez jamais d’ajuster une roue ou de changer la hauteur

de coupe pendant que la moteur tourne.

 -FTQJÒDFTEVTBDËIFSCFFUMFDMBQFUEFMBHPVMPUUF

d’éjection peuvent s’user et être endommagés et, par

DPOTÏRVFOUFYQPTFSMFTQJÒDFTNPCJMFTPVDBVTFSMB

QSPKFDUJPOEFEÏCSJT1BSNFTVSFEFTÏDVSJUÏWÏSJGJF[TPVWFOU

les pièces et remplacez-les immédiatement avec des pièces

authentiques seulement (de la liste de pièces qui se trouve

EBOTDFUUFOPUJDFj-FNQMPJEFQJÒDFTOPODPOGPSNFTBVY

caractéristiques de l’équipement d’origine peut causer des

performances inférieures et réduire la sécurité.»

10. Ne modifiez pas le réglage du régulateur et ne laissez pas le

moteur s’emballer. Le régulateur maintient le moteur à son

SÏHJNFNBYJNBMEFGPODUJPOOFNFOUTBOTEBOHFS

11. Vérifiez souvent l’état des conduites d’essence, du réservoir, du

bouchon d’essence et autres raccords. Remplacez-les si vous

détectez un fendillement ou une fuite.

12. Ne faites pas tourner le moteur si la bougie n’est pas installée.

 1SFOF[TPJOEFTÏUJRVFUUFTEJOTUSVDUJPOTFUSFNQMBDF[MFTBV

besoin.

 3FTQFDUF[MFTSÒHMFNFOUTDPODFSOBOUMÏMJNJOBUJPOEFT

déchets et liquides qui risquent de nuire à la nature et à

l’environnement.

4 SECTION 2 — IMPORTANTES CONSIGNES DE SÉCURITÉ

 /FUJSF[KBNBJTMBUPOEFVTFWFSTWPVTFONBSDIBOU4JMGBVU

faire reculer la tondeuse près d’un mur d’un autre obstacle,

regardez d’abord par terre et derrière vous, puis procédez

comme suit:

a. Éloignez-vous de la tondeuse à bout de bras.

C "TTVSF[WPUSFTUBCJMJUÏ

c. Reculez la tondeuse lentement et d’une demi-

longueur de bras seulement.

d. Répétez selon les besoins.

15. N’utilisez jamais la tondeuse en état d’ébriété ou si vous

prenez des médicaments ralentissant les réactions.

16. Dégagez le dispositif d’auto-propulsion ou l’embrayage

d’entraînement, le cas échéant, avant de faire démarrer le

moteur.

 -BQPJHOÏFEFDPNNBOEFEFMBMBNFFTUVOEJTQPTJUJGEF

sécurité. Ne tentez jamais de contourner son rôle. Ceci

empêche le dispositif de sécurité de fonctionner correcte-

ment et peut causer des blessures en cas de contact avec

la lame. La poignée de commande de la lame doit bouger

GBDJMFNFOUEBOTMFTEFVYTFOTFUSFWFOJSBVUPNBUJRVFNFOUË

la position non énclenchée quand on la lâche.

18. N’utilisez jamais la tondeuse si le gazon est mouillé. Soyez

toujours bien en équilibre. Faites attention de ne pas glisser

et de ne pas tomber pour éviter des blessures graves. Si vous

perdez votre équilibre, lâchez la poignée de commande de la

lame immédiatement et la lame arrêtera de tourner en trois

secondes.

 6UJMJTF[MBUPOEFVTFTFVMFNFOUEBOTMBMVNJÒSFEVKPVSPV

dans la bonne lumière artificielle. Marchez, ne courrez pas.

 "SSÐUF[MBMBNFBWBOUEFUSBWFSTFSEFTBMMÏFTUSPUUPJSTPV

chemins recouverts de gravier.

21. Si la machine commence à vibrer d’une manière anormale,

arrêtez le moteur et cherchez immédiatement la cause. En

général, toute vibration indique un problème.

 "SSÐUF[MFNPUFVSFUBUUFOEF[RVFMBMBNFTFTPJUJNNPCJMJTÏF

avant de détacher le sac à herbe ou de déboucher la

goulotte. La lame continue à tourner pendant quelques

secondes après que le moteur s’est éteint. Ne placez jamais

une partie du corps dans le secteur de la lame avant d’être

certain que celle-ci est immobile.

23. N’utilisez jamais la tondeuse si l’abattant de protection

arrière, la goulotte d’éjection, un sac à herbe, la poignée de

commande de la lame ou tout autre dispositif de sécurité ap-

proprié n’est pas en place et qui en bon état de fonctionnent.

N’utilisez jamais la tondeuse avec des dispositifs de sécurité

endommagés. Le non-respect de ces consignes peut causer

des blessures graves.

 -FTJMFODJFVYFUMFNPUFVSEFWJFOOFOUUSÒTDIBVETFUQFVWFOU

causer des brûlures. Ne les touchez pas.

25. N’essayez jamais d’ajuster une roue ou de changer la hauteur

de coupe pendant que la moteur tourne.

26. N’utilisez que des accessoires recommandés par le fabricant

de la machine. Le non-respect de ce consigne peut causer

des blessures graves.

1PVSNFUUSFMFNPUFVSFONBSDIFUJSF[MFOUFNFOUMBQPJHOÏF

du démarreur à lanceur jusqu’à ce que vous sentiez une

légère résistance, puis tirez-la rapidement. Le retour rapide

de la corde du démarreur (le recul) attirera votre main et

votre bras vers le moteur plus vite que vous ne pourrez lâcher

la poignée. Des fractures des os, hématomes ou foulures

peuvent en résulter.

28. En cas de situations non mentionnées dans cette notice,

soyez prudent et faites preuve de bon sens. Contactez le

service à la clientèle pour obtenir le nom du concessionaire

local.

Utilisation sur une pente

Les accidents provoqués par des chutes et des glissades,

qui surviennent souvent sur des pentes, peuvent causer des

blessures graves. Travailler sur un terrain en pente demande

des précautions supplémentaires. Si vous ne sentez pas à l’aise

TVSMBQFOUFOZUSBWBJMMF[QBT1BSNFTVSFEFTÏDVSJUÏVUJMJTF[

l’inclinomètre fourni dans la notice d’utilisation pour mesurer

la pente du terrain avant de commencer à travailler. Si selon

l’inclinomètre, la pente est supérieure à 15°, n’utilisez pas la

tondeuse pour éviter toute blessure grave.

À faire:

1. Travaillez parallèlement à la pente, jamais perpendiculaire-

ment, Faites très attention en changeant de direction sur une

pente.

 'BJUFTBUUFOUJPOBVYUSPVTFUPSOJÒSFT-BNBDIJOFQFVU

se retourner sur un terrain accidenté. Des herbes hautes

peuvent cacher des obstacles.

3. Vérifiez toujours votre équilibre. Vous risquez de glisser,

de tomber et de vous blesser grièvement. Si vous sentez

que vous allez perdre l’équilibre, lâchez immédiatement le

guidon, et la lame arrêtera de tourner en trois secondes.

À ne pas faire:

1. Ne tondez pas près d’une falaise ou d’un talus. Le conducteur

peut facilement perdre l’équilibre.

2. Ne tondez pas sur une pente supérieure à 15° selon

l’inclinomètre.

3. Ne tondez pas de l’herbe mouillée. La traction réduite peut

provoquer un dérapage.

Enfant

Un accident grave risque de se produire si le conducteur n’est

pas toujours vigilant en présence d’enfants. Les enfants sont

TPVWFOUBUUJSÏTQBSMBNBDIJOFFUMBUPOUFEFMIFSCF*MTOF

comprennent pas les dangers. Ne supposez jamais qu’ils vont

rester là où vous les avez vus.

1. Éloignez les enfants de la zone de travail et placez-les sous

la surveillance d’un adulte autre que le conducteur de la

machine.

2. Restez vigilant et arrêtez la machine si des enfants

s’approchent de la zone de travail.

3. Regardez toujours derrière vous et par terre avant de reculer

et en reculant.

Importantes consignes de sécurité

Utilisation en général

1. Veuillez lire attentivement la notice d’utilisation avant

EFTTBZFSEBTTFNCMFSMBNBDIJOF"TTVSF[WPVTEFMJSFFUEF

bien comprendre toutes les instructions qui figurent sur la

machine et dans la notice d’utilisation avant de la mettre en

marche. Conservez cette notice d’utilisation à un endroit sûr

pour toute consultation ultérieure et pour commander des

pièces de rechange.

2. Familiarisez-vous avec les commandes et les conseils

d’utilisation de la machine avant de vous en servir.

3. Cette machine motorisée est un outil de précision, pas un jouet.

Soyez par conséquent toujours très prudent. Le seul rôle de

cette machine est de tondre le gazon. Ne l’utilisez jamais dans

un autre but.

 /FQFSNFUUF[KBNBJTËEFTFOGBOUTEFNPJOTEFBOTEF

se servir de la machine. Des enfants plus âgés doivent lire et

comprendre le mode d’emploi de la machine et les consignes

de sécurité qui figurent dans cette notice d’utilisation. Un

adulte doit leur apprendre à se servir de cette machine et les

surveiller.

5. Seules des personnes mûres ayant pris connaissance des

consignes de sécurité doivent être autorisées à utiliser cette

machine.

 &YBNJOF[TPJHOFVTFNFOUMB[POFEFUSBWBJM3BNBTTF[MFT

pierres, bâtons, fils métalliques, os, jouets et autres objets qui

pourraient vous faire trébucher ou qui risquent d’être ramas-

sés et projetés par la lame. Les objets projetés par la machine

peuvent causer des blessures graves.

 1SÏWPZF[EFUSBWBJMMFSFOÏWJUBOUEFQSPKFUFSMIFSCFWFST

des rues, des trottoirs, des spectateurs, etc. Évitez d’éjecter

l’herbe en direction d’un mur ou d’un obstacle. De cette

façon, les débris éventuels ne risquent pas de ricocher et de

blesser quelqu’un.

 1PVSÏWJUFSUPVUSJTRVFEFDPOUBDUBWFDMBMBNFPVEF

blessure par un projectile, éloignez les enfants, passants et

BOJNBVYËBVNPJOTQJFETEFMBUPOEFVTFQFOEBOURVFMMF

GPODUJPOOF"SSÐUF[MBNBDIJOFTJRVFMRVVOTBQQSPDIF

 1PSUF[UPVKPVSTEFTMVOFUUFTEFTÏDVSJUÏFOVUJMJTBOUMB

machine ou en effectuant un réglage ou une réparation. Un

PCKFUQFVUFOFGGFUÐUSFQSPKFUÏSJDPDIFSFUWPVTCMFTTFSBVY

ZFVY

 1PSUF[EFTDIBVTTVSFTSPCVTUFTËTFNFMMFÏQBJTTFFUEFTWÐUF-

ment bien ajustés. Une chemise et un pantalon qui protègent

les bras et les jambes et des chaussures à bout d’acier sont

recommandés. N’utilisez jamais la tondeuse si vous êtes pieds

nus ou si vous portez des sandales ou des tennis.

11. Ne placez jamais vos mains ou vos pieds près d’une pièce

en mouvement ou sous le plateau de coupe. La lame peut

amputer mains et pieds.

12. L’absence du clapet de la goulotte d’éjection ou un clapet

endommagé peut causer des blessures en cas de contact

avec la lame ou projeter des objets.

13. De nombreuses blessures se produisent lorsque la tondeuse

passe sur le pied à la suite d’une chute. Ne retenez pas la

tondeuse si vous tombez. Lâchez immédiatement le guidon.

AVERTISSEMENT: Ce symbole attire votre attention sur des consignes de sécurité importantes

qui, si elles ne sont pas respectées, peuvent mettre en danger non seulement votre personne et

WPTCJFOTNBJTBVTTJDFVYEBVUSVJ1SJÒSFEFMJSFUPVUFTMFTJOTUSVDUJPOTGJHVSBOUEBOTDFUUFOPUJDF

d’utilisation avant d’essayer de vous servir de cette machine. Le non-respect de ces instructions

QFVUFOUSBÔOFSEFTCMFTTVSFTDPSQPSFMMFT3&41&$5&;-"7&35*44&.&/526*"$$0.1"(/&$&

4:.#0-&

AVERTISSEMENT: Les gaz d’échappement de ce produit contiennent des produits chimiques

reconnus dans l’État de Californie comme causant le cancer, des anomalies congénitales ou

d’autres problèmes liés à la reproduction.

AVERTISSEMENT -FTCPSOFTFUDPTTFTEFCBUUFSJFFUEBVUSFTBDDFTTPJSFTBOOFYFTDPOUJFOOFOU

du plomb et des mélanges à base de plomb, soit des produits chimiques reconnus cancérigènes

FUSFTQPOTBCMFTEBOPNBMJFTDPOHÏOJUBMFTPVBVUSFTQBSM²UBUEF$BMJGPSOJF*MFTUJNQÏSBUJGEF

bien se laver les mains après toute manutention.

DANGER: $FUUFNBDIJOFEPJUÐUSFVUJMJTÏFDPOGPSNÏNFOUBVYDPOTJHOFTEFTÏDVSJUÏRVJGJHVSFOU

dans la notice d’utilisation. Comme avec tout appareil motorisé, une négligence ou une erreur

de la part de l’utilisateur peut entraîner des blessures graves. Cette machine peut amputer mains

FUQJFETFUQSPKFUFSEFTEÏCSJT1BSDPOTÏRVFOUMFOPOSFTQFDUEFDFTDPOTJHOFTQFVUDBVTFSEFT

blessures corporelles graves et même mortelles.

Service après-vente

Veuillez NE PAS retourner la machine au détaillant qui vous l’a vendue, sans vous adresser d’abord au service après vente.

Nos techniciens peuvent vous aider si vous avez des difficultés en assemblant cette machine ou si vous avez des questions concernant

ses commandes, son fonctionnement ou son entretien. Choisissez parmi les options ci-dessous :

◊ Visitez notre site web à www.troybilt.ca

◊ Rendez visite au concessionnaire le plus proche de chez vous en appelant le service après-vente au 1-800-668-1238.

◊ ²DSJWF[OPVTË5SPZ#JMUt10#PYt,FOU"WFOVFt,JUDIFOFS0OUBSJP$BOBEBt/(+

Consignes de sécurité ............................................. 3

Assemblage et Montage ......................................... 9

Commandes et caractéristiques ..........................12

Fonctionnement .....................................................13

Entretien et réglages ..............................................14

Service technique ...................................................16

Dépannage .............................................................19

Pièces de rechange ................................................ 20

Garantie ..................................................................21

À l’intention du propriétaire

Merci d’avoir acheté votre nouvel équipement. Celui-ci véhicule

a été soigneusement conçu pour vous offrir des performances

remarquables s’il est correctement utilisé et entretenu.

Veuillez lire cette notice d’utilisation au complet avant d’utiliser

MÏRVJQFNFOU&MMFWPVTFYQMJRVFDPNNFOUQSÏQBSFSMBNBDIJOF

et comment l’utiliser et l’entretenir facilement et en toute

sécurité. Veuillez vous assurer que toute personne qui utilisera

la machine suivra soigneusement les consignes de sécurité

énoncées. Le non respect de ces consignes peut causer des

blessures corporelles ou des dégâts matériels.

Tous les renseignements fournis ici sont les plus récents

qui sont disponibles à propos de ce produit au moment de

l’impression de cette notice d’utilisation. Consultez souvent cette

notice d’utilisation pour vous familiariser avec la machine, ses

caractéristiques et son fonctionnement. Sachez que cette notice

peut mentionner une vaste gamme de spécifications techniques

concernant différents modèles. Les caractéristiques et les

avantages mentionnés et/ou illustrés dans cette notice peuvent

ne pas s’appliquer à tous les modèles. Le fabricant se réserve le

droit de modifier les caractéristiques techniques du produit, les

modèles et l’équipement sans préavis et sans obligation.

En cas de problème ou de question concernant cette machine,

adressez-vous au concessionnaire de service de votre localité ou

appelez-nous directement. Les numéros de téléphone du service

après-vente, l’adresse internet et l’adresse postale se trouvent

sur cette page. Nous voulons nous assurer que nos clients seront

toujours satisfaits.

Les mentions de droite et de gauche dans cette notice

d’utilisation s’entendent à partir du poste de conduite.

Le fabricant du moteur est responsable pour tous les

problèmes concernant la performance, la puissance, les

caractéristiques techniques, la garantie et l’entretien du

moteur. Veuillez consulter la notice d’utilisation du moteur,

fournie séparément avec la machine, pour obtenir de plus

amples renseignements.

Merci !

NUMÉRO DE MODÈLE

Table des matières

Enregistrez les renseignements concernant la

machine.

"WBOUEFQSÏQBSFSFUEVUJMJTFSWPUSFOPVWFMMFNBDIJOFWFVJMMF[

localiser la plaque signalétique et reporter les renseignements

GPVSOJTTVSMBESPJUF1PVSMPDBMJTFSMBQMBRVFTJHOBMÏUJRVFQMBDF[

vous derrière la machine au poste de conduite et regardez à

l’arrière de la machine. Ces renseignements seront nécessaires

si vous avez besoin d’une aide technique soit par l’intermédiaire

de notre site internet, soit auprès du concessionnaire

de votre

localité.

NUMÉRO DE SÉRIE

NOTICE D’UTILISATION

$POTJHOFTEFTÏDVSJUÏt.POUBHFt'PODUJPOOFNFOUt&OUSFUJFOt4FSWJDFt%ÏQBOOBHFt(BSBOUJF

IMPRIMÉ AUX ÉTATS-UNIS

AVERTISSEMENT

PRIÈRE DE LIRE TOUTES LES INSTRUCTIONS FIGURANT DANS CETTE NOTICE D’UTILISATION

AVANT D’ESSAYER DE VOUS SERVIR DE CETTE MACHINE. LE NONRESPECT DE CES

INSTRUCTIONS PEUT ENTRAÎNER DES BLESSURES CORPORELLES.

P. O. Box 1386, 97 Kent Avenue, KITCHENER, ONTARIO, CANADA N2G 4J1

769-07900

2.14.12

Tondeuse auto motrice 19 po

Troy-Bilt 12A-182Q563 Self Propelled Lawn Mower

Product's Documents

Operator’s Manual

Specifications

Troy-Bilt 12A-182Q563 Questions and Answers
