Whirlpool WCGK5036PB 36-inch Gas Cooktop EZ-2-Lift Hinged User Manual

W11613935C

IMPORTANT:

Installer: Leave installation instructions with the homeowner.

Homeowner: Keep installation instructions for future reference.

IMPORTANT :

Installateur : Remettre les instructions d’installation au propriétaire.

Propriétaire : Conserver les instructions d’installation pour référence ultérieure.

GAS BUILT-IN COOKTOP OWNER’S MANUAL

MANUEL DU PROPRIÉTAIRE DE LA TABLE DE

CUISSON À GAZ ENCASTRÉE

Table of Contents/Table des matières

COOKTOP SAFETY .........................................................2

Cooktop Safety..............................................................2

COOKTOP MAINTENANCE AND CARE ..............................4

General Cleaning...........................................................4

INSTALLATION INSTRUCTIONS ........................................5

REQUIREMENTS.............................................................5

Tools and Parts .............................................................5

Location Requirements ...................................................5

Electrical Requirements ..................................................7

Gas Supply Requirements ...............................................7

INSTALLATION ...............................................................8

Install Cooktop ..............................................................8

Make Gas Connection ....................................................9

Complete Installation .................................................... 11

GAS CONVERSIONS...................................................... 11

Convert from Natural Gas to Propane Gas ........................ 12

Convert from Propane Gas to Natural Gas ........................ 14

Lighting the Electronic Igniters ....................................... 16

Low Flame Height Adjustment ....................................... 16

Complete Burner Adjustment ......................................... 17

Moving the Cooktop ..................................................... 17

SÉCURITÉ DE LA TABLE DE CUISSON............................. 18

Sécurité de la table de cuisson........................................ 18

ENTRETIEN ET RÉPARATION DE LA TABLE DE

CUISSON ..................................................................... 21

Nettoyage général........................................................ 21

INSTRUCTIONS D’INSTALLATION ................................... 22

SPÉCIFICATIONS .......................................................... 22

Outils et pièces............................................................ 22

Exigences d’Emplacement............................................. 23

Spécifications électriques .............................................. 24

Spécifications de l’alimentation en gaz ............................. 24

INSTALLATION ............................................................. 26

Installation de la table de cuisson .................................... 26

Raccordement au Gaz .................................................. 26

Achever l’installation..................................................... 28

CONVERSIONS DE GAZ ................................................. 29

Conversion du gaz naturel au propane ............................. 30

Conversion pour changement de gaz propane au gaz

naturel....................................................................... 32

Allumeurs électroniques – allumage................................. 34

Réglage pour le débit thermique minimum......................... 35

Achever le réglage des brûleurs ...................................... 35

Déplacement de la table de cuisson ................................. 35

COOKTOP SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.” These

words mean:

DANGER

You can be killed or seriously injured if you don't

immediately follow instructions.

WARNING

You can be killed or seriously injured if you don’t follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

WARNING: If the information in these instructions is not followed exactly, a fire or

explosion may result causing property damage, personal injury or death.

− Do not store gasoline or other flammable vapors and liquids in the vicinity of this or any

other appliance.

− WHAT TO DO IF YOU SMELL GAS

• Do not try to light any appliance.

• Do not touch any electrical switch.

• Do not use any phone in your building.

• Immediately call your gas supplier from a neighbor’s phone. Follow the gas suppliers

instructions.

• If you cannot reach your gas supplier, call the fire department.

− Installation and service must be performed by a qualified installer, service agency or the

gas supplier.

WARNING: Gas leaks cannot always be detected by smell.

Gas suppliers recommend that you use a gas detector approved by UL or CSA.

For more information, contact your gas supplier.

If a gas leak is detected, follow the “What to do if you smell gas” instructions.

WARNING:

Never Operate the Top Surface Cooking Section of this Appliance Unattended

• Failure to follow this warning statement could result in fire, explosion, or burn hazard that

could cause property damage, personal injury, or death.

• If a fire should occur, keep away from the appliance and immediately call your fire

department.

DO NOT ATTEMPT TO EXTINGUISH AN OIL/GREASE FIRE WITH WATER.

IMPORTANT: Do not install a ventilation system that blows air downward toward this gas cooking appliance. This type of ventilation

system may cause ignition and combustion problems with this gas cooking appliance resulting in personal injury or unintended

operation.

In the State of Massachusetts, the following installation instructions apply:

� Installation and repairs must be performed by a qualified or licensed contractor, plumber, or gas fitter qualified or licensed by the

State of Massachusetts.

� Acceptable Shut-off Devices: Gas Cocks and Ball Valves installed for use shall be listed.

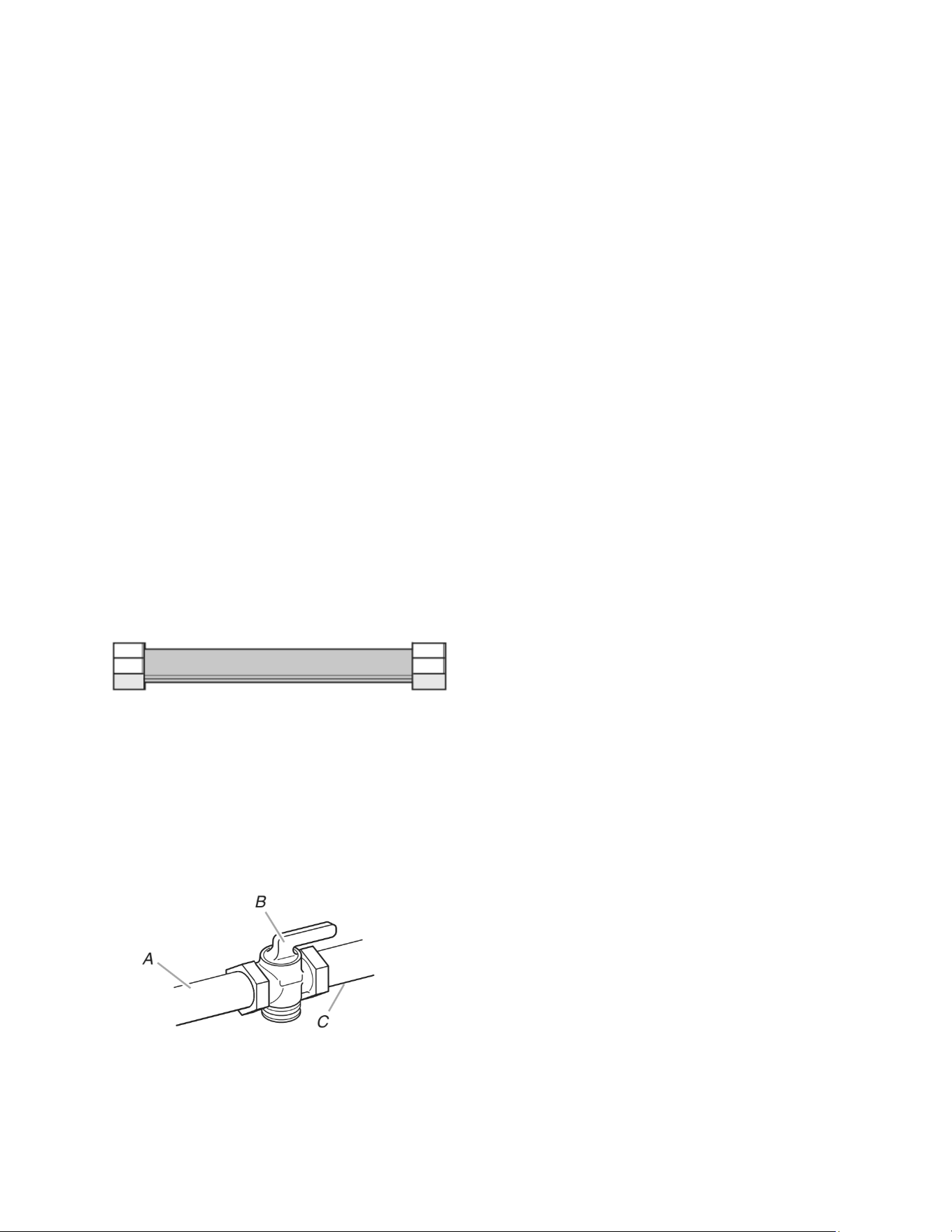

� A flexible gas connector, when used, must not exceed 4 feet (121.9 cm).

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electrical shock, injury to persons, or damage when using the cooktop, follow basic

precautions, including the following:

WARNING

NEVER use this appliance as a space heater to heat or

warm the room. Doing so may result in carbon monoxide

poisoning and overheating of the cooktop.

�

WARNING: Danger of fire: Do not store items on the

cooking surfaces. Never leave anything on the surface

when unattended and not in use. Never place flammable or

plastic items on or near the surface.

�

CAUTION: Do not store items of interest to children in

cabinets above the cooktop – children climbing on the

cooktop to reach items could be seriously injured.

� Do Not Leave Children Alone - Children should not be left

alone or unattended in area where appliance is in use.

They should never be allowed to sit or stand on any part of

the appliance.

� Wear Proper Apparel – Loose-fitting or hanging garments

should never be worn while using the appliance.

� User Servicing – Do not repair or replace any part of the

appliance unless specifically recommended in the manual.

All other servicing should be referred to a qualified

technician.

� Do Not Use Water on Grease Fires – Smother fire or flame

or use dry chemical or foam-type extinguisher.

� Use Only Dry Potholders – Moist or damp potholders on hot

surfaces may result in burns from steam. Do not let

potholder touch hot surface units. Do not use a towel or

other bulky cloth.

�

Never Leave Surface Units Unattended at Higher Heat

Settings - Cooking oils and animal fats are flammable,

boilover may cause smoking, and greasy spillovers may

ignite.

Glazed Cooking Utensils – Only certain types of glass,

glass/ceramic, ceramic, earthenware, or other glazed

utensils are suitable for range-top service without breaking

due to the sudden change in temperature.

� Utensil Handles Should Be Turned Inward and Not Extend

Over Adjacent Surface Units – To reduce the risk of burns,

ignition of flammable materials, and spillage due to

unintentional contact with the utensil, the handle of a utensil

should be positioned so that it is turned inward, and does

not extend over adjacent surface units.

� Do not use replacement parts that have not been

recommended by the manufacturer (e.g. parts made at

home using a 3D printer).

� Clean Cooktop With Caution – If a wet sponge or cloth is

used to wipe spills on a hot cooking area, be careful to

avoid steam burn. Some cleaners can produce noxious

fumes if applied to a hot surface.

� Do Not Heat Unopened Food Containers – Build-up of

pressure may cause container to burst and result in injury.

� Proper Installation - The appliance, when installed, must be

electrically grounded in accordance with local codes, or in

the absence of local codes, with the National Electrical

Code, ANSI/NFPA 70 or the Canadian Electrical Code,

CSA C22.1. In Canada, the appliance must be electrically

grounded in accordance with Canadian Electrical Code. Be

sure your appliance is properly installed and grounded by a

qualified technician.

� This cooktop is equipped with a three-prong grounding plug

for your protection against shock hazard and should be

plugged directly into a properly grounded receptacle. Do

not cut or remove the grounding prong from this plug.

� Disconnect the electrical supply before servicing the

cooktop.

� Injuries may result from the misuse of the cooktop such as

stepping, leaning, or sitting on the top surface.

� Maintenance – Keep cooktop area clear and free from

combustible materials, gasoline, and other flammable

vapors and liquids.

� Top burner flame size should be adjusted so it does not

extend beyond the edge of the cooking utensil. This

instruction is based on safety considerations.

For units with ventilating hood –

� Clean Ventilating Hoods Frequently – Grease should not be

allowed to accumulate on hood or filter.

� When flaming foods under the hood, turn the fan on.

For smart enabled ranges and ovens

� Remote operation – This appliance is configurable to allow

remote operation at any time. Do not store any flammable

materials or temperature sensitive items inside, on top or

near surface units of the appliance.

SAVE THESE INSTRUCTIONS

COOKTOP MAINTENANCE AND

CARE

General Cleaning

IMPORTANT: Before cleaning, make sure all controls are off and

the cooktop is cool. Always follow label instructions on cleaning

products.

Soap, water, and a soft cloth or sponge are suggested first, unless

otherwise noted.

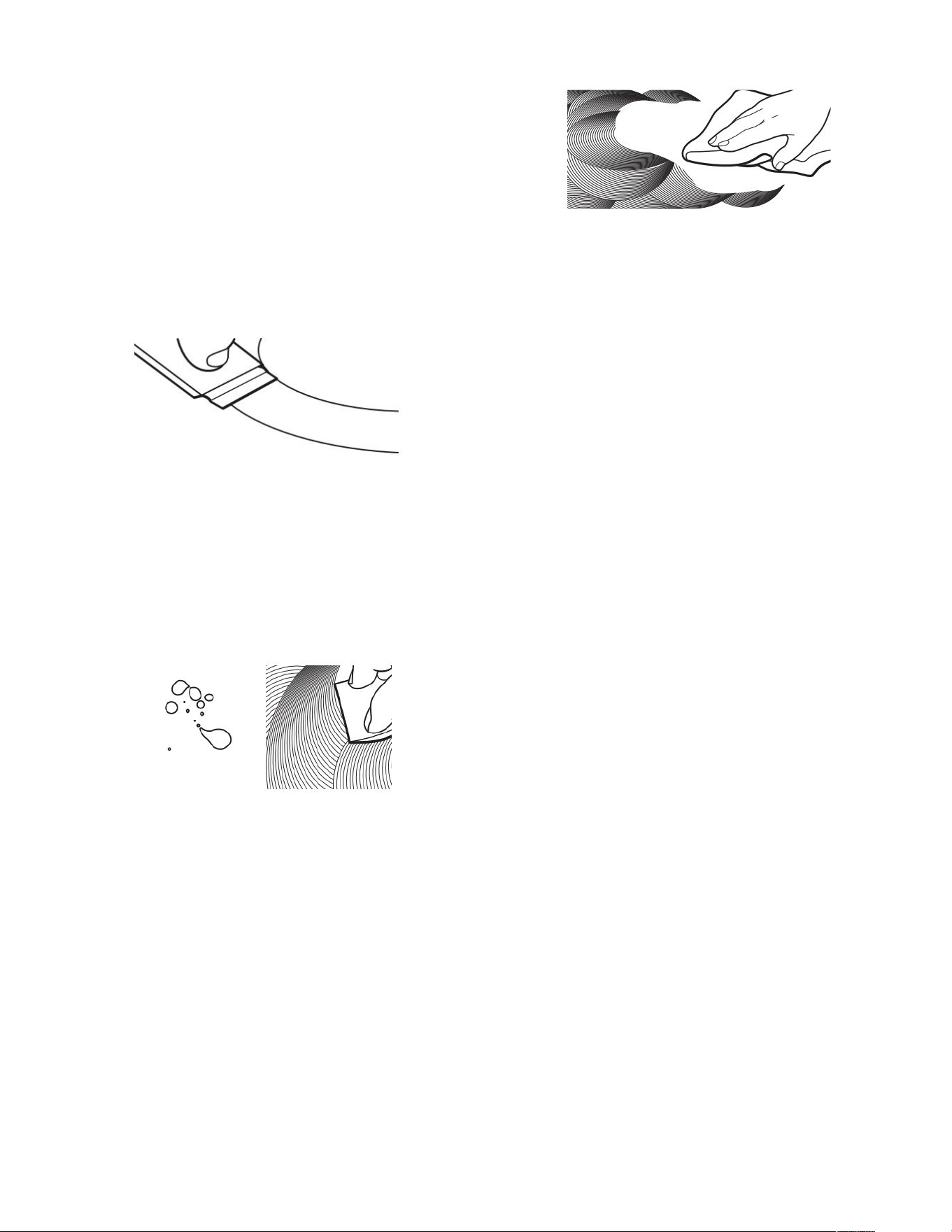

CERAMIC GLASS (on some models)

Cleaning Method:

To avoid damaging the cooktop, do not use steel wool, abrasive

powder cleansers, chlorine bleach, rust remover, or ammonia.

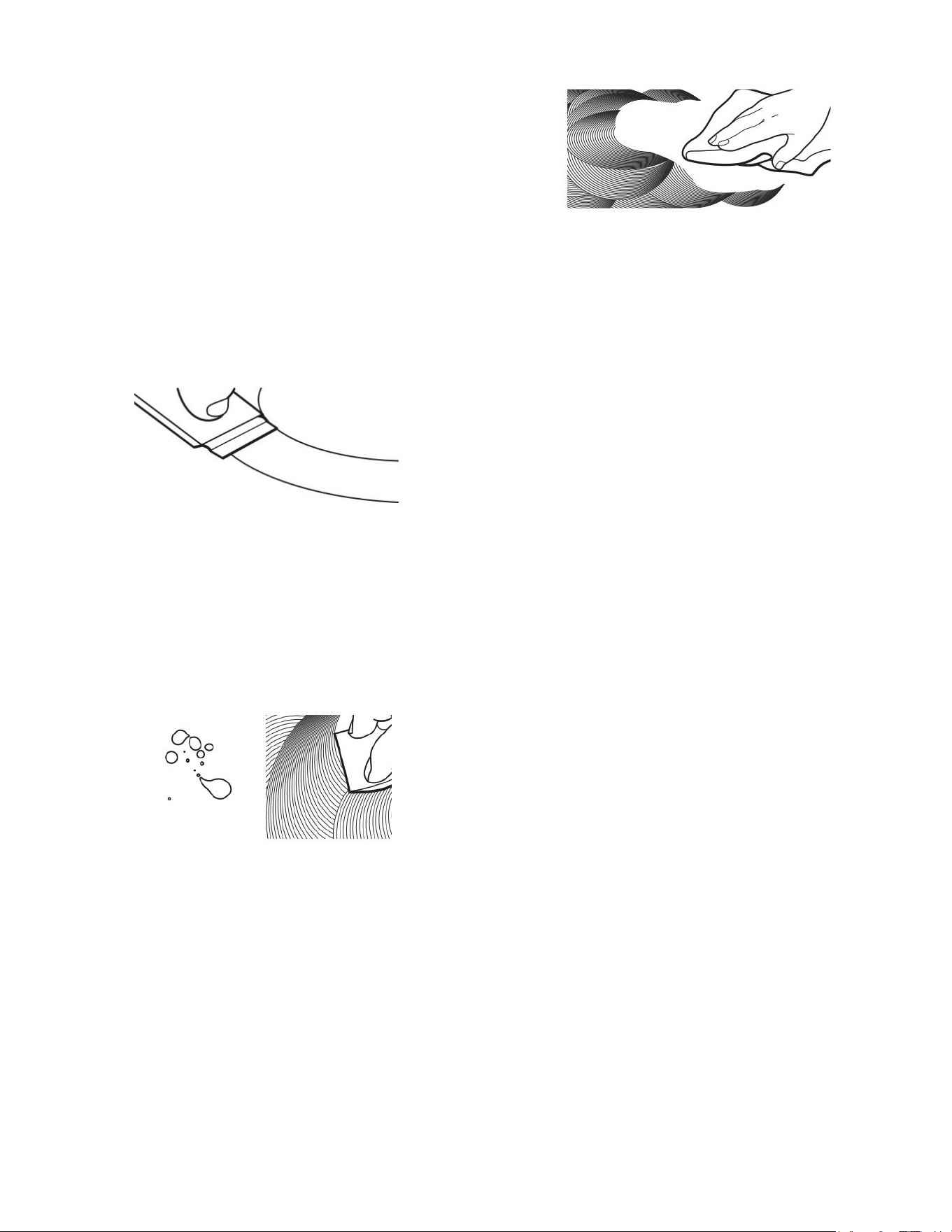

1. Remove food/residue with the Cooktop Scraper.

� For best results, use the Cooktop Scraper while the

cooktop is still warm but not hot to the touch. It is

recommended to wear an oven mitt while scraping the

warm cooktop.

� Hold the Cooktop Scraper at approximately a 45° angle

against the glass surface and scrape the residue. It will be

necessary to apply pressure in order to remove the

residue.

Allow the cooktop to cool down completely before proceeding

to Step 2.

2. Apply a few dime-sized drops of affresh

✝

Cooktop Cleaner

to the affected areas.

� Rub affresh

Cooktop Cleaner onto the cooktop surface

with the blue Cooktop Cleaning Pad. Some pressure is

needed to remove stubborn stains.

� Allow the cleaner to dry to a white haze before proceeding

to Step 3.

3. Polish with a clean, dry cloth or a clean, dry paper towel.

� Repeat steps 1 through 3 as necessary for stubborn or

burned-on stains.

The Complete Cooktop Cleaner Kit is available for order

including the following:

� Cooktop Scraper

� Affresh

Cooktop Cleaner

� Blue Cooktop Cleaning Pads

Refer to the Quick Start Guide for contact information.

EXTERIOR PORCELAIN ENAMEL SURFACES (on some

models)

Food spills containing acids, such as vinegar and tomato, should

be cleaned as soon as the cooktop, grates and caps are cool.

These spills may affect the finish.

To avoid chipping, do not bang grates and caps against each

other or hard surfaces such as cast iron cookware.

Do not reassemble caps on burners while wet.

Do not clean in the Self-Cleaning cycle.

Do not clean in dishwasher.

Cleaning Method:

� Nonabrasive plastic scrubbing pad and mildly abrasive

cleanser:

Clean as soon as cooktop, grates and caps are cool.

� Gas Grate and Drip Pan Cleaner (not included):

Refer to the Quick Start Guide for contact information.

STAINLESS STEEL (on some models)

To avoid damage to stainless steel surfaces, do not use

soap-filled scouring pads, abrasive cleaners, Cooktop Cleaner,

steel wool pads, gritty wash cloths, or abrasive paper towels.

Rub in direction of grain to avoid damaging.

Cleaning Method:

� All-purpose cleaner:

Rinse with clean water and dry with soft, lint-free cloth.

� Affresh

Stainless Steel Cleaner (not included):

Refer to the Quick Start Guide for contact information.

BLACK STAINLESS STEEL (on some models)

To avoid damage to black stainless steel surfaces, do not use

soap-filled scouring pads, abrasive or harsh cleaners, any

cleaning product containing chlorine bleach, steel wool pads,

gritty washcloths, or paper towels.

Cleaning Method:

� Rinse with clean water and dry with soft, lint-free cloth.

� Warm, soapy water - a mild detergent

COOKTOP CONTROLS

To avoid damage to the cooktop controls, do not use steel wool,

abrasive cleansers, or oven cleaner.

To avoid damage, do not soak knobs.

When replacing knobs, make sure knobs are in the Off position.

Do not remove seals under knobs.

✝affresh

is a registered trademark of Whirlpool, U.S.A.

Cleaning Method:

� Soap and water:

Pull knobs straight away from control panel to remove.

� Dishwasher Safe

CONTROL PANEL

To avoid damage to the control panel, do not use abrasive

cleaners, steel wool pads, gritty washcloths or abrasive paper

towels.

Cleaning Method:

� Glass cleaner and soft cloth or sponge: Apply glass cleaner to

soft cloth or sponge, not directly on panel.

� Affresh

Kitchen and Appliance Cleaner (not included): Order

Part Number W10355010

PORCELAIN-COATED GRATES AND CAPS

Food spills containing acids, such as vinegar and tomato, should

be cleaned as soon as the cooktop, grates and caps are cool.

These spills may affect the finish.

To avoid chipping, do not bang grates and caps against each

other or hard surfaces such as cast iron cookware.

Do not reassemble caps on burners while wet.

Cleaning Method:

� Nonabrasive plastic scrubbing pad and mildly abrasive

cleanser:

Clean as soon as cooktop, grates and caps are cool.

� Dishwasher (grates only, not caps):

Use the most aggressive cycle.

� Gas Grate and Drip Pan Cleaner Part Number 31617 (not

included):

Refer to the Quick Start Guide for contact information.

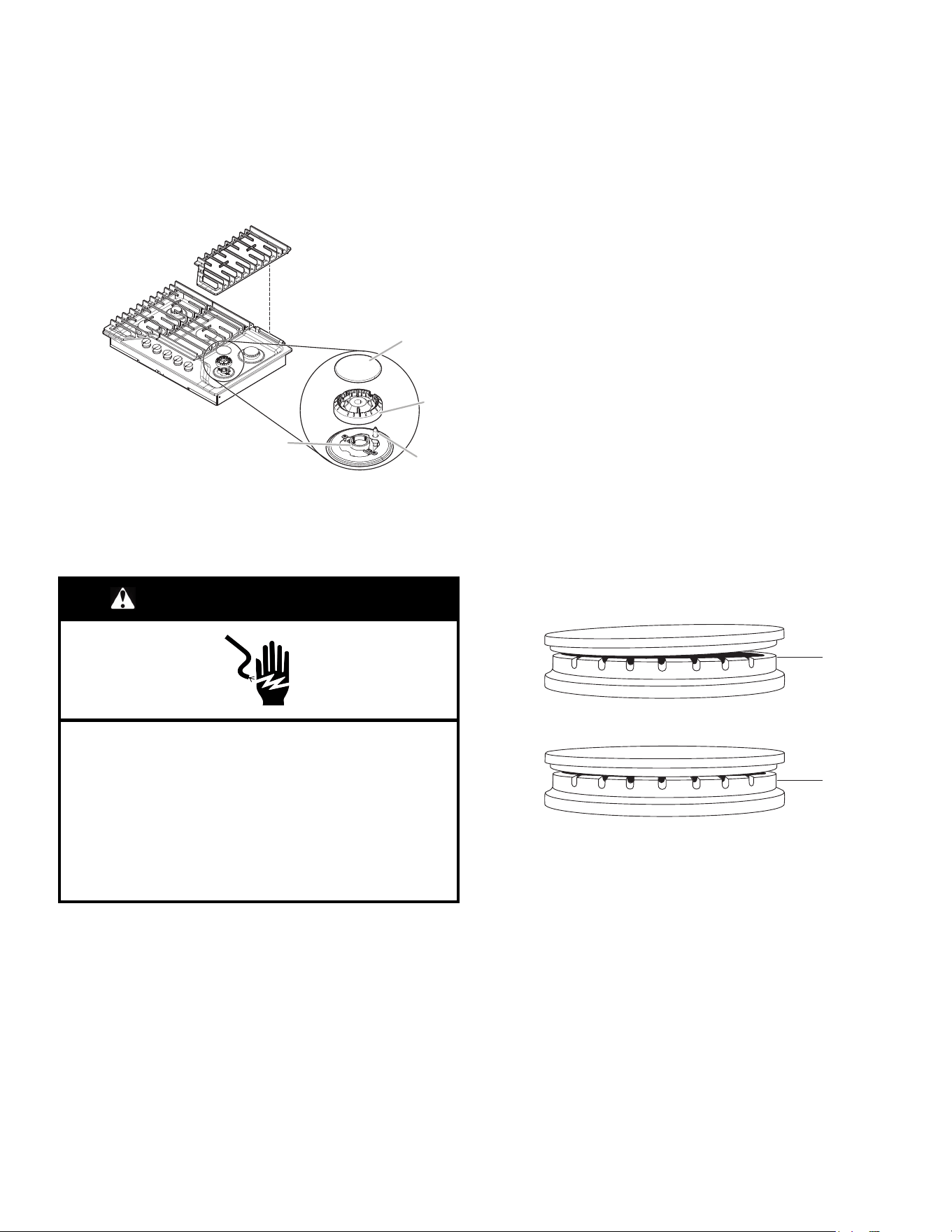

SURFACE BURNERS

Sealed Burner models

See the “Sealed Surface Burners” section in the online Control

Guide.

SIMMER PLATE (on some models)

Do not clean in dishwasher.

Cleaning Method:

� Liquid detergent and water:

Wipe with damp cloth or sponge then rinse with clean water

and wipe dry.

� Mild-abrasive cleanser:

Rub in the direction of the grain lines with a damp cloth.

GRIDDLE (on some models)

To avoid damaging the nonstick surface, do not clean the griddle

with abrasive cleaners.

Cleaning Method:

� Use soap and water or mild detergent.

INSTALLATION INSTRUCTIONS

REQUIREMENTS

Tools and Parts

Tools Needed

� Tape measure

� Flat-blade screwdriver

� Phillips screwdriver

� 15/16" (24 mm) combination

wrench

� Pipe wrench

� Wrench or pliers

� Marker or pencil

� Pipe-joint compound

resistant to Propane gas

� Noncorrosive leak-detection

solution

Parts Supplied

� Gas pressure regulator

� Burner grates

� Burner caps

� Burner base

� Clamping brackets (2)

� Bracket attachment screws

(2)

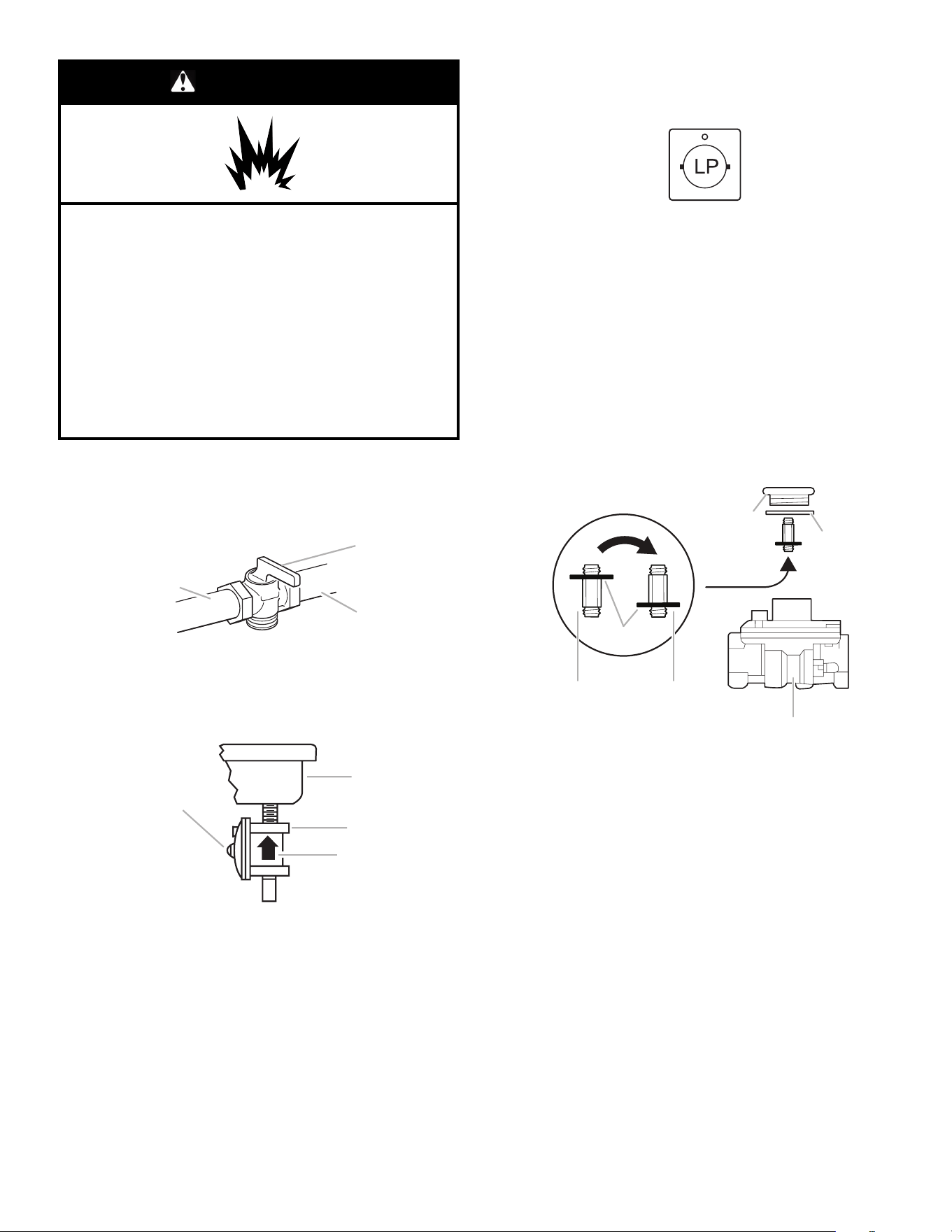

For Propane/Natural Gas Conversions

Tools Needed

� Flat-blade screwdriver

� T20

TORX

®✝

screwdriver

� Adjustable wrench

� 7.0 mm nut driver

� Masking tape

� 7.0 mm wrench

Parts Supplied

� Propane orifice package

� Conversion instructions

� Conversion label

Parts needed

Check local codes and consult gas supplier. Check existing gas

supply and electrical supply. See “Electrical Requirements” and

“Gas Supply Requirements” sections.

NOTE: Be sure to purchase only Whirlpool factory-certified parts

and accessories for your appliance. Your installation may require

additional parts. To order, refer to the contact information

referenced in your Quick Start Guide.

Location Requirements

IMPORTANT: Observe all governing codes and ordinances. Do

not obstruct flow of combustion and ventilation air.

� It is the installer’s responsibility to comply with installation

clearances specified on the model/serial/rating plate. The

model/serial/rating plate is located on the underside of the

cooktop base.

A. Model/serial/rating plate

✝TORX

and T20

are registered trademarks of Acument Intellectual Properties, LLC.

� The cooktop must be a specified cooktop that is approved to

be installed either alone or over an undercounter built-in oven.

Check the cooktop base approved installation label for your

cooktop model number and approved combinations of

cooktops and ovens that can be installed. If you do not find this

label, your cooktop may not be approved for use over an

undercounter built-in oven. Contact your dealer to confirm that

your cooktop is approved.

� Ovens approved for this type of installation will have an

approval label located on the top of the oven. If you do not find

this label, contact your dealer to confirm that your oven is

approved. Refer to oven manufacturer’s Installation

Instructions for approval for built-in undercounter use and

proper cutout dimensions.

� The cooktop should be installed in a location away from strong

draft areas, such as windows, doors and strong heating vents

or fans.

� All openings in the wall or floor where cooktop is to be installed

must be sealed.

� Cabinet opening dimensions that are shown must be used.

Given dimensions are minimum clearances.

� Grounded electrical supply is required. See “Electrical

Requirements” section. Proper gas supply connection must be

available. See “Gas Supply Requirements” section.

� The cooktop is designed to hang from the countertop by its

side or rear flanges.

� The gas and electric supply should be located as shown in

“Cabinet Dimensions” section so that they are accessible

without requiring removal of the cooktop.

� Provide cutout in right rear corner of cutout enclosure as

shown to provide clearance for gas inlet, power supply cord,

and to allow the rating label to be visible.

IMPORTANT: To avoid damage, check with your builder or

cabinet supplier to make sure that the materials used will not

discolor, delaminate or sustain other damage.

Mobile Home - Additional Installation

Requirements

The installation of this cooktop must conform to the Manufactured

Home Construction and Safety Standard, Title 24 CFR, Part 3280

(formerly the Federal Standard for Mobile Home Construction and

Safety, Title 24, HUD Part 280). When such standard is not

applicable, use the Standard for Manufactured Home Installations,

ANSI A225.1/NFPA 501A or local codes.

In Canada, the installation of this range must conform with the

current standards CAN/CSA-Z240.1, latest edition, or with local

codes.

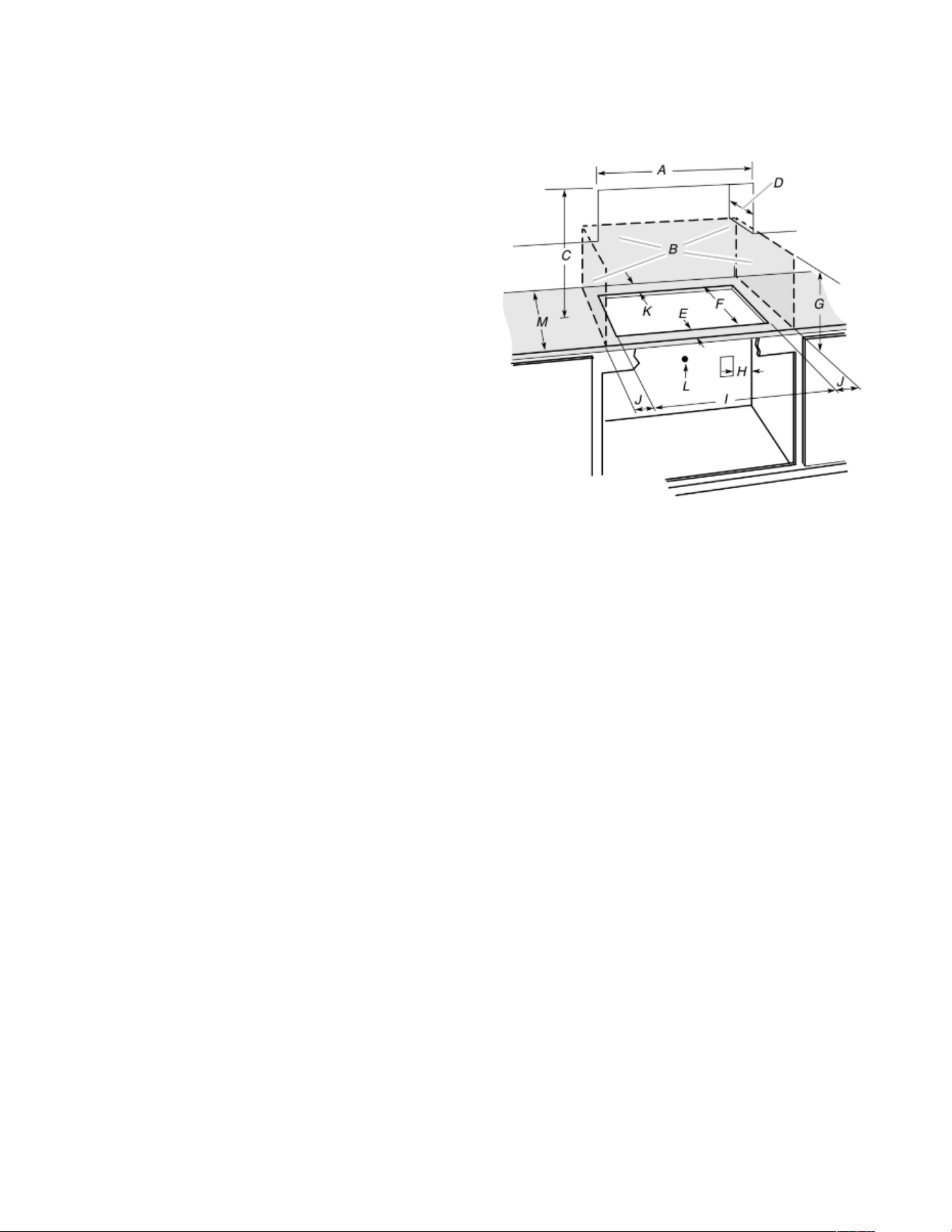

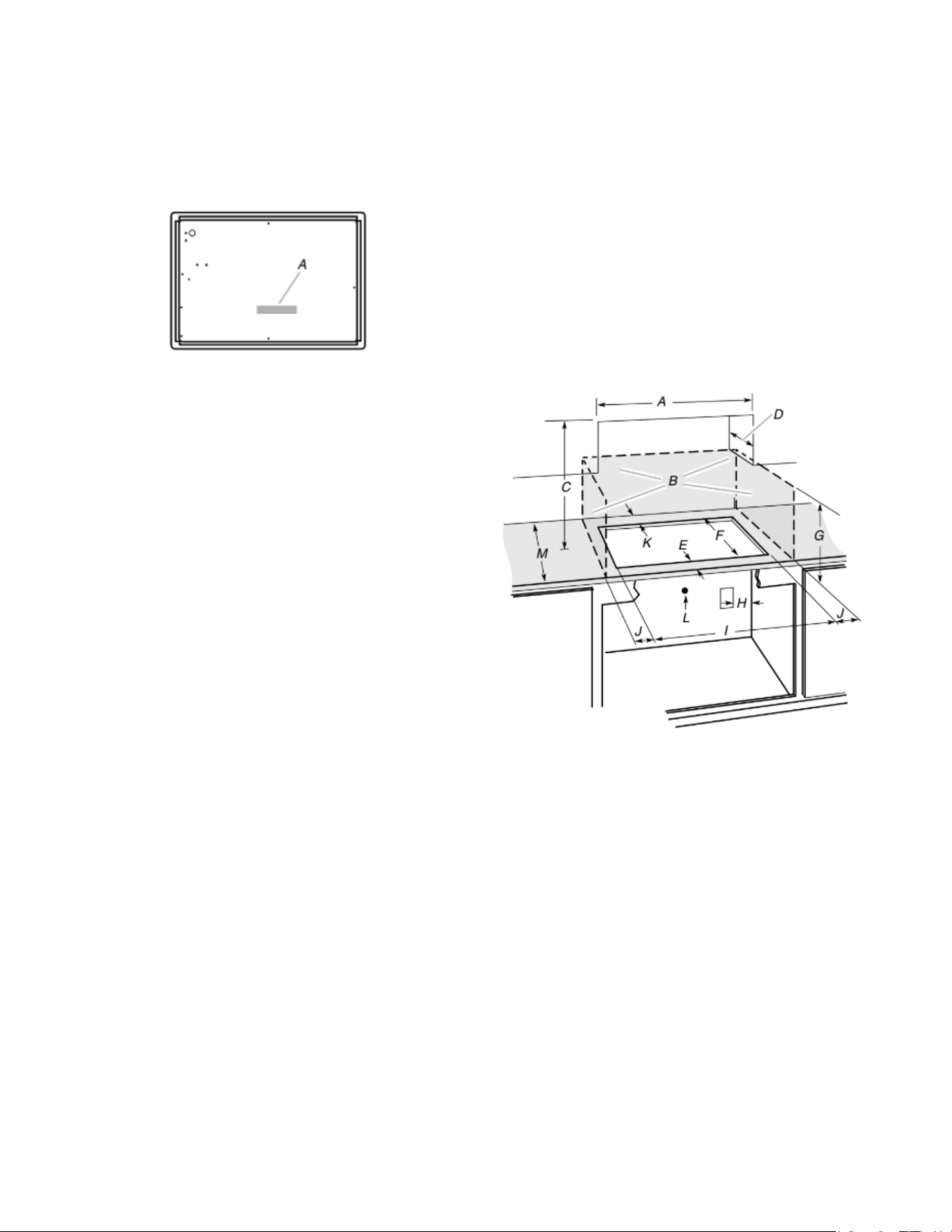

Cabinet Dimensions

IMPORTANT: If installing a range hood or microwave hood

combination above the cooktop, follow the range hood or

microwave hood combination installation instructions for

dimensional clearances above the cooktop surface.

A. 30" (76.2 cm) on 30" models; 36" (91.4 cm) on 36" models

B. Combustible area above countertop (shown by dashed box above)

C. 30" (76.2 cm) minimum clearance between top of cooktop platform

and bottom of uncovered wood or metal cabinet (24" [61 cm]

minimum clearance if bottom of wood or metal cabinet is covered by

not less than 1/4" [6.4 mm] flame retardant millboard covered with

not less than No. 28 MSG sheet steel, 0.015" [0.04 mm] stainless

steel, or 0.024" [0.06 mm] aluminum or 0.020" [0.05 mm] copper).

D. 13" (33 cm) recommended upper cabinet depth.

E. 3

" (7.9 cm)

F. 19

" (49.5 cm)

G. 18" (45.7 cm) minimum clearance from upper cabinet to countertop

within minimum horizontal clearances to cooktop.

H. Grounded outlet: locate within 24" (61 cm) of right rear corner of

cutout.

I. 28

" (73.4 cm) on 30" models; 34

" (87.0 cm) on 36" models

J. For WCGK7530 models, the minimum distance to the left and right

side combustible surfaces must be 12

" (31.9 cm) and the

minimum total distance between the left and right side combustible

surfaces must be 78" (198.1 cm).

For WCGK7036 and WCGK7536 models, the minimum distance to

the left or right side combustible surfaces must be 12

" (32.7 cm)

and the minimum total distance between left and right side

combustible surfaces must be 84" (213.4 cm).

For all other 30" models, the distance must be 8

" (21.6 cm) or

more on each side. For all other 36" models, the distance must be

" (22.5 cm) or more on each side.

K. 2

" (7.3 cm) minimum distance to rear combustible surface.

L. Gas line opening - wall: anywhere 5" (12.7 cm) below underside of

countertop. Cabinet floor: anywhere within 6" (15.2 cm) of rear wall

is recommended.

M. 25

" (64.7 cm) minimum countertop depth is required.

NOTE: After making the countertop cutout, some installations

may require notching down the base cabinet side walls to clear

the cooktop base. To avoid this modification, use a base cabinet

with sidewalls wider than the cutout.

If cabinet has a drawer, a 4" (10.2 cm) depth clearance from the

countertop to the top of the drawer (or other obstruction) in base

cabinet is required. The drawer depth may need to be shortened

to avoid interfering with the regulator.

Electrical Requirements

WARNING

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

IMPORTANT: The cooktop must be electrically grounded in

accordance with local codes and ordinances, or in the absence of

local codes, with the National Electrical Code, ANSI/NFPA 70 or

Canadian Electrical Code, CSA C22.1.

This cooktop is equipped with an electronic ignition system that

will not operate if plugged into an outlet that is not properly

polarized.

If codes permit and a separate ground wire is used, it is

recommended that a qualified electrical installer determine that

the ground path is adequate.

A copy of the above code standards can be obtained from:

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

� A 120 V, 60 Hz, AC only, 15 A, fused electrical circuit is

required. A time-delay fuse or circuit breaker is also

recommended. It is recommended that a separate circuit

serving only this cooktop be provided.

� Electronic ignition systems operate within wide voltage limits,

but proper grounding and polarity are necessary. Check that

the outlet provides 120 V power and is correctly grounded.

� The wiring diagrams are provided with this cooktop. See the

“Wiring Diagrams”.

Gas Supply Requirements

WARNING

Explosion Hazard

Use a new CSA International approved gas supply line.

Install a shut-off valve.

Securely tighten all gas connections.

If connected to propane, have a qualified person make

sure gas pressure does not exceed 14ʺ (36 cm) water

column.

Examples of a qualified person include: licensed heating

personnel, authorized gas company personnel, and

authorized service personnel.

Failure to do so can result in death, explosion, or fire.

Observe all governing codes and ordinances.

IMPORTANT: This installation must conform with all local codes

and ordinances. In the absence of local codes, installation must

conform with the National Fuel Gas Code, ANSI Z223.1/NFPA 54

or, in Canada, the Natural Gas and Propane Installation Code,

CSA B149.1 - latest edition.

IMPORTANT: Leak testing of the cooktop must be conducted

according to the manufacturer’s instructions.

Type of Gas

Natural Gas:

This cooktop is factory set for use with Natural gas. If converting

to Propane gas, see the following “Propane Gas Conversion”

section. The model/serial/rating plate located on the underside of

the cooktop base has information on the types of gas that can be

used. If the types of gas listed do not include the type of gas

available, check with the local gas supplier.

Propane Gas Conversion:

Conversion must be done by a qualified service technician.

No attempt shall be made to convert the cooktop from the gas

specified on the model/serial/rating plate for use with a different

gas without consulting the serving gas supplier. See the Gas

Conversion instructions provided in the package containing

literature.

Gas Supply Line

� Provide a gas supply line of 3/4" (19 mm) rigid pipe to the

cooktop location. A smaller size pipe on longer runs may result

in insufficient gas supply. Pipe-joint compounds that resist the

action of Propane gas must be used. Do not use TEFLON

✝

tape. With Propane gas, piping or tubing size should be 1/2"

(13 mm) minimum. Usually, Propane gas suppliers determine

the size and materials used in the system.

Flexible Metal Appliance Connector:

� If local codes permit, use a 1/2" (13 mm) or 3/4" (19 mm)

I.D. flexible stainless steel tubing gas connector, designed

by CSA to connect the cooktop to the rigid gas supply line.

� A 1/2" (13 mm) male pipe thread is needed for connection

to the female pipe threads of the inlet to the cooktop

pressure regulator.

� Do not kink or damage the flexible metal tubing when

moving the cooktop.

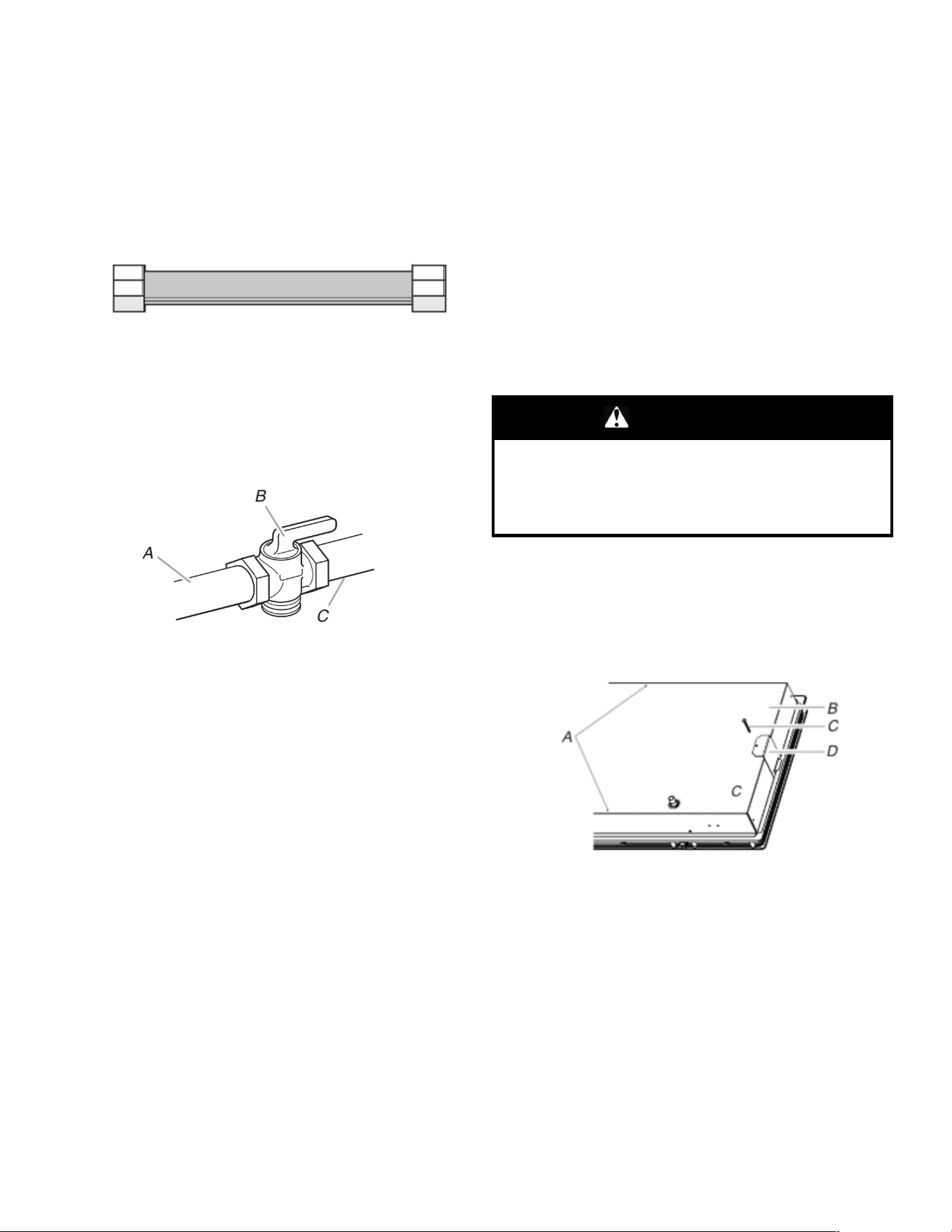

� Must include a shut-off valve:

Install a manual gas line shut-off valve in an easily accessible

location. Do not block access to shut-off valve. The valve is for

turning on or shutting off gas to the cooktop.

A. Gas supply line

B. Shut-off valve “open” position

C. To range

Gas Pressure Regulator

The gas pressure regulator supplied with this cooktop must be

used. The inlet pressure to the regulator should be as follows for

proper operation:

Natural Gas:

Minimum pressure: 5" (12.7 cm) WCP, 1.2 kPa (0.17 psi)

Maximum pressure: 7" to 14" (17.8 cm to 35.5 cm) WCP, 1.7 kPa

(0.24 psi) to 3.5 kPa (0.50 psi)

Propane Gas:

Minimum pressure: 10" (25.4 cm) WCP, 2.7 kPa (0.39 psi)

Maximum pressure: 14" (35.5 cm) WCP, 3.6 kPa (0.50 psi)

Contact local gas supplier if you are not sure about the inlet

pressure.

Burner Input Requirements

Input ratings shown on the model/serial/rating plate are for

elevations up to 2,000 ft (609.6 m).

For elevations above 2,000 ft (609.6 m), ratings should be

reduced at a rate of 4% for each 1,000 ft (304.8 m) above sea

level (not applicable for Canada).

Gas Supply Pressure Testing

Gas supply pressure for testing regulator must be at least 1"

(2.5 cm) (249 Pa) water column pressure above the manifold

pressure shown on the model/serial/rating plate.

Line pressure testing above 1/2 psi (3.5 kPa) gauge

14" (35.5 cm) WCP

The cooktop and its individual shutoff valve must be disconnected

from the gas supply piping system during any pressure testing of

that system at test pressures in excess of 1/2 psi (3.5 kPa).

Line pressure testing at 1/2 psi (3.5 kPa) gauge

14" (35.5 cm) WCP or lower

The cooktop must be isolated from the gas supply piping system

by closing its individual manual shut-off valve during any pressure

testing of the gas supply piping system at test pressures equal to

or less than 1/2 psi (3.5 kPa).

INSTALLATION

Install Cooktop

WARNING

Excessive Weight Hazard

Use two or more people to move and install or uninstall

appliance.

Failure to do so can result in back or other injury.

Decide on the final location for the cooktop. Avoid drilling into or

severing existing wiring during installation.

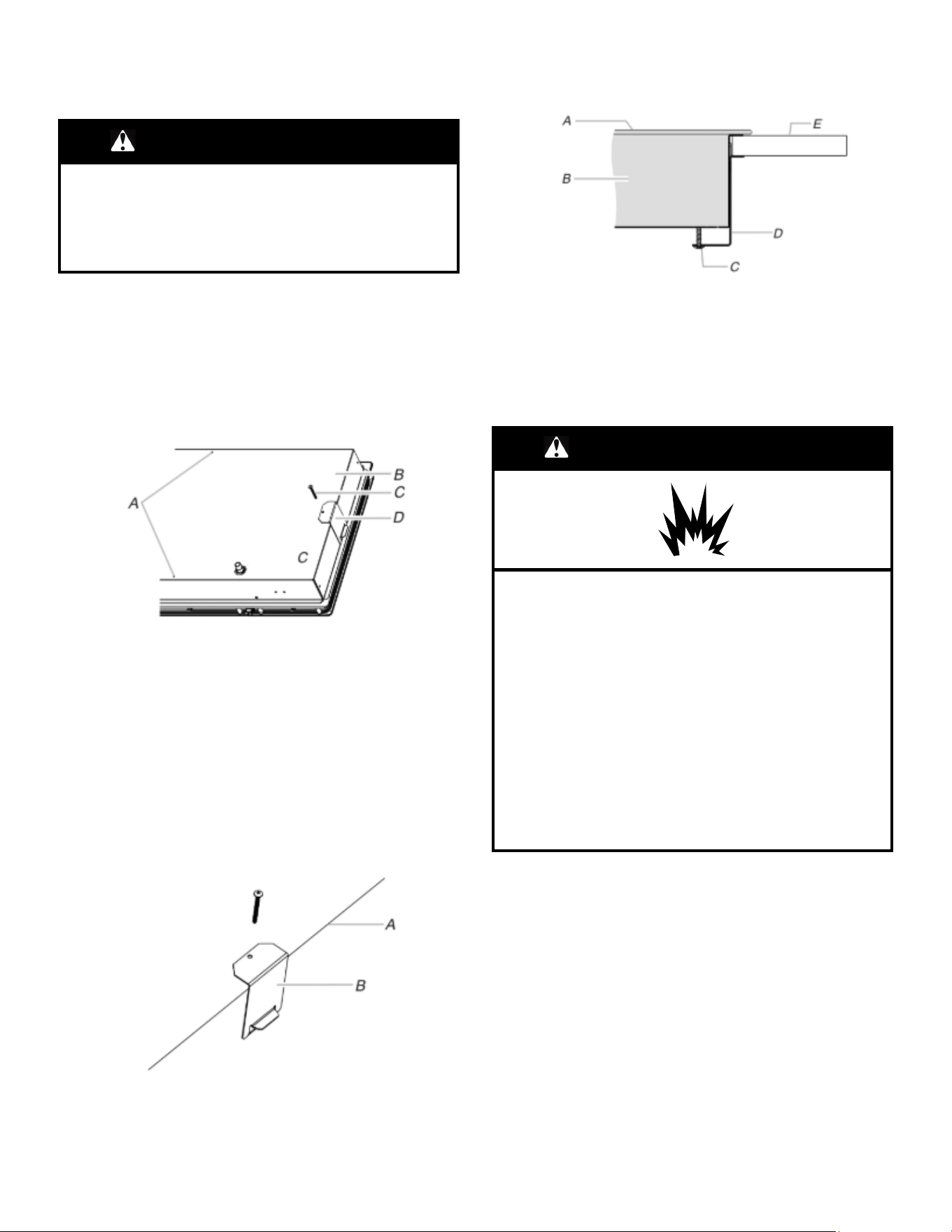

1. Determine whether your cabinet construction provides

clearance for installing clamping brackets at cooktop base

ends. This is the recommended location. Clamping brackets

can be installed on the front and back of cooktop base bottom,

if necessary.

A. Attachment screw holes for optional front and back location

B. Cooktop base bottom

C. Attachment screw

D. Clamping bracket (end locations recommended)

2. Using 2 or more people, place cooktop right side up into the

cutout.

NOTE: Make sure that the front edge of the cooktop is parallel

to the front edge of the countertop. If repositioning is needed,

lift entire cooktop up from cutout to avoid scratching the

countertop.

✝TEFLON

is a registered trademark of Chemours.

3. Remove the attachment screws for the selected bracket

locations from the bottom of the cooktop base.

A. Attachment screw holes for optional front and back location

B. Cooktop base bottom

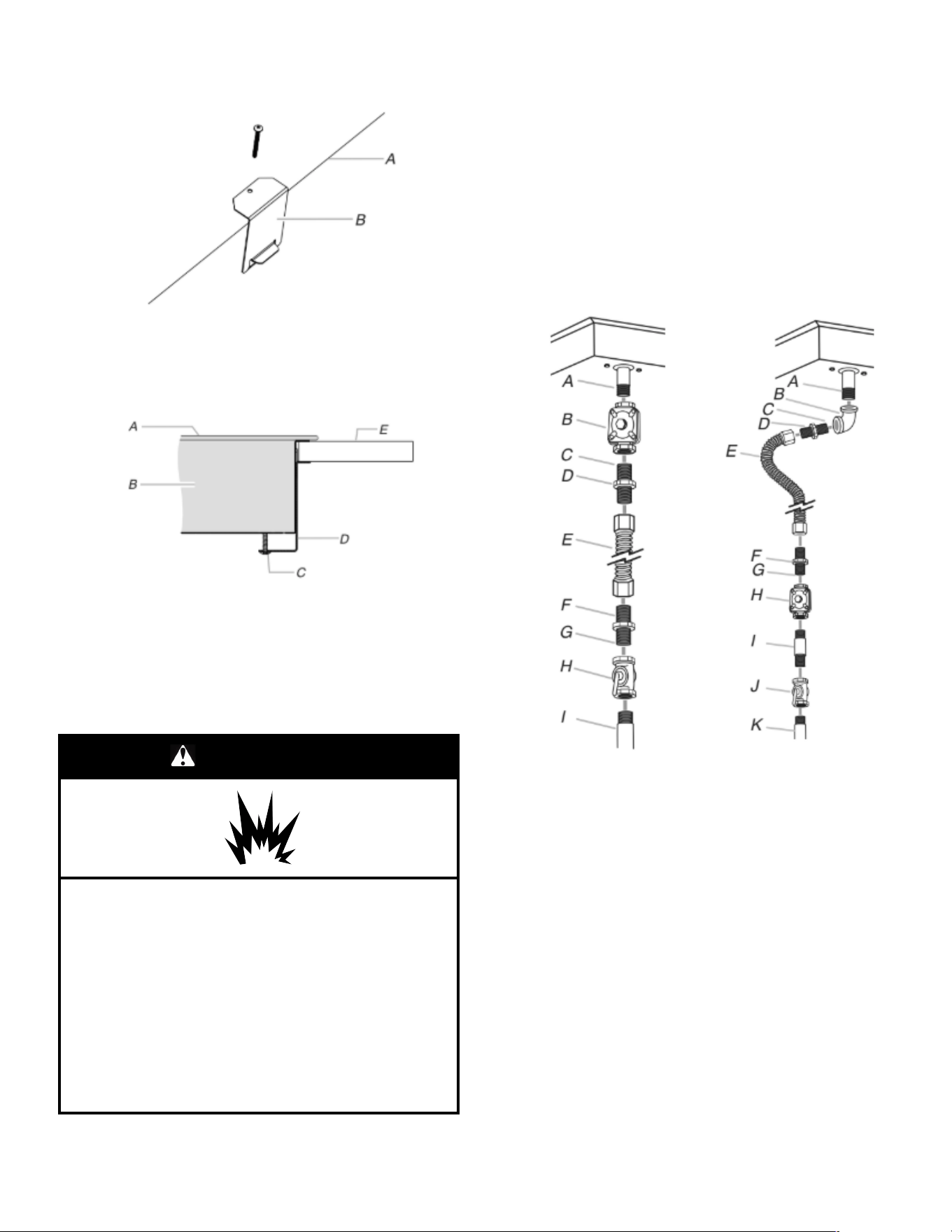

4. Attach brackets to cooktop base bottom with bracket

attachment screws. Securely tighten screws.

A. Cooktop

B. Cooktop base

C. 2" (5.1 cm) bracket attachment screw

D. Clamping bracket (extends far enough beyond cooktop base to

allow installation of clamping screws)

E. Countertop

Make Gas Connection

WARNING

Explosion Hazard

Use a new CSA International approved gas supply line.

Install a shut-off valve.

Securely tighten all gas connections.

If connected to propane, have a qualified person make

sure gas pressure does not exceed 14ʺ (36 cm) water

column.

Examples of a qualified person include: licensed heating

personnel, authorized gas company personnel, and

authorized service personnel.

Failure to do so can result in death, explosion, or fire.

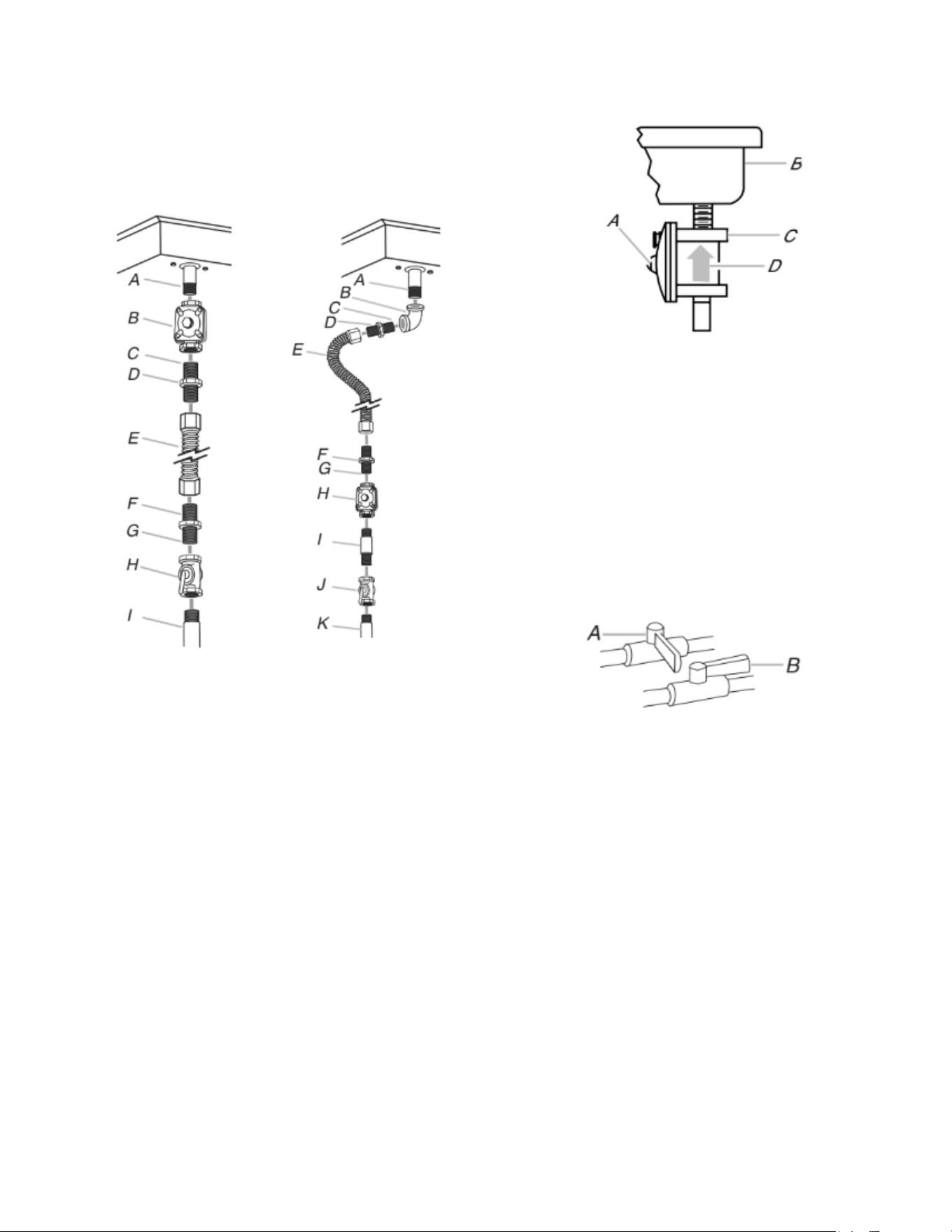

Typical flexible connection

1. Apply pipe-joint compound made for use with Natural and

propane gas to the smaller thread ends of the flexible

connector adapters (see C and G in the following illustration).

2. Attach one adapter to the gas pressure regulator and the

other adapter to the gas shutoff valve. Tighten both adapters.

3. Use a 15/16" (2.4 cm) combination wrench and channel lock

pliers to attach the flexible connector to the adapters. Check

that connector is not kinked.

IMPORTANT: All connections must be wrench-tightened. Do

not make connections to the gas regulator too tight. Making

the connections too tight may crack the regulator and cause a

gas leak. Do not allow the regulator to turn when tightening

fittings.

A. Manifold entrance

B. Gas pressure regulator

C. Use pipe-joint compound.

D. Adapter (must have 1/2"

(1.3 cm) male pipe thread)

E. Flexible connector

F. Adapter

G. Use pipe-joint compound.

H. Manual gas shutoff valve

I. 1/2" (1.3 cm) or 3/4"

(1.9 cm) gas pipe

A. Manifold entrance

B. 3/4" (1.9 cm) elbow

C. Use pipe-joint compound.

D. Adapter (must have 3/8"

(9.5 mm) male pipe thread)

E. Flexible connector (pass

through wall between

cabinets)

F. Adapter (must have 3/8"

(9.5 mm) male pipe thread)

G. Use pipe-joint compound.

H. Appliance pressure

regulator (supplied)

I. 1/2" (1.3 cm) or 3/4"

(1.9 cm) gas pipe

J. Manual gas shutoff valve

K. 1/2" (1.3 cm) or 3/4"

(1.9 cm) gas pipe

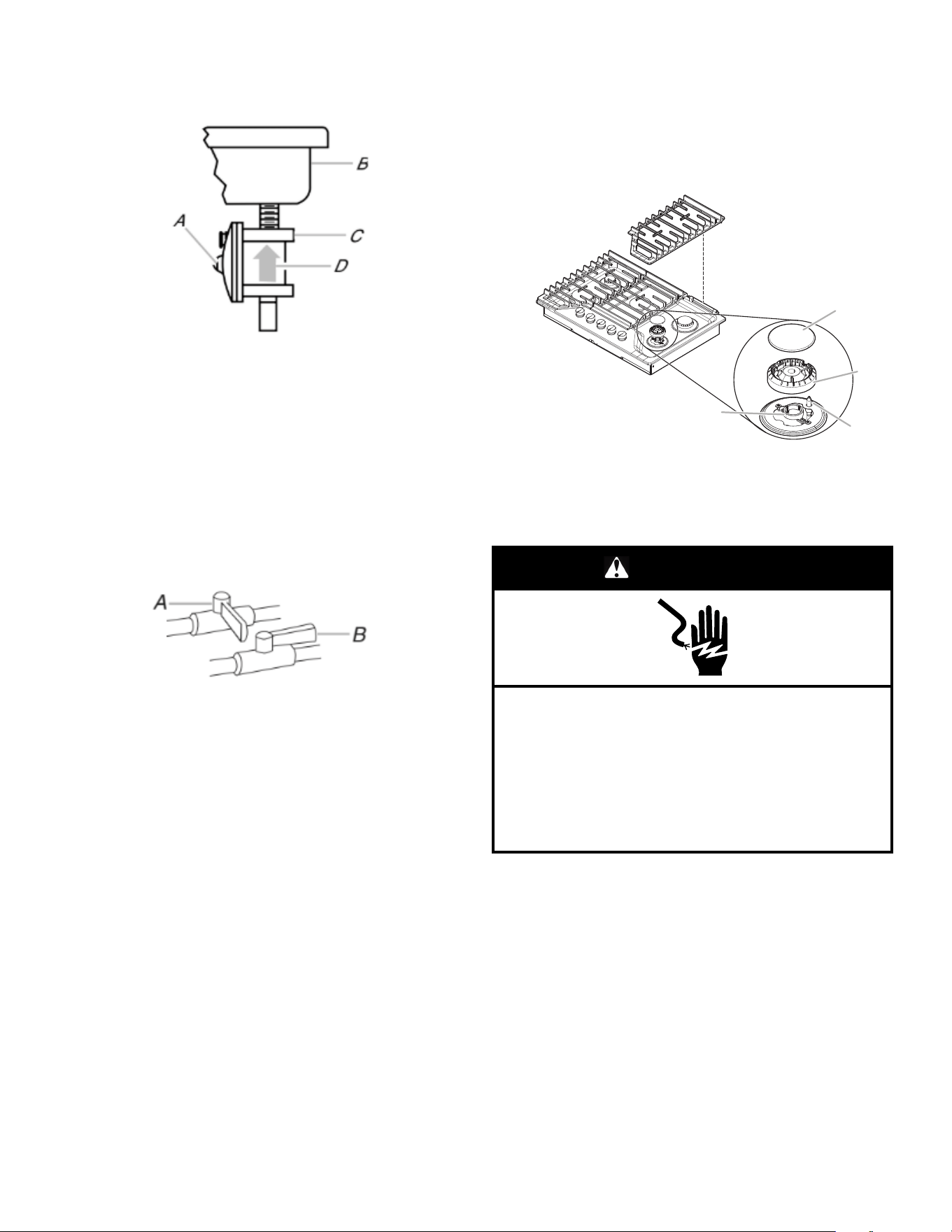

4. Install the pressure regulator with the arrow pointing in the

direction toward the bottom of the cooktop base and in a

position where you can reach the regulator access cap.

A. Access cap

B. Rear of cooktop

C. Gas pressure regulator

D. Up arrow. Regulator must be installed with arrow pointing up to

cooktop bottom

IMPORTANT: Use only pipe-joint compound made for use with

Natural and propane gas. Do not use TEFLON

tape. You will

need to determine the fittings required depending on your

installation.

Complete Connection

1. Open the manual shutoff valve in the gas supply line. The

valve is open when the handle is parallel to the gas pipe.

A. Closed valve

B. Open valve

2. Test all connections by brushing on an approved noncorrosive

leak-detection solution. Bubbles will show a leak. Correct any

leak found.

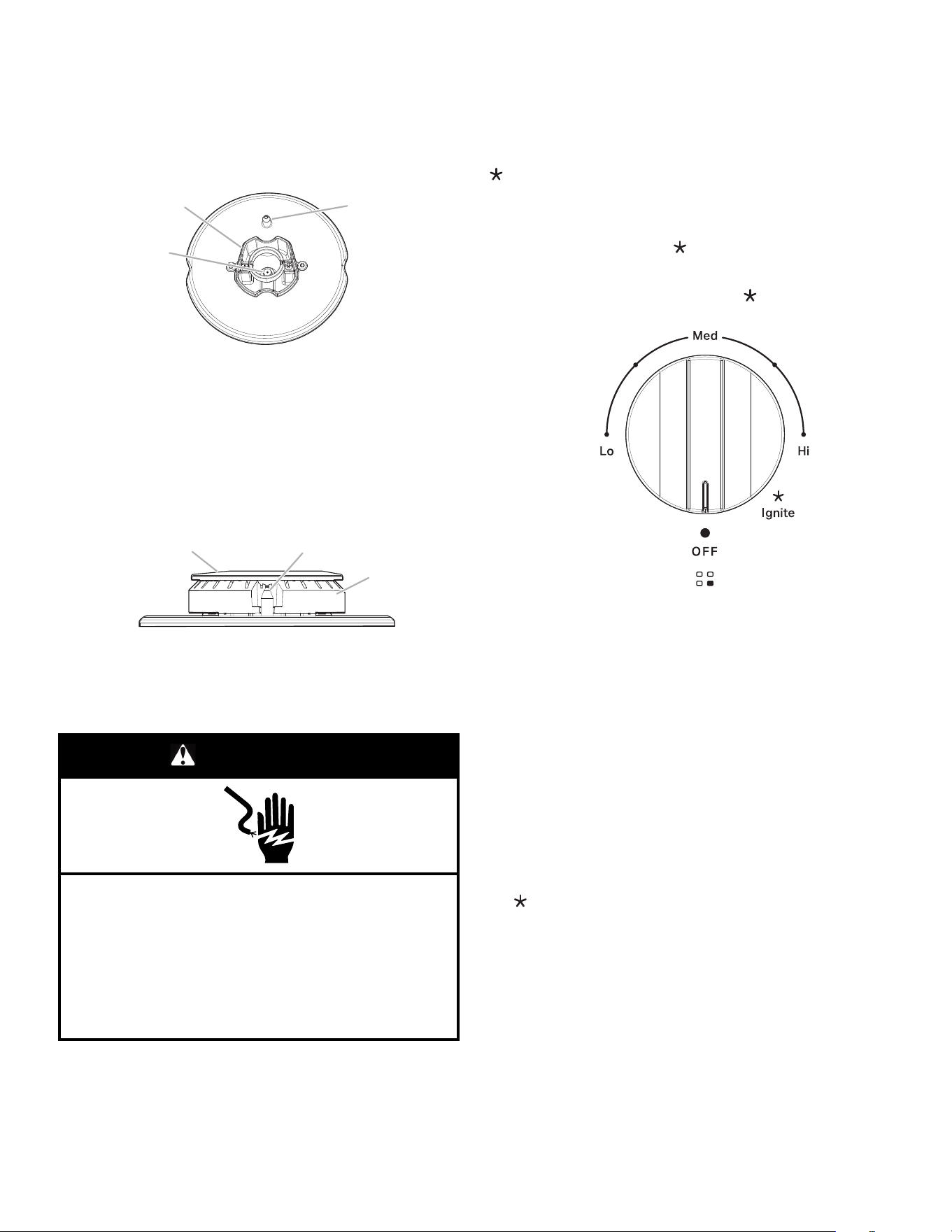

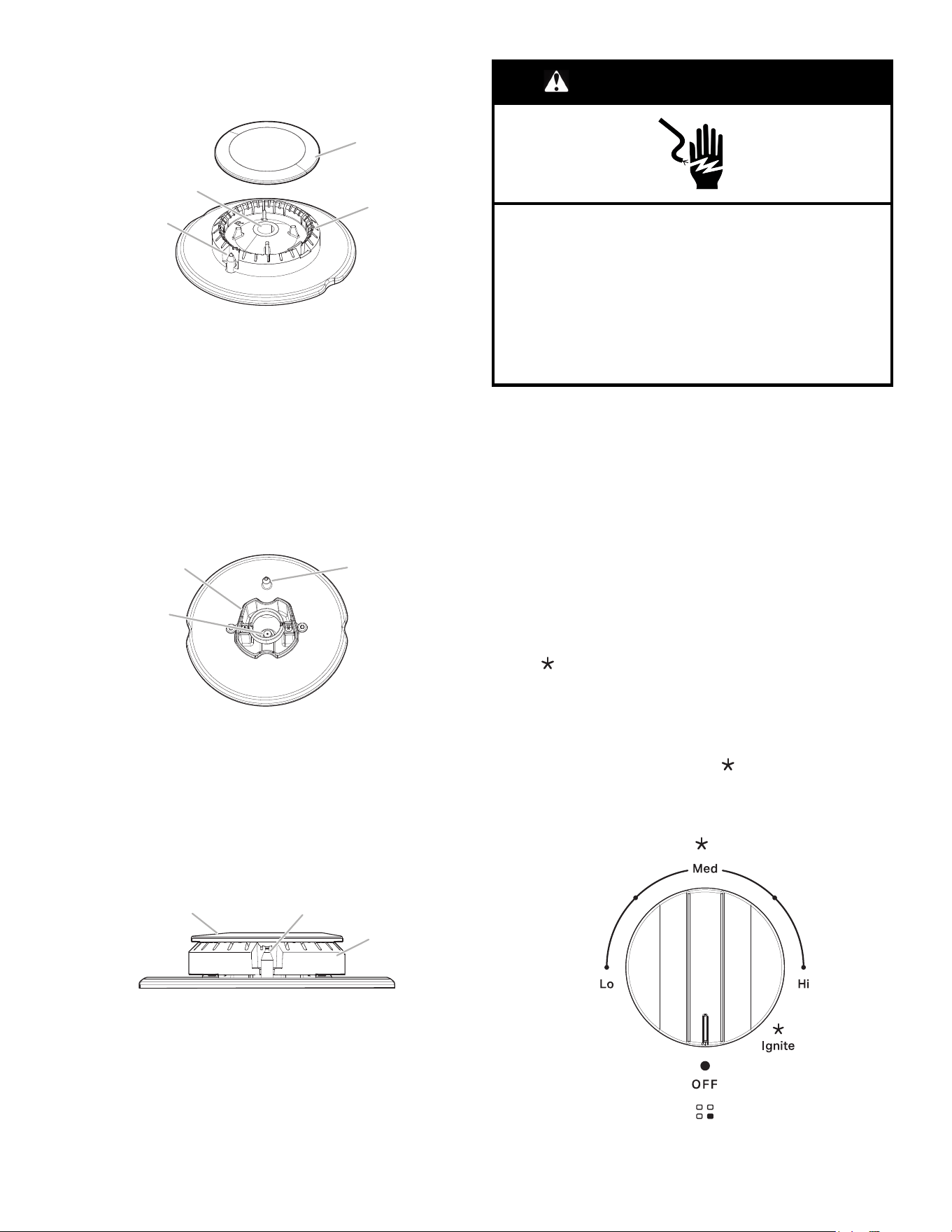

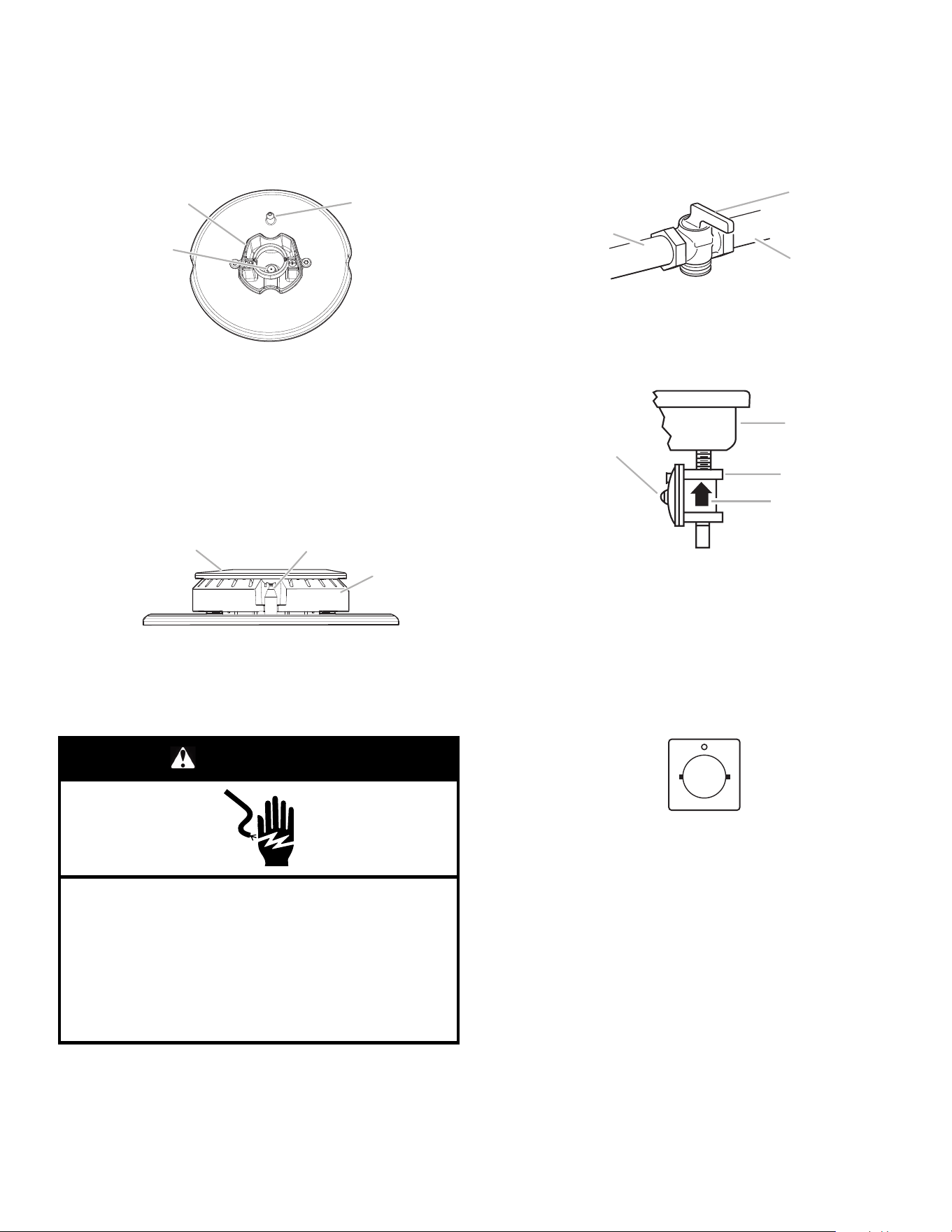

3. Remove surface burner caps, burner base and grates from

parts package. Align notches in burner caps with pins in

burner base.

Align orifice holder in burner base with igniter electrode.

Burner caps should be level when properly positioned. If

burner caps are not properly positioned, surface burners will

not light. Place burner grates over burners and caps.

A. Orifice holder

B. Burner cap

C. Burner base

D. Igniter electrode

WARNING

Electrical Shock Hazard

Plug into a grounded 3 or 4 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

4. Plug into a grounded 3 prong outlet.

Complete Installation

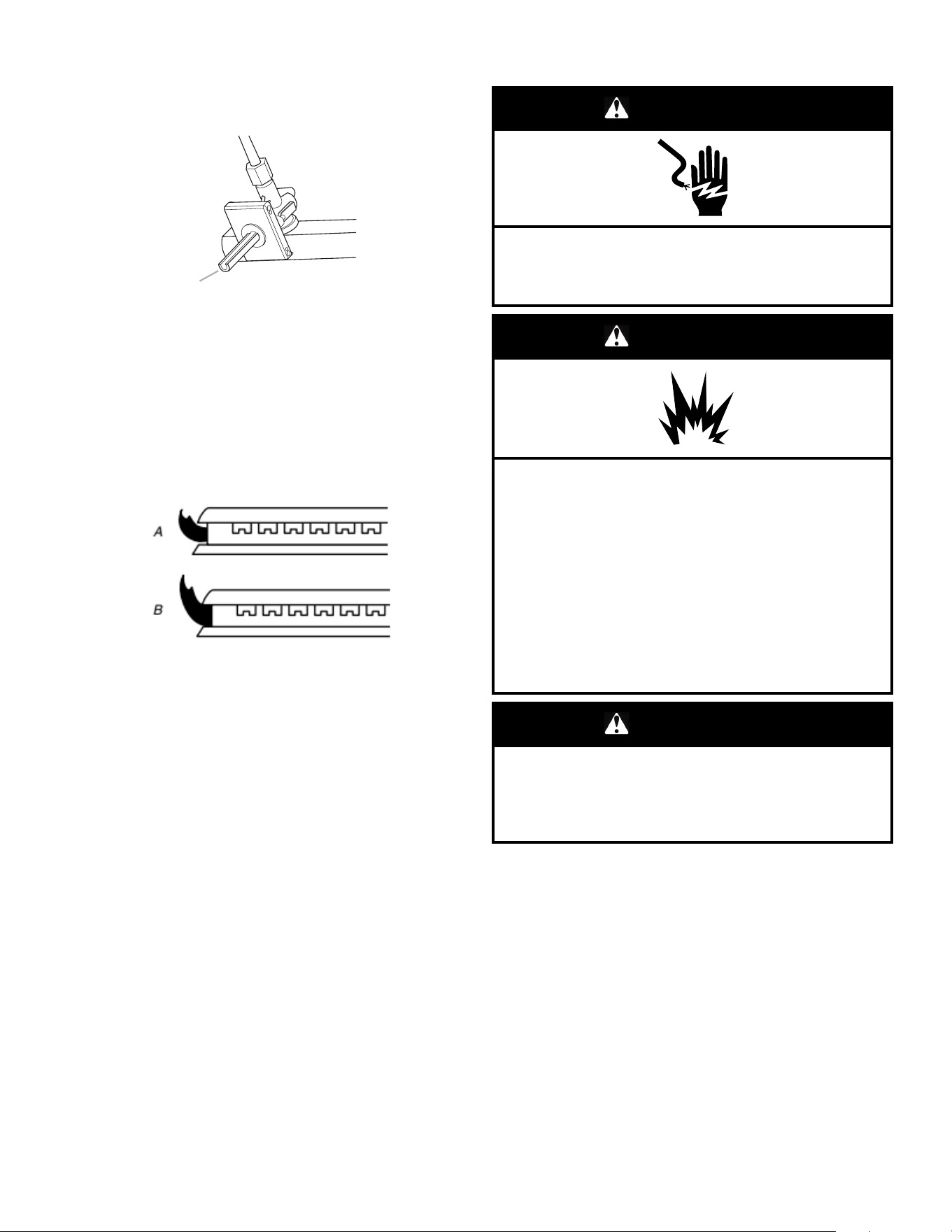

Electronic Ignition System

Initial lighting and gas flame adjustments

Surface burners use electronic igniters in place of standing pilots.

When the cooktop control knob is turned to the “IGNITE” position,

the system creates a spark to light the burner. This sparking

continues, as long as the control knob is turned to “IGNITE”.

Check Operation of Surface Burners

Push in and turn the surface burners control knobs to light.

The surface burner flame should light within 4 seconds. The first

time a surface burner is lit, it may take longer that 4 seconds to

light because of air in the gas line.

Check the flame on “HIGH” for a blue color. It should be clean and

soft in character. No yellow tip, blowing or lifting of flame should

occur. Occasional orange flashes are normal and reflect different

elements in the air or gas.

After verifying the proper burner operation, turn the control knobs

to “OFF.”

If burners do not light properly:

� Turn surface burner control knob to the “OFF” position.

� Check that the power supply cord is plugged in and the circuit

breaker has not tripped or the fuse blown.

� Check that the gas shutoff valve is set to the “open” position.

� Check that burner caps are properly positioned on burner

bases.

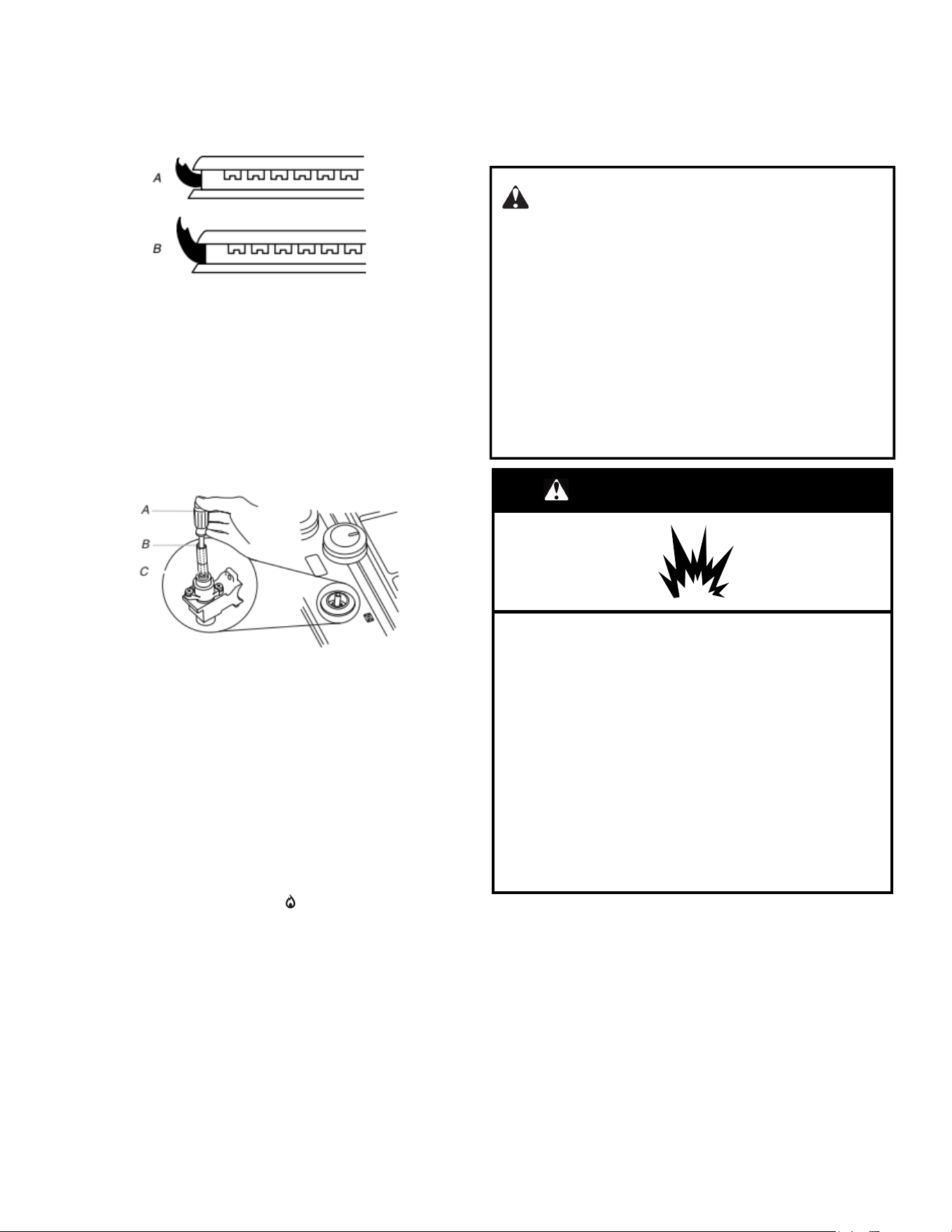

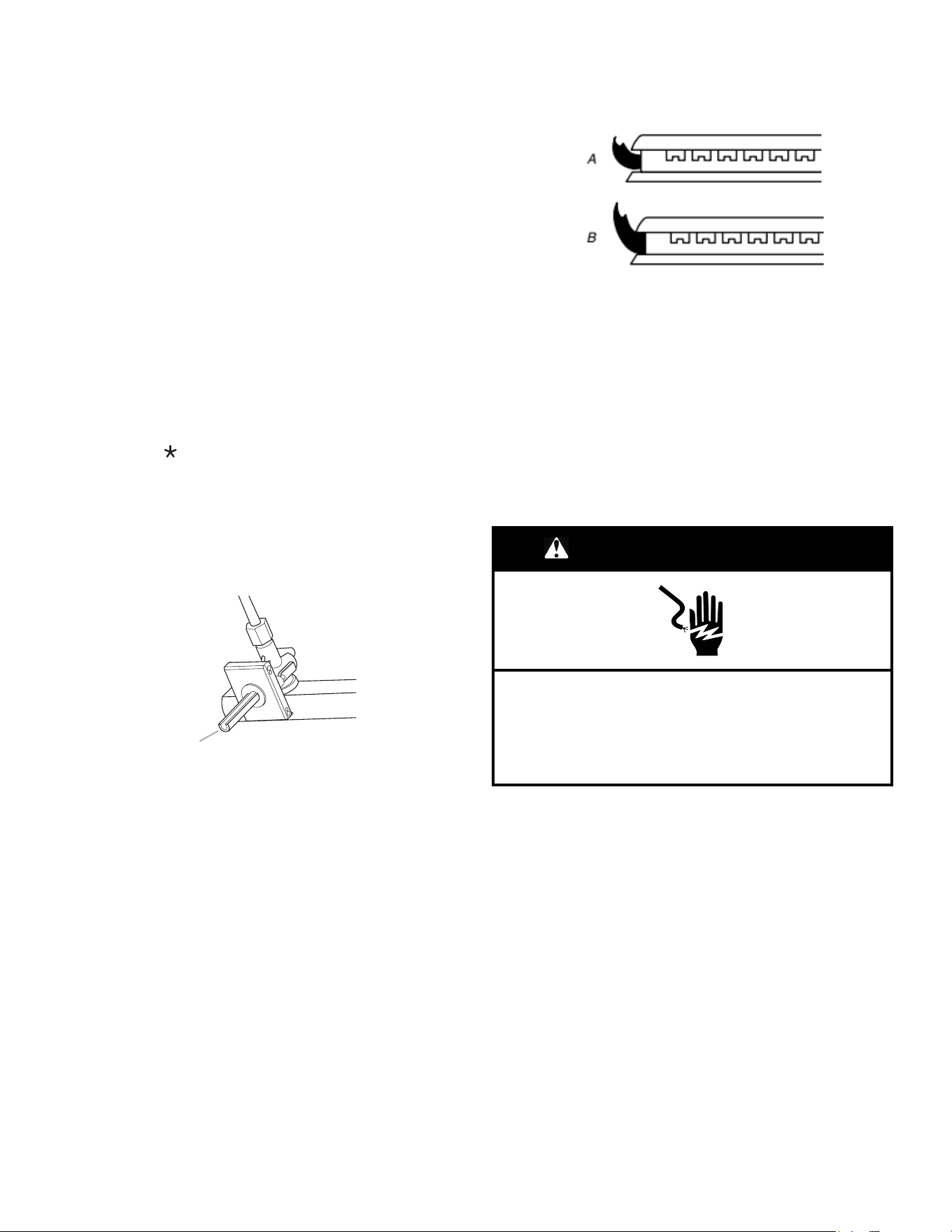

A. Incorrect

B. Correct

Recheck operation of surface burners. If a burner does not light at

this point, contact your dealer or authorized service company for

assistance.

Check Flame Height

Adjust the height of surface burner flames.

The surface burner low flame should be a steady blue flame

approximately 1/4" (6.4 mm) high.

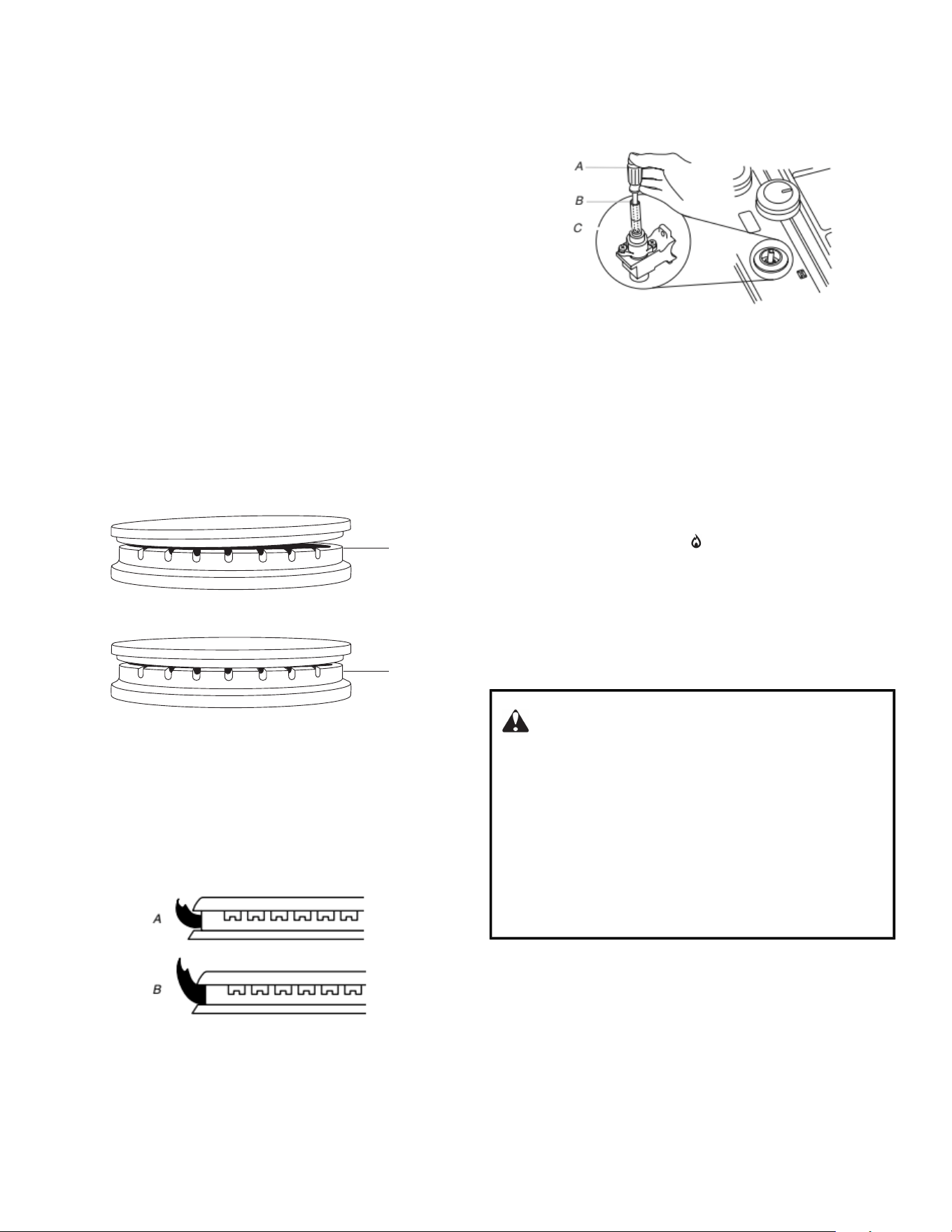

A. Low flame

B. High flame

Adjustment for Single Valve:

1. Set the burner flame to LO.

2. Remove the control knob.

3. Hold knob stem with a pair of pliers. Use a 3/32" (#0 [2 mm])

flat-blade screwdriver to turn the screw located within the shaft

of the control knob stem until the flame is the proper size.

Turn adjustment screw “C” to the right to reduce flame height,

turn adjustment screw to the left to increase flame height.

A. 3/32" (#0 [2.0 mm]) flat-blade screwdriver

(screwdriver shaft must be a minimum of 2" [5.1 cm]

long)

B. Control knob stem opening

C. Adjustment screw location

4. Replace the control knob.

5. Test the flame by turning the control from LO to HI, checking

the flame at each setting.

IMPORTANT: Dual valve adjustments must be performed by a

qualified installer or service agency.

Power failure

In case of prolonged power failure, the surface burners can be lit

manually. Hold a lit match near a burner and turn knob

counterclockwise to IGNITE/Lite/

. After burner lights, turn knob

to setting. Do not use a grill or griddle accessory during a power

failure as the vent fan will not operate.

GAS CONVERSIONS

IMPORTANT: Gas conversions from Natural gas to Propane gas

must be done by a qualified installer. Before proceeding with

conversion, shut off the gas supply to the appliance prior to

disconnecting the electrical power.

WARNING:

This conversion kit shall be installed by a qualified

service agency in accordance with the manufacturer’s

instructions and all applicable codes and requirements of

the authority having jurisdiction. If the information in

these instructions is not followed exactly, a fire, an

explosion or production of carbon monoxide may result

causing property damage, personal injury or loss of life.

The qualified service agency is responsible for the proper

installation of this kit. The installation is not proper and

complete until the operation of the converted appliance is

checked as specified in the manufacturer’s instructions

supplied with the kit.

WARNING

Explosion Hazard

Use a new CSA International approved gas supply line.

Install a shut-off valve.

Securely tighten all gas connections.

If connected to propane, have a qualified person make

sure gas pressure does not exceed 14ʺ (36 cm) water

column.

Examples of a qualified person include: licensed heating

personnel, authorized gas company personnel, and

authorized service personnel.

Failure to do so can result in death, explosion, or fire.

Convert from Natural Gas to

Propane Gas

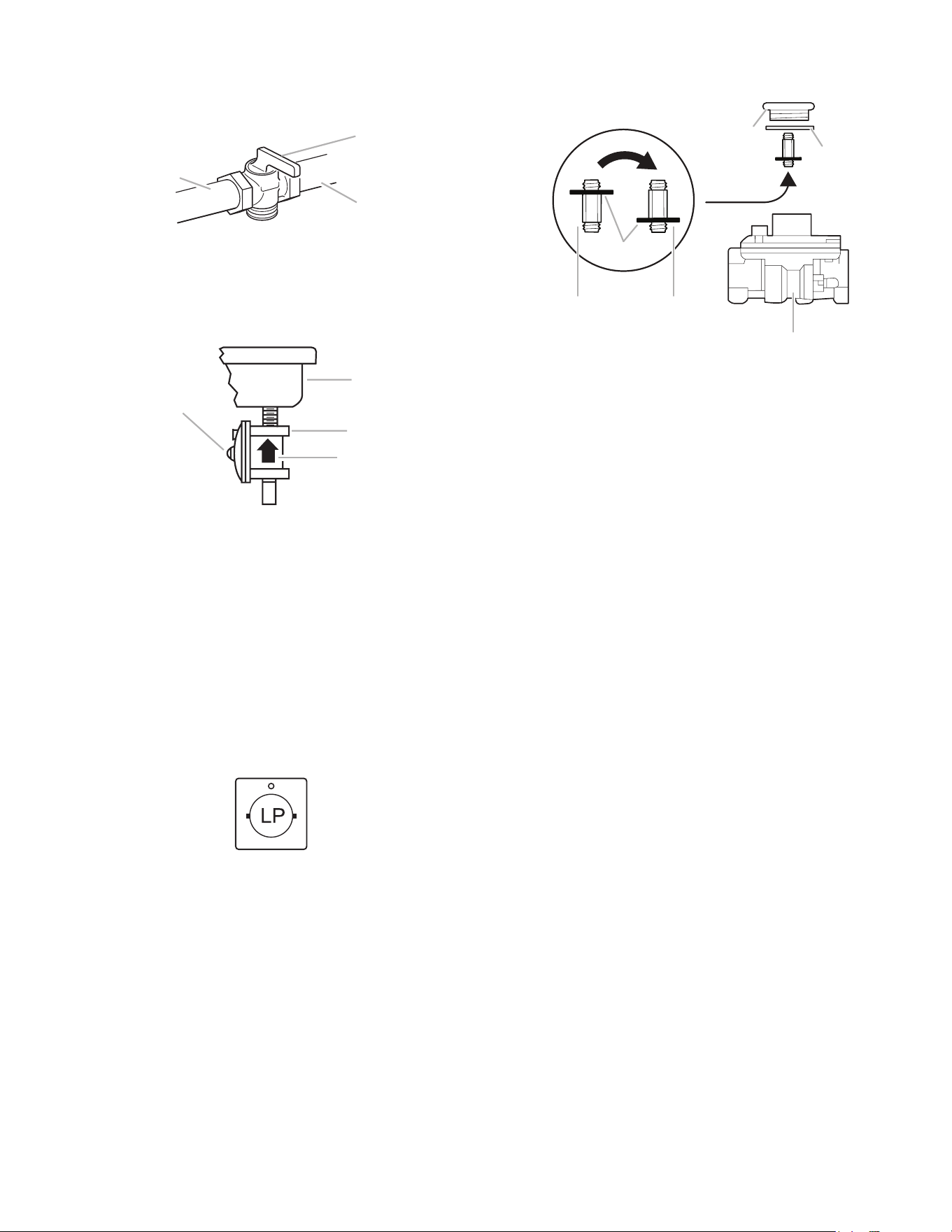

1. Turn manual shut-off valve to the closed position.

A. To cooktop

B. Shut-off valve (closed position)

C. Gas supply line

2. Unplug cooktop or disconnect power.

To Convert Gas Pressure Regulator

A. Access cap

B. Rear of cooktop

C. Gas pressure regulator

D. Gas flow

3. Determine the type of regulator you have:

Style 1: The cap has a slot and “NAT” printed on it.

Remove access cap by using a flat-blade screwdriver or coin,

turning the access cap counterclockwise.

The gas pressure regulator has two settings that are stamped

on either side of the cap. Turn the cap and reinstall into

regulator with the stamp “LP” visible from the outside of the

regulator.

Style 2: The access cap has a slot in it or a hex shape,

without any printed text.

Remove the access cap by using a flat-blade screwdriver or

wrench turning the access cap counter clockwise.

If Seven Universe is printed on the regulator, unthread the

spring retainer by rotating it counter clockwise. If Maxitrol is

printed on the regulator then apply force to the flat side of the

spring retainer to remove it.

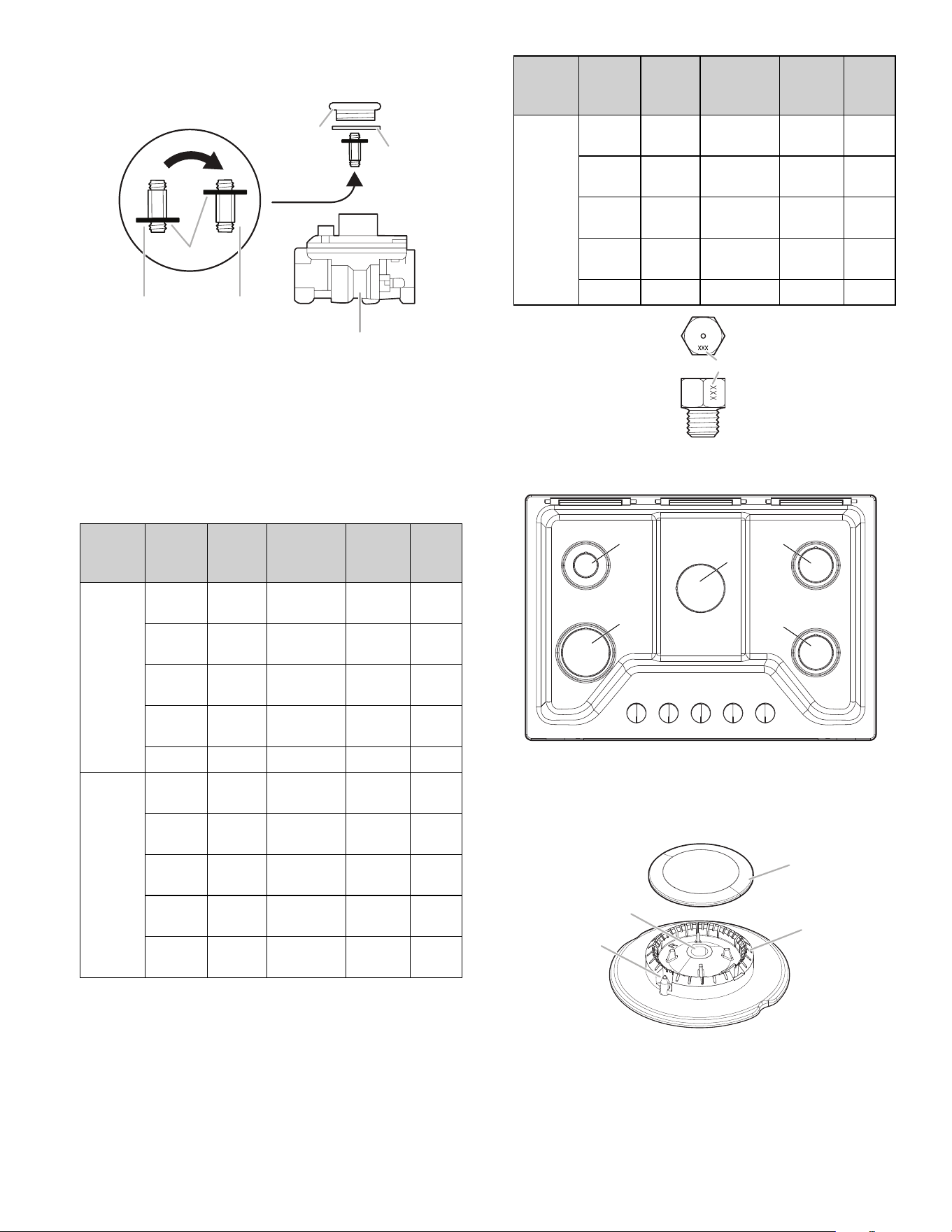

Turn over the spring retainer to place the disk on the spring

retainer far from the access cap.

Install the Seven Universe spring retainer by turning it

clockwise to thread it fully into the access cap, or for the

Maxitrol spring retainer by applying pressure to snap the

spring retainer into the access cap.

Reinstall the cap and seal onto the regulator by turning

clockwise.

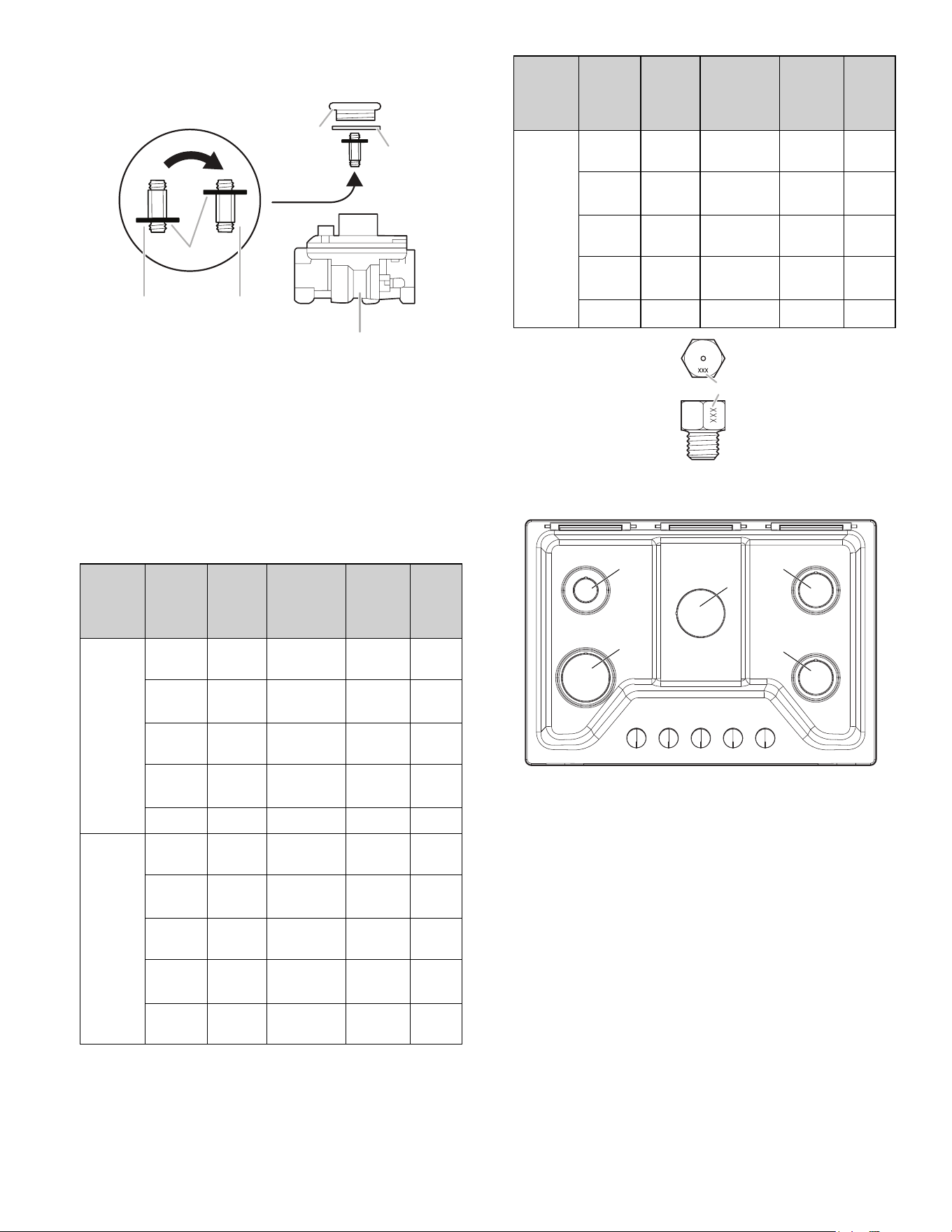

E F

A. Access cap

B. Seal

C. Regulator

D. Disk on Spring Retainer

E. Spring Retainer in Natural

Gas Position

F. Spring Retainer in LP Gas

Position

4. Test the gas pressure regulator and gas supply line.

The regulator must be checked at a minimum 1" (2.5 cm)

water column above the set pressure. The inlet pressure to

the regulator should be as follows for operation and checking

the regulator setting:

Propane Gas:

Minimum pressure: 10" (25.4 cm) WCP

Supply pressure: 14" (35.56 cm) WCP

Gas Supply Pressure Testing

Line pressure testing above 1/2 psi (3.5 kPa) gauge 14"

(35.5 cm) WCP

The cooktop and its individual shut-off valve must be

disconnected from the gas supply piping system during any

pressure testing of that system at test pressures in excess of

1/2 psi (3.5 kPa).

Line pressure testing at 1/2 psi (3.5 kPa) gauge 14"

(35.5 cm) WCP or lower

The cooktop must be isolated from the gas supply piping

system by closing its individual manual shut-off valve during

any pressure testing of the gas supply piping system at test

pressures equal to or less than 1/2 psi (3.5 kPa).

5. If the burner grates are installed, remove them.

Use the following chart to match the correct gas orifice spud

with the burner location and model being converted.

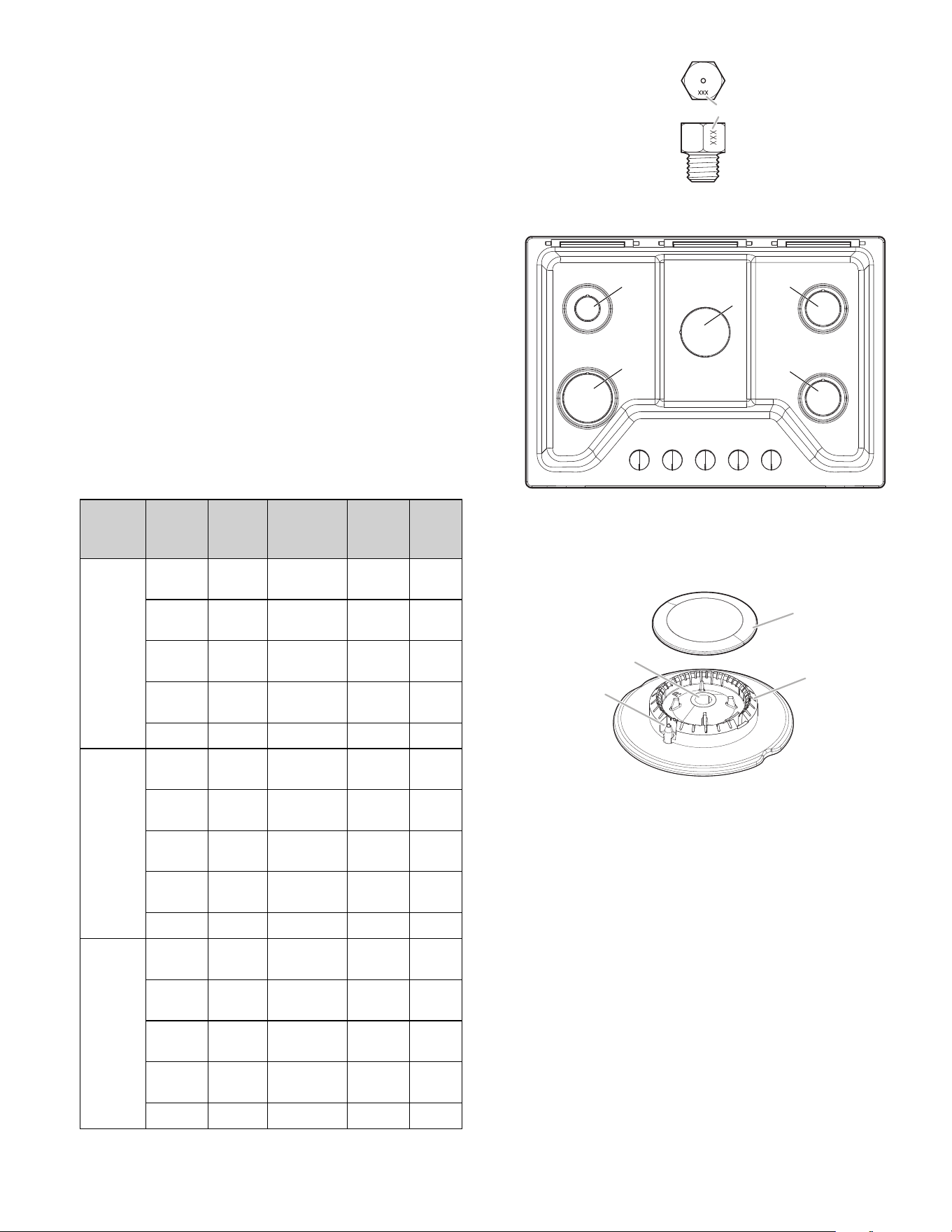

Propane Gas Orifice Spud Chart

Model

Family

Burner

Rating

(BTU)

Color

Stamp

(A)

Size

(mm)

WCG-

K3030P,

WCG-

K5030P

Right

Front

6500 BLACK 80 0.8

Left

Front

11000 GREEN 100 1

Right

Rear

11000 GREEN 100 1

Left

Rear

4000 RED 60 0.6

Center N/A N/A N/A N/A

WCG-

K5036P,

WCG-

K7030P,

WCG-

K7530P,

WCG-

K7536P

Right

Front

6500 BLACK 80 0.8

Left

Front

11000 GREEN 100 1

Right

Rear

6500 BLACK 80 0.8

Left

Rear

4000 RED 60 0.6

Center 11000 GREEN 100 1

WCG-

K7036P

Right

Front

9000 YELLOW 90 0.9

Left

Front

11000 GREEN 100 1

Right

Rear

9000 YELLOW 90 0.9

Left

Rear

4000 RED 60 0.6

Center 11000 GREEN 100 1

A. Stamp

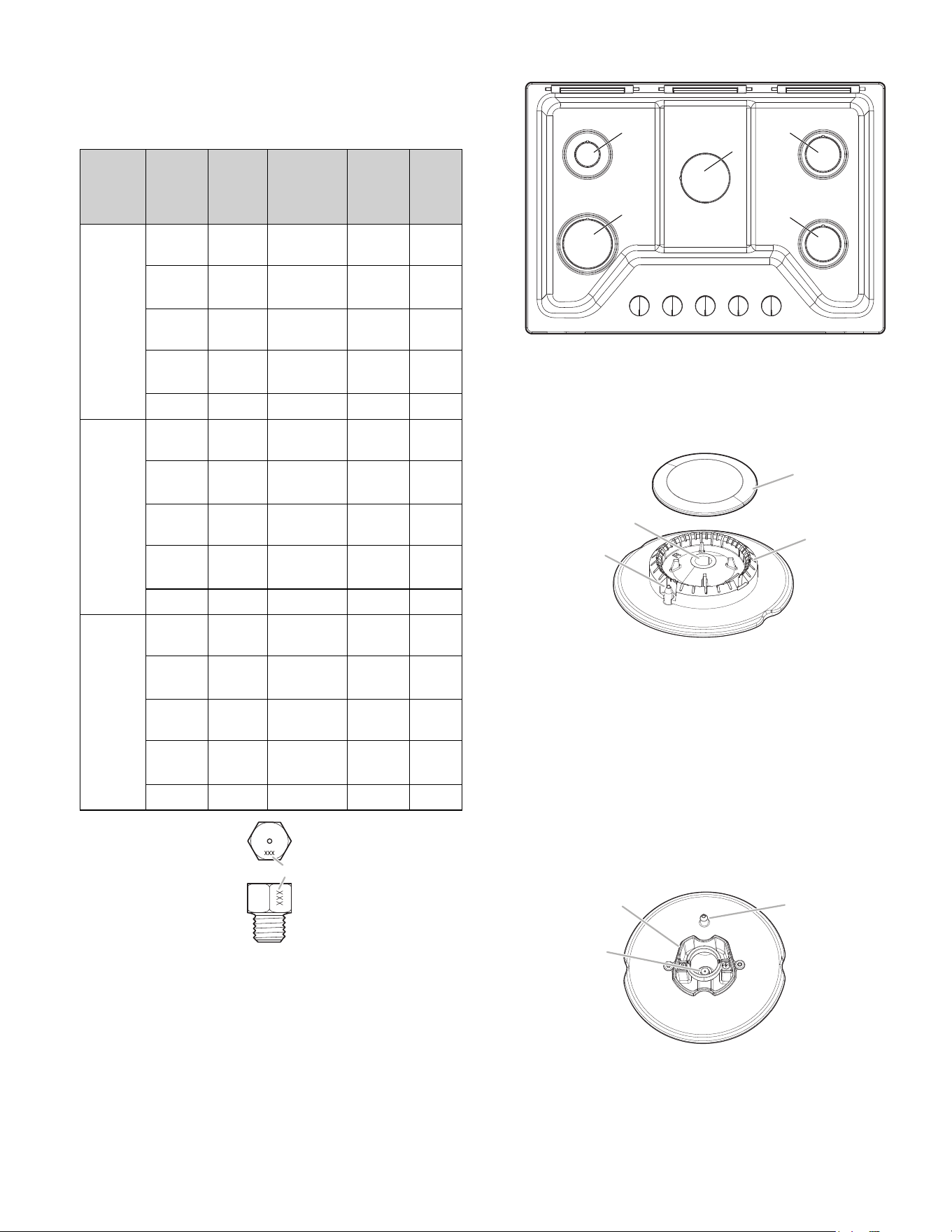

Burner Locations

A. Left front

B. Left rear

C. Center

D. Right rear

E. Right front

6. Remove all burner caps and burner bases (see the Quick

Start Guide for burner reference).

Standard Flame

Igniter electrode

B. Gas tube opening

C. Burner cap

D. Burner base

7. To Convert Standard Burner:

� Use 7.0 mm wrench to loosen and remove the orifice

spud (A).

� Set gas orifice spud aside.

� Replace with correct Propane gas orifice spud. See

Propane gas orifice spud chart.

B C

A. Orifice spud

B. Orifice spud holder

C. Spark electrode

8. Replace sheet of insulation.

9. Replace burner bases and burner caps.

The igniter electrode is ceramic and could break during

conversion. Be sure that the electrode comes through the hole

in the burner smoothly while you are replacing the burner

base.

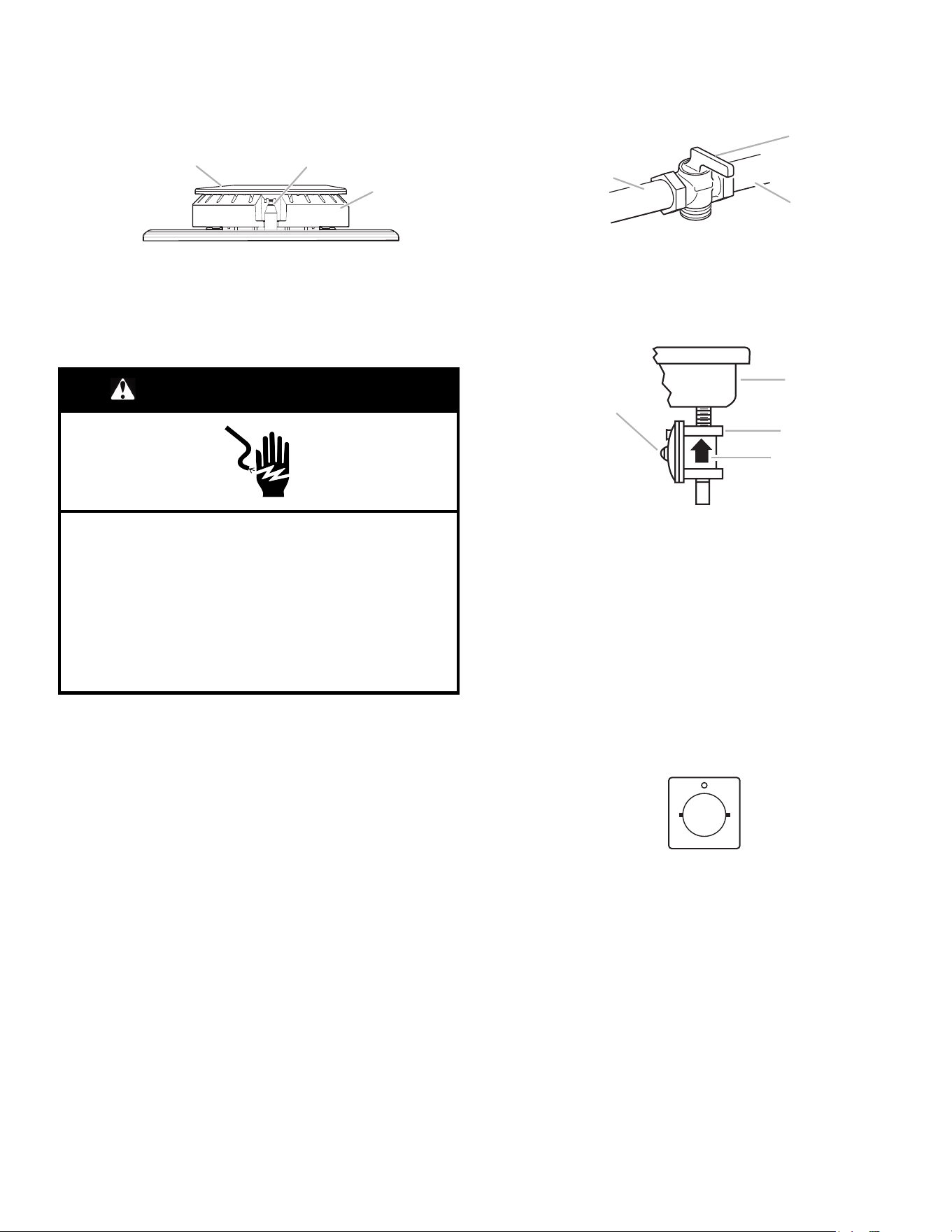

A. Burner cap

B. Electrode

C. Burner base

10. Open shutoff valve in the gas supply line. The valve is open

when the handle is parallel to the gas pipe.

WARNING

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

11. Plug in cooktop or reconnect power.

REMEMBER: Once you have completed converting all of the

cooktop burners, test the cooktop for leaks by brushing on an

approved noncorrosive leak-detection solution. If bubbles appear,

a leak is indicated. Correct any leaks found.

12. To adjust single and dual valves, see the “Complete

Installation” section.

Convert from Propane Gas to

Natural Gas

1. Turn manual shut-off valve to the closed position.

A. To cooktop

B. Shut-off valve (closed position)

C. Gas supply line

2. Unplug cooktop or disconnect power.

To Convert Gas Pressure Regulator

A. Access cap

B. Rear of cooktop

C. Gas pressure regulator

D. Gas flow

3. Determine the type of regulator you have:

Style 1: The cap has a slot and “LP” printed on it.

Remove access cap by using a flat-blade screwdriver or coin,

turning the access cap counterclockwise.

The gas pressure regulator has two settings which are

stamped on either side of the cap. Turn the cap and reinstall

into regulator with the stamp “NAT” visible from the outside of

the regulator.

NAT

Style 2: The access cap has a slot in it or a hex shape,

without any printed text.

Remove the access cap by using a flat-blade screwdriver or

wrench turning the access cap counter clockwise.

If Seven Universe is printed on the regulator, unthread the

spring retainer by rotating it counter clockwise. If Maxitrol is

printed on the regulator then apply force to the flat side of the

spring retainer to remove it.

Turn over the spring retainer to place the disk on the spring

retainer close to the access cap.

Install the Seven Universe spring retainer by turning it

clockwise to thread it fully into the access cap, or for the

Maxitrol spring retainer by applying pressure to snap the

spring retainer into the access cap.

Reinstall the cap and seal onto the regulator by turning

clockwise.

E F

A. Access cap

B. Seal

C. Regulator

D. Disk on Spring Retainer

E. Spring Retainer in LP Gas

Position

F. Spring Retainer in Natural

Gas Position

4. If the burner grates are installed, remove them.

5. If they are installed, remove the burner grates.

Use the following chart to match the correct gas orifice spud

with the burner location and model being converted.

Natural Gas Orifice Spud Chart

Model

Family

Burner

Rating

(BTU)

Color

Stamp

(A)

Size

(mm)

WCG-

K3030P,

WCG-

K5030P

Right

Front

9100 BLUE 130 1.30

Left

Front

12000 RED 150 1.5

Right

Rear

18000 BLACK 188 1.88

Left

Rear

5000 GREEN 96 0.96

Center N/A N/A N/A N/A

WCG-

K5036P,

WCG-

K7030P,

WCG-

K7530P,

WCG-

K7536P

Right

Front

9100 BLUE 130 1.30

Left

Front

12000 RED 150 1.5

Right

Rear

9100 BLUE 130 1.30

Left

Rear

5000 GREEN 96 0.96

Center 18000 BLACK 188

1.88

Model

Family

Burner

Rating

(BTU)

Color

Stamp

(A)

Size

(mm)

WCG-

K7036P

Right

Front

11000 ORANGE 143 1.43

Left

Front

12000 RED 150 1.5

Right

Rear

11000 ORANGE 143 1.43

Left

Rear

5000 GREEN 96 0.96

Center 18000 BLACK 188 1.88

A. Stamp

Burner locations

A. Left front

B. Left rear

C. Center

D. Right rear

E. Right front

6. Remove all burner caps and burner bases (see the Quick

Start Guide for burner reference).

Standard Flame

Igniter electrode

B. Gas tube opening

C. Burner cap

D. Burner base

7. To Convert Standard Burner:

� Use 7.0 mm wrench to loosen and remove the

orifice spud (A).

� Set gas orifice spud aside.

� Replace with correct Natural gas orifice spud. See Natural

gas orifice spud chart.

B C

A. Orifice spud

B. Orifice spud holder

C. Spark electrode

8. Replace sheet of insulation.

9. Replace burner bases and burner caps.

The igniter electrode is ceramic and could break during

conversion. Be sure that the electrode comes through the hole

in the burner smoothly while you are replacing the burner

base.

A. Burner cap

B. Electrode

C. Burner base

10. Open shutoff valve in the gas supply line. The valve is open

when the handle is parallel to the gas pipe.

WARNING

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

11. Plug in cooktop or reconnect power.

REMEMBER: Once you have completed converting all of the

cooktop burners, test the cooktop for leaks by brushing on an

approved noncorrosive leak-detection solution. If bubbles appear,

a leak is indicated. Correct any leaks found.

12. To adjust single and dual valves, see the “Complete

Installation” section.

Lighting the Electronic Igniters

The cooktop burners use electronic igniters in place of standing

pilots. When the cooktop control knob is pushed in and turned to

Ignite, the system creates a spark to light the burner. This

sparking continues until the control knob is turned to the desired

setting.

To Check Operation of the Cooktop Burners:

1. Push in and turn knobs to

Ignite. The cooktop burner flame

should light within 4 seconds. The first time a burner is lit, it

may take longer than 4 seconds to light because of air in the

gas line. Do not leave the knob in the

Ignite position after

burner lights.

2. If burners do not light properly, turn the control knob to OFF.

Make sure the burner cap is in the proper position.

3. Check that the power supply cord is plugged in and circuit

breaker has been tripped or household fuse has not blown.

4. Check that the shut-off valve is in the on position.

5. Check burner operation again.

If one or all of the burners do not light at this point, refer to your

Quick Start Guide for contact information.

Low Flame Height Adjustment

Each burner flame has been factory set to the lowest position

available to provide reliable and constant reignition of the burner.

However, each burner can be adjusted.

To Adjust:

1. After lighting, push in and turn each control knob to the Lo

position.

2. If the burner does not stay lit on Lo, turn the control knob to

Ignite until the burner lights.

3. Quickly turn the control knob down to Lo.

If the burner goes out after adjusting, readjust the valve.

To Readjust Valve:

1. Remove control knob(s).

2. Insert a flat-blade screwdriver into the hollow valve stem and

engage the slotted screw.

A. Valve stem on standard burner

3. The flame size can be increased or decreased by turning the

screw. Adjust flame until you can quickly turn the control knob

from the Hi to Lo position without extinguishing the flame. The

flame should be as small as possible without going out.

NOTE: For higher altitudes, no further burner adjustments are

necessary.

Complete Burner Adjustment

1. Check burner flame(s) for proper size and shape. The cooktop

low burner flame should be a steady blue flame approximately

1/4" (6.4 mm) high.

A. Low flame

B. High flame

2. Completely fill out the conversion label and attach label to

bottom of the cooktop next to the rating tag. Do not cover the

rating tag with the conversion label.

IMPORTANT:

Place gas orifice spuds in plastic parts bag for future use and

keep with package containing literature.

Read “Sealed Surface Burners” section in the Online Control

Guide.

Moving the Cooktop

WARNING

Electrical Shock Hazard

Disconnect power before servicing.

Failure to do so can result in death or electrical shock.

WARNING

Explosion Hazard

Use a new CSA International approved gas supply line.

Install a shut-off valve.

Securely tighten all gas connections.

If connected to propane, have a qualified person make

sure gas pressure does not exceed 14ʺ (36 cm) water

column.

Examples of a qualified person include: licensed heating

personnel, authorized gas company personnel, and

authorized service personnel.

Failure to do so can result in death, explosion, or fire.

WARNING

Excessive Weight Hazard

Use two or more people to move and install or uninstall

appliance.

Failure to do so can result in back or other injury.

If removing the cooktop is necessary for cleaning or maintenance:

1. Disconnect Power.

2. Shut gas line off.

3. Disconnect the flexible stainless steel connector.

4. Unscrew mounting brackets.

5. Using two or more people, place the cooktop on a covered

surface.

6. Complete cleaning or maintenance.

7. Reinstall cooktop using the “Install Cooktop” section of your

Owner’s Manual.

SÉCURITÉ DE LA TABLE DE CUISSON

Votre sécurité et celle des autres sont très importantes.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil. Assurez-vous de toujours lire

tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot « DANGER » ou

« AVERTISSEMENT ». Ces mots signifient :

DANGER

Risque possible de décès ou de blessure grave si vous ne

suivez pas immédiatement les instructions.

AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne

suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel, comment réduire le risque de blessure et ce qui peut se

produire en cas de non-respect des instructions.

AVERTISSEMENT : Le non-respect à la lettre de ces instructions peut causer un

incendie ou une explosion, qui pourrait entraîner des dommages matériels, des blessures

ou la mort.

− Ne pas remiser de l’essence ou tout autre liquide ou vapeur inflammable à proximité de

cet appareil ou de tout autre appareil.

− QUE FAIRE EN CAS DE DÉTECTION D’UNE ODEUR DE GAZ

• Ne pas tenter d’allumer un quelconque appareil.

• Ne toucher aucun interrupteur électrique.

• N’utiliser aucun téléphone dans votre immeuble.

• Appeler immédiatement le fournisseur de gaz à partir d’un poste téléphonique voisin.

Suivre les instructions du fournisseur de gaz.

• Si le fournisseur de gaz n’est pas joignable, appeler les pompiers.

− L’installation et la réparation doivent être effectuées par un installateur ou une entreprise

de réparation ayant les qualifications requises ou par le fournisseur de gaz.

AVERTISSEMENT : Les fuites de gaz ne peuvent pas toujours être détectées à l’odorat.

Les fournisseurs de gaz recommandent d’utiliser un détecteur de gaz approuvé UL ou CSA.

Pour plus d’informations, contacter votre fournisseur de gaz.

Si une fuite de gaz est détectée, suivre les instructions de la section « Que faire en cas de détection d’une odeur de gaz ».

AVERTISSEMENT :

Ne jamais faire fonctionner la surface de cuisson de la partie supérieure de cet appareil sans

surveillance.

• Ne pas respecter cet énoncé de mise en garde peut provoquer un risque d’incendie,

d’explosion ou de brûlure pouvant causer des dommages à la propriété, des blessures ou

un décès.

• Si un incendie se produit, rester à distance de l’appareil et appeler immédiatement les

pompiers.

NE PAS TENTER D’ÉTEINDRE UN FEU D’HUILE OU DE GRAISSE AVEC DE L’EAU.

IMPORTANT : Ne pas installer un système de ventilation avec évacuation de l’air vers le bas, qui évacuerait l’air vers cet appareil de

cuisson à gaz. Ce type de système de ventilation peut causer des problèmes d’allumage et de combustion avec cet appareil de

cuisson et entraîner des blessures corporelles ou le fonctionnement non désiré de cet appareil.

Dans l’État du Massachusetts, les instructions d’installation suivantes sont applicables :

� Les travaux d’installation et réparation doivent être exécutés par un plombier ou monteur d’installations au gaz qualifié ou

licencié, ou par le personnel qualifié d’une entreprise licenciée par l’État du Massachusetts.

� Dispositifs de fermeture acceptables : Les robinets de gaz et robinets à bille installés pour l’utilisation doivent être indiqués.

� Si un raccord flexible de gaz est utilisé, il ne doit pas dépasser 4 pi (121,9 cm).

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENT: Afin de réduire le risque d’incendie, de décharge électrique ou de blessures corporelles lors de l’utilisation

de la table de cuisson, il convient d’observer certaines précautions fondamentales, notamment :

NE JAMAIS

utiliser cet appareil comme dispositif de chauffage de la

pièce. Le non-respect de cette instruction peut entraîner

une intoxication au monoxyde de carbone et une surchauffe

de la table de cuisson.

� AVERTISSEMENT : Risque d’incendie : Ne pas ranger

d’objets sur les surfaces de cuisson. Ne jamais rien laisser

sur la surface lorsqu’elle est laissée sans surveillance et

qu’elle n’est pas utilisée. Ne jamais placer d’objets

inflammables ou en plastique sur ou à proximité de la

surface.

� ATTENTION : Ne pas entreposer de produits d’intérêt

pour les enfants dans les placards au-dessus d’une table

de cuisson – Les enfants grimpant sur la table de cuisson

pour attraper ces objets pourraient gravement se blesser.

� Ne pas laisser les enfants seuls – Les enfants ne doivent

pas être laissés seuls ou sans surveillance dans la zone où

l’appareil est utilisé. Ils ne doivent jamais être autorisés à

s’asseoir ou à se tenir debout sur une partie quelconque de

l’appareil.

� Porter des vêtements adaptés – Les vêtements pendants

ou non ajustés ne doivent jamais être portés lorsqu’on

utilise l’appareil.

� Entretien par l’utilisateur – Ne pas réparer ou remplacer une

quelconque pièce de l’appareil sans recommandation

spécifique du manuel. Toutes les autres tâches d’entretien

doivent être effectuées par un technicien qualifié.

� Ne pas utiliser d’eau sur les feux de friture – Étouffer le feu

ou la flamme ou utiliser un extincteur avec agent chimique

sec ou mousseux.

� Utiliser uniquement des mitaines sèches – Les mitaines

humides ou trempées sur les surfaces chaudes peuvent

provoquer des brûlures dues à la vapeur. Ne pas laisser les

mitaines toucher des éléments chauffants et chauds. Ne

pas utiliser un chiffon ou tout autre tissu encombrant.

� Ne jamais laisser les surfaces de cuisson sans surveillance

à des réglages de chaleur élevée – Les huiles de cuisson

et les graisses animales sont inflammables, l’ébullition peut

provoquer des fumées et les débordements graisseux

peuvent s’enflammer.

� Ustensiles de cuisson émaillés – seuls certains types

d’ustensiles en verre, vitrocéramique, céramique, terre

cuite ou autre émaillage peuvent être utilisés sur la surface

de la cuisinière sans briser en raison du changement de

température soudain.

� Les poignées des ustensiles doivent être tournées vers

l’intérieur et ne doivent pas dépasser au-dessus des unités

de surface de cuisson – Pour éviter le risque de brûlures,

d’inflammation des matières inflammables et

d’éclaboussures dues à un contact non intentionnel avec

l’ustensile, la poignée d’un ustensile doit toujours être

positionnée vers l’intérieur et ne doit pas dépasser au-

dessus des surfaces de cuisson adjacentes.

� Ne pas utiliser de pièces de remplacement qui n’ont pas été

recommandées par le fabricant (c.-à-d., des pièces

fabriquées à la maison à l’aide d’une imprimante 3D).

� Nettoyer la table de cuisson avec précaution – Si une

éponge ou un linge humide est utilisé pour nettoyer les

éclaboussures sur une zone de cuisson chaude, faire

attention aux brûlures dues à la vapeur. Certains nettoyants

peuvent produire des fumées toxiques si appliqués sur une

surface chaude.

� Ne pas faire chauffer un contenant qui n’a pas été ouvert –

L’accumulation de pression pourrait faire éclater le

contenant et causer des blessures.

� Installation conforme – L’appareil, lors de son installation,

doit être correctement relié à la terre en conformité avec les

codes locaux en vigueur, ou en l’absence de tels codes,

avec le National Electrical Code, ANSI/NFPA 70 ou le Code

canadien des installations électriques, CSA C22.1. Au

Canada, l’appareil doit être relié à la terre en respectant le

Code canadien de l’électricité. S’assurer que l’appareil est

bien installé et que la mise à la terre est réalisée par un

technicien qualifié.

� Cette table de cuisson est équipée d’une fiche de mise à la

terre à trois broches pour votre protection contre les

décharges électriques et doit être branchée directement à

une prise correctement mise à la terre. Ne coupez pas ou

n’enlevez pas la broche de mise à la terre de la fiche.

� Déconnecter la source de courant électrique avant

d’intervenir sur la table de cuisson.

� Des blessures peuvent résulter d’un mauvais usage de la

table de cuisson – par exemple marcher, s’appuyer ou

s’asseoir sur la table de cuisson.

� Entretien – Maintenir la zone de la table de cuisson à l’abri

des matériaux combustibles, essence ou autres vapeurs ou

liquides inflammables.

� La taille de la flamme du brûleur supérieur doit être ajustée

de façon à ne pas dépasser du bord de l’ustensile de

cuisson. Cette instruction est basée sur des considérations

de sécurité.

Pour les appareils avec hotte de ventilation –

� Nettoyer régulièrement les hottes de ventilation – Ne pas

laisser la graisse s’accumuler dans la hotte ou le filtre.

� Lorsque des aliments sont flambés sous la hotte, mettre le

ventilateur en marche.

Pour les cuisinières et fours intelligents

� Utilisation à distance – cet appareil peut être configuré pour

permettre l’utilisation à distance en tout temps. Ne pas

ranger de matériaux inflammables ou sensibles à la

température sur le dessus ou près de la surface de

l’appareil.

CONSERVER CES INSTRUCTIONS

ENTRETIEN ET RÉPARATION DE

LA TABLE DE CUISSON

Nettoyage général

IMPORTANT : Avant le nettoyage, s’assurer que toutes les

commandes sont désactivées et que le four est froid. Toujours

suivre les instructions figurant sur les étiquettes des produits de

nettoyage.

L’usage de savon, d’eau et d’un chiffon doux ou d’une éponge est

suggéré en priorité, sauf indication contraire.

VITROCÉRAMIQUE (sur certains modèles)

Méthode de nettoyage :

Afin d’éviter d’endommager la table de cuisson, ne pas utiliser de

laine d’acier, de nettoyants en poudre abrasifs, d’eau de Javel, de

produit antirouille ou d’ammoniaque.

1. Éliminer les salissures alimentaires avec le grattoir pour table

de cuisson.

� Pour faciliter le nettoyage, utiliser le grattoir pendant que la

table de cuisson est encore tiède, mais non brûlante au

toucher. Il est recommandé de porter des mitaines de four

pour gratter la table de cuisson tiède.

� Tenir le grattoir pour table de cuisson à un angle d’environ

45° par rapport à la surface de verre et gratter les

salissures. Il convient d’appuyer fermement pour éliminer

les salissures.

Laisser la table de cuisson refroidir complètement avant de

passer à l’étape 2.

2. Appliquer quelques gouttes d’affresh

✝

Nettoyant pour table

de cuisson sur les zones affectées.

� Frotter le nettoyant affresh

sur la surface de la table de

cuisson avec le tampon bleu à nettoyer les tables de

cuisson. Il convient d’appuyer fermement pour éliminer les

taches rebelles.

� Laisser le produit nettoyant sécher en une pellicule

blanchâtre avant de passer à l’étape 3.

3. Faire briller avec un chiffon ou un essuie-tout propre et sec.

� Répéter au besoin les étapes 1 à 3 pour les taches les

plus tenaces ou incrustées.

Le nécessaire complet de nettoyage pour tables de cuisson

est offert sur commande. Il contient :

� Grattoir pour table de cuisson

� Nettoyant pour table de cuisson affresh

� Tampons bleus pour nettoyer les tables de cuisson

Consulter le Guide de démarrage rapide pour les

coordonnées.

SURFACES EN ÉMAIL VITRIFIÉ UNIQUEMENT (sur certains

modèles)

Les renversements d’aliments contenant des produits acides, tels

que vinaigre et tomates, doivent être nettoyés dès que la table de

cuisson, les grilles et les chapeaux ont refroidi. Ces salissures

peuvent endommager le fini.

Pour éviter l’écaillement, ne pas entrechoquer les grilles et les

chapeaux ni les frapper contre des surfaces dures telles que les

ustensiles en fonte.

Ne pas réinstaller les chapeaux sur les brûleurs lorsqu’ils sont

mouillés.

Ne pas utiliser le programme d’autonettoyage pour les nettoyer.

Ne pas nettoyer au lave-vaisselle.

Méthode de nettoyage :

� Ustensile de récurage en plastique non abrasif et nettoyant

légèrement abrasif :

Nettoyer dès que la table de cuisson, les grilles et les

chapeaux ont refroidi.

� Nettoyant pour plateau d’égouttement et grille de cuisinière à

gaz (non fourni) :

Consulter le Guide de démarrage rapide pour les

coordonnées.

ACIER INOXYDABLE (sur certains modèles)

Afin d’éviter d’endommager les surfaces en acier inoxydable, ne

pas utiliser de tampons à récurer savonneux, de nettoyants

abrasifs, de crème à polir pour table de cuisson, de tampons en

laine d’acier, de chiffons de lavage rêches ou d’essuie-tout

abrasifs.

Frotter dans la direction du grain pour éviter les dommages.

Méthode de nettoyage :

� Nettoyant tout-usage :

Rincer à l’eau propre et sécher avec un chiffon doux sans

charpie.

� Nettoyant pour acier inoxydable affresh

(vendu séparément) :

Consulter le Guide de démarrage rapide pour les

coordonnées.

ACIER INOXYDABLE NOIR (sur certains modèles)

Pour éviter d’endommager les surfaces en acier inoxydable noir,

ne pas utiliser de tampons à récurer savonneux, de nettoyants

abrasifs ou puissants, d’autres produits de nettoyage contenant

de l’eau de Javel, de tampons en laine d’acier, de chiffons de

lavage rêches ou d’essuie-tout.

✝affresh

est une marque déposée de Whirlpool, U.S.A.

Méthode de nettoyage :

� Rincer à l’eau propre et sécher avec un chiffon doux sans

charpie.

� Eau tiède et savonneuse – détergent doux

COMMANDES DE LA TABLE DE CUISSON

Afin d’éviter d’endommager les commandes de la table de

cuisson, ne pas utiliser de laine d’acier, de nettoyants abrasifs ou

de nettoyant pour four.

Afin d’éviter toute détérioration, ne pas laisser tremper les

boutons de commande.

Lors de la réinstallation des boutons, s’assurer que chaque

bouton est à la position OFF (arrêt).

Ne pas retirer les joints sous les boutons.

Méthode de nettoyage :

� Savon et eau :

Tirer les boutons directement hors du tableau de commande

pour les enlever.

� Lavable au lave-vaisselle

TABLEAU DE COMMANDE

Afin d’éviter d’endommager le tableau de commande, ne pas

utiliser de nettoyants abrasifs, de tampons en laine d’acier, de

chiffons de lavage rêches ou d’essuie-tout abrasifs.

Méthode de nettoyage :

� Nettoyant à vitre et chiffon doux ou éponge : Appliquer le

nettoyant à vitre sur un chiffon doux ou une éponge et non

directement sur le tableau.

� Nettoyant affresh

pour cuisine et appareils ménagers (vendu

séparément) : Commander la pièce no de pièce W10355010

GRILLES ET CHAPEAUX ÉMAILLÉS

Les renversements d’aliments contenant des produits acides, tels

que vinaigre et tomates, doivent être nettoyés dès que la table de

cuisson, les grilles et les chapeaux ont refroidi.

Ces salissures peuvent endommager le fini.

Pour éviter l’écaillement, ne pas entrechoquer les grilles et les

chapeaux ni les frapper contre des surfaces dures telles que les

ustensiles en fonte.

Ne pas réinstaller les chapeaux sur les brûleurs lorsqu’ils sont

mouillés.

Méthode de nettoyage :

� Ustensile de récurage en plastique non abrasif et nettoyant

légèrement abrasif :

Nettoyer dès que la table de cuisson, les grilles et les

chapeaux ont refroidi.

� Lave-vaisselle (les grilles seulement et non les chapeaux) :

Utiliser le programme le plus intensif.

� Nettoyant pour grille et plateau d’égouttement pour installation

à gaz – Pièce no 31617 (non fournie) :

Consulter le Guide de démarrage rapide pour les

coordonnées.

BRÛLEURS DE SURFACE

Modèles à brûleurs scellés

Voir la section « Brûleurs de surface scellés » du guide de

contrôle en ligne.

PLAQUE DE MIJOTAGE (sur certains modèles)

Ne pas nettoyer au lave-vaisselle.

Méthode de nettoyage :

� Détergent liquide et eau.

Essuyer avec un chiffon ou une éponge humide, puis rincer à

l’eau propre et essuyer pour sécher.

� Produit nettoyant légèrement abrasif :

Frotter dans le sens du grain avec un chiffon ou une éponge

humide.

PLAQUE À FRIRE (sur certains modèles)

Pour éviter d’endommager la surface antiadhésive, ne pas

nettoyer la plaque à frire avec des nettoyants abrasifs.

Méthode de nettoyage :

� Utiliser un savon et de l’eau, ou un détergent doux.

INSTRUCTIONS D’INSTALLATION

SPÉCIFICATIONS

Outils et pièces

Outils nécessaires

� Ruban à mesurer

� Tournevis à tête plate

� Tournevis à tête cruciforme

� Clé mixte de 15/16 po

(24 mm)

� Clé à tuyauterie

� Clé ou pince

� Marqueur ou crayon

� Composé d’étanchéité des

raccords filetés – résistant

au gaz propane

� Solution non corrosive de

détection des fuites

Pièces fournies

� Détendeur

� Grilles de brûleurs

� Chapeaux de brûleurs

� Base du brûleur

� Brides de fixation (2)

� Vis de fixation des brides (2)

Pour les conversions gaz propane/naturel

Outils nécessaires

� Tournevis à tête plate

� Les tournevis T20

TORX

®✝

� Clé à molette

� Tourne-écrou de 7,0 mm

� Ruban adhésif de masquage

� Clé de 7,0 mm

Pièces fournies

� Sachet de gicleurs pour propane

� Instructions de conversion

� Étiquette d’identification de conversion

Pièces nécessaires

Vérifier les codes locaux et consulter le fournisseur de gaz.

Vérifier l’alimentation en gaz et l’alimentation électrique

existantes. Voir les sections « Spécifications électriques » et

« Spécifications de l’alimentation en gaz ».

REMARQUE : S’assurer d’acheter uniquement des pièces et des

accessoires Whirlpool certifiés par le fabricant de l’appareil. Il se

peut que l’installation nécessite des pièces supplémentaires. Pour

commander, consulter les coordonnées indiquées dans le guide

de démarrage rapide.

✝TORX

et T20

sont des marques déposées d’Acument Intellectual Properties, LLC.

Exigences d’Emplacement

IMPORTANT : Observer les dispositions de tous les codes et

règlements en vigueur. Ne pas obstruer le flux de combustion et

de ventilation.

� C’est à l’installateur qu’incombe la responsabilité de respecter

les distances de séparation spécifiées sur la plaque

signalétique. La plaque signalétique se trouve sur le dessous

de la base de la table de cuisson.

A. Plaque signalétique du numéro de modèle et de série

� La table de cuisson doit être une table de cuisson spécifiée, et

doit être approuvée pour une installation seule ou sur un four

encastré sous comptoir. Vérifier que la base de la table de

cuisson comporte une étiquette d’installation approuvée pour

le numéro de modèle de votre table de cuisson et les

combinaisons approuvées de tables de cuisson et de fours qui

peuvent être installés. Si vous ne trouvez pas cette étiquette, il

se peut que votre table de cuisson ne soit pas approuvée pour

une utilisation au-dessus d’un four encastré sous comptoir.

Contacter le marchand pour confirmer que votre table de

cuisson est bien approuvée.

� Les fours homologués pour ce type d’installation comportent

une étiquette d’homologation placée sur le dessus du four. Si

vous ne trouvez pas cette étiquette, contactez votre marchand

pour confirmer que le four est bien approuvé. Consulter les

instructions d’installation du fabricant du four pour obtenir

l’approbation de l’utilisation en encastrement et les dimensions

correctes.

� La table de cuisson doit être installée dans un emplacement à

l’écart des zones de forts courants d’air, telles que fenêtres,

portes et évents ou ventilateurs de chauffage.

� Toutes les ouvertures dans le mur ou le plancher de

l’emplacement d’installation de la table de cuisson doivent être

scellées.

� Les dimensions d’ouverture de l’armoire indiquées doivent être

utilisées. Ces dimensions constituent les valeurs minimums

des dégagements.

� Une source d’électricité avec liaison à la terre est nécessaire.

Voir la section « Spécifications électriques ». Un raccordement

adéquat à l’alimentation en gaz doit être accessible. Voir la

section « Spécifications de l’alimentation en gaz ».

� De par sa conception, la table de cuisson est retenue sur le

comptoir par ses rebords latéraux ou arrière.

� Veiller à placer les sources de gaz et d’électricité selon les

indications de la section « Dimensions de l’armoire » pour

qu’elles soient accessibles sans avoir à retirer la table de

cuisson.

� Prévoir une ouverture dans l’angle supérieur droit de l’enceinte

– voir l’illustration – pour le passage de la canalisation de gaz

et du câble d’alimentation électrique et pour que l’étiquette

signalétique soit visible.

IMPORTANT : Pour éviter tout dommage, consulter le

constructeur de la maison ou le fabricant des placards pour

déterminer si les matériaux utilisés peuvent subir un changement

de couleur, une déstratification ou d’autres dommages.

Résidence mobile – Spécifications

supplémentaires à respecter lors de l’installation

L’installation de cette table de cuisson doit être conforme aux

dispositions de la norme Manufactured Home Construction and

Safety Standard, Title 24 CFR, Part 3280 (anciennement Federal

Standard for Mobile Home Construction and Safety, Title 24, HUD

Part 280). Lorsque cette norme n’est pas applicable, l’installation

doit satisfaire aux critères de la norme Standard for Manufactured

Home Installations, ANSI A225.1/NFPA 501A ou aux dispositions

des codes locaux.

Au Canada, l’installation de cette cuisinière doit satisfaire aux

stipulations de la version la plus récente de la norme CAN/CSA-

Z240.1, ou des codes locaux en vigueur.

Dimensions de l’armoire

IMPORTANT : Si une hotte ou un ensemble hotte/micro-ondes est

installé au-dessus de la table de cuisson, suivre les instructions

fournies avec la hotte ou l’ensemble hotte/micro-ondes

concernant les dimensions de dégagement à respecter au-dessus

de la surface de la table de cuisson.

A. 30 po (76,2 cm) sur les modèles de 30 po; 36 po (91,4 cm) sur les

modèles de 36 po

B. Zone de matière combustible au-dessus du comptoir (espace

délimité par des lignes pointillées ci-dessus)

C. Distance minimale de séparation de 30 po (76,2 cm) entre le dessus

de la table de cuisson et le fond d’une armoire métallique ou de bois

non couverte (distance de séparation de 24 po [61 cm] ou plus si le

fond de l’armoire de métal ou de bois est recouvert d’une plaque

d’au moins 1/4 po [6,4 mm] de matériau résistant aux flammes, lui-

même recouvert d’une feuille métallique d’une épaisseur

correspondant à un calibre de 28 au moins pour l’acier, 0,015 po

[0,04 mm] pour l’acier inoxydable, 0,024 po [0,06 mm] pour

l’aluminium ou 0,020 po [0,05 mm] pour le cuivre).

D. 13 po (33 cm) max de profondeur de l’armoire supérieure.

E. 3

po (7,9 cm)

F. 19

po (49,5 cm)

G. Distance de séparation minimale de 18 po (45,7 cm) entre l’armoire

supérieure et le comptoir avec distance minimale de séparation

horizontale pour la table de cuisson.

H. Prise de courant reliée à la terre – Situer à moins de 24 po (61 cm)

de l’angle arrière droit de l’ouverture découpée.

I. 28

po (73,4 cm) sur les modèles de 30 po; 34

po (87,0 cm)

sur les modèles de 36 po

J. Pour les modèles WCGK7530, la distance minimale entre les

surfaces combustibles des côtés gauche et droit doit être de

po (31,9 cm) et la distance totale minimale entre les surfaces

combustibles des côtés gauche et droit doit être de 78 po

(198,1 cm).

Pour les modèles WCGK7036 et WCGK7536, la distance minimale

entre les surfaces combustibles des côtés gauche ou droit doit être

de 12

po (32,7 cm) et la distance totale minimale entre les

surfaces combustibles des côtés gauche et droit doit être de 84 po

(213,4 cm).

Pour tous les autres modèles de 30 po, la distance doit être de

po (21,6 cm) ou plus de chaque côté. Pour tous les autres

modèles de 36 po, la distance doit être de 8

po (22,5 cm) ou plus

de chaque côté.

K. Distance minimum de 2

po (7,3 cm) avec la surface combustible

arrière.

L. Ouverture pour la canalisation d’arrivée de gaz – mur : n’importe où,

à 5 po (12,7 cm) au-dessous de la face inférieure du comptoir.

Plancher de l’armoire : n’importe où, à moins de 6 po (15,2 cm) du

mur arrière (recommandation).

M. Un comptoir de profondeur de 25

po (64,7 cm) ou plus est

nécessaire.

REMARQUE : Après le découpage de l’ouverture dans le

comptoir, il est possible que pour certaines configurations

d’installation, il soit nécessaire d’entailler les parois latérales de

l’armoire inférieure pour permettre le passage de la base de la

table de cuisson. Pour éviter cette modification, utiliser une

armoire inférieure dont la largeur entre les parois latérales est

supérieure à celle de l’ouverture découpée.

Si l’armoire comporte un tiroir, on devra ménager un dégagement

de 4 po (10,2 cm) ou plus entre le comptoir et le dessus du tiroir

(ou autre obstacle) dans l’armoire inférieure. Il pourra être

nécessaire de réduire la profondeur du tiroir pour éviter qu’il

touche le détendeur.

Spécifications électriques

AVERTISSEMENT

Risque de décharge électrique

Brancher l’appareil sur une prise à 3 alvéoles reliée à la

terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d’adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

IMPORTANT : La table de cuisson doit être reliée à la terre en

conformité avec les codes et règlements locaux en vigueur, ou en

l’absence de codes locaux, avec le National Electrical Code,

ANSI/NFPA 70 ou le Code canadien des installations électriques,

CSA C22.1.

Cette table de cuisson est dotée d’un système d’allumage

électronique qui ne fonctionnera pas en cas de branchement dans

une prise qui n’est pas correctement polarisée.

Si on utilise un conducteur distinct de mise à la terre lorsque les

codes le permettent, il est recommandé qu’un électricien qualifié

vérifie que la mise à la terre est adéquate.

Pour obtenir un exemplaire des normes des codes ci-dessus,

contacter

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

� L’appareil doit être alimenté par un circuit de 120 V CA à 60 Hz

seulement et protégé par fusible de 15 A. On recommande

également d’utiliser un fusible ou un disjoncteur temporisé. Il

est recommandé de raccorder l’appareil sur un circuit distinct

exclusif à cette table de cuisson.

� Les systèmes d’allumage électronique fonctionnement avec

des limites de tension étendues, mais une liaison à la terre

correcte et une polarité appropriée sont nécessaires. Vérifier

que la prise fournit une alimentation de 120 V et qu’elle est

correctement reliée à la terre.

� Les schémas de câblage sont fournis avec cette table de

cuisson. Voir les « schémas de câblage ».

Spécifications de l’alimentation en

gaz

AVERTISSEMENT

Risque d’explosion

Utiliser une canalisation neuve d’arrivée de gaz

approuvée par la CSA International.

Installer un robinet d’arrêt.

Bien serrer chaque organe de connexion de la

canalisation de gaz.

En cas de connexion au gaz propane, demander à une

personne qualifiée de s’assurer que la pression de gaz

ne dépasse pas 14 po (36 cm) dans la colonne d’eau.

Par personnel qualifié, on entend : personnel agréé de

chauffage, personnel agréé d’une compagnie de gaz, et

personnel d’entretien agréé.

Le non-respect de ces instructions peut causer un

décès, une explosion ou un incendie.

Observer les dispositions de tous les codes et règlements en

vigueur.

IMPORTANT : Cette installation doit être effectuée conformément

avec les codes et règlements locaux. En l’absence de code local,

l’installation doit satisfaire aux prescriptions de la plus récente

édition du code national en vigueur de la National Fuel Gas Code

ANSI Z223.1/NFPA 54 ou au Canada, National Gas and Propane

Installation Code, CSA B149.1.

IMPORTANT : Les tests de fuite de la table de cuisson doivent

être effectués selon les instructions du fabricant.

Type de gaz

Gaz naturel :

Cette table de cuisson a été configurée à l’usine pour

l’alimentation au gaz naturel. Dans le cas d’une conversion pour

l’alimentation au propane, voir la section « Conversion pour

l’alimentation au propane ». La plaque signalétique des numéros

de modèle et de série située sur le dessous de la base de la table

de cuisson indique les types de gaz utilisables. Si le type de gaz

offert n’est pas mentionné sur la plaque signalétique, consulter le

fournisseur local.

Conversion pour l’alimentation au propane :

L’opération de conversion doit être exécutée par un technicien de

réparation qualifié.

Ne pas entreprendre de convertir la table de cuisson pour une

utilisation avec un gaz différent de celui indiqué sur la plaque

signalétique sans d’abord consulter le fournisseur de gaz. Voir les

instructions de conversion de gaz fournies dans le sachet de

documentation.

Conduite de gaz

� Installer une canalisation de gaz rigide de 3/4 po (19 mm)

jusqu’à l’emplacement d’installation de la table de cuisson. Un

tuyau d’un plus petit diamètre utilisé sur une grande distance

pourrait ne pas fournir une alimentation suffisante en gaz. On

doit utiliser un composé d’étanchéité pour tuyauteries résistant

à l’action du gaz propane. Ne pas utiliser de ruban TEFLON

✝

Pour l’alimentation au propane, le diamètre des canalisations

ou tuyaux doit être de 1/2 po (13 mm) minimum. En général, le

fournisseur de gaz propane détermine les matériaux à utiliser

et le diamètre approprié.

Raccord métallique flexible pour appareil ménager :

� Si les codes locaux le permettent, utiliser un connecteur à

gaz flexible en acier inoxydable d’un diamètre intérieur de

1/2 po ou 3/4 po (13 mm ou 19 mm), conçu par CSA pour

raccorder la table de cuisson à la canalisation rigide

d’alimentation en gaz.

� Un raccord de tuyauterie mâle de 1/2 po (13 mm) est

nécessaire pour la connexion sur le raccord à filetage

femelle à l’entrée du détendeur de la table de cuisson.

� Ne pas déformer/écraser/endommager le tube métallique

flexible lors d’un déplacement de la table de cuisson.

� Robinet d’arrêt nécessaire :

Procéder à l’installation d’un robinet d’arrêt manuel pour la

conduite de gaz dans un endroit facile d’accès. Ne pas

entraver l’accès au robinet d’arrêt manuel. Le robinet d’arrêt

manuel est prévu pour ouvrir ou fermer l’alimentation en gaz

de la table de cuisson.

A. Conduite de gaz

B. Robinet d’arrêt en position « ouverte »

C. Vers la cuisinière

Détendeur

Le détendeur fourni avec cette table de cuisson doit être utilisé. La

pression d’alimentation du détendeur doit être comme suit pour un

fonctionnement correct :

Gaz naturel :

Pression minimum : 5 po (12,7 cm) de colonne d’eau, 1,2 kPa

(0,17 psi)

Pression maximale : 7 po à 14 po (17,8 cm à 35,5 cm) de colonne

d’eau, 1,7 kPa (0,24 psi) à 3,5 kPa (0,50 psi)

Gaz propane :

Pression minimum : 10 po (25,4 cm) de colonne d’eau, 2,7 kPa

(0,39 psi)

Pression maximale : 14 po (35,5 cm) de colonne d’eau, 3,6 kPa

(0,50 psi)

Communiquer avec votre fournisseur local de gaz en cas de

doute sur la pression d’entrée.

Spécifications de l’alimentation du brûleur

Les débits thermiques indiqués sur la plaque signalétique

correspondent à une altitude d’utilisation inférieure à 2 000 pi

(609,6 m).

Lorsque l’appareil est utilisé à une altitude supérieure à 2 000 pi

(609,6 m), on doit réduire le débit thermique indiqué de 4 % pour

chaque tranche de 1 000 pi (304,8 m) au-dessus du niveau de la

mer (non applicable au Canada).

Essai de pression de la canalisation de gaz

On doit tester le détendeur sous une pression supérieure d’au

moins 1 po (2,5 cm) (249 Pa) à la pression de la tubulure de

distribution indiquée sur la plaque signalétique.

Mise sous pression à une pression supérieure à 1/2 lb/po²

(3,5 kPa) 14 po (35,5 cm) de colonne d’eau

Pour tout test de pressurisation du système à une pression

supérieure à 1/2 lb/po²

(3,5 kPa), on doit déconnecter la table de cuisson et son robinet

d’arrêt des canalisations d’alimentation en gaz à pressuriser.

Mise sous pression à une pression de 1/2 lb/po² (3,5 kPa)

14 po (35,5 cm) de colonne d’eau ou moins

Lors de tout test de pressurisation de la canalisation de gaz à une

pression égale ou inférieure à 1/2 lb/po² (3,5 kPa), on doit isoler la

table de cuisson de la canalisation de gaz par fermeture de son

robinet d’arrêt manuel individuel.

✝TEFLON

est une marque déposée de Chemours.

INSTALLATION

Installation de la table de cuisson

AVERTISSEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer

l’appareil.

Le non-respect de cette instruction peut causer une

blessure au dos ou d’autres blessures.

Déterminer l’emplacement final de la table de cuisson. Éviter de

percer dans le câblage existant ou de l’endommager pendant

l’installation.

1. Déterminer si l’installation des armoires permet le

dégagement nécessaire pour l’installation de brides de

fixation aux extrémités de la base de la table de cuisson. Il

s’agit de l’emplacement recommandé. Des brides de fixation

peuvent être installées à l’avant et à l’arrière de la partie

inférieure de la base de la table de cuisson, si nécessaire.

A. Trous de vis d’attache pour emplacement facultatif à l’avant et à

l’arrière

B. Partie inférieure de la base de la table de cuisson

C. Vis de fixation

D. Bride de fixation (emplacements d’extrémité recommandés)

2. À l’aide d’au moins 2 personnes, placer la table de cuisson

dans l’ouverture en orientant la bonne surface vers le haut.

REMARQUE : S’assurer que le bord avant de la table de

cuisson est parallèle au bord avant du comptoir. S’il est

nécessaire de repositionner la table de cuisson, la soulever

entièrement de l’ouverture pour éviter de rayer le comptoir.

3. Enlever les vis d’attache pour les emplacements de brides

sélectionnés de la partie inférieure de la base de la table de

cuisson.

A. Trous de vis d’attache pour emplacement facultatif à l’avant et à

l’arrière

B. Partie inférieure de la base de la table de cuisson

4. Fixer les brides sur le fond de la base de la table de cuisson à

l’aide des vis de fixation des brides. Bien serrer les vis.

A. Table de cuisson

B. Base de la table de cuisson

C. Vis d’attache de la bride de 2 po (5,1 cm)

D. Bride de fixation (dépassant suffisamment de la base de la table

de cuisson pour permettre l’installation des vis de fixation)

E. Plan de travail

Raccordement au Gaz

AVERTISSEMENT

Risque d’explosion

Utiliser une canalisation neuve d’arrivée de gaz

approuvée par la CSA International.

Installer un robinet d’arrêt.

Bien serrer chaque organe de connexion de la

canalisation de gaz.

En cas de connexion au gaz propane, demander à une

personne qualifiée de s’assurer que la pression de gaz

ne dépasse pas 14 po (36 cm) dans la colonne d’eau.

Par personnel qualifié, on entend : personnel agréé de

chauffage, personnel agréé d’une compagnie de gaz, et

personnel d’entretien agréé.

Le non-respect de ces instructions peut causer un

décès, une explosion ou un incendie.

Raccordement typique par raccord flexible

1. Appliquer un composé d’étanchéité pour tuyauteries conçu

pour une utilisation avec du gaz naturel et du gaz propane sur

l’extrémité filetée la plus petite des adaptateurs de raccord

flexible (voir C et G dans l’illustration ci-dessous).

2. Fixer un adaptateur sur le détendeur et l’autre adaptateur sur

le robinet d’arrêt de la canalisation de gaz. Serrer les deux

adaptateurs.

3. Utiliser une clé mixte de 15/16 po (2,4 cm) et une pince

multiprise pour fixer le raccord flexible sur les raccords

d’adaptation. S’assurer que le raccord n’est pas déformé.

IMPORTANT : Tous les raccords doivent être bien serrés à

l’aide d’une clé. Ne pas serrer excessivement la connexion

sur le détendeur. Un serrage excessif pourrait provoquer une

fissuration du détendeur et une fuite de gaz. Lors du serrage

des raccords, empêcher le détendeur de tourner.

A. Entrée de la tubulure de

distribution

B. Détendeur

C. Appliquer un composé

d’étanchéité.

D. Raccord d’adaptation (doit

posséder un filetage mâle

1/2 po [1,3 cm] pour

tuyauterie)

E. Raccord flexible

F. inclus

G. Appliquer un composé

d’étanchéité.

H. Robinet d’arrêt manuel

I. Conduite de gaz de 1/2 po

(1,3 cm) ou 3/4 po (1,9 cm)

A. Entrée de la tubulure de

distribution

B. Coude de 3/4 po (1,9 cm)

C. Appliquer un composé

d’étanchéité.

D. Raccord d’adaptation (doit

posséder un filetage mâle

3/8 po [9,5 mm] pour

tuyauterie)

E. Raccord flexible (doit être

acheminé à travers la paroi

séparant les armoires)

F. Raccord d’adaptation (doit

posséder un filetage mâle

3/8 po [9,5 mm] pour

tuyauterie)

G. Appliquer un composé

d’étanchéité.

H. Détendeur de l’appareil

(fourni)

I. Conduite de gaz de 1/2 po

(1,3 cm) ou 3/4 po (1,9 cm)

J. Robinet d’arrêt manuel

K. Conduite de gaz de 1/2 po

(1,3 cm) ou 3/4 po (1,9 cm)

4. Installer le régulateur avec la flèche orientée vers le fond de la

base de la table de cuisson, et de manière à ce que le

chapeau d’accès du détendeur soit accessible.

A. Chapeau de l’ouverture d’accès

B. Arrière de la table de cuisson

C. Détendeur

D. Flèche vers le haut. Détendeur – Doit être installé avec la

flèche pointant vers le haut (vers le fond de la table de cuisson)

IMPORTANT : Utiliser uniquement un composé d’étanchéité des

tuyauteries conçu pour l’utilisation avec le gaz naturel ou le

propane. Ne pas utiliser de ruban TEFLON

. Il sera nécessaire de

choisir les raccords à utiliser en fonction de la configuration

d’installation.

Achever le Raccordement

1. Ouvrir le robinet d’arrêt manuel sur la canalisation

d’alimentation en gaz. Le robinet est ouvert lorsque la manette

est parallèle au conduit d’alimentation en gaz.

A. Robinet fermé

B. Robinet ouvert

2. Vérifier tous les raccordements en les badigeonnant d’une

solution de détection des fuites non corrosive approuvée. La

formation de bulles indique la présence d’une fuite. Réparer

toutes les fuites.

3. Ôter les chapeaux de brûleur de surface, la base des brûleurs

et les grilles du sachet de pièces. Aligner les encoches des

chapeaux de brûleur avec les broches dans la base de

chaque brûleur.

Aligner le porte-gicleur de la base du brûleur avec l’électrode

d’allumage. Un chapeau de brûleur correctement placé doit

être horizontal. Si les chapeaux de brûleur ne sont pas

correctement installés, les brûleurs de surface ne s’allumeront

pas. Placer les grilles de brûleur sur les brûleurs et chapeaux.

A. Porte-gicleur

B. Chapeau de brûleur

C. Base du brûleur

D. Électrode d’allumage

AVERTISSEMENT

Risque de décharge électrique

Enchufe el cable eléctrico en un tomacorriente de 3 o 4

terminales con conexión a tierra.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d’adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

4. Brancher l’appareil sur une prise à 3 alvéoles reliée à la terre.

Achever l’installation

Système d’allumage électronique

Allumage initial et ajustement des flammes de gaz

À la place de flammes de veille, les brûleurs de surface sont dotés

d’un allumeur électronique. Lorsqu’on place le bouton de

commande d’un brûleur de la table de cuisson à la position

« IGNITE » (allumage), le système génère des étincelles pour

l’allumage du brûleur. Il continue à produire des étincelles tant que

le bouton de commande reste sur « IGNITE » (allumage).

Contrôle du fonctionnement des brûleurs de surface

Enfoncer et tourner les boutons de commande des brûleurs de

surface à la position basse.

Le gaz doit s’enflammer sur le brûleur de surface en moins de

4 secondes. Lors de l’allumage initial du brûleur de surface, le

délai d’allumage peut être supérieur à 4 secondes du fait de la

présence d’air dans la canalisation de gaz.

Vérifier que la flamme est bleue à la position « HIGH » (élevée).

Elle doit être propre et douce. On ne doit pas observer de pointe

jaune, ni d’effet de soufflage ou de séparation entre les flammes

et le brûleur. Il est normal d’observer parfois des éclairs orange;

ceci est dû à différents éléments dans l’air ou le gaz.

Après avoir vérifié le bon fonctionnement du brûleur, tourner les

boutons de commande à « OFF » (arrêt).

Si les brûleurs ne s’allument pas correctement :

� Ramener le bouton de commande du brûleur de surface à la

position « OFF ».

� Vérifier que le cordon d’alimentation est branché et

correctement alimenté (fusible grillé? disjoncteur ouvert?).

� Vérifier que chaque robinet d’arrêt est à la position « open »

(ouverte).

� Vérifier que les chapeaux de brûleur sont correctement placés

sur la base des brûleurs.

A. Incorrect

B. Correct

S’assurer à nouveau du bon fonctionnement des brûleurs. Si à ce

stade un brûleur ne s’allume pas, contacter le revendeur ou une

entreprise de service agréée.

Contrôle de la taille des flammes

Régler la taille des flammes sur les brûleurs de surface.

Pour le réglage au débit thermique minimum du brûleur de

surface, on doit observer une flamme bleue stable de 1/4 po

(6,4 mm).

A. Débit thermique minimum

B. Débit thermique maximum

Réglage d’un robinet de gaz unique :

1. Régler la flamme du brûleur sur LO (réglage bas).

2. Ôter le bouton de commande.

3. Immobiliser la tige de commande avec une pince. Utiliser un

tournevis à tête plate de 3/32 po (no 0 [2 mm]) pour faire

tourner la vis située au centre de la tige du bouton de

commande jusqu’à ce que la flamme atteigne la bonne taille.

Tourner la vis de réglage « C » vers la droite pour diminuer la

hauteur de la flamme ou vers la gauche pour augmenter la

hauteur de la flamme.

A. Tournevis à tête plate de 3/32 po (no 0 [2 mm]) (la

tige doit mesurer au moins 2 po [5,1 cm] de long)

B. Orifice de la tige du bouton de commande

C. Emplacement de la vis de réglage

4. Réinstaller le bouton de commande.

5. Tester la flamme en tournant le bouton de commande pour le

faire passer de LO (basse) à HI (élevée) et observer les

flammes pour chaque réglage.

IMPORTANT : Le réglage de la double soupape doit être effectué

par un installateur qualifié.

Panne de courant

En cas de panne de courant prolongée, les brûleurs de surface

peuvent être allumés manuellement. Tenir une allumette allumée

près d’un brûleur et tourner le bouton dans le sens antihoraire

pour le placer sur IGNITE (allumage)

. Une fois le brûleur

allumé, tourner le bouton au réglage souhaité. Ne pas utiliser de

gril ou de plaque à frire pendant une coupure de courant, le

ventilateur d’évacuation ne fonctionnerait pas.

CONVERSIONS DE GAZ

IMPORTANT : L’opération de conversion de l’appareil (pour

l’alimentation au gaz propane au lieu du gaz naturel) doit être

exécutée par un installateur qualifié. Avant d’entreprendre la

conversion, fermer l’arrivée de gaz à la table de cuisson avant

d’interrompre l’alimentation électrique de la table de cuisson.

AVERTISSEMENT :

L’installation de cet ensemble de conversion doit être

exécutée par le personnel qualifié d’une agence de

service/entretien, conformément aux instructions du

fabricant et en conformité avec les prescriptions de tous

les codes et règlements applicables publiés par l’autorité

juridictionnelle. Le non-respect de l’intégralité de ces

instructions peut causer un incendie, une explosion ou

du monoxyde de carbone qui pourraient entraîner des

dommages matériels, des blessures ou la mort.Le

personnel qualifié d’une agence de service/entretien

assume la responsabilité de l’installation correcte de cet

ensemble.L’installation ne peut être considérée comme

adéquate et complète qu’après contrôle satisfaisant du

fonctionnement de l’appareil converti conformément aux

instructions du fabricant fournies avec l’ensemble.

AVERTISSEMENT

Risque d’explosion

Utiliser une canalisation neuve d’arrivée de gaz

approuvée par la CSA International.

Installer un robinet d’arrêt.

Bien serrer chaque organe de connexion de la

canalisation de gaz.

En cas de connexion au gaz propane, demander à une

personne qualifiée de s’assurer que la pression de gaz

ne dépasse pas 14 po (36 cm) dans la colonne d’eau.

Par personnel qualifié, on entend : personnel agréé de

chauffage, personnel agréé d’une compagnie de gaz, et

personnel d’entretien agréé.

Le non-respect de ces instructions peut causer un

décès, une explosion ou un incendie.

Conversion du gaz naturel au

propane

1. Fermer le robinet d’arrêt manuel.

A. Vers la table de cuisson

B. Robinet d’arrêt (position de fermeture)

C. Conduite de gaz

2. Débrancher la table de cuisson ou déconnecter la source de

courant électrique.

Conversion du détendeur

A. Chapeau de

l’ouverture

d’accès

B. Arrière de la

table de cuisson

C. Détendeur

D. Sens de circulation

3. Déterminer le type du détendeur :

Style 1 :Le chapeau comporte une rainure et la mention

« NAT » (GAZ NATUREL).

Utiliser un tournevis à lame plate ou une pièce de monnaie

pour dévisser le chapeau de l’ouverture d’accès; faire tourner

le chapeau dans le sens antihoraire.

Deux réglages sont possibles pour le détendeur; l’information

correspondante est gravée de chaque côté du chapeau.

Orienter le chapeau correctement, et réinstaller le chapeau

sur le détendeur; la mention « LP » (GAZ GPL [butane/

propane]) doit être visible à l’extérieur du détendeur.

Style 2 :Le chapeau de l’ouverture d’accès présente une

fente ou une forme hexagonale, sans texte imprimé.

Retirez le chapeau de l’ouverture d’accès en le tournant dans

le sens antihoraire à l’aide d’un tournevis à lame plate ou

d’une clé.

Si Seven Universe est imprimé sur le détenteur, séparer le

dispositif de retenue du ressort en le tournant dans le sens

antihoraire. Si Maxitrol est imprimé sur le détenteur, appliquer

une force sur le côté plat du ressort de retenue pour le retirer.

Retourner le support de ressort pour placer le disque sur le

support de ressort, loin du chapeau de l’ouverture d’accès.

Installer le dispositif de retenue du ressort Seven Universe en

le tournant dans le sens horaire pour le visser complètement

dans le chapeau de l’ouverture d’accès, ou pour le dispositif

de retenue du ressort Maxitrol en exerçant une pression pour

enclencher le dispositif de retenue du ressort dans le chapeau

de l’ouverture d’accès.

Réinstaller le chapeau et le joint sur le détendeur en tournant

dans le sens horaire.

E F

A. Chapeau de l’ouverture

d’accès

B. Joint

C. Détendeur

D. Disque sur le ressort de

retenue

E. Ressort de retenue en

position gaz naturel

F. Ressort de retenue en

position gaz propane (LP)

4. Tester le détendeur et la canalisation de gaz.

On doit tester le détendeur sous une pression supérieure d’au

moins 1 po (2,5 cm) de colonne d’eau à la pression de

service. Pour le fonctionnement et le contrôle du réglage du

détendeur, il faut que la pression d’admission au détendeur

corresponde aux indications ci-dessous :

Gaz propane :

Pression minimum : 10 po (25,4 cm) de colonne d’eau

Pression d’admission : 14 po (35,56 cm) de colonne d’eau

Essai de pression de la canalisation de gaz

Mise sous pression à une pression supérieure à 1/2 lb/po²

(3,5 kPa) 14 po (35,5 cm) de colonne d’eau

Lors de tout test de pressurisation de ce système à une

pression supérieure à 1/2 lb/po² (3,5 kPa), on doit

déconnecter la table de cuisson et son robinet d’arrêt

individuel de la canalisation de gaz.

Mise sous pression à une pression de 1/2 lb/po² (3,5 kPa)

14 po (35,5 cm) de colonne d’eau ou moins

Lors de tout test de pressurisation de la canalisation de gaz à

une pression égale ou inférieure à 1/2 lb/po² (3,5 kPa), on doit

isoler la table de cuisson de la canalisation de gaz par

fermeture de son robinet d’arrêt manuel individuel.

5. Si les grilles de brûleur sont installées, les retirer.

Utiliser le tableau qui suit pour choisir le gicleur approprié

selon le modèle de l’appareil et l’emplacement du brûleur à

convertir.

Tableau des gicleurs pour gaz propane

Famille

modèles

Brûleur

Capaci-

té du

brûleur

(BTU)

Couleur

Em-

preinte

(A)

Taille

(mm)

WCG-

K3030P

WCG-

K5030P

Avant

droit

6500 NOIR 80

0,8

Avant

gauche

11000 VERT 100 1

Arrière

droit

11000 VERT 100 1

Arrière

gauche

4000 ROUGE 60

0,6

Centre S.O. S.O. S.O. S.O.

WCG-

K5036P,

WCG-

K7030P,

WCG-

K7530P,

WCG-

K7536P

Avant

droit

6500 NOIR 80

0,8

Avant

gauche

11000 VERT 100 1

Arrière

droit

6500 NOIR 80

0,8

Arrière

gauche

4000 ROUGE 60

0,6

Centre 11000 VERT 100 1

WCG-

K7036P

Avant

droit

9000 JAUNE 90

0,9

Avant

gauche

11000 VERT 100 1

Arrière

droit

9000 JAUNE 90

0,9

Arrière

gauche

4000 ROUGE 60

0,6

Centre 11000 VERT 100 1

A. Empreinte

Emplacement des brûleurs

A. Avant gauche

B. Arrière gauche

C. Centre

D. Arrière droit

E. Avant droit

6. Retirer tous les chapeaux et les bases des brûleurs (consulter

le Guide de démarrage rapide pour des informations sur les

brûleurs).

Flamme ordinaire

Électrode d’allumage

B. Ouverture du tube d’arrivée de gaz

C. Chapeau de brûleur

D. Base du brûleur

7. Conversion du brûleur standard :

� À l’aide d’une clé de 7 mm, desserrer et retirer le

gicleur (A).

� Conserver à part l’injecteur du brûleur.

� Remplacer le gicleur par un gicleur pour gaz propane de

taille correcte. Voir le tableau de sélection des gicleurs

pour gaz propane.

B C

A. Injecteur

B. Porte-injecteur

C. Électrode d’allumage par étincelle

8. Replacer la feuille isolante.

9. Replacer les bases et chapeaux de brûleur.

L’électrode d’allumage est en céramique et peut se briser

durant l’opération de conversion. Lorsque l’on réinstalle la

base du brûleur, veiller à ce que l’électrode traverse sans

difficulté le trou dans le brûleur.

A. Chapeau de brûleur

B. Électrode

C. Base du brûleur

10. Ouvrir le robinet d’arrêt de la canalisation de gaz. Le robinet

est ouvert lorsque la manette est parallèle au conduit

d’alimentation en gaz.

AVERTISSEMENT

Risque de décharge électrique

Brancher l’appareil sur une prise à 3 alvéoles reliée à la

terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d’adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

11. Brancher la table de cuisson ou reconnecter la source de

courant électrique.

MÉMORISER : Après avoir exécuté la conversion de chaque

brûleur de la table de cuisson, effectuer un test de recherche des

fuites en appliquant une solution homologuée (non corrosive)

pour détection des fuites sur les connexions du circuit de gaz.

L’apparition de bulles indique une fuite. Éliminer toute fuite

détectée.

12. Pour régler les robinets simples et doubles, consulter la

section « Réglage de la taille des flammes ».

Conversion pour changement de gaz

propane au gaz naturel

1. Fermer le robinet d’arrêt manuel.

A. Vers la table de cuisson

B. Robinet d’arrêt (position de fermeture)

C. Conduite de gaz

2. Débrancher la table de cuisson ou déconnecter la source de

courant électrique.

Conversion du détendeur

A. Chapeau de

l’ouverture

d’accès

B. Arrière de la

table de cuisson

C. Détendeur

D. Sens de circulation

3. Déterminer le type du détendeur :

Style 1 : Le chapeau comporte une rainure et la mention

« LP ».(GAZ GPL [butane/propane])

Utiliser un tournevis à lame plate ou une pièce de monnaie

pour dévisser le chapeau de l’ouverture d’accès; faire tourner

le chapeau dans le sens antihoraire.

Deux réglages sont possibles pour le détendeur; l’information

correspondante est gravée de chaque côté du chapeau.

Orienter le chapeau correctement, et réinstaller le chapeau

sur le détendeur; la mention « NAT » (GAZ NATUREL) doit

être visible à l’extérieur du détendeur.

NAT

Style 2 : Le chapeau de l’ouverture d’accès présente une

fente ou une forme hexagonale, sans texte imprimé.

Retirez le chapeau de l’ouverture d’accès en le tournant dans

le sens antihoraire à l’aide d’un tournevis à lame plate ou

d’une clé.

Si Seven Universe est imprimé sur le détenteur, séparer le

dispositif de retenue du ressort en le tournant dans le sens

antihoraire. Si Maxitrol est imprimé sur le détenteur, appliquer

une force sur le côté plat du ressort de retenue pour le retirer.

Retourner le support de ressort pour placer le disque sur le

support de ressort, près du chapeau de l’ouverture d’accès.

Installer le dispositif de retenue du ressort Seven Universe en

le tournant dans le sens horaire pour le visser complètement

dans le chapeau de l’ouverture d’accès, ou pour le dispositif

de retenue du ressort Maxitrol en exerçant une pression pour

enclencher le dispositif de retenue du ressort dans le chapeau

de l’ouverture d’accès.

Réinstaller le chapeau et le joint sur le détendeur en tournant

dans le sens horaire.

E F

A. Chapeau de l’ouverture

d’accès

B. Joint

C. Détendeur

D. Disque sur le ressort de

retenue

E. Ressort de retenue en

position gaz propane (LP)

F. Ressort de retenue en

position gaz naturel

4. Si les grilles de brûleur sont installées, les retirer.

5. Enlever les grilles de brûleur si elles sont installées.

Utiliser le tableau qui suit pour choisir le gicleur approprié

selon le modèle de l’appareil et l’emplacement du brûleur à

convertir.

Tableau de sélection des injecteurs pour Gaz Naturel

Famille

modèles

Brûleur

Capaci-

té du

brûleur

(BTU)

Couleur

Em-

preinte

(A)

Taille

(mm)

WCG-

K3030P

WCG-

K5030P

Avant

droit

9100 BLEU 130

1,30

Avant

gauche

12000 ROUGE 150

1,5

Arrière

droit

18000 NOIR 188

1,88

Arrière

gauche

5000 VERT 96

0,96

Centre S.O. S.O. S.O. S.O.

WCG-

K5036P,

WCG-

K7030P,

WCG-

K7530P,

WCG-

K7536P

Avant

droit

9100 BLEU 130

1,30

Avant

gauche

12000 ROUGE 150

1,5

Arrière

droit

9100 BLEU 130

1,30

Arrière

gauche

5000 VERT 96

0,96

Centre 18000 NOIR 188

1,88

Famille

modèles

Brûleur

Capaci-

té du

brûleur

(BTU)

Couleur

Em-

preinte

(A)

Taille

(mm)

WCG-

K7036P

Avant

droit

11000 ORANGE 143

1,43

Avant

gauche

12000 ROUGE 150

1,5

Arrière

droit

11000 ORANGE 143

1,43

Arrière

gauche

5000 VERT 96

0,96

Centre 18000 NOIR 188

1,88

A. Empreinte

Emplacement des brûleurs

A. Avant gauche

B. Arrière gauche

C. Centre

D. Arrière droit

E. Avant droit

6. Retirer tous les chapeaux et les bases des brûleurs (consulter

le Guide de démarrage rapide pour des informations sur les

brûleurs).

Flamme ordinaire

Électrode d’allumage

B. Ouverture du tube d’arrivée de gaz

C. Chapeau de brûleur

D. Base du brûleur

7. Conversion du brûleur standard :

� À l’aide d’une clé de 7 mm, desserrer et retirer le

gicleur (A).

� Conserver à part l’injecteur du brûleur.

� Remplacer le gicleur par un gicleur pour gaz naturel de

taille correcte. Voir le tableau de sélection des gicleurs

pour gaz naturel.

B C

A. Injecteur

B. Porte-injecteur

C. Électrode d’allumage par étincelle

8. Replacer la feuille isolante.

9. Replacer les bases et chapeaux de brûleur.

L’électrode d’allumage est en céramique et peut se briser

durant l’opération de conversion. Lorsque l’on réinstalle la

base du brûleur, veiller à ce que l’électrode traverse sans

difficulté le trou dans le brûleur.

A. Chapeau de brûleur

B. Électrode

C. Base du brûleur

10. Ouvrir le robinet d’arrêt de la canalisation de gaz. Le robinet

est ouvert lorsque la manette est parallèle au conduit

d’alimentation en gaz.

AVERTISSEMENT

Risque de décharge électrique

Brancher l’appareil sur une prise à 3 alvéoles reliée à la

terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d’adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

11. Brancher la table de cuisson ou reconnecter la source de

courant électrique.

MÉMORISER : Après avoir exécuté la conversion de chaque

brûleur de la table de cuisson, effectuer un test de recherche des

fuites en appliquant une solution homologuée (non corrosive)

pour détection des fuites sur les connexions du circuit de gaz.

L’apparition de bulles indique une fuite. Éliminer toute fuite

détectée.

12. Pour régler les robinets simples et doubles, consulter la

section « Réglage de la taille des flammes ».

Allumeurs électroniques – allumage

À la place de flammes de veille, les brûleurs de la table de cuisson

sont dotés d’allumeurs électroniques. Lorsqu’on pousse et tourne

le bouton de commande d’un brûleur de la table de cuisson à la

position

Allumage, le système génère des étincelles pour

l’allumage du brûleur. La génération d’étincelles se poursuit

jusqu’au moment où l’utilisateur ramène le bouton de commande

au réglage désiré.

Contrôle du fonctionnement des brûleurs de la table de

cuisson :

1. Enfoncer et tourner les boutons à

Allumage. Le gaz doit

s’enflammer sur le brûleur en moins de 4 secondes. Lors de

l’allumage initial du brûleur, le délai d’allumage peut être

supérieur à 4 secondes du fait de la présence d’air dans la

canalisation de gaz. Après l’inflammation du gaz, ne pas

laisser le bouton à la position

Allumage.

2. Si le brûleur ne s’allume pas correctement, tourner le bouton

de commande à OFF (ARRÊT). Veiller à ce que le chapeau

de brûleur soit à la position correcte.

3. Vérifier que le cordon d’alimentation électrique est branché,

que le tableau de disjoncteurs ne s’est pas déclenché et

qu’aucun fusible n’est grillé.

4. Vérifier que le robinet d’arrêt est à la position on (ouvert).

5. Contrôler de nouveau le fonctionnement du brûleur.

Si un ou tous les brûleurs ne s’allument pas à ce stade, voir le

guide de démarrage rapide pour obtenir des informations de

contact.

Réglage pour le débit thermique

minimum

La flamme de chaque brûleur a été réglée en usine à la position la

plus basse pour que le dispositif de réallumage du brûleur

fonctionne constamment d’une manière fiable. Cependant, il est

possible de régler chaque brûleur.

Processus de réglage :

1. Après l’allumage, placer le bouton de commande du brûleur à

la position Lo (enfoncer et faire tourner).

2. Si le brûleur ne reste pas allumé à Lo, placer le bouton de

commande à

Allumage pour obtenir l’allumage du brûleur.

3. Ramener rapidement le bouton de commande à Lo.

Si le brûleur s’éteint alors, on doit ajuster le réglage du

robinet.

Réglage du robinet :

1. Ôter le(s) bouton(s) de commande.

2. Insérer un tournevis à lame plate dans la tige creuse du

robinet, pour faire tourner la vis à fentes.

A. Tige du robinet pour un brûleur standard

3. La rotation de la vis permet d’augmenter ou de diminuer la

taille des flammes. Régler la taille des flammes de telle

manière qu’il soit possible de faire passer rapidement le

bouton de commande de la position Hi à la position Lo sans

provoquer l’extinction des flammes sur le brûleur. Il faut que

les flammes soient aussi petites que possible, sans que ceci

provoque l’extinction du brûleur.

REMARQUE : Si l’appareil est utilisé à une altitude élevée,

aucun autre réglage des brûleurs n’est nécessaire.

Achever le réglage des brûleurs

1. Contrôler la taille et la forme des flammes sur chaque brûleur.

Pour le réglage au débit thermique minimum, on doit observer

des flammes stables bleues de 1/4 po (6,4 mm).

A. Débit thermique minimum

B. Débit thermique maximum

2. Compléter l’étiquette de conversion; fixer l’étiquette sur le

fond de la table de cuisson, à côté de la plaque signalétique.

Ne pas recouvrir la plaque signalétique avec l’étiquette.

IMPORTANT :

Placer les gicleurs à gaz dans le sachet de pièces en plastique et

les conserver avec le sachet de documentation, pour pouvoir les

réutiliser ultérieurement.

Lire la section « Brûleurs de surface scellés » du guide de

contrôle en ligne.

Déplacement de la table de cuisson

AVERTISSEMENT

Risque de Décharge Électrique

Déconnecter la source de courant électrique avant

l’entretien.

Le non-respect de ces instructions peut causer un

décès ou une décharge électrique.

W11613935C

AVERTISSEMENT

Risque d’explosion

Utiliser une canalisation neuve d’arrivée de gaz

approuvée par la CSA International.

Installer un robinet d’arrêt.

Bien serrer chaque organe de connexion de la

canalisation de gaz.

En cas de connexion au gaz propane, demander à une

personne qualifiée de s’assurer que la pression de gaz

ne dépasse pas 14 po (36 cm) dans la colonne d’eau.

Par personnel qualifié, on entend : personnel agréé de

chauffage, personnel agréé d’une compagnie de gaz, et

personnel d’entretien agréé.

Le non-respect de ces instructions peut causer un

décès, une explosion ou un incendie.

AVERTISSEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer

l’appareil.

Le non-respect de cette instruction peut causer une

blessure au dos ou d’autres blessures.

Si le déplacement de la table de cuisson est nécessaire pour le

nettoyage ou l’entretien :

1. Débrancher l’alimentation.

2. Couper l’alimentation en gaz.

3. Débrancher le raccord en acier inoxydable souple.

4. Dévisser les supports de montage.

5. À l’aide de deux personnes ou plus, placer la table de cuisson

sur une surface couverte.

6. Effectuer le nettoyage ou l’entretien.

7. Réinstaller la table de cuisson en utilisant la section

« Installation de la table de cuisson » du manuel du

propriétaire.

NOTES

Whirlpool WCGK5036PB 36-inch Gas Cooktop EZ-2-Lift Hinged Cast-Iron Grates

Product's Documents

Owner's Manual

Specifications

Whirlpool WCGK5036PB Questions and Answers
