THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
4 Pcs Conversation Set
Ensemble de Meubles de Patio 4PCS
HW70892
Before You Start
Please read all instructions carefully.
Retain instructions for future reference.
Separate and count all parts and hardware.
Read through each step carefully and follow the proper order.
We recommend that, where possible, all items are assembled near to the area in
which they will be placed in use, to avoid moving the product unnecessarily once
assembled.
Always place the product on a flat, steady and stable surface.
Keep all small parts and packaging materials for this product away from babies
and children as they potentially pose a serious choking hazard.
FR
Veuillez lire attentivement toutes les instructions.
Conservez les instructions pour vous y référer ultérieurement.
Vérifiez toutes les pièces et les accessoires.
Lisez attentivement chaque étape et suivez l’ordre correct.
Nous recommandons que, dans la mesure du possible, tous les produits
soient assemblés à proximité de la zone où ils seront utilisés, afin d’éviter tout
déplacement inutile du produit une fois assemblé.
Placez toujours le produit sur une surface plane et stable.
Conservez toutes les petites pièces de ce produit et les matériaux d’emballage
hors de portée des bébés et des enfants, car ils pourraient présenter un risque
d’étouffement.
Avant de Commencer
EN
02
4
5
1
2
3
6
7
8
1
2
10
11
9
9
12
03
Parts List /Liste des Pièces
Backrest
/Dossier
x2
Bench Backrest
/Dossier de Banc
x1
Table Leg
/Pied de Table
x2
Seat
/Siège
x2
Right Leg Frame
/Cadre de Pied Droit
x3
Chair Stretcher
/Civière de Chaise
x2
Left Leg Frame
/Cadre de Pied Gauche
x3
1 2 3
4 5 6
Bench-Seat
/Banc-Siège
x1
Bench Stretcher
/Civière de Banc
x1
7 8 9
Table Stretcher
/Civière de table
x1
Table Top
/Plateau de Table
x1
Table Apron
/Tablier de table
x2
10 11 12
04
B
Cross Dowel
/Goujon en Croix
x12
M6/10
Bolt /Boulon
x6
M6x35mm
E
H
Screw /Vis
x8
M6x50mm
M6x50mm
M6x30mm
M4x50mm
Bolt /Boulon
x12
C
Bolt /Boulon
x2
F
Screw /Vis
x8
I
Bolt /Boulon
x12
M6x70mm
A
M6x40mm
Bolt /Boulon
x6
D
M4
Screw /Vis
x4
M6x70mm
G
Allen Key
/Clé Allen
x3
J
05
C x4
50% 100%
50%
H x2
C
C
H
2
C
C
H
1
4
5
C x4
50% 100%
50%
H x2
1 x2
x2
2
06
3 x2
A x8
50% 100%
50%
B x8
F x1
F
B
A
F
1 2 3 4
EN: ① Fix and tighten Bolt (F) into Cross dowel (B).
② Insert the assembled into the holes from bottom side of seat.
③ Fix and tighten Bolt (A).
④ Remove Bolt (F) and repeat for another one.
FR: ① Fixez et serrez le boulon (F) dans la cheville transversale (B).
② Insérez l'assemblage dans les trous à partir du côté inférieur du siège.
③ Fixez et serrez le boulon (A).
④ Retirez le boulon (F) et répétez l'opération.
07
100%
100%
D x4
E x4
D
D
3
E
E
4 x2
x2
5
08
6
7
C x2
50% 100%
50%
H x1
C x2
50% 100%
50%
H x1
C
C
H
2
C
C
H
1
7
8
09
8
50% 100%
50%
A x4
F x1
B x4
F
B
A
F
1 2 3 4
EN: ① Fix and tighten Bolt (F) into Cross dowel (B).
② Insert the assembled into the holes from bottom side of seat.
③ Fix and tighten Bolt (A).
④ Remove Bolt (F) and repeat for another one.
FR: ① Fixez et serrez le boulon (F) dans la cheville transversale (B).
② Insérez l'assemblage dans les trous à partir du côté inférieur du siège.
③ Fixez et serrez le boulon (A).
④ Retirez le boulon (F) et répétez l'opération.
10
10
100%
9
100%
D x2
E x2
D
6
E
E
D
11
I x8
I
I
I
I
I
I
I
I
10
11
G
G
H
G
H
G
12
9
9
H x2 G x4
100%

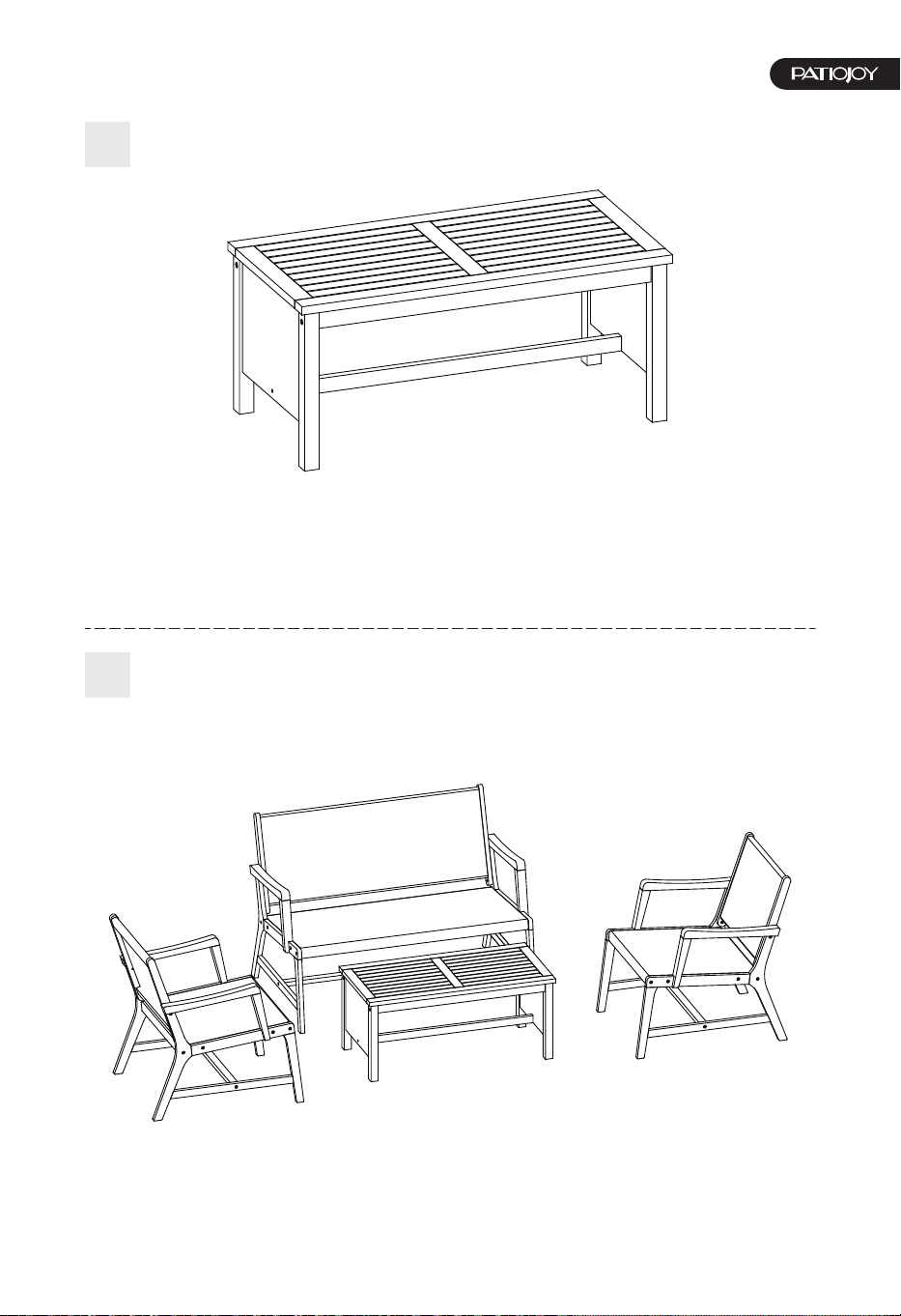

12
11
12
13
Finished /Terminé
14
Table /Tableau
13
Instructions De Retour / Réclamation De Dommages
Dans le cas où un retour est requis, l'article doit être retourné dans sa boîte
d'origine. Sans cela, votre retour ne sera pas accepté.
NE PAS jeter la boîte/l'emballage d'origine.
Prenez une photo des marquages de la boîte.
Prenez une photo des dommages (le cas échéant).
Envoyez-nous un e-mail avec les images demandées.
Une photo des marquages (texte) sur le côté de la boîte est requise au cas où
une pièce serait nécessaire pour le remplacement. Cela aide notre personnel à
identifier votre numéro de produit pour s'assurer que vous recevez les bonnes
pièces.
Une photo des dommages est toujours requise pour déposer une réclamation et
obtenir rapidement votre remplacement ou votre remboursement. Assurez-vous
d'avoir la boîte même si elle est endommagée.
Envoyez-nous un e-mail directement depuis le marché où votre article a été
acheté avec les images ci-jointes et une description de votre réclamation.
FR
In case a return is required, the item must be returned in original box. Without this
your return will not be accepted.
DO NOT discard the box / original packaging.
Take a photo of the box markings.
Take a photo of the damaged part (if applicable).
Send us an email with the images requested.
A photo of the markings (text) on the side of the box is required in case a part is
needed for replacement. This helps our staff identify your product number to
ensure you receive the correct parts.
A photo of the damage is always required to file a claim and get your replacement
or refund processed quickly. Please make sure you have the box even if it is
damaged.
Email us directly from marketplace where your item was purchased with the
attached images and a description of your claim.
EN
Return / Damage Claim Instructions
Instructions De Retour / Réclamation De Dommages
14
