Milwaukee 2882-20 M18 FUEL 4-1/2" / 5" Braking Grinder User Manual

OPERATOR'S MANUAL

MANUEL de L'UTILISATEUR

MANUAL del OPERADOR

WARNING To reduce the risk of injury, user must read and understand operator's manual.

AVERTISSEMENT An de réduire le risque de blessures, l'utilisateur doit lire et bien

comprendre le manuel.

ADVERTENCIA Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual.

M18 FUEL™ 4-1/2" / 5" BRAKING GRINDER W/ ONE-KEY™

MEULEUSE À FREIN DE 115 mm / 125 mm (4-1/2" / 5")

M18 FUEL™ AVEC ONE-KEY™

RECTIFICADORA CON FRENO DE 115 mm / 125 mm

(4-1/2" / 5") M18 FUEL™ CON ONE-KEY™

Cat. No. / No de cat.

2888-20, 2889-20

M18 FUEL™ 4-1/2" / 5" VARIABLE SPEED BRAKING GRINDER

MEULEUSE À FREIN DE VITESSE VARIABLE DE

115 mm / 125 mm (4-1/2" / 5") M18 FUEL™

RECTIFICADORA CON FRENO DE VELOCIDAD VARIABLE

DE 115 mm / 125 mm (4-1/2" / 5") M18 FUEL™

Cat. No. / No de cat.

2882-20, 2883-20

GENERAL POWER TOOL

SAFETY WARNINGS

WARNING

Read all safety warnings, instruc-

tions, illustrations and specica-

tions provided with this power tool. Failure to

follow all instructions listed below may result in

electric shock, re and/or serious injury. Save all

warnings and instructions for future reference.

The term "power tool" in the warnings refers to your

mains-operated (corded) power tool or battery-oper-

ated (cordless) power tool.

WORK AREA SAFETY

• Keep work area clean and well lit. Cluttered or dark

areas invite accidents.

• Do not operate power tools in explosive atmo-

spheres, such as in the presence of ammable

liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

• Keep children and bystanders away while operat-

ing a power tool. Distractions can cause you to lose

control.

ELECTRICAL SAFETY

• Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodied plugs and matching outlets will

reduce risk of electric shock.

• Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

• Do not expose power tools to rain or wet condi-

tions. Water entering a power tool will increase the

risk of electric shock.

• Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electric shock.

• When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electric shock.

• If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter

(GFCI) protected supply. Use of an GFCI reduces

the risk of electric shock.

PERSONAL SAFETY

• Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the inuence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personal injury.

• Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust

mask, non-skid safety shoes, hard hat or hearing

protection used for appropriate conditions will reduce

personal injuries.

• Prevent unintentional starting. Ensure the switch

is in the o󰀨-position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your nger on the

switch or energizing power tools that have the switch

on invites accidents.

• Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may result

in personal injury.

• Do not overreach. Keep proper footing and bal-

ance at all times. This enables better control of the

power tool in unexpected situations.

• Dress properly. Do not wear loose clothing or

jewelry. Keep your hair and clothing away from

moving parts. Loose clothes, jewelry or long hair

can be caught in moving parts.

• If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust-related hazards.

• Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action

can cause severe injury within a fraction of a second.

POWER TOOL USE AND CARE

• Do not force the power tool. Use the correct

power tool for your application. The correct power

tool will do the job better and safer at the rate for

which it was designed.

• Do not use the power tool if the switch does not

turn it on and o󰀨. Any power tool that cannot be

controlled with the switch is dangerous and must be

repaired.

• Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power tool accidentally.

• Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrained users.

• Maintain power tools and accessories. Check for

misalignment or binding of moving parts, break-

age of parts and any other condition that may

a󰀨ect the power tool’s operation. If damaged,

have the power tool repaired before use. Many

accidents are caused by poorly maintained power

tools.

• Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier to control.

• Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking into

account the working conditions and the work to

be performed. Use of the power tool for operations

di󰀨erent from those intended could result in a hazard-

ous situation.

• Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles

and grasping surfaces do not allow for safe handling

and control of the tool in unexpected situations.

BATTERY TOOL USE AND CARE

• Recharge only with the charger specied by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of re when used

with another battery pack.

• Use power tools only with specically designated

battery packs. Use of any other battery packs may

create a risk of injury and re.

• When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal to

another. Shorting the battery terminals together may

cause burns or a re.

• Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact ac-

cidentally occurs, ush with water. If liquid con-

tacts eyes, additionally seek medical help. Liquid

ejected from the battery may cause irritation or burns.

• Do not use a battery pack or tool that is dam-

aged or modied. Damaged or modied batteries

may exhibit unpredictable behavior resulting in re,

explosion or risk of injury.

• Do not expose a battery pack or tool to re or

excessive temperature. Exposure to re or tem-

perature above 265°F (130°C) may cause explosion.

• Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specied in the instructions.

Charging improperly or at temperatures outside the

specied range may damage the battery and increase

the risk of re.

SERVICE

• Have your power tool serviced by a qualied

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

• Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

SPECIFIC SAFETY RULES FOR

GRINDERS

Safety Warnings Common for Grinding, Sanding,

Wire Brushing or Cutting-O󰀨 Operations:

• This power tool is intended to function as a

grinder, sander, wire brush, hole cutter or cut-

o󰀨 tool. Read all safety warnings, instructions,

illustrations and specications provided with

this power tool. Failure to follow all instructions

listed below may result in electric shock, re and/or

serious injury.

• Operations such as polishing are not to be per-

formed with this power tool. Operations for which

the power tool was not designed may create a hazard

and cause personal injury.

• Do not convert this power tool to operate in a way

which is not speccally designed and specied by

the tool manufacturer. Such a conversion may result

in a loss of control and cause serious personal injury.

• Do not use accessories which are not specically

designed and specied by the tool manufacturer.

Just because the accessory can be attached to your

power tool, it does not assure safe operation.

• The rated speed of the accessory must be at

least equal to the maximum speed marked on

the power tool. Accessories running faster than their

rated speed can break and y apart.

• The outside diameter and the thickness of your

accessory must be within the capacity rating of

your power tool. Incorrectly sized accessories can-

not be adequately guarded or controlled.

• The dimensions of the accessory mounting must

t the dimensions of the mounting hardware of

the power tool. Accessories that do not match the

mounting hardware of the power tool will run out of

balance, vibrate excessively and may cause loss of

control.

• Do not use a damaged accessory. Before each

use inspect the accessory such as abrasive

wheels for chips and cracks, backing pad for

cracks, tear or excess wear, wire brush for loose

or cracked wires. If power tool or accessory is

dropped, inspect for damage or install an undam-

aged accessory. After inspecting and installing

an accessory, position yourself and bystanders

away from the plane of the rotating accessory and

run the power tool at maximum no-load speed

for one minute. Damaged accessories will normally

break apart during this test time.

• Wear personal protective equipment. Depending

on application, use face shield, safety goggles or

safety glasses. As appropriate, wear dust mask,

hearing protectors, gloves and workshop apron

capable of stopping small abrasive or workpiece

fragments. The eye protection must be capable of

stopping ying debris generated by various applica-

tions. The dust mask or respirator must be capable

of ltrating particles generated by the particular ap-

plication. Prolonged exposure to high intensity noise

may cause hearing loss.

• Keep bystanders a safe distance away from

work area. Anyone entering the work area must

wear personal protective equipment. Fragments

of workpiece or of a broken accessory may y away

and cause injury beyond immediate area of operation.

• Hold the power tool by insulated gripping surfac-

es only, when performing an operation where the

cutting tool may contact hidden wiring. Contact

with a "live" wire will also make exposed metal parts

of the power tool "live" and could give the operator

an electric shock.

• Never lay the power tool down until the acces-

sory has come to a complete stop. The spinning

accessory may grab the surface and pull the power

tool out of your control.

• Do not run the power tool while carrying it at your

side. Accidental contact with the spinning accessory

could snag your clothing, pulling the accessory into

your body.

• Regularly clean the power tool’s air vents. The

motor’s fan will draw the dust inside the housing

and excessive accumulation of powdered metal may

cause electrical hazards.

• Do not operate the power tool near ammable

materials. Sparks could ignite these materials.

• Do not use accessories that require liquid cool-

ants. Using water or other liquid coolants may result

in electrocution or shock.

Kickback and Related Warnings

Kickback is a sudden reaction to a pinched or snagged

rotating wheel, backing pad, brush or any other acces-

sory. Pinching or snagging causes rapid stalling of the

rotating accessory which in turn causes the uncon-

trolled power tool to be forced in the direction opposite

of the accessory’s rotation at the point of the binding.

For example, if an abrasive wheel is snagged or

pinched by the workpiece, the edge of the wheel that

is entering into the pinch point can dig into the surface

of the material causing the wheel to climb out or kick

out. The wheel may either jump toward or away from

the operator, depending on direction of the wheel’s

movement at the point of pinching. Abrasive wheels

may also break under these conditions.

Kickback is the result of power tool misuse and/or in-

correct operating procedures or conditions and can be

avoided by taking proper precautions as given below.

sible kickback may propel the spinning wheel and

the power tool directly at you.

• When wheel is binding or when interrupting a

cut for any reason, switch o󰀨 the power tool

and hold it motionless until the wheel comes to

a complete stop. Never attempt to remove the

cut-o󰀨 wheel from the cut while the wheel is in

motion otherwise kickback may occur. Investigate

and take corrective action to eliminate the cause of

wheel binding.

• Do not restart the cutting operation in the work-

piece. Let the wheel reach full speed and care-

fully re-enter the cut. The wheel may bind, walk

up or kickback if the power tool is restarted in the

workpiece.

• Support panels or any oversized workpiece to

minimize the risk of wheel pinching and kickback.

Large workpieces tend to sag under their own weight.

Supports must be placed under the workpiece near

the line of cut and near the edge of the workpiece on

both sides of the wheel.

• Use extra caution when making a “pocket cut”

into existing walls or other blind areas. The pro-

truding wheel may cut gas or water pipes, electrical

wiring or objects that can cause kickback.

• Do not attempt to do curved cutting. Overstressing

the wheel increases the loading and susceptibility

to twisting or binding of the wheel in the cut and the

possibility of kickback or wheel breakage, which can

lead to serious injury.

Safety Warnings Specic for Sanding Operations:

• Use proper sized sanding disc paper. Follow

manufacturers recommendations, when select-

ing sanding paper. Larger sanding paper extend-

ing beyond the sanding pad presents a laceration

hazard and may cause snagging, tearing of the disc

or kickback.

Safety Warnings Specic for Wire Brushing Op-

erations:

• Be aware that wire bristles are thrown by the

brush even during ordinary operation. Do not

overstress the wires by applying excessive load

to the brush. The wire bristles can easily penetrate

light clothing and/or skin.

• If the use of a guard is recommended for wire

brushing, do not allow any interference of the

wire wheel or brush with the guard. Wire wheel

or brush may expand in diameter due to work load

and centrifugal forces.

Additional Safety Warnings

•

WARNING

To reduce the risk of injury, when

working in dusty situations, wear

appropriate respiratory protection or use an OSHA

compliant dust extraction solution.

• Always operate with two hands.

• Chemical Burn Hazard. Keep coin cell battery

away from children.

• Always use common sense and be cautious when

using tools. It is not possible to anticipate every

situation that could result in a dangerous outcome.

Do not use this tool if you do not understand these

operating instructions or you feel the work is beyond

your capability; contact Milwaukee Tool or a trained

professional for additional information or training.

• Maintain labels and nameplates. These carry im-

portant information. If unreadable or missing, contact

a MILWAUKEE service facility for a free replacement.

• Maintain a rm grip on the power tool and posi

tion your body and arms to allow you to resist

kickback forces. Always use auxiliary handle, if

provided, for maximum control over kickback or

torque reaction during start-up. The operator can

control torque reactions or kickback forces, if proper

precautions are taken.

• Never place your hand near the rotating acces-

sory. Accessory may kickback over your hand.

• Do not position your body in the area where

power tool will move if kickback occurs. Kickback

will propel the tool in direction opposite to the wheel’s

movement at the point of snagging.

• Use special care when working corners, sharp

edges, etc. Avoid bouncing and snagging the

accessory. Corners, sharp edges or bouncing have

a tendency to snag the rotating accessory and cause

loss of control or kickback.

• Do not attach a saw chain woodcarving blade,

segmented diamond wheel with a peripheral gap

greater than 10 mm or toothed saw blade. Such

blades create frequent kickback and loss of control.

Safety Warnings Specic for Grinding and Cutting-

O󰀨 Operations:

• Use only wheel types that are specied for your

power tool and the specic guard designed for

the selected wheel. Wheels for which the power tool

was not designed cannot be adequately guarded and

are unsafe.

• The grinding surface of centre depressed wheels

must be mounted below the plane of the guard lip.

An improperly mounted wheel that projects through

the plane of the guard lip cannot be adequately

protected.

• The guard must be securely attached to the power

tool and positioned for maximum safety, so the

least amount of wheel is exposed towards the

operator. The guard helps to protect the operator

from broken wheel fragments, accidental contact

with wheel and sparks that could ignite clothing.

• Wheels must be used only for specied applica-

tions. For example: do not grind with the side of

cut-o󰀨 wheel. Abrasive cut-o󰀨 wheels are intended

for peripheral grinding, side forces applied to these

wheels may cause them to shatter.

• Always use undamaged wheel anges that are of

correct size and shape for your selected wheel.

Proper wheel anges support the wheel thus reducing

the possibility of wheel breakage. Flanges for cut-o󰀨

wheels may be di󰀨erent from grinding wheel anges.

• Do not use worn down wheels from larger power

tools. A wheel intended for larger power tool is not

suitable for the higher speed of a smaller tool and

may burst.

• When using dual purpose wheels always use

the correct guard for the application being per-

formed. Failure to use the correct guard may not

provide the desired level of guarding, which could

lead to serious injury.

Additional Safety Warnings Specic for Cutting-

O󰀨 Operations:

• Do not “jam” the cut-o󰀨 wheel or apply excessive

pressure. Do not attempt to make an excessive

depth of cut. Overstressing the wheel increases

the loading and susceptibility to twisting or binding

of the wheel in the cut and the possibility of kickback

or wheel breakage.

• Do not position your body in line with and behind

the rotating wheel. When the wheel, at the point of

operation, is moving away from your body, the pos-

•

WARNING

Some dust created by power sanding,

sawing, grinding, drilling, and other

construction activities contains chemicals known to

cause cancer, birth defects or other reproductive

harm. Some examples of these chemicals are:

• lead from lead-based paint

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to

lter out microscopic particles.

SYMBOLOGY

Volts

Direct Current

Rated Revolutions per Minute (RPM)

Do not use the guard for cut-o󰀨

operations

UL Listing Mark for Canada and the U.S.

FUNCTIONAL DESCRIPTION

1. Spindle lock

2. Handle

3. Dust screen

4. ONE-KEY™ indicator

5. Switch lock-o󰀨

6. Paddle switch

7. Side handle

Cat. No. 2882-20

8. Type 27 guard

9. Accessory

10. Guard lock lever

11. Type 1 clip-on guard

12. Slide switch

13. Speed selector dial

Cat. No.

2883-20

2889-20

Cat. No.

2888-20

2889-20

SPECIFICATIONS

Cat. No. ........2882-20, 2883-20, 2888-20, 2889-20

Volts .............................................................. 18 DC

Battery Type .................................................M18™

Charger Type ................................................M18™

Rated RPM .....................................................8 500

Spindle Thread Size .................................... 5/8"-11

Max Capacity ............................................... 5"x1/4"

Recommended Ambient

Operating Temperature .................... 0°F to 125°F

Cat. No. ...................................... 2882-20, 2883-20

Module/FCC ID ............................ BGM11S/QOQ11

ASSEMBLY

WARNING

Recharge only with the charger

specied for the battery. For spe-

cic charging instructions, read the operator’s

manual supplied with your charger and battery.

Removing/Inserting the Battery

To remove the battery, push in the release buttons

and pull the battery pack away from the tool.

WARNING

Always lock the trigger or remove

the battery pack any time the tool

is not in use.

To insert the battery, slide the pack into the body

of the tool. Make sure it latches securely into place.

WARNING

To reduce the risk of injury when

grinding, always use properly in-

stalled guards. The guard type must match the

wheel type to provide maximum protection for

the operator if the wheel should break.

Removing/Installing/Adjusting

the Type 27 Guard

This tool is shipped with a guard. Always use a guard

unless otherwise indicated by these instructions.

1. To remove the guard, remove the battery pack

and remove any accessories from spindle.

2. Press in the guard lock lever and rotate the guard

to line up the tabs on the grinder with the slots in

the guard.

3. Press in the lock lever and lift the guard straight

up and away from the tool.

4. To install the guard, remove the battery pack and

remove any accessories from the spindle.

NOTE: Use only 4-1/2" grinding wheels with 4-1/2"

guards (available as an accessory). Use only 5"

grinding wheels with 5" guards.

5. Line up the tabs on the grinder with the slots in

the guard.

6. Press in the guard lock lever and press the guard

onto the tool.

7. To adjust the guard, press in the guard lock lever

and rotate the guard to one of ve detent slots.

WARNING! Always adjust the guard to provide the

operator with maximum protection while operating.

Operator's Zones

Installing/Removing the Type 1

Clip-on Guard

When using a Type 1 wheel, always use the Type 1

clip-on guard.

1. Remove the battery pack.

2. Properly install the Type 27 guard according to the

instructions, and adjust it properly to provide the

operator with maximum protection while operating.

3. To install the Type 1 clip-on guard, slide the Type 1

clip-on guard over the Type 27 guard until it clips

into place.

4. To remove, remove the battery pack and then

separate the Type 1 clip-on guard from the Type

27 guard.

WARNING

To reduce the risk of injury, always

use a side handle when using this

tool. Hold securely.

Installing Side Handle

The side handle may be installed on either side of

the gear case. Position the side handle in the loca-

tion which o󰀨ers best control and guard protection.

To install, thread side handle into side handle socket

and tighten securely.

WARNING

To reduce the risk of injury, the

operator should be instructed in

the use, care and protection of grinding wheels.

Grinding Wheel Selection

Use grinding wheels, and accessories that are:

• correct size as written on tool’s nameplate.

• rated at or above the RPM listed on the tool’s name-

plate.

• correct accessory, wheel type and grit for the job.

Grinding is the cutting action of thousands of abrasive

grains on the face of a grinding wheel. When grinding

metals such as steel and iron, choose an aluminum

oxide grinding wheel. Select a silicon carbide grinding

wheel for stone and concrete. Use cotton reinforced

wheels for non-ferrous metals.

Type 1 reinforced 1/8" thick or less Cut-O󰀨 Wheels

are suited for small cut-o󰀨 and shallow notching

operations only. Always handle wheels carefully to

avoid damage. Before installing any wheel, always

inspect it for cracks. If wheel is cracked, discard it to

prevent others from using it.

Care of Grinding & Cut-O󰀨 Wheels

Grinding/cut-o󰀨 wheels should be protected from:

• wetness and extreme humidity

• any type of solvent

• extreme changes in temperature

• dropping and bumping

Grinding and cut-o󰀨 wheels should be stored:

• in an organized way so wheels can be removed

without disturbing or damaging other wheels

• with their safety information

Grinding and cut-o󰀨 wheels should NOT be dropped,

rolled or bumped.

Discard wheels that have been dropped, rolled,

bumped, subjected to extreme changes in tempera-

ture, or come into contact with solvents or wetness.

WARNING

Only use accessories with Maxi-

mum Safe Operating Speed rated

at least equal to the maximum speed marked on

the power tool. This speed is based on the

strength of the wheel, allowing for a reasonable

measure of safety. It is not meant to imply a best

or most e󰀩cient operating speed. Do not exceed

the Maximum Safe Operating Speed.

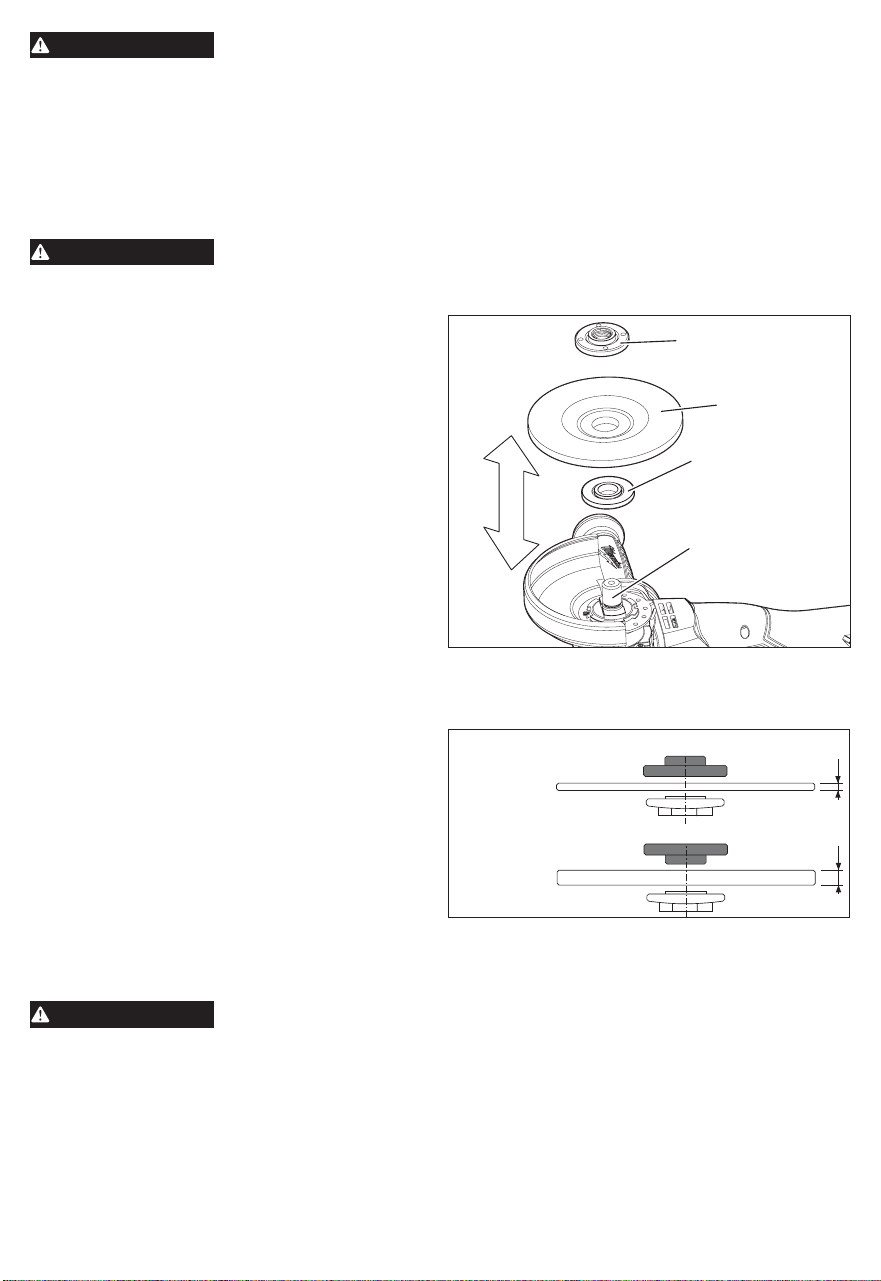

Installing/Removing Grinding Wheels

Make sure the wheel does not extend beyond the

bottom of the guard. Threaded hub grinding wheels

may require a deeper guard (see "Accessories").

1. Remove the battery pack. WARNING! Always

remove battery pack before changing or removing

accessories.

2. Properly position the guard.

3. Wipe the ange, ange nut and spindle to remove

dust and debris. Inspect the parts for damage. Re-

place if needed. Use only MILWAUKEE mounting

hardware designed for your tool.

4. Place the ange on spindle, as shown.

Spindle

Flange

Wheel

Flange nut

5. Place the selected wheel on the spindle and align

it with the ange.

6. Position the ange nut over the spindle according

to wheel thickness.

Flange nut

position for

1/8" thick or less wheels

1/8"

1/4"

Flange nut

position for

1/4" thick or more wheels

7. Press in the spindle lock button while turning the

ange nut clockwise. Tighten securely.

8. To remove wheel, remove the battery pack and

reverse the procedure.

Sanding Disc Selection

Use sanding discs and accessories that are:

• correct size as written on tool’s nameplate.

• rated at or above the RPM listed on the tool’s name-

plate.

• correct accessory, wheel type and grit for the job.

Select the correct type of sanding disc for your job.

Generally, use 24 or 36 grit for heavy stock removal;

50, 60, or 80 grit for medium stock removal and 120

grit for nishing. Always begin with a coarse grit, us-

ing successively ner grits to obtain the desired nish.

•Aluminum Oxide: For fast cutting, general purpose

discs for most metal jobs. Best for cold-rolled steel,

stainless steel or metals requiring tough, fast cutting,

long lasting abrasives.

•Aluminum Zirconia Bi-Cut: Unique grit pattern is

arranged in clusters for faster stock removal and

cleaning. Ideal for removing paint from cars, boats,

etc. without clogging.

•Ceramic: Lasts up to 3 times longer than Aluminum

Oxide Discs. For general metal working. Ideal for

tough jobs.

Installing Backing Pad and Sanding Discs

1. Remove the battery pack. WARNING! Always

remove battery pack before changing or removing

accessories.

2. Wipe the accessories, disc nut and spindle to

remove dust and debris. Inspect the parts for dam-

age. Replace if needed. Use only MILWAUKEE

mounting hardware designed for your tool.

3. Slip backing pad onto spindle with at side away

from gear case.

4. Place sanding disc on backing pad and secure

assembly to spindle with disc nut.

Spindle

Backing pad

Disc nut

Sanding disc

5. Press in the spindle lock button while turning ange

nut clockwise. Tighten securely.

6. To remove backing pad and sanding disc, remove

the battery pack and reverse the procedure.

Installing/Removing/Cleaning

the Dust Screen

Using the dust screen will increase the performance

and extend the life of the tool.

1. To attach the dust screen, snap the screen over

the tool’s handle.

2. To remove the dust screen, insert a at screw-

driver into the notch at the top of the dust screen

and pry away from the tool.

3. To clean the dust screen, tap against a hard sur-

face, or blow clean with compressed air.

ONE-KEY™

To learn more about the ONE-KEY™ functionality

for this tool, go to milwaukeetool.com/One-Key. To

download the ONE-KEY™ app, visit the App Store or

Google Play from your smart device.

ONE-KEY™ Indicator

Solid Blue Wireless mode is active and ready

to be congured via the ONE-KEY™

app.

Blinking Blue Tool is actively communicating with

the ONE-KEY™ app.

Blinking Red

Tool is in security lockout and can

be unlocked by the owner via the

ONE-KEY™ app.

OPERATION

WARNING

To reduce the risk of injury, always

wear proper eye protection marked

to comply with ANSI Z87.1.

When working in dusty situations, wear appro-

priate respiratory protection or use an OSHA

compliant dust extraction solution.

Never grind without proper safety equipment.

Speed dial

(Cat. No. 2888-20, 2889-20)

MILWAUKEE Variable Speed Grinders have a

speed dial located on the end of the handle to set

the maximum speed. Rotate the speed dial to “5”

for maximum speed, “1” for minimum speed.

Controlled Start

The controlled start feature reduces the torque reac-

tion "jerk" when the trigger is pulled.

Electric Brake

The electric brake engages when the switch is re-

leased, causing the wheel to stop within seconds.

There may be a delay between the time the switch is

released and when the brake engages. Occasionally

the brake may miss completely. If the brake misses

frequently, have the tool serviced by an authorized

MILWAUKEE service facility. Make sure the tool

comes to a complete stop before laying it down.

WARNING

Always hold the tool rmly with

both hands using the handles

provided before and during grinding.

Paddle Switch Operation

(Cat. No. 2882-20, 2888-20)

To start the tool, grasp the handle and side handle

rmly. Push the lock-o󰀨 button forward and squeeze

the paddle switch.

To stop the tool, release the paddle switch. Make

sure the tool comes to a complete stop before laying

down the tool.

Slide Switch Operation

(Cat. No. 2883-20, 2889-20)

To start the tool, grasp the handle and side handle

rmly and slide the switch to ON.

To stop the tool, release the switch. Make sure the tool

comes to a complete stop before laying down the tool.

To lock-on the switch, slide the switch to ON and

press down on the front of the switch. To stop the

tool, press and release the switch. Make sure the tool

comes to a complete stop before laying down the tool.

General Operation

1. If you have just installed an accessory or are be-

ginning a period of work, test the wheel by letting it

spin for one minute before applying it to the work-

piece. WARNING! Never use a accessory that has

been dropped. Out-of-balance or damaged acces-

sories can mar workpiece, damage the tool, and

cause stress that may cause accessory failure.

2. Use a clamp, vise or other practical means to hold

the workpiece, freeing both hands to control the

tool.

3. WARNING! Hold tool securely with both hands.

Start the tool.

NOTE: If the battery is inserted when the tool is

ON, the tool will not run. Turn the tool OFF, then

back ON to begin work.

4. Allow accessory to come to full speed before

beginning work.

5. Control pressure and surface contact between ac-

cessory and workpiece. WARNING! Never bang

accessory onto work.Too much pressure causes

accessory failure or slows speed.

6. When nished, turn o󰀨 the tool and make sure it

comes to a complete stop before laying it down.

Using Grinding Wheels

WARNING

The guard type must match the

wheel type to provide maximum

protection for the operator if the wheel should

break.

When grinding, hold tool at a 5⁰ to 15⁰ angle, using

constant pressure for a uniform nish. Too great an

angle causes concentrated pressure on small areas

which may gouge or burn work surface.

For best result use only this portion of disc

Hold at a

5° to 15° angle

Using Cut-O󰀨 Wheels

Cut-O󰀨 Wheels are suited for small cut-o󰀨 and shal-

low notching operations only.

WARNING

The guard type must match the

wheel type to provide maximum

protection for the operator if the wheel should

break.

When using a cut-o󰀨 wheel, hold the tool as shown,

using only the edge of the wheel. WARNING! Using

the face of a Cut-O󰀨 Wheel (as in grinding) will cause

the Wheel to crack and break, resulting in serious

personal injury.

Using Wire Brushes

Wire brushes are useful for removing rust, scale,

burrs, weld slag, etc.

WARNING

Everyone in the area must wear

protective clothing and safety

goggles or face shields. Fatigued wires and

residue will y o󰀨 the brush with considerable

force, causing potential for serious injury.

Never exceed Maximum Safe Operating Speed of

brush. Do not use a damaged brush or one that

is functioning improperly (throwing wires, out-

of-balance, etc.). These conditions increase the

possibility of further brush failure and possible

injury. Discard and replace damaged brushes

immediately.

A Type "27" guard must be installed when using

a wire wheel brush to provide maximum protec-

tion for the operator when fatigued wires break.

(See "Removing/Installing/Adjusting the guard".)

Always install wire brushes according to the acces-

sory manufacturer’s instructions. Only use acces-

sories with threads matching the tool spindle.

Wire Wheel Brush

Guard

Wire Cup Brush

Test wheel for balance and loose or damaged wires

by letting it spin for one minute before applying it to

the workpiece. During this time, no one should stand

in front of or in line with it.

Control pressure and surface contact between

wheel and workpiece. Too much pressure causes

over-bending of wires and heat build-up causing

premature wire breaking, rapid dulling and reduced

brush life. Instead of more pressure, try a wire wheel

with more aggressive cutting action (increased wire

size, decreased wire length or di󰀨erent brush type

(knot type vs. crimped wire type).

Using Sanding Discs

Hold tool at 5⁰ to 15⁰ angle to ensure proper sanding

pressure and control. Too great an angle will result

in too much pressure and could cause excessive

wear to the disc and workpiece. Too small an angle

will reduce control.

Use long, sweeping, side to side strokes, advancing

forward to produce the desired nish.

For best result use only this portion of disc

Hold at a

5° to 15° angle

Cross Sanding - When nishing a surface that

has been prepared by a coarse disc or wheel, sand

at right angles to the strokes made by the coarser

disc. Finishing marks left from previous sanding are

easily seen and removed for a uniform nish. Failure

to cross sand when changing from a coarse disc to

a nishing disc may result in deep scratches and

circular marks.

Removing Welds or Hammer Marks - When remov-

ing welds or hammer marks, limit coarse sanding to

the immediate area. Use successively ner grits to

smooth surface.

Finishing Metal - Constantly move across the sur-

face. Work faster on curved surfaces where contact

areas are smaller and pressure is greater. Flat areas

may appear at the end of the stroke when pressure

is too heavy. Ease up on pressure at end of each

stroke and when reversing strokes.

Troubleshooting

Deep scratches and circular marks can result from:

• Using too coarse a grit

• Using a partially glazed disc

• Dirt or loose metal on the workpiece

• Failure to sand across the grain when changing from

coarse to nishing discs

• Failure to use closed coated discs to reduce the

problem of grains working loose and scratching the

workpiece

Bluish discoloration of metal surface indicates:

• Excessive heat caused by circular motion in a small area

• Excessive pressure

• Use of worn out or glazed discs

MAINTENANCE

WARNING

To reduce the risk of injury, always

unplug the charger and remove the

battery pack from the charger or tool before

performing any maintenance. Never disassemble

the tool, battery pack or charger. Contact a

MILWAUKEE service facility for ALL repairs.

Maintaining Tool

Keep your tool, battery pack and charger in good

repair by adopting a regular maintenance program.

Inspect your tool for issues such as undue noise,

misalignment or binding of moving parts, breakage of

parts, or any other condition that may a󰀨ect the tool

operation. Return the tool, battery pack, and charger

to a MILWAUKEE service facility for repair. After six

months to one year, depending on use, return the

tool, battery pack and charger to a MILWAUKEE

service facility for inspection.

If the tool does not start or operate at full power with

a fully charged battery pack, clean the contacts on

the battery pack. If the tool still does not work prop-

erly, return the tool, charger and battery pack, to a

MILWAUKEE service facility for repairs.

WARNING

To reduce the risk of personal in-

jury and damage, never immerse

your tool, battery pack or charger in liquid or

allow a liquid to ow inside them.

ONE-KEY™

WARNING

Chemical Burn Hazard.

This device contains a

lithium button/coin cell battery. A new

or used battery can cause severe in

ternal burns and lead to death in as

little as 2 hours if swallowed or enters the body.

Always secure the battery cover. If it does not

close securely, stop using the device, remove the

batteries, and keep it away from children. If you

think batteries may have been swallowed or en

tered the body, seek immediate medical attention.

Internal Battery

An internal battery is used to facilitate full ONE-KEY™

functionality.

To replace the battery:

1. Remove the battery pack.

2. Remove the screw(s) and open the battery door.

3. Remove the old battery, keep it away from children,

and dispose of it properly.

4. Insert the new battery (3V CR2032), with the posi-

tive side facing up.

5. Close the battery door and tighten the screw(s)

securely.

Cleaning

Clean dust and debris from any vents. Keep tool

clean, dry and free of oil or grease. Use only mild

soap and a damp cloth to clean, since certain clean-

ing agents and solvents are harmful to plastics and

other insulated parts. Some of these include gasoline,

turpentine, lacquer thinner, paint thinner, chlorinated

cleaning solvents, ammonia and household deter-

gents containing ammonia. Never use ammable or

combustible solvents around tools.

Repairs

For repairs, return the tool, battery pack and charger

to the nearest authorized service center.

ACCESSORIES

WARNING

Use only recommended accesso-

ries. Others may be hazardous.

For a complete listing of accessories, go online to

www.milwaukeetool.com or contact a distributor.

WIRELESS COMMUNICATION

For products provided with wireless communication

features, including ONE-KEY™:

Pursuant to part 15.21 of the FCC Rules, do not

modify this product. Modication could void your

authority to operate the product. This device complies

with part 15 of the FCC Rules and ISED-Canada's

license exempt RSS standards. Operation is subject

to the following two conditions: 1) This device may

not cause harmful interference, and 2) This device

must accept any interference received, including

interference that may cause undesired operation.

SERVICE - UNITED STATES

1-800-SAWDUST (1.800.729.3878)

Monday-Friday, 7:00 AM - 6:30 PM CST

or visit www.milwaukeetool.com

Contact Corporate After Sales Service Technical

Support with technical, service/repair, or warranty

questions.

Email: [email protected]

Become a Heavy Duty Club Member at

www.milwaukeetool.com to receive important

notications regarding your tool purchases.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.800.268.4015

Monday-Friday, 7:00 AM - 4:30 PM CST

or visit www.milwaukeetool.ca

LIMITED WARRANTY

USA & CANADA

Every MILWAUKEE power tool* (see exceptions below) is warranted

to the original purchaser only to be free from defects in material and

workmanship. Subject to certain exceptions, MILWAUKEE will repair

or replace any part on an electric power tool which, after examination,

is determined by MILWAUKEE to be defective in material or workman-

ship for a period of ve (5) years** after the date of purchase unless

otherwise noted. Return of the power tool to a MILWAUKEE factory

Service Center location or MILWAUKEE Authorized Service Station,

freight prepaid and insured, is required. A copy of the proof of purchase

should be included with the return product. This warranty does not

apply to damage that MILWAUKEE determines to be from repairs

made or attempted by anyone other than MILWAUKEE authorized

personnel, misuse, alterations, abuse, normal wear and tear, lack of

maintenance, or accidents.

Normal Wear: Many power tools need periodic parts replacement and

service to achieve best performance. This warranty does not cover

repair when normal use has exhausted the life of a part including,

but not limited to, chucks, brushes, cords, saw shoes, blade clamps,

o-rings, seals, bumpers, driver blades, pistons, strikers, lifters, and

bumper cover washers.

*This warranty does not cover Air Nailers & Staplers; Airless Paint

Sprayer; Cordless Battery Packs; Gasoline Driven Portable Power

Generators; Hand Tools; Hoist – Electric, Lever & Hand Chain;

M12™ Heated Gear; Reconditioned Product; and Test & Measure-

ment Products. There are separate and distinct warranties available

for these products.

**The warranty period for Job Site Radios, M12™ Power Port, M18™

Power Source, Jobsite Fan and Trade Titan™ Industrial Work Carts

is one (1) year from the date of purchase. The warranty period for

the

M18 FUEL™ 1" D-Handle High Torque Impact Wrenches, Drain

Cleaning Cables, AIRSNAKE™ Drain Cleaning Air Gun Accessories,

and REDLITHIUM™ USB Laser Levels is two (2) years from the date

of purchase. The warranty period for the M18™ Compact Heat Gun, 8

Gallon Dust Extractor, M18™ Framing Nailers, M18 FUEL™ 1/2" Ext.

Anvil Controlled Torque Impact Wrench w/ ONE-KEY™, M18 FUEL™

1" High Torque Impact Wrench w/ ONE-KEY™, M18 FUEL™ 2 Gal.

Compact Quiet Compressor, M12™ Laser Levels, 165' Laser Detec-

tor, M12™ 23GA Pin Nailer, and M18 FUEL™ 1/4" Blind Rivet Tool

w/ ONE-KEY™, and M12 FUEL™ Low Speed Tire Bu󰀨er is three (3)

years from the date of purchase. The warranty period for the LED in the

LED Work Light and the LED Upgrade Bulb for the Work Light is the

lifetime of the product subject to the limitations above. If during normal

use the LED or LED Bulb fails, the part will be replaced free of charge.

Warranty Registration is not necessary to obtain the applicable war-

ranty on a MILWAUKEE power tool product. The manufacturing date

of the product will be used to determine the warranty period if no proof

of purchase is provided at the time warranty service is requested.

ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT

REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CON-

TRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT.

IF YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT

PURCHASE THE PRODUCT. IN NO EVENT SHALL MILWAUKEE BE

LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL OR

PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES,

EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A CON-

SEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN

ANY PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS

FOR LOSS OF PROFITS. SOME STATES DO NOT ALLOW THE EX-

CLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL

DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT

APPLY TO YOU. THIS WARRANTY IS EXCLUSIVE AND IN LIEU

OF ALL OTHER EXPRESS WARRANTIES, WRITTEN OR ORAL.

TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS

ANY IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION

ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS

FOR A PARTICULAR USE OR PURPOSE; TO THE EXTENT SUCH

DISCLAIMER IS NOT PERMITTED BY LAW, SUCH IMPLIED WAR-

RANTIES ARE LIMITED TO THE DURATION OF THE APPLICABLE

EXPRESS WARRANTY AS DESCRIBED ABOVE. SOME STATES

DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WAR-

RANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO

YOU, THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS,

AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM

STATE TO STATE.

This warranty applies to product sold in the U.S.A. and Canada only.

Please consult the ‘Service Center Search’ in the Parts & Service sec-

tion of MILWAUKEE’s website www.milwaukeetool.com or call 1.800.

SAWDUST (1.800.729.3878) to locate your nearest service facility for

warranty and non-warranty service on a Milwaukee electric power tool.

RÈGLES DE SÉCURITÉ

GÉNÉRALES RELATIVES AUX

OUTILS ÉLECTRIQUES

AVERTISSEMENT

Lire toutes les consignes

de sécurité, consignes,

illustrations et spécications fournies avec cet

outil électrique. Ne pas suivre l’ensemble des règles

et instructions peut entraîner une électrocution, un

incendie ou des blessures graves. Conserver les

règles et les instructions à des ns de référence

ultérieure. Le terme «outil électrique» gurant dans

les avertissements ci-dessous renvoie à l’outil élec-

trique à alimentation par le réseau (à cordon) ou par

batterie (sans l).

SÉCURITÉ DU LIEU DE TRAVAIL

• Veillez à ce que l’aire de travail soit propre et

bien éclairée. Le désordre et le manque de lumière

favorisent les accidents.

• Ne pas utiliser d’outils électriques dans des at-

mosphères explosives, par exemple en présence

de liquides, gaz ou poussières inflammables.

Les outils électriques produisent des étincelles

risquant d'enflammer les poussières ou vapeurs.

• S’assurer que les enfants et les curieux se trouvent

à une bonne distance au moment d’utiliser un outil

électrique. Les distractions peuvent causer une perte

de contrôle.

SÉCURITÉ ÉLECTRIQUE

• Les fiches des outils électriques doivent cor-

respondre à la prise secteur utilisée. Ne jamais

modier la che, de quelque façon que ce soit.

Ne jamais utiliser d'adaptateurs de che avec des

outils mis à la terre. Les ches et prises non modiées

réduisent le risque de choc électrique.

• Éviter tout contact avec des surfaces mises à

la terre comme des tuyaux, des radiateurs, des

cuisinières et des réfrigérateurs. Le risque de choc

électrique est accru lorsque le corps est mis à la terre.

• Ne pas exposer les outils électriques à l'eau ou

l'humidité. La pénétration d’eau dans ces outils accroît

le risque de choc électrique.

• Ne pas maltraiter le cordon d'alimentation. Ne

jamais utiliser le cordon d’alimentation pour trans-

porter l’outil électrique et ne jamais débrancher ce

dernier en tirant sur le cordon. Garder le cordon à

l'écart de la chaleur, de l'huile, des objets tranchants

et des pièces en mouvement. Un cordon endom-

magé ou emmêlé accroît le risque de choc électrique.

• Pour les travaux à l’extérieur, utiliser un cordon

spécialement conçu à cet e󰀨et. Utiliser un cordon

conçu pour l'usage extérieur réduit les risques de choc

électrique.

• Si l’utilisation d’un outil électrique est inévita-

ble dans un endroit humide, utiliser une source

d’alimentation munie d’un disjoncteur de fuite de

terre. L’utilisation d’un disjoncteur de fuite de terre

réduit le risque de choc électrique.

SÉCURITÉ INDIVIDUELLE

• Rester attentif, prêter attention au travail et faire

preuve de bon sens lors de l'utilisation de tout outil

électrique. Ne pas utiliser cet appareil en cas de

fatigue ou sous l’inuence de l’alcool, de drogues

ou de médicaments. Un moment d’inattention pen-

dant l’utilisation d’un outil électrique peut entraîner des

blessures graves.

• Porter l’équipement de protection individuel req-

uis. Toujours porter une protection oculaire. Selon

les conditions, porter aussi un masque antipoussières,

des bottes de sécurité antidérapantes, un casque

protecteur ou une protection auditive an de réduire

les blessures.

• Empêcher les démarrages accidentels. S’assurer

que la gâchette est en position d’arrêt avant de

brancher l’outil à une source de courant, d’insérer

la batterie, de le ramasser ou de le transporter.

Le fait de transporter un outil électrique en gardant

le doigt sur la gâchette ou de mettre sous tension un

outil électrique lorsque la gâchette est en position de

marche favorise les accidents.

• Retirer les clés de réglage avant de mettre l’outil

en marche. Une clé laissée sur une pièce rotative de

l’outil peut causer des blessures.

• Ne pas travailler hors de portée. Toujours se tenir

bien campé et en équilibre. Une bonne stabilité pro-

cure un meilleur contrôle de l’outil électrique en cas

d’imprévus.

• Porter une tenue appropriée. Ne porter ni vête-

ments amples, ni bijoux. Garder les cheveux et les

vêtements à l’écart des pièces en mouvement. Les

vêtements ottants, les bijoux ou les cheveux longs

risquent d’être happés par les pièces en mouvement.

• Si les outils sont équipés de dispositifs de

dépoussiérage, s'assurer qu'ils sont connectés

et correctement utilisés. L’utilisation d’un collecteur

de poussière permet de réduire les dangers liés à la

poussière.

• Ne pas laisser la familiarité avec l'outil acquise par

une utilisation fréquente vous rendre su󰀩sant et

vous amener à ignorer les règles de sécurité. Une

utilisation négligée peut causer une blessure grave en

une fraction de seconde.

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

• Ne pas forcer l'outil électrique. Utiliser l'outil élect-

rique approprié pour l'application. Un outil électrique

approprié exécutera le travail mieux et de façon moins

dangereuse s’il est utilisé dans les limites prévues.

• Ne pas utiliser l'outil électrique si le commuta-

teur ne permet pas de le mettre en marche ou de

l'arrêter. Tout outil électrique qui ne peut pas être

contrôlé par son commutateur est dangereux et doit

être réparé.

• Débrancher l'outil et/ou retirer le bloc-piles, si pos-

sible, avant d’e󰀨ectuer des réglages, de changer

d’accessoire ou de remiser l’outil. Ces mesures de

sécurité préventives réduisent les risques de démar-

rage accidentel de l'outil.

• Entreposer l’outil électrique hors de la portée des

enfants et interdire à quiconque de l’utiliser si la

personne ne connaît pas bien le produit ou les

instructions. Les outils électriques sont dangereux

dans les mains d’utilisateurs novices.

• Entretenir les outils électriques et les acces-

soires. Vérier qu'aucune pièce mobile n'est mal

alignée ou bloquée, qu'aucune pièce n'est brisée

et s'assurer qu'aucun autre problème risque

d'a󰀨ecter le bon fonctionnement de l'outil. En

cas de dommages, faire réparer l’outil avant de

l’utiliser. Plusieurs accidents sont causés par des

produits mal entretenus.

• Garder les outils bien a󰀨ûtés et propres. Des outils

correctement entretenus et dont les tranchants sont

bien a󰀨ûtés risquent moins de se bloquer et sont plus

faciles à contrôler.

• Utiliser l’outil électrique, les accessoires, les

embouts etc. conformément à ces instructions en

tenant compte des conditions de travail et de la

tâche à e󰀨ectuer. L'usage d'un outil électrique pour

des applications pour lesquelles il n'est pas conçu peut

être dangereux.

• Garder les poignées et les surfaces de préhension

sèches, propres et exemptes d’huile ou de graisse.

Des poignées et des surfaces de préhension glissantes

ne permettent pas de manipuler et de contrôler l'outil

en toute sécurité en cas de situation imprévue.

UTILISATION ET ENTRETIEN

DE LA BATTERIE

• Pour recharger le bloc-piles, utiliser seulement

le chargeur spécié par le fabricant. Un chargeur

pouvant convenir à un type de bloc-piles peut entraîner

un risque d’incendie lorsqu’il est utilisé avec un autre

type de bloc-piles.

• N’utiliser l’outil électrique qu’avec une batterie

recommandée. L’utilisation de tout autre bloc-piles

peut créer un risque de blessures et d’incendie.

• Lorsque le bloc-piles n’est pas utilisé, le tenir éloi-

gné des objets en métal tels que les trombones,

les pièces de monnaie, les clés, les clous, les vis

ou d’autres petits objets métalliques qui pourraient

connecter les bornes. Le court-circuitage des bornes

d’une pile peut entraîner des brûlures ou un incendie.

• Éviter tout contact avec le liquide pouvant être

éjecté de la pile en cas de manutention abusive. En

cas de contact accidentel, rincer immédiatement

les parties atteintes avec de l’eau. Si le liquide entre

en contact avec les yeux, consulter un médecin.

Le liquide éjecté des piles peut causer des irritations

ou des brûlures.

• N’utiliser aucun bloc-piles ni aucun outil ayant été

endommagé ou modié. Des piles endommagées ou

modiées peuvent adopter un comportement imprévis-

ible pouvant causer un incendie, une explosion ou le

risque de blessures.

• Ne pas exposer le bloc-piles ou l’outil aux

ammes ou à une température excessive. Une

exposition aux ammes ou à une température supé-

rieure à 130°C (265°F) peut causer une explosion.

• Suivre toutes les instructions de charge et ne pas

charger le bloc-piles ou l’outil en dehors de la plage

de température spéciée. Une charge incorrecte ou à

des températures en dehors de la plage spéciée peut

endommager la pile et augmenter le risque d’incendie

ENTRETIEN

• Les réparations de l’outil électrique doivent être

conées à un technicien qualié, utilisant exclu-

sivement des pièces identiques à celles d’origine.

Le maintien de la sûreté de l’outil électrique sera ainsi

assuré.

• Ne jamais e󰀨ectuer la réparation d’un bloc-piles

endommagé. La réparation du bloc-piles doit être

réalisée par le fabricant ou les fournisseurs de service

agréés uniquement.

RÈGLES DE SÉCURITÉ

SPÉCIFIQUES POUR MEULES

Règles de sécurité générales pour les opérations

de meulage, de ponçage, de brossage à brosse

métallique et de découpage :

• Cet outil électrique est conçu pour servir de meule-

use, de ponceuse, de brosse métallique ou d’outil

de coupe. Consulter tous les avertissements de

sécurité et toutes les instructions, les illustrations

et les précisions fournis avec cet outil électrique.

Ne pas suivre l’ensemble des instructions décrites ci-

dessous peut entraîner une électrocution, un incendie

et/ou des blessures graves.

• Il n’est pas recommandé d’utiliser cet outil élec

trique pour polir des pièces. Le fait d’utiliser cet

outil pour e󰀨ectuer des tâches pour lesquelles il n’est

pas conçu peut présenter un danger et entraîner des

blessures.

• Ne pas e󰀨ectuer aucune conversion pour trans-

former cet outil électrique en autre, lequel soit

diamétralement contraire à la conception et

aux spécifications originales du fabricant de

l’outil. Une telle conversion pourra causer une perte

de contrôle et des blessures physiques graves.

• La vitesse nominale de l’accessoire doit au moins

être égale à la vitesse maximale indiquée sur l’outil

électrique. Les accessoires qui sont utilisés à une vi-

tesse supérieure à leur VITESSE NOMINALE peuvent

se briser et se détacher.

• Le diamètre extérieur et l’épaisseur de l’accessoire

doivent être conformes à la capacité de l’outil

électrique. Il est impossible d’envelopper ou de

contrôler adéquatement un accessoire de dimension

inappropriée.

• Le letage des accessoires doit correspondre au

letage de la broche de la meuleuse. Pour les ac-

cessoires montés par des brides, le trou de l'arbre

de l'accessoire doit s'ajuster avec le diamètre de

positionnement de la bride. Les accessoires qui ne

conviennent pas à la pièce de montage de l’outil se

déstabiliseront, vibreront de façon excessive et pour-

ront causer une perte de contrôle.

• Les dimensions de la monture de l'accessoire

doivent convenir à celles de la quincaillerie cor-

respondante à l’outil électrique. Les accessoires

qui ne conviennent pas à la pièce de montage de

l’outil se déstabiliseront, vibreront de façon excessive

et pourront causer une perte de contrôle.

• Ne pas utiliser un accessoire endommagé. In-

specter l’accessoire avant chaque utilisation an

de s’assurer que les meules, par exemple, sont

exemptes d’ébréchures et de ssures, que le pla-

teau porte-disque est exempt de ssures et qu’il

n’est pas usé de façon excessive, et que la brosse

métallique ne comprend pas de ls détachés ou

craquelés. Si l’outil électrique ou l’accessoire est

échappé, s’assurer qu’il n’est pas endommagé ou

installer un autre accessoire. Après avoir e󰀨ectué

cette opération, se tenir à distance de l’accessoire

en rotation et faire fonctionner l’outil à sa vitesse

maximale à vide pendant une minute. S’assurer

que personne ne se tient à proximité de l’outil. Les

accessoires endommagés se brisent généralement

lors de cette vérication.

• Porter de l’équipement de protection personnelle.

Selon le type d’opération, porter un masque de

protection ou des lunettes de sécurité. Au besoin,

porter également un masque anti-poussière, un

protecteur d’oreille, des gants et un tablier d’atelier

résistant aux petits fragments abrasifs ou aux

fragments provenant des pièces à travailler. La

protection oculaire doit être capable de résister les

débris projetés qui résultent des opérations di󰀨érentes.

Le masque anti-poussière et le masque ltrant doivent

ltrer les particules produites lors de l’opération. Une

exposition prolongée à un bruit fort peut entraîner une

perte auditive.

• S’assurer que personne ne se tient à proximité du

lieu de travail. Toute personne qui entre sur le lieu

de travail doit porter l’équipement de protection

requis. Des fragments provenant de la pièce à tra-

vailler ou d’un accessoire brisé peuvent être projetés et

causer des blessures, même à des personnes se ten-

ant à une certaine distance du lieu de travail immédiat.

• Lorsque l’outil est utilisé pour un travail risquant

de le mettre en contact avec des ls électriques

cachés, ne tenir l’outil que par les surfaces isolées.

Le contact avec un l sous tension « électrie » égale-

ment les pièces métalliques exposées de l’outil et peut

électrocuter l’utilisateur.

• Ne jamais déposer l’outil électrique avant l’arrêt

complet de l’accessoire. L’accessoire en rotation

peut attraper la surface et occasionner une perte de

contrôle.

• Ne jamais laisser l’outil électrique fonctionner en

le transportant à ses côtés. L’accessoire en rotation

peut s’accrocher accidentellement aux vêtements et

entrer en contact avec l’utilisateur.

• Nettoyer régulièrement les évents d’aération de

l’outil électrique. Le ventilateur du moteur aspire la

poussière dans le logement et crée une accumulation

excessive de métal fritté, ce qui peut causer un danger

électrique.

• Ne pas faire fonctionner l’outil électrique à prox-

imité de matériaux inammables. Les étincelles

peuvent enammer ces matériaux.

• Ne pas utiliser d’accessoires qui nécessitent des

liquides de refroidissement. L’utilisation d’eau ou

d’un autre liquide de refroidissement peut entraîner

une électrocution ou un choc électrique.

Rebonds et avertissements connexes

Un rebond est une réaction soudaine attribuable au

pincement ou à l’accrochage de la meule, du plateau

porte-disque, de la brosse ou de tout autre accessoire

en rotation. Un pincement ou un accrochage provoque

le blocage immédiat de l’accessoire en rotation qui, à

son tour, entraîne l’outil incontrôlé dans le sens opposé

à la rotation de l’accessoire, à l’endroit du coincement.

Par exemple, si une meule abrasive est accrochée ou

pincée par la pièce à travailler, le rebord de la meule

qui entre dans le point de pincement peut s’enfoncer

dans la surface du matériau, éjectant la meule ou la

faisant rebondir. La meule peut sauter vers l’utilisateur

ou loin de lui, selon le sens du mouvement de la meule

au point de pincement. Dans ces conditions d’utilisation,

les meules abrasives peuvent également se briser.

Un rebond est attribuable à une mauvaise utilisation

de l’outil ou au non-respect des procédures ou des

conditions d’utilisation. Pour empêcher les rebonds,

respecter les directives décrites ci-dessous.

• Tenir fermement l’outil électrique et placer le corps

et les mains d’une façon telle que vous poussiez

résister aux rebonds. Toujours utiliser la poignée

auxiliaire, s’il y en a une, pour assurer un con-

trôle optimal en cas de rebond ou de réaction de

couple lors du démarrage de l’outil. L’utilisateur

peut contrôler les rebonds et les réactions de couple

s’il respecte les directives prescrites.

• Ne jamais placer les mains à proximité de

l’accessoire en rotation. En cas de rebond,

l’accessoire peut dévier sur celles-ci.

• Ne pas positionner le corps à l’endroit où sera

entraîné l’outil électrique si un rebond se produit.

Un rebond entraînera l’outil dans le sens opposé au

mouvement de la meule, à l’endroit de l’accrochage.

• Faire preuve d’une extrême prudence au moment

de travailler auprès de coins, de bords tranchants,

etc. Éviter de bouger et d'accrocher l’accessoire.

Les coins, les rebords tranchants et les surfaces qui

tressautent ont tendance à s’accrocher à la pièce

en rotation et à causer une perte de contrôle ou des

rebonds.

• Ne pas attacher ni une lame à bois d’une scie à

chaîne, ni une meule à tronçonner en diamant

segmentée, ayant un intervalle périphérique plus

grand que 10 mm, ni une lame dentée. Ces types

de lame occasionnent de nombreux rebonds et des

pertes de contrôle fréquentes.

Règles de sécurité spéciques pour les opérations

de meulage et de découpage :

• Utiliser seulement les types de meules recom

mandés pour cet outil électrique et le garde-meule

spécialement conçu pour la meule utilisée. Il est

impossible d’envelopper de façon adéquate et sécuri-

taire les meules qui ne sont pas spécialement conçues

pour l’outil électrique.

• La surface de meulage des meules à moyeu dé-

porté doit être montée en dessous du plan de la

lèvre de protection. Une meule mal montée projetant

à travers le plan de la lèvre de protection ne peut pas

être convenablement protégée.

• Le garde-meule doit être xé solidement à l’outil

électrique et positionné de manière à garantir une

sécurité optimale; il importe donc de diriger le

moins possible la meule vers l’utilisateur. La garde

aide à protéger l’opérateur des fragments de meule

brisés et d’un contact accidentel avec la meule ainsi

que des étincelles pouvant enammer les vêtements.

• Utiliser seulement les meules pour e󰀨ectuer les

opérations spéciées. Par exemple, ne pas meuler

avec le côté d’une meule à tronçonner. Seule la

périphérie des meules à tronçonner abrasives doit être

utilisée pour le meulage. Le fait d’appliquer une force

latérale sur ces meules peut provoquer leur éclatement.

• Toujours utiliser des brides de meule non endom-

magées de formes et de dimensions convenables

pour la meule choisie. Les brides de meule adéquates

soutiennent la meule, ce qui minimise les risques de

bris de celle-ci. Les brides de meules à tronçonner

peuvent di󰀨érer des brides de meules standards.

• Ne pas utiliser de meules usées qui proviennent

d’outils électriques de plus grandes dimensions.

Une meule conçue pour des outils électriques de plus

grandes dimensions ne convient pas à la vitesse plus

élevée des outils de plus petites dimensions et peut

éclater.

• Lors de l’utilisation des meules à usage hybride,

il faut toujours utiliser la garde correcte selon

l’application á e󰀨ectuer. Si la garde correcte n'est

pas utilisée, il est impossible de compter sur la cor-

recte protection que cet accessoire peut o󰀨rir, ce qui

causera des blessures graves.

Règles de sécurité supplémentaires spéciques

pour les opérations de découpage :

• S’assurer que la meule à tronçonner ne se coince

pas et éviter d’appliquer trop de pression. Ne pas

régler la meule à une profondeur de coupe exces-

sive. Le fait d’appliquer trop de pression sur la meule

augmente la charge, la tendance de la meule à se

tordre ou à se coincer pendant la coupe, ainsi que les

risques de rebond ou de bris de la meule.

• Ne pas se tenir vis-à-vis de la meule en rotation ou

derrière celle-ci. Pendant l’opération, lorsque la meule

s’éloigne de l’utilisateur, un rebond pouvant projeter la

meule en rotation et l’outil électrique directement vers

l’utilisateur peut se produire.

• Si la meule se coince ou si l’opération de coupe est

interrompue pour une raison quelconque, éteindre

l’outil électrique et le tenir immobile jusqu’à ce

que la meule parvienne à s’arrêter complétement.

Ne jamais essayer de retirer le disque abrasif de

la coupe quand le disque est en mouvement, car

ceci pourrait provoquer un rebond. Déterminer et

éliminer la cause du blocage de la meule.

• Ne pas remettre en marche l’outil s’il se trouve dans

la pièce à travailler. Laisser la meule parvenir à sa

vitesse maximale et la réinsérer prudemment dans

la coupe. La meule risque de se coincer, de se sou-

lever ou de rebondir si cette précaution n’est pas prise.

• Soutenir les panneaux ainsi que toute pièce à

travailler surdimensionnée an de minimiser les

risques de pincement de la meule et de rebond. Les

pièces à travailler de grandes dimensions ont tendance

à échir sous leur propre poids. Il importe donc de

disposer des supports sous la pièce à travailler, près

du trait de coupe ainsi que du rebord de la pièce à

travailler, des deux côtés de la meule.

• Redoubler de prudence lors de la découpe

d’évidements dans des cloisons ou autres endroits

sans visibilité arrière. La meule sortante peut couper

les conduites d’eau ou de gaz, le câblage électrique,

ainsi que tout autre objet pouvant provoquer un rebond.

• Ne pas essayer d’e󰀨ectuer de coupes courbées.

Exercer trop de pression sur la meule augmente la

charge, la tendance de la meule à se tordre ou à se co-

incer pendant la coupe, ainsi que les risque de rebond

ou de cassage, ce qui causera des blessures graves.

Avertissements de sécurité spéciques pour le

ponçage :

• Utiliser du papier pour disque de ponçage d’une

taille correcte. Suivre les recommandations du

fabricant au moment de choisir le papier abrasif.

Un papier abrasif qui excède la surface du disque de

ponçage présente un danger de lacération et peut

s’accrocher, se déchirer, ou entraîner un rebond.

Règles de sécurité spéciques pour le brossage

métallique :

• Porter une attention particulière à la brosse

métallique, dont les poils peuvent être projetés

même pendant une opération régulière. Éviter de

surcharger les poils en appuyant sur la brosse de

manière excessive. Les poils de la brosse métallique

peuvent pénétrer facilement dans les vêtements légers

ou la peau.

•S’il est recommandé d’installer un dispositif

protecteur pour utiliser une brosse métallique,

s’assurer qu’il n’entre pas en contact avec la

brosse. Le diamètre de la brosse métallique peut aug-

menter en raison de la charge et de la force centrifuge.

Règles de sécurité supplémentaires

•

AVERTISSEMENT

An de minimiser le risque

de blessures, lorsque de

travaux sont faits dans de situations poussié-

reuses, porter une protection respiratoire ou bien,

utiliser une solution d'extraction de poussière

conforme aux normes OSHA.

• Toujours utiliser l’outil à deux mains.

• Risque de brû-lure chimique. Gardez la batterie

des cellules de hors de la portée des enfants.

• Toujours faire preuve de bons sens et procéder

avec prudence lors de l’utilisation d’outils. C’est

impossible de prévoir toutes les situations dont le

résultat est dangereux. Ne pas utiliser cet outil si vous

ne comprenez pas ces instructions d’opération ou si

vous pensez que le travail dépasse votre capacité ;

veuillez contacter Milwaukee Tool ou un professionnel

formé pour recevoir plus d’information ou formation.

• Maintenir en l’état les étiquettes et les plaques

d’identication.Des informations importantes y g-

urent. Si elles sont illisibles ou manquantes, contacter

un centre de services et d’entretien MILWAUKEE pour

un remplacement gratuit.

•

AVERTISSEMENT

Certaines poussières générées

par les activités de ponçage,

de coupe, de rectication, de perforage et d’autres

activités de construction contiennent des substances

considérées être la cause de malformations congéni-

tales et de troubles de l’appareil reproducteur. Parmi

ces substances gurent:

• le plomb contenu dans les peintures à base de plomb;

• la silice cristalline des briques, du ciment et d’autres

matériaux de maçonnerie, ainsi que

• l’arsenic et le chrome des sciages traités chimiquement.

Les risques encourus par l’opérateur envers ces expo-

sitions varient en fonction de la fréquence de ce type

de travail. Pour réduire l’exposition à ces substances

chimiques, l’opérateur doit: travailler dans une zone

bien ventilée et porter l’équipement de sécurité ap-

proprié, tel qu’un masque anti-poussière spécialement

conçu pour ltrer les particules microscopiques.

DESCRIPTION FONCTIONNELLE

1. Verrou de broche

2. Poignée

3. Housse anti-poussière

4. Indicateur ONE-KEY™

5. Verrou de contacteur

6. Contacteur à palette

7. Poignée latérale

8. Garde type 27

No de Cat. 2882-20

9. Accessoire

10. Levier de verrouillage

de la garde

11. Garde à pinces type 1

12. Contacteur à glissière

13. Cadran de sélection

de vitesse

No de Cat.

2883-20

2889-20

No de Cat.

2888-20

2889-20

PICTOGRAPHIE

Volts

Courant direct

Tours-minute (RPM)

Ne pas utiliser la garde pour des

opérations de découpage

UL Listing Mark pour

Canada et États-unis

SPECIFICATIONS

No de Cat. .... 2882-20, 2883-20, 2888-20, 2889-20

Volts.............................................................. 18 CD

Type de batterie ...........................................M18™

Type de chargeur .........................................M18™

RPM ................................................................8 500

Dimension Pivot........................................... 5/8"-11

Capacité maximum ....... 125 mm (5") x 6 mm (1/4")

Température ambiante de fonctionnement

recommandée ........... -18°C

50°C (0°F

125°F)

No de Cat ................................... 2882-20, 2883-20

Module/ID de FCC ....................... BGM11S/QOQ11

MONTAGE DE L'OUTIL

AVERTISSEMENT

Ne recharger la batterie

qu’avec le chargeur spéci-

é. Pour les instructions de charge spéciques,

lire le manuel d’utilisation fourni avec le chargeur

et les batteries.

Retrait/insertion de la batterie

Pour retirer la batterie, enfoncer les boutons de

déverrouillage et la tirer hors de l’outil.

AVERTISSEMENT

Toujours verrouiller la

détente ou retirer la bat-

terie les fois que l’outil est inutilisé.

Pour insérer la batterie, la glisser dans le corps de

l’outil. S’assurer qu’elle est xée solidement.

AVERTISSEMENT

Pour minimiser les risques

de blessures, toujours in-

staller correctement le garde-meule approprié.

Le type de garde doit convenir au type de meule,

ceci an d'assurer que l’utilisateur ait une protec-

tion maximale si la meule se casse.

Enlevement/mise en place/Ajustage

de la garde type 27

L’outil est doté d’un garde-meule. Le garde-meule

doit être utilisé lorsque l’outil sert de rectieuse.

Lorsque l’outil est employé comme ponceuse, il faut

retirer le garde-meule.

1. Pour retirer le garde-meule, retirer la batterie et

enlevez du pivot tous les accessoires.

2. Appuyez sur le levier de verrouillage et faites

tourner le garde-meule pour aligner les pattes et

les encoches tel qu’indiqué.

3. Appuyez sur le levier de verrouillage, relevez le

garde et écartez-le de l’outil.

4. Pour installer le garde-meule, retirer la batterie

et enlevez du pivot tous les accessoires.

REMARQUE : utiliser uniquement des meules de

115 mm (4-1/2") avec des protecteurs de 115 mm

(4-1/2") (disponibles en accessoire). Utiliser

uniquement des meules de 125 mm (5") avec des

protecteurs de 125 mm (5").

5. Alignez les pattes et les encoches tel qu’indiqué.

6. Appuyez sur le levier de verrouillage et appuyez

sur le garde pour le xer en place.

7. Pour régler la position du garde-meule, appuyez

sur le levier de verrouillage et faites tourner le

garde vers une des cinq encoches de détente.

ADVERTISSEMENT! Toujours ajuster la garde

pour fournir à l’opérateur une protection maximale

pendant l’opération.

Aire de l'utilisateur

Mise en place/enlevement de la garde a

pinces type 1

Lors de l’utilisation d’une meule type 1, toujours

utiliser une garde à pinces type 1.

1. Retirer le bloc-piles.

2. Bien mettre la garde type 27 en place d’après les

instructions et l’ajuster correctement an d’assurer

que l’utilisateur ait la protection maximale pendant

l’utilisation.

3. Pour mettre la garde à pinces type 1 en place, la

glisser sur la garde type 27 jusqu’à ce qu’elle soit

encliquetée sur place.

4. Pour l’enlever, retirer le bloc-piles et après, sé-

parer la garde à pinces type 1 de la garde type 27.

AVERTISSEMENT

Pour réduire les risques

de blessures, toujours

utiliser la poignée latérale pendant le fonc-

tionnement. Tenir l'outil fermement.

Pose de la poignée latérale

Il est possible d’installer la poignée latérale sur le

dessus ou de l’un ou l’autre des côtés de la boîte

d’engrenages. Placez la poignée sur le côté o󰀨rant la

meilleure maîtrise de l’outil et la meilleure protection

du garde-meule. Vissez la poignée dans la cavité

letée sur le côté de l’outil et serrez-la à fond.

AVERTISSEMENT

Pour minimiser les risques

de blessures, l’utilisateur

devrait être formé au maniement, à l’entretien et

à la protection des meules.

Sélection de la roue de meulage

Utilisez des meules qui sont :

• du calibre adéquat tel qu’indiqué sur la che sig-

nalétique de l’outil.

• d’un calibre (t/min.) égal ou supérieur à celui qui est

indiqué sur la che signalétique de l’outil.

• du genre et de la texture adéquats pour la tâche.

Le meulage s’e󰀨ectue par l’action abrasive de milliers

de grains abrasifs sur la face de la meule. Lorsque vous

meulez des métaux comme l’acier et le fer, choisissez

une meule en corindon. Pour la pierre et le béton, une

meule de carbure de silicium et pour les métaux non

ferreux, une meule renforcée de coton.

Les meules de type 27 renforcées de 3,2 mm (1/8") con-

viennent pour de petits tronçonnages et des encoches

seulement. Pour éviter de les endommager, manipulez

les meules avec soin. Avant d’en installer une, inspectez-

la pour y déceler des ssures. Si la meule est ssurée, dis-

posez-en an que personne d’autre ne puisse s’en servir.

Soin de meuler et meules à tronçonner

Les meules devraient être protégées de :

• l’eau et l’humidité.

• les solvants de tous genres.

• les brusques variations de température.

• les chutes et les heurts.

Les meules devraient être rangées :

• de façon systématique pour permettre le retrait de

l’une sans déranger ou endommager les autres.

• avec leur che signalétique.

Les meules ne devraient pas :

• choir,

• rouler,

• heurter.

Si on laisse choir une meule, qu’on la roule, la

heurte ou la soumet à de brusques changements

de température, ou encore, si elle vient en contact

avec des solvants ou de l’humidité, il vaut mieux en

disposer immédiatement.

AVERTISSEMENT

N’utilisez que des disques

dont la vitesse de rotation

sécuritaire excède la vitesse de rotation mention-

née sur la che signalétique de l’outil. Cette vi-

tesse de rotation est basée sur la résistance du

disque en tenant compte de la sécurité. La vitesse

de rotation indiquée n’est pas une norme de

rendement, mais une norme de vitesse de rota-

tion sécuritaire qu’il ne faut pas excéder.

Montage/démontage roue de meulage

S’assurer que la meule ne dépasse pas la partie

inférieure du protecteur. Un protecteur plus grand

peut être nécessaire pour les meules à moyeu leté

(voir « Accessoires »).

1. Retirer la batterie. AVERTISSEMENT! Il faut tou-

jours retirer la batterie et verrouiller la détente de

l’outil avant de changer ou d’enlever les accessoires.

2. Placer le protège-meule correctement.

3. Essuyer la bride, l’écrou de bride et la broche an

d’enlever la poussière et les débris. Inspecter

les pièces an de s’assurer qu’elles ne sont pas

endommagées. Procéder à des remplacements,

au besoin. Toujours utiliser la quincaillerie de

montage Milwaukee

conçue pour votre outil.

4. Placer la asque sur la broche.

Pivot

Bride

Muele

Écrou de bride

5. Placer la meule sur la broche et l’aligner avec la

asque.

6. Placer l’écrou évasé au-dessus de la broche, selon

l’épaisseur de la meule.

Position de l'écrou pour

meules de 3,2 mm (1/8")

Position de l'écrou pour

meules de 6,4 mm (1/4")

3,2 mm (1/8")

6,4 mm (1/4")

7. Appuyer sur le dispositif de verrouillage de la

broche tout en tournant l’écrou évasé dans le sens

horaire. Serrer solidement.

8. Pour retirer la meule, retirer la batterie et répéter

les étapes dans l’ordre inverse.

Sélection des disques abrasifs

Utilisez des disques abrasifs qui sont :

• du calibre adéquat tel qu’indiqué sur la che sig-

nalétique de l’outil.

• du genre et de la texture adéquats pour la tâche.

• d’un calibre (t/min.) égal ou supérieur à celui qui est

indiqué sur la che signalétique de l’outil.

Consultez le tableau ci-dessous pour connaître

le disque abrasif qui convienne à votre tâche. En

général, utilisez des disques à 24 ou 36 grains pour

le décapage robuste; 50, 60 ou 80 grains pour le

décapage moyen et 120 pour la nition. Commencez

toujours avec un disque à grains grossiers pour con-

tinuer avec des disques progressivement plus ns.

•Corindon: Pour abrasion rapide. Disque d'usage gé-

néral convenant à la plupart des tâches sur les mé-

taux. Idéal pour l'acier laminé à froid, l'acier inoxydable

et les métaux exigeant un abrasif robuste et durable.

•Aluminium-Zircone Bi-Cut: Conception unique

des grains formant un agglomérat rugueux pour

extirper les dépôts et nettoyer rapidement. Idéal

pour décaper sans encroûtagela peinture des

autos,bateaux, bre de verre, etc.

• Céramique: Dure trois fois plus longtemps qu'un

disque en corindon. Pour le travail général sur les

métaux, l'outil idéal pour les tâches robustes.

Installation du disque d’appui et du

disque abrasif

1. Retirer la batterie. AVERTISSEMENT! Il faut

toujours retirer la batterie et verrouiller la détente

de l’outil avant de changer ou d’enlever les acces-

soires.

2. Essuyer les accessoires, l’écrou du disque et la

broche an d’enlever la poussière et les débris.

Procéder à des remplacements, au besoin.

Toujours utiliser la quincaillerie de montage

Milwaukee

conçue pour votre outil.

3. Glissez le disque d’appui sur le pivot, côté plat

éloigné de la boîte d’engrenages.

4. Placez le disque abrasif sur le disque d’appui et

xez-les au pivot à l’aide de l’écrou de disque.

Pivot

Disque d'appuil

Écrou de disque

Disque abrasif

5. Pour serrer, appuyez sur le bouton de blocage du piv-

ot pendant que vous visserez l’écrou (sens horaire).

6. Pour retirer le disque d’appui et le disque abrasif,

retirer la batterie et inversez le procédé.

Installation/retrait/nettoyage de l’écran

anti-poussière

L’utilisation de l’écran anti-poussière améliore les

performances et augmente la durée de vie de l’outil.

1. Pour fixer l’écran anti-poussière, enclencher

l’écran sur la poignée de l’outil.

2. Pour retirer l’écran anti-poussière, insérer un

tournevis plat dans l’encoche située en haut de

l’écran anti-poussière et faire levier.

3. Pour nettoyer l’écran anti-poussière, tapoter con-

tre une surface dure, ou sou󰀪er de l’air comprimé.

ONE-KEY™

Pour en apprendre plus long sur la fonctionnalité

ONE-KEY™ de cet outil, visitez le milwaukeetool.

com/One-Key. Pour télécharger l’application

ONE-KEY™, visitez l’App Store d’Apple ou Google

Play à l’aide de votre appareil intelligent.

Indicateur ONE-KEY™

Bleu uni Le mode sans l est engagé et prêt

pour le configurer à l'aide de l’appli

ONE-KEY™.

Bleu

clignotant

L’outil établit une communication active

avec l’appli ONE-KEY™.

Rouge

clignotant

L'outil a un blocage sécuritaire et ne

pourra être débloqué que par le pro-

priétaire à l’aide de l’appli ONE-KEY™.

MANIEMENT

AVERTISSEMENT

An de minimiser le risque

de blessures, toujours

porter la protection oculaire appropriée certiée

conforme à la norme ANSI Z87.1.

Lorsque de travaux sont faits dans de situations

poussiéreuses, porter une protection respiratoire

ou bien, utiliser une solution d'extraction de

poussière conforme aux normes OSHA.

Ne jamais meuler sans équipement de protection.

Cadran de vitesse

(No de Cat. 2888-20, 2889-20)

Les meuleuses à vitesse variable MILWAUKEE

comportent un cadran de vitesse qui se trouve au but

de la poignée ; il sert à établir la vitesse maximale.

Tourner le cadran de vitesse vers le « 5 » pour établir

la vitesse maximale ou bien, vers le « 1 » pour la

vitesse minimale.

Démarrage contrôlé

La fonction de « Démarrage contrôlé » minimise les

« saccades », elles étant de réactions de couple,

lorsque la gâchette est appuyée.

Frein électrique

Le frein électrique s’engage lorsque le contacteur est

relâché, ce qui fera que la meule s’arrête en quelques

secondes. Il y aurait un délai entre le moment où le

contacteur est relâché et celui où le frein s’engage.

Des fois, le frein ne s’engagera point. Si le frein ne

s’engage pas dans la plupart des cas, envoyer l’outil

à un centre de service autorisé MILWAUKEE pour

faire l’entretien pertinent. S’assurer que l’outil est

complètement arrêté avant de le déposer.

AVERTISSEMENT

Toujours tenir l’outil

fermement avec les deux

mains avant de commencer à meuler.

Fonctionnement de la gâchette à palettes

(No de Cat. 2882-20, 2888-20)

Pour démarrer l’outil, tenir fermement la poignée

latérale et la poignée de support. Pousser le bou-

ton de verrouillage vers la droite et appuyer sur la

gâchette à palettes.

Pour arrêter l’outil, relâcher la gâchette à palettes.

S’assurer que l’outil est complètement arrêté avant

de le déposer.

Fonctionnement de l’interrupteur à glissière

(No de Cat. 2883-20, 2889-20)

Pour démarrer l’outil, tenir fermement la poignée

latérale et la poignée de support puis glisser

l’interrupteur à la position ON (Marche).

Pour arrêter l’outil, relâcher la gâchette. S’assurer que

l’outil est complètement arrêté avant de le déposer.

Pour verrouiller l’interrrupteur, le glisser à la position

ON (Marche) puis enfoncer l’avant de l’interrupteur.

Pour arrêter l’outil, appuyer sur l’interrupteur et le

relâcher. S’assurer que l’outil est complètement ar-

rêté avant de le déposer.

Fonctionnement général

1. Si vous venez tout juste d’installer un disque abra-

sif ou de commencer le travail, vériez la meule

en la laissant tourner durant une minute avant de

l’appliquer sur le matériau. AVERTISSEMENT!

Ne jamais employer une meule qu’on a laissé

tomber. Une meule déstabilisée peut marquer

le matériau, causer des dommages à l’outil et

imposer une contrainte irrésistible à la meule.

2. Utiliser un serre-joint, un étau ou tout autre moyen

adéquat pour immobiliser la pièce à travailler et avoir

les deux mains libres an de mieux contrôler l’outil.

3. AVERTISSEMENT! Tenir l’outil de façon sécuri-

taire avec les deux mains. Démarrer l’outil.

REMARQUE : Si l’outil se bloque, relâcher la

gâchette an de le réinitialiser. Diminuer la pres-

sion pour éviter les blocages.

4. Laissez la meule atteindre son plein régime avant

de commencer le meulage.

5.Contrôlez la pression et le contact du disque avec

la pièce. AVERTISSEMENT! Ne jamais frapper

la meule contre la pièce à travailler. L’application

d’une pression excessive entraînera la défaillance

de l’outil ou la diminution de la vitesse.

6. Une fois l’opération terminée, mettre l’outil à l’arrêt

et attendre que le moteur s’arrête complètement

avant de déposer l’outil.

Utilisation des meules

AVERTISSEMENT

Le type de garde doit

correspondre au type de

roues pour assurer une protection maximale pour

l’opérateur si la roue doit être interrompu.

Tenez la ponceuse-rectieuse à un angle de 5° à 15°,

tel qu’indiqué et maintenez une pression constante

pour obtenir un ni uniforme. Un angle trop grand

occasionne une concentration de pression sur de

petites surfaces et peut rainurer ou brûler la surface

de la pièce à ouvrer.

Pour un meilleur résultat, poncez avec

cetteportion du disque

Tenir à un angle

de 5° à 15°

Emploi des meules à tronçonner

Disques à tronçonner sont adaptées pour la petite

coupure, peu profonde entaille activités uniquement.

AVERTISSEMENT

Le type de garde doit

correspondre au type de

roues pour assurer une protection maximale pour

l’opérateur si la roue doit être interrompu.

Pour tronçonner, tenez la ponceuse-rectifieuse

tel qu’indiqué et n’utilisez que le tranchant de la

meule. AVERTISSEMENT! Il ne faut pas meuler

avec le plat d’une meule à tronçonner. Cela pourrait

causer l’éclatement de la meule et vous iniger des

blessures corporelles graves.

Utilisation des brosses à l d’acier

Les brosses à ls d’acier sont utiles pour enlever

rouille, tartre, bavures, scories de soudure etc.

AVERTISSEMENT

Toutes les personnes

présentes dans l’aire de

travail doivent porter des vêtements protecteurs,

des lunettes à coques latérales ou un masque

facial. Les ls détériorés et les résidus s’envoleront

de la brosse avec une force considérable,

engendrant un risque de blessures graves.

N’excédez pas la vitesse de rotation sécuritaire

pour laquelle la brosse à ls d’acier est calibrée.

N’utilisez pas une brosse avariée ou une brosse

qui ne fonctionne pas normalement (éjection

de ls rompus, ottement etc.). Ces conditions

augmentent les risques de bris et de blessures

pouvant en résulter. Débarrassez-vous des

brosses avariées et employez-en de nouvelles.

Un garde du type < 27 > doit être installé en

utilisant une roue métallique pour assurer une

protection maximale pour l'opérateur lorsque

vous êtes fatigué des ls pause. (Voir "Installa-

tion/Retrait/Réglage de la garde".)

Toujours installer les brosses coupes métalliques

conformément aux instructions du fabricant concer-

nant les accessoires. Utilisez uniquement des acces-

soires au letage correspondant à la broche de l’outil.

Disque en toile métallique

Garde-meule

Brosse-boisseau

à ls d’acier

Inspectez la brosse à ls d’acier pour y déceler les

ls rompus et en corriger le ottement. Pour e󰀨ectuer

ce test, faites tourner la brosse à vide durant au

moins une minute avant de l’appliquer sur la pièce

à ouvrer. Durant cette inspection, l’aire de travail

devrait être évacuée.

Contrôler la pression et le contact de surface entre la

meule et la pièce à travailler. Un excès de pression

entraîne la sur-exion des ls et l’accumulation de

la chaleur ce qui provoque la rupture prématurée

des ls, un ternissement précoce et une durabilité

réduite de la brosse. Au lieu d’exercer plus de pres-

sion, essayez une meule circulaire dont l’action de

coupe est plus agressive (augmentation de la taille

du l, diminution de la longueur du l) ou un autre

type de brosse (type à nœud contre type à l serti).

Utilisation des disques abrasifs

Tenez la ponceuse-rectieuse à un angle de 5° à 15°,

tel qu’indiqué, an d’assurer la pression de ponçage

et le contrôle de l’outil. Si l’angle de ponçage est trop

grand, il s’ensuivra trop de pression et une usure

excessive du disque et du matériau. Si l’angle est

trop étroit, le contrôle de l’outil en sera réduit.

Poncez par mouvements larges d’un côté à l’autre en

avançant à chaque mouvement jusqu’à l’obtention

du ni souhaitable.

Pour un meilleur résultat, poncez avec

cetteportion du disque

Tenir à un angle

de 5° à 15°

Ponçage latéral - Pour nir une surface préalablement

poncée avec un disque à grains grossier ou une meule,

poncez à angle droit des marques laissées par le

disque grossier. Les marques laissées par le ponçage

précédent sont faciles à voir et à enlever. Si l’on

néglige de poncer latéralement après un changement

de disque, il pourra rester des rainures profondes

et des marques circulaires à la fin du ponçage.

Ponçage des marques de soudure et de forgeage -

Limitez l’emploi d’un disque à grains grossiers aux

marques de soudure et de forgeage. Employez

successivement des disques à grains plus ns pour

lisser la surface.

Fini du métal -

Déplacez constamment la ponceuse

sur la surface. Travaillez plus prestement sur les

endroits arrondis où le contact avec le disque est

restreint et la pression plus grande. Une trop grande

pression pourra laisser des marques à la n d’un

mouvement. Réduisez la pression vers la n des

mouvements d’un côté à l’autre pour éviter que les

côtés ne soient trop usés à l’endroit où le mouvement

revient sur lui-même.

Dépistage des dérangements

Les rayures profondes peuvent provenir de :

• Usage d’un grain trop grossier.

• Usage d’un disque encroûté.

• Saleté ou particules de métal sur le matériau à

poncer.

• Défaut de poncer perpendiculairement aux marques

du ponçage grossier après changement de disque.

• Défaut d’utiliser un disque à grains serrés. Les

disques à grains serrés perdent moins souvent leurs

grains sur la surface.

Le bleuissement de la surface métallique indique une

surchau󰀨e qui peut provenir de :

• Surchau󰀨e causée par un mouvement circulaire en

es pace restreint.

•Pression excessive.

ENTRETIEN

AVERTISSEMENT

Pour minimiser les risques

de blessures corporelles,

débranchez le chargeur et retirez la batterie du

chargeur ou de l’outil avant d’y e󰀨ectuer des

travaux d’entretien. Ne démontez jamais l’outil,

la batterie ou le chargeur. Pour toute réparation,

consultez un centre de service MILWAUKEE

accrédité.

Entretien de l’outil

Gardez l’outil en bon état en adoptant un programme

d’entretien ponctuel. Inspectez votre outil pour des

questions telles que le bruit excessif, de grippage

des pièces mobiles, de pièces cassées ou toute

autre condition qui peut a󰀨ecter le fonctionnement

de l'outil. Retournez votre outil à un centre de service

MILWAUKEE accrédité pour obtenir le service. Après

une période pouvant aller de 6 mois à un an, selon

l’usage, retournez votre outil à un centre de service

MILWAUKEE accrédité pour d'inspection.

Si l’outil ne démarre pas ou ne fonctionne pas à

pleine puissance alors qu’il est branché sur une

batterie complètement chargée, nettoyez les points

de contact entre la batterie et l’outil. Si l’outil ne

fonctionne toujours pas correctement, renvoyez

l’outil, le chargeur et la batterie à un centre de service

MILWAUKEE accrédité.

AVERTISSEMENT

Pour minimiser les risques

de blessures ou de dom-

mages à l'outil, n'immergez jamais l'outil, la bat-

terie ou le chargeur et ne laissez pas de liquide

s'y inltrer.

ONE-KEY™

AVERTISSEMENT

Risque de brû-

lure chimique.

Ce dis-positif contient une pile bouton

au lithium. Une pile neuve ou usée

peut causer des brûlures internes

graves entraînant la mort en seulement 2 heures

si avalée ou entrée dans le corps. Toujours xer

le couvercle du compartiment des piles. Si le

couvercle ne se ferme pas bien, arrêter d’utiliser

le dispositif, retirer les piles et les garder hors

de la portée des enfants. Si vous soupçonnez

que les piles ont été avalées ou entrées dans le

corps, consultez immédiatement un médecin.

Pile interne

Une pile interne est utilisée pour faciliter la fonction-

nalité complète ONE-KEY™.

Pour remplacer la pile :

1. Retirer le bloc-piles.

Retirer la vis et ouvrir la porte du compartiment de la pile

3. Retirer le panneau de la pile et enlever la pile

usagée. Tenez hors de la portée des enfants et

éliminez-la adéquatement.

4. Insérer la nouvelle pile (3V CR2032), avec le côté

positif vers le haut.

5. Fermer la porte du compartiment de la pile et ser-

rer la vis fermement.

Nettoyage

Débarrassez les tous évents des débris et de la

poussière. Gardez les outil propres, à sec et ex-

emptes d’huile ou de graisse. Le nettoyage doit

se faire avec un linge humide et un savon doux.

Certains nettoyants tels l’essence, la térébenthine,

les diluants à laque ou à peinture, les solvants

chlorés, l’ammoniaque et les détergents d’usage

domestique qui en contiennent pourraient détériorer

le plastique et l’isolation des pièces. Ne laissez

jamais de solvants inammables ou combustibles

auprès des outils.

Réparations

Pour les réparations, retournez outil, batterie et chargeur

en entier au centre-service autorisé le plus près.

ACCESOIRES

AVERTISSEMENT

L’utilisation d’autres ac-

cessoires que ceux qui

sont spécifiquement recommandés pour cet

outil peut comporter des risques.

Pour une liste complète des accessoires, visiter le

site internet www.milwaukeetool.com ou contactez

un distributeur.

COMMUNICATION SANS FIL

Pour les produits comportant des fonctions de com-

munication sans l, ONE-KEY™ y compris :

Conformément à la part 15.21 du Règlement de la

FCC, ne pas modier ce produit-ci. Une telle modi-

cation pourra annuler votre autorisation à utiliser le

produit. Cet appareil est conforme à la part 15 du Rè-

glement de la FCC et les normes RSS d’exemption

de licence de l’ISED-Canada. Son fonctionnement

est soumis aux conditions suivantes : 1) Cet appareil

ne doit produire aucun brouillage préjudiciable ; et 2)

cet appareil doit fonctionner en dépit de tout brouil-

lage capté, y compris le brouillage pouvant mener à

un fonctionnement non désiré.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.800.268.4015

Monday-Friday, 7:00 AM - 4:30 PM CST

www.milwaukeetool.ca

GARANTIE LIMITÉE -

AUX ÉTATS-UNIS ET AU CANADA

Chaque outil électrique* MILWAUKEE (voir exceptions ci-dessous)

est garanti à l’acheteur d’origine uniquement pour être exempt de

vices de matériaux et de fabrication. Sous réserve de certaines

exceptions, MILWAUKEE réparera ou remplacera toute pièce d’un

outil électrique qui, après examen par MILWAUKEE, s’est avérée être

a󰀨ectée d’un vice de matériau ou de fabrication et ce pendant une

période de cinq (5) ans** à compter de la date d’achat, sauf indication

contraire. Retourner l’outil électrique à un centre de réparation en usine

MILWAUKEE ou à un poste d’entretien agréé MILWAUKEE, en port

prépayé et assuré. Une copie de la preuve d’achat doit être présentée

lors du retour du produit. Cette garantie ne couvre pas les dommages

que MILWAUKEE détermine être causés par des réparations ou des

tentatives de réparation par quiconque autre que le personnel agréé

par MILWAUKEE, ou par des utilisations incorrectes, des altérations,

des utilisations abusives, une usure normale, une carence d’entretien

ou des accidents.

Usure normale : Plusieurs outils électriques requièrent un remplace-

ment et un entretien périodique de leurs pièces pour un meilleur

rendement. Cette garantie ne couvre pas la réparation des pièces

due à l’utilisation normale de l’outil, y compris, mais sans s’y limiter,

les mandrins, les brosses, les cordes, les sabots de scie, les porte-

lames, les joints toriques, les joints, les amortisseurs, les lames

d’entraînement, les pistons, les percuteurs, les crochets et les rondelles

à couvercle amortisseur.

*Cette garantie ne s’applique pas aux cloueuses-agrafeuses pneu-

matiques, aux pulvérisateurs à peinture sans air, aux blocs-piles pour

outils sans l, aux génératrices d’alimentation portatives à essence,

aux outils à main, aux monte-charges – électriques, à levier et à

chaîne, aux vestes chau󰀨antes M12™, aux produits ré-usinés, ni

aux produits d’essai et de mesure. Il existe des garanties séparées

distinctes pour ces produits.

**La période de garantie applicable pour les radios de chantier, le

port d’alimentation M12™, la source électrique M18™, le ventilateur

de chantier et les chariots de travail industriels Trade Titan™ est

d’une durée d’un (1) an à compter de la date d’achat. La période de

garantie pour les M18 FUEL™ 1" chocs à couple élevé à poignée en

« D », câbles de nettoyage des drains, les accessoires de pistolet à

air de vidange AIRSNAKE™ et les niveaux laser USB REDLITHIUM

est de deux (2) ans à compter de la date d’achat. La période de

garantie pour le pistolet thermique compact M18™, dépoussiéreur

de 8 gallons, M18™ cloueuses à ossature, M18 FUEL™ 1/2" clé

à chocs de enclume prolongé, couple contrôlé avec ONE-KEY™,

M18 FUEL™ 1" clé à chocs de couple élevé avec ONE-KEY™, M18

FUEL™ compresseur silencieux compact de 7,6 L, les niveaux laser

M12™, détecteur laser de 19,8 m, cloueuse a chevilles 23GA M12™,

M18 FUEL™ 6,4 mm riveteuse aveugle avec ONE-KEY™, et tampon

de pneus basse vitesse M12 FUEL™ est de trois (3) ans à compter de

la date d’achat. La période de garantie couvrant la DEL de la lampe

de travail à DEL et l’ampoule améliorée à DEL de la lampe de travail

est une garantie à vie du produit soumise aux limitations ci-dessus.

En cas de défaillance de la DEL ou de l’ampoule à DEL pendant son

utilisation normale, la pièce défaillante sera remplacée gratuitement.

L’enregistrement de la garantie n’est pas nécessaire pour bénécier

de la garantie en vigueur sur un outil électrique MILWAUKEE. La date

de fabrication du produit servira à établir la période de garantie, si

aucune preuve d’achat n’est fournie lorsqu’une demande de service

sous garantie est déposée.

L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION

ET DE REMPLACEMENT DÉCRITS DANS LES PRÉSENTES EST

UNE CONDITION DU CONTRAT D’ACHAT DE TOUT PRODUIT

MILWAUKEE. SI VOUS N’ACCEPTEZ PAS CETTE CONDITION,

VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS,

MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOM-

MAGE ACCESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-

INTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES

D’AVOCAT, DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À

TOUT DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT,

Y COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS

ÉTATS ET PROVINCES NE PERMETTANT L'EXCLUSION OU LA

LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES

RESTRICTIONS CI-DESSUS PEUVENT NE PAS VOUS ÊTRE AP-

PLICABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE

TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE SOIT VERBALE

OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI, MILWAUKEE

RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS, MAIS

SANS S’Y LIMITER, TOUTE GARANTIE IMPLICITE DE QUALITÉ

MARCHANDE OU D’ADAPTATION À UNE UTILISATION OU À

UNE FIN PARTICULIÈRE. DANS LA MESURE OÙ UNE TELLE

STIPULATION D’EXONÉRATION N’EST PAS PERMISE PAR LA

LOI, LA DURÉE DE CES GARANTIES IMPLICITES EST LIMITÉE

À LA PÉRIODE APPLICABLE DE LA GARANTIE EXPRESSE, TEL

QUE CELA EST DÉCRIT PRÉCÉDEMMENT. CERTAINS ÉTATS ET

PROVINCES NE PERMETTANT PAS DE LIMITATION DE DURÉE

DES GARANTIES IMPLICITES, LES RESTRICTIONS CI¬DESSUS

PEUVENT DONC NE PAS VOUS ÊTRE APPLICABLES. LA PRÉSEN-

TE VOUS CONFÈRE DES DROITS LÉGAUX PARTICULIERS; VOUS

BÉNÉFICIEZ ÉGALEMENT D’AUTRES DROITS QUI VARIENT D’UN

ÉTAT À UN AUTRE.

Cette garantie s’applique aux produits vendus aux États-Unis et au

Canada uniquement.

Veuillez consulter la rubrique Centre SAV Milwaukee, dans la sec-

tion Pièces et Services du site Web de MILWAUKEE, à l’adresse

www.milwaukeetool.com, ou composer le 1-800-SAWDUST

(1-800-729-3878) an de trouver le centre de service de votre région

le plus proche pour l’entretien, sous garantie ou non, de votre outil

électrique Milwaukee.

ADVERTENCIAS DE SEGURIDAD

GENERALES PARA LA

HERRAMIENTA ELÉCTRICA

ADVERTENCIA

Lea todas las advertencias

de seguridad, instrucciones,

ilustraciones y especicaciones con esta her-

ramienta eléctrica. Si no sigue todas las adverten-

cias e instrucciones, se pueden provocar una des-

carga eléctrica, un incendio o lesiones graves.

Guarde todas las advertencias e instrucciones

para consultarlas en el futuro. El término “herra-

mienta eléctrica” en todas las advertencias incluidas

más abajo se reere a su herramienta operada por

conexión (cable) a la red eléctrica o por medio de

una batería (inalámbrica).

SEGURIDAD EN EL ÁREA

DE TRABAJO

• Mantenga el área de trabajo limpia y bien ilumina-

da. Las áreas desordenadas u oscuras son propicias

para los accidentes.

• No utilice herramientas eléctricas en atmósferas

explosivas, tales como en presencia de líquidos,

gases o polvos inamables. Las herramientas eléc-

tricas generan chispas que pueden encender el polvo

o los vapores.

• Mantenga a los niños y a los espectadores aleja-

dos mientras utiliza una herramienta eléctrica. Las

distracciones pueden ocasionar la pérdida de control.

SEGURIDAD ELÉCTRICA

• Los enchufes de la herramienta eléctrica deben

coincidir con el tomacorriente. Nunca modique el

enchufe de ninguna manera. No utilice adaptadores

de enchufe con herramientas eléctricas aterriza-

das. Los enchufes y tomacorrientes correspondientes

sin modicar reducirán el riesgo de descarga eléctrica.

• Evite el contacto corporal con supercies aterri-

zadas, tales como tuberías, radiadores, estufas y

refrigeradores. Existe un riesgo mayor de descarga

eléctrica si su cuerpo está aterrizado.

• No exponga las herramientas eléctricas a la lluvia

ni a condiciones húmedas. Si se introduce agua

en una herramienta eléctrica, aumentará el riesgo de

descarga eléctrica.

• No maltrate el cable. Nunca utilice el cable para

cargar, jalar o desconectar la herramienta eléctrica.

Mantenga el cable alejado del calor, el aceite, los

bordes alados o las partes en movimiento. Los

cables dañados o enredados aumentan el riesgo de

descarga eléctrica.

• Al utilizar una herramienta eléctrica en exteriores,

utilice una extensión adecuada para uso en exteri-

ores. El uso de una extensión adecuada para el uso en

exteriores disminuye el riesgo de descarga eléctrica.

• Si es inevitable utilizar una herramienta eléctrica

en un lugar húmedo, utilice un alimentador de

corriente protegido con un interruptor de circuito

por falla de conexión a tierra (GFCI). El uso de un

GFCI reduce el riesgo de descarga eléctrica.

SEGURIDAD PERSONAL

• Manténgase alerta, atento a lo que está haciendo y

utilice el sentido común al utilizar una herramienta

eléctrica. No utilice una herramienta eléctrica mien-

tras está cansado o bajo la inuencia de drogas,

alcohol o medicamentos. Un momento de distracción

al utilizar herramientas eléctricas puede ocasionar

lesiones personales graves.

• Utilice equipo de protección personal. Siempre use

protección para los ojos. El equipo de protección,

tal como una máscara contra polvo, calzado antidesli-

zante, casco o protección auditiva, utilizado para condi-

ciones adecuadas disminuirá las lesiones personales.

• Evite el arranque accidental. Asegúrese de que el

interruptor esté en la posición de apagado antes

de conectarlo a una fuente de poder y/o batería,

levantar o trasladar la herramienta. Trasladar her-

ramientas con el dedo en el interruptor o energizar

herramientas eléctricas que tienen el interruptor

encendido propicia accidentes.

• Retire cualquier llave de ajuste antes de entender

la herramienta. Una llave que se deje insertada en

una parte giratoria de la herramienta eléctrica puede

ocasionar lesiones personales.

• No estire el cuerpo demasiado. Mantenga un buen

contacto entre los pies y el suelo y mantenga el

equilibrio en todo momento. Esto permite un mejor

control de la herramienta eléctrica en situaciones

inesperadas.

• Vístase adecuadamente. No utilice ropa o joyería

holgada. Mantenga el cabello y la ropa alejados

de las partes móviles. La ropa holgada, las alhajas

o el cabello largo pueden quedarse atrapados en las

partes móviles.

• Si se proporcionan dispositivos para la conexión

de instalaciones de extracción y recolección de

polvo, cerciórese de que estén conectados y

se utilicen correctamente. El uso de dispositivos

recolectores de polvo puede disminuir los riesgos

relacionados con el polvo.

• No permita que la familiaridad por el uso frecuente

de las herramientas lo hagan sentirse seguro e

ignorar los principios de seguridad de las herrami-

entas. Un descuido puede provocar lesiones graves

en una fracción de segundo.

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

• No fuerce la herramienta eléctrica. Utilice la herrami-

enta eléctrica correcta para su aplicación. La herram-

ienta eléctrica correcta realizará el trabajo mejor y con

mayor seguridad a la velocidad para la que fue diseñada.

• No utilice la herramienta eléctrica si el interruptor

no la enciende y la apaga. Cualquier herramienta

eléctrica que no pueda controlarse con el interruptor

es peligrosa y debe repararse.

•Desconecte el enchufe de la fuente de energía

y/o quite la batería de la herramienta eléctrica,

si es posible, antes de realizar cualquier ajuste,

cambiar accesorios o almacenar las herramientas

eléctricas. Tales medidas preventivas de seguridad

disminuyen el riesgo de que la herramienta eléctrica

se encienda accidentalmente.

• Almacene las herramientas eléctricas que no se

estén utilizando fuera del alcance de los niños y no

permita que personas que no estén familiarizadas

con la herramienta eléctrica o con estas instruc-

ciones la utilicen. Las herramientas eléctricas son

peligrosas en manos de usuarios sin capacitación.

• Dé mantenimiento a las herramientas eléctricas y

accesorios. Verique que no haya desalineación,

amarre de partes móviles, partes rotas o alguna otra

condición que pueda afectar el funcionamiento de

la herramienta eléctrica. Si se daña, asegúrese de

que la herramienta eléctrica sea reparada antes de

que se utilice. Muchos accidentes son ocasionados por

herramientas eléctricas con mantenimiento deciente.

• Mantenga las herramientas de corte aladas y

limpias. Las herramientas de corte correctamente

mantenidas con bordes de corte alados son menos

propensas a atorarse y son más fáciles de controlar.

• Utilice la herramienta eléctrica, los accesorios y las

puntas, etc. de acuerdo con estas instrucciones,

tomando en cuenta las condiciones de trabajo y el

trabajo a realizar. El uso de la herramienta eléctrica

para operaciones diferentes a las previstas podría

generar una situación peligrosa.

• Mantenga las empuñaduras y ñas supercies de

sujeción secas, limpias y libres de aceite y grasa.

Las empuñaduras y supercies de sujeción resbalosas

no permiten el manejo y control seguros de la her-

ramienta en situaciones inesperadas.

USO Y CUIDADO DE LAS

HERRAMIENTAS CON BATERÍA

• Recargue únicamente con el cargador especicado

por el fabricante. Un cargador que es adecuado para

un tipo de batería puede crear un riesgo de incendio

si se utiliza con otra batería.

• Utilice las herramientas eléctricas únicamente

con baterías especícamente diseñadas. El uso

de cualquier otra batería puede producir un riesgo de

lesiones e incendio.

• Cuando la batería no esté en uso, manténgala

alejada de otros objetos metálicos como sujeta-

papeles, monedas, llaves, clavos, tornillos u otros

objetos metálicos pequeños que puedan formar

una conexión de una terminal a otra. Crear un corto

entre las terminales de la batería puede ocasionar

quemaduras o un incendio.

• Bajo condiciones de maltrato, el líquido puede ser

expulsado de la batería, evite el contacto. En caso

de contacto accidental, lave con agua. Si el líquido

entra en contacto con los ojos, busque además

ayuda médica. El líquido expulsado de la batería

puede causar irritación o quemaduras.

• No use una batería o herramienta que se haya

dañado o modicado. Las baterías dañadas o modi-

cadas pueden mostrar un comportamiento impredec-

ible, causando incendios, explosión o riesgo de lesión.

• No exponga una batería o herramienta al fuego

o a temperatura excesiva. La exposición a fuego o

temperatura a más de 130° C (265° F) puede causar

explosiones.

• Siga todas las instrucciones de carga y no car-

gue la batería o la herramienta fuera del rango de

temperatura especicado en las instrucciones.

La carga incorrecta o a temperaturas fuera del rango

especicado puede dañar la batería y aumentar el

riesgo de incendio.

MANTENIMIENTO

• Lleve su herramienta eléctrica a servicio con un

técnico calicado que use únicamente piezas de

reemplazo idénticas. Esto asegurará que la seguri-

dad de la herramienta eléctrica se mantenga.

• Nunca dé servicio a baterías dañadas. Únicamente

el fabricante o proveedores de servicio autorizados

deben dar servicio a las baterías.

REGLAS ESPECIFICAS DE

SEGURIDAD PARA A

MOLADORAS

Advertencias de seguridad comunes para opera-

ciones de esmerilado, lijado, cepillado con alambre

o corte:

• Esta herramienta eléctrica está diseñada para

funcionar como recticadora, lijadora, cepillo de

alambre, pulidora o herramienta de corte. Lea todas

las advertencias, instrucciones e ilustraciones de

seguridad y las especicaciones provistas con

esta herramienta eléctrica. El incumplimiento de

cada una de las instrucciones que se enumeran a

continuación podría provocar una descarga eléctrica,

incendio y/o lesiones graves.

• No se recomienda la realización de operaciones

como pulido con esta herramienta eléctrica. Las

operaciones para las que no se diseñó esta her-

ramienta eléctrica pueden crear un riesgo y causar

lesiones personales.

• No convierta esta herramienta eléctrica para op-

erar de alguna manera en la que no fue diseñada

particularmente y especicada por el fabricante

de la herramienta. Dicha conversión puede causar

la pérdida de control y provocar lesiones personales

graves.

• No use accesorios que no estén especícamente

diseñados y recomendados por el fabricante de la

herramienta. No es suciente con que el accesorio

pueda acoplarse a la herramienta para garantizar una

operación segura.

• La velocidad nominal del accesorio debe ser al me-

nos equivalente a la velocidad máxima marcada en

la herramienta eléctrica. Los accesorios que operan

a una velocidad mayor que su VELOCIDAD NOMINAL

pueden quebrarse y lanzar piezas al aire.

• El diámetro exterior y el grosor de su accesorio

deben estar dentro de la clasicación de capaci-

dad de su herramienta eléctrica. Los accesorios de

tamaño incorrecto no pueden resguardarse o contro-

larse correctamente.

• Las dimensiones del montaje del accesorio deben

caber en las dimensiones del equipo de montaje de

la herramienta eléctrica. Los accesorios que no co-

incidan con la tornillería de montaje de la herramienta

eléctrica se desbalancearán, vibrarán excesivamente

y pueden ocasionar pérdida de control.

• No utilice un accesorio dañado. Antes de cada uso,

inspeccione el accesorio, por ejemplo, el disco

abrasivo para detectar desportilladuras y grietas,

el soporte para detectar grietas y desgastes exce-

sivos, el cepillo de alambre para detectar alambres

sueltos o quebrados. Si la herramienta eléctrica

o el accesorio cae al suelo, inspecciónelo para

detectar daños o instale un accesorio sin daños.

Después de inspeccionar e instalar un accesorio,

tanto usted como los espectadores deben colo-

carse alejados del plano del accesorio giratorio y

hacer operar la herramienta eléctrica a la máxima

velocidad sin carga durante un minuto. Los ac-

cesorios dañados normalmente se romperán durante

este tiempo de prueba.

• Utilice equipo de protección personal. Según la

aplicación, utilice una careta, gafas o lentes de

seguridad. Según corresponda, utilice mascarilla

para polvo, protectores auditivos, guantes y mandil

de taller capaz de detener pequeños fragmentos

abrasivos o de la pieza de trabajo. La protección

ocular debe ser capaz de detener residuos voladores

generados por las distintas aplicaciones. La mascarilla

para polvo o el respirador debe ser capaz de ltrar

partículas generadas por la aplicación en particular.

La exposición prolongada al ruido de alta intensidad

puede ocasionar pérdida auditiva.

• Mantenga a los espectadores a una distancia se

gura del área de trabajo. Toda persona que entre al

área de trabajo debe utilizar equipo de protección

personal. Los fragmentos de la pieza de trabajo o

de un accesorio roto pueden salir volando y causar

lesiones más allá del área inmediata de operación.

• Al realizar una operación donde la herramienta de

corte pueda entrar en contacto con cableado oc-

ulto, sostenga la herramienta eléctrica únicamente

de las supercies de agarre aisladas. El contacto

con un cable que conduzca electricidad también pro-

vocará que las partes metálicas de la herramienta se

electriquen y podría ocasionar una descarga eléctrica

al operador.

• Nunca coloque la herramienta eléctrica sobre una

supercie hasta que el accesorio se haya detenido

por completo. El accesorio giratorio puede agarrar la

supercie y jalar la herramienta eléctrica, quitándole

el control.

• No opere la herramienta eléctrica mientras la carga

al lado de su cuerpo. El contacto accidental con el

accesorio giratorio podría ocasionar que su ropa se

enganchara, jalando el accesorio hacia su cuerpo.

• Limpie periódicamente las rejillas de ventilación

de la herramienta eléctrica. El ventilador del motor

atraerá el polvo hacia el interior de la carcasa y la

acumulación excesiva de metal en polvo puede causar

riesgos eléctricos.

• No opere la herramienta eléctrica cerca de materia-

les inamables. Las chispas podrían incendiar estos

materiales.

• No utilice accesorios que requieran enfriadores

líquidos. Utilizar agua u otros enfriadores líquidos

puede ocasionar electrocución o descarga eléctrica.

Contragolpe y advertencias relacionadas

El contragolpe es una reacción repentina a un disco

giratorio, soporte, cepillo o cualquier otro accesorio que

se atora o engancha. Los atorones o enganchamientos

ocasionan el paro rápido del accesorio giratorio, lo

que a su vez ocasiona que la herramienta eléctrica sin

control sea forzada en dirección contraria a la rotación

del accesorio en el punto de unión.

Por ejemplo, si un disco abrasivo se atora o engancha

con la pieza de trabajo, el borde del disco que está

entrando en el punto de agarre puede enterrarse en

la supercie del material, ocasionando que el disco se

salga o se bote. El disco puede saltar hacia el operador

o en dirección contraria, dependiendo de la dirección

del movimiento del disco en el momento del contacto.

Los discos abrasivos también pueden quebrarse bajo

estas condiciones.

El contragolpe es el resultado del uso incorrecto de la

herramienta eléctrica y/o de procedimientos o condicio-

nes de operación incorrectos y puede evitarse tomando

las precauciones correspondientes que se indican a

continuación.

• Mantenga un agarre firme de la herramienta

eléctrica y posicione su cuerpo y su brazo para

permitirle resistir las fuerzas del contragolpe.

Siempre utilice una empuñadura auxiliar, si se

proporciona, para tener un máximo control sobre

el contragolpe o la reacción de torque durante el

arranque. El operador puede controlar las acciones

de torque o las fuerzas de contragolpe si se toman las

precauciones correspondientes.

• Nunca coloque su mano cerca del accesorio gi-

ratorio. El accesorio puede golpearle la mano con el

contragolpe.

• No coloque su cuerpo en el área hacia donde se

moverá la herramienta eléctrica en caso de que

ocurra contragolpe. El contragolpe impulsará la

herramienta en la dirección contraria al movimiento

del disco en el punto de enganchamiento.

• Ponga especial cuidado al trabajar en esquinas,

bordes alados, etc. Evite hacer rebotar y en-

ganchar el accesorio. Las esquinas, los bordes

alados o el rebote tienen una tendencia a ocasionar

enganchamientos del accesorio giratorio y ocasionar

pérdida de control o contragolpe.

• No sujete una sierra eléctrica, hoja de sierra den-

tada, disco segmentado de diamante con un hueco

periférico mayor a 10 mm (3/8”) o una hoja de

sierra dentada. Estas hojas generan contragolpes

frecuentes y pérdida de control.

Advertencias de seguridad especícas para opera-

ciones de esmerilado y corte:

• Utilice únicamente los tipos de discos que se reco-

miendan para su herramienta eléctrica y la guarda

especíca diseñada para el disco seleccionado.

Los discos para los cuales no se diseñó la herramienta

eléctrica no pueden resguardarse adecuadamente y

son inseguros.

• La supercie de esmerilado de los discos con

centro hundido debe montarse debajo del plano

del borde de la guarda. Un disco montado incorrecta-

mente que se extienda más allá del plano del borde

de la guarda no puede ser debidamente protegido.

• La guarda debe colocarse rmemente en la her-

ramienta eléctrica y posicionarse para máxima

seguridad, de manera que la mínima cantidad de

disco quede expuesta hacia el operador. La guarda

ayuda a proteger al operario de fragmentos rotos de

disco y de contacto accidental con el disco y chispas

que podrían incendiar la ropa.

• Los discos deben usarse únicamente para las apli-

caciones especicadas. Por ejemplo: no esmerile

con el costado del disco para corte. Los discos de

corte abrasivo tienen por objeto utilizarse en esmer-

ilado periférico. Si se aplican fuerzas laterales a estos

discos, pueden ocasionar quebradura.

• Siempre utilice bridas de discos sin daños que sean

del tamaño y forma correctos para el disco selecci-

onado. Las bridas de disco correctas proveen soporte

al disco, reduciendo así la posibilidad de quebradura

del mismo. Las bridas de los discos de corte pueden

ser diferentes de las vidas de los discos de recticado.

• No utilice discos desgastados de herramientas

eléctricas más grandes. Un disco diseñado para

herramientas eléctricas más grandes no es adecuado

para la mayor velocidad de una herramienta de menor

tamaño y puede explotar.

• Siempre use el protector correcto para la apli-

cación realizada cuando use discos de propósito

doble. No utilizar el protector correcto podría no

proveer el nivel de protección deseado, lo que podría

causar lesiones graves.

Advertencias de seguridad adicionales especícas

para operaciones de corte:

• No inserte a la fuerza el disco de corte ni aplique

presión excesiva. No intente hacer una profundi-

dad de corte excesiva. Aplicar un exceso de presión

al disco aumenta la carga y la susceptibilidad de que

el disco se tuerza o se trabe en el corte y la posibilidad

de contragolpe o ruptura del disco.

• No posicione su cuerpo en línea con el disco gi-

ratorio ni detrás del mismo. Cuando el disco, en el

punto de operación, se esté alejando de su cuerpo, el

posible contragolpe puede impulsar el disco giratorio

y la herramienta eléctrica directamente hacia usted.

• Cuando el disco se esté amarrando o cuando se

interrumpa un corte por cualquier motivo, apague

la herramienta eléctrica y sosténgala inmóvil hasta

que el disco se detenga por completo. Nunca in

tente retirar el disco del corte mientras aún esté

en movimiento, pues puede ocurrir contragolpe.

Investigue y siga una acción correctiva para eliminar

la causa del amarre del disco.

• No reinicie la operación de corte dentro la pieza

de trabajo. Deje que el disco alcance la velocidad

total y cuidadosamente vuelva a introducirlo al

corte. El disco puede amarrarse, irse hacia arriba

o generar contragolpe si la herramienta eléctrica se

reinicia dentro de la pieza de trabajo.

• Provea soporte para los paneles o cualquier pieza

de trabajo de gran tamaño para minimizar el riesgo

de pellizcamiento y contragolpe del disco. Las

piezas de trabajo grandes tienden a pandearse con su

propio peso. Deben colocarse soportes debajo de la

pieza de trabajo, cerca de la línea de corte y cerca del

borde de la pieza de trabajo a ambos lados del disco.

• Use precaución adicional al hacer un “corte de

bolsillo” en muros existentes u otras áreas donde

no haya visibilidad. El disco saliente puede cortar

líneas de gas o agua, cables eléctricos u otros objetos,

lo que puede genera contragolpe.

•No intente realizar cortes en curva. Aplicar un

exceso de presión al disco aumenta la carga y la

susceptibilidad de que el disco se tuerza o se trabe en

el corte, y la posibilidad de contragolpe o ruptura del

disco, lo que puede provocar lesiones graves.

Advertencias de seguridad especícas para opera-

ciones de lijado:

• Utilice lijas de disco del tamaño correcto. Siga las

recomendaciones del fabricante al seleccionar el

papel lija. El papel lija más grande que se extiende

más allá del soporte de lijado representa un riesgo

de laceración y puede causar atorones, desgarre del

disco o contragolpe.

Advertencias de seguridad especícas para opera-

ciones de cepillado con alambre:

• Tenga en cuenta que las cerdas de alambre se

desprenden del cepillo incluso durante la oper-

ación ordinaria. No aplique presión excesiva a los

alambres aplicando demasiada carga al cepillo. Las

cerdas de alambre pueden penetrar fácilmente la ropa

ligera y/o la piel.

•Si se recomienda el uso de una guarda para el ce-

pillado con alambre, no permita que haya ninguna

interferencia del disco o cepillo de alambre con la

guarda. El diámetro del disco o cepillo de alambre

puede expandirse debido a la carga de trabajo y las

fuerzas centrífugas.

Advertencias de seguridad adicionales

•

ADVERTENCIA

Para reducir el riesgo de le-

siones, al momento de realizar

trabajos en situaciones donde haya presencia de

polvo, utilice la protección respiratoria adecuada

o utilice una solución de extracción de polvo que

cumpla con los requisitos de la OSHA.

• Siempre opere con ambas manos.

• Riesgo de quem-adura química. Mantenga la

batería de la celda de monedas lejos de los

niños.

• Válgase siempre de su sentido común y sea cui-

dadoso cuando utilice herramientas. No es posible

anticipar todas las situaciones que podrían tener un

desenlace peligroso. No utilice esta herramienta si no

entiende estas instrucciones de uso o si considera que el

trabajo a realizar supera sus capacidades, comuníquese

con Milwaukee Tool o con un profesional capacitado

para recibir capacitación o información adicional.

• Conserve las etiquetas y las placas nominales.

Contienen información importante. Si son ilegibles o no

están presentes, comuníquese con un centro de servi-

cio MILWAUKEE para obtener un reemplazo gratuito.

•

ADVERTENCIA

Algunos polvos generados por

el lijado eléctrico, aserrado,

pulido, taladrado y otras actividades de construcción

contienen químicos identicados como causantes de

cáncer, defectos congénitos u otros daños reproductivos.

Algunos ejemplos de estos químicos son:

• plomo de pintura basada en plomo

• dióxido de silicio de los ladrillos y el cemento y otros

productos de albañilería y

• arsénico y cromo de madera con tratamiento químico.

Su riesgo por estas exposiciones varía, dependiendo

de la frecuencia con que realice este tipo de trabajo.

Para reducir su exposición a estos químicos: trabaje

en un área bien ventilada y trabaje con equipo de se-

guridad aprobado, como mascarillas protectoras contra

polvo especialmente diseñadas para ltrar partículas

microscópicas.

ESPECIFICACIONES

Cat. No. ........2882-20, 2883-20, 2888-20, 2889-20

Volts.............................................................. 18 CD

Tipo de Batería .............................................M18™

Tipo de Cargador ..........................................M18™

RPM ................................................................8 500

Tamaño de Flecha ....................................... 5/8"-11

Capacidad Máxima ....... 125 mm (5") x 6 mm (1/4")

Temperatura ambiente recomendada

para operar .............. -18°C

50°C (0°F to 125°F)

Cat. No. ...................................... 2882-20, 2883-20

Módulo/ID de FCC ....................... BGM11S/QOQ11

SIMBOLOGÍA

Volts

Corriente continua

Revoluciones por minuto sin carga (RPM)

No utilice el protector para

operaciones de corte

UL Listing Mark para

Canadá y Estados Unidos

DESCRIPCION FUNCIONAL

1. Seguro del husillo

2. Empuñadura

3. Pantalla antipolvo

4. Indicador de

ONE-KEY™

5. Seguro del interruptor

6. Interruptor tipo paleta

7. Empuñadura lateral

8. Protector tipo 27

Cat. No. 2882-20

9. Accesorio

10. Palanca de bloqueo

de protector

11. Gancho con pinza

tipo 1

12. Interruptor corredizo

13. Control de selección

de velocidad

Cat. No.

2883-20

2889-20

Cat. No.

2888-20

2889-20

ENSAMBLAJE

ADVERTENCIA

Recargue la batería sólo con

el cargador especificado

para ella. Para instrucciones especícas sobre

cómo cargar, lea el manual del operador sumin-

istrado con su cargador y la batería.

Como se quita/inserta la batería en la

herramienta

Para retirar la batería, presione los botones de

liberación y jale de la batería para sacarla de la

herramienta.

ADVERTENCIA

Bloquee siempre el gatillo o

retire la batería cada vez que

la herramienta no esté en uso.

Para introducir la batería, deslícela en el cuerpo de

la herramienta. Asegúrese de que quede bien rme

en su posición.

ADVERTENCIA

Para reducir el riesgo de

lesión, siempre verifique

guarda esté bien instalada. El tipo de protector

debe coincidir con el tipo de disco para proveer

la máxima protección para el operador en caso

de que se rompa el disco.

Retirar, instalar o ajustar el protector tipo 27

Esta herramienta se envía con una guarda. Se

debe usar el protector cuando se use la herramienta

como esmeriladora. Cuando se use como lijadora,

se debe quitar.

1. Para quitar el protector, retire la batería y quitar

todos los accesorios del vástago.

2. Presionar la palanca de traba y girar el protector

para alinear las lengüetas con las ranuras, como

se muestra.

3. Presionar la palanca de traba y levantar el protec-

tor, alejándolo de la herramienta.

4. Para instalar el protector, retire la batería y quitar

todos los accesorios del vástago.

NOTA: Utilice únicamente muelas recticadoras

de 115 mm (4-1/2") con guardas de 115 mm

(4-1/2") (disponibles como accesorio). Use úni-

camente muelas recticadoras de 125 mm (5")

con guardas de 125 mm (5").

5. Alinear las lengüetas con las ranuras, como se muestra.

6. Presionar la palanca de traba y presionar el protec-

tor hacia abajo, contra la herramienta.

7. Para ajustar el protector, presionar la palanca de

traba y girar el protector a una de las cinco ranuras

de retención. ADVERTENCIA! Siempre ajuste la

guarda para dar la máxima protección al operador

durante la operación.

Zone del operario

Instalar o retirar el protector de broche tipo 1

Al usar un disco tipo 1, siempre utilice el protector

de broche tipo1.

1. Extraiga la batería.

2. Instale correctamente el protector tipo 27 de

acuerdo con las instrucciones y ajústelo correcta-

mente para proveerle al operador la protección

máxima mientras opera.

3. Para instalar el protector con broche tipo 1,

deslice el protector de broche tipo 1 sobre el

protector tipo 27 hasta que embone en su lugar.

1. Para retirar, retire la batería y luego separe el

protector de broche tipo 1 del protector tipo 27.

ADVERTENCIA

Para disminuir el riesgo de

lesiones, siempre use una

empuñadura lateral al utilizar esta herramienta.

Sostenga rmemente.

Instalación del mango lateral

El mango lateral puede instalarse en ambos lados

de la caja de engranajes. Colóquelo del lado que le

ofrezca mejor control y protección. Para montarlo,

simplemente enrrosque el mango en el oricio del

lado deseado y apriételo rmemente.

ADVERTENCIA

Para reducir el riesgo de

lesión, deberá instruirse al

operario en el uso, cuidados y protección de los

discos abrasivos.

Selección de rueda de pulir

Use ruedas abrasivas que sean:

• del tamaño correcto como lo indica la placa de la

herramienta.

• el tipo de disco correcto asi como el grano adecuado

para el trabajo.

•que esté marcado para operarse a las mismas

o mas de las RPM como lo indica la placa de la

herramienta.

Esmerilar es la acción de cortar con miles de granos

abrasivos que se encuentran en la cara de un disco

o de una piedra abrasiva. Cuando esmerile metales

como acero y erro, seleccione un abrasivo de óxido

de aluminio. Cuando esmerile piedra o concreto, uti-

lice uno de carburo de silicio. Utilice discos reforzados

con algodón para metales no ferrosos.

Los discos reforzados Tipo 27 de 3,2 mm (1/8") o

menos son ideales para operaciones de corte y de

acanalado solamente. Siempre maneje los abrasivos

con cuidado para evitar dañarlos. Antes de instalarlos

revise sin no tienen grietas o cuarteaduras. Si están

dañados, deséchelos para evitar que otras personas

los usen.

Cuidado de recticado y corte las ruedas

Las ruedas abrasivas deben protegerse de:

• humedad y humedad extrema.

• cualquier tipo de solvente.

• cambios extremos de temperatura.

• caidas y golpes.

Las piedras abrasivas deben guardarse:

• en una forma organizada de forma tal que puedan

tomarse, sin dañar, otras piedras abrasivas.

• con su información de seguridad.

Las piedras abrasivas NO deben:

• dejarse caer.

• rodarse.

• golpearse.

Si un abrasivo cae, se rueda o se golpea, o se

somete a cambios extremos de temperatura, o ha

estado en contacto con solventes o humedad, de-

séchelo de inmediato.

ADVERTENCIA

Utilice solamente los discos

con una velocidad máxima

para una operación segura, mayores que las

R.P.M. indicadas en la placa de especicaciones

de la herramienta. Esta velocidad se basa en la

resistencia del disco y permite una medida de

seguridad razonable. Esto no implica que ésta

velocidad sea mejor u óptima. No exceda la ve-

locidad máxima para una operación segura.

Instalación/extracción de muela

Asegúrese de que la muela abrasiva no se extienda

más allá de la parte inferior de la guarda. Las muelas

abrasivas con eje roscado pueden requerir una

guarda más larga (consulte “Accesorios”).

1. Retire la batería. ADVERTENCIA! Para reducir

el riesgo de lesiones, extraiga siempre la batería

antes de acoplar o desacoplar accesorios.

2. Ubique adecuadamente la protección.

3. Pase un trapo a la brida, a la tuerca de la brida y al

vástago para sacar todo el polvo y los desechos.

Inspeccione las partes para ver si están dañadas.

Reemplácelas si es necesario. Utilice únicamente

herrajes de montaje MILWAUKEE diseñados para

su herramienta.

4. Coloque la brida en el vástago.

Flecha

Adaptador

Disco

abrasivo

Tuerca del adaptor

5. Coloque el disco seleccionado en el vástago y

alinéelo con la brida.

6. Ubique la tuerca de brida sobre el vástago según

el espesor del disco.

Posición de la tuerca del adaptador

con un disco de 3,2 mm (1/8")

o menos de grosor

3,2 mm (1/8")

6,4 mm (1/4")

Posición de la tuerca del adaptador

con un disco de 6,4 mm (1/4")

de grosor

7. Presione el botón de bloqueo del vástago mientras

gira la tuerca de brida hacia la derecha. Apriete

rmemente con una llave de gancho.

8. Para sacar el disco, retire la batería e invierta el

proceso.

Selección del disco de lija

Use discos de lija que sean:

• del tamaño correcto como lo indica la placa de la

herramienta.

• el tipo de disco correcto asi como el grano adecuado

para el trabajo.

•que esté marcado para operarse a las mismas o

mas de las RPM en a placa de especicaciones de

la herrramienta.

Utilice como referencia la tabla que a continuación

se presenta para seleccionar el disco. Generalmente

use grano 24 o 36 para remociones fuertes de metal;

granos 50, 60 o 80 para remociones medias y grano

120 para acabados. Empiece siempre con un grano

burdo, usando posteriormente granos mas nos para

obtener el acabado deseado.

•Discos de Oxido de aluminio - Para desbaste

rápido y aplicaciones generales en la mayoría de

las operaciones en metal. Ideal para acero rolado

en frio, acero inoxidable o metales que requieran

abrasivos de larga vida, desbaste rápido y rudo.

•Discos de Sircónes de aluminio - Su diseño

especial de grano permite remover rápidamente el

material. Ideal para operaciones sobre pintura de

autos, lanchas, etc. sin que se obstruyan.

•Discos de cerámica - Ideales para aplicaciones

generales en metal porque duran hasta tres veces

el tiempo de los discos de óxido de aluminio.

Instalación de respaldos y discos de lija

1. Retire la batería. ADVERTENCIA! Para reducir

el riesgo de lesiones, extraiga siempre la batería

antes de acoplar o desacoplar accesorios.

2. Pase un trapo a los accesorios, a la tuerca del

disco y al vástago para sacar todo el polvo y los

desechos. nspeccione las partes para ver si están

dañadas. Reemplácelas si es necesario. Utilice

únicamente herrajes de montaje MILWAUKEE

diseñados para su herramienta.

3. Coloque el respaldo en la echa de forma que

la supercie plana quede alejada de la caja de

engranes.

4. Coloque el disco abrasivo en el respaldo y

asegúrelo a la echa con la tuerca.

Flecha

Resplado

Tuerca

Disco de lija

5. Presione el botón de bloqueo del vástago mientras

gira la tuerca de brida hacia la derecha. Apriete

rmemente.

6. Para desmontar el respaldo y el disco abrasivo,

retire la batería y haga el procedimiento a la in-

versa.

Instalación/remoción/limpieza de la

pantalla anti polvo

El uso de la pantalla anti polvo aumentará el desem-

peño y extenderá la vida de la herramienta.

1. Para instalar la pantalla anti polvo, colóquela a

presión sobre la empuñadura de la herramienta.

2. Para quitar la pantalla anti polvo, inserte un

destornillador de paleta en la ranura en la parte

superior de la pantalla anti polvo y haga palanca

en dirección contraria a la herramienta.

3. Para limpiar la pantalla anti polvo, golpéela lig-

eramente contra una supercie dura o use aire

comprimido para limpiar.

ONE-KEY™

Para obtener más información acerca de la funcion-

alidad de ONE-KEY™ para esta herramienta, visite

milwaukeetool.com/One-Key. Para descargar la

aplicación ONE-KEY™, visite la App Store o Google

Play desde su dispositivo inteligente.

Indicador ONE-KEY™

Azul jo El modo inalámbrico está activo y

listo para congurar a través de la

aplicación ONE-KEY™.

Azul

intermitente

La herramienta tiene una comu-

nicación activa con la aplicación

ONE-KEY™.

Rojo

intermitente

La herramienta tiene activo el blo-

queo de seguridad y sólo podrá

desbloquearla el dueño a través de

la aplicación ONE-KEY™.

OPERACION

ADVERTENCIA

Con el n de minimizar el

riesgo de lesiones, siempre

utilice la protección de ojos adecuada indicada

para cumplir con lo dispuesto en la norma ANSI

Z87.1.

Al momento de realizar trabajos en situaciones

donde haya presencia de polvo, utilice la protec-

ción respiratoria adecuada o utilice una solución

de extracción de polvo que cumpla con los req-

uisitos de la OSHA.

Nunca esmerile sin tener el equipo de seguridad

adecuado.

Control de velocidad

(Cat. No. 2888-20, 2889-20)

Las recticadoras de velocidad variable MILWAU-

KEE cuentan con un control de velocidad que se

encuentra en el extremo de la empuñadura, el cual

sirve para denir la velocidad máxima. Gire el control

de velocidad hacia el “5” para denir la velocidad

máxima y hacia el “1” para la velocidad mínima.

Encendido controlado

La función de “Encendido controlado” reduce el

tirón, que es una reacción de torque, cuando se

jala el gatillo.

Freno eléctrico

El freno eléctrico se activa cuando se suelta el in-

terruptor, ocasionando que el disco se detenga en

cuestión de segundos. Puede haber una demora

entre el momento en que se suelta el interruptor y

se activa el freno. En ocasiones, el freno puede no

activarse en lo absoluto. Si el freno no se activa con

frecuencia, lleve la herramienta a servicio en un cen-

tro de servicio autorizado MILWAUKEE. Asegúrese

de que la herramienta se detenga por completo antes

de dejarla sobre una supercie.

ADVERTENCIA

Siempre tome la esmerila-

dora rmemente con las dos

manos antes de iniciar el esmerilado.

Funcionamiento del interruptor de paleta

(Cat. No. 2882-20, 2888-20)

Para encender la herramienta, sujete el mango y

el mango lateral rmemente. Presione el botón de

desbloqueo y apriete el interruptor de paleta.

Para detener la herramienta, suelte el interruptor de

paleta. Asegúrese de que la herramienta se detenga

por completo antes de soltarla.

Funcionamiento del interruptor deslizante

(Cat. No. 2883-20, 2889-20)

Para encender la herramienta, sujete el mango y

el mango lateral rmemente y deslice el interruptor

hasta la posición ENCENDIDO.

Para parar la herramienta, suelte el interruptor.

Asegúrese de que la herramienta se detenga por

completo antes de soltarla.

Para bloquear el interruptor en la posición encendido,

deslice el interruptor hasta la posición ENCENDIDO

y luego presione hacia abajo en la parte delantera

del interruptor. Para parar la herramienta, presione

y suelte el interruptor. Asegúrese de que la herra-

mienta se detenga por completo antes de soltarla.

Funcionamiento general

1. Si usted acaba de instalar un disco abrasivo o

está por empezar un trabajo, pruebe el disco

dejándolo que gire por un minuto antes de

aplicarlo sobre la superficie. ADVERTENCIA!

Nunca use un disco abrasivo que haya sido

golpeado. Cuando los discos están desbalancea-

dos, pueden dañar el material, la herramienta y

causar fatiga al disco y provocar que este falle.

2. Utilice un broche, una prensa de tornillo o cualquier

otro medio práctico para sujetar su trabajo, liberan-

do así ambas manos para controlar la herramienta.

3. ADVERTENCIA! Sujete la herramienta de manera

segura con ambas manos. Encienda la herra-

mienta.

NOTA: Si la batería se inserta cuando la her-

ramienta está ENCENDIDA, la herramienta no

funcionará. APAGUE la herramienta, luego vuelva

a ENCENDERLA para empezar a trabajar.

4. Permita que el disco alcance su áxima velocidad

antes de iniciar el esmerilado.

5. Controle la presión y el contacto entre la supercie

y el disco. ADVERTENCIA! Nunca golpee la muela

recticadora contra la pieza de trabajo. Demasiada

presión ocasiona que el accesorio falle o disminuye

la velocidad.

6. Cuando haya terminado, apague la herramienta y

asegúrese de que se detenga por completo antes

de soltarla.

Usando rueda de esmeril

ADVERTENCIA

El tipo de protector debe

coincidir con el tipo de rueda

para proporcionar máxima protección para el

operador en caso que el disco se rompa.

Cuando esmerile, mantenga la unidad en un ángulo

de entre 5 y 15 grados, como se ilustra, usando una

presión constante para un terminado uniforme. Un

ángulo excesivo provoca concentración de presión

en areas pequeñas lo que se traduce en daños al

material o quemaduras en la supercie del trabajo.

Para mejores resultados utilice esta procíon

del disco

Sostenga un ángulo

de 5 à 15 grados

Usando discos de corte

Discos de corte son adecuados para el corte de

pequeñas y poco muescas operaciones solamente.

ADVERTENCIA

El tipo de protector debe

coincidir con el tipo de rueda

para proporcionar máxima protección para el

operador en caso que el disco se rompa.

Cuando use discos de corte, sostenga su esmer-

iladora tal como se ilustra, usando solo la orilla del

disco. ADVERTENCIA! Si se usa la cara de un disco

de corte (como si se esmerilara), se podrá causar

fracturas al mismo y podrá llegar a romperse, resul-

tando en serias lesiones al operario.

Uso de los cepillos de alambre

Los cepillos son útiles para remover óxidos, polvos,

exceso de soldadura, etc.

ADVERTENCIA

Todas las personas en el área

de trabajo deberán usar len-

tes de seguridad y ropa de protección o en su

caso, caretas de seguridad. Lo anterior es de-

bido a que habrá partículas del alambre y re-

siduos del mismo que, por fatiga del material, se

desprenderán del cepillo a una fuerza consider-

able.

Nunca exceda la velocidad máxima de operación

del cepillo. No use cepillos dañados o que fun-

cionen inadecuadamente (que lancen partículas

o estén desbalanceados, etc.) Estas condiciones

aumentan el riesgo de una falla posterior mayor

y una posible lesión. Descarte y reemplace in-

mediatamente los cepillos dañados.

Se debe instalar una guara tipo 27 cuando utilice

un disco cepillo de alambre para proporcionar

la máxima protección para el operador cuando

esté cansado cables break. (Ver “Instalar/Retirar/

Ajustar la guarda”).

Instale siempre los cepillos de alambre de copa

según las instrucciones del fabricante del accesorio.

Utilice únicamente accesorios con roscas que cor-

respondan al husillo de la herramienta.

Alambre en los cepillos

Guarda

Cepillo de alambre de copa

Pruebe un cepillo de alambre para observar su

balance y bras dañadas, haciéndolo trabajar libre-

mente por lo menos un minuto antes de iniciar el

trabajo. Durante este tiempo, no permita que haya

personas cerca de la herramienta.

Cuando opere el cepillo, no aplique mucha presión

ya que si lo hace, las cerdas se doblarán en exceso,

se creará excesivo calor y se tendrá como resultado

de ello, roturas prematuras de bras o cerdas y

una corta vida del cepillo. En lugar de aplicar mas

presión, pruebe un cepillo que tenga una capacidad

de corte mas agresiva (sea por mayor calibre del

alambre, cerdas mas cortas o un tipo de cepillo

diferente, por ejemplo, un cepillo anudado en lugar

de uno con alambre rizado).

Utilizar discos de lija

Cuando esmerile, mantenga la unidad en un ángulo

de entre 5 y 15 grados, como se ilustra, usando una

presión constante para un terminado uniforme. Un

ángulo excesivo provoca concentración de presión

en areas pequeñas lo que se traduce en daños al

material o quemaduras en la supercie del trabajo.

Lije con movimientos largos y rítmicos, de lado a

lado del material, con avances hacia adelante para

producir el acabado deseado.

Para mejores resultados utilice esta procíon

del disco

Sostenga un ángulo

de 5 à 15 grados

Lijado cruzado - uando vaya a darle el acabado

a una superficie que ha sido preparada por un

disco de lija de grano grueso o disco abrasivo, lije

en ángulos rectos las marcas que le haya hecho

el abrasivo anterior. Las marcas que deja el disco

anterior son fácilmente visibles y se pueden quitar

con un acabado uniforme. Si no se hace este lijado

cruzado cuando se pasa de un abrasivo grueso al

abrasivo para acabado puede resultar en marcas

profundas y circulares.

Remocíon de soldadura o marcas de martillos -

Para esta operación, limite el lijado a las supercies

inmediatas. Utilice posteriormente granos nos para

emparejar la supercie.

Acabado en metal - Muévase constantemente a

través de la supercie. Trabaje mas rápidamente en

las supercies curvas, en donde las areas de con-

tacto son menores y la presión es mayor. Al nal de

la pasada pueden aparecer marcas planas, cuando

la presión es muy alta. Reduzca la presión al nal

de cada pasada y cuando haga pasadas en reversa.

Solución a los problemas

Las marcas profundas y circulares pueden deberse a:

• Usar un grano muy grueso

• Usar un disco parcialmente cristalizado

• Polvo o rebabas sueltas en el material a lijar

• No haber lijado en forma cruzada, a través del

grano, cuando se cambió de un abrasivo con grano

grueso a un disco para acabados.

• Por no haber usado un disco mas cerrado para

reducir el problema de partículas del abrasivo suelto

sobre la supercie a trabajar.

Cuando la supercie del metal se pone azulosa,

esto indica:

• Que se ha causado un calor excesivo por movimien-

tos circulares en areas muy pequeñas.

• Presión excesiva

• Por usar discos gastados o cristalizados.

MANTENIMIENTO

ADVERTENCIA

Para reducir el riesgo de una

lesión, desconecte siempre

la herramienta antes de darle cualquier manten-

imiento. Nunca desarme la herramienta ni trate

de hacer modicaciones en el sistema eléctrico

de la misma. Acuda siempre a un Centro de Ser-

vicio MILWAUKEE para TODAS las reparaciones.

Mantenimiento de las herramientas

Adopte un programa regular de mantenimiento y

mantenga su herramienta en buenas condiciones.

Inspeccione la herramienta para problemas como

ruidos indebidos, desalineadas o agarrotadas

de partes móviles, piezas rotas o cualquier otra

condición que pueda afectar el funcionamiento de

la herramienta. Envíe su herramienta al Centro de

Servicio MILWAUKEE para reparación. Después

de 6 meses a un año, dependiendo del uso

dado, envíe su herramienta al Centro de Servicio

MILWAUKEE más cercano para la inspección.

Si la herramienta no arranca u opera a toda su

potencia con una batería completamente cargada,

limpie, con una goma o borrador, los contactos de la

batería y de la herramienta. Si aun asi la herramienta

no trabaja correctamente, regrésela, con el cargador

y la batería, a un centro de servicio MILWAUKEE.

ADVERTENCIA

Para reducir el riesgo de le-

siones, descarga eléctrica o

daño a la herramienta, nunca la sumerja en

líquidos ni permita que estos uyan dentro de la

misma.

ONE-KEY™

ADVERTENCIA

Riesgo de quem-

adura química.

Este dispositivo contiene una batería

de botón/tipo moneda de litio. Una

batería nueva o usada puede causar

quemaduras internas graves y causar la muerte

tan solo en 2 horas si se ingiere o entra al cu-

erpo. Siempre asegure la cubierta de la batería.

Si no se cierra con rmeza, deje de usar el dis-

positivo, retire las baterías y manténgala alejada

de los niños. Si cree que las baterías pudieron

ser ingeridas o entraron al cuerpo, busque aten-

ción médica de inmediato.

Batería interna

Se usa una batería interna para facilitar toda la

funcionalidad de ONE-KEY™.

Para reemplazar la batería:

1. Retire el paquete de baterías.

2. Retire el tornillo y abra la tapa de la batería.

3. Saque el panel de las baterías y retire la batería

vieja. Mantenga fuera del alcance de los niños y

deseche correctamente.

4. Inserte la nueva batería (3V CR2032), con el lado

positivo hacia arriba.

5. Cierre la tapa de la batería y apriete el tornillo (s)

con rmeza.

Limpieza

Limpie el polvo y suciedad de las cualquier ventilas.

Mantenga los herramienta, limpios, secos y libres

de aceite o grasa. Use solo jabón neutro y un trapo

húmedo para limpiar, ya que algunos substancias y

solventes limpiadores son dañinos a los plásticos y

partes aislantes. Algunos de estos incluyen: gasolina,

turpentina,thíner, lacas, thíner para pinturas, solven-

tes para limpieza con cloro, amoníaco y detergentes

caseros que tengan amonia. Nunca usa solventes in-

amables o combustibles cerca de una herramienta.

Reparaciones

Si su herramienta, batería o cargador están dañados,

envíela al centro de servicio autorizado más cercano.

ACCESORIOS

ADVERTENCIA

Utilice sólo los accesorios

especícamente recomenda-

dos. Otros accesorios puede ser peligroso.

Para una lista completa de accessorios, visite

nuestro sitio en Internet: www.milwaukeetool.com o

póngase en contacto con un distribuidor.

COMUNICACIÓN INALÁMBRICA

Para productos que cuentan con funciones de comu-

nicación inalámbrica, incluida ONE-KEY™:

De conformidad con la parte 15.21 del Reglamento

de FCC, no modique este producto. La modicación

podría ocasionar que se anule su autorización para

operar el producto. Este dispositivo cumple con lo

dispuesto en la parte 15 del Reglamento de la FCC

así como las normas RSS de exención de licencia

de ISED-Canada. La operación está sujeta a las

siguientes dos condiciones: 1) Este dispositivo no

debe ocasionar interferencia nociva y 2) este dis-

positivo debe aceptar cualquier interferencia que

se reciba, incluyendo la interferencia que pueda

ocasionar operación no deseada.

SOPORTE DE SERVICIO - MEXICO

CENTRO DE ATENCION A CLIENTES

Techtronic Industries Mexico, S.A. de C.V.

Av. Presidente Masarik 29 Piso 7

11560 Polanco V Seccion

Miguel Hidalgo, Distrito Federal, México

01 (800) 030-7777 o (55) 4160-3540

Lunes a Viernes (9am a 6pm)

O contáctanos en www.milwaukeetool.com.mx

GARANTÍA LIMITADA - E.U.A. Y CANADÁ

Cada herramienta eléctrica* de MILWAUKEE (ver excepciones a

continuación) está garantizada para el comprador original únicamente

de que no tenga material y mano de obra defectuosos. Sujeto a ciertas

excepciones, MILWAUKEE reparará o reemplazará cualquier parte en

una herramienta eléctrica que tenga defectos de material o mano de

obra según lo determine MILWAUKEE mediante una revisión, por un

periodo de cinco (5) años** después de la fecha de compra a menos

que se indique lo contrario. Al devolver la herramienta eléctrica a un

Centro de Servicio de la fábrica de MILWAUKEE o a una Estación

de Servicio Autorizada de MILWAUKEE, se requiere que el ete esté

pagado por adelantado y asegurado. Se debe incluir una copia del

comprobante de compra con el producto devuelto. Esta garantía no

aplica a daños que MILWAUKEE determine que son ocasionados por

reparaciones o intentos de reparaciones realizados por una persona

que no sea personal autorizado de MILWAUKEE, uso indebido,

alteraciones, maltrato, desgaste normal, falta de mantenimiento o

accidentes.

Desgaste normal: Muchas herramientas eléctricas necesitan un

reemplazo periódico de partes y servicio para lograr el mejor des-

empeño. Esta garantía no cubre la reparación cuando el uso normal

ha agotado la vida de una parte, incluyendo sin limitar a mandriles,

cepillos, cables, zapatas de la sierra, abrazaderas de la hoja, anillos en

O, sellos, protectores, hojas de desatornilladores, pistones, herrajes,

levantadores y arandelas de cubierta de los protectores.

*Esta garantía no cubre clavadoras y grapadoras neumáticas, pistola

de pintura a presión, baterías inalámbricas, generadores de energía

portátil de gasolina, herramientas de mano, palanca y cadena de mano

de polipasto - eléctricas, indumentaria calefactada M12™, producto

reacondicionado y productos de prueba y medición. Existen garantías

por separado y distintas disponibles para estos productos.

**El periodo de garantía para los radios para obra, puerto de energía

M12™, fuente de poder M18™, ventiladores para obra y carretillas de

trabajo industrial Trade Titan™ es de un (1) año a partir de la fecha

de compra. El período de garantía para los M18 FUEL™ 1" llaves de

impacto de alto torque con d en empuñadura, cables de limpieza de

drenaje y AIRSNAKE™ los accesorios de pistola de aire de limpieza

de drenaje, y los niveles láser mediante USB REDLITHIUM

es de

dos (2) años a partir de la fecha de compra. El periodo de garantía

de la pistola de calor compacta M18™, extractor de polvo de 8

galones, M18™ enmarcar clavadoras, M18 FUEL™ 1/2" yunque

prolongado torque controlado llave de impacto con ONE-KEY™,

M18 FUEL™ 1" llave de impacto de alto esfuerzo de torsión con

ONE-KEY™, M18 FUEL™ de 7,6 L compacto compresor silencioso,

los niveles láser M12™, detector láser de 19,8 m, clavadora M12™

23GA, M18 FUEL™ 6,4 mm ribeteadora ciega con ONE-KEY™, y

raspador de neumáticos de baja velocidad M12 FUEL™ es de tres

(3) años a partir de la fecha de compra. El periodo de garantía de las

lámparas de LED en la Lámpara de trabajo LED y el Bulbo mejorado

de LED para la Luz de trabajo es por la vida del producto sujeto a las

limitaciones anteriores. Si durante el uso normal el LED o Bulbo de

LED falla, la parte será reemplazada sin cargo.

No se requiere el registro de la garantía para obtener la garantía cor-

respondiente a un producto de herramienta eléctrica de MILWAUKEE.

La fecha de manufactura del producto se utilizará para determinar el

periodo de garantía si no se proporciona comprobante de compra al

solicitar el servicio en garantía.

LA ACEPTACIÓN DE LOS REMEDIOS EXCLUSIVOS DE REPA-

RACIÓN Y REEMPLAZO AQUÍ DESCRITOS ES UNA CONDICIÓN

DEL CONTRATO PARA LA COMPRA DE TODO PRODUCTO DE

MILWAUKEE. SI USTED NO ACEPTA ESTA CONDICIÓN, NO DEBE

COMPRAR EL PRODUCTO. MILWAUKEE NO SERÁ RESPON-

SABLE EN NINGÚN CASO DE DAÑOS INCIDENTALES, ESPE-

CIALES, EMERGENTES O PUNITIVOS NI DE NINGÚN COSTO,

HONORARIOS LEGALES, GASTOS, PÉRDIDAS O DEMORAS ALE-

GADOS COMO CONSECUENCIA DE ALGÚN DAÑO, FALLA O DE-

FECTO EN NINGÚN PRODUCTO, INCLUYENDO, ENTRE OTROS,

RECLAMACIONES POR PÉRDIDA DE UTILIDADES. ALGUNOS

ESTADOS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE RE-

SPONSABILIDAD POR DAÑOS INCIDENTALES O EMERGENTES,

POR LO QUE LA ANTERIOR LIMITACIÓN O EXCLUSIÓN PODRÍA

NO APLICARSE EN SU CASO. ESTA GARANTÍA ES EXCLUSIVA Y

REEMPLAZA TODAS LAS DEMÁS GARANTÍAS EXPRESAS, ES-

CRITAS U ORALES. EN LA MEDIDA EN QUE LO PERMITA LA LEY,

MILWAUKEE DESCONOCE CUALQUIER GARANTÍA IMPLÍCITA,

INCLUYENDO SIN LIMITACIÓN CUALQUIER GARANTÍA IMPLÍCITA

DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN O USO ESPE-

CÍFICO; EN LA MEDIDA EN QUE DICHO DESCONOCIMIENTO NO

SEA PERMITIDO POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS

SE LIMITAN A LA DURACIÓN DE LA GARANTÍA EXPRESA COR-

RESPONDIENTE SEGÚN SE DESCRIBIÓ ANTERIORMENTE.

ALGUNOS ESTADOS NO PERMITEN LIMITACIONES SOBRE

LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO QUE LA

ANTERIOR LIMITACIÓN PUDIERA NO APLICARSE A USTED. ESTA

GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS Y USTED

PODRÍA ADEMÁS TENER OTROS DERECHOS QUE VARÍAN DE

UN ESTADO A OTRO.

Esta garantía aplica al producto vendido en los Estados Unidos y

Canadá únicamente.

Consulte la “Búsqueda de centro de servicio” en la sección de Partes

y servicio del sitio web de MILWAUKEE en www.milwaukeetool.com o

llame al 1.800.SAWDUST (1.800.729.3878) para localizar su centro

de servicio más cercano para darle servicio con y sin garantía a una

herramienta eléctrica de Milwaukee.

PÓLIZA DE GARANTÍA - VALIDA

SOLO PARA MÉXICO, AMÉRICA

CENTRAL Y EL CARIBE

La garantía de TECHTRONIC INDUSTRIES es por 5 años a partir de

la fecha original de compra.

Esta tarjeta de garantía cubre cualquier defecto de material y mano

de obra en ese Producto.

Para hacer válida esta garantía, presente esta tarjeta de garantía,

cerrada/sellada por el distribuidor o la tienda donde compró el pro-

ducto, al Centro de Servicio Autorizado (ASC). O, si esta tarjeta no

se ha cerrado/sellado, presente la prueba original de compra a ASC.

Llame 55 4160-3547 para encontrar el ASC más cercano, para ser-

vicio, partes, accesorios o componentes.

Procedimiento para hacer válida esta garantía

Lleve el producto a ASC, junto con la tarjeta de garantía cerrada/

sellada por el distribuidor o la tienda donde compró el producto, y

cualquier pieza o componente defectuoso se reemplazará sin costo

para usted. Cubriremos todos los costos de ete con relación a este

proceso de garantía

Excepciones

Esta garantía no tendrá validez en las siguientes situaciones:

a) Cuando el producto se use de manera distinta a la que indica el

manual del usuario nal o de instrucciones.

b) Cuando las condiciones de uso no sean normales.

Cuando otras personas no autorizadas por TECHTRONIC INDUSTRIES

modiquen o reparen el producto.

Nota: si el juego de cables está dañado, tiene que reemplazarse

en un Centro de Servicio Autorizado para evitar riesgos eléctricos.

CENTRO DE SERVICIO Y ATENCIÓN

Llame al 55 4160-3547

IMPORTADO Y COMERCIALIZADO POR

TECHTRONIC INDUSTRIES, MÉXICO, S.A. DE C.V.

Miguel de Cervantes Saavedra No.301 Piso 5, Torre Norte

11520 Colonia Ampliación Granada

Miguel Hidalgo, Ciudad de Mexico, Mexico

Modelo:

Fecha de Compra:

Sello del Distribuidor:

58140266d1 961013665-01(A)

01/21 Printed in Vietnam

MILWAUKEE TOOL

13135 West Lisbon Road

Brookeld, WI 53005 USA

Milwaukee 2882-20 M18 FUEL 4-1/2" / 5" Braking Grinder
