AUTOOL SDT205 Automotive Smoke Machine 12V Car EVAP Leak User Manual

Smoke Leak Detector

AUTOOL SDT205

User Manual

www.autooltech.com

企业标准 / Corporate standard: Q/OR 006-2023

LANGUAGE

AUTOOL SDT205 Instruction Manual

Manual de Instrucción de AUTOOL SDT205

AUTOOL SDT205 Bedienungsanleitung

Руководство по эксплуатации AUTOOL SDT205

AUTOOL SDT205 - Mode d’emploi en français

Trademark

Manual are either trademarks, registered trademarks, service

marks, domain names, logos, company names or are otherwise

the property of AUTOOL or its affiliates. In countries where any of

the AUTOOL trademarks, service marks, domain names, logos

and company names are not registered, AUTOOL claims other

rights associated with unregistered trademarks, service marks,

domain names, logos, and company names. Other products or

company names referred to in this manual may be trademarks of

their respective owners. You may not use any trademark, service

mark, domain name, logo, or company name of AUTOOL or any

third party without permission from the owner of the applicable

trademark, service mark, domain name, logo, or company name.

You may contact AUTOOL by visiting AUTOOL at https://www.au-

tooltech.com, or writing to aftersale@autooltech.com, to request

written permission to use materials on this manual for purposes or

for all other questions relating to this manual.

●

publication may be reproduced, stored in a retrieval system, or

transmitted in any form or by any means, electronic, mechanical,

photocopying, recording or otherwise, without the prior written

permission of AUTOOL. The information contained herein is

designed only for the use of this unit. AUTOOL is not responsi-

ble for any use of this information as applied to other units.

Neither AUTOOL nor its affiliates shall be liable to the purchaser

of this unit or third parties for damages, losses, costs, or

expenses incurred by the purchaser or third parties as a result

of: accident, misuse, or abuse of this unit, or unauthorized modi-

fications, repairs, or alterations to this unit, or failure to strictly

comply with AUTOOL operating and maintenance instructions.

AUTOOL shall not be liable for any damages or problems

arising from the use of any options or any consumable products

other than those designated as original AUTOOL products or

AUTOOL approved products by AUTOOL.

Other product names used herein are for identification purpos-

es only and may be trademarks of their respective owners.

AUTOOL disclaims any and all rights in those marks.

CAUTIONS

Warning

If you are not a technician, please do not change, disassemble

or repair the product; otherwise all the losses shall be borne by

the user.

This product is powered by electricity and should not be used

as a toy for children.

To avoid a short circuit, do not put the product in water or other

liquid.

Please use the power source and power cord supplied by the

manufacturer according to the standards.

Please do not expose the product to intense light or high

temperature when it’s not used.

When doing leak detection test, keep away from the smoke

sensitive parts like the headlight.

Replace the oil in the detector regularly. Before adding the new

oil, please drain out the remaining used oil in the detector.

Selection of the detector oil: liquid paraffin and baby oil are

both usable.

Please make sure there is no water in it, and please do not use

any sticky liquid.

Before using the instrument, please read this manual careful-

ly for proper operation.

TABLE OF CONTENTS

Product Introduction.......................................................................................... 2

Overview......................................................................................................... 2

Working theory................................................................................................ 2

Features.......................................................................................................... 2

Technical parameter........................................................................................ 3

Product Structure............................................................................................... 4

Structure diagram............................................................................................ 4

Operations Instruction....................................................................................... 5

Preparation before use.................................................................................... 5

Detail operation during use ............................................................................. 5

Operation guidelines for automobile pipeline inspection................................. 6

Instruction of smoke leak detector pressure gauge ........................................ 7

Airbag adapter instructions ............................................................................. 7

About smoke test oil........................................................................................ 8

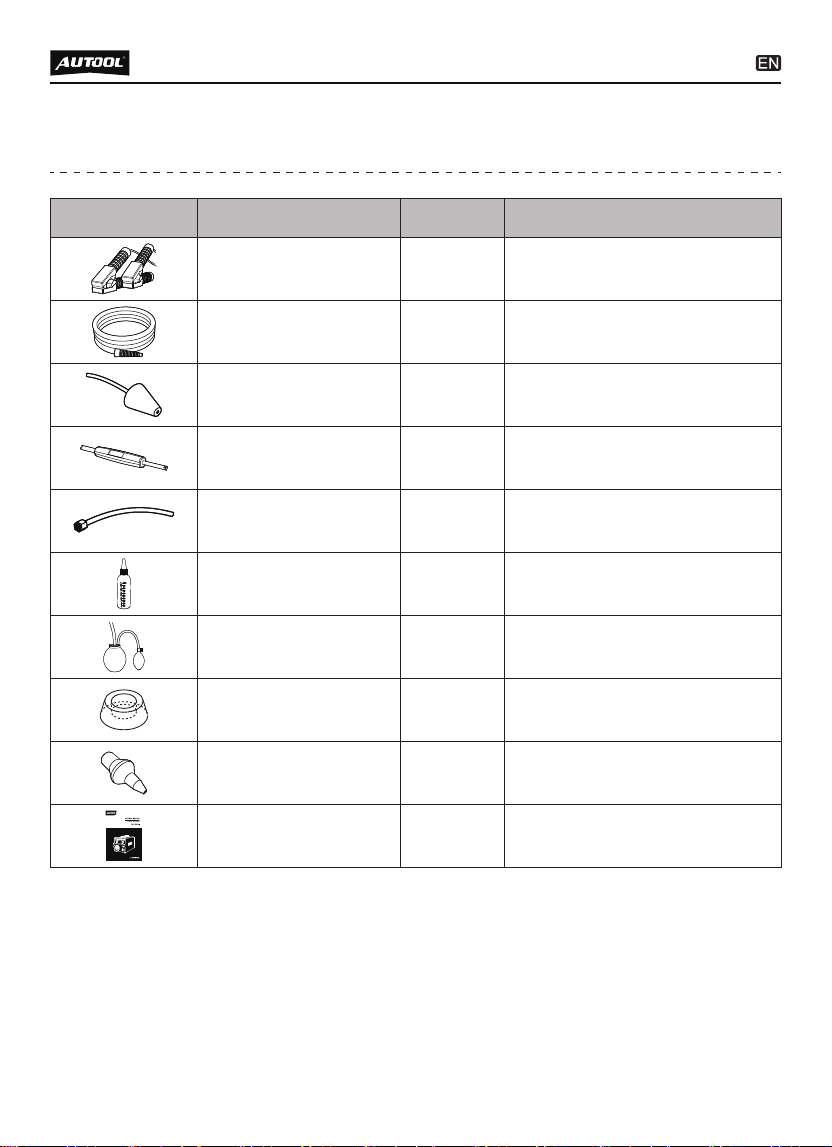

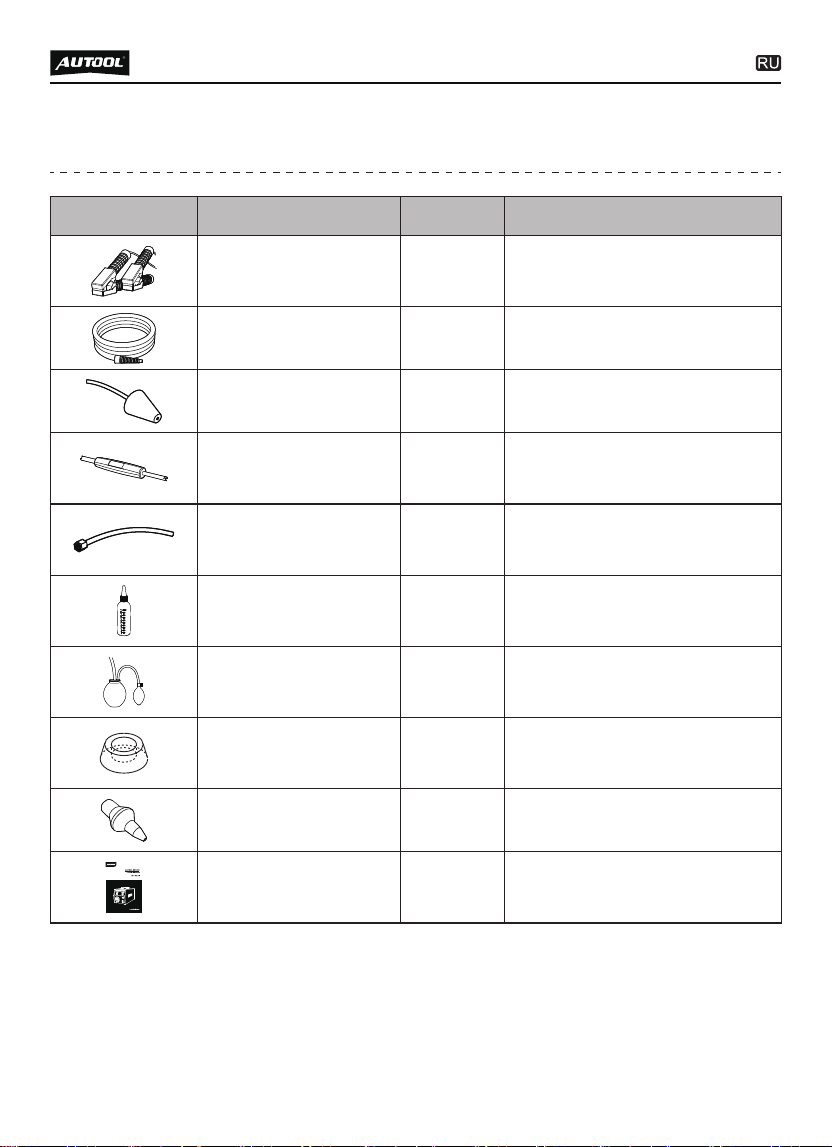

Description Of Accessories............................................................................... 9

Maintenance Service.......................................................................................... 10

Maintenance.................................................................................................... 10

Warranty .............................................................................................................. 11

Warranty access.............................................................................................. 11

Disclaimer ....................................................................................................... 11

Return & Exchange Service .............................................................................. 12

Return & Exchange......................................................................................... 12

Built-in Air Pump

Overheat Protection

Pressure Gauge

Protection Indicator

Flow Meter

Flow Adjustment Knob

Oil Drain Valve

Yes

None

Yes

AUTOOL SDT205 is an integrated automotive smoke detector

made of aluminum alloy. It is designed with clear pressure gauge

for easy detection of pipeline leaks. Moreover, it comes with two

test modes: i.e. Air mode and smoke mode. With the help of air

mode, it is possible to diagnose whether there is a leak through

the pressure gauge with no need to output smoke. As for smoke

mode, it is equipped with an independently controlled smoke

generator. This mode can be activated in case a leak is found,

enabling you to locate the leak precisely. AUTOOL SDT205

machine enables easy automotive pipeline system leak detection.

PRODUCT INTRODUCTION

Overview

Features

Low oxygen combustion

The AUTOOL smoke leak detector employs a forced combus-

tion smoke generation method in a low oxygen environment. It

is energized by a conductive column to the heating wire, which

rapidly heats up to more than 300°C so that the mineral oil

reaches the ignition point and enters the state of combustion.

Due to the small intake of air flow, it is insufficient to provide

sufficient oxygen to maintain full combustion, thus the combus-

tion mainly occurs on the surface of the heating wire. Subject

to high-temperature heating, the mineral oil retention object

can continue to burn insufficiently around the heating wire,

thus producing a large amount of smoke.

Working

theory

●

Product Size

Package Size

Product Weight

Gross Weight

250*160*165mm

295*295*207mm

3.2 kg

3.6 kg

Power Supply

Test Oil Filling Volume

Rated Output Pressure

Rated Output Flow

DC 12 V

10-20 ml

＜15psi

＜6 L/min

Rated Power

65 W

Technical

parameter

Liquid Level Gauge

Air Control Switch

Smoke Control Switch

Adjustable Pressure

None

Yes

None

Intelligent Digital Display

None

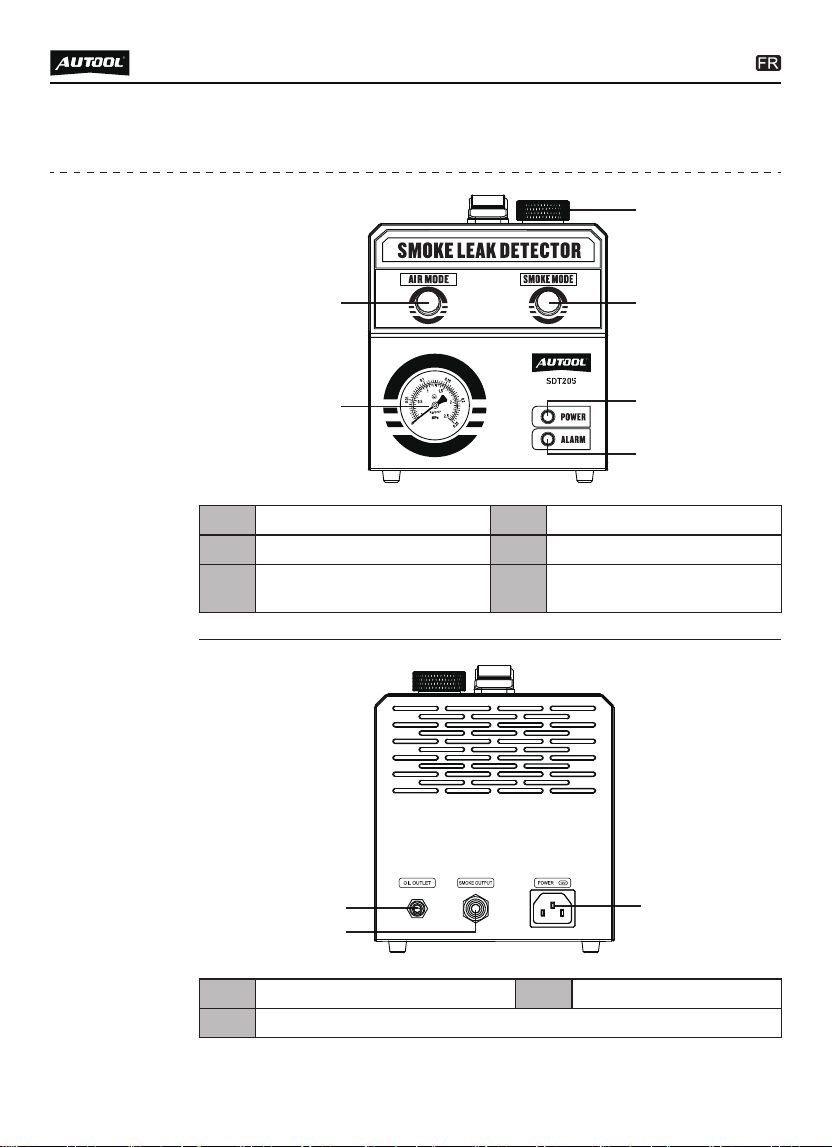

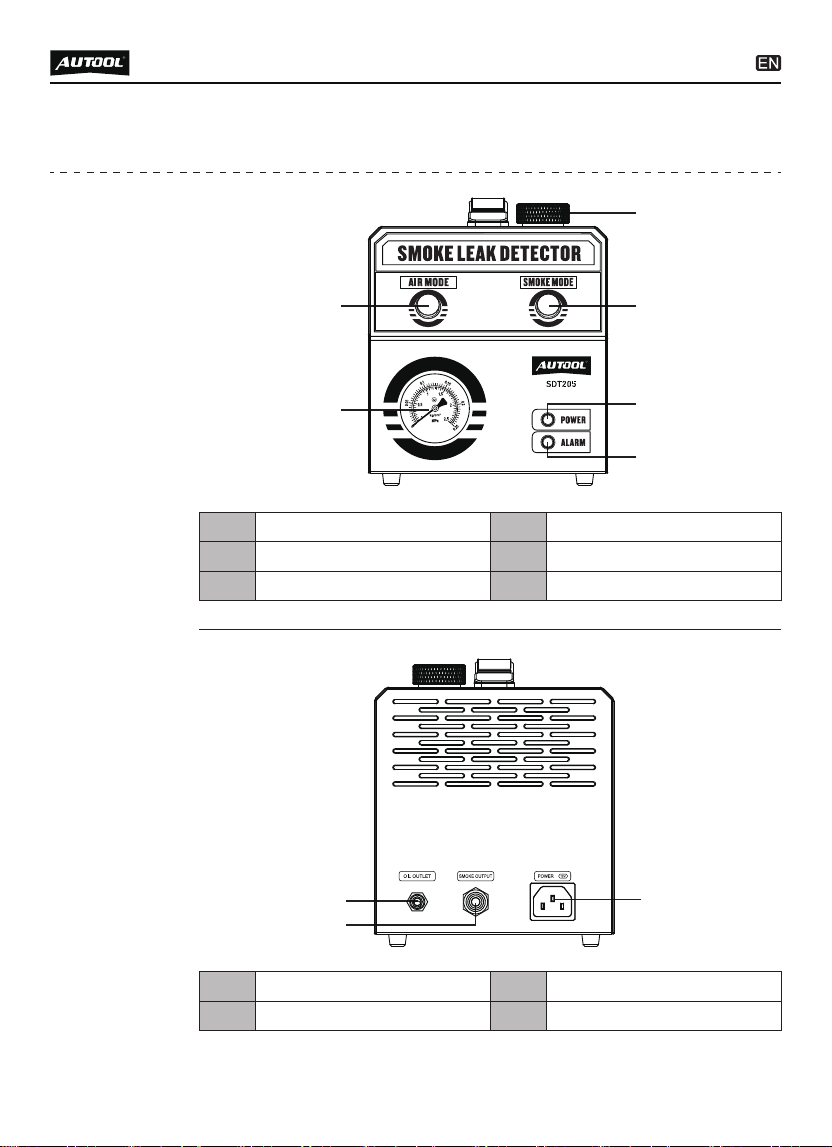

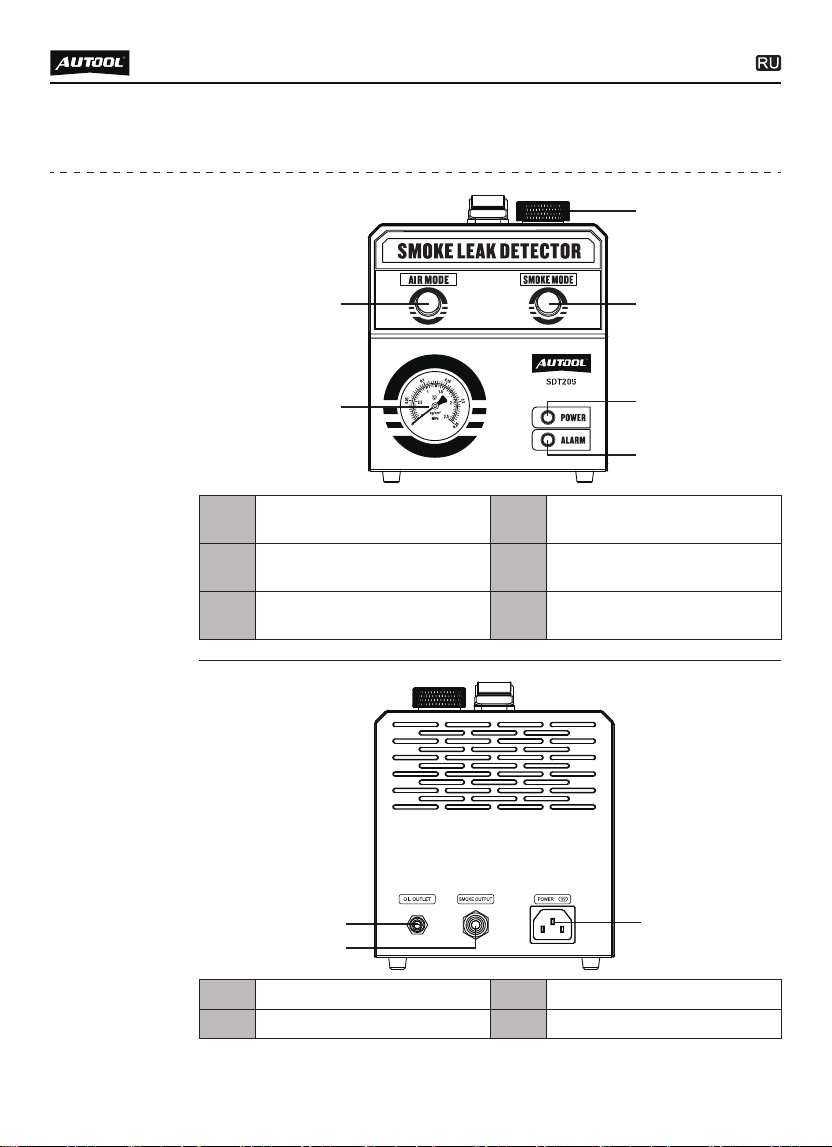

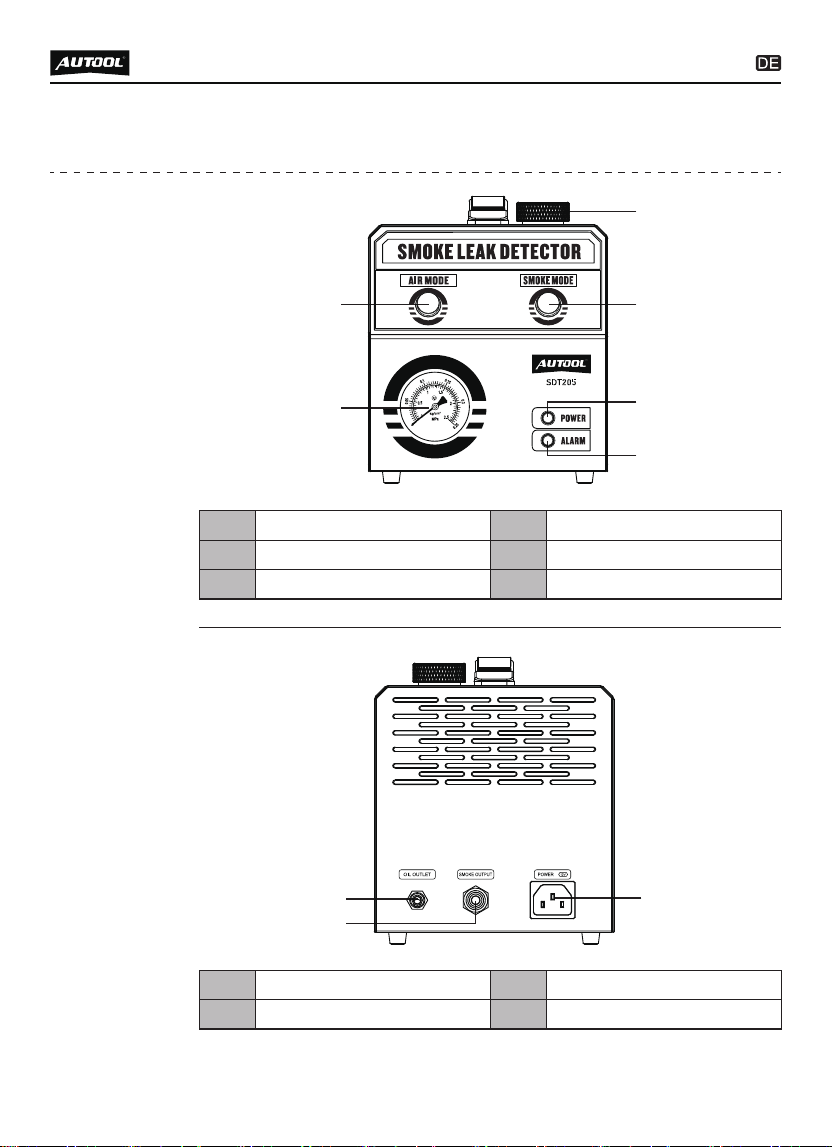

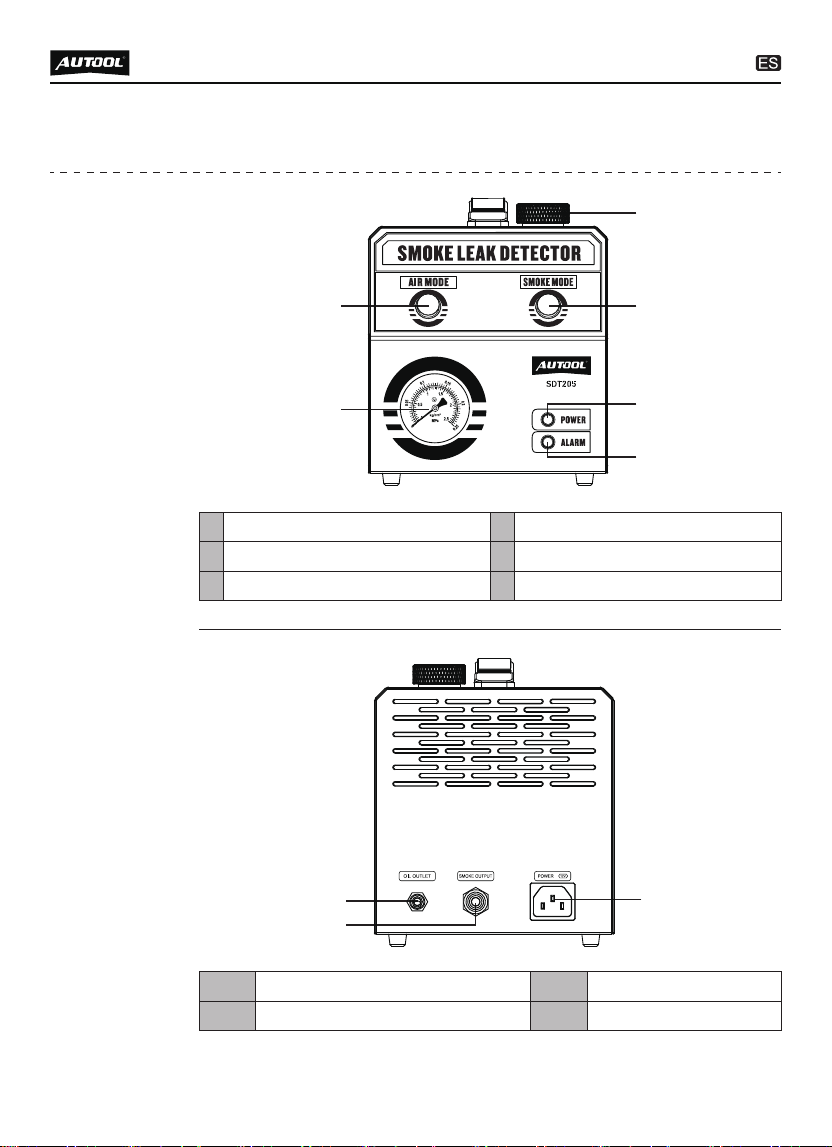

PRODUCT STRUCTURE

Structure

diagram

Oil drain valveG Smoke outletH

Power socketI

Oil filling port

Smoke mode switch

Air mode switch

Pressure gauge

Power indicator

Protection indicator

B C

OPERATIONS INSTRUCTION

Preparation

before use

Detail

operation

during use

Place the detector on the mobile cart or under the hood.

Open the filling cap and drain 10ml of test liquid into the filling

port (A).

If the test oil is overfilled, please drain some oil out through the

oil drain outlet (G).

After completing the first two steps, start using the SDT205.

Fit the smoke hose to the smoke outlet (H) and the power cord

to the power socket (I).

Connect the power clip to the DC 12V car battery and the

power indicator lights up.

The red clip is connected to the positive terminal (+) and the

black clip is connected to the negative terminal (-). For optimum

performance of the smoke leak detector, the car battery should

be fully charged in advance.

Press the air mode switch (B) and the equipment begins to

produce pressurized air.

Press the smoke mode switch (C) and the unit begins to

produce smoke.

When the internal temperature reaches 75°C, the product will

start self-protection function and stop working automatically.

Press the smoke control switch (C) to stop the smoke output.

It is recommended to drain out the remaining test oil for next

use in case the detector is not used for a long time.

●

NOTE

Turn off the engine ignition switch.

All leak detection of automobile piping systems must be

performed with the engine turned off.

Remove the intake air filter, while some models need to remove

the throttle valve.

Clean the inner wall of the test pipe and install the conical

adapter of the air inlet on the test pipe.

The smoke leak detector is powered by DC 12V car battery

only.

The cone on the smoke outlet pipe has air pressure output

when press the air mode switch.

Press the smoke control switch again, the indicator lights on,

wait for about 10 seconds, insert the cone head on the smoke

outlet pipe into the air inlet taper adapter when the smoke

becomes thick.

Wait for about 1 to 2 minutes, you can use a flashlight with

strong light to help find the leaks in the pipeline and diagnose

the leakage status.

After the test is completed, turn off all switches, recycle and

save the remaining test oil, put away all accessories, and

confirm that there is no omission.

If only part of the system needs to be tested or if the system

being tested has other openings that need to be sealed, a plug

kit can be used, which can also be used to seal the intake

manifold.

When the internal temperature reaches 75°C, the detector will

start self-protection function and stop working automatically.

●

NOTE

WARNING

Operation

guidelines for

automobile

pipeline

inspection

Airbag adapters are suitable for non-circular connections. While

for round and oval ports, please use the inlet tapered adapter for

normal cases.

Instruction of

smoke leak

detector

pressure

gauge

Airbag

adapter

instructions

●

The smoke leak detector pressure gauge has two main

functions, one is for machine self-test, and the other is for

pre-assessment of the pipeline system. If the pointer of the

pressure gauge keeps still, which represents there is a

relatively serious leak in the pipeline; if the pointer rises slowly,

which indicates that there is a leak in the system. In this case,

you can turn on the smoke switch to output smoke to locate the

leak.

Before using the airbag adapter, be sure to clean the inner wall

of the intake manifold (or other test interfaces) to prevent sharp

protrusions from piercing the airbag adapter.

Put the air bag (Z) into the test port.

Press the hand pump (X) until the bladder (Z) inflates and fully

seals the test port.

Connect the cone head on the smoke outlet pipe with the

smoke guide pipe (Y), introduce gases and smoke into the duct

to be tested.

After the test is completed, turn the pressure relief valve (W)

counter clockwise, take out the car air inlet adapter from the

test port, clean and save it.

Airbag adopter can not contact with corrosive oil.

NOTE

This product needs to use special test oil. It’s recommend to

purchase liquid paraffin or baby oil as test oil if you cannot find

special test oil locally.

It is recommended to use the filling bottle with the capacity

mark in the accessories of the packing to fill in new oil.

Too much test oil in the machine can affect smoke output,

Please discharge part of the e-liquid through the oil discharge

port.

If the product is not used for a long time, it is recommended to

drain out the remaining test oil for preservation.

●

Pressure Relief Valve

Smoke Duct

Y Z

Hand Pump

Airbag

About Smoke

Test Oil

DESCRIPTION OF ACCESSORIES

Name Quantity Remark

Power cord 1 pc

Smoke outlet hose 1 pc

Cone adapter 1 pc

Valve core wrench 1 pc

EVAP connector 1 pc

Connected to car battery

Connecting adapter

Installed on the detected

pipeline

Removing the valve core

For connecting EVAP

service port

Universal airbag

adapter

1 pc

Filling bottle 1 pc

Accessories

1 pc

User manual 1 pc

1 set Blocking the pipe

Suitable for detecting

small pipes

Product related operation

instructions

Universal hard

rubber plug

Universal small

adapter

There is a volume scale

for checking filling amount

Used to seal the air inlet

Be careful not to rub the product against rough surfaces or

wear the product, especially the sheet metal housing.

Please regularly check the product parts that need to be

tightened and connected. If found loose, please tighten it in

time to ensure the safe operation of the equipment. The exter-

nal and internal parts of the equipment in contact with various

chemical media should be frequently treated with anti-corrosion

treatment such as rust removal and painting to improve the

corrosion resistance of the equipment and extend its service

life.

Comply with the safe operating procedures and do not

overload the equipment. The safety guards of the products

are complete and reliable.

Unsafe factors are to be eliminated in time. The circuit part

should be checked thoroughly and the aging wires should be

replaced in time.

Regularly clean and replace consumable parts such as oil

pump and oil filter; adjust the clearance of various parts and

replace worn (broken) parts. Avoid contact with corrosive

liquids.

When not in use, please store the product in a dry place. Do

not store the product in hot, humid, or non-ventilated places.

Our products are made of long-lasting and durable materials, and

we insist on perfect production process. Each product leaves the

factory after 35 procedures and 12 times of testing and inspec-

tion work, which ensures that each product has excellent quality

and performance.

To maintain the performance and appearance of the product, it is

recommended that the following product care guidelines be read

carefully：

●

MAINTENANCE SERVICE

Maintenance

WARRANTY

The repair or replacement of products is determined by the

actual breakdown situation of product.

It is guaranteed that AUTOOL will use brand new component,

accessory or device in terms of repair or replacement.

If the product fails within 90 days after the customer receives

it, the buyer should provide both video and picture, and we will

bear the shipping cost and provide the accessories for the

customer to replace it free of charge. While the product is

received for more than 90 days, the customer will bear the

appropriate cost and we will provide the parts to the customer

for replacement free of charge.

The product is not purchased through official or authorized

channels.

The product breakdown because the user does not follow

product instructions to use or maintain the product.

From the date of receipt, we provide a three-year warranty for the

main unit and all the accessories included are covered by a

one-year warranty.

We AUTOOL pride ourselves on superb design and excellent

service. It would be our pleasure to provide you with any further

support or services.

All information, illustrations, and specifications contained in this

manual, AUTOOL resumes the right of modify this manual and the

machine itself with no prior notice. The physical appearance and

color may differ from what is shown in the manual, please refer to

the actual product. Every effort has been made to make all

descriptions in the book accurate, but inevitably there are still

inaccuracies, if in doubt, please contact your dealer or AUTOOL

after-service centre, we are not responsible for any consequences

arising from misunderstandings.

●

These conditions below shall not be in warranty range

Warranty

access

Disclaimer

If you are an AUTOOL user and are not satisfied with the

AUTOOL products purchased from the online authorized

shopping platform and offline authorized dealers, you can

return the products within seven days from the date of receipt;

or you may exchange it for another product of the same value

within 30 days from the date of delivery.

Returned and exchanged products must be in fully saleable

condition with documentation of the relevant bill of sale, all

relevant accessories and original packaging.

AUTOOL will inspect the returned items to ensure that they

are in good condition and eligible. Any item that does not pass

inspection will be returned to you and you will not receive a

refund for the item.

You can exchange the product through the customer service

center or AUTOOL authorized distributors; the policy of return

and exchange is to return the product from where it was

purchased. If there are difficulties or problems with your return

or exchange, please contact AUTOOL Customer Service.

●

RETURN & EXCHANGE SERVICE

Return &

Exchange

China

Oversea Zone

E-mail

Facebook

YouTube

400-032-0988

+86 0755 23304822

aftersale@autooltech.com

https://www.facebook.com/autool.vip

https://www.youtube.com/c/autooltech

TABLA DE CONTENIDO

Introducción del Producto................................................................................. 14

Visión general ................................................................................................. 14

Características ................................................................................................ 14

Parámetro Técnico.......................................................................................... 14

Estructura del Producto .................................................................................... 16

Diagrama de estructura................................................................................... 16

Instrucción de operaciones............................................................................... 17

Preparación antes de usar.............................................................................. 17

Instrucciones................................................................................................... 17

Manual de operación para la inspección de tuberías de automóviles ............ 18

Instrucciones del indicador de presión del detector de fugas de humo .......... 19

Instrucciones de uso del adaptador de airbag ................................................ 19

Sobre el aceite de humo ................................................................................. 20

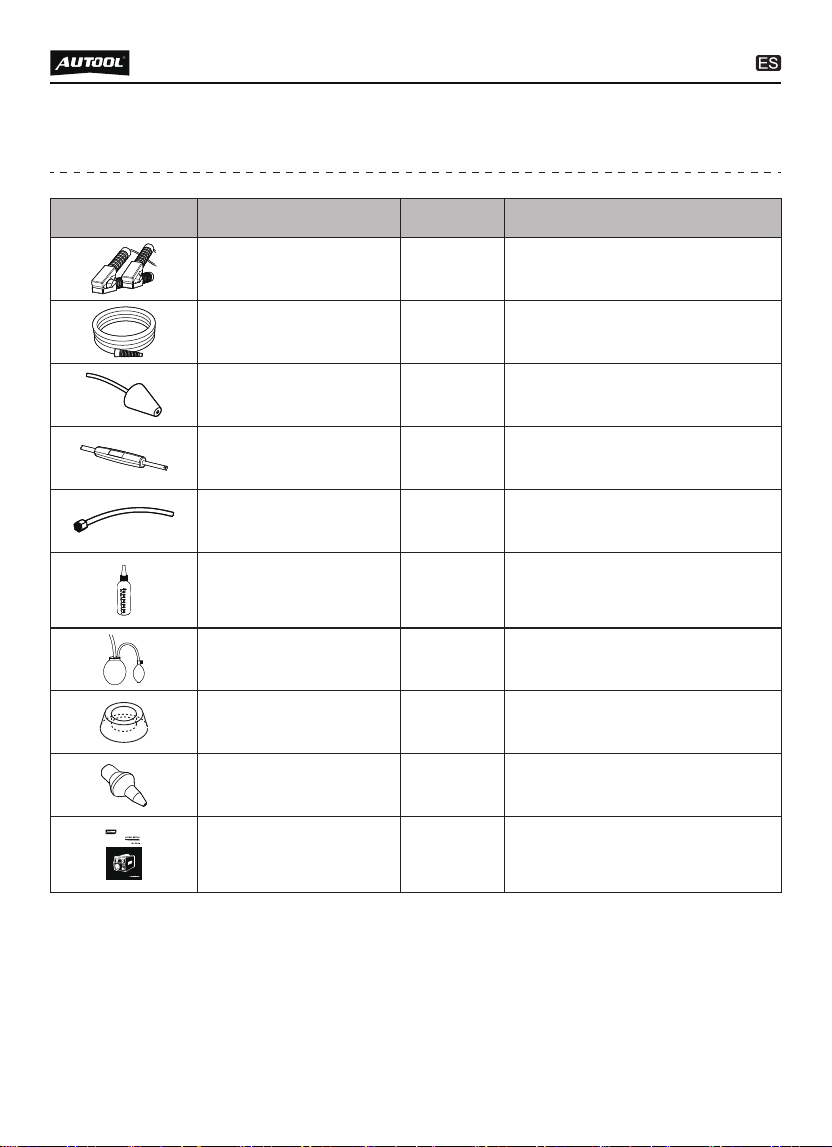

Lista de partes .................................................................................................... 21

Servicio de mantenimiento................................................................................ 22

Mantenimiento................................................................................................. 22

Garantía............................................................................................................... 23

Método de garantía......................................................................................... 23

Descargo de Responsabilidad ........................................................................ 23

Servicio de devolución y cambio...................................................................... 24

Devolución y Cambio ...................................................................................... 24

Bomba de aire incorporada

Protección contra

sobrecalentamiento

Manómetro

Indicador de falla

Medidor de flujo

Perilla de ajuste de flujo

Válvula de drenaje

Indicador de nivel

Interruptor de control de aire

Interruptor de control de humo

Presión ajustable

Sí

Ninguno

Sí

Ninguno

Sí

Ninguno

Pantalla digital inteligente (TFT) Ninguno

Fuente de alimentación

CC 12V

Volumen de llenado de

líquido de prueba

10-20 ml

AUTOOL SDT205 es un detector de fugas de humo de automóvil

con cuerpo de aleación de aluminio de una sola pieza, un

manómetro visual, que puede detectar fácilmente la fuga de la

tubería, tiene dos modos de prueba: el modo de aire y el modo de

humo, el modo de aire no es necesario Para comenzar En el

estado de humo, puede juzgar si hay fugas a través del manómet-

ro. El modo de humo es controlado independientemente por el

generador de humo. Activar este modo cuando encontramos una

fuga le permite localizar el punto exacto de la fuga.

AUTOOL SDT205 hace que la detección de fugas sea más

conveniente.

Introducción del Producto

Visión

general

Parámetro

Técnico

Característi-

cas

Tamaño del embalaje

Peso del producto

Peso del embalaje

295*295*207mm

3,2 kg

3,6kg

Presión nominal de salida

Flujo de salida nominal

Potencia nominal

Tamaño del producto

＜15 psi

＜6 L/min

65W

250*160*165mm

Válvula de drenaje de aceiteG Salida de humosH

Toma de corrienteI

Puerto de llenado de aceite

Interruptor de modo de humo

Interruptor de modo de aire

Manómetro

Luz indicadora de potencia

Luz indicadora de protección

B C

Estructura del Producto

Diagrama de

estructura

Instrucción de operaciones

Preparación

antes de

usar

Coloque el producto en el carro móvil o debajo del capó.

Abra el tapón de llenado de combustible y vierta 10 ml de aceite

de humo en el llenado de combustible (A).

Si el e-jugo está demasiado lleno, drene parte del e-jugo a

través de la salida de aceite (G).

Después de completar los primeros dos pasos, comience a

usar el SDT205.

Conecte la manguera de humos a la salida de humos (H) y el

cable de alimentación a la toma eléctrica (I).

Conecte el clip del cable de alimentación a la batería del coche

de CC 12V, el indicador de alimentación (E) se ilumina.

El clip rojo debe conectar al polo positivo (+), y el clip negro

debe conectar al polo negativo (-). Para un rendimiento óptimo

del detector de fugas de humo, la batería del automóvil debe

cargarse por completo con anticipación.

Esta máquina solo puede usar una batería de automóvil CC

12V como fuente de alimentación.

Presione el interruptor de modo de aire (B) y el producto

comenzará a generar aire presurizado.

Presione el interruptor de modo de humo (C), el producto

comienza a producir humo.

Cuando la temperatura interna alcanza los 75 grados centígra-

dos, el indicador de protección (F) está encendido, el producto

iniciará la autoprotección y se detendrá automáticamente.

Pulse de nuevo el interruptor de control de humo (C) para

●

NOTA

Instruc-

ciones

detener la salida de humo.

Si el producto no se usa durante mucho tiempo, se recomienda

drenar el aceite de humo restante para su almacenamiento.

Apague el interruptor de encendido del motor.

Toda detección de fugas en sistemas de tuberías de

automóviles debe realizarse con el motor apagado.

Retire el filtro de aire de admisión, algunos modelos necesitan

quitar la válvula del regulador.

Limpie la pared interna de la tubería de prueba e instale el

adaptador del cono de entrada de aire en la tubería de prueba.

El host funciona con una batería de automóvil CC 12V.

Cuando se enciende la alimentación, la cabeza del cono en la

salida de humo tiene salida de presión de aire.

Presione el interruptor de control de humo, la luz indicadora

está encendida, espere unos 10 segundos, cuando el humo se

espese, inserte la cabeza del cono del tubo de salida de humo

en el adaptador del cono de entrada de aire.

Espere alrededor de 1 a 2 minutos, puede usar una linterna de

luz potente para ayudar a encontrar el punto de fuga de la

tubería y evaluar el estado de la fuga.

Después de completar la prueba, apague todos los interrup-

tores, recicle y guarde el aceite de humo restante, guarde

todos los accesorios y confirme que no haya ninguna omisión

para el próximo uso.

Si solo se necesita probar una parte del sistema o si el sistema

que se está probando tiene otras aberturas que se deben

sellar, se puede usar un juego de tapones, que también se

puede usar para sellar el colector de admisión.

Cuando el tiempo de trabajo del producto es demasiado largo,

la temperatura interna es demasiado alta para alcanzar los 75

grados centígrados, el producto inicia la función de protección

●

NOTA

Advertencia

Manual de

operación

para la

inspección de

tuberías de

automóviles

Instrucciones

del indicador

de presión del

detector de

fugas de

humo

●

contra sobrecalentamiento y el dispositivo generador de humo

del producto dejará de funcionar.

El manómetro del detector de fugas de humo tiene dos

funciones principales, una es para la autocomprobación del

producto, y el estado de funcionamiento del host se juzga

bloqueando la salida de humo y observando el cambio de

presión. En segundo lugar, se utiliza para el juicio de fugas. Los

clientes pueden juzgar preliminarmente la fuga del sistema de

tuberías a través del cambio de la aguja del manómetro. Si hay

una fuga relativamente grande en la tubería, la aguja del

manómetro permanecerá estacionaria. Solo cuando el área del

sistema de tuberías actualmente probado es pequeña, el

indicador del manómetro se elevará a un valor de presión fijo.

Si hay una fuga, el indicador del manómetro caerá o se volverá

inestable. En este momento , el interruptor de humo se puede

encender, el humo se puede introducir en el sistema de

tuberías y luego se pueden encontrar las fugas piezas para

mantenimiento.

Antes de usar el adaptador del airbag, asegúrese de limpiar la

pared interna del colector de admisión (u otros puertos de

prueba) para evitar que protuberancias afiladas perforen el

adaptador del airbag.

Coloque el airbag (Z) en el puerto de prueba.

Presione la bomba manual (X) hasta que el airbag (Z) se infle

y selle completamente el puerto de prueba.

La cabeza del cono del tubo de salida de humos se conecta

con el tubo de humos (Y) y el gas y el humo se introducen en

el sistema de tuberías que se va a probar.

Una vez completada la prueba, gire la válvula de alivio de

presión (W) en sentido contrario a las agujas del reloj, saque

el adaptador de entrada de aire del automóvil de la interfaz de

prueba, límpielo y guárdelo.

Los adaptadores de airbag son adecuados para conectores no

circulares. Normalmente, para puertos redondos y ovalados,

utilice el adaptador cónico de entrada.

Instrucciones

de uso del

adaptador

de airbag

Sobre el

aceite de

humo

●

El adaptador de airbag no debe entrar en contacto con fluidos

corrosivos.

Este producto necesita usar aceite de humo especial. Si no

está disponible localmente, use "parafina líquida" o "aceite de

masaje para bebés" en lugar de aceite de humo para uso de

emergencia.

Se recomienda usar la botella de repostaje con la marca de

capacidad en los accesorios del producto para agregar aceite

nuevo.

Cuando el reabastecimiento de combustible excesivo afecte la

salida de humo, Please discharge part of the e-liquid through

the oil discharge port.

Si el producto no se usa durante mucho tiempo, se recomien-

da verter el aceite de humo restante para su almacenamiento.

Válvula de alivio de presión

Tubo de humo

Y Z

Bomba manual

Airbag

NOTA

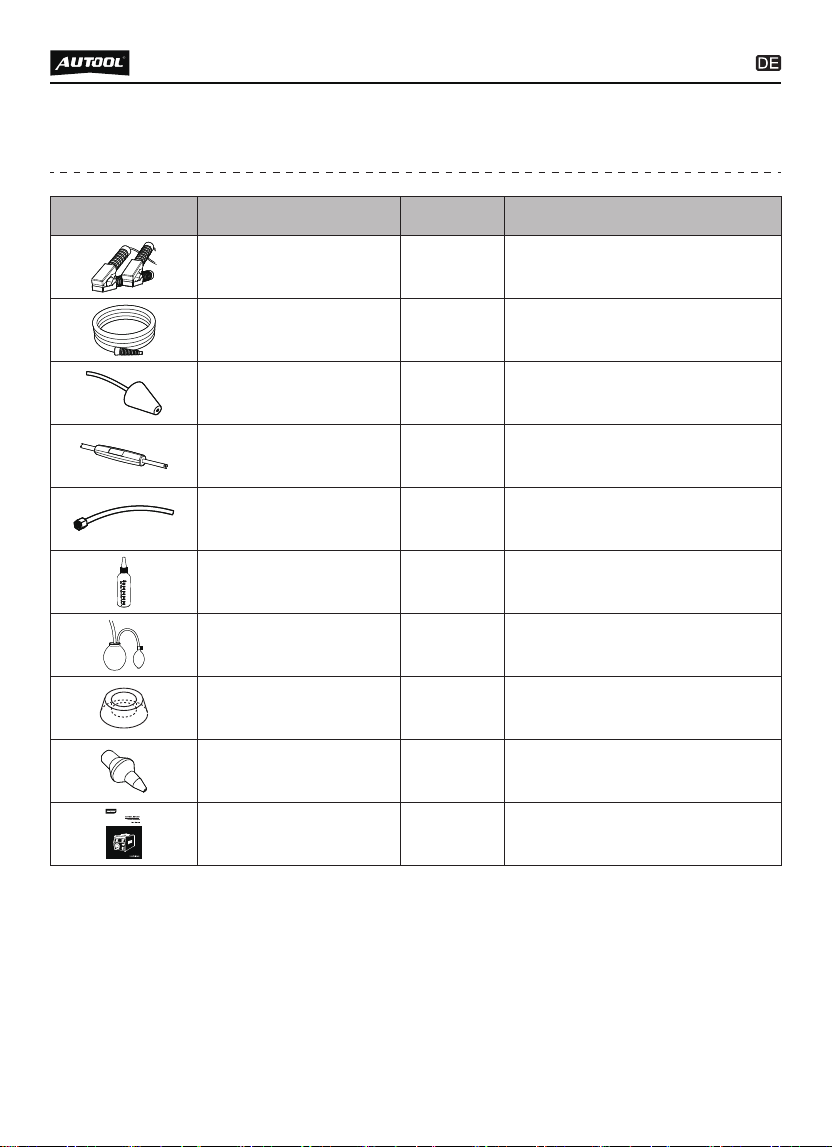

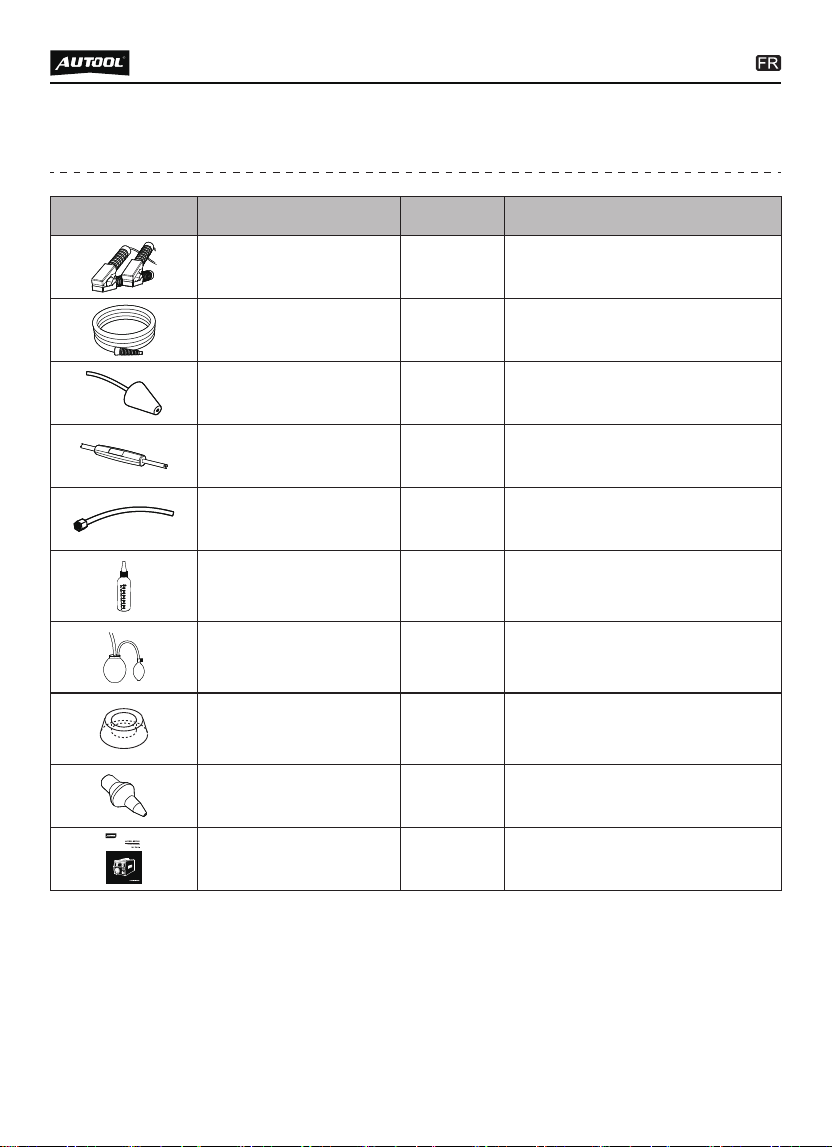

Lista de partes

Nombre Cantidad Observación

Cable de

alimentación

1 pieza

Tubo de salida

de humo

1 pieza

Adaptador cónico 1 pieza

Llave de carrete 1 pieza

Conector EVAP 1 pieza

Conectado a la batería del

automóvil

Conectado al adaptador

Instalada en la tubería

detectada

Desmontaje y montaje de

llave de carrete

Solo para conectar el puerto

de inspección de EVAP

1 pieza

Manual del usuario 1

Botella de repostaje 1 pieza

Accesorios

Dloqueando la tubería

Adecuado para detectar

tuberías pequeñas

Tapón de tubería de

goma dura universal

1 juego

Adaptador pequeño

universal

1 pieza

Para sellar entradas de aire

Adaptador de

airbag universal

Con una escala de

volumen, puede confirmar

la cantidad de llenado

Instrucciones de funciona-

miento relacionadas con el

producto

Tenga cuidado de no rozar o rozar el producto contra superfi-

cies rugosas, especialmente la carcasa de chapa.

Verifique periódicamente las partes del producto que deben

sujetarse y conectarse. Si se encuentra suelta, debe sujetarse a

tiempo para garantizar el funcionamiento seguro del produc-

to. Las partes externas e internas del producto en contacto

con diversos medios químicos deben someterse con frecuen-

cia a un tratamiento anticorrosivo, como eliminación de óxido

y pintura, para mejorar la capacidad anticorrosiva del produc-

to y prolongar la vida útil del producto.

Respete las reglas de operación de seguridad, no sobrecar-

gue el producto, el dispositivo de protección de seguridad del

producto es completo y confiable, y los factores inseguros

pueden eliminarse a tiempo. La parte del circuito se inspec-

ciona a fondo y los cables envejecidos deben reemplazarse a

tiempo.

Limpie y reemplace periódicamente las piezas consumibles,

como la bomba de aceite y el filtro de aceite; cuando ajuste la

holgura de ajuste de varias piezas y reemplace las piezas

desgastadas (dañadas) para la limpieza, evite el contacto del

producto con elementos líquidos corrosivos.

Cuando no esté en uso, guarde el producto en un lugar seco.

No almacene el producto en lugares calientes, húmedos o sin

ventilación.

Los productos AUTOOL que posee están hechos de materiales

duraderos y se adhieren al proceso de producción de excelencia.

Cada producto sale de la fábrica después de 35 procesos y 12

inspecciones de calidad, para garantizar que cada producto

tenga una calidad y un rendimiento excelentes. Por lo tanto, vale

la pena su mantenimiento regular, para que sus productos

AUTOOL puedan funcionar de manera estable durante mucho

tiempo.

Mantenimiento Para mantener el rendimiento y la apariencia del

producto, le recomendamos que lea atentamente las siguientes

pautas de mantenimiento del producto：

●

Servicio de mantenimiento

Manten-

imiento

Garantía

Reparar o reemplazar el producto sin cargo de acuerdo con la

situación de falla específica.

Garantizamos que todas las piezas, accesorios o productos

reemplazados son completamente nuevos.

Si el producto falla dentro de los 90 días posteriores a la

recepción del producto por parte del cliente, se proporcionan

el video y las imágenes al mismo tiempo, y nos haremos cargo

del flete y proporcionaremos los accesorios correspondientes

para que el cliente los reemplace de forma gratuita. Después

de recibir el producto durante más de 90 días, el cliente asume

el costo correspondiente y proporcionamos accesorios gratu-

itos para que el cliente los reemplace.

Comprar productos AUTOOL a través de canales informales.

Daños causados por el uso y mantenimiento no conforme a

los requisitos del manual del producto.

El host AUTOOL disfruta de un período de garantía de 3 años a

partir de la fecha de recepción por parte del cliente. Los acceso-

rios que contiene tienen un periodo de garantía de 1 año a partir

de la fecha de recepción por parte del cliente.

En AUTOOL, nos enorgullecemos de nuestro excelente diseño y

excelente servicio. Estaremos encantados de proporcionarle

apoyo o servicios adicionales.

Toda la información, ilustraciones y especificaciones contenidas

en este manual se basan en la información más reciente

disponible en el momento de la publicación. El fabricante retoma

el derecho de modificar este manual y la propia máquina sin

previo aviso.

●

Los siguientes casos no están cubiertos por la garantía

gratuita

Método de

garantía

Descargo

de Respons-

abilidad

Servicio de devolución y cambio

Devolución

y cambio

Si no está satisfecho con los productos AUTOOL comprados

en la plataforma de compras autorizada en línea y distribui-

dores autorizados fuera de línea, de acuerdo con los "Térmi-

nos de ventas globales de AUTOOL", puede devolver los

productos dentro de los siete días a partir de la fecha de

recepción; Cambio para otros productos de valor equivalente

dentro de los 30 días a partir de la fecha de entrega.

Los productos devueltos e intercambiados deben estar en

condiciones de venta completa con los recibos de venta corre-

spondientes, todos los accesorios relevantes y las facturas en

papel (si corresponde); AUTOOL inspeccionará los productos

devueltos para asegurarse de que estén en buenas condi-

ciones y cumplan con las condiciones, consulte los "Términos

de venta globales de AUTOOL" para obtener detalles de las

condiciones relevantes. Se le devolverá cualquier artículo que

no pase la inspección y no recibirá un reembolso por el artícu-

lo.

Puede cambiar productos a través del centro de atención al

cliente o distribuidores autorizados de AUTOOL; el principio

de devolución y cambio es devolver y cambiar los productos

desde donde fueron comprados. Si encuentra dificultades u

obstáculos para devolver o cambiar, comuníquese con el

centro de atención al cliente de AUTOOL. Al realizar devolu-

ciones o cambios a través del centro de atención al cliente, le

recomendamos hacerlo de las siguientes maneras.

Si se confirma su devolución, recibirá un mensaje de confir-

mación y un correo electrónico.

●

Área China Teléfono

Área de ultramar

Teléfono

Correo electrónico

Facebook

YouTube

400-032-0988

+86 0755 23304822

aftersale@autooltech.com

https://www.facebook.com/autool.vip

https://www.youtube.com/c/autooltech

INHALTSVERZEICHNIS

Produktbeschreibung ........................................................................................ 26

Überblick ......................................................................................................... 26

Merkmale ........................................................................................................ 26

Technische Parameter .................................................................................... 26

Produktstruktur .................................................................................................. 28

Strukturdiagramm............................................................................................ 28

Bedienungsanleitung......................................................................................... 29

Zubereitung vor der Anwendung..................................................................... 29

Detaillierte Bedienung während des Gebrauchs............................................. 25

Betriebsanleitung für die Inspektion von Automobilleitungen.......................... 30

Beschreibung des Manometers für Rauchleckmelder .................................... 31

Anleitung für den Airbag-Adapter.................................................................... 31

Über Rauchöl .................................................................................................. 32

Teileliste .............................................................................................................. 33

Wartungsservice................................................................................................. 34

Wartungs ......................................................................................................... 34

Garantie............................................................................................................... 35

Garantiemethode ............................................................................................ 35

Haftungsausschluss........................................................................................ 35

Rückgabe- und Umtauschservice..................................................................... 36

Rückgabe........................................................................................................ 36

Eingebaute Luftpumpe

Überhitzungsschutz

Manometer

Fehlfunktionsanzeige

Durchflussmesser

Regler für die Durchflussregulierung

Ölablassventil

Füllstandsanzeige

Luftregelschalter

Rauchschutzschalter

Einstellbarer Druck

Keine

Intelligentes digitales Display (TFT)

Keine

Stromversorgung

Füllmenge der Testflüssigkeit

Nennausgangsdruck

Nennleistung

DC 12 V

10-20 ml

＜15 psi

＜6 L/min

Nennleistung

Produktgröße

65W

250*160*165mm

AUTOOL SDT205 ist ein einteiliger Automobilrauchleckmelder

mit Aluminiumlegierungskörper. Es ist ein visuelles Manometer,

das leicht die Leckage von Rohren erkennen kann. Es hat zwei

Testmodi: Luftmodus und Rauchmodus. Der Luftmodus kann

beurteilen, ob es Leckage durch das Manometer gibt, ohne den

Rauch zu starten. Der Rauchmodus wird unabhängig vom Rauch-

generator gesteuert. Wenn wir ein Leck finden, können wir diesen

Modus starten, damit Sie den Leckpunkt genau finden können.

AUTOOL SDT205 macht Lecksuche bequemer.

Produktbeschreibung

Überblick

Merkmale

Technische

Parameter

Packungsgröße

Produktgewicht

Brutogewicht

295*295*207mm

3.2kg

3.6 kg

ÖlablassventilG

Rauchausgang

SteckdoseI

Öleinfüllstutzen

Rauchmodus-Schalter

Luftmodus-Schalter

Manometer

Leistungsanzeige

Schutzanzeige

B C

Produktstruktur

Strukturdia-

gramm

Bedienungsanleitung

Legen Sie das Produkt auf den mobilen Wagen oder unter die

Haube.

Öffnen Sie die Füllkappe und injizieren Sie 10 ml Rauchöl in

den Füllstoff (A).

Wenn das Prüföl überfüllt ist, lassen Sie bitte etwas Öl durch

die Ölablassöffnung (G) ab.

Nachdem Sie die ersten beiden Schritte abgeschlossen haben,

beginnen Sie mit SDT205.

Installieren Sie den Rauchschlauch am Rauchauslass (H) und

das Netzkabel an der Steckdose (I).

Schließen Sie den Netzkabelclip an die DC12V-Autobatterie

an, und die Leistungsanzeige (E) leuchtet auf.

Der rote Clip ist mit dem positiven (+) und der schwarze Clip mit

dem Negativ (-) verbunden. Um die beste Leistung des Rauch-

le-ckmelders zu erhalten, sollte die Autobatterie im Voraus

vollständig aufgeladen werden.

Nur DC12V-Autobatterie kann als Stromversorgung für dieses

Produkt verwendet werden.

Drücken Sie den Luftmodusschalter (B), und das Produkt

beginnt, Druckluft zu erzeugen.

Drücken Sie den Rauchmodus-Schalter (C) und das Produkt

beginnt Rauch zu produzieren.

Wenn die interne Temperatur 75°C erreicht, leuchtet die

Schutzanzeige (F) auf, und das Produkt beginnt Selbstschutz

und stoppt automatisch.

Drücken Sie den Rauchsteuerschalter (C), um den Rauchaus-

●

Zubereitung

vor der

Anwendung

Detaillierte

Bedienung

während des

Gebrauch

Hinweis

gang zu stoppen.

Wenn das Produkt längere Zeit nicht verwendet wird, wird

empfohlen, das verbleibende Rauchöl zur Lagerung abzulassen.

Schalten Sie die Motorzündung aus.

Alle Dichtheitsprüfungen von Rohrleitungssystemen für Kraft-

fahrzeuge müssen bei ausgeschaltetem Motor durchgeführt

werden.

Entfernen Sie den Ansaugluftfilter. Einige Modelle müssen die

Drosselklappe entfernen.

Reinigen Sie die Innenwand der Prüfpipeline und installieren

Sie den konischen Adapter des Lufteinlasses auf der Prüfpipe-

line.

Die Maschine wird von die DC12V-Autobatterie angetrieben.

Wenn der Luftmodusschalter gedrückt wird, hat der Konus auf

dem Rauchausgangsrohr Luftdruckausgang.

Drücken Sie den Rauchkontrollschalter, die Anzeige leuchtet

auf und warten Sie etwa zehn Sekunden. Wenn der Rauch

dick wird, stecken Sie den Konus auf dem Rauchaustrittsrohr

in den konischen Adapter des Lufteinlasses.

Warten Sie etwa 1 bis 2 Minuten und verwenden Sie eine

starke Taschenlampe, um den Leckpunkt der Pipeline zu

finden und den Leckage-Zustand zu beurteilen.

Nachdem der Test abgeschlossen ist, schalten Sie alle Schal-

ter aus, recyceln und speichern Sie das verbleibende Rauchöl,

legen Sie alle Zubehörteile weg und bestätigen Sie, dass es

keine Auslassung für den nächsten Gebrauch gibt.

Wenn nur ein Teil des zu prüfenden Systems oder andere

Öffnungen des zu prüfenden Systems abgedichtet werden

müssen, kann der Steckersatz verwendet werden und der Steck-

ersatz kann auch verwendet werden, um den Ansaugkrümmer

abzudichten.

●

Hinweis

Betriebsan-

leitung für

die Inspek-

tion von

Automobil-

leitungen

●

Wenn das Produkt für eine lange Zeit arbeitet, was dazu führt,

dass die Innentemperatur 75°C erreicht, startet das Produkt

die Überhitzungsschutzfunktion, und das Produkt Raucherze-

ugungsgerät hört auf zu arbeiten.

Das Manometer des Rauchleckmelders hat zwei Hauptfunk-

tionen. Eine ist für die Selbstkontrolle des Produkts. Es kann

den Betriebszustand des Wirts beurteilen, indem es den

Rauchaustritt blockiert und die Druckänderung beobachtet.

Der Kunde kann die Leckage des Rohrleitungssystems durch

die Änderung des Zeigers des Manometers vorläufig

beurteilen. Wenn es eine große Leckage in der Rohrleitung

gibt, steht der Zeiger des Manometers still. Nur wenn das

derzeit getestete Rohrleitungssystem eine kleine Fläche hat,

steigt der Manometerzeiger zu einem festen Druckwert an.

Wenn es ein Leck gibt, sinkt der Manometerzeiger oder wird

instabil.

Bevor Sie den Airbagadapter verwenden, reinigen Sie die

Innenwand des Ansaugkrümmers (oder anderer Prüfschnitt-

stellen), um zu verhindern, dass scharfe Vorsprünge den

Airbagadapter durchstechen.

Setzen Sie den Airbag (Z) in die Testschnittstelle.

Drücken Sie die Handpumpe (X), bis sich der Airbag (Z)

ausdehnt und die Prüfschnittstelle vollständig versiegelt ist.

Der Kegel auf dem Rauchaustrittsrohr ist mit dem Rauchlei-

tungsrohr (Y) verbunden, um das Gas und den Rauch in das

zu prüfende Rohrsystem zu führen.

Nach dem Test drehen Sie das Druckentlastungsventil (W)

gegen den Uhrzeigersinn, nehmen Sie den Autolufteinlass-

adapter von der Testschnittstelle heraus, reinigen Sie ihn und

speichern Sie ihn.

Der Airbag-Adapter ist auf die nicht kreisförmige Schnittstelle

anwendbar. Im Allgemeinen verwenden Sie für runde und ovale

Schnittstellen bitte den konischen Adapter des Lufteinlasses.

Beschrei-

bung des

Manome-

ters für

Rauchleck-

melder

Anleitung

für den

Airbag

-Adapter

Warnung

●

Hinweis

Über

Rauchöl

Der Airbag-Adapter darf nicht mit korrosiver Flüssigkeit in

Berührung kommen.

Dieses Produkt erfordert spezielles Rauchöl. Wenn Sie es nicht

vor Ort kaufen können, verwenden Sie bitte ,,flüssiges Paraffin

“ oder ,,Babymassageöl“ anstelle von Rauchöl für den Notfall.

Es wird empfohlen, neues Öl mit der Füllflasche mit der

Kapazitätsnummer im Produktzubehör zu füllen.

Zu viel Testöl in der Maschine kann den Rauchausstoß beein-

trächtigen. Bitte lassen Sie einen Teil der E-Flüssigkeit durch

die Ölauslassöffnung ab.

Wenn das Produkt längere Zeit nicht verwendet wird, wird

empfohlen, das verbleibende Rauchöl zur Lagerung auszu-

gießen.

Druckentlastungsventil

Rauchleitungsrohr

Y Z

Handpumpe

Airbag

Teileliste

Name Anzahl Anmerkung

Netzkabel 1 Stück

Rauchabzugsrohr 1 Stück

Konischer Adapter 1 Stück

1 Stück

EVAP-Connector 1 Stück

angeschlossen an

Autobatterie

Anschlussadapter

installiert auf dem geprüften

Rohr

Demontage und Montage

des Ventilelements

schließen Sie das spezielle

Zugangsloch vom EVAP an

1 Stück

Bedienungsanleitung 1 Stück

Füllflasche 1 Stück

Zubehör

Verstopfung des Rohres

geeignet zum Erkennen

kleiner Rohre

produktbezogene

Bedienungsanleitung

1 set

(Stopfrohr)

Universeller kleiner

Adapter

mit Kapazitätsskala kann die

Füllmenge bestätigt werden

Universeller Hartgum-

mi-Rohrstecker

Ventilele-

mentschlüssel

1 Stück

Zum Abdichten von

Lufteinlässen

Universeller

Airbag-Adapter

Achten Sie darauf, das Produkt nicht mit rauen Oberflächen

zu reiben oder zu reiben, insbesondere die Blechschale.

Überprüfen Sie häufig die Teile des Produkts, die befestigt

und verbunden werden müssen, und befestigen Sie sie recht-

zeitig im Falle von Lockerheit, um den sicheren Betrieb des

Produkts zu gewährleisten. Die äußeren und inneren Teile

des Produkts, die mit verschiedenen chemischen Medien in

Kontakt kommen, müssen einer Korrosionsschutzbehandlung

wie Entrosten und Lackieren unterzogen werden, um die

Korrosionsbeständigkeit des Produkts zu verbessern und die

Lebensdauer des Produkts zu verlängern.

Beachten Sie die Sicherheitsbetriebsverfahren, überlasten

Sie das Produkt nicht, die Sicherheitsschutzeinrichtungen

des Produkts sind vollständig und zuverlässig, und die

unsicheren Faktoren werden rechtzeitig beseitigt. Der Kreis-

lauf ist gründlich zu inspizieren und die alternden Drähte

rechtzeitig zu ersetzen.

Reinigen und ersetzen Sie die Ölpumpe, den Ölfilter und

andere Verbrauchsmaterialien regelmäßig; Vermeiden Sie

beim Einstellen des Passspiels verschiedener Teile und beim

Austausch verschlissener (beschädigter) Teile den Kontakt

des Produkts mit korrosiven Flüssigkeitsobjekten.

Lagern Sie das Produkt bei Nichtgebrauch an einem trock-

enen Ort. Lagern Sie das Produkt nicht an einem heißen,

feuchten oder unbelüfteten Ort.

●

Wartungsservice

Wartungs

Die autool Produkte, die Sie besitzen, bestehen aus langlebigen

Materialien und halten sich an den Produktionsprozess der

Exzellenz. Jedes Produkt hat 35-Prozesse und 12-Qualitätskon-

trollen durchlaufen, bevor es die Fabrik verlässt, um sicherzustel-

len, dass jedes Produkt ausgezeichnete Qualität und Leistung

hat. Daher lohnt es sich Ihre regelmäßige Wartung, damit Ihr

Autool-Produkt lange stabil arbeitet.

Wartung um die Produktleistung und das Aussehen aufrechtzu-

erhalten, empfehlen wir Ihnen, die folgenden Produktwartungs-

richtlinien sorgfältig zu lesen:

Garantie

Reparieren oder ersetzen Sie das Produkt kostenlos entspre-

chend den spezifischen Fehlerbedingungen.

Wir garantieren, dass alle ersetzten Teile, Zubehör oder

Produkte brandneu sind.

Wenn das Produkt innerhalb von 90 Tagen ausfällt, nachdem

der Kunde das Produkt erhalten hat, stellen wir Video und

Bilder zur Verfügung. Wenn das Produkt länger als 90-Tage

erhalten wird, trägt der Kunde die entsprechenden Kosten,

und wir stellen dem Kunden Ersatzteile zum kostenlosen

Austausch zur Verfügung.

Kauf von AUTOOL-Produkten über informelle Kanäle.

Schäden, die durch Verwendung und Wartung verursacht

werden, die nicht den Anforderungen des Produkthandbuchs

entsprechen.

Die AUTOOL-Maschine hat Anspruch auf eine 3-jährige Garan-

tie ab dem Tag des Eingangs beim Kunden. Das darin enthaltene

Zubehör hat eine einjährige Gewährleistungsfrist ab dem Tag

des Eingangs beim Kunden.

Bei AUTOOL sind wir stolz auf unser exquisites Design und

exzellenten Service. Gerne stellen wir Ihnen weitere Unterstützu-

ng oder Dienstleistungen zur Verfügung.

Alle in dieser Bedienungsanleitung enthaltenen Informationen,

Abbildungen und technischen Daten beruhen auf den zum

Zeitpunkt der Veröffentlichung verfügbaren neuesten Informa-

tionen. Der Hersteller behält sich das Recht vor, diese Bedienung-

sanleitung und das Gerät selbst ohne vorherige Ankündigung zu

ändern.

●

Garantie-

methode

Die folgenden Bedingungen sind nicht von der kosten-

losen Garantie abgedeckt

Haftung-

sauss-

chluss

Wenn Sie mit den von der autorisierten Online-Shopping-Plat-

tform und den autorisierten Offline-Händlern gekauften

AUTOOL-Produkten nicht zufrieden sind, können Sie die

Produkte innerhalb von sieben Tagen nach Erhalt gemäß den

globalen AUTOOL - Verkaufsbedingungen zurücksenden.

Oder tauschen Sie andere gleichwertige Produkte innerhalb

von 30 Tagen ab dem Datum der Produktlieferung um.

Die zurückgegebenen und umgetauschten Produkte müssen

sich in einem vollständig marktfähigen Zustand befinden und

den entsprechenden Verkaufsaufträgen, allen relevanten

Zubehörteilen und Papierrechnungen (falls vorhanden) beige-

fügt werden.

AUTOOL prüft die zurückgegebenen Waren, um sicherzustel-

len, dass sie in gutem Zustand sind und die Bedingungen

erfüllen. Einzelheiten zu den Bedingungen entnehmen Sie

bitte den globalen Verkaufsbedingungen von AUTOOL. Alle

Artikel, die die Inspektion nicht bestehen, werden an Sie

zurückgeschickt und Sie erhalten keine Rückerstattung.

Sie können Produkte über das Kundendienstzentrum oder

autorisierte AUTOOL-Händler austauschen. Das Prinzip der

Rückgabe und des Umtauschs besteht darin, Waren

zurückzugeben und auszutauschen, wo sie gekauft wurden.

Sollten Sie Schwierigkeiten oder Hindernisse bei der Rück-

sendung oder dem Umtausch von Waren haben, wenden Sie

sich bitte an das AUTOOL- Kundendienstzentrum. Bei Rück-

sendung oder Umtausch von Waren über das Kundendienstz-

entrum empfehlen wir Ihnen, dies auf folgende Weise zu tun.

●

Rückgabe- und Umtauschservice

Rückkehr

Aufruf für

Chinagebiet

E-mail

Facebook

YouTube

400-032-0988

+86 0755 23304822

aftersale@autooltech.com

https://www.facebook.com/autool.vip

https://www.youtube.com/c/autooltech

Aufruf für Über-

seegebiete

Wenn Ihre Rückgabe- und Umtauschservice bestätigt wird,

erhalten Sie eine Bestätigungsnachricht und E-Mail.

●

ОГЛАВЛЕНИЕ

Описание продукта .......................................................................................... 39

Введение........................................................................................................ 39

Функции .......................................................................................................... 39

Технический параметр .................................................................................. 39

Структура продукции....................................................................................... 41

Cтруктура ....................................................................................................... 41

Инструкция по эксплуатации.......................................................................... 42

Подготовка к использованию........................................................................ 42

Подробные операции во время использования.......................................... 42

Руководство по проверке автомобильных труб .......................................... 43

Описание манометра детектора утечки дыма ............................................ 44

Руководство по эксплуатации адаптера воздушной подушки ................... 44

Масло для теста ............................................................................................ 45

Список деталей ................................................................................................. 46

Техническое обслуживание ............................................................................ 47

Обслуживание ............................................................................................... 47

гарантии ............................................................................................................. 48

Варианты гарантии........................................................................................ 48

Отказ от ответственности ............................................................................. 48

Служба возврата и обмена ............................................................................. 49

Bозврата и обмена ........................................................................................ 49

Встроенный воздушный насос

Защита от перегрева

Манометр

Лампа аварийной сигнализации

Расходомер

Ручка регулировки воздушного потка

Клапан отвода масла

Указатель уровня жидкости

Контрольный переключатель воздуха

Контрольный переключатель дыма

Регулируемое давление

есть

нет

есть

нет

есть

нет

Интеллигентный цифровой дисплей (TFT)

нет

Источник питания

Мера заполнения раствором для теста

Номинальное выходное давление

DC 12 V

10-20 ml

＜15 psi

Номинальное вытекающий поток

Номинальная мощность

＜6 L/min

65W

AUTOOL SDT205 - это автомобильный детектор утечки дыма

c моноблочным корпусом алюминиевого сплава, визуальный

манометр позволяет легко обнаружить утечку в трубе. Имеет

двойной режим тестирования: воздушный режим и дымовой

режим. Воздушный режим может через манометр определять

наличие утечки без включения дыма. Дымовой режим

управляется независимо генератором дыма. При обнаружении

утечки можем активировать этот режим для точного

определения место утечки.

AUTOOL SDT205 делает обнаружение утечек более проще.

Описание продукта

Введение

Функции

Технический

параметр

Размеры продукции

Увязочный размер

Вес продукции

Вес в упаковке

250*160*165mm

295*295*207mm

3.2kg

3.6 kg

B C

Структура продукции

включатель

дымового режима

индикатор

электропитания

манометр

Индикатор защиты

отверстие для

заливки масла

включатель

воздушного режима

клапан отвода масла

выход дыма

розетка питания

Cтруктура

автоматически остановится

Ещё раз нажмите контрольный переключатель дыма (C)

можно остановить выход дыма

Если прибор не будет использоваться в течение длительного

времени, рекомендуется вылить оставшееся масло для

теста и убрать его на хранение

Выключите зажигание двигателя

Все испытания на утечку системы автомобильных труб

должны проводиться при выключенном двигателе.

Снимите фильтр впускного воздуха, в некоторых моделях

автомашины требуется снять заслонку.

Очищайте внутреннюю поверхность испытательной трубы,

установите конусообразный адаптер впускного воздуха в

испытательной трубе.

Питание главного устройства осуществляется от

автомобильного аккумулятора DC12V.

При включении питания выпускает давления воздуха из

конусообразная головка конусообразнойголовки

газоспускательной трубы.

Нажмите на контрольный переключатель дыма,

загорится индикатор, подождите около 10 секунд, когда

дым станет гуще, вставьте конусообразную головку на

газоспускательной трубе в конусообразный адаптер

впускного воздуха.

Подождите около 1-2 минут, можно через сильного

факела обнаружить место утечки в трубе и определить ее

состояние.

После завершения испытания выключите все выключатели,

утилизируйте оставшееся масло для хранения и уберите

все принадлежности, чтобы убедиться, что ничего не

пропало для следующего использования.

Если только проверить часть системы или необходимо

Инструкция по эксплуатации

Поместите продукцию на передвижную тележку или под

капот.

Откройте заправочный люк и залейте в отверстие для

заливки масла (A) 10 мл масла для теста.

Если испытательное масло переполнено, слейте немного

масла через отверстие для слива масла (G).

После выполнения вышеуказанных двух шагов начните

использовать SDT205.

Установите дымовой шланг на выходе дыма (H), а кабель

питания - в розетку питания (I).

Подключите зажим кабеля питания к автомобильному

аккумулятору DC 12V, при этом загорится индикатор питания

(E).

Красный зажим - положительный (+), черный зажим -

отрицательный (-). Для достижения наилучшего

эксплуатационного качества детектора утечки дыма

необходимо предварительно полностью зарядить

автомобильный аккумулятор.

В качестве источника питания для данного прибора

разрешается использовать только автомобильные

аккумуляторы DC12V.

Нажмите включатель воздушного режима (B), и прибор

начнет генерировать воздух под давлением.

Нажмите включатель дымового режима (C), продукция

начинает производить дым.

когда внутренняя температура достигает 75°C, индикатор

защиты (F) гореет, прибор включит самозащиту и

●

герметизировать другие отверстия проверяемой системы,

можно использовать комплект заглушек, который также

можно использовать для герметизации впускного

коллектора

Если продукция работает слишком долго, в результате

чего внутренняя температура достигает 75 , продукция

активирует функцию защиты от перегрева, и дымовой

генератор прекратит работу.

Манометр для детектора утечки дыма имеет две основные

роли, одна из них предназначена для самодиагностики

продукции, блокируя выход дыма, чтобы наблюдать за

изменением давления для определения рабочего состояния

главной машины. Во-вторых, он используется для

определения утечек, так что заказчик может изначально

определить утечку в системе трубопровода по изменениям в

игле манометра. Если трубы имеется относительно большая

утечка, игла манометра будет оставаться неподвижной. Игла

манометра поднимется до фиксированного значения

давления только в том случае, если площадь проверяемого

трубопровода мала, и опустится или станет неустойчивой

в случае утечки. При этом можно включить дымовой

выключатель и вести дым в систему трубопроводов, затем

найдите место утечки для ремонта.

Перед использованием адаптера воздушной подушки,

очищайте внутреннюю поверхность впускного коллектора

(или других контрольных соединений), чтобы острые

выступы не проткнули адаптер воздушной подушки .

Поместите воздушную подушку (Z) в испытательный порт.

Нажимайте на ручной насос (X) до тех пор, пока

воздушная подушка (Z) не расширится и достаточно

Внимание

Подготовка к

использован

ию

Подробны

е операции

во время

использов

ания

герметично не закроет испытательный порт.

Конический наконечник на выходной трубе соединяется с

дымовым каналом (Y) для направления газа и дыма в

проверяемую систему трубопровода.

По окончании испытания поверните клапан сброса

давления (W) против часовой стрелки и извлеките адаптер

впуска воздуха автомобиля изнутри испытательного

отверстия, очистите и уберите на хранение.

Адаптер воздушной подушки не должен контактировать с

агрессивными маслами.

Данная продукция требуется специальное масло для

теста. Если его на местном рынке невозможно закупать,

используйте "жидкий парафин" или "детское массажное

масло" вместо масла для экстренного использования

Для наливки свежего масла рекомендуется использовать

бутылку с маркировкой емкости, входящую в комплект

продукции.

При переполнении маслом, Пожалуйста, слейте часть

жидкости для электронных сигарет через маслосливное

отверстие.

Если прибор не будет использоваться в течение длительного

времени, рекомендуется вылить оставшееся масло для

теста и убрать его на хранение.

автоматически остановится.

Ещё раз нажмите контрольный переключатель дыма (C)

можно остановить выход дыма.

Если прибор не будет использоваться в течение длительного

времени, рекомендуется вылить оставшееся масло для

теста и убрать его на хранение.

Выключите зажигание двигателя.

Все испытания на утечку системы автомобильных труб

должны проводиться при выключенном двигателе.

Снимите фильтр впускного воздуха, в некоторых моделях

автомашины требуется снять заслонку.

Очищайте внутреннюю поверхность испытательной трубы,

установите конусообразный адаптер впускного воздуха в

испытательной трубе.

Питание главного устройства осуществляется от

автомобильного аккумулятора DC12V.

При включении питания выпускает давления воздуха из

конусообразная головка конусообразнойголовки

газоспускательной трубы.

Нажмите на контрольный переключатель дыма,

загорится индикатор, подождите около 10 секунд, когда

дым станет гуще, вставьте конусообразную головку на

газоспускательной трубе в конусообразный адаптер

впускного воздуха.

Подождите около 1-2 минут, можно через сильного

факела обнаружить место утечки в трубе и определить ее

состояние.

После завершения испытания выключите все выключатели,

утилизируйте оставшееся масло для хранения и уберите

все принадлежности, чтобы убедиться, что ничего не

пропало для следующего использования.

Если только проверить часть системы или необходимо

Поместите продукцию на передвижную тележку или под

капот.

Откройте заправочный люк и залейте в отверстие для

заливки масла (A) 10 мл масла для теста.

Если испытательное масло переполнено, слейте немного

масла через отверстие для слива масла (G).

После выполнения вышеуказанных двух шагов начните

использовать SDT205

Установите дымовой шланг на выходе дыма (H), а кабель

питания - в розетку питания (I).

Подключите зажим кабеля питания к автомобильному

аккумулятору DC 12V, при этом загорится индикатор питания

Красный зажим - положительный (+), черный зажим -

отрицательный (-). Для достижения наилучшего

эксплуатационного качества детектора утечки дыма

необходимо предварительно полностью зарядить

автомобильный аккумулятор

В качестве источника питания для данного прибора

разрешается использовать только автомобильные

аккумуляторы DC12V.

Нажмите включатель воздушного режима (B), и прибор

начнет генерировать воздух под давлением.

Нажмите включатель дымового режима (C), продукция

начинает производить дым

когда внутренняя температура достигает 75°C, индикатор

защиты (F) гореет, прибор включит самозащиту и

●

герметизировать другие отверстия проверяемой системы,

можно использовать комплект заглушек, который также

можно использовать для герметизации впускного

коллектора

Если продукция работает слишком долго, в результате

чего внутренняя температура достигает 75 , продукция

активирует функцию защиты от перегрева, и дымовой

генератор прекратит работу.

Манометр для детектора утечки дыма имеет две основные

роли, одна из них предназначена для самодиагностики

продукции, блокируя выход дыма, чтобы наблюдать за

изменением давления для определения рабочего состояния

главной машины. Во-вторых, он используется для

определения утечек, так что заказчик может изначально

определить утечку в системе трубопровода по изменениям в

игле манометра. Если трубы имеется относительно большая

утечка, игла манометра будет оставаться неподвижной. Игла

манометра поднимется до фиксированного значения

давления только в том случае, если площадь проверяемого

трубопровода мала, и опустится или станет неустойчивой

в случае утечки. При этом можно включить дымовой

выключатель и вести дым в систему трубопроводов, затем

найдите место утечки для ремонта.

Перед использованием адаптера воздушной подушки,

очищайте внутреннюю поверхность впускного коллектора

(или других контрольных соединений), чтобы острые

выступы не проткнули адаптер воздушной подушки .

Поместите воздушную подушку (Z) в испытательный порт.

Нажимайте на ручной насос (X) до тех пор, пока

воздушная подушка (Z) не расширится и достаточно

Внимание

Руководст

во по

проверке

автомобил

ьных труб

герметично не закроет испытательный порт.

Конический наконечник на выходной трубе соединяется с

дымовым каналом (Y) для направления газа и дыма в

проверяемую систему трубопровода.

По окончании испытания поверните клапан сброса

давления (W) против часовой стрелки и извлеките адаптер

впуска воздуха автомобиля изнутри испытательного

отверстия, очистите и уберите на хранение.

Адаптер воздушной подушки не должен контактировать с

агрессивными маслами.

Данная продукция требуется специальное масло для

теста. Если его на местном рынке невозможно закупать,

используйте "жидкий парафин" или "детское массажное

масло" вместо масла для экстренного использования

Для наливки свежего масла рекомендуется использовать

бутылку с маркировкой емкости, входящую в комплект

продукции.

При переполнении маслом, Пожалуйста, слейте часть

жидкости для электронных сигарет через маслосливное

отверстие.

Если прибор не будет использоваться в течение длительного

времени, рекомендуется вылить оставшееся масло для

теста и убрать его на хранение.

автоматически остановится

Ещё раз нажмите контрольный переключатель дыма (C)

можно остановить выход дыма

Если прибор не будет использоваться в течение длительного

времени, рекомендуется вылить оставшееся масло для

теста и убрать его на хранение

Выключите зажигание двигателя

Все испытания на утечку системы автомобильных труб

должны проводиться при выключенном двигателе.

Снимите фильтр впускного воздуха, в некоторых моделях

автомашины требуется снять заслонку.

Очищайте внутреннюю поверхность испытательной трубы,

установите конусообразный адаптер впускного воздуха в

испытательной трубе.

Питание главного устройства осуществляется от

автомобильного аккумулятора DC12V.

При включении питания выпускает давления воздуха из

конусообразная головка конусообразнойголовки

газоспускательной трубы.

Нажмите на контрольный переключатель дыма,

загорится индикатор, подождите около 10 секунд, когда

дым станет гуще, вставьте конусообразную головку на

газоспускательной трубе в конусообразный адаптер

впускного воздуха.

Подождите около 1-2 минут, можно через сильного

факела обнаружить место утечки в трубе и определить ее

состояние.

После завершения испытания выключите все выключатели,

утилизируйте оставшееся масло для хранения и уберите

все принадлежности, чтобы убедиться, что ничего не

пропало для следующего использования.

Если только проверить часть системы или необходимо

Поместите продукцию на передвижную тележку или под

капот.

Откройте заправочный люк и залейте в отверстие для

заливки масла (A) 10 мл масла для теста.

Если испытательное масло переполнено, слейте немного

масла через отверстие для слива масла (G).

После выполнения вышеуказанных двух шагов начните

использовать SDT205

Установите дымовой шланг на выходе дыма (H), а кабель

питания - в розетку питания (I).

Подключите зажим кабеля питания к автомобильному

аккумулятору DC 12V, при этом загорится индикатор питания

Красный зажим - положительный (+), черный зажим -

отрицательный (-). Для достижения наилучшего

эксплуатационного качества детектора утечки дыма

необходимо предварительно полностью зарядить

автомобильный аккумулятор

В качестве источника питания для данного прибора

разрешается использовать только автомобильные

аккумуляторы DC12V.

Нажмите включатель воздушного режима (B), и прибор

начнет генерировать воздух под давлением.

Нажмите включатель дымового режима (C), продукция

начинает производить дым

когда внутренняя температура достигает 75°C, индикатор

защиты (F) гореет, прибор включит самозащиту и

●

герметизировать другие отверстия проверяемой системы,

можно использовать комплект заглушек, который также

можно использовать для герметизации впускного

коллектора.

Если продукция работает слишком долго, в результате

чего внутренняя температура достигает 75°C, продукция

активирует функцию защиты от перегрева, и дымовой

генератор прекратит работу.

Манометр для детектора утечки дыма имеет две основные

роли, одна из них предназначена для самодиагностики

продукции, блокируя выход дыма, чтобы наблюдать за

изменением давления для определения рабочего состояния

главной машины. Во-вторых, он используется для

определения утечек, так что заказчик может изначально

определить утечку в системе трубопровода по изменениям в

игле манометра. Если трубы имеется относительно большая

утечка, игла манометра будет оставаться неподвижной. Игла

манометра поднимется до фиксированного значения

давления только в том случае, если площадь проверяемого

трубопровода мала, и опустится или станет неустойчивой

в случае утечки. При этом можно включить дымовой

выключатель и вести дым в систему трубопроводов, затем

найдите место утечки для ремонта.

Перед использованием адаптера воздушной подушки,

очищайте внутреннюю поверхность впускного коллектора

(или других контрольных соединений), чтобы острые

выступы не проткнули адаптер воздушной подушки .

Поместите воздушную подушку (Z) в испытательный порт.

Нажимайте на ручной насос (X) до тех пор, пока

воздушная подушка (Z) не расширится и достаточно

Описание

манометра

детектора

утечки

дыма

Руководство

по

эксплуатации

адаптера

воздушной

подушки

Внимание

герметично не закроет испытательный порт.

Конический наконечник на выходной трубе соединяется с

дымовым каналом (Y) для направления газа и дыма в

проверяемую систему трубопровода.

По окончании испытания поверните клапан сброса

давления (W) против часовой стрелки и извлеките адаптер

впуска воздуха автомобиля изнутри испытательного

отверстия, очистите и уберите на хранение.

Адаптер воздушной подушки не должен контактировать с

агрессивными маслами.

Данная продукция требуется специальное масло для

теста. Если его на местном рынке невозможно закупать,

используйте "жидкий парафин" или "детское массажное

масло" вместо масла для экстренного использования

Для наливки свежего масла рекомендуется использовать

бутылку с маркировкой емкости, входящую в комплект

продукции.

При переполнении маслом, Пожалуйста, слейте часть

жидкости для электронных сигарет через маслосливное

отверстие.

Если прибор не будет использоваться в течение длительного

времени, рекомендуется вылить оставшееся масло для

теста и убрать его на хранение.

Адаптеры воздушной подушки подходят для соединений

некруглой формы. Как правило, для круглых и овальных

соединений используют конусообразный адаптер для

впуска воздуха.

автоматически остановится

Ещё раз нажмите контрольный переключатель дыма (C)

можно остановить выход дыма

Если прибор не будет использоваться в течение длительного

времени, рекомендуется вылить оставшееся масло для

теста и убрать его на хранение

Выключите зажигание двигателя

Все испытания на утечку системы автомобильных труб

должны проводиться при выключенном двигателе.

Снимите фильтр впускного воздуха, в некоторых моделях

автомашины требуется снять заслонку.

Очищайте внутреннюю поверхность испытательной трубы,

установите конусообразный адаптер впускного воздуха в

испытательной трубе.

Питание главного устройства осуществляется от

автомобильного аккумулятора DC12V.

При включении питания выпускает давления воздуха из

конусообразная головка конусообразнойголовки

газоспускательной трубы.

Нажмите на контрольный переключатель дыма,

загорится индикатор, подождите около 10 секунд, когда

дым станет гуще, вставьте конусообразную головку на

газоспускательной трубе в конусообразный адаптер

впускного воздуха.

Подождите около 1-2 минут, можно через сильного

факела обнаружить место утечки в трубе и определить ее

состояние.

После завершения испытания выключите все выключатели,

утилизируйте оставшееся масло для хранения и уберите

все принадлежности, чтобы убедиться, что ничего не

пропало для следующего использования.

Если только проверить часть системы или необходимо

Поместите продукцию на передвижную тележку или под

капот.

Откройте заправочный люк и залейте в отверстие для

заливки масла (A) 10 мл масла для теста.

Если испытательное масло переполнено, слейте немного

масла через отверстие для слива масла (G).

После выполнения вышеуказанных двух шагов начните

использовать SDT205

Установите дымовой шланг на выходе дыма (H), а кабель

питания - в розетку питания (I).

Подключите зажим кабеля питания к автомобильному

аккумулятору DC 12V, при этом загорится индикатор питания

Красный зажим - положительный (+), черный зажим -

отрицательный (-). Для достижения наилучшего

эксплуатационного качества детектора утечки дыма

необходимо предварительно полностью зарядить

автомобильный аккумулятор

В качестве источника питания для данного прибора

разрешается использовать только автомобильные

аккумуляторы DC12V.

Нажмите включатель воздушного режима (B), и прибор

начнет генерировать воздух под давлением.

Нажмите включатель дымового режима (C), продукция

начинает производить дым

когда внутренняя температура достигает 75°C, индикатор

защиты (F) гореет, прибор включит самозащиту и

герметизировать другие отверстия проверяемой системы,

можно использовать комплект заглушек, который также

можно использовать для герметизации впускного

коллектора

Если продукция работает слишком долго, в результате

чего внутренняя температура достигает 75 , продукция

активирует функцию защиты от перегрева, и дымовой

генератор прекратит работу.

Манометр для детектора утечки дыма имеет две основные

роли, одна из них предназначена для самодиагностики

продукции, блокируя выход дыма, чтобы наблюдать за

изменением давления для определения рабочего состояния

главной машины. Во-вторых, он используется для

определения утечек, так что заказчик может изначально

определить утечку в системе трубопровода по изменениям в

игле манометра. Если трубы имеется относительно большая

утечка, игла манометра будет оставаться неподвижной. Игла

манометра поднимется до фиксированного значения

давления только в том случае, если площадь проверяемого

трубопровода мала, и опустится или станет неустойчивой

в случае утечки. При этом можно включить дымовой

выключатель и вести дым в систему трубопроводов, затем

найдите место утечки для ремонта.

Перед использованием адаптера воздушной подушки,

очищайте внутреннюю поверхность впускного коллектора

(или других контрольных соединений), чтобы острые

выступы не проткнули адаптер воздушной подушки .

Поместите воздушную подушку (Z) в испытательный порт.

Нажимайте на ручной насос (X) до тех пор, пока

воздушная подушка (Z) не расширится и достаточно

●

герметично не закроет испытательный порт.

Конический наконечник на выходной трубе соединяется с

дымовым каналом (Y) для направления газа и дыма в

проверяемую систему трубопровода.

По окончании испытания поверните клапан сброса

давления (W) против часовой стрелки и извлеките адаптер

впуска воздуха автомобиля изнутри испытательного

отверстия, очистите и уберите на хранение.

Адаптер воздушной подушки не должен контактировать с

агрессивными маслами.

Данная продукция требуется специальное масло для

теста. Если его на местном рынке невозможно закупать,

используйте "жидкий парафин" или "детское массажное

масло" вместо масла для экстренного использования.

Для наливки свежего масла рекомендуется использовать

бутылку с маркировкой емкости, входящую в комплект

продукции.

При переполнении маслом, Пожалуйста, слейте часть

жидкости для электронных сигарет через маслосливное

отверстие.

Если прибор не будет использоваться в течение длительного

времени, рекомендуется вылить оставшееся масло для

теста и убрать его на хранение.

Масло для

теста

Внимание

клапан сброса давления

дымовой канал

Y Z

ручной насос

воздушная подушка

Список деталей

имя Примечание

Питательный

провод

1 шт

Газоспускательная

труба

1 шт

Конусообразный

адаптер

1 шт

Соединитель EVAP 1 шт

для подключения

автомобильного

аккумулятора

для соединения с

адаптером

устанавливается в

испытываемую трубу

для сборки и разбора

сердечника клапана

для соединения с особым

смотровым отверстием

EVAP

1 шт

Руководство

пользователя

1 шт

Бутылка для

заправки топливом

1 шт

Аксессуары

для блокировки труб

для испытания небольших

труб

инструкция по

эксплуатации,

связанная с продукцией

1 набор

Универсальный

маленький адаптер

имеет шкала емкости для

подтверждения объема

заполнения

Универсальный

адаптер воздушной

подушки

1 шт

Используется для

герметизации

воздухозаборника

Универсальная

эбонитовая

заглушка для труб

Гаечный ключ для

сердечника

клапана

количес

тво

Не трите продукцию о грубые поверхности, особенно

корпуса из листового металла.

Часто проверяются детали, которые должны быть

закреплены и соединены, при обнаружении ослабления

должны быть своевременно подтянуты, чтобы обеспечить

безопасную работу продукции. Внешние и внутренние

части продукции, контактирующие с различными химическими

средами, должны часто подвергаться антикоррозийной

обработке, такой как удаление ржавчины и покраска, чтобы

повысить коррозионную стойкость продукции и продлить срок

их службы.

Соблюдайте правила техники безопасности при

эксплуатации, не используйте продукцию при перегрузке,

защитные ограждения должны быть полными и надежными,

своевременно устраняйте небезопасные факторы.

Тщательно проверьте участок электрической цепи и

своевременно замените отслужившие свой срок провода.

Регулярная очистка и замена расходных деталей, таких

как масляные насосы и масляные фильтры, избегайте

контакта с агрессивными жидкостями при регулировке

зазоров между различными даталями и при замене

изношенных (сломанных) деталей.

При перерывах в эксплуатации продукций, храните его в

сухом месте. Не храните продукцию в жарких, влажных

или непроветриваемых помещениях.

Продукция AUTOOL, которой вы владеете, изготовлена из

прочных материалов и производится по самым высоким

стандартам качества: каждая продукция проходит 35 процессов

и 12 проверок качества, чтобы гарантировать превосходное

качество и производительность каждого продукта. Поэтому

стоит регулярно ухаживать за продукцей AUTOOL, чтобы они

работали стабильно в течение длительного времени.

Уход и обслуживание: Для поддержания характеристики

продукции и внешнего вида, мы рекомендуем вам

ознакомиться со следующими рекомендациями по уходу за

продукцией:

●

Техническое обслуживание

Обслужива

ние

гарантии

Бесплатный ремонт или замена продукции в зависимости

от конкретной неисправности.

Мы гарантируем, что все запасные части, аксессуары или

продукции являются новыми.

Если продукция не работает в течение 90 дней после

получения Заказчиком, пожалуйста, предоставьте видео и

фотографии, мы возьмем на себя транспортные расходы

и предоставим соответствующие детали Заказчику для

замены бесплатно. Если вне 90 дней после получения,

Заказчик несет соответствующие транспортные расходы, а

мы бесплатно предоставлим запасные части для замены.

Продукции AUTOOL, не приобретенные по формальным

каналам.

Повреждения, вызванные несоблюдением правил

использования и обслуживания продукции в соответствии

инструкциями.

Заказчик пользуется гарантийным сроком 3 года с момента

расписки в получении основного устройства AUTOOL.

Гарантийный срок на детали составляет 1 год после

расписки в получении Заказчиком.

В AUTOOL мы гордимся превосходным дизайном и

отличным обслуживанием. Мы будем рады оказать вам

дальнейшую поддержку или обслуживание.

Вся информация, иллюстрации и технические характеристики,

содержащиеся в данном руководстве, основаны на

последней информации, доступной на момент публикации.

Производитель оставляет за собой право вносить изменения

в данное руководство и саму машину без предварительного

уведомления.

●

Варианты

гарантии

Бесплатная гарантия не распространяется на

следующие условия

Отказ от

ответстве

нности

Если вы не удовлетворены продукциями AUTOOL,

приобретенным на авторизованной торговой интернет-

площадке или у авторизованного офлайн-дилера, в

соответствии с Глобальными условиями продажи AUTOOL,

Вы можете вернуть товар в течение 7 дней с момента его

получения, или обменять его на другой товар эквивалентной

стоимости в течение 30 дней с даты доставки.

Возвращаемые и обмениваемые товары должны быть в

полностью пригодном для продажи состоянии и

сопровождаться соответствующими накладными, всеми

соответствующими аксессуарами, бумажными счетами-

фактурами (если таковые имеются).

AUTOOL проверит возвращаемые товары, чтобы убедиться,

что они находятся в хорошем состоянии и соответствуют

условиям, подробные условия см. в Глобальных условиях

продажи AUTOOL. Товары, которые не прошли проверку,

будут возвращены вам, и вы не получите возмещение за

товар.

Вы можете обменять товар через Центр обслуживания

клиентов или через авторизованного дилера AUTOOL;

принцип возврата заключается в возврате товара оттуда,

где он был приобретен. Если у вас возникли трудности или

препятствия при возврате товара, пожалуйста, свяжитесь

со службой поддержки клиентов AUTOOL. При возврате

или обмене товаров через Центр обслуживания клиентов

мы рекомендуем делать это следующим образом.

●

Служба возврата и обмена

Bозврата и

обмена

В материковом

Китае Позвоните

E-mail

Facebook

YouTube

400-032-0988

+86 0755 23304822

aftersale@autooltech.com

https://www.facebook.com/autool.vip

https://www.youtube.com/c/autooltech

Зарубежные

регионы Позвоните

Если ваш запрос на возврат товара подтвержден, будете

получать подтверждающее сообщение и электронную

почт у.

●

TABLE DES MATIÈRES

Description du produit....................................................................................... 52

Introduction ..................................................................................................... 52

Fonctionnalités................................................................................................ 52

Paramètres techniques ................................................................................... 52

Structure du produit........................................................................................... 54

structure .......................................................................................................... 54

Instruction d'opérations .................................................................................... 55

Préparation avant l’utilisation .......................................................................... 55

Fonctionnement détaillé pendant l'utilisation .................................................. 55

Mode d’emploi pour la détection des fuites dans les tuyaux de l’automobile.. 56

Instructions relatives au manomètre du détecteur de fuite de fumée ............. 57

Instructions d'utilisation de l'adaptateur d'airbag............................................. 57

À propos de l'huile de test............................................................................... 58

Liste des pièces.................................................................................................. 59

Service de maintenance .................................................................................... 60

Maintenance.................................................................................................... 60

Garantie............................................................................................................... 61

Mise en œuvre de garantie ............................................................................. 61

Clause de non-responsabilité.......................................................................... 61

Service de retour et d'échange ......................................................................... 62

Retour et d'échange........................................................................................ 62

Pompe à air intégrée

Protection contre la surchauffe

Manomètre

Indicateur de défaut

Débitmètre

Bouton de réglage du débit

Vanne de vidange d’huile

Indicateur du niveau de l’huile de test restante

Interrupteur de commande d'air

Interrupteur de contrôle de la fumée

Pression réglable

oui

aucun

oui

aucun

oui

aucun

Affichage numérique intelligent (TFT)

aucun

Alimentation

Volume de remplissage de liquide de test

Pression nominale de sortie

Débit de sortie nominal

12V CC

10-20 ml

＜15 psi

＜6 L/min

AUTOOL SDT205 est un détecteur de fuite de fumée de voiture

en alliage d'aluminium monobloc. Avec un manomètre visuel, il

peut facilement détecter la fuite dans les tuyaux de l’automobile. Il

a deux modes : le mode air et le mode fumée, le mode air sert à

juger à travers le manomètre s'il y a une fuite et ce, sans

déclencher de fumée. Le mode fumée est contrôlé indépendam-

ment par le générateur de fumée. Lorsque nous trouvons une

fuite, ce mode peut être activé afin que vous puissiez localiser le

point de fuite.

AUTOOL SDT205 rend la détection des fuites plus rapide et

pratique.

Description du produit

Introduction

Paramètres

techniques

Fonction-

nalités

Puissance nominale

Taille du produit

Taille d'emballage

Poids du produit

Poids de l’emballage

65W

250*160*165mm

295*295*207mm

3.2kg

3.6 kg

B C

Interrupteur mode fumée

Indicateur d'alimentation

électrique

Manomètre

Indicateur de protection

Port pour le remplissage

Interrupteur mode air

Vanne de vidange d’huile

Sortie de fumée

Prise d'alimentation électrique

Structure du produit

structure

Instruction d'opérations

Placez le produit sur le chariot mobile ou sous le capot.

Ouvrez le bouchon de remplissage de carburant et versez 10

ml de l’huile de test dans le port pour le remplissage (A).

Si l’huile de test est trop remplie, veuillez décharger une partie

de l'e-liquide par l'orifice de décharge d'huile (G).

Après avoir terminé les deux premières étapes, vous pouvez

commencer à utiliser le SDT205.

Raccordez le tuyau de fumée à la sortie de fumée (H) et le

cordon d'alimentation à la prise électrique (I).

Connectez la pince du cordon d'alimentation à la batterie de

voiture 12V CC, l’indicateur d'alimentation électrique (E) s'allume.

La pince rouge est connectée au pôle positif (+) et la pince

noire est connectée au pôle négatif (-). Pour des performances

optimales du détecteur de fuites de fumée, la batterie de la

voiture doit être complètement chargée à l'avance.

Il est uniquement autorisé d’utiliser cette machine avec une

batterie de véhicule 12V CC comme source d'alimentation.

Appuyez sur l’interrupteur mode air (B) et le produit commence

à générer de l'air sous pression.

Appuyez sur l’Interrupteur mode fumée (C) et le produit

commence à produire de la fumée.

Lorsque la température interne atteint 75 degrés Celsius,

l'indicateur de protection (F) s'allume, le produit démarre

l'autoprotection et s'arrête automatiquement.

●

Remarque

Préparation

avant

l’utilisation

Fonctionne

ment

détaillé

pendant

l'utilisation

Appuyez à nouveau sur l’interrupteur mode fumée (C) pour

arrêter la sortie de fumée.

Si le produit n'est pas utilisé pendant une longue période, il est

recommandé de décharger l'huile de fumée restante pour le

stockage.

Éteignez l’interrupteur d'allumage du moteur.

Toutes les détections de fuites dans le système des tuyaux de

l’automobile doivent être effectuées avec le moteur éteint.

Retirez le filtre à air d’entrée, pour certains modèles, il faut

retirer le papillon des gaz.

Nettoyez la paroi intérieure du tuyau testé et installez l’adapta-

teur conique d'entrée d'air sur le tuyau testé.

L'appareil est alimenté par une batterie de voiture 12V CC.

Lorsque l’appareil est mis sous tension, la tête conique de la

sortie de fumée a une sortie de pression d'air.

Appuyez sur l'interrupteur de contrôle de la fumée, l’indicateur

s’allume, attendez environ 10 secondes et lorsque la fumée

devient épaisse, insérez la tête conique sur le tuyau de sortie

de fumée dans l'adaptateur conique d'entrée d'air.

Attendre environ 1 à 2 minutes. Vous pouvez utiliser une

lampe de poche à lumière forte pour aider à trouver le point de

fuite et avoir une idée plus précise de la situation de fuite.

Une fois le test terminé, veuillez éteindre tous les interrupteurs,

recycler et conserver l'huile de test restante, ranger tous les

accessoires et confirmer qu'il n'y a pas d'omission pour la

prochaine utilisation.

Si seule une partie du système doit être testée ou si le système

testé comporte d'autres ouvertures qui doivent être scellées,

un kit de bouchons peut être utilisé, qui peut également être

utilisé pour sceller le collecteur d'admission.

Lorsque le temps de travail de l’appareil est trop long, la

●

Remarque

Mode d’em-

ploi pour la

détection des

fuites dans

les tuyaux de

l’automobile

Avertissement

L’adaptateur d'airbag conviennent aux connecteurs non circu-

laires. Normalement, pour les connecteurs ronds et ovales,

veuillez utiliser l'adaptateur conique.

●

température interne atteint 75 degrés Celsius voire plus ,

l'indicateur de protection (F) s'allume et le produit cesse de

fonctionner à ce moment.

Le manomètre du détecteur de fuite de fumée a deux fonctions

principales, premièrement, il est pour l'auto-test de l’appareil,

pour constater l'état de fonctionnement de l’appareil en

bloquant la sortie de fumée et en observant le changement de

pression. Deuxièmement, il est utilisé pour l'évaluation des

fuites. Les clients peuvent évaluer de manière préliminaire la

fuite du système des tuyaux en observant l'aiguille du

manomètre. S'il y a une fuite relativement importante dans les

tuyaux, l'aiguille du manomètre restera fixe. Ce n'est que

lorsque la zone du système de canalisation actuellement testé

est petite que l'aiguille du manomètre montera à une valeur de

pression fixe. En cas de fuite, l'aiguille du manomètre chutera

ou deviendra instable. À ce moment , l'interrupteur de fumée

peut être allumé, la fumée peut être introduite dans le système

des tuyaux, puis la fuite peut être trouvée avant de réaliser

l’entretien de la voiture.

Avant d'utiliser l'adaptateur de vessie, assurez-vous de nettoy-

er la paroi interne du collecteur d'admission (ou d'autres

tuyaux testés) pour éviter que des saillies pointues ne

perforent l'adaptateur de la vessie gonflable.

Mettre la vessie (Z) dans le tuyau testé.

Appuyez sur la pompe à main (X) jusqu'à ce que la vessie (Z)

se gonfle et scelle suffisamment le tuyau testé.

La tête conique est reliée au tuyau pour la fumée (Y) et le gaz

et la fumée sont introduits dans le système de tuyaux à tester.

Une fois le test terminé, tournez la soupape de surpression

(W) dans le sens antihoraire, retirez l'adaptateur d'entrée d'air

automobile du tuyau testé, nettoyez-le et conservez-le.

Instructions

relatives au

manomètre

du détecteur

de fuite de

fumée

Instructions

d'utilisation

de l'adapta-

teur d'airbag

●

L'adaptateur de vessie ne doit pas entrer en contact avec des

fluides corrosifs.

Ce produit doit utiliser une huile de test spéciale. Si vous ne la

trouvez pas dans votre magasin près de chez vous, veuillez

utiliser de la « paraffine liquide » ou de « l'huile de massage

pour bébé » au lieu de l'huile de test en cas d'urgence.

Il est recommandé d'utiliser la bouteille de ravitaillement avec

échelle de volume dans les accessoires du produit pour ajout-

er de l'huile neuve.

Lorsqu'un ravitaillement excessif affecte la sortie de fumée,

veuillez vidanger une partie de l'e-liquide à travers le trou de

vidange d'huile.

Si le produit n'est pas utilisé pendant une longue période, il est

recommandé de verser l'huile de fumée restante pour le stock-

age.

À propos

de l'huile

de test

Soupape de surpression

Tuyau pour la fumée

Y Z

Pompe à main

Vessie gonflable

Remarque

Liste des pièces

Nom Remarque

Cordon

d'alimentation

1 pièce

Tuyau de sortie de

fumée

1 pièce

Adaptateur conique 1 pièce

1 pièce

Connecteur EVAP

1 pièce

connectée à la batterie de

la voiture

connexion avec l’adaptateur

installée sur le tuyau examiné

démontage et assemblage

du noyau de valve

port de visite uniquement

pour connecter EVAP

1 pièce

Mode d’emploi 1 pièce

Bouteille de

ravitaillement

1 pièce

Accessoires

pour bloquer le tuyau

convient pour la détection

de petits tuyaux

instructions pour l’utilisation

1 kit

Petit adaptateur

universel

avec échelle de volume, vous

pouvez confirmer la quantité

de remplissage

Adaptateur pour

vessie gonflable

universel

1 pièce

Utilisé pour sceller l'entrée

d'air

Bouchon de tuyau

universel en caou-

tchouc dur

Clé à noyau de valve

Quantité

Attention à ne pas frotter le produit contre des surfaces rugueus-

es, notamment la tôle du boîtier. Ne pas courber le produit.

Vérifiez régulièrement les pièces qui doivent être fixées et

connectées. Si elles sont desserrées ou déconnectées, elles

doivent être fixées à temps pour assurer le bon fonctionne-

ment. Les parties externes et internes de l’appareil qui sont en

contact avec les produits chimiques doivent être fréquemment

soumises à un traitement anti-corrosion tel que l'élimination

de la rouille et la peinture pour améliorer la capacité anti-cor-

rosion de l’appareil et prolonger sa durée de vie.

Veuillez respecter les consignes de sécurité, ne pas surcharg-

er le produit, vous assurer que les dispositifs de sécurité du

produit restent complets et fiables pour que les facteurs

dangereux peuvent être éliminés à temps. Vérifier attentive-

ment la partie du circuit électrique et remplacer les fils

électriques à temps.

Nettoyez et remplacez régulièrement les pièces consomma-

bles telles que la pompe à huile et le filtre à huile ; lors du

réglage, du nettoyage et du remplacement des pièces usées

(endommagées), évitez tout contact de l’appareil avec des

éléments liquides corrosifs.

Lorsqu'il n'est pas utilisé, stocker l’appareil dans un endroit

sec. Ne le stockez pas dans des endroits chauds, humides ou

non ventilés.

Les produits AUTOOL que vous possédez sont fabriqués à partir

de matériaux durables. Chaque produit quitte l'usine après 35

processus de la production et 12 inspections de qualité, afin de

garantir que chaque produit a une excellente qualité et une

performance perfectionnée. Votre détecteur AUTOOL vaut donc

la peine d’une maintenance régulière, dans le but qu’il fonctionne

de manière stable et durablement.

Pour assurer les meilleures performances du produit, nous vous

recommandons de lire attentivement les consignes d'entretien

suivantes :

●

Service de maintenance

Mainte-

nance

Garantie

Réparez ou remplacez gratuitement le produit en fonction de

la situation de panne spécifique.

Nous garantissons que toutes les pièces, accessoires ou

produits remplacés sont neufs.

Si le produit tombe en panne dans les 90 jours suivant la

réception du produit par le client et vous fournissez une vidéo

et des images montrant la situation, nous prendrons en

charge les frais du transport et fournirons les accessoires

correspondants pour que le client pourra les remplacer gratu-

itement. Après avoir reçu le produit pendant plus de 90 jours,

le client paye le coût correspondant des frais de transport et

nous fournissons des accessoires gratuits.

Achat des produits AUTOOL par des voies non officielles.

Dommages causés par une utilisation et/ou un entretien qui

ne conforment pas aux exigences du mode d’emploi du

produit.

Votre appareil AUTOOL a une période de garantie de 3 ans à

compter de la date de réception. Les accessoires qu'il contient

ont d'une période de garantie de 1 an à compter de la date de

réception par le client.

Chez AUTOOL, nous sommes fiers d'un superbe design et d'un

excellent service. Nous serons heureux de vous fournir une

assistance ou des services supplémentaires.

Toutes les informations, illustrations et spécifications contenues

dans ce manuel sont basées sur les dernières informations

disponibles au moment de la publication. Le fabricant se réserve

le droit de modifier ce manuel et la machine elle-même sans

préavis.

●

Mise en

œuvre de

garantie

Les cas suivants ne sont pas couverts par la garantie

gratuite

Clause de

non-re-

sponsabilité

Si vous n'êtes pas satisfait des produits AUTOOL achetés

auprès de la plate-forme d'achat en ligne autorisée et des

revendeurs agréés hors ligne, conformément aux « Condi-

tions générales de vente AUTOOL », vous pouvez retourner le

produit dans les sept jours à compter de la date de réception ;

Échange possible pour les autres produits de valeur équiva-

lente dans un délai de 30 jours à compter de la date de

livraison.

Les produits retournés et échangés doivent être dans un état

entièrement vendable, avec les reçus de vente pertinents, tous

les accessoires pertinents et les factures papier (le cas échéant).

AUTOOL inspectera les produits retournés pour s'assurer

qu'ils sont en bon état et correspondent aux conditions de

retour. S’il vous plait, référez-vous aux « Conditions générales

de vente AUTOOL » pour plus de détails sur les conditions

applicables. Tout article qui échoue à l'inspection vous sera

retourné et vous ne recevrez pas de remboursement pour

l'article dans ce cas.

Vous pouvez échanger des produits via le centre de service

client ou les revendeurs agréés de AUTOOL ; le principe est

de retourner et d'échanger les produits là où ils ont été

achetés. Si vous rencontrez des difficultés ou des obstacles

pour retourner ou échanger, veuillez contacter le centre de

service client AUTOOL. Lors du retour ou de l'échange de

marchandises par l'intermédiaire du centre de service client,

nous vous recommandons de le faire par les moyens suivants.

Une fois votre retour est confirmé, vous recevrez un message

et un e-mail de confirmation.

●

Service de retour et d'échange

Retour et

d'échange

Numéro d’appel si

vous êtes en Chine

E-mail

Facebook

YouTube

400-032-0988

+86 0755 23304822

aftersale@autooltech.com

https://www.facebook.com/autool.vip

https://www.youtube.com/c/autooltech

Numéro d’appel si

vous hors de la Chine

AUTOOL SDT205 Automotive Smoke Machine 12V Car EVAP Leak Detector Diagnostic Tester

Product's Documents

User Manual

Specifications

AUTOOL SDT205 Questions and Answers
