Milwaukee 2632-22 M18 LITHIUM-ION ProPEX Expansion Tool Kit User Manual

Cat. No. / No de cat.

2632-20

M18™ PROPEX™ EXPANSION TOOL

ÉLARGISSEUR PROPEX™ M18™

HERRAMIENTA PARA EXPANSIÓN M18™ PROPEX™

OPERATOR'S MANUAL

MANUEL de L'UTILISATEUR

MANUAL del OPERADOR

WARNING To reduce the risk of injury, user must read and understand operator's manual.

AVERTISSEMENT An de réduire le risque de blessures, l'utilisateur doit lire et bien

comprendre le manuel.

ADVERTENCIA Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual.

GENERAL POWER TOOL

SAFETY WARNINGS

WARNING

Read all safety warnings, instruc-

tions, illustrations and specica-

tions provided with this power tool. Failure to

follow all instructions listed below may result in

electric shock, re and/or serious injury. Save all

warnings and instructions for future reference.

The term "power tool" in the warnings refers to your

mains-operated (corded) power tool or battery-oper-

ated (cordless) power tool.

WORK AREA SAFETY

• Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

• Do not operate power tools in explosive atmo-

spheres, such as in the presence of ammable

liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

• Keep children and bystanders away while operat-

ing a power tool. Distractions can cause you to lose

control.

ELECTRICAL SAFETY

• Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodied plugs and matching outlets will

reduce risk of electric shock.

• Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

• Do not expose power tools to rain or wet condi-

tions. Water entering a power tool will increase the

risk of electric shock.

• Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electric shock.

• When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electric shock.

• If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter

(GFCI) protected supply. Use of an GFCI reduces

the risk of electric shock.

PERSONAL SAFETY

• Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the inuence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personal injury.

• Use personal protective equipment. Always

wear eye protection. Protective equipment such

as a dust mask, non-skid safety shoes, hard hat or

hearing protection used for appropriate conditions

will reduce personal injuries.

• Prevent unintentional starting. Ensure the switch

is in the o󰀨-position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your nger on

the switch or energizing power tools that have the

switch on invites accidents.

• Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personal injury.

• Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

• Dress properly. Do not wear loose clothing or

jewelry. Keep your hair and clothing away from

moving parts. Loose clothes, jewelry or long hair

can be caught in moving parts.

• If devices are provided for the connection of

dust extraction and collection facilities, ensure

these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

• Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of a second.

POWER TOOL USE AND CARE

• Do not force the power tool. Use the correct power

tool for your application. The correct power tool

will do the job better and safer at the rate for which

it was designed.

• Do not use the power tool if the switch does not

turn it on and o󰀨. Any power tool that cannot be

controlled with the switch is dangerous and must be

repaired.

• Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power tool accidentally.

• Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrained users.

• Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition that

may a󰀨ect the power tool’s operation. If damaged,

have the power tool repaired before use. Many

accidents are caused by poorly maintained power

tools.

• Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

• Use the power tool, accessories and tool bits

etc. in accordance with these instructions,

taking into account the working conditions and

the work to be performed. Use of the power tool

for operations di󰀨erent from those intended could

result in a hazardous situation.

• Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations.

BATTERY TOOL USE AND CARE

• Recharge only with the charger specied by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of re when used

with another battery pack.

• Use power tools only with specically designated

battery packs. Use of any other battery packs may

create a risk of injury and re.

• When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal

to another. Shorting the battery terminals together

may cause burns or a re.

• Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact ac-

cidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

or burns.

• Do not use a battery pack or tool that is dam-

aged or modied. Damaged or modied batteries

may exhibit unpredictable behavior resulting in re,

explosion or risk of injury.

• Do not expose a battery pack or tool to re or

excessive temperature. Exposure to re or tem-

perature above 265°F (130°C) may cause explosion.

• Follow all charging instructions and do not charge

the battery pack or tool outside the temperature

range specied in the instructions. Charging

improperly or at temperatures outside the specied

range may damage the battery and increase the risk

of re.

SERVICE

• Have your power tool serviced by a qualied

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

• Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

SPECIFIC SAFETY RULES FOR

EXPANSION TOOLS

• Use tool only to expand PEX-a material. Other

materials may split or crack, causing leaking.

• Store tool with expander head installed to protect

expander cone from damage.

• Keep ngers away from expander head during use.

When expander head contracts, pinching can occur.

• Always use common sense and be cautious when

using tools. It is not possible to anticipate every

situation that could result in a dangerous outcome.

Do not use this tool if you do not understand these

operating instructions or you feel the work is beyond

your capability; contact Milwaukee Tool or a trained

professional for additional information or training.

• Maintain labels and nameplates. These carry

important information. If unreadable or missing,

contact a MILWAUKEE service facility for a free

replacement.

•

WARNING

Some dust created by power sanding,

sawing, grinding, drilling, and other

construction activities contains chemicals known to

cause cancer, birth defects or other reproductive

harm. Some examples of these chemicals are:

• lead from lead-based paint

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-treated

lumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to

lter out microscopic particles.

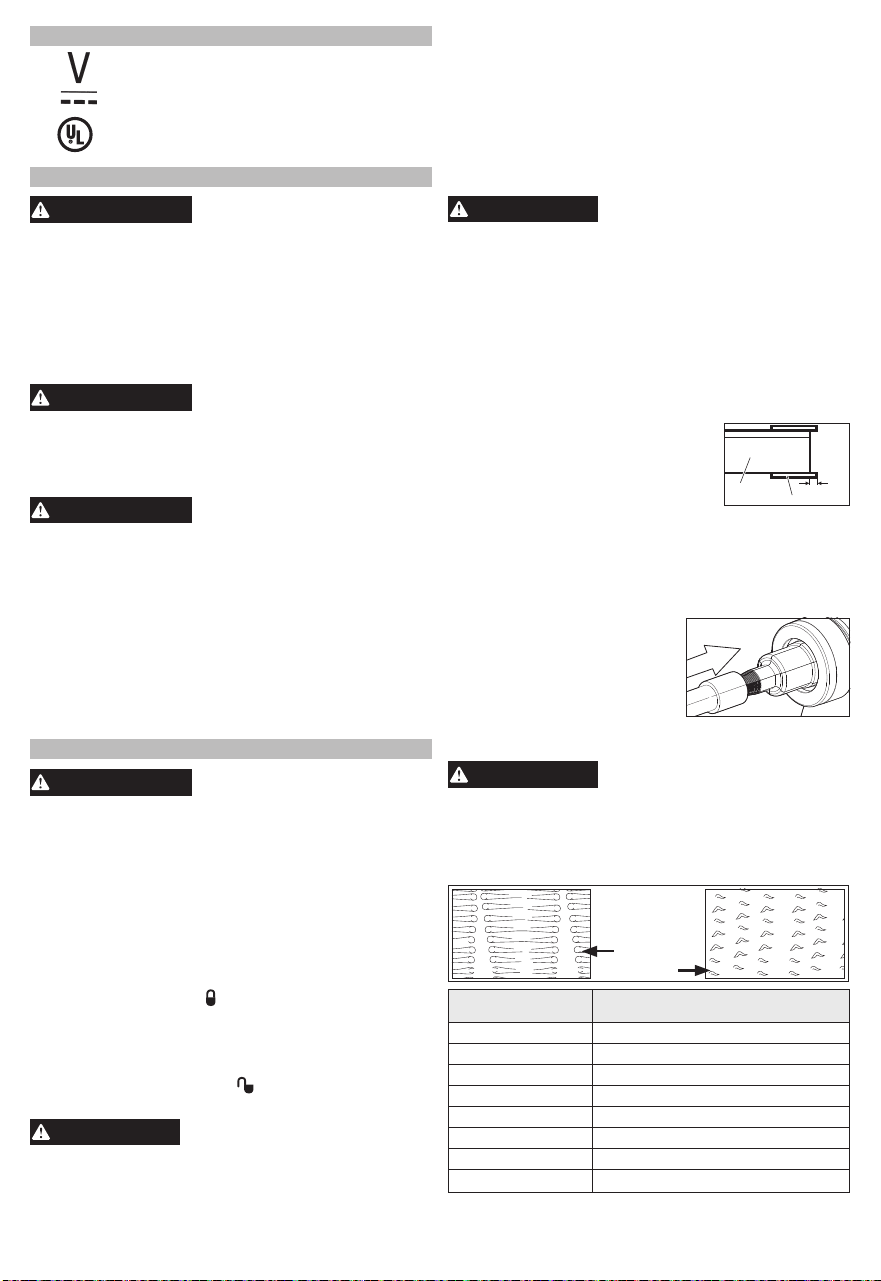

SYMBOLOGY

Volts

Direct Current

UL Listing for Canada and U.S.

SPECIFICATIONS

Cat. No. ..................................................... 2632-20

Volts.............................................................. 18 DC

Battery Type .................................................M18™

Charger Type................................................M18™

Recommended Ambient

Operating Temperature ......................0°F to 125°F

Max PEX-A Diameter ..........................3/8" to 1-1/2"

Expander Heads

3/8" to 1" MILWAUKEE M12

™

ProPEX

™

3/8" to 1-1/2" MILWAUKEE M18

™

ProPEX

™

Uponor Standard, and Uponor "H"

Lubricant ............................Expander Cone Grease

Cat.No. 49-08-2400

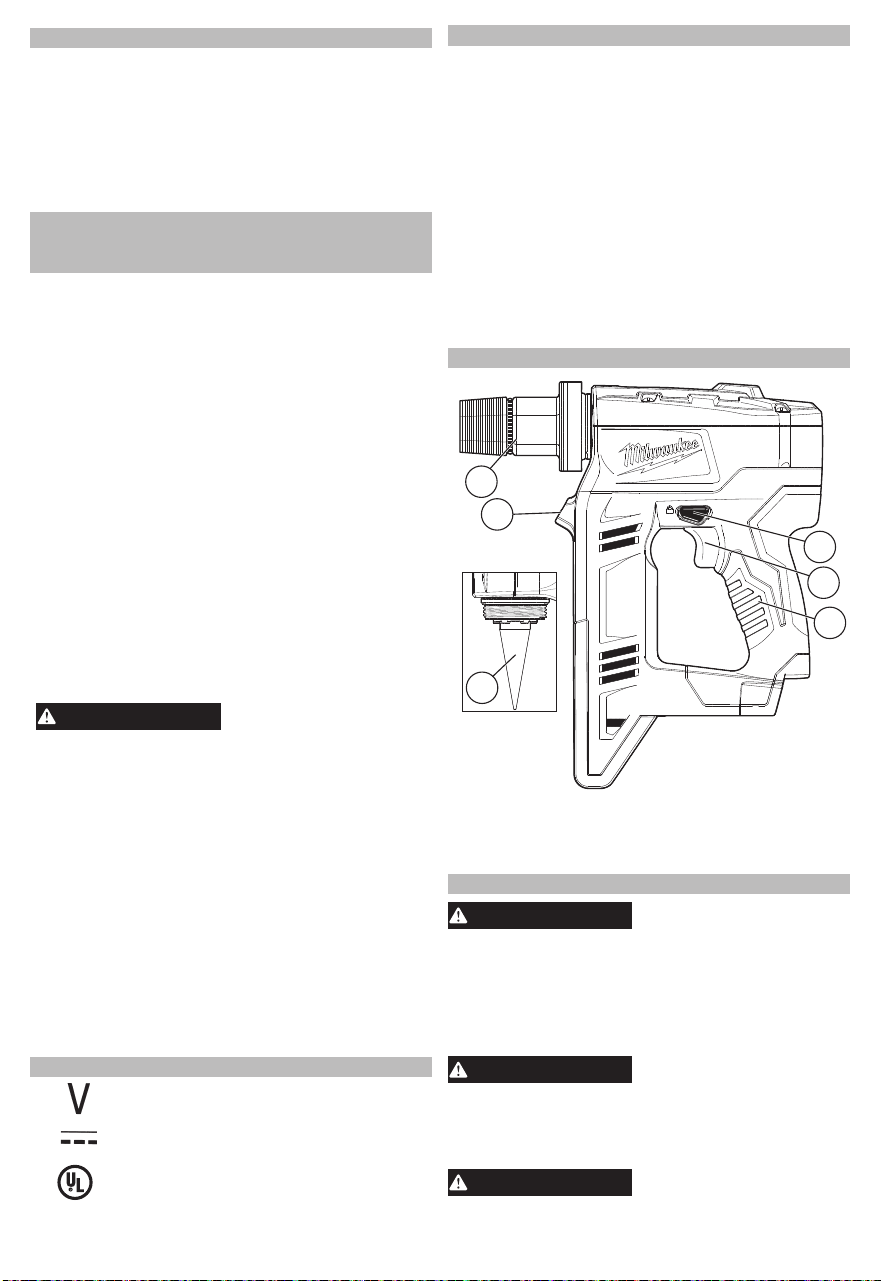

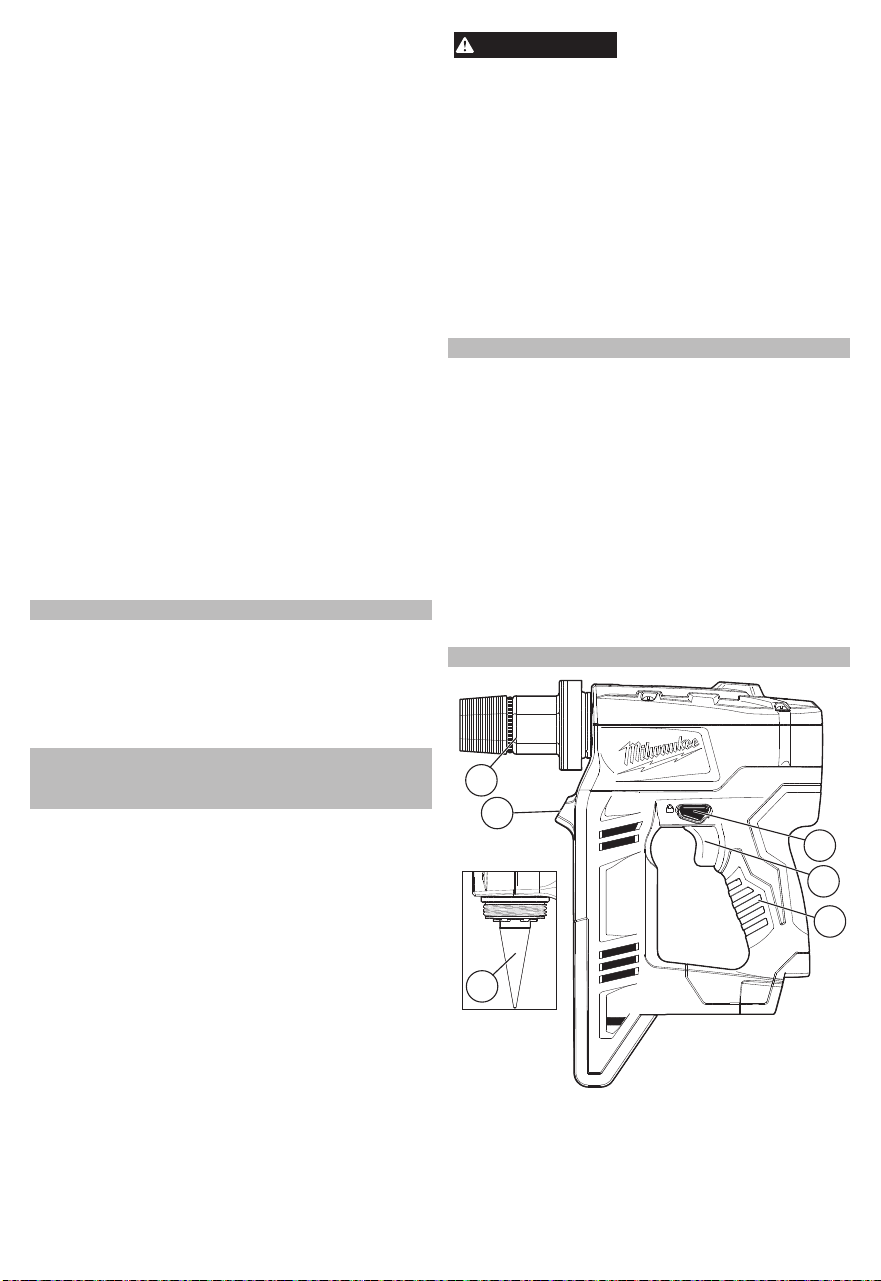

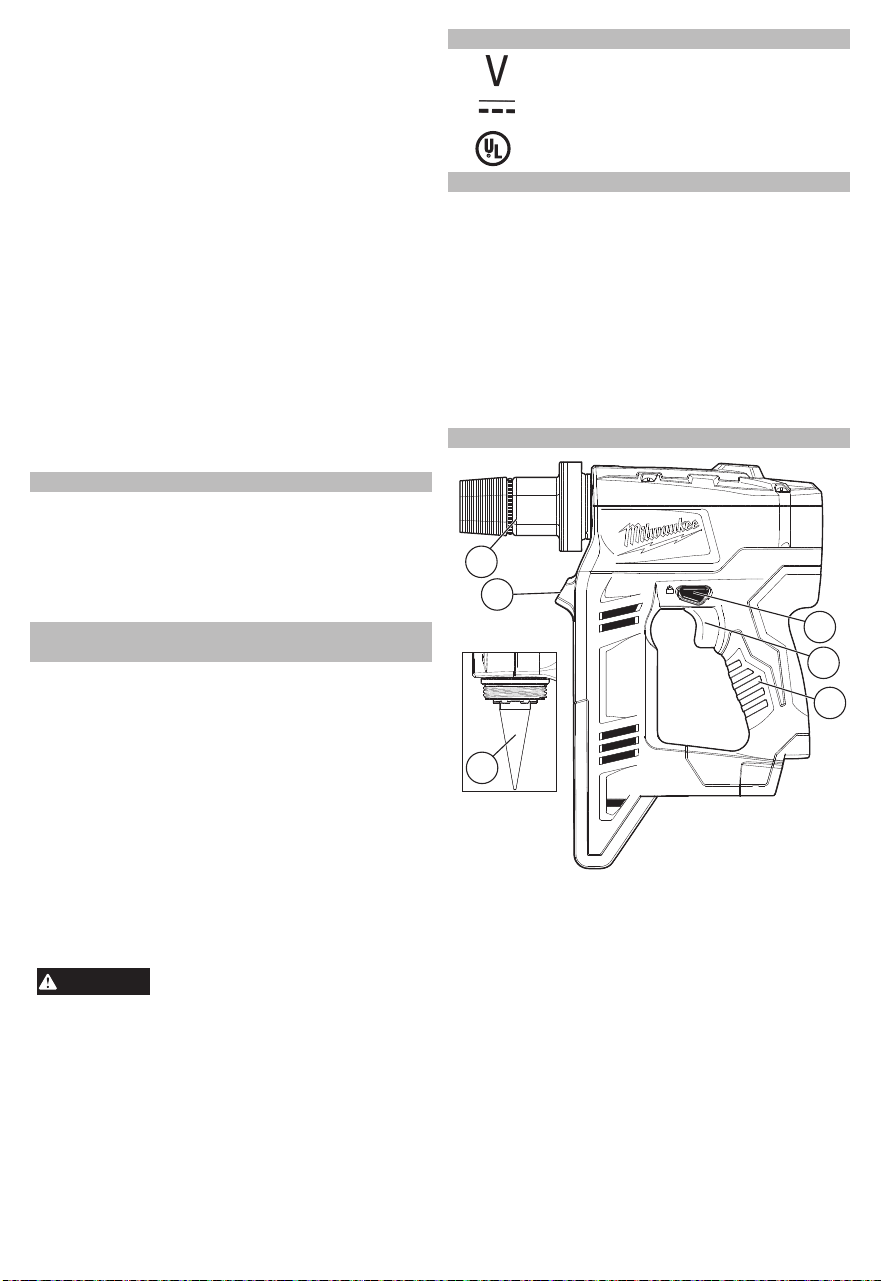

FUNCTIONAL DESCRIPTION

1. Expander head

2. Trigger lock

3. Trigger

4. Handle

5. LED

6. Expander cone

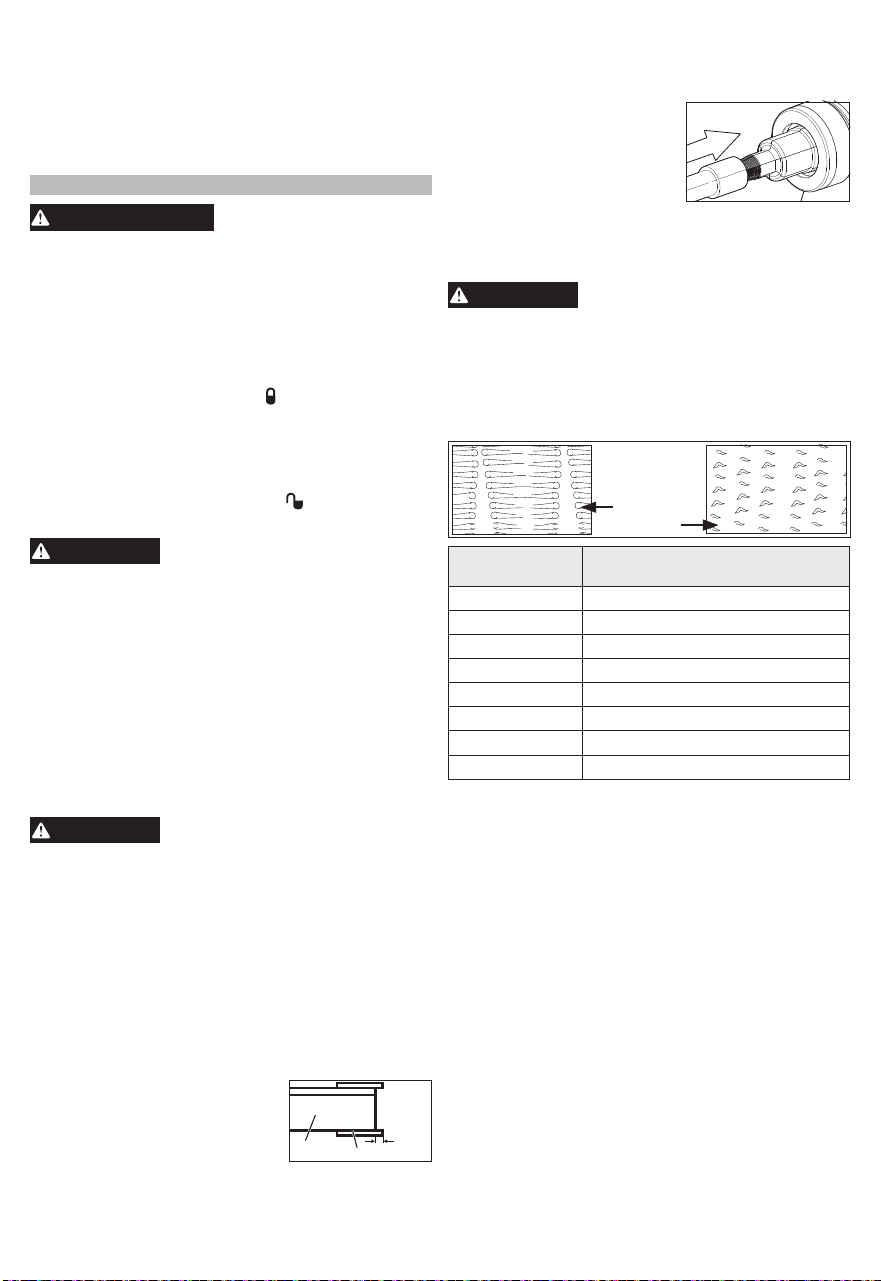

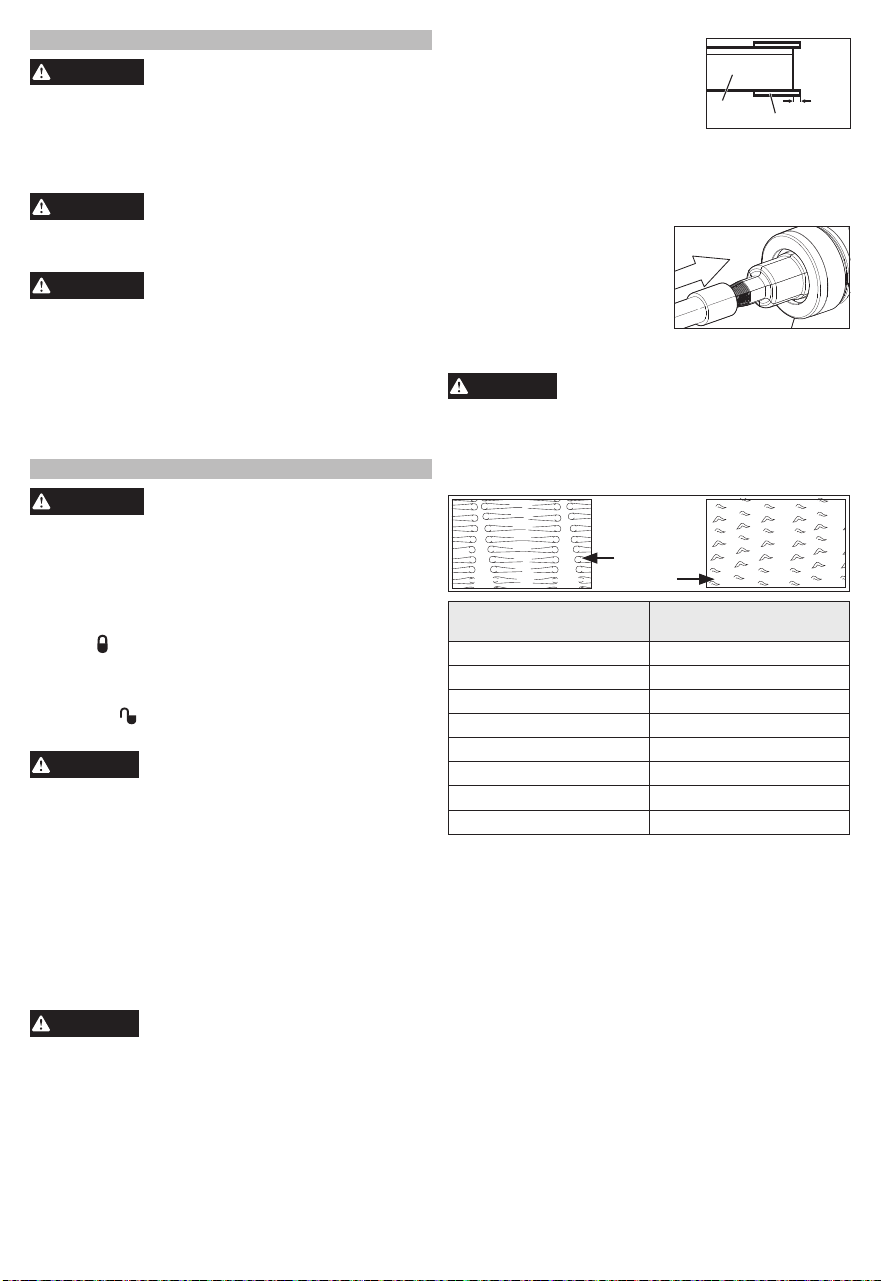

2. Slide the ProPEX

™

Ring over the

ring

1/16"

tubing

end of the tubing until it butts

aginst the ring stop. If the ring

does not have a stop, leave an

over-hang of no more than

1/16". When using 3/8"

ProPEX

™

, refer to "3/8" ProPEX

™

Rings" for

proper assembly.

3. Insert the expander head into the PEX tubing.

4. Pull the trigger. The expander head will expand,

retract, and rotate slightly in each cycle.

NOTE: When Uponor Stan-

dard expander heads are

used, the head will NOT

rotate automatically. Each

time the segments con-

tract, gently push the tub-

ing up onto the expander head and rotate 1/8 turn

in either direction.

CAUTION

When using Uponor Standard ex-

pansion heads, properly rotate the

tubing after each expansion to create even,

smooth expansion marks. Not rotating the tubing

may cause deep grooves and faulty connections,

which could result in leaking and property dam-

age.

Expansion

markings

inside tubing

Incorrect

Correct

Expander Head Size

Number of Expansions

with Ring*

3/8" 5

1/2" 9

5/8" 9

3/4" 10

1" 19

1" H 7

1¼" H 9

1½" H 10

* Fewer or more expansions may be necessary, as inu-

enced by weather and technique.

5. Continue until the tubing is ush with the shoulder

of the expander head. Then expand 1 to 4 more

times, depending on the room temperature (the

warmer the temperature, the more expansions

are necessary).

6. Remove the tubing when the segments are

contracted and release the trigger. To avoid over-

expanding the tubing, do not keep tool in the

expanded position with tubing in place.

7. Wipe excess grease from inside tubing.

8. Slide the tubing over the tting until it is ush with

the tting shoulder. Connection may be tight. If

unable to slide tubing over the tting, remove from

tting and expand one additional time.

9. Tubing should t tight against the tting shoulder. If

more than 1/16" gap between tubing and shoulder,

cut 2" o󰀨 the end of the tubing and restart proce-

dure with a new ProPEX

™

Ring.

ASSEMBLY

WARNING

Recharge only with the charger

specied for the battery. For spe-

cic charging instructions, read the operator’s

manual supplied with your charger and battery.

Removing/Inserting the Battery

To remove the battery, push in the release buttons

and pull the battery pack away from the tool.

WARNING

Always remove battery pack before

changing or removing accessories.

To insert the battery, slide the pack into the body

of the tool. Make sure it latches securely into place.

WARNING

Only use accessories specically

recommended for this tool. Others

may be hazardous.

Changing Expander Heads

To remove an expander head, unscrew from tool

counterclockwise.

To install an expander head, screw onto tool clock-

wise. Hand tighten securely. Do not over tighten.

The expander head must t snuggly against the

shoulder of the tool.

OPERATION

WARNING

To reduce the risk of injury, always

wear proper eye protection marked

to comply with ANSI Z87.1.

Always remove battery pack before changing

or removing accessories. Only use accessories

specically recommended for this tool. Others

may be hazardous.

Trigger Lock

To lock the trigger, push the trigger lock from the

left side of the tool. The trigger will not work while the

switch is in the locked position. Lock the trigger when

storing the tool and when the tool is not in use.

To unlock the trigger, push the trigger lock from

the right side of the tool.

CAUTION

Use only MILWAUKEE M18

™

ProPEX

™

expander heads or Up-

onor Standard expander heads. The use of incor-

rectly sized expansion heads may result in faulty

connections, which could result in property

damage.

Making PEX Tubing Connections

To ensure a proper connection:

• Remove the expander head and remove any dirt

and debris.

• Use a clean, lint-free cloth to apply a thin

coat of MILWAUKEE Expander Cone Grease

Cat.No. 49-08-2400 to the expander cone. Do not

over-lubricate.

CAUTION

Improper lubrication (too much or

too little) may result in faulty con-

nections, which could result in property damage.

• Do not expand tubing beyond the tool's capacity

(1-1/2").

• Pull trigger and verify that the expander head is

rotating after each cycle when using MILWAUKEE

M18

™

ProPEX

™

expander heads.

1. Cut the PEX tubing to the needed length. Use only

cutters designed for PEX tubing. Make sure the

cut is perpendicular to the length of the tubing.

3/8" ProPEX

™

Rings

The 3/8" ProPEX

™

Rings do not t over 3/8" tubing

without expanding the ring separately.

1. Place the ProPEX

™

Ring on the expander head

and pull the trigger to expand the ring once.

2. Remove the ring.

3. Flip the ring over

4. Place the ring on the expander head and pull the

trigger to expand the ring once more.

5. Immediately remove the ring and slide onto the

tubing.

NOTE: The 3/8" ProPEX

™

Rings shrink faster than

other size rings.

6. Continue with step 3 of "Making PEX Tubing

Connections".

Cold-weather Use

Colder weather (<40°F/4°C) requires a longer con-

traction time and fewer expansions. Do not make

ProPEX

™

connections in temperatures under 5°F

(-15°C).

Troubleshooting ProPEX

™

Connections

If ttings will not seal, check for the following:

• Is the expander head screwed on tightly? Tighten

the head securely.

• Are the expander head segments bent or mis-

aligned? Replace expander head.

• Are the expander head segments failing to contract

between expansions? Clean and lubricate.

• Is the expander cone over or under lubricated?

Clean and lubricate.

• Is the tting damaged? Replace tting.

• Is the expander cone bent or damaged? Return to

a MILWAUKEE service facility for repair.

• Was the expander head held in the expanded posi-

tion before tubing was removed? Cut 2" o󰀨 tubing

and restart process.

• Was the tubing rotated slightly after each expansion

when using an Uponor Stanard expansion head?

Cut 2" o󰀨 tubing and restart process.

• Are the tubing and ProPEX

™

Ring clean and dry?

Wipe dry.

• Is grease getting into the tubing from the expander

head? Wipe grease from tubing. Clean and relubri-

cate expander head.

If ProPEX

™

Ring slides during expansion:

• Are the tubing and ProPEX

™

Ring clean and dry?

Wipe clean.

• Are your hands clean and dry? Wipe dry - oils from

your hands can lubricate the tubing and ProPEX

™

Ring.

• Are you holding the ring in place? Place your thumb

against the ring and hold in place during rst couple

of expansions.

MAINTENANCE

WARNING

To reduce the risk of injury, always

unplug the charger and remove the

battery pack from the charger or tool before

performing any maintenance. Never disassemble

the tool, battery pack or charger. Contact a

MILWAUKEE service facility for ALL repairs.

Maintaining Tool

Keep your tool, battery pack and charger in good

repair by adopting a regular maintenance program.

Inspect your tool for issues such as undue noise,

misalignment or binding of moving parts, breakage of

parts, or any other condition that may a󰀨ect the tool

operation. Return the tool, battery pack, and charger

to a MILWAUKEE service facility for repair. After six

months to one year, depending on use, return the

tool, battery pack and charger to a MILWAUKEE

service facility for inspection.

If the tool does not start or operate at full power with

a fully charged battery pack, clean the contacts on

the battery pack. If the tool still does not work prop-

erly, return the tool, charger and battery pack, to a

MILWAUKEE service facility for repairs.

WARNING

To reduce the risk of personal in-

jury and damage, never immerse

your tool, battery pack or charger in liquid or

allow a liquid to ow inside them.

Cleaning

Clean dust and debris from vents. Keep handles

clean, dry and free of oil or grease. Use only mild

soap and a damp cloth to clean, since certain clean-

ing agents and solvents are harmful to plastics and

other insulated parts. Some of these include gasoline,

turpentine, lacquer thinner, paint thinner, chlorinated

cleaning solvents, ammonia and household deter-

gents containing ammonia. Never use ammable or

combustible solvents around tools.

Repairs

For repairs, return the tool, battery pack and charger

to the nearest service center.

ACCESSORIES

WARNING

Use only recommended accesso-

ries. Others may be hazardous.

For a complete listing of accessories, go online to

www.milwaukeetool.com or contact a distributor.

SERVICE - UNITED STATES

1-800-SAWDUST (1.800.729.3878)

Monday-Friday, 7:00 AM - 6:30 PM CST

or visit www.milwaukeetool.com

Contact Corporate After Sales Service Technical

Support with technical, service/repair, or warranty

questions.

Email: [email protected]

Become a Heavy Duty Club Member at

www.milwaukeetool.com to receive important

notications regarding your tool purchases.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.800.268.4015

Monday-Friday, 7:00 AM - 4:30 PM CST

or visit www.milwaukeetool.ca

LIMITED WARRANTY

USA & CANADA

Every MILWAUKEE power tool* (see exceptions below) is warranted

to the original purchaser only to be free from defects in material and

workmanship. Subject to certain exceptions, MILWAUKEE will repair

or replace any part on an electric power tool which, after examination,

is determined by MILWAUKEE to be defective in material or workman-

ship for a period of ve (5) years** after the date of purchase unless

otherwise noted. Return of the power tool to a MILWAUKEE factory

Service Center location or MILWAUKEE Authorized Service Station,

freight prepaid and insured, is required. A copy of the proof of purchase

should be included with the return product. This warranty does not

apply to damage that MILWAUKEE determines to be from repairs

made or attempted by anyone other than MILWAUKEE authorized

personnel, misuse, alterations, abuse, normal wear and tear, lack of

maintenance, or accidents.

Normal Wear: Many power tools need periodic parts replacement and

service to achieve best performance. This warranty does not cover

repair when normal use has exhausted the life of a part including,

but not limited to, chucks, brushes, cords, saw shoes, blade clamps,

o-rings, seals, bumpers, driver blades, pistons, strikers, lifters, and

bumper cover washers.

*This warranty does not cover Air Nailers & Staplers; Airless Paint

Sprayer; Cordless Battery Packs; Gasoline Driven Portable Power

Generators; Hand Tools; Hoist – Electric, Lever & Hand Chain; M12™

Heated Gear; Reconditioned Product; and Test & Measurement

Products. There are separate and distinct warranties available for

these products.

**The warranty period for Job Site Radios, M12™ Power Port, M18™

Power Source, Jobsite Fan and Trade Titan™ Industrial Work Carts is

one (1) year from the date of purchase. The warranty period for the

Drain Cleaning Cables is two (2) years from the date of purchase. The

warranty period for the M18™ Compact Heat Gun and the 8 Gallon

Dust Extractor is three (3) years from the date of purchase. The war-

ranty period for the LED in the LED Work Light and the LED Upgrade

Bulb for the Work Light is the lifetime of the product subject to the

limitations above. If during normal use the LED or LED Bulb fails, the

part will be replaced free of charge.

Warranty Registration is not necessary to obtain the applicable war-

ranty on a MILWAUKEE power tool product. The manufacturing date

of the product will be used to determine the warranty period if no proof

of purchase is provided at the time warranty service is requested.

ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT

REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CON-

TRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT.

IF YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT

PURCHASE THE PRODUCT. IN NO EVENT SHALL MILWAUKEE

BE LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL

OR PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES,

EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A CONSE-

QUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN ANY

PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS FOR

LOSS OF PROFITS. SOME STATES DO NOT ALLOW THE EX-

CLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL

DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT

APPLY TO YOU. THIS WARRANTY IS EXCLUSIVE AND IN LIEU

OF ALL OTHER EXPRESS WARRANTIES, WRITTEN OR ORAL.

TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS

ANY IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION

ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS

FOR A PARTICULAR USE OR PURPOSE; TO THE EXTENT SUCH

DISCLAIMER IS NOT PERMITTED BY LAW, SUCH IMPLIED WAR-

RANTIES ARE LIMITED TO THE DURATION OF THE APPLICABLE

EXPRESS WARRANTY AS DESCRIBED ABOVE. SOME STATES

DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WAR-

RANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO

YOU, THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS,

AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM

STATE TO STATE.

This warranty applies to product sold in the U.S.A. and Canada only.

Please consult the ‘Service Center Search’ in the Parts & Service sec-

tion of MILWAUKEE’s website www.milwaukeetool.com or call 1.800.

SAWDUST (1.800.729.3878) to locate your nearest service facility for

warranty and non-warranty service on a Milwaukee electric power tool.

LIMITED WARRANTY - MEXICO,

CENTRAL AMERICA & CARIBBEAN

TECHTRONIC INDUSTRIES' warranty is for 5 years since the original

purchase date.

This warranty card covers any defect in material and workmanship

on this Product.

To make this warranty valid, present this warranty card, sealed/

stamped by the distributor or store where you purchased the product,

to the Authorized Service Center (ASC). Or, if this card has not been

sealed/stamped, present the original proof of purchase to the ASC.

Call toll-free1 01 (800) 030-7777 to nd the nearest ASC, for service,

parts, accessories or components.

Procedure to make this warranty valid

Take the product to the ASC, along with the warranty card sealed/

stamped by the distributor or store where you purchased the product,

and any faulty piece or component will be replaced without cost for

you. We will cover all freight costs relative with this warranty process.

Exceptions

This warranty is not valid in the following situations

a) When the product is used in a di󰀨erent manner from the end-user

guide or instruction manual.

b) When the conditions of use are not normal.

c) When the product was modied or repaired by people not authorized

by TECHTRONIC INDUSTRIES.

Note: If cord set is damaged, it should be replaced by an Authorized

Service Center to avoid electric risks.

SERVICE AND ATTENTION CENTER

Call to 01 (800) 030-7777

IMPORTED AND COMMERCIALIZED BY

TECHTRONIC INDUSTRIES MEXICO, SA DE CV

Av President Masarik #29 piso 7, Col. Polanco V Sección

CP 11560, Deleg. Miguel Hidalgo, CDMX

Model:

Date of Purchase:

Distributor or Store Stamp:

RÈGLES DE SÉCURITÉ GÉNÉRALES

RELATIVES AUX OUTILS ÉLECTRIQUES

AVERTISSEMENT

Lire toutes les consignes

de sécurité, consignes,

illustrations et spécications fournies avec cet

outil électrique. Ne pas suivre l’ensemble des règles

et instructions peut entraîner une électrocution, un

incendie ou des blessures graves. Conserver les

règles et les instructions à des ns de référence

ultérieure. Le terme «outil électrique» gurant dans

les avertissements ci-dessous renvoie à l’outil élec-

trique à alimentation par le réseau (à cordon) ou par

batterie (sans l).

SÉCURITÉ DU LIEU DE TRAVAIL

• Veillez à ce que l’aire de travail soit propre et

bien éclairée. Le désordre et le manque de lumière

favorisent les accidents.

• Ne pas utiliser d’outils électriques dans des at-

mosphères explosives, par exemple en présence

de liquides, gaz ou poussières inammables. Les

outils électriques produisent des étincelles risquant

d'enammer les poussières ou vapeurs.

• S’assurer que les enfants et les curieux se trou-

vent à une bonne distance au moment d’utiliser

un outil électrique. Les distractions peuvent causer

une perte de contrôle.

SÉCURITÉ ÉLECTRIQUE

• Les ches des outils électriques doivent cor-

respondre à la prise secteur utilisée. Ne jamais

modier la che, de quelque façon que ce soit.

Ne jamais utiliser d'adaptateurs de che avec

des outils mis à la terre. Les ches et prises non

modiées réduisent le risque de choc électrique.

• Éviter tout contact avec des surfaces mises à

la terre comme des tuyaux, des radiateurs, des

cuisinières et des réfrigérateurs. Le risque de

choc électrique est accru lorsque le corps est mis

à la terre.

• Ne pas exposer les outils électriques à l'eau ou

l'humidité. La pénétration d’eau dans ces outils

accroît le risque de choc électrique.

• Ne pas maltraiter le cordon d'alimentation.

Ne jamais utiliser le cordon d’alimentation

pour transporter l’outil électrique et ne jamais

débrancher ce dernier en tirant sur le cordon.

Garder le cordon à l'écart de la chaleur, de

l'huile, des objets tranchants et des pièces en

mouvement. Un cordon endommagé ou emmêlé

accroît le risque de choc électrique.

• Pour les travaux à l’extérieur, utiliser un cordon

spécialement conçu à cet e󰀨et. Utiliser un cordon

conçu pour l'usage extérieur réduit les risques de

choc électrique.

• Si l’utilisation d’un outil électrique est inévitable

dans un endroit humide, utiliser une source

d’alimentation munie d’un disjoncteur de fuite

de terre. L’utilisation d’un disjoncteur de fuite de

terre réduit le risque de choc électrique.

SÉCURITÉ INDIVIDUELLE

• Rester attentif, prêter attention au travail et faire

preuve de bon sens lors de l'utilisation de tout

outil électrique. Ne pas utiliser cet appareil en

cas de fatigue ou sous l’inuence de l’alcool,

de drogues ou de médicaments. Un moment

d’inattention pendant l’utilisation d’un outil électrique

peut entraîner des blessures graves.

• Porter l’équipement de protection individuel

requis. Toujours porter une protection oculaire.

Selon les conditions, porter aussi un masque anti-

poussières, des bottes de sécurité antidérapantes,

un casque protecteur ou une protection auditive an

de réduire les blessures.

• Empêcher les démarrages accidentels. S’assurer

que la gâchette est en position d’arrêt avant de

brancher l’outil à une source de courant, d’insérer

la batterie, de le ramasser ou de le transporter.

Le fait de transporter un outil électrique en gardant

le doigt sur la gâchette ou de mettre sous tension

un outil électrique lorsque la gâchette est en position

de marche favorise les accidents.

• Retirer les clés de réglage avant de mettre l’outil

en marche. Une clé laissée sur une pièce rotative

de l’outil peut causer des blessures.

• Ne pas travailler hors de portée. Toujours se tenir

bien campé et en équilibre. Une bonne stabilité

procure un meilleur contrôle de l’outil électrique en

cas d’imprévus.

• Porter une tenue appropriée. Ne porter ni vête-

ments amples, ni bijoux. Garder les cheveux et

les vêtements à l’écart des pièces en mouvement.

Les vêtements ottants, les bijoux ou les cheveux

longs risquent d’être happés par les pièces en

mouvement.

• Si les outils sont équipés de dispositifs de

dépoussiérage, s'assurer qu'ils sont connectés

et correctement utilisés. L’utilisation d’un collecteur

de poussière permet de réduire les dangers liés à

la poussière.

• Ne pas laisser la familiarité avec l'outil acquise

par une utilisation fréquente vous rendre su󰀩sant

et vous amener à ignorer les règles de sécurité.

Une utilisation négligée peut causer une blessure

grave en une fraction de seconde.

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

• Ne pas forcer l'outil électrique. Utiliser l'outil

électrique approprié pour l'application. Un outil

électrique approprié exécutera le travail mieux et

de façon moins dangereuse s’il est utilisé dans les

limites prévues.

• Ne pas utiliser l'outil électrique si le commutateur

ne permet pas de le mettre en marche ou de

l'arrêter. Tout outil électrique qui ne peut pas être

contrôlé par son commutateur est dangereux et doit

être réparé.

• Débrancher l'outil et/ou retirer le bloc-piles, si

possible, avant d’e󰀨ectuer des réglages, de

changer d’accessoire ou de remiser l’outil. Ces

mesures de sécurité préventives réduisent les risques

de démarrage accidentel de l'outil.

• Entreposer l’outil électrique hors de la portée des

enfants et interdire à quiconque de l’utiliser si la

personne ne connaît pas bien le produit ou les

instructions. Les outils électriques sont dangereux

dans les mains d’utilisateurs novices.

• Entretenir les outils électriques et les acces-

soires. Vérier qu'aucune pièce mobile n'est mal

alignée ou bloquée, qu'aucune pièce n'est brisée

et s'assurer qu'aucun autre problème risque

d'a󰀨ecter le bon fonctionnement de l'outil. En

cas de dommages, faire réparer l’outil avant de

l’utiliser. Plusieurs accidents sont causés par des

produits mal entretenus.

• Garder les outils bien a󰀨ûtés et propres. Des

outils correctement entretenus et dont les tranchants

sont bien a󰀨ûtés risquent moins de se bloquer et

sont plus faciles à contrôler.

• Utiliser l’outil électrique, les accessoires, les

embouts etc. conformément à ces instructions

en tenant compte des conditions de travail et de

la tâche à e󰀨ectuer. L'usage d'un outil électrique

pour des applications pour lesquelles il n'est pas

conçu peut être dangereux.

• Garder les poignées et les surfaces de préhen-

sion sèches, propres et exemptes d’huile ou de

graisse. Des poignées et des surfaces de préhension

glissantes ne permettent pas de manipuler et de

contrôler l'outil en toute sécurité en cas de situation

imprévue.

UTILISATION ET ENTRETIEN

DE LA BATTERIE

• Pour recharger le bloc-piles, utiliser seulement

le chargeur spécié par le fabricant. Un chargeur

pouvant convenir à un type de bloc-piles peut

entraîner un risque d’incendie lorsqu’il est utilisé

avec un autre type de bloc-piles.

• N’utiliser l’outil électrique qu’avec une batterie

recommandée. L’utilisation de tout autre bloc-piles

peut créer un risque de blessures et d’incendie.

• Lorsque le bloc-piles n’est pas utilisé, le tenir

éloigné des objets en métal tels que les trom-

bones, les pièces de monnaie, les clés, les clous,

les vis ou d’autres petits objets métalliques qui

pourraient connecter les bornes. Le court-circuitage

des bornes d’une pile peut entraîner des brûlures

ou un incendie.

• Éviter tout contact avec le liquide pouvant être

éjecté de la pile en cas de manutention abusive. En

cas de contact accidentel, rincer immédiatement

les parties atteintes avec de l’eau. Si le liquide

entre en contact avec les yeux, consulter un

médecin. Le liquide éjecté des piles peut causer

des irritations ou des brûlures.

• N’utiliser aucun bloc-piles ni aucun outil ayant été

endommagé ou modié. Des piles endommagées

ou modiées peuvent adopter un comportement

imprévisible pouvant causer un incendie, une

explosion ou le risque de blessures.

• Ne pas exposer le bloc-piles ou l’outil aux ammes

ou à une température excessive. Une exposition

aux ammes ou à une température supérieure à

130°C (265°F) peut causer une explosion.

• Suivre toutes les instructions de charge et ne

pas charger le bloc-piles ou l’outil en dehors de

la plage de température spéciée. Une charge

incorrecte ou à des températures en dehors de la

plage spéciée peut endommager la pile et augmenter

le risque d’incendie.

ENTRETIEN

• Les réparations de l’outil électrique doivent

être conées à un technicien qualié, utilisant

exclusivement des pièces identiques à celles

d’origine. Le maintien de la sûreté de l’outil électrique

sera ainsi assuré.

• Ne jamais e󰀨ectuer la réparation d’un bloc-piles

endommagé. La réparation du bloc-piles doit être

réalisée par le fabricant ou les fournisseurs de service

agréés uniquement.

RÈGLES DE SÉCURITÉ

SPÉCIFIQUES POUR OUTILS

D'EXPANSION

• Utiliser cet outil seulement pour élargir des

matériaux de type PEX A. D’autres matériaux

peuvent se déchirer ou se ssurer, ce qui risque de

provoquer des fuites.

• Ranger l’outil coi󰀨é de la tête d’élargissement

pour protéger le cône élargisseur contre les

dommages potentiels.

• Garder les doigts loin de la tête d’élargissement

pendant l’utilisation. Lorsque la tête

d’élargissement se contracte, il y a risque de pince-

ment.

• Toujours faire preuve de bons sens et procéder

avec prudence lors de l’utilisation d’outils. C’est

impossible de prévoir toutes les situations dont le

résultat est dangereux. Ne pas utiliser cet outil si vous

ne comprenez pas ces instructions d’opération ou si

vous pensez que le travail dépasse votre capacité ;

veuillez contacter Milwaukee Tool ou un professionnel

formé pour recevoir plus d’information ou formation.

• Maintenir en l’état les étiquettes et les plaques

d’identication.Des informations importantes y

gurent. Si elles sont illisibles ou manquantes,

contacter un centre de services et d’entretien

MILWAUKEE pour un remplacement gratuit.

•

AVERTISSEMENT

Certaines poussières gé-

nérées par les activités de

ponçage, de coupe, de rectication, de perforage

et d’autres activités de construction contiennent des

substances considérées être la cause de malforma-

tions congénitales et de troubles de l’appareil repro-

ducteur. Parmi ces substances gurent:

• le plomb contenu dans les peintures à base de

plomb;

• la silice cristalline des briques, du ciment et d’autres

matériaux de maçonnerie, ainsi que

• l’arsenic et le chrome des sciages traités chimiquement.

Les risques encourus par l’opérateur envers ces

expositions varient en fonction de la fréquence de

ce type de travail. Pour réduire l’exposition à ces

substances chimiques, l’opérateur doit: travailler

dans une zone bien ventilée et porter l’équipement de

sécurité approprié, tel qu’un masque anti-poussière

spécialement conçu pour filtrer les particules

microscopiques.

PICTOGRAPHIE

Volts

Courant direct

UL Listing Mark pour

Canada et États-unis

SPÉCIFICATIONS

No de Cat. ................................................. 2632-20

Volts.............................................................. 18 CD

Type de batterie ...........................................M18™

Type de chargeur ........................................M18™

Température ambiante de fonctionnement

recommandée ........... -18°C

50°C (0°F

125°F)

Diamètre maximum de PEX-A................ 10 mm (3/8")

à 38 mm (1-1/2")

Têtes d’élargissement

de 10 mm (3/8") à 25 mm (1")

ProPEX

™

M12

™

de MILWAUKEE

de 10 mm (3/8") à 38 mm (1-1/2")

ProPEX

™

M18

™

de MILWAUKEE

standards de Uponor, et "H" de Uponor

Lubriant ......................Graisse pour cône élargisseur

No de cat. 49-08-2400

DESCRIPTION FONCTIONNELLE

1. Tête d’élargissement

2. Verrou de la gâchette

3. Gâchette

4. Poignée

5.DÉL

6. Cône élargisseur

MONTAGE DE L'OUTIL

AVERTISSEMENT

Ne recharger la batterie

qu’avec le chargeur spéci-

é. Pour les instructions de charge spéciques,

lire le manuel d’utilisation fourni avec le chargeur

et les batteries.

Insertion/Retrait de la batterie

Pour retirer la batterie, enfoncer les boutons de

déverrouillage et la tirer hors de l’outil.

AVERTISSEMENT

Il faut toujours retirer la

batterie et verrouiller la

détente de l’outil avant de changer ou d’enlever

les accessoires.

Pour insérer la batterie, la glisser dans le corps de

l’outil. S’assurer qu’elle est xée solidement.

AVERTISSEMENT

L’emploi d’accessoires

autres que ceux qui sont

expressément recommandés pour cet outil peut

comporter des risques.

Changement de tête d’élargissement

Pour retirer une tête d’élargissement, la dévisser de

l’outil dans le sens antihoraire.

Pour installer une tête d’élargissement, la visser

sur l’outil dans le sens horaire. Serrer solidement

à la main. Ne pas serrer excessivement. La tête

d’élargissement doit s’ajuster parfaitement sur

l’épaulement de l’outil.

MANIEMENT

AVERTISSEMENT

An de minimiser le risque

de blessures, toujours

porter la protection oculaire appropriée certiée

conforme à la norme ANSI Z87.1.

Il faut toujours retirer la batterie et verrouiller la

détente de l’outil avant de changer ou d’enlever

les accessoires. L’emploi d’accessoires autres

que ceux qui sont expressément recommandés

pour cet outil peut comporter des risques.

Verrou de la gâchette

Pour verrouiller la gâchette , pousser le verrou

de la gâchette à partir du côté gauche de l’outil. La

gâchette ne fonctionne pas si l’interrupteur est réglé

en position de verrouillage. Verrouiller la gâchette

au moment d’entreposer l’outil et lorsqu’il n’est pas

utilisé.

Pour déverrouiller la gâchette , pousser le ver-

rou à partir du côté droit de l’outil.

ATTENTION

Utiliser seulement des têtes

d’élargissement ProPEX

™

M18

™

de MILWAUKEE ou des têtes d’élargissement

standards de Uponor. L’utilisation des têtes

d’élargissement de dimension inappropriée peut

entraîner de mauvaises connexions, ce qui peut

causer des dommages matériels.

E󰀨ectuer des connexions de tubage en PEX

Pour assurer une bonne connexion :

• Retirer la tête d’élargissement et nettoyer la saleté

et les débris.

• Utiliser un chi󰀨on non pelucheux propre pour ap-

pliquer une mince couche de graisse pour cône

élargisseur, No de cat. 49-08-2400, sur le cône

élargisseur. Ne pas lubrier à l’excès.

ATTENTION

Une lubrication inappropriée

(en trop grande quantité ou en

quantité insu󰀩sante) peut entraîner de mau-

vaises connexions, ce qui peut causer des dom-

mages matériels.

• Ne pas élargir le tubage au-delà de la capacité de

l’outil, soit 38 mm (1-1/2").

• Appuyer sur la gâchette et s’assurer que la tête

d’élargissement e󰀨ectue une rotation après chaque

cycle lors de l’utilisation des têtes d’élargissement

ProPEX™ M18™ de MILWAUKEE.

1. Couper le tubage PEX à la longueur appropriée.

Utiliser seulement des coupe-tubes conçus spé-

cialement pour le tubage PEX. S’assurer que la

coupe est perpendiculaire à la longueur du tubage.

2. Glisser la bague ProPEX

™

sur

bague

1,6 mm

tubage

l’extrémité du tubage jusqu’à la

butée de la bague. Si la bague

ne comporte pas de butée, lais-

ser un surplomb qui n’excède

pas 1,6 mm (1/16"). Lors de l’utilisation d’une tête

d’élargissement de 10 mm (3/8") ProPEX

™

, con-

sulter la section « Bagues de 10 mm (3/8") ProPEX

™

pour connaître l’assemblage approprié.

3. Insérer la tête d’élargissement dans le tubage en

PEX.

4. Appuyer sur la gâchette. La tête d’élargissement

prend de l’expansion, se rétracte et e󰀨ectue une

rotation à chaque cycle.

NOTE : Lorsque des têtes

d’élargissement standards

Uponor sont utilisées, la tête

n’e󰀨ectue PAS de rotation

automatiquement. Chaque

fois que les segments se contractent, pousser

doucement le tubage vers le haut de la tête

d’élargissement et e󰀨ectuer une rotation de 1/8

de tour dans l’une ou l’autre des directions.

ATTENTION

Lors de l’utilisation des têtes

d’élargissement standards de

Uponor, e󰀨ectuer la rotation appropriée du tub-

age après chaque élargissement an de créer

des marques d’élargissement uniformes et

lisses. Ne pas e󰀨ectuer de rotation peut se solder

par de profondes rainures dans le tubage et par

de mauvaises connexions, qui peuvent causer

des fuites et des dommages matériels.

Marques

d’élargissement

à l’intérieur du

tubage

Incorrectes

Correctes

Taille de la

bague

Nombre d’élargissements

avec bague*

3/8" 5

1/2" 9

5/8" 9

3/4" 10

1" 19

1" H 7

1¼" H 9

1½" H 10

* Il peut être nécessaire d’effectuer plus ou moins

d’élargissements, selon les conditions météorologiques

et la technique.

5. Continuer jusqu’à ce que le tubage affleure

l’épaulement de la tête d’élargissement. E󰀨ectuer

un à quatre élargissements, selon la température

ambiante (plus la température est chaude, plus il

est nécessaire de procéder à des élargissements).

6. Retirer le tubage lorsque les segments sont con-

tractés et relâcher la gâchette. An d’éviter un

élargissement excessif du tubage, ne pas laisser

l’outil en position d’élargissement lorsque le tub-

age est en place.

7. Essuyer l’excédent de graisse se trouvant à

l’intérieur du tubage.

8. Glisser le tubage sur le raccord jusqu’à ce qu’il

soit à égalité avec l’épaulement du raccord. Il se

peut que la connexion soit serrée. S’il n’est pas

possible de glisser le tubage sur le raccord, le

retirer du raccord et l’élargir une fois de plus.

9. Le tubage devrait être serré sur l’épaulement du

raccord. S’il y a un jeu de plus de 1,6 mm (1/16")

entre le tubage et l’épaulement, couper 50 mm

(2") à l’extrémité du tubage et recommencer la

procédure avec une nouvelle bague ProPEX

™

Bagues de 10 mm (3/8") ProPEX

™

Les bagues de 10 mm (3/8") ProPEX

™

ne se rac-

cordent pas aux tubages de 10 mm (3/8") sans que

la bague soit élargie séparément.

1. Placer la bague ProPEX

™

sur la tête d’élargissement

et appuyer sur la gâchette pour élargir la bague

une fois.

2. Retirer la bague.

3. Faire pivoter la bague.

4. Placer la bague sur la tête d’élargissement et ap-

puyer sur la gâchette pour élargir de nouveau la

bague.

5. Retirer la bague immédiatement et la glisser sur

le tubage.

NOTE : Les bagues de 10 mm (3/8") ProPEX

™

se rétractent plus rapidement que celles d’autres

dimensions.

6. Passer à l’étape 3 de la section « E󰀨ectuer des

connexions de tubage en PEX ».

Utilisation par temps froid

Une température froide (< 4°C/40°F) requiert

une durée de contraction plus longue et moins

d’élargissements. Ne pas e󰀨ectuer de connexions

ProPEX

™

à des températures inférieures à -15°C

(5°F).

Solutions aux problèmes

de connexions ProPEX

™

Si les raccords ne se scellent pas, rechercher ce

qui suit :

• La tête d’élargissement est vissée insusamment

serrée. Visser la tête solidement.

• Les segments de la tête d’élargissement sont tordus

ou mal alignés. Remplacer la tête d’élargissement.

• Les segments de la tête d’élargissement ne se

contractent pas entre les élargissements. Nettoyer

et lubrier de nouveau.

• Le cône élargisseur est trop ou insusamment

lubrié. Nettoyer et lubrier de nouveau.

• Le raccord est endommagé. Remplacer le raccord.

• Le cône élargisseur est tordu ou endommagé. Le

retourner au centre de service de MILWAUKEE aux

ns de réparation.

• La tête d’élargissement fut maintenue dans la posi-

tion d’élargissement avant que le tubage soit retiré.

Couper 50 mm (2") du tubage et recommencer la

procédure.

• Une rotation du tubage ne fut pas effectuée

après chaque élargissement lorsqu’une tête

d’élargissement standard de Uponor était utilisée.

Couper 50 mm (2") du tubage et recommencer la

procédure.

• Le tubage et la bague ProPEX

™

ne sont pas propres

et secs. Les assécher.

• La graisse s’infiltre dans le tubage par la tête

d’élargissement. Essuyer la graisse du tubage. Net-

toyer et lubrier de nouveau la tête d’élargissement.

Si la bague ProPEX

™

glisse pendant l’élargissement:

• Le tubage et la bague ProPEX

™

ne sont pas propres

et secs. Les assécher.

• Vos mains ne sont pas propres et sèches. Les es-

suyer — l’huile sur vos mains peut lubrier le tubage

et la bague ProPEX

™

• La bague n’est pas maintenue en place. Mettre le

pouce sur la bague et la maintenir en place pendant

les deux premiers élargissements.

ENTRETIEN

AVERTISSEMENT

Pour minimiser les risques

de blessures corporelles,

débranchez le chargeur et retirez la batterie du

chargeur ou de l’outil avant d’y e󰀨ectuer des

travaux d’entretien. Ne démontez jamais l’outil,

la batterie ou le chargeur. Pour toute réparation,

consultez un centre de service MILWAUKEE ac-

crédité.

Entretien de l’outil

Gardez l’outil en bon état en adoptant un programme

d’entretien ponctuel. Inspectez votre outil pour des

questions telles que le bruit excessif, de grippage

des pièces mobiles, de pièces cassées ou toute

autre condition qui peut a󰀨ecter le fonctionnement

de l'outil. Retournez votre outil à un centre de service

MILWAUKEE accrédité pour obtenir le service. Après

une période pouvant aller de 6 mois à un an, selon

l’usage, retournez votre outil à un centre de service

MILWAUKEE accrédité pour d'inspection.

Si l’outil ne démarre pas ou ne fonctionne pas à

pleine puissance alors qu’il est branché sur une

batterie complètement chargée, nettoyez les points

de contact entre la batterie et l’outil. Si l’outil ne

fonctionne toujours pas correctement, renvoyez

l’outil, le chargeur et la batterie à un centre de service

MILWAUKEE accrédité.

AVERTISSEMENT

Pour minimiser les risques

de blessures ou de dom-

mages à l'outil, n'immergez jamais l'outil, la bat-

terie ou le chargeur et ne laissez pas de liquide

s'y inltrer.

Nettoyage

Débarrassez les évents des débris et de la poussière.

Gardez les poignées propres, à sec et exemptes

d’huile ou de graisse. Le nettoyage doit se faire

avec un linge humide et un savon doux. Certains

nettoyants tels l’essence, la térébenthine, les dilu-

ants à laque ou à peinture, les solvants chlorés,

l’ammoniaque et les détergents d’usage domes-

tique qui en contiennent pourraient détériorer le

plastique et l’isolation des pièces. Ne laissez jamais

de solvants inammables ou combustibles auprès

des outils.

Réparations

Pour les réparations, retournez outil, batterie et

chargeur en entier au centre-service le plus près.

ACCESOIRES

AVERTISSEMENT

L’utilisation d’autres ac-

cessoires que ceux qui

sont spécifiquement recommandés pour cet

outil peut comporter des risques.

Pour une liste complète des accessoires, visiter le

site internet www.milwaukeetool.com ou contactez

un distributeur.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.800.268.4015

Monday-Friday, 7:00 AM - 4:30 PM CST

www.milwaukeetool.ca

GARANTIE LIMITÉE -

AUX ÉTATS-UNIS ET AU CANADA

Chaque outil électrique* MILWAUKEE (voir exceptions ci-dessous) est

garanti à l’acheteur d’origine uniquement pour être exempt de vices

de matériaux et de fabrication. Sous réserve de certaines exceptions,

MILWAUKEE réparera ou remplacera toute pièce d’un outil électrique

qui, après examen par MILWAUKEE, s’est avérée être a󰀨ectée

d’un vice de matériau ou de fabrication et ce pendant une période

de cinq (5) ans** à compter de la date d’achat, sauf indication con-

traire. Retourner l’outil électrique à un centre de réparation en usine

MILWAUKEE ou à un poste d’entretien agréé MILWAUKEE, en port

prépayé et assuré. Une copie de la preuve d’achat doit être présentée

lors du retour du produit. Cette garantie ne couvre pas les dommages

que MILWAUKEE détermine être causés par des réparations ou des

tentatives de réparation par quiconque autre que le personnel agréé

par MILWAUKEE, ou par des utilisations incorrectes, des altérations,

des utilisations abusives, une usure normale, une carence d’entretien

ou des accidents.

Usure normale : Plusieurs outils électriques requièrent un remplace-

ment et un entretien périodique de leurs pièces pour un meilleur

rendement. Cette garantie ne couvre pas la réparation des pièces

due à l’utilisation normale de l’outil, y compris, mais sans s’y limiter,

les mandrins, les brosses, les cordes, les sabots de scie, les porte-

lames, les joints toriques, les joints, les amortisseurs, les lames

d’entraînement, les pistons, les percuteurs, les crochets et les rondelles

à couvercle amortisseur.

*Cette garantie ne s’applique pas aux cloueuses-agrafeuses pneu-

matiques, aux pulvérisateurs à peinture sans air, aux blocs-piles pour

outils sans l, aux génératrices d’alimentation portatives à essence,

aux outils à main, aux monte-charges – électriques, à levier et à

chaîne, aux vestes chau󰀨antes M12™, aux produits ré-usinés, ni

aux produits d’essai et de mesure. Il existe des garanties séparées

distinctes pour ces produits.

**La période de garantie applicable pour les radios de chantier, le

port d’alimentation M12™, la source électrique M18™, le ventilateur

de chantier et les chariots de travail industriels Trade Titan™ est

d’une durée d’un (1) an à compter de la date d’achat. La période de

garantie pour les Câbles de nettoyage des canalisations est de deux

(2) ans à compter de la date d’achat. La période de garantie pour le

Pistolet thermique compact M18™ et Dépoussiéreur de 8 gallons est

de trois (3) ans à compter de la date d’achat. La période de garantie

couvrant la DEL de la lampe de travail à DEL et l’ampoule améliorée

à DEL de la lampe de travail est une garantie à vie du produit soumise

aux limitations ci-dessus. En cas de défaillance de la DEL ou de

l’ampoule à DEL pendant son utilisation normale, la pièce défaillante

sera remplacée gratuitement.

L’enregistrement de la garantie n’est pas nécessaire pour bénécier

de la garantie en vigueur sur un outil électrique MILWAUKEE. La

date de fabrication du produit servira à établir la période de garantie,

si aucune preuve d’achat n’est fournie lorsqu’une demande de service

sous garantie est déposée.

L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION

ET DE REMPLACEMENT DÉCRITS DANS LES PRÉSENTES EST

UNE CONDITION DU CONTRAT D’ACHAT DE TOUT PRODUIT

MILWAUKEE. SI VOUS N’ACCEPTEZ PAS CETTE CONDITION,

VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN

CAS, MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE DE

TOUT DOMMAGE ACCESSOIRE, SPÉCIAL OU INDIRECT, DE

DOMMAGES-INTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE,

D’HONORAIRES D’AVOCAT, DE FRAIS, DE PERTE OU DE DÉLAIS

ACCESSOIRES À TOUT DOMMAGE, DÉFAILLANCE OU DÉFAUT

DE TOUT PRODUIT, Y COMPRIS NOTAMMENT LES PERTES DE

PROFIT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT

L'EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS OU

INDIRECTS, LES RESTRICTIONS CI-DESSUS PEUVENT NE PAS

VOUS ÊTRE APPLICABLES. CETTE GARANTIE EST EXCLUSIVE

ET REMPLACE TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE

SOIT VERBALE OU ÉCRITE. DANS LA MESURE PERMISE PAR

LA LOI, MILWAUKEE RENONCE À TOUTE GARANTIE IMPLICITE, Y

COMPRIS, MAIS SANS S’Y LIMITER, TOUTE GARANTIE IMPLICITE

DE QUALITÉ MARCHANDE OU D’ADAPTATION À UNE UTILISA-

TION OU À UNE FIN PARTICULIÈRE. DANS LA MESURE OÙ UNE

TELLE STIPULATION D’EXONÉRATION N’EST PAS PERMISE PAR

LA LOI, LA DURÉE DE CES GARANTIES IMPLICITES EST LIMITÉE

À LA PÉRIODE APPLICABLE DE LA GARANTIE EXPRESSE, TEL

QUE CELA EST DÉCRIT PRÉCÉDEMMENT. CERTAINS ÉTATS ET

PROVINCES NE PERMETTANT PAS DE LIMITATION DE DURÉE

DES GARANTIES IMPLICITES, LES RESTRICTIONS CI¬DESSUS

PEUVENT DONC NE PAS VOUS ÊTRE APPLICABLES. LA PRÉSEN-

TE VOUS CONFÈRE DES DROITS LÉGAUX PARTICULIERS; VOUS

BÉNÉFICIEZ ÉGALEMENT D’AUTRES DROITS QUI VARIENT D’UN

ÉTAT À UN AUTRE.

Cette garantie s’applique aux produits vendus aux États-Unis et au

Canada uniquement.

Veuillez consulter la rubrique Centre SAV Milwaukee, dans la sec-

tion Pièces et Services du site Web de MILWAUKEE, à l’adresse

www.milwaukeetool.com, ou composer le 1-800-SAWDUST (1-

800-729-3878) an de trouver le centre de service de votre région

le plus proche pour l’entretien, sous garantie ou non, de votre outil

électrique Milwaukee.

GARANTIE LIMITÉE – MEXIQUE,

AMÉRIQUE CENTRALE ET CARAÏBES

TECHTRONIC INDUSTRIES' garantit le produit pendant 5 ans à partir

de la date d’achat d’origine.

Le présent bon de garantie couvre tous les vices de matériau et de

fabrication que peut a󰀩cher ce produit.

Pour assurer la validité de la présente garantie, veuillez présenter ce

bon de garantie, estampillé du sceau du distributeur ou du magasin

où le produit a été acheté, au centre de réparations agréé. Si le bon

de garantie n’a pas été estampillé, veuillez fournir la preuve d’achat

d’origine au centre de réparations agréé.

Pour un entretien des pièces, des accessoires ou des composants,

composer sans frais le 1-800-030-7777 an d’obtenir les coordonnées

du centre de réparations agréé le plus près

Procédure pour assurer la validité de la garantie

Présenter le produit au centre de réparations agréé, accompagné du

bon de garantie estampillé du sceau du distributeur ou du magasin où

le produit a été acheté. Toute pièce défectueuse ou tout composant

défectueux sera remplacé(e) sans frais. Milwaukee assume tous les

frais de transport liés à ce processus de garantie.

Exceptions

Cette garantie ne s’applique pas dans les situations suivantes :

a) Si le produit a été utilisé pour une n autre que celle indiquée dans

le guide de l’utilisateur nal ou le manuel d’instructions.

b) Si les conditions d’utilisations ne sont pas habituelles.

c) Si le produit a été modié ou réparé par une personne non autorisée

par TECHTRONIC INDUSTRIES.

Remarque : Si le cordon électrique est endommagé, il doit être

remplacé par un centre de réparations agréé pour éviter les risques

d’électrocution.

CENTRE DE RÉPARATIONS ET DE SERVICE

Composer le 01 (800) 030-7777

IMPORTÉ ET COMMERCIALISÉ PAR

T E C H T R O N I C I N D U S T R I E S , M E X I Q U E , S A D E C V

Av President Masarik #29 piso 7, Col. Polanco V Sección

CP 11560, Deleg. Miguel Hidalgo, CDMX

Modèle :

Date d’achat :

Sceau du distributeur ou du magasin :

ADVERTENCIAS DE SEGURIDAD

GENERALES PARA LA

HERRAMIENTA ELÉCTRICA

ADVERTENCIA

Lea todas las advertencias

de seguridad, instrucciones,

ilustraciones y especicaciones con esta her-

ramienta eléctrica. Si no sigue todas las adverten-

cias e instrucciones, se pueden provocar una

descarga eléctrica, un incendio o lesiones graves.

Guarde todas las advertencias e instrucciones

para consultarlas en el futuro. El término “her-

ramienta eléctrica” en todas las advertencias inclu-

idas más abajo se reere a su herramienta operada

por conexión (cable) a la red eléctrica o por medio

de una batería (inalámbrica).

SEGURIDAD EN EL ÁREA

DE TRABAJO

• Mantenga el área de trabajo limpia y bien ilu-

minada. Las áreas desordenadas u oscuras son

propicias para los accidentes.

• No utilice herramientas eléctricas en atmósferas

explosivas, tales como en presencia de líquidos,

gases o polvos inamables. Las herramientas

eléctricas generan chispas que pueden encender

el polvo o los vapores.

• Mantenga a los niños y a los espectadores ale-

jados mientras utiliza una herramienta eléctrica.

Las distracciones pueden ocasionar la pérdida de

control.

SEGURIDAD ELÉCTRICA

• Los enchufes de la herramienta eléctrica deben

coincidir con el tomacorriente. Nunca modique

el enchufe de ninguna manera. No utilice adap-

tadores de enchufe con herramientas eléctricas

aterrizadas. Los enchufes y tomacorrientes cor-

respondientes sin modicar reducirán el riesgo de

descarga eléctrica.

• Evite el contacto corporal con superficies

aterrizadas, tales como tuberías, radiadores,

estufas y refrigeradores. Existe un riesgo mayor

de descarga eléctrica si su cuerpo está aterrizado.

• No exponga las herramientas eléctricas a la lluvia

ni a condiciones húmedas. Si se introduce agua

en una herramienta eléctrica, aumentará el riesgo

de descarga eléctrica.

• No maltrate el cable. Nunca utilice el cable

para cargar, jalar o desconectar la herramienta

eléctrica. Mantenga el cable alejado del calor,

el aceite, los bordes alados o las partes en

movimiento. Los cables dañados o enredados

aumentan el riesgo de descarga eléctrica.

• Al utilizar una herramienta eléctrica en exteriores,

utilice una extensión adecuada para uso en

exteriores. El uso de una extensión adecuada para

el uso en exteriores disminuye el riesgo de descarga

eléctrica.

• Si es inevitable utilizar una herramienta eléctrica

en un lugar húmedo, utilice un alimentador de

corriente protegido con un interruptor de circuito

por falla de conexión a tierra (GFCI). El uso de

un GFCI reduce el riesgo de descarga eléctrica.

SEGURIDAD PERSONAL

• Manténgase alerta, atento a lo que está haciendo y

utilice el sentido común al utilizar una herramienta

eléctrica. No utilice una herramienta eléctrica

mientras está cansado o bajo la inuencia de

drogas, alcohol o medicamentos. Un momento de

distracción al utilizar herramientas eléctricas puede

ocasionar lesiones personales graves.

• Utilice equipo de protección personal. Siempre

use protección para los ojos. El equipo de protec-

ción, tal como una máscara contra polvo, calzado

antideslizante, casco o protección auditiva, utilizado

para condiciones adecuadas disminuirá las lesiones

personales.

• Evite el arranque accidental. Asegúrese de que

el interruptor esté en la posición de apagado

antes de conectarlo a una fuente de poder y/o

batería, levantar o trasladar la herramienta.

Trasladar herramientas con el dedo en el interruptor

o energizar herramientas eléctricas que tienen el

interruptor encendido propicia accidentes.

• Retire cualquier llave de ajuste antes de entender

la herramienta. Una llave que se deje insertada en

una parte giratoria de la herramienta eléctrica puede

ocasionar lesiones personales.

• No estire el cuerpo demasiado. Mantenga un buen

contacto entre los pies y el suelo y mantenga el

equilibrio en todo momento. Esto permite un mejor

control de la herramienta eléctrica en situaciones

inesperadas.

• Vístase adecuadamente. No utilice ropa o joyería

holgada. Mantenga el cabello y la ropa alejados

de las partes móviles. La ropa holgada, las alhajas

o el cabello largo pueden quedarse atrapados en

las partes móviles.

• Si se proporcionan dispositivos para la conexión

de instalaciones de extracción y recolección de

polvo, cerciórese de que estén conectados y

se utilicen correctamente. El uso de dispositivos

recolectores de polvo puede disminuir los riesgos

relacionados con el polvo.

• No permita que la familiaridad por el uso frecuente

de las herramientas lo hagan sentirse seguro e

ignorar los principios de seguridad de las her-

ramientas. Un descuido puede provocar lesiones

graves en una fracción de segundo.

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

• No fuerce la herramienta eléctrica. Utilice la her-

ramienta eléctrica correcta para su aplicación.

La herramienta eléctrica correcta realizará el trabajo

mejor y con mayor seguridad a la velocidad para la

que fue diseñada.

• No utilice la herramienta eléctrica si el interruptor

no la enciende y la apaga. Cualquier herramienta

eléctrica que no pueda controlarse con el interruptor

es peligrosa y debe repararse.

•Desconecte el enchufe de la fuente de energía

y/o quite la batería de la herramienta eléctrica,

si es posible, antes de realizar cualquier ajuste,

cambiar accesorios o almacenar las herramientas

eléctricas. Tales medidas preventivas de seguridad

disminuyen el riesgo de que la herramienta eléctrica

se encienda accidentalmente.

• Almacene las herramientas eléctricas que no

se estén utilizando fuera del alcance de los

niños y no permita que personas que no estén

familiarizadas con la herramienta eléctrica o con

estas instrucciones la utilicen. Las herramientas

eléctricas son peligrosas en manos de usuarios sin

capacitación.

• Dé mantenimiento a las herramientas eléctricas

y accesorios. Verique que no haya desalin-

eación, amarre de partes móviles, partes rotas

o alguna otra condición que pueda afectar el

funcionamiento de la herramienta eléctrica. Si se

daña, asegúrese de que la herramienta eléctrica

sea reparada antes de que se utilice. Muchos

accidentes son ocasionados por herramientas

eléctricas con mantenimiento deciente.

• Mantenga las herramientas de corte aladas y

limpias. Las herramientas de corte correctamente

mantenidas con bordes de corte alados son menos

propensas a atorarse y son más fáciles de controlar.

• Utilice la herramienta eléctrica, los accesorios

y las puntas, etc. de acuerdo con estas instruc-

ciones, tomando en cuenta las condiciones

de trabajo y el trabajo a realizar. El uso de la

herramienta eléctrica para operaciones diferentes a

las previstas podría generar una situación peligrosa.

• Mantenga las empuñaduras y ñas supercies

de sujeción secas, limpias y libres de aceite y

grasa. Las empuñaduras y supercies de sujeción

resbalosas no permiten el manejo y control seguros

de la herramienta en situaciones inesperadas.

USO Y CUIDADO DE LAS

HERRAMIENTAS CON BATERÍA

• Recargue únicamente con el cargador espe-

cicado por el fabricante. Un cargador que es

adecuado para un tipo de batería puede crear un

riesgo de incendio si se utiliza con otra batería.

• Utilice las herramientas eléctricas únicamente

con baterías especícamente diseñadas. El uso

de cualquier otra batería puede producir un riesgo

de lesiones e incendio.

• Cuando la batería no esté en uso, manténgala

alejada de otros objetos metálicos como su-

jetapapeles, monedas, llaves, clavos, tornillos

u otros objetos metálicos pequeños que puedan

formar una conexión de una terminal a otra. Crear

un corto entre las terminales de la batería puede

ocasionar quemaduras o un incendio.

• Bajo condiciones de maltrato, el líquido puede

ser expulsado de la batería, evite el contacto. En

caso de contacto accidental, lave con agua. Si el

líquido entra en contacto con los ojos, busque

además ayuda médica. El líquido expulsado de la

batería puede causar irritación o quemaduras.

• No use una batería o herramienta que se haya

dañado o modicado. Las baterías dañadas o

modicadas pueden mostrar un comportamiento

impredecible, causando incendios, explosión o

riesgo de lesión.

• No exponga una batería o herramienta al fuego

o a temperatura excesiva. La exposición a fuego

o temperatura a más de 130° C (265° F) puede

causar explosiones.

• Siga todas las instrucciones de carga y no cargue

la batería o la herramienta fuera del rango de

temperatura especicado en las instrucciones.

La carga incorrecta o a temperaturas fuera del rango

especicado puede dañar la batería y aumentar el

riesgo de incendio.

MANTENIMIENTO

• Lleve su herramienta eléctrica a servicio con un

técnico calicado que use únicamente piezas

de reemplazo idénticas. Esto asegurará que la

seguridad de la herramienta eléctrica se mantenga.

• Nunca dé servicio a baterías dañadas. Únicamente

el fabricante o proveedores de servicio autorizados

deben dar servicio a las baterías.

REGLAS ESPECIFICAS DE

SEGURIDAD PARA HERRAMIENTAS

DE EXPANSIÓN

• Emplee la herramienta únicamente para re-

alizar expansiones del material de polietileno

reticulado por peróxido (PEX-a). Otros materiales

pueden partirse o rasgarse y provocar pérdidas.

• Guarde la herramienta con el cabezal extensor

instalado para evitar daños en el cono extensor.

• Mantenga los dedos alejados del cabezal exten-

sor mientras lo usa. Cuando el cabezal extensor

se contrae, puede sufrir pellizcos.

• Válgase siempre de su sentido común y sea

cuidadoso cuando utilice herramientas. No es

posible anticipar todas las situaciones que podrían

tener un desenlace peligroso. No utilice esta her-

ramienta si no entiende estas instrucciones de uso

o si considera que el trabajo a realizar supera sus

capacidades, comuníquese con Milwaukee Tool o con

un profesional capacitado para recibir capacitación

o información adicional.

• Conserve las etiquetas y las placas nominales.

Contienen información importante. Si son ilegibles

o no están presentes, comuníquese con un centro

de servicio MILWAUKEE para obtener un reemplazo

gratuito.

•

ADVERTENCIA

Algunos polvos generados por

el lijado eléctrico, aserrado,

pulido, taladrado y otras actividades de construcción

contienen químicos identicados como causantes

de cáncer, defectos congénitos u otros daños repro-

ductivos. Algunos ejemplos de estos químicos son:

• plomo de pintura basada en plomo

• dióxido de silicio de los ladrillos y el cemento y otros

productos de albañilería y

• arsénico y cromo de madera con tratamiento químico.

Su riesgo por estas exposiciones varía, dependiendo

de la frecuencia con que realice este tipo de trabajo.

Para reducir su exposición a estos químicos: trabaje

en un área bien ventilada y trabaje con equipo de

seguridad aprobado, como mascarillas protectoras

contra polvo especialmente diseñadas para ltrar

partículas microscópicas.

ESPECIFICACIONES

Cat. No.. .................................................... 2632-20

Volts.............................................................. 18 CD

Tipo de batería .............................................M18™

Tipo de cargador ..........................................M18™

Temperatura ambiente recomendada

para operar ................ -18°C

50°C (0°F a 125°F)

Diámetro máx. de PEX-A ....................... 10 mm (3/8")

a 38 mm (1-1/2")

Cabezales extensores

MILWAUKEE M12™ ProPEX

™

de 10 mm a 25 mm

(3/8" a 1")

MILWAUKEE M18™ ProPEX

™

de 10 mm (3/8") a

38 mm (1-1/2")

Uponor estándar, y Uponor "H"

Lubricante ......................Grasa para cono extensor

Cat. No. 49-08-2400

DESCRIPCION FUNCIONAL

1. Cabezal extensor

2. Traba del gatillo

3. Gatillo

4.Manejar

5. LED

6. Cono extensor

SIMBOLOGÍA

Volts

Corriente continua

UL Listing Mark para

Canadá y Estados Unidos

ENSAMBLAJE

ADVERTENCIA

Recargue la batería sólo con

el cargador especificado

para ella. Para instrucciones especícas sobre

cómo cargar, lea el manual del operador sumin-

istrado con su cargador y la batería.

Como se inserta/quita la batería en la

herramienta

Para retirar la batería, presione los botones de

liberación y jale de la batería para sacarla de la

herramienta.

ADVERTENCIA

Para reducir el riesgo de le-

siones, extraiga siempre la

batería antes de acoplar o desacoplar accesorios.

Para introducir la batería, deslícela en el cuerpo de

la herramienta. Asegúrese de que quede bien rme

en su posición.

ADVERTENCIA

Utilice únicamente acceso-

rios especícamente reco-

mendados para esta herramienta. El uso de ac-

cesorios no recomendados podría resultar

peligroso.

Cambio de los cabezales extensores

Para extraer un cabezal extensor, desenrósquelo

de la herramienta girando en sentido antihorario.

Para instalar un cabezal extensor, enrosque en la

herramienta girando en sentido horario. Ajuste a

mano rmemente. No ajuste excesivamente. El ca-

bezal extensor debe ajustarse correctamente contra

el resalto de la herramienta.

OPERACION

ADVERTENCIA

Con el n de minimizar el

riesgo de lesiones, siempre

utilice la protección de ojos adecuada indicada

para cumplir con lo dispuesto en la norma ANSI

Z87.1.

Para reducir el riesgo de lesiones, extraiga

siempre la batería antes de acoplar o desaco-

plar accesorios. Utilice únicamente accesorios

especícamente recomendados para esta her-

ramienta. El uso de accesorios no recomendados

podría resultar peligroso.

Traba del gatillo

Para trabar el gatillo , presione la traba de éste

en el lado izquierdo de la herramienta. El gatillo no

funcionará mientras el interruptor esté en la posición

trabada. Trabe el gatillo cuando se almacene la her-

ramienta y cuando la herramienta no se esté usando.

Para destrabar el gatillo , presione la traba de

éste en el lado derecho de la herramienta.

PRECAUCIÓN

Emplee sólo los cabezales

extensores estándar Uponor

o MILWAUKEE M18™ ProPEX

™

. Si se emplean

cabezales de expansión con un tamaño incor-

recto, pueden efectuarse conexiones defectuo-

sas y generarse daños a la propiedad.

Conexiones de los tubos de

polietileno reticulado (PEX)

Para garantizar una conexión adecuada:

• Retire el cabezal extensor y elimine por completo

la suciedad y los residuos.

• Emplee un paño limpio sin pelusas para aplicar

una capa delgada de grasa para cono extensor

MILWAUKEE, Cat. No. 49-08-2400, a dicho cono.

No lubrique excesivamente.

PRECAUCIÓN

Si no se realiza una lubricación

correcta (excesiva o insuci-

ente), pueden efectuarse conexiones defectuo-

sas y provocarse daños a la propiedad.

• No expanda la tubería a niveles que superen la

capacidad de la herramienta (38 mm [1-1/2"]).

• Presione el gatillo y verique que el cabezal exten-

sor gire luego de cada ciclo cuando emplee los ca-

bezales extensores MILWAUKEE M18™ ProPEX

™

1. Corte la tubería PEX según la longitud necesaria.

Emplee sólo los cortadores diseñados para las

tuberías PEX. Asegúrese de realizar el corte de

manera perpendicular a la longitud de la tubería.

2. Deslice el anillo ProPEX

™

sobre

anillo

1,6 mm

tubería

el extremo de la tubería hasta

que toque fondo en el tope de

anillo. Si el anillo no tiene un tope,

deje una saliente menor de 1,6

mm (1/16"). Cuando emplee ProPEX

™

de 10 mm

(3/8"), consulte Anillos ProPEX

™

de 10 mm (3/8")

para lograr un montaje adecuado.

3. Inserte el cabezal extensor en la tubería PEX.

4. Pulse el gatillo. El cabezal extensor se expandirá,

retraerá y girará levemente en cada ciclo.

NOTA: Cuando se emplean

los cabezales extensores

estándar Uponor, el cabezal

NO girará automáticamente.

Cada vez que los segmentos

se contraen, eleve lenta-

mente la tubería e introdúzcala en el cabezal exten-

sor y realice 1/8 de vuelta en cualquier dirección.

PRECAUCIÓN

Cuando se emplean los cabeza-

les extensores estándar Up-

onor, gire correctamente la tubería luego de reali-

zar cada expansión para crear marcas de expan-

sión parejas y prolijas. Si no gira la tubería, pueden

generarse ranuras profundas y conexiones defec-

tuosas, y, a su vez, fugas y daños a la propiedad.

Marcas de

expansión

dentro de la

tubería

Incorrecto

Correcto

Tamaño del

anillo

Cantidad de expansiones

con anillo*

3/8" 5

1/2" 9

5/8" 9

3/4" 10

1" 19

1" H 7

1¼" H 9

1½" H 10

* Quizás se necesitan más o menos expansiones dependi-

endo del clima y la técnica.

5. Continúe hasta que la tubería quede a la misma al-

tura que el hombro del cabezal de expansión. Luego

extiéndalo 1 a 4 veces más, según la temperatura

ambiente (cuando la temperatura es más alta se

requieren más expansiones).

6. Retire la tubería cuando los segmentos se

contraigan y suelte el gatillo. Para evitar que la

tubería se expanda excesivamente, no mantenga

la herramienta en la posición expandida mientras

la tubería está en su lugar.

7. Limpie el exceso de grasa de la parte interna de

la tubería.

8. Deslice la tubería sobre el conector hasta que se

alinee al ras con el resalto del conector. La con-

exión puede estar ajustada. Si no puede deslizar

la tubería por el conector, retírela del conector y

realice otra expansión.

9. La tubería debe ajustarse de manera apretada

contra el resalto del conector. Si se registra un

espacio superior a los 1,6 mm (1/16") entre la

tubería y el resalto, corte 50 mm (2") del extremo

de la tubería y vuelva a iniciar el procedimiento

con un nuevo de anillo ProPEX

™

Anillos ProPEX

™

de 10 mm (3/8")

Los anillos ProPEX

™

de 10 mm (3/8") no calzan en

las tuberías de 10 mm (3/8") si no se expande el

anillo de manera separada.

1. Coloque el anillo ProPEX

™

en el cabezal extensor

y tire del anillo para expandir el anillo una vez.

2. Retire el anillo.

3. Dé vuelta el anillo.

4. Coloque el anillo en el cabezal extensor y tire del

anillo para expandir el anillo una vez más.

5. Retire el anillo de inmediato y deslícelo por la tubería.

NOTA: Los anillos ProPEX

™

de 10 mm (3/8")

se contraen más rápidamente que otros anillos

ajustables.

6. Continúe con el paso 3 de “Conexiones de los

tubos de polietileno reticulado (PEX)”.

Uso en climas fríos

Los climas más fríos (< 4°C/40°F) requieren un

tiempo de contracción más prolongado y una menor

cantidad de expansiones. No realice conexiones Pro-

PEX

™

en temperaturas inferiores a los -15°C (5°F).

Resolución de problemas en las

conexiones ProPEX

™

Si los conectores no sellan, realice estos controles:

• ¿El cabezal extensor está enroscado correcta-

mente? Apriete bien el cabezal.

• ¿Los segmentos del cabezal extensor están

doblados o desalineados? Reemplace el cabezal

extensor.

• ¿Los segmentos del cabezal extensor tienen

problemas para contraerse entre las expansiones?

Limpie y vuelva a lubricar.

• ¿El cono extensor tiene una lubricación excesiva o

insuciente? Limpie y vuelva a lubricar.

• ¿El conector está dañado? Reemplace el conector.

• ¿El cono extensor está doblado o dañado? Envíe

a un centro de servicio MILWAUKEE para realizar

reparaciones.

• ¿El cabezal extensor se encontraba en la posición

expandida antes de retirar la tubería? Corte 50 mm

(2") de la tubería y vuelva a iniciar el proceso.

• ¿La tubería giraba levemente luego de realizar cada

expansión al emplear un cabezal extensor? Corte

50 mm (2") de la tubería y vuelva a iniciar el proceso.

• ¿El anillo ProPEX

™

y la tubería están limpias y

secas? Seque y limpie con un paño.

• ¿La grasa se introduce en la tubería desde el

cabezal extensor? Limpie la grasa de la tubería.

Limpie y vuelva a lubricar el cabezal extensor.

Si el anillo ProPEX

™

se desliza durante la expansión:

• ¿El anillo ProPEX

™

y la tubería están limpias y

secas? Limpie con un paño.

• ¿Tiene las manos secas y limpias? Séquelas y

límpielas con un paño. El aceite de las manos puede

lubricar el anillo ProPEX

™

y la tubería.

• ¿Está sosteniendo el anillo en su posición? Coloque

el pulgar contra el anillo y sosténgalo en su posición

durante las primeras expansiones.

MANTENIMIENTO

ADVERTENCIA

Para reducir el riesgo de una

lesión, desconecte siempre

la herramienta antes de darle cualquier manten-

imiento. Nunca desarme la herramienta ni trate

de hacer modicaciones en el sistema eléctrico

de la misma. Acuda siempre a un Centro de Ser-

vicio MILWAUKEE para TODAS las reparaciones.

Mantenimiento de las herramientas

Adopte un programa regular de mantenimiento y

mantenga su herramienta en buenas condiciones.

Inspeccione la herramienta para problemas como

ruidos indebidos, desalineadas o agarrotadas

de partes móviles, piezas rotas o cualquier otra

condición que pueda afectar el funcionamiento de

la herramienta. Envíe su herramienta al Centro de

Servicio MILWAUKEE para reparación. Después

de 6 meses a un año, dependiendo del uso

dado, envíe su herramienta al Centro de Servicio

MILWAUKEE más cercano para la inspección.

Si la herramienta no arranca u opera a toda su

potencia con una batería completamente cargada,

limpie, con una goma o borrador, los contactos de la

batería y de la herramienta. Si aun asi la herramienta

no trabaja correctamente, regrésela, con el cargador

y la batería, a un centro de servicio MILWAUKEE.

ADVERTENCIA

Para reducir el riesgo de lesio-

nes, descarga eléctrica o daño

a la herramienta, nunca la sumerja en líquidos ni

permita que estos fluyan dentro de la misma.

Limpieza

Limpie el polvo y suciedad de las ventilas. Man-

tenga los mangos limpios, secos y libres de aceite

o grasa. Use solo jabón neutro y un trapo húmedo

para limpiar, ya que algunos substancias y solventes

limpiadores son dañinos a los plásticos y partes

aislantes. Algunos de estos incluyen: gasolina,

turpentina,thíner, lacas, thíner para pinturas, solven-

tes para limpieza con cloro, amoníaco y detergentes

caseros que tengan amonia. Nunca usa solventes in-

amables o combustibles cerca de una herramienta.

Reparaciones

Si su herramienta, batería o cargador están dañados,

envíela al centro de servicio más cercano.

ACCESORIOS

ADVERTENCIA

Utilice sólo los accesorios

especícamente recomenda-

dos. Otros accesorios puede ser peligroso.

Para una lista completa de accessorios, visite

nuestro sitio en Internet: www.milwaukeetool.com o

póngase en contacto con un distribuidor.

58142635d2 961012824-01(A)

07/18 Printed in China

MILWAUKEE TOOL

13135 West Lisbon Road

Brookeld, WI 53005 USA

SOPORTE DE SERVICIO - MEXICO

CENTRO DE ATENCION A CLIENTES

Techtronic Industries Mexico, S.A. de C.V.

Av. Presidente Masarik 29 Piso 7

11560 Polanco V Seccion

Miguel Hidalgo, Distrito Federal, México

01 (800) 030-7777 o (55) 4160-3540

Lunes a Viernes (9am a 6pm)

O contáctanos en www.milwaukeetool.com.mx

GARANTÍA LIMITADA - E.U.A. Y CANADÁ

Cada herramienta eléctrica* de MILWAUKEE (ver excepciones a con-

tinuación) está garantizada para el comprador original únicamente de

que no tenga material y mano de obra defectuosos. Sujeto a ciertas

excepciones, MILWAUKEE reparará o reemplazará cualquier parte en

una herramienta eléctrica que tenga defectos de material o mano de

obra según lo determine MILWAUKEE mediante una revisión, por un

periodo de cinco (5) años** después de la fecha de compra a menos

que se indique lo contrario. Al devolver la herramienta eléctrica a un

Centro de Servicio de la fábrica de MILWAUKEE o a una Estación

de Servicio Autorizada de MILWAUKEE, se requiere que el ete esté

pagado por adelantado y asegurado. Se debe incluir una copia del

comprobante de compra con el producto devuelto. Esta garantía no

aplica a daños que MILWAUKEE determine que son ocasionados por

reparaciones o intentos de reparaciones realizados por una persona

que no sea personal autorizado de MILWAUKEE, uso indebido,

alteraciones, maltrato, desgaste normal, falta de mantenimiento o

accidentes.

Desgaste normal: Muchas herramientas eléctricas necesitan un

reemplazo periódico de partes y servicio para lograr el mejor des-

empeño. Esta garantía no cubre la reparación cuando el uso normal

ha agotado la vida de una parte, incluyendo sin limitar a mandriles,

cepillos, cables, zapatas de la sierra, abrazaderas de la hoja, anillos en

O, sellos, protectores, hojas de desatornilladores, pistones, herrajes,

levantadores y arandelas de cubierta de los protectores.

*Esta garantía no cubre clavadoras y grapadoras neumáticas, pistola

de pintura a presión, baterías inalámbricas, generadores de energía

portátil de gasolina, herramientas de mano, palanca y cadena de mano

de polipasto - eléctricas, indumentaria calefactada M12™, producto

reacondicionado y productos de prueba y medición. Existen garantías

por separado y distintas disponibles para estos productos.

**El periodo de garantía para los radios para obra, puerto de energía

M12™, fuente de poder M18™, ventiladores para obra y carretillas de

trabajo industrial Trade Titan™ es de un (1) año a partir de la fecha

de compra. El periodo de garantía para los Cables de limpieza de

drenaje es de dos (2) años a partir de la fecha de compra. El periodo

de garantía de la Pistola de calor compacta M18™ de la Extractor de

polvo de 8 galones es de tres (3) años a partir de la fecha de com-

pra. El periodo de garantía de las lámparas de LED en la Lámpara

de trabajo LED y el Bulbo mejorado de LED para la Luz de trabajo

es por la vida del producto sujeto a las limitaciones anteriores. Si

durante el uso normal el LED o Bulbo de LED falla, la parte será

reemplazada sin cargo.

No se requiere el registro de la garantía para obtener la garantía cor-

respondiente a un producto de herramienta eléctrica de MILWAUKEE.

La fecha de manufactura del producto se utilizará para determinar el

periodo de garantía si no se proporciona comprobante de compra al

solicitar el servicio en garantía.

LA ACEPTACIÓN DE LOS REMEDIOS EXCLUSIVOS DE REPA-

RACIÓN Y REEMPLAZO AQUÍ DESCRITOS ES UNA CONDICIÓN

DEL CONTRATO PARA LA COMPRA DE TODO PRODUCTO DE

MILWAUKEE. SI USTED NO ACEPTA ESTA CONDICIÓN, NO

DEBE COMPRAR EL PRODUCTO. MILWAUKEE NO SERÁ RE-

SPONSABLE EN NINGÚN CASO DE DAÑOS INCIDENTALES, ES-

PECIALES, EMERGENTES O PUNITIVOS NI DE NINGÚN COSTO,

HONORARIOS LEGALES, GASTOS, PÉRDIDAS O DEMORAS ALE-

GADOS COMO CONSECUENCIA DE ALGÚN DAÑO, FALLA O DE-

FECTO EN NINGÚN PRODUCTO, INCLUYENDO, ENTRE OTROS,

RECLAMACIONES POR PÉRDIDA DE UTILIDADES. ALGUNOS

ESTADOS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE RE-

SPONSABILIDAD POR DAÑOS INCIDENTALES O EMERGENTES,

POR LO QUE LA ANTERIOR LIMITACIÓN O EXCLUSIÓN PODRÍA

NO APLICARSE EN SU CASO. ESTA GARANTÍA ES EXCLUSIVA

Y REEMPLAZA TODAS LAS DEMÁS GARANTÍAS EXPRESAS, ES-

CRITAS U ORALES. EN LA MEDIDA EN QUE LO PERMITA LA LEY,

MILWAUKEE DESCONOCE CUALQUIER GARANTÍA IMPLÍCITA,

INCLUYENDO SIN LIMITACIÓN CUALQUIER GARANTÍA IMPLÍCITA

DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN O USO ESPE-

CÍFICO; EN LA MEDIDA EN QUE DICHO DESCONOCIMIENTO NO

SEA PERMITIDO POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS

SE LIMITAN A LA DURACIÓN DE LA GARANTÍA EXPRESA COR-

RESPONDIENTE SEGÚN SE DESCRIBIÓ ANTERIORMENTE.

ALGUNOS ESTADOS NO PERMITEN LIMITACIONES SOBRE

LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO QUE LA

ANTERIOR LIMITACIÓN PUDIERA NO APLICARSE A USTED. ESTA

GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS Y USTED

PODRÍA ADEMÁS TENER OTROS DERECHOS QUE VARÍAN DE

UN ESTADO A OTRO.

Esta garantía aplica al producto vendido en los Estados Unidos y

Canadá únicamente.

Consulte la “Búsqueda de centro de servicio” en la sección de Partes

y servicio del sitio web de MILWAUKEE en www.milwaukeetool.com o

llame al 1.800.SAWDUST (1.800.729.3878) para localizar su centro

de servicio más cercano para darle servicio con y sin garantía a una

herramienta eléctrica de Milwaukee.

PÓLIZA DE GARANTÍA - VALIDA

SOLO PARA MÉXICO, AMÉRICA

CENTRAL Y EL CARIBE

La garantía de TECHTRONIC INDUSTRIES es por 5 años a partir de

la fecha original de compra.

Esta tarjeta de garantía cubre cualquier defecto de material y mano

de obra en ese Producto.

Para hacer válida esta garantía, presente esta tarjeta de garantía,

cerrada/sellada por el distribuidor o la tienda donde compró el pro-

ducto, al Centro de Servicio Autorizado (ASC). O, si esta tarjeta no

se ha cerrado/sellado, presente la prueba original de compra a ASC.

Llame gratis al 01 (800) 030-7777 para encontrar el ASC más cercano,

para servicio, partes, accesorios o componentes.

Procedimiento para hacer válida esta garantía

Lleve el producto a ASC, junto con la tarjeta de garantía cerrada/

sellada por el distribuidor o la tienda donde compró el producto, y

cualquier pieza o componente defectuoso se reemplazará sin costo

para usted. Cubriremos todos los costos de ete con relación a este

proceso de garantía

Excepciones

Esta garantía no tendrá validez en las siguientes situaciones:

a) Cuando el producto se use de manera distinta a la que indica el

manual del usuario nal o de instrucciones.

b) Cuando las condiciones de uso no sean normales.

Cuando otras personas no autorizadas por TECHTRONIC INDUSTRIES

modiquen o reparen el producto.

Nota: si el juego de cables está dañado, tiene que reemplazarse

en un Centro de Servicio Autorizado para evitar riesgos eléctricos.

CENTRO DE SERVICIO Y ATENCIÓN

Llame al 01 (800) 030-7777

IMPORTADO Y COMERCIALIZADO POR

TECHTRONIC INDUSTRIES, MÉXICO, SA DE CV

Av. President Masarik #29 piso 7, Col. Polanco V Sección

CP 11560, Deleg. Miguel Hidalgo, CDMX

Modelo:

Fecha de Compra:

Sello del Distribuidor:

Milwaukee 2632-22 M18 LITHIUM-ION ProPEX Expansion Tool Kit

Product's Documents

Operator’s Manual

Specifications

Milwaukee 2632-22 Questions and Answers
