JBL
®
GT7 SERIES
автомобильный
громкоговоритель
głośnik samochodowy
coluna de som para automó
vel
araç hoparlörü
INSTALLATION MANUAL
EINBAUANLEITUNG
GUIDE D’INSTALLATION
MANUAL DE INSTALACIÓN
MONTAGEHANDLEIDING
INSTALLAZIONE MANUALE
INSTALLATIONSMANUAL
INSTALLATIONSVEJLEDNING
ASENNUSOHJE
РУКОВОДСТВО ПО
УСТАНОВКЕ
PODRĘCZNIK INSTALACJI
MANUAL DE INSTALAÇÃO

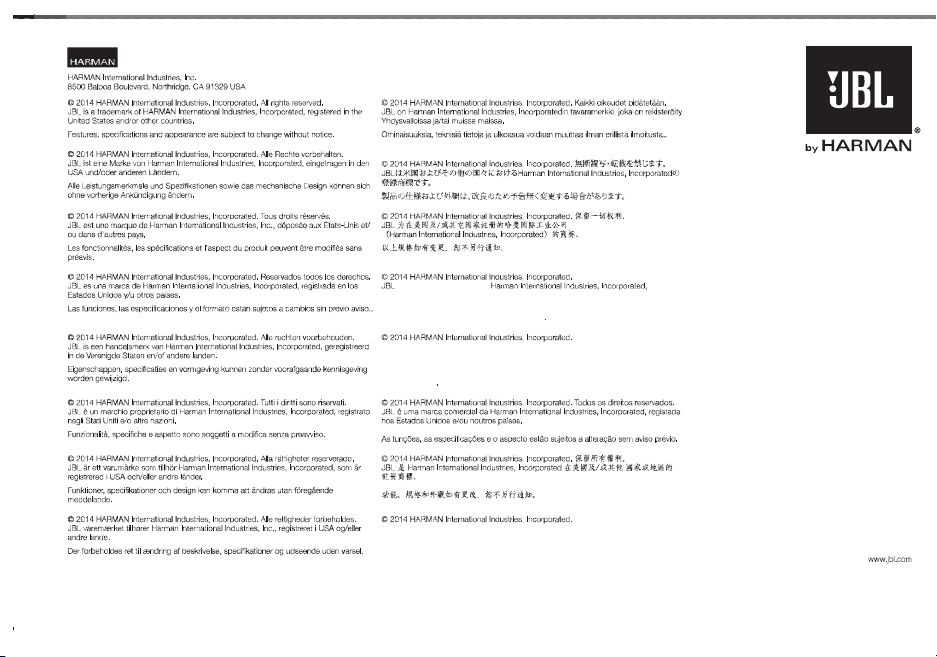

Все права защищены.
является торговой маркой
зарегистрированной в США и/или других странах.
Функции, характеристики и внешний вид описываемых компонентов могут быть
изменены без предварительного уведомления
Wszelkie prawa zastrzeżone.
JBL to znak towarowy Harman International Industries, Incorporated zarejestrowane w
Stanach Zjednoczonych i/lub innych krajach.
Cechy, dane techniczne i wygląd produktów mogą być przedmiotem zmian bez uprzedniego
poinformowania
Tüm hakları saklıdır.
JBL, Harman International Industries, Incorporated rma sının ABD ve/veya diğer ülkelerde
tesciledilen ticari markasıdır.
Özellikleri, teknik özellikleri ve görüntüsü önceden haber verilmeden değiştirilebilir.

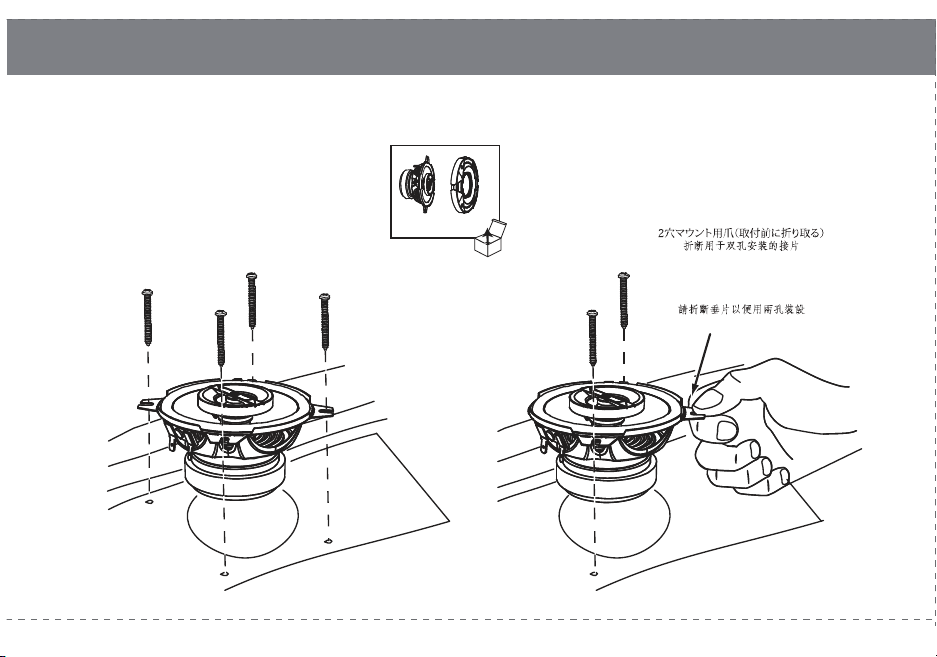

GT7-4 GT7-86
2x

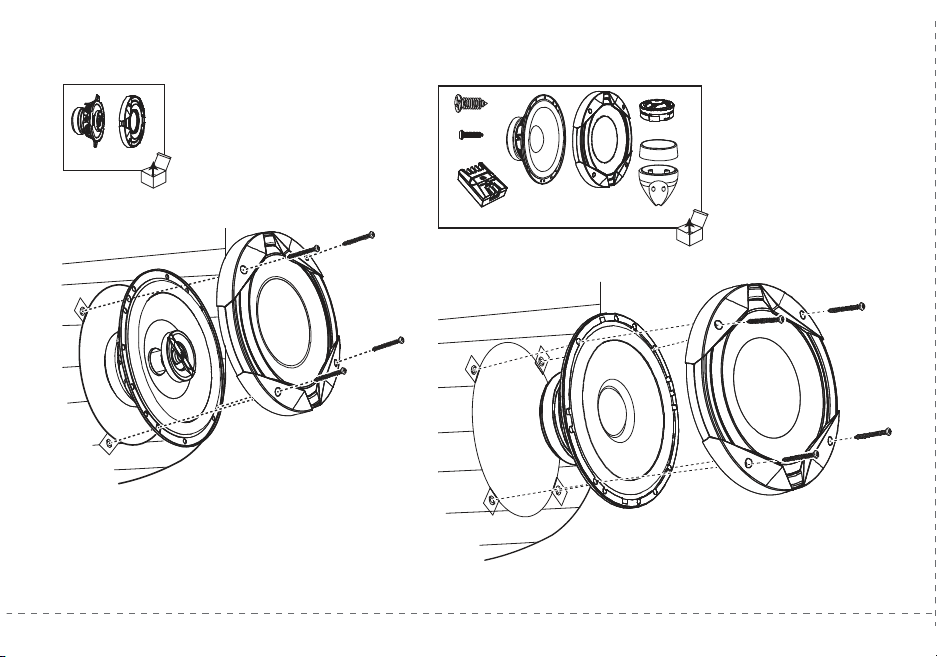

Break off tabs for two-hole mounting
Für die 2-Lochmontierung die Klappen herausbrechen
Languettes sécables pour montage à deux trous
Romper las pestañas para montaje de doble agujero
Afbreektabs voor twee-gatsmontage
Linguette di apertura per montaggio a doppio foro
Bryt av fl ikar för två hål montering
Afbrækkelige tapper til to-huls-montering
kaksireikäiselle asennukselle
Отрывное ушко для двух гнезд крепления
Wyłamać zaślepki, aby zamontować głośnik dwiema
śrubami
Guias de furação para montagem de dois orífi cios
İki delikli montaj için tırnakları kırın
2x
2x

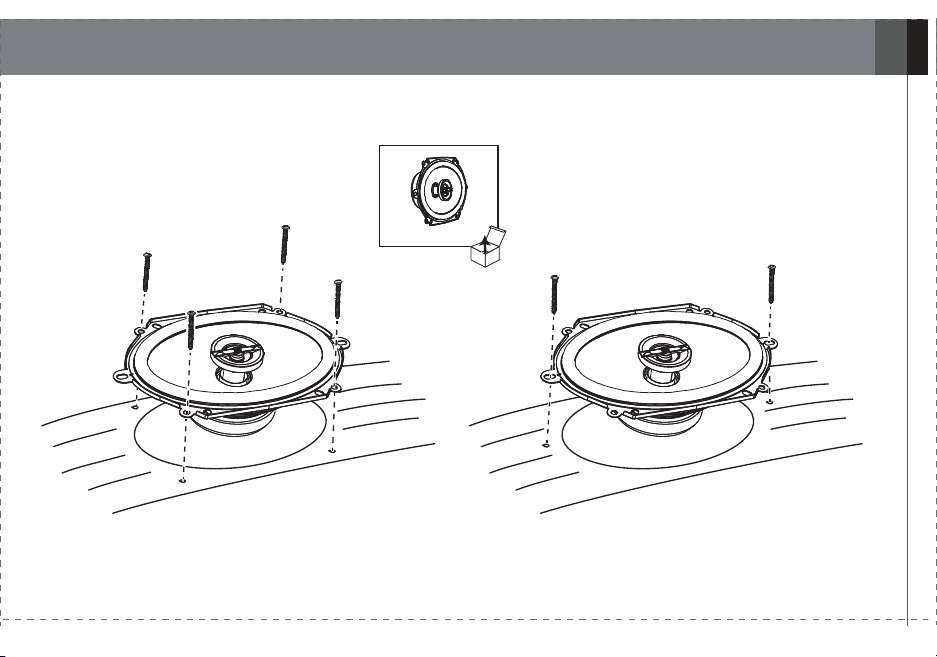

GT7-4 GT7-86
2x
Break off tabs for two-hole mounting
Für die 2-Lochmontierung die Klappen herausbrechen
Languettes sécables pour montage à deux trous
Romper las pestañas para montaje de doble agujero
Afbreektabs voor twee-gatsmontage
Linguette di apertura per montaggio a doppio foro
Bryt av fl ikar för två hål montering
Afbrækkelige tapper til to-huls-montering
kaksireikäiselle asennukselle
Отрывное ушко для двух гнезд крепления
Wyłamać zaślepki, aby zamontować głośnik dwiema
śrubami
Guias de furação para montagem de dois orífi cios
İki delikli montaj için tırnakları kırın
2x
2x
3
3
1
4
2
1
1
2

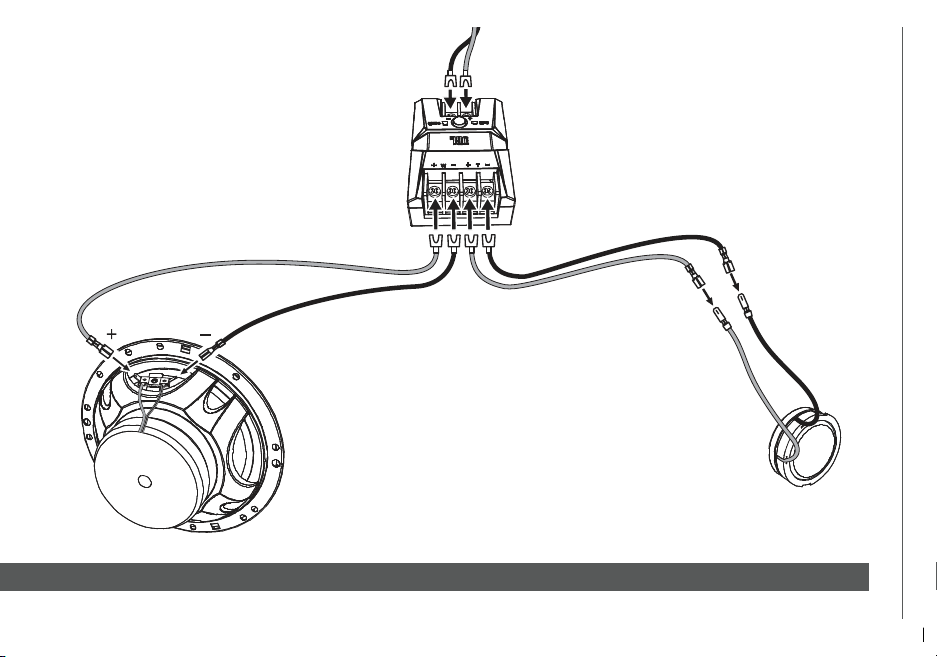

GT7-5, GT7-6, GT7-96 GT7-5C, GT7-6C
2x 2x
GT7-5C, GT7-6C
GT7-5C, GT7-6C
2x
4x
4x
2x 2x
2x
2x
3
3
1
4
2
1
1
2
GT7-5, GT7-6, GT7-96 GT7-5C, GT7-6C
2x 2x
GT7-5C, GT7-6C
GT7-5C, GT7-6C
2x
4x
4x
2x 2x
2x
2x
www.jbl.com
GT7-4, GT7-5, GT7-6,
GT7-86, GT7-96
+
–
–
–
–
+
+
+
www.jbl.com
GT7-4, GT7-5, GT7-6,
GT7-86, GT7-96
+
–
–
–
–
+
+
+
GT7-4 GT7-5 GT7-6 GT7-86 GT7-96 GT7-5C GT7-6C
Tipo
Potência Contínua em funcionamento
Pico de Potência em funcionamento
Frequência de resposta
Impedância nominal
Sensibilidade (2,83V @ 1m)
Diâmetro exterior
" x ” " x ”
" "
Diâmetro do corte de montagem
"
” x ” ” x ”
Profundidade total
" " " " " " "
Profundidade de montagem
" " " " " " "
ESPECIFICAÇÕES
GT7-4 GT7-5 GT7-6 GT7-86 GT7-96 GT7-5C GT7-6C
Type
Continuvermogen afhandeling
Piekvermogen afhandellng
Frequentiebereik
Nominale impedantie
Gevoeligheid 2,83V @ 1 meter
Uitwendige diameter
" x ” " x ”
" "
Montage uitsparingsdiameter
" "
” x ” ” x ”
Totale diepte
" " ” " " " "
Inbouwdiepte
" " " " " " "
SPECIFICATIES
GT7-4 GT7-5 GT7-6 GT7-86 GT7-96 GT7-5C GT7-6C
(2.83V/m)
" x ” " x ”
" "
"
” x ” ” x ”
" " " " " " "
" " " " " " "
GT7-4 GT7-5 GT7-6 GT7-86 GT7-96 GT7-5C GT7-6C
Type
Kontinuerlig märkeffekt
Toppeffekt hantering
Frekvensområde
Nominel impedans
Känslighet 2,83V @ 1 meter
Yttre diameter
" x ” " x ”
" "
Montering utskuren diameter
" "
” x ” ” x ”
Totalt djup
" " ” " " " "
Monteringsdjup
" " " " " " "
SPECIFIKATIONER
GT7-4 GT7-5 GT7-6 GT7-86 GT7-96 GT7-5C GT7-6C
Tip
4"
iki yönlü hoparlör
5-1/4"
iki yönlü hoparlör
6-1/2”
iki yönlü hoparlör
5” x 7” / 6” x 8”
iki yönlü hoparlör
6” x 9”
üç yönlü hoparlör
5-1/4” iki yönlü
bileşen sistemi
6-1/2" iki yönlü
bileşen sistemi
Kesintisiz güç kullanımı 30W 35W 45W 60W 70W 45W 50W
Tepe gücü kullanımı 90W 105W 135W 180W 210W 135W 150W
Frekans Te pkisi 75Hz – 20kHz 70Hz – 20kHz 55Hz – 20kHz 45Hz – 20kHz 40Hz – 21kHz 65Hz – 20kHz 50Hz – 20kHz
Nominal Empedans 4 ohms 4 ohms 4 ohms 4 ohms 4 ohms 4 ohms 4 ohms
Duyarlılık (2.83V, 1m) 90dB 93dB 93dB 93dB 94dB 92dB 92dB
Harici çap 3-29/32" (99mm) 5-1/8" (130mm) 6-9/16" (166mm)
9-1/16" x 5-11/16”
(229mm x 144mm)
9-5/16" x 6-1/2”
(235mm x 164mm)
5-1/8" (130mm) 6-9/16" (166mm)
Montaj kesici çapı 3-15/32" (88mm) 4-3/4" (120mm) 5-11/16" (143mm)
7-3/16” x 4-15/16”
(182mm x 125mm)
8-3/4” x 5-15/16”
(221mm x 150mm)
4-3/4" (120mm) 5-11/16" (143mm)
Toplam derinlik 2-7/16" (62mm) 2-5/8" (66mm) 2-3/4" (68mm) 2-3/4" (68mm) 3-7/16" (86mm) 2-1/2" (63mm) 2-11/16" (66mm)
Montaj derinliği 2" (51mm) 2-1/4" (57mm) 2-3/8" (59mm) 2-7/32" (56mm) 2-15/16" (74mm) 2-1/4" (57mm) 2-3/8" (59mm)
TEKNIK ÖZELLIKLER
GT7-4 GT7-5 GT7-6 GT7-86 GT7-96 GT7-5C GT7-6C
Tipo
Gestione continua corrente
Gestione corrente picco
Risposta in frequenza
Impedenza nominale
Sensibilità 2.83V @ 1 metro
Diametro esterno
" x ” " x ”
" "
Diametro soglia di montaggio
" "
” x ” ” x ”
Profondità totale
" " ” " " " "
Profondità di montaggio
" " " " " " "
SPECIFICHE
GT7-4 GT7-5 GT7-6 GT7-86 GT7-96 GT7-5C GT7-6C
Tipo
Potência Contínua em funcionamento
Pico de Potência em funcionamento
Frequência de resposta
Impedância nominal
Sensibilidade (2,83V @ 1m)
Diâmetro exterior
" x ” " x ”
" "
Diâmetro do corte de montagem
"
” x ” ” x ”
Profundidade total
" " " " " " "
Profundidade de montagem
" " " " " " "
ESPECIFICAÇÕES
GT7-4 GT7-5 GT7-6 GT7-86 GT7-96 GT7-5C GT7-6C
Type
Continuvermogen afhandeling
Piekvermogen afhandellng
Frequentiebereik
Nominale impedantie
Gevoeligheid 2,83V @ 1 meter
Uitwendige diameter
" x ” " x ”
" "
Montage uitsparingsdiameter
" "
” x ” ” x ”
Totale diepte
" " ” " " " "
Inbouwdiepte
" " " " " " "
SPECIFICATIES
GT7-4 GT7-5 GT7-6 GT7-86 GT7-96 GT7-5C GT7-6C
(2.83V/m)
" x ” " x ”
" "
"
” x ” ” x ”
" " " " " " "
" " " " " " "
GT7-4 GT7-5 GT7-6 GT7-86 GT7-96 GT7-5C GT7-6C
Type
Kontinuerlig märkeffekt
Toppeffekt hantering
Frekvensområde
Nominel impedans
Känslighet 2,83V @ 1 meter
Yttre diameter
" x ” " x ”
" "
Montering utskuren diameter
" "
” x ” ” x ”
Totalt djup
" " ” " " " "
Monteringsdjup
" " " " " " "
SPECIFIKATIONER
GT7-4 GT7-5 GT7-6 GT7-86 GT7-96 GT7-5C GT7-6C
Tip
4"
iki yönlü hoparlör
5-1/4"
iki yönlü hoparlör
6-1/2”
iki yönlü hoparlör
5” x 7” / 6” x 8”
iki yönlü hoparlör
6” x 9”
üç yönlü hoparlör
5-1/4” iki yönlü
bileşen sistemi
6-1/2" iki yönlü
bileşen sistemi
Kesintisiz güç kullanımı 30W 35W 45W 60W 70W 45W 50W
Tepe gücü kullanımı 90W 105W 135W 180W 210W 135W 150W
Frekans Te pkisi 75Hz – 20kHz 70Hz – 20kHz 55Hz – 20kHz 45Hz – 20kHz 40Hz – 21kHz 65Hz – 20kHz 50Hz – 20kHz
Nominal Empedans 4 ohms 4 ohms 4 ohms 4 ohms 4 ohms 4 ohms 4 ohms
Duyarlılık (2.83V, 1m) 90dB 93dB 93dB 93dB 94dB 92dB 92dB
Harici çap 3-29/32" (99mm) 5-1/8" (130mm) 6-9/16" (166mm)
9-1/16" x 5-11/16”
(229mm x 144mm)
9-5/16" x 6-1/2”
(235mm x 164mm)
5-1/8" (130mm) 6-9/16" (166mm)
Montaj kesici çapı 3-15/32" (88mm) 4-3/4" (120mm) 5-11/16" (143mm)
7-3/16” x 4-15/16”
(182mm x 125mm)
8-3/4” x 5-15/16”
(221mm x 150mm)
4-3/4" (120mm) 5-11/16" (143mm)
Toplam derinlik 2-7/16" (62mm) 2-5/8" (66mm) 2-3/4" (68mm) 2-3/4" (68mm) 3-7/16" (86mm) 2-1/2" (63mm) 2-11/16" (66mm)
Montaj derinliği 2" (51mm) 2-1/4" (57mm) 2-3/8" (59mm) 2-7/32" (56mm) 2-15/16" (74mm) 2-1/4" (57mm) 2-3/8" (59mm)
TEKNIK ÖZELLIKLER
GT7-4 GT7-5 GT7-6 GT7-86 GT7-96 GT7-5C GT7-6C
Tipo
Gestione continua corrente
Gestione corrente picco
Risposta in frequenza
Impedenza nominale
Sensibilità 2.83V @ 1 metro
Diametro esterno
" x ” " x ”
" "
Diametro soglia di montaggio
" "
” x ” ” x ”
Profondità totale
" " ” " " " "
Profondità di montaggio
" " " " " " "
SPECIFICHE
GT7-4 GT7-5 GT7-6 GT7-86 GT7-96 GT7-5C GT7-6C
(2.83V/m)
" x ” " x ”
" "
"
” x ” ” x ”
" " " " " " "
" " " " " " "
GT7-4 GT7-5 GT7-6 GT7-86 GT7-96 GT7-5C GT7-6C
Typ
Dauerbelastbarkeit
Spitzenbelastbarkeit
Frequenzbereich
Nennimpedanz
Wirkungsgrad @ 2,83V/1 Meter
Außendurchmesser
Durchmesser des
Montageausschnittes
Vollständige Tiefe
Einbautiefe
TECHNISCHE DATEN
GT7-4 GT7-5 GT7-6 GT7-86 GT7-96 GT7-5C GT7-6C
Тип
4"
стерео спикер
5-1/4"
стерео спикер
6-1/2”
стерео спикер
5” x 7” / 6” x 8”
стерео спикер
6” x 9” трехканальный
громкоговоритель
5-1/4”
Высокочастотная головка
6-1/2"
Высокочастотная головка
Мощность 30Вт 35Вт 45Вт 60Вт 70Вт 45Вт 50Вт
Пиковая мощность 90Вт 105Вт 135Вт 180Вт 210Вт 135Вт 150Вт
Диапазон частот 75Гц – 20кГц 70Гц – 20кГц 55Гц – 21кГц 45Гц – 20кГц 40Гц – 21кГц 65Гц – 20кГц 50Гц – 20кГц
Номинальный импеданс 44 O
M
4 O
M
4 O
M
4 O
M
4 O
M
4 O
M
4 O
M
Чувствительность (2,83 В на 1 м) 90дБ 93дБ 93дБ 93дБ 94дБ 92дБ 92дБ
Внешний диаметр 3-29/32" (99
MM
) 5-1/8" (130
MM
) 6-9/16" (166
MM
)
9-1/16"
X
5-11/16”
(229
MM
X
144
MM
)
9-5/16"
X
6-1/2”
(235
MM
X
164
MM
)
5-1/8” (130
MM
) 6-9/16" (166
MM
)
Монтажный диаметр 3-15/32" (88
MM
) 4-3/4" (120
MM
) 5-11/16" (143
MM
)
7-3/16”
X
4-15/16”
(182
MM
X
125
MM
)
8-3/4”
X
5-15/16”
(221
MM
X
150
MM
)
4-3/4" (120
MM
) 5-11/16" (143
MM
)
Глубина 2-7/16" (62
MM
) 2-5/8" (66
MM
) 2-3/4" (68
MM
) 2-3/4" (68
MM
) 3-7/16" (86
MM
) 2-1/2" (63
MM
) 2-11/16" (66
MM
)
Монтажная глубина 2" (51
MM
) 2-1/4" (57
MM
) 2-3/8" (59
MM
) 2-7/32" (56
MM
) 2-15/16" (74
MM
) 2-1/4" (57
MM
) 2-3/8" (59
MM
)
ХАРАКТЕРИСТИКИ
Русский
GT7-4 GT7-5 GT7-6 GT7-86 GT7-96 GT7-5C GT7-6C
Type
Puissance continue admissible
Puissance crête admissible
Réponse en fréquence
Impédance nominale
Sensibilité @ 2,83V/1m
Diamètre extérieur
" x ” " x ”
" "
Diamètre de découpe
" "
” x ” ” x ”
Profondeur totale
" " ” " " " "
Profondeur de montage
" " " " " " "
CARACTÉRISTIQUES
GT7-4 GT7-5 GT7-6 G T7-86 GT7-96 GT7-5C GT7-6C
Typ
głośnik 2-drożny
4”
głośnik 2-drożny
5-1/4”
głośnik 2-drożny
6-1/2”
głośnik 2-drożny
5” x 7” / 6” x 8”
głośnik 3-drożny
6” x 9”
zestaw 2-drożny
5-1/4”
zestaw 2-drożny
6-1/2"
Moc ROS 30W 35W 45W 60W 70W 70W 50W
Moc szczytowa 90W 105W 135W 180W 210W 210W 150W
Pasmo przenoszenia 75Hz – 20kHz 70Hz – 20kHz 55Hz – 21kHz 45Hz – 20kHz 40Hz – 21kHz 65Hz – 20kHz 50Hz – 20kHz
Impedancja 4 omy 4 omy 4 omy 4 omy 4 omy 4 omy 4 omy
Skuteczność (2,83V@1m) 90dB 93dB 93dB 93dB 94dB 92dB 92dB
Średnica głośnika 3-29/32" (99mm) 5-1/8" (130mm) 6-9/16" (166mm)
9-1/16" x 5-11/16
(229mm x 144mm)
9-1/4” x 6-1/2”
(235mm x 165mm)
5-1/8” (130mm) 6-9/16" (166mm)
Średnica otworu montażowego 3-15/32" (88mm) 4-3/4" (120mm) 5-11/16" (143mm)
7-3/16” x 4-15/16
(182mm x 125mm)
8-3/4” x 5-15/16”
(221mm x 150mm)
4-3/4" (120mm) 5-11/16" (143mm)
Głębokość głośnika 2-5/16" (59mm) 2-5/8" (66mm) 2-3/4" (68mm) 2-3/4" (68mm) 3-7/16" (86mm) 2-1/2" (63mm) 2-11/16" (66mm)
Głębokość montażu 2" (51mm) 2-1/4" (57mm) 2-3/8" (59mm) 2-7/32" (56mm) 2-15/16" (74mm) 2-1/4" (57mm) 2-3/8" (59mm)
DANE TECHNICZNE
GT7-4 GT7-5 GT7-6 GT7-86 GT7-96 GT7-5C GT7-6C
Tipo
Manejo de potencia continua
Manejo de potencia punta
Respuesta en frecuencia
Impedancia nomina
Sensibilidad 2.83V @ 1 metro
Diámetro exterior
" x ” " x ”
" "
Montaje de diámetro recorte
" "
” x ” ” x ”
Profundidad total
" " ” " " " "
Profundidad de montaje
" " " " " " "
ESPICIFICACIONES
GT7-4 GT7-5 GT7-6 GT7-86 GT7-96 GT7-5C GT7-6C
ESPECIFICAÇÕES
GT7-4 GT7-5 GT7-6 GT7-86 GT7-96 GT7-5C GT7-6C
SPECIFICATIES
GT7-4 GT7-5 GT7-6 GT7-86 GT7-96 GT7-5C GT7-6C
(2.83V/m)
" x ” " x ”
" "
"
” x ” ” x ”
" " " " " " "
" " " " " " "
GT7-4 GT7-5 GT7-6 GT7-86 GT7-96 GT7-5C GT7-6C
Typ
Dauerbelastbarkeit
Spitzenbelastbarkeit
Frequenzbereich
Nennimpedanz
Wirkungsgrad @ 2,83V/1 Meter
Außendurchmesser
Durchmesser des
Montageausschnittes
Vollständige Tiefe
Einbautiefe
TECHNISCHE DATEN
GT7-4 GT7-5 GT7-6 GT7-86 GT7-96 GT7-5C GT7-6C
Тип
4"
стерео спикер
5-1/4"
стерео спикер
6-1/2”
стерео спикер
5” x 7” / 6” x 8”
стерео спикер
6” x 9” трехканальный
громкоговоритель
5-1/4”
Высокочастотная головка
6-1/2"
Высокочастотная головка
Мощность 30Вт 35Вт 45Вт 60Вт 70Вт 45Вт 50Вт
Пиковая мощность 90Вт 105Вт 135Вт 180Вт 210Вт 135Вт 150Вт
Диапазон частот 75Гц – 20кГц 70Гц – 20кГц 55Гц – 21кГц 45Гц – 20кГц 40Гц – 21кГц 65Гц – 20кГц 50Гц – 20кГц
Номинальный импеданс 44 O
M
4 O
M
4 O
M
4 O
M
4 O
M
4 O
M
4 O
M
Чувствительность (2,83 В на 1 м) 90дБ 93дБ 93дБ 93дБ 94дБ 92дБ 92дБ
Внешний диаметр 3-29/32" (99
MM
) 5-1/8" (130
MM
) 6-9/16" (166
MM
)
9-1/16"
X
5-11/16”
(229
MM
X
144
MM
)
9-5/16"
X
6-1/2”
(235
MM
X
164
MM
)
5-1/8” (130
MM
) 6-9/16" (166
MM
)
Монтажный диаметр 3-15/32" (88
MM
) 4-3/4" (120
MM
) 5-11/16" (143
MM
)
7-3/16”
X
4-15/16”
(182
MM
X
125
MM
)
8-3/4”
X
5-15/16”
(221
MM
X
150
MM
)
4-3/4" (120
MM
) 5-11/16" (143
MM
)
Глубина 2-7/16" (62
MM
) 2-5/8" (66
MM
) 2-3/4" (68
MM
) 2-3/4" (68
MM
) 3-7/16" (86
MM
) 2-1/2" (63
MM
) 2-11/16" (66
MM
)
Монтажная глубина 2" (51
MM
) 2-1/4" (57
MM
) 2-3/8" (59
MM
) 2-7/32" (56
MM
) 2-15/16" (74
MM
) 2-1/4" (57
MM
) 2-3/8" (59
MM
)
ХАРАКТЕРИСТИКИ
Русский
GT7-4 GT7-5 GT7-6 GT7-86 GT7-96 GT7-5C GT7-6C
Type
Puissance continue admissible
Puissance crête admissible
Réponse en fréquence
Impédance nominale
Sensibilité @ 2,83V/1m
Diamètre extérieur
" x ” " x ”
" "
Diamètre de découpe
" "
” x ” ” x ”
Profondeur totale
" " ” " " " "
Profondeur de montage
" " " " " " "
CARACTÉRISTIQUES
GT7-4 GT7-5 GT7-6 G T7-86 GT7-96 GT7-5C GT7-6C
Typ
głośnik 2-drożny
4”
głośnik 2-drożny
5-1/4”
głośnik 2-drożny
6-1/2”
głośnik 2-drożny
5” x 7” / 6” x 8”
głośnik 3-drożny
6” x 9”
zestaw 2-drożny
5-1/4”
zestaw 2-drożny
6-1/2"
Moc ROS 30W 35W 45W 60W 70W 70W 50W
Moc szczytowa 90W 105W 135W 180W 210W 210W 150W
Pasmo przenoszenia 75Hz – 20kHz 70Hz – 20kHz 55Hz – 21kHz 45Hz – 20kHz 40Hz – 21kHz 65Hz – 20kHz 50Hz – 20kHz
Impedancja 4 omy 4 omy 4 omy 4 omy 4 omy 4 omy 4 omy
Skuteczność (2,83V@1m) 90dB 93dB 93dB 93dB 94dB 92dB 92dB
Średnica głośnika 3-29/32" (99mm) 5-1/8" (130mm) 6-9/16" (166mm)
9-1/16" x 5-11/16
(229mm x 144mm)
9-1/4” x 6-1/2”
(235mm x 165mm)
5-1/8” (130mm) 6-9/16" (166mm)
Średnica otworu montażowego 3-15/32" (88mm) 4-3/4" (120mm) 5-11/16" (143mm)
7-3/16” x 4-15/16
(182mm x 125mm)
8-3/4” x 5-15/16”
(221mm x 150mm)
4-3/4" (120mm) 5-11/16" (143mm)
Głębokość głośnika 2-5/16" (59mm) 2-5/8" (66mm) 2-3/4" (68mm) 2-3/4" (68mm) 3-7/16" (86mm) 2-1/2" (63mm) 2-11/16" (66mm)
Głębokość montażu 2" (51mm) 2-1/4" (57mm) 2-3/8" (59mm) 2-7/32" (56mm) 2-15/16" (74mm) 2-1/4" (57mm) 2-3/8" (59mm)
DANE TECHNICZNE
GT7-4 GT7-5 GT7-6 GT7-86 GT7-96 GT7-5C GT7-6C
Tipo
Manejo de potencia continua
Manejo de potencia punta
Respuesta en frecuencia
Impedancia nomina
Sensibilidad 2.83V @ 1 metro
Diámetro exterior
" x ” " x ”
" "
Montaje de diámetro recorte
" "
” x ” ” x ”
Profundidad total
" " ” " " " "
Profundidad de montaje
" " " " " " "
ESPICIFICACIONES
GT7-4 GT7-5 GT7-6 GT7-86 GT7-96 GT7-5C GT7-6C
ESPECIFICAÇÕES
GT7-4 GT7-5 GT7-6 GT7-86 GT7-96 GT7-5C GT7-6C
SPECIFICATIES
GT7-4 GT7-5 GT7-6 GT7-86 GT7-96 GT7-5C GT7-6C
Type
Kontinuerlig strømstyring
Spidsbelastning-strømstyring
Frekvensgang
Nominel impedans
Følsomhed 2,83V, 1m
Ekstern diameter
" x ” " x ”
" "
udskåret diameter
"
” x ” ” x ”
Total dybde
" " " " " " "
Monteringsdybde
" " " " " " "
SPECIFIKATIONER
GT7-4 GT7-5 GT7-6 GT7-86 GT7-96 GT7-5C GT7-6C
Tyyppi
Continuous power handling
Peak power handling
Taajuusvaste
Nimellisimpedanssi
Herkkyys 2,83V @ 1 m
ulkohalkaisija
" x ” " x ”
" "
asennusaukon halkaisija
"
” x ” ” x ”
kokonaissyvyys
" " " " " " "
asennussyvyys
" " " " " " "
TEKNISET TIEDOT
GT7-4 GT7-5 GT7-6 GT7-86 GT7-96 GT7-5C GT7-6C
(2.83V/m)
" x ” " x ”
" "
"
” x ” ” x ”
" " " " " " "
" " " " " " "
GT7-4 GT7-5 GT7-6 GT7-86 GT7-96 GT7-5C GT7-6C
Type
Continuous power handling
Peak power handling
Frequency response
Nominal impedance
Sensitivity (2.83V/m)
External diameter
" x ” " x ”
" "
Mounting cutout diameter
"
” x ” ” x ”
Total depth
" " " " " " "
Mounting depth
" " " " " " "
SPECIFICATIONS
GT7-4 GT7-5 GT7-6 GT7-86 GT7-96 GT7-5C GT7-6C
Type
Kontinuerlig strømstyring
Spidsbelastning-strømstyring
Frekvensgang
Nominel impedans
Følsomhed 2,83V, 1m
Ekstern diameter
" x ” " x ”
" "
udskåret diameter
"
” x ” ” x ”
Total dybde
" " " " " " "
Monteringsdybde
" " " " " " "
SPECIFIKATIONER
GT7-4 GT7-5 GT7-6 GT7-86 GT7-96 GT7-5C GT7-6C
Tyyppi
Continuous power handling
Peak power handling
Taajuusvaste
Nimellisimpedanssi
Herkkyys 2,83V @ 1 m
ulkohalkaisija
" x ” " x ”
" "
asennusaukon halkaisija
"
” x ” ” x ”
kokonaissyvyys
" " " " " " "
asennussyvyys
" " " " " " "
TEKNISET TIEDOT
GT7-4 GT7-5 GT7-6 GT7-86 GT7-96 GT7-5C GT7-6C
(2.83V/m)
" x ” " x ”
" "
"
” x ” ” x ”
" " " " " " "
" " " " " " "
GT7-4 GT7-5 GT7-6 GT7-86 GT7-96 GT7-5C GT7-6C
Type
Continuous power handling
Peak power handling
Frequency response
Nominal impedance
Sensitivity (2.83V/m)
External diameter
" x ” " x ”
" "
Mounting cutout diameter
"
” x ” ” x ”
Total depth
" " " " " " "
Mounting depth
" " " " " " "
SPECIFICATIONS
GT7-4 GT7-5 GT7-6 GT7-86 GT7-96
GT7-5C GT7-6C
Торговая марка: JBL
Назначение товара: АВТОМОБИЛЬНАЯ АКУСТИЧЕСКАЯ СИСТЕМА
Изготовитель: ХАРМАН ИНТЕРНЕШНЛ ИНДАСТРИЗ ИНКОРПОРЕЙТЕД, США, 06901 КОННЕКТИКУТ, г.СТЭМФОРД, АТЛАНТИК СТРИТ 400, ОФИС 1500
Страна происхождения: Китай
Импортер в Россию: OOO “ХАРМАН РУС СиАйЭс“, РОССИЯ, 123317, МОСКВА, ПРЕСНЕНСКАЯ НАБ, Д.10
Гарантийный период: 1 год
Информация о сервисных центрах: http://ru.jbl.com тел. +7-800-700-0467
Срок службы: 7 лет
Срок хранения: не ограничен
Условия хранения: Cтандартные при нормальных значениях климатических факторов внешней среды
Номер документа соответствия: Товар не подлежит обязательной сертификации. Информационное письмо от органа по сертификации «Ростест-Москва» (ЗАО «РОСТЕСТ») № 05-21/478 от 31.10.2013
GT7-4 GT7-5 GT7-6 GT7-86 GT7-96
GT7-5C GT7-6C
Торговая марка: JBL
Назначение товара: АВТОМОБИЛЬНАЯ АКУСТИЧЕСКАЯ СИСТЕМА
Изготовитель: ХАРМАН ИНТЕРНЕШНЛ ИНДАСТРИЗ ИНКОРПОРЕЙТЕД, США, 06901 КОННЕКТИКУТ, г.СТЭМФОРД, АТЛАНТИК СТРИТ 400, ОФИС 1500
Страна происхождения: Китай
Импортер в Россию: OOO “ХАРМАН РУС СиАйЭс“, РОССИЯ, 123317, МОСКВА, ПРЕСНЕНСКАЯ НАБ, Д.10
Гарантийный период: 1 год
Информация о сервисных центрах: http://ru.jbl.com тел. +7-800-700-0467
Срок службы: 7 лет
Срок хранения: не ограничен
Условия хранения: Cтандартные при нормальных значениях климатических факторов внешней среды
Номер документа соответствия: Товар не подлежит обязательной сертификации. Информационное письмо от органа по сертификации «Ростест-Москва» (ЗАО «РОСТЕСТ») № 05-21/478 от 31.10.2013
JBL
®
GT7 SERIES
автомобильный
громкоговоритель
głośnik samochodowy
coluna de som para automó
vel
araç hoparlörü

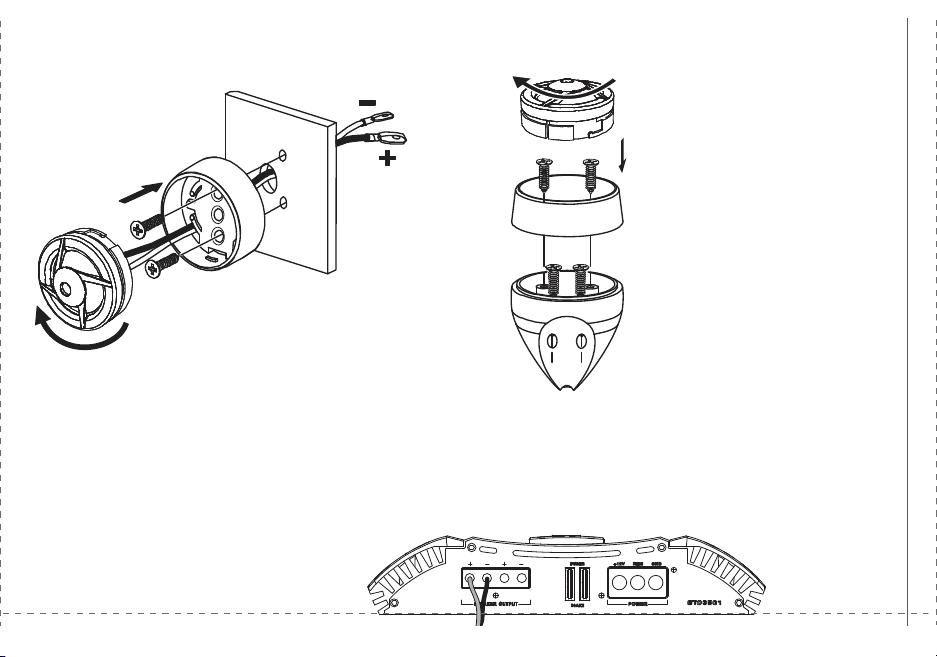

INSTALLATION MANUAL
EINBAUANLEITUNG
GUIDE D’INSTALLATION
MANUAL DE INSTALACIÓN
MONTAGEHANDLEIDING
INSTALLAZIONE MANUALE
INSTALLATIONSMANUAL
INSTALLATIONSVEJLEDNING
ASENNUSOHJE
РУКОВОДСТВО ПО
УСТАНОВКЕ
PODRĘCZNIK INSTALACJI
MANUAL DE INSTALAÇÃO
Все права защищены.
является торговой маркой
зарегистрированной в США и/или других странах.
Функции, характеристики и внешний вид описываемых компонентов могут быть
изменены без предварительного уведомления
Wszelkie prawa zastrzeżone.
JBL to znak towarowy Harman International Industries, Incorporated zarejestrowane w
Stanach Zjednoczonych i/lub innych krajach.
Cechy, dane techniczne i wygląd produktów mogą być przedmiotem zmian bez uprzedniego
poinformowania
Tüm hakları saklıdır.
JBL, Harman International Industries, Incorporated rma sının ABD ve/veya diğer ülkelerde
tesciledilen ticari markasıdır.
Özellikleri, teknik özellikleri ve görüntüsü önceden haber verilmeden değiştirilebilir.
