Before You Start
Please read all instructions carefully.
Retain instructions for future reference.
Separate and count all parts and hardware.
Read through each step carefully and follow the proper order.
We recommend that, where possible, all items are assembled near to the area in
which they will be placed in use, to avoid moving the product unnecessarily once
assembled.
Always place the product on a flat, steady and stable surface.
Keep all small parts and packaging materials for this product away from babies
and children as they potentially pose a serious choking hazard.
FR
Veuillez lire attentivement toutes les instructions.
Conservez les instructions pour vous y référer ultérieurement.
Vérifiez toutes les pièces et les accessoires.
Lisez attentivement chaque étape et suivez l’ordre correct.
Nous recommandons que, dans la mesure du possible, tous les produits
soient assemblés à proximité de la zone où ils seront utilisés, afin d’éviter tout
déplacement inutile du produit une fois assemblé.
Placez toujours le produit sur une surface plane et stable.
Conservez toutes les petites pièces de ce produit et les matériaux d’emballage
hors de portée des bébés et des enfants, car ils pourraient présenter un risque
d’étouffement.
Avant de Commencer
EN
1 x Corner chair/Chaise d'Angle
1 x Table
K
J
F
D
H
H
L
E
H
H
G
H
H
H
H
02 03
Before You Start
Please read all instructions carefully.
Retain instructions for future reference.
Separate and count all parts and hardware.
Read through each step carefully and follow the proper order.
We recommend that, where possible, all items are assembled near to the area in
which they will be placed in use, to avoid moving the product unnecessarily once
assembled.
Always place the product on a flat, steady and stable surface.
Keep all small parts and packaging materials for this product away from babies
and children as they potentially pose a serious choking hazard.
FR
Veuillez lire attentivement toutes les instructions.
Conservez les instructions pour vous y référer ultérieurement.
Vérifiez toutes les pièces et les accessoires.
Lisez attentivement chaque étape et suivez l’ordre correct.
Nous recommandons que, dans la mesure du possible, tous les produits
soient assemblés à proximité de la zone où ils seront utilisés, afin d’éviter tout
déplacement inutile du produit une fois assemblé.
Placez toujours le produit sur une surface plane et stable.
Conservez toutes les petites pièces de ce produit et les matériaux d’emballage
hors de portée des bébés et des enfants, car ils pourraient présenter un risque
d’étouffement.
Avant de Commencer
EN
1 x Corner chair/Chaise d'Angle
1 x Table
K
J
F
D
H
H
L
E
H
H
G
H
H
H
H
02 03
Notice

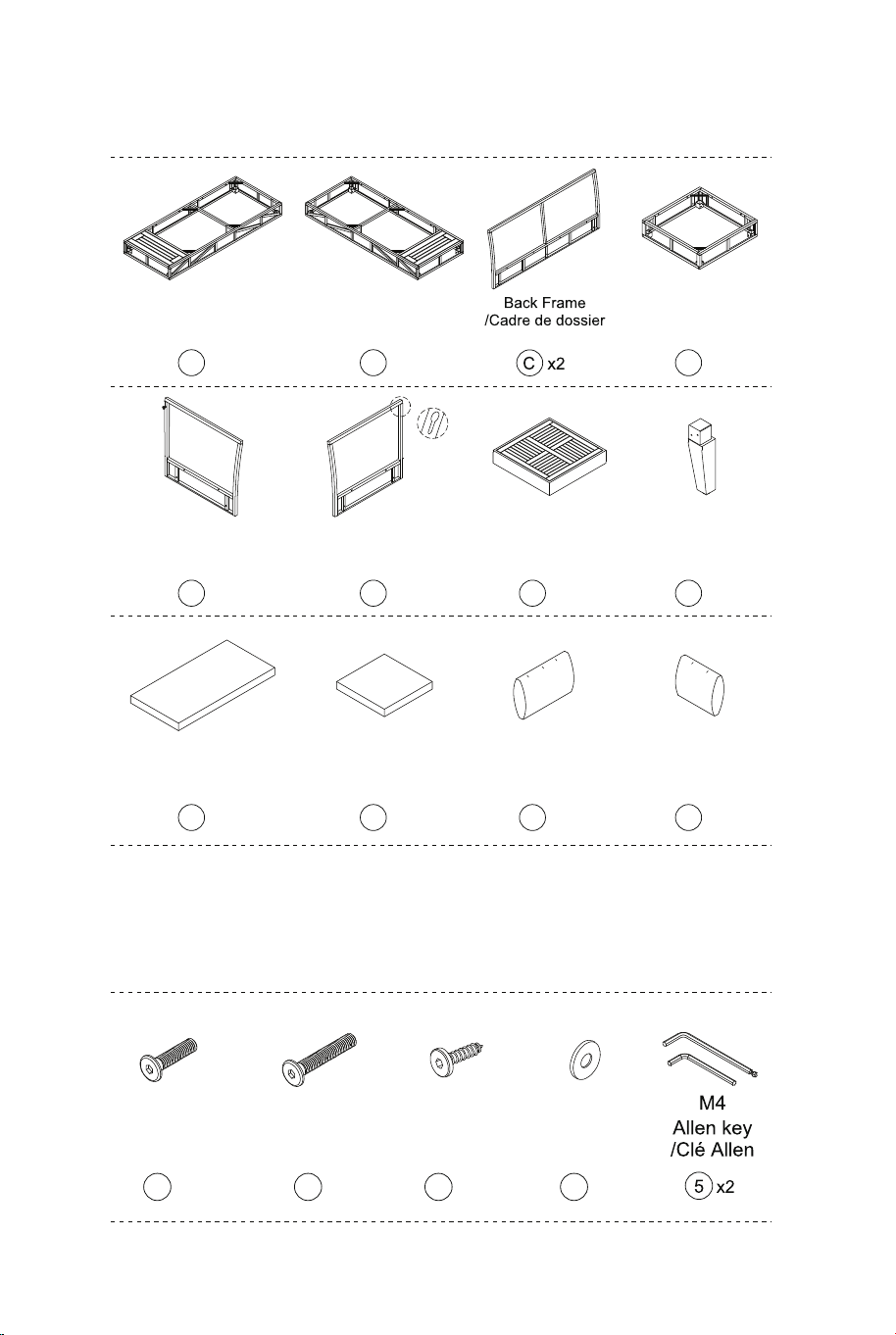

Part list/Liste des Pièces
Hardware list/Liste des Accessoires
1. 50% Tighten before fixing all screws, Allen wrench is recommended instead
of an electric drill.
2. Place the item on a flat ground to adjust and make sure it remains stable.
3. Tighten up all screws with tools gradually.
4. If the screws are not aligned with holes during assembly, please loosen all
the other screws to 50% and continue the assembly process.
5. If the item is not stable, please loosen all the screws, adjust it on a flat
ground and tighten up all screws again.
6. Note: If one or some screws are fully tightened during assembly, chances
are the others will not align with holes. However, all the holes are designed to
be relatively larger to provide more space for the adjustment of the screws.
Remarque
1. Serrez 50% avant de fixer toutes les vis, une clé Allen est recommandée
au lieu d'une perceuse électrique.
2. Placez l'article sur un sol plat pour l'ajuster et assurez-vous qu'il reste
stable.
3. Serrez progressivement toutes les vis à l'aide d'outils.
4. Si les vis ne sont pas alignées avec les trous pendant l'assemblage,
veuillez desserrer toutes les autres vis à 50% et continuer le processus
d'assemblage.
5. Si l'article n'est pas stable, veuillez desserrer toutes les vis, l'ajuster sur
un sol plat et resserrer toutes les vis.
6. Remarque : Si une ou plusieurs vis sont serrées complètement pendant
l'assemblage, il y a de fortes chances que les autres ne soient pas alignées
avec les trous. Cependant, tous les trous sont conçus pour être relativement
plus grands afin de fournir plus d'espace pour l'ajustement des vis.
1
x10
2
x12
3
x32
4 x22
A
x1
B x1
D x1
E x1
F
x1
G x1
H x16
I x2
J x1
K x5
L x1
Seat Right Bench
Frame/Cadre de
siège de banc droit
Seat Left Bench
Frame/Cadre de siège
de banc gauche
Seat Corner Chair
Frame/Cadre de
siège de chaise d'angle
Big Corner Back
Frame/Grand cadre
de dossier d'angle
Small Corner Back
Frame/Petit cadre
de dossier d'angle
Table Top Frame
/Cadre de plateau
de table
Leg Wooden
/Pied en bois
Bench Seat Cushion
/Coussin de
siège de banc
Corner Seat Cushion
/Coussin de
siège d'angle
Big Back Pillow
/Grand oreiller
de dossier
Small Back Pillow
/Petit oreiller
de dossier
M6x30 mm M6x40 mm M6x20 mm Ø6x16x1
Bolt/Boulon Bolt/Boulon Screw/Vis Washer
/Rondelle
04 05
Notice
Part list/Liste des Pièces
Hardware list/Liste des Accessoires
1. 50% Tighten before fixing all screws, Allen wrench is recommended instead
of an electric drill.
2. Place the item on a flat ground to adjust and make sure it remains stable.
3. Tighten up all screws with tools gradually.
4. If the screws are not aligned with holes during assembly, please loosen all
the other screws to 50% and continue the assembly process.
5. If the item is not stable, please loosen all the screws, adjust it on a flat
ground and tighten up all screws again.
6. Note: If one or some screws are fully tightened during assembly, chances
are the others will not align with holes. However, all the holes are designed to
be relatively larger to provide more space for the adjustment of the screws.
Remarque
1. Serrez 50% avant de fixer toutes les vis, une clé Allen est recommandée
au lieu d'une perceuse électrique.
2. Placez l'article sur un sol plat pour l'ajuster et assurez-vous qu'il reste
stable.
3. Serrez progressivement toutes les vis à l'aide d'outils.
4. Si les vis ne sont pas alignées avec les trous pendant l'assemblage,
veuillez desserrer toutes les autres vis à 50% et continuer le processus
d'assemblage.
5. Si l'article n'est pas stable, veuillez desserrer toutes les vis, l'ajuster sur
un sol plat et resserrer toutes les vis.
6. Remarque : Si une ou plusieurs vis sont serrées complètement pendant
l'assemblage, il y a de fortes chances que les autres ne soient pas alignées
avec les trous. Cependant, tous les trous sont conçus pour être relativement
plus grands afin de fournir plus d'espace pour l'ajustement des vis.
1
x10
2
x12
3
x32
4 x22
A
x1
B x1
D x1
E x1
F
x1
G x1
H x16
I x2
J x1
K x5
L x1
Seat Right Bench
Frame/Cadre de
siège de banc droit
Seat Left Bench
Frame/Cadre de siège
de banc gauche
Seat Corner Chair
Frame/Cadre de
siège de chaise d'angle
Big Corner Back
Frame/Grand cadre
de dossier d'angle
Small Corner Back
Frame/Petit cadre
de dossier d'angle
Table Top Frame
/Cadre de plateau
de table
Leg Wooden
/Pied en bois
Bench Seat Cushion
/Coussin de
siège de banc
Corner Seat Cushion
/Coussin de
siège d'angle
Big Back Pillow
/Grand oreiller
de dossier
Small Back Pillow
/Petit oreiller
de dossier
M6x30 mm M6x40 mm M6x20 mm Ø6x16x1
Bolt/Boulon Bolt/Boulon Screw/Vis Washer
/Rondelle
04 05

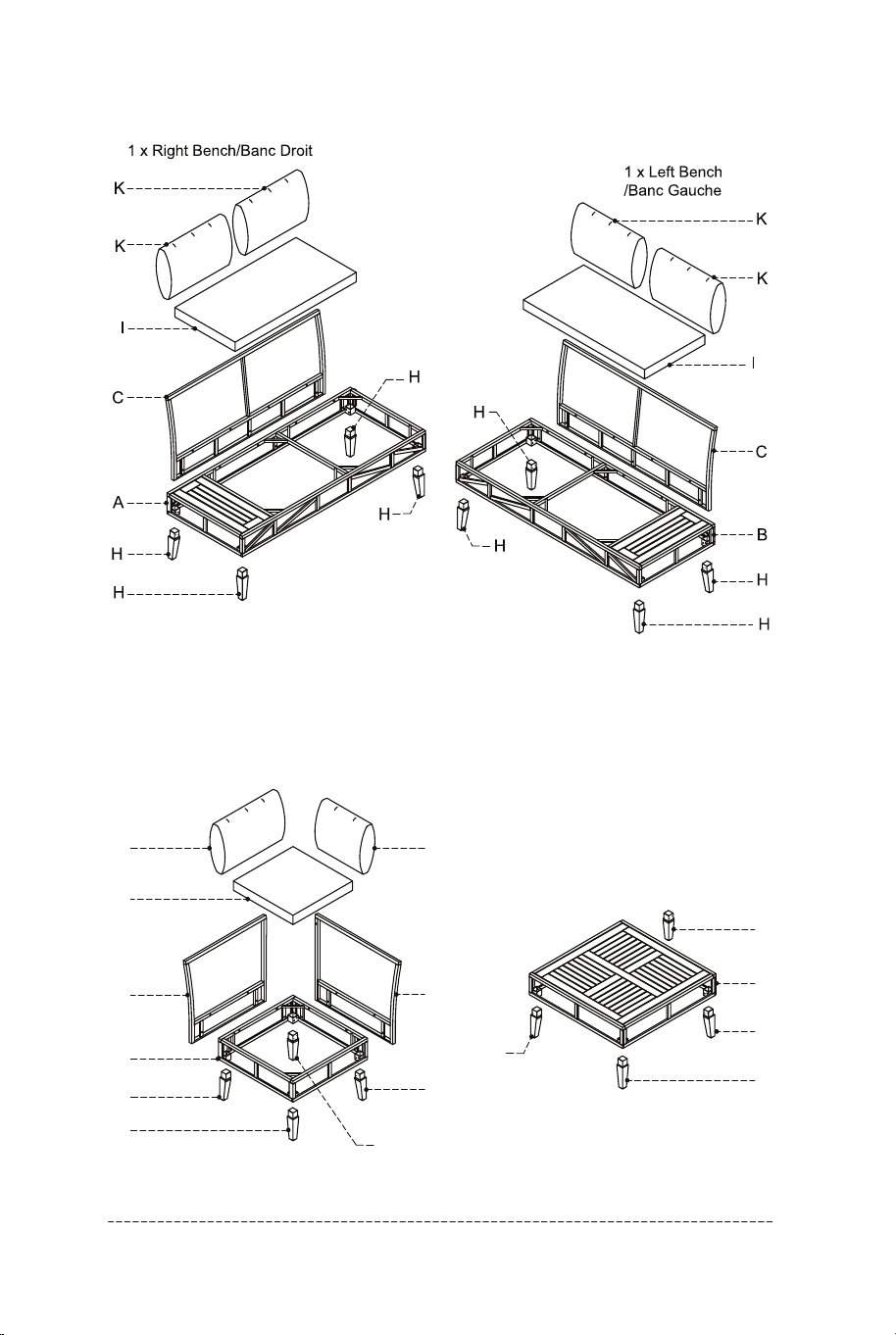

(1 x Right Bench assembly)

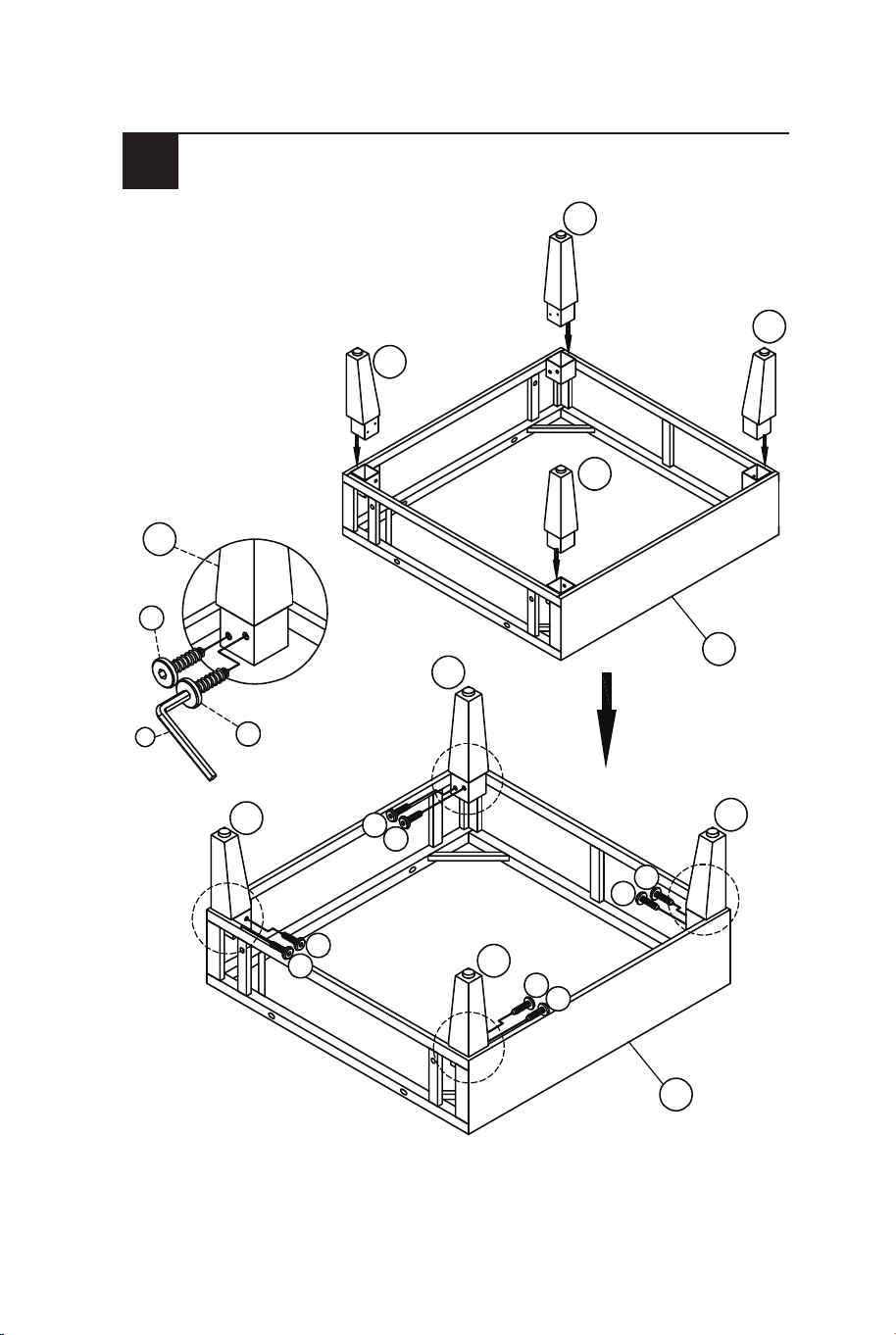

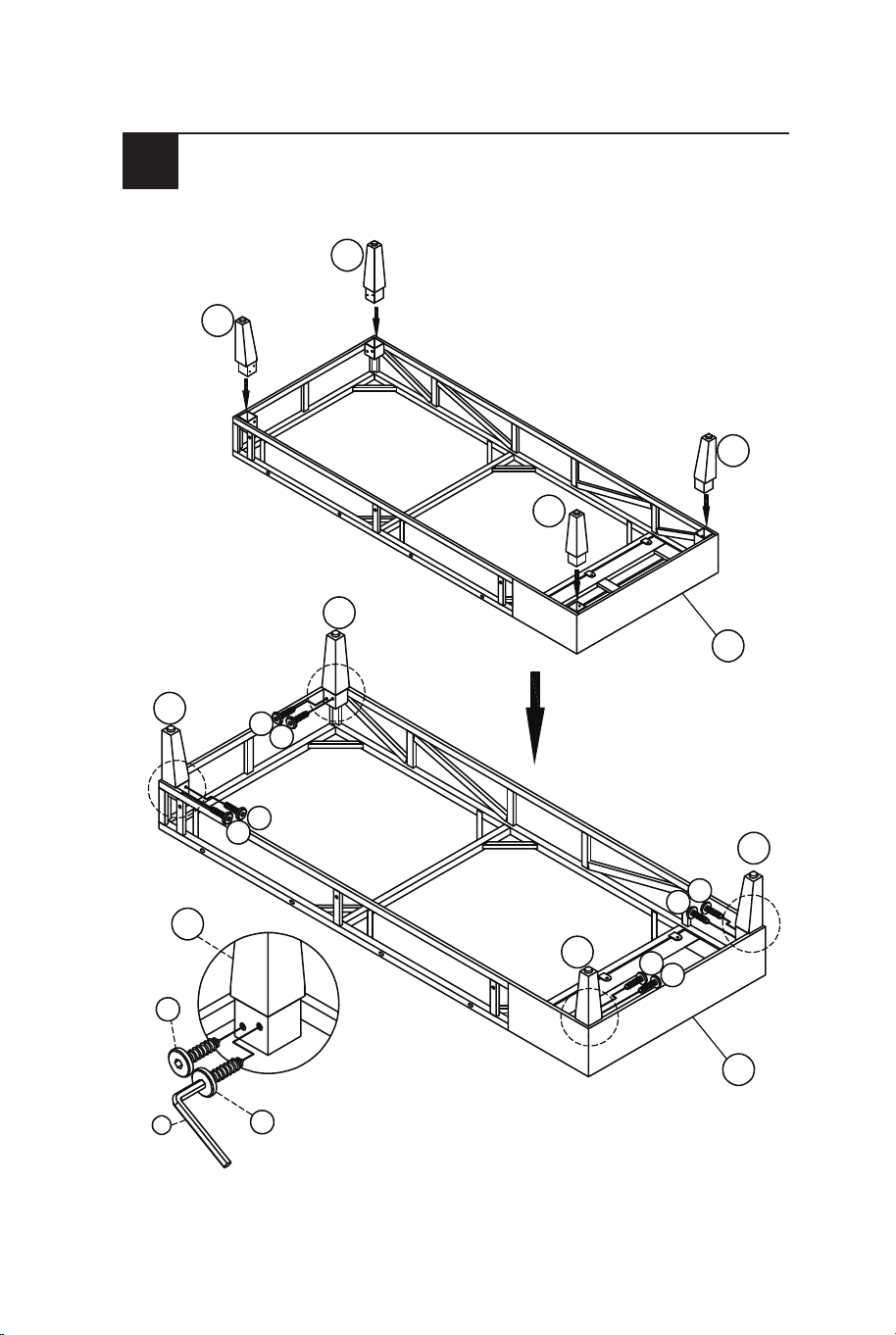

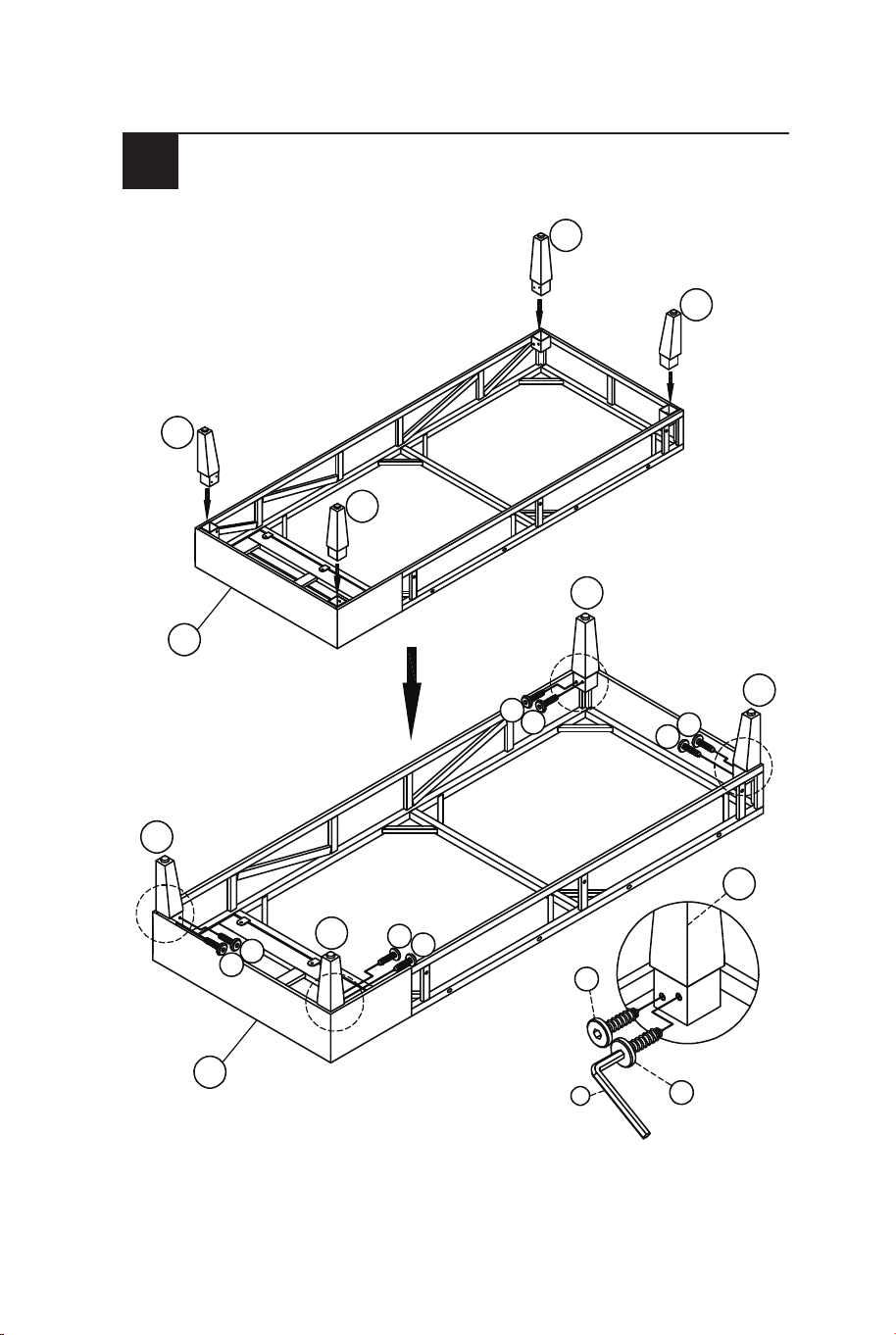

Connect Seat Right Bench frame (A) & Leg Wooden (H) with Screw (3)
(1 x Assemblage du Banc Droit)
Reliez le cadre du siège du banc
droit (A) et les pieds en bois (H)
avec les vis (3).
Connect part from Step 1 & Back frame (C) with Bolts (1), (2) & Washers (4)
Reliez la pièce de l'étape 1 et le cadre
du dossier (C) avec les boulons (1),
(2) et les rondelles (4).
4
2
5
3
3
5
A
H
H
H
H
H
2
4
1
4
2
4
2
4
1
4
2
4
1
4
4
1
5
C
H
H
H
H
3
3
3
3
3
3
3
3
A
21
3

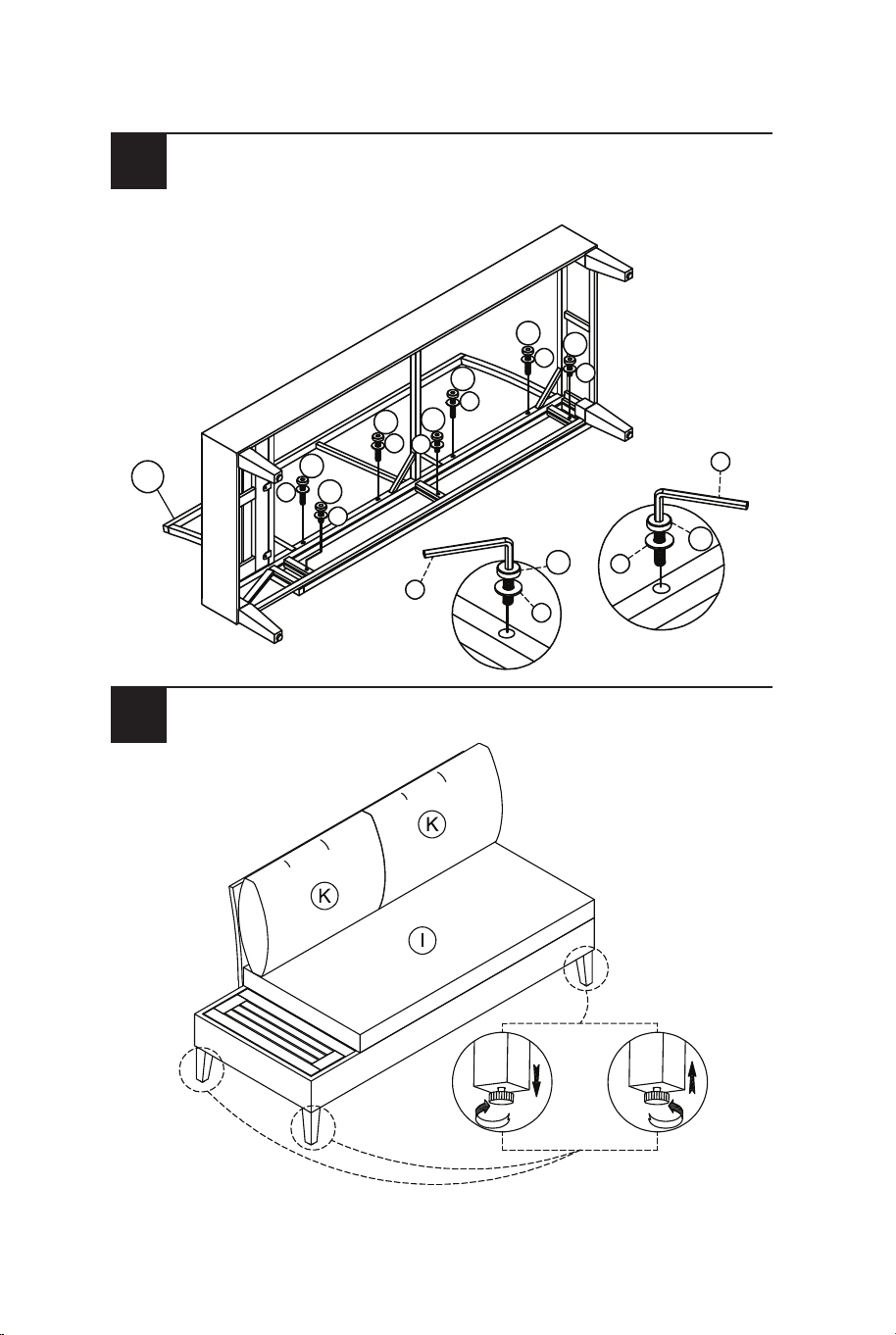

Put on Bench Seat cushion (I) & Back Pillow (K) to complete Right Bench.
Adjustable foot pads
/Coussinets de pied
réglables
Placez le coussin du siège du banc (I)
et l'oreiller du dossier (K) pour
compléter le banc droit.
06 07
(1 x Right Bench assembly)
Connect Seat Right Bench frame (A) & Leg Wooden (H) with Screw (3)
(1 x Assemblage du Banc Droit)
Reliez le cadre du siège du banc
droit (A) et les pieds en bois (H)
avec les vis (3).
Connect part from Step 1 & Back frame (C) with Bolts (1), (2) & Washers (4)
Reliez la pièce de l'étape 1 et le cadre
du dossier (C) avec les boulons (1),
(2) et les rondelles (4).
4
2
5
3
3
5
A
H
H
H
H
H
2
4
1
4
2
4
2
4
1
4
2
4
1
4
4
1
5
C
H
H
H
H
3
3
3
3
3
3
3
3
A
21
3
Put on Bench Seat cushion (I) & Back Pillow (K) to complete Right Bench.
Adjustable foot pads
/Coussinets de pied
réglables
Placez le coussin du siège du banc (I)
et l'oreiller du dossier (K) pour
compléter le banc droit.
06 07

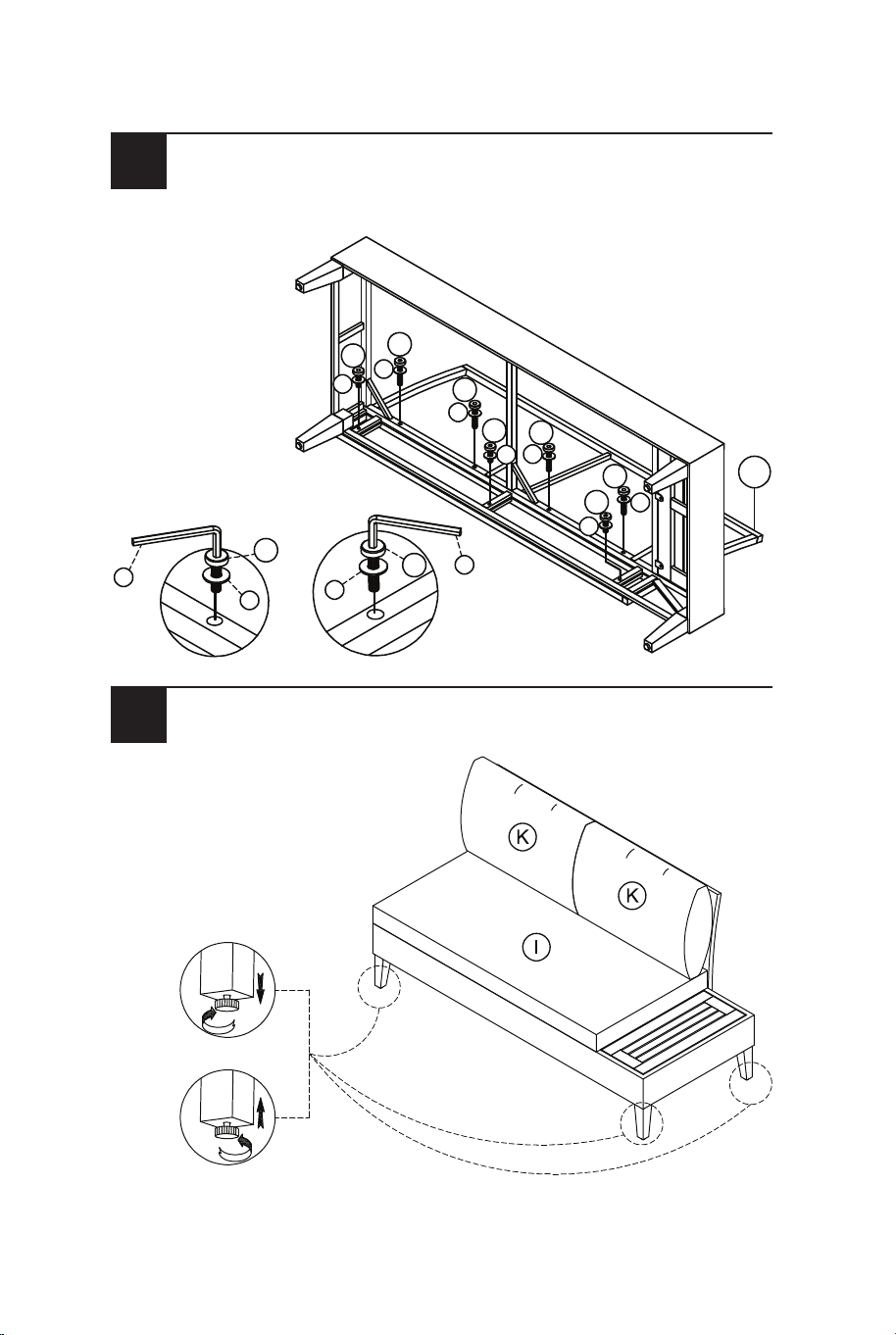

(1 x Left Bench assembly)
Connect Seat Left Bench frame (B) & Leg Wooden (H) with Screw (3)
(1 x Assemblage du Banc Gauche)
Reliez le cadre du siège du banc
gauche (B) et les pieds en bois (H)
avec les vis (3).
Connect part from Step 4 & Back frame (C) with Bolts (1), (2) & Washers (4)
Reliez la pièce de l'étape 4 et le
cadre du dossier (C) avec les
boulons (1), (2) et les rondelles (4).
3
3
5
H
H
H
H
H
B
4
2
5
4
1
5
1
1
1
2
2
2
2
4
4
4
4
4
4
4
C
3
3
3
3
3
3
3
3
H
H
H
H
B
54
6
Adjustable foot pads
/Coussinets de pied
réglables
Put on Bench Seat cushion (I) & Back Pillow (K) to complete Left Bench
Placez le coussin du siège du banc(I)
et l'oreiller du dossier (K) pour
compléter le banc gauche.
08 09
(1 x Left Bench assembly)
Connect Seat Left Bench frame (B) & Leg Wooden (H) with Screw (3)
(1 x Assemblage du Banc Gauche)
Reliez le cadre du siège du banc
gauche (B) et les pieds en bois (H)
avec les vis (3).
Connect part from Step 4 & Back frame (C) with Bolts (1), (2) & Washers (4)
Reliez la pièce de l'étape 4 et le
cadre du dossier (C) avec les
boulons (1), (2) et les rondelles (4).
3
3
5
H
H
H
H
H
B
4
2
5
4
1
5
1
1
1
2
2
2
2
4
4
4
4
4
4
4
C
3
3
3
3
3
3
3
3
H
H
H
H
B
54
6
Adjustable foot pads
/Coussinets de pied
réglables
Put on Bench Seat cushion (I) & Back Pillow (K) to complete Left Bench
Placez le coussin du siège du banc(I)
et l'oreiller du dossier (K) pour
compléter le banc gauche.
08 09
H
H
H
H
D
3
3
5
H
E
4
1
5
4
2
5
2
2
1
1
4
4
4
4
E
2
2
1
1
4
4
4
4
4
1
5
4
2
5
F
F
H
H
H
H
3
3
3
3
3
3
3
3
D
87
9
(1 x Corner Chair assembly)

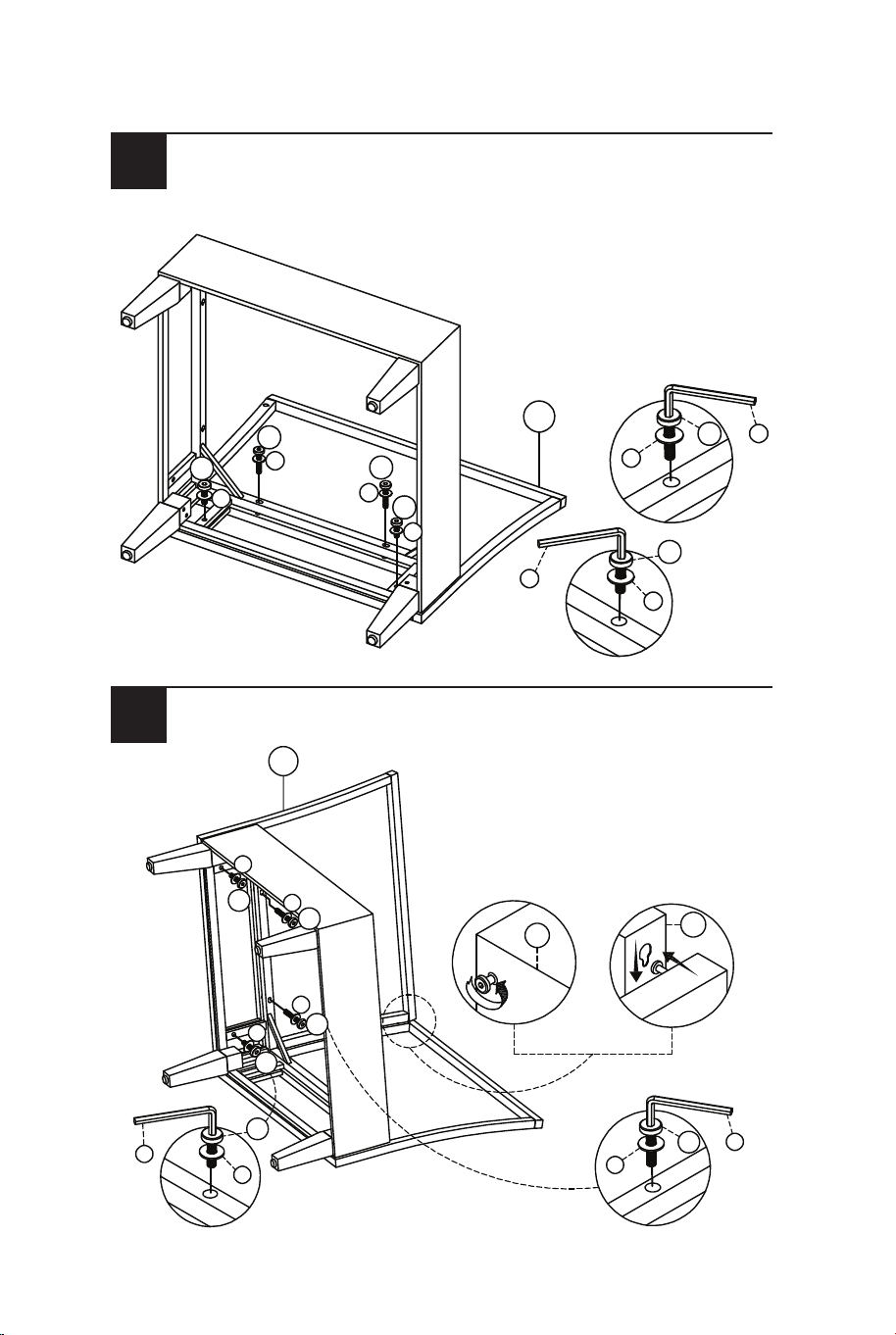

Connect Seat Corner Chair frame (D) & Leg Wooden (H) with Screw (3)
(1 x Assemblage de la Chaise d'Angle)
Reliez le cadre du siège de la chaise
d'angle (D) et les pieds en bois (H)
avec les vis (3).
Connect part from Step 7 & Big Corner back frame (E) with Bolts (1), (2) &
Washers (4)
Reliez la pièce de l'étape 7 et le
grand cadre du dossier d'angle (E)
avec les boulons (1), (2) et les
rondelles (4).
Connect part from Step 8 & Small Corner back frame (F) with Bolts (1), (2)
& Washers (4)
Reliez la pièce de l'étape 8 et le petit
cadre du dossier d'angle (F) avec les
boulons (1), (2) et les rondelles (4).
Adjustable bolt
/Boulon réglable
10 11
H
H
H
H
D
3
3
5
H
E
4
1
5
4
2
5
2
2
1
1
4
4
4
4
E
2
2
1
1
4
4
4
4
4
1
5
4
2
5
F
F
H
H
H
H
3
3
3
3
3
3
3
3
D
87
9
(1 x Corner Chair assembly)
Connect Seat Corner Chair frame (D) & Leg Wooden (H) with Screw (3)
(1 x Assemblage de la Chaise d'Angle)
Reliez le cadre du siège de la chaise
d'angle (D) et les pieds en bois (H)
avec les vis (3).
Connect part from Step 7 & Big Corner back frame (E) with Bolts (1), (2) &
Washers (4)
Reliez la pièce de l'étape 7 et le
grand cadre du dossier d'angle (E)
avec les boulons (1), (2) et les
rondelles (4).
Connect part from Step 8 & Small Corner back frame (F) with Bolts (1), (2)
& Washers (4)
Reliez la pièce de l'étape 8 et le petit
cadre du dossier d'angle (F) avec les
boulons (1), (2) et les rondelles (4).
Adjustable bolt
/Boulon réglable
10 11
3
3
5
H
H
H
H
H
H
H
H
H
G
G
3
3
3
3
3
3
3
3
1210
11

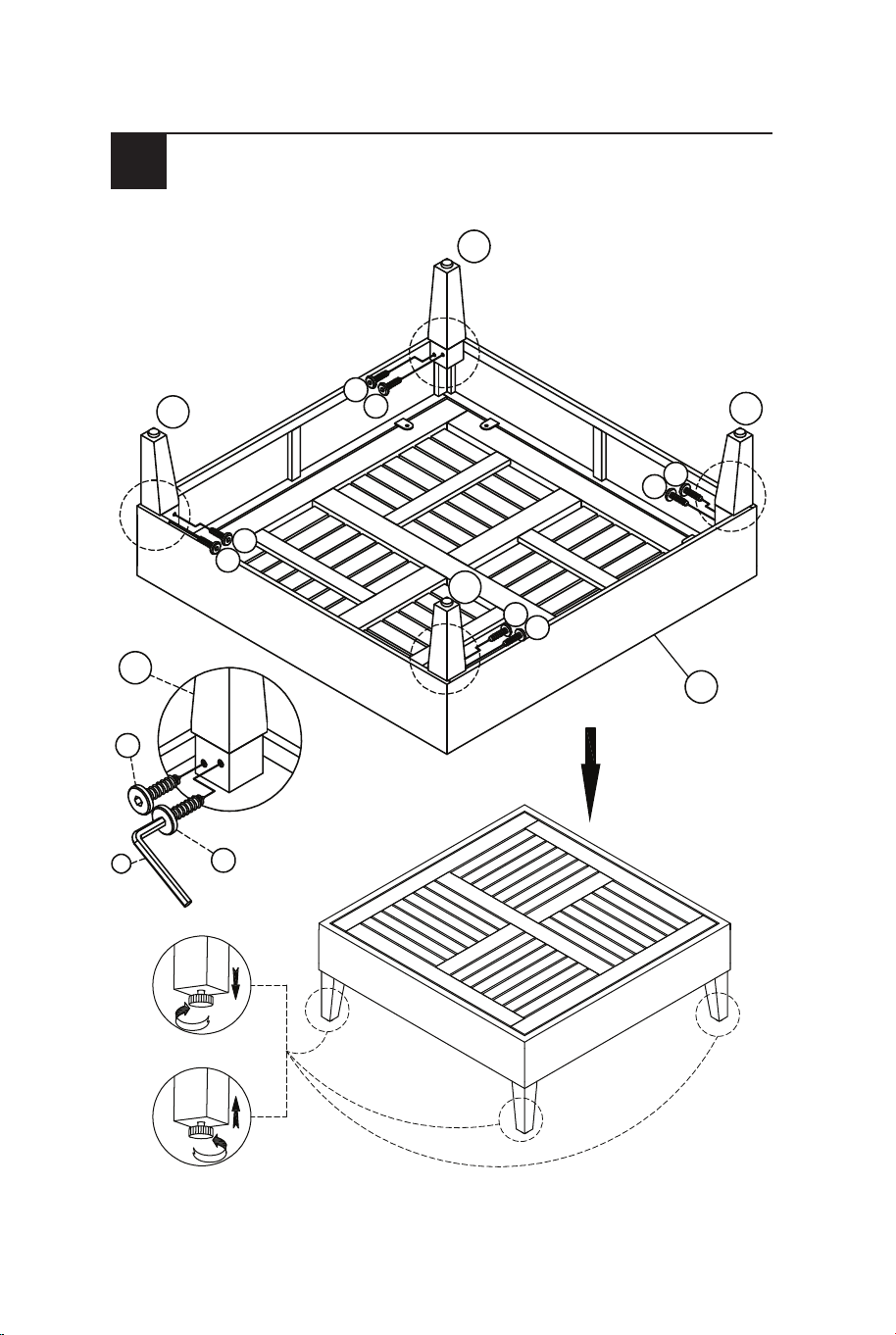

(1 x Table assembly)
Connect Table top frame (G) & Leg Wooden (H)
(1 x Assemblage de la Table)
Reliez le cadre du plateau de la
table (G) et les pieds en bois (H).

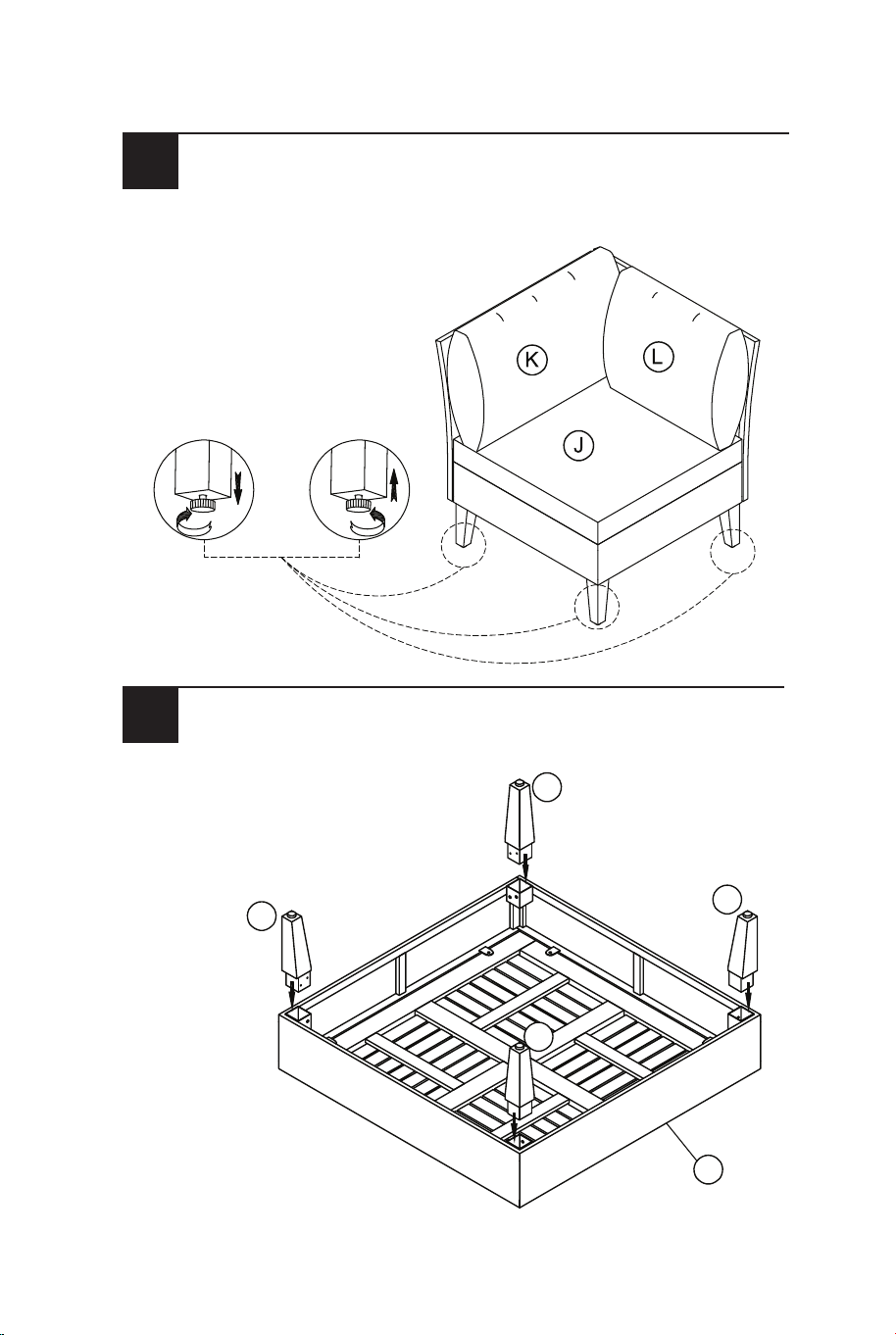

Put on Corner Seat cushion (J) &
Big back pillow (K) & Small back
pillow (L) to complete Corner chair.
Placez le coussin du siège d'angle
(J), le grand oreiller du dossier (K)
et le petit oreiller du dossier (L)
pour compléter la chaise d'angle.
Connect part from Step 11 with Screw (3)
Reliez la pièce de l'étape 11 avec les vis (3).
Adjustable foot pads
/Coussinets de pied
réglables
Adjustable foot pads
/Coussinets de pied
réglables
12 13
3
3
5
H
H
H
H
H
H
H
H
H
G
G
3
3
3
3
3
3
3
3
1210
11
(1 x Table assembly)
Connect Table top frame (G) & Leg Wooden (H)
(1 x Assemblage de la Table)
Reliez le cadre du plateau de la
table (G) et les pieds en bois (H).
Put on Corner Seat cushion (J) &
Big back pillow (K) & Small back
pillow (L) to complete Corner chair.
Placez le coussin du siège d'angle
(J), le grand oreiller du dossier (K)
et le petit oreiller du dossier (L)
pour compléter la chaise d'angle.
Connect part from Step 11 with Screw (3)
Reliez la pièce de l'étape 11 avec les vis (3).
Adjustable foot pads
/Coussinets de pied
réglables
Adjustable foot pads
/Coussinets de pied
réglables
12 13
Instructions De Retour / Réclamation De Dommages
Dans le cas où un retour est requis, l'article doit être retourné dans sa boîte
d'origine. Sans cela, votre retour ne sera pas accepté.
NE PAS jeter la boîte/l'emballage d'origine.
Prenez une photo des marquages de la boîte.
Prenez une photo des dommages (le cas échéant).
Envoyez-nous un e-mail avec les images demandées.
Une photo des marquages (texte) sur le côté de la boîte est requise au cas où
une pièce serait nécessaire pour le remplacement. Cela aide notre personnel à
identifier votre numéro de produit pour s'assurer que vous recevez les bonnes
pièces.
Une photo des dommages est toujours requise pour déposer une réclamation et
obtenir rapidement votre remplacement ou votre remboursement. Assurez-vous
d'avoir la boîte même si elle est endommagée.
Envoyez-nous un e-mail directement depuis le marché où votre article a été
acheté avec les images ci-jointes et une description de votre réclamation.
FR
In case a return is required, the item must be returned in original box. Without this
your return will not be accepted.
DO NOT discard the box / original packaging.
Take a photo of the box markings.
Take a photo of the damaged part (if applicable).
Send us an email with the images requested.
A photo of the markings (text) on the side of the box is required in case a part is
needed for replacement. This helps our staff identify your product number to
ensure you receive the correct parts.
A photo of the damage is always required to file a claim and get your replacement
or refund processed quickly. Please make sure you have the box even if it is
damaged.
Email us directly from marketplace where your item was purchased with the
attached images and a description of your claim.
EN
Return / Damage Claim Instructions
Instructions De Retour / Réclamation De Dommages
13

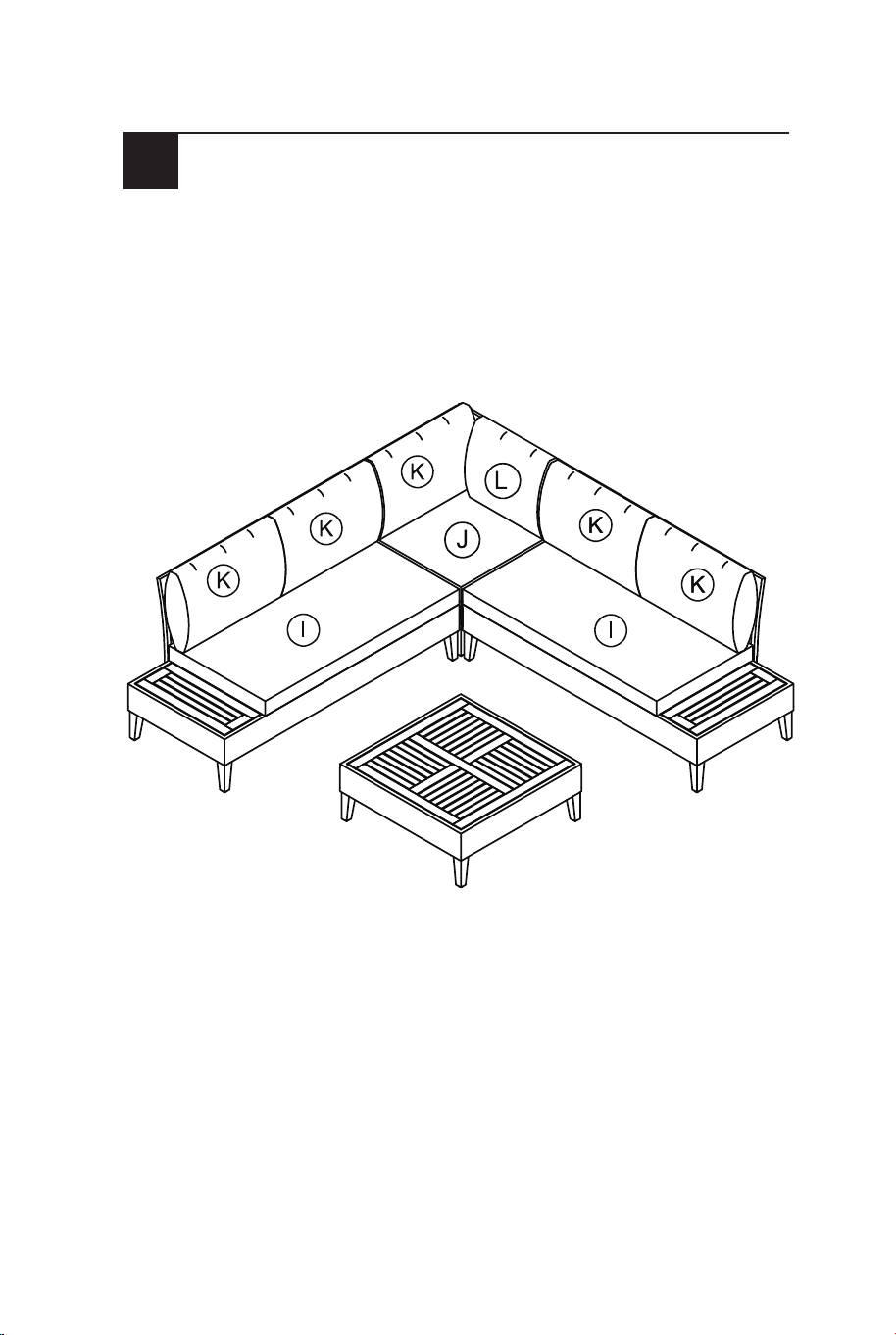

Combination and Arrangement
Combinaison et arrangement
14 15
Instructions De Retour / Réclamation De Dommages
Dans le cas où un retour est requis, l'article doit être retourné dans sa boîte
d'origine. Sans cela, votre retour ne sera pas accepté.
NE PAS jeter la boîte/l'emballage d'origine.
Prenez une photo des marquages de la boîte.
Prenez une photo des dommages (le cas échéant).
Envoyez-nous un e-mail avec les images demandées.
Une photo des marquages (texte) sur le côté de la boîte est requise au cas où
une pièce serait nécessaire pour le remplacement. Cela aide notre personnel à
identifier votre numéro de produit pour s'assurer que vous recevez les bonnes
pièces.
Une photo des dommages est toujours requise pour déposer une réclamation et
obtenir rapidement votre remplacement ou votre remboursement. Assurez-vous
d'avoir la boîte même si elle est endommagée.
Envoyez-nous un e-mail directement depuis le marché où votre article a été
acheté avec les images ci-jointes et une description de votre réclamation.
FR
In case a return is required, the item must be returned in original box. Without this
your return will not be accepted.
DO NOT discard the box / original packaging.
Take a photo of the box markings.
Take a photo of the damaged part (if applicable).
Send us an email with the images requested.
A photo of the markings (text) on the side of the box is required in case a part is
needed for replacement. This helps our staff identify your product number to
ensure you receive the correct parts.
A photo of the damage is always required to file a claim and get your replacement
or refund processed quickly. Please make sure you have the box even if it is
damaged.
Email us directly from marketplace where your item was purchased with the
attached images and a description of your claim.
EN
Return / Damage Claim Instructions
Instructions De Retour / Réclamation De Dommages
13
Combination and Arrangement
Combinaison et arrangement
14 15
HW70643
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
4 Piece Outdoor Sectional Sofa Set
Salon de Jardin en Rotin
If you're having difficulty, our friendly
customer team is always here to help.
USA office: Fontana AUS office: Truganina
GBR office: Ipswich FRA office: Saint Vigor d'Ymonville
AUS:cs.au@costway.com
GBR:cs.uk@costway.com
FRA:cs.fr@costway.com
