HU10440-Q/HU10440-F
Full(Queen) Bed
Cadre de Lit Double (Complet)
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
Before You Start
Please read all instructions carefully.
Retain instructions for future reference.
Separate and count all parts and hardware.
Read through each step carefully and follow the proper order.
We recommend that, where possible, all items are assembled near to the area in
which they will be placed in use, to avoid moving the product unnecessarily once
assembled.
Always place the product on a flat, steady and stable surface.
Keep all small parts and packaging materials for this product away from babies
and children as they potentially pose a serious choking hazard.
FR
Veuillez lire attentivement toutes les instructions.
Conservez les instructions pour vous y référer ultérieurement.
Vérifiez toutes les pièces et les accessoires.
Lisez attentivement chaque étape et suivez l’ordre correct.
Nous recommandons que, dans la mesure du possible, tous les produits
soient assemblés à proximité de la zone où ils seront utilisés, afin d’éviter tout
déplacement inutile du produit une fois assemblé.
Placez toujours le produit sur une surface plane et stable.
Conservez toutes les petites pièces de ce produit et les matériaux d’emballage
hors de portée des bébés et des enfants, car ils pourraient présenter un risque
d’étouffement.
Avant de Commencer
EN
02
EN
03
A x1
B x1
C x2
D x12
F x2
G x2
Headboard
Footboard
Headboard Leg(L&R)
Bed Roll-Out Slats
Side Rail Left
E x4
Bed Slats Support
Side Rail Right
I x2
Side Rail Leg

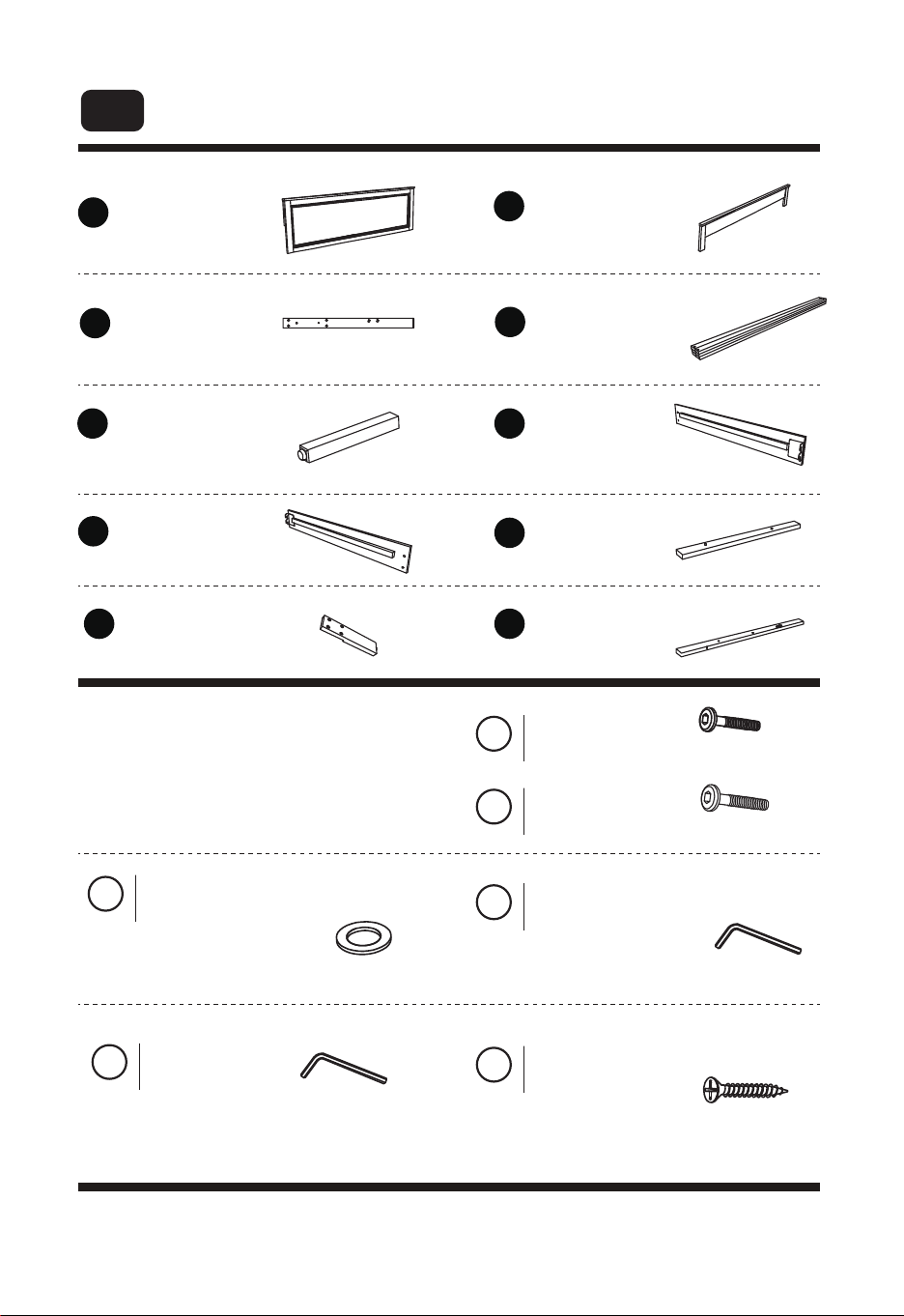

PARTS LIST
HARDWARE LIST
JCBC
x12
1
Flat Washer 1/4"ID x19mmOD Blk
x12
3
ALLEN KEY
x1
4
ALLEN KEY
x1
5
Flat Head Chipboard Screw
x32
6
(FOR HB LEG)
M6x30mm
JCBC
x4
2
M6x50mm
M4x65mm Blk
M4x32mm Rbw
(FOR SIDE RAIL)
M5x65mm Blk
H x1
J
x1
Center Slats A
Center Slats B
04
STEP 1.1
Attach Head Board Leg (C) to Head Board (A) as shown using JCBC BOLT (1) with
Flat Washer (3) and securing with ALLEN KEY (4).
STEP 1.2
Fix the other holes with Screws (6) as shown.
STEP 2.1
Attach Side Rail (F) & (G) to the Side Rail Leg (I) as shown using JCBC BOLT (1)
with Flat Washer (3) and securing with ALLEN KEY (4) by outside side rail (F) &
(G).
STEP 2.2
Loosen JCBB Bolt at Headboard & Footboard Leg using Allen Key (5). (Do not
tighten them before hooking SET-UPSIDE RAIL TO HEAD BOARD (A) closely, and
push down to fit and tighten them accordingly.)
Repeat step 2.2 with other end of rail to hook onto FOOTBOARD (B).
NOTE: TIGHTEN SCREWS PERIODCALLY AS SCREWS WILL
BECOME LOOSE WITH USE. CHECK TIGHTNESS OF ALL SCREW
EVERY 6-8 WEEKS.
STEP 1.1:
4
1
3
4x
STEP 1.2:
6
BACK VIEW
C
C
8x
RIGHT
LEFT
C
A
05
4
1
3
x8
STEP 2.1 :
A
DO NOT FULLY TIGHTEN SCREW
IN THIS STEP BEFORE ALIGNING
THE SIDE RAILS AS SHOWN.
G
F
SIDE VIEW
ALIGN BEFORE TIGHTENING
FRONT VIEW
I
R
L
Right Sticker
Left Sticker
STEP 2.2 :
I
5
GF
I
F G
I
B
F
G
LOOSEN
TIGHTEN
5
06

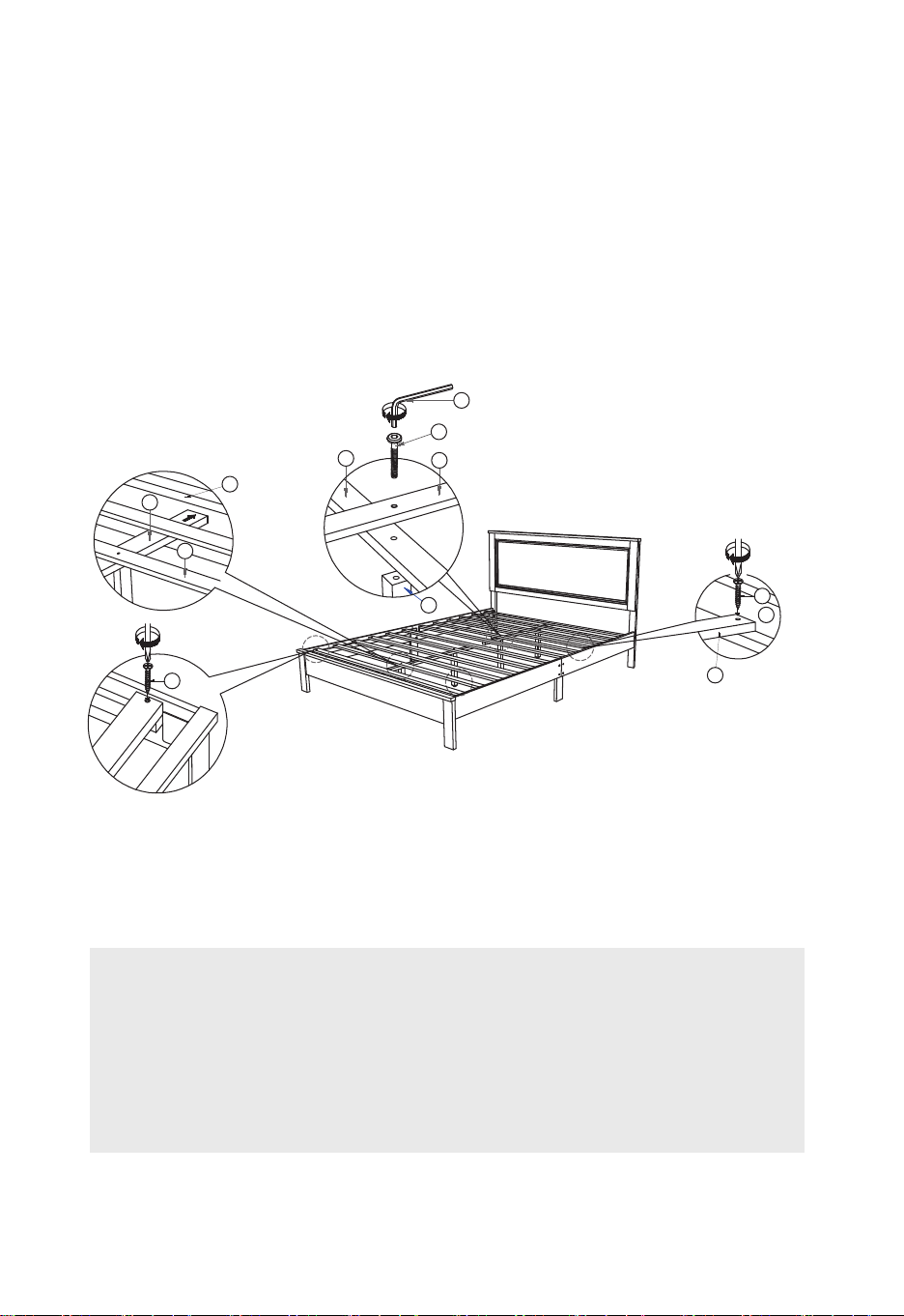

STEP 3
Fix the Bed Slat Supports (E) to the bed slats (D) and Center Slats (H), then tighten
with JCBC Bolts (2) as shown. Install the bed slat (D) to Side Rail (F) & (G), and
tighten with Screws (6) as shown. (NOTE: THE SETUP MUST DONE AT THE
DECIDED LOCATION FOR THE BED TO OBTAIN PERFECT STABILITY.)
Repeat Step 3 for other set of slats assembly.
REMARK:
Push Center Rail (J) with
arrow marking to meet with
Footboard (B) as shown.
REMARK:
Push Slat (D) to the end of Side
support rail and secure with Csk
serew (6) as shown.
STEP 3.1 :
Push the side rail(F) &
(G) meet with wooden
slat(F) and fix the CSK
screw (6)
by using the Screw
Driver.
24x
STEP 3.2 :
STEP 3.3 :
4x
4
2
D
H
E
F
6
D
STEP 3.4 :
6
STEP 3.5 :
J
D
B
NOTE: TIGHTEN SCREWS PERIODCALLY AS SCREWS WILL
BECOME LOOSE WITH USE. CHECK TIGHTNESS OF ALL SCREW
EVERY 6-8 WEEKS.
"WARNING": PLEASE REMOVE BED SLATS SUPPORT BEFORE
MOVING THE BED.
07
FR
A x1
B x1
C x2
D x12
F x2
G x2
H x1
Tête de lit
Pied de lit
Pied de tête de lit (G&D)
Lattes de lit
Rail latéral gauche
E x4
Support de lattes de lit
Rail latéral droit
Lattes centrales A
I x2
Pied de rail latéral
LISTE DES PIÈCES
LISTE DES
ACCESSOIRES
JCBC
x12
1
Rondelle Plate 1/4"ID x19mmOD Blk
x12
3
CLÉ ALLEN
x1
4
CLÉ ALLEN
x1
5
Vis à tête plate
x32
6
(POUR PIED HB)
M6x30mm
JCBC
x4
2
M6x50mm
M4x65mm Blk
M4x32mm Rbw
(POUR RAIL LATÉRAL)
M5x65mm Blk
J
x1
Lattes centrales B
08
ÉTAPE 1.1
Fixez le pied de la tête de lit (C) à la tête de lit (A) comme illustré à l'aide du
BOULON JCBC (1) avec la rondelle plate (3) et fixez avec la CLÉ ALLEN (4).
ÉTAPE 1.2
Fixez les autres trous avec les vis (6) comme illustré.
ÉTAPE 2.1
Fixez le rail latéral (F) et (G) au pied du rail latéral (I) comme illustré à l'aide du
BOULON JCBC (1) avec la rondelle plate (3) et fixez avec la CLÉ ALLEN (4) par le
rail latéral extérieur (F) et (G).
ÉTAPE 2.2
Desserrez le boulon JCBB aux pieds de la tête de lit et du pied de lit à l'aide de la
clé Allen (5). (Ne les serrez pas avant d'avoir accroché étroitement le RAIL
LATÉRAL D'INSTALLATION À LA TÊTE DE LIT (A), et poussez vers le bas pour
les ajuster et les serrer en conséquence.)
Répétez l'étape 2.2 avec l'autre extrémité du rail pour l'accrocher au PIED DE
PIED (B).
REMARQUE : SERREZ LES VIS PÉRIODIQUEMENT, CAR LES VIS SE
DESSERRERONT AVEC L'UTILISATION. VÉRIFIEZ LE SERRAGE DE
TOUTES LES VIS TOUTES LES 6 À 8 SEMAINES.
ÉTAPE 1.1 :
4
1
3
4x
ÉTAPE 1.2 :
6
VUE ARRIÈRE
C
C
8x
DROIT
GAUCHE
C
A
09
4
1
3
x8
ÉTAPE 2.1 :
A
NE PAS SERRER COMPLÈTEMENT LA VIS À
CETTE ÉTAPE AVANT D'ALIGNER LES RAILS
LATÉRAUX COMME ILLUSTRÉ.
G
F
VUE LATÉRALE
ALIGNER AVANT DE SERRER
VUE AVANT
I
R
L
Autocollant droit
Autocollant gauche
ÉTAPE 2.2 :
I
5
GF
I
F G
I
B
F
G
DESSERRER
SERRER
5
10

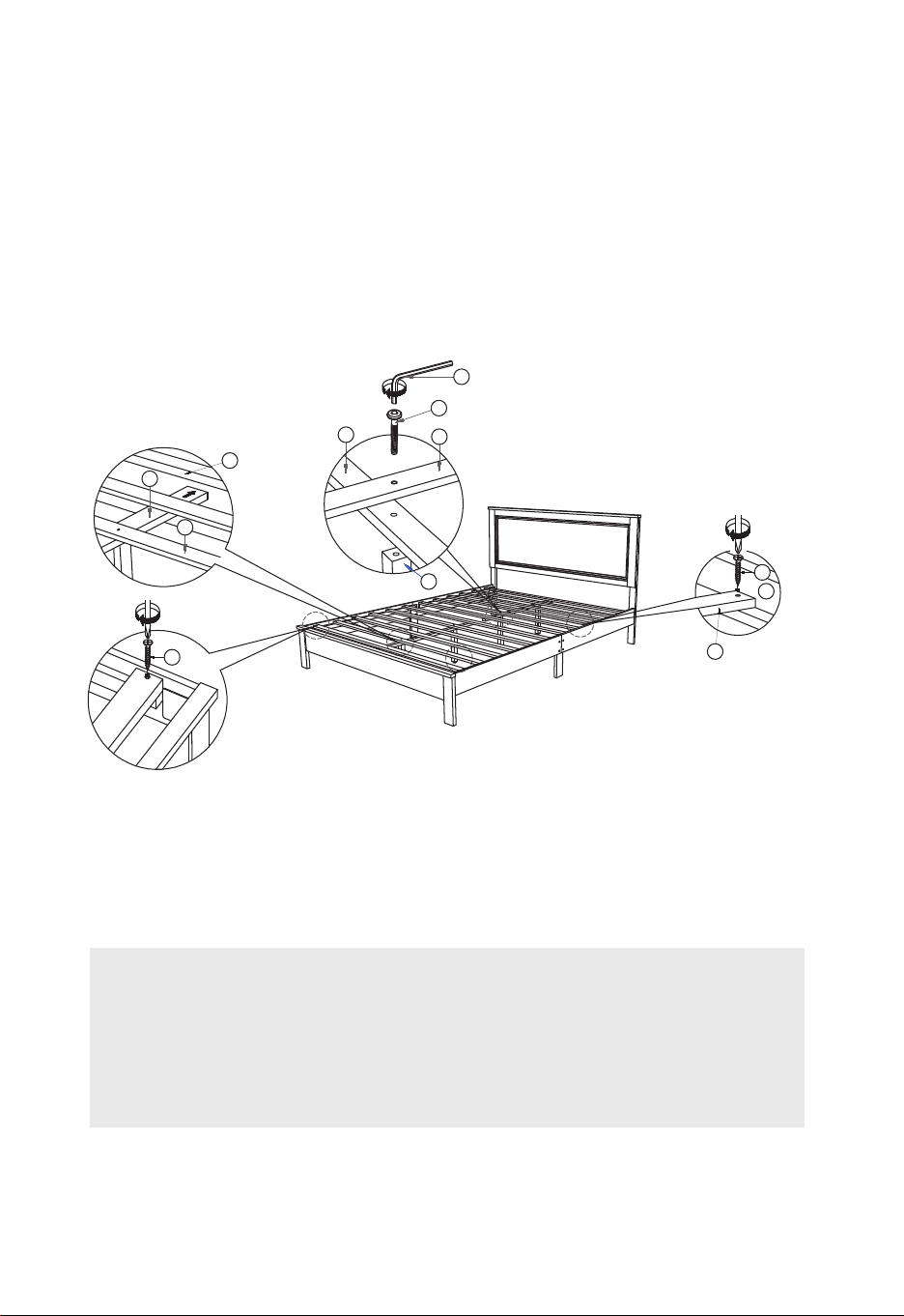

ÉTAPE 3
Fixez les supports de lattes de lit (E) aux lattes de lit (D) et aux lattes centrales (H),
puis serrez avec les boulons JCBC (2) comme illustré. Installez la latte de lit (D) sur
le rail latéral (F) et (G) et serrez avec les vis (6) comme illustré. (REMARQUE :
L'INSTALLATION DOIT ÊTRE EFFECTUÉE À L'EMPLACEMENT DÉCIDÉ POUR
LE LIT AFIN D'OBTENIR UNE STABILITÉ PARFAITE.)
Répétez l'étape 3 pour l'assemblage de l'autre ensemble de lattes.
Poussez le rail latéral (F) et
(G) pour rencontrer la latte
en bois (D) et fixez la vis
(6) à l'aide du tournevis.
REMARQUE :
Poussez le rail central (J) avec
la flèche pour qu'il rencontre le
pied de lit (B) comme indiqué.
REMARQUE :
Poussez la latte (D) à l'extrémité du
rail de support latéral et fixez-la avec
la vis Csk (6) comme indiqué.
REMARQUE : SERREZ LES VIS PÉRIODIQUEMENT, CAR LES VIS SE
DESSERRERONT AVEC L'UTILISATION. VÉRIFIEZ LE SERRAGE DE
TOUTES LES VIS TOUTES LES 6 À 8 SEMAINES.
ÉTAPE 3.1 :
24x
ÉTAPE 3.2 :
ÉTAPE 3.3 :
4x
4
2
D
H
E
F
6
D
ÉTAPE 3.4 :
6
ÉTAPE 3.5 :
J
D
B
AVERTISSEMENT : VEUILLEZ RETIRER LE SUPPORT DES LATTES
DE LIT AVANT DE
DÉPLACER LE LIT.
Instructions De Retour / Réclamation De Dommages
Dans le cas où un retour est requis, l'article doit être retourné dans sa boîte
d'origine. Sans cela, votre retour ne sera pas accepté.
NE PAS jeter la boîte/l'emballage d'origine.
Prenez une photo des marquages de la boîte.
Prenez une photo des dommages (le cas échéant).
Envoyez-nous un e-mail avec les images demandées.
Une photo des marquages (texte) sur le côté de la boîte est requise au cas où
une pièce serait nécessaire pour le remplacement. Cela aide notre personnel à
identifier votre numéro de produit pour s'assurer que vous recevez les bonnes
pièces.
Une photo des dommages est toujours requise pour déposer une réclamation et
obtenir rapidement votre remplacement ou votre remboursement. Assurez-vous
d'avoir la boîte même si elle est endommagée.
Envoyez-nous un e-mail directement depuis le marché où votre article a été
acheté avec les images ci-jointes et une description de votre réclamation.
FR
In case a return is required, the item must be returned in original box. Without this
your return will not be accepted.
DO NOT discard the box / original packaging.
Take a photo of the box markings.
Take a photo of the damaged part (if applicable).
Send us an email with the images requested.
A photo of the markings (text) on the side of the box is required in case a part is
needed for replacement. This helps our staff identify your product number to
ensure you receive the correct parts.
A photo of the damage is always required to file a claim and get your replacement
or refund processed quickly. Please make sure you have the box even if it is
damaged.
Email us directly from marketplace where your item was purchased with the
attached images and a description of your claim.
EN
Return / Damage Claim Instructions
Instructions De Retour / Réclamation De Dommages
