RIDGID KJ-3100 Water Jetter User Manual

KJ-2200/KJ-3100 Water

Jetting Machine

• Français – 19

• Castellano – pág. 31

WARNING!

Read this Operator’s Manual

carefully before using this

tool. Failure to understand

and follow the contents of

this manual may result in

electrical shock, fire and/or

serious personal injury.

Water Jetter Manual

Table of Contents

Recording Form For Machine Serial Number .............................................................................................................1

Safety Symbols..............................................................................................................................................................2

General Safety Rules

Work Area Safety ........................................................................................................................................................2

Electrical Safety...........................................................................................................................................................2

Personal Safety ...........................................................................................................................................................2

Tool Use and Care ......................................................................................................................................................2

Service ........................................................................................................................................................................3

Water Jetter Safety Warnings.......................................................................................................................................3

Description, Specifications and Standard Equipment

Description ..................................................................................................................................................................4

Specifications ..............................................................................................................................................................4

Icons............................................................................................................................................................................5

Standard Equipment....................................................................................................................................................5

Machine Assembly

Engine Oil....................................................................................................................................................................5

Pump/Gearbox Oil.......................................................................................................................................................5

KJ-2000 Transport Cart...............................................................................................................................................5

KJ-3100 Handle Assembly ..........................................................................................................................................5

Pre-Operation Inspection..............................................................................................................................................6

Machine and Work Area Set Up ...................................................................................................................................7

Water Supply...............................................................................................................................................................8

Drain Preparation ........................................................................................................................................................9

Hose Set-Up................................................................................................................................................................9

Jetter Hose Selection Chart ......................................................................................................................................10

Jetter Nozzle Selection Chart....................................................................................................................................10

Operating Instructions ................................................................................................................................................11

Jetting The Drain .......................................................................................................................................................12

Using The Pulse Mode ..............................................................................................................................................13

Using Water Jetter Machine as a Pressure Washer .................................................................................................13

Pressure Washer Operation......................................................................................................................................14

Detergent Injector......................................................................................................................................................14

Maintenance Instructions

Cleaning ....................................................................................................................................................................14

Engine .......................................................................................................................................................................15

Pump Lubrication ......................................................................................................................................................15

Gearbox Lubrication ..................................................................................................................................................15

Preparing Pump for Cold Weather Storage...............................................................................................................15

Accessories .................................................................................................................................................................15

Machine Storage..........................................................................................................................................................16

Service And Repair......................................................................................................................................................16

Disposal........................................................................................................................................................................16

Troubleshooting ..........................................................................................................................................................17

Lifetime Warranty..........................................................................................................................................Back Cover

*Original Instructions - English

KJ-2200/KJ-3100 Water Jetter Machines

KJ-2200/KJ-3100 Water

Jetting Machines

Water Jetter

KJ-2200/KJ-3100 Water Jetting Machines

Record Serial Number below and retain product serial number which is located on nameplate.

Serial

No.

KJ-3100

KJ-2200

KJ-2200/KJ-3100 Water Jetting Machines

General Safety Rules

WARNING

Read and understand all instructions. Failure to fol-

low all instructions listed below may result in elec-

tric shock, fire, and/or serious injury.

SAVE THESE INSTRUCTIONS!

Work Area Safety

• Keep work area clean and well lit. Cluttered benches

and dark areas invite accidents.

• Do not operate power tools in explosive atmo-

spheres, such as in the presence of flammable

liquids, gases, or dust. Power tools create sparks

which may ignite the dust or fumes.

• Keep bystanders, children, and visitors away while

operating a power tool. Distractions can cause you to

lose control.

Electrical Safety

• Avoid body contact with grounded surfaces such

as pipes, radiators, ranges and refrigerators. There

is an increased risk of electric shock if your body is

grounded.

Personal Safety

• Stay alert, watch what you are doing and use com-

mon sense when operating a power tool. Do not

use a tool while you are tired or under the influence

of drugs, alcohol or medication. A moment of inat-

tention while operating power tools may result in seri-

ous personal injury.

• Dress properly. Do not wear loose clothing or jew-

elry. Contain long hair. Keep your hair, clothing and

gloves away from moving parts. Loose clothes, jew-

elry or long hair can be caught in moving parts.

• Do not overreach. Keep proper footing and bal-

ance at all times. Proper footing and balance en-

ables better control of the tool in unexpected situations.

• Use safety equipment. Always wear eye protec-

tion. Dust mask, non-skid safety shoes, hard hat, or

hearing protection must be used for appropriate condi-

tions will reduce personal injuries.

Tool Use and Care

• Do not force the tool. Use the correct tool for your

application. The correct tool will do the job better and

safer at the rate for which it was designed.

• Do not use the power tool if the switch does not turn

Safety Symbols

In this operator’s manual and on the product, safety symbols and signal words are used to communicate important safety

information. This section is provided to improve understanding of these signal words and symbols.

This is the safety alert symbol. It is used to alert you to potential personal injury hazards. Obey all safety messages that follow this

symbol to avoid possible injury or death.

DANGER indicates a hazardous situation which, if not avoided, will result in death or serious injury.

WARNING indicates a hazardous situation which, if not avoided, could result in death or serious injury.

CAUTION indicates a hazardous situation which, if not avoided, could result in minor or moderate injury.

NOTICE indicates information that relates to the protection of property.

This symbol means read the operator’s manual carefully before using the equipment to reduce the risk of injury. The operator’s

manual contains important information on the safe and proper operation of the equipment.

This symbol means always wear safety glasses with side shields or goggles when handling or using this equipment to reduce

the risk of eye injury.

NOTICE

This symbol indicates the risk of high pressure water directed at body parts, causing skin puncture and injection injuries.

This symbol indicates the risk of the jetter hose whipping, and causing striking or injection injuries.

DANGER

WARNING

CAUTION

This symbol indicates the risk of breathing carbon monoxide and causing nausea, fainting or death.

This symbol indicates the risk of fire and explosion from gasoline or other sources causing burns and other injury.

it ON and OFF. Any tool that cannot be controlled with

the switch is dangerous and must be repaired.

• Store idle tools out of the reach of children and

other untrained persons. Tools are dangerous in

the hands of untrained users.

• Maintain tools with care. Keep cutting tools sharp

and clean. Properly maintained tools with sharp cutting

edges are less likely to bind and are easier to control.

• Check for misalignment or binding of moving parts,

breakage of parts and any other condition that

may affect the tool’s operation. If damaged, have the

tool serviced before using. Many accidents are

caused by poorly maintained tools.

• Use only accessories that are recommended by the

manufacturer for your model. Accessories that may

be suitable for one tool, may become hazardous when

used on another tool.

Service

• Tool service must be performed only by qualified

repair personnel. Service or maintenance performed

by unqualified personnel could result in a risk of injury.

• When servicing a tool, use only identical replace-

ment parts. Follow instructions in the Maintenance

section of this manual. Use of unauthorized parts or

failure to follow Maintenance Instructions may create a

risk of electrical shock or injury.

Water Jetter Safety Warnings

WARNING

This section contains important safety information

that is specific to this tool.

Read these precautions carefully before using this

Drain Cleaning Machine to reduce the risk of elec-

trical shock or other serious personal injury.

SAVE ALL WARNINGS AND INSTRUCTIONS

FOR FUTURE REFERENCE!

Keep this manual with the machine for use by the operator.

• Never operate the jetter with the hose end out-

side of the drain. Hose can whip, causing striking

injuries and spray can penetrate skin and cause serious

injury.

• High pressure water can inject under skin result-

ing in serious injury including amputation. Do

not direct spray at people or animals.

• Do not operate jetter above pressure rating or

140°F (inlet water temperature). This increases the

KJ-2200/KJ-3100 Water Jetting Machines

risk of injury, including burns, and damage to the jet-

ter.

• One person must control both the jetting process

and the foot valve. Always use the foot valve. If the

jetter hose comes out of the drain, the operator must be

able to shut the water flow off to reduce the risk of the

jetter hose whipping, causing striking and high pressure

injection injuries.

• Always use appropriate personal protective equip-

ment while handling and using drain cleaning equip-

ment. Drain may contain chemicals, bacteria and other

substances that may be toxic, infectious, cause burns or

other issues. Appropriate personal protective equip-

ment always includes safety glasses and gloves, and

may also include equipment such as latex or rubber

gloves, face shields, goggles, protective clothing, res-

pirators, and steel toed footwear.

• Practice good hygiene. Use hot soapy water to

wash hands and other body parts exposed to drain

contents after handling or using drain cleaning

equipment. Do not eat or smoke while operating or

handling drain cleaning equipment. This will help pre-

vent contamination with toxic or infectious material.

• Do not spray toxic or flammable liquids. This will re-

duce the risk of burns, fire, explosion or other injury.

• Gasoline and its vapors are highly flammable and

explosive. See engine manual for precautions to re-

duce the risk of burns, explosions and serious injury

while handling and using gasoline.

• Engines produce carbon monoxide, a colorless,

odorless poison gas. Breathing carbon monoxide

can cause nausea, fainting or death. Do not start and

run engine in an enclosed area, even if doors and

windows are open. Only operate outside.

• Hot surfaces can cause burns and fire. Keep body

parts and flammable material away from hot surfaces.

• Read and understand this manual, the engine man-

ual and the warnings and instructions for all equip-

ment being used with this tool before operating.

Failure to follow all warnings and instructions may result

in property damage and/or serious injury.

The EC Declaration of Conformity (890-011-320.10) will

accompany this manual as a separate booklet when re-

quired.

If you have any question concerning this RIDGID

prod-

uct:

– Contact your local RIDGID distributor.

– Visit www.RIDGID.com or www.RIDGID.eu to find

your local RIDGID contact point.

KJ-2200/KJ-3100 Water Jetting Machines

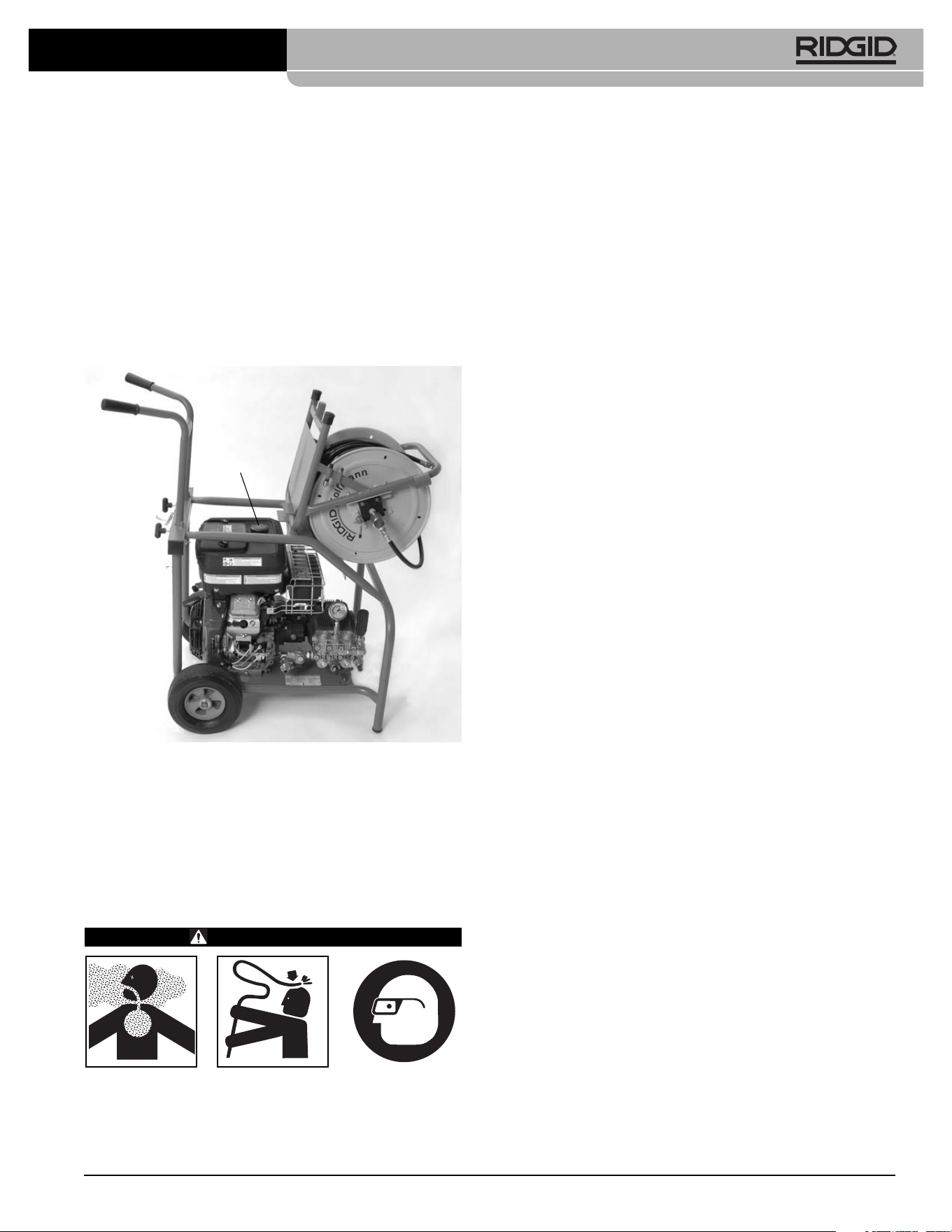

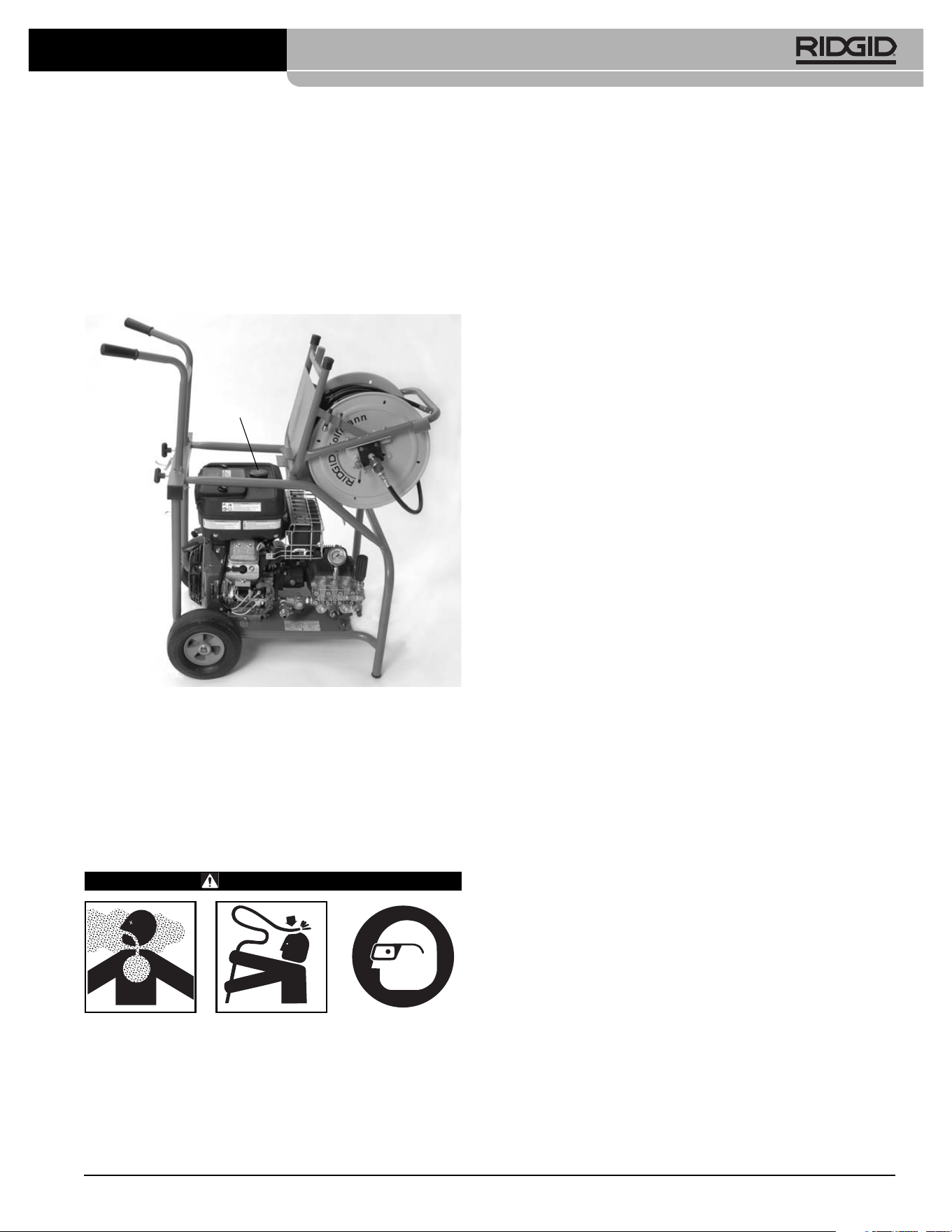

Figure 2 – KJ-3100 Water Jetting Machine

Figure 3 – Machine Serial Number

The machine serial number is located on the frame. The

last 4 digits indicate the month and year of the manufac-

ture. (08 = month, 10 = year).

– Contact RIDGID Technical Services Department at

[email protected], or in the U.S. and

Canada call (800) 519-3456.

Description, Specifications and

Standard Equipment

Description

The RIDGID

Engine Powered Water Jetting Machines are

portable high pressure water jetters designed to use a

combination of water pressure and flow to clear grease,

sludge, sediment and roots out of drains. A highly flexible

and lightweight hose is propelled through the drain by

the reverse jets on the jetter nozzle, and when retrieved

scrubs the line flushing debris away. With the pulse acti-

vation engaged, difficult bends and traps are more easily

negotiated. All machines are equipped with a gasoline en-

gine to drive the triplex plunger pump.

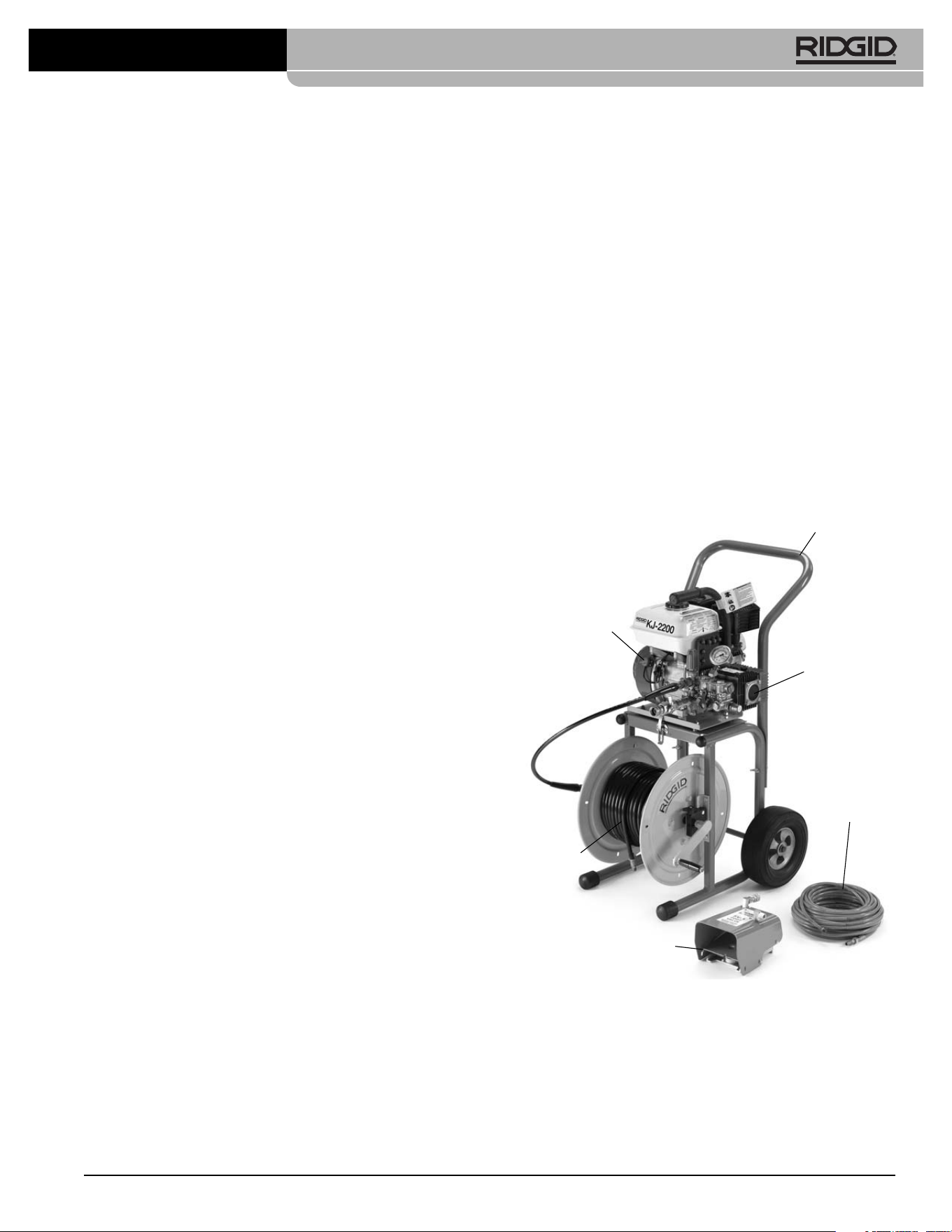

Figure 1 – KJ-2200 Water Jetting Machine

Handle

Engine Switch

Engine Pump

Specifications

Jetter Motor Pressure Flow Rate Drain Line Weight (lbs)

Model H.P. (PSI) (GPM) Capacity (w/o Hose Reel)

KJ-2200 6.5 2200 2.4 1

" - 6" 65 (30 kg)

KJ-3100 16 3000 5.5 2" - 10" 262 (119 kg)

Pump

Manual Holder

Handles

Engine

Foot Switch

Date Code

Reel

Hose

Foot Switch

Hose

Reel

Icons

Standard Equipment

All Jetters come with

• Appropriate Jetter Nozzles

• Nozzle Cleaning Tool

• FV-1 Foot Valve

• Engine Operator’s Manual

See the RIDGID catalog for specific equipment sup-

plied with each catalog number.

This machine is made to clean drains. If prop-

erly used it will not damage a drain that is in good con-

dition and properly designed, constructed and

maintained. If the drain is in poor condition or not prop-

erly designed, constructed or maintained, the drain

cleaning process may not be effective or could cause

damage to the drain. The best way to determine the con-

dition of a drain before cleaning is through visual in-

spection with a camera. Improper use of this jetting

machine can damage the jetter and the drain. This ma-

chine may not clear all blockages.

Machine Assembly

WARNING

To prevent serious injury during use and prevent

machine damage, follow these procedures for proper

assembly.

Engine Oil

Jetter is shipped without oil in the engine.

Operating the engine without oil will result in engine

failure. Add oil prior to operation. See supplied engine

operator’s manual for specific information on adding oil

and oil selection.

Pump/Gearbox Oil

Pump: Replace the plug in the top of the pump and re-

place with dipstick/breather cap. Operating the jetter

with the plug in place could damage the pump seals.

Check oil level per

Maintenance Instruction

section.

Gearbox (KJ-3100 only): Replace the plug in the top of

the pump with dipstick/breather cap. Oper ating the jetter

with the plug in place could damage the gearbox seals.

Check lubricant level per the

Maintenance Instruction

section.

Figure 4 – Assembly of the KJ-2200

KJ-2200 Transport Cart

1. Install retaining clip into inner groove on each end of

axle.

(See Figure 4.)

2. Slide a wheel over each end of axle.

3. Install retaining clip into outer groove on each end of

axle to retain wheel.

4. Use the supplied carriage bolts and wing nuts to at-

tach the handle to the frame.

5. Lift the motor/pump assembly onto the cart, aligning

the holes in the base plate with the pins in the top of

the cart. Use the latches on the cart to retain the

motor/pump. Make sure the assembly is securely

attached.

KJ-3100 Handle Assembly

1. Insert handle through the two holes in the rear cross

bar of the frame.

(See Figure 5.)

2. Insert a hairpin through the holes at the bottom of the

handle to prevent the handle from pulling out.

3. Screw the T-knobs into the rear cross bar. Adjust

the handles as desired and tighten the knobs to se-

cure the handle.

KJ-2200/KJ-3100 Water Jetting Machines

NOTICE

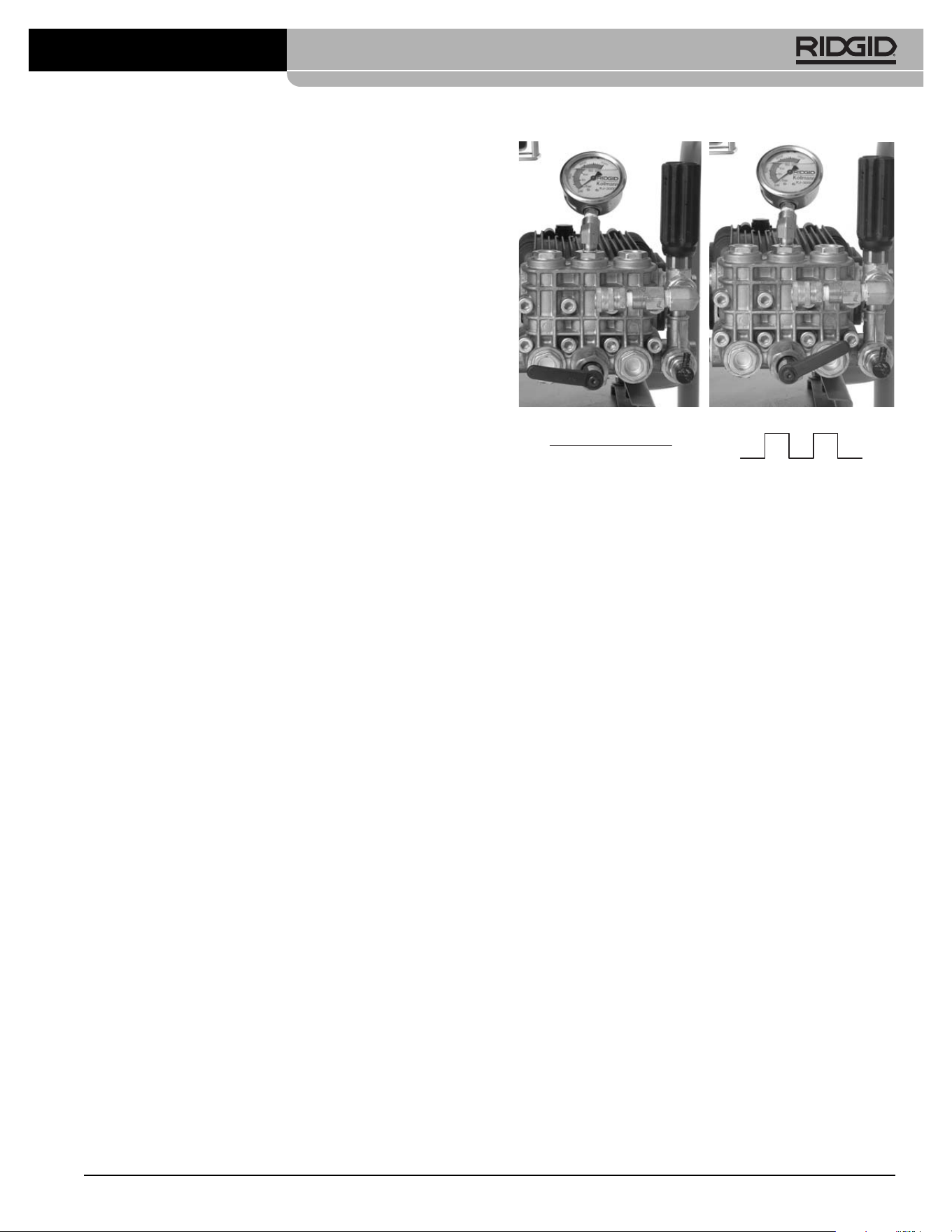

Pressure Mode

Pulse Mode

NOTICE

Outer

Grove

Retaining

Clip

Figure 6A – KJ-2200 Warning Labels

Figure 6B – KJ-2200 Warning Labels

Figure 6C – KJ-3100 Warning Labels

Figure 5 – KJ-3100 Handle Assembly

Pre-Operation Inspection

WARNING

Before each use, inspect your water jetter and cor-

rect any problems to reduce the risk of serious in-

jury from high pressure water and other causes

and prevent jetter damage.

Always wear safety glasses, gloves and other ap-

propriate protective equipment when inspecting

your jetter to protect against chemicals and bac-

teria on the equipment.

1. Make sure that the engine switch/key is in the OFF

position.

2. Clean any oil, grease or dirt from the equipment, in-

cluding the handles and controls. This aids inspection

and helps prevent the machine or control from slipping

from your grip.

3. Inspect the water jetter and accessories for the fol-

lowing:

• Proper assembly and completeness

• Broken, worn, missing, mis-aligned, binding or

loose parts

• Presence and readability of the warning labels.

(See Figure 6)

• Any other condition which may prevent the safe

and normal operation

If any problems are found, do not use the water jetter

until the problems are corrected.

KJ-2200/KJ-3100 Water Jetting Machines

T-Knobs

Insert

Hair Pin

gasoline. See engine operator’s manual for details.

Use caution when handling gasoline. Re-fuel in a

well ventilated area. Do not overfill tank and do not spill

fuel. Make sure tank cap is securely closed.

Figure 8 – KJ-3100 Fuel Tank Access

9. Check the oil level in the pump and gear box (if e -

quipped) and add oil if needed

(see Maintenance

Instructions section).

Machine and Work Area Set-Up

WARNING

Always wear safety glasses, gloves and other ap-

propriate protective equipment when setting up

your jetter to protect against chemicals and bacte-

ria on the equipment. Rubber soled, non-slip shoes

can help prevent slipping on wet surfaces.

Engines produce carbon monoxide, a colorless, o dor -

less poison gas. Breathing carbon monoxide can

cause nausea, fainting or death. Do not start and run

engine in an enclosed area, even if doors and win-

dows are open. Only operate outside.

Set up the jetter and work area according to these

procedures to reduce the risk of injury from high

pressure water, chemical burns, infections, carbon

monoxide and other causes, and prevent jetter dam-

age.

Figure 6D – KJ-3100 Warning Labels

4. Clean water inlet filter/filter washer.Unscrew cover

from bottom of inlet filter for cleaning. Dirt and debris

can restrict the water flow to the pump and cause per-

formance issues.

Figure 7 – Inlet Filter/Filter Washer

5. Inspect the jetter nozzle orifices for any damage or

blockage. Blockages can be cleaned with a nozzle

cleaning tool. Use care not to enlarge nozzle orifices

while cleaning. Damaged nozzles or nozzles with

enlarged orifices can decrease jetter performance

and should be replaced.

6. Inspect the hoses, connectors and fittings for wear and

damage. If there are any kinks, cracks, breaks or

wear through the outer jacket of the hose or other

damage, do not use the hose. Damaged hoses can

burst or leak high pressure water and cause serious

injury. Replacement hoses and fitting should be rated

at or higher than the jetter pressure.

7. Inspect and maintain the engine per the engine op-

erator’s manual.

8. Check engine fuel level. For the KJ-3100, discon-

nect the hose reel latch and rotate the hose reel for-

ward until it rests on the frame to provide access to the

engine gas cap

Figure 8

. If needed, add unleaded

KJ-2200/KJ-3100 Water Jetting Machines

Filter

Fuel Tank

Cap

1. Check work area for:

• Adequate lighting.

• Flammable liquids, vapors or dust that may ignite. If

present, do not work in area until sources have

been identified and corrected. The jetter is not ex-

plosion proof and can cause sparks.

• Clear, level, stable dry place for machine and oper-

ator. If needed, remove the water from the work

area. Wood or other coverings may need to be put

down.

• Jetter location that is in a well ventilated outdoor

area. Do not place the jetter indoors, even with

doors and windows open. Jetter can be located re-

motely from the point of use.

• Suitable water supply.

• Clear path to transport the jetter to the set up loca-

tion.

2. Inspect the drain to be cleaned. If possible, determine

the access point(s) to the drain, the size(s) and

length(s) of the drain, distance to tanks or mainlines,

the nature of the blockage, presence of drain cleaning

chemicals or other chemicals, etc. If chemicals are

present in the drain, it is important to understand the

specific safety measures required to work around

those chemicals. Contact the chemical manufacturer

for required information.

If needed, remove fixture (water closet, etc.) to allow ac-

cess to the drain. Do not feed the hose through a fix-

ture. This could damage the hose and the fixture.

3. Determine the correct equipment for the application.

See the

Specifications

section for information on these

jetters. Drain cleaners and jetters for other applications

can be found by consulting the RIDGID Catalog, on

line at www.RIDGID.com or www.RIDGID.eu

4. Make sure all equipment has been properly inspected.

5. Evaluate the work area and determine if any barriers

are needed to keep bystanders away. Bystanders

can distract the operator. If working near traffic,

erect cones or other barriers to alert drivers.

6. If needed, place protective covers in the work area.

The drain cleaning process can be messy.

7. Take the jetter to the well-ventilated outdoor work

area along the clear path. If the machine needs to be

lifted, use proper lifting techniques. Use care moving

equipment up and down stairs, and be aware of pos-

sible slip hazards. Wear appropriate footwear to help

prevent slips.

Water Supply

Confirm that there is sufficient water flow for jetter. Run a

hose from the water source to the jetter. Use the largest di-

ameter, shortest length hose possible. A

" I.D. hose is the

minimum recommended size. An appropriate backflow

prevention device should be used to comply with all local

codes and ordinances. Turn the water on at the source and

measure the time it takes to fill a clean five gallon bucket.

See the following table for maximum bucket fill times for

each jetter.

Insufficient water flow will prevent the jetter from reaching

the pressure rating and could damage the pump. Inspect

the water in the bucket for dirt and debris. Dirt and debris in

the water supply can cause excess pump wear, clog the jet-

ter filters nozzles and reduce performance. Do not use

water from ponds, lakes or other sources that may be

contaminated.

In cases of insufficient water flow, possible solutions include

using fittings to allow multiple supply hoses to be con-

nected to the jetter or the use of a tank.

If a tank is used, plumb a tee with full port valves to the jet-

ter water inlet as shown in

Figure 9.

Connect a

" (19 mm)

hose no longer than 6 feet (1.8 m) to the valve on the out-

let of the tee, and connect the water supply to the run of the

tee. Either place the hose end in the tank or connect to the

tank outlet. The entire length of the tank hose should be no

more than 5" (12.7 cm) above the jetter water inlet, or

the jetter will not draw water from the tank.

Figure 9 – Water Supply Connections When Using A Tank

KJ-2200/KJ-3100 Water Jetting Machines

Jetter GPM Rating Maximum 5 Gallon

Bucket Fill Time

KJ-2200 2.4 125 seconds

KJ-3100 5.5 55 seconds

Hose To

Tank

Water In To Jetter

Water Supply In

Tee

Inlet Filter

Full Port Valve

Fill the tank prior to starting the jetter. When starting jetter,

turn the tank valve OFF. As soon as the jetter is started,

open the tank valve. Monitor the tank water level, and if

needed, stop jetting to allow the tank to refill. Do not allow

the water level to fall below the hose end.

Hot water can be used for improved cleaning. Do not

use water hotter than 140°F. – this can cause the pump

thermal overload to open. When using hot water, use

appropriate personal protective equipment to reduce the

risk of burns.

When using in cold weather, use precautions to prevent

water from freezing in the pump. This can damage the

pump.

Make sure that the inlet supply valve on the jetter is

closed and attach the supply hose to the jetter.

Drain Preparation

If working through a manhole, storm grate or other large ac-

cess, use pipe and fittings to create a guide for the jetter

hose from the drain opening to operation point. This will pre-

vent the jetter hose from whipping around in the access and

protect the hose from damage.

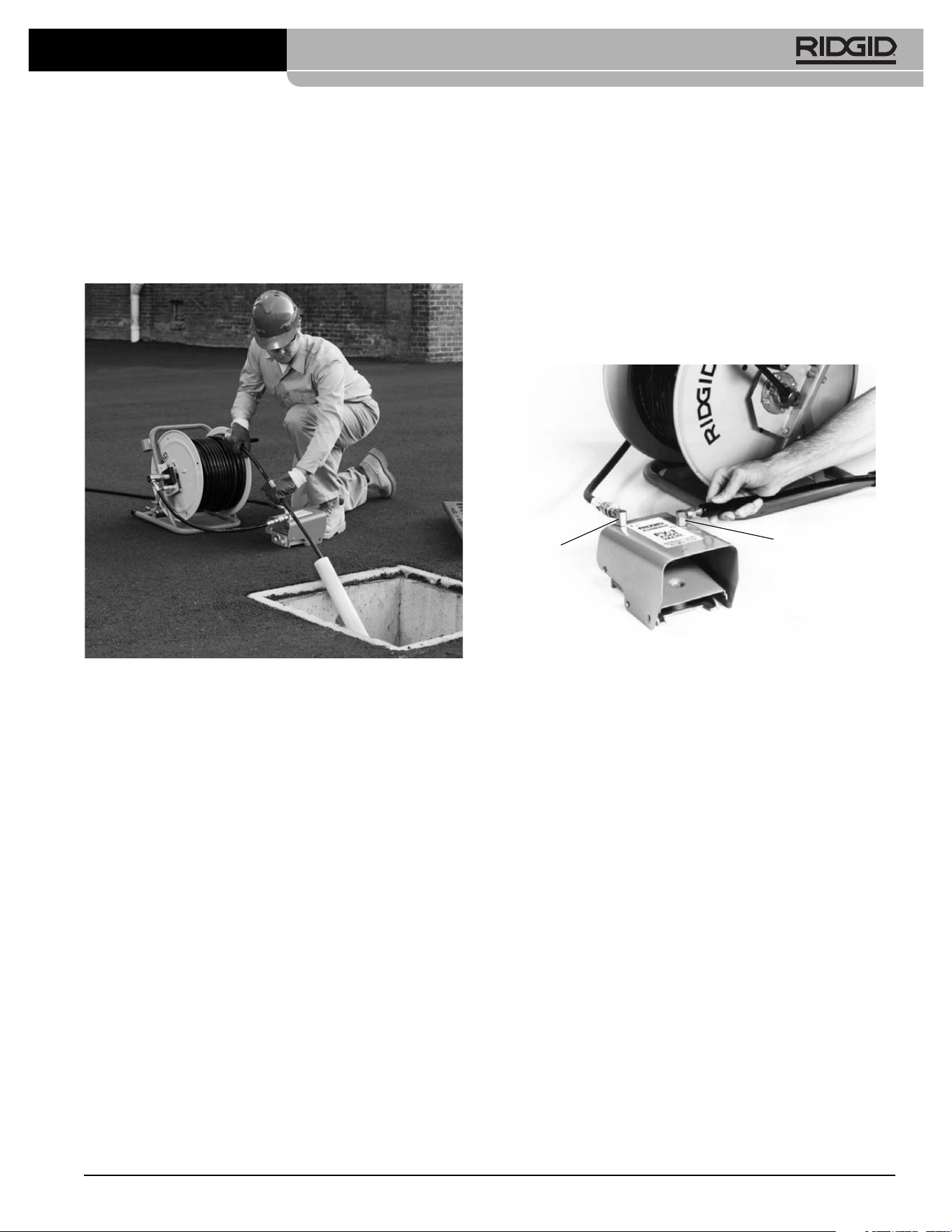

Figure 10 – Extending the Drain Opening to the

Operation Point

Hose Set-Up

Use care when routing jetter hoses. Routing hoses over

rough surfaces, sharp edges, crossing hoses, etc. can

damage the hose jacket, especially when the jetter is used

in the pulse mode. Keeping the jetter hose on the reel

will help to minimize hose damage.

KJ-2200/KJ-3100 Water Jetting Machines

1. Select a jetter hose size appropriate for the drain

being cleaned. It is not generally recommended to

connect two jetter hoses together for cleaning drains.

The connection between the two hoses is less flexible

and can prevent passage through fittings

See Jetter

Hose Selection Chart.

2. As needed, separate the hose reel from the mot -

or/pump assembly. Locate the hose reel within 3 feet

of the drain opening. Do not allow excessive amounts

of hose outside of the drain to prevent hose dam-

age. If the hose reel cannot be placed within 3 feet of

the drain opening, extend the drain opening back to

the hose reel with similar sized pipe and fittings.

3. Route a hose from the jetter to the IN fitting on the foot

valve. Use PTFE tape to seal the connection. Position

the foot valve for accessibility. You must be able to

control the jetter hose and the foot valve.

4. Connect the hose from the reel to the OUT fitting

on the foot valve.

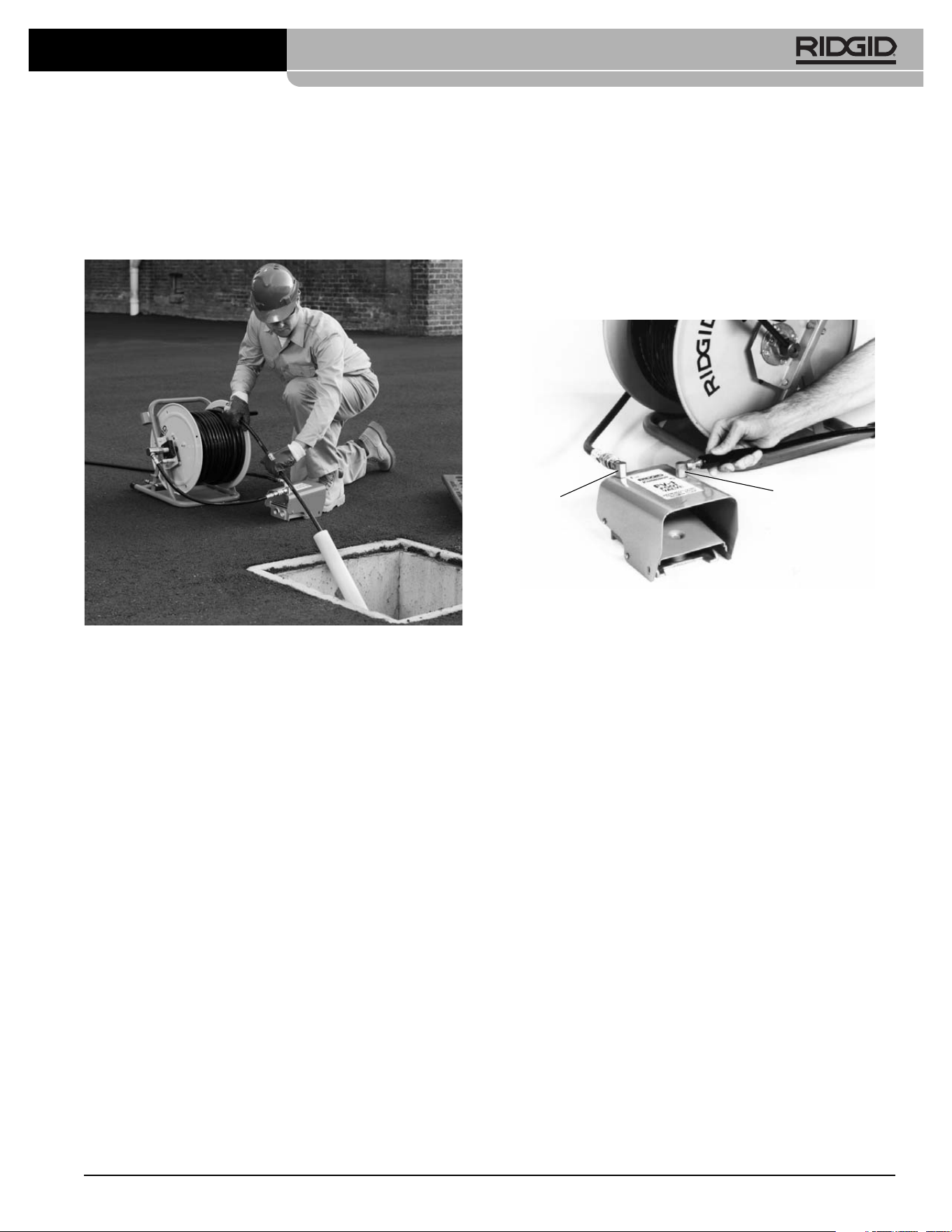

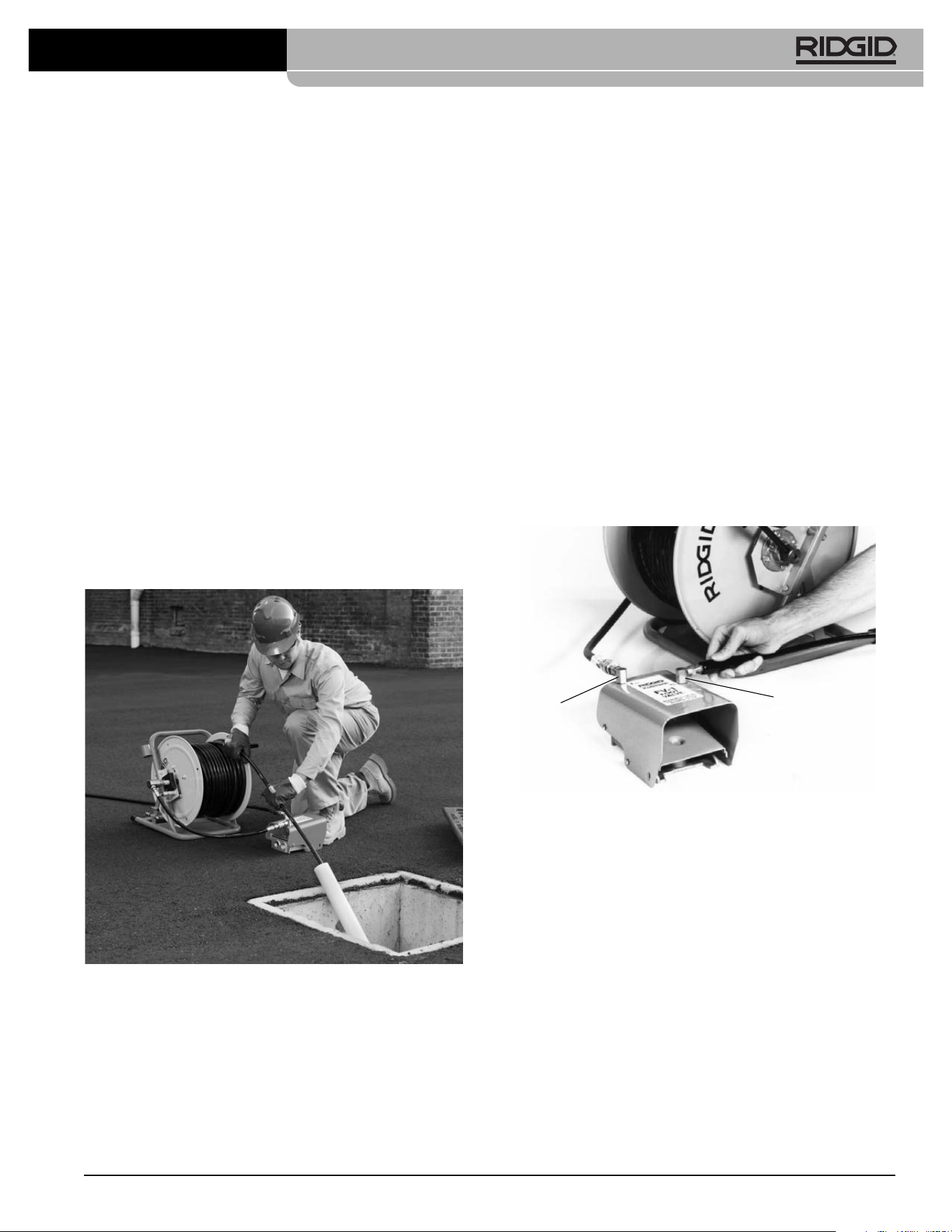

Figure 11 – Foot Valve Connection

5. Mark the jetter hose near the end to indicate when the

nozzle is getting close to the drain opening when

withdrawn. This will help prevent the nozzle from

coming out of the drain and whipping around. The dis-

tance depends on the configuration of the drain, but

should be at least 4'/1.2 m.

6. Remove the nozzle from the end of the jetter hose

and place the end of the jetter hose in the drain.

Open the inlet supply valve to purge the air and any

debris from the jetter and hoses. Allow water to flow

for at least 2 minutes.

7. Close the inlet supply valve.

8. Select a nozzle. Use nozzles specifically sized for the

jetter being used. Using incorrect nozzles can cause

poor performance (low operating pressure or low

flow) or may damage the jetter with excessively high

In Fitting

Out Fitting

KJ-2200/KJ-3100 Water Jetting Machines

pressures. Make sure the nozzle orifices are clear and

open.

See Jetter Nozzle Selection Chart.

If using the RR3000 nozzle for drains larger than 6"

and up to 9"/ 229 mm, the extension must be used.

For drains 6"/ 152 mm and smaller, no extension is

needed. If needed, firmly hand tighten the extension

to the RR3000 – do not over tighten. Using the

RR3000 nozzle in a line larger than 6" and up to 9"

without an extension, or in lines larger than 9" may

allow the nozzle to change direction in the drain, exit

at the user and cause serious injury

(Figure 12)

9. Firmly hand tighten the nozzle to the end of the hose

– do not over tighten. Over tightening the nozzle can

damage the nozzle and cause poor performance.

10. Insert the hose with nozzle attached into the drain and

open the inlet supply valve. Confirm that water flows

freely through the nozzle and close the inlet supply

valve.

Figure 12 – RR3000 Nozzle with Extension

JETTER HOSE SELECTION CHART

Nozzle Hose Hose

Applications Pipe Size Size Size (ID) Size (OD)

Bathroom sinks, urinals, and small lines. 1

"– 2"

" NPT

Kitchen sinks, laundry tubs and stacks, clean-outs, and vents. 2" – 3"

" NPT

Shower and floor drains, lateral lines, and grease traps. 3" – 4"

" NPT

Lateral and main lines. 4" – 6"

" NPT

Stacks, clean-outs and vents. 2" – 3"

" NPT

Floor drains, lateral lines, and grease traps. 3" – 4"

" NPT

Lateral and main lines. 4" – 10"

" NPT

Thread Size

Hose Size (Inside Diameter)

Hose Size (Outside Diameter)

Features four (4) reverse jet thrusts for maximum propulsion to jet long distances. Use this

nozzle for most applications.

Uses three jet thrusters in reverse plus one jet pointed forward to penetrate solid grease or sludge

blockages. The forward jet blasts a small hole in the blockage for the nozzle to follow. It is also

very effective when jetting ice blockages.

Use the drop head to help negotiate difficult bends. This nozzle has four (4) reverse jet thrusts.

Use the spinning nozzle to help clean grease and similar blockage from drain.

Use to clear roots and other type of blockages.

NOTE! Use extension to stabilize the RR3000 when cleaning 8" diameter drains.

" NPT

H-101

H-102

H-104

H-105

" NPT

H-111

H-112

H-115

RR3000

Thread Size

Hose Size (Inside Diameter)

Hose Size (Outside Diameter)

Features three reverse jet thrusts for maximum propulsion to jet long distances. Use this noz-

zle for most applications.

Uses three jet thrusters in reverse plus one jet pointed forward to penetrate solid grease or sludge

blockages. The forward jet blasts a small hole in the blockage for the nozzle to follow. It is also

very effective when jetting ice blockages.

Use the drop head to help negotiate difficult bends. This nozzle has three reverse jet thrusts.

Use the spinning nozzle to clean grease and similar blockage from drain.

" NPT

H-61

H-62

H-64

H-65

" NPT

H-71

H-72

H-75

JETTER NOZZLE SELECTION CHART

KJ-3100

KJ-2200

Extension

KJ-3100

KJ-2200/KJ-3100 Water Jetting Machines

Operating Instructions

WARNING

Always wear eye protection to protect your eyes

against dirt and other foreign objects. Always wear

appropriate personal protective equipment for the

work environment.

Never operate the jetter with the hose end outside of

the drain. Hose can whip, causing striking injuries

and spray can penetrate skin and cause serious in-

jury.

High pressure fluid can inject under skin resulting in

serious injury, including amputation. Do not direct

spray at people or animals.

Do not operate jetter above pressure rating or 140°F

(inlet water temperature). This increases the risk of

injury, including burns, and damage to the jetter.

One person must control both the jetting process

and the foot valve. Always use the foot valve. If

the jetter hose comes out of the drain, the operator

must be able to shut the water flow off to reduce the

risk of the jetter hose whipping, causing striking

and high pressure injection injuries.

Always use appropriate personal protective equip-

ment while handling and using drain cleaning equip-

ment. Drain may contain chemicals, bacteria and

other substances that may be toxic, infectious,

cause burns or other issues. Appropriate personal

protective equipment always includes safety glasses

and gloves, and may also include equipment such as

latex or rubber gloves, face shields, goggles, pro-

tective clothing, respirators, and steel toed footwear.

Follow operating instructions to reduce the risk of

injury from whipping hoses, high pressure liquid in-

jection, carbon monoxide and other causes.

1. Make sure that machine and work area is properly set

up and that the work area is free of bystanders and

other distractions. If the jetter is located remotely

from the point of use, another person should be lo-

cated at the jetter.

2. Insert the hose with nozzle attached into the drain at

least three feet so that the end of the hose will not

come out of the drain and whip around when the

machine is started.

3. Confirm that the pulse actuator lever is rotated count -

er-clockwise in the “Pressure” position

(Figure 16)

4. Open the inlet supply valve. Never start the engine

without the water supply turned ON. This can damage

the pump.

5. Press the foot valve to reduce pressure and allow the

engine to start. Confirm that water flows freely through

the nozzle. Following the starting instructions supplied

in the engine manual, start the engine. Allow the en-

gine to warm up.

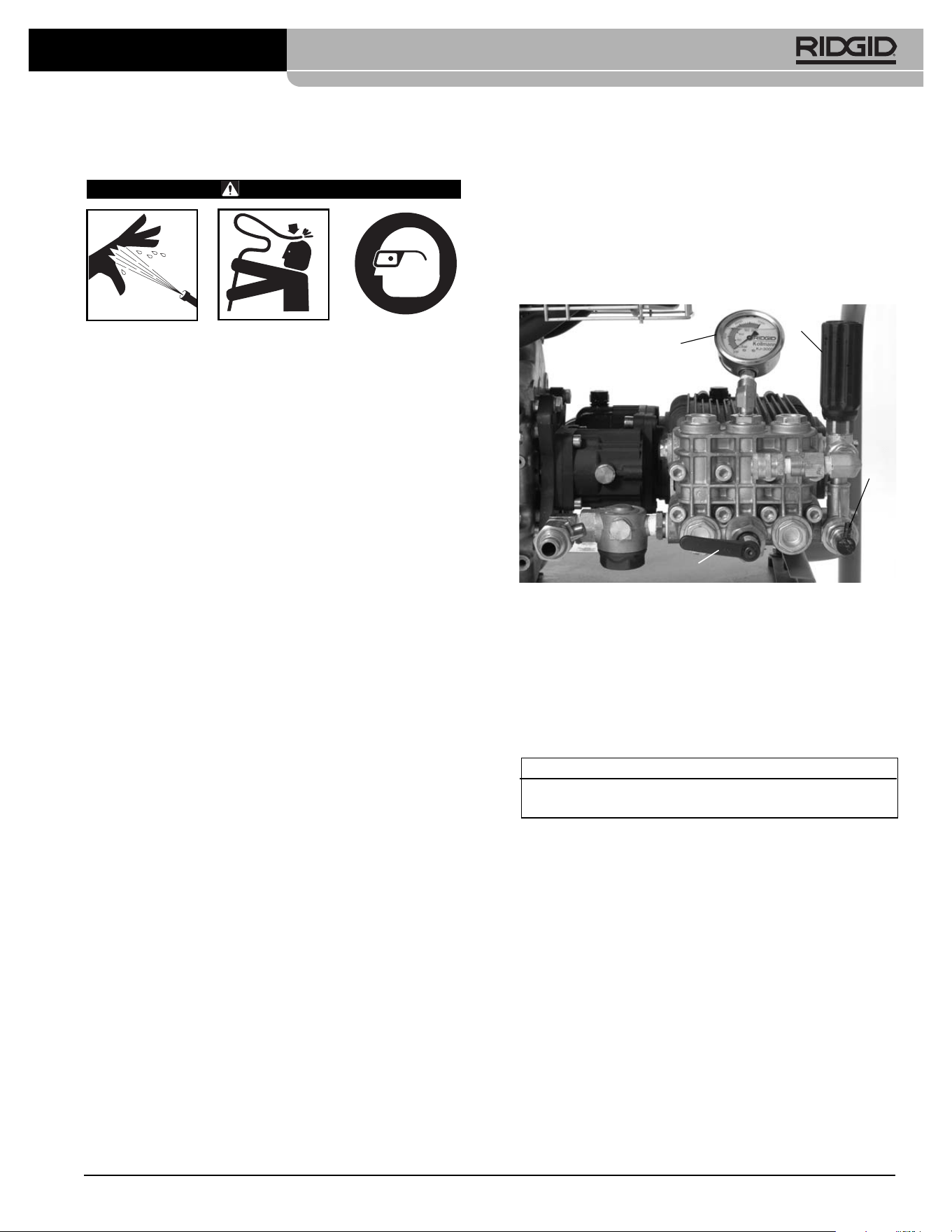

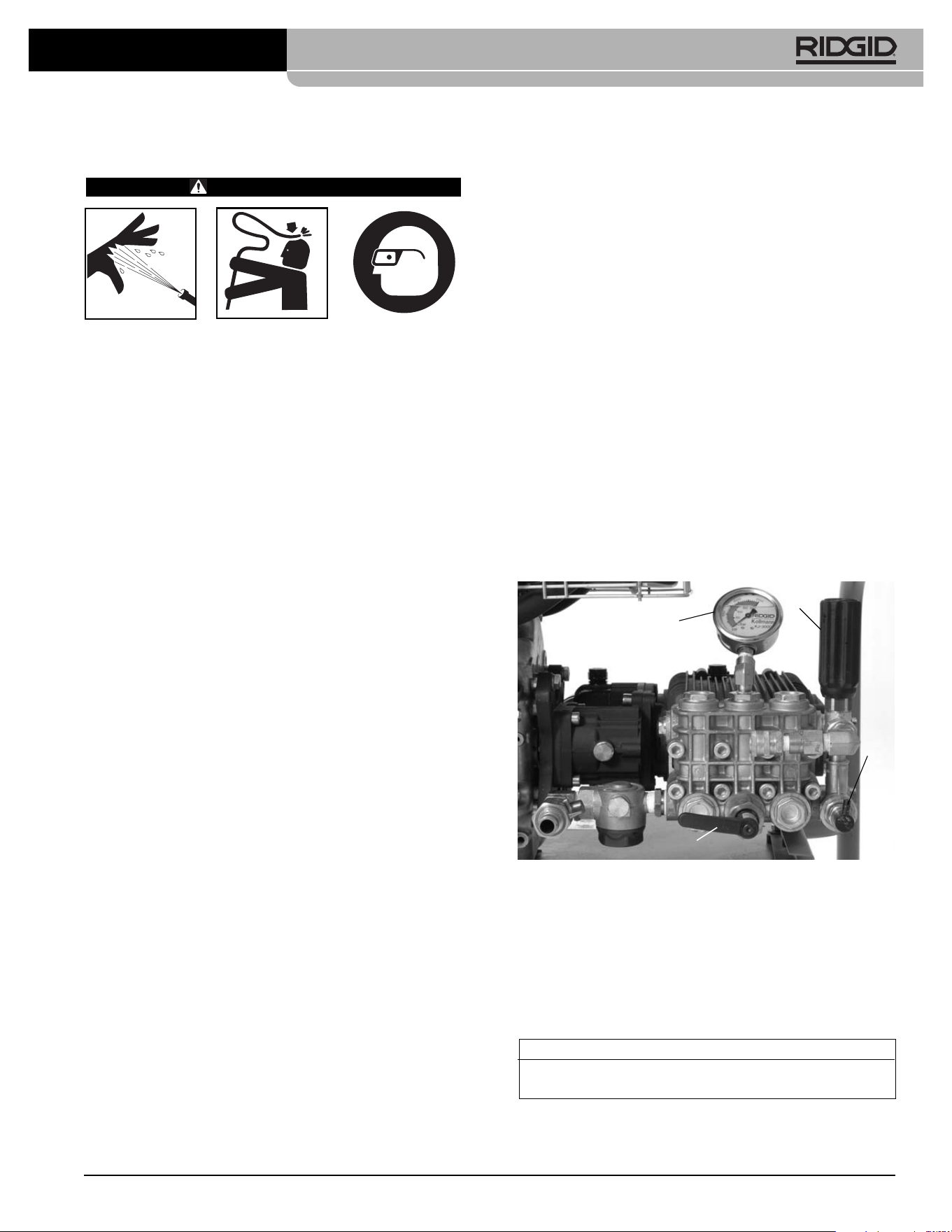

Figure 13 – Controls

6. Turn the unloader valve while monitoring the pressure

gauge to adjust the pressure as desired (clockwise to

increase pressure, counter-clockwise to decrease

pressure). Do not exceed the machine pressure rat-

ing being used. Do not force the unloader valve or use

wrench es or tools to turn. This will damage the un-

loader valve.

If the jetter will not generate the rated pressure or is er-

ratic

• Make sure the engine throttle is properly adjusted.

• Make sure that the inlet supply valve is fully open

and other valves in the supply system are fully

open.

• Turn unloader valve clockwise to increase pres-

sure. Do not force.

• Make sure the pulse actuator is on the “Pressure”

setting.

• Cycle the pulse actuator between the “Pressure”

and “Pulse” position several times while the unit is

running to clear any trapped air from the system.

Pressure Gauge

Unloader

Valve

Pulse Actuator

Thermal

Overload

Jetter Pressure Rating

KJ-2200 2200 psi

KJ-3100 3000 psi

KJ-2200/KJ-3100 Water Jetting Machines

• Inspect system for leaks. Use caution during in-

spection to prevent injury. If leaks are found, shut

jetter OFF before fixing.

• Turn the jetter OFF. Check the inlet filter/filter

washer and make sure that they clear of debris.

• Make sure there is adequate water flow to the

jetter.

• Turn the jetter and inlet supply valve OFF. Re -

move the nozzle and clean the orifices with the

nozzle cleaning tool.

• Run the jetter without a nozzle on the hose to re-

move air or debris from the system. Turn the jetter

OFF before removing or attaching the nozzle.

7. Assume a proper operating position.

• Be sure you can control the ON/OFF action of

the foot valve. Do not press the foot valve yet.

• Be sure that you have good balance and do not

have to overreach.

• You must be able to place one hand on the jetter

hose at all times to control and support the hose.

• You must be able to reach the reel for coiling the

hose.

This operating position will help to maintain control

of the jetter hose.

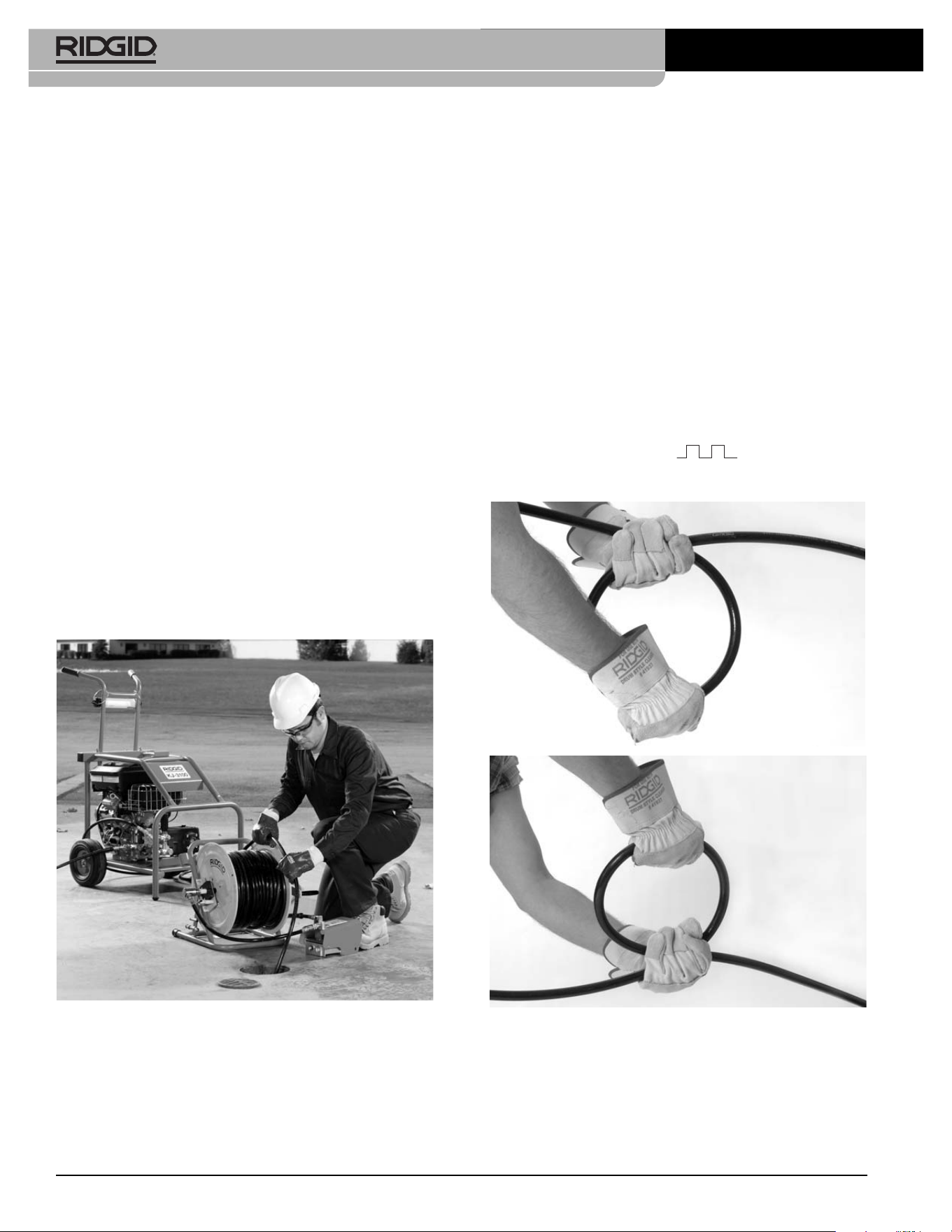

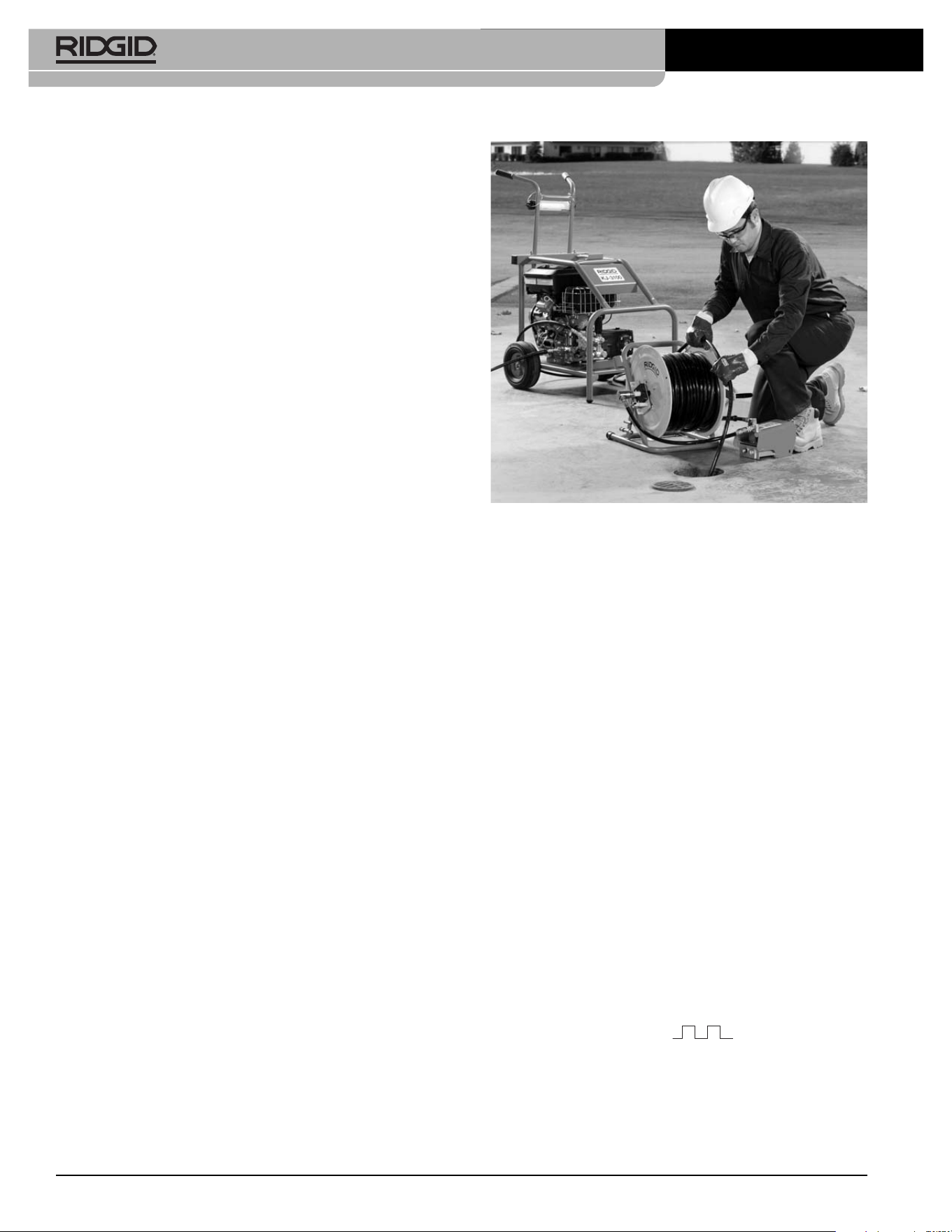

Figure 14 – Proper Operating Position

Jetting the Drain

When jetting a drain, typically the hose is fed into the

drain the full distance to be cleaned and slowly pulled

back. This allows the high pressure water directed at the

drain walls to remove build-up.

Release the locking pin on the hose reel. With at least

three feet of hose in the drain and one hand on the hose

to control its movement, depress the foot valve. The re-

verse jet thrusters on the nozzle will help pull the hose into

the drain. Feed the hose in the as far as needs to be

cleaned. If the hose stops, it has encountered some type

of obstruction.

If the nozzle cannot pass through an obstruction, such as

a change in direction (trap, turn, etc.) or a blockage.

• Use sharp thrusts of the hose

• Rotate the hose a quarter to half turn to orient the

set of the hose to the direction change (If the

hose is rotated, once through the obstruction,

turn the hose back to help prevent kinks)

See

Figure 15.

• Use the pulse mode.

(see next section)

• Use a trap hose or smaller diameter hose.

Figure 15 – Rotating the Hose.

Once past a blockage, take the time to clean that section

of drain prior to moving forward. Move several feet past

the area of the obstruction and slowly pull the nozzle

back through the area of the obstruction. Do this several

times and then move further into the drain.

KJ-2200/KJ-3100 Water Jetting Machines

Watch the drain water level. If the water level gets too

high, you may need to turn the jetter OFF and allow the

water to drain prior to continuing. Jetting when the line is

full of water is less effective than when the line is empty.

Do not allow the jetter to run for extended period of time

with the foot valve OFF. When the foot valve is OFF,

water recirculates in the pump and cause the water to heat

up. This can cause the pump thermal overload to open.

Once the nozzle is the desired distance into the drain,

slowly (1 ft /minute for heavy drain accumulations) pull the

nozzle back through the drain. Use one hand to control the

hose and the other to wind the hose onto the reel. Watch

as the nozzle gets closer to the drain opening that the noz-

zle does not come out of the drain while water is flowing.

This could allow the hose to whip around and cause

striking and high pressure fluid injuries. Always control the

hose. Look for the mark on the hose near the nozzle.

Release the foot valve to shut off the water flow.

Turn OFF the engine as directed in the engine manual,

and depress the foot valve to release the system pressure.

Never leave the system pressurized. If needed, change

the nozzle and continue cleaning following the above

process. Several passes through a line are recommended

for complete cleaning.

When finished, with the jetter shut off, remove the nozzle

and open inlet supply valve to flush out the pump and

hose. If using the jetter in cold weather conditions, im-

mediately drain the water from the system to help prevent

damage from freezing. See

Machine Storage

for infor-

mation on freeze protecting.

Using the Pulse Mode

When manipulating the hose is not enough to pass through

a direction change or obstruction, the pulse mode should

be used. The pulse mode induces large variation in water

pressure that causes the hose to vibrate, easing hose

advancement.

1. Turn the pulse actuator lever clockwise to the “Pulse”

position. In pulse mode, the pressure gauge will read

less than full pressure. This is normal.

Figure 16 – Pulse Actuator Lever Position

2. If needed, use sharp thrusts of the hose and hose ro-

tation to help the nozzle through the obstruction.

3. Once through the obstruction, turn the pulse actuator

lever counter-clockwise to the “Pressure” position.

Do not leave the jetter in pulse mode any longer

than needed to pass through an obstruction. Exces -

sive use of the pulse feature can cause premature

wear on hoses and system.

Using Water Jetter Machine as a

Pressure Washer

The RIDGID water jetting machines can also be used as

pressure washers with the addition of the pressure wash

package. Use as a pressure washer is similar to use as a

jetter, and those instructions should be used in conjunction

with the following.

1. Locate an appropriate work area.

2. Make sure all equipment has been properly inspected.

3. Attach the wash wand to the wash wand hose. Al -

ways use hose with a pressure rating at least as

high as the jetter pressure rating. Use a thread sealant

to prevent leaks.

4. Attach hose to the jetter outlet. Make sure the ends of

the hose are securely connected to prevent them

from coming off under pressure.

5. Connect an appropriate water supply, as discussed

earlier, to the jetter.

6. Open the inlet supply valve and squeeze the wash

wand trigger to allow water to flow and purge any air

from the system. Never start the engine without the

water supply turned ON. This can damage the pump.

PULSEPRESSURE

KJ-2200/KJ-3100 Water Jetting Machines

7. Make sure that pulse actuator lever is rotated counter-

clockwise in the “Pressure” position.

8. Wash Wand Nozzle Adjustments – By rotating the

nozzle, the wash pattern can be adjusted from a fine

stream to a wide fan type spray. By pulling the nozzle

forward (low pressure) and backward (high pres-

sure), the pressure can be adjusted. Make sure that

the nozzle is pulled back to the high pressure position

to start operation.

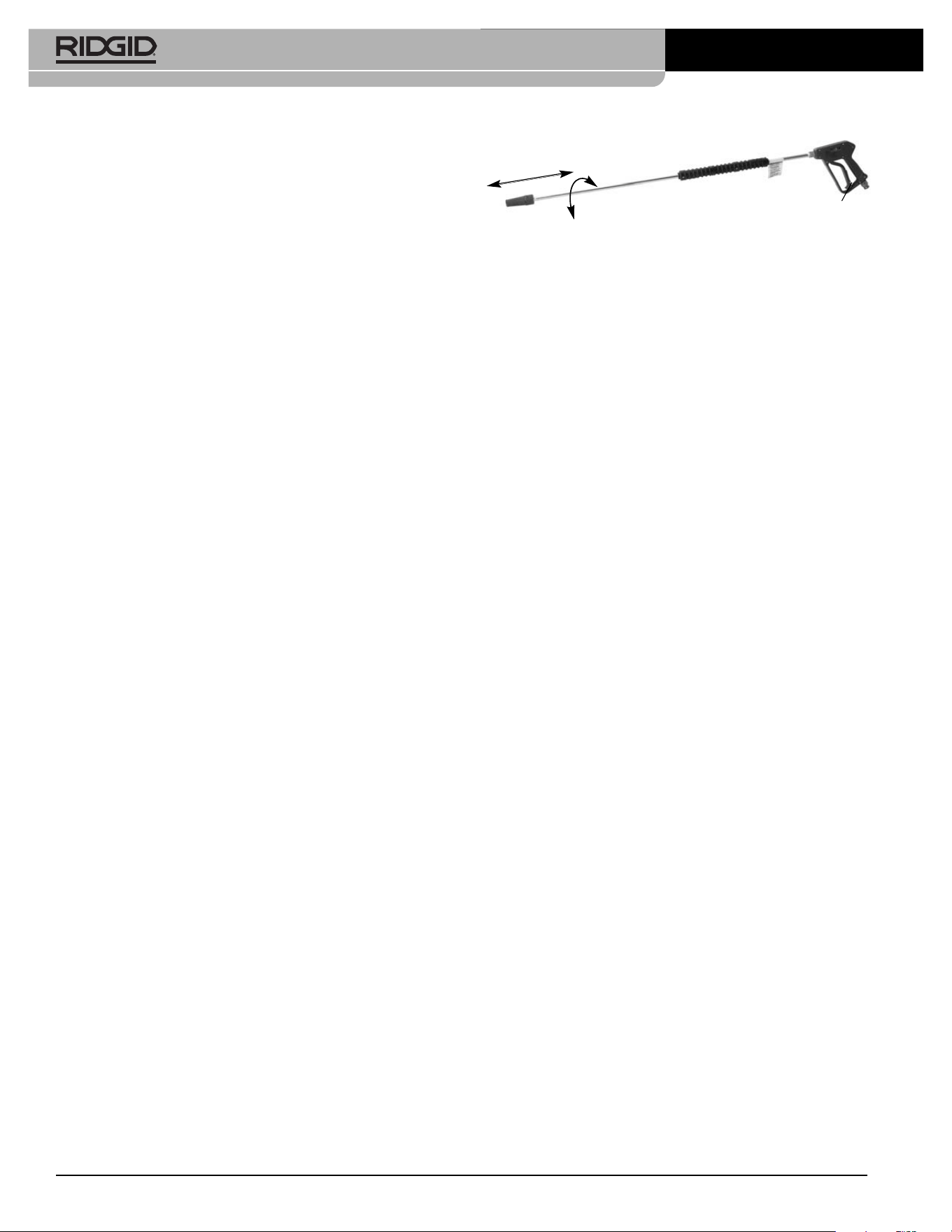

Figure 17 – Wash Wand Nozzle Adjustments

9. Wash Wand Lock Out – the wash wand includes a

lock out on the back of the trigger. Flip the lock out

down to prevent the operation of the trigger when the

wash wand is not in use.

10. With the wand pointed in a safe direction, squeeze the

wash wand trigger to reduce pressure and allow the

engine to be started. Following the starting instructions

supplied in the engine manual, start the engine. Allow

the engine to warm up. Release the trigger as soon as

the engine starts.

11. With the wand pointed in a safe direction, squeeze the

wash wand trigger. Turn the unloader valve while

monitoring the pressure gauge to adjust the pres-

sure as desired. Do not exceed the machine pressure

rating. Release the wash wand trigger.

Pressure Washer Operation

1. When using as a pressure washer use both hands to

grip and direct the wash wand for greater control.

Never direct the wash wand at people. High pressure

fluid can inject under skin resulting in serious injury.

Never direct wash wand at electrical equipment or

wiring to reduce the risk of electrical shock.

2. Control the flow of water with the trigger. Use care

when using the pressure washer. Holding the nozzle

too close to a surface can damage it. Test a small, in-

conspicuous area to confirm the settings work as

desired.

3. Do not allow the jetter to run for extended period of

time with the trigger OFF. When the trigger is OFF,

water recirculates in the pump and it causes the

water to heat up. This can cause the pump thermal

overload to open.

4. Once pressure washing is complete, release the trig-

ger and turn OFF the engine as directed in the engine

manual. Squeeze the trigger to release system pres-

sure. Never leave the system pressurized.

Detergent Injector

1. If needed, attach the detergent injector to the outlet

port. Remove the output hose and attach the deter-

gent injector with arrow on the unit pointing the same

direction as the water flow. Use thread sealant to

prevent leaks. Reattach the output hose.

2. Attach the siphon hose to the detergent injector.

Place the strainer end of hose into the detergent

container. Only use detergents designed for use with

pressure washers. Follow all detergent instructions.

Do not spray flammable liquids or toxic chemicals.

Other detergents, solvents, cleaners, etc. can damage

the jetter, or cause serious injury.

3. When pressure washing, detergents are only dis-

pensed when wash wand nozzle is in the low pres-

sure position. Pull the nozzle forward to the low

pressure position to dispense detergent.

4. During operation, the detergent application rate can be

adjusted by turning the sleeve on the detergent in-

jector. Counter-clockwise increases the amount of

detergent, clockwise decreases.

5. When detergent application is complete, remove the

strainer from the detergent, place into a bucket of

clean water and flush the system of any detergent.

Maintenance Instructions

WARNING

Before performing any maintenance, engine switch

should be in OFF position and spark plug wires

should be disconnected to prevent inadvertent op-

eration. Press foot valve or wand trigger to release

any fluid pressure in system.

Always wear safety glasses and gloves when per-

forming any maintenance to help protect against

drain chemicals and bacteria.

Cleaning

The hose should be cleaned as needed with hot, soapy

water and/or disinfectants. Do not allow water to enter

the engine or electrical system. Do not clean with pres-

sure washer. Wipe the unit down with a damp cloth.

Low

Pressure

High

Pressure

Lock Out

Pattern

Adjustment

KJ-2200/KJ-3100 Water Jetting Machines

Engine

Maintain the engine as directed in the engine operator’s

manual supplied with the unit.

Pump Lubrication

Check the pump oil level prior to use. Place the jetter on

a level surface. Wipe any dirt and debris from the area

of the dipstick and remove the dipstick – check the oil

level. If needed, add SAE 30W non-detergent oil. Do not

overfill. Reinstall dipstick.

Change oil in pump after first 50 hours of operation

and every 500 hours of operation after that. With the

pump warm from operation, remove plug on bottom of

pump and drain oil into suitable container. Replace

plug. Fill with approximately 32 oz of SAE 30W non-de-

tergent oil using the checking procedure.

Gearbox Lubrication

Check the gearbox oil level prior to use. Place the jetter

on a level surface. Wipe any dirt and debris from the

area of the dipstick and remove the dipstick – check the

oil level. If needed, add SAE 90W gear lubricant. Do not

overfill. Reinstall dipstick.

Change oil in gearbox every 500 hours of operation.

With the gearbox warm from operation, remove plug on

bottom of gearbox and drain oil into suitable container.

Replace plug. Fill with approximately 8 oz of SAE 90W

gear lubricant oil using the checking procedure.

Preparing Pump for Cold Weather

Storage

If the jetter will be stored under conditions

where the temperature is near or below 32°F (0°C),

the jetter must be properly prepared. If water freezes in

the pump, it can damage it.

There are two methods for preparing the jetter for cold

weather storage. The first is to open all valves in the sys-

tem and use compressed air to force any water out of

the system. This can also be used to remove water

from the hoses.

The second method uses RV antifreeze (non-ethylene

glycol antifreeze). Do not use ethylene glycol antifreeze

in the jetter pump. Ethylene glycol cannot be used in

drainage systems.

1. Attach a 3 foot section of hose to the inlet supply

valve and open valve.

2. Place the end of the hose into the container of RV an-

tifreeze.

3. Remove the nozzle from the end of the hose.

4. Start the jetter and run until antifreeze comes out of

the end of the hose.

Accessories

WARNING

To reduce the risk of serious injury, only use ac-

cessories specifically designed and recommended

for use with the RIDGID Water Jetter Machines,

such as those listed below. Other accessories suit-

able for use with other tools may be hazardous

when used with RIDGID Water Jetter Machines.

NOTICE

Catalog Model

No. No. Description

62882 H-5 Mini Hose Reel (No Hose included)

64737 H-30 H-30 Cart with Hose Reel

62877 H-30 WH H-30 Cart with Hose Reel and 110' x

" Jet Hose

64077 HP-22 Pressure Wash Package, KJ-2200

64767 HW-22 Wash Wand, KJ-2200

51572 H-1235 Wash Wand Hose

" x 35'

48157 FV-1 Foot Valve

66732 HF-4 Quick Connect Hose

48367 H-25 Winterizing Kit

47542 H-21 Nozzle Cleaning Tool

67187 H-32 Jet Vac

KJ-2200 Jetter Accessories

Catalog Model Hose Hose

No. No. Description I.D. O.D.

64772 H-61 Propulsion Nozzle

" NPT

64777 H-62 Penetrating Nozzle Fits

" Hose

64782 H-64 Drop Head Nozzle

82842 H-65 Spin Nozzle 2200

64787 H-71 Propulsion Nozzle

" NPT

64792 H-72 Penetrating Nozzle Fits

" Hose

82852 H-75 Spin Nozzle 2200

47592 H-1425

" x 25'

47597 H-1435

" x 35'

47602 H-1450

" x 50'

" Trap Hose

49272 H-1475

" x 75' Orange

49277 H-1400

" x 100'

64732 H-1415

" x 150'

50002 HL-1 Flexible Leader,

″

50007 HL-2 Flexible Leader,

″

47607 H-1250

" x 50'

47612 H-1275

" x 75'

47617 H-1200

" x 100'

51587 H-1211

" x 110'

" Jet Hose

49487 H-1215

" x 150' Black

51597 H-1220

" x 200'

KJ-2200 Jetter Nozzles and Hoses

KJ-2200/KJ-3100 Water Jetting Machines

Catalog Model

No. No. Description

62882 H-5 Mini Hose Reel

64862 H-38 Hose Reel (Fits KJ-3100)

64902 H-38 WH Hose Reel with 200' x

" ID Hose (Fits KJ-3100)

64797 HW-30 Wash Wand, KJ-3100

48367 H-25 Winterizing Kit

48157 FV-1 Foot Valve

66732 HF-4 Quick Connect Hose (Reel to Foot Valve)

47542 H-21 Nozzle Cleaning Tool

67187 H-32 Jet Vac

KJ-3100 Jetter Accessories

Catalog Model Hose Hose

No. No. Description I.D. O.D.

38698 H-101 Propulsion Nozzle

" NPT

38713 H-102 Penetrating Nozzle Fits

" Hose

38703 H-104 Drop Head Nozzle

38723 H-105

" NPT Spin Nozzle

38693 H-111 Propulsion Nozzle

" NPT

38708 H-112 Penetrating Nozzle Fits

" Hose

38718 H-115S

" NPT Spin Nozzle

16713 RR3000 Root Ranger Nozzle

47592 H-1425

" x 25' Trap Hose

47597 H-1435

" x 35' Trap Hose

" Trap Hose

47602 H-1450

" x 50' Trap Hose Orange

49272 H-1475

" x 75' Trap Hose

49277 H-1400

" x 100' Trap Hose

64732 H-1415

" x 150' Trap Hose

64827 H-3835

" ID x 35' Wash Hose

64832 H-3850

" ID x 50' Jet/Wash Hose

64837 H-3810

" ID x 100' Jet Hose

" Jet Hose

64842 H-3815

" ID x 150' Jet Hose Black

64847 H-3820

" ID x 200' Jet Hose

64852 H-3825

" ID x 250' Jet Hose

64857 H-3830

" ID x 300' Jet Hose

KJ-3100 Jetter Nozzles and Hoses

Machine Storage

Store the jetter in a well ventilated area

protected from rain and snow. Keep the machine in a

locked area that is out of reach of children and people un-

familiar with jetters. This machine can cause serious injury

in the hands of untrained users.

See Maintenance section

for information on cold weather storage. See engine op-

erator’s manual for specific information on engine storage.

Service And Repair

WARNING

Improper service or repair can make machine un-

safe to operate.

The “Maintenance Instructions” will take care of most of

the service needs of this machine. Any problems not ad-

dressed by this section should only be handled by an au-

thorized RIDGID service technician.

Tool should be taken to a RIDGID Independent Author -

ized Service Center or returned to the factory.

For information on your nearest RIDGID Independent

Ser vice Center or any service or repair questions:

• Contact your local RIDGID distributor.

• Visit www.RIDGID.com or www.RIDGID.eu to find

your local RIDGID contact point.

• Contact RIDGID Technical Services Department at

[email protected], or in the U.S. and

Canada call (800) 519-3456

Disposal

Parts of the water jetter contain valuable materials and can

be recycled. There are companies that specialize in re-

cycling that may be found locally. Dispose of the com -

ponents in compliance with all applicable regulations.

Contact your local waste management authority for more

information.

For EC Countries: Do not dispose of elec-

trical equipment with household waste!

According to the European Guideline 2002/ -

96/ EC for Waste Electrical and Electronic

Equipment and its implemen tation into na-

tional legislation, electrical equipment that is

no longer usable must be collected separately and dis-

posed of in an environmentally correct manner.

WARNING

KJ-2200/KJ-3100 Water Jetting Machines

PROBLEM CAUSE CORRECTION

Jetter runs but produces

little or no pressure.

Jetter will not adjust to

full operating pressure

at start-up.

Jetter pressure gage

oscillates from 500 to

full operating pressure.

Troubleshooting

Inadequate water supply.

Air is trapped in system.

Jetter nozzle thrusters are blocked.

Debris or air trapped in system.

Make certain water supply faucet is ON.

Make certain jetter's water supply inlet valve is ON.

Make certain water supply hose is clear and not

kinked or collapsed.

Remove nozzle from jet hose and run jetter to flush

air/debris from system.

Remove nozzle and clean thruster orifices with noz-

zle cleaning tool.

Remove nozzle. Use nozzle cleaning tool to clear

nozzle orifices: select proper wire size and push

completely through each thruster orifice to remove

debris.

Remove nozzle and insert jet hose in drain line.

Run jetter to flush trapped air or debris.

KJ-2200/KJ-3100 Water Jetting Machines

Dégorgeoirs haute-pression

KJ-2200 et KJ-3100

Dégorgeoir haute-pression

Dégorgeoirs haute-pression KJ-2200 et KJ-3100

Notez ci-dessous le numéro de série indiqué sur la plaque signalétique de l’appareil pour future

référence.

Nº de

série

KJ-3100

KJ-2200

AVERTISSEMENT

Familiarisez-vous bien avec le

mode d’emploi avant d’utiliser

l’appareil. L’incompréhension ou

le non-respect des consignes ci-

après augmenteraient les risques

de choc électrique, d’incendie

et/ou d’accident grave.

Table des matières

Fiche d’enregistrement du numéro de série de la machine ....................................................................................19

Symboles de sécurité..................................................................................................................................................21

Consignes générales de sécurité

Sécurité des lieux ......................................................................................................................................................21

Sécurité électrique.....................................................................................................................................................21

Sécurité individuelle ..................................................................................................................................................21

Utilisation et entretien des outils................................................................................................................................22

Service après-vente ..................................................................................................................................................22

Mises en garde du dégorgeoir à jet d’eau.................................................................................................................22

Description, caractéristiques techniques et équipements de base

Description ................................................................................................................................................................23

Caractéristiques techniques ......................................................................................................................................24

Icônes........................................................................................................................................................................24

Equipements de base................................................................................................................................................24

Assemblage de la machine

Huiles moteur ............................................................................................................................................................24

Huiles de pompe et de transmission .........................................................................................................................24

Chariot de transport pour KJ-2200 ............................................................................................................................25

KJ-3100 Assemblage de la poignée..........................................................................................................................25

Contrôle préalable .......................................................................................................................................................25

Préparation de la machine et du chantier .................................................................................................................27

Alimentation d’eau.....................................................................................................................................................28

Préparation du conduit d’évacuation .........................................................................................................................29

Préparation des flexibles ...........................................................................................................................................29

Tableau de sélection des flexibles haute-pression....................................................................................................30

Tableau de sélection des buses................................................................................................................................30

Consignes d’utilisation ...............................................................................................................................................31

Curage haute-pression des conduites d’évacuation .................................................................................................32

Fonctionnement du système à pulsations .................................................................................................................33

Utilisation du dégorgeoir en tant que nettoyeur haute-pression................................................................................34

Fonctionnement du nettoyeur haute-pression...........................................................................................................34

Injecteur de produit de nettoyage..............................................................................................................................34

Consignes d’entretien

Nettoyage ..................................................................................................................................................................35

Moteur .......................................................................................................................................................................35

Lubrification de la pompe ..........................................................................................................................................35

Lubrification de la transmission .................................................................................................................................35

Préparation hivernale de la pompe ...........................................................................................................................35

Accessoires .................................................................................................................................................................36

Stockage de la machine..............................................................................................................................................36

Révisions et réparations.............................................................................................................................................37

Recyclage.....................................................................................................................................................................37

Dépannage ...................................................................................................................................................................38

Garantie à vie............................................................................................................................................Page de garde

*Traduction de la notice originale

Dégorgeoirs haute-pression KJ-2200 et KJ-3100

Consignes générales de sécurité

AVERTISSEMENT

Familiarisez-vous avec l’ensemble du mode d’emploi.

Le non-respect des consignes d’utilisation et de

sécurité ci-après augmenterait les risques de choc

électrique, d’incendie et/ou de grave blessure cor-

porelle.

CONSERVEZ CES INSTRUCTIONS !

Sécurité des lieux

• Assurez-vous de la propreté et du bon éclairage

des lieux. Les zones encombrées ou mal éclairées

sont une invitation aux accidents.

• N’utilisez pas ce matériel en présence de matières

explosives telles que liquides, gaz ou poussières

combustibles. Les appareils électriques produisent

des étincelles susceptibles d’enflammer les poussières

et émanations combustibles.

• Eloignez les enfants et les curieux lors de l’utili -

sation d’un appareil électrique. Les distractions

risquent de vous faire perdre le contrôle de l’appareil.

Sécurité électrique

• Evitez tout contact physique avec les objets reliés à

la terre tels que canalisations, radiateurs, cuisinières

et réfrigérateurs. Tout contact avec la terre augmen -

terait les risques de choc électrique.

Sécurité individuelle

• Soyez attentif, faites attention à ce que vous faites

et faites preuve de bon sens. N’utilisez pas ce

ma tériel lorsque vous êtes sous l’influence de

dro gues, de l’alcool ou de médicaments. Lors de

l’utilisation de ce type d’appareil, un instant d’inattention

risque d’entraîner de graves lésions corporelles.

• Habillez-vous de manière appropriée. Ne portez

pas de vêtements trop amples ou de bijoux. Con -

tenez les cheveux longs. Eloignez vos cheveux,

vos vêtements et vos gants des mécanismes. Les

vêtements amples, les bijoux et les cheveux longs

risquent d’être entraînés dans le mécanisme.

• Ne vous mettez pas en porte-à-faux. Maintenez

une bonne position de travail et un bon équilibre à

tout moment. Cela vous permettra de mieux con-

trôler l’outil en cas d’imprévu.

• Prévoyez les équipements de protection individuelle

nécessaires. Portez systématiquement une protec-

tion oculaire. Le port d’un masque à poussière, de

Symboles de sécurité

Des symboles et mots clés spécifiques, utilisés à la fois dans ce mode d’emploi et sur l’appareil lui-même, servent à signaler

d’importants risques de sécurité. Ce qui suit permettra de mieux comprendre la signification de ces mots clés et symboles.

Ce symbole sert à vous avertir aux dangers physiques potentiels. Le respect des consignes qui le suivent vous permettra d’éviter

les risques de blessures graves ou mortelles.

Le terme DANGER signifie une situation dangereuse potentielle qui, faute d’être évitée, provoquerait la mort ou de

graves blessures corporelles.

Le terme AVERTISSEMENT signifie une situation dangereuse potentielle qui, faute d’être évitée, serait sus-

ceptible d’entraîner la mort ou de graves blessures corporelles.

Le terme ATTENTION signifie une situation dangereuse potentielle qui, faute d’être évitée, serait susceptible

d’entraîner des blessures corporelles légères ou modérées.

Le terme AVIS IMPORTANT signifie des informations concernant la protection des biens.

Ce symbole indique la nécessité de lire le manuel soigneusement avant d’utiliser le matériel. Le mode d’emploi renferme

d’importantes informations concernant la sécurité d’utilisation du matériel.

Ce symbole indique le port obligatoire de lunettes de sécurité intégrales lors de la manipulation ou utilisation du matériel.

AVIS IMPORTANT

Ce symbole signifie un risque de perforation de la peau et autres blessures en cas de contact direct avec le jet d’eau.

Ce symbole indique un risque de fouettement du flexible haute-pression et des blessures contondantes et perforantes qu’il

pourrait occasionner.

DANGER

AVERTISSEMENT

ATTENTION

Ce symbole signale un risque d’inhalation de monoxyde de carbone susceptible de provoquer des nausées, des évanouisse-

ments ou la mort.

Ce symbole indique un risque d’incendie ou d’explosion du à la présence d’essence ou autres comburants susceptibles de

provoquer des brûlures ou autres blessures.

Dégorgeoirs haute-pression KJ-2200 et KJ-3100

chaussures de sécurité antidérapantes, d’un casque

de chantier ou de protecteurs d’oreilles s’impose lorsque

les conditions l’exigent.

Utilisation et entretien des outils

• Ne forcez pas les outils. Prévoyez l’outil approprié

en fonction des travaux envisagés. Le matériel ap-

proprié fera le travail plus efficacement et avec un plus

grand niveau de sécurité lorsqu’il tourne au régime

prévu.

• N’utilisez pas de matériel électrique dont l’inter -

rupteur ne contrôle pas la mise en marche ou l’arrêt.

Tout appareil électrique qui ne peut pas être contrôlé par

son interrupteur est dangereux et doit être réparé.

• Rangez les outils non utilisés hors de la portée

des enfants et des individus qui n’ont pas été fa-

miliarisés avec ce type de matériel ou son mode

d’emploi. Ce type d’outil peut s’avérer dangereux s’il

tombe entre les mains d’utilisateurs non initiés.

• Veillez à l’entretien quotidien des outils, notam-

ment en ce qui concerne leur affûtage et leur pro-

preté. Des outils correctement entretenus et affûtés

seront plus faciles à contrôler et moins susceptibles de

se gripper.

• Examinez la machine pour signes de mauvais

aligne ment, détérioration ou grippage de ses mé-

canismes, voire toute autre anomalie susceptible de

nuire à son bon fonctionnement. Le cas échéant, il

sera nécessaire de faire réparer la machine avant de

vous en servir. De nombreux accidents sont provo-

qués par des machines mal entretenues.

• Utilisez exclusivement les accessoires prévus par

le fabricant pour votre type d’appareil particulier.

Toute tentative d’adaptation d’accessoires prévus pour

d’autres types d’appareil pourrait s’avérer dangereuse.

Révisions

• Confiez les révisions de cette machine a un ré-

parateur qualifié utilisant exclusivement des pièces

de rechange identiques à celles d’origine. Cela

assurera la sécurité intrinsèque du matériel.

• N’utilisez que des pièces de rechange d’origine

lors de la révision de l’appareil, et respectez les

consignes de la section Entretien du manuel. L’utili -

sation de pièces non homologuées ou de procédés

d’entretien non conformes augmenterait les risques de

choc électrique et autres blessures.

Consignes de sécurité

spécifiques visant les

dégorgeoirs haute-pression

AVERTISSEMENT

La section suivante contient d’importantes con-

signes de sécurité qui s’adressent spécifiquement à

ce type de matériel.

Afin de limiter les risques d’incendie et de choc

électrique ou autres blessures graves, lisez le mode

d’emploi soigneusement avant d’utiliser ce type de

dégorgeoir.

CONSERVEZ CES MISES EN GARDE ET

INSTRUCTIONS POUR FUTURE REFERENCE !

Gardez ce mode d’emploi avec la machine pour qu’il soit à

la disposition de tout utilisateur éventuel.

• Ne jamais utiliser le dégorgeoir avec son tuyau

haute-pression hors d’une conduite d’évacuation.

Le cas échéant, l tuyau risquerait de fouetter et provo-

quer des blessures contondantes, tandis que le jet

d’eau sous pression pourrait pénétrer la peau et provo-

quer de graves lésions.

• L’eau sous pression risque d’être injectée sous la

peau et provoquer de graves lésions allant jusqu’à

l’amputation. Ne jamais diriger le jet d’eau vers

autrui ou vers des animaux.

• Ne pas utiliser le dégorgeoir à une pression su -

périeure à sa pression nominale ou avec une ali -

men tation d’eau dépassant les 140ºF. En plus

d’en dom mager le dégorgeoir, cela augmenterait les

risques de brûlures et autres blessures.

• Un seul individu doit contrôler à la fois le processus

de curage haute-pression et la pédale de com-

mande. Utilisez systématiquement la pédale de

commande. En cas de sortie accidentelle du tuyau

haute-pression durant le processus de curage,

l’utilisateur doit pouvoir couper l’arrivée d’eau afin de lim-

iter les risques de fouettement du tuyau et les blessures

contondantes et pénétrantes que celui-ci pourrait provo-

quer.

• Prévoyez systématiquement les équipements de

protection individuelle nécessaires lors de la ma-

nipulation ou utilisation du matériel de curage. Les

conduites d’évacuation peuvent renfermer des pro-

duits chimiques, des bactéries et autres substances

potentiellement toxiques, infectieuses, irritantes ou

autrement dangereuses pour la santé. Aux équipements

de protection individuelle obligatoires (lunettes de sécu-

rité et gants de travail) peuvent s’ajouter, selon le cas,

des gants en latex ou caoutchouc, une visière inté-

grale, des lunettes étanches, des vêtements de pro-

tection, un respirateur et/ou des chaussures de sécurité.

Dégorgeoirs haute-pression KJ-2200 et KJ-3100

Description, caractéristiques

techniques et équipements de

base

Description

Les dégorgeoirs haute-pression à moteur thermique

RIDGID

sont des machines à jet d’eau portables qui

font appel à une combinaison de pression et de flux hy-

draulique pour curer les conduites d’évacuation des

matières grasses, sédiments et racines qu’elles contien-

nent. Leur tuyau haute-pression est propulsé le long de la

canalisation par un jet propulseur situé à l’arrière de la

buse de curage. Lorsque le tuyau haute-pression est ra-

patrié, ce jet propulseur sert à laver les parois de la con-

duite et à évacuer les débris. Lorsqu’il est engagé, le

système de pulsation de la machine facilite la négociation

des coudes serrés et des siphons. L’entraînement de la

pompe à piston triplex de ces dégorgeoirs est assuré par

un moteur à essence.

Figure 1 – Dégorgeoir haute-pression KJ-2200

• Respectez les consignes d’hygiène. Lavez vos

mains, ainsi que toute autre partie du corps éven -

tuellement exposée au contenu de la conduite

d’éva cuation, à l’eau chaude savonneuse après

chaque manipulation ou utilisation du matériel de

curage. Ne pas manger ou fumer lors de la manipu-

lation ou utilisation du matériel de curage. Cela limitera

les risques de contamination en cas de contact avec

des produits toxiques ou infectieux.

• Ne jamais pulvériser de produits toxiques ou in-

flammables. Cela limitera les risques de brûlure,

d’incendie, d’explosion et autres blessures.

• L’essence et ses vapeurs sont très inflammables et

explosives. Afin de limiter les risques de brûlure,

d’explosion et de grave blessures, consultez le manuel

du moteur thermique concerné pour les précautions ap-

plicables à la manipulation et utilisation de l’essence.

• Les moteurs thermiques rejettent du monoxyde

de carbone, un gaz toxique à la fois incolore et in-

odore. L’inhalation du monoxyde de carbone peut

provoquer des nausées, des évanouissements et la

mort. Ne jamais démarrer ou utiliser un moteur ther-

mique dans un local fermé, même avec les portes ou

fenêtres ouvertes. A n’utiliser qu’à l’extérieur.

• Les surfaces brûlantes risquent de provoquer des

brûlures ou des incendies. Eloignez-vous, ainsi que

tous matériaux combustibles, des surfaces brûlantes.

• Avant toute utilisation, familiarisez-vous avec ce

mode d’emploi, ainsi que le mode d’emploi du mo-

teur thermique et des consignes visant l’ensemble

du matériel utilisé. Le non respect de l’ensemble des

consignes d’utilisation et de sécurité ci-devant pourrait

entraîner des dégâts matériels et/ou de graves lésions

corporelles.

Au besoin, une copie de la Déclaration de conformité CE

nº 890-011-320.10 sera joint au présent manuel.

En cas de questions concernant ce produit RIDGID

– Consultez votre distributeur RIDGID.

– Consultez les sites www.RIDGID.com ou

www.RIDGID.eu pour localiser le représentant

RIDGID le plus proche.

– Consultez les services techniques de RIDGID par mail

adressé à [email protected], ou, à partir

des États-Unis et du Canada, en composant le (800)

519-3456.

Poignées

Contact

Pompe

Pédale de commande

Tuyau

haute-pression

Enrouleur

Dégorgeoirs haute-pression KJ-2200 et KJ-3100

Figure 2 – Dégorgeoir haute-pression KJ-3100

Figure 3 – Numéro de série de la machine

Le numéro de série de l’appareil se trouve sur la plaque

signalétique rivetée au cadre de la machine. Les 4

derniers chiffres indiquent le mois et l’année de sa fabri-

cation. (08 = mois, 10 = année).

Icônes

Equipements de base

Les deux types de dégorgeoir haute-pression sont livrés

avec les éléments suivants :

• Buses haute-pression adaptées

• Outil de nettoyage de buses

• Pédale de commande FV-1

• Manuel du moteur thermique

Consultez le catalogue RIDGID pour l’équipement spé-

cifique de chaque modèle.

Cette machine est prévue pour le

curage des conduites d’évacuation. Utilisée correcte-

ment, elle n’endommagera pas les conduites en bon état

de fonctionnement, correctement conçues, construites

et entretenues. Face à une conduite d’évacuation en

mauvais état, mal conçue, mal construite ou mal en-

tretenue, e processus de curage risque d’être inefficace et

d’endommager la conduite. Le meilleur moyen d’apprécier

l’état d’une conduite avant son curage est d’y passer

une caméra d’inspection. Toute utilisation incorrecte de ce

dégorgeoir haute-pression pourrait endommager à la fois

le dégorgeoir et la conduite. Cette machine risque d’être

incapable de dégager certains blocages.

Assemblage de la machine

AVERTISSEMENT

Respectez le processus d’assemblage suivant afin

d’éviter de graves blessures en cours d’utilisation de

la machine, et de limiter les risques de l’endom -

mager.

Huile moteur

Ces dégorgeoirs sont livrés sans

huile dans le moteur. Faire tourner le moteur sans huile

entraînerait sa défaillance. Ajoutez de l’huile avant sa

première mise en route. Reportez-vous au manuel du

moteur pour les consignes spécifiques visant le remplis-

sage et la sélection d’huile.

Huile de pompe et de transmission

Pompe : Retirez le bouchon en tête de la pompe et

remplacez-le par le reniflard de puits de jauge. Faire

tourner le dégorgeoir haute-pression avec le bouchon en

place pourrait endommager les joints de la pompe.

Mode « pression »

Mode « pulsation »

AVIS IMPORTANT

Pompe

Porte document

Poignées

Engine

Pédale de

commande

Code date

Reel

Tuyau

haute-pression

Caractéristiques techniques

Puissance Pression Débit Poids

Dégorgeoir moteur (CV) (PSI) (GPM) Ø conduite (sans enrouleur)

KJ-2200 6,5 2200 2,4 1

" - 6" 65 (30 kg)

KJ-3100 16 3000 5,5 2" - 10" 262 (119 kg)

AVIS IMPORTANT

Dégorgeoirs haute-pression KJ-2200 et KJ-3100

Figure 5 – Assemblage de la poignée du KJ-3100

Contrôle préalable

AVERTISSEMENT

Examinez le dégorgeoir avant chaque utilisation

afin de pouvoir corriger toute anomalie éventuelle

qui pourrait entraîner de graves lésions corporelles

et endommager la machine.

Portez systématiquement des lunettes de sécurité,

des gants et tout autre équipement de protection in-

dividuelle approprié lors de l’inspection du dégor-

geoir afin de vous protéger contre les produits

chimiques et bactéries éventuellement présents.

1. Vérifiez que la clé de contact du moteur se trouve en

position OFF.

2. Eliminez toutes traces d’huile, de graisse et de crasse

du matériel, y compris des poignées et comman-

des. Cela facilitera son inspection et assurera une

meilleure prise en main de la machine.

3. Examinez le dégorgeoir haute-pression et ses ac-

cessoires pour :

• Un bon assemblage de l’ensemble de ses com-

posants

• Signes de composants endommagés, usés, man-

quants, désalignés, grippés ou desserrés

• La présence et la lisibilité des étiquettes de sécu-

rité

(Figure 6).

• Toute autre anomalie qui serait susceptible de

nuire à la sécurité et au bon fonctionnement du

matériel.

En cas d’anomalie, ne pas utiliser le dégorgeoir avant

d’avoir corrigé le problème.

Vérifiez le niveau d’huile selon les consignes de la sec-

tion

Entretien.

Transmission (KJ-3100 uniquement) : Retirez le bou-

chon en tête de la transmission et remplacez-le par le reni-

flard de puits de jauge. Faire tourner le dégorgeoir

haute-pression avec le bouchon en place pourrait en-

dommager les joints de la transmission. Vérifiez le niveau

d’huile selon les consignes de la section

Entretien.

Figure 4 – Assemblage du KJ-2200

Chariot de transport pour KJ-2200

1. Engagez une bague de retenue dans la rainure in-

térieure de chaque extrémité de l’axe de roue.

2. Enfilez une roue à chaque extrémité de l’axe.

3. Engagez un cerclip sur la rainure extérieure de

chaque extrémité de l’axe afin de retenir les roues.

4. Servez-vous des boulons aveugles et écrous fournis

pour attacher la poignée au cadre.

5. Posez l’ensemble moteur/pompe sur le cadre en

alignant les orifices de son embase sur les broches du

chariot. Servez-vous des loquets du chariot pour ar-

rimer l’ensemble moteur/pompe. Assurez-vous que

cet ensemble est solidement arrimé.

KJ-3100 Assemblage de la poignée

1. Introduisez la poignée à travers les deux orifices de la

traverse arrière du cadre.

2. Introduisez une broche à ressort dans chacun des

trous en bout de poignée afin de l’empêcher d’être re-

tirée.

3. Engagez les molettes filetées dans la traverse arrière

du cadre. Réglez la poignée à la hauteur voulue,

puis serrez les molettes pour la fixer.

Molettes

filetées

Broches à

ressort

Rainure

extérieure

Bague de

retenue

Dégorgeoirs haute-pression KJ-2200 et KJ-3100

Figure 6D – Etiquettes de sécurité du KJ-3100

4. Nettoyez le filtre/tamis d’arrivée d’eau. Pour ce faire,

dévissez le couvercle end fond du filtre. Son en-

crassement du filtre et l’accumulation de débris peu-

vent restreindre l’arrivée d’eau à la pompe et limiter les

performances de la machine.

Figure 7 – Filtre/tamis d’arrivée d’eau

5. Examinez les orifices de la buse haute-pression pour

signes de détérioration ou d’obstruction. Les ob-

structions éventuelles peuvent être éliminées à l’aide

de l’outil de nettoyage de buse. Faites attention de ne

pas élargir les orifices de buse lors de leur nettoyage.

Une buse endommagée ou ayant des orifices élargis

peut nuire aux performances du dégorgeoir et devrait

être remplacée.

6. Examinez les tuyaux haute-pression et leurs raccords

pour signes d’usure ou de détérioration. En cas de plis-

sage, de fissuration de rupture ou d’usure de sa gaine,

remplacez immédiatement le tuyau en question. Un

tuyau haute-pression endommagé risque d’éclater ou

de fuir avec suffisamment de force ou pression pour

causer de graves blessures. Les tuyaux et raccords de

remplacement devraient avoir une résistance nominale

au moins égale à la pression du dégorgeoir.

7. Examinez et entretenez le moteur thermique selon les

consignes de son manuel.

Figure 6A – Etiquettes de sécurité du KJ-2200

Figure 6B – Etiquettes de sécurité du KJ-2200

Figure 6C – Etiquettes de sécurité du KJ-3100

Filtre

Dégorgeoirs haute-pression KJ-2200 et KJ-3100

8. Vérifiez le niveau de carburant du moteur. Pour

accéder au bouchon du réservoir d’essence du

KJ-3100, ouvrez le loquet de l’enrouleur et poussez

l’enrouleur en avant jusqu’à ce qu’il repose sur le

cadre

(Figure 8).

Au besoin, faites l’appoint d’essence

sans plomb. Reportez-vous au manuel du moteur

pour de plus amples détails. Prenez les précautions

d’usage lors de la manipulation de l’essence. Faites

le plein dans un endroit bien ventilé. Ne remplissez

pas le réservoir à raz bord et ne laissez pas l’essence

se déverser. Assurez-vous que le bouchon de rem-

plissage est bien fermé.

Figure 8 – Accès au réservoir d’essence du KJ-3100

9. Vérifiez le niveau d’huile de la pompe et, le cas

échéant, de la transmission. Au besoin, faites l’appoint

d’huile selon les consignes de la section

Entretien.

Préparation de la machine et

du chantier

AVERTISSEMENT

Afin de vous protéger contre la présence éventuelle

de produits chimiques et de bactéries, portez sys-

tématiquement des lunettes de sécurité, des gants

et tout autre équipement de protection approprié

lors de la préparation du dégorgeoir haute-pres-

sion. Le port de chaussures antidérapantes à

semelles en caoutchouc peut limiter les risques

de dérapage sur les sols mouillés.

Les moteurs thermiques rejettent du monoxyde de

carbone, un gaz toxique à la fois incolore et in-

odore. L’inhalation du monoxyde de carbone peut

provoquer des nausées, des évanouissements et la

mort. Ne jamais démarrer ou utiliser un moteur ther-

mique dans un local fermé, même avec les portes ou

fenêtres ouvertes. A n’utiliser qu’à l’extérieur.

Respectez les procédures suivantes visant la pré-

paration du dégorgeoir haute-pression et du chantier

afin de limiter les risques de pénétration cutanée, de

brûlure chimique, d’infection, d’inhalation de mono -

xyde de carbone et autres lésions, et afin d’éviter

d’endommager le dégorgeoir lui-même.

1. Examinez le chantier pour vous assurer :

• D’un éclairage suffisant.

• De l’absence de liquides, vapeurs ou poussières

combustibles qui risqueraient de s’enflammer. Le cas

échéant, identifiez et éliminez toutes sources de

combustible avant d’intervenir sur le chantier. Les dé-

gorgeoirs haute-pression ne sont pas blindés et

peuvent produire des étincelles.

• De la présence d’un endroit dégagé, propre et sec

pour l’installation de la machine et de son utilisateur.

Au besoin, asséchez la plate-forme de travail ou

rapportez-y un plancher en bois ou autre matériau.

• D’un emplacement à l’extérieur et bien ventilé pour

le dégorgeoir haute-pression. Dans la mesure où le

dégorgeoir peut être installé à distance, ne jamais

l’installer à l’intérieur d’un local, même avec les por -

tes et le fenêtres ouvertes.

• D’une alimentation d’eau adéquate.

• D’un passage dégagé permettant de transporter le

dégorgeoir haute-pression jusqu’au chantier.

2. Examinez la conduite d’évacuation ciblée. Si possible,

établissez ses points d’accès possibles, sa ou ses sec-

tion(s), sa ou ses longueur(s), la distance à parcourir

avant d’arriver à la fosse ou à l’égout, la composition

du blocage, la présence de produits chimiques, etc. En

présence de produits chimiques, il sera nécessaire de

contacter le fabricant des produits en question afin de

déterminer les mesures de sécurité applicables.

Au besoin, déposez tout élément sanitaire (cuvette de

W.C., etc.) pour pouvoir accéder directement à la

conduite d’évacuation. Ne jamais enfiler le tuyau

haute-pression du dégorgeoir via un élément sani-

taire siphonné, car cela risquerait d’endommager à la

fois le tuyau et l’élément sanitaire.

3. Choisissez le matériel de curage le mieux adapté

à votre application en vous reportant à la section Car -

actér istiques techniques. D’autres types de dégor-

Bouchon du

réservoir

d’essence

Dégorgeoirs haute-pression KJ-2200 et KJ-3100

geoirs mécaniques et de dégorgeoirs haute-pression

sont disponibles dans le catalogue RIDGID et sur les

sites www.RIDGID.com ou www.RIDGID.eu.

4. Assurez-vous de l’inspection préalable appropriée

de l’ensemble du matériel.

5. Examinez les lieux afin de déterminer s’il sera néces-

saire d’ériger des barrières de sécurité afin d’éloigner

le public. La présence d’autres individus à proximité

risquerait de distraire l’utilisateur. Lors des travaux

sur la voie publique, prévoyez des cônes ou des

barricades pour signaler votre présence aux auto-

mobilistes.

6. Au besoin, prévoyez des bâches ou autres moyens de

protéger les lieux contre les éclaboussures éventuelles,

car le processus de curage est souvent salissant.

7. Amenez le dégorgeoir haute-pression jusqu’à l’em -

placement extérieur prévu via le chemin dégagé pré -

vu. S’il est nécessaire de soulever la machine, utilisez

les méthodes de manutention appropriées. Faites

parti culièrement attention en montant et en descen-

dant les escaliers, notamment en ce qui concerne

les risques de dérapage. Le port de chaussures an-

tidérapantes aidera à éviter les chutes.

Alimentation d’eau

Assurez-vous que le réseau d’alimentation utilisé dispose

d’un débit suffisant pour le dégorgeoir haute-pression.

Amenez un tuyau d’arrosage depuis le point d’eau jusqu’au

dégorgeoir. Utilisez la section de tuyau la plus grosse

possible sur la plus courte distance possible. Ce tuyau de-

vrait avoir un diamètre intérieur minimum de 19 mm. Pré -

voyez également un dispositif à clapet anti-retour approprié

afin de respecter la législation en vigueur. Ouvrez le robi-

net d’eau et mesurer le temps nécessaire au remplissage

d’un sceau propre de cinq gallons de capacité.

Consultez

le tableau suivant pour la durée de remplissage maxi-

male applicable à chaque modèle de dégorgeoir.

Un débit d’eau insuffisant empêchera le dégorgeoir haute-

pression d’atteindre sa pression nominale et pourrait en-

dommager sa pompe. Examinez l’eau dans le sceau. La

présence éventuelle de sédiments ou débris pourrait user

la pompe prématurément, obstruer les filtres et les buses

haute-pression, et nuire aux performances du dégorgeoir.

Ne pas utiliser d’eau en provenance d’étangs, de lacs ou

autres sources potentiellement contaminées.

Parmi les solutions possibles en cas de débit insuffisant se

trouvent le montage d’un raccord multiple permettant

l’utilisation de plusieurs tuyaux d’amenée ou l’emploi d’une

citerne d’eau.

Lors de l’utilisation d’une citerne à eau, effectuez son

raccordement selon le schéma ci-dessous

(Figure 9)

: Le

tuyau de relevage allant de la branche perpendiculaire du

Té à la citerne peut être soit plongé directement dans la

citerne ou branché sur son robinet de sortie, mais il ne doit

jamais se trouver à plus de 127 mm au-dessus du fil

d’eau d’arrivée du dégorgeoir par risque de désamorçage

de la pompe.

Figure 9 – Raccordement d’une citerne à eau

Remplissez le réservoir avant de démarrer le dégorgeoir.

Lors du démarrage, coupez l’arrivée d’eau. Dès que le dé-

gorgeoir démarre, ouvrez le robinet d’arrivée. Contrôlez le

niveau d’eau du réservoir et, au besoin, interrompez le

curage assez longtemps pour lui permettre de se remplir

à nouveau. Ne laissez pas le niveau d’eau descendre

plus bas que l’embout du tuyau.

L’utilisation d’eau chaude peut améliorer le nettoyage. Ne

pas utiliser d’eau d’une température de plus de 140 ºF, car

cela pourrait entraîner l’ouverture du clapet de surchauffe

de la pompe. Si vous utilisez de l’eau chaude, prévoyez

les équipement de protection individuelle appropriés afin

de limiter les risques de brûlure.

Par temps froid, il faut prendre les précautions nécessaires

pour éviter que l’eau gèle dans la pompe, car cela pour-

rait endommager la pompe.

Assurez-vous que le robinet d’arrivée du dégorgeoir est

fermé avant d’y raccorder le tuyau d’alimentation.

Dégorgeoir Débit nominal Durée maxi de remplissage

haute-pression (GPM) d’un sceau de 5 gallons

KJ-2200 2,4 125 secondes

KJ-3100 5,5 55 secondes

Tuyau de

citerne

Arrivée d’eau du

dégorgeoir

Alimentation d’eau

Té

Filtre

Robinet à boule

Dégorgeoirs haute-pression KJ-2200 et KJ-3100

Préparation de la conduite d’évacuation

Lors des curages effectués via un regard, trou d’homme ou

autre point d’entrée de grande taille, prévoyez les gaines

et raccords nécessaires au guidage du tuyau haute-pres-

sion jusqu’au point d’entrée de la conduite. Cela évitera non

seulement le fouettement du tuyau dans l’espace ouvert,

mais aussi sa protection.

Figure 10 – Prolongement du point d’accès de la con-

duite jusqu’au point d’utilisation

Préparation du tuyau haute-pression

Le routage des tuyaux haute-pression nécessite des

précautions particulières. Leur passage sur des sur-

faces rugueuses, tranchantes, etc. risque d’endommager

leur gaine, surtout lorsque le dégorgeoir se trouve en

mode « pulsation ». Le simple fait d’éviter de dérouler

plus de tuyau haute-pression que nécessaire aidera à lim-

iter sa détérioration.

1. Sélectionnez la taille de tuyau haute-pression la

mieux adaptée à la conduite d’évacuation visée. Il est

généralement déconseillé de connecter deux tuyaux

haute-pression l’un après l’autre, car le manque de

flexibilité du raccord risque de les empêcher de

franchir les coudes serrés.

Se reporter au tableau de

sélection des tuyaux haute-pression.

2. Si besoin est, retirez l’enrouleur du tuyau haute-pres-

sion du cadre moteur/pompe et posez-le à moins

d’un mètre du point d’accès de la conduite, l’idée

étant de minimiser la longueur de tuyau exposée afin

de limiter sa détérioration. Si l’enrouleur ne peut pas

être amené à moins d’un mètre de la conduite, pro-

longez celle-ci à l’aide de tuyaux et raccords de di-

amètre adapté.

3. Emboîtez le flexible du dégorgeoir sur le raccord

d’arrivée de la pédale de commande en utilisant du

ruban PTFE pour l’étancher, puis positionnez la pé-

dale de commande pour pouvoir y accéder. Vous

devez pouvoir contrôler le tuyau haute-pression du

dégorgeoir en même temps que la pédale de com-

mande.

4. Raccordez le flexible venant de l’enrouleur au raccord

de sortie de la pédale de commande.

Figure 11 – Raccordement de la pédale de commande

5. Marquez le tuyau haute-pression à une certaine dis-

tance de la buse pour indiquer la proximité du point de

sortie de la buse lors de son retrait. Cela évitera la sor-

tie imprévue et le fouettement éventuel de la buse. Ce

marquage sera fait en fonction de la configuration de

la conduite d’évacuation, mais ne devra en aucun cas

se trouver à moins de 1,20 m de la buse.

6. Retirez la buse du tuyau haute-pression, puis réin-

troduisez le tuyau dans la conduite d’évacuation.

Rouvrez le robinet d’alimentation d’eau afin de purger

l’air du système et de rincer l’ensemble de tous

débris éventuels. Laissez l’eau courante couler pen-

dant au moins 2 minutes.

7. Fermez le robinet d’arrivée.

8. Sélectionnez la buse appropriée. N’utilisez que les

buses spécifiquement prévues pour le modèle de

dégorgeoir haute-pression utilisé. L’utilisation de

buses inadaptées pourrait nuire aux performances du

dégorgeoir par manque de pression ou de débit,

voire l’endommager en raison d’une pression ex-

cessive.

Vérifiez la propreté et le tarage des orifices

de buse en vous reportant au tableau de sélection de

buse.

Raccord

d’arrivée

Raccord

de sortie

Dégorgeoirs haute-pression KJ-2200 et KJ-3100

Si vous utilisez une buse type RR3000 pour curer une

canalisation de plus de 152 mm de section, il sera

nécessaire de prévoir le manchon correspondant.

L’utilisation de la buse RR300 dans une conduite

de plus de 152 mm sans ce manchon ou dans des

conduites de plus de 229 mm de section risquerait de

permettre un retournement de la buse vers l’utilisateur

qui, à sa sortie de la conduite, pourrait provoquer

de graves blessures

(Figure 12).

9. Serrez la buse en bout du tuyau fermement à la

main, mais sans serrer excessivement. Un serrage

excessif de la buse risque de l’endommager et nuire

aux performances.

10. Introduisez le tuyau avec buse en bout dans la con-

duite, puis ouvrez le robinet d’arrivée d’eau. Assurez-

vous que l’eau sort librement de la buse, puis fermez

le robinet.

Figure 12 – Buse RR3000 avec manchon

Tableau de sélection des tuyaux haute-pression

Ø int. Ø ext.

Applications Ø conduite Ø buse tuyau tuyau

Lavabos, urinaux, petites conduites. 1

" – 2"

" NPT

Eviers, bassins, colonnes, évacuations secondaires, dégorgements, évents. 2" – 3"

" NPT

Siphons de sol et de douche, évacuations secondaires, siphons panier. 3" – 4"

" NPT

Evacuations secondaires et principales. 4" – 6"

" NPT

Colonnes, dégorgements, évents. 2" – 3"

" NPT

Siphons de sol, évacuations secondaires, siphons panier. 3" – 4"

" NPT

Evacuations secondaires et principales. 4" – 10"

" NPT

Filetage

Ø int. tuyau

Ø ext. tuyau

Comprend quatre (4) jets de propulsion pour les curages longue distance. Cette buse convient à la majorité

des applications.

Il utilise trois jets de propulsion et un jet de curage pour pénétrer les amas de graisse ou de boue. Le jet de

curage perce un petit trou dans le blocage pour permettre à la tête de buse de le suivre. Il s’avère aussi très

efficace pour la pulvérisation des blocs de glace.

Sa tête orientable permet de négocier les coudes serrés. Cette buse est équipée de quatre (4) jets

de propulsion.

Cette buse rotative sert à éliminer les matières grasses et les blocages.

Cette buse sert à déloger les racines et autres types de blocage.

NOTA : Prévoir le manchon prévu pour le curage des conduites d’évacuation de 8 pouces de diamètre.

" NPT

H-101

H-102

H-104

H-105

" NPT

H-111

H-112

H-115

RR3000

Filetage

Ø int. tuyau

Ø ext. tuyau

Comprend trois jets de propulsion pour les curages longue distance. Cette buse convient à la majorité des

applications.

Il utilise trois jets de propulsion et un jet de curage pour pénétrer les amas de graisse ou de boue. Le jet de

curage perce un petit trou dans le blocage pour permettre à la tête de buse de le suivre. Il s’avère aussi très

efficace pour la pulvérisation des blocs de glace.

Sa tête orientable permet de négocier les coudes serrés. Cette buse est équipée de trois jets de propulsion.

Cette buse rotative sert à éliminer les matières grasses et les blocages.

" NPT

" &

H-61

H-62

H-64

H-65

" NPT

H-71

H-72

H-75

Tableau de sélection des buses haute-pression

KJ-3100

KJ-2200

KJ-3100

Rallonge

Dégorgeoirs haute-pression KJ-2200 et KJ-3100

Consignes d’utilisation

AVERTISSEMENT

Portez systématiquement des lunettes de sécurité

afin de protéger vos yeux contre les risques de

projection de débris. Prévoyez aussi les autres

équipements de protection individuelle en fonction

des conditions de travail anticipées.

Ne jamais faire fonctionner ce type de dégorgeoir

lorsque l’embout de son tuyau haute-pression se

trouve à l’extérieur d’un conduit d’évacuation. Le fou-

ettement éventuel du tuyau pourrait provoquer des

blessures contondantes, et son jet pourrait pénétrer

la peau pour provoquer de graves lésions sous-cu-

tanées.

Tout liquide sous haute pression est susceptible

de pénétrer la peau et provoquer de graves lésions

allant jusqu’à l’amputation. Ne jamais diriger le jet

vers autrui ou vers des animaux.

N’utilisez pas ce type de dégorgeoir à une pression

supérieure à sa pression nominale ou à une tem-

pérature d’eau d’arrivée supérieure à 140 ºF, car

en plus d’endommager le dégorgeoir, cela aug-

menterait les risques de blessure et de brûlure.

Un seul individu doit contrôler à la fois le processus

de curage haute-pression et la pédale de commande.

Utilisez systématiquement la pédale de commande.

En cas de sortie accidentelle du tuyau haute-pres-

sion durant le processus de curage, l’utilisateur doit

pouvoir couper l’arrivée d’eau afin de limiter les

risques de fouettement du tuyau et les blessures

contondantes et pénétrantes que celui-ci pourrait

provoquer.

Prévoyez systématiquement les équipements de

protection individuelle nécessaires lors de la ma-

nipulation ou utilisation du matériel de curage. Les

conduites d’évacuation peuvent renfermer des pro-

duits chimiques, des bactéries et autres substances

potentiellement toxiques, infectieuses, irritantes

ou autrement dangereuses pour la santé. Aux

équipements de protection individuelle obligatoires

(lunettes de sécurité et gants de travail) peuvent

s’ajouter, selon le cas, des gants en latex ou caout -

chouc, une visière intégrale, des lunettes étanches,

des vêtements de protection, un respirateur et des

chaussures de sécurité.

Respectez l’ensemble des consignes d’utilisation de

la machine afin de limiter les risques de blessure as-

sociés au fouettement des tuyaux haute-pression, à

la pénétration d’un liquide sous pression, à

l’inhalation de monoxyde de carbone, etc.

1. Assurez-vous d’une bonne préparation de la ma-

chine et du chantier, ainsi que de l’absence de tiers et

autres distractions potentielles. Si la machine elle-

même se trouve éloignée du point d’entrée de la

conduite, il sera nécessaire de mettre un assistant à

ses commandes.

2. Introduisez le tuyau haute-pression et sa buse dans

la conduite d’évacuation sur une distance d’au moins

un mètre afin d’éviter qu’ils ressortent et se mettent à

fouetter lors du démarrage de la machine.

3. Vérifiez que le levier de pulsation est tourné com-

plètement à gauche, c.-à-d., en position « Pression »

(Figure 16).

4. Ouvrez le robinet d’arrivée d’eau. Ne jamais démar-

rer le moteur avant d’avoir ouvert le robinet d’arrivée

d’eau, car cela pourrait endommager la pompe.

5. Appuyez sur la pédale de commande afin de libérer

la pression suffisamment pour permettre au moteur de

démarrer. Assurez-vous que l’eau s’écoule librement

de la buse. Démarrez le moteur selon les consignes

de son manuel, puis laissez-le réchauffer.

Figure 13 – Commandes

6. Tout en contrôlant le manomètre, tournez la soupape

de sécurité (en sens horaire pour augmenter la pres-

sion, en sens anti-horaire pour la diminuer) jusqu’à

obtenir la pression voulue. Ne jamais dépasser la

pression nominale de la machine. Ne jamais forcer la

soupape de sécurité ou utiliser des pinces pour la

tourner. Cela endommagerait la soupape de sécurité.

Si le dégorgeoir n’atteint pas la pression nominale ou

ne la tient pas de manière constante :

Manomètre

Soupape

de sécurité

Levier de pulsation

Sonde

thermique

Dégorgeoir Pression nominale

KJ-2200 2200 psi

KJ-3100 3000 psi

Dégorgeoirs haute-pression KJ-2200 et KJ-3100

• Vérifiez la position du levier d’accélérateur du

moteur.

• Assurez-vous que le robinet d’arrivée d’eau de la

machine et de tout autre robinet du système

d’alimentation d’eau sont complètement ouverts.

• Tournez la soupape de sécurité en sens horaire

afin d’augmenter la pression.

• Vérifiez que le levier du système de pulsation

est en position « Pression ».

• Basculez le levier du système de pulsation d’une

extrémité à l’autre à plusieurs reprises afin de

purger l’air du système.

• Examinez le système pour signes de fuites éven -

tuelles en faisant attention de ne pas être blessé

dans le processus. Le cas échéant, arrêtez le dé-

gorgeoir avant de les réparer.

• Arrêtez le dégorgeoir avant de contrôler le filtre et

le tamis d’arrivée d’eau pour vous assurer qu’ils ne

sont pas colmatés.

• Assurez-vous que le dégorgeoir dispose d’un débit

d’eau suffisant.

• Arrêtez le dégorgeoir et fermez son robinet d’arrivée

d’eau. Retirez la buse et nettoyez ses orifices à

l’aide de l’outil de nettoyage prévu.

• Faites tourner le dégorgeoir sans buse en tête du

tuyau haute-pression afin d’en évacuer l’air ou les

débris éventuels. N’oubliez pas d’arrêter le dégor-

geoir avant de retirer ou remonter la buse.

7. Positionnez-vous de manière appropriée.

• Assurez-vous de pouvoir accéder à la pédale de

commande qui assure les fonctions marche/arrêt

de la machine, mais n’appuyez pas encore sur la

pédale.

• Assurez-vous de pouvoir maintenir votre équilibre

à tout moment et de ne jamais avoir à vous pen -

cher sur la machine ou l’enrouleur.

• Vous devez pouvoir garder une main sur le tuyau

haute-pression à tout moment afin de pouvoir le

contrôler et le soutenir.

• Vous devez pouvoir atteindre l’enrouleur afin de

rembobiner le tuyau.

Cette position vous permettra d’assurer le contrôle du

tuyau haute-pression du dégorgeoir.

Figure 14 – Position de travail appropriée

Curage de la conduite d’évacuation

Lors du curage d’une conduite d’évacuation, le tuyau

haute-pression y est généralement introduit sur toute la

longueur, puis lentement ramené. Cela permet à l’eau

sous pression dirigée vers les parois de la conduite de les

décrasser.

Retirez la goupille de verrouillage de l’enrouleur. Après

avoir introduit au moins un mètre de tuyau dans la con-

duite, et tout en tenant une main sur le tuyau pour le con-

trôler, appuyez sur la pédale de commande. Les jets

propulseurs de la buse aideront à faire avancer le tuyau

le long de la conduite. Faites avancer le tuyau aussi loin

que nécessaire pour assurer le curage voulu. Si le tuyau

cesse d’avancer, c’est qu’il a rencontré un obstacle quel-

conque.

Si la buse n’arrive pas à franchir un obstacle (coude,

siphon, blocage, etc.) :

• Donnez quelques coups secs en va-et-vient au

tuyau.

• Tournez le tuyau d’un quart de tour pour le réori-

enter vers le changement de direction. Une fois le

coude franchi, ramenez le tuyau à sa position

initiale afin d’éviter qu’il se plisse

(Figure 15).

• Engagez le mode «pulsations» selon les indica-

tions de la section suivante.

• Servez-vous d’un flexible à siphons ou autre tuyau

de petit diamètre.

Dégorgeoirs haute-pression KJ-2200 et KJ-3100

Figure 15 – Rotation du tuyau haute-pression

Une fois l’obstacle franchi, prenez le temps de parfaire le

curage de cette partie de la conduite avant d’aller plus loin.

Faites avancer la buse sur environ un mètre au-delà du

blocage initial, puis ramenez-la lentement en arrière.

Répétez ce processus à plusieurs reprises avant de

reprendre le curage de la conduite en aval.

Contrôlez le niveau d’eau dans la conduite. Si celui-ci de-

vient trop élevé, il sera nécessaire d’arrêter le dégor-

geoir et d’attendre qu’il s’abaisse. Les dégorgeoirs

haute-pression fonctionnent mieux dans une conduite

vide. Ne jamais laisser le moteur du dégorgeoir tourner

pendant de longues périodes sans appuyer sur la pédale

de commande. Cela aurait pour résultat le réchauffe-

ment de l’eau en circuit fermé et provoquerait l’ouverture

du clapet thermique de la pompe.

Une fois que la buse a été introduite dans la conduite sur

la distance voulue, retirez-la lentement, voire de l’ordre de

25 cm par minute pour les conduites très encrassées.

Contrôlez le tuyau haute-pression d’une main, tout en le

rembobinant sur l’enrouleur de l’autre. Assurez-vous que

la buse ne sorte pas du conduit tant que l’eau coule, car

cela pourrait lui permettre de fouetter et de provoquer des

contusions et des pénétrations d’eau cutanées. Tenez le

tuyau haute-pression en main jusqu’à l’apparition du mar-

quage signalant la proximité de la buse, puis lâchez la pé-

dale de commande et coupez l’arrivée d’eau.

Arrêtez le moteur selon les consignes de son manuel,

puis appuyez sur la pédale de commande pour liber la

pression. Ne jamais laisser la machine sous pression.

Au besoin, changez de buse et répétez le processus. En

effet, plusieurs passes sont recommandées afin d’assurer

le parfait curage de la conduite.

En fin d’opération, et une fois le dégorgeoir arrêté, retirez

la buse et ouvrez l’arrivée d’eau afin de rincer la pompe et

le tuyau haute-pression. Par temps froid, vidangez im-

médiatement le système afin qu’il ne soit pas endommagé

par le gel. Reportez-vous à la section

Stockage de la ma-

chine

pour les consignes de protection contre le gel.

Utilisation du mode « Pulsation »

Lorsque la simple manipulation du tuyau haute-pression ne

suffit pas à franchir un coude ou autre obstacle, il convient

d’utiliser le mode « pulsation ». Ce mode opératoire pro-

duit d’importantes variations de pression qui provoquent la

vibration du tuyau pour en faciliter l’avancement.

1. Tournez le levier de pulsations en sens horaire jusqu’à

la position « pulsation ». Lorsque la machine est en

mode « pulsation », son manomètre indiquera une

pression inférieure à la pression maximale, mais ceci

est normal.

Figure 16 – Position du levier de pulsation

2. Au besoin, utilisez des va-et-vient secs et la rota-

tion du tuyau haute-pression pour aider la buse à

franchir l’obstacle.

3. Une fois l’obstacle franchi, ramenez le levier de pul-

sation à la position « pression ». Ne laissez pas le dé-

gorgeoir en position de pulsation plus longtemps que

nécessaire au franchissement de l’obstacle. Trop

PULSATIONPRESSION

Dégorgeoirs haute-pression KJ-2200 et KJ-3100

sollicité, le mode « pulsation » risque d’user préma -

turément le tuyau haute-pression et le système.

Utilisation des dégorgeoirs haute-pres-

sion en tant que laveurs haute-pression

Les dégorgeoirs haute-pression RIDGID peuvent aussi

servir de laveurs haute-pression en y ajoutant le kit de

lavage haute-pression. Le fonctionnement de la machine

en tant que laveur haute-pression est semblable à son

fonctionnement en tant que dégorgeoir, et les consignes

d’utilisation correspondantes devraient être appliquées

en conjonction avec les consignes suivantes :

1. Trouvez un lieu de travail approprié.

2. Assurez-vous que l’ensemble du matériel a été préal-

ablement inspecté.

3. Vissez le pistolet de lavage sur son tuyau pression.

Utilisez toujours un tuyau pression d’une résistance

au moins égale à la pression maximale du dégor-

geoir. Servez-vous d’une pâte à joints pour étancher

les filetages et éviter les fuites.

4. Vissez le tuyau pression du laveur sur la sortie haute-

pression du dégorgeoir. Assurez-vous du serrage

complet des deux raccords du tuyau pression afin

d’éviter qu’il ne se déboîte lorsqu’il est mis sous pres-

sion.

5. Raccordez le réseau d’adduction d’eau au dégor-

geoir comme indiqué précédemment.

6. Ouvrez le robinet d’arrivée d’eau et appuyez sur la

gâchette du pistolet de lavage jusqu’à ce que l’eau

s’en écoule afin de purger l’air du système. Ne jamais

démarrer le moteur avec l’arrivée d’eau fermée. Cela

pourrait endommager la pompe.

7. Vérifiez que le levier de pulsation se trouve bien en

position « pression ».

8. Réglages du pistolet de lavage – Le fait de tourner la

buse permet de modifier le jet d’eau pour aller d’un jet

concentré à un jet en éventail. La pression de lavage

se règle en tirant la buse en avant pour diminuer la

pression et en la ramenant en arrière pour

l’augmenter. Assurez-vous que la buse se trouve

ramenée à la position haute pression avant de dé-

marrer la machine.

Figure 17 – Réglages du pistolet de lavage

9. Verrouillage de la gâchette – Un doigt de verrouillage

est prévu au dos de la gâchette. Rabattez ce doigt

pour verrouiller la gâchette lorsque le pistolet ne sert

pas.

10. Avant de démarrer le moteur, dirigez le pistolet dans

une direction hors danger, puis appuyez sur la gâ ch -

ette afin de dépressuriser le dégorgeoir. Démarrez le

moteur selon le processus indiqué dans son manuel.

Laissez réchauffer le moteur. Lâchez la gâchette des

que le moteur démarre.

11. Avec la buse du pistolet de lavage toujours orientée

dans une direction hors danger, appuyez sur sa

gâchette. Tournez la soupape de sécurité tout en

contrôlant le manomètre jusqu’à obtenir la pression

voulue. Ne pas dépasser la pression nominale de la

machine. Lâchez la gâchette du pistolet de lavage.

Lavage haute-pression

1. Tenez le pistolet des deux mains lors du lavage

haute-pression afin de mieux le contrôler et le diriger.

Ne jamais diriger le jet du pistolet de lavage vers

autrui. La pression élevée du liquide est suffisante

pour pénétrer la peau et provoquer de graves lé-

sions. Afin de limiter les risques de choc électrique, ne

jamais diriger le jet vers du matériel ou installations

électriques.

2. Servez-vous de la gâchette pour contrôler le débit

d’eau. Faites attention lors de l’utilisation du laveur

haute-pression, car le fait de tenir sa buse trop près

d’une surface risque d’endommager cette dernière.

Faites un petit essai dans un endroit caché afin de

vous assurer que les réglages sont convenables.

3. Ne laissez pas tourner la machine trop longtemps

sans appuyer sur la gâchette. Lorsque la gâchette est

lâchée, l’eau recircule dans la pompe et s’échauffe.

Cela risque de provoquer l’activation de la sonde

thermique.

4. En fin de lavage, lâchez la gâchette et arrêtez le

moteur selon les indications de son manuel. Appuyez

à nouveau sur la gâchette afin de dépressuriser le

système. Ne jamais laisser le système sous pression.

Injecteur de produit de lavage

1. Pour utiliser l’injecteur de produit de lavage, dévissez

le tuyau pression du pistolet de lavage à la sortie

de la machine, puis remplacez-le par l’injecteur en

faisant attention d’orienter sa flèche dans le sens

d’écoulement. Utilisez de la pâte à joints pour étan -

cher le filetage et éviter les fuites. Remontez le tuyau

pression à la sortie de l’injecteur.

2. Raccordez le tuyau de relevage sur l’injecteur, puis

immergez son embout tamisé dans le récipient de

produit de lavage. N’utilisez que des produits de

Basse

pression

Haute

pression

Verrouillage

Réglage

du jet

Dégorgeoirs haute-pression KJ-2200 et KJ-3100

lavage spécialement conçus pour les laveurs haute-

pression, et suivez les consignes du fabricant du

produit de lavage utilisé. Ne jamais pulvériser de

produits inflammables ou toxiques. Les produits de

lavage inadaptés, les solvants et autres produits

chimiques peuvent endommager le dégorgeoir et

provoquer de graves blessures corporelles.

3. Ce système ne débite le produit de lavage que

lorsque le pistolet est réglé à basse pression. Pour ce

faire, tirez la buse vers l’avant jusqu’à la position

basse pression.

4. Le débit de produit de lavage peut être modulé en

cours d’opération en tournant la chemise de l’in -

jecteur. Tournez-le en sens anti-horaire pour diminuer

le débit, et en sens horaire pour l’augmenter.

5. En fin d’utilisation du produit de lavage, retirez le

tamis du récipient et mettez-le dans un sceau d’eau

propre afin de vidanger le système.

Consignes d’entretien

AVERTISSEMENT

Avant toute intervention, coupez le contact et

débranchez les fils de bougie du moteur afin d’éviter

les risques de démarrage intempestif. Appuyez sur

la pédale de commande ou sur la gâchette du pis-

tolet de lavage afin de dépressuriser le système.

Portez systématiquement des lunettes de sécurité

et des gants lors de l’entretien de la machine.

Ceux-ci aideront à vous protéger contre les pro-

duits chimiques et les bactéries.

Nettoyage

Nettoyez le tuyau haute-pression aussi souvent que

nécessaire avec de l’eau chaude savonneuse et/ou des

désinfectants. Protégez le moteur et le système élec-

trique de la machine contre toute pénétration d’eau

éventuelle. Ne pas nettoyer l’appareil avec de l’eau sous

pression. Essuyez la machine à l’aide d’un chiffon humide.

Moteur thermique

Assurez l’entretien du moteur selon les consignes du

manuel livré avec l’appareil.

Lubrification de la pompe

Vérifiez le niveau d’huile de la pompe avant chaque

utilisation. Posez le dégorgeoir de niveau. Essuyez le

pourtour du puits de jauge pour en éliminer toutes

traces de crasse et de débris, puis retirez la jauge pour

vérifier le niveau d’huile. Au besoin, faites l’appoint

avec une huile non détergente type SAE 30W. Ne pas

trop remplir la pompe. Réinstallez la jauge.

Vidangez l’huile de la pompe après les 50 premières

heures de fonctionnement, puis toutes les 500 heures suiv-

antes. Avec la pompe encore chaude suite à l’utilisation du

dégorgeoir, retirez le bouchon de vidange en bas de la

pompe et vidangez l’huile dans un récipient approprié.

Réinstallez le bouchon, puis remplissez la pompe avec en-

viron 32 oz d’huile non détergente type SAE 30W en

vérifiant le niveau à la jauge.

Lubrification de la transmission

Vérifiez le niveau d’huile de la transmission avant chaque

utilisation. Posez le dégorgeoir de niveau. Essuyez le

pourtour du puits de jauge pour en éliminer toutes traces

de crasse et de débris, puis retirez la jauge pour vérifier le

niveau d’huile. Au besoin, faites l’appoint avec une huile de

transmission type SAE 90W. Ne pas trop remplir la trans-

mission. Réinstallez la jauge.

Vidangez la transmission à intervalles de 500 heures.

Avec la transmission encore chaude suite à l’utilisation du

dégorgeoir, retirez le bouchon de vidange en bas de la

transmission et vidangez l’huile dans un récipient appro-

prié. Réinstallez le bouchon, puis remplissez la trans-

mission avec de environ 8 oz d’huile de transmission

type SAE 90W en vérifiant le niveau à la jauge.

Préparation de la pompe pour un

stockage hivernal

Si le dégorgeoir doit être stocké à

des températures de 0 ºC (32 ºF) ou moins, il doit être cor-

rectement préparé. Si l’eau gèle à l’intérieur de la pompe,

celle-ci pourrait être endommagée.

Il existe deux méthodes d’hivernation des dégorgeoirs

haute-pression. La première est d’ouvrir tous les robinets

du système et de le passer à l’air comprimé afin d’en

chasser toute eau résiduelle. Cette méthode peut égale-

ment servir à éliminer l’eau des tuyaux haute-pression.

La seconde méthode consiste à utiliser de l’antigel type

RV (sans éthylène glycol). Ne jamais mettre d’antigel à

l’éthylène glycol dans la pompe du dégorgeoir, car il

est interdit de renvoyer de l’éthylène glycol dans les

réseaux d’eaux usées.

1. Branchez une section de tuyau d’arrosage d’un mètre

de long sur le robinet d’arrivée d’eau, puis ouvrez le

robinet.

2. Immergez l’autre extrémité du tuyau d’arrosage dans

un bidon d’antigel type RV.

3. Enlevez la buse de l’extrémité du tuyau haute-pres-

sion.

4. Démarrez le dégorgeoir et laissez-le tourner jusqu’à ce

que l’antigel sorte du tuyau haute-pression.

AVIS IMPORTANT

Dégorgeoirs haute-pression KJ-2200 et KJ-3100

Réf. Des. Description

62882 H-5 Enrouleur Mini sans tuyau

64737 H-30 Chariot H-30 avec enrouleur

62877 H-30 WH Chariot H-30 avec enrouleur et tuyau HP Ø

" de

110 pieds

64077 HP-22 Kit de lavage haute-pression pour KJ-2200

64767 HW-22 Pistolet de lavage pour KJ-2200

51572 H-1235 Tuyau de lavage haute-pression Ø

" de 35 pieds

48157 FV-1 Pédale de commande

66732 HF-4 Flexible à raccords rapides

48367 H-25 Kit d’hivernation

47542 H-21 Outil de nettoyage de buses

67187 H-32 Aspirateur Jet Vac

Accessoires pour dégorgeoir haute-pression

KJ-2200

Réf. Des. Description Ø int. Ø ext.

64772 H-61 Buse de propulsion Ø

" NPT

64777 H-62 Buse de pénétration pour tuyau Ø

64782 H-64 Buse orientable

82842 H-65 Buse rotative 2200

64787 H-71 Buse de propulsion Ø

" NPT

64792 H-72 Buse de pénétration pour tuyau Ø

82852 H-75 Buse rotative 2200

47592 H-1425

" x 25'

47597 H-1435

" x 35'

47602 H-1450

" x 50' Flexible à siphons

49272 H-1475

" x 75' Ø

" Orange

49277 H-1400

" x 100'

64732 H-1415

" x 150'

50002 HL-1 Flexible de guidage Ø

50007 HL-2 Flexible de guidage Ø

47607 H-1250

" x 50'

47612 H-1275

" x 75'

47617 H-1200

" x 100'

51587 H-1211

" x 110' Flexible de jet Ø

49487 H-1215

" x 150' Noir

51597 H-1220

" x 200'

Buses et tuyaux pour dégorgeoir haute-pression

KJ-2200

Réf. Des. Description

62882 H-5 Enrouleur Mini Hose Reel

64862 H-38 Enrouleur pour KJ-3100

64902 H-38 WH Enrouleur avec tuyau HP Ø

" de 200 pieds pour KJ-3100

64797 HW-30 Pistolet de lavage pour KJ-3100

48367 H-25 Kit d’hivernation

48157 FV-1 Pédale de commande

66732 HF-4 Flexible à raccords rapides (enrouleur/pédale de commande)

47542 H-21 Outil de nettoyage de buses

67187 H-32 Aspirateur Jet Vac

Accessoires pour dégorgeoir

haute-pression KJ-3100

Réf. Des. Description Ø int. Ø ext.

38698 H-101 Buse de propulsion Ø

" NPT

38713 H-102 Buse de pénétration pour tuyau Ø

38703 H-104 Buse orientable

38723 H-105 Buse rotative Ø

" NPT

38693 H-111 Buse de propulsion Ø

" NPT

38708 H-112 Buse de pénétration pour tuyau Ø

38718 H-115S Buse rotative Ø

" NPT

16713 RR3000 Buse à racines Root Ranger

47592 H-1425 Flexible à siphons

" de 25 pieds Flexibles à

47597 H-1435 Flexible à siphons siphons Ø

" de 35 pieds (orange)

47602 H-1450 Flexible à siphons

" de 50 pieds

49272 H-1475 Flexible à siphons Ø

" de 75 pieds

49277 H-1400 Flexible à siphons Ø

" de 100 pieds

64732 H-1415 Flexible à siphons Ø

" de 150 pieds

64827 H-3835 Tuyau de lavage Ø

" de 35 pieds

64832 H-3850 Tuyau lavage/pression Ø

" de 50 pieds

64837 H-3810 Tuyau pression

" de 100 pieds Tuyau haute-

64842 H-3815 Tuyau pression pression Ø

" de 150 pieds (noir)

64847 H-3820 Tuyau pression

" de 200 pieds

64852 H-3825 Tuyau pression Ø

" de 250 pieds

64857 H-3830 Tuyau pression Ø

" de 300 pieds

Buses et tuyaux pour dégorgeoir

haute-pression KJ-3100

Accessoires

AVERTISSEMENT

Afin de limiter les risques de grave blessure cor-

porelle, utilisez exclusivement les accessoires

spécifiquement conçus pour les dégorgeoirs haute-

pression RIDGID tels que ceux indiqués ci-après.

L’utilisation d’accessoires prévus pour d’autres

types d’appareils peuvent s’avérer dangereux s’ils

sont utilisés en conjonction avec les dégorgeoirs

haute-pression RIDGID.

Stockage de la machine

Stockez le dégorgeoir haute-pres-

sion dans un local bien ventilé et à l’abri des intempéries.

Fermez la machine sous clé afin de la garder hors de porté

des enfants et des novices. Ce type de machine serait po-

tentiellement dangereuse entre les mains d’utilisateurs

non initiés à son fonctionnement. Reportez-vous à la

section

Entretien

pour son stockage par temps froid.

Consultez le manuel de son moteur thermique pour les

consignes de stockage spécifiques le concernant.

AVERTISSEMENT

Dégorgeoirs haute-pression KJ-2200 et KJ-3100

Révisions et réparations

AVERTISSEMENT

La sécurité d’emploi de cette machine dépend en

grande partie de son entretien approprié.

La section «

Entretien

» ci-devant devrait couvrir la ma-

jorité des besoins courants de la machine, mais tout

problème non adressé devrait être confié exclusive-

ment à un réparateur RIDGID agréé.

Le cas échéant, l’appareil devrait être confié à un ré-

parateur RIDGID ou renvoyé à l’usine.

Pour obtenir les coordonnées du centre de service

RIDGID le plus proche ou pour toutes questions visant

l’entretien et la réparation de l’appareil :

• Consultez votre distributeur RIDGID.

• Consultez les sites www.RIDGID.com ou

www.RIDGID.eu pour localiser le représentant

RIDGID le plus proche.

• Consultez les services techniques de RIDGID par

mail adressé à [email protected], et à

partir des États-Unis et du Canada, en composant le

(800)519-3456.

Recyclage

Certains composants des dégorgeoirs haute-pression

contiennent des matières de valeur susceptibles d’être re-

cyclées. Il se peut que certaines des entreprises de re-

cyclage concernées se trouvent localement. Disposez

de ces composants selon la réglementation en vigueur.

Pour de plus amples renseignements, consultez votre

centre de recyclage local.

A l’attention des pays de la CE : Ne jamais

jeter de matériel électrique à la poubelle !

Selon la norme européenne 2002/96/EC

visant les déchets de matériel électrique et

électronique et son application vis-à-vis de la

législation nationale, tout matériel électrique

non utilisable doit être collecté à part et recyclé d’une

manière écologiquement responsable.

Dégorgeoirs haute-pression KJ-2200 et KJ-3100

Anomalie Cause Remède

Le dégorgeoir fonc-

tionne, mais manque de

pression.

Le dégorgeoir n’atteint

pas sa pression nomi-

nale au démarrage.

Le manomètre du dégor-

geoir oscille entre 500 et

la pression maxi.

Dépannage

Alimentation d’eau inadéquate.

Air dans le système.

Buses de propulsion bouchées.

Débris ou air dans le système.

S’assurer que le robinet d’eau est ouvert.

S’assurer que le robinet d’arrivée d’eau du dégorgeoir

est ouvert.

S’assurer que le tuyau d’arrivée d’eau est dégagé et

non plissé.

Retirer la tête de buse et activer le dégorgeoir pour

le purger.Retirer la tête de buse et activer le dégor-

geoir pour le purger.

Retirer la tête de buse et nettoyer les buses de

propulsion à l’aide de l’outil de nettoyage de buse.

Retirer la tête de buse, sélectionner la taille de

nettoyeur de buse appropriée, et ramonez chacun

des orifices de buse afin d’en déloger les débris.

Retirer la tête de buse, introduire le tuyau HP

dans la conduite et faire tourner le dégorgeoir afin

d’en purger l’air ou les débris.

Máquinas limpiadoras de alta

presión KJ-2200 y KJ-3100

Limpiadoras de alta presión

Máquinas limpiadoras de alta presión KJ-2200 y KJ-3100

Apunte aquí el número de serie de la máquina; lo encuentra en su placa de características.

No. de

serie

KJ-3100

KJ-2200

ADVERTENCIA

Antes de utilizar esta máquina, lea

su manual del operario detenida-

mente. Si no se comprenden y res-

petan las instrucciones de este

manual, podrían ocurrir descar-

gas eléctricas, incendios y/o le-

siones personales graves.

Índice

Ficha para apuntar el Número de Serie de la máquina............................................................................................39

Simbología de seguridad............................................................................................................................................41

Normas de seguridad general

Seguridad en la zona de trabajo ...............................................................................................................................41

Seguridad eléctrica....................................................................................................................................................41

Seguridad personal ...................................................................................................................................................41

Uso y cuidado de la máquina ....................................................................................................................................42

Servicio......................................................................................................................................................................42

Normas para el empleo de la Limpiadora de alta presión .......................................................................................42

Descripción, especificaciones y equipo estándar

Descripción................................................................................................................................................................43

Especificaciones........................................................................................................................................................44

Íconos........................................................................................................................................................................44

Equipo estándar ........................................................................................................................................................44

Ensamblaje de la máquina

Aceites del motor.......................................................................................................................................................44

Aceites de la bomba y caja de engranajes................................................................................................................44

Carro de transporte de la KJ-2000 ............................................................................................................................45

Montaje del mango de dos brazos de la KJ-3100 .....................................................................................................45

Inspección previa al funcionamiento ........................................................................................................................45

Preparación de la máquina y de la zona de trabajo .................................................................................................47

Suministro de agua ...................................................................................................................................................48

Preparación del desagüe ..........................................................................................................................................49

Instalación de la manguera .......................................................................................................................................49

Tabla de selección de mangueras. ...........................................................................................................................50

Tabla de selección de toberas ..................................................................................................................................50

Instrucciones de funcionamiento ..............................................................................................................................51

Limpieza del desagüe mediante chorros de agua.....................................................................................................52

Empleo de la modalidad “Pulsaciones” .....................................................................................................................53

Empleo de la Limpiadesagües de alta presión como lavadora de agua a presión ...................................................54

Funcionamiento como lavadora de agua a presión ..................................................................................................54

Inyector de detergente ..............................................................................................................................................54

Instrucciones de mantenimiento

Limpieza ....................................................................................................................................................................55

Motor .........................................................................................................................................................................55

Lubricación de la bomba ...........................................................................................................................................55

Lubricación de la caja de engranajes........................................................................................................................55

Acondicionamiento de la bomba para almacenarla durante el invierno....................................................................55

Accesorios ...................................................................................................................................................................56

Almacenamiento de la máquina.................................................................................................................................56

Servicio y reparaciones ..............................................................................................................................................57

Eliminación de la máquina..........................................................................................................................................57

Detección de averías...................................................................................................................................................57

Garantía vitalicia ..................................................................................................................................carátula posterior

*Traducción del manual original

Máquinas limpiadoras de alta presión KJ-2200 y KJ-3000

Normas de seguridad general

ADVERTENCIA

Lea y comprenda todas las instrucciones. Pueden

ocurrir golpes eléctricos, incendios y/o lesiones

cor porales graves si no se siguen todas las ins -

trucciones detalladas a continuación.

¡GUARDE ESTAS INSTRUCCIONES!

Seguridad en la zona de trabajo

• Mantenga su área de trabajo limpia y bien alum-

brada. Los bancos de trabajo desordenados y los am-

bientes oscuros ocasionan accidentes.

• No haga funcionar aparatos eléctricos en atmós-

feras explosivas, es decir, en presencia de líquidos,

gases o polvo inflamables. Los aparatos generan

chispas que podrían inflamar el polvo o los gases.

• Al hacer funcionar aparatos eléctricos, mantenga

apartados a espectadores, niños y visitantes. Cual -

quier distracción puede hacerle perder el control del

aparato.

Seguridad eléctrica

• Evite el contacto de su cuerpo con artefactos co -

nectados a tierra tales como cañerías, radiadores,

estufas o cocinas, y refrigeradores. Aumenta el

riesgo de que se produzcan descargas eléctricas

cuando su cuerpo ofrece conducción a tierra.

Seguridad personal

• Manténgase alerta, fíjese en lo que está haciendo y

emplee sentido común cuando pone en marcha

una herramienta motorizada. Si está cansado o se en-

cuentra bajo la influencia de drogas, alcohol o medica-

mentos, no utilice la máquina. Sólo un breve descuido

o distracción mientras la hace funcionar puede resultar

en lesiones personales graves.

• Vístase adecuadamente. No se ponga ropa suelta ni

joyas. Mantenga su cabello, ropa y guantes aparta -

dos de las piezas en movimiento. La ropa suelta, las

joyas o el pelo largo pueden engancharse en las piezas

móviles.

• No trate de extender su cuerpo para alcanzar algo.

Mantenga sus pies firmes en tierra y el equilibrio en

todo momento. Así podrá controlar mejor la máquina

en situaciones inesperadas.

• Póngase los equipos de seguridad personal apro-

piados. Siempre use protectores para sus ojos.

Para evitar lesiones, cuando las condiciones lo re-

Simbología de seguridad

En este manual del operario y en la máquina misma encontrará símbolos y palabras de advertencia que comunican información

de seguridad importante. En esta sección se describe, para su mejor comprensión, el significado de estos símbolos.

Este es el símbolo de una alerta de seguridad. Sirve para prevenir al operario de las lesiones corporales que podría sufrir. Obedezca

todas las instrucciones que acompañan a este símbolo de alerta para evitar lesiones o muertes.

Este símbolo de PELIGRO advierte de una situación de riesgo o peligro que, si no se evita, ocasionará muertes o

graves lesiones.

Este símbolo de ADVERTENCIA advierte de una situación de riesgo o peligro que, si no se evita, podría oca-

sionar la muerte o lesiones graves.

Este símbolo de CUIDADO advierte de una situación de riesgo o peligro que, si no se evita, podría ocasionar lesiones

leves o moderadas.

Un AVISO advierte de la existencia de información relacionada con la protección de un bien o propiedad.

Este símbolo significa que, antes de usar la máquina, es indispensable leer detenidamente su manual del operario. El man-

ual de la máquina contiene importante información acerca del funcionamiento apropiado y seguro del equipo.

Este símbolo señala que, durante la manipulación y funcionamiento de esta máquina, el operario siempre debe proteger sus

ojos con gafas o anteojos de seguridad con viseras laterales para evitar herirse los ojos.

AVISO

Este símbolo advierte del riesgo de dirigir el chorro de agua a alta presión hacia el cuerpo de una persona. Podría perforar

e inyectar su piel causando heridas graves.

Este símbolo indica que la manguera de la Limpiadora de alta presión podría dar latigazos y golpear violentamente y herir a

un individuo.

PELIGRO

ADVERTENCIA

CUIDADO

Este símbolo indica que existe el riesgo de respirar monóxido de carbono, el que puede causar náuseas, desmayos y hasta

la muerte.

Este símbolo advierte de que podrían ocurrir incendios o explosiones originadas por la gasolina u otras fuentes, las que

causarían quemaduras y otras lesiones.

Máquinas limpiadoras de alta presión KJ-2200 y KJ-3000

quieran, debe usar mascarilla para el polvo, calzado de

seguridad antideslizante, casco duro y protección para

los oídos.

Uso y cuidado de la máquina

• No fuerce la máquina. Emplee las herramientas

co rrectas para la tarea que va a efectuar. Harán el

trabajo mejor, en forma segura y al ritmo para el cual

fueron diseñadas.

• Si el interruptor de la máquina no la enciende o

apaga, no la use. Cualquier máquina que no pueda ser

controlada mediante su interruptor es peligrosa y debe

ser reparada.

• Almacene las máquinas que no estén en uso fuera

del alcance de los niños y de personas no capaci-

tadas para manejarlas. Las máquinas son peligrosas

en manos de individuos sin capacitación.

• Efectúele cuidadoso mantenimiento a su máquina.

Manténgale sus barrenas de corte afiladas y lim -

pias. Estando limpias y bien afiladas, es menos prob-

able que se traben y serán más fáciles de controlar.

• Revise la máquina por si tiene alguna pieza movi-

ble trabada o quebrada, o si muestra cualquier

otra anormalidad que pueda afectar su normal fun -

cio namiento. Si la máquina está averiada, antes

de usarla, hágala componer. Las máquinas sin un

mantenimiento adecuado causan accidentes.

• Sólo emplee los accesorios recomendados por el

fabricante para usarse con su modelo. Los acce-

sorios apropiados para un modelo de máquina pueden

resultar peligrosos si se montan a otro modelo.

Servicio

• El mantenimiento de la máquina sólo debe ser

efectuado por personal de reparaciones calificado.

El servicio o mantenimiento practicado por personal sin

capacitación puede ocasionar lesiones.

• Deben emplearse únicamente repuestos idénticos

cuando se le haga mantenimiento a esta má quina.

Siga las instrucciones en la sección de Man te ni -

miento de este manual. Pueden producirse choques

eléctricos o lesiones personales si no se emplean

piezas y partes autorizadas o si no se siguen las in-

strucciones de mantenimiento.

Normas para el empleo de la

Limpiadora de alta presión

ADVERTENCIA

Esta sección entrega información de seguridad que

es específica para estas máquinas.

Lea las precauciones detenidamente antes de uti-

lizar esta máquina limpiadora de alta presión para

reducir el riesgo de sufrir lesiones debidas a descar-

gas eléctricas u otras causas.

¡GUARDE ESTAS ADVERTENCIAS E

INSTRUCCIONES PARA POSTERIOR

CONSULTA!

Mantenga este manual junto a la máquina, a la mano del

operario.

• Nunca haga funcionar la Limpiadora de alta presión

con la punta de la manguera fuera del desagüe. La

manguera podría dar latigazos y golpearlo, o el agua

del chorro penetrar en su piel y causarle graves le-

siones.

• El agua a alta presión puede inyectársele debajo

de la piel hiriéndolo gravemente. Podría hasta te -

ner que practicársele una amputación. El chorro

de agua jamás debe apuntarse hacia una persona o

animal.

• No haga funcionar la Limpiadora de alta presión a

una presión de agua mayor a la indicada en este

manual ni con agua (de admisión) a una tempe-

ratura superior a 140°F. Así se evitan accidentes,

quemaduras y daños a la máquina.

• Sólo una persona debe controlar el proceso de

limpieza y el interruptor de pie de la máquina.

Nun ca use la máquina sin su válvula o interruptor

de pie. Si la manguera se llegase a salir del desagüe

cuando la máquina se encuentra en funcionamiento, el

operario debe ser capaz de cortar el flujo de agua

para impedir que la manguera dé latigazos, azote a al-

guien o que el agua a presión cause lesiones.

• Siempre use los equipos de protección personal

apropiados mientras emplea una máquina de lim -

pie za de desagües. Los desagües pueden contener

sustancias químicas, bacterias u otras materias que po-

drían ser tóxicas, infecciosas, provocar quemaduras u

otras lesiones. El equipo de protección personal que se

ponga siempre debe incluir anteojos de seguridad y

guantes. Además podrían necesitarse guantes de

goma o látex, máscara para la cara, gafas, ropa pro-

tectora, respirador y/o calzado con punteras de acero.

• Preocúpese de su higiene personal. Luego de ma-

nipular equipos de limpieza de desagües, lávese

las manos y las partes de su cuerpo que hayan

Máquinas limpiadoras de alta presión KJ-2200 y KJ-3000

Descripción, especificaciones

y equipo estándar

Descripción

Las máquinas limpiadoras de alta presión de RIDGID

son

máquinas portátiles motorizadas que lanzan chorros de

agua a alta presión. Emplean una combinación de presión

y caudal de agua para desprender y arrancar grasa,

fango, sedimento y raíces que taponan tuberías de de-

sagüe. Propulsan una manguera liviana y de gran flexi-

bilidad por la cañería gracias a la reacción en reversa de

los surtidores en la tobera. Cuando la manguera se retrae

del desagüe, a su paso va fregando sus paredes y lan-

zando los desechos cañería abajo. Con sus pulsaciones

activadas, la tobera franquea curvas cerradas y sifones

con mayor facilidad. Todas las máquinas cuentan con

un motor a gasolina, que propulsa la bomba de émbolo

triple.

Figura 1 – Máquina Limpiadora de alta presión KJ-2200

tenido contacto con los residuos del desagüe,

con agua caliente y jabón. No coma ni fume mientras

hace funcionar una limpiadora de desagües para no

contaminarse con materiales tóxicos o infecciosos.

• No pulverice químicos tóxicos ni líquidos inflama-

bles con la máquina. Podrían quemar, prender fuego,

explotar o causar lesiones de gravedad.

• La gasolina y sus vapores son altamente inflama-

bles y explosivos. Estudie el manual del motor para

conocer las precauciones que debe tomar para evitar

quemaduras, explosiones y lesiones graves mientras

se manipula y emplea gasolina.

• El motor de la máquina despide monóxido de car-

bono, un gas venenoso, incoloro e inodoro. La in-

halación de este gas puede dar náuseas, provocar

desmayos y hasta muertes. No ponga en marcha ni

haga funcionar la máquina en un ambiente cerrado,

aunque hayan puertas y ventanas abiertas. La máquina

sólo debe utilizarse al aire libre.

• Las superficies calientes pueden provocar que-

maduras e incendios. Mantenga su cuerpo y mate-

riales inflamables apartados de superficies calientes.

• Antes de hacerla funcionar, lea y comprenda este

manual, el manual del motor, y las advertencias e

instrucciones de todos los equipos que se usen en

conjunto con esta máquina. Si no se respetan estas

instrucciones y advertencias podrían producirse daños

materiales y/o lesiones graves.

El folleto de la Declaración de Cumplimiento de la norma

de la Comunidad Europea (890-011-320.10) vendrá con

este manual cuando sea requerido.

Si tiene alguna pregunta acerca de este producto

RIDGID

– Contacte al distribuidor de RIDGID en su localidad.

– Por internet visite el sitio www.RIDGID.com ó

www.RIDGID.eu para averiguar dónde se encuentran

los centros autorizados de RIDGID más cercanos.

– Llame al Departamento de Servicio Técnico de RIDGID

desde EE.UU. o Canadá al (800) 519-3456 o escriba

a [email protected] .

Mango

Interruptor del

motor

Bomba del

motor

Interruptor

de pie

Manguera

Rollo

Máquinas limpiadoras de alta presión KJ-2200 y KJ-3000

Figura 2 – Máquina Limpiadora de alta presión KJ-3100

Figura 3 – Número de serie de la máquina

El número de serie de la máquina figura en la placa de

características en el bastidor. Los cuatro últimos dígitos in-

dican el mes y año de su fabricación (08 = agosto, 10 =

año 2010).

Íconos

Equipo estándar

Todas las máquinas vienen con:

• las toberas o bocas apropiadas

• una limpiatoberas

• interruptor o válvula de pie FV-1

• manual del operario

Consulte el Catálogo RIDGID para conocer los equipos

específicos suministrados con cada uno de los modelos

de Limpiadoras de alta presión.

Esta máquina ha sido fabricada para limpiar y

desatascar desagües. Si se la utiliza correctamente no le

hará daño a un desagüe que ha sido bien construido, ins-

talado correctamente y mantenido en buenas condicio nes.

Si el sumidero se encuentra en malas condiciones o ha

sido mal diseñado o mal construido, es posible que el pro-

ceso de limpieza de la cañería no resulte eficaz o le

cause daños. Para determinar fehacientemente el estado

en que se encuentra una tubería, antes de proceder a

limpiarla, recomendamos su inspección visual mediante

una cámara. El uso indebido de esta limpiadora de de-

sagües puede causarle daño a la máquina misma y a la

tubería. Puede que esta máquina no logre desatascar

todas las obstrucciones.

Ensamblaje de la máquina

ADVERTENCIA

Para prevenir lesiones graves durante su uso y

daños a la máquina, ensamble la Limpiadora de

alta presión correctamente de acuerdo a los sigu-

ientes procedimientos:

Aceite del motor

La Limpiadora de alta presión se despacha de

fábrica sin aceite en el motor. Si se la pone en marcha sin

aceite, el motor sufrirá daños. Llene el depósito de aceite

antes de ponerlo en marcha. Lea en el Manual del Motor

adjunto cómo se agrega aceite al depósito y cuál aceite

echarle.

Aceite de la bomba y de la caja de

engranajes

Bomba: extraiga el tapón en la parte superior de la

bomba e introduzca en su lugar la varilla medidora del

Modalidad de presión

Modalidad de pulsaciones

AVISO

Especificaciones

Presión Medida del caudal Ø del Peso (sin el rollo

Modelo CV del motor (PSI) (GPM= galones por minuto) desagüe de manguera)

KJ-2200 6,5 2200 2,4 1

a 6 pulgs. 30 Kg.

KJ-3100 16 3000 5,5 2 a 10 pulgs. 119 Kg.

Bomba

Estuche del manual

Brazos del

mango

Motor

Interruptor de pie

Código de fecha

Rollo

Manguera

AVISO

Máquinas limpiadoras de alta presión KJ-2200 y KJ-3000

saño posterior del carro. Ajuste los brazos a la altura

que quiera y apriete las perillas.

Figura 5 – Brazos de la KJ-3100

Revisión previa al

funcionamiento

ADVERTENCIA

Antes de cada uso, inspeccione la Limpiadora de

alta presión y solucione cualquier problema que

detecte para reducir el riesgo de lesiones por el im-

pacto de agua a alta presión, o que se dañe la

limpiadora.

Cuando vaya a revisar la máquina, póngase siempre

anteojos de seguridad, guantes y todos los equipos

de protección personal pertinentes para protegerse

contra sustancias químicas nocivas y bacterias

sobre la máquina.

1. Cerciórese de que el interruptor de la máquina está

en la posición de OFF (apagada).

2. Quite el aceite, grasa o mugre de todo el equipo, en

especial de los brazos y mandos. Así es posible re-

visar la máquina y se evita que brazos y mandos res-

balen de sus manos.

3. Revise la máquina limpiadora de alta presión para

asegurar que:

• Está completa y bien ensamblada.

• No tiene partes quebradas, que le faltan, desalinea-

das o agarrotadas.

• Las etiquetas de advertencias están pegadas a la

máquina y legibles

(vea la Figura 6).

aceite/ tapa del respiradero. No haga funcionar la

Limpiadora de alta presión con este tapón puesto, por -

que podrían averiarse los sellos de la bomba. Revise el

nivel del aceite según las instrucciones en la sección de

Mantenimiento.

Caja de engranajes (sólo KJ-3100): extraiga el tapón en

la parte superior de la caja de cambios e introduzca en su

lugar la varilla medidora de aceite/tapa del respiradero. No

haga funcionar la Limpiadora de alta presión con este

tapón puesto porque podrían averiarse los sellos de la

caja de engranajes. Revise el nivel del lubricante según

las ins trucciones en la sección de Mantenimiento.

Figura 4 – Ensamblaje del carro de la KJ-2200

Carro de transporte de la KJ-2200

1. Deslice un clip de retención sobre cada extremo del

eje hasta la ranura interior

(Figura 4).

2. Meta una rueda por cada extremo del eje.

3. Deslice un clip de retención hasta la ranura exterior en

cada extremo del eje para retener las ruedas.

4. Emplee los pernos y tuercas de mariposa provistos

para fijar los brazos del mango al bastidor.

5. Monte el conjunto –motor y bomba- sobre el carro,

alineando los agujeros en su placa base con las

clavijas en la parte superior del carro. Emplee los

pestillos en el carro para fijar el motor y bomba.

Asegure que el conjunto quede bien sujeto.

Montaje del mango de dos brazos de la

KJ-3100

1. Meta los brazos del carro en los dos agujeros en el

travesaño o larguero posterior del bastidor

(Figura 5).

2. Introduzca una horquilla a través de cada agujero en

la parte inferior de los brazos del mango para fijarlos.

3. Atornille las dos perillas de cabeza en T en el trave-

Perillas

de cabeza

en T

Horquillas

de fijación

Ranura

exterior

Clip de

retención

Máquinas limpiadoras de alta presión KJ-2200 y KJ-3000

Figura 6D – Etiquetas de advertencias en la KJ-3100

4. Limpie el filtro de la admisión de agua (KJ-3100) o el

filtro con tamiz (KJ-2200). Desatornille la tapa inferior

del filtro de admisión para limpiarlo. La mugre y los

desechos pueden restringir el flujo de agua hacia la

bomba y afectar el rendimiento de la máquina.

Figura 7 – Filtro de la admisión de agua en la KJ-3100

5. Revise los orificios de la tobera por si están dañados

u obstruidos. Los orificios se destapan con una herra-

mienta limpiatoberas. Evite agrandar los orificios de la

tobera cuando la limpie. Las toberas dañadas o con

orificios agrandados disminuyen el rendimiento fun-

cional de la Limpiadora de alta presión y deben ser

reempla zadas.

6. Inspeccione las mangueras, conectores y juntas por si

están desgastados o averiados. Si la manguera está

doblada, agrietada, rota o desgastada, no la use. Las

mangueras en mal estado pueden reventarse o tener

fugas de agua a alta presión y causar lesiones graves.

Las mangueras y conectores de repuesto deben

tener una clasificación igual o superior a la presión con

que opera la Limpiadora de alta presión.

7. Inspeccione y hágale mantenimiento al motor de la

Limpiadora de alta presión según detalla el manual del

propio motor.

• No existen impedimentos para el funcionamiento

seguro y normal de la máquina.

Si detecta cualquier anormalidad, no use la Limpia -

dora de alta presión hasta que no haya sido reparada.

Figura 6A – Etiquetas de advertencias en la KJ-2200

Figura 6B – Etiquetas de advertencias en la KJ-2200

Figura 6C – Etiquetas de advertencias en la KJ-3100

Filtro

Máquinas limpiadoras de alta presión KJ-2200 y KJ-3000

8. Revise el nivel del combustible. En el caso de la KJ-

3100, para ganar acceso a la tapa del depósito de

gasolina, abra el cerrojo del rollo de la manguera e in-

cline el rollo hacia delante hasta que se apoye en el

bastidor

(Figura 8).

Si necesita combustible, échele

gasolina sin plomo. Tenga cuidado cuando manipule

gasolina. Siempre llene el depósito de combustible en

una zona bien ventilada. Asegure que la tapa quede

bien cerrada.

Figura 8 – Acceso al depósito de gasolina de la KJ-3100

9. Revise los niveles de aceite en la bomba y en la

caja de engranajes (si la tiene) y agrégueles aceite si

les falta

(consulte la sección de Mantenimiento).

Preparación de la máquina y de

la zona de trabajo

ADVERTENCIA

Póngase siempre anteojos de seguridad, guantes y

los otros equipos de protección personal pertinentes

al preparar la Limpiadora de alta presión para pro-

tegerse contra sustancias químicas nocivas y bac-

terias presentes en la máquina. Se recomienda

calzar zapatos con suelas de goma antideslizantes

para evitar resbalones en suelos mojados.

El motor de la máquina despide monóxido de car-

bono, un gas venenoso, incoloro e inodoro. La in-

halación de este gas puede dar náuseas, provocar

desmayos y hasta muertes. No ponga en marcha ni

haga funcionar la máquina en un ambiente ce-

rrado, aunque hayan puertas y ventanas abiertas.

La máquina sólo debe utilizarse al aire libre.

Prepare la Limpiadora de alta presión y la zona don -

de trabajará según los procedimientos siguientes,

con el fin de aminorar los riesgos de lesiones debidas

al contacto con agua a alta presión, monóxido de

carbono, quemaduras químicas, infecciones u otros,

y de evitar daños a la máquina misma.

1. Verifique que afuera, en la zona de trabajo:

• haya suficiente luz.

• no haya líquidos, vapores o polvo inflamables que

puedan provocar un incendio. Si se encuentran en

las inmediaciones, no trabaje en esta área hasta

que todos los materiales peligrosos hayan sido re-

tirados. La Limpiadora de alta presión no es a

prueba de explosiones y podría despedir chispas.

• haya un lugar despejado, estable y seco para situar

al operario y la máquina. Si es necesario, seque la

zona donde trabajará. Es posible que deba cubrir el

suelo con madera u otro material aislante.

• haya buena ventilación. No utilice la Limpiadora de

alta presión dentro, aunque existan ventanas y

puertas abiertas. La Limpiadora de alta presión

puede colocarse apartada del lugar donde se la

necesita.

• haya un suministro adecuado de agua.

• haya una senda despejada para transportar la

Limpiadora de alta presión hasta allá.

2. Inspeccione el desagüe que va a limpiar. En lo posible,

determine dónde se encuentra el acceso(s) al de-

sagüe, el diámetro(s) y longitud(es) del desagüe, la

distancia entre el acceso al desagüe y la tubería prin-

cipal o el tanque, la índole del atasco u obstrucción, y

si el desagüe contiene productos químicos para la

limpieza de desagües. Si se han vertido sustancias

químicas por el desagüe en cuestión, es importante

saber a qué atenerse en su presencia. Contacte al

fabricante del producto químico para obtener la in-

formación de seguridad pertinente.

Si es necesario, extraiga el artefacto de baño o cocina

(inodoro, etc.) para poder acceder al desagüe. No in-

troduzca la manguera por un artefacto, podría dañarse

la manguera y el artefacto.

3. Establezca cuál es la Limpiadora de alta presión cor-

recta para la tarea que realizará. Consulte la sección

Especificacio nes para conocer las Limpiadora de

alta presión disponibles y sus características. En los

catálogos RIDGID en línea, www.RIDGID.com ó

www.RIDGID.eu, encontrará listados de las limpiado-

Tapa del

depósito de

gasolina

Máquinas limpiadoras de alta presión KJ-2200 y KJ-3000

ras de desagües y limpiadoras de alta presión dis -

ponibles para variadas aplicaciones.

4. Cerciórese de que la máquina y todo el equipo han

sido inspeccionados debidamente.

5. Observe la zona de trabajo y establezca si es con-

veniente colocar barricadas o barreras para impedir

el ingreso de curiosos. Los transeúntes pueden dis-

traer al operario. Si trabajará en un área de tráfico

vehicular, circunde la zona de trabajo con conos u

otros dispositivos que alerten a los conductores.

6. Si lo estima necesario, cubra la zona de trabajo con

protectores. La limpieza de desagües puede ser una

tarea sucia.

7. Lleve la Limpiadora de alta presión a la intemperie por

el sen dero despejado que eligió. Si necesita car-

garla, emplee la técnica correcta para levantarla y pro-

teger su espalda. Tenga cuidado al subir o bajar

escaleras con el equipo y esté atento a sitios resbal-

adizos. Use zapatos con suelas antideslizantes para

evitar resbalar o caer.

Suministro de agua

Compruebe que el caudal de agua disponible sea suficiente

para la Limpiadora de alta presión. Extienda una manguera

desde la fuente de agua hasta la Limpiadora de alta pre-

sión. Utilice la manguera más corta y de mayor diámetro

posible. Se recomienda el uso de una manguera que

como mínimo tenga un diámetro interior de

pulgada.

Debe emplearse un dispositivo de prevención del retorno

del flujo (backflow, en inglés) que cumpla con todos los

códigos y ordenanzas vigentes. Abra la llave de agua y

tome el tiempo que tarda en llenarse un balde de cinco ga-

lones.

La tabla siguiente indica el máximo de tiempo que

debe demorar dicho balde en llenarse para cada modelo

de Limpiadora de alta presión.

Si el caudal de agua es insuficiente, la Limpiadora de alta

presión no podrá alcanzar la presión que requiere y podría

dañarse la bomba. Revise si el agua en el balde con-

tiene desechos o mugre, porque podrían averiar la bomba,

taponar el filtro de la tobera y disminuir la performance del

equipo. No utilice el agua de estanques, lagunas, lagos u

otras fuentes que podrían contener desechos.

Si no se cuenta con un caudal de agua suficiente, podría

conectarse la Limpiadora de alta presión a varias man -

gueras de suministro de agua o emplearse un tanque o cis-

terna.

Si emplea un tanque, conecte un tubo en T provisto de

válvulas de entrada de capacidad total (que no restrinjan

el flujo de agua) a la admisión de la Limpiadora de alta pre-

sión, como se muestra en la

Figura 9.

Conecte una man -

guera de

pulgada (19 mms.) Ø de no más de 6 pies (1,8

m) de largo a la válvula en la salida del tubo T y conecte la

fuente de agua al tendido del tubo en T. Meta el extremo

de la manguera en el tanque o conéctela a la salida del

tanque. La totalidad de la manguera en el tanque –en toda

su extensión- no debe quedar más de 5 pulgadas (12,7

cms.) por sobre la admisión de agua de la Limpiadora de

alta presión. De lo contrario, ésta no sacará agua del

tanque.

Figura 9 – Conexiones al emplearse un tanque de agua

como suministro

Llene el tanque de agua antes de echar a andar la

Limpiadora de alta presión. Cuando la vaya a poner en

marcha, cierre la válvula del tanque. Tan pronto la Limpia -

dora de alta presión haya arrancado, abra la válvula del

tanque. Vaya fijándose en el nivel que alcanza el agua en

el tanque y cuando sea necesario, pare de limpiar y per-

mita que el tanque vuelva a llenarse. No permita que el

nivel del agua llegue más abajo del extremo de la

manguera.

El agua caliente mejora la limpieza, pero no emplee

agua a más de 140°F porque puede hacer que la sobre-

carga térmica de la bomba se abra. Si emplea agua

caliente, póngase todos los equipos de protección per-

sonal apropiados para no quemarse.

Al emplear agua fría, tome las precauciones necesarias

para impedir que el agua se congele en la bomba. Ésta

podría averiarse.

Revise que la válvula de admisión de agua en la Limpia -

dora de alta presión esté cerrada y conecte la manguera

de suministro a la Limpiadora de alta presión.

Limpiadora Galones X Tiempo máx. de llenado

de alta presión min. (GPM) balde de 5 galones

KJ-2200 2,4 125 segundos

KJ-3100 5,5 55 segundos

Manguera

al tanque

Agua entra a la

Limpiadora de alta

presión

Entrada del suministro

de agua

Tubo en T

Filtro de la admisión

Válvula de entrada

de capacidad total

Máquinas limpiadoras de alta presión KJ-2200 y KJ-3000

Preparación del desagüe

Si trabajará desde un registro, trampilla de acceso o

pozo de inspección, rejilla de drenaje u otro gran acceso,

emplee un tubo para guiar la manguera desde las manos

del operario, por el acceso al desagüe y hasta el punto

que se desea limpiar.

Figura 10 – Uso de un tubo-guía de manguera cuando

se la interna por un gran acceso

Instalación de la manguera

Tenga cuidado cuando dirige la manguera de una Lim -

piadora de alta presión. La funda de la manguera puede

dañarse si se la expone a superficies ásperas, bordes afi-

lados, enreda con otras mangueras, etc., especialmente

cuando la máquina se encuentra funcionando en la modal-

idad de pulsaciones. La manguera está más segura al ex-

terior si enrollada en su propio rollo o carrete.

1. Seleccione una manguera del diámetro apropiado

para el desagüe que se limpiará. No se recomienda

utilizar dos mangueras unidas porque la conexión

entre ambas no será flexible y podría quedarse atas-

cada en juntas o uniones del desagüe.

Consulte la

tabla de Selección de Mangueras.

2. Si es necesario, desmonte el rollo de la manguera del

carro. Ubique el rollo de la manguera a no más de 3

pies del acceso al desagüe. Procure no tener mucha

manguera fuera del desagüe para que no se dañe. Si

resulta imposible acercar el rollo de la manguera a la

entrada del desagüe, utilice una sección de cañería de

un diámetro similar al del desagüe para guiar la

manguera que, de lo contrario, quedaría expuesta.

3. Instale una manguera desde la Limpiadora de alta pre-

sión asta el conector IN en el interruptor de pie.

Emplee cinta adhesiva de PTFE para sellar la conex-

ión. Coloque el interruptor de pie donde le sea có-

modo alcanzar lo. Recuerde que usted debe, a un

mis mo tiempo, ser capaz de maniobrar la manguera

de la Limpiadora de alta presión y su interruptor de

pie.

4. Conecte otra manguera desde el rollo de manguera

al conector OUT en el interruptor de pie.

Figura 11 – Conexiones IN y OUT para conectar las

mangueras al interruptor de pie

5. Hágale una marca llamativa a la manguera de la

Limpiadora de alta presión a más o menos 4'/1,2 m

de su punta, para que cuando la retraiga de la tubería

usted pueda advertir que la tobera está pronta a

asomar del desagüe. Así evita que emerja y salga del

acceso al desagüe dando latigazos.

6. Extraiga la tobera en la punta de la manguera de la

Limpiadora de alta presión y meta la punta de la

man guera en el desagüe. Abra la válvula de admi sión

del agua para purgar el aire y cualquier desecho que

se encuentre en la máquina o sus man gue ras. Per -

mita que fluya agua por lo menos unos 2 minutos.

7. Cierre la válvula de admisión del agua.

8. Seleccione una tobera. Utilice sólo las específica-

mente indicadas para la Limpiadora de alta presión

que usará. El uso de una tobera incorrecta afectará el

rendimiento de la máquina (presión deficiente o in-

suficiente caudal de agua) o dañará la máquina por

exceso de presión. Cerciórese de que los agujeros de

la tobera estén limpios, sin taponar.

Consulte la tabla

de Selección de Toberas.

Si va a utilizar la tobera RR3000 para limpiar de-

sagües de más de 6 pulgadas/ 152 mm de diámetro

o en tuberías de hasta 9 pulgadas/ 229 mms Ø, es in-

dispensable colocarle su extensión. No es nece-

Conector

OUT

Máquinas limpiadoras de alta presión KJ-2200 y KJ-3000

sario emplear la extensión de la tobera en desagües

de 6 pulgadas Ø o menores

(Figura 12).

Si no se le pone su extensión para limpiar tuberías de

más de 6 hasta 9 pulgadas de diámetro, o se la in-

troduce en cañerías de más de 9" / 229 mms Ø, la to-

bera RR3000 podría darse la vuelta dentro del

desagüe y volver hacia fuera disparando agua a gran

presión contra el operario.

9. Con sus manos, enrosque la tobera a la punta de la

manguera firmemente. No la apriete en demasía. Si

se la sobreaprieta, se corre el riesgo de dañarla o dis-

minuir su rendimiento.

10. Introduzca la manguera (con la tobera puesta) en el

desagüe y abra la válvula de admisión de agua.

Asegure que el agua fluye libremente por la tobera y

cierre la válvula de entrada de agua.

TABLA DE SELECCIÓN DE MANGUERAS

Ø de la tubería Tamaño de Ø int. de la Ø ext. de

Usos en pulgs. la tobera manguera la manguera

Lavabos, urinarios y tuberías angostas 1

" – 2"

" NPT

Lavaplatos, fregaderos, cubas en lavanderías, conductos verticales o de 2" – 3"

" NPT

ventilación, bocas laterales de limpieza de desagües.

Duchas y resumideros en el piso, tuberías laterales y sifones de grasa. 3" – 4"

" NPT

Tuberías principales y laterales. 4" – 6"

" NPT

Cañones de chimeneas, bocas laterales de limpieza de desagües y 2" – 3"

" NPT

conductos de ventilación.

Resumideros en el piso, tuberías laterales y sifones de grasa. 3" – 4"

" NPT

Tuberías principales y laterales. 4" – 10"

" NPT

Tamaño de la rosca

Ø int. de la manguera

Ø ext. de la manguera

Cuenta con cuatro (4) chorros de propulsión que apuntan hacia atrás para lograr un máximo de fuerza

limpiadora en recorridos largos. Use esta tobera para la mayoría de los trabajos.

Emplea tres chorros de propulsión que apuntan hacia atrás y uno que dispara un chorro hacia delante para

penetrar atascos de grasa compacta y de fango. El chorro que arremete hacia delante abre un pequeño bo-

quete en el atasco abriéndole camino a la tobera para que continúe su avance. Es igualmente eficaz durante

el lavado a presión de tuberías con atascos congelados.

Emplee la tobera de cabeza articulada para atravesar sifones y recodos difíciles. Esta tobera posee cua-

tro (4) chorros de propulsión que apuntan hacia atrás.

Emplee la tobera giratoria para eliminar grasas y obstrucciones parecidas.

Empléela para arrancar raíces y otros atascos similares.

¡NOTA! Dentro de desagües de más de 6 hasta 9 pulgadas Ø, la tobera RR3000 debe llevar puesta su

extensión para que no vaya a devolverse.

" NPT

H-101

H-102

H-104

H-105

" NPT

H-111

H-112

H-115

RR3000

Tamaño de la rosca

Ø int. de la manguera

Ø ext. de la manguera

Cuenta con tres chorros de propulsión que apuntan hacia atrás para lograr un máximo de fuerza

limpiadora en recorridos largos. Use esta tobera para la mayoría de los trabajos.

Emplea tres chorros de propulsión que apuntan hacia atrás y uno que dispara un chorro hacia delante, para

penetrar atascos de grasa compacta y de fango. El chorro que arremete hacia delante abre un pequeño bo-

quete en el atasco abriéndole camino a la tobera para que continúe su avance. Es igualmente eficaz durante

el lavado a presión de tuberías taponadas de hielo.

Emplee la tobera de cabeza articulada para atravesar sifones y recodos difíciles. Esta tobera posee tres

chorros de propulsión que apuntan hacia atrás.

Emplee la tobera giratoria para eliminar grasas y obstrucciones parecidas.

" NPT

" y

H-61

H-62

H-64

H-65

" NPT

H-71

H-72

H-75

TABLA DE SELECCIÓN DE TOBERAS

KJ-3100

KJ-2200

KJ-3100

Máquinas limpiadoras de alta presión KJ-2200 y KJ-3000

Figura 12 – Tobera RR3000 con su extensión puesta

Instrucciones de funcionamiento

ADVERTENCIA

Siempre use gafas protectoras para que a sus ojos

no les entren mugre ni objetos extraños. Siempre

póngase los equipos de protección personal apropia-

dos para las condiciones ambientales en que tra-

bajará.

Nunca haga funcionar la Limpiadora de alta presión

si la punta de la manguera no se encuentra dentro

del desagüe. La manguera podría dar latigazos y

azotarlo y el agua de los chorros, penetrar su piel.

Líquidos a alta presión pueden inyectarse en su

piel y causar lesiones graves, incluso la amputación

de alguna de sus extremidades. Jamás apunte a

una persona o animal con el chorro de agua.

No haga funcionar la Limpiadora de alta presión de

chorros a una presión de agua mayor a la indicada

en este manual, ni con agua (de admisión) a una

tempera-tura superior a 140°F. Así se evitan acci-

dentes, quemaduras y daños a la máquina.

Sólo una persona debe controlar el proceso de lim -

pieza y el interruptor de pie de la máquina. Nun ca

use la máquina sin su interruptor de pie. Si la man -

guera se llegase a salir del desagüe cuando la má -

quina se encuentra en funcionamiento, el operario

debe ser capaz de cortar el flujo de agua para im-

pedir que la manguera dé latigazos, azote a al-

guien o el agua a presión cause lesiones.

Siempre use los equipos de protección personal

pertinentes mientras emplea una máquina de lim -

pieza de desagües. Los desagües pueden contener

sustancias químicas, bacterias u otras materias

que podrían resultar tóxicas, infecciosas, provo-

car quemaduras u otras lesiones. El equipo de pro-

tección personal que usted se ponga siempre debe

incluir anteojos de seguridad y guantes. Además po-

drían necesitarse guantes de goma o látex, masca -

rilla para la cara, gafas, ropa protectora, res pi rador

y calzado con punteras de acero.

Siga fielmente estas instrucciones de funciona -

miento para evitar lesionarse debido a mangueras

que dan azotes, agua a presión que penetra la piel,

emanaciones de monóxido de carbono y por otras

razones.

1. Asegure que la máquina y la zona de trabajo han sido

debidamente preparadas y que por sus inmedia-

ciones no transita nadie que pueda distraerlo. Si la

Limpiadora de alta presión estará colocada distante

del sitio donde se la utilizará, una persona debe

quedarse junto a la máquina vigilándola.

2. Introduzca la manguera -con su tobera conectada a

la punta- por lo menos tres pies dentro del desagüe;

de tal forma que la manguera no se salga del de-

sagüe dando latigazos cuando la máquina se ponga

en marcha.

3. Revise que la palanca del accionador de pulsaciones

esté girada hacia la izquierda en la posición “Pres -

sure” (Presión)

(Figura 16).

4. Abra la válvula de admisión del suministro. Nunca

arranque el motor si el suministro de agua está

cerrado.

5. Oprima el interruptor de pie para reducir la presión y

permita que el motor arranque. Verifique que el agua

esté saliendo libremente por la tobera. Siguiendo

las instrucciones de puesta en marcha del motor en

el manual del motor, eche a andar el motor. Espere

que el motor se caliente.

Figura 13 - Mandos

Extensión

Indicador de

presión

Válvula

descargadora

Accionador de pulsaciones

Sobrecarga

térmica

Máquinas limpiadoras de alta presión KJ-2200 y KJ-3000

6. Gire la válvula descargadora mientras observa el

indicador de presión o manómetro para determinar si

necesita ajustar la presión (hacia la derecha, para au-

mentar la presión; hacia la izquierda, para dismi -

nuirla). Nunca sobrepase el límite de presión que

puede soportar la máquina. No fuerce la válvula

descargadora ni emplee llaves u otras herramientas

para girarla. Así podría dañarla.

Si la Limpiadora de alta presión no genera la presión

que le corresponde o su performance es irregular:

• Revise que el estrangulador del motor esté bien

regulado.

• Asegure que la válvula de entrada de agua esté to-

talmente abierta, al igual que las otras válvulas o

llaves del suministro de agua.

• Gire la válvula descargadora hacia la derecha pa -

ra aumentar la presión. No la fuerce.

• Asegure que el accionador de pulsaciones se en-

cuentra en la posición “Pressure” (presión).

• Mientras la máquina está en marcha, mueva el

accionador de pulsaciones varias veces entre sus

posiciones “Pressure” (presión) y “Pulse” (pulsa-

ciones) para purgar del sistema el aire que pudiera

tener atrapado.

• Inspeccione el sistema por si tiene fugas. Hágalo

con cuidado para evitar lesionarse. Si detecta

fugas, apague la Limpiadora de alta presión antes

de resolver el problema.

• Apague la Limpiadora de alta presión. Revise el fil-

tro (en la KJ-3100, o el tamiz del filtro en la KJ-2200)

en la admisión de agua. Revise que no tenga dese-

chos o mugre.

• Asegure que el caudal de agua que entra a la Lim -

pia dora de alta presión sea suficiente.

• Apague la Limpiadora de alta presión y cierre la

válvula de entrada de agua. Extraiga la tobera de

la manguera y límpiele los orificios con la her-

ramienta limpiatoberas.

• Haga funcionar la Limpiadora de alta presión sin

una tobera puesta, para purgarle el aire y los

desechos. Apa gue la Limpiadora de alta presión

cada vez que vaya a quitarle o acoplarle una to-

bera.

7. Adopte la postura correcta para trabajar.

• Asegure que puede accionar el interruptor de pie

(oprimir y soltarlo) sin problemas. No lo oprima to-

davía.

• Asegure que puede mantener el equilibrio mien-

tras trabaja y nunca estire su cuerpo para tratar de

alcanzar algo.

• Usted debe ser capaz de sostener y controlar, en

todo momento, la manguera de la Limpiadora de

alta presión con una de sus manos.

• Usted debe, además, ser capaz de alcanzar el

rollo para enrollar la manguera.

En esta posición podrá mantener el control sobre la

Limpiadora de alta presión.

Figura 14 – Postura de trabajo correcta

Limpieza del desagüe

Generalmente se introduce la manguera de la Limpiadora

de alta presión por el desagüe hasta donde haya que

limpiarlo; luego se la retrae lentamente de regreso para

que vaya haciendo su trabajo de limpieza. La tobera

vuelve hacia la superficie disparando agua a alta presión

contra las paredes de la tubería, limpiándola.

Desenganche el cerrojo en el rollo de la manguera. Con

por lo menos tres pies de manguera en el desagüe y una

mano sobre la manguera para controlar su movimiento,

oprima el interruptor de pie. Los chorros de la tobera

que apuntan hacia atrás ayudarán a internar la manguera

en la tubería. Meta la manguera hasta donde tenga que

limpiarla. Si no puede seguir avanzando, es porque se ha

topado con una obstrucción.

Si en el trayecto la tobera no puede atravesar un atasco

o algún sifón, trampa o conexión:

• Déle unos empujones fuertes a la manguera.

• Gire la manguera en un cuarto o hasta media vuel -

ta para que la tobera se zafe y cambie de rumbo.

Pero una vez que atraviese la obstrucción, vuelva

Limpiadora de alta presión Presión de servicio

KJ-2200 2200 psi

KJ-3100 3000 psi

Máquinas limpiadoras de alta presión KJ-2200 y KJ-3000

a enderezarla a su posición inicial para que la

man guera no se tuerza.

Vea la Figura 15.

• Emplee la modalidad de Pulsaciones

(vea la sección siguiente).

• Utilice una manguera para sifones o una de menor

diámetro.

Figura 15 – Giro de la manguera para que logre atravesar

un atasco

Una vez que haya franqueado la obstrucción, quédese un

rato limpiando esa sección del desagüe antes de pros-

eguir: avance algunos metros más allá de la zona donde

se encontraba el atasco y lentamente retroceda la to-

bera por la zona de la obstrucción. Haga esto varias

veces, luego siga avanzando por el desagüe.

Fíjese en el nivel de agua en la tubería. Si el agua co -

mien za a brotar en la entrada al desagüe, apague la

Limpiadora de alta presión y permita que el agua baje o

fluya cañería abajo. La limpieza de una tubería con chor-

ros de agua resulta más eficaz cuando la tubería está

seca. No permita que la Limpiadora de alta presión fun-

cione por mucho rato sin su interruptor de pie oprimido,

porque el agua sigue circulando en la bomba y comienza

a calentarse. El agua muy caliente podría producir la

apertura de la sobrecarga térmica en la bomba.

Una vez que haya llegado la tobera hasta la distancia que

se deseaba alcanzar, comience a retraer la tobera lenta-

mente (un pie por minuto en desagües con muchas acu-

mulaciones). Con una mano maneje la manguera, con la

otra vaya enrollándola en el rollo. Esté atento a la apari-

ción de la marca que hizo en la manguera, ésta indica que

la tobera se encuentra pronta a emerger del desagüe. La

tobera jamás debe salir del desagüe disparando agua: la

manguera podría golpearlo y el agua a presión, herirlo.

Mantenga siempre el control de la manguera. Suelte el in-

terruptor de pie para cortar el flujo de agua.

Apague el motor de acuerdo a las instrucciones de su pro-

pio manual. Oprima el interruptor de pie para purgar la

pre sión del sistema. Nunca deje el sistema sin despre -

surizar. Si es necesario, reemplace la tobera y continúe

limpiando la tubería según el método descrito anterior-

mente. Para lograr una limpieza exhaustiva del desagüe,

efectúe varias pasadas.

Finalizada la limpieza, con la Limpiadora de alta presión

apagada, extraiga la tobera y abra la válvula de entrada

de agua para purgar la bomba y la manguera. Si utilizó la

Limpiadora de alta presión en un día muy frío, púrguele el

agua de inmediato para impedir daños por congelamiento.

Para mayor información sobre la protección de la máquina

en climas fríos,

vea Almacenaje de la máquina.

Empleo de la modalidad “Pulsaciones”

Si el simple giro de la manguera no basta para que la to-

bera navegue por un codo, sifón o cambie de rumbo,

habrá que recurrir a la modalidad de pulsaciones. Las

pulsaciones provocan un fuerte cambio en la presión del

agua y hacen vibrar la manguera, facilitando su avance.

1. Gire la palanca del accionador de pulsaciones hacia

la izquierda a la posición “Pulse” (pulsaciones). Mien -

tras en esta modalidad, el manómetro marcará menor

presión que la máxima. Esto es normal.

Figura 16 – Posiciones de la palanca del accionador

PULSACIONES

PRESIÓN

Máquinas limpiadoras de alta presión KJ-2200 y KJ-3000

2. Si es necesario asistir a la tobera para que logre

traspasar una obstrucción, dé estocadas con la

manguera o gírela.

3. Una vez atravesado el atasco, vuelva la palanca del

accionador hacia la izquierda a la posición de “Pres -

sure” (presión). No deje la Limpiadora de alta presión

en posición “Pulse" (pulsaciones) por más tiempo

que el necesario para atravesar la obstrucción. El uso

excesivo de la moda-lidad “pulsaciones” podría acor-

tar la vida útil de las mangueras y del sistema.

Empleo de la Limpiadesagües de

alta pre sión como lavadora de agua

a presión

Las Limpiadesagües de alta presión RIDGID también

pueden usarse como lavadoras a presión, acoplándoles

un paquete para la limpieza a presión. La Limpiadora de

alta presión se emplea como lavadora a presión de forma

similar a la habitual dentro del desagüe, por lo tanto siga

las mismas instrucciones con estas salvedades:

1. Sitúe la máquina en una zona de trabajo apropiada.

2. Asegure que todo el equipo ha sido bien revisado.

3. Acople la varilla de lavado a la manguera de lavado

a presión.

4. Conecte la manguera a la salida de la Limpiadora de

alta presión. Asegure que ambos extremos de la

manguera estén bien conectados para que no se sal-

gan cuando sometidos a altas presiones.

5. Como se señaló anteriormente, conecte el suministro

de agua adecuado a la Limpiadora de alta presión.

6. Abra la llave o válvula del suministro de agua y aprie-

te el gatillo de la varilla de lavado para que por ella

fluya agua y salga el aire que pudiera estar atra-

pado en el sistema. Nunca haga andar el motor si la

llave o válvula del agua no está abierta. Puede

dañarse la bomba.

7. Asegure que la palanca del accionador de pulsa-

ciones esté girada hacia la izquierda, en la posición

"Pressure" (presión).

8. Ajustes de la boquilla de lavado a presión: girán-

dola, usted ajusta la manera en que la boquilla dispara

el agua, desde un chorrito fino a un rociado amplio

como abanico. Empujándola hacia delante el agua

sale a baja presión; llévela hacia atrás y el agua sale

a alta presión. Siempre comience a lavar a presión

con la boquilla puesta en la posición trasera de alta

presión.

9. Cierre de la varilla de lavado a presión: la varilla de

lavado a presión cuenta con un cierre de seguridad

detrás del gatillo. Mueva el cierre hacia abajo para tra-

bar el gatillo cuando la varilla no estará en uso.

Figura 17 – Ajustes de la boquilla de lavado a presión

10. Apunte la boquilla de la varilla de lavado hacia un

lugar seguro y apriete su gatillo con el fin de reducir la

presión y permitir el arranque del motor. Siga fiel-

mente las instrucciones del manual del motor y hágalo

partir. Permita que el motor se caliente. Suelte el

gatillo apenas el motor comience a andar.

11. Apunte la boquilla de la varilla de lavado hacia un

lugar seguro y apriete el gatillo. Gire la válvula descar-

gadora mientras observa el indicador de presión para

determinar si necesita ajustar la presión. Nunca so-

brepase el límite de presión que puede soportar la

máquina. Suelte el gatillo de la varilla de lavado.

Funcionamiento como lavadora de agua

a presión

1. Emplee ambas manos para asir y dirigir la varilla de

lavado a presión. Jamás apunte el chorro de agua

hacia una persona. El agua a alta presión puede

penetrar la piel de una persona y herirla gravemente.

Para evitar descargas eléctricas, nunca apunte la bo-

quilla de la varilla hacia equipos eléctricos o cableados.

2. Regule el caudal de agua con el gatillo. Sea cuidadoso

cuando la utilice como lavadora a presión. Si usted

mantiene la boquilla de lavado a presión demasiado

cerca de una superficie, ésta podría dañarse. Primero

lave a presión una zona pequeña, que no se note,

para probar si las posiciones de la boquilla (presión y

modalidad de salida del agua) son las adecuadas.

3. No permita que la Limpiadora de alta presión quede

andando por un largo rato con el gatillo sin oprimir.

Porque cuan do el gatillo no está oprimido, el agua

continúa circulando en la bomba y comienza a ca-

lentarse. Esto podría resultar en que la sobrecarga tér-

mica de la bomba se abra.

4. Cuando haya terminado de lavar a presión, suelte el

gatillo y apague el motor según las indicaciones del

manual del motor. Apriete el gatillo para despresurizar

el sistema. Nunca deje el sistema presurizado.

Inyector de detergente

1. Acople el inyector de detergente al puerto de salida.

Quite la manguera de salida y acople el inyector de

detergente con su flecha apuntando en la misma di-

rección que el flujo de agua. Emplee sellador de

rosca para evitar fugas de agua. Vuelva a conectar la

manguera de salida.

Baja

presión

Alta

presión

Cierre de

seguridad

Ajuste de la manera en

que dispara el agua

Máquinas limpiadoras de alta presión KJ-2200 y KJ-3000

2. Acople la manguera de sifonaje al inyector de deter-

gente. Meta el extremo de la manguera que tiene el

filtro dentro del recipiente con detergente. Emplee úni-

camente detergentes recomendados para usarse

en lavadoras de presión. Respete todas las instruc-

ciones relativas al detergente. No rocíe líquidos

inflamables o sustancias químicas tóxicas con la

Lim pia dora de alta presión. Los detergentes no re-

comendados, disolventes, productos de limpieza u

otros, pueden averiar la Limpiadora de alta presión o

causar lesiones graves.

3. Cuando se emplea la máquina como lavadora a pre-

sión, suministra detergente únicamente al estar la bo-

quilla de la varilla en la posición delantera de baja

presión. Empuje la boquilla hacia delante (baja pre-

sión) para que salga detergente.

4. La inyección de detergente puede regularse mediante

el giro de la manga en el inyector. Si se le gira hacia

la izquierda, suministrará mayor cantidad de deter-

gente. Si a la derecha, menos cantidad.

5. Finalizada la aplicación de detergente, extraiga el fil-

tro fuera del detergente, métalo en un balde de agua

limpia y enjuague el sistema para quitarle cualquier

resto de detergente.

Instrucciones de mantenimiento

ADVERTENCIA

Antes de efectuarle mantenimiento o reparaciones

a esta máquina, el interruptor del motor debe en-

contrarse en la posición de OFF (apagado) y los ca-

bles de las bujías deben ser desconectados para

impedir ponerla en marcha sin querer. Oprima el in-

terruptor de pie o el gatillo de la varilla de lavado

para soltar la presión de líquido restante en el sis-

tema.

Siempre use gafas protectoras y guantes cuando le

haga mantenimiento a esta máquina, para prote-

gerse de infecciones y líquidos tóxicos.

Limpieza

Cuando sea necesario, lave la manguera con agua

caliente jabonosa y/o desinfectantes. No permita que

agua entre en el motor o sistema eléctrico. No lave la

máquina con una lavadora a presión. Sólo pásele un

trapo húmedo.

Motor

Hágale mantenimiento al motor según las instrucciones

de su propio manual incluido con la máquina.

Lubricación de la bomba

Antes de cada uso revise el nivel del aceite en la bomba.

Ponga la Limpiadora de alta presión sobre una superficie

nivelada. Quite la mugre y desechos de la zona de la

varilla medidora del aceite y extráigala para determinar

cuánto aceite contiene la bomba. Si le falta, agregue

aceite SAE 30W sin detergente. No desborde el de-

pósito. Vuelva a introducir la varilla medidora.

Reemplace el aceite en la bomba después de las prime -

ras 50 horas de funcionamiento y cada 500 horas de allí

en adelante. Con la bomba todavía tibia, extraiga el ta pón

que tiene debajo y vacíe el aceite en un recipiente apropi-

ado. Vuelva a ponerle el tapón. Llene la bomba con

aproxi madamente 32 onzas de aceite SAE 30W sin de-

tergente, según el procedimiento antes descrito.

Lubricación de la caja de engranajes

Antes de usar la máquina, revise el nivel del aceite en la

caja de engranajes. Asiente la Limpiadora de alta presión

sobre una superficie nivelada. Quite la mugre y desechos

de la zona de la varilla medidora del aceite y extráigala

para determinar cuánto aceite contiene la caja de en-

granajes. Si le falta, agregue lubricante para engranajes

SAE 90W. No desborde el depósito. Vuelva a introducir la

varilla medidora.

Reemplace el aceite en la caja de engranajes cada 500

horas de funcionamiento. Con la bomba todavía tibia, ex-

traiga el tapón que tiene debajo y vacíe el aceite en un re-

cipiente apropiado. Vuelva a ponerle el tapón. Llene la

bomba con aproximadamente 8 onzas de lubricante de

engranajes SAE 90W según el procedimiento descrito.

Acondicionamiento de la bomba para

almacenarla durante el invierno

Si la Limpiadora de alta presión quedará al-

macenada a tempera-turas cerca o por debajo de 32°F ó

0°C, debe prepa rársele correctamente para soportarlas.

Si se congela agua dentro de la bomba, puede dañarse.

Se la puede acondicionar de dos maneras para soportar

el frío. La primera consiste en abrir todas las válvulas del

sistema y purgar toda el agua todavía en su interior con

la ayuda de aire comprimido. Lo mismo puede hacerse

para vaciar las mangueras.

El segundo método utiliza anticongelante RV (de glicol no

etilénico). Nunca emplee anticongelante de glicol etilénico

en la bomba de la Limpiadora de alta presión. Está pro-

hibido vaciar glicol etilénico en sistemas de desagües o

redes de alcantarillado.

1. Acople una sección de manguera de 3 pies a la

válvula de entrada de agua y abra la válvula.

2. Meta un extremo de la manguera dentro del recipi-

ente de anticongelante RV.

AVISO

Máquinas limpiadoras de alta presión KJ-2200 y KJ-3000

No. en el Modelo

catálogo No. Descripción

62882 H-5 Mini rollo de manguera

64737 H-30 Carro H-30 con Rollo de manguera

62877 H-30 WH Carro H-30 con Rollo de manguera y Manguera de chorro

de 110 pies x

pulg.

64077 HP-22 Pressure Wash Package, KJ-2200

64767 HW-22 Paquete de lavado a presión, KJ-2200

51572 H-1235 Manguera de lavado a presión,

pulg. x 35 pies

48157 FV-1 Interruptor de pie

66732 HF-4 Manguera de conexión rápida

48367 H-25 Kit acondicionador para el invierno

47542 H-21 Herramienta limpiatoberas

67187 H-32 Jet Vac (aspiradora)

Accesorios para la Limpiadora de alta presión

KJ-2200

No. en el Modelo Manguera Manguera

catálogo No. Descripción Ø int. Ø ext.

64772 H-61 Tobera de propulsión

pulg. NPT

64777 H-62 Tobera de penetración le hacen a

64782 H-64 Tobera de cabeza articulada manguera

82842 H-65 Tobera giratoria 2200 de

pulg.

64787 H-71 Tobera de propulsión

pulg. NPT le

64792 H-72 Tobera de penetración hacen a manguera

82852 H-75 Tobera giratoria 2200 de

pulg.

47592 H-1425

pulg. x 25 pies

47597 H-1435

pulg. x 35 pies

47602 H-1450

pulg. x 50 pies manguera para sifón

49272 H-1475

pulg. x 75 pies de

pulg. naranja

49277 H-1400

pulg. x 100 pies

64732 H-1415

pulg. x 150 pies

50002 HL-1 Líder flexible,

pulg.≤

50007 HL-2 Líder flexible,

pulg.≤

47607 H-1250

pulg. x 50 pies

47612 H-1275

pulg. x 75 pies

47617 H-1200

pulg. x 100 pies manguera de chorros

51587 H-1211

pulg. x 110 pies de

pulg.

49487 H-1215

pulg. x 150 pies negra

51597 H-1220

pulg. x 200 pies

Toberas y mangueras para la Limpiadesagües

KJ-2200

No. en el Modelo

catálogo No. Descripción

62882 H-5 Mini rollo de manguera

64862 H-38 Rollo de manguera (le hace a la KJ-3100)

64902 H-38 WH Rollo de manguera con manguera de 200 pies x

pulg. Ø int.

64797 HW-30 Varilla de lavado KJ-3100

48367 H-25 Kit acondicionador para el invierno

48157 FV-1 Interruptor de pie

66732 HF-4 Manguera de conexión rápida (del rollo al interruptor de pie)

47542 H-21 Herramienta limpiatoberas

67187 H-32 Jet Vac (aspiradora)

Accesorios para la Limpiadora de alta presión

KJ-3100

No. en el Modelo Manguera Manguera

catálogo No. Descripción Ø int. Ø ext.

38698 H-101 Tobera de propulsión

pulg. NPT

38713 H-102 Tobera de penetración Fle hacen a

38703 H-104 Tobera de cabeza manguera de

articulada

pulg.

38723 H-105 Tobera giratoria,

pulg. NPT

38693 H-111 Tobera de propulsión

" pulg. NPT

38708 H-112 Tobera de penetración le hacen a

38718 H-115S Tobera giratoria,

pulg. NPT manguera

16713 RR3000 Tobera cortaraíces Root Ranger de

pulg.

47592 H-1425

pulg. x 25 pies

47597 H-1435

pulg. x 35 pies manguera

47602 H-1450

pulg. x 50 pies atraviesa-sifón

49272 H-1475

pulg. x 75 pies

pulg. naranja

49277 H-1400

pulg. x 100 pies

64732 H-1415

pulg. x 150 pies

64827 H-3835 Manguera de lavado de

pulg.

Ø int. x 35 pies

64832 H-3850 Manguera de chorro y de lavado

a presión

pulg. Ø int. x 50 pies"

64837 H-3810 Manguera de chorro

pulg.

Ø int. x 100 pies

64842 H-3815 Manguera de chorro

pulg.

Ø int. x 150 pies

64847 H-3820 Manguera de chorro

pulg.

Ø int. x 200 pies

64852 H-3825 Manguera de chorro

pulg.

Ø int. x 250 pies

64857 H-3830 Manguera de chorro

pulg.

Ø int. x 300 pies

Toberas y mangueras para la KJ-3100

3. Extraiga la tobera del otro extremo de la manguera.

4. Haga funcionar la Limpiadora de alta presión hasta

que el anticongelante salga por la manguera.

Accesorios

ADVERTENCIA

Para evitar lesiones de gravedad, sólo use los ac-

cesorios específicamente diseñados y recomenda-

dos para usarse con las máquinas limpiadoras de

alta presión de RIDGID. Los accesorios apropiados

para usarse con otras má quinas pueden transfor-

marse en peligrosos si se usan con las Limpia do -

ras de alta presión RIDGID.

Almacenaje de la máquina

Almacene la Limpiadora de alta presión en un lugar bien

ventilado y protegida de la lluvia y la nieve. Mantenga la

máquina bajo llave fuera del alcance de niños y de per-

sonas sin capacitación para utilizarla. Esta máquina puede

causar graves lesiones en manos de inexpertos.

Vea la

sección Mantenimiento

para almacenarla correctamente

en climas fríos. Consulte el manual del motor para saber

cómo almacenar el motor.

manguera de chorros de

pulg. negra

Máquinas limpiadoras de alta presión KJ-2200 y KJ-3000

Servicio y reparaciones

ADVERTENCIA

Esta máquina puede tornarse insegura si se la

repara o mantiene incorrectamente.

Las

Instrucciones de Mantenimiento

describen la mayor

parte de los servicios que requiere esta máquina. Cual -

quier problema que no haya sido abordado en esta sec-

ción, debe ser resuelto únicamente por un técnico de

reparaciones autorizado por RIDGID.

La máquina debe llevarse a un Servicentro Autorizado

RIDGID o ser devuelta a la fábrica.

Para ubicar el Servicentro RIDGID más cercano a su

locali dad o consultar sobre el servicio o reparación de esta

máquina:

• Contacte al distribuidor RIDGID en su localidad.

• En internet visite el sitio www.RIDGID.com ó

www.RIDGID.eu para averiguar dónde se encuentran

los centros autorizados de RIDGID más cercanos.

• Llame al Departamento de Servicio Técnico de

RIDGID desde EE.UU. o Canadá al (800) 519-3456 o

escriba a [email protected]

Eliminación de la máquina

Piezas y partes de las Limpiadoras de alta presión con-

tienen materiales de valor susceptibles de ser reciclados.

Averigüe cuáles empresas en su localidad se especializan

en reciclaje. Deseche la máquina o sus componentes con-

forme a todas las disposiciones vigentes en su jurisdicción.

Para mayor información, llame a la agencia local encar-

gada de la eliminación de residuos sólidos.

En los países miembros de la Comunidad

Europea: ¡No se deshaga de equipos eléc-

tricos mezclados con la basura doméstica!

Según la directriz de la Comunidad Europea

2002/96/EC a sus países miembros sobre

desechos eléctricos y electrónicos, los equi -

pos eléctricos inutilizables deben ser recolectados en

forma separada de la basura municipal y eliminados sin

causar daños al medio ambiente.

PROBLEMA CAUSA SOLUCIÓN

La Limpiadora de alta

presión funciona pero

no genera presión o muy

poca.

Cuando se la pone en

marcha, la Limpiadora

de alta presión no logra

alcanzar su presión máxi -

ma de funcionamiento.

El manómetro de la

Limpiadora de alta pre-

sión indica presiones

que fluctúan entre los

500 psi y máxima

presión de servicio.

Tabla 1 Detección de averías

Suministro de agua es insuficiente.

Hay aire atrapado en el sistema.

Los orificios de propulsión en la tobera están

obstruidos.

Los orificios de propulsión en la tobera están

obstruidos.

Existen desechos o hay aire atrapado en el sistema.

Asegure que el grifo o llave de agua esté abierto.

Asegure que la válvula de la entrada de agua a la

Limpiadora de alta presión esté abierta.

Asegure que por la manguera de suministro fluye

agua y que no está doblada o aplastada.

Extraiga la tobera de la manguera y haga funcionar

la Limpiadora de alta presión para que elimine el aire

atrapado y los desechos del sistema.

Extraiga la tobera y limpie sus orificios con una

lim piatoberas.

Extraiga la tobera. Límpiele los orificios con una

limpiatoberas: seleccione aquélla con alambres

del grosor adecuado y empújelos a través de

cada orificio de propulsión para destaparlos.

Extraiga la tobera e introduzca la manguera en el

desagüe. Haga funcionar la Limpiadora de alta pre-

sión para que elimine el aire atrapado y desechos.

EMERSON. CONSIDER IT SOLVED.

™

Against Material Defects

& Workmanship

FULL LIFETIME

WARRANTY

Ridge Tool Company

400 Clark Street

Elyria, Ohio 44035-6001

U.S.A.

What is covered

RIDGID

tools are warranted to be free of defects in workmanship and material.

How long coverage lasts

This warranty lasts for the lifetime of the RIDGID

tool. Warranty coverage ends when the product

becomes unusable for reasons other than defects in workmanship or material.

How you can get service

To obtain the benefit of this warranty, deliver via prepaid transportation the complete product to

RIDGE TOOL COMPANY, Elyria, Ohio, or any authorized RIDGID

INDEPENDENT SERVICE CENTER.

Pipe wrenches and other hand tools should be returned to the place of purchase.

What we will do to correct problems

Warranted products will be repaired or replaced, at RIDGE TOOL’S option, and returned at no charge;

or, if after three attempts to repair or replace during the warranty period the product is still defective,

you can elect to receive a full refund of your purchase price.

What is not covered

Failures due to misuse, abuse or normal wear and tear are not covered by this warranty. RIDGE

TOOL shall not be responsible for any incidental or consequential damages.

How local law relates to the warranty

Some states do not allow the exclusion or limitation of incidental or consequential damages, so the

above limitation or exclusion may not apply to you. This warranty gives you specific rights, and you

may also have other rights, which vary, from state to state, province to province, or country to coun-

try.

No other express warranty applies

This FULL LIFETIME WARRANTY is the sole and exclusive warranty for RIDGID

products. No em-

ployee, agent, dealer, or other person is authorized to alter this warranty or make any other warranty

on behalf of the RIDGE TOOL COMPANY.

Qué cubre

Las herramientas RIDGID

están garantizadas contra defectos de la mano de obra y de los

materiales empleados en su fabricación.

Duración de la cobertura

Esta garantía cubre a la herramienta RIDGID

durante toda su vida útil. La cobertura de la garantía

caduca cuando el producto se torna inservible por razones distintas a las de defectos en la mano de

obra o en los materiales.

Cómo obtener servicio

Para obtener los beneficios de esta garantía, envíe mediante porte pagado, la totalidad del producto

a RIDGE TOOL COMPANY, en Elyria, Ohio, o a cualquier Servicentro Independiente RIDGID

. Las

llaves para tubos y demás herramientas de mano deben devolverse a la tienda donde se adquirieron.

Lo que hacemos para corregir el problema

El producto bajo garantía será reparado o reemplazado por otro, a discreción de RIDGE TOOL, y de-

vuelto sin costo; o, si aún resulta defectuoso después de haber sido reparado o sustituido tres veces

durante el período de su garantía, Ud. puede optar por recibir un reembolso por el valor total de su

compra.

Lo que no está cubierto

Esta garantía no cubre fallas debido al mal uso, abuso o desgaste normal. RIDGE TOOL no se hace

responsable de daño incidental o consiguiente alguno.

Relación entre la garantía y las leyes locales

Algunos estados de los EE.UU. no permiten la exclusión o restricción referente a daños incidentales

o consiguientes. Por lo tanto, puede que la limitación o restricción mencionada anteriormente no rija

para Ud. Esta garantía le otorga derechos específicos, y puede que, además, Ud tenga otros dere-

chos, los cuales varían de estado a estado, provincia a provincia o país a país.

No rige ninguna otra garantía expresa

Esta GARANTIA VITALICIA es la única y exclusiva garantía para los productos RIDGID

. Ningún em-

pleado, agente, distribuidor u otra persona está autorizado para modificar esta garantía u ofrecer

cualquier otra garantía en nombre de RIDGE TOOL COMPANY.

Ce qui est couvert

Les outils RIDGID

sont garantis contre tous vices de matériaux et de main d’oeuvre.

Durée de couverture

Cette garantie est applicable durant la vie entière de l’outil RIDGID

. La couverture cesse dès lors que

le produit devient inutilisable pour raisons autres que des vices de matériaux ou de main d’oeuvre.

Pour invoquer la garantie

Pour toutes réparations au titre de la garantie, il convient d’expédier le produit complet en port payé

à la RIDGE TOOL COMPANY, Elyria, Ohio, ou bien le remettre à un réparateur RIDGID

agréé. Les clés

à pipe et autres outils à main doivent être ramenés au lieu d’achat.

Ce que nous ferons pour résoudre le problème

Les produits sous garantie seront à la discrétion de RIDGE TOOL, soit réparés ou remplacés, puis ré-

expédiés gratuitement ; ou si, après trois tentatives de réparation ou de remplacement durant la péri-

ode de validité de la garantie le produit s’avère toujours défectueux, vous aurez l’option de demander

le remboursement intégral de son prix d’achat.

Ce qui n’est pas couvert

Les défaillances dues au mauvais emploi, à l’abus ou à l’usure normale ne sont pas couvertes par cette

garantie. RIDGE TOOL ne sera tenue responsable d’aucuns dommages directs ou indirects.

L’influence de la législation locale sur la garantie

Puisque certaines législations locales interdisent l’exclusion des dommages directs ou indirects, il se

peut que la limitation ou exclusion ci-dessus ne vous soit pas applicable. Cette garantie vous donne des

droits spécifiques qui peuvent être éventuellement complétés par d’autres droits prévus par votre lég-

islation locale.

Il n’existe aucune autre garantie expresse

Cette GARANTIE PERPETUELLE INTEGRALE est la seule et unique garantie couvrant les produits

RIDGID

. Aucun employé, agent, distributeur ou tiers n’est autorisé à modifier cette garantie ou à of-

frir une garantie supplémentaire au nom de la RIDGE TOOL COMPANY.

Printed in U.S.A. 11/13

999-998-407.10

EC39890 REV. C

Parts are available online at RIDGIDParts.com

RIDGID KJ-3100 Water Jetter

Product's Documents

Water Jetter Manual

Specifications

RIDGID KJ-3100 Questions and Answers
