Milwaukee 2810-22 M18 FUEL Mud Mixer with 180° Handle Kit User Manual

Cat. No. / No de cat.

2810-20

M18™ FUEL™ MUD MIXER W/ 180° HANDLE

MÉLANGEUR DE BOUE M18™ FUEL™ AVEC POIGNÉE DE 180°

MEZCLADOR DE LODO DEL M18™ FUEL™ CON LA MANIJA DE 180°

OPERATOR'S MANUAL

MANUEL de L'UTILISATEUR

MANUAL del OPERADOR

WARNING To reduce the risk of injury, user must read and understand operator's manual.

AVERTISSEMENT An de réduire le risque de blessures, l'utilisateur doit lire et bien

comprendre le manuel.

ADVERTENCIA Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual.

GENERAL POWER TOOL

SAFETY WARNINGS

WARNING

Read all safety warnings, instruc-

tions, illustrations and specifica-

tions provided with this power tool. Failure to follow

all instructions listed below may result in electric shock,

re and/or serious injury. Save all warnings and in

structions for future reference. The term "power tool"

in the warnings refers to your mains-operated (corded)

power tool or battery-operated (cordless) power tool.

WORK AREA SAFETY

• Keep work area clean and well lit. Cluttered or dark

areas invite accidents.

• Do not operate power tools in explosive atmo

spheres, such as in the presence of ammable

liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

• Keep children and bystanders away while operating

a power tool. Distractions can cause you to lose control.

ELECTRICAL SAFETY

• Power tool plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs with

earthed (grounded) power tools. Unmodied plugs

and matching outlets will reduce risk of electric shock.

• Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

• Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of

electric shock.

• Do not abuse the cord. Never use the cord for carrying,

pulling or unplugging the power tool. Keep cord away

from heat, oil, sharp edges or moving parts. Damaged

or entangled cords increase the risk of electric shock.

• When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a cord

suitable for outdoor use reduces the risk of electric shock.

• If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter

(GFCI) protected supply. Use of an GFCI reduces

the risk of electric shock.

PERSONAL SAFETY

• Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the inuence of drugs, alcohol or medication. A

moment of inattention while operating power tools may

result in serious personal injury.

• Use personal protective equipment. Always wear eye

protection. Protective equipment such as a dust mask,

non-skid safety shoes, hard hat or hearing protection used

for appropriate conditions will reduce personal injuries.

• Prevent unintentional starting. Ensure the switch

is in the off-position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your nger on the

switch or energizing power tools that have the switch

on invites accidents.

• Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a

rotating part of the power tool may result in personal injury.

• Do not overreach. Keep proper footing and balance

at all times. This enables better control of the power

tool in unexpected situations.

• Dress properly. Do not wear loose clothing or

jewelry. Keep your hair and clothing away from

moving parts. Loose clothes, jewelry or long hair can

be caught in moving parts.

• If devices are provided for the connection of dust

extraction and collection facilities, ensure these are

connected and properly used. Use of dust collection

can reduce dust-related hazards.

• Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore

tool safety principles. A careless action can cause

severe injury within a fraction of a second.

POWER TOOL USE AND CARE

• Do not force the power tool. Use the correct power tool

for your application. The correct power tool will do the

job better and safer at the rate for which it was designed.

• Do not use the power tool if the switch does not turn

it on and off. Any power tool that cannot be controlled

with the switch is dangerous and must be repaired.

• Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools. Such

preventive safety measures reduce the risk of starting

the power tool accidentally.

• Store idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool

or these instructions to operate the power tool. Power

tools are dangerous in the hands of untrained users.

• Maintain power tools and accessories. Check for

misalignment or binding of moving parts, breakage

of parts and any other condition that may affect

the power tool’s operation. If damaged, have the

power tool repaired before use. Many accidents are

caused by poorly maintained power tools.

• Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier to control.

• Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking into

account the working conditions and the work to be

performed. Use of the power tool for operations different

from those intended could result in a hazardous situation.

• Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations.

BATTERY TOOL USE AND CARE

• Recharge only with the charger specied by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of re when used with

another battery pack.

• Use power tools only with specically designated

battery packs. Use of any other battery packs may

create a risk of injury and re.

• When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys, nails,

screws or other small metal objects, that can make

a connection from one terminal to another. Shorting

the battery terminals together may cause burns or a re.

• Under abusive conditions, liquid may be ejected from

the battery; avoid contact. If contact accidentally

occurs, ush with water. If liquid contacts eyes,

additionally seek medical help. Liquid ejected from

the battery may cause irritation or burns.

• Do not use a battery pack or tool that is damaged or

modied. Damaged or modied batteries may exhibit

unpredictable behavior resulting in re, explosion or

risk of injury.

• Do not expose a battery pack or tool to re or

excessive temperature. Exposure to re or temperature

above 265°F (130°C) may cause explosion.

• Follow all charging instructions and do not charge

the battery pack or tool outside the temperature

range specied in the instructions. Charging im-

properly or at temperatures outside the specied range

may damage the battery and increase the risk of re.

SERVICE

• Have your power tool serviced by a qualied repair

person using only identical replacement parts. This

will ensure that the safety of the power tool is maintained.

• Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

SPECIFIC SAFETY RULES

Mixer Safety Warnings

• Hold the tool with both hands at the intended

handles. Loss of control can cause personal injury.

• Ensure sufcient ventilation when mixing am

mable materials to avoid a hazardous atmosphere.

Developing vapour may be inhaled or be ignited by the

sparks the power tool produces.

• Do not mix food. Power tools and their accessories

are not designed for processing food.

• Ensure that the mixing container is placed in a rm

and secure position. A container that is not properly

secured may move unexpectedly.

• Follow the instructions and warnings for the mate

rial to be mixed. Material to be mixed may be harmful.

• Do not reach into the mixing container with your

hands or insert any other objects into it while mix

ing. Contact with the mixer basket may lead to serious

personal injury.

• Start up and run down the tool in the mixing con

tainer only. The mixer basket may bend or spin in an

uncontrolled manner.

Drill Safety Warnings

• Use auxiliary handle(s), if supplied with the tool.

Loss of control can cause personal injury.

• Hold power tool by insulated gripping surfaces,

when performing an operation where the cutting

accessory may contact hidden wiring. Cutting

accessory contacting a “live” wire may make exposed

metal parts of the power tool “live” and could give the

operator an electric shock.

General Safety Warnings

• Maintain labels and nameplates. These carry

important information. If unreadable or missing, contact

a MILWAUKEE service facility for a free replacement.

•

WARNING

Some dust created by power sanding,

sawing, grinding, drilling, and other

construction activities contains chemicals known to

cause cancer, birth defects or other reproductive harm.

Some examples of these chemicals are:

• lead from lead-based paint

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to

lter out microscopic particles.

SYMBOLOGY

Volts

Direct Current

No Load Revolutions per Minute (RPM)

UL Listing for Canada and U.S.

SPECIFICATIONS

Cat. No. ..................................................... 2810-20

Volts.............................................................. 18 DC

No Load RPM .............................................. 0 - 550

Chuck size ..........................................1/2" (13 mm)

Max Basket Diameter ....................8-1/2" (216 mm)

Max Extension Diameter ....................1/2" (13 mm)

Battery Type .................................................M18™

Charger Type................................................M18™

Recommended Ambient

Operating Temperature ......................0°F to 125°F

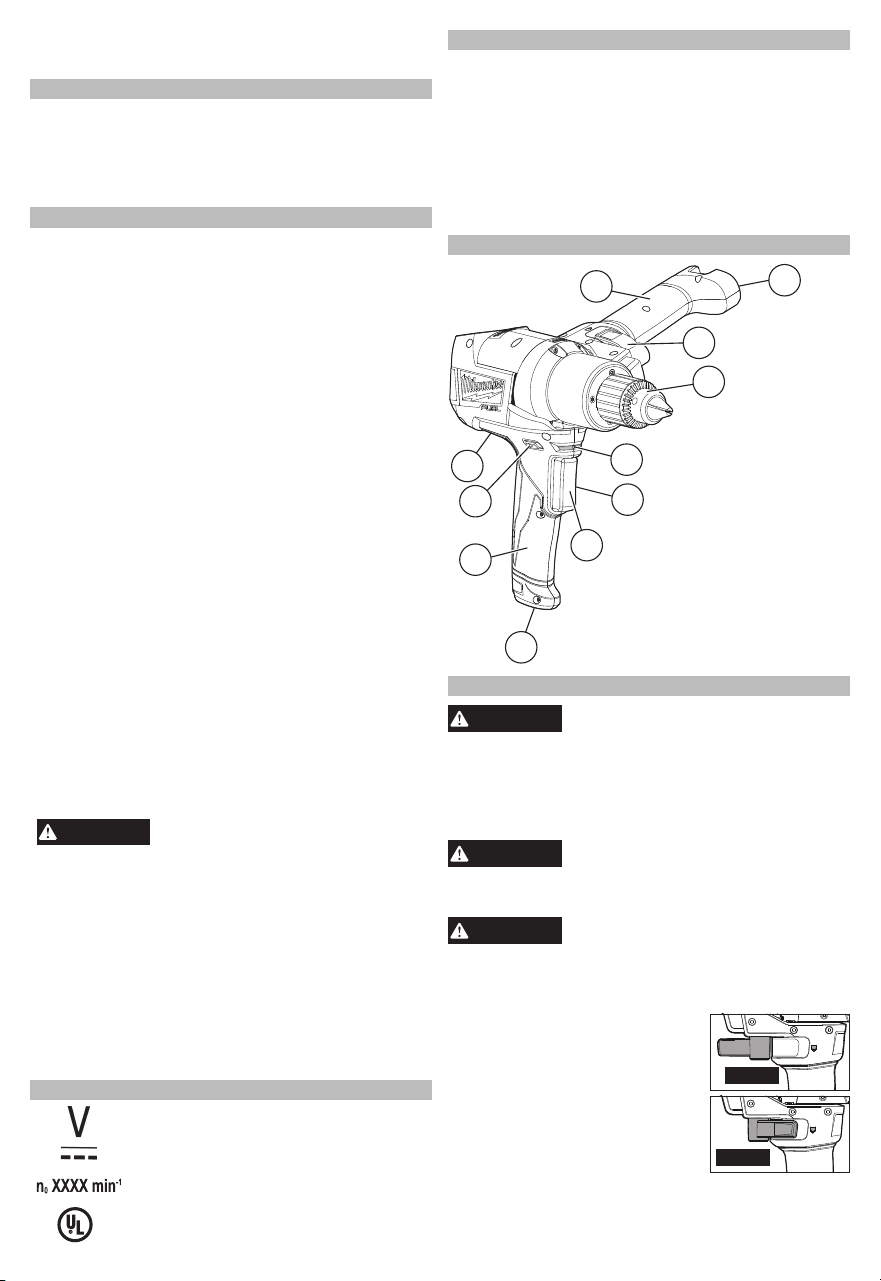

FUNCTIONAL DESCRIPTION

1. Auxiliary handle

2. Chuck key storage

3. Auxiliary handle lock

4. Keyed chuck

5. LED

6. Lock-on button

(not shown)

7. Trigger

8. Vent

9. Handle

10. Control switch

11. Variable speed dial

ASSEMBLY

WARNING

Recharge only with the charger

specied for the battery. For spe-

cic charging instructions, read the operator’s

manual supplied with your charger and battery.

Removing/Inserting the Battery

To remove the battery, push in the release buttons

and pull the battery pack away from the tool.

WARNING

Always remove battery pack before

changing or removing accessories.

To insert the battery, slide the pack into the body

of the tool. Make sure it latches securely into place.

WARNING

To reduce the risk of injury, always

use a side handle when using this

tool. Always brace or hold securely. Ensure side

handle is tightened securely before each use.

Adjusting the Side Handle

1. Unlock auxiliary handle by lifting



Unlock



Lock

the handle lock.

2. Rotate the auxiliary handle to

desired location.

3. Close the handle lock to tighten

the auxiliary handle securely.

Locking Trigger ON

The lock button holds the trigger in the ON position

for continuous use.

1. To lock the trigger, hold in the lock button while

pulling the trigger. Release the trigger.

2. To unlock the trigger, pull the trigger and release.

The lock button will pop out.

Mixing

Generally, lower speeds are recom-

mended for thinner materials and

higher speeds are recommended

for thicker materials. Follow the

speed recommendations of the

material. Place the paddle into the

material and start slowly, gradually

increasing to desired speed.

Drilling

Place the bit on the work surface and apply rm pres-

sure before starting. Too much pressure will slow the

bit and reduce drilling efciency. Too little pressure

will cause the bit to slide over the work area and dull

the point of the bit.

If the tool begins to stall, reduce pressure slightly to

allow the bit to regain speed. If the bit binds, reverse

the motor to free the bit from the workpiece.

APPLICATIONS

Mixing

Mixing in Drywall Mud and Stucco

When mixing in drywall mud or stucco, select desired

speed per material instructions. Start the mixer

slowly, gradually increasing speed as you mix. When

mixing in drywall mud or stucco, use a rectangular

style paddle. Select lower speeds for mixing pow-

dered drywall mud or stucco.

Mixing in Thin Set and Mortar

When mixing in thin set or mortar, select desired

speed per material instructions. Start the mixer

slowly, gradually increasing speed as you mix.

When mixing in thin set or mortar, use a eggbeater

style paddle.

Mixing in Epoxy

When mixing in epoxy, select desired speed per

material instructions. Start the mixer slowly, gradually

increasing speed as you mix. When mixing in epoxy,

use a jiffy mixer style paddle.

WARNING

To reduce the risk of electric shock,

check work area for hidden pipes

and wires before drilling or driving screws.

Drilling

Drilling in Wood, Composition Materials

and Plastic

Start the drill slowly, gradually increasing speed as

you drill. When drilling into wood, use wood augers

or twist drill bits. Always use sharp bits. When using

twist drill bits, pull the bit out of the hole frequently to

clear chips from the bit utes. To reduce the chance of

splintering, back work with a piece of scrap wood. Se-

lect low speeds for plastics with a low melting point.

WARNING

Only use accessories specically

recommended for this tool. Others

may be hazardous.

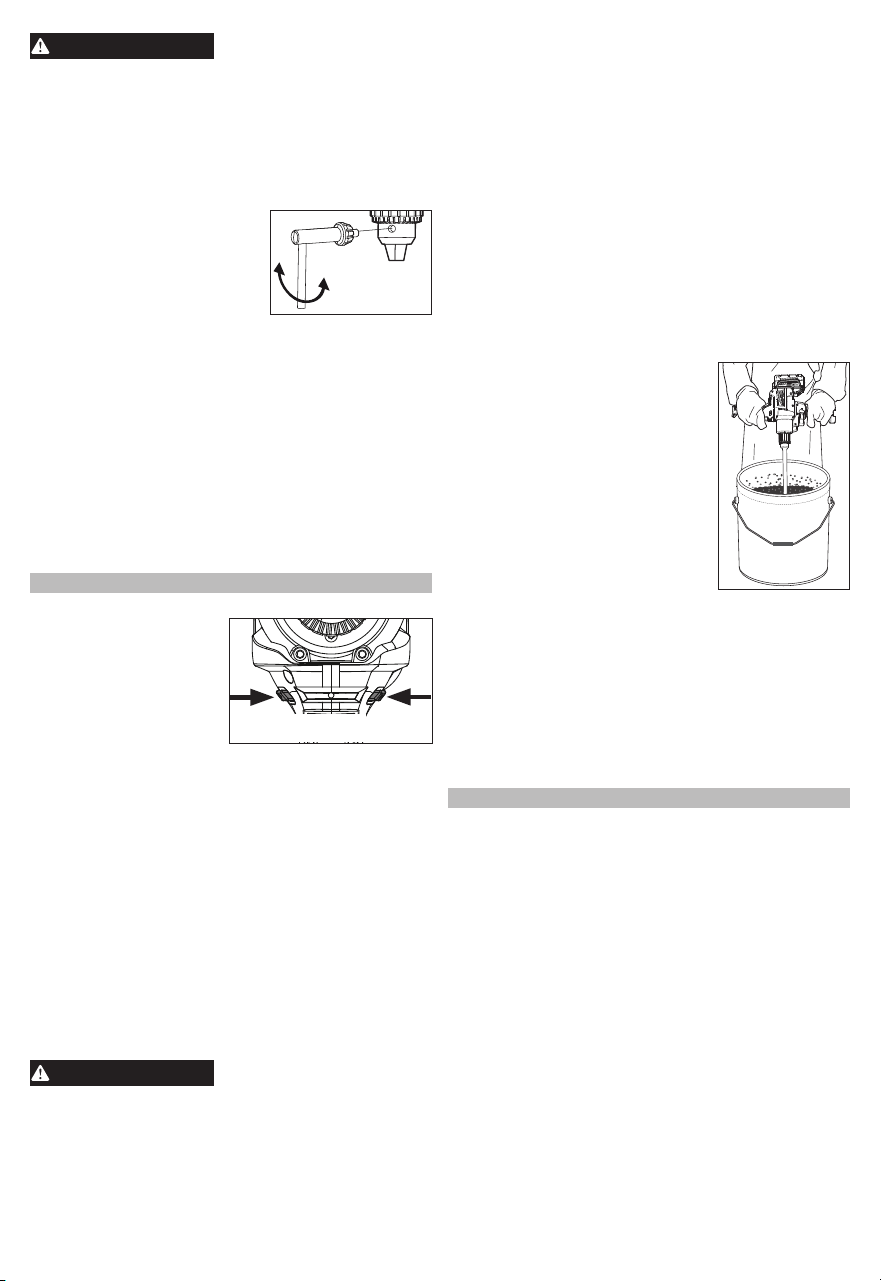

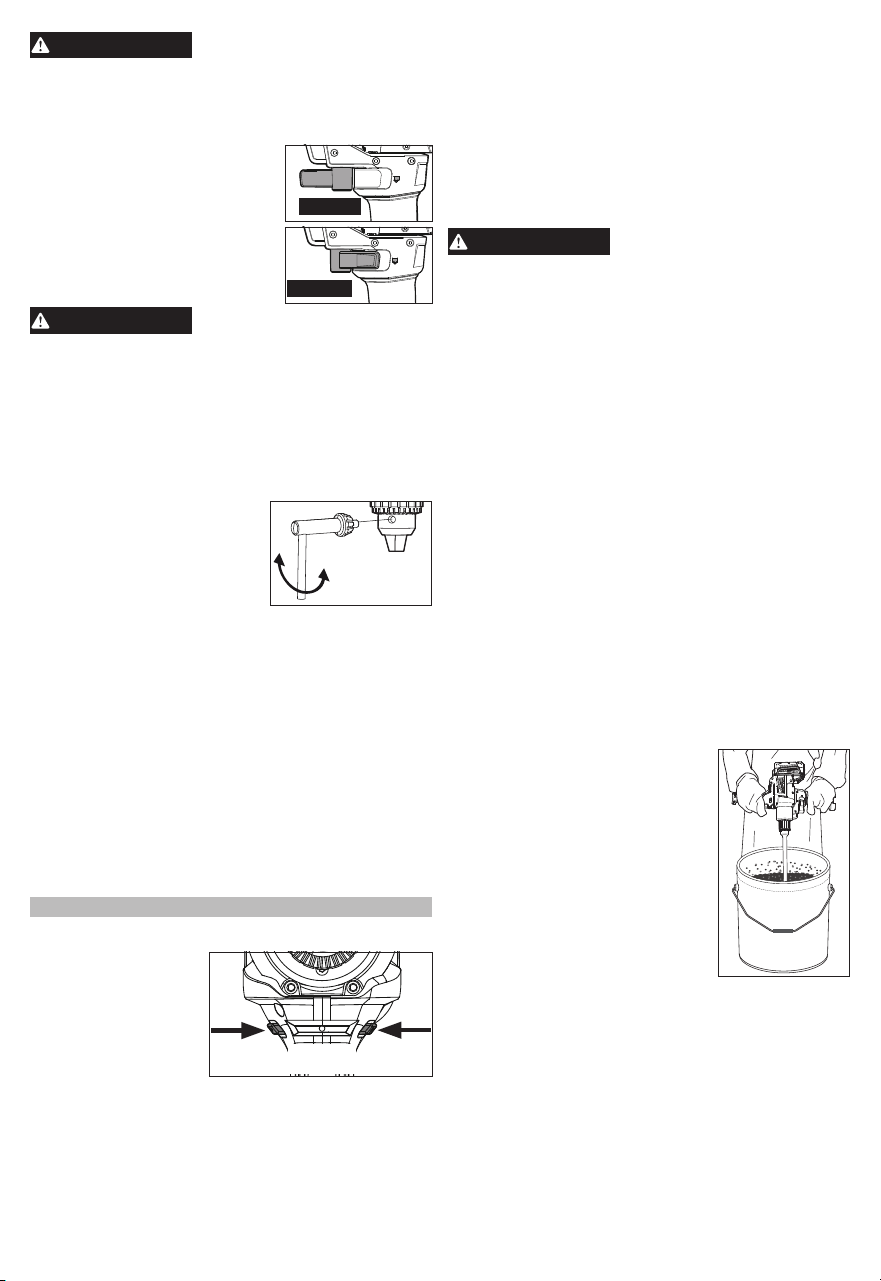

Installing Accessories into Keyed Chucks

Always remove the battery before inserting or remov-

ing bits. Select the proper style and size bit for the job.

1. Remove the battery pack.

2. Open the chuck jaws wide

enough to insert the bit. Be

sure the bit shank and chuck

jaws are clean. Dirt particles

may prevent the bit from lin-

ing up properly.

3. Insert the bit into the chuck. Center the bit in the

chuck jaws and lift it about 1/16" off of the bottom.

Tighten the chuck jaws by hand to align the bit.

4. Place the chuck key in each of the three holes in

the chuck, turning it clockwise to tighten the chuck

securely.

NOTE: Never use a wrench or means other than

a chuck key to tighten or loosen the chuck.

5. To remove the bit, insert the chuck key into

one of the holes in the chuck and turn it counter-

clockwise.

OPERATION

Using the Control Switch

The control switch may be

Lock

Push to

CENTER

Reverse

Forward

set to three positions:

forward, reverse and

lock. Due to a lockout

mechanism, the control

switch can only be ad-

justed when the ON/OFF

switch is not pressed.

Always allow the motor to come to a complete stop

before using the control switch.

For forward (clockwise) rotation, push in the control

switch from the right side of the tool. Check the

direction of rotation before use.

For reverse (counterclockwise) rotation, push in the

control switch from the left side of the tool. Check

direction of rotation before use.

To lock off the trigger, push the control switch to the

center position. The trigger will not work while the

control switch is in the center locked position. Always

lock the trigger or remove the battery pack before

performing maintenance, changing accessories,

storing the tool and any time the tool is not in use.

WARNING

High rotational force. To reduce the

risk of injury, always hold or brace

securely. Always use both handles.

To reduce the risk of injury, always wear safety

goggles or glasses with side shields.

Starting, Stopping and Controlling Speed

To set the speed, rotate the speed dial to the set-

ting below 200 for the lowest speed (100 RPM),

up to "MAX" for the highest speed (550 RPM). Set

the dial to the speed recommended by the material

manufacturer.

1. To start the tool, pull the trigger.

2. To stop the tool, release the trigger.

3. To vary the speed, increase or decrease pressure

on the trigger. The further the trigger is pulled, the

greater the speed, up to the maximum speed set

on the speed dial.

Drilling in Metal

Use high speed steel twist drills or hole saws. Use a

center punch to start the hole. Lubricate drill bits with

cutting oil when drilling in iron or steel. Use a coolant

when drilling in nonferrous metals such as copper,

brass or aluminum. Back the material to prevent

binding and distortion on breakthrough.

Driving Screws and Nut Running

Drill a pilot hole when driving screws into thick

or hard materials. Use the proper style and size

screwdriver bit for the type of screw you are using.

With the screwdriver bit in the screw, place the tip of

the screw on the workpiece and apply rm pressure

before pulling the trigger. Screws can be removed

by reversing the motor.

Overloading

Continuous overloading may cause permanent dam-

age to tool or battery pack.

Stalling

If the tool seems as if it is about to stall, maintain a

rm grip and reduce pressure slightly to allow the

bit to regain speed. If the tool does stall, release

the trigger immediately. Reverse the motor, remove

the bit from the work and start again. Do not pull the

trigger on and off in an attempt to start a stalled drill.

This can damage the drill.

WARNING

High rotational force. To reduce the

risk of injury, always hold or brace

securely. Always use both handles.

Bit Binding

A high rotational force occurs when a bit binds. If

the bit binds, the tool will be forced in the opposite

direction of the bit rotation. Bits may bind if they are

misaligned or when they are breaking through a

hole. Wood boring bits can also bind if they run into

nails or knots. Be prepared for bit binding situations.

To reduce the chance of bit binding:

• Use sharp bits. Sharp bits are less likely to bind

when drilling.

• Use the proper bit for the job. There are bits that are

designed for specic purposes.

• Use caution when drilling pitchy, knotty, wet or

warped material or when drilling in material that may

contain nails.

Typical Bracing Methods

Bracing

against a

stud

Reverse rotation

Forward rotation

Reaction

MAINTENANCE

WARNING

To reduce the risk of injury, always

unplug the charger and remove the

battery pack from the charger or tool before

performing any maintenance. Never disassemble

the tool, battery pack or charger. Contact a

MILWAUKEE service facility for ALL repairs.

Maintaining Tool

Keep your tool, battery pack and charger in good

repair by adopting a regular maintenance program.

Inspect your tool for issues such as undue noise,

misalignment or binding of moving parts, breakage of

parts, or any other condition that may affect the tool

operation. Return the tool, battery pack, and charger

to a MILWAUKEE service facility for repair. After six

months to one year, depending on use, return the

tool, battery pack and charger to a MILWAUKEE

service facility for inspection.

If the tool does not start or operate at full power with

a fully charged battery pack, clean the contacts on

the battery pack. If the tool still does not work prop-

erly, return the tool, charger and battery pack, to a

MILWAUKEE service facility for repairs.

WARNING

To reduce the risk of personal in-

jury and damage, never immerse

your tool, battery pack or charger in liquid or

allow a liquid to ow inside them.

Cleaning

Clean dust and debris from vents. Keep handles

clean, dry and free of oil or grease. Use only mild

soap and a damp cloth to clean, since certain clean-

ing agents and solvents are harmful to plastics and

other insulated parts. Some of these include gasoline,

turpentine, lacquer thinner, paint thinner, chlorinated

cleaning solvents, ammonia and household deter-

gents containing ammonia. Never use ammable or

combustible solvents around tools.

Repairs

For repairs, return the tool, battery pack and charger

to the nearest service center.

ACCESSORIES

WARNING

Use only recommended accesso-

ries. Others may be hazardous.

For a complete listing of accessories, go online to

www.milwaukeetool.com or contact a distributor.

SERVICE - UNITED STATES

1-800-SAWDUST (1.800.729.3878)

Monday-Friday, 7:00 AM - 6:30 PM CST

or visit www.milwaukeetool.com

Contact Corporate After Sales Service Technical

Support with technical, service/repair, or warranty

questions.

Email: [email protected]

Become a Heavy Duty Club Member at

www.milwaukeetool.com to receive important

notications regarding your tool purchases.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.800.268.4015

Monday-Friday, 7:00 AM - 4:30 PM CST

or visit www.milwaukeetool.ca

LIMITED WARRANTY

USA & CANADA

Every MILWAUKEE power tool* (see exceptions below) is warranted

to the

original purchaser only to be free from defects in material and workmanship.

Subject to certain exceptions, MILWAUKEE will repair or replace any part on

an electric power tool which, after examination, is determined by MILWAU-

KEE to be defective in material or workmanship for a period of ve (5) years**

after the date of purchase unless otherwise noted. Return of the power tool

to a MILWAUKEE factory Service Center location or MILWAUKEE Authorized

Service Station, freight prepaid and insured, is required. A copy of the proof

of purchase should be included with the return product. This warranty does

not apply to damage that MILWAUKEE determines to be from repairs made or

attempted by anyone other than MILWAUKEE authorized personnel, misuse,

alterations, abuse, normal wear and tear, lack of maintenance, or accidents.

Normal Wear: Many power tools need periodic parts replacement and

service to achieve best performance. This warranty does not cover repair

when normal use has exhausted the life of a part including, but not limited to,

chucks, brushes, cords, saw shoes, blade clamps, o-rings, seals, bumpers,

driver blades, pistons, strikers, lifters, and bumper cover washers.

*This warranty does not cover Air Nailers & Staplers; Airless Paint Sprayer;

Cordless Battery Packs; Gasoline Driven Portable Power Generators; Hand

Tools; Hoist – Electric, Lever & Hand Chain; M12™ Heated Gear; Recon

ditioned Product; and Test & Measurement Products. There are separate

and distinct warranties available for these products.

**The warranty period for Job Site Radios, M12™ Power Port, M18™ Power

Source, Jobsite Fan and Trade Titan™ Industrial Work Carts is one (1) year

from the date of purchase. The warranty period for the Drain Cleaning Cables

is two (2) years from the date of purchase. The warranty period for the LED

in the LED Work Light and the LED Upgrade Bulb for the Work Light is the

lifetime of the product subject to the limitations above. If during normal use

the LED or LED Bulb fails, the part will be replaced free of charge.

Warranty Registration is not necessary to obtain the applicable warranty on a

MILWAUKEE power tool product. The manufacturing date of the product will

be used to determine the warranty period if no proof of purchase is provided

at the time warranty service is requested.

ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT

REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CONTRACT

FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT. IF YOU DO

NOT AGREE TO THIS CONDITION, YOU SHOULD NOT PURCHASE

THE PRODUCT. IN NO EVENT SHALL MILWAUKEE BE LIABLE FOR

ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL OR PUNITIVE DAM

AGES, OR FOR ANY COSTS, ATTORNEY FEES, EXPENSES, LOSSES

OR DELAYS ALLEGED TO BE AS A CONSEQUENCE OF ANY DAMAGE

TO, FAILURE OF, OR DEFECT IN ANY PRODUCT INCLUDING, BUT NOT

LIMITED TO, ANY CLAIMS FOR LOSS OF PROFITS. SOME STATES

DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR

CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLU

SION MAY NOT APPLY TO YOU. THIS WARRANTY IS EXCLUSIVE AND

IN LIEU OF ALL OTHER EXPRESS WARRANTIES, WRITTEN OR ORAL.

TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS ANY

IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION ANY IMPLIED

WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR

USE OR PURPOSE; TO THE EXTENT SUCH DISCLAIMER IS NOT PER

MITTED BY LAW, SUCH IMPLIED WARRANTIES ARE LIMITED TO THE

DURATION OF THE APPLICABLE EXPRESS WARRANTY AS DESCRIBED

ABOVE. SOME STATES DO NOT ALLOW LIMITATIONS ON HOW LONG

AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY

NOT APPLY TO YOU, THIS WARRANTY GIVES YOU SPECIFIC LEGAL

RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY

FROM STATE TO STATE.

This warranty applies to product sold in the U.S.A. and Canada only.

Please consult the ‘Service Center Search’ in the Parts & Service section of

MILWAUKEE’s website www.milwaukeetool.com or call 1.800.SAWDUST

(1.800.729.3878) to locate your nearest service facility for warranty and

non-warranty service on a Milwaukee electric power tool.

LIMITED WARRANTY - MEXICO,

CENTRAL AMERICA & CARIBBEAN

TECHTRONIC INDUSTRIES' warranty is for 5 years since the original

purchase date.

This warranty card covers any defect in material and workmanship on

this Product.

To make this warranty valid, present this warranty card, sealed/stamped by

the distributor or store where you purchased the product, to the Authorized

Service Center (ASC). Or, if this card has not been sealed/stamped, present

the original proof of purchase to the ASC.

Call toll-free1 01 (800) 030-7777 to nd the nearest ASC, for service, parts,

accessories or components.

Procedure to make this warranty valid

Take the product to the ASC, along with the warranty card sealed/stamped

by the distributor or store where you purchased the product, and any faulty

piece or component will be replaced without cost for you. We will cover all

freight costs relative with this warranty process.

Exceptions

This warranty is not valid in the following situations

a) When the product is used in a different manner from the end-user guide

or instruction manual.

b) When the conditions of use are not normal.

c) When the product was modied or repaired by people not authorized by

TECHTRONIC INDUSTRIES.

Note: If cord set is damaged, it should be replaced by an Authorized Service

Center to avoid electric risks.

SERVICE AND ATTENTION CENTER

Call to 01 (800) 030-7777

IMPORTED AND COMMERCIALIZED BY

TECHTRONIC INDUSTRIES MEXICO, SA DE CV

Av President Masarik #29 piso 7, Col. Polanco V Sección

CP 11560, Deleg. Miguel Hidalgo, CDMX

RÈGLES DE SÉCURITÉ GÉNÉRALES

RELATIVES AUX OUTILS ÉLECTRIQUES

AVERTISSEMENT

Lire toutes les consignes

de sécurité, consignes,

illustrations et spécications fournies avec cet

outil électrique. Ne pas suivre l’ensemble des règles

et instructions peut entraîner une électrocution, un

incendie ou des blessures graves. Conserver les

règles et les instructions à des ns de référence

ultérieure. Le terme «outil électrique» gurant dans

les avertissements ci-dessous renvoie à l’outil élec-

trique à alimentation par le réseau (à cordon) ou par

batterie (sans l).

SÉCURITÉ DU LIEU DE TRAVAIL

• Veillez à ce que l’aire de travail soit propre et

bien éclairée. Le désordre et le manque de lumière

favorisent les accidents.

• Ne pas utiliser d’outils électriques dans des

atmosphères explosives, par exemple en présence

de liquides, gaz ou poussières inammables. Les

outils électriques produisent des étincelles risquant

d'enammer les poussières ou vapeurs.

• S’assur

er que les enfants et les curieux se trouvent à

une bonne distance au moment d’utiliser un outil élec

trique. Les distractions peuvent causer une perte de contrôle.

SÉCURITÉ ÉLECTRIQUE

• Les ches des outils électriques doivent correspon-

dre à la prise secteur utilisée. Ne jamais modier

la che, de quelque façon que ce soit. Ne jamais

utiliser d'adaptateurs de che avec des outils mis

à la terre. Les ches et prises non modiées réduisent

le risque de choc électrique.

• Éviter tout contact avec des surfaces mises à

la terre comme des tuyaux, des radiateurs, des

cuisinières et des réfrigérateurs. Le risque de choc

électrique est accru lorsque le corps est mis à la terre.

• Ne pas exposer les outils électriques à l'eau ou

l'humidité. La pénétration d’eau dans ces outils accroît

le risque de choc électrique.

• Ne pas maltraiter le cordon d'alimentation. Ne jamais

utiliser le cordon d’alimentation pour transporter

l’outil électrique et ne jamais débrancher ce dernier

en tirant sur le cordon. Garder le cordon à l'écart

de la chaleur, de l'huile, des objets tranchants et

des pièces en mouvement. Un cordon endommagé

ou emmêlé accroît le risque de choc électrique.

• Pour les travaux à l’extérieur, utiliser un cordon spéci

alement conçu à cet effet. Utiliser un cordon conçu pour

l'usage extérieur réduit les risques de choc électrique.

• Si l’utilisation d’un outil électrique est inévi

table dans un endroit humide, utiliser une source

d’alimentation munie d’un disjoncteur de fuite de

terre. L’utilisation d’un disjoncteur de fuite de terre

réduit le risque de choc électrique.

SÉCURITÉ INDIVIDUELLE

• Rester attentif, prêter attention au travail et faire

preuve de bon sens lors de l'utilisation de tout outil

électrique. Ne pas utiliser cet appareil en cas de fatigue

ou sous l’inuence de l’alcool, de drogues ou de mé

Model:

Date of Purchase:

Distributor or Store Stamp:

dicaments. Un moment d’inattention pendant l’utilisation

d’un outil électrique peut entraîner des blessures graves.

• Porter l’équipement de protection individuel requis.

Toujours porter une protection oculaire. Selon les

conditions, porter aussi un masque antipoussières, des

bottes de sécurité antidérapantes, un casque protecteur

ou une protection auditive an de réduire les blessures.

• Empêcher les démarrages accidentels. S’assurer

que la gâchette est en position d’arrêt avant de

brancher l’outil à une source de courant, d’insérer

la batterie, de le ramasser ou de le transporter.

Le fait de transporter un outil électrique en gardant

le doigt sur la gâchette ou de mettre sous tension un

outil électrique lorsque la gâchette est en position de

marche favorise les accidents.

• Retirer les clés de réglage avant de mettre l’outil

en marche. Une clé laissée sur une pièce rotative de

l’outil peut causer des blessures.

• Ne pas travailler hors de portée. Toujours se tenir bien

campé et en équilibre. Une bonne stabilité procure un

meilleur contrôle de l’outil électrique en cas d’imprévus.

• Porter une tenue appropriée. Ne porter ni vête

ments amples, ni bijoux. Garder les cheveux et les

vêtements à l’écart des pièces en mouvement. Les

vêtements ottants, les bijoux ou les cheveux longs

risquent d’être happés par les pièces en mouvement.

• Si les outils sont équipés de dispositifs de dépous

siérage, s'assurer qu'ils sont connectés et correcte-

ment utilisés. L’utilisation d’un collecteur de poussière

permet de réduire les dangers liés à la poussière.

• Ne pas laisser la familiarité avec l'outil acquise par

une utilisation fréquente vous rendre sufsant et

vous amener à ignorer les règles de sécurité. Une

utilisation négligée peut causer une blessure grave en

une fraction de seconde.

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

• Ne pas forcer l'outil électrique. Utiliser l'outil élec-

trique approprié pour l'application. Un outil électrique

approprié exécutera le travail mieux et de façon moins

dangereuse s’il est utilisé dans les limites prévues.

• Ne pas utiliser l'outil électrique si le commutateur ne

permet pas de le mettre en marche ou de l'arrêter.

Tout outil électrique qui ne peut pas être contrôlé par

son commutateur est dangereux et doit être réparé.

• Débrancher l'outil et/ou retirer le bloc-piles, si pos

sible, avant d’effectuer des réglages, de changer

d’accessoire ou de remiser l’outil. Ces mesures de

sécurité préventives réduisent les risques de démarrage

accidentel de l'outil.

• Entreposer l’outil électrique hors de la portée des

enfants et interdire à quiconque de l’utiliser si la

personne ne connaît pas bien le produit ou les

instructions. Les outils électriques sont dangereux

dans les mains d’utilisateurs novices.

• Entretenir les outils électriques et les accessoires.

Vérier qu'aucune pièce mobile n'est mal alignée ou

bloquée, qu'aucune pièce n'est brisée et s'assurer

qu'aucun autre problème risque d'affecter le bon

fonctionnement de l'outil. En cas de dommages,

faire réparer l’outil avant de l’utiliser. Plusieurs

accidents sont causés par des produits mal entretenus.

• Garder les outils bien affûtés et propres. Des outils

correctement entretenus et dont les tranchants sont

bien affûtés risquent moins de se bloquer et sont plus

faciles à contrôler.

• Utiliser l’outil électrique, les accessoires, les

embouts etc. conformément à ces instructions en

tenant compte des conditions de travail et de la

tâche à effectuer. L'usage d'un outil électrique pour

des applications pour lesquelles il n'est pas conçu

peut être dangereux.

• Garder les poignées et les surfaces de préhension

sèches, propres et exemptes d’huile ou de graisse.

Des poignées et des surfaces de préhension glis

santes ne permettent pas de manipuler et de contrôler

l'outil en toute sécurité en cas de situation imprévue.

UTILISATION ET ENTRETIEN

DE LA BATTERIE

• Pour recharger le bloc-piles, utiliser seulement

le chargeur spécié par le fabricant. Un chargeur

pouvant convenir à un type de bloc-piles peut entraîner

un risque d’incendie lorsqu’il est utilisé avec un autre

type de bloc-piles.

• N’utiliser l’outil électrique qu’avec une batterie

recommandée. L’utilisation de tout autre bloc-piles

peut créer un risque de blessures et d’incendie.

• Lorsque le bloc-piles n’est pas utilisé, le tenir

éloigné des objets en métal tels que les trombones,

les pièces de monnaie, les clés, les clous, les vis

ou d’autres petits objets métalliques qui pourraient

connecter les bornes. Le court-circuitage des bornes

d’une pile peut entraîner des brûlures ou un incendie.

• Éviter tout contact avec le liquide pouvant être éjecté

de la pile en cas de manutention abusive. En cas

de contact accidentel, rincer immédiatement les

parties atteintes avec de l’eau. Si le liquide entre

en contact avec les yeux, consulter un médecin.

Le liquide éjecté des piles peut causer des irritations

ou des brûlures.

• N’utiliser aucun bloc-piles ni aucun outil ayant été

endommagé ou modié. Des piles endommagées ou

modiées peuvent adopter un comportement imprévis

ible pouvant causer un incendie, une explosion ou le

risque de blessures.

• Ne pas exposer le bloc-piles ou l’outil aux ammes

ou à une température excessive. Une exposition

aux ammes ou à une température supérieure à 130°C

(265°F) peut causer une explosion.

• Suivre toutes les instructions de charge et ne pas

charger le bloc-piles ou l’outil en dehors de la plage

de température spéciée. Une charge incorrecte ou à

des températures en dehors de la plage spéciée peut

endommager la pile et augmenter le risque d’incendie.

ENTRETIEN

• Les réparations de l’outil électrique doivent être con-

ées à un technicien qualié, utilisant exclusivement

des pièces identiques à celles d’origine. Le maintien

de la sûreté de l’outil électrique sera ainsi assuré.

• Ne jamais effectuer la réparation d’un bloc-piles

endommagé. La réparation du bloc-piles doit être

réalisée par le fabricant ou les fournisseurs de service

agréés uniquement.

RÈGLES DE SÉCURITÉ SPÉCIFIQUES

Table de mixage des consignes de sécurité

• Tenir l'outil avec les deux mains au niveau des

poignées prévues à cette n. La perte de contrôle

peut entraîner des blessures.

• S’assurer de la présence d’une aération sufsante

lors du mélange de matériaux inammables an

d’éviter toute atmosphère dangereuse. La vapeur

en développement peut être inhalée ou peut être al

lumée par les étincelles que produit l'outil électrique.

• Ne pas mélanger les aliments. Les outils électriques

et leurs accessoires ne sont pas conçus pour la traite

ment des aliments.

• S’assurer que le récipient du mélangeur soit placé

dans une position ferme et sûre. Un récipient mal

xé en place peut se déplacer d’une façon inattendue.

• Suivre les instructions et les avertissements pour

la matériau à mélanger. Le matériau à mélanger peut

être nocif.

• Ne pas introduire les mains dans le récipient du

mélangeur ou ne pas y insérer d'autres objets pen

dant le mélange. Le contact du panier du mélangeur

peut conduire à de graves blessures.

• Démarrer puis abaisser l’outil dans le récipient du

mélangeur seulement. Le panier du mélangeur peut

se tordre ou se retourner d’une manière incontrôlée.

Percer des consignes de sécurité

• Utiliser les poignées auxiliaires fournies avec

l’outil. Une perte de contrôle peut provoquer des

blessures.

• Tenir l’outil par les surfaces de prise isolées si, au

cours des travaux, l’outil de coupe risque d’entrer

en contact avec des ls cachés. Le contact avec un

l sous tension met les parties métalliques exposées

de l’outil sous tension, ce qui inigera un choc élec

trique à l’opérateur.

Consignes de sécurité générales

• Maintenir en l’état les étiquettes et les plaques

d’identification.Des informations importantes y

gurent. Si elles sont illisibles ou manquantes, contacter

un centre de services et d’entretien MILWAUKEE pour

un remplacement gratuit.

•

AVERTISSEMENT

Certaines poussières gé-

nérées par les activités de

ponçage, de coupe, de rectication, de perforage et

d’autres activités de construction contiennent des

substances considérées être la cause de malformations

congénitales et de troubles de l’appareil reproducteur.

Parmi ces substances gurent:

• le plomb contenu dans les peintures à base de plomb;

• la silice cristalline des briques, du ciment et d’autres

matériaux de maçonnerie, ainsi que

• l’arsenic et le chrome des sciages traités chimiquement.

Les risques encourus par l’opérateur envers ces exposi

tions varient en fonction de la fréquence de ce type

de travail. Pour réduire l’exposition à ces substances

chimiques, l’opérateur doit: travailler dans une zone bien

ventilée et porter l’équipement de sécurité approprié,

tel qu’un masque anti-poussière spécialement conçu

pour ltrer les particules microscopiques.

SPECIFICATIONS

No de Cat. ................................................. 2810-20

Volts.............................................................. 18 CD

Tr/min. à vide

................................................ 0 - 550

Taille du mandrin ................................13 mm (1/2")

Diamètre maximum de panier .......216 mm (8-1/2")

Diamètre maximum de extension .......13 mm (1/2")

Type de batterie ...........................................M18™

Type de chargeur ........................................M18™

Température ambiante de fonctionnement

recommandée ........... -18°C

50°C (0°F

125°F)

PICTOGRAPHIE

Volts

Courant direct

Tours-minute á vide (RPM)

UL Listing Mark pour

Canada et États-unis

DESCRIPTION FONCTIONNELLE

1. Poignée auxiliaire

2. Clé de mandrin

3. Verrou de poignée

auxiliaire

4. Mandrin à clé

5. DEL

6. Bouton de verrouillage

(non illustré)

7. Déclencheur

8. Évent

9. Poignée

10. Commutateur de

commande

11.Cadran à vitesse

variable

MONTAGE DE L'OUTIL

AVERTISSEMENT

Ne recharger la batterie

qu’avec le chargeur spéci-

é. Pour les instructions de charge spéciques,

lire le manuel d’utilisation fourni avec le chargeur

et les batteries.

Insertion/Retrait de la batterie

Pour retirer la batterie, enfoncer les boutons de

déverrouillage et la tirer hors de l’outil.

AVERTISSEMENT

Il faut toujours retirer la

batterie et verrouiller la

détente de l’outil avant de changer ou d’enlever

les accessoires.

Pour insérer la batterie, la glisser dans le corps de

l’outil. S’assurer qu’elle est xée solidement.

AVERTISSEMENT

Pour minimiser les risques

de blessures corporelles,

utilisez toujours la poignée laterérale lorsque

vous maniez l’outil. Étayez-la ou maintenez-la

solidement. S’assurer que la poignée latérale est

xée solidement avant chaque utilisation.

Déplacement de la poignée latérale

1. Déverrouiller la poignée auxili-



Déverrouiller



Verrouiller

aire en déplaçant le verrou

vers le bas.

2. Déplacer la poignée auxiliaire

à l'endroit désiré.

3. Appuyer sur le verrou vers le

haut pour serrer fermement

la poignée auxiliaire.

AVERTISSEMENT

L’emploi d’accessoires

autres que ceux qui sont

expressément recommandés pour cet outil peut

comporter des risques.

Installation des accessoires dans les

mandrins à clé

Votre outil sans l est équipé d’un verrouillage de

broche. Le mandrin peut être serré avec une seule

main, ce qui accroît la force de saisie sur le foret

ou la mèche.

1. Retirez la pile.

2. Ouvrez suffisamment les

mâchoires du mandrin pour

y insérer la mèche. Assurez-

vous que la queue de la

mèche et les mâchoires du

mandrin sont propres. Des particules de poussière

peuvent fausser l’alignement de la mèche.

3. Insérez la mèche dans le mandrin. Centrez la

mèche dans les mâchoires du mandrin et levez-la

à environ 1,6 mm (1/16") du fond. Serrez à la main

les mâchoires du mandrin pour aligner l’embout.

4. Placez la clé de mandrin dans chacun des trois

trous du mandrin et tournez dans le sens horaire

pour le xer fermement.

N.B. : N’utilisez pas de clé ou un autre outil que

la clé de mandrin pour le serrer ou le desserrer.

5. Pour enlever la mèche, insérez la clé de mandrin

dans un des trous du mandrin et tourner dans le

sens antihoraire.

MANIEMENT

Utilisation du commutateur

Le commutateur peut être

verrouiller

la détente

arrière

avant

réglé sur trois positions:

marche avant, marche

arrière et verrouillée. En

raison d’un mécanisme

de verrouillage, le com-

mutateur ne peut être

réglé que lorsque la com-

mande MARCHE/ARRÊT n’est pas enfoncée. Tou-

jours laisser le moteur s’arrêter complètement avant

d’utiliser le commutateur.

Pour une rotation en marche avant (dans le sens horai-

re), pousser le commutateur sur le côté droit de l’outil.

Vérier la direction de rotation avant utilisation.

Pour une rotation en marche arrière (dans le sens

anti-horaire), pousser le commutateur sur le côté

gauche de l’outil. Vérier la direction de rotation

avant utilisation.

Pour verrouiller la détente, pousser le commutateur

vers la position centrale. La détente ne fonctionne

pas tant que le commutateur est sur la position ver-

rouillée centrale. Toujours verrouiller la détente ou

déposer la batterie avant d’effectuer un entretien, de

changer d’accessoire, de remiser l’outil et toutes les

fois que l’outil est inutilisé.

AVERTISSEMENT

Forte force de rotation.

Pour réduire le risque de

blessure, toujours tenir ou attacher solidement.

Toujours utiliser les deux poignées.

Pour minimiser les risques de blessures, portez

des lunettes à coques latérales.

Démarrage, arrêt et contrôle de vitesse

Pour régler la vitesse, tournez la molette de vitesse

sur la position inférieure à 200 pour la vitesse la plus

basse (100 tr/min), jusqu'à « MAX » pour la vitesse la

plus élevée (550 tr/min). Régler le cadran à la vitesse

recommandée par le fabricant du produit.

1. Pour mettre l’outil en marche, appuyez sur la détente.

2. Pour arrêter l’outil, relâchez la détente.

3. Pour varier la vitesse de rotation, il suft simple-

ment d’augmenter ou de diminuer la pression sur

la détente. Plus la détente est enfoncée, plus la

vitesse est grande, jusqu'à la vitesse maximale

prévue sur le cadran de vitesse.

Verrouillage de la détente

Le bouton de verrouillage placé à côté de la détente

sert à maintenir la détente en position de marche

« ON » pour la rotation interrompue à plein régime.

1. Pour verrouiller la détente, enfoncez le bouton

de verrouillage tout en appuyant sur la détente.

Relâchez la détente.

2. Pour déverrouiller la détente,enfoncez et

relâchez la détente.

Mélange

Normalement, des vitesses plus

faibles sont recommandées pour

les matériaux plus minces et des

vitesses plus élevées sont recom-

mandées pour les matériaux plus

épais. Suivre les recommandations

de vitesse du matériau. Placer la

palette dans le matériau et démar-

rer lentement, en augmentant

progressivement jusqu’à la vitesse

désirée.

Perçage

Placez l’extrémité du foret ou de la mèche contre la

surface de la pièce et appuyez fermement avant de

démarrer. Une pression trop grande ralentit le foret

et diminue l’efcacité du perçage. Une pression trop

faible fait glisser le foret sur la surface de la pièce et

émèche la pointe du foret.

Si l’outil commence à bloquer, réduisez légèrement

la vitesse pour permettre au foret de reprendre de

la vitesse. Si le foret se bloque, inversez le sens de

rotation du moteur pour le libérer de la pièce.

APPLICATIONS

Mélange

Mélange de boue pour cloison sèche et stucco

Lors du mélange de boue pour cloison sèche ou stuc-

co, choisir la vitesse désirée selon les instructions du

matériau. Démarrer le mélangeur lentement, en aug-

mentant progressivement la vitesse lors du mélange.

Durant le processus de mélange de la boue pour

cloison sèche ou stucco, utiliser une palette rectangu-

laire. Choisir des vitesses plus faibles pour mélanger

la boue poudrée pour cloison sèche ou le stucco.

Mélange pour mortier à pose simpliée et mortier

ordinaire

Lors du mélange pour mortier à pose simpliée et

mortier ordinaire, choisir la vitesse désirée selon

les instructions du matériau. Démarrer le mélan-

geur lentement, en augmentant progressivement

la vitesse lors du mélange. Lors du mélange pour

mortier à pose simpliée et mortier ordinaire, utiliser

une palette de style batteur à œufs.

Mélange pour époxy

Lors du mélange pour époxy, choisir la vitesse désirée

selon les instructions du matériau. Démarrer le mélan-

geur lentement, en augmentant progressivement la vi-

tesse lors du mélange. Lors du mélange pour époxy,

utiliser une palette de style tournemain mélangeur.

AVERTISSEMENT

Pour minimiser les risques

d’explosion, choc élec-

trique et dommages à la propriété, inspectez

toujours l’aire de travail pour y déceler les ls

électriques ou les tuyaux avant d’entreprendre

le forage.

Perçage

Perçage du bois, des matériaux synthétiques et

du plastique

Démarrez lentement la perceuse et augmentez

graduellement la vitesse à mesure que vous percez.

Lors du perçage dans le bois, utilisez des mèches

ou des forets hélicoïdaux. Utilisez toujours des forets

ou des mèches bien affûtés. Lorsque vous utilisez

des forets hélicoïdaux, retirez-les fréquemment du

trou pour enlever les copeaux des goujures. An de

réduire les risques d’éclatement, appuyez la pièce

sur un morceau de bois de rebut. Sélectionnez des

vitesses lentes pour le perçage de matières plas-

tiques qui ont un point de fusion assez bas.

Perçage dans du métal

Utilisez des forets hélicoïdaux à haute vitesse en

acier ou des scies-cloches. Utilisez un centrage au

pointeau dans le trou de départ. Lubriez les forets

avec de l’huile de coupe lors du perçage dans le

fer ou l’acier. Utilisez un uide de refroidissement

lors du perçage de métaux non-ferreux comme le

cuivre, le laiton ou l’aluminium. Calez le matériau

pour éviter un coincement ou une distorsion lors du

débouchage de la coupe.

Enfonçage de vis et vissage d’écrou

Percez un trou pilote lorsque vous enfoncez des vis

dans des matériaux épais ou durs. Utilisez le bon

type et la bonne taille d’embout de tournevis pour

le type de vis utilisé. Placez un foret pour tournevis

dans la vis et le bout de lavis sur la pièce à travaillez;

appuyez fermement avant d’appuyer sur la gâchette.

Vous pouvez enlever les vis en inversant le sens de

rotation du moteur.

Surcharge

Une surcharge continue peut endommager l’outil ou

le bloc de piles en permanence.

Blocage

Si l’outil semble vouloir se coincer, maintenez-le

solidement et réduisez légèrement la pression an

que le moteur puisse reprendre de la vitesse. Si

l’outil reste coincé, relâchez immédiatement la dé-

tente, inversez la rotation et retirez la mèche de la

pièce à travailler avant de recommencer le perçage.

N’essayez pas de remettre un outil coincé en marche

en appuyant sur la détente de façon intermittente,

cela pourrait l’endommager.

AVERTISSEMENT

Forte force de rotation.

Pour réduire le risque de

blessure, toujours tenir ou attacher solidement.

Toujours utiliser les deux poignées.

Coincement de mèches

Une grande force rotatoire se dégage lorsqu’une

mèche reste coincée dans le matériau. L’outil est

alors projeté dans la direction opposée à la rotation

de la mèche. Les mèches peuvent rester coincées

lorsqu’elles sont mal alignées ou lorsqu’elles passent

au travers du matériau. Les mèches à bois peuvent

aussi rester coincées si elles viennent en contact

avec des clous ou des noeuds. Prévenez les mou-

vements de recul dûs au coincement de la mèche.

Pour minimiser los risques do coincement :

• Employez des mèches bien affûtées. Les mèches

bien affûtées sont moins sujettes au coincement en

cours de perçage.

• Utilisez une mèche appropriée à la tâche. Il y a des

mèches pour chaque tâche spécique.

• Soyez prudent lorsque vous percez dans des

matériaux résineux, noueux, humides, ondulés ou

parsemés de clous.

Méthodes d’etayage typiques

Étayage

contre un

montant

Rotation inverse

Rotation avant

Réaction Réaction

ENTRETIEN

AVERTISSEMENT

Pour minimiser les risques

de blessures corporelles,

débranchez le chargeur et retirez la batterie du

chargeur ou de l’outil avant d’y effectuer des

travaux d’entretien. Ne démontez jamais l’outil, la

batterie ou le chargeur. Pour toute réparation,

consultez un centre de service MILWAUKEE

accrédité.

Entretien de l’outil

Gardez l’outil en bon état en adoptant un programme

d’entretien ponctuel. Inspectez votre outil pour des

questions telles que le bruit excessif, de grippage

des pièces mobiles, de pièces cassées ou toute

autre condition qui peut affecter le fonctionnement

de l'outil. Retournez votre outil à un centre de service

MILWAUKEE accrédité pour obtenir le service. Après

une période pouvant aller de 6 mois à un an, selon

l’usage, retournez votre outil à un centre de service

MILWAUKEE accrédité pour d'inspection.

Si l’outil ne démarre pas ou ne fonctionne pas à

pleine puissance alors qu’il est branché sur une

batterie complètement chargée, nettoyez les points

de contact entre la batterie et l’outil. Si l’outil ne

fonctionne toujours pas correctement, renvoyez

l’outil, le chargeur et la batterie à un centre de service

MILWAUKEE accrédité.

AVERTISSEMENT

Pour minimiser les risques

de blessures ou de dom-

mages à l'outil, n'immergez jamais l'outil, la bat-

terie ou le chargeur et ne laissez pas de liquide

s'y inltrer.

Nettoyage

Débarrassez les évents des débris et de la poussière.

Gardez les poignées propres, à sec et exemptes

d’huile ou de graisse. Le nettoyage doit se faire

avec un linge humide et un savon doux. Certains

nettoyants tels l’essence, la térébenthine, les dilu-

ants à laque ou à peinture, les solvants chlorés,

l’ammoniaque et les détergents d’usage domestique

qui en contiennent pourraient détériorer le plastique

et l’isolation des pièces. Ne laissez jamais de solvants

inammables ou combustibles auprès des outils.

Réparations

Pour les réparations, retournez outil, batterie et

chargeur en entier au centre-service le plus près.

ACCESOIRES

AVERTISSEMENT

L’utilisation d’autres ac-

cessoires que ceux qui

sont spécifiquement recommandés pour cet

outil peut comporter des risques.

Pour une liste complète des accessoires, visiter le

site internet www.milwaukeetool.com ou contactez

un distributeur.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.800.268.4015

Monday-Friday, 7:00 AM - 4:30 PM CST

www.milwaukeetool.ca

GARANTIE LIMITÉE -

AUX ÉTATS-UNIS ET AU CANADA

Chaque outil électrique* MILWAUKEE (voir exceptions ci-dessous) est

garanti à l’acheteur d’origine uniquement pour être exempt de vices de

matériaux et de fabrication. Sous réserve de certaines exceptions, MIL-

WAUKEE réparera ou remplacera toute pièce d’un outil électrique qui, après

examen par MILWAUKEE, s’est avérée être affectée d’un vice de matériau

ou de fabrication et ce pendant une période de cinq (5) ans** à compter de

la date d’achat, sauf indication contraire. Le retour de l’outil électrique, à

un centre de réparations en usine MILWAUKEE ou à un centre d’entretien

agréé MILWAUKEE, est requis en port prépayé et assuré. Une copie de la

preuve d’achat doit être présentée avec le produit retourné. Cette garantie

ne couvre pas les dommages que MILWAUKEE détermine être causés par

des réparations ou des tentatives de réparation par quiconque autre que

le personnel agréé par MILWAUKEE, ou par des utilisations incorrectes,

des altérations, des utilisations abusives, une usure normale, une carence

d’entretien ou des accidents.

Usure normale : Plusieurs outils électriques requièrent un remplacement et

un entretien périodique de leurs pièces pour un meilleur rendement. Cette

garantie ne couvre pas la réparation des pièces due à l’utilisation normale

de l’outil, y compris, mais sans s’y limiter, les mandrins, les brosses, les

cordes, les sabots de scie, les portes-lames, les joints toriques, les joints,

les amortisseurs, les lames d’entraînement, les pistons, les percuteurs, les

crochets et les rondelles à couvercle amortisseur.

*Cette garantie ne s’applique pas aux cloueuses-agrafeuses pneumatiques,

aux pulvérisateurs à peinture sans air, aux blocs-piles pour outils sans l,

aux génératrices d’alimentation portatives à essence, aux outils à main,

aux monte-charges – électriques, à levier et à chaîne (manuels), aux

vestes chauffantes M12™, aux produits réusinés, ni aux produits d’essai

et de mesure. Il existe des garanties séparées distinctes pour ces produits.

**La période de garantie applicable pour les radios de chantier, le port

d’alimentation M12™, la source électrique M18™, le ventilateur de chantier

et les chariots de travail industriels Trade Titan™ est d’une durée d’un (1)

an à compter de la date d’achat.

La période de garantie des câbles de net

toyage des canalisations est de deux (2) ans à compter de la date d’achat.

La période de garantie couvrant la DEL de la lampe de travail à DEL et

l’ampoule améliorée à DEL de la lampe de travail est une garantie à vie du

produit soumise aux limitations ci-dessus. En cas de défaillance de la DEL

ou de l’ampoule à DEL pendant son utilisation normale, la pièce défaillante

sera remplacée gratuitement.

L’enregistrement de la garantie n’est pas nécessaire pour bénécier de la ga

rantie en vigueur sur un outil électrique MILWAUKEE. La date de fabrication

du produit servira à établir la période de garantie si aucune preuve d’achat

n’est fournie lorsqu’une demande de service sous garantie est déposée.

L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET DE

REMPLACEMENT DÉCRITS DANS LES PRÉSENTES EST UNE CONDI

TION DU CONTRAT D’ACHAT DE TOUT PRODUIT MILWAUKEE. SI

VOUS N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ PAS

ACHETER LE PRODUIT. EN AUCUN CAS, MILWAUKEE NE SAURAIT

ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, SPÉCIAL

OU INDIRECT, DE DOMMAGES-INTÉRÊTS PUNITIFS OU DE TOUTE

DÉPENSE, D’HONORAIRES D’AVOCATS, DE FRAIS, DE PERTE OU DE

DÉLAIS ACCESSOIRES À TOUT DOMMAGE, DÉFAILLANCE OU DÉFAUT

DE TOUT PRODUIT, Y COMPRIS NOTAMMENT LES PERTES DE PROFIT.

CERTAINS ÉTATS ET PROVINCES NE PERMETTANT PAS L'EXCLUSION

OU LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES

RESTRICTIONS CI-DESSUS PEUVENT DONC NE PAS VOUS ÊTRE

APPLICABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE

TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE SOIT VERBALE

OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI. MILWAUKEE

RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS, MAIS SANS

S’Y LIMITER, TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE

OU D’ADAPTATION À UNE UTILISATION OU À UNE FIN PARTICULIÈRE.

DANS LA MESURE OÙ UNE TELLE STIPULATION D’EXONÉRATION

N’EST PAS PERMISE PAR LA LOI, LA DURÉE DE CES GARANTIES IM

PLICITES EST LIMITÉE À LA PÉRIODE APPLICABLE DE LA GARANTIE

EXPRESSE, TEL QUE CELA EST DÉCRIT PRÉCÉDEMMENT. CERTAINS

ÉTATS ET PROVINCES NE PERMETTANT PAS DE LIMITATION DE DURÉE

DES GARANTIES IMPLICITES, LES RESTRICTIONS CI- DESSUS PEU

VENT DONC NE PAS VOUS ÊTRE APPLICABLES. LA PRÉSENTE VOUS

CONFÈRE DES DROITS LÉGAUX PARTICULIERS; VOUS BÉNÉFICIEZ

ÉGALEMENT D’AUTRES DROITS QUI VARIENT D’UN ÉTAT À UN AUTRE.

Cette garantie s’applique aux produits vendus aux États-Unis et au Canada

uniquement.

Veuillez consulter la rubrique Centre SAV Milwaukee, dans la section Pièces et

Services du site Web de MILWAUKEE, à l’adresse www.milwaukeetool.com,

ou composer le 1-800-SAWDUST (1-800-729-3878) an de trouver le centre

de service de votre région le plus proche pour l’entretien, sous garantie ou

non, de votre outil électrique Milwaukee.

GARANTIE LIMITÉE – MEXIQUE,

AMÉRIQUE CENTRALE ET CARAÏBES

TECHTRONIC INDUSTRIES' garantit le produit pendant 5 ans à partir de

la date d’achat d’origine.

Le présent bon de garantie couvre tous les vices de matériau et de fabrication

que peut afcher ce produit.

Pour assurer la validité de la présente garantie, veuillez présenter ce

bon de garantie, estampillé du sceau du distributeur ou du magasin où le

produit a été acheté, au centre de réparations agréé. Si le bon de garantie

n’a pas été estampillé, veuillez fournir la preuve d’achat d’origine au centre

de réparations agréé.

Pour un entretien des pièces, des accessoires ou des composants, composer

sans frais le 1-800-030-7777 an d’obtenir les coordonnées du centre de

réparations agréé le plus près

Procédure pour assurer la validité de la garantie

Présenter le produit au centre de réparations agréé, accompagné du bon

de garantie estampillé du sceau du distributeur ou du magasin où le produit

a été acheté. Toute pièce défectueuse ou tout composant défectueux sera

remplacé(e) sans frais. Milwaukee assume tous les frais de transport liés

à ce processus de garantie.

Exceptions

Cette garantie ne s’applique pas dans les situations suivantes :

a) Si le produit a été utilisé pour une n autre que celle indiquée dans le

guide de l’utilisateur nal ou le manuel d’instructions.

b) Si les conditions d’utilisations ne sont pas habituelles.

c) Si le produit a été modié ou réparé par une personne non autorisée par

TECHTRONIC INDUSTRIES.

Remarque : Si le cordon électrique est endommagé, il doit être remplacé

par un centre de réparations agréé pour éviter les risques d’électrocution.

CENTRE DE RÉPARATIONS ET DE SERVICE

Composer le 01 (800) 030-7777

IMPORTÉ ET COMMERCIALISÉ PAR

T E C H T R O N I C I N D U S T R I E S , M E X I Q U E , S A D E C V

Av President Masarik #29 piso 7, Col. Polanco V Sección

CP 11560, Deleg. Miguel Hidalgo, CDMX

Modèle :

Date d’achat :

Sceau du distributeur ou du magasin :

ADVERTENCIAS DE SEGURIDAD

GENERALES PARA LA

HERRAMIENTA ELÉCTRICA

ADVERTENCIA

Lea todas las advertencias de

seguridad, instrucciones, ilustra

ciones y especicaciones con esta herramienta eléc-

trica. Si no sigue todas las advertencias e instrucciones,

se pueden provocar una descarga eléctrica, un incendio

o lesiones graves. Guarde todas las advertencias e

instrucciones para consultarlas en el futuro. El término

“herramienta eléctrica” en todas las advertencias inclu

idas más abajo se reere a su herramienta operada por

conexión (cable) a la red eléctrica o por medio de una

batería (inalámbrica).

SEGURIDAD EN EL ÁREA

DE TRABAJO

• Mantenga el área de trabajo limpia y bien iluminada.

Las áreas desordenadas u oscuras son propicias para

los accidentes.

• No utilice herramientas eléctricas en atmósferas ex

plosivas, tales como en presencia de líquidos, gases

o polvos inamables. Las herramientas eléctricas gen

eran chispas que pueden encender el polvo o los vapores.

• Mantenga a los niños y a los espectadores alejados

mientras utiliza una herramienta eléctrica. Las

distracciones pueden ocasionar la pérdida de control.

SEGURIDAD ELÉCTRICA

• Los enchufes de la herramienta eléctrica deben

coincidir con el tomacorriente. Nunca modique el

enchufe de ninguna manera. No utilice adaptadores

de enchufe con herramientas eléctricas aterrizadas.

Los enchufes y tomacorrientes correspondientes sin

modicar reducirán el riesgo de descarga eléctrica.

• Evite el contacto corporal con supercies ater

rizadas, tales como tuberías, radiadores, estufas

y refrigeradores. Existe un riesgo mayor de descarga

eléctrica si su cuerpo está aterrizado.

• No exp

onga las herramientas eléctricas a la lluvia ni a

condiciones húmedas. Si se introduce agua en una herra

mienta eléctrica, aumentará el riesgo de descarga eléctrica.

•

No maltrate el cable. Nunca utilice el cable para cargar,

jalar o desconectar la herramienta eléctrica. Mantenga

el cable alejado del calor, el aceite, los bordes alados

o las partes en movimiento. Los cables dañados o

enredados aumentan el riesgo de descarga eléctrica.

• Al utilizar una herramienta eléctrica en exteriores,

utilice una extensión adecuada para uso en exteri

ores. El uso de una extensión adecuada para el uso en

exteriores disminuye el riesgo de descarga eléctrica.

• Si es inevitable utilizar una herramienta eléctrica

en un lugar húmedo, utilice un alimentador de

corriente protegido con un interruptor de circuito

por falla de conexión a tierra (GFCI). El uso de un

GFCI reduce el riesgo de descarga eléctrica.

SEGURIDAD PERSONAL

• Manténgase alerta, atento a lo que está haciendo y

utilice el sentido común al utilizar una herramienta

eléctrica. No utilice una herramienta eléctrica

mientras está cansado o bajo la inuencia de

drogas, alcohol o medicamentos. Un momento de

distracción al utilizar herramientas eléctricas puede

ocasionar lesiones personales graves.

• Utilice equipo de protección personal. Siempre use

protección para los ojos. El equipo de protección, tal

como una máscara contra polvo, calzado antideslizante,

casco o protección auditiva, utilizado para condiciones

adecuadas disminuirá las lesiones personales.

• Evite el arranque accidental. Asegúrese de que el

interruptor esté en la posición de apagado antes

de conectarlo a una fuente de poder y/o batería,

levantar o trasladar la herramienta. Trasladar her

ramientas con el dedo en el interruptor o energizar

herramientas eléctricas que tienen el interruptor

encendido propicia accidentes.

• Retire cualquier llave de ajuste antes de entender

la herramienta. Una llave que se deje insertada en

una parte giratoria de la herramienta eléctrica puede

ocasionar lesiones personales.

• No estire el cuerpo demasiado. Mantenga un buen

contacto entre los pies y el suelo y mantenga el equi

librio en todo momento. Esto permite un mejor control

de la herramienta eléctrica en situaciones inesperadas.

• Vístase adecuadamente. No utilice ropa o joyería

holgada. Mantenga el cabello y la ropa alejados de las

partes móviles. La ropa holgada, las alhajas o el cabello

largo pueden quedarse atrapados en las partes móviles.

• Si se proporcionan dispositivos para la conexión de

instalaciones de extracción y recolección de polvo,

cerciórese de que estén conectados y se utilicen cor

rectamente. El uso de dispositivos recolectores de polvo

puede disminuir los riesgos relacionados con el polvo.

• No permita que la familiaridad por el uso frecuente

de las herramientas lo hagan sentirse seguro e

ignorar los principios de seguridad de las her

ramientas. Un descuido puede provocar lesiones

graves en una fracción de segundo.

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

• No fuerce la herramienta eléctrica. Utilice la her-

ramienta eléctrica correcta para su aplicación.

La herramienta eléctrica correcta realizará el trabajo

mejor y con mayor seguridad a la velocidad para la

que fue diseñada.

• No utilice la herramienta eléctrica si el interruptor

no la enciende y la apaga. Cualquier herramienta

eléctrica que no pueda controlarse con el interruptor

es peligrosa y debe repararse.

• Desconecte el enchufe de la fuente de energía

y/o quite la batería de la herramienta eléctrica,

si es posible, antes de realizar cualquier ajuste,

cambiar accesorios o almacenar las herramientas

eléctricas. Tales medidas preventivas de seguridad

disminuyen el riesgo de que la herramienta eléctrica

se encienda accidentalmente.

• Almacene las herramientas eléctricas que no se

estén utilizando fuera del alcance de los niños y no

permita que personas que no estén familiarizadas

con la herramienta eléctrica o con estas instruc

ciones la utilicen. Las herramientas eléctricas son

peligrosas en manos de usuarios sin capacitación.

• Dé mantenimiento a las herramientas eléctricas y

accesorios. Verique que no haya desalineación,

amarre de partes móviles, partes rotas o alguna otra

condición que pueda afectar el funcionamiento de

la herramienta eléctrica. Si se daña, asegúrese de

que la herramienta eléctrica sea reparada antes de

que se utilice. Muchos accidentes son ocasionados por

herramientas eléctricas con mantenimiento deciente.

• Mantenga las herramientas de corte aladas y

limpias. Las herramientas de corte correctamente

mantenidas con bordes de corte alados son menos

propensas a atorarse y son más fáciles de controlar.

• Utilice la herramienta eléctrica, los accesorios y las

puntas, etc. de acuerdo con estas instrucciones,

tomando en cuenta las condiciones de trabajo y el

trabajo a realizar. El uso de la herramienta eléctrica

para operaciones diferentes a las previstas podría

generar una situación peligrosa.

• Mantenga las empuñaduras y ñas superficies

de sujeción secas, limpias y libres de aceite y

grasa. Las empuñaduras y supercies de sujeción

resbalosas no permiten el manejo y control seguros

de la herramienta en situaciones inesperadas.

USO Y CUIDADO DE LAS

HERRAMIENTAS CON BATERÍA

• Recargue únicamente con el cargador especicado

por el fabricante. Un cargador que es adecuado para

un tipo de batería puede crear un riesgo de incendio

si se utiliza con otra batería.

• Utilice las herramientas eléctricas únicamente

con baterías especícamente diseñadas. El uso

de cualquier otra batería puede producir un riesgo de

lesiones e incendio.

• Cuando la batería no esté en uso, manténgala

alejada de otros objetos metálicos como sujeta

papeles, monedas, llaves, clavos, tornillos u otros

objetos metálicos pequeños que puedan formar

una conexión de una terminal a otra. Crear un corto

entre las terminales de la batería puede ocasionar

quemaduras o un incendio.

• Bajo condiciones de maltrato, el líquido puede

ser expulsado de la batería, evite el contacto. En

caso de contacto accidental, lave con agua. Si el

líquido entra en contacto con los ojos, busque

además ayuda médica. El líquido expulsado de la

batería puede causar irritación o quemaduras.

• No use una batería o herramienta que se haya da

ñado o modicado. Las baterías dañadas o modica-

das pueden mostrar un comportamiento impredecible,

causando incendios, explosión o riesgo de lesión.

• No exponga una batería o herramienta al fuego o a

temperatura excesiva. La exposición a fuego o temper

atura a más de 130° C (265° F) puede causar explosiones.

• Siga todas las instrucciones de carga y no cargue

la batería o la herramienta fuera del rango de tem

peratura especicado en las instrucciones. La carga

incorrecta o a temperaturas fuera del rango especicado

puede dañar la batería y aumentar el riesgo de incendio.

MANTENIMIENTO

• Lleve su herramienta eléctrica a servicio con un

técnico calicado que use únicamente piezas de

reemplazo idénticas. Esto asegurará que la seguridad

de la herramienta eléctrica se mantenga.

• Nunca dé servicio a baterías dañadas. Únicamente

el fabricante o proveedores de servicio autorizados

deben dar servicio a las baterías.

REGLAS ESPECIFICAS DE SEGURIDAD

Advertencias de seguridad para mezclador

•Sostenga la herramienta con ambas manos en las

empuñaduras diseñadas para su función. La pérdida

de control puede causar lesiones personales.

•Asegúrese de que haya suciente ventilación cu

ando mezcle materiales inamables para evitar una

atmósfera peligrosa. El vapor que se forma puede

inhalarse o encenderse por las chispas que produce

la herramienta.

•No mezcle alimentos. Las herramientas eléctricas y sus

accesorios no están diseñados para procesar alimentos

•Asegúrese de que el contenedor de la mezcla esté

colocado en una posición rme y segura. Un con

tenedor que no esté asegurado correctamente puede

moverse inesperadamente.

•Siga las instrucciones y advertencias del material

que se va a mezclar. El material que se va a mezclar

puede ser dañino.

•No inserte sus manos ni otro objeto en el contene

dor de mezcla mientras esté mezclando. El contacto

con la canasta mezcladora puede provocar lesiones

personales graves.

•Encienda y opere la herramienta únicamente en el

contenedor de mezcla. La canasta mezcladora puede

doblarse o girar sin control.

Advertencias de seguridad del taladro

• Use los asideros auxiliares que se suministran con

la herramienta. La pérdida de control puede provocar

lesiones personales.

• Agarre la herramienta por los asideros aislados cu

ando realice una operación en la que la herramienta

de corte pueda entrar en contacto con cables ocul

tos. El contacto con un cable “con corriente” hará que

las partes de metal expuesto de la herramienta pasen

la corriente y produzcan una descarga al operador.

Advertencias generales de seguridad

• Conserve las etiquetas y las placas nominales.

Contienen información importante. Si son ilegibles o no

están presentes, comuníquese con un centro de servicio

MILWAUKEE para obtener un reemplazo gratuito.

•

ADVERTENCIA

Algunos polvos generados por

el lijado eléctrico, aserrado,

pulido, taladrado y otras actividades de construcción

contienen químicos identicados como causantes de

cáncer, defectos congénitos u otros daños reproducti

vos. Algunos ejemplos de estos químicos son:

• plomo de pintura basada en plomo

• dióxido de silicio de los ladrillos y el cemento y otros

productos de albañilería y

• arsénico y cromo de madera con tratamiento químico.

Su riesgo por estas exposiciones varía, dependiendo de

la frecuencia con que realice este tipo de trabajo. Para

reducir su exposición a estos químicos: trabaje en un área

bien ventilada y trabaje con equipo de seguridad apro-

bado, como mascarillas protectoras contra polvo espe-

cialmente diseñadas para ltrar partículas microscópicas.

ESPECIFICACIONES

Cat. No.. .................................................... 2810-20

Volts.............................................................. 18 CD

RPM ............................................................. 0 - 550

Tamaño de mandril .............................13 mm (1/2")

Diámetro máximo de la cesta ........216 mm (8-1/2")

Diámetro máximo de extensión ..........13 mm (1/2")

Tipo de batería .............................................M18™

Tipo de cargador ..........................................M18™

Temperatura ambiente recomendada

para operar .............. -18°C

50°C (0°F to 125°F)

DESCRIPCION FUNCIONAL

1. Empuñadura auxiliar

2. Llave de mandril

3. Seguro de

empuñadura auxiliar

4. Portabrocas con

chaveta

5. LED

6. Botón de bloqueo

(no se muestra)

7. Gatillo

8. Respiradero

9. Empuñadura

10. Interruptor de control

11.Disco de velocidad

variable

SIMBOLOGÍA

Volts

Corriente continua

Revoluciones por minuto sin carga (RPM)

UL Listing Mark para

Canadá y Estados Unidos

ENSAMBLAJE

ADVERTENCIA

Recargue la batería sólo con

el cargador especificado

para ella. Para instrucciones especícas sobre

cómo cargar, lea el manual del operador sumin-

istrado con su cargador y la batería.

Como se in

serta/quita la batería en la herramienta

Para retirar la batería, presione los botones de liber-

ación y jale de la batería para sacarla de la herramienta.

ADVERTENCIA

Para reducir el riesgo de le-

siones, extraiga siempre la

batería antes de acoplar o desacoplar accesorios.

Para introducir la batería, deslícela en el cuerpo de

la herramienta. Asegúrese de que quede bien rme

en su posición.

ADVERTENCIA

Par reducir el riesgo de lesio-

nes, sujete y apoye la her-

ramienta de manera segura. Utilice siempre la

empuñadura lateral. Asegúrese de que el mango

lateral esté rmemente ajustado antes de cada uso.

Mover la empuñadura lateral

1. Desbloquee la empuñadura



Bloqueo

Desbloquee

auxiliar moviendo el botón de

bloqueo hacia abajo.

2. Mueva la empuñadura auxiliar

hacia el lugar deseado.

3. Presione el botón de bloqueo

hacia arriba y apriete la em-

puñadura auxiliar para jar.

ADVERTENCIA

Utilice

únicamente accesorios es-

pecícamente recomendados para esta herra-

mienta. El uso de accesorios no recomendados

podría resultar peligroso.

Instalación de accesorios en los

mandril con chaveta

Su herramienta inalámbrica está equipada con un

bloqueo del vástago. El portabrocas puede apretarse

con una mano, creando fuerzas de sujeción más

altas en la broca.

1. Extraer la batería.

2. Abra las mordazas del man-

dril lo suciente para poder

insertar la broca. Asegúrese

que el vástago de la broca

y las mordazas del mandril

estén limpios. Las partículas de suciedad pueden

evitar el alineamiento correcto de la broca.

3. Inserte la broca en el mandril. Centre la broca

en las mordazas del mandril y levántela aproxi-

madamente 1,6 mm (1/16") por encima de la

parte inferior del mandril. Apriete las mordazas

del mandril con la mano para alinear la broca.

4. Co

loque la chaveta del mandril en cada uno de los

tres oricios en el mandril y gírela en el sentido de las

manecillas del reloj para apretar rmemente el mandril.

NOTA: Nunca use una llave u otra herramienta,

excepto la chaveta del mandril, para apretar o

aojar el mandril.

5. Para extraer la broca, coloque la chaveta del mandril

en uno de los tres oricios ubicados en el mandril y

gírela en sentido contrario a las manecillas del reloj.

OPERACION

Utilización del interruptor de control

El interruptor de control

seguro al

gatillo

retroceder

avanzar

se puede colocar en

tres posiciones dife-

rentes: avance, retro-

ceso y bajo seguro.

Debido a un mecanis-

mo de traba, el inter-

ruptor de control se

puede cambiar de posición únicamente cuando el

interruptor de ENCENDIDO/APAGADO no esté

presionado. Para poder usar el interruptor de control,

siempre se debe esperar a que el motor se pare por

completo.

Para avanzar (el giro es en el sentido de las mane-

cillas del reloj), se presiona el interruptor de control

colocado al lado derecho del taladro. Vericar la

dirección del giro antes de usarlo.

Para retroceder (el giro es en el sentido opuesto a

las manecillas del reloj), se presiona el interruptor

de control colocado al lado izquierdo del taladro.

Vericar la dirección del giro antes de usarlo.

Para ponerle el seguro al gatillo, el interruptor de

control se coloca en la posición central. El gatillo no

funcionara mientras el interruptor de control se en-

cuentre bajo seguro en la posición central. Se le debe

poner el seguro al gatillo antes de quitar la batería,

cambiar accesorios, dar mantenimiento, almacenar

el taladro y siempre que éste no esté siendo usado.

ADVERTENCIA

Gran fuerza de rotación. Para

reducir el riesgo de lesiones,

sostenga o apoye con rmeza en todo momento.

Siempre use las dos empuñaduras.

Para reducir el riesgo de lesiones, use siempre

lentes de seguridad o anteojos con protectores

laterales.

Cómo accionar, detener y controlar

la velocidad

Para congurar la velocidad, gire el dial de la veloci-

dad a la posición por debajo de 200 para la velocidad

más baja (100 RPM), hasta "MAX" para la velocidad

más alta (550 RPM). Gire el dial a la velocidad reco-

mendada por el fabricante del material.

1. Para accionarlo simplemente presione el gatillo.

2. Para detener la unidad, suelte el gatillo.

3. Para variar la velocidad de operación, simple-

mente aumente o disminuya la presión sobre el

gatillo. A mayor presión, mayor velocidad y vicev-

ersa , hasta la velocidad máxima en la marcación.

Uso del seguro de botón

El seguro de botón, localizado junto el interruptor de

gatillo, mantendrá a este en la posición de ON para

un uso continuo al máximo de velocidad.

1. Para accionar el seguro de botón, presiónelo hacia

adentro mientras aprieta el gatillo. Suelte el gatillo.

2. Para desactivar el seguro de botón, presione el

gatillo y suéltelo. El botón de seguridad se saltará.

Mezclar

Por lo general, se recomiendan

velocidades bajas para materiales

menos espesos y se recomiendan

velocidades altas para materiales

más espesos. Siga las recomen-

daciones de velocidad del material.

Coloque la paleta dentro del mate-

rial y encienda lentamente, au-

mentando gradualmente hasta

llegar a la velocidad deseada.

Perforación

Coloque la broca en la supercie de trabajo y apli-

que presión rme antes de comenzar. Una presión

excesiva hará que la broca vaya lenta y reducirá la

eciencia de la perforación. Una presión demasiado

ligera hará que la broca se mueva por el área de

trabajo y la punta de la broca pierda el afilado.

Si la herramienta empieza a detenerse, reduzca la pre

sión ligeramente para dejar que la broca recobre velo-

cidad. Si la broca se atasca, invierta la dirección del mo-

tor para sacar la broca de la pieza de trabajo.de trabajo.

APPLICACIONES

Mezclar

Mezclar en lodo de yeso y estuco

Al mezclar en lodo de yeso o estuco, seleccione la ve-

locidad deseada según las instrucciones del material.

Encienda la mezcladora lentamente, aumentando

gradualmente la velocidad mientras mezcla. Cuando

mezcle en lodo de yeso o estuco, use una paleta

de estilo rectangular. Seleccione velocidades más

bajas para mezclar lodo de yeso en polvo o estuco.

Mezclar en aplicación delgada y mortero

Al mezclar en aplicación delgada o mortero, selec-

cione la velocidad deseada según las instrucciones

del material. Encienda la mezcladora lentamente,

aumentando gradualmente la velocidad mientras

mezcla. Cuando mezcle en aplicación delgada o

mortero, use una paleta de estilo batidor de huevos.

Mezclar en resina epoxi

Al mezclar en resina epoxi, seleccione la velocidad

deseada según las instrucciones del material. Enci-

enda la mezcladora lentamente, aumentando gradu-

almente la velocidad mientras mezcla. Al mezclar en

resina epoxi, use una paleta de mezcladora tipo Jiffy.

ADVERTENCIA

Para reducir el riesgo de

electrocución, antes de tal-

adrar o colocar tornillos verique que en el área

de trabajo no hayan tuberías o cables ocultos.

Perforación

Taladrado en madera, materiales compuestos

y plásticos

Comience a taladrar a una velocidad lenta y aumente

la velocidad gradualmente conforme taladra. Cuando

taladre en madera, use brocas de berbiquí para

madera o brocas helicoidales. Siempre use brocas

aladas. Cuando use brocas helicoidales, tire de

la broca hacia fuera del oricio para eliminar las

rebabas de las estrías de la broca. Para reducir la

producción de astillas, apoye el trabajo con una pieza

de material de desecho. Se recomienda seleccionar

velocidades lentas para plásticos con un punto de

derretimiento bajo.

Taladrado en metal

Use brocas helicoidales de acero de alta velocidad o

brocas huecas cilíndricas de bordes. Use un punzón

central para perforar el oricio. Lubrique las brocas

para taladros con aceite para corte cuando taladre en

hierro o acero. Utilice un refrigerante cuando taladre

en metales no ferrosos como cobre, latón o aluminio.

Coloque un respaldo en el material para evitar que se

doble o distorsione una vez realizada la operación.

Cómo colocar tornillos y tuercas

Perfore un oricio piloto cuando coloque tornillos en

materiales gruesos o duros. Use el estilo y tamaño

de destornillador de berbiquí correcto para el tipo de

tornillo que está utilizando. Con el destornillador de

berbiquí en el tornillo, coloque la punta del tornillo

en la pieza de trabajo y aplique presión rmemente

antes de oprimir el gatillo. Los tornillos pueden ex-

traerse colocando el motor en dirección de retroceso.

Sobrecarga

La sobrecarga continua podría ocasionar daño per-

manente a la herramienta o a la batería.

Paro

Si una herramienta pareciera estar a punto de

detenerse, mantenga un agarre rme y reduzca la

presión ligeramente para permitir que la broca tome

nuevamente velocidad. Si la herramienta se detiene

por completo, libere el gatillo de inmediato. Ponga

el motor en reversa, retire la broca de la pieza de

trabajo y empiece de nuevo. No hale y suelte el gatillo

constantemente en un intento por hacer arrancar

el taladro. Esta acción podría ocasionar daños a la

herramienta.

ADVERTENCIA

Gran fuerza de rotación. Para

reducir el riesgo de lesiones,

sostenga o apoye con rmeza en todo momento.

Siempre use las dos empuñaduras.

Atoramiento de la broca

Una fuerza de rotación elevada ocurre cuando se

atora una broca. Si la broca se atora, la herramienta

avanzará en dirección contraria a la de la operación.

Las brocas se pueden atorar si se encuentran desa-

lineadas o cuando perforan a través de un oricio. Las

brocas perforadoras para madera también se pueden

atorar si se encuentran clavos o nudos en su trayec-

to. Esté preparado para este tipo de situaciones.

Para reducir la posibilidad de atoramiento de la broca:

• Use brocas aladas. Las brocas aladas tienen menos

posibilidades de atorarse durante la perforación.

• Use la broca adecuada para el trabajo a realizar. Estas

brocas han sido diseñadas para propósitos especícos.

• Tenga cuidado cuando perfore materiales alquitra-

nosos, anudados, húmedos o combados, o cuando

perfore materiales que contengan clavos.

Métodos de apoyo más comunes

Apoyándose

contra un

bastidor

Rotación de retrocess

Rotación de avance

Reacción

MANTENIMIENTO

ADVERTENCIA

Para reducir el riesgo de una

lesión, desconecte siempre

la herramienta antes de darle cualquier manten-

imiento. Nunca desarme la herramienta ni trate

de hacer modicaciones en el sistema eléctrico

de la misma. Acuda siempre a un Centro de Ser-

vicio MILWAUKEE para TODAS las reparaciones.

Mantenimiento de las herramientas

Adopte un programa regular de mantenimiento y

mantenga su herramienta en buenas condiciones.

Inspeccione la herramienta para problemas como

ruidos indebidos, desalineadas o agarrotadas

de partes móviles, piezas rotas o cualquier otra

condición que pueda afectar el funcionamiento de

la herramienta. Envíe su herramienta al Centro de

Servicio MILWAUKEE para reparación. Después

de 6 meses a un año, dependiendo del uso

dado, envíe su herramienta al Centro de Servicio

MILWAUKEE más cercano para la inspección.

Si la herramienta no arranca u opera a toda su

potencia con una batería completamente cargada,

limpie, con una goma o borrador, los contactos de la

batería y de la herramienta. Si aun asi la herramienta

no trabaja correctamente, regrésela, con el cargador

y la batería, a un centro de servicio MILWAUKEE.

ADVERTENCIA

Para reducir el riesgo de le-

siones, descarga eléctrica o

daño a la herramienta, nunca la sumerja en

líquidos ni permita que estos uyan dentro de la

misma.

Limpieza

Limpie el polvo y suciedad de las ventilas. Man-

tenga los mangos limpios, secos y libres de aceite

o grasa. Use solo jabón neutro y un trapo húmedo

para limpiar, ya que algunos substancias y solventes

limpiadores son dañinos a los plásticos y partes

aislantes. Algunos de estos incluyen: gasolina,

turpentina,thíner, lacas, thíner para pinturas, solven-

tes para limpieza con cloro, amoníaco y detergentes

caseros que tengan amonia. Nunca usa solventes in-

amables o combustibles cerca de una herramienta.

Reparaciones

Si su herramienta, batería o cargador están dañados,

envíela al centro de servicio más cercano.

ACCESORIOS

ADVERTENCIA

Utilice sólo los accesorios

especícamente recomenda-

dos. Otros accesorios puede ser peligroso.

Para una lista completa de accessorios, visite

nuestro sitio en Internet: www.milwaukeetool.com o

póngase en contacto con un distribuidor.

SOPORTE DE SERVICIO - MEXICO

CENTRO DE ATENCION A CLIENTES

Techtronic Industries Mexico, S.A. de C.V.

Av. Presidente Masarik 29 Piso 7

11560 Polanco V Seccion

Miguel Hidalgo, Distrito Federal, México

01 (800) 030-7777 o (55) 4160-3540

Lunes a Viernes (9am a 6pm)

O contáctanos en www.milwaukeetool.com.mx

GARANTÍA LIMITADA - E.U.A. Y CANADÁ

Cada herramienta eléctrica* MILWAUKEE (vea las excepciones más ad-

elante) se garantiza al comprador original únicamente contra defectos en

materiales y mano de obra. Sujeto a ciertas excepciones, MILWAUKEE

reparará o reemplazará cualquier parte de una herramienta eléctrica que,

tras una revisión, MILWAUKEE determine que tiene defectos en mate-

rial o mano de obra durante un período de cinco (5) años** después de

la fecha de compra, a menos que se indique lo contrario. Se requiere

que se envíe la herramienta eléctrica a un Centro de Servicio de fábrica

de MILWAUKEE o a una Estación de Servicio Autorizada de MILWAU-

KEE, con ete prepagado y asegurado. Debe incluirse una copia del

comprobante de compra con el producto enviado. Esta garantía no

aplica a daños que MILWAUKEE determine que son ocasionados por

reparaciones o intentos de reparaciones realizados por una persona que

no sea personal autorizado de MILWAUKEE, uso indebido, alteraciones,

maltrato, desgaste normal, falta de mantenimiento o accidentes.

Desgaste normal: Muchas herramientas eléctricas necesitan reem

plazos periódicos de partes y servicio para lograr el mejor rendimiento.

Esta garantía no cubre la reparación cuando el uso normal ha agotado

la vida útil de una parte, incluyendo, entre otras, mandriles, cepillos,

cables, zapatas de sierra, abrazaderas de hoja, juntas tóricas, sellos,

parachoques, cuchillas de propulsión, pistones, percutores, elevadores

y arandelas de la cubierta del parachoques.

*Esta garantía no cubre las clavadoras y grapadoras neumáticas,

pulverizador de pintura sin aire, baterías inalámbricas, generadores

portátiles accionados por gasolina, herramientas manuales, polipasto

eléctrico, de palanca y cadena manual, prendas calefactadas M12™;

productos reacondicionados, y productos de prueba y medición. Hay

garantías independientes y distintas disponibles para estos productos.

**El periodo de garantía de los radios para obra, puerto de energía

M12™, fuente de poder M18™, ventilador para obra y carros de trabajo

industriales Trade Titan™ es de un (1) año a partir de la fecha de compra.

El periodo de garantía de los cables de limpieza de drenaje es de dos

(2) años desde la fecha de compra. El periodo de garantía del LED de

la lámpara de trabajo LED y el foco de cambio a LED para la lámpara

de trabajo es por toda la vida del producto, sujeto a las limitaciones

mencionadas anteriormente. Si durante el uso normal falla el LED o el

foco LED, la parte se reemplazará sin cargo alguno.

No es necesario el registro de la garantía para obtener la garantía cor

respondiente para un producto de herramienta eléctrica MILWAUKEE.

La fecha de manufactura del producto se utilizará para determinar el

periodo de garantía si no se proporciona comprobante de compra al

solicitar el servicio en garantía.

LA ACEPTACIÓN DE LOS REMEDIOS EXCLUSIVOS DE REPARACIÓN

Y REEMPLAZO AQUÍ DESCRITOS ES UNA CONDICIÓN DEL CON

TRATO PARA LA COMPRA DE TODO PRODUCTO DE MILWAUKEE.

SI USTED NO ACEPTA ESTA CONDICIÓN, NO DEBE COMPRAR EL

PRODUCTO. MILWAUKEE NO SERÁ RESPONSABLE EN NINGÚN

CASO DE DAÑOS INCIDENTALES, ESPECIALES, EMERGENTES O

PUNITIVOS, NI DE NINGÚN COSTO, HONORARIOS LEGALES, GAS-

TOS, PÉRDIDAS O DEMORAS ALEGADOS COMO CONSECUENCIA

DE ALGÚN DAÑO, FALLA O DEFECTO EN NINGÚN PRODUCTO,

INCLUYENDO, ENTRE OTROS, RECLAMACIONES POR PÉRDIDA DE

UTILIDADES. ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN

O LIMITACIÓN DE RESPONSABILIDAD POR DAÑOS INCIDENTALES

O EMERGENTES, POR LO QUE LA ANTERIOR LIMITACIÓN O EX

CLUSIÓN PODRÍA NO APLICARSE EN SU CASO. ESTA GARANTÍA

ES EXCLUSIVA Y REEMPLAZA TODAS LAS DEMÁS GARANTÍAS

EXPRESAS, ESCRITAS U ORALES. EN LA MEDIDA EN QUE LO

PERMITA LA LEY, MILWAUKEE DESCONOCE CUALQUIER GARANTÍA

IMPLÍCITA, INCLUYENDO, SIN LIMITACIÓN, CUALQUIER GARANTÍA

IMPLÍCITA DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN

O USO ESPECÍFICO; EN LA MEDIDA EN QUE DICHO DESCONO

CIMIENTO NO SEA PERMITIDO POR LA LEY, DICHAS GARANTÍAS

IMPLÍCITAS SE LIMITAN A LA DURACIÓN DE LA GARANTÍA EXPRESA

CORRESPONDIENTE SEGÚN SE DESCRIBIÓ ANTERIORMENTE.

ALGUNOS ESTADOS NO PERMITEN LIMITACIONES SOBRE LA DU

RACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO QUE LA ANTERIOR

LIMITACIÓN PUDIERA NO APLICARSE A USTED. ESTA GARANTÍA LE

DA DERECHOS LEGALES ESPECÍFICOS Y USTED PODRÍA ADEMÁS

TENER OTROS DERECHOS QUE VARÍAN DE UN ESTADO A OTRO.

Esta garantía aplica a productos vendidos en los Estados Unidos y en

Canadá únicamente.

Consulte la ‘Búsqueda de Centros de Servicio’ en la sección de Refac

ciones y Servicio del sitio web de MILWAUKEE www.milwaukeetool.com

o llame al 1.800.SAWDUST (1.800.729.3878) para localizar el centro de

servicio más cercano para servicio dentro y fuera de la garantía para

una herramienta eléctrica Milwaukee.

PÓLIZA DE GARANTÍA - VALIDA

SOLO PARA MÉXICO, AMÉRICA

CENTRAL Y EL CARIBE

La garantía de TECHTRONIC INDUSTRIES es por 5 años a partir de

la fecha original de compra.

Esta tarjeta de garantía cubre cualquier defecto de material y mano de

obra en ese Producto.

Para hacer válida esta garantía, presente esta tarjeta de garantía, cer

rada/sellada por el distribuidor o la tienda donde compró el producto, al

Centro de Servicio Autorizado (ASC). O, si esta tarjeta no se ha cerrado/

sellado, presente la prueba original de compra a ASC.

Llame gratis al 01 (800) 030-7777 para encontrar el ASC más cercano,

para servicio, partes, accesorios o componentes.

Procedimiento para hacer válida esta garantía

Lleve el producto a ASC, junto con la tarjeta de garantía cerrada/sellada

por el distribuidor o la tienda donde compró el producto, y cualquier pieza

o componente defectuoso se reemplazará sin costo para usted. Cubri

remos todos los costos de ete con relación a este proceso de garantía

Excepciones

Esta garantía no tendrá validez en las siguientes situaciones:

a) Cuando el producto se use de manera distinta a la que indica el manual

del usuario nal o de instrucciones.

b) Cuando las condiciones de uso no sean normales.

Cuando otras personas no autorizadas por TECHTRONIC INDUSTRIES

modiquen o reparen el producto.

Nota: si el juego de cables está dañado, tiene que reemplazarse en un

Centro de Servicio Autorizado para evitar riesgos eléctricos.

CENTRO DE SERVICIO Y ATENCIÓN

Llame al 01 (800) 030-7777

IMPORTADO Y COMERCIALIZADO POR

TECHTRONIC INDUSTRIES, MÉXICO, SA DE CV

Av. President Masarik #29 piso 7, Col. Polanco V Sección

CP 11560, Deleg. Miguel Hidalgo, CDMX

Modelo:

Fecha de Compra:

Sello del Distribuidor:

58141030d2 961012329-01(A)

06/17 Printed in China

MILWAUKEE TOOL

13135 West Lisbon Road

Brookeld, WI 53005 USA

Milwaukee 2810-22 M18 FUEL Mud Mixer with 180° Handle Kit

Product's Documents

Operator’s Manual

Specifications

Milwaukee 2810-22 Questions and Answers
