IT - Istruzioni di montaggio e d'uso
Attenersi strettamente alle istruzioni riportate in questo
manuale. Si declina ogni responsabilità per eventuali
inconvenienti, danni o incendi provocati all'apparecchio
derivati dall'inosservanza delle istruzioni riportate in questo
manuale. La cappa è concepita per l'aspirazione dei fumi e
vapori della cottura ed è destinata al solo uso domestico.
• E' importante conservare tutti i manuali che
accompagnano il prodotto per poterli consultare in ogni
momento. In caso di vendita, di cessione o di trasloco,
assicurarsi che restino insieme al prodotto.
• Leggere attentamente le istruzioni: ci sono importanti
informazioni sull'installazione, sull'uso e sulla sicurezza.
• Non effettuare variazioni elettriche o meccaniche sul
prodotto o sulle condotte di scarico.
• Verificare l'integrità della cappa prima di procedere con
l’installazione. In caso contrario contattare il rivenditore e
non proseguire con l'installazione.
Nota: I particolari contrassegnati con il simbolo "(*)" sono
accessori opzionali forniti solo in alcuni modelli o particolari
non forniti, da acquistare.
Avvertenze
• Prima di qualsiasi operazione di pulizia
o manutenzione, disinserire la cappa
dalla rete elettrica togliendo la spina o
staccando l’interruttore generale
dell’abitazione.
• Per tutte le operazioni di installazione e
manutenzione utilizzare guanti da lavoro.
• L’apparecchio può essere utilizzato da
bambini di età non inferiore a 8 anni e da
persone con ridotte capacità fisiche,
sensoriali o mentali, o prive di esperienza
o della necessaria conoscenza, purché
sotto sorveglianza oppure dopo che le
stesse abbiano ricevuto istruzioni relative
all’uso sicuro dell’apparecchio e alla
comprensione dei pericoli ad esso
inerenti.
• I bambini devono essere controllati
affinché non giochino con l’apparecchio.
• La pulizia e la manutenzione non deve
essere effettuata da bambini senza
sorveglianza.
• Il locale deve disporre di sufficiente
ventilazione, quando la cappa da cucina
viene utilizzata contemporaneamente ad
altri apparecchi a combustione di gas o
altri combustibili.
• La cappa va frequentemente pulita sia
internamente che esternamente
(ALMENO UNA VOLTA AL MESE),
rispettare comunque quanto
espressamente indicato nelle istruzioni di
manutenzione. L’inosservanza delle
norme di pulizia della cappa e della
sostituzione e pulizia dei filtri comporta
rischi di incendi.
• E’ severamente vietato fare cibi alla
fiamma sotto la cappa.
• Per la sostituzione della lampada
utilizzare solo il tipo lampada indicato
nella sezione manutenzione /sostituzione
lampada di questo manuale.
L’impiego di fiamma libera è dannoso ai
filtri e può dar luogo ad incendi, pertanto
deve essere evitato in ogni caso.
La frittura deve essere fatta sotto
controllo onde evitare che l’olio
surriscaldato prenda fuoco.
ATTENZIONE: Quando il piano di cottura
è in funzione le parti accessibili della
cappa possono diventare calde.
• Non collegare l’apparecchio alla rete
elettrica finché l’installazione non è
totalmente completata.
• Per quanto riguarda le misure tecniche e di sicurezza da
adottare per lo scarico dei fumi attenersi strettamente a
quanto previsto dai regolamenti delle autorità locali
competenti.
• L’aria aspirata non deve essere convogliata in un condotto
usato per lo scarico dei fumi prodotti da apparecchi a
combustione di gas o di altri combustibili.
• Non utilizzare o lasciare la cappa priva di lampade
correttamente montate per possibile rischio di scossa elettrica.
• Mai utilizzare la cappa senza griglia correttamente montata!
• La cappa non va MAI utilizzata come piano di appoggio a
meno che non sia espressamente indicato.
• Utilizzare solo le viti di fissaggio in dotazione con il prodotto
per l'installazione o, se non in dotazione, acquistare il tipo di
viti corretto.
• Utilizzare la lunghezza corretta per le viti che sono identificati
nella Guida all'installazione.
• In caso di dubbio, consultare il centro di assistenza
autorizzato o personale qualificato similare.
10
ATTENZIONE!
• La mancata installazione di viti e dispositivi di
fissaggio in conformità di queste istruzioni può
comportare rischi di natura elettrica.
• Non utilizzare con un programmatore, timer,
telecomando separato o qualsiasi altro dispositivo che
si attiva automaticamente.
Questo apparecchio è contrassegnato in conformità alla
Direttiva Europea 2012/19/EC, Waste Electrical and Electronic
Equipment (WEEE). Assicurandosi che questo prodotto sia
smaltito in modo corretto, l'utente contribuisce a prevenire le
potenziali conseguenze negative per l'ambiente e la salute.
Il simbolo
sul prodotto o sulla documentazione di
accompagnamento indica che questo prodotto non deve
essere trattato come rifiuto domestico ma deve essere
consegnato presso l'idoneo punto di raccolta per il riciclaggio
di apparecchiature elettriche ed elettroniche. Disfarsene
seguendo le normative locali per lo smaltimento dei rifiuti. Per
ulteriori informazioni sul trattamento, recupero e riciclaggio di
questo prodotto, contattare l'idoneo ufficio locale, il servizio di
raccolta dei rifiuti domestici o il negozio presso il quale il
prodotto è stato acquistato.
Apparecchiatura progettata, testata e realizzata nel rispetto
delle norme sulla:
• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un
corretto utilizzo al fine di ridurre l’impatto ambientale: Quando
iniziate a cucinare, accendere la cappa alla velocità minima,
lasciandola accesa per alcuni minuti anche dopo il termine
della cottura. Aumentare la velocità solo in caso di grandi
quantità di fumo e vapore, utilizzando la funzione booster solo
in casi estremi. Per mantenere ben efficiente il sistema di
riduzione degli odori, sostituire, quando è necessario, il/i filtro/i
carbone. Per mantenere ben efficiente il filtro del grasso,
pulirlo in caso di necessità. Per ottimizzare l’efficienza e
minimizzare i rumori, utilizzare il diametro massimo del
sistema di canalizzazione indicato in questo manuale.

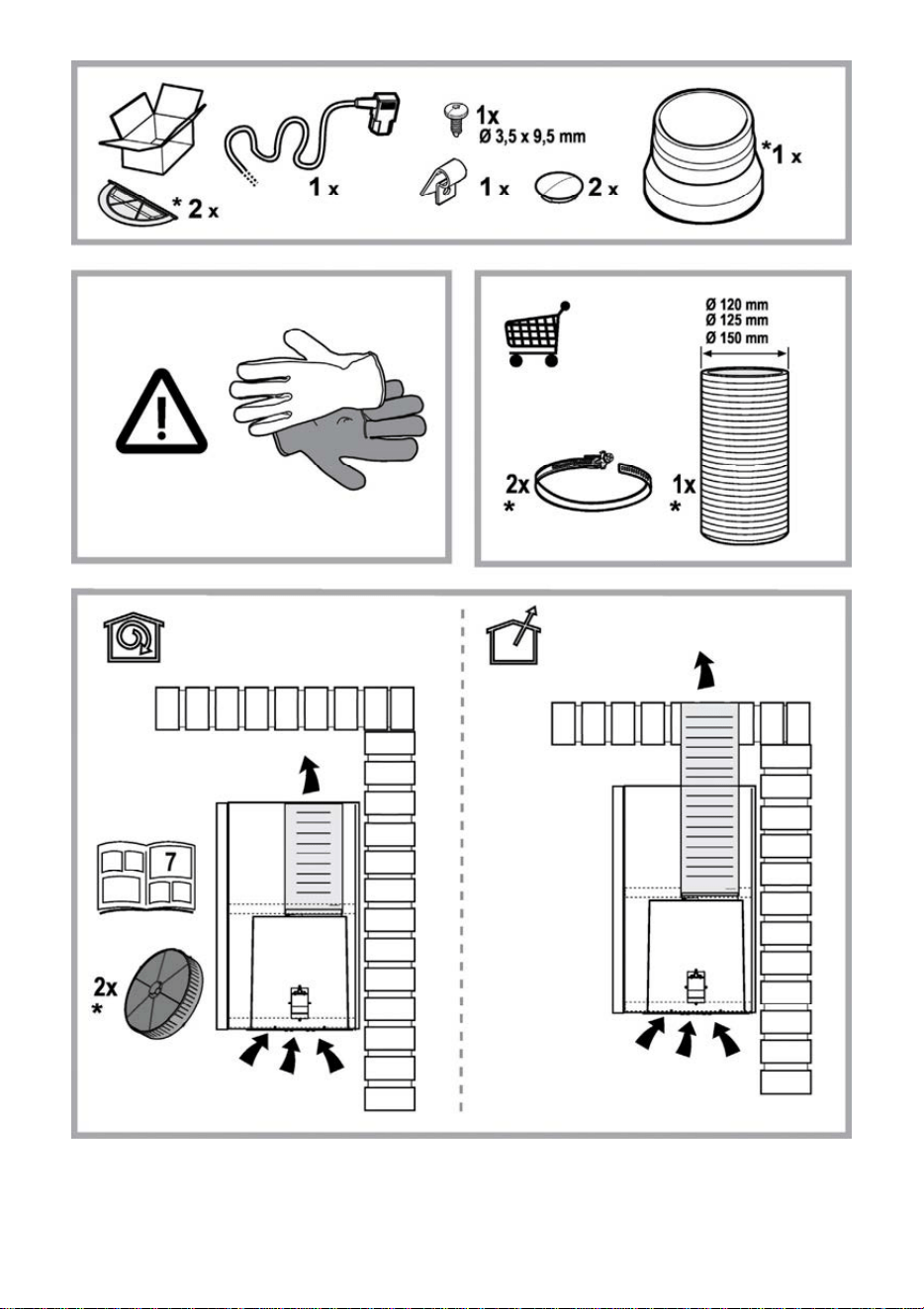

Utilizzazione
La cappa è realizzata per essere utilizzata in versione
aspirante ad evacuazione esterna o filtrante a ricircolo interno.

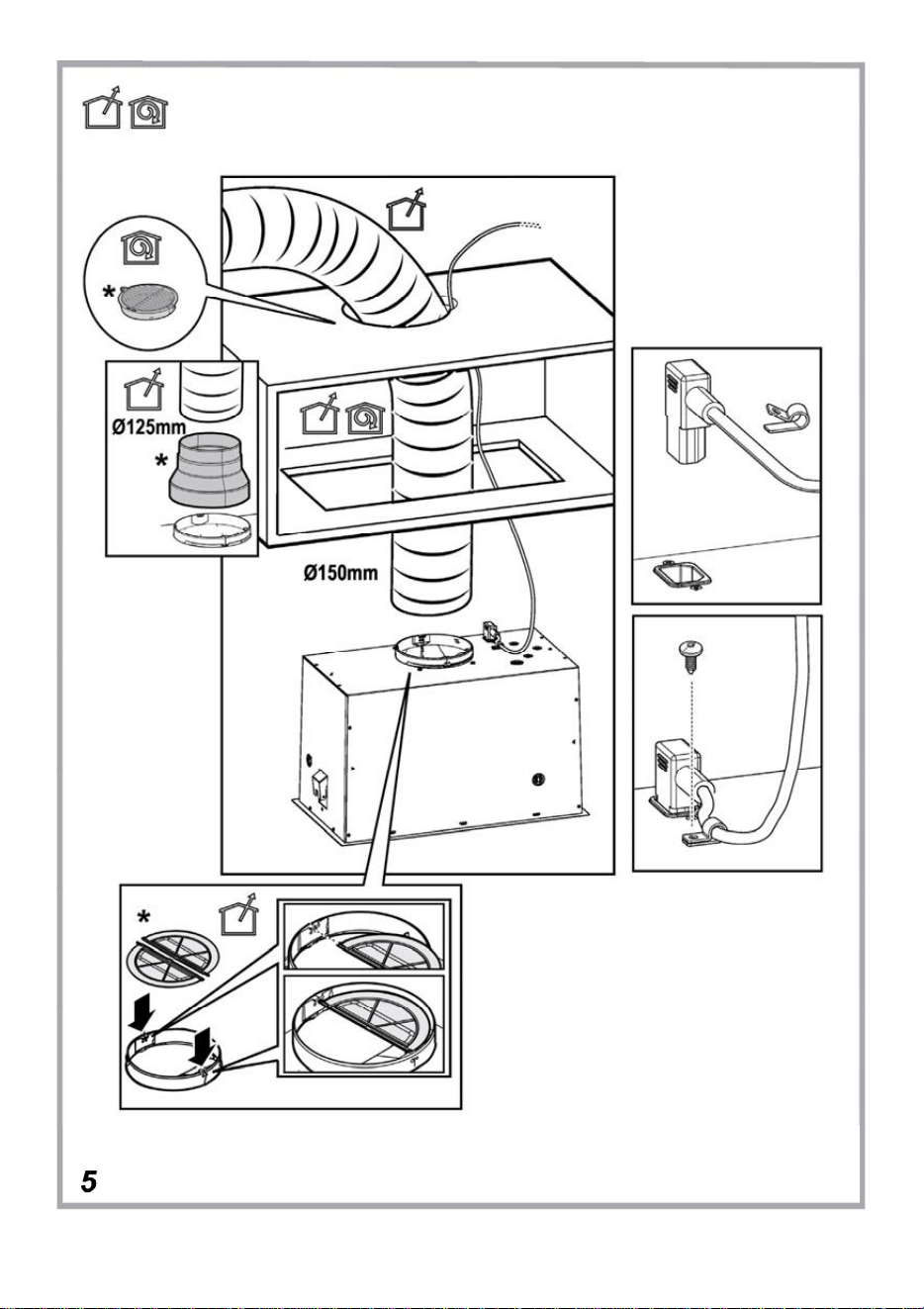

Versione aspirante
I vapori vengono evacuati verso l’esterno tramite un tubo di
scarico fissato alla flangia di raccordo.
ATTENZIONE!
Il tubo di evacuazione non è fornito e va acquistato.
Il diametro del tubo di scarico deve essere equivalente al
diametro dell'anello di connessione.
ATTENZIONE!
Se la cappa è provvista di filtro/i a carbone, questo/i
deve/devono essere rimosso/i.
Collegare la cappa a tubi e fori di scarico a parete con
diametro equivalente all'uscita d'aria (flangia di raccordo).
L'utilizzo di tubi e fori di scarico a parete con diametro
inferiore determinerà una diminuzione delle prestazioni di
aspirazione ed un drastico aumento della rumorosità.
Si declina perciò ogni responsabilità in merito.
! Usare un condotto lungo il minimo indispensabile.
! Usare un condotto con minor numero di curve possibile
(angolo massimo della curva: 90°).
! Evitare cambiamenti drastici di sezione del condotto.

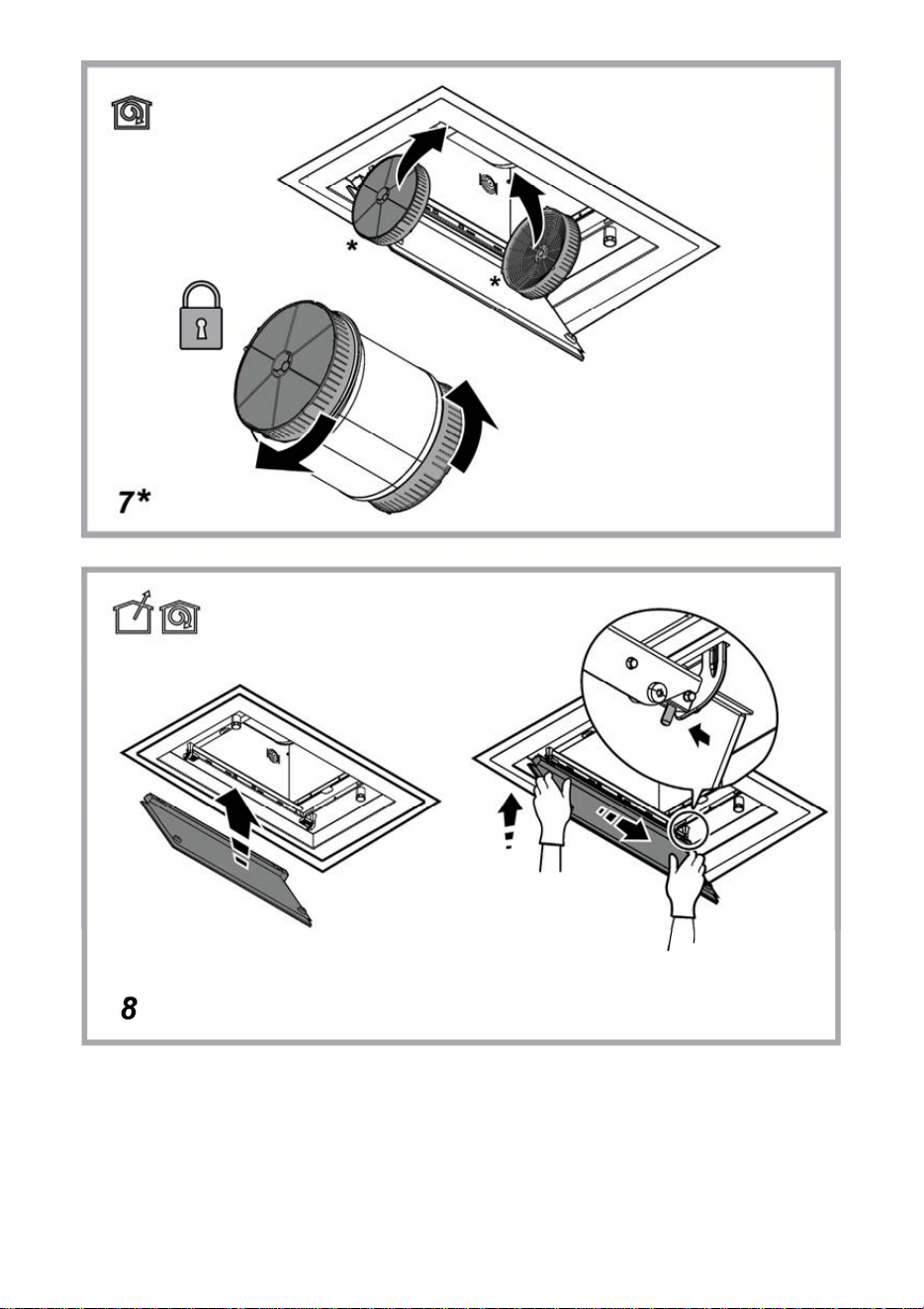

Versione filtrante
L’aria aspirata verrà sgrassata e deodorata prima di essere
riconvogliata nella stanza. Per utilizzare la cappa in questa
versione è necessario installare un sistema di filtraggio
aggiuntivo a base di carboni attivi.
Installazione
La distanza minima fra la superficie di supporto dei recipienti
sul dispositivo di cottura e la parte più bassa della cappa da
cucina deve essere non inferiore a 50 cm in caso di cucine
elettriche e di
50 cm in caso di cucine a gas o miste.
Se le istruzioni di installazione del dispositivo di cottura a
gas specificano una distanza maggiore, bisogna tenerne
conto.
Collegamento Elettrico
La tensione di rete deve corrispondere alla tensione riportata
sull’etichetta caratteristiche situata all’interno della cappa. Se
provvista di spina allacciare la cappa ad una presa conforme
alle norme vigenti posta in zona accessibile anche dopo
l’installazione. Se sprovvista di spina (collegamento diretto
alla rete) o la spina non è posta in zona accessibile, anche
dopo installazione, applicare un interruttore bipolare a norma
che assicuri la disconnessione completa della rete nelle
condizioni della categoria di sovratensione III, conformemente
alle regole di installazione.
ATTENZIONE!
Prima di ricollegare il circuito della cappa all’alimentazione di
rete e di verificarne il corretto funzionamento, controllare
sempre che il cavo di rete sia stato montato correttamente.
Attenzione! La sostituzione del cavo di alimentazione deve
essere effettuata dal servizio assistenza tecnica autorizzato o
da persona con qualifica similare.
11

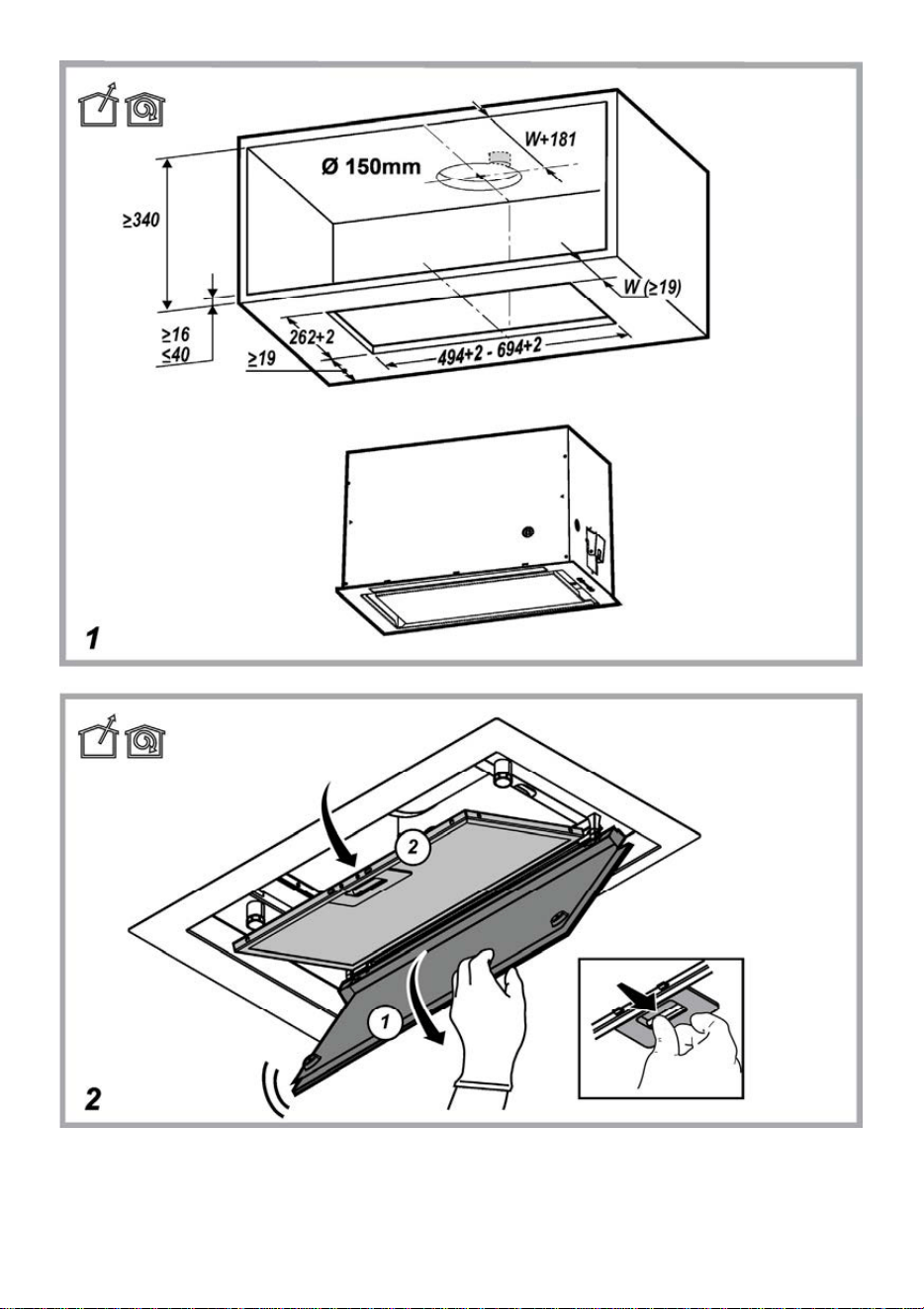

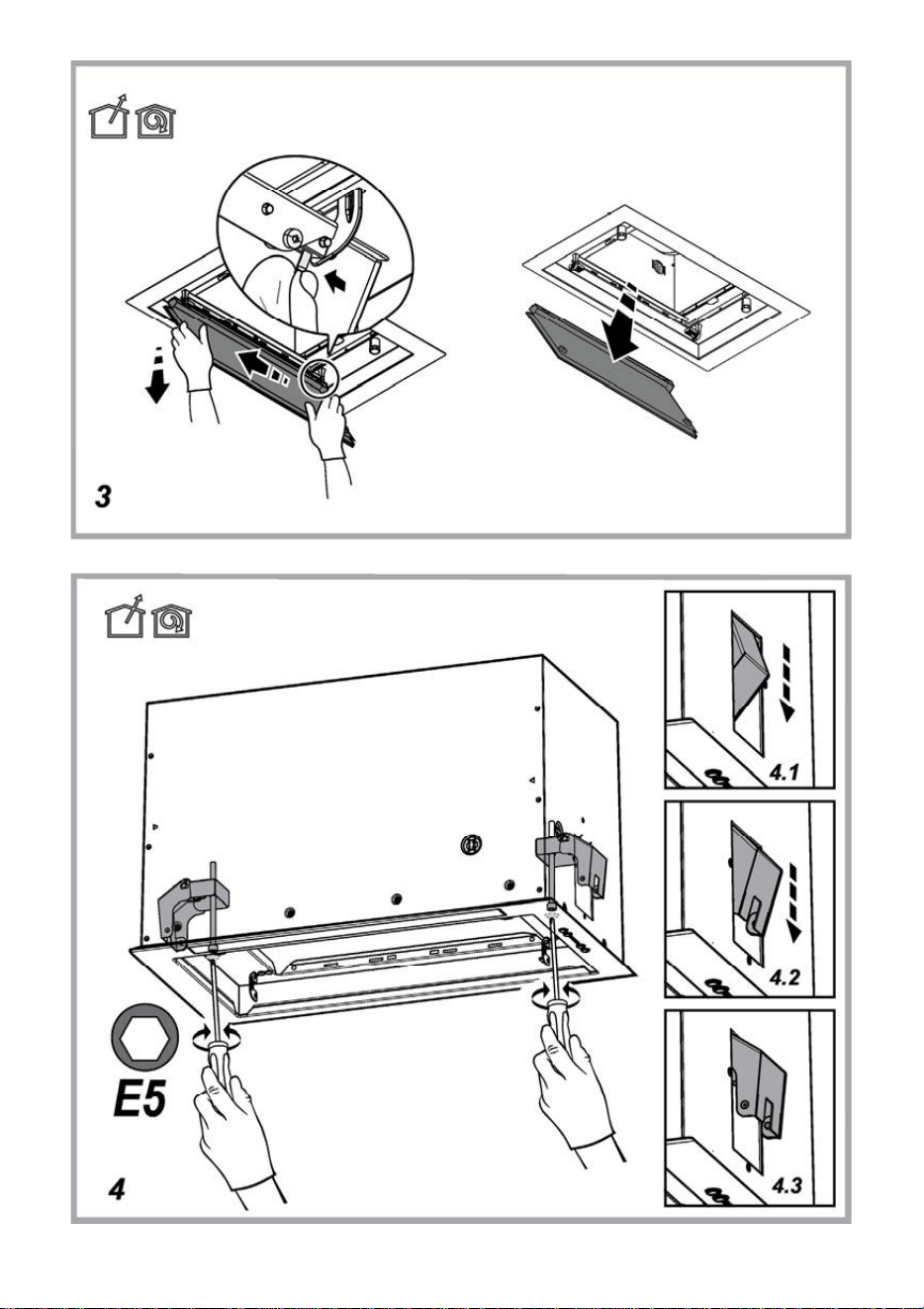

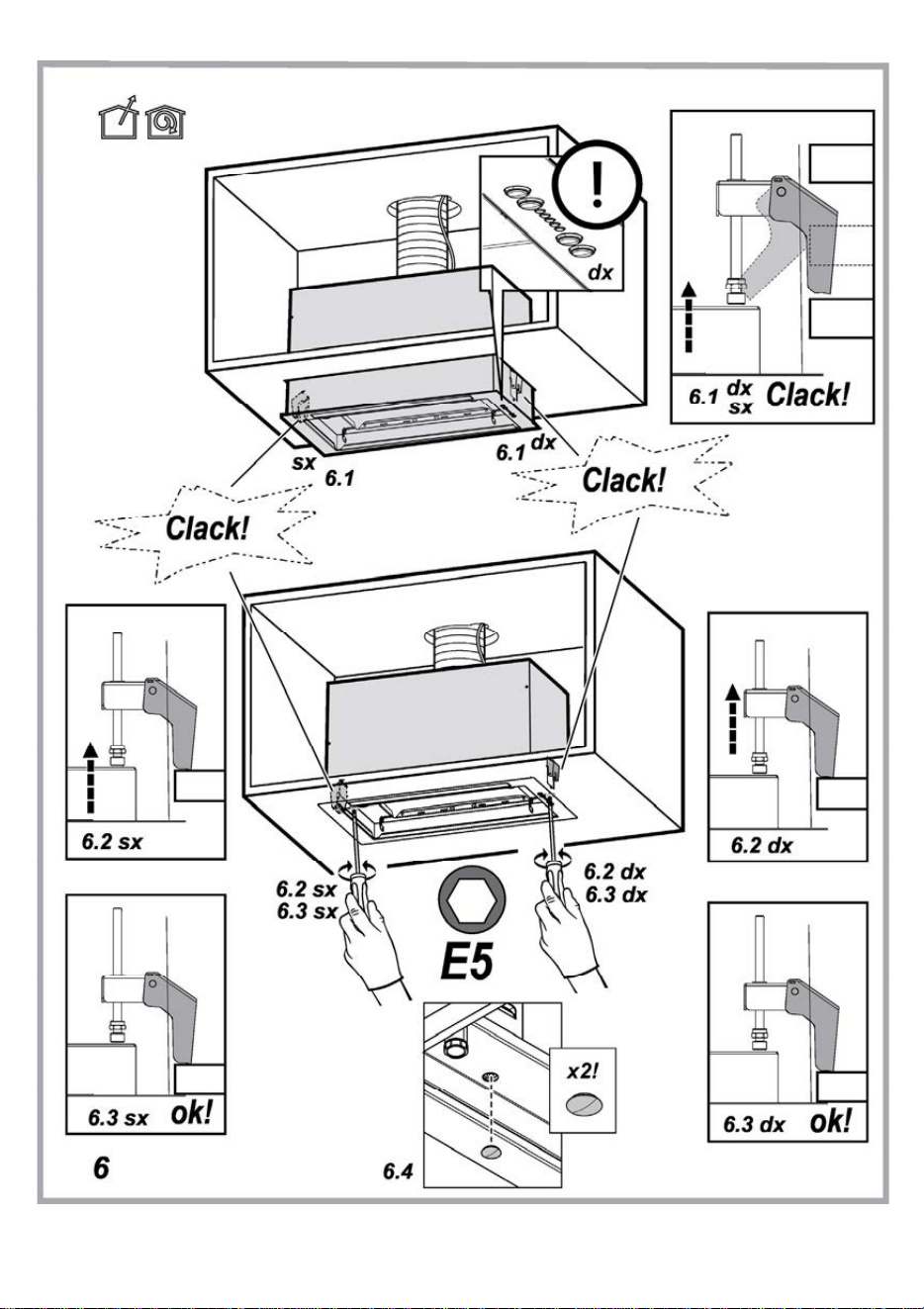

Montaggio
Questo tipo di cappa deve essere incassata in un pensile o
altro supporto.
Prima di iniziare con l'installazione:
• Verificare che il prodotto acquistato sia di dimensioni
idonee alla zona di installazione prescelta.
• Togliere il/i filtro/i al carbone attivo se forniti (vedi anche
paragrafo relativo). Questo/i va/nno rimontato/i solo se si
vuole utilizzare la cappa in versione filtrante.
• Verificare che all'interno della cappa non vi sia (per motivi
di trasporto) materiale di corredo (ad esempio buste con
viti, garanzie etc) , eventualmente va tolto e conservato.

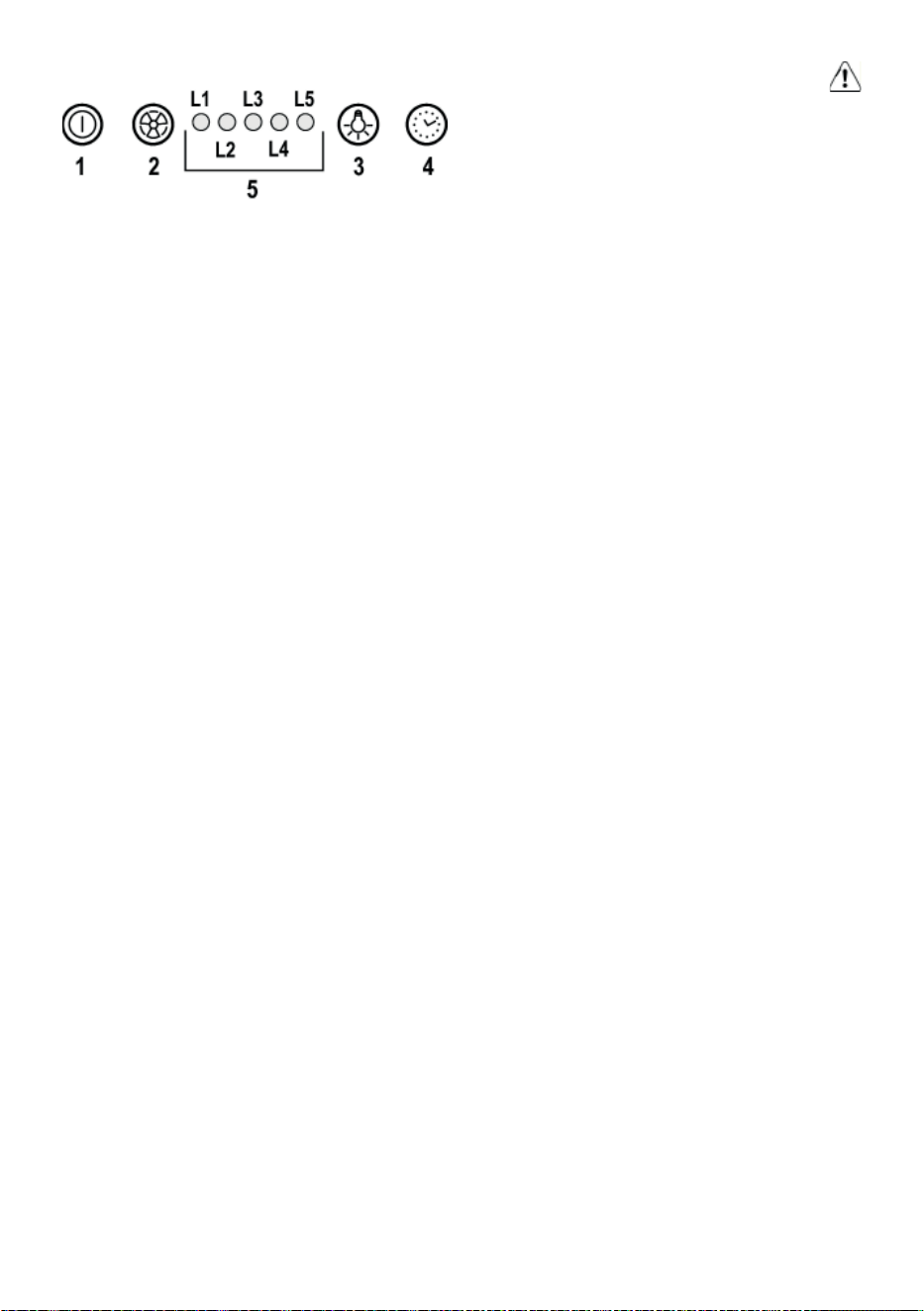

Funzionamento
1 ON/OFF motore
Premendo il pulsante la cappa si avvia alla velocità 1.
Premendo il pulsante durante il funzionamento la cappa
passa in stato OFF.
2 Incremento velocità
Premendo il pulsante la cappa passa dallo stato OFF alla
velocità 1.
Premendo il pulsante (cappa in stato ON) viene
incrementata la velocità del motore dalla velocità 1 alla
intensiva.
Ad ogni velocità corrisponde l’accensione del rispettivo
led.
Velocità 1 led L1
Velocità 2 led L2
Velocità 3 led L3
Velocità intensiva led L4 (lampeggiante)
La velocità intensiva è temporizzata. La temporizzazione
standard è di 5’, alla fine della quale la cappa si
posiziona alla velocità 2.
Per disattivare la funzione prima dello scadere del tempo
premere il tasto 2, la cappa si posizionerà alla velocità 1,
premendo il tasto 1 la cappa si spegnerà.
3 ON/OFF luci
4 Temporizzazione velocità
5 Indicatore stato di funzionamento
Temporizzazione velocità
La temporizzazione delle velocità si abilita premendo il tasto
4, a temporizzazione scaduta la cappa si spegne.
La temporizzazione è così suddivisa:
Velocità 1 - 20 minuti (led L1 lampeggiante)
Velocità 2 - 15 minuti (led L2 lampeggiante)
Velocità 3 - 10 minuti (led L3 lampeggiante)
Velocità intensiva - 5 minuti (led L4 lampeggiante)
Durante il funzionamento temporizzato premendo il tasto 1 la
cappa si spegne, se si preme il tasto 2 o il tasto 4 la cappa
torna alla velocità impostata.
Segnalazione filtro grassi
Dopo 40 ore di funzionamento il led L5 si accende.
Quando compare tale segnalazione il filtro grassi installato
necessita di essere lavato.
Per resettare la segnalazione tenere premuto il tasto 1 per 3”.
Segnalazione filtro carboni
Dopo 160 ore di funzionamento il led L5 lampeggia.
Quando compare tale segnalazione il filtro carboni installato
deve essere sostituito.
Per resettare la segnalazione tenere premuto il tasto 1 per 3”.
Nel caso di segnalazione contemporanea di entrambi i filtri, il
led L5 indicherà alternativamente gli allarmi rimanendo
acceso per 3" e lampeggiando successivamente per 3 volte.
Il reset avviene effettuando 2 volte la procedura sopra
descritta.
La prima volta resetta la segnalazione del filtro grassi, la
seconda resetta la segnalazione del filtro carboni.
Nella modalità standard la segnalazione filtro carboni non è
attiva.
Nel caso si utilizzi la cappa in versione filtrante è necessario
abilitare la segnalazione filtro carboni.
Attivazione segnalazione filtro carboni:
Posizionare la cappa in OFF e tenere premuti
contemporaneamente i tasti 1 e 4 per 3”.
I led L1 e L2 lampeggeranno per 5”.
Disattivazione segnalazione filtro carboni:
Posizionare la cappa in OFF e tenere premuti
contemporaneamente i tasti 1 e 4 per 3”.
Il led L1 lampeggerà per 2”.
Allarme Temperatura
La cappa è equipaggiata con un sensore di temperatura che
attiva il motore alla velocità 3 nel caso in cui la temperatura
nella zona pannello comandi sia t
roppo elevata.
La condizione di allarme viene indicata con il lampeggio in
sequenza dei led L1, L2, L3.
Questa condizione permane fino a quando la temperatura non
scende al di sotto della soglia di allarme.
Si può uscire da questa modalità premendo il tasto 1 o 2.
Ogni 30” il sensore verifica la temperatura ambiente della
zona pannello comandi.
12
Manutenzione
Pulizia
Per la pulizia usare ESCLUSIVAMENTE un panno inumidito
con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O
STRUMENTI PER LA PULIZIA!
Evitare l’uso di prodotti contenenti abrasivi. NON UTILIZZARE
ALCOOL!
Pannello

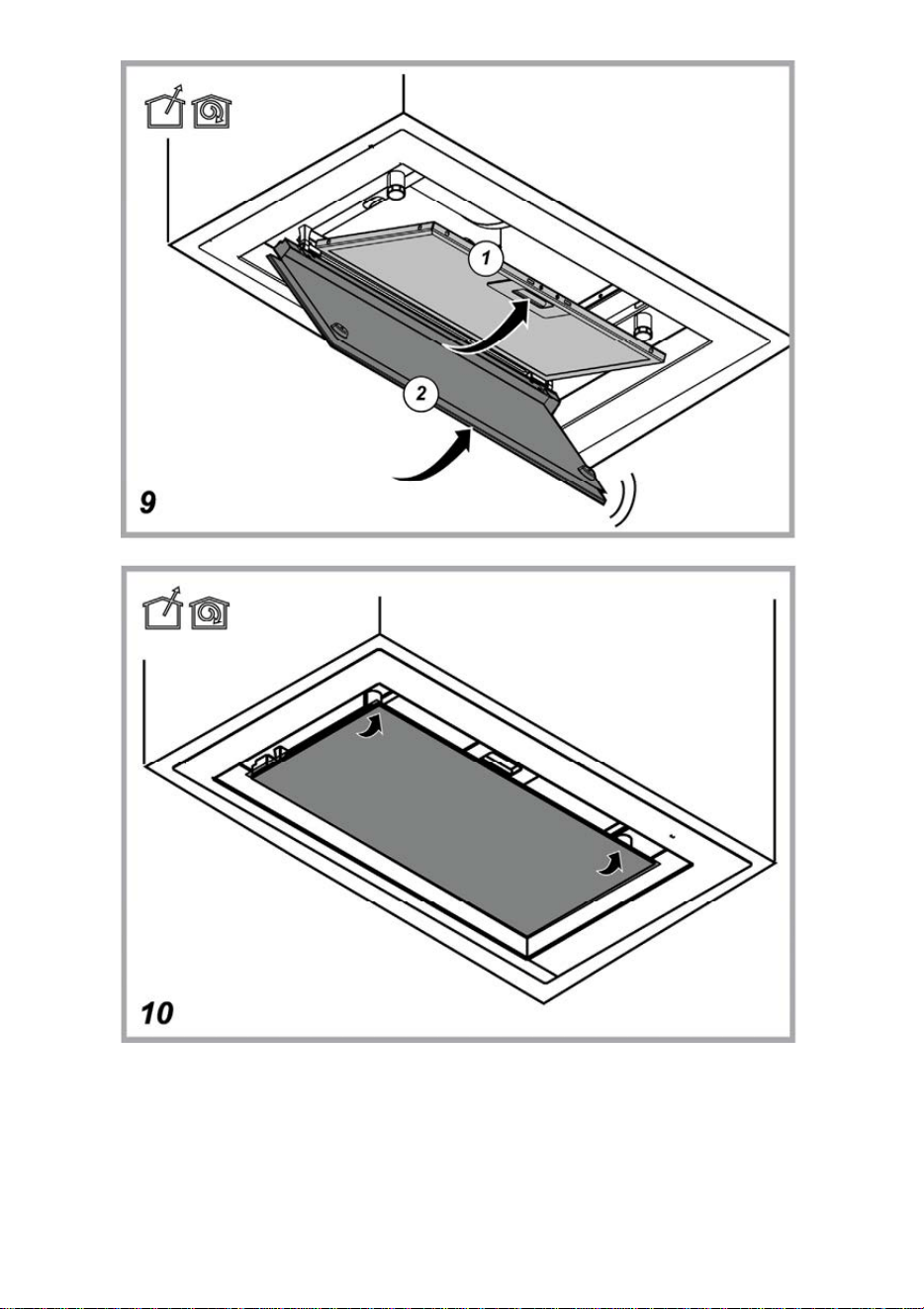

Fig. 2-3-8-9
Manutenzione del pannello
Smontaggio:
a. tirare il pannello (LATO ANTERIORE) con decisione verso
il basso
b. sganciarlo dalle cerniere posteriori.
Pulizia:
il pannello di aspirazione va pulito con la stessa frequenza del
filtro grassi, usare un panno inumidito con detersivi liquidi
neutri.
Evitare l’uso di prodotti contenenti abrasivi. NON UTILIZZARE
ALCOOL!
Montaggio :
Il pannello va agganciato posteriormente e fissato
anteriormente (fissaggio con calamite).
Attenzione! verificare sempre che il pannello sia ben fissato
al suo posto.
Filtro antigrasso
Fig. 2-9
Trattiene le particelle di grasso derivanti dalla cottura.
Il filtro antigrasso metallico deve essere pulito una volta al
mese con detergenti non aggressivi, manualmente oppure in
lavastoviglie a basse temperature ed a ciclo breve.
Con il lavaggio in lavastoviglie il filtro antigrasso metallico può
scolorirsi ma le sue caratteristiche di filtraggio non cambiano
assolutamente.
Per smontare il filtro grassi tirare la maniglia di sgancio a
molla.
Filtro ai carboni attivi (Solo per Versione Filtrante)
Fig. 7
Trattiene gli odori sgradevoli derivanti dalla cottura.
La saturazione del filtro carbone si verifica dopo un uso più o
meno prolungato a seconda del tipo di cucina e della
regolarità della pulizia del filtro grassi. In ogni caso è
necessario sostituire la cartuccia al massimo ogni quattro
mesi. NON può essere lavato o rigenerato.
Filtro al carbone circolare
Applicarne uno per lato a copertura di entrambe le griglie di
protezione della girante del motore, dopodiché girare in senso
orario.
Per lo smontaggio girare in senso antiorario.
Sostituzione Lampade
La cappa è dotata di un sistema di illuminazione basato sulla
tecnologia LED.
I LED garantiscono una illuminazione ottimale, una durata fino
a 10 volte maggiore delle lampade tradizionali e consentono
di risparmiare il 90% di energia elettrica.
Per la sostituzione rivolgersi al servizio assistenza tecnica.
13
EN - Instruction on mounting and use
Closely follow the instructions set out in this manual. All
responsibility, for any eventual inconveniences, damages or
fires caused by not complying with the instructions in this
manual, is declined. This appliance is intended to be used in
household and similar application such as: - staff kitchen
areas in shop, offices and other working environments; - farm
houses; - by clients in hotels, motels and other residential type
environments; - bed and breakfast type environments.
• It is important to conserve this booklet for consultation at
any moment. In the case of sale, cession or move, make
sure it is together with the product.
• Read the instructions carefully: there is important
information about installation, use and safety.
• Do not carry out electrical or mechanical variations on the
product or on the discharge conduits.
• Before proceeding with the installation of the appliance
verify that there are no damaged all components.
Otherwise contact your dealer and do not proceed with
the installation.
Note: The parts marked with the symbol "(*)" are optional
accessories supplied only with some models or otherwise not
supplied, but available for purchase.
Caution
• Before any cleaning or maintenance
operation, disconnect hood from the
mains by removing the plug or
disconnecting the mains electrical supply.
• Always wear work gloves for all
installation and maintenance operations.
• This appliance can be used by children
aged from 8 years and above and
persons with reduced physical, sensory
or mental capabilities or lack of
experience and knowledge if they have
been given supervision or instruction
concerning use of the appliance in a safe
way and understand the hazards
involved.
• Children shall not be allowed to tamper
with the controls or play with the
appliance.
• Cleaning and user maintenance shall
not be made by children without
supervision.
• The premises where the appliance is
installed must be sufficiently ventilated,
when the kitchen hood is used together
with other gas combustion devices or
other fuels.
• The hood must be regularly cleaned on
both the inside and outside (AT LEAST
ONCE A MONTH).
• This must be completed in accordance
with the maintenance instructions
provided. Failure to follow the instructions
provided regarding the cleaning of the
hood and filters will lead to the risk of
fires.
• Do not flambé under the range hood.
• Do not remove filters during cooking.
• For lamp replacement use only lamp
type indicated in the
Maintenance/Replacing lamps section of
this manual.
The use of exposed flames is detrimental
to the filters and may cause a fire risk,
and must therefore be avoided in all
circumstances.
Any frying must be done with care in
order to make sure that the oil does not
overheat and ignite.
CAUTION: Accessible parts of the hood
may become hot when used with cooking
appliances.
• Do not connect the appliance to the mains
until the installation is fully complete.
• With regards to the technical and safety measures to be
adopted for fume discharging it is important to closely follow
the regulations provided by the local authorities.
• The air must not be discharged into a flue that is used for
exhausting fumes from appliance burning gas or other fuels.
• Do not use or leave the hood without the lamp correctly
mounted due to the possible risk of electric shocks.
• Never use the hood without effectively mounted grids.
• The hood must NEVER be used as a support surface unless
specifically indicated.
• Use only the fixing screws supplied with the product for
installation or, if not supplied, purchase the correct screws
type.
• Use the correct length for the screws which are identified in
the Installation Guide.
• In case of doubt, consult an authorized service assistance
center or similar qualified person.
14
WARNING!
• Failure to install the screws or fixing device in
accordance with these instructions may result in
electrical hazards.
• Do not use with a programmer, timer, separate remote
control system or any other device that switches on
automatically.
• This appliance is marked according to the European
directive 2012/19/EC on Waste Electrical and Electronic
Equipment (WEEE).
• By ensuring this product is disposed of correctly, you will
help prevent potential negative consequences for the
environment and human health, which could otherwise be
caused by inappropriate waste handling of this product.
• The symbol
on the product, or on the documents
accompanying the product, indicates that this appliance may
not be treated as household waste. Instead it should be taken
to the appropriate collection point for the recycling of electrical
and electronic equipment. Disposal must be carried out in
accordance with local environmental regulations for waste
disposal.
• For further detailed information regarding the process,
collection and recycling of this product, please contact the
appropriate department of your local authorities or the local
department for household waste or the shop where you
purchased this product.
Appliance designed, tested and manufactured according to:
• Safety: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Performance: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions for a
correct use in order to reduce the environmental impact:
Switch ON the hood at minimum speed when you start
cooking and kept it running for few minutes after cooking is
finished. Increase the speed only in case of large amount of
smoke and vapor and use boost speed(s) only in extreme
situations. Replace the charcoal filter(s) when necessary to
maintain a good odor reduction efficiency. Clean the grease
filter(s) when necessary to maintain a good grease filter
efficiency. Use the maximum diameter of the ducting system
indicated in this manual to optimize efficiency and minimize
noise.
Use
The hood is designed to be used either for exhausting or filter
version.
Extraction version
In this case the fumes are conveyed outside of the building by
means of a special pipe connected with the connection ring
located on top of the hood.
CAUTION!
The exhausting pipe is not supplied and must be purchased
apart.
Diameter of the exhausting pipe must be equal to that of the
connection ring.
CAUTION!
If the hood is supplied with active charcoal filter, then it must
be removed.
Connect the hood and discharge holes on the walls with a
diameter equivalent to the air outlet (connection flange).
Using the tubes and discharge holes on walls with smaller
dimensions will cause a diminution of the suction performance
and a drastic increase in noise.
Any responsibility in the matter is therefore declined.
! Use a duct of the minimum indispensable length.
! Use a duct with as few elbows as possible (maximum
elbow angle: 90°).
! Avoid drastic changes in the duct cross-section.
Filtration version
The aspirated air will be degreased and deodorised before
being fed back into the room.
In order to use the hood in this version, you have to install a
system of additional filtering based on activated charcoal.
Installation
The minimum distance between the supporting surface for the
cooking equipment on the hob and the lowest part of the
range hood must be not less than 50cm from electric cookers
and
50 cm from gas or mixed cookers.
If the instructions for installation for the gas hob specify a
greater distance, this must be adhered to.
Electrical connection
The mains power supply must correspond to the rating
indicated on the plate situated inside the hood. If provided with
a plug connect the hood to a socket in compliance with current
regulations and positioned in an accessible area, after
installation. If it not fitted with a plug (direct mains connection)
or if the plug is not located in an accessible area, after
installation, apply a double pole switch in accordance with
standards which assures the complete disconnection of the
mains under conditions relating to over-current category III, in
accordance with installation instructions.
WARNING!
Before re-connecting the hood circuit to the mains supply and
checking the efficient function, always check that the mains
cable is correctly assembled.
Warning! If the supply cord is damaged, it must be replaced
15
by the manufacturer, its service agent or similarly qualified
persons in order to avoid hazard.
Mounting
This hood is designed for fitting in a cabinet or on some other
support.
Before beginning installation:
• Check that the product purchased is of a suitable size for
the chosen installation area.
• Remove the charcoal (*) filter/s if supplied (see also
relative paragraph). This/these is/are to be mounted only
if you want lo use the hood in the filtering version.
• Check (for transport reasons) that there is no other
supplied material inside the hood (e.g. packets with
screws (*), guarantees (*), etc.), eventually removing
them and keeping them.
Operation
1 ON/OFF motor
Pressing the button, the hood turns on at speed 1.
Pressing the button during functioning, the hood turns
OFF.
2 Speed Increase
Pressing the button the hood passes from the OFF state
to speed 1.
Pressing the button (hood in ON state) the motor speed
is increased from speed 1 to intensive.
To each speed corresponds the ignition of the respective
led.
Speed 1 led L1
Speed 2 led L2
Speed 3 led L3
Intensive Speed led L4 (flashing)
The intensive speed is timed. The standard timing is 5’,
at the end of which the hood positions itself to speed 2.
To deactivate the function before the time expires press
key 2, the hood positions itself to speed 1, pressing key 1
the hood will turn off.
3 ON/OFF lights
4 Speed timing
5 Function state indicator
Speed Timing
The timing of the speed is enabled by pressing key 4, once
the timing expires the hood turns off.
The timing is subdivided as follows:
Speed 1 - 20 minutes (led L1 flashing)
Speed 2 - 15 minutes (led L2 flashing)
Speed 3 - 10 minutes (led L3 flashing)
Intensive Speed - 5 minutes (led L4 flashing)
During the timed functioning pressing key 1 the hood turns off,
if you press key 2 or key 4 the hood returns to the set speed.
Grease trap Signal
After 40 hours of operation the led L5 turns on.
When such signal appears the installed grease trap needs to
be washed.
To reset the signal hold down key 1 for 3”.
Carbon filter Signal
After 160 hours of operation the led L5 flashes.
When such signal appears the installed carbon filter must be
substituted.
To reset the signal hold down key 1 for 3”.
In the case of both filters signalling at the same time, the led
L5 will indicate the alarms alternately remaining on for 3" and
subsequently flashing 3 times.
The reset takes place by carrying out the procedure described
above 2 times.
The first time resets the grease trap signal, the second resets
the carbon filter signal.
In the standard mode the carbon filter signal is not active.
In case one uses the hood in filter version is it necessary to
enable the carbon filter signal.
Carbon filter signal activation:
Position the hood in OFF and simultaneously hold down keys
1 and 4 for 3”.
The led L1 and L2 will flash for 5”.
Carbon filter signal deactivation:
Position the hood in OFF and simultaneously hold down keys
1 and 4 for 3”.
The led L1 will flash for 2”.
Temperature Alarm
The hood is equipped with a temperature sensor that activates
the motor to speed 3 in the case that the temperature in the
control panel zone becomes too elevated.
The alarm condition is indicated with the sequential flash of
the leds L1, L2
, L3.
This condit
ion remains until the temperature falls below the
alarm threshold.
You can get out of this mode by pressing key 1 or 2.
Every 30” the sensor checks the environmental temperature of
the control panel zone.
Maintenance
Cleaning
Clean using ONLY a cloth dampened with neutral liquid
detergent. DO NOT CLEAN WITH TOOLS OR
INSTRUMENTS. Do not use abrasive products. DO NOT USE
16
ALCOHOL!
Panel
Fig. 2-3-8-9
Maintenance of the panel
Disassembly:
a. pull the panel (FRONT SIDE) downwards energetically
b. unhook it from the back hinges.
Cleaning:
the suction panel must be cleaned as frequently as the grease
filter, use a dampened cloth with neutral liquid detergents.
Avoid using products containing abrasives. DO NOT USE
ALCOHOL!
Assembly:
The panel must be hooked in the back and fixed in the front
(with magnets).
Attention! always check that the panel is tightly fixed to its
place.
Grease filter
Fig. 2-9
Traps cooking grease particles.
The grease filter must be cleaned once a month using non
aggressive detergents, either by hand or in the dishwasher,
which must be set to a low temperature and a short cycle.
When washed in a dishwasher, the grease filter may discolor
slightly, but this does not affect its filtering capacity.
To remove the grease filter, pull the spring release handle.
Charcoal filter (filter version only)
Fig.7
It absorbs unpleasant odors caused by cooking.
The saturation of the charcoal filter occurs after more or less
prolonged use, depending on the type of cooking and the
regularity of cleaning of the grease filter.
In any case it is necessary to replace the cartridge at least
every four months.
The charcoal filter may NOT be washed or regenerated.
Circular charcoal filter
Apply one on each side as cover to both the shield grids of the
motor impeller, then turn clockwise.
For the disassembly, turn counter-clockwise.
Replacing lamps
The hood is equipped with a lighting system based on LED
technology.
The LEDs guarantee an optimum lighting, a duration up to 10
times longer than the traditional lamps and allow to save 90%
electrical energy.
For replacement, contact the technical service.
17
DE - Montage- und Gebrauchsanweisung
Die Anweisungen, die in diesem Handbuch gegeben
werden, müssen strikt eingehalten werden. Es wird
keinerlei Haftung übernommen für mögliche Mängel, Schäden
oder Brände der Dunstabzugshaube, die auf die
Nichtbeachtung der Vorschriften in diesem Handbuch
zurückzuführen sind. Die Dunstabzugshaube wurde für die
Absaugung der beim Kochen entstehenden Dünste und
Dämpfe entwickelt. Sie ist nur für den Hausgebrauch
geeignet.
• Die Bedienungsanleitung muss aufbewahrt werden,
damit jederzeit ein Nachschlagen möglich ist. Bei
Verkauf, Abtretung oder Umzug muss die
Bedienungsanleitung immer beim Produkt bleiben.
• Die Bedienungsanleitung muss aufmerksam gelesen
werden, da sie wichtige Informationen über Installation,
Gebrauch und Sicherheit enthält.
• Es dürfen keine elektrischen oder mechanischen
Änderungen am Gerät oder an den Abluftleitungen
vorgenommen werden.
• Vergewissern Sie sich vor der Installation, dass das
Gerät keine Transportschäden aufweist. Bei auftretenden
Problemen setzen Sie sich bitte mit Ihrem Händler in
Verbindung.
Hinweis: Die mit dem“(*)“ Symbol versehenen Elemente sind
optionales Zubehör, welche nur bei einigen Modellen
vorhanden sind oder Teile die nicht im Lieferumfang enthalten
sind und getrennt zu erwerben sind.
Warnung
• Vor jeglicher Reinigung bzw. Wartung
muss das Gerät vom Stromnetz getrennt
werden, indem man den Stecker
herauszieht bzw. den Hauptschalter
ausschaltet.
• Alle Installations- und Wartungarbeiten
sind mit Arbeitshandschuhen
durchzuführen.
• Das Gerät kann von Kindern ab 8
Jahren, sowie von Menschen mit
verringerten physischen, sinnlichen oder
psychischen Fähigkeiten (oder ohne
Erfahrung und Kenntnisse) benutzt
werden, sofern sie entsprechend
überwacht werden bzw. in die Benutzung
des Geräts sicher eingewiesen wurden
und sich der damit verbundenen
Gefahren bewusst sind.
• Darauf achten, dass Kinder mit dem
Gerät nicht spielen. Kinder dürfen bei
Reinigung und Wartung nur dann helfen,
wenn sie dabei beaufsichtigt werden.
• Der Raum muss ausreichend belüftet
sein, wenn die Dunstabzugshaube
zusammen mit anderen Gas- bzw.
Brennstoffgeräten verwendet wird.
• Die Dunstabzugshaube muss
regelmäßig von innen und außen
gereinigt werden (MINDESTENS
EINMAL IM MONAT), außerdem sollten
die Anweisungen zur Wartung befolgt
werden. Das nicht befolgen der Normen
zur Reinigung der Dunstabzugshaube,
das nicht befolgen der Hinweise zur
Reinigung und zum Austausch von
Filtern führt zu Brandgefahr.
• Es ist streng verboten, Speisen auf
Kochstellen mit offener Flamme unter der
Dunstabzugshaube zu kochen.
• Für den Lampenersatz verwenden Sie
nur den Lampentyp, der in dem Absatz
Lampenwartung / Ersatz des
vorliegenden Handbuchs angegeben
wird.
Die Verwendung von offener Flamme
schadet den Filtern und kann zu
Brandgefahr führen, daher ist sie in
jedem Fall zu vermeiden.
Das Frittieren muss mit Vorsicht
durchgeführt werden, um zu vermeiden,
dass das überhitzte Öl Feuer fängt.
ACHTUNG: Ist das Kochfeld in Betrieb,
können zugängliche Teile der
Dunstabzugshaube heiß werden.
• Das Gerät nicht an das Stromnetz
anschließen, bis die Installation
vollständig abgeschlossen ist.
Für das Ableiten der Küchengerüche halten Sie sich an die
Voschriften der örtlichen Behörde.
• Bei gleichzeitigem Betrieb der Dunstabzugshaube im
Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten
darf im Aufstellraum der Geräte der Unterdruck nicht größer
als 4 Pa (4 x 10
-5
bar) sein.
• Die Abluft darf nicht in einen Kamin geleitet werden, der
18
zugleich Abgase von der Verbrennung von Gas oder anderen
Brennstoffen führt.
• Benutzen Sie die Haube nicht ohne korrekt montierte
Lampen, um Stromschlaggefahr zu vermeiden.
• Die Dunstabzugshaube niemals ohne richtig installiertes
Gitter verwenden!
• Die Dunstabzugshaube darf NIEMALS als Auflagefläche
verwendet werden, sofern es nicht ausdrücklich angegeben
ist.
• Verwenden Sie nur die mit dem Produkt für die Installation
mitgelieferten Schrauben, oder, falls nicht im Lieferumfang
enthalten, kaufen Sie den richtigen Schraubentyp.
• Die Länge für die Schrauben verwenden, die im
Installationshandbuch angegeben wird.
• Im Zweifelsfall, fragen Sie Ihren autorisierten Kundendienst
oder ein ähnliches Fachpersonal.
ACHTUNG!
• Schrauben und Befestigungselemente, die nicht in
Übereinstimmung mit diesen Hinweisen sind, können
zur elektrischen Gefährdung führen.
• Nicht mit einem externen Timer, einer Schaltuhr oder
einer Fernbedienung oder jeglicher anderer
Vorrichtung, die sich automatisch aktiviert, verwenden.
In Übereinstimmung mit den Anforderungen der Europäischen
Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte
(WEEE) ist vorliegendes Gerät mit einer Kennzeichnung
versehen.
Sie leisten einen positiven Beitrag für den Schutz der Umwelt
und die Gesundheit des Menschen, wenn Sie dieses Gerät
einer gesonderten Abfallsammlung zuführen. Im unsortierten
Siedlungsmüll könnte ein solches Gerät durch unsachgemäße
Entsorgung negative Konsequenzen nach sich ziehen.
Auf dem Produkt oder der beiliegenden
Produktdokumentation ist folgendes Symbol
einer
durchgestrichenen Abfalltonne abgebildet. Es weist darauf
hin, dass eine Entsorgung im normalen Haushaltsabfall nicht
zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit
einer getrennten Sammlung für Elektro- und Elektronikgeräte.
Die Entsorgung muss gemäß den örtlichen Bestimmungen zur
Abfallbeseitigung erfolgen.
Bitte wenden Sie sich an die zuständigen Behörden Ihrer
Gemeindeverwaltung, an den lokalen Recyclinghof für
Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät
erworben haben, um weitere Informationen über Behandlung,
Verwertung und Wiederverwendung dieses Produkts zu
erhalten.
Gerät entwickelt, getestet und hergestellt nach:
•Sicherheit: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
•Leistungsfähigkeit/Gebrauchstauglichkeit: EN/IEC 61591;
ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC
60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC
62301.
•EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Empfehlungen für eine
korrekte Verwendung, um die Umweltbelastung zu verringern:
Schalten Sie die Haube beim Kochbeginn bei kleinster
Geschwindigkeit EIN und lassen Sie die Haube einige
Minuten nachlaufen, wenn Sie mit dem Kochen fertig sind.
Erhöhen Sie die Geschwindigkeit nur bei großen Mengen von
Kochdunst und Dampf und benutzen Sie die Intensivstufe(n)
nur bei extremen Situationen. Wechseln Sie die Kohlefilter,
wenn notwendig, um eine gute Geruchsreduzierung zu
gewährleisten. Säubern Sie die Fettfilter, wenn notwendig,
um eine gute Fettfilterungseffizienz zu gewährleisten.
Verwenden Sie den in der Gebrauchsanweisung
angegebenen grössten Durchmesser des
Luftaustrittssystems, um die Leistungsfähigkeit zu optimieren
und die Geräuschentwicklung zu minimieren.
Betriebsart
Die Haube kann sowohl als Abluftgerät als auch als
Umluftgerät eingesetzt werden.
Abluftbetrieb
Die Luft wird mit Hilfe eines Rohrs ins Freie geleitet, das am
Abluftstutzen angebracht wird.
HINWEIS!
Das Abluftrohr wird nicht mitgeliefert und muss separat
erworben werden.
Das Abluftrohr muss den gleichen Durchmesser wie der
Abluftstutzen aufweisen.
HINWEIS!
Sollte die Dunstabzugshaube mit Aktivkohlefilter versehen
sein, so muss dieser entfernt werden.
Die Dunstabzugshaube an Abluftrohre und Abluftöffnungen in
der Wand anschließen, die den gleichen Durchmesser haben
wie der Abluftstutzen (Anschlussflansch).
Die Benutzung von Rohren und Abluftöffnungen mit
geringerem Durchmesser verursacht eine Verringerung der
Abluftleistung und eine drastische Zunahme der
Geräuschentwicklung.
Bei Nichtbeachtung der Anweisungen übernimmt der
Hersteller keine Haftung.
! Ein möglichst kurzes Rohr verwenden.
! Ein Rohrsystem mit einer möglichst geringen Anzahl von
Krümmungen verwenden (max. Winkel der Krümmung:
90°).
! Starke Änderungen des Rohrdurchmessers sind zu
vermeiden.
Umluftbetrieb
Die angesaugte Luft wird zuvor entfettet und desodoriert
werden, bevor sie wieder in den Raum zugeführt wird.
19
Um die Abzugshaube in dieser Version zu verwenden,
müssen Sie ein zusätzliches Filtersystem, welches auf
Aktivkohle basiert, installieren.
Befestigung
Der Abstand zwischen der Abstellfläche auf dem Kochfeld und
der Unterseite der Dunstabzugshaube darf 50 cm im Fall von
elektrischen Kochfeldern und
50 cm im
Fall von Gas- oder
kombiniert
en Herden nicht unterschreiten.
Wenn die Installationsanweisungen des Gaskochgeräts
einen größeren Abstand vorgeben, ist dieser zu
berücksichtigen.
Elektrischer Anschluss
Die Netzspannung muss der Spannung entsprechen, die auf
dem Typenschild im Innern der Haube angegeben ist. Sofern
die Haube einen Netzstecker hat, ist dieser an zugänglicher
Stelle an eine den geltenden Vorschriften entsprechende
Steckdose nach der Montage anzuschließen. Bei einer Haube
ohne Stecker (direkter Netzanschluss) oder falls der Stecker
nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter
nach der Montage anzubringen, der unter Umständen der
Überspannung Kategorie III entsprechend den
Installationsregeln ein vollständiges Trennen vom Netz
garantiert.
HINWEIS!
Vor der Inbetriebnahme muss sichergestellt werden, dass die
Netzversorgungleitung (Steckdose) ordnungsgemäß montiert
wurde.
Hinweis! Zur Vermeidung von Gefahren darf die
Auswechselung des Stromkabels nur vom autorisierten
Kundendienst vorgenommen werden.
Montage
Dieser Haubentyp muß in einen Hängeschrank oder in ein
anderes Tragelement eingebaut werden.
Bevor Sie mit der Montage beginnen:
• Überprüfen Sie, dass das erstandene Produkt von der
Größe her dem Bereich entspricht, in dem es angebracht
werden soll.
• Entfernen Sie den/die Aktivkohlefilter (*), falls vorhanden
(siehe hierzu auch den entsprechenden Absatz
"Wartung"). Der/die Aktivkohlefilter wird/werden nur
wieder in die Dunstabzugshaube eingesetzt, wenn diese
im Umluftbetrieb verwendet werden soll.
• Vergewissern Sie sich, dass sich im Inneren der
Dunstabzugshaube (aus Transportgründen) kein im
Lieferumfang enthaltenes Material (zum Beispiel Tütchen
mit Schrauben (*), die Garantie (*), usw.) befindet; falls
vorhanden, entfernen Sie dieses und heben Sie sie auf.
Betrieb
1 ON/OFF-Motor
Mit dieser Taste wird der Motor mit der 1.
Geschwindigkeitsstufe eingeschaltet.
Bei Betätigung dieser Taste bei laufendem Motor, wird
dieser AUSGESCHALTET.
2 Geschwindigkeitserhöhung
Bei Betätigung dieser Taste bei AUSGESCHALTETEM
Motor schaltet sich dieser in der 1. Geschwindigkeitsstufe
ein.
Bei Betätigung dieser Taste bei LAUFENDEM Motor wird
dieser von der 1. Geschwindigkeitsstufe zur Intensivstufe
umgeschaltet.
Jede Geschwindigkeitsstufe wird mit einer Led angezeigt.
Geschwindigkeitsstufe 1 Led L1
Geschwindigkeitsstufe 2 Led L2
Geschwindigkeitsstufe 3 Led L3
Intensivstufe Led L4 (blinkend)
Die Intensivstufe ist zeitabhängig: nach 5’ schaltet sich
der Motor auf die 2. Geschwindigkeitsstufe zurück.
Um diese Funktion vor Zeitablauf zu deaktivieren,
betätigen Sie die Taste 2: der Motor wird auf die 1.
Geschwindigkeitsstufe zurückgeschaltet. Bei Betätigung
der Taste 1 schaltet sich die Haube aus.
3 ON/OFF Beleuchtung
4 Timer der Geschwindigkeitsstufen
5 Anzeige des Funktionszustandes
Timer der Geschwindigkeitsstufen
Mit der Taste 4 kann der Betrieb der Haube für eine
bestimmte Zeit eingestellt werden. Nach abgelaufener Zeit
schaltet sich die Haube automatisch aus.
Der Timer regelt die Geschwindigkeitsstufen wie folgt vor:
Geschwindigkeitsstufe 1 - 20 Minuten (Led L1 blinkend)
Geschwindigkeitsstufe 2 - 15 Minuten (Led L2 blinkend)
Geschwindigkeitsstufe 3 - 10 Minuten (Led L3 blinkend)
Intensivstufe - 5 Minuten (Led L4 blinkend)
Wenn Sie bei eingeschaltetem Timer die Taste 1 betätigen,
wird die Haube abgeschaltet. Bei Betätigung der Taste 2 oder
der Taste 4 schaltet sich die Haube zur voreingestellten
Geschwindigkeitsstufe zurück.
Fettfilter Sättigungsanzeige
Nach 40 Betriebsstunden schaltet sich die LED ( L5 ) ein
(Dauerlicht), das bedeutet der Fettfilter muss gereinigt werden
.
Nach Reinigung und Einsatz der Fettfilter, drücken Sie die
Taste 1 und halten Sie diese für ca. 3 Sekunden gedrückt.
Nach ca. 3 Sekunden erlischt die LED ( L5 ) und damit wurde
der Reset erfolgreich durchgeführt.
20
Aktivkohlefilter-Sättigungsanzeige
Nach ca. 160 Betriebsstunden schaltet sich die LED ( L5 ) ein
(Blinklicht), das bedeutet der Kohlefilter muß ausgetauscht
werden.
Nach Austausch des Kohlefilters, drücken Sie die Taste 1und
halten Sie diese für ca. 3 Sekunden gedrückt.
Nach ca. 3 Sekunden erlischt die LED ( L5 ) und damit wurde
der Reset erfolgreich durchgeführt.
Sollten die Sättigungsanzeigen für beide Filter erscheinen,
wird Ihnen das durch ca. 3 Sekunden Dauerlicht und
anschließendem Blinken der LED (L5) im Wechsel angezeigt.
In diesem Fall bitte zunächst die Fettfilter- und anschließend
die Kohlefilterreinigung gemäß vorher genannter Anleitung
durchführen.
Bei Standard-Betriebsart ist die Aktivkohlefilter-
Sättigungsanzeige nicht aktiv.
Bei Hauben mit Umluftbetrieb muss die Aktivkohlefilter-
Sättigungsanzeige aktiviert werden.
Aktivierung der Aktivkohlefilter-Sättigungsanzeige:
Stellen Sie den Hauptschalter in die AUS-Position und halten
Sie die Tasten 1 und 4 3 Sekunden gleichzeitig gedrückt.
Die Leds L1 und L2 blinken für 5 Sekunden.
Deaktivierung der Aktivkohlefilter-Sättigungsanzeige:
Stellen Sie den Hauptschalter in die AUS-Position und die
Tasten 1 und 4 3 Sekunden gleichzeitig gedrückt halten.
Die Led L1 blinkt für 2 Sekunden.
Temperaturanzeige
Die Haube ist mit einem Temperatursensor ausgerüstet, der
den Motor auf die 3. Geschwindigkeitsstufe zurückschalten
lässt, wenn die Temperatur im Bedienfeld-Bereich zu hoch
wird.
Der Alarmzustand wird durch das zyklische Blinken der Leds
L1, L2, L3 angezeigt.
Der Alarmzustand wird erst beendet, wenn die Temperatur
unterhalb des Alarmwertes wieder liegt.
Diese Funktion kann beendet werden, indem Sie die Taste 1
oder 2 betätigen.
Der Temperatursensor stellt die Raumtemperatur im Display-
Bereich alle 30 Sekunden fest.
Wartung
Reinigung
Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem
Neutralreiniger getränktes Tuch verwenden. KEINE
WERKZEUGE ODER GERÄTE FÜR DIE REINIGUNG
VERWENDEN! Keine Produkte verwenden, die Scheuermittel
enthalten. KEINEN ALKOHOL VERWENDEN!
Panel
Bild 2-3-8-9
Wartung des Randabsaugungspanels
Ausbau des Randabsaugungspanels:
a. Das Randabsaugungspanel (VORDERSEITE) fest nach
unten ziehen
b. den Kugelgriff aus den hinteren Scharnieren ziehen.
Reinigung:
Das Randabsaugungspanel so oft wie den Fettfilter reinigen
und dabei ein mit neutralem fluessigem Reinigungsmittel
befeuchtetes Tuch nutzen.
Keine Produkte verwenden, die Scheuermittel enthalten.
KEINEN ALKOHOL VERWENDEN!
Einbau:
Das Randabsaugungspanel ist hinten einzuhaken und vorne
mit Magneten zu befestigen.
Vorsicht! Grundsätzlich sicherstellen, dass das
Randabsaugungspanel richtig befestigt ist.
Fettfilter
Bild 2-9
Diese dienen dazu, die Fettpartikel, die beim Kochen frei
werden, zu binden.
Der Metallfettfilter muss einmal monatlich gewaschen
werden. Das kann mit einem milden Waschmittel von Hand,
oder in der Spülmaschine bei niedriger Temperatur und
Kurzspülgang erfolgen. Der Metallfettfilter kann bei der
Reinigung in der Spülmaschine abfärben, was seine
Filtermerkmale jedoch in keiner Weise beeinträchtigt.
Zwecks Demontage der Fettfilter den Aushakgriff ziehen.
Aktivkohlefilter (nur bei der Umluftversion)
Abb.7
Dieser Filter bindet die unangenehmen Gerüche, die beim
Kochen entstehen.
Je nach der Benutzungsdauer des Herdes und der Häufigkeit
der Reinigung des Fettfilters tritt nach einer mehr oder
weniger langen Benutzungsdauer die Sättigung des
Aktivkohlefilters auf. Auf jeden Fall muß der Filtereinsatz
mindestens alle 4 Monate ausgewechselt werden.
Er kann NICHT gereinigt oder erneut aktiviert werden.
Runde Aktivkohlefilter
Links und rechts vom Motorlaufrad je einen Kohlefilter auf das
Schutzgitter auflegen und zum Befestigen den Zentralgriff P
im Uhrzeigersinn drehen.
Zum Ausbau den Zentralgriff P entgegen dem Uhrzeigersinn
drehen.
Ersetzen der Lampen
Die Haube ist mit einem auf der Leuchtdiodentechnologie
basierten Beleuchtungssystem ausgestattet.
Die LEDs ermöglichen eine optimale Beleuchtung der
Kochfläche. Sie haben die zehnfache Lebensdauer,
verglichen mit herkömmlichen Lampen, und bieten eine
Energieersparnis bis zu 90%.
Um die LEDs mit neuen zu ersetzen, setzen Sie sich bitte mit
dem Kundendienst in Verbindung.
21
FR - Prescriptions de montage et mode d’emploi
Suivre impérativement les instructions de cette notice. Le
constructeur décline toute responsabilité pour tous les
inconvénients, dommages ou incendies provoqués à l’appareil
et dûs à la non observation des instructions de la présente
notice. Cet appareil est destiné à être utilisé dans des
applications domestiques et analogues telles que : - des coins
cuisines réservés au personnel dans des magasins, bureaux
et autres environnements professionnels ; - des fermes ; -
l’utilisation par les clients des hôtels, motels et autres
environnements à caractère résidentiel ; - des
environnements du type chambre d’hôtes.
• Il est important de conserver ce livret pour pouvoir le
consulter à tout moment. En cas de vente, de cession ou
de déménagement, assurez-vous que la notice
d'utilisation l'accompagne.
• Veuillez lire attentivement les instructions, vous trouverez
des informations importantes sur l'installation, le mode
d'emploi et la sécurité.
• Ne pas effectuer des modifications électriques ou
mécaniques sur le produit ou sur les conduits
d’évacuation.
• Avant d'installer l'appareil, vérifiez qu’il n’y a aucun
composant endommagé. Sinon, contactez votre
revendeur et ne continuez pas l'installation.
Remarque : Les pièces portant le symbole "(*)" sont des
accessoires optionnels fournis uniquement avec certains
modèles ou des pièces non fournies, à acheter.
Attention
• Avant tout entretien ou nettoyage du
produit débranchez l'alimentation
électrique en retirant la fiche électrique
ou en coupant l'interrupteur général.
• Utilisez des gants de travail pour toute
opération de nettoyage ou d'entretien.
• Cet appareil peut être utilisé par des
enfants âgés d’au moins 8 ans et par des
personnes ayant des capacités
physiques, sensorielles ou mentales
réduites ou dénuées d’expériences ou de
connaissances, sauf si ces personnes
sont correctement surveillées ou si des
instructions relatives à l'utilisation
correcte de l'appareil permettant d'éviter
tout danger leur ont été communiquées.
• Les enfants ne doivent pas jouer avec
l’appareil.
• Le nettoyage et l’entretien par l’usager
ne doivent pas être effectués par des
enfants sans surveillance.
• La pièce doit avoir une aération
suffisante lorsque la hotte est utilisée
conjointement avec d'autres appareils
fonctionnant au gaz ou autres
combustibles.
• La hotte doit être régulièrement
nettoyée à la fois à l'intérieur et à
l'extérieur (AU MOINS UNE FOIS PAR
MOIS); cela devrait se faire en
conformité avec les instructions
d'entretien. Le non respect des
instructions expressément fournies
concernant le nettoyage de la hotte et
des filtres peut provoquer des risques
d'incendie.
• Ne pas flamber d’aliments sous la hotte.
• Pour le remplacement de la lampe,
utilisez uniquement le type de lampe
spécifié dans la section
remplacement/maintenance lampe dans
ce manuel.
L'utilisation d'une flamme nue est
dommageable pour les filtres et peut
causer un incendie, par conséquent, il
est déconseillé de l'utiliser.
La friture doit être faite avec soin afin de
s’assurer que l’huile surchauffée ne
prenne pas feu.
AVERTISSEMENT: Lorsque la table de
cuisson est en fonctionnement, les
parties accessibles de la hotte peuvent
devenir très chaudes.
• Ne pas brancher l'appareil au réseau
électrique avant que l'installation ne soit
complètement terminée.
• En ce qui concerne les mesures techniques et de sécurité à
prendre pour l'évacuation des fumées, respectez strictement
les dispositions des règlements locales.
• L’air ne doit pas être envoyé dans un conduit utilisé pour
évacuer les fumées d’appareils utilisant du gaz ou un autre
combustible.
• Ne pas utiliser ou laisser la hotte sans les lampes
correctement montées, car un éventuel risque de choc
électrique est possible.
22
• N’utilisez jamais la hotte sans la grille montée correctement!
• La hotte ne doit JAMAIS être utilisée comme une surface
d'appui, sauf indication expresse.
• Utilisez uniquement les vis de fixation fournies avec le
produit pour l'installation, ou, si non fournies, acheter le type
correct de vis.
• Utilisez la longueur correcte pour les vis qui sont identifiées
dans le Guide d'installation.
• En cas de doute, consultez votre centre de service agréé ou
du personnel qualifié.
ATTENTION !
• Le défaut d'installer les vis et les dispositifs de fixation
conformément à ces instructions peut entraîner des
risques électriques.
• Ne pas mettre en marche au moyen d’un
programmateur, d’une minuterie, ou d’un système de
commande à distance séparé ou tout autre dispositif
qui met l’appareil sous tension automatiquement.
Cet appareil porte le symbole du recyclage conformément à la
Directive Européenne 2012/19/EC concernant les Déchets
d’Équipements Électriques et Électroniques (DEEE ou
WEEE).
En procédant correctement à la mise au rebut de cet appareil,
vous contribuerez à empêcher toute conséquence nuisible
pour l’environnement et la santé de l’homme.
Le symbole
présent sur l’appareil ou sur la
documentation qui l’accompagne indique que ce produit ne
peut en aucun cas être traité comme déchet ménager. Il doit
par conséquent être remis à un centre de collecte des déchets
chargé du recyclage des équipements électriques et
électroniques.
Pour la mise au rebut, respectez les normes relatives à
l’élimination des déchets en vigueur dans le pays
d’installation.
Pour obtenir de plus amples détails au sujet du traitement, de
la récupération et du recyclage de cet appareil, veuillez vous
adresser au bureau compétent de votre commune, à la
société de collecte des déchets ou directement à votre
revendeur.
Appareil conçu, testé et fabriqué conformément aux normes
suivantes :
• Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Performances : EN/IEC 61591; ISO 5167-1; ISO 5167-3;
ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC
60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une
utilisation correcte afin de réduire l’impact environnemental :
Allumer la hotte à la vitesse minimum pendant la cuisson et la
laisser fonctionner pendant quelques minutes après la fin de
la cuisson. Augmenter la vitesse uniquement en présence
d’une grande quantité de fumée ou de vapeur et n’utiliser
la/les vitesse(s) accélérées que dans les cas extrêmes.
Remplacer le(s) filtre(s) au charbon lorsque cela est
nécessaire afin de maintenir une réduction efficace des
odeurs. Nettoyer le(s) filtres à graisse lorsque cela est
nécessaire afin de maintenir un filtrage efficace des graisses.
Utiliser un système de tuyauterie du diamètre maximum
indiqué dans ce manuel afin d’optimiser le rendement et de
minimiser le bruit.
Utilisation
La hotte est réalisée de façon qu’elle puisse être utilisée en
version aspirante à évacuation extérieure, ou filtrante à
recyclage intérieur.
Version aspirante
Les vapeurs sont évacuées vers l'extérieur à travers un
conduit d'évacuation fixé à la bride de raccord qui se trouve
au-dessus de la hotte.
ATTENTION!
Le tuyau d’évacuation n’est pas fourni et doit être acheté à
part.
Le diamètre du tuyau d'évacuation doit être égal à celui de la
bride de raccord.
ATTENTION!
Si la hotte est équipée d'un filtre à charbon, ce dernier doit
être enlevé.
Relier la hotte aux tubes et trous d’évacuation de la paroi d’un
diamètre équivalent à la sortie de l’air (collier de raccord).
L’utilisation de tubes et des trous d'évacuation à paroi avec un
diamètre inférieur entraînera une diminution des
performances d’aspiration et une nette augmentation du bruit.
Nous déclinons toute responsabilité à cet égard.
! Utiliser un tuyau de la longueur strictement nécessaire.
! Les coudes du tuyau doivent être en nombre minime
(angle maxi du coude: 90°).
! Éviter les variations excessives de section du tuyau.
Version filtrante
L'air d'aspiration sera dégraissé et désodorisé avant d'être
renvoyé dans la pièce.
Pour utiliser la hotte dans cette version, vous devez installer
un système de filtrage supplémentaire basé sur charbon actif.
Installation
La distance minimum entre la superficie de support des
récipients sur le dispositif de cuisson et la partie la plus basse
de la hotte de cuisine ne doit pas être inférieure à 50cm dans
le cas de cuisinières électriques et de
50 cm dans le
cas de
cuisinières à gaz ou mixt
es.
Si les instructions d’installation du dispositif de cuisson
au gaz spécifient une plus grande distance, il faut en tenir
23
compte.
Branchement électrique
La tension électrique doit correspondre à la tension reportée
sur la plaque signalétique située à l’intérieur de la hotte. Si
une prise est présente, branchez la hotte dans une prise
murale conforme aux normes en vigueur et placée dans une
zone accessible également après l’installation. Si aucune
prise n’est présente (raccordement direct au circuit
électrique), ou si la prise ne se trouve pas dans une zone
accessible également après l’installation, appliquez un
disjoncteur normalisé pour assurer de débrancher
complètement la hotte du circuit électrique en conditions de
catégorie surtension III, conformément aux règlementations
de montage.
ATTENTION!
Avant de rebrancher le circuit de la hotte à l’alimentation
électrique et d’en vérifier le fonctionnement correct, contrôlez
toujours que le câble d’alimentation soit monté correctement.
Attention! Si le câble d’alimentation est endommagé, il doit
être remplacé par le fabricant, son service après-vente ou des
personnes de qualification similaire afin d’éviter un danger.
Montage
Cet appareil est concu pour étre encastré dans un meuble ou
un autre support.
Avant de commencer l’installation:
• Vérifier que le produit acheté soit de dimensions
adéquates pour la zone d’installation choisie.
• Enlevez le(s) filtre(s) au charbon actif (*) si ceux-ci sont
fournis (voir également le paragraphe concerné). Celui-
ci(ceux-ci) est(sont) remonté(s) uniquement si l’on veut
utiliser la hotte en version recyclage.
• Vérifier qu’à l’intérieur de la hotte il n’y ait pas d’autre
matériel fourni (pour des raisons de transport) d’autre
matériel fourni avec l’équipement (par exemple: vis (*),
garanties (*) etc., dans ce cas, enlevez-les et conservez-
les.
Fonctionnement
1 ON/OFF moteur
En appuyant sur cette touche, la hotte se met à la vitesse
1.
En appuyant sur cette touche durant le fonctionnement,
la hotte passe à l’état OFF.
2 Augmentation vitesse
En appuyant sur cette touche, la hotte passe de l’état
OFF à la vitesse 1.
En appuyant sur cette touche (hotte à l’état ON), on
augmente la vitesse du moteur de la vitesse 1 à celle
intensive.
A chaque vitesse correspond l’allumage du témoin
respectif.
Vitesse 1 témoin L1
Vitesse 2 témoin L2
Vitesse 3 témoin L3
Vitesse intensive témoin L4 (clignotant)
La vitesse intensive est temporisée. La temporisation
standard est de 5’, à la fin de laquelle la hotte se place à
la vitesse 2.
Pour désactiver la fonction avant la fin de la durée,
appuyer sur la touche 2, la hotte se placera à la vitesse
1 ; en appuyant sur la touche 1, la hotte s’éteindra.
3 ON/OFF lumières
4 Temporisation vitesse
5 Indicateur état de fonctionnement
Temporisation vitesse
La temporisation des vitesses s’habilite en appuyant sur la
touche 4, la hotte s’éteint à la fin de la temporisation.
La temporisation est ainsi subdivisée:
Vitesse 1 - 20 minutes (témoin L1 clignotant)
Vitesse 2 - 15 minutes (témoin L2 clignotant)
Vitesse 3 - 10 minutes (témoin L3 clignotant)
Vitesse intensive - 5 minutes (témoin L4 clignotant)
Durant le fonctionnement temporisé, en appuyant sur la
touche 1, la hotte s’éteint ; si l’on appuie sur la touche 2 ou
sur la touche 4, la hotte revient à la vitesse réglée.
Signal filtre anti-graisses
Après 40 heures de fonctionnement, le témoin L5 s’allume.
Quand ce signal apparaît, le filtre anti-graisses installé a
besoin d’être lavé.
Pour remettre à zéro le signal, tenir enfoncée la touche 1
pendant 3”.
Signal filtre au charbon
Après 160 heures de fonctionnement, le témoin L5 clignote.
Quand ce signal apparaît, le filtre au charbon installé doit être
remplacé.
Pour remettre à zéro le signal, tenir enfoncée la touche 1
pendant 3”.
Dans le cas de signal simultané des deux filtres, le témoin L5
indiquera alternativement les alarmes en restant allumé
pendant 3" et en clignotant ensuite 3 fois.
Le reset se fait en effectuant 2 fois la procédure décrite ci-
dessus.
La première fois annule le signal du filtre anti-graisses, la
deuxième annule le signal du filtre charbon.
En mode standard, le signal filtre charbon n’est pas activé.
Dans le cas où l’on utilise la hotte en version filtrante, il faut
24
habiliter le signal du filtre charbon.
Activation signal filtre charbon:
Placer la hotte en OFF et maintenir enfoncées ensemble les
touches 1 et 4 pendant 3”.
Les témoins L1 et L2 clignoteront pendant 5”.
Désactivation signal filtre au charbon:
Placer la hotte en OFF et maintenir enfoncées ensemble les
touches 1 et 4 pendant 3”.
Le témoin L1 clignotera pendant 2”.
Alarme Température
La hotte est équipée d’un détecteur de température qui active
le moteur à la vitesse 3 dans le cas où la température dans la
zone de commande est trop élevée.
La condition d’alarme est indiquée avec le clignotement en
séquence des témoins L1, L2, L3.
Cette condition persiste jusqu’à ce que la température
descende en dessous du seuil d’alarme.
On peut sortir de cette modalité en appuyant sur les touches 1
ou 2.
Toutes les 30”, le détecteur vérifie la température ambiante de
la zone display.
Entretien
Nettoyage
Pour le nettoyage, utiliser EXCLUSIVEMENT un
chiffon humidifié avec des détergent liquides neutres.
NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS
POUR LE NETTOYAGE ! Éviter l'usage de produits
abrasifs, NE PAS UTILISER D'ALCOOL!
Panneau
Fig. 2-3-8-9
Entretien du panneau
Démontage:
a. tirer le panneau (COTE ANTERIEUR) fermement vers le
bas
b. le décrocher des charnières postérieures.
Nettoyage:
Le panneau d’aspiration doit être nettoyé avec la même
fréquence que le filtre anti-graisses, utiliser un chiffon humide
avec détergents liquides neutres.
Eviter l’utilisation de produits contenant des abrasifs. NE PAS
UTILISER D’ALCOOL!
Montage :
Le panneau doit être accroché à l’arrière et fixé à l’avant
(fixation par aimant).
Attention! toujours vérifier que le panneau soit bien fixé à sa
place.
Filtre anti-gras
Fig. 2-9
Il retient les particules de graisse issues de la cuisson.
Le filtre anti-graisse métallique doit être nettoyé une fois
par mois avec des détergents non agressifs, à la main ou
dans le lave-vaisselle à faibles températures et cycle rapide.
Le lavage du filtre anti-graisse métallique au lave-vaisselle
peut en provoquer la décoloration. Toutefois, les
caractéristiques de filtrage ne seront en aucun cas modifiées.
Pour démonter le filtre anti-graisse, tirer la poignée de
décrochement à ressort.
Filtre à charbon actif (uniquement pour version
recyclage)
Fig. 7
Retient les odeurs désagréables de cuisson.
La saturation du charbon actif se constate aprés un emploi
plus ou moins long, selon la fréquence d'utilisation et la
régularité du nettoyage du filtre à graisses. Il est nécessaire
de changer le filtre après quatre mois, au maximum.
IL NE PEUT PAS être nettoyé ou régénéré.
Filtre au charbon circulaire
En appliquer un par côté en couverture des deux grilles de
protection des bras du moteur, ensuite tourner dans le sens
des aiguilles d’une montre.
Pour le démontage tourner dans le sens inverse des aiguilles
d’une montre.
Remplacement des lampes
La hotte est dotée d’un système d’éclairage basé sur la
technologie LED.
Les LEDS garantissent un éclairage optimal, une durée
jusqu’à 10 fois supérieures aux ampoules traditionnelles et
permettent une épargne de 90% en énergie électrique.
Pour le remplacement, s’adresser au service d’assistance
technique.
25
NL - Montagevoorschriften en gebruiksaanwijzing
Houd u altijd aan de instructies in deze gids. Wij
aanvaarden geen enkele aansprakelijkheid voor problemen,
schade of brand die voortvloeien uit nalatigheid, zoals het niet
opvolgen van de instructies in deze gids. Dit apparaat is
bedoeld voor huishoudelijk gebruik en vergelijkbare
toepassingen zoals: - personeelskeukens in winkels, kantoren
en andere werkomgevingen; - boerderijen; - gebruik door
klanten in hotels, motels en andere verblijfsomgevingen zoals
bed and breakfast.
• Het is belangrijk om dit boekje goed te bewaren zodat u er
altijd dingen in kan opzoeken. Zorg dat het boekje bij
verhuizing, verkoop of overdracht met het apparaat
meegaat.
• Lees de instructies zorgvuldig: het gaat hier om belangrijke
informatie over installatie, bediening, onderhoud en
veiligheid.
• Voer nooit zelf elektrische of mechanische veranderingen
uit op het product of de afvoerbuizen.
• Controleer alle onderdelen op beschadigingen voordat u
verder gaat met de installatie van het apparaat. Neem bij
beschadiging contact op met uw leverancier, en begin niet
aan de installatie.
Opmerking: De elementen gemarkeerd met het symbool "(*)"
zijn optionele accessoires die alleen samen met bepaalde
modellen geleverd worden, of het zijn niet-geleverde
onderdelen die aangekocht moeten worden.
Waarschuwing
• Zorg voordat u de afzuigkap
schoonmaakt of onderhoudt eerst dat hij
geen stroom heeft door de stekker uit het
stopcontact te halen, de tweepolige
schakelaar uit te zetten of de betreffende
elektriciteitsgroep geheel uit te
schakelen.
• Draag tijdens installatie en onderhoud
altijd werkhandschoenen.
• Dit apparaat is geschikt voor bediening
door kinderen vanaf 8 jaar, personen met
lichamelijke, zintuiglijke of verstandelijke
beperkingen, onervaren personen en
degenen die over onvoldoende kennis
beschikken, onder voorwaarde dat ze
hierbij eerst worden begeleid en
geïnstrueerd over veilig gebruik en
bediening van het apparaat, en
voldoende inzicht hebben in de
bijbehorende gevaren.
• Laat kinderen niet aan de knoppen
zitten of met het apparaat spelen.
• Schoonmaken en onderhoud door
kinderen van voor de gebruiker
toegankelijke onderdelen mag alleen
onder toezicht van een volwassen.
• Wanneer de afzuigkap wordt gebruikt
voor apparaten die op gas of een andere
brandstof werken, moet de ruimte waar
de apparaten zijn geïnstalleerd
voldoende worden geventileerd.
• De afzuigkap moet regelmatig van
binnen en van buiten worden
schoongemaakt (MINSTENS 1 KEER
PER MAAND).
• Hierbij moeten de verstrekte
onderhoudsinstructies worden
opgevolgd. Als de verstrekte instructies
voor het reinigen van de afzuigkap en de
filters niet worden opgevolgd, ontstaat de
kans op brand.
• U mag niets flamberen onder de
afzuigkap.
• Vervang de lampen uitsluitend door het
type dat staat aangegeven onder
"Onderhoud > Lampjes vervangen" van
deze gids.
Blootstellen aan vlammen is slecht voor
de filters en kan tot brand leiden. Dit
moet dus onder alle omstandigheden
worden vermeden. Werk bij bakken en
braden dus extra zorgvuldig en zorg dat
vet of olie niet oververhit raakt en in
brand vliegt.
LET OP: het is mogelijk dat toegankelijke
onderdelen van de afzuigkap heet
worden tijdens het afvoeren van
kookdampen.
• Sluit het apparaat niet op het lichtnet
aan voordat de installatie is voltooid.
• Bij technische maatregelen en veiligheidsmaatregelen voor
installaties die kookdampen afvoeren, is het belangrijk dat de
lokale wet- en regelgeving nauwkeurig wordt gevolgd.
• De afgezogen lucht mag niet worden afgevoerd naar een
uitvoer voor dampen van apparaten die op gas of andere
26
brandstoffen werken.
• Zorg dat de lamp op de juiste manier is geplaatst omdat
anders de kans ontstaat op elektrische schokken, zelfs als de
kap niet wordt gebruikt.
• Gebruik de afzuigkap nooit zonder op de juiste manier
geplaatste roosters.
• Laat NOOIT andere zaken op de afzuigkap rusten, tenzij
specifiek aangegeven.
• Gebruik voor de installatie alleen de meegeleverde
schroeven, of koop schroeven van het juiste type.
• Raadpleeg de installatiegids voor de correcte afmetingen
van de schroeven.
• Raadpleeg bij twijfel een geautoriseerd service center of
iemand met vergelijkbare kwalificaties.
WAARSCHUWING!
• Wanneer niet de in deze instructies vermelde schroeven
worden gebruikt of als het apparaat niet volgens deze
instructies wordt bevestigd, kunnen elektrische risico's
ontstaan.
• Sluit het product niet aan op een (programmeerbare) timer,
externe afstandsbediening of ander apparaat waardoor het
product automatisch wordt ingeschakeld.
Dit toestel is gemarkeerd in overeenstemming met Europese
richtlijn 2012/19/EC betreffende afgedankte elektrische en
elektronische apparatuur (AEEA).
Zorg aan het einde van de levensduur van het apparaat dat
het op de juiste manier wordt afgevoerd en verwerkt. Zo
voorkomt u negatieve gevolgen voor volksgezondheid en
milieu.
Het pictogram
op het product en/of in de
bijbehorende documenten geeft aan dat dit apparaat niet als
normaal huishoudelijk afval mag worden behandeld.Het
product dient te worden afgegeven bij een officieel
innamepunt voor elektrische en elektronische apparatuur om
gerecycled te worden. Afvoer en verwerking moet worden
uitgevoerd volgens plaatselijke milieu-regelgeving.
Neem voor nadere informatie over inzamelen, verwerken en
recyclen van dit product contact op met de betreffende
afdeling van de lokale overheid, of de afdeling van uw
leverancier die verantwoordelijkheid draagt voor
afvalverwerking.
Toestel ontworpen, getest en gefabriceerd volgens:
• Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor
correct gebruik om impact op het milieu te verkleinen: zet de
afzuigkap aan op de laagste snelheid wanneer u gaat koken
en laat hem na afloop nog een paar minuten doorlopen. Kies
alleen een hogere snelheid bij grote hoeveelheden damp of
rook en gebruik de hoge snelheid/snelheden (Boost) alleen
voor extreme omstandigheden. Vervang tijdig de koolfilter(s)
om de afzuiging van kookgeurtjes zo effectief mogelijk te
houden. Vervang tijdig vetfilter(s) om de gevolgen van
vetafzetting zo effectief mogelijk tegen te gaan. Gebruik
buizen van de maximale doorsnede zoals vermeld in deze
gids, voor optimale efficiëntie en minimale geluidsproductie.
Het gebruik
Deze afzuigkap kan in twee vormen worden toegepast: via
extractie of via filtratie.
Extractie-vorm
Hierbij wordt de afgevoerde lucht uit het pand gevoerd via een
speciaal hiervoor geconstrueerde buis die gekoppeld is aan
de aansluitring aan de bovenkant van de afzuigkap.
LET OP!
De afvoerbuis wordt niet meegeleverd en moet afzonderlijk
worden aangeschaft. De afvoerbuis moet dezelfde doorsnede
hebben als de aansluitring.
LET OP!
Als de afzuigkap is geleverd met een actief koolfilter, moet
dit worden verwijderd.
Sluit de afzuigkap aan op een buis met dezelfde doorsnede
als de luchtafvoer van de kap (aansluitflens). Deze diameter
geldt ook voor eventuele doorvoeropeningen voor de
afvoerbuis.
Een doorvoeropening en/of buis met een kleinere doorsnede
verlaagt de zuigkracht en leidt tot een enorme toename van
de geluidsproductie.
Wij aanvaarden in dit verband dan ook geen enkele
verantwoordelijkheid.
• Houd de buis zo kort mogelijk.
• Gebruik zo weinig mogelijk elleboogkoppelingen (maximale
hoek hiervan: 90°).
• Vermijd grote variaties in de doorsnede van de afvoerbuis.
Filtratie-vorm
De verwijderde lucht wordt ontvet en ontgeurd en vervolgens
weer teruggeleid naar de betreffende ruimte.
Om de afzuigkap in deze vorm te gebruiken, moet een extra
filtersysteem op basis van geactiveerde kool zijn
geïnstalleerd.
Het installeren
De minimale afstand tussen het kookoppervlak en de
onderkant van de afzuigkap is 50cm bij een elektrische
kookplaat en
50 cm, in geval van een gas- of gemengd
fornuis.
Als in de installatie-instructies van een gaskookplaat een
grotere afstand wordt genoemd, moet de grotere afstand
27
worden gebruikt.
Elektrische aansluiting
De aansluiting op het lichtnet moet overeenkomen met de
waarde op het plaatje aan de binnenkant van de afzuigkap.
Als de afzuigkap een stekker heeft, moet deze in een
stopcontact dat aan de nieuwste regelgeving voldoet en ook
na de installatie bereikbaar blijft. Als het product geen stekker
heeft (rechtstreekse aansluiting op lichtnet), of als de stekker
na de installatie niet meer bereikbaar is, moet gebruik worden
gemaakt van een tweepolige aan/uitschakelaar, zodat het
product (bijvoorbeeld bij een te hoge stroomsterkte, categorie
III) geheel kan worden losgekoppeld van het lichtnet.
WAARSCHUWING!
Controleer eerst of het netsnoer correct is gemonteerd
voordat de afzuigkap op het lichtnet wordt aangesloten om de
juiste werking te controleren.
Attentie! De voedingskabel moet door de bevoegde
technische assistentie dienst worden vervangen om ieder
risico te voorkomen.
Montage
Dit type kap moet in een keukenkastje ingebouwd worden of
aan een ander steupunt.
Voordat u met de installatie begint:
• Controleer of de afmetingen van het aangeschafte product
geschikt zijn voor het gekozen installatiegebied.
• Verwijder de mogelijk meegeleverde koolfilter(s) (*) (zie ook
het betreffende onderdeel van deze gids). Koolfilter(s)
moet(en) alleen aanwezig zijn als de afzuigkap in de filtratie-
vorm moet worden gebruikt.
• Controleer (na transport) of er geen meegeleverde
materialen in de afzuigkap zitten (bijv. verpakte schroeven (*),
garantiebewijs (*) etc.) en verwijder deze zo nodig. Bewaren
a.u.b.
Werking
1 Motor ON/OFF
Door op de toets te drukken gaat de afzuigkap aan op
snelheid 1.
Door, tijdens de werking, op de toets te drukken gaat de
afzuigkap op OFF.
2 Snelheidstoename
Door op de toets te drukken schakelt de afzuigkap over
van de OFF stand naar snelheid 1.
Door op de toets te drukken (afzuigkap ON) neemt de
snelheid van de motor toe: van snelheid 1 naar de
intensieve snelheid.
Bij iedere snelheid gaat het betreffende controlelampje
aan.
Snelheid 1 led L1
Snelheid 2 led L2
Snelheid 3 led L3
Intensieve snelheid led L4 (knipperend lampje)
Voor de intensieve zuigkracht is er een timer functie. De
standaard tijd is 5 minuten, na afloop ervan schakelt de
afzuigkap over naar snelheid 2.
Om de functie vóór de ingestelde tijd uit te schakelen
druk op toets 2, de afzuigkap gaat op stand 1, door op
toets 1 te drukken gaat de afzuigkap uit.
3 Lichten ON/OFF
4 Snelheid Timer
5 Signalering werkingsstatus
Snelheid Timer
De timer voor de snelheid wordt geactiveerd door op toets 4 te
drukken, na afloop van de ingestelde tijd gaat de afzuigkap
uit.
De tijdsinstelling is op de volgende wijze onderverdeeld:
Snelheid 1 - 20 minuten (knipperend lampje L1)
Snelheid 2 - 15 minuten (knipperend lampje L2)
Snelheid 3 - 10 minuten (knipperend lampje L3)
Intensieve snelheid - 5 minuten (knipperend lampje L4)
Tijdens de werking met timer door op toets 1 te drukken gaat
de afzuigkap uit, door op toets 2 of op toets 4 te drukken keert
de kap terug naar de ingestelde snelheid.
Vetfilter signalering
Na 40 werkuur gaat het lampje L5 aan.
Als deze signalering verschijnt moet het geïnstalleerde
vetfilter gereinigd worden.
Om de signalering te resetten houd 3 seconden lang de toets
1 ingedrukt.
Koolstoffilter signalering
Na 160 werkuur gaat het lampje L5 knipperen.
Als deze signalering verschijnt moet het geïnstalleerde
koolstoffilter vervangen worden.
Om de signalering te resetten houd 3 seconden lang de toets
1 ingedrukt.
In het geval van een gelijktijdige signalering van beide filters,
signaleert het lampje L5 achterelkaar de alarmen door 3
seconden aan te blijven en vervolgens 3 maal te knipperen.
De reset geschiedt door 2 maal de boven beschreven
procedure uit te voeren.
De eerste keer wordt de signalering van het vetfilter gereset,
de tweede keer de signalering van het koolstoffilter.
In de standaard modus is de koolstoffilter signalering niet
actief.
Indien de afzuigkap als filterende apparaat wordt gebruikt
moet de koolstoffilter signalering geactiveerd worden.
28
Activering van de koolstoffilter signalering:
Zet de afzuigkap op OFF en houd tegelijkertijd de toetsen 1
en 4, 3 seconden lang, ingedrukt.
De lampjes L1 en L2 knipperen 5 seconden lang.
Uitschakeling van de koolstoffilter signalering:
Zet de afzuigkap op OFF en houd tegelijkertijd de toetsen 1
en 4, 3 seconden lang, ingedrukt.
Het lampje L1 knippert 2 seconden lang.
Temperatuur alarm
De kap is voorzien van een temperatuursensor die de motor
op snelheid 3 inschakelt als de temperatuur, in de buurt van
de bedieningen, te hoog is.
De alarmtoestand wordt aangegeven door het achterelkaar
knipperen van de lampjes L1, L2, L3.
Deze toestand blijft voortbestaan totdat de temperatuur onder
de alarmgrens daalt.
Om deze modus te verlaten op toets 1 of toets 2 drukken.
Om de 30 seconden controleert de sensor de
omgevingstemperatuur in de buurt van de display.
Onderhoud
Schoonmaak
ALLEEN reinigen met een doek die is bevochtigd met een
neutraal vloeibaar schoonmaakmiddel. GEBRUIK BIJ HET
REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE
VOORWERPEN. Gebruik geen schuurmiddelen. GEBRUIK
GEEN ALCOHOL!
Paneel
afb. 2-3-8-9
Onderhoud van het paneel
Demontage:
a. trek het paneel (VOORZIJDE) hard naar beneden.
b. maak hem los uit de achterscharnieren.
Reiniging:
Het zuigpaneel moet met dezelfde regelmaat gereinigd
worden als het vetfilter, gebruik een vochtig doek met neutrale
reinigingsmiddelen.
Gebruik geen producten die schuurmiddelen bevatten. GEEN
ALCOHOL GEBRUIKEN!
Montage :
Het paneel moet aan de achterkant vastgehaakt worden en
aan de voorkant bevestigd worden (magneet bevestiging).
Attentie! Controleer altijd of het paneel goed op zijn plaats
bevestigd is.
Vetfilter
afb. 2-9
Vangt vetdeeltjes op uit de kookdampen.
Het vetfilter moet iedere maand worden gereinigd met een
niet-agressief reinigingsmiddel, met de hand of in de
vaatwasser. Zet de vaatwasser hierbij op de laagste
temperatuur en het kortste programma. In de vaatwasser kan
het vetfilter wat verkleuren. Dit heeft echter geen invloed op
de filterwerking.
Trek aan de verende hendel om het vetfilter te verwijderen.
Koolstoffilter (alleen voor filterend apparaat)
Afb.7
Absorbeert ongewenste kookgeurtjes. Wanneer het
koolfilter enige tijd is gebruikt, raakt het verzadigd, afhankelijk
van welk type voedsel wordt bereid en hoe vaak het vetfilter
wordt schoongemaakt.
De cartridge moet in ieder geval na vier maanden gebruik
worden vervangen.
Het koolfilter mag NIET worden gewassen of geregenereerd.
Rond koolstoffilter
Plaats aan allebei de kanten van de aanzuigmotor een
koolstoffilter over de beschermroosters en draai ze met de
klok mee vast.
Om de filters te demonteren, draait u ze tegen de klok in.
Vervanging lampjes
De verlichting van de afzuigkap maakt gebruik van LED-
technologie.
Dankzij de LEDS bent u verzekerd van optimale verlichting,
een levensduur tot 10 keer zo lang als gewone lampen en een
energiebesparing tot 90%.
Neem voor vervanging contact op met de technische dienst.
29
ES - Montaje y modo de empleo
Aténgase estrictamente a las instrucciones del presente
manual. Se declina cada responsabilidad por eventuales
inconvenientes, daños o incendios provocados al aparato
originados por la inobservancia de las instrucciones
colocadas en este manual. La campana extractora ha sido
ideada para la aspiración de humos y vapores producidos
durante la cocción y para el uso doméstico.
• Es importante guardar este manual para poder consultar
si fuera necesario.En el caso de venta,de inutilidad o de
mudanza, asegurarse que quede junto al producto.
• Leer atentamente las instrucciones:contiene importantes
informaciones sobre la instalación,el uso y la seguridad.
• No realizar variaciones electricas o mecanicas en el
producto o en el tubo de escape.
• Antes de instalar el aparato,controlar que todas sus
partes no estèn dañadas. En caso contrario llamar al
revendedor y no realizar la instalaciòn.
Nota: Los elementos que están marcados con el símbolo "(*)"
son accesorios opcionales suministrados únicamente con
algunos modelos o elementos no suministrados, que deben
comprarse a parte.
Advertencias
• Antes de llevar a cabo cualquier
operación de limpieza o mantenimiento,
desconectar la campana de la
alimentación eléctrica desenchufando la
clavija o desconectando el interruptor
general de la vivienda.
• Para todas las operaciones de
instalación y mantenimiento utilizar los
guantes de trabajo.
• El aparato puede ser usado por niños
mayores a 8 años y por personas con
discapacidades físicas, sensoriales o
mentales, o con falta de experiencia o de
conocimiento necesario, previsto que
estén bajo vigilancia o después de que
las mismas hayan recibido instrucción
relacionada con el uso seguro del
aparato y de la comprensión de los
peligros inherentes a éste.
• Los niños deben ser supervisados para
asegurarse de que no jueguen con el
aparato.
• La limpieza y el mantenimiento no
deben ser realizados por niños sin
debida supervisión.
• La habitación debe estar
suficientemente ventilada cuando la
campana se utiliza contemporáneamente
con otros dispositivos a combustión de
gas u otros combustibles.
• La campana debe ser limpiada con
frecuencia, tanto internamente como
externamente (POR LO MENOS UNA
VEZ AL MES), en todo caso seguir lo
que se indica expresamente en las
instrucciones de mantenimiento.
• La inobservancia de las normas de
limpieza de la campana y del cambio y la
limpieza puede comportar riesgo de
incendios.
• Es estrictamente prohibido flamear los
alimentos bajo la campana.
• Para la sustitución de la lámpara sólo
utilizar el tipo de lámpara indicado en la
sección de mantenimiento/sustitución de
este manual.
El uso de una llama libre es perjudicial
para los filtros y puede provocar
incendios, por lo tanto, debe evitarse en
cualquier caso.
Los fritos debe realizarse con cuidado
para evitar que el aceite caliente prenda
fuego.
ATENCIÓN: Cuando la placa de cocción
está funcionando las partes accesibles
de la campana pueden calentarse.
• No conectar la unidad a la red eléctrica
hasta que la instalación sea totalmente
completada.
• En cuanto a las medidas técnicas y de seguridad a adoptar
para la descarga de los humos, seguir estrictamente lo
previsto por los reglamentos de las autoridades locales
competentes.
• El aire aspirado no debe ser transportado en un conducto
usado para la descarga de humos producidos por dispositivos
de combustión a gas u otros combustibles.
• No utilizar ni dejar la campana sin las luces correctamente
instaladas debido al posible riesgo de descarga eléctrica.
• No utilizar nunca la campana sin la rejilla montada
correctamente!
30
• La campana NUNCA debe utilizarse como una superficie de
apoyo a menos que así se indique específicamente.
• Utilizar sólo los tornillos para fijación suministrados con el
producto para su instalación, o, si no se suministran, comprar
el tipo correcto de tornillos. Utilizar la longitud correcta para
los tornillos que se identifican en la Guía de instalación.
• En caso de duda, consultar el centro de asistencia
autorizado o un similar personal calificado.
¡ATENCIÓN!
• Si no se instalan los tornillos y elementos de fijación
de acuerdo con estas instrucciones se puede incurrir
en riesgos de naturaleza eléctricos.
• No utilizar con un programador, temporizador, mando
a distancia separado o cualquier otro dispositivo que
se active automáticamente.
Este aparato lleva el marcado CE en conformidad con la
Directiva 2012/19/EC del Parlamento Europeo y del Consejo
sobre residuos de aparatos eléctricos y electrónicos (RAEE).
La correcta eliminación de este producto evita consecuencias
negativas para el medioambiente y la salud.
El símbolo
en el producto o en los documentos que se
incluyen con el producto, indica que no se puede tratar como
residuo doméstico. Es necesario entregarlo en un punto de
recogida para reciclar aparatos eléctricos y electrónicos.
Deséchelo con arreglo a las normas medioambientales para
eliminación de residuos.
Para obtener información más detallada sobre el tratamiento,
recuperación y reciclaje de este producto, póngase en
contacto con su Municipalidad, con el servicio de eliminación
de residuos urbanos o la tienda donde adquirió el producto.
Aparato diseñado, probado y fabricado de acuerdo con:
• Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un
uso correcto con el fin de reducir el impacto ambiental:
Encienda la campana a la velocidad mínima cuando empiece
a cocinar y mantenga en marcha durante unos minutos
después de haber acabado de cocinar. Aumente la velocidad
solo si se produjera una gran cantidad de humo y vapor y use
la velocidad o velocidades turbo solo en situaciones
extremas. Cambie el filtro o filtros de carbón cuando sea
necesario para mantener un buen rendimiento en la reducción
de los olores. Limpie el filtro o filtros de grasa cuando sea
necesario para mantener un buen rendimiento del filtro de
grasa. Utilice el diámetro máximo del sistema de conductos
indicado en este manual, para optimizar el rendimiento y
minimizar el ruido.
Utilización
La campana està diseñada para ser utilizada tanto en la
forma de extracciòn al exterior como por la forma de
recirculante o filtrado de interior.
Versión aspirante
El vapor es evacuado hacia el exterior a traves de un tubo de
escape introducido en el aro de sujeción que se encuentra
arriba de la campana.
ATENCIÓN!
El diametro del tubo de escape debe ser igual al diametro del
aro de sujeción.
ATENCIÓN!
Si la campana está provista de filtro de carbón, hay que
sacarlo.
Conectar la campana en los tubos y en los orificios de escape
de pared con diámetro equivalente a la salida del aire (brida
de empalme).
El uso de tubos u orificios de escape de pared con diámetro
inferior, determinará una reducción de los rendimientos de la
aspiración y un drástico aumento del ruido.
Se deslinda responsabilidad.
! Utilice un conducto cuya longitud sea la mínima
indispensable.
! Utilice un conducto con el menor número posible de
curvas (ángulo máximo de la curva: 90°).
! Evite los cambios drásticos en la sección del conducto
Versión filtrante
El aire aspirado vendrá desgrasado y desodorizado antes de
ser alimentado de nuevo en la habitación.
Para utilizar la campana en esta versión es necesario instalar
un sistema de filtración adicional a base de carbón activado.
Instalación
La distancia mínima entre la superficie de cocción y la parte
más baja de la campana no debe ser inferior a 50 cm en el
caso de cocinas electricas y de 50 cm en el caso de cocinas a
gas o mixtas.
Si las instrucciones para la instalación del dispositivo
para cocinar con gas especifican una distancia mayor,
hay que tenerlo en consideración.
Conexión eléctrica
La tensión de red debe corresponder con la tensión indicada
en la etiqueta colocada en el interior de la campana.Si es
suministrada con un enchufe, conectar la campana a un
enchufe conforme a las normas en vigor y colocarlo en una
zona accesible, aun después de la instalación. Si no es
suministrada con enchufe (conexión directa a la red) o clavija
y no es posible situarla en un lugar accesible, aun después de
la instalación, colocar un interruptor bipolar de acuerdo con
31
las normativas, para asegurarse la desconexión completa a la
red en el caso de la categoria de alta tensión III, conforme con
las reglas de instalación.
ATENCIÓN!
Antes de reconectar el circuito de la campana a la red y de
verificar el correcto funcionamiento, controlar siempre que el
cable de red fue montado correctamente.
Atención!La sustitución del cable de alimentación debe ser
efectuado por el servicio de asistencia técnica autorizado de
manera de evitar todo tipo de riesgo.
Montaje
Este modelo de campana esta disenado para encajar en un
meuble o cualquer otro soporte.
Antes de comenzar con la instalación:
• Asegurarse que el producto adquirido, sea de las
dimensiones apropiadas para la zona de instalación
escogida.
• Quitar el/los filtro/s al carbón activo (*) si es provisto (ver
el párrafo relativo).
Este/tos va/van montado/s nuevamente si se desea
utilizar la campana en versión filtrante.
• Verificar que en el interior de la campana no hayan (por
motivos de transportes) materiales suministrados ( como
por ejemplo bolsas con tornillos (*), garantias (*) etc,),
eventualmente quitarlos y conservarlos.
Funcionamiento
1 ON/OFF motor
Pulsando el botòn la campana extractora se activa a la
velocidad 1.
Pulsando el botòn durante el funcionamiento de la
campana extractora pasa al estado OFF.
2 Aumento velocidad
Pulsando el botòn la campana extractora pasa del
estado OFF a la velocidad 1.
Pulsando el botòn ( campana extractora ON) se
aumenta la velocidad del motor de la velocidad 1 a la
intensiva.
A cada velocidad corresponde la activaciòn del led
correspondiente.
Velocidad 1 led L1
Velocidad 2 led L2
Velocidad 3 led L3
Velocidad intensiva led L4 (relampagueante)
La velocidad intensiva es temporizada. La temporizaciòn
standard es de 5’, al final de la cual la campana
extractora se coloca a la velocidad 2.
Para desactivar la funciòn antes de que termine el
tiempo pulsar el botòn 2, la campana se colocarà a la
velocidad 1, pulsando el botòn 1 la campana se apagarà
.
3 ON/OFF luces
4 Temporizaciòn Velocidad
5 Indicador estado de funcionamiento
Temporizaciòn Velocidad
La temporizaciòn de las Velocidades se activa pulsando el
botón 4, a temporizaciòn terminada la campana extractora se
apaga
La temporizaciòn se divide asi:
Velocidad 1 - 20 minutos (led L1 relampagueante)
Velocidad 2 - 15 minutos (led L2 relampagueante)
Velocidad 3 - 10 minutos (led L3 relampagueante)
Velocidad intensiva - 5 minutos (led L4 relampagueante)
Durante el funcionamiento temporizado pulsando el botòn 1 la
campana se apaga, si se pulsa el botòn 2 o el botòn 4 la
campana regresa a la velocidad ajustada.
Indicaciòn filtro grasas
Después de 40 horas de funcionamiento el led L5 se
enciende.
Cuando aparece la indicaciòn el filtro grasas instalado debe
ser lavado.
Para resetear la indicaciòn mantener pulsado el botòn 1 por
3”.
Indicaciòn filtro al carbòn
Después de 160 horas de funcionamiento el L5
relampaguea.
Cuando aparece la indicaciòn el filtro grasas instalado tiene
que ser cambiado.
Para resetear la indicaciòn mantener pulsado el botòn 1 por
3”.
En el caso de indicaciòn contemporanea de ambos filtros, el
led L5 indicarà alternativamente las alarmas quedando
encendido por 3" y relampagueando sucesivamente por 3
veces.
El reset se lleva a cabo efectuando 2 veces el mismo
procedimiento ya descrito.
La primera vez resetea la indicaciòn del filtro grasas, la
segunda resetea la indicaciòn del filtro al carbòn.
En la modaliidad standard la indicaciòn filtro al carbòn no
està activa.
Si se utiliza la campana extractora en versiòn filtrante es
necesario activar la indicaciòn del filtro al carbòn.
Activaciòn indicaciones filtro carbòn:
Colocar la campana extractora en OFF y pulsar los botones 1
y 4 por 3”.
32
Los leds L1 y L2 relampaguean por 5”.
Desactivaciòn indicaciòn filtro al carbòn:
Colocar la campana en OFF y pulsar al mismo tiempo los
botones 1 y 4 por 3”.
El led L1 relampagueará por 2”.
Alarma Temperatura
La campana extractora tiene un sensor de temperatura que
activa el motor a la vaocidad 3 en el caso en que la
temperatura en la zona mandos sea muy elevada.
La condiciòn de alarma se indica con el relampagueo en
secuencia de los leds L1, L2, L3.
Esta condiciòn permanece hasta cuando la temperatura no va
por debajo del nivel de alarma.
Se puede salir de esta modlidad pulsando el botòn 1 o 2.
Cada 30” el sensor controla la temperatura ambiente de la
zona display.
Mantenimiento
Limpieza
Para la limpieza, utilice EXCLUSIVAMENTE un paño
impregnado de detergente líquido neutro. ¡NO UTILICE
UTENSILOS O INSTRUMENTOS PARA LA LIMPIEZA! No
utilice productos que contengan abrasivos. ¡NO UTILICE
ALCOHOL! ¡NO UTILICE DESINFECTANTES NI
PRODUCTOS QUE CONTENGAN CLORO!
Panel
Fig. 2-3-8-9
Mantenimiento del panel
Desmontaje:
a. tire el panel (LADO ANTERIOR) con decisión hacia abajo
b.Desenganchelo de las bisagras traseras.
Limpieza:
el panel de aspiración debe ser limpiado con la misma
frecuencia del filtro anti-grasas, use un paño
humedecido con detergentes liquidos neutros.
Evite el uso de productos que contienen abrasivos. NO
UTILICE ALCOHOL!
Montaje :
El panel se engancha detrás y se fija anteriormente (fijación
con imanes).
Cuidado! Comtrole siempre que el panel esté bien fijo en su
lugar.
Filtro antigrasa
Fig. 2-9
Retiene las partículas de grasa producidas cuando se
cocina.
El filtro antigrasa metálico debe limpiarse una vez al mes
con detergentes no agresivos, manualmente o bien en
lavavajillas a bajas temperaturas y con ciclo breve.
Con el lavado en el lavavajilla el filtro antigrasa metálico
puede desteñirse pero sus características de filtrado no
cambian absolutamente.
Para desmontar el filtro antigrasa, tirar de la manija de
desenganche de muelle.
Filtro al carbón activo (solamente para la versión
filtrante)
Fig.7
Retiene los olores desagradables producidos por la
cocción de alimentos.
La saturaciòn del carbòn activado ocurre despuès da mas o
menos tiempo de uso prolongado, dependiendo del tipo de
cocina y de la regularidad de limpieza del filtro de grasa. En
cualquier caso es necesario sustituir el cartucho al menos
cada 4 meses.
NO puede lavarse o reciclarse.
Filtro de carbòn circular
Aplicar uno por lado para cubrir ambas rejillas de protecciòn
del rotor del motor, después girar en sentido horario.
Para el desmontaje, girar en sentido antihorario.
Sustitución de la lámpara
La campana viene provista de un sistema de iluminación
basado en la tecnología LED.
Los LEDS garantizan una óptima iluminación, una duración
hasta 10 veces mayor de las lámparas tradicionales y
permiten aborra el 90% de energía eléctrica. .
Para la sustitución dirigirse al servicio asistencia técnica .
33
PT - Instruções para montagem e utilização
Siga especificamente as instruções indicadas neste
manual. Declina-se qualquer responsabilidade por eventuais
inconvenientes, danos ou incêndios provocados ao aparelho,
derivantes da inobservância das instruções indicadas neste
manual. O exaustor foi concebido para a aspiração de fumos
e vapores de cozedura e é destinado exclusivamente para
uso doméstico.
• É importante conservar este manual para eventuais
consultas futuras.
Em caso de venda ou mudança, certifique-se que o
manual acompanha o produto.
• Leia cuidadosamente as instruções: apresentam
importantes informações sobre a instalação, uso e
segurança.
• Não efectue variações elétricas ou mecânicas no produto
ou nos tubos de fuga.
• Antes de prosseguir com a instalação do aparelho,
verifique se todos os componentes não estão
danificados. Caso contrário, contacte o seu fornecedor e
não prossiga com a instalação.
Nota: As partes sinalizadas com o símbolo "(*)" são
acessórios opcionais fornecidos apenas em alguns modelos
ou opcionais não fornecidos, a serem comprados
Advertências
• Antes de fazer qualquer operação de
limpeza ou de manutenção, deve-se
desligar o exaustor da rede elétrica
retirando a tomada ou desligando a
alimentação da rede elétrica.
• Usar sempre luvas de trabalho para
todas as operações de instalação e
manutenção.
• Este aparelho pode ser usado por
crianças a partir de 8 anos de idade e
por pessoas com reduzidas capacidades
físicas, sensoriais e mentais, ou falta de
experiência e conhecimento, desde que
sejam supervisionadas ou se tiverem
recebido as necessárias instruções
relativas ao uso em segurança do
aparelho e que tenham conhecimento
dos riscos envolvidos.
• As crianças não devem ser autorizadas
a manipular os comandos ou a brincar
com o aparelho.
• A limpeza e a manutenção não devem
ser feitas por crianças sem supervisão.
• O local onde o aparelho será instalado,
deve ser suficientemente ventilado,
quando o exaustor for utilizado em
conjunto com outros dispositivos de
combustão de gás ou outros
combustíveis.
• O exaustor deve ser limpo
regularmente, interna e externamente
(PELO MENOS UMA VEZ POR MÊS),
respeitando expressamente as
indicações no manual, nas instruções de
manutenção.
• A inobservância das normas de limpeza
do aparelho e da substituição e limpeza
dos filtros comporta riscos de incêndio.
• É severamente proibido colocar
alimentos diretamente na chama, sob o
exaustor.
• Para a substituição da lâmpada, utilizar
apenas o tipo de lâmpada indicado na
secção de Manutenção/Substituição de
lâmpadas deste manual.
O uso de chama livre causa danos aos
filtros e pode originar incêndios, portanto,
deve ser evitado em quaisquer
circunstâncias.
Os alimentos fritos devem ser feitos sob
controle, para evitar que o óleo
sobreaqueça e se incendeie.
CUIDADO: Peças acessíveis do exaustor
podem queimar quando utilizado com a
placa de fogão.
• Não ligar o aparelho à rede elétrica até
que a instalação esteja totalmente
concluída.
• Relativamente às medidas técnicas e de segurança a serem
adotadas para a descarga de fumos, é importante respeitar
rigorosamente os regulamentos fornecidos pelas autoridades
locais.
• O sistema de condutas deste aparelho não pode ser
conectado a outro sistema de ventilação já existente que
esteja a ser usado para qualquer outra finalidade, como
descarga de fumos de aparelhos a gás ou outros
combustíveis.
• Não utilizar ou deixar o exaustor sem lâmpadas
34
corretamente montadas, devido ao possível risco de choques
elétricos.
• Nunca utilizar o exaustor sem as grades montadas
corretamente.
• O exaustor NUNCA deve ser utilizado como uma superfície
de apoio, a menos que seja especificamente indicado.
• Usar somente os parafusos de fixação fornecidos com o
aparelho, para a instalação, ou, se não for fornecido, comprar
o tipo de parafuso correto.
• Usar o comprimento correto para os parafusos que são
identificados no Guia de Instalação.
• Em caso de dúvida, consultar um centro de assistência
autorizado ou técnico qualificado.
ATENÇÃO!
• A falta de instalação de parafusos ou dispositivos de
fixação em conformidade com estas instruções, pode
resultar em riscos elétricos.
• Não utilizar com um programador, temporizador,
telecomando separado ou qualquer outro dispositivo
que se ativa automaticamente.
Este aparelho está classificado de acordo com a Diretiva
Europeia 2012/19/EC sobre Resíduos de equipamento
elétrico e eletrónico (REEE).
Ao garantir a eliminação adequada deste produto, estará a
ajudar a evitar potenciais consequências negativas para o
ambiente e para a saúde pública, que poderiam derivar de um
manuseamento de dispersão inadequada deste produto.
O símbolo
no produto ou nos documentos que
acompanham o produto, indica que este aparelho não pode
receber um tratamento semelhante ao de uma dispersão
doméstica.
Pelo contrário, deverá ser depositado no respectivo centro de
recolha para a reciclagem de equipamento elétrico e
eletrónico.
A eliminação deverá ser efetuada em conformidade com as
normas ambientais locais para a eliminação de desperdícios.
Para obter informações mais detalhadas sobre o tratamento,
a recuperação e a reciclagem deste produto, contate o
Departamento na sua localidade, o seu serviço de eliminação
de desperdícios domésticos ou a loja onde adquiriu o produto.
Aparelho projetado, testado e fabricado de acordo com:
• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma
utilização correta, de modo a reduzir o impacto ambiental:
LIGUE o exaustor na velocidade mínima quando começar a
cozinhar e mantenha-o em função por mais alguns minutos
após ter terminado. Aumente a velocidade somente em caso
de muito fumo ou vapor e use as velocidades altas somente
em situações extremas. Substitua o(s) filtro(s) a carvão
quando necessário, para manter uma boa eficiência na
redução dos odores. Limpe o(s) filtro(s) de gordura quando
necessário para manter uma boa eficiência. Use o diâmetro
máximo do sistema de condutas indicado neste manual para
otimizar a eficiência e minimizar o ruído.
Uso
O exaustor é fabricado para ser utilizado na versão aspirante,
com exaustão externa do ar, ou filtrante, com recirculação
interna.
Versão evacuação para o exterior Os vapores
são evacuados para o exterior, por meio de um tubo de
descarga fixado à falange de conexão que se encontra sobre
o exaustor.
ATENÇÃO!
O diâmetro do tubo de descarga deve ser equivalente ao
diâmetro do anel de conexão.
ATENÇÃO!
Se o exaustor for dotado de filtros de carvão ativo, estes
deverão ser retirados.
Conectar o exaustor aos tubos e orifícios de descarga da
parede com diâmetro equivalente à saída de ar (falange de
união).
O uso de tubos ou orifícios de descarga de parede com
diâmetro inferior, pode provocar a diminuição do desempenho
de aspiração e um drástico aumento do ruído.
Não nos responsabilizamos a este respeito.
! Utilizar um tubo condutor com comprimento não inferior
ao indicado.
! Utilizar um tubo condutor com o menor número possível
de curvas (ângulo máximo da curva: 90ºC).
! Evitar alterações drásticas da seção do tubo (diâmetro).
Versão recirculação
O ar aspirado será desengordurado e desodorizado antes de
ser recanalizado de volta para o ambiente.
Para usar o exaustor nesta versão é necessário instalar um
sistema de filtragem adicional à base de carvão ativado.
Instalação
A distância mínima entre a superfície de suporte dos
recipientes sobre o fogão e a parte mais baixa do exaustor
não deve ser inferior a 50cm no caso de fogões elétricos e
50
cm no caso de fogões a gás ou combinados.
Se as instruções de instalação do fogão a gás
especificarem uma distância maior, deve-se levar em
conta esta indicação.
Conexão elétrica
35
A voltagem da rede elétrica deve corresponder com a
voltagem indicada na etiqueta das características, situada no
interior do exaustor. Se dotado de ficha, conectar o exaustor a
uma tomada, em conformidade com as normas vigentes,
posta em zona acessível, mesmo depois da instalação. Se
não tiver ficha (conexão direta à rede) ou a tomada não se
encontrar numa zona acessível, mesmo depois da instalação,
aplicar um interruptor bipolar, em conformidade com a norma
que assegure a desconexão completa da rede nas condições
da categoria de sobretensão III, de acordo com as regras de
instalação.
ATENÇÃO!
Antes de conectar novamente o circuito do exaustor com a
alimentação elétrica, verificar o seu funcionamento, e verificar
se o cabo de rede está montado corretamente.
Atenção! A substituição do cabo de alimentação deve ser
efetuada pelo serviço de assistência técnica autorizado de
modo a prevenir qualquer risco.
Montagem
Este tipo de coifa deve ser embutida em um pênsil ou outro
suporte.
Antes de iniciar a instalação:
• Verificar que o produto adquirido tem as dimensões
adequadas para a área escolhida de instalação.
• Tirar o/s filtro/s de carvão ativado (*) se fornecidos (ver
também o parágrafo relativo). Este/s deve/m ser
remontado/s somente caso se deseje utilizar o exaustor
na versão filtrante.
• Verificar se, dentro do exaustor, não há (por motivos de
transporte) materiais extras (por exemplo envelopes com
parafusos (*), garantias (*) etc.). Caso haja, tirar e
conservar.
Funcionamento
1 ON/OFF motor
Ao pressionar o botão, o exaustor acciona-se na
velocidade 1.
Ao pressionar o botão durante o funcionamento o
exaustor passa ao estado OFF.
2 Aumento velocidade
Ao pressionar o botão, o exaustor passa do estado OFF
à velocidade 1.
Ao pressionar o botão (exaustor no estado ON) é
aumentada a velocidade do motor da velocidade 1 à
intensiva.
A cada velocidade corresponde a ligação do respectivo
led.
Velocidade 1 led L1
Velocidade 2 led L2
Velocidade 3 led L3
Velocidade intensiva led L4 (a piscar)
A velocidade intensa é temporizada. A temporização
padrão é de 5', no final da qual o exaustor posiciona-se
na velocidade 2.
Para desactivar a função antes do tempo terminar
pressione o botão 2, o exaustor posicina-se na
velocidade 1, ao pressionar o botão 1 o exaustor desliga-
se.
3 ON/OFF luzes
4 Temporização velocidade
5 Indicador do estado de funcionamento
Temporização velocidade
A temporização das velocidades habilita-se ao pressionar o
botão 4, quando a temporização termina o exaustor desliga-
se.
A temporização é dividida da seguinte maneira:
Velocidade 1 20 minutos (led L1 a piscar)
Velocidade 2 15 minutos (led L2 a piscar)
Velocidade 3 10 minutos (led L3 a piscar)
Velocidade intensiva 5 minutos (led L4 a piscar)
Durante o funcionamento temporizado pressionando a tecla 1
o exaustor desliga-se, se pressionar a tecla 2 ou a tecla 4 o
exaustor volta à velocidade programada.
Sinalização do filtro antigorduras
Após 40 horas de funzionamento os led L5 acendem-se
Quando aparece esta sinalização o filtro das gorduras
instalado necessita de ser lavado.
Para reiniciar a sinalização mantenha pressionado o botão 1
por 3''.
Sinalização do filtro carvão ativo
Após 160 horas de funcionamento os led L5 piscam
Quando aparece esta sinalização o filtro carvões instalado
deve ser substituído.
Para reiniciar a sinalização mantenha pressionado o botão 1
por 3''.
No caso de sinalização contemporânea de ambos os filtros,
os led L5 indicarão alternativamente os alarmes ficando
acesos por 3'' e piscando sucessivamente por 3 vezes.
Para reiniciar deve-se efectuar 2 vezes o processo acima
descrito.
A primeira vez reinicia a sinalização do filtro de gorduras, a
segunda reinicia a sinalização do fltro carvões.
Na modalidade padrão a sinalização filtro carvões não está
activa.
Caso se utilize o exaustor na versão filtrante é necessário
habilitar a sinalização do filtro carvões.
36
Activação da sinalização do filtro carvões:
Posicione o exaustor em OFF e mantenha pressionado
contemporaneamente os botões 1 e 4 por 3''.
Os led L1 e L2 piscam por 5''.
Desactivação da sinalização do filtro carvões:
Posicione o exaustor em OFF e mantenha pressionado
contemporaneamente os botões 1 e 4 por 3''.
O led L1 pisca por 2''.
Alarme Temperatura
O exaustor está equipado com um sensor de temperatura que
activa o motor na velocidade 3 no caso em que a temperatura
na zona comandos seja demasiado elevada.
As condições de alarme è indicada com o piscar em
sequência dos led L1. L2, L3
Esta condição permanece até que a temperatura não desce
abaixo do limite de alarme
Pode-se sair desta modalidade pressionando a tecla 1 ou 2
Cada 30’’ o sensor verifica a temperatura ambiente da zona
display.
Manutenção
Limpeza
Para a limpeza, utilizar um pano humedecido com
detergentes líquidos neutros. Evitar o uso de produtos
contendo abrasivos. NÃO UTILIZE ÁLCOOL!
Painel
Fig. 2-3-8-9
Manutenção do painel
Desmontagem:
a. puxe o painle (LADO DIANTEIRO) com firmeza para baixo
b. desaperte-o das fechaduras traseiras.
Limpeza:
o painel de aspiração deve ser limpo com a mesma
frequência do filtro gordura, use um mano húmido com
detergente líquido neutro.
Evite o uso de produtos que contenham abrasivos. NÃO
UTILIZE ÁLCOOL!
Montagem:
O painel deve ficar preso na parte traseira e fixado na parte
dianteira (fixação com iman).
Atenção! verifique sempre que o painel esteja bem fixado no
seu lugar.
Filtro antigordura
Fig. 2-9
Capta as partículas de gordura provenientes da cozedura.
O Filtro de gordura deve ser limpo uma vez por mês com
detergentes não agressivos. O filtro pode ser lavado
manualmente ou na máquina de lavar louça a baixas
temperaturas e com um ciclo breve.
O filtro metálico para a gordura pode perder cor com as
lavagens na máquina da louça, mas as suas características
de filtração não se alteram.
Para desmontar o filtro antigordura puxe o puxador de
libertação com mola.
Filtro de carvão activo (só para a versão filtrante)
Fig. 7
Retém os odores desagradáveis produzidos durante a
preparação de alimentos.
A saturação do filtro de carvão ativado verifica-se após um
uso mais ou menos prolongado, em função do tipo de
cozedura e da regularidade da limpeza do filtro de gorduras.
Em todo caso, é necessário substituir o cartucho no máximo a
cada 4 meses.
NÃO pode ser lavado ou regenerado.
Filtro a carvão circular
Aplique um em cada lado para cobrir ambas as grelhas de
protecção do impulsor do motor, depois disso vire a pega no
sentido dos ponteiros dos relógios.
Para a desmontagem vire no sentido contrário aos ponteiros
dos relógios.
Substituição das lâmpadas
O exaustor é fornecido com um sistema de iluminação
baseado na tecnologia LED.
Os LED garantem uma iluminação melhor e uma duração de
até 10 vezes maior que as lâmpadas tradicionais e
economizam 90% de energia elétrica.
Para substituir, contactar o serviço de assistência técnica.
37
EL - ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ
Ακολουθήστε αυστηρά τις οδηγίες που αναφέρονται σε
αυτό το εγχειρίδιο. Δεν αναλαμβάνουμε καμία ευθύνη για
τυχόν δυσχέρειες, ζημιές ή πυρκαγιές που προκαλούνται και
προέρχονται από την μη τήρηση των οδηγιών που
αναφέρονται σε αυτό το εγχειρίδιο. Ο απορροφητήρας έχει
κατασκευαστεί για την απορρόφηση καπνών και ατμών
μαγειρέματος και έχει σχεδιαστεί
αποκλειστικά γι
α οικιακή
χρήση
• Είναι σημαντικό να διατηρήστε το παρόν εγχειρίδιο για
να το συμβουλεύεστε οποιαδήποτε στιγμή το χρειάζεστε!
Σε περίπτωση πώλησης, δανεισμού ή μετακόμισης,
βεβαιωθείτε ότι βρίσκεται συσκευασμένο μαζί με το
προϊόν!
• Διαβάστε προσεκτικά τις οδηγίες: περιέχουν χρήσιμες
πληροφορίες για την εγκατάσταση και χρήση του
προϊόντος και για
τη
ν ασφάλεια σας!
• Μην επιφέρετε ηλεκτρικές ή μηχανικές αλλαγές στο
προϊόν ή στους σωλήνες εξαέρωσης!
• Πρίν προχωρήστε σ την εγκατάσταση της συσκευής
βεβαιωθήτε ότι όλα τα εξαρτήματα δεν έχουν υποστεί
ζημιά. Σε αντίθετη περίπτωση να έρθετε σε επαφή με τον
πωλητή σας και να μην συνεχίσετε με την εγκατάσταση
.
Σ
ημείωση: Τα πεδία με την υποσημείωση "(*)" αφορούν
προαιρετικά εξαρτήματα τα οποία είναι διαθέσιμα μόνον για
ορισμένα μοντέλα ή εξαρτήματα τα οποία δεν παρέχονται
δωρεάν.
Προηδοποιησεις
• Πριν εκτελέσετε οποιαδήποτε
διαδικασία καθαρισμού ή συντήρησης,
αποσυνδέστε τη συσκευή από το ρεύμα,
βγάζοντας το φις από την πρίζα ή
κλείνοντας την ηλεκτρική παροχή.
• Για όλες τις εργασίες εγκατάστασης και
συντήρησης χρησιμοποιείτε γάντια
εργασίας.
• Η συσκευή αυτή μπορεί να
χρησιμοποιηθεί από παιδιά ηλικίας 8
ετών και άνω και από άτομα με
μειωμένες σωματικές, αισθητηριακές ή
πνευματικές δυνατότητες ή έλλειψη
εμπειρίας και γνώσης, εάν επιβλέπονται
ή έχουν λάβει οδηγίες σχετικά με τη
χρήση της συσκευής με ασφαλή τρόπο
και κατανοούν τους κινδύνους που
ενέχονται.
• Μην αφήνετε μικρά παιδιά να παίζουν
με τη συσκευή.
• Ο καθαρισμός και η συντήρηση δεν
πρέπει να πραγματοποιούνται από
παιδιά χω
ρίς επίβλεψη.
• Όταν στον χώρο που λειτουργεί ο
απορροφητήρας υπάρχουν και συσκευές
καύσης αερίου ή άλλων καυσίμων,
πρέπει να εξασφαλίζεται πάντα επαρκής
αερισμός.
• Ο απορροφητήρας πρέπει να
καθαρίζεται συστηματικά, τόσο
εσωτερικά όσο και εξωτερικά
(ΤΟΥΛΑΧΙΣΤΟΝ ΜΙΑ ΦΟΡΑ ΤΟΝ
ΜΗΝΑ), σε κάθε περίπτωση δώστε
μεγάλη προσοχή στις οδηγίες
συντήρησης του παρόντος εγχειριδίου.
• Η μη τήρηση των κανονισμών σχετικά
με τον καθαρισμό του απορροφητήρα και
την αντικ
ατάσταση και καθαρισμό των
φίλτρων μπορεί να προκαλέσει
πυρκαγιές.
• Απαγορεύεται αυστηρά το μαγείρεμα
σε φλόγα (φλαμπέ) κάτω από τον
απορροφητήρα.
• Αντικαταστήστε τον λαμπτήρα μονο με
ίδιου τύπου λαμπτήρα (βλέπε κεφάλαιο
συντήρησης/αντικατάστασης λαμπτήρων
του παρόντος εγχειριδίου).
Η χρήση ελεύθερης φλόγας καταστρέφει
τα φίλτρα και μπορεί να προκαλέσει
πυρκαγιά, για αυτό θα πρέπει να
αποφεύγεται.
Το τηγάνισμα πρέπει να γίνεται υπό
έλεγχο έτσι ώστε να αποφευχθεί φωτιά
από υπερθέρμανση λαδιού.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όταν η μονάδα
εστιών βρίσκεται σε λειτουργία, τα
προσβάσιμα μέρη του απορροφητήρα
μπορεί να είναι ζεστά.
• Μη συνδέετε τη συσκευή στο ηλεκτρικό
δίκτυο εάν δεν έχει ολοκληρωθεί η
εγκατάσταση.
• Πρέπει να τηρούνται πιστά όλοι οι ισχύοντες τοπικοί
κανονισμοί για τα τεχνικά μέτρα και τα μέτρα ασφαλείας της
εκκένωσης των καπνών.
• Ο αέρας που αποβάλλεται δεν πρέπει να κατευθύνεται σε
38
αγωγό που χρησιμοποιείται για την εκκένωση καπνών που
παράγονται από συσκευές καύσης αερίου ή άλλου είδους
καύση.
• Μη χρησιμοποιείτε ή μην αφήνετε τον απορροφητήρα χωρίς
λάμπες σωστά τοποθετημένες, εξαιτίας ενδεχόμενου κινδύνου
ηλεκτροπληξίας.
• Μη χρησιμοποιείτε ποτέ τον απορροφητήρα αν δεν είναι
σωστά τοποθετημένο το μεταλλικό πλέγμα!
• Μη χρησιμοποιείτε ΠΟΤΕ τον
απορροφητήρα σαν επίπεδ
ο
στήριξης, εκτός αν αναφέρεται ρητά στο εγχειρίδιο.
• Χρησιμοποιήστε μόνο τις βίδες στερέωσης που παρέχονται
με το προϊόν εγκατάστασης ή, αν δεν παρέχονται,
προμηθευτείτε τον σωστό τύπο βιδών.
• Χρησιμοποιήστε το σωστό μέγεθος βιδών, όπως ορίζεται
στις Οδηγίες εγκατάστασης.
• Σε περίπτωση αμφιβολίας, συμβουλευτείτε αντιπρόσωπο ή
εξουσιοδοτημένο κέντρο εξυπηρέτησης.
ΠΡΟΣΟΧΗ!
• Εάν η εγκατάσταση βιδών και στηριγμάτων
στερέωσης δεν γίνει σύμφωνα με τις οδηγίες, μπορεί
να προκληθούν κινδύνοι ηλεκτρικής φύσεως.
• Να μην χρησιμοποιείται με προγραμματιστή,
χρονόμετρο, ξεχωριστό τηλεχειριστήριο ή
οποιοδήποτε άλλη συσκευή που ενεργοποιείται
αυτομάτως.
Αυτή η συσκευή φέρει σήμανση σύμφωνα με την Ευρωπαϊκή
οδηγία 2012/19/EC σχετικά με τα Απορριπτόμενα ηλεκτρικά
και ηλεκτρονι
κά εξαρτήματα (WEEE).
Εξασφαλίζοντας ότι το προϊόν αυτό απορρίπτεται σωστά, θα
βοηθήσετε στην πρόληψη πιθανά αρνητικών επιπτώσεων για
το περιβάλλον και την ανθρώπινη υγεία, οι οποίες θα
μπορούσαν να δημιουργηθούν από τον ακατάλληλο χειρισμό
αυτού το προϊόντος ως απόρριμμα.
Το σύμβολο
πάνω στο προϊόν, ή στα έγγραφα που
συνοδεύουν το προϊόν, υποδεικνύει ότι αυτή η συσκευή δεν
μπορεί να θεωρηθεί οικιακό απόρριμμα. Αντί για αυτό θα
πρέπει να παραδοθεί στο κατάλληλο σημείο περισυλλογής
για την ανακύκλωση των ηλεκτρικών και ηλεκτρονικών
εξαρτημάτων. Η απόρριψή του πρέπει να πραγματοποιείται
τηρώντας την τοπική νομοθεσία
για την δι
άθεση των
απορριμμάτων.
Για πιο λεπτομερείς πληροφορίες σχετικά με την
επεξεργασία, την περισυλλογή και την ανακύκλωση αυτού
του προϊόντος, παρακαλούμε επικοινωνήστε με το αρμόδιο
γραφείο την τοπικής αυτοδιοίκησης, την τοπική σας υπηρεσία
αποκομιδής οικιακών απορριμμάτων ή το κατάστημα όπου
αγοράσατε αυτό το προϊόν.
Η συσκευή έχει σχεδιαστεί, δοκιμαστεί και
κατασκε
υαστεί
σύμφωνα με την:
• Ασφάλεια: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Επίδοση: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Προτάσεις για μια
σωστή χρήση ούτως ώστε να μειωθούν οι περιβαλλοντικές
επιπτώσεις: Ενεργοποιήστε τον απορροφητήρα στην
ελάχιστη ταχύτητα όταν αρχίσετε το μαγείρεμα και αφήστε
τον αναμμένο για λίγα λεπτά μετά το τέλος του μαγειρέματος.
Αυξήστε την ταχύτητα μόνο σε περίπτωση μεγάλης
συγκέντρωσης
καπνού και ατμού και χρησι
μοποιήστε την
επιταχυνόμενη ταχύτητα μόνο σε ακραίες καταστάσεις.
Αντικαταστήστε το φίλτρο ενεργού άνθρακα όταν θα πρέπει
να διατηρηθεί μια καλή απόδοση της μείωσης της οσμής.
Καθαρίστε το φίλτρο λίπους όταν θα πρέπει να διατηρηθεί
μια καλή απόδοση του φίλτρου λίπους. Χρησιμοποιήστε τη
μέγιστη διάμετρο του συστήματος των
σωλη
νώσεων που
υποδεικνύεται στο εγχειρίδιο αυτό, ούτως ώστε να
βελτιστοποιηθεί η απόδοση και να ελαχιστοποιηθεί ο
θόρυβος.
Χρήση
Ο απορροφητήρας έχει κατασκευαστεί κατά τέτοιο τρόπο
ώστε να μπορεί να χρησιμοποιηθεί είτε ως τύπος
απορρόφησης εξωτερικής εκκένωσης (με αεραγωγό) είτε ως
τύπος φιλτραρίσματος εσωτερικής ανακύκλωσης.
Έκδοση εξαερισμού
Σε αυτήν την περίπτωση οι ατμοί αποβάλλονται στο
εξωτερικό περιβάλλον μέσω ενός ειδικού αγωγού εξαερισμού
που συνδέεται με το δακτύλιο σύνδεσης που βρίσκεται στο
πάνω μέρος του απορροφητήρα.
ΠΡΟΕΙΔΟΠΟίΗΣΗ!
Ο σωλήνας εξαερισμού δεν παρέχεται και πρέπει να
αγοραστεί.
Η διάμετρος του αγωγού εξαερισμού πρέπει να είναι
αντίστοιχη με την διάμετρο του δακτυλίου σύνδεσης.
ΠΡΟΕΙΔΟΠΟίΗΣΗ!
Εάν ο απορροφητήρας έχει φίλτρο ενεργού άνθρακα, τότε
αυτό πρέπει να αφαιρεθεί.
Συνδέστε τον απορροφητήρα με τους σωλήνες εκκένωσης
καπνών πάνω στον τοίχο με διάμετρο αντίστοιχη της εξόδου
αέρα.
Η χρήση σωλήνων μικρότερης διαμέτρου έχει σαν
αποτέλεσμα την μείωση της απορροφητικής ικανότητας και τη
δραστική αύξηση του θορύβου.
Δεν αναλαμβάνουμε
καμία ε
υθύνη για το συγκεκριμένο θέμα.
! Χρησιμοποιήστε έναν αγωγό όσο το δυνατόν μικρότερου
μήκους.
! Χρησιμοποιήστε έναν αγωγό με όσο το δυνατόν
λιγότερες γωνίες (μέγιστη γωνία : 90°).
! Αποφεύγετε δραστικές αλλαγές της διατομής του
αγωγού.
39
Έκδοση φιλτραρίσματος
Το φίλτρο αφαιρεί τα λίπη και τις μυρωδιές από τον
εξαγώμενο αέρα πριν διοχετευτεί στο εσωτερικό του
δωματίου μέσω της επάνω σχάρας.
Προκειμένου να χρησιμοποιήσετε τον απορροφητήρα σε αυτό
τον τύπο, πρέπει να εγκαταστήσετε ένα σύστημα πρόσθετου
φιλτραρίσματος, βασισμένο στον ενεργό άνθρακα.
Εγκατασταση
Η ελάχιστη απόσταση μεταξύ της επιφάνειας της βάσης
εστιών και του κατώτερου μέρους του απορροφητήρα
κουζίνας δεν πρέπει να είναι μικρότερη των 50εκ. στην
περίπτωση ηλεκτρικών κουζινών και των
50εκ στην
περίπτωση κουζινών υγραερίου ή μικτών.
Εάν οι οδηγίες εγκατάστασης για βάση εστιών με αέριο
καθορίζουν μια μεγαλύτερη απόσταση, πρέπει να τη
ν
λάβετε υπόψη.
Ηλεκτρικη συνδεση
Η τάση των κεντρικών αγωγών πρέπει να αντιστοιχεί σε
αυτήν που αναγράφεται στην χαρακτηριστική ετικέτα,
τοποθετημένη στο εσωτερικό του απορροφητήρα. Εάν
παρέχεται η πρίζα, συνδέστε τον απορροφητήρα με παροχή
ρεύματος που, σύμφωνα με τους προβλεπόμενους
κανονισμούς, πρέπει να βρίσκεται σε προσιτή ζώνη, ακόμη
και μετά την εγκατάσταση. Εάν δεν παρέχεται η
πρίζ
α
(προβλεπόμενη σύνδεση απευθείας με το ρεύμα) ή η πρίζα
δεν είναι σε προσβάσιμη ζώνη, ακόμη και μετά την
εγκατάσταση, εφαρμόστε έναν διπολικό διακόπτη ώστε να
πληρεί τους κανόνες ασφαλείας που εξασφαλίζουν την
ολοκληρωμένη αποσύνδεση του συστήματος σε περίπτωση
υπέρτασης (κατηγορίας ΙΙΙ), σύμφωνα με τις οδηγίες και τους
κανόνες εγκαταστάσεως
.
ΠΡΟΕΙΔΟΠΟίΗΣΗ!
πριν συνδέσετε το σύστημα του απορροφητήρα με την
ηλεκτρική εγκατάσταση και βεβαιωθείτε για την σωστή του
λειτουργία, να ελέγχετε πάντοτε εάν το καλώδιο σύνδεσης
είναι ορθά μονταρισμένο.
Προσοχή! Η αντικατάσταση του καλωδίου παροχής πρέπει
να πραγματοποιηθεί από την εξουσιοδοτημένη τεχνική
υπηρεσιών ώστε να αποτραπεί κάθε κίνδυνος.
Εγκατασταση
Το συγκεκριμένο είδος απορροφητήρα πρέπει να είναι
στερεωμένο σε έπιπλο ή σε άλλο είδος υποστήριξης.
Πρίν να αρχίσετε με την εγκατάσταση:
• Ελέγξτε ότι το προϊόν που αγοράσατε έχει το κατάλληλο
μέγεθος για τον επιλεγμένο χώρο εγκατάστασης.
• Για να αφαιρέσετε, δείτε επίσης τις σχετικές
παραγράφους.
• Αφαιρέστε το ή τα φίλτρα
ενεργού άνθρακα, εάν
παρέχονται (δε
ίτε επίσης τη σχετική παράγραφο). Αυτό
ή αυτά τοποθετούνται μόνο εάν θέλετε να
χρησιμοποιήσετε τον απορροφητήρα με τον τύπο
φιλτραρίσματος.
• Ελέγξτε (για την μεταφορά της συσκευής) ότι δεν
υπάρχει άλλο παρεχόμενο υλικό μέσα στον
απορροφητήρα (π.χ. πακέτα με βίδες, εγγυήσεις, κλπ),
τελικώς αφαιρέστε τα και
κρατήστε τα.
Λειτουργια
1 ON/OFF απορρόφησης
Πιέζοντας το πλήκτρο, ο απορροφητήρας λειτουργεί με
ταχύτητα 1.
Πιέζοντας το πλήκτρο κατά την διάρκεια της λειτουργίας,
ο απορροφητήρας περνάει σε κατάσταση OFF.
2 Αύξηση ταχύτητας
Πιέζοντας το πλήκτρο, ο απορροφητήρας περνάει από
κατάσταση OFF σε ταχύτητα 1.
Πιέζοντας το πλήκτρο (ο απορροφητήρας σε κατάσταση
ON) αυξάνει την ταχύτητα απορρόφησης από 1
σε
ε
ντατική.
Σε κάθε ταχύτητα ανάβει το αντίστοιχο led.
Ταχύτητα 1 led L1
Ταχύτητα 2 led L2
Ταχύτητα 3 led L3
Ταχύτητα εντατική led L4 (αναβοσβήνει)
Η εντατική ταχύτητα είναι προσωρινή, και διαρκεί 5’, ενώ
κατόπιν ο απορροφητήρας περνάει σε ταχύτητα 2.
Για να σταματήσετε την λειτουργία πριν από την
κανονική λήξη του χρόνου, πιέστε το πλήκτρο
2, ο
απορροφητήρας περ
νάει σε ταχύτητα 1, και πιέζοντας το
πλήκτρο 1 ο απορροφητήρας σβήνει.
3 ON/OFF φώτα
4 Έλεγχος λειτουργίας χρονοδιακόπτη
5 Ένδειξη σταδίου λειτουργίας
Έλεγχος λειτουργίας χρονοδιακόπτη
Ο έλεγχος της ταχύτητας ενεργοποιείται πιέζοντας το πλήκτρο
4, ενώ με το τέλος της λειτουργίας χρονοδιακόπτη ο
απορροφητήρας σβήνει.
Η ενεργοποίηση της λειτουργίας χρονοδιακόπτη ενεργεί ως
εξή
ς::
Ταχύτητα 1 - 20 λεπτά (led L1 αναβοσβήνει)
Ταχύτητα 2 - 15 λεπτά (led L2 αναβοσβήνει)
Ταχύτητα 3 - 10 λεπτά (led L3 αναβοσβήνει)
Ταχύτητα εντατική - 5 λεπτά (led L4 αναβοσβήνει)
Κατά την διάρκεια της λειτουργίας χρονοδιακόπτη πιέζοντας
το πλήκτρο 1 ο απορροφητήρας σβήνει, πιέζοντας το πλήκτρο
2 η 4 επιστρέφει στην κανονική ταχύτητα
40
Ένδειξη φίλτρου λίπους
Μετά από 40 ώρες λειτουργίας ανάβει το led L5.
Σε αυτή την περίπτωση το φίλτρο λίπους χρειάζεται
καθαρισμό.
Για να επαναφέρετε την ένδειξη κρατήστε πατημένο το
πλήκτρο 1 για 3”.
Ένδειξη φίλτρου άνθρακα
Μετά από 160 ώρες λειτουργίας το led L5 αναβοσβήνει.
Σε αυτή την περίπτωση το φίλτρο ενεργού άνθρακα πρέπει να
αντικατασταθεί
.
Για να επαναφέρετε την έν
δειξη κρατήστε πατημένο το
πλήκτρο 1 για 3”.
Σε περίπτωση ταυτόχρονης ένδειξης φίλτρων το led L5 θα
δείχνει εναλλασσόμενα τους συναγερμούς παραμένοντας
αναμμένο για 3" και αναβοσβήνοντας 3 φορές.
Για να κάνετε reset ακολουθήστε 2 φορές τις παραπάνω
οδηγίες.
Η πρώτη φορά κάνει reset στην ένδειξη φίλτρου λίπους και
την δεύτερη στην ένδειξη φίλτρου
άνθρακα.
Σε κ
ανονικές καταστάσεις η ένδειξη φίλτρου άνθρακα δεν
είναι ενεργοποιημένη.
Εάν χρησιμοποιείτε τον απορροφητήρα μοντέλου
φιλτραρίσματος πρέπει να ενεργοποιήσετε την ένδειξη
φίλτρου άνθρακα.
Ενεργοποίηση ένδειξης φίλτρου άνθρακα:
Με τον απορροφητήρα σε θέση OFF πιέστε ταυτόχρονα τα
πλήκτρα 1 και 4 για 3”.
Το led L1 και L2 αναβοσβήνουν για 5”.
Απενεργοποίηση ένδειξης φίλτρου
άνθρακα:
Με τον απορροφητήρα σε θέ
ση OFF πιέστε ταυτόχρονα τα
πλήκτρα 1 και 4 για 3”.
Το led L1 αναβοσβήνει για 2”.
Συναγερμός θερμοκρασίας
Ο απορροφητήρας είναι εφοδιασμένος με σένσορα
θερμοκρασίας που ενεργοποιεί την μηχανή σε ταχύτητα 3 σε
περίπτωση υψηλής θερμοκρασίας κοντά στους μοχλούς.
Η ένδειξη συναγερμού φαίνεται από το αναβοσβήσιμο των
led L1, L2,
L3.
Αυτή η κατάσ
ταση παραμένει έως όταν η θερμοκρασία
κατέβει κάτω από το επίπεδο συναγερμού.
Μπορείτε να σταματήσετε αυτήν την λειτουργία πιέζοντας το
πλήκτρο 1 η 2.
Κάθε 30” ο σενιόρας επιβεβαιώνει την επιθυμητή
θερμοκρασία στην περιοχή του χώρου ελέγχου του display.
Συντηρηση
Καθαρισμος
Για τον καθαρισμό χρησιμοποιήστε ΑΠΟΚΛΕΙΣΤΙΚΑ ένα
υγρό πανί με ουδέτερα υγρά απορρυπαντικά. ΜΗΝ
ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΕΡΓΑΛΕΙΑ Ή ΜΕΣΑ ΚΑΘΑΡΙΣΜΟΥ!
Αποφύγετε τη χρήση λειαντικών μέσων. ΜΗ
ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΑΛΚΟΟΛ!
Πίνακας
Εικ. 2-3-8-9
Συντήρηση του πίνακα
Αποσυναρμολόγηση:
α. Τραβήξτε αποφασιστικά τον πίνακα (ΜΠΡΟΣΤΙΝΗ
ΠΛΕΥΡΑ) προς τα κάτω
β. Απαγκιστρώστε τον από τους μεντεσέδες στο πίσω μέρος.
Καθαριότητα:
Ο πίνακας αναρρόφησης πρέπει να καθαρίζεται με την ίδια
συχνότητα καθαρισμού του φίλτρου για τα λίπη.
Χρησιμοποιήστε ένα υγρό πανί με ουδέτερα υγρά
απορρυπαντικά.
Αποφύγετε τη χρήση προϊ
όντων που περιέχουν λειαντικά
μέσα. ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΟΙΝΟΠΝΕΥΜΑ!
Συναρμολόγηση:
Ο πίνακας αγκιστρώνεται στο πίσω μέρος και στερεώνεται
στο μπροστινό μέρος (στερέωση με μαγνήτη).
Προσοχή! Επαληθεύετε πάντα ότι ο πίνακας είναι καλά
στερεωμένος στη θέση του.
Φιλτρο για τα λιποι
Εικ. 2-9
Συγκρατεί τα σωματίδια λίπους που προέρχονται από το
μαγείρεμα.
Πρέπει να καθαρίζεται μια φορά τον μήνα με απορρυπαντικά
που δεν χαράζουν, είτε στο χέρι ή στο πλυντήριο πιάτων, το
οποίο πρέπει να ρυθμιστεί σε χαμηλή θερμοκρασία και σε
σύντομο κύκλο. Με το πλύσιμο στο πλυντήριο πιάτων, το
φίλτρο για
τα λί
πη μπορεί ελαφρώς να χάσει το χρώμα του
αλλά αυτό δεν μεταβάλλει τις ιδιότητες φιλτραρίσματος.
Για να βγάλετε το φίλτρο για τα λίπη τράβηξε την λαβή
αποσυμπλοκής.
Φιλτρο ανθρακα (μονο για τον τυπο
φιλτραρισματος)
Εικ.7
Απορροφά τις δυσάρεστες οσμές που προέρχονται από
το μαγείρεμα.
Ο κορεσμός του ενεργού άνθρακα συντελείται λίγο πολύ από
την παρατεταμένη χρήση ανάλογα με τον τύπο του
μαγειρέματος και την συχνότητα καθαρισμού του φίλτρου για
τα λίπη.
Σε κάθε περίπτωση είναι αναγκαία η αντικατάσταση του
φίλτρου τουλάχιστον κάθε τέσσερις μήνες.
Το
φίλτρο άνθρακα μπορε
ί να ΜΗΝ πλυθεί ή να ανανεωθεί.
Κυκλικό φίλτρο άνθρακα.
Εφαρμόστε ένα σε κάθε πλευρά για την κάλυψη και των δύο
δικτύων προστασίας του περιστροφικού τμήματος της
μηχανής, και κατόπιν περιστρέψτε σε ωρολογιακή φορά.
Για την αποσυναρμολόγηση, περιστρέψτε προς την αντίθετη
κατεύθυνση.
Αντικατασταση λαμπες
Ο απορροφητήρας διαθέτει σύστημα φωτισμού που
χρησιμοποιεί την τεχνολογία LED.
Η τεχνολογία LED εγγυάται άριστο φωτισμό, διάρκεια έως 10
φορές μεγαλύτερη των κοινών λαμπτήρων ενώ παράλληλα
επιτρέπουν την εξοικονόμηση έως και του 90% της ηλεκτρικής
41
ενέργειας.
Για την αντικατάσταση τους, απευθυνθείτε στην υπηρεσία
τεχνικής βοήθειας
42
SV - Monterings- och bruksanvisningar
Följ noga instruktionerna i denna manual. Tillverkaren
frånsäger sig allt ansvar för eventuella funktionsfel, skador
eller bränder som uppstår på apparaten på grund av att
instruktionerna i denna manual inte har respekterats. Fläkten
har tillverkats för utsugning av matos och ånga som bildas vid
matlagning och är endast ämnad för privat bruk.
• Det är viktigt att spara denna manual så att den när som
helst är tillgänglig för framtida konsultationer. I händelse
av försäljning, överlåtelse eller flytt skall manualen alltid
följa med produkten.
• Läs instruktionerna noga: dessa tillhandahåller viktig
information beträffande installation, användning och
säkerhet.
• Utför inga elektriska eller mekaniska ändringar på
produkten eller avledningskanalerna.
• Kontrollera innan apparen installeras att inga
komponenter är skadade. Kontakta i sådant fall
återförsäljaren innan installationen utförs.
Obs: Komponenter som är märkta med symbolen (*)" är
särkilda tillbehör som endast levereras med vissa modeller
eller extra tillbehör som ska införskaffas separat.
Varningsföreskrifter
• Gör alltid fläkten strömlös innan någon
typ av underhållsarbete eller rengöring
inleds genom att dra ur kontakten eller
slå av bostadens huvudströmbrytare.
• Använd alltid skyddshandskar vid instal-
lation och underhållsingrepp.
• Apparaten får inte användas av barn från 8
års ålder eller personer med reducerad
rörelseförmåga eller mental kapacitet,
eller personer som saknar erfarenhet och
kännedom om apparaten, såtillvida inte
användandet övervakas eller instruk-
tioner ges av erfaren person som ansva-
rar för säkerheten.
• Barn får inte lämnas utan uppsikt för att
förhindra att de leker med apparaten.
• Rengörings- och underhållsingrepp får
inte utföras av barn utan uppsikt.
• Lokalen skall vara ordentligt ventilerad
när köksfläkten används tillsammans
med andra apparater vilka drivs med gas
och andra typer av bränsle.
• Fläktkåpan ska rengöras regelbundet
både invändigt och utvändigt (MINST EN
GÅNG I MÅNADEN), anvisningarna i
instruktionerna för skötsel måste
emellertid följas.
• Om reglerna för rengöring av fläktkåpan
samt utbyte och rengöring av filtren inte
observeras kan detta medföra brandrisk.
• Det är strängt förbjudet att flambera mat
under fläkten.
• Använd endast den typ av lampor som
anges i denna handbok i kapitles
Underhåll/Byte av lampa när lampan
skall bytas ut.
Öppna lågor skadar filtren och kan
orsaka brand och skall därför undvikas i
alla lägen.
Frityrkokning skall ske under uppsikt för
att undvika att överhettad olja fattar eld.
VARNING: När spishällen är i funktion
kan tillgängliga delar av fläkten hettas
upp.
• Anslut inte apparaten till elnätet innan
installationen är helt slutförd.
• Vad beträffar de tekniska föreskrifter och säkerhetsåtgärder
som skall vidtas för avledning av utblåsningsluften, skall de
föreskrifter som utfärdats av lokala myndigheter noga
efterlevas.
• Utblåsningsluften får inte ledas in i rökkanal som används för
avledning av rökångor som kommer från apparater vilka
matas med gas eller andra typer av bränsle.
• Använd eller lämna aldrig fläkten utan korrekt imonterade
lampor för att undvika risken för elektriska stötar.
• Fläkten får aldrig användas utan att gallret är korrekt
monterat!
• Fläkten får ALDRIG användas som avställningsyta om inte
detta är uttryckligen angivet.
• Använd endast de medlevererade fixeringsskruvarna eller
införskaffa skruvar av korrekt typ.
• Använd skruvar med rätt längd enligt föreskrifterna i
Installationsguiden. I händelse av tvivel, kontakta
Servicekontoret eller behörig personal.
VARNING!
• I det fall skruvar och fixeringsanordningar inte
installeras enligt dessa instruktioner kan elektriska
risker uppstå.
• Använd inte med en separat programmeringsenhet,
timer, fjärrkontroll eller någon annan anordning, som
aktiveras automatiskt.
Denna produkt är märkt enligt EG-direktiv 2012/19/EC
43
beträffande elektriskt och elektroniskt avfall (Waste Electrical
and Electronic Equipment, WEEE).
Genom att säkerställa en korrekt kassering av denna produkt
bidrar du till att förhindra potentiella, negativa konsekvenser
för vår miljö och vår hälsa, som annars kan bli följden om
produkten inte hanteras på rätt sätt.
Symbolen
på produkten, eller i medföljande
dokumentation, indikerar att denna produkt inte får behandlas
som vanligt hushållsavfall. Den skall i stället lämnas in på en
lämplig uppsamlingsplats för återvinning av elektrisk och
elektronisk utrustning. Produkten måste kasseras enligt lokala
miljöbestämmelser för avfallshantering.
För mer information om hantering, återvinning och
återanvändning av denna produkt, var god kontakta de lokala
myndigheterna, ortens sophanteringstjänst eller butiken där
produkten inhandlades.
Apparat utformad, testad och tillverkad i enlighet med:
• Säkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd för en korrekt
användning för att minska miljöpåverkan: Sätt PÅ fläkten på
minsta farten när du börjar att laga mat och låt den vara på i
några minuter efter att du är färdig. Öka farten bara om det
skulle uppstå mycket rök och ånga och använd ökad fart bara
i extrema fall. Byt ut kolfiltret(en) vid behov för att bevara en
god lukt och effektivitet. Rengör fettfiltret vid behov för att
bevara fettfiltrets effektivitet. Använd den maximala diametern
på ventilationssytemet som indikeras i denna manualen för
att förbättra effektiviteten och minimera oljudet.
Användning
Fläkten har tillverkats för att användas som utsugningsversion
med utvändig evakuering eller som filterversion med intern
återcirkulation.
Frånluftsversion
Matoset leds ut ur lokalen med hjälp av ett avledningsrör som
är fixerat på anslutningsflänsen.
VARNING!
Avledningsröret medlevereras inte och skall införskaffas
separat.
Avledningsröret skall ha samma diameter som
anslutningsflänsen.
VARNING!
I det fall fläkten är försedd med kolfilter skall dessa tas ur.
Rören och utloppsöppningarna i väggen med vilka fläkten
skall anslutas bör ha samma diameter som luftutsläppet
(anslutningsflänsen).
I det fall man använder rör och utloppsöppningar i väggen
med mindre diameter medför detta en lägre utblåsprestanda
och en drastisk förhöjning av bullernivån.
Vi avsäger oss därför allt ansvar gällande denna typ av
problem.
! Använd ett så kort rör som möjligt.
! Röret skall vara så rakt som möjligt (högsta tillåtna vinkel
på böjarna 90°).
! Undvik stora skillnader i rörets tvärsnittsarea.
Filtrerande version
Den utsugna luften avfettas och befrias från odörer innan den
leds ut i lokalen igen. När fläkten används med denna version
är det nödvändigt att installera ett extra aktivt kolfiltersystem.
Installation
Minsta tillåtna avstånd mellan kokkärlens stödyta på
spishällen och köksfläktes underkant är 50cm om det är
frågan om en elektrisk spis och
50 cm om det är frågan om
gasspis eller kombinerad gashäll.
Om spishällens instruktioner anger ett större avstånd
skall detta respekteras.
Elektrisk anslutning
Nätspänningen skall motsvara spänningen som anges på
märkplåten som sitter inne i fläkten. Om fläkten är utrustad
med stickkontakt skall denna anslutas till ett uttag som är
lättillgängligt även efter installationen och som uppfyller
gällande föreskrifter. I det fall fläkten saknar stickkontakt
(direktanslutning till nätet), eller om uttaget är placerat på en
svåråtkomlig plats skall en godkänd tvåpolig strömbrytare
installeras som garanterar en fullkomlig frånkoppling från nätet
i samband med överspänningsklass III, i enlighet med
installationsbestämmelserna.
VARNING!
Kontrollera innan fläktens krets ansluts med nätspänningen att
den fungerar korrekt och är korrekt monterad.
Varning! byte av elektrisk kabel skall utföras av auktoriserad
servicetekniker i syftet att undvika all typer av risker.
Montering
Denna typ av fläkt skall vara infälld i ett köksskåp eller annan
typ av stödstruktur.
Innan installationen påbörjas:
• Kontrollera att den införskaffade produktens dimensioner
är lämpliga för installationsplatsen.
• Ta ur det/de aktiva kolfiltret/n om sådana är
medlevererade (se även den härför gällande paragrafen).
Denna /dessa monteras tillbaka endast om fläkten skall
användas som filterversion.
• Kontrollera att inget bifogat material (till exempel påsar
med skruvar, garantihandlingar etc.) har placerats inne i
44
fläkten (av transportskäl), avlägsna eventuellt och spar.
Funktion
1 ON/OFF motor
När knappen trycks ned startar fläkten med hastighet 1.
När knappen trycks ned samtidigt som fläkten är i
funktion övergår den till OFF-status.
2 Hastighetsökning
När knappen trycks ned övergår fläkten från OFF-status
till hastighet 1.
När knappen trycks ned (fläkten i ON-status) höjs
motorhastigheten från hastighet 1 till intensivhastigheten
Varje hastighet motsvaras av en tänd lysdiod.
Hastighet 1 lysdiod L1
Hastighet 2 lysdiod L2
Hastighet 3 lysdiod L3
Intensivhastighet lysdiod L4 (blinkande)
Intensivhastigheten är tidsbegränsad.
Standardfunktionstiden är 5 min., varefter fläkten
övergår till hastighet 2.
För att avaktivera funktionen innan tiden förflutit trycker
man på tangent 2, fläkten övergår till hastighet 1, om
tangent 1 trycks ned stängs fläkten av.
3 ON/OFF belysning
4 Tidsbegränsning av hastighet
5 Indikator för funktionsstatus
Tidsbegränsning av hastighet
Tidsbegränsningen av hastigheterna aktiveras genom att man
trycker ned tangent 4, när tiden förflutit slås fläkten av.
Tidsbegränsningen fungerar på följande sätt:
Hastighet 1 - 20 minuter (lysdiod L1 blinkar)
Hastighet 2 - 15 minuter (lysdiod L2 blinkar)
Hastighet 3 - 10 minuter (lysdiod L3 blinkar)
Intensivhastighet - 5 minuter (lysdiod L4 blinkar)
Om man i samband med den tidsbegränsade funktionen
trycker ned tangent 1 slås fläkten av, när tangent 2 eller 4
trycks ner återgår fläkten till den tidigare inställda hastigheten.
Signal för fettfilter
Efter 40 funktionstimmar tänds lysdioden L5.
När denna signal aktiveras kräver det installerade fettfiltret
rengöring.
Återställ signalen genom att hålla tangent 1 nedtryckt i 3
sekunder.
Signal för kolfilter
Efter 160 funktionstimmar börjar lysdioden L5 att blinka.
När denna signal aktiveras skall det installerade kolfiltret bytas
ut.
Återställ signalen genom att hålla tangent 1 nedtryckt i 3
sekunder.
I det fall båda filtersignalerna har aktiverats samtidigt växlar
lysdioden L5 mellan att lysa med fast sken i 3 sekunder och
blinka 3 gånger.
Återställningen sker genom att man utför ovan beskrivna
procedur 2 gånger.
Första gången återställs fettfiltrets signal, andra gången
återställs kolfiltrets signal.
Kolfiltrets signal är inte aktiverad med standardfunktionen.
I det fall fläkten skall användas som filterversion är det därför
nödvändigt att aktivera kolfiltrets signal.
Aktivering av kolfiltrets signal:
Stäng av fläkten (OFF) och håll tangenterna 1 och 4
nedtryckta samtidigt under 3 sekunder.
Lysdioderna L1 och L2 blinkar i 5 sekunder.
Avaktivering av kolfiltrets signal:
Stäng av fläkten (OFF) och håll tangenterna 1 och 4
nedstryckta samtidigt under 3 sekunder”.
Lysdioden L1 blinkar i 2 sekunder”.
Temperaturlarm
Fläkten är utrustad med en temperatursensor som startar
motorn på hastighet 3 i det fall temperaturen runt
kontrollpanelen är för hög.
Larmet indikeras av att lysdioderna L1, L2, och L3 blinkar i
sekvens.
Larmet förblir aktiverat tills temperaturen sjunkit under den
högsta tillåtna.
Om en av tangenterna 1 eller 2 trycks ned avaktiveras larmet.
Sensorn mäter rumstemperaturen i närheten av
displayområdet varje 30 sekunder.
Underhåll
Rengöring
Använd endast en trasa fuktad med neutrala rengöringsmedel
vid rengöring. Använd inte några verktyg eller instrument
för rengöringen!
Undvik produkter som innehåller slipmedel. ANVÄND INTE
ALKOHOL!
Panel
Fig. 2-3-8-9
Underhåll av panelen
Nedmontering:
a. dra panelen (FRAMSIDAN) nedåt med kraft
b. haka av panelen från de bakre gångjärnen.
Rengöring:
utsugningspanelen skall rengöras med samma intervaller som
fettfiltret, använd en trasa fuktad med ett milt
rengöringsmedel.
45
Undvik produkter som innehåller slipmedel.
ANVÄND INTE ALKOHOL!
Montering :
Haka fast panelen baktill och fixera den framtill (fixera med
magnet).
Varning! Kontrollera alltid att panelen är korrekt fixerad i sitt
säte.
Fettfilter
Fig. 2-9
Detta suger upp fettpartiklar som bildas i samband med
matlagningen.
Filtret skall rengöras en gång i månaden, med ett milt
rengöringsmedel, för hand eller i diskmaskin, med låg
temperatur och kort program.
Vid tvätt i diskmaskin kan fettfiltret av metall missfärgas utan
att detta på något sätt påverkar filtrets uppsugningsförmåga.
När filtret skall monteras ur drar man i handtaget som lossas
med hjälp av en fjäder.
Kolfilter (gäller endast filterversionen)
Fig.7
Kolfiltret fångar upp obehagliga odörer som uppstår i
samband med matlagningen.
Kolfiltret mättas efter en mer eller mindre lång tidsperiod
beroende på i vilken utsträckning fläkten används, på typen av
matlagning och hur regelbundet fettfiltren rengörs. Det är
under alla händelser nödvändigt att ersätta kolfilterpatronen
minst var 4 månad.
Filtret kan INTE rengöras eller återanvändas.
Runda Kolfilter
Applicera ett filter på varje sida för att täcka motorfläkthjulets
båda skyddsgaller och vrid dem därefter medurs.
Vid nedmontering vrider man filtret moturs.
Byte av Lampor
Fläkten är utrustad med ett belysningssystem som bygger på
lysdiodsteknologi.
Lysdioderna garanterar optimal belysning, upptill 10 gånger
längre livslängd jämfört med konventionella lampor och
möjliggör en energibesparing på 90%.
Kontakta det tekniska servicekontoret för byte av lysdioderna.
46
FI - Asennus- ja käyttöohjeet
Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa
käyttöohjeen noudattamattajättämisestä aiheutuneista
haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja
höyryn ja se on tarkoitettu ainoastaan kotitalouskäyttöön.
• On tärkeää säilyttää ohjekirja tulevaa tarvetta varten.
Mikäli laite myydään tai siirretään uudelle omistajalle tai
jos laitteen käyttäjä muuttaa, on varmistettava että
käyttöohje jää uuden käyttäjän saataville.
• Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa
laitteen asennuksesta, käytöstä ja turvallisuudesta.
• Älä tee muutoksia laitteen sähköliitäntöihin, mekaanisiin
osiin tai poistoputkiin.
• Tarkista ennen laitteen asennusta, että kaikki osat ovat
vahingoittumattomia. Jos laitteessa on viallisia osia, ota
yhteys jälleenmyyjään ja keskeytä asennus.
Huomautus: Symbolilla
“(*)” merkityt tarvikkeet ovat vain
joissakin malleissa mukana olevia lisävarusteita tai tarvikkeita,
jotka on ostettava erikseen.
Turvallisuustietoa
• Ennen minkään asennustoimenpiteen
aloittamista laite tulee kytkeä irti
sähköverkosta irrottamalla liitäntäjohto tai
katkaisemalla virta huoneiston
pääkytkimestä.
• Käytä kaikkien asennus- ja huoltotöiden
aikana työkäsineitä.
• Yli 8-vuotiaat lapset sekä henkilöt,
joiden fyysinen, aistien tai mielen terveys
on heikentynyt tai joilla ei ole tarpeellista
kokemusta ja tietoa, saavat käyttää tätä
laitetta, jos käyttöä valvotaan tai jos heille
on annettu laitteen turvallista käyttöä
koskevat ohjeet ja he ymmärtävät
mahdolliset vaarat.
• Valvo, että lapset eivät pääse
leikkimään laitteella.
• Lapset eivät saa puhdistaa laitetta tai
tehdä kunnossapitotoimenpiteitä ilman
valvontaa.
• Huoneisto on aina tuuletettava hyvin,
kun tuuletinta käytetään yhtäaikaisesti
kaasulla tai muilla polttoaineilla toimivien
laitteiden kanssa.
• Tuuletin on puhdistettava säännöllisesti
sisä- ja ulkopuolelta (VÄHINTÄÄN
KERRAN KUUKAUDESSA), noudata
kuitenkin tämän käyttöohjeen neuvoja.
• Tuulettimen puhdistusta ja suodattimien
vaihtoa ja puhdistusta koskevien
määräysten noudattamatta jättäminen voi
aiheuttaa tulipalovaaran.
• Tuulettimen alla liekittäminen on
ehdottomasti kielletty.
• Käytä ainoastaan lamppujen
huolto/vaihto-ohjeessa ilmoitettuja
vaihtolamppuja.
Avotulen käyttö vahingoittaa suodattimia
ja voi aiheuttaa tulipalon, siksi sitä on
vältettävä joka tapauksessa.
Älä jätä paistumassa olevaa ruokaa
ilman valvontaa, jotta kuumentunut öljy ei
syty palamaan.
HUOMIO: Liesituulettimen esillä olevat
osat voivat kuumentua keittotason käytön
aikana.
• Älä yhdistä laitetta sähköverkkoon
ennenkuin asennus on täysin valmis.
• Noudata huolellisesti paikallisten viranomaisten antamia
savunpoiston teknisiä ja turvatoimenpiteitä koskevia
määräyksiä.
• Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla
toimivien laitteiden savunpoistohormiin.
• Älä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos
lamppuja ei ole asennettu oikein, sillä seurauksena voi olla
sähköisku.
• Älä koskaan käytä tuuletinta, jos sen verkkoa ei ole
asennettu oikealla tavalla!
• Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin
ole erikseen mainittu.
• Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja
kiinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivät
kuulu varustukseen.
• Käytä Asennusohjeen mukaisia oikean pituisia ruuveja.
• Epäselvissä tapauksissa ota yhteys tekniseen tukeen tai
vastaavaan asiantuntijaan.
VAROITUS!
• Kiinnitysruuvien ja –laitteiden ohjeiden vastainen
asennus voi vaikuttaa sähköturvallisuuteen.
• Älä käytä ohjelmointilaitteen, ajastimen, erillisen
kaukosäätimen tai minkä tahansa laitteen kanssa, joka
aktivoituu automaattisesti.
Tämä laite on valmistettu EU-direktiivin 2012/19/EC, Waste
Electrical and Electronic Equipment (WEEE)
47
mukaisesti.Hävittämällä laitteen asianmukaisesti käyttäjä voi
ehkäistä mahdolliset ympräristölle ja ihmisten terveydelle
haitalliset seuraukset
Tuotteesta tai tuoteasiakirjoista löytyvä merkki
ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se
on toimitettava sähkö- ja elektronisten laitteiden
kierrätyspisteeseen. Laite on hävitettävä paikallisten
jätteenkäsittelysäännösten mukaisesti. Jos tarvitset lisätietoja
laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota
yhteys paikalliseen viranomaiseen, jätehuoltoon tai
liikkeeseen josta tuote on ostettu.
Laitteisto suunniteltu, testattu ja valmistettu seuraavien
standardien mukaisesti:
• Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Suorituskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa
käyttöä varten ympäristövaikutusten vähentämiseksi: Kytke
liesikupu päälle miniminopeudelle, kun aloitat kypsentämisen,
ja pidä sitä päällä muutama minuutti kypsennyksen jälkeen.
Nosta nopeutta vain, jos tilassa on runsaasti savua tai höyryä,
ja käytä tehostettua/-ja nopeutta/nopeuksia vain
erityistarpeessa. Vaihda aktiivihiilisuodatin/-suodattimet, kun
haluat säilyttää hyvän hajujenpoistotehokkuuden. Puhdista
rasvasuodatin/-suodattimet, kun haluat säilyttää hyvän
rasvansuodatustehokkuuden. Käytä tässä oppaassa annetun
kanavointijärjestelmän maksimiläpimittaa tehokkuuden
parantamiseksi ja melun vähentämiseksi.
Käyttö
Tuuletin on tarkoitettu käytettäväksi joko imukupuversiona
ulkoisella poistolla tai suodatinversiona Sisäilmaa kierrättäen.
Imurimalli
Höyry poistuu ulos liitoslaippaan kiinnitetyn poistoputken
kautta.
HUOMIO!
Poistoputki ei kuulu varustukseen ja se on ostettava erikseen.
Poistoputken on oltava halkaisijaltaan samankokoinen kuin
liitosrengas.
HUOMIO!
Jos tuulettimessa on hiilisuodattimet, ne on irrotettava.
Liitä liesituuletin poistoputkiin sekä seinän poistoaukkoihin,
joiden halkaisija on yhtä suuri kuin ilman ulostuloaukossa
(liitäntälaipassa).
Halkaisijaltaan pienempien poistoputkien ja seinän
poistoaukkojen käyttö aiheuttaa imutehon pienentymistä ja
meluisuuden huomattavan lisäyksen.
Kieltäydytään siten kaikesta vastuusta kyseisessä
tapauksessa.
! Käytä mahdollisimman lyhyttä putkea.
! Käytä putkea, jossa on mahdollisimman vähän mutkia (
max taivutus: 90°)
! Älä tee suuria muutoksia putkiston alueella.
Suodattava malli
Suodatetusta ilmasta poistuu rasva ja pahat hajut ennen kuin
se palautuu takaisin huoneistoon. Kun tuuletinta käytetään
tässä toimintamallissa, siihen on asennettava aktiivihiili
lisäsuodatinjärjestelmä.
Asennus
Lieden keittotason tukipinnan ja keittiötuulettimen alimman
osan välinen minimietäisyys on oltava vähintään 50cm
sähköliesien osalta ja 50cm kaasu- ja sekaliesien osalta.
Jos kaasulieden käyttöohjeissa vaaditaan suurempi
etäisyys, on se otettava huomioon.
Sähköliitäntä
Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella
olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on
pistoke, liitä tuuletin voimassaolevien normien mukaiseen
pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen
pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole
pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa
paikassa että siihen pääsee käsiksi myös asennuksen
jälkeen, käytä normien mukaista kaksinapaista katkaisijaa,
jolla varmistetaan että laite saadaan kokonaan irti
sähköverkosta, jos ylijännite kategoria on III,
asennussääntöjen mukaisesti.
HUOMIO!
Tarkista aina, että verkkokaapeli on asennettu oikealla tavalla
ennen kuin yhdistät tuulettimen sähköverkkoon ja tarkistat että
se toimii oikein.
Huomio! Riskien välttämiseksi virransyöttöjohdon voi vaihtaa
ainoastaan valtuutettu tekninen tuki.
Asennus
Tämän tyyppinen liesituuletin tulee upottaa seinäkaappiin tai
muuhun tukeen.
Ennen asennuksen aloittamista:
• Tarkista että hankittu laite mahtuu sille varattuun
paikkaan.
• Irrota aktiivihiilisuodatin/aktiivihiilisuodattimet jos ne
kuuluvat varustukseen (katso myös niitä koskeva
kappale). Se/ne asennetaan vain jos tuuletinta halutaan
käyttää suodatinversiona.
• Tarkista, että tuulettimen sisällä ei ole (kuljetuksesta
johtuen) pakkausmateriaalia (esimerkiksi ruuveja,
takuupapereita tms sisältäviä kirjekuoria). Jos sellaisia
48
on, ota ne pois ja säilytä ne.
Toiminta
1 Moottorin ON/OFF
Painamalla painiketta tuuletin käynnistyy nopeudelle 1.
Painamalla painiketta toiminnon aikana, tuuletin siirtyy
OFF-tilaan.
2 Nopeuden lisäys
Painamalla painiketta tuuletin siirtyy OFF –tilasta
nopeudelle 1.
Painamalla näppäintä (tuuletin ON- tilassa) moottorin
nopeus nousee nopeudesta 1 intensiiviselle nopeudelle.
Jokaisella nopeudella on oma led valo.
Nopeus 1 led L1
Nopeus 2 led L2
Nopeus 3 Led L3
Intensiivinen nopeus led L4 (vilkkuva)
Intensiivinen nopeus on ajastettu. Standardiajastus on 5’,
jonka päätyttyä tuuletin siirtyy nopeudelle 2.
Toiminto disaktivoidaan ennen ajastuksen päättymistä
painamalla painiketta 2, tuuletin siirtyy nopeudelle 1,
painamalla näppäintä 1 tuuletin sammuu.
3 Valojen ON/OFF
4 Nopeuden ajastus
5 Toimintatilan ilmaisin
Nopeuden ajastus
Nopeuden ajastus käynnistyy painamalla näppäintä 4,
ajastuksen päätyttyä tuuletin sammuu.
Ajastus jakautuu seuraavasti:
Nopeus 1-20 minuuttia (led L1 vilkkuu)
Nopeus 2-15 minuuttia (led L2 vilkkuu)
Nopeus 3-10 minuuttia (led L3 vilkkuu)
Intensiivinen nopeus- 5 minuuttia (led L4 vilkkuu)
Ajastuksen aikana tuuletin sammuu painamalla näppäintä 1,
painamalla näppäintä 2 tai 4 tuuletin palautuu säädetylle
nopeudelle.
merkkivalo
40 tunnin käytön jälkeen led L5 syttyy.
Kun merkkivalo syttyy, asennettu rasvasuodatin on pestävä.
Merkkivalo resetoidaan pitämällä alaspainettuna näppäintä 1
3”.
Hiilisuodattimen merkkivalo
160 tunnin käytön jälkeen led L5 vilkkuu.
Kun merkkivalo syttyy, asennettu hiilisuodatin on vaihdettava.
Merkkivalo resetoidaan pitämällä alaspainettuna näppäintä 1
3”.
Jos molempien suodattimien merkkivalo syttyy yhtäaikaisesti,
led L5 merkkivalo palaa vuorotellen 3” ja vilkkuu sen jälkeen 3
kertaa.
Merkkivalo resetoidaan toistamalla yllämainittu toiminto 2
kertaa.
Ensimmäisellä kerralla resetoituu rasvasuodattimen
merkkivalo ja toisella kerralla hiilisuodattimen merkkivalo.
Standardimallissa hiilisuodattimen merkkivalo ei ole aktivoitu.
Jos tuuletinta käytetään suodatinversiona, hiilisuodattimen
merkkivalo on aktivoitava.
Hiilisuodattimen merkkivalon aktivointi:
Säädä tuuletin OFF–asentoon ja pidä samanaikaisesti
alaspainettuna näppäimiä 1 ja 4 3”. Led L1 ja L2 vilkkuvat 5”.
Hiilisuodattimen merkkivalon disaktivointi:
Säädä tuuletin OFF-asentoon ja pidä samanaikaisesti
alaspainettuna näppäimiä 1 ja 4 3”. Led L1 vilkkuu 2”.
Lämpötilan merkkivalo
Tuulettimesa on lämpötilasensori, joka aktivoi moottorin
nopeudelle 3 jos ohjaustaulun alueen lämpötila on liian
korkea.
Hälytys on päällä kun ledit L1,
L2, L3 vilk
kuvat vuorotellen.
Hälytys pysyy päällä kunnes lämpötila laskee hälytysrajan
alapuolelle.
Toiminnon voi lopettaa painamalla näppäintä 1 tai 2.
30” välein näytöllä näkyy huoneenlämpötila.
Huolto
Puhdistus
Puhdistusta varten käytä YKSINOMAAN neutraaleihin
pesuaineisiin kostutettua liinaa. ÄLÄ KÄYTÄ
PUHDISTUKSESSA TYÖKALUJA TAI VÄLINEITÄ!
Vältä hankaavien tuotteiden käyttöä. ÄLÄ KÄYTÄ
ALKOHOLIA!
Paneeli
Kuva. 2-3-8-9
Paneelin huolto
Purkaminen:
a. vedä paneelia (ETUPUOLTA) voimakkaasti alaspäin
b. irrota se takasaranoista.
Puhdistus:
imupaneeli puhdistetaan yhtä usein kuin rasvasuodatin, käytä
neutraaliin nestemäiseen pesuaineeseen kostutettua
kangasta.
Älä käytä hankaavia pesuaineita. ÄLÄ KÄYTÄ
ALKOHOLIPITOISIA AINEITA!
Asennus :
Paneeli ripustetaan takaosasta ja kiinnitetään etupuolelta (
magneettikiinnitys).
Huomio! tarkista aina, että paneeli on kiinnitetty hyvin
paikoilleen.
49
Rasvasuodatin
Kuva 2-9
Se pidättää ruuanlaitosta syntyvät rasvahiukkaset.
Rasvasuodatin on puhdistettava kerran kuukaudessa
miedolla pesuaineella, käsin tai astianpesukoneessa
alhaisella lämpötilalla ja lyhyellä pesuohjelmalla.
Metallinen rasvasuodatin voi haalistua astianpesukoneessa,
mutta tämä ei vaikuta sen suodatustehoon millään tavallla.
Rasvasuodatin irrotetaan vetämällä jousikahvasta.
Hiilisuodatin (ainoastaan suodatinversiossa)
Kuva 7
Imee ruoanlaitosta aiheutuvat epämiellyttävät hajut.
Hiilisuodattimen kyllästys tapahtuu pidemmän käytön jälkeen
riippuen keittiötyypistä ja rasvasuodattimen
puhdistustiheydestä. Joka tapauksessa suodatin on
vaihdettava vähintään neljän kuukauden välein.
Sitä EI voi pestä eikä käyttää uudestaan
Pyöreä hiilisuodatin
Laita suodattimia yksi molemmille puolille molempien
moottorin suojaverkkojen päälle, kierrä sen jälkeen
myötäpäivään.
Suodattimet irrotetaan kiertämällä vastapäivään.
Lamppujen vaihto
Tuulettimessa on LED teknologiaan perustuva
valaistusjärjestelmä.
LED valot takaavat parhaan mahdollisen valaistuksen,
lamppujen kesto on 10 kertaa parempi kuin perinteisten
lamppujen ja niiden avulla säästetään 90% energiaa.
Ota yhteys tekniseen tukeen kun lamput on vaihdettava.
50
NO - Instrukser for montering og bruk
Instruksjonene i denne håndboken må følges nøye.
Produsenten fraskriver seg ethvert ansvar for eventuelle uhell,
skader eller brann på apparatet som skyldes at
bruksanvisningen i denne håndboken ikke har blitt overholdt.
Ventilatoren er ment for avtrekk av røyk og damp fra
matlaging og er kun til husholdningsbruk.
• Det er viktig å oppbevare denne håndboken for å kunne
konsultere den i ethvert øyeblikk. Ved salg, overdragelse
eller flytting av produktet, må man forsikre seg om at den
følger med.
• Les bruksanvisningen nøye: den inneholder viktige
informasjoner om installasjon, bruk og sikkerhet.
• Ikke utfør elektriske eller mekaniske endringer på
produktet eller på avtrekksrørene.
• Før man fortsetter med installasjon av apparatet, skal
man undersøke at ingen komponenter er skadet. Hvis det
skulle være skade på komponentene, skal man ta
kontakt med forhandleren og ikke fortsette med
installasjonen.
Merknad: Bestanddeler som er merket med "(*)" er enten
ekstrautstyr som kun leveres sammen med enkelte modeller
eller deler som må kjøpes i tillegg.
Advarsel
• Før det utføres et hvilket som helst
vedlikehold eller rengjøring må hetten
kobles fra strømmen, enten ved å dra ut
støpselet eller ved å kutte strømmen i
hele huset.
• Bruk alltid arbeidshansker under hele
installasjonen og når det utføres
vedlikehold.
• Dette apparatet kan benyttes av barn
fra 8 år og oppover og av personer med
svekkede fysiske, følelsesmessige eller
mentale egenskaper, eller manglende
erfaring og kjennskap, hvis de overvåkes
eller hvis de er opplært til å ta apparatet i
bruk på en sikker måte og er informert
om tilhørende farer.
• Pass på at barn ikke leker med
apparatet.
• Rengjøring og vedlikehold må ikke
utføres av barn, med mindre de
overvåkes.
• Rommet må være tilstrekkelig ventilert
hvis hetten anvendes sammen med
andre apparater som forbrenner gass
eller annet brensel.
• Hetten må rengjøres ofte både
innvendig og utvendig (MINST EN GANG
I MÅNED), ta hensyn til informasjonene
skrevet i bruksanvisning og vedlikehold
håndbok.
• Manglende overholdelse av rengjørings
indikasjon samt som erstatning og
rengjør av filter kan føre til brann fare.
• Det er strengt forbudt å lage flambert
mat under hetten.
• Bruk kun samme type lyspære som
indikeres i avsnittet vedlikehold/utbytting
av lyspære i denne veiledningen når
lyspæren skal byttes ut.
Frie flammer kan skade filtrene og
medføre brann og må derfor alltid
unngås.
Frityrsteking må overvåkes for å unngå at
oljen blir for varm og antennes.
VÆR OPPMERKSOM: Hettens
tilgjengelige deler kan bli varme når
koketoppen er i drift.
• Ikke kobl apparatet til strømnettet før
installasjonen er helt ferdig.
• Når det gjelder tekniske mål og sikkerhet for røykuttak, følg
nøye alle lokale forskrifter og regler.
• Oppsugd luft må ikke føres inn i et rør som benyttes som
uttak for apparater med gassforbrenning eller annen brensel.
• Ikke bruk hetten uten lyspære eller med feilmontert lyspære,
da det finnes fare for elektriske støt.
Ikke bruk hetten med feilmontert rist!
Hetten må ALDRI brukes som støtteflate, med mindre dette er
uttrykkelig indikert.
• Bruk kun de festeskruene som leveres sammen med
apparatet for å utføre installasjonen eller, hvis de ikke
utleveres, kjøp riktige skruer.
• Bruk riktig lengde på skruene som er oppført i
Installasjonsveiledningen.
• Vennligst ta kontakt med et autorisert servicesenter eller
lignende kvalifisert personell hvis man er i tvil.
VÆR OPPMERKSOM!
• Manglende installasjon av skruer og festeanordninger
i samsvar med disse instruksjonene kan føre til
elektriske farer.
• Ikke bruk tidsmåler, timer, separat fjernkontroll eller
andre typer anordninger som aktiveres automatisk.
51
Dette apparatet er merket i konformitet med EU-direktivet
2012/19/EC, Waste Electrical and Electronic Equipment
(WEEE). Ved å forsikre seg om at dette produktet kasseres
forskriftsmessig, bidrar brukeren med å forebygge mulige
negative miljø- og helsekonsekvenser.
Symbolet
på produktet eller på papirer som følger med
viser at dette produktet ikke må behandles som vanlig
husholdningsavfall, men må leveres til et egnet
gjenvinningssenter for elektrisk og elektronisk avfall. Produktet
må kasseres i henhold til lokale normer for kassering av avfall.
For videre informasjon om behandling, gjenvinning og
resirkulering av dette produktet kan du kontakte egnet lokalt
kontor, renovasjonskontoret for husholdningsavfall eller
butikken hvor du kjøpte produktet.
Apparatet er utformet, testet og produsert i henhold til:
• Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.
• Elektromagnetisk kompatibilitet EMC: EN 55014-1; CISPR
14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC
61000-3-3.
Forslag til riktig bruk for å redusere miljøpåvirkning: Skru PÅ
ventilatorhetten på minimum hastighet når du starter
matlagingen og lå den holdes i gang i noen minutter etter at
matlagingen er ferdig. Øk hastigheten kun ved store mengder
røyk og damp og bruk boost-hastighet(er) kun i ekstreme
situasjoner. Skift ut kullfilter når det er nødvendig for å
opprettholde optimal effektivitet for odørreduksjon. Rengjør
fettfilter når det er nødvendig for å opprettholde optimal
effektivitet for fettfilter. Bruk maksimum diameter på
kanalsystemet som er angitt i denne bruksanvisningen for å
optimalisere effektivitet og minimere støy.
Bruksmåte
Ventilatorhetten er laget for å brukes med direkte avtrekk der
avtrekksluften føres ut i friluft, eller med resirkulering av
avtrekksluften.
Avtrekksversjon
Dampene føres ut i friluft gjennom et avløpsrør som er festet
til koblingsflensen.
MERK!
Avløpsrøret er ikke medlevert, men må kjøpes separat.
Diameteren i avløpsrøret må tilsvare diameteren på
tilslutningsringen.
MERK!
Hvis ventilatoren er utstyrt med kullfiltre, må disse fjernes.
Koble ventilatoren til rør og avtrekksåpning i veggen med en
diameter tilsvarende luftuttaket (koblingsflensen).
Bruk av rør og avtrekksåpning på veggen med en mindre
diameter, vil medføre en minsking i avtrekksytelsene og en
drastisk økning av støyen.
Ethvert ansvar gjeldende dette fraskrives derfor.
! Bruk et så kort rør som mulig.
! Bruk et rør med færrest mulig vinkler (vinkelen må aldri
være skarpere enn 90°).
! Unngå drastiske endringer i rørets tverrsnitt.
Filterversjon
Luften som suges opp blir renset, og fett og lukter fjernes før
den føres tilbake i rommet. Hvis man vil bruke ventilatoren i
denne versjonen, er det nødvendig å installere et ekstra
filtersystem basert på aktivt kull.
Installasjon
Minimumsavstanden mellom koketoppen og undersiden av
kjøkkenventilatoren må ikke være på mindre enn 50cm når
det gjelder elektriske kokeplater og
50cm når det
gjelder
gassblus
s og kombinerte koketopper.
Dersom bruksanvisningen for et gasskokeapparat
opererer med en større avstand, må denne overholdes.
Elektrisk tilslutning
Nettspenningen må være i samsvar med den elektriske
spenningen som angis på typeskiltet inne i ventilatoren. Hvis
det følger med støpsel, kobles ventilatoren til en lett
tilgjengelig stikkontakt som er godkjent i henhold til gjeldende
normer. Stikkontakten må være lett tilgjengelig også etter
installasjonen. Hvis det ikke følger med støpsel (direkte
kobling til strømnettet), eller stikkontakten selv etter
installasjonen ikke er lett tilgjengelig, må man sette på en
godkjent topolet bryter som garanterer fullstendig frakobling
fra strømnettet i situasjonene som oppstår i kategorien
overspenning III, i henhold til installasjonsreglene.
MERK!
Før man kobler ventilatorens strømkrets til strømnettet og
fastslår at alt fungerer korrekt, må man alltid kontrollere at
strømledningen er korrekt montert.
Merk! Strømledningen må skiftes ut av autorisert teknisk
service eller av en elektriker.
Montering
Denne kjøkkenviften er designet for å feste i et skap eller på
en annen type støtte.
Før installasjonen:
• Kontroller at produktet har passe størrelse i forhold til
plassen du har valgt å installere det på.
• Ta vekk det aktive kullfilteret/de aktive kullfiltrene dersom
ventilatoren er utstyrt med dette/disse. (se også
tilhørende paragraf). Dette/disse gjenmonteres bare om
man vil bruke ventilatoren med resirkulering av luften.
• Kontroller at det ikke ligger igjen tilbehørsutstyr (f.eks.
52
poser med skruer, garantipapir, o.s.v.) inne i
ventilatorhetten etter transporten. Ta det i så fall ut og ta
vare på det.
Funksjon
1 Motor ON/OFF
Når man trykker på denne knappen, starter ventilatoren i
hastighet 1.
Når man trykker på denne knappen mens ventilatoren er
påslått, går den over i avslått tilstand OFF.
2 Øking av hastighet
Når man trykker på denne knappen, går ventilatoren over
fra avslått tilstand OFF til hastighet 1.
Når man trykker på denne knappen mens ventilatoren er
påslått ON, øker motorhastigheten fra hastighet 1 til
intensiv hastighet.
For hver hastighet vil det tilsvarende led-lyset slå seg på.
Hastighet 1 led-lys L1
Hastighet 2 led-lys L2
Hastighet 3 led-lys L3
Intensiv hastighet led-lys L4 (blinkende)
Den intensive hastigheten er tidsinnstilt. Standard
tidsinnstilling er på 5 minutter. Når tiden er ute, stiller
ventilatoren seg i hastighet 2.
For å deaktivere funksjonen før tiden er ute, skal man
trykke på knapp 2; da stiller ventilatoren seg i hastighet 1;
hvis man derimot trykker på knapp 1, slår ventilatoren
seg av.
3 Lys ON/OFF
4 Tidsinnstilling av hastighet
5 Indikator for funksjonsstatus
Tidsinnstilling av hastighet
Tidsinnstilling av hastighet aktiveres ved å trykke på knapp 4;
når tiden er ute, slår ventilatoren seg av.
Tidsinnstillingen er programmert som følger:
Hastighet 1 - 20 minutter (led-lys L1 blinker)
Hastighet 2 - 15 minutter (led-lys L2 blinker)
Hastighet 3 - 10 minutter (led-lys L3 blinker)
Intensiv hastighet - 5 minutter (led-lys L4 blinker)
Når man trykker på knapp 1 under tidsinntillingen, slår
ventilatoren seg av; hvis man trykker på knapp 2 eller 4, går
ventilatoren tilbake til den innstilte hastigheten.
Signal for skittent fettfilter
Etter 40 brukstimer slår led-lyset L5 seg på.
Når dette signalet slås på, trenger det installerte fettfilteret å
vaskes.
Hold knapp 1 inntrykt i tre sekunder for å tilbakestille signalet.
Signal for skittent kullfilter
Etter 160 brukstimer blinker led-lyset L5.
Når dette signalet slås på, må det innstilte kullfilteret skiftes ut.
Hold knapp 1 inntrykt i tre sekunder for å tilbakestille signalet.
Dersom det skulle gis signal for begge filtrene samtidig, vil
led-lyset L5 vise begge alarmene ved alternerende å lyse fast
i 3 sekunder, og deretter blinke 3 ganger.
Man tilbakestiller signalene ved å utføre den overfor
beskrevne prosedyren 2 ganger.
Første gang tilbakestilles signalet for fettfilteret, og andre gang
tilbakestilles signalet for kullfilteret.
I standardmodus er ikke signalet for skittent kullfilter aktivert.
Dersom man bruker ventilatoren med resirkulering av luften,
er det nødvendig å aktivere signalet for skittent kullfilter.
Aktivering av signalet for skittent kullfilter:
Sett ventilatoren på OFF og hold knappene 1 og 4 inntrykt
samtidig i 3 sekunder.
Led-lysene L1 og L2 blinker i 5 sekunder.
Deaktivering av signalet for kullfilteret:
Sett ventilatoren på OFF og hold knappene 1 og 4 inntrykt
samtidig i 3 sekunder.
Led-lyset L1 blinker i 2 sekunder.
Temperaturalarm
Ventilatoren er utstyrt med en temperatursensor som aktiverer
motoren i hastighet 3 dersom temperaturen rundt
kommandoknappene blir for høy.
Alarmen vises ved at led-lysene L1, L2, L3 begynner å blinke
i sekvens.
Denne tilstanden blir værende helt til temperaturen senker seg
til under alarmterskelen.
Man kan avbryte denne modusen ved å trykke på knapp 1
eller 2.
Sensoren kontrollerer romtemperaturen rundt displayet hvert
30. sekund.
Vedlikehold
Rengjøring
Til rengjøring skal det KUN benyttes en klut fuktet med et
nøytralt rengjøringsmiddel. VERKTØY ELLER APPARATER
SKAL IKKE BRUKES TIL RENGJØRING!
Unngå bruk av slipende eller etsende produkter. ALKOHOL
SKAL IKKE BRUKES!
Panel
Fig. 2-3-8-9
Vedlikehold av panelet
Demontering:
a. trekk panelet (FREMSIDEN) kraftig nedover
b. hekt det av de bakre hengslene.
Rengjøring:
53
Panelet for oppsuging skal rengjøres med samme hyppighet
som fettfilteret. Bruk en fuktig klut med nøytralt flytende
rengjøringsmiddel.
Unngå bruk av slipende rengjøringsmidler. IKKE BRUK
ALKOHOL!
Montering:
Panelet skal henges på fra baksiden og festes på fremsiden
(magnetfeste).
Bemerk! undersøk alltid at panelet er godt festet på plass.
Fettfilteret
Fig. 2-9
Fanger kokefettpartikler.
Fettfilteret må rengjøres en gang i måneden uten bruk av
aggressive rengjøringsmidler, for hånd eller i oppvaskmaskin
ved lav temperatur og med kort syklus.
Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen,
men dets filterkarakteristikker endres absolutt ikke.
For å demontere fettfilteret må man dra i fjærhåndtaket.
Kullfilter (kun med resirkulering av luften)
Fig.7
Holder tilbake ubehagelige lukter fra matlaging.
Kullfilteret må skiftes ut hver 4. måned ved middels bruk av
ventilatoren, og oftere hvis ventilatoren brukes mye.
Det kan IKKE vaskes eller benyttes om igjen
Sirkulært kullfilter
Sett et på hver side som skal dekke begge
beskyttelsesgitrene til motorens rotor, og drei med urviseren.
Drei mot urviseren for å demontere.
Utskifting av lyspærer
Ventilatoren er utstyrt med et belysningssystem basert på
LED-teknologi.
LED-lysene garanterer optimal belysning, har opptil 10 ganger
lengre varighet enn tradisjonelle lyspærer og tillater en
strømsparing på 90 %.
Henvend deg til teknisk service når LED-pærene skal skiftes
ut.
54
DA - Bruger- og monteringsvejledning
Overhold venligst alle instruktioner i denne vejledning.
Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl,
skader eller brande forårsaget af apparatet, men afledt af
manglende overholdelse af instruktionerne i denne vejledning.
Emhætten er beregnet til udsugning af røg og damp fra
madlavning, og må kun benyttes til almindelig husholdning.
• Det er vigtigt at opbevare denne vejledning, så man får
mulighed for at læse den senere. Ved viseresalg,
overdragelse eller flytning skal man sørge for, at
vejledningen følger emhætten.
• Læs instruktionerne omhyggeligt: der findes vigtige
oplysninger om installering, brug og sikkerhed.
• Der må ikke udføres elektriske eller mekaniske
ændringer på emhætten eller på udslipsrørene.
• Undersøg at ingen komponenter er beskadiget, før
apparatet installeres. Kontakt forhandleren og undlad at
fortsætte med installeringen, hvis der påvises
beskadigelser.
Bemærk: Dele, der er markeret med symbolet ”(*)”, er
ekstraudstyr, der kun findes på visse modeller eller ikke
medfølgende dele, som kan købes separat.
Advarsler
• Før deres foretages nogen form for
indgreb i forbindelse med rengøring og
vedligeholdelse skal forbindelsen til
strømforsyningen afbrydes ved at trække
stikket ud eller ved at slukke for boligens
hovedafbryder.
• For indgreb i forbindelse med
installation og vedligeholdelse skal der
bruges arbejdshandsker.
• Apparatet må kun anvendes af børn
under 8 år eller af personer med nedsatte
fysiske eller mentale evner, eller som
ikke har den nødvendige erfaring og
kendskab til det, hvis de er under opsyn,
eller såfremt de har modtaget de
nødvendige anvisninger til sikker brug af
apparatet og kender de dermed
forbundne risici.
• Det er nødvendigt at holde øje med, at
børnene ikke leger med opladeren.
• Rengøring og vedligeholdelse må ikke
udføres af børn uden opsyn.
• Lokalet skal være udstyret med
tilstrækkelig ventilation, hvis emhætten
bruges samtidig med andre
forbrændingsapparatet , der drives af gas
eller andre brændstoffer.
• Emhætten skal rengøres med hyppige
mellemrum, både indvendigt og
udvendigt (MINDST EN GANG OM
MÅNEDEN).
• Overhold under alle omstændigheder
anvisningerne i
vedligeholdelsesvejledningen.
Manglende overholdelse af emhættens
rengøringsforskrifter og af filtrenes
udskiftning og rengøring medfører fare
for brand. Det er strengt forbudt at
tilberede mad under åben ild under
emhætten.
• Ved udskiftning af pæren må du kun
anvendes den type lyspære, der er
angivet i afsnittet om
vedligeholdelse/udskiftning af pære i
denne manual.
Brug af åben ild er skadeligt for filtrene
og kan medføre en brand, og det skal
derfor for enhver pris undgås.
Friturestegning skal udføres under
overvågning for at undgå, at olien
overophedes og antændes.
PAS PÅ! Når kogepladen er i brug, kan
emhættens tilgængelige dele blive meget
varme.
• Apparatet må ikke tilsluttes
strømforsyningen, før installationen er
helt fuldført.
• Hvad angår de anviste tekniske og sikkerhedsmæssige
forholdsregler til udledning af røg, skal du omhyggeligt
overholde de lokale myndigheders forskrifter.
• Den udsugede luft må ikke tilføres en skakt, der bruges til
udledning af røg fra forbrændingsapparater, der fungerer med
gas eller andre brændstoffer.
• Du må ikke bruge eller efterlade emhætten uden korrekt
monterede pærer for at undgå en risiko for elektrisk stød.
• Brug aldrig emhætten uden en korrekt monteret rist!
• Emhættens overflade må ALDRIG anvendes som
afsætningsplade, med mindre dette er udtrykkeligt angivet.
• Brug kun de medfølgende fastspændingsskruer til produktet i
forbindelse med installationen eller – såfremt de ikke
medfølger – skal du indkøbe den korrekte type skruer.
55
• Brug skruer af korrekt længde, som anført i
installationsvejledningen.
• I tvivlstilfælde bør du kontakte dit autoriserede servicecenter
eller en kvalificeret tekniker.
ADVARSEL!
• Hvis der ikke monteres de skruer og
fastspændingsanordninger som angivet i disse
anvisninger, kan der opstå risiko for elektriske
problemer.
• Brug ikke sammen med en programmeringsenhed,
timer, separat fjernbetjening eller andre enheder, der
aktiveres automatisk.
Dette apparat er mærket i overensstemmelse med det
Europæiske Direktiv 2012/19/EC, Waste Electrical and
Electronic Equipment (WEEE).
Elektrisk og elektronisk udstyr indeholder materiale,
komponenter og stoffer, der kan være skadelige for
menneskers sundhed og for miljøet, hvis kasseret elektrisk og
elektronisk udstyr ikke håndteres korrekt.
Elektrisk og elektronisk udstyr er mærket med nedenstående
overkrydsede skraldespand
. Den symboliserer, at
elektrisk og elektronisk udstyr ikke må bortskaffes sammen
med usorteret husholdningsaffald, men indsamles særskilt.
Alle kommuner har etableret indsamlingsordninger, hvor
elektrisk og elektronisk udstyr gratis kan afleveres af borgerne
på genbrugsstationer og andre indsamlingssteder eller bliver
afhentet direkte fra husholdningerne. Nærmere information
kan fås hos kommunens tekniske forvaltning.
Produktet er designet, testet og produceret i henhold til:
• Sikkerhed: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Kapacitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt
anvendelse til reducering af miljøbelastning: Indstil ON på
emhættens laveste hastighed, når du begynder at lave mad
og sluk den først et par minutter efter endt madlavning.
Forhøj kun hastigheden ved meget røg og damp. Anvend kun
boost hastigheden i tilfælde, hvor det er nødvendigt. Udskift
kulfilteret/kulfiltrene, når det er nødvendigt for at bibeholde
udsugningseffektiviteten. Rens fedtfilteret/fedtfiltrene, når det
er nødvendigt for at bibeholde filtereffektiviteten. Anvend det
største kabelsystemdiameter til optimering af effektiviteten og
til minimering af støjen.
Brug
Emhætten er udviklet til brug i den sugende udgave med
ekstern udledning eller i den filtrerende udgave med intern
recirkulation.
Udsugningsudgave
Dampen ledes udenfor vha. et aftræksrør fastgjort til
samleflangen.
OBS!
Udledningsrøret leveres ikke, og skal købes.
Aftræksrørets diameter skal svare til diameteren på
forbindelsesringen.
OBS!
Hvis emhætten er udstyret med kulfiltre, skal disse filtre
fjernes.
Tilslut emhætten til aftræksrør og aftrækshullet i væggen, som
skal have en diameter, der passer til luftudsugningen
(studsflange).
Hvis rør og hul har en mindre diameter, forringes
udsugningskapaciteten og støjen øges betydeligt.
Producenten fralægger sig ethvert ansvar i forbindelse
hermed.
! Benyt et rør, der er så kort som muligt.
! Benyt et rør, der har så få kurver som muligt (max. vinkel
på kurven: 90°).
! Undgå drastiske ændringer i rørets tværsnit.
Filtrerende udgave
Den indsugede luft affedtes og lugten fjernes, før luften
sendes tilbage i lokalet. For at benytte emhætten i denne
udgave skal der monteres et supplerende filtreringssystem
baseret på aktivt kul.
Installering
Minimumsafstanden mellem kogegrejets støtteoverflade på
komfuret og den nederste del af emhætten må ikke være
under 50cm ved elektriske kogeplader, og ikke under
50cm
ved gasblus eller komfurer med både gasblus og elektriske
kogeplader.
Hvis gaskomfurets vejledning angiver en større afstand,
skal dette overholdes.
Elektrisk tilslutning
Netspændingen skal svare til spændingen vist på typeskiltet
internt i emhætten. Hvis emhætten er udstyret med et stik,
skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i
overensstemmelse med de gældende standarder.
Stikkontakten skal også være let tilgængelig efter
installeringen. Hvis emhætten ikke er udstyret med et stik
(direkte tilslutning til elnettet), eller hvis stikket ikke findes i et
område, der også er let tilgængeligt efter installeringen, skal
der monteres en topolet afbryderkontakt i overensstemmelse
med standarderne, der sørger for fuld afbrydelse fra elnettet i
tilfælde af forhold i overspændingskategori III, og i
overensstemmelse med reglerne for elektriske installationer.
OBS!
56
Undersøg altid, at netkablet er blevet monteret rigtigt, før
emhættens kredsløb tilsluttes forsyningsnettet og der udføres
kontrol af korrekt funktion.
Obs! forsyningsledningen må udelukkende udskiftes af den
autoriserede tekniske service, så alle risici kan undgås.
Montering
Denne type emhætte skal indbygges i et skab eller en anden
form for støttestruktur.
Før installering:
• Undersøg at det købte produkt har passende
dimensioner til det valgte installeringssted.
• Fjern det/de aktive kulfilter/kulfiltre, hvis de leveres med
emhætten (læs også det relevante afsnit). Dette/disse
filter/filtre skal kun genmonteres, hvis man ønsker at
anvende emhætten i den filtrerende udgave.
• Sørg for, at der ikke (af transporthensyn) er tilbehør
internt i emhætten (for eksempel poser med skruer,
garantier etc.); hvis dette er tilfældet, skal det fjernes og
opbevares.
Funktion
1 ON/OFF motor
Ved tryk på knappen startes emhætten med hastighed 1.
Ved tryk på knappen under funktion, stilles emhætten på
OFF.
2 Øgning af hastighed
Ved tryk på knappen skifter emhætten fra OFF til
hastighed 1.
Ved tryk på knappen (emhætte på ON) øges
motorhastigheden fra hastighed 1 til den intensive
hastighed.
Hver hastighed medfører tænding af den tilhørende
lysdiode.
Hastighed 1 lysdiode L1
Hastighed 2 lysdiode L2
Hastighed 3 lysdiode L3
Intensiv hastighed lysdiode L4 (blinkende)
Den intensive hastighed er tidsindstillet. Den normale
tidsindstilling er på 5 minutter, hvorefter emhætten skifter
til hastighed 2.
For at slukke funktionen, før udløb af den indstillede tid,
skal der trykkes på tast 2, hvorefter emhætten skifter til
hastighed 1; ved tryk på tast 1 slukkes emhætten.
3 ON/OFF lys
4 Tidsindstilling af hastighed
5 Viser for funktionstilstand
Tidsindstilling af hastighed
Tidsindstilling af hastighederne tilsluttes ved tryk på tast 4; når
tidsindstillingen udløber, slukkes emhætten.
Tidsindstillingen er opdelt på følgende måde:
Hastighed 1 - 20 minutter (lysdiode L1 blinker)
Hastighed 2 - 15 minutter (lysdiode L2 blinker)
Hastighed 3 - 10 minutter (lysdiode L3 blinker)
Intensiv hastighed - 5 minutter (lysdiode L4 blinker)
Under tidsindstillet funktion medfører tryk på tast 1, at
emhætten slukkes; hvis der trykkes på tast 2 eller 4, vender
emhætten tilbage til den indstillede hastighed.
Signalering fra fedtfilter
Efter 40 funktionstimer tændes lysdiode L5.
Når denne signalering tændes, skal det monterede fedtfilter
vaskes.
Hold tast 1 trykket i 3 sekunder for at tilbagestille
signaleringen.
Signalering fra kulfilter
Efter 160 funktionstimer blinker lysdiode L5.
Når denne signalering tændes, skal det monterede kulfilter
udskiftes.
Hold tast 1 trykket i 3 sekunder for at tilbagestille
signaleringen.
Hvis begge filtre signalerer samtidigt, viser lysdiode L5
alarmerne vekselvist, og forbliver tændt i 3 sekunder, for
derefter at blinke 3 gange.
Reset sker ved at udføre ovenstående procedure 2 gange.
Første gang tilbagestilles signaleringen fra fedtfilteret, og
anden gang tilbagestilles signaleringen fra kulfilteret.
På standard-funktionen er signaleringen fra kulfilteret ikke
tilsluttet.
Hvis man anvender emhætten i den filtrerende udgave, skal
signaleringen fra kulfilteret tilsluttes.
Tilslutning af signalering fra kulfilter:
Stil emhætten på OFF og hold tasterne 1 og 4 trykket
samtidigt i 3 sekunder.
Lysdioderne L1 og L2 blinker i 5
sekunder.
Afbrydelse af signalering fra kulfilter:
Stil emhætten på OFF og hold tasterne 1 og 4 trykket
samtidigt i 3 sekunder.
Lysdioden L1 blinker i 2 sekunder.
Temperatur-alarm
Emhætten er udstyret med en temperatursensor, der starter
motoren på 3. hastighed, hvis temperaturen i betjenings-
området er for høj.
Alarmtilstanden vises med blink fra lysdioderne L1, L2, L3 i
sekvens.
Denne tilstand fortsætter, indtil temperaturen falder ned under
alarmtærsklen.
Man kan afbryde funktionen ved at trykke på tasten 1 eller 2.
Sensoren undersøger temperaturen i display-området hver 30
57
sekunder.
Vedligeholdelse
Rengøring
Ved rengøring må der UDELUKKENDE anvendes en klud
fugtet med neutrale, milde rengøringsmidler i flydende form.
ANVEND IKKE VÆRKTØJ ELLER ANDET UDSTYR TIL
RENGØRING.
Undgå brug af produkter indeholdende slibemidler BENYT
ALDRIG SPRIT!
Panel
Fig. 2-3-8-9
Vedligeholdelse af panelet
Afmontering:
a. træk panelet (FORSIDE) kraftigt nedad.
b. tag panelet af de bagerste hængsler.
Rengøring:
Udsugningspanelet skal rengøres med samme frekvens som
fedtfilteret; benyt en klud fugtet med milde rengøringsmidler i
væskeform.
Undgå brug af produkter der indeholder slibemidler. BENYT
ALDRIG SPRIT!
Montering:
Panelet skal hægtes fast bagpå, og fastgøres foran
(magnetfastgøring).
Obs! undersøg altid, at panelet er korrekt fastgjort i lejet.
Fedtfilter
Fig. 2-9
Tilbageholder de fedtpartikler, der dannes under
tilberedning af mad.
Fedtfilteret skal rengøres én gang om måneden med milde
rengøringsmidler; filteret kan også vaskes i opvaskemaskine
ved lav temperatur og på et kort opvaskeprogram.
Ved vask i opvaskemaskinen kan metal-fedtfilteret blive
misfarvet, men dette vil ikke have negativ indflydelse på dets
filtrerende egenskaber.
Træk i fjederhåndtaget for at afmontere fedtfilteret.
Kulfilter (kun den filtrerende udgave)
Fig.7
Filteret opfanger lugt fra madlavning.
Kulfilteret skal udskiftes hver 4. Måned, hvis emhætten ikke
benyttes intensivt, eller oftere.
Kulfilteret kan IKKE vaskes eller genanvendes.
Rundt kulfilter
Læg et filter til dækning i hver side af beskyttelsesristene for
motorens drejehjul, og drej derefter med uret.
Ved afmontering skal man dreje mod uret.
Udskiftning af lyspærerne
Emhætten er udstyret med et belysningssystem baseret på
lysdiode-teknologi.
Lysdioderne sikrer optimal belysning, holdbarhed op til 10
gange længere end almindelige pærer, og de giver mulighed
for at spare 90% elektricitet.
Ved udskiftning bedes man kontakte den tekniske
servicetjeneste.
58
PL - Instrukcja montażu i obsługi
Przy przeprowadzaniu instalacji urządzenia należy
postępować według wskazówek podanych w niniejszej
instrukcji. Producent uchyla się od wszelkiej
odpowiedzialności za uszkodzenia wynikłe na skutek instalacji
niezgodnej z informacjami podanymi w niniejszej instrukcji.
Okap służy do zasysania oparów kuchennych i jest
przeznaczony wyłącznie do użytku domowego.
• Należy zachować instrukcję obsługi aby móc z niej
skorzystać w każdej chwili. W przypadku sprzedaży
urządzenia lub przeprowadzki, należy upewnić się, że
dołączono do niego instrukcję obsługi.
• Uważnie zapoznać się z treścią instrukcji obsługi, która
dostarcza dokładne informacje dotyczące instalacji,
użytkowania i pielęgnacji urządzenia..
• Nie dokonywać zmian elektrycznych czy mechanicznych
w urzą
dzeniu lub na przewodach odprowadzający
ch.
• Przed przystąpieniem do montażu urządzenia należy
sprawdzić czy któraś z jego części składowych nie jest
uszkodzona. Jeśli tak, należy skontaktować się ze
sprzedawcą i zaprzestać kontynuowania instalacji.
NB.: Elementy oznaczone symbolem
„(*)” są dodatkowymi
akcesoriami dostarczonymi tylko z niektórymi modelami lub
oddzielnymi elementami, które można zakupić.
Ostrzeżenia
• Przed każdym rozpoczęciem
czyszczenia lub konserwacji należy
odłączyć okap od zasilania elektrycznego
poprzez wyciągnięcie wtyczki lub
odłączenie głównego bezpiecznika
pomieszczenia.
• W trakcie wykonywania wszystkich prac
instalacyjnych i konserwacyjnych należy
używać rękawice robocze.
• Urządzenie może być używane przez
dzieci w wieku nie niższym niż 8 lat oraz
osoby o ograniczonej zdolności fizycznej,
czuciowej lub psychicznej lub
pozbawione doświadczenia czy
niezbędnej wiedzy, pod warunkiem, że
pozostaną pod nadzorem lub zostaną
poinstruowane o bezpiecznym używaniu
urządzenia i zrozumieją
niebezpieczeństwa z nim związane.
Dzieci powinny być pilnowane, aby nie
bawiły się urządzeniem.
• Czyszczenie i konserwacja nie może
być wykonywana przez dzieci
pozostawione bez opieki.
• Pomieszczenie, w którym
zainstalowany jest okap powinno
posiadać odpowiednią wentylację, kiedy
jest on używany jednocześnie z innymi
urządzeniami zasilanymi gazem lub
innymi paliwami.
• Okap powinien być często czyszczony
zarówno wewnętrznie jak i na zewnątrz
(PRZYNAJMNIEJ RAZ NA MIESIĄC),
należy bezwzględnie przestrzegać
wskazówek zawartych w instrukcji
konserwacji. Nieprzestrzeganie zasad
czyszczenia okapu oraz wymiany i
czyszczenia filtrów może spowodować
ryzyko powstania pożaru.
• Jest surowo zabronione
przygotowywanie posiłków z płomieniem
pod okapem.
• Aby wymienić lampkę należy użyć
wyłącznie ten rodzaj lampki, który został
wskazany w rozdziale
konserwacja/wymiana lampki w niniejszej
instrukcji.
Używanie wolnego płomienia jest
szkodliwe dla filtrów i może spowodować
pożary, dlatego należy tego unikać w
każdym przypadku.
Smażenie musi być wykonywane pod
kontrolą, aby uniknąć zapalenia się
rozgrzanego oleju.
UWAGA: Kiedy powierzchnia do
gotowania jest włączona dostępne części
okapu mogą sią rozgrzać.
• Nie podłączać urządzenia do sieci
elektrycznej dopóki instalacja nie
zostanie całkowicie zakończona.
• Jeśli chodzi o normy techniczne i bezpieczeństwa, których
należy przestrzegać podczas wydalania oparów należy
rygorystycznie przestrzegać zasad przewidzianych w
regulaminie właściwych organów lokalnych.
• Zasysane powietrze nie może być przekazane do kanału
używanego do wydalania oparów wytworzonych przez
urządzenia spalania gazów lub innych paliw.
59
• Nie należy używać ani pozostawiać okapu pozbawionego
poprawnie zamontowanych lampek w związku z możliwością
porażenia prądem.
• Nigdy nie używać okapu bez poprawnie zamontowanej
kratki!
• Okap nie może być NIGDY używany, jako płaszczyzna
oparcia, o ile nie zostało to wyraźnie wskazane.
• Należy używać do instalacji wyłącznie śrub mocujących
będących na wyposażeniu z produktem lub jeśli ich nie ma na
wyposażeniu, zakupić właściwy rodzaj śrub.
• Używać śrub o odpowiedniej długości, które są opisane w
Przewodniku do instalacji.
• W razie wątpliwości, skontaktować się z odnośnym
autoryzowanym centrum obsł
ugi lub z wykwalifikowanym
personelem.
UWAGA!
• Niezainstalowanie śrub i urządzeń mocujących
zgodnie z instrukcją może spowodować zagrożenia
natury elektrycznej.
• Nie stosować w połączeniu z oddzielnym
programatorem, timerem, zdalnym sterowaniem lub
każdym innym urządzeniem, które uaktywnia się
automatycznie.
Niniejsze urządzenie posiada oznaczenia zgodnie
z Dyrektywą Unijną 2012/19/EC w sprawie zużytego sprzętu
elektrycznego i elektronicznego (WEEE).
Zapewniając prawidłowe złomowanie niniejszego urządzenia,
przyczynią się Państwo do ograniczenia ryzyka wystąpienia
negatywnego wpływu produktu na środowisko i zdrowie ludzi,
które mogłoby zaistnieć w przypadku niewłaściwej utylizacji
urządzenia.
Symbol
na urządzeniu lub opakowaniu oznacza, że
tego produktu nie można traktować jak innych odpadów
komunalnych. Należy oddać go do właściwego punktu zbiórki i
recyklingu sprzętów elektrycznych i elektronicznych.
Właściwa utylizacja i złomowanie pomaga w eliminacji
niekorzystnego wpływu złomowanych urządzeń na
środowisko oraz zdrowie. Aby uzyskać szczegółowe dane
dotyczące możliwości recyklingu niniejszego urządzenia,
należy skontaktować się z lokalnym urzędem miasta,
służbami oczyszczania miasta lub sklepem, w którym produkt
został zakupiony.
Urządzenie zostało zaprojektowane, przetestowane i
wyprodukowane zgodnie z następującymi warunkami:
• Bezpieczeństwo: EN/IEC 60335-1; EN/IEC 60335-2-31,
EN/IEC 62233.
• Wydajność: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3.
Sugestie dotyczące prawidłowego użytkowania w celu
zmniejszenia wpływu na środowisko:
Włączy
ć oka
p na minimalne obroty w momencie rozpoczęcia
gotowania i zostawić go włączony przez kilka minut po
zakończeniu gotowania. Zwiększać obroty jedynie w
przypadku dużej ilości dymu i pary oraz używać wysokich
obrotów tylko w ekstremalnych sytuacjach. W razie potrzeby
wymienić filtr/filtry węglowe, aby utrzymać dobrą skuteczność
redukcji zapachów. W razie konieczności wyczyścić filtr/filtry
smaru, aby utrzymać dobrą wydajność filtra smaru. Używać
maksymalnej średnicy systemu wentylacyjnego wskazanej w
niniejszej instrukcji, w celu optymalizacji wydajności i
minimalizacji hałasu.
Obsługa
Urządzenie można używać jako wyciąg (odprowadzanie
oparów na zewnątrz) bądź jako pochłaniacz (opary są
filtrowane i odprowadzane z powrotem do pomieszczenia).
Wersja wyciągowa
Opary są usuwane na zewnątrz rurą odprowadzającą
zamocowaną do kołnierza łączeniowego.
UWAGA!
Rura odprowadzająca nie jest dostarczona w komplecie z
urządzeniem i należy ją zakupić.
Średnica rury odprowadzającej musi być równa średnicy
kołnierza łączeniowego.
UWAGA!
Jeśli okap jest zaopatrzony w filtry węglowe, to muszą one
zostać zdjęte.
Podłączyć okap do przewodu wentylacyjnego rurą
odprowadzającą o średnicy odpowiadającej rozmiarowi wylotu
z okapu (kołnierz łączeniowy).
Użycie przewodów o mniejszym przekroju powoduje
zmniejszenie zdolności zasysania oraz drastyczne
zwiększenie hałaśliwości okapu.
Producent, zatem, nie ponosi żadnej odpowiedzialności za ten
stan.
! Używać jak najkrótszego przewodu.
! Używać przewodu o jak najmniejszej liczbie zagięć
(maksymalny kąt zagięcia: 90°).
! Unikać radykalnych zmian przekroju przewodu.
Wersja filtrująca
Aby używać okapu w tej wersji należy zainstalować filtr
węglowy.
Można go kupić u sprzedawcy.
Zasysane powietrze jest oczyszczane z tłuszczu i zapachów
zanim zostanie zwrócone do pomieszczenia przez kratki w
górnej osłonie komina.
Instalacja okapu
Minimalna odległość między powierzchnią, na której znajdują
się naczynia na urządzeniu grzejnym a najniższą częścią
60
okapu kuchennego powinna wynosić nie mniej niż 50cm w
przypadku kuchenek elektrycznych i nie mniej niż 50cm w
przypadku kuchenek gazowych lub typu mieszanego.
Jeżeli w instrukcji zainstalowania kuchni gazowej podana
jest większa odległość, należy dostosować się do takich
wskazań.
Podłączenie elektryczne
Napięcie sieciowe musi odpowiadać napięciu wskazanemu na
tabliczce umieszczonej w wewnętrznej części okapu. Jeśli
okap jest wyposażony we wtyczkę, należy ją podłączyć do
gniazdka zgodnego z obowiązującymi normami i
umieszczonego w łatwo dostępnym miejscu, również po
zakończonej instalacji.
Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie
podłączenie do sieci) lub wtyczka nie znajduje się w łatwo
dostępnym miejscu, również po zakończonej instalacji, należy
zastosować znormalizowany wyłącznik dwubiegunowy, który
umożliwi całkowite odcięcie od sieci elektrycznej w warunkach
nadprądowych kategorii III, zgodnie z zasadami instalacji.
UWAGA!
Przed ponownym podłączeniem obwodu okapu do zasilania i
sprawdzeniem poprawności jego działania należy się zawsze
upewnić, czy przewód zasilający jest prawidłowo
zamontowany.
Uwaga! Jeżeli przewód zasilający nieodłączalny ulegnie
uszkodzeniu, to powinien on być wymieniony u wytwórcy lub
w specjalistycznym zakładzie naprawczym albo przez
wykwalifikowaną osobę w celu uniknięcia zagrożenia.
Instalacja okapu
Ten typ okapu jest przeznaczony do zabudowy w szafce lub w
innej strukturze.
Przed przystąpieniem do instalacji:
• Sprawdzić, czy wymiary zakupionego produktu są
stosowne do wybranego miejsca montażu.
• Zdemontować filtr węglowy (*), jeżeli znajduje się na
wyposażeniu (patrz odpowiedni rozdział). Filtr należy
ponownie zamontować tylko wtedy, gdy okap będzie
używany w wersji filtrującej.
• Sprawdzić, czy wewnątrz okapu nie pozostawiono
(z powodów związanych z transportem) dodatkowego
materiału dostarczanego wraz z urządzeniem (na
przykład woreczków z wkrętami (*), karty gwarancyjnej
(*) itp), ewentualnie wyjąć je i zachować.
Działanie okapu
1 ON/OFF silnika
Wciskając przycisk, okap uruchamia się przy prędkości 1.
Wciskając przycisk w trakcie funkcjonowania okap
przechodzi do stanu OFF.
2 Zwiększenie prędkości
Wciskając przycisk, okap przechodzi ze stanu OFF do
prędkości 1.
Wciskając przycisk (okap w pozycji ON) zwiększa się
prędkość silnika z prędkości 1 do prędkości intensywnej.
Każdej prędkości odpowiada włączenie odpowiedniego
LED.
Prędkość 1 LED L1
Prędkość 2 LED L2
Prędkość 3 LED L3
Prędkość intensywna LED L4 (migocząca)
Prędkość intensywna jest ustawiana czasowo.
Standardowe ustawienie czasowe wynosi 5 minut po
upływie, których okap przechodzi na prędko
ść 2.
Aby dezaktywować działanie przed upływem czasu,
należy wcisnąć klawisz 2, okap przechodzi na prędkość
1, wciskając klawisz 1 okap wyłączy się.
3 ON/OFF oświetlenia
4 Ustawienie czasowe prędkości
5 Wskaźnik stanu funkcjonowania
Ustawienie czasowe prędkości
Ustawienie czasowe prędkości uruchamia się wciskając
klawisz 4, po upłynięciu ustawionego czasu okap wyłącza się.
Ustawienie czasowa jest podzielona w następujący sposób:
Prędkość 1 - 20 minut (LED L1 migoczący)
Prędkość 2 - 15 minut (LED L2 migoczący)
Prędkość 3 - 10 minut (LED L3 l migoczący)
Prędko
ść int
ensywna - 5 minut (LED L4 migoczący)
Podczas funkcjonowania z ustawionym czasem, przyciskając
klawisz 1 okap wyłącza się, jeśli natomiast przyciska się
klawisz 2 lub klawisz 4 okap powraca do wcześniej ustawionej
prędkości.
Sygnalizacja filtra tłuszczowego
Po 40 godzinach działania LED L5 włącza się.
Kiedy pojawia się ta sygnalizacja zainstalowany filtr
tłuszczowy powinien zostać umyty.
Aby zresetować sygnalizację należy przyciskać klawisz 1
przez 3 sekundy.
Sygnalizacja filtra węglowego
Po 160 godzinach funkcjonowania LED L5 zaczyna migotać.
Kiedy pojawia się ta sygnalizacja, zainstalowany filtr węglowy
musi zostać wymieniony.
Aby zresetować sygnalizację należy przyciskać klawisz 1
przez 3 sekundy.
W przypadku jednoczesnej sygnalizacji obydwu filtrów, LED
L5 wskazywać będzie przemiennie alarmy pozostając
włączonym przez 3 sekundy i migota
ć następnie 3 razy.
Zresetowanie ma miejsce poprzez 2 krotne wykonanie wyżej
61
opisanej procedury.
Pierwszy raz resetuje sygnalizację filtra tłuszczowego,
natomiast drugi raz resetuje sygnalizację filtra węglowego.
W działaniu standardowym sygnalizacja filtra węglowego nie
jest aktywna.
W przypadku, kiedy używa się okap w wersji filtrującej, należy
uruchomić sygnalizację filtra węglowego.
Aktywacja sygnalizacji filtra węglowego:
Ustawić okap w pozycji OFF i wciskać jednocześnie klawisze
1 i 4 przez 3 sekundy.
LED L1 oraz L2 będą migotać przez 5 sekund.
Dezaktywacja sygnalizacji filtra węglowego:
Ustawić okap w pozycji OFF i wciskać jednocześnie klawisze
1 i 4 przez 3 sekundy.
LED L1 będzie migotać przez 2 sekundy.
Alarm Temperatury
Okap wyposażony jest w czujnik temperatury, który uaktywnia
silnik do prędkości 3 w przypadku, kiedy temperatura w
okolicy sterowania jest zbyt wysoka.
Stan alarmowy jest wskazywany poprzez migotanie w
kolejności LED L1, L2, L3.
Stan ten pozostaje aż do momentu, kiedy temperatura nie
spadnie poniżej progu alarmowego.
Możliwe jes
t wyjście z tej modalności wciskając klawisz 1 lub
2.
Co 30 sekund czujnik weryfikuje temperaturę środowiska w
strefie wyświetlacza.
Konserwacja
Czyszczenie okapu
Do czyszczenia używać WYŁĄCZNIE szmatki nawilżonej
płynnymi neutralnymi środkami czyszczącymi. DO
CZYSZCZENIA NIE NALEŻY UŻYWAĆ NARZĘDZI ANI
PRZYRZĄDÓW! Unikać stosowania produktów zawierających
środki ścierne. NIE STOSOWAĆ ALKOHOLU!
Panel
Rys. 2-3-8-9
Konserwacja panelu
Demontaż:
a.pociągnąć panel (STRONA PRZEDNIA) w dół,
b.odłączyć go z zawiasów tylnych.
Czyszczenie:
Panel powinien być czyszczony z tą samą częstotliwością, co
filtr przeciwtłuszczowy; użyć wilgotnej szmatki i łagodnego
detergentu.
Unikać stosowania ściernych środków czyszczących. NIE
STOSOWAĆ ALKOHOLU!
Montaż :
Postępować w kierunku przeciwnym do demontażu.
Uwaga! Należy zawsze sprawdzić czy panel jest prawidłowo
umocowany.
Filtr przeciwtłuszczowy
Rys. 2-9
Zatrzymuje cząstki tłuszczu pochodzące z gotowania.
Musi być czyszczony co najmniej raz w miesiącu, za pomocą
środka czyszczącego nie żrącego, ręcznie lub w zmywarce w
niskiej temperaturze i krótkim cyklu mycia.
Mycie w zmywarce metalowego filtra tłuszczowego może
spowodować jego nieznaczne odbarwienie, to jednak nie
pogarsza parametrów jego pracy.
Aby wyjąć filtr tłuszczowy należy pociągnąć za klamkę
sprężynową.
Filtr na węgiel ( tylko dla wersji filtrującej)
Rys. 7
Zatrzymuje przykre zapachy pochodzące z gotowania.
Nasycenie filtra następuje po krótszym lub dłuższym okresie
użytkowania w zależności od rodzaju kuchni i od regularności
z jaką jest wykonywane czyszczenie filtra tłuszczowego.
Wkład filtra powinien być w każdym razie wymieniony po
upływie nie więcej niż czterech miesięcy.
NIE wolno myć lub regenerować filtra.
Filtr węglowy okrągły
Założyć po jednym filtrze z każdego boku tak, aby zakryć
ochronną kratkę wirnika silnika, po czym obrócić w kierunku
zgodnym z ruchem wskazówek zegara.
Aby zdemontować, obrócić w kierunku przeciwnym do ruchu
wskazówek zegara.
Wymiana lampek
Okap zaopatrzony jest w system oświetlenia, który bazuje się
na technologii LED.
LED gwarantują optymalne oświetlenie, trwałość 10 razy
większą od lamp tradycyjnych i pozwalają zaoszczędzić 90%
energii elektrycznej.
W celu wymiany należy zwrócić się do serwisu obsługi
technicznej.
62
CS - Návod na montáž a používání
Výrobce odmítá převzít jakoukoliv odpovědnost za případné
závady, škody nebo vznícení digestoře, které byly způsobeny
nedodržením těchto předpisů. Digestoř je projektována pro
odsávání dýmů a par při vaření a je určena pouze k domácím
účelům.
• Je důležité uchovat si tuto příručku, abyste ji mohli
konzultovat v jakémkoliv okamžiku. V případě prodeje,
postoupení či stěhování si zajistěte, aby zůstala společně
s přístrojem.
• Přečtěte si pozorně návod: obsahuje důležité informace o
instalaci, užití a bezpečnosti.
• Neměňte elektrickou či mechanickou úpravu výrobku
anebo vývodního zařízení.
• Před instalací zařízení zkontrolujte, zda některá ze
součástí není poškozena. V opačném p
ří
padě kontaktujte
prodejce a nepokračujte v instalaci.
Poznámka: Součástky označené symbolem "(*)" jsou
volitelná příslušenství, která jsou dodávána pouze pro některé
modely, nebo nedodané součástky, které je třeba dokoupit.
Výměna žárovek
• Před jakýmkoli čištěním či údržbou
odpojte digestoř z elektrické sítě
odpojením ze zásuvky nebo vypnutím
hlavního domovního vypínače.
• Při jakýchkoli úkonech spojených s
instalací či údržbou používejte ochranné
rukavice.
• Tento přístroj mohou používat děti
starší 8 let a osoby se sníženými
tělesnými, smyslovými či duševními
schopnostmi nebo osoby bez patřičných
zkušeností a znalostí, pouze pokud jsou
pod neustálým dozorem nebo byly
poučeny o bezpečném použití výrobku a
jsou si vědomy rizik spojených s jeho
použitím.
• Je nutné se ujistit, zda si děti nehrají se
zařízením.
• Čištění a údržba nesmí být prováděna
dětmi bez dozoru.
• Místnost musí být dostatečně větraná,
pokud je digestoř používána společně s
jinými spalovacími zařízeními na plyn či
jiná paliva.
• Vnitřní a vnější části digestoře musí být
často čištěny (NEJMÉNĚ JEDNOU ZA
MĚSÍC), za dodržení výslovných pokynů
uvedených v návodu k údržbě.
• Při nedodržení pokynů pro čištění
digestoře a v
ýměnu a čištění filtrů hrozí
nebezpečí požáru.
• Je přísně zakázáno připravovat pod
digestoří pokrmy na ohni.
• Při výměně žárovky používejte pouze
typ žárovky uvedený v tomto návodu, v
části věnované údržbě/výměně žárovek.
Použití otevřeného ohně může poškodit
filtry a způsobit požáry, proto oheň nesmí
být nikdy používán.
Zvýšenou pozornost je nutné věnovat
smažení, protože přehřátý olej by se
mohl vznítit.
POZOR: Pokud je varná deska v
provozu, přístupné části digestoře se
mohou stát velmi teplými.
• Nepřipojujte přístroj k elektrické síti,
dokud instalace nebude zcela ukončena.
• Nepřipojujte přístroj k elektrické síti,
dokud instalace nebude zcela ukončena.
• Co se týče technických a bezpečnostních opatření pro odvod
kouře, postupujte přesně podle předpisů příslušných místních
orgánů.
• Odsávaný vzduch musí být odváděn do potrubí používaného
pro odtah kouřů vznikajících při použití spalovacích zařízení
na plyn či jiná paliva.
• Nepoužívejte a nenechávejte digestoř bez správně
instalovaných žárovek, jelikož hrozí nebezpečí úrazu
elektrickým proudem.
• Nikdy nepoužívejte digestoř bez správně namontované
mřížky!
• Digestoř nesmí být NIKDY používána jako opěrná plocha,
pokud pro tento účel není výslovně určena.
• Při instalaci používejte pouze úchytné šrouby dodané z
výrobkem.
• Pokud šrouby nejsou součástí vybavení, zakupte správný
typ šroubů. Používejte šrouby se správnou délkou, podle
pokynů v Návodu pro instalaci.
• V případě pochyb se obraťte na pověřený servis nebo se
poraďte s odborným personálem.
POZOR!
• V případě chybějící instalace šroubů a úchytných
prvků dle pokynů uvedených v tomto návodu může
dojít k vzniku nebezpečí elektrické povahy.
63
• Nepoužívejte s programátorem, časovým spínačem,
samostatným dálkovým ovládáním nebo jiným
zařízením, které se aktivuje automaticky.
Tento spotřebič je označený v souladu s evropskou směrnicí
2012/19/EC o likvidaci elektrického a elektronického zařízení
(WEEE). Zajištěním správné likvidace tohoto výrobku
pomůžete zabránit případným negativním důsledkům na
životní prostředí a lidské zdraví, ke kterým by nevhodnou
likvidací tohoto výrobku mohlo dojít.
Symbol
na výrobku nebo na dokumentech přiložených
k výrobku udává, že tento spotřebič nepatří do domácího
odpadu. Spotřebič je nutné odvézt do sběrného místa pro
recyklaci elektrického a elektronického zařízení.
Likvidace musí být provedena v souladu s místními předpisy o
ochraně životního prostředí, které se týkají likvidace odpadu.
Podrobnější informace o zpracování, rekuperaci a recyklaci
tohoto výrobku zjistíte u příslušného místního úřadu, služby
pro likvidaci domovního odpadu nebo v obchodě, kde jste
výrobek zakoupili.
Přístroj byl navržen, testován a vyroben v souladu s:
• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3.
(Osobitý mezinárodní výbor pro rádiové rušení, pozn. překl)
Doporučení pro správné použití s cílem snížit dopad na životní
prostředí:
Zapněte digestoř na minimální rychlost, když začnete s
vařením a nechte ji běžet několik minut poté, co jste vaření
ukončili. Zvyšte rychlost pouze v případě nadměrného
množství kouře nebo páry a použijte podpornou rychlost (i)
jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li
to nutné pro udržování účinnosti snižování zápachu. Vyčistěte
tukový filtr (y), je-li to nutné pro udržování jeho účinnosti.
Použijte maximální průmě
r potrubního systému, jak je
uvedeno
v tomto návodu, pro optimalizaci účinnosti a
minimalizaci hluku.
Použití
Digestoř je možné použít s odsáváním mimo místnost, nebo
s recirkulačním filtrem pro čištěním vzduchu v místnosti.
Odsávací provedení
Páry jsou vyváděny mimo místnost odtahovím potrubím
upevněného na spojovací přírubě.
POZOR!
Odtahové potrubí není součástí vybavení a je třeba ho
zakoupit.
Průměr odtahového potrubí se musí rovnat průměru
spojovacího prstence.
POZOR!
Jestliže je digestoř vybavena filtry s uhlíkem, musejí být
vyňaty.
Napojte digestoř na odtahového potrubí se stejným průměrem
jako vývod vzduchu (spojovací příruba).
Použití odtahového potrubí s menším průměrem způsobí
snížení výkonu a zvýšení hluku.
Za to výrobce odmítá jakoukoliv zodpovědnost.
! Používejte co nejkratší odtahové potrubí.
! Používejte odtahové potrubí s co nejmenším počtem
záhybů (maximální úhel záhybu: 90°).
! Vyhněte se zásadním změnám sekce vedení odtahu.
Filtrační provedení
Odsávaný vzduch bude před návratem do místnosti zbaven
tuku a pachů. K použití digestoře v této verzi je nutné
instalovat dodatečný systém filtrování na základě aktivních
uhlíků.
Instalace
Minimální vzdálenost mezi podporou nádoby na varné ploše a
nejnižší částí digestoře nesmí být menší než 50cm v případě
elektrických sporáků 50cm v pří
padě plynových či smíšených
sporáků.
Pokud náv
od na instalaci varného zařízení na plyn
doporučují větší vzdálenost, je třeba se tímto pokynem
řídit.
Elektrické připojení
Síťové napětí musí odpovídat napětí uvedenému na štítku s
charakteristikami umístěného uvnitř krytu. Pokud je kryt
vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající
stávajícím normám, která se nachází ve snadno dosažitelném
prostoru i po provedené montáži. Pokud kryt není vybaven
přípojkami (přímé připojení k síti) nebo se zásuvka nenachází
ve snadno dosažitelném prostoru i po provedené montáži , je
třeba použít dvojpólový vypínač odpovídající normám, který
zaručí úplné odpojení od sítě v podmínkách kategorie přepětí
III, v souladu s pravidly instalace.
POZOR!
Dříve než opět napojíte obvod digestoře na síťové napájení a
ověříte správné fungování, zkontrolujte si vždy, že síťový
kabel byl správně namontován.
Pozor! Výměna napájecího kabelu musí být provedena pouze
odborným technickým personálem určeným k tomuto druhu
úkonů za účelem vyvarovat se jakémukoliv riziku.
Instalace
Tento typ digestoře musí být vestavěn do závěsné skříňky
anebo do jiné podpory.
Před zahájením instalace:
64
• Zkontrolujte, zda má zakoupený výrobek vhodné rozměry
pro zvolený prostor instalace.
• Odložte filtr/y s aktivním uhlím – jsou-li dodány (viz
příslušný odstavec). Je třeba jej/je namontovat zpět
v případě, že hodláte používat odsavač ve filtrační verzi.
• Zkontrolujte, zda se uvnitř odsavače nenachází (z
přepravních důvodů) materiál příslušenství (například
sáčky se šrouby, záruky atd.), případně je vyjměte a
uschovejte.
Provoz
1 motor ON/OFF
Stisknutím tlačítka se digestoř uvádí do rychlosti 1.
Stisknutím tlačítka během provozu digestoř přechází do
stavu OFF.
2 Zvýšení rychlosti
Stisknutím tlačítka digestoř přechází ze stavu OFF na
rychlost 1.
Stisknutím tlačítka (digestoř ve stavu ON) se zvyšuje
rychlost motoru z rychlosti 1 na rychlost intenzívní.
Každé rychlosti odpovídá rozsvícení příslušné diody.
Rychlost 1 dioda L1
Rychlost 2 dioda L2
Rychlost 3 dioda L3
Intenzívní rychlost dioda L4 (bliká)
Intenzívní rychlost je temporizována. Standardní
nasazení času je 5’, po vypršení času se digestoř ustaví
na rychlosti 2.
K odstavení funkce před vypršením času stiskněte
tlačítko 2, digestoř se ustavína rychlosti 1, stisknutím
tlačítka 1 digestoř se vypne
3 Svítidla ON/OFF
4 Temporizace rychlostí
5 Ukazatel stavu provozu
Temporizace rychlostí
Temporizace rychlostí se uvádí do chodu stisknutím tlačítka L
4, po vypršení temporizace se digestoř vypne.
Temporizace je rozdělena následovně:
Rychlost 1 - 20 minut (dioda L1 bliká)
Rychlost 2 - 15 minut (dioda L2 bliká)
Rychlost 3 - 10 minut (dioda L3 bliká)
Intenzívní rychlost - 5 minut (dioda L4 bliká)
Jestliže během t
emporizovaného provozu stiskněte tlačítko 1
digestoř se vypne, pokud se stiskne tlačítko 2 anebo tlačítko
4 digestoř se vrací na nastavenou rychlost.
Signalizace filtru proti mastnotám
Po 40 hodinách provozu se rozsvítí dioda L5.
Když se objeví tato signalizace, instalovaný filtr proti
mastnotám musí být umyt
K opětnému nastavení signalizace tlačítko 1 musí být stlačeno
po 3”.
Signalizace filtru s uhlíkem
Po 160 hodinách provozu dioda L5 bliká.
Když se objeví tato signalizace, instalovaný filtr s uhlíikem
musí být vyměněn.
K opětnému nastavení signalizace tlačítko 1 musí být stlačeno
po dobu 3”.
V případě současné signalizace obou filtrů dioda L5 bude
střídavě ukazovat poplachy rozsvícením po dobu 3" a
následovně bude blikat 3krát.
Opětné nastavení proběhne dvojnásobným provedením výše
popsané procedury.
První provedení opět nastavuje signalizaci filtru proti
mastnotám, druhé provedení opět nastavuje signalizaci filtru s
uhlíkem.
V modalitě standard signalizace filtru s uhlíkem není aktivní.
V případě, že se digestoř použije ve filtrující verzi je nezbytné
autorizovat signlaizaci filtru s uhlíkem
Aktivace signalizace filtru s uhlíkem:
Postavte digestoř do pozice OFF a stiskněte sou
časně tlačítk
a
1 a 4 po dobu 3”.
Diody L1 a L2 budou blikat po dobu 5”.
Odstavení signalizace filstru s uhlíkem:
Postavte digestoř do pozice OFF a stiskněte součastně
tlačítka 1 a 4 po dobu 3”.
Dioda L1 bude blikat po dobu 2”.
Alarm Temperatura
Digestoř je vybavena tepelným čidlem, které uvádí motor do
rychlosti 3 v případě, že temperatura v zóně ovladačů je příliš
vysoká.
Poplašný stav je vyznačen postupným blikáním diod L1, L2,
L3.
Tato situace zůstává až do okamžiku kdy temperatura
sestoupí pod poplašnou mez.
Je možné vyjít z této modalirty stisknutím tlačítka 1 nebo 2.
Čidlo ověřuje temperaturu v zóně displeje každých 30”.
Údržba
Čištění
Pro čištění je třeba použít VÝHRADNĚ látku navlhčenou
neutrálními tekutými čistícími prostředky. NEPOUŽÍVEJTE
ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ.
NEPOUŽÍVEJTE ALKOHOL!
Panel
Obr. 2-3-8-9
Údržba panelu
65
Demontáž:
a. zatáhněte panel (PŘEDNÍ ČÁST) rozhodně směrem dolů
b. vyhákněte jej ze zadních závěsů.
Čištění:
odsávací panel je třeba čistit se stejnou frekvencí jako tukový
filtr, používejte hadřík namočený do neutrálních tekutých
čistících prostředků.
Vyvarujte se používání produktů obsahujících abraziva.
NEPOUŽÍVEJTE ALKOHOL!
Montáž :
Panel se zahákne zezadu a upevní zepředu (upevnění
pomocí magnetů).
Upozornění! Vždy zkontrolujte, zda je panel dobře upevněný
na svém místě.
Tukový filtr
Obr. 2-9
Zadržuje částice tuku uvolňující se při vaření.
Tukový filtr se musí 1 x do měsíce vyčistit .
Je možné jej čistit ručně jemným mycím prostředkem nebo v
kuchyňské myčce při nejnižší teplotě a kratším programu.
Demontáž tukového filtru je znázorněna - zatlačte na západku
filtru.
Filtr s aktivním uhlíkem (jen u filtrační verze)
Obr.7
Tento filtr pohlcuje nepříjemné pachy vznikající při
vaření.
Saturace filtru s uhlíkem nastane po více či méně dlouhém
užití, tj. závisí na typu kuchyně a pravidelném čištění filtru
proti mastnotám. V každém případě je nutné nahradit patronu
maximálně jednou za 4 měsíce.
NEMŮŽE být umýván či regenerován.
Kruhový filtr s uhlíkem
Umístěte po jednom na každé straně k pokrytí
obou ochranných mřížek rotoru motoru a pak
otáčejte ve směru hodinových ručiček.
K odmontování otáčejte proti směru hodinových
ručiček.
Výměna žárovek
Digestoř je vybavena osvětlovacím systémem založeným na
technologii DIOD.
DIODY zaručují optimální osvětlení, s trvanlivostí až 10 krát
delší než tradiční svídtila a umožňují úspory 90% elektrické
energie.
Pro výměny se obraťte na servisní službu.
66
SK - Návod na použitie a montáž
Prísne dodržiavajte pokyny uvedené v tomto návode.
Výrobca odmieta prevziať akúkoľvek zodpovednosť za
prípadné poškodenie, poruchy, škody, alebo vznietenie
odsávača, ktoré bolo spôsobené nedodržaním týchto
predpisov. Odsávač pár slúži výhradne na odsávanie pár,
dymu, pachov vzniknutých pri varení a je určený výhradne pre
domáce použitie.
• Je dôležité uchovať si túto príručku, aby ste ju mohli
Použiť v akomkoľvek okamihu. V prípade predaje,
postúpení či sťahovaní zaistite, aby zostala spoločne
s odsávačom pár.
• Pozorne si prečítajte návod: obsahuje dôležité informácie
o inštalácii, použití a bezpečnosti.
• Nemeňte elektrickú či mechanickú úpravu výrobku alebo
potrubie na odvod pár.
• Skôr než budete pokračovať s inštaláciou zariadenia,
overte, všetky súčiastky či nie sú poškodené. V opačnom
prípade obráťte sa na predajcu a nepokračujte
v inštalácii.
Poznámka: Prvky označené symbolom „(*)“ sú voliteľné
príslušenstvo dodávané iba pri niektorých modeloch alebo
prvky, ktoré nie sú poskytované, na zakúpenie.
Upozornenia
• Pred každým čistením alebo údržbou,
odpojte odsávač pár od elektrickej siete
vytiahnutím zástrčky alebo vypnutím
hlavného vypínača bytu.
• Pre všetky inštalačné a údržbové
operácie používajte pracovné rukavice.
• Zariadenie môže byť používané deťmi
vo veku nie menej ako 8 rokov a osobami
so zníženými fyzickými, zmyslovými
alebo duševnými schopnosťami, alebo
nedostatkom skúseností a potrebných
znalostí, pokiaľ sú pod primeraným
dozorom, alebo dostali pokyny o
bezpečnom užívaní zariadenia a keď si
uvedomujú s ňou spojené
nebezpečenstvo.
• Deti musia byť kontrolované, aby sa
nehrali so zariadením.
• Čistenie a údržbu nesmú vykonávať
deti bez dozoru.
• Miestnosť musí mať dostatočné
vetranie, keď kuchynský odsávač pár sa
používa súčasne s inými zariadeniami
spaľujúce plyn alebo iných palív.
• Odsávač pár sa musí pravidelne čistiť
ako vnútorne tak zvonka (ASPOŇ RAZ
ZA MESIAC), v každom prípade
rešpektujte ako je výslovne uvedené v
návode na údržbu.
• Nedodržiavanie noriem čistenia
odsávača pár a výmeny a čistenia filtrov
môže spôsobiť požiare. Je prísne
zakázané pod odsávačom pár robiť jedlá
na plameni.
• Pri výmene lampy používajte len typ
lampy uvedený v sekcii údržba/výmena
lampy v tejto príručke.
Používanie otvoreného ohňa poškodzuje
filtre a môže spôsobiť požiar a preto sa
mu treba v každom prípade vyhnúť.
Vyprážanie musí byť vykonané pod
kontrolou, aby prehriaty olej sa nezapálil.
POZOR: Keď je varná doska
v prevádzke, prístupné časti odsávača
pary sa môžu zahriať.
• Nepripájajte zariadenie do elektrickej
siete, kým inštalácia nie úplne
dokončená.
• Pokiaľ ide o technické a bezpečnostné opatrenia, ktoré sa
majú prijať pre vypúšťanie výparov, prísne sa dodržujte
nariadeniam ustanovenými príslušnými miestnymi úradmi .
• Odsávaný vzduch nesmie byť dopravený do potrubia
používaného pre vypúšťanie výparov produkovaných
zariadeniami spaľujúcimi plyn alebo iné palivá.
• Nepoužívajte alebo nechajte odsávač pár bez správne
namontovaných lámp kvôli možnému riziku úrazu elektrickým
prúdom.
• Nikdy nepoužívajte odsávač pár bez správne namontovanej
mriežky!
• Odsávač pár sa nesmie NIKDY používať ako nosný povrch,
pokiaľ nie je výslovne uvedené
• Používajte len upevňovacie skrutky dodávané s výrobkom
pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte
správny typ skrutiek.
• Používajte správnu dĺžku skrutiek, ktorá je označená
v Návode na inštaláciu.
• Ak si nie ste istí, poraďte sa s autorizovaným servisným
strediskom alebo podobným kvalifikovaným personálom.
POZOR!
• Chýbajúca inštalácia upevňovacích skrutiek alebo
prostriedkov v súlade s týmito pokynmi môže spôsobiť
67
úraz elektrickým prúdom.
• Nepoužívajte s programovacím zariadením,
časovačom, samostatným diaľkovým ovládaním alebo
s akýmkoľvek iným zariadením, ktoré sa aktivuje
samostatne.
Tento spotrebič je označený v súlade s európskou smernicou
2012/19/EC o likvidácii elektrického a elektronického
zariadenia (WEEE).
Uistením sa, že tento výrobok bol po svojej životnosti
odstránený správnym spôsobom, užívateľ prispieva
k predchádzaniu možným negatívnym následkom pre životné
prostredie a zdravie.
Symbol
výrobku alebo na jeho sprievodnej
dokumentácii, upozorňuje, že s týmto výrobkom sa nesmie
zaobchádzať ako s domácim odpadom, ale musí byť
odovzdaný do príslušné miesta zberu pre recykláciu
elektrických a elektronických prístrojov. Zbaviť sa ho
riadením sa podľa miestnych zákonov o odstránení odpadkov.
Kvôli dokonalejším informáciám o zaobchádzaní,
znovuzískaní a recyklácii tohto výrobku, kontaktujte príslušné
miestne úrady, služby pre zber domáceho odpadu alebo
predajňu , v ktorej výrobok bol zakúpený.
Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:
• Bezpečnosť: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Výkonnosť: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3.
(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie,
pozn. prekl.)
Odporúčania pre správne použitie s cieľom znížiť dopad na
životné prostredie: Zapnite digestor na minimálnu rýchlosť,
keď začnete s varením a nechajte ho bežať niekoľko minút po
ukončení varenia. Zvýšte rýchlosť len v prípade veľkého
množstva dymu a pary a použite podpornú rýchlosť (rýchlosti)
len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak
je to potrebné na udržiavanie dobrej účinnosti zníženia
zápachu. Vyčistite tukový filter (filtre), ak je to potrebné na
udržiavanie jeho účinnosti. Použite maximálny priemer
potrubného systému, ako je uvedené v tomto návode, na
optimalizáciu účinnosti a minimalizáciu hluku.
Používanie
Digestor je možné použiť s odsávaním mimo miestnosť, alebo
s recirkulačným filtrom pre čistenie vzduchu v miestnosti.
Odsávacia verzia
Výpary sú vypúšťané von prostredníctvom výfukového
potrubia upevneného na spojovacej prírube.
UPOZORNENIE!
Odťahové potrubie nie je súčasťou výbavy a je nutné ho
zakúpiť.
Priemer výfukového potrubia sa musí zhodovať s priemerom
spojovacieho prstenca.
UPOZORNENIE!
Ak odsávač pary je vybavený uhlíkovými filtrami, tak tie musia
byť vybraté.
Napojte digestor na odťahové potrubie s rovnakým priemerom
ako vývod vzduchu (spojovacia príruba).
Použitie odvodových trubíc a otvorov do steny s menším
priemerom má za následok zníženie odsávadsej výkonnosti e
drastické zvýšenie hlučnosti.
V tejto zásluhe sa vyhýba každej zodpovednosti.
! Používajte čo najkratšie odťahové potrubie.
! Používajte odťahové potrubie s čo najmenším počtom
záhybov (maximálny uhol záhybu: 90°).
! Vyhnite sa zásadným zmenám sekcie vedenia odťahu.
Filtračná verzia
Odsávaný vzduch bude pred návratom do miestnosti zbavený
tukov a pachov. K použitiu digestora v tejto verzii je nutné
inštalovať dodatočný systém filtrovania na základe aktívnych
uhlíkov.
Nasatý vzduch sa pred znovu privodením do miestnosti najprv
odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary
používať v takejto verzii, je potrebné nainštalovať doplňujúci
filtračný systém na základe aktívneho uhlia.
Montáž
Minimálna vzdialenosť medzi podporou nádoby na varnej
ploche a najnižšou časťou digestora nesmie byť menšia než
50cm v prípade elektrických sporákov,
50cm v prípade
plynových či kombinovaných/zmiešaných sporákov.
Pokiaľ návod na inštaláciu varného zariadenia na plyn
odporúča väčšiu vzdialenosť, je treba sa týmto pokynom
riadiť.
Elektrické napojenie
Sieťové napätie musí zodpovedať napätiu uvedenému na
štítku s charakteristikami umiestnenom vo vnútri odsávača.
Pokiaľ je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť
do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa
nachádza v ľahko dosiahnuteľnom priestore aj po prevedenej
montáži. Pokiaľ odsávač nie je vybavený prípojkami/vidlicou
(priame pripojenie k sieti) alebo sa zásuvka nenachádza
v ľahko dosiahnuteľnom priestore aj po prevedení montáže, je
nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý
zaručí úplné odpojenie od siete v podmienkach kategórie
prepätí III, v súlade s pravidlami inštalácie.
UPOZORNENIE!
Skôr než opäť napojíte obvod digestora na sieťové napájanie
68
a overíte správne fungovanie, skontrolujte si vždy, že sieťový
kábel bol správne namontovaný.
Upozornenie! Výmena napájacieho kábla musí byť
prevedená príslušnou schválenou technickou službou.
Montáž
Tento typ digestore musí byť vstavaný do závesnej skrinky
alebo do inej podpory.
Pred začatím inštalácie:
• Skontrolujte, či má zakúpený výrobok vhodné rozmery
pre zvolený priestor inštalácie.
• Odložte filter/y s aktívnym uhlím – ak sa dodávajú (viď
príslušný odstavec). Je potrebné ich namontovať späť v
prípade, že hodláte používať odsávač vo filtračnej verzii.
• Skontrolujte, či sa vo vnútri odsávača nenachádza (z
prepravných dôvodov) materiál príslušenstva (napríklad
vrecká so šraubami, záruky atd.), prípadne ich vyberte a
uschovajte.
Činnosť
1 ON/OFF motor
Stlačením tlačidla, odsávač pary sa spustí rýchlosťou 1.
Stlačením tlačidla počas prevádzky, odsávač pary prejde
do rýchlosti OFF.
2 Zvýšenie rýchlosti
Stlačením tlačidla, odsávač pary prejde zo stavu OFF do
rýchlosti 1.
Stlačením tlačidla (odsávač pary v stave ON) sa zvýši
rýchlosť motora z rýchlosti 1 na intenzívnu.
Každej rýchlosti zodpovedá zasvietenie príslušnej
kontrolky LED.
Rýchlosť 1 kontrolka LED L1
Rýchlosť 2 kontrolka LED L2
Rýchlosť 3 kontrolka LED L3
Intenzívna rýchlosť kontrolka LED L4 (blikajúci)
Intenzívna rýchlosť je časovaná. Štandardné časovanie
je 5’, po jeho uplynutí odsávač pary umiestni na rýchlosť
2.
Pre deaktiváciu funkcie pred uplynutím času, stlačiť
tlačidlo 2, odsávač pary sa umiestni do rýchlosti 1,
stlačením tlačidla 1 odsávač pary sa vypne.
3 ON/OFF svetlá
4 Časovanie rýchlosti
5 Indikátor prevádzkového stavu
Časovani
e rýchlosti
Časovanie rýchlosti sa uvedie do chodu stlačením tlačidla 4,
po uplynutí načasovanej doby, odsávač pary sa vypne.
Časovanie je takto rozdelené:
Rýchlosť 1 - 20 minút (kontrolka LED L1 bliká)
Rýchlosť 2 - 15 minút (kontrolka LED L2 bliká)
Rýchlosť 3 - 10 minút (kontrolka LED L3 bliká)
Intenzívna rýchlosť - 5 minút (kontrolka LED L4 bliká)
Počas časovanej prevádzky, stlačením tlačidla 1 odsávač
pary sa vypne, ak sa stlačí tlačidlo 2 alebo tlačidlo 4, odsávač
pary sa vráti do nastavenej rýchlosti.
Signalizácia filtra tukov
Po 40 hodinách prevádzky, kontrolka LED L5 sa zasvieti.
Ak sa objaví takáto signalizácia, nainštalovaný filter tukov je
nutné vymeniť.
Pre resetovanie signalizácie, držať stlačené tlačidlo 1 na 3”.
Signalizácia uhlíkového filtra
Po 160 hodinách prevádzky, kontrolka LED L5 bliká.
Ak sa objaví takáto signalizácia, nainštalovaný uhlíkový filter
musí byť vymenený.
Pre resetovanie signalizácie, držať stlačené tlačidlo 1 na 3”.
V prípade signalizácie súčasne obidvoch filtrov, kontrolka LED
L5 bude striedavo indikovať
alarm tak, že ostane zasvietený
na 3" nasledovn
e bude blikať š krát.
K resetovaniu dôjde vykonaním 2 krát hore uvedený proces.
Prvýkrát resetuje signalizácia filtra tukov, druhýkrát resetuje
uhlíkový filter.
V štandardnom režime signalizácia uhlíkového filtra nie je
aktívna.
V prípade používania odsávača pary vo filtračnej verzii, je
nutné aktivovať signalizáciu uhlíkového filtra.
Aktivácia signalizácie uhlíkového filtra:
Umiestniť odsávač pary do OFF a držať stlačené súčasne
tlačidla 1 a 4 na 3”.
Kontrolky LED L1 a L2 budú blikať na 5”.
Deaktivácia signalizácie uhlíkového filtra:
Umiestniť odsávač pary do OFF a držať stlačené súčasne
tlačidla 1 a 4 na 3”.
Kontrolka LED L1 bude blikať na 2”.
Alarm teploty
Odsávač pary je vybavený tepelným snímačom, ktorý aktivuje
motor na rýchlosť 3 v prípade, že teplota v okolí riadenia je
príliš vysoká.
Stav alarmu bude indikovaný blikaním v poradí kontroliek LED
L1, L2, L3.
Tento stav potrvá, kým teplota neklesne pod hranicu alarmu.
Môže sa vyjsť z tohto režimu stlačením tlačidla 1 alebo 2.
Každých 30” snímač skontroluje teplotu prostredia v okolí
displeja.
Údržba
Čistenie
69
Pri čistení je treba použiť VÝLUČNE látku navlhčenú
neutrálnymi tekutými čistiacimi prostriedkami.
NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMOCKY
NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!
Panel
Obr. 2-3-8-9
Údržba panelu
Demontáž:
a. Vytiahnuť panel (PREDNÁ STRANA) pevne nadol
b. odpojíť ho od zadných spojovacích článkov.
Čistenie:
Sací panel by sa mal čistiť v rovnakých intervaloch ako tukový
filter, použiť handričku navlhčenú neutrálnymi čistiacimi
prostriedkami.
Vyhnúť sa používaniu prostriedkov obsahujúcich brúsne
prostriedky. NEPOUŽÍVAŤ ALKOHOL!
Montáž :
Panel je pripojený k zadnej časti a upevnený spredu
(pripevnený pomocou magnetov).
Pozor! vždy skontrolovať, aby panel bol bezpečne pripevnený
na svojom mieste.
Protitukový filter
Obr. 2-9
Udržuje častice tukov pochádzajúcich z varenia.
Musí byť čistený jedenkrát za mesiac s nedráždivými
čistiacimi prostriedkami, ručne alebo v umývačke riadu
s nízkou teplotou a s krátkym umývacím cyklom.
Umývaním v umývačke riadu, protitukový kovový filter môže
vyblednúť, ale jeho filtračné vlastnosti sa tým vôbec
nezmenia.
Na odpojenie protitukových filtrov potiahnite za pružinový
háčik.
Uhoľný filter (iba pre filtračnú verziu)
Obr. 7
Udržuje nepríjemné zápachy pochádzajúce z varenia.
Nasýtenie filtra s uhlíkom nastane po viac či menej dlhom
užívaní, tj. závisí na type kuchyne a pravidelnom čistení filtra
proti mastnotám. V každom prípade je nutné nahradiť filter
približne raz za 4 mesiace. NEMÔŽE byť umývaný alebo
regenerovaný.
Okružno uhoľný filter
Použiť jedno na každú stranu po zakrytie obidvoch
ochranných mriežok motorovej vrtule, za tým pootočiť smerom
hodinových ručičiek.
Kôli odmontovaniu pootočiť oproti smeru hodinových ručičiek.
Výmena žiaroviek
Odsávač pary je vybavený systémom osvetlenia založenom
na technoloógii LED.
Kontrolky LED zaručujú optimálne osvetlenie, trvanie až 10
krát dhlhšie ako tradičné žiarovky a umožňujú ušetriť 90%
elektrickej energie.
Pre výmenu, obrátiť sa na technický servis.
70
HU - Felszerelési és használati utasítás
Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt
feltüntetett utasítások be nem tartásából származó bármilyen
hiba, kár vagy tűzesettel kapcsolatban a gyártó felelősséget
nem vállal. A páraelszívó a főzési pára és füst elszívására
szolgál, kizárólag háztartási használatra.
• Fontos, hogy ezt a kézikönyvet megőrizze, hogy
bármikor tájékozódhasson belőle. Eladás, átadás vagy
költözés esetén gondoskodjon arról, hogy a kézikönyv a
terméket kísérje.
• Az útmutatásokat figyelmesen olvassa el: fontos
tájékoztatások találhatók köztük a telepítésre, a
használatra és a biztonságra vonatkozóan.
• Ne módosítsa a termék elektromos vagy mechanikai
rendszerét, vagy a kivezető csöveket.
• A berendezés beszerelésének megkezdése előtt
győződjön meg róla, hogy minden alkatrész
sérülésmentes-e. Ellenkező esetben forduljon a
viszonteladóhoz és ne szerelje fel a berendezést.
Megjegyzés: A
„(*)” jelzésű részek opcionális kiegészítők,
amelyek csak az egyes modellek tartozékai, illetve olyan
részek, amelyek nem részei a csomagnak, külön kell ezeket
beszereznie.
Figyelmeztetés
• Bármilyen tisztítási és karbantartási
művelet megkezdése előtt, a készüléket
le kell választani az elektromos
hálózatról! Húzza ki a készülék
villásdugóját, vagy áramtalanítsa a
háztartási elosztódoboz főkapcsolóját
lekapcsolva!
• Minden beszerelési és karbantartási
munkálathoz használjon munkavédelmi
kesztyűt!
• A készüléket 8 éven felüli gyerekek,
valamint a csökkent fizikális, érzékszervi
és szellemi képességekkel bíró
személyek, illetve azok, akik nem
rendelkeznek megfelelő tudással és
tapasztalattal, kizárólag megfelelő
felügyelet mellett használhatják, illetve
abban az esetben, ha megfelelő
útmutatást kaptak a készülék
biztonságos használatát illetően és
megértették a készülék használatával
járó veszélyeket!
• Ne engedje, hogy a gyermekek
játsszanak a készülékkel!
• A készülék tisztítását és karbantartását
gyermekek csak felügyelet mellett
végezhetik!
• Az elszívó más, gáz- vagy egyéb
tüzelőanyagú készülékkel való egyidejű
használata esetén biztosítani kell a
helyiség megfelelő szellőzését!
• Az elszívót mind belül, mind kívül
(LEGALÁBB HAVONTA EGYSZER)
rendszeres gyakorisággal tisztítani kell!
• A kézikönyvben feltüntetett
karbantartási utasításokat minden
esetben tartsa be!
• Az elszívó tisztítási előírásainak,
valamint a szűrők cseréjének és
tisztításának figyelmen kívül hagyása
tűzveszélyt okoz! Az elszívó alatt
szigorúan tilos nyílt lángon készíteni
ételt!
• Az izzó cseréjéhez kizárólag az e
kézikönyv „karbantartás - izzó cseréje” c.
részben megadott típusú izzót
használjon!
A nyílt láng használata károsítja a
szűrőket és tűzveszélyt okozhat, emiatt
minden esetben kerülni kell a nyílt láng
használatát!
Ne hagyja őrizetlenül a sütést, mert a
túlhevült olaj meggyulladhat!
FIGYELEM! A főzőlap működése közben
az elszívó hozzáférhető részei
felforrósodhatnak!
• Ne csatlakoztassa a készüléket az
elektromos hálózatra, amíg a beszerelést
teljesen el nem végezte!
• A füstelvezetéshez szükséges műszaki és biztonsági
intézkedéseket illetően, az illetékes helyi hatóságok
vonatkozó rendeleteit szigorúan tartsa be!
• A keringetett levegőt nem szabad a gáz- vagy egyéb
égéstermék üzemű készülékek füstjének elvezetéshez
használt csőben szállítani!
• Ne használja az elszívót helytelenül felszerelt lámpával,
illetve ne hagyja azt lámpa nélkül, mert áramütést okozhat!
• Soha ne használja az elszívót felszerelt rostély nélkül!
• Az elszívót SOHA ne használja tárolófelületként, hacsak az
71
ilyen célra való használata nincs egyértelműen jelezve!
• Beszereléshez kizárólag a készülékhez mellékelt csavarokat
használja! Amennyiben a csavar nem része a csomagnak,
ügyeljen a megfelelő típusú csavarok beszerezésére!
• A beszerelési útmutatóban feltüntetett, megfelelő
hosszúságú csavarokat használjon!
• Kétség esetén kérjen tájékoztatást a szakszerviztől, vagy
hasonló képesítésű személyzettől!
FIGYELEM!
• A csavarok és rögzítő elemeknek nem az útmutató
szerinti felhelyezése áramütés-veszélyt okozhat!
• Ne használja programozóval, időzítővel, különálló
távirányítóval vagy bármilyen más olyan eszközzel,
amelyik automatikusan kapcsol be.
A készüléken található jelzés megfelel az elektromos és
elektronikus berendezések hulladékairól szóló 2012/19/EC
európai irányelvben (WEEE) foglalt előírásoknak.
A hulladékká vált termék szabályszerű elhelyezésével Ön
segít elkerülni a környezettel és az emberi egészséggel
kapcsolatos azon esetleges negatív következményeket,
amelyeket a termék nem megfelelő hulladékkezelése
egyébként okozhatna.
A terméken vagy a termékhez mellékelt dokumentumokon
feltüntetett
jelzés arra utal, hogy ez a termék nem
kezelhető háztartási hulladékként. Ehelyett a terméket a
villamos és elektronikus berendezések újrahasznosítását
végző telephelyek valamelyikén kell leadni.
Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi
környezetvédelmi előírások szerint kell eljárni.
A termék kezelésével, hasznosításával és
újrahasznosításával kapcsolatos bővebb tájékoztatásért
forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a
háztartási hulladékok kezelését végző társasághoz vagy
ahhoz a bolthoz, ahol a terméket vásárolta.
A berendezést a következő szabványoknak megfelelően
tervezték, gyártották, és ellenőrizték:
• Biztonság: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Teljesítmény: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.
• Elektromágneses összeférhetőség EMC: EN 55014-1;
CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2;
EN/IEC 61000-3-3.
A megfelelő használatot és a környezetre gyakorolt káros
hatás mérséklését elősegítő javaslatok: Az elszívót a
minimum sebességen kapcsolja be akkor, amikor a főzést
megkezdi, és hagyja néhány percig üzemelni még azt
követően is, hogy a főzést befejezte. A berendezést csak
akkor kapcsolja nagyobb sebességfokozatra, ha a főzés
közben nagy mennyiségű füst vagy gőz keletkezik, és csak
akkor használja az intenzív sebességet, ha arra ténylegesen
szükség van. Cserélje ki a szénszűrőket akkor, amikor a
berendezés jelzi ennek szükségességét, így biztosíthatja,
hogy a készülék hatékonyan nyeli el a szagokat. A megfelelő
szűrőképesség biztosítása érdekében cserélje ki a zsírszűrőt
akkor, amikor a berendezés erre figyelmeztet. A hatékonyság
növelése és a zajszint csökkentése érdekében tanácsos a
jelen útmutató által megadott maximális csőátmérőket
alkalmazni.
Használat
Az elszívót úgy tervezték, hogy kivezetett üzemmódban a
szabadba történő kibocsátással, vagy filteres, keringtetett
üzemmódban működhessen.
Beszívó
A gőzök kivezetése a gyűjtőkarimához rögzített elvezető
csövön történik.
FIGYELEM!
Kivezetőcső nincs a csomagban, külön kell azt megvennie.
Az elvezetőcső átmérője az összekötő gyűrű átmérőjével
azonos kell legyen
FIGYELEM!
Amennyiben az elszívó szénfilteres, szükséges annak
kiemelése.
Csatlakoztassa a páraelszívót a levegőkimenettel (csatlakozó
karima) azonos átmérőjű kivezető csőhöz.
A kisebb átmérőjű cső használata az elszívás hatásfokának
csökkenését és a készülék zajszintjének drasztikus
növekedéséhez vezet.
Ezért ezzel kapcsolatban felelősséget nem vállalunk.
! Minimális hosszúságú csővezetéket használjon.
! A csővezeték a lehető legkevesebb hajlattal
rendelkezzen (maximális hajlásszög: 90°).
! Kerülje a cső deformálódását.
Szűrőverzió
Az elszívott levegő zsírtalanításra, majd szagtalanításra kerül,
mielőtt a terembe visszaáramoltatásra kerülne. Az elszívó
ilyen üzemmódban való használatához szükséges további,
aktív szén alapú szűrőrendszer installálása.
Felszerelés
A főzőkészülék felülete és a konyhai szagelszívó legalsó
része közötti minimális távolság nem lehet kisebb, mint 50cm
elektromos főzőlap, és
50cm gáz vagy vegyes tüzelésű
főzőlap esetén.
Ha a gázfőzőlap beszerelési utasításában ennél nagyobb
távolság szerepel, azt kellfigyelembe venni.
Villamos bekötés
A hálózati feszültségnek azonosnak kell lennie a konyhai
páraelszívó belsejében elhelyezett műszaki adattáblán
feltüntetett feszültséggel. Ha az elszívó rendelkezik
72
villásdugóval, csatlakoztassa egy hozzáférhető helyen
elhelyezett, az érvényben lévő szabványoknak megfelelő
dugaszoló aljzathoz, akár a beszerelést követően is. Ha nem
rendelkezik csatlakozódugóval (közvetlen csatlakozás a
hálózathoz) vagy a dugaszoló aljzat nem hozzáférhető,
szereljen fel egy szabványos, kétpólusú megszakítót akár a
beszerelést követően is, amely III. túláram-kategória esetén
biztosítja a hálózatról való teljes leválasztását, a telepítési
szabályoknak megfelelően.
FIGYELEM!
Mielőtt az elszívó áramkörét visszaköti a hálózatba és
ellenőrzi, hogy az elszívó helyesen működik-e, mindig
ellenőrizze azt is, hogy a hálózati vezeték beszerelése
szabályos-e.
Figyelem! A kockázatok megelőzése érdekében a tápkábel
cseréjét csak az engedéllyel rendelkező műszaki
szervizszolgálat végezheti!
Felszerelés
Ezt a kürtőtípust fali bútorba vagy más tartószerkezetbe való
beépítésre tervezték.
PMielőtt a telepítést elkezdené:
• Ellenőrizze, hogy a megvásárolt termék a kiválaszott
telepítési helynek megfelelő méretű-e.
• Vegye le az aktív szenes filtert/filtereket (*) ha van a
gépen (lásd a vonatkozó bekezdést is). Ezt csak akkor
kell visszaszerelni, ha az elszívót keringtetett
üzemmódban kívánja használni.
• Ellenőrizze, hogy az elszívó belsejében nem maradtak-e
(szállítási igények miatt) tartozékok (például csavarokat
tartalmazó zacskók (*), garanciaokmány (*) stb.) ha igen,
vegye ki és őrizze meg.
Működése
1 Motor ON/OFF
A gomb megnyomásával az elszívó 1. sebességi
fokozatra kapcsol.
A gomb működés közbeni lenyomásával az elszívó OFF
állapotra vált.
2 Sebesség növelése
A gomb megynomásával az elszívó OFF állapotból az 1.
sebesség fokozatra vált.
A gomb megnyomásával (ON állapotú elszívó) a motor
az 1. sebesség fokozatról intenzív fokozatra vált.
Minden egyes sebességnek egy külön led kijelzés felel
meg:
1. sebesség led L1
2. sebesség led L2
3. sebesség led L3
Intenzív sebesség led L4 (villogó)
Az intenzív sebességi fokozat időszabályozott. Standard
beállítása 5 perc, melynek leteltévek az elszívó a 2.
sebességi fokozatra áll.
A funkció deaktiválásához az időzítés lejárta előtt nyomja
meg a 2. gombot, ekkor az elszívó az 1. sebességi
fokozatra áll; az 1. gomb megnyomásával az elszívó
kikapcsol.
3 Világítás ON/OFF
4 Sebesség időszabályozása
5 Működési állapot kijelző
Sebesség időszabályozása
A sebesség időszabályozása a 4. gombbal szabályozható, az
időzítés leteltével az elszívó kikapcsol.
Az időszabályozás programja:
1. sebesség - 20 perc (villogó led L1)
2. sebesség - 15 perc (villogó led L2)
3. sebesség - 10 perc (villogó led L3)
Intenzív sebesség - 5 perc (villogó led L4)
Az időzített működés ideje alatt az 1 gomb megnyomására az
elszívó kikapcsol, a 2 vagy a 4 gomb megnyomásakor az
elszívó a beállított fokozatra vált vissza.
Zsí
rfilter kijelzései
40 óra működési idő elteltével az L5 led kigyullad.
A kijelzés megjelenésekor a zsírfiltert ki kell mosni.
A kijelzés visszaállításához tartsa az 1 gombot 3”-ig
lenyomva.
Szénszűrő kijelzései
160 működési óra elteltével az L5 led villog.
A kijelzés megjelenésekor a szénszűrőt ki kell cserélni.
A kijelzés visszaállításához tartsa az 1 gombot 3”-ig
lenyomva.
Mindkét filter egyidejű kijelzése esetén az L5 led felváltva 3"-
ig égve marad, majd 3-szor felvillanva jelez.
A kijelzés visszaállítása a fent leírt folyamat kétszeri
végrehajtásával lehetséges.
Az első a zsírfilter kijelzését, a második a szénszűrő kijelzését
állítja vissza.
Standard módban a szénszűrő kijelzés nem aktív.
Amennyiben keringetett verziójú páraelszívót használ, a
szénszűrő kijelzést ativálni kell.
Szénfilter kijelzés aktiválása:
Állítsa az elszívót OFF állapotba és tartsa 3”-ig egyidejűleg
lenyomva az 1 és 4 gombokat.
Az L1 és L2 ledek 5”-ig villognak.
Szénszűrő kijelzés deaktiválása:
Állítsa az elszívót OFF állapotba és tartsa 3”-ig egyidejűleg
lenyomva az 1 és 4 gombokat.
73
Az L1 led 2”-ig villog.
Hőmérséklet vészjelző
A páraelszívó hőmérséklet érzékelővel rendelkezik, mely a
motort a 3. sebességi fokozatra kapcsolja, amennyiben a
vezérlőgomb zónában a hőmérsékletet túl magasnak érzékeli.
A vészhelyzetet az L1, L2, L3 ledek szekvenciális villogása
jelzi.
A vészállapot fennáll mindaddig, amíg a hőmérséklet a
riasztási hőfok alá nem süllyed.
Ebből a módból az 1 vagy 2 gomb megnyomásával tud
kilépni.
A hőérzékelő 30 másodpercenként ellenőrzi a kijelző
környezetének hőmérsékletet.
Karbantartás
Tisztítás
A tisztításhoz KIZÁRÓLAG semleges folyékony mosószerrel
átitatott nedves ruhát használjon. A TISZTÍTÁSHOZ NINCS
SZÜKSÉG SEMMMILYEN ESZKÖZRE. Kerülje a súrolószert
tartalmazó mosószerek használatát. NE HASZNÁLJON
ALKOHOLT!
Panel
ábra 2-3-8-9
A panel karbantartása
Leszerelés:
a. Húzza határozottan lefelé a panelt (ELÜLSŐ OLDAL).
b. Akassza ki a hátulsó zsanérokból.
Tisztítás:
A szívópanelt a zsírszűrőhöz hasonló gyakorisággal kell
tisztítani. A művelethez semleges folyékony tisztítószerrel
átitatott ruhát kell használni. A dörzshatású termékek
használata kerülendő. NE HASZNÁLJON ALKOHOLT!
Felszerelés:
A panelt hátulról kell beakasztani és elöl kell rögzíteni (a
rögzítés a mágnesekkel történik).
Figyelem! Mindig ellenőrizze, hogy a panel jól van rögzítve a
helyére.
Zsírszűrő filter
ábra 2-9
Visszatartja a főzésből eredő zsírrészecskéket.
Havonta egyszer nem agresszív tisztítószerrel, kézzel vagy
mosogatógépben, alacsony hőfokon és rövid ciklussal el kell
mosogatni.
Mosogatógépben történő mosogatás a zsírszűrő
elszíneződését okozhatja, de ez nem változtat
hatékonyságán.
A zsírszűrő filter leszereléséhez húzza meg a rugós horgot.
Szénfilter (csak keringtetett változat esetén)
7. ábra
Magában tartja a főzésből származó kellemetlen szagokat.
A szénfilter telítődése többé vagy kevésbé hosszú idő alatt
történik meg, a tűzhely típusától és a zsírszűrő
tisztogatásának rendszerességétől függően. Mindenképpen
cserélni kell a betétet legalább négyhavonként.
NEM lehet kimosni vagy regenerálni
Köralakú szénfilter
A motorforgató védőrács takarásához mindkét oldalra
helyezzen fel egyet, majd forgassa az óramutató járásával
megegyező irányban.
Szétszereléshez forgassa az óramutató járásával ellentétes
irányban.
Égőcsere
Az elszívó LED technológiára épülő világítási rendszerrel van
felszerelve.
A LEDEK optimális megvilágítást biztosítanak, a
hagyományos lámpák élettartamánál 10-szer nagyobb
élettartammal rendelkeznek, mindemellett 90%-os elektromos
energia megtakarítást tesznek lehetővé.
Izzócsere esetén forduljon a szakszervízhez.
74
BG - Инструкции за монтаж и употреба
Придържайте се стриктно към тук посочените инструкции.
Фирмата не носи отговорност за евентуални
неизправности, повреди или възпламеняване на уреда,
възникнали в резултат на неспазване на инструкциите в
настоящото упътване. Аспираторът е проектиран за
аспириране на дима и парата, които се отделят при
готвене, и е предназначен само за битова употреба.
•
Съветваме Ви да с
ъхранявате настоящото упътване
за да може да го използвате във всеки един момент.
При продажба, отдаване под наем или преместване,
упътването за употреба трябва да остане заедно с
продукта.
• Прочетете внимателно инструкциите! Те съдържат
важна информация относно инсталирането,
употребата и мерките за безопасност.
• Забранено е нанасянето на
електрически или
механически изменения въ
рху продукта и върху
въздуховодните тръби!
• Преди да пристъпите към инсталирането на уреда,
уверете се, че няма увредени части. Ако има такива,
свържете се с търговския представител и не
пристъпвайте към инсталиране.
Забележка: Частите, отбелязани със символа
“(*)” са
опция и се доставят само с някои модели или трябва да
бъдат закупени отделно.
Предупреждения
• Преди каквато и да било операция,
свързана с почистването или
поддръжката, изключете аспиратора
от ел. мрежата, като извадите
щепсела от контакта или изключите
главния прекъсвач в жилището.
• При извършване на всички операции
свързани с инсталирането и
поддръжката, използвайте работни
ръкавици.
• Уредът може да бъде използван от
деца на възраст не по-ниска от 8
години и от лица с ограничени
физически, сетивни или умствени
възможности или хора без опит или
необходимите познания, но при
условие че са под наблюдение или
след като са получили необходимите
инструкции за безопасно използване
на уреда и свързаните с него
опасности.
• Не позволявайте на децата да си
играят с уреда!
• Почистването и по
ддръжката не
трябва да се извършва от деца без
набюдението на възрастен.
• Помещението трябва да разполага с
достатъчна вентилация когато
аспираторът се изпозва едновременно
с други уреди на газ или друг вид
гориво.
• Аспираторът трябва да се почиства
често както отвътре така и отвън
(ПОНЕ ВЕДН
ЪЖ В МЕСЕЦА).
• Придържайте се към инструкциите
посочени в наръчника за поддръжка!
• Неспазването на инструкциите за
почистване на аспиратора и за
подмяна и почистване на филтрите
води до риск от пожар.
• Строго забранено е приготвянето на
ястия фламбе под аспиратора.
• За да подмените лампите,
използвайте само тези, които са
посочени в раздел
„Поддръжка/подмяна на лампите“,
както е посочено в настоящия
наръчник за експлоатация.
Използването на открит пламък е
вредно за филтрите и може да
предизвика пожар, затова трябва на
всяка цена да се избягва.
Приготвянето на пържени храни
трябва да се извършва под
наблюдение, тъй като сгорещеното
олио може да се възпламени.
ВНИМАНИЕ: Когато готварският плот
работи, достъпните части на
аспиратора могат да се нагорещят.
• Не свързвайте уреда към ел.
мрежата докато не сте приключили
окончателно с монтажа.
• Що се отнася до техническите размери и мерките за
безопасност, които трябва да предприемете за
75
отвеждането на димните газове навън, Ви препоръчваме
да се придържате стриктно към правилата, предвидени в
регламентите на компетентните местни власти.
• Аспирираният въздух не трябва да се насочва към
тръбопроводите, които се използват за отвеждане на
димните газове, отделящи се при използването на уреди
работещи с газ или друг вид гориво.
• Не използвайте и не оставяйте аспир
атора без правилно
монтирани лампички поради евентуален риск от токов
удар.
• Никога не използвайте аспиратора без правилно
монтирана решетка!
• Аспираторът не трябва НИКОГА да се използва като
опорен плот освен ако това не е специално указано.
• При монтажа изполвайте само фиксиращите болтове,
които са
до
ставени заедно с уреда или ако няма такива,
закупете подходящи болтове.
• Използвайте болтове с подходяща дължина, както е
посочено в наръчника за инсталиране.
• При наличие на съмнения, моля свържете се с
оторизирания сервиз за техническо обслужване или
квалифициран персонал.
ВНИМАНИЕ!
• Неисталирането на болтовете и механизмите за
фиксиране в съотвествие с настоящите инструкции
може да доведе до рискове от електрическо
естество.
• Не използвайте с програматор, таймер, отделно
дистанционно управление или каквото и да е друго
устройство, което се активира автоматично.
Този уред отговаря на изискванията на :
- Европейската директива 2012/19/EC
- Waste Electricаl and Electronic Equipment (WEEE).
Уверявайки се, че този уред ще бъд
е рециклиран по
подобаващият за това начин, Вие допринасяте за
опазването на околната среда и вашето здраве.
Символът
върху уреда или в придружаващата го
документация посочва, че този продукт не трябва да бъде
считан за домашен отпадък, а трябва да бъде предаден в
специално предназначените за това пунктове за
рециклиране на електрическа и електронна техника.
Придържайте се към местните нормативи за преработка
на отпадъци. За по-подробна информация
във връзка с
предаването, съб
ирането и рециклирането на този
продукт ви съветваме да се обърнете към компетентните
местни служби, службите за събиране на домашни
отпадъци или магазинът, в който сте закупили този ел.
уред.
Уредът е проектиран, тестван и произведен в
съответствие с:
• Безопасност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Работни характеристики: EN/IEC 61591; ISO 5167-1; ISO
5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13;
EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC - Електромагнитна съвместимост: EN 55014-1;
CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2;
EN/IEC 61000-3-3.
Предложения за правилна употреб
а, за да се намали
въздействието върху околната среда: Включете (ON)
аспиратора на минимална скорост, когато започнете да
готвите и го оставете да работи няколко минути след
приключване на готвенето. Увеличавайте скоростта само
в случай на голямо количество дим и пари и използвайте
увеличените скорости само в екстремни
ситуации.
Сменяйте филтъра/филтрите с активен въглен, когато е
необ
ходимо, за да поддържате добра ефективност на
намаляване на миризмата. Почиствайте
филтъра/филтрите за мазнини, когато е необходимо, за
да поддържате добра ефективност на филтъра за
мазнините. Използвайте максималния диаметър на
системата за отвеждане на въздуха, посочен в това
ръководство за оптимизиране
на ефективността и за
намаляване на шу
ма.
Употреба
Аспираторът има следното предназначение: всмуква и
отвежда навън или филтрира въздуха, като едновременно
с това го рециклира.
Версия с аспирация
Парата се отвежда навън посредством въздуховодна
тръба свързана със съединителния фланец.
ВНИМАНИЕ!
Въздуховодната тръба не е включена към аксесоарите и
трябва да бъде закупена отделно.
Диаметърът на въздуховодната тръба трябва да отговаря
на диаметъра на съединителния пръстен.
ВНИМАНИЕ!
Ако аспираторът е снабден с филтри с активен въглен,
въпросните трябва да бъдат отстранени.
Свържете аспиратора към въздуховодни тръби и отвори в
стената. Диаметърът на тръбите трябва да съответства
на диаметъра на съединителния фланец за отвеждане на
въздуха.
Свързването към въздуховодни тръби и отвори с по-
малък диаметър намалява капацитета
на аспириране и
увеличава значително шу
ма по време на работа.
В тези случаи фирмата не поема никаква
отговорност.
! Използвайте тръба с необходимата дължина.
! Използвайте тръба с възможно най-малко тръбни
колена (с максимален ъгъл на извивка: 90°).
! Не променяайте рязко сечението на тръбите!
76
Версия с филтриране
Аспирираният въздух се пречиства и освежава преди да
влезе отново в обръщение в помещението. За да
използвате аспиратора в този вариант на работа трябва
да инсталирате допълнителна филтрираща система на
базата на филтри с активен въглен.
Монтиране
Минималното разстояние между повърхността, на която
се поставят съдовете за готвене и най-ниската част на
кухненския аспиратор, трябва да бъде не по-малко от
50cm в случай на електрически печки и не по-малко от
50cm, в случай
на газови или комбинирани печки.
Ако в инструкциите на газовия уред за готвене е
посочено по-голямо разстояние, то трябва да се има
предвид.
Ел. връзка
Напрежението в ел.мрежата трябва да отговаря на
напрежението, което е посочено върху етикета с данните
за аспиратора, поставен от вътрешната му страна. Ако е
снабден с щепсел свържете аспиратора към контакт,
съответстващ на действащите норми и намиращ се на
лесно достъпно място дори и след приключване на
монтажа. Ако не е снабден с щепсел (директно свързване
към мрежата), или щепселът не е на достъпно място след
приключване на монтажа, използвайте двуполюсен
прекъсвач според нормите, така че да се осигури пълно
изключване на мрежата при свръхнапрежение ІІІ, в
съответствие с правилата за монтиране.
ВНИМАНИЕ!
Преди да свържете отново аспиратора към мрежата и да
проверите дали функционира правилно, проверете дали
кабелът е монтиран както трябва.
Внимание! Подмяната на захранващия кабел трябва да
се извършва от оторизирания сервиз за техническа
помощ, за да се избегне всякакъв риск.
Монтаж
Този вид аспиратори трябва да се вгради в окачен шкаф
или някаква друга основа.
Преди да пристъпите към монтажа::
• Уверете се, че закупеният от Вас продукт отговаря по
размери на избраното място за инсталиране.
• Отстранете филтъра/филтрите с активен въглен
(разбира се, ако избраният от Вас модел разполага с
такъв). За да извършите това проследете операциите
в съответния параграф. Монтирайте филтрите отново
само в случай, че желаете да използвате аспиратора
във вариант на филтрираща версия.
• Уверете се, че по време на транспорта във
вътрешната част на аспиратора не са попаднали
дребни предмети, като например пликчета с винтове,
гаранционни карти и др.; ако намерите такива
отстранете ги и ги запазете.
Начин на употреба
1 ON/OFF на мотора
При натискане на бутона аспираторът се задейства
на 1-ва скорост.
При повторно натискане на бутона в процес на
работа аспираторът се изключва (позиция OFF).
2 Увеличаване на скоростта
При натискане на бутона аспираторът преминава от
позиция OFF на 1-ва скорост.
При натискане на бутона при включен аспиратор
(позиция ON) се увеличава скоростта на мотора и
аспираторът преминава от 1-ва на интензивна
скорост.
При задействане на всяка една скорост се включва
различен светодиод:
1-ва скорост – светодиод L1
2-ра скорост – светодиод L2
3-та скорост – светодиод L3
Интензивна скорост – светодиод L4 (премигва)
Интензивната скорост е с определено времетраене.
Стандартното времетраене е 5’, след изтичането на
които аспираторът преминава на 2-ра скорост.
За да дезактивирате функцията преди да изтече
определеното време натиснете бутон № 2,
аспираторът преминава на 1-ва скорост, а при
натискане на бутон № 1 се изключва.
3 ON/OFF светлини
4 Времетраене на скоростта
5 Индикатор за работния режим
Времетраене на скоростта
Времетраенето на скоростта се задейства чрез натискане
на бутон № 4; след изтичане на предварително
зададеното време аспираторът се изключва.
Времетраенето е разпределено както следва:
1-ва скорост - 20 минути (светодиод L1 премигва)
2-ра скорост - 15 минути (светодиод L2 премигва)
3-та скорост - 10 минути (светодиод L3 премигва)
Интензивна скорост - 5 минути (светодиод L4 премигва)
При натискане на бутон № 1 когато е активирана една от
скоростите с определено времетраене аспираторът се
изключва, а при натискане на бутон № 2 или 4
аспираторът преминава на зададената скорост.
Сигнализация на филтъра за мазнини
77
След 40 работни часа се включва светодиод L5.
Появата на тази индикация означава, че филтърът за
мазнини, който е инсталиран, трябва да бъде измит.
За да нулирате индикацията натиснете бутон № 1 и
задръжте в продължение на 3”.
Сигнализация на филтъра с активен въглен
След 160 работни часа започва да премигва светодиод
L5.
Появата
на тази индикация означав
а, че филтърът с
активен въглен, който е инсталиран, трябва да бъде
подменен.
За да нулирате индикацията натиснете бутон № 1 и
задръжте в продължение на 3”.
При едновременна сигнализация и от двата филтъра,
светодиодът L5 ще подаде последователни аларми, като
ще остане включен в продължение на 3", след което
ще
премигне 3 път
и един след друг.
Нулирането става като повторите 2 пъти горепосочената
процедура.
Първият път се нулира индикацията на филтъра за
мазнини, а вторият на филтъра с активен въглен.
В стандартен режим на работа сигнализацията на
филтъра с активен въглен не е активирана.
В случай, че използвате аспиратора във вариант
на
филтрираща верс
ия е необходимо да активирате
сигнализацията на филтъра с активен въглен.
Активиране на сигнализацията на филтъра с активен
въглен:
Изключете аспиратора (позиция OFF), натиснете
едновременно бутони 1 и 4 и задръжте в продължение на
3”.
Светодиодите L1 и L2 ще премигват в продължение на 5”.
Дезактивиране на индикацията на филтъра с активен
въглен:
Изк
лючете аспиратора (позиция OFF), натиснете
едновременно бутони 1 и 4 и задръжте в продължение на
3”.
Светодиодът L1 ще премигва в продължение на 2”.
Аларма за температурата
Аспираторът разполага с температурен сензор, който
задейства мотора на 3-та скорост в случай, че
температурата в зоната за подаване на команди се
повиши значително.
При
задействане на алармата запо
чват да премигват
последователно светодиоди L1, L2, L3.
Това продължава докато температурата не слезе под
границите на аларма.
Този режим може да бъде прекъснат чрез натискане на
бутон № 1 или 2.
На всеки 30” сензорът измерва температурата на средата
в зоната на дисплея.
Поддръжка
Почистване
За почистването използвайте ЕДИНСТВЕНО кърпа,
навлажнена с неутрални течни почистващи препарати. НЕ
ИЗПОЛЗВАЙТЕ ИНСТРУМЕНТИ ИЛИ ПРИБОРИ ЗА
ПОЧИСТВАНЕ!
Избягвайте препарати, които съдържат абразивни
частици. НЕ ИЗПОЛЗВАЙТЕ СПИРТ!
Панел
Фиг. 2-3-8-9
Поддръжка на панел
Разглобяване:
а. издърпайте панела (ПРЕДНА СТРАНА) решително
надолу
b. откачете го от задните панти.
Почистване:
панелът за аспирация трябва да се почиства на същите
интервали, както филтъра за мазнини, използвайте кърпа,
навлажнена с течни неутрални препарати.
Избягвайте употребата на абразивни продукти. НЕ
ИЗПОЛЗВАЙТЕ СПИРТ!
Монтаж :
Панелът се зак
ача от задната част и се фиксира от
предната част (фиксиране с магнити).
Внимание! винаги проверявайте, дали панелът е добре
фиксиран на неговото място.
Филтър за мазнини
Фиг. 2-9
Филтърът задържа мазните частици, отделяни при
готвене.
Почиства се веднъж месечно с неутрални препарати. Мие
се ръчно или в съдомиялна машина на ниска температура
и кратък режим на измиване.
При миене на филтъра за мазнини в съдомиялна машина
е възможно той да се обезцвети, но това в никакъв случай
не намалява способ
ността му на филтриране.
За да разглобите филтъра за мазнините, дръпнете
дръжката с пружинен механизъм.
Филтър с активен въглен (само за филтрираща
версия)
Фиг.7
Задържа неприятните миризми, които се отделят при
пържене.
Филтърът с активен въглен се запушва приблизително
след дълъг период на използване в зависимост от начина
на готвене и от това колко често почиствате филтъра .
Във всеки случай е необходимо да подменяте филтъра с
активен въглен на всеки четири месеца или когато
индикаторът за за
сищане на филтрите показва, че е
необходимо.
Не се мие нито може да се използва повторно.
Кръгъл филтър с активен въглен
Поставете по един филтър от всяка страна, така че да се
покрият двете предпазни решетки на работното колело на
мотора, след което завъртете по посока на часовниковата
стрелка.
78
При демонтажа завъртете в посока обратна на
часовниковата стрелка.
Подмяна на ел. крушки
Аспираторът разполага с осветителна система със
СВЕТОДИОДИ.
СВЕТОДИОДИТЕ гарантират оптимално осветление, до
10 пъти по-силно от традиционните лампи и позволяват
90% икономия на електроенергия.
За подмяна се обърнете към сервиза за техническо
обслужване.
79
RO - Instrucțiuni de montaj și utilizare
Urmăriţi îndeaproape instrucţiunile conţinute în acest
manual. Producătorul îşi declină orice responsabilitate în
cazul daunelor sau incendiilor provocate aparatului şi derivate
dintr-o utilizare incorectă şi din nerespectarea instrucţiunilor
conţinute în acest manual. Hota a fost proiectată pentru
aspirarea gazelor arse şi vaporilor rezultaţi în urma gătirii
alimentelor şi este destinată doar utilizării casnice.
• Este important să păstraţi acest manual pentru a-l putea
consulta în orice moment. În caz de vânzare, cesiune
sau mutare, asiguraţi-vă că acesta rămâne împreună cu
produsul.
• Citiţi cu atenţie instrucţiunile: există informaţii importante
privind instalarea, utilizarea şi siguranţa.
• Nu efectuaţi modificări de tip electric sau mecanic asupra
produsului sau asupra ţevilor de evacuare.
• Înainte de instalarea aparatului, verificați dac
ă t
oate
componentele nu sunt deteriorate.În caz contrar,
contactați furnizorul și nu continuați cu instalarea.
Observaţie: Elementele marcate cu simbolul
„(*)” sunt
accesorii opţionale furnizate doar pentru anumite modele sau
care nu sunt prevăzute şi trebuie cumpărate.
Avertismente
• Înainte de orice operaţiune de curăţare
sau de întreţinere, deconectaţi hota de la
reţea prin scoaterea ştecherului sau
deconectaţi sursa de alimentare cu
energie.
• Purtaţi întotdeauna mănuşi de lucru
pentru toate operaţiunile de instalare şi
întreţinere.
• Acest aparat poate fi folosit de copii cu
vârsta peste 8 ani şi persoane cu
capacităţi fizice, senzoriale sau mentale
reduse sau lipsite de experienţă şi
cunoştinţe, dacă sunt sub supravegheate
şi au fost instruite cu privire la utilizarea
aparatului în condiţii de siguranţă şi
înţeleg riscurile implicate.
• Copiiilor nu trebuie să li se permită să
manipuleze comenzile sau să se joace
cu aparatul.
• Curăţarea şi întreţinerea nu se face de
către copii fără supraveghere.
• Locul în care este instalat aparatul
trebuie să fie ventilat suficient, în cazul în
care hota de bucătărie se utilizează
împreună cu alte dispozitive de ardere a
gazelor sau a altor combustibili.
• Hota trebuie să fie curăţată în mod
regular atât în interior cât şi în
exterior(cel puţin o dată pe lună).
• Trebuie să se respecte in mod expres
ceea ce este indicat în Instrucţiunile de
întreţinere.
• Defectarea capotei de curăţare a
aparatului, schimbarea şi curăţarea
filtrelor poate provoca incendii.
• Gătirea alimentelor cu foc cu flacără
direct sub hotă este strict interzisă.
• Pentru înlocuirea becurilor, utilizati
numai tipul de becuri indicat în secţiunea
Întreţinere/Înlocuirea becurilor din acest
manual.
Utilizarea flăcării este dăunătoare filtrelor
şi poate provoca risc de incendiu; prin
urmare, trebuie evitată în orice situaţie.
Orice prăjire trebuie să se facă cu grijă,
pentru a se asigura că uleiul nu se
supraîncălzeste şi aprinde.
AVERTISMENT: Părţile accesibile ale
hotei pot deveni fierbinti pe durata
utilizării.
• Nu conectaţi aparatul la reţeaua
electrică până când instalarea este până
când instalarea nu este complet complet
terminată.
• În ceea ce priveşte măsurile tehnice şi de siguranţă care
trebuie adoptate pentru evacuarea fumului, este important să
se urmărească îndeaproape normele locale.
• Sistemul de evacuare a fumului pentru acest aparat nu
trebuie să fie conectat la nici un sistem de ventilaţie existent
care este folosit în alte scopuri, cum ar fi evacuarea gazelor
de ardere rezultate de la aparatele consumatoare de gaz sau
alţi combustibili.
• Nu folosiţi şi nu lăsaţi hota fără bec montat corect din cauza
riscului de electrocutare.
• Nu folosiţi niciodată hota fără ca aceasta să aibă grilele
montate în mod eficient.
• Hota nu trebuie utilizată NICIODATĂ ca suprafaţă de sprijin
dacă acest lucru nu este precizat in mod expres.
• Folosiţi numai şuruburile de fixare furnizate împreună cu
produsul pentru instalare sau, în cazul în care nu sunt incluse,
achiziţionaţi tipul corespunzător de şuruburi.
80
• Utilizați lungimea corectă pentru șuruburile identificate în
Ghidul de instalare.
• În caz de incertitudine, consultaţi un centru de asistenţă
service autorizat sau o persoană cu calificare
corespunzătoare.
ATENŢIE!
• Neinstalarea şuruburilor sau a dispozitivul de fixare în
conformitate cu aceste instrucţiuni poate duce la
pericolelor de natură electrică.
• Nu utilizaţi cu un temporizator, timer, o telecomandă
separată sau orice alt dispozitiv care este activat
automat.
Acest aparat este marcat în conformitate cu Directiva
Europeană 2012/19/EC referitoare la Deşeurile de
Echipament Electric şi Electronic (WEEE).
Asigurându-vă că acest produs este eliminat în mod corect,
contribuiţi la prevenirea potenţialelor consecinţe negative
asupra mediului înconjurător şi sănătăţii persoanelor,
consecinţe care ar putea fi provocate de aruncarea
necorespunzătoare la gunoi a acestui produs.
Simbolul
de pe produs, sau de pe documentele care
însoţesc produsul, indică faptul că acesta nu poate fi aruncat
împreună cu deşeurile menajere. Trebuie predat la punctul de
colectare corespunzător, pentru reciclarea echipamentului
electric şi electronic.
Aruncarea la gunoi a aparatului trebuie făcută în conformitate
cu normele locale pentru eliminarea deşeurilor.
Pentru informaţii mai detaliate privind eliminarea, valorificarea
şi reciclarea acestui produs, vă rugăm să contactaţi
administraţia locală, serviciul de eliminare a deşeurilor
menajere sau magazinul de unde aţi cumpărat produsul.
Aparat proiectat, testat şi fabricat în conformitate cu:
• Siguranţă: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Randament: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3.
Recomandări pentru o utilizare corespunzătoare în scopul
reducerii impactului asupra mediului: Când începeţi să gătiţi,
porniţi hota la viteză minimă şi lăsaţi-o să funcţioneze timp
câteva minute după ce aţi terminat de gătit. Mă
riţi
viteza în
cazul cantităţilor mari de fum sau vapori şi utilizaţi viteza/ele
sporită/e doar în cazuri extreme. Înlocuiţi filtrul/ele de carbon,
atunci când este necesar, pentru a menţine o eficienţă optimă
de reducere a mirosului. Curăţaţi filtrul/ele de grăsime, atunci
când este necesar, pentru a menţine o eficienţă optimă a
filtrului. Utilizaţi diametrul maxim al sistemului de conducte
indicat în acest manual pentru a optimiza eficienţa şi pentru a
reduce la minimum nivelul de zgomot.
Utilizarea
Hota a fost realizată pentru a fi utilizată în versiunea aspirantă
cu evacuare externă sau în versiunea filtrantă cu recirculare
internă.
Versiunea aspirare
Vaporii sunt evacuaţi către exterior prin intermediul unui tub
de evacuare fixat la flanşa de racord.
ATENŢIE!
Tubul de evacuare nu se furnizează din dotare; acesta trebuie
achiziţionat.
Diametrul tubului de evacuare trebuie să fie echivalent cu
diametrul inelului de conexiune.
ATENŢIE!
Dacă hota este prevăzută cu filtre de carbon, acestea trebuie
să fie scoase.
Racordaţi hota la cablurile şi orificiile de evacuare prin perete
cu diametru egal cu ieşirea aerului (flanşa de record).
Utilizarea tuburilor şi orificiilor de evacuare la perete cu
diametrul mai mic va determina o diminuare a prestaţiilor de
aspirare şi o creştere drastică a zgomotului.
Se declină însă orice responsabilitate în acest sens.
! Folosiţi un tub de lungime minimă indispensabilă.
! Folosiţi un tub cu un număr cât mai mic de curbe posibil
(unghiul maxim al curbei: 90°).
! Evitaţi schimbările drastice de secţiune ale tubului.
Versiunea cu filtrare
Aerul aspirat va fi degresat şi dezodorizat înainte de a fi
reintrodus în cameră. Pentru a utiliza hota în această versiune
este necesar să instalaţi un sistem de filtrare suplimentar pe
bază de carbon activ.
Instalarea
Distanţa minimă între suprafaţa suportului recipientelor pe
dispozitivul de gătit şi partea de jos a hotei nu trebuie să fie
mai mică de 50cm în cazul maşinilor de gătit electrice şi de
50cm în cazul maşinilor de găt
it cu gaz sau mixte.
Dacă instrucţiiunile dispozitivului de gătit cu gaz
specifică o distanţă mai mare, este necesar să ţineţi cont
de aceasta.
Conexarea Electrică
Tensiunea din reţea trebuie să corespundă cu tensiunea la
care se referă eticheta situată în interiorul hotei. Dacă este
prevăzută cu ştecher conectaţi hota la o priză conform cu
normele în vigoare, poziţionată într-o zona accesibilă şi după
instalare. Dacă nu este prevăzută cu ştecher (conexiunea
este direct la reţea) sau ştecherul nu este poziţionat într-o
zonă accesibilă şi după instalare, aplicaţi un întrerupător
bipolar la normă care să asigure deconectarea completă de la
reţea în condiţiile categoriei de supratensiune III, conform
81
regulilor de instalare.
ATENŢIE!
Înainte de a efectua conectarea circuitului hotei la alimentaţia
din reţea şi de a verifica funcţionarea corectă, controlaţi
întotdeauna dacă cablul a fost montat în mod corect.
Atenţie! înlocuirea cablului de alimentare trebuie să fie
efectuată numai de către serviciul de asistenţă tehnică
autorizat în aşa fel încât să poată preveni orice risc.
Montarea
Acest tip de hotă trebuie să fie montat sub un dulap de
bucătărie sau sub un alt suport.
Informaţii preliminare pentru instalare:
• Verificaţi ca produsul cumpărat să fie de dimensiune şi
volum adecvat
zonei de instalare alese.
• Scoateţi filtrul/filtrele de cărbun activ dacă sunt furnizate
(a se vedea paragraful relativ). Acesta/acestea vor fi
instalate numai dacă se utilizează hota în versiunea
filtrantă.
• Verificaţi ca in interiorul hotei să nu fie (pentru motive de
transport) materiale de echipament (de exemplu: pungi
cu şuruburi, garanţia etc.), eventual să le scoateţi şi să le
păstraţi.
Funcţionarea
1 ON/OFF motor
Atunci când apăsaţi butonul hota porneşte la viteza 1°.
Atunci când apăsaţi butonul în timpul funcţionării hota
trece în stare OFF.
2 Creşterea vitezei
Atunci când apăsaţi butonul hota trece de la starea OFF
la viteza 1°.
Atunci când apăsaţi butonul (hota în starea ON) creşte
viteza motorului de la viteza 1° la intensivă.
Fiecărei viteze îi corespunde aprinderea respectivului
led.
Viteza 1° led L1
Viteza 2° led L2
Viteza 3° led L3
Viteză intensivă led L4 (intermitent)
Viteza intensivă este temporizată. temporizarea standard
este de 5’, la sfârşitul căreia hota se poziţionează la
viteza 2°.
Pentru a dezactiva funcţia înainte de expirarea timpului,
apăsaţi tasta 2, hota se va poziţiona la viteza 1°,
apăsând tasta 1 hota se va opri.
3 ON/OFF lumini
4 Temporizare viteză
5 Indicator stare de funcţionare
Temporizarea vitezei
Temporizarea vitezei se activează, apă
sând tasta 4, l
a
terminarea temporizării hota se opreşte.
Temporizarea este astfel subdivizată:
Viteza 1° - 20 minute (led L1 intermitent)
Viteza 2° - 15 minute (led L2 intermitent)
Viteza 3° - 10 minute (led L3 intermitent)
Viteză intensivă - 5 minute (led L4 intermitent)
În timpul funcţionării temporizate, apăsând tasta 1 hota se
opreşte, dacă se apasă tasta 2 sau tasta 4 hota revine la
viteza setată.
Semnalarea filtrului de grăsimi
După 40 ore de funcţionare ledurile L5 se aprinde.
Atunci când apare această semnalare, filtrul de grăsimi
instalat trebuie să fie spălat.
Pentru a reseta semnalarea ţineţi apăsată tasta1 timp de 3”.
Semnalarea filtrului de carbon
După 160 ore de funcţionare ledurile L5 pâlpâie.
Atunci când apare această semnalare, filtrul de carbon instalat
trebuie să fie înlocuit.
Pentru a reseta semnalarea ţineţi ap
ăsată ta
sta1 timp de 3”.
În caz de semnalare simultană a ambelor filtre, ledurile L5 vor
indica alternativ alarmele, rămânând aprinse timp de 3" şi
pâlpâind ulterior de 3 ori.
Resetarea se face efectuând de 2 ori procedura mai sus
indicată.
Prima dată resetează semnalarea filtrului de grăsimi, a doua
resetează semnalarea filtrului de carbon.
În modalitatea standard semnalarea filtrului de carbon nu este
activă.
În cazul în care hota se utilizează în versiune filtrantă este
necesar să activaţi semnalarea filtrului de carbon.
Activarea semnalării filtrului de carbon:
Poziţionaţi hota în OFF şi ţineţi apăsate simultan tastele 1 şi 4
timp de 3”.
Ledurile L1 şi L2 vor pâlpâi timp de 5”.
Dezactivarea semnalării filtrului de carbon:
Poziţionaţi hota pe OFF şi ţineţi apăsate simultan tastele 1 şi 4
timp de 3”.
Ledul L1 va pâlpâi timp de 2”.
Alarmă Temperatură
Hota este echipată cu un senzor de t
emperatură care
activează motorul la viteza 3 în cazul în care temperatura în
zona comenzi este prea ridicată.
Condiţia de alarmă este indicată prin pâlpâirea în secvenţă a
ledurilor L1, L2, L3.
Această condiţie se menţine până când temperatura nu
82
coboară sub pragul de alarmă.
Se poate ieşi din această modalitate apăsând tasta 1 sau 2.
La fiecare 30” senzorul verifică temperatura ambient din zona
display.
Întreţinerea
Curăţarea
Pentru curăţare folosiţi EXCLUSIV un material îmbibat cu
detergenţi lichizi neutri. NU UTILIZAȚI UNELTE SAU
INSTRUMENTE PENTRU CURĂȚARE! Evitaţi folosirea
produselor pe bază de abrazivi NU FOLOSIŢI ALCOOL!
Panou
Fig. 2-3-8-9
Întreținerea panoului
Demontarea:
a. trageți panoul (PARTEA DIN FAȚĂ) în jos cu putere
b. scoateți-l din balamalele din spate.
Curățirea:
panoul aspirant trebuie curățat cu aceeași frecvență ca filtrul
de grăsimi, cu o cârpă înmuiată în detergent lichid neutru.
Evitați să folosiți produse abrazive. NU FOLOSIȚI ALCOOL!
Montajul :
Panoul trebuie prins în partea din spate și fixat în partea din
față (fixare cu magneți).
Atenție! Verificați întotdeauna dacă panoul este bine fixat în
locul său.
Filtru anti-grăsimi
Fig. 2-9
Captează particulele de grăsime care apar în timpul
pregătirii alimentelor.
Trebuie curăţat o dată pe lună cu detergenţi neabrazivi,
manual sau utilizând maşina de spălat vase, la temperaturi
scăzute şi folosind un program scurt.
Filtrul metalic anti-grăsimi, spălat cu maşina de spălat vase se
poate decolora, dar nu-şi va pierde caracteristicile de filtrare.
Pentru demontarea filtrului trageţi mânerul de prindere cu
resort.
Filtru de cărbune (numai pentru versiunea filtrantă)
Fig. 7
Reţine mirosurile neplăcute, derivate în urma procesului
de gătire a alimentelor.
Saturaţia filtrului de cărbune depinde de folosirea mai mult
sau mai puţin prelungită a tipului de maşina de gătit precum şi
de curăţarea regulară a filtrului pentru grăsime. În orice caz,
cartuşul filtrului trebuie înlocuit cel mult la fiecare patru luni.
NU-l spălaţi sau refolosiţi.
Filtru de cărbune circular
Aplicaţi unul pe margine pentru acoperirea ambelor grilaje de
protecţie a rotorului motorului, apoi rotiţi în sens orar.
Pentru demontare rotiţi în sens antiorar.
Înlocuirea becurilor
Hota este dotată cu un sistem de iluminare bazat pe
tehnologia LED.
LEDURILE garantează o iluminare optimă, o durată de până
la 10 ori mai mare faţă de becurile tradiţionale şi permit
economisirea a 90% de energia electrică.
Pentru înlocuire adresaţi-vă serviciului de asistenţă tehnică.
83
RU - Инструкция по монтажу у эксплуатации
Изделие хозяйственно-бытового назначения.
Производитель снимает с себя всякую ответственность за
неполадки, ущерб или пожар, которые возникли при
использовании прибора вследствие несоблюдения
инструкций, приведенных в данном руководстве. Вытяжка
служит для всасывания дыма и пара при приготовлении
пищи и предназначена только для бытового
использования.
• Очень важно сохранить эту инструкцию, чтобы можно
был
о обратиться к ней в любой момент. Если
изделие продается, передается или переносится
обеспечить, чтобы инструкция всегда была с ним.
• Внимательно прочитайте инструкцию. В ней
находится важная информация по установке,
эксплуатации и безопасности.
• Запрещается выполнять изменения в электрической
или механической части изделия или в трубах
рассеивания.
• Перед началом установки
об
орудования убедитесь в
целостности и сохранности всех компонентов. При
наличии любых повреждений обратитесь к
поставщику и ни в коем случае не начинайте монтаж
оборудования.
Примечание: Принадлежности, обозначенные знаком
"(*)", являются опциональными, поставляемыми только на
некоторые модели, или представляют собой детали, не
входящие в комплект поставки, и которые закупаются
отдельно.
Внимание!
• Перед началом какой либо операции
по чистке или обслуживанию,
отключить вытяжку от электрической
сети, вынимая вилку из розетки или
отключая общий выключатель
помещения. Для всех операций по
установке и обслуживанию
использовать рабочие рукавицы.
• Прибор может быть использован
детьми не младше 8 лет и лицами со
сниженными физическими,
сенсорными или умственными
способностями, или же с
недостаточным опытом, если
находятся под контролем, или если
были обучены использовать прибор
безопасным образом и если понимают
связанные с этим опасности.
• Дети должны быть под контролем и
не должны играть с прибором.
• Операции по чистке и обслуживанию
не должны проводиться детьми без
надзора
• Помещение должно иметь
достаточную вентиляцию, когда
кухонная вытяжка используется
одновременно с другими приборами,
работающими на газе или других
топливах.
• Вытяжка должна часто очищаться как
внутри, так и снаружи (ХОТЯ БЫ
ОДИН РАЗ В МЕСЯЦ), придерживаясь
того, что указано в инструкциях по
обслуживанию.
• Несоблюдение норм чистки вытяжки
и замены и чистки фильтров
увеличивает риск возгорания.
Строго запрещено приготовление еды
на открытом огне под вытяжкой.
• Для замены лампочки освещения
использовать только тип лампочки
указанный в разделе
обслуживания/замены лампочки этого
руководства.
Использование открытого пламени
наносит ущерб фильтрам и может
привести к загораниям, поэтому
должно избегаться в любом случаи.
Жаренье должно проводиться под
надзором, чтобы избежать
возможности возгорания раскаленного
подсолнечного масла.
ВНИМАНИЕ: Когда варочная
поверхность работает, доступные
части вытяжки могут нагреваться.
• Не подключать прибор к
электрической сети до тех пор, пока
установка полностью не закончена.
• То что касается технических мер и мер безопасности в
применении до сброса паров строго придерживаться того
что предусматривается по нормам локальных
компетентных органов.
• Всасываемый воздух не должен выпускаться в трубу,
84
используемую для выбросов дымов приборами,
работающими на газе или других топливах.
• Не использовать или оставлять вытяжку без лампочек
правильно установленных с риском получить удар
электрическим током.
• Никогда не использовать вытяжку без правильно
установленной решётки!
• Вытяжка НИКОГДА не должна использоваться, как
опорная поверхность, если только не указано иначе.
• Использовать только
винты для фиксирования в
комплекте с прод
уктом для установки или, если нет в
комплекте, приобрести винты правильного типа.
• Использовать правильную длину винтов, указанную в
руководстве по установке.
• В случае сомнений, консультироваться в
авторизированном центре по обслуживанию или с
квалифицированным персоналом.
ВНИМАНИЕ!
• Неустановка соответствующих винтов и
приспособлений для фиксирования в соответствии
с этими инструкциями может привести к рискам
электрического происхождения.
• Не используйте устройство с программатором,
таймером, отдельным пультом дистанционного
управления или любым другим устройством,
которое включается автоматически.
Данное изделие промаркировано в соответствии с
Европейской директивой 2012/19/EC по утилизации
электрического и электронного оборудования (WEEE).
Обеспечив правильную утилизацию данного изделия, Вы
поможете предот
вратить потенциальные негативные
последствия для окружающей среды и здоровья человека.
Символ
на самом изделии или сопроводительной
документации указывает, что при утилизации данного
изделия с ним нельзя обращаться как с обычными
бытовыми отходами.
Вместо этого, его следует сдавать в
соответствующий пункт приемки электрического и
электронного оборудования для последующей
утилизации.
Сдача на слом должна производиться в соответствии с
местными правилами по утилизации отходов.
За более подробной информацией о правилах обращения
с такими изделиями, их утилизации и переработки
обращайтесь в местные органы власти, в службу
по
утилизации отходов или в магазин, в котором Вы
приоб
рели данное изделие.
Устройство разработано, испытано и изготовлено в
соответствии с:
• Безопасность: EN/IEC 60335-1; EN/IEC 60335-2-31,
EN/IEC 62233.
• Эксплуатационные характеристики: EN/IEC 61591; ISO
5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC
60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC
62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Предложения для
правильного использования в целях снижения
воздействия на окружающую среду: Включите вытяжной
колпак на минимальной скорости, когда начинаете
готовить, и оставьте его работать в
течение нескольки
х
минут после того, как закончите готовить. Увеличивайте
скорость только в случае большого количества дыма и
пара, и прибегайте к использованию повышенных
скоростей только в экстремальных ситуациях. Заменяйте
угольный фильтр(ы), когда это необходимо, для
поддержания хорошей эффективности уменьшения
запахов. Очищайте жировой/ые фильтр(ы), когда это
необходимо, для поддержания
х
орошей эффективности
жирового фильтра. Используйте максимальный диаметр
системы воздуховодов, указанный в данном руководстве,
для оптимизации эффективности и минимизации уровня
шума.
Пользование
Вытяжка сконструирована для работы в режиме отвода
воздуха наружу или рециркуляции воздуха.
Использование с режиме отвода воздуха
В этом режиме испарения выводятся наружу через гибкий
трубопровод, подсоединенный к соединительному кольцу.
ВНИМАНИЕ!
Выводная труба не входит в комплект и должна быть
приобретена отдельно.
Диаметр выводной трубы должен соответствовать
диаметру соединительного кольца.
ВНИМАНИЕ!
Если вытяжка снабжена угольным фильтром, то уберите
его.
Подсоедините вытяжку к выводной трубе с диаметром
соответствующим отверстию выхода воздуха
(соединительный фланец).
Установка труб с меньшим диаметром даст уменьшение
мощности всасывания воздуха и резкое увеличение
уровня шума.
Производитель снимает с себя всякую ответственность по
отношению выше сказанного.
! Использовать трубу с
минимально необ
ходимой
длиной.
! Использовать трубу с наименьшим количеством
изгибов (максимальный угол изгиба: 90°).
! Избегать резкого изменения сечения трубы.
Использование в режиме рециркуляции
воздуха
Должен использоваться угольный фильтр, имеющийся в
85
наличии у вашего дистрибутора. Втягиваемый воздух
обезжиривается и дезодируется перед тем, как вновь
возвращается в помещение через верхнюю решетку.
Установка
Расстояние нижней грани вытяжки над опорной
плоскостью под сосуды на кухонной плите должно быть не
менее 50cm – для электрических плит, и не менее
50 cm
для газовых или комбинированных плит.
Если в инструкциях по установке газовой плиты
оговорено большее расстояние, то учтите это.
Электрическое соединение
Напряжение сети должно соответствовать напряжению,
указанному на табличке технических данных, которая
размещена внутри прибора. Если вытяжка снабжена
вилкой, подключите вытяжку к штепсельному разъему. Он
должен отвечать действующим правилам и быть
расположен в легкодоступном месте. Включить в розетку
можно после установки. Если же вытяжка не снабжена
вилкой (прямое подключения к сети), или
ште
псельный
разъем не расположен в доступном месте, также и после
установки, то используйте надлежащий двухполюсный
выключатель, обеспечивающий полное размыкание сети
при возникновении условий перенапряжения 3-ей
категории, в соответствии с инструкциями по установке.
ВНИМАНИЕ!
прежде чем подключить к сети питания электрическую
систему вытяжки и проверить исправное
функционирование ее убедитесь в том, что кабель
питания правильно смонтирован.
Внимание! Во избежание всяких рисков, операция по
замене кабеля питания должна быть произведена
персоналом компетентной службы техобслуживанияa.
Установка
Этот тип вытяжного колпака должен быть прикреплен к
кухонному шкафу или другому предмету,
придерживающему его.
Перед началом монтажа:
• Проверьте, чтобы размеры приобретенного Вами
изделия подходили к выбранному месту его монтажа.
• Снимите угольный фильтр/ы, если они имеются
(смотрите также соответствующий раздел). Фильтр/ы
устанавливаются обратно, только если Вы хотите
использовать вытяжку в режиме рец
иркуляции.
• Проверьте, чтобы внутри вытяжки не оставалось
предметов, помещенных туда на время ее
транспортировки) (например, пакетиков с шурупами,
листков гарантии и т.д.), если они имеются, выньте их
и сохраните.
Функционирование
1 ON/OFF двигателя
Нажимая на кнопку, вытяжка запускается на скорость
1.
Нажимая на кнопку во время работы, вытяжка
переходит в выключенное состояние OFF.
2 Увеличение скорости
Нажимая на кнопку, вытяжка переходит с
выключенного состояния OFF на скорость 1.
Нажимая на кнопку (вытяжка включена ON)
увеличиваем скорость двигателя со скорости 1 на
интенсивную скорость.
Каждой скорости
отвечает включение
соответствующе
го светодиода.
Скорость 1 светодиод L1
Скорость 2 светодиод L2
Скорость 3 светодиод L3
Интенсивная скорость светодиод L4 (мигающий)
Интенсивную скорость можно запрограммировать по
времени. Стандартное программирование - 5’ , по
истечению этого времени вытяжка переключается на
скорость 2.
Чтобы отключить функцию, раньше
запрограммированного времени, нажмите кнопку 2,
вытяжка переключится на скорость 1,
нажимая на
кнопку 1, вытяжка вы
ключится.
3 ON/OFF свет
4 Программирование скорости
5 Индикатор рабочего состояния
Программирование скорости
Программирование скорости включается, нажимая на
кнопку 4. По истечении запрограммированного времени
вытяжка выключится.
Программирование распределено следующим образом:
Скорость 1 -20 минут (светодиод L1 мигающий)
Скорость 2 -15 минут (светодиод L2 мигающий)
Скорость 3 -10 минут (светодиод L3 мигающий)
Интенсивная скорость -5 минут (
светодиод L4 мигающий)
Во время запро
граммированного функционирования,
нажимая кнопку -1 вытяжка выключится, если нажать
кнопку 2 или 4 - вытяжка вернется на
запрограммированную скорость.
Сигнализация жирового фильтра
После 40 часов работы загорится светодиод L5.
Когда появляется данная сигнализация жировой фильтр
необходимо помыть.
Для сброса сигнализации держать нажатой 3” кнопку 1.
86
Сигнализация угольного фильтра
После 160 часов работы начнет мигать светодиод L5.
Когда появляется данная сигнализация угольный фильтр
необходимо заменить.
Для сброса сигнализации держать нажатой 3” кнопку 1.
Если сигнализируют одновременно оба фильтра,
светодиод L5 покажет по очереди аварийные сигналы –
сначала включится на 3" и затем 3 раза включится
мигание.
Чтобы сбросить сигнализацию, выполните 2 раза
вышеописанную
процедуру.
За первый раз с
брасывается сигнализация жирового
фильтра, за второй раз сбрасывается сигнализация
угольного фильтра.
В стандартном режиме сигнализация угольного фильтра
не активирована.
Если используется вытяжка в исполнение с
рециркуляцией воздуха, необходимо активировать
сигнализацию угольного фильтра.
Активация сигнализации угольного фильтра:
Переключить вытяжку в OFF и держать 3”одновременно
нажатыми кнопки 1 и 4
.
Светодиоды L1 и L2 начнут мигать на протяжении 5
”.
Отключение сигнализации угольного фильтра:
Переключить вытяжку в OFF и держать 3”одновременно
нажатыми кнопки 1 и 4.
Светодиод L1 начнет мигать на протяжении 2”.
Аварийный сигнал увеличение Температуры
Вытяжка оборудована датчиком температуры, который
включает двигатель на 3 скорости, если очень высокая
температура возле дисплея.
Присутствие аварийного
сигнала ука
зывается миганием
по очереди светодиодов L1, L2, L3.
Аварийное состояния остается до тех пор, пока не упадет
температура ниже уровня включения аварийного сигнала.
С данного режима можно выйти нажимая на кнопку 1 или
2.
Каждые 30” датчик снимает значения температуры
окружающей среды возле дисплея.
Уход
Очистка
Для очистки используйте ТОЛЬКО специальную тряпку,
смоченную нейтральным жидким моющим средством. НЕ
ИСПОЛЬЗУЙТЕ НИКАКИЕ ИНСТРУМЕНТЫ ДЛЯ
ОЧИСТКИ. Не применяйте средства, содержащие
абразивные материалы. НЕ ПРИМЕНЯЙТЕ СПИРТ!
Панель
Рис. 2-3-8-9
Техобслуживание панели
Съем:
a. решительно вытащите панель (ВЕРХНЯЯ СТОРОНА)
по направлению вниз;
b. снимите её с задних петель (шарниров).
Чистка:
Вытяжная панель должна чиститься с той же
периодичностью, что и фильтр для жира, для чистки
используйте тряпочку, увлажнённую в жидком и щадящем
моющем веществе.
Не допускайте использования для чистки
абразивных
(ц
арапающих поверхность) материалов. НЕ
ПРИМЕНЯЙТЕ СПИРТ!
Установка:
Панель закрепляется сзади и фиксируется спереди
(магнитная фиксация).
Внимание! Всегда убеждайтесь, чтобы панель была
надежно закреплена и зафиксирована на своём месте.
Фильтры задержки жира
Рис. 2-9
Удерживает частицы жира, исходящие от плиты.
Фильтр следует чистить ежемесячно неагрессивными
моющими средствами, вручную или в посудомоечной
машине при низкой температуре и экономичном цикле
мытья.
При мытье в посудомоечной машине может иметь место
некоторое обесцвечивание жирового фильтра, но его
фильтрующая характеристика остается абсолютно
неизменной.
Для снятия жирового фильтра потяните к
себ
е
подпружиненную ручку отцепления фильтра.
Угольный фильтр (только в режиме
рециркуляции)
Рис. 7
Удаляет неприятные запахи кухни.
Насыщение угольного фильтра происходит по истечении
более или менее длительного периода эксплуатации,
предопределяемого типом кухни и периодичностью
очистки жировых фильтров. В любом случае, заменяйте
картридж по крайней мере через каждые 4 месяца.
Угольный фильтр НЕ подлежит мойке или регенерации.
Круглый угольный фильтр
Покрыть фильтрами обе стороны для
зачехления
защитных реш
еток ротора двигателя, после чего вращать
фильтр по часовой стрелке.
Для снятия - вращать против часовой стрелки.
Замена ламп
Вытяжка оборудована освещением на светодиодах LED.
Светодиоды обеспечивают оптимальное освещение, их
срок службы в 10 раз превышает срок работы
традиционных лампочек, и позволяют экономить 90%
электроэнергии.
Для замены светодиодов обращаться в службу
технического обслуживания.
87
UK - Інструкція з монтажу і експлуатації
Чітко дотримуйтеся приведених в даному керівництві
інструкцій. Виробник знімає з себе будь-яку
відповідальність за несправності, збитки або пожежу, що
може мати місце при використанні пристрою внаслідок
невиконання інструкцій, приведених в даному керівництві.
Витяжний ковпак спроектований для всмоктування диму
та пару, що утворюється під час приготування їжі та
призначений лише для
побутового використання..
• Важливо зб
ерегти ці інструкції для того, щоб можна
було звернутися до них в будь-який час. У випадку
продажу, передачі чи переїзду, переконатися в тому
щоб інструкції були разом з виробом.
• Уважно прочитати інструкції: В них міститься важлива
інформація з встановлення, використання та безпеки.
• Заборонено виконувати електричні
чи механічні зм
іни
у виробі чи у вивідних каналах.
• Перш ніж приступити до монтажу виробу перевірте чи
всі компоненти без дефектів та не є пошкодженими. У
протилежному випадку зверніться в місце продажу та
зупиніть монтування виробу.
Примітка: Деталі, позначені знаком "(*)" є додатковими
аксесуарами та постачаються лише з деякими моделями,
або є деталями, які не постачаються в комплекті і їх
потрібно купувати.
Попередження по
безпеці
Перед початком будь якої операції по
очищенню або обслуговуванню,
відключіть витяжку від електричної
сітки витягуючи вилку з розетки або
відключаючи загальний вимикач
приміщення.
• Для усіх операцій по установці та
обслуговуванню використовуйте
робочі рукавиці.
• Пристрій може використовуватися
дітьми не молодшими 8 років та
особами із зниженими фізичними,
сенсорними або розумовими
здібностями, або з недостатнім
досвідом якщо знаходяться під
контролем, або були навчені
використовувати пристрій в безпечній
спосіб та якщо розуміють пов'язані з
тим небезпеки.
• Діти повинні бути під контролем і не
повинні гратися з пристроєм.
• Операції по чищенню та
обслуговуванню не повинні
проводитися дітьми без нагляду.
• Приміщення повинно мати достатню
вентиляцію коли витяжка
використовується одночасно з іншими
пристроями що працюють на газі або
інших паливах.
• Витяжку необхідно часто чистити як в
середині, так і ззовні (ХОЧА Б ОДИН
РАЗ НА МІСЯЦЬ), дотримуватися в
будь якому випадку того, що
вказується в інструкціях по
обслуговуванню.
• Не дотримання норм очищення та
заміни і очищення фільтрів збільшує
ймовірність ризику загоряння.
• Суворо заборонено приготування їжі
на відкритому вогні під витяжкою.
• Для заміни лампочки освітлення
використовувати тільки тип лампочки
вказаний в розділі
обслуговування/заміна лампочки цього
посібника.
Використання відкритого полум’я
наносить збиток фільтрам і може
призвести до загорання, тому потрібно
уникати в будь якому випадку.
Смаження повинно проводитися під
наглядом щоб уникнути загоряння
розлитої олії.
УВАГА: Коли варильна поверхня
працює, доступні частини можуть
нагріватися.
• Не підключати пристрій до
електричної сітки до тих пір, поки не
буде повністю закінчена установка.
• Що стосується технічних мір та мір безпеки у
використанні що відноситься до викидів парів, суворо
дотримуйтеся норм місцевих компетентних органів.
• Повітря що втягується, не повинно випускатися в трубу
яка використовується для викиду димів пристроями що
працюють на газі та інших паливах.
• Не використовувати або залишати витяжку без
88
правильно встановлених лампочок з ризиком отримати
удар електричним струмом.
• Ніколи не використовувати витяжку без правильно
встановленої решітки!
• Витяжка НІКОЛИ не повинна використовуватися як
опорна поверхня, якщо тільки не вказується.
• Використовувати гвинти для фіксування в наборі з
продуктом для установки, якщо немає в наборі, придбати
гвинти правильного типу.
• Використовувати правильну
довжину гвинтів яка
вказується в посібн
ику по встановленню.
• У випадку сумнівів, консультуватися в авторизованому
центрі або з кваліфікованим персоналом.
УВАГА!
• Не встановлювання відповідних гвинтів і пристроїв
для фіксування у відповідності з цими інструкціями
може привести до ризиків електричного
походження.
• Не слід використовувати з програматором,
таймером, окремим пультом керування або з будь-
яким іншим пристроєм, який приводиться в дію
автоматично.
Даний виріб промаркований відповідно до Європейської
директиви 2012/19/EC, утилізація електричного і
електронного об
ладнання (WEEE). Забезпечуючи вірну
утілізацію цього виробу, Ви допоможете попередити
потенційні негативні наслідки для оточуючого середовища
і здоров’я людини, котрі могли б мати місце в
протилежному випадку.
Символ
на самому виробі або на супроводжуючому
його документі вказує, що при утилізації цього виробу з
ним не можна поводитися як зі звичайними побутовими
відходами. Він має здаватися у відповідний пункт прийому
електричного і електронного обладнання для подальшої
утилізації. Здавання на злам повинно виконуватися згідно
з місцевими правилами по утилізації відходів.
Для біл
ьше
детальної інформації про правила поводження з такими
виробами, їх утилізації і переробки звертайтесь в місцеві
органи влади, в службу по утилізації відходів, або в
магазин, в якому Ви придбали даний виріб.
Прилад спроектовано, випробувано і виготовлено згідно з:
• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Експлуатаційні якості: EN/IEC 61591; ISO 5167-1; ISO
5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13;
EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Поради для
правильної експлуатації та для
зниження впливу на
середовище: Вмик
айте витяжку на мінімальну швидкість
перед початком приготування їжі, і залишайте її
працювати на декілька хвилин після закінчення
приготування. Збільшуйте швидкість тільки у разі великої
кількості диму і пару та використовуйте наддув тільки у
крайніх випадках. Для підтримання високої ефективності
видалення запахів, за необхідності, виконуйте заміну
вугільного
(-их) фільтру(-ів). Для пі
дтримання високої
ефективності фільтру жирів, за необхідності, виконуйте
чистку фільтру(-ів) жирів. Використовуйте максимальний
діаметр системи повітроводів, що вказаний у інструкції для
оптимізації ефективності та мінімізації шуму.
Використання
Витяжка розроблена для роботи в режимі всмоктування,
виводячи повітря назовні або в фільтруючому режимі з
рециркуляцією повітря.
Варіант відведення
Пари виводяться назовні через вивідну трубу закріплену
до фланця з'єднання.
УВАГА!
Вивідна труба не постачається і тому необхідно її
придбати окремо.
Діаметр вивідної труби повинен відповідати діаметру
з’єднувального кільця.
УВАГА!
Якщо витяжний ковпак має вугільні фільтри, то їх треба
зняти.
Під’єднати ковпак до настінної вивідної труби та вивідного
отвору з однаковим діаметром виходу повітря (з’єднуючий
фланець).
Використання настінних вивідних труб та отворів з
меншим діаметром приведе до зменшення ефективності
всмоктування та значне збільшення рівня шуму.
Тому ми знімаємо
з себ
е будь-яку відповідальність по
вищесказаному.
! Використовуйте найкоротший витяжний канал.
! Використовуйте витяжний канал з найменшою
кількістю поворотів (максимальний кут повороту: 90°).
! Уникайте різких змін площі перерізу витяжного
каналу.
Варіант з фільтрацією
Втягнуте повітря знежирюється та очищується та знову
повертається в приміщення. Для того, щоб
використовувати ковпак у цьому режимі, необхідно
встановити додаткову систему фільтрів з активованим
вугіллям.
Інсталяція
Відстань нижньої відчастини витяжки до посуду на
кухонній плиті має бути не менше 50cm, у випадку
електричних плит, та
50cm, у ви
падку газових та
комб
інованих плит.
89
Необхідно приймати до уваги відстані, які вказуються
в інструкції з інсталяції газової плити.
Під’єднання до електромережі
Напруга в електромережі має відповідати вказаним
характеристикам на етикетці, яка знаходиться всередині
витяжки. Якщо в комплект входить вилка під’єднання в
електромережу, то слід під’єднати витяжку до розетки, що
відповідає існуючим нормам та знаходиться в доступному
місці, що можна виконати й після інсталяції. Якщо ж вилка
не входить в комплект
(пряме під’єднання в
електромер
ежу), або розетка не знаходиться в доступному
місці, також і після інсталяції, то слід вмонтувати належний
двох-полюсний вимикач, який забезпечить повне
відключення від мережі в умовах перенапруги III категорії,
в повній відповідності з правилами інсталяції.
УВАГА!
перед тим як знову підключити витяжку до електромережі і
перевірити правильність роботи, завжди контролюйте щоб
шнур мережі був змонтований вірно.
Увага! Заміна електрошнура має здійснюватись
авторизованими службами технічного обслуговування.
Інсталяція
Цей тип витяжки має бути вмонтований у навісний
елемент або іншу систему підтримки.
Перед початком монтажу:
• Перевірте щоб розміри придбаного Вами виробу
підходили до вибраного місця його монтажу.
• Зніміть вугільний фільтр/и якщо він/вони присутні
(дивитись також відповідний розділ). Фільтр/и знову
встановлюються якщо Ви хочете використовувати
ковпак
в режимі рециркуляц
ії.
• Перевірити щоб всередині ковпака не залишалося
предметів, поміщених туди на час його
транспортування (наприклад, пакетиків з шурупами,
листів гарантії і т.п.), якщо вони є, вийміть їх і
збережіть.
Функціонування
1 ON/OFF двигун
Натискуючи на цю кнопку, витяжка почне працювати
на першій швидкості.
Натискуючи на кнопку під час роботи, витяжний
ковпак вимкнеться OFF.
2 Збільшення швидкості
Натискуючи на кнопку, витяжка перейде з режиму
OFF до швидкості 1.
Натискуючи на кнопку (витяжка в режимі ON),
збільшується швидкість двигуна від 1 швидкості до
інтенсивної.
Кожній швидкості
відповідає включення відповідного
світлодіоду.
Шв
идкість 1 світлодіод L1
Швидкість 2 світлодіод L2
Швидкість 3 світлодіод L3
Інтенсивна швидкість світлодіод L4 (мигає)
Інтенсивна швидкість програмується на час.
Стандартне програмування на 5 хвилин, після чого
витяжка переходить на швидкість 2.
Для того щоб відключити цю функцію раніше,
необхідно натиснути на кнопку 2, витяжка перейде
на
швид
кість 1, натискуючи на кнопку 1 витяжка
вимкнеться.
3 ON/OFF освітлення
4 Програмування швидкості
5 Індикатор режиму роботи
Програмування швидкості
Програмування швидкості активується з натиском кнопки
4, по закінченню запрограмованого часу витяжка
вимкнеться.
Програмування розподілене наступним чином:
Швидкість 1 - 20 хвилин (світлодіод L1 мигає)
Швидкість 2 - 15 хвилин (світлодіод L2 мигає)
Швидкість 3 - 10 хвилин (світлодіод L3 мигає)
Інтенсивна швидкість - 5
хвилин (сві
тлодіод L4 мигає)
Під час роботи з запрограмованим часом, натискуючи на
кнопку 1, витяжка вимкнеться, якщо ж натиснути кнопку 2
чи 4 витяжка повернеться на попередньо встановлену
швидкість.
Сигналізація жировловлюючого фільтру
Після 40 годин роботи світлодіод L5 почне світитися.
Коли з’являється така сигналізація необхідно помити
жировловлюючий фільтр.
Щоб скинути сигналізацію,
натисніть кнопку 1 та тримайт
е
її натиснуто протягом 3 секунд.
Сигналізація вугільного фільтру
Після 160 годин роботи світлодіод L5 почне мигати.
Коли з’являється така сигналізація необхідно замінити
вугільний фільтр.
Щоб скинути сигналізацію натисніть кнопку 1 та тримайте
її натиснуто протягом 3 секунд.
Якщо одночасно з’являються сигналізації обох фільтрів
світло діод L5 по
черзі бу
де вказувати сигналізацію –
протягом 3-х секунд світиться і потім 3 рази мигне.
Щоб скинути сигналізацію необхідно виконати 2 рази
вищеописану дію.
За перший раз скидаємо сигналізацію жировловлюючого
фільтру, за другий раз - вугільного.
В стандартному режимі сигналізація вугільного фільтру не
90
активована.
Якщо ви використовуєте витяжку у режимі рециркуляції
необхідно активувати сигналізацію вугільного фільтру.
Підключення сигналізації вугільного фільтру:
Встановити витяжку на OFF та тримати одночасно
натиснутими кнопки 1 та 4 протягом 3-х секунд.
Світлодіоди L1 і L2 почнуть мигати протягом 5-и секунд.
Відключення сигналіцазії вугільного фільтру:
Встановити витяжку на OFF та тримати одночасно
натиснутими
кнопки 1 і 4 протягом 3-х се
кунд.
Світлодіод L1 мигатиме протягом 2-х секунд.
Аварійний сигнал Температура
Витяжка обладнана температурним датчиком, що вмикає
двигун на швидкості 3 при високій температурі біля панелі
управління.
На аварійний сигнал вказує почергове мигання діодів L1,
L2, L3.
Таке становище залишиться до тих пір, доки температура
не
впаде нижче рів
ня аварійного стану.
Щоб вийти з цього режиму необхідно натиснути кнопку 1
або 2.
Кожні 30 секунд датчик знімає значення температури
навколо дисплею.
Догляд
Чистка
Для чистки використовуйте ЛИШЕ спеціальну серветку,
намочену нейтральним рідким миючим засобом. НЕ
ВИКОРИСТОВУЙТЕ ЗАСОБІВ АБО ІНСТРУМЕНТІВ ДЛЯ
ОЧИЩЕННЯ!
Не використовуйте засоби що мають абразивні матеріали.
НЕ ВИКОРИСТОВУЙТЕ СПИРТ!
Панель
Мал. 2-3-8-9
Технічне обслуговування панелі
Демонтаж:
a. потягніть панель (ПЕРЕДНЮ ЧАСТИНУ) донизу,
прикладаючи зусилля
b. відчепіть від шарнірів на задній стінці.
Очищення:
Витяжну панель слід очищувати з тією ж періодичністю,
що і жировий фільтр. З цією метою використовуйте вологу
тканину з нейтральним миючим засобом.
Не використовуйте засоби, що містять абразивні частинки.
НЕ ЗАСТОСОВУЙТ
Е СПИРТ.
Монтаж :
Панель кріпиться з боку задньої стінки та фіксується
спереду (фіксація за допомогою магніту).
Увага! Завжди перевіряйте, щоб панель була міцно
зафіксована на своєму місці.
Фільтр затримки жирів
Мал. 2-9
Затримує жировi сполучення, що виникають під час
приготування їжі.
Повинен чиститись один раз на місяць не сильнодіючими
миючими засобами, вручну або в посудомийній машині
при низькій температурі і з коротким циклом.
При митті в посудомийній машині металевий фільтр
затримки жиру може втратити колір, але його
характеристики з фільтрування жодним
чином не
зміняться.
Для зняття фільт
ру затримки жиру потягніть на себе
пружинну ручку відчеплення фільтру.
Вугільний фільтр (тільки в режимі рециркуляції)
Мал.7
Вбирає неприємні запахи кухні.
Перевірка вугільного фільтру на насичення проводиться
після більш менш довгого періоду використання в
залежності від типу кухні і регулярності очистки фільтру
жирів. У будь-якому випадку необхідно заміняти патрон
максимум кожні чотири місяці.
НЕ підлягає миттю чи поновленню.
Круглий вугільний фільтр
Прикласти фільтри по обидві сторони для
покриття
захисних риш
іток ротора двигуна, після чого повернути
фільтр за годинниковою стрілкою.
Для знаття - повернути фільтр проти годинникової стрілки.
Заміна Ламп
Витяжка обладнана системою освітлення на основі
технології діодів (LED).
ДІОДИ забезпечують оптимальне освітлення, тривалість їх
в 10 разів вища від звичайних лампочок та дають 90%
економії електроенергії.
Щодо їх заміни звертайтеся до служби технічного
обслуговування.
91
KK - Монтаждау мен пайдалану нұсқауы
Дайындаушы аспапты пайдалану барысында бұл
нұсқауда белгіленген қолдану шарттарын сақтамағанның
кесірінен болған олқылық өрт пен зақым үшін жауап
бермейді. Сорғыш тек қана үйде пайдалануға
болатындай етіп жобаланған.
• Кезкелген уақытта бұл нұсқаумен
пайдалану үшін ақтаған маңызды.
Бұйым
сатылған,тапсырған нем
есе жойылған кезде
ол онымен бірге қалғанына көз жеткізіңіз.
• Нұсқауды мұқият оқыңыз: онда бұйамды
қондыру, пайдалану жəне қауыпсіздік
жөнінде маңызды мəлімет бар.
• Бұйымның электрондық немесе
механикалық конструкциясында немесе
сорғыш вентиляциялық каналдарында
ешқандай да өзгерістер жасамаңыз.
• Орнатуды орындамас бұрын берілген
барлық құрамдастардың зақымдалмағанын
тексеріңіз немесе орнатуды
ж
алғастырмас
бұрын делдалға хабарласыңыз.
Ескертпе: "(*)" таңбасы бар бөліктер тек кейбір
үлгілермен берілетін (басқа жағдайларда
берілмейтін), бірақ сатып алуға болатын
қосымша аксессуарлар болып табылады.
Нұсқаулар
• Кез келген тазалау немесе
техникалық қызмет көрсету
жұмыстарын орындамас бұрын
ашаны шығару немесе желілік
қуат көзін ажырату арқылы
сорғышты электр желісінен
ажыратыңыз.
• Орнату жəне техникалық
қызмет көрсету жұмыстарын
жүргізген кезде əрдайым жұмыс
қолғабын киіңіз.
• Бұл құрылғыны 8 жастағы
жəне одан үлкен балалар, дене,
сезу немесе ақыл-ой
қабілеттері шектеулі тұлғалар
немесе тəжірибесі мен білімі
жоқ тұлғалар оны қауіпсіз
жолмен пайдалануға қатысты
нұсқау алып, ықтимал
қауіптерді ұғынған жағдайда
жəне бақылауда болғанда
пайдалана алады.
Балалардың басқару
элементтерін өзгертуіне жəне
құрылғымен ойнауына жол
бермеу керек.
• Тазалау жəне өз бетінше
техникалық қызмет көрсету
жұмыстарын балалардың
бақылаусыз жүргізуіне
болмайды.
• Асүй сорғышы басқа газ жағу
құрылғыларымен немесе басқа
отындармен пайдаланылған
кезде, құрылғы орнатылған
бөлме жеткілікті түрде
желдетілуі қажет.
• Сорғышты ішінен де,
сыртынан да жүйелі түрде (КЕМ
ДЕГЕНДЕ АЙЫНА БІР РЕТ)
тазалау керек, əрдайым
техникалық қызмет көрсету
нұсқаулығында берілген
нұсқауларды орындаңыз.
• Сорғыштың тазалау
стандарттарын жəне сүзгілерді
алмастыру жəне тазалау
бойынша ережелерді
• ұстанбау нəтижесінде өрт
туындауы мүмкін.Тамақты
тікелей сорғыш астында
жандыруға қатаң тыйым
салынады.
• Шамды ауыстыру үшін тек осы
нұсқаулықтың «Техникалық
қызмет көрсету/Шамдарды
ауыстыру» бөлімінде
көрсетілген шам түрін
пайдаланыңыз.
Ашық жалынды пайдалану
сүзгілер үшін зиян жəне өрт
қаупін туындатуы мүмкін,
сондықтан оған ешқашан жол
бермеу керек.
Майдың шамадан тыс қызып
92
немесе жанып кетпеуін
қамтамасыз ету үшін, тамақты
абайлап қуыру қажет.
САҚ БОЛЫҢЫЗ: Сорғыштың
қолжетімді бөліктері тамақ
дайындау құрылғылары
пайдаланылған кезде қызып
кетуі мүмкін.
• Орнату толық аяқталмайынша
құрылғыны электр желісіне
қоспаңыз.
• Будың шығуына қарсы қолданылатын
техникалық жəне қауіпсіздік шараларын ескере
отырып, жергілікті билік органдары бекіткен
ережелерді мұқият орындау маңызды.
• Осы құрылғының түтік арқылы бағыттау
жүйесін газ немесе басқа отынды жағатын
құрылғылардан шыққан буларды шығару сияқты
басқа да мақсаттарда пайдаланылатын кез
келген қолданыстағы желдету жүйесіне жалғау
қажет. Электр тогының соғу қаупіне байланысты
шам
ы дұрыс бекітілмеген сорғышты
пайдаланбаңыз жəне қалдырмаңыз.
• Торлары тиісті түрде бекітілмеген сорғышты
ешқашан пайдаланбаңыз.
• Арнайы көрсетілмейінше, сорғышты
ЕШҚАШАН тірек беті ретінде пайдаланбаңыз.
• Тек орнату үшін өніммен бірге берілген бекіту
бұрандаларын пайдаланыңыз, егер берілмесе,
бұранданың тиісті түрін сатып алыңыз.
• Бұрандалардың орнату нұсқаулығында
көрсетілген дұрыс ұзындығын пайдаланыңыз.
• Күмəндансаңыз, өкілетті қызмет
кө
рсету
бойынша жəрдем көрсету орталығына немесе
тиісті маманданған тұлғаға хабарласыңыз.
ЕСКЕРТУ!
• Бұрандаларды немесе бекіту құрылғысын
осы нұсқауларға сəйкес орнатпау
электрлік қауіптерге əкелуі мүмкін.
• Бағдарламалаушымен, таймермен, бөлек
қашықтан басқару жүйесімен немесе
автоматты түрде қосылатын кез келген
басқа құрылғымен қолданбаңыз.
Электрлік жəне электрондық аспаптарды қайта
пайдаға асыру жөніндегі 2012/19/EC Европалық
директивке (WEEE) сəйкес берілген өнім
таңбаланды.
Берілген өнімді дұрыс қайта пайдаға асыруды
қамтамассыз етумен,
Сіз қо
ршаған ортаға жəне
адам денсаулығына кері əсерін тигізу ді
болдырмауға көмектесесіз.
Аспаптағы немесе жолдама құжаттағы
таңбасы берілген аспапты қайта пайдаға
асыруда əдеттегі тұрмыстық қалдық ретінде
игеруге болмайтынын көрсетеді. Оның орнына
электрлік жəне электрондық аспаптарды қайта
пайдаға асыруға арналған қабылдау пунктіне
тапсыру керек.
Бұзуға тапсыру аспапты қайта пайдаға асыру
жөніндегі жергілікті ережелерге сəйкес
шығарылуы тиіс.
Бұндай өнімдерді пайдалану, қайта пайдаға
асыру ережелері жөнінде толық ақпаратты
жергілікті
əкімшілік орындарына
н, қалдықтарды
қайта пайдаға асыру қызметінен немесе
берілген өнімді Сіз сатып алған дүкенен ала
аласыз.
Құрылғы келесілерге сай жобаланған, сыналған
жəне жасап шығарылған:
• Қауіпсіздік: EN/IEC 60335-1; EN/IEC 60335-2-
31, EN/IEC 62233.
• Өнімділік: EN/IEC 61591; ISO 5167-1; ISO 5167-
3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-
13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC
62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2;
CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-
3.
Қоршаған ортаға əсерді азайту үшін дұрыс
пайдалану туралы нұсқаулар:
Əзірлеуді бастағанда қақпақты ең аз
жылдамдықпен қосыңыз жəне əзірлеу
аяқталғаннан кейін біраз минут
бойы жұ
мыс
істетіңіз. Жылдамдықта тек түтіннің жəне будың
үлкен мөлшері жағдайында арттырыңыз жəне
күшейту жылдамдығын(қтарын) тек шекті
жағдайларда пайдаланыңыз. Жақсы жағымсыз
иісті азайту тиімділігін сақтау үшін қажет
болғанда көмір сүзгісін(лерін) ауыстырыңыз.
Жақсы май сүзгісі тиімділігін сақтау үшін қажет
болғанда май сүзгісін(лерін) ауыстырыңыз.
Тиімділікті оңтайландыру жəне шуды барынша
азайту үшін ос
ы нұсқаулықта көрсетілген өткізу
жүйесінің ең үлкен диаметрін пайдаланыңыз.
Пайдалану
Сорғыш сыртқа ауа бұрғышы бар тарту
желдеткіш ретінде, немесе iшкi қайта айналу
сүзгiші ретінде пайдалануға арналған.
Сору нұсқасы
Бу сыртқа біріктіруші фланецке қосылған
сорғыш құбыр арқылы шығарылады.
93
ЕСКЕРТУ!
Сорғыш құбырдың диаметрі біріктіруші
сақинаның диаметрімен теңдес болу керек.
ЕСКЕРТУ!
Сорғыш құбыры сорғыш жинақтамасымен
жеткізілмейді, оны бөлек сатып алу керек.
Сорғышты қабырғадағы сорғыш құбырлары мен ауа
шығаратын тесіктердей, сол диаметрдегі тесіктерге
қосыңыз (біріктіруші фланец).
Қабырғадағы сорғыш құбырлары мен кемдеу
диаметрдегі тесікті пайдалану, сору қуатын нашарлатып,
гүрілдеуін кү
шейтеді.
! Қажетті ми
нималды ұзындықтағы түтікті
қолданыңыз.
! Барынша көп иілімі бар түтікті қолданыңыз (иілімнің
максималды бұрышы: 90°).
! Түтіктің көлденең қимасында түбегейлі өзгерістерді
болдырмаңыз.
Сүзу нұсқасы
Ол үшін бір көмір сүгісі қажет, оны əдеттегі
сатушылардан алуға болады.
Сүзгі шығарылған ауаны жоғарғы шығыс торы арқылы
бөлмеге қайта жіберу алдыда оны май мен иістерден
тазартады.
Қондыру
Сорғыштың төменгі қыры мен ыдыс астындағы тіреуіш
жазықтығының ара қашықтығы электр плитасы үшін
50cm, ал газ немесе біріктірілген плиталар үшін 65cm ден
кем болмауы тиіс.
Егер нұсқауда газ плитасын орнатуға
артығырақ ара қашықтық белгіленген болса,
оны ескеріңіз.
Электр қосулары
Желінің кернеуі аспаптың ішінде орналасқан
тақтайшада белгіленген техникалық
деректердей кернеуге сəйкес келуі керек. Егер
сорғыш вилкамен жабдықталған болса,
орнатылғаннан кейін де істеуге болатын, қол
жетерлік жерде болуы тиіс, істеп тұрған
ережелерге сəйкес алмалы-салмалы
штепсельге сорғышты қосыңыз. Егер сорғыш
вилкамен жабдықталмаған болса (желіге тура
қосылу), немесе алмалы-салмалы штепсель
орнатылғаннан кейін
де қол жетерлік жер
де
болмаса, онда орнату нұсқауына сəйкес 3-
дəрежедегі асқын кернеуді болдырмайтын жəне
желінің толық ашылуын қамтамассыз ететін
тиісті екіполюстік ажыратқышты пайдаланыңыз.
ЕСКЕРТУ!
қорек желісіне сорғыштың электрлік жүйесін
қосу алдында қорек кабелі дұрыс
монтаждалғанына көз жеткізіңіз.
ЕСКЕРТУ! Нəр беруші сымжеліні авторизацияланған
техникалық орталықта немесе білікті маман ауыстыру
керек.
Бекіту
Сүзіндінің бұл типі аспалы шкафқа немесе басқа тірекке
кіріктірілуі керек.
Орнатуды бастау алдында:
• Өнімнің өлшемі орнату орны үшін дұрыс
екенін тексеріңіз.
• Белсенді көмір сүзгісін(лерін) (қамтылған
болса) (басқа жерді қараңыз) алыңыз.
Қақпақтың сүзгі нұсқасын пайдаланғыңыз
келсе, оны/оларды алу керек.
• Ішінде бұрандалар, кепілдік картасы, т
.б.
си
яқты бар сөмкелер сияқты қақпақ ішіндегі
қосалқы құралдарды (сонда оңай
тасымалдау үшін орналастырылған)
тексеріңіз. Оларды алып, қауіпсіз орында
сақтаңыз.
Пайдалану
1 Моторды ҚОСУ/ӨШІРУ:
Түймені басқан кезде сорғыш 1-
жылдамдықпен қосылады.
Жұмыс барысында түймені бассаңыз,
сорғыш өшеді.
2 Жылдамдықты арттыру
Түймені басқан кезде сорғыш «ӨШІРУЛІ»
күйінен 1-жылдамдыққа өтеді.
Түймені басқан кезде (сорғыш «ҚОСУЛЫ»
күйінде болғанда) мотор жылдамдығы 1-
жылдамдықтан қарқынды жылдамдыққа
артады.
Әр жылдамдықта тиісті жарық диод жанады.
1-жылдамдық жарық диоды - L1
2-жылдамдық жарық диоды - L2
3-жылдамдық жарық диоды - L3
Қарқынды жылдамдық жарық диоды - L4
(жыпылықтайды)
Қарқынды жылдамдық уақытқа негізделеді.
Соңында сорғыш 2-жылдамдықты өздігінен
орнататын стандартты уақытты таңдау 5’
болады.
Уақыт аяқталмай тұрып функцияны өшіру
үшін, 2 пернесін басыңыз; сорғыш өздігінен
1-жылдамдықты орнатады, ал 1 пернесін
бассаңыз, сорғыш өшеді.
3 Шамдарды ҚОСУ/ӨШІРУ
4 Жылдамдықтың уақытын орнату
5 Функция күйінің индикаторы
94
Техникалық қызмет көрсету
Тазалау
Тазалау үшін ТЕК бейтарап жуғыш затпен
суланған арнайы шүберекті пайдаланыңыз.
ҚҰРЫЛҒЫНЫ НЕМЕСЕ ТАЗАЛАУ ҚҰРАЛЫН
ПАЙДАЛАНБАҢЫЗ! Абразиялық қоспасы бар
затты пайдаланбаңыз. СПИРТТІ
ПАЙДАЛАНБАҢЫЗ!
Панель
2-3-8-9-сурет
Панельге техникалық қызмет көрсету
Алу:
a. панельді (АЛДЫҢҒЫ ЖАҚ) мықтап төмен
қарай мықтап тартыңыз
b. оны артқы ілмектерден босатыңыз.
Тазалау:
май сүзгілерін қаншалықты жиі тазаласаңыз,
ауа сору панелін де соншалықты жиі тазалау
қажет; дымқыл шүберек пен бейтарап сұйық
тазалағыш зат қолданыңыз.
Ысқыш өнімдерді қолданбаңыз.
МЕТИЛДЕНДІРІЛГЕН СПИРТТЕРДІ
ҚОЛДАНУҒА БОЛМАЙДЫ!
Жинау
:
Панельді артқы жағынан іліп, алдыңғы жағынан
бекіту керек (магнитпен бекітіледі).
Абай болыңыз! панель тиісті орнына мықтап
бекітілгенін əрдайым тексеріңіз.
Май сүзгісі
2-9 сурет
Ас дайындаудағы май бөлшектерін ұстап қалады.
Фильтрді ай сайын агрессивті емес жуғыш заттармен,
қолмен немесе ыдысжуғыш машинада, төмен
температурада, үнемді тазалау тəртібінде жуу керек.
Ыдысжуғыш машинада жуылған май ұстайтын фильтр
түссізденуі мүмкін, бірақ одан оның
сүзгіш қасиеті мүлде
өзгеріссіз қалады.
Май сүзгісін алып тастау үшін серіппелі босату тұтқасын
тартыңыз
Жылдамдықтың уақытын орнату
Жылдамдықтың уақытын орнату функциясын 4
пернесін басу арқылы қосуға болады; Уақыт
аяқталған соң, сорғыш өшеді.
Уақытты орнату төмендегідей бөлінеді:
1-жылдамдық – 20 минут (L1 жарық диоды
жыпылықтайды)
2-жылдамдық – 15 минут (L2 жарық диоды
жыпылықтайды)
3-жылдамдық – 10 минут (L3 жарық диоды
жыпылықтайды)
Қарқынды жылдамдық – 5 минут (L4 жарық
диоды жыпылықтайды)
Белгіленген уақытта қызмет ету барысында 1
пернесін бассаңыз, сорғыш өшеді, ал егер 2
немесе 4 пернесін бассаңыз, сорғыш
орнатылған жылдамдыққа оралады.
Май ұстағышының сигналы
40 сағат жұмыстан кейін, L5 жарық диоды
қосылады.
Осындай сигнал пайда болғанда орнатылған
май ұстағышын жуу керек.
Сигналды қалпына келтіру үшін, 1 пернесін 3”
бойы басып тұрыңыз.
Көмір сүзгісінің сигналы
160 сағат жұмыстан кейін L5 жарық диоды
жыпылықтайды.
Осындай сигнал пайда болғанда орнатылған
көмір сүзгісін ауыстыру керек.
Сигналды қалпына келтіру үшін, 1 пернесін 3”
бойы басып тұрыңыз.
Екі сүзгі бір мезгілде сигнал берген жағдайда L5
жарық диоды баламалы түрде 3" бойы тұрақты
болатын және қатарынан 3 рет жыпылықтайтын
дабылдарды көрсетеді.
Қалпына келтіруді жоғарыда сипатталған
процедураны 2 рет орындау арқылы жүзеге
асыруға болады.
Процедураны бірінші рет орындағанда май
ұстағышының сигналы, ал екінші рет
орындағанда көмір сүзгісінің сигналы қалпына
келтіріледі.
Стандартты режимде көмір сүзгісі белсенді
болмайды.
Сорғышты сүзгі ретінде пайдаланғанда көмір
сүзгісінің сигналын қосу қажет.
Көмір сүзгісінің сигналын белсендіру
Сорғышты «ӨШІРУЛІ» күйіне орнатып, бір
мезгілде 1 және 4 пернелерін 3” бойы басып
тұрыңыз.
L1 және L2 жарық диоды 5” бойы
жыпылықтайды.
тұрыңыз.
L1 жарық диоды 2” бойы жыпылықтайды.
Температура Alarm
Сорғыш Басқару панелі аймағында
температура тым жоғары болып бұл жағдайда 3
жеделдету үшін Қозғалтқышты іске қосады
температура сенсоры жабдықталған.
дабыл жағдайы жарық диодтарының L1, L2, L3
дәйекті жыпылықтай көрсетіледі.
Температура дабыл шегінен төмен құлайды
дейін Бұл шарт қалады.
Сіз негізгі 1 немесе 2 басу арқылы осы
режимнің шығуға болады.
Әрбір 30 «сенсор Басқару панелі аймағының
экологиялық температурасын тексереді.
Көмір сүзгісінің сигналын өшіру:
Сорғышты «ӨШІРУЛІ» күйіне орнатып, бір
мезгілде 1 және 4 пернелерін 3” бойы басып
Жылдамдықтың уақытын орнату
Жылдамдықтың уақытын орнату функциясын 4
пернесін басу арқылы қосуға болады; Уақыт
аяқталған соң, сорғыш өшеді.
Уақытты орнату төмендегідей бөлінеді:
1-жылдамдық – 20 минут (L1 жарық диоды
жыпылықтайды)
2-жылдамдық – 15 минут (L2 жарық диоды
жыпылықтайды)
3-жылдамдық – 10 минут (L3 жарық диоды
жыпылықтайды)
Қарқынды жылдамдық – 5 минут (L4 жарық
диоды жыпылықтайды)
Белгіленген уақытта қызмет ету барысында 1
пернесін бассаңыз, сорғыш өшеді, ал егер 2
немесе 4 пернесін бассаңыз, сорғыш
орнатылған жылдамдыққа оралады.
Май ұстағышының сигналы
40 сағат жұмыстан кейін, L5 жарық диоды
қосылады.
Осындай сигнал пайда болғанда орнатылған
май ұстағышын жуу керек.
Сигналды қалпына келтіру үшін, 1 пернесін 3”
бойы басып тұрыңыз.
Көмір сүзгісінің сигналы
160 сағат жұмыстан кейін L5 жарық диоды
жыпылықтайды.
Осындай сигнал пайда болғанда орнатылған
көмір сүзгісін ауыстыру керек.
Сигналды қалпына келтіру үшін, 1 пернесін 3”
бойы басып тұрыңыз.
Екі сүзгі бір мезгілде сигнал берген жағдайда L5
жарық диоды баламалы түрде 3" бойы тұрақты
болатын және қатарынан 3 рет жыпылықтайтын
дабылдарды көрсетеді.
Қалпына келтіруді жоғарыда сипатталған
процедураны 2 рет орындау арқылы жүзеге
асыруға болады.
Процедураны бірінші рет орындағанда май
ұстағышының сигналы, ал екінші рет
орындағанда көмір сүзгісінің сигналы қалпына
келтіріледі.
Стандартты режимде көмір сүзгісі белсенді
болмайды.
Сорғышты сүзгі ретінде пайдаланғанда көмір
сүзгісінің сигналын қосу қажет.
Көмір сүзгісінің сигналын белсендіру
Сорғышты «ӨШІРУЛІ» күйіне орнатып, бір
мезгілде 1 және 4 пернелерін 3” бойы басып
тұрыңыз.
L1 және L2 жарық диоды 5” бойы
жыпылықтайды.
Көмір сүзгіш (тек сүзгіш-сорғыш түрінде)
7-сур.
95
96
ET - Paigaldus- ja kasutusjuhend
Järgige täpselt käesolevas juhendis antud juhiseid.
Seadme valmistaja keeldub igasugusest vastutusest
seadmega seotud võimalike ebameeldivuste, rikete või
tulekahjude eest, mis tulenevad selles juhendis antud juhiste
eiramisest. Õhupuhasti on ette nähtud küpsetuslõhnade ja -
aurude eemaldamiseks üksnes koduses majapidamises.
• Hoidke juhendit alles, et saaksite seda igal hetkel uurida.
Veenduge müügi, võõrandamise või kolimise korral, et
juhend jääks toote juurde.
• Lugege juhised tähelepanelikult läbi: siin on tähtsat
teavet paigaldamise, kasutamise ja ohutuse kohta.
• Ärge muutke toodet ega selle väljatõmbetorusid
elektriliselt ega mehaaniliselt.
• Enne seadme paigaldamist veenduge, et selle osad ei
oleks kahjustunud. Vastasel korral ärge seadet
paigaldage, vaid pöörduge edasimüüja poole.
Märkus. Juhendis sümboliga „(*)” tähistatud komponendid on
valikulised lisaseadmed ning need on kaasas ainult osa
mudelitega või tuleb need soetada eraldi.
Ohuabinõud
• Enne puhastamist või hooldamist
lülitage kubu elektrivõrgust välja, võtke
juhe seinast või lülitage ruumi üldlüliti
välja.
• Puhastamise ja hoolduse ajal kasutage
töökindaid.
• Masinat tohivad kasutada lapsed alates
8. eluaastast ja füüsiliste, sensoorsete
või mentaalsete häiretega inimesed või
eelneva kogemuse ja teadmisteta isikud
vaid järelevalve all või kui neid on
õpetatud masinat ohutult kasutama ja
nad mõistavad seotud ohtusid.
• Lapsi peab valvama ja nad ei tohi
masinaga mängida.
• Järelevalveta lapsed ei tohi masinat
puhastada ega hooldada.
• Ruumis peab olema piisav
ventilatsioon, kui kubu kasutatakse koos
teiste seadmetega, mis kasutavad gaasi
või teisi süttivaid aineid.
• Õhupuhastit tuleb korrapäraselt
puhastada nii seest kui ka väljast
(VÄHEMALT KORD KUUS), pidades
seejuures kinni hooldusjuhendis esitatud
täpsetest nõuetest.
• Kui õhupuhasti puhastusnõudeid ja
kohustust filtreid puhastada või vahetada
eiratakse, tekib tulekahju oht.
• Kubu all ei tohi toidukasutamisel
kasutada leeke.
• Pirni vahetamisel kasutage juhendi
hooldus/varuosade osas kirjeldatud pirni
tüüpi.
Lahtise tule kasutamine kahjustab filtreid
ja võib põhjustada tulekahju, seepärast
tuleb selle kasutamist vältida.
Praadimine peab olema kontrollitud
tingimustes, et vältida kuuma õli süttimist.
TÄHELEPANU: Pliidi kasutamise ajal
võivad kubu välised osad muutuda
tuliseks.
• Ärge ühendage elektrivõrku seadet
enne täielikku paigaldamist.
• Tehniliste ja ohutusmeetmete kasutamisel järgige alati
kohalike võimude kehtestatud nõudeid.
• Kubu sissetõmmatud õhku ei tohi juhtida torusse, kuhu
juhitakse ka gaasil või teistel kütustel töötavate seadmete
suits.
• Ärge kasutage kubu, kui pirnid ei ole nõuetekohaselt
paigaldatud, elektrilöögioht.
• Mitte kasutada kubu ilma võreta!
• Kubu ei TOHI kunagi kasutada toetuspinnana, kui seda ei
ole eraldi välja toodud.
• Paigaldamisel kasutage kaasasolevaid kinnituskruvisid, kui
neid ei ole kaasas, siis ostke õiget tüüpi kruvid. Kasutage
kruvisid, mille pikkus vastab paigaldusjuhistele. Kahtluse
korral pöörduge teeninduse või vajaliku väljaõppega inimese
poole.
TÄHELEPANU!
• Puudulik kruvide ja kinnitusseadmete paigaldamine,
mis ei vasta juhistele, toob kaasa elektrilöögiohu.
• •Ärge kasutage eraldi programmeerimisseadet,
taimerit, kaugjuhtimispulti või mis tahes muud
automaatselt aktiveeruvat seadet.
Seade on märgistatud direktiivi 2012/19/EC (elektri- ja
elektroonikaseadmete jäätmete kohta) (Waste Electrical and
Electronic Equipment, WEEE) kohaselt. Kui hoolitsete selle
eest, et see toode kõrvaldatakse kasutusest õigesti, aitate
vältida võimalikke negatiivseid tagajärgi keskkonnale ja
tervisele.
97
Sümbol tootel või sellega kaasas olevates
dokumentides näitab, et toodet ei tohi käidelda nagu
olmejäätmeid, vaid see tuleb anda elektri- ja
elektroonikaseadmete jäätmete vastuvõtupunkti, kust see
läheb taasringlusse. Järgige kohalikke jäätmete kõrvaldamise
alaseid õigusnorme. Lisateabe saamiseks selle toote
käitlemise, taaskasutamise ja ringlussevõtu kohta võtke
ühendust vastava kohaliku asutuse, olmejäätmete kogumise
ettevõtte või selle firmaga, kelle käest te toote ostsite.
Seade on välja töötatud, testitud ja toodetud vastavalt:
• Ohutus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Jõudlus EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168;
EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO
3741; EN 50564; IEC 62301.
• Elektromagnetiline ühilduvus: EMC: EN 55014-1; CISPR 14-
1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC
61000-3-3.
Soovitused keskondlike mõjude vähendamiseks kasutamise
ajal:
Lülita tõmbekapp minimaalkiirusel sisse kohe kui oled
hakanud sööki valmistama ning lase sel töötada paar minutit
pärast toidu valmimist. Suurenda töökiirust vaid suure suitsu
või auru korral ning kasuta intensiivrežiimi ainult
hädavajaduse korral. Vaheta vajaduse tekkides välja söefiltrid,
et tagada piisav lõhnaeemaldus. Puhasta vajaduse tekkides
rasvafiltrid, et tagada piisav rasvaeemaldus. Kasutada
juhendis näidatud maksimaalset ärajuhtimisava, et
optimeerida tõhusus ja vähendada müra.
Kasutamine
Õhupuhasti on valmistatud nii, et seda saaks kasutada nii
väljatõmberežiimis kui ka õhku filtreeriva toasisese
tsirkulatsiooniga režiimis.
Õhu väljatõmbega versioon
Aur viiakse välja ühendusääriku külge kinnitatud
väljatõmbetoru abil.
TÄHELEPANU!
Väljatõmbetoru ei kuulu komplekti ja tuleb ise osta.
Väljatõmbetoru diameeter peab olema sama suur kui
ühendusvõru oma.
TÄHELEPANU!
Kui õhupuhastil on söefiltrid, tuleb need eemaldada.
Ühendage õhupuhasti väljatõmbetorude ja seinal asuvate
väljalaskeavadega, mille diameeter on võrdne õhupuhasti
väljalaskeava (ühendusäärikuga) omaga.
Peenemate torude ja väiksemate seinal asuvate
väljalaskeavade kasutamisel väheneb tõmme ja suureneb
oluliselt müra.
Seetõttu ei võta meie sellisel juhul endale mingit vastutust.
! Kasutage minimaalse vajaliku pikkusega toru.
! Kasutage võimalikult väheste põlvedega toru (torupõlve
maksimaalne nurk: 90°).
! Vältige toru ristlõike olulist muutumist.
Filtersüsteem
Välja tõmmatud õhk puhastatakse rasvast ja lõhnatustatakse,
enne kui see tagasi siseruumidesse juhitakse. Sellel režiimil
kasutamiseks tuleb paigaldada täiendav aktiivsöega
filtreerimissüsteem.
Paigaldamine
Minimaalne vahekaugus pliidi pinna ja köögi õhupuhasti
alumise ääre vahel ei tohi elektripliidi puhul olla väiksem kui
50cm ning gaasi- või kombineeritud pliidi puhul väiksem kui
50cm.
Kui gaasipliidi p
aigaldusjuhendis nõutakse suuremat
vahekaugust, tuleb seda arvesse võtta.
Elektriühendus
Võrgupinge peab vastama õhupuhasti sees asuval
andmesildil toodud pingele. Kui õhupuhastil on pistik,
ühendage see kehtivatele eeskirjadele vastavasse
pistikupessa, mis asub ka pärast õhupuhasti paigaldamist
ligipääsetavas kohas. Kui õhupuhastil pistikut ei ole (puhasti
on otse võrku ühendatud) või kui pistik ei asu kohas, mis jääks
ka pärast õhupuhasti paigaldamist ligipääsetavaks,
paigaldage nõuetekohane kahepooluseline lüliti, mis
kindlustaks vastavalt paigalduseeskirjadele III kategooria
liigpinge korral täieliku eraldamise vooluvõrgust.
TÄHELEPANU!
Enne kui lülitate õhupuhasti uuesti elektrivõrku ja kontrollite,
kas see töötab korralikult, kontrollige alati, kas võrgukaabel on
korralikult monteeritud.
Tähelepanu! Riski vältimiseks peab elektrijuhtme
asendamine läbi viidud olema selleks autoriseeritud inimeste
poolt.
Paigaldamine
Seda tüüpi õhupuhasti tuleb paigutada seinakapi vms sisse
Enne paigaldamise algust:
• Kontrollige, kas ostetud toote mõõdud sobivad varem
väljavalitud paigalduspiirkonna mõõtudega.
• Eemaldage aktiivsöefilter/-filtrid, kui seade on nendega
varustatud (vt ka vastavat punkti). See/need pannakse
tagasi ainult siis, kui õhupuhastit tahetakse kasutada
filtreerival režiimil.
• Kontrollige, ega õhupuhasti sees ei ole (transportimise
ajal sinna sattunud) selle juurde kuuluvaid esemeid (nt
kruvidega ümbrikke, garantiidokumente jms). Kui on, siis
võtke need välja ja hoidke alles.
98
Töötamine
1 Mootor SISSE/VÄLJA
Kui vajutate nupule, käivitub õhupuhasti kiirusel 1.
Kui vajutate nuppu töötamise ajal, siis õhupuhasti lülitub
välja.
2 Kiiruse suurendamine
Kui vajutate nupule, käivitub õhupuhasti kiirusel 1.
Kui vajutate nuppu (õhupuhasti on sisse lülitatud), siis
lülitub mootori kiirus 1 intensiivsele kiirusele.
Iga kiiruse korral süttib vastav LED tuli.
Kiirus 1 LED L1
Kiirus 2 LED L2
Kiirus 3 LED L3
Intensiivne kiirus LED L4 (vilkuv)
Intensiivne kiirus on taimeriga. Standardaeg sellel kiirusel
on 5 minutit ning seejärel lülitub õhupuhasti kiirusele 2.
Taimeri katkestamiseks enne standardaega vajutage
nupule „2”, misjärel õhupuhasti lülitub kiirusele 1, kui
vajutate nupule „1”, siis õhupuhasti lülitub välja.
3 Tuled SISSE/VÄLJA
4 Aja seadistamine taimeriga
5 Töörežiimi indikaator
Aja seadistamine taimeriga
Kiirust on võimalik taimeriga seadistada, kui vajutate nupule
„4“, aja lõppedes lülitub õhupuhasti välja.
Aja seadistamine jaguneb järgmiselt:
kiirus 1 – 20 minutit (LED L1 vilgub)
kiirus 2 – 15 minutit (LED L2 vilgub)
kiirus 3 – 10 minutit (LED L3 vilgub)
intensiivne kiirus – 5 minutit (LED L4 vilgub).
Kui taimeriga töötamise ajal vajutate nuppu „1”, siis lülitub
õhupuhasti välja, kui vajutate nuppu „2” või „4”, siis lülitub
õhupuhasti valitud kiirusele.
Rasvafiltri tähis
Pärast 40 töötundi süttib LED L5.
Nimetatud tähise ilmumise korral tuleb paigaldatud rasvafiltrit
puhastada.
Tähise algseadistuse tegemiseks vajutage nupule „1” kolme
sekundi jooksul.
Söefiltri tähis
Pärast 160 töötundi hakkab vilkuma LED L5.
Nimetatud tähise ilmumise korral tuleb paigaldatud söefilter
välja vahetada.
Tähise algseadistuse tegemiseks vajutage nupule „1” kolme
sekundi jooksul.
Mõlema filtri üheaegse tähise korral süttib LED L5 kolmeks
sekundiks ja seejärel vilgub kolm korda.
Algseadistust tuleb teha kaks korda, järgides ülalkirjeldatud
juhiseid.
Kõigepealt tehke rasvafiltri ja seejärel söefiltri tähise
algseadistus.
Standardolekus ei ole söefiltri tähis aktiivne.
Kui kasutate õhupuhastit filterversioonil, siis tuleb söefiltri tähis
seadistada.
Söefiltri tähise aktiveerimine:
Lülitage õhupuhasti välja ja vajutage üheaegselt nuppudele
„1” ja „4” kolme sekundi jooksul.
LED L1 ja L2 vilguvad viis sekundit.
Söefiltri tähise desaktiveerimine:
Lülitage õhupuhasti välja ja vajutage üheaegselt nuppudele
„1” ja „4” kolme sekundi jooksul.
LED L1 vilgub kaks sekundit.
Temperatuurialarm
Õhupuhast
i on varustatud termoanduriga, mis lülitab mootori
kiirusele 3, kui juhtpaneeli piirkonnas on temperatuur liiga
kõrge.
Alarmi korral vilguvad järgemööda LED L1, L2, L3.
Seade jääb kirjeldatud olekusse, kuni temperatuur langeb alla
alarmtaset.
Kirjeldatud olekust on võimalik väljuda, kui vajutate nupule „1”
või „2”.
Iga 30 sekundi järel kontrollib andur temperatuuri juhtpaneeli
piirkonnas.
Hooldus
Puhastamine
Puhastamiseks kasutage AINULT neutraalse vedela
puhastusvahendiga niisutatud lappi. ÄRGE KASUTAGE
PUHASTAMISEKS TÖÖRIISTU VÕI VAHENDEID!
Vältige abrasiivseid aineid sisaldavaid vahendeid. ÄRGE
KASUTAGE PUHASTAMISEKS ALKOHOLI!
Paneel
Joonis 2-3-8-9
Paneeli hooldus
Lahtivõtmine
a. Tõmmake paneeli (ESIMEST POOLT) tugevalt allapoole
b. Võtke paneel tagumiste hingede küljest lahti
Puhastamine
Äratõmbepaneeli tuleb puhastada sama sagedasti kui
rasvafiltrit, kasutades neutraalse puhastusvahendiga
niisutatud lappi.
Ärge kasutage abrasiivseid vahendeid. MITTE KASUTADA
ALKOHOLI.
Paigaldamine
Paneeli tagumine külg kinnitatakse haakide ja esimene
magnetitega.
Tähelepanu! Veenduge, et paneel oleks oma kohale kindlalt
fikseeritud.
99
Rasvafilter
Joonis 2-9
Püüab kinni toiduvalmistamisel tekkivad rasvaosakesed.
Seda tuleb kord kuus mittesööbivate puhastusvahenditega
puhastada kas käsitsi või nõudepesumasinas madala
temperatuuri ja lühikese tsükliga.
Nõudepesumasinas pesemisel võib metallist rasvafilter värvi
muuta, aga tema filtreerimisomadusi ei muuda see vähimalgi
määral.
Rasvafiltri eemaldamiseks tõmmake hooba.
Aktiivsöefilter (ainult filtreeriva režiimi jaoks)
Joonis 7
Absorbeerib toiduvalmistamisel tekkivad ebameeldivad
lõhnad.
Söefilter küllastub kas lühema või pikema kasutamise järel
olenevalt pliidist ja sellest, kui korrapäraselt rasvafiltrit
puhastatakse. Igal juhul tuleb kassett välja vahetada vähemalt
iga nelja kuu tagant.
Seda EI TOHI pesta ega taasaktiveerida
Ümmargune söefilter
Asetage üks filter kummalegi küljele nii, et need kataks
mootori tööratta mõlemad kaitsevõred, seejärel pöörake
päripäeva.
Nende mahavõtmiseks pöörake vastupäeva.
Pirnide vahetamine
Õhupuhasti on varustatud LED-valgustitega.
LED-lambid tagavad optimaalse valguse kuni kümme korda
pikema kestvusega võrreldes tavalampidega ning nende
elektrienergia kokkuhoid on 90%.
Pirnide väljavahetamiseks pöörduge teeninduskeskuse poole.
100
LT - Montavimo ir naudojimosi instrukcija
Griežtai laikykitės naudojimosi instrukcijų. Gamintojas
neprisiima jokios atsakomybės, jei montuojant prietaisą buvo
nesilaikoma naudojimosi instrukcijoje nurodytų taisyklių ir tokiu
būdu prietaisas sugedo, buvo pažeistas ar užsidegė.
Gartraukis skirtas dūmams ir garams, susidariusiems
gaminant maistą, ištraukti. Jis skirtas naudoti tik namuose.
• Svarbu saugoti šias instrukcijas, kad galėtumėte jas bet
kuriuo metu pasiskaityti. Jei gaminį parduotumėte,
perleistumėte kitiems ar perkeltumėte į kitą vietą,
įsitikinkite, kad instrukcijos liktų kartu su gaminiu.
• Įdėmiai perskaitykite instrukcijas: jose pateikta svarbi
informacija apie įdiegimą, naudojimą ir saugumą.
• Nekeiskite elektrinių ar mechaninių gaminio ar iškrovimo
vamzdžių savybių.
• Prieš įrengdami gaminį, patikrinkite visus jo
komponentus, ar nepažeisti. Jei pažeisti, nutraukite
įrengimo darbus ir susisiekite su platintoju.
Pastaba:
„(*)“ simboliu pažymėtos dalys yra papildomi
priedai, tiekiami tik su tam tikrais modeliais arba papildomi
priedai, kuriuos galima nusipirkti atskirai.
Saugos taisyklės
• Prieš atlikdami bet kokius valymo ar
priežiūros veiksmus, atjunkite gartraukį
nuo elektros tinklo ištraukdami maitinimo
laido kištuką ar išjungdami pagrindinį
namo jungiklį.
• Atlikdami visus montavimo ir priežiūros
darbus mūvėkite darbines pirštines.
• Vaikai nuo 8 metų amžiaus ir asmenys
su ribotomis fizinėmis, jutimo ar
psichinėmis galimybėmis, ar neturintys
patirties ar reikalingų žinių, gali naudoti
aparatą su priežiūra arba gavę
atitinkamas instrukcijas apie saugų
aparato naudojimą bei supratę visus
pavojus, susijusius su jo naudojimu.
• Vaikai turi būti prižiūrimi, kad nežaistų
su įrenginiu.
• Valymas ir priežiūra negali būti
atliekama vaikų be priežiūros.
• Patalpoje turi būti pakankama
ventiliacija, kai virtuvinis gartraukis
naudojamas vienu metu kartu su kitais
įrenginiais, naudojančiais dujų ar kitų
medžiagų degimą.
• Gartraukis turi būti dažnai valomas tiek
iš vidaus, tiek iš išorės (MAŽIAUSIAI
VIENĄ KARTĄ PER MĖNESĮ), bet kuriu
o
atveju rekomenduojama vadovautis
priežiūros instrukcijose pateiktais
nurodymais.
• Nesilaikant gartraukio valymo bei filtrų
keitimo ir valymo instrukcijų, gali kilti
gaisro pavojus.
• Griežtai draudžiama gaminti patiekalus
su ugnimi po gartraukiu.
• Lempos keitimui naudokite tik šių
instrukcijų vadove esančiame priežiūros
skyriuje nurodytus lempų tipus.
Atviros liepsnos naudojimas pažeidžia
filtrus ir gali sukelti gaisrą, dėl to jos
būtina vengti.
Kepimas turi būti nuolatos stebimas, kad
įkaitęs aliejus neužsidegtų.
DĖMESIO: Viryklei veikiant, prieinamos
gartraukio dalys gali tapti karštos.
• Nejunkite įrenginio prie elektros tinklo,
kol jis nėra visiškai sumontuotas.
• Griežtai laikykitės vietinės valdžios pateiktų taisyklių dėl
išmetamų dūmų techninių matmenų ir saugumo.
• Įsiurbiamas oras negali būti išleidžiamas į vamzdyną
naudojamą dūmų, susidariusių dėl dujų ar kitų medžiagų
degimo, išmetimui.
• Nenaudokite ir nepalikite gartraukio tinkamai nesumontavę
lempų, nes rizikuojate elektros nutrenkimu.
• Niekuomet nenaudokite gartraukio tinkamai nesumontavę
grotelių!
• Gartraukis JOKIAIS BŪDAIS negali būti naudojamas, kaip
atrama, nebent aiškiai nurodyta kitaip.
• Montavimui naudokite tik kartu su gaminiu gautus tvirtinimo
varžtus, o jeigu jų negavote, naudokite tinkamo tipo varžtus.
• Naudokite tinkamo ilgio varžtus, kuris nurodytas Montavimo
vadove.
• Iškilus dvejonėms, kreipkitės į įgaliotą aptarnavimo centrą ar
panašų kvalifikuotą personalą.
DĖMESIO!
• Netinkamai sumontavus varžtus ir kitas tvirtinimo
detales nurodytas šiose instrukcijose, gali kilti pavojų
su elektra.
• Nenaudoti su atskiru programavimo įtaisu, laikmačiu,
nuotoliniu valdymo pultu arba bet kuriuo kitu
automatiškai suaktyvinamu prietaisu.
Šis prietaisas pažymėtas remiantis ES Direktyva 2012/19/EC
101
dėl elektros ir elektroninės įrangos atliekų, (EEĮ atliekų).
Pasirūpindamas, kad šis gaminys būtų išmestas tinkamai,
vartotojas padeda išvengti neigiamų pasekmių aplinkai ir
sveikatai.
Simbolis
ant gaminio ar jo dokumentuose rodo, kad šis
gaminys neturi būti priskiriamas buitinėms atliekoms, o turi
būti pristatytas į tam tikrą atliekų surinkimo punktą elektrinių ir
elektroninių aparatų pakartotiniam panaudojimui. Gaminį
išmeskite laikydamiesi vietinių atliekų šalinimo normų.
Norėdami gauti daugiau informacijos apie šio gaminio
apdorojimą, rinkimą ir pakartotinį panaudojimą, kreipkitės į
specialią vietinę įstaigą, buitinių atliekų rinkimo centrą ar
parduotuvę, kurioje gaminys buvo pirktas.
Prietaisas suprojektuotas, išbandytas ir pagamintas pagal:
• Sauga: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Eksploatavimas: EN/IEC 61591; ISO 5167-1; ISO 5167-3;
ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC
60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetinis suderinamumas: EMC: EN 55014-1;
CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2;
EN/IEC 61000-3-3. Tinkamo naudojimo patarimai, siekiant
sumažinti poveikį aplinkai: Kai pradedate virti, įjunkite
gartraukį, nustatykite mažiausią greitį ir, baigę virti, palikite jį
veikti dar kelioms minutėms. Padidinkite greitį tik tuomet, jei
susikaupia daug dūmų ar garų, o forsuotąj
ą vei
kseną
naudokite tik kraštutiniais atvejais. Kad išlaikytumėte kvapų
sugėrimo efektyvumą, keiskite anglies filtrą(-us). Kad
išlaikytumėte riebalų filtro(-us) veiksmingumą, valykite jį (juos).
Naudokite didžiausio šiame vadove nurodyto skersmens
kanalus, kad išlaikytumėte prietaiso efektyvumą ir
sumažintumėte jo skleidžiamą triukšmą.
Naudojimas
Gaubtas gali būti naudojamas oro ištraukimo į išorę režimu
arba vidinės recirkuliacijos filtravimo režimu.
Versija su siurbimo įranga
Garai išstumiami į išorę per iškrovos vamzdį, pritvirtintą prie
jungės.
DĖMESIO!
Iškrovimo vamzdis nepridedamas, jį reikia pirkti atskirai.
Vamzdžio skersmuo privalo atitikti sujungimo žiedo
skersmenį.
DĖMESIO!
Jei gaubte yra anglies filtrų, juos reikia išimti.
Prijungti gaubtą prie išvedamųjų vamzdžių ir išvedamųjų angų
sienoje, kurių skersmuo atitiktų sandarinimo flanšą.
Jei nutekėjimo žarnos ir angos sienoje yra mažesnio
skersmens, sumažėja traukiamoji geba ir stipriai padidėja
triukšmingumas.
Gamintojas neprisiima su tuo susijusios atsakomybės.
! Naudokite pakankamo ilgio vamzdį.
! Naudokite kuo tiesesnį vamzdį (didžiausias vamzdžio
nuokrypio kampas – 90°).
! Stenkitės iš esmės nekeisti vamzdžių sekcijų.
Versija su filtru
Prieš patekdamas į kambarį, įtraukiamas oras nuriebalinamas
ir dezodoruojamas. Norėdami naudotis šios versijos filtru,
privalote įdiegti papildomą filtravimo aktyviąja anglimi sistemą.
Įrengimas
Jei viryklė elektrinė, mažiausias atstumas tarp viryklės
kaitlentės paviršiaus ir žemiausios virtuvinio gaubto dalies turi
būti 50cm, o jei viryklė dujinė ar kombinuota –
50cm
o jei
vi
ryklė dujinė ar kombinuota.
Jei dujinės viryklės įrengimo instrukcijoje nurodomas
didesnis atstumas, būtina į tai atsižvelgti.
Prijungimas prie elektros tinklo
Įtampa elektros tinkle turi atitikti įtampą, nurodytą etiketėje,
priklijuotoje gaubto viduje. Jei yra kištukas, reikia įjungti
gaubtą į rozetę, atitinkančią galiojančius nuostatus ir esančią
prieinamoje vietoje net ir po gaubto įdiegimo. Jeigu kištuko
(yra numatytas tiesioginis prijungimas prie elektros srovės)
arba nėra rozetės prieinamoje vietoje net ir po gaubto
įdiegimo, yra naudojamas dvipolis jungiklis, pagal visas
įdiegimo taisykles užtikrinantis visišką atsijungimą nuo
elektros tinklo per aukštos įtampos atveju.
DĖMESIO!
Prieš vėl prijungdami gaubtą prie elektros maitinimo tinklo ir
patikrindami, ar jis tinkamai veikia, visada įsitikinkite, ar tinklo
kabelis tinkamai įmontuotas.
Dėmesio! Siekiant išvengti rizikos, maitinimo laido pakeitimą
turėtų atlikti įgalioti techninės pagalbos specialistai.
Montavimas
Šis gaubtas sukurtas, kad būtų patalpintas spintoje ar kitokioje
atramoje.
Prieš pradedami įrengimą:
• Patikrinkite, ar įsigyto gaminio dydis tinka pasirinktai
įrengimo vietai.
• Pašalinkite aktyviosios anglies filtrą (-us), jei jis (jie) yra
komplekte, (taip pat žiūrėkite atitinkamą pastraipą). Jį
(juos) reikia įmontuoti tik norint naudoti gaubtą filtravimo
režimu.
• Patikrinkite (transportavimo tikslais), ar gaubto viduje
nėra įrangos detalių (pavyzdžiui, maišelių su varžtais,
garantijų ir t.t.), jas išimkite ir saugokite.
102
Veikimas
1 Variklio įjungimas/išjungimas (ON/OFF)
Paspaudus mygtuką, gaubtas pradeda veikti 1 greičiu.
Paspaudus mygtuką gaubtui veikiant, jis išsijungia.
2 Greičio didinimas
Paspaudus mygtuką, kai gaubtas yra išjungtas, jis
pradeda veikti 1 greičiu.
Paspaudus mygtuką gaubtui veikiant, variklio greitis
padidinimas nuo 1 iki intensyvaus greičio.
Kiekvieną greitį atitinka tam tikra LED lemputė.
1 greitis: LED L1
2 greitis: LED L2
3 greitis: LED L3
Intensyvus greitis: LED L4 (mirksintis)
Intensyvus greitis veikia tik tam tikrą laiką. Standartinė jo
veikimo trukmė yra 5 min., kurioms praėjus, gaubtas
pradeda veikti 2 greičiu.
Norėdami išjungti šią funkciją prieš pasibaigiant
nurodytam laikui, paspauskite mygtuką 2, gaubtas
pradės veikti 1 greičiu, o paspaudus mygtuką 1, gaubtas
išsijungs.
3 Šviesų įjungimas/išjungimas (ON/OFF)
4 Veikimo atitinkamu greičiu laiko nustatymas
5 Funkcionavimo indikatorius
Veikimo atitinkamu greičiu laiko nustatymas
Ši laikmačio funkcija įjungiama, paspaudžiant 4
mygtuką.
Praėjus nust
atytam laikui, gaubtas išsijungia.
Greičių veikimo trukmė:
1 greitis - 20 minučių (mirksinti LED L1)
2 greitis - 15 minučių (mirksinti LED L2)
3 greitis - 10 minučių (mirksinti LED L3)
Intensyvus greitis - 5 minutės (mirksinti LED L4)
Paspaudus 1 mygtuką veikiant laikmačio funkcijai, gaubtas
išsijungia, o paspaudus 2 ar 4 mygtuką, gaubtas pradeda
veikti nustatytu greičiu.
Riebalų filtro signalas
Po 40 gaubto naudojimo valandų įsijungia LED L5.
Pasirodžius šiam signalui, reikia išplauti riebalų filtrą.
Norėdami pašalinti signalą, paspauskite ir laikykite nuspaudę
1 mygtuką 3 sekundes.
Anglies filtro signalas
Po 160 gaubto naudojimo valandų pradeda mirksėti LED L5.
Pasirodžius šiam signalui, reikia pakeisti anglies filtrą.
Norėdami pašalinti signalą, paspauskite ir laikykite nuspaudę
1 mygt
uką 3 sekundes.
Kai abiejų filtrų naudojimo valandų skaičius viršija didžiausią
nustatytą, LED L5 pakaitomis rodo signalą – įsijungia 3
sekundėms ir mirksi 3 kartus.
Šiuos signalus galima pašalinti, du kartus atlikus prieš tai
aprašytą procedūrą.
Pirmą kartą pašalinamas riebalų filtro signalas, antrą kartą –
anglies filtro signalas.
Standartiniame režime anglies filtro signalas neaktyvus.
Filtruojamoje gaubto versijoje būtina įjungti anglies filtro
signalą.
Anglies filtro signalo įjungimas:
Išjunkite gaubtą (padėtis OFF) ir vienu metu paspauskite
mygtukus 1 ir 4, laikykite nuspaudę 3 sekundes.
LED lemputės L1 ir L2 mirksės 4 sekundes.
Anglies filtro signalo išjungimas:
Išjunkite gaubtą (padėtis OFF) ir vienu metu paspauskite
mygtukus 1 ir 4, laikykite nuspaudę 3 sekundes.
LED L1 mirksės 2 sekundes.
Temperatūros signalas
Gaubte yra įmontuotas temperatū
ros jutiklis, įjungiant
is variklį
3 greičiu, kai temperatūra valdymo mygtukų srityje per daug
pakyla.
Šis pavojaus signalas rodomas, kai pakaitomis mirksi LED
L1, L2, L3.
Ši funkcija veikia tol, kol temperatūra nenusileidžia žemiau
pavojingo lygio.
Signalą galima pašalinti, paspaudus mygtuką 1 arba 2.
Jutiklis tikrina aplinkos temperatūrą ekrano srityje kas 30
sekundžių.
Priežiūra
Valymas
Valymui naudokite TIK šluostę, suvilgytą skystu neutraliu
valikliu. NENAUDOKITE VALYMO REIKMENŲ AR
INSTRUMENTŲ!
Nenaudokite abrazyvinių valymo priemonių. NENAUDOKITE
SPIRITO!
Valdymo skydelis
2-3-8-9 pav.
Skydelio priežiūra
Išmontavimas:
a. stipriai paspauskite skydelį (PRIEKINĘ PUSĘ) į apačią,
b. nukabinkite jį nuo užpakalinių vyrių.
Valymas:
siurbimo skydelis valomas taip pat dažnai, kaip ir tepalo filtras;
naudokite neutraliuose plovikliuose sumirkytą šluostę.
Nenaudokite abrazyvinių medžiagų turinčių produktų.
NENAUDOKITE ALKOHOLIO!
Montavimas:
skydelio užpakalinė dalis užkabinama ir pritvirtinama priekyje
(tvirtinama magnetu).
Dėmesio! Visada patikrinkite, ar skydelis gerai užfiksuotas
savo vietoje.
Nuo riebalų saugantis filtras
103
2-9 pav.
Sulaiko kepamų riebalų daleles.
Turi būti valomas vieną kartą per mėnesį švelniais valikliais,
rankiniu būdu ar indaplovėje atitinkamoje temperatūroje ir
trumpuoju ciklu.
Plaunant metalinį nuo riebalų saugantį filtrą indaplovėje, jis
gali prarasti spalvą, bet jo filtravimo savybės išliks
nepakitusios
Norėdami išmontuoti riebalų filtrą, patraukite spyruoklinę
atkabinimo rankeną.
Anglies filtras (tik filtravimo režimu)
7 pav.
Naikina nemalonius kvapus, atsirandančius maisto
gaminimo metu.
Anglies filtras prisipildo naudojant jį ilgą laiką, priklausomai
nuo virtuvės tipo ir riebalų filtro valymo reguliarumo. Bet kokiu
atveju, kapsulę reikia keisti mažiausiai kas keturis mėnesius.
NEGALIMA plauti ar regeneruoti.
Apvalūs anglies filtrai
Pridėkite po vieną filtrą prie kiekvieno šono, padengdami
variklio diską apsaugančias groteles, po to pasukite juos
laikrodžio rodyklės kryptimi.
Norėdami nuimti filtrus, pasukite kiekvieną filtrą prieš
laikrodžio rodyklę.
Lempų keitimas
Gartraukyje įrengta diodų technologijos apšvietimo sistema.
Diodai užtikrina optimalų apšvietimą, be to, jų naudojimo
laikas iki 10 kartų ilgesnis nei tradicinių lempučių, taigi
sutaupoma 90 % elektros energijos.
Jei norite juos pakeisti, kreipkitės į techninio aptarnavimo
tarnybą.
104
LV - Ierīkošanas un izmantošanas instrukcija
Stingri sekot instrukcijām, kas atrodas šajā rokasgrāmatā.
Netiek uzņemta jebkāda atbildība par iespējamām grūtībām,
kaitējumiem vai ugunsgrēkiem, kas var notikt ierīcei šīs
rokasgrāmatas instrukciju neievērošanas gadījumā. Gaisa
nosūcējs tika izveidots, lai iesūktu ēdiena gatavošanas dūmus
un tvaikus un ir domāts tikai izmantošanai mājās apstākļos.
• Ir svarīgi saglabāt šo rokasgrāmatu, lai varētu ar to
konsultēties jebkurā brīdī. Pārdošanas, nodošanas vai
pārbraukšanas gadījumā, pārliecināties, ka paliek kopā
ar produktu.
• Uzmanīgi iz
lasīt instrukcijas: ir svarīga informācija par
installēšanu, lietošanu un drošību.
• Neveikt elektriskas vai mehāniskas izmaiņas uz produkta
vai izlādes caurulēm.
• Pirms sākt ierīces instalāciju, pārbaudīt, ka neviena
sastāvdaļa nav bojāta. Pretējā gadījumā, sazināties ar
pārdevēju un neveikt instalāciju.
Piezīme: Elementi, kas apzīmēti ar simbolu "(*)", ir izvēles
piederumi, kas tiek piegādāti tikai ar dažiem modeļiem, vai arī
elementi, kas netiek piegādāti, bet, kurus var iegādāties.
Drošības brīdinājumi
• Pirms jebkuras tīrīšanas vai tehniskās
apkopes darbības, atslēgt gaisa nosūcēju
no elektrotīkla, izņemot kontaktdakšu vai
atslēdzot strāvas elektroapgādi.
• Visu uzstādīšanas un apkopes
operāciju laikā vienmēr jāvalkā darba
cimdi.
• Bērni no 8 gadu vecuma vai personas
ar ierobežotām fiziskajām, sensorālajām
vai garīgajām spējām vai ar
nepietiekamu pieredzi un zināšanām šo
ierīci var izmantot tikai tad, ja tiek
atbilstoši uzraudzīti vai arī, norādot, kā
ierīci droši izmantot un, lai būtu
saprotami ar to saistītie riski.
• Bērniem nav atļauts darbināt
kontrolierīces vai rotaļāties ar iekārtu.
• Bērni nedrīkst veikt tās tīrīšanu un
uzturēšanu bez uzraudzības.
• Telpās, kurās ir uzstādīta iekārta, ir
jābūt pietiekamai ventilācijai, ja virtuves
gaisa nosūcējs tiek lietots kopā ar citām
gāzes sadedzināšanas iekārtām vai citu
kurināmo.
• Gaisa nosūcējs ir jātīra gan no
iekšpuses, gan no ārpuses (VISMAZ
VIENU REIZI MĒNESĪ), jebkurā
gadījumā, ievērojot to, kas ir skaidri
uzrādīts tehniskās apkopes instrukcijās.
• Gaisa nosūcēja tīrīšanas un filtru
nomainīšanas un tīrīšanas normu
neievērošana izraisa ugunsgrēku riskus.
• Ir stingri aizliegts pagatavot ēdienus
“flambē” veidā zem pārsega.
• Spuldzes nomaiņai izmantojiet tikai
spuldzes veidu, kas norādīts šīs
rokasgrāmatas lampu apkopes/nomaiņas
sadaļā.
Atklātās uguns izmatošana ir kaitīga
filtriem un var provocēt ugunsgrēkus,
tādēļ no tā jebkurā gadījumā ir jāizvairās.
Cepšana ir jāveic to uzraugot, lai
izvairītos no pārkarsušās eļļas degšanas.
UZMANĪBU! Pieejamajās daļas var
ievērojami sasildīties, kad tiek izmantotas
kopā ar ierīcēm ēdiena gatavošanai.
• Nepievienojiet ierīci elektrotīklam, līdz
instalācija nav pilnībā pabeigta.
• Nepievienojiet ierīci elektrotīklam, līdz
instalācija nav pilnībā pabeigta.
• Attiecībā uz tehniskajiem un drošības pasākumiem, kas
jāpieņem, lai izvadītu dūmus, ir svarīgi rūpīgi ievērot vietējo
iestāžu noteikumus.
• Šīs ierīces cauruļvadu sistēma nedrīkst būt pieslēgta kādai
citai esošai ventilācijas sistēmai, kas tiek izmantota jebkādiem
citiem mērķiem, piemēram, dūmu izvadīšanai no iekārtām,
kurās izmanto gāzi vai citu kurināmo.
• Neizmantot vai neatstāt gaisa nosūcēju bez pareizi ierīkotām
spuldzēm iespējama elektriskā trieciena riska dēļ.
• Nekad nelietojiet gaisa nosūcē
ju bez pienācīgi inst
alētiem
elektrotīkliem.
• Gaisa nosūcēju nekad nedrīkst izmantot kā atbalsta virsmu,
ja vien nav īpaši norādīts.
• Izmantojiet tikai stiprinājuma skrūves, kas iekļautas
komplektācijā ar izstrādājumu tā uzstādīšanai, vai arī, ja tās
nav piegādātas, iegādājieties pareizā veida skrūves.
• Izmantojiet pareizā garuma skrūves, kas identificētas
Uzstādīšanas rokasgrāmatā.
• Šaubu gadījumā sazinieties ar pilnvarotu servisa palīdzības
centru vai līdzīgu kvalificētu personu.
UZMANĪBU!
105
• Nespēja uzstādīt skrūves vai stiprinājuma ierīci
saskaņā ar šiem norādījumiem, var izraisīt elektriskā
apdraudējuma risku.
• Nelietojiet kopā ar atsevišķu programmētāju, taimeri,
tālvadības pulti vai jebkuru citu ierīci, kas ieslēzas
automātiski.
Šī ierīce atbilst Eiropas Direktīvai 2012/19/EC, Waste
Electrical And Electronic Equipment (WEEE). Pārliecinoties,
vai šis produkts tiek izmests ārā pareizā veidā, izmantotājs
veicina izvairīšanos no negatīvajām sekām apkārtējai videi un
veselībai.
Simbols
uz produkta vai uz pievienotās dokumetācijas
nozīmē, ka ar šo produktu nav jārīkojas, kā mājas atkritumam,
bet tas ir jānogādā uz tam domātu savākšanas punktu, kur
atkārtoti izlieto elektriskās un elektroniskās ierīces. Tas ir
jāizmet, respektējot vietējos likumus, kas attiecas uz atkritumu
aizvākšanu. Pēc papildus informācijas par produkta
izmantošanu, apstrādi un atkārtotu izlietošanu, ir jāgriežas
vietējā iestādē ,kas nodarbojas ar attiecīgo jautājumu,
atkritumu atkārtotās izlietošanas servisu, vai uz veikalu, kur
produkts tika iegadāts.
Ierīce ir izstrādāta, pārbaudīta un ražota atbilstoši šādām
prasībām.
• Droš
ība:
EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Veiktspēja: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Pareizas lietošanas
ieteikumi, lai samazinātu ietekmi uz vidi. Ieslēdziet nosūcēju
ar minimālo ātrumu, kad sākat gatavošanu un atstājiet to
ieslēgtu pāris minūtes pēc tam, kad gatavošana ir pabeigta.
Palieliniet ātrumu tikai tad, ja ir liels daudzums dūmu un
tvaiku, un izmantojiet palielināto ātrumu (-us) tikai ārkārtējos
gadījumos. Nomainiet ogles filtru (-s), ja nepieciešams, lai
uzturētu labu smaku samazināšanas efektivitāti. Notīriet tauku
filtru (-s), ja nepieciešams, lai uzturētu labu tauku filtra
efektivitāti. Izmantojiet vēdināšanas sistēmas maksimālo
diametru, kas norādīts šajā rokasgrāmatā, lai uzlabotu
efektivitāti un samazinātu troksni.
Izmantošana
Gaisa nosūcējs ir veidots, lai to izmantotu iesūkšanas versijā
ar evakuāciju uz ārpusi vai filtrēšanas versijā ar iekšējo
recirkulāciju.
Iesūkšanas versija
Tvaiki tiek izvadīti uz ārpusi, caur izvadīšanas cauruli, kas ir
piefiksēts pie atloksavienojuma.
UZMANĪBU!
Evakuācijas caurule nav dota līdzi un tā ir jāiegādājas.
Izvadīšanas curule diametram ir jābūt vienlīdzīgam ar
savienošanas gredzena diametru.
UZMANĪBU!
Ja gaisa nosūcējam ir ogļu filtri, tiem ir jābūt noņemtiem.
Pievienot gaisa nosūcēju pie izvadīšanas sienas caurulēm un
atvērumiem ar diametru, kas ir vienāds gaisa izejas
diametram (savienošanas atloks).
Sienas izvadīšanas cauruļu un atvērumu izmantošana ar
mazāku diametru, noteiks iesūkšanas rezultātu
pazemināšanos un stipru trokšņu paaugstināšanos.
Tādēļ, tiek noraidīta jebkura atbildība šajā sakarā.
! Izmantot garu cauruli, pēc iespējas mazāku.
! Izmantot cauruli ar pēc iespējas mazāk locījumiem
(locījuma maksimālais leņķis: 90°).
! Izvairīties no curules diametra straujām izmaiņām.
Filtrējošā versija
Iesūktais gaiss tiek attaukots un deodorēts pirms tā
nosūtīšanas telpā. Lai izmantotu gaisa nosūcēju šajā versijā,
ir nepieciešams ierīkot papildus filtrēšanas sistēmu uz aktīvo
ogļu pamata.
Ierīkošana
Minimālam attālumam starp plīts virsmu, kur tiek novietoti
tilpumi un viszemākās gaisa nosūcēja daļas nav jābūt
mazākam par 50cm elektriskās plīts gadījumā un 50cm gāzes
un kombinētas virtuves gadījumā.
Gadījumā, ja ierīkošanas instrukcijās gāzes ierīcei tiek
precizēts lielāks attālums, ir nepieciešams to ievērot.
Elektriskā pieslēgšana
Tīkla spriegumam ir jāatbilst spriegumam, kurš ir atzīmēts uz
īpašas etiķetes, kura atrodas gaisa nosūcēja iekšpusē. Ja
nosūcējam ir kontaktdakša, pievienot to rozetei, kura atbilst
pastāvošiem likumiem un atrodas pieejamā zonā arī pēc
installēšanas.
Ja gaisa nosūcējam nav kontaktdakšas (tieša pieslēgšana pie
elektriskās sistēmas) vai arī kontaktdakša neatrodas pieejamā
zonā, arī pēc installēšanas, pielietot normām atbilstošu
bipolāru slēdzi, kurš nodrošina pilnu atslēgšanu no tīkla
sprieguma, pārslodzes kategorijas III nosacījumos, saskaņā ar
ierīkošanas likumiem.
UZMANĪBU!
pirms pieslēgt gaisa nosūcējau pie tīkla barošanas un pirms
pārbaudīt tā pareizu darbošanos, vienmēr pārbaudīt ka tīkla
kabelis ir ierīkots pareizi.
Uzmanību! Barošanas vada nomainīšanu ir jāveic tehniskās
apkalpošanas dienestam, lai novērstu jebkuru risku.
Ierīkošana
Šim gaisa nosūcēja tipam ir jābūt ievietotam plauktā vai citā
balstā.
Pirms uzsākt ierīkošanu:
106
• Pārbaudīt vai iegādātajam produktam ir piemēroti izmēri
izvēlētajai ierīkošanas zonai.
• Noņemt aktīvās ogles filtru/s, ja tādi ir piegādāti ar ierīci
(skat. attiecīgu paragrāfu). Tam/tiem ir jābūt
montētam/tiem atpakaļ, tikai ja Jūs vēlaties izmantot
gaisa nosūcēju filtrācijas versijā.
• Pārbaudīt vai gaisa nosūcējā nav (transportēšanas dēļ)
pievienotu detaļu (piem., maisiņi ar skrūvēm, garantijas
utt), gadījumā, ja tas tā ir, tie ir jāizņem un jāsaglabā.
Darbošanās
1 Dzinēja ON/OFF
Piespiežot taustu, gaisa nosūcējs ieslēdzas 1.ātrumā.
Piespiežot taustu darbošanās laikā, gaisa nosūcējs pāriet
stāvoklī OFF.
2 Ātruma palielināšana
Piespiežot taustu, gaisa nosūcējs pāriet no stāvokļa OFF
uz 1.ātrumu.
Piespiežot taustu (gaisa nosūcējs stāvoklī ON), tiek
palielināts dzinēja ātrums no 1.ātruma uz intensīvo
ātrumu.
Katram ātrumam atbilst attiecīgā LED iedegšanās.
1.ātrums LED L1
2.ātrums LED L2
3.ātrums LED L3
Intensīvais ā
trums LED L4 (mirguļo)
In
tensīvais ātrums ir ar taimeri. Standarta taimeris ir 5’,
pēc kā gaisa nosūcējs novietosies 2.ātrumā.
Lai atslēgtu funkciju pirms laika beigšanās, piespiest
taustu 2, gaisa nosūcējs novietosies 1.ātrumā, piespiežot
taustu 1, gaisa nosūcējs izslēgsies.
3 Gaismu ON/OFF
4 Ātruma taimeris
5 Darbošanās stāvokļa norādītājs
Ātruma taimeris
Ātrumu taimeris iedarbinās piespiežot taustu 4, kad taimera
darbība ir beigusies, gaisa nosūcējs izslēdzas.
Taimeris ir sadalīts šādā veidā:
1.ātrums - 20 minūtes (LED L1 mirguļ
o)
2.āt
rums - 15 minūtes (LED L2 mirguļo)
3.ātrums – 10 minūtes (LED L3 mirguļo)
Intensīvais ātrums – 5 minūtes (LED L4 mirguļo)
Darbošanās laikā ar taimeri, piespiežot taustu 1 gaisa
nosūcējs izslēdzas, ja tiek piespiests tausts 2 vai tausts 4
gaisa nosūcējs atgriežas uzstādītajā ātrumā.
Tauku filtra paziņojums
Pēc 40.darbošanās stundām, LED L5 ieslēdzas.
Kad parādās šāds paziņojums, instalētam tauku filtram ir jābūt
mazgātam.
Lai šādu pazi
ņojumu
iestatītu uz nulli, ir jātur piespiests tausts
1 uz 3”.
Ogļu filtra paziņojums
Pēc 160.darbošanās stundām, LED L5 mirguļo.
Kad parādās šāds paziņojums, instalētam ogles filtram ir jābūt
nomainītam.
Lai šādu paziņojumu iestatītu uz nulli, ir jātur piespiests tausts
1 uz 3”.
Abu filtru vienlaicīga paziņojuma gadījumā, LED L5 uzrādīs
pēc kārtas signalizācijas, paliekot ieslēgts 3" un mirguļos pēc
kārtas 3 reizes.
Iestatīšana uz nulli notiek veicot 2 reizes augstāk aprakstīto
procedūru.
Pirmo reizi iestatīsies uz nulli tauku filtra paziņojums, otro reizi
iestatī
sies uz nulli ogļu f
iltra paziņojums.
Standarta režīmā ogļu filtra paziņojums nav aktīvs.
Gadījumā, ja gaisa nosūcējs tiek izmantots versijā ar filtru, ir
nepieciešams iedarbināt ogļu filtra paziņojumu.
Ogļu filtra paziņojuma iedarbināšana:
Novietot gaisa nosūcēju uz OFF un vienlaicīgi turēt
piespiestus taustus 1 un 4 uz 3”.
LED L1 un L2 mirguļos 5”.
Ogļu filtra paziņojuma atslēgšana:
Novietot gaisa nosūcēju uz OFF un vienlaicīgi turēt
piespiestus taustus 1 un 4 uz 3”.
LED L1 mirguļos 2”.
Temperatūras Signalizācija
Gaisa nosūcējs ir aprīkots ar temperatū
ras sensoru, kas
iedarbina dzinēju 3.ātru
mā gadījumā, ja temperatūra komandu
zonā ir pārāk augsta.
Signalizācijas nosacījums tiek uzrādīts ar LED L1, L2, L3
mirguļošanu pēc kārtas.
Šis nosacījums ilgst kamēr temperatūra nenolaižas zem
signalizācijas robežas.
Var iziet no šī režīma piespiežot taustu 1 vai 2.
Katru 30” sensors pārbauda displeja zonas vides temperatūru.
Tehniskā apkalpošana
Tīrīšana
Tīrīšanai ir jāizmanto TIKAI mitrs audums, kurš ir samitrināts
ar neitrāliem šķidriem mazgāšanas līdzekļiem. NELIETOT
TĪRĪŠANAI RĪKUS VAI INSTRUMENTUS!
Neizmantot jebkuru abrazīvus saturošu produktu.
NEIZMANTOT ALKOHOLU!
Panelis
Attēls 2-3-8-9
Paneļa uzturēšana
107
Demontāža:
a. vilkt paneli (PRIEKŠPUSĒ) stingri leju;
b. atāķēt to no aizmugures eņģēm.
Tīrīšana:
nosūkšanas panelis jātīra tikpat bieži kā tauku filtrs, izmantojot
audumu, kas samitrināts ar neitrāliem šķidriem mazgāšanas
līdzekļiem.
Izvairieties lietot abrazīvus produktus. NELIETOJIET SPIRTU!
Montāža:
panelis jāieāķē aizmugures daļā un iepriekš jānofiksē
(stiprinājums ar magnētiem).
Uzmanību! vienmēr pārliecinieties, vai panelis ir droši vietā.
Prettauku filtrs
Attēls 2-9
Notur tauku daļiņas, kas tiek veidotas no ēdiena
pagatavošanas.
Prettauku filtram ir jābūt tīrītam katru mēnesi, ar neagresīviem
līdzekļiem, manuāli vai trauku mazgājamā mašīnā, pie zemas
temperatūras un izmantojot īso ciklu. Ja tas tiek mazgāts
trauku mazgājamā mašīnā, prettauku filtra metāla detaļas var
kļūt nespodras, bet jebkurā gadījumā to spējas nemainās
Lai noņemtu tauku filtru, ir jāvelk debloķēšanas atsperes
rokturis.
Aktīvo ogļu filtrs (Tikai Versijai ar Filtru)
7. att.
Notur nepatīkamas smaržas, kuras veidojas no ēdiena
gatavošanas.
Ogles filtra piesātināšana notiek pēc vairāk vai mazāk ilgas
izmantošanas, atkarībā no virtuves veida un tauku filtru
tīrīšanas biežuma. Jebkurā gadījumā, ir nepieciešams
nomainīt kartridžu katru ceturto mēnesi.
NEVAR būt mazgāts vai atjaunots.
Cirkulārs ogļu filtrs
Pielietot vienu filtru katrai pusei, lai nosegtu dzinēja
lāpstiņriteņa abus aizsardzības režģus, pēctam pagriezt
pulskteņrādītāja virzienā.
Nomontēšanai pagriezt pretēji pulskteņrādītāja virzienam.
Spuldžu nomainīšana
Gaisa nosūcējs ir aprīkots ar apgaismošanas sistēmu, kas
pamatojas uz LED tehnoloģiju.
LED nodrošina optimālu apgaismošanu, kas ilgst 10 reizes
vairāk par tradicionālajām spuldzītēm un ļauj ietaupīt 90%
elektriskās enerģijas.
Nomainīšanai griezties uz tehniskās apkalpošanas servisu.
108
SR - Uputstva za montažu i upotrebu
Strogo se pridržavajte objašnjenja koje donosi ovaj
priručnik. Ograđujemo se od bilo kakve odgovornosti za
eventualne neprilike, štetu ili požar izazvan na aparatu koji
proizlazi zbog nepoštovanja uputstava napisanih u ovom
priručniku. Aspirator je projektovan da bi usisao paru i dim koji
se stvaraju prilikom kuvanja i namenjen je za isključivo kućnu
upotrebu.
• Važno je da sačuvate ovaj priručnik, da bi mogli u slučaju
potrebe da se konsultujete. U slučaju da prodate,
poklonite ili premestite ovaj proizvod uverite se da je
priručnik uvek zajedno sa proizvodom.
• Pažljivo pročitajte uputstva: ona pružaju važne
informacije o instalaciji, upotrebi i o sigurnosti.
• Ne vršite nikakve promene bilo mehaničke bilo električne
prirode na proizvodu ili na cevima za izbacivanje.
• Pre nego što počnete sa instalacijom aparata uverite se
da nijedna komponenta nije oštećena. U suprotnom
kontaktirajte proizvođača i nemojte nastaviti sa
instalacijom.
Napomena: Elementi označeni simbolom "(*)" su dodatni
delovi isporučeni samo sa nekim modelima ili elementi koji
nisu isporučeni već se moraju kupiti.
Upozorenja
• Pre nego što započnete proces
održavanja i čišćenja, odvojite aspirator
od električnog napajanja, isključite ga iz
struje i izvucite kabl iz utičnice ili ugasite
glavni prekidač u kuć.
• Uvek nosite radne rukavice za sve
operacije instalacije i održavanja.
• Ovaj aparat mogu da koriste deca, ali
ne mlađa od 8 godina i osobe sa
smanjenim fizičkim ili mentalnim
sposobnostima ili sa nedostatkom
iskustva i potrebnog znanja, ako se
nalaze pod kontorolom ili nakon dobijanja
uputstava za sigurno korišćenje aparata i
razumevanja opasnosti do kojih može
doći prilikom korišćenja.
• Deca moraju da budu pod kontrolom
kako se ne bi igrala sa aparatom.
Čišćenje i održavanje ne smeju da
obavljaju deca bez kontrole.
• Prostorija mora da bude dovoljno
prozračena kada se kuhinjski aspirator
koristi zajedno sa ostalim aparatima na
gas ili drugo sagorevanje.
• Aspirator mora redovno da se čisti
iznutra i spolja (BAREM JEDANPUT
MESEČNO). Takođe, neophodno je
pridržavati se izričitih uputstava za
održavanje.
• Nepridržavanje uputstava za čišćenje
aspiratora i za promenu i čišćenje filtera
može da izazove požar.
• Strogo je zabranjeno pripremati hranu
na plamenu ispod aspiratora.
• Za zamenu sijalice, koristite samo tip
sijalice naveden u poglavlju
održavanje/zamena sijalice u ovom
uputstvu.
Upotreba otvorenog plamena štetna je za
filtere i może da izazove požar, zato ga
treba u svakom slučaju izbegavati.
Prženje treba da se obavlja pod
kontrolom kako bi se izbeglo da se
pregrejano ulje zapali.
PAŽNJA: Kada je ploča za kuvanje u
funkciji, dostupni delovi aspiratora mogu
da postanu vrući.
• Ne spajajte aparat na električnu mrežu
dok instalacija nije potpuno završena.
• Što se tiče tehničkih mera i mera sigurnosti koje moraju da
se preduzmu prilikom ispuštanja pare, treba se strogo
pridržavati odredbi i propisa lokalnih vlasti.
• Vazduh ne sme da bude prenošen kanalom za ispuštanje
pare nastale od strane aparata na gas ili drugo sagorevanje.
• Nemojte da koristite ili ostavljate aspirator bez pravilno
montiranih sijalica zbog moguće opasnosti od strujnog udara.
• Nikada ne koristite aspirator bez pravilno montirane mreže!
• Aspirator se ne sme NIKADA koristiti kao površina za
odlaganje, osim ako to nije izričito navedeno.
• Koristite samo šrafove za montažu isporučene sa
proizvodom, ili, ako nisu isporučeni, kupite pravilnu vrstu
šrafova. Koristite pravilnu dužinu za šrafe, navedenu u •
Vodiču za instalaciju. Ako ste u nedoumici, obratite se
ovlašćenom servisu ili sličnom kvalifikovanom osoblju.
PAŽNJA!
• Neuspešna instalacija šrafa i zatvarača u skladu s
ovim uputstvama, može da rezultira opasnostima
električne prirode.
• Ne koristiti sa programatorom, tajmerom, odvojenim
daljinskim upravljačem ili bilo kojim drugim uređajem
koji se aktivira automatski.
109
Ovaj aparat je označen u skladu sa Evropskom Direktivom
2012/19/EC, Waste Electrical and Electronic Equipment
(WEEE). Proverite da li je ovaj proizvod odložen na pravilan
način jer na taj način korisnik pomaže u sprečavanju
eventualnih negativnih posledica za zdravlje i za okolinu.
Simbol
na proizvodu ili na propratnoj dokumentaciji
ilustruje da se ovaj proizvod ne sme tretirati kako kućni otpad
nego treba da se odloži na prikladnom sabirnom mestu za
odbacivanje električnih i elektronskih aparata . Odložite ovaj
otpad na način da se strogo pridržavate lokalnih pravilnika o
odlaganju smeća. Za dobijanje detaljnijih informacija o
tretmanu, odlaganju i ponovnom korišćenju ovog proizvoda,
stupite u kontakt sa prikladnim lokalnim ustanovama, službom
za sakupljanje kućnog otpada i/ili sa prodavnicom u kojoj ste
kupili ovaj proizvod.
Апарати дизајнирани, тестирани и произведени у складу
са:
• Безбедносним прописима: EN/IEC 60335-1; EN/IEC
60335-2-31, EN/IEC 62233.
• Прописима о перформансама: EN/IEC 61591; ISO 5167-1;
ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13;
EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3.
Предлози за правилно коришћење у циљу смањења
утицаја на животну средину: Укључите аспиратор на
минималну брзину када почнете са кувањем и држите га
укљученим још
неколико минута након завршеног кувања.
Повећајте бр
зину само у случају велике количине дима и
паре и користите појачану брзину (е) само у екстремним
ситуацијама. Замените угаљ филтера(е) само када је то
потребно да бисте одржали ефикасност смањења
непријатних мириса. Очистите филтер (е) за уклањање
масноће када је то потребно
због одржавања доб
ре
ефикасности тог истог филтера. Користите максимални
пречник цеви за одвод дима наведеног у овом приручнику
да бисте оптимизовали ефикасност и смањили буку.
Korištenje
Aspirator je napravljena da bi se koristila u usisnoj verziji sa
spoljašnjim izbacivanjem ili u filtracijskoj verziji sa unutrašnjim
kruženjem.
Usisna verzija
Para se izbacuje napolje uz pomoć cevi za izbacivanje koja je
pričvršćena sa spojnom prirubnicom.
UPOZORENJE!
Cev za izbacivanje nije priložena i trebalo bi da je kupite.
Prečnik cevi za izbacivanje treba da bude isti kao i prečnik
spojnog prstena.
UPOZORENJE!
Ako je aspirator opremljena ugljenim filterima, trebalo bi da ih
uklonite.
Povežite aspirator sa cevima i rupama za ispuštanje kroz zid
prečnika koji je jednak izlazu za vazduh (spojna prirubnica).
Upotreba cevi i otvora za izbacivanje kroz zid sa manjim
prečnikom dovodi do smanjivanja sposobnosti usisavanja i do
drastičnog povećanja nivoa buke.
Odričemo se bilo kakve odgovornosti za posledice
prouzrokovane gore opisanim situacijama.
! Koristite cev koja ima minimalnu potrebnu dužinu.
! Koristite cev koja ima što manji mogući nagib
(maksimalni nagib: 90°).
! Izbegavajte drastične promene prečnika cevi.
Filtrirajuća verzija
Usisni vazduh se pročišćava od masnoća i oplemenjuje
mirisom pre nego što se vrati u prostoriju.Da bi koristili
aspirator na ovaj način potrebno je da postavite dodatni
sistem za filtraciju na bazi aktivnih ugljena.
Instalacija
Minimalna udaljenost između površine koja služi da se
postave posude na uređaj za kuvanje i najnižeg dela
aspiratora ne sme da bude manja od 50cm u slučaju da se
radi o električnim kuhinjama i
50cm u slučaju da se radi o
kuhinjama na gas ili mešovitim kuhinjama.
Ukoliko uputstva za instalaciju uređaja za kuvanje na gas
nalažu veću udaljenost, morate da se pridržavate tih
uputstava.
Električno povezivanje
Napon mreže treba da odgovara naponu koji je naveden na
etiketi karakteristika koja se nalazi u unutrašnjosti aspiratora.
Ukoliko postoji utikač povežite aspirator sa utičnicom koja je u
skladu sa propisima na snazi i koja je postavljena na
pristupačnom mestu čak i posle instalacije.
Ukoliko je aspirator bez utikača, (direktno povezivanje na
mrežu) ili utičnica nije postavljena na pristupačnom mestu ,
čak i posle instalacije postavite dvopolni utikač koji
obezbeđuje kompletno isključenje sa mreže u uslovima
kategorije previsokog napona i u skladu sa pravilima o
instalaciji.
UPOZORENJE!
Pre nego što ponovo povežete aspirator sa električnom
mrežom i proverite da li pravirno radi, proverite da li je kabl
mreže montiran na pravilan način.
Upozorenje! Zamenu kabla za napajanje treba da obavi
autorizovana servisna služba ili jedna osoba koja poseduje
sličnu kvalifikaciju.
Montaža
Ova vrsta kuhinjske nape treba da se ugradi u viseći deo
kuhinjskog nameštaja ili da ima neki drugi oslonac.
Pre nego što počnete sa instalacijom :
110
• Proverite da proizvod koji ste nabavili ima odgovarajuće
dimenzije u odnosu na zonu u kojoj ste odlučili da ga
postavite.
• Izvadite aktivni/e ugljeni/e filter/e ukoliko je/su priložen/i
(pročitajte pasus koji se odnosi na to). Isti je potrebno da
postavite ponovo samo ako želite da koristite aspirator u
filtracijskoj verziji.
• Kontrolišite da se u unutrašnjosti aspiratora ne nalazi
propratni materijal (na primer kese sa šrafovima,
garancije itd. koje su stavljene unutra zbog
jednostavnijeg transporta, u tom slučaju eventualno ih
uklonite i sačuvajte .
Funkcionisanje
1 ON/OFF motora
Pritiskom na dugme aspirator se uključuje na brzinu broj
1.
Pritiskom na dugme tokom rada aspirator prelazi u stanje
OFF.
2 Povećavanje brzine
Pritiskom na dugme aspirator prelazi iz stanja OFF na
brzinu 1.
Pritiskom na dugme (aspirator u stanju ON) povećava se
brzina motora sa brzine broj 1 na intenzivnu brzinu.
Svakoj brzini odgovara i uključivanje odgovarajućeg
ind.svetla.
Brzina br. 1 ind.svetlo L1
Brzina br. 2 ind.svetlo L2
Brzina br. 3 ind.svetlo L3
Intenzivna brzina ind.svetlo L4 (blešti)
Intenzivna brzina je vremenski ograničena. Standardno
ograničenje je od 5’, na isteku tog vremena aspirator se
postavlja na brzinu broj 2.
Da biste deaktivirali funkciju pre isteka tog vremena,
pritisnite dugme 2, aspirator će se postaviti na brzinu broj
1, pritiskom na dugme 1 aspirator će se isključiti.
3 ON/OFF svetla
4 Vremensko ograničavanje brzine
5 Indikator stanja rada
Vremensko ograničavanje brzine
Vremensko ograničavanje brzine se osposobljava na način da
pritisnete dugme broj 4, na isteku tog vremena aspirator se
isključuje.
Vremenski ograničene brzine se dele na ovaj način:
Brzina broj 1 - 20 minuta (ind.svetlo L1 blešti)
Brzina broj 2 - 15 minuta (ind.svetlo L2 blešti)
Brzina broj 3 - 10 minuta (ind.svetlo L3 blešti)
Intenzivna brzina - 5 minuta (ind.svetlo L4 blešti)
Tokom vremenski ograničenog rada ako pritisnete dugme
broj 1 aspirator će se isključiti a ako pritisnete dugme broj 2 ili
broj 4 aspirat
or će se vratiti na podešenu brzinu.
Signalizacija filtera za uklanjanja masnoće
Nakon 40 sati rada uključuje se ind.svetlo L5.
Kada se pojavi takva signalizacija, postavljeni filter za
uklanjanje masnoće se mora oprati.
Da biste obavili reset te signalizacije držite pritisnutim dugme
1 u trajanju od 3”.
Signalizacija karbonskog filtera
Nakon 160 sati rada ind.svetlo L5 počinje da blešti.
Kada se pojavi takva signalizacija instalirani karbonski filter se
mora zameniti.
Da biste obavili reset te signalizacije držite pritisnutim dugme
1 u trajanju od 3”.
U slučaju da dođe istovremeno do signalizacije oba filtera,
ind.svetlo L5 će naizmenično prikazivati alarme i ostati
uključenim u trajanju od 3" pa će naknadno zableštiti još tri
puta.
Da biste obavili reset te signalizacije , treba da obavite 2 puta
gore opisanu proceduru.
Prvi put se obavlja reset signalizacije filtera za uklanjanje
masnoće, drugi put se obavlja reset signalizacije karbonskog
filtera.
U standardnom načinu rada, signalizacija karbonskog filtera
nije aktivna.
U slučaju da se koristi aspirator u filtracijskoj verziji, potrebno
je osposobiti signalizaciju karbonskog filtera.
Aktivacija signalizacije karbonskog filtera:
Postavite aspirator u stanje OFF i istovremeno držite
pritisnutim dugmad 1 i 4 u trajanju od 3”.
Ind.svetla L1 i L2 će bleštiti u trajanju od 5”.
Deaktivacija signalizacije karbonskog filtera:
Postavite aspirator u stanje OFF i držite istovremeno
pritisnutim dugmad 1 i 4 u trajanju od 3”.
Ind.svetlo L1 će bleštiti u trajanju od 2”.
Alarm Temperature
Aspirator je opremljen jednim senzorom za temperaturu koji
aktivira motor na brzini broj 3 u slučaju da temperatura u
komandnoj zoni bude previsoka.
Alarmno stanje se prikazuje na način da počinju da blešte
jedno za drugim ind.svetla L1, L2, L3.
Ovo stanje ć
e trajati sve dok se temperatura ne spusti ispod
praga alarma.
Možete izaći iz ovog načina rada pritiskom na dugmad 1 ili 2.
Svako 30” senzor kontroliše temperaturu prostora u zoni
displeja.
Održavanje
111
Čišćenje
Za čišćenje koristite isključivo meku vlažnu krpu i tečne
neutralne deterdžente. Nemojte da koristite alate ili pomagala
za čišćenje.
Izbegavajte upotrebu proizvoda koji grebu. NE
UPOTREBLJAVAJTE ALKOHOL !
Panel
Sl. 2-3-8-9
Održavanje ploče
Skidanje:
a. povucite ploču (PREDNJU STRANU) odlučno prema dole
b. otkačite je sa zadnjih šarki.
Čišćenje:
Usisnu ploču treba čistiti sa istom frekvencijom kao i filter za
mast, koristite krpu navlaženu sa neutralnim tečnim
deterdžentom .
Izbegavajte upotrebu abrazivnih proizvoda. NEMOJTE
KORISTITI ALKOHOL!
Montiranje :
Ploča se mora pričvrstiti sa zadnje strane i fiksirana sa
prednje (pričvršćivanje sa magnetima).
Pažnja! Uvek proverite da je ploča dobro fiksirana i na svom
mestu.
Filter za uklanjanje masnoće
Sl. 2-9
Zadržava masne čestice koje su posledica kuvanja.
Neophodno je očistiti jedan put mesečno sa neagresivnim
deterdžentima, ručno ili u mašini za pranje sudova na niskim
temperaturama i uključujući kratak ciklus pranja.
Posle pranja u mašini za pranje sudova metalni filter za
uklanjanje masnoće može da izgubi boju (može da deluje
isprano) ali njegove filtracijske karakteristike se neće nimalo
promeniti.
Ako želite da izvadite filter za uklanjanje masnoće povucite
ručicu koja ima oprugu kako biste ga otkačili.
Aktivni karbonski filter (Samo za Filtracijsku
Verziju)
Sl.7
Zadržava neprijatne mirise koji su posledica kuvanja.
Do zasićenja ugljenog filtera dolazi posle produžene upotrebe
i zavisi od vrste kuhinje i od toga koliko često se prao filter za
uklanjanje masnoće. U svakom slučaju je potrebno zameniti
uložak svaka 4 meseca.
NE može se prati ili obnavljati.
Kružni karbonski filter
Postavite jedan sa svake strane da bi pokrio obe zaštitne
rešetke obrtajnog dela motora, posle čega pomerite u smeru
kazaljki na satu.
Da biste razmontirali okrenite u smeru suprotnom od smera
kazaljki na satu.
Zamenjivanje Lampe
Aspirator je opremljena sistemom rasvete koja se bazira na
LED tehnologiji.
LED garantuje optimalnu rasvetu, trajanje 10 puta duže od
tradicionalnih lampi i omogućuje uštedu električne energije za
90% .
Što se tiče njihove zamene obratite se tehničkom servisu.
112
SL - Navodila za montažo in uporabo
Strogo se držite navodil iz tega priročnika. Zavračamo
vsakršno odgovornost za morebitne neprilike, škodo ali
požare na napravi, ki bi izvirali iz neupoštevanja navodil iz
tega priročnika. Napa je zasnovana za odsesovanje dimnih
plinov in pare, ki nastajajo pri kuhanju in je namenjena
izključno za domačo uporabo.
• Priročnik hranite v kraju, kjer si ga je mogoče kadarkoli
pogledati. Če napravo prodate, odstopite ali premestite
naj priročnik ostane vedno ob izdelku.
• Pozorno preberite navodila: saj navajajo pomembne
informacije o namestitvi, uporabi in varnosti.
• Napravi ne spreminjajte električnih ali mehanskih
lastnosti, ne posegajte v izpušne odvode.
• Pred namestitvijo naprave se prepričajte, da so vsi njeni
sestavni deli nepoškodovani. Če ne bi bilo tako, pokličite
pooblaščenega prodajalca in naprave ne nameščajte.
Opomba: S simbolom "(*)" označeni deli spadajo med
dodatno opremo, ki je priložena le nekaterim modelom, ali pa
to deli, ki jih lahko dokupite.
Opozorila
• Pred vsakršnim čiščenjem ali
vzdrževanjem izključite električno
napajanje nape, tako da vtič izvlečete iz
vtičnice ali izklopite glavno stikalo.
• Pri vseh postopkih namestitve in
vzdrževanja uporabljajte delovne
rokavice.
• Aparata naj ne uporabljajo otroci, mlajši
od 8 let, in osebe z zmanjšanimi fizičnimi,
senzoričnimi ali umskimi zmožnostmi
oziroma s premalo izkušnjami in znanja,
razen če jih pri tem nadzoruje pristojna
oseba ali so bili poučeni o varni uporabi
aparata in se zavedajo s tem povezanih
nevarnosti.
• Otroke je treba imeti pod nadzorom, da
se ne bi igrali z napravo.
• Otroci naj aparata ne čistijo in naj na
njem ne izvajajo vzdrževalnih del brez
nadzora.
• Ko se kuhinjsko napo uporablja
istočasno z drugimi napravami, ki
delujejo na plin ali na druga goriva, mora
biti prostor dovolj prezračen.
• Napo pogosto čistite tako zunaj kot
znotraj (VSAJ ENKRAT MESEČNO), v
vsakem primeru upoštevajte, kar izrecno
narekujejo navodila za vzdrževanje v tem
priročniku.
• Neupoštevanje pravil za čiščenje nape
in zamenjavo ter čiščenje filtrov
predstavlja tveganje za požar.
• Pod napo je strogo prepovedana
priprava flambiranih jedi.
• Pri menjavi uporabite le tip žarnice, ki je
naveden v poglavju o
vzdrževanju/zamenjavi žarnice v teh
navodilih.
Odprti ogenj je škodljiv za filtre in lahko
povzroči požar, zato je uporaba
slednjega v vsakem primeru
prepovedana.
Cvrtje zahteva stalen nadzor, da se
pregreto olje ne bi vnelo.
POZOR: Med delovanjem kuhalne plošče
se dostopni deli nape lahko močno
segrejejo.
• Naprave ne priključujte na električno
omrežje, dokler inštalacija ni v celoti
zaključena.
• Kar zadeva tehnične in varnostne ukrepe za odvod dimov,
morate strogo upoštevati določbe pristojnih krajevnih organov.
• Vsesani zrak se ne sme usmerjati v cevovod, ki služi kot
odvod za pline, katere proizvajajo naprave, ki delujejo na plin
ali druga goriva.
• Nape ne uporabljajte oziroma je ne puščajte z nepravilno
nameščenimi žarnicami, saj obstaja tveganje električnega
udara.
• Nape nikoli ne uporabljajte, če rešetka ni pravilno
nameščena!
• Nape NIKOLI ne uporabljajte kot odlagalne površine, razen
če je to izrecno dovoljeno.
• Za nameščanje izdelka uporabite le priložene pritrdilne
vijake. Če jih ni na voljo, pa kupite pravo vrsto vijakov.
Uporabite vijake prave dolžine, ki so navedeni v navodilih za
namestitev.
• V primeru dvomov se posvetujte s pooblaščenim servisnim
centrom ali s podobno usposobljeno osebo.
POZOR!
• Če pri montaži vijakov in pritrdilnih elementov ne
upoštevate teh navodil, obstaja nevarnost električnega
udara.
• Ne uporabljajte s programatorjem, časovnikom ,
113
daljinskim upravljalnikom ali drugimi napravami, ki se
samodejno aktivirajo.
Ta naprava je označena skladno z Evropsko direktivo
2012/19/EC, Waste Electrical and Electronic Equipment
(WEEE oziroma direktivo o odpadni električni in elektronski
opremi). S pravilnim odlaganjem tega izdelka uporabnik
prispeva k preprečevanju morebitnih negativnih posledic na
okolje in zdravje.
Znak
na izdelku ali na priloženi dokumentaciji
označuje, da se ga ne sme zavreči med komunalne odpadke,
temveč odnesti na ustrezno zbirno mesto za recikliranje
odpadne električne in elektronske opreme. Napravo zavrzite
skladno z lokalnimi predpisi, ki veljajo na področju odlaganja
odpadkov. Za dodatne informacije o ravnanju, ponovni
uporabi in recikliranju tega izdelka se obrnite na ustrezno
lokalno službo, zbirni center komunalnih odpadkov ali
trgovino, kjer ste izdelek kupili.
Aparat je bil zasnovan, testiran in izdelan v skladu z:
• Varnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Rezultati: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Predlogi za pravilno
uporabo, s katero lahko zmanjšate vpliv na okolje: Napo
prižgite na minimalni moči ON ob začetku kuhanja, in jo
pustite, naj deluje tudi nekaj minut po koncu kuhanja. Hitrost
povečajte le takrat, ko je prisotno veliko dimov in pare,
način(e) boost uporabite le v izjemnih situacijah. Ogleni(e)
filter(re) po potrebi zamenjajte, ter tako ohranite učinkovitost
pri odpravljanju neprijetnih vonjav. Maščobni(e) filter(re)
očistite po potrebi, ter tako ohranite njegovo (njihovo)
učinkovitost. Uporabite sistem cevi maksimalnih diametrov,
naveden v tem priročniku, ter tako optimizirajte učinkovitost in
zmanjšajte hrup.
Uporaba
Napa je izdelana za uporabo v odzračevalni različici z
zunanjim odvodom ali obtočni oz. filtracijski z notranjim
obtokom.
Sesalna različica
Hlapi so usmerjeni navzven po odvodni cevi, ki je pritrjena na
priključno prirobnico.
POZOR!
Odvodna cev ni priložena napi in jo je potrebno kupiti ločeno.
Premer odvodne cevi mora biti enak premeru spojnega
obročka.
POZOR!
Če je napa opremljena z oglenimi filtri, je slednje potrebno
odstraniti.
Povežite napo s cevmi in odprtinami z vodoravnim odtokom
enakega premera kot je premer izhoda za zrak (spojna
prirobnica).
Uporaba cevi in odprtin z vodoravnim odtokom, ki imajo
manjši premer, bo vplivala na zmanjšanje uèinkov sesanja in
moèno poveèala hrupnost.
Zato za tako delovanje odklanjamo vsakršno odgovornost.
! Cevovod naj bo dolg toliko, kolikor znaša najmanjša
nujna dolžina.
! Cevovod naj ima čim manj krivin (največji kot upogiba:
90°).
! Izogibajte se izrazitim spremembam smeri cevovoda.
Različica s filtriranjem
Iz vsesanega zraka so pred ponovnim vnosom v prostor
odstranjeni maščoba in neprijetne vonjave. Pri uporabi nape v
tej izvedbi je potrebno namestiti dodatni filter na osnovi
aktivnega oglja.
Inštalacija
Minimalna razdalja med podporno površino posod na kuhalni
površini in spodnjim delom nape za kuhinjske prostore ne sme
biti manjša od 50cm pri električnih štedilnikih in 50cm pri
plinskih ali mešanih štedilnikih.
Če je v navodilih za instalacijo plinskega kuhalnika
napisana večja razdalja, jo je treba tudi upoštevati.
Električna povezava
Omrežna napetost mora ustrezati napetosti, navedeni na
nalepki z lastnostmi, nameščeni v notranjosti nape. Če ima
napa vtič, slednjega vstavite v vtičnico, ki je skladna z
veljavnimi predpisi in se nahaja na takem mestu, ki bo
dostopno tudi po vgradnji naprave. Če napa nima vtiča
(neposredna povezava na omrežje) ali se vtič nahaja na
takem mestu, ki po vgradnji naprave ne bi bilo dostopno,
namestite dvopolno stikalo, skladno s predpisi, ki zagotavlja
popoln izklop iz omrežja v pogojih prenapetostnega razreda
III, skladno s predpisi o inštalaciji.
POZOR!
Pred ponovnim priklopom tokokroga nape na omrežno
napajanje in kontrolo pravilnega delovanja, vselej preverite, ali
je omrežni kabel pravilno nameščen.
Pozor! Zamenjavo napajalnega kabla mora izvesti
pooblaščena servisna služba, tako da se prepreči vsakršno
tveganje.
Montaža
Ta tip nape je treba vgraditi v kuhinjski element ali na drugo
podporo.
Pred pričetkom namestitve:
• Preverite, ali dimenzije kupljenega izdelka ustrezajo
114
izbranemu prostoru namestitve.
• Odstranite filter/e z aktivnim ogljem, če je/so priložen/i
(glejte tudi ustrezni odstavek). Namestite ga/jih le, če
želite uporabiti napo v odzračevalni različici.
• Prepričajte se, da v notranjosti nape (zaradi prevoznih
razlogov) ni morebitnega priloženega materiala (na
primer, ovojnice z vijaki, garancije itd.); če je, ga
odstranite in shranite.
Delovanje
1 Vklop/izklop (ON/OFF) motorja
S pritiskom tega gumba prične napa delovati na 1.
hitrostni stopnji.
S pritiskom tega gumba med delovanjem nape se slednja
izključi (OFF).
2 Povečanje hitrosti
S pritiskom tega gumba se napa vključi in prične delovati
na 1. hitrostni stopnji.
S pritiskom tega gumba (napa vključena - ON) motor
preide s 1. hitrostne stopnje na intenzivno.
Ob vsaki izbrani hitrosti se prižge odgovarjajoča LED
svetilka.
1. stopnja hitrosti - LED L1
2. stopnja hitrosti - LED L2
3. stopnja hitrosti - LED L3
Intenzivna stopnja hitrosti - LED L4 (utripa)
Intenzivna stopnja hitrosti je časovno omejena.
Standardna časovna nastavitev je 5 minut, po poteku
tega časa pa napa preide na 2. hitrostno stopnjo.
Za izklop funkcije pred potekom časa, pritisnite gumb 2 in
napa preide na 1. hitrostno stopnjo, s pritiskom gumba1
pa se napa izključi.
3 Vklop/izklop (ON/OFF) luči
4 Časovna nastavitev hitrosti
5 Indikator delujočega stanja
Časovna nastavitev hitrosti
Časovno nastavitev hitrosti se omogoči s pritiskom gumba 4,
po poteku nastavljenega časa se napa izključi.
Časovne nastavitve delovanja posamezne hitrostne stopnje
so naslednje:
1. hitrostna stopnja – 20 minut (led L1 utripa)
2. hitrostna stopnja – 15 minut (led L2 utripa)
3. hitrostna stopnja – 10 minut (led L3 utripa)
Intenzivna hitrostna stopnja - 5 minut (LED L4 utripa)
Med časovno nastavljenim delovanjem se ob pritisku gumba 1
napa izključi,
ob pritisku gumba 2 ali 4 pa se vrne na
nastavljeno hitrost.
Indikator zasičenosti maščobnega filtra
Po 40 urah delovanja se prižge LED svetilka L5.
Ta prikaz opozarja, da je treba maščobni filter nape oprati.
Za ponastavitev signalizacije, pritisnite gumb 1 in ga zadržite
pritisnjenega 3 sekunde.
Indikator zasičenosti oglenega filtra
Po 160 urah delovanja prične LED svetilka L5 utripati.
Ta signalizacija opozarja, da je treba ogleni filter nape
zamenjati.
Za ponastavitev signalizacije, pritisnite gumb 1 in ga zadržite
pritisnjenega 3 sekunde.
V primeru sočasne signalizacije zasičenosti obeh filtrov, LED
svetilka L5 izmenično opozarja na alarma, tako da stalno sveti
3 sekunde, nato pa 3-krat utripne.
Indikatorja ponastavite tako, da 2 krat ponovite zgoraj opisani
postopek.
Prvič ponastavite indikator zasičenosti maščobnega filtra,
drugič pa indikator zasičenosti oglenega filtra.
V standardnem načinu delovanja indikator zasičenosti
oglenega filtra ni omogočen.
Ob uporabi nape v obtočni različici, je treba indikator
zasičenosti oglenega filtra vključiti.
Omogočenje indikatorja zasičenosti oglenega filtra:
Napo izključite (OFF) in istočasno pritisnite gumba 1 in 4 ter ju
zadržite pritisnjena 3 sekunde.
LED svetilki L1 in L2 utripata 5 sekund.
Onemogočenje indikatorja zasičenosti oglenega filtra:
Napo izključite (OFF) in is
točasno pritisnite gumba 1 in 4 ter ju
zadržite pritisnjena 3 sekunde.
LED svetilka L1 utripa 2 sekundi.
Alarm temperature
Napa je opremljena s temperaturnim senzorjem, ki sproži
motor na 3. hitrostni stopnji, ko je temperatura v območju
upravljanja previsoka.
Na alarmno stanje opozori zaporedno utripanje LED svetilk
L1, L2, L3.
To stanje traja, dokler temperatura ne pade pod alarmni prag.
Za izhod iz tega načina pritisnite gumb 1 ali 2.
Senzor vsakih 30 sekund preveri temperaturo v predelu
zaslona.
Vzdrževanje
Čiščenje
Za čiščenje uporabljajte IZKLJUČNO vlažno krpo, navlaženo
z nevtralnim detergentom. ZA ČIŠČENJE NE
UPORABLJAJTE NOBENIH ORODIJ ALI INSTRUMENTOV.
Ne uporabljajte izdelkov, ki vsebujejo abrazivne elemente. NE
UPORABLJAJTE ALKOHOLA!
115
Plošče
Sl. 2-3-8-9
Vzdrževanje plošče
Demontaža:
a. ploščo (SPREDNJO STRAN) čvrsto povlecite navzdol
b. Odklopite jo s tečajev na zadnji strani.
Čiščenje:
sesalno ploščo čistite enako pogosto kot filter maščobe;
uporabljajte krpo, navlaženo z nevtralnim tekočim
detergentom.
Ne uporabljajte grobih čistil. NE UPORABLJAJTE
ALKOHOLA!
Montaža :
Zadnji del plošče vstavite v tečaja in pritrdite sprednji del
(pritrditev z magneti).
Pozor! vedno preverite, ali je plošča trdno vpeta na svojem
mestu.
Maščobni filter
Sl. 2-9
Zaustavlja maščobne delce, ki nastajajo pri kuhanju.
Očistiti ga je treba enkrat mesečno z ne agresivnimi čistilnimi
sredstvi, ročno ali v pomivalnem stroju pri nizki temperaturi in
kratkim ciklom pranja.
S pranjem v pomivalnem stroju se maščobni filter lahko
razbarva, toda njegove filtrirne značilnosti ostanejo
nespremenjene.
Za demontažo maščobnega filtra povlecite odklopno ročico na
vzmet.
Ogleni filter (samo za obtočno različico)
Slika 7
Zadržuje neprijetne vonjave, ki nastajajo pri kuhanju.
Ogleni filter je potrebno zamenjati po daljši uporabi, glede na
tip kuhe ter redno čiščenje maščobnega filtra. Vsekakor je
potrebno zamenjati vložek najmanj vsake štiri mesece.
Filter ni niti pralen niti obnovljiv.
Krožni ogleni filter
Na vsako stran namestite po en ogleni filter, tako da prekrijeta
obe zaščitni rešetki rotorja motorja, nato pa ročaj obrnite v
smeri urinega kazalca.
Za demontažo obrnite ročaj v nasprotni smeri urinega kazalca.
Zamenjava žarnic
Napa ima sistem osvetlitve, ki temelji na LED tehnologiji.
LED lučke zagotavljajo optimalno osvetlitev in do 10-krat
daljšo življenjsko dobo v primerjavi s klasičnimi žarnicami ter
90% prihranek električne energije.
Za zamenjavo žarnic se obrnite na poprodajno službo.
116
HR - Uputstva za montažu i za uporabu
Strogo se pridržavajte uputstava koje donosi ovaj
priručnik. Otklanjamo bilo kakvu odgovornost za eventualne
nezgode,smetnje ili požar na aparatu koji proizlaze iz
nepoštivanja uputstava koje donosi ovaj priručnik. Kuhinjska
napa ima funkciju usisavanja dima i pare za vrijeme kuhanja
te je namijenjena samo kućnoj uporabi.
• Važno je sačuvati ovaj priručnik da biste ga mogli
konzultirati u svakom trenutku. U slučaja da prodate ovaj
proizvod , poklonite ili da se preselite uvjerite se da on
bude uvijek zajedno sa proizvodom.
• Pažljivo pročitajte uputstva: u njima se nalaze važne
informacije o instalaciji, uporabi i sigurnosti.
• Ne izvršavajte nikakve mehaničke ili električne varijacije
(izmjene ) na proizvodu ili na cijevima za izbacivanje.
• Prije nego što počnete s instalacijom aparata, uvjerite se
da nijedna komponenta nije oštećena. U suprotnom
slučaju, kontaktirajte trgovca i ne nastavljajte s
instalacijom.
Napomena: Elementi označeni simbolom "(*)" su dodatni
dijelovi isporučeni samo sa nekim modelima ili elementi koji
nisu isporučeni već se moraju kupiti.
Upozorenja
• Prije bilo koje operacije čišćenja ili
održavanja, odvojite napu od električnog
napajanja uklanjanjem utičnice ili
odspajanjem glavnog prekidača u kući.
• Uvijek nosite radne rukavice za sve
operacije instalacije i održavanja.
• Ovaj uređaj se može koristiti od strane
djece ne mlađe od 8 godina i osoba sa
smanjenim fizičkim, osjetilnim ili
mentalnim sposobnostima ili
nedostatkom iskustva i potrebnog znanja,
ako se nalaze pod nadzorom ili nakon što
su primile uputstva za sigurnu uporabu
uređaja i razumjele opasnosti do kojih
može doći prilikom uporabe.
• Djeca moraju biti pod nadzorom kako
se ne bi igrala s uređajem. Čišćenje i
održavanje ne smiju se vršiti od strane
djece bez nadzora.
• Prostorija mora biti dovoljno prozračena
kada se kuhinjska napa koristi zajedno s
ostalim uređajima na plinsko li ostalo
sagorijevanje.
• Napa se mora redovito čistiti iznutra i
izvana (BAREM JEDNOM MJESEČNO).
Potrebno je, međutim, poštivati ono što je
izričito navedeno u uputama za
održavanje.
• Nepoštivanje uputa za čišćenje nape i
promjenu i čišćenje filtera može
uzrokovati požar.
• Strogo je zabranjeno pripremati hranu
na plamenu ispod nape.
• Za zamjenu žarulje, koristiti samo tip
žarulje naveden u poglavlju
održavanje/zamjena žarulje u ovom
priručniku.
Uporaba otvorenog plamena štetna je za
filtre i može izazvati požar, stoga se treba
u svakom slučaju izbjegavati.
Prženje se treba vršiti pod nadzorom
kako bi se izbjeglo da se pregrijano ulje
zapali.
PAŽNJA: Kada je ploča za kuhanje u
funkciji, dostupni dijelovi nape mogu
postati vrući.
• Ne spajajte uređaj na električnu mrežu
dok instalacija nije potpuno završena.
• Što se tiče tehničkih mjera i mjera sigurnosti koje se moraju
poduzeti prilikom ispuštanja para, treba se strogo pridržavati
odredbi i propisa lokalnih vlasti.
• Ispušni zrak ne smije biti prenošen kanalom za ispuštanje
para proizvedenih od strane uređaja na plinsko ili drugo
sagorijevanje.
• Nemojte koristiti ili ostaviti napu bez pravilno montiranih
žarulja zbog moguće opasnosti od strujnog udara.
• Nikada ne koristite napu bez pravilno montirane mreže!
• Napa se ne smije NIKADA koristiti kao površina za
odlaganje, osim ako to nije izričito navedeno.
• Koristite samo vijke za ugradnju isporučene s proizvodom, ili,
ako nisu isporučeni, kupite ispravnu vrstu vijaka. Koristite
ispravnu duljinu za vijke, navedenu u • Vodiču za instalaciju.
Ako ste u nedoumici, obratite se ovlaštenom servisu ili
sličnom kvalificiranom osoblju.
PAŽNJA!
• Neuspješna instalacija vijaka i zatvarača u skladu s
ovim uputama, može rezultirati opasnostima električne
naravi.
• Ne koristiti s programatorom, timerom, odvojenim
daljinskim upravljačem ili bilo kojim drugim uređajem
koji se aktivira automatski.
117
Ovaj aparat je označen u skladu s Europskim pravilima
2012/19/EC, Waste Electrical and Electronic Equipment
(WEEE). Provjerite jeste li odveli na otpad ovaj proizvod u
skladu s lokalnim pravilima, korisnik doprinosi sprečavanju i
uklanjanju eventualnih negativnih posljedica za okolinu i za
zdravlje.
Ovaj simbol
na proizvodu ili na dokumentaciji koja ga
prati ukazuje da se ovaj proizvod ne smije tretirati kao ostali
kuhinjski otpad nego treba biti odveden u odgovarajući sabirni
centar gdje se zbrinjavaju električni i elektronski uređaji.
Zbrinite takve uređaje tako da se pridržavate lokalnih pravila
za uklanjanje otpadaka. Za dobivanje daljnjih informacija o
zbrinjavanju ovakvih aparata, obratite se lokalnim uredima,
sabirnim mjestima za sakupljanje otpada ili trgovini u kojoj ste
kupili ovaj proizvod.
Aparati dizajnirani, testirani i proizvedeni u skladu sa:
• Sigurnosnim propisima: EN/IEC 60335-1; EN/IEC 60335-2-
31, EN/IEC 62233.
• Propisima o performansama: EN/IEC 61591; ISO 5167-1;
ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13;
EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Savjeti za ispravnu
uporabu u cilju smanjenja utjecaja na okoliš: Uključite
kuhinjsku napu na minimalnu brzinu kada počnete s kuhanjem
i držite je uključenom još nekoliko minuta nakon završenog
kuhanja. Povećajte brzinu samo u slučaju velike količine dima
i pare i koristite pojačanu brzinu (e) samo u ekstremnim
situacijama. Zamijenite filtere od ugljena samo kada je to
potrebno kako biste održali učinkovitu redukciju neugodnih
mirisa. Očistite filtere za odstranjivanje masnoće kada je to
potrebno za održavanje dobre učinkovitosti tih istih filtera.
Koristite maksimalni promjer sustava dimovoda navedenog u
ovom priručniku da biste optimizirati učinkovitost i smanjili
buku.
Korištenje
Kuhinjska napa je napravljena kako bi se koristila u usisnojj
verziji s vanjskim pražnjenjem (evakuacijom) ili pomoću filtra
koji kruži u unutrašnjosti prostorije.
Usisna verzija
U ovom slučaju para se prenosi van iz zgrade pomoću
posebne cijevi povezane na kariku za povezivanje locirane na
vrhu nape.
UPOZORENJE!
Usisna cijev nije priložena s opremom, te se treba kupiti.
Dijametar usisne cijevi odsis treba biti jednak dijametru
karike za povezivanje.
UPOZORENJE!
Ako je kuhinjska napa opremljena filterima od ugljena, oni se
trebaju ukloniti.
Povežite kuhinjsku napu i otvore za izbacivanje na zidu s istim
promjerom otvora za zrak (karika za povezivanje).
Korištenje cijevi i otvora za izbacivanje na zidu koje imaju
manji promjer smanjiti će sposobnost usisavanje te će dovesti
do znatnog povećanja buke.
SSvaka odgovornost povezana sa navedenim bit će odbijena.
! Koristite cijev koja ima minimalnu neophodnu duljinu.
! Koristite cijev koja ima minimalni mogući broj zavoja
(maksimalni kut zavoja: 90°).
! Izbjegavajte drastične promjene u poprečnom presjeku
cijevi.
Filtrirajuća verzija
Usisavani zrak će se očistiti od masnoća te će se ponovno
vratiti u prostoriju. Da biste koristili kuhinjsku napu u ovoj
verziji potrebno je instalirati dodatni sustav za filtraciju na
osnovi aktivnih filtera od ugljena.
Postavljanje
Minimalna udaljenost između podloge za posude na štednjaku
i najnižeg dijela kuhinjske nape ne smije biti niža od 50cm
kada se radi o električnim štednjacima ,a
50cm u slučaju
plinskih ili mješovit
ih štednjaka.
Ukoliko uputstva za instalaciju aparata na plin govore da
je potrebno održavati veću udaljenost, trebate ih se
pridržavati.
Povezivanje s električnom strujom
Napon mreže treba odgovarati naponu koji je naveden na
etiketi karakteristika koji se nalazi u unutrašnjosti kuhinjske
nape.Ukoliko ima utikač, povežite kuhinjsku napu s jednim
utikačem koja je u skladu s propisima na snazi i koji je
postavljen na pristupačnom mjestu čak i nakon instalacije.
Ako nije opremljen utikačem (direktno povezivanje s mrežom)
ili utikač nije postavljen na pristupačnom mjestu, čak i nakon
instalacije postavite dvopolan prekidač koji je u skladu s
propisima i koji osigurava kompletno iskopčavanje s mreže u
uvjetima kategorije br.3 o previsokom naponu , u skladu s
pravilima o instalaciji.
UPOZORENJE!
Prije nego što ponovno povežete napajanje kuhinjske nape s
napajanjem mreže te provjerite pravilno funkcioniranje , uvijek
dobro prekontrolirajte dali je kabal mreže bio pravilno
montiran.
Upozorenje! Zamjena kabla za napajanje se treba obaviti od
strane autorizirane servisne tehničke službe ili od strane
osobe sa sličnom kvalifikacijom.
Montaža
Ovaj tip nape treba ugraditi u viseći element ili sličan oslonac
Prije nego što počnete s postavljanjem:
• Provjerite da li proizvod koji ste kupili ima dimenzije koje
su prikladne mjestu za ugradnju koje ste odabrali.
118
• Uklonite aktivne filtere od ugljena ukoliko su priloženi
(vidi i paragraf koji se odnosi na to). Oni se trebaju
ponovo montirati samo ukoliko koristite kuhinjsku napu u
verziji koja filtrira.
• Provjerite (radi praktičnijeg prijevoza) da se u
unutrašnjosti nape ne nalaze različiti materijali (npr.
vrečice s vijcima, garancije itd.) te ih eventualno uklonite i
sačuvajte.
Funkcioniranje
1 ON/OFF motora
Pritiskom na gumb kuhinjska napa se uključuje na brzini
1.
Pritiskom na gumb tijekom rada kuhinjska napa prelazi u
stanje OFF.
2 Povećavanje brzine
Pritiskom na gumb kuhinjska napa prelazi iz stanja OFF
na brzinu 1.
Pritiskom na gumb (kuhinjska napa u stanju ON)
povećava se brzina motora sa brzine broj 1 na intenzivnu
brzinu.
Svaka brzina ima svoje odgovarajuće kontrolno svjetlo.
brzina br.1 kontrolno svjetlo L1
brzina br.2 kontrolno svjetlo L2
brzina br.3 kontrolno svjetlo L3
Intenzivna brzina kontrolno svjetlo L4 (bliješti)
Intenzivna brzina je vremenski ograničena. Standardno
vremensko ograničenje je 5’, a nakon toga se kuhinjska
napa postavlja na brzinu br.2.
Da biste deaktivirali funkciju prije nego što istekne to
vrijeme pritisnite tipku 2, kuhinjska napa će se postaviti
na brzinu br. 1, pritiskom na tipku 1 kuhinjska napa će se
isključiti.
3 ON/OFF svjetla
4 Vremensko ograničavanje brzine
5 Indikator stanja funkcioniranja
Vremensko ograničavanje brzine
Vremensko ograničavanje brzine se osposobljava na način da
pritisnete tipku 4, kada istekne taj vremenski period kuhinjska
napa će se isključiti.
Vremensko ograničavanje brzine se dijeli na ovaj način:
Brzina br. 1 - 20 minuta (kontrolno svjetlo L1 bliješti)
Brzina br. 2 - 15 minuta (kontrolno svjetlo L2 bliješti)
Brzina br. 3 - 10 minuta (kontrolno svjetlo L3 bliješti)
Intenzivna brzina - 5 minuta (kontrolno svjetlo L4 bliješti)
Tijekom rada u vremenski ograničenom periodu pritisnete li
tipku 1 kuhinjska napa ć
e se isključiti,
pritisnete li tipku 2 ili
tipku 4 kuhinjska napa će se vratiti na postavljenu brzinu.
Signalizacija filtra za odstranjivanje masnoće
Nakon 40 sati rada kontrolno svjetlo L5 će se uključiti.
Kada se pojavi ta signalizacija instalirani filtar za
odstranjivanje masnoće se treba oprati.
Da biste obavili resett signalizacije držite pritisnutom tipku 1 u
trajanju od 3”.
Signalizacija karbonskog filtra
Nakon 160 sati rada kontrolno svjetlo L5 će početi bliještiti.
Kada se pojavi ta signalizacija instalirani karbonski filtar se
treba zamijeniti.
Da biste obavili resett signalizacije držite pritisnutom tipku 1 u
trajanju od 3”.
U slučaju da istovremeno dođe do signalizacije oba filtra,
kontrolno svjetlo L5 će naizmjenično prikazati alarme te ostati
uključenim u trajanju od 3" te će naknadno zabliještiti 3 puta.
Da biste obavili resett obavite 2 puta gore navedenu
proceduru.
Prvi put će se obaviti resett signalizacije filtra za odstranjivanje
masnoće, drugi put će se obaviti resett signalizacije
karbonskog filtra.
U modalitetu standard signalizacija karbonskog filtra nije
aktivna.
U slučaju da se koristi kuhinjska napa u filtracijskoj verziji
trebate osposobiti signalizaciju karbonskog filtra.
Aktivacija signalizacije karbonskog filtra:
Postavite kuhinjsku napu u stanje OFF i držite istovremeno
pritisnutim tipke 1 i 4 u trajanju od 3”.
Kontrolna svjetla L1 i L2 će bliještiti u trajanju od 5”.
Deaktivacija signalizacije karbonskog filtra:
Postavite kuhinjsku napu u stanje OFF i držite istovremeno
pritisnutim tipke 1 i 4 u trajanju od 3”.
Kontrolno svjetloL1 će bliještiti u trajanju od 2”.
Alarm Temperature
Kuhinjska napa je opremljena senzorom za temperaturu koji
aktivira motor na brzini br.3 u slučaju da temperatura u
upravljač
koj zoni bude previsoka.
Alarmno st
anje se prikazuje na način da počinju bliještiti jedno
za drugim kontrolna svjetla L1, L2, L3.
Ovakvo stanje će prestati tek kada se temperatura spusti
ispod alarmnog praga
Možete izaći iz ovog modaliteta na način da pritisnete tipku 1
ili 2.
Svako 30” senzor će kontrolirati temperaturu ambijenta zone u
kojoj se nalazi display/zaslon.
Održavanje
Čišćenje
119
Za čišćenje koristiti isključivo ovlaženu krpu s neutralnim
deterdžentima u tekućem stanju. Ne koristiti alate ili pomagala
za čišćenje.
Izbjegavajte uporabu proizvoda koji bi mogli grebati. NE
KORISTITE ALKOHOL!
Ploča
Slika 2-3-8-9
Održavanje ploče
Uklanjanje:
a. povucite ploču (PREDNJU STRANU) odlučno prema dolje
b. otkačite ga sa stražnjih šarki.
Čišćenje:
usisnu ploču treba čistiti s istom frekvencijom kao filtar za
mast, koristite krpu navlaženu neutralnim tekućim
deterdžentima.
Izbjegavajte uporabu abrazivnih proizvoda. NEMOJTE
KORISTITI ALKOHOL!
Montaža :
Ploča se mora spojiti na stražnjoj strani i pričvrstiti sa prednje
strane (pričvršćivanje magnetima).
Oprez! Uvijek provjerite da je ploča ispravno pričvršćena na
svoje mjesto.
Filtar za masnoću
Slika 2-9
Zadržava čestice masnoće koje se stvaraju prilikom
kuhanja.
Taj filtar morate čistiti jednom mjesečno, upotrijebivši
neagresivne deterdžente, bilo ručno ili u stroju za pranje
posuđa, u kojem slučaju morate izabrati program pranja s
kratkim ciklusom i na niskoj temperaturi.
Ako ga perete u stroju za posuđe, možda ćete opaziti manju
promjenu ili gubitak boje, što ni u kom slučaju ne utječe na
učinkovitost filtra.
Da biste skinuli filtar za uklanjanje masnoće povucite ručicu
na opruge koja se otkvači.
Karbonski filtar (samo za filtracijsku verziju)
Sl.7
Zadržava neugodne mirise koji se stvaraju prilikom
kuhanja.
Zasićenje filtera za ugljen pojavljuje se poslije manje-više
produljene uporabe s obzirom na tip kuhinje i na urednost u
čišćenju filtera za uklanjanje masnoće. U svakom slučaju je
potrebno zamijeniti kasetu barem svaka četiri mjeseca.
Filter za ugljen se NE može ni oprati ni regenerirati.
Kružni karbonski filtar
Postavite po jedan sa svake strane na način da pokrije obje
zaštitne rešetke pokretača motora pa onda okrećite u smjeru
kazaljki na satu.
Što se tiče razmontaže okrećite u smjeru suprotnom od
smjera kazaljki na satu.
Zamjena Lampe
Kuhinjska napa je opremljena sustavom rasvjete koji se bazira
na tehnologiji INDIKACIONIH SVJETALA.
INDIKACIONA SVJETLA garantiraju optimalnu rasvjetu te
trajnost 10 puta veću od tradicionalnih lampi a omogućuju i
uštedu od 90% električne energije.
U svezi sa zamjenom, obratite se tehničkoj potpori.
120
TR - Montaj ve kullanım talimatları
Bu el kitabında belirtilen talimatlara adım adım riayet
ediniz. Üretici, bu el kitabında yar alan talimatlara riayet
etmemekten kaynaklanan olası arızalara, sebep olunan hasar
veya yangınlara ilişkin hiçbir sorumluluk kabul etmez.
Davlumbaz yemek pişirilirken ortaya çıkan duman ve buharın
çekilmesi amacıyla ve sadece evlerde kullanılmak üzere
tasarlanmıştır.
• Bu kullanım kulavuzunu ileride ihtiyaç duyulabilecek her
anda başvurulabilmesi için muhafaza etmek önemlidir.
Ürünün satılması, başkasına verilmesi yada taşınması
esnasında bu kullanım klavuzunun da ürün ile birlikte
kalmasına özen gösteriniz.
• Talimatları dikkatle okuyunuz: Kurulum, kullanım ve
güvenlik ile ilgili çok önemli bilgiler içerir.
• Gerek ürün üzerinde gerek ise tahliye kanallarında ne
elektriksel ne de yapısal tadilatlar yapmayızınız.
• Cihazin kurulumuna başlamadan önce tüm parçaların
kullanılabilir halde olduğunu kontrol ediniz. Aksi takdirde
üreticiyle irtibata geçip kuruluma devam etmeyiniz.
Not: "(*
)" ile işaretli elemanlar opsiyonel aksesuarlar olup
sadece satın alınacak bazı model veya elemanlarla birlikte
temin edilir.
Dikkat
• Herhangi bir temizleme veya bakım
işlemi yapmadan önce elektrik prizini
çıkartarak veya ana şebeke ile bağlantıyı
keserek davlumbazı kapatınız.
• Tüm kurulum ve bakım işlemleri için iş
eldiveni kullanınız.
• Cihaz, 8 yaş ve üstü çocuklar ve
gözetim altında bulunan ve cihazın
kullanımıyla ilgili eğitim alıp kullanıma
bağlı olan tehlike hakkında bilgileri
olduğu takdirde yetersiz fiziksel, duyusal
veya akli yeteneğe sahip kişiler ya da
tecrübe veya teknik bilgi eksikliği olan
şahıslar tarafından kullanılacak şekilde
tasarlanmıştır.
• Çocukların ocak ile oynamaları yasaktır.
Temizlik ve bakım işlemleri gözetimsiz
çocuklar tarafından yapılmamalıdır.
• Mutfak davlumbazı diğer yanıcı gaz
aygıtları veya diğer yakıtlarla
kullanıldığında cihazın kurulduğu
alandaki bölümlerinin havalandırılma
şartlarını yerine getirmek gerekir.
• Bakım talimatlarını dikkate alarak
davlumbazın iç ve dış kısmını (AYDA EN
AZ BİR DEFA OLMAK ÜZERE)
temizlemek gerekir. Davlumbazın temizlik
ve filtre değiştirme ve temizleme
talimatlarına uyulmaması yangın riskine
neden olabilir.
• Davlumbazın altında yemekleri
alevlendirmek kesinlikle yasaktır.
• Ampul değiştirirken kılavuzda bulunan
ampul Bakım/Değiştirme bölümünde yer
alan lamba tipini kullanınız.
Açık alev filtreler için son derece
zararlıdır ve yangın tehlikesine yol
açabilir, bu nedenle bu durumun
önlenmesi gerekir.
Yağın fazla ısınmaması ve tutuşmaması
için tüm kızartma işlemleri dikkatle
yapılmalıdır.
UYARI: Pişirme cihazlarıyla
kullanıldığında davlumbazın bölümleri
ısınabilir.
• Kurulum işlemini tamamlamadan
cihazın ana bağlantısını yapmayınız.
• Buhar tahliyesi için uygulanacak teknik ve güvenlik
önlemleriyle ilgili olarak yerel yönetim tarafından verilen
düzenlemelere uymak önemlidir.
• Bu cihaz için gaz veya diğer yakıt kullanan cihazlardan buhar
tahliye etmek gibi farklı nedenlerden dolayı kullanılan
vantilasyon sistemine kanal sistemi kurulmamalıdır.
• Elektrik çarpma risklerini önlemek için davlumbaz ampulunu
doğru şekilde yerleştirmeden cihazı kullanmayınız.
• Izgaraları kurmadan davlumbazı kullanmayınız.
• Özellikle belirtilmediği takdirde davlumbazı ASLA destek
yüzeyi olarak kullanmayınız.
• Montaj için ürünle tedarik edilen vidaları kullanınız veya,
tedarik edilmediği takdirde, uygun vida tipini satın alınız.
• Kurulum Kılavuzunda yer alan doğru uzunluktaki vidaları
kullanınız.
• Tüm sorularınız için yetkili destek hizmetini veya uzman
teknisyen ile irtibata geçiniz.
DİKKAT!
• Kılavuzda yer alan talimatlara uygun şekilde vida ve
sabitleme aygıtlarının yerleştirilmemesi elektriksel
tehlikelere neden olabilir.
• Bir programlama cihazı, zamanlama cihazı, ayrı
uzaktan kumanda veya otomatik olarak devreye giren
herhangi başka bir donanımla birlikte kullanmayın.
121
Bu cihaz, 2012/19/EC sayılı Avrupa Atık Elektrik ve Elektronik
Ekipman Yönergesi (WEEE) uyarınca işaretlenmiştir. Bu
ürünün uygun bir şekilde atılmasını sağladığınız takdirde,
çevre ve insan sağlığı açısından söz konusu ürünün uygunsuz
bir şekilde işleme tabi tutulması sonucu ortaya çıkabilecek
olası olumsuz etkileri önlemiş olacaksınız.
Ürün ya da ürün ile beraber verilen belgeler üzerinde bulunan
sembolü, bu cihazın evsel bir atık olarak görülmemesi
gerektiğine işaret eder. Cihaz, bu tip elektrikli ve elektronik
cihazların atıldığı dönüşümlü toplama noktasına teslim
edilmelidir. Atıkları yok etme işlemi, atık yok etme konusunda
çevre ile ilgili mevcut yerel düzenlemeler doğrultusunda
gerçekleştirilmelidir.
Bu ürünün geri dönüşüm koşulları hakkında ayrıntılı bilgi için,
hudutları içinde bulunduğunuz belediyenin ilgili dairesine, atık
yok etme servisine veya ürünün satıcısına danışın.
Bu aygıt aşağıda belirtilenlere göre tasarlanmış, test edilmiş
ve üretilmiştir:
• Güvenlik: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Performans: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3. Çevre üzerine etkiyi
azaltmak amacıyla doğru bir kullanım için öneriler: Pişirmeye
başlarken davlumbaz
ı minimum hızda ÇALIŞTIRINIZ ve
pişirme işlemi bittikten sonra birkaç dakika daha çalışır
konumda bırakınız. Hızı yalnızca fazla miktarda duman ve
buhar varsa arttırınız ve takviye hızı(ları) yalnızca uç
durumlarda kullanınız. İyi bir koku azaltma etkinliğinin
korunması için gerektiğinde karbon filtreyi(leri) değiştiriniz. İyi
bir yağ filtresi etkinliğinin korunması için gerektiğinde yağ
filtresini(lerini) temizleyiniz. Etkinliğini optimize etmek ve
gürültüyü en düşük seviyeye indirmek için bu kullanım
kılavuzunda belirtilen maksimum kanal sistemi çapını
kullanınız.
Kullanım
Davlumbaz, havayı dışarı atıcı veya filtre edici model olarak
tasarlanmıştır.
Aspire eden versiyon
Yemek buharları, bağlantı falanjına sabitlenmiş bir tahliye
borusu sayesinde dışarıya atılırlar.
UYARİ:
Tahliye borusu ürün ile birlikte tedarik edilmez. Ayrıca satın
alınmalıdır.
Tahliye borusunun çapı bağlantı halkasının çapına eşit
olmalıdır.
UYARİ:
Eğer davlumbazın karbon filtreleri var ise bunlar
çıkartılmalıdır.
Davlumbazı duvardaki çıkış borularına ve ağızlarına
bağlayınız. Diametresi hava çıkışıyla aynı olmalıdır (bağlantı
halkası).
Boruların ve duvardaki az çaplı çıkış borularının emme
gücünün iyi çalışmasını azaltır ve gürültüyü büyük ölçüde
arttırır.
Dolayısıyla bu konuyla ilgili hiçbir mesuliyet kabul edilmez.
! Mümkün olan en kısa boyda tahliye borusu kullanın
! En az sayıda dirse
ğe sahip boru kulla
nın (Maksimum
dirsek açısı: 90°).
! Borunun kesitinin ( genişliğinin ) ani olarak
değişmesinden kaçının.
Filtreleyici versiyon
Aspire edilen hava, odaya tekrar aktarılmadan önce içerdiği
kokusundan ve yağdan arıtılacaktır. Bu versiyonda davlumbaz
kullanmak için aktif karbon bazlı bir filtre sisteminin takılması
gerekir.
Kurulum
Ocağın üzerindeki pişirme kapları için destek yüzeyleri ile
ocak davlumbazının en alçak kısmı arasındaki minimum
mesafe, elektrikli ısıtıcılardan 50 cm, gaz veya gazla-elektrikle
çalışan ocaklardan
50 cm’den az olmamalıdır.
Gazlı ocakl
arın kurulumuyla ilgili olarak talimatlarda daha
fazla mesafe belirtiliyorsa, buna bağlı kalınmalıdır.
Elektrik bağlantısı
Ana güç kaynağı davlumbazın içinde yer alan plakada
belirtilen değere uygun olmalıdır. Davlumbazı varsa bir fiş ile
mevcut düzenlemelere uygun bir prize takıp erişilebilir bir
alana yerleştiriniz. Kurulumdan sonra da eğer cihazın fişi yok
ise (doğrudan şebeke bağlantısı) veya priz erişilebilir bir yerde
değilse, aşırı akım kategorisi III ile ilgili koşullar altında ana
kablonun bağlantısının tamamen kesilmesini sağlayan,
standartlara uygun çift kutuplu bir anahtar kullanın.
UYARİ:
Davlumbazı ana güç kaynağına yeniden bağlamadan ve etkin
şekilde çalıştığını kontrol etmeden önce, ana güç kaynağı
kablosunun düzgün takılıp takılmadığını denetleyin.
ÖNEMLİ! Güç kablosunun yenisiyle değiştirilmesi yetkili
destek servisi veya benzer kalifiye eleman tarafından
yapılmalıdır.
Montaj
Bu davlumbaz bir kabine veya başka bir desteğe oturtulmak
üzere tasarlanmıştır.
Montaja başlamadan önce:
• Satın alınan ürünün seçilen montaj alanı için uygun
boyutta olup olmadığını kontrol edin.
• Varsa aktif karbon (*) filtresini çıkarınız (ilgili paragrafa
122
bakınız). Bu/bunlar sadece davlumbazı filtreli model
olarak kullanmak isterseniz monte edilecektir.
• (Nakliye açısından) davlumbazın içinde başka
malzemelerin (örn. vida paketi (*), garanti kartı (*) vs)
bulunup bulunmadığını kontrol ederek bunları çıkarın ve
ayrı bir yerde muhafaza edin.
Çalıştırma
1 Motor ON/OFF (AÇ/KAPA)
Bu tuşa basarsanız davlumbaz 1. hızda çalışmaya
başlar.
Davlumbaz çalışırken bu tuşa basarsanız bu sefer
kapanmasını (OFF durumuna geçmesini) sağlarsınız.
2 Hızı arttırma
Düğmeye basarsanız davlumbaz OFF durumundan 1.
hızda çalışma durumuna geçer.
Düğmeye basarak (Davlumbaz ON durumunda iken)
motorun dönme hızı 1 den intensif ( yoğun ) çalışma
hızına geçer.
Her bir hız kademesine karşılık bir led ışığı bulunur.
1. hız L1 ledi
2 hız L2 ledi
3 hız L3 ledi
Yo
ğun ( int
ensif ) çalışma hızı L4 Ledi (yanıp sönerek)
Yoğun hızda çalışma zaman ayarlıdır. Standart zaman
ayaı 5 dakikadır ve bu sürenin sonunda davlumbaz 2.
hızda çalışmaya başlar.
Yoğun hızda çalışmayı söz konusu sürenin bitmesini
beklemeden önce sonlandırmak isterseniz 2 nolu
düğmeye basınız, Davlumbaz 1 nolu hızda çalışmaya
başlayacaktır, 1 nolu düğmeye basarsanız davlumbaz
sönecektir.
3 ON/OFF ışıkları
4 Hız zaman ayarının yapılması
5 Çalışma durumu göstergesi
Hı
z zaman ayarı
Davlumbazın belli bir hız
da belli bir süre çalışmasının
sağlanması için 4 düğmesine basarsınız ve ayarlanan süre
dolduğunda davlumbaz kendiliğinden kapanır.
Zaman ayarlamalı çalışma fonksiyonu şu seçenekleri sunar:
1. Hız - 20 dakika (led L1 yanıp sönerek)
2 Hız - 15 dakika (led L2 yanıp sönerek)
3 Hız - 10 dakika (led L3 yanıp sönerek)
Yoğun hız - 5 dakika (led L4 yanıp sönerek)
Zaman ayarlı çalışma modunda iken 1 nolu düğmeye basılır
ise davlumbaz kendiliğinden kapanır, eğer 2 nolu yada 4
nolu düğmeye basar iseniz davlumbaz ayarlanmış olan
h
ızda çalışmaya başla
r.
Yağ filtreleri ikazı
40 saatlik çalışmadan sonra L5 ledi yanar.
Bu ikazı gördüğünüz zaman davlumbaz üzerinde bulunan yağ
filtresinin temizlenmesi gerektiği anlaşılmalıdır.
İkazı silmek için ( resetlemek için ) 1 nolu düğmeye 3 saniye
boyunca basılı tutmanız yeterli olacaktır.
Karbon filtre ikazı
160 saatlik çalışmadan sonra L5 ledi yanıp sönmeye başlar.
Bu ikazı gördüğünüz zaman davlumbazda takılı olan karbon
filtrenin yenisi ile değiştirilmesi gereklidir.
İkazı silmek için 1 nolu düğmeye 3 saniye basılı tutmak yeterli
olacaktır.
Her iki filtre ile ikazın aynı anda ortaya çıkması halinde L5 ledi
sıra ile
her iki alarmi de 3er saniye boyunca ve 3 defa üst üste
olmak üzere hasılalı olarak gösterecektir.
İkazların her ikisinin de kaldırılması için yukarıda tarif edilen
ikaz resetleme ( silme ) işlemini iki defa uygulamak
gerekecektir.
İlk resetleme işlemi ile yağ filtresi ikazı resetlenirken ikincisi ile
karbon filtresi ikazı resetlenir.
Standart modda karbon filtresi aktif değildir.
Davlumbazın filtre eden versiyonunun kullanılıyor olması
halinde karbon filtresi ikazının aktif kılınması gereklidir.
Karbon filtresi ikazının aktif kılınması:
davlumbazı OFF durumuna getirin ve 1 ile 4 nolu düğmelerine
aynı anda 3 saniye boyunca basılı tutun
L1 ve L2 ledleri 5 saniye boyunca yanıp söneceklerdir.
Karbon filtre ikazının devre dışı bı
rakılma
sı:
Davlumbazı OFF durumuna getirin ve 1 ve 4 nolu düğmelere
3 saniye boyunca aynı anda basılı tutun.
L1 ledi 2 saniye boyunca yanıp sönecektir.
Isı alarmı
Davlumbaz üzerinde bulunan bir ısı sensörü, kumanda
panosu bölümünde ısının çok yükselmesi durumunda
davlumbazın motorunun 3. hızda çalışmaya başlamasını
sağlar.
Alarm durumu L1, L2, L3 ledlerinin sıra ile yanıp sönmesi ile
ikaz edilir.
Bu durum, ısının, alarm eşiğinin altına inmesi gerçekleşinceye
kadar devam eder.
Bu moddan 1 yada 2 nolu düğmelere basılarak çıkılabilir..
Her dakikada bir sensör kumanda ekranı bölgesindeki
sıcaklı
ğı kont
rol eder.
Bakım
Temizleme
SADECE ılık suya batırılmış bir bez ve nötr sıvı deterjanla
temizleyiniz. TEMİZLİK TAKIMLARI VE ALETLERİ
123
KULLANMAYINIZ! Aşındırıcı ürünler kullanmayınız. ALKOL
KULLANMAYINIZ!
Çevrel emme paneli
Şekil 2-3-8-9
Panonun bakımı
Demontaj:
a. Panonun ön tarafını kuvvetli bir şekilde aşağıya doğru
çekiniz
b. arka kayışlarından kurtarınız.
Temizleme:
Emme panosu yağ panosu ile aynı süreçlerde temizlenir, sıvı
nötr deterjanla ıslatılmış bir bez kullanılır.
Arındırıcı içeren ürünler kullanmayınız. ALKOL
KULLANMAYINIZ!
Montaj :
Panoyu arka tarafından takınız ve ön tarafını sabitleştiriniz
(mıknatıslı yerleştirme).
Dikkat! Panonun iyice yerine sabitleştirilmiş olmasına dikkat
ediniz.
Yağ filtresi
Şekil 2-9
Pişirme sonucu oluşan yağ taneciklerini tutar.
Yağ filtresi, ayda bir asitsiz deterjanla, elde veya düşük ısı ve
kısa devreye programlanmış bir bulaşık makinesinde
temizlenmelidir. Bulaşık makinesinde yıkandığında, yağ
filtresinin rengi hafifçe solabilir, ancak bu filtreleme
kapasitesini etkilemez.
Yağ filtresini çıkarmak için yay bırakma kolunu çekin.
Kömür filtresi (yalnızca filtreli modellerde)
Şekil 7
Filtre, pişen yemeğin neden olduğu rahatsız edici kokuları
emer.
Etkin kömür filtre, pişirme türüne ve yağ filtresinin temizlenme
sıklığına bağlı olarak daha uzun sürede dolar.
Her koşulda en az dört ayda bir kartuşun değiştirilmesi
gerekir.
Karbon filtre yıkanmaz ve yeniden kullanılabilir hale
getirilemez.
Sirküler karbonlu filtre
Motör pervanesinin koruma kafeslerinin yanlarına bir adet
yerleştiriniz, daha sonra parçayı saat yönünde çeviriniz.
Demontaj için parçayı saat yönünün tersine çeviriniz.
Lambaları değiştirme
Davlumbaz LED teknolojisine dayalı bir aydınlatma sistemine
sahiptir.
LED’ler ideal bir aydınlatma ve normal lambalarınkine göre 10
defa daha uzun bir kullanım süresi ve %90 enerji tasarrufu
sağlarlar.
Bunların yenileri ile değiştirilmesi için teknik servise
başvurunuz.
4
نوﺑرﻛﻟا ﺢﺷرﻣ ﮫﯾﺑﻧﺗ
.L5 دﯾﻠﻟا وأ ﻲﺋوﺿﻟا نﯾﺑﻣﻟا ضﻣوﯾ ،لﯾﻐﺷﺗﻟا نﻣ ﺔﻋﺎﺳ 160 دﻌﺑ
.تﺑﺛﻣﻟا نوﺑرﻛﻟا ﺢﺷرﻣ لﯾدﺑﺗ بﺟﯾ ،ﮫﯾﺑﻧﺗﻟا اذھ رﮭظﯾ ﺎﻣدﻧﻋ
.ﻲﻧاوﺛ 3 ةدﻣﻟ 1 رزﻟا ﻰﻠﻋ رارﻣﺗﺳﺎﺑ طﻐﺿا ،ﮫﯾﺑﻧﺗﻟا طﺑﺿ ةدﺎﻋﻹ
رﯾــﺷﯾ فوــﺳ ،نﯾﺣــﺷرﻣﻟا ﻼﻛــﻟ دــﺣاو تــﻗو ﻲــﻓ ﮫــﯾﺑﻧﺗﻟا ﺔــﻟﺎﺣ ﻲــﻓ
ةدــﻣﻟ ءﺎــﺿﻣ ﻰــﻘﺑﯾ ثــﯾﺣ نــﯾﮭﯾﺑﻧﺗﻟا ﻼﻛــﻟ L5 دــﯾﻠﻟا وأ ﻲــﺋوﺿﻟا نــﯾﺑﻣﻟا
.تارــﻣ 3 ﺎــھدﻌﺑ ضــﻣوﯾ مــﺛ ،ناوــﺛ 3
ةروــﻛذﻣﻟا تاءارــﺟﻹﺎﺑ مﺎــﯾﻘﻟا قــﯾرط نــﻋ طــﺑﺿﻟا ةدﺎــﻋإ لــﻣﻋ مــﺗﯾ
.نــﯾﺗرﻣ هﻼــﻋأ
دــﯾﻌﯾ ﺔــﯾﻧﺎﺛﻟا ﻲــﻓو ،نوــھدﻟا ﺢــﺷرﻣ ﮫــﯾﺑﻧﺗ طــﺑﺿ دــﯾﻌﯾ ﻰــﻟوﻷا ةرــﻣﻟا ﻲــﻓ
.نوﺑرﻛﻟا ﺢــﺷرﻣ ﮫــﯾﺑﻧﺗ طــﺑﺿ
.ﻼﻌﻔﻣ نوﺑرﻛﻟا ﺢﺷرﻣ ﮫﯾﺑﻧﺗ نوﻛﯾ ﻻ ﺔﯾﺳﺎﯾﻘﻟا ﺔﯾﻌﺿوﻟا ﻲﻓ
لــﯾﻌﻔﺗ يرورــﺿﻟا نــﻣ ،ﺢﯾــﺷرﺗﻟا ﺔــﻔﯾظوﺑ طﺎﻔــﺷﻟا مادﺧﺗــﺳا ﺔــﻟﺎﺣ ﻲــﻓ
.نوـ
ـﺑرﻛﻟا ﺢــﺷرﻣ ﮫــﯾﺑﻧﺗ
:نوﺑرﻛﻟا ﺢﺷرﻣ ﮫﯾﺑﻧﺗ لﯾﻌﻔﺗ
ﺢــﯾﺗﺎﻔﻣﻟا ﻰــﻠﻋ رارﻣﺗــﺳﺎﺑ طــﻐﺿا مــﺛ OFF ﻰــﻠﻋ طﺎﻔــﺷﻟا ﻊــﺿوﺑ مــﻗ
.ﻲــﻧاوﺛ 3 ةدــﻣﻟ 4و 1
.ﻲﻧاوﺛ 5 ةدﻣﻟ L2و L1 دﯾﻠﻟا وأ ﺔﯾﺋوﺿﻟا تﺎﻧﯾﺑﻣﻟا ضﻣوﺗ فوﺳ
:نوﺑرﻛﻟا ﺢﺷرﻣ ﮫﯾﺑﻧﺗ لﯾﻌﻔﺗ ءﺎﻐﻟإ
ﺢــﯾﺗﺎﻔﻣﻟا ﻰــﻠﻋ رارﻣﺗــﺳﺎﺑ طــﻐﺿا مــﺛ OFF ﻰــﻠﻋ طﺎﻔــﺷﻟا ﻊــﺿوﺑ مــﻗ
.ﻲــﻧاوﺛ 3 ةدــﻣﻟ 4و 1
.نﯾﺗﯾﻧﺎﺛ ةدﻣﻟ L1 دﯾﻠﻟا وأ ﻲﺋوﺿﻟا نﯾﺑﻣﻟا ضﻣوﯾ فوﺳ
ةرارﺣﻟا ﺔﺟرد راذﻧإ
ﻰــﻠﻋ كرــﺣﻣﻟا طــﺷﻧﺗ ﻲــﺗﻟا ةرارــﺣﻟا رﺎﻌــﺷﺗﺳا ةدــﺣوﺑ زــﮭﺟﻣ طﺎﻔــﺷﻟا
ﺔــﻌﻔﺗرﻣ مــﻛﺣﺗﻟا ﺔــﺣوﻟ ﺔــﻘطﻧﻣ ﻲــﻓ ةرارــﺣﻟا تــﻧﺎﻛ ﺔــﻟﺎﺣ ﻲــﻓ 3 ﺔﻋرــﺳﻟا
.رــﯾﺑﻛ لﻛــﺷﺑ
تﺎــﻧﯾﺑﻣﻠﻟ ﻊــﺑﺎﺗﺗﻟﺎﺑ ضــﯾﻣوﻟا قــﯾرط نــﻋ راذــﻧﻹا ﺔــﻟﺎﺣ ﻰــﻟإ ةرﺎــﺷﻹا مــﺗﯾ
.L1،L2،L3 دــﯾﻠﻟا وأ ﺔــﯾﺋوﺿﻟا
ىوﺗــﺳﻣ تــﺣﺗ ةرارــﺣﻟا ﺔــﺟرد ضــﻔﺧﻧﺗ ﻰــﺗﺣ ﺔــﻟﺎﺣﻟا هذــھ رﻣﺗــﺳﺗ
.راذــﻧﻹا
.2 وأ 1 حﺎﺗﻔﻣﻟا ﻰﻠﻋ طﻐﺿﻟﺎﺑ ﺔﯾﻌﺿوﻟا هذھ نﻣ جورﺧﻟا نﻛﻣﯾ
ﺔــﺣوﻟ ﺔــﻘطﻧﻣ ﻲــﻓ ﺔــﺋﯾﺑﻟا ةرارــﺣ ﺔــﺟرد صــﺣﻔﺑ رﺎﻌــﺷﺗﺳﻻا ةدــﺣو موــﻘﺗ
.ﺔــﯾﻧﺎﺛ 30 لﻛ مــﻛﺣﺗﻟا
ﺔ
ﺔﻓﺎظﻧﻟا
ﺔــﻠﻠﺑ
ُ
ﻣ شﺎــﻣﻗ ﺔــﻌطﻗ
ً
ﺎــﯾرﺻﺣو طــﻘﻓ مدﺧﺗــﺳا فــﯾظﻧﺗﻟا ﺔــﯾﻠﻣﻌﺑ مﺎــﯾﻘﻠﻟ
مﺎــﯾﻘﻠﻟ تادــﻌﻣ وأ تاودأ ﺔــﯾأ مدﺧﺗــﺳﺗ ﻻ .ةدــﯾﺎﺣ
ُ
ﻣ ﺔﻠﺋﺎــﺳ تﺎــﻔظﻧﻣﺑ
!فــﯾظﻧﺗﻟا تﺎــﯾﻠﻣﻌﺑ
.طــﺷاوﻛﻟاو تﻼــﯾزﻣﻟا ﻰــﻠﻋ يوــﺗﺣﺗ ﻲــﺗﻟا تﺎــﺟﺗﻧﻣﻟا مادﺧﺗــﺳا بــ
ّ
ﻧﺟﺗ
!لوــﺣﻛﻟا مدﺧﺗــﺳﺗ ﻻ
حوﻠ
ّ
ﻟا
12 لﻛﺷ
حوﻠﻟا ﺔﻧﺎﯾﺻ
:ءﺎطﻐﻟا
ّ
كﻓ
طﺎــﻘﻧ
ّ
لﻛ نــﻣ ﺎــﮭﻌﻠﺗﻗاو جرﺎــﺧﻟا وــﺣﻧ تﺎــﺑﺛﺑ ءﺎــطﻐﻟا ﺔــﺣوﻟ بذــﺟا -
.
ّ
دــﺷﻟا
فﯾظﻧﺗﻟا
ةﺎــﻔﺻﻣ فــﯾظﻧﺗ ﺎــﮭﺑ مــﺗﯾ ﻲــﺗﻟا ﺔــﺑظاوﻣﻟا ســﻔﻧﺑ ءﺎــطﻐﻟا فــﯾظﻧﺗ بــﺟﯾ
.يدﺎــﯾﺣ فــظﻧﻣ لﺋﺎــﺳﺑ ﺔــﻠﻠﺑﻣ شﺎــﻣﻗ ﺔــﻌطﻗ لﻣﻌﺗــﺳا نوــھدﻟا
لﻣﻌﺗــﺳﺗ ﻻ .ﺔــﺷدﺎﺧ ةدﺎــﻣ ﻰــﻠﻋ يوــﺗﺣﺗ ﻲــﺗﻟا داوــﻣﻟا لﺎﻣﻌﺗــﺳا بــﻧﺟﺗ
! لوــﺣﻛﻟا
بﯾﻛرﺗﻟا
ﻰــﻠﻋ ضرــﻐﻠﻟ ﺔــﻟوﻌﺟﻣﻟا رﯾﻣﺎــﺳﻣﻟﺎﺑ رــﺻﺣﻟﺎﺑ ءﺎــطﻐﻟا تــﯾﺑﺛﺗ بــﺟﯾ
.زﺎــﮭﺟﻟا ﺔﺣﺎــﺳﻣ
.ﮫﻧﺎﻛﻣ ﻲﻓ ﺔﻣﻛﺣﺑ تﺑﺛﻣ ءﺎطﻐﻟا نأ نﻣ ﺎﻣﺋاد د
ّ
ﻛﺄﺗ !ﮫﺑﺗﻧا
نوھدﻟا ﺔﻟازإ ﺢ
ّ
ﺷرﻣ
13-10 لﻛﺷ
.ﻲﮭطﻟا ﺔﯾﻠﻣﻋ نﻋ ﺔﺟﺗﺎﻧﻟا نوھدﻟا تﺎﻣﯾﺳﺟ ﮫﻠﺧاد ﻲﻓ زﺟﺣﯾ
لﻛ ةدــﺣاو ةرــﻣ نوــھدﻟا ﺔــﻟازﻹ ﻲــﻧدﻌﻣﻟا ﺢــﺷرﻣﻟا فــﯾظﻧﺗ بــﺟﯾ
ﮫــﻌﺿوﻣﺑ وأ ﺔــﯾودﯾ ﺔــﻘﯾرطﺑو ،ﺔــﯾﻧاودﻋ رــﯾﻏ تﺎــﻔظﻧﻣ مادﺧﺗــﺳﺎﺑ ،رﮭــﺷ
لﯾــﺳﻏ ةرودــﺑو ﺔــﺿﻔﺧﻧﻣ ةرارــﺣ ﺔــﺟرد ﻰــﻠﻋ قﺎــﺑطﻷا ﺔﻟﺎــﺳﻏ ﻲــﻓ
.ةرــﯾﺻﻗ
ﺔــﻟازإ ﺢــﺷرﻣ نﺈــﻓ قﺎــﺑطﻷا ﺔﻟﺎــ
ّ
ﺳﻏ ﻲــﻓ لــﺳﻐﻟا تﺎــﯾﻠﻣﻌﺑ مﺎــﯾﻘﻟا دــﻧﻋ
ﮫــﺗﺎﻔﺻاوﻣو ﮫــﺻﺋﺎﺻﺧ نــﻛﻟو ﮫــﻧوﻟ دــﻘﻔﯾ نأ نــﻛﻣﯾ ﻲــﻧدﻌﻣﻟا نوــھدﻟا
.
ً
ﺎــﻘﻠطﻣ رــﯾﻐﺗﺗ ﻻ ﺢﯾــﺷرﺗﻟا ﺔــﯾﻠﻣﻌﺑ ﺔــﺻﺎﺧﻟا
.ضﺑﺎﻧﻟا يذ تﯾﺑﺛﺗﻟا ضﺑﻘﻣ دﺷﺑ مﻗ نوھدﻟا ﺢ
ّ
ﺷر
ُ
ﻣ كﯾﻛﻔﺗﻟ
(ﺢﯾﺷرﺗﻟا لﯾدوﻣ ﻲﻓ طﻘﻓ) طﺷﻧﻟا نوﺑرﻛﻟا ﺢﺷرﻣ
11 لﻛﺷ
.ﻲﮭطﻟا ﺔﯾﻠﻣﻋ نﻋ ﺔﺟﺗﺎﻧﻟا ﺔﮭﯾرﻛﻟا ﺢﺋاورﻟا زﺟﺣﯾ
ﺔــﻠﯾوط مادﺧﺗــﺳا ةرــﺗﻓ دــﻌﺑ نوــﺑرﻛﻟا ﺢــ
ﱢ
ﺷر
ُ
ﻣ ﻊ
ﱡ
ﺑــﺷﺗو ءﻼــﺗﻣا ثدــﺣﯾ
تﺎﺣــﺷرﻣ لــﺳﻏو فــﯾظﻧﺗ تارــﻣ ددــﻋو ﺔــﻌﯾﺑطو ﺦــﺑطﻣﻟا ﺔــﯾﻋوﻧﻟ ﺎــﻘﻓو
ﺔــﺷوطرﺧﻟا لادﺑﺗــﺳا لاوــﺣﻷا لﻛ ﻲــﻓ بــﺟﯾ .نوــھدﻟا ﺔــﻟازإو بــﺟﺣ
نوــﺑرﻛﻟا تﺎﺣــﺷرﻣ لــﺳﻏ نــﻛﻣﯾ ﻻ .ﻰــﺻﻗأ دــﺣﻛ روﮭــﺷ ﺔــﻌﺑرأ لﻛ
ﺎﮭﻣادﺧﺗــﺳا ةدﺎــﻋإ ﻻو طــﺷﻧﻟا
يرﺋادﻟا نوﺑرﻛﻟا ﺢﺷرﻣ
ةرا
ّ
ودــﻟا ﺦــﺿﻟا ﺔــﻘﻠﺣ ﺔــﯾﺎﻣﺣ ﻲﺗﻛﺑــﺷ ﺎــﺗﻠﻛ ﺔــﯾطﻐﺗﻟ ﺎــﯾﺑﻧﺎﺟ
ً
ادــﺣاو ﻊــﺿ
.ﺔﻋﺎــﺳﻟا برﺎــﻘﻋ هﺎــﺟﺗا ﻲــﻓ فــﻠﻟﺎﺑ كــﻟذ دــﻌﺑ مــﻗ مــﺛ ،كرــﺣﻣﻟﺎﺑ ﺔــﺻﺎﺧﻟا
.ﺔﻋﺎﺳﻟا برﺎﻘﻋ هﺎﺟﺗا سﻛﻋ ﻲﻓ فﻟ ﮫ
ّ
ﻛﻔﻟ
ﺢﯾﺑﺎﺻﻣﻟا لادﺑﺗﺳا
.LED ـﻟا ﺎﯾﺟوﻟوﻧﻛﺗ ﻰﻠﻋ موﻘﯾ ةءﺎﺿإ مﺎظﻧﺑ طﺎ
ّ
ﻔﺷﻟا دﯾوزﺗ مﺗ
،ﺔــﯾﻟﺎﺛﻣو ةزﺎــﺗﻣﻣ ةءﺎــﺿإ رــﯾﻓوﺗ نــﻣﺿﺗ LED ةءﺎــﺿﻹا ﺢــﯾﺑﺎﺻﻣ
ﺔــﯾدﯾﻠﻘﺗﻟا ﺔــﯾدﺎﻌﻟا ﺢــﯾﺑﺎﺻﻣﻟا نــﻣ لوــطأ تارــﻣ 10 ﻰــﺗﺣ رﻣﺗــﺳﺗو
ﺔﻣدﺧﺗــﺳﻣﻟا ﺔــﯾﺋﺎﺑرﮭﻛﻟا ﺔــﻗﺎطﻟا نــﻣ 90% ﻰــﺗﺣ رــﯾﻓوﺗﺑ ﺢﻣــﺳﺗو
.ﺔــﯾدﯾﻠﻘﺗﻟا ﺢــﯾﺑﺎﺻﻣﻠﻟ
مــﯾدﻘﺗو ءﻼــﻣﻌﻟا ﺔــﻣدﺧ زــﻛرﻣ ﻰــﻟإ ﮫــﺟوﺗﻟا ﻲــﺟرﯾ لادﺑﺗــﺳﻻا تﺎــﯾﻠﻣﻌﻟ
.ﻲــﻧﻔﻟا مــﻋدﻟا
3
ﻲﺑرﮭﻛﻟا لﯾﺻوﺗﻟا
رﺎــﯾﺗﻟا ﺔﻛﺑــﺷ ﻲــﻓ دوــﺟوﻣﻟا رﺎــﯾﺗﻟا ﺔــﯾطﻠﻓو ددرــﺗ قــﻓاوﺗﯾ نأ بــﺟﯾ
طﺎ
ّ
ﻔــﺷﻟا لﯾﻐــﺷﺗﻟ ددــﺣﻣﻟا رﺎــﯾﺗﻟا ﺔــﯾطﻟوﻓو ددرــﺗ ﻊــﻣ ﺔــﯾﻟزﻧﻣﻟا ﻲــﺋﺎﺑرﮭﻛﻟا
ةدوــﺟوﻣﻟا تﺎــﻔﺻاوﻣﻟاو ﺔــﯾﻔﯾرﻌﺗﻟا تﺎــﻧﺎﯾﺑﻟا ﺔــﺣوﻟ ﻰــﻠﻋ روــﻛذﻣﻟاو
ذﺧﺄﻣﺑ طﺎ
ّ
ﻔــﺷﻟا لــﯾﺻوﺗﺑ مــﻗ رﺎــﯾﺗ ســﺑﺎﻗ دوــﺟو ﺔــﻟﺎﺣ ﻲــﻓ .طﺎ
ّ
ﻔــﺷﻟا لــﺧاد
يذــﻟاو نﺄــﺷﻟا اذــھ ﻲــﻓ ﺎــﮭﺑ لوــﻣﻌﻣﻟا نــﯾﻧاوﻘﻟاو دــﻋاوﻘﻠﻟ قــﺑﺎطﻣ رﺎــﯾﺗ
دــﻌﺑ
ً
ﺎــﺿﯾأ ﺎــﮭﯾﻟإ لوــﺻوﻟا ﺔﻠﮭــﺳ ﺔــﺑﯾرﻗ ﺔــﻘطﻧﻣ ﻲــﻓ هدــﺟاوﺗ بــﺟﯾ
لــﯾﺻوﺗﻠﻟ) رﺎــﯾﺗﻟا ســﺑﺎﻗ دوــﺟو مدــﻋ ﺔــﻟﺎﺣ ﻲــﻓ .بــﯾﻛرﺗﻟا ﺔــﯾﻠﻣﻋ مﺎــﻣﺗإ
ﻲــﻓ دوــﺟوﻣ رﺎــﯾﺗﻟا ســﺑﺎﻗ نأ ﺔــﻟﺎﺣ ﻲــﻓ وأ (رﺎــﯾﺗﻟا ﺔﻛﺑــﺷﺑ رــﺷﺎﺑ
ُ
ﻣﻟا
،بــﯾﻛرﺗﻟا ﺔــﯾﻠﻣﻋ مﺎــﻣﺗإ دــﻌﺑ
ً
ﺎــﺿﯾأ ،ﮫــﯾﻟإ لوــﺻوﻟا بــﻌﺻ دــﯾﻌﺑ نﺎﻛــﻣ
قــﺑﺎطﻣ بﺎــطﻗﻷا ﻲــﺋﺎﻧﺛ رﺎــﯾﺗ لــﯾﺻوﺗو ﻊــطﻗ حﺎــﺗﻔﻣ ﻊــﺿوﺑ مــﻗ
تﻻﺎـ
ـﺣ ﻲــﻓ ﻲــﺑرﮭﻛﻟا رﺎــﯾﺗﻠﻟ لــﻣﺎﻛﻟا لــﺻﻔﻟا نــﻣﺿﺗ ﻲــﺗﻟا تﺎــﻔﺻاوﻣﻠﻟ
ﻊــﻣ قــﺑﺎطﺗﯾ يذــﻟا لﻛــﺷﻟﺎﺑ ،III ﺔــﺋﻔﻟا نــﻣ ةدــﺋازﻟا ﺔــﯾﺋﺎﺑرﮭﻛﻟا تﻻوــﻣﺣﻟا
.بــﯾﻛرﺗﻟا طورــﺷو دــﻋاوﻗ
لــﺑﻗو ﻲــﺑرﮭﻛﻟا رﺎــﯾﺗﻟا ﺔﻛﺑــﺷﺑ طﺎ
ّ
ﻔــﺷﻟا ةرــﺋاد لــﯾﺻوﺗ ةدﺎــﻋإ لــﺑﻗ !ﮫــﺑﺗﻧا
نأ نــﻣ
ً
ﻻوأ دــﻛﺄﺗﻟا
ً
ﺎــﻣﺋاد بــﺟﯾ ،ﺢــﯾﺣﺻﻟا لﻛــﺷﻟﺎﺑ ﮫــﻠﻣﻋ نــﻣ دــﻛﺄﺗﻟا
.ﺢــﯾﺣﺻﻟا لﻛــﺷﻟﺎﺑ ﮫــﺑﯾﻛرﺗ مــﺗ
دــﻗ رﺎــﯾﺗﻟا ﺔﻛﺑــﺷ لــﺑﺎﻛ
ﺔــﻣدﺧ لــﺑﻗ نــﻣ مــﺗﺗ نأ بــﺟﯾ لــﯾﺻوﺗﻟا لــﺑﺎﻛ لادﺑﺗــﺳا ﺔــﯾﻠﻣﻋ !ﮫــﺑﺗﻧا
.ﺔــﯾﻠﻣﻌﻟا هذــﮭﺑ مﺎــﯾﻘﻟا ﮫــﻟ حرــﺻﻣ ﻲــ
ّ
ﻧﻓ لــﺑﻗ نــﻣ وأ ةدــﻣﺗﻌﻣﻟا ﻲــﻧﻔﻟا مــﻋدﻟا
بﯾﻛرﺗﻟا
بﯾﻛرﺗﻟا ﺔﯾﻠﻣﻋ ﻲﻓ ءدﺑﻟا لﺑﻗ
نﺎﻛــﻣﻟ ﺔﺑــﺳﺎﻧﻣ دﺎــﻌﺑأ ﮫــﻟ ﮫﺋارــﺷﺑ تــﻣﻗ يذــﻟا ﺞــﺗﻧﻣﻟا
ّ
نأ نــﻣ دــ
ﱠ
ﻛﺄﺗ •
.ﮫــﯾﻓ بــﻏرﺗ يذــﻟا بــﯾﻛرﺗﻟا
زﺎــﮭﺟﻟا ﻊــﻣ تءﺎــﺟ اذإ طــﺷﻧﻟا نوــﺑرﻛﻟا تﺎﺣــﺷرﻣ\ﺢﺷرﻣ عزــﻧا •
هذــھ \ ﺢــﺷرﻣﻟا اذــھ .(كــﻟذﺑ ﺔــﺻﺎﺧﻟا ةرــﻘﻔﻟا
ً
ﺎــﺿﯾأ رــظﻧا)
مادﺧﺗــﺳا ﻲــﻓ ﺔــﺑﻏرﻟا ﺔــﻟﺎﺣ ﻲــﻓ ﺎــﮭﺗﻟازإ\ﮫﺗﻟازإ بــﺟﯾ تﺎﺣــﺷرﻣﻟا
.ﺢﯾــﺷرﺗﻟا ﺔــﻔﯾظو ﻲـ
ـﻓ طﺎ
ّ
ﻔــﺷﻟا
لــﺧاد ﺔــﯾزﯾﮭﺟﺗ تﺎــﻧوﻛﻣ وأ داوــﻣ ﺔــﯾأ دوــﺟو مدــﻋ نــﻣ دــﻛﺄﺗ •
وأ ﻲــﻏارﺑﻟا سﺎــﯾﻛأ لــﺛﻣ) (لــﻘﻧﻟا ضرــﻐﺑ دــﺟوﺗ دــﻗ) طﺎ
ّ
ﻔــﺷﻟا
ﺎــﮭﺟارﺧإ بــﺟﯾ ﺎــھدوﺟو ﺔــﻟﺎﺣ ﻲــﻓو ،(ﺦــﻟا... نﺎــﻣﺿﻟا تادﺎﮭــﺷ
.ﺎــﮭظﻔﺣ مــﺛ
نــﻣ قــ
ﱠ
ﻘﺣﺗ ،ﺔــ
ّ
ﯾﺑﻧﺎﺟ ﺔــﻘ
ﱠ
ﻠﻌ
ُ
ﻣ نــﺋازﺧ وأ/و ناردــ
ُ
ﺟ وأ/و حاوــﻟأ دوــﺟو دــﻧﻋ
لوــﺻوﻟا نــﻛﻣﯾ ﮫــ
ّ
ﻧأ نــﻣو طﺎ
ّ
ﻔــﺷﻟا بــﯾﻛرﺗﻟ ﺔــﯾﻓﺎﻛ ﺔــﻠﺻﺎﻓ ﺔﻓﺎــﺳﻣ دوــﺟو
.رــﺳ
ُ
ﯾو ﺔﻟوﮭــﺳﺑ زﺎــﮭﺟﻟا لﯾﻐــﺷﺗ ﺢــﯾﺗﺎﻔﻣ ﺔــﺣوﻟ ﻰــﻟإ
تاوــطﺧ ســﻔﻧ لــﻣﻌﺑ لــﻣﻌﻟﺎﺑ أدــﺑا ﺔــﻘ
ﱠ
ﻠﻌ
ُ
ﻣﻟا ﺔــﻧاز
ِ
ﺧﻟا نــﻣ طﺎ
ّ
ﻔــﺷﻟا ﺔــﻟازﻹ
.ﻲــﺳﻛﻋ لﻛــﺷﺑ نــﻛﻟو بــﯾﻛرﺗﻟا
ض
ﱡ
رــﻌﺗﻟا نــﻣ كــﺗﯾﺎﻣﺣﻟ ﺔﺑــﺳﺎﻧﻣﻟا ﺔــﯾﺎﻣﺣﻟا تازﺎــ
ّ
ﻔﻗ م
ِ
دﺧﺗــﺳ
ِ
ا !ﮫـ
ـﺑﺗﻧا
.حورــﺟﻠﻟ
طﺎ
ّ
ﻔــﺷﻟا ﻰــﻠﻋ ﻲــﻘﺑ
ُ
ﯾ يذــﻟا نــﯾﺑﻧﺎﺟﻟا قــﺻﻻ نــﻣ طﺎ
ّ
ﻔــﺷﻟا لــﺻﻔﺑ أدــﺑ
ِ
ا
.(4 لﻛــﺷﻟا رــظﻧا) ﺔــﻘ
ﱠ
ﻠﻌ
ُ
ﻣﻟا ﺔــﻧاز
ِ
ﺧﻟا عﺎــﻘﺑ ﺎــ
ً
ﻘﺻﺗﻠ
ُ
ﻣ
طﺎ
ّ
ﻔــﺷﻟا ﺔــﺣﯾﻔﺻ نــﯾﺑ ﮫــﻟﺎﺧدإ مــﺗﯾ بــﺳﺎﻧ
ُ
ﻣ ﻊــ
ِ
طﺎﻗ م
ِ
دﺧﺗــﺳ
ِ
ا ضرــﻐﻟا اذــﮭﻟو
. A لﻛــﺷ .رــﺳﯾﻷاو نــﻣﯾﻷا نــﯾﺑﻧﺎﺟﻟا ﻰــﻠﻋ ﺔــﻘ
ﱠ
ﻠﻌ
ُ
ﻣﻟا ﺔـ
ـﻧاز
ِ
ﺧﻟا عﺎــﻗو
،جارــﺧﻹا ﺔــﯾﻠﻣﻋ ءﺎــﻧﺛأ ة
ّ
وــﻘﻟا ﺔــﺳرﺎﻣﻣ دــﻧﻋو ،كــﻟذ فﻼــﺧ !ﮫــﺑﺗﻧا
.مﺎــﺗﻟا فــﻠﺗﻟاو ررــﺿﻟا ﻰــﻟإ طﺎ
ّ
ﻔــﺷﻟا ﺔــﺣﯾﻔﺻ ض
ّ
رــﻌﺗﺗ نأ نــﻛﻣﯾ
لﯾﻐﺷﺗﻟا
كرﺣﻣﻟا ON/OFF فﺎﻘﯾإ \ لﯾﻐﺷﺗ حﺎﺗﻔﻣ 1
.1 ﺔﻋرﺳﻟا ﻰﻠﻋ طﺎﻔﺷﻟا لﻣﻌﯾ ،حﺎﺗﻔﻣﻟا ﻰﻠﻋ طﻐﺿﻟﺎﺑ
ﻊــﺿوﻟا ﻰــﻟإ طﺎﻔــﺷﻟا لــﻘﺗﻧﯾ لﯾﻐــﺷﺗﻟا ءﺎــﻧﺛأ حﺎــﺗﻔﻣﻟا ﻰــﻠﻋ طــﻐﺿﻟﺎﺑ
.OFF فﺎــﻘﯾإ
ﺔﻋرﺳﻟا ةدﺎﯾز 2
OFF فﺎــﻘﯾإ ﻊــﺿوﻟا نــﻣ طﺎﻔــﺷﻟا لــﻘﺗﻧﯾ ،حﺎــﺗﻔﻣﻟا ﻰــﻠﻋ طــﻐﺿﻟﺎﺑ
.1 ﺔﻋرــﺳﻟا ﻰــﻟإ
مــﺗﯾ (ON لﯾﻐــﺷﺗ ﻊــﺿوﻟا ﻲــﻓ طﺎﻔــﺷﻟا) حﺎــﺗﻔﻣﻟا ﻰــﻠﻋ طــﻐﺿﻟﺎﺑ
.ﺔــﻔﺛﻛﻣﻟا ﺔﻋرــﺳﻟا ﻰــﻟإ 1 ﺔﻋرــﺳﻟا نــﻣ كرــﺣﻣﻟا ﺔﻋرــﺳ ةدﺎــﯾز
كـ
ـﻠﺗﺑ صﺎــﺧﻟا دــﯾﻠﻟا حﺎــﺑﺻﻣ ءﻲــﺿﯾ ﺔﻋرــﺳ يأ رﺎــﯾﺗﺧا دــﻧﻋ
.ﺔﻋرــﺳﻟا
L1 دﯾﻠﻟا 1 ﺔﻋرﺳﻟا
L2 دﯾﻠﻟا 2 ﺔﻋرﺳﻟا
L3 دﯾﻠﻟا 3 ﺔﻋرﺳﻟا
(ضﻣاو) L4 دﯾﻠﻟا ﺔﻔﺛﻛﻣﻟا ﺔﻋرﺳﻟا
دــﻧﻋ ،قــﺋﺎﻗد 5 وــھ ﻲــﺳﺎﯾﻘﻟا تــﯾﻗوﺗﻟا .ﺔــﺗﻗؤﻣ ﺔــﻔﺛﻛﻣﻟا ﺔﻋرــﺳﻟا
.2 ﺔﻋرــﺳﻟا ﻰــﻟإ طﺎﻔــﺷﻟا لــﻘﺗﻧﯾ ﺎــﮭﺋﺎﮭﺗﻧا
،2 حﺎــﺗﻔﻣﻟا ﻰــﻠﻋ طــﻐﺿا تــﻗوﻟا ﻲــﮭﺗﻧﯾ نأ لــﺑﻗ ﺔــﻔﯾظوﻟا لــﯾطﻌﺗﻟ
حﺎــﺗﻔﻣﻟا ﻰــﻠﻋ طــﻐﺿﻟﺎﺑو ،1 ﺔﻋرــﺳﻟا ﻰــﻟإ طﺎﻔــﺷﻟا لــﻘﺗﻧﯾ فوــﺳ
.طﺎﻔــﺷﻟا لــﻣﻋ فﺎــﻘﯾإ مــﺗﯾ 1
ءاوﺿﻷا ON/OFF فﺎﻘﯾإ \ لﯾﻐﺷﺗ حﺎﺗﻔﻣ 3
ﺔﻋرﺳﻟا تﯾﻗوﺗ 4
لﯾﻐﺷﺗﻟا ﺔﻟﺎﺣ رﺷؤﻣ 5
ﺔﻋرﺳﻟا تﯾﻗوﺗ
،4 حﺎــﺗﻔﻣﻟا ﻰــﻠﻋ طــﻐﺿﻟا قــﯾرط نــﻋ ﺔﻋرــﺳﻟا تــﯾﻗوﺗ طــﺑﺿ مــﺗﯾ
.تــﻗوﻣﻟا ءﺎــﮭﺗﻧا دــﻧﻋ طﺎﻔــﺷﻟا ﺊــﻔطﻧﯾ
:ﻲﻠﯾ ﺎﻣﻛ مﺳﻘﻣ تﯾﻗوﺗﻟا
(ضﻣاو L1 دﯾﻠﻟا) ﺔﻘﯾﻗد 20 - 1 ﺔﻋرﺳ
(ضﻣاو L2 دﯾﻠﻟا) ﺔﻘﯾﻗد 15 - 2 ﺔﻋرﺳ
(ضﻣاو L3 دﯾﻠﻟا) ﺔﻘﯾﻗد 10 - 3 ﺔﻋرﺳ
(ضﻣاو L4 دﯾﻠﻟا) قﺋﺎﻗد 5 - ﺔﻔﺛﻛﻣﻟا ﺔﻋرﺳﻟا
فﺎــﻘﯾإ مــﺗﯾ تــﻗؤﻣﻟا لﯾﻐــﺷﺗﻟا ءﺎــﻧﺛأ 1 ﺢــﯾﺗﺎﻔﻣﻟا ﻰــﻠﻋ طــﻐﺿﻟﺎﺑ تــﻣﻗ اذإ
4 حﺎــﺗﻔﻣﻟا وأ 2 حﺎــﺗﻔﻣﻟا ﻰــﻠﻋ طــﻐﺿﻟﺎﺑ تــﻣﻗ اذإ ﺎــﻣأ ،طﺎﻔــﺷﻟا لﯾﻐــﺷﺗ
.ةددــﺣﻣﻟا ﮫﺗﻋرــﺳ ﻰــﻟإ طﺎﻔــﺷﻟا دوــﻌﯾ فوــﺳﻓ
نوھدﻟا ﺢﺷرﻣ ﮫﯾﺑﻧﺗ
.L5 دﯾﻠﻟا وأ ﻲﺋوﺿﻟا نﯾﺑﻣﻟا ءﻲﺿﯾ ،لﯾﻐﺷﺗﻟا نﻣ ﺔﻋﺎﺳ 40 دﻌﺑ
.تﺑﺛﻣﻟا نوھدﻟا ﺢﺷرﻣ لﺳﻏ بﺟﯾ ،ﮫﯾﺑﻧﺗﻟا اذھ رﮭظﯾ ﺎﻣدﻧﻋ
.ﻲﻧاوﺛ 3 ةدﻣﻟ 1 رزﻟا ﻰﻠﻋ رارﻣﺗﺳﺎﺑ طﻐﺿا ،ﮫﯾﺑﻧﺗﻟا طﺑﺿ ةدﺎﻋﻹ
2
ﺔــﯾﻠﻣﻋ مﺎــﻣﺗﻹ زﺎــﮭﺟﻟا ﺔــﺑﺣﺻﺑ ﻲــﺗﺄﺗ ﻲــﺗﻟا تــﯾﺑﺛﺗﻟا ﻲــﻏارﺑ طــﻘﻓ مدﺧﺗــﺳا
تاذ ﻲــﻏارﺑ يرﺗــﺷا ،زﺎــﮭﺟﻟا ﻊــﻣ ﻲــﺗﺄﺗ ﻻ ﺎــﮭﻧأ ﺔــﻟﺎﺣ ﻲــﻓ ،وأ بــﯾﻛرﺗﻟا
ﺔــﺣﯾﺣﺻﻟا لاوــطﻷا تاذ ﻲــﻏارﺑ مدﺧﺗــﺳا .ﺔــﺣﯾﺣﺻو ﺔﺑــﺳﺎﻧﻣ ﺔــﯾﻋوﻧ
ﺔــﯾأ دوــﺟو ﺔــﻟﺎﺣ ﻲــﻓ .بــﯾﻛرﺗﻟا ﺔــﯾﻠﻣﻋ لــﯾﻟد ﻲــﻓ ﺎــھدﯾدﺣﺗ مــﺗ ﻲــﺗﻟاو
ﺔــﻣدﺧ زــﻛارﻣ دــﺣأ ﻰــﻟإ عوــﺟرﻟا ﻰــﺟرﯾ رــﻣﻷا اذــھ ﻲــﻓ كــﯾدﻟ كوﻛــﺷ
.كــﻟذﻟ لــھؤﻣ لــﻣﻋ مــﻗﺎط ﻰــﻟإ وأ ةدــﻣﺗﻌ
ُ
ﻣﻟا ﻲــﻧﻔﻟا مــﻋدﻟا مــﯾدﻘﺗو ءﻼــﻣﻌﻟا
ددــﺣﻣﻟا لﻛــﺷﻟﺎﺑ تــﯾﺑﺛﺗﻟا تادــﻌﻣو ةزــﮭﺟأو ﻲــﻏارﺑ بــﯾﻛرﺗ مدــﻋ !ﮫــﺑﺗﻧا
يدؤــﯾ نأ نــﻛﻣﯾ لــﯾﻟدﻟا اذــھ ﻲــﻓ ةدراوــﻟا تﺎــﻣﯾﻠﻌﺗﻟاو تادﺎــﺷرﻹا ﻲــﻓ
.ةرــﯾﺑﻛ ﺔــﯾﺋﺎﺑرﮭﻛ رﺎــطﺧﻷ ضرــﻌﺗﻟا ﻰــﻟإ
2012/19/ ﻲــﺑوروﻷا ﮫــﯾﺟوﺗﻟا ﻊﻣ قــﻓاوﺗﻟا ﺔــﻣﻼﻋ زﺎــﮭﺟﻟا اذــھ لــﻣﺣﯾ
ﺔــﯾﻧورﺗﻛﻟﻹاو ﺔــﯾﺋﺎﺑرﮭﻛﻟا ةزــﮭﺟﻷاو تادــﻌﻣﻟا تﺎـ
ـﯾﺎﻔﻧﺑ صﺎــﺧﻟاو ،EC
ءﺎــﮭﺗﻧا دــﻌﺑ زﺎــﮭﺟﻟا نــﻣ صــﻠﺧﺗﻟﺎﺑ مدﺧﺗــﺳﻣﻟا مﺎــﯾﻗ دــﻧﻋ .(WEEE)
كرادــﺗ ﻲــﻓ مﮭــﺳ
ُ
ﯾ كــﻟذﺑ ﮫــﻧﺈﻓ ،ﺢــﯾﺣﺻﻟا لﻛــﺷﻟﺎﺑ ﻲﻠﯾﻐــﺷﺗﻟا هرــﻣﻋ
.ﺔــﺣﺻﻟا ﻰــﻠﻋو ﺔــﺋﯾﺑﻟا ﻰــﻠﻋ رارــﺿأ وأ ﺔﯾﺑﻠــﺳ بــﻗاوﻋ ﺔــﯾأ ثودــﺣ
ﺔــﻘﻓرﻣﻟا قــﺋﺎﺛوﻟا ﻰــﻠﻋ وأ ﺞــﺗﻧﻣﻟا ﻰــﻠﻋ دوــﺟوﻣﻟا
زــﻣرﻟا رﯾــﺷﯾ
ﻲﻠﯾﻐــﺷﺗﻟا هرــﻣﻋ ﺔــﯾﺎﮭﻧ ﻲــﻓ ﮫــﻌﻣ لــﻣﺎﻌﺗﻟا بــﺟﯾ ﻻ ﺞــﺗﻧﻣﻟا اذــھ نأ ﻰــﻟإ
ﻰــﻟإ ﮫﻣﯾﻠــﺳﺗ بــﺟﯾ نــﻛﻟو ﺔــﯾدﺎﻌﻟا ﺔــﯾﻟزﻧﻣﻟا تﺎــﯾﺎﻔﻧﻟا دــﺣأ ﮫــﻧأ ﻰــﻠﻋ
ةدﺎــﻋإو ﺔــﯾﻧورﺗﻛﻟﻹاو ﺔــﯾﺋﺎﺑرﮭﻛﻟا ةزــﮭﺟﻷا ﻊــﯾﻣﺟﺗﺑ صــﺗﺧﻣ زــﻛرﻣ
ً
ﺎــﻘﻓو ﻲﻠﯾﻐــﺷﺗﻟا هرــﻣﻋ ﺔــﯾﺎﮭﻧ ﻲــﻓ زﺎــﮭﺟﻟا اذــھ نــﻣ صــ
ّ
ﻠﺧﺗ .ﺎــھرﯾودﺗ
نــﻣ صــﻠﺧﺗﻟا لﺎــﺟﻣ ﻲــﻓ ﺎــﮭﺑ لوــﻣﻌﻣﻟا ﺔــﯾﻠﺣﻣﻟا نــﯾﻧاوﻘﻟاو دــﻋاوﻘﻠﻟ
ﺞــﺗﻧﻣﻟا اذــھ ﺔــﺟﻟﺎﻌﻣ قرــ
ُ
ط لوــﺣ تﺎــﻣوﻠﻌﻣﻟا نــﻣ دــﯾزﻣﻟ .تﺎــﯾﺎﻔﻧﻟا
بــﺗﻛﻣﻟﺎﺑ لﺎــﺻﺗﻻا ﻰــﺟرﯾ ،هرــﯾودﺗ ةدﺎــﻋإو ﮫﺗدﺎﻌﺗــﺳاو ﮫــﻌﻣ لــﻣﺎﻌﺗﻟاو
رــﺟﺗﻣﻟﺎﺑ وأ ،ﺔــﯾﻟزﻧﻣﻟا تﺎــﯾﺎﻔﻧﻟا ﻊــﻣﺟ ﺔــﻣدﺧﺑ وأ ،صــﺗﺧﻣﻟا ﻲــﻠﺣﻣﻟا
.زﺎــﮭﺟﻟا اذــھ ﮫــﻧﻣ تﯾرﺗــﺷا يذــﻟا
دــﻋاوﻘﻠﻟ ﺎــ
ً
ﻘﻓو ﺎ
ً
ﯾﻠﯾﻐــﺷﺗ هرﺎــﺑﺗﺧاو ﮫــﻌﯾﻧﺻﺗو زﺎــﮭﺟﻟا اذــھ مــﯾﻣﺻﺗ مــﺗ
:ﺔــﯾﻟﺎﺗﻟا ﺢــﺋاوﻠﻟاو
EN/IEC 60335-2- ؛EN/IEC 60335-1 :ﺔﻣﻼــﺳﻟاو نــﻣﻷا •
.EN/IEC 62233 و 31
EN/IEC 61591; ISO 5167-1; ISO :ﻲﻠﯾﻐــﺷﺗﻟا ءادﻷا •
5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC
60704-2-13; EN/IEC 60704-3; ISO 3741; EN
.50564; IEC 62301
EN 55014-1; CISPR :(ﻲــﺳﯾطﺎﻧﻐﻣورﮭﻛﻟا قــﻓاوﺗﻟا) EMC •
14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-
زﺎــﮭﺟﻟا مادﺧﺗــﺳا ﺔــﯾﻔﯾﻛﻟ تﺎــﺣارﺗﻗا .3-2; EN/IEC 61000-3-3
ﺔــﯾﻠﻣﻋ ءدــﺑ دــﻧﻋ :ﮫــﻟ ﻲــﺋﯾﺑﻟا رــﺛﻷا لــﯾﻠﻘﺗ ضرــﻐﺑ ﺢــﯾﺣﺻﻟا لﻛــﺷﻟﺎﺑ
ﮫــﻛرﺗ ﻊــﻣ ،ﺔﻋرــﺳﻠﻟ ﻰــﻧدﻷا دــﺣﻟا ﻰــﻠﻋ طﺎ
ّ
ﻔــﺷﻟا لﯾﻐــﺷﺗﺑ مــﻗ ،ﻲــﮭطﻟا
مــﻗ .ﻲــﮭطﻟا ﺔــﯾﻠﻣﻋ نــﻣ ءﺎــﮭﺗﻧﻻا دــﻌﺑ قــﺋﺎﻗد ﻊــﺿﺑﻟ
ً
ﺎــﺿﯾأ لــﻣﻌﯾ
ةرــﺧﺑﻷا نــﻣ ةرــﯾﺑﻛ تﺎــﯾﻣﻛ دوــﺟو دــﻧﻋ زﺎــﮭﺟﻟا لــﻣﻋ ﺔﻋرــﺳ ةدﺎــﯾزﺑ
ﻲــﻓ طــﻘﻓ (دﻋﺎــﺳ
ُ
ﻣﻟا) booster ـــﻟا ﺔــﯾﺻﺎﺧ مادﺧﺗــﺳا ﻊــﻣ ،ﺔــﻧﺧدﻷاو
نــﻣ دــﺣﻟا مﺎــظﻧ ةءﺎــﻔﻛو ﺔﻣﻼــﺳ ﻰــﻠﻋ ﺔــظﻓﺎﺣﻣﻠﻟ .ىوــﺻﻘﻟا تﻻﺎــﺣﻟا
تﺎﺣــﺷرﻣ \ ﺢــﺷرﻣ لدﺑﺗــﺳا ،ﻲــﮭطﻟا ﺔــﯾﻠﻣﻋ نــﻋ ﺔــﺟﺗﺎﻧﻟا ﺢــﺋاورﻟا
لــﻣﻋ ةءﺎــﻔﻛ ﻰــﻠﻋ ظﺎــﻔﺣﻠﻟ .كــﻟذﻟ ةرورــﺿﻟا تــﻋد ﺎــﻣ اذإ نوــﺑرﻛﻟا
ةءﺎــﻔﻛﻟا ىوﺗــﺳﻣ نﯾــﺳﺣﺗﻟ .ةرورــﺿﻟا دــﻧﻋ ﮫــﻔﯾظﻧﺗﺑ مــﻗ ،نوــھدﻟا ﺢــ
ﱢ
ﺷر
ُ
ﻣ
م
ِ
دﺧﺗـ
ـﺳا ،زﺎــﮭﺟﻟا نــﻋ ﺔــﺟﺗﺎﻧﻟا ءﺎــﺿوﺿﻟا ىوﺗــﺳﻣ لــﯾﻠﻘﺗﻟو ﺔﯾﻠﯾﻐــﺷﺗﻟا
اذــھ ﻲــﻓ ﮫــﯾﻟإ رﺎــﺷﻣﻟا بــﯾﺑﺎﻧﻷا ﺔﻛﺑــﺷ مﺎــظﻧ رــط
ُ
ﻘﻟ ﻰــﺻﻗﻷا دــﺣﻟا
.لــﯾﻟدﻟا
مادﺧﺗﺳﻻا
ﻎــﯾرﻔﺗو طﻔــﺷ لــﯾدوﻣﻛ ﮫﻣادﺧﺗــﺳا مــﺗﯾﻟ طﺎ
ّ
ﻔــﺷﻟا اذــھ ﻊــﯾﻧﺻﺗو مــﯾﻣﺻﺗ مــﺗ
.ﻲــﻠﺧاد رــﯾودﺗ مﺎــظﻧ يذ ﺢﯾــﺷرﺗ لــﯾدوﻣﻛ وأ ﻲــﺟرﺎﺧ درــطو
طﻔﺷﻟا لﯾدوﻣ
ﻎــﯾرﻔﺗﻟا بوــﺑﻧأ قــﯾرط نــﻋ جرﺎــﺧﻟا ﻰــﻟإ ةرــﺧﺑﻷا درــطو طﻔــﺷ مــﺗﯾ
.لــﯾﺻوﺗﻟا عوــﻛ ﺔــﻓﺎﺣ ﻰــﻠﻋ تــ
ّ
ﺑﺛﻣﻟا
.لﯾﺻوﺗﻟا ﺔﻘﻠﺣ رط
ُ
ﻘﻟ يوﺎﺳﻣ نوﻛﯾ نأ بﺟﯾ ﻎﯾرﻔﺗﻟا بوﺑﻧأ رط
ُ
ﻗ
.هءارﺷ بﺟﯾو زﺎﮭﺟﻟا ﻊﻣ ﻲﺗﺄﯾ ﻻ ﻎﯾرﻔﺗﻟا بوﺑﻧأ !ﮫﺑﺗﻧا
هذــھ ﺔــﻟازإ بــﺟﯾ ،نوــﺑرﻛ تﺎﺣــﺷرﻣﺑ د
ّ
وزــﻣ طﺎ
ّ
ﻔــﺷﻟا نﺎﻛ اذإ
.تﺎﺣــﺷرﻣﻟا
ﺎــھرط
ُ
ﻗ ﻲـ
ـﺗﻟاو ﺔــﯾطﺋﺎﺣﻟا ﻎــﯾرﻔﺗﻟا تﺎــﺣﺗﻓو بــﯾﺑﺎﻧﺄﺑ طﺎ
ّ
ﻔــﺷﻟا لــﯾﺻوﺗﺑ مــﻗ
.(لــﯾﺻوﺗﻟا عوــﻛ ﺔــﻓﺎﺣ) ءاوــﮭﻟا جرــﺧﻣﻟ يوﺎــﺳﻣ نوــﻛﯾ نأ بــﺟﯾ
بﺑــﺳﺗﯾ نأ نــﻛﻣﯾ لــﻗأ رــط
ُ
ﻘﺑ ﺔــﯾطﺋﺎﺣ ﻎــﯾرﻔﺗ تﺎــﺣﺗﻓ وأ بــﯾﺑﺎﻧأ مادﺧﺗــﺳا
ةدﺎــﯾز ﻰــﻟإ يدؤــﯾو طﻔــﺷﻟا ﺔــﯾﻠﻣﻌﻟ ﻲﻠﯾﻐــﺷﺗﻟا ءادﻷا ىوﺗــﺳﻣ لــﯾﻠﻘﺗ ﻲــﻓ
.ءﺎــﺿوﺿﻟا ىوﺗــﺳﻣ ﻲــﻓ ﺔــظوﺣﻠﻣو ةرــﯾﺑﻛ
.نﺄﺷﻟا اذھ ﻲﻓ تﻧﺎﻛ
ﺔﯾﻟوؤﺳﻣ ﺔ
ّ
ﯾأ ﺔﻌﻧﺻﻣﻟا ﺔﻛرﺷﻟا لﻣﺣﺗﺗ ﻻ
ﻰـ
ـﻧدﻷا دــﺣﻟا نــﻋ ﮫــﻟوط لــﻘﯾ ﻻ لــﯾوط رــﯾرﻣﺗ بوــﺑﻧأ م
ِ
دﺧﺗــﺳا !
.بــﺳﺎﻧﻣﻟا لوــطﻠﻟ
دــﺣﻟا) تاءﺎــﻧﺣﻧﻻا نــﻣ نــﻛﻣﻣ ردــﻗ لــﻗأ ﮫــﺑ بوــﺑﻧأ م
ِ
دﺧﺗــﺳا !
.(°90 :ءﺎــﻧﺣﻧﻻا ﺔــﯾوازﻟ ﻰــﺻﻗﻷا
.بوﺑﻧﻷا رط
ُ
ﻗ ﻲﻓ ﺔ
ّ
ﯾرذ
ِ
ﺟ تارﯾﯾﻐﺗ ﺔﯾﺄﺑ مﺎﯾﻘﻟا ب
ﱠ
ﻧﺟﺗ !
ﺢﯾﺷرﺗﻟا لﯾدوﻣ
ﺔــﮭﯾرﻛﻟا ﺢــﺋاورﻟا ﺔــﻟازإ مــﺛ نوــھدﻟا نــﻣ طوﻔــﺷﻣﻟا ءاوــﮭﻟا صــﯾﻠﺧﺗ مــﺗﯾ
لــﯾدوﻣﺑ طﺎ
ّ
ﻔــﺷﻟا مادﺧﺗــﺳا لــﺑﻗ .ﺔــﻓرﻐﻟا ﻲــﻓ ﮫــﺧﺿ ةدﺎــﻋإ لــﺑﻗ ﮫــﻧﻣ
.طــﺷﻧﻟا نوــﺑرﻛﻟﺎﺑ لــﻣﻌﯾ ﻲــﻓﺎﺿإ ﺢﯾــﺷرﺗ مﺎــظﻧ بــﯾﻛرﺗ بــﺟﯾ ﺢﯾرــﺷﺗﻟا
بﯾﻛرﺗﻟا
ﻲــﺗﻟا ﺔــﯾﻋوﻷا ﺢطــﺳ نــﯾﺑ ﺔــﻠﺻﺎﻔﻟا ﺔﻓﺎــﺳﻣﻠﻟ ﻰــﻧدﻷا دــﺣﻟا لــﻘﯾ ﻻأ بــﺟﯾ
50 نــﻋ طﺎ
ّ
ﻔــﺷﻟا نــﻣ ﻲﻠﻔــﺳﻟا ءزــﺟﻟاو ﻲــﮭطﻟا دــﻗوﻣ ﻰــﻠﻋ ﺎــﮭﻌﺿو مــﺗﯾ
دــﻗاوﻣ ﺔــﻟﺎﺣ ﻲــﻓ مــﺳ 50 و ﺔــﯾﺋﺎﺑرﮭﻛﻟا ﻲــﮭطﻟا دــﻗاوﻣ ﺔــﻟﺎﺣ ﻲــﻓ مــﺳ
وأ زﺎــﻐﻟﺎﺑ ءاوــﺳ لــﻣﻌﺗ ﻲــﺗﻟا دــﻗاوﻣﻟا وأ زﺎــﻐﻟﺎﺑ لــﻣﻌﺗ ﻲــﺗﻟا ﻲــﮭطﻟا
.ءﺎــﺑرﮭﻛﻟﺎﺑ
لــﻣﻌﺗ ﻲــﺗﻟا دــﻗاوﻣﻟﺎﺑ ﺔــﺻﺎﺧﻟا تﺎــﻣﯾﻠﻌﺗﻟاو تادﺎــﺷرﻹا تــﻧﺎﻛ ﺎــﻣ اذإ
ةﺎــﻋارﻣو مارــﺗﺣا بــﺟﯾ ﮫــﻧﺈﻓ ،رــﺑﻛأ ﺔــﻠﺻﺎﻓ ﺔﻓﺎــﺳﻣ ددــﺣﺗ هذــھ زﺎــﻐﻟﺎﺑ
.كــﻟذ
1
لــﯾﻟدﻟا اذــھ ﻲــﻓ ةدراوــﻟا تادﺎــﺷرﻹاو تﺎــﻣﯾﻠﻌﺗﻟا عﺎــﺑﺗإ ﻰــﺟرﯾ
ً
ﺎــﯾأ ﺔﯾﻟوؤــﺳﻣ ﺔــﯾأ ﺔــﻌ
ّ
ﻧﺻﻣﻟا ﺔﻛرــﺷﻟا لــﻣﺣﺗﺗ ﻻ .ﺎــﮭﺑ مﺎــﺗﻟا مازــﺗﻟﻻاو
ﺔــﺟﯾﺗﻧ زﺎــﮭﺟﻠﻟ ثدــﺣﺗ دــﻗ تﺎــﯾﻔﻠﺗ وأ رارــﺿأ وأ لﻛﺎــﺷﻣ ﺔــﯾأ نــﻋ تــﻧﺎﻛ
.لﯾﻟدﻟا اذــھ ﻲــﻓ ةدراوــﻟا تادﺎــﺷرﻹاو تﺎــﻣﯾﻠﻌﺗﻟا مارــﺗﺣاو ةﺎــﻋارﻣ مدــﻌﻟ
نــﻋ ﺔــﺟﺗﺎﻧﻟا ةرــﺧﺑﻷاو ﺔــﻧﺧدﻷا طﻔــﺷﻟ طﺎ
ّ
ﻔــﺷﻟا اذــھ ﻊــﯾﻧﺻﺗو مــﯾﻣﺻﺗ مـ
ـﺗ
.ﻲــﻟزﻧﻣﻟا مادﺧﺗــﺳﻼﻟ طــﻘﻓ صــﺻﺧﻣ وــھو ﻲــﮭطﻟا تﺎــﯾﻠﻣﻋ
تﺎــﻣﯾﻣﺻﺗ نــﻋ فــﻠﺗﺧﯾ نأ ﺔــﯾﻟﺎﻣﺟﻟا ﺔﯾﻠﻛــﺷﻟا ﺔــﯾﺣﺎﻧﻟا نــﻣ طﺎ
ّ
ﻔــﺷﻠﻟ نــﻛﻣﯾ
كــﻟذ نــﻣ مــﻏرﻟﺎﺑ نــﻛﻟو ،لــﯾﻟدﻟا اذــھ ﻲــﻓ ةدراوــﻟا تﺎطﺎ
ّ
ﻔــﺷﻟا لﺎﻛــﺷأو
ﺎﮭــﺳﻔﻧ لــظﺗ بــﯾﻛرﺗﻟاو ﺔــﻧﺎﯾﺻﻟاو مادﺧﺗــﺳﻻا تادﺎــﺷرإو تﺎــﻣﯾﻠﻌﺗ نﺈــﻓ
.تﺎطﺎ
ّ
ﻔــﺷﻟا لﻛــﻟ ﺔــﺣﻟﺎﺻو
نــﻣ نــ
ﱡ
ﻛﻣﺗﻠﻟ ﺞــﺗﻧ
ُ
ﻣﻠﻟ ﺔــﻘﻓار
ُ
ﻣﻟا تﺎــﺑ
ﱢ
ﯾﺗ
ُ
ﻛﻟا ﻊـ
ـﯾﻣﺟ ظــﻔﺣ مــﮭﻣﻟا نــﻣ !
ةدﺎــﻋإ ﺔــﻟﺎﺣ ﻲــﻓ .كــﻟذ ﻰــﻟإ ﺔــﺟﺎﺣﻟا دــﻧﻋ
ً
ﻼﺑﻘﺗــﺳﻣ ﺎــﮭﯾﻠﻋ عﻼــ
ّ
طﻻا
نــﻣ دــﻛﺄﺗﻟا بــﺟﯾ ،لﺎــﻘﺗﻧﻻا وأ ﮫــﻧﻋ لزﺎــﻧﺗﻟا وأ زﺎــﮭﺟﻟا اذــھ ﻊــﯾﺑ
.ﺞــ
َ
ﺗﻧ
ُ
ﻣﻟا ﺔــﺑﺣﺻﺑ
ً
ﺎــﻣﺋاد تﺎــﺑ
ﱢ
ﯾﺗ
ُ
ﻛﻟا هذــھ ءﺎــﻘﺑ
تﺎــﻣوﻠﻌﻣ دــﺟوﺗ :صرــﺣو ﺔــﯾﺎﻧﻌﺑ تادﺎــﺷرﻹاو تﺎــﻣﯾﻠﻌﺗﻟا أرــﻗا !
.ﺔﻣﻼــﺳﻟاو نــﻣﻷاو مادﺧﺗــﺳﻻاو بــﯾﻛرﺗﻟا تﺎــﯾﻠﻣﻋ لوــﺣ ﺔــﻣﺎھ
ﺔـ
ـﯾﻛﯾﻧﺎﻛﯾﻣ وأ ﺔــﯾﺋﺎﺑرﮭﻛ تارــﯾﯾﻐﺗ وأ تﻼــﯾدﻌﺗ ﺔــﯾأ لــﻣﻌﺑ مــﻘﺗ ﻻ !
.درــطﻟاو ﻎــﯾرﻔﺗﻟا تاوــﻧﻗو بــﯾﺑﺎﻧأ ﻰــﻠﻋ ﻻو ﺞــﺗﻧ
ُ
ﻣﻟا ﻰــﻠﻋ
ﻲــﻓ عورــﺷﻟا لــﺑﻗ ﮫــﺗﺎﻧ
ّ
وﻛﻣ لﺎــﻣﺗﻛاو طﺎ
ّ
ﻔــﺷﻟا ﺔﻣﻼــﺳ نــﻣ قــ
ﱠ
ﻘﺣﺗ !
ن
ّ
وــﻛﻣ يأ ﻲــﻓ فــﻠﺗ وأ ررــﺿﺗ دوــﺟو ﺔــﻟﺎﺣ ﻲــﻓ .بــﯾﻛرﺗﻟا ﺔــﯾﻠﻣﻋ
بــﺟﯾو ﻊــﯾزوﺗﻟا لــﯾﻛوﺑ لﺎــﺻﺗﻻا بــﺟﯾ زﺎــﮭﺟﻟا تﺎــﻧوﻛﻣ نــﻣ
.بــﯾﻛرﺗﻟا ﺔــﯾﻠﻣﻋ فــﻗو
نــﻋ ةرﺎــﺑﻋ ﻲــھ «(*)» زــﻣرﻟا لــﻣﺣﺗ ﻲــﺗﻟا تﺎــﻧوﻛﻣﻟا :ﺔــظﺣﻼﻣ
ﻻ دــﻗ وأ تﻼــﯾدوﻣﻟا ضــﻌﺑ ﻊــﻣ طــﻘﻓ ﻲــﺗﺄﺗ ﺔــﯾرﺎﯾﺗﺧا ﺔﯾﻠﯾﻐــﺷﺗ تﺎــﻘﺣﻠ
ُ
ﻣ
.ﺎــﮭﯾﻟإ ﺔــﺟﺎﺣﻟا دــﻧﻋ ﺎﮭﺋارــﺷ بــﺟﯾو ﺎــﮭﻌﻣ ﻲــﺗﺄﺗ
تارﯾذﺣﺗ
،ﺔــﻧﺎﯾﺻ وأ فــﯾظﻧﺗ تﺎــﯾﻠﻣﻋ ﺔــﯾأ ﻲــﻓ ءدــﺑﻟا لــﺑﻗ
ﻲــﺋﺎﺑرﮭﻛﻟا رﺎــﯾﺗﻟا ﺔﻛﺑــﺷ نــﻋ طﺎ
ّ
ﻔــﺷﻟا لــﺻﻔﺑ مــﻗ
ذــﺧﺄﻣ نــﻣ ســﺑﺎﻘﻟا عزــﻧ قــﯾرط نــﻋ كــﻟذو
ﻊــطﻗ حﺎــﺗﻔﻣ قــﻠﻏ قــﯾرط نــﻋ وأ رﺎــﯾﺗﻟا
.لزــﻧﻣﻟﺎﺑ صﺎــﺧﻟا ﻲــﻣوﻣﻌﻟا رﺎــﯾﺗﻟا لــﯾﺻوﺗو
مﺎــﯾﻘﻟا دــﻧﻋ ﺔــﯾﺎﻣﺣﻟا تازﺎــﻔﻗ ءادــﺗرا بــﺟﯾ
.ﺔــﻧﺎﯾﺻﻟاو بــﯾﻛرﺗﻟا تﺎــﯾﻠﻣﻋ ﻊــﯾﻣﺟﺑ
لﺎــﻔطﻷا لــﺑ
ِ
ﻗ نــﻣ زﺎــﮭﺟﻟا اذــھ مادﺧﺗــﺳا نــﻛﻣﯾ
نــﯾذﻟا صﺎﺧــﺷﻷاو تاوﻧــﺳ 8 نــﺳ نــﻣ رــﺑﻛﻷا
وأ ﺔــﯾﻧدﺑﻟا مــﮭﺗاردﻗ ﻲــﻓ روــﺻﻗ نــﻣ نوــﻧﺎﻌﯾ
صــﻘﻧ مــﮭﯾدﻟ نــﯾذﻟا وأ ،ﺔــﯾﻠﻘﻌﻟا وأ ﺔﯾــ
ّ
ﺳﺣﻟا
ﺔــﯾرورﺿﻟا ﺔــﻓرﻌﻣﻟا وأ ﺔــﻣزﻼﻟا ةرــﺑﺧﻟا ﻲــﻓ
اوــﻧوﻛﯾ نأ ﺔطﯾرــﺷ زﺎــﮭﺟﻟا هذــھ مادﺧﺗــﺳﻻ
دــﻌﺑ وأ ﻎــﻟﺎﺑ
ٍ
صﺧــﺷ فارــﺷإو ﺔــظﺣﻼﻣ تــﺣﺗ
ﺔــﻣزﻼﻟا تﺎــﻣﯾﻠﻌﺗﻟاو تادﺎــﺷرﻹﺎﺑ مــﮭﻔﯾرﻌﺗ
دــﻌﺑو زﺎــﮭﺟﻟا اذــﮭﻟ ﺢــﯾﺣﺻﻟا مادﺧﺗــﺳﻼﻟ
.ﺔــﻠ
ِ
ﺻﻟا تاذ رﺎــطﺧﻷﺎﺑ مــﮭﺗﯾﻋوﺗ
مــﮭﺑﻌﻟ مدــﻋ نــﻣ دــ
ﱡ
ﻛﺄﺗﻠﻟ لﺎــﻔطﻷا ﺔــﺑﻗارﻣ بــﺟﯾ
.زﺎــﮭﺟﻟﺎﺑ
فــﯾظﻧﺗ تﺎــﯾﻠﻣﻋ ﺔــ
ّ
ﯾﺄﺑ لﺎــﻔطﻷا موــﻘﯾ
ّ
ﻻأ بــﺟﯾ
ﺔــﺑﻗارﻣﻟا تــﺣﺗ اوــﻧوﻛﯾ نأ نود ﺔــﻧﺎﯾﺻ وأ
.ﮫــﯾﺟوﺗﻟاو
نﺎﻛــﻣ ﻲــﻓ ﺔــﯾﻓﺎﻛو ةدــﯾﺟ ﺔــﯾوﮭﺗ رــﯾﻓوﺗ بــﺟﯾ
ﺦــﺑطﻣﻟا طﺎ
ّ
ﻔــﺷ مادﺧﺗــﺳا دــﻧﻋ ﺔــﺻﺎﺧ بــﯾﻛرﺗﻟا
لــﻣﻌﺗ ىرــﺧأ ةزــﮭﺟأ لــﻣﻋ تــﻗو سـ
ـﻔﻧ ﻲــﻓ
.ىرــﺧأ تﺎــﻗورﺣﻣ ﺔــ
ّ
ﯾﺄﺑ وأ زﺎــﻐﻟﺎﺑ
نــﻣ ءاوــﺳ طﺎ
ّ
ﻔــﺷﻟا فــﯾظﻧﺗ رارﻣﺗــﺳﺎﺑ بــﺟﯾ
لﻛ لــﻗﻷا ﻰــﻠﻋ ةرــﻣ) جرﺎــﺧﻟا نــﻣ وأ لــﺧادﻟا
ﺎــﻣ مارــﺗﺣاو ةﺎــﻋارﻣ ةرورــﺿ ﻊــﻣ ،(رﮭــﺷ
تادﺎــﺷرإو تﺎــﻣﯾﻠﻌﺗ نــﻣ ﮫــﯾﻠﻋ صوــﺻﻧﻣ وــھ
.ﺔــﻧﺎﯾﺻﻟا
طﺎ
ّ
ﻔــﺷﻟا فــﯾظﻧﺗ دــﻋاوﻗ مارــﺗﺣاو ةﺎــﻋارﻣ مدــﻋ
تﺎﺣــ
ﱢ
ﺷر
ُ
ﻣﻟا فــﯾظﻧﺗو لادﺑﺗــﺳا تﺎــﯾﻠﻣﻋو
.قــﺋارﺣﻟا بﺑــﺳﯾو ةدــﯾدﻋ رﺎــطﺧأ ﻰــﻠﻋ يوــطﻧﯾ
تــﺣﺗ بــﮭﻠﻟﺎﺑ مﺎــﻌطﻟا وــﮭط
ً
ﺎــﺗﺎﺑ
ً
ﺎــﻌﻧﻣ عوــﻧﻣﻣ
.طﺎ
ّ
ﻔــﺷﻟا
بﺑــﺳﯾ نأ نــﻛﻣﯾو تﺎﺣــﺷرﻣﻟﺎﺑ
ً
ادــﺟ رﺎــﺿ رــﺣﻟا بــﮭﻠﻟا مادﺧﺗــﺳا
.لاوــﺣﻷا ﻊــﯾﻣﺟ ﻲــﻓ ﮫﻣادﺧﺗــﺳا ﻊــﻧﻣو بــﻧﺟﺗ بــﺟﯾ كــﻟذﻟ ،قــﺋارﺣﻟا
بــﻧﺟﺗ مــﺗﯾ ﻰــﺗﺣ صرــﺣ لﻛــﺑ مــﺗﺗ نأ بــﺟﯾ ﺔــﻣﻌطﻷا ﻲــﻠﻗ ﺔــﯾﻠﻣﻋ
.قــﺋارﺣﻟا بﺑــﺳﯾ دــﻗ ﺎــﻣﻣ طرــﻔﻣ لﻛــﺷﺑ تــﯾزﻟا نﯾﺧــﺳﺗ
ﺔــﺑﯾرﻘﻟا ءازــﺟﻷا ﺢــ
ِ
ﺑﺻ
ُ
ﺗ ﺢطــﺳﻣﻟا ﻲــﮭطﻟا دــﻗوﻣ مادﺧﺗــﺳا دــﻧﻋ :ﮫــﺑﺗﻧا
.ﺔﻧﺧﺎــﺳ طﺎﻔــﺷﻟا نــﻣ
ةروﻛذﻣﻟاو ةددــﺣﻣﻟا ﺔــﯾﻋوﻧﻟا نــﻣ ﺢــﯾﺑﺎﺻﻣ مدﺧﺗــﺳا ﺢــﯾﺑﺎﺻﻣﻟا لادﺑﺗــﺳﻻ
.لﯾﻟدﻟا اذــھ ﻲــﻓ ﺢــﯾﺑﺎﺻﻣﻟا لادﺑﺗــﺳا\ﺔﻧﺎﯾﺻ مــﺳﻗ ﻲــﻓ
ءﺎــﮭﺗﻧﻻا دــﻌﺑ ﻻإ ﻲــﺋﺎﺑرﮭﻛﻟا رﺎــﯾﺗﻟا ﺔﻛﺑــﺷﺑ زﺎــﮭﺟﻟا لــ
ﱢ
ﺻوﺗ ﻻ !ﮫــﺑﺗﻧا
.بــﯾﻛرﺗﻟا ﺔــﯾﻠﻣﻋ نــﻣ ﺎــ
ً
ﻣﺎﻣﺗ
ﻲــﺗﻟاو ﺔﻣﻼــﺳﻟاو نــﻣﻷﺎﺑ ﺔــﺻﺎﺧﻟا كــﻠﺗو ﺔــﯾﻧﻔﻟا تاءارــﺟﻹا صــﺧﯾ ﺎــﻣﯾﻓ
ﺎــﻣ ﻰــﻟإ ﺎــ
ً
ﻣﺋاد عوــﺟرﻟا بــﺟﯾ ،ﺔــﻧﺧدﻷا درــطو طﻔــﺷﻟ ﺎــھذﺎﺧ
ّ
ﺗا بــﺟﯾ
نﺄــﺷﻟا اذــﮭﺑ ﺔــﯾﻧﻌﻣﻟا ﺔــﯾﻠﺣﻣﻟا تﺎطﻠــﺳﻟا نــﯾﻧاوﻗو ﺢــﺋاوﻟ ﮫــﯾﻠﻋ صــﻧﺗ
.ﺎــﮭﺑ مازــﺗﻟﻻاو
بــﯾﺑﺎﻧﻷا ﻲــﻓ ﮫطﻔــﺷ مــﺗﯾ يذــﻟا ءاوــﮭﻟا درــطو ﮫــﯾﺟوﺗ بــﺟﯾ ﻻ
ﻲــﺗﻟا قارــﺗﺣﻻا ةزــﮭﺟأ نــﻋ ﺔــﺟﺗﺎﻧﻟا ﺔــﻧﺧدﻷا درــطو ﻎــﯾرﻔﺗﻟ ﺔﻣدﺧﺗــﺳﻣﻟا
.ىرــﺧأ تﺎــﻗورﺣﻣ ﺔــﯾﺄﺑ وأ زﺎــﻐﻟﺎﺑ لــﻣﻌﺗ
بــﺟﯾ ﻲــﺗﻟاو ةءﺎــﺿإ ﺢــﯾﺑﺎﺻﻣ نود ﮫــﻛرﺗﺗ وأ طﺎ
ّ
ﻔــﺷﻟا مدﺧﺗــﺳﺗ ﻻ
تﺎــﻣدﺻﻟا رــطﺧﻟ ضرــﻌﺗﻟا بــﻧﺟﺗﻟ ﺢــﯾﺣﺻﻟا لﻛــﺷﻟﺎﺑ ﺎــﮭﺑﯾﻛرﺗ
.ﺔــﯾﺋ
ﺎﺑرﮭﻛﻟا
ﺎــﮭﺑﯾﻛرﺗ بــﺟﯾ ﻲــﺗﻟا ﺔــﯾﺎﻣﺣﻟا ﺔﻛﺑــﺷ نودــﺑ ﺎــ
ً
ﻘﻠطﻣ طﺎ
ّ
ﻔــﺷﻟا مدﺧﺗــﺳﺗ ﻻ
!ﺢــﯾﺣﺻﻟا لﻛــﺷﻟﺎﺑ
ﺎــﻣ ﮫــﯾﻠﻋ ءﺎﯾــﺷﻷا لــﻣﺣو دﻧــﺳﻟ ﺢطــﺳﻛ طﺎ
ّ
ﻔــﺷﻟا مادﺧﺗــﺳا
ً
ﺎــﻘﻠطﻣ بــﺟﯾ ﻻ
.ﺔــﺣارﺻ كــﻟذﺑ ﺢﻣــﺳ
ُ
ﯾ مــﻟ
مادﺧﺗﺳﻻاو بﯾﻛرﺗﻟا تادﺎﺷرإ - AR
LIB0157346 Ed. 07/19
