Tornado Mini
AK8400BS-ES
EN Use, Care, and Installation Guide
FR Guide d’utilisation, d’entretien et d’installation
2
Tornado Mini Use, Care, and Installation Guide
TORNADO MINI
INSERT
CORE
3
Tornado Mini Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Contents
Page
Safety Information ............................................................................ 4-6
Types of Safety Warnings ................................................................... 4
General Safety ..................................................................................4-5
Operation ........................................................................................... 6
Electrical Requirements ...................................................................... 6
List of Materials ................................................................................... 7
Installation Instructions .....................................................................8-13
Ducting Calculation Sheet .................................................................. 8
Mounting Height, Clearance, & Ducting ............................................. 9
Ducting Options .................................................................................10
Hood Specifications ............................................................................ 11
Electrical Supply ................................................................................. 12
Grounding ..........................................................................................12
Mounting the Hood .............................................................................13
Features & Controls ............................................................................ 14
Slide Controls .....................................................................................14
Maintenance ....................................................................................15-16
Hood & Filter Cleaning ..................................................................... 15-16
LumiLight LED ....................................................................................16
Wiring Diagram .................................................................................. 17
Troubleshooting................................................................................18-19
List of Parts & Accessories .................................................................. 20
Limited Warranty ............................................................................... 21
Product Registration ...........................................................................22
4
Tornado Mini Use, Care, and Installation Guide
TORNADO MINI
INSERT
CORE
Safety Information
Your safety and the safety of others are very important.
We have provided many important safety messages in this
manual for your appliance. Always read and obey all safety
messages.
This is the Safety Alert Symbol. This symbol alerts you to
potential hazards that can cause severe bodily injury or death.
All safety messages will follow the Safety Alert Symbol and either
the words “DANGER” “WARNING” or “CAUTION”
DANGER
Danger means that failure to heed this safety statement may
result in severe injury or death.
READ AND SAVE THESE INSTRUCTIONS
WARNING - TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK,
OR INJURY TO PERSONS, OBSERVE THE FOLLOWING:
a) Use this unit only in the manner intended by the
manufacturer. If you have questions, contact the manufacturer.
b) Before servicing or cleaning unit, switch power o at service
panel and lock the service disconnecting means to prevent
power from being switched on accidentally. When the service
disconnecting means cannot be locked, securely fasten a
prominent warning device, such as a tag, to the service panel.
General Safety
WARNING
Warning means that failure to heed this safety statement
may result in extensive product damage, serious personal
injury, or death.
CAUTION
Caution means that failure to heed this safety statement
may result in minor or moderate personal injury, property or
equipment damage.
WARNING
To reduce the risk of fire or electric shock, do not use this fan
with any solid-state control device.
WARNING
CAUTION
For General Ventilating Use Only. Do Not Use To Exhaust
Hazardous Or Explosive Materials And Vapors. Take care
when using cleaning agents or detergents. Suitable for use in
household cooking area.
WARNING
WARNING - TO REDUCE THE RISK OF A RANGE TOP GREASE
FIRE:
a) Never leave surface units unattended at high settings.
Boilovers cause smoking and greasy spillovers that may ignite.
Heat oils slowly on low or medium settings.
b) Always turn hood ON when cooking at high heat or
when flambeing food. (i.e. Crepes Suzette, Cherries Jubilee,
Peppercorn Beef Flambe’).
c) Clean ventilating fans frequently. Grease should not be
allowed to accumulate on fan or filter.
d) Use proper pan size. Always use cookware appropriate for
the size of the surface element.
5
Tornado Mini Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Safety Information
WARNING
READ AND SAVE THESE INSTRUCTIONS
WARNING - TO REDUCE THE RISK OF INJURY TO PERSONS
IN THE EVENT OF A RANGE TOP GREASE FIRE, OBSERVE THE
FOLLOWINGa:
a) SMOTHER FLAMES with a close-fitting lid, cookie sheet, or
metal tray, then turn o the burner. BE CAREFUL TO PREVENT
BURNS. If the flames do not go out immediately, EVACUATE AND
CALL THE FIRE DEPARTMENT.
b) NEVER PICK UP A FLAMING PAN – You may be burned.
c) DO NOT USE WATER, including wet dishcloths or towels – a
violent steam explosion will result.
d) Use an extinguisher ONLY if:
1) You know you have a Class ABC extinguisher, and you
already know how to operate it.
2) The fire is small and contained in the area where it
started.
3) The fire department is being called.
4) You can fight the fire with your back to an exit
aBased on “Kitchen Firesafety Tips” published by NFPA.
WARNING
WARNING
TO REDUCE THE RISK OF FIRE, USE ONLY METAL DUCTWORK.
CAUTION
To reduce risk of fire and to properly exhaust air outside, do
not vent exhaust air into spaces within walls, ceilings, attics,
crawl spaces, or garages.
WARNING
WARNING - TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK,
OR INJURY TO PERSONS, OBSERVE THE FOLLOWING:
a) Installation work and electrical wiring must be done by
qualified person(s) in accordance with all applicable codes and
standards, including fire-rated construction.
b) Sucient air is needed for proper combustion and
exhausting of gases through the flue (chimney) of fuel burning
equipment to prevent back drafting. Follow the heating
equipment manufacturer’s guideline and safety standards such
as those published by the National Fire Protection Association
(NFPA), and the American Society for Heating, Refrigeration
and Air Conditioning Engineers (ASHRAE), and the local code
authorities.
c) When cutting or drilling into wall or ceiling, do not damage
electrical wiring and other hidden utilities.
d) Ducted fans must always be vented to the outdoors.
e) If this unit is to be installed over a tub or shower, it must be
marked as appropriate for the application and be connected
to a GFCI (Ground Fault Circuit Interrupter) - protected branch
circuit.
WARNING
Prop. 65 Warning for California Residents: This product may
contain chemicals known to the State of California to cause
cancer, birth defects, or other reproductive harm.
6
Tornado Mini Use, Care, and Installation Guide
TORNADO MINI
INSERT
CORE
Safety Information
Operation
► Always leave safety grilles and filters in place. Without these components, operating blowers could catch onto hair, fingers and
loose clothing.
► The manufacturer declines all responsibility in the event of failure to observe the instructions given here for installation,
maintenance and suitable use of the product. The manufacturer further declines all responsibility for injury due to negligence and
the warranty of the unit automatically expires due to improper maintenance.
NOTE: Please check www.zephyronline.com for revisions before doing any custom work.
Electrical Requirements
Important:
► Observe all governing codes and ordinances.
► It is the customer’s responsibility to be aware of these below:
► To contact a qualified electrical installer.
► To assure that the electrical installation is adequate and in conformance with National Electrical Code, ANSI/NFPA 70 latest
edition* or CSA standards C22.1-94, Canadian Electrical Code, Part 1 and C22.2 No.0-M91 - latest edition** and all local codes
and ordinances.
► If codes permit and a separate ground wire is used, it is recommended that a qualified electrician determine that the ground path
is adequate.
► Do not ground to a gas pipe.
► Check with a qualified electrician if you are not sure the range hood is properly grounded.
► Do not have a fuse in the neutral or ground circuit.
► This appliance requires a 120V 60Hz electrical supply and connected to an individual properly grounded branch circuit protected
by a 15 or 20 ampere circuit breaker or time delay fuse. Wiring must be 2 wire with ground. Please also refer to Electrical Diagram
on product.
► A cable locking connector (not supplied) might also be required by local codes. Check with local requirements, purchase and
install appropriate connector if necessary.
* National Fire Protection Association Batterymarch Park, Quincy, Massachusetts 02269
** CSA International 8501 East Pleasant Valley Road, Cleveland, Ohio 44131-5575
READ AND SAVE THESE INSTRUCTIONS
7
Tornado Mini Use, Care, and Installation Guide
ZEPHYRONLINE.COM

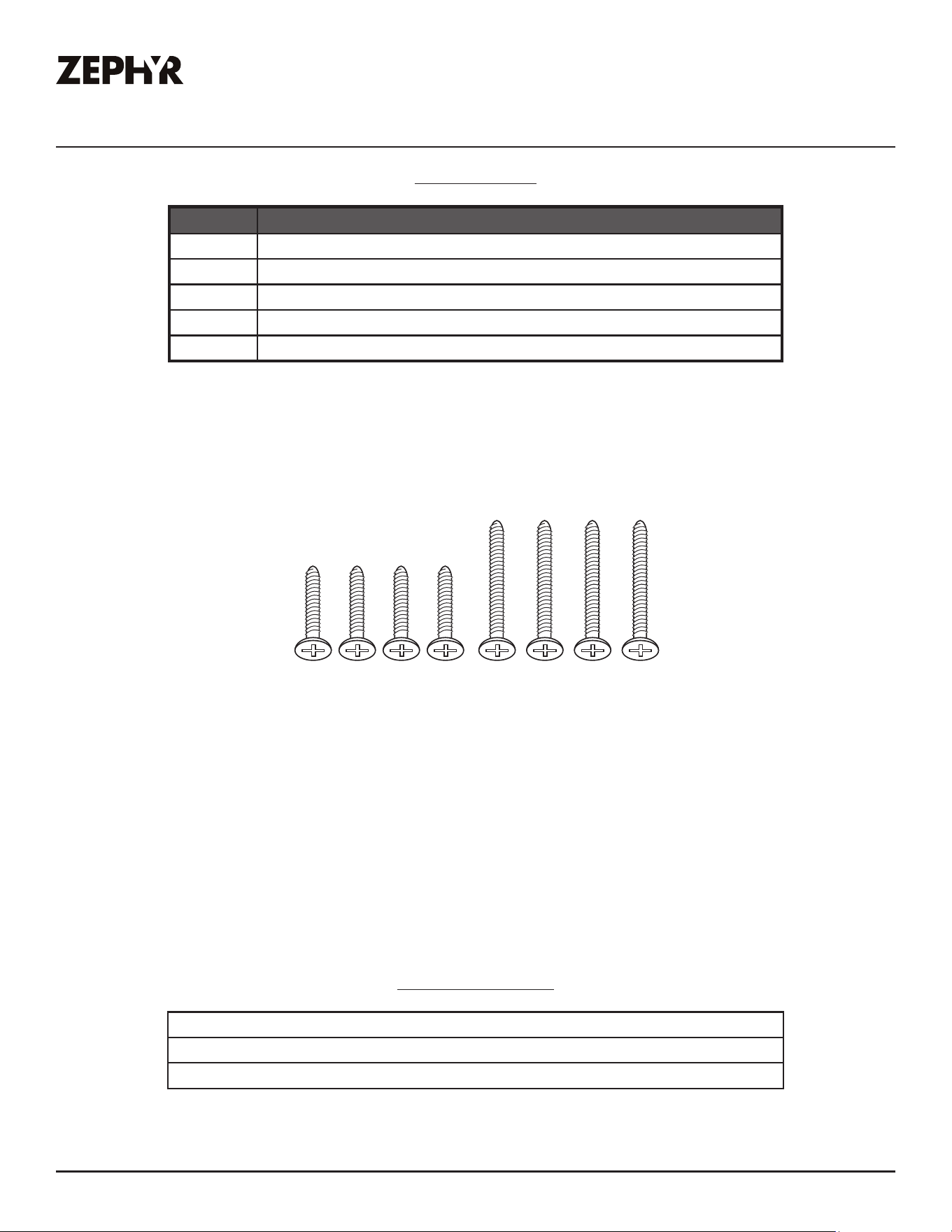

List of Materials
Parts Not Supplied
Ducting, conduit and all installation tools
Cable locking connector (if required by local codes)
Stainless steel liner
Parts Supplied
Quantity Part
1 Power pack hood
1 Aluminum mesh filter
2 LumiLight LED, 7W (pre-installed)
1 Single blower motor (pre-installed)
1 Hardware package
#6 x 1” (4)
#6 x 1-1/2” (4)
8
Tornado Mini Use, Care, and Installation Guide
TORNADO MINI
INSERT
CORE
Installation Instructions
Duct pieces
To tal
Equivalent number
length x used =
3- 1/ 4” x 10”
Rect.,
straight
1 Ft. x ( ) =
Ft.
3- 1/ 4” x 10”
Rect. to
6” round
transition
5 Ft. x ( ) =
Ft.
3- 1/ 4” x 10”
Rect. to
6” round
transition
90
0
elbow
20 Ft. x ( ) =
Ft.
6”, 7”, 8”, 10”
Round,
90
0
15 Ft.
x ( ) =
Ft.
6”, 7”, 8”, 10”
Round,
45
0
9 Ft. x ( ) =
Ft.
Ft.
6”, 7”, 8”, 10”
Round,
straight
1 Ft. x ( ) =
Ft.
Subtotal column 1 =
Duct pieces
To tal
Equivalent number
length x used =
6”, 7”, 8”, 10”
Round, wall
cap with
damper
30 Ft. x ( ) =
Ft.
Ft.
Ft.
Ft.
6”, 7”, 8”, 10”
Round
roof cap
30 Ft. x ( ) =
Ft.
Subtotal column 2 =
Subtotal column 1 =
Total ductwork =
Maximum Duct Length: For satisfactory air movement,
the total duct length
should not exceed 150 equivalent feet.
6” round to
3- 1/ 4” x 10”
rect.
transition
1 Ft. x ( ) =
Ft.
6” round to
3- 1/ 4” x 10”
rect.
transition
90
0
elbow
16 Ft. x ( ) =
Ft.
7” round to
3 1/ 4” x 10”
rect.
transition
8 Ft. x ( ) =
Ft.
7” round to
3- 1/ 4” x 10”
rect.
transition
90
0
elbow
23 Ft. x ( ) =
Ft.
elbow
elbow
7” to 6” or
8” to 7” Round
tapered
reducer
25 Ft. x ( ) =
Ft.
3- 1/ 4” x 10”
Rect. 90
0
elbow
15 Ft. x ( ) =
Ft.
3- 1/ 4” x 10”
Rect. 45
0
elbow
9 Ft. x ( ) =
Ft.
3- 1/ 4” x 10”
Rect. 90
0
flat elbow
24 Ft. x ( ) =
Ft.
3- 1/ 4” x 10”
Rect.
wall cap
with damper
30 Ft. x ( ) =
Ft.
Ft. x ( ) =
Ft.
15
6”, 7“, 8”
Round
in-line
damper
Ducting Calculation Sheet
9
Tornado Mini Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Installation Instructions

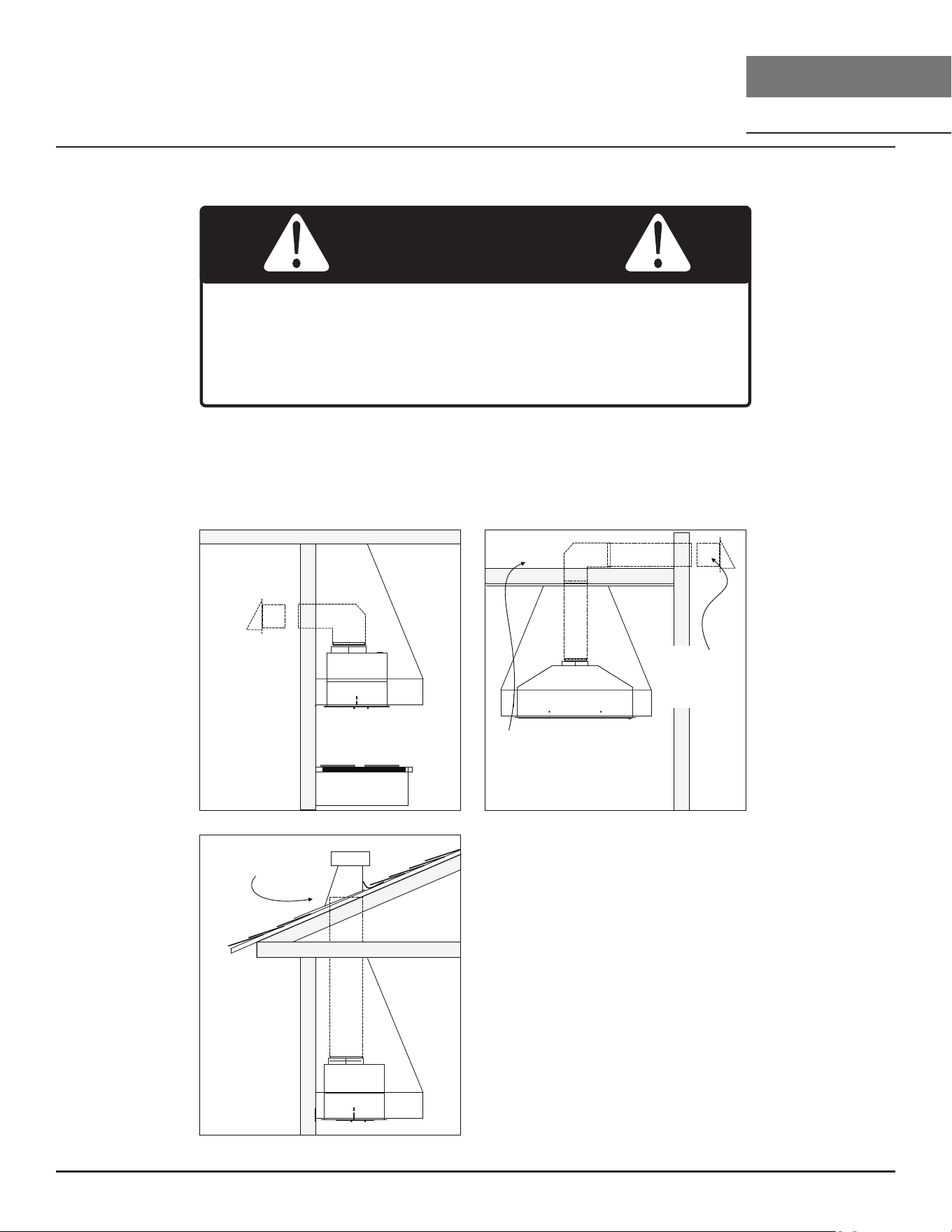

Mounting Height, Clearance, & Ducting
36"
Min 20” - Max 36” (electric cooktops)
Min 24” - Max 36” (gas cooktops)
A minimum of 6” round or 3-1/4” x 10” rectangular duct must
be used to maintain maximum air flow eciency. Ducting
has a strong eect on the air flow, noise, and energy use of
the fan. Use the shortest, straightest duct routing possible for
best performance, and avoid installing the fan with smaller
ducts than recommended. Insulation around the ducts can
reduce energy loss and inhibit mold growth. Fans installed
with existing ducts may not achieve their rated air flow.
Always use rigid type metal ducts only. Flexible ducts could
restrict air flow by up to 50%.
Also use the ducting calculation sheet (on page 8) to
compute total available duct run when using elbows,
transitions and caps.
ALWAYS, when possible, reduce the number or transitions
and turns. If long duct run is required, increase duct size.
If turns or transitions are required; install as far away from
hood duct output and as far apart, between the two as
possible.
Minimum mount height between range top to hood bottom should be no less than 20” for electric
cook tops and 24” for gas cook tops.
Maximum mount height should be no higher than 36”.
It is important to install the hood at the proper mounting height. Hoods mounted too low could result
in heat damage and fire hazard; while hoods mounted too high will be hard to reach and will lose its
performance and eciency.
If available, also refer range manufacturer’s height clearance requirements and recommended hood
mounting height above range. Always check your local codes for any dierences.
For shipment and installation damages:
► Please fully inspect unit for damage before installation.
► If the unit is damaged in shipment, return the unit to the store in which it was bought for repair or
replacement.
► If the unit is damaged by the customer, repair or replacement is the responsibility of the customer.
► If the unit is damaged by the installer (if other than the customer), repair of replacement must be
made by arrangement between customer and installer.
10
Tornado Mini Use, Care, and Installation Guide
TORNADO MINI
INSERT
CORE
Installation Instructions

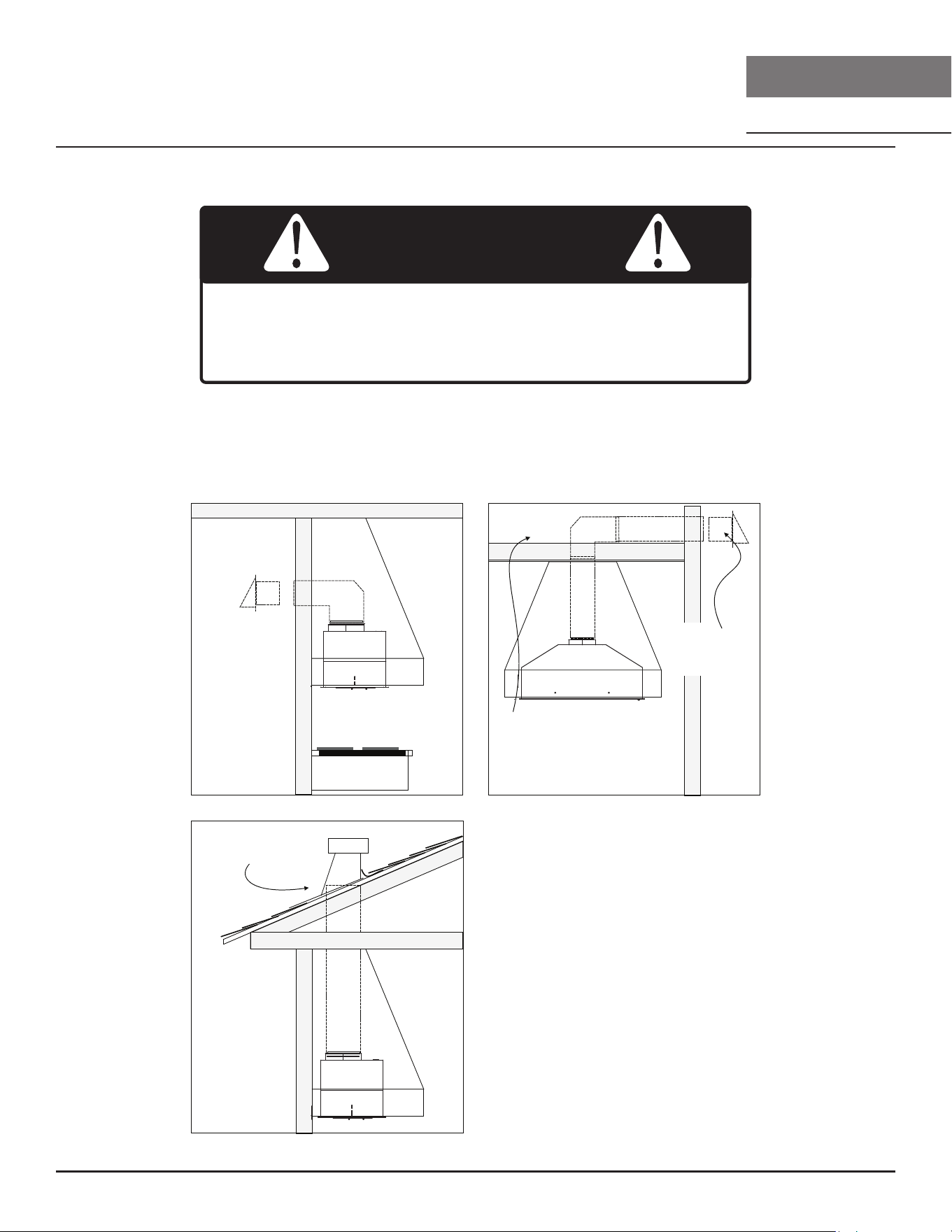

Ducting Options
► Use single wall rigid metal ductwork only.
► Fasten all connections with sheet metal screws and tape all joints w/ certified Silver Tape or Duct
Tape.
Fire Hazard: NEVER exhaust air or terminate ductwork into
spaces between walls, crawl spaces, ceilings, attics, or garages.
All exhaust must be ducted to the outside, unless using the
recirculating option.
WARNING
side wall cap
w/ gravity
damper
Sot or crawl space
Roof Pitch w/
Flashing & Cap
side wall cap
w/ gravity
damper
11
Tornado Mini Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Installation Instructions

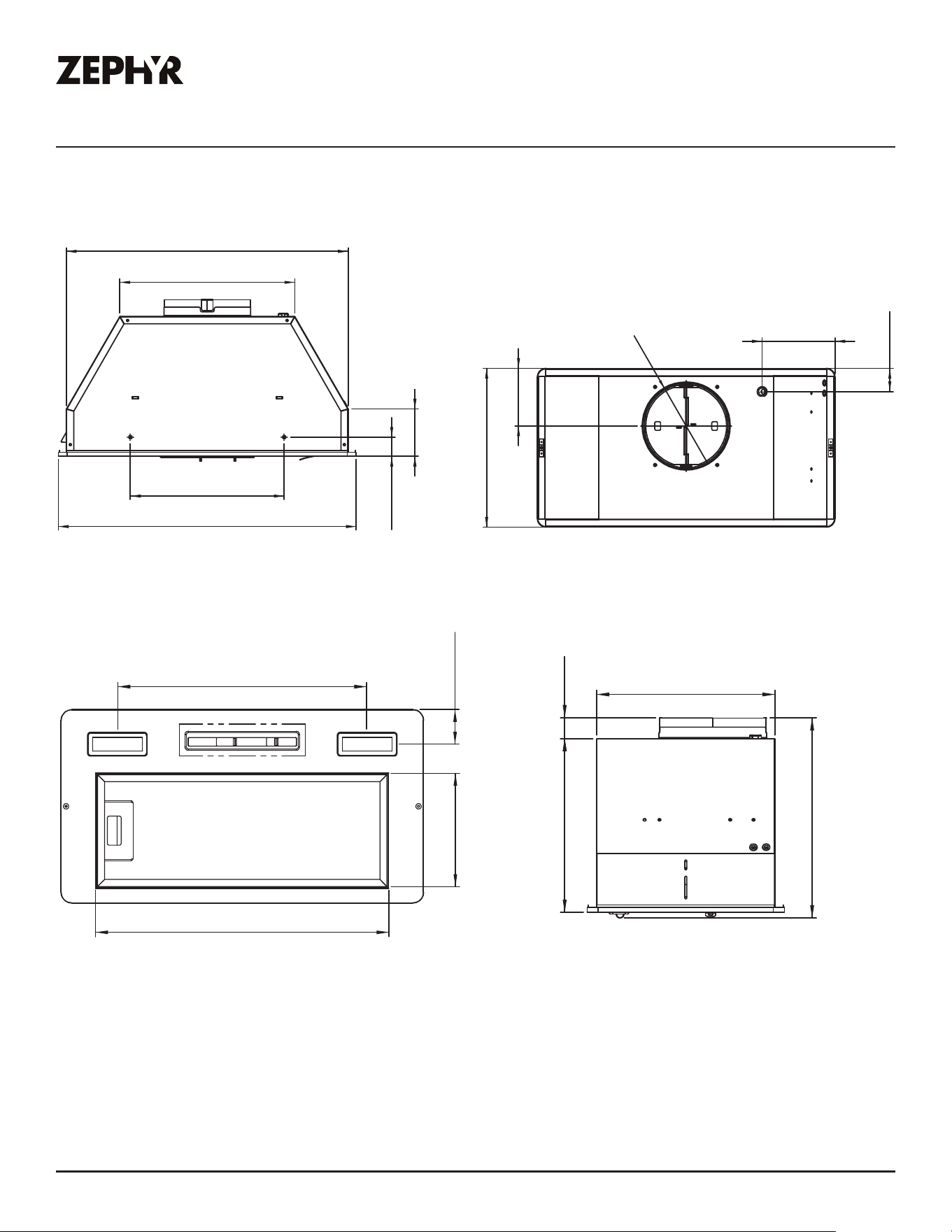

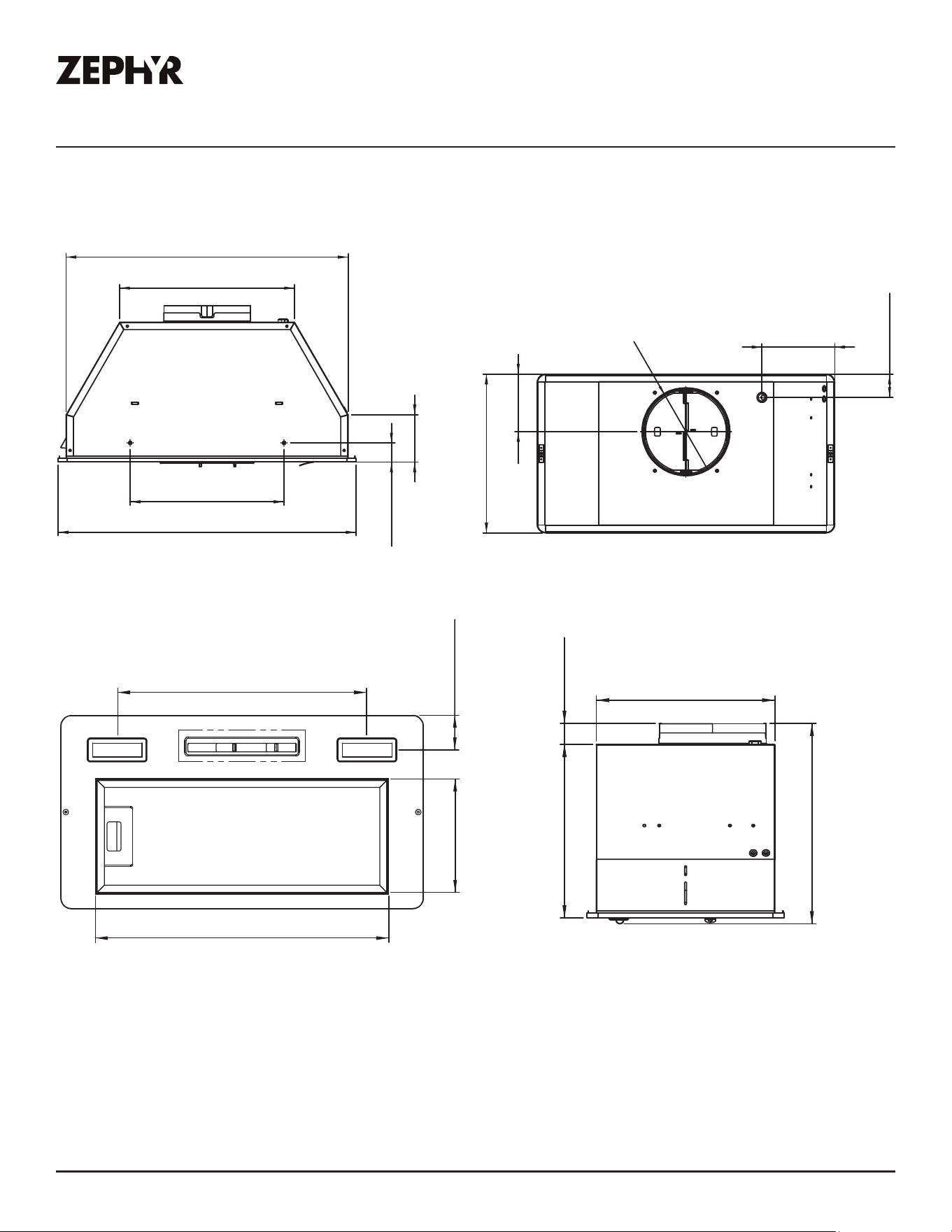

Hood Specications
Top
Side
20-9/16”
10-5/8”
3-1/4”
1-5/16”
19-1/2”
12-1/8”
11”
3-7/16”
6”
5-1/16”
1-5/8”
9-15/16”
1-3/16”9-11/16”
10-3/16”
Front
14-3/16”
1-15/16”
6-7/16”
16-9/16”
Bottom
12
Tornado Mini Use, Care, and Installation Guide
TORNADO MINI
INSERT
CORE
Installation Instructions
Electrical Supply
Electrical wiring must be done by qualified person(s) in
accordance with all applicable codes and standards. Turn o
electrical power at service entrance before wiring.
WARNING
For personal safety, remove house fuse or open circuit breaker before beginning installation. Do not
use extension cord or adapter plug with this appliance.
Follow national electrical codes or prevailing local codes and ordinances.
This appliance requires a 120V 60Hz electrical supply, and connected to an individual, properly
grounded branch circuit, protected by a 15 or 20 ampere circuit breaker or time delay fuse. Wiring
must be 2 wire w/ ground. Please also refer to the Electrical Diagram labeled on product.
Grounding
FIG. A
28” Max.
GROUNDING INSTRUCTIONS
This appliance must be grounded. In the event of an electrical
short circuit, grounding reduces the risk of electric shock by
providing an escape wire for the electric current. This appliance
is equipped with a cord having a grounding wire with a
grounding plug. The plug must be plugged into an outlet that is
properly installed and grounded.
WARNING - Improper grounding can result in a risk of electric
shock.
Consult a qualified electrician if the grounding instructions are
not completely understood, or if doubt exists as to whether the appliance is properly grounded.
Do not use an extension cord. If the power supply cord is too short, have a qualified electrician install
an outlet near the appliance.
Position the electrical outlet within the space covered by or above the decorative canopy housing as
space permits and as to not interfere with the round duct. Make sure the outlet is no further than 28”
from the top of the hood body.
13
Tornado Mini Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Installation Instructions

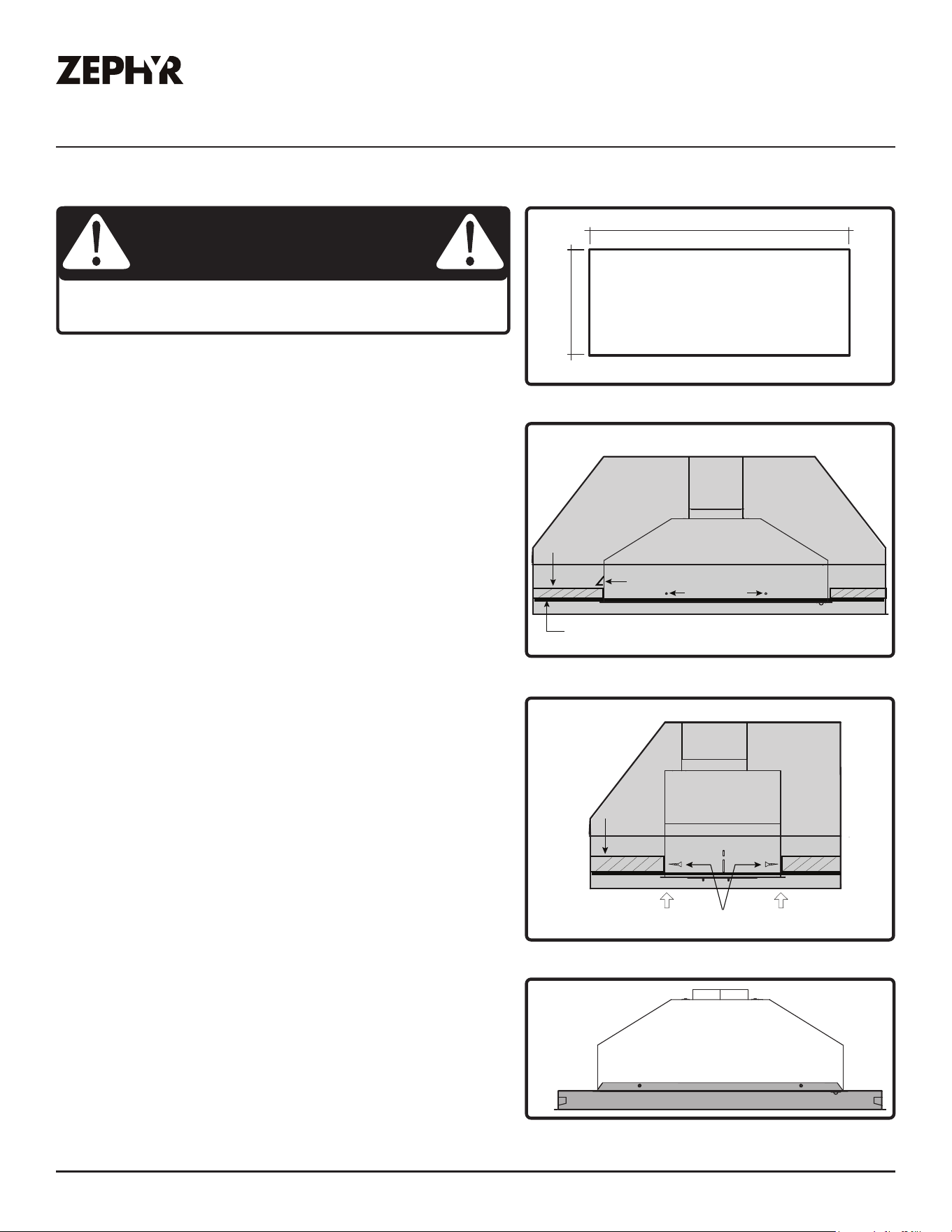

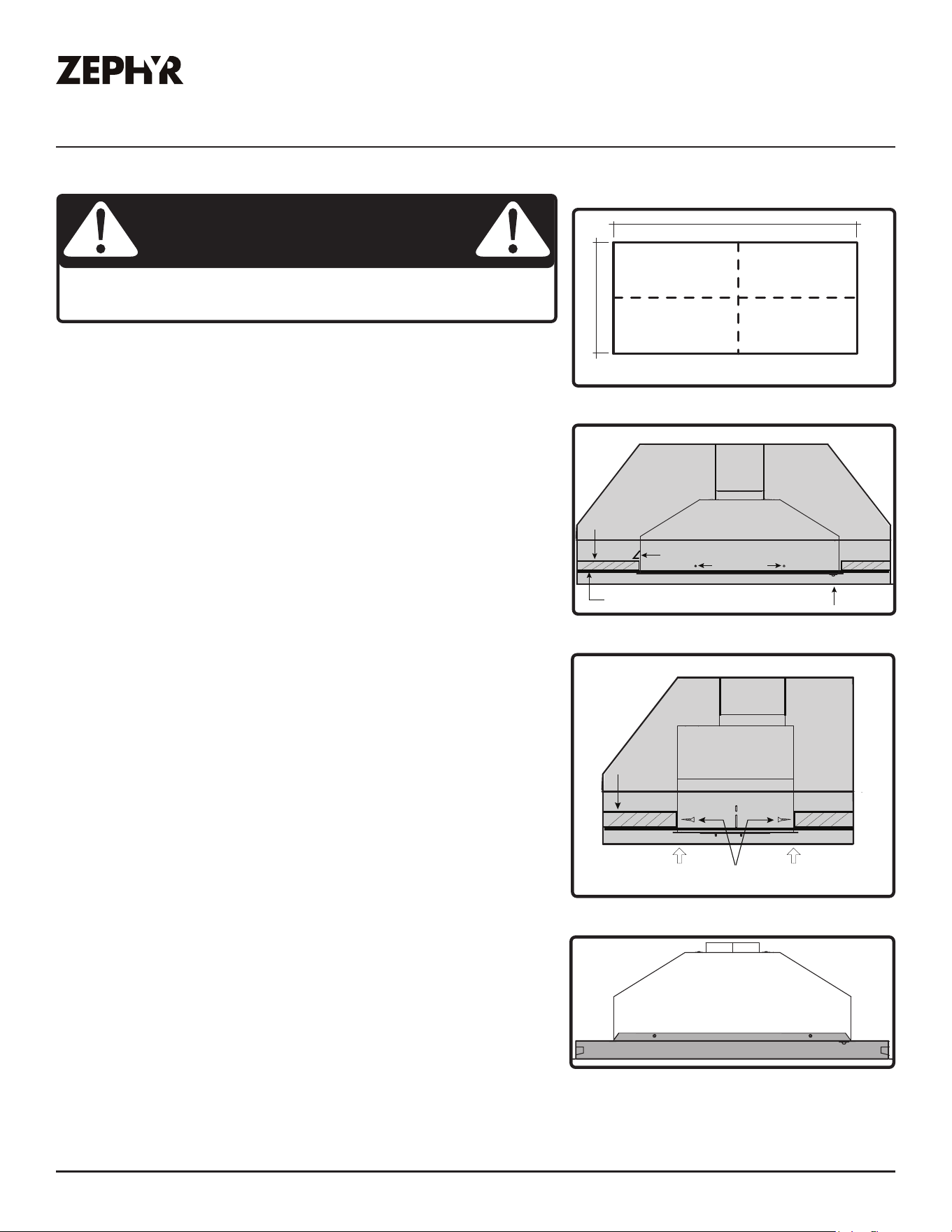

Mounting the Hood
At least two installers are required due to the weight
and size of the hood.
CAUTION
1. Install optional AK084xAS Stainless Steel Liner.
Review manual included with liner for more details.
2. If no liner is used, cut out an opening in bottom of
the cabinet by following the dimensions in FIG. B.
3. Remove aluminum mesh filter.
4. Lift insert hood into opening and ensure locking clip
has locked into position. (Locking clip is located on
left side of insert hood. FIG. C.
5. Fasten (2) #6 screws into the rear long side of insert
hood. If a liner is used, the screws will go through
the insert hood mounting holes, then the liner and
the wood base. NOTE: Wood blocking may need to
be added to cabinet base if additional support is
needed. See FIG. D and FIG. E.
6. Remove 2 screws from insert hood face plate. The
face plate will drop down and hang by internal
chains. Access to front long side of insert hood is
now available. Fasten (2) #6 screws into the front
long side of insert hood.
7. Re-install insert hood face plate by (4) previously
removed screws.
8. Install duct work and seal all ducting joints and
connections with certified aluminum duct tape.
Install electrical.
9. Remove all packing materials before using insert
hood. Switch power on and check for leaks around
duct tape. Install aluminum mesh filter.
FIG. B
Ductwork
wood base
wood base
2” minimum
secure (2) #6 screws to mounting
holes on each long side of Power Pack
metal or other non
combustible material
FIG. B
FIG. C
FIG. D
FIG. E
locking clip
mounting holes
Front View
Right Side View
Ductwork
cabinet bottom cut-out size
19-3/4”
10-1/4”
Power Pack
Stainless Steel Liner
FIG. C
Ductwork
wood base
wood base
2” minimum
secure (2) #6 screws to mounting
holes on each long side of Power Pack
metal or other non
combustible material
FIG. B
FIG. C
FIG. D
FIG. E
locking clip
mounting holes
Front View
Right Side View
Ductwork
cabinet bottom cut-out size
19-3/4”
10-1/4”
Power Pack
Stainless Steel Liner
FIG. D
Ductwork
wood base
wood base
2” minimum
secure (2) #6 screws to mounting
holes on each long side of Power Pack
metal or other non
combustible material
FIG. B
FIG. C
FIG. D
FIG. E
locking clip
mounting holes
Front View
Right Side View
Ductwork
cabinet bottom cut-out size
19-3/4”
10-1/4”
Power Pack
Stainless Steel Liner
FIG. E
Ductwork
wood base
wood base
2” minimum
secure (2) #6 screws to mounting
holes on each long side of Power Pack
metal or other non
combustible material
FIG. B
FIG. C
FIG. D
FIG. E
locking clip
mounting holes
Front View
Right Side View
Ductwork
cabinet bottom cut-out size
19-3/4”
10-1/4”
Power Pack
Stainless Steel Liner
14
Tornado Mini Use, Care, and Installation Guide
TORNADO MINI
INSERT
CORE
Features & Controls
Slide Controls
17
0 I II III
Blower On/O Speed Selection
1
Lights O/Dim/Bright
2
0 I II
BLOWER ON/OFF/SPEED SELECTION
0 is o, I is low speed, II is medium speed and III is high speed.
LIGHTS OFF/DIM/BRIGHT
0 is o, I is dim, and II is bright.
1
2
15
Tornado Mini Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Hood & Filter Cleaning
Surface Maintenance
► Do not use corrosive detergents, abrasive detergents or oven cleaners.
► Do not use any product containing chlorine bleach or any product containing chloride.
► Do not use steel wool or abrasive scrubbing pads which will scratch and damage surface.
Cleaning Stainless Steel
Clean periodically with warm soapy water and clean cotton cloth or micro fiber cloth. Always rub
in the direction of the stainless steel grain. To remove heavier grease build up use a liquid degreaser
detergent.
After cleaning use a non-abrasive stainless steel polish/cleaners, to polish and bu out the stainless
luster and grain. Always scrub lightly, with clean cotton cloth or micro fiber cloth and bu in the
direction of the stainless steel grain.
Aluminum Mesh Filters
The aluminum mesh filters installed by the factory are intended to filter out residue and grease from
cooking. They need not be replaced on a regular basis but are required to be kept clean.
Remove and clean by hand or in dishwasher using a non-phosphate detergent. Discoloration of the
filter may occur if using phosphate detergents, or as a result of local water conditions - but this will
not aect filter performance. This discoloration is not covered by the warranty. Spray degreasing
detergent and leave to soak if heavily soiled.
Dry filters and re-install before using hood.
Maintenance
16
Tornado Mini Use, Care, and Installation Guide
TORNADO MINI
INSERT
CORE
Maintenance
Installing Aluminum Mesh Filters (FIG. G):
1. Place back of filter into channel on left side of
Power Pack.
2. Pull filter handle towards left side of Power
Pack.
3. Pivot filter up and lock into place.
Replacing Aluminum Mesh Filters
Hood Model Part Number Qty. to Order
AK8400BS-ES 50200054 1
To order parts, visit us online at http://store.zephyronline.com.
LumiLight LED
In the unlikely event that your LumiLight LED fails, please contact Zephyr to order replacement parts.
See the list of parts and accessories page for part numbers and contact information.
Push the clip
FIG. H
LED Removal (FIG. H):
1. Remove aluminum mesh filter.
2. Remove bottom panel by two screws.
3. Disconnect LED light quick connector.
4. Push in the two side clips on the ends of the
LED light.
5. Push LED light through the light panel opening.
3
2
1
FIG. G
17
Tornado Mini Use, Care, and Installation Guide
ZEPHYRONLINE.COM

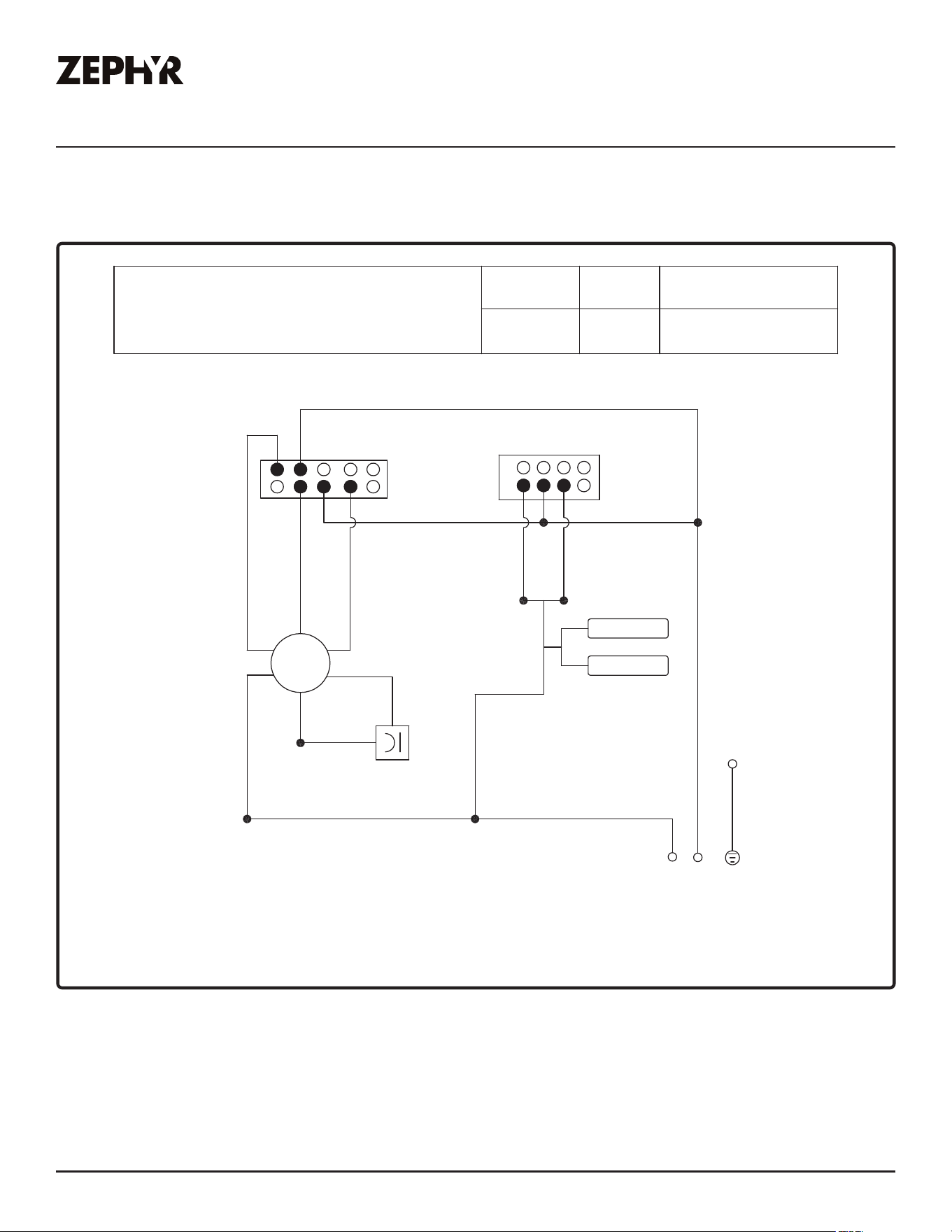

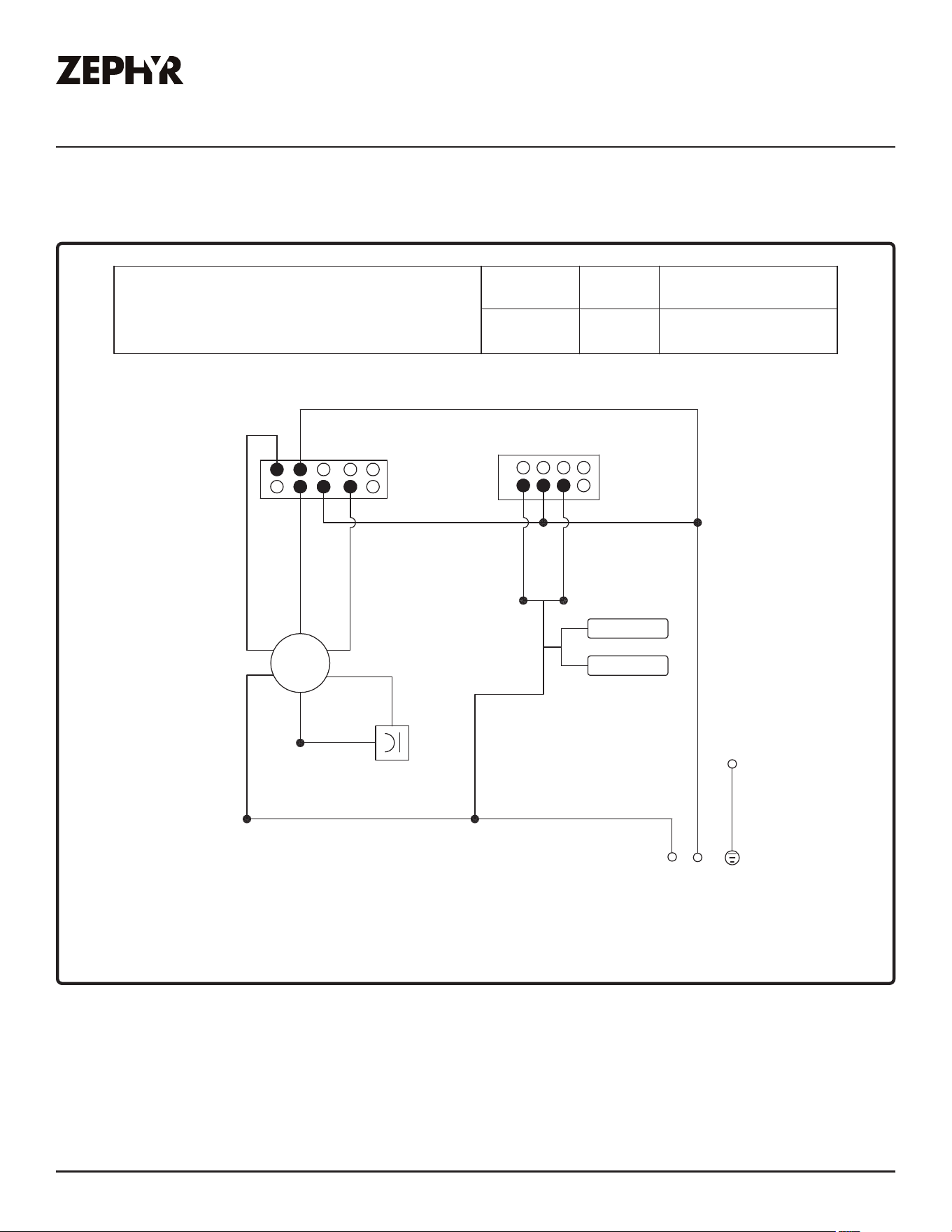

Wiring Diagram
AK8400BS-ES
Wiring Diagram
Volts Hz
Max Amps
120 60 1.0
REMARKS: CONDENSER 4uF 250V AC FIT AC120V 60Hz
B/W
B/W
B/W
MOTOR
LED
LED
BODY
WHITE
YELLOW
BLACK
RED
RED
WHITE
WHITE
BLUE
BROWN
GREY
BLACK
WHITE
GREEN
18
Tornado Mini Use, Care, and Installation Guide
TORNADO MINI
INSERT
CORE
Troubleshooting
Possible Problem Possible Cause Solutions
After installation, the
unit doesn’t work.
The power source is not turned
ON.
Make sure the circuit breaker and the
unit’s power is ON.
The power line and the cable
locking connector is not
connecting properly.
Check the power connection with the
unit is connected properly.
The switch board or control board
wirings are disconnected.
Make sure the wirings at the switch
board and control board are connected
properly.
The switch board or control board
is defective.
Change the switch board or control
board.
The wires on control board are
loose.
Make sure the wires on the control board
are connected properly.
Light works, but
blower is not turning.
The thermally protected system
detects if the blower is too hot
to operate and shuts the blower
down.
The blower will function properly after
the thermally protected system cool
down.
Damaged capacitor. Change the capacitor.
The blower is defective, possibly
seized.
Change the blower.
The unit is vibrating. The blower is not secured in place. Tighten the blower in place.
Damaged blower wheel. Replace the blower.
The hood is not secured in place. Check the installation of the hood.
The unit is whistling. A filter is not in the correct
position.
Adjust the filters until the whistling stops.
The duct pipe connections are not
sealed or connected properly.
Check the duct pipe connections to be
sure all connections are sealed properly.
The blower is working,
but the LumiLight
LEDs are not.
The LumiLight LED connector is
disconnected.
Connect the LumiLight LED connector.
Defective LumiLight LED. Change the LumiLight LED.
The switch board or control board
is defective.
Change the switch board or control
board.
LumiLight LEDs flicker
when changing speed
levels.
N/A This is a normal operation and the hood
is working correctly.
19
Tornado Mini Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Troubleshooting
The hood is not
venting out properly.
Using the wrong size of ducting. Change the ducting to the correct size.
The hood might be hanging to
high from the cook top.
Adjust the distance between the cook
top and the bottom of the hood within
20” (electric cook tops) or 24” (gas cook
tops) and 36” range.
The wind from the opened
windows or opened doors in the
surrounding area are aecting
the ventilation of the hood.
Close all the windows and doors to
eliminate the outside wind flow.
Blockage in the duct opening or
ductwork.
Remove all the blocking from the duct
work or duct opening.
Filter is vibrating. Filter is loose. Adjust or change the filter.
Spring clip is broken on the filter. Change the spring clip.
Possible Problem Possible Cause Solutions
20
Tornado Mini Use, Care, and Installation Guide
TORNADO MINI
INSERT
CORE
List of Parts & Accessories
Description Part Number
Replacement Parts
LumiLight LED, 7W Z0B0065
Aluminum Mesh Filter 50200054
Optional Accessories
Liner, 30” AK0840AS
Liner, 36” AK0846AS
To order parts, visit us online at http://store.zephyronline.com.
21
Tornado Mini Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Limited Warranty
MAY20.0401
Zephyr Ventilation, LLC (referred to herein as “we” or “us”) warrants to the original consumer purchaser (referred to herein
as “you” or “your”) of Zephyr products (the “Products”) that such Products will be free from defects in materials or
workmanship as follows:
Three Year Limited Warranty for Parts: For three years from the date of your original purchase of the Products, we will
provide, free of charge, Products or parts (including LED light bulbs, if applicable) to replace those that failed due to
manufacturing defects subject to the exclusions and limitations below. We may choose, in our sole discretion, to repair or
replace parts before we elect to replace the Products.
One Year Limited Warranty for Labor: For one
year from the date of your original purchase of the Products, we will
provide, free of charge, the labor cost associated with repairing the Products or parts to replace those that failed due to
manufacturing defects subject to the exclusions and limitations below. After the first year from the date of your original
purchase, you are responsible for all labor costs associated with this warranty.
Warranty Exclusions: This warranty covers only repair or replacement, at our option, of defective Products or parts and
does not cover any other costs related to the Products including but not limited to: (a) normal maintenance and service
required for the Products and consumable parts such as fluorescent, incandescent or halogen light bulbs, mesh and char-
coal filters and fuses; (b) any Products or
parts which have been subject to freight damage, misuse, negligence, accident,
faulty installation or installation contrary to recommended installation instructions, improper maintenance or repair (other
than by us); (c) commercial or government use of the Products or use otherwise inconsistent with its intended purpose; (d)
natural wear of the finish of the Products or wear caused by improper maintenance, use of corrosive and abrasive cleaning
products, pads, and oven cleaner products; (e) chips, dents or cracks caused by abuse or misuse of the Products; (f) service
trips to your home to teach you how to use the Products; (g) damage to the Products caused by accident, fire, floods, acts
of God; or (h) Custom installations or alterations that impact serviceability of the Products. If you are outside our service
area, additional charges may apply for shipping costs for
warranty repair at our designated service locations and for the
travel cost to have a service technician come to your home to repair, remove or reinstall the Products. After the first year
from the date of your original purchase, you are also responsible for all labor costs associated with this warranty. All Products
must be installed by a qualified professional installer to be eligible for warranty repairs or service.
Limitations of Warranty. OUR OBLIGATION TO REPAIR OR REPLACE, AT OUR OPTION, SHALL BE YOUR SOLE
AND EXCLUSIVE REMEDY UNDER THIS WARRANTY. WE SHALL NOT BE LIABLE FOR INCIDENTAL,
CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH THE USE OR
PERFORMANCE OF THE PRODUCTS. THE EXPRESS WARRANTIES IN THE PRECEDING SECTION ARE
EXCLUSIVE AND IN LIEU OF ALL OTHER EXPRE
SS WARRANTIES. WE HEREBY DISCLAIM AND EXCLUDE ALL
OTHER EXPRESS WARRANTIES FOR THE PRODUCTS, AND DISCLAIM AND EXCLUDE ALL WARRANTIES
IMPLIED BY LAW, INCLUDING THOSE OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.
Some states or provinces do not allow limitations on the duration of an implied warranty or the exclusion or limitation of
incidental or consequential damages, so the above limitations or exclusions may not apply to you. To the extent that
applicable law prohibits the exclusion of implied warranties, the duration of any applicable implied warranty is limited to the
same three-year and one-year periods described above if permitted by applicable law. Any oral or written description of the
Products is for the sole purpose of identifying the Products and shall not be construed as an express warr
anty. Prior to
using, implementing or permitting use of the Products, you shall determine the suitability of the Products for the intended
use, and you shall assume all risk and liability whatsoever in connection with such determination. We reserve the right to
use functionally equivalent refurbished or reconditioned parts or Products as warranty replacements or as part of warranty
service. This warranty is not transferable from the original purchaser and only applies to the consumer residence where the
Product was originally installed located in the United States and Canada. This warranty is not extended to resellers.
To Obtain Service Under Limited Warranty: To qualify for warranty service, you must: (a) notify us at the address or
telephone number stated below within 60 days of the discovery of the defect; (b) give the model number and serial
number;
and (c) describe the nature of any defect in the Product or part. At the time of the request for warranty service, you must
present evidence of your proof of purchase and proof of the original purchase date. If we determine that the warranty
exclusions listed above apply or if you fail to provide the necessary documentation to obtain service, you will be responsible
for all shipping, travel, labor and other costs related to the services. This warranty is not extended or restarted upon warranty
repair or replacements.
Please check our website for any additional Product information, www.zephyronline.com.
Zephyr Ventilation Service Department, 2277 Harbor Bay Parkway, Alameda, CA 94502 1-888-880-8368
22
Tornado Mini Use, Care, and Installation Guide
TORNADO MINI
INSERT
CORE
Product Registration
Congratulations on the purchase of your
Zephyr product! Please take a moment to
register your new Zephyr product at
www.zephyronline.com/registration
Zephyr Ventilation | 2277 Harbor Bay Pkwy. | Alameda, CA 94502 | 1.888.880.8368
Prompt registration helps in more ways
than one.
IT’S IMPORTANT
Ensures warranty coverage should you need
service.
Ownership verification for insurance purposes.
Notification of product changes or recalls.
WWW.ZEPHYRONLINE.COM
FEB23.0101
Tornado Mini
AK8400BS-ES
EN Use, Care, and Installation Guide
FR Guide d’utilisation, d’entretien et d’installation
2
Tornado Mini Guide d’utilisation, d’entretien et d’installation
INSÉRER
CORE
TORNADO MINI
3
Tornado Mini Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Table des matières
Page
Consignes de sécurité ....................................................................... 4-6
Types d’avertissements de sécurité ..................................................... 4
Sécurité générale ...............................................................................4-5
Opération ........................................................................................... 6
Exigences électriques ......................................................................... 6
Liste de matériel ..................................................................................7
Instructions d’installation ..................................................................8-13
Feuille de calcul pour le conduit d’aération ......................................... 8
Hauteur de montage, dégagement et gaine ....................................... 9
Options de conduits ...........................................................................10
Spécifications de la hotte ...................................................................11
Fourniture électrique ..........................................................................12
Mise à la terre .....................................................................................12
Montage de la hotte ...........................................................................13
Fonctionnalités et commandes ........................................................... 14
Commandes à glissière ......................................................................14
Entretien ...........................................................................................15-16
Nettoyage de la hotte et du filtre ..................................................... 15-16
LumiLight LED ....................................................................................16
Schéma de câblage ............................................................................ 17
Dépannage ......................................................................................18-19
Liste des pièces et accessoires ...........................................................20
Garantie limitée ................................................................................. 21
Enregistrement du produit .................................................................. 22
4
Tornado Mini Guide d’utilisation, d’entretien et d’installation
INSÉRER
CORE
TORNADO MINI
Consignes de sécurité
Votre sécurité et celle des gens qui vous entourent sont très
importantes.
Ce manuel contient de nombreux messages de sécurité relatifs
à votre appareil. Lisez tous les messages et conformez-vous-y
en tout temps.
Voici le symbole d’alerte à la sécurité. Ce symbole vous informe
de possibles dangers qui pourraient entraîner de graves lésions
corporelles ou la mort. Tous les messages de sécurité suivent
le symbole d’alerte à la sécurité et comportent les mots «
DANGER », « AVERTISSEMENT » ou « ATTENTION ».
DANGER
AVERTISSEMENT
Le mot « danger » signifie que le fait de ne pas tenir compte
de l’énoncé de sécurité peut entraîner une blessure grave ou
la mort.
Le mot « avertissement » signifie que le fait de ne pas
tenir compte de l’énoncé de sécurité peut entraîner des
dommages importants au produit, une lésion corporelle
grave ou la mort.
Le mot « attention » signifie que le fait de ne pas tenir
compte de l’énoncé de sécurité peut entraîner une lésion
corporelle mineure ou modérée, ou encore des dommages
au produit ou à la propriété.
LISEZ ET CONSERVEZ CES INSTRUCTIONS
AVERTISSEMENT - POUR RÉDUIRE LES RISQUES D’INCENDIE,
DE CHOC ÉLECTRIQUE OU DE BLESSURES AUX PERSONNES,
RESPECTEZ LES SUIVANTS:
a) N’utilisez cet appareil que de la manière prévue par le
fabricant. Si vous avez des questions, contactez le fabricant.
b) Avant l’entretien ou le nettoyage de l’unité, coupez
l’alimentation au panneau de service et verrouillez les moyens
de déconnexion de service pour éviter toute mise sous tension
accidentelle. Lorsque le moyen de déconnexion de service
ne peut pas être verrouillé, fixez solidement un dispositif
d’avertissement bien visible, tel qu’une étiquette, au panneau
de service.
Sécurité générale
ATTENTION
Pour réduire le risque d’incendie ou de choc électrique,
n’utilisez pas ce ventilateur avec un dispositif de commande
à semi-conducteurs.
ATTENTION
AVERTISSEMENT
ATTENTION
Pour Une Ventilation Générale Uniquement. Ne Pas Utiliser
Pour Évacuer Des Matières Et Des Vapeurs Dangereuses Ou
Explosives. Soyez prudent lorsque vous utilisez des produits
de nettoyage pour détergents. Convient pour une utilisation
dans la zone de cuisson domestique.
AVERTISSEMENT
AVERTISSEMENT - POUR RÉDUIRE LE RISQUE D’INCENDIE DE
GRAISSE SUR LE HAUT DE CUISINIÈRE:
a) Ne laissez jamais les unités de surface sans surveillance
à des réglages élevés. Les débordements provoquent de la
fumée et des débordements graisseux qui peuvent s’enflammer.
Chauer les huiles lentement à des réglages faibles ou
moyens.
b) Allumez toujours la hotte lorsque vous cuisinez à feu vif
ou lorsque vous flambez des aliments. (c’est-à-dire Crêpes
Suzette, Cerises Jubilee, Boeuf au Poivre Flambé »).
c) Nettoyez fréquemment les ventilateurs de ventilation. La
graisse ne doit pas s’accumuler sur le ventilateur ou le filtre.
d) Utilisez une taille de casserole appropriée. Utilisez toujours
des ustensiles de cuisine adaptés à la taille de l’élément de
surface.
5
Tornado Mini Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Consignes de sécurité
LISEZ ET CONSERVEZ CES INSTRUCTIONS
AVERTISSEMENT
AVERTISSEMENT - POUR RÉDUIRE LE RISQUE DE BLESSURE
DES PERSONNES EN CAS D’INCENDIE DE GRAISSE SUR LE
HAUT DE LA CUISINIÈRE, RESPECTEZ CE QUI SUITa:
a) DES FLAMMES PLUS INTELLIGENTES avec un couvercle bien
ajusté, une plaque à biscuits ou un plateau en métal, puis
éteignez le brûleur. FAITES ATTENTION À ÉVITER LES BRÛLURES.
Si les flammes ne s’éteignent pas immédiatement, ÉVACUER ET
APPELER LE DÉPARTEMENT DES INCENDIES.
b) NE JAMAIS RAMASSER UNE PLAQUE ENFLAMME - Vous
pourriez être brûlé.
c) N’UTILISEZ PAS D’EAU, ni de torchons ou de serviettes
humides - une violente explosion de vapeur en résultera.
d) Utilisez un extincteur UNIQUEMENT si:
1) Vous savez que vous possédez un extincteur de classe
ABC et vous savez déjà comment l’utiliser.
2) Le feu est petit et contenu dans la zone où il a
commencé.
3) Le service d’incendie est appelé.
4) Vous pouvez combattre le feu dos à une sortie
aBasé sur “Kitchen Firesafety Tips” publié par la NFPA.
AVERTISSEMENT
AVERTISSEMENT - POUR RÉDUIRE LES RISQUES D’INCENDIE,
DE DÉCHARGE ÉLECTRIQUE OU DE BLESSURES AUX
PERSONNES, RESPECTEZ CE QUI SUIT:
a) Les travaux d’installation et le câblage électrique doivent
être eectués par des personnes qualifiées conformément à
tous les codes et normes applicables, y compris la construction
résistant au feu.
b) Une quantité d’air susante est nécessaire pour une
combustion et une évacuation correctes des gaz par le conduit
de fumée (cheminée) de l’équipement à combustible pour
empêcher le refoulement. Suivez les directives et les normes
de sécurité du fabricant de l’équipement de chauage, telles
que celles publiées par la National Fire Protection Association
(NFPA), l’American Society for Heating, Refrigeration and Air
Conditioning Engineers (ASHRAE) et les autorités locales du
code.
c) Lorsque vous coupez ou percez dans un mur ou un plafond,
n’endommagez pas le câblage électrique et les autres services
publics cachés.
d) Les ventilateurs à conduit doivent toujours être ventilés vers
l’extérieur.
e) Si cet appareil doit être installé au-dessus d’une baignoire
ou d’une douche, il doit être marqué comme approprié pour
l’application et être connecté à un circuit de dérivation protégé
par un disjoncteur de fuite à la terre (GFCI).
AVERTISSEMENT
AVERTISSEMENT
POUR RÉDUIRE LES RISQUES D’INCENDIE, UTILISEZ
UNIQUEMENT DES CONDUITS MÉTALLIQUES.
ATTENTION
Pour réduire les risques d’incendie et pour évacuer
correctement l’air extérieur, ne pas évacuer l’air évacué dans
les espaces à l’intérieur des murs, plafonds, greniers, vides
sanitaires ou garages.
AVERTISSEMENT
Prop. 65 Avertissement pour les résidents de Californie: Ce
produit peut contenir des produits chimiques reconnus par
l’État de Californie comme pouvant provoquer le cancer,
des malformations congénitales ou d’autres troubles de la
reproduction.
6
Tornado Mini Guide d’utilisation, d’entretien et d’installation
INSÉRER
CORE
TORNADO MINI
Consignes de sécurité
LISEZ ET CONSERVEZ CES INSTRUCTIONS
Opération
► Laissez toujours les grilles de sécurité et les filtres en place. Sans ces composants, les souantes en fonctionnement pourraient
s’accrocher aux cheveux, aux doigts et aux vêtements amples.
► Le fabricant décline toute responsabilité en cas de non-respect des instructions données ici pour l’installation, la maintenance et
l’utilisation appropriée du produit. Le fabricant décline en outre toute responsabilité en cas de blessure due à une négligence et la
garantie de l’unité expire automatiquement en raison d’un mauvais entretien.
REMARQUE: veuillez consulter www.zephyronline.com pour les révisions avant d’eectuer tout travail personnalisé.
Exigences électriques
Important:
► Respectez tous les codes et ordonnances en vigueur.
► Il est de la responsabilité du client d’en prendre connaissance ci-dessous:
► Pour contacter un installateur électrique qualifié.
► Pour garantir que l’installation électrique est adéquate et conforme au National Electrical Code, ANSI / NFPA 70 dernière édition *
ou aux normes CSA C22.1-94, Code canadien de l’électricité, partie 1 et C22.2 No.0-M91 - dernière édition ** et tous les codes et
ordonnances locaux.
► Si les codes le permettent et qu’un fil de terre séparé est utilisé, il est recommandé qu’un électricien qualifié détermine que le
chemin de terre est adéquat.
► Ne pas mettre à la terre un tuyau de gaz.
► Vérifiez auprès d’un électricien qualifié si vous n’êtes pas sûr que la hotte est correctement mise à la terre.
► Ne pas avoir de fusible dans le circuit neutre ou de terre.
► Cet appareil nécessite une alimentation électrique de 120 V à 60 Hz et est connecté à un circuit de dérivation individuel
correctement mis à la terre protégé par un disjoncteur de 15 ou 20 ampères ou un fusible temporisé. Le câblage doit être à 2 fils
avec mise à la terre. Veuillez également vous référer au schéma électrique du produit.
► Un connecteur de verrouillage de câble (non fourni) peut également être requis par les codes locaux. Vérifiez les exigences locales,
achetez et installez le connecteur approprié si nécessaire.
* National Fire Protection Association Batterymarch Park, Quincy, Massachusetts 02269
** CSA International 8501 East Pleasant Valley Road, Cleveland, Ohio 44131-5575
7
Tornado Mini Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM

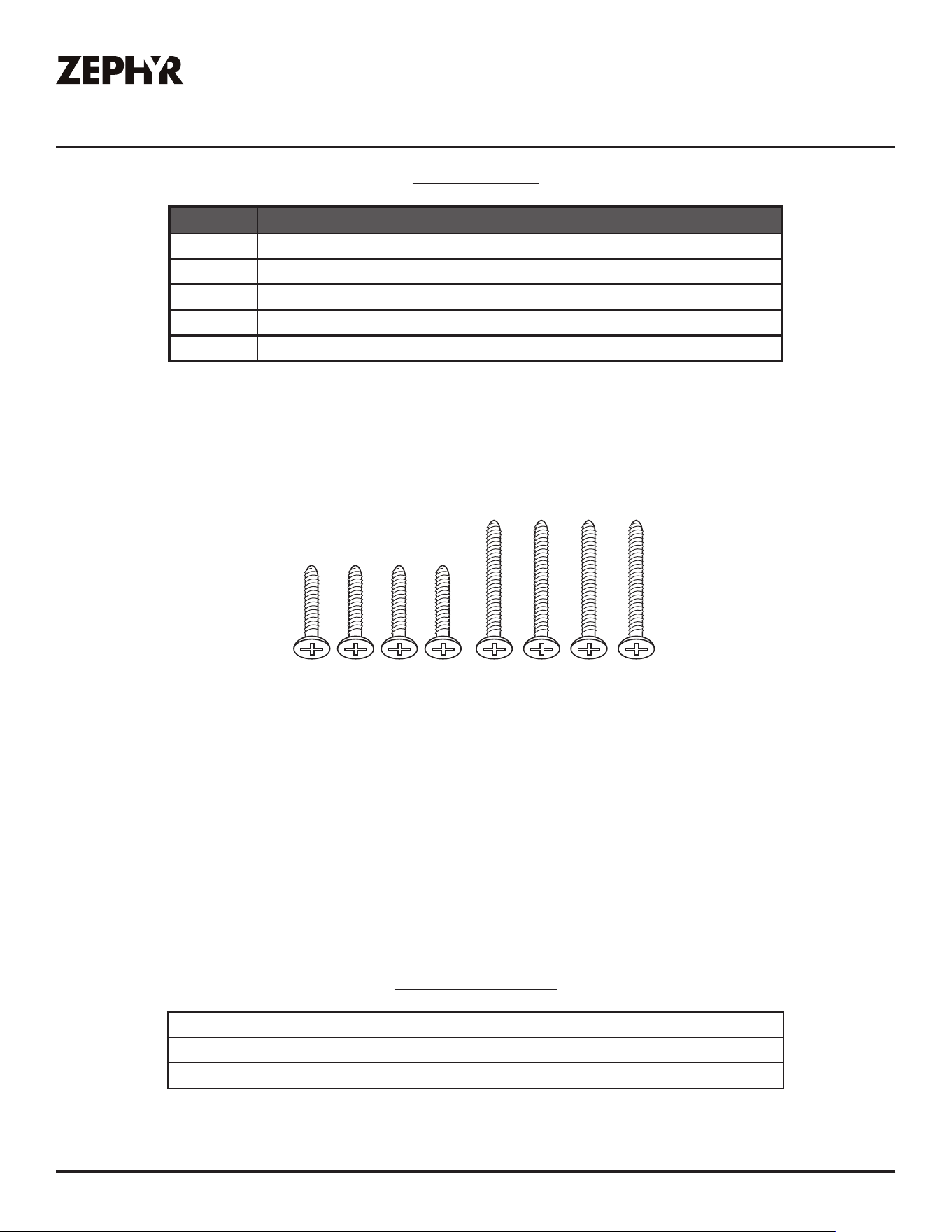

Liste de matériel
Pièces non fournies
Conduits, conduits et tous les outils d’installation
Raccord de câble (si requis par les codes locaux)
Doublure en acier inoxydable
Pièces fournies
Quantité Partie
1 Capot du bloc d'alimentation
1 Filtre à mailles en aluminium
2 LumiLight LED, 7W (pré-installé)
1 Moteur de souante simple (préinstallé)
1 Pack matériel
#6 x 1 po (4)
#6 x 1-1/2 po (4)
8
Tornado Mini Guide d’utilisation, d’entretien et d’installation
INSÉRER
CORE
TORNADO MINI
Instructions d’installation

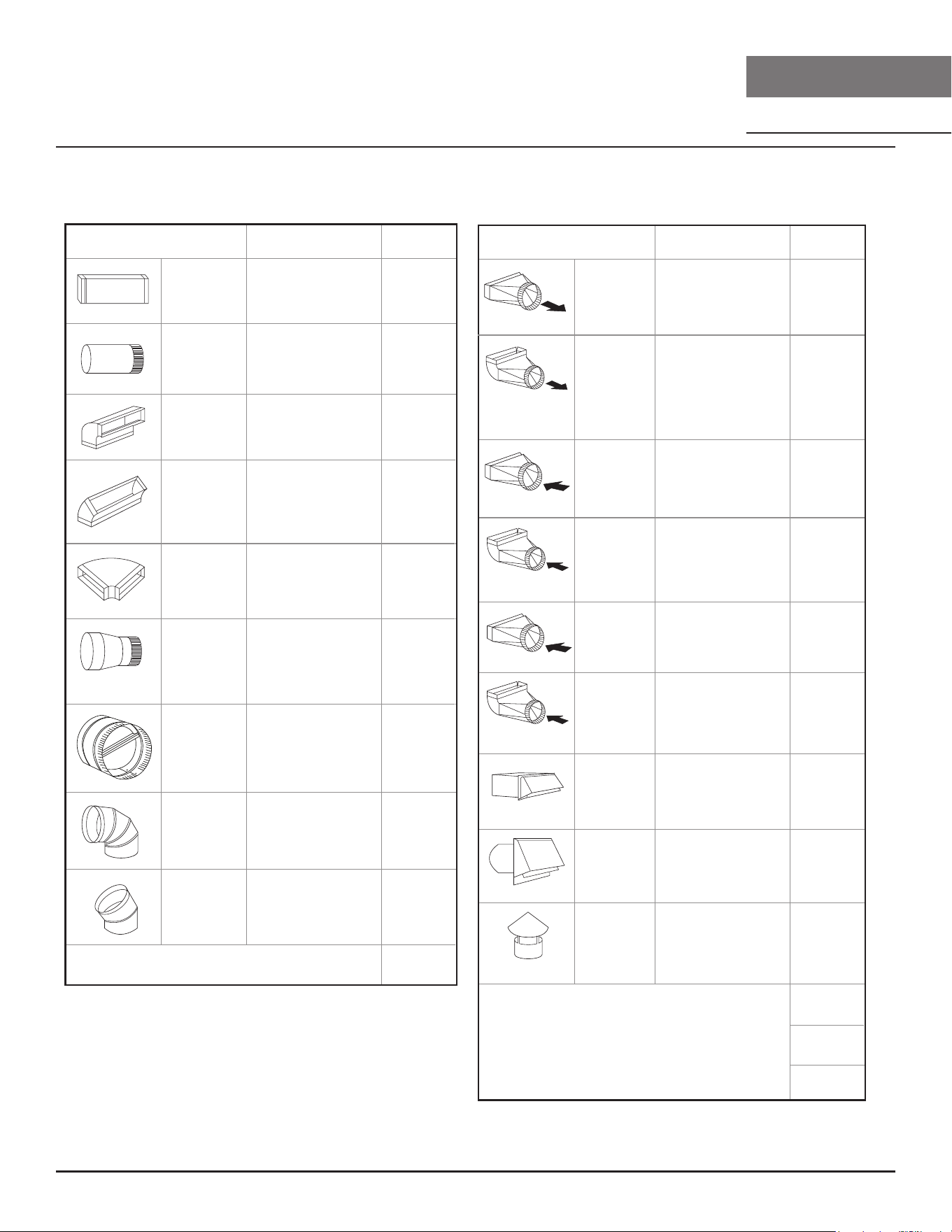

To tal
=
3- 1/ 4” x 10”
1 pi x ( ) =
pi
5 pi x ( ) =
pi
20 pi x ( ) =
pi
6”, 7”, 8”, 10”
15 pi
x ( ) =
pi
6”, 7”, 8”, 10”
9 pi x ( ) =
pi
pi
6”, 7”, 8”, 10”
1 pi x ( ) =
pi
To tal
=
6”, 7”, 8”, 10”
30 pi x ( ) =
pi
pi
pi
pi
6”, 7”, 8”, 10”
30 pi x ( ) =
pi
1 pi x ( ) =
pi
16 pi x ( ) =
pi
8 pi x ( ) =
pi
23 pi x ( ) =
pi
7” to 6” or
8” to 7” circ.
reducteur
conique
25 pi x ( ) =
pi
3- 1/ 4” x 10”
15 pi x ( ) =
pi
3- 1/ 4” x 10”
9 pi x ( ) =
pi
3- 1/ 4” x 10”
24 pi x ( ) =
pi
30 pi x ( ) =
pi
pi x ( ) =
pi
15
6”, 7“, 8”
circ.
bouchone de
l’air
Pièces de conduit
Longueur x
Nombre utilisé
rect., droit
circ., droit
rect.,
coude à 90º
rect.,
coude à 45º
rect.,
coude plat
à 90º
circ.,
coude à 90º
coude à 45º
Sous-total - colonne 1=
Longueur maximale du conduit d’aération :
Pour un mouvement d’air convenable, la longueur totale d’un conduit
d’aération ne devrait pas compter plus que l’équivalent de 150 pieds.
Pièces de conduit
Longueur x
Nombre utilisé
6” circ. à
rect. de
3-1/4" x 10",
coude à 90º
6” circ. à
rect. de
3-1/4" x 10"
6” circ. à
rect. de
3-1/4" x 10"
6” circ. à
rect. de
3-1/4" x 10",
coude à 90º
7” circ. à
rect. de
3-1/4" x 10"
7” circ. à
rect. de
3-1/4" x 10",
coude à 90º
3-1/ 4” x 10”
embout mural
rect./registre
embout
mural
circ./registre
chapeau de
toiture circ.
Sous-total - colonne 2 =
Sous-total - colonne 1 =
Total du conduit =
Feuille de calcul pour le conduit d’aération
9
Tornado Mini Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Instructions d’installation
Hauteur de montage, dégagement et gaine
36 po
Min 20 po - Max 36 po (Table de cuisson électrique)
Min 24 po - Max 36 po (Table de cuisson au gaz)
Un conduit d’au moins 6 po rond ou 3-1/4 po x 10 po
rectangulaire doit être utilisé pour maintenir une ecacité
maximale du flux d’air. Les conduits ont un eet important
sur le débit d’air, le bruit et la consommation d’énergie du
ventilateur. Utilisez le routage de conduit le plus court et le
plus droit possible pour de meilleures performances et évitez
d’installer le ventilateur avec des conduits plus petits que ceux
recommandés. L’isolation autour des conduits peut réduire la
perte d’énergie et inhiber la croissance des moisissures. Les
ventilateurs installés avec des conduits existants peuvent ne pas
atteindre leur débit d’air nominal.
Utilisez toujours uniquement des conduits métalliques de type
rigide. Les conduits flexibles peuvent restreindre le débit d’air
jusqu’à 50%.
Utilisez également la feuille de calcul des gaines (à la page 8)
pour calculer la longueur totale des gaines disponibles lorsque
vous utilisez des coudes, des transitions et des capuchons.
TOUJOURS, lorsque cela est possible, réduire le nombre de
transitions et de virages. Si un long trajet de conduit est requis,
augmentez la taille du conduit.
Si des virages ou des transitions sont nécessaires; installer aussi loin que possible de la sortie du conduit
de la hotte et aussi loin que possible entre les deux.
La hauteur minimale de montage entre le haut de la cuisinière et le bas de la hotte ne doit pas être
inférieure à 20 po pour les tables de cuisson électriques et 24 po pour les tables de cuisson au gaz.
Il est important d’installer la hotte à la bonne hauteur de montage. Les hottes montées trop bas peuvent
entraîner des dommages causés par la chaleur et un risque d’incendie; tandis que les hottes montées trop
haut seront diciles à atteindre et perdront leurs performances et leur ecacité.
Si disponible, reportez-vous également aux exigences de dégagement en hauteur du fabricant de la
cuisinière et à la hauteur de montage recommandée de la hotte au-dessus de la cuisinière. Vérifiez
toujours vos codes locaux pour toute diérence.
Pour les dommages liés à l’expédition et à l’installation:
► Veuillez inspecter complètement l’unité pour déceler tout dommage avant l’installation. Si l’appareil
est endommagé lors de l’expédition, renvoyez-le au magasin où il a été acheté pour réparation ou
remplacement.
► Si l’appareil est endommagé par le client, la réparation ou le remplacement est à la charge du client.
► Si l’unité est endommagée par l’installateur (si autre que le client), la réparation du remplacement doit
être eectuée par arrangement entre le client et l’installateur.
10
Tornado Mini Guide d’utilisation, d’entretien et d’installation
INSÉRER
CORE
TORNADO MINI
Instructions d’installation
Options de conduits
► Utilisez uniquement des conduits métalliques rigides à paroi simple.
► Fixez toutes les connexions avec des vis à tôle et collez tous les joints avec du ruban argenté ou du
ruban adhésif.
Risque d’incendie: NE JAMAIS évacuer l’air ni terminer de
conduits dans des espaces entre les murs, les vides sanitaires,
les plafonds, les greniers ou les garages. Tout l’échappement
doit être canalisé vers l’extérieur, à moins d’utiliser l’option de
recirculation.
ATTENTION
Bouche d’aération
de mur latéral
avec clapet
anti-refoulement
Retombée de plafond
ou vide sanitaire
Pente de la toiture
avec solin et chapeau
Bouche d’aération
de mur latéral
avec clapet
anti-refoulement
11
Tornado Mini Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Instructions d’installation
Spécications de la hotte
Haut
Côté
20-9/16 po
10-5/8 po
3-1/4 po
1-5/16 po
19-1/2 po
12-1/8 po
11 po
3-7/16 po
6 po
5-1/16 po
1-5/8 po
9-15/16 po
1-3/16 po9-11/16 po
10-3/16 po
De face
14-3/16 po
1-15/16 po
6-7/16 po
16-9/16 po
Bas
12
Tornado Mini Guide d’utilisation, d’entretien et d’installation
INSÉRER
CORE
TORNADO MINI
Instructions d’installation
Fourniture électrique
Pour votre sécurité personnelle, retirez le fusible de la maison ou ouvrez le disjoncteur avant de
commencer l’installation. N’utilisez pas de rallonge ni de fiche d’adaptateur avec cet appareil.
Suivez les codes électriques nationaux ou les codes et règlements locaux en vigueur.
Cet appareil nécessite une alimentation électrique de 120 V 60 Hz et est connecté à un circuit de
dérivation individuel correctement mis à la terre, protégé par un disjoncteur de 15 ou 20 ampères
ou un fusible temporisé. Le câblage doit être à 2 fils avec terre. Veuillez également vous référer au
schéma électrique étiqueté sur le produit.
Le câblage électrique doit être eectué par des personnes
qualifiées conformément à tous les codes et normes applicables.
Cette hotte doit être correctement mise à la terre. Coupez
l’alimentation électrique à l’entrée de service avant le câblage.
ATTENTION
Mise à la terre
CONSIGNES DE MISE À LA TERRE
Cet appareil doit être mis à la terre. En cas de court-circuit, le fil de mise
à la terre limite le risqué de choc électrique parce qu’il assure le retour
du courant à la terre. L’appareil est livré avec un cordon muni d’un fil
de terre et d’une fiche de mise à la terre, qui doit être branchée sur une
prise mise à la terre correctement installée.
AVERTISSEMENT — Une mise à la terre incorrecte peut entraîner des
risques de choc électrique.
28 po Max.
FIG. A
Consulter un électricien compétent en cas de doute sur ces consignes de mise à la terre ou en cas
d’incertitude concernant la mise à la terre correcte du circuit sur lequel l’appareil est branché.
Ne pas utiliser de cordon de rallonge. Si le cordon d’alimentation est trop court, faire installer une
prise par un électricien compétent à proximité de l’appareil.
Positionnez la prise électrique dans l’espace couvert par ou au-dessus du boîtier décoratif de l’auvent
lorsque l’espace le permet et de manière à ne pas gêner le conduit rond. Assurez-vous que la sortie
n’est pas à plus de 28 po du haut du corps de la hotte.
13
Tornado Mini Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Instructions d’installation
Montage de la hotte
Au moins deux installateurs sont nécessaires en raison du
poids et de la taille de la hotte.
ATTENTION
1. Installez une doublure en acier inoxydable AK084xAS en
option. Consultez le manuel inclus avec la doublure pour
plus de détails.
2. Si aucune doublure n’est utilisée, découpez une ouverture
au bas de l’armoire en suivant les dimensions de la FIG.
B.
3. Retirez le filtre à mailles en aluminium.
4. Soulevez le insérer le hotte dans l’ouverture et assurez-
vous que le clip de verrouillage est verrouillé en position.
(Le clip de verrouillage est situé sur le côté gauche du
insérer le hotte. FIG. C.
5. Fixez (2) vis #6 sur le côté arrière long du insérer le hotte.
Si une doublure est utilisée, les vis passeront par les
trous de montage du insérer le hotte, puis la doublure et
la base en bois. REMARQUE: Des blocs de bois peuvent
devoir être ajoutés à la base de l’armoire si un support
supplémentaire est nécessaire. Voir la FIG. D et FIG. E.
6. Retirez les 2 vis de la plaque frontale du insérer le hotte.
La plaque frontale tombera et sera suspendue par des
chaînes internes. L’accès au côté long avant du Power
Pack est maintenant disponible. Fixez (2) vis #6 sur le
côté long avant du insérer le hotte.
7. Réinstallez la plaque frontale du insérer le hotte à l’aide
des (4) vis précédemment retirées.
8. Installez les conduits et scellez tous les joints et raccords
de conduits avec du ruban adhésif en aluminium certifié.
Installer électrique.
9. Retirez tous les matériaux d’emballage avant d’utiliser le
insérer le hotte. Mettez sous tension et vérifiez les fuites
autour du ruban adhésif. Installez un filtre à mailles en
aluminium.
FIG. B
conduit
renforcement de bois
renforcement de bois de 2” minimum
fixez (2) vis #6 dans les trous de montage
des deux longs côtés du bloc d’alimentation
métal ou autre matière non combustible
FIG. B
FIG. C
FIG. D
FIG. E
crochet autobloquant
trous de montage
commandes
vue de face
vue du côté droit
conduit
dimensions du découpage à la base de l’armoire
19-
3/4
po
10-
1/4
po
bloc d’alimentation
revêtement de protection en acier inoxydable
L/C
L/C
FIG. C
conduit
renforcement de bois
renforcement de bois de 2” minimum
fixez (2) vis #6 dans les trous de montage
des deux longs côtés du bloc d’alimentation
métal ou autre matière non combustible
FIG. B
FIG. C
FIG. D
FIG. E
crochet autobloquant
trous de montage
commandes
vue de face
vue du côté droit
conduit
dimensions du découpage à la base de l’armoire
19-3/4 po
10-1/4 po
bloc d’alimentation
revêtement de protection en acier inoxydable
L/C
L/C
FIG. D
conduit
renforcement de bois
renforcement de bois de 2” minimum
fixez (2) vis #6 dans les trous de montage
des deux longs côtés du bloc d’alimentation
métal ou autre matière non combustible
FIG. B
FIG. C
FIG. D
FIG. E
crochet autobloquant
trous de montage
commandes
vue de face
vue du côté droit
conduit
dimensions du découpage à la base de l’armoire
19-3/4 po
10-1/4 po
bloc d’alimentation
revêtement de protection en acier inoxydable
L/C
L/C
FIG. E
conduit
renforcement de bois
renforcement de bois de 2” minimum
fixez (2) vis #6 dans les trous de montage
des deux longs côtés du bloc d’alimentation
métal ou autre matière non combustible
FIG. B
FIG. C
FIG. D
FIG. E
crochet autobloquant
trous de montage
commandes
vue de face
vue du côté droit
conduit
dimensions du découpage à la base de l’armoire
19-3/4 po
10-1/4 po
bloc d’alimentation
revêtement de protection en acier inoxydable
L/C
L/C
14
Tornado Mini Guide d’utilisation, d’entretien et d’installation
INSÉRER
CORE
TORNADO MINI
Fonctionnalités et commandes
Commandes à glissière
17
Ventilateur Marche/Arrêt /
Choix de Vitesse
1
Lumières Éteindre/
Veilleuse/Forte intensité
2
Ventilateur Marche/Arrêt/Choix de Vitesse
À 0 l’appareil est éteint; I équivaut à la vitesse lente, II à la vitesse moyenne et III à la vitesse maximale.
Lumières Éteindre/Forte intensité/Veilleuse
À 0 la lampe est éteinte, I équivaut à la veilleuse et II à la forte intensité.
1
2
0 I II III
0 I II
15
Tornado Mini Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Entretien
Nettoyage de la hotte et du ltre
Entretien de surface
► N’utilisez pas de détergents corrosifs, de détergents abrasifs ou de nettoyants pour four.
► N’utilisez aucun produit contenant un agent de blanchiment chloré ou un produit contenant du
chlorure.
► N’utilisez pas de laine d’acier ou de tampons à récurer abrasifs qui pourraient rayer et
endommager la surface.
Nettoyage de l’acier inoxydable
Nettoyez périodiquement avec de l’eau chaude savonneuse et un chion en coton propre ou un
chion en microfibres. Frottez toujours dans le sens du grain de l’acier inoxydable. Pour éliminer les
accumulations de graisse plus lourdes, utilisez un détergent dégraissant liquide.
Après le nettoyage, utilisez un produit de polissage / nettoyant pour acier inoxydable non abrasif
pour polir et polir le lustre et le grain de l’acier inoxydable. Frottez toujours légèrement avec un chion
en coton propre ou en microfibres et polissez dans le sens du grain de l’acier inoxydable.
Filtres à mailles en aluminium
Les filtres à mailles en aluminium installés par l’usine sont destinés à filtrer les résidus et les graisses
de cuisson. Ils n’ont pas besoin d’être remplacés régulièrement, mais doivent être maintenus propres.
Retirer et nettoyer à la main ou au lave-vaisselle avec un détergent sans phosphate. Une décoloration
du filtre peut survenir si vous utilisez des détergents phosphatés ou en raison des conditions locales
de l’eau - mais cela n’aectera pas les performances du filtre. Cette décoloration n’est pas couverte
par la garantie. Vaporiser un détergent dégraissant et laisser tremper s’il est très sale.
Séchez les filtres et réinstallez-les avant d’utiliser la hotte.
16
Tornado Mini Guide d’utilisation, d’entretien et d’installation
INSÉRER
CORE
TORNADO MINI
Entretien

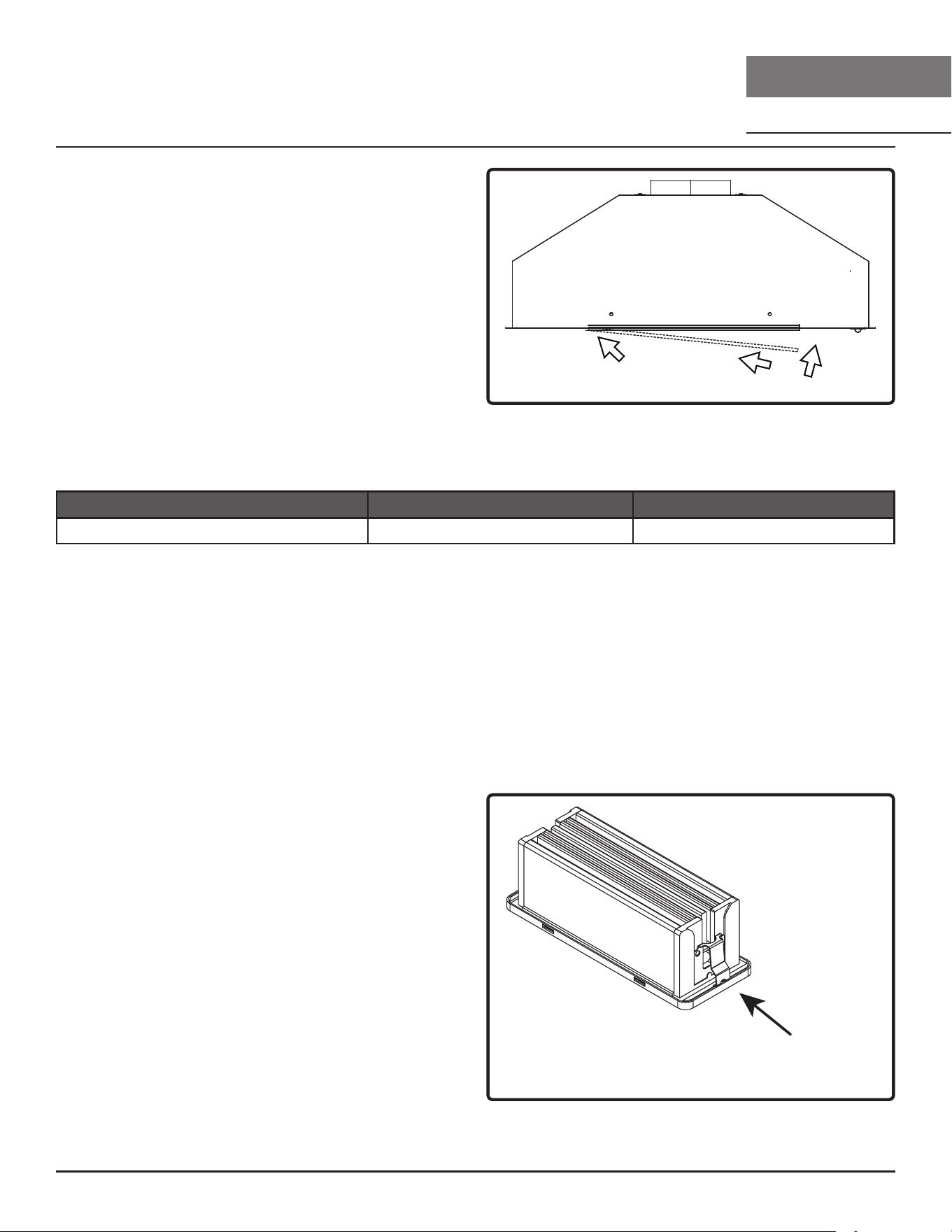

Installation des ltres à mailles en aluminium
(FIG. G):
1. Placez l’arrière du filtre dans le canal sur le
côté gauche du bloc d’alimentation.
2. Tirez la poignée du filtre vers le côté gauche
du bloc d’alimentation.
3. Faites pivoter le filtre vers le haut et
verrouillez-le en place.
Remplacement des ltres à mailles en aluminium
Modèle de capot Numéro d’article Quantité à commander
AK8400BS-ES 50200054 1
Pour commander des pièces, visitez-nous en ligne à http://store.zephyronline.com.
LumiLight LED
Dans le cas peu probable où votre LumiLight LED tombe en panne, veuillez contacter Zephyr pour
commander des pièces de rechange. Consultez la page de la liste des pièces et accessoires pour les
numéros de pièces et les coordonnées.
Poussez le clip
FIG. H
Retrait de la LED (FIG. H):
1. Retirez le filtre à mailles en aluminium.
2. Retirez le panneau inférieur à l’aide de deux vis.
3. Débranchez le connecteur rapide de la lumière
LED.
4. Poussez les deux clips latéraux aux extrémités
de la lumière LED.
5. Poussez la lumière LED à travers l’ouverture du
panneau lumineux.
3
2
1
FIG. G
17
Tornado Mini Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Schéma de câblage
AK8400BS-ES
Schéma
Volts Hz
Max Amps
120 60 1.0
REMARQUES : CONDENSEUR 4uF 250V AC FIT AC120V 60Hz
N/B
N/B
N/B
MOTEUR
LED
LED
CORPS
BLANC
JAUNE
NOIR
ROUGE
ROUGE
BLANC
BLANC
BLUE
MARRON
GRIS
NOIR
BLANC
VERT
18
Tornado Mini Guide d’utilisation, d’entretien et d’installation
INSÉRER
CORE
TORNADO MINI
Dépannage
Après l'installation,
l'appareil ne
fonctionne pas.
La source d'alimentation n'est pas
allumée.
Assurez-vous que le disjoncteur et
l’appareil sont sous tension.
La ligne d'alimentation et le
connecteur de verrouillage du
câble ne se connectent pas
correctement.
Vérifiez que la connexion électrique avec
l'appareil est correctement connectée.
Les câblages du tableau de
commande ou du tableau de
commande sont déconnectés.
Assurez-vous que les câbles du
tableau de commande et du tableau
de commande sont correctement
connectés.
Le tableau de commande ou
le tableau de commande est
défectueux.
Changer le tableau de commande ou le
tableau de commande.
Les fils du tableau de commande
sont desserrés.
Assurez-vous que les fils de la carte
de commande sont correctement
connectés.
La lumière fonctionne,
mais le ventilateur ne
tourne pas.
Le système thermiquement
protégé détecte si le ventilateur
est trop chaud pour fonctionner
et arrête le ventilateur.
Le ventilateur fonctionnera correctement
après le refroidissement du système
thermiquement protégé.
Condensateur endommagé. Changez le condensateur.
Le ventilateur est défectueux,
éventuellement grippé.
Changer le ventilateur.
L'unité vibre. Le ventilateur n'est pas fixé en
place.
Serrez le ventilateur en place.
Roue de souante endommagée. Remplacez le ventilateur.
Le capot n'est pas fixé en place. Vérifiez l'installation de la hotte.
L'unité sie. Un filtre n'est pas dans la bonne
position.
Ajustez les filtres jusqu'à ce que le
siement s'arrête.
Les raccords des tuyaux de
conduit ne sont pas scellés ou
correctement connectés.
Vérifiez les connexions des tuyaux de
conduit pour vous assurer que toutes les
connexions sont correctement scellées.
Le ventilateur
fonctionne, mais les
LED LumiLight ne le
sont pas.
Le connecteur LED LumiLight est
déconnecté.
Branchez le connecteur LED LumiLight.
LED LumiLight défectueuse. Changez la LED LumiLight.
Le tableau de commande ou
le tableau de commande est
défectueux.
Changer le tableau de commande ou le
tableau de commande.
Problème possible Cause possible Solutions
19
Tornado Mini Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Dépannage
Les LED LumiLight
clignotent lors du
changement de
niveau de vitesse.
N/A Il s’agit d’une opération normale et la
hotte fonctionne correctement.
La hotte ne s'échappe
pas correctement.
Utilisation de la mauvaise taille de
conduit.
Changer le conduit à la bonne taille.
La hotte est peut-être suspendue
trop haut de la table de cuisson.
Ajustez la distance entre la table de
cuisson et le bas de la hotte à moins de
20 ”(plaques de cuisson électriques) ou
24 po (plaques de cuisson à gaz) et 36
po.
Le vent provenant des fenêtres
ouvertes ou des portes ouvertes
dans la zone environnante aecte
la ventilation de la hotte.
Fermez toutes les fenêtres et portes pour
éliminer le vent extérieur.
Obstruction dans l'ouverture du
conduit ou dans les conduits.
Retirez tout le blocage du conduit ou de
l'ouverture du conduit.
Le filtre vibre Le filtre est lâche. Ajustez ou changez le filtre.
Le clip à ressort est cassé sur le
filtre.
Changer le clip à ressort.
Problème possible Cause possible Solutions
20
Tornado Mini Guide d’utilisation, d’entretien et d’installation
INSÉRER
CORE
TORNADO MINI
Liste des pièces et accessoires
La description Numéro d’article
Pièces de rechange
LumiLight LED, 7W Z0B0065
Filtre à mailles en aluminium 50200054
Accessoires optionnels
Doublure, 30 po AK0840AS
Doublure, 36 po AK0846AS
Pour commander des pièces, visitez-nous en ligne à
http://store.zephyronline.com.
21
Tornado Mini Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Garantie limitée
MAY20.0401
Zephyr Ventilation, LLC (referred to herein as “we” or “us”) warrants to the original consumer purchaser (referred to herein
as “you” or “your”) of Zephyr products (the “Products”) that such Products will be free from defects in materials or
workmanship as follows:
Three Year Limited Warranty for Parts: For three years from the date of your original purchase of the Products, we will
provide, free of charge, Products or parts (including LED light bulbs, if applicable) to replace those that failed due to
manufacturing defects subject to the exclusions and limitations below. We may choose, in our sole discretion, to repair or
replace parts before we elect to replace the Products.
One Year Limited Warranty for Labor: For one
year from the date of your original purchase of the Products, we will
provide, free of charge, the labor cost associated with repairing the Products or parts to replace those that failed due to
manufacturing defects subject to the exclusions and limitations below. After the first year from the date of your original
purchase, you are responsible for all labor costs associated with this warranty.
Warranty Exclusions: This warranty covers only repair or replacement, at our option, of defective Products or parts and
does not cover any other costs related to the Products including but not limited to: (a) normal maintenance and service
required for the Products and consumable parts such as fluorescent, incandescent or halogen light bulbs, mesh and char-
coal filters and fuses; (b) any Products or
parts which have been subject to freight damage, misuse, negligence, accident,
faulty installation or installation contrary to recommended installation instructions, improper maintenance or repair (other
than by us); (c) commercial or government use of the Products or use otherwise inconsistent with its intended purpose; (d)
natural wear of the finish of the Products or wear caused by improper maintenance, use of corrosive and abrasive cleaning
products, pads, and oven cleaner products; (e) chips, dents or cracks caused by abuse or misuse of the Products; (f) service
trips to your home to teach you how to use the Products; (g) damage to the Products caused by accident, fire, floods, acts
of God; or (h) Custom installations or alterations that impact serviceability of the Products. If you are outside our service
area, additional charges may apply for shipping costs for
warranty repair at our designated service locations and for the
travel cost to have a service technician come to your home to repair, remove or reinstall the Products. After the first year
from the date of your original purchase, you are also responsible for all labor costs associated with this warranty. All Products
must be installed by a qualified professional installer to be eligible for warranty repairs or service.
Limitations of Warranty. OUR OBLIGATION TO REPAIR OR REPLACE, AT OUR OPTION, SHALL BE YOUR SOLE
AND EXCLUSIVE REMEDY UNDER THIS WARRANTY. WE SHALL NOT BE LIABLE FOR INCIDENTAL,
CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH THE USE OR
PERFORMANCE OF THE PRODUCTS. THE EXPRESS WARRANTIES IN THE PRECEDING SECTION ARE
EXCLUSIVE AND IN LIEU OF ALL OTHER EXPRE
SS WARRANTIES. WE HEREBY DISCLAIM AND EXCLUDE ALL
OTHER EXPRESS WARRANTIES FOR THE PRODUCTS, AND DISCLAIM AND EXCLUDE ALL WARRANTIES
IMPLIED BY LAW, INCLUDING THOSE OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.
Some states or provinces do not allow limitations on the duration of an implied warranty or the exclusion or limitation of
incidental or consequential damages, so the above limitations or exclusions may not apply to you. To the extent that
applicable law prohibits the exclusion of implied warranties, the duration of any applicable implied warranty is limited to the
same three-year and one-year periods described above if permitted by applicable law. Any oral or written description of the
Products is for the sole purpose of identifying the Products and shall not be construed as an express warr
anty. Prior to
using, implementing or permitting use of the Products, you shall determine the suitability of the Products for the intended
use, and you shall assume all risk and liability whatsoever in connection with such determination. We reserve the right to
use functionally equivalent refurbished or reconditioned parts or Products as warranty replacements or as part of warranty
service. This warranty is not transferable from the original purchaser and only applies to the consumer residence where the
Product was originally installed located in the United States and Canada. This warranty is not extended to resellers.
To Obtain Service Under Limited Warranty: To qualify for warranty service, you must: (a) notify us at the address or
telephone number stated below within 60 days of the discovery of the defect; (b) give the model number and serial
number;
and (c) describe the nature of any defect in the Product or part. At the time of the request for warranty service, you must
present evidence of your proof of purchase and proof of the original purchase date. If we determine that the warranty
exclusions listed above apply or if you fail to provide the necessary documentation to obtain service, you will be responsible
for all shipping, travel, labor and other costs related to the services. This warranty is not extended or restarted upon warranty
repair or replacements.
Please check our website for any additional Product information, www.zephyronline.com.
Zephyr Ventilation Service Department, 2277 Harbor Bay Parkway, Alameda, CA 94502 1-888-880-8368
22
Tornado Mini Guide d’utilisation, d’entretien et d’installation
INSÉRER
CORE
TORNADO MINI
Enregistrement du produit
Nous vous félicitons d’avoir acheté une produit
Zephyr. Veuillez prendre un moment pour enregis-
trer votre nouvelle produit au
www.zephyronline.com/registration
Zephyr Ventilation | 2277 Harbor Bay Pkwy. | Alameda, CA 94502 | 1.888.880.8368
Cet enregistrement rapide est utile à bien des
égards.
C’EST IMPORTANT
Il assure la couverture de votre garantie si vous avez
besoin de service après-vente.
À des fins d’assurance, il permet de confirmer que vous
êtes le propriétaire.
Il vous permet de recevoir des avis concernant des
modifications ou des rappels de produits.
