OPERATOR'S MANUAL

MANUEL de L'UTILISATEUR

MANUAL del OPERADOR

Cat. No.

No de cat.

2415-20

M12™ CORDLESS 3/8'' RIghT ANgLE DRILL

10 mm (3/8") POIgNÉE COUDEE ANgLE DROIT M12™

TALADROS EN ANgULOS RECTOS, DE 10 mm (3/8") DE M12™

To reduce The risk of injury, user musT read and undersTand operaTor's

manual.

afin de réduire le risque de blessures, l'uTilisaTeur doiT lire eT bien

comprendre le manuel de l'uTilisaTeur.

para reducir el riesgo de lesiones, el usuario debe leer y enTender el

manual del operador.

personal safeTy

general poWer Tool safeTy Warnings

Work area safeTy

elecTrical safeTy

•Keepworkareacleanandwelllit. Cluttered or

dark areas invite accidents.

•Donotoperatepowertoolsinexplosiveatmos-

pheres,suchasinthepresenceofammable

liquids,gasesordust. Power tools create sparks

which may ignite the dust or fumes.

•Keep children andbystanders away while

operatingapowertool. Distractions can cause

you to lose control.

•Powertoolplugsmustmatchtheoutlet.Never

modifythepluginanyway.Do notuse any

adapterplugswithearthed(grounded)power

tools.Unmodied plugs and matching outlets will

reduce risk of electric shock.

•Avoidbodycontactwithearthedorgrounded

surfacessuchaspipes,radiators,rangesand

refrigerators.There is an increased risk of electric

shock if your body is earthed or grounded.

•Donotexposepowertoolstorainorwetcondi-

tions.Water entering a power tool will increase

the risk of electric shock.

•Donotabusethecord.Neverusethecordfor

carrying,pullingorunpluggingthepowertool.

Keepcord awayfromheat, oil,sharpedges

ormovingparts.Damaged or entangled cords

increase the risk of electric shock.

•Whenoperatingapowertooloutdoors,usean

extensioncordsuitableforoutdooruse.Use

of a cord suitable for outdoor use reduces the risk

of electric shock.

•Ifoperatingapowertoolinadamplocationis

unavoidable,useagroundfaultcircuitinter-

rupter(GFCI)protectedsupply.Use of an GFCI

reduces the risk of electric shock.

attached to a rotating part of the power tool may

result in personal injury.

•Donot overreach. Keep proper footing and

balanceatalltimes. This enables better control

of the power tool in unexpected situations.

•Dressproperly.Donotwearlooseclothingor

jewellery.Keepyourhair,clothingandgloves

awayfrommovingparts. Loose clothes, jewel-

lery or long hair can be caught in moving parts.

•Ifdevicesareprovidedfortheconnectionof

dustextractionandcollectionfacilities,ensure

theseareconnectedandproperlyused.Use of

dust collection can reduce dust-related hazards.

Warning read all safeTy Warnings and all insTrucTions. Failure

tofollowthewarningsandinstructionsmayresultinelectricshock,reand/orserious

injury.save all warnings and instructions for future reference. Theterm"power

tool"inthewarningsreferstoyourmains-operated(corded)powertoolorbattery-operated

(cordless)powertool.

poWer Tool use and care

•Donotforcethepowertool.Usethecorrect

powertoolforyourapplication. The correct

power tool will do the job better and safer at the

rate for which it was designed.

•Donotusethepowertooliftheswitchdoesnot

turnitonandoff. Any power tool that cannot be

controlled with the switch is dangerous and must

be repaired.

•Disconnecttheplugfromthepowersource

and/orthebattery pack fromthepowertool

beforemakinganyadjustments,changing

accessories,orstoringpowertools.Such pre-

ventive safety measures reduce the risk of starting

the power tool accidentally.

•Storeidlepowertoolsoutofthereachofchil-

drenanddonotallowpersonsunfamiliarwith

thepowertoolortheseinstructionstooperate

thepowertool.Power tools are dangerous in the

hands of untrained users.

•Maintainpowertools.Checkformisalignment

orbindingofmovingparts,breakageofparts

andanyotherconditionthat may affect the

powertool’soperation.Ifdamaged,havethe

powertoolrepairedbeforeuse.Many accidents

are caused by poorly maintained power tools.

•Keepcuttingtoolssharpandclean. Properly

maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

•Usethepowertool,accessoriesandtoolbits

etc.inaccordancewiththeseinstructions,tak-

ingintoaccounttheworkingconditionsand

theworktobeperformed.Use of the power tool

for operations different from those intended could

result in a hazardous situation.

•Stayalert,watchwhatyouaredoinganduse

commonsensewhenoperatingapowertool.

Donotuseapowertoolwhileyouaretiredor

undertheinuenceofdrugs,alcoholormedi-

cation.A moment of inattention while operating

power tools may result in serious personal injury.

•Usepersonal protective equipment.Always

weareyeprotection. Protective equipment such

as dust mask, non-skid safety shoes, hard hat, or

hearing protection used for appropriate conditions

will reduce personal injuries.

•Prevent unintentional starting. Ensure the

switchisintheoff-positionbeforeconnecting

topowersourceand/orbatterypack,picking

uporcarryingthetool.Carrying power tools with

your nger on the switch or energising power tools

that have the switch on invites accidents.

•Removeanyadjustingkeyorwrenchbefore

turningthepowertoolon.A wrench or a key left

baTTery Tool use and care

•Rechargeonlywiththechargerspeciedby

themanufacturer.A charger that is suitable for

one type of battery pack may create a risk of re

when used with another battery pack.

•Usepowertoolsonlywithspecicallydesig-

natedbatterypacks.Use of any other battery

packs may create a risk of injury and re.

Cat. No.

Volts

No Load

RPM

capacities

DrillinginWood

(twistbit)

DrillinginWood

(spadebit) DrivingScrews

2415-20 12 0-800 3/8" 1" 1/4" diameter

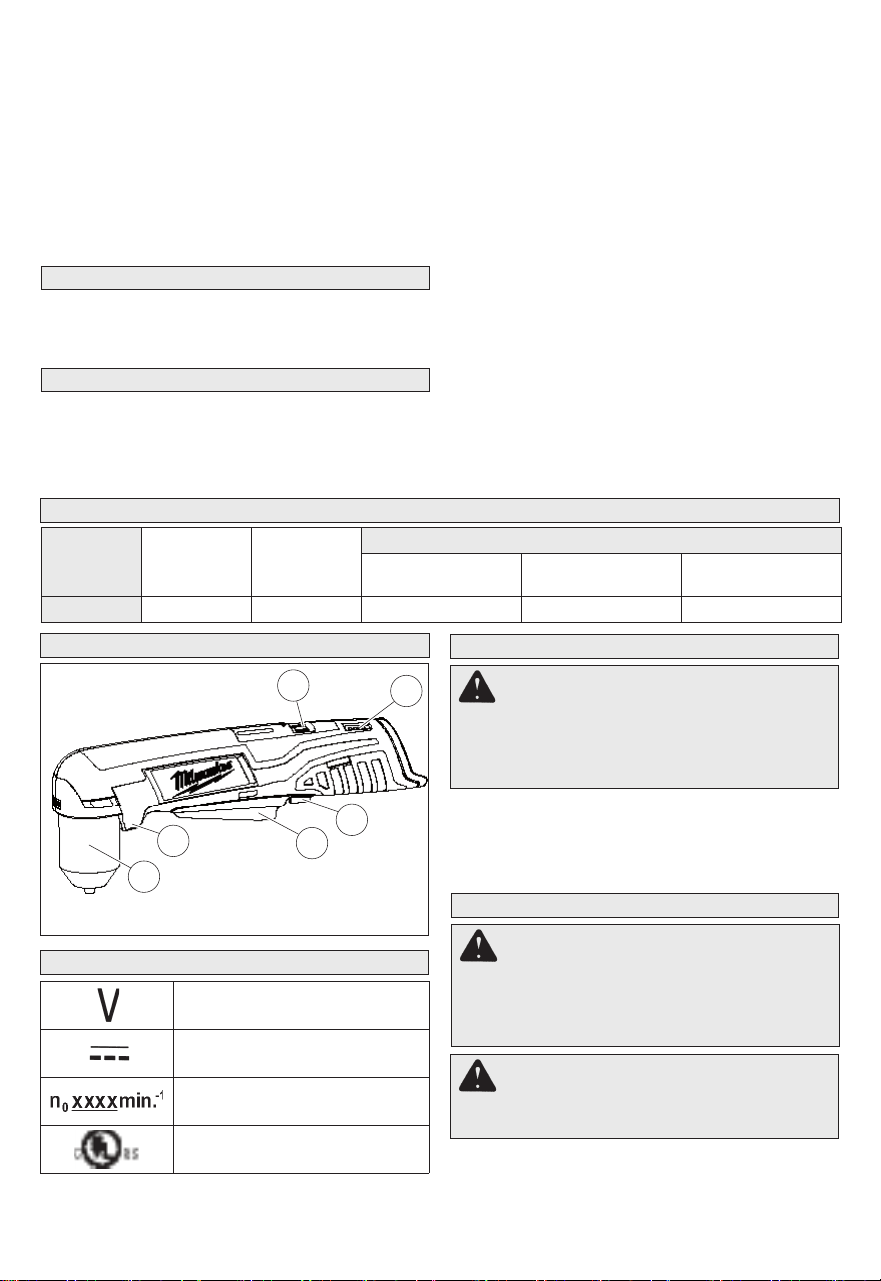

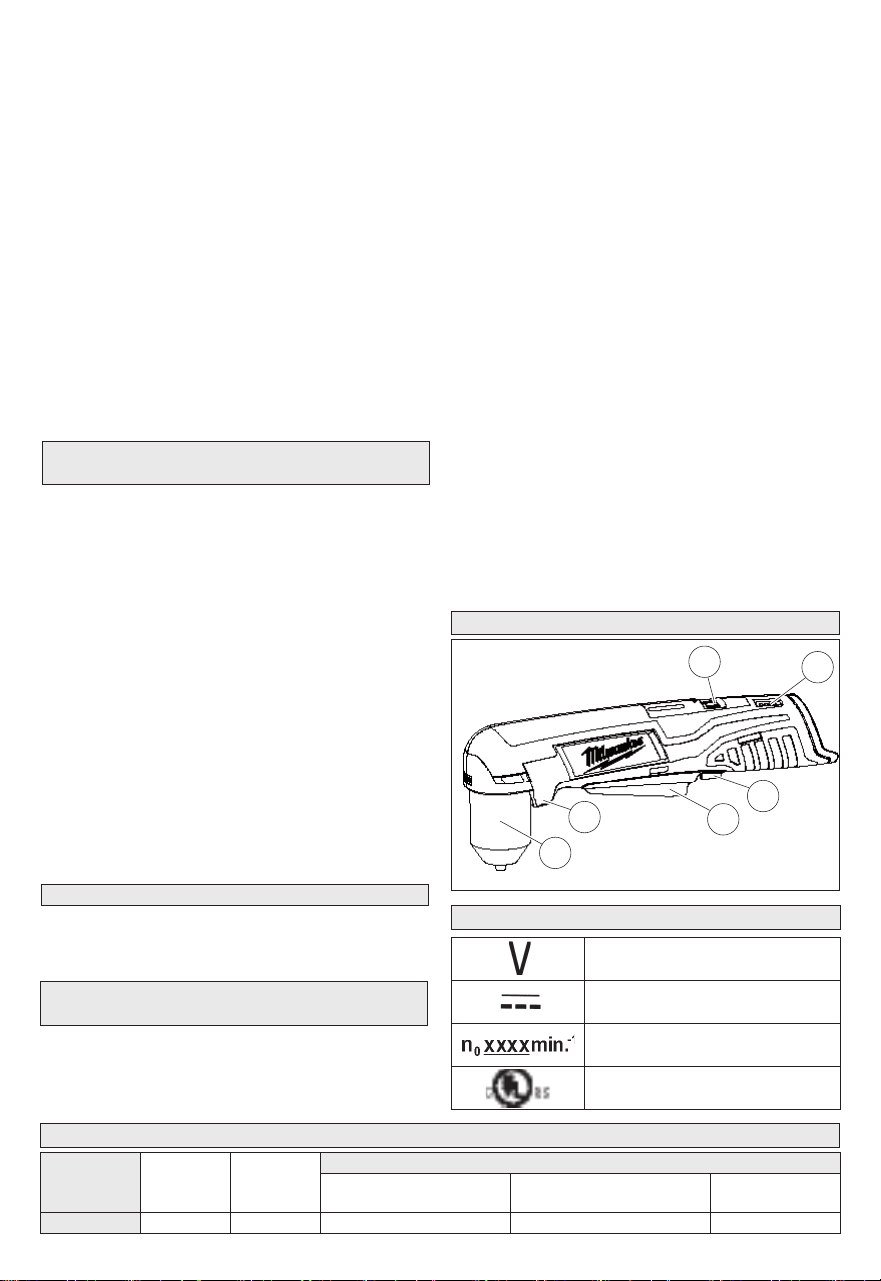

funcTional descripTion

assembly

Warning Rechargeonlywiththe

chargerspeciedforthebattery.Forspecic

charginginstructions,readthe operator’s

manualsuppliedwithyourchargerandbat-

tery.

Inserting/RemovingtheBattery

To remove the battery, push in the release buttons

and pull the battery pack away from the tool.

To insert the battery, slide the pack into the body of

the tool. Make sure it latches securely into place.

operaTion

Warning Always remove battery

packbeforechangingorremoving acces-

sories.Onlyuseaccessoriesspecifically

recommended for thistool.Othersmaybe

hazardous.

Warning Toreducetheriskofinjury,

wearsafetygogglesorglasseswithside

shields.

symbology

specificaTions

FuelGauge

To determine the amount of charge left in the bat-

tery, pull the trigger. The Fuel Gauge will light up for

2-3 seconds. To signal the end of charge, 1 light on

the fuel gauge will ash for 2-3 seconds.

Volts

Direct Current

No Load Revolutions per

Minute (RPM)

Underwriters Laboratories, Inc.

United States and Canada

service

•Haveyourpowertoolservicedbyaqualied

repairpersonusingonlyidenticalreplacement

parts.This will ensure that the safety of the power

tool is maintained.

specific safeTy rules

• Use auxiliary handle(s), if supplied with the

tool. Loss of control can cause personal injury.

• Hold power tool by insulated gripping

surfaces, when performing an operation

where the cutting accessory may contact

•Whenbatterypackisnotinuse,keepitaway

from other metal objects, like paper clips,

coins,keys,nails,screwsorothersmallmetal

objects,thatcanmakeaconnectionfromone

terminaltoanother.Shorting the battery terminals

together may cause burns or a re.

•Underabusiveconditions,liquidmaybeeject-

edfromthebattery;avoidcontact.Ifcontact

accidentallyoccurs,ushwithwater.Ifliquid

contactseyes,additionallyseekmedicalhelp.

Liquid ejected from the battery may cause irritation

or burns.

hidden wiring. Cutting accessory contacting a

“live” wire may make exposed metal parts of the

power tool “live” and could give the operator an

electric shock.

•Maintainlabelsandnameplates.These carry

important information. If unreadable or missing,

contact a MILWAUKEE service facility for a free

replacement.

•WARNING Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to cause

cancer, birth defects or other reproductive harm.

Some examples of these chemicals are:

• lead from lead-based paint

• crystalline silica from bricks and cement and

other masonry products, and

• arsenic and chromium from chemically-treated

lumber.

Your risk from these exposures varies, depending

on how often you do this type of work. To reduce

your exposure to these chemicals: work in a well

ventilated area, and work with approved safety

equipment, such as those dust masks that are spe-

cially designed to lter out microscopic particles.

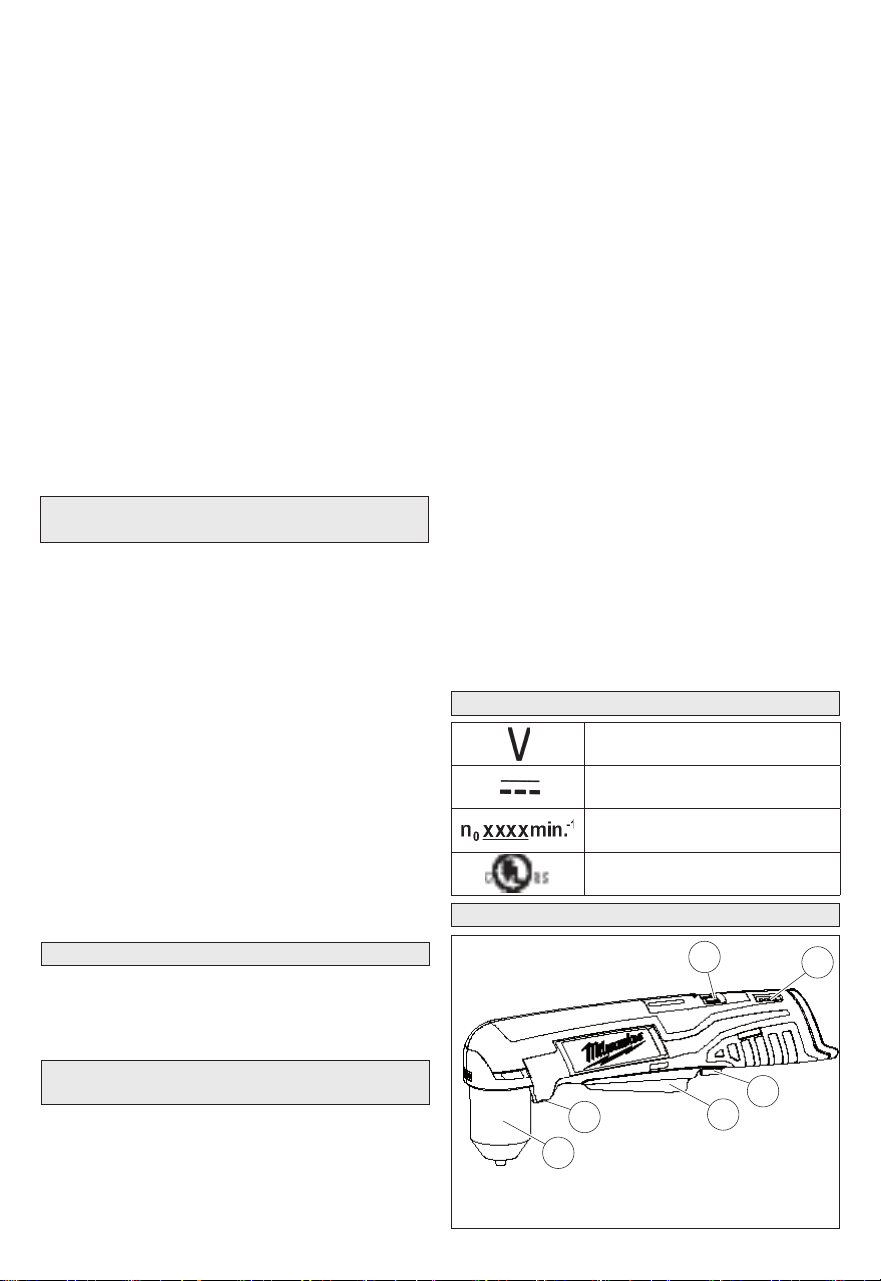

1. Keyless Chuck

2. Worklight/Torque LEDs

3. Paddle Switch

4. Control Switch

5. Fuel Gauge

6. Clutch Adjusting Dial

Driving Drilling

InstallingBits

Always remove the battery before inserting or

removing bits. Select the proper style and size bit

for the application.

This tool is equipped with a spindle lock. The chuck

can be tightened with one hand, creating higher grip

strengths on the bit.

1. Remove the battery pack.

2. To open the chuck jaws, turn the sleeve in the

counterclockwise direction.

When using drill bits, allow the bit to strike the

bottom of the chuck. Center the bit in the chuck

jaws and lift it about 1/16” off of the bottom.

When using screwdriver bits, insert the bit far

enough for the chuck jaws to grip the hex of the

bit.

3. To close the chuck jaws, turn the sleeve in the

clockwise direction. The bit is secure when the

chuck makes a ratcheting sound and the sleeve

can not be rotated any further.

4. To remove the bit, turn the sleeve in the counter-

clockwise direction.

NOTE: A ratcheting sound may be heard when the

chuck is opened or closed. This noise is part of the

locking feature, and does not indicate a problem

with the chuck’s operation.

UsingtheAdjustableClutch

This tool has an adjustable clutch for driving differ-

ent types of screws into different materials. When

properly adjusted, the clutch will slip at a preset

torque to prevent driving the screw too deep and

to prevent damage to the screw or tool.

To adjust the clutch, turn the clutch adjusting dial

so that the desired setting lines up with the arrow

on the motor housing, as shown.

Clutch

Setting

Torque

(in.lbs)

Applications

1-4

5-7

8-11

Drill

13-21

24-35

42-53

125 *

Small screws in softwood.

Medium screws in softwood or

small screws in hardwood.

Large screws in softwoods. Me-

dium screws in hardwood or large

screws in hardwood with pilot hole.

TorqueLED

When the maximum torque output for the clutch

setting is reached, the tool will stop and the red

Torque LED will ash. Release the switch to reset.

For example, when the clutch adjusting dial is set

to 8, torque over 42 inch pounds will cause the tool

to stop and the red Torque LED to ash.

UsingControlSwitch

The control switch may be set to three positions:

forward, reverse and lock. Due to a lockout mecha-

nism, the control switch can only be adjusted when

the ON/OFF switch is not pressed. Always allow the

motor to come to a complete stop before using the

control switch.

For Forward(clock-

wise) rotation, push

the control switch

as shown. Check

the direction of

rotation before

use.

For Reverse(coun-

terclockwise) rota-

tion, push the control switch as shown. Check

directionofrotationbeforeuse.

To Lock the trigger, push the control switch to

the center position. The trigger will not work while

the control switch is in the center locked position.

Always lock the trigger or remove the battery

pack before performing maintenance, changing

accessories, storing the tool and any time the tool

is not in use.

FORWARD

REvERSE

LOCK

Push to

CENTER

The torque specifications shown here are ap-

proximate values obtained with a fully charged

battery pack.

* Max developed torque when using MILWAUKEE

XC battery pack. Otherwise, max developed

torque is 100 in. lbs.

NOTE: Because the settings shown in the table are

only a guide, use a piece of scrap material to test

the different clutch settings before driving screws

into the workpiece.

Starting,StoppingandControllingSpeed

1. To startthe tool, pull the paddle switch.

2. To stopthe tool, release the paddle switch.

3. To vary the driving speed, increase or decrease

pressure on the paddle switch. The further the

paddle switch is pulled, the greater the speed.

BatteryPackProtection

To protect the battery from damage and extend

its life, the tool’s intelligent circuit monitors current

draw, temperature, and voltage drops.

In extremely high torque, binding, stalling, and short

circuit situations that cause high current draw, the

fuel gauge will ash and then the tool will turn OFF.

To reset, release the trigger.

Under extreme circumstances, the internal tem-

perature of the battery could become too high.

If this happens, the fuel gauge will ash and the

battery pack will shut off. Let the battery pack cool

and then continue work.

This tool provides a quick, convenient means of

drilling small holes and installing and removing

screws. Because of the many screw sizes, types,

thread engagements and materials available, it is

difcult to limit the application of this tool by screw

size. However, for applications in wood, a wood

screw with a full pilot hole is recommended.

Warning Toreducetheriskofper-

sonalinjury,alwaysbraceorholdtoolsecurely.

applicaTions

Warning Toreducetheriskofelectric

shock,checkworkareaforhiddenpipesand

wiresbeforedrillingordrivingscrews.

accessories

For a complete listing of accessories refer to your

MILWAUKEE Electric Tool catalog or go online

to www.milwaukeetool.com. To obtain a catalog,

contact your local distributor or service center.

Warning Alwaysremovebatterypack

beforechangingorremovingaccessories.

Onlyuseaccessoriesspecicallyrecommend-

edforthistool.Othersmay be hazardous.

MaintainingTool

Keep your tool, battery pack and charger in good

repair by adopting a regular maintenance program.

After six months to one year, depending on use,

return the tool, battery pack and charger to A

MILWAUKEE service facility for:

• Lubrication

• Mechanical inspection and cleaning (gears, spin-

dles, bearings, housing, etc.)

• Electrical inspection (battery pack, charger,

motor)

• Testing to assure proper mechanical and electrical

operation

If the tool does not start or operate at full power

with a fully charged battery pack, clean the contacts

on the battery pack. If the tool still does not work

properly, return the tool, charger and battery pack,

to a MILWAUKEE service facility for repairs.

mainTenance

Cleaning

Clean dust and debris from charger and tool vents.

Keep tool handles clean, dry and free of oil or

grease. Use only mild soap and a damp cloth to

clean the tool, battery pack and charger since certain

cleaning agents and solvents are harmful to plastics

and other insulated parts. Some of these include

gasoline, turpentine, lacquer thinner, paint thinner,

chlorinated cleaning solvents, ammonia and house-

hold detergents containing ammonia. Never use

ammable or combustible solvents around tools.

Repairs

For repairs, return the tool, battery pack and

charger to the nearest service center.

Warning Toreducetheriskofper-

sonalinjuryanddamage,neverimmerseyour

tool,batterypackorchargerinliquidorallow

aliquidtoowinsidethem.

Warning Toreducetheriskofinjury,

alwaysunplugthecharger and remove the

batterypackfromthechargerortoolbefore

performing any maintenance. Never disas-

semblethetool,batterypackor charger.

ContactamilWaukeeservice facility for

ALLrepairs.

Drilling inWood,Composition Materials and

Plastic

Always use sharp bits. When using twist drill bits,

pull the bit out of the hole frequently to clear chips

from the bit utes. To reduce the chance of splinter-

ing, back work with a piece of scrap wood. Select

low speeds for plastics with a low melting point.

DrivingScrewsandNutRunning

Drill a pilot hole when driving screws into thick

or hard materials. Set the clutch adjusting dial to

the proper position. Use the proper style and size

screwdriver bit for the type of screw you are using.

With the screwdriver bit in the screw, place the

tip of the screw on the workpiece and apply rm

pressure before pulling the trigger. Screws can

be removed by placing the control switch in the

“Reverse” position.

LockingtheScrewdriverBit

When the tool is off, the screwdriver bit auto-

matically locks in place allowing you to use the

screwdriver manually. Do this to tighten screws

that require more torque than the driver is capable

of delivering, when conrming the tightness of a

screw or when loosening an extremely tight screw.

TECHTRONIC INDUSTRIES' warranty is for 5 year since the original purchase date.

This warranty card covers any defect in material and workmanship on this Power Tool.

To make this warranty valid, present this warranty card, sealed/stamped by the distributor or store where you pur-

chased the product, to the Authorized Service Center (ASC). Or, if this card has not been sealed/stamped, present the

original proof of purchase to the ASC.

Call toll-free 1 800 832 1949 to nd the nearest ASC, for service, parts, accessories or components.

Proceduretomakethiswarrantyvalid

Take the product to the ASC, along with the warranty card sealed/stamped by the distributor or store where you pur-

chased the product, and there any faulty piece or component will be replaced without cost for you. We will cover all

freight costs relative with this warranty process.

Exceptions

This warranty is not valid in the following situations:

a) When the product is used in a different manners from the end-user guide or instruction manual.

b) When the conditions of use are not normal.

c) When the product was modied or repaired by people not authorized by TECHTRONIC INDUSTRIES.

Note: If cord set is damaged, it should be replaced by an Authorized Service Center to avoid electric risks.

SERVICE AND ATTENTION CENTER

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

Ph. 52 55 4160-3547

IMPORTED AND COMMERCIALIZED BY:

TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

limiTed WarranTy - usa and canada

limiTed WarranTy - mexico, cenTral america and caribbean

Model:

DateofPurchase:

DistributororStoreStamp:

Every MILWAUKEE power tool (including cordless product – tool, battery pack(s) - see separate & distinct

CORDLESS BATTERY PACK LIMITED WARRANTY statements & battery charger and Work Lights*) is war-

ranted to the original purchaser only to be free from defects in material and workmanship. Subject to certain

exceptions, MILWAUKEE will repair or replace any part on an electric power tool which, after examination, is

determined by MILWAUKEE to be defective in material or workmanship for a period of ve (5) years* after the

date of purchase unless otherwise noted. Return of the power tool to a MILWAUKEE factory Service Center

location or MILWAUKEE Authorized Service Station, freight prepaid and insured, is required. A copy of the

proof of purchase should be included with the return product. This warranty does not apply to damage that

MILWAUKEE determines to be from repairs made or attempted by anyone other than MILWAUKEE authorized

personnel, misuse, alterations, abuse, normal wear and tear, lack of maintenance, or accidents.

*The warranty period for, Job Site Radios, M12™ Power Port, M18™ Power Source, and Trade Titan™ Indus-

trial Work Carts is one (1) year from the date of purchase. The warranty period for a LED Work Light and LED

Upgrade Bulb is a limited LIFETIME warranty to the original purchaser only, if during normal use the LED bulb

fails the Work Light or Upgrade Bulb will be replaced free of charge.

*This warranty does not cover Air Nailers & Stapler, Airless Paint Sprayer, Cordless Battery Packs, Gasoline

Driven Portable Power Generators, Hand Tools, Hoist – Electric, Lever & Hand Chain, M12™ Heated Jackets,

Reconditioned product and Test & Measurement products. There are separate and distinct warranties avail-

able for these products.

Warranty Registration is not necessary to obtain the applicable warranty on a MILWAUKEE power tool product.

The manufacturing date of the product will be used to determine the warranty period if no proof of purchase is

provided at the time warranty service is requested.

ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT REMEDIES DESCRIBED HEREIN IS A

CONDITION OF THE CONTRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT. IF YOU DO NOT

AGREE TO THIS CONDITION, YOU SHOULD NOT PURCHASE THE PRODUCT. IN NO EVENT SHALL MIL-

WAUKEE BE LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL OR PUNITIVE DAMAGES, OR FOR

ANY COSTS, ATTORNEY FEES, EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A CONSEQUENCE

OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN ANY PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY

CLAIMS FOR LOSS OF PROFITS. SOME STATES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF IN-

CIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY

TO YOU. THIS WARRANTY IS EXCLUSIVE AND IN LIEU OF ALL OTHER EXPRESS WARRANTIES, WRITTEN

OR ORAL. TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS ANY IMPLIED WARRANTIES,

INCLUDING WITHOUT LIMITATION ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A

PARTICULAR USE OR PURPOSE; TO THE EXTENT SUCH DISCLAIMER IS NOT PERMITTED BY LAW, SUCH

IMPLIED WARRANTIES ARE LIMITED TO THE DURATION OF THE APPLICABLE EXPRESS WARRANTY AS

DESCRIBED ABOVE. SOME STATES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY

LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU, THIS WARRANTY GIVES YOU SPECIFIC

LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE.

This warranty applies to product sold in the U.S.A. and Canada only.

Please consult the ‘Service Center Search’ in the Parts & Service section of MILWAUKEE’s website www.mil-

waukeetool.com or call 1.800.SAWDUST(1.800.729.3878) to locate your nearest service facility for warranty

and non-warranty service on a Milwaukee electric power tool.

rÈgles de sécuriTé générales relaTives aux

ouTils élecTriques

averTissemenT lire TouTes les rÈgles eT insTrucTions de sécuriTé.

Nepassuivrel’ensembledesrèglesetinstructionspeutentraîneruneélectrocution,un

incendieoudesblessuresgraves.Conserver les règles et les instructions à des ns

de référence ultérieure. Leterme«outilélectrique»gurantdanslesavertissementsci-

dessousrenvoieàl’outilélectriqueàalimentationparleréseau(àcordon)ouparbatterie(sansl).

•Maintenir la zone de travail propre et bien

éclairée. Les zones encombrées ou mal éclairées

sont favorables aux accidents.

•Nepasutiliserd’outilélectriquedansuneat-

mosphèreexplosive,tellequ’enenprésence

deliquides,degazoudepoussièresinam-

mables. Les outils électriques génèrent des

étincelles qui peuvent enammer les poussières

ou les fumées.

•Tenir lesenfantsetlespersonnesnonau-

toriséesàl’écartpendantlefonctionnement

d’unoutilélectrique. Un manque d’attention de

l’opérateur risque de lui faire perdre le contrôle de

l’outil.

•Lachedel’outilélectriquedoitcorrespondre

àlaprised’alimentation.Nejamaismodierla

ched’unemanièrequelconque.Nepasutilis-

erd’adaptateuraveclesoutilsélectriquesmis

àlaterre(àlamasse).Des ches non modiées

et des prises d’alimentation assorties réduisent le

risque de choc électrique.

•Évitertoutcontactcorporelavecdessurfaces

reliéesàlamasseouàlaterretelles que

tuyaux, radiateurs, cuisinières et réfrigéra-

teurs.Un risque de choc électrique plus élevé

existe si le corps est relié à la masse ou à la terre.

•Nepasexposerlesoutilsélectriquesàlapluieou

àl’humidité.Le risque de choc électrique augmente

si de l’eau s’inltre dans un outil électrique.

•Prendresoinducordon.Nejamaisutiliserle

cordonpourtransporter,tireroudébrancher

l’outilélectrique.Tenirlecordonàl’écartdela

chaleur,deshuiles,desarêtescoupantesou

despiècesenmouvement.Un cordon endom-

magé ou emmêlé présente un risque accru de

choc électrique.

•Seprocureruncordond’alimentationappro-

priéencasd’utilisationd’unoutilélectriqueà

l’extérieur.L’utilisation d’un cordon d’alimentation

pour usage extérieur réduit le risque de choc

électrique.

•S’ilestnécessaired’utiliserl’outilélectrique

dansunendroithumide,installerundisjonc-

teurdifférentiel (GFCI).L’utilisation d’un GFCI

réduit le risque de décharge électrique.

•Porterl’équipement de protection requis.

Toujoursporteruneprotectionoculaire.Selon

les conditions, porter aussi un masque anti-

poussières, des bottes de sécurité antidérapantes,

un casque protecteur ou une protection auditive

an de réduire les blessures.

•Empêcher les démarrages accidentels.

S’assurerquelagâchetteesten position

d’arrêtavantdebrancherl’outilàunesource

decourant,d’insérerlabatterie,deleramasser

oudeletransporter.Le fait de transporter

l’outil en gardant le doigt sur la gâchette ou de le

brancher lorsque la gâchette est en position de

marche favorise les accidents.

•Retirertoutecléderéglage avant de mettre

l’outilsoustension.Une clé laissée attachée sur

une pièce mobile de l’outil électrique peut entraîner

des blessures.

•Nepastravailleràboutdebras.Biengarder

unbonéquilibreàtoutinstant. Ceci permet de

mieux préserver la maîtrise de l’outil électrique

dans des situations imprévues.

•Porterdesvêtementsadéquats.Nepasporter

devêtementsamplesnidebijoux.Nepasap-

procherlescheveux,vêtementsetgantsdes

piècesenmouvement. Les vêtements amples,

les bijoux ou les cheveux longs risquent d’être

happés par les pièces en mouvement.

•Sidesdispositifssontprévuspourl’extraction

etlarécupérationdespoussières, vérifier

qu’ilssontconnectésetutiliséscorrectement.

L’utilisation de ces dispositifs peut réduire les

risques liés aux poussières.

sécuriTé individuelle

sécuriTé élecTrique

sécuriTé du lieu de Travail

uTilisaTion eT enTreTien

de l’ouTil élecTrique

•Nepasforcerl’outilélectrique.Utiliserl’outil

électriqueappropriéàl’applicationconsidérée.

L’outil électrique adapté au projet considéré pro-

duira de meilleurs résultats, dans des conditions

de sécurité meilleures, à la vitesse pour laquelle

il a été conçu.

•Nepasutiliserl’outilélectriquesilecommuta-

teurnelemetpassousouhorstension. Tout

outil électrique dont le commutateur de marche-

arrêt est inopérant est dangereux et doit être

réparé.

•Débrancherlachedelaprised’alimentation

et/oulabatteriedel’outilélectriqueavant

d’effectuer des réglages, de changer

d’accessoiresouderangerl’outil.De telles

mesures de sécurité préventive réduisent le risque

de mettre l’outil en marche accidentellement.

•Rangerlesoutilsélectriquesinutiliséshors

delaportéedesenfantsetnepaslaisserdes

personnesquiconnaissentmallesoutilsélectr-

iquesoucesinstructionsutilisercesoutils.Les

•Êtresursesgardes,êtreattentifetfairepreuve

debonsensenutilisantunoutilélectrique.Ne

pasutiliserunoutilélectriqueencasdefatigue

ousousl’inuencededrogues,d’alcoolou

demédicaments. Un instant d’inattention lors

de l’utilisation d’un outil électrique peut entraîner

des blessures graves.

No de Cat. Volts CD

Tr/min.à

vide

capacités

Pourpercerlebois

(mèchehélicoïdale)

Pourpercerlebois

(foretàtroispointes)

Enfonçage

(diamètre)

2415-20 12 0 - 800 10 mm (3/8") 25 mm (1") 6 mm (1/4")

picTographie

specificaTions

descripTion foncTionnelle

1. Mandrin sans clé

2. DÉL pour la lampe de

travail et le couple

3. Interrupteur à ailette

4. Commutateur de commande

5. Indicateur de niveau d’énergie

6. Collier sélecteur de couple

Volts

Tension CD seul

Tours-minute á vide (RPM)

Underwriters Laboratories, Inc.

États-Unis et Canada

rÈgles de sécuriTé

spécifiques

outils électriques sont dangereux dans les mains

d’utilisateurs non formés à leur usage.

•Entretiendesoutilsélectriques.S’assurerde

l’absencedetoutdésalignementoudegrip-

pagedespiècesmobiles,detouterupturede

pièceoudetouteautreconditionquipour-

raitaffecterlebonfonctionnementdel’outil

électrique.Encasdedommages,faireréparer

l’outilavantdel’utiliserdenouveau.Les outils

électriques mal entretenus sont à la source de

nombreux accidents.

•Garderlesoutilsdecoupeaffûtésetpropres.

Les outils de coupe correctement entretenus et

bien affûtés risquent moins de se gripper et sont

plus faciles à manier.

•Utiliserl’outilélectrique,lesaccessoires,les

grainsetc.conformémentàcesinstructions

entenantcomptedesconditions de travail

etdelatâcheàeffectuer.L’utilisation de cet

outil électrique pour effectuer une opération pour

laquelle il n’est pas conçu peut occasionner une

situation dangereuse.

enTreTien

•Faireeffectuerl’entretiendel’outilélectrique

paruntechnicienqualiéquin’utiliseraque

despiècesderechangeidentiques.La sécurité

d’utilisation de l’outil en sera préservée.

lesquellesl’accessoiredecoupepeutentrer

en contact avec du câblage caché ou avec

sonproprecordond’alimentation.Le contact

d’un accessoire de coupe avec un l sous tension

« électrie » les pièces métalliques exposées de

l’outil et peut électrocuter l’utilisateur.

•Entretenezlesétiquettesetmarqiesdifabri-

cant.Les indications qu'elles contiennent sont

précieuses. Si elles deviennent illisibles ou se

détachent, faites-les remplacer gratuitement à un

centre de service MILWAUKEE accrédité.

•AVERTISSEMENT: Certaines poussières géné-

rées par les activités de ponçage, de coupe, de

rectication, de perçage et d’autres activités de

construction contiennent des substances considé-

rées être la cause de malformations congénitales

et de troubles de l’appareil reproducteur. Parmi

ces substances gurent:

• le plomb contenu dans les peintures à base de plomb;

• la silice cristalline des briques, du ciment et

d’autres matériaux de maçonnerie, ainsi que

• l’arsenic et le chrome des sciages traités

chimiquement.

Les risques encourus par l’opérateur envers ces

expositions varient en fonction de la fréquence

de ce type de travail. Pour réduire l’exposition

à ces substances chimiques, l’opérateur doit:

travailler dans une zone bien ventilée et porter

l’équipement de sécurité approprié, tel qu’un

masque anti-poussière spécialement conçu pour

ltrer les particules microscopiques.

uTilisaTion eT enTreTien

de la baTTerie

•Ne rechargerlabatteriequ’aveclechargeur

spéciéparlefabricant.Un chargeur qui convient

à un type de batterie peut créer un risque d’incendie

s’il est utilisé avec un autre type de batterie.

•N’utiliser les outils électriques qu’avec les

batteriesspécialementconçuespoureux.

L’utilisation de batteries d’autres marques peut

créer un risque de blessure et d’incendie.

•Lorsquelabatterieesthorsservice,laranger

àl’écartd’autresobjetsmétalliquestelsque

trombones,piècesdemonnaie,clés,clous,vis

etautrespetitsobjetsmétalliquesquipeuvent

établir une connexion d’une borne à l’autre.

Un court-circuit aux bornes de la batterie peut

provoquer des brûlures ou un incendie.

•Duliquidepeutêtreéjectédelabatterieencas

demanutentionabusive;évitertoutcontact.

Encasdecontactaccidentelaveclesprojec-

tions,rinceràl’eau.En casdecontactavec

lesyeux,consulterunmédecin.Le liquide

s’échappant de la batterie peut provoquer des

irritations ou des brûlures.

• Utiliser les poignée(s) auxiliaire(s) si elles

sontfournie(s)avecl’outil.La perte de contrôle

peut causer des blessures.

• Tenirlesoutilsparsessurfacesdepréhension

isolées lors des opérations pendant

Indicateurdechargedelabatterie

Pour déterminer l’autonomie de la batterie, appuyer

sur la gâchette.

Pour signaler la n de la charge, l’indicateur de

charge de la batterie met à feu une lumière pendant

deux à trois secondes.

Installationdesembouts

Toujours retirer la batterie avant d’insérer ou de

retirer un embout. Choisir un embout dont le type

et la taille conviennent au type de vis utilisé.

Votre outil sans l est équipé d’un verrouillage de

broche. Le mandrin peut être serré avec une seule

main, ce qui accroît la force de saisie sur le foret

ou la mèche.

1. Retirez la pile.

2. Pour ouvrir les mors du mandrin, tournez le

manchon dans le sens antihoraire.

Pour monter un foret, engagez-le à fond dans le

mandrin. Centrez le foret dans les mâchoires du

mandrin et levez-le à environ 2 mm (1/16”) du

fond.

Lors de l’utilisation d’embouts de tournevis,

insérez l’embout sufsamment loin pour que

les mâchoires du mandrin saisissent la portion

hexagonale de l’embout.

3. Pour fermer les mors du mandrin, tournez le

manchon dans le sens horaire. L’embout est xé

solidement lorsque le mandrin fait un bruit de cli-

quetis et que le manchon ne peut plus pivoter.

4. Pour enlever l’embout, tournez le manchon dans

le sens antihoraire.

N.B.: Un bruit de cliquetis est normal lors de

l’ouverture ou de la fermeture du mandrin. Ce bruit

fait partie de la fonction de verrouillage et n’indique

aucun problème de fonctionnement du mandrin.

averTissemenT Pourminimiser

lesrisquesdeblessures,portezdeslunettes

àcoqueslatérales.

monTage de l'ouTil

averTissemenT Nerechargerla

batteriequ’aveclechargeurspécié.Pour

lesinstructionsdechargespéciques,lirele

manueld’utilisationfourniaveclechargeur

etlesbatteries.

Insertion/Retraitdelabatterie

Pourretirerla batterie, enfoncer les boutons de

déverrouillage et la tirer hors de l’outil.

Pourinsérerla batterie, la glisser dans le corps de

l’outil. S’assurer qu’elle est xée solidement.

maniemenT

averTissemenT Ilfauttoujours

retirerlabatterieetverrouillerladétentede

l’outilavantdechangeroud’enleverlesac-

cessoires.L’emploid’accessoiresautresque

ceuxquisontexpressémentrecommandés

pourcetoutilpeutcomporterdesrisques.

Enfonçage Perçage

Utilisationdel’accouplementréglable

Cet outil est pourvu d’un accouplement réglable

pour enfoncer différents calibres de vis dans

différents matériaux. Lorsqu’il est correctement

réglé, l’accouplement se déclenchera à un couple

préréglé pour empêcher l’enfoncement trop profond

de la vis dans le matériau et éviter d’endommager

la vis ou l’outil.

Réglagede

l’accoupement

(N•m) Applications

1-4

5-7

8-11

Perçage

1.5-2,4

2,7-3,9

4,7-6,0

14,1 *

Petites vis dans le bois mou.

Vis moyennes dans le bois mou

ou petites vis dans le bois dur.

Grosses vis dans le bois mou.

Vis moyennes dans le bois

durou grosses vis dans le bois

dur avec trou-guide.

Pour régler l’accouplement, tournez l’anneau de

réglage d’accouplement pour aligner la position

de réglage choisie sur la marque imprimée sur le

boîtier du moteur, tel qu’indiqué.

* Le fait d’utiliser un bloc piles XC Milwaukee as-

sure un couple maximal. Autrement, le couple

maximum est 11,3 N•m.

Les spécifications de couple susmentionnées

sont approximatives et basées sur une batterie à

pleine charge.

N.B.Les réglages indiqués au tableau étant ap-

proximatifs, il est conseillé de tester différents

réglages sur un morceau de matériau de rebut

avant de commencer à enfoncer les vis dans le

matériau à ouvrer.

DÉLdecouple

Lorsque le couple maximal pour l’embrayage choisi

est atteint, l’outil s’arrête et la DÉL de couple rouge

se met à clignoter. Dégager l’interrupteur pour

réinitialiser l’outil. Par exemple, si le cadran de

réglage de l’embrayage est placé à 8, un couple

dépassant 42 po-lb fera s’arrêter l’outil et clignoter

la DÉL de couple rouge.

Utilisationducommutateur

Le commutateur peut être réglé sur trois positions:

marche avant, marche arrière et verrouillée. En

raison d’un mécanisme de verrouillage, le commu-

tateur ne peut être réglé que lorsque la commande

MARCHE/ARRÊT n’est pas enfoncée. Toujours

laisser le moteur s’arrêter complètement avant

d’utiliser le commutateur.

Pour une rotation en marche avant (dans le sens

horaire), pousser le commutateur sur le côté droit

de l’outil. Vérier la direction de rotation avant

utilisation.

Pour une rotation en

marche arrière (dans

le sens anti-horaire),

pousser le commuta-

teur sur le côté gauche

de l’outil. Vérifier la

direction de rotation

avant utilisation.

Pour verrouiller la dé-

tente, pousser le commutateur vers la position

centrale. La détente ne fonctionne pas tant que

le commutateur est sur la position verrouillée cen-

trale. Toujours verrouiller la détente ou déposer la

batterie avant d’effectuer un entretien, de changer

d’accessoire, de remiser l’outil et toutes les fois

que l’outil est inutilisé.

Marche

avant

Marche

arrière

Verrouillage-

Pousser vers

le CENTRE

averTissemenT Pourminimiser

lesrisquesd’explosion,choc électrique et

dommagesàlapropriété,inspecteztoujours

l’airedetravail pourydéceler les lsélec-

triquesoulestuyauxavantd’entreprendre

leforage.

applicaTions

Démarrage,arrêtetcontrôledelavitesse

1. Pour mettre l’outil en marche, appuyez sur

l'interrupteur à ailette.

2. Pour arrêter l’outil, relâchez l'interrupteur à

ailette.

3. Pour varier la vitesse de rotation, il suffit

d’augmenter ou de diminuer la pression sur

l'interrupteur à ailette. Plus l'interrupteur à ai-

lette est enfoncé, plus la vitesse de rotation est

grande.

Protectiondelabatterie

L’outil est doté d’un circuit intelligent qui permet

d’évaluer l’appel de courant, la température et les

chutes de tension an d’éviter les dommages à la

batterie et de prolonger sa durée de vie.

Lors de situations de coincement ou de blocage

impliquant un couple très élevé, ou lors d’un court

circuit, des situations qui engendrent un important

appel de courant, l’indicateur de charge de la bat-

terie met à feu une lumière et l’outil s’éteindra. Pour

le réinitialiser, relâcher la gâchette.

Dans des conditions de fonctionnement extrêmes,

la température interne de la batterie peut devenir

très élevée. Si cela se produit, l’indicateur de

charge de la batterie met à feu une lumière et la

batterie s’éteint.

Cet outil fournit un moyen rapide et pratique pour le

perçage de petits trous ainsi que pour le vissage et

le dévissage des vis. Étant donné la grande variété

de calibres, de le tages et de formes des vis et de

la nature des matériauz disponibles, il est difcile

de déterminer les limites d'application de cet outil

selon le seul calibre des vis. Cependant, pour les

applications dans le bois, une vis à bois amorcée

dans un trou-guide parait une limite raisonnable.

Perçagedubois,desmatériauxsynthétiques

etduplastique

Utilisez toujours des forets ou des mèches bien af-

fûtés. Lorsque vous utilisez des forets hélicoïdaux,

retirez-les fréquemment du trou pour enlever les

copeaux des goujures. An de réduire les risques

d’éclatement, appuyez la pièce sur un morceau

de bois de rebut. Sélectionnez des vitesses lentes

pour le perçage de matières plastiques qui ont un

point de fusion assez bas.

Enfonçagedevisetvissaged’écrou

Percez un trou pilote lorsque vous enfoncez des

vis dans des matériaux épais ou durs. Réglez le

anneau de rélage de l'accouplement à la position

correcte et à une vitesse lente. Utilisez le bon type

et la bonne taille d’embout de tournevis pour le

type de vis utilisé.

Avec la mèche de tournevis dans la vis, placer

l’extrémité de la vis sur la pièce de travail et ap-

puyer fermement avant de presser l’inverseur du

sens de rotation vers le haut. Les vis peuvent être

retirées en appuyant l’inverseur du sens de rota-

tion vers le bas.

Verrouillagedelarotation

Lorsque le tournevis est arrêté, la rotation est à

du moteur est effective ment bloquée et le tourn-

evis peut être utilisé manuellement. Cette carac-

téristique est commode pour serrer les vis dont le

serrage exige un couple supérier à celui que l'outil

peut fournir, pour raffermir le serrage des vis et pour

dévisser les vis extrêmement serrées.

averTissemenT Anderéduire

lesrisquesdeblessures,teneztoujoursl’outil

solidement.

Entretiendel’outil

Gardez l’outil, la batterie et le chargeur en bon

état en adoptant un programme d’entretien

ponctuel. Après une période de six mois à un an,

selon l’utilisation, renvoyez l’outil, la batterie et le

chargeur à un centre de service MILWAUKEE ac-

crédité pour les services suivants:

• Lubrication

• Inspection et nettoyage de la mécanique (engre-

nages, pivots, coussinets, boîtier etc.)

• Inspection électrique (batterie, chargeur, moteur)

• Vérication du fonctionnement électromécanique

Si l’outil ne démarre pas ou ne fonctionne pas à

pleine puissance alors qu’il est branché sur une

batterie complètement chargée, nettoyez les points

de contact entre la batterie et l’outil. Si l’outil ne

fonctionne toujours pas correctement, renvoyez

l’outil, le chargeur et la batterie à un centre de ser-

vice MILWAUKEE accrédité, anqu’on en effectue

la réparation (voir “Réparations”).

Nettoyage

Débarrassez les évents du chargeur et de l’outil

des débris et de la poussière. Gardez les poignées

de l’outil propres, à sec et exemptes d’huile ou de

graisse. Le nettoyage de l’outil, du chargeur et de

la batterie doit se faire avec un linge humide et un

savon doux. Certains nettoyants tels l’essence, la

térébenthine, lesdiluants à laque ou à peinture, les

solvants chlorés, l’ammoniaque et les détergents

d’usage domestique qui en contiennent pourraient

détériorer le plastique et l’isolation des pièces. Ne

laissez jamais de solvants inammables ou com-

bustibles auprès de l’outil.

Réparations

Pour les réparations, retournez outil, batterie et

chargeur en entier au centre-service le plus près.

enTreTien

averTissemenT Pourminimiser

les risques de blessures corporelles, dé-

branchezlechargeuretretirezlabatterie

duchargeuroudel’outilavantd’yeffectuer

destravauxd’entretien.Nedémontezjamais

l’outil,labatterieoulechargeur.Pourtoute

réparation, consultez un centre de service

milWaukeeaccrédité.

averTissemenT Pourminimiser

lesrisquesdeblessuresoudedommagesà

l'outil,n'immergezjamaisl'outil, la batterie

oulechargeuret ne laissez pas de liquide

s'yinltrer.

accesoires

averTissemenT Retireztoujours

labatterieavantdechangeroud’enleverles

accessoires. L’utilisationd’autresacces-

soiresqueceuxquisontspécifiquement

recommandéspourcetoutilpeutcomporter

desrisques.

Pour une liste complète des accessoires, prière de

se reporter au catalogue MILWAUKEE Electric Tool

ou visiter le site internet www.milwaukeetool.com.

Pour obtenir un catalogue, il suft de contacter votre

distributeur local ou l'un des centres-service.

garanTie limiTée - aux éTaTs-unis eT au canada

TECHTRONIC INDUSTRIES' garantit le produit pendant cinq ans à partir de la date d’achat d’origine. Le présent bon

de garantie couvre tous les vices de matériau et de fabrication que peut afcher cet outil électrique. Pour assurer la

validité de la présente garantie, veuillez présenter le bon de commande, estampillé du sceau du distributeur ou du

magasin où le produit a été acheté, au centre de réparations agréé. Si le bon de commande n’a pas été estampillé,

veuillez fournir la preuve d’achat d’origine au centre de réparations agréé. Pour un entretien, des pièces, des acces-

soires ou d’autres composants, composer sans frais le 1-800-832-1949 an d’obtenir les coordonnées du centre de

réparations agréé le plus près.

Procédurepourassurerlavaliditédelagarantie

Présenter le produit au centre de réparations agréé, accompagné du bon de commande estampillé du sceau du

distributeur ou du magasin où le produit a été acheté. Toute pièce défectueuse ou tout composant défectueux sera

remplacé sans frais. Milwaukee assume tous les frais de transport liés à ce processus de garantie.

Exceptions

La garantie ne s’applique pas dans les situations suivantes :

a) Si le produit a été utilisé pour une n autre que celle indiquée dans le guide de l’utilisateur nal ou le manuel d’instructions.

b) Si les conditions d’utilisations ne sont pas habituelles.

c) Si le produit a été modié ou réparé par une personne non autorisée par TECHTRONIC INDUSTRIES.

Note : Si le cordon électrique est endommagé, il doit être remplacé par un centre de réparations agréé pour éviter les

risques d’électrocution.

CENTRE DE RÉPARATIONS ET DE SERVICE

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

Ph. 52 55 4160-3547

IMPORTÉ ET COMMERCIALISÉ PAR :

TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

garanTie limiTée – mexique, amérique cenTrale eT caraÏbes

Modèle:

Dated’achat:

Sceaududistributeuroudumagasin:

Chaque outil électrique MILWAUKEE (y compris les produits sans l [outils, piles, chargeur de piles, lampe de travail];

consulter les énoncés de la GARANTIE LIMITÉE DES BLOCS-PILES SANS FIL) est garanti à l’acheteur d’origine

être exempt de vice de matériau et de fabrication. Sous réserve de certaines exceptions, MILWAUKEE réparera ou

remplacera toute pièce d’un outil électrique qui, après examen par MILWAUKEE, s’est avérée être affectée d’un vice de

matériau ou de fabrication pendant une période de cinq (5) ans* après la date d’achat, sauf indication contraire. Retourner

l’outil électrique, à un centre de réparations en usine MILWAUKEE ou à un poste d’entretien agréé MILWAUKEE, en

port prépayé et assuré. Une copie de la preuve d’achat doit être présentée au moment de retourner le produit. Cette

garantie ne couvre pas les dommages que MILWAUKEE détermine être causés par des réparations ou des tentatives

de réparation par quiconque autre que le personnel agréé par MILWAUKEE, des utilisations incorrectes, des altéra-

tions, des utilisations abusives, une usure normale, une carence d’entretien ou des accidents.

*La période de garantie applicable pour les radios de chantier, le port d’alimentation M12™, Source d'énergie M18™,

et les chariots de travail industriels Trade Titan™ est d’une durée d’un (1) an à partir de la date d’achat. La période de

la garantie couvrant la lampe de travail à DÉL et l’ampoule améliorée à DÉL est une garantie À VIE limitée à l’acheteur

d’origine seulement; si, lors d’une utilisation normale, l’ampoule à DÉL présente une défectuosité, la lampe de travail

et l’ampoule seront remplacées sans frais.

*Cette garantie ne s’applique pas aux cloueuses-agrafeuses pneumatiques, aux pulvérisateurs à peinture sans air,

aux blocs piles pour outils sans l, aux génératrices d’alimentation portatives à essence, aux outils à main, aux monte-

charge – électrique, à levier et à chaîne (manuel), aux vestes chauffantes M12™, aux produits réusinés, ni aux produits

d’essai et de mesure. Il existe des garanties distinctes pour ces produits.

L’enregistrement de la garantie n’est pas nécessaire pour bénécier de la garantie en vigueur sur un outil électrique

MILWAUKEE. La date de fabrication du produit servira à établir la période de garantie si aucune preuve d’achat n’est

fournie lorsqu’une demande de service sous garantie est présentée.

L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET DE REMPLACEMENT DÉCRITS AUX

PRÉSENTES EST UNE CONDITION DU CONTRAT D’ACHAT DE TOUT PRODUIT MILWAUKEE. SI VOUS

N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS

MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, SPÉCIAL OU INDIRECT,

DE DOMMAGES-INTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES D’AVOCATS, DE FRAIS, DE

PERTE OU DE DÉLAIS ACCESSOIRES À TOUT DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT,

Y COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT

PAS L’EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES RESTRICTIONS CI-

DESSUS PEUVENT NE PAS ÊTRE APPLICABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE

AUTRE GARANTIE EXPRESSE, QU’ELLE SOIT ORALE OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI.

MILWAUKEE RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS, SANS S’Y LIMITER, TOUTE GARANTIE

IMPLICITE DE QUALITÉ MARCHANDE OU D’ADAPTATION À UNE UTILISATION OU À UNE FIN PARTICULIÈRE.

DANS LA MESURE OÙ UNE TELLE STIPULATION D’EXONÉRATION N’EST PAS PERMISE PAR LA LOI, LA DURÉE

DE CES GARANTIES IMPLICITES EST LIMITÉE À LA PÉRIODE APPLICABLE DE LA GARANTIE EXPRESSE, TEL

QUE DÉCRIT PRÉCÉDEMMENT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT PAS DE LIMITATION DE

DURÉE DES GARANTIES IMPLICITES, LES RESTRICTIONS CI DESSUS PEUVENT NE PAS ÊTRE APPLICABLES.

LA PRÉSENTE CONFÈRE À L’UTILISATEUR DES DROITS LÉGAUX PARTICULIERS; IL BÉNÉFICIE ÉGALEMENT

D’AUTRES DROITS QUI VARIENT D’UN ÉTAT À L’AUTRE.

Cette garantie s’applique aux produits vendus aux États-Unis et au Canada uniquement.

Veuillez consulter la rubrique Centre SAV MILWAUKEE, dans la section Pièces & Service du site Web de MILWAUKEE,

à l’adresse www.milwaukeetool.com, ou composer le1-800-SAWDUST(1-800-729-3878)an de trouver le centre de

réparations en usine MILWAUKEE le plus près.

seguridad en el área

de Trabajo

seguridad elécTrica

adverTencias de seguridad generales para la

herramienTa elécTrica

•Mantengalimpiaybieniluminadaeláreade

trabajo. Las áreas desordenadas u oscuras con-

tribuyen a que se produzcan accidentes.

•Noutiliceherramientaseléctricasenatmós-

feras explosivas, comoenlapresenciade

líquidos,gasesopolvoinamables. Las her-

ramientas eléctricas crean chispas que pueden

incendiar el polvo o las emanaciones.

•Mantengaalosniñosyotraspersonasalejadas

mientrasutilizaunaherramientaeléctrica. Las

distracciones pueden hacerle perder el control.

•Losenchufesdelasherramientaseléctricas

debenserdelmismotipoqueeltoma-

corrientes.Nuncarealiceningúntipode

modicaciónenelenchufe.Nouseenchufes

adaptadoresconherramientaseléctricas

conconexiónatierra.Se reducirá el riesgo de

descarga eléctrica si no se modican los enchufes

y los tomacorrientes son del mismo tipo.

•Eviteelcontactocorporalconsuperciescon

conexiónatierra,comotuberías,radiadores,

estufasyrefrigeradores.El riesgo de descarga

eléctrica aumenta si su cuerpo está conectado a

tierra.

•Noexponga la herramientas eléctricas a la

lluviaoacondicionesdehumedad. El agua

que entra en una herramienta eléctrica aumenta

el riesgo de descarga eléctrica.

•Noabusedelcable.Nuncauseelcablepara

transportarlaherramientaeléctrica,tirarde

ellaodesenchufarla.Mantengaelcablealejado

delcalor,losbordesaladosolaspiezasen

movimiento.Los cables dañados o enmarañados

aumentan el riesgo de descarga eléctrica.

•Cuandoseutilizauna herramienta eléctrica

enelexterior,useunaextensiónquesea

apropiadaparausoenelexterior.El uso de un

cable apropiado para el exterior reduce el riesgo

de descarga eléctrica.

•Sidebeoperarunaherramientaeléctricaenun

lugarhúmedo,utiliceunsuministroprotegido

poruninterruptordecircuitoconconexióna

tierra(GFCI).Usar un GFCI reduce el riesgo de

que se produzcan descargas eléctricas.

herramienta eléctrica puede tener como resultado

lesiones personales graves.

•Useunequipodeprotecciónpersonal.Lleve

siempreprotecciónocular. Llevar un equipo

de protección apropiado para la situación, como

una máscara antipolvo, zapatos de seguridad

antideslizantes, un casco o protección auditiva,

reducirá las lesiones personales.

•Eviteel encendido accidental.Asegúrese

dequeelinterruptorestéenlaposiciónde

apagadoantesdeconectarloalatomade

alimentaciónoalabatería,allevantaromover

laherramienta.Mover herramientas con el dedo

en el interruptor o enchufarlas con el interruptor

en la posición de encendido contribuye a que se

produzcan accidentes.

•Quitetodas las llaves de ajuste antes de

encenderlaherramienta.Una llave que esté

acoplada a una pieza giratoria de la herramienta

puede provocar lesiones personales.

•Nose estire demasiado. Mantenga los pies

bienasentadosyelequilibrioentodomo-

mento. Esto permite tener mejor control de la

herramienta eléctrica en situaciones inesperadas.

•Vístase demaneraapropiada.Nolleveropa

sueltanijoyas.Mantengaelcabello,laropay

losguanteslejosdelapiezasenmovimiento.

La ropa oja, las joyas o el cabello largo pueden

quedar atrapados en las piezas en movimiento.

•Siseproporcionandispositivosparalaconex-

ióndesistemasderecolecciónyextracciónde

polvo,asegúresedequeesténconectadosy

seusenapropiadamente.El uso de estos dis-

positivos puede reducir los peligros relacionados

con el polvo.

seguridad personal

adverTencia lea Todas las adverTencias e insTrucciones de

seguridad. Sinosiguetodaslasadvertenciaseinstrucciones,sepuedenprovocar

unadescargaeléctrica,unincendioolesionesgraves.

guarde todas las advertencias e instrucciones para consultarlas en el futuro.

Eltérmino“herramientaeléctrica”entodaslasadvertenciasincluidasmásabajosereereasu

herramientaoperadaporconexión(cable)alaredeléctricaopormediodeunabatería(inalámbrica).

uso y cuidado de las

herramienTas elécTricas

•Nofuercelaherramientaeléctrica.Uselaher-

ramientaeléctricacorrectaparalaaplicación.

La herramienta eléctrica correcta funcionará mejor

y de manera más segura a la velocidad para la

que se diseñó.

•Nouselaherramientaeléctricasielinterruptor

nolaenciendenilaapaga. Cualquier herrami-

enta eléctrica que no se pueda controlar con el

interruptor es peligrosa y se debe reparar.

•Desconecteelenchufedelatomadealiment-

acióny/olabateríadelaherramientaeléctrica

antesderealizarcualquierajuste, cambiar

accesoriosoalmacenarlasherramientaseléc-

tricas.Dichas medidas preventivas de seguridad

reducen el riesgo de que la herramienta se prenda

accidentalmente.

•Almacenelasherramientaseléctricas fuera

del alcance de los niños y no permita que

•Manténgasealerta, ponga cuidado a lo que

estáhaciendoyuseelsentidocomúncuando

utiliceunaherramientaeléctrica.Nouseuna

herramientaeléctricacuandoestácansadoo

bajolainuenciadedrogas,alcoholomedici-

nas.Despistarse un minuto cuando se utiliza una

simbología

descripcion funcional

1. Mandril sin chaveta

2. Luz de trabajo y LED de la

fuerza de torsión

3. Interruptor de paleta

4. Interruptor de control

5. Indicador de carga

6. Collar del selector de

par torsor

Volts

Corriente directa

Revoluciones por minuto sin

carga (RPM)

Underwriters Laboratories, Inc.

Estados Unidos y Canadá

manTenimienTo

reglas especificas

de seguridad

personasnofamiliarizadasconellasoestas

instruccioneslasutilicen.Las herramientas

eléctricas son peligrosas en las manos de usuarios

no capacitados.

•Mantenimientodelasherramientaseléctricas.

Revisequenohayapiezasmóvilesqueestén

desalineadasoqueseatasquen,piezasrotas

niningunaotracondiciónquepuedaafectar

elfuncionamientodelaherramientaeléctrica.

Siseencuentrandaños,hagaquelereparen

laherramientaantesdeusarla.Las herrami-

entas mal mantenidas son la causa de muchos

accidentes.

•Mantengalasherramientasdecortelimpias

yaladas. Es menos probable que se atasquen

las herramientas de corte con los alados que

se mantienen de manera apropiada y también son

más fáciles de controlar.

•Uselaherramientaeléctrica,losaccesorios,

lasbrocas,etc.siguiendoestasinstrucciones,

teniendoencuentalascondicionesdetrabajo

ylatareaquesevaarealizar.El uso de la her-

ramienta eléctrica para operaciones diferentes de

aquellas para las que se diseñó podría originar

una situación peligrosa.

•Recárguela solamente con el cargador es-

pecicado por el fabricante. Un cargador que

sea apropiado para un tipo de batería puede crear

riesgo de incendio cuando se use con otra batería.

•Uselasherramientaseléctricassolamentecon

bateríasespecícamentediseñadas.El uso de

cualquier otro tipo de batería puede crear riesgo

de lesiones o incendio.

•Cuando no se use la batería manténgala

alejadadeotrosobjetosdemetalcomoclips

parapapel,monedas,llaves,clavos,tornillos

uotrosobjetosdemetalpequeñosquepuedan

realizarunaconexiónentrelosbornes.Realizar

un cortacircuito en los terminales de la batería

puede provocar quemaduras o un incendio.

•Bajocondicionesabusivas,puedesalirlíquido

expulsadodelabatería;evitarelcontacto.Si

seproduceuncontactoaccidental,lavarcon

agua.Siellíquidoentraencontactoconlos

ojosbuscarayudamédicaadicional.El líquido

que sale despedido de la batería puede causar

irritaciones o quemaduras.

• Use las empuñaduras auxiliares si se

proporcionancon laherramienta. La pérdida

de control puede causar lesiones personales.

• Alrealizarunaoperacióndondeelaccesorio

de corte pueda entrar en contacto con

cableado oculto o con su propio cable,

sostenga las herramientas eléctricas de

uso y cuidado de las

herramienTas con baTería

•Haga que un técnico calificado realice el

mantenimientodelaherramientaeléctricautili-

zandosolamentepiezasderepuestoidénticas.

Esto asegurará que se mantiene la seguridad de

la herramienta eléctrica.

las superficies de empuñadura aisladas. El

contacto del accesorio de corte con un cable que

conduzca electricidad puede hacer que las partes

metálicas de la herramienta se electrifiquen

y podría ocasionar una descarga eléctrica al

operador.

•Guardelasetiquetasyplacasdeespecica-

ciones. Estas tienen información importante. Si

son ilegibles o si no se pueden encontrar, pón-

gase en contacto con un centro de servicio de

MILWAUKEE para una refacción gratis.

•ADVERTENCIA:Algunas partículas de polvo

resultantes del lijado mecánico, aserrado, esmer-

ilado, taladrado y otras actividades relacionadas

a la construcción, contienen sustancias químicas

que se saben ocasionan cáncer, defectos con-

génitos u otros daños al aparato reproductivo. A

continuación se citan algunos ejemplos de tales

sustancias químicas:

• plomo proveniente de pinturas con base de plomo

• sílice cristalino proveniente de ladrillos, cemento

y otros productos de albañilería y

• arsénico y cromo provenientes de madera

químicamente tratada.

El riesgo que usted sufre debido a la exposición

varía dependiendo de la frecuencia con la que

usted realiza estas tareas. Para reducir la ex-

posición a estas sustancias químicas: trabaje

en un área bien ventilada, y utilice equipo de

seguridad aprobado como, por ejemplo, máscaras

contra el polvo que hayan sido especícamente

diseñadas para ltrar partículas microscópicas.

Cat. No. Volts cd rpm

capacidades

Taladrado

enmadera

(brocahelicoidal)

Taladrado enmadera

(brocadepala)

Poderatornillar

(diámetro)

2415-20 12 0 - 800 10 mm (3/8") 25 mm (1") 6 mm (1/4")

Indicadordecarga

Para determinar la cantidad de carga que queda

en la batería, pulse el gatillo. El indicador de carga

se encenderá durante 2-3 segundos.

Para indicar el nal de la carga, una luz en el

indicador de carga se encenderá durante 2-3

segundos.

Instalacióndebrocas

Antes de introducir o retirar las brocas, siempre

se debe retirar la batería. Seleccione la broca del

estilo y el tamaño adecuados para el tipo de tornillo

que está usando.

Su herramienta inalámbrica está equipada con un

bloqueo del vástago. El portabrocas puede apre-

tarse con una mano, creando fuerzas de sujeción

más altas en la broca.

1. Extraer la batería.

2. Para abrir las mordazas del portabrocas, gire el

anillo en dirección antihoraria.

Si se usan brocas para taladrar, deje que la

broca toque el fondo del portabrocas. Centre la

broca en las mordazas del portabrocas y súbala

aproximadamente 1/16 pulg. del fondo.

Si se usan brocas con destornillador, introduzca

la broca lo suciente para que las mordazas

sujeten la sección hexagonal de la broca.

Comoseinserta/quitalabateríaenlaherramienta

Para retirar la batería, presione los botones de

liberación y jale de la batería para sacarla de la

herramienta.

Para introducir la batería, deslícela en el cuerpo

de la herramienta. Asegúrese de que quede bien

rme en su posición.

especificaciones

ensamblaje

adverTencia Recarguelabatería

sóloconelcargadorespecicadoparaella.

Parainstruccionesespecícas sobre cómo

cargar,leaelmanualdeloperadorsuminis-

tradoconsucargadorylabatería.

adverTencia Parareducirelriesgo

delesiones,usesiemprelentesdeseguridad

oanteojosconprotectoreslaterales.

operacion

adverTencia Parareducirelriesgo

delesiones,extraigasiemprelabateríaantes

deacoplarodesacoplaraccesorios.Utilice

únicamenteaccesoriosespecíficamente

recomendadosparaestaherramienta.El

usodeaccesoriosnorecomendadospodría

resultarpeligroso.

3. Para cerrar las mordazas del portabrocas, gire el

anillo en dirección horaria. La broca queda ase-

gurada cuando el portabrocas hace un sonido

de matraca y no es posible hacer girar más el

anillo.

4. Para sacar la broca, gire el anillo en dirección

antihoraria.

NOTA: Cuando se abra o cierre el portabrocas es

posible que se oiga un ruido de matraca. Este ruido

es parte del dispositivo de bloqueo y no indica un

problema en el funcionamiento del portabrocas.

Usodelembragueajustable

Esta herramienta tiene un embrague ajustable

para poder atornillar diferentes tipos de tornillos

dentro de diferentes materiales. Cuando está ad-

ecuadamente ajustado, el embrague se colocará

en un torque predeterminado con el objeto de

prevenir que se atronille muy profundamente el

tornillo asi como para evitar dañar tanto al tornillo

o a la herramienta.

Para seleccionar la adecuada posición del em-

brague para el tipo de material y tornillo que

usted va a usar, reérase a la tabla mostrada a

la derecha.

Poder

atornillar

Taladrado

Ajustedel

embrague

(N•m) Applicaciones

1-4

5-7

8-11

Taladrado

1.5-2,4

2,7-3,9

4,7-6,0

14,1 *

Tornillos pequeños en madera suave.

Tornillos medianos en madera suave

o tornillos pequeños en madera dura.

Tornillo largos en madera suave.

Tornillos medianos en madera dura o

tornillos largos en madera dura con

perforación piloto.

Las especicaciones de torque mostradas en este

cuadro son valores aproximados obtenidos con una

batería con plena carga.

* Max. fuerza de torsión desarrollada al usar

baterías Milwaukee XC. Si no, máxima fuerza

de torsión desarrollada es 11,3 N•m.

NOTA: Dado que los niveles de ajuste mostrados

en el cuadro son solo una referencia, se sugiere

usar un pedazo de material de desperdicio y probar

en él los diferentes ajustes del embrague antes de

proceder a colocar tornillos en el material de trabajo.

Marcha

adelante

Marcha

atrás

Traba-

Empuje al

CENTRO

Esta herramienta ofrece un medio rápido y conve-

niente para perforar agujeros pequeños e instalar

y quitar tornillos. Debido a la gran cantidad de

tipos de tornillos, tamaños, cuerdas y materiales

disponibles, es muy difícil limitar las aplicaciones

de esta herramienta al solamente el tamaño del

tornillo. Sin embargo, para aplicaciones en madera,

el límite práctico sería un tornillo para madera,

con una perforación piloto o guia previamente

realizada.

Taladradoenmadera,materialescompuestos

yplásticos

Siempre use brocas aladas. Cuando use brocas

helicoidales, tire de la broca hacia fuera del oricio

para eliminar las rebabas de las estrías de la broca.

Para reducir la producción de astillas, apoye el

trabajo con una pieza de material de desecho. Se

recomienda seleccionar velocidades lentas para

plásticos con un punto de derretimiento bajo.

Cómocolocartornillosytuercas

Perfore un oricio piloto cuando coloque tornillos

en materiales gruesos o duros. Coloque el anillo

ajustador del embrague en la posición correcta y

ajuste la velocidad a “baja”. Use el estilo y tamaño

de destornillador de berbiquí correcto para el tipo

de tornillo que está utilizando.

Con la punta del destornillador colocada en el

tornillo, coloque la punta del tornillo sobre la pieza

de trabajo y aplique presión rmemente antes de

mover el interruptor de acción/reversa hacia arriba.

Se puede quitar los tornillos al oprimir el interruptor

de acción/reversa hacia abajo.

Trabandolapunta

Cuando la herramienta se da vuelta apagado, la

punta queda automáticamente trabada en su lugar,

permitiendo usar la herramienta como si fuera un

atornillador de mano. Esta característica es muy

práctica para poder apretar tornillos que requieren

mas torque del que la herramienta es capaz de

entregar, o para vericar el apriete de un tornillo, o

para sacar un tornillo que esté muy apretado.

LEDdelafuerzadetorsión

Cuando se alcance el límite máximo de salida de

la fuerza de torsión para los ajustes de embrague,

la herramienta se detendrá y el indicador LED de

la fuerza de torsión de color rojo comenzará a par-

padear. Suelte el interruptor para restablecer la situ-

ación. Por ejemplo: cuando el cuadrante de ajuste

de embrague se congure en 8, una fuerza de

torsión que exceda las 42 libras-pulgadas detendrá

la herramienta y hará que el indicador LED de la fu-

erza de torsión de color rojo comience a parpadear.

Utilizacióndelinterruptordecontrol

El interruptor de control se puede colocar en tres

posiciones diferentes: avance, retroceso y bajo

seguro. Debido a un mecanismo de traba, el in-

terruptor de control se puede cambiar de posición

únicamente cuando el interruptor de ENCENDIDO/

APAGADO no esté presionado. Para poder usar

el interruptor de control, siempre se debe esperar

a que el motor se pare por completo.

Para avanzar (el giro

es en el sentido de

las manecillas del

reloj), se presiona el

interruptor de con-

trol colocado al lado

derecho del taladro.

Verificarladirec-

cióndelgiroantes

deusarlo.

Para retroceder (el giro es en el sentido opuesto a

las manecillas del reloj), se presiona el interruptor

de control colocado al lado izquierdo del taladro.

Vericarladireccióndelgiroantesdeusarlo.

Para ponerle el seguro al gatillo, el interruptor de

control se coloca en la posición central. El gatillo

no funcionara mientras el interruptor de control se

encuentre bajo seguro en la posición central. Se

le debe poner el seguro al gatillo antes de quitar

la batería, cambiar accesorios, dar mantenimiento,

almacenar el taladro y siempre que éste no esté

siendo usado.

applicaciones

adverTencia Parareducirelriesgo

deelectrocución,antesdetaladrarocolocar

tornillosveriquequeeneláreadetrabajono

hayantuberíasocablesocultos.

Démarrage,arrêtetcontrôledelavitesse

1. Pour mettre l’outil en marche, appuyez sur

l'interrupteur à ailette.

2. Pour arrêter l’outil, relâchez l'interrupteur à ailette.

3. Pour varier la vitesse de rotation, il suffit

d’augmenter ou de diminuer la pression sur

l'interrupteur à ailette. Plus l'interrupteur à ailette

est enfoncé, plus la vitesse de rotation est grande.

Proteccióndelabatería

Para proteger la batería de daños y extender su

duración, el circuito inteligente de la herramienta

monitorea el consumo de corriente, la temperatura

y las caídas de voltaje.

En situaciones con una fuerza de torsión demasia-

do alta, agarrotamiento, paros y cortocircuitos que

causen un alto consumo de corriente, el indicador

de carga se encenderá y después se apagará. Para

reajustarla, suelte el gatillo.

adverTencia Parareducirelriesgo

delesiones,sujetelaherramientademanera

segura.

En situaciones extremas, es posible que la temper-

atura interna de la batería aumente excesivamente.

Si esto sucede, el indicador de carga se encenderá

y la batería se apagará.

Mantenimientodelaherramienta

Adopte un programa regular de mantenimiento

y mantenga sus baterías y cargador en buenas

condiciones. Despues de 6 meses a un año,

dependiendo del uso dado, envíe su herrami-

enta, batería y cargador, al Centro de Servicio

MILWAUKEE mas cercano para que le hagan:

• Lubricación

• Inspección mecánica y limpieza (engranes,

echas, baleros, carcaza, etc.)

• Inspección eléctrica (batería, cargador, motor)

• Probarla para asegurar una adecuada operación

mecánicay eléctrica

Si la herramienta no arranca u opera a toda su

potencia con una batería completamente cargada,

limpie, con una goma o borrador, los contactos de

la batería y de la herramienta. Si aun asi la her-

ramienta no trabaja correctamente, regrésela, con

el cargador y la batería, a un centro de servicio

MILWAUKEE para que sea reparada.

manTenimienTo

adverTencia Para reducir el

riesgodeunalesión,desconectesiemprela

herramientaantesdedarlecualquierman-

tenimiento.Nuncadesarmelaherramientani

tratedehacermodicacionesenelsistema

eléctricodelamisma.Acudasiemprea un

CentrodeServiciomilWaukeeparaTODAS

lasreparaciones.

adverTencia Para reducir el

riesgodeunaexplosión,noquemenunca

unabatería,aunsiestádañada,“muerta”o

completamentedescargada.

Limpieza

Limpie el polvo y suciedad de las ventilas del carga-

dor y la herramienta. Mantenga los mangos y em-

puñaduras limpios, secos y libres de aceite o grasa.

Use solo jabón neutro y un trapo húmedo para

limpiar la herramienta, batería y el cargador, ya

que algunos substancias y solventes limpiadores

son dañinos a los plásticos y partes aislantes. Algu-

nos de estos incluyen: gasolina, turpentina,thíner,

lacas, thíner para pinturas, solventes para limpieza

con cloro, amoníaco y detergentes caseros que

tengan amonia. Nunca usa solventes inamables

o combustibles cerca de una herramienta.

Reparaciones

Si su herramienta, batería o cargador están daña-

dos, envíela al centro de servicio más cercano.

Para una lista completa de accessorios, reérase

a su catálogo MILWAUKEE Electric Tool o visite

nuestro sitio en Internet: www.milwaukeetool.com.

Para obtener un catálogo, contacte su distribuidor

local o uno de los centros de servicio.

accesorios

adverTencia Parareducirelriesgo

delesiones,siempreextraigalabateríaan-

tesdecambiaroretiraraccesorios.Utilice

únicamenteaccesoriosespecíficamente

recomendadosparaestaherramienta.El

usodeaccesoriosnorecomendadospodría

resultarpeligroso.

garanTía limiTada - e.u.a. y canadá

TECHTRONIC INDUSTRIES., garantiza por 5 años este producto a partir de la fecha original de compra.

Esta garantía cubre cualquier defecto que presenten las piezas, componentes y la mano de obra contenidas en este

producto Para América Central y el Caribe se debe conrmar en el Centro de Servicio Autorizado el plazo de la garantía.

Para hacer efectiva la Garantía deberá presentar al Centro de Servicio Autorizado la Póliza de Garantía sellada por

el establecimiento en donde adquirió el producto. Si no la tienen, podrá presentar el comprobante de compra original.

Usted puede llamar sin costo al teléfono 01 800 832 1949 o por correo electrónico a la dirección "servicio@ttigroupna.

com", para ubicar el Centro de Servicio Autorizado más cercano a su domicilio, en el cual además podrá adquirir partes,

componentes, consumibles y accesorios, que usted necesite.

Procedimientoparahacerválidalagarantía

Acuda al Centro de Servicio con el producto y la póliza de garantía sellada por el establecimiento donde realizó la compra.

Ahí se reemplazará cualquier pieza o componente defectuoso sin cargo alguno para el usuario nal. La empresa se hace re-

sponsable de los gastos de transportación razonablemente erogados que se deriven del cumplimiento de la presente garantía.

Excepciones

La garantía perderá validez en los siguientes casos:

a) Cuando el producto se hubiese utilizado en condiciones distintas a las normales.

b) Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que le acompaña.

c) Cuando el producto hubiese sido alterado o reparado por personas no autorizadas por TECHTRONIC INDUSTRIES.

Nota: Si el cordón de alimentación es dañado, este debe ser remplazado por el fabricante o por un Centro de Servicio

Autorizado para evitar riesgo.

CENTRO DE SERVICIO Y ATENCIÓN A CLIENTES

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

Tel. 52 55 4160-3547

IMPORTADO Y COMERCIALIZADO POR:

TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

pÓliZa de garanTía - valida solo para méxico,

américa cenTral y el caribe

Modelo:

FechadeCompra:

SellodelDistribuidor:

Se garantiza al comprador original que ninguna de las herramientas eléctricas MILWAUKEE (incluido el producto inalámbrico,

la herramienta y las baterías; consulte las declaraciones distintas y por separado en GARANTÍA LIMITADA DEL PAQUETE

DE BATERÍAS INALÁMBRICAS y de las luces de trabajo y del cargador de baterías*) presentan defectos en material ni en

mano de obra. En un plazo de cinco (5) años* a partir de la fecha de compra y sujeto a ciertas excepciones, MILWAUKEE

reparará o reemplazará cualquier parte de una herramienta eléctrica que, luego de ser examinada, MILWAUKEE compruebe

que presenta defectos en material o mano de obra, a menos que se indique lo contrario. Se requiere la devolución de la

herramienta eléctrica a un centro de mantenimiento de la fábrica MILWAUKEE o a un centro de reparaciones autorizado por

MILWAUKEE, con gastos de envío prepagados y asegurados. La devolución del producto debe estar acompañada por un

comprobante de compra. Esta garantía no se aplica a los daños que MILWAUKEE establece que fueron ocasionados por

reparaciones o intentos de reparación por parte de personal no autorizado por MILWAUKEE, uso indebido, alteraciones,

abuso, desgaste y deterioro normal, falta de mantenimiento o accidentes.

*El período de garantía de las radios para obras, del puerto de alimentación M12™, Fuente de poder M18™, y de las

carretillas de trabajo industrial Trade Titan™ es de un (1) año a partir de la fecha de compra. El período de garantía de la

lámpara de trabajo con diodo luminiscente y del foco mejorado con diodo luminiscente es una garantía VITALICIA limitada

para el comprador original únicamente. Si durante el uso normal el foco de diodo luminiscente no funciona, la lámpara de

trabajo o el foco mejorado se reemplazará sin carga.

*Esta garantía no cubre las clavadoras aéreas, las engrapadoras, el rociador de pintura inalámbrico, el paquete de baterías

inalámbrico, los generadores eléctricos portátiles que funcionan con gasolina, herramientas manuales, elevadores (eléctricos,

con palanca y con cadenas manuales), camisas de calefacción M12™, productos reacondicionados y productos de prueba

y medición. Se encuentran disponibles garantías distintas para estos productos.

No se necesita registro de garantía para obtener la garantía correspondiente de un producto eléctrico MILWAUKEE. La

fecha de fabricación del producto se utilizará para determinar el período de garantía si no se presenta un comprobante de

compra en el momento en que se solicita el servicio de garantía.

LA ACEPTACIÓN DE LOS DERECHOS A REPARACIÓN Y REEMPLAZO EXCLUSIVAMENTE DESCRITOS EN EL PRE-

SENTE DOCUMENTO CONSTITUYE UNA CONDICIÓN DEL CONTRATO POR LA COMPRA DE CADA PRODUCTO

MILWAUKEE. SI NO ACEPTA ESTA CONDICIÓN, NO DEBE COMPRAR EL PRODUCTO. MILWAUKEE NO SERÁ EN

NINGÚN CASO RESPONSABLE DE DAÑOS INCIDENTALES, ESPECIALES, CONSECUENTES O PUNITIVOS, NI DE

COSTOS, HONORARIOS DE ABOGADOS, GASTOS, PÉRDIDAS O DEMORAS SUPUESTAMENTE CAUSADOS COMO

CONSECUENCIA DE CUALQUIER DAÑO, FALLA O DEFECTO EN CUALQUIER PRODUCTO, INCLUIDOS, A MODO DE

EJEMPLO, RECLAMOS POR PÉRDIDA DE GANANCIAS. ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN O LA

LIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES. POR LO TANTO, LAS LIMITACIONES Y EXCLUSIONES

ANTERIORES PUEDEN NO APLICARSE PARA USTED. ESTA GARANTÍA ES EXCLUSIVA Y SUSTITUYE A TODAS LAS

OTRAS GARANTÍAS EXPRESAS, ESCRITAS U ORALES. SEGÚN LO PERMITA LA LEY, MILWAUKEE SE EXIME DE

TODA GARANTÍA IMPLÍCITA, INCLUIDOS, A MODO DE EJEMPLO, TODA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD

O IDONEIDAD PARA UN USO O PROPÓSITO EN PARTICULAR; EN LA MEDIDA EN QUE DICHA RENUNCIA NO ESTÉ

PERMITIDA POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS ESTÁN LIMITADAS A LA DURACIÓN DE LA GARANTÍA

EXPRESA APLICABLE SEGÚN SE DESCRIBE ANTERIORMENTE. ALGUNOS ESTADOS NO PERMITEN LIMITACIONES

EN LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA. POR LO TANTO, LA LIMITACIÓN ANTERIOR PUEDE NO APLICARSE

PARA USTED. ESTA GARANTÍA LE OTORGA DERECHOS LEGALES ESPECÍFICOS Y TAMBIÉN PUEDE TENER OTROS

DERECHOS QUE VARÍAN DE ESTADO EN ESTADO.

Esta garantía se aplica a los productos vendidos en los EE. UU. y Canadá.

Consulte ‘Service Center Search’ (Búsqueda de centro de servicio’ en la sección Parts & Services (Piezas y servicios) del

sitio web MILWAUKEE, www.milwaukeetool.com o llame al 1.800.SAWDUST(1.800.729.3878)para encontrar su Centro

de Servicio de la fábrica de MILWAUKEE más cercano.

MILWAUKEEELECTRICTOOLCORPORATION

13135WestLisbonRoad•Brookeld,Wisconsin,U.S.A.53005

58-14-2415d6 11/13 Printed in China

960931467-06( )

uniTed sTaTes

milWaukeeService

canada - ServicemilWaukee

MILWAUKEE prides itself in producing a premium

quality product that is NothiNg But heavy Duty

Your satisfaction with our products is very important

to us!

If you encounter any problems with the operation

of this tool, or you would like to locate the factory

Service/Sales Support Branch or authorized

service station nearest you, please call...

1.800.268.4015

Monday – Friday 7:00 – 4:30 CST

fax: 866.285.9049

MilwaukeeElectricTool(Canada)Ltd

140 Fernstaff Court, Unit 4 18129 111 Avenue NW

Vaughan, ON L4K 3L8 Edmonton, AB T5S 2P2

Additionally, we have a nationwide network of

authorized Distributors ready to assist you with your

tool and accessory needs. Call 1.800.268.4015

to nd the names and addresses of the closest

retailers or consult “Where to buy” on our Web site

www.milwaukeetool.com

MILWAUKEE est er de proposer un produit de

première qualité NothiNg But heavy Duty

. Votre

satisfaction est ce qui compte le plus!

En cas de problèmes d’utilisation de l’outil ou pour

localiser le centre de service/ventes ou le centre

d’entretien le plus proche, appelez le...

1.800.268.4015

Lundi – Vendredi 7:00 – 4:30 CST

fax: 866.285.9049

MilwaukeeElectricTool(Canada)Ltd

140 Fernstaff Court, Unit 4 18129 111 Avenue NW

Vaughan, ON L4K 3L8 Edmonton, AB T5S 2P2

Notre réseau national de distributeurs agréés se

tient à votre disposition pour fournir l’aide technique,

l’outillage et les accessoires nécessaires.

Composez le 1.800.268.4015 pour obtenir les

noms et adresses des revendeurs les plus proches

ou bien consultez la section «Où acheter» sur notre

site web à l’adresse www.milwaukeetool.com

CENTRO DE ATENCION A CLIENTES

Av. Presidente Masarik 29 Piso 7

CP. 11570. Col. Chapultepec Morales

Del. Miguel Hidalgo, Distrito Federal, México

01-800-8321949

Lunes a Viernes (9am a 6pm)

O contáctanos en www.milwaukeetool.com.mx

Para información de Centros de Servicio busca

el icono “Servicio al cliente”- “Contáctanos”

MILWAUKEE prides itself in producing a premium

quality product that is

NothiNg But heavy Duty

Your satisfaction with our products is very impor-

tant to us! If you encounter any problems with the

operation of this tool, or you would like to locate the

factory Service/Sales Support Branch or authorized

service station nearest you, please call...

Additionally, we have a nationwide network of

authorized Distributors ready to assist you with

your tool and accessory needs. Check your “Yellow

Pages” phone directory under “Tools-Electric” for

the names & addresses of those nearest you or see

the 'Where To Buy' section of our website.

1-800-SAWDUST

(1.800.729.3878)

Monday-Friday

7:00 AM - 6:30 PM

Central Time

or visit our website at

www.milwaukeetool.com

For service information, use the 'Service Center

Search' icon found in the 'Parts & Service' section.

Contact our Corporate After Sales Service

TechnicalSupportabout...

• Technical Questions

• Service/Repair Questions

• Warranty

call:1-800-SAWDUST

fax:1.800.638.9582

email: [email protected]

www.milwaukeetool.comand...

• receive important notications regarding

your purchase

• ensure that your tool is protected under the

warranty

• become a heavy Duty club member

mexico - soporte de servicio milWaukee

Contactanuestroserviciotécnicopara….

• Preguntas Técnicas

• Asesoría, servicio y reparación

• Garantía

Adicionalmente, tenemos una red nacional de

distribuidores autorizados listos para ayudarle

con su herramienta y sus accesorios. Por favor,

llame al 01 800 8321949 para obtener los nombres

y direcciones de los más cercanos a usted, o

consulte la sección "Dónde Comprar" en nuestro

sitio web www.milwaukeetool.com.mx

Milwaukee 2415-21 M12 Cordless Lithium-Ion 3/8” Right Angle Drill/Driver Kit

Product's Documents

Operator’s Manual

Specifications

Milwaukee 2415-21 Questions and Answers
