RANGE HOOD INSTRUCTION MANUAL
FRHRE5346-30/36
5011160
Conforms to UL STD. 507
Certified to CSA STD. C22.2 NO.113
IMPORTANT:
READ AND SAVE THESE INSTRUCTIONS
NOTICE:
Installer: Leave this guide with the homeowner
Homeowner: Keep this guide for future reference
8
9
8HOW TO REPLACE THE LED LAMP
TROUBLESHOOTING

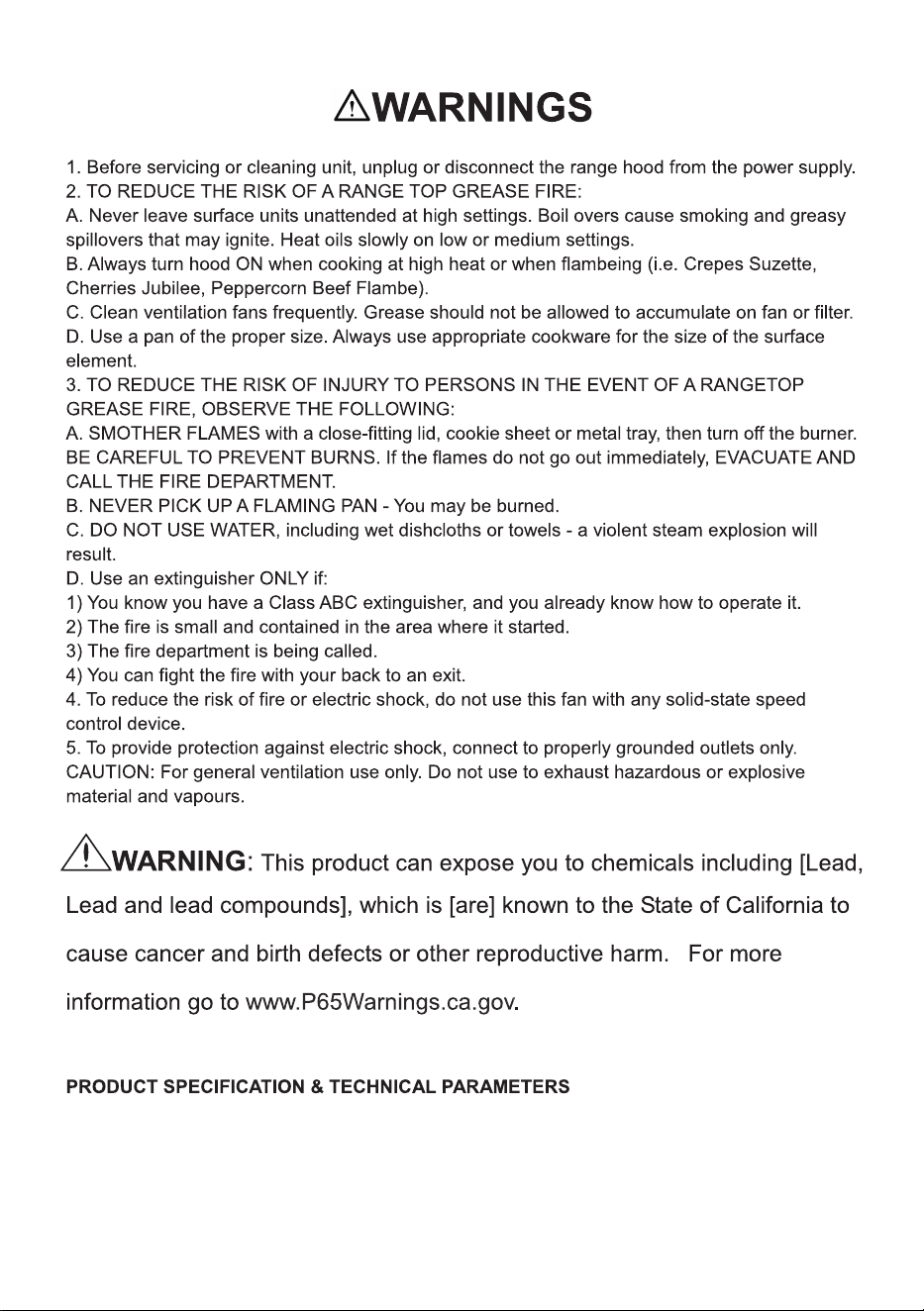

Rated Voltage: 120V/60Hz
Light Power: LED Lamp Max 6W total
Motor Power: 230W
Total Power: 236W

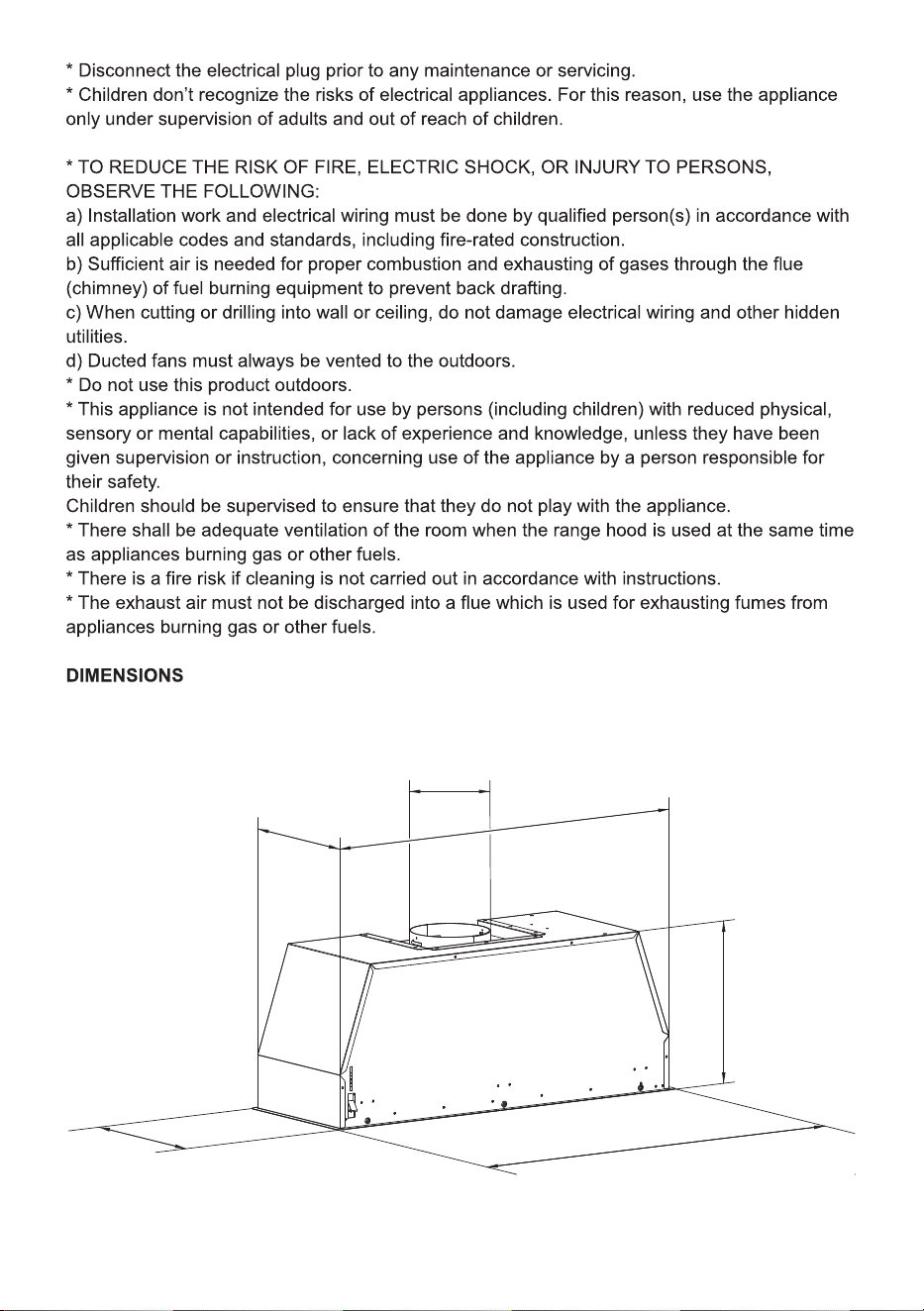

Air outlet diameter: 5 7/8"

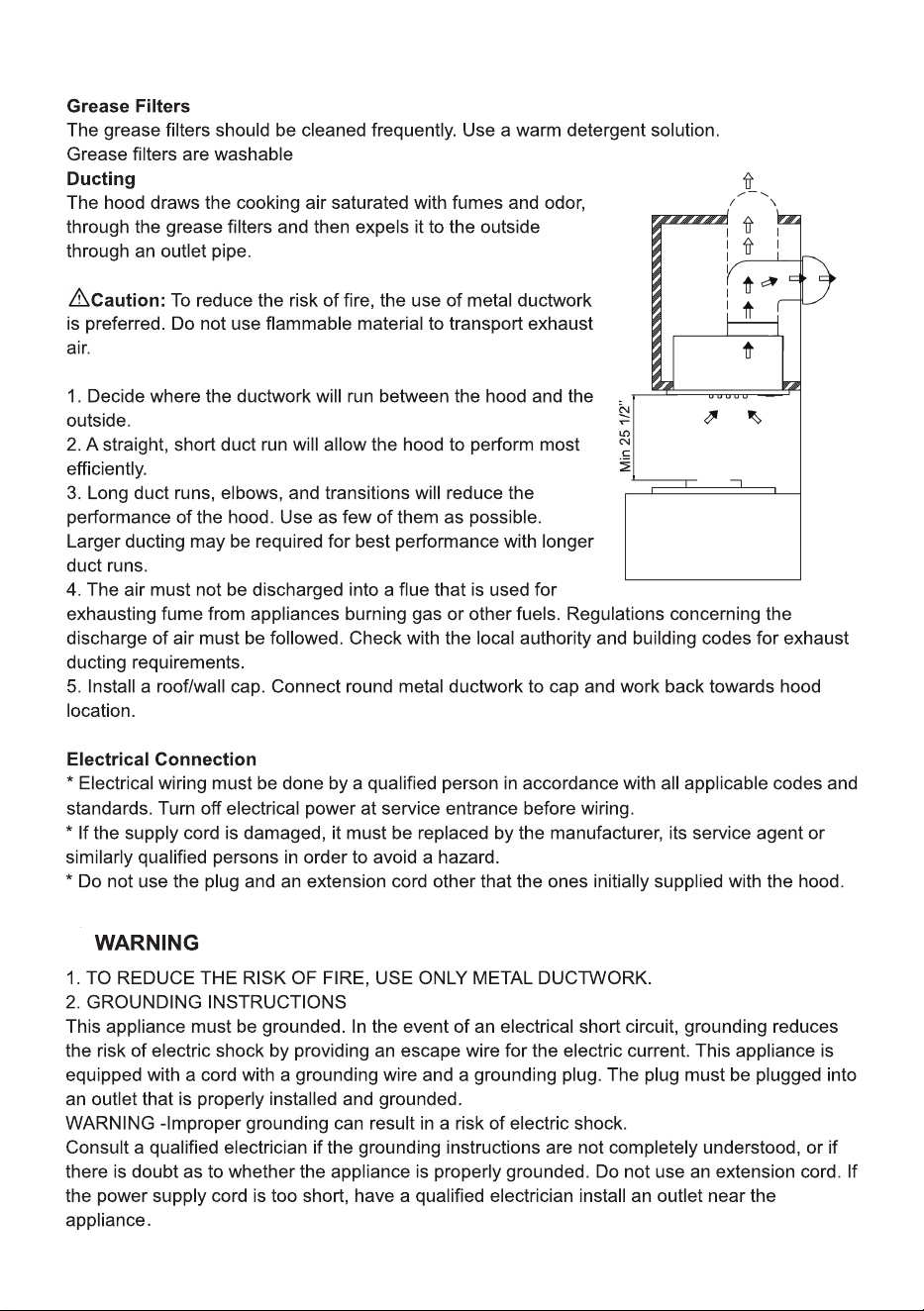

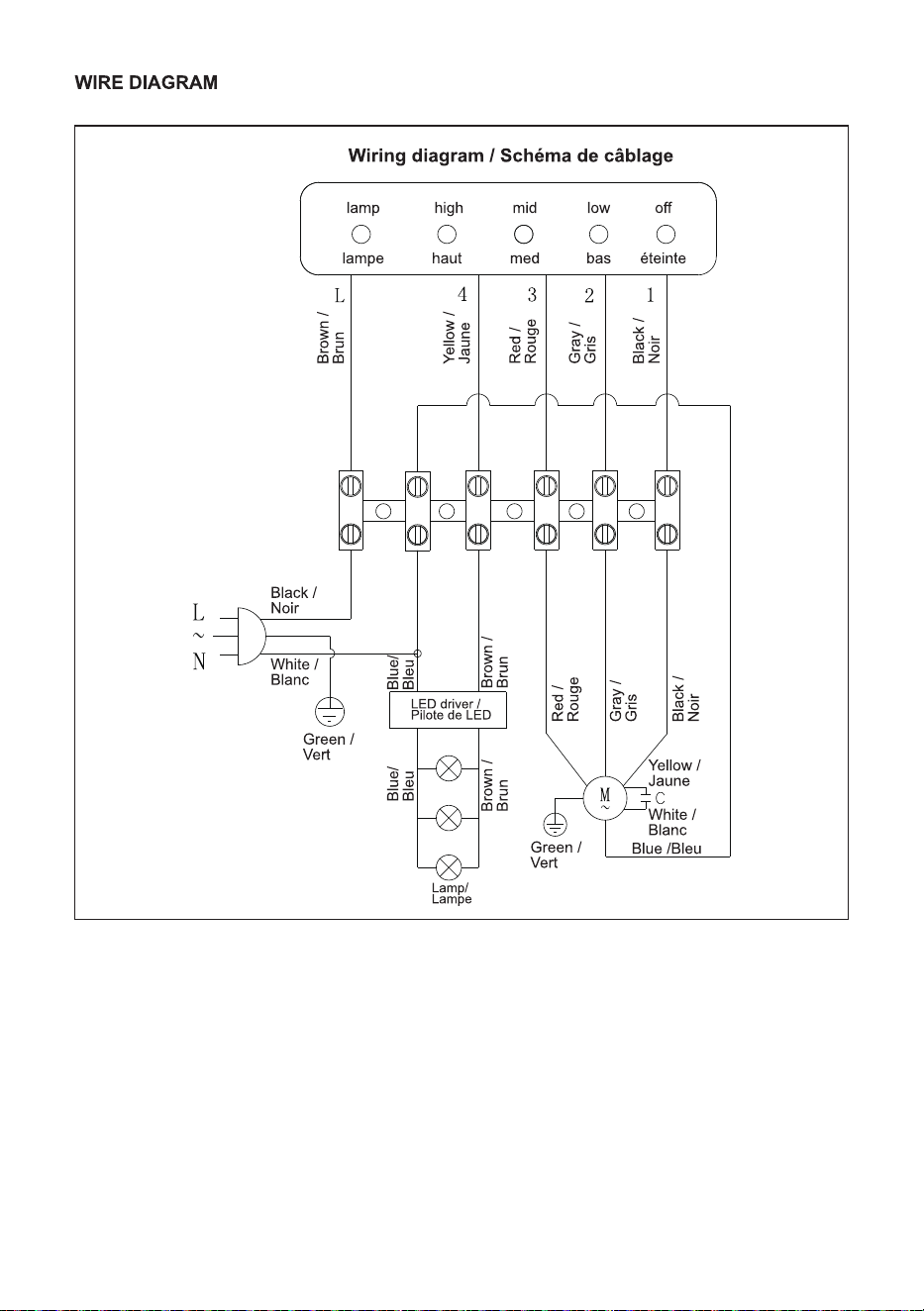

1

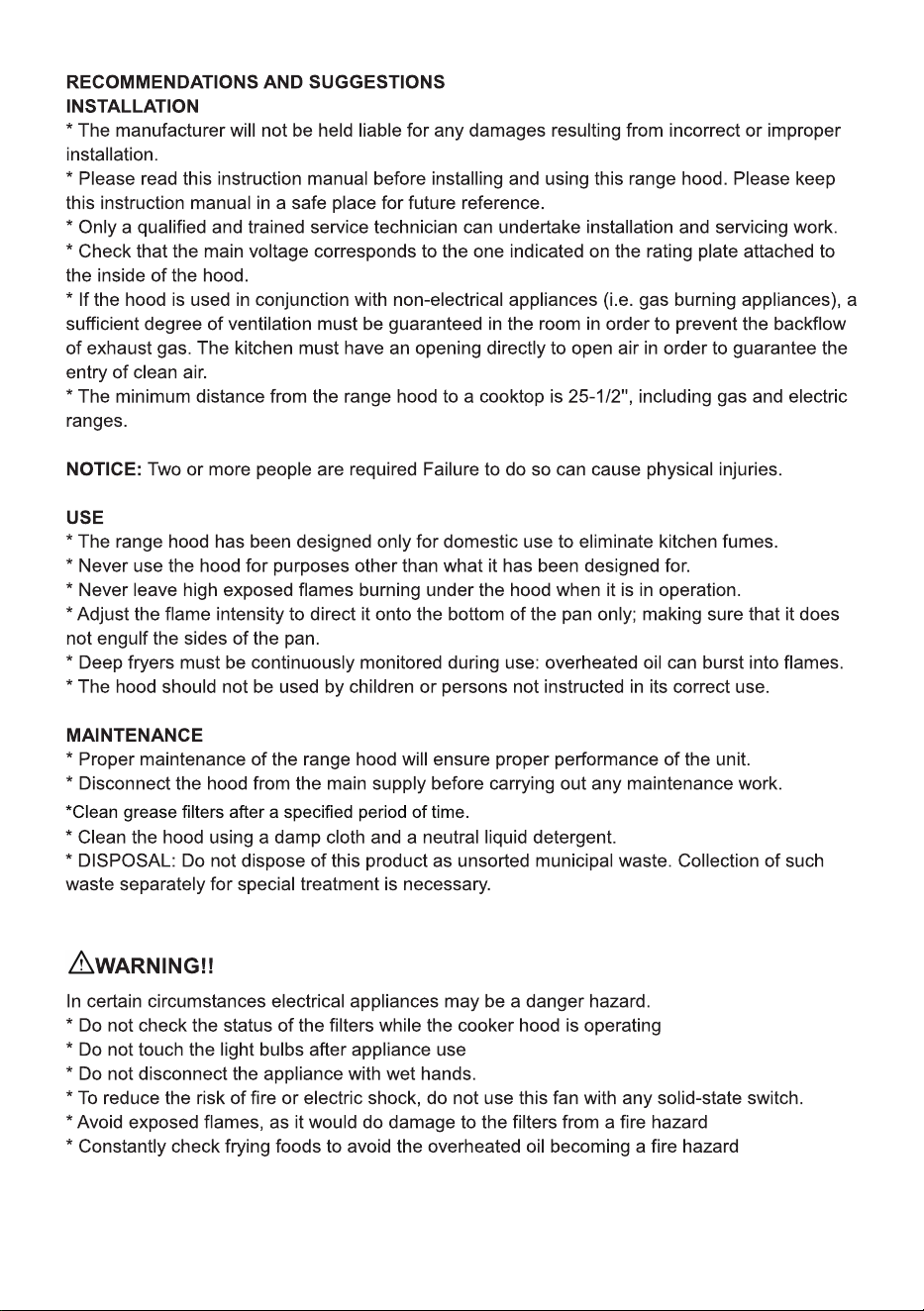

2

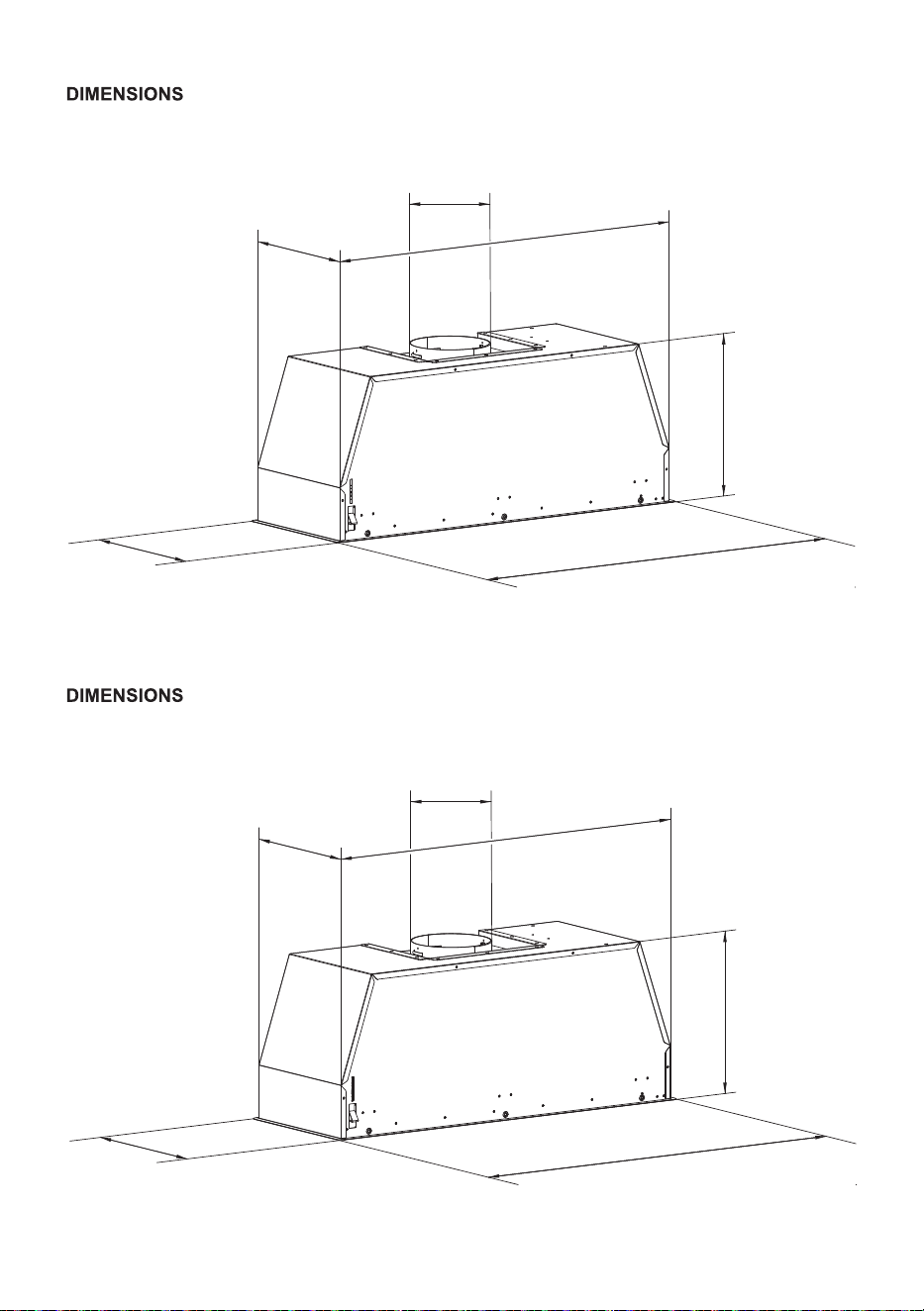

FRHRE5346-30
ij"
(150mm)
10 3/8"
(263mm)
11 27/32"(301mm)
11 1/8"
(282mm)
29" (736mm)
29 13/16"(757mm)
3
ij"
(150mm)
10 3/8"
(263mm)
11 27/32"(301mm)
11 1/8"
(282mm)
32 1/2"(826mm)
33 3/8" (847mm)
FRHRE5346-36

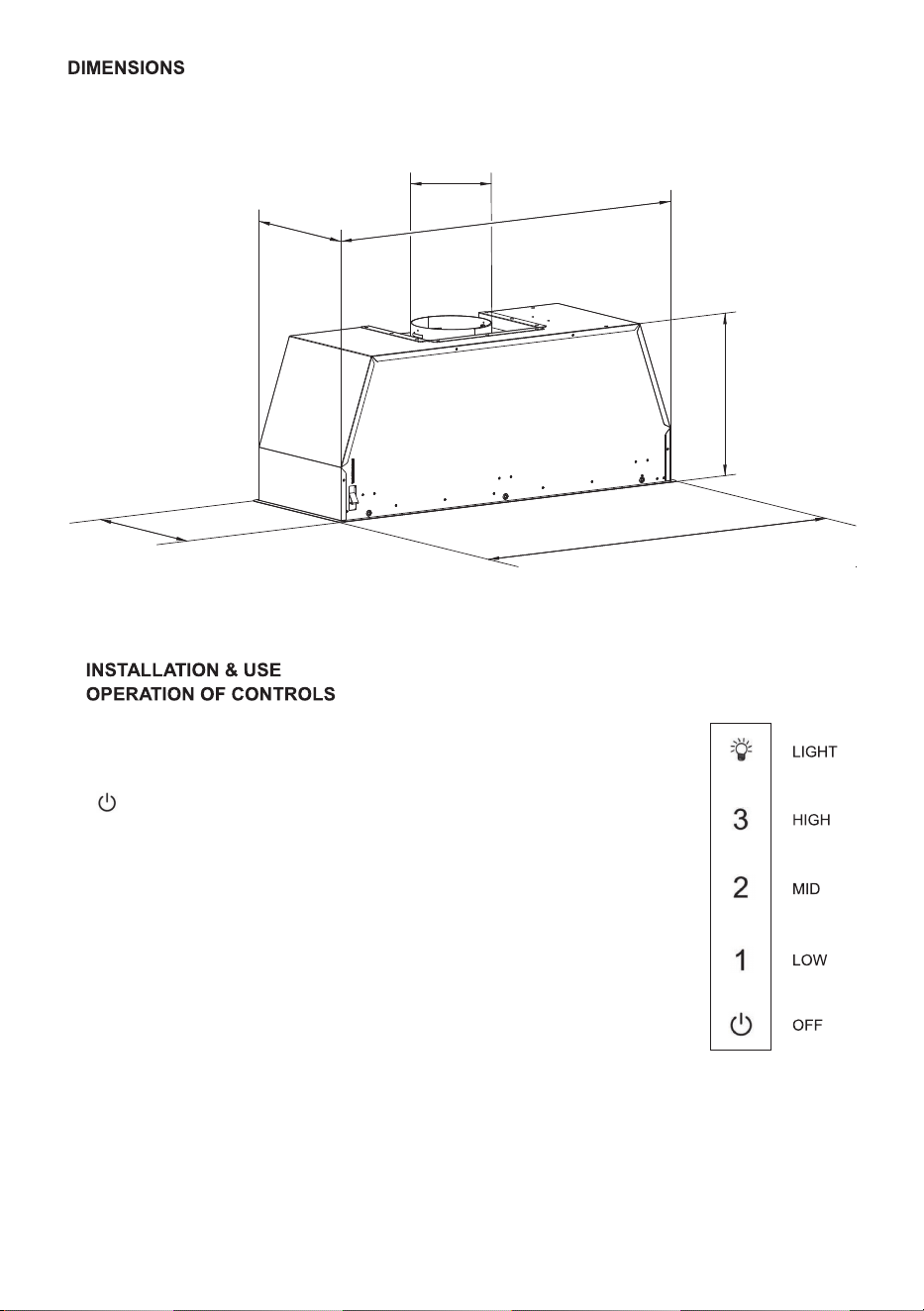

The hood is operated using the push button on the front panel.
The light switch turns the lamps on and off. The blower switch
turns the blower on to three speed settings:
- OFF
1 - LOW SPEED
2 - MEDIUM SPEED
3 - HIGH SPEED
4
5

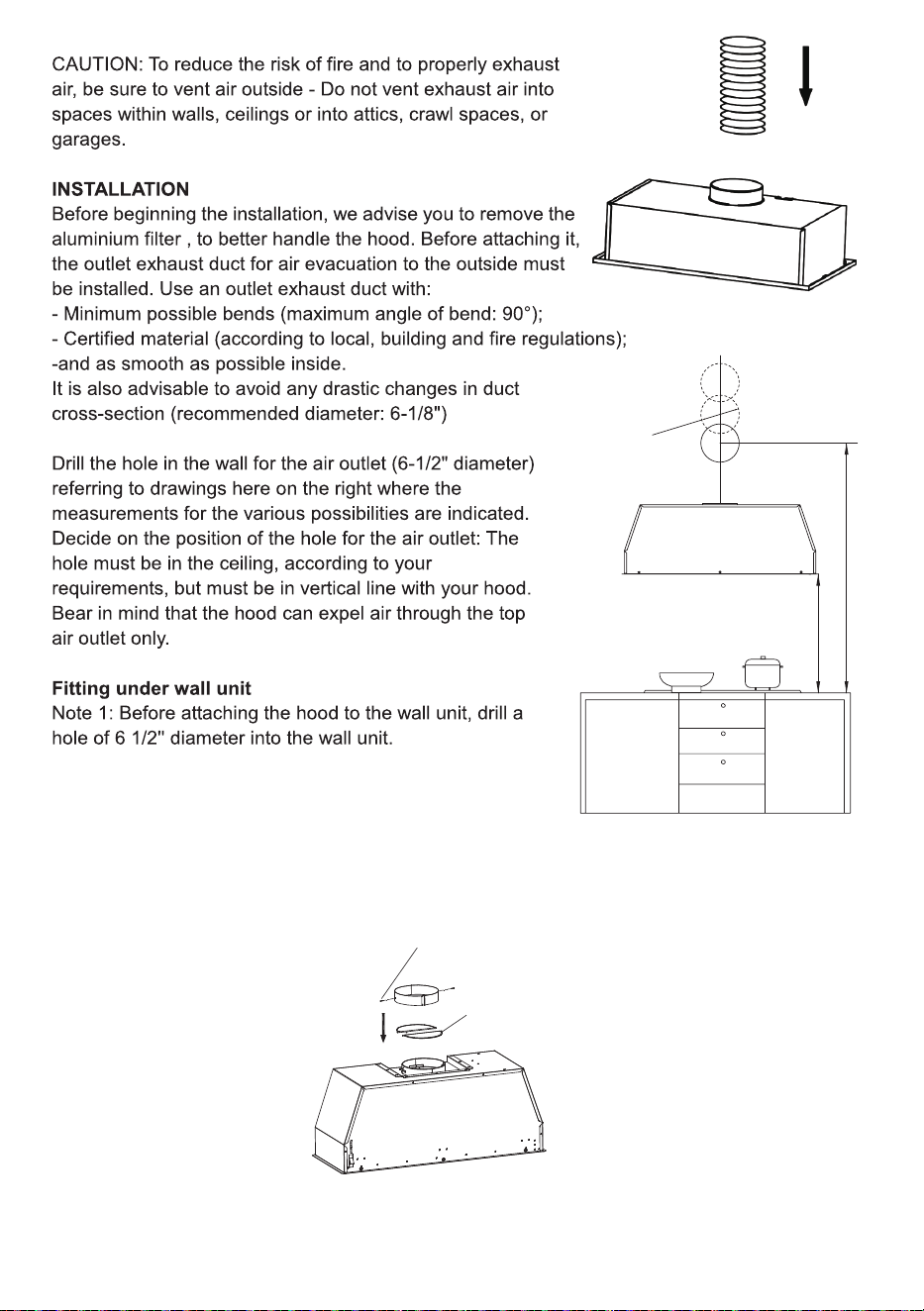

ij
(165mm)
min44 3/32"(1120mm)
min25 1/2"
(650mm)
1. Fix the metal adapter to the air outlet with 2 screws ST2.9*8. and install the blade to the air
outlet. Please refer to Pic. 1.
Screw (ST2.9*8)
Blade
1.
6
Duct
Tape
(Not
provided)
Filter
Oil cup
Filter
Oil cup
The installation is now complete.

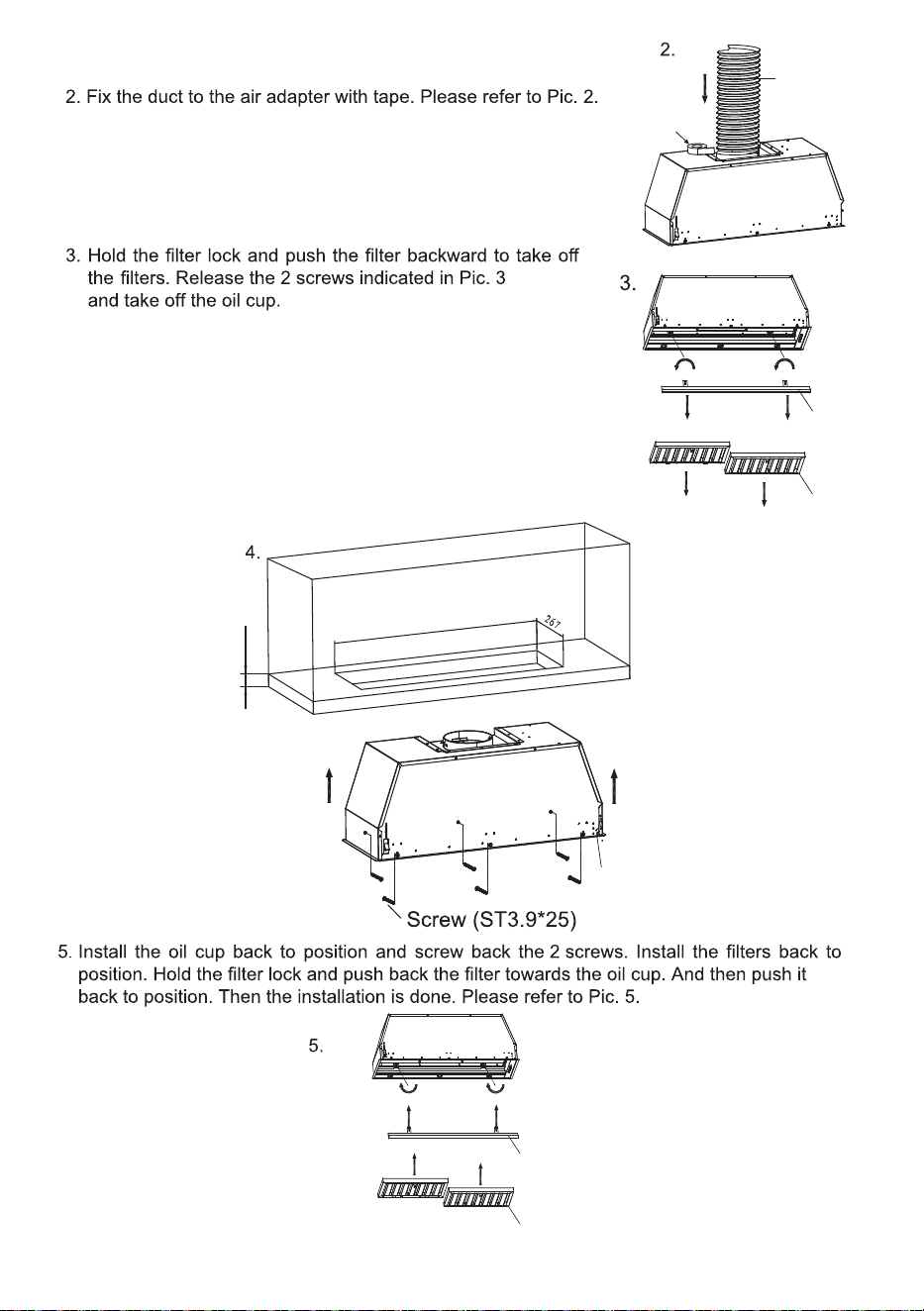

Please cut the hole on the cabinet board. The cut out size for
FRHRE5346-30 would be 10 1/2"* 29 1/8"(267*740mm). The
cut out size for FRHRE5346-36 would be 10 1/2"* 32
11/16"(267*830mm). It’s required to have the cabinet board
thickness to be Min 25/32" (20mm). Push the range hood
upward to the cabinet hole and fix the hood from inside to the
cabinet board with 6 screws ST3.9*25. Please refer to Pic. 4.
4.
Min 25/32" (20mm)
FRHRE5346-30: 10 1/2"* 29 1/8"(267*740mm)
FRHRE5346-36: 10 1/2"* 32 11/16"(267*830mm)
7

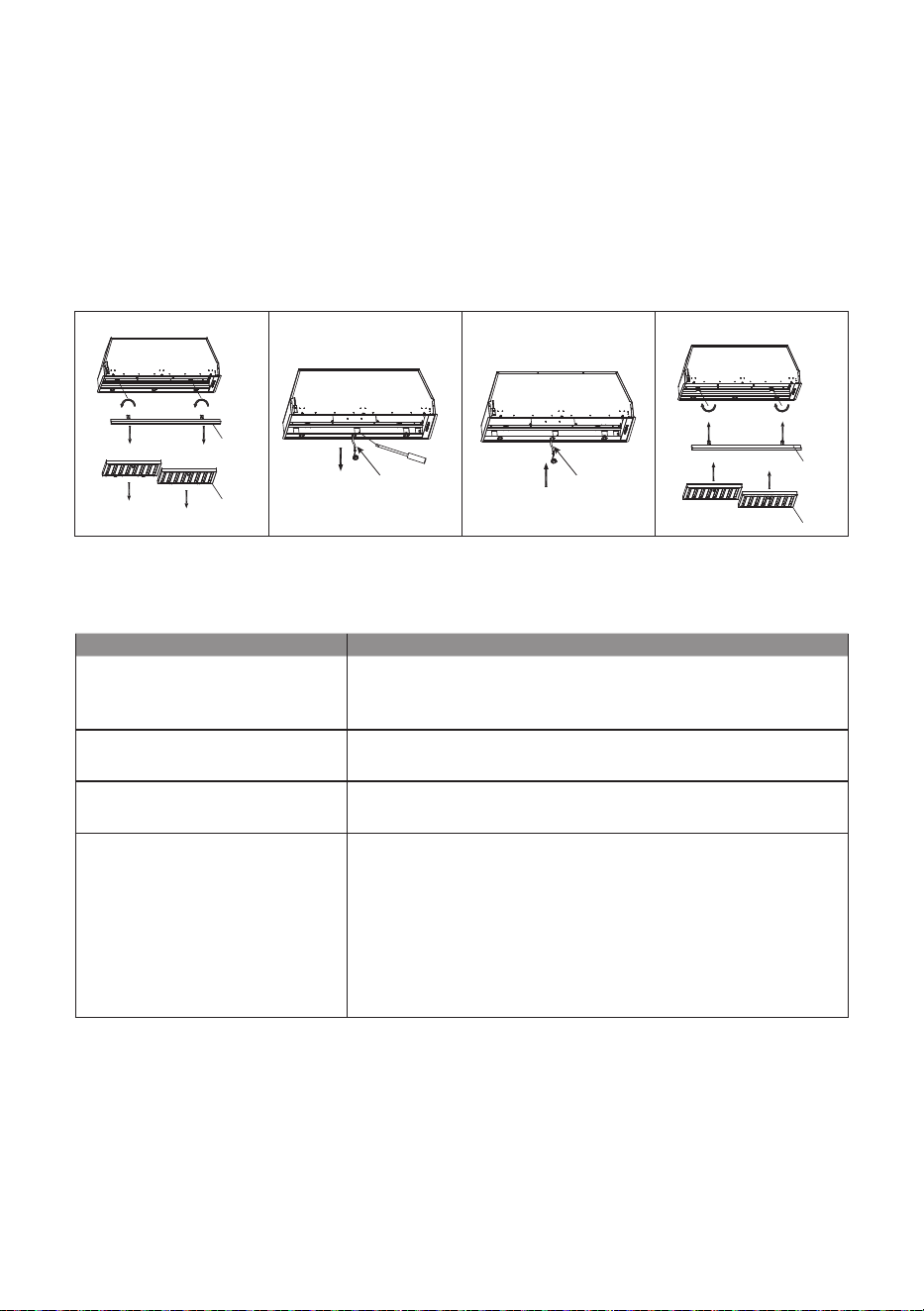

HOW TO REPLACE THE LED LAMP?
TROUBLESHOOTING
1. Take off the baffle fitler. Loose the screws showed on Pic 1 and take out the oil cup.
2. Use the screw driver to push the LED lamp out of the panel through the hole.Please refer to
Pic 2 below.
3. Disconnect the LED terminator and then replace it with new LED lamp. And reconnect the
terminator. Fix the new lamp back to position.
4. Install the oil cup back to position and fix the 2 screws back to position.Install the filters back
to position. Please refer to Pic.4 below.
1. 2. 3. 4.
Filter
Led lamp
with terminator
Oil cup
Filter
Oil cup
Led lamp
with terminator
Issue Possible Cause / Solution
The range hood doesn't turn on
•
Check if the range hood is plugged in. Make sure that all
power is turned ON, the fuse isn't blown and all electrical
wirings are properly connected.
The range hood turns on but the
LED light doesn't
•
Replace the defective LED assembly. Refer to "HOW TO
REPLACE LED LAMP" section.
The range hood vibrates when
the blower is on
•
Check and tighten the mounting screws to secure the
hood to the cabinet or wall properly.
The blower or fan seems weak
•
Check that the duct size used is at least 6” Range hood
WILL NOT function efficiently with insufficient duct size.
For example: 6” duct over 7” top vent and not sealed
properly.
•
Check if the duct is clogged or the damper (half-circular
flapper) is not installed correctly or opening properly. A
tight mesh on a side wall cap might also cause restriction
to the air flow.
8
9
9
10

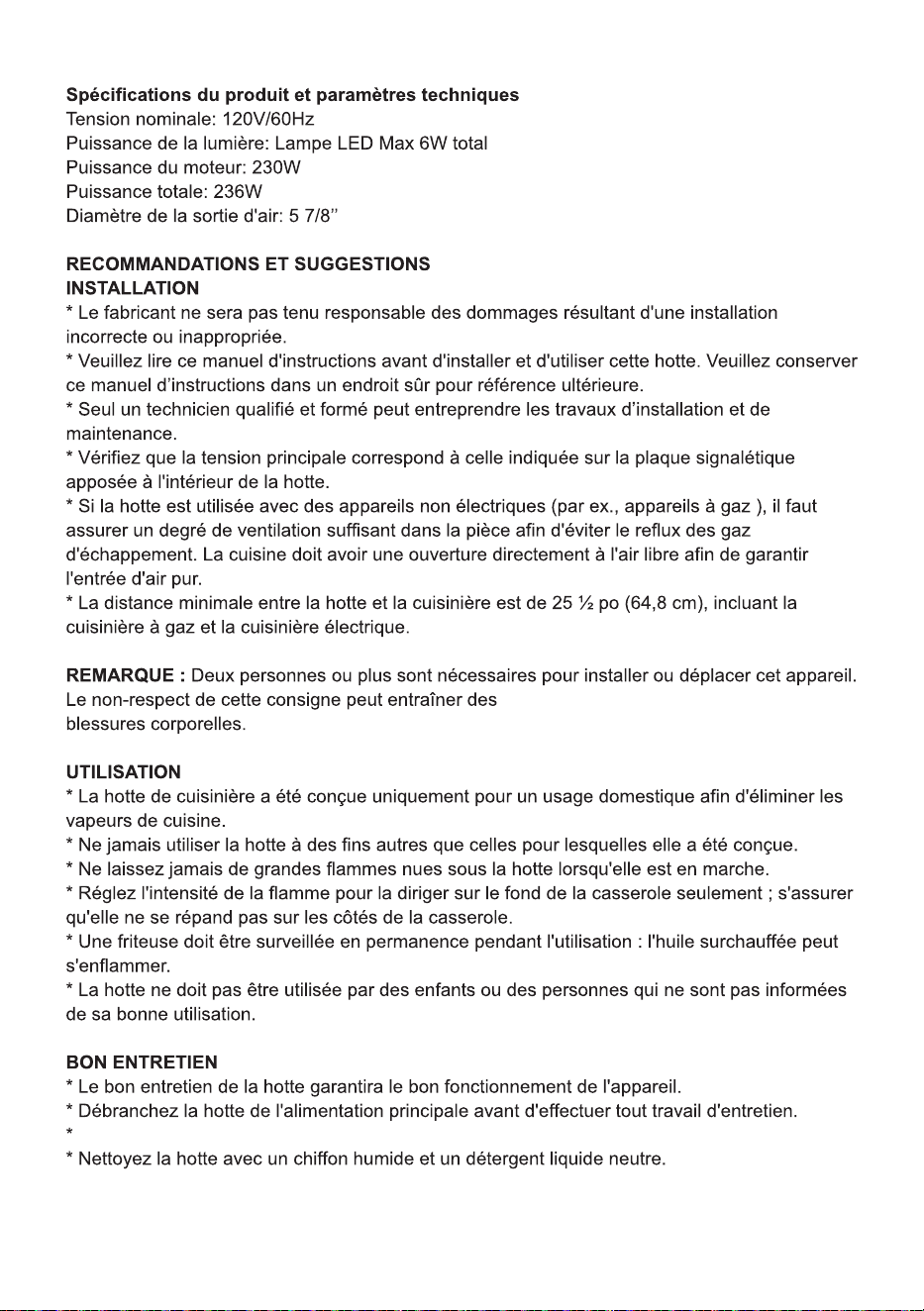

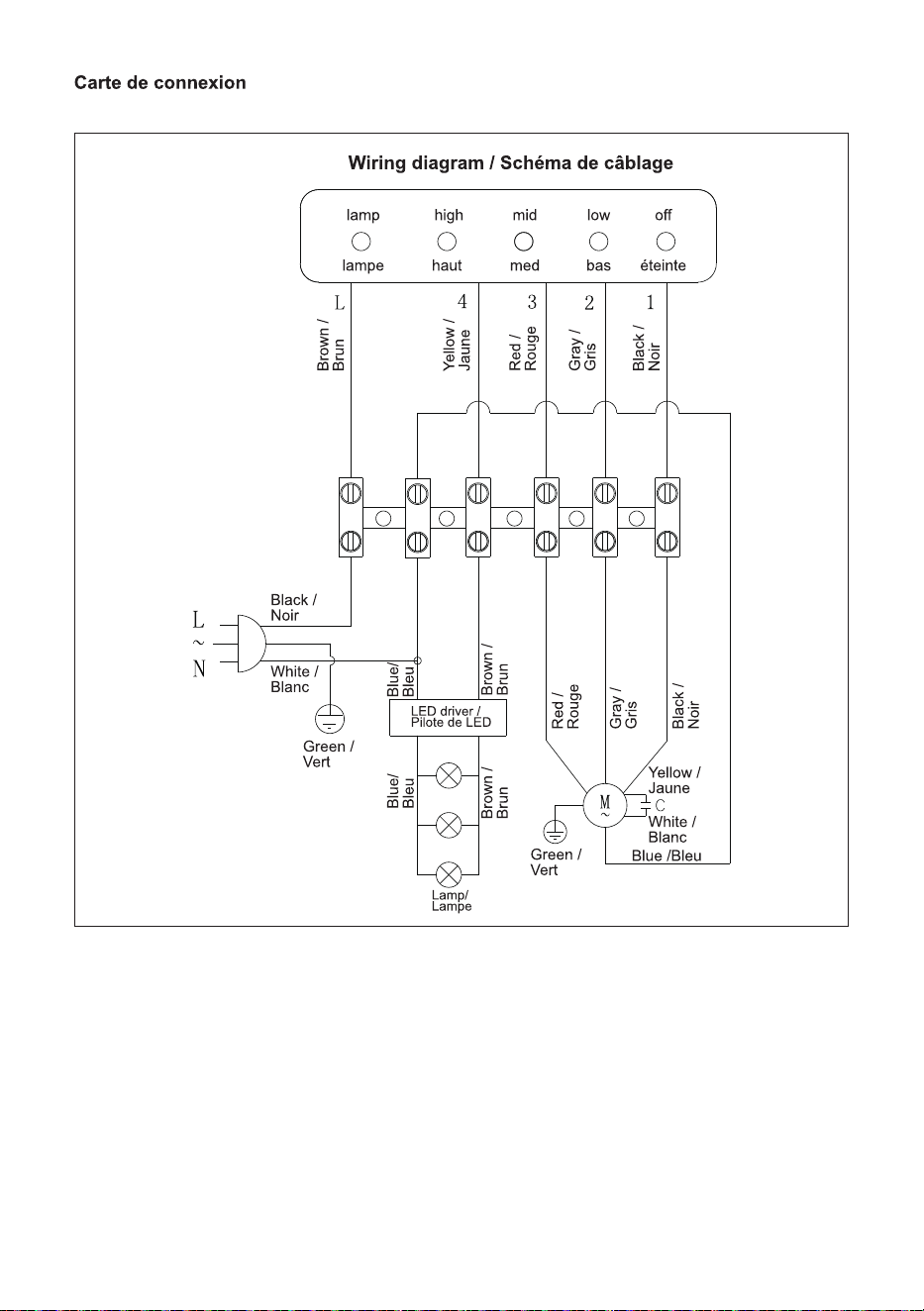

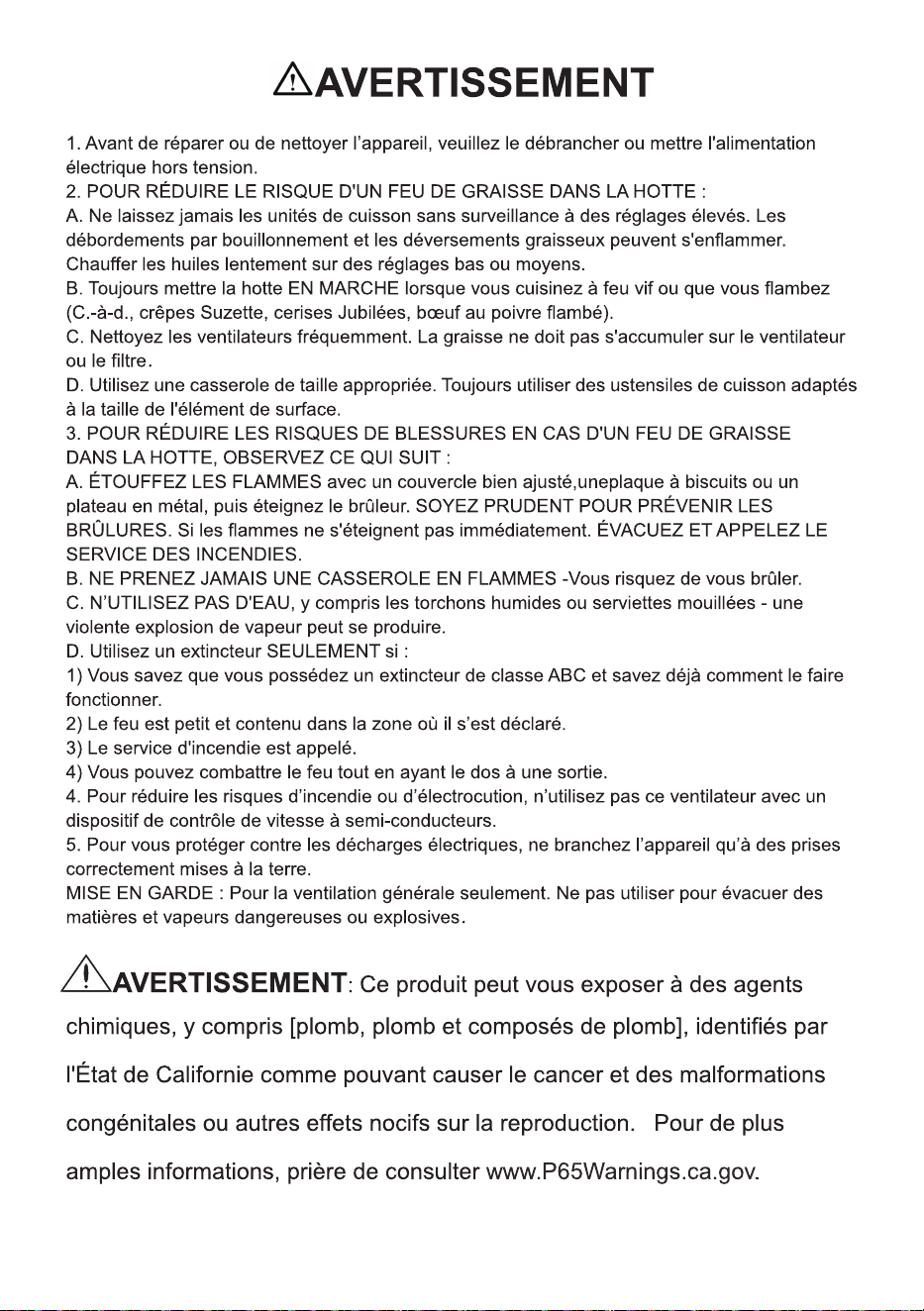

9COMMENT REMPLACER LA LAMPE LED
DÉPANNAGE

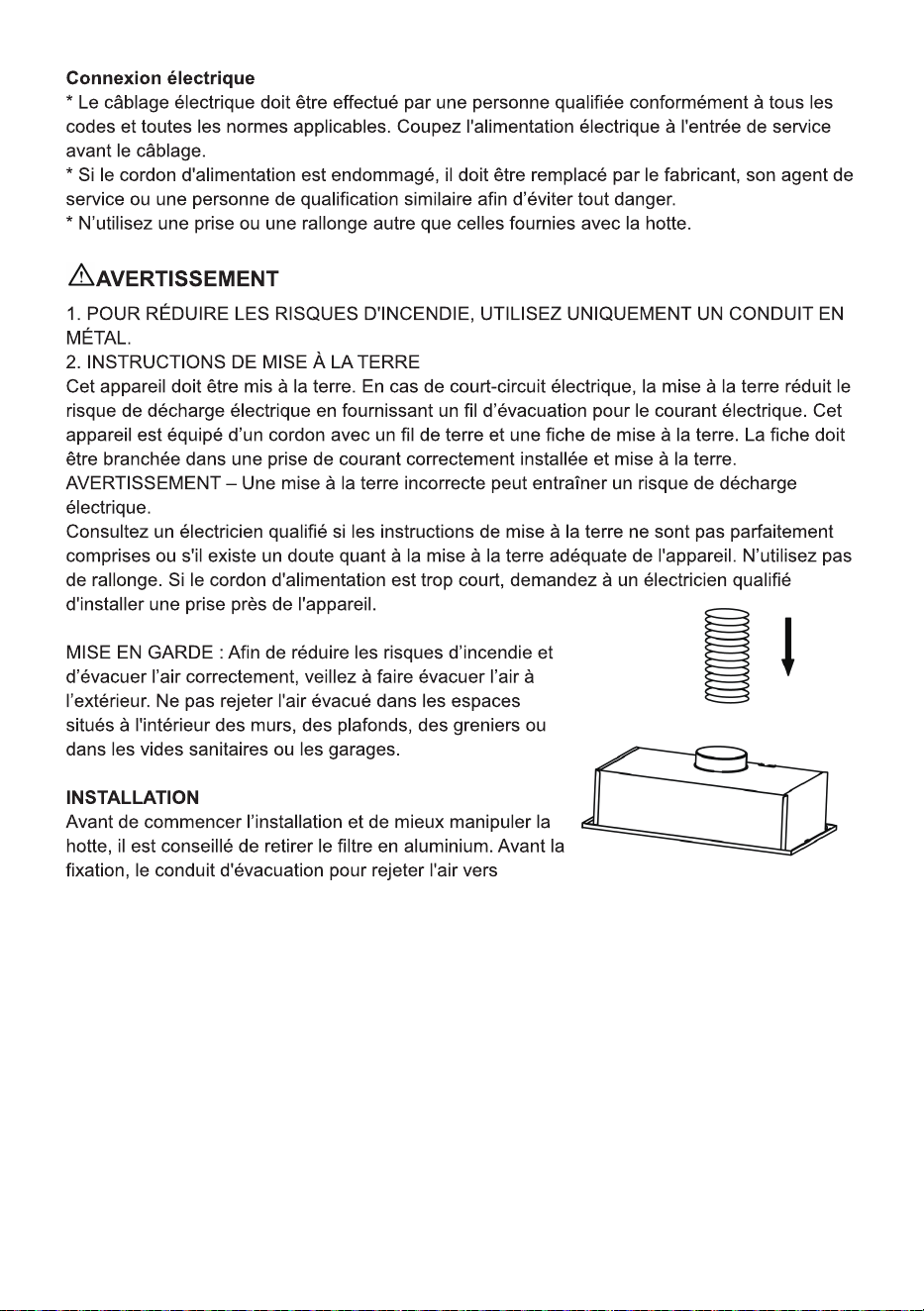

5
1

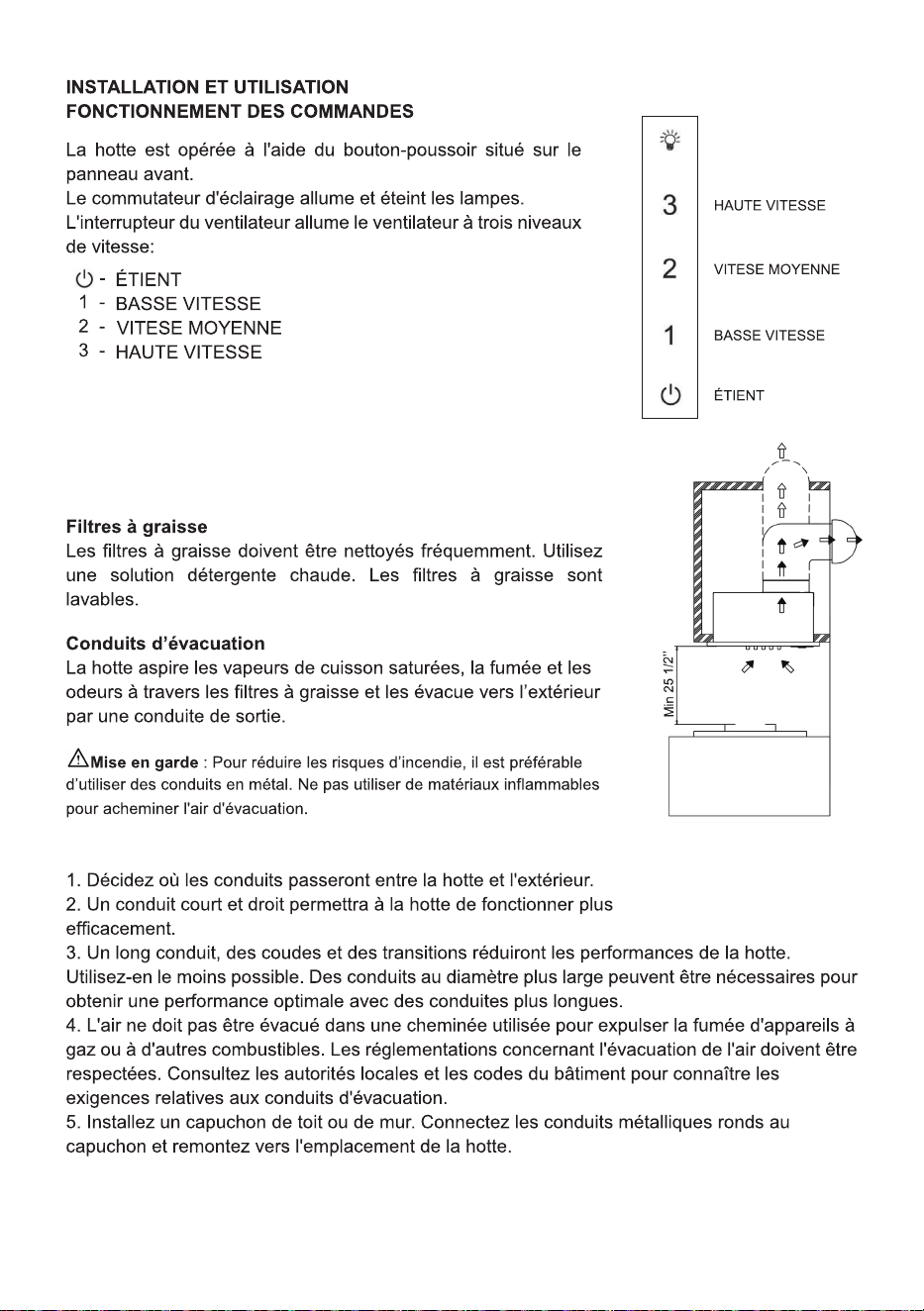

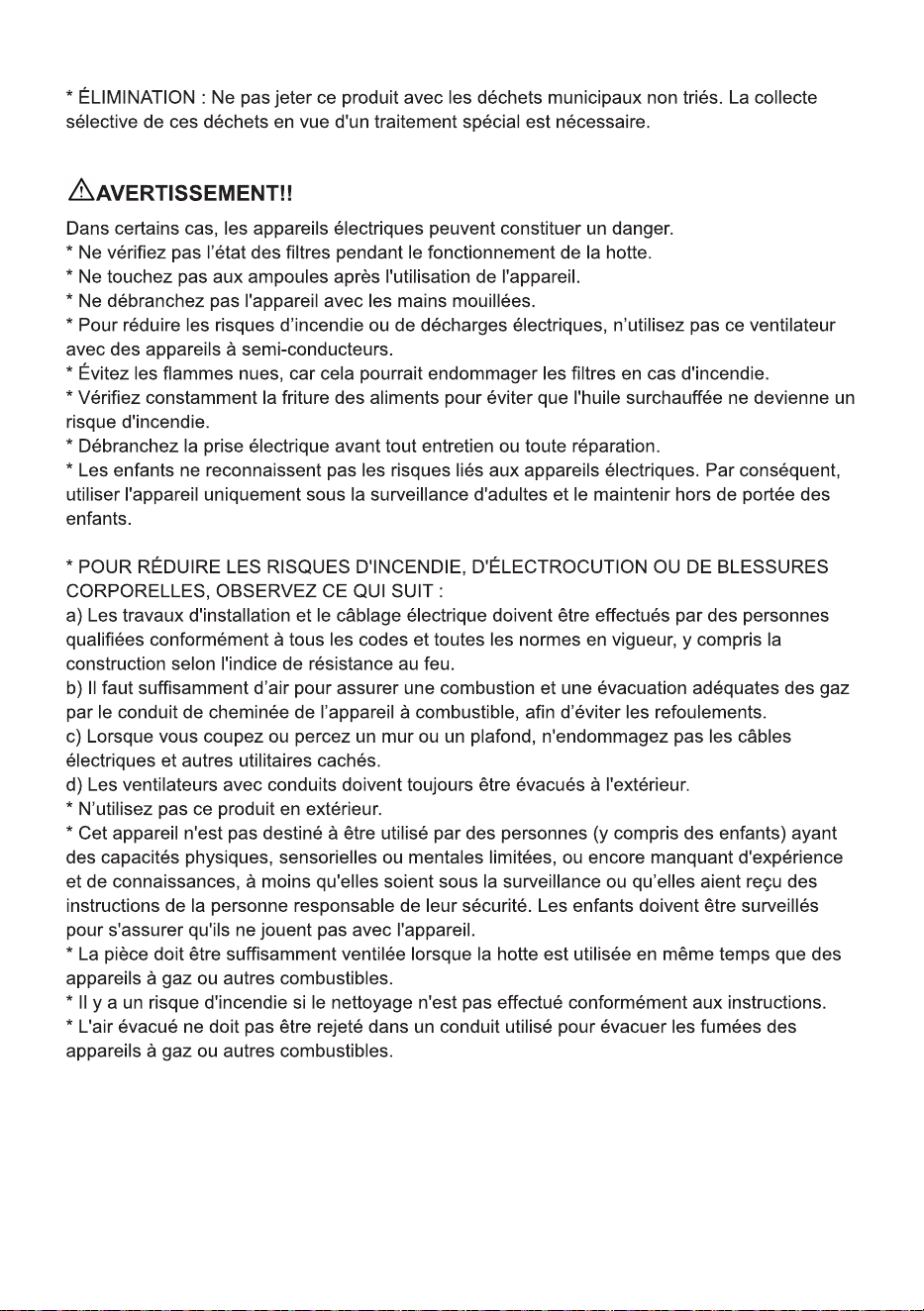

Nettoyez les filtres à graisse après une période de temps spécifiée.
2
3
FRHRE5346-30
ij"
(150mm)
10 3/8"
(263mm)
11 27/32"(301mm)
11 1/8"
(282mm)
29" (736mm)
29 13/16"(757mm)
ij"
(150mm)
10 3/8"
(263mm)
11 27/32"(301mm)
11 1/8"
(282mm)
32 1/2"(826mm)
33 3/8" (847mm)
FRHRE5346-36
4
LUMIÈRE
5
6
Vis (ST2.9*8)
Lame

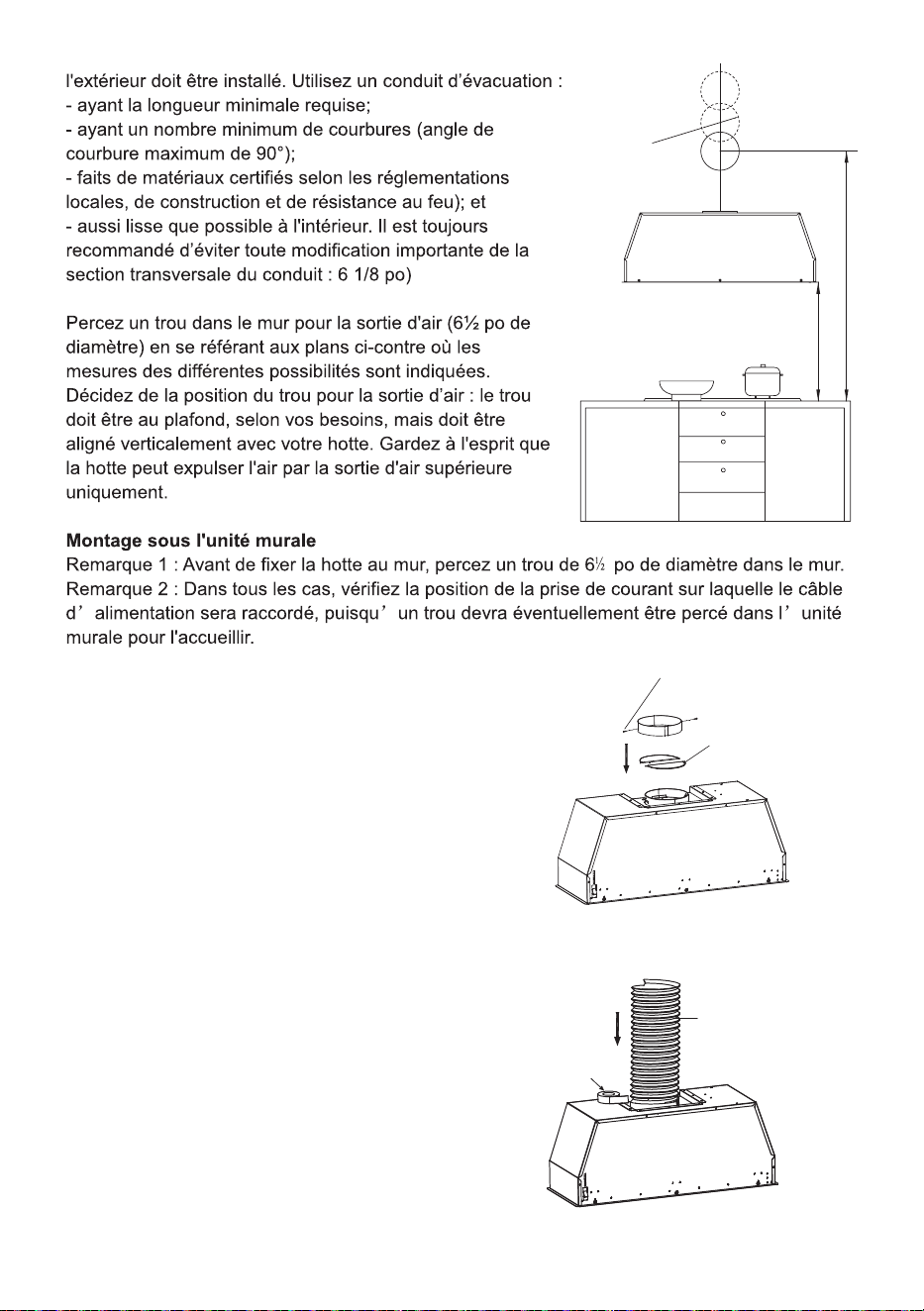

2. Fixez le conduit à l'adaptateur d'air avec du ruban
adhésif. Veuillez vous référer à la photo. 2.
Canal
Ruban
(Non fourni)
1. Fixez l'adaptateur métallique à la sortie d'air avec 2 vis
ST2.9*8. et installez la lame sur la sortie d'air. Veuillez
vous référer à la photo. 1.
ij
(165mm)
min44 3/32"(1120mm)
min25 1/2"
(650mm)
1.
2.
7

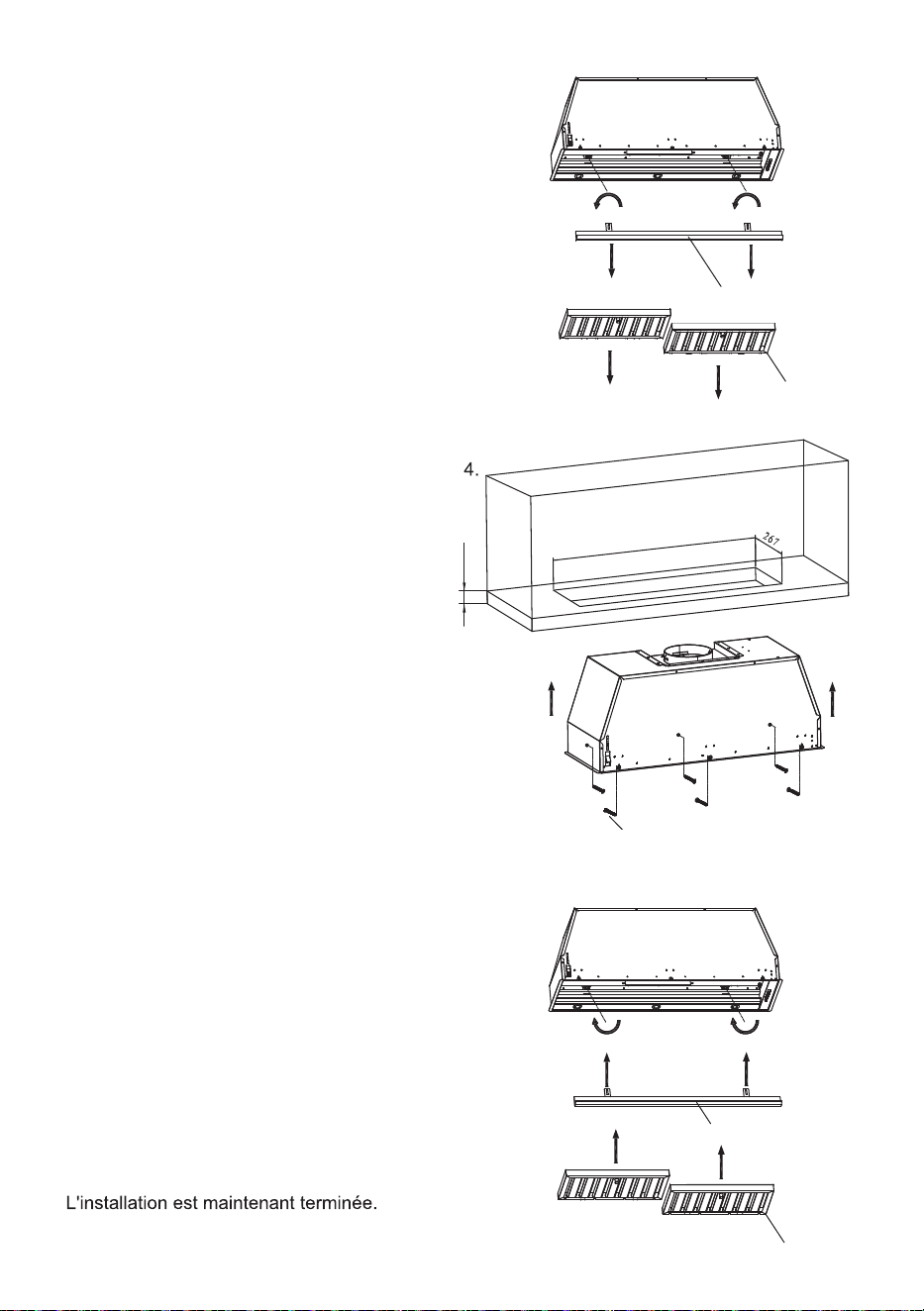

3. Maintenez le verrou du filtre et poussez le filtre vers
l'arrière pour retirer les filtres. Dévisser les 2 vis indiquées
sur la Fig. 3 et retirez la coupelle d'huile.
4. Veuillez couper le trou sur le panneau de
l'armoire. La taille de découpe pour
FRHRE5346-30 serait de 10 1/2''* 29
1/8''(267*740mm). La taille de découpe
pour FRHRE5346-36 serait de 10 1/2''* 32
11/16''(267*830mm). Il est nécessaire que
l'épaisseur du panneau de l'armoire soit de
25/32'' (20 mm). Poussez la hotte vers le
haut jusqu'au trou de l'armoire et fixez la
hotte de l'intérieur au panneau de l'armoire
avec 6 vis ST3.9*25. Veuillez vous référer
à la photo. 4.
5. Remettez la coupelle d'huile en place et revissez
les 2 vis. Remettez les filtres en place. Maintenez le
verrou du filtre et repoussez le filtre vers la coupelle
d'huile. Et puis repoussez-le en position. Ensuite,
l'installation est terminée. Veuillez vous référer à la
photo. 5.
Filtre
Tasse à huile
Vis (ST3.9*25)
Min 25/32" (20mm)
FRHRE5346-30: 10 1/2"* 29 1/8"(267*740mm)
FRHRE5346-36: 10 1/2"* 32 11/16"(267*830mm)
Tasse à huile
Filtre
3.
5.
8

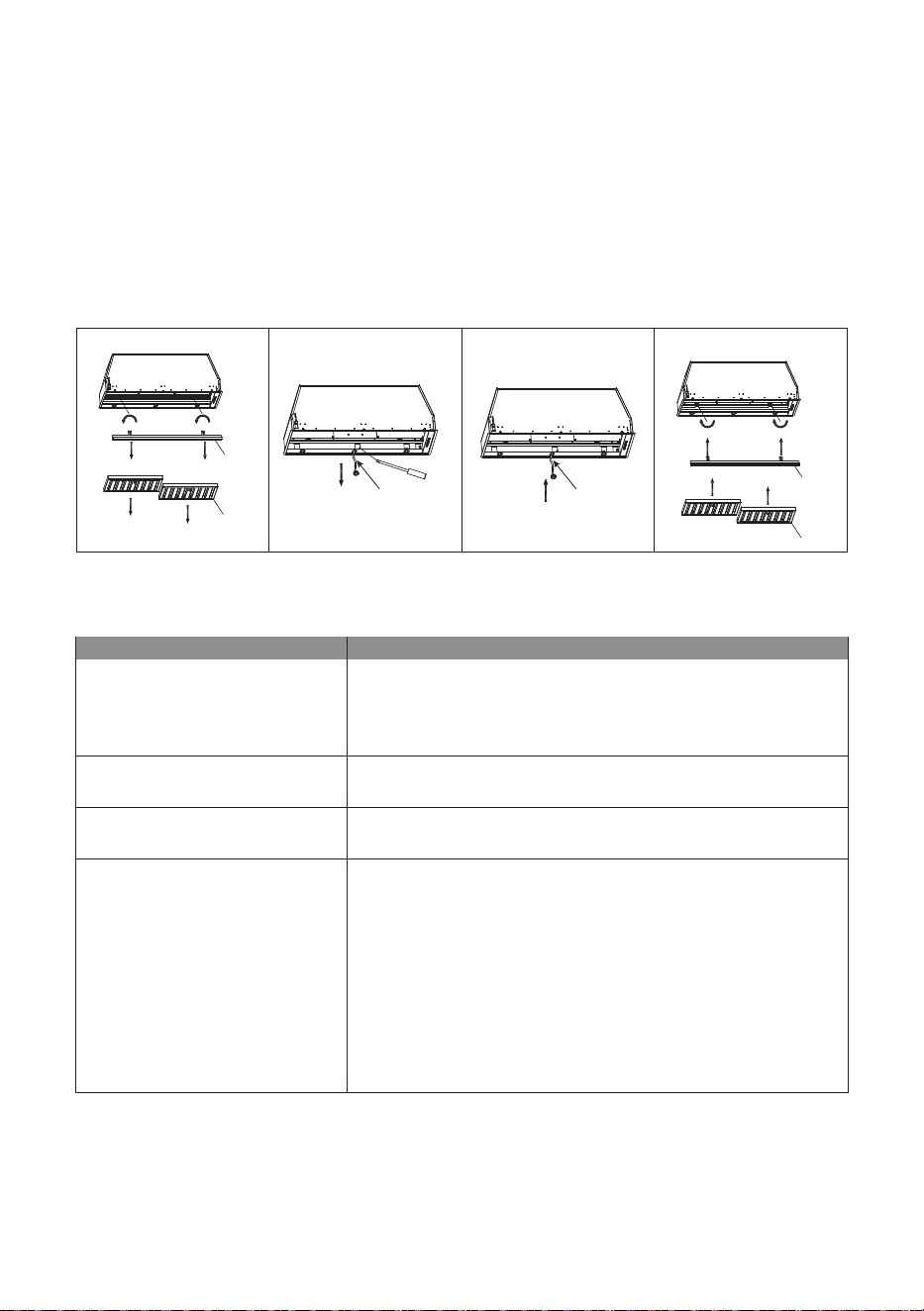

COMMENT REMPLACER LA LAMPE LED ?
1.Retirez le filtre déflecteur. Desserrez la vis indiquée sur la photo 1 et retirez la coupelle
d'huile.
2.Utilisez le tournevis pour pousser la lampe LED hors du panneau à travers le trou. Veuillez
vous référer au choix 2 ci-dessous.
3.Débranchez le terminateur LED, puis remplacez-le par une nouvelle lampe LED. Et
reconnectez le terminateur. Fixez la nouvelle lampe en position.
4.Remettez la coupelle d'huile en place et fixez les 2 vis en position. Remettez les filtres en
place. Veuillez vous référer à la photo 4 ci-dessous.
Lampe led
avec terminateur
Lampe led
avec terminateur
1. 2. 3. 4.
Filtre
Tasse
à huile
Filtre
Tasse
à huile
DÉPANNAGE
Publier Cause possible / Solution
La hotte aspirante ne s
'allume pas
•
Vérifiez si la hotte est branchée. Assurez-vous que
l'alimentation est allumée, que le fusible n'est pas grillé
et que tous les câblages électriques sont correctement
connectés.
La hotte s'allume mais la
lumière LED ne s'allume pas
La hotte de cuisine vibre lorsque
le ventilateur est en marche
Le ventilateur ou le ventilateur
semble faible
•
Remplacez l'ensemble LED défectueux. Reportez-vous à la
section "COMMENT REMPLACER LA LAMPE LED".
•
Vérifiez et serrez les vis de montage pour fixer
correctement la hotte à l'armoire ou au mur.
•
Vérifiez que le diamètre de conduit utilisé est d'au moins
6''. La hotte de cuisinière NE FONCTIONNERA PAS
efficacement si la taille du conduit est insuffisante. Par
exemple : Conduit de 6'' sur évent supérieur de 7'' et mal
scellé.
•
Vérifiez si le conduit est obstrué ou si le registre (clapet
demi-circulaire) n'est pas installé correctement ou ne
s'ouvre pas correctement. Un maillage serré sur un
capuchon de paroi latérale peut également entraîner une
restriction du flux d'air.
