Self-Propelled Mower — Model Series CXX & DXX
Customer Support
Please do
NOT
return the unit to the retailer from which it was purchased, without first contacting Customer Support.
If you have difficulty assembling this product or have any questions regarding the controls, operation, or maintenance of
this machine, you can seek help from the experts. Choose from the options below:
Visit our web at www.troybilt.ca◊
Locate your nearest dealer from Customer Support: 1-800-668-1238◊
Contact Troy Bilt • P.O. Box 1386 • 97 Kent Avenue • Kitchener, Ontario, Canada • N2G 4J1◊
To The Owner
1
2
Safe Operation Practices ........................................ 3

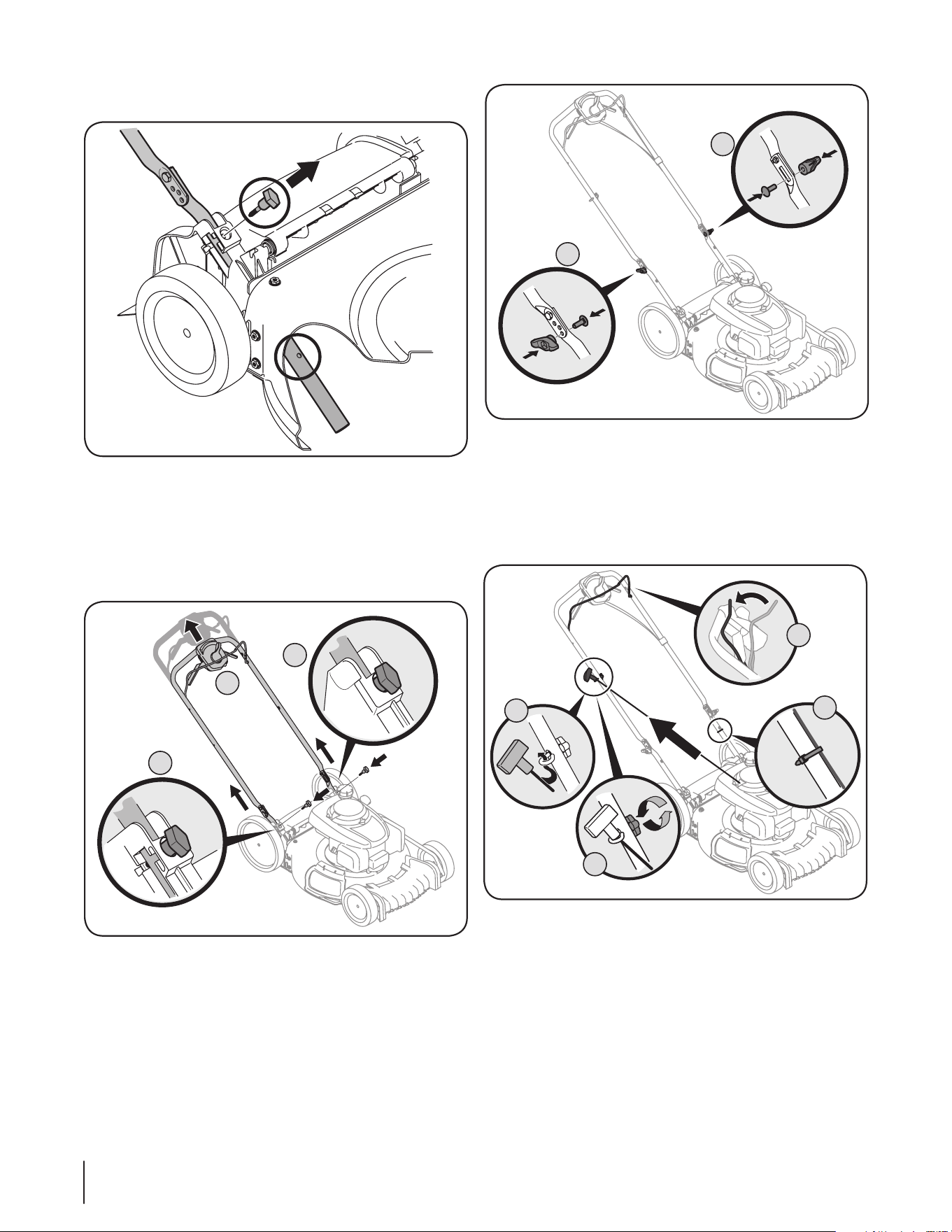

Assembly & Set-Up .................................................. 9
Controls & Features ................................................13
Operation ................................................................14
Maintenance & Adjustment..................................16
Service .....................................................................18
Troubleshooting .....................................................19

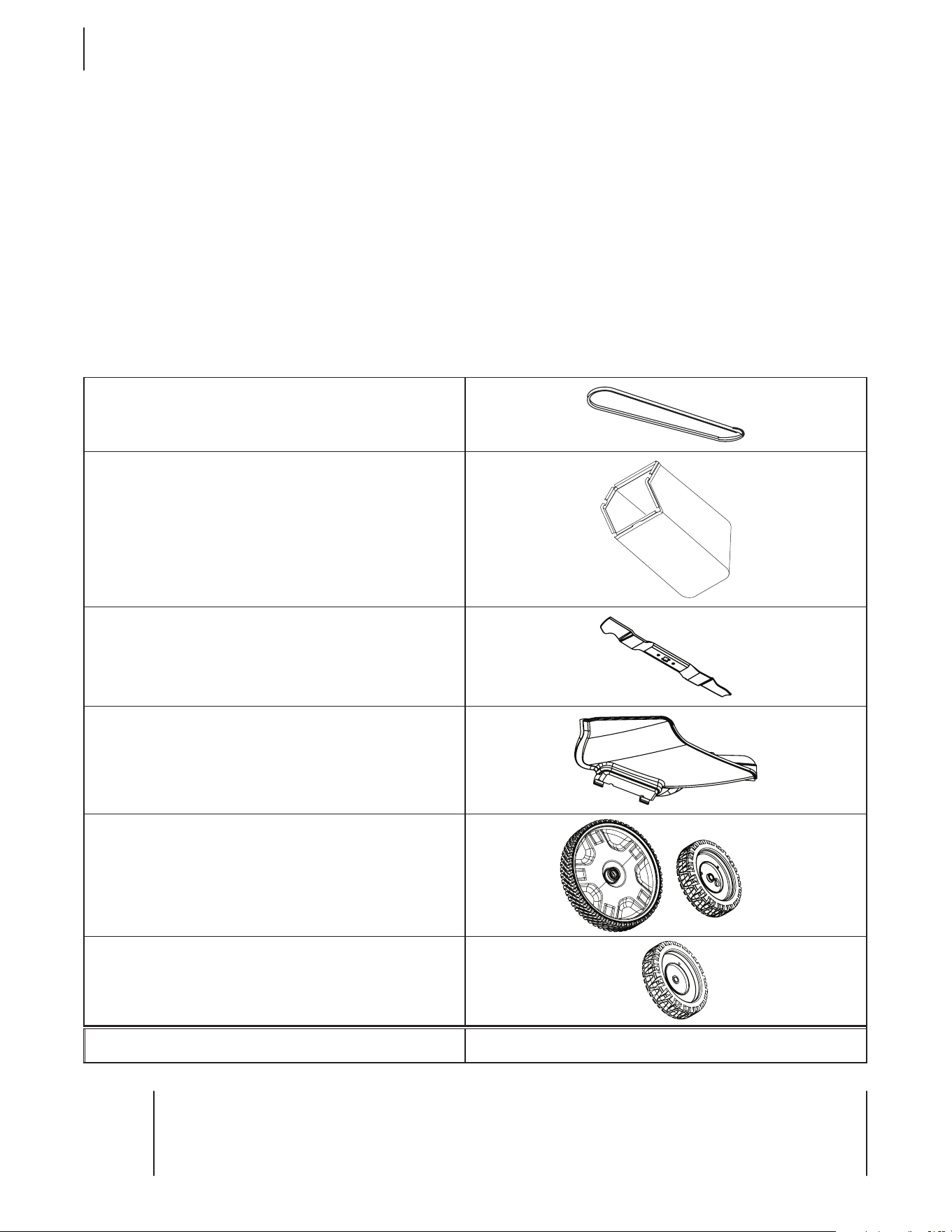

Replacement Parts .................................................21
Warranty ................................................................ 22
Table of Contents
Record Product Information
Before setting up and operating your new equipment, please
locate the model plate on the equipment and record the
information in the provided area to the right. You can locate the
model plate by standing at the operating position and looking
down at the rear of the machine. This information will be
necessary, should you seek technical support via our web site or
with your local dealer.
mo d e l nu m b e r
se r i a l nu m b e r
Thank you for purchasing your new equipment. It was carefully
engineered to provide excellent performance when properly
operated and maintained.
Please read this entire manual prior to operating the equipment.
It instructs you how to safely and easily set up, operate and
maintain your machine. Please be sure that you, and any other
persons who will operate the machine, carefully follow the
recommended safety practices at all times. Failure to do so could
result in personal injury or property damage.
All information in this manual is relative to the most recent
product information available at the time of printing. Review
this manual frequently to familiarize yourself with the machine,
its features and operation. Please be aware that this Operator’s
Manual may cover a range of product specifications for
various models. Characteristics and features discussed and/or
illustrated in this manual may not be applicable to all models.
The manufacturer reserves the right to change product
specifications, designs and equipment without notice and
without incurring obligation.
If you have any problems or questions concerning the machine,
phone your local service dealer or contact us directly. Customer
Support telephone numbers, website address and mailing
address can be found on this page. We want to ensure your
complete satisfaction at all times.
Throughout this manual, all references to right and left side of the
machine are observed from the operating position.
The engine manufacturer is responsible for all engine-related
issues with regards to performance, power-rating, specifications,
warranty and service. Please refer to the engine manufacturer’s
Owner’s/Operator’s Manual, packed separately with your
machine, for more information.
Thank You
Important Safe Operation Practices
2
3
General Operation
Read this operator’s manual carefully in its entirety before 1.
attempting to assemble this machine. Read, understand,
and follow all instructions on the machine and in the
manuals) before operation. Keep this manual in a safe
place for future and regular reference and for ordering
replacement parts.
Be completely familiar with the controls and the proper use 2.
of this machine before operating it.
This machine is a precision piece of power equipment, 3.
not a plaything. Therefore, exercise extreme caution at all
times. This machine has been designed to perform one job:
to mow grass. Do not use it for any other purpose.
Never allow children under 14 years of age to operate this 4.
machine. Children 14 and over should read and understand
the instructions and safe operation practices in this manual
and on the machine and should be trained and supervised
by an adult.
Only responsible individuals who are familiar with these 5.
rules of safe operation should be allowed to use this
machine.
Thoroughly inspect the area where the equipment is to be 6.
used. Remove all stones, sticks, wire, bones, toys and other
foreign objects, which could be tripped over or picked up
and thrown by the blade. Thrown objects can cause serious
personal injury.
Plan your mowing pattern to avoid discharge of material 7.
toward roads, sidewalks, bystanders and the like. Also,
avoid discharging material against a wall or obstruction,
which may cause discharged material to ricochet back
toward the operator.
To help avoid blade contact or a thrown object injury, 8.
stay in operator zone behind handles and keep children,
bystanders, helpers and pets at least 75 feet from mower
while it is in operation. Stop machine if anyone enters area.
Always wear safety glasses or safety goggles during 9.
operation and while performing an adjustment or repair
to protect your eyes. Thrown objects which ricochet can
cause serious injury to the eyes.
Wear sturdy, rough-soled work shoes and close-fitting 10.
slacks and shirts. Shirts and pants that cover the arms
and legs and steel-toed shoes are recommended. Never
operate this machine in bare feet, sandals, slippery or light-
weight (e.g. canvas) shoes.
Do not put hands or feet near rotating parts or under the 11.
cutting deck. Contact with blade can amputate fingers,
hands, toes and feet.

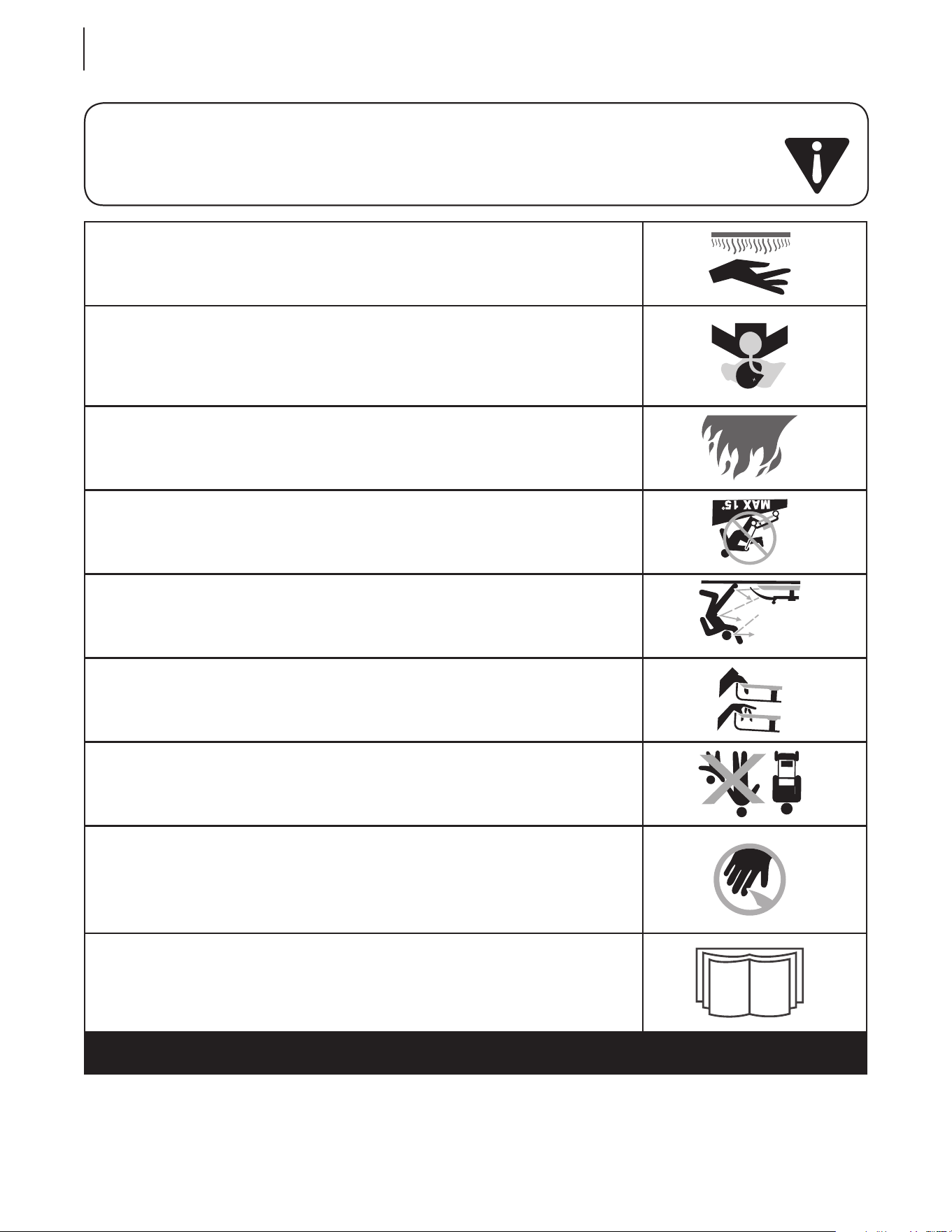

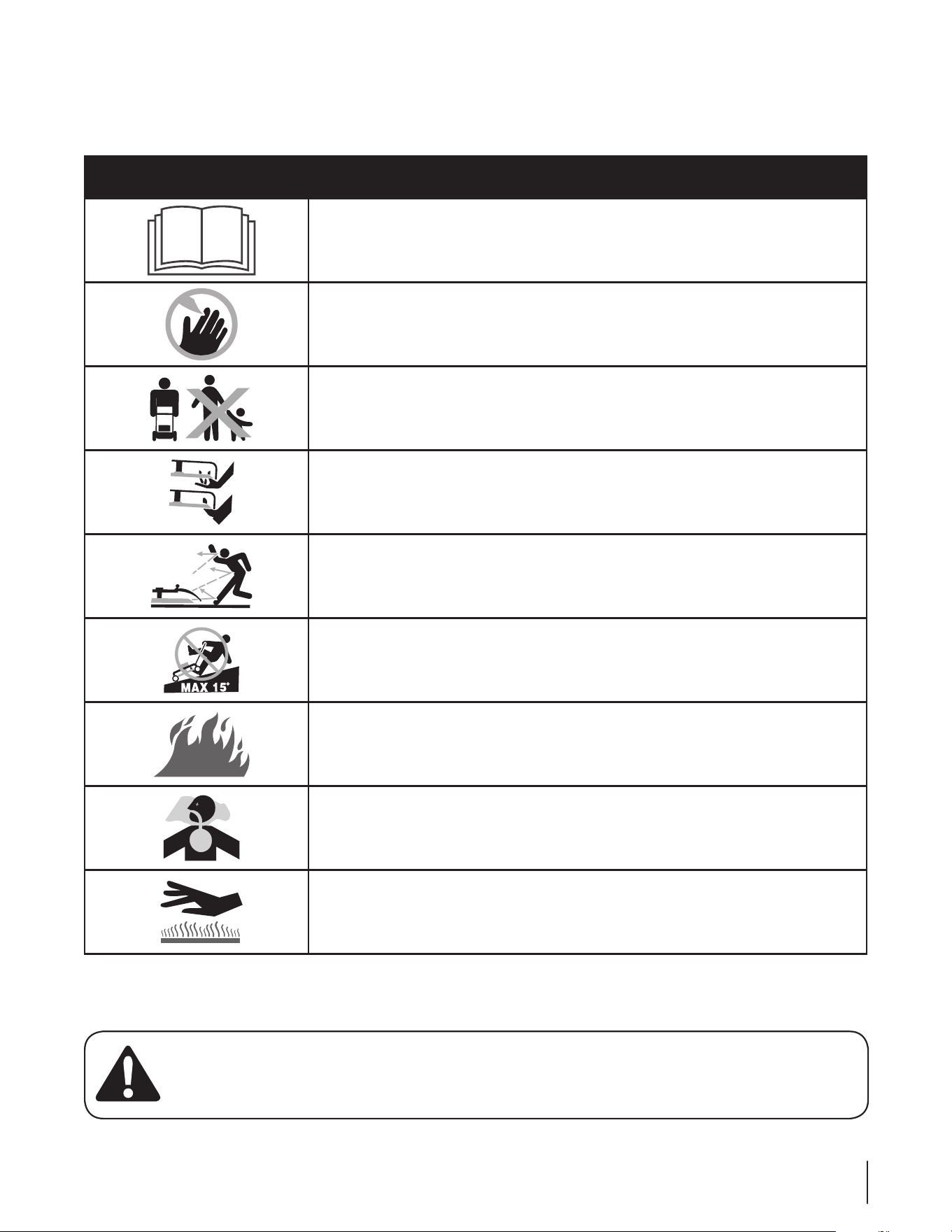

WARNING: This symbol points out important safety instructions which, if not followed,
could endanger the personal safety and/or property of yourself and others. Read and follow
all instructions in this manual before attempting to operate this machine. Failure to comply
with these instructions may result in personal injury.
When you see this symbol. HEED ITS WARNING!
WARNING: Engine Exhaust, some of its constituents, and certain vehicle components
contain or emit chemicals known to State of California to cause cancer and birth defects or
other reproductive harm.
WARNING: Battery posts, terminals, and related accessories contain lead and lead
compounds, chemicals known to the State of California to cause cancer and reproductive
harm. Wash hands after handling.
DANGER: This machine was built to be operated according to the safe operation practices in
this manual. As with any type of power equipment, carelessness or error on the part of the
operator can result in serious injury. This machine is capable of amputating fingers, hands,
toes and feet and throwing objects. Failure to observe the following safety instructions could
result in serious injury or death.
4
A missing or damaged discharge cover can cause blade 12.
contact or thrown object injuries.
Many injuries occur as a result of the mower being pulled 13.
over the foot during a fall caused by slipping or tripping.
Do not hold on to the mower if you are falling; release the
handle immediately.
Never pull the mower back toward you while you are 14.
walking. If you must back the mower away from a wall or
obstruction first look down and behind to avoid tripping
and then follow these steps:
Step back from mower to fully extend your arms.a.
Be sure you are well balanced with sure footing.b.
Pull the mower back slowly, no more than half way c.
toward you.
Repeat these steps as needed.d.
Do not operate the mower while under the influence of 15.
alcohol or drugs.
Do not engage the self-propelled mechanism on machines 16.
so equipped while starting engine.

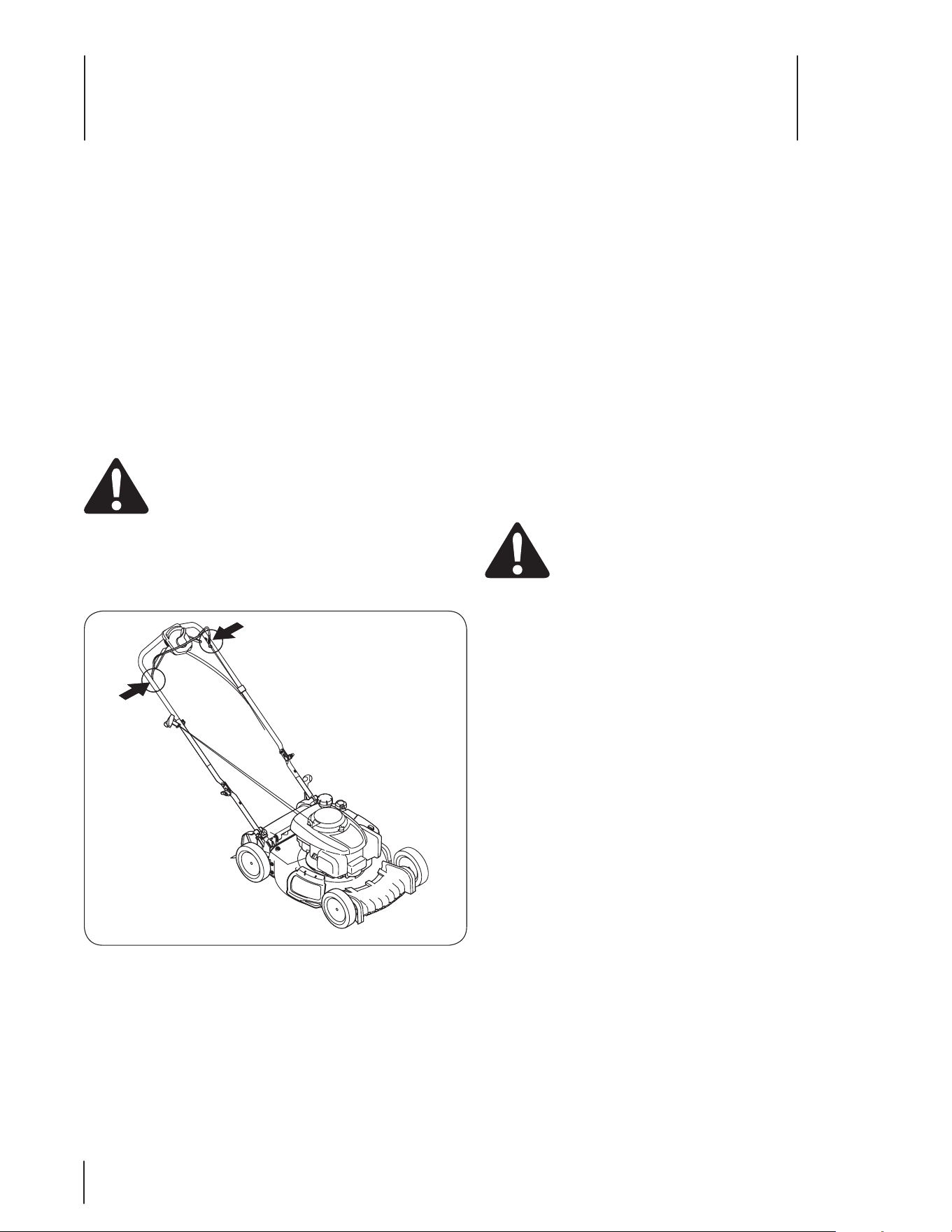

The blade control handle is a safety device. Never attempt 17.
to bypass its operation. Doing so makes the safety device
inoperative and may result in personal injury through
contact with the rotating blade. The blade control handle
must operate easily in both directions and automatically
return to the disengaged position when released.
Never operate the mower in wet grass. Always be sure of 18.
your footing. A slip and fall can cause serious personal
injury. If you feel you are losing your footing, release the
blade control handle immediately and the blade will stop
rotating within three seconds.
Mow only in daylight or good artificial light. Walk, never 19.
run.
Stop the blade when crossing gravel drives, walks or roads.20.
If the equipment should start to vibrate abnormally, stop 21.
the engine and check immediately for the cause. Vibration
is generally a warning of trouble.
Shut the engine off and wait until the blade comes to 22.
a complete stop before removing the grass catcher or
unclogging the chute. The cutting blade continues to
rotate for a few seconds after the blade control is released.
Never place any part of the body in the blade area until you
are sure the blade has stopped rotating.
Never operate mower without proper trail shield, discharge 23.
cover, grass catcher, blade control handle or other safety
protective devices in place and working. Never operate
mower with damaged safety devices. Failure to do so can
result in personal injury.
Muffler and engine become hot and can cause a burn. Do 24.
not touch.
Never attempt to make a wheel or cutting height 25.
adjustment while the engine is running.
Only use parts and accessories made for this machine by 26.
the manufacturer. Failure to do so can result in personal
injury.
When starting engine, pull cord slowly until resistance 27.
is felt, then pull rapidly. Rapid retraction of starter cord
(kickback) will pull hand and arm toward engine faster than
you can let go. Broken bones, fractures, bruises or sprains
could result.
If situations occur which are not covered in this manual, 28.
use care and good judgement. Contact Customer Support
for assistance or the name of the nearest service dealer.
Slope Operation
Slopes are a major factor related to slip and fall accidents, which
can result in severe injury. Operation on slopes requires extra
caution. If you feel uneasy on a slope, do not mow it. For your

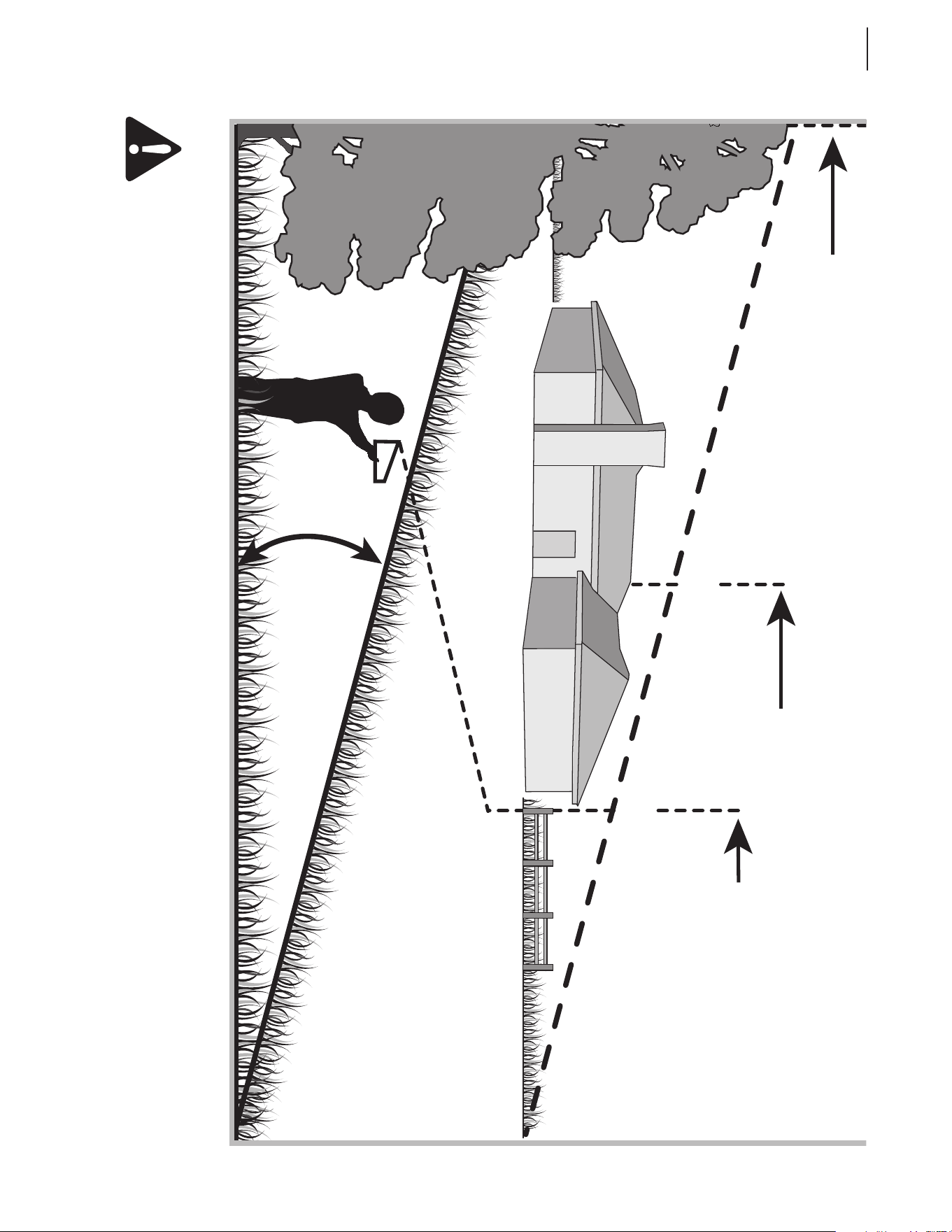

safety, use the slope gauge included as part of this manual to
measure slopes before operating this machine on a sloped or
hilly area. If the slope is greater than 15 degrees, do not mow it.
Do:
Mow across the face of slopes; never up and down. Exercise 1.
extreme caution when changing direction on slopes.
Watch for holes, ruts, rocks, hidden objects, or bumps 2.
which can cause you to slip or trip. Tall grass can hide
obstacles.
Always be sure of your footing. A slip and fall can cause 3.
serious personal injury. If you feel you are losing your
balance, release the blade control handle immediately and
the blade will stop rotating within three (3) seconds.
Do Not:
Do not mow near drop-offs, ditches or embankments, you 1.
could lose your footing or balance.
Do not mow slopes greater than 15 degrees as shown on 2.
the slope gauge.
Do not mow on wet grass. Unstable footing could cause 3.
slipping.
Children
Tragic accidents can occur if the operator is not alert to the
presence of children. Children are often attracted to the mower
and the mowing activity. They do not understand the dangers.
Never assume that children will remain where you last saw them.
Keep children out of the mowing area and under watchful 1.
care of a responsible adult other than the operator.
Be alert and turn mower off if a child enters the area.2.
Before and while moving backwards, look behind and 3.
down for small children.
Use extreme care when approaching blind corners, 4.
doorways, shrubs, trees, or other objects that may obscure
your vision of a child who may run into the mower.
Keep children away from hot or running engines. They can 5.
suffer burns from a hot muffler.
Never allow children under 14 years of age to operate this 6.
machine. Children 14 and over should read and understand
the instructions and safe operation practices in this manual
and on the machine and be trained and supervised by an
adult.
5
Service
Safe Handling Of Gasoline:
To avoid personal injury or property damage use extreme 1.
care in handling gasoline. Gasoline is extremely flammable
and the vapors are explosive. Serious personal injury can
occur when gasoline is spilled on yourself or your clothes,
which can ignite. Wash your skin and change clothes
immediately.
Use only an approved gasoline container.2.
Never fill containers inside a vehicle or on a truck or trailer 3.
bed with a plastic liner. Always place containers on the
ground away from your vehicle before filling.
Remove gas-powered equipment from the truck or 4.
trailer and refuel it on the ground. If this is not possible,
then refuel such equipment on a trailer with a portable
container, rather than from a gasoline dispenser nozzle.
Keep the nozzle in contact with the rim of the fuel tank or 5.
container opening at all times until fueling is complete. Do
not use a nozzle lock-open device.
Extinguish all cigarettes, cigars, pipes and other sources 6.
of ignition.
Never fuel machine indoors because flammable vapors will 7.
accumulate in the area.
Never remove gas cap or add fuel while engine is hot or 8.
running. Allow engine to cool at least two minutes before
refueling.
Never over fill fuel tank. Fill tank to no more than 1 inch 9.
below bottom of filler neck to provide for fuel expansion.
Replace gasoline cap and tighten securely.10.
If gasoline is spilled, wipe it off the engine and equipment. 11.
Move machine to another area. Wait 5 minutes before
starting engine.
Never store the machine or fuel container near an open 12.
flame, spark or pilot light as on a water heater, space
heater, furnace, clothes dryer or other gas appliances.
To reduce fire hazard, keep machine free of grass, leaves, 13.
or other debris build-up. Clean up oil or fuel spillage and
remove any fuel soaked debris.
Allow machine to cool at least 5 minutes before storing.14.
General Service:
Never run an engine indoors or in a poorly ventilated area. 1.
Engine exhaust contains carbon monoxide, an odorless
and deadly gas.
Before cleaning, repairing, or inspecting, make certain the 2.
blade and all moving parts have stopped. Disconnect the
spark plug wire and ground against the engine to prevent
unintended starting.
Check the blade and engine mounting bolts at frequent 3.
intervals for proper tightness. Also, visually inspect blade
for damage (e.g., bent, cracked, worn) Replace blade with
the original equipment manufacture’s (O.E.M.) blade only,
listed in this manual. “Use of parts which do not meet the
original equipment specifications may lead to improper
performance and compromise safety!”
Mower blades are sharp and can cut. Wrap the blade or 4.
wear gloves, and use extra caution when servicing them.
Keep all nuts, bolts, and screws tight to be sure the 5.
equipment is in safe working condition.
Never tamper with safety devices. Check their proper 6.
operation regularly.
After striking a foreign object, stop the engine, disconnect 7.
the spark plug wire and ground against the engine.
Thoroughly inspect the mower for any damage. Repair the
damage before starting and operating the mower.
Never attempt to make a wheel or cutting height 8.
adjustment while the engine is running.
Grass catcher components, discharge cover, and trail shield 9.
are subject to wear and damage which could expose
moving parts or allow objects to be thrown. For safety
protection, frequently check components and replace
immediately with original equipment manufacturer’s
(O.E.M.) parts only, listed in this manual. “Use of parts
which do not meet the original equipment specifications
may lead to improper performance and compromise
safety!”
Do not change the engine’s governor setting or over-speed 10.
the engine. The governor controls the maximum safe
operating speed of the engine.
Check fuel line, tank, cap, and fittings frequently for cracks 11.
or leaks. Replace if necessary.
Do not crank engine with spark plug removed.12.
Maintain or replace safety and instruction labels, as 13.
necessary.
Observe proper disposal laws and regulations. Improper 14.
disposal of fluids and materials can harm the environment.
According to the Consumer Products Safety Commission 15.
(CPSC) and the U.S. Environmental Protection Agency (EPA),
this product has an Average Useful Life of seven (7) years,
or 140 hours of operation. At the end of the Average Useful
Life have the machine inspected annually by an authorized
service dealer to ensure that all mechanical and safety
systems are working properly and not worn excessively.
Failure to do so can result in accidents, injuries or death.
Do not modify engine
To avoid serious injury or death, do not modify engine in any
way. Tampering with the governor setting can lead to a runaway
engine and cause it to operate at unsafe speeds. Never tamper
with factory setting of engine governor.
6
Notice Regarding Emissions
Engines which are certified to comply with California and federal
EPA emission regulations for SORE (Small Off Road Equipment)
are certified to operate on regular unleaded gasoline, and
may include the following emission control systems: Engine
Modification (EM), Oxidizing Catalyst (OC), Secondary Air
Injection (SAI) and Three Way Catalyst (TWC) if so equipped.
Spark Arrestor
WARNING: This machine is equipped with an
internal combustion engine and should not be used
on or near any unimproved forest-covered, brush
covered or grass-covered land unless the engine’s
exhaust system is equipped with a spark arrester
meeting applicable local or state laws (if any).
If a spark arrester is used, it should be maintained in effective
working order by the operator.
A spark arrester for the muffler is available through your nearest
engine authorized service dealer.
7
WARNING: Your Responsibility—Restrict the use of this power machine to persons who read, understand and
follow the warnings and instructions in this manual and on the machine.
SAVE THESE INSTRUCTIONS!
Safety Symbols
This page depicts and describes safety symbols that may appear on this product. Read, understand, and follow all instructions on the
machine before attempting to assemble and operate.
Symbol Description
READ THE OPERATOR’S MANUAL(S)
Read, understand, and follow all instructions in the manual(s) before attempting to
assemble and operate
DANGER — ROTATING BLADES
To reduce the risk of injury, keep hands and feet away. Do not operate unless discharge cover
or grass catcher is in its proper place. If damaged, replace immediately.
DANGER — BYSTANDERS
Do not mow when children or others are around.
DANGER — HAND/ FOOT CUT
Keep hands and feet away from rotating parts.
DANGER — THROWN DEBRIS
Remove objects that can be thrown by the blade in any direction. Wear safety glasses.
DANGER — SLOPES
Use extra caution on slopes. Do not mow slopes greater than 15°.
WARNING—GASOLINE IS FLAMMABLE
Allow the engine to cool at least two minutes before refueling.
WARNING— CARBON MONOXIDE
Never run an engine indoors or in a poorly ventilated area. Engine exhaust contains carbon
monoxide, an odorless and deadly gas.
WARNING— HOT SURFACE
Engine parts, especially the muffler, become extremely hot during operation. Allow engine
and muffler to cool before touching.
8
15°
Sight and hold this level with a vertical tree...
or a corner of a building...
or a fence post
Fold along dotted line (representing a 15° slope)
Use this page as a guide to determine slopes where you may not operate safely.
WARNING: Do not operate your lawn mower on such slopes. Do not mow on inclines with a slope in excess of 15 degrees
(a rise of approximately 2-1/2 feet every 10 feet). A riding mower could overturn and cause serious injury. Operate riding
mowers up and down slopes, never across the face of slopes. Operate walk-behind mowers across the face of slopes, never
up and down slopes.
Assembly & Set-Up
3
9
Contents of Carton
One Lawn Mower• One Grass Catcher• One Bottle of Oil•
One Lawn Mower Operator’s Manual• One Engine Operator’s Manual• One Side Discharge Chute•
NOTE: Please be aware that this Operator’s Manual covers both
the low and high wheel models of this mower. While this manual
illustrates the low wheel model, the instructions and features
are equally applicable to the high wheel model as well, unless
otherwise noted.
Assembly
NOTE: This unit is shipped without gasoline or oil in the engine.
Fill up with gasoline and oil as instructed in the accompanying
engine manual BEFORE operating your mower.
Handle

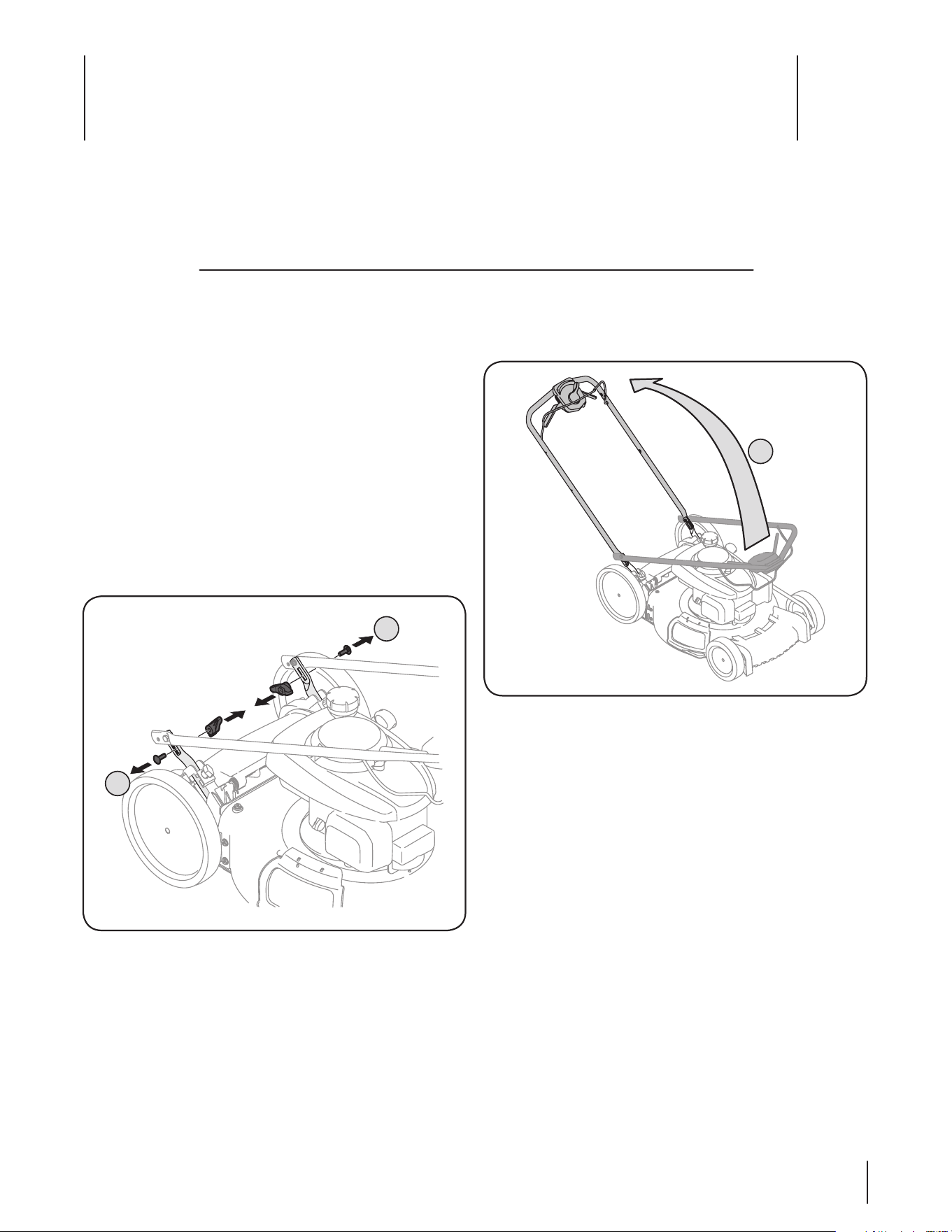

Remove any packing material which may be between 1.
upper and lower handles.
Remove wing nuts and carriage bolts from handle as a.
shown in Fig. 3-1. Do not loosen or remove adjacent
hex head screws.
While stabilizing mower so it doesn’t move, pivot b.
upper handle up as shown in Fig. 3-2. Do not crimp
cables while lifting the handle up and make sure
they go on the outside of the handle.
Figure 3-1
Figure 3-2
B
A
A
10 se c t i o n 3 — as s e m b l y & se t -up

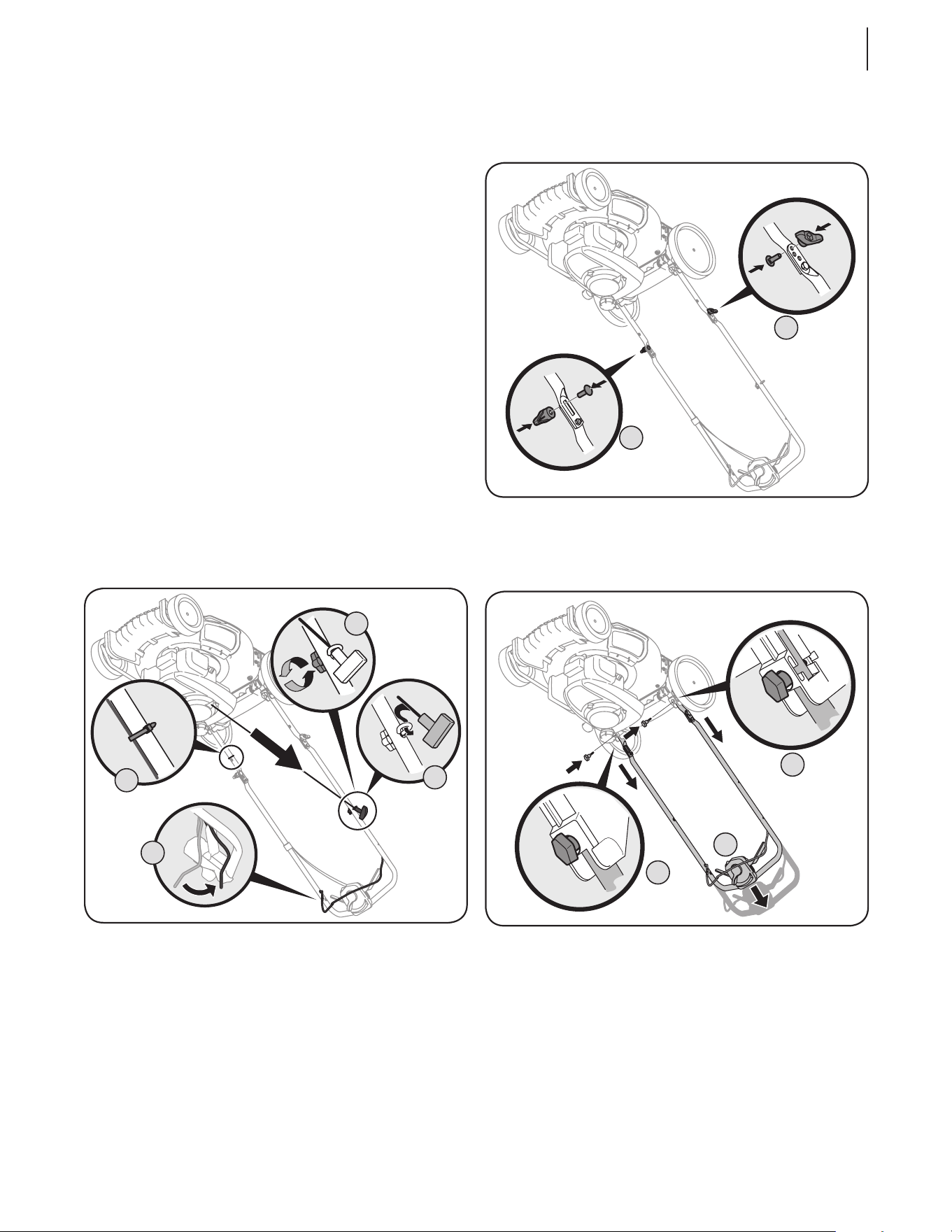

Remove the T-bolts from the handle brackets as shown in 2.
Fig. 3-3.
Follow the steps below to complete handle assembly:3.
Pull upward on the handle approximately 8 inches a.
until holes in lower handle (shown in Fig. 3-3 deck
cutaway) line up with holes in handle bracket. See
Fig. 3-4.
NOTE: When pulling upward on handle, make sure to not
pull handle all the way out.
Insert the T-bolts removed earlier through the b.
handle brackets and lower handle and tighten
securely to secure the handle in place. See Fig. 3-4.
Reattach wing nuts and carriage bolts removed c.
earlier into lower holes of handle as shown in Fig.
3-5.
The rope guide is attached to the right side of the upper 4.
handle. Loosen the wing knob which secures the rope
guide. See Fig. 3-6.
Hold blade control against upper handle.a.
Slowly pull starter rope handle from engine and slip b.
starter rope into the rope guide. See Fig. 3-6.
Tighten rope guide wing knob.c.
Use cable tie(s) to secure cable(s) to lower handle.d.

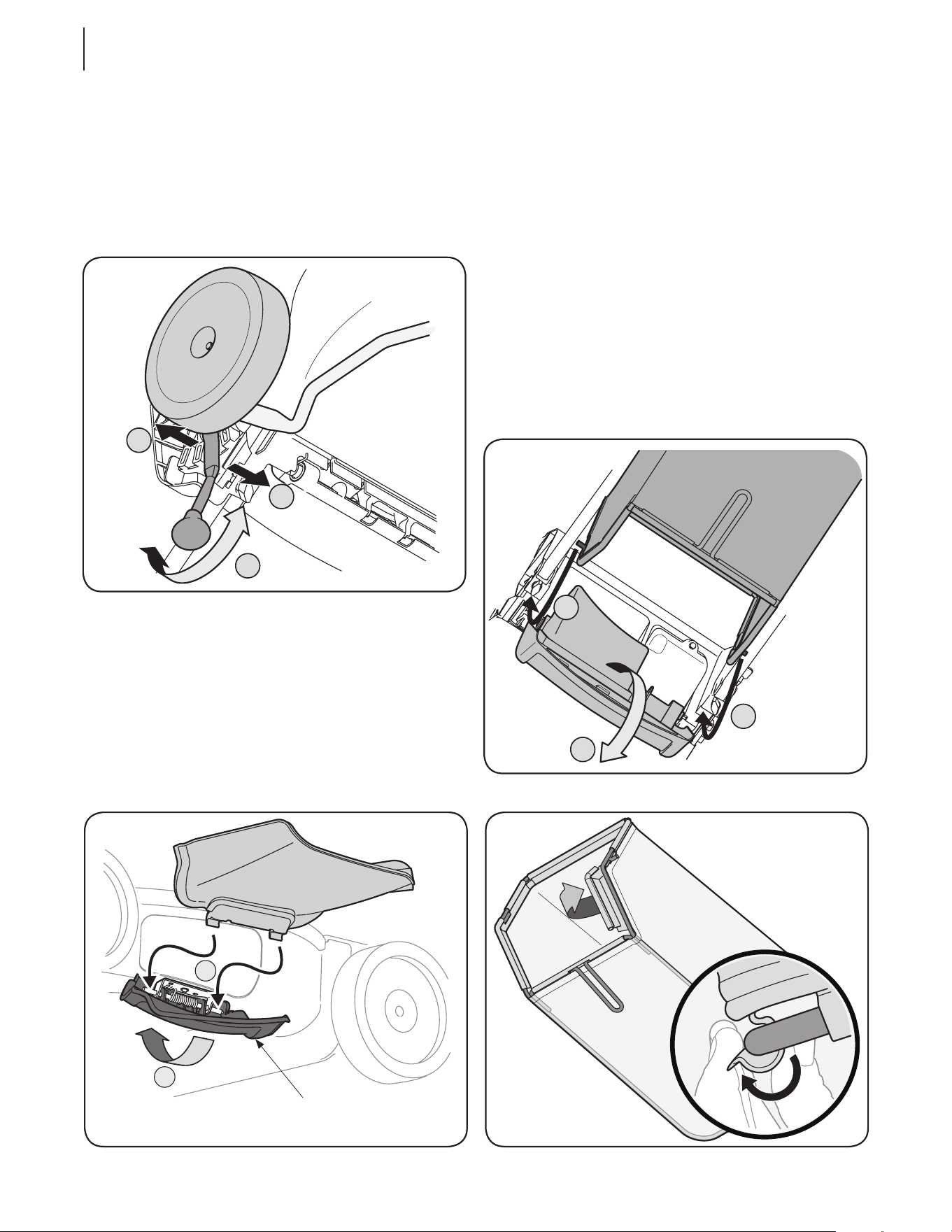

Grass Catcher (If equipped)
Follow steps below to assemble the grass catcher (if 1.
needed). Make certain bag is turned right side out before
assembling (warning label will be on the outside).
Place bag over frame so that its black plastic side is a.
at the bottom.
Figure 3-6
Figure 3-5
Figure 3-4
Figure 3-3
C
C
A
D
B
C
A
B
B
11se c t i o n 3 — as s e m b l y & se t -up
On the side of the mower, lift the side mulching plug. See 1.
Figure 3-9.
Slide two hooks of side discharge chute under hinge pin on 2.
mulching plug assembly. Lower the mulching plug. Do not
remove side mulching plug at any time, even when you are
not mulching.
Adjustments

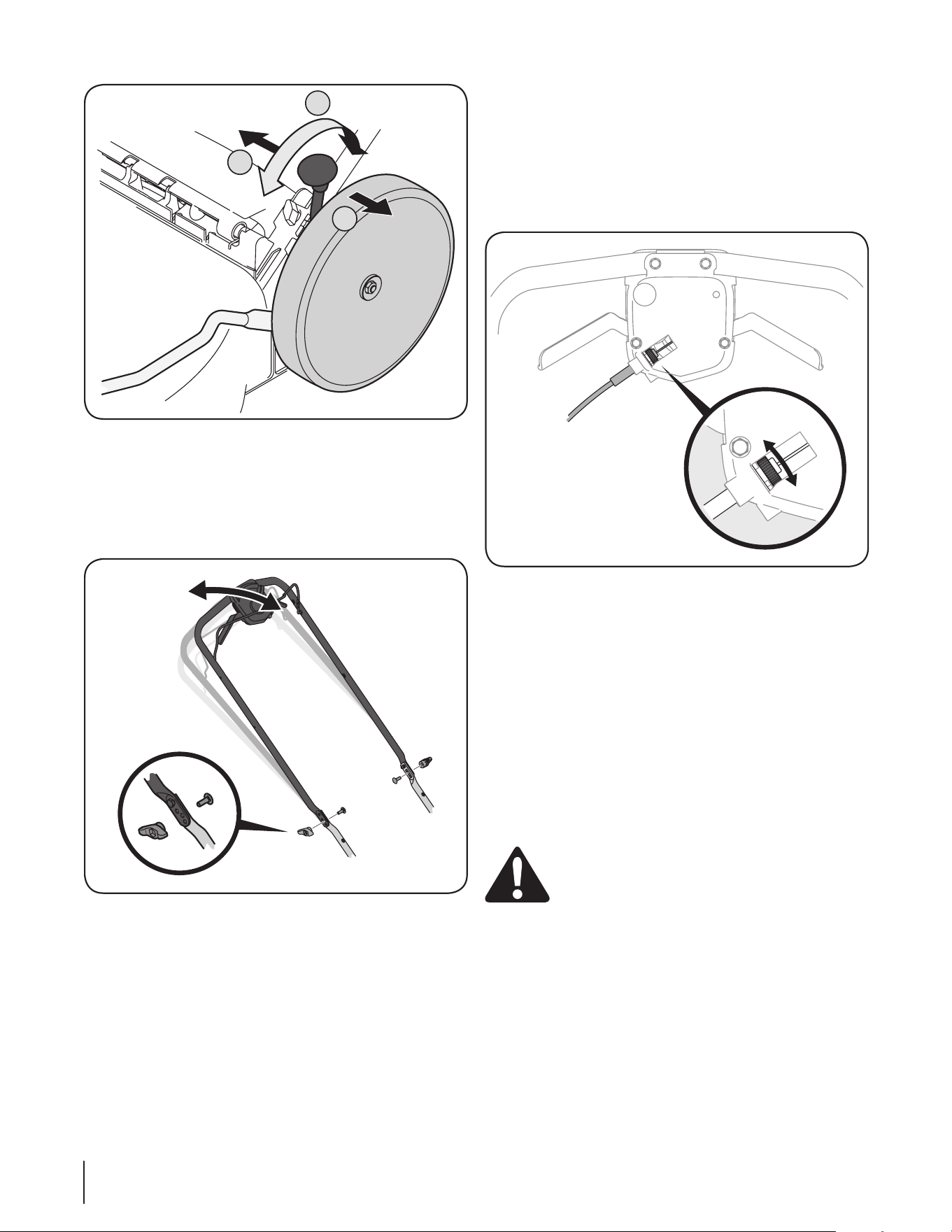

Cutting Height
The cutting height adjustment lever is located above the rear left
wheel.
Depress height adjustment lever towards wheel.1.
Slide lever to desired position for a change in cutting 2.
height. See Fig. 3-10 and Fig. 3-10A.
Release lever towards deck and place lever on one of the six 3.
height adjustment teeth.

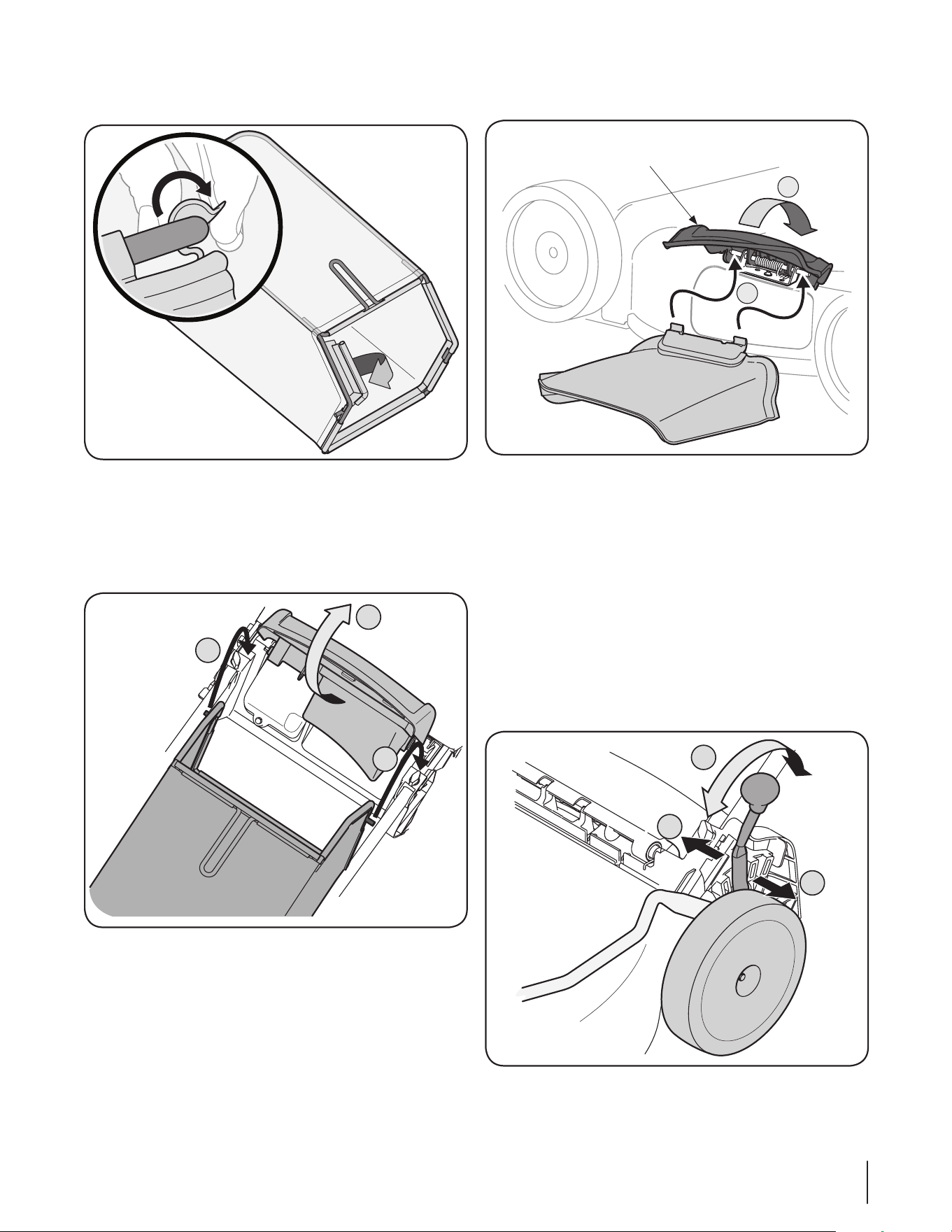

Slip plastic channel of grass bag over hooks on the b.
frame. See Fig. 3-7.
Follow steps below to attach grass catcher:2.
Lift rear discharge door.a.
Place grass catcher into the slots in the handle b.
brackets as shown in Fig. 3-8. Let go of discharge
door so that it rests on the grass catcher.
To remove grass catcher, lift rear discharge door on the mower.
Lift grass catcher up and off of the slots in the handle brackets.
Release rear discharge door to allow it to close rear opening of
mower.
Side Discharge Chute (If equipped)
Your mower is shipped as a mulcher. To convert to side discharge,
make sure grass catcher is off of the unit and rear discharge door
is closed.
Low Wheel
1
2
3
Lower
Higher
Figure 3-9
Figure 3-7
A
B
B
2
1
Side Mulching
Plug
Figure 3-10
Figure 3-8
12 se c t i o n 3 — as s e m b l y & se t -up
High Wheel
1
3
2
Lower
Higher
Drive Control
The adjustment wheel is located in the drive control handle
housing and is used to tighten or loosen the drive belt. You will
need to adjust the drive control if the mower does not propel
itself with the drive control engaged or if the mower’s wheels
hesitate with the drive control engaged. If either of these
conditions occur, rotate adjustment wheel clockwise to tighten
cable or counterclockwise to loosen the cable. See Fig. 3-12.
NOTE: For ease of adjustment, the speed control should be in the
second or third speed.
Set-Up
Gas and Oil Fill-Up
Refer to the separate engine owner’s manual for additional
engine information.
Add oil provided before starting unit for the first time out 1.
of the box.
Service the engine with gasoline as instructed in the 2.
separate engine owner’s manual.
WARNING: Use extreme care when handling
gasoline. Gasoline is extremely flammable and the
vapors are explosive. Never fuel the machine
indoors or while the engine is hot or running.
Extinguish cigarettes, cigars, pipes and other
sources of ignition.

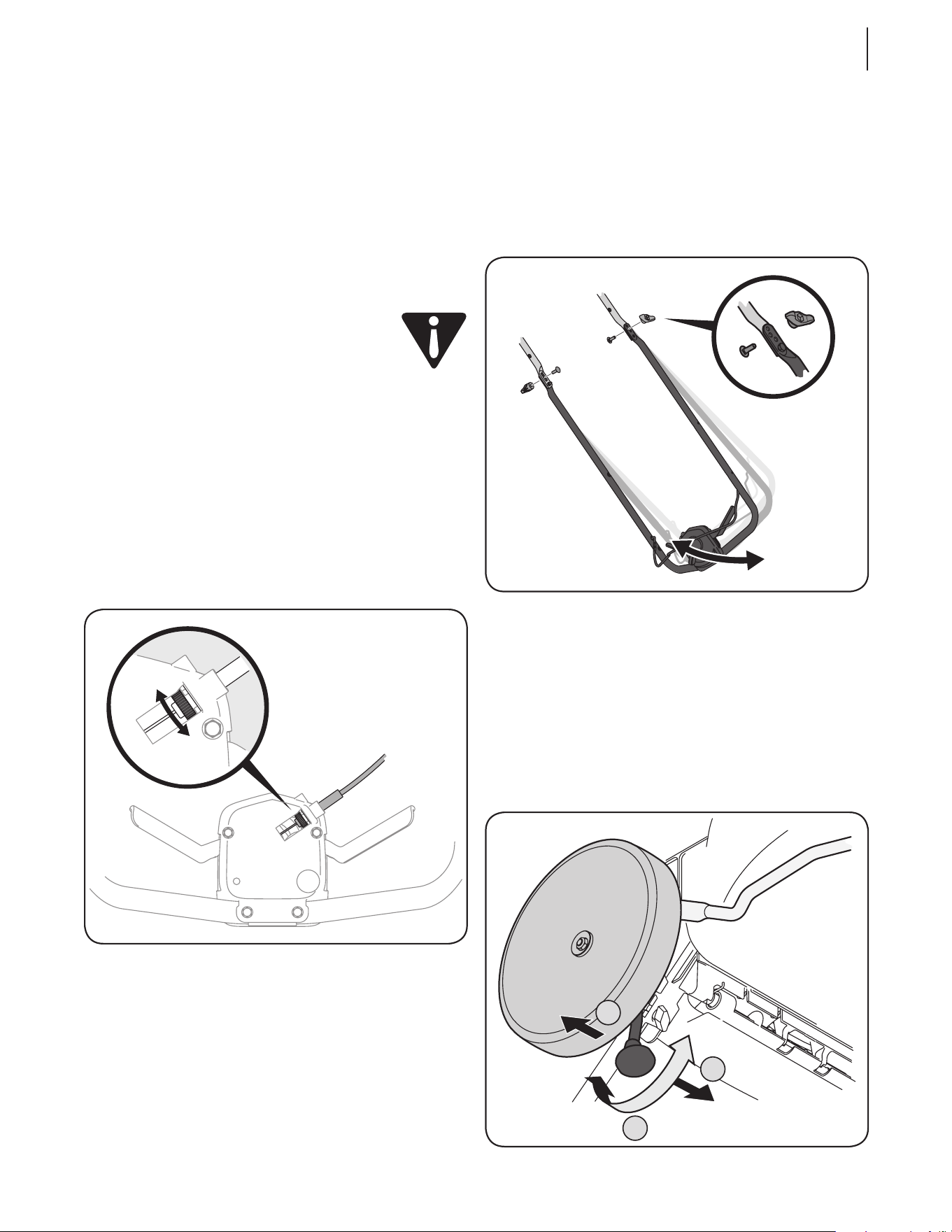

Handle Pitch
For convenience of operation, you may adjust the pitch of the
handle as follows:
Remove wing nuts and carriage bolts from handle. See Fig. 3-11.1.
Position the handle in one of the three positions that is most 2.
comfortable. See Fig. 3-11 inset.
Secure into position with wing nuts and carriage bolts removed 3.
earlier.
Figure 3-11
Figure 3-12
Tighten
Loosen
Figure 3-10A

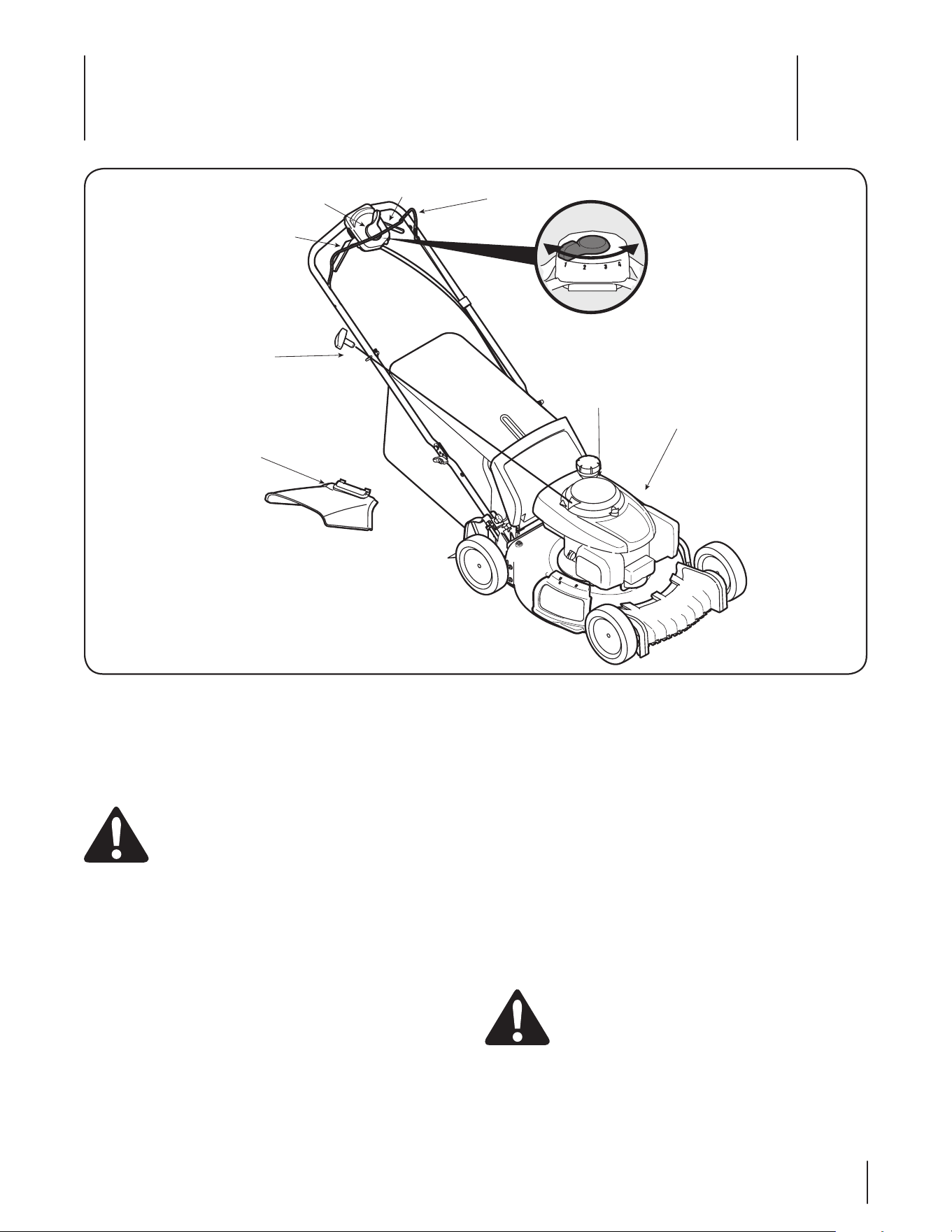

Controls and Features
4
13
Figure 4-1
Cutting Height Adjustment Lever
The cutting height adjustment lever is located above the left
rear wheel. To adjust the cutting height, refer to the “Assembly &
Set-Up” Section.

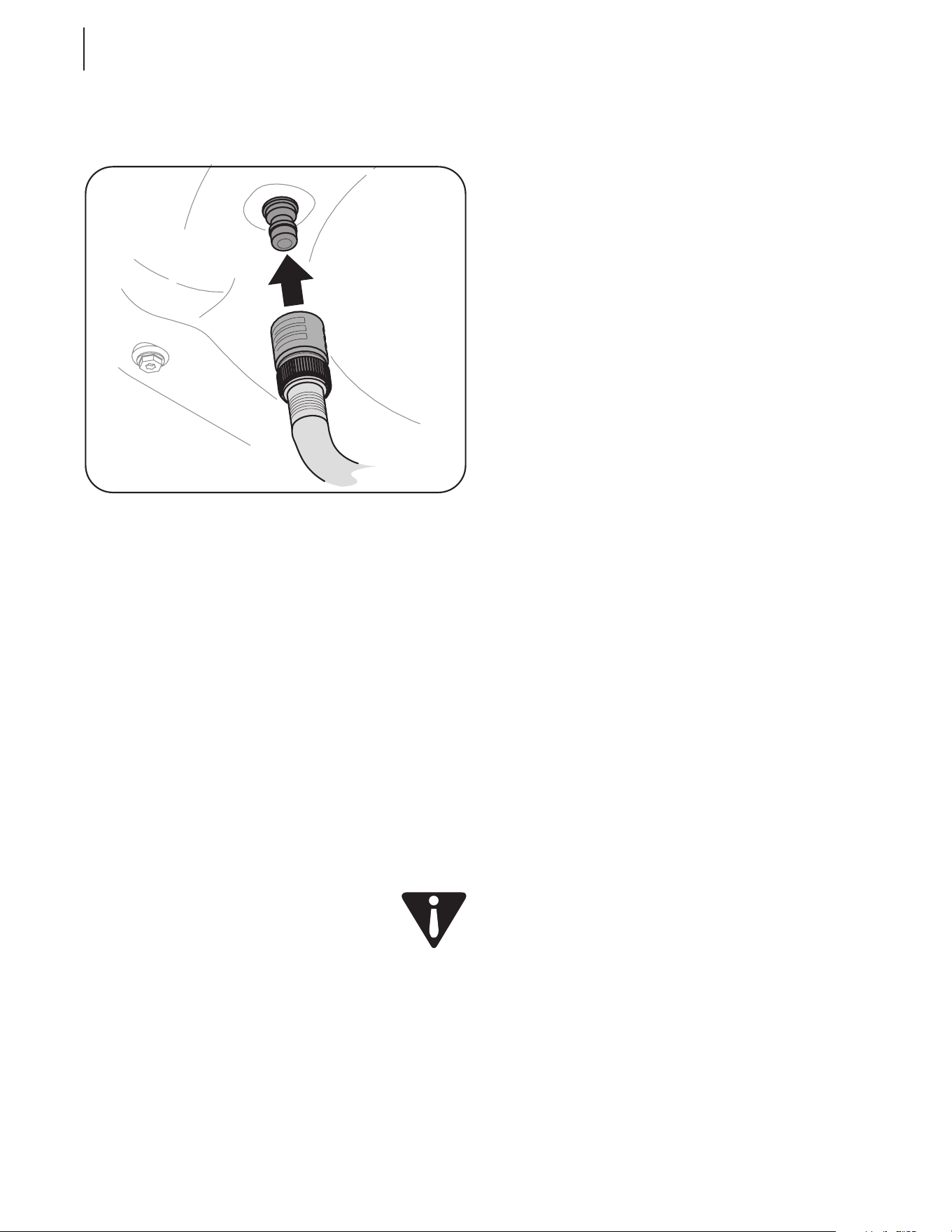

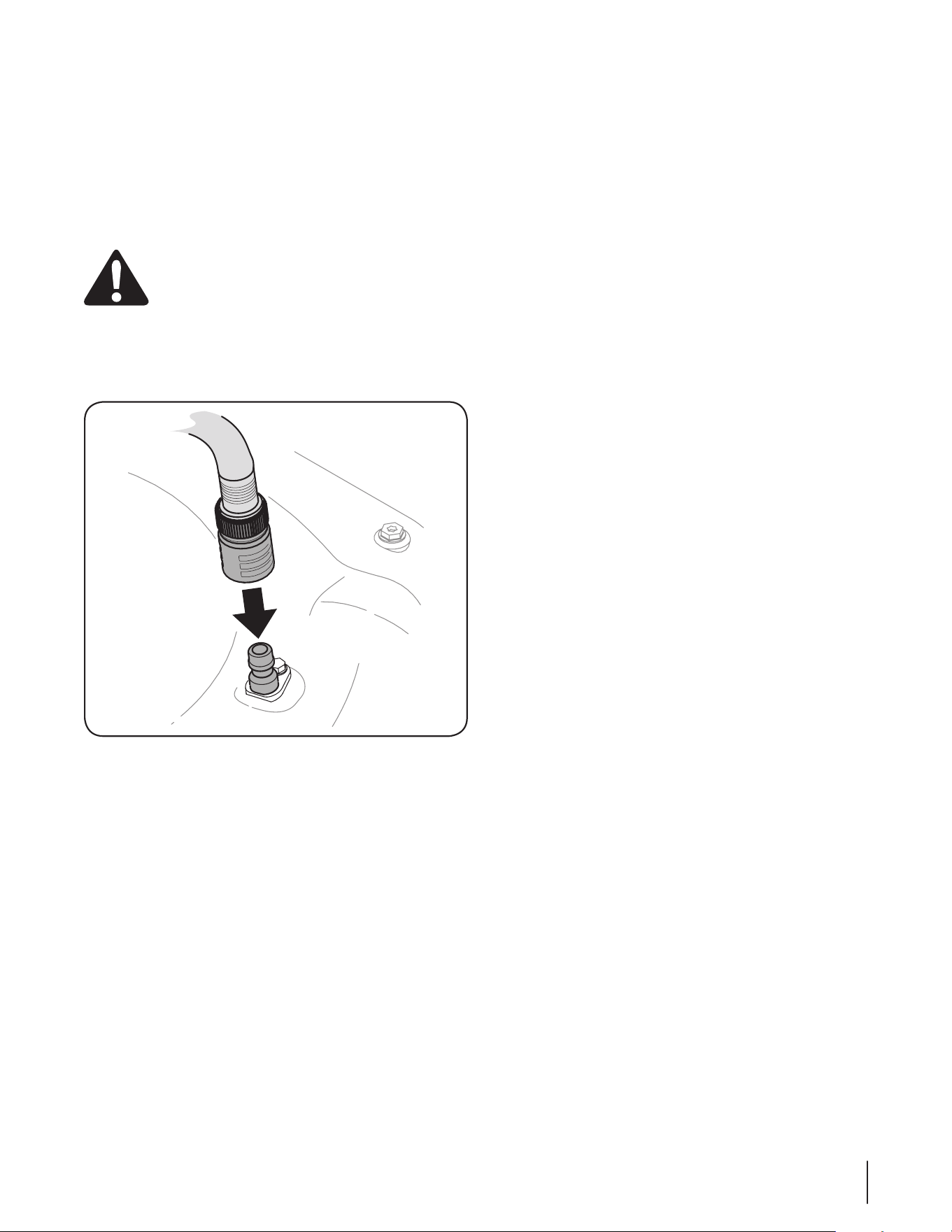

Deck Wash (If Equipped)
Your mower’s deck is equipped with a water port on its surface
as part of its deck wash system. Use the deck wash to rinse grass
clippings from the deck’s underside.
Side Discharge Chute
Your mower is shipped as a mulcher. To discharge the grass
clippings to the side instead, follow the instructions in the
“Assembly & Set-Up” section to attach the side discharge chute.
WARNING: Keep hands and feet away from the
chute area on cutting deck. Refer to warning label
on the unit.
Recoil Starter
The recoil starter is attached to the right upper handle. Stand
behind the unit and pull the recoil starter rope to start the unit.
Blade Control
The blade control is attached to the upper handle of the mower.
Depress and squeeze it against the upper handle to operate the
unit. Release it to stop engine and blade.
WARNING: This blade control is a safety device.
Never attempt to bypass its operations.
Drive Controls
The drive controls are located on top of the upper handle and are
used to engage the drive. Squeeze the right, left, or both right
and left controls against the upper handle to engage the drive;
release it/them to slow down or stop mower from propelling.
Speed Control
The speed control is located on the variable speed control
housing on the upper handle. This control is used to select the
forward speed of the mower. See Fig. 4-1 inset.
IMPORTANT: Move the speed control only when the engine is
running. Changing the speed control setting with the engine off
can damage the mower.
Blade Control
Recoil Starter
Deck Wash
Side Discharge
Chute
Drive Control
Drive Control
Speed Control
Cutting Height
Adjustment Lever
Operation
5
14

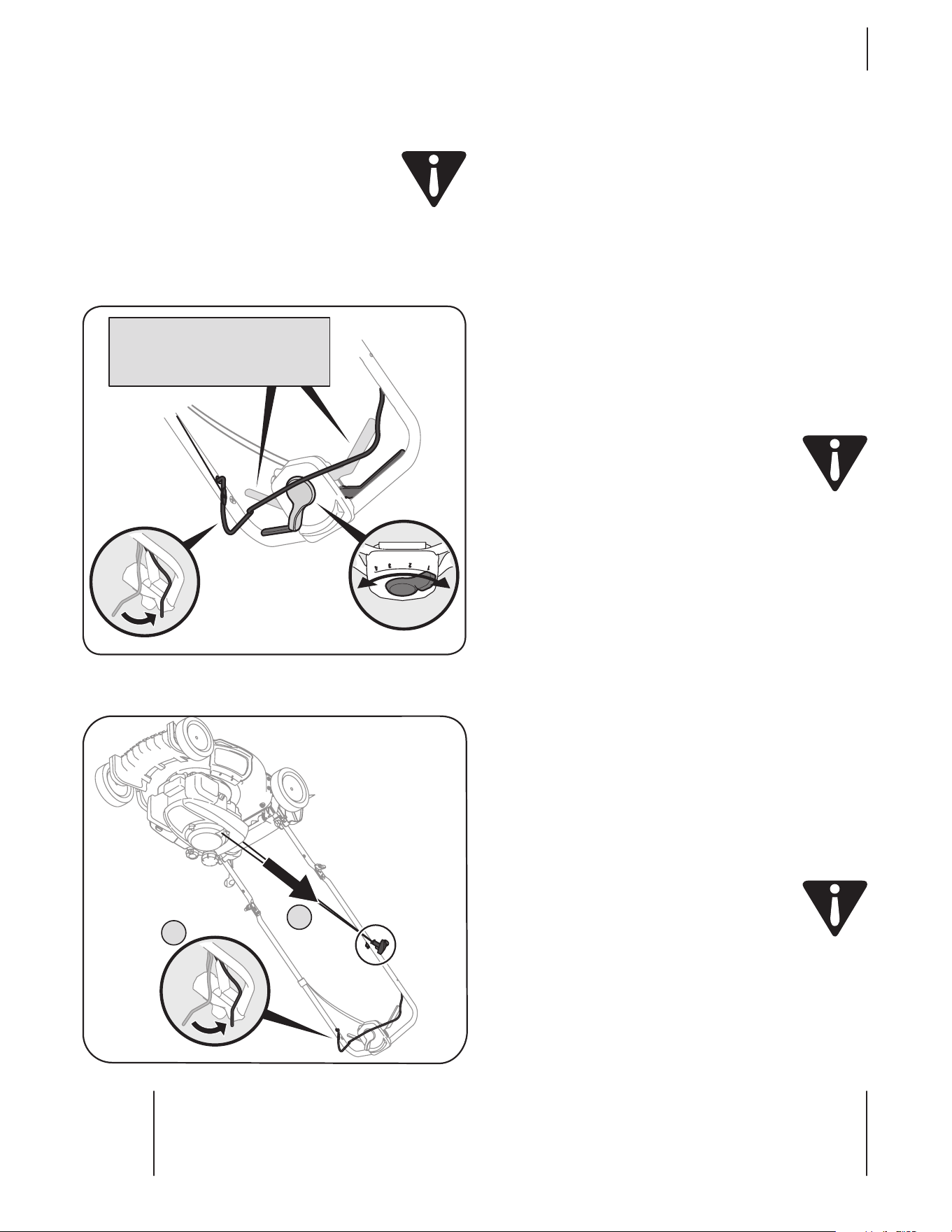

Engage the right, the left, or
both the right and left control
levers to propel the mower.
Figure 5-1
Figure 5-2
Before Starting Engine
Service the engine with gasoline and oil as instructed in the
separate engine manual.
Starting Engine
WARNING: Be sure no one other than the operator
is standing near the lawn mower while starting
engine or operating mower. Never run engine
indoors or in enclosed, poorly ventilated areas.
Engine exhaust contains carbon monoxide, an
odorless and deadly gas. Keep hands, feet, hair and
loose clothing away from any moving parts on
engine and lawn mower.
Refer to engine manual for help with the engine.

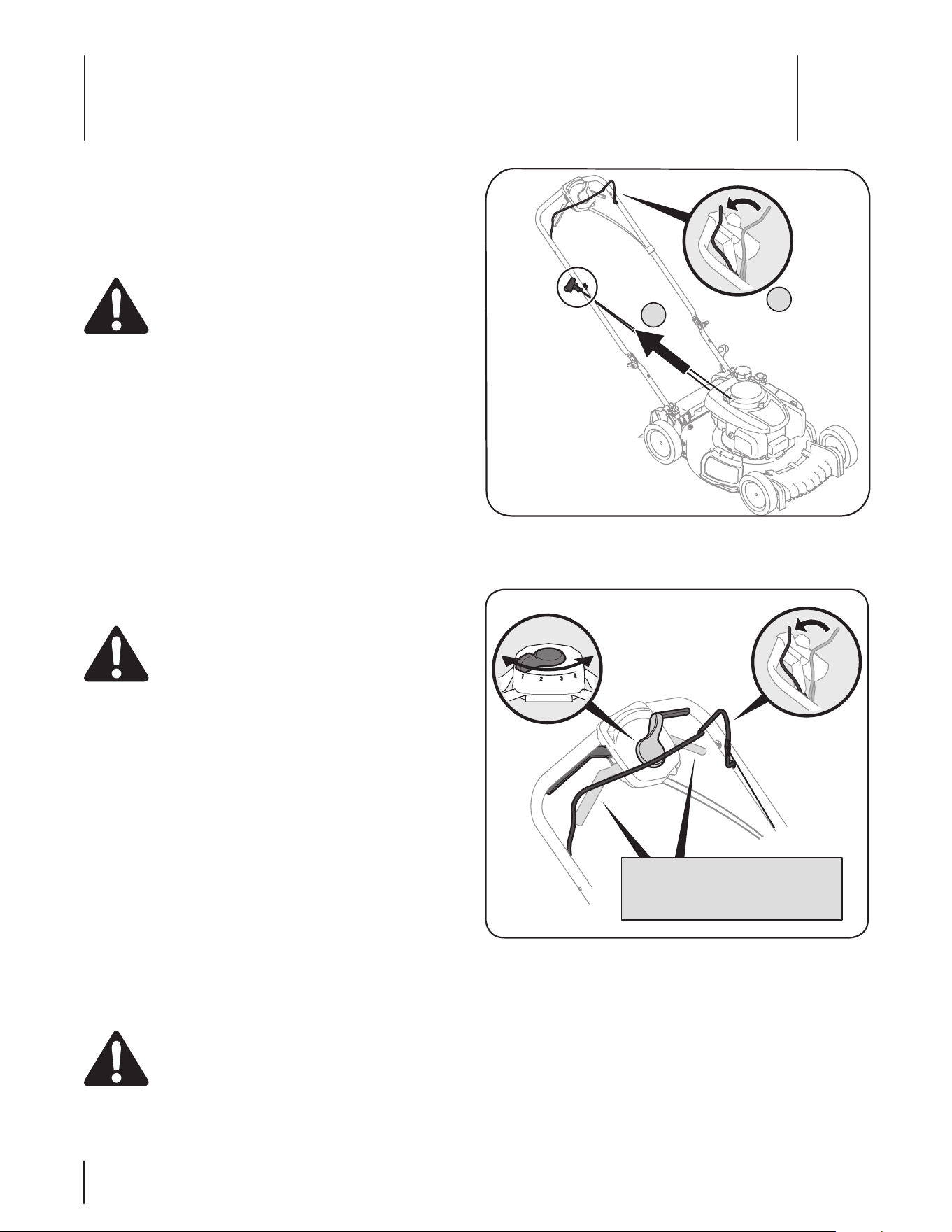

Standing behind the mower, squeeze the blade control 1.
against upper handle. See Fig. 5-1.
Holding the blade control and handle together firmly, 2.
grasp recoil starter handle and pull rope out with a rapid,
continuous, full arm stroke. See Fig. 5-1. Keeping a firm grip
on the starter handle, let the rope rewind slowly. Repeat
until engine cranks. Let the rope rewind each time slowly.
Stopping Engine
Release blade control to stop the engine and blade.1.
WARNING: Wait for the blade to stop completely
before performing any work on the mower or to
remove the grass catcher.
Using Your Lawn Mower
Be sure lawn is clear of stones, sticks, wire, or other objects
which could damage lawn mower or engine. Such objects could
be accidently thrown by the mower in any direction and cause
serious personal injury to the operator and others.
Once the engine is running and while continuing to hold 1.
the blade control down, squeeze either (or both) drive
controls against the upper handle to propel mower. See
Fig. 5-2.
To change speed, move speed control to the desired speed.2.
NOTE: When selecting a drive speed, use the first speed
until you are comfortable and familiar with the operation
of the mower.
IMPORTANT: If you are shifting speeds while the mower
is stationary it may be difficult to shift into first speed
under certain conditions. This is easily remedied by briefly
engaging the drive lever.
WARNING: The operation of any lawn mower can
result in foreign objects being thrown into the eyes,
which can damage your eyes severely. Always wear
safety glasses while operating the mower, or while
performing any adjustments or repairs on it.
NOTE: Your mower is equipped with an advanced internal
drive system for ease of use and smooth shifting. When
turning or pulling the unit rearward, you may notice higher
than normal resistance in the rear wheels under certain
conditions. This is perfectly normal and can be remedied
by allowing the unit to roll forward slightly without the
drive lever(s) engaged before pulling backwards.
1
2
15se c t i o n 5 — op e r a t i o n
Using as Mulcher
For mulching grass, remove the grass catcher and allow the rear
discharge door to close the rear opening of mower. For effective
mulching, do not cut wet grass. If the grass has been allowed to
grow in excess of four inches, mulching is not recommended. Use
the grass catcher to bag clippings instead.
Using Grass Catcher
You can use the grass catcher to collect clippings while you are
operating the mower.
Attach grass catcher following instructions in the 1.
“Assembly & Set-Up” section. Grass clippings will
automatically collect in bag as you run mower. Operate
mower till grass bag is full.
Stop engine completely by releasing the blade control. 2.
Make sure that the unit has come to a complete stop.
Lift discharge door and pull grass bag up and away from 3.
the mower to remove the bag. Dispose of the grass
clippings and reinstall the bag when complete.
NOTE: Make sure to clean any excess grass from around
the rear opening of the mower, especially between the
transmission cover and sidewall on the left hand side and
along the bottom, to ensure tight fit of bag onto mower.
WARNING: If you strike a foreign object, stop the
engine. Remove wire from the spark plug,
thoroughly inspect mower for any damage, and
repair damage before restarting and operating.
Extensive vibration of mower during operation is an
indication of damage. The unit should be promptly
inspected and repaired.
Maintenance & Adjustments
6
16
Maintenance
General Recommendations
Always observe safety rules when performing any •
maintenance.
The warranty on this lawn mower does not cover items that •
have been subjected to operator abuse or negligence. To
receive full value from warranty, operator must maintain
the lawn mower as instructed here.
Changing of engine-governed speed will void engine •
warranty.
All adjustments should be checked at least once each •
season.
Periodically check all fasteners and make sure these are •
tight.
WARNING: Always stop engine, disconnect spark
plug, and ground against engine before performing
any type of maintenance on your machine.
Lubrication
Lubricate pivot points on the blade control at least once 1.
a season with light oil. This control must operate freely in
both directions. See Fig. 6-1.
If your mower is equipped with ball bearing wheels, 2.
lubricate at least once a season with a light oil, all other
types require no lubrication. However, if the wheels are
removed for any reason, lubricate the surface of the
axle bolt and the inner surface of the wheel with light
automotive oil.
The transmission is pre-lubricated and sealed at the factory 3.
and does not require lubrication.
Follow the accompanying engine manual for lubrication 4.
schedule and instruction for engine lubrication.
Deck Care
Clean underside of the mower deck after each use to prevent
build-up of grass clippings or other debris. Follow steps below
for this job.
Disconnect spark plug wire. Drain gasoline from lawn 1.
mower or place a piece of plastic under the gas cap.
Tip mower so that it rests on the housing. Keep the side 2.
with the air cleaner facing up. Hold mower firmly.
WARNING: Never tip the mower more than 90º in
any direction and do not leave the mower tipped for
any length of time. Oil can drain into the upper part
of the engine causing a starting problem.
3. Scrape and clean the underside of the deck with a suitable
tool.
4. Put the mower back on its wheels on the ground. If you had
put plastic under the gas cap earlier, make sure to remove it
now.
Figure 6-1
17se c t i o n 6 — ma i n t e n a n c e & ad j u s t m e n t s
Engine Care
A list of key engine maintenance jobs required for good
performance by the mower is given below. Follow the
accompanying engine manual for a detailed list and instructions.
Maintain oil level as instructed in engine manual.•
Service air cleaner every 25 hours under normal conditions. •
Clean every few hours under extremely dusty conditions.
Poor engine performance and flooding usually indicates
that the air cleaner should be serviced. To service the air
cleaner, refer to the engine manual.
Clean spark plug and reset the gap once a season. Spark •
plug replacement is recommended at the start of each
mowing season. Check engine manual for correct plug
type and gap specifications.
Clean engine regularly with a cloth or brush. Keep the •
top of the engine clean to permit proper air circulation.
Remove all grass, dirt, and combustible debris from muffler
area.
Deck Wash (If Equipped)
Your mower’s deck may be equipped with a water port on its
surface as part of its deck wash system.
Use the deck wash to rinse grass clippings from the deck’s
underside and prevent the buildup of corrosive chemicals.
Complete the following steps AFTER EACH MOWING:
Push the mower to a level, clear spot on your lawn, near 1.
enough for your garden hose to reach.
CAUTION: Make certain the mower’s discharge
chute is directed AWAY from your house, garage,
parked cars, etc.
Thread the hose coupler (packaged with your mower’s 2.
Operator’s Manual) onto the end of your garden hose.
Attach the hose coupler to the water port on your deck’s 3.
surface. See Fig. 6-2.
Turn the water on.4.
Start the engine as described in the Operation section.5.
Run the engine for a minimum of two minutes, allowing 6.
the underside of the cutting deck to thoroughly rinse.
Release blade control to stop the engine and blade.7.
Turn the water off and detach the hose coupler from the 8.
water port on your deck’s surface.
After cleaning your deck, restart the mower. Keep the engine
and blade running for a minimum of two minutes, allowing the
underside of the cutting deck to thoroughly dry.
Figure 6-2
Service
7
18
Blade
Blade
Adapter
Bolt
Blade Bell
Support
Place blade bell support on the blade. Align notches on the 6.
blade bell support with small holes in blade.
Replace hex bolt and tighten hex bolt to torque: 450 in. lbs. 7.
min., 600 in. lbs. max.
To ensure safe operation of your mower, periodically check the
blade bolt for correct torque.
Belt Care
NOTE: Several components must be removed in order to change
the mower’s belt. See an authorized Service Dealer to have your
belt replaced.
Off-Season Storage
The following steps should be taken to prepare your lawn mower
for storage.
Clean and lubricate mower thoroughly as described in the •
lubrication instructions.
Coat mower’s cutting blade with chassis grease to prevent •
rusting.
Refer to engine manual for correct engine storage •
instructions.
Your side discharge chute may be equipped with a special •
clip, secure this type of chute to the handle as shown in Fig.
7-2.
Store mower in a dry, clean area. Do not store next to •
corrosive materials, such as fertilizer.
When storing any type of power equipment in a poorly
ventilated or metal storage shed, care should be taken to
rust-proof the equipment. Using a light oil or silicone, coat the
equipment, especially cables and all moving parts of your lawn
mower before storage.
Blade Care
WARNING: When removing the cutting blade for
sharpening or replacement, protect your hands with
a pair of heavy gloves or use a heavy rag to hold the
blade.
Periodically inspect the blade adapter for cracks, especially if you
strike a foreign object. Replace when necessary. Follow the steps
below for blade service.
Disconnect spark plug boot from spark plug. Turn mower 1.
on its side making sure that the air filter and the carburetor
are facing up.
Remove the bolt and the blade bell support which hold the 2.
blade and the blade adapter to the engine crankshaft. See
Fig. 7-1.
Remove blade from the adapter for testing balance. 3.
Balance the blade on a round shaft screwdriver to check. 4.
Remove metal from the heavy side until it balances evenly.
When sharpening the blade, follow the original angle of
grind. Grind each cutting edge equally to keep the blade
balanced.
WARNING: An unbalanced blade will cause
excessive vibration when rotating at high speeds. It
may cause damage to mower and could break
causing personal injury.
Place the blade on the adapter such that the side of the blade 5.
marked “Bottom” (or with part number) faces the ground
when the mower is in the operating position. Make sure
that the blade is aligned and seated on the blade adapter
flanges. See Fig. 7-1 inset.

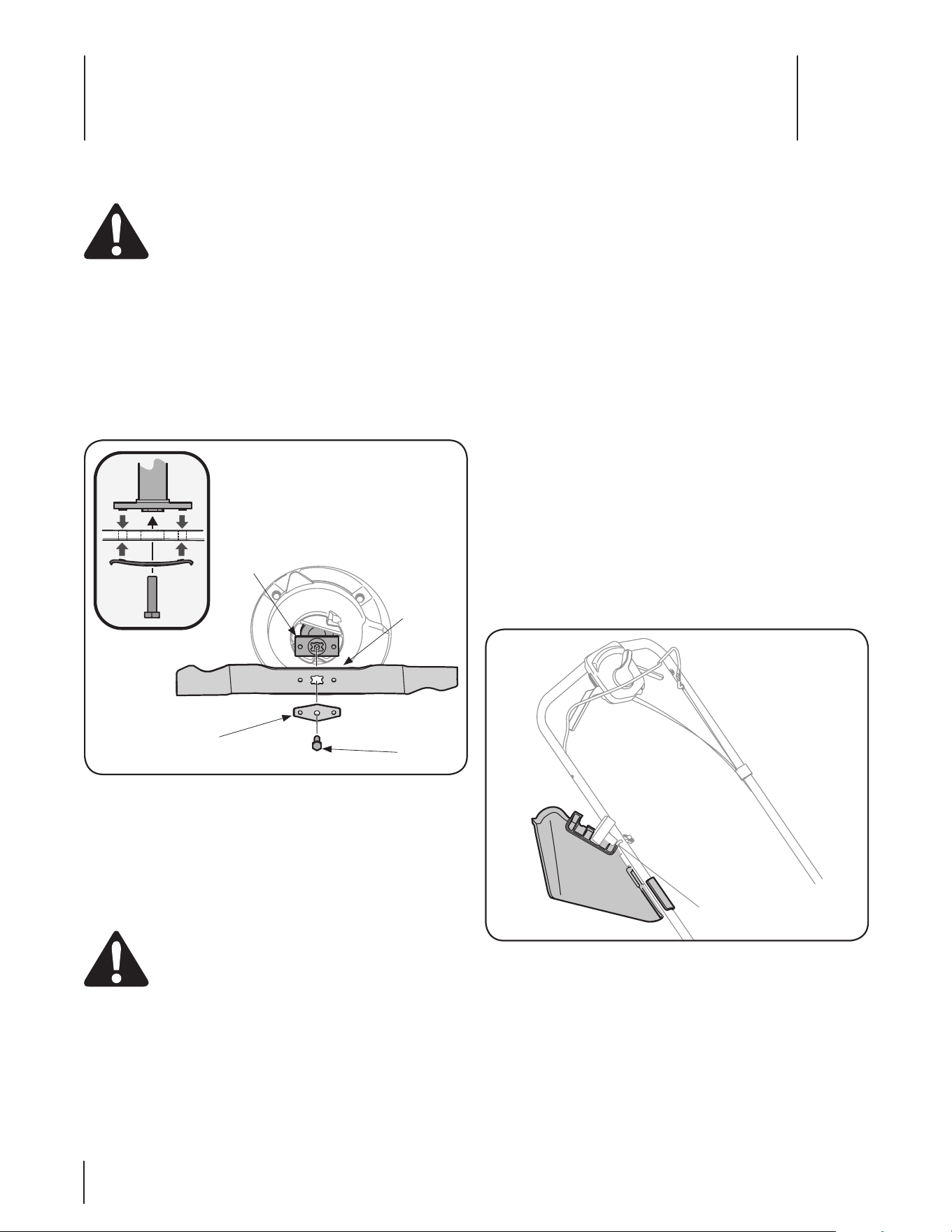

Figure 7-1
Figure 7-2
Troubleshooting
8
19
Problem Cause Remedy
Engine Fails to start Blade control disengaged.1.
Spark plug boot disconnected.2.
Fuel tank empty or stale fuel.3.
Engine not primed (if equipped with primer). 4.
Faulty spark plug.5.
Blocked fuel line.6.
Engine flooded. 7.
Fuel valve (if equipped) closed.8.
Engine not choked (if equipped with choke).9.
Burnt fuse. (Electric Start only)10.
Engage blade control.1.
Connect wire to spark boot.2.
Fill tank with clean, fresh gasoline.3.
Prime engine as instructed in the Operation 4.
section.
Clean, adjust gap, or replace.5.
Clean fuel line.6.
Wait a few minutes to restart, but do not 7.
prime.
Open fuel valve. See engine manual.8.
Choke engine. See engine manual.9.
Replace fuse (see Service Section).10.
Engine runs erratic Spark plug boot loose.1.
Blocked fuel line or stale fuel. 2.
Vent in gas cap plugged.3.
Water or dirt in fuel system.4.
Dirty air cleaner.5.
Unit running with CHOKE (if equipped) 6.
applied.
Connect and tighten spark plug boot.1.
Clean fuel line; fill tank with clean, fresh 2.
gasoline.
Clear vent.3.
Drain fuel tank. Refill with fresh fuel.4.
Refer to engine manual.5.
Push CHOKE knob in.6.
Engine overheats Engine oil level low.1.
Air flow restricted.2.
Fill crankcase with proper oil.1.
Clean area around and on top of engine.2.
Occasional skips
(hesitates) at
high speed
Spark plug gap too close.1. Adjust gap to .030”.1.
Idles poorly Spark plug fouled, faulty, or gap too wide.1.
Dirty air cleaner.2.
Reset gap to .030” or replace spark plug.1.
Refer to engine manual.2.
Excessive Vibration Cutting blade loose or unbalanced.1.
Bent cutting blade.2.
Tighten blade and adapter. Balance blade.1.
See an authorized service dealer.2.
Mower will not
mulch grass
Wet grass. 1.
Excessively high grass. 2.
Dull blade.3.
Do not mow when grass is wet; wait until 1.
later to cut.
Mow once at a high cutting height, then 2.
mow again at desired height or make a
narrower cutting path.
Sharpen or replace blade.3.
Continued on next page
20 se c t i o n 8 — tr o u b l e s h o o t i n g
Problem Cause Remedy
Uneven cut Dull blade.1. Sharpen or replace blade.1.
Mower will not self propel Belt not installed properly. 1.
Debris clogging drive operation. 2.
Damaged or worn belt.3.
Drive control out of adjustment.4.
Check belt for proper pulley installation and 1.
movement.
Stop engine, disconnect spark plug boot, 2.
and clean out debris.
Inspect and replace belt.3.
Adjust drive control. (See Assembly & Set-up 4.
section).
Push unit forward a few inches before pulling 5.
back. (See Operation section).
High pullback effort Pulling mower backwards before 1.
transmission disengages.
Allow the unit to roll forward slightly without 1.
the drive lever(s) engaged before pulling
backwards.

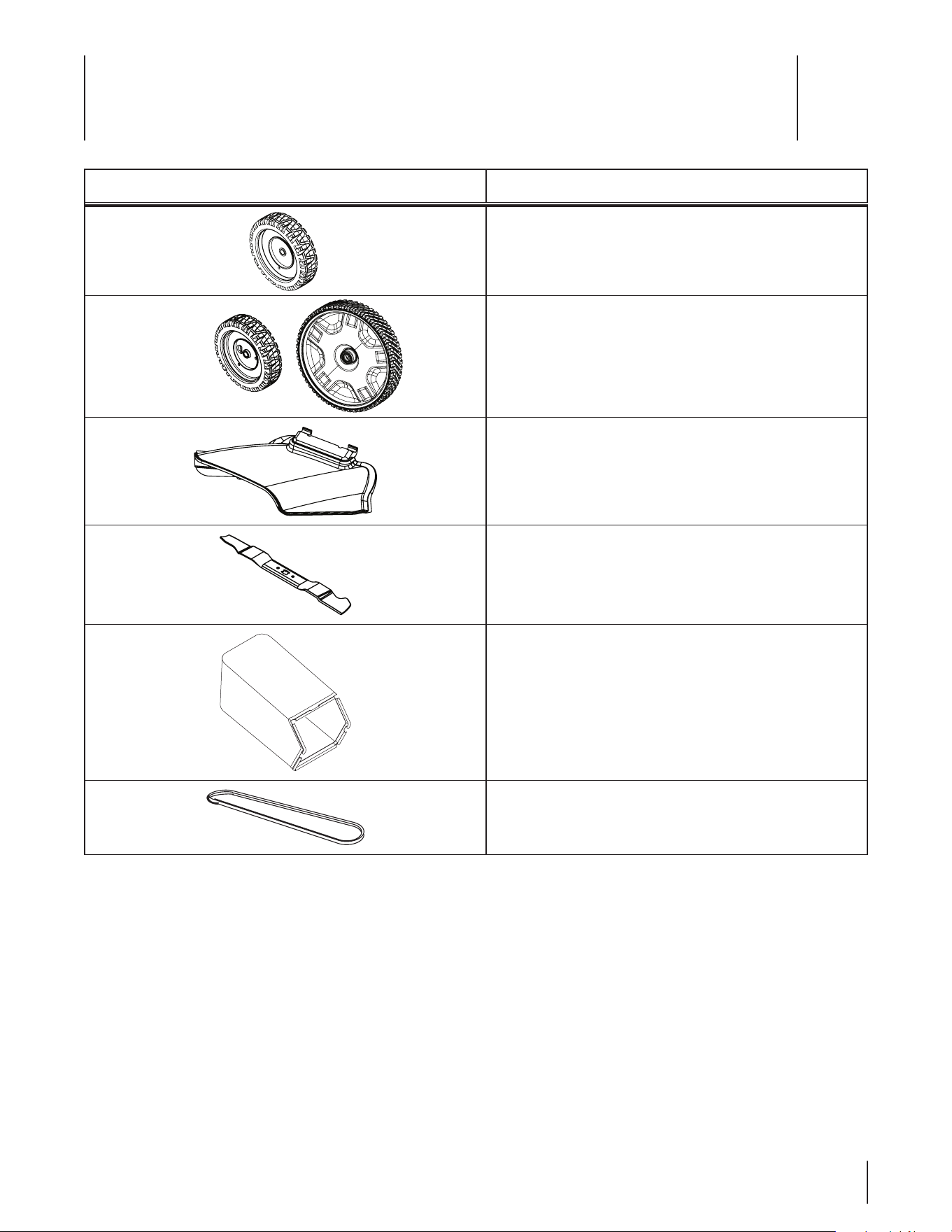

Replacement Parts
9
21
Component Part Number and Description
734-04568 Wheel (Front - 8” x 2.125”, SL:Z)
734-04564 Wheel (Front - 8” x 2.125”, S:Idle)
934-04702 Wheel (Rear - 8” x 2.0”, SL:Z)
934-04666 Wheel (Rear - 11” x 2”, BB: S)
731-07486† Discharge Chute
731-07131† Discharge Chute (w/clip)
942-0741A Mulching Blade
664-04097A† Grass Bag (Black, dust blocking)
664-04151† Grass Bag (Yardman)
954-04282 Belt
† If Equipped
NOTE: Download a complete Parts Manual, refer to customer support on page 2. Be sure to have your model number and serial
number ready. Refer to page 2 for more information regarding locating your model and serial numbers.
22
FOUR YEAR SUPREME WARRANTY:
For four years from date of retail purchase within Canada, MTD PRODUCTS LIMITED will, at its option,
repair or replace, for the original purchaser, free of charge, any part or parts found to be defective in
material or workmanship. This warranty covers units which have been operated and maintained in
accordance with the owner’s instructions furnished with the unit, and which have not been subject to
misuse, abuse, commercial use, neglect, accident improper maintenance or alteration. Normal wear
parts or components thereof are subject to special terms as noted below in the Ninety Day Consumer
Warranty clause.
The engine, starter motor or component parts thereof carry separate warranties from their manufac-
turers. Please refer to the applicable manufacturer’s warranty policy for these items.
Ninety Day Consumer Warranty on Normal Wear Parts: All normal wear part failures will be cov-
ered on this product for a period of 90 days. After 90 days but within the four year warranty period,
normal wear part failures will be covered if caused by defects in material or workmanship of other
component parts. Normal wear parts are defined as batteries, belts, blades, blade adaptors, grass
bags, rider deck wheels, seats, tires and clutch parts (friction wheels).
Full Ninety Day Warranty on Battery (if equipped): For ninety (90) days from the date of retail
purchase, if any battery included with this unit proves defective in material or workmanship and our
testing determines the battery will not hold a charge, MTD PRODUCTS LIMITED will replace the bat-
tery at no charge to the original purchaser.
Additional Limited Thirty Day Warranty on Battery (if equipped): After ninety (90) days but
within one hundred twenty (120) days from the date of purchase, MTD PRODUCTS LIMITED will replace
the defective battery, for the original purchaser, for a cost of one-half (½) of the current retail price of
the battery in effect at the date of return.
Personal use: THE FOREGOING PARAGRAPHS CONSTITUTE THE MANUFACTURER’S ENTIRE WARRAN-
TY WITH RESPECT TO ANY PRODUCT PURCHASED AND USED FOR PERSONAL FAMILY, HOUSEHOLD/
RESIDENTIAL PURPOSES, AS DISTINGUISHED FROM COMMERCIAL USAGE.
Commercial use: ALL APPLICATIONS OTHER THAN PERSONAL USE AS OUTLINED ABOVE, ARE CON-
SIDERED COMMERCIAL USAGE.
New products purchased for commercial usage are warranted in the same manner and to the same
extend EXCEPT the term of warranty will be 90 DAYS from date of purchase.
How to Obtain Service: Warranty service is available, with proof of purchase, through your local
MTD Authorized Service Dealer. If you do not know the dealer in your area, please write to the Service
Department of MTD PRODUCTS LIMITED, P.O. BOX 1386, KITCHENER, ONTARIO N2G 4J1. The return of
a complete unit will not be accepted by the factory unless prior written permission has been extended
by MTD PRODUCTS LIMITED.
Other Warranties: All other warranties, express or implied, including any implied warranty of mer-
chantability is limited in its duration to that set forth in this express limited warranty. The provisions
as set forth in this warranty provide the sole and exclusive remedy of MTD PRODUCTS LIMITED obliga-
tions arising from the sale of its products. MTD PRODUCTS LIMITED will not be liable for incidental or
consequential loss or damage.
12.08.06
GARANTIE SUPRÊME DE QUATRE ANS
ou les pièces qui s’avèrent défectueuses en raison d’un vice de matière ou de fabrication dans les quatre ans
machine, qui n’ont pas fait l’objet d’un emploi incorrect ou abusif, de négligence, d’un entretien inadéquat ou
de modification, qui n’ont pas été accidentées et qui n’ont pas été utilisées à des fins commerciales. Les pièces
Le moteur, le moteur de démarrage ainsi que ses composants font l’objet d’une garantie séparée de leurs
fabricants respectifs. Veuillez consulter les conditions de garantie du fabricant en ce qui concerne ces pièces.
Toutes les pièces courantes
-
lame, les sacs à herbe, les roues du plateau de coupe des tondeuses à siège, les sièges, les pneus et les pièces
de l’embrayage (roues de frottement).
MTD s’engage à remplacer
au détail, toute batterie fournie avec cette machine qui s’avère défectueuse en raison d’un vice de matière ou
de fabrication et après que nos tests aient confirmé qu’elle ne peut maintenir une charge.
MTD s’engage, à
de détail en vigueur de la batterie à la date du retour de celle-ci.
Les machines neuves achetées à des fins commerciales sont garanties de la même manière et dans les mêmes
Tout concessionnaire-réparateur agréé par MTD est en mesure
d’assurer tout service sous garantie sur présentation d’une preuve d’achat. Si vous ne connaissez pas le
accidentel.
12.08.06
Pièces de rechange
9
21
† les cas écheant
REMARQUE : Vous pouvez télécharger un livret contenant la liste complète des pièces détachées. Adressez-vous au Service après-
vente à la page 2. Soyez prêt à fournir les numéros de modèle et de série de votre machine ou voir les renseignements à la page 2
quant à leur emplacement.
Pièce No. de pièce et description
734-04568 Roue (avant - 8 po x 2,125 po, SL:Z)
734-04564 Roue (avantt - 8 po x 2,125 po, S:Idle)
934-04702 Roue (arrière - 8 po x 2,0 po, SL:Z)
934-04666 Roue (arrière - 11 po x 2 po, BB: S)
731-07486† Goulotte d’éjection
731-07131† Goulotte d’éjection (avec attache)
942-0741A Lame de déchiquetage
664-04097A† Sac à herbe (noir, blocage poussière)
664-04151† Sac à herbe (Yard-man)
954-04282 Courroie
20 Se c t i o n 8 — Dé p a n n a g e
Problème Cause Solution
La coupe est irrégulière Les roues ne 1. sont pas bien positionnées.
La lame est émoussée.2.
Placez les quatre roues à la1. même hauteur.
Aiguisez ou remplacez la lame.2.
Les roues ne font pas
avancer la tondeuse.
La courroie n’est pas bien installée.1.
Des débris gênent le fonctionnement de 2.
la transmission.
Courroie endommagée ou usée3.
Vérifiez que la courroie est bien installée sur la poulie 1.
et qu’elle trourne dans le bon sens.
Nettoyez la transmission.2.
Examinez la courroie et remplacez-la.3.
Difficultés à tirer la
tondeuse en arrière.
La tondeuse est tirée en arrière alors que 1.
la transmission est embrayée.
Laissez la tondeuse rouler vers l’avant, la transmission 1.
étant débrayée,
Dépannage
8
Problème Cause Solution
Le moteur ne
démarre pas.
La 1. poignée de commande de la lame n’est
pas embrayée.
Fil de la bougie débranché.2.
Le réservoir est vide ou l’essence est 3.
éventée.
Moteur non amorcé.
La bougie est défectueuse.5.
Canalisation de carburant bouchée.6.
Le moteur est noyé.
La soupape de carburant (le cas échéant) 8.
est fermée.
Le volet de départ (le cas échéant) n’a pas
été utilisé.
Un fusible a sauté (Démarrage électrique 10.
seulement).
Embrayez la commande de la lame. 1.
Branchez le fil à la bougie.2.
Faites le plein avec une essence propre et fraîche. 3.
Consultez la notice d’utilisation du moteur.
Nettoyez, réglez l’écartement ou remplacez la bougie.5.
Nettoyez la canalisation.6.
démarrer le moteur sans l’amorcer.
8.
d’utilisation du moteur.
Utilisez le volet de départ. Voir la notice d’utilisation
du moteur.
Remplacez le fusible (Voir le chapitre « Entretien ».)10.
Le moteur tourne
irrégulièrement.
Fil de la bougie desserré.1.
La canalisation de carburant est bouchée 2.
ou l’essence est eventée.
L’évent du capuchon du réservoir est 3.
bouché.
De l’eau ou une saleté est présente dans
le système.
Le filtre à air est sale.5.
Le volet de départ est fermé ou à la 6.
Branchez et serrez le fil de la bougie.1.
Nettoyez la canalisation. Faites le plein avec une 2.
essence propre et fraîche.
Débouchez l’évent. 3.
Videz le réservoir à carburant. Faites le plein avec une
essence fraîche.
Consultez la notice d’utilisation du moteur.5.
6.
Le moteur surchauffe. Niveau d’huile trop bas.1.
La circulation d’air est gênée.2.
Faites le plein d’huile du carter.1.
Démontez l’habitacle du ventilateur et nettoyez-le.2.
Le moteur hésite parfois
à régime élevé.
L’écartement de la bougie est trop petit.1. Réglez l’écartement à 0,030 po. Consultez la notice 2.
d’utilisation du moteur.
Le moteur tourne
irrégulièrement.
La bougie est sale, défectueuse ou 3.
l’écartement est trop grand.
Le filtre à air est sale.
Réglez l’écartement à 0,030 po ou remplacez la 1.
bougie. Consultez la notice d’utilisation du moteur.
Consultez la notice d’utilisation du moteur.2.
La lame est dess1. errée ou mal équilibrée.
La lame est déformée.2.
Serrez la lam1. e et l’adaptateur. Équilibrez la lame.
Remplacez la lame.2.
La tondeuse ne
déchiquette pas l’herbe.
L’ h1. erbe est mouillée.
L’herbe est trop haute. 2.
La lame est émoussée.3.
1.
qu’elle sèche.
Coupez l’herbe à un réglage élevé, puis tondez à 2.
nouveau à la hauteur voulue ou sur une largeur plus
étroite.
3.
Service
7
le numéro de pièce) se trouve sur le dessous (vers le sol)
bien alignée et qu’elle repose sur les paliers de l’adaptateur.
6.
support coudé avec les petits trous de la lame.
machine sont bien serrés.
Démontage de la courroie d’une tondeuse
REMARQUE
station technique agréée pour faire remplacer la courroie.
Remisage hors saison
pour un entreposage prolongé.
Nettoyez et lubrifiez soigneusement la tondeuse selon les 1.
instructions de lubrification.
2.
instructions d’entreposage du moteur.
Enduisez la lame de la tondeuse d’une graisse à châssis pour 3.
l’empêcher de rouiller.
La goulotte d’éjection latérale peut être munie d’une
Entreposez la tondeuse dans un endroit sec et propre. Ne la 5.
remisez pas près de produits corrosifs, comme des engrais.
REMARQUE:
contre la rouille s’il doit être entreposé dans un abri métallique
non ventilé. Enduisez toute la machine, en particulier les câbles
et toutes les pièces mobiles, avec une huile légère ou de la
silicone.
Entretien et remplacement de la lame
: En enlevant la lame ou la
courroie, portez toujours des gants épais ou utilisez
un chiffon épais pour tenir la lame.
tout fendillement éventuel, surtout après avoir heurté un objet.
de la lame:
1.
qu’elle repose sur le plateau de coupe. Le côté du filtre à air
et du carburateur doit se trouver sur le haut.
Enlevez le boulon et le support de la lame qui maintiennent 2.
3.
Démontez toujours la lame de son adaptateur pour vérifier
son bon équilibre. Vérifiez l’équilibre de la lame sur un
tournevis à tige ronde. Limez le métal du côté le plus lourd
jusqu’à ce que la lame soit parfaitement équilibrée. Suivez
façon égale pour que la lame reste équilibrée.
Une lame déséquilibrée peut
risque aussi d’endommager la tondeuse et, si elle se
brise, elle peut causer des blessures corporelles.
Lubrifiez le vilebrequin et la surface intérieure de 5.
l’adaptateur de la lame sur le vilebrequin et positionnez la
lame sur l’adaptateur de façon que le côté « Bottom » (ou
t de
e
Ad
e
se c t i o n 6 — en t R e t i e n & RÉ g l a g e s
Système de nettoyage du plateau de coupe (le cas échéant)
Un orifice à eau peut être incorporé au plateau de coupe de cette
tondeuse et fait partie du système de nettoyage de celui-ci.
Servez-vous du système de nettoyage pour éliminer les brins
d’herbe du dessous du plateau de coupe et pour empêcher toute
Stationnez la tondeuse sur une surface plane et dégagée sur 1.
la pelouse, suffisamment proche d’un robinet d’eau pour
pouvoir y brancher un boyau d’arrosage.
: Vérifiez que la goulotte d’éjection de
la tondeuse n’est pas dirigée vers un bâtiment, un
garage, des véhicules, etc.
Vissez le raccord pour boyau d’arrosage (fourni avec cette 2.
3.
incorporé à la surface du plateau de coupe. Voir la Figure
6-2.
Faites démarrer le moteur selon les instructions dans le 5.
chapitre «Utilisation».
6.
pour que le dessous du plateau de coupe soit bien rincé.
Lâchez la commande de la lame pour arrêter le moteur et la
lame.
Fermez le robinet d’eau et débranchez le raccord du boyau 8.
d’arrosage de l’orifice sur la surface du plateau de coupe.
iMPORTANT: Une fois le nettoyage du plateau de coupe terminé,
faites à nouveau démarrer la tondeuse. Laissez tourner le moteur
du plateau de coupe puisse bien sécher.
Moteur
Consultez la notice d’utilisation du moteur pour tout ce qui 1.
concerne l’entretien du moteur.
Utilisez l’huile à moteur recommandée dans la notice 2.
d’utilisation du moteur fournie avec la tondeuse. Lisez
attentivement les instructions et suivez-les.
Dans des conditions normales nettoyez le filtre à air selon 3.
les recommandations de la notice d’utilisation du moteur
fournie avec la tondeuse. Nettoyez-le à intervalles plus
rapprochés dans des conditions très poussiéreuses. Une
mauvaise performance du moteur et sa «noyade» sont des
indications que le filtre à air doit être nettoyé.
Nettoyez la bougie et ajustez l’écartement une fois par
de chaque saison. Vérifiez le type de bougie à utiliser et
l’écartement correct dans la notice d’utilisation du moteur.
REMARQUE: Ce système d’allumage par étincelle de véhicule
brouilleur du Canada.
Nettoyez le moteur régulièrement avec un linge ou une 5.
du ventilateur) propre pour assurer la bonne circulation d’air
moteur. Enlevez tous les brins d’herbe, la saleté et autres
Entretien & Réglages
6
Lubrifiez les roulements à billes (s’il en est) des roues au 2.
moins une fois par saison avec de l’huile fluide. Tous les
autres types de roues n’ont pas besoin d’être lubrifiées.
Toutefois, si les roues doivent être démontées pour une
raison quelconque, lubrifiez la surface du boulon d’essieu
et la surface intérieure de la roue avec une huile automobile
légère.
La transmission a été lubrifiée et scellée à l’usine et il n’est 3.
pas néceesaire de la lubrifier.
Consultez la notice d’utilisation du moteur pour les
instructions de lubrification.
Entretien du plateau de coupe
Nettoyez le dessous du plateau de coupe après chaque
utilisation de la tondeuse pour éviter toute accumulation de
Débranchez le fil de la bougie. Videz le réservoir de 1.
carburant ou placez un morceau de plastique sous le
capuchon.
2.
côté du filtre à air doit se trouver sur le dessus. Tenez bien la
tondeuse.
Ne basculez jamais la tondeuse
dans cette position longtemps. L’huile peut couler
dans la partie supérieure du moteur et causer des
problèmes au démarrage.
3.
outil adéquat. N’utilisez pas un jet d’eau.
IMPORTANT : N’utilisez pas un appareil de nettoyage sous
pression ou un boyau d’arrosage qui risque d’endommager les
roulements ou le moteur. L’emploi d’eau peut raccourcir la durée
de vie du moteur et rendre son entretien plus difficile.
de plastique sous le capuchon, le cas échéant.
Entretien
Recommandations d’ordre général
Suivez toujours les consignes de sécurité lors de tout
entretien.
La garantie de cette tondeuse ne s’applique pas à toute
pièce qui a fait l’objet d’un emploi abusif ou d’une
instructions de cette notice.
La garantie sera nulle et non avenue si une modification est
apportée au régulateur du moteur.
Vérifiez tous les réglages au moins une fois par saison.
Vérifez régulièrement que toute la boulonnerie est bien
serrée.
et débranchez le fil de la bougie et mettez-le à la
masse contre le moteur avant tout nettoyage, toute
lubrification ou autre entretien sur la machine.
Lubrification
Lubrifiez les points de pivot de la poignée de commande de 1.
la lame au moins une fois par saison avec une huile légère.
La commande de la lame doit fonctionner facilement dans
se c t i o n 5 — ut i l i s a t i o n
REMARQUE : Cette tondeuse est équipée d’une transmission
interne moderne facile à utiliser et permettant des changements
de vitesse sans à-coup. Vous remarquerez peut-être une
résistance plus importante dans les roues arrière quand vous
tournez ou tirez la machine en marche arrière dans certaines
conditions. Ceci est tout à fait normal et il suffit de faire rouler
la machine sans embrayer la ou les commandes d’entraînement
avant de la tirer en marche arrière.
Une fois que le moteur est en marche, pressez la poignée de 1.
commande de l’embrayage vers le guidon supérieur. Lâchez
la commande de l’embrayage pour ralentir pour contourner
un obstacle, tourner ou pour arrêter.
Les objets projetés par une
sécurité en utilisant la tondeuse, ou en effectuant
tout entretien ou toute réparation.
Fonction de déchiquetage
meilleurs résultats, ne déchiquetez pas une herbe mouillée. Le
po. Servez-vous du sac à herbe pour la ramasser.
Emploi du sac à herbe
Vous pouvez utiliser le sac à herbe pour ramasser l’herbe coupée
pendant que vous travaillez.
1.
en sac pendant que vous travaillez. Tondez l’herbe jusqu’à
ce que le sac soit plein.
2.
assurez-vous que celle-ci est tout à fait immobile.
Relevez le clapet d’éjection et soulevez le sac à herbe en 3.
l’éloignant de la tondeuse pour le retirer. Videz le sac et
remettez-le en place.
REMARQUE : N’oubliez pas de nettoyer toute accumulation
d’herbe autour de l’ouverture arrière de la tondeuse, surtout
entre l’habitacle de la transmission, sur la gauche et la base, pour
que le sac à herbe soit bien ajusté sur la tondeuse.
heurtez un objet quelconque. Débranchez le fil de la
bougie, cherchez soigneusement tout signe de
dégât à la tondeuse et réparez-la avant de la
remettre en marche et de vous en servir. Des
vibrations importantes de la tondeuse indiquent des
rapidement.
Utilisation
5
Avant de faire démarrer le moteur
Faites les pleins d’essence et d’huile selon les instructions
fournies dans la notice d’utilisation du moteur qui accompagne
l’équipement.
Mise en marche du moteur
moment de sa mise en route ou pendant son
utilisation. Ne faites jamais fonctionner la machine
dans un local clos et mal aéré, car les gaz
d’échappement du moteur contiennent du
mouvement du moteur et de la tondeuse.
Tenez-vous derrière la machine, appuyez sur la poignée 1.
de commande de la lame et maintenez-la contre le guidon
supérieur, comme à la Fig. 5-1.
2.
illustrée et tirez-la rapidement et de façon continue de
la longueur du bras. Voir la Figure 5-1. Laissez la poignée
revenir lentement sans la lâcher. Répétez jusqu’à ce que le
moteur tourne et laissez la corde revenir lentement chaque
fois.
Arrêt du moteur
Lâchez la poignée de commande de la lame pour arrêter le 1.
moteur et la lame.
complètement immobilisée avant de travailler sur la
tondeuse ou de retirer le sac à herbe.
Utilisation de la tondeuse
fils métalliques ou autres objets sur la pelouse, qui risquent
d’endommager la tondeuse ou le moteur. Ces objets pourraient
être projetés par la tondeuse dans une direction ou une autre
et blesser grièvement le conducteur ou toute autre personne
présente.
2.
de commande contre le guidon et serrez une commande
Voir la Figure 5-2.
3.
la vitesse voulue.
REMARQUE : Utilisez la première vitesse jusqu’à ce que vous
soyez à l’aise avec le fonctionnement de la tondeuse.
IMPORTANT
tondeuse ne bouge pas. Embrayez la commande d’entraînement
pour remédier facilement à ce problème.
Les objets projetés par une
sécurité en utilisant la tondeuse, ou en effectuant
tout entretien ou toute réparation.
Commandes et caractéristiques
4
Commande de la lame
La commande de la lame se trouve sur le guidon supérieur de la
que la tondeuse fonctionne. Le fait de lâcher la commande de la
lame arrête le moteur et la lame.
La commande de la lame est un
dispositif de sécurité. N’essayez jamais d’éviter son
emploi.
Poignée de commande de l’entraînement
Les poignées de commande sont situés au dessus de guidon
supérieur et sont utilisés pour engager la traction. Serrez la
droite, la gauche, ou les contrôles de droits et gauche contre le
guidon supérieure pour engager la traction ; libérer le/les pour
ralentir ou d’arrêter la tondeuse de propulsion.
Commande de la vitesse
Elle se trouve sur le boîtier de la commande de vitesse variable,
sur le guidon supérieur et sert à sélectionner la vitesse en marche
IMPORTANT : Ne déplacez cette commande que lorsque le
moteur tourne. Vouns risquez d’endommager le moteur si vous
la déplacez quand le moteur est à l’arrêt.
Leviers de réglage de la hauteur de coupe
et montage ».
Système de nettoyage (Deck Wash System™ )
Un orifice à eau peut être aménagé sur la surface du plateau de
coupe de votre tracteur, fait partie du système de nettoyage du
plateau de coupe. Utilisez avec le système de nettoyage du plateau
pour éliminer les brins d’herbe du dessous du plateau de coupe.
Goulotte d’éjection latérale
vous préférez éjecter l’herbe sur le côté, suivez les instructions
d’éjection latérale.
: Éloignez les pieds et les mains
coupe. Lisez l’étiquette d’avertissement placée sur la
machine.
Démarreur à lanceur
derrière la tondeuse et tirez sur le démarreur à lanceur pour faire
démarrer la tondeuse.
Co
Poignée de
d
e
eur
Co
Poignée de
de
se c t i o n 3 — as s e m b l a g e e t mo n t a g e
Commande d’entraînement
La roue de réglage est située dans le carter de la commande
d’entraînement et est utilisée pour serrer ou desserrer la courroie
d’entraînement. Vous devrez régler la commande d’entraînement
si la tondeuse ne se propulse pas avec la commande
d’entraînement engagée ou si les roues de la tondeuse hésitent
avec la commande d’entraînement engagée. Si l’une ou l’autre
de ces conditions se produit, tournez la roue de réglage dans le
sens des aiguilles d’une montre pour serrer le câble ou tournez-la
dans le sens contraire des aiguilles d’une montre pour desserrer
le cable. Voir la Figure 3-12.
Montage
Pleins d’essence et d’huile
Consultez la notice d’utilisation du moteur pour tout
renseignement supplémentaire concernant le moteur.
Faites le plein avec l’huile fournie la première fois que vous 1.
utilisez la machine après son assemblage.
2.
fournies dans la notice d’utilisation du moteur.
Faites très attention en
jamais le plein d’essence à l’intérieur, pendant que le
moteur tourne ou quand le moteur est chaud.
Éteignez toute cigarette ou pipe, tout cigare ou
toute autre source incandescente.
Inclinaison du guidon
Retirez les écrous à oreilles et les boulons ordinaires du 1.
guidon. Voir la Figure 3-11.
Choisissez la position la plus confortable parmi les trois 2.
positions possibles. Voir le détail de la Figure 3-11.
Remettez en place les écrous à oreilles et les boulons 3.
ordinaires retirés plus tôt.
e
Lever
Baisser
Pour
desserrer
Pour
serrer
se c t i o n 3 — as s e m b l a g e e t mo n t a g e
Réglages
Hauteur de coupe
La manette de réglage de la hauteur de coupe se trouve au-
dessus des roues avant et arrière droites.
Tirez la manette de réglage vers la roue.1.
2.
Laissez la manette revenir vers le plateau de coupe.3.
Déflecteur d’éjection latérale (les cas écheant)
tondeuse déchiqueteuse. Si la tondeuse est adaptée pour éjecter
l’herbe sur le côté, assurez-vous que le sac à herbe a été démonté
de la tondeuse et que le clapet d’éjection arrière est fermé.
Relevez le bouchon de déchiquetage à charnière qui se 1.
2.
latérale sous la goupille de la charnière du bouchon
de déchiquetage à charnière. Rabaissez le bouchon de
déchiquetage à charnière. Ne retirez jamais le bouchon
de déchiquetage à charnière, même quand vous ne
déchiquetez pas.
2
1
A
Petite roue
Baisser
Lever
se c t i o n 3 — as s e m b l a g e e t mo n t a g e
du guidon supérieutr. Desserrez le boulon à oreilles qui
maintient le guide de la corde en place. Voir la Figure 3-6.
Tenez la commande de la lame contre le guidon a.
supérieur.
Dégagez lentement la poignée du démarreur à b.
lanceur du moteur et faites passer la corde dans son
guide. Voir la Figure 3-6.
Serrez le bouton à oreilles du guide.c.
Utilisez l’attache-câble pour maintenir les câbles d.
contre le guidon inférieur.
Sac à herbe (les cas écheant)
1.
tondeuse s’il n’est pas déjà installé. Vérifiez que le sac à
herbe est bien à l’endroit avant l’assemblage (l’étiquette
a.
sur le dessous).
b.
Relevez le clapet d’éjection arrière.a.
b.
dans les supports du guidon, comme à la Figure 3-8.
Lâchez le clapet pour qu’il repose sur le sac à herbe.
de la tondeuse. Relevez le sac à herbe et dégagez-le des fentes
des supports du guidon. Lâchez le clapet d’éjection arrière pour
fermer l’ouverture sur l’arrière de la tondeuse.
Suivez les instructions ci-dessous pour terminer 3.
l’assemblage du guidon .
a. Relevez le guidon 8 po jusqu’à ce que les trous
du guidon inférieur (voir l’éclaté de la Figure 3-3)
s’alignent avec les trous des supports du guidon.
REMARQUE
pas le dégager complètement.
paragraphe 1b, dans les supports du guidon et dans
le guidon inférieur et serrez à fond pour maintenir le
c. Remettez les écrous à oreilles et les boulons
ordinaires dans les trous inférieurs du guidon,
comme à la Fig. 3-5.
C
C
A
C
A
Assemblage et Montage
3
Pièces détachées dans le carton
Un tondeuse Un sac à herbe Un bidon d’huile
Une notice d’utilisation de la tondeuse Une notice d’utilisation du moteur Une goulotte d’éjection latérale
REMARQUE : Veuillez noter que cette notice d’utilisation
concerne les modèles de cette tondeuse équipés des grandes et
des petites roues. Bien que cette notice d’utilisation représente
le modèle à petites roues, les instructions et les caractéristiques
s’appliquent également au modèle à grandes roues, à moins
d’indications contraires.
Assemblage
NOTE:
moteur fournie avec la machine.
Guidon
Retirez les pièces détachées et les garnitures d’emballage 1.
qui peuvent se trouver entre les guidons supérieur et
inférieur.
a. Enlevez les écrous à oreilles et les boulons ordinaires
du guidon, comme à la Fig. 3-1. Ne desserrez pas ou
b. Stabilisez la tondeuse pour qu’elle ne bouge pas,
puis relevez le guidon supérieur, comme à la Figure
3-2. Ne pincez pas le câble en redressant le guidon et
Retirez les boulons à tête en T des supports du guidon, 2.
comme la Figure 3-3.
A
A
N’utillisez pas cet équipment sur de telles pentes. Ne tondez pas sur des pentes supérieures à 15° (soit
une déclivité de 2-1/2 pi par 10 pi). Un tracteur à siège risque en effet de se retourner et son conducteur peut être gravement
15°
Visez et alignez avec un arbre...
ou un poteau de clôture
le coin d’un bâtiment...
o
Pliez sur le pointillé, qui représente une déclivité de 15
Symboles de sécurité
instructions sur la machine et vous assurer de bien les comprendre avant d’essayer d’assembler et d’utiliser la machine.
Symbol Description
Veuillez lire et suivre toutes les instructions sur la machine et vous assurer de bien les
comprendre avant d’essayer d’assembler et d’utiliser la machine.
mouvement. N’utilisez pas la machine si le déflecteur de la goulotte ou si le sac à herbe n’est
pas en place. S’ils sont endommagés, remplacez-les immédiatement.
N’’approchez jamais les mains ni les pieds des pièces en mouvement.
Enlevez tous les objets qui pourraient être projetés par les lames dans des directions dif-
Soyez très prudent sur des pentes. Ne tondez pas sur des pentes supérieures à 15°.
Ne faites jamais fonctionner un moteur à l’intérieur ou dans un bâtiment mal ventilé. Les gaz
toucher.
Votre responsabilité. Cette machine ne doit être utilisée que par des personnes qui
peuvent lire, comprendre et respecter les avertissements et instructions qui figurent dans cette notice et sur la
machine
CONSERVEZ CES INSTRUCTIONS!
Commission sur la sécurité des produits de consommation)
américaine de protection de l’environnement), ce produit a
-
moyenne, achetez une machine neuve ou faites inspecter
la machine chaque année par une station technique agréée
pour vous assurer que tous les dispositifs mécaniques et
de sécurité sont en bon état de marche et ne sont pas usés
-
tions peut causer des accidents et des blessures graves ou
mortelles.
Ne modifiez pas le moteur
tout le moteur. Toute modification du réglage du régulateur
peut provoquer l’emballement du moteur et entraîner son
fonctionnement à des vitesses dangereuses. Ne modifiez
jamais le réglage de l’usine du régulateur.
Avis concernant les émissions de gaz
équipement hors route) sont certifiés pour fonctionner avec
de l’essence sans plomb ordinaire et peuvent être dotés des
systèmes de contrôle des émissions de gaz suivants : Engine
Modification (EM) et Three Way Catalyst (TWC) le cas échéant.
Pare-étincelles
Cette machine est équipée
d’un moteur à combustion interne et elle ne doit pas
être utilisée sur un terrain non entretenu, recouvert
de broussailles ou d’herbe si le système
d’échappement du moteur n’est pas muni d’un
Si un pare-étincelles est utilisé, il doit être maintenu en bon état
de marche par l’utilisateur de la machine.
La station technique agréée la plus proche peut vous fournir un
pare-étincelles pour le pot d’échappement de cette machine.
5
-
sons, d’autres objets qui peuvent gêner votre visibilité.
5. Éloignez les enfants des moteurs chauds ou en cours
d’utilisation. Les enfants peuvent subir des brûlures graves au
plus doivent lire la notice d’utilisation, bien comprendre le
fonctionnement de la machine et respecter les consignes de
servir sous la surveillance étroite d’un adulte.
ENTRETIEN
Manipulation de l’essence:
Vous pouvez être grièvement blessé si des éclaboussures
sur votre peau ou sur vos vêtements s’enflammaient. Rincez
votre peau et changez immédiatement de vêtements.
2. Remissez le carburant dans des bidons homologués seulement.
3. Ne faites jamais le plein dans un véhicule, ni à l’arrière d’une
camionnette dont le plancher est recouvert d’un revêtement
votre véhicule avant de les remplir.
motorisé de la remorque et faites le plein par terre. Si cela
n’est pas possible, faites le plein avec un bidon plutôt que
directement de la pompe à essence.
5. Maintenez le gicleur en contact avec le bord du réservoir
d’essence ou avec l’ouverture du bidon jusqu’à ce que le
plein soit terminé. N’utilisez pas un gicleur équipé d’un
dispositif de blocage en position ouverte.
6. Éteignez toute cigarette ou pipe, tout cigare ou toute autre
chaleur incandescente.
-
mables risquent de s’accumuler.
8. N’enlevez jamais le capuchon d’essence et n’ajoutez pas
d’essence pendant que le moteur tourne ou s’il est chaud.
avant de faire le plein.
carburant.
10. Resserrez bien le capuchon d’essence.
11. En cas de débordement, essuyez toute éclaboussure de
carburant ou d’huile et enlevez tous les débris imbibés
5 (cinq) minutes avant de mettre en marche le moteur.
12. Ne remisez jamais la machine ou les bidons d’essence à
l’intérieur s’il y a une flamme, une étincelle (chauffe-eau à
gaz, radiateur, sèche-linge, etc.).
13. Limitez les risques d’incendie en débarrassant le moteur des
brins d’herbe, feuilles et autres saletés. Essuyez les éclabous-
sures de carburant ou d’huile et enlevez tous les débris
imbibés d’essence.
avant de la remiser.
Entretien général:
1. Ne faites jamais fonctioner la machine dans un local clos car
vérifiez que la lame et toutes les pièces mobiles se sont
immobilisées. Débranchez le fil de la bougie et mettez-le
à la terre contre le moteur pour empêcher tout démarrage
accidentel.
3. Vérifiez souvent que la lame et les boulons de montage du
Remplacez-la avec une lame authentique seulement (de la
liste de pièces qui se trouve dans cette notice). «L’emploi de
d’origine peut causer des performances inférieures et réduire
la sécurité.»
Enveloppez-la avec un chiffon ou portez des gants et faites
très attention en la manipulant.
serrés pour que l’équipement soit toujours en bon état de
marche.
6. Ne modifiez jamais les dispositifs de sécurité. Vérifiez souvent
qu’ils fonctionnent bien.
machine. Réparez les dégâts éventuels avant de remettre la
machine en marche.
8. N’essayez jamais d’ajuster une roue ou de changer la hauteur
de coupe pendant que la moteur tourne.
d’éjection peuvent s’user et être endommagés et, par
les pièces et remplacez-les immédiatement avec des pièces
authentiques seulement (de la liste de pièces qui se trouve
caractéristiques de l’équipement d’origine peut causer des
performances inférieures et réduire la sécurité.»
10. Ne modifiez pas le réglage du régulateur et ne laissez pas le
moteur s’emballer. Le régulateur maintient le moteur à son
11. Vérifiez souvent l’état des conduites d’essence, du réservoir, du
bouchon d’essence et autres raccords. Remplacez-les si vous
détectez un fendillement ou une fuite.
12. Ne faites pas tourner le moteur si la bougie n’est pas installée.
besoin.
déchets et liquides qui risquent de nuire à la nature et à
l’environnement.
faire reculer la tondeuse près d’un mur d’un autre obstacle,
regardez d’abord par terre et derrière vous, puis procédez
comme suit:
a. Éloignez-vous de la tondeuse à bout de bras.
c. Reculez la tondeuse lentement et d’une demi-
longueur de bras seulement.
d. Répétez selon les besoins.
15. N’utilisez jamais la tondeuse en état d’ébriété ou si vous
prenez des médicaments ralentissant les réactions.
16. Dégagez le dispositif d’auto-propulsion ou l’embrayage
d’entraînement, le cas échéant, avant de faire démarrer le
moteur.
sécurité. Ne tentez jamais de contourner son rôle. Ceci
empêche le dispositif de sécurité de fonctionner correcte-
ment et peut causer des blessures en cas de contact avec
la lame. La poignée de commande de la lame doit bouger
la position non énclenchée quand on la lâche.
18. N’utilisez jamais la tondeuse si le gazon est mouillé. Soyez
toujours bien en équilibre. Faites attention de ne pas glisser
et de ne pas tomber pour éviter des blessures graves. Si vous
perdez votre équilibre, lâchez la poignée de commande de la
lame immédiatement et la lame arrêtera de tourner en trois
secondes.
dans la bonne lumière artificielle. Marchez, ne courrez pas.
chemins recouverts de gravier.
21. Si la machine commence à vibrer d’une manière anormale,
arrêtez le moteur et cherchez immédiatement la cause. En
général, toute vibration indique un problème.
avant de détacher le sac à herbe ou de déboucher la
goulotte. La lame continue à tourner pendant quelques
secondes après que le moteur s’est éteint. Ne placez jamais
une partie du corps dans le secteur de la lame avant d’être
certain que celle-ci est immobile.
23. N’utilisez jamais la tondeuse si l’abattant de protection
arrière, la goulotte d’éjection, un sac à herbe, la poignée de
commande de la lame ou tout autre dispositif de sécurité ap-
proprié n’est pas en place et qui en bon état de fonctionnent.
N’utilisez jamais la tondeuse avec des dispositifs de sécurité
endommagés. Le non-respect de ces consignes peut causer
des blessures graves.
causer des brûlures. Ne les touchez pas.
25. N’essayez jamais d’ajuster une roue ou de changer la hauteur
de coupe pendant que la moteur tourne.
26. N’utilisez que des accessoires recommandés par le fabricant
de la machine. Le non-respect de ce consigne peut causer
des blessures graves.
du démarreur à lanceur jusqu’à ce que vous sentiez une
légère résistance, puis tirez-la rapidement. Le retour rapide
de la corde du démarreur (le recul) attirera votre main et
votre bras vers le moteur plus vite que vous ne pourrez lâcher
la poignée. Des fractures des os, hématomes ou foulures
peuvent en résulter.
28. En cas de situations non mentionnées dans cette notice,
soyez prudent et faites preuve de bon sens. Contactez le
service à la clientèle pour obtenir le nom du concessionaire
local.
Utilisation sur une pente
Les accidents provoqués par des chutes et des glissades,
qui surviennent souvent sur des pentes, peuvent causer des
blessures graves. Travailler sur un terrain en pente demande
des précautions supplémentaires. Si vous ne sentez pas à l’aise
l’inclinomètre fourni dans la notice d’utilisation pour mesurer
la pente du terrain avant de commencer à travailler. Si selon
l’inclinomètre, la pente est supérieure à 15°, n’utilisez pas la
tondeuse pour éviter toute blessure grave.
À faire:
1. Travaillez parallèlement à la pente, jamais perpendiculaire-
ment, Faites très attention en changeant de direction sur une
pente.
se retourner sur un terrain accidenté. Des herbes hautes
peuvent cacher des obstacles.
3. Vérifiez toujours votre équilibre. Vous risquez de glisser,
de tomber et de vous blesser grièvement. Si vous sentez
que vous allez perdre l’équilibre, lâchez immédiatement le
guidon, et la lame arrêtera de tourner en trois secondes.
À ne pas faire:
1. Ne tondez pas près d’une falaise ou d’un talus. Le conducteur
peut facilement perdre l’équilibre.
2. Ne tondez pas sur une pente supérieure à 15° selon
l’inclinomètre.
3. Ne tondez pas de l’herbe mouillée. La traction réduite peut
provoquer un dérapage.
Enfant
Un accident grave risque de se produire si le conducteur n’est
pas toujours vigilant en présence d’enfants. Les enfants sont
comprennent pas les dangers. Ne supposez jamais qu’ils vont
rester là où vous les avez vus.
1. Éloignez les enfants de la zone de travail et placez-les sous
la surveillance d’un adulte autre que le conducteur de la
machine.
2. Restez vigilant et arrêtez la machine si des enfants
s’approchent de la zone de travail.
3. Regardez toujours derrière vous et par terre avant de reculer
et en reculant.
Importantes consignes de sécurité
2
Utilisation en général
1. Veuillez lire attentivement la notice d’utilisation avant
bien comprendre toutes les instructions qui figurent sur la
machine et dans la notice d’utilisation avant de la mettre en
marche. Conservez cette notice d’utilisation à un endroit sûr
pour toute consultation ultérieure et pour commander des
pièces de rechange.
2. Familiarisez-vous avec les commandes et les conseils
d’utilisation de la machine avant de vous en servir.
3. Cette machine motorisée est un outil de précision, pas un jouet.
Soyez par conséquent toujours très prudent. Le seul rôle de
cette machine est de tondre le gazon. Ne l’utilisez jamais dans
un autre but.
se servir de la machine. Des enfants plus âgés doivent lire et
comprendre le mode d’emploi de la machine et les consignes
de sécurité qui figurent dans cette notice d’utilisation. Un
adulte doit leur apprendre à se servir de cette machine et les
surveiller.
5. Seules des personnes mûres ayant pris connaissance des
consignes de sécurité doivent être autorisées à utiliser cette
machine.
pierres, bâtons, fils métalliques, os, jouets et autres objets qui
pourraient vous faire trébucher ou qui risquent d’être ramas-
sés et projetés par la lame. Les objets projetés par la machine
peuvent causer des blessures graves.
des rues, des trottoirs, des spectateurs, etc. Évitez d’éjecter
l’herbe en direction d’un mur ou d’un obstacle. De cette
façon, les débris éventuels ne risquent pas de ricocher et de
blesser quelqu’un.
blessure par un projectile, éloignez les enfants, passants et
machine ou en effectuant un réglage ou une réparation. Un
-
ment bien ajustés. Une chemise et un pantalon qui protègent
les bras et les jambes et des chaussures à bout d’acier sont
recommandés. N’utilisez jamais la tondeuse si vous êtes pieds
nus ou si vous portez des sandales ou des tennis.
11. Ne placez jamais vos mains ou vos pieds près d’une pièce
en mouvement ou sous le plateau de coupe. La lame peut
amputer mains et pieds.
12. L’absence du clapet de la goulotte d’éjection ou un clapet
endommagé peut causer des blessures en cas de contact
avec la lame ou projeter des objets.
13. De nombreuses blessures se produisent lorsque la tondeuse
passe sur le pied à la suite d’une chute. Ne retenez pas la
tondeuse si vous tombez. Lâchez immédiatement le guidon.
Ce symbole attire votre attention sur des consignes de sécurité importantes
qui, si elles ne sont pas respectées, peuvent mettre en danger non seulement votre personne et
d’utilisation avant d’essayer de vous servir de cette machine. Le non-respect de ces instructions
Les gaz d’échappement de ce produit contiennent des produits chimiques
reconnus dans l’État de Californie comme causant le cancer, des anomalies congénitales ou
d’autres problèmes liés à la reproduction.
du plomb et des mélanges à base de plomb, soit des produits chimiques reconnus cancérigènes
bien se laver les mains après toute manutention.
dans la notice d’utilisation. Comme avec tout appareil motorisé, une négligence ou une erreur
de la part de l’utilisateur peut entraîner des blessures graves. Cette machine peut amputer mains
blessures corporelles graves et même mortelles.
Service après-vente
Nos techniciens peuvent vous aider si vous avez des difficultés en assemblant cette machine ou si vous avez des questions concernant
ses commandes, son fonctionnement ou son entretien. Choisissez parmi les options ci-dessous :
Visitez notre site web à www.troybilt.ca◊
Rendez visite au concessionnaire le plus proche de chez vous en appelant le service après-vente au 1-800-668-1238.◊
◊
À l’intention du propriétaire
1
Consignes de sécurité .............................................. 3
Assemblage et Montage ......................................... 9
Commandes et caractéristiques ..........................13
Fonctionnement .....................................................14
Entretien et réglages ..............................................16
Service technique ...................................................18
Dépannage .............................................................19
Pièces de rechange ................................................21
Garantie ................................................................. 22
Merci d’avoir acheté votre nouvel équipement. Celui-ci véhicule
a été soigneusement conçu pour vous offrir des performances
remarquables s’il est correctement utilisé et entretenu.
Veuillez lire cette notice d’utilisation au complet avant d’utiliser
et comment l’utiliser et l’entretenir facilement et en toute
sécurité. Veuillez vous assurer que toute personne qui utilisera
la machine suivra soigneusement les consignes de sécurité
énoncées. Le non respect de ces consignes peut causer des
blessures corporelles ou des dégâts matériels.
Tous les renseignements fournis ici sont les plus récents
qui sont disponibles à propos de ce produit au moment de
l’impression de cette notice d’utilisation. Consultez souvent cette
notice d’utilisation pour vous familiariser avec la machine, ses
caractéristiques et son fonctionnement. Sachez que cette notice
peut mentionner une vaste gamme de spécifications techniques
concernant différents modèles. Les caractéristiques et les
avantages mentionnés et/ou illustrés dans cette notice peuvent
ne pas s’appliquer à tous les modèles. Le fabricant se réserve le
droit de modifier les caractéristiques techniques du produit, les
modèles et l’équipement sans préavis et sans obligation.
En cas de problème ou de question concernant cette machine,
adressez-vous au concessionnaire de service de votre localité ou
appelez-nous directement. Les numéros de téléphone du service
après-vente, l’adresse internet et l’adresse postale se trouvent
sur cette page. Nous voulons nous assurer que nos clients seront
toujours satisfaits.
Les mentions de droite et de gauche dans cette notice
d’utilisation s’entendent à partir du poste de conduite.
Merci !
nu m ÉRo de modÈle
Table des matières
Enregistrez les renseignements concernant la
machine.
localiser la plaque signalétique et reporter les renseignements
vous derrière la machine au poste de conduite et regardez à
l’arrière de la machine. Ces renseignements seront nécessaires
si vous avez besoin d’une aide technique soit par l’intermédiaire
de notre site internet, soit auprès du concessionnaire de votre
localité.
nu m ÉRo de sÉRie
n o t i c e d’u t i l i s a t i o n
IMPRIMÉ AUX ÉTATS-UNIS
769-06791
12.17.10
