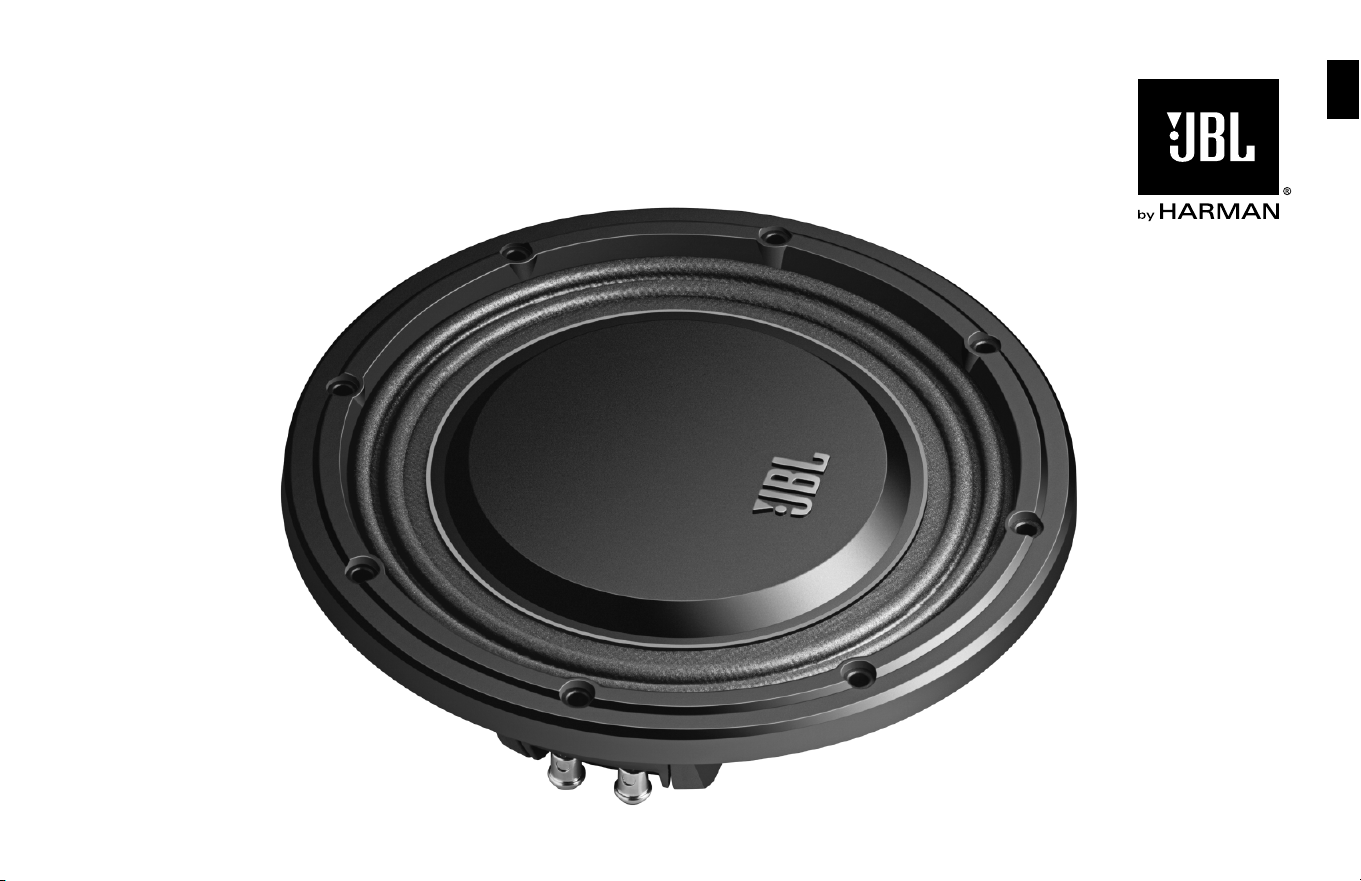

ENGLISH
OWNER’S MANUAL

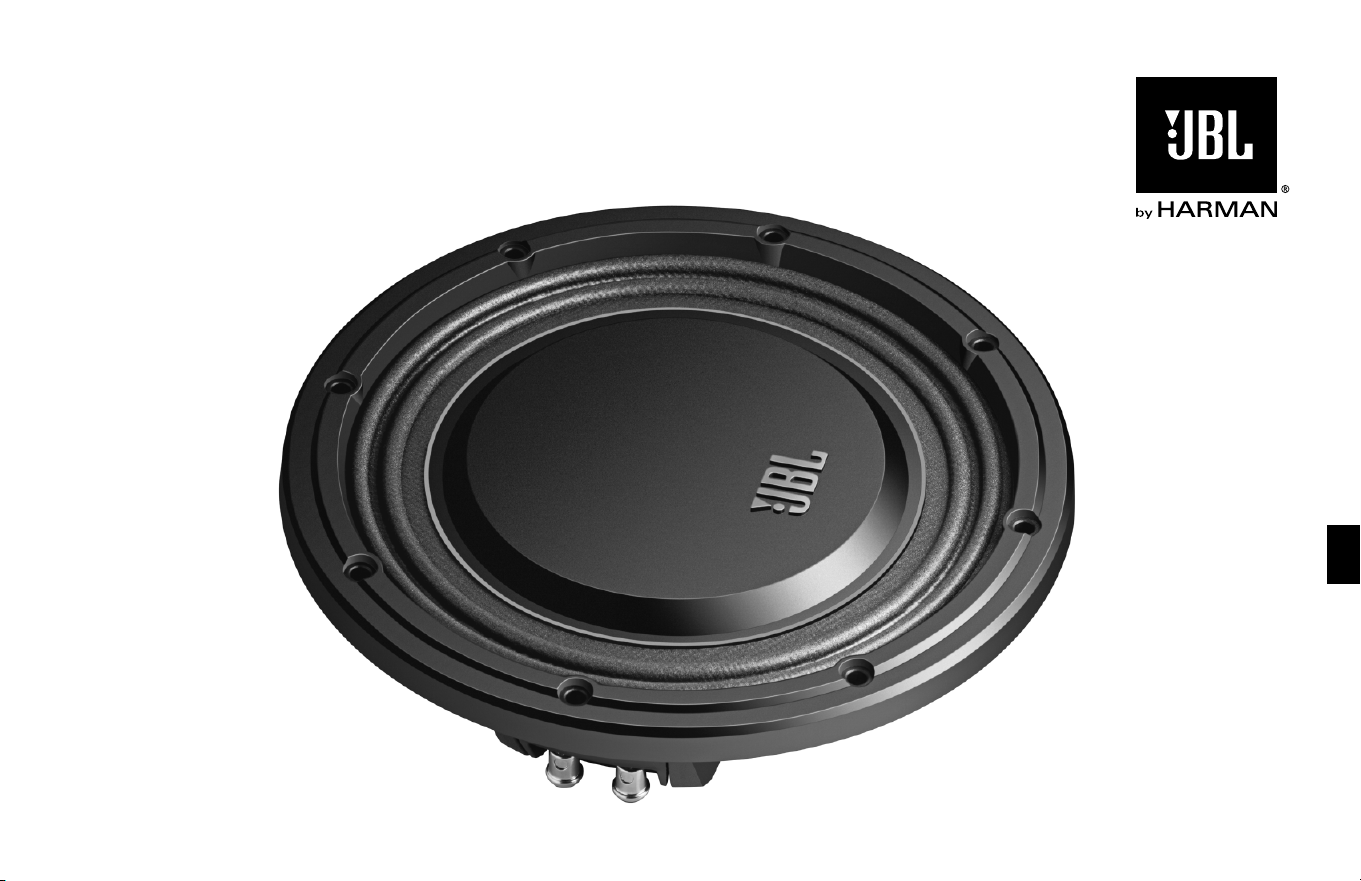

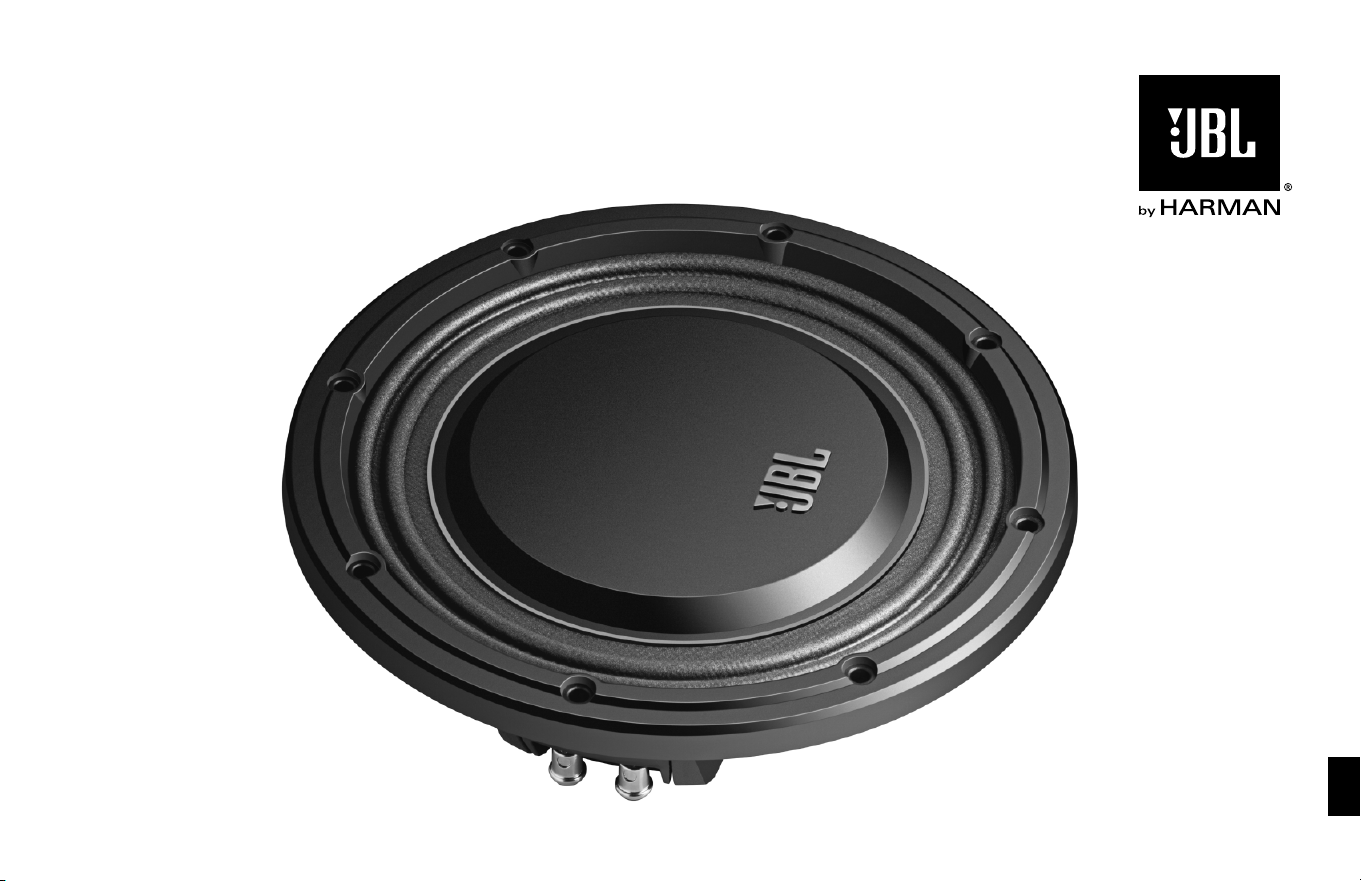

MS-10SD2 SLIM
MS-10SD4 SLIM
MS SERIES SLIM
dual voice-coil subwoofers
2
CHOOSING AN ENCLOSURE
CONNECTING YOUR SUBWOOFER TO YOUR
AMPLIFIER
THANK YOU for purchasing an MS Series SLIM subwoofer. Subwoofer
installation requires woodworking skills and some experience in
disassembling and reassembling automotive interiors. If you lack
the tools or necessary skills, have your subwoofer installed by an
authorized JBL® dealer.
WARNING: Playing loud music in an automobile can permanently
damage your hearing as well as hinder your ability to hear traffic. We
recommend listening at low levels while driving. We accept no liability
for hearing loss, bodily injury or property damage resulting from use
or misuse of this product.
MS Series SLIM subwoofers are optimized to perform best in small,
sealed and vented enclosures. While infinite-baffle mounting of MS SLIM
subwoofers is possible, power handling will be greatly compromised
because there will be no enclosed volume of air to prevent the speaker’s
cone from moving past its limit. For this reason, we do not recommend
infinite-baffle mounting for MS SLIM subwoofers.
You should choose the enclosure you will use based on the type of
music you listen to, how much amplifier power you will use for the
subwoofer and how much space inside the vehicle you can devote to
a subwoofer enclosure.
Because a sealed enclosure provides the most control over the
woofer’s movement, a woofer mounted in a sealed enclosure will
handle more power than a woofer mounted in another enclosure
type. Sealed enclosures provide more accurate sonic reproduction
than other enclosure types when mounted inside a vehicle, so they
are well suited to all types of music. Sealed-enclosure construction is
straightforward, and there are many prefabricated sealed enclosures
available. An optimum sealed enclosure is always smaller than other
types of enclosures optimized for a particular speaker, so they require
the smallest amount of space inside the vehicle.
Vented enclosures provide better efficiency in the 40Hz – 50Hz range,
but this efficiency comes at the expense of sound in the lowest octave
(below 40Hz) and at the expense of some control and power handling
at the lowest frequencies. If you are using a small amplifier, a vented
box will provide more perceived bass output from less power. Vented
enclosures are also well suited to a variety of music types. Because
vented enclosures require the volume of the enclosure and the size
of the port to have a specific relationship with the characteristics of
the woofer, the enclosure must be built exactly to the specifications
provided. While there are some prefabricated vented boxes available,
matching a prefabricated box to a particular woofer is difficult. If you
wish to use a vented enclosure, we strongly recommend having your
authorized JBL dealer build it or verify that your design is correct if you
wish to build it yourself. An optimum vented enclosure is always larger
than the optimum sealed box for the same woofer and will require more
space inside the vehicle.
JBL MS Series SLIM subwoofers are available in two different
configurations: a dual two-ohm voice coil or dual four-ohm voice coils.
You may use MS SLIM subwoofers in singles or multiples to maximize
the power available from your amplifier(s). To achieve the maximum
amplifier output possible, you should design a speaker system that
provides the lowest impedance that your amplifier will drive safely.
When designing a subwoofer system, consider the following rules:
1. Do not mix different subwoofers or enclosure types in the same
system. Subwoofers being used in the same enclosure or powered
by the same amplifier should be identical models. Mismatched
woofers and enclosures can result in poor performance from your
subwoofer system.
3
ENGLISH
www.jbl.com
Impedance =
1
w
1
+
1
w
2
+
1
w
3
...
1
where w is the nominal impedance of the woofer.
2. The total system impedance of voice coils (or woofers) in series can
be calculated using this formula:
Impedance = w
1
+ w
2
+ w
3
...

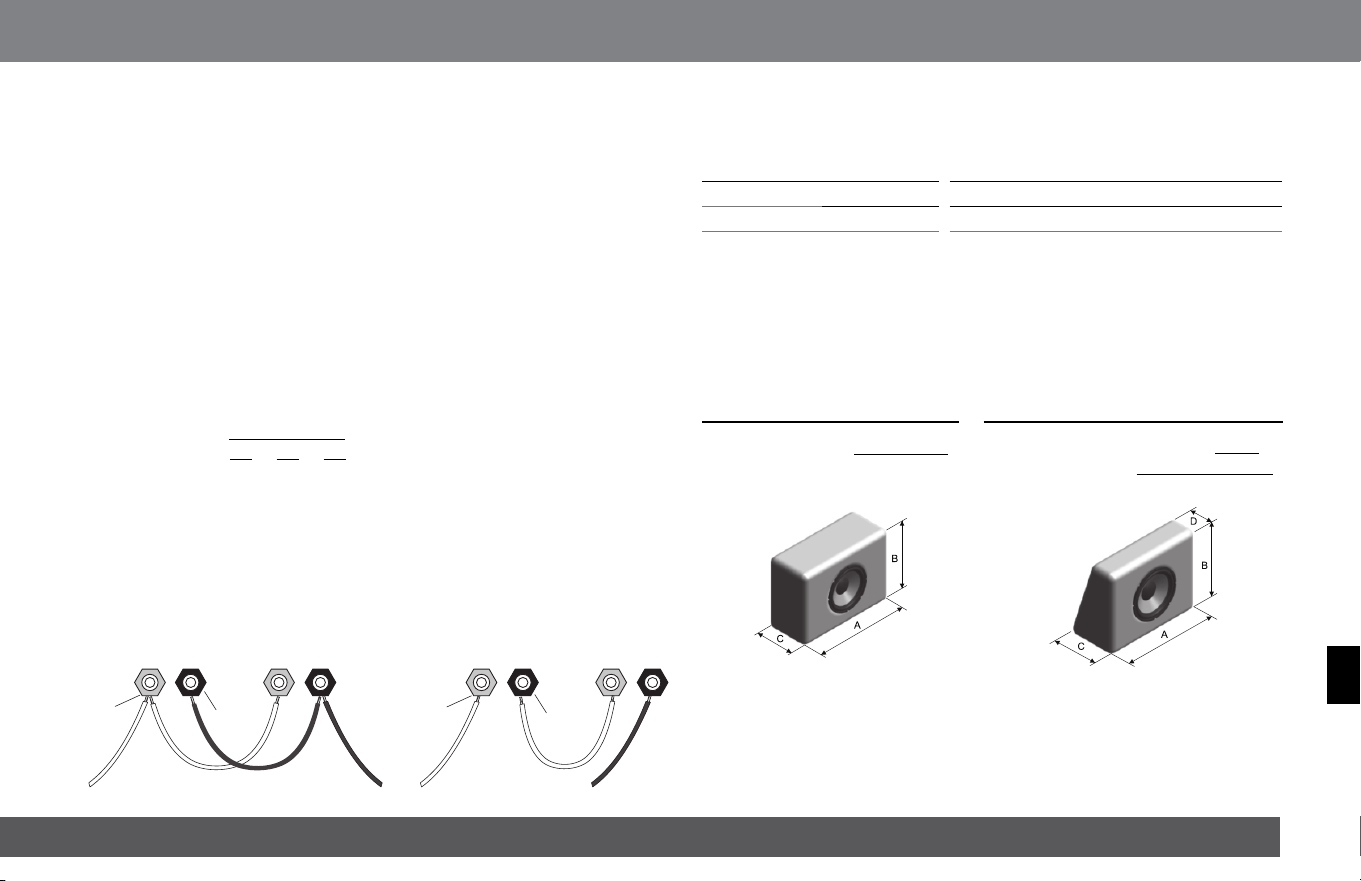

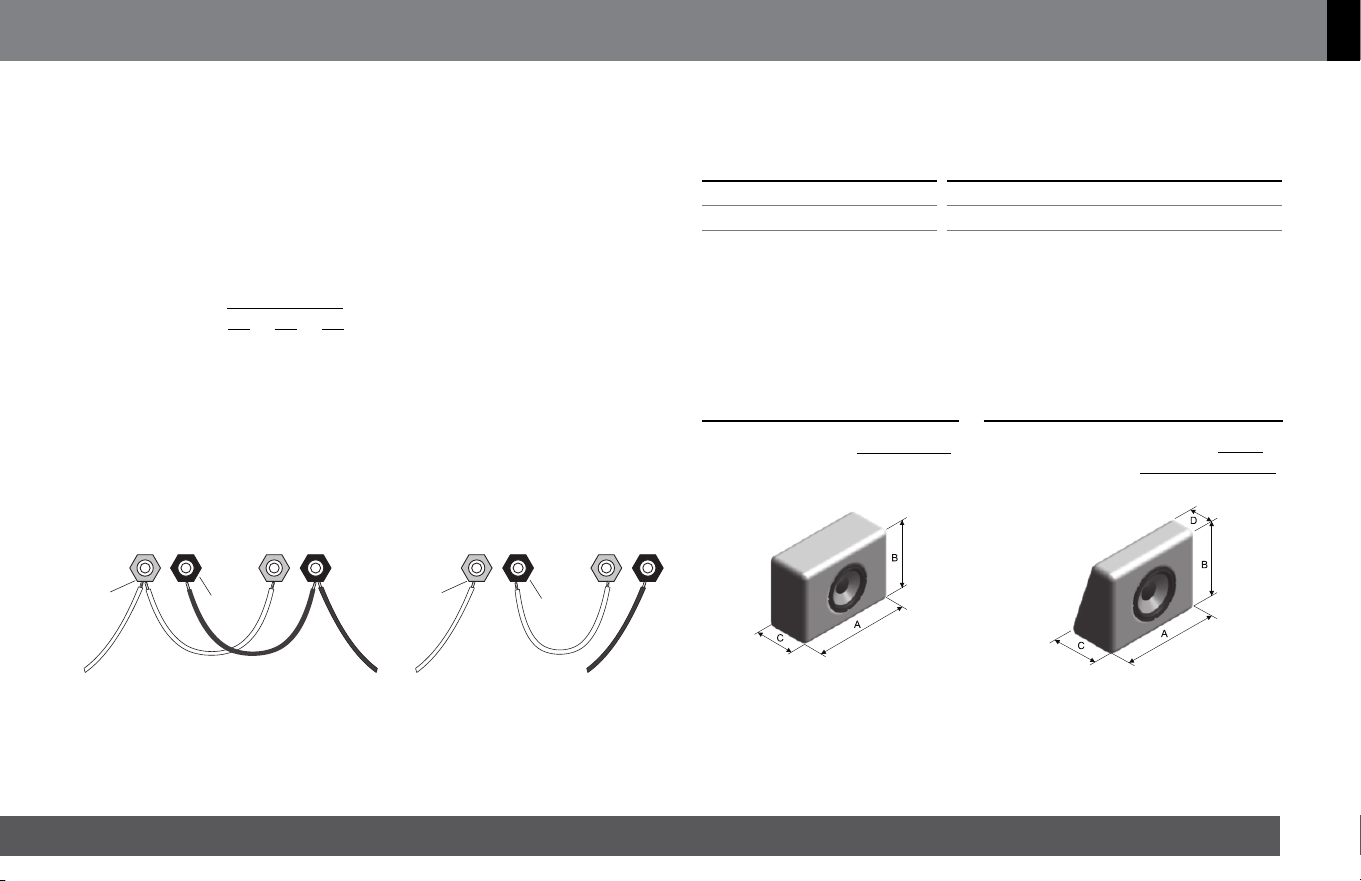

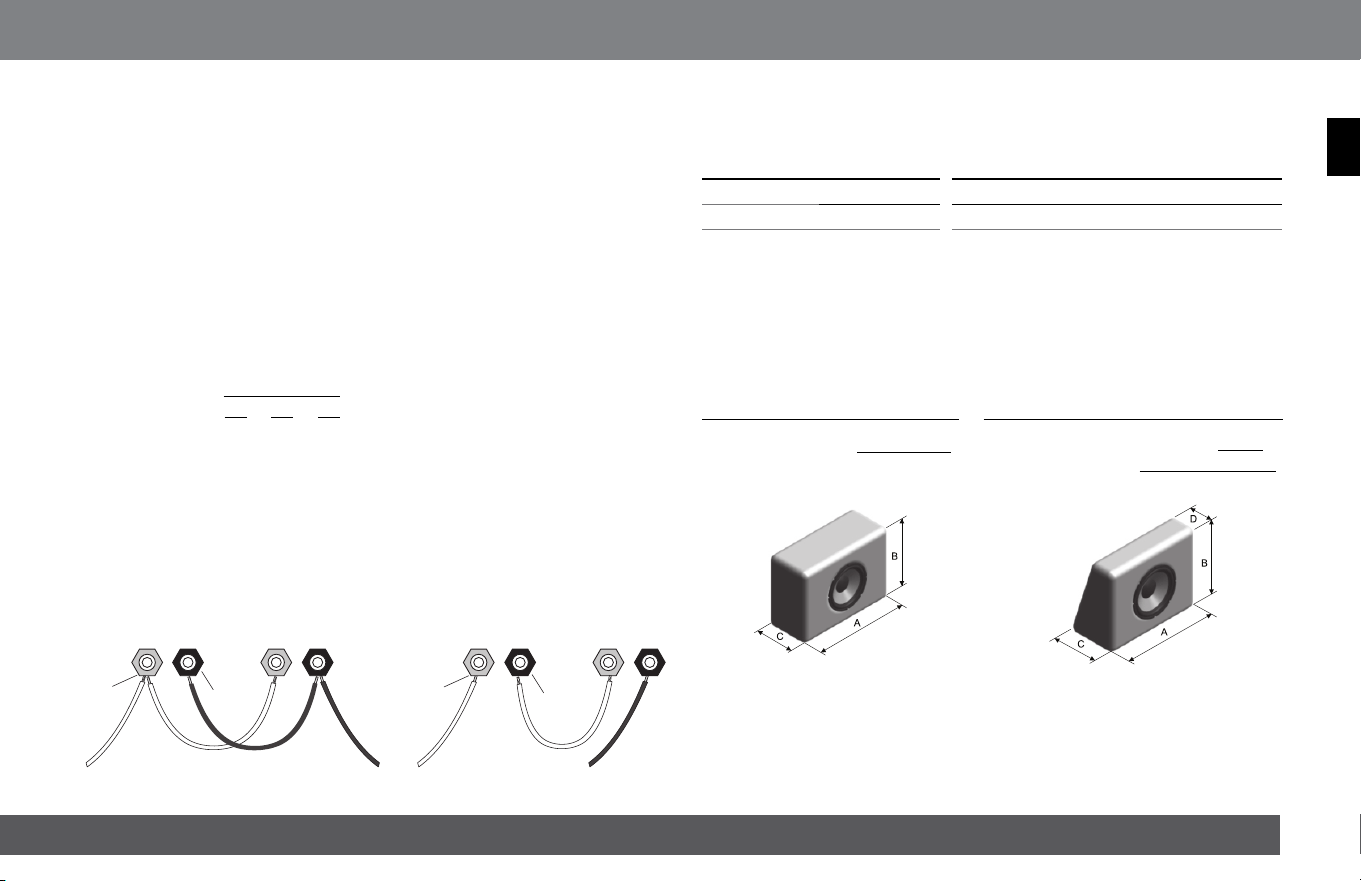

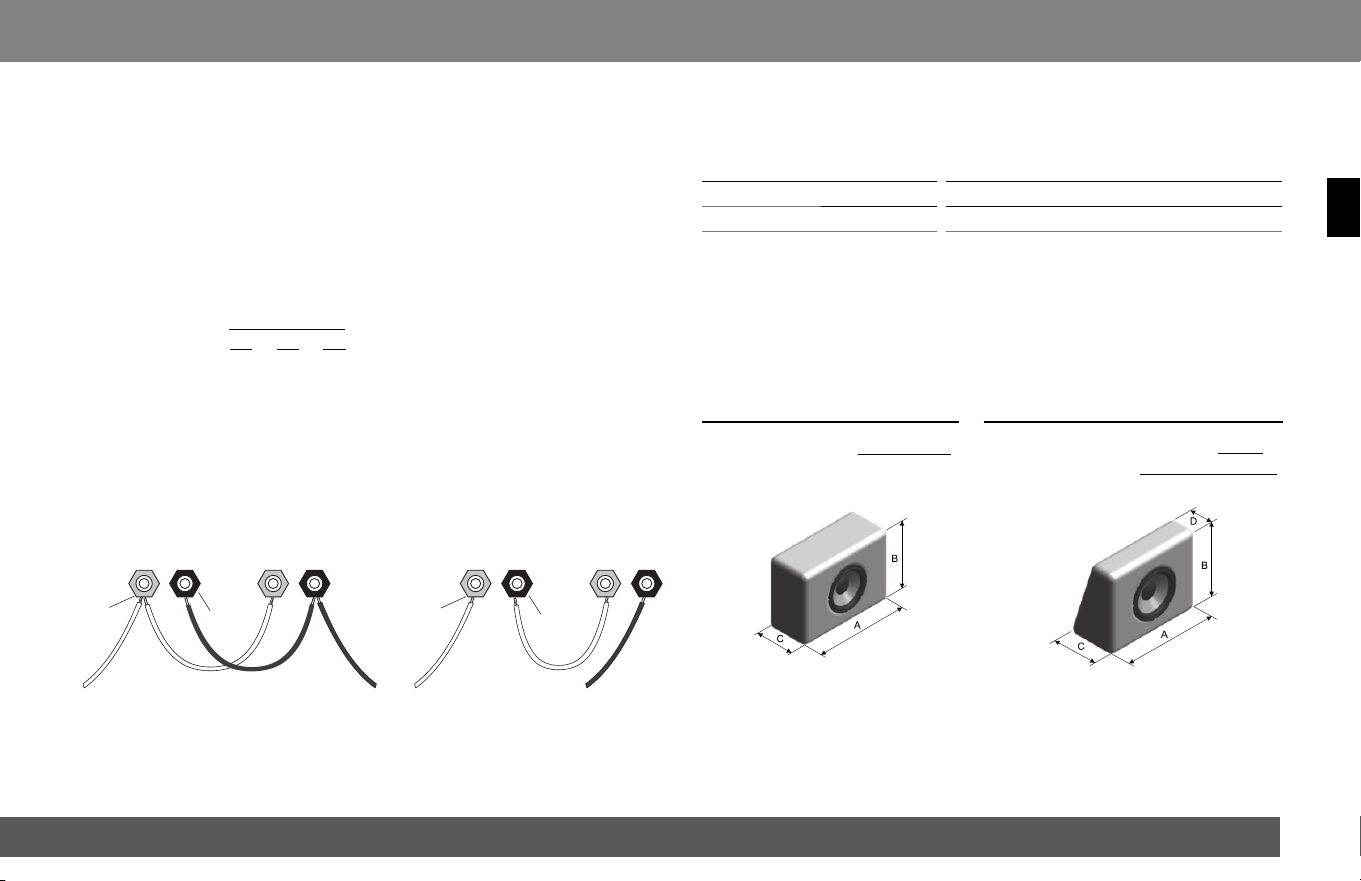

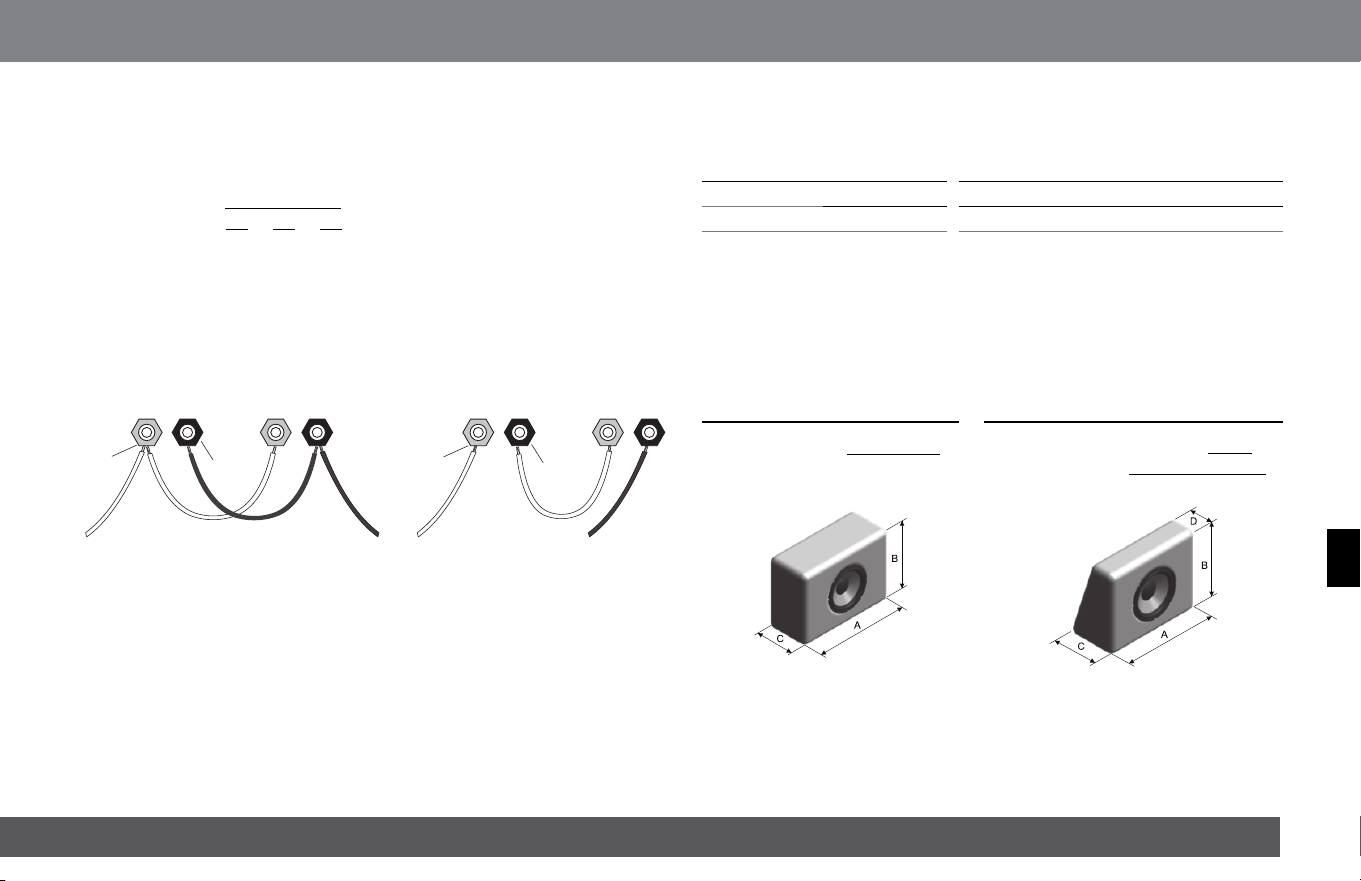

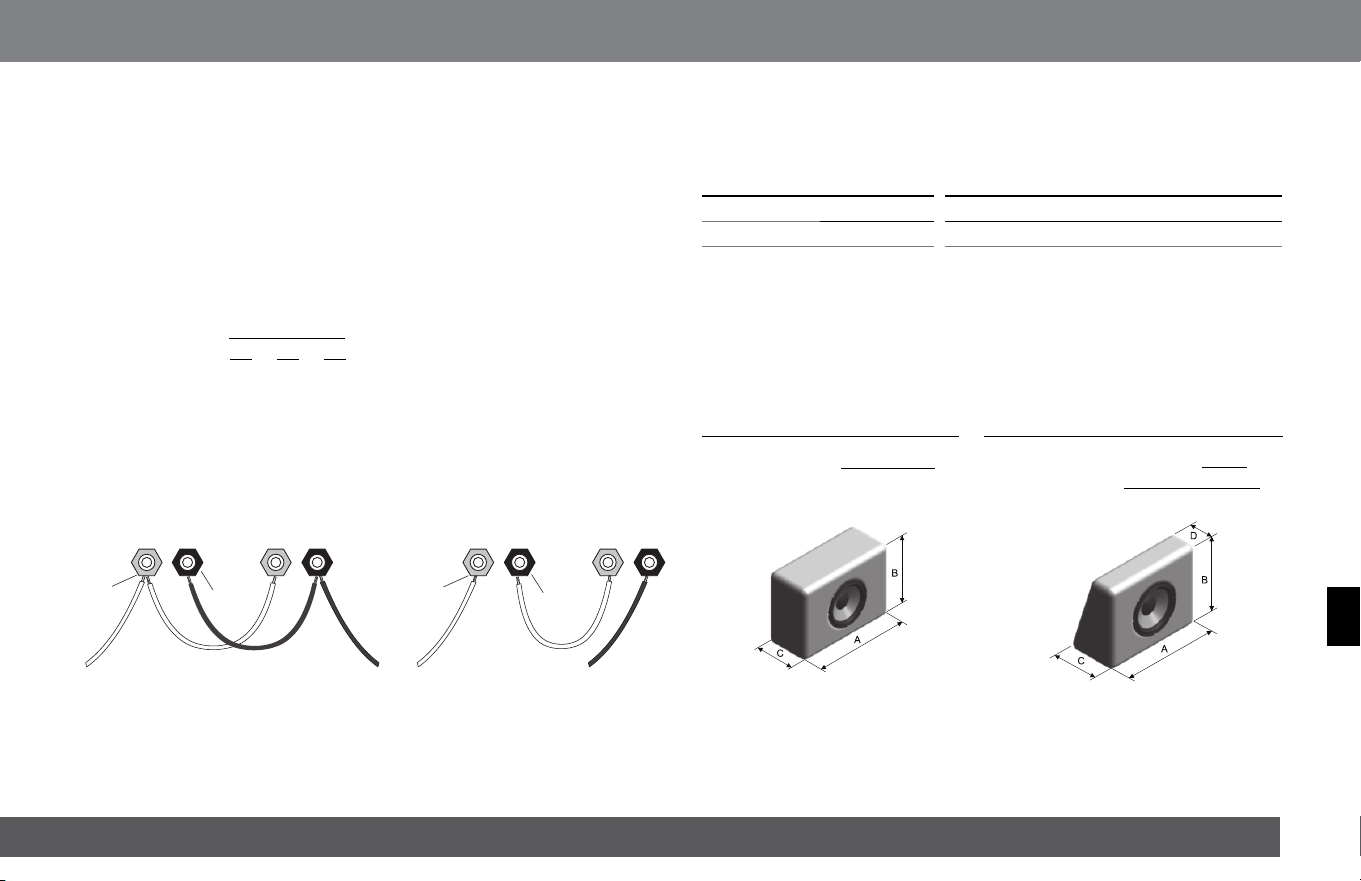

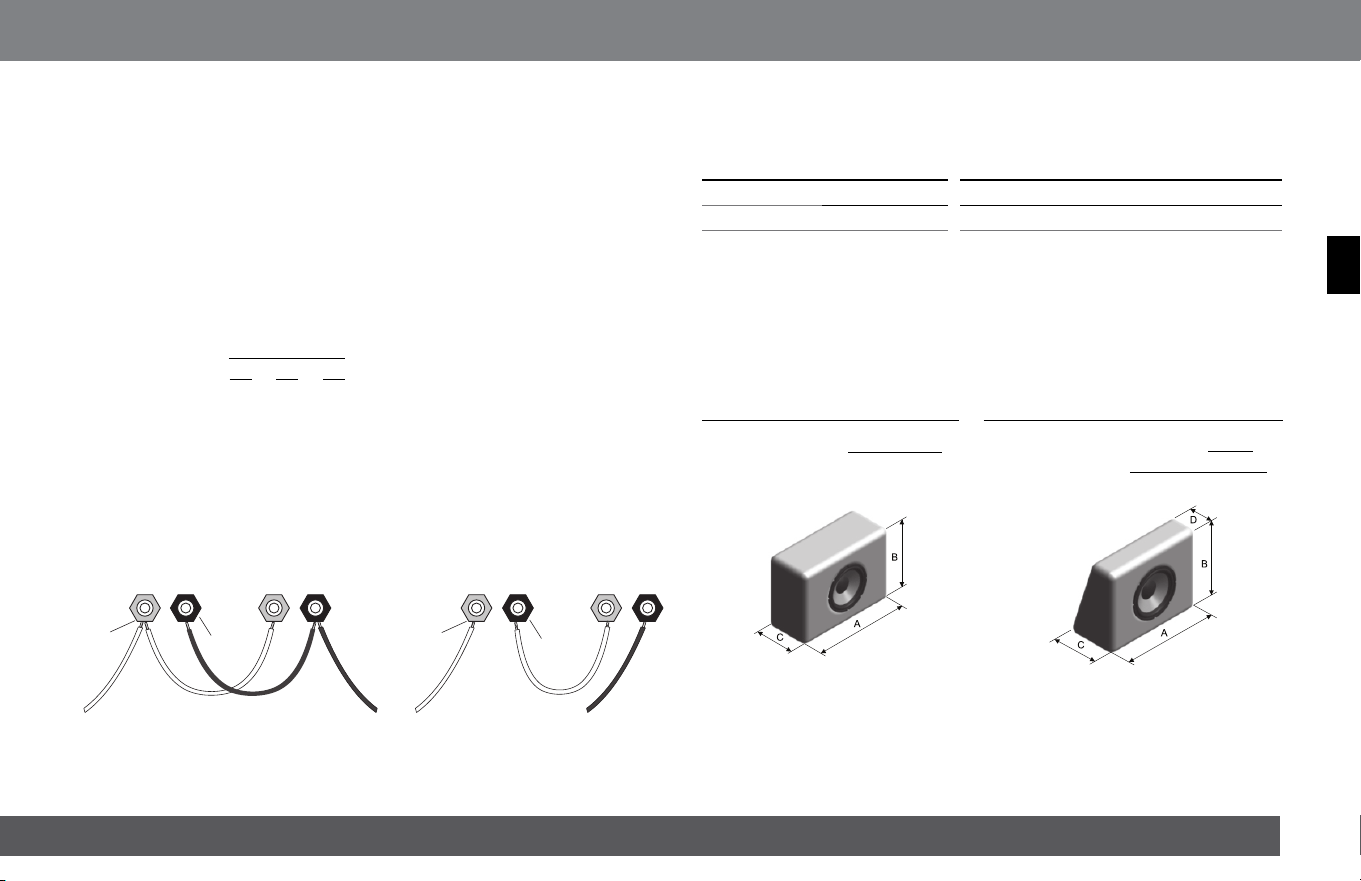

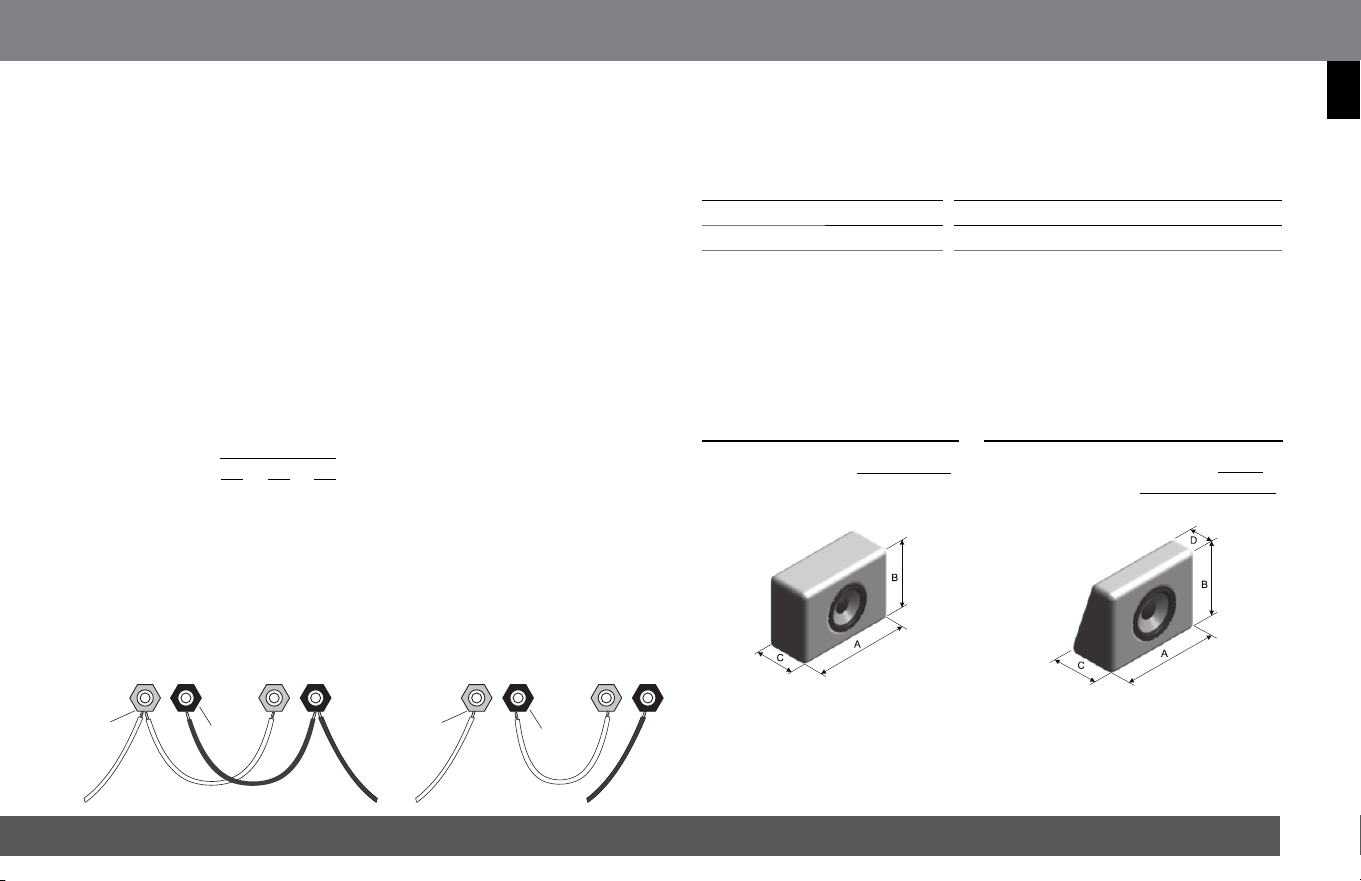

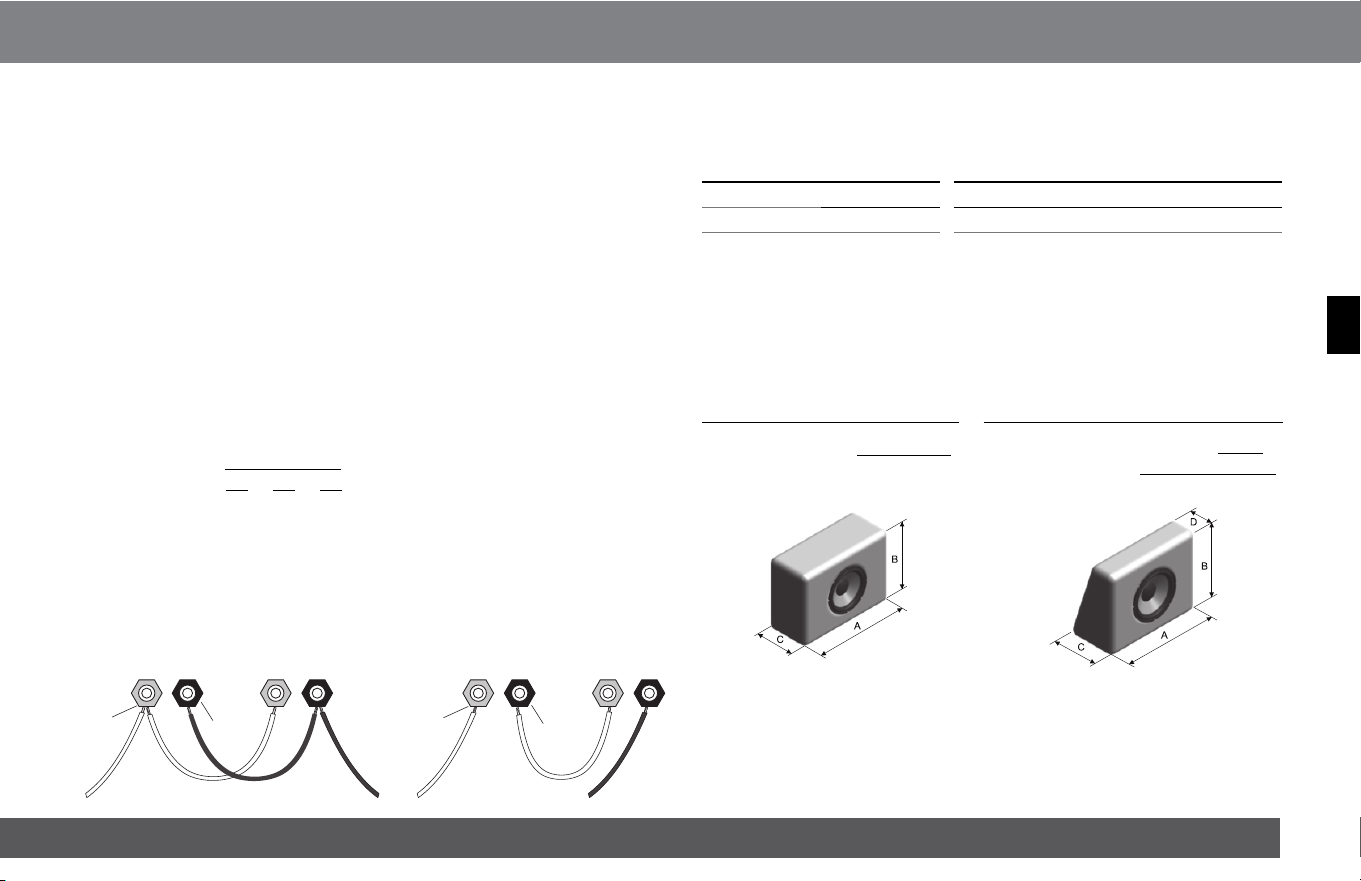

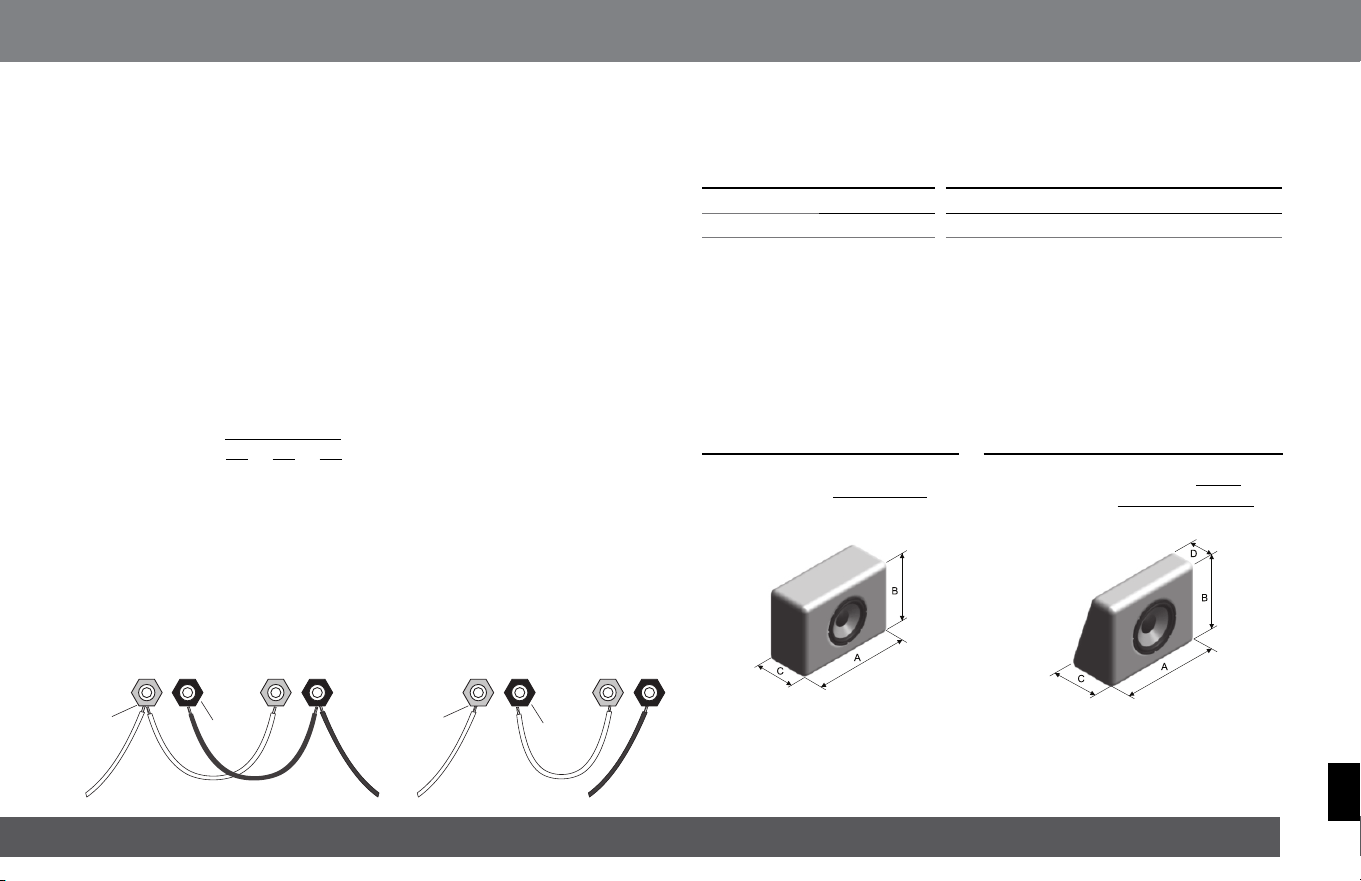

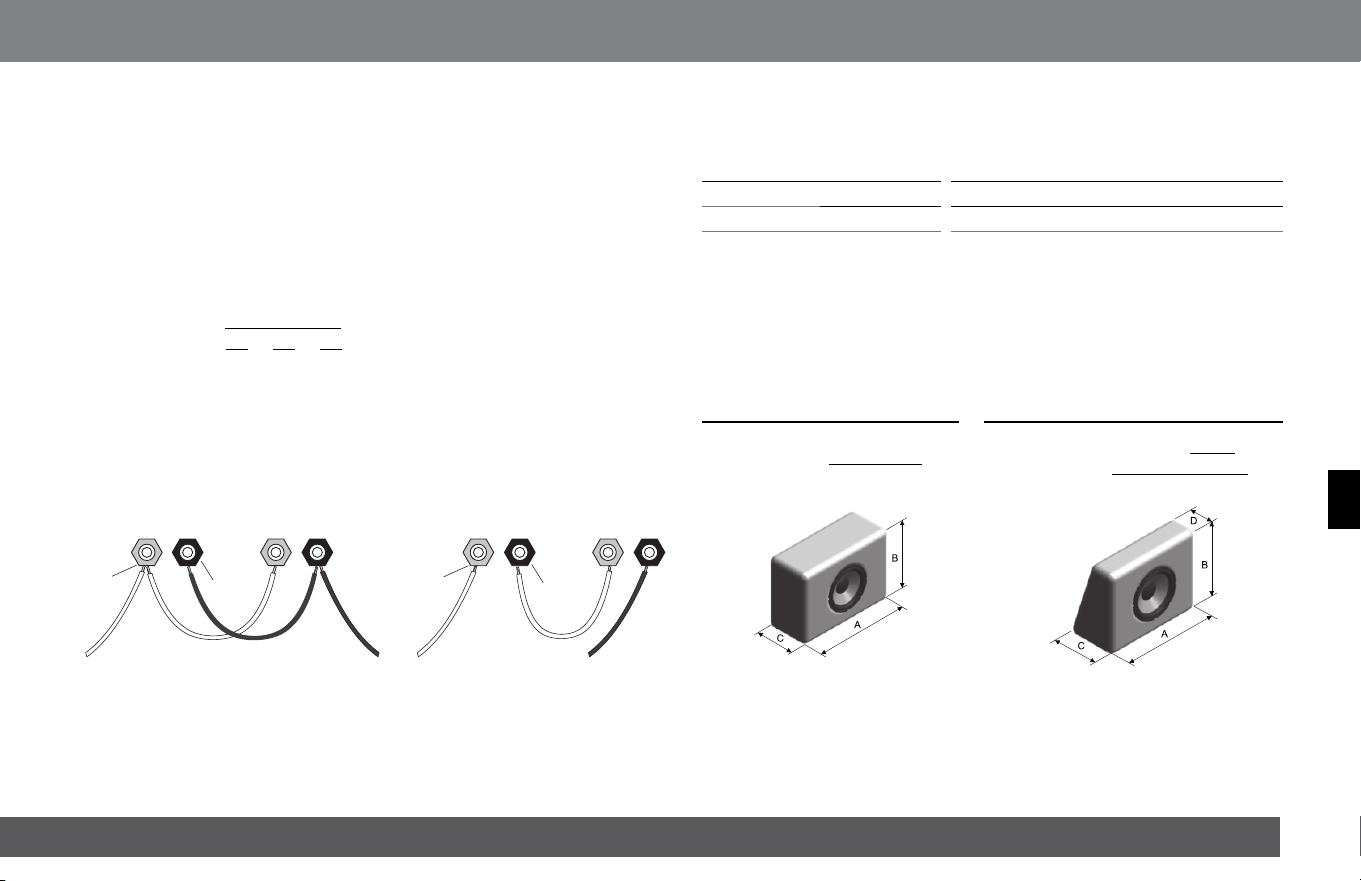

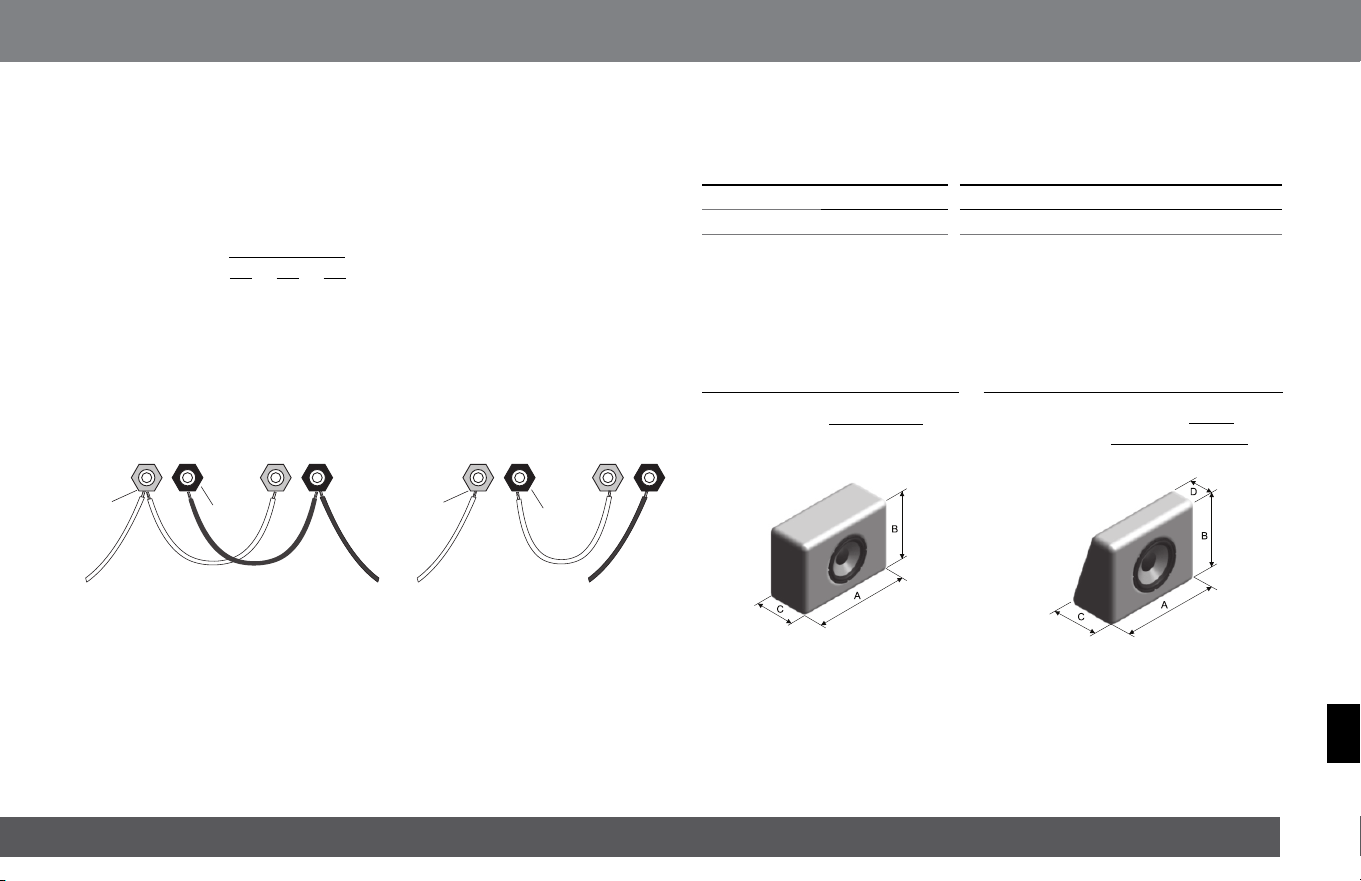

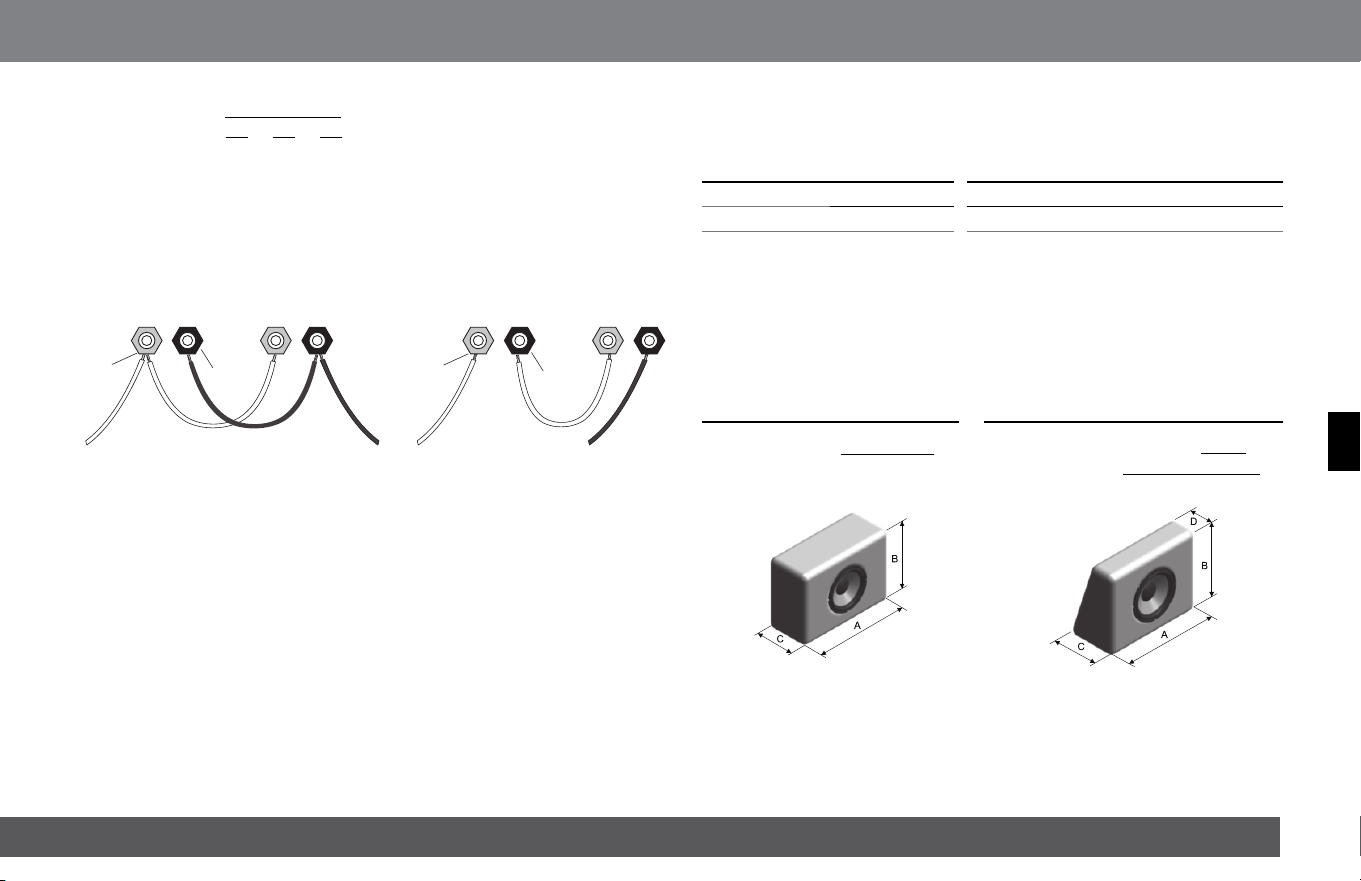

Tthe diagrams below show parallel and series speaker connections.
RED
POS (+)
POS (+)
FROM AMPLIFIER
Figure 1: Parallel connection
RED
POS (+)
POS (+)
FROM AMPLIFIER
NEG (–)
SUGGESTED ENCLOSURES
MODELS
Internal Volume Internal Volume Qty. Duct(s) Diameter x Length
MS-10SD2 SLIM
0.5 ft
3
(15l) 1 ft
3
(28l) 1 3 in x 7 in (7.5cm x 17.75cm)
MS-10SD4 SLIM
0.5 ft
3
(15l) 1 ft
3
(28l) 1 3 in x 7 in (7.5cm x 17.75cm)

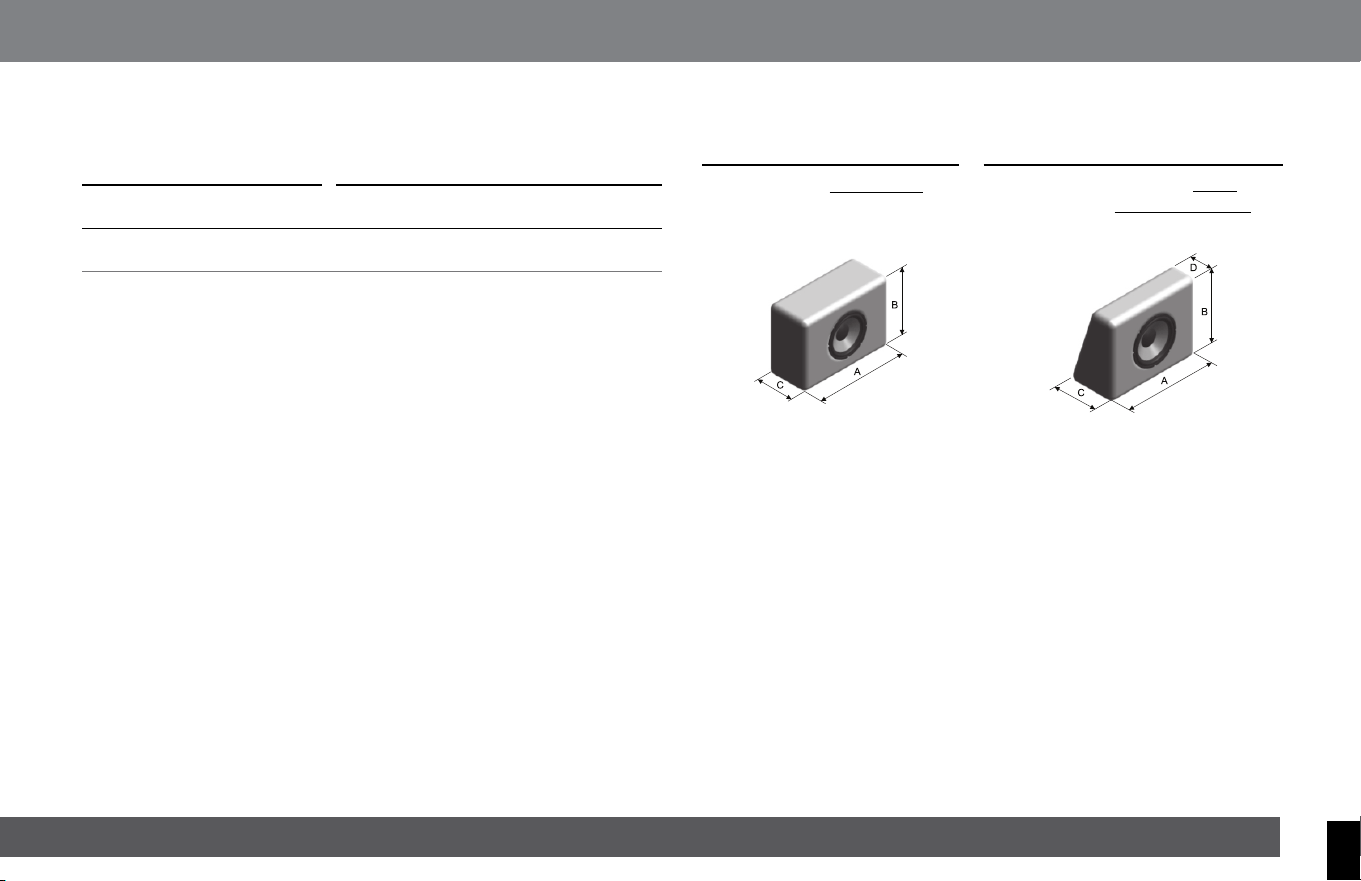

ENCLOSURES INTERNAL VOLUME
CALCULATION INSTRUCTIONS
TRAPEZOID RECTANGULAR BOX
Internal Volume =
A x B x C
1000
A x B x
(
C + D
)
1000
2
Internal Volume =
– A, B and C are internal dimensions.
2. You must use both coils of a dual voice-coil woofer connected
either in series or in parallel.
3. Most amplifiers deliver exactly the same amount of power bridged
into a 4-ohm load as they do running a 2-ohm stereo load.
To design a subwoofer system that maximizes available amplifier power,
keep the following rules in mind:
1. The total system impedance of woofers in parallel can be calculated
using this formula:
Figure 2: Series connection
BLACK
NEG (–)
NEG (–)
BLACK
NEG (–)
SEALED BOX
VENTED BOX
– The suggested enclosure volumes are related to only one speaker, including woofer and duct(s)
displaced volume.
– For enclosures with more than one speaker, it is necessary to multiply the suggested volume and
duct(s) by the quantity of speakers.
RECTANGULAR BOX
4
MS-10SD2 SLIM, MS-10SD4 SLIM

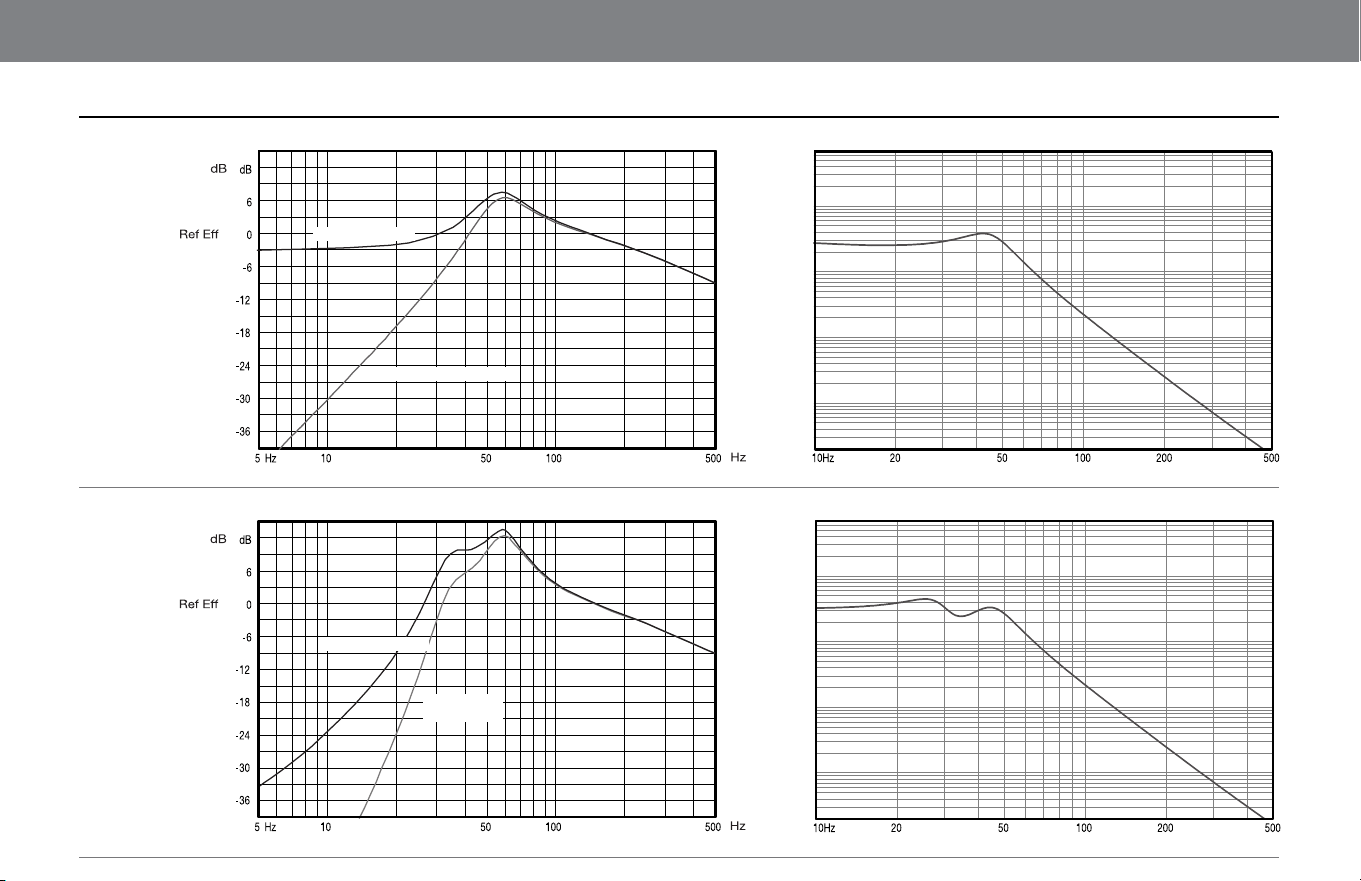

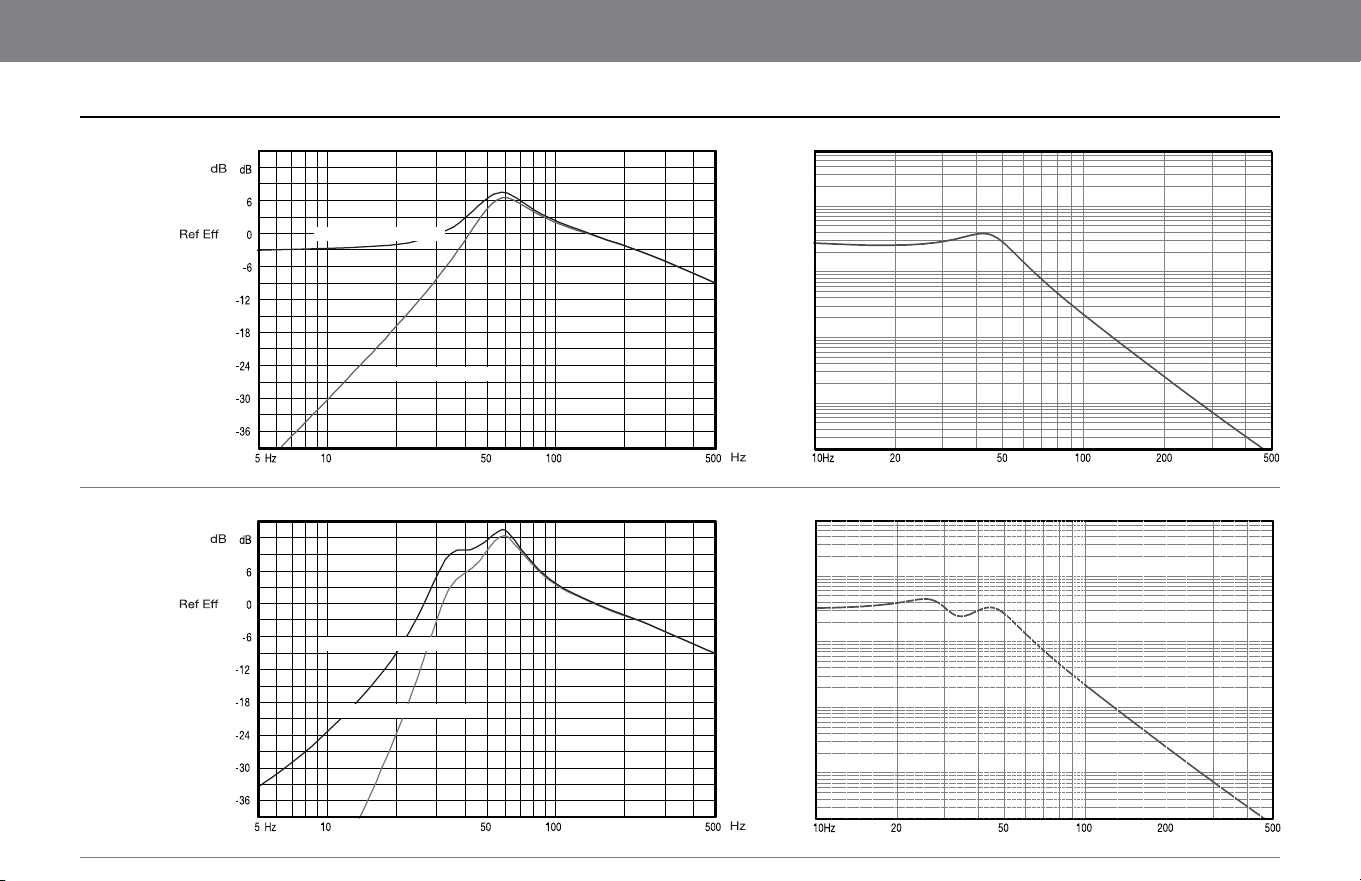

SEALED BOX
Frequency [Hz] Frequency [Hz]

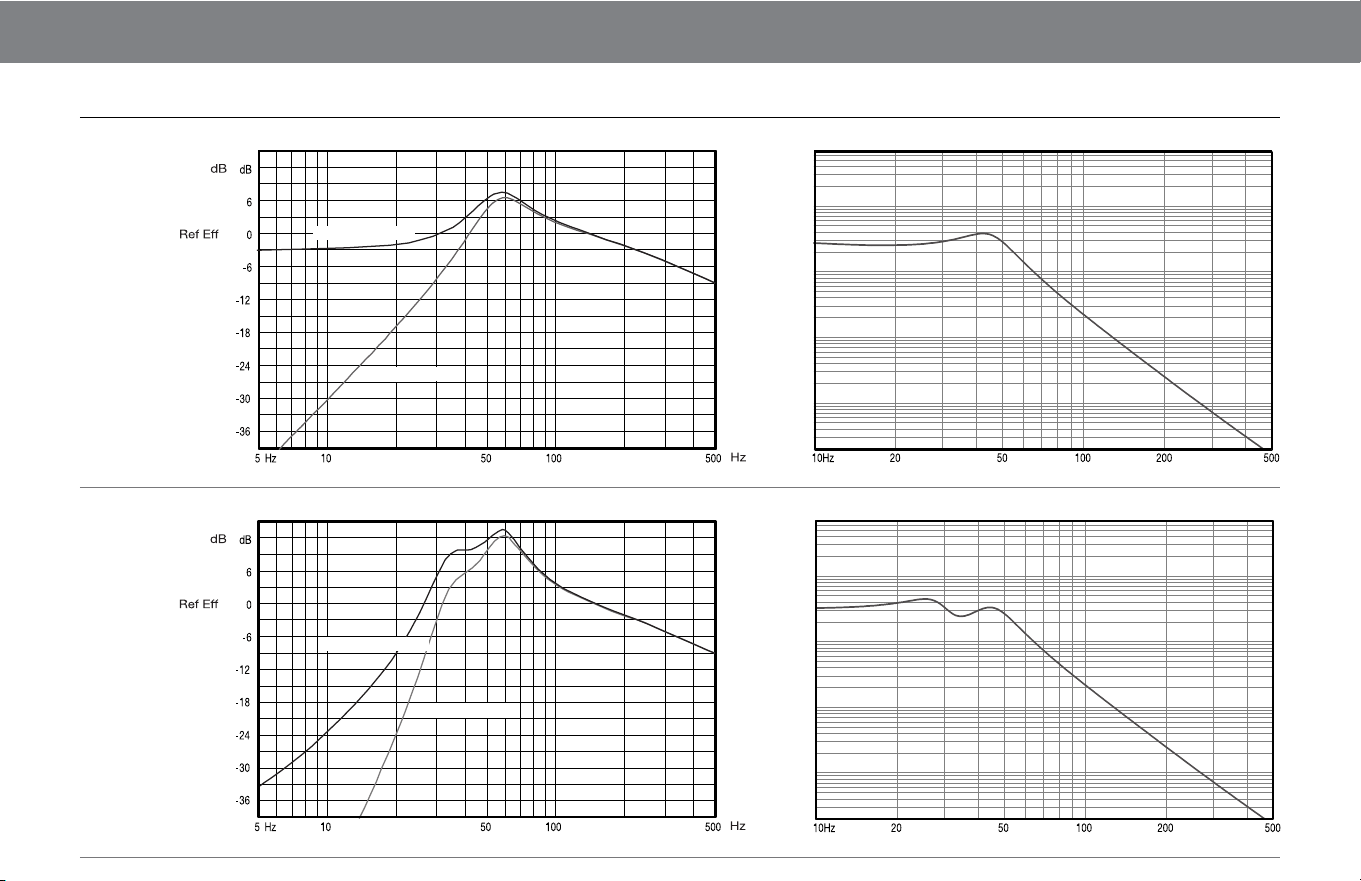

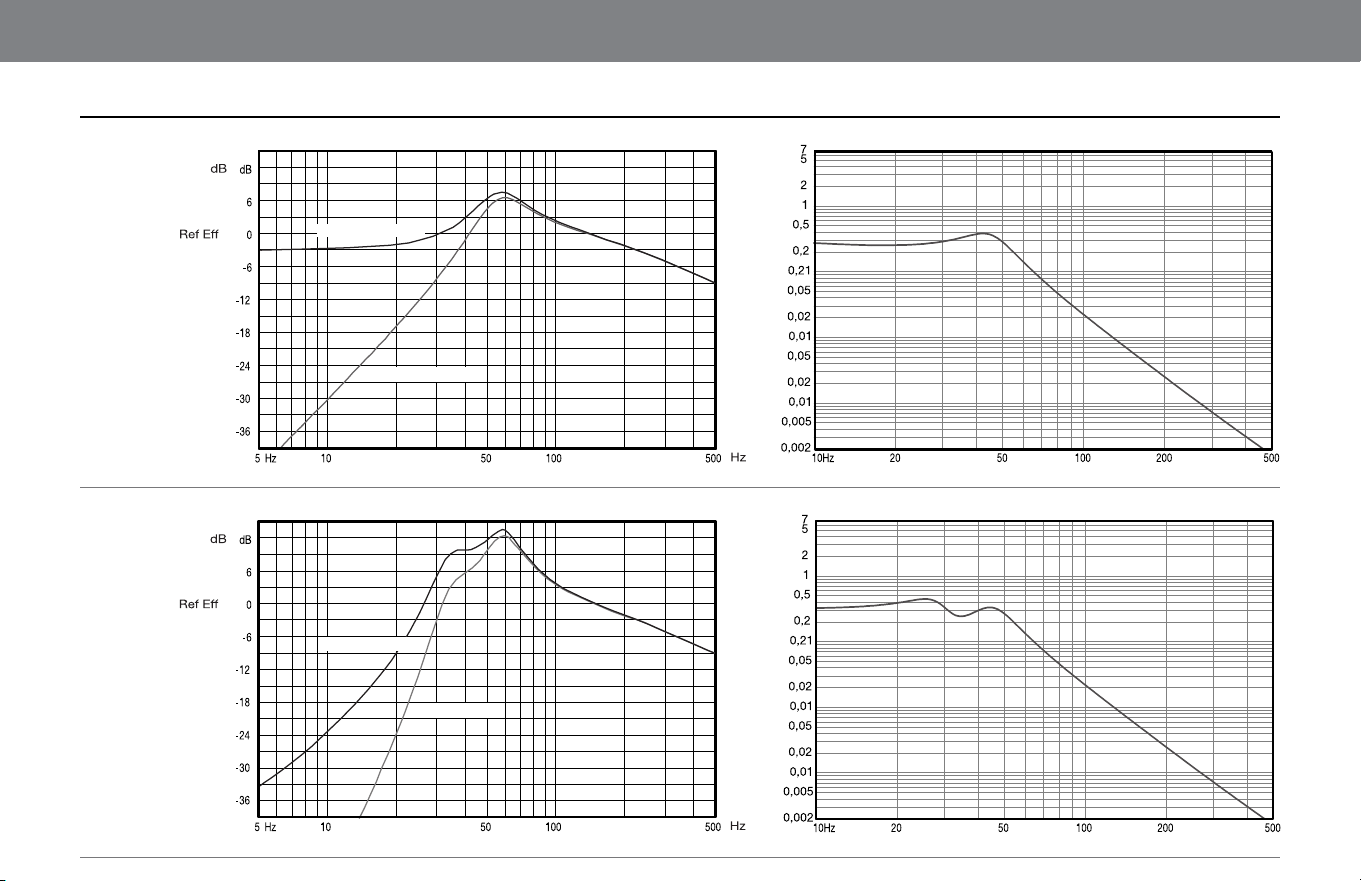

SPL vs Frequency Excursion vs Frequency
VENTED BOX
Frequency [Hz] Frequency [Hz]
SPL vs Frequency Excursion vs Frequency
In-Car
Out-of-Car
Out-of-Car
In-Car
Excursion [mm] Excursion [mm]
7
5
2
1
0.5
0.2
0.21
0.05
0.02
0.01
0.05
0.02
0.01
0.005
0.002
7
5
2
1
0.5
0.2
0.21
0.05
0.02
0.01
0.05
0.02
0.01
0.005
0.002
5
ENGLISH
www.jbl.com

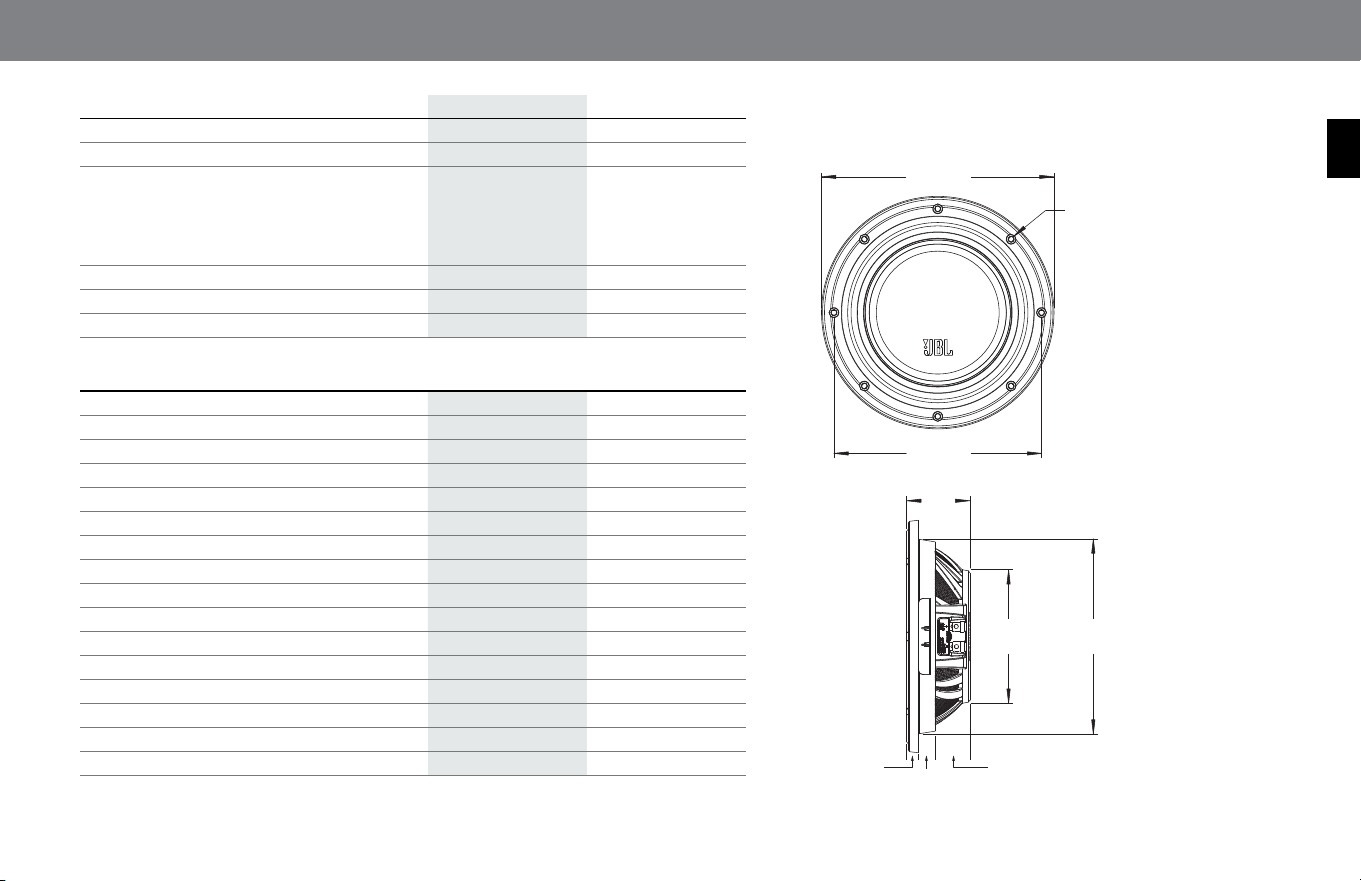

SPECIFICATIONS
MS-10SD2 SLIM
Nominal diameter: 10 in (254mm) 10 in (254mm)
Nominal impedance: 2+2 ohms 4+4 ohms
Power handling
Peak:
Continuous average:
NBR
*
:
1000W
500W
250W
1000W
500W
250W
Sensitivity (1 W @ 1m):
Frequency response @ –10dB:
Voice-coil diameter: 1.81 in (46mm) 1.81 in (46mm)
THIELE-SMALL PARAMETERS
Re: 3.34 ohms 6,47 ohms
Le @ 1kHz (voice-coil inductance @ 1kHz):
Sd: 52.23 in 52.23 in
2 2
(337cm (337cm
2 2
) )
ßL: 9.57Tm 12Tm
Vas: 0.31 ft 0.38 ft
3 3
(8.9l) (11l)
Cms: 50μm/N 50μm/N
Mms: 0.43 lb (195,1g)0.43 lb (195,1g)
Mmd: 0.42 lb (191,59g)0.42 lb (191,59g)
Fs: 46,3Hz 46.4Hz
Qms: 8.2 7,21
Qes: 2.14 2.30
Qts: 1.70 1.70
Hag (air gap height): 0.31 in (8mm) 0.31 in (8mm)
Hvc (voice-coil winding depth): 0.79 in (20mm) 0.79 in (20mm)
X
max
(max. excursion (peak) with 10% distortion): 0.24 in (6mm) 0.24 in (6mm)
Volume displaced by woofer: 0.08 ft
3
(2.26l) 0.08 ft
3
(2.26l)
– *NBR Standard (10,303 Brazilian Standard).
– Thiele-Small parameters are measured after a two-hour power test using half AES power. A variation of ±17% is allowed.

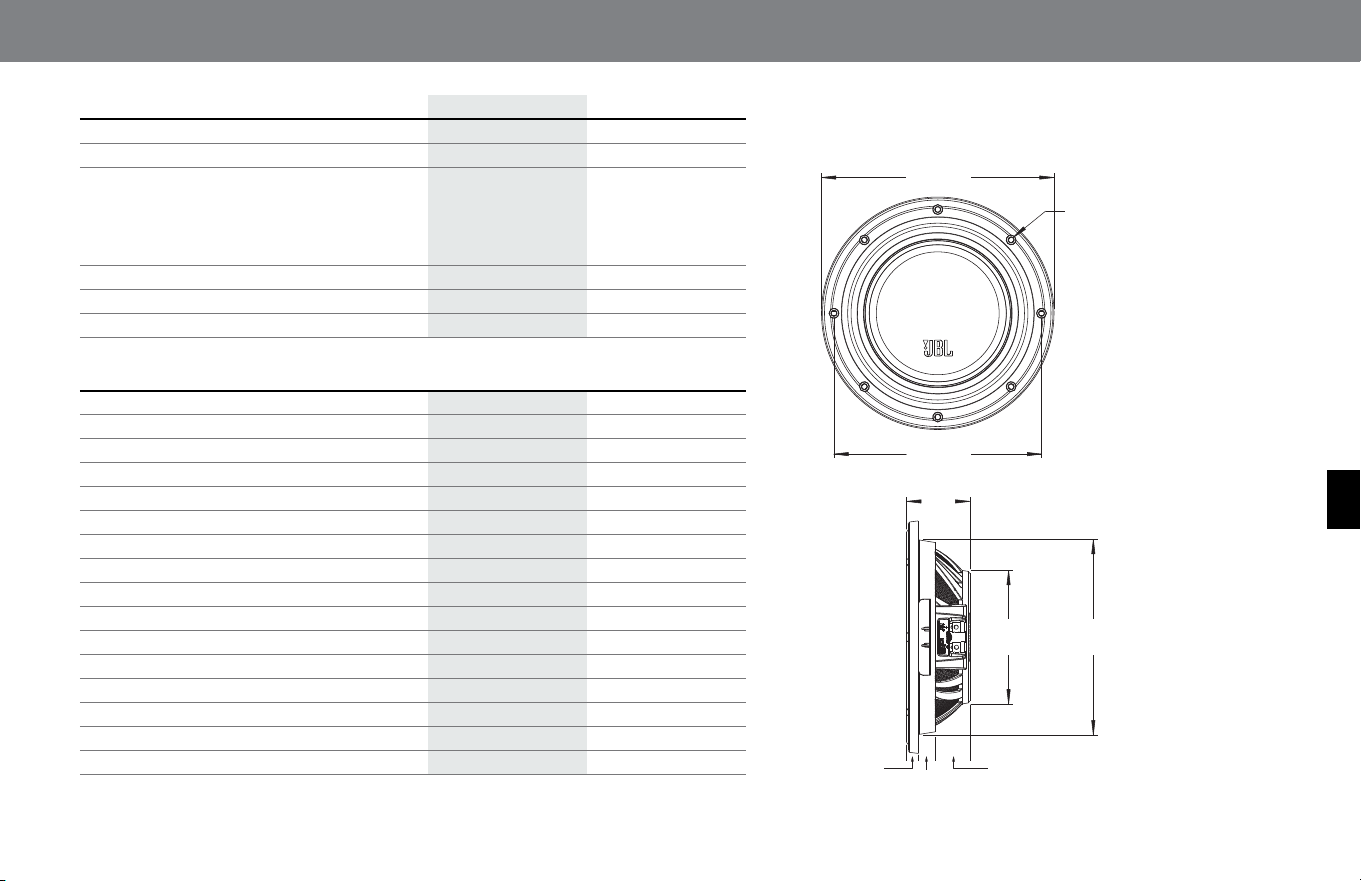

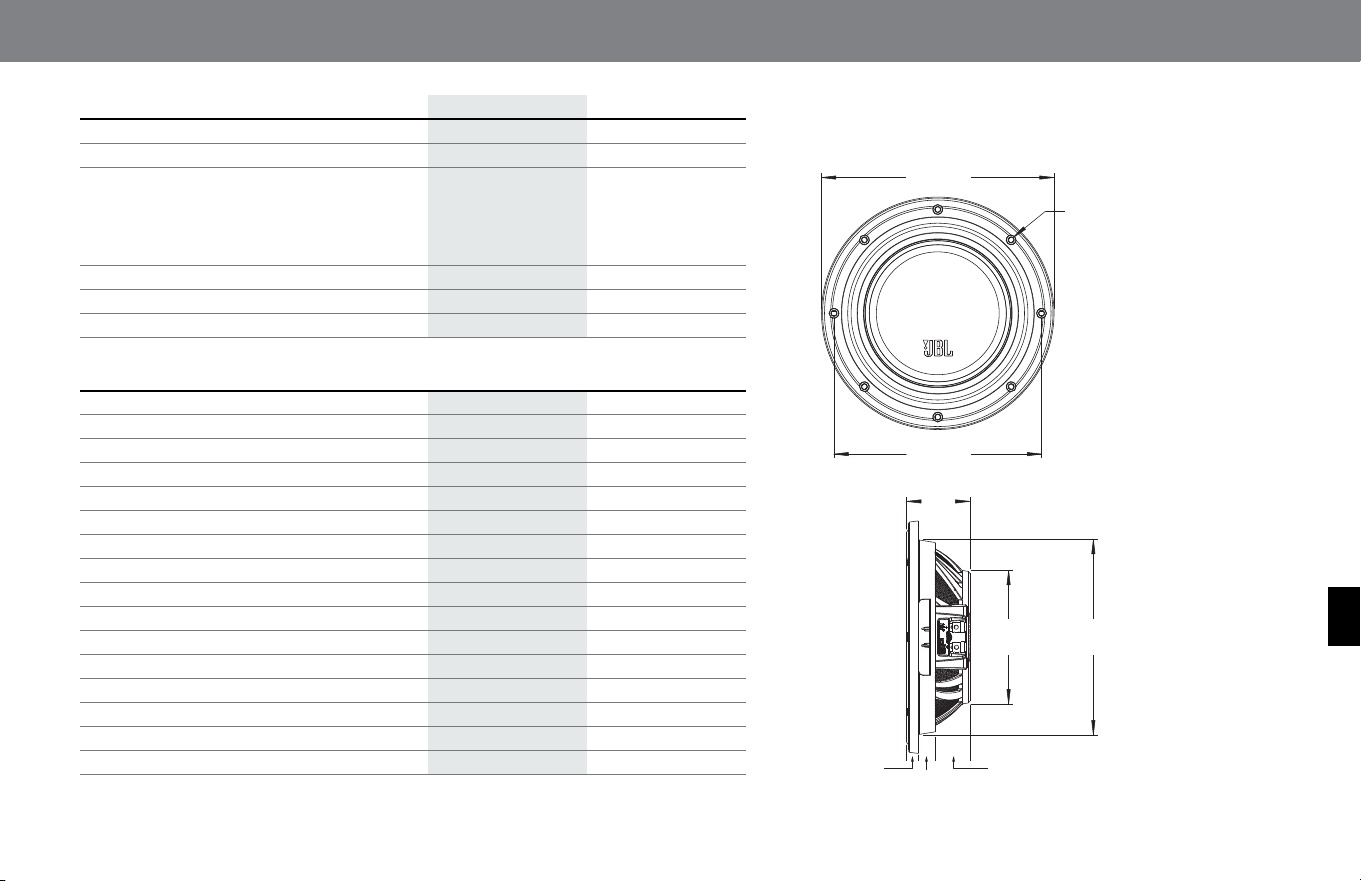

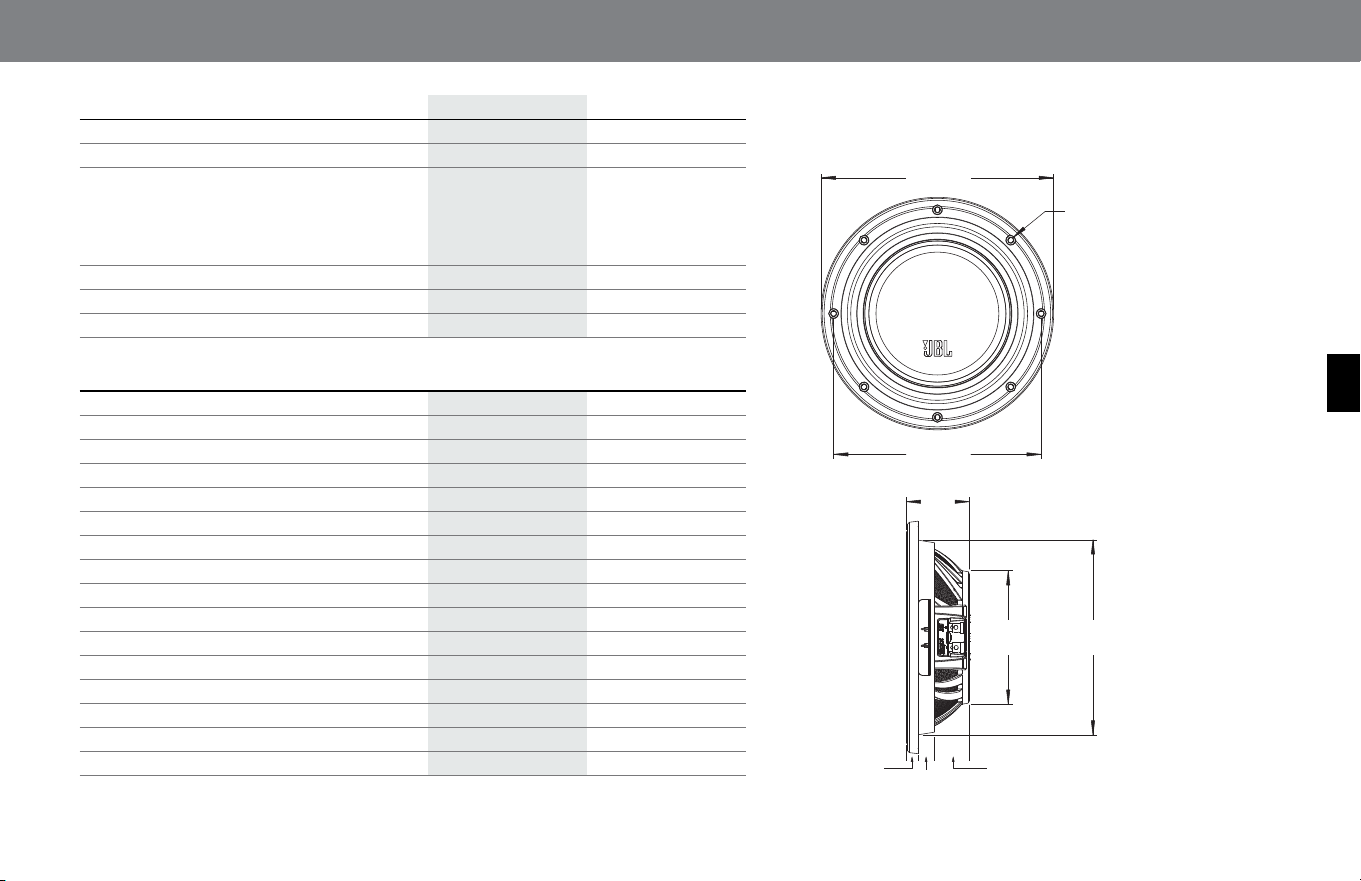

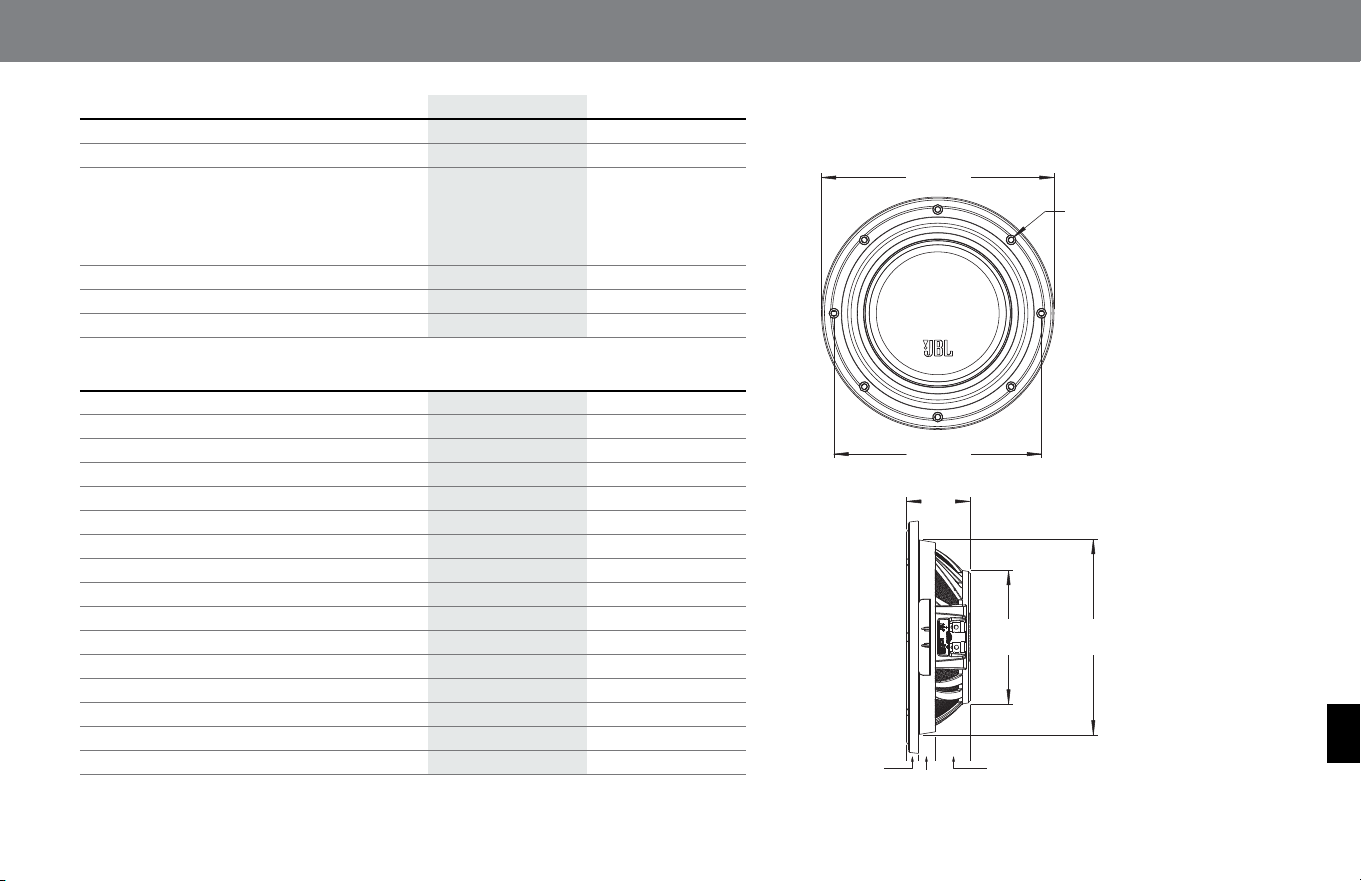

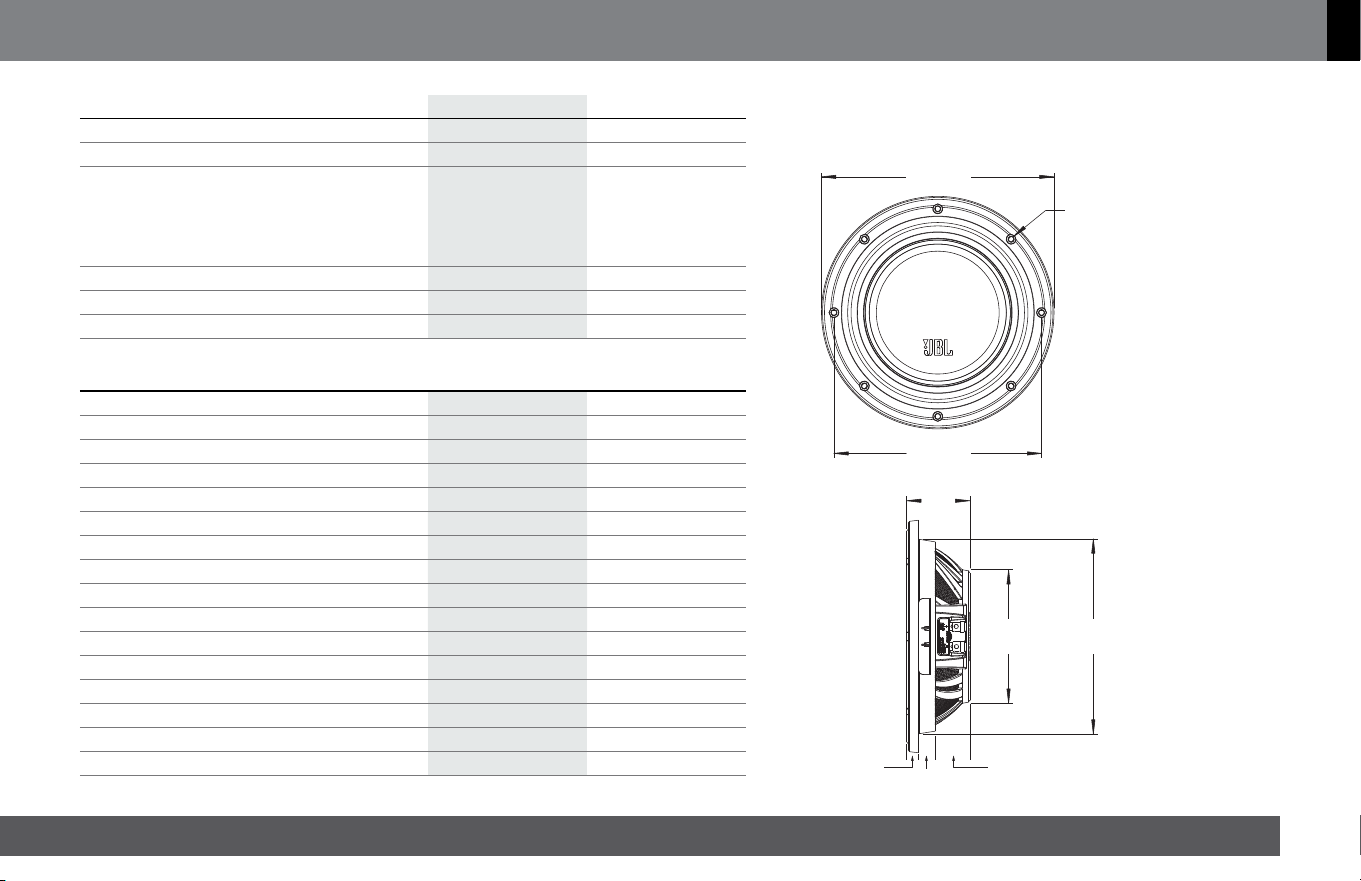

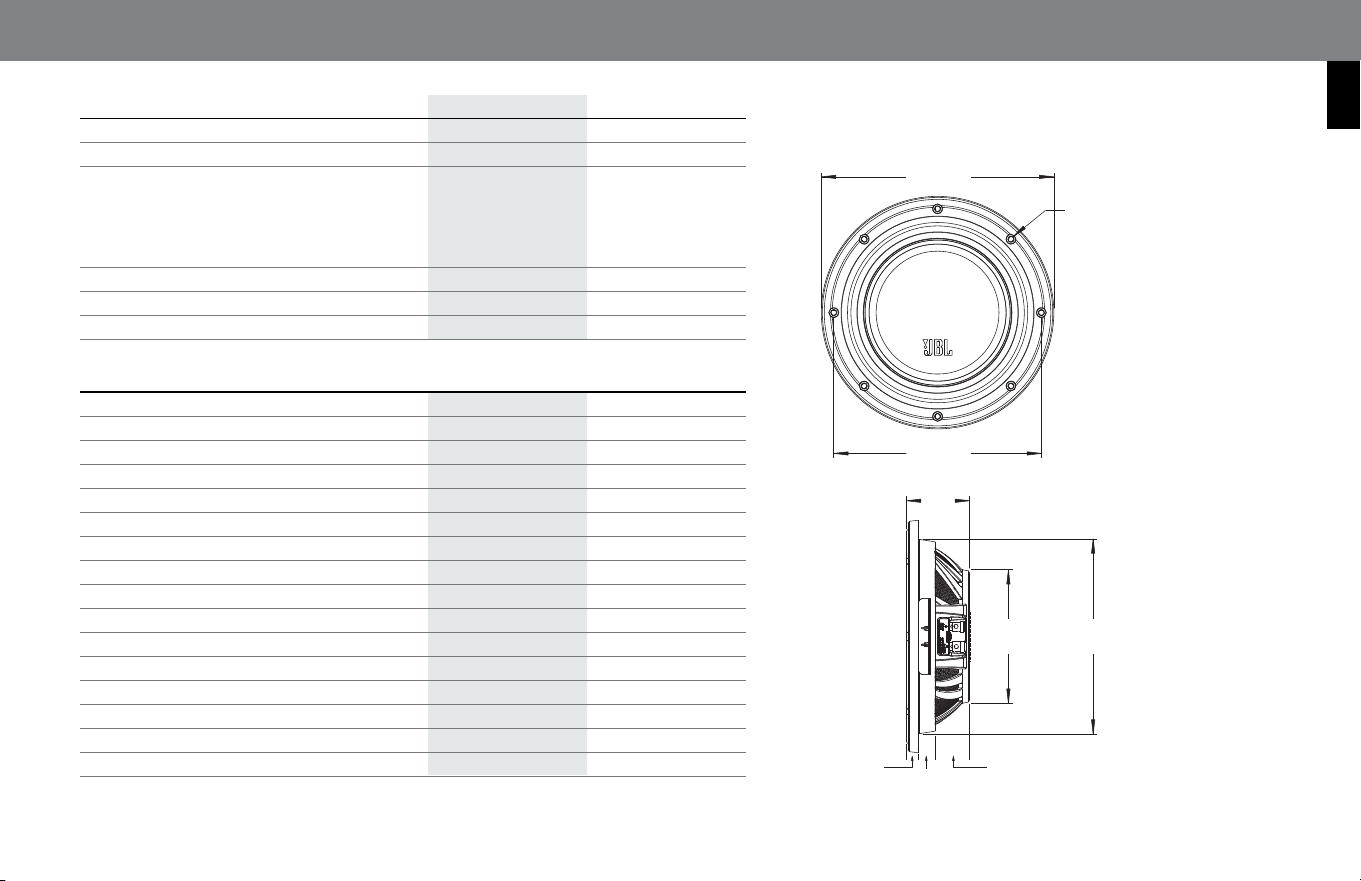

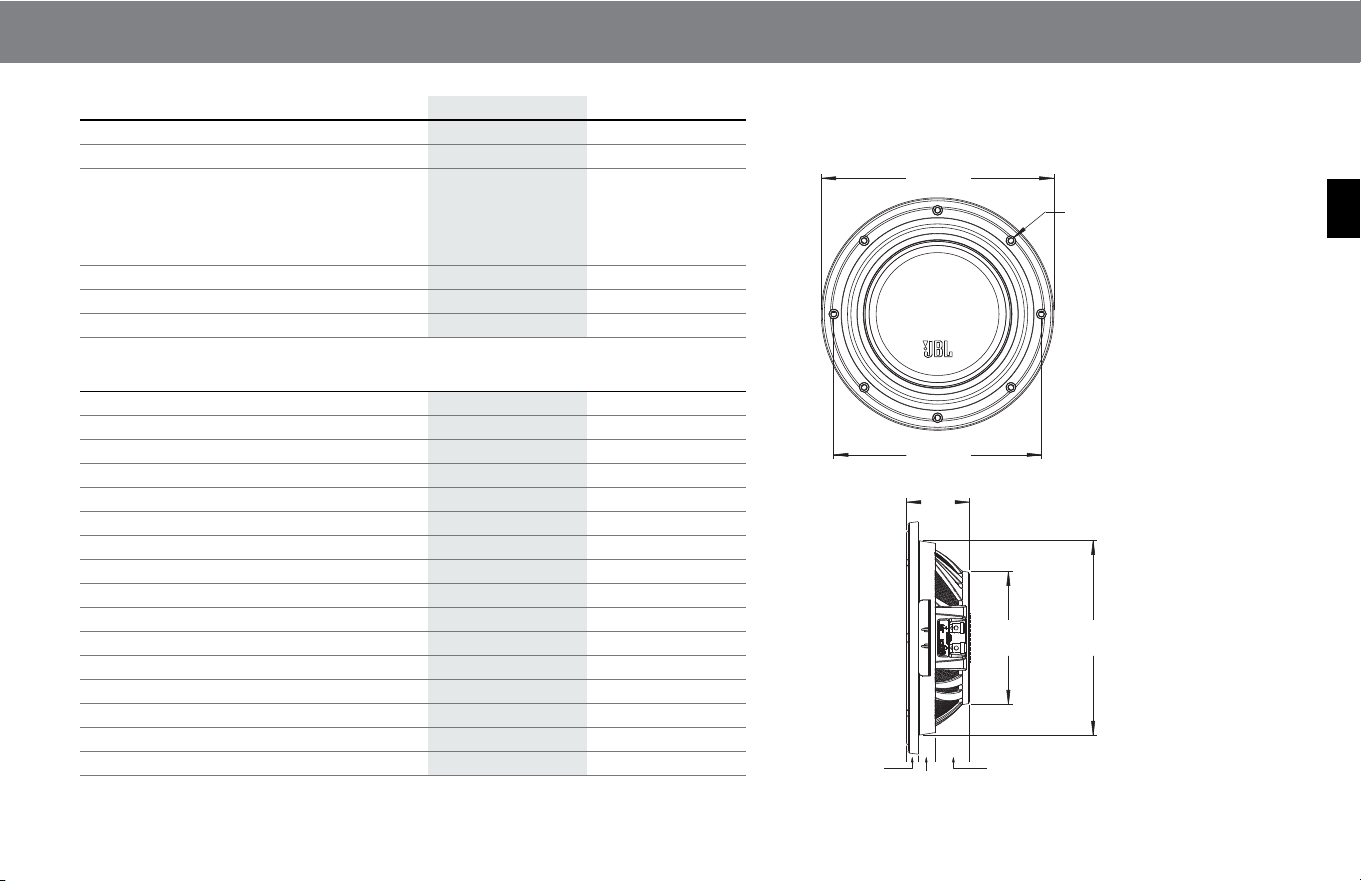

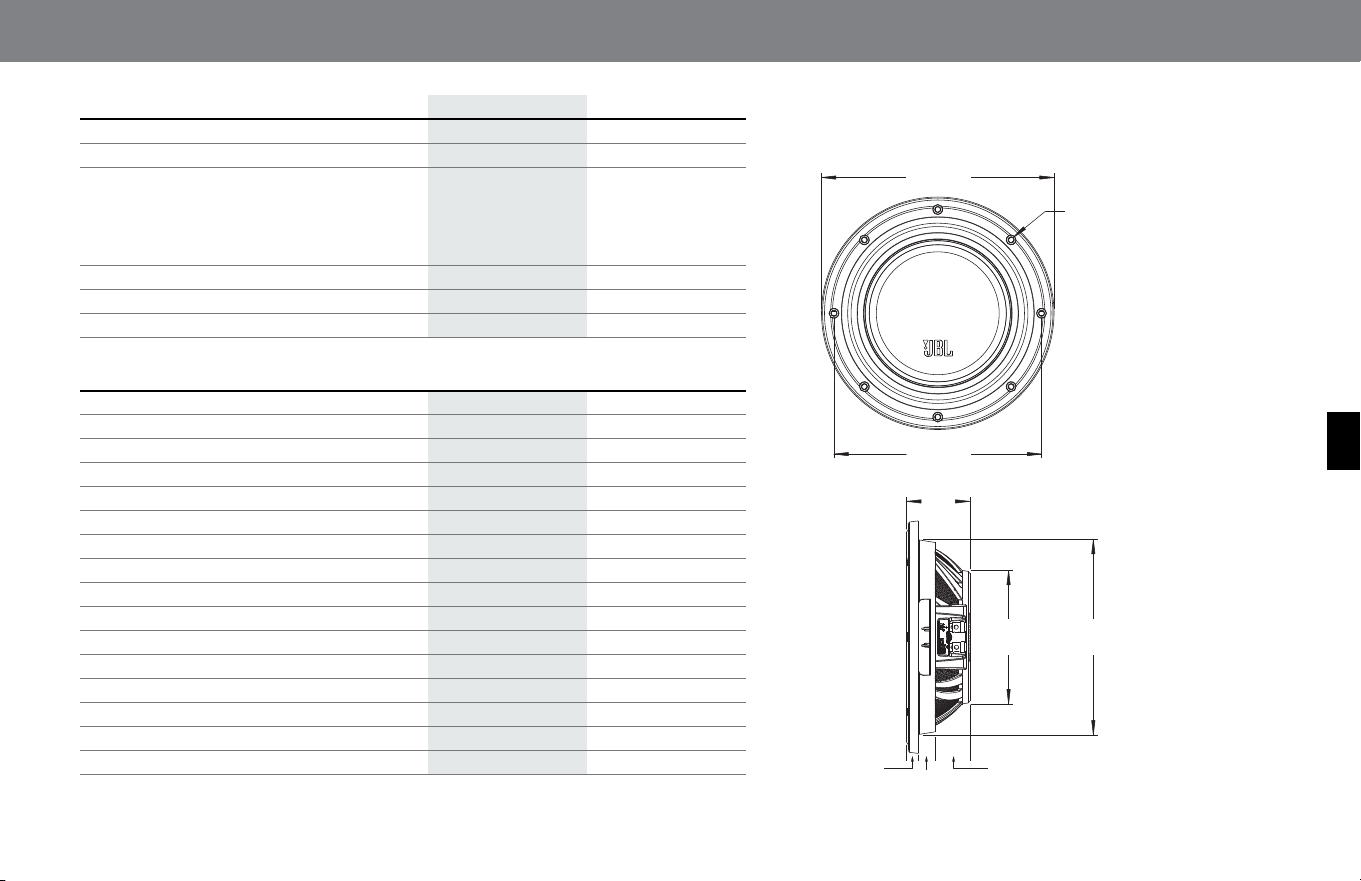

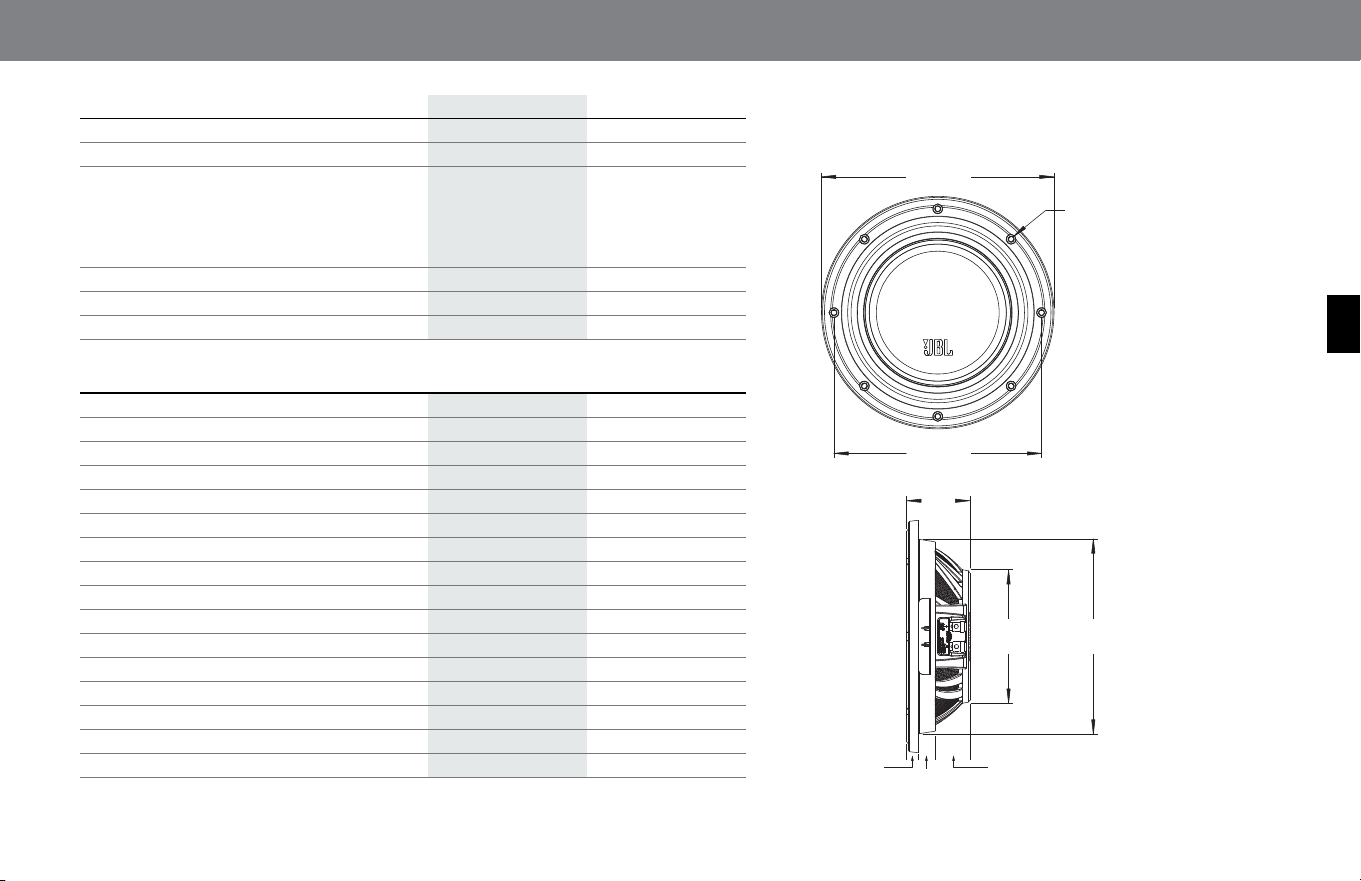

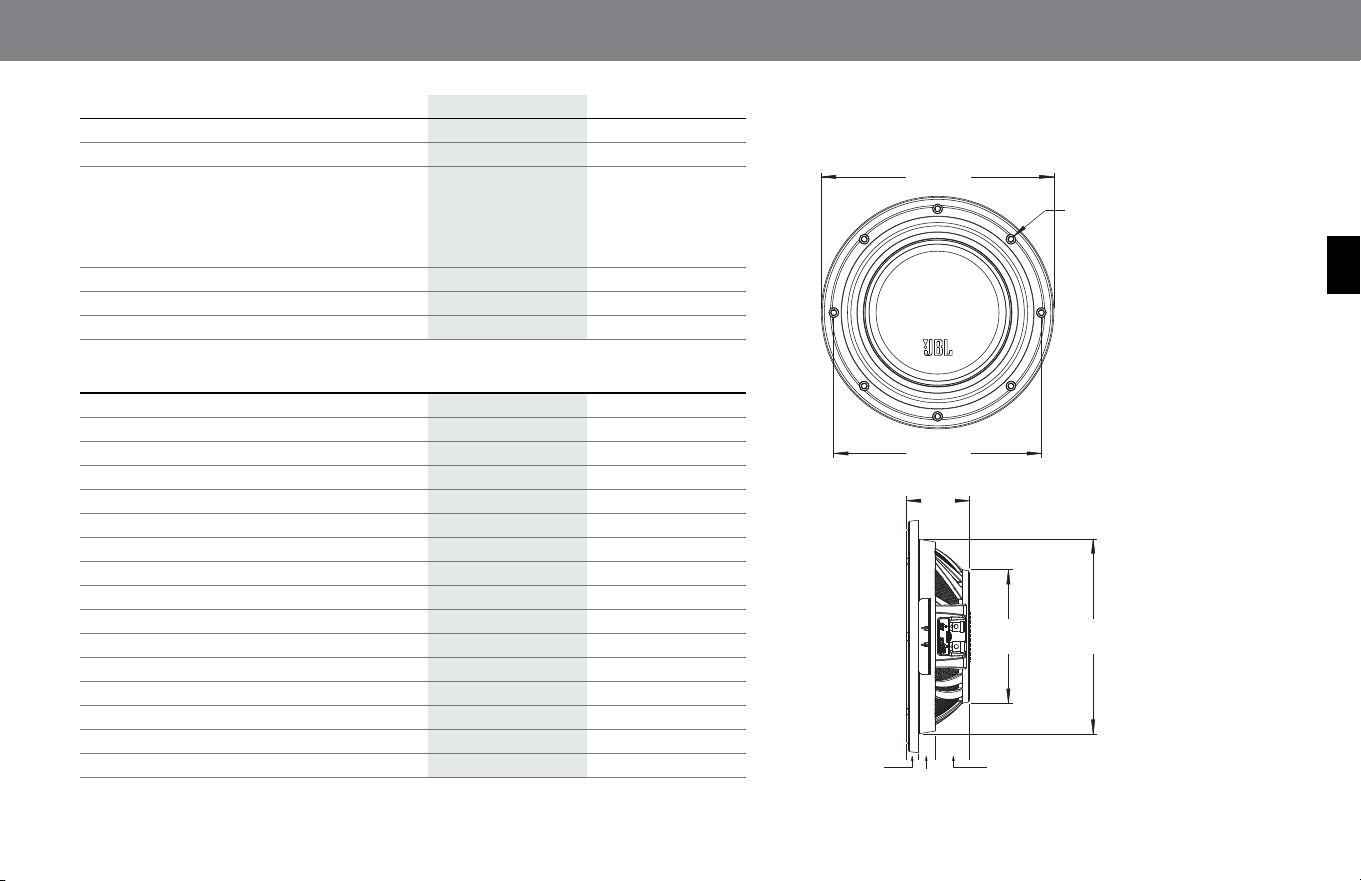

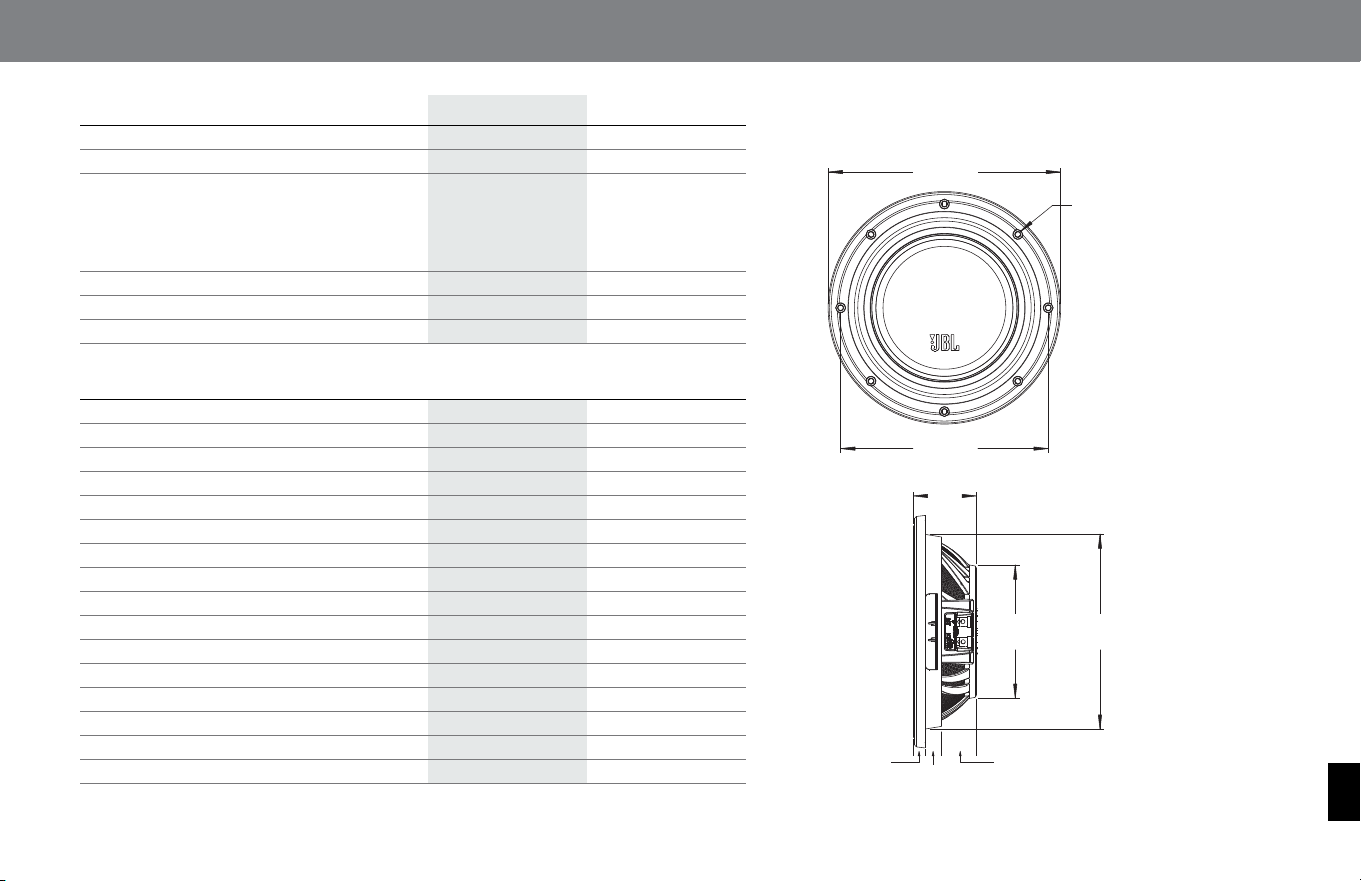

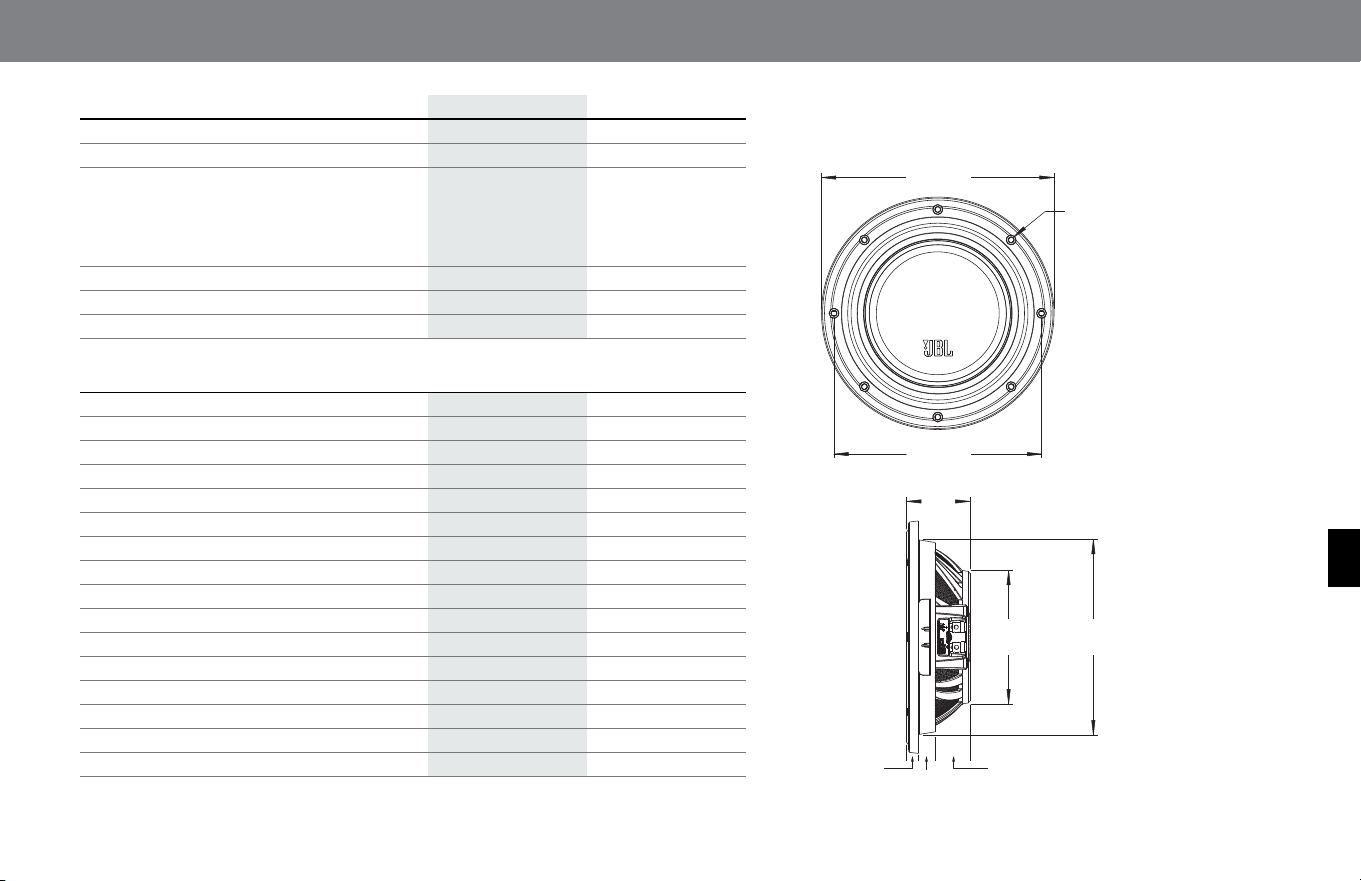

DIMENSIONS
MS-10SD2 SLIM, MS-10SD4 SLIM
Ø10.7"
(Ø272mm)
Ø6.14"
(Ø156mm)
0.25" x 8 (8x)
6.5mm x 8 (8x)
Ø9.56"
(Ø243mm)
2.91"
(74mm)
Ø8.98"
(Ø228mm)
1.61"
(41mm)
0.75"
(19mm)
0.55"
(14mm)
86dB SPL 86dB SPL
MS-10SD4 SLIM
AES:
2.351mH 3,874mH
200W 200W
34Hz – 800Hz 34Hz – 800Hz
(SEALED BOX)
www.jbl.com
HARMAN Consumer, Inc.
8500 Balboa Boulevard, Northridge, CA 91329 USA
© 2011 HARMAN International Industries, Incorporated. All rights reserved.
JBL is a trademark of HARMAN International Industries, Incorporated, registered
in the United States and/or other countries. Features, specifications and
appearance are subject to change without notice.

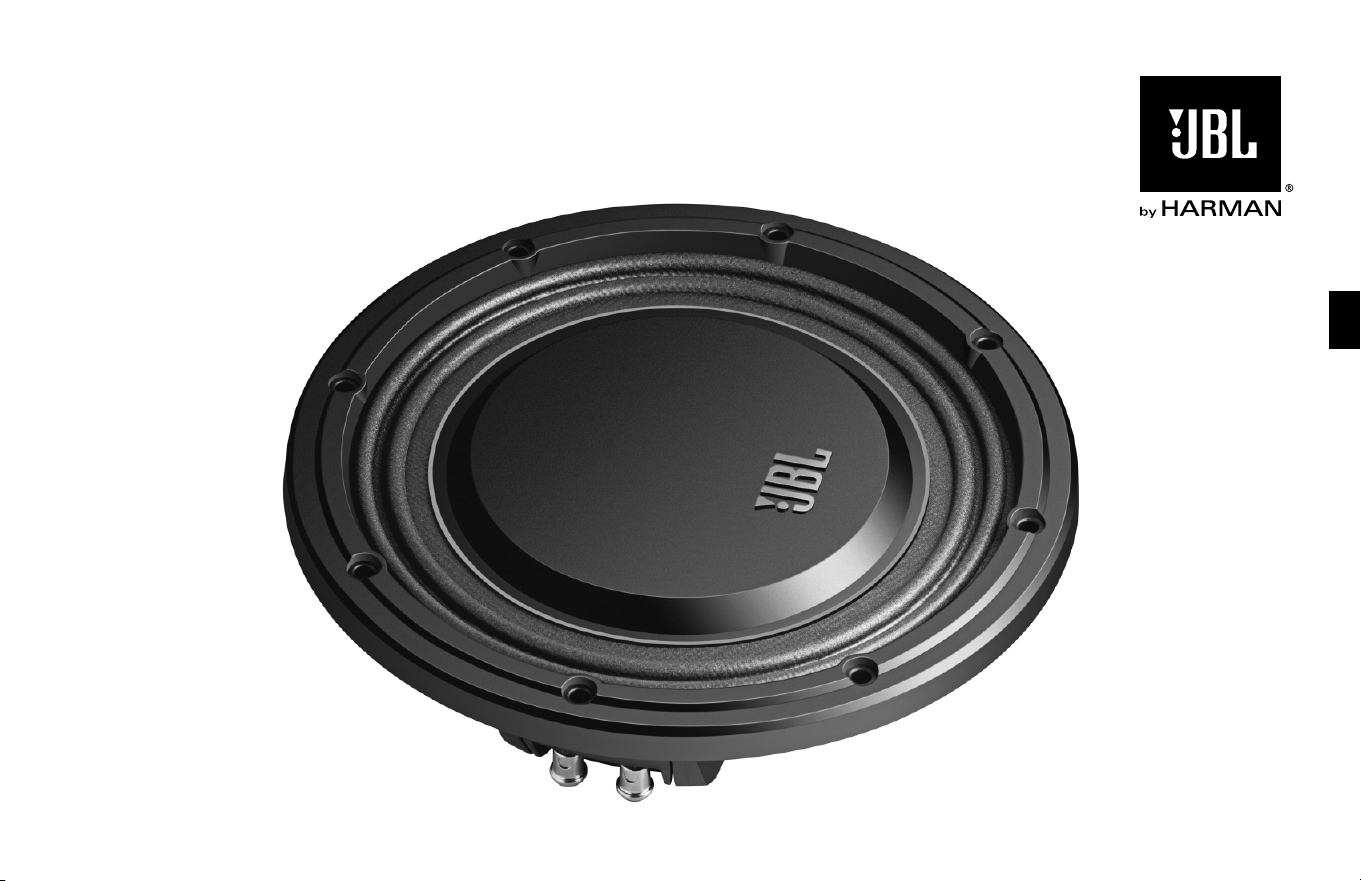

BEDIENUNGSANLEITUNG
MS-SERIE SLIM
Doppel-Schwingspulen-Subwoofers
DEUTSCH

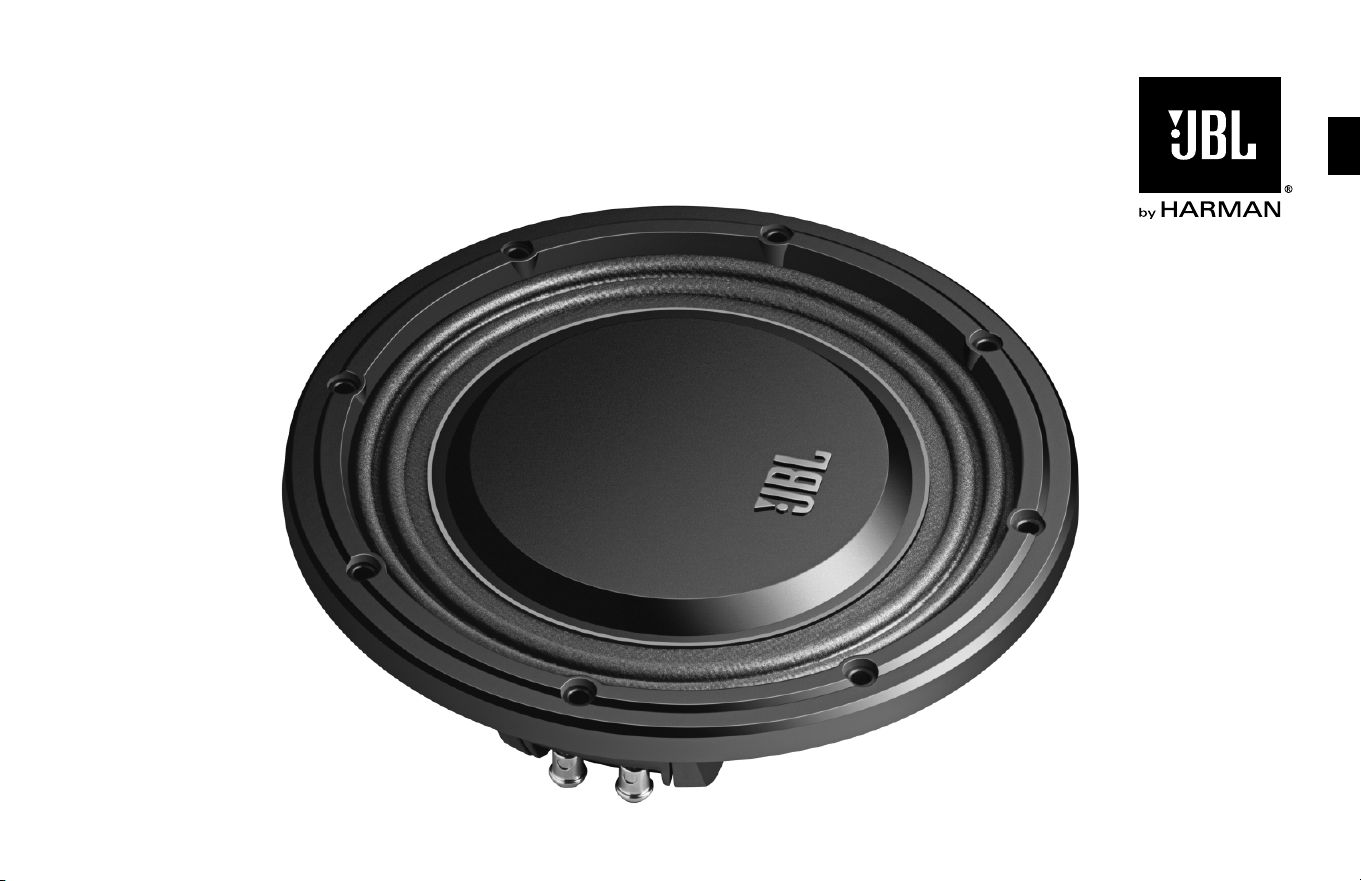

MS-10SD2 SLIM
MS-10SD4 SLIM
8
ZUR GEHÄUSEAUSWAHL
SUBWOOFER AN DEN VERSTÄRKER
ANSCHLIESSEN
VIELEN DANK , dass Sie sich für den Kauf eines Subwoofers aus der
neuen MS-Serie SLIM entschieden haben. Der Einbau von Subwoofern
erfordert handwerkliches Geschick im Umgang mit Holz und einige
Erfahrung beim Zerlegen und Wiederzusammenbauen von Komponenten
im Fahrzeuginneren. Sollten Sie weder über die nötigen Werkzeuge noch
über einschlägige Erfahrung verfügen, lassen Sie sich doch einfach Ihren
Subwoofer von einem autorisierten JBL® Fachhändler einbauen.
WARNUNG: Überlautes Musikhören im Auto kann das Gehör dauerhaft
schädigen und von außen kommende Verkehrsgeräusche übertönen.
Grundsätzlich empfehlen wir beim Fahren mäßige Abhörlautstärke.
Wir übernimmt keinerlei Haftung für Gehörschäden, Verletzungen oder
Sachschäden, die aufgrund unsachgemäßer Benutzung dieses Produkts
entstehen.
Subwoofer aus der MS-Serie SLIM eignen sich bestens sowohl für den
Einsatz in kompakten geschlossenen Gehäusen, als auch in solchen mit
Schallaustrittsöffnungen. Die Subwoofer der MS-Serie SLIM kann man
zwar auch auf einer sogenannten unendlichen Schallwand montieren,
jedoch verringert sich dann die Belastbarkeit deutlich. Aus diesem Grund
raten wir von dieser Einbauart ab. Die Wahl der Gehäusebauart sollten Sie
abhängig machen von der Musikrichtung, die Sie am liebsten hören, von
der Verstärkerleistung, die für den Subwoofer zur Verfügung steht sowie
davon, wieviel Platz die Box in Ihrem Fahrzeug beanspruchen darf.
Am genauesten steuern lässt sich die Membranbewegung eines Subwoofers
in einem geschlossenen Gehäuse. Hier verträgt es auch viel mehr
Leistung als in jedem anderen Gehäusetyp. Außerdem lässt sich mit
einem geschlossenen Gehäuse ein präziseres Klangbild erzeugen, als mit
jeder anderen Gehäuseausführung. Diese Bauart ist unkompliziert und
oft bereits vorgefertigt erhältlich. Zudem ist ein bestmöglich ausgelegtes
geschlossenenes Gehäuse immer kleiner als andere Bauarten, die für
ein bestimmtes Chassis optimiert sind. Folglich hat es den geringsten
Platzbedarf.
Gehäuse mit einer Schallaustrittsöffnung liefern mehr Wirkungsgrad im
Bereich zwischen 40Hz und 50Hz – in diesem Bereich sind sie also bei
gleicher Verstärkerleistung lauter. Allerdings spielen sie unterhalb von 40Hz
merklich leiser, da bei diesem Gehäuseprinzip der Schalldruck in der untersten
Oktave, besonders stark abfällt. Zudem verringert sich die Belastbarkeit, und
die Membranbewegung kann außer Kontrolle geraten. Falls Sie also einen
Vestärker mit weniger Leistung verwenden, wird dieser an einer Box mit
Schallaustrittsöffnung vergleichsweise mehr Bass schon bei geringerer Leistung
liefern. Solche Gehäusetypen erzeugen bei bestimmten Musikarten ein
besonders eindrucksvolles Klangbild. Bei Gehäusen mit Schallaustrittsöffnung
besteht ein spezieller Zusammenhang zwischen Gehäusegröße, der Größe der
Schallaustrittsöffnung und den besonderen Eigenschaften des jeweiligen Bass-
Chassis. Daher muß man sich unbedingt an die Bauvorschläge halten. Zwar
gibt es einige vorgefertigte Boxen dieser Bauart, jedoch ist es schwierig, sie
einem bestimmten Subwoofer anzupassen. Wenn Sie ein derartiges Gehäuse
verwenden wollen, raten Wir Ihnen dringend, sich an Ihren autorisierten JBL
Fachhändler zu wenden, um es von ihm anfertigen zu lassen. Dieser kann
auch überprüfen, ob Ihr Gehäuseentwurf korrekt ist, wenn Sie sich zum
Selbstbau entschlossen haben. Falls Sie den gleichen Subwoofer bestmöglich
in ein Gehäuse mit Schallaustrittsöffnung oder in ein geschlossenes Gehäuse
einbauen wollen, wird das mit Schallaustrittsöffnung zwangsläufig im
Fahrzeuginneren mehr Platz beanspruchen.
JBL MS-Serie SLIM Subwoofer gibt es in zwei Ausführungen: mit einer
2-Ohm Doppelschwingspule und mit einer 4-Ohm Doppelschwingspule.
Außerdem können Sie mehrere MS SLIM Subwoofer zusammenschalten
(in Serie oder parallel), um die verfügbare Leistung Ihrer Endstufe optimal
auszunutzen. Dabei sollten Sie Ihre Lausprecheranordnung so auslegen,
dass die geringste Impedanz zustandekommt, welche Ihr Verstärker
im Dauerbe-trieb problemlos verarbeiten kann. Beachten Sie beim
Zusammenstellen Ihres Subwoofer-Systems folgende Hinweise:
9
DEUTSCH
www.jbl.com
Impedanz =
1
w
1
+
1
w
2
+
1
w
3
...
1
Impedanz = w
1
+ w
2
+ w
3
...

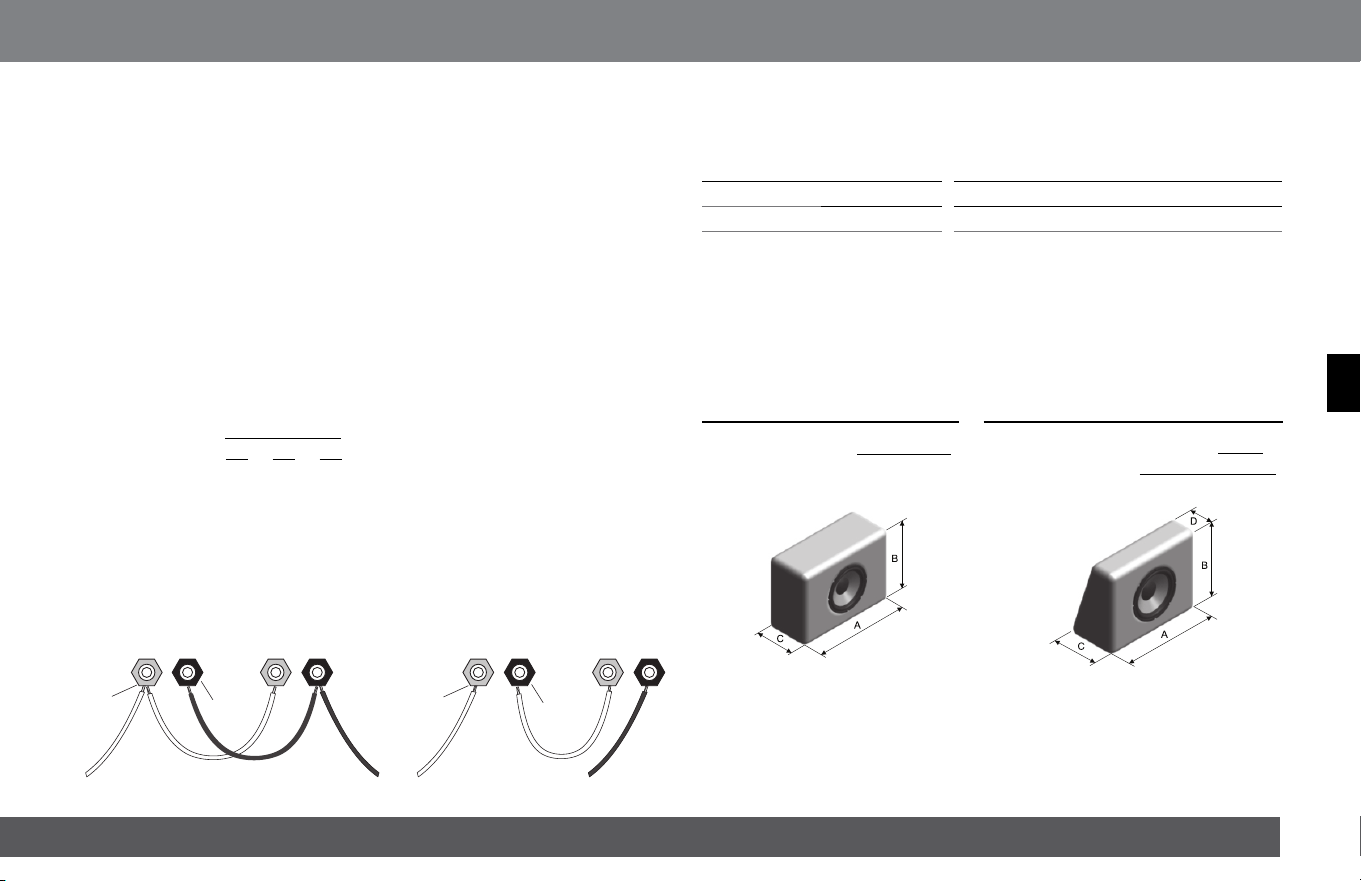

Die beiden Abbildungen unten dieser Seite zeigen, wie man Lautsprecher
parallel oder in Serie miteinander verbindet.
ROTE
PLUS (+)
SCHWARZE
MINUS (–)
Abbildung 1: Paralleler Anschluss Abbildung 2: Anschluss in Reihe
ROTE
PLUS (+)
SCHWARZE
MINUS (–)MINUS (–)
EMPFOHLENE GEHÄUSE
GESCHLOSSENES
GEHÄUSE
BASSREFLEX-GEHÄUSE
Innenvolumen Innenvolumen Anz. Kanäle Durchmesser x Länge
MS-10SD2 SLIM
15l (0,5 ft
3
) 28l (1 ft
3
) 1 7,5cm x 17,75cm (3 in x 7 in)
MS-10SD4 SLIM
15l (0,5 ft
3
) 28l (1 ft
3
) 1 7,5cm x 17,75cm (3 in x 7 in)
ANLEITUNG FÜR DIE ERRECHNUNG DES
GEHÄUSEINNENVOLUMENS
RECHTECKIGES GEHÄUSE
RECHTECKIGES TRAPEZGEHÄUSE
Innenvolumen =
A x B x C
1000
A x B x
(
C + D
)
1000
2
Innenvolumen =
– A, B und C sind die Innenabmessungen.
DEUTSCH
1. Verwenden Sie nicht unterschiedliche Subwoofer und/oder Gehäuse
im gleichen System. Treiben Sie mit einer Endstufe immer gleiche
Bass-Chassis an. Auch sollten nicht unterschiedliche Chassis in einem
Gehäuse eingebaut werden. Tun Sie es dennoch, wird die Bassleistung
darunter leiden.
2. Bei einem Bass-Chassis mit Doppelschwingspule müssen beide
Schwingspulen angeschlossen werden – entweder parallel oder in Reihe.
3. Die meisten Verstärker liefern in Brückenschaltung an einer 4-Ohm Last
exakt die gleiche Leistung, die sie im Stereobetrieb an einer Last von 2 x 2
Ohm liefern würden.
Beim Entwurf eines Subwoofersystems, das die verfügbare
Verstärkerleistung in maximalen Schalldruck umsetzen soll, beachten sie
bitte die folgenden Hinweise:
1. Der Gesamtsystemswiderstand von Woofers kann unter Verwendung
dieser Formel parallel berechnet werden:
wobei w für die Nennimpedanz
des jeweiligen Bass-Chassis steht.
2. Die Gesamtimpedanz von Schwingspulen (oder Bass-Chassis) beträgt
bei Reihenschaltung:
PLUS (+)
VERSTÄRKER
PLUS (+)
VERSTÄRKER
MINUS (–)
– Die empfohlenen Gehäusevolumina beziehen sich auf nur einen Lautsprecher inkl. Woofer und
das Verdrängungsvolumen im Kanal/in den Kanälen.
– Bei Gehäusen mit mehr als einem Lautsprecher ist es erforderlich, das empfohlene Volumen und
den Kanal/die Kanäle entsprechend der Lautsprecheranzahl zu erhöhen.
MODELLE
10
MS-10SD2 SLIM, MS-10SD4 SLIM
GESCHLOSSENES
GEHÄUSE
Frequenz [Hz]
Frequenz [Hz]
SPL vs Frequenz Abweichung vs Frequenz
BASSREFLEX-
GEHÄUSE
Frequenz [Hz] Frequenz [Hz]
SPL vs Frequenz Abweichung vs Frequenz
Im Auto
Aus dem Auto
Aus dem Auto
Im Auto
Abweichung [mm]
Abweichung [mm]
7
5
2
1
0.5
0.2
0.21
0.05
0.02
0.01
0.05
0.02
0.01
0.005
0.002
7
5
2
1
0.5
0.2
0.21
0.05
0.02
0.01
0.05
0.02
0.01
0.005
0.002
11
DEUTSCHDEUTSCH
SPEZIFIKATIONEN
MS-10SD2 SLIM
Nenndurchmesser: 254mm (10 in) 254mm (10 in)
Nennimpedanz: 2+2 ohms 4+4 ohms
Belastbarkeit
Spitzenleistung:
Kontinuierliche Durchschnittliche:
NBR
*
:
1000W
500W
250W
1000W
500W
250W
Empfindlichkeit (1 W @ 1m):
Frequenzgang bei –10dB:
Schwingspulen-Durchmesser: 46mm (1,81 in) 46mm (1,81 in)
THIELE-SMALL PARAMETER
Re: 3,34 ohms
Le bei 1kHz (Schwingspuleninduktivität bei 1kHz):
Sd: 337cm
337cm
2
2
(52,23 in
(52,23 in
2
2
)
)
ßL: 9,57Tm
Vas: 8,9l (0,31 ft
11l (0,38 ft
3
3
)
)
Cms: 50μm/N
Mms:
195,1g (0,43 lb)195,1g (0,43 lb)
Mmd:
191,59g (0,42 lb)191,59g (0,42 lb)
Fs: 46,3Hz
Qms: 8,2
Qes: 2,14
Qts: 1,70
Hag (Luftspalthöhe): 8mm (0,31 in) 8mm (0,31 in)
Hvc (Schwingspulen-Bewicklungstiefe): 20mm (0,79 in) 20mm (0,79 in)
X
max
(max. Abweichung (Spitzenleistung) mit einer Verzerrung von 10%):
6mm (0,24 in) 6mm (0,24 in)
Vom Woofer verdrängtes Volumen: 2,26l (0,08 ft
3
) 2,26l (0,08 ft
3
)
– *NBR-Standard (10.303 brasilianischer Standard).

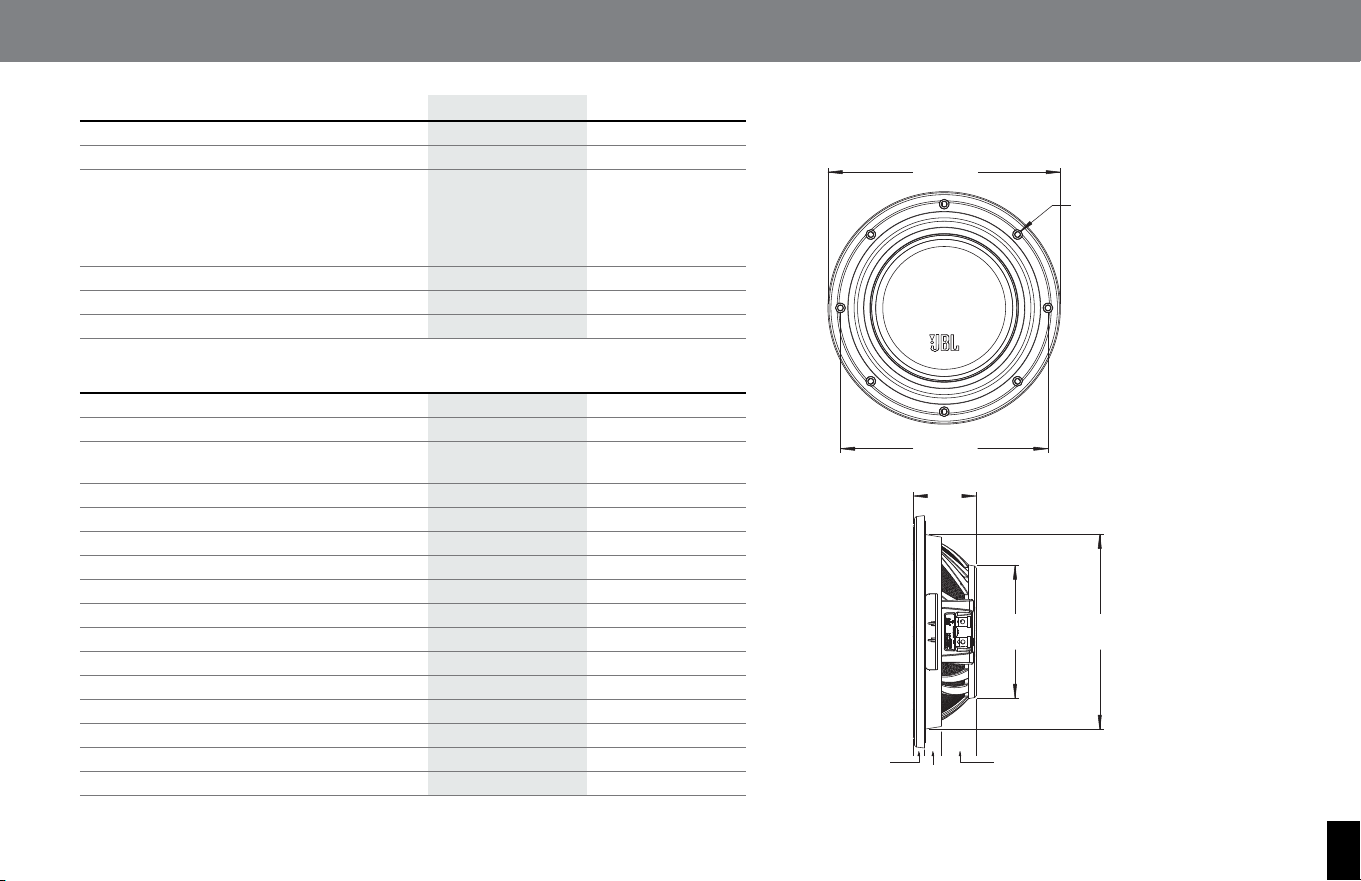

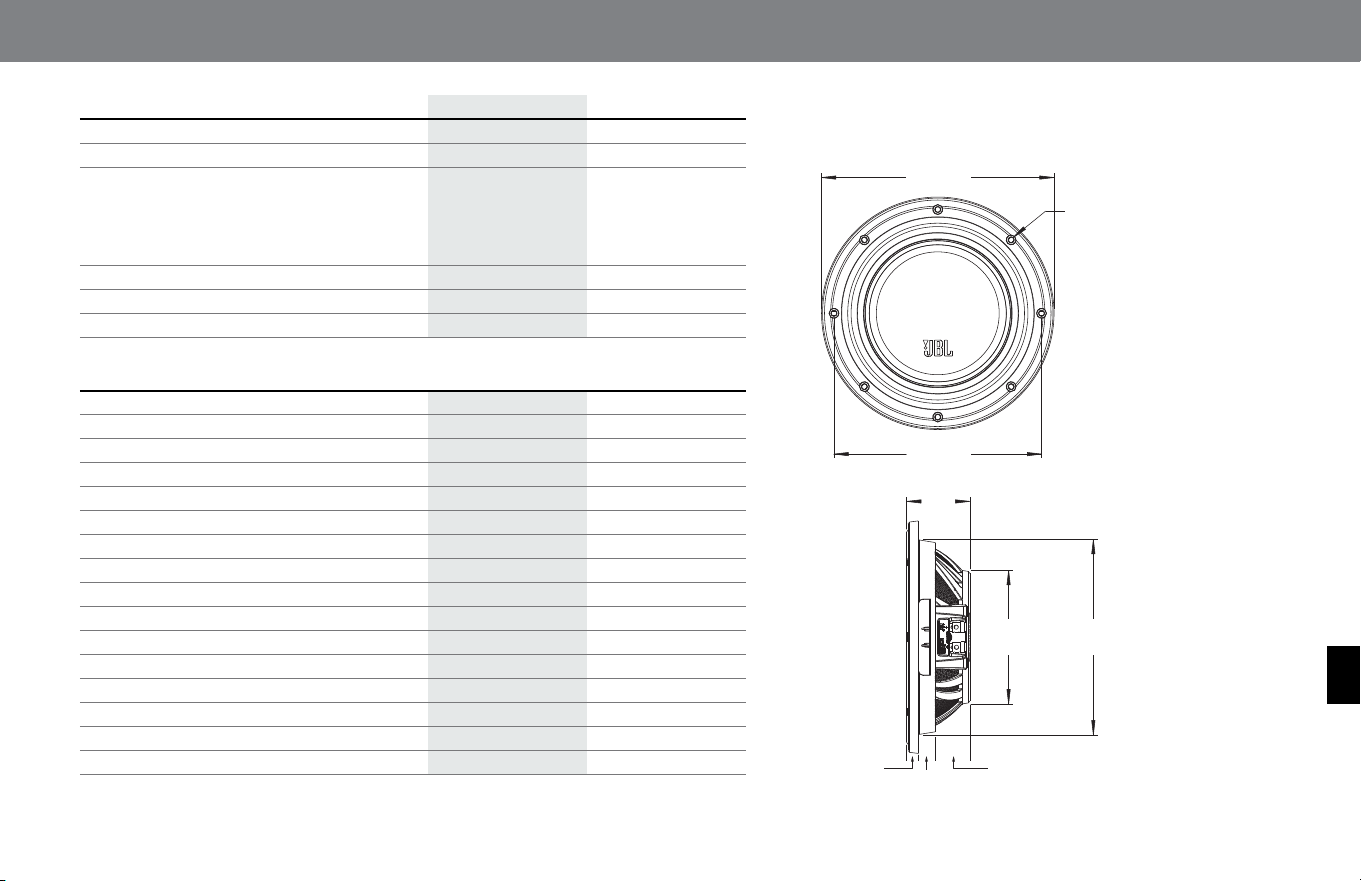

ABMESSUNGEN
MS-10SD2 SLIM, MS-10SD4 SLIM
Ø272mm
(Ø10,7")
Ø156mm
(Ø6,14")
6,5mm x 8 (8x)
0,25" x 8 (8x)
Ø243mm
(Ø9,56")
74mm
(2,91")
Ø228mm
(Ø8,98")
41mm
(1,61")
19mm
(0,75")
14mm
(0,55")
MS-10SD4 SLIM
86dB SPL 86dB SPL
2,351mH
– Die Thiele-Small-Parameter werden nach einem zweistündigen Leistungstest unter Verwendung von halber AES-Leistung gemessen.
Eine Abweichung von ±17% ist hierbei zulässig.
AES: 200W 200W
34Hz – 800Hz34Hz – 800Hz
6,47 ohms
12Tm
50μm/N
46.4Hz
7,21
2.30
1.70
3,874mH
(GESCHLOSSENES
GEHÄUSE)
12
www.jbl.com
HARMAN Consumer, Inc.
8500 Balboa Boulevard, Northridge, CA 91329 USA
© 2011 HARMAN International Industries, Incorporated. Alle Rechte vorbehalten.
JBL ist eine Handelsmarke von HARMAN International Industries, Incorporated,
eingetragen in den Vereinigten Staaten und/oder anderen Ländern. Änderungen
und Irrtümer vorbehalten.

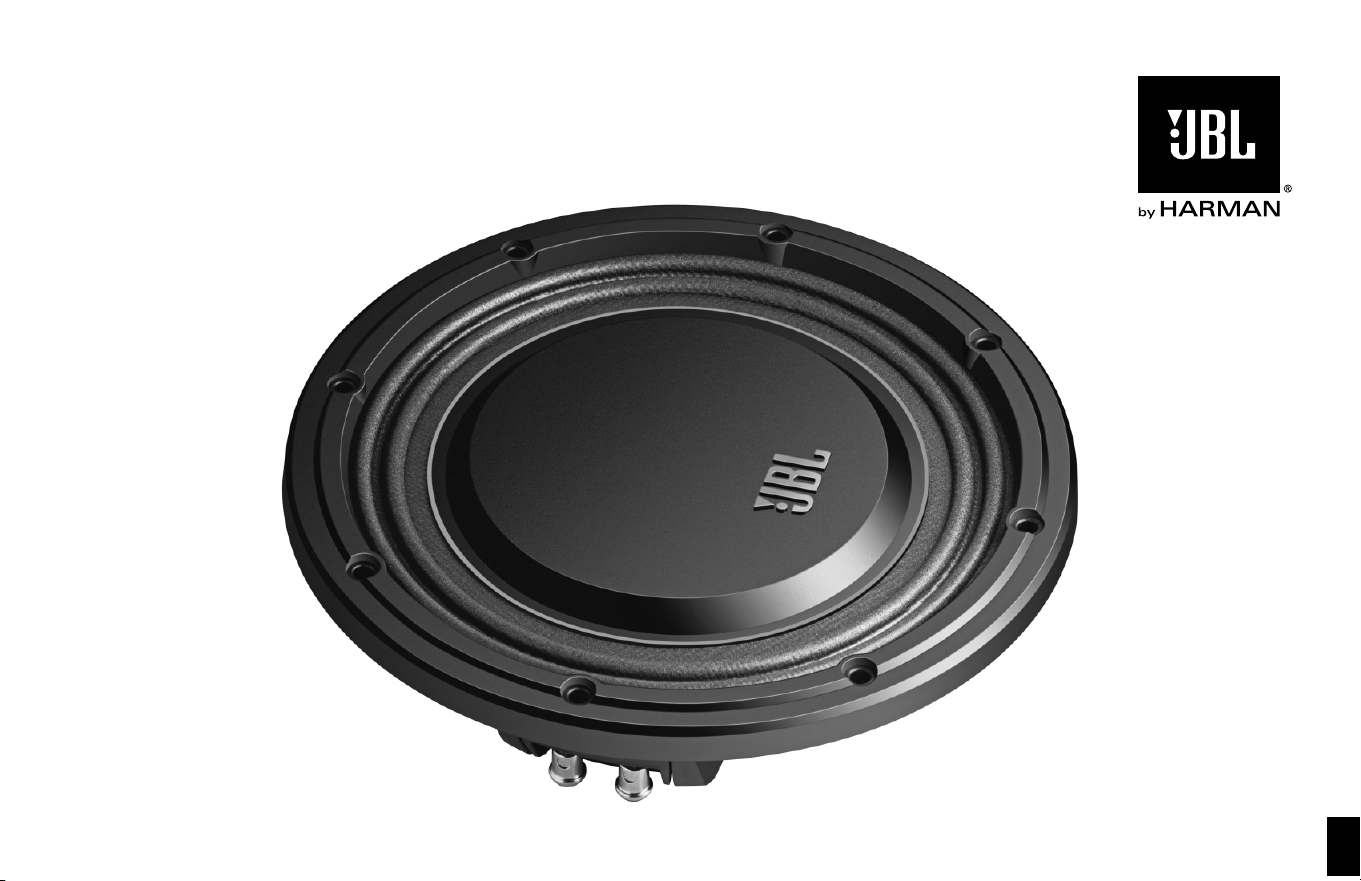

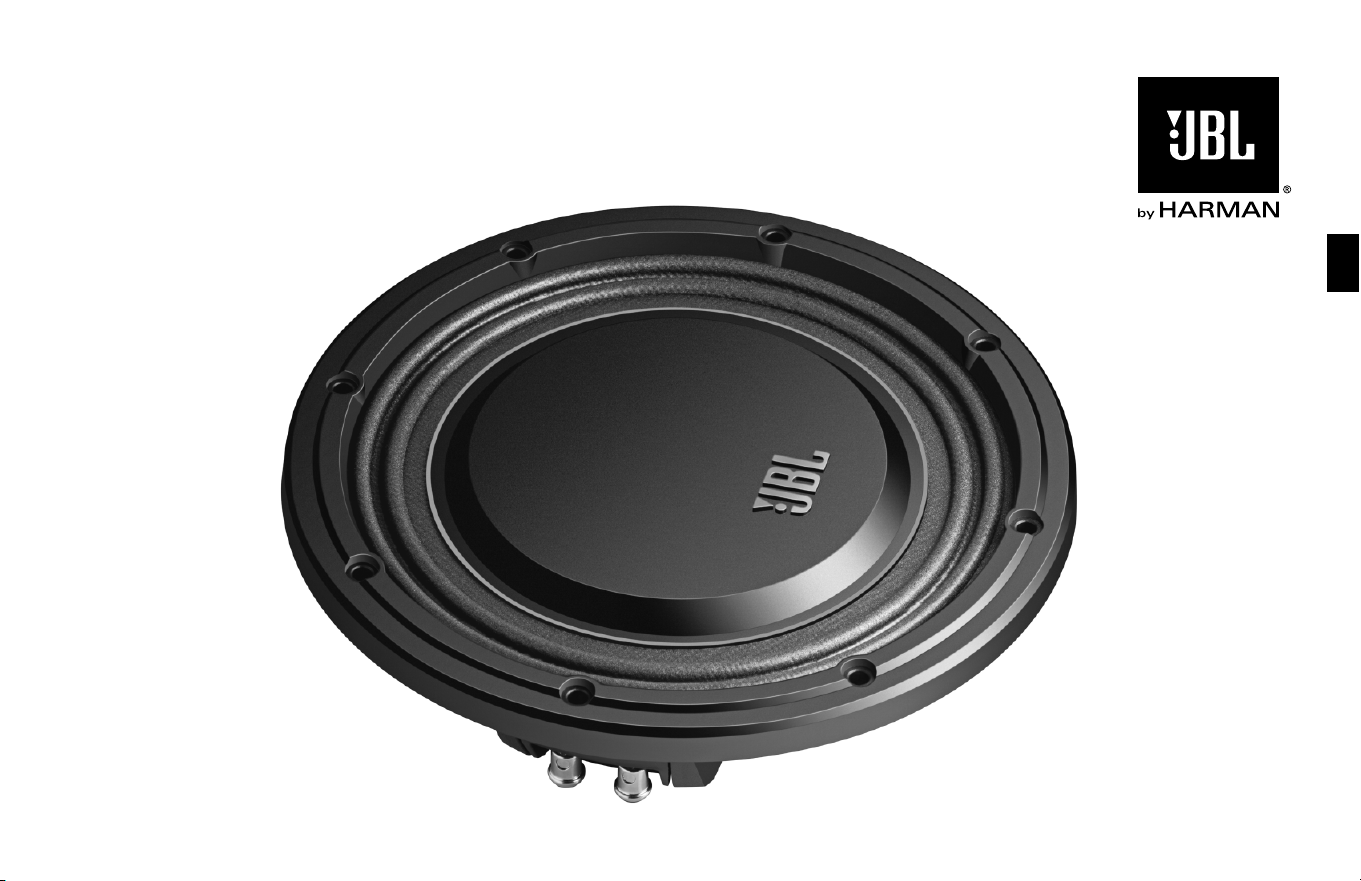

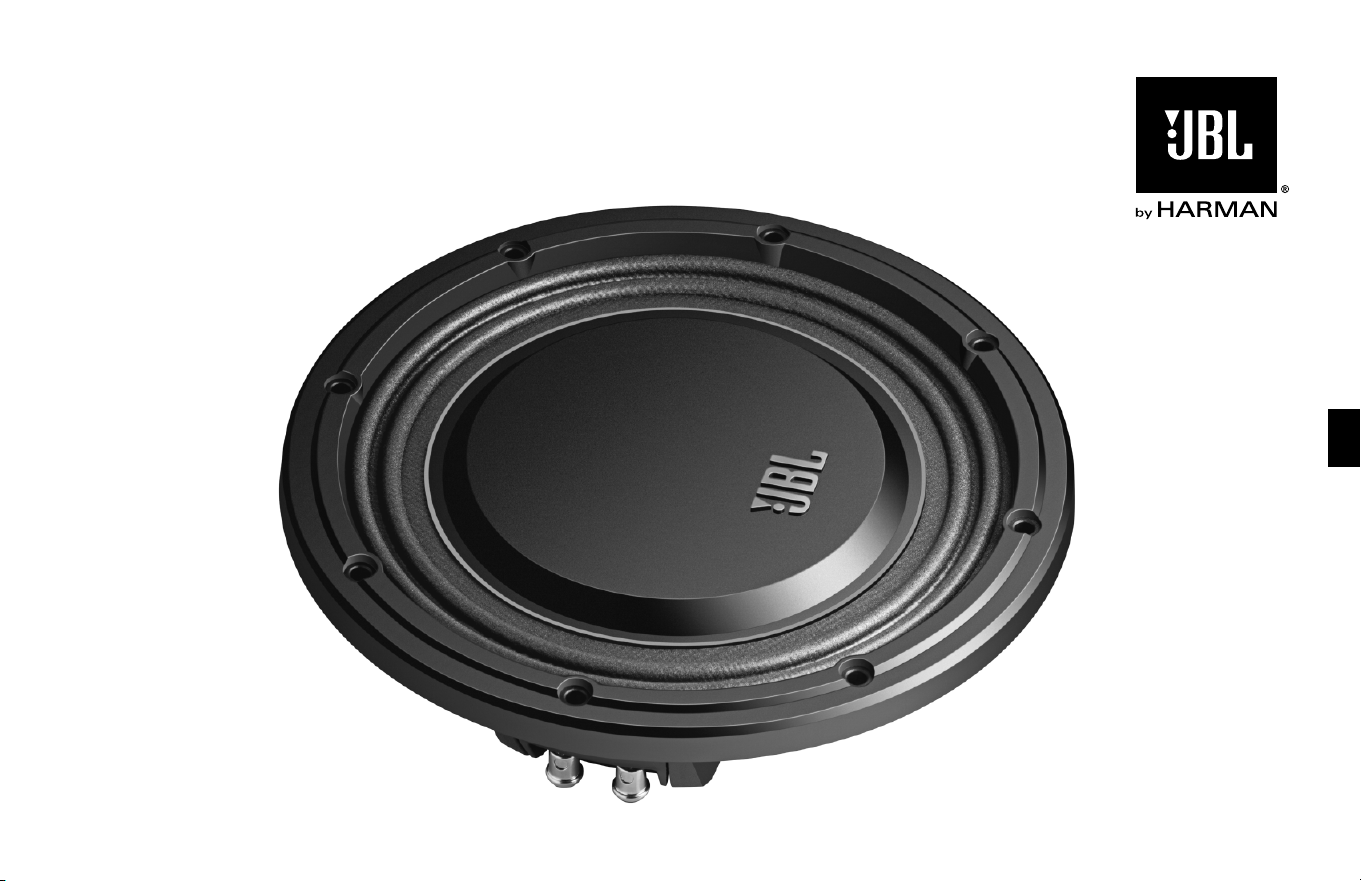

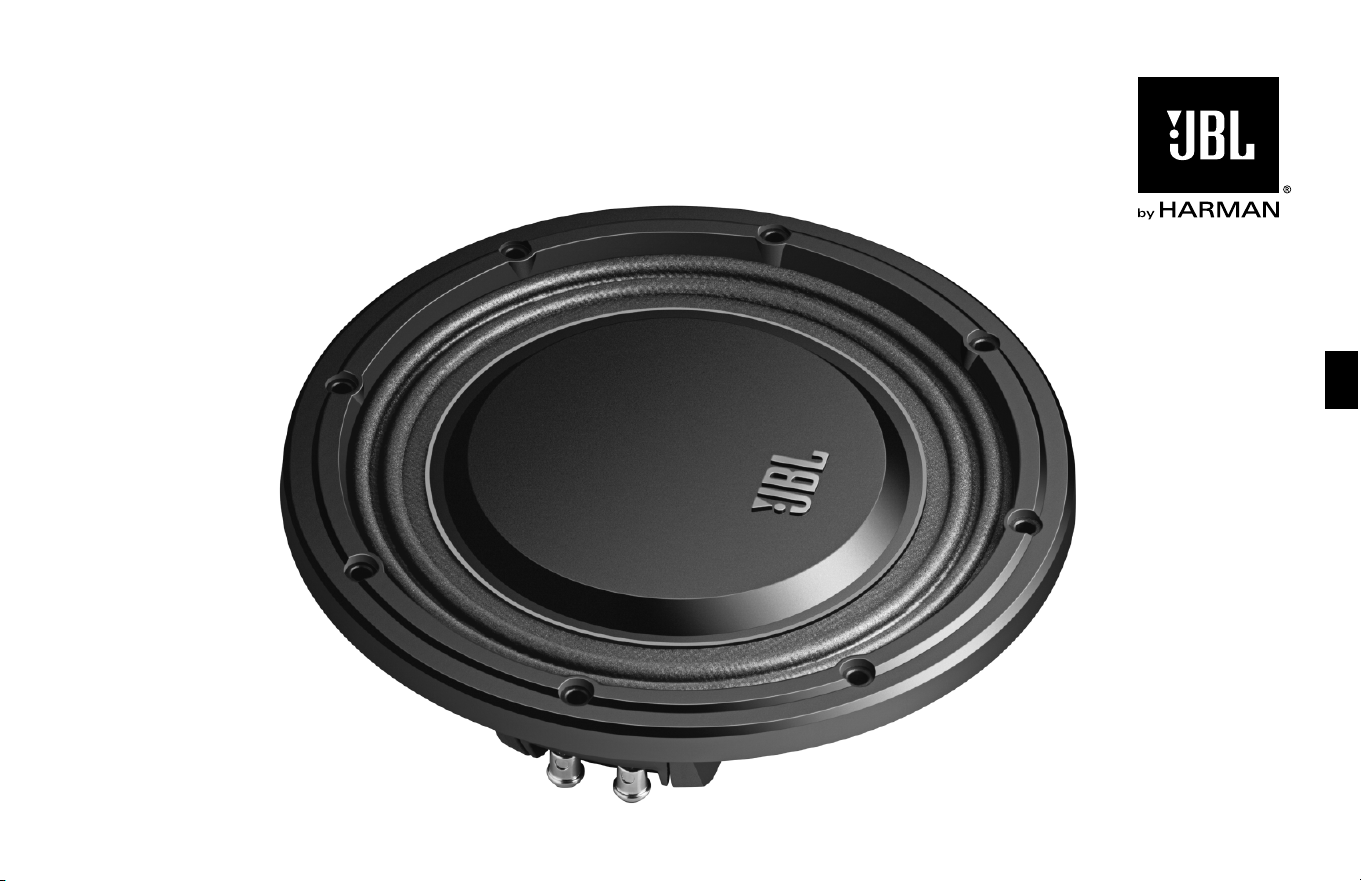

MANUEL DE L’UTILISATEUR
SÉRIE MS SLIM
subwoofers à bobine acoustique double
FRANÇAIS
MS-10SD2 SLIM
MS-10SD4 SLIM
14
CHOIX D’UN CAISSON
CONNEXION DE VOTRE SUBWOOFER A
VOTRE AMPLIFICATEUR
NOUS VOUS remercions d’avoir choisi un subwoofer de la série
MS SLIM. L’installation d'un subwoofer nécessite certaines compétences
en matière de travail du bois ainsi qu’une certaine expérience du
démontage et du réassemblage des intérieurs d’automobiles. Si vous
pensez manquer d’expérience ou d’outils, demandez à votre revendeur
agrée JBL® de le faire pour vous.
AVERTISSEMENT: L’écoute de la musique à haut volume dans un
véhicule peut causer des troubles irréversibles de l’audition et couvre les
bruits de la circulation. Nous recommandons donc de régler le volume sur
un niveau modéré pendant la conduite. Nous décline toute responsabilité
en cas de troubles de l’audition, de blessures corporelles ou de dégâts
matériels imputables à l’usage, à bon ou mauvais escient, de ce produit.
Les subwoofers MS SLIM sont optimisés pour offrir les meilleures
performances en caissons clos, bass-reflex ou dimensions réduites.
Les subwoofers MS SLIM peuvent être utilisé en « charge infinie » avec
toutefois une tenue en puissance limitée compte tenu de l'absence d'un
volume d'air précis destiné à contrôler le mouvement de la membrane du
haut-parleur. L'utilisation d'un subwoofer MS SLIM en « charge infinie » doit
donc être effectuée en connaissance de cause.
Vous devriez choisir le caisson que vous utiliserez en fonction du type
de musique que vous écoutez, de la puissance d’amplificateur que vous
utiliserez pour le subwoofer et de l’espace que vous pouvez consacrer à
l’intérieur de votre véhicule.
Un caisson clos assure un meilleur contrôle de l'excursion de la membrane
du haut-parleur et offre en conséquence une tenue en puissance
supérieure à celle d'un autre caisson. Procurant une reproduction musicale
particulièrement fidèle, Le caisson clos est parfaitement adapté à tous
les types de musique. De nombreux caissons préfabriqués peuvent être
utilisés. Le montage dans un caisson clos est une opération simple. Les
dimensions d'un caisson clos sont toujours plus réduites que celles d'un
autre type de caisson : cette solution est donc à retenir chaque fois que
l'espace est réduit à l'intérieur de votre véhicule.
Les caissons bass-reflex ont un meilleur rendement dans la gamme de
fréquences 40Hz – 50Hz, mais ce surplus d'efficacité est réalisée aux
dépends de la reproduction dans l'extrême grave (au-dessous de 40Hz) et
du contrôle et de la tenue en puissance aux fréquences les plus basses.
L'efficacité du caisson bassreflex permet également d'améliorer le niveau
de l'extrême-grave à partir d'un amplificateur de puissance moindre.
Ce type de caisson convient également à l'écoute de nombreux styles
de musique. La réalisation d'un caisson bass-reflex doit toutefois être
extrêmement rigoureuse et suivre exactement les spécifications fournies.
L'adaptation d'un subwoofer à un caisson préfabriqué est une opération
assez difficile et quelque peu hasardeuse en l'absence d'élements précis.
Nous vous conseillons de vous adresser à votre revendeur agrée pour
la réalisation d'un caisson bass-reflex ou pour l'adaptation de votre
subwoofer dans un caisson préfabriqué. Les dimensions d'un caisson
bass-reflex sont toujours supérieures à celles d'un caisson clos : ce type
de conception occupera donc plus d'espace dans le coffre de votre
véhicule.
Les subwoofers JBL MS Series SLIM sont disponibles en deux
configurations différentes : deux bobines acoustiques de 2 ohms ou deux
bobines acoustiques de 4 ohms. Vous pouvez utiliser les subwoofers
MS SLIM seuls ou à plusieurs pour augmenter la puissance disponible de
votre ou vos amplificateurs. Pour obtenir la puissance la plus élevée, nous
vous conseillons de vous rapprocher au maximum de l'impédance de
charge la plus basse sous laquelle votre amplificateur peut fonctionner en
toute sécurité. Lors du montage d’un système de subwoofers, prêtez une
attention toute particulière aux règles suivantes :
1. Ne mélangez jamais des subwoofers ou enceintes de types différents
15
FRANÇAIS
www.jbl.com
Impédance =
1
w
1
+
1
w
2
+
1
w
3
...
1
2. L’impédance totale des bobines mobiles (ou des subwoofers) montées
en série :
Impédance = w
1
+ w
2
+ w
3
...
FIL ROUGE
POS. (+)
POS (+)
AMPLIFICATEUR
FIL NOIR
NEG. (–)
Schéma 1.
Raccordement en parallèle
Schéma 2.
Raccordement en série
FIL ROUGE
POS. (+)
POS (+)
AMPLIFICATEUR
FIL NOIR
NEG. (–)
NEG (–)
NEG (–)
ENCEINTES PROPOSÉES
MODELS
Volume interne Volume interne Qté.
MS-10SD2 SLIM
15l (0,5 ft
3
) 28l (1 ft
3
) 1 7,5cm x 17,75cm (3 in x 7 in)
MS-10SD4 SLIM
15l (0,5 ft
3
) 28l (1 ft
3
) 1 7,5cm x 17,75cm (3 in x 7 in)
INSTRUCTIONS RELATIVES AU CALCUL DU
VOLUME INTERNE DES ENCEINTES
BOÎTE RECTANGULAIRE
BOÎTE RECTANGULAIR E TRAPÉZOÏDALE
Volume interne =
A x B x C
1000
A x B x
(
C + D
)
1000
2
Volume interne =
– A, B et C sont des dimensions internes.
Dans le même système. Les subwoofers utilisés dans la même
enceinte ou pilotés par le même amplificateur doivent être de modèle
identique, sous peine d'obtenir des performances médiocres de la part
de votre caisson de graves.
2. Utilisez les deux bobines d’un subwoofer double bobine montées en
série ou en parallèle.
3. La plupart des amplificateurs fournissent exactement la même
puissance sous une impédance de charge de 4 ohms en mono et sous
une impédance de charge de 2 ohms en stéréo.
Lors du montage d’un système de subwoofers, prêtez une attention toute
particulière aux règles suivantes:
1. L’impédance totale du système de subwoofers montés en parallèle :
w représente ici l’impédance
nominale du subwoofer.
Les schémas (dressous) montrent un raccordement en parallèle et un
raccordement en série des haut-parleurs.
BOÎTE FERMÉE
BOÎTE VENTILÉE
Câble(s) Diamètre x Longueur
– Les volumes des enceintes proposées concernent un haut-parleur uniquement, y compris le
volume déplacé du haut-parleur de graves et du/des câble(s).
– Pour les enceintes avec plusieurs haut-parleurs, il est nécessaire de multiplier le volume proposé
et le(s) câble(s) par le nombre de haut-parleurs.
16
MS-10SD2 SLIM, MS-10SD4 SLIM
Fréquence [Hz] Fréquence [Hz]
SPL vs Fréquence Excursion vs Fréquence
Fréquence [Hz] Fréquence [Hz]
SPL vs Fréquence Excursion vs Fréquence
BOÎTE
FERMÉE
BOÎTE
VENTILÉE
En l'Automobile
Hors de l'Automobile
En l'Automobile
Hors de l'Automobile
Excursion [mm]
Excursion [mm]
7
5
2
1
0.5
0.2
0.21
0.05
0.02
0.01
0.05
0.02
0.01
0.005
0.002
7
5
2
1
0.5
0.2
0.21
0.05
0.02
0.01
0.05
0.02
0.01
0.005
0.002
17
FRANÇAIS
SPÉCIFICATIONS
MS-10SD4 SLIM
Diamètre nominal: 254mm (10 in) 254mm (10 in)
Impédance nominale: 2+2 ohms 4+4 ohms
Puissance admissible
Crête:
Moyenne continue:
NBR
*
:
1000W
500W
250W
1000W
500W
250W
Sensibilité (1 W @ 1m): 86dB SPL 86dB SPL
Courbe de résonance à –10dB:
Diamètre de la bobine acoustique: 46mm (1,81 in) 46mm (1,81 in)
PARAMÈTRES DE THIELE-SMALL
Re: 3,34 ohms
Le à 1kHz (inductance de la bobine acoustique à 1kHz):
2,351mH
Sd: 337cm
2
(52,23 in
2
)
ßL: 9,57Tm
Vas: 8,9l (0,31 ft
3
)
Cms: 50μm/N
Mms:
Mmd:
Fs: 46,3Hz
Qms: 8,2
Qes: 2,14
Qts: 1,70
Hag (hauteur de l'entrefer): 8mm (0,31 in) 8mm (0,31 in)
Hvc
(profondeur d'enroulement de la bobine acoustique):
20mm (0,79 in) 20mm (0,79 in)
X
max
(excursion max. (crête) avec 10% de distorsion):
6mm (0,24 in) 6mm (0,24 in)
Volume déplacé par le haut-parleur de graves: 2,26l (0,08 ft
3
) 2,26l (0,08 ft
3
)
– *Norme NBR (Norme brésilienne 10.303).
DIMENSIONS
MS-10SD2 SLIM, MS-10SD4 SLIM
Ø272mm
(Ø10,7")
Ø156mm
(Ø6,14")
6,5mm x 8 (8x)
0,25" x 8 (8x)
Ø243mm
(Ø9,56")
74mm
(2,91")
Ø228mm
(Ø8,98")
41mm
(1,61")
19mm
(0,75")
14mm
(0,55")
34Hz – 800Hz
34Hz – 800Hz
MS-10SD2 SLIM
– Les paramètres de Thiele-Small sont mesurés après un test de puissance de deux heures utilisant la moitié de la puissance AES.
Une variation de ±17% est admise.
AES 200W 200W
337cm337cm
22
(52,23 in (52,23 in
22
))
11l (0,38 ft11l (0,38 ft
33
))
195,1g (0,43 lb)195,1g (0,43 lb)
195,1g (0,43 lb)
191,59g (0,42 lb)191,59g (0,42 lb)
191,59g (0,42 lb)
6,47 ohms6,47 ohms
12Tm12Tm
50μm/N50μm/N
46.4Hz46.4Hz
7,217,21
2.302.30
1.701.70
3,874mH
(BOÎTE FERMÉE)
18
www.jbl.com
HARMAN Consumer, Inc.
8500 Balboa Boulevard, Northridge, CA 91329 USA
© 2011 HARMAN International Industries, Incorporated. Tous droits
réservés. JBL est une marque commerciale de HARMAN International
Industries, Incorporated, déposée aux États-Unis et/ou dans d’autres pays.
Sous réserve de modifications.
MANUAL DEL PROPIETARIO
MS SERIES SLIM
altavoces de subgraves de doble bobina
ESPAÑOL
MS-10SD2 SLIM
MS-10SD4 SLIM
20
ELECCIÓN DE UN RECINTO
CONEXIÓN DEL ALTAVOZ DE SUBGRAVES AL
AMPLIFICADOR
GRACIAS por adquirir el nuevo altavoz de subgraves MS SLIM. La
instalación de altavoces de subgraves suele requerir conocimientos de
carpintería y alguna experiencia en el montaje y desmontaje de interiores
de automóviles. Si no cuenta con las herramientas ni los conocimientos
necesarios, deje que sea su concesionario autorizado JBL® quien instale
los altavoces de subgraves.
ADVERTENCIA: Reproducir música a un elevado volumen dentro del
vehículo puede dañar permanentemente su audición, así como reducir su
capacidad para oír el tráfico circundante. Le recomendamos que mantenga
bajo el volumen mientras conduce. Le aceptamos no se responsable de
la pérdida de audición, lesiones corporales ni daños materiales que se
deriven del uso, ya correcto o incorrecto, de este producto.
Los altavoces de subgraves MS SLIM están optimizados para ofrecer su
mejor rendimiento cuando están en recintos selladas y ventiladas. Aunque
es posible montar los altavoces en Baffle-infinito, el control de la potencia
se verá altamente comprometido al no haber ningún volumen de aire
encerrado que impida al cono del altavoz desplazarse más allá de su límite.
Por este motivo, se desaconseja el montaje de recintos infinitos.
Deberá elegir el recinto que va a utilizar en función del tipo de música que
escuche, de la cantidad de potencia de amplificador empleada para el
altavoz de subgraves y del espacio en el vehículo que pueda destinar al
recinto para estos altavoces.
Dado que los recintos sellados proporcionan mayor control de movimiento
del altavoz de subgraves, un altavoz montado en un recinto sellado podrá
tener más potencia que si está montado en otro tipo de recinto. Los
recintos sellados proporcionan una reproducción sonora más precisa y,
por tanto, son adecuadas para todo tipo de música. Los recintos sellados
óptimos son siempre más pequeños que otros tipos optimizados para un
determinado altavoz, por lo que ocupan un espacio mínimo en el interior
del vehículo.
Las cajas abiertas proporcionan una mayor eficiencia en el rango de
40Hz – 50Hz, aunque esta eficiencia se produce a expensas del sonido
de la octava más baja (por debajo de 40Hz) y a expensas del control
y manejo de potencia en las frecuencias más bajas. Si está usando un
amplificador pequeño, una caja ventilada proporcionará más rendimiento
de graves con menos potencia. Los recintos ventilados también son
adecuados para diversos tipos de música. Los recintos ventilados
requieren que su volumen y el lugar de instalación tengan una relación
específica según las características del altavoz de subgraves, por lo que
se deben fabricar exactamente según las especificaciones calculadas.
Aunque existen algunos recintos ventilados prefabricados, resulta difícil
hacer que coincidan con un altavoz de subgraves concreto. Si desea
utilizar un recinto ventilado, le recomendamos que solicite a su distribuidor
JBL que le fabrique uno, o asegúrese de que el diseño es correcto si va a
fabricarlo usted. Un recinto ventilado óptimo siempre es más grande que la
caja sellada óptima para el mismo altavoz de subgraves y exigirá un mayor
espacio en el interior del vehículo.
Los subgraves JBL MS Series SLIM se encuentran disponibles en dos
configuraciones posibles: en bobina dual de 2 ohm o en bobina dual de
4 ohm. Puede utilizar los subgraves MS SLIM individualmente o varios
a la vez para maximizar la potencia disponible en el/los amplificador/es.
Para obtener la mayor salida posible de su amplificador, debería diseñar
un sistema de altavoz que proporcione la mínima impedancia que su
amplificador pueda aceptar de forma segura. Al diseñar un sistema de
altavoces de subgraves, tenga en cuenta las siguientes normas:
1. No combine diferentes subwoofers o tipos de caja en el mismo
sistema. Los subwoofers utilizados en la misma caja o alimentados
desde el mismo amplificador deben ser modelos idénticos. Los
altavoces de graves y cajas mal combinados pueden resultar en un
rendimiento pobre de su sistema de subwoofers.
Figura 1. Conexión en paralelo
21
ESPAÑOL
www.jbl.com
Impedancia =
1
w
1
+
1
w
2
+
1
w
3
...
1
donde w es la impedancia
nominal del altavoz.
Impedancia = w
1
+ w
2
+ w
3
...
Los siguientes diagramas muestran conexiones de altavoces en paralelo y
en serie.
ROJA
POS. (+)
POS (+)
AMPLIFICADOR
NEGRA
NEG. (–)
ROJA
POS. (+)
POS (+)
AMPLIFICADOR
NEGRA
NEG. (–)
NEG (–)
NEG (–)
CARCASAS SUGERIDAS
MODELOS
Volumen interno Volumen interno
Cant.
Conducto(s) Diámetro x Longitud
MS-10SD2 SLIM
15l (0,5 ft
3
) 28l (1 ft
3
) 1 7,5cm x 17,75cm (3 in x 7 in)
MS-10SD4 SLIM
15l (0,5 ft
3
) 28l (1 ft
3
) 1 7,5cm x 17,75cm (3 in x 7 in)
INSTRUCCIONES DE CÁLCULO DE VOLUMEN
INTERNO DE CARCASAS
Volumen interno =
A x B x C
1000
A x B x
(
C + D
)
1000
2
Volumen interno =
– A, B y C son dimensiones internas.
2. Debe usar las dos bobinas de un altavoz de doble bobina conectadas
en serie o en paralelo.
3. La mayoría de los amplificadores producen exactamente la misma
potencia canalizada en una carga de 4 ohm que con una carga estéreo
de 2 ohm.
Para diseñar un sistema de altavoces de subgraves que maximice la
potencia disponible del amplificador, tenga presentes las siguientes
normas:
1. La impedancia total del sistema con los altavoces en paralelo:
2. La impedancia total del sistema con las bobinas móviles (o altavoces)
en serie:
Figura 2. Conexión en serie
CAJA RECTANGULAR
CAJA RECTANGULAR TRAPEZOIDAL
CAJA SELLADA
CAJA VENTILADA
– Los volúmenes de carcasa sugeridos están relacionados sólo con un altavoz, incluido el
volumen desplazado por el altavoz de graves y el (los) conducto(s).
– Para carcasas con más de un altavoz, es necesario multiplicar el volumen y el (los)
conducto(s) sugeridos por la cantidad de altavoces.
22
MS-10SD2 SLIM, MS-10SD4 SLIM
CAJA
SELLADA
Frecuencia [Hz] Frecuencia [Hz]
SPL vs Frecuencia Excursión vs Frecuencia
CAJA
VENTILADA
Frecuencia [Hz]
Frecuencia [Hz]
SPL vs Frecuencia Excursión vs Frecuencia
Dentro del Auto
Fuera de el Auto
Dentro del Auto
Fuera de el Auto
Excursión [mm]Excursión [mm]
Excursión [mm]Excursión [mm]
7
5
2
1
0.5
0.2
0.21
0.05
0.02
0.01
0.05
0.02
0.01
0.005
0.002
7
5
2
1
0.5
0.2
0.21
0.05
0.02
0.01
0.05
0.02
0.01
0.005
0.002
23
ESPAÑOL
ESPECIFICACIONES
MS-10SD2 SLIM
Diámetro nominal: 254mm (10 in) 254mm (10 in)
Impedancia nominal: 2+2 ohms 4+4 ohms
Manejo de potencia
Pico:
Manejo continua:
NBR
*
:
1000W
500W
250W
1000W
500W
250W
Sensibilidad (1 W @ 1m): 86dB SPL
Respuesta en frecuencia a –10dB:
Diámetro de bobina de audio: 46mm (1,81 in) 46mm (1,81 in)
PARÁMETROS DE THIELE-SMALL
Re: 3,34 ohms
Le a 1kHz (inductancia de bobina de audio a 1kHz):
2,351mH
Sd: 337cm
2
(52,23 in
2
)
ßL:
9,57Tm
Vas: 8,9l (0,31 ft
3
)
Cms: 50μm/N
Mms:
Mmd:
Fs: 46,3Hz
Qms: 8,2
Qes:
2,14
Qts:
1,70
Hag (altura hueco de aire): 8mm (0,31 in) 8mm (0,31 in)
Hvc
(profundidad de bobinado de bobina de audio):
20mm (0,79 in) 20mm (0,79 in)
X
máx
(excursión máx. (pico) con un 10% de distorsión):
6mm (0,24 in) 6mm (0,24 in)
Volumen desplazado por el altavoz de graves: 2,26l (0,08 ft
3
) 2,26l (0,08 ft
3
)
– *Estándar de NBR (10.303 estándar brasileña).
DIMENSIONES
MS-10SD2 SLIM, MS-10SD4 SLIM
Ø272mm
(Ø10,7")
Ø156mm
(Ø6,14")
6,5mm x 8 (8x)
0,25" x 8 (8x)
Ø243mm
(Ø9,56")
74mm
(2,91")
Ø228mm
(Ø8,98")
41mm
(1,61")
19mm
(0,75")
14mm
(0,55")
MS-10SD4 SLIM
– Los parámetros Thiele-Small se miden después de una prueba de potencia de dos horas utilizando media potencia AES.
Se permite una variación del ±17%.
AES:
200W 200W
86dB SPL
34Hz – 800Hz 34Hz – 800Hz
337cm337cm
22
(52,23 in (52,23 in
22
))
11l (0,38 ft11l (0,38 ft
33
))
195,1g (0,43 lb)195,1g (0,43 lb)
195,1g (0,43 lb)
191,59g (0,42 lb)191,59g (0,42 lb)
191,59g (0,42 lb)
6,47 ohms6,47 ohms
12Tm12Tm
50μm/N50μm/N
46.4Hz46.4Hz
7,217,21
2.302.30
1.701.70
3,874mH
(CAJA SELLADA)
24
www.jbl.com
HARMAN Consumer, Inc.
8500 Balboa Boulevard, Northridge, CA 91329 USA
© 2011 HARMAN International Industries, Incorporated. Todos los
derechos reservados. JBL es una marca comercial de HARMAN
International Industries, Incorporated, registrada en Estados Unidos
y/o en otros países. Cambios reservados.
HANDLEIDING
VOOR DE GEBRUIKER
MS SERIE SLIM
dubbele spreekspoel subwoofers
NEDERLANDS
MS-10SD2 SLIM
MS-10SD4 SLIM
26
EEN BEHUIZING KIEZEN
AANSLUITEN VAN DE SUBWOOFER
HARTELIJK BEDANKT voor uw aankoop van een nieuwe subwoofer
uit de MS Serie SLIM. Voor het installeren van subwoofers zijn vaak
houtbewerkingsvaardigheden en ervaring met het uit elkaar halen en
in elkaar zetten van auto-interieurs nodig. Als u niet over de benodigde
ervaring of het gereedschap beschikt, laat uw subwoofer dan door een
erkende JBL® dealer installeren.
WAARSC HUWING: Het luisteren naar harde muziek in een auto kan
uw gehoor permanent beschadigen en verhinderen dat u het verkeer om
u heen hoort. Daarom verdient het aanbeveling het volume tijdens het
rijden niet te hoog in te stellen. Wij aanvaardt geen aansprakelijkheid voor
gehoorverlies, lichamelijk letsel of beschadiging van bezittingen als gevolg
van gebruik of misbruik van dit product.
De subwoofers van de MS Serie SLIM presteren het best in een kleine
gesloten of een basreflex- behuizing. Installatie van het type “infinite baffle”
is bij de subwoofers van de MS Serie SLIM weliswaar mogelijk, maar de
belastbaarheid van de subwoofer wordt er aanzienlijk door verminderd,
aangezien er geen ingesloten luchtmassa is die voorkomt dat de conus
van de luidspreker buiten zijn begrenzing komt. Daarom raden we deze
installatievorm voor subwoofers van de MS Serie SLIM af.
Houd bij de keuze van de behuizing voor uw subwoofer rekening met
het soort muziek dat u wilt beluisteren, de mate van versterking van de
subwoofer en de beschikbare ruimte in het voertuig.
Bij een gesloten behuizing kan de beweging van de lagetonenluidspreker
het best worden gecontroleerd; daarom kan een lagetonenluidspreker
in een gesloten behuizing meer vermogen verwerken dan een
lagetonenluidspreker in een ander type behuizing. Gesloten behuizingen
leveren een nauwkeurigere geluidsweergave dan andere typen behuizing,
dus ze zijn geschikt voor alle soorten muziek. De constructie van een
dergelijke behuizing is relatief eenvoudig en er zijn veel geprefabriceerde
gesloten behuizingen verkrijgbaar. Een optimale gesloten behuizing is altijd
kleiner dan andere (geoptimaliseerde) typen behuizing voor een bepaalde
luidspreker, dus dit type neemt in een voertuig de minste ruimte in beslag.
Open systemen bieden een hoger rendement in het gebied van
40Hz – 50Hz maar dat gaat ten koste van het laagste octaaf (beneden
40Hz) en van de nauwkeurigheid en belastbaarheid op de allerlaagste
frequenties. Als u een kleine versterker gebruikt, levert een basreflexkast
meer basuitvoer bij minder vermogen. Basreflexbehuizingen zijn ook
geschikt voor een reeks van muzieksoorten. Omdat het volume van de
behuizing en de afmetingen van de poort bij basreflexbehuizingen in een
specifieke verhouding tot de kenmerken van de lagetonenluidspreker
moeten staan, moet de behuizing exact volgens de geleverde specificaties
worden gebouwd. Er zijn weliswaar geprefabriceerde basreflexkasten
verkrijgbaar, maar het is niet eenvoudig een passende geprefabriceerde
kast voor een bepaalde subwoofer te vinden. Als u een basreflexbehuizing
kiest, raden wij u ten sterkste aan deze door een erkende JBL dealer
te laten bouwen of uw ontwerp door hen te laten controleren, als u de
behuizing zelf wilt bouwen. Een optimale basreflexbehuizing is altijd groter
dan een optimale gesloten kast voor dezelfde lagetonenluidspreker en
neemt dus meer ruimte in beslag in het voertuig.
De JBL MS Serie SLIM subwoofers zijn leverbaar in twee verschillende
configuraties: met een dubbele 2 ohm spreekspoel of een dubbele
4 ohm spreekspoel. U kunt de MS SLIM subwoofers gebruiken in enkele
of dubbele opstelling om het vermogen van uw versterker(s) optimaal
te benutten. Ontwerp voor een zo groot mogelijke versterkeruitvoer een
luidsprekersysteem met de laagste impedantie waarbij uw versterker
veilig gebruikt kan worden. Let bij het ontwerpen van een
subwoofersysteem op de volgende punten:
1. Gebruik binnen één systeem nooit verschillende subwoofers of
behuizingen. Subwoofers in dezelfde behuizing of aangestuurd door
dezelfde versterker dienen identiek te zijn. Niet bij elkaar passende
– Voor luidsprekerboxen met meer dan één luidspreker dienen het gesuggereerde volume en
de buis (buizen) te worden vermenigvuldigd met het aantal luidsprekers.
– De gesuggereerde luidsprekerboxvolumes hebben betrekking op slechts één luidspreker,
inclusief het verplaatste volume van woofer en buis (buizen).
27
NEDERLANDS
www.jbl.com
Impedantie =
1
w
1
+
1
w
2
+
1
w
3
...
1
waarbij w staat voor de
nominale impedantie van
de lagetonenluidspreker.
2. De totale systeemimpedantie van in serie geschakelde spreekspoelen
(of lagetonenluidsprekers):
Impedantie = w
1
+ w
2
+ w
3
...
In de schema's hieronder worden parallel en in serie geschakelde
luidsprekers afgebeeld.
RED
POS (+)
POS (+)
FROM AMPLIFIER
BLACK
NEG (–)
Afbeelding 1. Parallelaansluiting Afbeelding 2. Serieaansluiting
RED
POS (+)
POS (+)
FROM AMPLIFIER
BLACK
NEG (–)
NEG (–)NEG (–)
GESUGGEREERDE LUIDSPREKERBOXEN
MODELS
Intern volume Intern volume Hld. Buis (buizen) diameter x lengte
MS-10SD2 SLIM
15l (0,5 ft
3
) 28l (1 ft
3
) 1 7,5cm x 17,75cm (3 in x 7 in)
MS-10SD4 SLIM
15l (0,5 ft
3
) 28l (1 ft
3
) 1 7,5cm x 17,75cm (3 in x 7 in)
INSTRUCTIES VOOR HET BEREKENEN VAN
INTERNE VOLUMES VOOR LUIDSPREKERBOXEN
RECHTHOEKIGE DOOS
TRAPEZOÏDALE RECHTHOEKIGE DOOS
Intern volume =
A x B x C
1000
A x B x
(
C + D
)
1000
2
Intern volume =
– A, B en C zijn interne dimensies.
woofers en behuizingen kunnen een pover resultaat van het subwoofer
systeem opleveren.
2. Gebruik beide spoelen van een dubbele spreekspoel ofwel in serie
ofwel parallel.
3. De meeste versterkers leveren precies hetzelfde vermogen bij een
belasting van 4 ohm als bij een stereobelasting van 2 ohm.
Neem bij het ontwerpen van een subwoofersysteem dat een zo groot
mogelijk versterkervermogen moet halen de volgende punten in acht:
1. De totale systeemimpedantie van parallel geschakelde
lagetonenluidsprekers:
AFGESLOTEN DOOS
GEVENTILEERDE DOOS
Excursión [mm]
Excursión [mm]
28
MS-10SD2 SLIM, MS-10SD4 SLIM
AFGESLOTEN
DOOS
Frequentie [Hz]
Buiten de Auto
In de Auto
Uitwijking [mm]
Frequentie [Hz]
SPL vs Frequentie Uitwijking vs Frequentie
GEVENTILEERDE
DOOS
Frequentie [Hz]
Buiten de Auto
In de Auto
Uitwijking [mm]
Frequentie [Hz]
SPL vs Frequentie Uitwijking vs Frequentie
7
5
2
1
0.5
0.2
0.21
0.05
0.02
0.01
0.05
0.02
0.01
0.005
0.002
7
5
2
1
0.5
0.2
0.21
0.05
0.02
0.01
0.05
0.02
0.01
0.005
0.002
– Thiele-Small-parameters worden gemeten na een twee uur durende vermogenstest waarbij het halve AES-vermogen wordt gebruikt.
Een afwijking van ±17% is toegestaan.
29
NEDERLANDS
SPECIFICATIES
MS-10SD4 SLIM
Nominale diameter: 254mm (10 in) 254mm (10 in)
Nominale impedantie: 2+2 ohms 4+4 ohms
Vermogensverwerking
Piekvermogen:
Ononderbroken gemiddelde:
NBR
*
:
1000W
500W
250W
1000W
500W
250W
Gevoeligheid (1 W @ 1m):
Frequentieweergave @ –10dB:
Diameter van de voice-coil: 46mm (1,81 in) 46mm (1,81 in)
THIELE-SMALL PARAMETERS
Re: 3,34 ohms
Le @ 1kHz (inductantie van de voice-coil @ 1kHz):
Sd: 337cm
2
(52,23 in
2
)
ßL: 9,57Tm
Vas: 8,9l (0,31 ft
3
)
Cms: 50μm/N
Mms:
Mmd:
Fs: 46,3Hz
Qms: 8,2
Qes: 2,14
Qts: 1,70
Hag (hoogte van het luchtgat): 8mm (0,31 in) 8mm (0,31 in)
Hvc (wikkelingshoogte van de voice-coil): 20mm (0,79 in) 20mm (0,79 in)
X
max
(max. uitwijking (piek) met 10% vervorming): 6mm (0,24 in) 6mm (0,24 in)
Volume dat door de woofer wordt verplaatst: 2,26l (0,08 ft
3
) 2,26l (0,08 ft
3
)
– *NBR-norm (10.303 Braziliaanse norm).
AFMETINGEN
MS-10SD2 SLIM, MS-10SD4 SLIM
Ø272mm
(Ø10,7")
Ø156mm
(Ø6,14")
6,5mm x 8 (8x)
0,25" x 8 (8x)
Ø243mm
(Ø9,56")
74mm
(2,91")
Ø228mm
(Ø8,98")
41mm
(1,61")
19mm
(0,75")
14mm
(0,55")
MS-10SD2 SLIM
34Hz – 800Hz
86dB SPL
86dB SPL
34Hz – 800Hz
AES:
200W 200W
2,351mH
337cm337cm
22
(52,23 in (52,23 in
22
))
11l (0,38 ft11l (0,38 ft
33
))
195,1g (0,43 lb)195,1g (0,43 lb)
195,1g (0,43 lb)
191,59g (0,42 lb)191,59g (0,42 lb)
191,59g (0,42 lb)
6,47 ohms6,47 ohms
12Tm12Tm
50μm/N50μm/N
46.4Hz46.4Hz
7,217,21
2.302.30
1.701.70
3,874mH
(AFGESLOTEN
DOOS)
30
www.jbl.com
HARMAN Consumer, Inc.
8500 Balboa Boulevard, Northridge, CA 91329 USA
© 2011 HARMAN International Industries, Incorporated. Alle rechten
voorbehouden. JBL is een handelsmerk van HARMAN International
Industries, Incorporated, geregistreerd in de Verenigde Staten en/of
andere landen. Wijzigingen voorbehouden.
MANUALE DELL’UTENTE
SERIE MS SLIM
i subwoofer voice coil doppio
ITALIANO
MS-10SD2 SLIM
MS-10SD4 SLIM
32
SCEGLIERE UN MOBILE
COLLEGAMENTO DEL SUBWOOFER
ALL’AMPLIFICATORE
GRAZIE per aver acquistato un subwoofer MS Series SLIM. Per installare
un subwoofer è necessario saper lavorare il legno nonché essere in grado
di smontare e rimontare le componenti interne dell’abitacolo dell’auto.
Se non ve la sentite di affrontare una simile opera o non disponete degli
attrezzi necessari, rivolgetevi ad un installatore autorizzato JBL®.
ATTENZIONE: L’ascolto ad alto volume in auto può essere causa di danni
permanenti all’udito e ridurre le capacità di percezione del conducente.
Vi raccomandiamo, mentre siete alla guida, di mantenere il volume entro
livelli ragionevoli. Vi non si riterrà responsabile di eventuali danneggiamenti
all’udito degli occupanti il veicolo, né di danni a persone o cose derivanti o
dall’uso improprio di questo prodotto.
I subwoofer della Serie MS SLIM sono stati ottimizzati per fornire le migliori
prestazioni in compatti, in mobili chiusi e in casse aperte (o reflex). Il
montaggio dei subwoofer Serie MS SLIM in una cassa aperta è dunque
possibile, ma al costo di un comporomesso per quanto riguarda la potenza
massima esprimibile, mancando nella cassa un volume d’aria che impedisca
al cono dell’altoparlante di spostarsi oltre i suoi limiti naturali. Per questa
ragione, sconsigliamo il montaggio in cassa aperta per i subwoofer della
Serie MS SLIM. È bene scegliere il mobile da utilizzare in base al genere
musicale che si ascolta solitamente, alla potenza dell’amplificatore che si
utilizza con il subwoofer e allo spazio disponibile per il mobile subwoofer
all’interno del veicolo.
La cassa chiusa consente il massimo controllo del movimento del
woofer, pertanto un woofer montato in un mobile sigillato sarà in grado di
gestire una potenza maggiore rispetto a un woofer montato in un mobile
passabanda o ventilato. Rispetto ad altri tipi di mobile, quelli sigillati
consentono una riproduzione sonora più accurata risultando adatti alla più
ampia varietà di generi musicali. La costruzione di casse chiuse è semplice
e comunque c’è ampia disponibilità di mobili pre-assemblati Rispetto agli
altri tipi di mobile, ottimizzati per un altoparlante specifico, i mobili sigillati
ben realizzati, sono sempre di dimensioni molto compatte e dunque
necessitano di uno spazio limitato all’interno del veicolo.
I mobili ventilati (o casse aperte) consentono una maggiore efficienza nella
zona tra i 40Hz e i 50Hz , ma tale efficienza viene ottenuta a spese del
suono nell’ottava più bassa (al di sotto dei 40 Hz) e a quello di una certa
mancanza di controllo e una minor tenuta in potenza, alle frequenze più
basse. Se si utilizza un amplificatore di piccole dimensioni, una cassa aperta
produce, anche con una potenza limitata, un notevole livello sonoro a bassa
frequenza. Le casse aperte sono comunque adatte all’ascolto di una grande
varietà di generi musicali.
Poiché nelle casse aperte (o reflex), il volume della cassa e le dimensioni
della condotto reflex sono in stretta relazione con le caratteristiche del
woofer, la costruzione della cassa deve rispettare con la massima precisione
le specifiche fornite. Sebbene siano disponibili talune casse reflex pre-
assemblate, l’abbinamento di tali mobili preassemblati ad un determinato
woofer risulta in genere complicato. Se si desidera utilizzare una cassa
aperta, raccomandiamo fortemente di chiedere al vostro rivenditore di
fiducia JBL di costruirne una o di verificare che quella che desiderate
costruire da soli sia adatta all’altoparlante.
Una cassa reflex ben progettata è sempre di dimensioni maggiori rispetto
ad una cassa chiusa altrettanto ben realizzata e destinata al medesimo
woofer il che comporta dunque una maggiore occupazione di spazio
all’interno del veicolo.
I subwoofer della Serie MS SLIM di JBL sono disponibili in due configurazioni
diverse: con elettromagneti a 2-ohm doppi o con elettromagneti a 4-ohm
doppi. È possibile usare i subwoofer MS SLIM in modo singolo o multiplo per
aumentare la potenza disponibile degli amplificatori. Per ottenere il massimo
livello di uscita possibile dal vostro amplificatore, la progettazione della vostra
installazione, dovrà prevedere necessario progettare un sistema di altoparlanti
che produca l’impedenza minima dell’amplificatore; la sicurezza durante la
33
ITALIANO
www.jbl.com
Impedanza =
1
w
1
+
1
w
2
+
1
w
3
...
1
2. L'impedenza totale del sistema delle voice coil (o woofer) in serie è
uguale a:
Impedanza = w
1
+ w
2
+ w
3
...
I diagrammi riportati in basso mostrano collegamenti paralleli e in serie.
POS.
ROSSA (+)
POS (+)
AMPLIFICATORE
NEG.
NERA (–)
Figura 1. Collegamento in parallelo Figura 2. Collegamento in serie
POS.
ROSSA (+)
POS (+)
AMPLIFICATORE
NEG.
NERA (–)
NEG (–)NEG (–)
CASSE CONSIGLIATE
MODELLI
Volume interno Volume interno Qtà. Diametro condotto/i x Lunghezza
MS-10SD2 SLIM
15l (0,5 ft
3
) 28l (1 ft
3
) 1 7,5cm x 17,75cm (3 in x 7 in)
MS-10SD4 SLIM
15l (0,5 ft
3
) 28l (1 ft
3
) 1 7,5cm x 17,75cm (3 in x 7 in)
ISTRUZIONI PER IL CALCOLO DEL VOLUME
INTERNO DELLE CASSE
CASSA RETTANGOLARE
Volume interno =
A x B x C
1000
A x B x
(
C + D
)
1000
2
Volume interno =
– A, B e C sono dimensioni interne.
guida è così garantita. Quando si progetta un’installazione per subwoofer, è
necessario rispettare le seguenti regole:
1. Non mescolate subwoofer o tipologie di mobile, differenti nel medesimo
sistema. I subwoofer impiegati nello stesso mobile o pilotati dallo
stesso amplificatore devono essere identici tra loro. Subwoofer o mobili
spaiati possono deteriorare in maniera grave le prestazioni del vostro
sistema d’ascolto dei bassi profondi.
2. È necessario collegare entrambe le bobine di un woofer a doppia in
serie o in parallelo.
3. Con il collegamento in parallelo, per quasi tutti gli amplificatori la
potenza prodotta su carico 4 ohm è esattamente uguale a quella
prodotta su carico stereo 2 ohm.
Per progettare un sistema di subwoofer che ottimizzi la potenza disponibile
di un amplificatore, tenete a mente quanto segue:
1. L’impedenza totale del sistema di woofer in parallelo è uguale a:
dove w è l’impedenza
nominale del woofer.
CASSA A TRAPEZIO RETTANGOLO
CASSA CHIUSA
CASSA CON CONDOTTO DI ACCORDO
– I volumi delle casse consigliate sono relativi a un solo altoparlante, incluso woofer e volume
spostato dal/dai condotto/i.
– Per casse con più altoparlanti è necessario moltiplicare il volume consigliato e il/i condotto/i per il
numero di altoparlanti.
Excursión [mm]
Excursión [mm]
34
MS-10SD2 SLIM, MS-10SD4 SLIM
CASSA
CHIUSA
Frequenza [Hz]
Fuori le Auto
Dentro le Auto
Escursione [mm]
Frequenza [Hz]
SPL vs Frequenza Escursione vs Frequenza
CASSA CON
CONDOTTO DI
ACCORDO
Frequenza [Hz]
Fuori le Auto
Dentro le Auto
Escursione [mm]
Frequenza [Hz]
SPL vs Frequenza Escursione vs Frequenza
7
5
2
1
0.5
0.2
0.21
0.05
0.02
0.01
0.05
0.02
0.01
0.005
0.002
7
5
2
1
0.5
0.2
0.21
0.05
0.02
0.01
0.05
0.02
0.01
0.005
0.002
35
ITALIANO
CARATTERISTICHE
MS-10SD2 SLIM MS-10SD4 SLIM
Diametro nominale: 254mm (10 in) 254mm (10 in)
Impedenza nominale: 2+2 ohms 4+4 ohms
Gestione della potenza
Picco:
Media continua:
NBR
*
:
1000W
500W
250W
1000W
500W
250W
Sensibilità (1 W @ 1m):
Risposta in frequenza a –10dB:
Diametro del voice coil: 46mm (1,81 in) 46mm (1,81 in)
PARAMETRI THIELE-SMALL
Re: 3,34 ohms
Le a 1kHz (induttanza voice coil a 1kHz):
Sd: 337cm
2
(52,23 in
2
)
ßL: 9,57Tm
Vas: 8,9l (0,31 ft
3
)
Cms:
50μm/N
Mms:
Mmd:
Fs: 46,3Hz
Qms: 8,2
Qes: 2,14
Qts: 1,70
Hag (altezza intercapedine d'aria): 8mm (0,31 in) 8mm (0,31 in)
Hvc (profondità di avvolgimento del voice coil): 20mm (0,79 in) 20mm (0,79 in)
X
max
(escursione max (picco) con il 10% di distorsione):
6mm (0,24 in) 6mm (0,24 in)
Volume spostato dal woofer: 2,26l (0,08 ft
3
) 2,26l (0,08 ft
3
)
– *Standard NBR (standard brasiliano 10.303).
DIMENSIONI
MS-10SD2 SLIM, MS-10SD4 SLIM
Ø272mm
(Ø10,7")
Ø156mm
(Ø6,14")
6,5mm x 8 (8x)
0,25" x 8 (8x)
Ø243mm
(Ø9,56")
74mm
(2,91")
Ø228mm
(Ø8,98")
41mm
(1,61")
19mm
(0,75")
14mm
(0,55")
86dB SPL
86dB SPL
– I parametri di Thiele-Small sono misurati dopo due ore di test di potenza usando la metà della potenza AES.
È permessa una variazione del ±17%.
AES:
200W
200W
2,351mH
34Hz – 800Hz 34Hz – 800Hz
337cm337cm
22
(52,23 in (52,23 in
22
))
11l (0,38 ft11l (0,38 ft
33
))
195,1g (0,43 lb)195,1g (0,43 lb)
195,1g (0,43 lb)
191,59g (0,42 lb)191,59g (0,42 lb)
191,59g (0,42 lb)
6,47 ohms6,47 ohms
12Tm12Tm
50μm/N50μm/N
46.4Hz46.4Hz
7,217,21
2.302.30
1.701.70
3,874mH
(CASSA
CHIUSA)
36
www.jbl.com
HARMAN Consumer, Inc.
8500 Balboa Boulevard, Northridge, CA 91329 USA
© 2011 HARMAN International Industries, Incorporated.
Tutti i diritti riservati. JBL è un marchio di HARMAN
International Industries, Incorporated, registrato negli Stati
Uniti e/o in altri paesi. Funzionalità, specifiche e aspetto
sono soggetti a modifica senza preavviso.
SERIA MS SLIM
głośniki niskotonowe z podwójną cewką drgającą
POLSKA
MS-10SD2 SLIM
MS-10SD4 SLIM
PODRĘCZNIK UŻYTKOWNIKA
38
WYBÓR OBUDOWY
DZIĘKUJEMY za zakup głośnika niskotonowego z Serii MS SLIM. Montaż
głośnika wymaga umiejętności pracy w drewnie oraz doświadczenia we
wprowadzaniu zmian we wnętrzach samochodowych. W przypadku braku
odpowiednich narzędzi lub umiejętności można przy montażu głośnika
skorzystać z pomocy autoryzowanego dealera JBL®.
UWAGA: Głośne odtwarzanie muzyki w samochodzie może doprowadzić
do trwałego uszkodzenia słuchu, jak również utrudniać słyszalność
sygnałów dźwiękowych dochodzących z ruchu ulicznego. Podczas
prowadzenia pojazdu zalecamy słuchanie muzyki przy niskim poziomie
głośności. Nie bierzemy odpowiedzialności za utratę słuchu, obrażenia
cielesne ani szkody materialne wynikające z korzystania lub niewłaściwego
korzystania z niniejszego produktu.
Głośniki niskotonowe z Serii MS SLIM są skonstruowane tak, aby
doskonale działać w małych, zakrytych i wentylowanych obudowach.
Można wprawdzie zamontować głośniki z Serii MS SLIM w odgrodzie
nieskończonej, jednak będzie to miało negatywny wpływ na ich
obciążalność, ponieważ nie będzie zamkniętego strumienia powietrza,
który zapobiegałby ruchowi membrany poza jej maksymalne wychylenie.
Z tego powodu nie zalecamy montażu głośników niskotonowych z
Serii MS SLIM w odgrodzie nieskończonej.
Powinno się wybrać obudowę odpowiednią do preferowanego rodzaju
muzyki, potrzebnej mocy wzmacniacza oraz przestrzeni w samochodzie
przeznaczonej na obudowę głośnika niskotonowego.
Ponieważ obudowa zamknięta zapewnia największą kontrolę nad ruchem
głośnika, tak zamontowany głośnik będzie miał większą moc niż głośniki
zamontowane w innych typach zabudowy. Obudowy zamknięte zapewniają
dokładniejsze odwzorowanie dźwięku niż jakikolwiek inny typ zabudowy
wykorzystywany wewnątrz pojazdu i dlatego doskonale nadają się do
odtwarzania każdego rodzaju muzyki. Konstrukcja obudowy zamkniętej jest
prosta, a co więcej, jest wiele gotowych wersji takiej obudowy dostępnych
na rynku. Dobrze dopasowana obudowa zamknięta jest zawsze mniejsza
od innych typów zabudowy dopasowanych do danego głośnika, więc
zajmuje dużo mniej miejsca w samochodzie.
Obudowy wentylowane zapewniają lepszą efektywność w zakresie
40Hz – 50Hz. Niestety, dzieje się to kosztem zmniejszenia efektywności
dźwięków w najniższej oktawie (poniżej 40Hz) oraz zmniejszenia
kontroli mocy na najniższych częstotliwościach. Jeśli używa się małego
wzmacniacza, komora wentylowana zapewni bardziej odczuwalne
natężenie basu z mniejszej mocy. Obudowy wentylowane dobrze
sprawdzają się we wszystkich rodzajach muzyki. Ponieważ obudowy
wentylowane potrzebują określonej objętości komory oraz odpowiedniego
rozmiaru otworów, aby pasowały do charakterystyk głośnika, obudowa
musi być wykonana dokładnie według załączonej specyfikacji. Mimo iż
dostępne w sprzedaży są różne komory wentylowane, dopasowanie
gotowej obudowy do konkretnego głośnika jest niezwykle trudne. W
przypadku zdecydowania się na obudowę wentylowaną zalecamy zlecenie
jej wykonania autoryzowanemu dealerowi JBL lub przynajmniej zasięgnięcie
jego opinii odnośnie do tego, czy projekt obudowy opracowany przez
użytkownika jest odpowiedni. Dobrze dopasowana obudowa wentylowana
jest zawsze większa niż obudowa zamknięta przeznaczona dla tego
samego głośnika, wymaga zatem więcej miejsca w samochodzie.
Głośniki niskotonowe JBL Serii MS SLIM są dostępne w dwóch wersjach: z
podwójną cewką dwuomową oraz podwójną cewką czteroomową. Można
używać głośników niskotonowych MS SLIM pojedynczo lub w grupach
w celu maksymalnego zwiększenia wykorzystania mocy dostępnego
wzmacniacza. Aby osiągnąć maksymalną moc na wyjściu wzmacniacza,
należy zaprojektować taki system głośników, który zapewnia najmniejszą
impedancję, z jaką wzmacniacz może bezpiecznie pracować. Podczas
projektowania systemu głośników należy wziąć pod uwagę następujące
reguły:
PODŁĄCZANIE GŁOŚNIKA NISKOTONOWEGO
DO WZMACNIACZA
PLUS (+)
ZE WZMACNIACZA
39
POLSKA
www.jbl.com
Impedancja =
1
w
1
+
1
w
2
+
1
w
3
...
1
Impedancja = w
1
+ w
2
+ w
3
...
SUGEROWANE OBUDOWY
MODELE
Objętość wewnętrzna
Objętość wewnętrzna Ilość Kanał wentylacyjny Średnica x Długość
MS014SD2 SLIM
15l (0,5 ft³) 28l (1 ft³)
1 7,5cm x 17,75cm (3 in x 7 in)
MS014SD6 SLIM
15l (0,5 ft³) 28l (1 ft³)
1 7,5cm x 17,75cm (3 in x 7 in)
Objętość wewnętrzna =
A x B x C
1000
A x B x
)
C + D
1000
2
Objętość wewnętrzna =
– A, B i C są wymiarami wewnętrznymi.
1. Nie mieszać różnych głośników ani typów zabudowy w jednym
systemie głośników. Głośniki używane w jednej obudowie bądź
zasilane jednym wzmacniaczem powinny być tego samego modelu.
Źle dobrane głośniki i obudowy mogą spowodować słabe działanie
systemu.
2. Koniecznie używać obu cewek głośnika niskotonowego z podwójną
cewką drgającą połączonych szeregowo bądź równolegle.
3. Większość wzmacniaczy dostarcza dokładnie taką samą moc do
czteroomowego zestawu, jak i przy systemie dwuomowym.
Aby zaprojektować system głośników, który będzie maksymalnie
wykorzystywał moc wzmacniacza, należy pamiętać o następujących
zasadach:
1. Całkowitą impedancję systemu głośników połączonych równolegle
można policzyć za pomocą tego wzoru:
gdzie w to nominalna
impedancja głośnika.
2. Całkowitą impedancję systemu cewek (lub głośników) przy połączeniu
szeregowym można policzyć za pomocą tego wzoru:
Rysunki poniżej przedstawiają równoległe i szeregowe połączenia
głośników.
Rysunek 1: połączenie równoległe
Rysunek 2: połączenie szeregowe
CZERWONY
PLUS (+)
CZARNY
MINUS (–)
MINUS (–)
PLUS (+)
ZE WZMACNIACZA
CZARNY
MINUS (–)
MINUS (–)
– Sugerowane objętości obudowy odnoszą się tylko do jednego głośnika, włącznie z objętością
głośnika niskotonowego oraz kanału wentylacyjnego.
– Dla obudowy na większą ilość głośników konieczne jest przemnożenie sugerowanej objętości
oraz rozmiaru kanału wentylacyjnego przez ilość głośników.
SPOSÓB OBLICZENIA WEWNĘTRZNEJ
OBJĘTOŚCI OBUDOWY
KOMORA PROSTOKĄTNA KOMORA W KSZTAŁCIE TRAPEZU
)
OBUDOWA ZAMKNIĘTA
OBUDOWA WENTYLOWANA
40
MS-10SD2 SLIM, MS-10SD4 SLIM
Częstotliwość [Hz] Częstotliwość [Hz]
SPL vs Częstotliwość SPL vs Częstotliwość
Częstotliwość [Hz] Częstotliwość [Hz]
SPL vs Częstotliwość Liniowe wychylenie vs Częstotliwość
OBUDOWA
ZAMKNIĘTA
OBUDOWA
WENTYLOWANA
Liniowe wychylenie [mm]
Liniowe wychylenie [mm]
Na Zewnątrz Samochodu
W Samochodzie
W Samochodzie
Na Zewnątrz
Samochodu
7
5
2
1
0.5
0.2
0.21
0.05
0.02
0.01
0.05
0.02
0.01
0.005
0.002
7
5
2
1
0.5
0.2
0.21
0.05
0.02
0.01
0.05
0.02
0.01
0.005
0.002
41
POLSKA
SPECYFIKACJA
MS-10SD2 SLIM MS-10SD4 SLIM
Średnica nominalna: 254mm (10 in) 254mm (10 in)
Impedancja nominalna: 2+2 ohms 4+4 ohms
Moc
Maksimum:
Ciągły średnia:
NBR
*
:
1000W
500W
250W
1000W
500W
250W
Skuteczność (1 W @ 1m): 86dB SPL
Pasmo przenoszenia przy –10dB:
Średnica cewki: 46mm (1,81 in) 46mm (1,81 in)
PARAMETRY THIELE’A-SMALLA
Re: 3,34 ohms
Le przy 1kHz (indukcyjność cewki przy 1kHz):
Sd: 337cm
2
(52,23 in
2
)
ßL: 9,57Tm
Vas: 8,9l (0,31 ft
3
)
Cms: 50μm/N
Mms:
Mmd:
Fs: 46,3Hz
Qms: 8,2
Qes: 2,14
Qts: 1,70
Hag (wysokość szczeliny powietrza):
8mm (0,31 in) 8mm (0,31 in)
Hvc (głębokość uzwojenia cewki):
20mm (0,79 in) 20mm (0,79 in)
X
max
6mm (0,24 in) 6mm (0,24 in)
Przestrzeń zajęta przez głośnik niskotonowy: 2,26l (0,08 ft
3
) 2,26l (0,08 ft
3
)
– *Standard NBR (standard brazylijski 10.303).
– Parametry Thiele’a-Smalla są mierzone po dwugodzinnym teście mocy przy wykorzystaniu połowy mocy ze standardu AES.
Dozwolone są odchylenia ±17%.
WYMIARY
MS-10SD2 SLIM, MS-10SD4 SLIM
Ø272mm
(Ø10,7")
Ø156mm
(Ø6,14")
6,5mm x 8 (8x)
0,25" x 8 (8x)
Ø243mm
(Ø9,56")
74mm
(2,91")
Ø228mm
(Ø8,98")
41mm
(1,61")
19mm
(0,75")
14mm
(0,55")
(maks. liniowe wychylenie membrany przy zakłóc. 10%):
AES:
200W 200W
86dB SPL
34Hz – 800Hz 34Hz – 800Hz
2,351mH
337cm337cm
22
(52,23 in (52,23 in
22
))
11l (0,38 ft11l (0,38 ft
33
))
195,1g (0,43 lb)195,1g (0,43 lb)
195,1g (0,43 lb)
191,59g (0,42 lb)191,59g (0,42 lb)
191,59g (0,42 lb)
6,47 ohms6,47 ohms
12Tm12Tm
50μm/N50μm/N
46.4Hz46.4Hz
7,217,21
2.302.30
1.701.70
3,874mH
(OBUDOWA ZAMKNIĘTA)
42
www.jbl.com
HARMAN Consumer, Inc.
8500 Balboa Boulevard, Northridge, CA 91329 USA
© 2011 HARMAN International Industries, Incorporated. Wszelkie prawa
zastrzeżone. JBL jest znakiem towarowym firmy HARMAN International
Industries, Incorporated, zarejestrowanym w Stanach Zjednoczonych i/
lub innych krajach. Konstrukcja, parametry techniczne i wygląd mogą
ulec zmianie bez wcześniejszego powiadomienia.
BRUKSANVISNING
MS-SERIENS SLIM
bashögtalare med dubbel ljudspole
SVENSKA
MS-10SD2 SLIM
MS-10SD4 SLIM
44
VÄLJA LÅDA
ANSLUTNING AV BASHÖGTALAREN TILL
FÖRSTÄRKAREN
TACK FÖR att du köpt en av MS-Seriens SLIM bashögtalare. Installation
av bashögtalaren kräver slöjdkunskaper samt viss erfarenhet av att plocka
isär och montera ihop bilinredningar. Saknar du verktyg eller kunskaper ska
du be en auktoriserad JBL®-återförsäljare installera bashögtalaren.
VARNING! Att spela hög musik i en bil kan permanent skada hörseln, samt
även göra det svårt att höra trafik. Vi rekommenderar att du lyssnar på låg
volym under körning. Vi avsäger oss ansvar för hörselskador, kroppsskador
och egendomsskador efter bruk eller missbruk av produkten.
MS-Seriens SLIM bashögtalare fungerar bäst i små, täta och ventilerade
lådor. Även om montering med oändlig skärmning av MS SLIM-högtalare är
möjlig, begränsas då starkt effekthanteringen, eftersom innesluten luftvolym
för att hindra att högtalarkonen rör sig bortom maxgränsen, saknas. Därför
rekommenderas inte montering med oändlig skärmning för MS
SLIMbashögtalare.
Välj låda efter musiktyp, hur mycket förstärkareffekt som behövs
för basförstärkaren och hur mycket plats i fordonet det finns för en
bashögtalarlåda.
Eftersom en tät låda ger bästa kontrollen över högtalarens rörelser klarar
en högtalare som monteras i en tät låda större effekt än en högtalare i en
annan typ av låda. Täta lådor ger noggrannare ljudåtergivning än andra
lådtyper vid montering i fordon. Därför passar de bra för alla musiktyper.
Montering med tät låda är lätt, och det finns många monteringsfärdiga
täta lådor. Optimala täta lådor är alltid mindre än andra typer av lådor som
optimerats för en viss högtalare. Därför tar de upp minst plats i fordonet.
Ventilerade lådor ger ökad effektivitet 40Hz – 50Hz, men effektiviteten går
ut över ljudkvaliteten i lägsta oktaven (under 40Hz). Vidare förlorar man
viss kontroll och effekthantering i de lägsta frekvenserna. Om du använder
en liten förstärkare ger en ventilerad låda större upplevd bas med lägre
effekt. Ventilerade lådor passar även bra för många olika musiktyper.
Eftersom ventilerade lådor kräver att volymen hos lådan och storleken hos
porten har ett visst förhållande med egenskaperna hos högtalaren måste
lådan byggas för att exakt uppfylla medföljande specifikationer. Trots att
vissa monteringsfärdiga ventilerade lådor finns är det svårt att anpassa
en monteringsfärdig låda till en viss bashögtalare. Om du vill använda en
ventilerad låda rekommenderar vi att en auktoriserad JBL-återförsäljare
bygger den eller verifierar att din konstruktion fungerar om du vill bygga den
själv. En optimal ventilerad låda är alltid större än en optimal tät låda för en
och samma bashögtalare och kräver mer plats i fordonet.
JBL MS-Seriens SLIM högtalare finns i två olika konfigureringar: en
dubbel tvåohms ljudspole och en dubbel fyraohms ljudspole. En eller
flera MS SLIM-bashögtalare används för att maximera effekten hos din/
dina förstärkare. Uppnå maxförstärkareffekt genom att konstruera ett
högtalarsystem med lägsta möjliga impedans där förstärkaren kan köras
säkert. Tänk på följande när du konstruerar ett bashögtalarsystem:
1. Blanda inte olika bashögtalare eller lådtyper i samma system.
Bashögtalare som används i samma låda eller som drivs av samma
förstärkare måste vara av samma modell. Felanpassade högtalare och
lådor kan ge dåliga prestanda från bashögtalarsystemet.
2. Båda spolarna i en dubbelspolig bashögtalare, som ansluts i serie eller
parallellt, måste användas.
3. De flesta förstärkare ger exakt samma effekt som överbryggats i en
4-ohmsbelastning som i en 2-ohmsstereobelastning.
Tänk på följande för att konstruera ett bashögtalarsystem som maximerar
tillgänglig förstärkareffekt:
1. Den totala systemimpedansen i bashögtalare parallellkoppling kan
beräknas med följande formel:
Diagrammet nedan visar parallella och seriella högtalaranslutningar.
45
ENGLISH
www.jbl.com
Impedans =
1
w
1
+
1
w
2
+
1
w
3
...
1
Impedans = w
1
+ w
2
+ w
3
...
Figur 1: Parallell anslutning Figur 2: Serietilkobling
NEG (–)NEG (–)
FÖRESLAGNA LÅDOR
MODELLER
Intern volym Intern volym Ktt. Kanaldiameter x längd
MS-10SD2 SLIM
15l (0,5 ft
3
) 28l (1 ft
3
) 1 7,5cm x 17,75cm (3 in x 7 in)
MS-10SD4 SLIM
15l (0,5 ft
3
) 28l (1 ft
3
) 1 7,5cm x 17,75cm (3 in x 7 in)
LÅDORS INTERNA VOLYMER
BERÄKNINGSANVISNINGAR
REKTANGULÄR LÅDA
TRAPETSOID REKTANGULÄR LÅDA
Internvolym =
A x B x C
1000
A x B x
(
C + D
)
1000
2
Internvolym =
– A, B och C är interna mått.
SVENSKA
där w är nominella
impedansen för högtalaren.
2. Den totala systemimpedansen för ljudspolar (eller högtalare) i serie kan
beräknas med följande formel:
RÖTT
POS (+)
SVART
NEG (–)
POS (+)
FRÅN FÖRSTÄRKARE
RÖTT
POS (+)
POS (+)
FRÅN FÖRSTÄRKARE
SVART
NEG (–)
– Föreslagna lådvolymer gäller endast en högtalare,
inklusive bashögtalare och kanals(ers) förskjutna volym.
– För lådor med mer än en högtalare multipliceras föreslagen
volym och kanal(er) med antalet högtalare.
TÄTA LÅDA
VENTILERAD LÅDA
46
MS-10SD2 SLIM, MS-10SD4 SLIM
TÄTA LÅDA
Frekvens [Hz]
Utanför Bilen
I Bilen
Avvikelse [mm]
Frekvens [Hz]
SPL vs Frekvens Avvikelse vs Frekvens
Frekvens [Hz]
Utanför Bilen
I Bilen
Avvikelse [mm]
Frekvens [Hz]
SPL vs Frekvens Avvikelse vs Frekvens
VENTILERAD
LÅDA
7
5
2
1
0.5
0.2
0.21
0.05
0.02
0.01
0.05
0.02
0.01
0.005
0.002
7
5
2
1
0.5
0.2
0.21
0.05
0.02
0.01
0.05
0.02
0.01
0.005
0.002
47
ENGLISHSVENSKA
SPESIFIKASJONER
Nominell diameter: 254mm (10 in) 254mm (10 in)
Nominell impedans: 2+2 ohms 4+4 ohms
Effekthantering
Maxvärde:
Kontinuerlig genomsnitt:
NBR
*
:
1000W
500W
250W
1000W
500W
250W
Känslighet (1 W @ 1m): 86 dB SPL
Frekvensåtergivning @ –10dB:
Ljudspolediameter: 46mm (1,81 in) 46mm (1,81 in)
THIELE-SMALL-PARAMETRAR
Re: 3,34 ohms
Le @ 1kHz (ljudspoles induktans @ 1kHz):
Sd: 337cm
2
(52,23 in
2
)
ßL: 9,57Tm
Vas: 8,9l (0,31 ft
3
)
Cms: 50μm/N
Mms:
Mmd:
Fs: 46,3Hz
Qms: 8,2
Qes: 2,14
Qts: 1,70
Hag (luftspelshöjd): 8mm (0,31 in) 8mm (0,31 in)
Hvc (ljudspoles spolningsdjup):
X
max
(max. avvikelse med 10% distorsion): 6mm (0,24 in) 6mm (0,24 in)
Vvolym som förskjuts av högtalare: 2,26l (0,08 ft
3
) 2,26l (0,08 ft
3
)
– *NBR-standard (10.303 brasiliansk standard).
– Thiele-Small-parametrar mäts efter ett tvåtimmars effekttest med halv AES-effekt. Variation på ±17% tillåts.
MÅTT
MS-10SD2 SLIM, MS-10SD4 SLIM
Ø272mm
(Ø10,7")
Ø156mm
(Ø6,14")
6,5mm x 8 (8x)
0,25" x 8 (8x)
Ø243mm
(Ø9,56")
74mm
(2,91")
Ø228mm
(Ø8,98")
41mm
(1,61")
19mm
(0,75")
14mm
(0,55")
MS-10SD2 SLIM
MS-10SD4 SLIM
34Hz – 800Hz
34Hz –800Hz
AES: 200W 200W
86 dB SPL
2,351mH
20mm (0,79 in) 20mm (0,79 in)
337cm337cm
22
(52,23 in (52,23 in
22
))
11l (0,38 ft11l (0,38 ft
33
))
195,1g (0,43 lb)195,1g (0,43 lb)
195,1g (0,43 lb)
191,59g (0,42 lb)191,59g (0,42 lb)
191,59g (0,42 lb)
6,47 ohms6,47 ohms
12Tm12Tm
50μm/N50μm/N
46.4Hz46.4Hz
7,217,21
2.302.30
1.701.70
3,874mH
(TÄTA LÅDA)
48
www.jbl.com
HARMAN Consumer, Inc.
8500 Balboa Boulevard, Northridge, CA 91329 USA
© 2011 HARMAN International Industries, Incorporated. Med
ensamrätt. JBL är ett varumärke som tillhör HARMAN International
Industries, Incorporated, som registrerats i USA och/eller andra
länder. Egenskaper, specifikationer och utseende kan ändras utan
föregående meddelande.
BRUGERHÅNDBOG
MS-SERIE SLIM
subwoofere med dobbelt svingspole
DANSK
MS-10SD2 SLIM
MS-10SD4 SLIM
50
VALG AF INDKAPSLING
FORBINDELSE AF SUBWOOFEREN
TIL FORSTÆRKEREN
TAK, FORDI DU købte en subwoofer fra MS-Serien SLIM. Subwoofer-
installationen kræver erfaring med træarbejde og en vis erfaring med at
skille bilinteriører ad og samle det igen. Hvis du mangler værktøjet eller
de nødvendige færdigheder, skal du få din subwoofer installeret af en
autoriseret JBL® -forhandler.
ADVAR SEL: At spille høj musik i en bil kan beskadige din hørelse
permanent samt påvirke din evne til høre trafikken. Vi anbefaler, at der lyttes
til musik ved lave lydstyrker under kørsel. Vi påtager os intet ansvar for
høre-, person- eller ejendomsskade, der skyldes brug eller misbrug af dette
produkt.
Subwoofere i MS-Serien SLIM er optimeret til at give den bedste
præstation i små, lukkede og ventilerede indkapslinger. Mens montering
af MS SLIM-subwoofere med grænselfri afbøjningsplader er mulig, vil
effekthåndtering blive temmelig påvirket, eftersom der ikke vil være nogen
indkapslet luftmængde til at forhindre højttalerens kegle i at bevæge
sig ud over sin grænse. Derfor anbefaler vi ikke montering af MS SLIM-
subwoofere med grænsefri afbøjningsplader.
Du bør vælge den indkapsling, du vil bruge, baseret på den musik, du lytter
til, hvor meget forstærkereffekt du vil bruge til subwooferen, og hvor meget
plads du kan afsætte til en subwoofer-indkapsling i bilen.
Da en lukket indkapsling giver mest kontrol over bashøjttalerens
(wooferens) bevægelse, vil en bashøjttaler monteret i en lukket
indkapsling håndtere mere effekt end en bashøjttaler monteret i en
anden type indkapsling. Lukkede indkapslinger giver en mere nøjagtig
lydlig reproduktion end andre indkapslingstyper når de er monteret i et
køretøj, så de er velegnede til al slags musik. En konstruktion med en
lukket indkapsling er ligetil, og der findes mange præfabrikerede lukkede
indkapslinger. En optimal lukket indkapsling er altid mindre end andre slags
indkapslinger, der er optimeret til en bestemt højttaler, så de kræver den
mindste mængde plads i køretøjet.
Lukkede indkapslinger er mere effektive i intervallet 40Hz – 50Hz, men
denne effektivitet kommer på bekostning af lyden i den laveste oktav
(under 40Hz) og på bekostning af en vis kontrol og effekthåndtering ved de
laveste frekvenser. Hvis du bruger en lille forstærker, vil en ventileret kasse
yde bedre opfattet baseffekt fra mindre effekt. Ventilerede indkapslinger
er også velegnede til forskellige musiktyper. Da ventilerede indkapslinger
kræver, at indkapslingens volumen og åbningens størrelse har et bestemt
forhold til bashøjttalerens karakteristik, skal indkapslingen være bygget
præcist til de anførte specifikationer. Mens der findes nogle præfabrikerede
ventilerede kasser, er det svært at matche en præfabrikeret kasse til en
særlig bashøjttaler. Hvis du ønsker at bruge en ventileret indkapsling,
anbefaler vi på det kraftigste, at du får en autoriseret JBL-forhandler til at
bygge den eller bekræfte, at dit design er korrekt, hvis du selv ønsker at
bygge indkapslingen. En optimal ventileret indkapsling er altid større end
den optimale lukkede kasse til den samme bashøjttaler og vil kræve mere
plads i køretøjet.
JBLs subwoofere i MS-Serien SLIM kan fås i to forskellige konfigurationer:
en dobbelt svingspole på to ohm eller en dobbelt svingspole på fire ohm.
Du kan bruge MS SLIM-subwoofere enkeltvis eller flere ad gangen for
at maksimere effekten, der er tilgængelig fra din(e) forstærker(e). For
at opnå den maksimalt mulige forstærkereffekt, bør du konstruere et
højttalersystem, der leverer den laveste impedans, som forstærkeren vil
drive på sikker vis. Når du konstruerer et subwoofer-system, skal du tage
hensyn til følgende regler:
1. Forskellige subwoofere eller indkapslingstyper må ikke blandes i det
samme system. Subwoofere, der bruges i denne samme indkapsling
eller håndteres af den samme forstærker, bør være identiske modeller.
Bashøjttalere og indkapslinger, der er ikke passer sammen, kan
resultere i en ringe ydelse fra dit subwoofer-system.
SORT
NEG (–)
NEG (–)
NEG (–)
51
ENGLISH
www.jbl.com
Impedans =
1
w
1
+
1
w
2
+
1
w
3
...
1
Impedans = w
1
+ w
2
+ w
3
...
Diagrammerne nedenfor viser parallelle og serielle højttalerforbindelser.
Figur 1: Parallelforbindelse Figur 2: Serieforbindelse
FORESLÅEDE INDKAPSLINGER
MODELLER
Indvendig volumen Indvendig volumen
Ant. Kanal(er) diameter x lñngde
MS-10SD2 SLIM
15l (0,5 ft
3
) 28l (1 ft
3
) 1 7,5cm x 17,75cm (3 in x 7 in)
MS-10SD4 SLIM
15l (0,5 ft
3
) 28l (1 ft
3
) 1 7,5cm x 17,75cm (3 in x 7 in)
VEJLEDNING TIL BEREGNING
INDKAPSLINGERS INDVENDIGE VOLUMEN
REKTANGULÆR KASSE
Indvendig
volumen =
A x B x C
1000
A x B x
(
C + D
)
1000
2
Indvendig
volumen =
– A, B og C er indvendige mål.
DANSK
2. Du skal bruge begge spoler på en dobbelt svingspoles 2. bashøjttaler,
der er enten serielt eller parallelt forbundet.
3. De fleste forstærkere leverer præcist den samme mængde effekt
brokoblet med en belastning på 4 ohm, som de gør, når de driver en
stereoudgang på 2 ohm.
Når du konstruerer et subwoofer-system, der maksimerer den tilgængelige
forstærkereffekt, skal du huske på følgende regler:
1. De parallelt forbundne bashøjttaleres samlede systemimpedans kan
beregnes ved hjælp af denne formel:
hvor w er bashøjttalerens
nominelle impdans.
2. Se serielt forbundne svingspolers (eller bashøjttaleres) samlede
systemimpedans kan beregnes ved hjælp af denne formel:
RØD
POS (+)
POS (+)
FRA FORSTÆRKER
SORT
NEG (–)
RØD
POS (+)
POS (+)
FRA FORSTÆRKER
TRAPEZREKTANGULÆR KASSE
LUKKET KASSE
VENTILERET KASSE
– De anbefalede indkapslingsvolumener henviser kun til én højttaler,
inklusive fortrængt volumen for bashøjttaler og kanal(er).
– Til indkapslinger med mere end én højttaler, er det nødvendigt at
gange det foreslåede volumen og kanal(er) med antallet af højttalere.
52
MS-10SD2 SLIM, MS-10SD4 SLIM
LUKKET
KASSE
Frekvens [Hz]
Uden for Bilen
I Bil
Udsving [mm]
Frekvens [Hz]
SPL vs Frekvens Udsving vs Frekvens
VENTILERET
KASSE
Frekvens [Hz]
Udsving [mm]
Frekvens [Hz]
SPL vs Frekvens Udsving vs Frekvens
Uden for Bilen
I Bil
7
5
2
1
0.5
0.2
0.21
0.05
0.02
0.01
0.05
0.02
0.01
0.005
0.002
7
5
2
1
0.5
0.2
0.21
0.05
0.02
0.01
0.05
0.02
0.01
0.005
0.002
53
ENGLISHDANSK
SPECIFIKATIONER
MS-10SD2 SLIM
Nominel diameter: 254mm (10 in) 254mm (10 in)
Nominel impedans: 2+2 ohms 4+4 ohms
Effekthåndtering
Maksimalt niveau:
Kontinuerlig gennemsnitlig:
NBR
*
:
1000W
500W
250W
1000W
500W
250W
Sensitivitet (1 W @ 1m):
AES:
Frekvensrespons ved –10dB:
Svingspoles diameter: 46mm (1,81 in) 46mm (1,81 in)
YDERLIGERE PARAMETRE
Re: 3,34 ohms
Le ved 1kHz (svingspoles induktans ved 1kHz):
Sd: 337cm
2
(52,23 in
2
)
ßL: 9,57Tm
Vas: 8,9l (0,31 ft
3
)
Cms: 50μm/N
Mms:
Mmd:
Fs: 46,3Hz
Qms: 8,2
Qes: 2,14
Qts: 1,70
Hag (højde på luftmellemrum): 8mm (0,31 in) 8mm (0,31 in)
Hvc (svingspoles viklingsdybde): 20mm (0,79 in) 20mm (0,79 in)
X
max
(maks. udsving (højdepunkt) med 10% forvrængning):
6mm (0,24 in) 6mm (0,24 in)
Volumen forskudt af bashøjttaler: 2,26l (0,08 ft
3
) 2,26l (0,08 ft
3
)
– *NBR standard (10.303 brasiliansk standard).
– Thiele-Small parametre måles efter en effekttest på to timer ved hjælp af den halve AES-effekt. En variation på ±17% er tilladt.
MÅL
MS-10SD2 SLIM, MS-10SD4 SLIM
Ø272mm
(Ø10,7")
Ø156mm
(Ø6,14")
6,5mm x 8 (8x)
0,25" x 8 (8x)
Ø243mm
(Ø9,56")
74mm
(2,91")
Ø228mm
(Ø8,98")
41mm
(1,61")
19mm
(0,75")
14mm
(0,55")
MS-10SD4 SLIM
86dB SPL
200W
86dB SPL
200W
34Hz – 800Hz 34Hz –800Hz
2,351mH
337cm337cm
22
(52,23 in (52,23 in
22
))
11l (0,38 ft11l (0,38 ft
33
))
195,1g (0,43 lb)195,1g (0,43 lb)
195,1g (0,43 lb)
191,59g (0,42 lb)191,59g (0,42 lb)
191,59g (0,42 lb)
6,47 ohms6,47 ohms
12Tm12Tm
50μm/N50μm/N
46.4Hz46.4Hz
7,217,21
2.302.30
1.701.70
3,874mH
(LUKKET
KASSE)
54
www.jbl.com
HARMAN Consumer, Inc.
8500 Balboa Boulevard, Northridge, CA 91329 USA
© 2011 HARMAN International Industries, Incorporated.
Alle rettigheder forbeholdes. JBL er et varemærke,
tilhørende HARMAN International Industries, Incorporated,
registreret i de Amerikanske Forenede Stater og/eller andre
lande. Ret til ændringer forbeholdes.
BRUKSANVISNING
MS SERIE SLIM
subwoofere med dobbel talespole
NORSK
MS-10SD2 SLIM
MS-10SD4 SLIM
56
VALG AV KABINETT
TILKOBLE SUBWOOFEREN TIL
FORSTERKEREN
TAKK for at du har kjøpt av en MS Serie SLIM subwoofer.
Subwooferinstallering krever snekkerferdigheter og noe erfaring med å
demontere og gjenmontere bilinteriører. Om du ikke har de nødvendige
verktøy eller ferdigheter, bør du få en autorisert JBL®-forhandler til å
installere subwooferen.
ADVARSEL: Spilling av høy musikk i en bil kan gi vedvarende hørselsskader så
vel som å forhindre deg i å høre annen trafikk. Vi anbefaler at det brukes et
lavt lydnivå ved kjøring. Vi påtar oss ikke noe ansvar for hørselstap,
kroppsskader eller skader på eiendom som en følge av bruk eller misbruk av
dette produktet.
MS Serie SLIM subwoofere er optimalisert til å fungere best i små,
forseglede og ventilerte kabinetter. Selv om infinite-baffle-montering av
MS SLIM subwoofere er mulig, vil effekten bli betydelig redusert, da det
ikke er noe avgrenset luftvolum som forhindrer at høyttalerkjeglen beveger
seg forbi sin yttergrense. Av denne grunn anbefaler vi ikke infinite-baffle-
montering for MS SLIM subwoofere.
Du bør velge kabinett basert på den type musikk du lytter til, hvor stor
forsterkerstyrke du vil bruke for subwooferen og hvor mye plass du har i
bilen til et subwoofer-kabinett.
Fordi et forseglet kabinett gir størst kontroll over en subwoofers bevegelser,
vil en woofer som er montert i et forseglet kabinett kunne håndtere
større styrke enn en woofer som er montert i et kabinett av annen type.
Forseglede kabinetter gir en mer nøyaktig lydreproduksjon enn kabinetter
av annen type når de er montert inne i et kjøretøy, så de passer godt til alle
typer musikk. Det er lett å konstruere et forseglet kabinett og det finnes
mange prefabrikerte forseglede kabinetter. Et optimalt forseglet kabinett
er alltid mindre enn andre typer kabinetter som er optimert for en spesiell
høytaler, slik at de tar så liten plass som mulig inne i bilen.
Ventilerte kabinetter er mer effektive i et lydområde på 40Hz – 50Hz, men
denne effektiviteten kommer på bekostning av lyd i den laveste oktaven
(under 40Hz) og på bekostning av en grad av kontroll og styrkehåndtering
i de laveste frekvensene. Om du bruker en liten forsterker vil en ventilert
boks gi større oppfanget basseffekt ved bruk av lavere styrke. Ventilerte
kabinetter passer også godt til en rekke musikktyper. Fordi ventilerte
kabinetter krever at kabinettets volum og portens størrelse står i et bestemt
forhold til wooferes egenskaper, må kabinettet bygges nøyaktig etter de
gitte spesifikasjonene. Selv om det finnes prefabrikerte ventilerte bokser,
er det vanskelig å tilpasse en prefabrikert boks til en bestemt woofer. Om
du ønsker å bruke et ventilert kabinett, vil vi sterkt anbefale at du får en
autorisert JBL-forhandler til å bygge det eller verifisere at din design er
korrekt on du har bygget det selv. Et optimalt ventilert kabinett er alltid
større enn den optimalt forseglede boksen for den samme wooferen, og tar
større plass inne i bilen.
JBL MS Serie SLIM subwoofere finnes i to forskjellige konfigurasjoner: en
dobbel talespole på to ohm eller doble talespoler på fire ohm. Du kan bruke
individelle eller flere MS SLIM subwoofere for å maksimere den tilgjengelige
styrken fra forsterkeren(erne). For å oppnå maksimal forsterkereffekt, bør
du designe et høytalersystem som gjør at forsterkeren kan drives sikkert
med lavest mulig impedans. Vurder de følgende reglene når du designer et
subwoofersystem:
1. Ikke bland forskjellige subwoofer- eller kabinettyper i samme system.
Subwoofere som brukes i samme kabinett eller drives av samme
forsterker skal være av identisk modell. Uoverenstemmende woofere
og kabinetter kan føre til at subwoofersystemet gir dårlig ytelse.
2. Du må bruke begge spolene i en dobbel stemmespole 2-woofer, enten
seriekoblet eller parallellkoblet.
3. De fleste forsterkere gir nøyaktig samme styrke med en tilkoblet
belastning på 4 ohm som når de drives av stereobelastning på 2 ohm.
57
www.jbl.com
Impedans =
1
w
1
+
1
w
2
+
1
w
3
...
1
Impedans = w
1
+ w
2
+ w
3
...
Diagrammet nedenfor viser parallell- og serietilkobling for høytalere.
RØD
POS (+)
POS (+)
FRA FORSTERKER
SVART
NEG (–)
Figur 1: Parallellkobling Figur 2: Serietilkobling
RØD
POS (+)
POS (+)
FRA FORSTERKER
SVART
NEG (–)
NEG (–)NEG (–)
FORSLAG TIL AVLUKKER
MODELLER
Internt volum Internt volum Ktt. Rør diameter x lengde
MS-10SD2 SLIM
15l (0,5 fot
3
) 28l (1 fot
3
) 1 7,5cm x 17,75cm (3 in x 7 in)
MS-10SD4 SLIM
15l (0,5 fot
3
) 28l (1 fot
3
) 1 7,5cm x 17,75cm (3 in x 7 in)
INTERNT KABINETTVOLUM
KALKULERINGSINSTRUKSJONER
REKTANGULÆR BOKS
Internt volum =
A x B x C
1000
A x B x
(
C + D
)
1000
2
Internt volum =
– A, B og C er interne dimensjoner.
NORSK
Vurder følgende når du skal designe et subwoofersysten som maksimerer
tilgjengelig forsterkerstyrke:
1. Total systemimpedans for parallelltilkoblede woofere kan beregnes ved
bruk av denne formelen:
Diagrammet nedenfor viser
parallell- og serietilkobling for
høytalere.
2. Total systemimpedans for serietilkoblede talespoler (eller woofere kan
beregnes ved bruk av denne formelen:
TRAPESOIDEFORMET REKTANGULÆR BOKS
FORSEGLET BOKS
VENTILERT BOKS
– De omtrentlige kabinettvolumene gjelder kun en høytaler,
inkludert fortrengningsvolum for woofer og rør.
– For kabinett med flere enn en høytaler må man multiplisere
omtrentlig volum og antall rør med antall høytalere.
58
MS-10SD2 SLIM, MS-10SD4 SLIM
FORSEGLET
BOKS
Frekvens [Hz]
Utsving [mm]
Frequenz [Hz]
SPL vs Frekvens Utsving vs Frekvens
VENTILERT
BOKS
Frekvens [Hz]
Utsving [mm]
Frekvens [Hz]
SPL vs Frekvens Utsving vs Frekvens
I Bilen
Utenfor Bilen
I Bilen
Utenfor Bilen
7
5
2
1
0.5
0.2
0.21
0.05
0.02
0.01
0.05
0.02
0.01
0.005
0.002
7
5
2
1
0.5
0.2
0.21
0.05
0.02
0.01
0.05
0.02
0.01
0.005
0.002
59
NORSK
SPESIFIKASJONER
MS-10SD2 SLIM
Nominell diameter: 254mm (10 in) 254mm (10 in)
Nominell impedans: 2+2 ohms 4+4 ohms
Styrkehåndtering
Topp:
Kontinuerlig gjennomsnittlig:
NBR
AES:
*
:
1000W
500W
250W
200W
1000W
500W
250W
200W
Sensitivitet (1 W @ 1m): 86dB SPL 86dB SPL
Frekvensrespons @ –10dB:
Talespolediameter: 46mm (1,81 in) 46mm (1,81 in)
THIELE-SMALL PARAMETRE
Re: 3,34 ohms
Le @ 1kHz (talespoleinduktans @ 1kHz):
Sd: 337cm
2
(52,23 in
2
)
ßL: 9,57Tm
Vas: 8,9l (0,31 ft
3
)
Cms: 50μm/N
Mms:
Mmd:
Fs: 46,3Hz
Qms: 8,2
Qes: 2,14
Qts: 1,70
Hag (luftsromshøyde): 8mm (0,31 in) 8mm (0,31 in)
Hvc (viklingsdybde for talespole): 20mm (0,79 in) 20mm (0,79 in)
X
maks
(maks. utsving (topp) med 10% distorsjon): 6mm (0,24 in) 6mm (0,24 in)
Volum fortrengt av wooferen: 2,26l (0,08 ft
3
) 2,26l (0,08 ft
3
)
– *NBR standard (10.303 brasiliansk standard).
– Thiele-Small parametre måles etter en to timers test ved bruk av AES-styrke. En variasjon på ±17 % er tillatt.
MÅL
MS-10SD2 SLIM, MS-10SD4 SLIM
Ø272mm
(Ø10,7")
Ø156mm
(Ø6,14")
6,5mm x 8 (8x)
0,25" x 8 (8x)
Ø243mm
(Ø9,56")
74mm
(2,91")
Ø228mm
(Ø8,98")
41mm
(1,61")
19mm
(0,75")
14mm
(0,55")
34Hz – 800Hz
34Hz – 800Hz
MS-10SD4 SLIM
2,351mH
337cm337cm
22
(52,23 in (52,23 in
22
))
11l (0,38 ft11l (0,38 ft
33
))
195,1g (0,43 lb)195,1g (0,43 lb)
195,1g (0,43 lb)
191,59g (0,42 lb)191,59g (0,42 lb)
191,59g (0,42 lb)
6,47 ohms6,47 ohms
12Tm12Tm
50μm/N50μm/N
46.4Hz46.4Hz
7,217,21
2.302.30
1.701.70
3,874mH
(FORSEGLET
BOKS)
60
www.jbl.com
HARMAN Consumer, Inc.
8500 Balboa Boulevard, Northridge, CA 91329 USA
© 2011 HARMAN International Industries, Incorporated. Alle
rettigheter forbeholdt. JBL er et varemerke for HARMAN
International Industries, Incorporated som er registrert i USA
og/eller andre land. Egenskaper, spesifikasjoner og utseende
kan endres uten foregående varsel.
KÄYTTÖOPAS
MS SERIES SLIM
äänikelallinen kaksiosainen alibassokaiutin
SUOMI
MS-10SD2 SLIM
MS-10SD4 SLIM
62
KOTELOTYYPIN VALITSEMINEN
SUBWOOFERIN JA VAHVISTIMEN
KYTKEMINEN
KIITOS SIITÄ, että valintasi oli uusi MS Series SLIM-subwoofer.
Subwooferin asennus edellyttää usein puusepäntaitojen alkeiden
osaamista sekä kokemusta auton sisustuksen purkamisesta ja
asentamisesta. Jos sinulla ei ole sopivia työkaluja tai riittävää
kokemusta, ota yhteys valtuutettuun JBL®-jälleenmyyjään
ammattitaitoista asennusta varten.
VAROITUS: Musiikin toistaminen autossa suurella äänenvoimakkuudella
saattaa vaurioittaa kuuloa ja heikentää kykyäsi seurata muuta liikennettä.
Suosittelemme, että kuuntelet musiikkia pienellä äänenvoimakkuudella
autolla ajaessasi. Emme ole vastaa kuulovaurioista, tapaturmista tai
omaisuusvahingoista, jotka aiheutuvat tuotteen väärästä käytöstä.
MS Series SLIM-subwooferit on optimoitu toimimaan parhaiten
pienikokoisissa suljetuissa, refleksiaukolla varustetuissa ja koteloissa.
MS Series SLIM-subwoofereita voidaan käyttää myös levyasennuksissa,
mutta tämä laskee niiden tehonkestoa huomattavasti. Levyasennuksessa
subwooferin edessä ei ole kaiutinelementin liikettä rajoittavaa ilmapatjaa
ja kartion liike voi kasvaa liian suureksi. Tästä syystä emme suosittele,
että MS Series SLIM-subwoofereita käytetään levyasennuksissa.
Valitse subwooferin kotelotyyppi kuuntelemasi musiikin ja subwooferin
vahvistimen tehon perusteella sekä sen perusteella, kuinka paljon tilaa
autossa on subwooferin kotelolle.
Koska suljettu kotelo tukee parhaiten liikkuvaa kaiutinelementtiä,
suljettuun koteloon asennetun subwooferin tehokesto on suurempi
kuin muun tyyppisiin koteloihin asennettuna. Suljetun kotelon akustinen
toisto on tarkempi, joten se sopii kaiken tyyppisen musiikin toistamiseen.
Sen rakenne on hyvin yksinkertainen ja markkinoilla on useita valmiita
kotelotyyppejä. Ihanteellinen suljettu kotelo on aina pienikokoisempi kuin
vastaava kyseiselle kaiuttimelle optimoitu muun tyyppinen kotelo, joten
se vie myös vähemmän tilaa autossa.
Refleksikotelo tehostaa taajuusalueen 40Hz–50Hz toistoa. Samalla
kuitenkin sitä matalampien bassoäänien (alle 40Hz) toisto, hallinta
ja tehonsieto heikkenenvät. Lisäksi kaiutinelementti liikkuu hieman
hallitsemattomammin ja tehonkesto pienenee edellä mainittuun
kotelotyyppiin verrattuna. Jos ohjaat subwooferia pienellä vahvistimella,
refleksikotelo soveltuu hyvin useimpien musiikkityyppien toistamiseen.
Koska refleksikotelon tilavuuden ja refleksiaukon on vastattava tarkasti
siihen asennettua subwooferia, kotelo on valmistettava tarkasti mittojen
mukaan. Markkinoilla on muutamia valmiita refleksikoteloita, mutta
niiden sovittaminen subwoofer-elementille on vaikeaa. Jos haluat käyttää
refleksikoteloa, suosittelemme, että annat valmistuksen valtuutetun
JBLjälleenmyyjän tehtäväksi, tai tarkistutat jälleenmyyjällä suunnittelemasi
kotelon rakenteen ennen käyttöä. Ihanteellinen refleksikotelo on aina
hieman suurempi kuin kyseiselle subwooferille optimoitu suljettu kotelo,
joten se vie myös enemmän tilaa autossa.
JBL MS Series SLIM-subwoofer-elementeistä on saatavana kaksi
erilaista versiota: kaksi kahden ohmin puhekela tai kaksi neljän
ohmin puhe kelat. Elementtejä voi käyttää yksin tai yhdessä,
joten vahvistinteho saadaan hyödynnettyä kaikissa järjestelmissä
mahdollisimman hyvin. Oikealla kytkentätavalla saat järjestelmästäsi
täyden tehon irti.
Saadaksesi suurimman tehon vahvistinjärjestelmästäsi sinun kannattaa
suunnitella kaiutinjärjestelmä niin, että sen kokonaisimpedanssi on
yhtä suuri kuin vahvistinjärjestelmän pienin nimellisimpedanssi. Kun
suunnittelet subwoofer-järjestelmää, ota huomioon seuraavat asiat:
1. Älä sekoita järjestelmään erityyppisiä subwoofer-elementtejä tai
-koteloita. Samassa kotelossa olevien tai samalla vahvistimella
ohjattavien elementtien pitää olla täysin samanlaiset, sillä yhteen
sopimattomat bassoelementti-ja koteloratkaisut heikentävät
63
SUOMI
www.jbl.com
Impedanssi =
1
w
1
+
1
w
2
+
1
w
3
...
1
1 2 3
Alla olevat kuviot rinnan ja sarjaan kaiutinliitännät.
PUNAINEN
POS. (+)
POS (+)
VAHVISTIMEN
MUSTA
NEG. (–)
Kuva 1. Rinnankytkentä
PUNAINEN
POS. (+)
POS (+)
VAHVISTIMEN
MUSTA
NEG. (–)
NEG (–)NEG (–)
SUOSITELLUT KOTELOTILAT
MALLIT
laatu.
MS-10SD2 SLIM
15l (0,5 ft )
3
28l (1 ft )
3
1 7,5cm x 17,75cm (3 in x 7 in)
MS-10SD4 SLIM
1
UPOTUSTILOJEN SISÄISEN TILAVUUDEN
LASKENTAOHJEET
SUORAKULMAINEN LAATIKKO
Sisätilavuus =
A x B x C
1000
A x B x
(
C + D
)
1000
2
Sisätilavuus =
– A, B ja C ovat sisämittoja.
subwoofer-järjestelmäsi suorituskykyä oleellisesti.
2. Kytke kaksikelaisten subwooferien kelat joko sarjaan tai rinnan.
3. Useimmat vahvistimet tuottavat täsmälleen saman tehon, kun niillä
ohjataan silloitettuna eli yksikanavaisena 4 ohmin kuormaa kuin kun
niillä ohjataan kaksikanavaista 2 ohmin kuormaa.
Kun suunnittelet subwooferjärjestelmää, joka käyttää parhaiten
hyödyksi vahvistimen tehon, ota huomioon seuraavat asiat:
1. Rinnankytkettyjen subwooferelementtien muodostaman järjestelmän
kokonaisimpedanssi lasketaan seuraavalla kaavalla:
Kaavassa oleva “w” on
subwoofer-elementin
nimellis impedanssi.
2. Sarjaankytkettyjen puhekelojen (tai subwoofer-elementtien)
kokonaisimpedanssi lasketaan seuraavalla kaavalla:
Impedanssi = w + w + w ...
Kuva 2. Sarjaankytkentä
PUOLISUUNNIKKAAN MUOTOINEN LAATIKKO
– Suositellut kotelotilojen tilavuudet viittaavat yhteen kaiuttimeen mukaan lukien bassokaiuttimen ja
tiehyeiden käyttämä tilavuus.
– Useammalle kuin yhdelle kaiuttimelle tarkoitetuille upotustiloille on tarpeellista kertoa suositeltu
tilavuus ja tiehyet kaiuttimien määrällä.
15l (0,5 ft )
3
28l (1 ft )
3
7,5cm x 17,75cm (3 in x 7 in)
Tiehyeen (tiehyeiden)
läpimitta x pituus
Sisäinen
äänenvoimakkuus
Sisäinen
äänenvoimakkuus
SULJETTULAA TIKKO
TUULETUSAUKOLLINEN LAATIKKO
Auton Sisälle
Ulkopuolella Auto
Ulkopuolella Auto
64
MS-10SD2 SLIM, MS-10SD4 SLIM
SULJETTU LAATIKKO
Taajuus [Hz]
Ekskursio [mm]
Taajuus [Hz]
SPL vs Taajuus Ekskursio vs Taajuus
TUULETUSAUKOLLINEN
LAATIKKO
Taajuus [Hz]
Ekskursio [mm]
Taajuus [Hz]
SPL vs Taajuus Ekskursio vs Taajuus
Auton Sisälle
7
5
2
1
0.5
0.2
0.21
0.05
0.02
0.01
0.05
0.02
0.01
0.005
0.002
7
5
2
1
0.5
0.2
0.21
0.05
0.02
0.01
0.05
0.02
0.01
0.005
0.002
65
SUOMI
TEKNISET TIEDOT
MS-10SD2 SLIM
Nimellishalkaisija: 254mm (10 in) 254mm (10 in)
Nimellisimpedanssi: 2+2 ohms 4+4 ohms
Sähkönkäytön
Huippuarvo:
Jatkuva keskimääräinen:
AES:
NBR
*
:
1000W
500W
200W
250W
1000W
500W
200W
250W
Herkkyys (1 W @ 1m):
–10dB:n taajuusvaste:
Äänikelan halkaisija: 46mm (1,81 in) 46mm (1,81 in)
THIELE-SMALL-MUUTTUJAT
Re: 3,34 ohms
Le @ 1kHz (äänikelan induktanssi @ 1kHz):
Sd: 337cm
2
(52,23 in
2
)
ßL: 9,57Tm
Vas: 8,9l (0,31 ft
3
)
Cms: 50μm/N
Mms:
Mmd:
Fs: 46,3Hz
Qms: 8,2
Qes:
2,14
Qts: 1,70
Hag (ilmaraon korkeus): 8mm (0,31 in) 8mm (0,31 in)
Hvc (äänikelan käämityssyvyys): 20mm (0,79 in) 20mm (0,79 in)
X
maksimi
(maksimi ekskursio (korkein) 10%:n säröllä):
6mm (0,24 in) 6mm (0,24 in)
Wooferin ottama tilavuus: 2,26l (0,08 ft
3
) 2,26l (0,08 ft
3
)
– *NBR-standardia (10.303 brasilialaista stardardia).
– Thiele-Small -muuttujat lasketaan kahden tunnin tehokokeen jälkeen käyttäen puolta AES-tehosta. ±17% vaihtelu on sallittu.
MITAT
MS-10SD2 SLIM, MS-10SD4 SLIM
Ø272mm
(Ø10,7")
Ø156mm
(Ø6,14")
6,5mm x 8 (8x)
0,25" x 8 (8x)
Ø243mm
(Ø9,56")
74mm
(2,91")
Ø228mm
(Ø8,98")
41mm
(1,61")
19mm
(0,75")
14mm
(0,55")
86dB SPL 86dB SPL
34Hz – 800Hz 34Hz – 800Hz
MS-10SD4 SLIM
2,351mH
337cm337cm
22
(52,23 in (52,23 in
22
))
11l (0,38 ft11l (0,38 ft
33
))
195,1g (0,43 lb)195,1g (0,43 lb)
195,1g (0,43 lb)
191,59g (0,42 lb)191,59g (0,42 lb)
191,59g (0,42 lb)
6,47 ohms6,47 ohms
12Tm12Tm
50μm/N50μm/N
46.4Hz46.4Hz
7,217,21
2.302.30
1.701.70
3,874mH
(SULJETTU LAATIKKO)
66
www.jbl.com
HARMAN Consumer, Inc.
8500 Balboa Boulevard, Northridge, CA 91329 USA
© 2011 HARMAN International Industries, Incorporated. Kaikki
oikeudet pidätetään. JBL on HARMAN International Industries,
Incorporatedin tavaramerkki, joka on rekisteröity Yhdysvalloissa
ja/tai muissa maissa. Ominaisuuksia, teknisiä tietoja ja ulkoasua
voidaan muuttaa ilman erillistä ilmoitusta.
MANUAL DO PROPRIETÁRIO
SÉRIE MS SLIM
subwoofers de bobina dupla
PORTUGUÊS
MS-10SD2 SLIM
MS-10SD4 SLIM
68
A ESCOLHA DA CAIXA
CONEXÃO DO SUBWOOFER COM O
AMPLIFICADOR
OBRIGADO por adquirir o subwoofer da Série MS SLIM. A instalação
do subwoofer requer habilidades de carpintaria e alguma experiência
em montagem e desmontagem de interiores de automóveis. Se você
não tiver as ferramentas nem as habilidades necessárias, leve o
subwoofer para ser instalado em um revendedor autorizado JBL®.
AVISO: Reproduzir música alta no automóvel pode causar danos
permanentes na audição, além de prejudicar a sua capacidade
de ouvir o tráfego. Recomendamos ouvir o som em níveis baixos
enquanto dirige. Não assumimos responsabilidade por perda de
audição, lesão corporal ou danos à propriedade resultantes do uso
ou do uso indevido do produto.
Os subwoofers da Série MS SLIM foram desenvolvidos para oferecer
melhor desempenho em caixas pequenss, seladas e dutadas. Embora
seja possível a montagem de defletor infinito para os subwoofers MS
SLIM, a manipulação de energia será imensamente comprometida
porque não haverá volume interior de ar para evitar que o cone do alto-
falante ultrapasse o seu limite. Por isso, não recomendamos a
montagem free air (em tampões) para os subwoofers MS SLIM.
Escolha a caixa que será usada de acordo com o tipo de música que
você ouve, com a potência do amplificador que será usada no
subwoofer e com o espaço no interior do veículo que poderá ser
empregado no compartimento do subwoofer.
Como caixa selada fornece o melhor controle no movimento do woofer,
um woofer montado em uma caixa selada lidará com mais potência do
que um woofer em outro tipo de caixa. Caixas seladas oferecem
reprodução do som mais precisa do que outros tipos de caixas quando
montadas dentro de um veículo, por isso são adequadas a todos os
tipos de música. A montagem na caixa selada é simples e
há diversas caixas seladas pré-fabricados disponíveis. Uma caixa selada
ideal sempre é menor do que os outros tipos de caixas aperfeiçoadas
para um alto-falante específico, por isso exigem o menor espaço dentro
do veículo.
Caixas dutadas oferecem mais eficiência na faixa de 40Hz – 50Hz, mas
essa eficiência acontece às custas do som em uma oitava mais baixa
(abaixo de 40Hz) e às custas de algum controle e do manuseio da
potência nas frequências mais baixas. Se você usar um amplificador
pequeno, uma caixa dutada fornecerá uma saída de baixo mais
perceptível com menos potência. Caixas dutadas também são bem
adequadas a diversos tipos de música. Como as caixas dutadas exigem
que o volume da caixa e o tamanho da porta tenham uma relação
específica com as características do woofer, a caixa deverá ser fabricada
exatamente com as especificações fornecidas. Embora existam caixas
dutadas pré-fabricadas, é difícil que um woofer específico corresponda a
uma caixa pré-fabricada. Se quiser usar uma caixa dutada,
recomendamos enfaticamente que um fornecedor JBL autorizado
fabrique ou verifique se o projeto está correto, caso você mesmo deseje
fabricá-la. A caixa dutada ideal sempre é maior do que a caixa selada
ideal para o mesmo woofer e exigirá mais espaço no interior do veículo.
Os subwoofers JBL da Série MS SLIM estão disponíveis em duas
configurações diferentes: uma bobina dupla de 2 ohms ou
bobinas duplas de 4 ohms. Você pode usar os subwoofers MS SLIM
individualmente ou em conjunto para maximizar a potência disponível
do(s) amplificador(es). Para obter a maior saída possível do amplificador,
projete um sistema de alto-falantes que forneça a menor impedância
com que o amplificador funcionará com segurança. Ao projetar um
sistema de subwoofer, leve em consideração as seguintes regras:
69
ENGLISH
www.jbl.com
Impedância =
1
w
1
+
1
w
2
+
1
w
3
...
1
onde W é a impedância
nominal do woofer.
Impedância = w
1
+ w
2
+ w
3
...
VERMELHO
POS (+)
POS (+)
DO AMPLIFICADOR
PRETO
NEG (–)
Figura 2: Conexão em série
VERMELHO
POS (+)
POS (+)
DO AMPLIFICADOR
PRETO
NEG (–)
NEG (–)NEG (–)
COMPARTIMENTOS SUGERIDOS
MODELOS
Volume interno Volume interno Qtd. Diâmetro x Comp. Canais
MS-10SD2 SLIM
15l (0,5 pés
3
) 28l (1 pés
3
) 1
7,5cm x 17,75cm (3 pol. x 7 pol.)
MS-10SD4 SLIM
15l (0,5 pés
3
) 28l (1 pés
3
) 1
7,5cm x 17,75cm (3 pol. x 7 pol.)
– Os volumes de caixas sugeridas se relacionam apenas a um alto-falante, incluindo o
volume deslocado de woofer e canais.
– Para caixas com mais de um alto-falante, é necessário multiplicar o volume sugerido e
os canais pela quantidade de alto-falantes.
INSTRUÇÕES PARA O CÁLCULO DO VOLUME
INTERNO DOS COMPARTIMENTOS
CAIXA RETANGULAR
Volume interno =
A x B x C
1000
A x B x
(
C + D
)
1000
2
Volume interno =
– A, B e C são dimensões internas.
PORTUGUÊS
1. Não misture subwoofers nem tipos de caixas diferentes no mesmo
sistema. Os subwoofers usados na mesma caixa ou alimentados pelo
mesmo amplificador devem ser de modelos idênticos. Woofers e caixas
diferentes podem resultar em desempenho insatisfatório do sistema de
subwoofer.
2. Você deve usar as duas bobinas de um woofer de bobina dupla
conectadas em série ou em paralelo.
3. A maioria dos amplificadores fornece a mesma potência estendida em
uma carga de 4 ohms quando opera uma carga estéreo de 2 ohms.
Para projetar um sistema de subwoofer que maximize a potência do
amplificador disponível, lembre-se destas regras:
1. A impedância total do sistema de woofers em paralelo pode ser
calculada com esta fórmula:
2. A impedância total do sistema das bobinas (ou woofers) em
série podem ser calculadas com esta fórmula:
Os diagramas a seguir mostram conexões de alto-falantes em paralelo e em
série.
Figura 1: Conexão em paralelo
CAIXA SELADA
CAIXA DUTADA
CAIXA RETANGULAR TRAPEZOIDAL
Dentro do Carro
Fora do Carro
Dentro do Carro
70
MS-10SD2 SLIM, MS-10SD4 SLIM
CAIXA
SELADA
Frequência [Hz]
Deslocamento [mm]
Frequência [Hz]
SPL vs Frequência Deslocamento vs Frequência
CAIXA
DUTADA
Frequência [Hz]
Deslocamento [mm]
Frequência [Hz]
SPL vs Frequência Deslocamento vs Frequência
Fora do Carro
71
ENGLISHPORTUGUÊS
ESPECIFICAÇÕES
MS-10SD4 SLIM
Diâmetro nominal: 254mm (10 in) 254mm (10 in)
Impedância nominal: 2+2 ohms 4+4 ohms
Potência
Pico:
Programa contínuo:
NBR
AES:
*
:
1000W
500W
250W
200W
1000W
500W
250W
200W
Sensibilidade (1 W @ 1m):
Resposta de frequência em –10 dB:
Diâmetro da bobina:
PARÂMETROS THIELE-SMALL
Re: 3,34 ohms
Le em 1kHz (indutância de bobina de voz em 1kHz):
2,351mH
Sd: 337cm
2
(52,23 in
2
)
ßL: 9,57Tm
Vas: 8,9l (0,31 ft
3
)
Cms: 50μm/N
Mms:
Mmd:
Fs: 46,3Hz
Qms: 8,2
Qes: 2,14
Qts: 1,70
Hag (altura do gap): 8mm (0,31 in) 8mm (0,31 in)
Hvc
(profundidade do enrolamento da bobina):
20mm (0,79 in) 20mm (0,79 in)
6mm (0,24 in) 6mm (0,24 in)
Volume deslocado pelo woofer: 2,26l (0,08 ft
3
) 2,26l (0,08 ft
3
)
– *Norma NBR (10.303 norma brasileira).
DIMENSÕES
MS-10SD2 SLIM, MS-10SD4 SLIM
Ø272mm
(Ø10,7")
Ø156mm
(Ø6,14")
6,5mm x 8 (8x)
0,25" x 8 (8x)
Ø243mm
(Ø9,56")
74mm
(2,91")
Ø228mm
(Ø8,98")
41mm
(1,61")
19mm
(0,75")
14mm
(0,55")
MS-10SD2 SLIM
86dB 86dB
46mm (1,81 in)
46mm (1,81 in)
34Hz – 800Hz 34Hz – 800Hz
X (deslocamento máx. (pico) com 10% de distorção):máx
– Os parâmetros Thiele-Small são medidos depois do teste de potência de duas horas com metade da potência AES.
A variação de ± 17% é permitida.
337cm337cm
22
(52,23 in (52,23 in
22
))
11l (0,38 ft11l (0,38 ft
33
))
195,1g (0,43 lb)195,1g (0,43 lb)
195,1g (0,43 lb)
191,59g (0,42 lb)191,59g (0,42 lb)
191,59g (0,42 lb)
6,47 ohms6,47 ohms
12Tm12Tm
50μm/N50μm/N
46.4Hz46.4Hz
7,217,21
2.302.30
1.701.70
3,874mH
(CAIXA SELADA)
72
www.jbl.com
HARMAN Consumer, Inc.
8500 Balboa Boulevard, Northridge, CA 91329 USA
© 2011 HARMAN International Industries, Incorporated. Todos
os direitos reservados. JBL é uma marca registrada da HARMAN
International Industries, Incorporated, nos EUA e/ou em outros países.
As características, as especificações e o aspeto do produto estão
sujeitos a alterações sem aviso prévio.
KULLANICI KILAVUZU
MS SERİSİ SLIM
çift bobin subwoofer
TURKCE
MS-10SD2 SLIM
MS-10SD4 SLIM
74
KUTU SEÇİMİ
MS Serisi SLIM subwoofer ürününü satın aldığınız için teşekkür ederiz.
Subwoofer kurulumu için, ahşap işçiliği becerileri ve otomobilin dahili
teçhizatının sökülüp yeniden kurulması konusunda bir miktar tecrübeye
sahip olmanız gerekmektedir. Eğer kurulum için gerekli araç-gereç veya
becerilere sahip değilseniz, subwoofer'ınızın kurulumunu yetkili bir JBL®
bayiine yaptırın.
UYARI: Otomobil içinde yüksek sesle müzik dinlemek kalıcı işitme
hasarına sebep olabileceği gibi trafikteki sesleri duymanıza engel
olabilir. Araba kullanırken düşük seviyelerde müzik dinlemenizi öneririz.
Bu ürünün kullanımından ya da yanlış kullanımından kaynaklanacak
her türlü işitme kaybı, yaralanma veya maddi hasar konusunda hiçbir
sorumluluk kabul etmiyoruz.
SUBWOOFER'INIZI AMPLİFİKATÖRÜNÜZE
BAĞLAMA
MS Serisi SLIM subwoofer, en iyi performansı küçük, kapalı ve
havalandırmalı kutular içinde vermek üzere optimize edilmiştir. MS SLIM
subwoofer sonsuz yönlendirici montajı mümkün olsa da kutunun içinde,
hoparlör konisinin sınırın dışına geçmesini engelleyecek miktarda hava
bulunmayacağından güç kullanımı büyük oranda azalacaktır. Bu nedenle,
MS SLIM subwoofer için sonsuz yönlendirici montajını önermiyoruz.
Ne tür bir subwoofer kutusu alacağınızı, dinlediğiniz müzik türüne,
subwoofer için ne kadar amplifikatör (ses yükseltici) gücü kullanacağınıza
ve araç içinde ne kadar alan ayırabileceğinize göre seçmelisiniz.
Woofer hareketi üzerinde en fazla kontrolü kapalı bir kutu sağladığından,
diğer kutu tiplerine kıyasla kapalı kutuya monte edilen bir woofer daha
fazla güç kontrolü sağlayacaktır. Kapalı kutular aracın içine monte
edildiğinde diğer kutu tiplerine göre daha hatasız ve doğru ses dalgaları
üretir bu yüzden de tüm müzik türleri için uygundur. Kapalı kutu yapımı
basittir ve piyasada pek çok ön üretimli kapalı kutu bulunmaktadır. İdeal bir
kapalı kutu, belirli bir hoparlör için optimize edilmiş diğer kutu türlerinden
daha küçüktür ve bu yüzden aracın içinde çok daha az alan kaplar.
Havalandırmalı kutular, 40Hz – 50Hz aralığında daha iyi verim sağlar,
ancak bu verim sesin daha düşük oktavda (40Hz altında) olmasına ve
en düşük frekanslarda kontrol ve güç kaybına neden olur. Eğer daha
küçük bir amplifikatör kullanıyorsanız, havalandırmalı kutu daha az güç
kullanarak daha fazla bas çıkışı sağlayacaktır. Havalandırmalı kutular
aynı zamanda farklı müzik türlerine de oldukça uygundur. Havalandırmalı
kutular, woofer'ın özellikleriyle kutu hacmi ve port ölçüleri arasında belirli
bir uyum gerektirdiğinden, kutu tam olarak belirtilen özelliklere uygun
olarak üretilmelidir. Önceden üretilmiş havalandırmalı kutular bulunmasına
rağmen, belirli bir woofer'la önceden üretilmiş kutunun eşleşmesi
oldukça zordur. Havalandırmalı bir kutu kullanmak istiyorsanız, bunu
yetkili bir JBL bayiinin yapmasını veya kutuyu kendiniz üretiyorsanız,
tasarımınızın uygunluğunu onaylamasını kesinlikle öneririz. Aynı woofer
için optimum havalandırmalı kutu her zaman kapalı kutudan daha büyük
olacaktır ve araç içinde daha fazla yer gerektirecektir.
JBL MS Serisi SLIM subwoofer'ların iki farklı konfigürasyonu mevcuttur:
çift bobin 2 ohm veya çift bobin 4 ohm. Amplifikatörünüzdeki
(amplifikatörlerinizdeki) mevcut gücü maksimize etmek için, MS SLIM
subwoofer'ı tekli veya çoklu olarak kullanabilirsiniz. Mümkün olan
maksimum amplifikatör çıkışını elde etmek için, amplifikatörünüzün
güvenli bir şekilde çalışacağı en düşük empedans seviyesini sağlayan
bir hoparlör sistemi dizayn edilmelidir. Bir subwoofer sistemi
tasarlanırken, aşağıdaki kuralları göz önünde bulundurun:
1. Aynı sistemde farklı subwoofer ve kutu türlerini karıştırmayın. Aynı
kutuda kullanılan veya aynı amplifikatör ile güç sağlanan subwoofer'lar
aynı model olmalıdır. Birbiriyle uyumsuz woofer ve kutular, subwoofer
sisteminizden düşük performans almanıza yol açabilir.
2. Çift bobin woofer'ın her iki ses bobinini seri ya da paralel bağlı olarak
kullanmalısınız.
75
ENGLISH
www.jbl.com
Empedans =
1
w
1
+
1
w
2
+
1
w
3
...
1
Empedans = w
1
+ w
2
+ w
3
...
Aşağıdaki şekiller seri ve paralel hoparlör bağlantılarını göstermektedir.
KIRMIZI
POZ (+)
SİYAH
NEG (–)
Şekil 1: Paralel bağlantı Şekil 2: Seri bağlantı
KIRMIZI
POZ (+)
NEG (–)
ÖNERİLEN KUTULAR
MODELLER
İç Hacim İç Hacim Adet Kanal(lar) Çap x Uzunluk
MS-10SD2 SLIM
15l (0,5 ft
3
) 28l (1 ft
3
) 1 7,5cm x 17,75cm (3 in x 7 in)
MS-10SD4 SLIM
15l (0,5 ft
3
) 28l (1 ft
3
) 1 7,5cm x 17,75cm (3 in x 7 in)
KUTU İÇ HACMİ HESAPLAMA BİLGİLERİ
DİKDÖRTGEN KUTU YAMUK DİKDÖRTGEN KUTU
İç Hacim =
A x B x C
1000
A x B x
(
C + D
)
1000
2
İç Hacim =
– A, B ve C iç boyutlardır.
TURKCE
3. Birçok amplifikatör, 4-ohm yüküne köprülendiğinde 3. 2-ohm stereo
yükünü idare ettiği miktarla tamamen aynı miktarda güç sağlar.
Mevcut amplifikatör gücünü en üst seviyeye çıkaran bir subwoofer
sistemi tasarlamak için, aşağıdaki kuralları takip ediniz:
1. Paralel bağlı woofer'ların toplam sistem empedansı aşağıdaki formül
kullanılarak hesaplanabilir:
burada w, woofer'ın
nominal empedansıdır.
2. Seri bağlanmış ses bobinlerinin (veya woofer) toplam sistem
empedansı aşağıdaki formül kullanılarak hesaplanabilir:
POZ (+)
AMPLİFİKATÖR'DEN GELEN
SİYAH
NEG (–)
POZ (+)
AMPLİFİKATÖR'DEN GELEN
NEG (–)
– Önerilen kutu hacimleri, woofer ve kanal(lar)ın deplase hacimleri
de dahil olmak üzere yalnızca tek hoparlöre ilişkindir.
– Birden fazla hoparlör kutusu için, belirtilen hacim ve kanal
miktarını hoparlör sayısı ile çarpmak gerekir.
KAPALI KUTU HA VALAN DIR MALI KU TU
Arabanın Içinde
Araç Dışında
Araç Dışında
Arabanın Içinde
76
MS-10SD2 SLIM, MS-10SD4 SLIM
KAPALI KUTU
Frekans [Hz]
Gezinim [mm]
Frekans [Hz]
SPL vs Frekans Gezinim vs Frekans
HAVALANDIRMALI
KUTU
Frekans [Hz]
Gezinim [mm]
Frekans [Hz]
SPL vs Frekans Gezinim vs Frekans
7
5
2
1
0.5
0.2
0.21
0.05
0.02
0.01
0.05
0.02
0.01
0.005
0.002
7
5
2
1
0.5
0.2
0.21
0.05
0.02
0.01
0.05
0.02
0.01
0.005
0.002
77
ENGLISHTURKCE
ÖZELLİKLER
MS-10SD2 SLIM
Nominal çap: 254mm (10 in) 254mm (10 in)
Nominal empedans: 2+2 ohms 4+4 ohms
Güç kullanımı
En yüksek:
Sürekli ortalama:
NBR
AES:
*
:
1000W
500W
250W
200W
1000W
500W
250W
200W
Hassasiyet (1 w @ 1m):
Frekans tepkisi @ –10dB:
Ses bobini çapı: 46mm (1,81 in) 46mm (1,81 in)
EK PARAMETRELER
Re: 3,34 ohms
Le @ 1kHz (ses bobini endüktans @ 1kHz):
Sd: 337cm
2
(52,23 in
2
)
ßL: 9,57Tm
Vas: 8,9l (0,31 ft
3
)
Cms: 50μm/N
Mms:
Mmd:
Fs: 46,3Hz
Qms: 8,2
Qes: 2,14
Qts: 1,70
Hag (hava boşluğu yüksekliği):
8mm (0,31 in) 8mm (0,31 in)
Hvc (ses bobini sarmal uzunluğu):
20mm (0,79 in) 20mm (0,79 in)
X
max
(%10 bozulma ile maksimum gezinim (en üst)):
6mm (0,24 in) 6mm (0,24 in)
Woofer tarafından deplase edilen hacim:
2,26l (0,08 ft
3
) 2,26l (0,08 ft
3
)
– *NBR Standardı (10.303 Brezilya Standardı).
BOYUTLAR
MS-10SD2 SLIM, MS-10SD4 SLIM
Ø272mm
(Ø10,7")
Ø156mm
(Ø6,14")
6,5mm x 8 (8x)
0,25" x 8 (8x)
Ø243mm
(Ø9,56")
74mm
(2,91")
Ø228mm
(Ø8,98")
41mm
(1,61")
19mm
(0,75")
14mm
(0,55")
MS-10SD4 SLIM
– Thiele-Small parametreleri yarım AES güç kullanılarak yapılan iki saatlik bir güç testinden sonra ölçülür.
±%17'lik bir varyasyona izin verilmiştir.
86dB SPL 86dB SPL
34Hz – 800Hz 34Hz – 800Hz
2,351mH
337cm337cm
22
(52,23 in (52,23 in
22
))
11l (0,38 ft11l (0,38 ft
33
))
195,1g (0,43 lb)195,1g (0,43 lb)
195,1g (0,43 lb)
191,59g (0,42 lb)191,59g (0,42 lb)
191,59g (0,42 lb)
6,47 ohms6,47 ohms
12Tm12Tm
50μm/N50μm/N
46.4Hz46.4Hz
7,217,21
2.302.30
1.701.70
3,874mH
(KAPALI KUTU)
78
www.jbl.com
HARMAN Consumer, Inc.
8500 Balboa Boulevard, Northridge, CA 91329 USA
© 2011 HARMAN International Industries, Incorporated. Tüm hakları
saklıdır. Tüm hakları saklıdır. JBL, HARMAN International Industries,
Incorporated şirketinin Amerika Birleşik Devletleri’ndeki ve/veya
diğer ülkelerdeki tescilli markasıdır. İşlevler, özellikler ve dış görünüm
bildirimde bulunmaksızın değiştirilebilir.
СЕРИИ
MS SLIM
сабву еры с двойной звуковой катушкойф
РУССКИЙ
MS-10SD2 SLIM
MS-10SD4 SLIM
РУКОВОДСТВО
ПОЛЬЗОВАТЕЛЯ
80
ВЫБОР КОРПУСА
ПОДКЛЮЧЕНИЕ САБВУФЕРА К УСИЛИТЕЛЮ
БЛАГОДАРИМ ВАС за приобретение сабвуфера Cерии MS SLIM!
Установка сабвуфера требует навыка столярных работ и определенного
опыта демонтажа и повторного монтажа деталей интерьера салона. Если
у вас отсутствуют необходимые инструменты или опыт, обратитесь за
услугами по установке сабвуфера к официальному дилеру JBL®.
ПРЕДУПРЕЖДЕНИЕ: Воспроизведение музыки в автомобиле на
повышенной громкости способно привести к необратимым нарушениям
слуха и, кроме того, не позволяет расслышать звуковые сигналы на
дороге. Мы рекомендуем во время движения уменьшать громкость.
Мы не несем ответственности за потерю слуха, телесные повреждения
или повреждения собственности в результате использования или
неправильного использования настоящего устройства.
Сабвуферы Cерии MS SLIM оптимизированы для использования в
компактных закрытых корпусах и фазоинверторных корпусах. Несмотря
на то, что сабвуферы Cерии MS SLIM также могут устанавливаться по
схеме «акустический экран», мощность в этом случае будет ограничена
из-за отсутствия замкнутого объёма воздуха, предотвращающего выход
купола динамика за пределы допустимого перемещения. Поэтому мы не
рекомендуем установку сабвуферов Cерии MS SLIM по схеме
«акустический экран».
Тип корпуса выбирается с учётом предпочитаемого жанра музыки,
мощности усилителя, приходящейся на сабвуфер, и объёма пространства
в автомобиле, отводимого под корпус сабвуфера. Поскольку закрытый
корпус обеспечивает наибольший контроль над перемещением
диффузора НЧ-динамика, динамик в закрытом корпусе выдерживает на
низких частотах большую мощность, чем динамик в корпусе любого
другого типа. При установке в салоне автомобиля закрытые корпуса
обеспечивают более точное воспроизведение звука, чем корпуса
остальных типов, поэтому они одинаково хорошо подходят для всех
жанров музыки.
Конструкция закрытого корпуса достаточно проста; в магазинах можно
найти множество готовых закрытых корпусов. Оптимальные размеры
закрытого корпуса всегда меньше, чем размеры других корпусов,
оптимизированных для конкретного типа динамиков, поэтому закрытый
корпус занимает меньше места в автомобиле.
Фазоинверторные корпуса более эффективны в диапазоне
40Гц – 50Гц, но эта эффективность достигается ценой меньшей мощности в
самой нижней октаве (до 40Гц), а также меньшей гибкости и возможностей
управлять распределением мощности. Если вы используете недостаточно
мощный усилитель, фазоинверторный корпус обеспечивает получение
более сильных басов при малой мощности. Фазоинверторные корпуса также
хорошо подходят для самых разнообразных направлений музыки. Но
поскольку объём фазоинверторного корпуса и диаметр порта находятся в
строгой зависимости от характеристик НЧ-динамика, корпус должен быть
изготовлен в точном соответствии с указанными характеристиками. Хотя на
рынке имеется несколько моделей готовых фазоинверторных корпусов,
трудно подобрать готовый корпус под конкретный НЧ-динамик. Если вы
предполагаете использовать фазоинверторный корпус, мы настоятельно
рекомендуем заказать его у официального дилера Infinity или, если вы
намерены изготовить корпус самостоятельно, попросить его проверить
правильность ваших расчетов. Оптимальный размер фазоинверторного
корпуса всегда больше, чем у закрытого корпуса для такого же НЧ-динамика,
поэтому фазоинверторный корпус всегда занимает больше пространства в
салоне.
Низкочастотные динамики Cерии JBL MS SLIM выпускаются в двух
различных конфигурациях: с двумя звуковыми катушками по 2 Ом или
двумя звуковыми катушками по 4 Ом. Низкочастотные динамики
MS SLIM можно использовать отдельно или в количестве нескольких
штук, что позволит в полной мере использовать мощность усилителя или
усилителей. Для максимально эффективного использования выходной
мощности усилителя вы должны рассчитать систему динамиков для
обеспечения минимального импеданса в безопасных пределах мощности
усилителя. При разработке системы из нескольких сабвуферов
соблюдайте следующие правила.
РЕКОМЕНДУЕМЫЕ КОРПУСА
81
РУССКИЙ
www.jbl.com
Импеданс =
1
ц
1
+
1
ц
2
+
1
ц
3
...
1
Импеданс = ц
1
+ ц
2
+ ц
3
...
ОТРИЦ. (–)
МОДЕЛИ
ЗАКРЫТЫЙ КОРПУС
ВЕНТИЛИРУЕМЫЙ КОРПУС
Внутренний объем
Внутренний объем
Кол-во
Диаметр x длина отверстия(-ий)
MS-10SD2 SLIM
28l (1 ft³) 7,5cм x 17,75cм (3 in x 7 in)
MS-10SD4 SLIM
15l (0,5 ft³) 7,5cм x 17,75cм (3 in x 7 in)
ПРЯМОУГОЛЬНЫЙ КОРПУС
– A, B и C – внутренние размеры.
1. Не сочетайте в одной системе различные типы сабвуферов или
корпусов. Сабвуферы, используемые в одном корпусе или питаемые от
одного усилителя, должны быть идентичных моделей. Использование
разнотипных НЧ-динамиков и корпусов может привести к
непредсказуемым результатам.
2. Вы должны использовать обе катушки НЧ-динамика в параллельном
или последовательном включении.
3. Большинство усилителей выдают совершенно одинаковую мощность
как при включении 4-омной нагрузки, так и при включении 2-омной
стереофонической нагрузки.
Для разработки системы сабвуферов, максимизирующей мощность
усилителя, имейте в виду следующее.
1. Общий импеданс системы из параллельных НЧ-динамиков можно
рассчитать по формуле:
где ц – номинальный
импеданс НЧ-динамика.
2. Общий импеданс звуковых катушек (или НЧ-динамиков), соединенных
последовательно, можно рассчитать по формуле:
На схеме справа показано параллельное и последовательное подключение
динамиков.
Рисунок 1. Параллельное
подключение.
Рисунок 2. Последовательное
подключение.
КРАСНЫЙ
ПОЛОЖ.
(+)
ПОЛОЖ. (+)
ОТ УСИЛИТЕЛЯ
ЧЕРНЫЙ
ОТРИЦ. (–)
КРАСНЫЙ
ПОЛОЖ.
(+)
ЧЕРНЫЙ
ОТРИЦ. (–)
ПОЛОЖ. (+)
ОТ УСИЛИТЕЛЯ
ОТРИЦ. (–)
=
A x B x C
1000
A x B x
(
C + D
)
1000
2
=
Внутренний
объем
Внутренний
объем
ТРАПЕЦИЕДАЛЬНО-
ПРЯМОУГОЛЬНЫЙ КОРПУС
ПРЯМОУГОЛЬНЫЙ КОРПУС ТРАПЕЦИЕДАЛЬНО-
ПРЯМОУГОЛЬНЫЙ КОРПУС
– Рекомендуемые объемы корпусов соответствуют только одному громкоговорителю,
включая вытесненный объем сабвуфера и отверстия(-ий).
– Для корпусов с более чем одним громкоговорителем необходимо умножить
рекомендуемый объем корпуса и отверстий на количество громкоговорителей.
15l (0,5 ft³)
28l (1 ft³)
1
1
82
MS-10SD2 SLIM, MS-10SD4 SLIM
ЗАКРЫТЫЙ
КОРПУС
Частота (Гц)
снаружи автомобиля
Cмещение [мм]
SPL vs Частота Cмещение vs Частота
ВЕНТИЛИРУЕМЫЙ
КОРПУС
снаружи автомобиля
внутри автомобиля
Cмещение [мм]
SPL vs Частота Cмещение vs Частота
внутри автомобиля
Частота (Гц)
7
5
2
1
0.5
0.2
0.21
0.05
0.02
0.01
0.05
0.02
0.01
0.005
0.002
7
5
2
1
0.5
0.2
0.21
0.05
0.02
0.01
0.05
0.02
0.01
0.005
0.002
Частота (Гц) Частота (Гц)
РАЗМЕРЫ
83
РУССКИЙ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
MS-10SD2 SLIM
Номинальный диаметр:
Номинальное полное сопротивление:
Шумовая мощность
Пиковая:
Hепрерывная средняя:
NBR*:
AES:
1000Вт
500Вт
250Вт
200Вт
1000Вт
500Вт
250Вт
200Вт
Чувствительность (1 W @ 1м):
Частотная характеристика при –10дБ:
Диаметр звуковой катушки:
ПАРАМЕТРЫ ТИЛЯ-СМОЛЛА
Re: 3,34 ом
6,47 ом
Le при 1кГц (индуктивность звуковой катушки при 1кГц):
2,351мH2,351мH
3,874мH
Sd: 337cм² (52,23 in²)
337cм² (52,23 in²)
ßL: 9,57Tм
Vas: 8,9l (0,31 ft³)
Cms: 50μм/N
Mms:
Mmd:
Fs: 46,3Гц
46,4Гц
Qms: 8,2
Qes: 2,14
Qts: 1,70
Hag (высота воздушного зазора):
Hvc (толщина намотки звуковой катушки):
Xmax (макс. смещение (пиковое) с искажениями 10%):
20мм (0,79 in)
Объем, вытесняемый сабвуфером: 2,26l (0,08 ft³)
MS-10SD2 SLIM, MS-10SD4 SLIM
Ø272мм
(Ø10,7")
Ø156мм
(Ø6,14")
6,5мм x 8 (8x)
0,25" x 8 (8x)
Ø243мм
(Ø9,56")
74мм
(2,91")
Ø228мм
(Ø8,98")
41мм
(1,61")
19мм
(0,75")
14мм
(0,55")
MS-10SD4 SLIM
254мм (10 in)
254мм (10 in)
2+2 ом 4+4 ом
86дБ SPL 86дБ SPL
34Гц – 800Гц 34Гц – 800Гц
46мм (1,81 in) 46мм (1,81 in)
– *Стандарт NBR (бразильский стандарт 10.303).
– Параметры Тиля-Смолла измеряются после двухчасового теста на мощность с использованием половинной мощности AES.
Допустимая погрешность — ±17%.
8мм (0,31 in) 8мм (0,31 in)
20мм (0,79 in)
6мм (0,24 in) 6мм (0,24 in)
2,26l (0,08 ft³)
337cm337cm
22
(52,23 in (52,23 in
22
))
11l (0,38 ft
11l (0,38 ft
11l (0,38 ft
11l (0,38 ft
3
3
3
3
)
)
)
)
195,1g (0,43 lb)
195,1g (0,43 lb)
195,1g (0,43 lb)
195,1g (0,43 lb)
195,1g (0,43 lb)
191,59g (0,42 lb)
191,59g (0,42 lb)
191,59g (0,42 lb)
191,59g (0,42 lb)
191,59g (0,42 lb)
6,47 ohms6,47 ohms
12Tm12Tm
12TM
50μm/N
50μm/N
50μm/N
50μm/N
46.4Hz46.4Hz
7,217,21
7,21
2.30
2.30
2.30
2.30
1.70
1.70
1.70
1.70
387,4mH387,4mH
(ЗАКРЫТЫЙ
КОРПУС)
84
www.jbl.com
HARMAN Consumer, Inc.
8500 Balboa Boulevard, Northridge, CA 91329 USA
© 2011 HARMAN International Industries, Incorporated. Все права
защищены. JBL – торговая марка HARMAN International Industries,
Incorporated, зарегистрированная в США и/или других странах.
Функции, характеристики и внешний вид описываемых компонентов
могут быть изменены без предварительного уведомления.
简体中文
MS-10SD2 SLIM
MS-10SD4 SLIM
MS SLIM 系列
双音圈低音炮
用户手册
86
您购买 MS SLIM 系列低音炮。安装低音炮需要木工手艺和一些
拆卸和重装汽车内饰的经验。若您没有工具或缺少必要技能、请由特许
JBL® 经销商为您安装低音炮。
在车中大声播放音乐可能对您的听力造成永久损害，并影响您注
意交通声响的能力。我们建议您在开车时将音量调低。我们概不对因使
用或不当使用本产品造成的失聪、人身伤害或财产损失承担任何责任。
选择音箱外壳
MS SLIM 系列低音炮采用小型的密封箱和开口箱均可表现最佳音色 尽
管 MS SLIM 低音炮可选择无限障板安装、但由于没有封闭的空气量防止
喇叭振盆超出限制、功率容量会大幅下降。因此、我们建议 MS 低音炮
不要安装无限障板。
您应根据您聆听的音乐类型、用于低音炮的放大器功率和车内可用于放
低音炮音箱的空间、选择音箱外壳。
由于密封箱壳最能控制低音喇叭的移动、安装在密封式箱壳将比安装其
它类型箱壳中的低音喇叭有更强劲的功率输出。安装在车内时、密封式
音箱要比其它类型的音箱实现更为准确的再生声波、因此适合各种音风
格。密封式音箱结构简单、市面上已有多种预制密封式音箱可供选择。一
款优秀的密封式音箱通常比专用于特定喇叭的其它类型音箱要小、因此所
需的车内空间最少。
开口式音箱在 40 赫至 50 赫范围内效果更佳、但代价是声音的八度音阶
最低（低于 40 赫）、且部分控制和功率容量处于最低频率。若您使用小
功率放大器、开口式音箱将以较低的功率产生较强的重低音输出量。开口
式音箱也适合各种音乐风格。由于开口式音箱要求其箱体容积和端口尺寸
与低音喇叭的特性有特定关系、因此箱体必须严格按照指定规格设置。尽
管有一些预制开口式音箱可供选择、但要为特定低音炮选配一款预制音箱
实属不易。如果您想使用开口式音箱、我们强烈建议由特许 JBL 经销商
设置、如果您希望自己设置、请让经销商确认设计是否正确。一款出色的
开口箱通常要比同款低音喇叭的优秀密封箱大、所需车内空间也更大。
。
警告：
感谢
将低音炮连接至放大器
JBL MS SLIM 系列低音炮提供两种不同的配置：双 2 欧姆音圈或双 4
欧姆音圈。您可使用单个或多个 MS SLIM 低音喇叭、让放大器功率得
以最大输出。要实现最大放大器输出、您应设计一个让放大器安全驱动
的最低阻抗喇叭系统。设计低音炮系统时、请考虑以下规则：
1. 请勿在同一个系统中混用不同型号的低音炮或音箱。同一个音箱中使
用或同一个放大器驱动的低音炮应为相同型号。低音喇叭和箱壳搭
配不当会使低音炮系统表现欠佳。
2. 您必须串联或并联双音圈低音喇叭的两个音圈。
3. 大多数放大器桥接至 4 欧姆载荷的功率与运行 2 欧姆立体声载荷完
全相同。
要设计可最大输出放大器功率的低音炮系统、请谨记以下规则：
1. 并联低音喇叭的总系统阻抗可用此公式计算：
阻抗 =
1
1 1 1
w
1
+ +
w
2
w
3
...
w 表示低音喇叭
的额定阻抗。
2. 串联音圈（或低音喇叭）的总系统阻抗可用此公式计算：
阻抗 = w1 + w2 + w3 ...
下图显示如何并联和串联喇叭。
图 1：并联
图 2：串联
红色
正 (+)
正 (+)
来自放大器
黑色
负 (-)
负 (-)
红色
正 (+)
黑色
负 (-)
正 (+)
来自放大器
负 (-)
87
www.jbl.com
MS-10SD2 SLIM
MS-10SD4 SLIM
简体中文
推荐音箱
开口式音箱
型号
密封音箱
风渠直径 x 长度
内部容积 内部容积
数量
15 升
15 升
28 升
28 升
1
1
7.5 厘米 x 17.75 厘米
7.5 厘米 x 17.75 厘米
（0.5 立方英尺）
（0.5 立方英尺）
（1 立方英尺）
（1 立方英尺）
（3 英寸 x 7 英寸）
（3 英寸 x 7 英寸）
– 推荐音箱容积仅针对一个喇叭、包括低音喇叭和风渠置换容积。
– 超过一个喇叭的音箱、需要将推荐容积和风渠乘以喇叭数量。
音箱内部容积计算说明
矩形音箱
梯矩形音箱
=
A x B x C
1000
A x B x
(
C + D
)
1000
2
=
内部容积
内部容积
– A、B 和 C 为内部尺寸。
88
MS-10SD2 SLIM, MS-10SD4 SLIM
SPL vs 频率 偏移 vs 频率
矩形音箱
梯矩形音箱
车内
车外
车内
车外
7
5
2
1
0.5
0.2
0.21
0.05
0.02
0.01
0.05
0.02
0.01
0.005
0.002
7
5
2
1
0.5
0.2
0.21
0.05
0.02
0.01
0.05
0.02
0.01
0.005
0.002
偏移 [毫米]偏移 [毫米]
频率 [赫]频率 [赫]
SPL vs 频率 偏移 vs 频率
频率 [赫]频率 [赫]
89
简体中文
? ۬
MS-10SD2 SLIM
标称直径：
额定阻抗：
功率容量
峰值：
续平均:
NBR*:
AES:
灵敏度 (1 W @ 1m):
频率响应 @ –10dB:
音圈直径：
THIELE-SMALL
74 毫米
(2.91 英寸)
MS-10SD2 SLIM, MS-10SD4 SLIM
Ø272 毫米
(Ø10.7 英寸)
Ø156 毫米
(Ø6.14 英寸)
6.5 毫米 x 8 (8x)
0.25 英寸 x 8 (8x)
Ø243 毫米
(Ø9.56 英寸)
Ø228 毫米
(Ø8.98 英寸)
41 毫米
(1.61 英寸)
19 毫米
(0.75 英寸)
14 毫米
(0.55 英寸)
规格
254 毫米 (10 英寸) 254mm (10 in)
2+2 欧姆 4+4 欧姆
1000 瓦 1000 瓦
500 瓦 500 瓦
250 瓦
200 瓦
250 瓦
200 瓦
86 分贝 SPL
34 赫–800 赫
46 毫米 (1.81 英寸)
86 分贝 SPL
34 赫–800 赫
46 毫米 (1.81 英寸)
MS-10SD4 SLIM
参数
Re:
Le @ 1 千赫 (音圈电感 @ 1 千赫):
Sd:
ßL:
Vas:
Cms:
Mms:
Mmd:
Fs:
Qms:
Qes:
Qts:
Hag (气隙高度):
Hvc (音圈的绕组深度):
Xmax（10% 失真的最大偏移（峰值））：
低音喇叭的置换容积:
3.34 欧姆 6,47 欧姆
2.351 毫亨 3,874 毫亨
337 平方米
(52.23 平方英寸)
337 平方米
(52.23 平方英寸)
9.57Tm 12Tm
8.9 升 (0.31 立方英尺) 11 升 (0,38 立方英尺)
50μm/N 50μm/N
195,1 克 (0.43 磅) 195,1 克 (0.43 磅)
191,59 克 (0.42 磅) 191,59 克 (0.42 磅)
46.3赫 46.4 赫
8.2 7,21
2.14 2.3
1.70 1.70
8 毫米 (0.31 英寸) 8 毫米 (0.31 英寸)
20 毫米 (0.79 英寸) 20 毫米 (0.79 英寸)
6 毫米 (0.24 英寸) 6 毫米 (0.24 英寸)
2.26 升 (0.08 立方英尺) 2.26 升 (0.08 立方英尺)
尺寸
– *NBR 标准（10,303 巴西标准）.
– Thiele-Small 参数在使用一半 AES 功率进行两小时功率测试后测量. 允许 ±17% 的波动.
(矩形音箱)
90
www.jbl.com
HARMAN Consumer, Inc.
地址：8500 Balboa Boulevard, Northridge, CA 91329 USA
©2011 HARMAN International Industries, Incorporated 版权
所有。保留所有权利。JBL 是 HARMAN International Industries,
Incorporated 在美国及／或其它国家注册的商标。配置、规格及外观
可随时更改、恕不另行通知。
