VSTV2-B2
Swivel TV Base
INSTRUCTION MANUAL
Our install experts are
standing by to help.
Call us at:
US:
+1 (800) 359-5520
EMEA: +31 (0) 495 580 852
UK: +44 (0) 800 056 2853
Want to watch a video that
shows how easy this DIY
project will be?
Watch it now at:
SANUS.com/3093
WE’RE HERE TO HELP
Texto en español, página 16
Deutscher Text Seiten 20 Svensk text sida 24
中文文字说明请参见第 28 页
Texte français page 18 Nederlandse tekst op pagina 22
Русский текст: стр. 30
日本語は 26 ページ
2
Level
Screwdriver
125 lbs.
(56.6 kg)
TV Weight Limit
(including accessories)
DO NOT EXCEED
Tools
Needed
If your TV (plus accessories)
weighs MORE, this mount is
NOT compatible.
Visit SANUS.com or call
customer service to find a
compatible mount.
IMPORTANT SAFETY INSTRUCTIONS
– PLEASE READ MANUAL PRIOR TO USE – SAVE THESE INSTRUCTIONS
Please read through these instructions completely to be sure you’re comfortable with this easy install process. Also check your TV owner’s manual to see if there are any special
requirements for mounting your TV.
If you do not understand these instructions or have doubts about the safety of the installation, assembly or use of this product, contact Customer Service.
CAUTION: Avoid potential personal injuries and property damage!
CAUTION: Manufacturer is not responsible for damage or injury caused by incorrect assembly or use.
WARNING: Exceeding the weight capacity can result in serious personal injury or damage to equipment! It is the installer’s responsibility to make sure the weight of the
display (including accessories) does not exceed 125 lbs (56.6 kg). Use with heavier televisions may result in instability causing tip over resulting in death or serious injury!
WARNING: Use this mounting system only for its intended use as described in these instructions. Do not use attachments not recommended by the manufacturer.
WARNING: Death or serious injury may occur when children climb on audio and/or video equipment furniture. A remote control or toys placed on the furnishing may
encourage a child to climb on the furnishing and as a result the furnishing may tip over onto the child.
WARNING: Relocating audio and/or video equipment to furniture not specifically designed to support audio and/or video equipment may result in death or serious injury due
to the furnishing collapsing or overturning onto a child.
NOTE: This product supports TVs from 40 in. to 86 in. (diagonal).
NOTE: This product has no user serviceable parts.
3

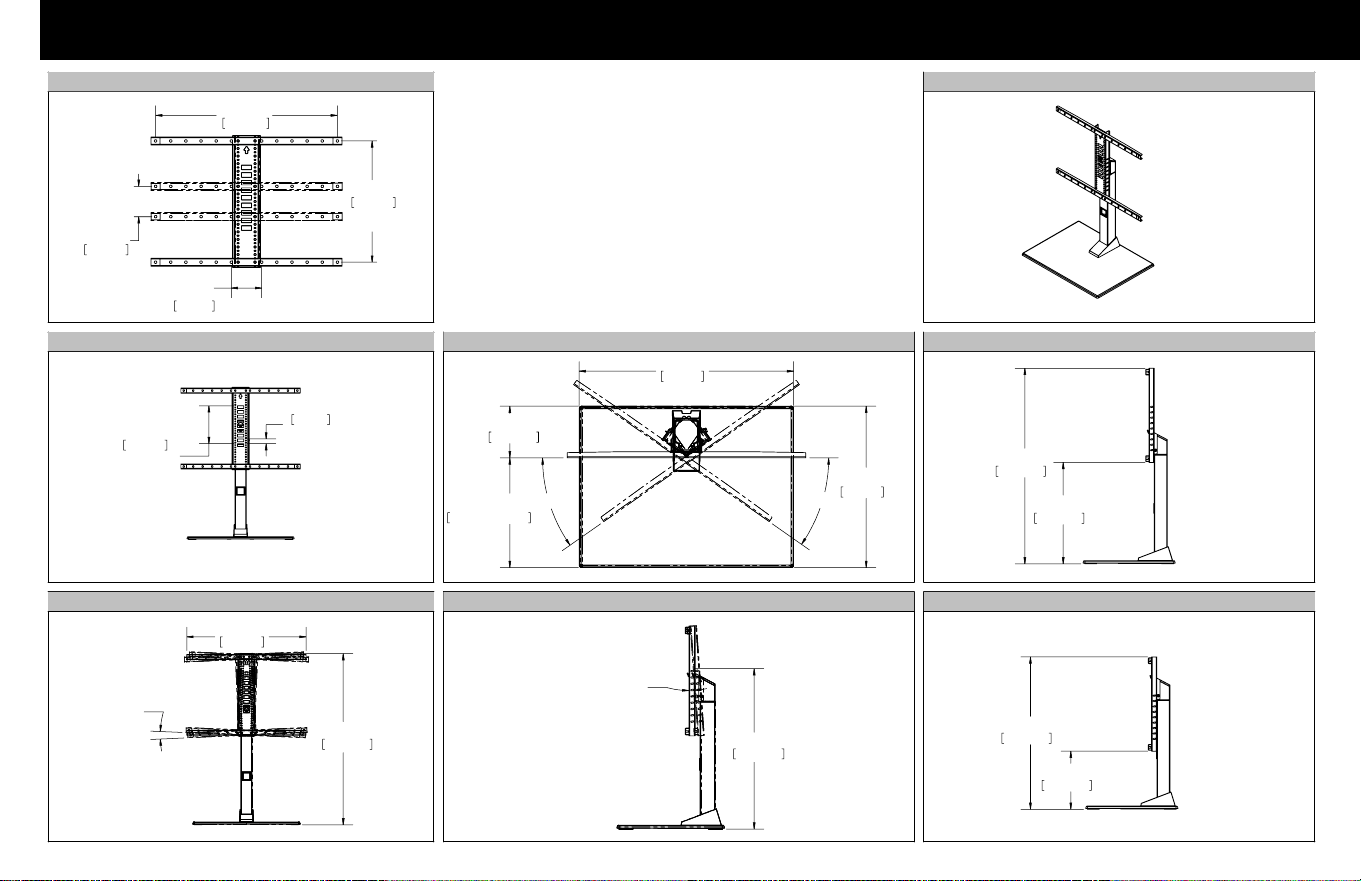

Dimensions
3.94in
100mm
MIN VESA
15.75in
400mm
MAX VESA
23.62in
600mm
MAX VESA
3.94in
100mm
MIN VESA
35deg
35deg
11.40in
289.5mm
5.37in
136.5mm
16.77in
426mm
22.28in
566mm
4deg
UP
TILT
25.00in
635.1mm
35.57in
903.5mm
24.80in
630mm
5deg ROLL
8X
0.98in
25mm
HEIGHT
ADJUST
7.87in
200mm
TOTAL
HEIGHT
ADJUSTMENT
18.44in
468.5mm
35.57in
903.5mm
10.57in
268.5mm
27.70in
703.5mm
TV INTERFACE
HEIGHT ADJUSTMENT
TOP VIEW - SWIVEL
3-D
SIDE VIEW - EXTENDED
SIDE VIEW - RETRACTED
SIDE VIEW - TILT
FULLY ASSEMBLED MOUNT
4
M6/M8
M6 x 12mm
M8 x 50mm
M8 x 16mm
M8 x 20mm
M6 x 25mm
M8 x 40mm
M8x30 mm
NOTE: Not all hardware included will be used.
WARNING: This product contains small items that could be a choking hazard if swallowed.
Before starting assembly, verify all parts are included and undamaged. If any parts are missing or damaged, do not return the damaged item to your dealer; contact
Customer Service. Never use damaged parts!

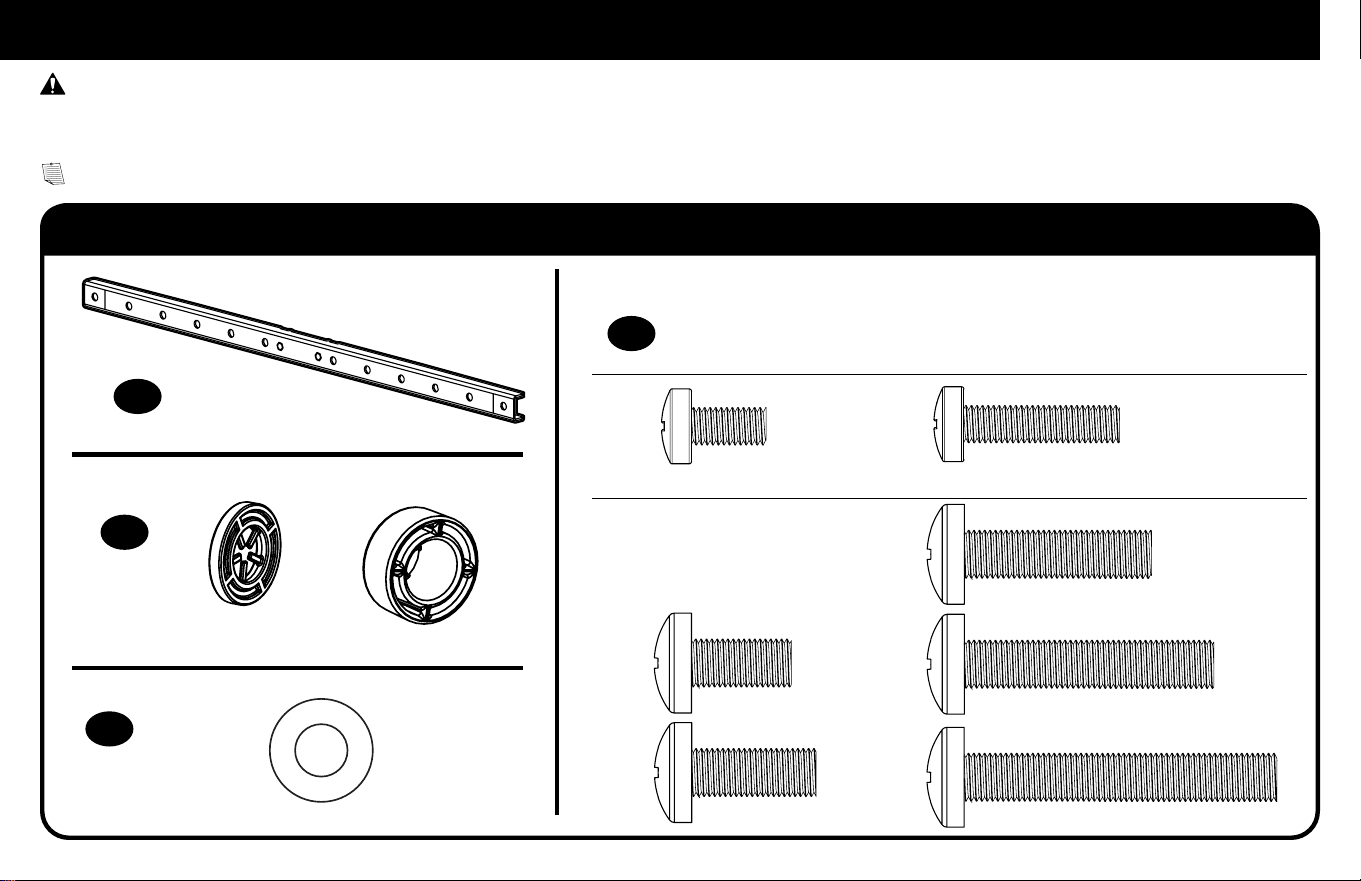

Supplied Parts and Hardware
STEP 1
02
TV Bracket
TV Screws
M6
M8
Washer
Spacers
5.0 mm
2.5 mm
(x4 each)
(qty. 4 each)
04
01 x2
01 x4
5
STEP 1 STEP 2 STEPS 2 and 3
5/32 in.
10-32 x 1/2 in.
1/4-20 x 3/8 in.
M5 x 6mm
06 x4
05 x1
08 x1
09 x1
11 x1
07 x3
10 x2
Vertical Height
Adjustment
Bracket
Lock Screw
Hex Key
Post
Base
Base Screw
Bracket Screw
6
1.1 Select TV Screw Diameter
1.2 Select TV Screw Length
CAUTION:
Verify adequate thread engagement
with your screw/washer/spacer
combination AND TV bracket.
- Too short will not hold the TV.
- Too long will damage the TV.
M6
M8
a
b
a
: For flat-back TVs,
no spacers
02
required.
b
: Spacers
02
supplied for:
● Round (irregular) back TVs
● Extra space needed (for cables or
inset mounting holes)
FLAT BACK ROUND BACK CABLES INSET HOLES
Test the three TV screw diameters (M6, or M8)
in the threaded inserts on the back of your TV to
determine which screw diameter fits your TV.
Too Short
Too Long
Correct
NOTE: If your
TV included inset
spacers or adapters,
use them UNDER the
mount hardware.
STEP 1 Attach TV Brackets to TV
02
7
a: Flat Back
b: Round Back / Extra Space
1.3 Attach Horizontal Brackets
Position your TV brackets
01
over your TV hole pattern - making sure the brackets are centered. Secure TV brackets
01
using your selection for screw/washer (a: Flat
Back) or screw/washer/spacer (b: Round Back / Extra Space).
CAUTION: Avoid potential personal injuries and property damage! DO NOT use power tools for this step. Tighten the screws only enough to secure the TV bracket to
the TV. DO NOT overtighten the screws.
IMPORTANT: Ensure TV brackets are securely fastened before moving on to the next step.
04
02
03
03
04
01
8

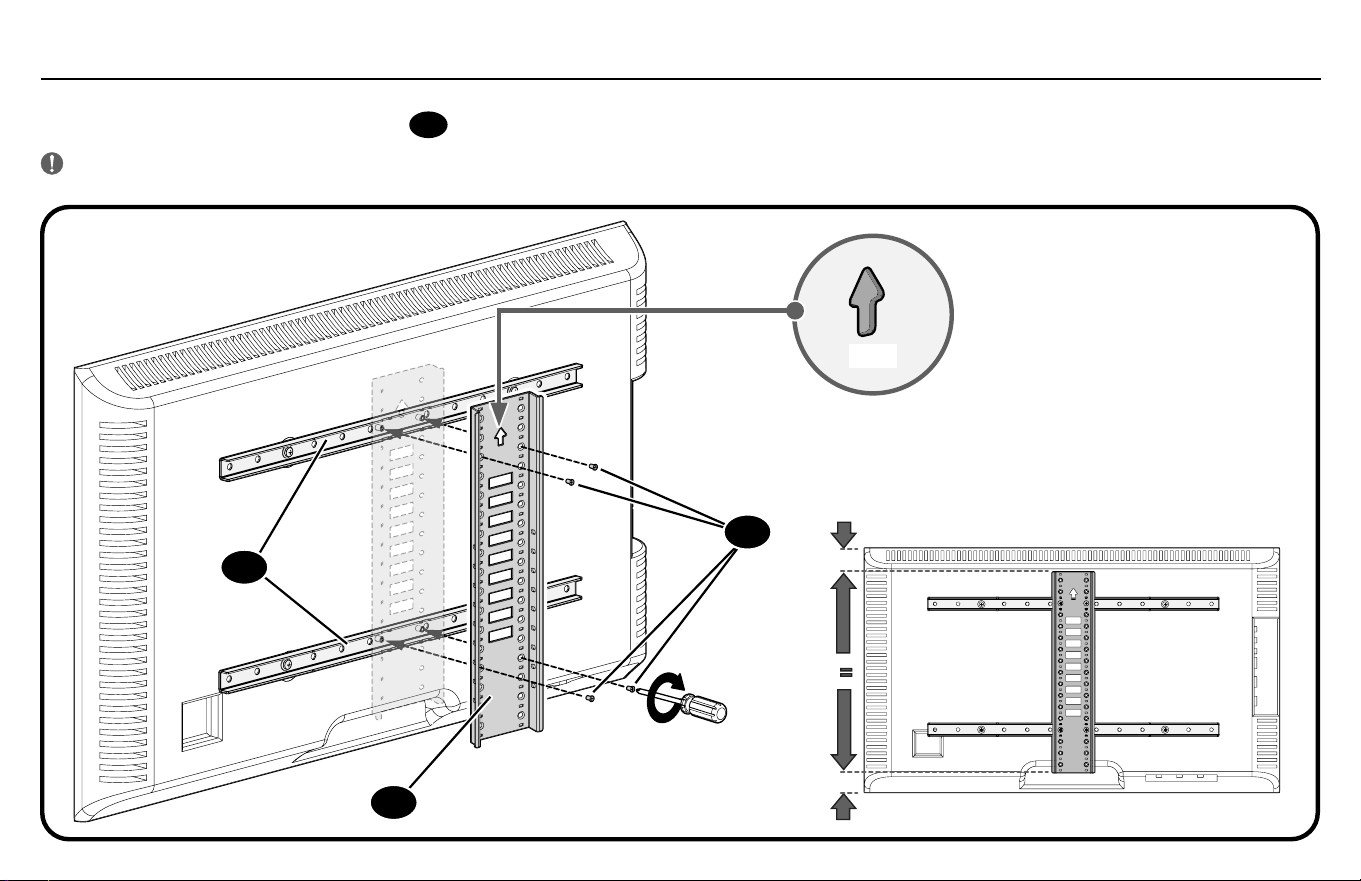

Make sure the vertical height adjustment bracket
05
is CENTERED on the TV and secure using interface screwsv.
IMPORTANT: Ensure all brackets are securely fastened before moving on to the next step.

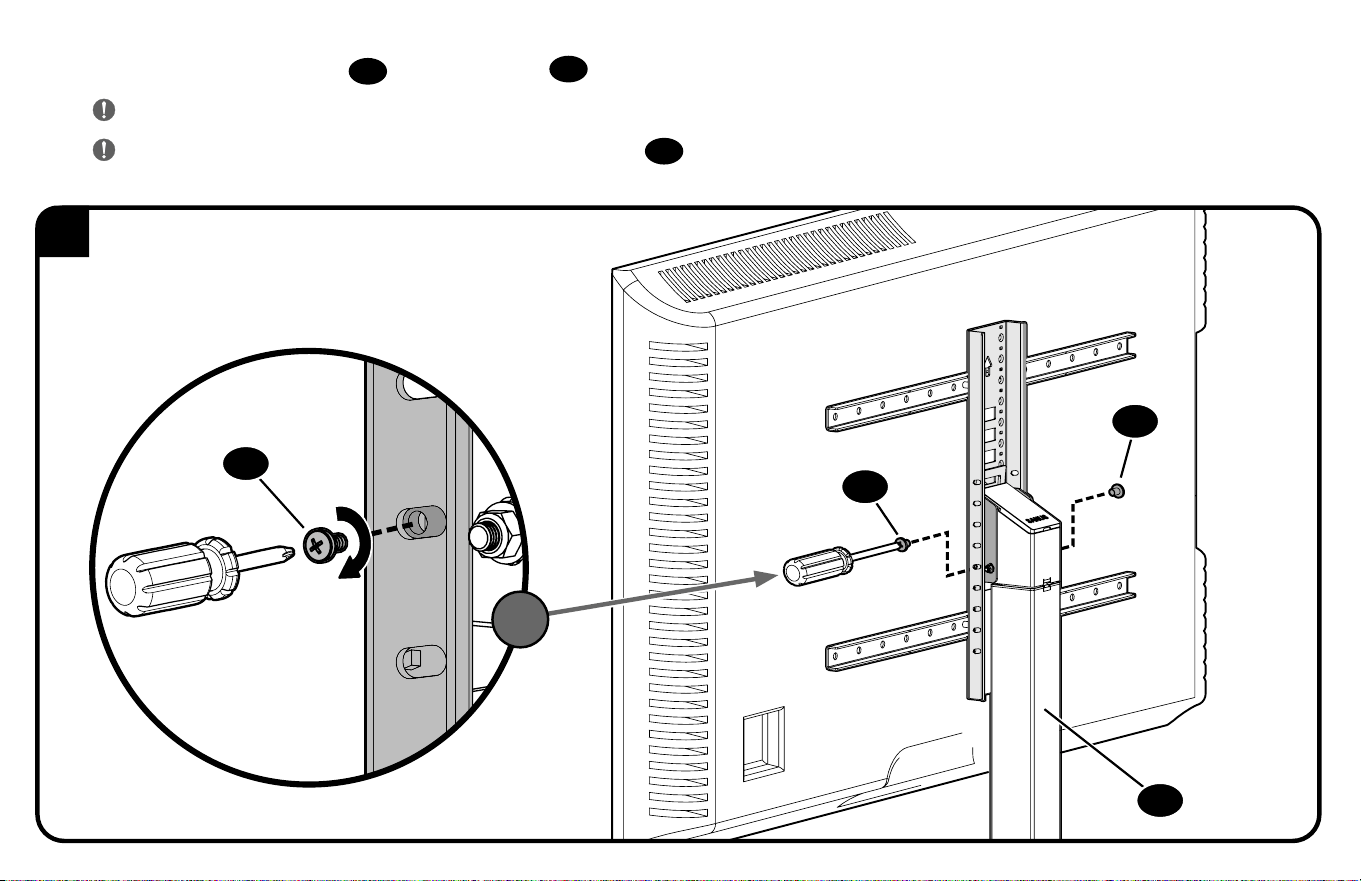

1.4 Attach Vertical Bracket
06
01
05
UP
9

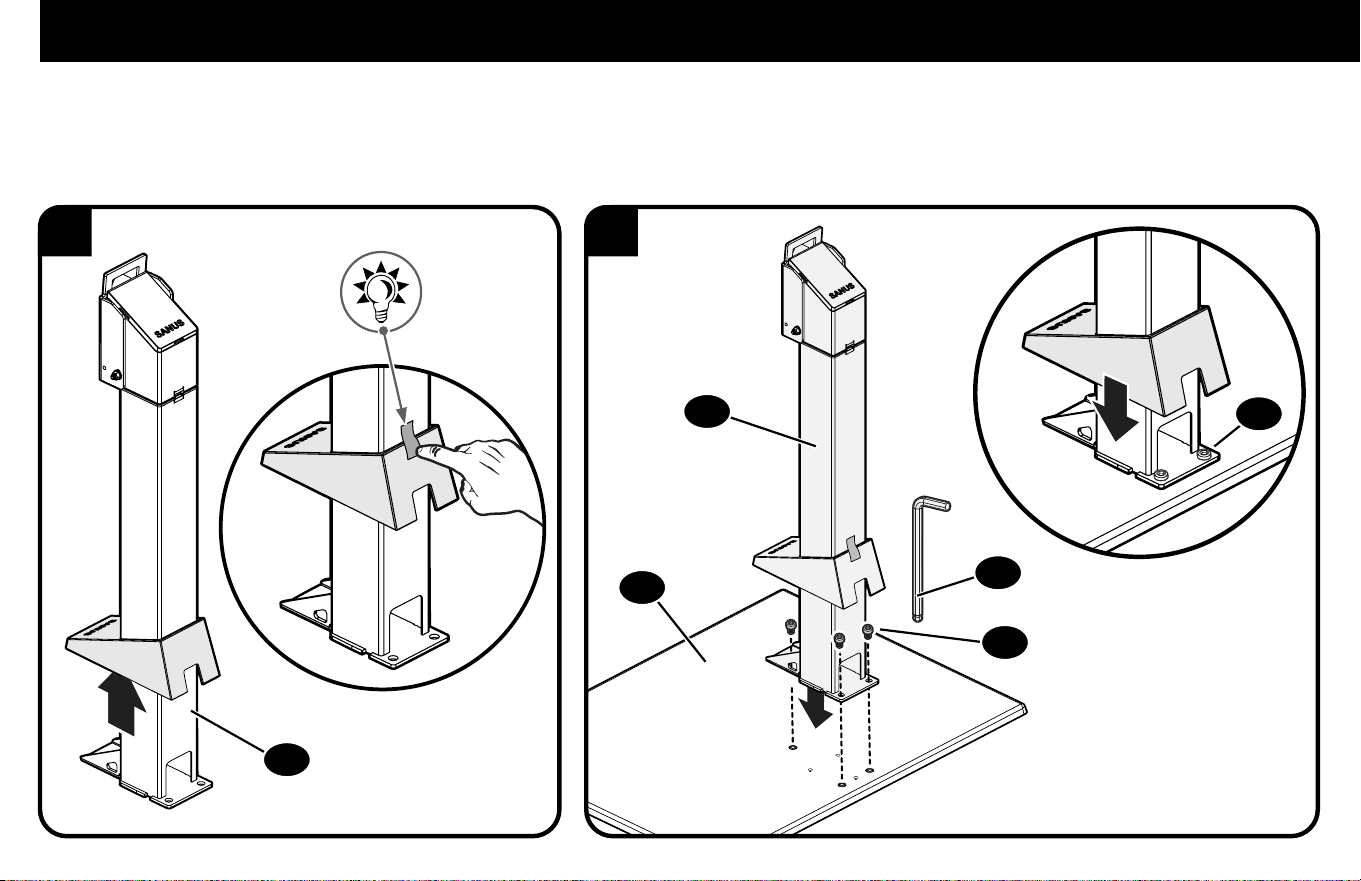

STEP 2 Attach Post to Base
1 2
11
07
07
08
09
08
10
STEP 3 Attach TV to Post
Highest Position
Lowest Position
1
Highest
TV Position
Lowest
TV Position
Examples

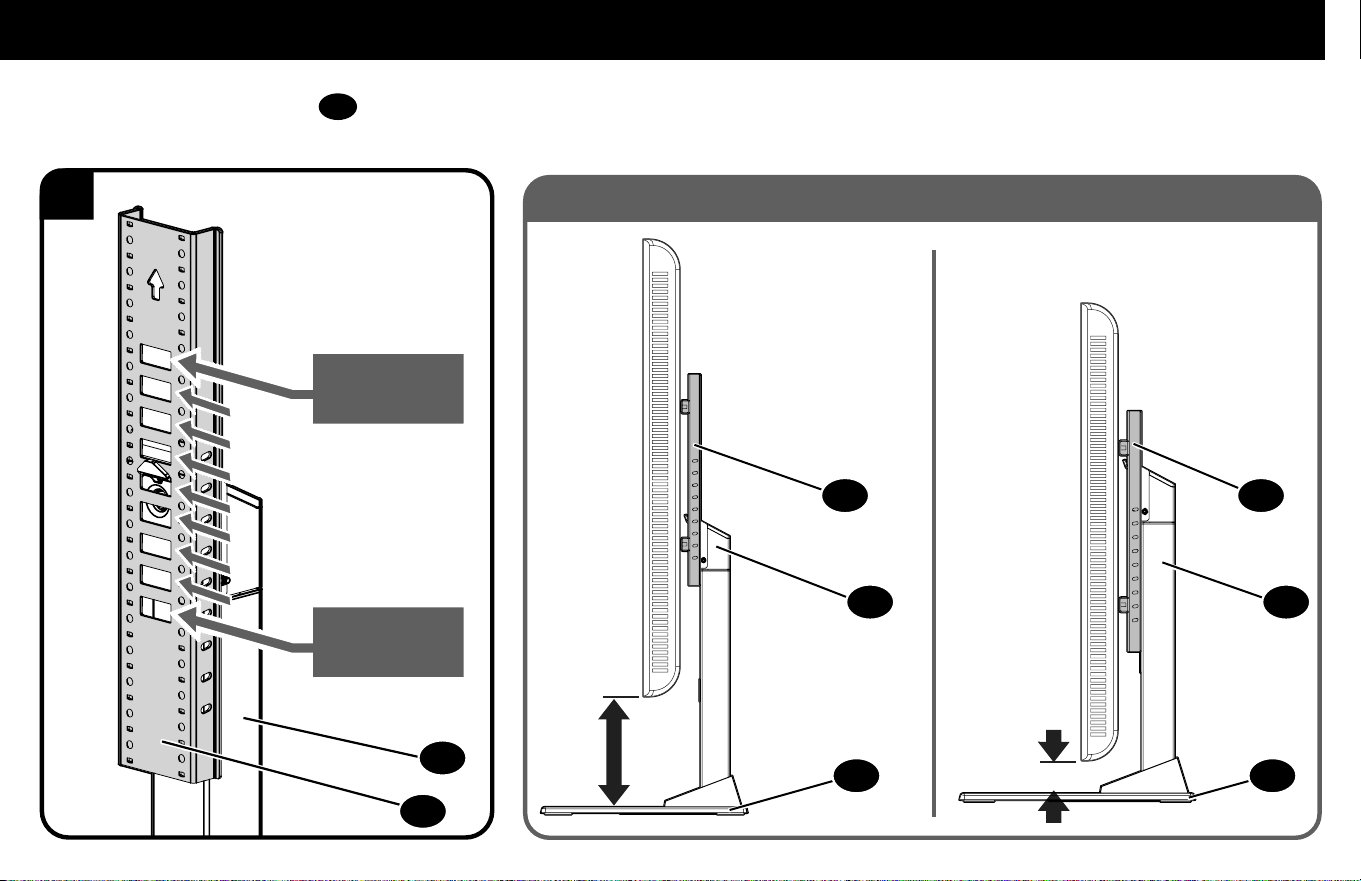

Determine the height from the base
08
that you would
like your TV to hang.
08
08
05
09
05
09
05
08
11

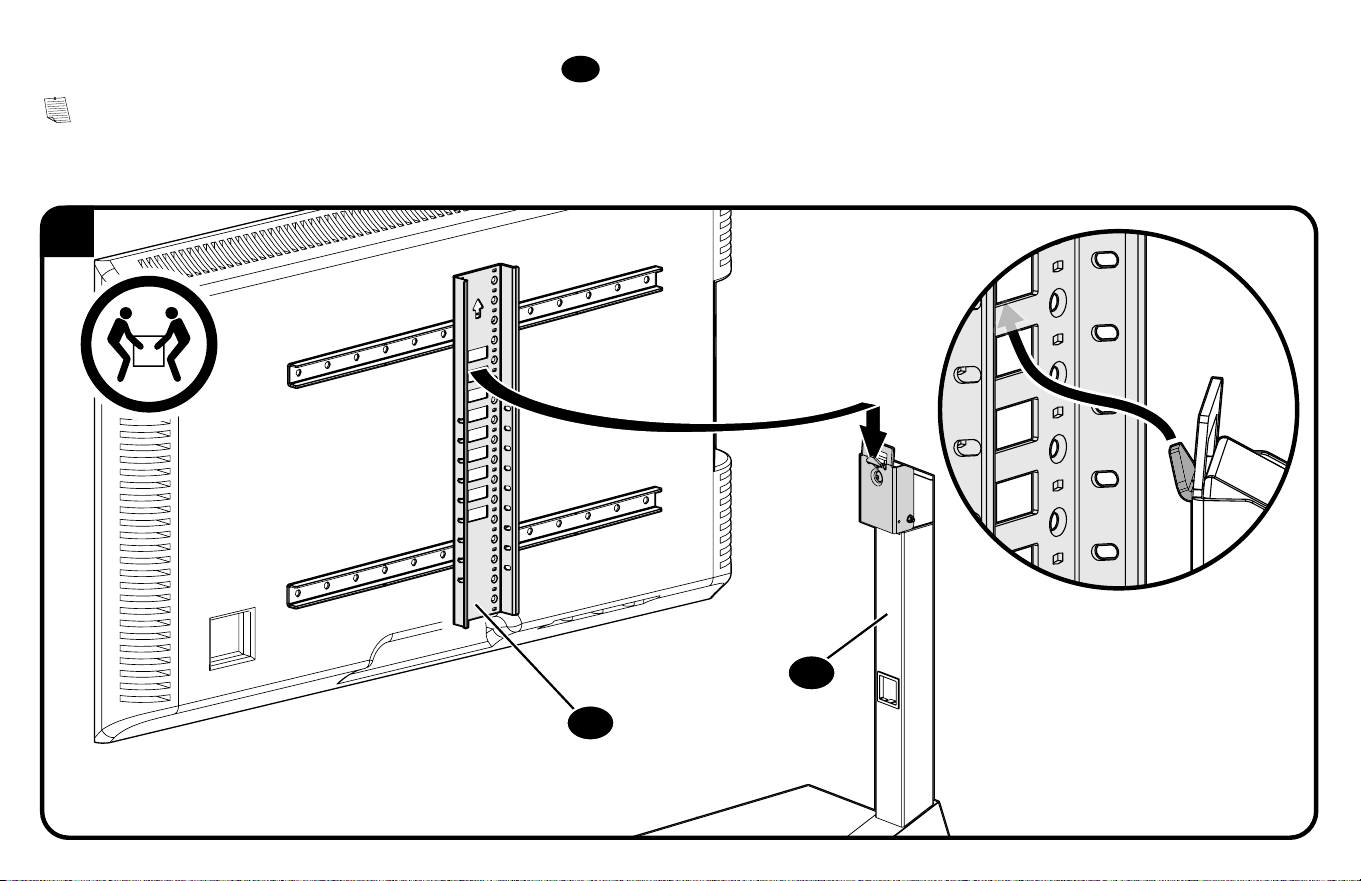

Hang the TV/bracket assembly (at your desired height) onto the post
08
.
NOTE: Leave enough space under your TV, for any accessories that you may want to place on the shelf.
2
08
05
12
2X
Secure the TV/bracket assembly to post
08
with two lock screws
10
.
IMPORTANT: Keep the base clear while installing TV.
IMPORTANT: Ensure TV/bracket assembly is securely fastened to post
08
before moving on to the next step.
10
10
3
10
08
13
Cable Management
08
08
14

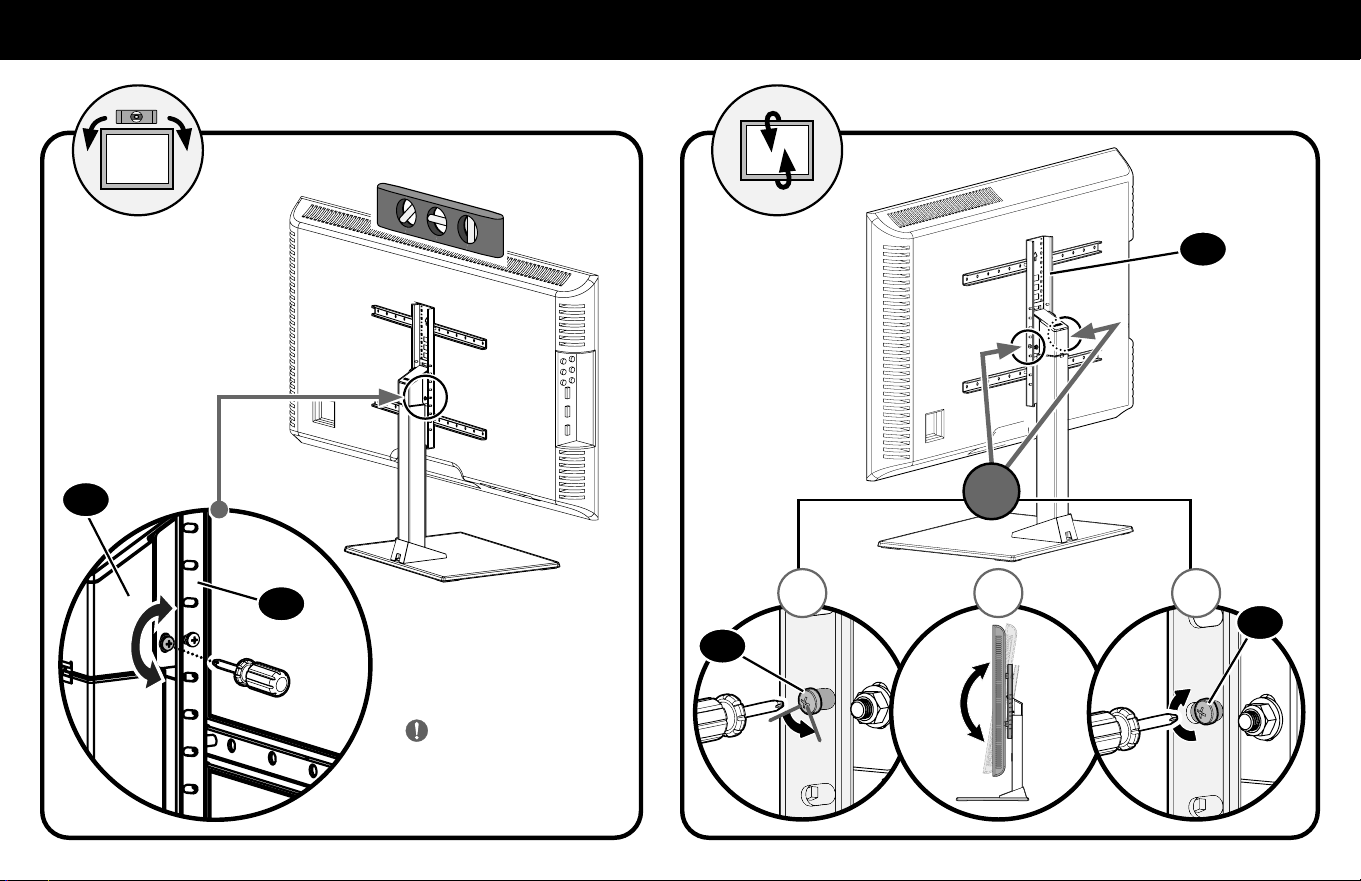

Adjustments
1 2 3
LEVEL TI LT
IMPORTANT:
DO NOT force the screw
beyond its limit.
2X
10
10
05
05
08
15
10
To Remove Your TV
2X
SWIVEL
08
05
1 2
16
