HW70450
If you're having difficulty, our friendly
customer team is always here to help.
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
RATTAN SOFA SET 7PCS
/ ENSEMBLE DE CANAPÉ EN ROTIN 7PCS
USA office: Fontana AUS office: Truganina
GBR office: Ipswich FRA office: Saint Vigor d'Ymonville
AUS:cs.au@costway.com
GBR:cs.uk@costway.com
FRA:cs.fr@costway.com
EN
Before You Start
Please read all instructions carefully.
Retain instructions for future reference.
Separate and count all parts and hardware.
Read through each step carefully and follow the proper order.
We recommend that, where possible, all items are assembled near to the area in
which they will be placed in use, to avoid moving the product unnecessarily once
assembled.
Always place the product on a flat, steady and stable surface.
Keep all small parts and packaging materials for this product away from babies
and children as they potentially pose a serious choking hazard.
FR
Veuillez lire attentivement toutes les instructions.
Conservez les instructions pour vous y référer ultérieurement.
Vérifiez toutes les pièces et les accessoires.
Lisez attentivement chaque étape et suivez l’ordre correct.
Nous recommandons que, dans la mesure du possible, tous les produits
soient assemblés à proximité de la zone où ils seront utilisés, afin d’éviter tout
déplacement inutile du produit une fois assemblé.
Placez toujours le produit sur une surface plane et stable.
Conservez toutes les petites pièces de ce produit et les matériaux d’emballage
hors de portée des bébés et des enfants, car ils pourraient présenter un risque
d’étouffement.
Avant de Commencer
F
G
H
H
B
E
H
G
D
A
C
G
A
B
I
J
I
J
K
L
N
M
L

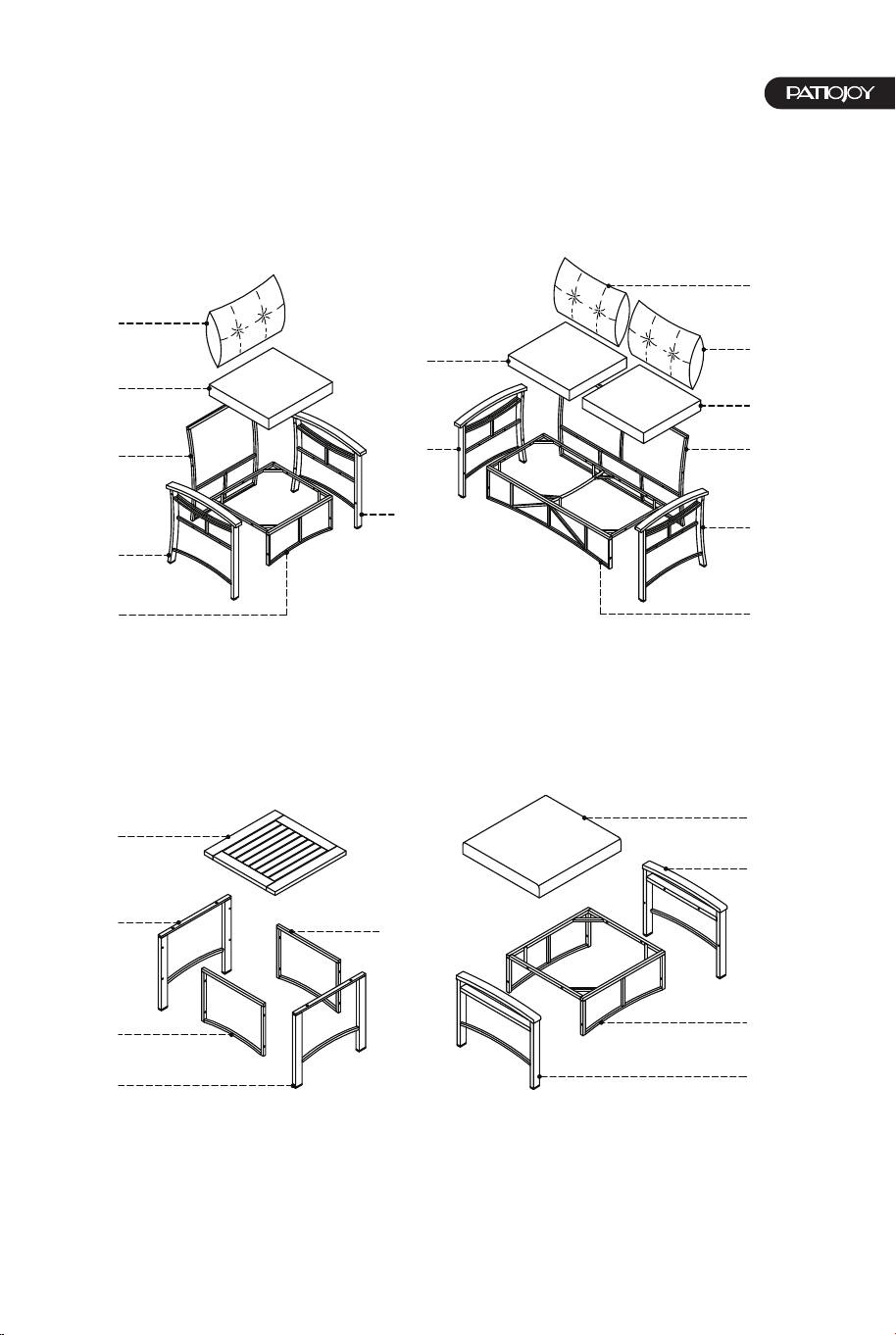

(2x Chairs) (1x Bench)
(2x Tables) (2x Stools)
/ (2x Chaises) / (1x Banc)
/ (2x Tables) / (2x Tabourets)
02 03
EN
Before You Start
Please read all instructions carefully.
Retain instructions for future reference.
Separate and count all parts and hardware.
Read through each step carefully and follow the proper order.
We recommend that, where possible, all items are assembled near to the area in
which they will be placed in use, to avoid moving the product unnecessarily once
assembled.
Always place the product on a flat, steady and stable surface.
Keep all small parts and packaging materials for this product away from babies
and children as they potentially pose a serious choking hazard.
FR
Veuillez lire attentivement toutes les instructions.
Conservez les instructions pour vous y référer ultérieurement.
Vérifiez toutes les pièces et les accessoires.
Lisez attentivement chaque étape et suivez l’ordre correct.
Nous recommandons que, dans la mesure du possible, tous les produits
soient assemblés à proximité de la zone où ils seront utilisés, afin d’éviter tout
déplacement inutile du produit une fois assemblé.
Placez toujours le produit sur une surface plane et stable.
Conservez toutes les petites pièces de ce produit et les matériaux d’emballage
hors de portée des bébés et des enfants, car ils pourraient présenter un risque
d’étouffement.
Avant de Commencer
F
G
H
H
B
E
H
G
D
A
C
G
A
B
I
J
I
J
K
L
N
M
L
(2x Chairs) (1x Bench)
(2x Tables) (2x Stools)
/ (2x Chaises) / (1x Banc)
/ (2x Tables) / (2x Tabourets)
02 03
FR
Remarque
1. Serrez à 50 % avant de fixer toutes les vis, une clé Allen est
recommandée au lieu d'une perceuse électrique.
2. Placez l'article sur un sol plat pour l'ajuster et assurez-vous qu'il
reste stable.
3. Serrez progressivement toutes les vis avec des outils.
4. Si les vis ne sont pas alignées avec les trous lors de
l'assemblage, veuillez desserrer toutes les autres vis à 50 % et
poursuivre le processus d'assemblage.
5. Si l'article n'est pas stable, veuillez desserrer toutes les vis,
l'ajuster sur un sol plat et resserrer toutes les vis.
6. Remarque : Si une ou plusieurs vis sont complètement serrées
lors de l'assemblage, il y a de fortes chances que les autres ne
s'alignent pas avec les trous. Cependant, tous les trous sont conçus
pour être relativement plus grands afin de fournir plus d'espace pour
le réglage des vis.
EN
Notice
1. 50% Tighten before fixing all screws, Allen wrench is
recommended instead of an electric drill.
2. Place the item on a flat ground to adjust and make sure it remains
stable.
3. Tighten up all screws with tools gradually.
4. If the screws are not aligned with holes during assembly, please
loosen all the other screws to 50% and continue the assembly
process.
5. If the item is not stable, please loosen all the screws, adjust it on a
flat ground and tighten up all screws again.
6. Note: If one or some screws are fully tightened during assembly,
chances are the others will not align with holes. However, all the
holes are designed to be relatively larger to provide more space for
the adjustment of the screws.
A x3
B x3 C x2 D x2
E x1
F
x1
G x4
H x4
I x4
J x4 K x2
L x4
M x2
N x2
Right Frame Left Frame Seat Frame Back Frame
Bench Seat Frame Bench Back Frame Seat Cushion Back Pillow
Table Leg Frame Side Frame
Stool Seat Frame Stool Seat Cushion
Wood Table Top Stool Leg Frame

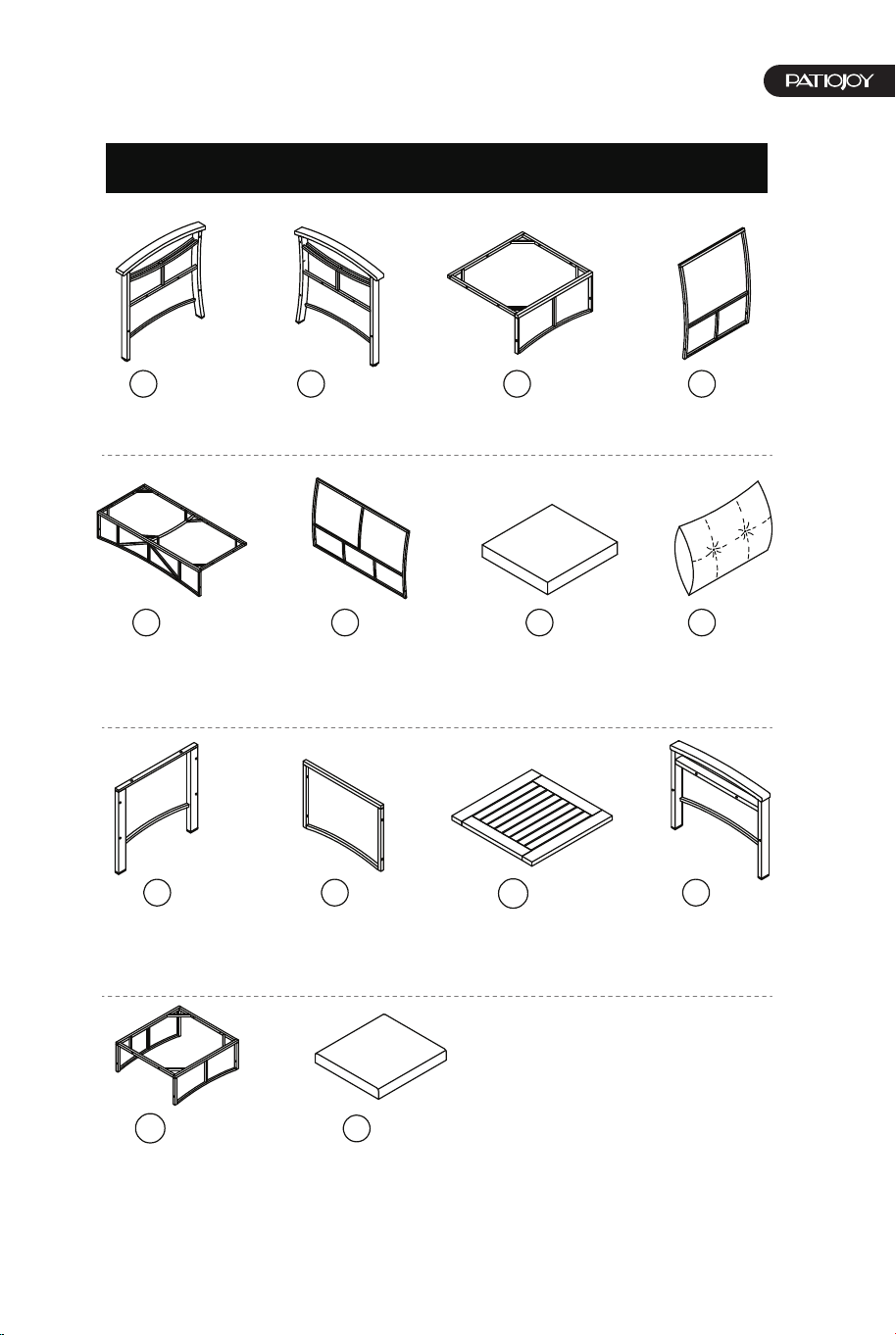

Part List / Liste des Pièces
/Cadre droit
/Cadre de siège de
banc
/Cadre de pied de
table
/Cadre latéral
/Cadre de siège de
tabouret
/Coussin de siège de tabouret
/Dessus de table
en bois
/Cadre de jambe de
tabouret
/Cadre de dossier
de banc
/Coussin de siège /Oreiller de dos
/Cadre gauche /Cadre de siège /Cadre arrière
04 05
FR
Remarque
1. Serrez à 50 % avant de fixer toutes les vis, une clé Allen est
recommandée au lieu d'une perceuse électrique.
2. Placez l'article sur un sol plat pour l'ajuster et assurez-vous qu'il
reste stable.
3. Serrez progressivement toutes les vis avec des outils.
4. Si les vis ne sont pas alignées avec les trous lors de
l'assemblage, veuillez desserrer toutes les autres vis à 50 % et
poursuivre le processus d'assemblage.
5. Si l'article n'est pas stable, veuillez desserrer toutes les vis,
l'ajuster sur un sol plat et resserrer toutes les vis.
6. Remarque : Si une ou plusieurs vis sont complètement serrées
lors de l'assemblage, il y a de fortes chances que les autres ne
s'alignent pas avec les trous. Cependant, tous les trous sont conçus
pour être relativement plus grands afin de fournir plus d'espace pour
le réglage des vis.
EN
Notice
1. 50% Tighten before fixing all screws, Allen wrench is
recommended instead of an electric drill.
2. Place the item on a flat ground to adjust and make sure it remains
stable.
3. Tighten up all screws with tools gradually.
4. If the screws are not aligned with holes during assembly, please
loosen all the other screws to 50% and continue the assembly
process.
5. If the item is not stable, please loosen all the screws, adjust it on a
flat ground and tighten up all screws again.
6. Note: If one or some screws are fully tightened during assembly,
chances are the others will not align with holes. However, all the
holes are designed to be relatively larger to provide more space for
the adjustment of the screws.
A x3
B x3 C x2 D x2
E x1
F
x1
G x4
H x4
I x4
J x4 K x2
L x4
M x2
N x2
Right Frame Left Frame Seat Frame Back Frame
Bench Seat Frame Bench Back Frame Seat Cushion Back Pillow
Table Leg Frame Side Frame
Stool Seat Frame Stool Seat Cushion
Wood Table Top Stool Leg Frame
Part List / Liste des Pièces
/Cadre droit
/Cadre de siège de
banc
/Cadre de pied de
table
/Cadre latéral
/Cadre de siège de
tabouret
/Coussin de siège de tabouret
/Dessus de table
en bois
/Cadre de jambe de
tabouret
/Cadre de dossier
de banc
/Coussin de siège /Oreiller de dos
/Cadre gauche /Cadre de siège /Cadre arrière
04 05
4 x70
5
x2
1 x8
3
x6
2
x62
Bolt / Boulon
M6x25 mm
Bolt / Boulon
M6x35 mm
Bolt / Boulon
M6x60 mm
Washers / Rondelles
Φ6x16x1 mm
Allen key / Clé Allen
M4
Hardware List / Liste des Accessoires
D
C
2
x2
B
2
2
2
2
x2

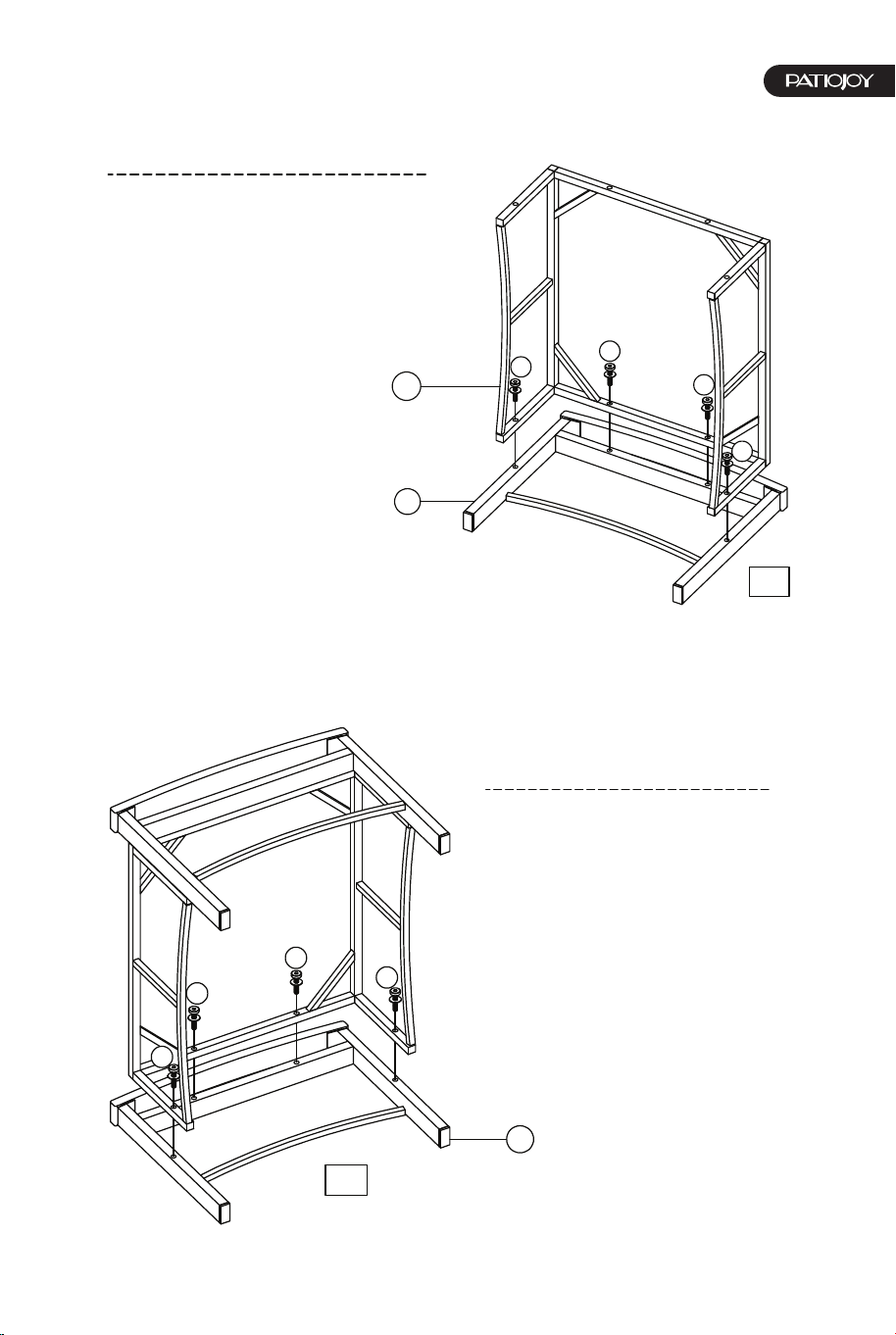

STEP 1 / ÉTAPE 1
(2 x Chair asemby)
/(2 x assemblage de chaise)
EN: Connect Back Frame (D)
to Seat Frame (C) with Bolt
(2) & Washer (4)
FR: Connectez le cadre du
dossier (D) au cadre du siège
(C) avec le boulon (2) et la
rondelle (4)
STEP 2 / ÉTAPE 2
EN: Connect part from
STEP 1 to Left Frame (B)
with Bolts (2) & Washers (4)
FR: Connectez la pièce de
l'ÉTAPE 1 au cadre gauche
(B) avec des boulons (2) et
des rondelles (4)
06 07
4 x70
5
x2
1 x8
3
x6
2
x62
Bolt / Boulon
M6x25 mm
Bolt / Boulon
M6x35 mm
Bolt / Boulon
M6x60 mm
Washers / Rondelles
Φ6x16x1 mm
Allen key / Clé Allen
M4
Hardware List / Liste des Accessoires
D
C
2
x2
B
2
2
2
2
x2
STEP 1 / ÉTAPE 1
(2 x Chair asemby)
/(2 x assemblage de chaise)
EN: Connect Back Frame (D)
to Seat Frame (C) with Bolt
(2) & Washer (4)
FR: Connectez le cadre du
dossier (D) au cadre du siège
(C) avec le boulon (2) et la
rondelle (4)
STEP 2 / ÉTAPE 2
EN: Connect part from
STEP 1 to Left Frame (B)
with Bolts (2) & Washers (4)
FR: Connectez la pièce de
l'ÉTAPE 1 au cadre gauche
(B) avec des boulons (2) et
des rondelles (4)
06 07
2
2
2
2
A
x2
3
3
B
A
D
x2

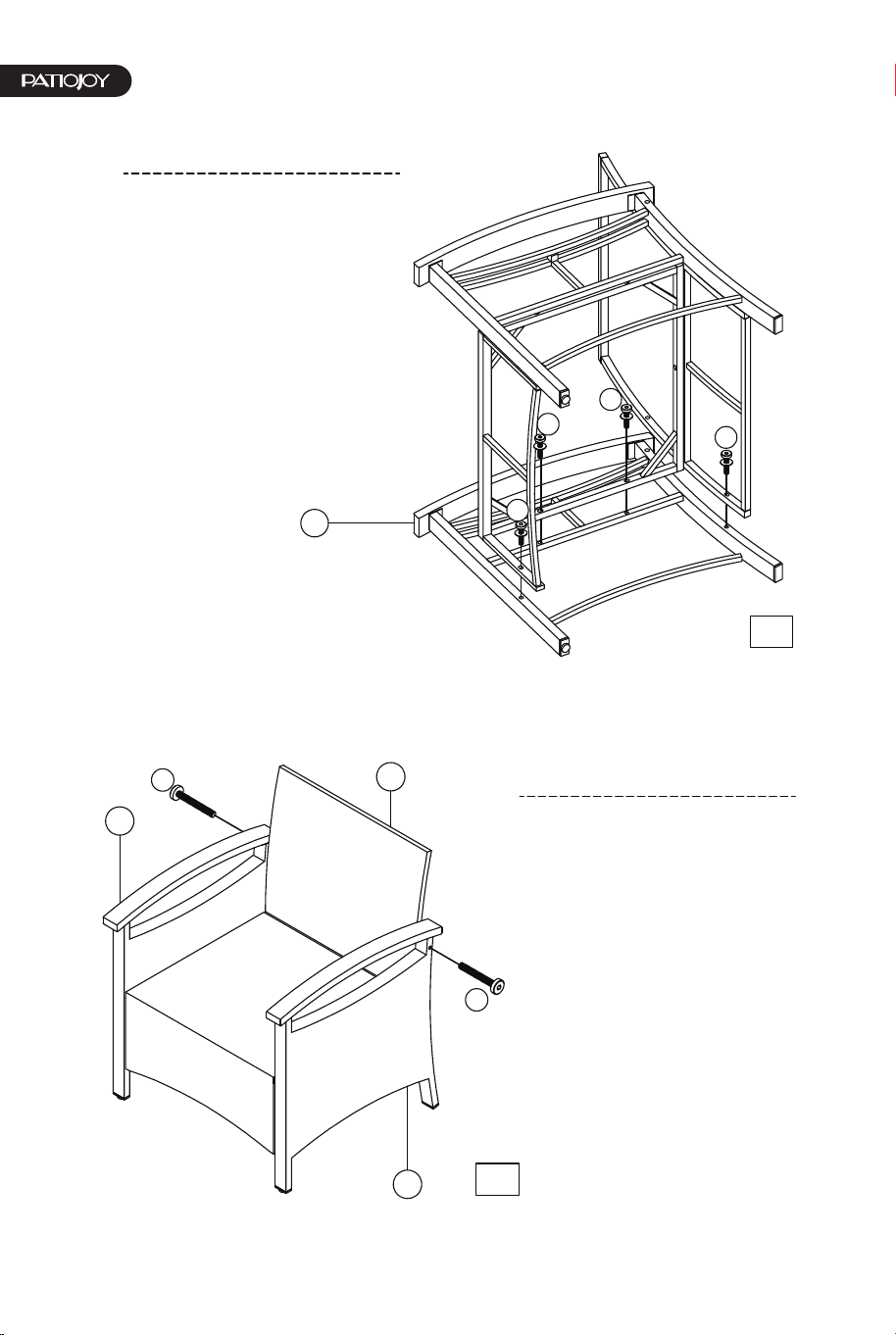

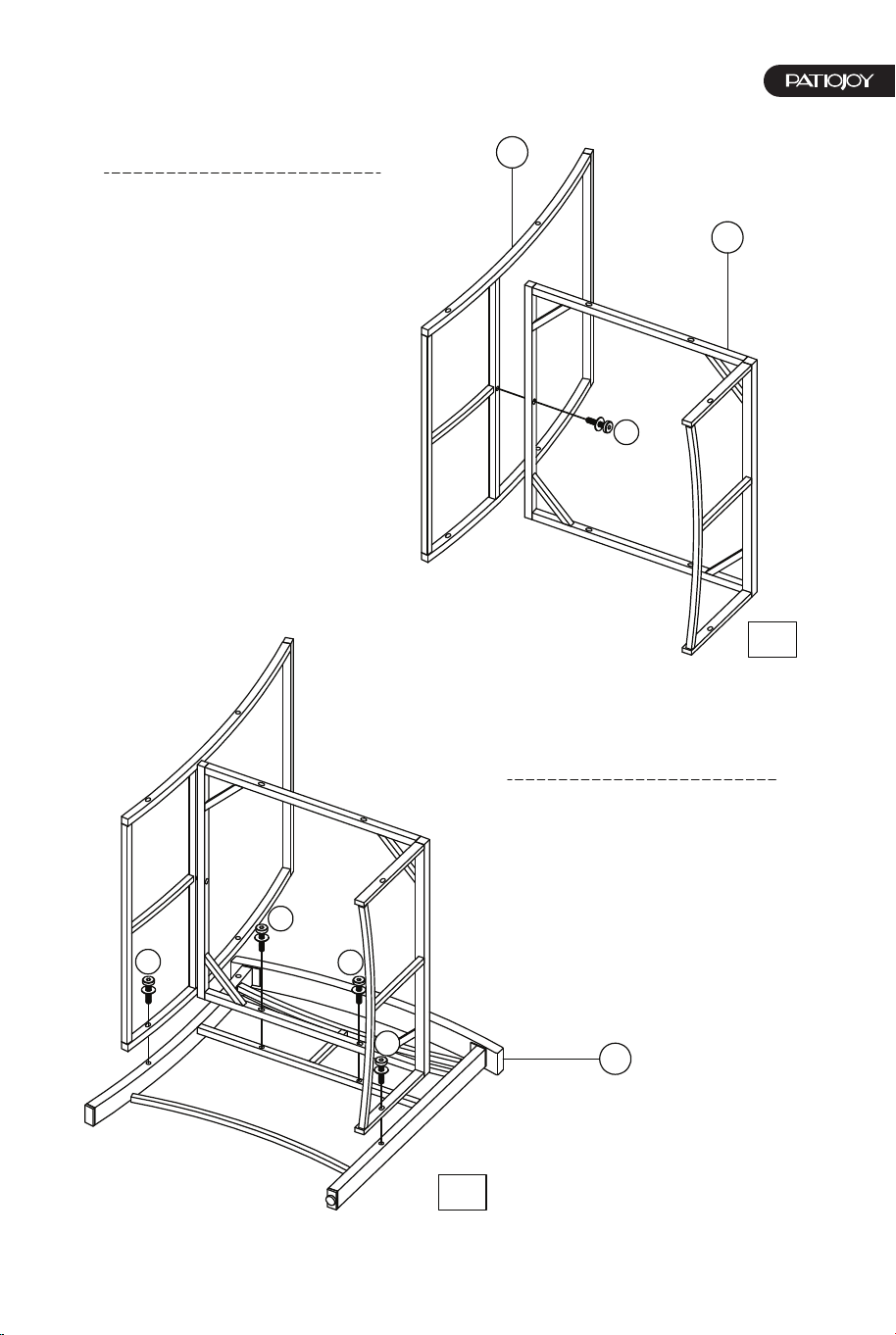

STEP 3 / ÉTAPE 3
EN: Connect part from STEP
2 to Right Frame (A) with
Bolts (2) & Washers (4)
FR: Connectez la pièce de
l'ÉTAPE 2 au cadre droit (A)
avec les boulons (2) et les
rondelles (4)
STEP 4 / ÉTAPE 4
EN: Connect the parts of
the Back Frame (D) to Right
Frame (A) and Left Frame
(B) completed in STEP 3
with Bolts (3)
FR: Connectez les pièces
du cadre arrière (D) au
cadre droit (A) et au cadre
gauche (B) terminés à
l'ÉTAPE 3 avec des boulons
(3)
F
E
2
2
2
2
H
G
x2

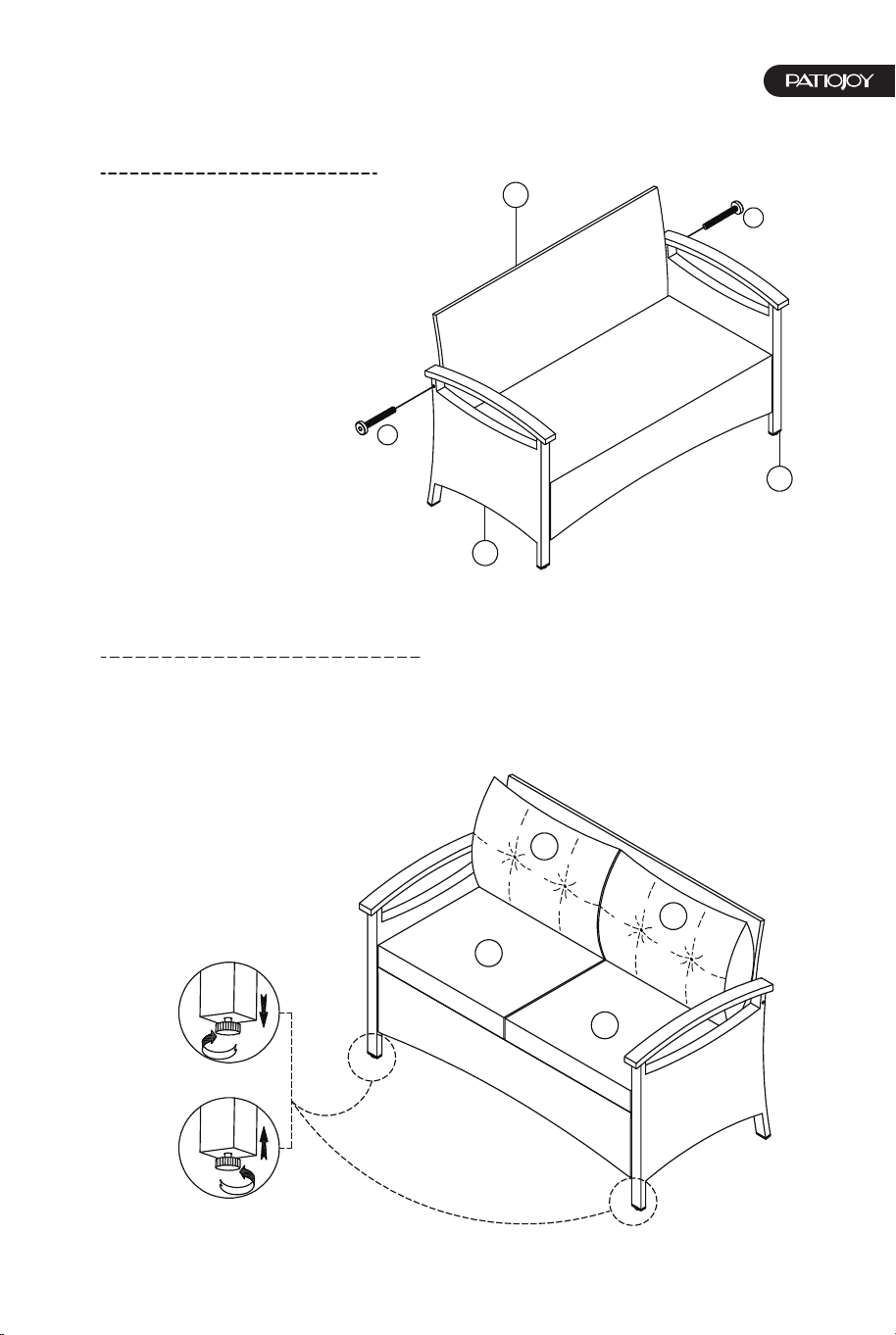

Adjustable leg pads

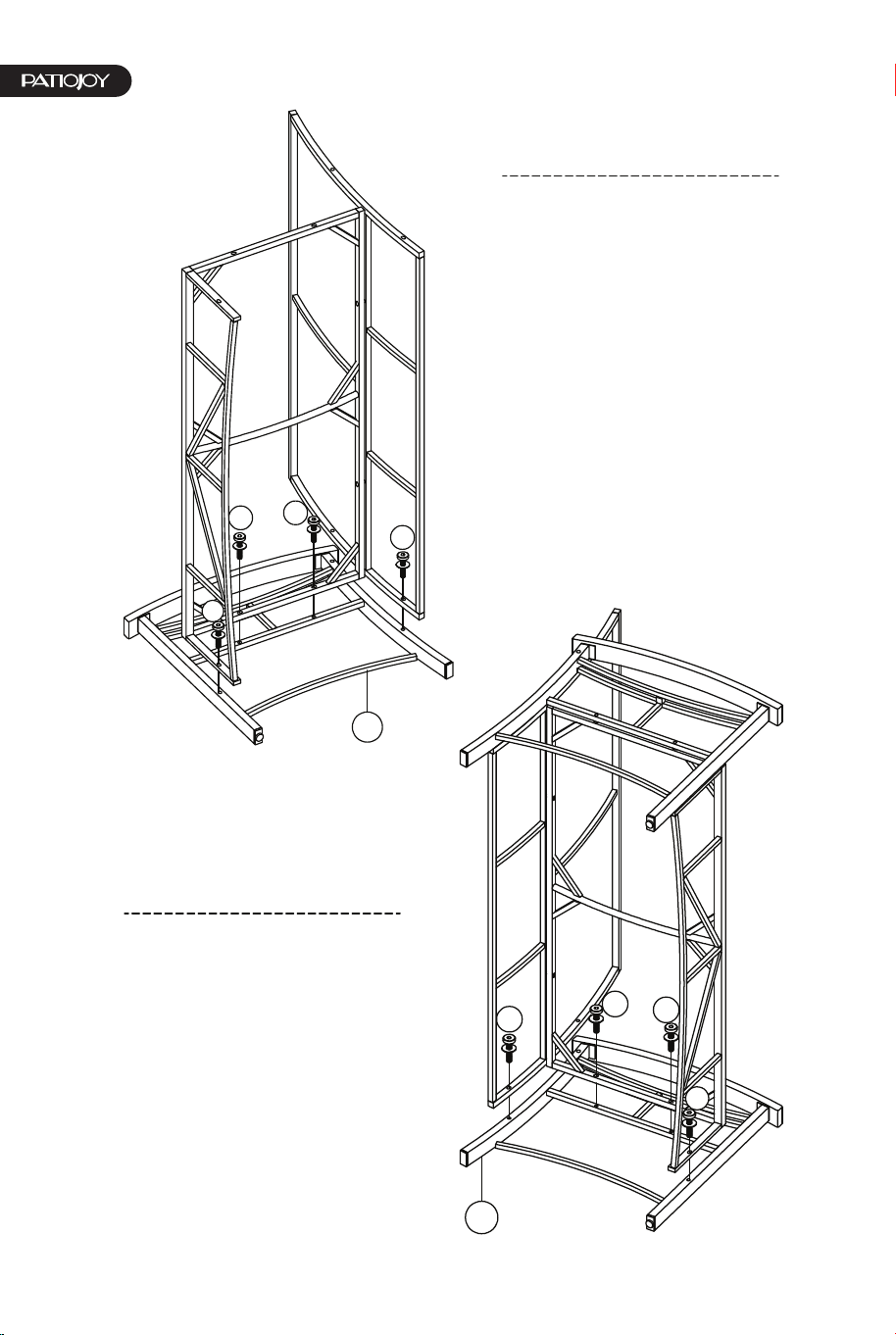

STEP 6 / ÉTAPE 6
(1 x Bench assembly)
/(1 x assemblage de banc)
EN: Connect Bench Back
Frame (F) & Bench Seat
Frame (E) with Bolts (2) &
Washer (4)
FR: Connectez le cadre du
dossier du banc (F) et le
cadre du siège du banc (E)
avec des boulons (2) et des
rondelles (4)
STEP 5 / ÉTAPE 5
EN: Put on Seat Cushion (G)
& Back Pillow (H) to
complete the assembly of
Single chair
FR: Mettez le coussin de
siège (G) et le coussin de
dossier (H) pour terminer
l'assemblage de la chaise
simple
08 09
2
2
2
2
A
x2
3
3
B
A
D
x2
STEP 3 / ÉTAPE 3
EN: Connect part from STEP
2 to Right Frame (A) with
Bolts (2) & Washers (4)
FR: Connectez la pièce de
l'ÉTAPE 2 au cadre droit (A)
avec les boulons (2) et les
rondelles (4)
STEP 4 / ÉTAPE 4
EN: Connect the parts of
the Back Frame (D) to Right
Frame (A) and Left Frame
(B) completed in STEP 3
with Bolts (3)
FR: Connectez les pièces
du cadre arrière (D) au
cadre droit (A) et au cadre
gauche (B) terminés à
l'ÉTAPE 3 avec des boulons
(3)
F
E
2
2
2
2
H
G
x2
Adjustable leg pads
STEP 6 / ÉTAPE 6
(1 x Bench assembly)
/(1 x assemblage de banc)
EN: Connect Bench Back
Frame (F) & Bench Seat
Frame (E) with Bolts (2) &
Washer (4)
FR: Connectez le cadre du
dossier du banc (F) et le
cadre du siège du banc (E)
avec des boulons (2) et des
rondelles (4)
STEP 5 / ÉTAPE 5
EN: Put on Seat Cushion (G)
& Back Pillow (H) to
complete the assembly of
Single chair
FR: Mettez le coussin de
siège (G) et le coussin de
dossier (H) pour terminer
l'assemblage de la chaise
simple
08 09
2
2
2
2
A
B
2
2
2
2
STEP 7 / ÉTAPE 7
EN: Connect part from STEP
6 to Right Frame (A) with
Bolts (2) & Washers (4)
FR: Connectez la pièce de
l'ÉTAPE 6 au cadre droit (A)
avec les boulons (2) et les
rondelles (4)
STEP 8 / ÉTAPE 8
EN: Connect part from STEP
7 to Left Frame (B) with Bolts
(2) & Washers (4)
FR: Connectez la pièce de
l'ÉTAPE 7 au cadre gauche
(B) avec des boulons (2) et
des rondelles (4)
F
A
B
3
3
H
H
G
G
Adjustable leg pads
STEP 9 / ÉTAPE 9
EN: Connect the parts of
the Bench Back Frame
(F) to Right Frame (A)
and Left Frame (B)
completed in STEP 8 with
Bolts (3)
FR: Connectez les pièces
du cadre du dossier du
banc (F) au cadre droit
(A) et au cadre gauche
(B) terminés à l'ÉTAPE 8
avec des boulons (3)
STEP 10 / ÉTAPE 10
EN: Put on Seat Cushion (G) &
Back Pillow (H) to complete the
assembly of Bench
FR: Mettez le coussin de siège
(G) et le coussin de dossier (H)
pour terminer l'assemblage du
banc
10 11
2
2
2
2
A
B
2
2
2
2
STEP 7 / ÉTAPE 7
EN: Connect part from STEP
6 to Right Frame (A) with
Bolts (2) & Washers (4)
FR: Connectez la pièce de
l'ÉTAPE 6 au cadre droit (A)
avec les boulons (2) et les
rondelles (4)
STEP 8 / ÉTAPE 8
EN: Connect part from STEP
7 to Left Frame (B) with Bolts
(2) & Washers (4)
FR: Connectez la pièce de
l'ÉTAPE 7 au cadre gauche
(B) avec des boulons (2) et
des rondelles (4)
F
A
B
3
3
H
H
G
G
Adjustable leg pads
STEP 9 / ÉTAPE 9
EN: Connect the parts of
the Bench Back Frame
(F) to Right Frame (A)
and Left Frame (B)
completed in STEP 8 with
Bolts (3)
FR: Connectez les pièces
du cadre du dossier du
banc (F) au cadre droit
(A) et au cadre gauche
(B) terminés à l'ÉTAPE 8
avec des boulons (3)
STEP 10 / ÉTAPE 10
EN: Put on Seat Cushion (G) &
Back Pillow (H) to complete the
assembly of Bench
FR: Mettez le coussin de siège
(G) et le coussin de dossier (H)
pour terminer l'assemblage du
banc
10 11
I
K
J
1
2
1
2
2
2
x2
I
1
1
2
2
2
2
x2

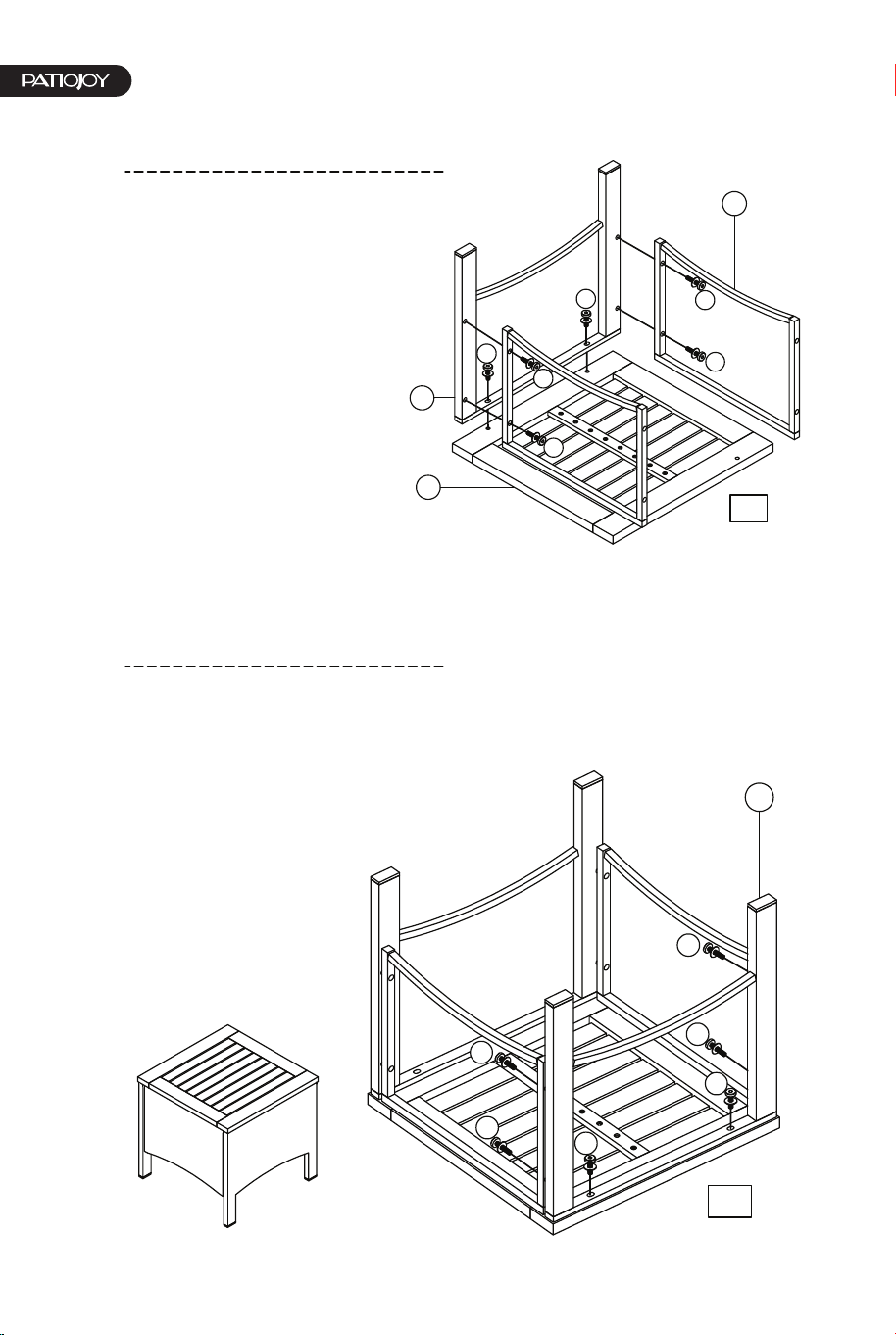

STEP 11 / ÉTAPE 11
(2 x Table assembly)
/(2 x assemblage de table)
EN: Connect Table Leg
Frame (I) & Side Frame (J) &
Wood Table Top (K) with
Bolts (1), (2) & Washers (4)
FR: Connectez le cadre de
pied de table (I) et le cadre
latéral (J) et le dessus de
table en bois (K) avec des
boulons (1), (2) et des
rondelles (4)
STEP 12 / ÉTAPE 12
EN: Connect part from STEP 11
to Table Leg Frame (I) with
Bolts (1), (2) & Washers (4)
FR: Connectez la pièce de
l'ÉTAPE 11 au cadre du pied de
table (I) avec les boulons (1), (2)
et les rondelles (4)
L
2
2
2
2
x2
M
L
2
2
2
2
x2
STEP 13 / ÉTAPE 13
(2 x Stool assembly)
/(2 x assemblage de tabouret)
EN: Connect Stool Leg
Frame (L) & Stool Seat
Frame (M) with Bolts (2) &
Washers (4)
FR: Connectez le cadre de
pied de tabouret (L) et le
cadre de siège de tabouret
(M) avec des boulons (2) et
des rondelles (4)
STEP 14 / ÉTAPE 14
EN: Connect part from STEP
13 to Stool Leg Frame (L)
with Bolts (2) & Washers (4)
FR: Connectez la pièce de
l'ÉTAPE 13 au cadre du pied
du tabouret (L) avec des
boulons (2) et des rondelles
(4)
12 13
I
K
J
1
2
1
2
2
2
x2
I
1
1
2
2
2
2
x2
STEP 11 / ÉTAPE 11
(2 x Table assembly)
/(2 x assemblage de table)
EN: Connect Table Leg
Frame (I) & Side Frame (J) &
Wood Table Top (K) with
Bolts (1), (2) & Washers (4)
FR: Connectez le cadre de
pied de table (I) et le cadre
latéral (J) et le dessus de
table en bois (K) avec des
boulons (1), (2) et des
rondelles (4)
STEP 12 / ÉTAPE 12
EN: Connect part from STEP 11
to Table Leg Frame (I) with
Bolts (1), (2) & Washers (4)
FR: Connectez la pièce de
l'ÉTAPE 11 au cadre du pied de
table (I) avec les boulons (1), (2)
et les rondelles (4)
L
2
2
2
2
x2
M
L
2
2
2
2
x2
STEP 13 / ÉTAPE 13
(2 x Stool assembly)
/(2 x assemblage de tabouret)
EN: Connect Stool Leg
Frame (L) & Stool Seat
Frame (M) with Bolts (2) &
Washers (4)
FR: Connectez le cadre de
pied de tabouret (L) et le
cadre de siège de tabouret
(M) avec des boulons (2) et
des rondelles (4)
STEP 14 / ÉTAPE 14
EN: Connect part from STEP
13 to Stool Leg Frame (L)
with Bolts (2) & Washers (4)
FR: Connectez la pièce de
l'ÉTAPE 13 au cadre du pied
du tabouret (L) avec des
boulons (2) et des rondelles
(4)
12 13
Instructions De Retour / Réclamation De Dommages
Dans le cas où un retour est requis, l'article doit être retourné dans sa boîte
d'origine. Sans cela, votre retour ne sera pas accepté.
NE PAS jeter la boîte/l'emballage d'origine.
Prenez une photo des marquages de la boîte.
Prenez une photo des dommages (le cas échéant).
Envoyez-nous un e-mail avec les images demandées.
Une photo des marquages (texte) sur le côté de la boîte est requise au cas où
une pièce serait nécessaire pour le remplacement. Cela aide notre personnel à
identifier votre numéro de produit pour s'assurer que vous recevez les bonnes
pièces.
Une photo des dommages est toujours requise pour déposer une réclamation et
obtenir rapidement votre remplacement ou votre remboursement. Assurez-vous
d'avoir la boîte même si elle est endommagée.
Envoyez-nous un e-mail directement depuis le marché où votre article a été
acheté avec les images ci-jointes et une description de votre réclamation.
FR
In case a return is required, the item must be returned in original box. Without this
your return will not be accepted.
DO NOT discard the box / original packaging.
Take a photo of the box markings.
Take a photo of the damaged part (if applicable).
Send us an email with the images requested.
A photo of the markings (text) on the side of the box is required in case a part is
needed for replacement. This helps our staff identify your product number to
ensure you receive the correct parts.
A photo of the damage is always required to file a claim and get your replacement
or refund processed quickly. Please make sure you have the box even if it is
damaged.
Email us directly from marketplace where your item was purchased with the
attached images and a description of your claim.
EN
Return / Damage Claim Instructions
Instructions De Retour / Réclamation De Dommages
N
x2

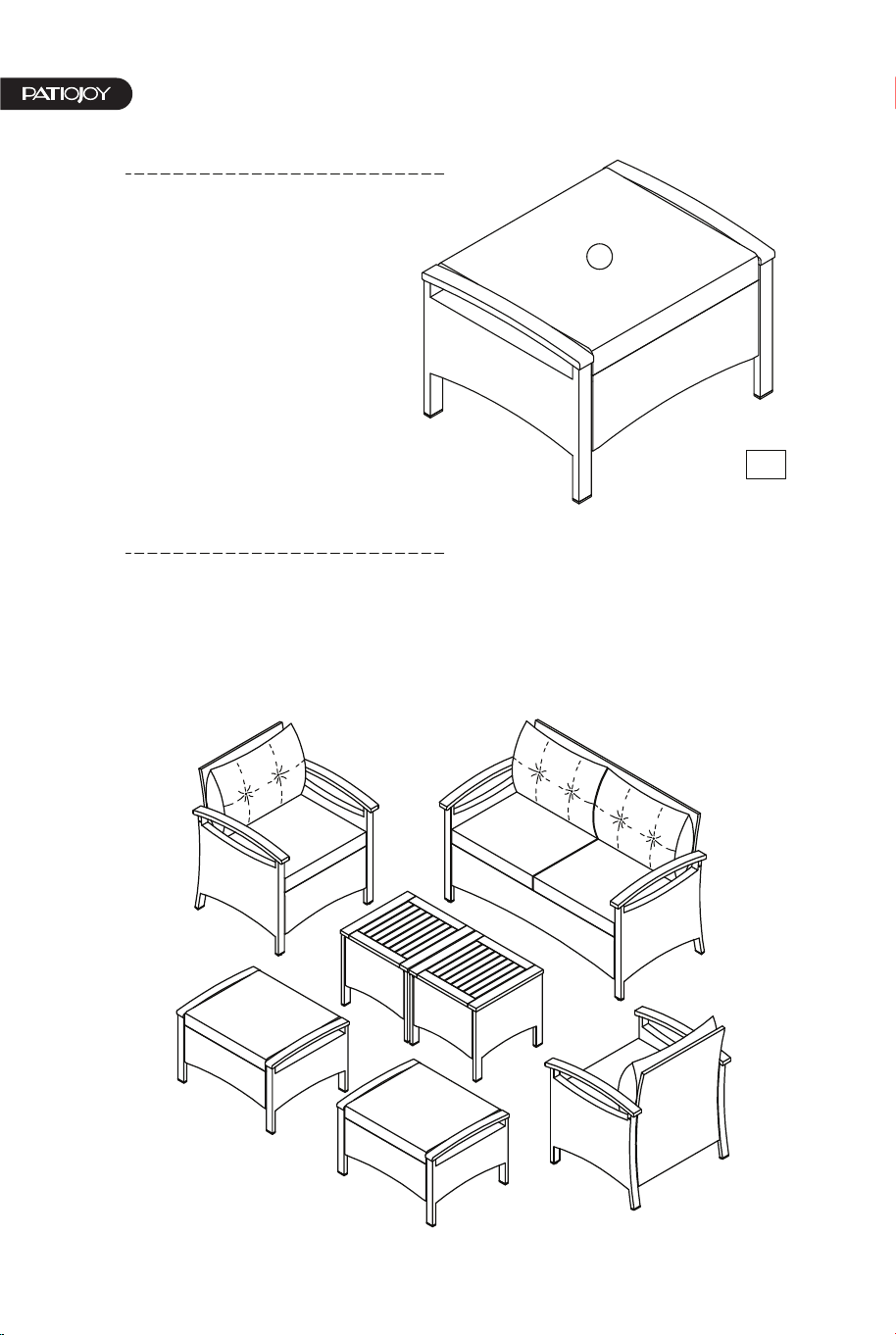

STEP 15 / ÉTAPE 15
EN: Put on Stool Seat
Cushion (N) to complete the
assembly of Stool
FR: Mettez le coussin de
siège du tabouret (N) pour
terminer l'assemblage du
tabouret
STEP 16 / ÉTAPE 16
EN: Combination and
Arrangement
FR: Combinaison et
arrangement
14 15
Instructions De Retour / Réclamation De Dommages
Dans le cas où un retour est requis, l'article doit être retourné dans sa boîte
d'origine. Sans cela, votre retour ne sera pas accepté.
NE PAS jeter la boîte/l'emballage d'origine.
Prenez une photo des marquages de la boîte.
Prenez une photo des dommages (le cas échéant).
Envoyez-nous un e-mail avec les images demandées.
Une photo des marquages (texte) sur le côté de la boîte est requise au cas où
une pièce serait nécessaire pour le remplacement. Cela aide notre personnel à
identifier votre numéro de produit pour s'assurer que vous recevez les bonnes
pièces.
Une photo des dommages est toujours requise pour déposer une réclamation et
obtenir rapidement votre remplacement ou votre remboursement. Assurez-vous
d'avoir la boîte même si elle est endommagée.
Envoyez-nous un e-mail directement depuis le marché où votre article a été
acheté avec les images ci-jointes et une description de votre réclamation.
FR
In case a return is required, the item must be returned in original box. Without this
your return will not be accepted.
DO NOT discard the box / original packaging.
Take a photo of the box markings.
Take a photo of the damaged part (if applicable).
Send us an email with the images requested.
A photo of the markings (text) on the side of the box is required in case a part is
needed for replacement. This helps our staff identify your product number to
ensure you receive the correct parts.
A photo of the damage is always required to file a claim and get your replacement
or refund processed quickly. Please make sure you have the box even if it is
damaged.
Email us directly from marketplace where your item was purchased with the
attached images and a description of your claim.
EN
Return / Damage Claim Instructions
Instructions De Retour / Réclamation De Dommages
N
x2
STEP 15 / ÉTAPE 15
EN: Put on Stool Seat
Cushion (N) to complete the
assembly of Stool
FR: Mettez le coussin de
siège du tabouret (N) pour
terminer l'assemblage du
tabouret
STEP 16 / ÉTAPE 16
EN: Combination and
Arrangement
FR: Combinaison et
arrangement
14 15
HW70450
If you're having difficulty, our friendly
customer team is always here to help.
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
RATTAN SOFA SET 7PCS
/ ENSEMBLE DE CANAPÉ EN ROTIN 7PCS
USA office: Fontana AUS office: Truganina
GBR office: Ipswich FRA office: Saint Vigor d'Ymonville
AUS:cs.au@costway.com
GBR:cs.uk@costway.com
FRA:cs.fr@costway.com
