THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.

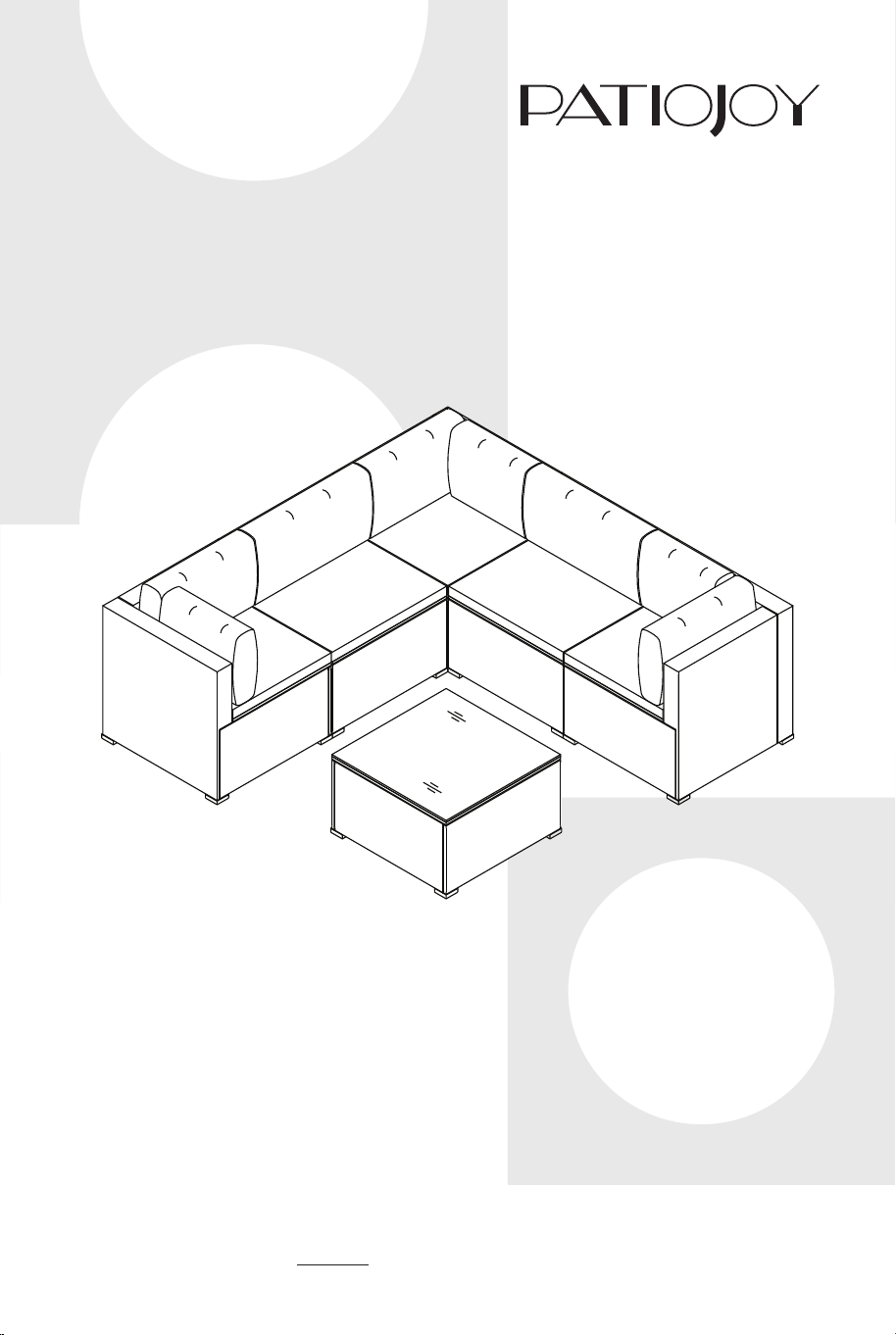

Rattan sofa set 6pcs
Ensemble de Meubles de Jardin 6 Pièces
If you're having difficulty, our friendly
customer team is always here to help.
USA office: Fontana AUS office: Truganina
GBR office: Ipswich FRA office: Saint Vigor d'Ymonville
AUS:cs.au@costway.com
GBR:cs.uk@costway.com
FRA:cs.fr@costway.com

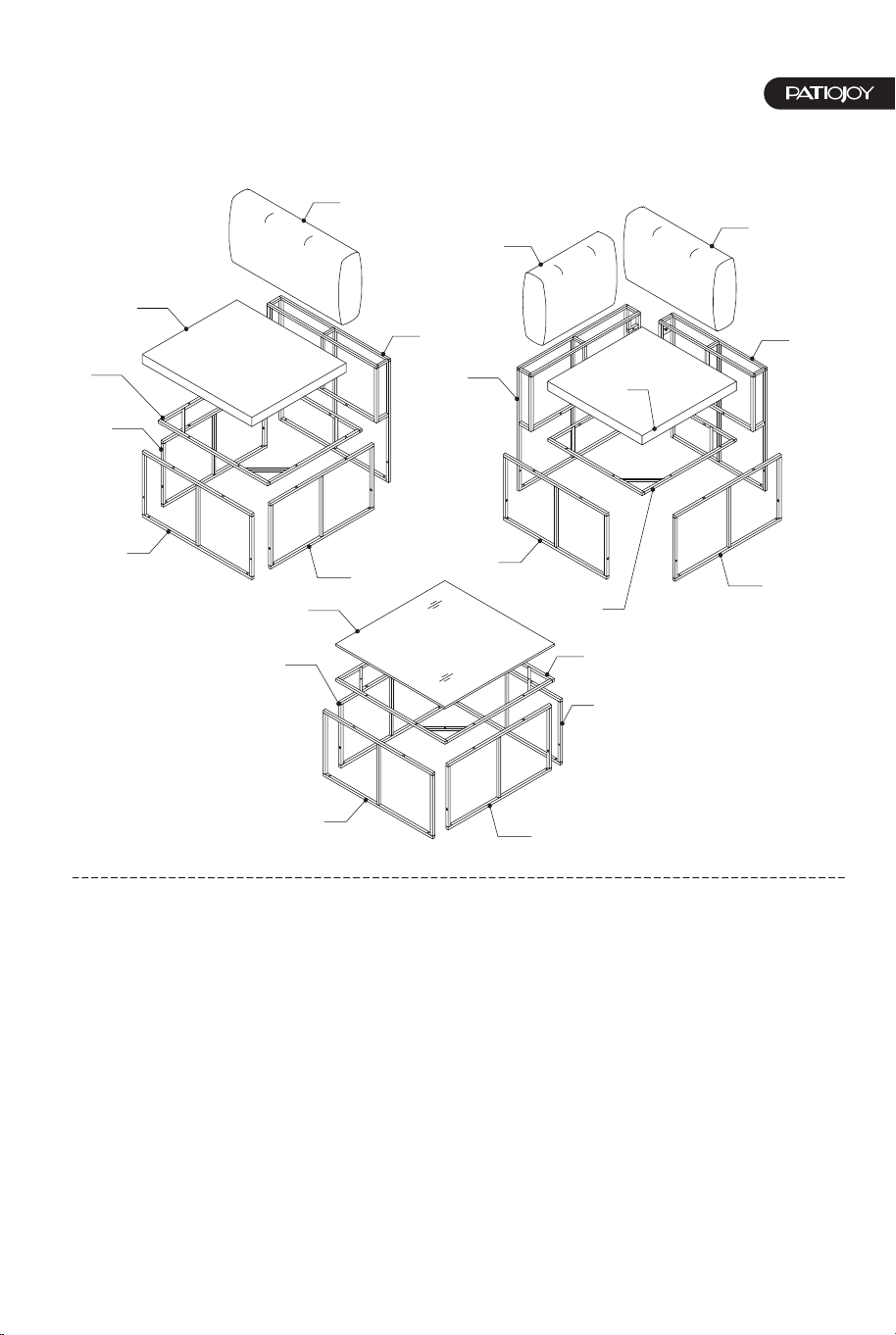

A
N
P
O
Q
I
K
J
J
K
L
B
C
D
C
F
C
E
G
H
M
(2 x Armless sofa
/Canapé sans accoudoir)
(3 x Corner sofa
/Canapé d’angle)
(1 x Table)
Notice:
1. 50% Tighten before fixing all screws, Allen wrench is recommended instead
of an electric drill.
2. Place the item on a flat ground to adjust and make sure it remains stable
3. Tighten up all screws with tools gradually.
4. If the screws are not aligned with holes during assembly, please loosen all
the other screws to 50% and continue the assembly process.
5. If the item is not stable, please loosen all the screws, adjust it on a flat ground
and tighten up all screws again.
6. Note : If one or some screws are fully tightened during assembly, chances
are the others will not be aligned with holes. In addition, all the holes are
designed to be relatively larger to provide more space for the adjustment of the
screws.
Before You Start
Please read all instructions carefully.
Retain instructions for future reference.
Separate and count all parts and hardware.
Read through each step carefully and follow the proper order.
We recommend that, where possible, all items are assembled near to the area in
which they will be placed in use, to avoid moving the product unnecessarily once
assembled.
Always place the product on a flat, steady and stable surface.
Keep all small parts and packaging materials for this product away from babies
and children as they potentially pose a serious choking hazard.
FR
Veuillez lire attentivement toutes les instructions.
Conservez les instructions pour vous y référer ultérieurement.
Vérifiez toutes les pièces et les accessoires.
Lisez attentivement chaque étape et suivez l’ordre correct.
Nous recommandons que, dans la mesure du possible, tous les produits
soient assemblés à proximité de la zone où ils seront utilisés, afin d’éviter tout
déplacement inutile du produit une fois assemblé.
Placez toujours le produit sur une surface plane et stable.
Conservez toutes les petites pièces de ce produit et les matériaux d’emballage
hors de portée des bébés et des enfants, car ils pourraient présenter un risque
d’étouffement.
Avant de Commencer
EN
02 03
A
N
P
O
Q
I
K
J
J
K
L
B
C
D
C
F
C
E
G
H
M
(2 x Armless sofa
/Canapé sans accoudoir)
(3 x Corner sofa
/Canapé d’angle)
(1 x Table)
Notice:
1. 50% Tighten before fixing all screws, Allen wrench is recommended instead
of an electric drill.
2. Place the item on a flat ground to adjust and make sure it remains stable
3. Tighten up all screws with tools gradually.
4. If the screws are not aligned with holes during assembly, please loosen all
the other screws to 50% and continue the assembly process.
5. If the item is not stable, please loosen all the screws, adjust it on a flat ground
and tighten up all screws again.
6. Note : If one or some screws are fully tightened during assembly, chances
are the others will not be aligned with holes. In addition, all the holes are
designed to be relatively larger to provide more space for the adjustment of the
screws.
Before You Start
Please read all instructions carefully.
Retain instructions for future reference.
Separate and count all parts and hardware.
Read through each step carefully and follow the proper order.
We recommend that, where possible, all items are assembled near to the area in
which they will be placed in use, to avoid moving the product unnecessarily once
assembled.
Always place the product on a flat, steady and stable surface.
Keep all small parts and packaging materials for this product away from babies
and children as they potentially pose a serious choking hazard.
FR
Veuillez lire attentivement toutes les instructions.
Conservez les instructions pour vous y référer ultérieurement.
Vérifiez toutes les pièces et les accessoires.
Lisez attentivement chaque étape et suivez l’ordre correct.
Nous recommandons que, dans la mesure du possible, tous les produits
soient assemblés à proximité de la zone où ils seront utilisés, afin d’éviter tout
déplacement inutile du produit une fois assemblé.
Placez toujours le produit sur une surface plane et stable.
Conservez toutes les petites pièces de ce produit et les matériaux d’emballage
hors de portée des bébés et des enfants, car ils pourraient présenter un risque
d’étouffement.
Avant de Commencer
EN
02 03
Attention
Part List/Liste des Pièces
1. 50% Serrez avant de fixer toutes les vis, la clé Allen est recommandée au
lieu d'une perceuse électrique.
2. Placez l'article sur un sol plat pour l'ajuster et assurez-vous qu'il reste stable.
3. Serrez progressivement toutes les vis avec des outils.
4. Si les vis ne sont pas alignées avec les trous pendant l'assemblage, veuillez
desserrer toutes les autres vis à 50% et continuez le processus d'assemblage.
5. Si l'article n'est pas stable, veuillez desserrer toutes les vis, l'ajuster sur un
sol plat et resserrer toutes les vis.
6. Remarque : si une ou plusieurs vis sont serrées à fond pendant
l'assemblage, il y a de fortes chances que les autres ne soient pas alignées
avec les trous. Cependant, tous les trous sont conçus pour être relativement
plus grands afin de fournir plus d'espace pour l'ajustement des vis.

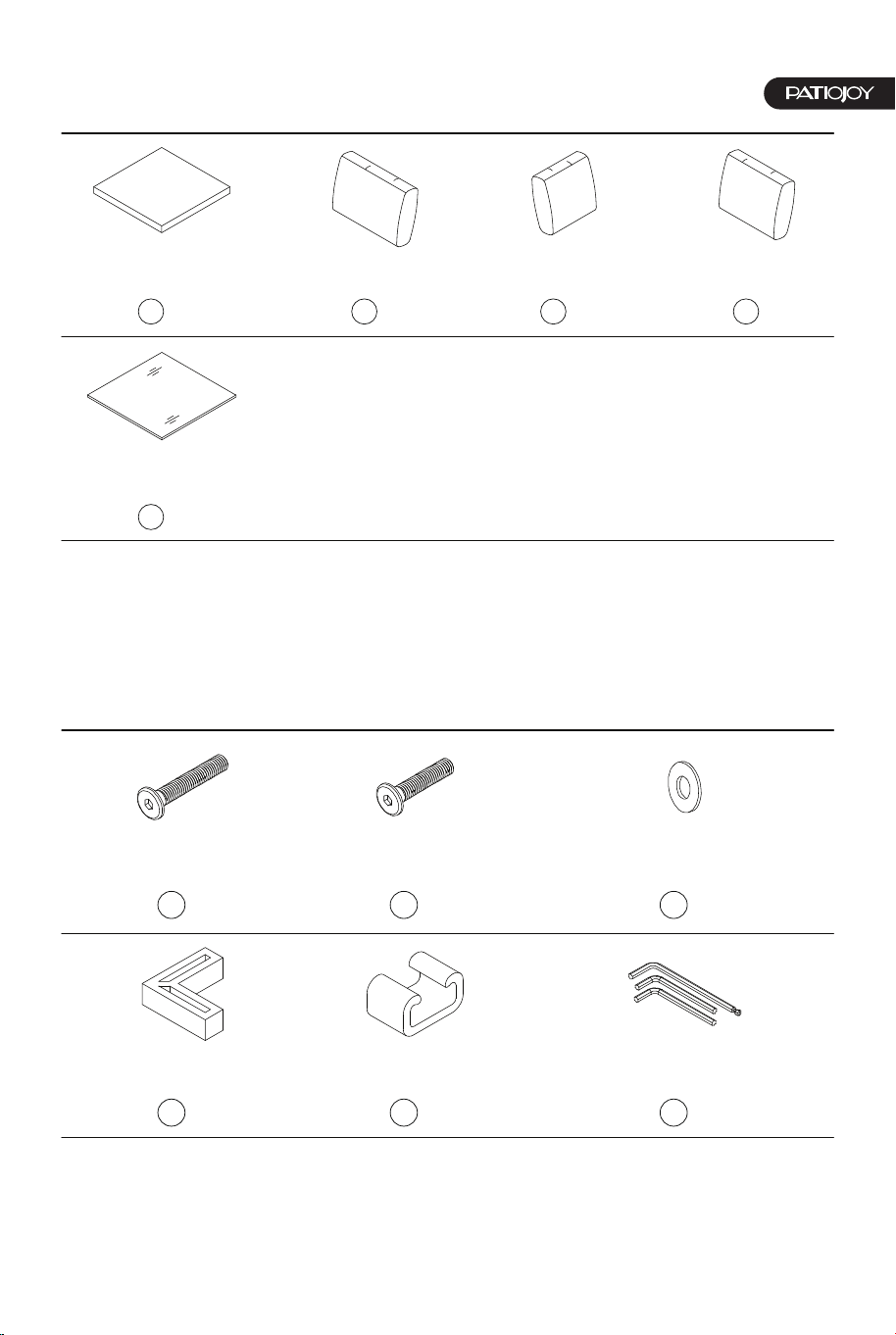

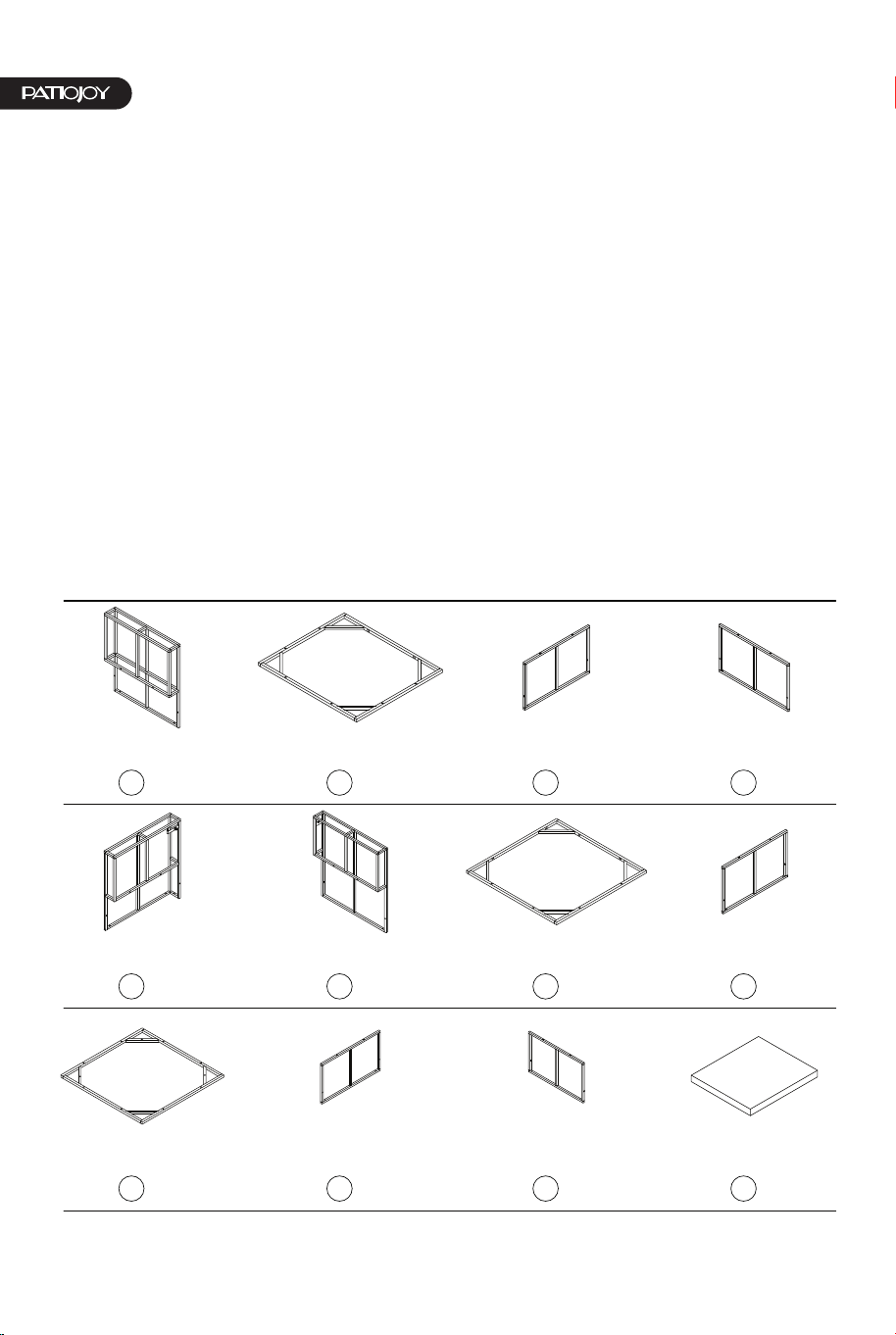

Hardware List/Liste des Accessoires
A x2
B
x2
C x7
D x2
E x3
F
x3
G
x3
H x3
I x1
J
x2
K x2
L x2
M x3
Q x1
N
x2
O x3
P x3
1
x72
2 x48
3
x72
4 x24
5 x8
6 x3
Back Frame
/Cadre du dossier
Seat Frame
/Cadre de siège
Side Frame
/Cadre latéral
Front Frame
/Cadre avant
Big Corner Frame
/Cadre grand angle
Small Corner Frame
/Petit cadre d'angle
Corner Seat Frame
/Cadre de siège d'angle
Corner front Frame
/Cadre d'angle avant
Table top Frame
/Cadre de plateau
de table
Long side Table
/Côté long de
la table
Short side Table
/Côté court de
la table
Seat Cushion
/Coussin de siège
Corner seat Cushion
/Coussin de
siège d'angle
Table Glass
/Verre de table
69.5x69.5x5 mm
Back Pillow
/Oreiller de dossier
Small corner Pillow
/Petit oreiller
d’angle
Bolt/Boulon
M6x30 mm
Bolt/Boulon
M6x25 mm
Washers/Rondelles
Ø6x16x1mm
Plastic feet
/Pieds en plastique
Plastic Sofa Connector
/Connecteur de
canapé en plastique
Allen key M4
/Clé Allen
Big corner Pillow
/Grand oreiller
d’angle
04 05
Attention
Part List/Liste des Pièces
1. 50% Serrez avant de fixer toutes les vis, la clé Allen est recommandée au
lieu d'une perceuse électrique.
2. Placez l'article sur un sol plat pour l'ajuster et assurez-vous qu'il reste stable.
3. Serrez progressivement toutes les vis avec des outils.
4. Si les vis ne sont pas alignées avec les trous pendant l'assemblage, veuillez
desserrer toutes les autres vis à 50% et continuez le processus d'assemblage.
5. Si l'article n'est pas stable, veuillez desserrer toutes les vis, l'ajuster sur un
sol plat et resserrer toutes les vis.
6. Remarque : si une ou plusieurs vis sont serrées à fond pendant
l'assemblage, il y a de fortes chances que les autres ne soient pas alignées
avec les trous. Cependant, tous les trous sont conçus pour être relativement
plus grands afin de fournir plus d'espace pour l'ajustement des vis.
Hardware List/Liste des Accessoires
A x2
B
x2
C x7
D x2
E x3
F
x3
G
x3
H x3
I x1
J
x2
K x2
L x2
M x3
Q x1
N
x2
O x3
P x3
1
x72
2 x48
3
x72
4 x24
5 x8
6 x3
Back Frame
/Cadre du dossier
Seat Frame
/Cadre de siège
Side Frame
/Cadre latéral
Front Frame
/Cadre avant
Big Corner Frame
/Cadre grand angle
Small Corner Frame
/Petit cadre d'angle
Corner Seat Frame
/Cadre de siège d'angle
Corner front Frame
/Cadre d'angle avant
Table top Frame
/Cadre de plateau
de table
Long side Table
/Côté long de
la table
Short side Table
/Côté court de
la table
Seat Cushion
/Coussin de siège
Corner seat Cushion
/Coussin de
siège d'angle
Table Glass
/Verre de table
69.5x69.5x5 mm
Back Pillow
/Oreiller de dossier
Small corner Pillow
/Petit oreiller
d’angle
Bolt/Boulon
M6x30 mm
Bolt/Boulon
M6x25 mm
Washers/Rondelles
Ø6x16x1mm
Plastic feet
/Pieds en plastique
Plastic Sofa Connector
/Connecteur de
canapé en plastique
Allen key M4
/Clé Allen
Big corner Pillow
/Grand oreiller
d’angle
04 05
x2
B
A
1
1
C
C
1
1
1
1
x2
1
2
EN
FR

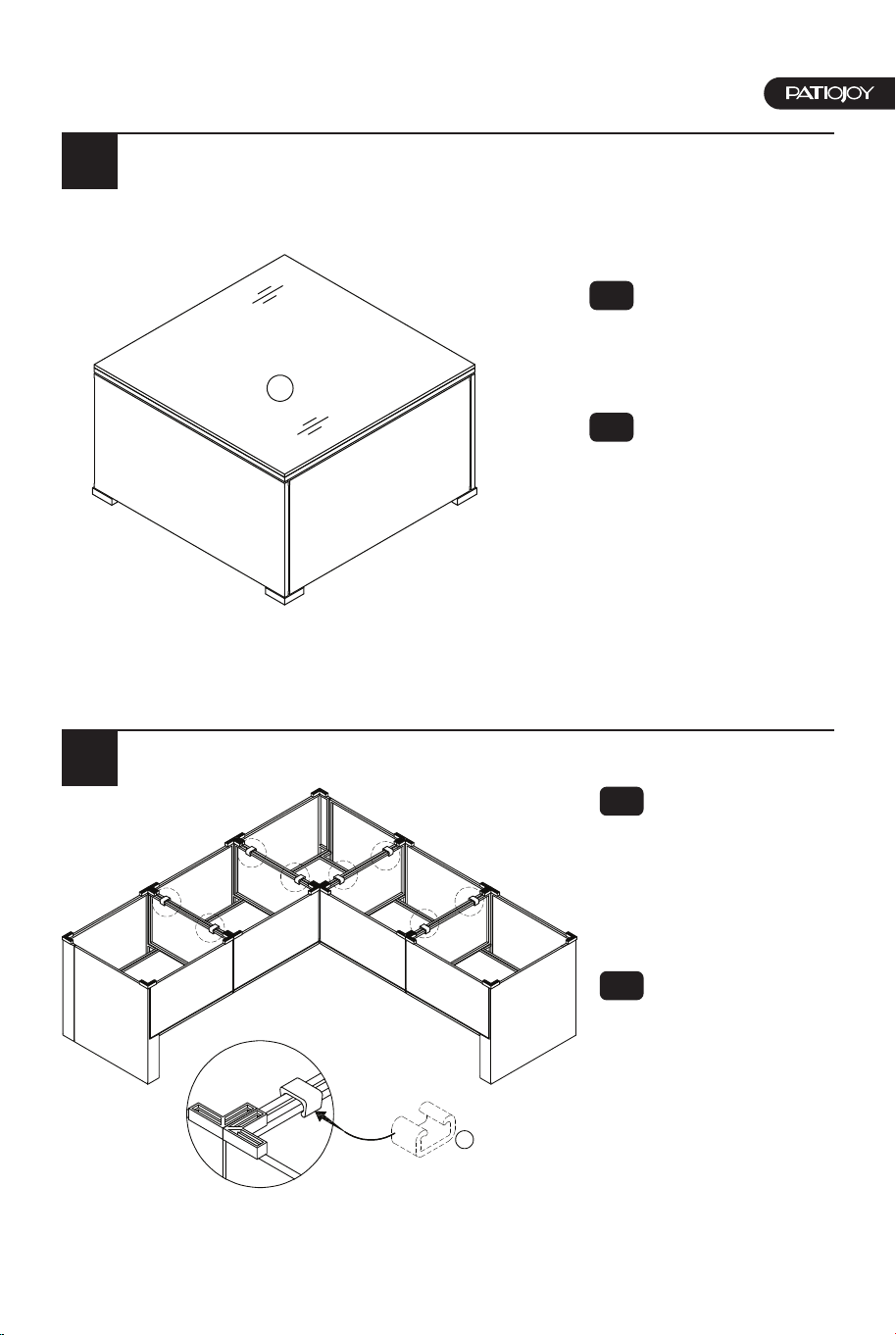

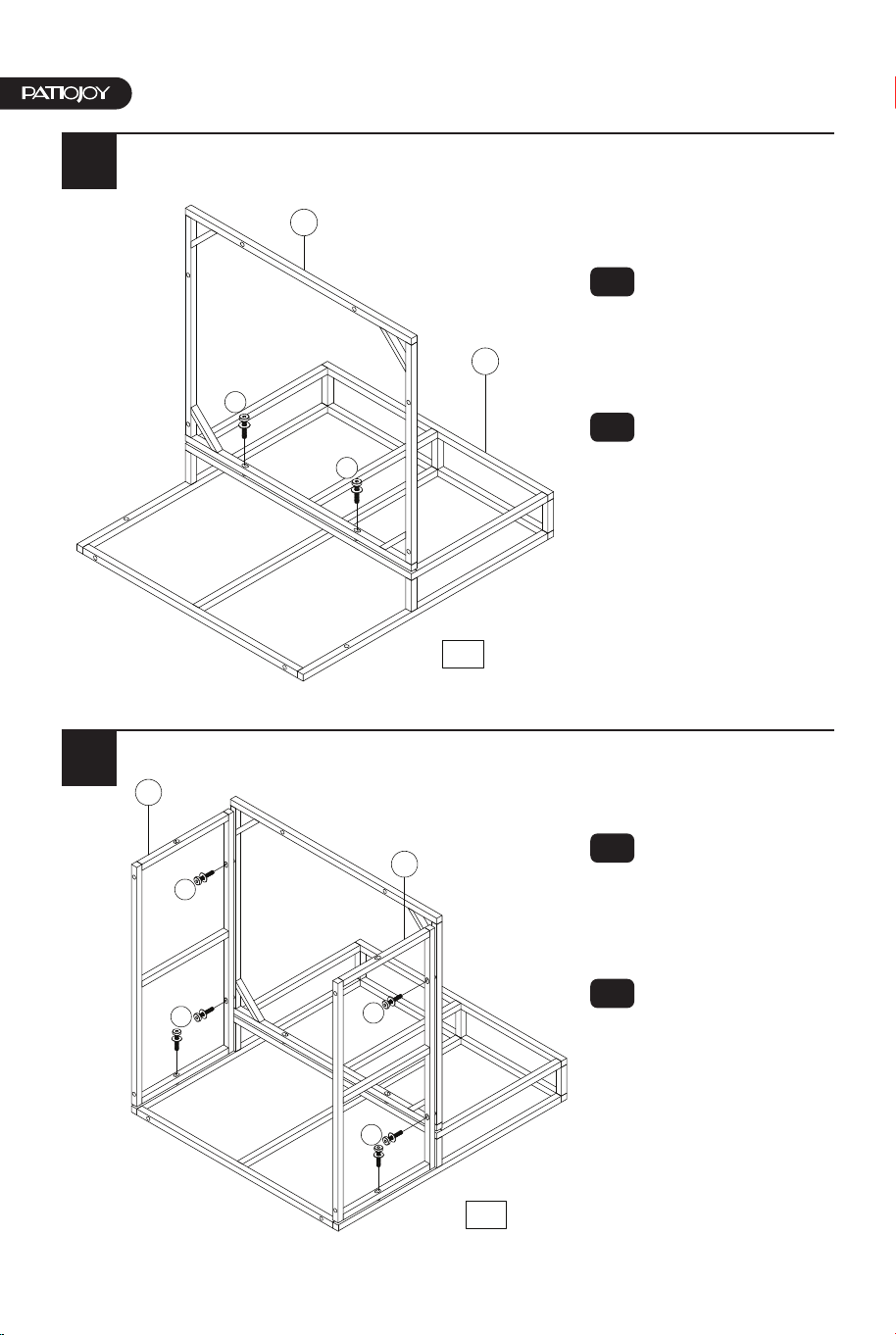

Connect Back Frame (A) &
Seat Frame (B) with Bolt (1)
& Washers (3)
Connectez le cadre arrière
(A) et le cadre de siège (B)
avec boulon (1) et rondelles
(3)
EN
FR
Connect Part from STEP 1
& Side Frame (C) with
Bolt (1) & Washers (3)
Connectez la pièce à
partir de l’ÉTAPE 1 et le
cadre latéral (C) avec
boulon (1) et rondelles (3)
(2 x Armless sofa assembly/assemblage de canapé sans accoudoir)
06 07
D
1
1
1
1
x2
x2
2 2
4
3
4
EN
FR
Connect Part from STEP 2 &
Front Frame (D) with Bolt (1)
& Washers (3)

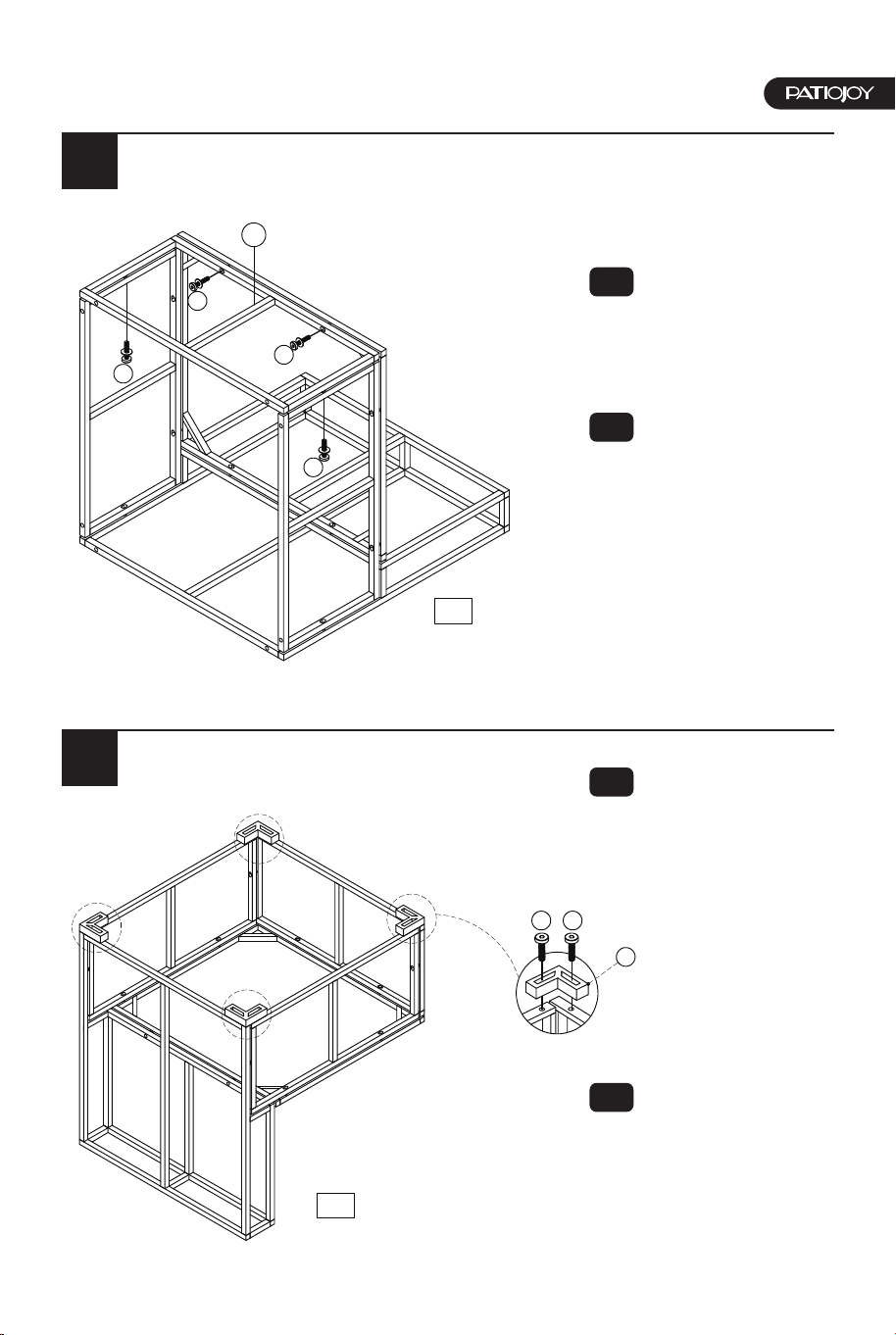

Connectez la pièce de
l’ÉTAPE 2 et le cadre avant
(D) avec boulon (1) et
rondelles (3)
EN
FR
Connect Part from STEP
3 & Plastic feet (4) with
Bolt (2)
Connectez la pièce de
l’ÉTAPE 3 et les pieds en
plastique (4) avec boulon (2)
x2
B
A
1
1
C
C
1
1
1
1
x2
1
2
EN
FR
Connect Back Frame (A) &
Seat Frame (B) with Bolt (1)
& Washers (3)
Connectez le cadre arrière
(A) et le cadre de siège (B)
avec boulon (1) et rondelles
(3)
EN
FR
Connect Part from STEP 1
& Side Frame (C) with
Bolt (1) & Washers (3)
Connectez la pièce à
partir de l’ÉTAPE 1 et le
cadre latéral (C) avec
boulon (1) et rondelles (3)
(2 x Armless sofa assembly/assemblage de canapé sans accoudoir)
06 07
D
1
1
1
1
x2
x2
2 2
4
3
4
EN
FR
Connect Part from STEP 2 &
Front Frame (D) with Bolt (1)
& Washers (3)
Connectez la pièce de
l’ÉTAPE 2 et le cadre avant
(D) avec boulon (1) et
rondelles (3)
EN
FR
Connect Part from STEP
3 & Plastic feet (4) with
Bolt (2)
Connectez la pièce de
l’ÉTAPE 3 et les pieds en
plastique (4) avec boulon (2)
N
L
x2
F
G
1
1
1
1
C
x3
E
E
E
1
1
1
x3
5
6
7
8
(3 x Corner sofa assembly/assemblage de canapé d’angle)
Adjustable bolt/Boulon réglable
EN
FR

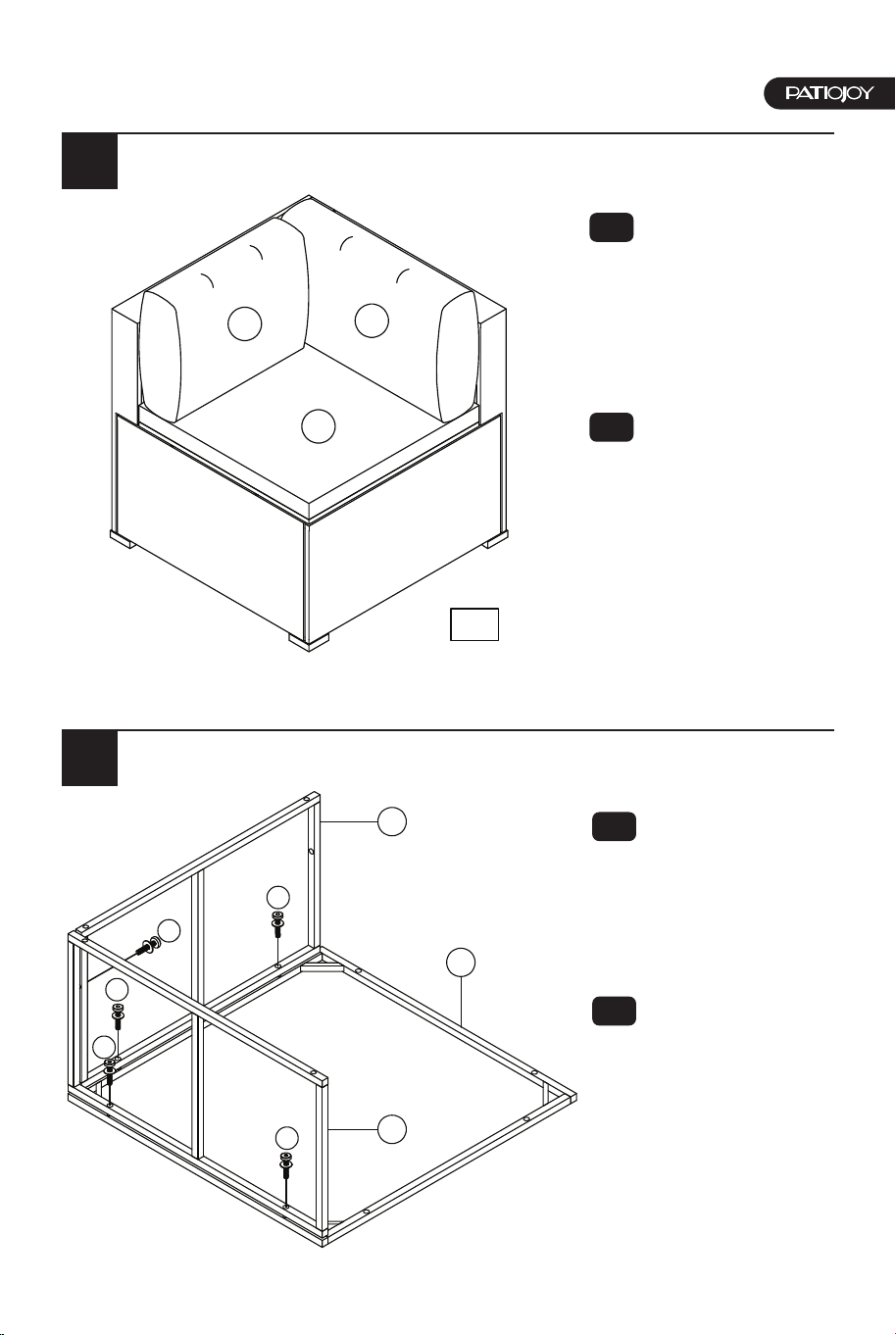

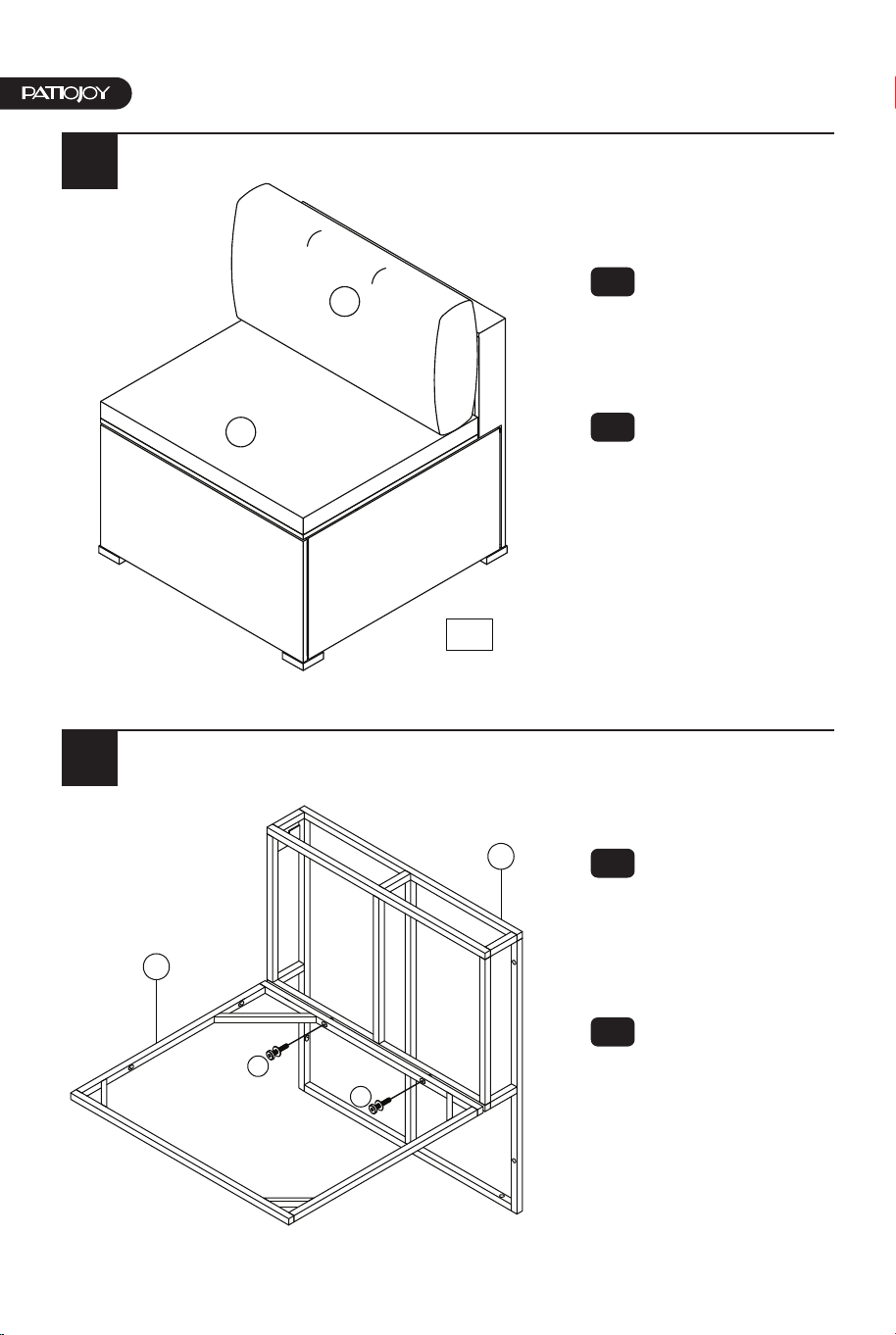

Put on Seat Cushion (L) &
Back Pillow (N) to complete
Armless sofa
Mettez le coussin de siège
(L) et l’oreiller de dossier (N)
pour compléter le canapé
sans accoudoir
EN
FR

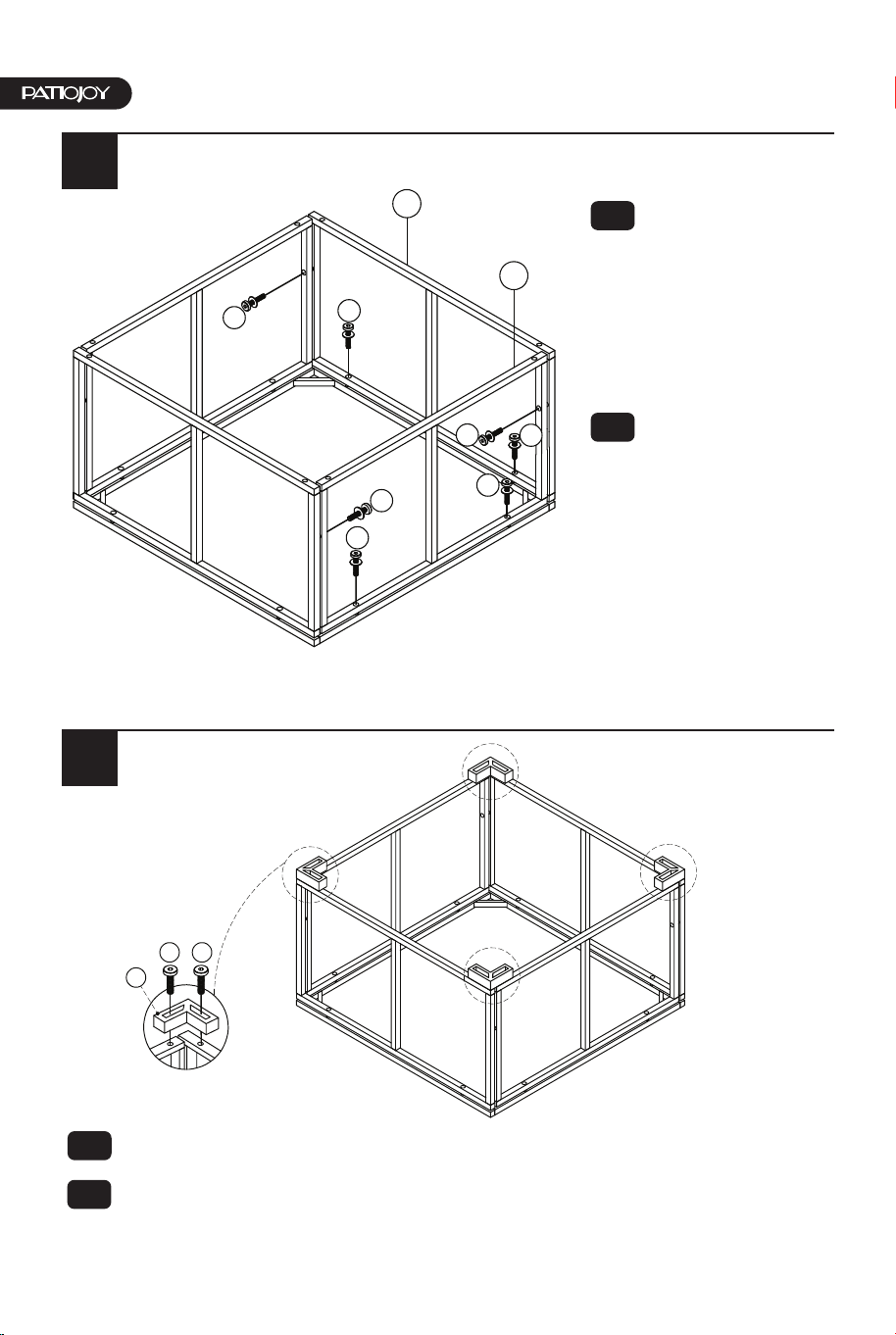

Connect Small Corner
Frame (F) & Corner Seat
Frame (G) with Bolt (1) &
Washers (3)
Connectez le petit cadre
d’angle (F) et le cadre de
siège d’angle (G) avec
boulon (1) et rondelles (3)
EN
FR

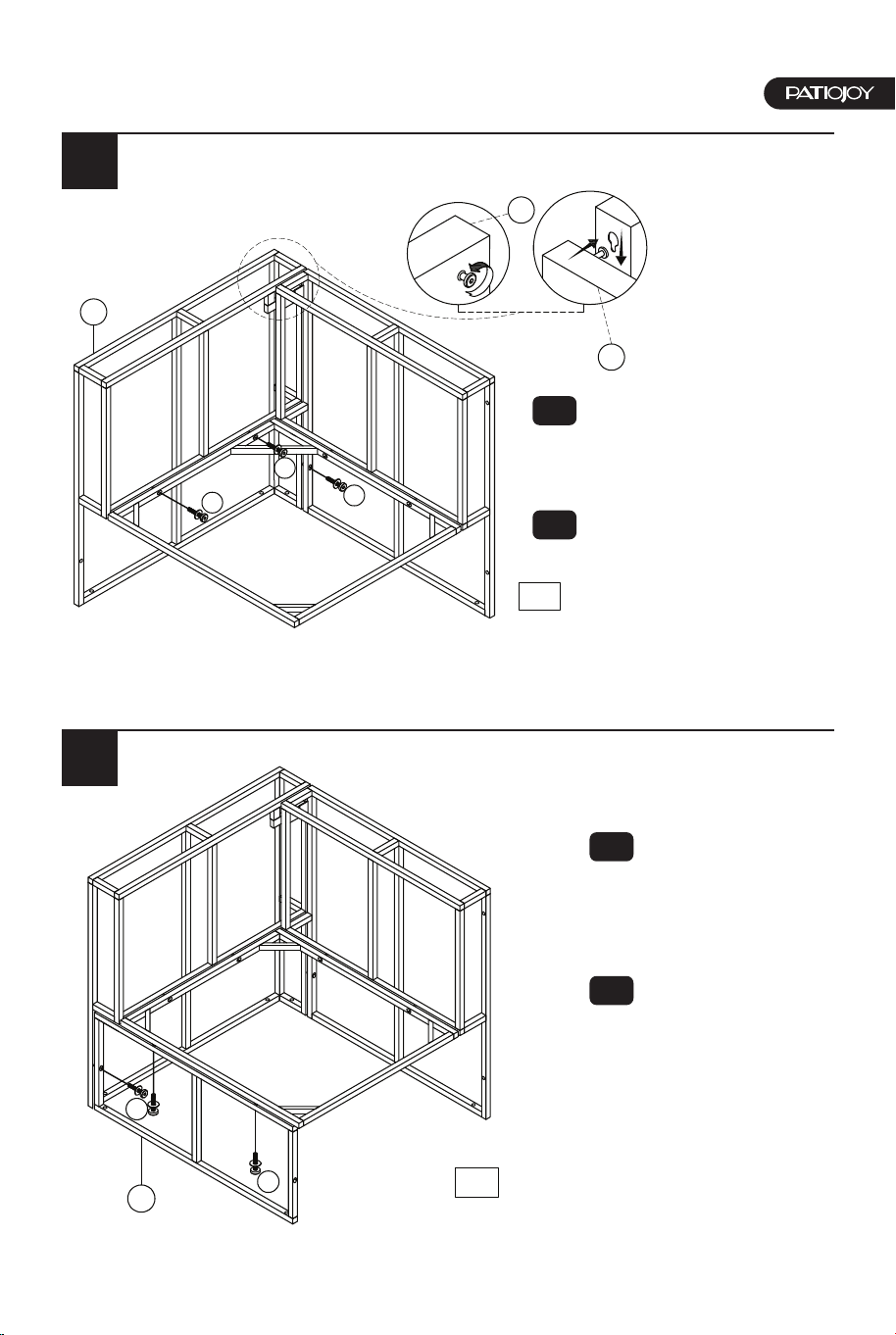

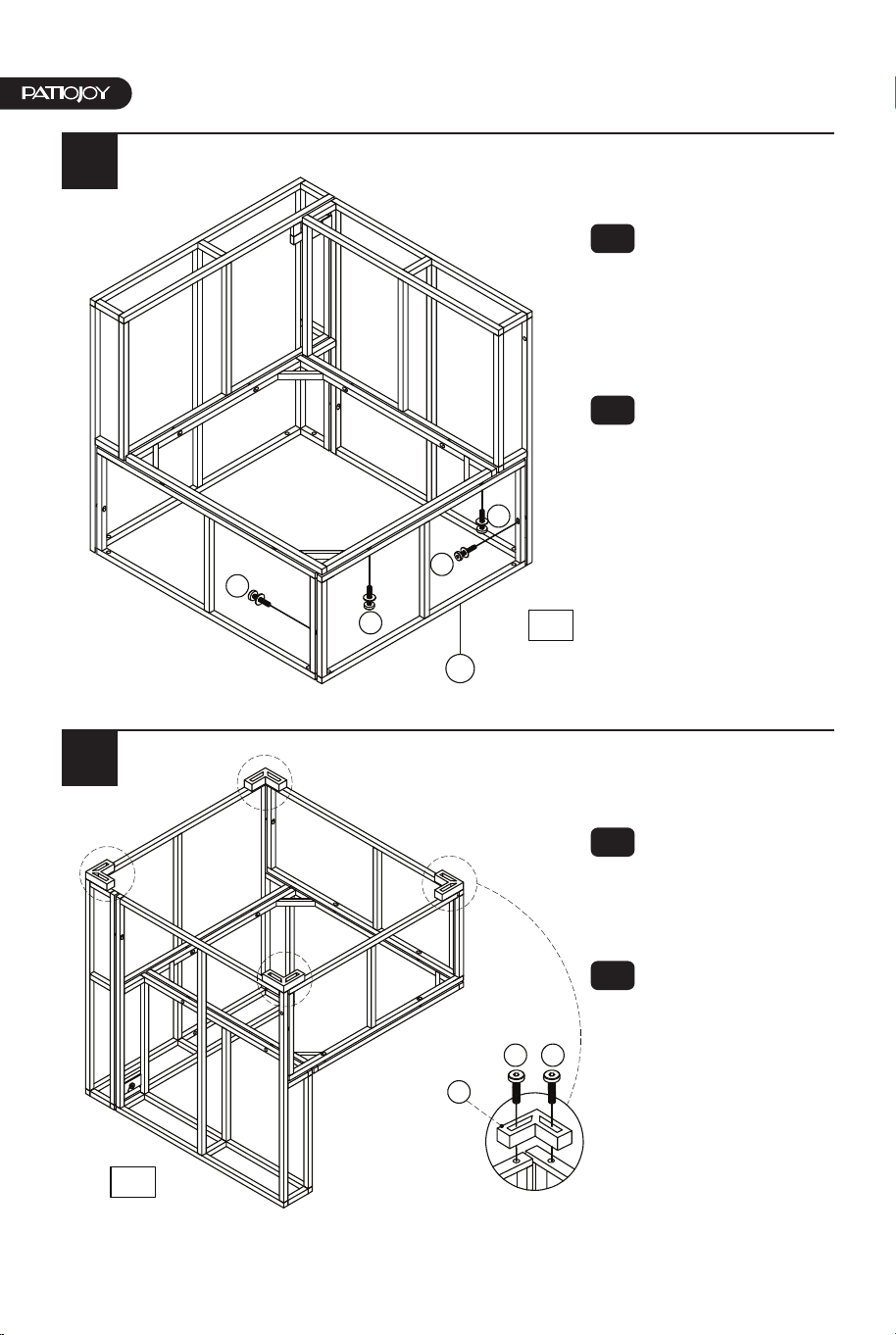

Connect Part from STEP 6
& Big corner Frame (E)
with Bolt (1) & Washers (3)
Connectez la pièce de
l’ÉTAPE 6 et le grand
cadre d’angle (E) avec
boulon (1) et rondelles
(3)
EN
FR
Connect Part from STEP 7
& Side Frame (C) with
Bolt (1) & Washers (3)
Connectez la pièce à
partir de l’ÉTAPE 7 et le
cadre latéral (C) avec
boulon (1) et rondelles (3)
08 09
N
L
x2
F
G
1
1
1
1
C
x3
E
E
E
1
1
1
x3
5
6
7
8
(3 x Corner sofa assembly/assemblage de canapé d’angle)
Adjustable bolt/Boulon réglable
EN
FR
Put on Seat Cushion (L) &
Back Pillow (N) to complete
Armless sofa
Mettez le coussin de siège
(L) et l’oreiller de dossier (N)
pour compléter le canapé
sans accoudoir
EN
FR
Connect Small Corner
Frame (F) & Corner Seat
Frame (G) with Bolt (1) &
Washers (3)
Connectez le petit cadre
d’angle (F) et le cadre de
siège d’angle (G) avec
boulon (1) et rondelles (3)
EN
FR
Connect Part from STEP 6
& Big corner Frame (E)
with Bolt (1) & Washers (3)
Connectez la pièce de
l’ÉTAPE 6 et le grand
cadre d’angle (E) avec
boulon (1) et rondelles
(3)
EN
FR
Connect Part from STEP 7
& Side Frame (C) with
Bolt (1) & Washers (3)
Connectez la pièce à
partir de l’ÉTAPE 7 et le
cadre latéral (C) avec
boulon (1) et rondelles (3)
08 09
1
1
1
1
H
x3
2 2
4
x3
I
1
1
1
1
1
K
J
M
P
O
x3
9
10
11
12
(1 x Table assembly/assemblage de table)
EN
FR
Connect Part from STEP 8
& Corner front Frame (H)
with Bolt (1) & Washers (3)
Connectez la pièce à partir
de l’ÉTAPE 8 et le cadre
avant d’angle (H) avec
boulon (1) et rondelles (3)
EN
FR
Connect Part from STEP 9
& Plastic feet (4) with Bolt
(2)
Connectez la pièce de
l’ÉTAPE 9 et les pieds en
plastique (4) avec boulon
(2)
EN
FR
Put on Corner Seat Cushion
(M) & Big Corner Pillow (P)
& Small Corner Pillow (O) to
complete Corner Sofa
Mettez le coussin de siège
d’angle (M) et le grand
oreiller d’angle (P) et le petit
oreiller d’angle (O) pour
compléter le canapé d’angle
EN
FR
Connect Table top Frame
(I) & Long side Table (J) &
Short side Table (K) with
Bolt (1)
& Washers (3)
Connectez le cadre de
plateau de table (I) et le
côté long de la table (J) et
le côté court de la table (K)
avec boulon (1) et
rondelles (3)
10 11
1
1
1
1
H
x3
2 2
4
x3
I
1
1
1
1
1
K
J
M
P
O
x3
9
10
11
12
(1 x Table assembly/assemblage de table)
EN
FR
Connect Part from STEP 8
& Corner front Frame (H)
with Bolt (1) & Washers (3)
Connectez la pièce à partir
de l’ÉTAPE 8 et le cadre
avant d’angle (H) avec
boulon (1) et rondelles (3)
EN
FR
Connect Part from STEP 9
& Plastic feet (4) with Bolt
(2)
Connectez la pièce de
l’ÉTAPE 9 et les pieds en
plastique (4) avec boulon
(2)
EN
FR
Put on Corner Seat Cushion
(M) & Big Corner Pillow (P)
& Small Corner Pillow (O) to
complete Corner Sofa
Mettez le coussin de siège
d’angle (M) et le grand
oreiller d’angle (P) et le petit
oreiller d’angle (O) pour
compléter le canapé d’angle
EN
FR
Connect Table top Frame
(I) & Long side Table (J) &
Short side Table (K) with
Bolt (1)
& Washers (3)
Connectez le cadre de
plateau de table (I) et le
côté long de la table (J) et
le côté court de la table (K)
avec boulon (1) et
rondelles (3)
10 11
2 2
4
J
K
1
1
1
1
1
1
1
Q
5
13
14
15
16
EN
FR
Connect part from STEP
12 & Long side Table(J) &
Short side Table (K) with
Bolt (1) & Washers (3)
Connectez la pièce de
l’ÉTAPE 12 & le côté long
de la table (J) et le côté
court de la table (K) avec
boulon (1) et rondelles (3)
EN
FR
Connect Part from STEP 13 & Plastic feet (4) with Bolt (2)
Connectez la pièce de l’ÉTAPE 13 et les pieds en plastique (4) avec boulon (2)
EN
FR
Put on Table Glass (Q) to
complete Table
Mettez sur le verre de table
(Q) pour compléter la table
EN
FR
Connect 2 Armless sofa &
3 Corner sofa with Plastic
Sofa connector (5)
Connectez 2 canapés sans
accoudoir et 3 canapés
d’angle avec connecteur
de canapé en plastique (5)
12 13
2 2
4
J
K
1
1
1
1
1
1
1
Q
5
13
14
15
16
EN
FR
Connect part from STEP
12 & Long side Table(J) &
Short side Table (K) with
Bolt (1) & Washers (3)
Connectez la pièce de
l’ÉTAPE 12 & le côté long
de la table (J) et le côté
court de la table (K) avec
boulon (1) et rondelles (3)
EN
FR
Connect Part from STEP 13 & Plastic feet (4) with Bolt (2)
Connectez la pièce de l’ÉTAPE 13 et les pieds en plastique (4) avec boulon (2)
EN
FR
Put on Table Glass (Q) to
complete Table
Mettez sur le verre de table
(Q) pour compléter la table
EN
FR
Connect 2 Armless sofa &
3 Corner sofa with Plastic
Sofa connector (5)
Connectez 2 canapés sans
accoudoir et 3 canapés
d’angle avec connecteur
de canapé en plastique (5)
12 13
Q
N
L
N
L
M
P
O
O
P
M
M
P
O
17
EN
FR

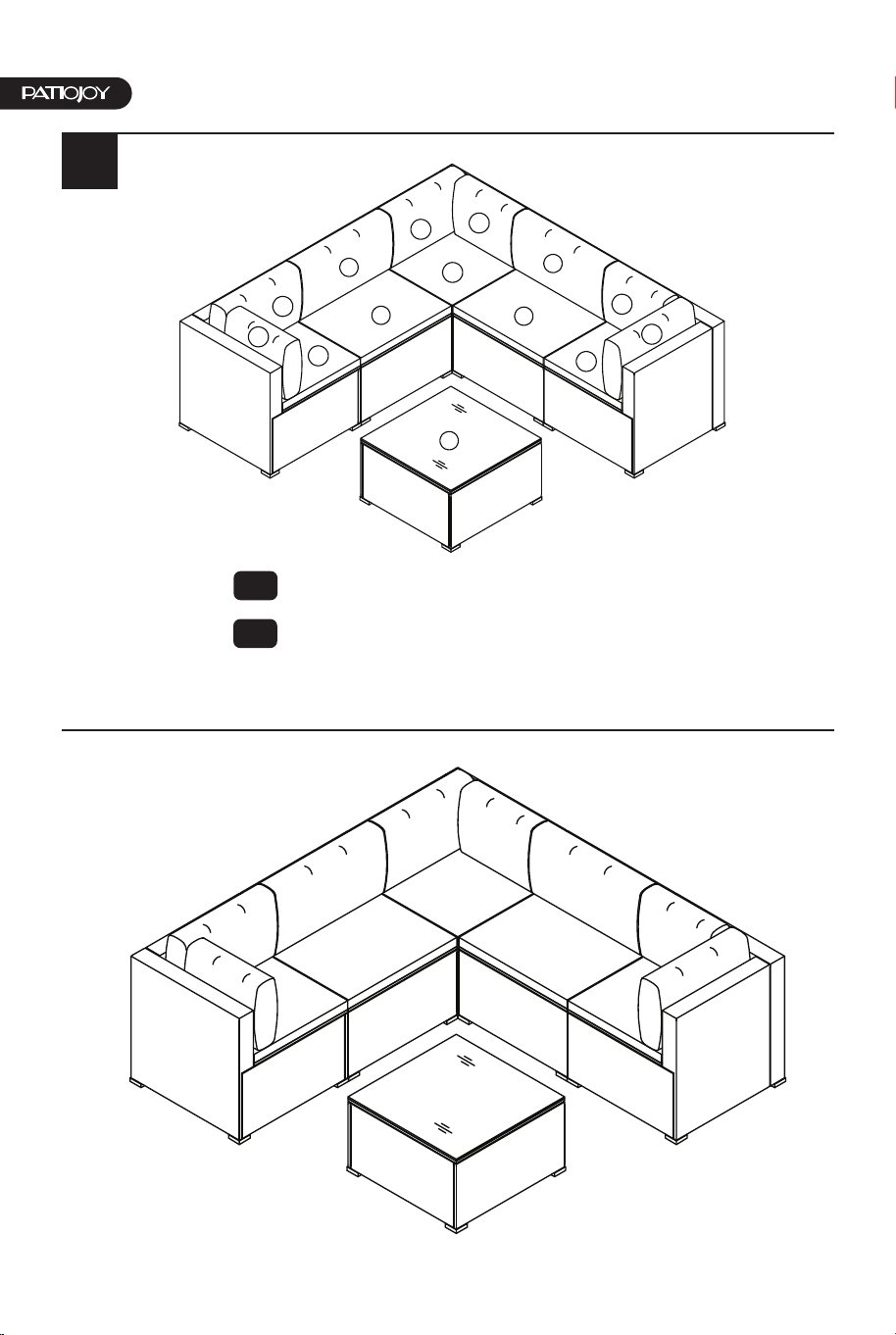

Combination and Arrangement
Combinaison et arrangement
14 15
Instructions De Retour / Réclamation De Dommages
Dans le cas où un retour est requis, l'article doit être retourné dans sa boîte
d'origine. Sans cela, votre retour ne sera pas accepté.
NE PAS jeter la boîte/l'emballage d'origine.
Prenez une photo des marquages de la boîte.
Prenez une photo des dommages (le cas échéant).
Envoyez-nous un e-mail avec les images demandées.
Une photo des marquages (texte) sur le côté de la boîte est requise au cas où
une pièce serait nécessaire pour le remplacement. Cela aide notre personnel à
identifier votre numéro de produit pour s'assurer que vous recevez les bonnes
pièces.
Une photo des dommages est toujours requise pour déposer une réclamation et
obtenir rapidement votre remplacement ou votre remboursement. Assurez-vous
d'avoir la boîte même si elle est endommagée.
Envoyez-nous un e-mail directement depuis le marché où votre article a été
acheté avec les images ci-jointes et une description de votre réclamation.
FR
In case a return is required, the item must be returned in original box. Without this
your return will not be accepted.
DO NOT discard the box / original packaging.
Take a photo of the box markings.
Take a photo of the damaged part (if applicable).
Send us an email with the images requested.
A photo of the markings (text) on the side of the box is required in case a part is
needed for replacement. This helps our staff identify your product number to
ensure you receive the correct parts.
A photo of the damage is always required to file a claim and get your replacement
or refund processed quickly. Please make sure you have the box even if it is
damaged.
Email us directly from marketplace where your item was purchased with the
attached images and a description of your claim.
EN
Return / Damage Claim Instructions
Instructions De Retour / Réclamation De Dommages
Q
N
L
N
L
M
P
O
O
P
M
M
P
O
17
EN
FR
Combination and Arrangement
Combinaison et arrangement
14 15
Instructions De Retour / Réclamation De Dommages
Dans le cas où un retour est requis, l'article doit être retourné dans sa boîte
d'origine. Sans cela, votre retour ne sera pas accepté.
NE PAS jeter la boîte/l'emballage d'origine.
Prenez une photo des marquages de la boîte.
Prenez une photo des dommages (le cas échéant).
Envoyez-nous un e-mail avec les images demandées.
Une photo des marquages (texte) sur le côté de la boîte est requise au cas où
une pièce serait nécessaire pour le remplacement. Cela aide notre personnel à
identifier votre numéro de produit pour s'assurer que vous recevez les bonnes
pièces.
Une photo des dommages est toujours requise pour déposer une réclamation et
obtenir rapidement votre remplacement ou votre remboursement. Assurez-vous
d'avoir la boîte même si elle est endommagée.
Envoyez-nous un e-mail directement depuis le marché où votre article a été
acheté avec les images ci-jointes et une description de votre réclamation.
FR
In case a return is required, the item must be returned in original box. Without this
your return will not be accepted.
DO NOT discard the box / original packaging.
Take a photo of the box markings.
Take a photo of the damaged part (if applicable).
Send us an email with the images requested.
A photo of the markings (text) on the side of the box is required in case a part is
needed for replacement. This helps our staff identify your product number to
ensure you receive the correct parts.
A photo of the damage is always required to file a claim and get your replacement
or refund processed quickly. Please make sure you have the box even if it is
damaged.
Email us directly from marketplace where your item was purchased with the
attached images and a description of your claim.
EN
Return / Damage Claim Instructions
Instructions De Retour / Réclamation De Dommages
HW70624
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
Rattan sofa set 6pcs
Ensemble de Meubles de Jardin 6 Pièces
If you're having difficulty, our friendly
customer team is always here to help.
USA office: Fontana AUS office: Truganina
GBR office: Ipswich FRA office: Saint Vigor d'Ymonville
AUS:cs.au@costway.com
GBR:cs.uk@costway.com
FRA:cs.fr@costway.com
