ENGLISH | 1

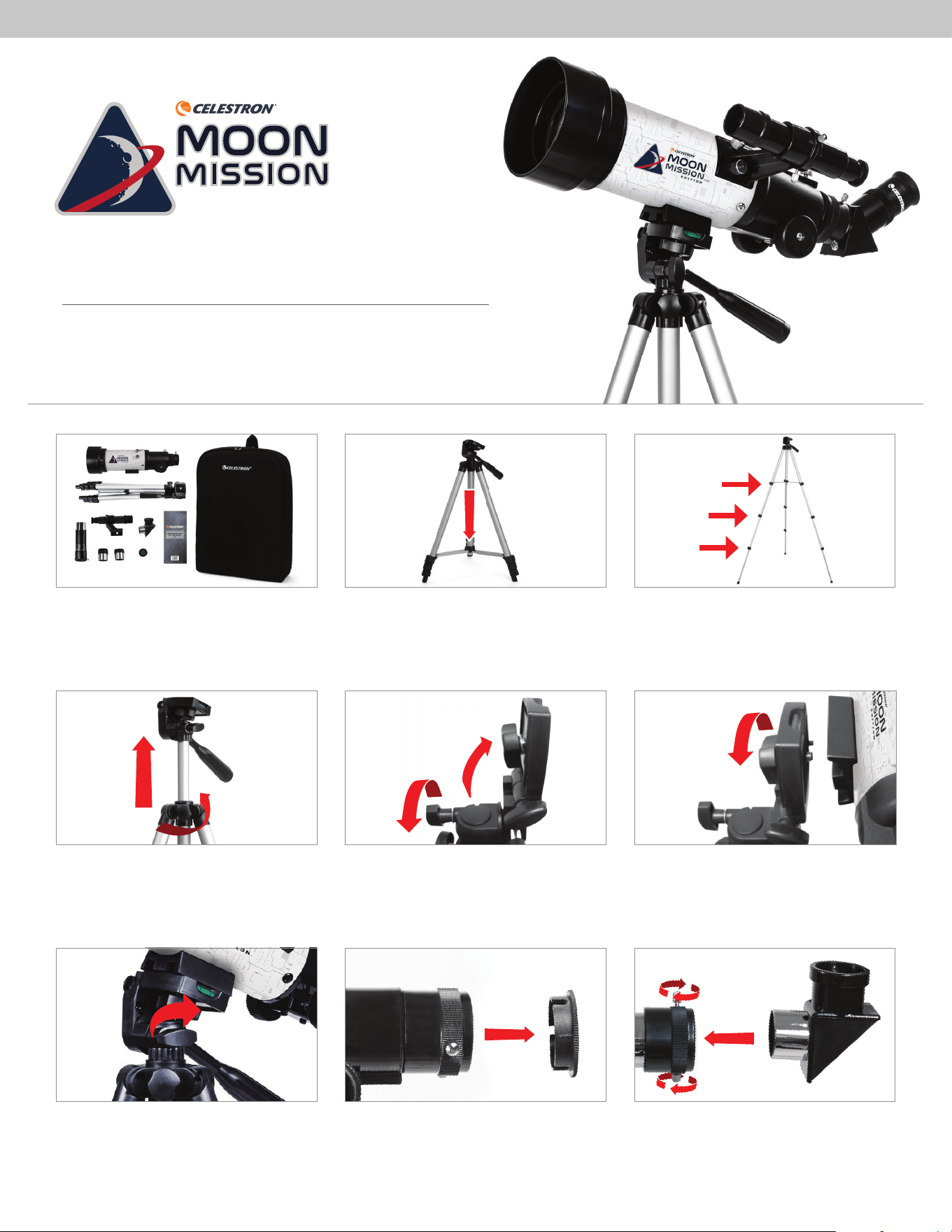

Unpack your telescope and verify that all parts are present. Your Moon
Mission Travel Scope 70 includes: a 70mm telescope tube, a tripod
and mount head, two eyepieces, a 3x Barlow lens, a finderscope, an
erect image diagonal, a Moon filter, and a Moon map.
To extend the tripod’s central column, loosen the collar on the mount
by turning the locking knob counterclockwise, lift up the tripod head
until it is at the desired height, and turn the locking knob clockwise
to secure.
Rotate the mounting platform so it is horizontal and tighten the knob
to secure it.
To set up the tripod, spread the legs outward until they are fully
extended and push down on the center leg brace.
Loosen the knob on the side of the tripod head mounting platform and
rotate the platform 90 degrees so it is standing vertically.
Remove the cap from the focuser end of the telescope tube and make
sure the two thumbscrews do not protrude into the opening.
Extend the legs of the tripod by unlocking the three tripod lock levers
on each leg. Pull each leg section all the way out and push the lever on
each lock downward to secure it in place.
Match the 1/4”-20 threaded bolt in the mounting platform to the
threaded 1/4”-20 hole on the bottom of the telescope tube and thread
the two together by turning the upper mount knob clockwise. This
should be tight, but be sure to not over-tighten.
Locate the erect image diagonal and remove the plastic covers. Insert
the barrel of the diagonal into the focuser and secure it in place by
tightening the thumbscrews.
2 3
1
8 9
4
5
77
6
ITEM #22008
ENGLISH
Quick Setup Guide
Travel Scope 70Travel Scope 70
2 | ENGLISH
10

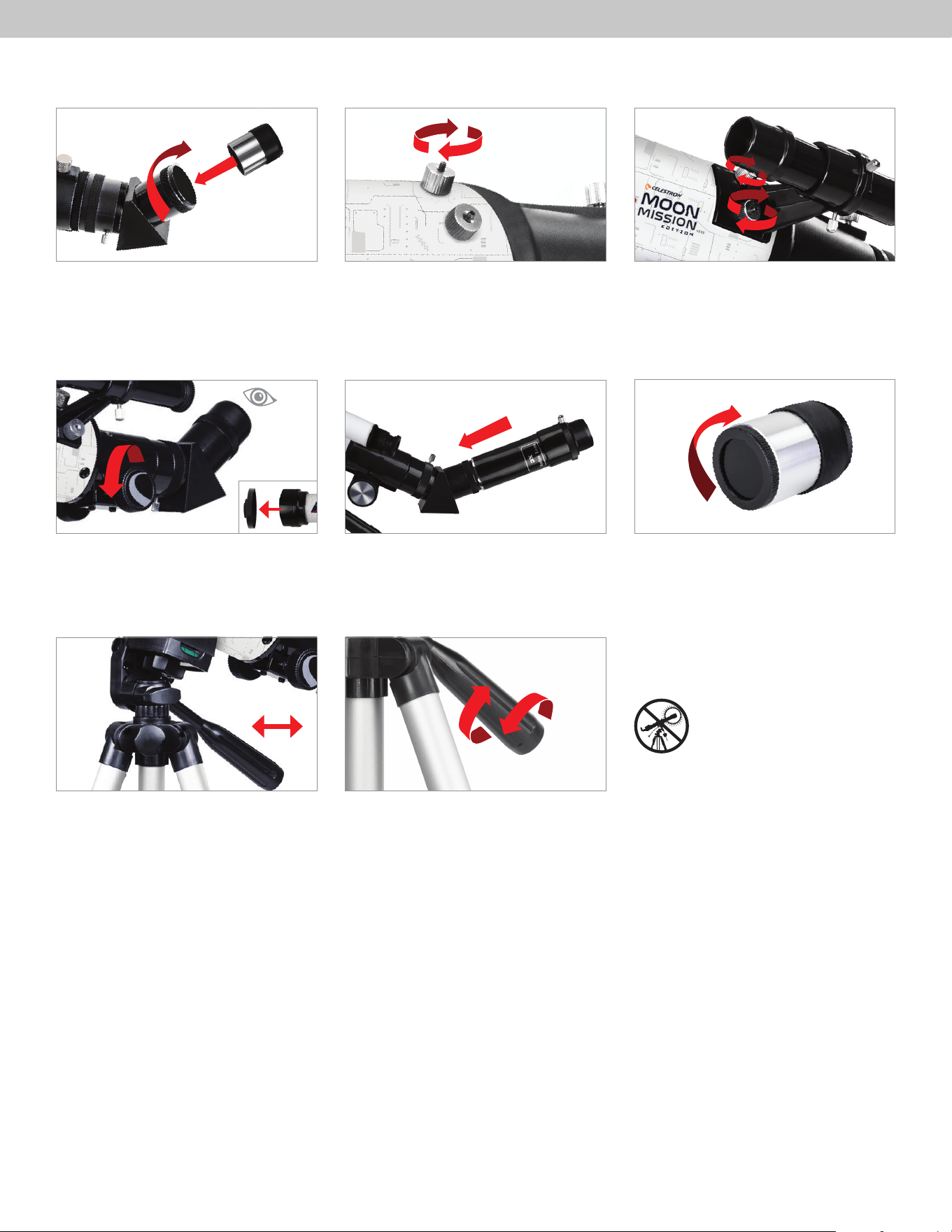

Insert the barrel of the 20mm eyepiece into the diagonal and tighten
the thumbscrew.
Remove the lens cap from the front of the telescope. To observe, look
through the eyepiece as shown. Focus the image by turning the knobs
below the focuser.
To move the scope right and left, hold a tripod leg with one hand
while the other hand uses the panning handle to move the scope.
The azimuth locking screw can be loosened or tightened to adjust the
tension to your preference.
Remove the knurled nuts on the threaded posts at the focuser end of
the telescope tube.
For additional magnification, you can use the included 3x Barlow lens.
Place the Barlow lens between the diagonal and the eyepiece.
To move the scope up and down, rotate the entire pan handle
counterclockwise and use the handle to point the scope in the
direction you want to view. Rotate the pan handle clockwise to
lock it in place.
Locate the finderscope and remove the plastic caps on the front and
back lens. Orient the finderscope so that the larger lens is facing
towards the front of the tube as shown. Place the finderscope over the
posts on the tube and replace the knurled nuts to secure it in place.
To use the Moon filter, remove the eyepiece from the diagonal or
Barlow lens. Thread the filter onto the bottom of the eyepiece and
re-insert the eyepiece into the diagonal or Barlow.
For more information on this product or to
download the instruction manual, please visit its
product page on celestron.com
SOLAR WARNING: Never attempt to view the Sun
through any telescope without a proper solar filter.
NEED ASSISTANCE?
Contact Celestron Technical Support
celestron.com/pages/technical-support
07-24
1313
14
15
1717
16
12
11
ENGLISH | 3
CENTER THE TARGET
IN THE EYEPIECE
Look through the telescope using your lower powered
eyepiece. Move the telescope until the object you
chose lies in the center of the view. If the image is
blurry, gently turn the focus knobs until it comes into
sharp focus.
LOOK THROUGH FINDERSCOPE
Once the object is centered in your 20mm eyepiece, look
through the finderscope and locate the crosshair reticle.
3
ADJUST THE FINDERSCOPE
Without moving the telescope, use the three finger
knobs on the finderscope bracket to move the finder
around in the bracket until the crosshair appears over
the same object you are observing in the telescope’s
20mm eyepiece.
TIP: Try adjusting one screw at a time. Loosen
one screw by half a turn and tighten
another by the same amount to ensure the
finderscope is securely held in place.
YOUR FINDERSCOPE IS
NOW ALIGNED!
It should not require realignment unless it is bumped
or dropped.
4

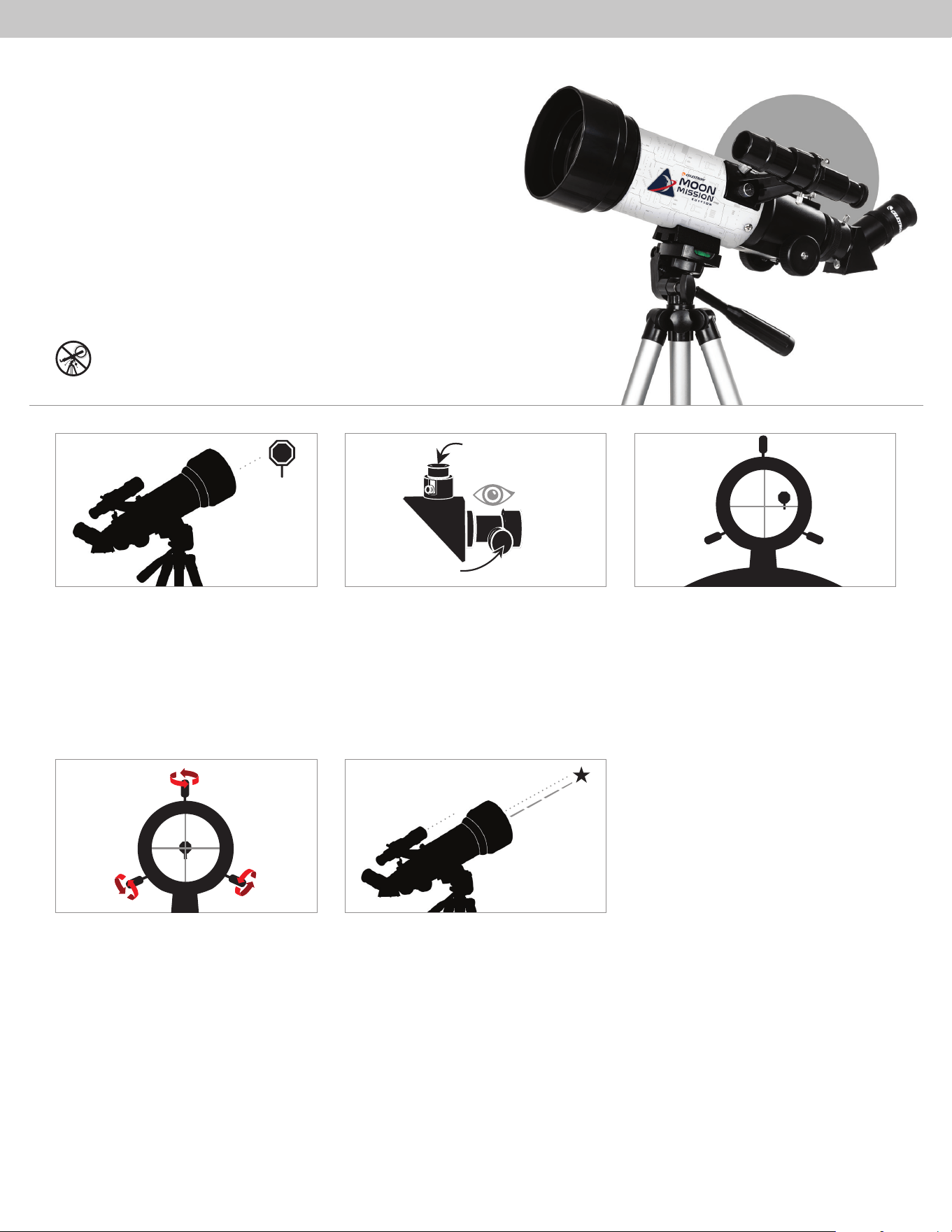

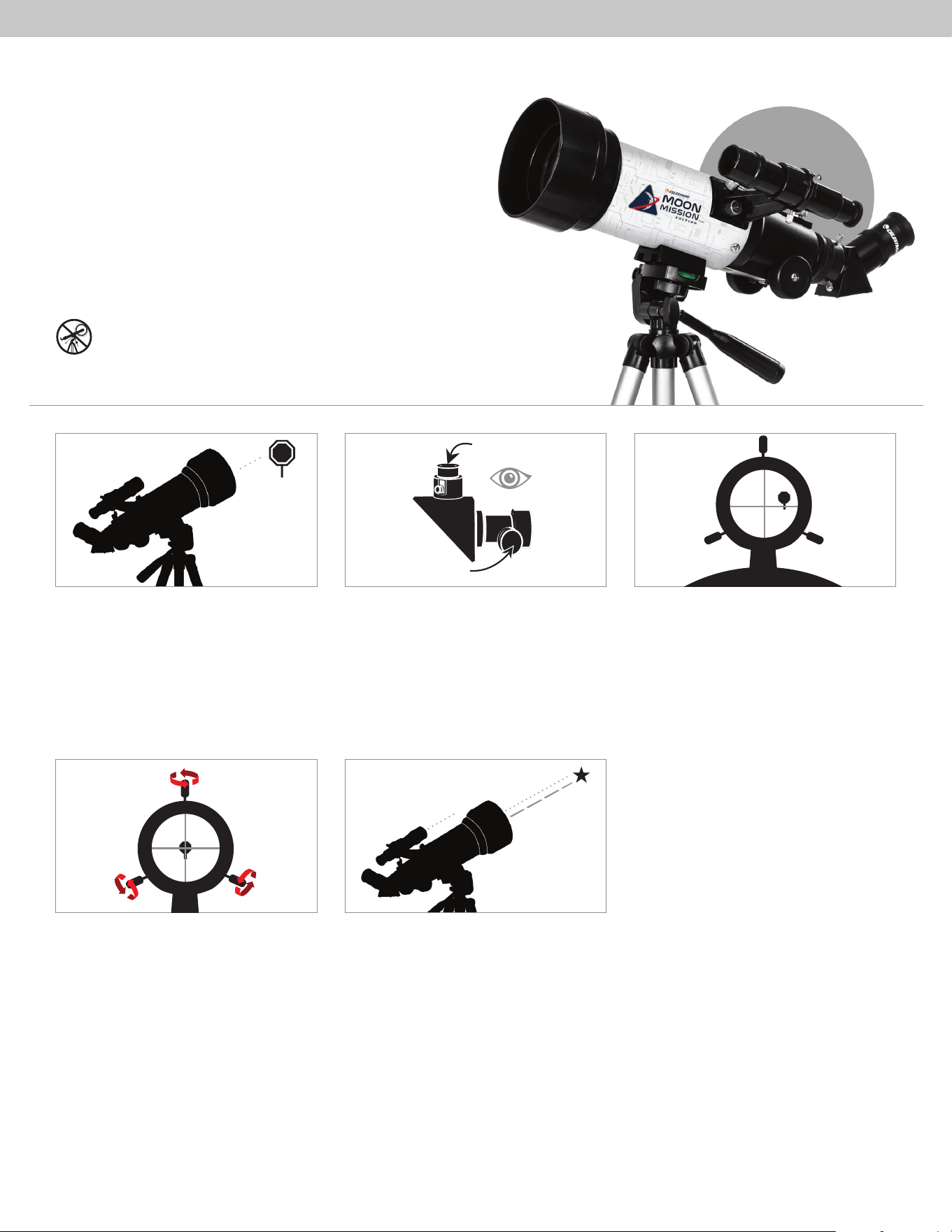

The finder is one of the most important parts of your telescope. It helps you
locate objects and center them in the eyepiece. The first time you assemble your
telescope, you need to align the finder to the telescope’s main optics. It’s best to
do this during the day*.
* SOLAR WARNING! Never attempt to view the Sun through any telescope
without a proper solar filter
!
ALIGNING THE
FINDERSCOPE
CHOOSE A TARGET
Take the telescope outside during the day and find an
easily recognizable object like a streetlight, license
plate or sign. The object should be as far away as
possible, but at least a quarter mile away.
2
Low Power Eyepiece
Focus Knobs
1
5
4 | ENGLISH
ASTRONOMY MOBILE APP & DESKTOP SOFTWARE
Your purchase includes Starry Night Celestron Software
for PC and Mac, plus our SkyPortal Powered by
SkySafari
TM
planetarium app for iOS and Android.
With the Moon visible in the sky, set up your telescope
with the 20mm eyepiece installed.
Look through the telescope’s 20mm eyepiece.
Gently turn the focus knobs to adjust the sharpness
of the image.
You can view many other celestial objects, such as
planets, star clusters and nebulae using this same
technique if you know where to fi nd them in the
night sky.

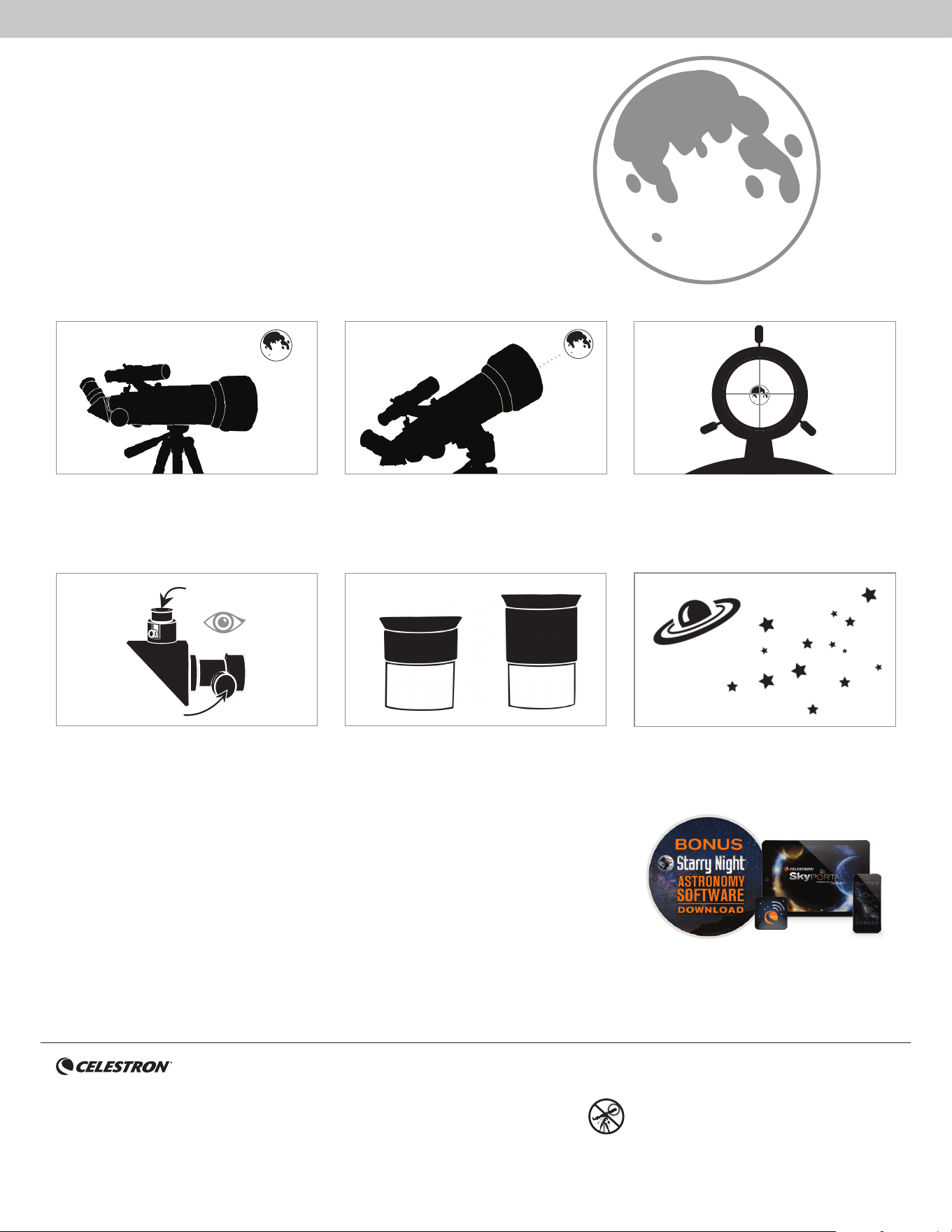

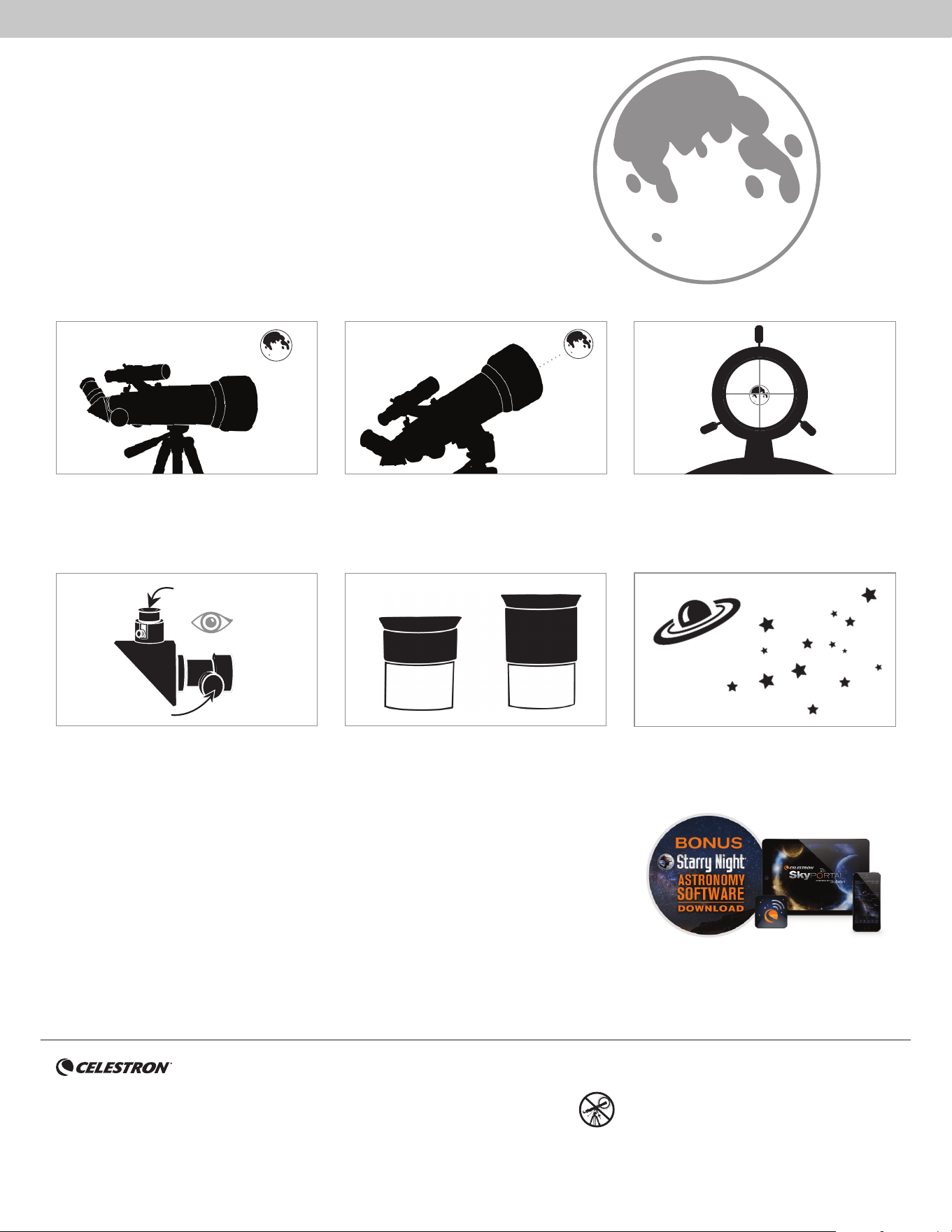

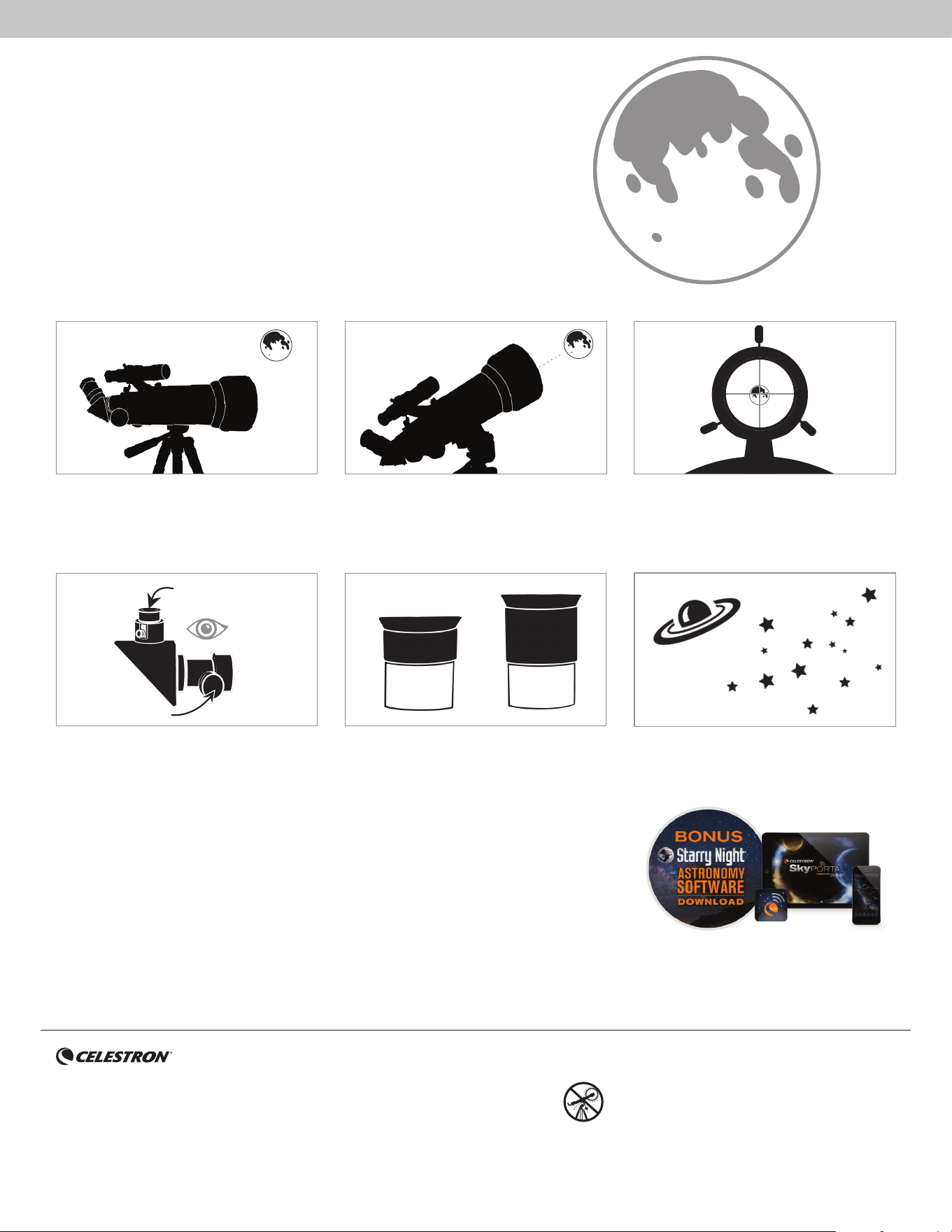

The best and easiest target for you to try to view fi rst is the Moon. Try observing the Moon at
different points in its phase cycle. The best time to view the Moon is from two days after a New
Moon up to a few days before a Full Moon. During this period, you will be able to see the most
detail in the craters and lunar mountain ranges.
YOUR FIRST NIGHT OUT
THE MOON
To get a closer view of the Moon, loosen the thumbscrews
on the focuser and remove the 20mm eyepiece.
Replace it with your 10mm eyepiece and tighten the
thumbscrews to secure it in place. The 10mm eyepiece
will give you signifi cantly more magnifi cation, making
the Moon appear much larger.
NOTE: You may need to adjust the focus knobs when
you change eyepieces to make sure you are
getting the sharpest image possible.
Move the telescope so that it is roughly pointing
toward the Moon.
Look through the fi nderscope and locate the crosshair
reticle. Continue moving the telescope until the
crosshair appears over the Moon.
1
6
3
CONGRATULATIONS!
YOU HAVE NOW OBSERVED YOUR
FIRST CELESTIAL OBJECT!
2
Low Power Eyepiece
Focus Knobs
4
5
10mm
20mm
©2024 Celestron. Celestron and Symbol are trademarks of Celestron, LLC. • All rights reserved.
Celestron.com
2835 Columbia Street, Torrance, CA 90503 USA
This product is designed and intended for use by those 14 years of age and older.
(Products or instructions may change without notice or obligation.)
Made in China • 07-24
NEED ASSISTANCE?
Contact Celestron Technical Support celestron.com/pages/technical-support
SOLAR WARNING: Never attempt to view the Sun through any
telescope without a proper solar fi lter.
FRANÇAIS | 5
2 3
1
8 9
4
5
77
6
Guide de Configuration Rapide
Lunette de voyage 70Lunette de voyage 70
FRANÇAIS

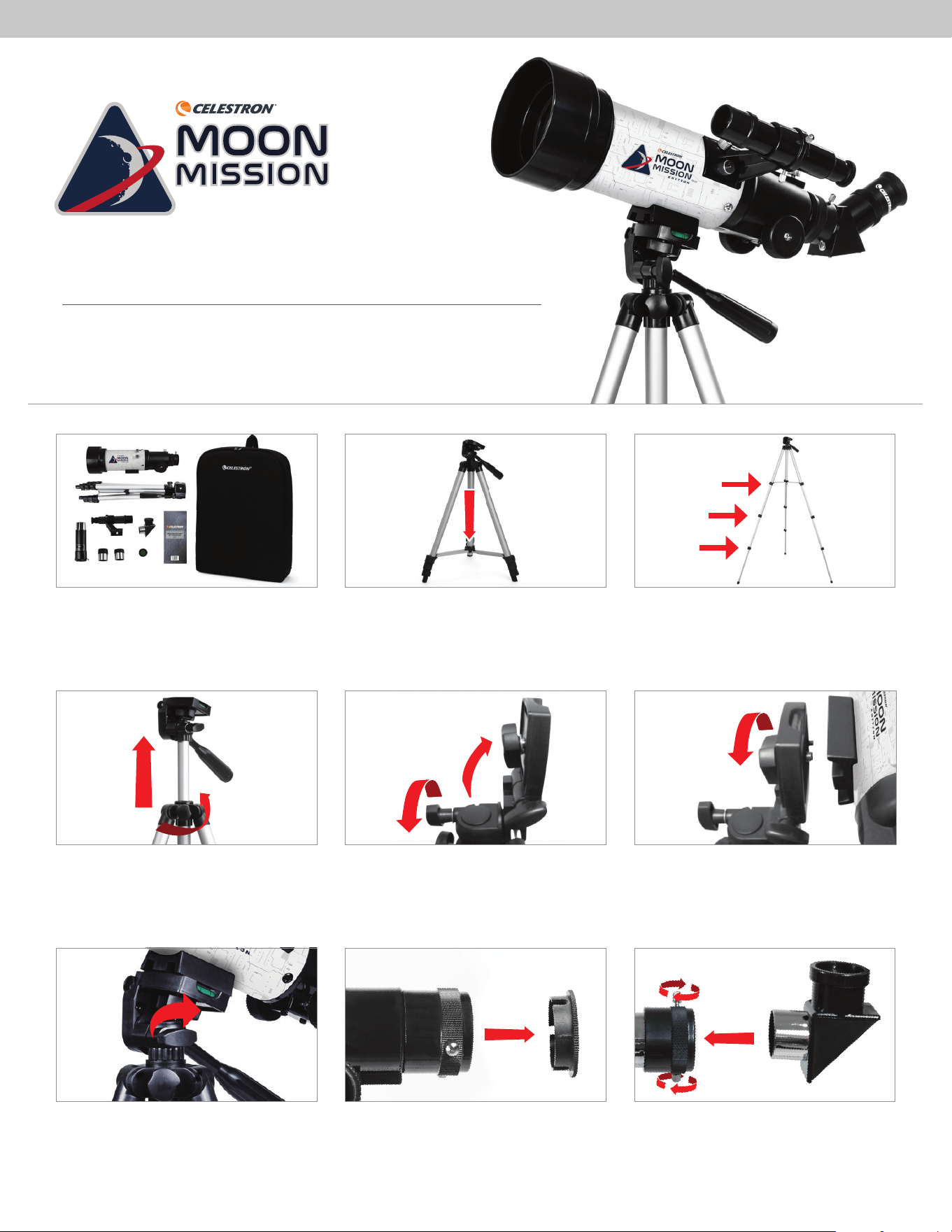

Déballez votre télescope, et vérifiez que toutes les pièces sont
présentes. Votre Lunette de voyage Moon Mission 60 comprend: un
tube télescopique de 70mm, un trépied et une tête de monture, deux
oculaires, une lentille de Barlow 3x, un chercheur, une diagonale
d'image, un filtre lunaire et une carte de la Lune.
Pour allonger la colonne centrale du trépied, faites desserrez le collier
de la monture en faisant tourner la molette de verrouillage dans le
sens antihoraire, soulevez la tête du trépied jusqu’à ce qu’elle soit à
la hauteur désirée et tournez le bouton de verrouillage dans le sens
horaire pour la fixer.
Faites pivoter la plateforme de montage de façon qu'elle soit à
l'horizontale et serrez le bouton pour la fixer solidement.
Pour installer le trépied, écartez les pieds vers l'extérieur jusqu'à ce
qu'ils soient entièrement dépliés et poussez l’entretoise centrale vers
le bas.
Desserrez le bouton sur le côté de la plateforme de monture de la
tête de trépied et faites-la pivoter de 90 degrés pour qu'elle soit à
la verticale.
Retirez le capuchon de l'extrémité du système de mise au point
du tube du télescope et assurez-vous que les deux vis à oreilles ne
dépassent pas dans l'ouverture.
Déployez les pieds du trépied en déverrouillant les trois leviers de
verrouillage de chacun. Tirez chaque section de pied complètement
vers l'extérieur et poussez le levier de chaque verrou vers le bas pour
le fixer en place.
Faites correspondre le boulon fileté de 1/4”-20 de la plate-forme
de monture au trou fileté de 1/4”-20 sur le dessous du tube du
télescope et vissez-les ensemble en faisant tourner la molette du
dessus de la monture dans le sens horaire. Cette molette doit être
serrée, mais pas escessivement.
Trouvez le renvoi coudé dans la boîte et retirez les capuchons de
plastique. Insérez le barillet de la diagonale dans la porte-oculaire et
fixez-la en place en serrant les vis à main.
ARTICLE #22008
6 | FRANÇAIS
10
1313
14
15
1717
16
11
Insérez le barillet de l’oculaire de 20mm dans la diagonale d’image
et serrez la vis à main.
Retirez le capuchon de la lentille de l'avant du télescope. Pour
observer, regardez dans l'oculaire comme montré ci-dessus. Faites le
point sur l'image en faisant tourner les molettes sous le système de
mise au point.
Pour déplacer le télescope vers la droite et vers la gauche, tenez un
trépied d'une main et de l'autre main, utilisez la poignée panoramique
pour déplacer le télescope. La vis de verrouillage d’azimut peut être
desserrée ou serrée pour régler la tension selon vos préférences.
Retirez les écrous striés des tiges filetées de l'extrémité du tube du
télescope comportant le système de mise au point.
Pour obtenir un plus grand grossissement, vous pouvez utiliser la
lentille de Barlow x3 incluse. Placez la lentille de Barlow entre la dia-
gonale et l'oculaire.
Pour déplacer le télescope vers le haut ou vers le bas, tournez la
poignée dans le sens contraire des aiguilles d'une montre et utilisez
la poignée pour orienter le télescope dans la direction vers laquelle
vous voulez observer. Tournez la poignée dans le sens horaire pour la
verrouiller en place.
Repérez le chercheur et retirez les capuchons de plastique des lentilles
avant et arrière. Orientez le chercheur de façon à ce que l'objectif
plus grand soit orienté vers l'avant du tube, comme illustré. Placez le
chercheur sur les tiges du tube et remplacez les écrous moletés pour
le fixer en place.
Pour utiliser le filtre lunaire, retirez l'oculaire de la lentille de la diago-
nale ou de la lentille de Barlow. Vissez le filtre sur le fond de l'oculaire
et réinsérez l'oculaire dans la diagonale ou la lentille Barlow.
Pour obtenir plus d'informations sur ce produit ou
télécharger le mode d’emploi, veuillez visiter la
page correspondante du produit sur celestron.com
AVERTISSEMENT SUR LE SOLEIL:
N’essayez jamais d’observer le soleil à l’aide
d’un télescope sans utiliser un filtre solaire
adéquat.
BESOIN D'ASSISTANCE?
Contactez le support technique de Celestron
celestron.com/pages/technical-support
07-24
12
FRANÇAIS | 7
2
1
5
3
Le chercheur est l'un des composants les plus importants de votre télescope.
Il vous aide à localiser des objets et à les centrer dans votre oculaire. La première
fois que vous assemblez votre télescope, vous devez aligner le chercheur avec le
système optique principal du télescope. Il est plus facile d'effectuer cette opération
pendant la journée*.
* AVERTISSEMENT SUR LE SOLEIL! N’essayez jamais d’observer le soleil à
l’aide d’un télescope sans utiliser un filtre solaire adéquat
!
ALIGNER
LE CHERCHEUR
Oculaire basse puissance
Molettes de
mise au point
CENTRER LA CIBLE
DANS L'OCULAIRE
Regardez dans le télescope en utilisant votre oculaire
basse puissance. Déplacez le télescope jusqu'à que
l'objet choisi se trouve au centre du champ de vision. Si
l’image est floue, faites doucement tourner la molette de
mise au point jusqu’à ce que l’image soit nette.
REGARDEZ DANS LE CHERCHEUR
Une fois l'objet centré dans votre oculaire de 20mm,
regardez dans le chercheur et localisez le réticule du
viseur.
CHOISIR UNE CIBLE
Installez le télescope à l’extérieur en journée, et repérez
un objet aisément reconnaissable, comme un feu
de signalisation, une plaque d’immatriculation ou un
panneau. L’objet doit se situer aussi loin que possible,
mais à au moins un quart de mile de vous.
AJUSTER LE CHERCHEUR
Sans déplacer le télescope, utilisez les deux molettes
d’ajustement pour déplacer le chercheur jusqu’à que le
point rouge s’aligne sur l’objet observé dans l’oculaire de
20mm du télescope.
CONSEIL: Essayez autant que possible de ne faire
tourner qu'une vis à la fois. Desserrez une
vis d'un demi tour, et faites-en tourner
une autre d'autant pour garantir que le
chercheur ne risque pas de tomber.
VOTRE CHERCHEUR EST
MAINTENANT ALIGNÉ !
Il n'aura pas besoin d'être aligné de nouveau tant qu'il
n'aura pas subi un choc ou qu'il sera tombé.
4
8 | FRANÇAIS
VOTRE PREMIÈRE NUIT D'OBSERVATION
La meilleure cible, qui est également la plus aisée est la Lune. Essayez d’observer la Lune à différents
moments de ses phases. Le meilleur moment pour observer la Lune est deux jours après la nouvelle
Lune et quelques jours avant la pleine Lune. Pendant cette période, vous pourrez distinguer la plus
grande quantité de détails dans les cratères et les chaînes de montagnes lunaires.
LA LUNE
1
6
32
5
20mm
BESOIN D’ASSISTANCE?
Prenez contact avec l’assistance technique de Celestron à l’adresse
celestron.com/pages/technical-support
APPLI MOBILE ET LOGICIEL D’ORDINATEUR
D’ASTRONOMIE
Votre achat comporte le logiciel Starry Night de Celestron
pour PC et Mac, plus notre SkyPortal utilisant l'application
de planetarium SkySafari
TM
pour iOS et Android.
Lorsque la Lune est visible dans le ciel, installez votre
télescope avec l'oculaire de 20mm.
Regardez dans l'oculaire de 20mm dans le télescope.
Faites tourner doucement la molette de mise au point
pour ajuster le netteté de l'image.
Vous pouvez voir un grand nombre d'objets célestes,
comme des planètes, des amas d'étoiles et des
nébuleuses en utilisant la même technique, si vous savez
comment les trouver dans le ciel nocturne.
Pour obtenir une meilleure vue de la Lune, desserrez les
vis de fi xation du système de mise au point et retirez
l'oculaire de 20mm. Replacez-le par l'oculaire de 10mm
et serrez les vis de fi xation pour le fi xer. L'oculaire de
10mm permettra un grossissement notablement plus
important, faisant apparaître la Lune en bien plus grand.
NOTE: Il pourrait être nécessaire de faire tourner les
molettes de mise au point après le changement
des oculaires, pour garantir que l’image la plus
nette possible est obtenue.
Déplacez le télescope de manière qu'il pointe plus ou
moins vers la Lune.
Regardez dans le chercheur et localisez le réticule du
viseur. Continuez à orienter le télescope jusqu'à ce que
le viseur soit superposé sur la Lune.
FÉLICITATIONS !
VOUS AVEZ MAINTENANT
OBSERVÉ VOTRE PREMIER OBJET CÉLESTE!
Oculaire basse puissance
Molettes de
mise au point
©2024 Celestron. • Celestron et son Symbol sont des marques déposées de Celestron, LLC. • Tous droits réservés.
Celestron.com
2835 Columbia Street, Torrance, CA 90503 USA
Ce produit est conçu et prévu pour être utilisé par des personnes âgées de 14 ans et plus.
(Les produits ou les instructions peuvent changer sans préavis ni obligation).
Fabriqué en Chine • 07-24
AVERTISSEMENT SUR LE SOLEIL: N’essayez jamais d’observer
le soleil à l’aide d’un télescope sans utiliser un fi ltre solaire adéquat.
4
10mm
DEUTSCH | 9
2 31
8 9
4
5
77
6
ARTIKEL NR. 22008
DEUTSCH
Kurzanleitung zur Einrichtung
Travel Scope 70Travel Scope 70
Packen Sie Ihr Teleskop aus und überprüfen die Vollständigkeit aller
Teile. Zu Ihrem Moon Mission Travel Scope 70 gehört: ein 70-mm-
Tubus, ein Stativ mit Montierungskopf, zwei Okulare, eine 3-fach
Barlowlinse, ein Sucherfernrohr, einen Diagonalspiegel, einen
Mondfilter und eine Mondkarte.
Um die Mittelsäule des Stativs auszuziehen, lösen Sie den Ring an der
Montierung, indem Sie den Feststellknopf gegen den Uhrzeigersinn
drehen und den Stativkopf anheben, bis er die gewünschte Höhe
erreicht hat, drehen Sie dann den Feststellknopf im Uhrzeigersinn, um
ihn festzuziehen.
Drehen Sie die Montierung, bis sie waagerecht ist und ziehen den
Knopf fest, um sie zu sichern.
Um das Stativ aufzustellen, spreizen Sie die Beine nach außen, bis sie
vollständig ausgezogen sind, drücken Sie dann die mittlere Beinstrebe
nach unten.
Lösen Sie den Knopf seitlich der Plattform an der Montierung am Sta-
tivkopf und drehen die Plattform um 90 Grad, sodass sie vertikal steht.
Entfernen Sie die Kappe an einem Ende des Okularauszugs am Tubus
und vergewissern Sie sich, dass die beiden Stellschrauben nicht in die
Öffnung ragen.
Entriegeln Sie die drei Hebelverschlüsse an jedem Bein des Stativs,
um die Stativbeine auszuziehen. Ziehen Sie jeden Beinabschnitt ganz
heraus und drücken Sie den Hebel an jeder Verriegelung nach unten,
um das Bein zu sichern.
Setzen Sie den 1/4-Zoll-20-Gewindebolzen in der Montageplattform
in das 1/4-Zoll-20-Gewindeloch an der Unterseite des Tubus ein und
schrauben beides zusammen, indem Sie den oberen Knopf der Mon-
tierung im Uhrzeigersinn drehen. Dies sollte festgezogen sein, aber
nicht zu fest anziehen.
Nehmen Sie den Diagonalspiegel und entfernen die
Kunststoffabdeckungen. Setzen Sie den Zylinder des Diagonalspiegels
in den Okularauszug ein und ziehen ihn mit den Stellschrauben fest.
10 | DEUTSCH
10
1313
14
15
1717
16
11
Setzen Sie den Zylinder des 20-mm-Okulars in den Diagonalspiegel ein
und ziehen ihn mit der Stellschraube fest.
Nehmen Sie den Objektivdeckel vorne am Teleskop ab. Schauen Sie
zum Beobachten wie gezeigt durch das Okular. Stellen Sie das Bild
scharf, indem Sie an den Knöpfen unterhalb des Okularauszugs dre-
hen.
Um das Teleskop nach rechts und links zu bewegen, halten Sie mit
einer Hand ein Stativbein fest, während Sie mit der anderen Hand den
Schwenkgriff nehmen, um das Teleskop zu bewegen. Die Azimut-
Stellschraube kann gelöst oder festgezogen werden, um die Spannung
nach Belieben anzupassen.
Entfernen Sie die Rändelmuttern von den Gewindestangen am
Fokussiererende des Tubus.
Für eine zusätzliche Vergrößerung können Sie die mitgelieferte 3-fach
Barlowlinse verwenden. Setzen Sie die Barlowlinse zwischen dem Dia-
gonalspiegel und dem Okular ein.
Um das Zielfernrohr nach oben und unten zu bewegen, drehen Sie den
gesamten Schwenkgriff gegen den Uhrzeigersinn und stellen mit dem
Griff das Teleskop in die gewünschte Blickrichtung. Drehen Sie den
Schwenkgriff im Uhrzeigersinn, um ihn zu arretieren.
Nehmen Sie das Sucherfernrohr und entfernen die Kunststoffkappen
an beiden Seiten der Linse. Richten Sie das Sucherfernrohr so aus,
dass die größere Linse wie gezeigt zur Vorderseite des Tubus zeigt.
Setzen Sie das Sucherfernrohr über die Gewindestangen am Tubus
und ziehen es mit den Rändelmuttern fest.
Zur Verwendung des Mondfilters, entfernen Sie das Okular vom Diago-
nalspiegel oder von der Barlowlinse. Schrauben Sie den Filter auf die
Unterseite des Okulars und setzen das Okular wieder in den Diagonal-
spiegel oder die Barlowlinse ein.
Weitere Informationen zu diesem Produkt oder die
Bedienungsanleitung zum Herunterladen finden
Sie auf der Produktseite auf celestron.com.
SONNENSTRAHLEN-WARNHINWEIS: Versuchen
Sie niemals, ohne einen geeigneten Sonnenfilter die
Sonne durch ein Teleskop zu beobachten.
BRAUCHEN SIE UNTERSTÜTZUNG?
Wenden Sie sich an die technische Unterstützung von
Celestron unter celestron.com/pages/technical-support
07-24
12
DEUTSCH | 11
2
1
5
3
Das Sucherfernrohr ist eines der wichtigsten Teile Ihres Teleskops. Es hilft Ihnen, Objekte zu
suchen und im Okular zu zentrieren. Wenn Sie Ihr Teleskop zum ersten Mal zusammenbauen,
müssen Sie das Sucherfernrohr auf die Hauptoptik des Teleskops ausrichten. Dies tun Sie am
besten tagsüber*.
* SONNENSTRAHLEN-WARNHINWEIS! Versuchen Sie niemals, ohne einen geeigneten
Sonnenfilter die Sonne durch ein Teleskop zu beobachten
!
AUSRICHTUNG DES
SUCHERFERNROHRS
ZENTRIEREN SIE DAS ZIEL IM
OKULAR
Schauen Sie mit dem unteren Okular durch das Teleskop.
Schwenken Sie das Teleskop, bis das ausgewählte
Objekt im Zentrum des Sichtfelds liegt. Ist das Bild
unscharf, drehen Sie langsam am Fokussierknopf, bis
das Bild scharf gestellt ist.
DURCH DAS SUCHERFERNROHR
SCHAUEN
Wenn das Objekt in Ihrem 20-mm-Okular zentriert ist, schauen Sie
durch das Sucherfernrohr und suchen das Fadenkreuz.
SUCHERFERNROHR EINSTELLEN
Ohne das Teleskop zu bewegen, bewegen Sie den
Sucher mit den drei Fingerknöpfen an der Halterung des
Sucherfernrohrs, bis das Fadenkreuz über demselben
Objekt erscheint, das Sie im 20-mm-Okular des
Teleskops beobachten.
TIPP: Versuchen Sie, ein Knopf nach dem anderen
einzustellen. Lösen Sie eine Schraube mit
einer halben Umdrehung, und ziehen Sie sie
auch mit einer halben Umdrehung fest, um
sicherzustellen, dass das Sucherfernrohr sicher
festgehalten wird.
IHR SUCHERFERNROHR IST
JETZT AUSGERICHTET!
Es sollte keine Neuausrichtung erforderlich sein, es sei
denn, es wird angestoßen oder fallen gelassen.
WÄHLEN SIE EIN ZIEL
Nehmen Sie das Teleskop tagsüber mit nach draußen
und suchen ein leicht erkennbares Objekt wie eine
Straßenlaterne, ein Nummernschild oder ein Schild.
Das Objekt sollte so weit wie möglich entfernt sein,
mindestens 400 Meter entfernt.
Okular mit geringer
Vergrößerungsleistung
Fokussierknöpfe
4
12 | DEUTSCH
4
1
6
32
5
20mm
Das beste und einfachste Ziel, das Sie zuerst beobachten können, ist der Mond. Versuchen Sie,
den Mond an verschiedenen Punkten in seinem Phasenzyklus zu beobachten. Die beste Zeit,
um den Mond zu beobachten, ist zwei Tage nach Neumond bis ein paar Tage vor Vollmond.
Innerhalb dieses Zeitfensters zeigen sich Krater und Mondgebirge am detailreichsten.
IHRE ERSTE NACHT IM FREIEN
DER MOND
ASTRONOMIE MOBILE APP & PC-SOFTWARE
Ihr Kauf umfasst die Starry Night Celestron-Software für
PC und Mac sowie unsere Planetariums-App SkyPortal
Powered by SkySafari
TM
für iOS und Android.
Wenn der Mond im Himmel sichtbar ist, richten Sie Ihr
Teleskop mit dem installierten 20-mm-Okular aus.
Schauen Sie jetzt durch das 20-mm-Okular des
Teleskops. Drehen Sie die Fokussierknöpfe langsam, um
das Bild scharfzustellen.
Sie können viele andere Himmelsobjekte wie Planeten,
Sternhaufen und Nebel mit derselben Technik
beobachten, wenn Sie wissen, wo sie am Nachthimmel
zu fi nden sind.
Um den Mond näher zu betrachten, lösen Sie die
Stellschrauben am Fokussierer und nehmen das 20-mm-
Okular heraus. Ersetzen Sie es durch Ihr 10-mm-Okular
und ziehen dann die Stellschrauben fest, um es zu
sichern. Mit dem 10-mm-Okular erhalten Sie eine
deutlich höhere Vergrößerung, sodass der Mond viel
größer erscheint.
HINWEIS:
Möglicherweise müssen Sie die Fokusknöpfe anpassen,
wenn Sie das Okular wechseln, um sicherzustellen, dass
Sie ein möglichst scharfes Bild erhalten.
Schwenken Sie das Teleskop so, dass es ungefähr auf
den Mond zeigt.
Schauen Sie durch das Sucherfernrohr und suchen das
Fadenkreuz. Bewegen Sie das Teleskop so lange, bis das
Fadenkreuz über dem Mond erscheint.
HERZLICHEN GLÜCKWUNSCH!
SIE HABEN GERADE IHR
ERSTES HIMMELSOBJEKT BEOBACHTET!
Okular mit geringer
Vergrößerungsleistung
Fokussierknöpfe
©2024 Celestron. • Celestron und Symbol sind Warenzeichen von Celestron, LLC.
Alle Rechte vorbehalten. • Celestron.com
2835 Columbia Street, Torrance, CA 90503 USA
Dieses Produkt ist für Personen ab 14 Jahren konzipiert und vorgesehen.
(Produkte oder Anleitungen können ohne Vorankündigung oder Verpfl ichtung geändert werden.)
Gedruckt in China • 07-24
BRAUCHEN SIE UNTERSTÜTZUNG?
Wenden Sie sich an den technischen Kundendienst von Celestron
celestron.com/pages/technical-support
SONNENSTRAHLEN-WARNHINWEIS: Versuchen Sie niemals, ohne
einen geeigneten Sonnenfi lter die Sonne durch ein Teleskop zu beobachten.
10mm
ITALIANO | 13
2 31
8 9
4
5
77
6
ARTICOLO N. 22008
ITALIANO
Guida rapida
Travel Scope 70Travel Scope 70
Disimballare il telescopio e verificare che siano presenti tutti i
componenti. Il Moon Mission Travel Scope 70 comprende: un tubo
telescopico da 70 mm, un treppiedi e una testa di montaggio, due
oculari, una lente di Barlow 3x, un cercatore, un diagonale a immagine
eretta, un filtro lunare e una mappa della Luna.
Per estendere il montante centrale del treppiedi, allentare il collare
dell'attacco ruotando la manopola di blocco in senso antiorario,
sollevare la testa del treppiedi fino all'altezza desiderata e ruotare la
manopola di blocco in senso orario per assicurare.
Ruotare la piattaforma di montaggio in modo che sia orizzontale e
stringere la manopola per assicurarla.
Per impostare il treppiedi, allargare le gambe verso l'esterno fino a
quando non sono completamente estese e premere verso il basso il
braccio della gamba centrale.
Allentare la manopola sul lato della piattaforma di montaggio della
testa del treppiedi e ruotare la piattaforma di 90° in modo che
stia verticalmente.
Rimuovere il cappuccio dall'estremità del focalizzatore del tubo
telescopico e assicurarsi che le due viti non fuoriescano nell'apertura.
Estendere le gambe del treppiedi sbloccando le tre leve di blocco del
treppiedi su ogni gamba. Estrarre ogni sezione della gamba per tutta
la sua lunghezza e premere la leva di ogni blocco verso il basso per
assicurarla in posizione.
Far corrispondere il perno filettato da 1/4"-20 della piattaforma
di montaggio con il foro filettato da 1/4"-20 sul fondo del tubo
del telescopio e avvitare i due elementi ruotando la manopola di
montaggio superiore in senso orario. Il serraggio deve essere stretto,
ma non eccessivo.
Individuare il diagonale raddrizzatore di immagini e rimuovere i
coperchi in plastica. Inserire il cilindro della diagonale nel focalizzatore
e assicurarlo in posizione stringendo le viti a testa zigrinata.
14 | ITALIANO
10
1313
14
15
1717
16
11
Inserire il cilindro dell'oculare da 20 mm nella diagonale e stringere la
vite a testa zigrinata.
Rimuovere il tappo della lente dalla parte anteriore del telescopio.
Per osservare, guardare attraverso l'oculare come mostrato. Mettere
a fuoco l'immagine ruotando le manopole al di sotto del focheggiatore.
Per muovere il telescopio a sinistra e destra, mantenere una gamba
del treppiedi con una mano mentre con l'altra si usare la manopola di
panoramica per spostare il telescopio. La vite di blocco dell'azimut
può essere allentata o serrata per regolare la tensione secondo le
proprie preferenze.
Rimuovere i dadi zigrinati dai perni filettati sull'estremità del focheg-
giatore del tubo del telescopio.
Per ulteriore ingrandimento, è possibile usare l'obiettivo Barlow 3x
incluso. Porre l'obiettivo Barlow tra la diagonale e l'oculare.
Per spostare il telescopio in alto e in basso, ruotare completamente la
manopola di panoramica in senso antiorario e usare la manopola per
puntare il telescopio nella direzione desiderata. Ruotare la manopola
panoramica in senso orario per bloccarla in posizione.
Individuare il cercatore e rimuovere i tappi di plastica sull'obiettivo
anteriore e posteriore. Orientare il cercatore in modo che l'obiettivo
più grande sia rivolto verso la parte anteriore del tubo come mostrato.
Porre il cercatore sui punti del tubo e riposizionare i dadi zigrinati per
assicurarli in posizione.
Per usare il filtro Luna, rimuovere l'oculare dalla diagonale o dall'obiet-
tivo Barlow. Avvitare il filtro sulla parte bassa dell'oculare e re-inserire
l'oculare nella diagonale o Barlow.
Per maggiori informazioni su questo prodotto o
per scaricare il manuale di istruzioni, visitare la
sua pagina prodotto su celestron.com
AVVERTENZA SOLARE: Non cercare mai
di guardare il Sole attraverso un qualsiasi
telescopio senza un filtro solare idoneo.
BISOGNO DI AIUTO?
Contattare l'Assistenza Tecnica Celestron
celestron.com/pages/technical-support
07-24
12
ITALIANO | 15
3
2
1
5
Il cercatore è uno dei componenti più importanti del telescopio. Aiuta a localizzare gli
oggetti e a centrarli nell'oculare. Al primo assemblaggio del telescopio è necessario
allineare il cercatore con le ottiche principali del telescopio. È preferibile eseguire
questa operazione durante il giorno*.
* AVVERTENZA SOLARE! Non tentare mai di osservare il Sole attraverso un
telescopio senza un filtro solare adeguato
!
ALLINEAMENTO DEL
CERCATORE
CENTRARE L'OGGETTO
NELL'OCULARE
Guardare attraverso il telescopio utilizzando l'oculare
con minore ingrandimento. Muovere il telescopio fino a
quando l'oggetto prescelto si trova al centro del campo
visivo. Se l'immagine è sfocata, ruotare con delicatezza
le manopole di messa a fuoco fino a quando l'immagine
non è nitida.
GUARDARE ATTRAVERSO IL
CERCATORE
Una volta centrato l'oggetto nell'oculare da 20 mm,
guardare attraverso il cercatore e individuare il reticolo
del mirino.
SCEGLIERE UN OGGETTO DA
OSSERVARE
Portate il telescopio all'esterno durante il giorno e
trovate un oggetto facilmente riconoscibile, come un
lampione, una targa o un cartello. L'oggetto deve essere
il più lontano possibile, ma almeno a un quarto di miglio
di distanza.
Oculare basso indice
di ingrandimento
Manopole della
messa a fuoco
4
REGOLARE IL CERCATORE
Senza muovere il telescopio, usare le tre manopole
sulla staffa del cercatore per spostarlo intorno alla
staffa fino a quando non appare il mirino sullo stesso
oggetto che si sta osservando nell'oculare da 20 mm
del telescopio.
Suggerimento:
Provare a regolare una vite alla volta. Allentare una vite
di mezzo giro, quindi serrare un'altra dello stesso tanto
per garantire che il cercatore sia fissato saldamente
in posizione.
IL CERCATORE È
ORA ALLINEATO!
Non è necessario un riallineamento a meno che non
viene urtato o cade.
16 | ITALIANO
LA PRIMA OSSERVAZIONE NOTTURNA
L’oggetto migliore e più facile da provare a osservare come primo è la Luna. Provare a osservare la Luna
in diversi momenti delle sue fasi. Il momento migliore per osservare la Luna è a partire da due giorni dopo
la Luna nuova fi no a un paio di giorni prima della Luna piena. Durante questo periodo crateri e catene
montuose sono osservabili nel dettaglio.
LA LUNA
1
6
32
5
20mm
SOFTWARE DESKTOP E APP MOBILE ASTRONOMICO
L'acquisto include il software Starry Night Celestron per
PC e Mac, oltre alla nostra app per planetari SkyPortal
Powered by SkySafari
TM
per iOS e Android.
Quando la Luna è visibile nel cielo, impostare il proprio
telescopio con l'oculare da 20 mm installato.
Guardare attraverso l'oculare da 20 mm del telescopio.
Ruotare con cura le manopole di messa a fuoco per
regolare la nitidezza dell'immagine.
È possibile osservare altri corpi celesti, come pianeti,
ammassi solari e nebulose, utilizzando questa tecnica se
si conosce la loro posizione nel cielo notturno.
Per ottenere una vista più ravvicinata della Luna,
allentare la vite a testa zigrinata del focalizzatore e
rimuovere l'oculare da 20 mm. Sostituirlo con l'oculare
da 10 mm e stringere le viti a testa zigrinata per fi ssarlo
in posizione. L'oculare da 10 mm offre un ingrandimento
signifi cativamente maggiore, facendo apparire la Luna
molto più grande.
NOTA: può essere necessario regolare le manopole di
messa a fuoco quando si cambiano gli oculari,
quindi assicurarsi di avere l'immagine più
nitida possibile.
Spostare il telescopio in modo che punti
approssimativamente verso la Luna.
Osservare attraverso il cercatore e localizzare il reticolo.
Continuare a muovere il telescopio fi no a quando il
reticolo appare sulla Luna.
CONGRATULAZIONI!
HAI APPENA OSSERVATO IL TUO PRIMO
CORPO CELESTE!
4
Oculare basso indice
di ingrandimento
Manopole della
messa a fuoco
©2024 Celestron. • Celestron e Simbolo sono marchi commerciali di Celestron, LLC.
Tutti i diritti riservati. • Celestron.com
2835 Columbia Street, Torrance, CA 90503 USA
Questo prodotto è progettato per essere utilizzato da persone di età pari o superiore ai 14 anni.
(Prodotti o istruzioni possono cambiare senza notifi ca o obbligo.)
Stampato in Cina • 07-24
BISOGNO DI AIUTO?
Contattare l'Assistenza tecnica Celestron su celestron.com/pages/technical-support
AVVERTENZA SOLARE: Non cercare mai di guardare il Sole attraverso
un qualsiasi telescopio senza un fi ltro solare idoneo.
10mm
ESPAÑOL | 17
2 3
1
8 9
4
5
77
6
PRODUCTO # 22008
ESPAÑOL
Guía de instalación rápida
Travel Scope 70Travel Scope 70
Desembale el telescopio y compruebe que estén presentes todas las
piezas. Su Moon Mission Travel Scope 70 incluye: un tubo de telescopio
de 70mm, un trípode y cabezal de montaje, dos oculares, una lente
Barlow 3x, un localizador, una diagonal de imagen recta, un filtro lunar,
y un mapa lunar.
Para extender la columna central del trípode, afloje la fijación girando
en sentido contrario a las agujas del reloj el mando de bloqueo, levante
en cabezal del trípode hasta que esté a la altura deseada y gire el
mando de bloqueo en sentido de las agujas del reloj para asegurarlo.
Gire la plataforma de montaje de forma que quede horizontal y apriete
el mando para asegurarlo.
Para instalar el trípode, separe las patas hacia fuera hasta que estén
totalmente extendidas y empuje el soporte de las patas central.
Afloje el mando del lateral de la plataforma de montaje del cabezal del
trípode y gire la plataforma 90 grados de forma que quede vertical.
Saque la tapa del extremo del enfoque del tubo del telescopio y
asegúrese de que los dos tornillos manuales no sobresalgan por la
apertura.
Extienda las patas del trípode desbloqueando las tres palancas de
bloqueo de cada pata. Tire de cada sección de pata por completo
y presione la palanca de cada bloqueo hacia abajo para asegurarla
en posición.
Haga coincidir el perno estriado de 1/4"-20 en la plataforma de
montaje con el agujero estriado de 1/4"-20 de la parte inferior del
tubo del telescopio y enrósquelos juntos girando el mando del soporte
superior en sentido de las agujas del reloj. Debería estar apretado, pero
asegúrese de no apretarlo en exceso.
Localice la diagonal de imagen recta y saque las tapas de plástico.
Introduzca el cañón de la diagonal en el enfoque y asegúrelo en
posición apretando los tornillos manuales.
18 | ESPAÑOL
10
1313
14
15
1717
16
11
Introduzca el cañón del ocular de 20mm en la diagonal y apriete el
tornillo manual.
Saque la tapa de la lente de la parte anterior del telescopio. Para
observar, mire por el ocular del modo indicado. Enfoque la imagen
girando los mandos bajo el enfoque.
Para mover el telescopio a izquierda y derecha, sujete una pata del
trípode con la mano izquierda y use el mango de desplazamiento con
la otra mano para moverlo. El tornillo de bloqueo de azimut puede
aflojarse o apretarse para ajustar la tensiòn como desee.
Saque las roscas estriadas de los postes estriados del extremo del
enfoque del tubo telescópico.
Para un aumento adicional puede usar la lente Barlow 3x incluida.
Ponga la lente Barlow entre la diagonal y el ocular.
Para mover arriba y abajo el telescopio, gire el mango de
desplazamiento en sentido contrario a las agujas del reloj y úselo
para apuntar el telescopio en la dirección que desee observar. Gire
el mango de desplazamiento en sentido de las agujas del reloj para
bloquearlo en posición.
Localice el localizador y saque las tapas de plástico en la parte anterior
y posterior de las lentes. Oriente el localizador de forma que la lente
más grande esté orientada a la parte anterior del tubo del modo
indicado. Ponga el localizador sobre los postes del tubo y coloque las
roscas estriadas para asegurarlo en posición.
Para usar el filtro lunar, saque el ocular de la diagonal o la lente
Barlow. Enrosque el filtro en la parte inferior del ocular y vuelva a
introducir el ocular en la diagonal o la lente Barlow.
Para obtener más información de este producto
o descargar el manual de instrucciones, visite la
página del producto en celestron.com
AVISO SOLAR: No intente nunca observar el Sol
por un telescopio sin un filtro solar adecuado.
¿NECESITA AYUDA?
Contacte con el soporte técnico de Celestron
celestron.com/pages/technical-support
07-24
12
ESPAÑOL | 19
3
4
2
Low Power Eyepiece
Focus Knobs
1
5
El localizador es una de las piezas más importantes de su telescopio. Le ayuda a
localizar objetos y centrarlos en el ocular. La primera vez que monte el telescopio,
deberá alinear el localizador con la óptica principal del telescopio. Es preferible
hacerlo de día*.
* ¡AVISO SOLAR! ¡No intente nunca observar el sol por un telescopio sin un
filtro solar adecuado
!
ALINEAR EL
LOCALIZADOR
CENTRAR EL OBJETO
EN EL OCULAR
Mire por el telescopio usando el ocular con menor
potencia. Mueva el telescopio hasta que el objeto
elegido quede en el centro del campo de visión. Si la
imagen está borrosa, gire suavemente los mandos de
enfoque hasta que quede enfocada.
MIRAR POR EL LOCALIZADOR
Cuando el objeto esté centrado en el ocular de 20mm,
mire por el localizador y localice el punto de mira.
AJUSTAR EL LOCALIZADOR
Sin mover el telescopio, use los tres tornillos
manuales que rodean el soporte del localizador para
moverlo en el soporte hasta que el punto de mira
aparezca sobre el objeto que está observando en el
ocular de 20mm del telescopio.
RECOMENDACIÓN:
Pruebe ajustando un tornillo cada vez. Afloje el tornillo
media vuelta y apriete otro el mismo recorrido para
garantizar que el localizador se mantenga con seguridad
en posición.
SU LOCALIZADOR ESTÁ ALINEADO.
No debería realinarse a menos que reciba golpes o caiga.
ELEGIR UN OBJETO
Saque el telescopio de día y localice un objeto fácilmente
reconocible, como una farola, una matrícula de coche o
una señal. El objeto debe estar lo más lejos posible, al
menos a 400 m.
20 | ESPAÑOL
El mejor y más sencillo objetivo que puede probar a observar primero es la Luna. Pruebe a
observer la Luna en distintos puntos de sus fases. El mejor momento para observar la Luna es
desde dos días después de Luna nueva hasta unos días antes de Luna llena. Durante este periodo
podrá ver el máximo detalle de los cráteres y riscos lunares.
SU PRIMERA NOCHE EN EL EXTERIOR
LA LUNA
1
6
32
5
20mm
4
Oculare basso indice
di ingrandimento
Manopole della
messa a fuoco
APP PARA MÓVIL Y SOFTWARE DE ESCRITORIO
ASTRONÓMICO
Su compra incluye el software de Celestron Starry Night
para PC y Mac, además de nuestra app de planetario
SkyPortal Powered by SkySafari™ para iOS y Android.
Con la Luna visible en el fi rmamento, instale el telescopio
con el ocular de 20mm instalado.
Mire por el ocular de 20mm del telescopio. Gire
suavemente los mandos de enfoque para ajustar la
defi nición de la imagen.
Puede observar muchos más objetos celestes, como
planetas, clústeres estelares y nebulosas usando
esta misma técnica si sabe dónde encontrarlos en el
fi rmamento.
Para obtener una vista más cercana de la Luna, afl oje
los tornillos del enfoque y saque el ocular de 20mm.
Cámbielo por el ocular de 10mm y apriete los tornillos
manuales para asegurarlo en posición. El ocular de
10mm le ofrecerá notablemente más aumento, haciendo
que la Luna se muestre mucho más grande.
NOTA: Puede tener que ajustar los mandos de enfoque
cuando cambie oculares, para asegurarse de
obtener la imagen más defi nida posible.
Mueva el telescopio de forma que apunte
aproximadamente a la Luna.
Mire por el localizador y localice la retícula. Siga
moviendo el telescopio hasta que la retícula se muestre
sobre la Luna.
FELICIDADES!
HA OBSERVADO SU
PRIMER OBJETO CELESTE.
©2024 Celestron. • Celestron y su símbolo son marcas comerciales de Celestron, LLC.
Todos los derechos reservados. • Celestron.com
2835 Columbia Street, Torrance, CA 90503 EE.UU.
Este producto ha sido diseñado y está pensado para ser usado por personas de 14 años o más de edad.
(Los productos o instrucciones pueden modifi carse sin previo aviso u obligación).
Impreso en China • 07-24
¿NECESITA AYUDA? Contacte con el soporte técnico de Celestron
celestron.com/pages/technical-support
AVISO SOLAR: No intente nunca observar el Sol por un
telescopio sin un fi ltro solar adecuado.
10mm
