User guide
WINE COOLER
LKCV63N
1
IMPORTANT SAFETY INSTRUCTIONS
Please read this user guide carefully and in full before installing and using the wine cellar.
It is important that this guide is kept with the fridge for future reference.
If the wine cellar is given to another person, make sure the user guide follows the fridge so
that the new owner can properly install and use the fridge.
2
The meaning of these symbols in this user guide is outlined below.
Important information about your personal safety
and how to avoid damaging the fridge.
General information and advice
Environmental information
Fire risk
Risk of electric shock
3
GENERAL SAFETY
For your safety and the safety of others, please read these safety instructions
carefully before installing and using your wine cellar.
This fridge is intended for domestic use or in similar settings such as:
o kitchen areas in an office or other business environments; and
o hotels (for guest use), motels and other residential environments.
This wine cellar should not be used for commercial or industrial purposes or for any
purpose other than the one for which it was designed. This fridge is intended for
wine storage.
Do not use outdoors.
Make sure the voltage on the product matches your power supply before plugging it
in.
Check the condition of your fridge regularly. Do not use the device if it is damaged.
Always unplug the fridge at the power socket before cleaning the unit; defrosting it;
changing the lighting lamp (when it is replaceable); moving the fridge or cleaning the
ground under the fridge.
Do not remove the electrical socket by pulling on the cord. To remove it, hold the
plug and carefully remove it from the wall socket.
WARNING:
Do not dismantle or otherwise damage the refrigeration system.
WARNING: Fire hazard. Contains refrigerant gas.
4
The refrigerant gas contained in this device is isobutane (R600a). It is a flammable gas.
When transporting and installing the unit, be careful not to damage any part of the
refrigeration system.
Do not use anything sharp to defrost the device.
Do not use any electrical appliance inside the wine cellar.
If the refrigeration system is damaged:
o Do not use a flame near the device.
o Avoid sparks - do not turn on an electrical appliance or electric lamp.
o
Immediately ventilate the room.
For your safety, follow these installation recommendations:
The room in which the fridge will be installed must be at least 1m
3
per 8 grams of
refrigerant gas. The amount of refrigerant gas contained in this fridge is shown in grams on
the rating label at the back of the fridge.
5
CHILD SAFETY
This fridge may be used by children aged 8 years or older and by persons with
reduced physical, sensory or mental abilities or lack of experience or knowledge,
if they are properly monitored, or if instructions on the safe use of the fridge have been
given and if the risks involved have been appropriately assessed.
The fridge is not a toy. Children should be monitored to ensure proper use of the fridge.
Cleaning and maintenance should not be done by children without supervision.
CONNECTION
Check the plug and power cord regularly for damage.
Do not use the device if the power cord or socket is damaged.
WARNING: If the power cord is damaged, it must be replaced by the manufacturer,
its after-sales service or people of similar qualification to avoid danger.
6
ELECTRICAL SAFETY
Do not connect the fridge to a power outlet that is not protected from overloads.
Never use power boards with multiple sockets to connect the device.
WARNING
: Do not immerse the cord in water, handle the electrical components or
grip them with wet hands.
The power socket to which the wine cellar is connected must be easily accessible, so
it can be disconnected quickly in an emergency.
Do not unplug the fridge by pulling on the cord and do not wrap the cord around the
fridge.
Turn the fridge off before unplugging the power cord from the socket.
Always unplug the fridge before cleaning it.
In the event of a fire, unplug the power cord if safe to do so or separate the unit from
the area by another means before taking fire action.
This fridge is not intended to be activated by an external timer, by a separate
remote-control system or any other device that automatically switches on the device.
If you do not use the device for a long period of time, please turn it off and unplug it
from the power supply.
Do not store explosive materials such as aerosol containers with a flammable
thruster in this device.
Any maintenance or repair of this device must be carried out by a licensed
professional. Do not attempt to repair the device yourself.
7
WARNING: Danger of Electrocution
WARNING
: The ventilation openings on the fridge's casing must remain uncovered. Be
careful not to block them.
WARNING
: Do not use mechanical devices inside the wine cellar.
WARNING: Do not dismantle or otherwise damage the refrigeration system.
WARNING: Do not use electrical appliances in the wine cellar, other than those
recommended by the manufacturer.
8
INSTALLATION
This wine cellar is heavy. Be careful when moving it.
When transporting the fridge, be careful not to damage any part of the refrigeration
system.
Important! Leave your device vertical for 24 hours before plugging it in for the first
time so the refrigerant gas can equalise.
If your device has been horizontal during transport, wait 48 hours before turning it
on.
After installation, make sure the fridge is not resting on the power cable.
CLEANING
Never clean the appliance with flammable products. The fumes could cause a fire or
explosion.
When it comes to the use, handling, cleaning and disposal of the device, refer to the
following chapters of the user guide.
WARNING
: Do not use electrical appliances to clean your wine cellar.
9
Summary
IMPORTANT SECURITY WARNINGS Page 1
I DESCRIPTION OF THE APPLIANCE Page 10
II TECHNICAL CHARACTERISTICS Page 11
III INSTALLATION Page 13
A. Location Page 14
B. Unpacking the device and
discarding the packaging items Page 14
C. Foot adjustment Page 15
D. Before loading the fridge Page 15
E. Ambient temperature Page 15
F. Changing the orientation of the door Page 16
IV BEFORE USE Page 18
V USING YOUR wine cellar Page 19
A. Loading your wine cellar Page 19
B. Loading plan Page 20
C. Adjustable shelves Page 21
D. Functions and temperature setting Page 23
E. Wine service temperature table Page 25
F. Power outage Page 26
VI MAINTENANCE AND CLEANING Page 27
VII TROUBLESHOOTING Page 19
VIII WARRANTY Page 32
IX CAUTION Page 33
10
I DESCRIPTION OF THE wine cellar
1. Digital control panel & display
2. Shelves
3. Glass door
4. Temperature sensor
5. Adjustable foot
11
II TECHNICAL CHARACTERISTICS
Reference LKCV63N
Model JC-130
Power supply 220-240 V
Electric current 2.0A
Power of the lamp 2W
Dimensions L x D x H 500 x 575 x 847mm
Weight 29kg
Type of installation Free standing
Door orientation Right (factory setting)
Electrical scheme
12
ENERGY-RELATED SPECIFICATIONS
Reference LKCV63N
Capacity (L)
126
The coldest storage temperature
setting that can be maintained
continuously
5˚C
Defrost Automatic
Climate class
Climate class N/ST.
This fridge is intended
to be used in ambient
temperatures of 16-
38˚C.
Noise (dB) 43
Integrable device No
This device is intended only for the storage of win e
13
III INSTALLATION
Recommendations:
The location you have selected for your wine cellar should:
be well ventilated
be away from any source of heat and direct sunlight;
not be frequently wet (e.g. laundry, bathroom);
have a level floor;
have a reliable electricity supply; and
be away from the microwave. Some microwaves do not have a wave jamming shield
so when the wine cellar is placed less than 1m from a microwave, the operation of
the wine cellar can be affected.
The fridge is designed for the N-ST climate class. Protect the device from heat (above 38 ˚C)
and cold (below 16 ˚C), dust, moisture, flooding events and splashes.
The wine cellar must be positioned so that the power socket remains accessible after
installation.
Unwind the power cord but do not plug it into the electricity supply immediately.
Install your wine cellar in its final location before loading it. If the fridge is moved while
loaded, the fridge walls may be permanently deformed.
IMPORTANT: Two people are required to properly and safely install the fridge.
14
A. Location
To ensure adequate ventilation of the fridge, allow a minimum of 15 cm between the wine
cellar and the nearby walls as shown in the illustration below.
B. Unpacking the age of the device and discarding the packaging.
Remove all packaging, as well as protective elements inside the device's compartments,
before turning it on.
The carton and paper packaging are recyclable. Please dispose of paper packaging in
recycling bins.
Materials bearing the symbol are recyclable. Including: Polyethylene; Polystyrene;
and Polypropylene. These materials can be recycled if you dispose of them in collection
containers.
Other packaging items (e.g. fasteners) must be disposed of with household waste.
C. Foot adjustment
15
Your wine cellar is equipped with an adjustable foot to facilitate levelling.
It is recommended to adjust the front feet to level the wine cellar. Correctly levelled feet
will limit noise and vibration of the wine cellar.
Turn the adjustable foot by hand (be careful not to jam your fingers).
- Turn the foot anti-clockwise to raise the level of the
wine cellar
- Turn the foot clockwise to lower the level of the wine
cellar
D. Before loading the fridge
Levelling: The wine cellar must be levelled before loading your wine
Stable floor: Place the fridge on a stable surface where the ground can support the
loaded weight (1 full bottle usually weighs 1.3kg).
E. Ambient temperature
The wine cellar should be placed in a room with temperatures between 16-38˚C. If the
ambient temperature is above or below the climatic class, the performance of the wine
cellar will be impacted. Cold or warm temperatures can cause fluctuating fridge
temperatures, the fridge may not reach the set temperature or may stop working.
16
F. Changing the orientation of the door
The door can be right or left opening. Change the door by following the instructions below.
Making this change requires 2 people.
Instructions for changing the "right-hung" door and reassembling it so it is "left-hung":
1. Unplug the power cord from the socket.
2. Remove the top hinge cover.
3. Unscrew the top hinge and remove it, then
remove the door by gently lifting it.
4. Unwind the front right foot completely until it
comes off. Remove it.
5. Unscrew the lower hinge and remove it.
6. Place the lower hinge on the opposite side after
removing the front foot and attach the hinge with
the screws you have just removed from the right
side.
7. Replace the foot on the left side of the fridge
with the adjustable foot removed from the right
side. Screw the smaller foot onto the right side.
8. Place the door on the lower hinge. Make sure the
glass door is upright and closes easily.
17
9. Place the top hinge on the opposite side.
10. Place the door on the fridge, then loosely screw
the hinge without tightening completely.
11 Once the door is installed, adjust the hinge by
tightening the screws until the door is in the correct
place.
12. Replace the top hinge cover.
Note: The door seal may come out of its place when changing the door. If you notice gaps
between the seal and the fridge frame when the door is closed, pull carefully on the seal to
close these openings. The correct positioning of the seal is important to ensure the fridge is
waterproof.
18
IV BEFORE USE
Wait 24 hours before starting your wine cellar.
We recommend that you leave your wine cellar upright, clean it with soapy water and leave
it open to eliminate residual odours.
Recommendations:
Place the fridge in a cool place away from sunlight and heat sources.
Certain parameters such as room temperature, door opening time or the number of
bottles stored inside could affect the internal temperature of your wine cellar. We
recommend that you check the internal temperature regularly and adjust it if
necessary.
Do not cover the vents.
Operating noise:
To reach the desired temperature, this wine cellar, like all wine cellars with compressor
cooling systems, can produce certain noises, which are normal operating noises.
Gurgling noise: caused by the refrigerant gas circulating in the refrigeration area of
the unit.
Cracking noise: resulting from the contraction and expansion of the gas to produce
the cold.
The perception of noise by the individual is directly related to the environment in which the
wine cellar is located. Noise in normal operation is not a cause of the warranty's application.
19
V USING YOUR WINE CELLAR
A. Loading your wine cellar
You can load your wine bottles in single or double rows.
For loading, take note of the following: if you don’t have enough bottles to
completely fill your wine cellar, it’s best to spread the load over the entire height of
the wine cellar to avoid a thermal imbalance at the top or bottom of the fridge.
The balanced distribution of bottles throughout the height of the wine cellar is the
most efficient way to use the energy of the appliance.
The bottle capacity is expressed in bottles of the “ Bordeaux” type. If larger bottles
are stored, or if additional shelves are used, the maximum bottle capacity is reduced.
To accommodate the largest type of bottle or increase the capacity of the cellar by
stacking the bottles when necessary, the shelves must be removed or moved (see
paragraph adjustable shelves).
Keep a gap between the bottom of the fridge and the bottles to allow air to flow. As
in an underground wine cellar, air circulation is important for a homogeneous
temperature inside your wine cellar.
This will also reduce energy consumption.
IMPORTANT INFORMATION ABOUT THE SERVING TEMPERATURE OF WINE
Your wine cellar has been designed to allow you to set desired serving temperature of your
wine. Each wine varietal is served at a different ideal temperature.
The temperature of the cellar is adjustable from 5-22 ˚C. Unless the wine producer says
recommends a different temperature for your particular wine, champagne should be
served at 7˚C, white wine should be served at 12˚C and red wine should be served at 18˚C
(see “Wine Service Temperature” recommendation table).
Some wines can be served young (2 to 3 years), while others are much better aged (10
years and older). Each wine peaks at a different age. Check the ideal drinking age for your
wine with your wine merchant.
20
SETTING TYPES: Please note that depending on where your wine cellar is kept, how often
the door is open, the ambient temperate and the loading, the time taken to reach the set
temperate varies. Usually, it takes about 24 hours for the wine cellar to reach the desired
temperature and indicate a stable temperature on the digital display. The temperature
displayed will change when the desired temperature is adjusted or whenever a large
number of bottles are added to the fridge.

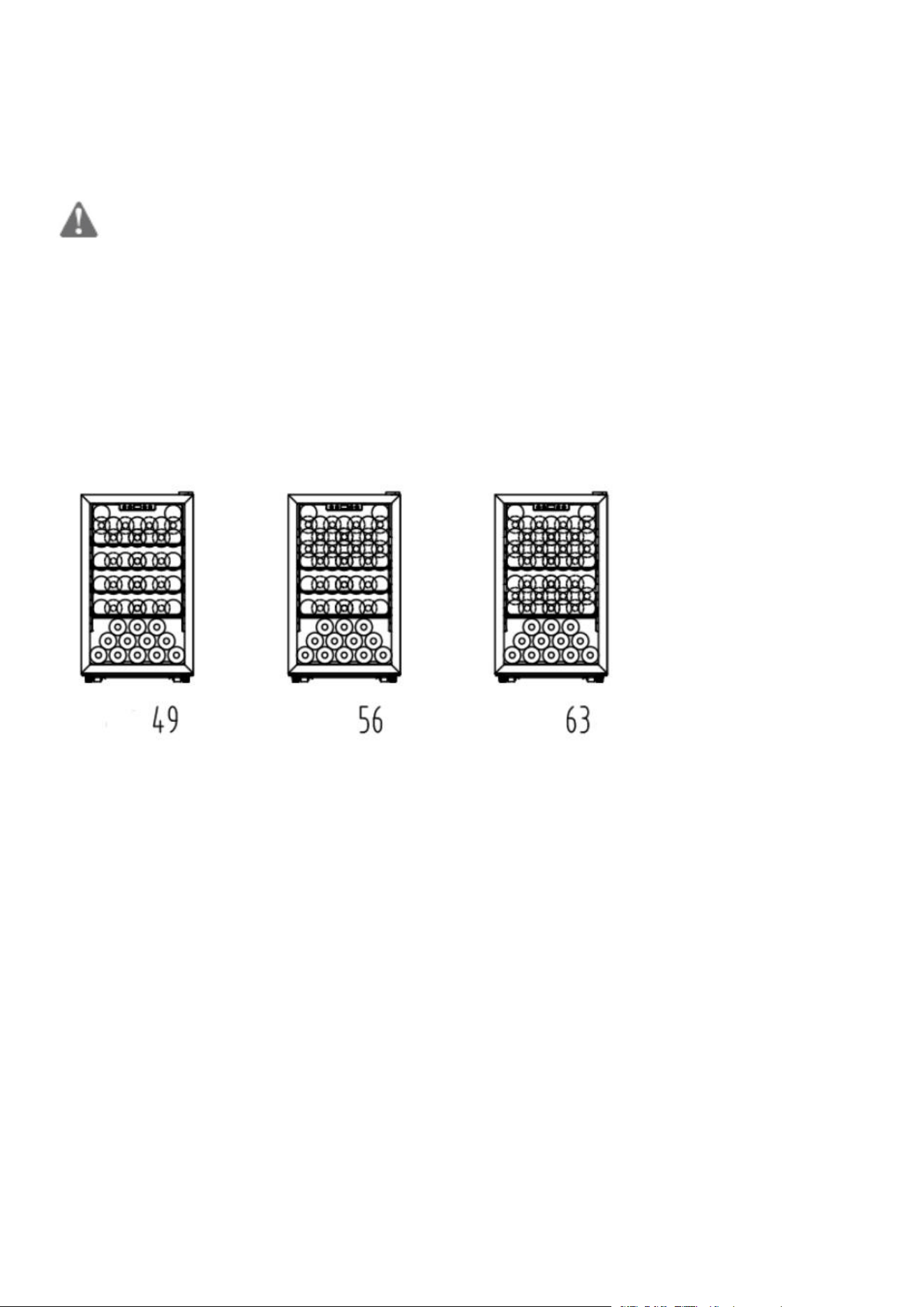

B Loading plan
Your wine cellar can accommodate up to 63 Bordeaux bottles with a stack based on two
shelves.
While loading several levels of bottles on the same shelf, please gently store your
bottles in the 1st row to prevent them from colliding with the 2nd row. Store the bottles in
a "head to tail" - crossing the neck and bottom of each bottle, so you can get close to the
stated maximum capacity.
If you store larger bottles or add a shelf to more easily access your bottles, storage capacity
will be reduced.
The way you load your fridge and the number of shelves, determines capacity. Below you
will find an explanatory diagram for loading (capacity with load “head to tail”):
21
This wine cellar is called mono temperature, which means that you have a single choice of
temperature.
If storing red, rose and whites together, set the thermostat on average between 11 and 13
degrees and store the red wines on the top shelves and whites at the bottom. This will
make the most of the ‘hot air rises’ phenomenon. Consider the ambient temperature of
your room when setting the thermostat.
For wines stored at the top of the fridge: bottles of red wine. Before serving, uncork and let
it decant in a carafe a few hours before tasting (to slowly rise to 16 to 18 degrees).
For wines stored in the middle of the fridge: white wine. Cool before serving according to
your preference (8-10 degrees)
For wines stored at the bottom: rose and champagne. Cool them for about an hour before
serving (6-8 degrees).

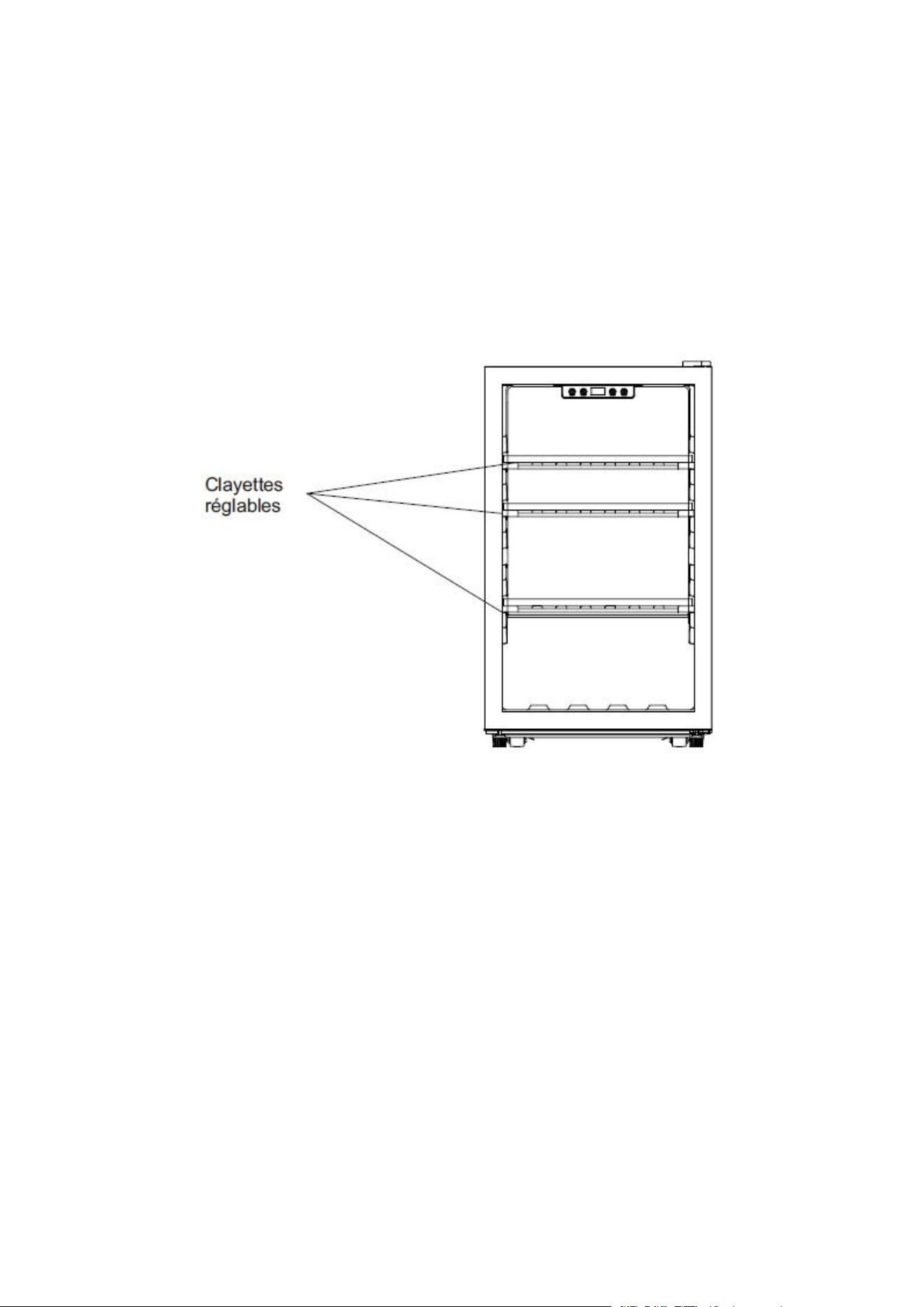

C. Adjustable shelves
Your wine cellar has 2 adjustable shelves, which gives the strength to stack several rows of
“head to tail” bottles (the moulding at the bottom of the fridge allows bottles to be stacked
underneath the bottom shelf).
The 2 shelves can be adjusted to different spacings on all four levels depending on your
needs.
22
Door seal protection: Ensure you open the door completely before removing shelves
from their rails.
Do not slide multiple loaded shelves outwards as it may cause bottles to fall or may
cause the wine cellar to tip forward.
Do not cover shelves with material like aluminum foil or metal plate as this will
impact internal airflow.
Do not move your wine cellar while it is loaded with bottles. This could distort the
walls of the wine cellar and cause back injuries.
23
D. Functions and temperature setting
Please note that depending on the selected settings and the loading, it can take 24 hours
for the wine cellar to reach the desired temperature.
Plug the power cord into a suitable power supply
Set the thermostat to adjust the temperature with the K2 and K3 keys
Light
K1: This button allows you to turn on / off the inside light
Increase temperature
K2: Press the button once, the LED display will flash indicating the current temperature.
Press again to set the temperature. 1 touch will increase the temperature by 1 degree. The
blink stops after 5 seconds without action on your part, and the new temperature
requested is recorded. The LED display then shows the actual temperature inside.
24
Temperature display
L1: The temperature can be adjusted from 5 to 20 degrees depending on the cycle below (1
touch = 1 additional degree)
Decrease temperature
K3: Press the button once, the LED display will flash indicating the current temperature.
Press again to set the temperature. 1 touch will reduce the temperature by 1 degree. The
blink stops after 5 seconds without action on your part, and the newly set temperature is
recorded. The LED display then shows the actual inside temperature
Mode Fahrenheit/Celsius
K4: Switch the temperature display between Fahrenheit/Celsius by pressing the button.
How your wine cellar works:
There are two internal fans for airflow however fluctuations of up to 3 degrees is expected.
The average temperature throughout the fridge will be a maximum of 1.5˚C of the
requested temperature (once sufficient time for cooling has passed). Once a temperature
difference of 3˚C above the set temperature is detected, the cooling cycle will start to bring
the temperature down to below the set temperature. Once the cooler temperature is
reached, the cooling stops and the temperature inside the fridge is allowed to slowly
increase. This cycle is continuous and results in a very small range of constant fluctuation.
25
The temperature sensor is placed halfway down the compartment and reads the
temperature instantaneously. Small amounts of deviation in temperature is expected (less
than 6˚C).
Please do not open the door too often as this will disrupt the operation of the temperature
sensors. The fridge automatically adjusts moisture and condensation levels within the
fridge as required.
Attention
When the temperature sensor is failing due to power outage or bug, an error code appears.
E1 internal temperature problem
E2 ambient temperature problem
CE for communication problem
E. Wine service temperatures:
The table below shows the recommended serving temperatures for different wine.
Wine Recommended temperature
Champagne, sparkling, sparkling 6˚C
White: Sémillon, Sauvignon Blanc 8˚C
Vintage Champagne 10˚C
Dry white: Chardonnay 10˚C
Dry white: Gewürztraminer, Riesling, Pinot gris 10˚C
Sweet late harvested white: Sauternes, Barsac,
Monbazillac
10˚C
Beaujolais 13˚C
Sweet white wine: Sauternes 14˚C
26
White Chardonnay vintage 14˚C
Pinot Noir 16˚C
Red Grenache, Syrah 16˚C
Red vintage 18˚C
Other red wines Temperature not exceeding
20˚C
To bring the wine to the serving temperature, it is recommended to place it in your wine
cellar at least 48 hours before serving, and uncork or aerate a few minutes before tasting.
F. Power outage
In the event of a power outage, all temperature settings will be automatically
preserved, unless you change the thermostat setting.
A power outage of an hour or two will not affect the temperature of your wine cellar. To
avoid a sudden change in temperature when the power supply is turned off, you should
avoid opening the door. In the event of a prolonged cut, storage alternatives must be found
to preserve your wine.
If you plan to temporarily shut off the electrical power or if there is a power outage
scheduled by your power provider, it is imperative to disconnect the power socket rather
than have your power meter shut down. A sudden shutdown of the current could damage
the mother board in your wine cellar
27
VI MAINTENANCE AND CLEANING
A. Defrosting
Your wine cellar is designed with a "natural" defrosting system. When the engine is shut
down, the refrigerated surfaces of the wine cellar automatically defrost. The de-icing water
descends into a drainage container near the compressor at the back of the wine cellar. This
water is evaporated by the heat produced by the compressor.
Important: Keep the drain and gutter clean to prevent it to clog and water to flow
inside the wine cellar.
B. Cleaning
Before cleaning or restarting, unplug at the socket.
Never use abrasive products or sponges with scrapers for cleaning inside or outside your
device.
Remove all accessories (e.g. shelves, water tank). Wash them with lukewarm water
with a mild, odorless detergent (an unscented dish liquid, for example), rinse with
water containing bleach and dry thoroughly.
Wash the interior walls in the same way; take special care of the shelves.
Wash the door seal without omitting to clean also under the door seal
Reconnect the device and get it back into operation.
Occasionally, dust the condenser at the back of the unit; a build-up of dust could reduce the
performance of the unit.
At certain times of the year, condensation on the door may occur. If this happens, wipe the
water from the door and avoid opening the door of the fridge often as this amplifies the
difference between the inside of the fridge and the ambient temperature.
28
In case of prolonged absence, empty and clean the appliance; keep the door ajar for the
duration of non-use.
Important!
When the wine cellar is not used:
Unplug the appliance
Remove all objects inside.
Clean and dry the interior space of the wine cellar per the above instructions.
Leave the door slightly ajar to avoid mold.
29
VII TROUBLESHOOTING
Some issues can be easy to fix. Before using after-sales service or a repairman, please see
the following table:
Problem POSSIBLE CAUSES
The wine cellar
doesn't work.
The fridge is not plugged in or it is switched off
The circuit breaker is triggered, or the fuse is damaged.
Check to see if the power outlet is powered by connecting another
electrical appliance.
The wine cellar is
not cold enough.
Check the temperature setting.
A high ambient temperature may require a lower setting.
The door is opened too often.
The door is not completely closed.
The door seal is not properly positioned.
The compressor
works and goes
out often.
The room temperature is warmer than normal.
A large quantity of bottles has been added to the wine cellar.
The door is opened too often.
The door is not completely closed.
Temperature control is not properly defined.
The door seal is not properly positioned.
30
The light doesn't
work.
The socket is not plugged in.
The circuit breaker has gone off or a fuse is damaged.
The lighting button is stuck on "OFF."
Vibration. The wine cellar may not be level.
The wine cellar
seems to be
making too much
noise.
Squeaking or slamming may come from the circulation of the
refrigerant gas, which is normal.
At the end of the cycle, the compressor emits a noise caused by the
passage of the refrigerant into your wine cellar.
The contraction and expansion of the gas inside the walls can emit
hissing and crackling.
The wine cellar is not level, check the setting of the feet.
The door doesn't
close properly.
The door was reversed and not properly reinstalled.
The seal is defective (the magnet or rubber is altered).
The shelves block the door closure.
31
If your wine cellar doesn't seem to be working normally, unplug the device for a few
minutes, then plug it again to reset the fridge
Any service or repair on the cooling process must be carried out by a licensed professional
who will have to carry out an inspection of the refrigeration circuit.
Similarly, any service or repairs on the electrical circuit must be carried out by a qualified
electrician.
Note: Any repair by an unlicensed technician will result in the cancellation of the warranty.
32
VIII WARRANTY
WARRANTY EXCLUSIONS
The warranty does not cover the wear parts of the product, or the problems or damage
resulting from:
(1) superficial deterioration due to normal wear and tear of the product.
(2) defects or deteriorations due to the product's contact with food or liquids, and due to
corrosion caused by rust.
(3) any unauthorised incident, abuse, improper use, modification, dismantling or repair.
(4) any improper maintenance operation, non-compliant use of the product or connection
to an incorrect voltage.
(5) any use of accessories not supplied or approved by the manufacturer.
The warranty will be waived if the rating label and/or serial number of the product
are removed.
33
IX CAUTION
For more information about disposing of your fridge, you can contact your local or regional
government. Electronic products that have not been selectively sorted are potentially
hazardous to the environment and human health due to the presence of hazardous
substances
This wine cellar contains flammable foaming agents.
At the end of your product life, it must be disposed of in an appropriate location, capable of
recycling refrigerators, freezers, and wine cellars. To do this contact your local council.
Under no circumstances should you dispose of this wine cellar during curbside collections.
Guide d’utilisation
CAVE
A
VIN
LKCV63N
1
AVERTISSEMENTS ET CONSEILS DE SECURITE
IMPORTANTS
Nous vous invitons à lire attentivement et intégralement ce
guide d’utilisation avant d’installer et utiliser cet appareil.
Il est important que ce guide d’utilisation soit gardé avec
l’appareil pour toute nouvelle consultation.
Si cet appareil devait être donné à une autre personne, assurez-
vous que le guide d’utilisation suive l’appareil de façon à ce que
le nouvel utilisateur puisse être informé du fonctionnement de
celui-ci.
2
Dans ce guide d’utilisation, les symboles suivants sont utilisés.
Informations importantes concernant
votre sécurité personnelle et comment
éviter d’endommager l’appareil.
Informations générales et conseils
Informations sur l’environnement
Risque d’incendie
Risque de choc électrique
3
SECURITE GENERALE
Pour votre sécurité et celle d’autrui, nous vous prions de
lire attentivement ces avertissements de sécurité avant
d’installer et d’utiliser votre cave à vin.
Cet appareil est destiné à un usage domestique (cadre privé) ou
dans les applications analogues telles que :
- les coins cuisines réservés au personnel des magasins,
bureaux et autres environnements professionnels,
- les fermes et l’utilisation par les clients des hôtels, motels et
autres environnements à caractère résidentiel,
- les environnements du type chambres d’hôtes,
à l’exclusion de :
- la restauration et des autres applications similaires y compris la
vente au détail.
Cette cave à vin ne doit pas être utilisée à des fins commerciales
ou industrielles ou pour d’autre but que celui pour lequel elle a
été conçue. Cet appareil est destiné uniquement au stockage du
vin.
Ne pas utiliser à l’extérieur.
4
Vérifiez que la tension indiquée sur le produit correspond à votre
alimentation électrique, avant de brancher l’appareil.
Vérifiez régulièrement l’état de votre appareil. N’utilisez pas
l’appareil s’il est endommagé.
Débranchez toujours la prise de courant avant de procéder au
nettoyage de l’appareil ; de procéder à son dégivrage ; de
changer la lampe d’éclairage (lorsqu’elle est remplaçable) ; de
déplacer l’appareil ou de nettoyer le sol sous l’appareil.
Ne retirez pas la prise électrique en tirant sur le cordon. Pour la
retirer, prenez-la en main et retirez-la prudemment de la prise
murale.
MISE EN GARDE : Ne pas endommager le circuit de réfrigération.
Frigorigène
ATTENTION : Risque d’incendie.
Le gaz frigorigène contenu dans le circuit de cet appareil est de
l’isobutane (R600a). Il s’agit d’un gaz inflammable. Lors du
transport et de l’installation de l’appareil, veillez à n’endommager
aucune partie du circuit frigorifique.
5
N’utilisez aucun outil coupant ou pointu pour dégivrer l’appareil.
N’utilisez aucun appareil électrique à l’intérieur de la cave à vin.
Si le système de réfrigération est endommagé :
N’utilisez pas de flamme près de l’appareil.
Evitez les étincelles – n’allumez pas d’appareil électrique ou
de lampe électrique.
Ventilez immédiatement la pièce.
Pour votre sécurité, respectez les recommandations
suivantes :
La superficie de la pièce dans laquelle l'appareil sera installé doit
être au moins égale à 1 m
3
par 8 grammes de fluide frigorigène.
La quantité du gaz réfrigérant contenue dans cet appareil est
indiquée en grammes, sur la plaque signalétique de l'appareil.
6
SECURITE DES ENFANTS
Cet appareil peut être utilisé par des enfants âgés d’au
moins 8 ans et par des personnes ayant des capacités
physiques, sensorielles ou mentales réduites ou dénuées
d'expérience ou de connaissances, s’ils (si elles) sont
correctement surveillé(e)s ou si des instructions relatives à
l’utilisation de l’appareil en toute sécurité leur ont été données et
si les risques encourus ont été appréhendés.
Les enfants ne doivent pas jouer avec l'appareil. Il convient de
surveiller les enfants pour s’assurer qu’ils ne jouent pas avec
l’appareil.
Le nettoyage et l’entretien ne doivent pas être effectués par des
enfants sans supervision.
7
BRANCHEMENT
Cet appareil appartient aux appareils de la classe de protection
électrique I, et doit donc être raccordé à un conducteur équipé
d’une mise à la terre.
Vérifiez régulièrement la fiche secteur et le cordon d’alimentation
afin de détecter d’éventuels dommages.
N’utilisez pas l’appareil si le cordon d’alimentation ou la prise est
endommagé(e).
AVERTISSEMENT : Si le cordon d'alimentation est
endommagé, il doit être remplacé par le fabricant, son service
après-vente ou des personnes de qualification similaire afin
d’éviter un danger.
8
Instructions de mise à la terre :
La prise de terre réduit le risque de choc électrique. La cave à vin
est équipée d'un cordon d’alimentation avec un fil de terre. Elle
doit être branchée dans une prise électrique correctement fixée
et mise à la terre.
Une mauvaise utilisation de la prise de terre peut entraîner le
risque d'électrocution.
Ne pas brancher l’appareil à une prise de courant non protégée
contre les surcharges (fusibles).
Ne jamais utiliser de prises multiples ou de rallonge pour
brancher l’appareil.
Remarque : Dans des lieux où il y a des orages fréquents, il est
conseillé d'utiliser des prises paratonnerre.
ATTENTION : N’immergez pas le cordon dans l’eau, ne
manipulez pas l’appareil ni la prise avec les mains humides.
La prise sur laquelle est branché l’appareil doit être facilement
accessible, afin que l’appareil puisse être débranché rapidement
en cas d’urgence. Pour éteindre complètement l’appareil :
débranchez-le.
9
Ne débranchez pas l’appareil en tirant sur le câble et n’enroulez
pas le câble autour de l’appareil.
Eteignez l’appareil avant de retirer la prise secteur.
Débranchez toujours l’appareil avant de le nettoyer et avant de le
laisser inutilisé pendant une longue période.
En cas d’incendie, commencez par débrancher la prise secteur
ou séparer l’appareil du secteur par un autre moyen avant de
prendre les mesures de lutte contre l’incendie.
Cet appareil n’est pas destiné à être mis en fonctionnement au
moyen d'une minuterie extérieure ou par un système de
commande à distance séparé ou tout autre dispositif qui met
l’appareil sous tension automatiquement.
UTILISATION
DANGER D’ELECTROCUTION !
Tout entretien ou réparation de cet appareil doit être effectué
par un réparateur professionnel agréé. N’essayez en aucun
cas de réparer l’appareil vous-même.
10
-ATTENTION : Les ouvertures de ventilation du boîtier de
l'appareil doivent rester dégagées. Veillez à ne pas les obstruer,
par exemple avec un tapis placé devant la cave à vin.
-ATTENTION : Ne pas utiliser de dispositifs mécaniques ou
autres moyens pour accélérer le processus de dégivrage, autres
que ceux recommandés par le fabricant.
-ATTENTION : Ne pas endommager le circuit de refroidissement.
-ATTENTION : N'utilisez pas d'appareils électriques dans la cave
à vin, autres que ceux recommandés par le fabricant.
- Si vous n'utilisez pas l'appareil pendant une longue période,
veuillez débrancher la prise d'alimentation de la prise murale ou
couper l'alimentation électrique.
N'entreposez pas de matières explosives telles que les
contenants aérosol avec un propulseur inflammable dans cet
appareil.
11
INSTALLATION
Cet appareil est lourd : faites attention lors de tout déplacement
de l’appareil.
Lors du transport et de l’installation, veillez à n’endommager
aucune partie du circuit frigorifique.
Important ! Laissez votre appareil vertical pendant 24 heures
avant de brancher pour la première fois la prise, afin de permettre
l’égalisation du gaz réfrigérant.
Si votre appareil a été couché pendant le transport, attendre 48h
avant de le mettre en fonctionnement.
Après installation, vérifiez que l’appareil ne repose pas sur le
câble d’alimentation électrique.
12
NETTOYAGE
ATTENTION : Ne pas utiliser d’appareils électriques pour
nettoyer votre cave à vin.
Ne nettoyez jamais l’appareil avec des produits inflammables.
Les vapeurs risqueraient de provoquer un incendie ou une
explosion.
En ce qui concerne l’utilisation, la manipulation, le nettoyage et la
mise au rebut de l’appareil, référez-vous aux chapitres ci-après
du guide d’utilisation.
Informations sur la signification du marquage de conformité
Le marquage indique que le produit répond aux principales exigences des Directives Européenne 2014/35/EU
(Basse Tension), 2014/30/EU (Compatibilité Electromagnétique), 2011/65/UE (Limitation d’utilisation de certaines
substances dangereuses dans les équipements électroniques).
13
SOMMAIRE
AVERTISSEMENTS DE SECURITE IMPORTANTS Page 1
I - DESCRIPTION DE L’APPAREIL Page 14
II - CARACTERISTIQUES TECHNIQUES Page 15
III - INSTALLATION Page 17
G. Emplacement Page 18
H. Déballage de l’appareil et mise au
rebut des éléments d’emballage Page 18
I. Réglage des pieds Page 19
J. Avant de remplir l’appareil Page 19
K. Température ambiante Page 19
L. Changement du sens d’ouverture de la porte Page 20
IV - AVANT UTILISATION Page 22
V - UTILISATION Page 23
G. Chargement de votre cave à vin Page 23
H. Plan de chargement Page 24
I. Clayettes réglables Page 25
J. Fonctions et réglage de température Page 26
K. Tableau des températures de service du vin Page 28
L. Coupure de courant Page 28
VI - ENTRETIEN ET NETTOYAGE Page 29
VII - PANNES ET SOLUTIONS Page 31
VIII - GARANTIE Page 33
Ce guide d’utilisation est disponible dans les langues suivantes :
FR (version originale)
Toute autre traduction serait une traduction de la version originale. Ce guide d’utilisation, ses modifications
éventuelles ou toute nouvelle version, est disponible sur notre site web.
14
I- DESCRIPTION DE L’APPAREIL
1.Contrôle électronique
2.Clayettes métal avec fronton en bois
3.Porte
4.Capteur
5.Pied ajustable
15
II- CARACTERISTIQUES TECHNIQUES
Référence LKCV63N
Modèle JC-130
Alimentation électrique 220-240 V~
Courant électrique 1.5A
Puissance de la lampe 2W
Dimensions LxPxH 500*575*847 mm
Poids 29kg
Type d'installation Pose libre
Sens d’ouverture de la porte Droite (réglage usine)
Schéma électrique
16
FICHE PRODUIT RELATIVE A L'ENERGIE
Référence LKCV63N
Catégorie d'appareil de réfrigératio n
ménager
Catégorie 2
Volume utile des compartiments
126L
Température de stockage la plus froide
pouvant être réglée par l’utili sateur et être
maintenue en perm anence conformément
aux instruc tions du f abricant
+5°C
Dégivrage Automatique
Classe climatique
Classe climatique N/ST.
Cet appareil est conçu pour
être utilisé à une température
ambiante comprise entre
+16°C et +
38°C
Emissions acoustique dans l'air
(dB(A) re 1 pW)
43
Appareil intégrable Non
Cet appareil est destiné uniquemen t au stockage du vin
17
III- INSTALLATION
Recommandations :
L'emplacement que vous avez sélectionné pour votre cave à vin doit être :
- libre et bien aéré
- loin de toute source de chaleur et des rayons directs du soleil ;
- ne pas être trop humide (buanderie, cellier, salle de bains etc.) ;
- avoir un plancher plat ;
- obtenir un approvisionnement en électricité fiable et standard
- éloigné du four à micro-ondes. Certains fours à micro-ondes n'ont pas de bouclier de brouillage d’ondes. Lorsqu'il
est placé à moins de 1 mètre de la cave à vin, il peut affecter le fonctionnement de votre cave à vin.
L’appareil est conçu pour la classe climatique N-ST. Protégez l’appareil de la chaleur (au-dessus de 38° C) et du froid
(en-dessous de 16 °C), de la poussière, de l’humidité, des projections d’eau et des éclaboussures.
AVERTISSEMENT
La cave à vin doit être positionnée de manière à ce que la prise électrique reste accessible après son installation.
Libérez le cordon d'alimentation, ne le branchez pas encore à l’alimentation électrique.
Installez votre cave à vin à son emplacement définitif avant de la charger. En effet, en cas de déplacement
chargée, les parois de l’appareil seraient définitivement déformées.
IMPORTANT : L’installation de l’appareil nécessite l’intervention de 2 personnes.
18
A- Emplacement
Afin d’assurer une aération suffisante de l’appareil, respectez un espacement minimal de 15 cm entre les parois de
votre cave à vin et les parois à proximité (murs ou plan de travail par exemple) comme indiqué dans l’illustration ci-
dessous.
B- Déballage de l’appareil et mise au rebut des éléments d’emballage.
Retirez tous les éléments d’emballage autour de l’appareil, ainsi que les éléments de protection situés à
l’intérieur des compartiments de l’appareil.
• Le carton d’emballage et les feuilles de papier sont recyclables. Ils doivent être jetés dans les bacs de collecte
prévus à cet effet.
• Les matériaux portant le symbole sont recyclables, par exemple :
>PE< = polyéthylène ;
>PS< = polystyrène ;
>PP< = polypropylène ;
Cela signifie qu’ils peuvent être recyclés en les déposant dans des conteneurs de collecte appropriés.
• Les autres éléments d’emballage (adhésif, attaches...) doivent être jetés avec les déchets ménagers.
Pour en savoir plus : www.quefairedemesdechets.fr
19
C- Réglage des pieds
Votre cave à vin est équipée d’un pied réglable pour faciliter sa mise à niveau.
Il est recommandé de régler et ajuster les pieds avant pour mettre à niveau la cave à vin. Le bon réglage du niveau et
des pieds limitera les vibrations et les bruits qui en découlent.
Tournez le pied réglable à la main (faites attention de ne pas vous blesser les mains).
- Dans le sens inverse des aiguilles d’une montre : pour élever le
niveau de la cave à vin
- Dans le sens des aiguilles d’une montre : pour abaisser le niveau de
la cave à vin
D- Avant de remplir l’appareil
Mise à niveau de votre cave à vin : La cave à vin doit être mise à niveau avant le chargement de vos vins, dans un
endroit dont le sol peut supporter celle-ci chargée (1 bouteille pleine pèse en général 1,3kg, sans compter le poids de
l’appareil).
E- Température ambiante
La cave à vin doit être placée dans une pièce dont la température est comprise entre 16 et 38°C (voir la classe
climatique dans le chapitre I : DESCRIPTION DE L’APPAREIL). Si la température ambiante est au-dessus ou en-
dessous de la classe climatique, cela affectera les performances de la cave à vin. Des conditions de températures
froides ou chaudes peuvent causer des températures de cave fluctuantes, et celle-ci n'atteindra pas la température
idéale, voire s’arrêtera de fonctionner.
20
F- Changement du sens d’ouverture de la porte :
Le sens d’ouverture de la porte peut être changé en suivant les instructions ci-dessous.
Ce changement nécessite l’intervention de 2 personnes.
Instructions pour le démontage de la porte « tirant droite » et son remontage « tirant gauche » :
1. Débranchez la prise secteur. Basculez
votre cave à vin de 45° vers l’arrière et
maintenez-la ou fixez-la fermement.
2. Retirez le cache de charnière supérieure.
3. Dévissez les vis de la charnière supérieure
et retirez-la, puis retirez la porte en la
soulevant en douceur.
4. Dévissez le grand pied (avant droit) et
retirez-le.
5. Dévissez les vis de la charnière inférieure
et retirez-la.
6. Placez la charnière inférieure sur le côté
opposé après avoir enlevé le pied avant
gauche, et fixez la charnière en revissant les
vis.
7. Revissez le grand pied, désormais placé
du côté gauche. Revissez également le pied
du côté droit.
8. Ramenez votre cave à vin en position
verticale.
9. Placez la porte sur la charnière inférieure.
Assurez-vous que la porte vitrée soit en
position verticale et qu’elle se ferme
facilement.
21
10. Placez la charnière supérieure sur le côté
opposé et la porte, puis replacez les vis de la
charnière sans serrer définitivement.
11 Une fois la porte installée, ajustez les
distances pour garder la porte verticale puis
serrez définitivement les vis de la charnière
supérieure.
12. Remontez le cache de charnière
supérieure.
Remarque : Le joint de porte peut sortir de son emplacement lors du changement de côté. Si vous remarquez des
ouvertures entre le joint et l’encadrement du compartiment lorsque la porte est fermée, tirez avec précautions sur le
joint afin de refermer ces ouvertures. Le positionnement correct du joint est important pour garantir l’étanchéité de
votre cave à vin.
Il est parfois nécessaire de chauffer le joint à faible température afin de lui redonner son élasticité, puis il reprend sa
bonne position et étanchéité progressivement.
22
IV- AVANT UTILISATION
Attendez 24 heures avant la mise en marche de votre cave à vin.
Pendant ce temps nous vous recommandons de laisser votre cave à vin à la verticale, la nettoyer à l’eau savonneuse
et la laisser porte ouverte afin d’éliminer les odeurs résiduelles.
Recommandations :
Placez l’appareil dans un endroit frais à l’abri des rayons du soleil et des sources de chaleur.
Certains paramètres tels que la température de la pièce, le temps d’ouverture des portes ou le nombre de
bouteilles stockées à l’intérieur pourraient affecter la température interne de votre cave à vin. Nous vous
recommandons de procéder régulièrement à la vérification de la température interne et de l’ajuster si cela est
nécessaire.
Ne couvrez pas les grilles d’aération.
Bruits de fonctionnement :
Pour atteindre la température désirée, cette cave à vin, comme toutes les caves à vin avec compresseurs, peut
produire certains bruits, qui sont des bruits normaux de fonctionnement.
- Bruit de gargouillis : causé par le réfrigérant qui circule dans le circuit de réfrigération de l'appareil.
- Craquement ou son aigu : résultant de la contraction et l'expansion du gaz permettant de produire le froid.
La perception du bruit par l'individu est directement liée à l'environnement dans lequel la cave à vin est située. Le bruit
en fonctionnement normal n’est pas une cause d’application de la garantie.
23
V- UTILISATION
A- Chargement de votre cave à vin
Vous pouvez charger vos bouteilles de vin en simple ou double rangée.
Pour le chargement, prenez note de ce qui suit : si vous n'avez pas assez de bouteilles pour remplir totalement votre
cave à vin, il est préférable de répartir la charge sur toute la hauteur de la cave à vin afin d'éviter un déséquilibre
thermique en haut ou en bas de l’appareil.
La répartition équilibrée des bouteilles sur toute la hauteur de la cave à vin est le moyen le plus efficace d’utiliser
l’énergie de fonctionnement de l’appareil.
La capacité de remplissage est exprimée en bouteilles de type « bordelaise allégée 75cl ». Bien évidemment, si vous
remplissez la cave avec une majorité de bouteilles de bourgogne, plus larges, ou que vous ajoutiez des clayettes, la
capacité serait automatiquement réduite.
Pour accueillir le plus grand type de bouteilles ou augmenter la capacité de la cave en empilant les bouteilles vers le
haut lorsque cela est nécessaire, il faut retirer ou déplacer les clayettes (voir le paragraphe Clayettes Réglables).
Gardez un espace entre le fond et les bouteilles pour permettre une circulation d'air. Comme en cave souterraine, la
circulation de l'air est importante pour une température homogène à l’intérieur de votre cave à vin.
Cela permettra également de réduire la consommation d’énergie de votre cave à vin.
INFORMATIONS IMPORTANTES CONCERNANT LA TEMPÉRATURE DE SERVICE DU VIN
Votre cave à vin a été conçue pour mettre en température votre vin, si tous les vins vieillissent à la même température,
ils ne se dégustent pas à la même température.
La température de la cave est réglable de 5 à 20°C. Sauf contre-indication par le producteur de vin sur la bouteille,
nous recommandons 7ºC pour le champagne, 12 ºC pour les blancs et 18 °C pour les rouges (se référer au tableau
de recommandation de « Température de Service du vin »).
Certains vins doivent être consommés à un stade précoce (2 à 3 ans), alors que d'autres ont capacité de
vieillissement importante (10 ans et plus). Tous les vins ont un pic de maturité, même si on considère un
vieillissement moyen pour un vin rouge de dix ans, il faut vérifier auprès de votre marchand de vin afin d’obtenir les
informations pertinentes pour connaitre le meilleur moment de déguster vos bouteilles.
TYPES DE REGLAGE : Veuillez noter que selon les paramètres choisis et le chargement, cela prend environ 24
heures pour que la cave à vin atteigne la température souhaitée et indique la stabilisation de la température sur
l’écran digital. Pendant ce temps, la température semble se déplacer de façon erratique, c'est normal et cela se
produit lorsque le paramètre est modifié ou chaque fois qu'une grande quantité de bouteilles est ajoutée dans la cave.
24
B- Plan de chargement
Votre cave à vin peut accueillir jusqu’à 63 bouteilles, de type bordelaise légère, avec un empilage basé sur trois
clayettes.
Pendant le chargement de plusieurs niveaux de bouteilles sur une même clayette, veuillez ranger délicatement
vos bouteilles de la 1
ère
rangée afin d’éviter qu’elles s’entrechoquent avec les bouteilles de la 2
ième
rangée. Rangez les
bouteilles en « tête bêche », c’est-à-dire en croisant le goulot et le bas de chaque bouteille, afin de pouvoir vous
approcher de la capacité maximale annoncée.
Si vous stockez des bouteilles de type « bourgogne » ou « rhône », ou que vous ajoutez une clayette pour accéder
plus facilement à vos bouteilles, la capacité de rangement diminuera fortement.
Comme indiqué précédemment, la façon de charger et le nombre de clayettes détermine la capacité, vous trouverez
ci-dessous un schéma explicatif pour exemple (capacité avec chargement tête bêche) :
Cette cave est appelée mono température, cela veut dire que le choix de la température est unique, étant donné que
le vin se déguste à des températures différentes, il faut soit stocker uniquement des vins rouges à 16 ou 18 degrés ou
alors les vins blancs et rosés entre 8 et 12 degrés.
Une autre option est possible afin de stocker l’ensemble des vins, en utilisant le phénomène naturel du froid (l’air frais
tombe, l’air chaud monte), en réglant le thermostat en moyenne entre 11 et 13 degrés, il faudra stocker les vins dans
un ordre logique avec les températures intérieures naturelles :
En haut : les bouteilles de vin rouge, il faudra idéalement le déboucher et le laisser décanter dans une carafe
quelques heures avant dégustation (pour remonter lentement vers 16 à 18 degrés).
Au milieu : les bouteilles de vin blanc, à rafraichir selon que vos préférences (pour diminuer vers 8 à 10 degrés)
En bas : les bouteilles de rosé et champagne, il faudra les rafraichir pendant environ une heure (pour diminuer vers 6
à 8 degrés).
25
C- Clayettes réglables
Votre cave à vin est dotée de 3 clayettes réglables en métal, ce qui confère la solidité pour empiler plusieurs rangées
de bouteilles tête bêche (le niveau du bas dispose de moulures pour stocker des bouteilles également).
Les 3 clayettes métal, avec un fronton en bois, peuvent être ajustées sur les quatre niveaux en fonction de vos
besoins et du niveau de remplissage de votre cave à vin.
- Protection du joint de la porte : assurez-vous d’ouvrir entièrement la porte lorsque vous retirez les clayettes de
leurs rails.
- Ne pas faire glisser les clayettes vers l'extérieur pour éviter que les bouteilles ne tombent ou risquent de faire
basculer la cave à vin vers l'avant.
- Ne pas recouvrir les clayettes avec une feuille d'alliage ou d'autre matériau. Ceci entravera la circulation de
l’air à l’intérieur de la cave à vin.
- Ne pas déplacer votre cave à vin alors qu'elle est chargée avec des bouteilles. Cela pourrait déformer les
parois de la cave à vin et vous causer des blessures au dos.
26
D- Fonctions et réglage de température
Veuillez noter que selon les paramètres choisis et le chargement, cela prend environ 24 heures pour que la cave à vin
atteigne la température souhaitée.
Branchez la prise secteur sur une borne secteur adaptée.
Réglez le thermostat afin d’adapter la température souhaitée à l’aide des touches K2 et K3
Bouton lumière
K1: Ce bouton permet d’allumer ou d’éteindre la lumière intérieure
Bouton augmentation
K2: Appuyez une fois sur la touche, l’affichage à LED clignotera indiquant la température actuelle. Appuyez à
nouveau pour régler la température. Une pression augmentera la température de 1 degré. Le clignotement s’arrête
après 5 secondes sans action de votre part, et la nouvelle température demandée est enregistrée. L'affichage LED
indique ensuite la température réelle à l'intérieur.
Fonctionnement naturel de votre cave à vin à prendre en compte :
La temperature intérieure de la cave à vin va évoluer en permanence à + ou – 3 degrés de la temperature souhaitée,
car votre cave contrôle la temperature qui évolue naturellement au fil des minutes.
En effet, dès que la temperature intérieure remonte à plus de 3 degrés de la temperature souhaitée, le thermostat va
relancer le moteur afin de refroidir lentement la cavité. Une fois que la température demandée est à nouveau atteinte
et même dépassée, alors le thermostat coupera le moteur, ce travail est permanent, ce qui explique que la
temperature intérieure travaillera continuellement entre 9 et 15 degrés par exemple pour une temperature demandée
27
à 12 degrés (la temperature moyenne au milieu de la cave sur quelques heures de fonctionnement sera donc proche
de 12 degrés).
Il ne faut donc pas vous inquiéter si vous constatez que la température change constamment, c’est justement le
travail de votre cave afin d’assurer une temperature moyenne proche de votre demande, n’ouvrez pas les portes trop
souvent afin de contrôler la temperature au risque de perturber le thermostat en faisant entrer de l’air chaud et humide.
Affichage de la température
L1: La température peut être ajustée de 5 a 20 degrés selon le cycle ci-dessous (une pression = 1 degré
supplémentaire)
Bouton réduction
K3: Appuyez une fois sur la touche, l’affichage à LED clignotera indiquant la température actuelle. Appuyez à
nouveau pour régler la température. Une pression réduira la température de 1 degré. Le clignotement s’arrête après 5
secondes sans action de votre part, et la nouvelle température programmée est enregistrée. L'affichage LED indique
ensuite la température réelle à l'intérieur.
Mode Fahrenheit/Celsius
K4: Basculez l'affichage de la température entre Fahrenheit / Celsius en appuyant sur la touche.
Attention
Lorsque le capteur de température est en défaut suite coupure de courant ou bug, un code d'erreur s'affiche.
E1 problème de température dans la cave à vin ;
E2 problème de température ambiante ;
CE pour échec de communication
28
E-Tableau des températures de service du vin :
Le tableau ci-dessous indique la température généralement conseillée pour la dégustation du vin concerné.
Vin
Température
conseillée
Champagne, pétillant, mousseux 6 ºC
Blanc : Sémillon, Sauvignon Blanc 8 °C
Champagne millésime 10 °C
Blanc sec : Chardonnay 10 ºC
Blanc sec : Gewürztraminer, Riesling, Pinot
gris
10 °C
Blanc doux vendanges tardives : Sauternes,
Barsac, Monbazillac
10ºC
Beaujolais 13ºC
Vin blanc doux : Sauternes... 14 °C
Blanc Chardonnay millésime 14 ºC
Rouge Pinot Noir, 16 °C
Grenache rouge, Syrah 16 °C
Rouge millésime Pinot Noir 18ºC
Autres vins rouges Température ne
dépassant pas 20 °C
Pour amener le vin à la température de service, il est recommandé de le placer dans votre cave à vin au minimum 48
heures avant de le servir.
F- Coupure de courant
En cas d'une coupure de courant, tous les paramètres de température seront automatiquement préservés, sauf
si vous modifiez le réglage du thermostat.
Une coupure de courant d’une heure ou deux n'affecteront pas la température de votre cave à vin. Pour éviter un
changement brusque de température lorsque l'alimentation est coupée, vous devriez éviter d'ouvrir la porte. En cas
d’une coupure prolongée, des mesures doivent être prises pour préserver votre vin.
Si vous prévoyez d’arrêter temporairement le courant électrique ou en cas d’une coupure programmée par votre
fournisseur d’électricité, il est impératif de débrancher la prise de courant plutôt que de faire disjoncter votre compteur
électrique. L’arrêt brutal du courant pourrait endommager la carte électronique de votre cave à vin.
29
VI- ENTRETIEN ET NETTOYAGE
A- Dégivrage
Votre cave à vin est conçue avec un système de dégivrage «naturel». Lorsque le moteur est arrêté, les surfaces
réfrigérées de la cave à vin dégivrent automatiquement. L'eau de dégivrage descend dans un conteneur de drainage,
situé près du compresseur à l'arrière de la cave à vin. Cette eau est évaporée par la chaleur produite par le
compresseur.
Important : gardez propre le trou d’écoulement et la gouttière pour éviter un bouchage et l’écoulement de l’eau
à l’intérieur de la cave à vin.
B- Nettoyage
Avant le nettoyage ou la remise en fonctionnement, commencez par débrancher la prise secteur.
N’utilisez jamais de produits abrasifs, ni d’éponge avec grattoir pour le nettoyage intérieur ou extérieur de votre
appareil.
Retirez tous les accessoires (clayettes, réservoir d’eau…). Lavez-les à l’eau tiède additionnée d’un détergent
doux et inodore (produit non parfumé pour la vaisselle par exemple), rincez à l’eau javellisée et séchez
soigneusement.
Lavez les parois intérieures de la même façon ; soignez particulièrement les supports de clayettes.
Lavez le joint de porte sans omettre de nettoyer également sous le joint d’étanchéité.
Rebranchez l’appareil et remettez-le en fonctionnement.
De temps en temps, dépoussiérez le condenseur à l’arrière de l’appareil si celui-ci en est équipé; une accumulation de
poussière risquerait de diminuer le rendement de l’appareil.
30
En cas d’absence prolongée, videz et nettoyez l’appareil ; maintenez la porte entrouverte pendant la durée de non-
utilisation.
Important !
Lorsque la cave à vin n’est pas utilisée,
Débranchez la prise du secteur.
Retirez tous les objets contenus à l’intérieur.
Nettoyez et séchez l’espace intérieur de la cave à vin en suivant les instructions.
Laissez la porte légèrement entrouverte, afin d’éviter les moisissures.
31
VII- PANNES ET SOLUTIONS
Certains dysfonctionnements peuvent être facilement résolus. Avant de faire appel au service après-vente ou à un
réparateur, veuillez consulter le tableau suivant :
PROBLÈME CAUSES POSSIBLES
La cave à vin
ne fonctionne
pas.
L’appareil n’est pas branché ou il est éteint
Le disjoncteur est déclenché ou le fusible est endommagé.
Vérifier si la prise de courant est alimentée en connectant
un autre appareil électrique.
La cave à vin
n'est pas
assez froide.
Vérifier le réglage de température.
Température ambiante élevée, peut nécessiter un réglage
plus élevé.
La porte s'ouvre trop souvent.
La porte n'est pas complètement fermée.
Le joint de la porte n’est pas correctement positionné.
Le
compresseur
fonctionne et
s'éteint
souvent.
La température de la pièce est plus chaude que la normale.
Une grande quantité de contenu a été ajoutée dans la cave
à vin.
La porte s'ouvre trop souvent.
La porte n'est pas complètement fermée.
Le contrôle de la température n'est pas défini correctement.
Le joint de la porte n’est pas correctement positionné.
La lumière ne
fonctionne
pas.
La prise n’est pas branchée.
Le disjoncteur s'est déclenché ou un fusible est
endommagé.
Le bouton d'éclairage est coincé sur « OFF ».
Vibrations. Vérifiez si la cave à vin est à niveau.
32
PROBLÈME CAUSES POSSIBLES
La cave à vin
semble faire
trop de bruit.
Le grincement ou claquement peut provenir de la circulation
du gaz réfrigérant, ce qui est normal.
En fin de cycle, le compresseur émet un bruit provoqué par
le passage du fluide frigorigène dans votre cave à vin.
La contraction et l'expansion du gaz à l'intérieur des parois
peut émettre des sifflements et craquements.
La cave à vin n'est à niveau, vérifiez le réglage des pieds.
La porte ne se
ferme pas
correctement.
La porte a été inversée puis pas correctement réinstallée.
Le joint est défectueux. (l'aimant ou le caoutchouc est
altéré)
Les clayettes bloquent la fermeture de la porte.
Si votre cave à vin ne semble pas fonctionner normalement, débranchez l'appareil pendant quelques minutes, puis
branchez à nouveau afin de réinitialiser l’électronique.
Si le problème persiste ou pour tout autre problème survenant à votre appareil: contacter le Service Après-Vente.
Toute intervention sur le circuit de froid doit être effectuée par un professionnel agréé (frigoriste) qui devra procéder à
une inspection du circuit réfrigérant.
De même, toute intervention sur le circuit électrique doit être effectuée par un électricien qualifié.
Note : Toute intervention effectuée par un technicien non agréé entrainera l’annulation de la garantie.
33
VIII- GARANTIE
EXCLUSIONS DE GARAN TIE
La garantie ne couvre pas les pièces d’usure du produit, ni les pr oblèmes ou les dommages résultant de :
(1) détériorations superficielles dues à l'usure normale du produit ;
(2) défauts ou détériorations dus au contact du produit avec des aliments ou des liquides, et dus à la corrosion
provoquée par la rouille ;
(3) tout incident, abus, utilisation impropre, modific ation, démontage ou réparation non autorisés ;
(4) toute opération impr opre d'entr
etien, utilisation non conforme aux instructions concernant le produit ou
branchement à une tensi on incorrecte ;
(5) toute utilis ation d'acc essoires non fournis ou approuvés par le fabricant.
La garan tie sera annulée en cas d'éliminatio n de la plaque signalétique et/ou du numéro de série du
produit.
Osass Australia Pty Ltd.
PO Box 141, Waverley 2024
