HW-C400
Imagine the possibilities
Thank you for purchasing this Samsung product.
To receive more complete service, please register
your product at www.samsung.com/register
FULL MANUAL
ENG - 2
SAFETY INFORMATION
SAFETY WARNINGS
TO REDUCE THE RISK OF ELECTRIC SHOCK, DO
NOT REMOVE THE COVER (OR BACK).
NO USER-SERVICEABLE PARTS ARE INSIDE.
REFER SERVICING TO QUALIFIED SERVICE
PERSONNEL.
Refer to the table below for an explanation of
symbols which may be on your Samsung product.
CAUTION
RISK OF ELECTRIC SHOCK.
DO NOT OPEN.
This symbol indicates that high voltage
is present inside. It is dangerous to
make any kind of contact with any
internal part of this product.
This symbol indicates that this product
has included important literature
concerning operation and maintenance.
Class II product : This symbol indicates
that it does not require a safety
connection to electrical earth (ground).
If this symbol is not present on a
product with a power cord, the product
MUST have a reliable connection to
protective earth (ground).
AC voltage : This symbol indicates that
the rated voltage marked with the
symbol is AC voltage.
DC voltage : This symbol indicates that
the rated voltage marked with the
symbol is DC voltage.
Caution, Consult instructions for use :
This symbol instructs the user to
consult the user manual for further
safety related information.
WARNING
• To reduce the risk of re or electric shock, do
not expose this appliance to rain or moisture.
CAUTION
• TO PREVENT ELECTRIC SHOCK, MATCH WIDE
BLADE OF PLUG TO WIDE SLOT, FULLY INSERT.
• This apparatus shall always be connected to a
AC outlet with a protective grounding
connection.
• To disconnect the apparatus from the mains,
the plug must be pulled out from the mains
socket, therefore the mains plug shall be
readily operable.
• Do not expose this apparatus to dripping or
splashing. Do not put objects lled with
liquids, such as vases on the apparatus.
• To turn this apparatus off completely, you
must pull the power plug out of the wall
socket. Consequently, the power plug must
be easily and readily accessible at all times.
ENG - 3
PRECAUTIONS
1. Ensure that the AC power supply in your
house complies with the power
requirements listed on the identication
sticker located on the bottom of your
product. Install your product horizontally, on
a suitable base (furniture), with enough
space around it for ventilation (7~10 cm).
Make sure the ventilation slots are not
covered. Do not place the unit on ampliers
or other equipment which may become hot.
This unit is designed for continuous use. To
fully turn off the unit, disconnect the AC plug
from the wall outlet. Unplug the unit if you
intend to leave it unused for a long period of
time.
2. During thunderstorms, disconnect the AC
plug from the wall outlet. Voltage peaks due
to lightning could damage the unit.
3. Do not expose the unit to direct sunlight or
other heat sources. This could lead to
overheating and cause the unit to
malfunction.
4. Protect the product from moisture (i.e.
vases), and excess heat (e.g. a replace) or
equipment creating strong magnetic or
electric elds. Unplug the power cable from
the AC wall socket if the unit malfunctions.
Your product is not intended for industrial
use. It is for personal use only. Condensation
may occur if your product has been stored in
cold temperatures. If transporting the unit
during the winter, wait approximately
2 hours until the unit has reached room
temperature before using.
5. The battery used with this product contains
chemicals that are harmful to the
environment. Do not dispose of the battery
in the general household trash. Do not
expose the battery to excess heat, direct
sunlight, or re. Do not short circuit,
disassemble, or overheat the battery.
CAUTION : Danger of explosion if the battery
is replaced incorrectly. Replace only with the
same or equivalent type.
ENG - 4
CONTENTS
01 Checking the Components 6
02 Product Overview 7
Top Panel of the Soundbar ------------------------- 7
Bottom Panel of the Soundbar ------------------------- 8
03 Using the Remote Control 9
Inserting Batteries before using the Remote Control (AAA batteries X 2) ------------------------- 9
How to Use the Remote Control
-------------------------
9
Using the Hidden Buttons (Buttons with more than one function)
-------------------------
14
Output specications for the different sound effect modes
-------------------------
14
Adjusting the Soundbar volume with a TV remote control ------------------------- 15
04 Connecting the Soundbar 16
Connecting Electrical Power
-------------------------
16
05 Using a wired connection to the TV 17

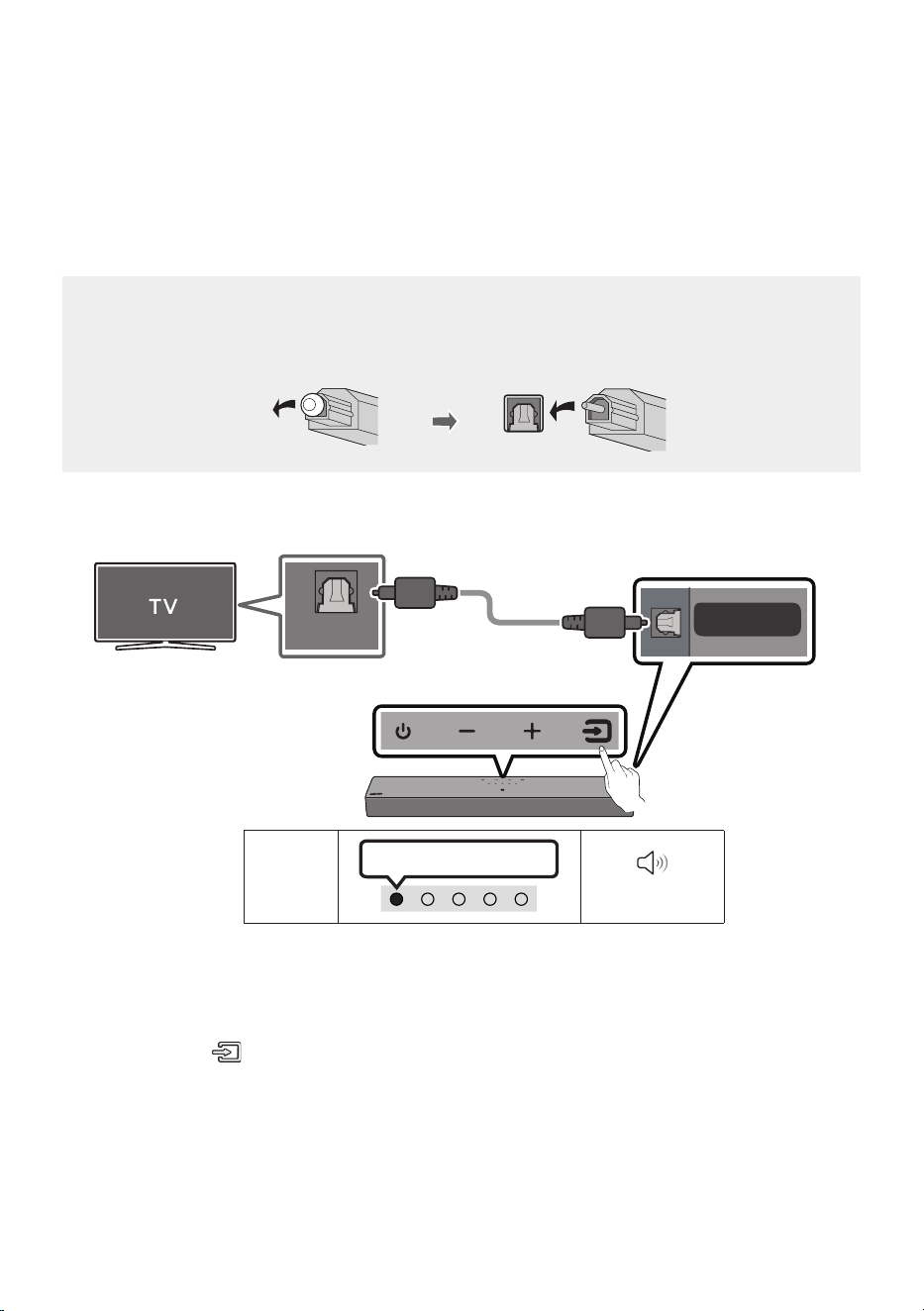

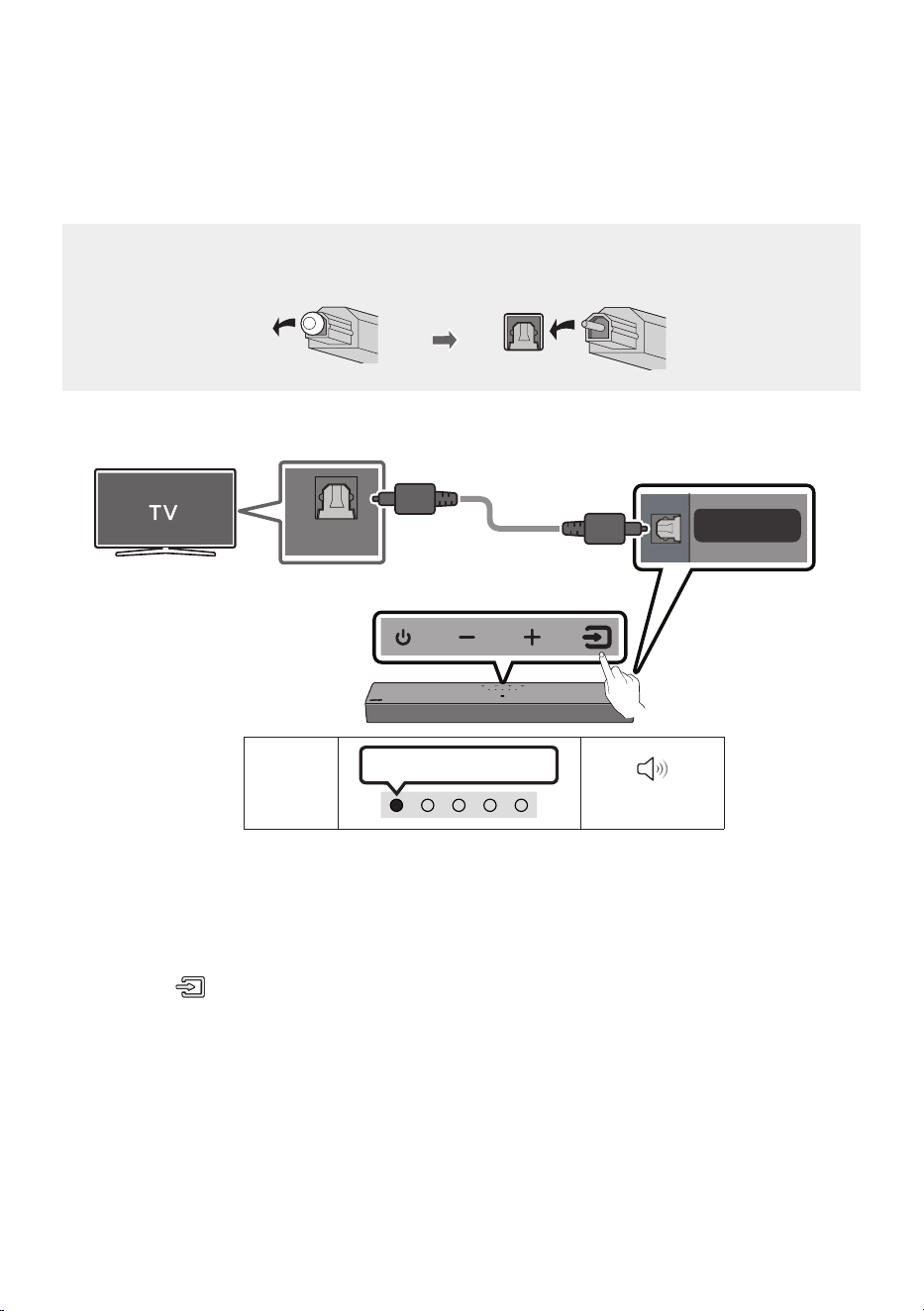

Connecting using an Optical Cable
-------------------------
17
06 Using a wireless connection to the TV 18
Connecting via Bluetooth
-------------------------
18
07 Connecting an External Device 20

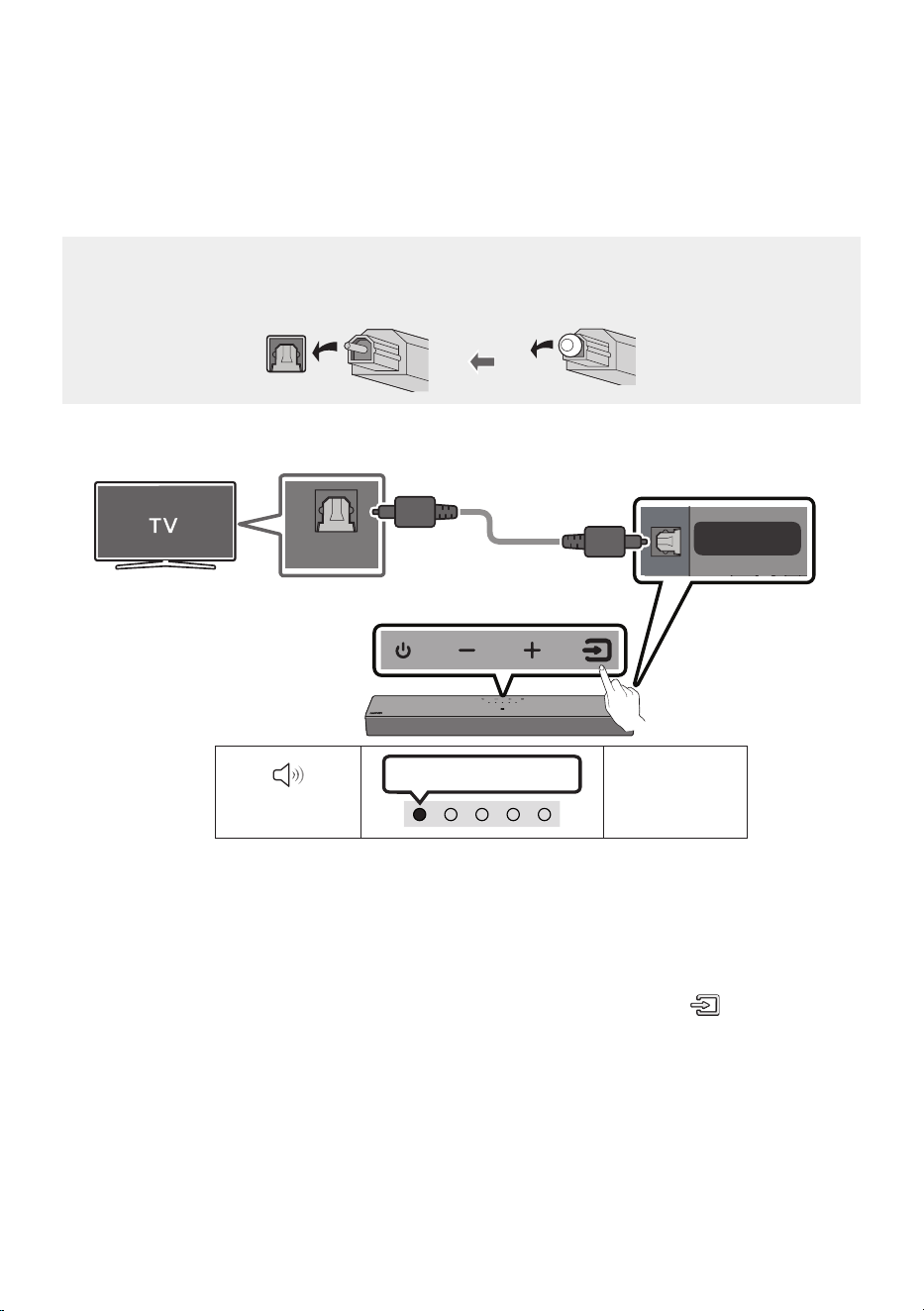

Connecting using an Optical Cable
-------------------------
20
ENG - 5

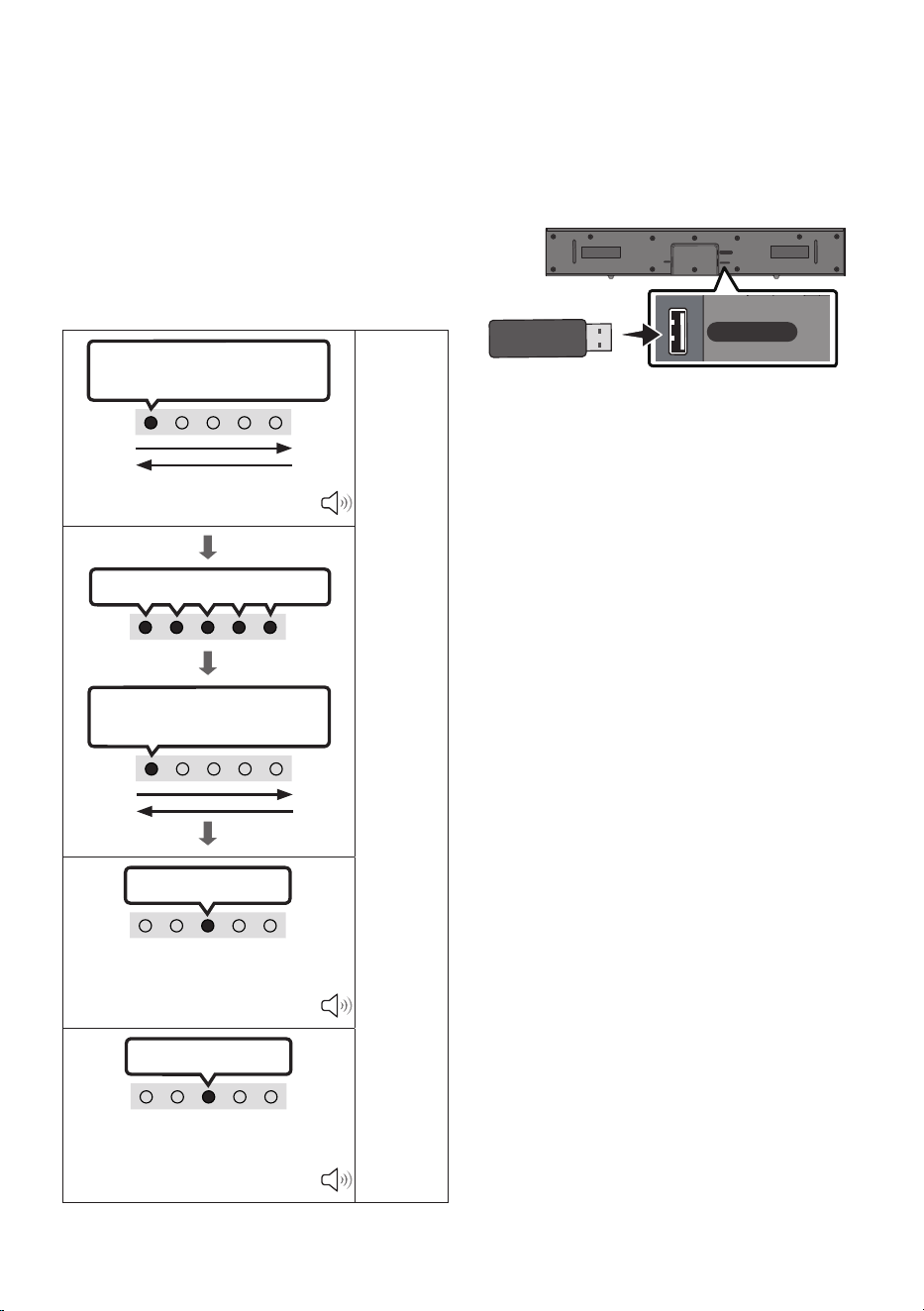

08 Connecting a USB Storage Device 21
09 Connecting a Mobile Device 23
Connecting via Bluetooth
-------------------------
23
Connecting a Soundbar to a mobile device via NFC function
-------------------------
26

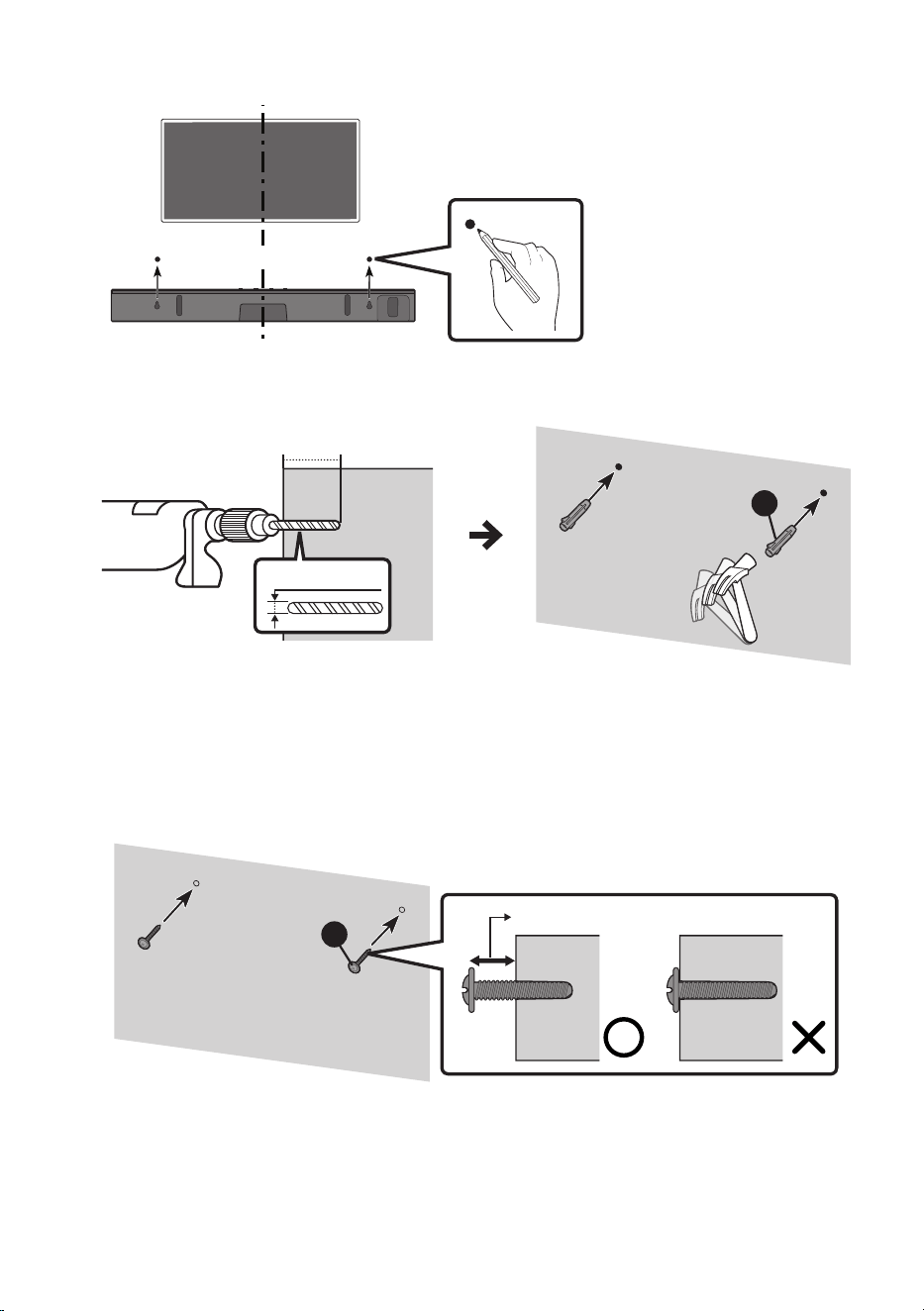

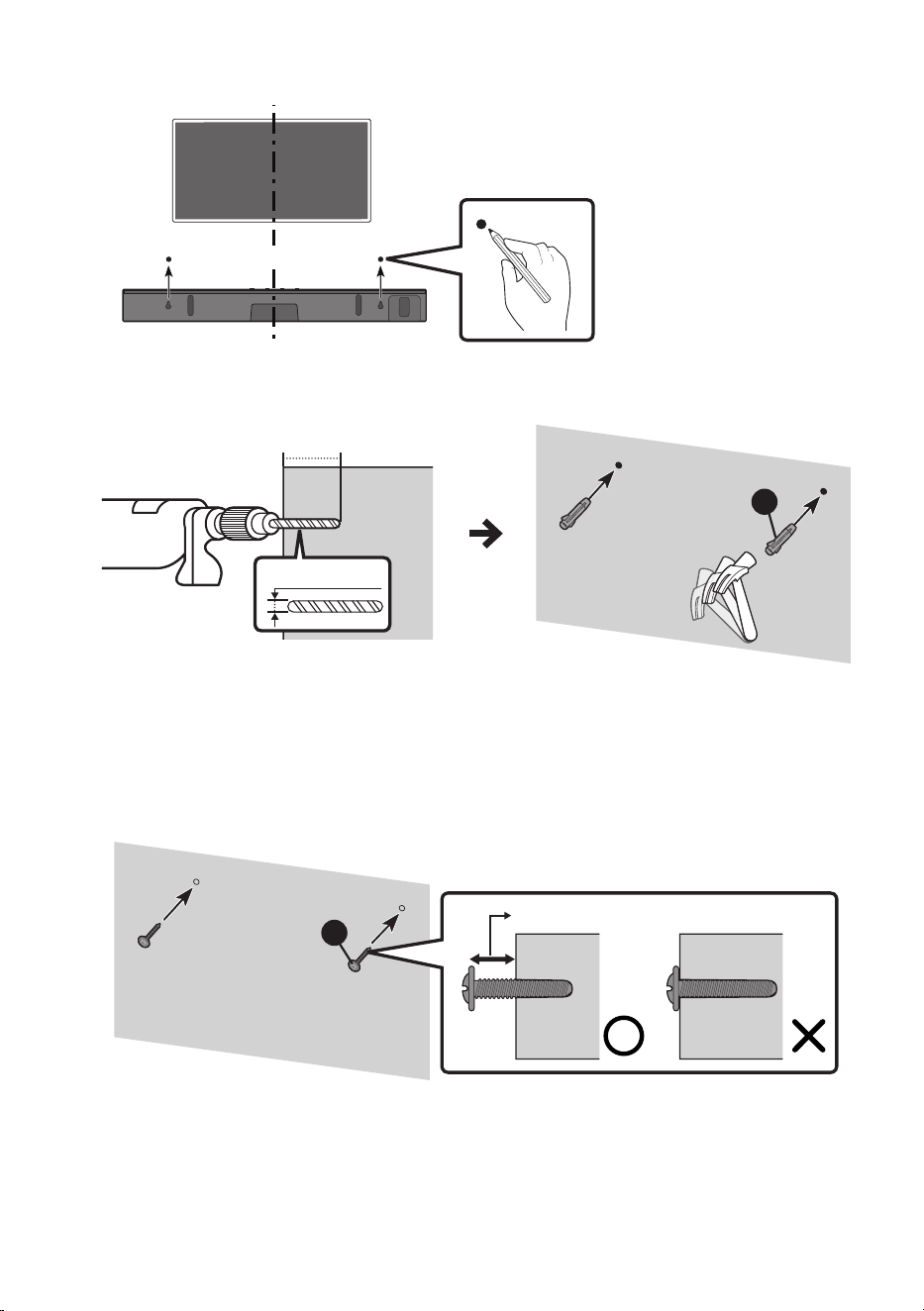

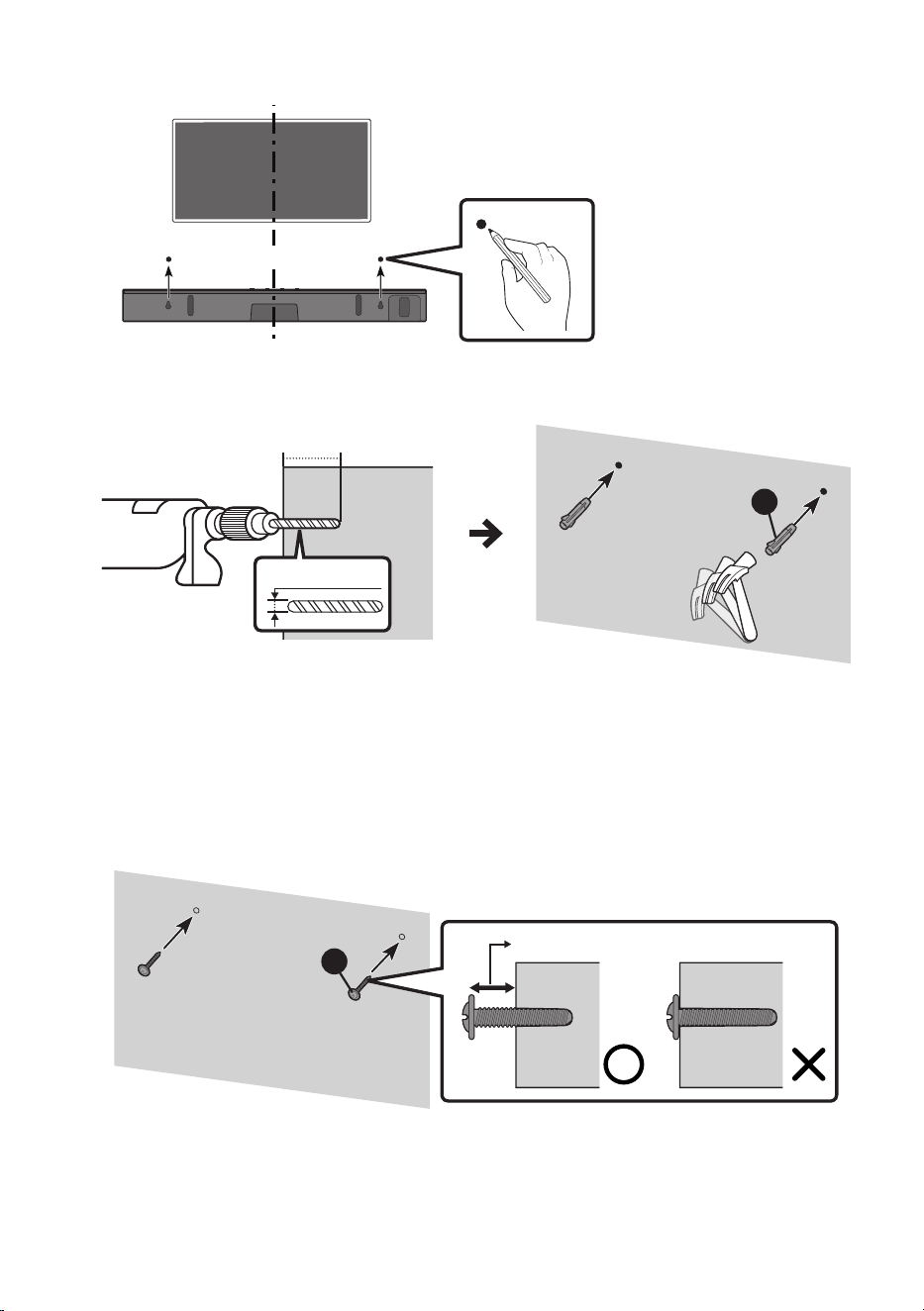

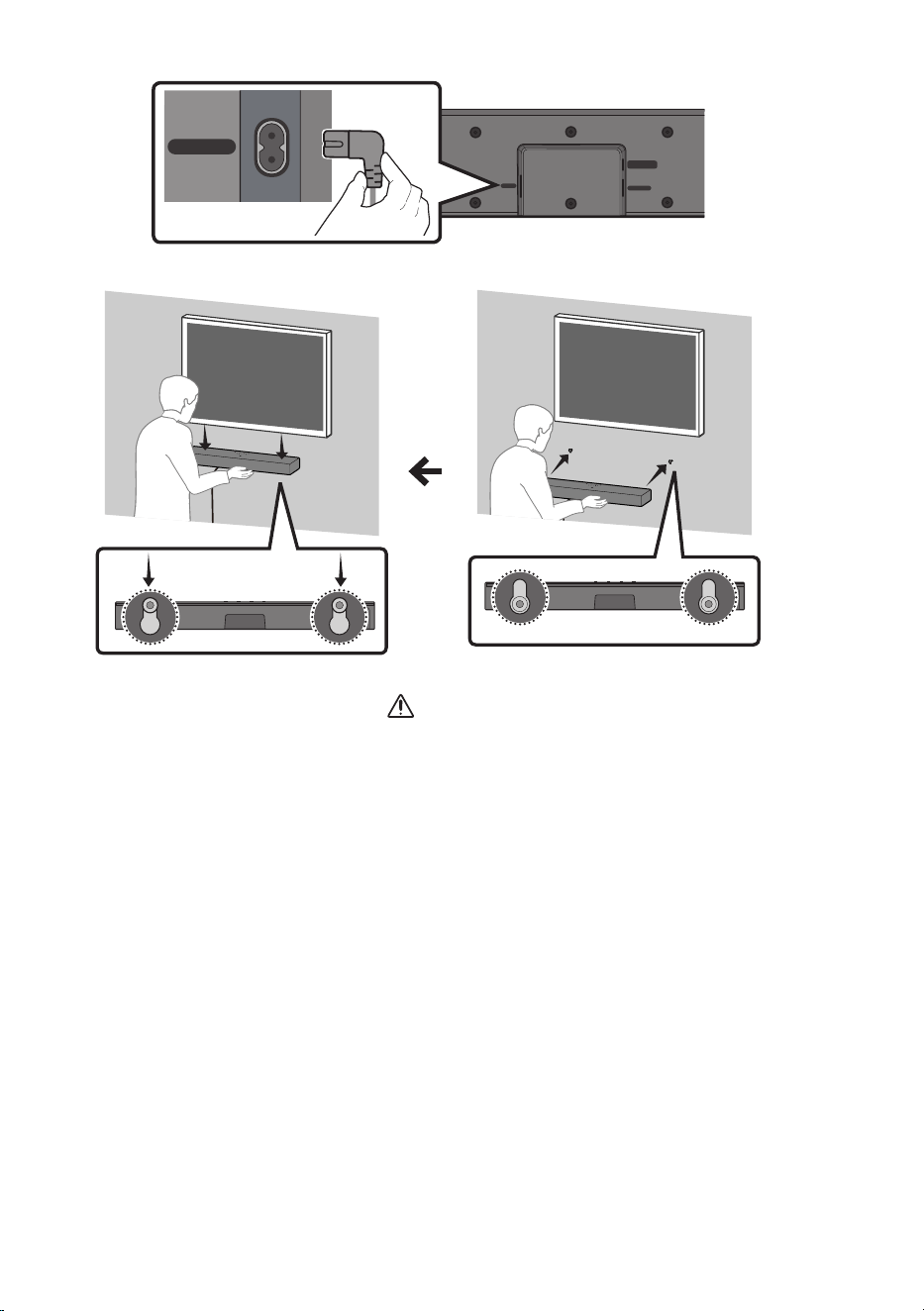

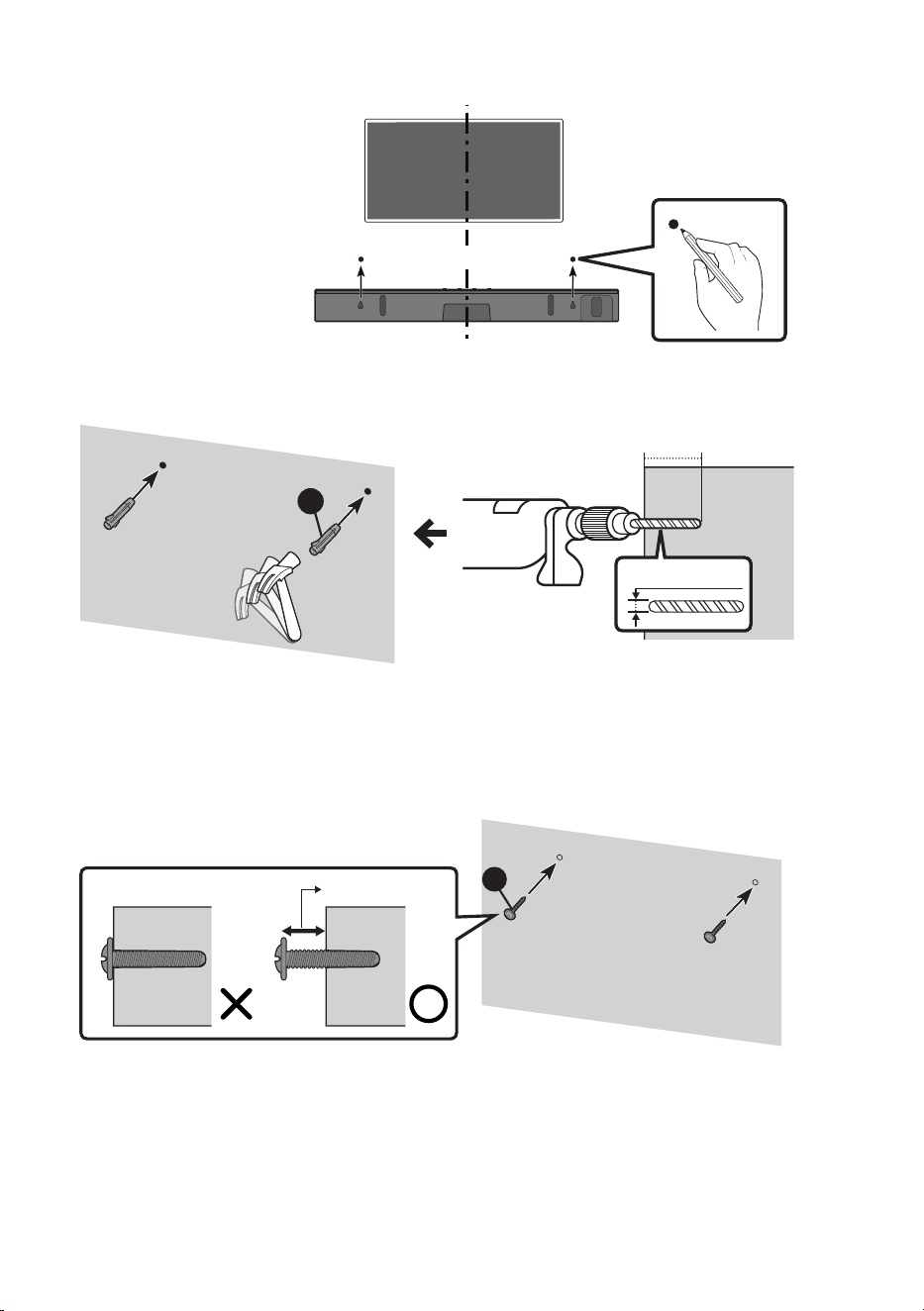

10 Installing the Wall Mount (Optional) 27
Installation Precautions
-------------------------
27
Wall mount Components
-------------------------
27
11 Software Update 30
Reset
-------------------------
31
12 Troubleshooting 32
13 Licence 33
14 Open Source Licence Notice 34
15 Important Notes About Service 34
16 SpecicationsandGuide 35
Specications
-------------------------
35
ENG - 6
01 CHECKING THE COMPONENTS
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
Soundbar Main Unit Power Cord (Soundbar) Soundbar Remote Control
/
Batteries
• For more information about the power supply and power consumption, refer to the label attached
to the product. (Label: Bottom of the Soundbar Main Unit)
• To purchase additional components or optional cables, contact a Samsung Service Centre or
Samsung Customer Care.
• Design, specications are subject to change without prior notice.
• The appearance of the accessories may differ slightly from the illustrations above.
ENG - 7
02 PRODUCT OVERVIEW

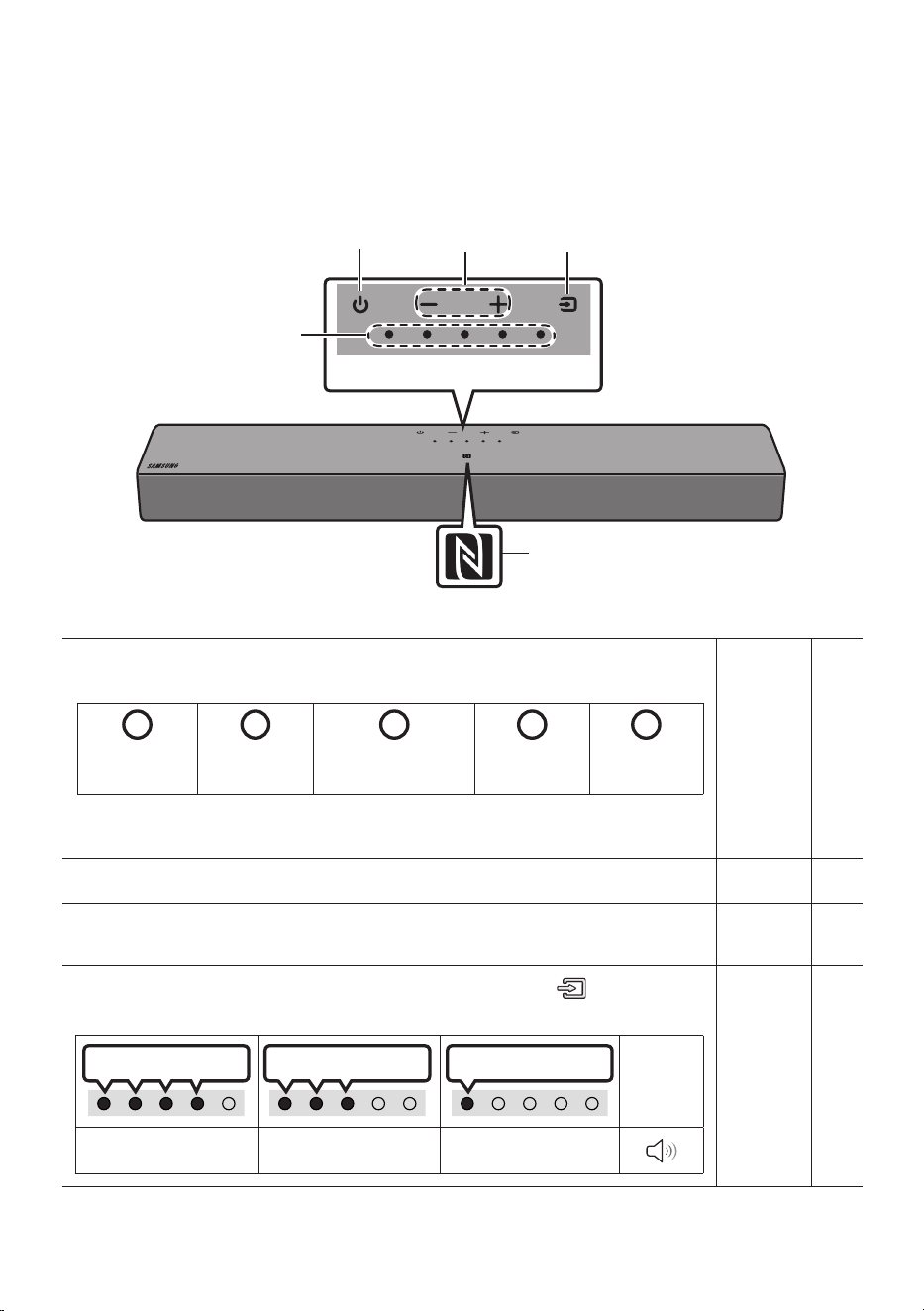

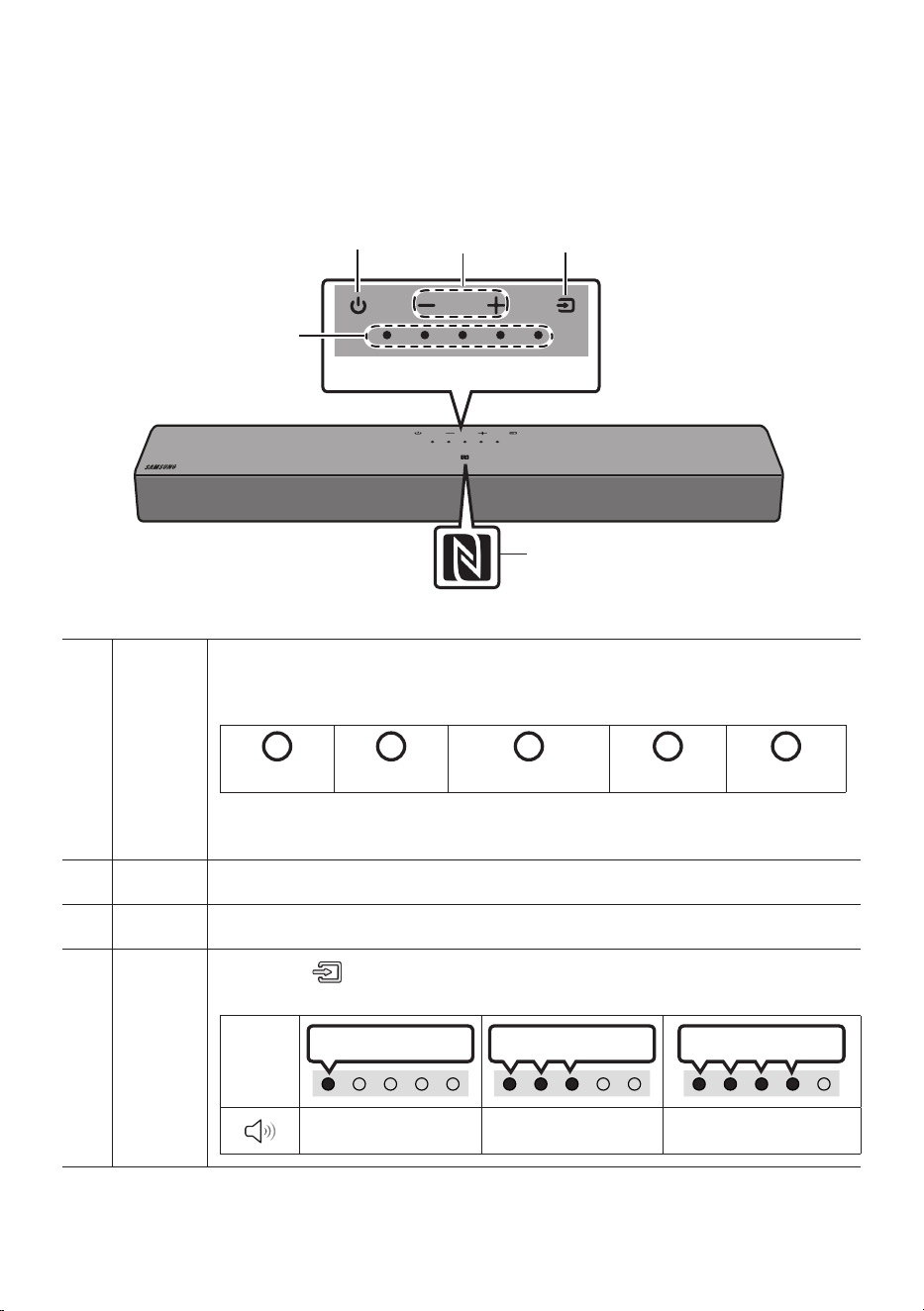

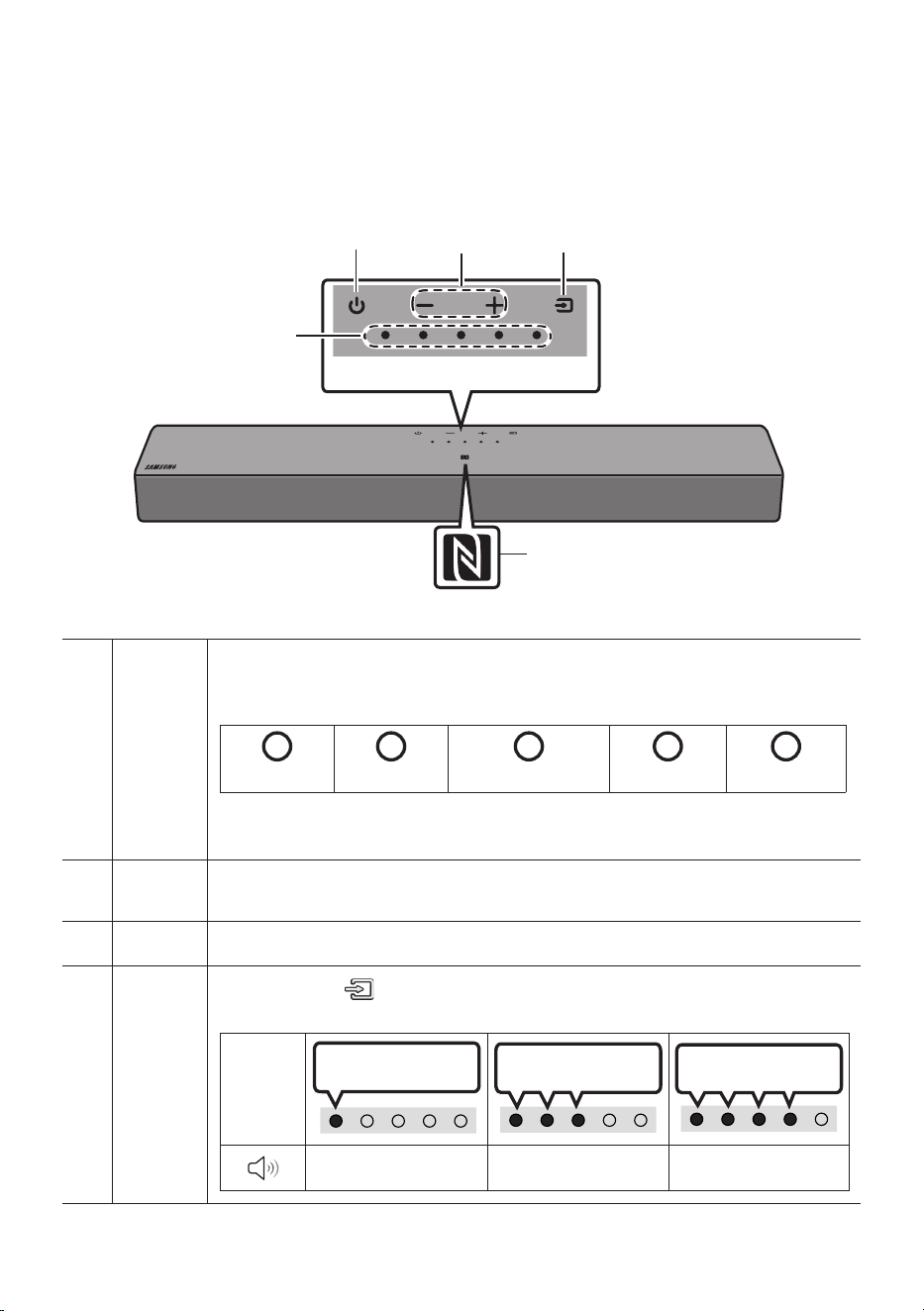

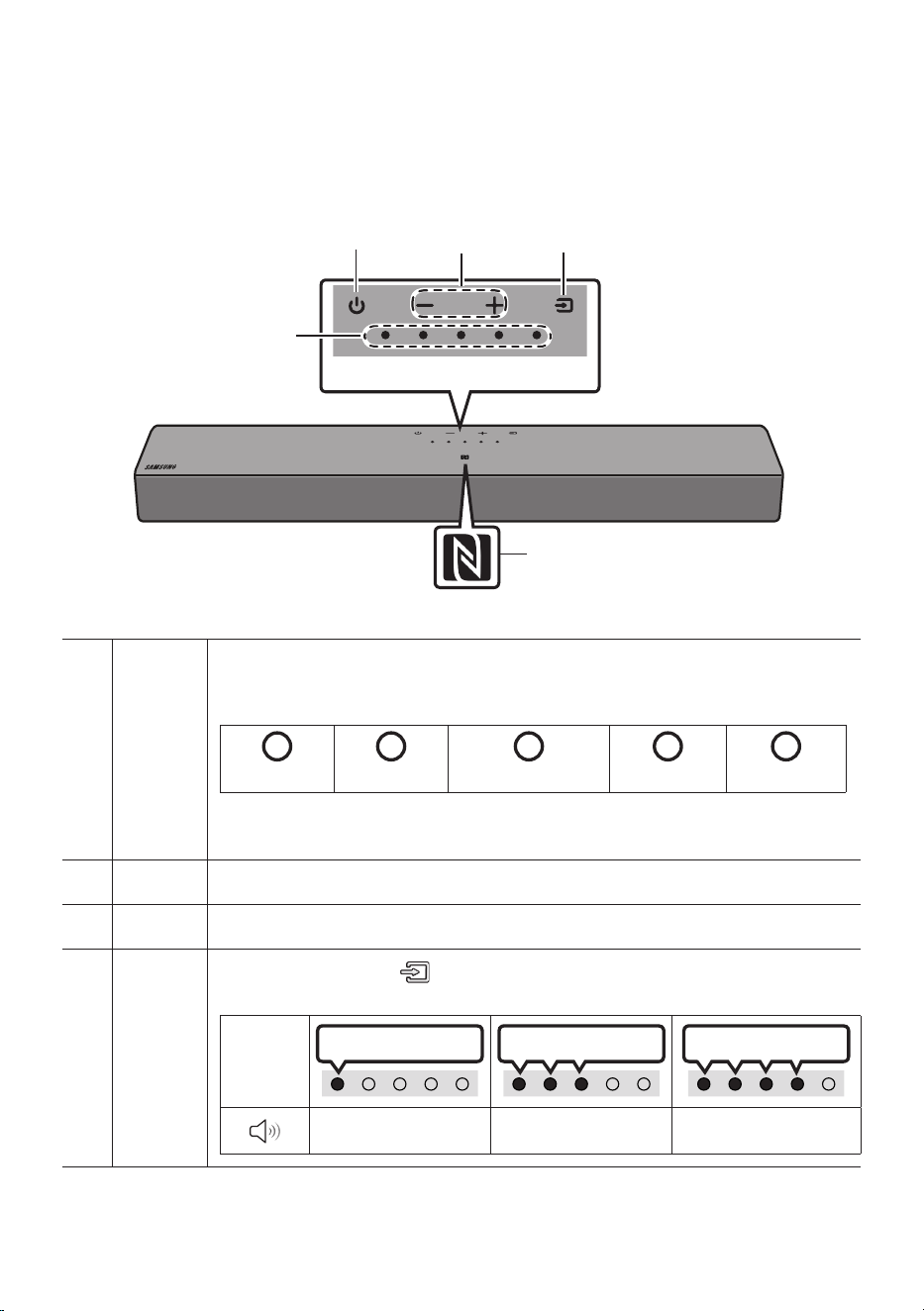

Top Panel of the Soundbar
Top Panel
NFC
LED
indicator
The LED Indicator ashes, glows, or changes colour depending on the Soundbar's current
mode or status. The colour of the LED indicator and the number of lights indicate the active
mode as described below.
W
White LED
W
White LED
M
Multicolour LED
W
White LED
W
White LED
• The Multicolour LED changes to White, Cyan, Green, Red, Yellow, Orange, Purple and
Blue depending on the mode or status.
Power Turns the power on and off.
Volume Adjusts the volume.
Source
• Press the (Source) button to change the mode. Each time you change the mode,
the LED lights in white and then turns off.
LED
Indicator
White On -> Off White On -> Off White On -> Off
“Digital Audio In” “Bluetooth” “USB”
ENG - 8
NFC Logo
You can activate your Bluetooth connection by placing your phone in the NFC detection
area of the Soundbar.
• When you plug in the AC cord, the power button will begin working in 4 to 6 seconds.
• When you turn on this unit, there will be a 4 to 5 second delay before it produces sound.
• If you hear sounds from both the TV and Soundbar, go to the Settings menu for the TV audio and
change the TV speaker to External Speaker.
Bottom Panel of the Soundbar
POWER
POWER
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
DIGITAL
AUDIO IN
(OPTICAL)
HDMI
(ARC)
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
POWER
DIGITAL
AUDIO IN
(OPTICAL)
HDMI
(ARC)
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
POWER
POWER
Connect the Soundbar's AC power cable.
DIGITAL AUDIO IN (OPTICAL)
Connect to the digital (optical) output of an external device.
USB (5V 0.5A)
Connect a USB device here to play music les stored on the USB device through the Soundbar.
• Do not connect this unit or other components to an AC outlet until all connections between
components are complete.
ENG - 9

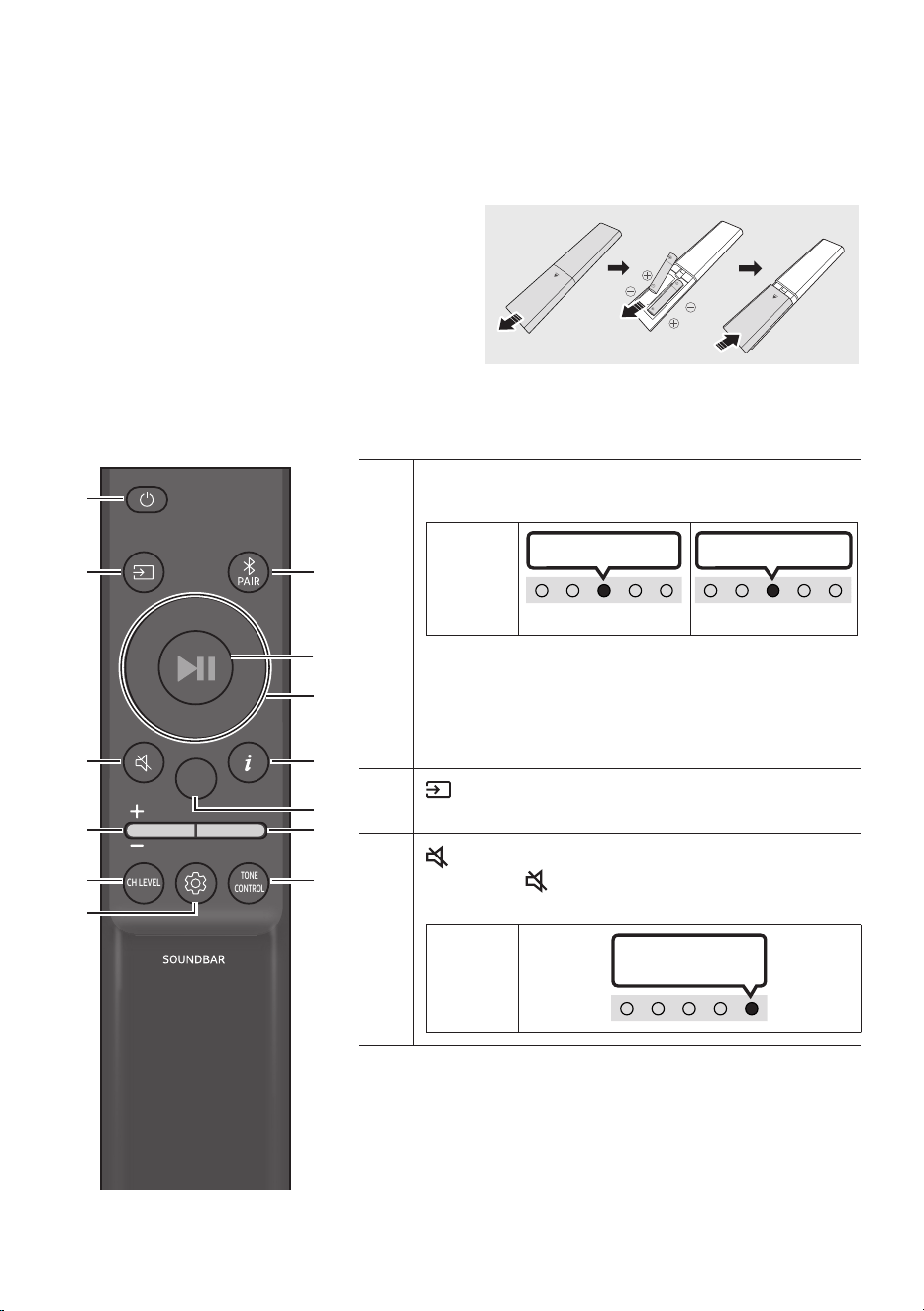

03 USING THE REMOTE CONTROL

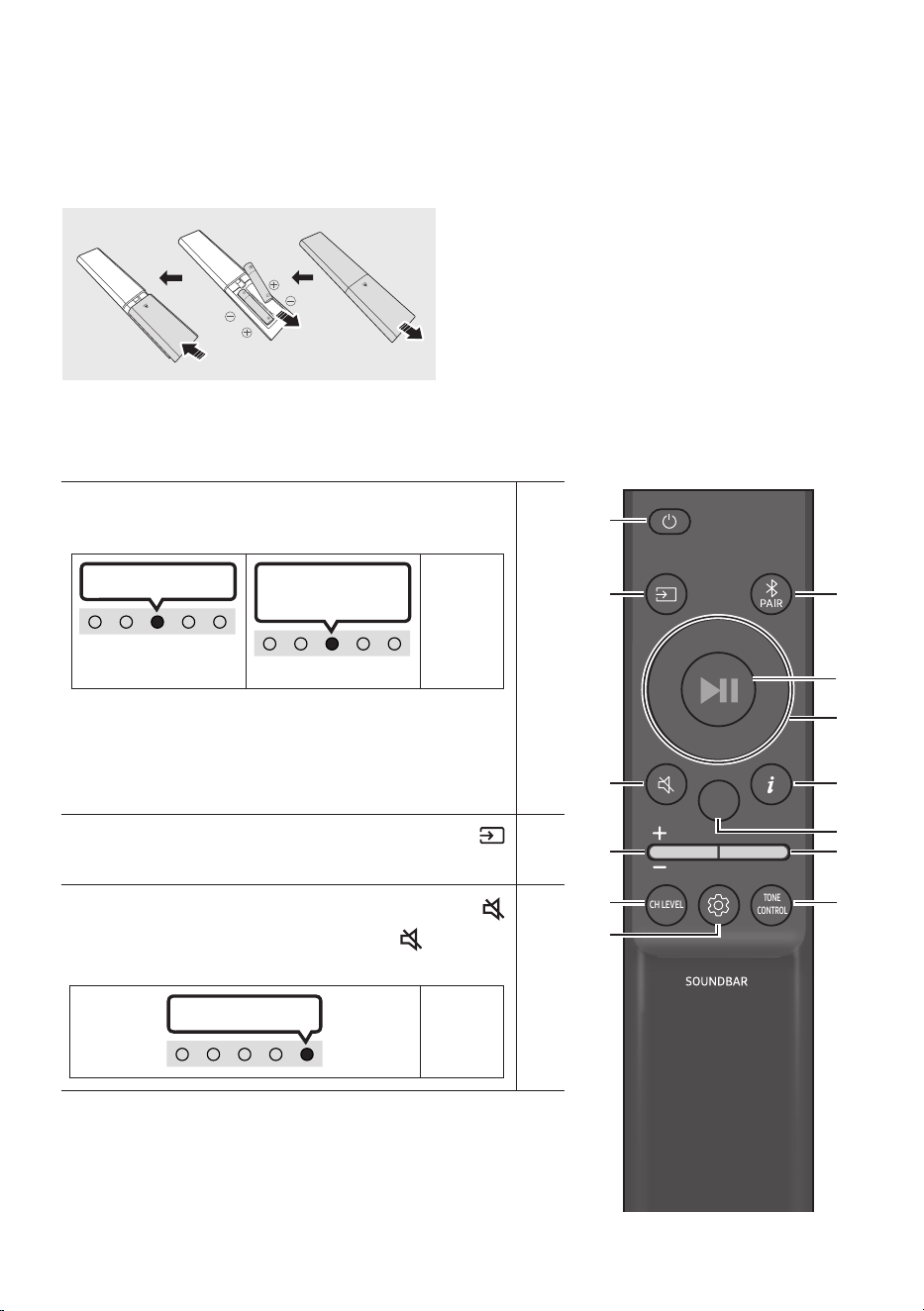

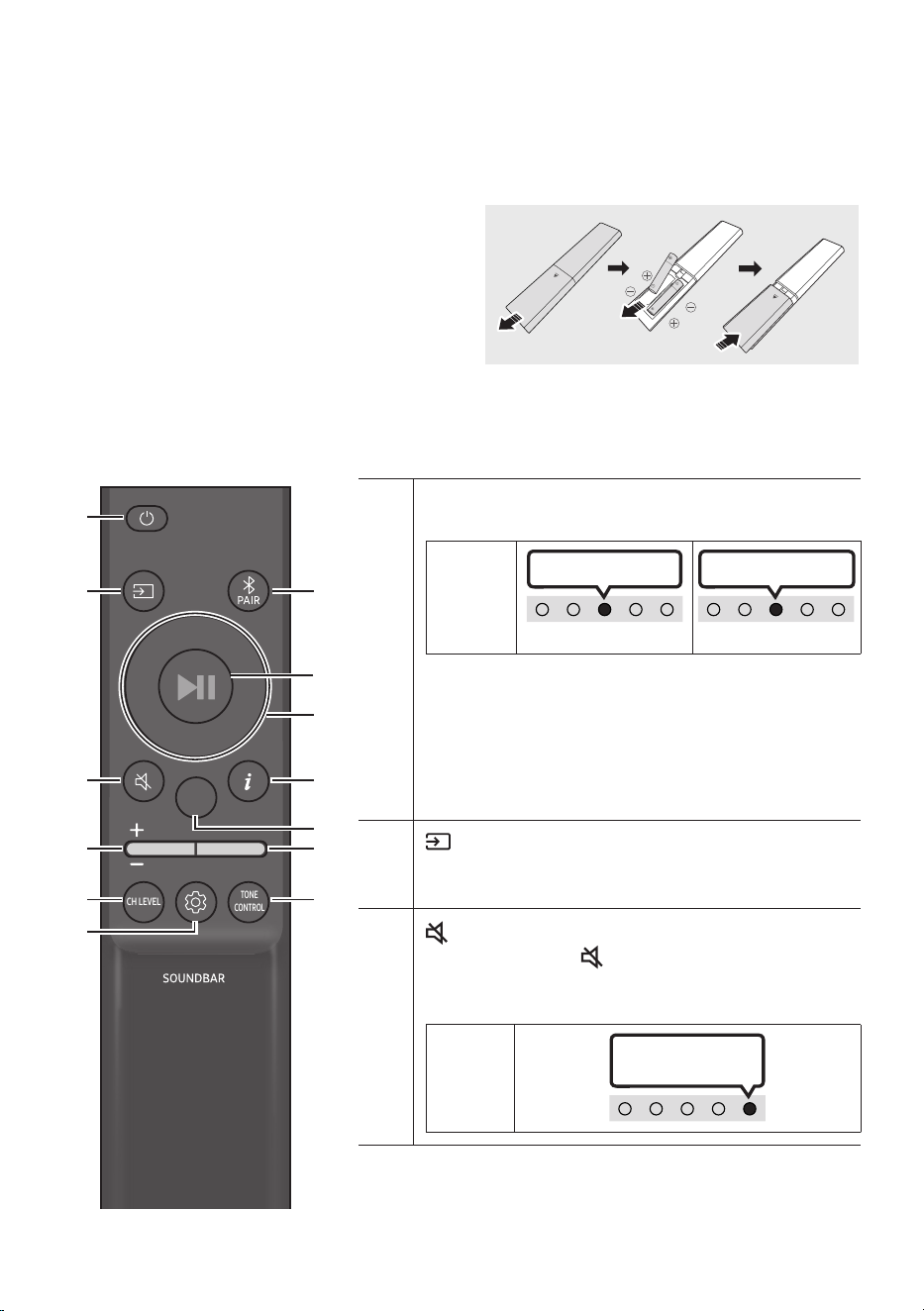

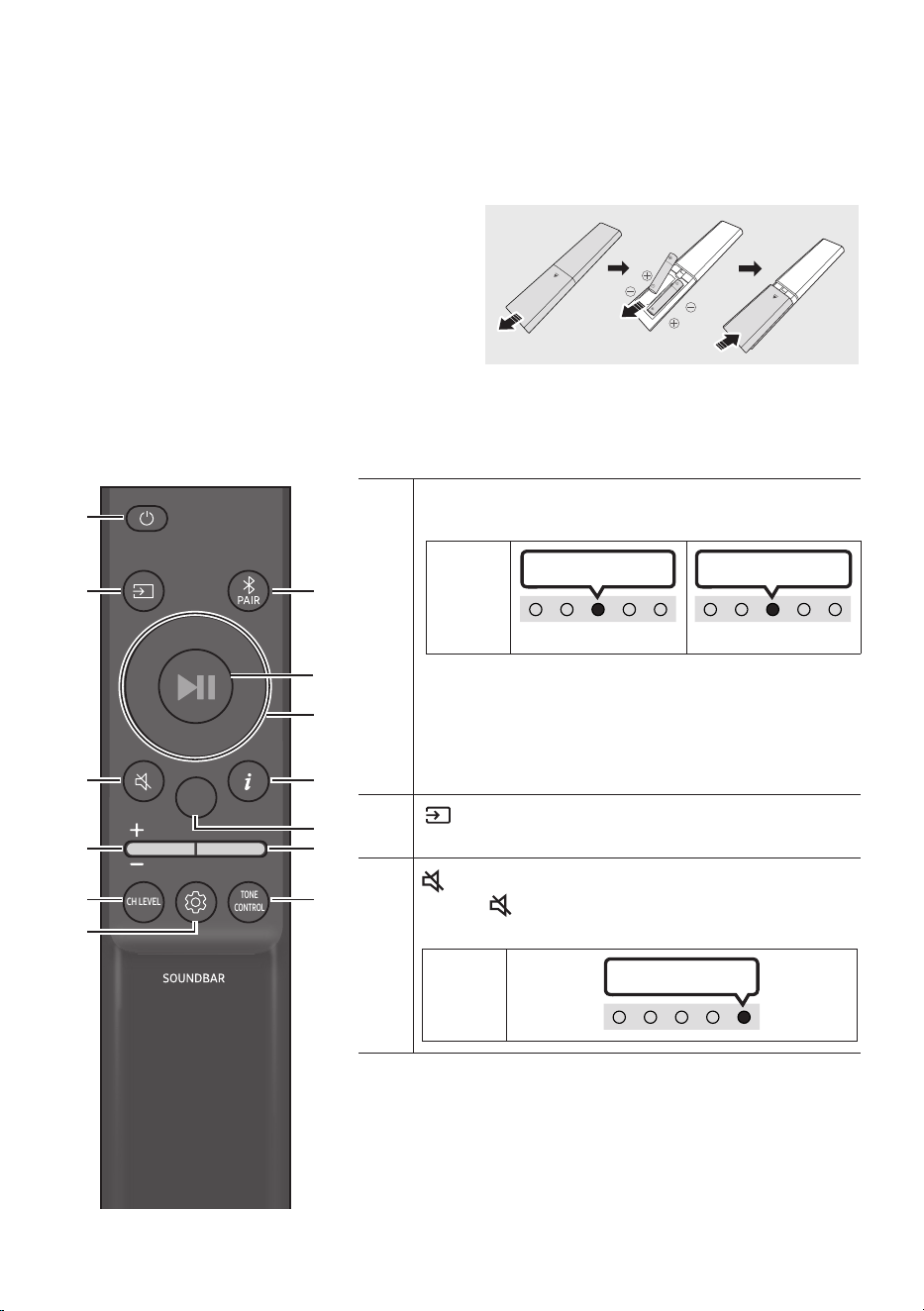

Inserting Batteries before using the Remote Control (AAA batteries X 2)
Slide the back cover in the direction of the arrow
until it is completely removed.
Insert 2 AAA batteries (1.5V) so that their
orientation is correct. Slide the back cover back into
position.
How to Use the Remote Control
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
Power
Turns the Soundbar on and off.
LED
Indicator
Cyan Blinks X1
On
Off
Red Blinks X3
• Auto Power Down Function
The unit turns off automatically in the following
situations:
– In “Digital Audio In” / “Bluetooth” / “USB” mode if
there is no audio signal for 18 minutes.
(Source)
Press to select a source connected to the Soundbar.
(Mute)
Press the (Mute) button to mute the sound.
Press it again to unmute the sound.
LED
Indicator
Blinks X Repeatly
ENG - 10
Volume
Push the button up or down to adjust the volume.
LED
Indicator
White moves to right X1
Volume Up
White moves to left X1
Volume Down
CH LEVEL
By pressing the button, you can adjust the volume of the each speaker.
LED
Indicator
White Blinks X1
“Centre Level”
(Sound Control)
By pressing the button, you can set the audio function. The desired item can be adjusted using the Up/
Down buttons. Each time the mode changes, the Multicolour LED blinks in white.
LED
Indicator
White Blinks X1
“Sync” “Night mode” “Voice enhancement”
– If the video on the TV and audio from the Soundbar are not synchronised, select “Sync” in Sound
Control, and then set the audio delay between 0~300 milliseconds by using the Up/Down buttons.
(Not available in “USB” or “Bluetooth”mode.)
– “Sync” is only supported for some functions.
– “Night mode” is optimised for night time viewing with the settings adjusted to bring the volume
down but keep the dialog clear.
– “Voice enhancement” makes it easier to hear spoken dialog in movies and TV.
ENG - 11

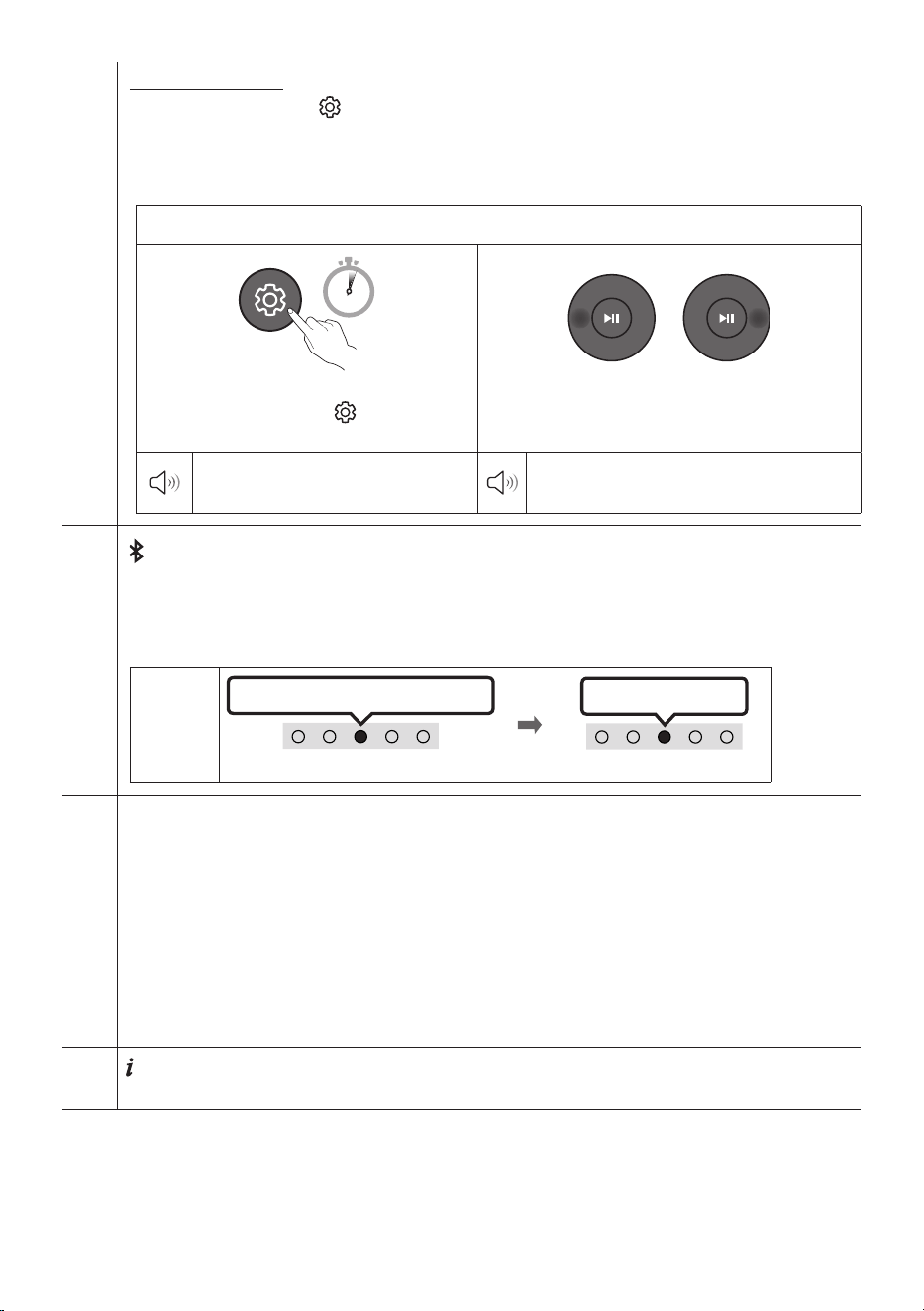

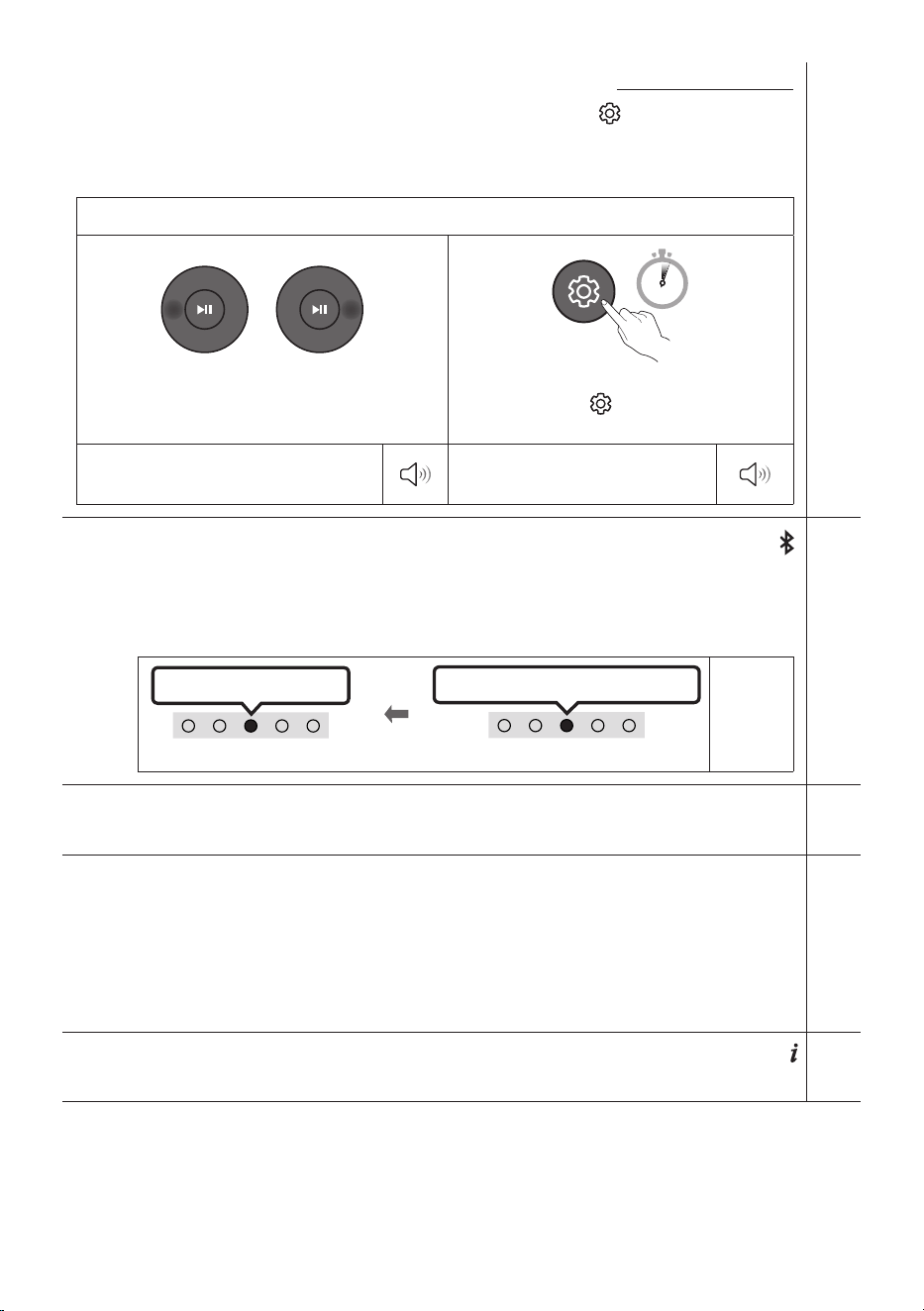

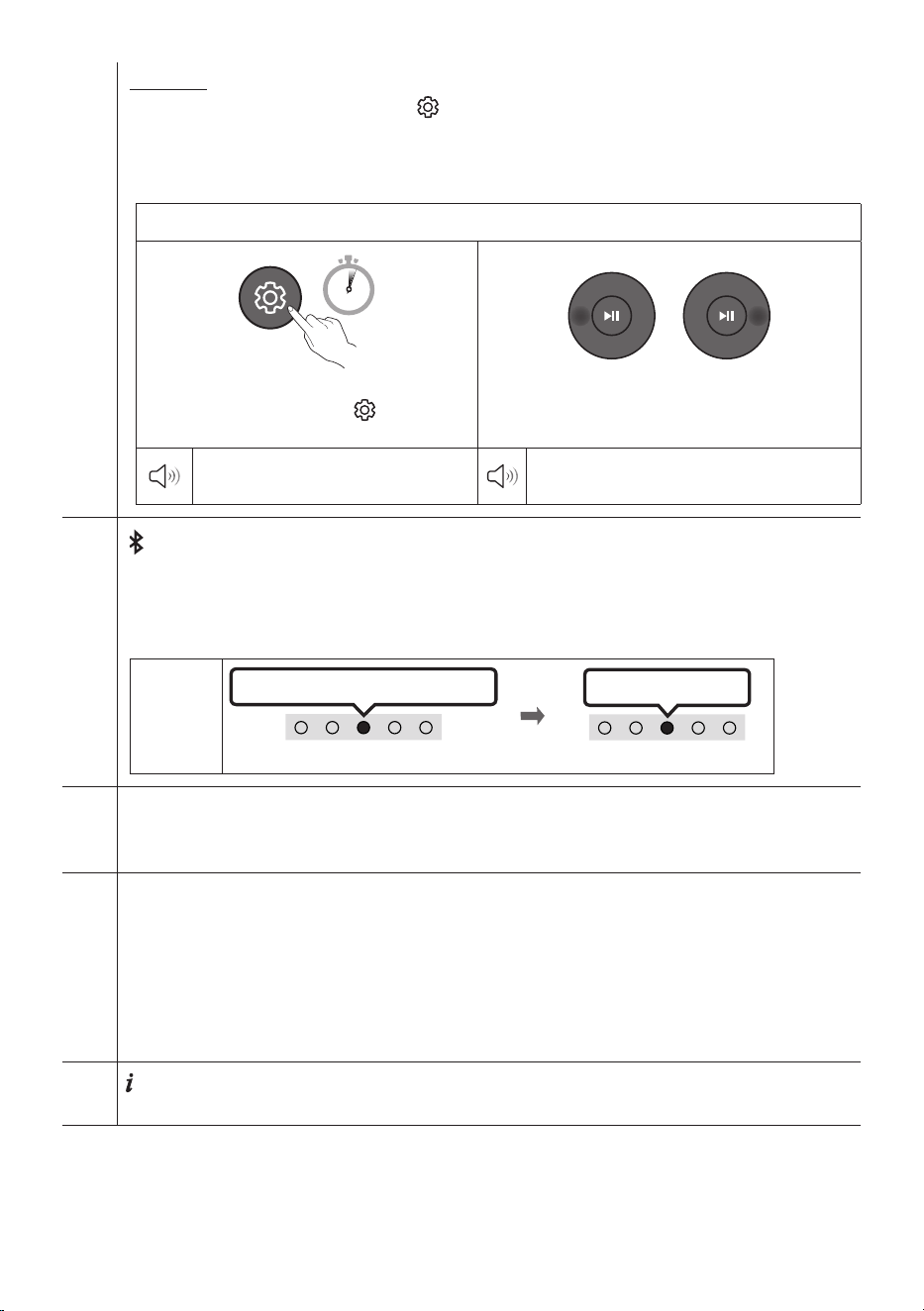

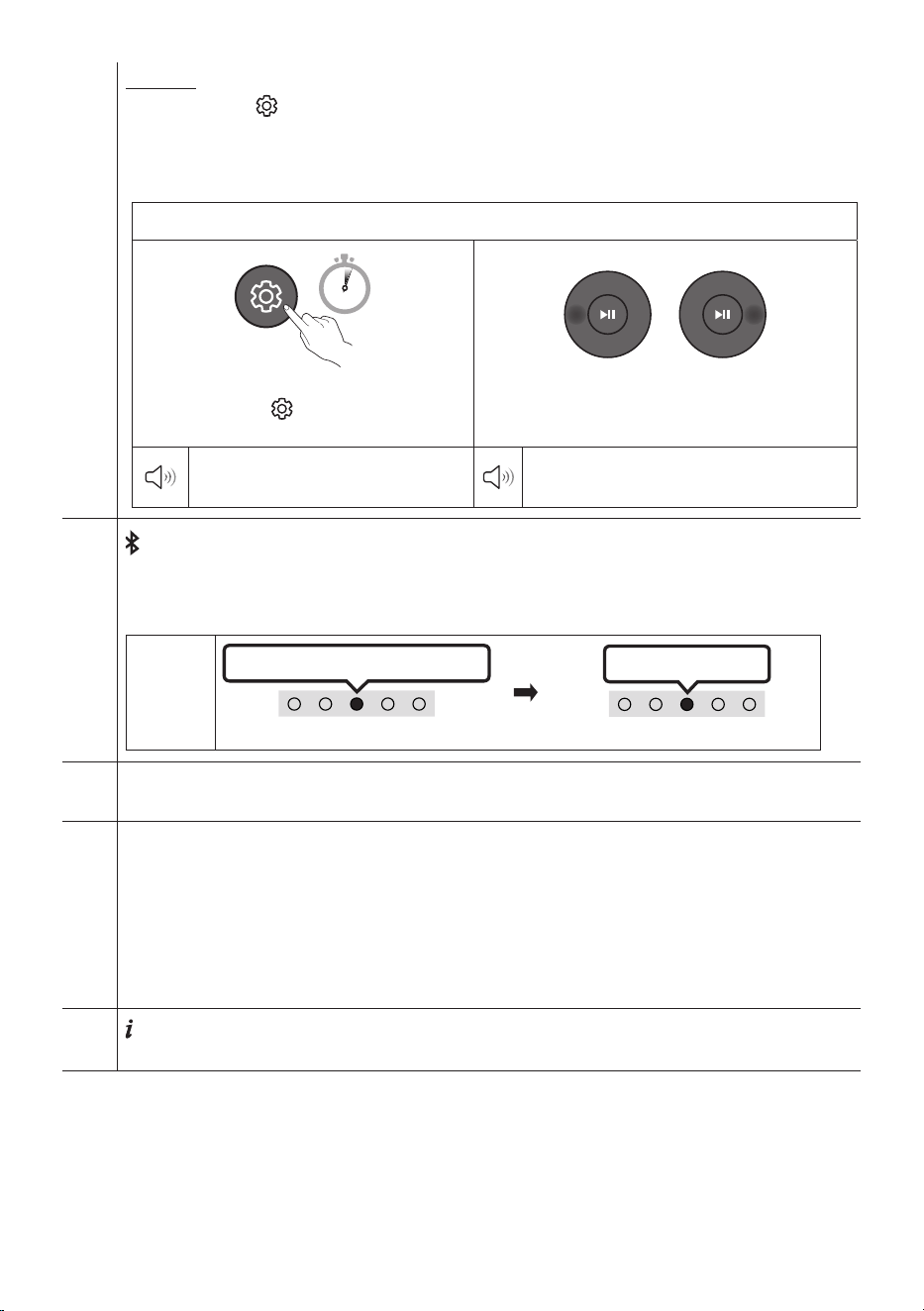

7 Band EQ
Press and hold the (Sound Control) button for about 5 seconds to adjust the sound for each frequency
band. 150Hz, 300Hz, 600Hz, 1.2kHz, 2.5kHz, 5kHz, and 10kHz are selectable using the Left/Right buttons
and each can be adjusted to a setting between -6 to +6 using the Up/Down buttons. (Make sure the Sound
mode is set to "Standard".)
7 Band EQ
VOL WOOFER
SOUND
MODE
PAIR
5 Sec
Press and hold the (Sound Control) button
for about 5 seconds.
Using the Left/Right buttos and each can be
adjusted to setting between -6 to+6.
“150Hz”
“150Hz” “300Hz” “600Hz” “1.2kHz”
“2.5kHz” “5kHz” “10kHz”
Bluetooth PAIR
Switch the Soundbar to Bluetooth pairing mode.
When you press the button, the LED display changes as shown below.
• Until pairing is complete, the Multicolour LED changes as Red → Green → Blue in turn.
LED
Indicator
Red → Green → Blue Blinks
Pairing
Connection is complete
Cyan Blinks X3
p (Play / Pause)
You can also play or pause music by pressing the button in "USB" mode.
Up/Down/Left/Right
Press Up/Down/Left/Right on the button to select or set functions.
• Repeat
To use the Repeat function in “USB” mode, press the Up button.
• Music Skip
Press the Right button to select the next music le. Press the Left button to select the previous music
le.
(Info)
Press the button to display information about the current function. (See page 7.)
ENG - 12
SOUND MODE
By pressing the button, you can select the desired audio mode. Each time the mode changes, the
Multicolour LED blinks in white. (The sound mode may differ with the TV model.)
LED
Indicator
White Blinks X1
“Surround Sound” “Standard”
– Surround Sound
Provides a wider sound eld than standard.
– Standard
Outputs the original sound.
• Bluetooth Power On/Off
This feature automatically turns the Soundbar on when it receives a connection request from a
previously connected TV or Bluetooth device. The setting is On by default.
– Press and hold the SOUND MODE button for more than 5 seconds to turn off the Bluetooth Power
function.
• DRC (Dynamic Range Control) On/Off
Lets you apply dynamic range control to Dolby Digital tracks. Press and hold the SOUND MODE
button for more than 5 seconds while the Soundbar is powered off to turn DRC (Dynamic Range
Control) on or off. With the DRC turned on, loud sound is reduced. (The sound may be distorted.)
SOUND MODE button LED Indicator
VOL WOOFER
SOUND
MODE
PAIR
5 Sec
Cyan Blinks X1
On (Default)
Off
Red Blinks X1
DRC On/Off Toggle On Off
ENG - 13
WOOFER (BASS) LEVEL
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
Push the button up or down to adjust the bass level between -6 to +6. To set the woofer (bass) volume
level to 0 (Default), press the button. (Subwoofer is not included.)
TONE CONTROL
By pressing the button, you can adjust the volume of the treble or bass sound. The desired item can be
adjusted using the Up/Down buttons. (This feature is available in all sound modes except “Standard”
mode.)
LED
Indicator
White Blinks X1
“Treble” “Bass”
ENG - 14
Using the Hidden Buttons (Buttons with more than one function)
Hidden Button
Reference page
Remote Control Button Function
WOOFER (Up) TV remote control On/Off page 15
Left TV Auto connect On/Off page 19
(Sound Control)
7 Band EQ page 11
SOUND MODE
DRC On/Off page 12
Bluetooth Power On/Off page 12
Outputspecicationsforthedifferentsoundeffectmodes
Effect Input Output
Surround Sound
2.0 ch 2.0 ch
5.1 ch 2.0 ch
Standard
2.0 ch 2.0 ch
5.1 ch 2.0 ch
ENG - 15

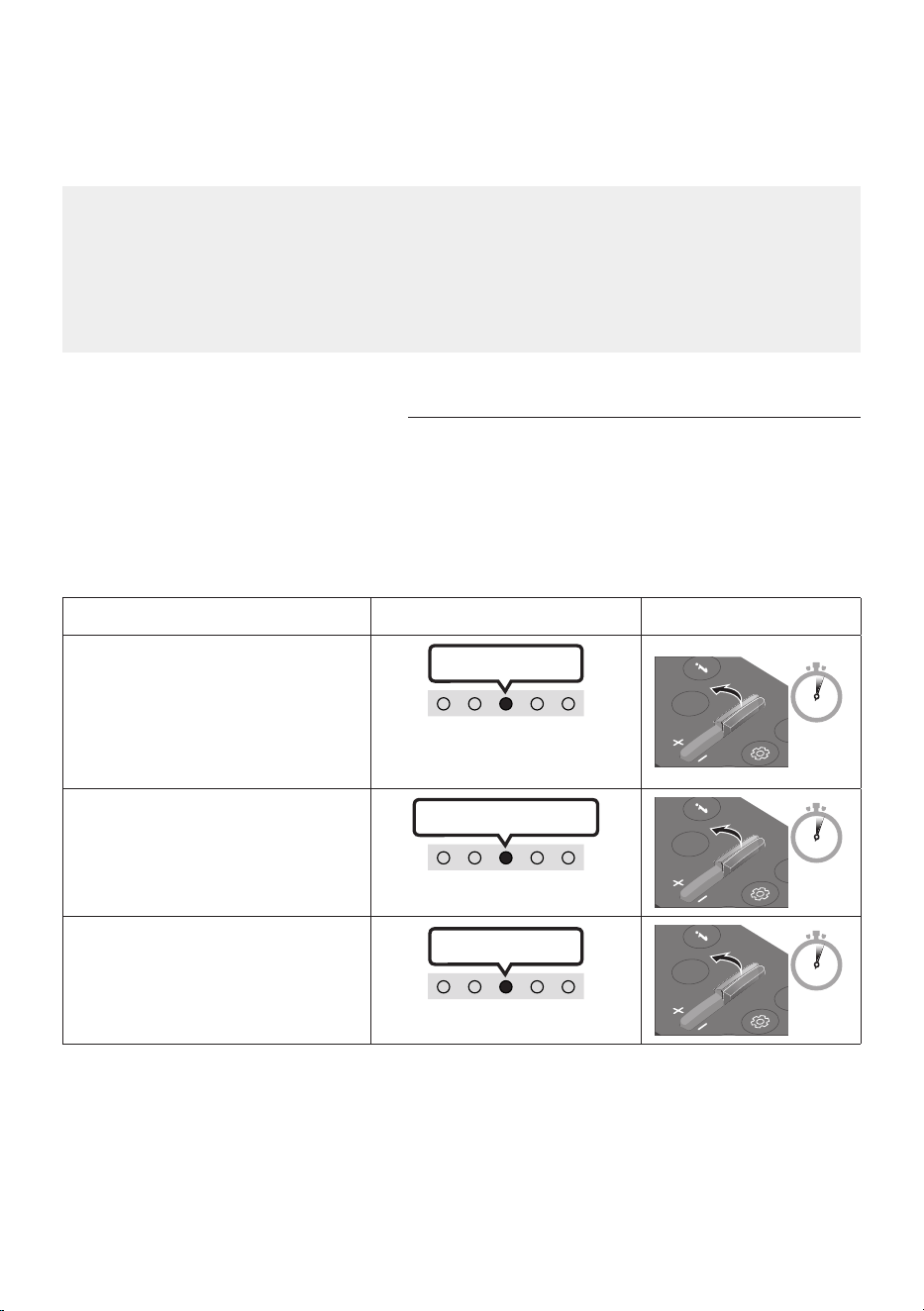

Adjusting the Soundbar volume with a TV remote control
Adjust the Soundbar volume using the TV’s remote control.
• This function can be used with IR remote controls only. Bluetooth remote controls (remote
controls that require pairing) are not supported.
• Set the TV speaker to External Speaker to use this function.
• Manufacturers supporting this function:
Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

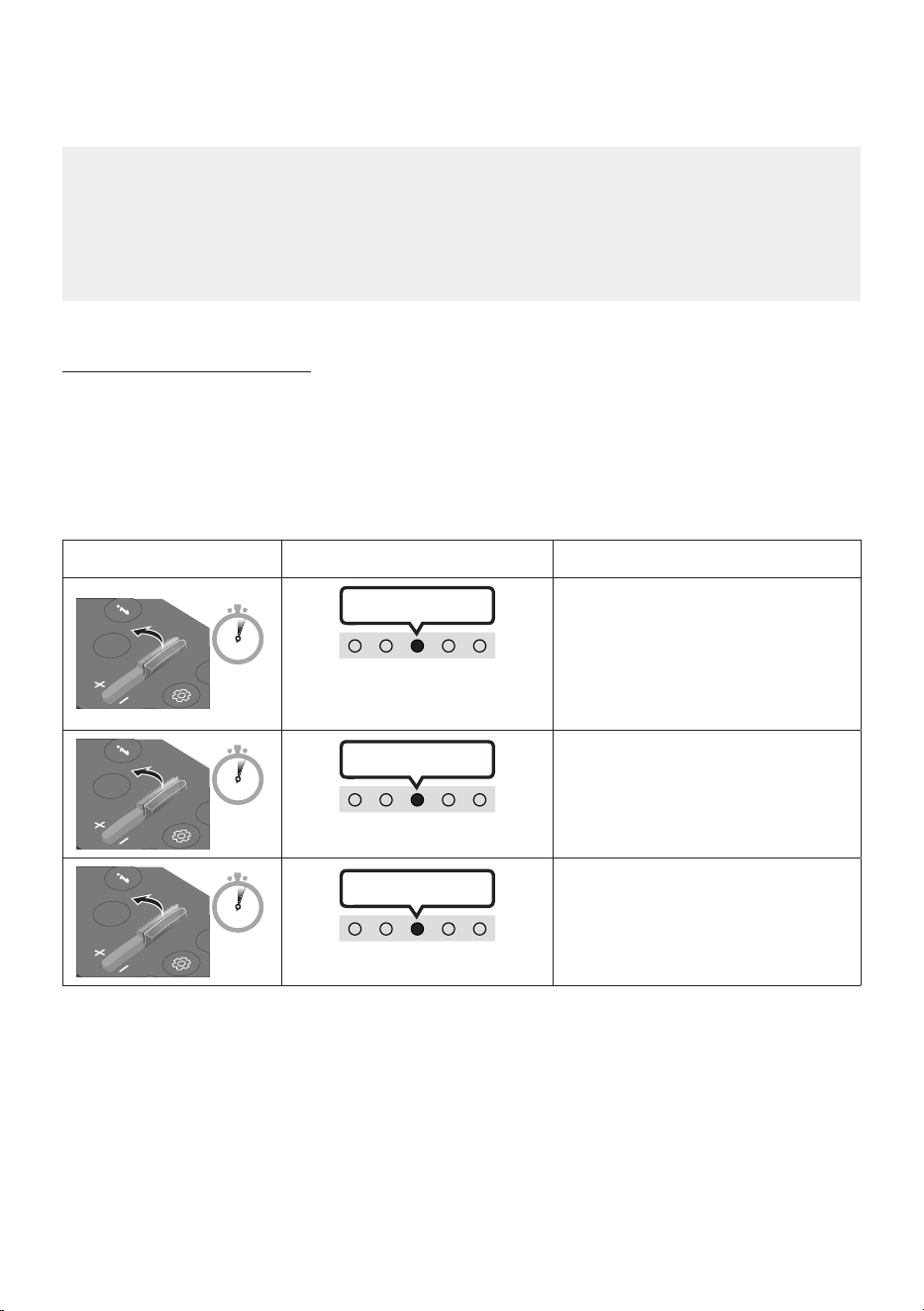

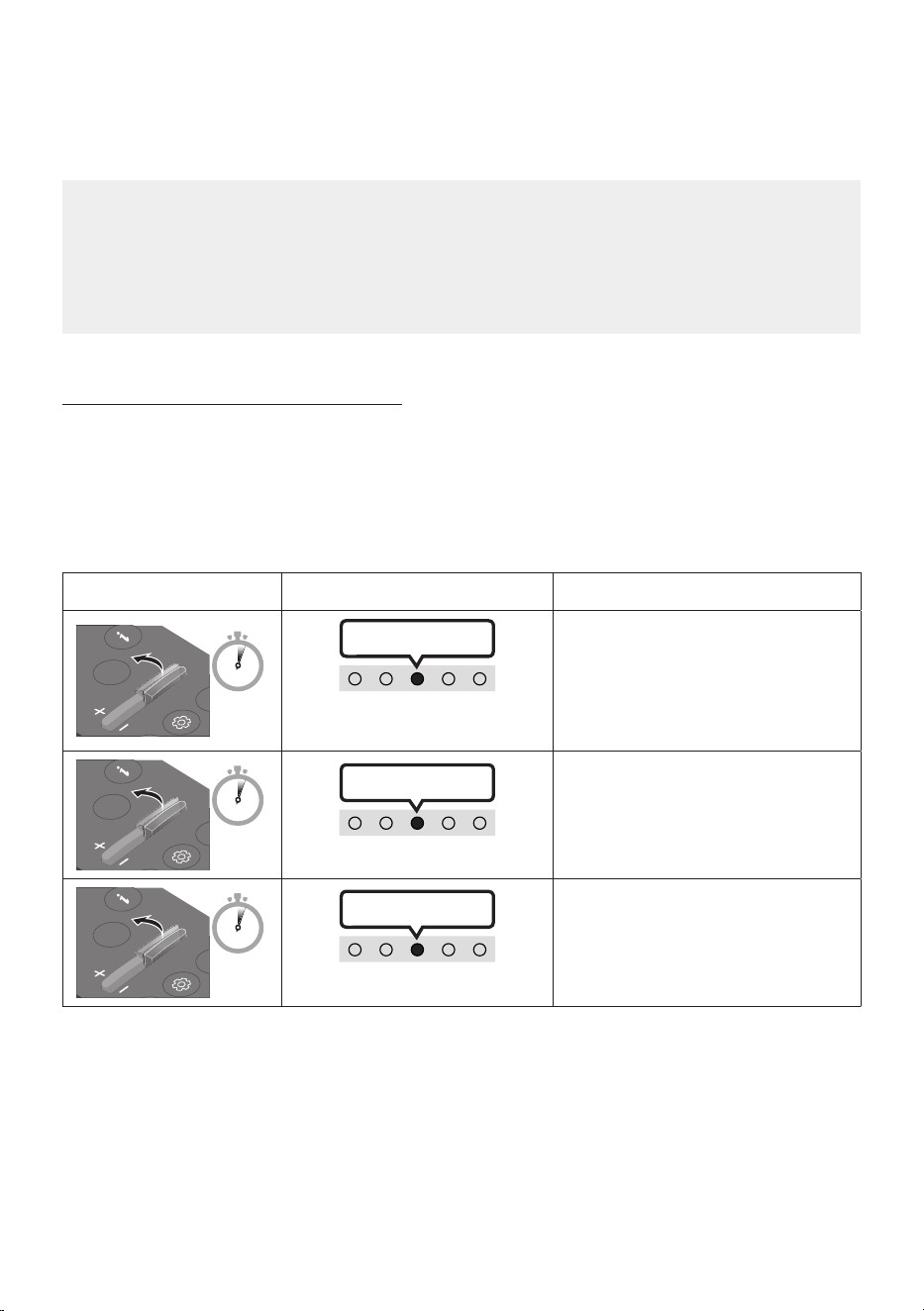

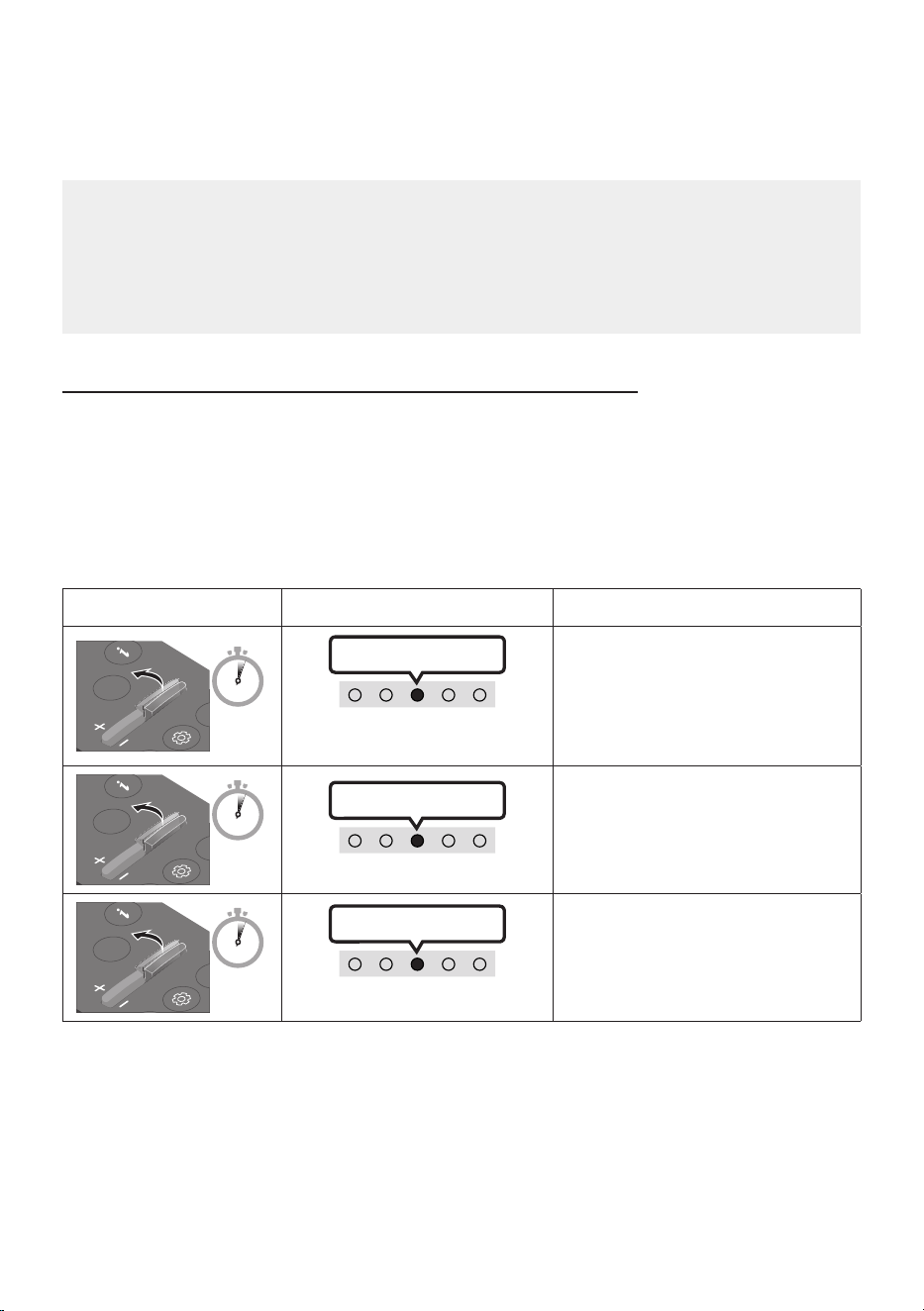

TV remote control On/Off
1. Turn Off the Soundbar.
2. Push up and hold the WOOFER button for 5 seconds.
Each time you push the WOOFER button up and hold it for 5 seconds, the mode switches in the
following order: “Off-TV Remote” (Default mode), “Samsung-TV Remote”, “All-TV Remote”.
The LED indicator status changes each time the mode is changed, as shown below.
Remote Control Button LED Indicator Status
SOUND
MODE
WOOFER
CH LEVEL
TONE
CONTROL
5 Sec
"Off-TV Remote"
(Default mode)
Red Blinks X1
Disable the TV remote control.
SOUND
MODE
WOOFER
CH LEVEL
TONE
CONTROL
5 Sec
"Samsung-TV Remote"
Cyan Blinks X1
Enable a Samsung TV’s IR remote
control.
SOUND
MODE
WOOFER
CH LEVEL
TONE
CONTROL
5 Sec
"All-TV Remote"
Blue Blinks X1
Enable a third-party TV’s IR remote
control.
ENG - 16
04 CONNECTING THE SOUNDBAR

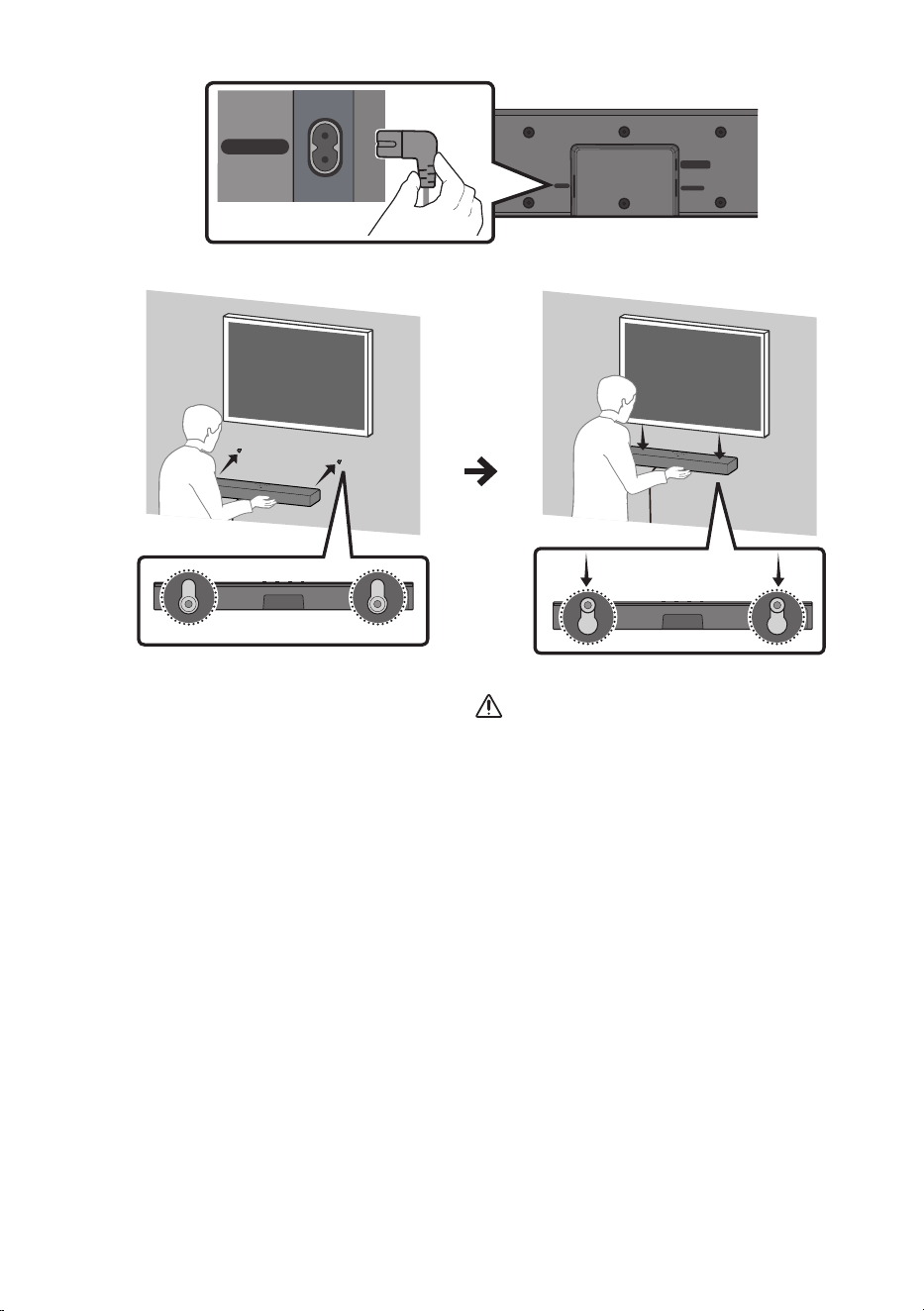

Connecting Electrical Power
Use the power components to connect the Soundbar to an electrical outlet in the following order:
• For more information about the required electrical power and power consumption, refer to the
label attached to the product. (Label: Bottom of the Soundbar Main Unit)
1. Connect the power cord to the Soundbar.
2. Connect the power cord to a wall socket.
Bottom of the Soundbar Main Unit
POWER
POWER
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
DIGITAL
AUDIO IN
(OPTICAL)
HDMI
(ARC)
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
POWER
Power Cord
NOTE
• If you unplug and reconnect the power cord when the product is turned on, the Soundbar turns on
automatically.
ENG - 17
05 USING A WIRED CONNECTION TO THE TV

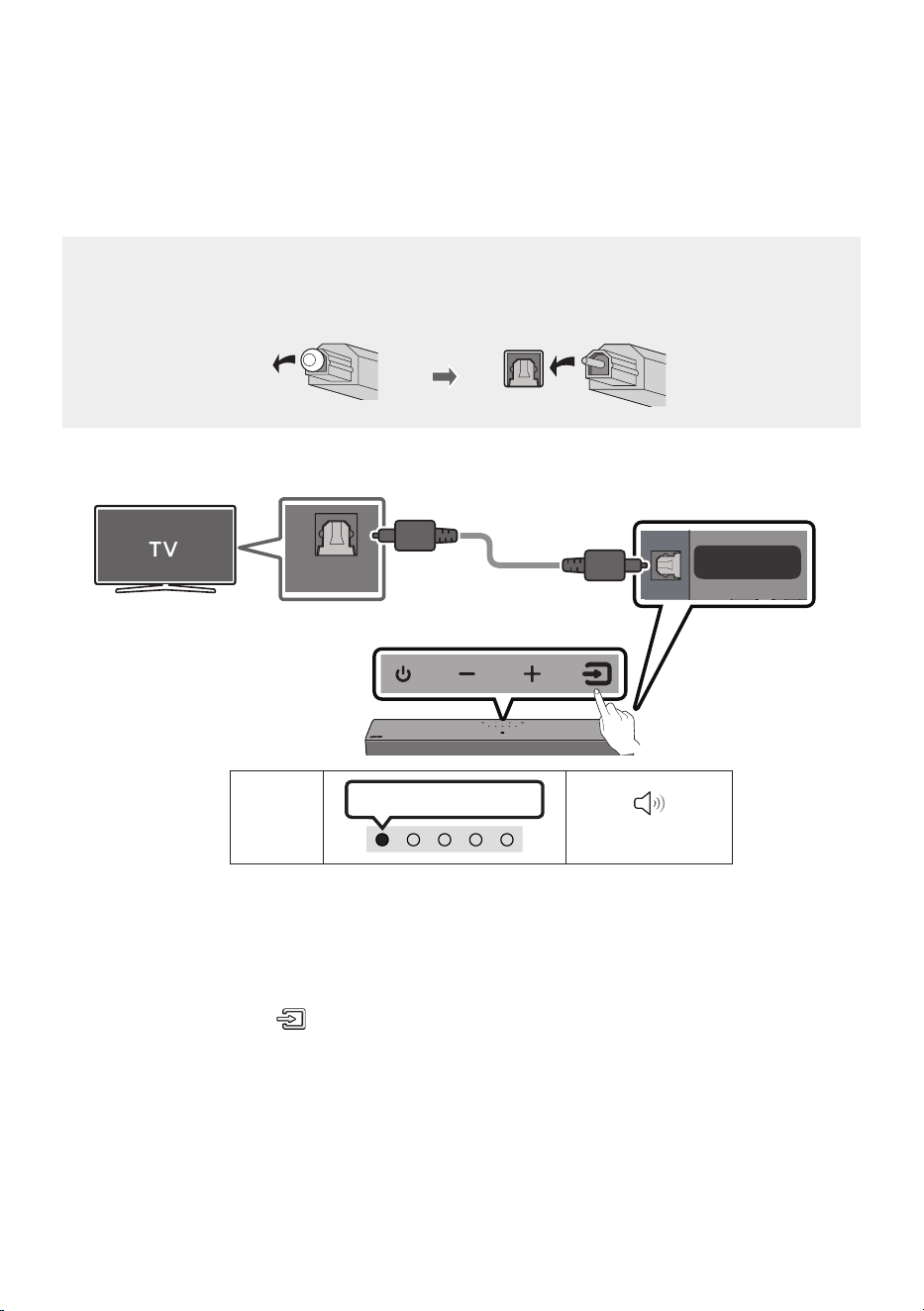

Connecting using an Optical Cable
Pre-connection Checklist
• When you use an optical cable and the terminals have covers, be sure to remove the covers.
LED
Indicator
White On -> Off
“Digital Audio In”
OPTICAL OUT
DIGITAL
AUDIO IN
(OPTICAL)
HDMI
(ARC)
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
Bottom of the
Soundbar
Optical Cable (not supplied)
Top of the Soundbar
1. With the TV and Soundbar turned off, connect the DIGITAL AUDIO IN (OPTICAL) port on the
Soundbar and the OPTICAL output port on the TV with the optical cable (not supplied), as shown in
the gure.
2. Turn on the Soundbar and TV.
3. Press the (Source) button on the top panel or remote control, and then select the “Digital
Audio In” mode.
4. The TV sound is output from the Soundbar.
ENG - 18
06 USING A WIRELESS CONNECTION TO THE TV
Connecting via Bluetooth
When a Samsung TV is connected using Bluetooth, you can hear stereo sound
without the hassle of cables.
• Only one Samsung TV can be connected at a time.
• Samsung TV that supports Bluetooth can be connected.
Check the specications of your TV.
The initial connection
1. Press the PAIR button on the Soundbar remote control or press (Source) button on the
Soundbar top panel to enter the "Bluetooth" mode.
Bluetooth Pairing button LED Indicator
SOUND
MODE
PAIR
OR
Red → Green → Blue Blinks
Pairing
Connection is complete
Cyan Blinks X3
When in “Bluetooth” mode
5 Sec
• Until pairing is complete, the Multicolour LED changes as Red →
Green → Blue in turn.
“Ready to connect via Bluetooth.”
2. Select Bluetooth mode on the Samsung TV.
(e.g. Home ( ) → Menu → Settings ( ) → All Settings ( ) Sound Sound Output
Bluetooth Speaker List [AV]Soundbar C4-Series (Bluetooth))
3. Select “[AV]Soundbar C4-Series” from the list on TV’s screen.
An available Soundbar is indicated with “Needs pairing” or “Paired” on the TV’s Bluetooth device
list. To connect the Samsung TV to the Soundbar, select the message, and then establish a
connection.
4. You can now hear Samsung TV sound from the Soundbar.
• If there is a connection log between the Soundbar and Samsung TV, the Soundbar is
automatically connected by changing its mode to “Bluetooth”.
ENG - 19
If the device fails to connect
• If you have an existing Soundbar (e.g., [AV]Soundbar C4-Series) on the list of speakers on the
Samsung TV, delete it.
• Then repeat steps 1 through 3.
Disconnecting the Soundbar from the Samsung TV
Press the (Source)
button on the top panel or on the remote control to select the mode other than
“Bluetooth”.
• Disconnecting takes time because the Samsung TV must receive a response from the Soundbar.
(The time required may differ, depending on the Samsung TV model.)
TV Auto connect On/Off
To cancel the automatic Bluetooth connection between the Soundbar and TV, press the
Left button on
the remote control for 5 seconds with the Soundbar in “Bluetooth Ready” status. (Toggle On → Off)
Left button LED Indicator
5 Sec
Cyan Blinks X1
On (Default)
Off
Red Blinks X1
Bluetooth Ready Toggle On Off
Notes on Bluetooth connection
• Locate a new device within 1 m to connect via Bluetooth communication.
• If asked for a PIN code when connecting a Bluetooth device, enter <0000>.
• The Soundbar automatically turns off after 18 minutes in the Ready state.
• The Soundbar may not perform Bluetooth search or connection correctly under the following
circumstances:
– If there is a strong electrical eld around the Soundbar.
– If several Bluetooth devices are simultaneously paired with the Soundbar.
– If the Bluetooth device is turned off, not in place, or malfunctions.
• Electronic devices may cause radio interference. Devices that generate electromagnetic waves
must be kept away from the Soundbar main unit - e.g., microwaves, wireless LAN devices, etc.
ENG - 20
07 CONNECTING AN EXTERNAL DEVICE
Connecting using an Optical Cable
LED
Indicator
White On -> Off
“Digital Audio In”
- AUDIO -
R L
OPTICAL OUT
DIGITAL
AUDIO IN
(OPTICAL)
HDMI
(ARC)
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
Bottom of the Soundbar
Optical Cable
(not supplied)
Top of the Soundbar
BD / DVD player / Set-top
box / Game console
1. With the external device and Soundbar turned off, connect the DIGITAL AUDIO IN (OPTICAL) port
on the Soundbar and the OPTICAL output port on the external device with the optical cable (not
supplied), as shown in the gure.
2. Turn on the Soundbar and external device.
3. Press the (Source) button on the top panel or remote control, and then select the “Digital
Audio In” mode.
4. The external device sound is output from the Soundbar.
ENG - 21

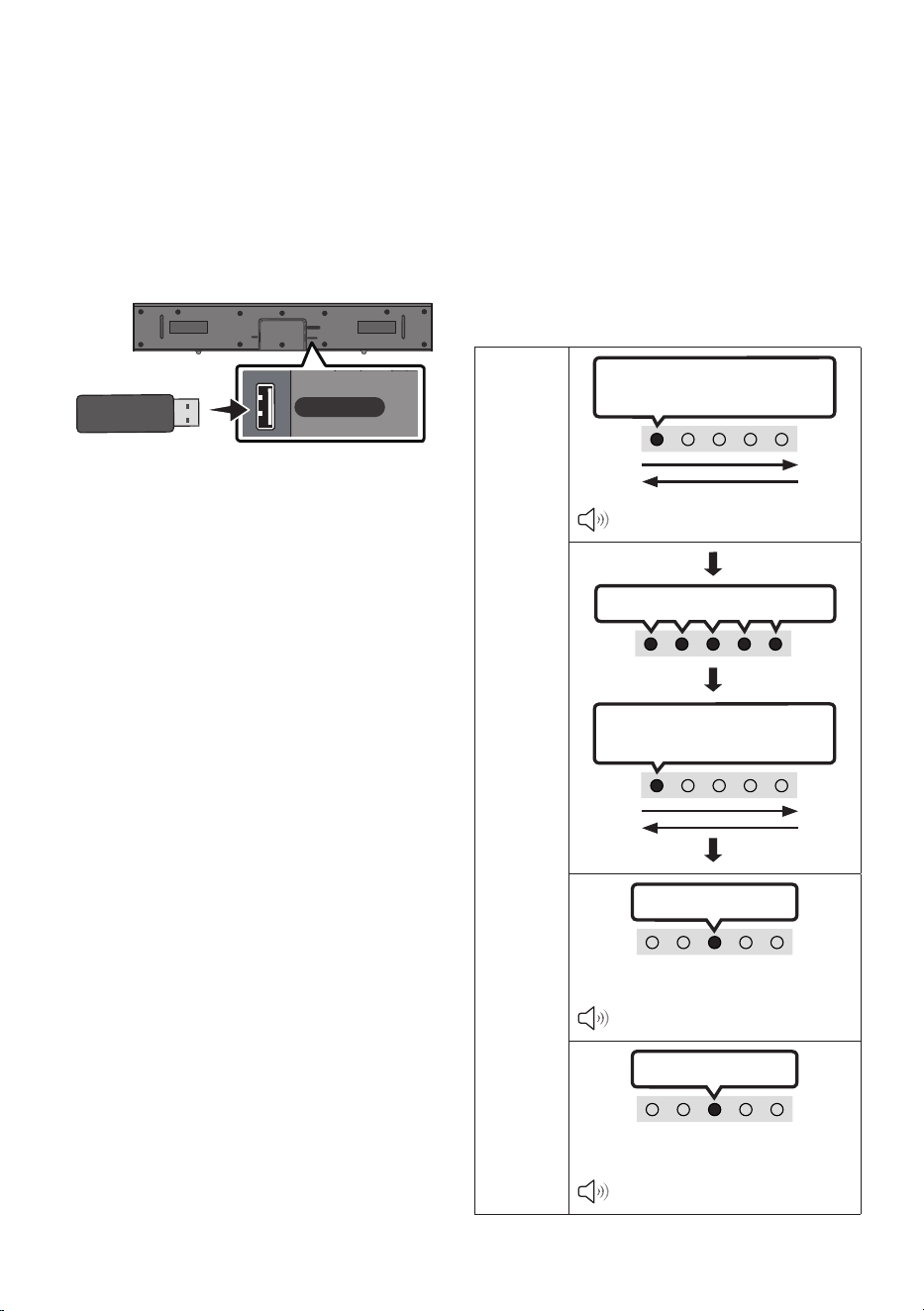

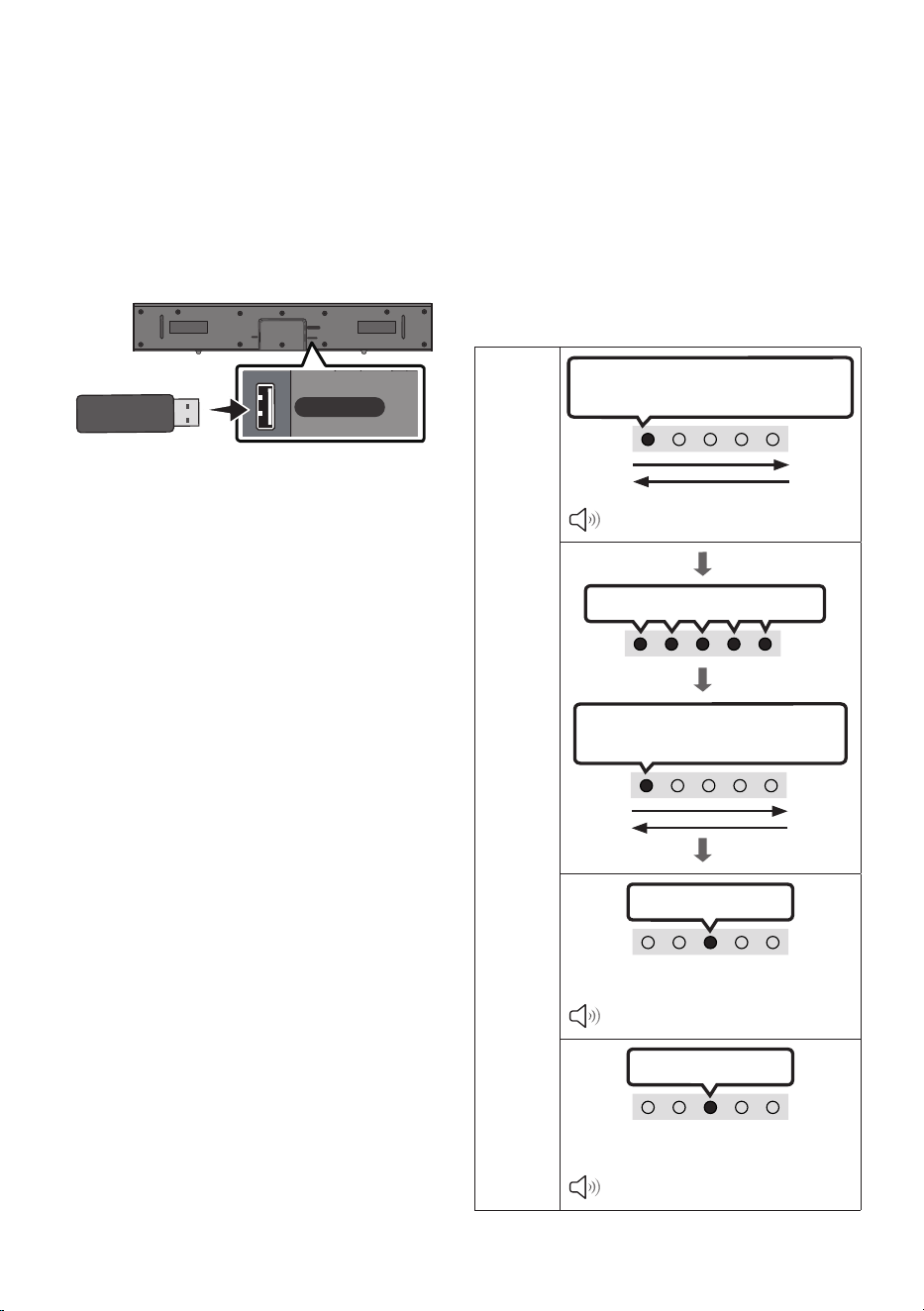

08 CONNECTING A USB STORAGE DEVICE
You can play music les located on USB storage devices through the Soundbar.
POWER
POWER
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
DIGITAL
AUDIO IN
(OPTICAL)
HDMI
(ARC)
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
USB port
LED
Indicator
White On -> Off
“USB”
1. Connect the USB device to the USB port on the bottom of the product.
2. Press the (Source) button on the top panel or remote control, and then select the “USB” mode.
3. Play music les from the USB storage device through the Soundbar.
• The Soundbar automatically turns off (Auto Power Down) if no USB device has been connected
for more than 18 minutes.
ENG - 22
File Format Type Compatibility list
Extension Codec Sampling Rate Bit Rate
*.mp3 MPEG1 Layer2 32kHz ~ 48kHz 32kbps ~ 320kbps
MPEG1 Layer3 32kHz ~ 48kHz 32kbps ~ 320kbps
MPEG2 Layer3 16kHz ~ 24kHz 8kbps ~ 160kbps
MPEG2.5 Layer3 8kHz ~ 12kHz 8kbps ~ 160kbps
*.wma WMA7/8/9 32kHz ~ 48kHz 32kbps ~ 320kbps
*.aac
*.m4a
A AC- LC
(MPEG2/MPEG4 Audio Only)
32kHz ~ 48kHz 32kbps ~ 320kbps
*.wav LPCM 32kHz ~ 192kHz 1,024kbps ~ 9,216kbps
*.ac FLAC 32kHz ~ 192kHz 162kbps ~ 8,100kbps
• If there are too many folders (about 200) and les (about 2000) stored on the USB device, it may
take the Soundbar some time to access and play les.
• The Soundbar only supports USB devices with FAT16 (~2GB), FAT32 (~2TB) or NTFS (~2TB) le
systems.
ENG - 23
09 CONNECTING A MOBILE DEVICE
Connecting via Bluetooth
When a mobile device is connected using Bluetooth, you can hear stereo sound
without the hassle of cables.
• When you connect a paired Bluetooth device with the Soundbar off, the
Soundbar automatically turns on.
The initial connection
• When connecting to a new Bluetooth device, make sure the device is within 1 m distance.
1. Press the PAIR button on the Soundbar remote control or press (Source) button on the
Soundbar top panel to enter the "Bluetooth" mode.
Bluetooth Pairing button LED Indicator
SOUND
MODE
PAIR
OR
Red → Green → Blue Blinks
Pairing
Connection is complete
Cyan Blinks X3
When in “Bluetooth” mode
5 Sec
• Until pairing is complete, the Multicolour LED changes as Red →
Green → Blue in turn.
“Ready to connect via Bluetooth.”
2. On your device, select “[AV]Samsung Soundbar C4-Series” from the list that appears.
3. Play music les from the device connected via Bluetooth through the Soundbar.
If the device fails to connect
• If you have an existing Soundbar (e.g., [AV]Samsung Soundbar C4-Series) on the list of speakers
on the Mobile device, delete it.
• Then repeat steps 1 and 2.
mobile device
ENG - 24
Notes on Bluetooth connection
• Locate a new device within 1 m to connect via Bluetooth communication.
• If asked for a PIN code when connecting a Bluetooth device, enter <0000>.
• The Soundbar automatically turns off after 18 minutes in the Ready state.
• The Soundbar may not perform Bluetooth search or connection correctly under the following
circumstances:
– If there is a strong electrical eld around the Soundbar.
– If several Bluetooth devices are simultaneously paired with the Soundbar.
– If the Bluetooth device is turned off, not in place, or malfunctions.
• Electronic devices may cause radio interference. Devices that generate electromagnetic waves
must be kept away from the Soundbar main unit - e.g., microwaves, wireless LAN devices, etc.
• The Soundbar supports SBC data (44.1kHz, 48kHz).
• Connect only to a Bluetooth device that supports the A2DP (AV) function.
• You cannot connect the Soundbar to a Bluetooth device that supports only the HF (Hands Free)
function.
• When connecting the Soundbar to a Bluetooth device, place them as close to each other as possible.
• The farther the Soundbar and Bluetooth device are from each other, the lower the sound quality
will become.
The Bluetooth connection may break when the devices are out of the effective range.
• The Bluetooth connection may not function as intended in areas with poor reception.
• A Bluetooth device may experience noise or malfunction under in the following conditions:
– When the body is in contact with the signal transceiver on the Bluetooth device or Soundbar
– In corners or when there is an obstacle in proximity, such as a wall or partition, where electrical
changes may occur.
– When exposed to radio interferences by other products operating on the same frequency
ranges, such as medical equipment, microwave ovens, and wireless LAN devices.
– Obstacles such as doors and walls may still impact the sound quality even when the devices
are within the effective range.
• Note that your Soundbar cannot be paired with other Bluetooth devices while using the Bluetooth
option.
• This wireless device may cause electrical interference during operation.
ENG - 25
Bluetooth Power On/Off
If a previously paired Bluetooth device tries to pair with the Soundbar when the Bluetooth Power On
function is on and the Soundbar is turned off, the Soundbar turns on automatically.
1. Press and hold the SOUND MODE button for more than 5 seconds on the remote while the
Soundbar is turned on.
2. Multicolour LED indicator on the Soundbar blinks "Cyan”.
SOUND MODE button LED Indicator
VOL WOOFER
SOUND
MODE
PAIR
5 Sec
Cyan Blinks X1
On (Default)
Off
Red Blinks X1
Bluetooth Power
On/Off
Toggle On Off
Disconnecting the Bluetooth device from a Soundbar
You can disconnect a Bluetooth device from the Soundbar. For instructions, see the Bluetooth device’s
user manual.
• The Soundbar will be disconnected.
• If the Soundbar is disconnected from the Bluetooth device, the multicolour LED indicator on the
Soundbar blinks "Red” three times.
Disconnecting the Soundbar from the Bluetooth device
Press the (Source)
button on the top panel or on the remote control to select the mode other than
“Bluetooth”.
• Disconnecting takes time because the Bluetooth device must receive a response from the
Soundbar. (Disconnection time may differ, depending on the Bluetooth device)
ENG - 26
Connecting a Soundbar to a mobile device via NFC function
Place your mobile device in the NFC detection area on top of the Soundbar.
Bluetooth device
NFC
Top of the Soundbar
NOTES
• Make sure that your mobile device has the NFC function turned on and that the screen is active.
• Bluetooth connection is unavailable when NFC of the mobile device is in card emulation mode.
• If asked for a PIN code when connecting a Bluetooth device, enter <0000>.
• The Soundbar automatically turns off after 18 minutes in the Ready state.
• The Soundbar may not perform Bluetooth search or connection correctly under the following
circumstances:
– If there is a strong electrical eld around the Soundbar.
– If several Bluetooth devices are simultaneously paired with the Soundbar.
– If the Bluetooth device is turned off, not in place, or malfunctions.
• Electronic devices may cause radio interference. Devices that generate electromagnetic waves
must be kept away from the Soundbar main unit - e.g., microwaves, wireless LAN devices, etc.
• The Soundbar supports SBC data (44.1kHz, 48kHz).
• Connect only to a Bluetooth device that supports the A2DP (AV) function.
• You cannot connect the Soundbar to a Bluetooth device that supports only the HF (Hands Free)
function.
• Once you have paired the Soundbar to a Bluetooth device, selecting “[AV]Samsung Soundbar
C4-Series” from the device’s scanned devices list will automatically change the Soundbar to
“Bluetooth” mode.
– Available only if the Soundbar is listed among the Bluetooth device’s paired devices.
(The Bluetooth device and the Soundbar must have been previously paired at least once.)
• The Soundbar cannot be paired to another Bluetooth device if already in Bluetooth mode and
paired to a Bluetooth device.
ENG - 27
10 INSTALLING THE WALL MOUNT
(OPTIONAL)
Installation Precautions
• Install on a vertical wall only.
• Do not install in a place with high temperature or humidity.
• Verify whether the wall is strong enough to support the product’s weight. If not, reinforce the wall
or choose another installation point.
• Purchase and use the xing screws or anchors appropriate for the kind of wall you have (plaster
board, iron board, wood, etc.). If possible, x the support screws into wall studs.
• Purchase wall mounting screws according to the type and thickness of the wall you want to mount
the Soundbar on.
– Diameter: M4
– Length: 40 mm or longer recommended.
• Connect cables from the unit to external devices before you install the Soundbar on the wall.
• Make sure the unit is turned off and unplugged from the power source before you install it.
Otherwise, it may cause an electric shock.
Wall mount Components
5 cm or more
For Installation on Concrete Walls
(not supplied)
A
B C D
x 2 (M4 x L40)
A
B
C D
x 2
40 mm or longer
4 mm
8 mm
Recommendedspecication
NOTE
– Installations on other types of walls will require
different kinds of screws.
ENG - 28
1.
------ 450 mm------
CENTRE LINE
NOTES
– If your TV is installed on the
wall, install the Soundbar 5cm
or more below your TV.
– Use a pencil to mark the
holes’ positions.
2.
6 mm
50 mm
A
B
C D
IMPORTANT NOTE
– The installation method shown here is for CONCRETE walls. Installation methods will vary
depending on the wall type. For installation on dry wall, we strongly recommend you drill screw
support holes into the underlying wood studs.
3.
A
B C D
12mm
ENG - 29
4.
POWER
POWER
POWER
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
POWER
POWER
POWER
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
5.
NOTE
– Supports for wall installation are built
into the back of the Soundbar.
CAUTION
– Press the Soundbar down with sufcient
force to x it to the wall. If the Soundbar is
not rmly xed to the wall, it could be
accidently detached, resulting in personal
injury.
– Do not bump into or strike the Soundbar
(especially from the bottom). The impact
could detach the Soundbar from the wall,
resulting in personal injury.
ENG - 30
11 SOFTWARE
UPDATE
Important: After upgrading, keep the original
Settings.
POWER
POWER
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
DIGITAL
AUDIO IN
(OPTICAL)
HDMI
(ARC)
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
USB port
1. Connect a USB memory stick to the USB port
on your computer.
Important: Make sure there are no music
les on the USB memory stick drive. This
may cause the rmware update to fail.
2. Go to (samsung.com)
select Enter Model
Number and enter the model of your
Soundbar. Select manuals and downloads
and download the latest software le.
3. Save the downloaded software to a USB
memory stick and select “Extract Here” to
unzip the folder.
4. Turn off the Soundbar and connect the USB
stick containing the software update to the
USB port.
5. Plug USB into Soudbar and switch to USB
source, the software will update
automatically and will complete update
within 2 minutes. During the update process,
the 5 LEDs will start ashing in a loop, and
then the 5 LEDs will all be bright white, and
then the 5 LEDs will ash in a loop again.
When the update is complete, the cyan
indicator blinks 3 times, and the soundbar
automatically restarts.
LED
Indicator
White moves from left to right
and right to left X 1
“Start the software update.”
5 LEDs display White
White moves from left to right
and right to left X 1
Cyan Blinks X3
Software Update Finish
“The software update is complete.”
Red Blinks X3
Software Update Failed
“The software update failed.”
ENG - 31
• This product has a DUAL BOOT function.
If the rmware fails to update, you can
update the rmware again.
IfLEDsequenceashingisnot
displayed
1. Turn off the Soundbar, disconnect and then
reconnect the USB storage device that
contains the update les to the Soundbar’s
USB port.
2. Disconnect the Soundbar’s power cord,
reconnect it, and then turn on the Soundbar.
NOTES
• The rmware update may not work properly
if audio les supported by the Soundbar are
stored in the USB storage device.
• Do not disconnect the power or remove the
USB device while updates are being applied.
The main unit will turn off automatically after
completing the rmware update.
• After upgrading, keep the original Settings.
(include Volume, sound eld, etc.)
– When the rmware update is complete,
the soundbar automatically turns on, and
the Voice UI comes out.
If the software update fails, check if the
USB stick is defective.
• Mac OS users should use MS-DOS (FAT) as the
USB format.
• Updating via USB may not be available,
depending on the USB storage device
manufacturer.
Reset
5 Sec
With the Soundbar on, press the (Volume)
buttons on the body at the same time for at least
5 seconds. The LED display changes as shown
below and then the Soundbar is reset.
LED
Indicator
White moves from left to right
and right to left
“Start the factory reset.”
Cyan Blinks X3
“The factory reset is complete.”
CAUTION
• All the settings of the Soundbar are reset.
Be sure to perform this only when a reset is
required.
ENG - 32
12 TROUBLESHOOTING
Before seeking assistance, check the following.
Soundbar does not turn on.
; Check whether the power cord of the
Soundbar is correctly inserted into the
outlet.
Soundbar works erratically.
; After removing the power cord, insert it
again.
; Power cycle the external device and try
again.
; If there is no signal, the Soundbar
automatically turns off after a certain
period of time. Turn on the power.
(See page 9.)
Remote control does not work.
; Point the remote directly at the Soundbar.
; Replace the batteries with new ones.
Soundbar does not output any sound.
; The volume of the Soundbar is too low or
muted. Adjust the volume.
; When any external device (STB, Bluetooth
device, mobile device, etc.) is connected,
adjust the volume of the external device.
; For sound output of the TV, select
Soundbar. (Samsung TV: Home ( ) →
Menu → Settings ( ) → All Settings ( )
→ Sound → Sound Output → Select
Soundbar)
; The cable connection to the Soundbar may
be loose. Remove the cable and connect
again.
; Remove the power cord completely,
reconnect, and turn the power on.
; Reset the product and try again.
(See page 31.)
Soundbar does not connect via Bluetooth.
; When connecting a new device, switch to
Bluetooth Pairing for connection. (Press the
PAIR button on the remote control or
press the (Source) button on the body
for at least 5 seconds.)
; If the Soundbar is connected to another
device, disconnect that device rst to
switch the device.
; Reconnect it after removing the Bluetooth
speaker list on the device to connect.
(Samsung TV: Home ( ) → Menu →
Settings ( ) → All Settings ( ) → Sound
→ Sound Output → Bluetooth Speaker List)
; Remove and reconnect the power plug,
then try again.
; Reset the product and try again.
(See page 31.)
ENG - 33
Sound drops out when connected via
Bluetooth.
; If your device that is connected via
Bluetooth moves too far away from the
Soundbar, it may cause the sound to drop
out. Move the device closer to the
Soundbar.
; If a part of your body is in contact with the
Bluetooth transceiver or the product is
installed on metal furniture, sound may
drop out. Check the installation
environment and conditions for use.
Soundbar does not turn on automatically with
the TV.
; If you turn off the Soundbar while watching
TV, the power synchronization with the TV
will be disabled. Power off the TV and
Soundbar using the TV remote.
13 LICENCE
Dolby, Dolby Audio, and the double-D symbol
are trademarks of Dolby Laboratories Licensing
Corporation. Manufactured under license from
Dolby Laboratories. Condential unpublished
works. Copyright 1992-2019 Dolby
Laboratories. All rights reserved.
For DTS patents, see http://patents.dts.com.
Manufactured under license from DTS, Inc. (for
companies headquartered in the U.S./Japan/
Taiwan) or under license from DTS Licensing
Limited (for all other companies). DTS,
DigitalSurround, and the DTS logo are
registered trademarks or trademarks of DTS,
Inc. in the United States and other countries.
© 2021 DTS, Inc. ALL RIGHTS RESERVED.
The Bluetooth® word mark and logos are
registered trademarks owned by Bluetooth SIG, Inc.
and any use of such marks by Samsung Electronics
Co., Ltd. is under license. Other trademarks and
trade names are those of their respective owners.
ENG - 34
14 OPEN SOURCE
LICENCE NOTICE
To send inquiries and requests for questions
regarding open sources, contact Samsung Open
Source (http://opensource.samsung.com)
15 IMPORTANT
NOTES ABOUT
SERVICE
Figures and illustrations in this User Manual are
provided for reference only and may differ from
actual product appearance.
ENG - 35
16 SPECIFICATIONS AND GUIDE
Specications
Model Name HW-C400
USB 5V/0.5A
Weight 2.0 kg
Dimensions (W x H x D) 641.0 x 66.5 x 107.0 mm
Operating Temperature Range +5°C to +35°C
Operating Humidity Range 10 % ~ 75 %
AMPLIFIER
Rated Output power
20W x 2
Supported play formats
LPCM 2ch, Dolby Audio™ (supporting Dolby®
Digital), DTS
Bluetooth
Port deactivation method
Press and hold the SOUND MODE button for
more than 5 seconds to turn off Bluetooth Power
function.
NOTES
• Samsung Electronics Co., Ltd reserves the right to change the specications without notice.
• Weight and dimensions are approximate.
FRA - 2
INFORMATIONS RELATIVES À LA SÉCURITÉ
AVERTISSEMENTS
POUR ÉVITER LES RISQUES DE CHOC
ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT.
L’APPAREIL NE CONTIENT PAS DE PIÈCES
RÉPARABLES PAR L’UTILISATEUR ; S’ADRESSER
À UN SERVICE APRÈS-VENTE QUALIFIÉ.
Reportez-vous au tableau ci-dessous pour une
explication des symboles pouvant gurer sur
votre produit Samsung.
ATTENTION
RISQUE DE CHOC
ÉLECTRIQUE. NE PAS
OUVRIR
Ce symbole indique que ce produit est
alimenté par haute tension. Il est
dangereux de toucher la moindre pièce
située à l'intérieur de ce produit.
Ce symbole indique qu'une
documentation importante relative au
fonctionnement et à l'entretien est
fournie avec le produit.
Produit de classeII: ce symbole indique
qu'aucun branchement de sécurité à la
terre (prise de terre) n'est requis.
Si ce symbole n'est pas présent sur un
produit avec un cordon d'alimentation,
le produit DOIT avoir une connexion de
protection able à la terre.
Tension CA: ce symbole indique que la
tension nominale indiquée par le
symbole est une tension CA.
Tension CC: ce symbole indique que la
tension nominale indiquée par le
symbole est une tension CC.
Mise en garde, Consulter le mode
d'emploi: ce symbole avertit l'utilisateur
qu'il doit consulter le manuel
d'utilisation pour en savoir plus sur les
informations relatives à la sécurité.
AVERTISSEMENT
• An de diminuer les risques d’incendie ou de
choc électrique, n’exposez pas cet appareil à
la pluie ou à l’ humidité.
ATTENTION
• POUR PRÉVENIR LES CHOCS ÉLECTRIQUES,
BRANCHEZ LA FICHE AU FOND, EN
PRENANT SOIN D’INSÉRER LA TIGE LARGE
DANS LA FENTE LARGE.
• Cet appareil doit toujours être branché à une
prise terre.
• Pour déconnecter l’appareil du circuit
principal, la prise doit être débranchée de la
prise principale ; il est de ce fait nécessaire
que la prise principale soit facile d’accès.
• Évitez toute projection d’eau sur l’appareil.
Ne posez jamais d’objet contenant un liquide
(ex : un vase) dessus.
• Pour éteindre complètement l’appareil, vous
devez retirer le cordon d’alimentation de la
prise murale. Par conséquent, le cordon
d’alimentation doit être facilement accessible
à tout moment.
FRA - 3
PRÉCAUTIONS
1. Vériez que l’alimentation électrique CA de
votre domicile respecte les conditions en
matière d’alimentation répertoriées sur
l’étiquette d’identication située au bas de
votre produit. Posez votre produit à plat sur
un meuble stable en veillant à laisser un
espace de 7 à 10 cm autour de l’appareil an
d’assurer une ventilation correcte de celui-ci.
Faites attention à ne pas obstruer les orices
de ventilation. Ne posez pas l’ensemble sur
un amplicateur ou un autre appareil
susceptible de chauffer. Cet ensemble est
conçu pour une utilisation en continu. Pour
entièrement éteindre l’appareil, débranchez
la che CA de la prise murale. Débranchez
l’appareil si vous envisagez de ne pas l’utiliser
durant une longue période.
2. En cas d’orage, débranchez la che de
l’appareil de la prise murale. Les surtensions
occasionnées par l’orage pourraient
endommager votre appareil.
3. N’exposez pas l’ensemble aux rayons directs
du soleil ou à toute autre source de chaleur.
Ceci pourrait entraîner une surchauffe et un
dysfonctionnement de l’appareil.
4. Protégez le produit de l’humidité (comme les
vases) et d’une chaleur excessive (comme
une cheminée) ou de tout équipement
capable de créer des champs magnétiques
ou électriques. Débranchez le câble
d’alimentation en cas de dysfonctionnement.
Votre produit n’est pas prévu pour un usage
industriel. Ce produit ne peut être utilisé qu’à
des ns personnelles. Une condensation
peut se former si le produit ou un disque a
été stocké à basse température.
Si vous devez transporter l’ensemble
pendant l’hiver, attendez environ 2 heures
que l’appareil ait atteint la température de la
pièce avant de l’utiliser.
5. Les piles utilisées dans ce produit peuvent
contenir des produits ch miques dangereux
pour l’environnement. Ne jetez pas les piles
dans votre poubelle habituelle. Ne vous
débarrassez pas des piles en les faisant
brûler. Ne court-circuitez pas, ne
désassemblez pas ni ne faites pas surchauffer
les batteries. ATTENTION : Le remplacement
incorrect de la batterie entraîne un risque
d’explosion. Ne la remplacez que par une
batterie du même type.
FRA - 4
SOMMAIRE
01 Véricationdescomposants 6
02 Vued'ensembleduproduit 7
Panneau supérieur de la Soundbar
-------------------------
7
Panneau inférieur de la Soundbar ------------------------- 8
03 Utilisationdelatélécommande 9
Insertion des piles avant l’utilisation de la télécommande (Piles AAA X 2) ------------------------- 9
Comment utiliser la télécommande
-------------------------
9
Utilisation des touches dissimulées (Touches avec plus d’une fonction)
-------------------------
14
Spécications de sortie pour les différents modes d’effets sonores
-------------------------
14
Réglage du volume de la Soundbar avec une télécommande de téléviseur
------------------------- 15
04 ConnexiondelaSoundbar 16
Connexion de l'alimentation électrique
-------------------------
16
05 Connexionlaireavecletéléviseur
17
Connexion à l'aide d'un câble optique
-------------------------
17
06 Connexionsanslavecletéléviseur 18
Connexion via Bluetooth
-------------------------
18
07 Connexiond'unappareilexterne 20
Connexion à l'aide d'un câble optique
-------------------------
20
FRA - 5
08 Connexiond’unpériphériquedestockageUSB 21
09 Connexiond'unappareilmobile 23
Connexion via Bluetooth
-------------------------
23
Connexion d’une Soundbar à un appareil mobile via la fonction NFC
-------------------------
26
10 InstallationduSupportMural(Enoption) 27
Mesures de sécurité relatives à l’installation
-------------------------
27
Composants de xation au mur
-------------------------
27
11 Miseàjourdulogiciel 30
Réinitialisation
-------------------------
31
12 Dépannage 32
13 Licence 33
14 AvisdeLicenceLibre 34
15 RemarqueImportanteàProposduService 34
16 SpécicationsetGuide 35
Spécications
-------------------------
35
FRA - 6
01 VÉRIFICATION DES COMPOSANTS
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
UnitéprincipaleSoundbar Cordond’alimentation
(Soundbar)
Télécommande/Pilesdela
Soundbar
• Pour plus d'informations sur l'alimentation et la consommation électriques, reportez-vous à
l'étiquette collée sur le produit. (Étiquette: située au bas de l'unité principale Soundbar)
• Pour acheter des câbles en option ou des composants supplémentaires, contactez un Centre de
service Samsung ou le Service client de Samsung.
• La présentation et les spécications peuvent faire l'objet de modications sans préavis.
• L’apparence des accessoires peut légèrement différer des illustrations ci-dessus.
FRA - 7
02 VUED'ENSEMBLEDUPRODUIT
PanneausupérieurdelaSoundbar
Panneausupérieur
NFC
Indicateurà
LED
L'indicateur à LED clignote, s'allume ou change de couleur selon le mode actuel ou l'état de
la Soundbar. La couleur de l'indicateur à LED et le nombre de voyants indiquent le mode
actif tel que décrit ci-dessous.
W
LED blanche
W
LED blanche
M
LED multicolore
W
LED blanche
W
LED blanche
• La LED multicolore change du Blanc,Cyan,Vert,Rouge, Jaune,Orange,Violetet Bleu
selon le mode ou l'état.
Alimentation
Allume et éteint l'appareil.
Volume Règle le volume.
Source
• Appuyez sur la touche (Source) pour changer le mode. À chaque changement de
mode, la LED s'allume en blanc puis s'éteint.
Indicateur
à LED
Alluméenblanc->Éteint Alluméenblanc->Éteint Alluméenblanc->Éteint
«
DigitalAudioIn
»
«Bluetooth» «USB»
FRA - 8
LogoNFC
Vous pouvez activer votre connexion Bluetooth en plaçant votre téléphone dans la zone de
détection NFC de la Soundbar.
• Lorsque vous branchez le cordon CA, la touche d’alimentation commence à fonctionner après 4 à 6
secondes.
• Lorsque vous allumez cette unité, il y a un délai de 4 à 5 secondes avant qu’il ne produise du bruit.
• Si vous entendez du bruit provenant du téléviseur et de la Soundbar, allez dans le menu Paramètres
pour l’audio du téléviseur et réglez l’enceinte du téléviseur sur Hautparleurext.
PanneauinférieurdelaSoundbar
POWER
POWER
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
DIGITAL
AUDIO IN
(OPTICAL)
HDMI
(ARC)
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
POWER
DIGITAL
AUDIO IN
(OPTICAL)
HDMI
(ARC)
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
POWER
POWER
Branchez le cordon d'alimentation CA de la Soundbar.
DIGITALAUDIOIN(OPTICAL)
Connectez la sortie (optique) numérique d'un appareil externe.
USB(5V0.5A)
Permet de connecter un périphérique USB pour lire des chiers musicaux sur le périphérique USB via la
Soundbar.
• Ne branchez pas cette unité ou d’autres composants à une prise CA tant que toutes les connexions
entre les composants ne sont pas terminées.
FRA - 9
03 UTILISATION DE LA TÉLÉCOMMANDE
Insertiondespilesavantl’utilisationdelatélécommande(PilesAAAX2)
Faites glisser le couvercle arrière dans la direction
de la èche jusqu’à ce qu’il soit complètement
retiré. Insérez 2piles AAA (1,5V) en respectant leur
polarité. Remettez le couvercle arrière en le faisant
glisser dans sa position.
Commentutiliserlatélécommande
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
Alimentation
Active ou désactive la Soundbar.
Indicateur
àLED
ClignotementcyanX1
Activé Désactivé
ClignotementrougeX3
• FonctionAutoPowerDown
L'appareil s'éteint automatiquement dans les situations
suivantes :
– En mode
«DigitalAudioIn» / «Bluetooth» /
«USB»
en l'absence de signal audio pendant
18 minutes.
(Source)
Appuyez pour sélectionner une source connectée à la
Soundbar.
(Coupuredeson)
Appuyez sur la touche (Coupuredeson) pour mettre le
son en sourdine.
Appuyez de nouveau sur cette touche pour réactiver le son.
Indicateur
àLED
Clignotement
répété
FRA - 10
Volume
Appuyez sur les touches haut ou bas pour régler le volume.
Indicateur
àLED
Déplacementblancversla
droiteX1
Volume plus élevé
Déplacementblancversla
gaucheX1
Volume plus faible
CH LEVEL
Appuyer sur cette touche permet de régler le volume de chaque enceinte.
Indicateur
àLED
ClignotementblancX1
« CentreLevel »
(Commandesonore)
Appuyer sur cette touche permet de paramétrer la fonction audio. Il est possible de régler l'élément
souhaité à l'aide des touches Haut/Bas. À chaque changement de mode, la LED multicolore clignote en
blanc.
Indicateur
àLED
ClignotementblancX1
« Sync » « Nightmode » « Voiceenhancement »
– Si la vidéo du téléviseur et le son de la Soundbar ne sont pas synchronisés, sélectionnez
« Sync » dans les paramètres audio, puis réglez le décalage audio de 0 à 300 millisecondes à l’aide
des touches Haut/Bas. (Non disponible en mode « USB» ou « Bluetooth»)
– « Sync » n’est pris en charge que par certaines fonctions.
– «Nightmode» est optimisé pour le visionnage de nuit, car les réglages sont modiés pour baisser
le volume sans nuire à la clarté des dialogues.
– «Voiceenhancement» permet d'entendre plus facilement les dialogues parlés dans les lms et les
programmes télévisés.
FRA - 11
EQbande7
Appuyez et maintenez enfoncée la touche (Commandesonore) pendant environ 5secondes pour
régler le son de chaque bande de fréquences. Vous pouvez sélectionner parmi 150 Hz, 300 Hz, 600 Hz,
1,2 kHz, 2,5 kHz, 5 kHz et 10 kHz en utilisant les touches Gauche/Droite et chaque réglage peut être déni
de -6 à +6 à l’aide des touches Haut/Bas. (Assurez-vous que le mode son est réglé sur « Standard ».)
EQbande7
VOL WOOFER
SOUND
MODE
PAIR
5 Sec
Maintenez enfoncée la touche (Commande
sonore) pendant environ 5secondes.
Avec les touches Gauche/Droite, réglez chaque
fréquence entre -6 et +6.
« 150Hz »
« 150Hz » « 300Hz » « 600Hz »
« 1.2kHz » « 2.5kHz » « 5kHz » « 10kHz »
BluetoothPAIR
Faites passer la Soundbar en mode de jumelage Bluetooth.
Lorsque vous appuyez sur la touche, l'afchage LED change comme indiqué ci-dessous.
• Jusqu'à ce que l'appairage soit terminé, la LED multicolore sur la Soundbar change comme suit Rouge
→ Vert → Bleu.
Indicateur
àLED
Rouge→Vert→Clignotementbleu
Jumelage en cours
Connexion terminée
ClignotementcyanX3
p(Lecture/Pause)
Vous pouvez également lire ou mettre en pause la musique en appuyant sur cette touche en mode
«USB».
Haut/Bas/Gauche/Droite
Appuyez sur la touche Haut/Bas/Gauche/Droite pour sélectionner ou paramétrer les fonctions.
• Répétition
Pour utiliser la fonction de répétition en mode « USB», appuyez sur la touche Haut.
• Sautdechiermusical
Appuyez sur la touche Droite pour sélectionner le chier musical suivant.
Appuyez sur la touche Gauche pour sélectionner le chier musical précédent.
(Info)
Lorsque vous appuyez sur cette touche, les informations relatives à chaque mode apparaissent. (Voir page 7.)
FRA - 12
SOUND MODE
En appuyant sur la touche, vous pouvez sélectionner le mode audio souhaité. À chaque changement de
mode, la LED multicolore clignote en blanc. (Le mode son peut différer selon le modèle de téléviseur.)
Indicateur
àLED
ClignotementblancX1
«SurroundSound» «Standard»
– SurroundSound
Fournit un champ sonore plus large que la norme.
– Standard
Émet le son original.
• Activation/DésactivationdeBluetoothPower
Cette fonction allume automatiquement la Soundbar à la réception d’une demande de connexion
d’un téléviseur ou d’un appareil Bluetooth connecté précédemment. Le réglage est activé par défaut.
– Appuyez et maintenez enfoncée la touche SOUND MODE pendant plus de
5 secondes pour désactiver la fonction Bluetooth Power.
• Activation/DésactivationdeDRC(DynamicRangeControl)
Vous permet d’appliquer un contrôle de plage dynamique aux pistes Dolby Digital. Appuyez sur le
bouton SOUND MODE pendant plus de 5secondes tandis que la Soundbar est hors tension pour
activer ou désactiver la fonction DRC (Dynamic Range Control). Quand la fonction DRC est activée,
les sons forts sont atténués. (Il peut se produire une distorsion du son.)
ToucheSOUNDMODE IndicateuràLED
VOL WOOFER
SOUND
MODE
PAIR
5 Sec
ClignotementcyanX1
Activé (par défaut) Désactivé
ClignotementrougeX1
Activation/
DésactivationdeDRC
Commutationactivationdésactivation
FRA - 13
NIVEAUduWOOFER(GRAVES)
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
Appuyez sur le bouton vers le haut ou le bas pour régler le niveau des graves entre -6 à+6. Pour régler le
volume du caisson de basse sur0 (valeur par défaut), appuyez sur le bouton. (Le caisson de basse n'est
pas fourni.)
TONE CONTROL
Appuyer sur cette touche permet de régler le volume des aigus et des graves. Il est possible de régler
l'élément souhaité à l'aide des touches Haut/Bas. (Cette fonctionnalité est disponible dans tous les modes
audio sauf le mode «Standard».)
Indicateur
àLED
ClignotementblancX1
« Treble» « Bass»
FRA - 14
Utilisationdestouchesdissimulées(Touchesavecplusd’une
fonction)
Touchedissimulée
Pagederéférence
Touchedetélécommande Fonction
WOOFER (Haut)
Activation/Désactivation de la
télécommande du téléviseur
page 15
Gauche
Activation/Désactivation de la connexion
auto au téléviseur
page 19
(Commande sonore)
EQ bande 7 page 11
SOUND MODE
Activation/Désactivation de DRC page 12
Activation/Désactivation de Bluetooth
Power
page 12
Spécicationsdesortiepourlesdifférentsmodesd’effetssonores
Effet Entrée Sortie
Surround Sound
2.0 canaux 2.0 canaux
5.1 canaux 2.0 canaux
Standard
2.0 canaux 2.0 canaux
5.1 canaux 2.0 canaux
FRA - 15
RéglageduvolumedelaSoundbaravecunetélécommandede
téléviseur
Réglez le volume de la Soundbar en utilisant la télécommande du téléviseur.
• Cette fonction ne peut être utilisée qu’avec une télécommande à infrarouge. Les
télécommandes Bluetooth (qui nécessitent un jumelage) ne sont pas prises en charge.
• Réglez les enceintes du téléviseur sur Hautparleurext pour utiliser cette fonction.
• Fabricants prenant en charge cette fonction :
Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA
Activation/Désactivationdelatélécommandedutéléviseur
1. Éteignez la Soundbar.
2. Appuyez et maintenez enfoncée la touche WOOFER pendant 5 secondes.
Chaque fois que vous appuyez sur la touche WOOFER et la maintenez pendant 5 secondes, le mode
change dans l’ordre suivant : « Off-TVRemote » (Mode par défaut), « Samsung-TVRemote »,
«All-TVRemote ».
L'état du voyant LED change à chaque changement de mode, comme indiqué ci-dessous.
Touchedetélécommande IndicateuràLED État
SOUND
MODE
WOOFER
CH LEVEL
TONE
CONTROL
5 Sec
« Off-TV Remote »
(Mode par défaut)
ClignotementrougeX1
Désactive la télécommande de
téléviseur.
SOUND
MODE
WOOFER
CH LEVEL
TONE
CONTROL
5 Sec
« Samsung-TV Remote »
ClignotementcyanX1
Active une télécommande de
téléviseur à infrarouge Samsung.
SOUND
MODE
WOOFER
CH LEVEL
TONE
CONTROL
5 Sec
« All-TV Remote »
ClignotementbleuX1
Active toute autre télécommande de
téléviseur à infrarouge.
FRA - 16
04 CONNEXIONDELASOUNDBAR
Connexiondel'alimentationélectrique
Utilisez les composants d’alimentation pour connecter la Soundbar à une prise électrique dans l’ordre
suivant :
• Pour plus d'informations sur l'alimentation électrique requise et la consommation d'énergie, reportez-
vous à l'étiquette collée sur le produit. (Étiquette: située au bas de l'unité principale Soundbar)
1. Connectez le cordon d’alimentation à la Soundbar.
2. Branchez le cordon d'alimentation sur une prise murale.
Basdel'unitéprincipaleSoundbar
POWER
POWER
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
DIGITAL
AUDIO IN
(OPTICAL)
HDMI
(ARC)
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
POWER
Cordon
d'alimentation
REMARQUE
• Si vous débranchez, puis rebranchez le cordon d'alimentation alors que le produit est allumé, la
Soundbar s'allume automatiquement.
FRA - 17
05 CONNEXIONFILAIREAVECLETÉLÉVISEUR
Connexionàl'aided'uncâbleoptique
Listedevéricationspréalablesàlaconnexion
• Lorsque vous utilisez un câble optique et que les bornes sont dotées d'un cache, veillez à retirer
les caches.
Indicateur
à LED
Alluméenblanc->Éteint
«DigitalAudioIn»
OPTICAL OUT
DIGITAL
AUDIO IN
(OPTICAL)
HDMI
(ARC)
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
Partieinférieurede
laSoundbar
Câbleoptique
(nonfourni)
PartiesupérieuredelaSoundbar
1. Vériez que le téléviseur et la Soundbar sont éteints, puis connectez le port DIGITALAUDIOIN(OPTICAL)
et le port de sortie OPTICAL du téléviseur à l'aide du câble optique
(non fourni)
, comme indiqué sur la
gure.
2. Allumez la Soundbar et le téléviseur.
3. Appuyez sur le bouton (Source) du panneau supérieur ou de la télécommande, puis
sélectionnez le mode « DigitalAudioIn».
4. Le son du téléviseur est émis par la Soundbar.
FRA - 18
06 CONNEXIONSANSFILAVECLETÉLÉVISEUR
ConnexionviaBluetooth
Lorsqu'un téléviseur Samsung TV est connecté via Bluetooth, vous pouvez proter
d'un son stéréo sans le casse-tête du câblage.
• Seul un téléviseur Samsung TV peut être connecté à la fois.
• Seul un téléviseur Samsung TV prenant en charge la fonction Bluetooth peut
être connecté. Vériez les spécications de votre téléviseur.
Connexioninitiale
1. Appuyez sur la touche PAIR sur la télécommande de la Soundbar ou appuyez sur la touche
(Source) sur le panneau supérieur de la Soundbar pour passer en mode «Bluetooth».
TouchedejumelageBluetooth IndicateuràLED
SOUND
MODE
PAIR
OU
Rouge→Vert→Clignotementbleu
Jumelage en cours
Connexion terminée
ClignotementcyanX3
En mode « Bluetooth »
5 Sec
• Jusqu'à ce que l'appairage soit terminé, la LED multicolore sur la
Soundbar change comme suit Rouge → Vert → Bleu.
«PrêtpourconnexionBluetooth.»
2. Sélectionnez le mode Bluetooth sur le téléviseur Samsung TV.
(p. ex. Accueil ( ) → Menu → Paramètres ( ) → Tous les paramètres ( ) → Son → Sortie son →
Liste des haut-parleurs Bluetooth → [AV]Soundbar C4-Series (Bluetooth))
3. Sélectionnez «[AV]SoundbarC4-Series» à partir de la liste présente sur l'écran du téléviseur.
Pour toute Soundbar disponible, le message «Appariementnécessaire» ou «Apparié» apparaît
sur la liste des appareils Bluetooth du téléviseur. Pour connecter le téléviseur Samsung TV à la
Soundbar, sélectionnez le message, puis établissez une connexion.
4. Vous pouvez à présent proter du son du téléviseur Samsung TV à partir de la Soundbar.
• S'il existe un journal de connexion entre la Soundbar et le téléviseur Samsung, la Soundbar sera
automatiquement connectée en changeant son mode sur «Bluetooth».
FRA - 19
Silaconnexionavecl'appareiléchoue
• Si vous possédez une Soundbar (p.ex., une [AV]SoundbarC4-Series) déjà présente dans la liste
des enceintes du téléviseur Samsung TV, supprimez-la.
• Ensuite, répétez les étapes 1 à 3.
DéconnexiondelaSoundbaretdutéléviseurSamsungTV
Appuyez sur la touche
(Source)
sur le panneau supérieur ou sur la télécommande pour sélectionner
un autre mode que « Bluetooth ».
• La déconnexion prend un certain temps, car le téléviseur Samsung TV doit recevoir une réponse de
la part de la Soundbar.
(Le temps requis peut varier selon le modèle du téléviseur Samsung TV.)
Activation/Désactivationdelaconnexionautoautéléviseur
Pour annuler la connexion Bluetooth automatique entre la Soundbar et le téléviseur, appuyez sur la touche
Gauche sur la télécommande pendant 5 secondes avec la Soundbar en mode « BluetoothReady».
(Commutez Activé → Désactivé)
ToucheGauche IndicateuràLED
5 Sec
ClignotementcyanX1
Activé (par défaut) Désactivé
ClignotementrougeX1
BluetoothReady Commutationactivationdésactivation
RemarquesconcernantlaconnexionBluetooth
• Placez un nouvel appareil à une distance inférieure à 1m de la Soundbar pour établir la connexion
par le biais de la communication Bluetooth.
• Si un code d'identication personnel vous est demandé lors de la connexion d'un nouvel appareil
Bluetooth, saisissez <0000>.
• La Soundbar s'éteint automatiquement après 18minutes passées en mode Prêt.
• Il est possible que la Soundbar n'effectue aucune recherche Bluetooth ou n'établisse aucune
connexion sous certaines circonstances:
– En présence d'un fort champ électromagnétique autour de la Soundbar.
– Si plusieurs appareils Bluetooth ou plus sont jumelés simultanément avec la Soundbar.
– Si l'appareil Bluetooth est éteint, déplacé ou qu'un dysfonctionnement survient.
• Les appareils électroniques peuvent causer des interférences radio. Les appareils qui génèrent des
ondes électromagnétiques doivent être conservés à distance de l'unité principale Soundbar (par ex.
des micro-ondes, des appareils LAN sans l, etc.).
FRA - 20
07 CONNEXIOND'UNAPPAREILEXTERNE
Connexionàl'aided'uncâbleoptique
Indicateur
à LED
Alluméenblanc->Éteint
«DigitalAudioIn»
- AUDIO -
R L
OPTICAL OUT
DIGITAL
AUDIO IN
(OPTICAL)
HDMI
(ARC)
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
PartieinférieuredelaSoundbar
Câbleoptique
(nonfourni)
PartiesupérieuredelaSoundbar
LecteurBD/DVD/
décodeur/consoledejeu
1. Vériez que l'appareil externe et la Soundbar sont éteints, et connectez le port DIGITALAUDIOIN
(OPTICAL) et le port de sortie OPTICAL de l'appareil externe à l'aide du câble optique (non fourni),
comme indiqué sur la gure.
2. Allumez la Soundbar et l'appareil externe.
3. Sélectionnez le mode « DigitalAudioIn
» en appuyant sur le bouton (Source) situé sur le
panneau frontal ou sur la télécommande.
4. Le son de l'appareil externe est émis par la Soundbar.
FRA - 21
08 CONNEXIOND’UNPÉRIPHÉRIQUEDE
STOCKAGEUSB
Vous pouvez lire des chiers musicaux situés sur les périphériques de stockage USB via la Soundbar.
POWER
POWER
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
DIGITAL
AUDIO IN
(OPTICAL)
HDMI
(ARC)
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
PortUSB
Indicateur
à LED
Alluméenblanc->Éteint
«USB»
1. Connectez l’appareil USB au port USB situé sur la partie inférieure du produit.
2. Appuyez sur la touche (Source) du panneau supérieur ou de la télécommande, puis
sélectionnez le mode «USB».
3. Lisez des chiers musicaux depuis le périphérique de stockage USB via la Soundbar.
• La Soundbar s’éteint automatiquement (Auto Power Down) si aucun périphérique USB n’a été
connecté pendant plus de 18 minutes.
FRA - 22
Listedecompatibilités
Extension Codec Débitd'échantillonnage Débitbinaire
*.mp3 MPEG1 Layer2 32 ~ 48 kHz 32 ~ 320 kbps
MPEG1 Layer3 32 ~ 48 kHz 32 ~ 320 kbps
MPEG2 Layer3 16 ~ 24 kHz 8 ~ 160 kbps
MPEG2.5 Layer3 8 ~ 12 kHz 8 ~ 160 kbps
*.wma
WMA7/8/9 32 ~ 48 kHz 32 ~ 320 kbps
*.aac
*.m4a
A AC- LC
(MPEG2/MPEG4 Audio uniquement)
32 ~ 48 kHz 32 ~ 320 kbps
*.wav LPCM 32 ~ 192 kHz 1024 ~ 9216 kbps
*.ac FLAC 32 ~ 192 kHz 162 ~ 8100 kbps
• Si votre périphérique USB contient trop de dossiers (environ 200) et de chiers (environ 2000), la
Soundbar mettra peut-être du temps à accéder à vos chiers et à les lancer.
• La Soundbar ne prend en charge que les périphériques USB avec des systèmes de chiers FAT16
(~2Go), FAT32 (~2To) ou NTFS (~2To).
FRA - 23
09 CONNEXIOND'UNAPPAREILMOBILE
ConnexionviaBluetooth
Lorsqu'un appareil mobile est connecté via Bluetooth, vous pouvez proter d'un
son stéréo sans le casse-tête du câblage.
• Lorsque vous connectez un appareil Bluetooth déjà jumelé et que la Soundbar
est éteinte, celle-ci s'allume automatiquement.
Connexioninitiale
• Lorsque vous établissez la connexion avec un nouvel appareil Bluetooth, veillez à ce que l'appareil
soit à une distance inférieure à 1m de la Soundbar.
1. Appuyez sur la touche PAIR sur la télécommande de la Soundbar ou appuyez sur la touche
(Source) sur le panneau supérieur de la Soundbar pour passer en mode «Bluetooth».
TouchedejumelageBluetooth IndicateuràLED
SOUND
MODE
PAIR
OU
Rouge→Vert→Clignotementbleu
Jumelage en cours
Connexion terminée
ClignotementcyanX3
En mode « Bluetooth »
5 Sec
• Jusqu'à ce que l'appairage soit terminé, la LED multicolore sur la
Soundbar change comme suit Rouge → Vert → Bleu.
«ReadytoconnectviaBluetooth.»
2. Sur votre appareil, sélectionnez «[AV]SamsungSoundbarC4-Series» à partir de la liste qui
apparaît.
3. Lisez des chiers musicaux sur l'appareil connecté via Bluetooth à partir de la Soundbar.
Silaconnexionavecl’appareiléchoue
• Si vous possédez une Soundbar (par ex, « [AV]SamsungSoundbarC4-Series ») déjà présente
dans la liste des enceintes de l’appareil mobile, supprimez-la.
• Répétez les étapes 1 et 2.
Appareilmobile
FRA - 24
RemarquesconcernantlaconnexionBluetooth
• Placez un nouvel appareil à une distance inférieure à 1m de la Soundbar pour établir la connexion
par le biais de la communication Bluetooth.
• Si un code d’identication personnel vous est demandé lors de la connexion d’un nouvel appareil
Bluetooth, saisissez <0000>.
• La Soundbar s’éteint automatiquement après 18minutes passées en mode Prêt.
• Il est possible que la Soundbar n’effectue aucune recherche Bluetooth ou n’établisse aucune
connexion sous certaines circonstances:
– En présence d’un fort champ électromagnétique autour de la Soundbar.
– Si plusieurs appareils Bluetooth ou plus sont jumelés simultanément avec la Soundbar.
– Si l’appareil Bluetooth est éteint, déplacé ou qu’un dysfonctionnement survient.
• Les appareils électroniques peuvent causer des interférences radio. Les appareils qui génèrent des
ondes électromagnétiques doivent être conservés à distance de l’unité principale Soundbar (par ex.
des micro-ondes, des appareils LAN sans l, etc.).
• La Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz).
• Ne connectez qu’à un appareil Bluetooth prenant en charge la fonction A2DP (AV).
• Vous ne pouvez pas connecter la Soundbar à un appareil Bluetooth ne prenant en charge que la
fonction HF (Hands Free).
• Lorsque vous connectez la Soundbar à un appareil Bluetooth, placez-les le plus près possible l’un de
l’autre.
• Plus la Soundbar et l’appareil Bluetooth sont éloignés, plus la qualité du son sera mauvaise.
La connexion Bluetooth peut se rompre lorsque les appareils sont hors de portée.
• La connexion Bluetooth peut ne pas fonctionner comme prévu dans les zones où la réception est
mauvaise.
• Un appareil Bluetooth peut subir du bruit ou un dysfonctionnement dans les conditions suivantes :
– Lorsque le boîtier est en contact avec l’émetteur-récepteur de signaux sur le dispositif
Bluetooth ou la Soundbar
– Dans les coins ou lorsqu’il y a un obstacle à proximité, tel qu’un mur ou une cloison, où des
changements électriques peuvent se produire.
– Lorsqu’il est exposé à des interférences radio par d’autres produits fonctionnant sur les mêmes
plages de fréquences, tels que les équipements médicaux, les fours à micro-ondes et les
dispositifs LAN sans l.
– Des obstacles tels que les portes et les murs peuvent encore avoir un impact sur la qualité du
son même lorsque les appareils se trouvent à portée.
• Notez que la Soundbar ne peut pas être jumelée avec d’autres appareils Bluetooth pendant
l’utilisation de l’option Bluetooth.
• Cet appareil sans l peut causer des interférences électriques lors de son fonctionnement.
FRA - 25
Activation/DésactivationdeBluetoothPower
Lorsque la fonction Bluetooth Power Activé est activée et que le Soundbar est désactivé, si un
périphérique Bluetooth précédemment associé essaye de se connecter au Soundbar, le Soundbar
s’active automatiquement.
1. Appuyez sur la touche SOUND MODE et maintenez-la enfoncée pendant plus de 5 secondes sur la
télécommande pendant que la Soundbar est sous tension.
2. Le voyant LED multicolore de la Soundbar clignote en «Cyan».
ToucheSOUNDMODE IndicateuràLED
VOL WOOFER
SOUND
MODE
PAIR
5 Sec
ClignotementcyanX1
Activé (par défaut) Désactivé
ClignotementrougeX1
Activation/
Désactivationde
BluetoothPower
Commutationactivationdésactivation
Déconnexiondel’appareilBluetoothd’uneSoundbar
Vous pouvez déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions,
reportez-vous au manuel d’utilisation de ce périphérique.
• Le système Soundbar sera déconnecté.
• Si la Soundbar est déconnectée du dispositif Bluetooth, le voyant LED multicolore de la Soundbar
clignote en « Rouge » trois fois.
DéconnexiondelaSoundbaràpartirdel’appareilBluetooth
Appuyez sur la touche
(Source)
sur le panneau supérieur ou sur la télécommande pour sélectionner
un autre mode que « Bluetooth ».
• La déconnexion prend du temps parce que l’appareil Bluetooth doit recevoir une réponse de la
Soundbar. (La durée de déconnexion peut varier selon l’appareil Bluetooth)
FRA - 26
Connexiond’uneSoundbaràunappareilmobilevialafonctionNFC
Placez votre appareil mobile dans la zone de détection NFC sur le dessus de la Soundbar.
AppareilBluetooth
NFC
PartiesupérieuredelaSoundbar
REMARQUES
• Assurez-vous que la fonction NFC est activée sur votre appareil mobile et que l’écran est actif.
• La connexion Bluetooth n’est pas disponible lorsque la fonction NFC de l’appareil mobile est en
mode émulation de carte.
• Si un code PIN est demandé lors de la connexion d’un appareil Bluetooth, saisissez <0000>.
• La Soundbar s’éteint automatiquement après 18 minutes en état Prêt.
• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la
connexion dans les circonstances suivantes:
– En cas de champ électrique puissant autour de la Soundbar.
– En cas d’appariement simultané de plusieurs appareils Bluetooth avec la Soundbar.
– Si l’appareil Bluetooth est éteint, non installé, ou présente un dysfonctionnement.
• Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de
l’unité principale Soundbar - par ex. des micro-ondes, des appareils LAN sans l, etc.
• Le Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz).
• Effectuez uniquement la connexion à un périphérique Bluetooth qui prend en charge la fonction
A2DP (AV).
• Vous ne pouvez pas connecter le Soundbar à un périphérique Bluetooth qui prend en charge
uniquement la fonction HF (Hands Free).
• Lorsque vous avez apparié la barre audio à un périphérique Bluetooth, sélectionner «[AV]Samsung
SoundbarC4-Series» parmi la liste des périphériques connectés à ce périphérique placera
automatiquement la barre audio en mode «Bluetooth».
– Disponible uniquement si le Soundbar est listé dans les périphériques appariés du périphérique
Bluetooth. (Le périphérique Bluetooth et le Soundbar doivent être appariés au préalable au
moins une fois)
• Si la Soundbar est déjà en mode Bluetooth et jumelée à un appareil équipé du Bluetooth, elle ne
peut pas être jumelée à un autre appareil équipé du Bluetooth.
FRA - 27
10 INSTALLATION DU SUPPORT MURAL
(ENOPTION)
Mesuresdesécuritérelativesàl’installation
• Installez uniquement la Soundbar sur un mur vertical.
• N’installez pas la Soundbar dans un endroit chaud ou humide.
• Vériez que le mur est assez résistant pour soutenir le poids du produit. Si ce n’est pas le cas,
consolidez le mur ou choisissez un autre point d’installation.
• Achetez et utilisez uniquement les vis de xation et les dispositifs d’ancrage adaptés au type de mur
que vous avez choisi (mur en plâtre, en acier, en bois, etc.). Si possible, xez les vis du support dans
les montants du mur.
• Achetez les vis de montage de xation murale adaptées au type et à l’épaisseur du mur sur lequel
vous souhaitez installer la Soundbar.
– Diamètre: M4
– Longueur: 40 mm ou plus recommandés.
• Connectez des câbles de l’unité aux appareils externes avant de procéder à l’installation murale de
la Soundbar.
• Veillez à ce que l’unité soit éteinte et débranchée de la source d’alimentation avant de procéder à
l’installation. Dans le cas contraire, il existe un risque d’électrocution.
Composantsdexationaumur
5cmormore
Pouruneinstallationsurdesmursenbéton
(nonfourni)
A
B C D
x 2 (M4 x L40)
A
B
C D
x 2
40 mm ou plus
4 mm
8 mm
Spécicationsrecommandées
REMARQUE
– Les installations sur d’autres types de murs
nécessiteront différents types de vis.
FRA - 28
1.
------450 mm------
LIGNECENTRALE
REMARQUES
– Si votre téléviseur est
monté sur le mur, installez
la Soundbar à au moins
5 cm sous le téléviseur.
– Utilisez un crayon pour
marquer les positions des
trous.
2.
6 mm
50 mm
A
B
C D
REMARQUE IMPORTANTE
– La méthode d’installation illustrée ici est destinée aux murs EN BÉTON. Les méthodes
d’installation varieront selon le type de mur. Pour l’installation sur cloison sèche, nous
recommandons vivement de percer des trous de soutien de vis dans les montants en bois sous-
jacents.
3.
A
B C D
12mm
FRA - 29
4.
POWER
POWER
POWER
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
POWER
POWER
POWER
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
5.
REMARQUE
– Les supports pour l’installation murale
sont intégrés au dos de la Soundbar.
ATTENTION
– Appuyez sur la Soundbar avec
sufsamment de force pour la xer au
mur. Si la Soundbar n’est pas solidement
xée au mur, elle pourrait se détacher
accidentellement et entraîner des
blessures corporelles.
– Ne heurtez pas et ne donnez pas de
coups à la Soundbar (en particulier par le
bas). L’impact pourrait détacher la
Soundbar du mur et entraîner des
blessures corporelles.
FRA - 30
11 MISE À JOUR DU
LOGICIEL
Important:après la mise à niveau, conservez les
paramètres d'origine.
POWER
POWER
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
DIGITAL
AUDIO IN
(OPTICAL)
HDMI
(ARC)
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
PortUSB
1. Connectez une clé USB au port USB de votre
ordinateur.
Important: assurez-vous qu'il n'y a pas de
chiers musicaux sur la clé USB. S'il y en a,
cela risque de faire échouer la mise à jour du
micrologiciel.
2. Accédez au site (samsung.com) sélectionnez
Entrez le numéro de modèle, puis saisissez le
modèle de votre Soundbar. Sélectionnez
manuels et téléchargements, puis téléchargez
le dernier chier de mise à jour.
3. Sauvegardez le logiciel téléchargé sur une
clé USB et sélectionnez «Extraire ici» pour
décompresser le dossier.
4. Éteignez la Soundbar et branchez la clé USB
contenant la mise à jour logicielle au port
USB.
5. Insérez le connecteur USB dans la Soundbar
et passez sur la source USB. Le logiciel se
met à jour automatiquement et s'achève en
2minutes. Pendant le processus de mise à
jour, les 5voyants LED commencent à
clignoter en boucle, puis restent allumés en
blanc, et enn clignotent à nouveau en
boucle. Une fois la mise à jour terminée, le
voyant cyan clignote 3fois et la Soundbar
redémarre automatiquement.
Indicateur
àLED
Levoyantblancsedéplacedegauche
àdroiteetdedroiteàgauche1x
« Startthesoftwareupdate. »
Les5voyantss'allumentenblanc
Levoyantblancsedéplacedegauche
àdroiteetdedroiteàgauche1x
Clignoteencyan3x
Fin de la mise à jour du logiciel
«
Thesoftwareupdateiscomplete.
»
Clignoteenrouge3x
Échec de la mise à jour du logiciel
«
Thesoftwareupdatefailed.
»
FRA - 31
• Ce produit est équipé de la fonction DUAL
BOOT. Si la mise à jour du micrologiciel
échoue, vous pouvez exécuter à nouveau
la mise à jour.
Sileclignotementdeséquence
LEDn'estpasafché
1. Éteignez la Soundbar, déconnectez et ensuite
reconnectez le périphérique de stockage qui
contient le chier de mise à jour au port USB
de la Soundbar.
2. Débranchez le cordon d’alimentation de la
Soundbar, rebranchez-le, puis allumez la
Soundbar.
REMARQUES
• La mise à jour du micrologiciel peut ne pas se
faire correctement si les chiers audio
reconnus par la Soundbar sont stockés dans
le périphérique de stockage.
• N’éteignez pas l’appareil et ne retirez pas le
périphérique USB lorsque les mises à jour
sont en train d’être appliquées. L’unité
principale s’éteindra automatiquement après
avoir terminé la mise à jour du micrologiciel.
• Après la mise à niveau, conservez les
paramètres d'origine (volume, champ sonore,
etc.).
– Une fois la mise à jour du
microprogramme terminée, la Soundbar
s'allume automatiquement et l'interface
vocale s'active.
Si la mise à jour du logiciel échoue,
contrôlez si la clé USB est défectueuse.
• Les utilisateurs de Mac OS doivent utiliser
MS-DOS (FAT) comme format USB.
• L’exécution de la mise à jour via USB peut ne
pas être possible en fonction du fabricant du
périphérique de stockage.
Réinitialisation
5 Sec
Avec la Soundbar activée, maintenez les touches
(Volume) situées sur le boîtier enfoncées
simultanément pendant au moins 5 secondes.
L'afchage LED change comme indiqué ci-
dessous, puis la Soundbar est réinitialisée.
Indicateur
àLED
Ladiodeblanchesedéplacede
gaucheàdroiteetdedroiteà
gauche
«
Startthefactoryreset.
»
ClignotementcyanX3
«
Thefactoryresetiscomplete.
»
ATTENTION
• Tous les réglages de la Soundbar sont
réinitialisés. Veillez à n’effectuer cette
opération que lorsque la réinitialisation est
nécessaire.
FRA - 32
12 DÉPANNAGE
Avant de contacter l’assistance, veuillez lire ce qui suit.
LaSoundbarnes’allumepas.
; Vériez que le cordon d'alimentation de la
Soundbar est correctement inséré dans la prise.
LaSoundbarfonctionneparintermittence.
; Retirez le cordon d’alimentation, puis
insérez-le à nouveau.
; Mettez l’appareil externe hors tension, puis
sous tension, et réessayez.
; En l’absence de signal, la Soundbar s’éteint
automatiquement après un certain temps.
Activez l’alimentation. (Voir page 9.)
Latélécommandenefonctionnepas.
; Pointez la télécommande directement vers
la Soundbar.
; Remplacez les piles de la télécommande
par des piles neuves.
LaSoundbarn'émetaucunson.
; Le volume de la Soundbar est trop bas ou a
été mis en sourdine. Réglez le volume.
; Si un appareil externe (STB, appareil
Bluetooth, appareil mobile, etc.) est
connecté, réglez le volume de l’appareil
externe.
; Sélectionnez la Soundbar comme sortie du
son du téléviseur. (Téléviseur Samsung:
Accueil ( ) → Menu → Paramètres ( ) →
Tous les paramètres ( ) → Son → Sortie
son → Sélectionnez la Soundbar)
; Il y a peut-être du jeu dans le branchement
du câble sur la Soundbar. Débranchez le
câble et connectez-le de nouveau.
; Débranchez complètement le cordon
d’alimentation, reconnectez-le, puis
allumez l’alimentation.
; Initialisez l’appareil et réessayez.
(Voir page 31.)
LaSoundbarneseconnectepasviaBluetooth.
; Lors de la connexion d'un nouvel appareil,
passez en mode jumelage Bluetooth pour
établir la connexion. (Maintenez la touche
PAIR de la télécommande ou la touche
(Source) située sur le boîtier de la
Soundbar enfoncée pendant au moins
5secondes.)
; Si la Soundbar est connectée à un autre
appareil, déconnectez d’abord cet appareil
pour changer d’appareil.
; Supprimez la liste des enceintes Bluetooth
sur l’appareil à connecter, puis reconnectez-
le. (Téléviseur Samsung: Accueil ( ) →
Menu → Paramètres ( ) → Tous les
paramètres ( ) → Son → Sortie son →
Liste des haut-parleurs Bluetooth)
; Débranchez puis reconnectez la che
d’alimentation, et réessayez.
; Initialisez l’appareil et réessayez.
(Voir page 31.)
FRA - 33
Lesonsecoupelorsd’uneconnexionviaBluetooth.
; Si votre appareil connecté via Bluetooth se
situe à une distance trop importante de la
Soundbar, il est possible que le son soit
coupé. Rapprochez l’appareil de la
Soundbar.
; Si une partie du corps entre en contact
avec l’émetteur Bluetooth ou que le produit
est installé sur un meuble en métal, il est
possible que le son émis soit coupé.
Vériez l’environnement d’installation et
les conditions d’utilisation.
LaSoundbarnes’allumepasautomatiquement
avecletéléviseur.
; Si vous éteignez la Soundbar alors que vous
regardez le téléviseur, la synchronisation de
l'alimentation du téléviseur est désactivée.
Éteignez le téléviseur et la Soundbar avec la
télécommande du téléviseur.
13 LICENCE
Dolby, Dolby Audio, and the double-D symbol
are trademarks of Dolby Laboratories Licensing
Corporation. Manufactured under license from
Dolby Laboratories. Condential unpublished
works. Copyright 1992-2019 Dolby Laboratories.
All rights reserved.
For DTS patents, see http://patents.dts.com.
Manufactured under license from DTS, Inc. (for
companies headquartered in the U.S./Japan/
Taiwan) or under license from DTS Licensing
Limited (for all other companies). DTS,
DigitalSurround, and the DTS logo are
registered trademarks or trademarks of DTS,
Inc. in the United States and other countries.
© 2021 DTS, Inc. ALL RIGHTS RESERVED.
The Bluetooth® word mark and logos are
registered trademarks owned by Bluetooth SIG, Inc.
and any use of such marks by Samsung Electronics
Co., Ltd. is under license. Other trademarks and
trade names are those of their respective owners.
FRA - 34
14 AVIS DE LICENCE
LIBRE
Pour envoyer des questions et des demandes
concernant des logiciels libres, contactez
Samsung Open Source
(http://opensource.samsung.com)
15 REMARQUE
IMPORTANTE À
PROPOS DU
SERVICE
Les gures et les illustrations du présent Manuel
d’utilisation sont fournies à titre de référence
uniquement et peuvent différer de l’apparence du
produit réel.
FRA - 35
16 SPÉCIFICATIONSETGUIDE
Spécications
Nom du modèle HW-C400
USB 5V/0,5A
Poids 2,0 kg
Dimensions (L x H x P) 641,0 x 66,5 x 107,0 mm
Plage de températures en fonctionnement +5°C à +35°C
Plage d’humidité en fonctionnement 10 % ~ 75 %
AMPLIFICATEUR
Puissance de sortie nominale
20W x 2
Formats de lecture pris en charge
LPCM 2ch, Dolby Audio™ (prise en charge de
Dolby® Digital), DTS
Bluetooth
Méthode de désactivation du port
Appuyez et maintenez enfoncée la touche
SOUND MODE pendant plus de 5 secondes pour
désactiver la fonction Bluetooth Power.
REMARQUES
• Samsung Electronics Co., Ltd se réserve le droit de modier les caractéristiques sans préavis.
• Le poids et les dimensions sont approximatifs.
POR - 2
INFORMAÇÕES DE SEGURANÇA
COMPONENTES
INCLUÍDOSAVISOS DE
SEGURANÇA
PARA REDUZIR O RISCO DE CHOQUES
ELÉCTRICOS, NÃO RETIRE A TAMPA POSTERIOR.
O INTERIOR NÃO CONTÉM PEÇAS PASSÍVEIS DE
REPARAÇÃO PELO UTILIZADOR.
A MANUTENÇÃO DEVE SER EFECTUADA POR
PESSOAL TÉCNICO QUALIFICADO.
Consulte a tabela abaixo para uma explicação dos
símbolos que poderão estar no seu produto Samsung.
CUIDADO
RISCO DE CHOQUE
ELÉCTRICO.NÃO ABRIR.
Este símbolo indica a presença de alta
tensão no interior do produto.
É perigoso estabelecer qualquer tipo de
contacto com as peças existentes no
interior do produto.
Este símbolo indica a existência de
documentação importante relativa ao
funcionamento e manutenção deste
produto (fornecida com o mesmo).
Produto de classe II: Este símbolo indica
que não é necessária uma ligação
eléctrica de segurança à terra.
Se este símbolo não se encontrar num
produto com o de ligação à rede, o
produto DEVERÁ possuir uma ligação
de proteção segura à terra.
Tensão CA: Este símbolo indica que a
tensão nominal é CA.
Tensão CC: Este símbolo indica que a
tensão nominal é CC.
Cuidado, consulte as instruções de
utilização: Este símbolo aconselha o
utilizador a consultar o manual do
utilizador quanto a informações de
segurança.
AVISO
• Para reduzir o risco de fogo ou de choque
elétrico, não exponha este aparelho à chuva
ou à humidade.
CUIDADO
• PARA EVITAR CHOQUES ELÉCTRICOS, INSIRA
TOTALMENTE A PARTE LARGA DA FICHA NA
RANHURA LARGA.
• Este aparelho deve ser sempre ligado a uma
tomada com ligação à terra.
• Para desligar o aparelho da corrente, tem de
retirar a cha da tomada eléctrica, pelo que a
cha tem de estar facilmente acessível.
• Não exponha o aparelho a gotas ou salpicos.
Não coloque objectos com líquidos, tais como
vasos, em cima do aparelho.
• Para desligar completamente o aparelho, tem
de desligar o cabo de alimentação da tomada
de parede. Por este motivo, o cabo de
alimentação tem de estar sempre facilmente
acessível.
POR - 3
PRECAUÇÕES
1. Certique-se de que a fonte de alimentação
CA da sua residência está em conformidade
com os requisitos elétricos indicados no
autocolante de características na parte
inferior do produto. Instale o produto na
horizontal, sobre uma base adequada
(móvel), com espaço suciente para permitir
a ventilação 7~10 cm. Certique-se de que os
orifícios de ventilação não estão tapados.
Não coloque a unidade sobre amplicadores
ou sobre outro tipo de equipamento que
possa aquecer. Esta unidade foi concebida
para uma utilização contínua. Para desligar
completamente a unidade, desligue a cha
CA da tomada de parede. Desligue a unidade
quando não tencionar utilizá-la durante
muito tempo.
2. Durante trovoadas, desligue a cha de
corrente da rede eléctrica. Os picos de
tensão durante uma trovoada podem
danicar a unidade.
3. Não exponha a unidade à luz solar directa
nem a outras fontes de calor. A unidade
poderá sobreaquecer e car danicada.
4. Proteja o produto da humidade (por exemplo,
vasos) e de calor (por exemplo, uma lareira)
ou de equipamento que crie campos
magnéticos ou eléctricos fortes. Desligue o
cabo de alimentação da tomada eléctrica se
a unidade não funcionar correctamente.
O produto não se destina a utilização
industrial. Utilize este produto apenas para
ns pessoais. Pode ocorrer condensação se o
produto ou o disco tiverem sido arm zenados
em temperaturas baixas. Se transportar a
unidade no Inverno, aguarde
aproximadamente 2 horas para que a
unidade que à temper tura ambiente, antes
de utilizar.
5. As pilhas utilizadas neste produto contêm
químicos nocivos para o ambiente. Não deite
as pilhas no lixo doméstico. Não elimine as
pilhas através de fogo. Não provoque curto-
circuito, não desmonte nem sobreaqueça as
pilhas. CUIDADO : Pode provocar uma
explosão, se substituir as pilhas
incorrectamente. Substitua-as apenas pelo
mesmo tipo de pilhas ou por um tipo
equivalente.
POR - 4
CONTEÚDOS
01 Vericaroscomponentes 6
02 Descriçãogeraldoproduto 7
Painel Superior do Soundbar ------------------------- 7
Painel inferior do Soundbar ------------------------- 8
03 Utilizarocontroloremoto 9
Inserção das pilhas antes de utilizar o controlo remoto (2 pilhas AAA) ------------------------- 9
Como utilizar o controlo remoto
-------------------------
9
Utilizar os botões escondidos (botões com mais de uma função)
-------------------------
14
Especicações de saída para diferentes modos de efeitos sonoros
-------------------------
14
Ajuste do volume do Soundbar com o controlo remoto de um televisor ------------------------- 15
04 LigaroSoundbar 16
Ligar à corrente elétrica
-------------------------
16
05 Usarumaligaçãocomosaotelevisor 17
Ligar com cabo ótico
-------------------------
17
06 Usarumaligaçãosemosaotelevisor 18
Ligar através de Bluetooth
-------------------------
18
07 Ligaraumdispositivoexterno 20
Ligar com cabo ótico
-------------------------
20
POR - 5
08 LigarumdispositivodearmazenamentoUSB 21
09 Ligaraumdispositivomóvel 23
Ligar através de Bluetooth
-------------------------
23
Ligar um Soundbar a um dispositivo móvel através da função NFC
-------------------------
26
10 Instalarosuportedeparede(opcional) 27
Precauções para a instalação
-------------------------
27
Componentes do suporte de parede
-------------------------
27
11 Atualizaçãodosoftware 30
Reposição
-------------------------
31
12 Resoluçãodeproblemas 32
13 Licenças 33
14 AvisodeLicençadeOpenSource 34
15 NotaImportantesobreoServiço 34
16 EspecicaçõeseGuia 35
Especicações
-------------------------
35
POR - 6
01 VERIFICAR OS COMPONENTES
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
UnidadeprincipaldoSoundbar Cabodealimentação
(Soundbar)
Controloremoto/
pilhasdoSoundbar
• Para obter mais informações sobre a fonte de alimentação e o consumo de energia, consulte a
etiqueta no produto. (Etiqueta: Parte inferior da unidade principal do Soundbar)
• Para adquirir componentes adicionais ou cabos opcionais, entre em contacto com o Centro de
assistência técnica ou com o Atendimento ao cliente da Samsung.
• A conceção e as especicações estão sujeitas a alteração sem aviso prévio.
• O aspeto dos acessórios pode ser ligeiramente diferente das ilustrações acima.
POR - 7
02 DESCRIÇÃO GERAL DO PRODUTO
PainelSuperiordoSoundbar
PainelSuperior
NFC
Indicador
LED
O indicador LED pisca, ca aceso ou muda de cor dependendo do modo ou estado atual do
Soundbar. A cor do indicador LED e o número de luzes indicam o modo ativo como descrito
abaixo.
W
LED branco
W
LED branco
M
LED Multicores
W
LED branco
W
LED branco
• O LED Multicores muda para Branco, Ciano, Verde, Vermelho, Amarelo,Laranja,Roxo e
Azul, dependendo do modo ou estado.
Ligar/
Desligar
Permite ligar e desligar o Soundbar.
Volume Ajusta o volume.
Origem
• Prima o botão (Origem) para alterar o modo. Sempre que alterar o modo, o LED
ilumina-se de branco e, em seguida, desliga-se.
Indicador
LED
BrancoLigado->
Desligado
BrancoLigado->
Desligado
BrancoLigado->
Desligado
“DigitalAudioIn” “Bluetooth” “USB”
POR - 8
Logótipo
NFC
Pode ativar a sua ligação Bluetooth ao colocar o seu telefone na área de deteção do NFC do
Soundbar.
• Ao ligar o cabo CA, o botão ligar/desligar começa a funcionar dentro de 4 a 6 segundos.
• Ao ligar esta unidade, há um atraso de 4 a 5 segundos antes de ser emitido um som.
• Se ouvir sons provenientes do televisor e do Soundbar, vá ao menu Deniçõespara o áudio do
televisor e mude o altifalante do televisor para AltifalanteExter..
PainelinferiordoSoundbar
POWER
POWER
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
DIGITAL
AUDIO IN
(OPTICAL)
HDMI
(ARC)
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
POWER
DIGITAL
AUDIO IN
(OPTICAL)
HDMI
(ARC)
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
POWER
POWER
Ligue o cabo de alimentação CA do Soundbar.
DIGITALAUDIOIN(OPTICAL)
Ligue a uma saída digital (ótica) de um dispositivo externo.
USB(5V0.5A)
Permite ligar a um dispositivo USB para que possa reproduzir cheiros de música contidos no dispositivo
USB através do Soundbar.
• Não ligue esta unidade ou outros componentes a uma tomada de CA até que todas as ligações entre
os componentes estejam concluídas.
POR - 9
03 UTILIZAR O CONTROLO REMOTO
Inserçãodaspilhasantesdeutilizarocontroloremoto(2pilhasAAA)
Deslize a tampa traseira na direção da seta até ser
totalmente removida. Insira 2 pilhas AAA (1,5 V) na
posição correta. Coloque novamente a tampa
traseira deslizando-a.
Comoutilizarocontroloremoto
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
Ligar/Desligar
Liga e desliga o Soundbar.
Indicador
LED
CianopiscaX1
Ligado
Desligado
VermelhopiscaX3
• FunçãoAutoPowerDown
Esta unidade desliga-se automaticamente nas seguintes
situações:
– Em modo “DigitalAudioIn” / “Bluetooth” / “USB”,
caso não haja sinal de áudio durante 18 minutos.
(Origem)
Prima para selecionar uma fonte ligada ao Soundbar.
(Semsom)
Prima o botão (Semsom) para colocar no silêncio.
Prima-o novamente para repor o som.
Indicador
LED
PiscaX
repetidamente
POR - 10
Volume
Prima o botão para cima ou para baixo para ajustar o volume.
Indicador
LED
Brancomove-separaa
direitaX1
Aumentar Volume
Brancomove-separaa
esquerdaX1
Diminuir Volume
CH LEVEL
Ao premir o botão, pode ajustar o volume de cada altifalante.
Indicador
LED
BrancopiscaX1
“CentreLevel”
(Controlodesom)
Ao premir o botão, pode denir a função de áudio. Pode ajustar o item desejado ao usar os botões Cima/
Baixo. Sempre que o modo for alterado, o LED Multicores pisca uma luz branca.
Indicador
LED
BrancopiscaX1
“Sync” “Nightmode” “Voiceenhancement”
– Se o vídeo no televisor e o áudio no Soundbar não estiverem sincronizados, selecione “Sync” no
Controlo de som e dena o atraso de áudio para um valor entre 0 e 300 milissegundos com os
botões Cima/Baixo. (Não disponível nos modos “USB” ou “Bluetooth”.)
– “Sync” só é suportado em algumas funções.
– O “Nightmode” está otimizado para visualização noturna, com denições ajustadas para diminuir o
volume, mas manter os diálogos percetíveis.
– “Voiceenhancement” torna mais fácil ouvir diálogos nos lmes e na TV.
POR - 11
Equilíbriode7bandas
Mantenha premido o botão (Controlodesom) durante cerca de 5 segundos para ajustar o som a cada
banda de frequência. Pode selecionar 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz e 10 kHz com os
botões Esquerda/Direita e cada opção pode ser ajustada para uma denição entre -6 e +6 com os
botões Cima/Baixo. (Certique-se de que o modo de som está denido como “Standard”.)
Equilíbriode7bandas
VOL WOOFER
SOUND
MODE
PAIR
5 Sec
Mantenha premido o botão (Controlode
som) durante cerca de 5segundos.
Ao utilizar os botões Esquerdo/Direito e cada um
pode ser ajustado para uma denição entre -6 e+6.
“150Hz”
“150Hz” “300Hz” “600Hz” “1.2kHz”
“2.5kHz” “5kHz” “10kHz”
BluetoothPAIR
Mude o Soundbar para modo de emparelhamento por Bluetooth.
Ao premir o botão, o LED mostra as alterações, como ilustrado abaixo.
• Até o emparelhamento estar concluído, o LED Multicores altera-se, por sua vez, como Vermelho→
Verde→Azul.
Indicador
LED
Vermelho→Verde→Azulpisca
Emparelhamento
A ligação foi estabelecida
CianopiscaX3
p(Reproduzir/Pausa)
Pode também reproduzir ou pausar música ao premir botão no modo “USB”.
Cima/Baixo/Esquerda/Direita
Prima Cima/Baixo/Esquerda/Direita no botão para selecionar ou denir as funções.
• Repetir
Para utilizar a função Repetir no modo “USB”, prima o botão Cima.
• SaltarMúsica
Prima o botão Direitapara selecionar o próximo cheiro de música. Prima o botão Esquerda para
selecionar o cheiro de música anterior.
(Informações)
Quando premido, são apresentadas as informações de cada modo. (Consulte a página 7.)
POR - 12
SOUND MODE
Ao premir o botão, pode selecionar o modo de áudio desejado. Sempre que o modo for alterado, o LED
Multicores pisca uma luz branca. (O modo de som pode ser diferente consoante o modelo da TV.)
Indicador
LED
BrancopiscaX1
“SurroundSound” “Standard”
– SurroundSound
Oferece um campo sonoro mais amplo do que o padrão.
– Standard
Emite o som original.
• Ligar/desligarBluetoothPower
Esta funcionalidade liga automaticamente o Soundbar quando recebe um pedido de ligação de um
televisor ou dispositivo Bluetooth ligado anteriormente. A denição está em Ligada por predenição.
– Prima e mantenha premido o botão SOUND MODE durante mais de 5 segundos para desligar a
função Bluetooth Power.
• Ligar/desligarDRC(DynamicRangeControl)
Permite-lhe aplicar o controlo de intervalo dinâmico às faixas Dolby Digital. Mantenha o botão
SOUND MODE premido durante mais de 5segundos enquanto o Soundbar está desligado para ligar
ou desligar a função DRC (Dynamic Range Control). Com o DRC ligado, o som alto é reduzido. (O som
pode ser distorcido.)
BotãoSOUNDMODE IndicadorLED
VOL WOOFER
SOUND
MODE
PAIR
5 Sec
CianopiscaX1
Ligado (Predenição)
Desligado
VermelhopiscaX1
Ligar/desligarDRC AlternarLigadoDesligado
POR - 13
NIVELAÇÃOdeWOOFER(GRAVES)
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
Prima o botão para cima ou para baixo para ajustar o nível de graves entre -6 e +6. Para denir o volume
do woofer (graves) para 0 (padrão), prima o botão. (Subwoofer não incluído.)
TONE CONTROL
Ao premir o botão, pode ajustar o volume de sons agudos ou graves. Pode ajustar o item desejado ao usar
os botões Cima/Baixo. (Esta funcionalidade está disponível em todos os modos de som, exceto no modo
"Standard".)
Indicador
LED
BrancopiscaX1
“Treble” “Bass”
POR - 14
Utilizarosbotõesescondidos(botõescommaisdeumafunção)
Botãoescondido
Páginadereferência
Botãodocontroloremoto Função
WOOFER (Cima) Ligar/desligar o telecomando da TV Página 15
Esquerda Ligar/desligar ligação automática da TV Página 19
(Controlo de Som)
Equilíbrio de 7 bandas Página 11
SOUND MODE
Ligar/desligar DRC Página 12
Ligar/desligar Bluetooth Power Página 12
Especicaçõesdesaídaparadiferentesmodosdeefeitossonoros
Efeito Entrada Potência
Surround Sound
2.0 canais 2.0 canais
5.1 canais 2.0 canais
Standard
2.0 canais 2.0 canais
5.1 canais 2.0 canais
POR - 15
AjustedovolumedoSoundbarcomocontroloremotodeum
televisor
Ajuste o volume do Soundbar com o controlo remoto do televisor.
• Esta função só pode ser utilizada com controlos remotos por infravermelhos. Os controlos
remotos Bluetooth (controlos remotos que requerem emparelhamento) não são suportados.
• Dena o altifalante do televisor para AltifalanteExter.. para utilizar esta função.
• Fabricantes que suportam esta função:
Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA
Ligar/desligarotelecomandodaTV
1. Desligue o Soundbar.
2. Mantenha premido o botão WOOFER durante 5 segundos.
Cada vez que mantiver premido o botão WOOFER durante 5 segundos, o modo muda pela seguinte
ordem: “Off-TVRemote” (modo predenido), “Samsung-TVRemote”, “All-TVRemote”.
O estado do indicador LED muda cada vez que o modo é alterado, como ilustrado abaixo.
Botãodocontroloremoto IndicadorLED Estado
SOUND
MODE
WOOFER
CH LEVEL
TONE
CONTROL
5 Sec
"Off-TV Remote"
(Modo predenido)
VermelhopiscaX1
Desative o controlo remoto do
televisor.
SOUND
MODE
WOOFER
CH LEVEL
TONE
CONTROL
5 Sec
"Samsung-TV Remote"
CianopiscaX1
Ative o controlo remoto por
infravermelhos de um televisor
Samsung.
SOUND
MODE
WOOFER
CH LEVEL
TONE
CONTROL
5 Sec
"All-TV Remote"
AzulpiscaX1
Ative o controlo remoto por
infravermelhos de um televisor de
terceiros.
POR - 16
04 LIGAR O SOUNDBAR
Ligaràcorrenteelétrica
Para ligar o Soundbar a uma tomada elétrica, utilize os componentes de alimentação pela seguinte
ordem:
• Para mais informações sobre a potência elétrica necessária e o consumo de energia, consulte a
etiqueta no produto. (Etiqueta: Parte inferior da unidade principal do Soundbar)
1. Ligue o cabo de alimentação ao Soundbar.
2. Ligue o cabo de alimentação à tomada de parede.
ParteinferiordaunidadeprincipaldoSoundbar
POWER
POWER
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
DIGITAL
AUDIO IN
(OPTICAL)
HDMI
(ARC)
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
POWER
Cabodealimentação
NOTA
• Se desligar e voltar a ligar o cabo de alimentação quando o produto estiver ligado, o Soundbar
liga-se automaticamente.
POR - 17
05 USAR UMA LIGAÇÃO COM FIOS AO
TELEVISOR
Ligarcomcaboótico
Listadevericaçãopré-ligação
• Quando utilizar um cabo ótico e os terminais estiverem tapados, certique-se de que remove as
tampas.
Indicador
LED
BrancoLigado->Desligado
“DigitalAudioIn”
OPTICAL OUT
DIGITAL
AUDIO IN
(OPTICAL)
HDMI
(ARC)
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
Parteinferiordo
Soundbar
Caboótico
(nãofornecido)
PartesuperiordoSoundbar
1. Com o televisor e o Soundbar desligados, liga a porta DIGITALAUDIOIN(OPTICAL) no Soundbar e
a porta de saída OPTICAL no televisor com o cabo ótico (não fornecido), como ilustrado na gura.
2. Ligue o Soundbar e o televisor.
3. Prima o botão (Origem) no painel superior ou no controlo remoto e, em seguida, selecione o
modo “DigitalAudioIn”.
4. O som do televisor é emitido a partir do Soundbar.
POR - 18
06 USAR UMA LIGAÇÃO SEM FIOS AO TELEVISOR
LigaratravésdeBluetooth
Quando um televisor Samsung é ligado através de Bluetooth, pode ouvir som
estéreo sem ter de utilizar cabos incómodos.
• Apenas pode ser ligado um televisor Samsung de cada vez.
• Pode ser ligado um televisor Samsung que suporte Bluetooth.
Verique as especicações do seu televisor.
Aligaçãoinicial
1. Prima o botão PAIR no telecomando do Soundbar ou prima (Origem) no painel superior do
Soundbar para entrar em modo “Bluetooth”.
BotãoEmparelhamentopor
Bluetooth
IndicadorLED
SOUND
MODE
PAIR
OU
Vermelho→Verde→Azulpisca
Emparelhamento
A ligação foi estabelecida
CianopiscaX3
Quando em modo “Bluetooth”
5 Sec
• Até o emparelhamento estar concluído, o LED Multicores altera-se,
por sua vez, como Vermelho→Verde→Azul.
“ReadytoconnectviaBluetooth.”
2. Selecione o modo Bluetooth no televisor Samsung.
(por exemplo, Página Principal ( ) → Menu → Denições ( ) → Todas as Denições ( ) → Som
Saída de Som Lista de Altifalantes Bluetooth [AV]Soundbar C4-Series (Bluetooth))
3. Selecione “[AV]SoundbarC4-Series” a partir da lista exibida no ecrã do televisor.
Os Soundbars disponíveis são identicados pela mensagem “Aemparelhar” ou “Emparelhado” na
lista de dispositivos Bluetooth do televisor. Para ligar o televisor Samsung ao Soundbar, selecione a
mensagem e estabeleça uma ligação.
4. Poderá então ouvir o som do televisor Samsung a partir do Soundbar.
• Se existir um registo de ligação entre o Soundbar e o Televisor Samsung, o Soundbar é
automaticamente ligado ao alterar o seu modo para “Bluetooth”.
POR - 19
Seocorrerumafalhaaoligarodispositivo
• Se já tiver um Soundbar (por exemplo, [AV]SoundbarC4-Series) na lista de colunas do televisor
Samsung, remova-o.
• Depois, repita os passos 1 a 3.
DesligaroSoundbardotelevisorSamsung
Prima o botão
(Origem)
no painel superior ou no controlo remoto para selecionar qualquer modo
além de “Bluetooth”.
• Desligar demora algum tempo porque o televisor Samsung tem de receber uma resposta do
Soundbar. (O tempo necessário para tal poderá variar em função do modelo do televisor Samsung.)
Ligar/desligarligaçãoautomáticadaTV
Para cancelar a ligação automática de Bluetooth entre o Soundbar e o televisor, prima o botão
Esquerda no controlo remoto durante 5 segundos com o Soundbar no estado
“BluetoothReady”
.
(Alterne entre Ligar → Desligar)
Botãoesquerdo IndicadorLED
5 Sec
CianopiscaX1
Ligado (Predenição)
Desligado
VermelhopiscaX1
BluetoothReady AlternarLigadoDesligado
NotassobrealigaçãoBluetooth
• Localize um novo dispositivo ao alcance de 1 m para ligar via comunicação Bluetooth.
• Se lhe for pedido para introduzir um código PIN quando estiver a ligar um dispositivo Bluetooth,
introduza <0000>.
• O Soundbar desliga-se automaticamente após 18 minutos quando está no modo Bluetooth Pronto.
• O Soundbar poderá não realizar corretamente a pesquisa ou a ligação Bluetooth nas seguintes
circunstâncias:
– se existir um campo elétrico forte em redor do Soundbar.
– Se forem emparelhados vários dispositivos Bluetooth em simultâneo com o Soundbar.
– Se o dispositivo Bluetooth estiver desligado, não estiver no devido lugar ou não funcionar
corretamente.
• Os dispositivos eletrónicos podem provocar interferências rádio. Os dispositivos que geram ondas
eletromagnéticas devem ser mantidos afastados da unidade principal do Soundbar - por exemplo,
micro-ondas, dispositivos LAN sem os, etc.
POR - 20
07 LIGARAUMDISPOSITIVOEXTERNO
Ligarcomcaboótico
Indicador
LED
BrancoLigado->Desligado
“DigitalAudioIn”
- AUDIO -
R L
OPTICAL OUT
DIGITAL
AUDIO IN
(OPTICAL)
HDMI
(ARC)
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
ParteinferiordoSoundbar
Caboótico
(nãofornecido)
PartesuperiordoSoundbar
LeitordeDVDouBlu-Ray/
Descodicador/
Consoladejogos
1. Com o dispositivo externo e o Soundbar desligados, ligue a porta DIGITALAUDIOIN(OPTICAL) no
Soundbar e a porta da saída OPTICAL no dispositivo externo com o cabo ótico (não fornecido),
como ilustrado na gura.
2. Ligue o Soundbar e o dispositivo externo.
3. Selecione o modo “DigitalAudioIn” premindo o botão (Origem) no painel superior ou no
controlo remoto.
4. O som do dispositivo externo é emitido a partir do Soundbar.
POR - 21
08 LIGAR UM DISPOSITIVO DE
ARMAZENAMENTO USB
Pode reproduzir cheiros de música contidos em dispositivos de armazenamento através do Soundbar.
POWER
POWER
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
DIGITAL
AUDIO IN
(OPTICAL)
HDMI
(ARC)
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
PortaUSB
Indicador
LED
BrancoLigado->
Desligado
“USB”
1. Ligue o dispositivo USB à porta USB na parte inferior do produto.
2. Prima o botão (Origem)no painel superior ou no telecomando e, em seguida, selecione o modo
“USB”.
3. Reproduza cheiros de música contidos no dispositivo de armazenamento através do Soundbar.
• O Soundbar desliga-se automaticamente (Auto Power Down) se nenhum dispositivo de
armazenamento for ligado após mais de 18 minutos.
POR - 22
Listadecompatibilidade
Extensão Codec Frequênciade
amostragem
Velocidadede
transmissão
*.mp3 MPEG1 Layer2 32 kHz ~ 48 kHz 32 ~ 320 kbps
MPEG1 Layer3 32 kHz ~ 48 kHz 32 ~ 320 kbps
MPEG2 Layer3 16 kHz ~ 24 kHz 8 ~ 160 kbps
MPEG2.5 Layer3 8 kHz ~ 12 kHz 8 ~ 160 kbps
*.wma
WMA7/8/9 32 kHz ~ 48 kHz 32 ~ 320 kbps
*.aac
*.m4a
A AC- LC
(MPEG2/MPEG4 apenas áudio)
32 kHz ~ 48 kHz 32 ~ 320 kbps
*.wav LPCM 32 kHz ~ 192 kHz 1024 ~ 9216 kbps
*.ac FLAC 32 kHz ~ 192 kHz 162 ~ 8100 kbps
• O Soundbar poderá demorar algum tempo a aceder e a reproduzir cheiros se existirem muitas
pastas (cerca de 200) e cheiros (cerca de 2000) armazenados no dispositivo USB.
• O Soundbar suporta apenas dispositivos USB com sistemas de cheiros FAT16 (~2 GB), FAT32 (~2 TB)
ou NTFS (~2 TB).
POR - 23
09 LIGAR A UM DISPOSITIVO MÓVEL
LigaratravésdeBluetooth
Quando um dispositivo móvel é ligado através de Bluetooth, pode ouvir som
estéreo sem ter de utilizar cabos incómodos.
• Quando liga um dispositivo Bluetooth emparelhado com o Soundbar
desligado, o Soundbar liga-se automaticamente.
Aligaçãoinicial
• Quando ligar a um novo dispositivo Bluetooth, certique-se de que o dispositivo está a menos de
1m de distância.
1. Prima o botão PAIR no telecomando do Soundbar ou prima (Origem) no painel superior do
Soundbar para entrar em modo “Bluetooth”.
BotãoEmparelhamentopor
Bluetooth
IndicadorLED
SOUND
MODE
PAIR
OU
Vermelho→Verde→Azulpisca
Emparelhamento
A ligação foi estabelecida
CianopiscaX3
Quando em modo “Bluetooth”
5 Sec
• Até o emparelhamento estar concluído, o LED Multicores altera-se,
por sua vez, como Vermelho→Verde→Azul.
“ReadytoconnectviaBluetooth.”
2. No seu dispositivo, selecione “[AV]SamsungSoundbarC4-Series” na lista que aparece.
3. Reproduza os cheiros de música a partir do dispositivo que está ligado via Bluetooth através do
Soundbar.
Seocorrerumafalhaaoligarodispositivo
• Se já tiver um Soundbar (por exemplo, “[AV]SamsungSoundbarC4-Series”) na lista de colunas
do dispositivo móvel, remova-o.
• Repita os passos 1 e 2.
Dispositivomóvel
POR - 24
NotassobrealigaçãoBluetooth
• Localize um novo dispositivo ao alcance de 1 m para ligar via comunicação Bluetooth.
• Se lhe for pedido para introduzir um código PIN quando estiver a ligar um dispositivo Bluetooth,
introduza <0000>.
• O Soundbar desliga-se automaticamente após 18 minutos quando está no modo Bluetooth Pronto.
• O Soundbar poderá não realizar corretamente a pesquisa ou a ligação Bluetooth nas seguintes
circunstâncias:
– se existir um campo elétrico forte em redor do Soundbar.
– Se forem emparelhados vários dispositivos Bluetooth em simultâneo com o Soundbar.
– Se o dispositivo Bluetooth estiver desligado, não estiver no devido lugar ou não funcionar
corretamente.
• Os dispositivos eletrónicos podem provocar interferências rádio. Os dispositivos que geram ondas
eletromagnéticas devem ser mantidos afastados da unidade principal do Soundbar - por exemplo,
micro-ondas, dispositivos LAN sem os, etc.
• O Soundbar suporta dados SBC (44,1 kHz, 48 kHz).
• Ligue apenas a um dispositivo Bluetooth que suporte a função A2DP (AV).
• Não poderá ligar o Soundbar a um dispositivo Bluetooth que apenas suporte a função HF (mãos
livres).
• Ao ligar o Soundbar a um dispositivo Bluetooth, coloque-os o mais perto possível um do outro.
• Quanto maior a distância entre o Soundbar e o dispositivo Bluetooth, menor será a qualidade do
som. A ligação Bluetooth poderá ser quebrada se os dispositivos estiverem fora do alcance.
• A ligação Bluetooth poderá não funcionar conforme pretendido em áreas com má receção.
• Um dispositivo Bluetooth poderá experienciar ruído ou uma avaria sob as seguintes condições:
– Se o corpo estiver em contacto com o transmissor de sinal no dispositivo Bluetooth ou
Soundbar.
– Em esquinas ou quando há um obstáculo nas proximidades, como uma parede ou uma
divisória, onde possam ocorrer alterações elétricas.
– Quando exposto a interferências por rádio por outros produtos em funcionamento nas mesmas
gamas de frequências, como equipamentos médicos, micro-ondas e dispositivos LAN sem os.
– Obstáculos como portas e paredes poderão ainda inuenciar a qualidade do som, mesmo que
os dispositivos se encontrem dentro do alcance.
• Tenha em consideração que se a opção de Bluetooth estiver a ser utilizada, não é possível
emparelhar o Soundbar com outro dispositivo Bluetooth.
• Este dispositivo sem os pode causar interferência elétrica durante a utilização.
POR - 25
Ligar/desligarBluetoothPower
Quando a função Bluetooth Power ligada e o Soundbar está desligado, se um dispositivo Bluetooth
sincronizado anteriormente tentar sincronizar com o Soundbar, o Soundbar liga automaticamente.
1. Mantenha o botão SOUND MODE premido no controlo remoto durante mais de 5 segundos
enquanto o Soundbar estiver ligado.
2. O indicador LED multicores no Soundbar pisca a "Ciano".
BotãoSOUNDMODE IndicadorLED
VOL WOOFER
SOUND
MODE
PAIR
5 Sec
CianopiscaX1
Ligado (Predenição)
Desligado
VermelhopiscaX1
Ligar/desligar
BluetoothPower
AlternarLigadoDesligado
DesligarodispositivoBluetoothdeumSoundbar
Pode desligar o dispositivo Bluetooth do Soundbar. Para obter instruções, consulte o manual do
utilizador do dispositivo Bluetooth.
• O Soundbar será desligado.
• Se o Soundbar estiver desligado do dispositivo Bluetooth, o indicador LED multicores no Soundbar
pisca a "Vermelho” três vezes.
DesligaroSoundbardodispositivoBluetooth
Prima o botão
(Origem)
no painel superior ou no controlo remoto para selecionar qualquer modo
além de “Bluetooth”.
• Desligar o Soundbar do dispositivo Bluetooth demora algum tempo porque o dispositivo Bluetooth
tem de receber uma resposta do Soundbar. (O tempo necessário para tal poderá variar em função
do dispositivo Bluetooth.)
POR - 26
LigarumSoundbaraumdispositivomóvelatravésdafunçãoNFC
Coloque o dispositivo móvel na área de deteção do NFC, por cima do Soundbar.
DispositivoBluetooth
NFC
PartesuperiordoSoundbar
NOTAS
• Certique-se de que o dispositivo móvel tem a função NFC ativada e que o ecrã está ativo.
• A ligação por Bluetooth está indisponível quando o NFC de um dispositivo móvel está no modo de
emulação de cartões.
• Se lhe for pedido para introduzir um código PIN quando estiver a ligar um dispositivo Bluetooth,
introduza <0000>.
• O Soundbar desliga-se automaticamente após 18 minutos quando está no modo Pronto.
• O Soundbar poderá não realizar corretamente a pesquisa ou a ligação Bluetooth nas seguintes
circunstâncias:
– Se existir um campo elétrico forte em redor do Soundbar,
– Se forem emparelhados vários dispositivos Bluetooth em simultâneo com o Soundbar,
– Se o dispositivo Bluetooth estiver desligado, não estiver no devido lugar ou não funcionar
corretamente.
• Os dispositivos eletrónicos podem provocar interferências rádio. Os dispositivos que geram ondas
eletromagnéticas devem ser mantidos afastados da unidade principal do Soundbar - por exemplo,
micro-ondas, dispositivos LAN sem os, etc.
• O Soundbar suporta dados SBC (44,1kHz, 48kHz).
• Estabeleça ligação apenas a um dispositivo Bluetooth que suporte a função A2DP (AV).
• Não é possível ligar o Soundbar a um dispositivo Bluetooth que apenas suporte a função mãos-livres.
• Após sincronizar o Soundbar com um dispositivo Bluetooth, seleccionar “[AV]SamsungSoundbar
C4-Series” na lista de dispositivos identicados pelo dispositivo irá mudar automaticamente o
Soundbar para o modo “Bluetooth”.
– Disponível apenas se o Soundbar constar da lista de dispositivos Bluetooth sincronizados.
(É necessário que o dispositivo Bluetooth e o Soundbar tenham sido sincronizados
previamente, pelo menos uma vez.)
• Não é possível emparelhar o Soundbar a outro dispositivo Bluetooth se o Soundbar estiver no modo
Bluetooth e já estiver emparelhado a um dispositivo Bluetooth.
POR - 27
10 INSTALAR O SUPORTE DE PAREDE
(OPCIONAL)
Precauçõesparaainstalação
• Instale apenas em paredes verticais.
• Não instale em locais expostos a altas temperaturas ou a uma elevada percentagem de humidade.
• Verique se a parede é sucientemente resistente para suportar o peso do produto. Caso não seja,
deve reforçar a parede ou optar por outro local para instalar o produto.
• Compre e utilize os parafusos de xação ou buchas adequadas para o tipo de parede em questão
(pladur, placa de ferro, madeira, etc.). Caso seja possível, xe os parafusos de suporte em montantes
de parede.
• Compre parafusos próprios para a montagem em parede de acordo com o tipo e com a espessura
da parede onde pretende instalar o Soundbar.
– Diâmetro: M4
– Comprimento: recomenda-se comprar parafusos com um comprimento igual ou superior a 40 mm.
• Ligue os cabos da unidade aos dispositivos externos antes de instalar o Soundbar na parede.
• Antes da instalação, deve garantir que a unidade está desligada e que a respetiva cha está
desligada da tomada. Caso contrário, esta poderá provocar um choque elétrico.
Componentesdosuportedeparede
5cmoumais
ParaInstalaçãoemparedesdebetão
(nãofornecido)
A
B C D
x 2 (M4 x L40)
A
B
C D
x 2
40 mm ou maior
4 mm
8 mm
Especicaçõesrecomendadas
NOTA
– Instalações noutros tipos de paredes requerem
diferentes tipos de parafusos.
POR - 28
1.
------450 mm------
LINHA CENTRAL
NOTAS
– Se o seu televisor estiver
instalado na parede,
instale o Soundbar, pelo
menos, 5 cm abaixo do
mesmo.
– Utilize um lápis para
marcar as posições dos
orifícios.
2.
6 mm
50 mm
A
B
C D
NOTA IMPORTANTE
– O método de instalação aqui indicado é para paredes de BETÃO. Os métodos de instalação variam
consoante o tipo de parede. Para instalação em parede de gesso, recomendamos vivamente que
faça orifícios para os parafusos de suporte nas vigas de madeira de suporte.
3.
A
B C D
12 mm
POR - 29
4.
POWER
POWER
POWER
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
POWER
POWER
POWER
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
5.
NOTA
– Suportes para instalação em paredes são
integrados na parte de trás do Soundbar.
CUIDADO
– Pressione o Soundbar para baixo com
força suciente para o xar à parede. Se
o Soundbar não estiver rmemente xo
na parede, pode acidentalmente
separar-se, resultando em ferimentos.
– Não tropece nem bata no Soundbar
(principalmente na parte inferior). O
impacto pode separar o Soundbar da
parede, resultando em ferimentos.
POR - 30
11 ATUALIZAÇÃO
DO SOFTWARE
Importante: depois da atualização, mantenha as
Denições originais.
POWER
POWER
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
DIGITAL
AUDIO IN
(OPTICAL)
HDMI
(ARC)
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
PortaUSB
1. Ligue uma pen USB à porta USB do
computador.
Importante: certique-se de que não
existem cheiros de música na pen USB. Isto
pode provocar a falha da atualização de
rmware.
2. Aceda a (samsung.com)
selecione
Introduza número do modelo e introduza o
modelo do Soundbar. Selecione Manuais e
Transferências e transra o cheiro de
software mais recente.
3. Guarde o software transferido numa pen
USB e selecione "Extrair para aqui" para
extrair a pasta.
4. Desligue o Soundbar e ligue a pen USB que
contém a atualização do software à porta
USB.
5. Ligue o USB ao Soundbar e mude para a
fonte USB, sendo que o software será
automaticamente atualizado nos 2 minutos
seguintes. Durante o processo de
atualização, os 5 LED vão começar a piscar
repetidamente, cando depois a branco e,
em seguida, voltarão a piscar repetidamente.
Quando a atualização for concluída, o
indicador ciano pisca 3vezes e o Soundbar
reinicia-se automaticamente.
Indicador
LED
Aluzbrancamove-seda
esquerdaparaadireitaumavez
“Startthe
software
update.”
Os5LEDcambrancos
Aluzbrancamove-seda
esquerdaparaadireitaumavez
CianopiscaX3
Atualização de software concluída
“Thesoftwareupdateiscomplete.”
VermelhopiscaX3
Atualização de software falhada
“Thesoftwareupdatefailed.”
POR - 31
• Este produto tem uma função DUAL
BOOT. Se ocorrer uma falha na
atualização do rmware, pode atualizar
novamente o rmware.
SeasluzesdosequencialdeLED
nãoforemexibidas
1. Desligue o Soundbar, desligue e volte a ligar
o dispositivo de armazenamento USB que
contém os cheiros de atualização à porta
USB do Soundbar.
2. Desligue e ligue o cabo de alimentação do
Soundbar e ligue o Soundbar.
NOTAS
• A atualização de rmware pode não funcionar
corretamente se estiverem armazenados
cheiros de áudio suportados pelo Soundbar
no dispositivo de armazenamento USB.
• Não desligue a alimentação nem remova o
dispositivo USB enquanto as atualizações
estão a ser efetuadas. A unidade principal
desliga-se automaticamente após a
conclusão da atualização de rmware.
• Depois da atualização, mantenha as
Denições originais. (inclua o Volume, campo
de som, etc.)
– Quando a atualização de rmware for
concluída, o Soundbar liga-se
automaticamente e a IU de Voz é
apresentada. Se ocorrer uma falha na
atualização de software, verique se
existe uma avaria na pen USB.
• Os utilizadores de Mac OS devem utilizar
MS-DOS (FAT) como formato USB.
• A atualização através de USB pode não estar
disponível, dependendo do fabricante do
dispositivo de armazenamento USB.
Reposição
5 Sec
Com o Soundbar ligado, prima os botões de
(Volume) no corpo, simultaneamente,
durante pelo menos 5 segundos. A apresentação
dos LED muda conforme ilustrado abaixo e, em
seguida, o Soundbar é reposto.
Indicador
LED
Aluzbrancamove-sedaesquerda
paraadireitaevice-versa
“Startthefactoryreset.”
CianopiscaX3
“Thefactoryresetiscomplete.”
CUIDADO
• Todas as denições do Soundbar são
repostas. Certique-se de que só efetua esta
ação quando for necessário repor.
POR - 32
12 RESOLUÇÃO DE PROBLEMAS
Antes de solicitar assistência, verique o seguinte.
ASoundbarnãoseliga.
; Verique se o cabo de alimentação do
Soundbar está corretamente inserido na
tomada.
ASoundbarfuncionadeformaerrática.
; Após remover o cabo de alimentação,
insira-o de novo.
; Desligue e volte a ligar o dispositivo
externo e tente novamente.
; Se não existir sinal, o Soundbar desliga-se
automaticamente após um determinado
período de tempo. Ligue o Ligar/Desligar.
(Consulte a página 9.)
Otelecomandonãofunciona.
; Aponte o telecomando diretamente à
Soundbar.
; Troque as pilhas por umas novas.
ASoundbarnãoemitequalquersom.
; O volume do Soundbar está demasiado
baixo ou em silêncio. Ajuste o volume.
; Quando ligar qualquer dispositivo externo
(STB, dispositivo Bluetooth, dispositivo
móvel, etc.), ajuste o volume do mesmo.
; Para aceder à saída de som no televisor,
selecione Soundbar. (Televisor Samsung:
Página Principal ( ) → Menu → Denições
( ) → Todas as Denições ( ) → Som →
Saída de Som → Selecione o Soundbar)
; A ligação dos cabos ao Soundbar poderá
estar solta. Desligue o cabo e volte a ligá-lo.
;
Remova completamente o cabo de
alimentação, volte a ligá-lo e ligue a
alimentação.
; Inicie o produto e tente novamente.
(Consulte a página 31.)
ASoundbarnãoligaatravésdeBluetooth.
; Ao ligar um novo dispositivo, mude para
Emparelhamento por Bluetooth para
estabelecer a ligação.
(Prima o botão
PAIR no controlo remoto ou o botão
(Origem)
no corpo durante pelo menos
5segundos.)
; Se o Soundbar estiver ligado a outro
dispositivo, desligue esse dispositivo
primeiro para trocar de dispositivo.
; Ligue-o novamente após remover a lista de
colunas do Bluetooth no dispositivo a ligar.
(Televisor Samsung: Página Principal ( )
→ Menu → Denições ( ) → Todas as
Denições ( ) → Som → Saída de Som →
Lista de Altifalantes Bluetooth).
; Remova o cabo de alimentação, volte a
ligá-lo e, em seguida, tente novamente.
; Inicie o produto e tente novamente.
(Consulte a página 31.)
POR - 33
Osomécortadoquandoligadoatravésde
Bluetooth.
; Se o seu dispositivo ligado através de
Bluetooth se afastar demasiado da
Soundbar, poderá fazer com que o som seja
cortado. Aproxime o dispositivo da
Soundbar.
; Se uma parte do seu corpo estiver em
contacto com o transmissor de Bluetooth
ou se o produto for instalado em móveis de
metal, o som pode ser cortado. Verique o
ambiente de instalação e as condições para
a utilização.
ASoundbarnãoseligaautomaticamentecom
aTV.
; Se desligar o Soundbar enquanto vê
televisão, a sincronização da energia com o
televisor será desativada. Desligue a TV e o
Soundbar com o telecomando da TV.
13 LICENÇAS
Dolby, Dolby Audio, and the double-D symbol
are trademarks of Dolby Laboratories Licensing
Corporation. Manufactured under license from
Dolby Laboratories. Condential unpublished
works. Copyright 1992-2019 Dolby Laboratories.
All rights reserved.
For DTS patents, see http://patents.dts.com.
Manufactured under license from DTS, Inc. (for
companies headquartered in the U.S./Japan/
Taiwan) or under license from DTS Licensing
Limited (for all other companies). DTS,
DigitalSurround, and the DTS logo are
registered trademarks or trademarks of DTS,
Inc. in the United States and other countries.
© 2021 DTS, Inc. ALL RIGHTS RESERVED.
The Bluetooth® word mark and logos are
registered trademarks owned by Bluetooth SIG, Inc.
and any use of such marks by Samsung Electronics
Co., Ltd. is under license. Other trademarks and
trade names are those of their respective owners.
POR - 34
14 AVISO DE
LICENÇA DE
OPEN SOURCE
Para enviar perguntas e pedidos de
esclarecimento relativamente a fontes abertas,
contacte a Samsung Open Source por e-mail
(http://opensource.samsung.com)
15 NOTA
IMPORTANTE
SOBRE O
SERVIÇO
As imagens e ilustrações neste Manual do
Utilizador são fornecidas apenas para referência,
podendo ser diferentes do produto real.
POR - 35
16 ESPECIFICAÇÕES E GUIA
Especicações
Nome do modelo HW-C400
USB 5V/0,5A
Peso 2,0 kg
Dimensões (L x A x P) 641,0 x 66,5 x 107,0 mm
Limites da temperatura de funcionamento +5°C a +35°C
Limites de humidade de funcionamento 10 % ~ 75 %
AMPLIFICADOR
Potência nominal de saída
20W x 2
Formatos de reprodução suportados
LPCM 2ch, Dolby Audio™
(suporta Dolby® Digital), DTS
Bluetooth
Método de desativação das portas
Prima e mantenha premido o botão
SOUND MODE durante mais de 5 segundos para
desligar a função Bluetooth Power.
NOTAS
• A Samsung Electronics Co., Ltd reserva-se ao direito de alterar as especicações sem aviso prévio.
• O peso e as dimensões indicados são aproximados.
2 - ARA
ةمسلا تامولعم
ةمسلا تاريذحت
ةلازإب مقت ،ةيبرهك ةمدصل ضرعتلا رطاخم ليلقتل
.)يفلخلا ءاطغلا وأ( ءاطغلا
امنإو .لخادلاب اهتنايص مدختسملل نكمي ءازجأ دجوت ف
.نيلهؤملا ةنايصلا يفظومل ةنايصلا ةيلمع كرت ىجر
ُ
ي
نوكت دق يتلا زومرلا حيضوتل هاندأ حضوملا لودجلا عجار
.Samsung نم كجتنم ع ةدوجوم
هيبنت
ةيبرهك ةمدصب ةباصا رطخ
.حتفت
ژاتلو هک دهد یم ناشن امش هب تمع نیا
رطخلا نمف .دراد دوجو هاگتسد لخاد رد اب
يأب جتنملا اذهب يلخاد ءزج يأ سمت نأ
.لاكشا نم لكش
نيمضت مت دق هنأ إ زمرلا اذه ريشي
ةنايصلاو ليغشتلاب قلعتت ةمهم تاداشرإ
.جتنملا اذه عم
هنأ إ زمرلا اذه ريشي :II ةئفلا نم جتنم
ضراب ءابرهكلل نمآ لاصتا بلطتي
.)ضيرأتلا(
د
وزم جتنم ع دوجوم ريغ زمرلا اذه ناك اذإ
جتنملا عتمتي نأ بجيف ،يئابرهك رايت كلسب
.)ضيرأت( ةيقاو ضرأب نومأم لاصتاب
نأ إ زمرلا اذه ريشي :ددرتملا رايتلا دهج
وه زمرلاب موسوملا ددحملا دهجلا رادقم
.ددرتم رايت دهج
نأ إ زمرلا اذه ريشي :رمتسملا رايتلا دهج
وه زمرلاب موسوملا ددحملا دهجلا رادقم
.رمتسم رايت دهج
اذه دشري :مادختسا تاداشرإ عجار ،هيبنت
مادختسا ليلد إ عوجرلل مدختسملا زمرلا
.ةمسلاب ةقلعتملا تامولعلا نم ديزمل
ريذحت
• ةمدصل ضرعتلا وأ قيرحلا بوشن رطخ نم دحلل
.ةبوطرلا وأ راطمل زاهجلا اذه ضرعت ،ةيبرهك
هيبنت
• مق ،ةيبرهكلا تامدصلا عوقو نود ةلوليحلل
ةحتفلا عم سباقلل ةضيرعلا ةرفشلا ةقباطمب
.اهلاخدإ مكحأ مث ةضيرعلا
• رايتلا ذخأمب ا
ً
مود
ً
صتم زاهجلا اذه نوكي نأ يغبني
.ةيقاو
ٍ
ضرأ ةلصو دوجو عم ددرتملا
• بجي ،يسيئرلا يبرهكلا رايتلا نع زاهجلا لصفل
يسيئرلا يبرهكلا رايتلا سبقم نم سباقلا بحس
يسيئرلا يبرهكلا رايتلا سباق نوكي نأ يغبني اذلو
.ليغشتلل ا
ً
زهاج
• .اهرثانت وأ لئاوسلا تارطقل زاهجلا اذه ضرع
ُ
ت
.زاهجلا ع روهزلا ةينآك ،لئاوسلاب ةئيلم ءايشأ عضت
• سباق بحس بجي ،ا
ً
مامت زاهجلا اذه ليغشت فاقي
نأ بجي ،اذهلو .يرادجلا سبقملا نم يبرهكلا رايتلا
ا
ً
حاتمو
ً
هس يبرهكلا رايتلا سباق إ لوصولا نوكي
.ا
ً
مئاد
3 - ARA
تاطايتحا
1 . كلزنم يف ددرتملا رايتلا ةقاط ردصم نأ دكأت
قصلمب ةجرد
ُ
ملا ةقاطلا تابلطتم عم قفاوتي
.كجتنمل يلفسلا بناجلاب دوجوملا فيرعتلا
حطس ع ،يقفأ لكشب جتنملا بيكرتب مق
ريفوتل هلوح ةيفاك ةحاسم كرت عم ،)ثاثأ( بسانم
تاحتف ةيطغت مدع نم دكأت .مس 10 إ 7 ةيوهتلا
نم اهريغ وأ تاربكملا ع ةدحولا عضت .ةيوهتلا
ميمصت مت اهترارح ةجرد عفترت امبر يتلا ةزهجا
فاقي .رمتسم لكشب مادختسل ةدحولا هذه
رايتلا سباق لصفا ،لماك لكشب ةدحولا ليغشت
.طئاحلاب دوجوملا يبرهكلا رايتلا ذفنم نم ددرتملا
يف ةبغرلا ةلاح يف ةدحولا نع يبرهكلا رايتلا لصفا
.ةليوط ةرتفل اهمادختسا مدع
2 . رايتلا سباق لصفا ،ةيدعرلا فصاوعلا بوبه دنع
نم .طئاحلاب دوجوملا ءابرهكلا ذفنم نم ددرتملا
فتإ إ يبرهكلا دهجلا عافترا يدؤي نأ نكمملا
.ةدحولا
3 . ريغ وأ رشابملا سمشلا ءوض إ ةدحولا ضرعت
كلذ يدؤي نأ نكمملا نم .ةرارحلا رداصم نم كلذ
ببستي دق امم ريبك لكشب ةرارحلا ةجرد ةدايز إ
.ةدحولا لطعت يف
4 . ،)روهزلا ةينآ( ةبوطرلا نم جتنملل ةيامحلا رفو
ردصت يتلا تادعملا وأ )ةأفدملا( ةدئازلا ةرارحلاو
لبك لصفا .ةيوق ةيبرهك وأ ةيسيطانغم تاجم
ةلاح يف ددرتملا رايتلا ردصم نم يبرهكلا رايتلا
.زاهجلا لطعت
مادختسل ممصم ريغ كب صاخلا جتنملا
ضارغل جتنملا اذه مادختسا متي .يعانصلا
يف فثاكت ثدحي نأ نكمملا نم .طقف ةيصخشلا
يف .ةضفخنم ةرارح تاجرد يف جتنملا نيزخت ةلاح
ةدمل رظتنا ،ءاتشلا لصف لخ ةدحولا لقن ةلاح
إ ةدحولا ةرارح ةجرد لصت ىتح ا
ً
بيرقت نيتعاس
.مادختسا لبق ةفرغلا ةرارح ةجرد
5 . ع جتنملا اذه عم ةمدختسملا تايراطبلا يوتحت
نم صلختت .ةئيبلاب ةرضم ةيئايميك داوم
ةيلزنملا تمهملا ةلس يف اهئاقلإب تايراطبلا
قيرط نع تايراطبلا نم صلختلا رظحي .ةيداعلا
وأ كفلا وأ رصق رئاودل تايراطبلا ضرعت .اهقرح
.ةدئازلا ةرارحلا
لادبتسا مت اذإ راجفنا ثودحب لامتحا كانه :هيبنت
اهلادبتساب مق .ةحيحص ريغ ةقيرطب ةيراطبلا
.لثامم عون نم وأ عونلا سفن نم تايراطبب
4 - ARA
تايوتحملا
6 تانوكملا نم ققحتلا 01
7 جتنملا نع ةماع ةرظن 02
7 ------------------------- Soundbar زاهجل ةيولعلا ةحوللا
8 ------------------------- Soundbar زاهجل ةيلفسلا ةحوللا
9 دع
ُ
ب يف مكحتلا مادختسا 03
9 ------------------------- )AAA مجحب ناتيراطب( دع
ُ
ب نع مكحتلا ةدحو مادختسا لبق تايراطبلا لاخدإ
9
-------------------------
دع
ُ
ب نع مكحتلا زاهج مادختسا ةيفيك
14
-------------------------
)ةدحاو ةفيظو نم رثكأ اهل رارزأ( ةيفخملا رارزا مادختسا
14
-------------------------
ةفلتخملا ةيتوصلا تارثؤملا عاضو جرخلا تافصاوم
15 -------------------------
نويزفلتلاب صاخلا دعب دنع مكحتلا زاهج مادختساب Soundbar توص ىوتسم طبض
16 Soundbar زاهج ليصوت 04
16
-------------------------
ةيئابرهكلا ةقاطلا ليصوت
17 نويزفلتلاب يكلسلا ليصوتلا مادختسا 05
17
-------------------------
يرصب لبك مادختساب ليصوتلا
18 نويزفلتلاب يكلسلا لاصتا مادختسا 06
18
-------------------------
Bluetooth ةينقت ربع لاصتا
20 يجراخ زاهج ليصوت 07
20
-------------------------
يرصب لبك مادختساب ليصوتلا
5 - ARA
21 U SB نيزخت زاهج ليصوت 08
23 لومحم زاهج ليصوت 09
23
-------------------------
Bluetooth ةينقت ربع لاصتا
26
-------------------------
NFC ةفيظو ربع لومحم زاهجب Soundbar ليصوت
27 )يرايتخا( طئاحلا ع تيبثتلا مقط بيكرت 10
27
-------------------------
تيبثتلا تاطايتحا
27
-------------------------
رادج ع قيلعتلا تانوكم
30 جمانربلا ثيدحت 11
31
-------------------------
طبضلا ةداعإ
32 اهحصإو لكاشملا فاشكتسا 12
33 صيخارتلا 13
34 حوتفملا ردصملا صيخرت راعشإ 14
34 ةمدخلا نع ةماه ةظحم 15
35 ليلدلاو تافصاوملا 16
35
-------------------------
تافصاوملا
6 - ARA
01 تانوكملا نم ققحتلا
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
ةيساسا Soundbar ةدحو
)Soundbar( ةقاطلا لبك زاهج يف دع
ُ
ب نع مكحتلا زاهج
تايراطبلا / Soundbar
• يلفسلا ءزجلا :قصلملا( .جتنملا عم قفرملا قصلملا عجار ،اهكهتساو ةقاطلا ردصم نع تامولعملا نم ديزمل
)ةيساسا Soundbar ةدحو نم
• .Samsung ءمع ةمدخ وأ Samsung ةمدخ زكرمب لصتا ،ةيرايتخا تبكلا وأ ةيفاضا تانوكملا ءارشل
• .قبسم راعشإ نود رييغتلل ةضرع تافصاوملاو ميمصتلا
• .هعأ ةيحيضوتلا روصلا نع
ً
يلق تاقحلملا لكش فلتخي دق
7 - ARA
02 جتنملا نع ةماع ةرظن
Soundbar زاهجل ةيولعلا ةحوللا
ةيولعلا ةحوللا
NFC
رشؤم
LED ةءاضإ
رشؤم نول ريشي .ةيلاحلا هتلاح وأ Soundbar زاهج عضو بسح هنول ريغ
ُ
ي وأ ءيض
ُ
ي وأ LED رشؤم ضموي
.هاندأ حضوم وه ام طشنلا عضولا إ ءاوضا ددعو LED
W
LED رشؤم
ضيبا
W
LED رشؤم
ضيبا
M
ددعتم LED رشؤم
ناولا
W
LED رشؤم
ضيبا
W
LED رشؤم
ضيبا
• رفصاو رمحاو رضخاو يوامسلا قرزاو ضيبا نوللا إ ناولا ددعتم LED حابصم نول ريغتي
.ةلاحلا وأ عضولل ا
ً
قفو قرزا و يجسفنبلاو يلاقتربلاو
ليغشتلا.ليغشتلا فاقيإو ليغشتلل
ىوتسم
توصلا
.توصلا ىوتسم طبضل
ردصملا
• LED حابصم ءيضي ،ةرم لك يف عضولا رييغت دنع .عضولا رييغتل )ردصملا( رزلا ع طغضا
.ئفطني مث ،ضيبا نوللاب
رشؤم
ةءاضإ
LED
ضيبا فاقيإ>-ليغشتضيبا فاقيإ>-ليغشتضيبا فاقيإ>-ليغشت
”Digital Audio In“”Bluetooth“”USB“
8 - ARA
NFC راعش
ـلل NFC لاصتا تاجوم فشك ةقطنم يف كفتاه عضو قيرط نع Bluetooth لاصتا طيشنت كنكمي
.Soundbar
• .ددرتملا رايتلا كلس ليصوت دنع ،ناوث 6 إ 4 لخ يف ةقاطلا رز لمعيس
• .توص ردصت نأ لبق ناوث 5 إ 4 رخأتتس ،ةدحولا هذه ليغشت دنع
• تاعامس رييغتلو نويزفلتلا توصل طبضلا ةمئاق إ لقتنا ,Soundbarو نويزفلتلا نم تاوصأ تعمس اذإ
.ةيجراخ تاعامس إ نويزفلتلا
Soundbar زاهجل ةيلفسلا ةحوللا
POWER
POWER
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
DIGITAL
AUDIO IN
(OPTICAL)
HDMI
(ARC)
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
POWER
DIGITAL
AUDIO IN
(OPTICAL)
HDMI
(ARC)
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
POWER
POWER
.Soundbar ـب صاخلا ددرتملا يئابرهكلا رايتلا لباك ليصوتب مق
DIGITAL AUDIO IN )OPTICAL(
.يجراخ زاهجل )يرصب( يمقر جرخمب هل
صو
USB )5V 0.5A(
.Soundbar قيرط نع USB زاهج ع ىقيسوملا تافلم ليغشتل USB زاهج ليصوت
• .تانوكملا نيب تيصوتلا ةفاك لمتكت ىتح ددرتم رايت ذفنمب تانوكم ةيأ وأ ةدحولا هذه ليصوتب مقت
9 - ARA
03 دع
ُ
ب يف مكحتلا مادختسا
)AAA مجحب ناتيراطب( دع
ُ
ب نع مكحتلا ةدحو مادختسا لبق تايراطبلا لاخدإ
.ا
ً
مامت هتلازإ متي ىتح مهسلا هاجتاب يفلخلا فغلا بحسا
هاجتا يف )تلوف 1.5 ةوقب( AAA نيتيراطبلا لخدأ
يف حبصي ىتح ءارولل يفلخلا فغلا بحسا .حيحصلا
.هناكم
دع
ُ
ب نع مكحتلا زاهج مادختسا ةيفيك
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
ليغشتلا
.هليغشت فاقيإو Soundbar زاهج ليغشتب موقي
رشؤم
ةءاضإ
LED
ليغشت
يوامسلا قرزا
1X ض مو ي
ليغشتلا فاقيإ
3X ضموي رمحا
• Auto Power Down ةفيظو
:ةيلاتلا تاحلا يف ا
ً
يئاقلت ةدحولا ليغشت فاقيإ متي
– ةلاح يف ”USB “ / ”
Bluetooth
“ / ”Digital Audio In“ عضو يف
.قئاقد 18 ةدمل ةيتوص ةراشإ دوجو مدع
)ردصملا(
.Soundbar زاهجب لصتم ردصم ديدحتل هيلع طغضا
)توصلا متك(
ا
ً
ددجم هيلع طغضا .توصلا متكل )توصلا متك( رز ع طغضا
.توصلا متك ءاغل
رشؤم
ةءاضإ
LED
رر ك ت م ل ك ش ب X ضموي
10 - ARA
توصلا ىوتسم
.توصلا ىوتسم طبضل لفسل وأ عل رزلا عفدا
رشؤم
ةءاضإ
LED
1X نيميلا إ ضيبا كرحتي
توصلا ىوتسم عافترا
1X راسيلا إ ضيبا كرحتي
توصلا ىوتسم ضافخنا
CH LEVEL
.ةعامس لك توص ىوتسم طبض كنكمي ،رزلا ع طغضلاب
1X ض مو ي ض ي با
رشؤم
ةءاضإ
LED
”Centre Level“
)توصلا يف مكحتلا(
.لفسأ/عأ نيرزلا مادختساب بوغرملا رصنعلا طبض نكميو .بوغرملا توصلا عضو ديدحت كنكمي رزلا ع طغضلاب
.ضيباب ناولا ددعتملا LED رشؤم ضموي ،عضولا ريغتي ةرم لك يف
رشؤم
ةءاضإ
LED
1X ض مو ي ض ي با
”Voice enhancement“ ”Night mode“ ”Sync“
– ،توصلا تادادعإ يف ”Sync“ ددحف ،نينمازتم ريغ Soundbar نم توصلاو نويزفلتلا نم ويديفلا ناك اذإ
.لفسأ/عأ نيرزلا مادختساب ةيناث يللم 300و 0 نيب توصلا ريخأت طبضا مث
)."Bluetooth" وأ "USB" عضولا يف رفوتم ريغ(
– .فئاظولا ضعبل طقف ةموعدم ”Sync“ ةيصاخ
– ءاقبإ عم توصلا ىوتسم ضفخل تادادعا طبض عم يليللا ضرعلل ”Night mode“ عضو نيسحت مت
.ا
ً
حضاو راوحلا
– .نويزفلتلاو مفا يف قوطنملا راوحلا عامس عضولا اذه لهس
ُ
ي ”Voice enhancement“
11 - ARA
تاقاطن 7 نم توصلا لداعم
ديدحت نكمي .ددرت قاطن لكل توصلا طبضل ناوث 5 نم ب
ُ
رقي امل )توصلا يف مكحتلا( رزلا ع رارمتسا عم طغضا
/راسي نيرزلا مادختساب زتره وليك 10و ،زتره وليك 5و ،زتره وليك 2.5و ،زتره وليك 1.2و ،زتر ه 600و ،ز تر ه 300و ،ز تر ه 150
.لفسأ/عأ نيرزلا مادختساب +6 إ -6 نيب ام دادعإ إ اهنم ةدحاو لك طبض نكميو نيمي
).”Stan dard“ إ توصلا عضو نييعت نم دكأت(
تاقاطن 7 نم توصلا لداعم
VOL WOOFER
SOUND
MODE
PAIR
5 Sec
امهنم
ٍ
لك طبض نكميو رسيا/نميا نيرزلا مادختساب
.+6 إ -6 نيب ام دادعإ ع
)توصلا يف مكحتلا( رزلا ع رارمتسا عم طغضا
.
ٍ
ناو ث 5 ةدمل
”600Hz“ ”300Hz“ ”150Hz“
”10kHz“ ”5kHz“ ”2. 5kHz“ ”1.2kHz“
”150Hz“
Bluetooth PAIR
.Bluetooth ـب نار تقا عضو إ Soundbar زاهج ليوحت
.هاندأ ضورعم وه امك LED ةءاضا رشؤم ريغتي ،رزلا ع طغضت امدنع
• .قرزأ ← رضخأ ← رمحأ نوكيل هرودب ناولا ددعتملا LED
ُ
رشؤم ريغتي نارتقا لامتكا ىتح
رشؤم
ةءاضإ
LED
قرزا ← رضخا ← رمحا ضموي
نار ت قا
ليصوتلا لمتكا
3X ضمو ي يوا م سلا قرزا
)ليغشتلا فاقيإ /ليغشت( p
.”USB“ عضولا يف رزلا ع طغضلا قيرط نع اهليغشت فاقيإ وأ ىقيسوملا ليغشت كنكمي امك
نيميلا/راسيلا/لفسا/عا
.اهطبض وأ فئاظولا ديدحتل رزلا ع نيميلا/راسيلا/لفسا/عا هاجتاب طغضا
• رار ك ت
.عأ طغضا "USB" عضو يف راركتلا رز مادختس
• يقيسوملا عطقملا زواجت
.قباسلا ىقيسوملا فلم ديدحتل راسيلا رزلا ع طغضا .يلاتلا ىقيسوملا فلم ديدحتل نيميلا رزلا ع طغضا
)تامولعم(
).7 ةحفص عجار( .عضو لكب ةصاخلا تامولعملا رهظت ،رزلا اذه ع طغضلا دنع
12 - ARA
SOUND MODE
ناولا ددعتملا LED رشؤم ضموي ،عضولا ريغتي ةرم لك يف .بوغرملا توصلا عضو ديدحت كنكمي رزلا ع طغضلاب
).نويزفلتلا زارط فتخاب توصلا عضو فلتخي دق( .ضيباب
رشؤم
ةءاضإ
LED
1X ض مو ي ض ي با
”Standard“ ”Surround Sound“
– Surround Sound
.يسايقلا نم عسوأ توص لقح رفوي
– Standard
.يلصا توصلا جارخإب موقي
• تشغيل/إيقاف تشغيل Bluetooth Power
هليصوت مت Bluetooth وأ نويزفلت زاهج نم لاصتا بلط يقلت دنع ا
ً
يئاقلت Soundbar ليغشتب ةزيملا هذه موقت
.ا
ً
يضارتفا On دادعا نوكي .ا
ً
قباس
– Bluetooth ةفيظو ليغشت فاقي ناوث 5 نم رثك SOUND MODE رز ع رارمتسا عم طغضا
.Power
• تش غ يل/إيقاف تش غيل DRC )Dynamic Range Control(
طغضا .Dolby Digital ةينقتب ةصاخلا تاراسملا ع يكيمانيدلا قاطنلا يف مكحتلا قيبطت ةفيظولا هذه كل حيتت
DRC ةفيظو ليغشتل Soundbar زاهج ليغشت فاقيإ ءانثأ
ٍ
ناوث 5 نم رثك SOUND MODE رزلا ع رارمتسا عم
نوكي دق( .يلاعلا توصلا ليلقت متي ،DRC ةفيظو ليغشت ءانثأ .اهليغشت فاقيإ وأ )يكيمانيدلا قاطنلا يف مكحتلا(
).
ً
اهوشم توصلا
LED ةءاضإ رشؤم SOUND MODE رزلا
ليغشتلا فاقيإ
1X ضموي رمحا
ليغشت
يوامسلا قرزا
1X ض مو ي
VOL WOOFER
SOUND
MODE
PAIR
5 Sec
ليغشت فاقيإ ليغشتلا ديق ليدبتلا
ليغشت فاقيإ/ليغشت
DRC
13 - ARA
)ريهجلا( WOOFER ىوتسم
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTROL
WOOFER
SOUND
MODE
0 إ )ريهجلا( توصلا مخضم توص ىوتسم طبضل .+6 إ -6 نيب ريهجلا ىوتسم طبضل لفسل وأ عل رزلا عفدا
).توصلا مخضم نيمضت متي مل( .رزلا ع طغضا ،)يضارتفا دادعا(
TONE CONTROL
/ عأ نيرزلا مادختساب بوغرملا رصنعلا طبض نكميو .ريهجلا وأ يثثلا توصلا ىوتسم طبض كنكمي ،رزلا ع طغضلاب
).”Stan dard“ عضو ءانثتساب توصلا عاضوأ عيمج يف ةحاتم ةزيملا هذه( .لفسأ
1X ض مو ي ض ي با
رشؤم
LED ةءاضإ
”Bass“ ”Treble“
14 - ARA
)ةدحاو ةفيظو نم رثكأ اهل رارزأ( ةيفخملا رارزا مادختسا
يفخملا رزلا
عجرملا ةحفص
د ع
ُ
ب نع مك حت لا ةد حو رزةفيظولا
) عأ( WOOFER
مكحتلا ةدح نويزفلتلا ليغشت فاقيإ/ليغشت
دعب نع
15 ةحفصلا
راسي
يئاقلتلا ليصوتلا ليغشت فاقيإ/ليغشت
نويزفلتلل
19 ةحفصلا
)توصلا يف مكحتلا(
تاقاطن 7 نم توصلا لداعم
11 ةحفصلا
SOUND MODE
DRC ليغشت فاقيإ/ليغشت12 ةحفصلا
Bluetooth Power ليغشت فاقيإ/ليغشت12 ةحفصلا
ةفلتخملا ةيتوصلا تارثؤملا عاضو جرخلا تافصاوم
جرخلا لاخدإ ريثأت
ةانق 2.0 ةانق 2.0
Surround Sound
ةانق 2.0 ةانق 5.1
ةانق 2.0 ةانق 2.0
Standard
ةانق 2.0 ةانق 5.1
15 - ARA
صاخلا دعب دنع مكحتلا زاهج مادختساب Soundbar توص ىوتسم طبض
نويزفلتلاب
.نويزفلتلاب صاخلا دعب دنع مكحتلا زاهج مادختساب Soundbar توص ىوتسم طبض
• دعب نع مكحتلا ةزهجأ .ءارمحلا تحت ةعشاب دعب نع مكحتلا ةزهجأ عم طقف ةفيظولا هذه مادختسا نكمي
.ةموعدم ريغ )نارقا بلطتت يتلا مكحتلا ةزهجأ( ثوتولبلاب
• .ةيجراخ تاعامس ع نويزفلتلا ةعامس طبضا ،ةفيظولا هذه مادختس
• :يه ةفيظولا هذه معدت يتلا ةع
ّ
نصملا تاكرشلا
RCAو Hisenseو TOSHIBAو PANASONICو PHILIPSو Sharpو Sonyو LGو VIZIOو Samsung
دعب نع مكحتلا ةدح نويزفلتلا ليغشت فاقيإ/ليغشت
1 ..Soundbar ليغشت فاقيإب مق
2 . .ناوث 5 ةدمل WOOFER رزلا ع رارمتسا عم طغضا
:يلاتلا بيترتلاب عضولا لدبتي ،ناوث 5 ةدمل رارمتسا عم ع WOOFER رزلا عفدت ةرم لك يف
."All-TV Remote", "Samsung-TV Remote" ,)يضارتفا عضولا( "Off-TV Remote"
.هاندأ حضوم وه امك ،عضولا رييغت اهيف متي ةرم لك يف LED ةءاضإ رشؤم ةلاح ريغتت
د ع
ُ
ب نع مك حت لا ةد حو رزLED ةءاضإ رشؤمةلاح
SOUND
MODE
WOOFER
CH LEVEL
TONE
CONTROL
5 Sec
"Off-TV Remote"
)يضارتفا عضولا(
1X ضموي رمحا
صاخلا دعب نع مكحتلا زاهج ليطعتب مق
.نويزفلتلاب
SOUND
MODE
WOOFER
CH LEVEL
TONE
CONTROL
5 Sec
"Samsung-TV Remote"
1X ضمو ي يوا م سلا قرزا
ةعشاب دعب دنع مكحتلا زاهج ليعفتب مق
.Samsung نويزفلتب صاخلا ءارمحلا تحت
SOUND
MODE
WOOFER
CH LEVEL
TONE
CONTROL
5 Sec
"All-TV Remote"
1X ضمو ي قرزا
ةعشاب دعب دنع مكحتلا زاهج ليعفتب مق
جاتنإ نم نويزفلتب صاخلا ءارمحلا تحت
.ىرخا ةهج
16 - ARA
04 SOUNDBAR زاهج ليصوت
ةيئابرهكلا ةقاطلا ليصوت
:يلاتلا بيترتلاب يئابرهك ذخأمب Soundbar زاهجو توصلا مخضم ليصوتل ةقاطلا تانوكم مدختسا
• .جتنملا عم قفرملا قصلملا عجار ،ةقاطلا كهتساو ةبولطملا ةيئابرهكلا ةقاطلا نع تامولعملا نم ديزمل
)ةيساسا Soundbar ةدحو نم يلفسلا ءزجلا :قصلملا(
1 ..Soundbar زاهجب ءابرهكلا كلس ليصوتب مق
2 ..طئاحلا سبقمب ءابرهكلا كلس ل
صو
ةيساسا Soundbar ةدحو نم يلفسلا ءزجلا
POWER
POWER
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
DIGITAL
AUDIO IN
(OPTICAL)
HDMI
(ARC)
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
POWER
ءابرهكلا كلس
تاظحم
• .ا
ً
يئاقلت Soundbar زاهج ليغشت متيس ،جتنملا ليغشت دنع هليصوت ةداعإو ءابرهكلا كلس لصفب تمق اذإ
17 - ARA
05 نويزفلتلاب يكلسلا ليصوتلا مادختسا
يرصب لبك مادختساب ليصوتلا
ليصوتلا لبق صحفلا ةمئاق
• .ةيطغا ةلازإ نم دكأت ،فارطا ع ةيطغأ دجوتو ا
ً
يرصب
ً
بك مدختست امدنع
”Digital Audio In“
ضيبا فاقيإ >- ليغشت
LED ةءاضإ رشؤم
OPTICAL OUT
DIGITAL
AUDIO IN
(OPTICAL)
HDMI
(ARC)
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
نم يلفسلا ءزجلا
Soundbar زاهج
يرصب لبك
)قفرم ريغ(
Soundbar زاهج نم يولعلا ءزجلا
1 . زاهجب دوجوملا DIGITAL AUDIO IN )OPTICAL( ذف ن م ل
صو ،Soundbar زاهجو نويزفلتلا ليغشت فاقيإ دنع
حضوم وه امك ،)قفرم ريغ( يرصبلا لبكلا مادختساب نويزفلتلاب دوجوملا OPTICAL جارخا ذفنمو Soundbar
.لكشلا يف
2 ..نويزفلتلاو Soundbar زاهج ل
غش
3 ..”Digital Audio In“ عضولا ددح مث ،دع
ُ
ب نع مكحتلا زاهج يف وأ ةيولعلا ةحوللا يف )ردصملا( رزلا ع طغضا
4 ..Soundbar زاهج نم نويزفلتلا توص جارخإ متي
18 - ARA
06 نويزفلتلاب يكلسلا لاصتا مادختسا
Bluetooth ةينقت ربع لاصتا
نود ويرتستوص عامس كنكمي ،Bluetooth ةينقت مادختساب Samsung نويزفلت ليصوت دنع
.تبكلا كباشت بعاتم
• .ةدحاولا ةرملا يف دحاو Samsung نويزفلت ىوس ليصوت نكمي
• تافصاوم نم ققحت .Bluetooth ةينقت معدي يذلا Samsung نويزفلت ليصوت نكمي
.كنويزفلت
يلوا ليصوتلا
1 . رز لا ع طغضا وأ Soundbar زاهج يف دع
ُ
ب نع مكحتلا زاهج ع دوجوملا PAIR رزلا ع طغضا
.”Blueto oth“ عضولا إ لو خد لل Soundbar زاهج نم ةيولعلا ةحوللا ع )ردصملا(
Bluetooth نارتقا رزLED ةءاضإ رشؤم
SOUND
MODE
PAIR
وأ
ليصوتلا لمتكا
3X ضمو ي يوا م سلا قرزا
قرزا ← رضخا ← رمحا ضموي
نار ت قا
”Bluetooth“ عضو ةلاح يف
5 Sec
• نوكيل هرودب ناولا ددعتملا LED
ُ
رشؤم ريغتي نارتقا لامتكا ىتح
.قرزأ ← رضخأ ← رمحأ
”Ready to connect via Bluetooth.“
2 ..Samsung نويزفلت عBluetooth عضو ددح
توصلا جرخم توصلا ← ) ( تادادعا لك ← ) ( تادادعا ← ةمئاق ← ) ( ةيسيئر ،لاثملا ليبس ع(
))[AV]Soundbar C4-Series )Bluetooth( تاعامسلا ةمئاق Bluetooth
3 ..نويزفلتلا ةشاش ع ةرهاظلا ةمئاقلا نم "[AV]Soundbar C4-Series" دد ح
ةصاخلا Bluetooth ةزهجأ ةمئاق يف "نرتقم" وأ "نارتقا إ ةجاحلا" ـب حاتملا Soundbar زاهج إ راش
ُ
ي
.لاصتا ءاشنإب مق مث ،ةلاسرلا ددح ،Soundbar زاهجب Samsung نويزفلت ليصوتل .نويزفلتلاب
4 ..Soundbar زاهج نم Samsung نويزفلت توص عامس نا كنكمي
• Soundbar زاهج ليصوت يرجيسف ،Samsung نويزفلتو Soundbar زاهج نيب لاصتا لجس كانه ناك اذإ
.”Blueto oth“ إ هعضو رييغت قيرط نع ا
يئاقلت
19 - ARA
زاهجلا لاصتا لشف ةلاح يف
• ع توصلا تاربكم ةمئاق يف )[AV]Soundbar C4-Series ،لاثملا ليبس ع( Soundbar زاهج كيدل ناك اذإ
.هفذحا ،Samsung نويزفلت
• .3 إ 1 نم تاوطخلا ررك مث
Samsung نويزفلت نم Soundbar زاهج لصف
فخب عضو ديدحتل دع
ُ
ب نع مكحتلا زاهج يف وأ ةيولعلا ةحوللا يف دوجوملا )ردصملا( رزلا ع طغضا
.”Blueto oth“
• زاهج نم ةباجتسا Samsung نويزفلت لبقتسي نأ بجي هن ا
ً
رظن تقولا ضعب لصفلا ةيلمع قرغتست
).Samsung نويزفلت زارط بسح ق
َ
رغتسملا تقولا فلتخي دق( .Soundbar
نويزفلتلل يئاقلتلا ليصوتلا ليغشت فاقيإ/ليغشت
• 5 ةدمل دع
ُ
ب نع مكحتلا ةدحوب
راسي
رزلا ع طغضا ،نويزفلتلاو Soundbar زاهج نيب يئاقلتلا Bluetooth لاصتا ءاغل
)ليغشت فاقيإ ← ليغشت ليدبت( .
”Bluetooth Ready“
ةلاحلا يف Soundbar زاهج نوكي امدنع ناوث
راسيلل هاجتا رزLED ةءاضإ رشؤم
5 Sec
ليغشت
يوامسلا قرزا
1X ض مو ي
ليغشتلا فاقيإ
1X ضموي رمحا
Bluetooth Readyليغشت فاقيإ ليغشتلا ديق ليدبتلا
Bluetooth لاصتا نع تاظحم
• .Bluetooth لاصتا ربع لاصتل م 1 قاطن يف ديدج زاهج عقوم ددح
• .>0000< ل ِخدأ ،Bluetooth زاهج ليصوت دنع PIN زمر كنم بل
ُ
ط اذإ
• .دادعتسا ةلاح يف ةقيقد 18 دعب ا
ً
يئاقلت Soundbar زاهج ليغشت فاقيإ متي
• :ةيلاتلا فورظلا لظ يف حيحص لكشب
ً
اصتا وأ Bluetooth ثحب Soundbar زاهج يرج
ُ
ي دق
– .Soundbar زاهج لوح يوق يئابرهك لاجم دوجو ةلاح يف
– .دحاو
ٍ
نآ يف Soundbar زاهجب Bluetooth ةزهجأ ةدع نارتقا ةلاح يف
– .لاطعأ دوجو وأ هناكم يف هدوجو مدع وأ ،Bluetooth زاهج ليغشت فاقيإ ةلاح يف
• ةيسيطانغمورهك تاجوم د
ّ
لوت يتلا ةزهجا داعبإ نيعتي .ويدارلا تاجوم لخادت يف ةينورتكلا ةزهجا ببستت دق
.كلذ إ امو ةيكلسلا LAN ةزهجأو فيوركياملا ةزهجأ ،لاثم ،ةيساسا Soundbar ةدحو نع
20 - ARA
07 يجراخ زاهج ليصوت
يرصب لبك مادختساب ليصوتلا
”Digital Audio In“
ضيبا فاقيإ >- ليغشت
LED ةءاضإ رشؤم
- AUDIO -
R L
OPTICAL OUT
DIGITAL
AUDIO IN
(OPTICAL)
HDMI
(ARC)
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
Soundbar زاهج نم يلفسلا ءزجلا
يرصب لبك
)قفرم ريغ(
Soundbar زاهج نم يولعلا ءزجلا
/ BD / DVD لغشم
/ ريفشتلا كف زاهج
باعلا يف مكحتلا ةدحو
1 . دوجوملا DIGITAL AUDIO IN )OPTICAL( ذفن م ل
صو ،Soundbar زاهجو يجراخلا زاهجلا ليغشت فاقيإ دنع
،)قفرم ريغ( يرصبلا لبكلا مادختساب يجراخلا زاهجلا يف دوجوملا OPTICAL جارخا ذفنمو Soundbar زاهجب
.لكشلا يف حضوم وه امك
2 ..يجراخلا زاهجلاو Soundbar ليغشتب مق
3 .”Digital Audio In“ عضولا ددح مث ،دع
ُ
ب نع مكحتلا زاهج يف وأ ةيولعلا ةحوللا يف )ردصملا( رزلا ع طغضا
4 ..Soundbar زاهج نم يجراخلا زاهجلا توص جارخإ متي
21 - ARA
08 USB نيزخت زاهج ليصوت
.Soundbar قيرط نع USB نيزخت ةزهجأ يف ىقيسوملا تافلم ليغشت نكمي
”USB“
ضيبا فاقيإ >- ليغشت
رشؤم
LED ةءاضإ
POWER
POWER
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
DIGITAL
AUDIO IN
(OPTICAL)
HDMI
(ARC)
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
USB ذفنم
1 ..جتنملا لفسأ يف دوجوملا USB ذفنمب USB زاهج ليصوتب مق
2 ..”USB“ عضولا ددح مث ،دع
ُ
ب نع مكحتلا زاهج يف وأ ةيولعلا ةحوللا يف )ردصملا( رزلا ع طغضا
3 ..Soundbar قيرط نع USB نيزخت ةزهجأ يف ىقيسوملا تافلم ليغشت
• .قئاقد 18 ةدمل USB ليصوت متي مل اذإ )Auto Power Down( ا
ً
يئاقلت Soundbar ليغشت فاقيإ متي
22 - ARA
قفاوتلا ةمئاق
دادتمازيمرتلا ماظنتانيعلا لدعمتبلا لدعم
mp3.*MPEG1 Layer248kHz ~ 32kHzةيناثلا يف تياب وليك 320 ~ 32
MPEG1 Layer348kHz ~ 32kHzةيناثلا يف تياب وليك 320 ~ 32
MPEG2 Layer324kHz ~ 16kHzةيناثلا يف تياب وليك 160 ~ 8
MPEG2.5 Layer312kHz ~ 8kHzةيناثلا يف تياب وليك 160 ~ 8
wma.* WMA7/8/948kHz ~ 32kHzةيناثلا يف تياب وليك 320 ~ 32
aac.*
m4a.*
AAC-LC
)طقف توص MPEG4/MPEG2(
48kHz ~ 32kHzةيناثلا يف تياب وليك 320 ~ 32
wav.*LPCM192kHz ~ 32kHzةيناثلا يف تياب وليك 9216 ~ 1024
ac.*FLAC192kHz ~ 32kHzةيناثلا يف تياب وليك 8100 ~ 162
• Soundbar قرغتسي دق ،USB زاهج ع ةنزخم )ا
ً
بيرقت 2000( تافلمو )ا
ً
بيرقت 200( تادلجم ةدع دوجو ةلاح يف
.اهليغشتو تافلملا إ لوصولل تقولا ضعب
• .)2TB~( NTFS وأ )2TB~( FAT32 وأ )2GB~( FAT16 تافلملا ةمظنأب USB ةزهجأ ىوس Soundbar زاهج معدي
23 - ARA
09 لومحم زاهج ليصوت
Bluetooth ةينقت ربع لاصتا
بعاتم نود ويرتستوص عامس كنكمي ،Bluetooth ةينقت مادختساب لومحم زاهج ليصوت دنع
.تبكلا كباشت
• ليغشت متي ،ليغشتلا فاقيإ ديق Soundbar زاهجو نرتقم Bluetooth زاهج ليصوت دنع
.ا
ً
يئاقلت Soundbar زاهج
يلوا ليصوتلا
• .رتم 1 ةفاسم قاطن يف زاهجلا دوجو نم دكأت ،ديدج Bluetooth زاهجب لاصتا دنع
1 . رز لا ع طغضا وأ Soundbar زاهج يف دع
ُ
ب نع مكحتلا زاهج ع دوجوملا PAIR رزلا ع طغضا
.”Blueto oth“ عضولا إ لوخدلل Soundbar زاهج نم ةيولعلا ةحوللا ع )ردصملا(
Bluetooth نارتقا رزLED ةءاضإ رشؤم
SOUND
MODE
PAIR
وأ
ليصوتلا لمتكا
3X ضمو ي يوا م سلا قرزا
قرزا ← رضخا ← رمحا ضموي
نار ت قا
”Bluetooth“ عضو ةلاح يف
5 Sec
• نوكيل هرودب ناولا ددعتملا LED
ُ
رشؤم ريغتي نارتقا لامتكا ىتح
.قرزأ ← رضخأ ← رمحأ
”Ready to connect via Bluetooth.“
2 ..رهظت يتلا ةمئاقلا نم "[AV]Samsung Soundbar C4-Series" ددح ،كزاهج ع
3 ..Soundbar زاهج لخ نم Bluetooth ربع لصتملا زاهجلا نم يقيسوملا تافلم ل
غش
لاصتا يف زاهجلا لشف اذإ
• ةمئاق يف )[AV]Samsung Soundbar C4-Series ،لاثملا ليبس ع( يلاح Soundbar كيدل ناك اذإ
.هفذحب مقف ،لومحملا زاهجلا ع تاعامسلا
• . 2و 1 نيتوطخلا ررك
لومحم زاهج
24 - ARA
Bluetooth لاصتا نع تاظحم
• .Bluetooth لاصتا ربع لاصتل م 1 قاطن يف ديدج زاهج عقوم ددح
• .>0000< ل ِخدأ ،Bluetooth زاهج ليصوت دنع PIN زمر كنم بل
ُ
ط اذإ
• .دادعتسا ةلاح يف ةقيقد 18 دعب ا
ً
يئاقلت Soundbar زاهج ليغشت فاقيإ متي
• :ةيلاتلا فورظلا لظ يف حيحص لكشب
ً
اصتا وأ Bluetooth ثحب Soundbar زاهج يرج
ُ
ي دق
– .Soundbar زاهج لوح يوق يئابرهك لاجم دوجو ةلاح يف
– .دحاو
ٍ
نآ يف Soundbar زاهجب Bluetooth ةزهجأ ةدع نارتقا ةلاح يف
– .لاطعأ دوجو وأ هناكم يف هدوجو مدع وأ ،Bluetooth زاهج ليغشت فاقيإ ةلاح يف
• ةيسيطانغمورهك تاجوم د
ّ
لوت يتلا ةزهجا داعبإ نيعتي .ويدارلا تاجوم لخادت يف ةينورتكلا ةزهجا ببستت دق
.كلذ إ امو ةيكلسلا LAN ةزهجأو فيوركياملا ةزهجأ ،لاثم ،ةيساسا Soundbar ةدحو نع
• .)زترهوليك 48و زترهوليك 44.1( CBS تانايب Soundbar معدي
• .A2DP )AV( ةفيظو معدي Bluetooth زاهجب طقف لاصتاب مق
• .طقف HF )Hands Free( ةفيظو معدي Bluetooth زاهجب Soundbar ليصوت كنكمي
• .ناكما ردق ضعبلا مهضعب نم مهبرق ،Bluetooth زاهجب Soundbar ليصوت دنع
• .توصلا ةدوج تضفخنا ،ضعبلا امهضعب نع نيديعب Bluetooth زاهجو Soundbar ناك املك
.لاعفلا يدملا جراخ ةزهجا نوكت امدنع Bluetooth لاصتا عطقني دق
• .فيعضلا لابقتسا تاذ قطانملا يف بولطملا لكشلاب Bluetooth لاصتا لمعي دق
• :ةيلاتلا تاحلا يف لطع هب ثدحي وأ ءاضوض Bluetooth زاهج ردص
ُ
ي دق
– .Soundbar وأ Bluetooth زاهج ع دوجوملا ةراشا لابقتساو لاسرإ زاهجب لصتم مسجلا نوكي امدنع
– .ةيئابرهك تارييغت ثدحت دق ثيح ،رادج وأ طئاح لثم ،بيرق قئاع كانه نوكي امدنع وأ اياوزلا يف
– لثم ،ددرتلا تاقاطن سفن يف لمعت ىرخأ تاجتنم ةطساوب ويدارلا تاجوم لخادتل زاهجلا ضرعت دنع وأ
.ةيكلسلا LAN تاكبشب لمعت يتلا ةزهجاو فيووركيملا نارفأو ةيبطلا ةزهجا
– .لاعفلا ىدملا نمض ةزهجا نوكت امدنع ىتح توصلا ةدوج ع طئاوحلاو باوبا لثم تابقعلا رثؤت دق
• .Bluetooth رايخ مادختسا ءانثأ ىرخأ Bluetooth ةزهجأب نارتقا Soundbar ـل نكمي هنأ ظحا
• .هليغشت ءانثأ يئابرهك لخادت ثودح يكلسلا زاهجلا اذه ببسي دق
25 - ARA
Bluetooth Power ليغشت فاقيإ/ليغشت
فاقيإو Bluetooth Power ةفيظو ليغشت دنع Soundbar ـب نارتقا ا
ً
قبسم نرتقم Bluetooth زاهج لواح اذإ
.ا
ً
يئاقلت Soundbar ليغشت متي فوسف ،Soundbar ليغشت
1 . ليغشت ءانثأ
ٍ
ناوث 5 نع ديزت ةدمل دع
ُ
ب نع مكحتلا زاهج يف SOUND MODE رز ع رارمتسا عم طغضا
.Soundbar
2 ..”يوامسلا قرزا" نو ل لا ب Soundbar زاهج ع ناولا ددعتم LED رشؤم ضموي
SOUND MODE رزلاLED ةءاضإ رشؤم
VOL WOOFER
SOUND
MODE
PAIR
5 Sec
ليغشت
يوامسلا قرزا
1X ض مو ي
ليغشتلا فاقيإ
1X ضموي رمحا
ليغشت فاقيإ/ليغشت
Bluetooth Power
ليغشت فاقيإ ليغشتلا ديق ليدبتلا
Soundbar نع Bluetooth زاهج لصف
زاهجب صاخلا مدختسملا ليلد عجار ،تاميلعتلا ع عطل .Soundbar ماظن نم ثوتولبلا زاهج لصف كنكمي
.ثوتولبلا
• .Soundbar ماظن لصف متيس
• زاهج يف دوجوملا ناولا ددعتملا LED رشؤم نإف ،Bluetooth زاهجب لصتم ريغ Soundbar زاهج ناك اذإ
.تار م ثث ”رمحأ" نوللاب ضموي Soundbar
Bluetooth زا ه ج نم Soundbar زاهجب ليصوتلا
فخب عضو ديدحتل دع
ُ
ب نع مكحتلا زاهج يف وأ ةيولعلا ةحوللا يف دوجوملا )ردصملا( رزلا ع طغضا
.”Blueto oth“
• .Soundbar نم ةباجتسا لبقتسي نأ بجي Bluetooth زاهج ن ا
ً
تقو لصفلا قرغتسي
)Bluetooth زاهج عون بسح لاصتا عطق فلتخي دق(
26 - ARA
NFC ةفيظو ربع لومحم زاهجب Soundbar ليصوت
.Soundbar زاهج نم ةيولعلا ةهجلا يف NFC فاشتكا ةقطنم يف لومحملا كزاهج عض
Bluetooth زاهج
NFC
Soundbar زاهج نم يولعلا ءزجلا
تاظحم
• .ةطشن ةشاشلا نأو لومحملا كزاهج يف ليغشتلا ديق NFC ةفيظو نأ دكأت
• .ةقاطبلا ةاكاحم عضو يف ليبوملا زاهجل NFC نوكي امدنع Bluetooth لاصتا رفوتي
• .>0000< لا خدإ ىجر
ُ
ي ،Bluetooth معدي زاهج ليصوت دنع يصخشلا فيرعتلا مقر زمر لاخدإب كتبلاطم ةلاح يف
• .دادعتسا ةلاح يف قئاقد 18 رورم دعب ا
ً
يئاقلت Soundbar ليغشت فاقيإ بجي
• :ةيلاتلا تاحلا يف حيحص لكشب ليصوتلا مدع وأ Bluetooth ربع ثحبلا ةفيظو لمعت دق
– .Soundbar لوح يوق يئابرهك لقح دوجو ةلاح يف
– .Soundbar عم دحاو نآ يف Bluetooth ةينقت معدي زاهج نم رثكأ نارتقا ةلاح يف
– .لا ط عأ هب وأ دجو ي وأ Bluetooth ةينقت ليغشت فاقيإ ةلاح يف
• ةيسيطانغمورهك تاجوم د
ّ
لوت يتلا ةزهجا داعبإ نيعتي .ويدارلا تاجوم لخادت يف ةينورتكلا ةزهجا ببستت دق
.كلذ إ امو ةيكلسلا LAN ةزهجأو فيوركياملا ةزهجأ ،لاثم ،ةيساسا Soundbar ةدحو نع
• .)زتره وليك 48 ،زتره وليك 44.1( SBC تانايب Soundbar ماظن معدي
• .)ةروصلاو توصلا( A2DP ةفيظو معدي ثوتولب زاهجب طقف ليصوتلاب مق
• .)Hands Free( HF ةفيظو طقف معدي Bluetooth زاهجب Soundbar زاهج ليصوت كنكمي
• "[AV]Samsung Soundbar C4-Series" ديدحت يدؤي ،Bluetooth زاهجب Soundbar زاهج نارقإ درجمب
."Bluetooth" عضو إ ا
ً
يئاقلت Soundbar زاهج ليوحت إ اهصحف مت يتلا ةزهجا ةمئاق نم
– ماظن نارتقا بجي( .ثوتولبلا زاهجب ةنرتقملا ةزهجا ةمئاق يف جردم Soundbar ماظن ناك اذإ طقف رفوتت
).تقولا كلذ لبق لقا ع ةدحاو ةرمل ثوتولبلا زاهجو Soundbar
• زاهجب نرتقمو Bluetooth عضو يف لعفلاب ناك اذإ رخآ Bluetooth زاهجب نرتقي نأ Soundbar ـلل نكمي
.Bluetooth
27 - ARA
10 )يرايتخا( طئاحلا ع تيبثتلا مقط بيكرت
تيبثتلا تاطايتحا
• .يسأر طئاح ع ىوس تيبثتلاب مقت
• .ةيلاع ةبوطر وأ ةيلاع ةرارح ةجرد وذ ناكم يف تيبثتلا بنجت
• رايتخا وأ طئاحلا زيزعتب مقف ،كلذك نكي مل اذإو .جتنملا نزو لمحتل يفاك لكشب ا
ً
يوق طئاحلا ناك اذإ امم ققحت
.ىرخأ تيبثت ةطقن
• ،ديدحلا حاولأو ،سبجلا حاولأ( كيدل رفاوتملا طئاحلا عونل ةبسانملا تيبثتلا تاودأ وأ يغارب مادختساو ءارشب مق
.طئاحلا مئاوق يف معدلا يغارب تيبثتب مق ،نكمأ نإو .)كلذ ريغ ،بشخلاو
• .هكم
ُ
سو هيلع Soundbar زاهج تيبثت ديرت يذلا رادجلا عونل ا
ً
قفو طئاحلا ع تيبثتلا يغارب ءارشب مق
– م 4 :رطقلا
– .تايصوتلا بسح لوطأ وأ مم 40 :لوطلا
• .طئاحلا ع Soundbar زاهج تيبثت لبق ةيجراخ ةزهجأب ةدحولا نم تبكلا ل
صو
• ةمدصل كضرعت يف كلذ ببستي دق ،إو .اهتيبثت لبق ةقاطلا ردصم نم اهلصفو ةدحولا ليغشت فاقيإ نم دكأت
.ةيئابرهك
رادج ع قيلعتلا تانوكم
رث كأ وأ مس 5
ةيناسرخ طئاوح ع بيكرتلل
)د
وزم ريغ(
لوطأ وأ ملم 40
ملم 4
ملم 8
اهب ىصوم تافصاوم
A
B C D
)L40 x M4( 2 x
A
B
C D
2 x
ةظحم
– طئاوحلا نم ىرخأ عاونأ ع بيكرتلا تايلمع بلطتتس
.ريماسملا نم ةفلتخم عاونأ
28 - ARA
1 .
------ملم 450 ------
فصتنملا طخ
تاظحم
– ع ا
ً
ت
َ
بثم نويزفلتلا ناك اذإ
زاهج بيكرتب مقف ،طئاحلا
5 ةفاسم ع Soundbar
.نويزفلتلا لفسأ رثكأ وأ مس
– عضاوم زييمتل ا
ً
ملق مدختسا
.بوقثلا
2 .
ملم 6
ملم 50
A
B
C D
ةمهم ةظحم
– .طئاحلا عون بسح بيكرتلا قرط فلتخت .ةيناسرخلا طئاوحلل ةصصخم انه ةحضوملا بيكرتلا ةقيرط
.ةيلفسلا ةيبشخلا مئاوقلا يف معدلا يغارب بيكرت رفح بقثب ةدشب يصون اننإف ،فاج رادج ع بيكرتلل
3 .
A
B C D
ملم 12
29 - ARA
4 .
POWER
POWER
POWER
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
POWER
POWER
POWER
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
5 .
ةظحم
– ءزجلا يف طئاحلاب تيبثتلا مئاعد تيبثت متي
.Soundbar نم يفلخلا
هيبنت
– ةيفاك ةوقب لفس Soundbar ع طغضا
تيبثت متي مل اذإ .طئاحلاب هتيبثتل
نع هكف نكميف ،ةوقب طئاحلاب Soundbar
.ةيدسج ةباصإ ا
ً
ببسم دصق ريغ
– قر طلا وأ Soundbar زاهجب مادطصا بنجت
يدؤي نأ نكمي .)لفسا نم ةصاخ( هيلع
طئاحلا نم Soundbar كف إ مداصتلا
.ةيدسج ةباصإ ا
ً
ببسم
30 - ARA
11 جمانربلا ثيدحت
.ةيقرتلا دعب ةيلصا تادادعاب مازتلا ع صرحا :مهم
POWER
POWER
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
DIGITAL
AUDIO IN
(OPTICAL)
HDMI
(ARC)
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
USB ذفنم
1 . ع USB ذفنمب USB ةركاذ ةقاطب ليصوتب مق
.كيدل رتويبمكلا زاهج
ع ىقيسوم تافلم دوجو مدع نم ققحت :مهم
لشف إ كلذ يدؤي دقف .USB ةركاذ ةقاطب كرحم
.تباثلا جمانربلا ثيدحت
2 . مقر لاخدإ" د
دح )samsung.com( إ لقتنا
ةلدا ددح .Soundbar زاهج زارط لخدأو "زارطلا
.جمانرب فلم ثدحأ ليزنتب مقو تيزنتلاو
3 . ةركاذ ةقاطب ع هليزنت مت يذلا جمانربلا ظفحب مق
.دلجملا طغض كفل "انه جارختسا" ددح مث USB
4 . ليصوتب مقو Soundbar زاهج ليغشت فاقيإب مق
ذفنمب جمانربلا ثيدحت ع ةيوتحملا USB ةقاقر
.USB
5 . إ لقتناو Soundbar زاهجب USB ليصوتب مق
لمتكيو ا
ً
يئاقلت جمانربلا ثيدحت متيس ،USB ردصم
ةيلمع ءانثأ .نيتقيقد نوضغ يف ثيدحتلا
ضيمولاب سمخلا تارشؤملا أدبيس ،ثيدحتلا
ةسمخلا تارشؤملا ءيضتس اهدعبو ،يقلح لكشب
تارشؤملا ضموت مث ،عصانلا ضيبا نوللاب
لامتكا دنع .يقلح
ٍ
لكشب ىرخأ
ً
ةرم سمخلا
يوامسلا قرزا نوللاب رشؤملا ضموي ،ثيدحتلا
Soundbar زاهج ليغشت ةداعإ متت مث ،تارم ثث
.ا
ً
يئاقلت
ةءاضإ رشؤم
LED
نيميلا إ راسيلا نم كرحتي ضيبا
1 ×راسيلا إ نيميلا نمو
”Start the software update.“
ضيبا نوللاب ءيضت ةسمخلا تارشؤملا
نيميلا إ راسيلا نم كرحتي ضيبا
1 ×راسيلا إ نيميلا نمو
X3 ضموي يوامسلا قرزا
جمانربلا ثيدحت يهتنا
”The software update is complete
.
“
X3 ضموي رمحا
جمانربلا ثيدحت لشف
”The software update failed
.
“
31 - ARA
• .DUAL BOOT ةفيظو ع جتنملا اذه يوتحي
كنكميف ،ةتباثلا جماربلا ثيدحت لشف اذإ
.ىرخأ
ً
ةرم ةتباثلا جماربلا ثيدحت
رشؤم لسلست ضيمو رهظي مل نإ
LED
1 . USB زاهج لصفاو Soundbar ليغشت فاقيإب مق
ـ ب USB ذفنم نم ثيدحتلا تافلم ع يوتحملا
.هب هليصوت دعأ مث Soundbar
2 . Soundbarـب صاخلا يئابرهكلا رايتلا كلس لصفا
.Soundbar ليغشتب مق مث هليصوت دعأو
تاظحم
• اذإ حيحص لكشب ةتباثلا جماربلا ثيدحت لمعي دق
ةنزخم Soundbar اهمعدي يتلا توصلا تافلم تناك
.USB زاهج يف
• قيبطت ءانثأ USB زاهج ةلازإب مقت وأ ةقاطلا لصفت
ةيساسا ةدحولا ليغشت فاقيإ متيس .تاثيدحتلا
.ةتباثلا جماربلا ثيدحت نم ءاهتنا دعب ا
ً
يئاقلت
• كلذ يف امب( ةيلصا تادادعاب ظفتحا ،ةيقرتلا دعب
.)خلإ ،توصلا لاجم ،توصلا ىوتسم
– متي ،تباثلا جمانربلا ثيدحت لامتكا دنع
ةهجاو ،ا
ً
يئاقلت Soundbar زاهج ليغشت
ثيدحت لشف ةلاح يف .ةيتوصلا مدختسملا
USB ةقاطب تناك اذإ امم ققحت ،جمانربلا
.ةبيعم
• Mac OS ليغشتلا ماظن يمدختسم ع يغبني
.USBـلل قيسنتك )FAT( MS-DOS مادختسا
• ةهج ع
ً
ءانب ،USB قيرط نع ثيدحتلا رفوتي دف
.USB زاهج عينصت
طبضلا ةداعإ
5 Sec
ع طغضا ،ليغشتلا ديق Soundbar زاهج نوكي امدنع
نآ يف زاهجلا لكيه ع )توصلا ىوتسم( يرز
وه امك LED ةءاضا رشؤم ريغتي .
ٍ
ناوث 5 ةدمل دحاو
.Soundbar زاهج طبض ةداعإ متي مث هاندأ ضورعم
ةءاضإ رشؤم
LED
نيميلا إ راسيلا نم كرحتي ضيبا
راسيلا إ نيميلا نمو
”Start the factory reset
.
“
3X ضمو ي يوا م سلا قرزا
”The factory reset is complete
.
“
هيبنت
• دكأت .Soundbar زاهج تادادعإ عيمج طبض ةداعإ مت
ةداعإ بلطت ةلاح يف ىوس كلذ ءارجإ مدع نم
.طبضلا
32 - ARA
12 اهحصإو لكاشملا فاشكتسا
.يلي ام عجار ،ةدعاسملا نع ثحبلا لبق
.لمعي Soundbar زاهج
: Soundbar زاهج ءابرهك كلس ناك اذإ امم ققحت
.ذفنملا يف حيحص لكشب هلاخدإ مت
.عطقتم لكشب لمعي Soundbar زاهج
: .ىرخأ ةرم هلخدأ ،ءابرهكلا كلس ةلازإ دعب
: لواحو يجراخلا زاهجلا نع ءابرهكلا كلس دعبأ
.ا
ً
ددجم
: ليغشت فاقيإ متي ،ةراشإ دوجو مدع ةلاح يف
.ةددحم ةينمز ةرتف دعب ا
ً
يئاقلت Soundbar زاهج
).9 ةحفص عجار( .ةقاطلا ل
غش
.لمعت دع
ُ
ب نع مكحتلا ةدحو
: دع
ُ
ب نع مكحتلا زاهج إ Soundbar زاهج ه
جو
.ةرشابم
: .ةديدج ىرخأ تايراطبب تايراطبلا لدبتسا
.Soundbar زاهج نم توص يأ جرخي
: ةياغلل ضفخنم Soundbar زاهج توص ىوتسم
.توصلا ىوتسم طبضا .تماص وأ
: زا هج وأ STB( يجراخ زاهج يأ ليصوت دنع
طبضا ،)كلذ إ ام وأ لومحم زاهج وأ Bluetooth
.يجراخلا زاهجلا توص ىوتسم
: زاهج ددح ،نويزفلتلا نم توصلا جارخ
← ) ( ةيسيئر :Samsung نويزفلت( .Soundbar
← ) ( تادادعا لك ← ) ( تادادعا ← ةمئاق
)Soundbar زاهج ددح ← توصلا جرخم ← توصلا
: Soundbar زاهجب ةلصتملا لبكلا ةلصو نوكت دق
ةرم هليصوتب مقو لبكلا لصفا .ةمكحم ريغ
.ىرخأ
: مث ،هليصوت دعأو ،ا
ً
مامت ءابرهكلا كلس لصفا
.ةقاطلا لغش
: عجار( .ا
ً
ددجم لواح مث جتنملا نحش ةئيهتب مق
).31 ةحفص
.Bluetooth ربع لصت
ُ
م ريغ Soundbar زاهج
: عضو إ لقتنا ،ديدج زاهجب لاصتا دنع
رزلا ع طغضا( لاصتل Bluetooth نارتقا
وأ دع
ُ
ب نع مكحتلا زاهج ع دوجوملا PAIR
ع دوجوملا )ردصملا( رزلا ع طغضا
.)
ٍ
ناو ث 5 ةدمل زاهجلا لكيه
: لصفا ،رخآ زاهجب لصتم Soundbar زاهج ناك اذإ
.زاهجلا ليدبتل
ً
وأ زاهجلا اذه
: توص ربكم ةمئاق ةلازإ دعب هليصوت دعأ
نويزفلت( .لاصتل زاهجلا ع Bluetooth
تادادعا ← ةمئاق ← ) ( ةيسيئر :Samsung
جرخم ← توصلا ← ) ( تادادعا لك ← ) (
)تاعامسلا ةمئاق Bluetooth ← توصلا
: مث هليصوت دعأو يئابرهكلا رايتلا سباق لصفا
.ا
ً
ددجم لواح
: .ا
ً
ددجم لواح مث جتنملا نحش ةئيهتب مق
).31 ةحفص عجار(
33 - ARA
.Bluetooth ربع لاصتا دنع توصلا عطقني
: ا
ً
ديعب Bluetooth ربع لصتملا كزاهج كرحت اذإ
يف كلذ ببستي دقف ،Soundbar زاهج نع ا
ً
دج
زاهج نم برقأ زاهجلا لقنا .توصلا عاطقنا
.Soundbar
: ةسمم ةلاح يف توصلا يف عطقت ثدحي دق
يذلا لابقتساو لاسرا زاهجل كمسج نم ءزج
جتنملا تيبثت مت وأ Bluetooth ةينقتب لمعي
طورشو تيبثتلا ةئيب نم ققحت .يندعم ثاثأ ع
.مادختسا
ليغشت درجمب Soundbar زاهج ليغشت مدع ةلاح يف
نويزفلتلا
: ءانثأ Soundbar زاهج ليغشت فاقيإ دنع
ةقاطلا ةنمازم ليطعت متيس ،نويزفلتلا ةدهاشم
و نويزفلتلا زاهج ليغشت فقوأ .نويزفلتلا عم
يف دعب نع مكحتلا ةدحو مادختساب Soundbar
.نويزفلتلا
13 صيخارتلا
Dolby, Dolby Audio, and the double-D symbol
are trademarks of Dolby Laboratories
Licensing Corporation. Manufactured under
license from Dolby Laboratories. Condential
unpublished works. Copyright 1992-2019 Dolby
Laboratories. All rights reserved.
For DTS patents, see http://patents.dts.com.
Manufactured under license from DTS, Inc. )for
companies headquartered in the U.S./Japan/
Taiwan( or under license from DTS Licensing
Limited )for all other companies(. DTS,
DigitalSurround, and the DTS logo are
registered trademarks or trademarks of DTS,
.Inc. in the United States and other countries
DTS, Inc. ALL RIGHTS RESERVED 2021 ©.
The Bluetooth® word mark and logos are
registered trademarks owned by Bluetooth SIG, Inc.
and any use of such marks by Samsung Electronics
Co., Ltd. is under license. Other trademarks and
trade names are those of their respective owners.
34 - ARA
14 صيخرت راعشإ
حوتفملا ردصملا
رداصملاب ةقلعتملا ةلئسا تابلطو تاراسفتسا لاسر
Samsung Open Source ـب لصتا ،ةحوتفملا
)http://opensource.samsung.com(
15 نع ةماه ةظحم
ةمدخلا
ليلد يف ةيحيضوتلا تاموسرلاو لاكشا ريفوت مت
تاموسرلا هذه فلتخت دقو طقف عجرمك اذه مدختسملا
.يلعفلا جتنملا رهظم نع
35 - ARA
16 ليلدلاو تافصاوملا
تافصاوملا
زارطلا مساHW-C400
USB5V/0,5A
نزولامجك 2,0
)قمعلا × عافترا × ضرعلا( داعباملم 107,0 x 66,5 x 641,0
ليغشتلل ةبسانملا ةرارحلا ةجردةيوئم ةجرد +35 إ ةيوئم تاجرد +5 نم
ليغشتلل ةبسانملا ةبوطرلا ةجرد
75 % إ 10 %
ربكملا
جرخلا ةقاط لدعم
2 x 20 وات
ةموعدملا ليغشتلا غيص
Dolby Audio™ ،LPCM 2ch
DTS ،)Dolby® Digital ماظن معدي(
Bluetooth
ذفنملا طيشنت ءاغلإ بولسأ
ديزت ةدمل SOUND MODE رزلا ع رارمتسا عم طغضا
.Bluetooth Power ةفيظو ليغشت فاقي
ٍ
ناوث 5 نع
تاظحم
• .راطخإ نود تافصاوملا ليدعت يف قحلاب ةدودحملا سكينورتكلإ جنوسماس ةكرش ظفتحت
• .ةيبيرقت داعباو نزولا ميق
© 2023 Samsung Electronics Co., Ltd. All rights reserved.
Contact SAMSUNG WORLD WIDE
If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer
care Centre.
Country
Samsung Service Centre
Web Site
`
Middle East
EGYPT
08000-7267864
16580
WHATSAPP 010 000 16580
www.samsung.com/eg/
support
IRAN
021-8255 [CE]
021-42132 [HHP]
www.samsung.com/iran/
support
ISRAEL
*6963
www.samsung.com/il/
support/
PALESTINE
1800-792447
www.samsung.com/ps/
support/
SAUDI
ARABIA
8002474357 (08:00 ~ 20:00
HELP) From Inside Saudi Arabia
+966112614718 From outside
Saudi Arabia (Call charges may be
applied )
Digital services (24/7 HELP)
www.samsung.com/
sa_en/support (English)
www.samsung.com/sa/
support (Arabic)
PAKISTAN
0800-SAMSUNG (7267864)
www.samsung.com/pk/
support
U.A.E
800-SAMSUNG
(800 - 726 7864)
www.samsung.com/ae/
support (English)
www.samsung.com/
ae_ar/support (Arabic)
OMAN 800-SAM CS (800-72627)
KUWAIT 183-CALL (183-2255)
BAHRAIN 8000-GSAM (8000-4726)
QATAR 800-CALL (800-2255)
TÜRKİYE 444 77 11
www.samsung.com/tr/
support
JORDAN
0800-22273
06-577-7444
WHATSAPP +962-79-777-7421
www.samsung.com/
levant/supportLEBANON
1598
WHATSAPP +962-79-777-7421
IRAQ
80010080
WHATSAPP +962-79-777-7421
ALGERIA
3004
www.samsung.com/n_
africa/support
TUNISIA
80 100 012
MOROCCO 080 100 22 55
Country
Samsung Service Centre
Web Site
`
Africa
SOUTH AFRICA 0860 SAMSUNG (726 7864)
www.samsung.com/za/
support
NAMIBIA 08197267864
www.samsung.com/
africa_en/support
MAURITIUS 800 5050
REUNION 0262 50 88 80
www.samsung.com/
africa_fr/support
MOZAMBIQUE 847267864
www.samsung.com/
africa_pt/support
NIGERIA 0800-726-7864
www.samsung.com/
africa_en/support
GHANA 0800-100-077
COTE D’IVOIRE 8000-00-77
www.samsung.com/
africa_fr/support
SENEGAL 800-00-0077
CAMEROON 67095-0077
KENYA 0800 545 545
www.samsung.com/
africa_en/support
UGANDA 0800 300 300
TANZANIA 0800 780 089
SUDAN 1969
www.samsung.com/eg/
support
