KitchenAid KBRP20ERSS02 Bottom-mount Refrigerator User Manual

®itchen_kid ®

BOTTOM-MOUNT REFRIGERATOR

For questions about features, operation/performance, parts, accessories or service, call: 1-800-422-1230

or visit our website at www.kitchenaid.com

In Canada, call: 1-800-807-6777 or visit our website at www.KitchenAid.ca

P P P

REFRIGERATEUR SUPERPOSE

Au Canada, pour assistance, installation ou service composez le 1-800-807-6777 ou visitez notre site web & www.KitchenAid.ca

Table of Contents/Table des matieres ............................................................................. 2

12828153

TABLE OF CONTENTS

REFRIGERATOR SAFETY ............................................................. 3

INSTALLATION INSTRUCTIONS .................................................. 4

Unpack the Refrigerator ............................................................... 4

Location Requirements ................................................................ 4

Electrical Requirements ............................................................... 5

Water Supply Requirements ........................................................ 5

Connect the Water Supply ........................................................... 5

Base Grille .................................................................................... 7

Refrigerator Door .......................................................................... 7

Freezer Drawer ............................................................................. 9

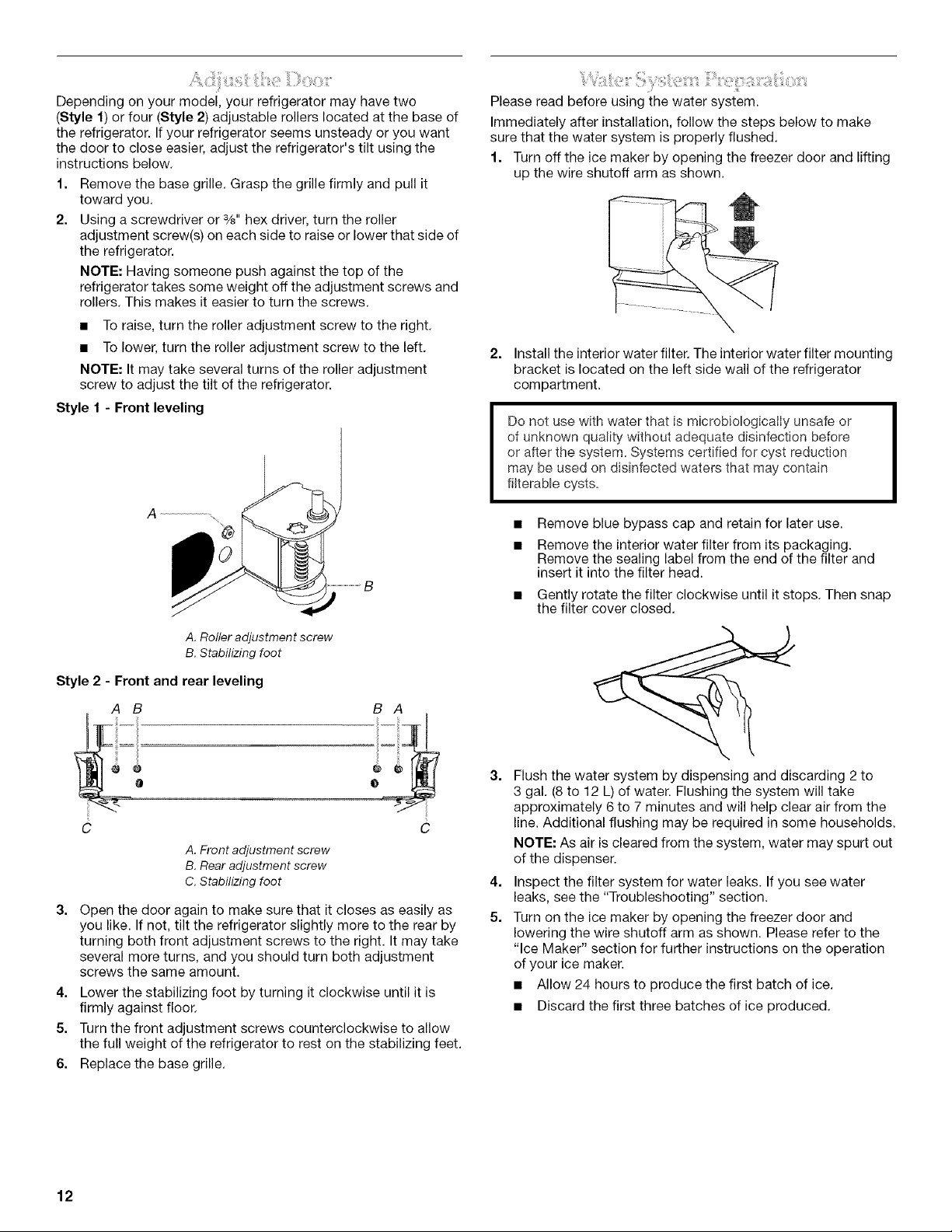

Adjust the Door .......................................................................... 12

Water System Preparation ......................................................... 12

Factory Trim Kit (on some models) ............................................ 13

Normal Sounds .......................................................................... 14

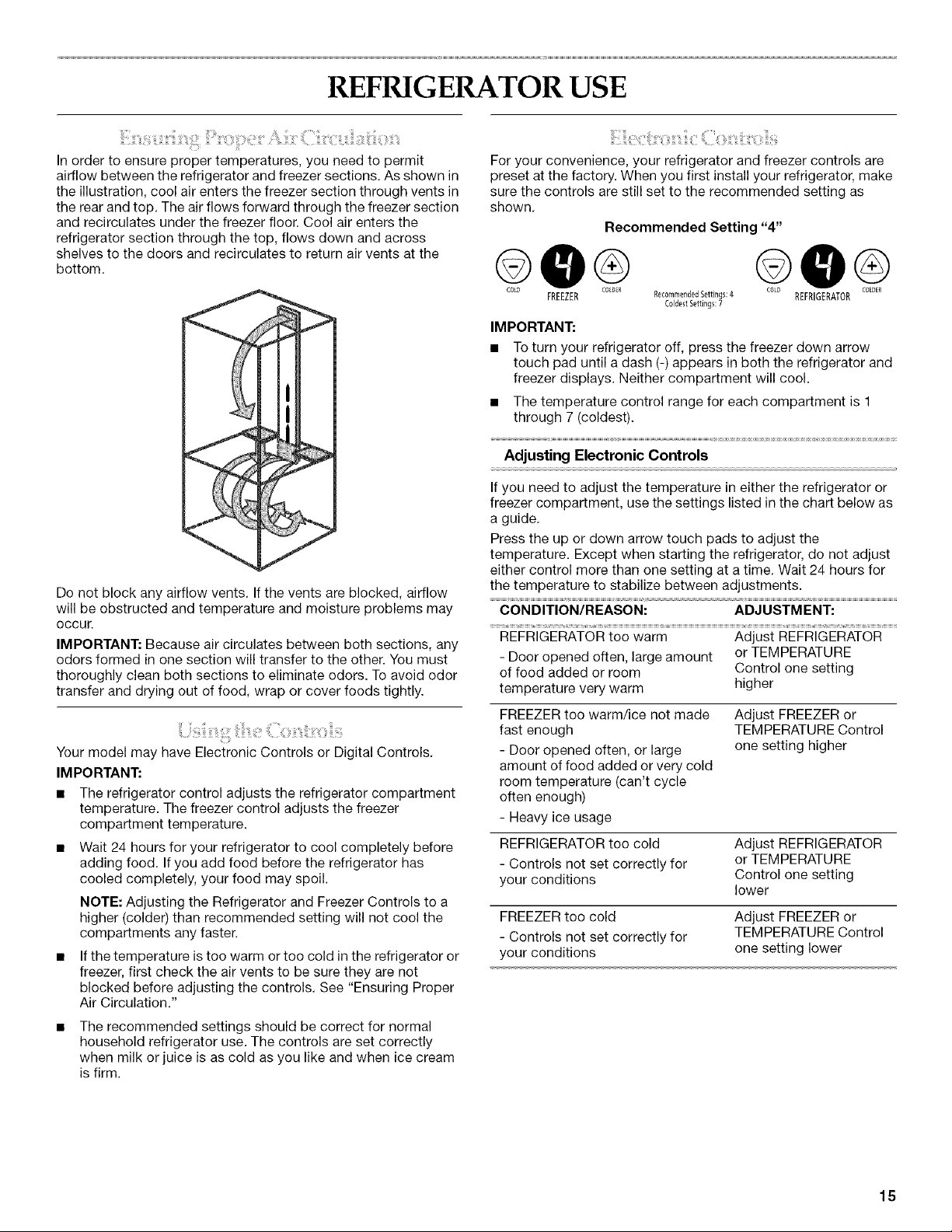

REFRIGERATOR USE .................................................................. 15

Ensuring Proper Air Circulation .................................................. 15

Using the Controls ..................................................................... 15

Electronic Controls ..................................................................... 15

Digital Controls ........................................................................... 16

Water Dispenser ......................................................................... 17

Water Filter Status Light ............................................................. 17

Water Filtration System .............................................................. 18

Ice Maker .................................................................................... 18

REFRIGERATOR FEATURES ...................................................... 18

Refrigerator Shelves ................................................................... 19

Crisper and Crisper Cover ......................................................... 19

Crisper Humidity Control ............................................................ 19

Temperature-Controlled Drawer ................................................ 19

Utility or Egg Bin ......................................................................... 20

FREEZER FEATURES .................................................................. 20

Freezer Baskets .......................................................................... 20

DOOR FEATURES ........................................................................ 21

Door Retainer ............................................................................. 21

Door Bins .................................................................................... 21

Utility Compartment ................................................................... 21

REFRIGERATOR CARE ............................................................... 21

Cleaning ...................................................................................... 21

Changing the Light Bulb ............................................................. 22

Power Interruptions .................................................................... 22

Vacation and Moving Care ......................................................... 22

TROUBLESHOOTING .................................................................. 23

ASSISTANCE OR SERVICE ......................................................... 26

In the U.S.A ................................................................................ 26

In Canada ................................................................................... 26

Accessories ................................................................................ 26

WATER FILTER CERTIFICATIONS ............................................. 26

PRODUCT DATA SHEETS ........................................................... 27

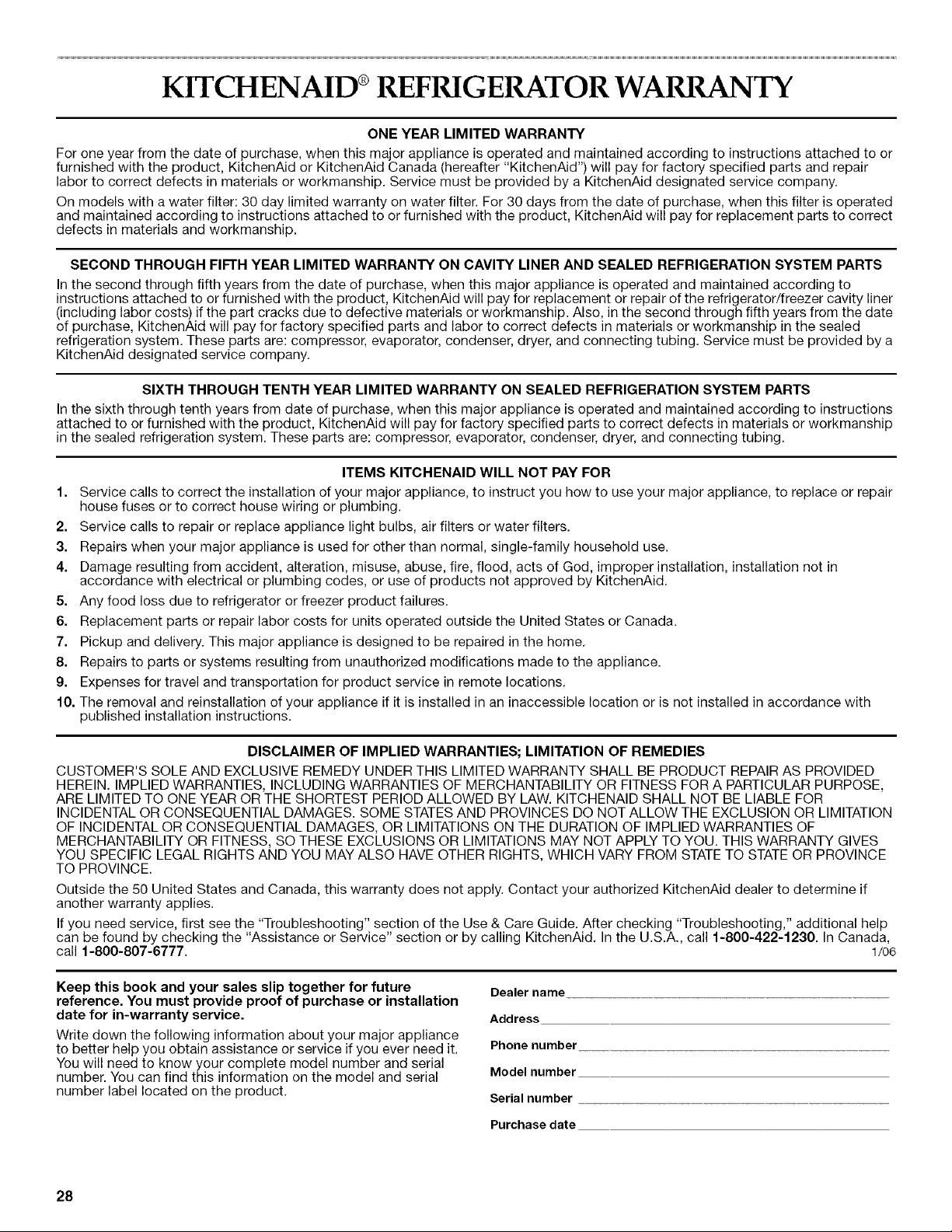

WARRANTY .................................................................................. 28

TABLE DES MATIERES

SI_CURITE DU REFRIGERATEUR .............................................. 29

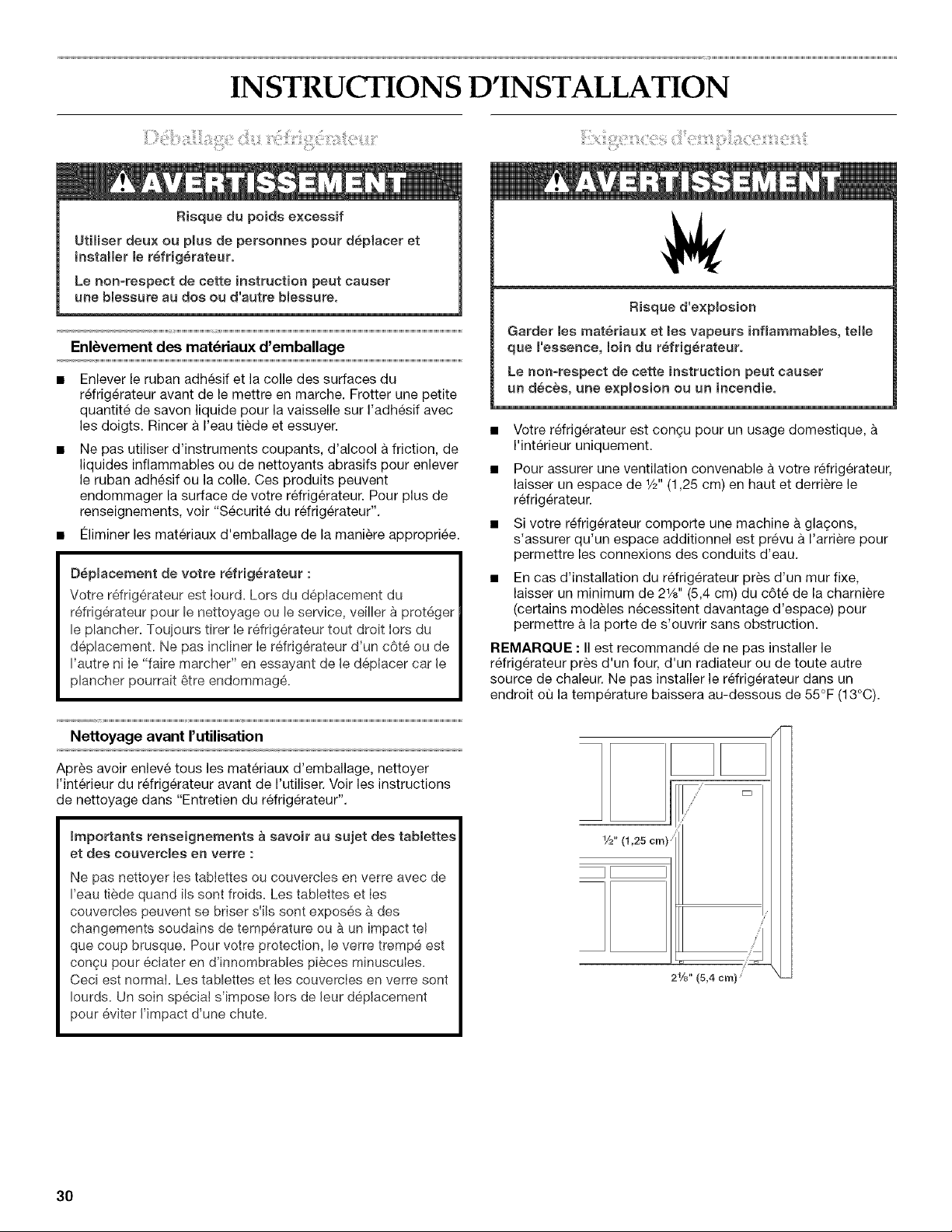

INSTRUCTIONS D'INSTALLATION ............................................ 30

Deballage du refrigerateur ......................................................... 30

Exigences d'emplacement ......................................................... 30

Specifications electriques .......................................................... 31

Specifications de I'alimentation en eau ..................................... 31

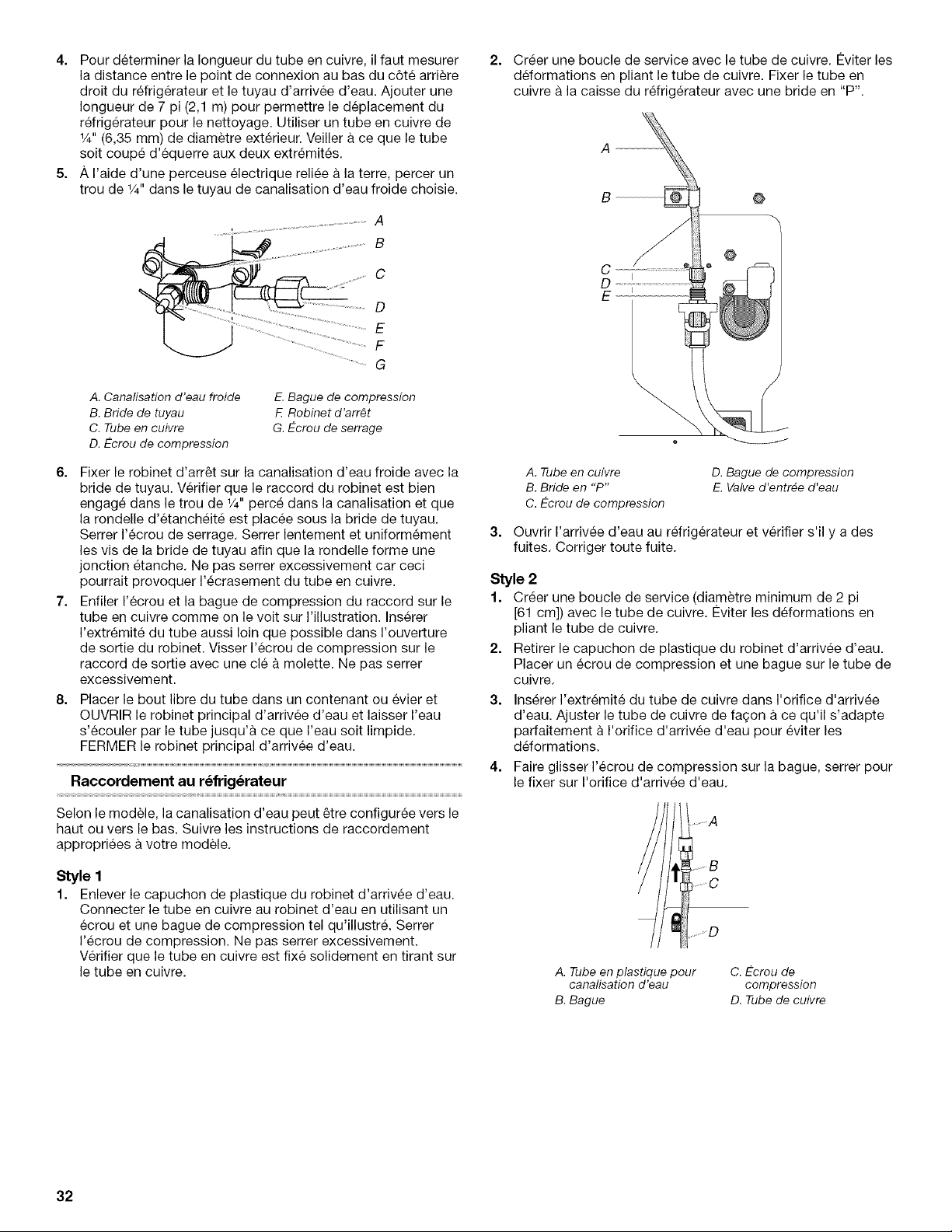

Raccordement de la canalisation d'eau .................................... 31

Grille de la base .......................................................................... 33

Porte du rdrigerateur ................................................................. 33

Tiroir du congelateur .................................................................. 35

Ajustement de la porte ............................................................... 38

Preparation du systeme d'eau ................................................... 38

Ensemble decoratif de I'usine .................................................... 39

Sons normaux ............................................................................ 40

UTILISATION DU REFRIGERATEUR .......................................... 41

Pour s'assurer d'une circulation d'air appropriee ..................... 41

Utilisation des commandes ........................................................ 41

Commandes electroniques ........................................................ 41

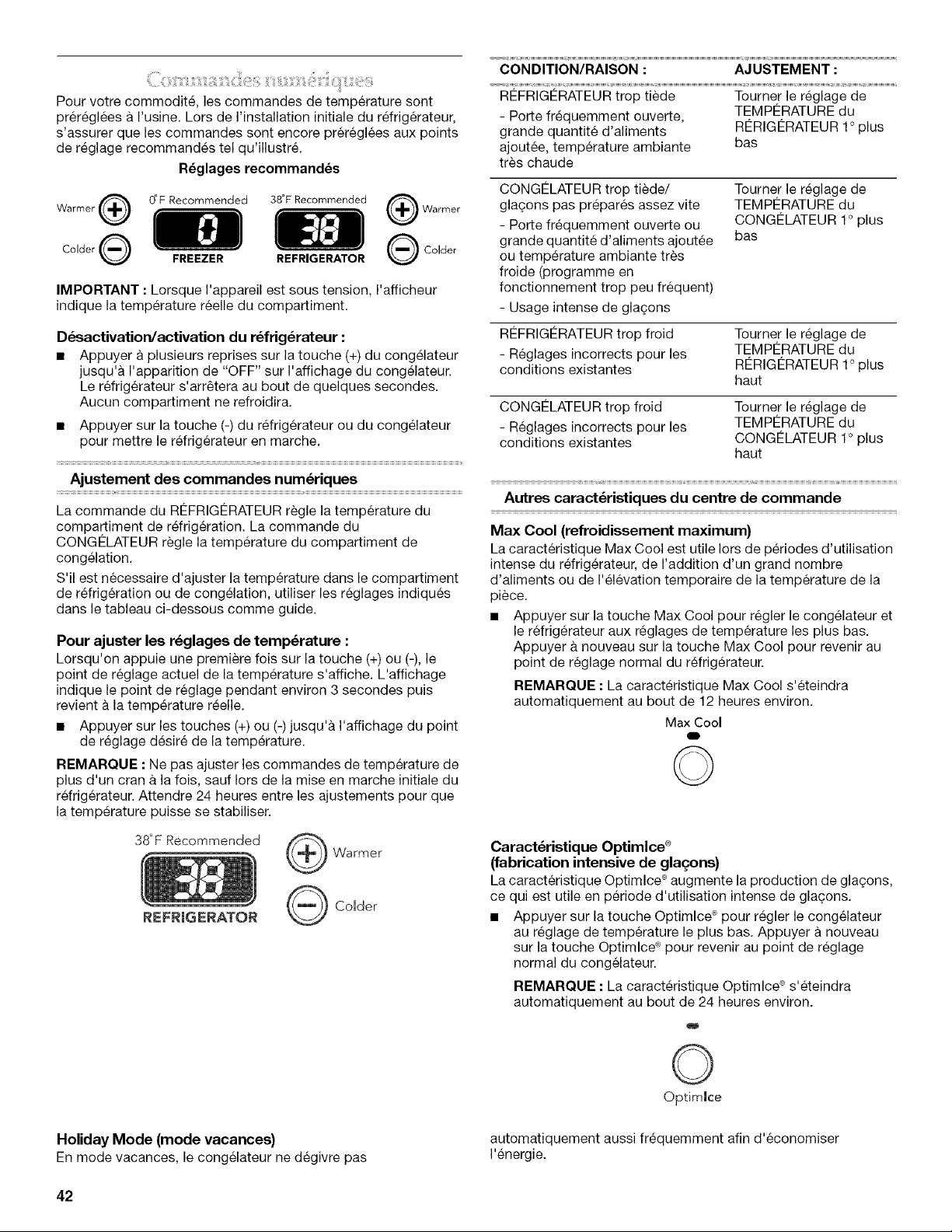

Commandes numeriques ........................................................... 42

Distributeur d'eau ....................................................................... 44

Temoin lumineux de I'etat du filtre & eau ................................... 44

Systeme de filtration d'eau ....................................................... 44

Machine a gla(_ons ..................................................................... 45

CARACTERISTIQUES DU RI_FRIGI_RATEUR ........................... 45

Tablettes du refrigerateur ........................................................... 45

Bac a legumes et couvercle ....................................................... 46

Reglage de I'humidite dans le bac a legumes ........................... 46

Tiroir a temperature contrGlee .................................................... 46

Casier utilitaire ou oeufrier .......................................................... 47

CARACTERISTIQUES DU CONGI_LATEUR ............................... 47

Paniers de congelateur .............................................................. 47

CARACTERISTIQUES DE LA PORTE ......................................... 48

Dispositif de retenue de la porte ................................................ 48

Balconnets dans la porte ........................................................... 48

Compartiment utilitaire ............................................................... 48

ENTRETIEN DU RI_FRIGERATEUR ............................................ 48

Nettoyage ................................................................................... 48

Remplacement de I'ampoule d'eclairage .................................. 49

Pannes de courant ..................................................................... 49

Entretien avant les vacances ou Iors d'un demGnagement ....... 50

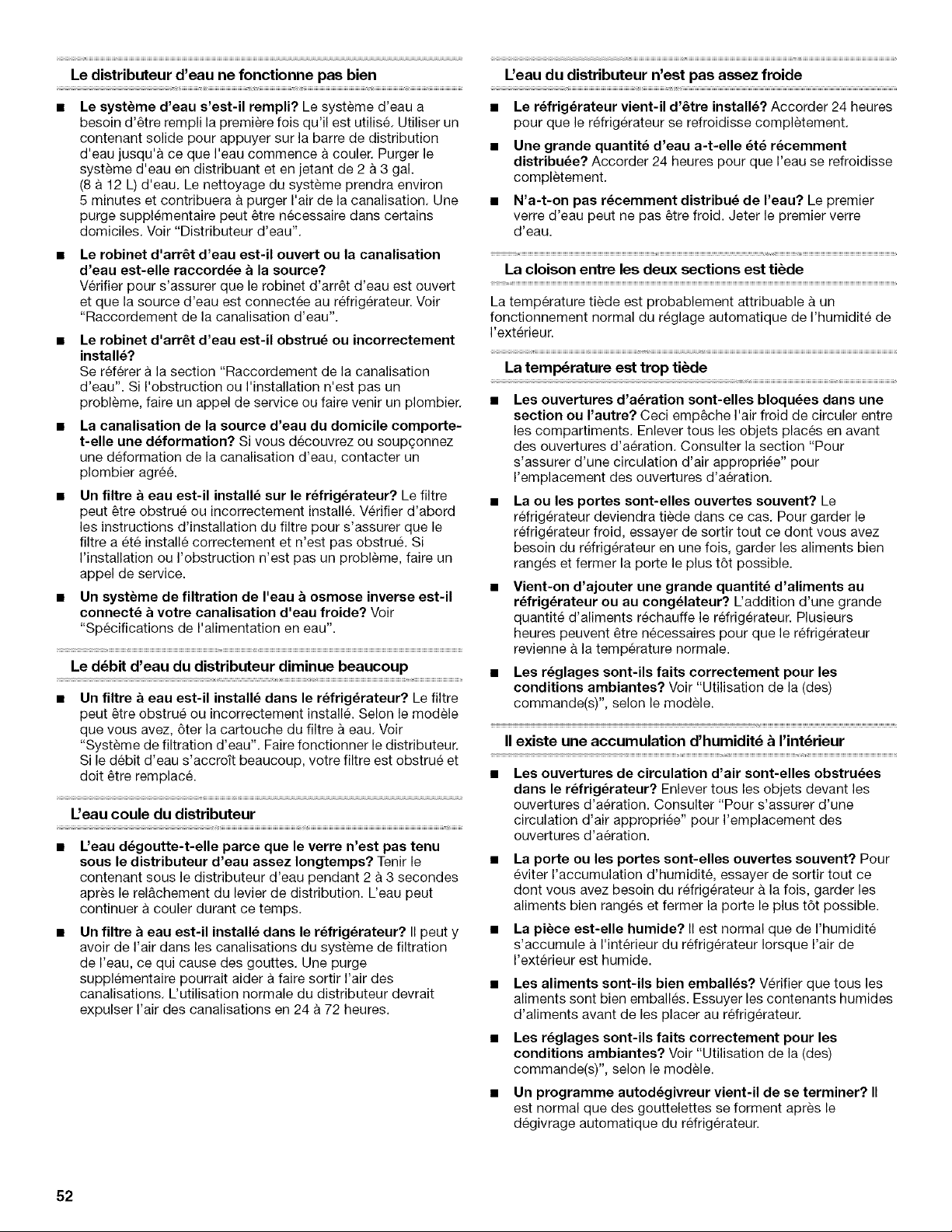

DEPANNAGE ................................................................................. 50

ASSISTANCE OU SERVICE ......................................................... 53

Accessoires ................................................................................ 53

FEUILLES DE DONNI_ES SUR LE PRODUIT ............................. 54

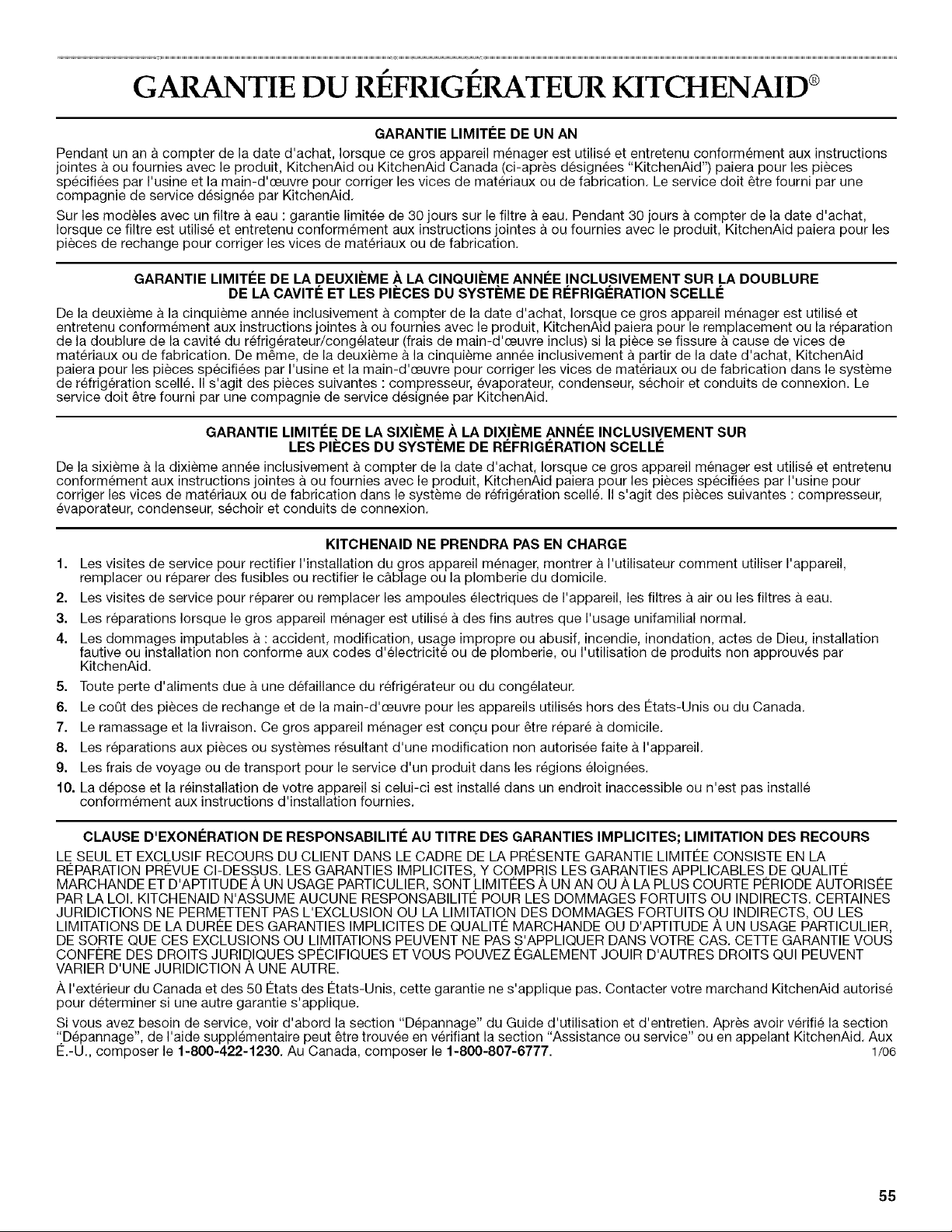

GARANTIE ..................................................................................... 55

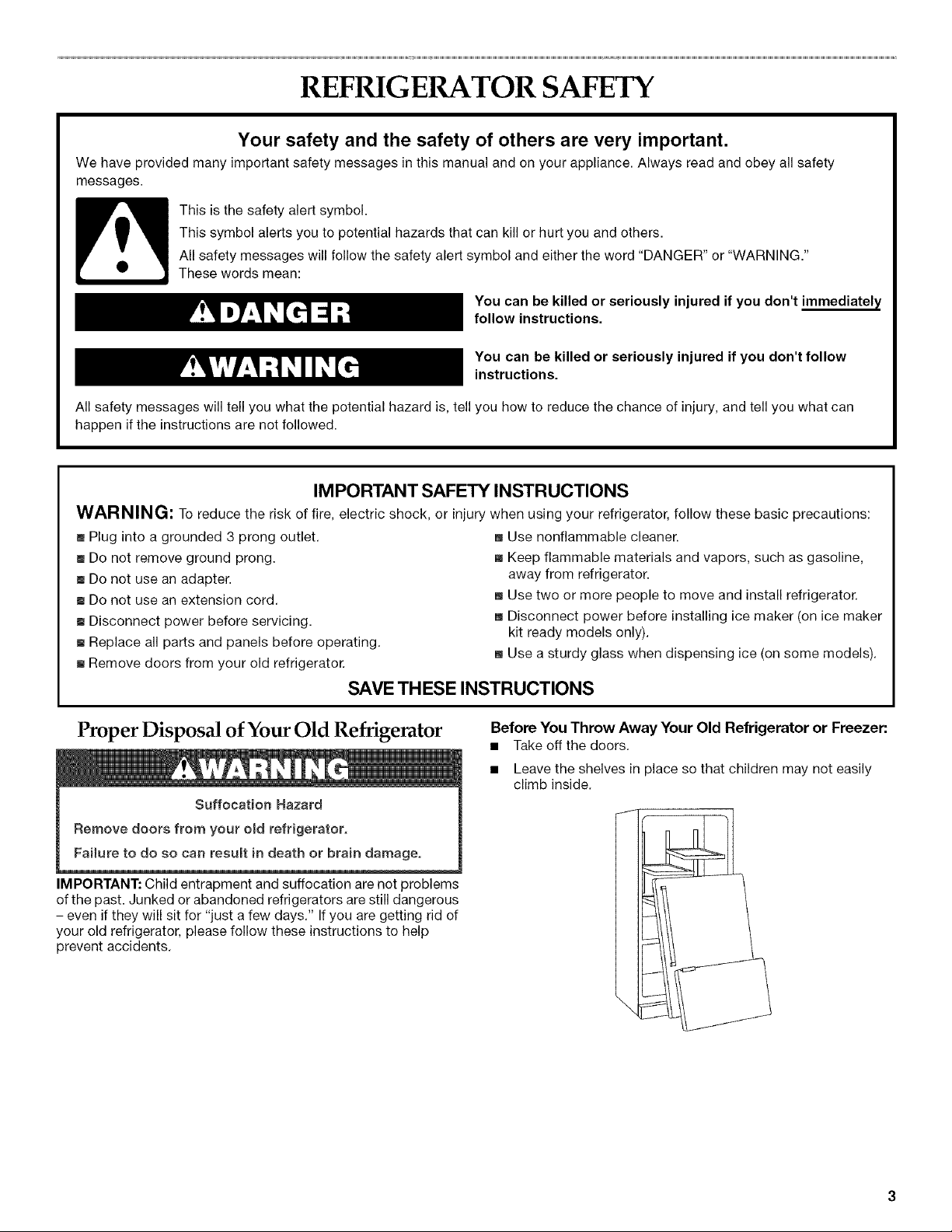

REFRIGERATOR SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic precautions:

m Plug into a grounded 3 prong outlet.

m Do not remove ground prong.

m Do not use an adapter.

m Do not use an extension cord.

m Disconnect power before servicing.

m Replace all parts and panels before operating.

m Remove doors from your old refrigerator.

,,, Use nonflammable cleaner.

_, Keep flammable materials and vapors, such as gasoline,

away from refrigerator.

_, Use two or more people to move and install refrigerator.

m Disconnect power before installing ice maker (on ice maker

kit ready models only).

_, Use a sturdy glass when dispensing ice (on some models).

SAVE THESE INSTRUCTIONS

Proper Disposal of Your Old Refrigerator

IMPORTANT: Child entrapment and suffocation are not problems

of the past. Junked or abandoned refrigerators are still dangerous

- even if they will sit for "just a few days." If you are getting rid of

your old refrigerator, please follow these instructions to help

prevent accidents.

Before You Throw Away Your Old Refrigerator or Freezer:

• Take off the doors.

• Leave the shelves in place so that children may not easily

climb inside.

INSTALLATION INSTRUCTIONS

Excessive Weight Hazard

Use two or more people to move and install

refrigerator.

Failure to do so can result in back or other injury.

Remove the Packaging

Remove tape and glue residue from surfaces before turning

on the refrigerator. Rub a small amount of liquid dish soap

over the adhesive with your fingers. Wipe with warm water

and dry.

Do not use sharp instruments, rubbing alcohol, flammable

fluids, or abrasive cleaners to remove tape or glue. These

products can damage the surface of your refrigerator. For

more information, see "Refrigerator Safety."

• Properly dispose of packaging.

When Moving Your Refrigerator:

Your refrigerator is heavy. When moving the refrigerator

for cieaning or service, be sure to protect the floor.

Always pull the refrigerator straight out when moving it.

Do not wiggle or "walk" the refrigerator when trying to move

it, as floor damage could occur.

Clean Before Using

After you remove all of the packaging materials, clean the inside

of your refrigerator before using it. See the cleaning instructions

in "Refrigerator Care."

_mportant information to know about glass sheBves

and covers:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

For your protection, tempered glass is designed to shatter

into many small, pebble-size pieces. This is normal. GIass

shelves and covers are heavy. Use specia! care when

removing them to avoid impact from dropping.

E×p_osion Hazard

Keep flammable materials and vapors, such as

gasoBine, away from refrigerator.

Failure to do so can result indeath, explosion, or fire.

• Your refrigerator is designed for indoor, household use only.

• To ensure proper ventilation for your refrigerator, allow for a

1/2"(1.25 cm) space at the top and behind the refrigerator.

• If your refrigerator has an ice maker, allow extra space at the

back for the water line connections.

• When installing your refrigerator next to a fixed wall, leave

21/s'' (5.4 cm) minimum on the hinge side (some models

require more) to allow for the door to swing open.

NOTE: It is recommended that you do not install the refrigerator

near an oven, radiator, or other heat source. Do not install the

refrigerator in a location where the temperature will fall below

55°F (13°C).

21/_ '' (5.4 ¢m)

Electrical Shock Hazard

Plug into a grounded 3prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these }nstructions can result }n death,

fire, or electrical shock.

Before you move your refrigerator into its final location, it is

important to make sure you have the proper electrical

connection.

Recommended Grounding Method

A 115 Volt, 60 Hz., AC only 15- or 20-amp fused, grounded

electrical supply is required. It is recommended that a separate

circuit serving only your refrigerator be provided. Use an outlet

that cannot be turned off by a switch. Do not use an

extension cord.

NOTE: Before performing any type of installation, cleaning, or

removing a light bulb, turn the control (Thermostat, Refrigerator

or Freezer Control depending on the model) OFF and then

disconnect the refrigerator from the electrical source. When you

are finished, reconnect the refrigerator to the electrical source

and reset the control (Thermostat, Refrigerator or Freezer Control

depending on the model) to the desired setting.

Read all directions before you begin.

IMPORTANT:

• If you turn the refrigerator on before the water line is

connected, turn the ice maker OFE

• All installations must meet local plumbing code requirements.

• Use copper tubing and check for leaks. Install copper tubing

only in areas where the household temperatures will remain

above freezing.

TOOLS NEEDED: Gather the required tools and parts before

starting installation. Read and follow the instructions provided

with any tools listed here. Flat-blade screwdriver, 7/16"and 1/2"

open-end wrenches or two adjustable wrenches, 1/4"nut driver

and drill bit, hand drill or electric drill (properly grounded).

NOTE: Your refrigerator dealer has a kit available with a %"

(6.35 mm) saddle-type shutoff valve, a union, and copper tubing.

Before purchasing, make sure a saddle-type valve complies with

your local plumbing codes. Do not use a piercing-type or 3/16"

(4.76 mm) saddle valve which reduces water flow and clogs more

easily.

Water Pressure

A cold water supply with water pressure of between 35 and

100 psi (241 and 689 kPa) is required to operate the water

dispenser and ice maker. If you have questions about your water

pressure, call a licensed, qualified plumber.

Reverse Osmosis Water Supply

IMPORTANT: The pressure of the water supply coming out of a

reverse osmosis system going to the water inlet valve of the

refrigerator needs to be between 35 and 100 psi

(241 and 689 kPa).

If a reverse osmosis water filtration system is connected to your

cold water supply, the water pressure to the reverse osmosis

system needs to be a minimum of 40 to 60 psi (276 to 414 kPa).

If the water pressure to the reverse osmosis system is less than

40 to 60 psi (276 to 414 kPa):

• Check to see whether the sediment filter in the reverse

osmosis system is blocked. Replace the filter if necessary.

Allow the storage tank on the reverse osmosis system to refill

after heavy usage.

If your refrigerator has a water filter, it may further reduce the

water pressure when used in conjunction with a reverse

osmosis system. Remove the water filter. See "Water

Filtration System."

If you have questions about your water pressure, call a licensed,

qualified plumber.

Read all directions before you begin.

IMPORTANT: If you turn the refrigerator on before the water line

is connected, turn the ice maker OFE

Connect to Water Line

1. Unplug refrigerator or disconnect power.

2. Turn OFF main water supply. Turn ON nearest faucet long

enough to clear line of water.

Find a 1/2"to 11/4'' (12.7 mm to 3.18 mm) vertical cold water

pipe near the refrigerator.

IMPORTANT:

• Make sure it is a cold water pipe.

• Horizontal pipe will work, but the following procedure

must be followed: Drill on the top side of the pipe, not the

bottom. This will help keep water away from the drill. This

also keeps normal sediment from collecting in the valve.

Determine the length of copper tubing you need. Measure

from the connection on the lower right rear of refrigerator to

the water pipe. Add 7 ft (2.1 m) to allow for cleaning. Use 1/4"

(6.35 mm) O.D. (outside diameter) copper tubing. Be sure

both ends of copper tubing are cut square.

5. Usingagroundeddrill,drilla%"holeinthecoldwaterpipe

youhaveselected.

A. Cold water pipe

B. Pipe clamp

C. Copper tubing

D. Compression nut

E. Compression sleeve

F. Shutoff valve

G. Packing nut

6. Fasten the shutoff valve to the cold water pipe with the pipe

clamp. Be sure the outlet end is solidly in the 1/4"drilled hole

in the water pipe and that the washer is under the pipe clamp.

Tighten the packing nut. Tighten the pipe clamp screws

slowly and evenly so the washer makes a watertight seal. Do

not overtighten or you may crush the copper tubing.

7. Slip the compression sleeve and compression nut on the

copper tubing as shown. Insert the end of the tubing into the

outlet end squarely as far as it will go. Screw compression nut

onto outlet end with adjustable wrench. Do not overtighten.

8. Place the free end of the tubing in a container or sink, and

turn ON the main water supply. Flush the tubing until water is

clear. Turn OFF the shutoff valve on the water pipe.

Connect to Refrigerator

Depending on your model, the water line may come down from

the top or up from the bottom. Follow the connection instructions

for your model.

Style 1

1. Remove plastic cap from water valve inlet port. Attach the

copper tube to the valve inlet using a compression nut and

sleeve as shown. Tighten the compression nut. Do not

overtighten. Confirm copper tubing is secure by pulling on

copper tubing.

2. Create a service loop with the copper tubing. Avoid kinks

when coiling the copper tubing. Secure copper tubing to

refrigerator cabinet with a "P" clamp.

A. Copper tubing D. Compression sleeve

B. "P" clamp E. Water valve inlet port

C. Compression nut

3. Turn on water supply to refrigerator and check for leaks.

Correct any leaks.

Style 2

1. Create a service loop (minimum diameter of 2 ft [61 cm]) with

the copper tubing. Avoid kinks when coiling the copper

tubing.

2. Remove the plastic cap from water valve inlet port. Place a

compression nut and sleeve on the copper tubing.

3. Insert the end of the copper tubing into the water valve inlet

port. Shape tubing slightly so that the tubing feeds straight

into the port to avoid kinks.

4. Slide the compression nut over the sleeve and screw into the

water valve inlet port.

A. Plastic water tubing C. Compression nut

B. Sleeve D. Copper tubing

5= Using an adjustable wrench, hold the nut on the plastic water

line to keep it from moving. Then, with a second wrench turn

the compression nut on the copper tubing counterclockwise

to completely tighten. Do not overtighten.

A. Plastic water line D. Copper tubing

B. Water valve inlet port E. "P" clamp

C. Compression nut

6. Check connection by pulling on copper tubing. Attach copper

tubing to refrigerator cabinet with a "P" clamp. Turn on water

supply to refrigerator and check for leaks. Correct any leaks.

Complete the Installation

Remove the Base Grille

1. Grasp the grille with both hands.

2. Pull the grille toward you.

Replace the Base Grille

1. See the markings on the inside of the base grille for proper

placement.

2. Align the grille mounting clips with the cabinet slots.

3. Push the grille firmly into the cabinet slots until it snaps into

place.

E(ectrical Shock Hazard

P_ug into a grounded 3prong outlet.

Do not remove ground prong,

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

1. Plug into a grounded 3 prong outlet.

NOTE: Allow 24 hours to produce the first batch of ice. Discard

the first three batches of ice produced. Allow 3 days to

completely fill the ice container.

Graphics are included later in this section.

Remove and Replace Handles (Architect _ Series}

1. Using a ¾2" Allen wrench, loosen the two set screws located

on the side of each handle. See Graphics 2 and 4.

2. Pull the handle straight out from the door. Make sure you

keep the screws for reattaching handles.

3. To replace the handle, reverse the directions.

Remove Handles (Panel Series}

IMPORTANT:

• Remove the door from refrigerator before removing handles.

• You must remove the handles to remove the decorator panels

or to reverse the door swing.

1. Using a Phillips screwdriver, remove the top door cap. See

Graphic 3.

2. Tap the bottom edge of the refrigerator door handle upward

with a rubber mallet.

3. Handle will slide up approximately 3/4"(19.05 mm) and release

from the door.

Replace Handles (Panel Series)

1. Make sure the bottom door cap is installed. See Graphic 5.

2. Align handle notches with metal mounting tabs on the side of

the door. Slide the handle down until it locks.

3. Tap the top of the handle with a rubber mallet to ensure a

snug fit.

4. Using a Phillips screwdriver, reinstall the top door cap.

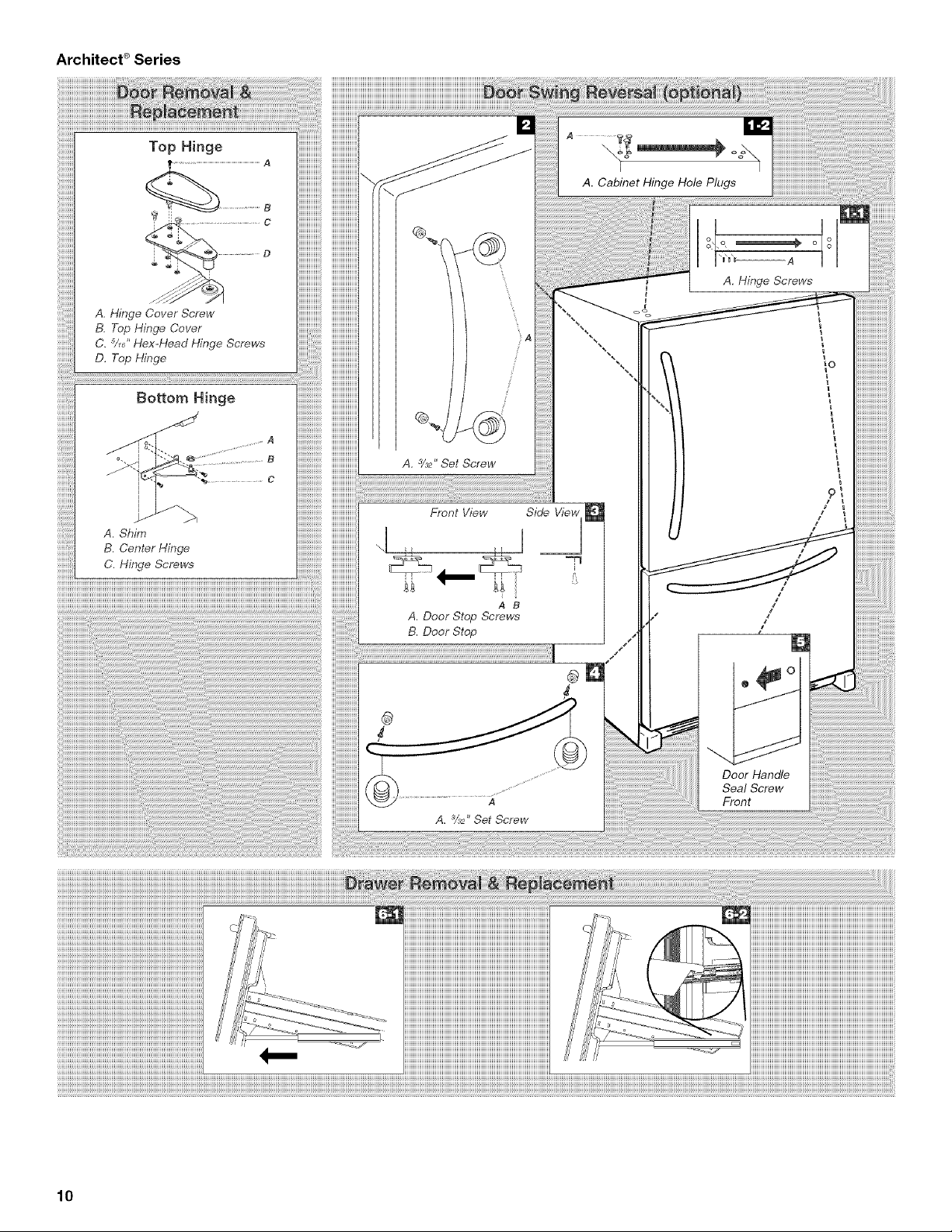

Remove Door and Hinges

IMPORTANT:

• Remove food and any adjustable door bins or utility bins from

doors.

• All graphics referenced in the following instructions are

included later in this section after "Final Steps."

_6" Hex-Head Top Hinge Screw

TOOLS NEEDED: %6", %", 1/4"hex-head socket wrench, #2

Phillips screwdriver, and a flat-blade screwdriver.

1. Unplug refrigerator or disconnect power.

2. Keep the refrigerator door closed until you are ready to lift it

free from the cabinet.

NOTE: Provide additional support for the refrigerator door

while the hinges are being moved. Do not depend on the door

gasket magnets to hold the door in place while you are

working.

3. Remove the parts for the top hinge as shown in Top Hinge

Graphic. Lift the refrigerator door free from the cabinet.

4. Remove the parts for the bottom hinge as shown in the

Bottom Hinge Graphic.

Reverse Door (Architect _ Series)

IMPORTANT: If you want to reverse your doors so they open

from the opposite side, follow these steps. If you are not

reversing the doors, see "Replace Door and Hinges."

Door Stop Screw Door Handle Seal Screw Front

Flat-Head Handle Screw Cabinet Hinge Hole Plug

Cabinet

1. Remove the hinge screws from handle side and move them

to opposite side. See Graphic 1-1.

2. Using a fiat-blade screwdriver tip wrapped in masking tape,

remove the cabinet hinge hole plugs from the cabinet top and

move them to the opposite side hinge holes as shown in

Graphic 1-2.

Refrigerator door

1. Remove the refrigerator handle assembly including the

mounting posts and screws. Keep all parts together. See

Graphic 2.

2. Remove the door handle seal screw front. Move to opposite

side of refrigerator door as shown in Graphic 5.

3. Remove the door stop from the bottom edge of the

refrigerator door. Move to opposite side of refrigerator door

as shown in Graphic 3.

4. Attach the door handle mounting posts to the opposite side

of the door.

5. Position refrigerator handle over mounting posts as shown in

Graphic 2. Drive two set screws in the sides of the handle.

6. Tighten all screws. Set aside the door until the hinges and

freezer compartment drawer are in place.

Reverse Door (Panel Series)

IMPORTANT:

• If you want to reverse your door so it opens from the opposite

side, follow these steps. If you are not reversing the door, see

"Replace Door and Hinges."

You must first remove the handle from the panel series

refrigerator door to reverse the door swing.

Using a flat-blade screwdriver tip wrapped in masking tape,

remove the cabinet hinge hole plugs and move them to the

opposite side of the cabinet as shown in Graphic 1.

2. Remove the hinge screws. Move to the opposite side of

cabinet. See Graphic 2.

3. Using a Phillips screwdriver, remove the door stop and door

cap located on the bottom edge of the refrigerator

compartment. See Graphic 5.

4. Using a Phillips screwdriver, remove the top door cap.

5. Remove 1/4"hex-head screws from top door extension.

Reverse the top door extension so the notched corner turns

in toward the interior of the door. See Graphic 3.

6. Remove the side door trim and handle trim by tapping the

bottom edges upward with a soft rubber mallet. The trim will

slide up and release from the door. See Graphic 4.

7. Replace the bottom door cap and install the door stop on

opposite side of the door. See Graphic 5.

8. Using the alternate side door trim, shipped with the

refrigerator, align notches on trim with metal mounting tabs

on side of door. Slide the trim down until it locks into place.

Tap the top of the trim with a rubber mallet to ensure snug fit.

See Graphic 4.

9. Install handle by aligning handle notches with metal mounting

tabs on side of door. Slide the handle down until it locks. Tap

top of handle with rubber mallet to ensure snug fit. See

Graphic 4.

10. Using a Phillips screwdriver, install the top door cap. See

Graphic 3.

Replace Door and Hinges Replace Drawer

NOTE: When reversing panel series door, use alternate top hinge

shipped with refrigerator.

1. Replace the parts for the bottom hinge as shown in Bottom

Hinge graphic. Tighten screws, Replace the refrigerator door.

NOTE: Provide additional support for the refrigerator door

while the hinges are being moved. Do not depend on the door

gasket magnets to hold the door in place while you are

working.

2. Assemble the parts for the top hinge as shown in the Top

Hinge Graphic. Do not tighten screws completely.

3. Line up the door so that the bottom of the refrigerator door

aligns evenly with the top of the freezer drawer. Tighten all

screws,

Graphics are included later in this section.

Remove Drawer

IMPORTANT: Two people may be required to complete this

procedure.

1. Open the freezer drawer to full extension.

2. Remove all articles from baskets.

3. Pull the upper wire basket out to full extension and lift out to

remove.

4. Lift lower basket straight up and out to remove.

5= Remove the basket cradles from the drawer rails, Push the

snap attachments inward away from the drawer rails to

unlatch the basket cradles. Lift the basket cradles off of the

drawer rails.

IMPORTANT: Two people may be required to complete this

procedure.

1. Pull both drawer rails out to full extension.

2. Locate the notches on the inside of each drawer rail. See

Graphic 6-1.

3. While supporting the drawer front, hook the drawer supports

into the notches on the inside of the drawer rails. Lower the

drawer front into its final position. See Graphic 6-2.

4. Place the basket cradles back on the drawer rails. Align the

snap attachments with the slots on the drawer rails, and

press each snap toward the rail until it clicks.

5. With drawer rails pulled out to full extension, set the lower

basket straight down into the basket cradles.

6. Slide the upper basket into the molded drawer rail. Make sure

the rear of the basket hooks behind the drawer rail stop.

Final Steps

1. Check all holes to make sure that hole plugs and screws are

in place. Reinstall top hinge cover. See Top Hinge Graphic.

Electdca_ Shock Hazard

P_ug into a grounded 3prong outlet.

Do not remove ground prong,

Do not use an adapter,

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or eiectrica_ shock.

2. Plug into a grounded 3 prong outlet.

3. Return all removable door parts to doors and food to

refrigerator.

A. Cradle snap attachment

B. Basket cradle

Lift the top of the freezer drawer front to disengage drawer

rail hooks from drawer rails. Lift drawer out,

Architect ®Series

A. Hinge Cover Screw

B. Top Hinge Cover

C. %_" Hex°Head Hinge Screws

D. Top Hinge

Bottom Hinge

, "22-- ............................

A. Shim

B. Center Hinge

C. Hinge Screws

I I

A. Cabinet Hinge Hole Plugs

A, 3/3_" Set Screw

Front View

A B

A. Door" Stop Screws

B. Door Stop

Side View

(

A. 3/J2"Set Screw

A. Hinge Screws

Door Handle

Seal Screw

Front

Panel Series

Bottom Hinge

-""'" . _ .................. B

_ c

A Shim

B Center Hinge

C Hinge Screws

A Top Door Cap

B 1/4"Hex-Head Screws

C Top Door Extension

A Handle Trim

B Side Door Trim

A Bottom Door Cap

B Door Stop

$.Ko_ o $

A Hinge Screws

Depending on your model, your refrigerator may have two

(Style 1) or four (Style 2) adjustable rollers located at the base of

the refrigerator. If your refrigerator seems unsteady or you want

the door to close easier, adjust the refrigerator's tilt using the

instructions below.

1. Remove the base grille. Grasp the grille firmly and pull it

toward you.

2. Using a screwdriver or %" hex driver, turn the roller

adjustment screw(s) on each side to raise or lower that side of

the refrigerator.

NOTE: Having someone push against the top of the

refrigerator takes some weight off the adjustment screws and

rollers. This makes it easier to turn the screws.

• To raise, turn the roller adjustment screw to the right.

• To lower, turn the roller adjustment screw to the left.

NOTE: It may take several turns of the roller adjustment

screw to adjust the tilt of the refrigerator.

Style 1 -Front leveling

A. Roller adjustment screw

B. Stabilizing foot

Style 2 -Front and rear leveling

AB BA

C C

A. Front adjustment screw

B. Rear adjustment screw

C. Stabilizing foot

3. Open the door again to make sure that it closes as easily as

you like. If not, tilt the refrigerator slightly more to the rear by

turning both front adjustment screws to the right. It may take

several more turns, and you should turn both adjustment

screws the same amount.

4. Lower the stabilizing foot by turning it clockwise until it is

firmly against floor.

5. Turn the front adjustment screws counterclockwise to allow

the full weight of the refrigerator to rest on the stabilizing feet.

6. Replace the base grille.

Please read before using the water system.

Immediately after installation, follow the steps below to make

sure that the water system is properly flushed.

1. Turn off the ice maker by opening the freezer door and lifting

up the wire shutoff arm as shown.

2. Install the interior water filter. The interior water filter mounting

bracket is located on the left side wall of the refrigerator

compartment.

Do not use with water that is microbiologicaiiy unsafe or

of unknown quality without adequate disinfection before

or after the system. Systems certified for cyst reduction

may be used on disinfected waters that may contain

filterable cysts.

Remove blue bypass cap and retain for later use.

Remove the interior water filter from its packaging.

Remove the sealing label from the end of the filter and

insert it into the filter head.

Gently rotate the filter clockwise until it stops. Then snap

the filter cover closed.

Flush the water system by dispensing and discarding 2 to

3 gal. (8 to 12 L) of water. Flushing the system will take

approximately 6 to 7 minutes and will help clear air from the

line. Additional flushing may be required in some households.

NOTE: As air is cleared from the system, water may spurt out

of the dispenser.

Inspect the filter system for water leaks. If you see water

leaks, see the "Troubleshooting" section.

Turn on the ice maker by opening the freezer door and

lowering the wire shutoff arm as shown. Please refer to the

"Ice Maker" section for further instructions on the operation

of your ice maker.

• Allow 24 hours to produce the first batch of ice.

• Discard the first three batches of ice produced.

iiii¸_,_I__i:::iii:i:/_i!_!_il}!!i;¸¸¸¸iilii!iii:iiii:ii:_i_i_iiiiiii_i;iii;i:_i'_::i_i_i:_!!ii_o zi:_:_i__!i!!¸¸_!,i_:__::i,_;:!!i_!i!!¸¸iii_!_!,:_:}ii_

There may be an occasion when you will need to remove the

factory-installed trim kit, such as moving the refrigerator to a new

home or installing custom-made decorator panels. Please read

all instructions before removing the trim kit and decorator panels.

A. 2 _" (6.35 crn) Clearance

B. Raised decorator panel

C. Raised drawer panel

Remove the Door Panel

IMPORTANT:

• Door must be removed from refrigerator before removing

handle.

• Top trim must be removed from refrigerator before removing

door panel.

1. Remove the refrigerator handle:

• Using a Phillips screwdriver, remove the top door cap.

• Tap the bottom edge of refrigerator door handle upward

with a rubber mallet.

• The handle will slide up approximately 3/4"(19.05 mm) and

release from door.

2. Remove the door panel:

• Slide out decorator panel and filler board.

• Store panel and filler board in such a manner as to avoid

scratching.

Replace the Door Panel

1. Replace the refrigerator door panel:

• Slide the 1/4"(6.35 mm), maximum thickness, decorator

panel in grooves provided by bottom door cap and side

trim.

• Slide the filler board into place behind the decorator

panel, if necessary.

2. Attach the handle and trim.

3. Reinstall the refrigerator door.

Remove and Replace Freezer Drawer Panel

NOTE: You do not need to remove the freezer drawer to remove

or replace the decorator panel.

1. Pull the freezer drawer out to access the handle screws.

2. Using a Phillips screwdriver, remove the handle screws and

lift off the handle.

3. Slide the decorator panel and filler board up through handle

opening.

4. Replace the decorator panels by reversing directions.

Care of Decorator Panels

1. Clean panels with stainless steel cleaner and polish or mild

soap and water with a clean, soft, damp cloth.

2. Rinse panels thoroughly and blot dry using a dry, soft cloth or

chamois.

NOTE: Do not use paper towels or cleaners which contain

solvents such as ammonia. They can damage the surface of

the panels.

Install Custom Wood Panels

If you plan to install custom wood decorator panels, you will need

to create the panels yourself or consult your cabinetmaker or

carpenter. See dimensional drawings for wood panel inserts.

Flat Panels:

You can create a custom flat panel a maximum of 1/4"(6.35 mm)

thick to replace your decorator panels. Flat wood panels less

than 1/4"(6.35 mm) thick are not recommended.

Raised Panels:

A raised panel design can be created by screwing or gluing wood

panels to 1/4"(6.35 mm) backing or by using 3/4"(19.05 mm) stock

with routed edges. Allow 21A'' (6.35 cm) minimum clearance

between raised edge of panel and handle.

Weight requirements for raised panel inserts:

• Refrigerator door panel should not exceed 30 Ibs (14 kg).

• Freezer drawer panels should not exceed 15 Ibs (7 kg)

combined weight.

Dimensionsfor CustomWoodPanels

20cu.ft. Refrigeratordoor

35%"

•_ (90.5 cm) -_

361110''

(91.6 cm)

42"

(106.7 cm)

23V4"

(59.1 cm)

Dimensions for Routing Handle Side of Raised Door

Panels (End View)

1/4" (6 mm) max,|

Arain, B

A. Handle

B. Door panel

Dimensions for Routing Door Panel (Side View)

1/4"

(6.35 mm) max.

1/8 I Top

(1.3 cm)

min.

Center face

detail between _

offsets

%" L

(9.5 ram)

rain. Bottom

--(6,35 mm) max.

Your new refrigerator may make sounds that your old one didn't

make. Because the sounds are new to you, you might be

concerned about them. Most of the new sounds are normal. Hard

surfaces, such as the floor, walls, and cabinets, can make the

sounds seem louder. The following describes the kinds of sounds

and what may be making them.

• If your refrigerator is equipped with an ice maker, you will hear

a buzzing sound when the water valve opens to fill the ice

maker for each cycle.

Your refrigerator is designed to run more efficiently to keep

your food items at the desired temperatures and to minimize

energy usage. The high efficiency compressor and fans may

cause your refrigerator to run longer than your old one. You

may also hear a pulsating or high-pitched sound from the

compressor or fans adjusting to optimize performance.

• You may hear the evaporator fan motor circulating air through

the refrigerator and freezer compartments. The fan speed

may increase as you open the doors or add warm food.

• Rattling noises may come from the flow of refrigerant, the

water line, or items stored on top of the refrigerator.

• Water dripping on the defrost heater during a defrost cycle

may cause a sizzling sound.

• As each cycle ends, you may hear a gurgling sound due to

the refrigerant flowing in your refrigerator.

• Contraction and expansion of the inside walls may cause a

popping noise.

• You may hear air being forced over the condenser by the

condenser fan.

• You may hear water running into the drain pan during the

defrost cycle.

REFRIGERATOR USE

i!i!;ii_i_iii_!_ii_udilliii_i_i!iii_il!iii?':_:oii:_,¸_ii:!_:_ii_i:,_ ii:_ii:CIiliil_i:_:::__!_!iiili_ii:_ii_i:iiio _iii:_

In order to ensure proper temperatures, you need to permit

airflow between the refrigerator and freezer sections. As shown in

the illustration, cool air enters the freezer section through vents in

the rear and top. The air flows forward through the freezer section

and recirculates under the freezer floor. Cool air enters the

refrigerator section through the top, flows down and across

shelves to the doors and recirculates to return air vents at the

bottom.

Do not block any airflow vents. If the vents are blocked, airflow

will be obstructed and temperature and moisture problems may

occur.

IMPORTANT: Because air circulates between both sections, any

odors formed in one section will transfer to the other. You must

thoroughly clean both sections to eliminate odors. To avoid odor

transfer and drying out of food, wrap or cover foods tightly.

Your model may have Electronic Controls or Digital Controls.

IMPORTANT:

• The refrigerator control adjusts the refrigerator compartment

temperature. The freezer control adjusts the freezer

compartment temperature.

• Wait 24 hours for your refrigerator to cool completely before

adding food. If you add food before the refrigerator has

cooled completely, your food may spoil.

NOTE: Adjusting the Refrigerator and Freezer Controls to a

higher (colder) than recommended setting will not cool the

compartments any faster.

If the temperature is too warm or too cold in the refrigerator or

freezer, first check the air vents to be sure they are not

blocked before adjusting the controls. See "Ensuring Proper

Air Circulation."

The recommended settings should be correct for normal

household refrigerator use. The controls are set correctly

when milk or juice is as cold as you like and when ice cream

is firm.

For your convenience, your refrigerator and freezer controls are

preset at the factory. When you first install your refrigerator, make

sure the controls are still set to the recommended setting as

shown.

Recommended Setting "4"

®0® ®0®

coL_ FREEZER COlDeR RecommendedSettings:4 COO REFRIGRRATOR COLD_

ColdestSettings:7

IMPORTANT:

• To turn your refrigerator off, press the freezer down arrow

touch pad until a dash (-) appears in both the refrigerator and

freezer displays. Neither compartment will cool.

• The temperature control range for each compartment is 1

through 7 (coldest).

Adjusting Electronic Controls

If you need to adjust the temperature in either the refrigerator or

freezer compartment, use the settings listed in the chart below as

a guide.

Press the up or down arrow touch pads to adjust the

temperature. Except when starting the refrigerator, do not adjust

either control more than one setting at a time. Wait 24 hours for

the temperature to stabilize between adjustments.

CONDITION/REASON: ADJUSTMENT:

REFRIGERATOR too warm Adjust REFRIGERATOR

- Door opened often, large amount or TEMPERATURE

of food added or room Control one setting

temperature very warm higher

FREEZER too warm/ice not made

fast enough

- Door opened often, or large

amount of food added or very cold

room temperature (can't cycle

often enough)

- Heavy ice usage

Adjust FREEZER or

TEMPERATURE Control

one setting higher

REFRIGERATOR too cold

- Controls not set correctly for

your conditions

Adjust REFRIGERATOR

or TEMPERATURE

Control one setting

lower

FREEZER too cold Adjust FREEZER or

- Controls not set correctly for TEMPERATURE Control

your conditions one setting lower

For your convenience, your temperature controls are preset at

the factory. When you first install your refrigerator, make sure the

controls are still set to the recommended set points as shown.

Recommended Settings

Warmer (_

Colder @

0°F Recommended 38°F Recommended

FREEZER REFRIGERATOR

_ armer

Colder

IMPORTANT: When the power is on, the temperature display

shows the actual temperature of the compartment.

To Turn Your Refrigerator Off/On:

• Press the freezer (+) touch pad repeatedly until "OFF"

appears in the freezer display. Allow a few seconds for the

refrigerator to shut off. Neither compartment will cool.

• Press either the refrigerator or freezer (-) touch pad to turn on

the refrigerator.

Adjusting Digital Controls

The REFRIGERATOR control adjusts the refrigerator

compartment temperature. The FREEZER control adjusts the

freezer compartment temperature.

If you need to adjust the temperature in either the refrigerator or

freezer compartment, use the settings listed in the chart as a

guide.

To Adjust Set Point Temperatures:

The first touch of the (+) or (-) touch pad displays the current

temperature set point. The display will show the set point for

approximately 3 seconds, and then return to the actual

temperature.

• Press the (+) or (-) touch pads until the desired temperature

set point is displayed.

NOTE: Except when first turning on the refrigerator, do not

adjust either temperature control more than one setting at a

time. Wait 24 hours for the temperature to stabilize between

adjustments.

38°F Recommended @ Warmer

REFRIGERATOR

Colder

CONDITION/REASON: ADJUSTMENT:

REFRIGERATOR too warm Adjust REFRIGERATOR

- Door opened often, large amount TEMPERATURE Control

of food added or room 1o lower

temperature very warm

FREEZER too warm/ice not made

fast enough

- Door opened often, or large

amount of food added or very cold

room temperature (can't cycle

often enough)

Adjust FREEZER

TEMPERATURE Control

1o lower

- Heavy ice usage

CONDITION/REASON: ADJUSTMENT:

REFRIGERATOR too cold Adjust REFRIGERATOR

- Controls not set correctly for TEMPERATURE Control

your conditions 1° higher

FREEZER too cold

- Controls not set correctly for

your conditions

Adjust FREEZER

TEMPERATURE Control

1o higher

Additional Digital Control Center Features

Max Cool

The max cool feature assists with periods of high refrigerator use,

full grocery loads, or temporarily warm room temperatures.

• Press the Max Cool touch pad to set the freezer and

refrigerator to the lowest temperature settings. Press the Max

Cool touch pad again to return to the normal refrigerator set

point.

NOTE: The Max Cool feature will automatically shut off in

approximately 12 hours.

Max Cool

Optimlce e_Feature

The Optimlce _ feature assists with temporary periods of heavy

ice use by increasing ice production.

• Press the Optimlce _ feature touch pad to set the freezer to

the lowest temperature setting. Press the Optimlce ®feature

touch pad again to return to the normal freezer set point.

NOTE: The Optimlce ®feature will automatically shut off in

approximately 24 hours.

Optimmce

Holiday Mode

In Holiday Mode, the freezer will not automatically defrost as

often to conserve energy.

• Press the Holiday Mode touch pad until the indicator light is

lit to turn on this feature. Press the Holiday Mode touch pad

again or open the refrigerator door to turn off this feature.

NOTE: The refrigerator door may be opened within 1 hour of

setting Holiday Mode without turning off the feature.

Holiday Mode

IIi

Temp Alarm

The Temp Alarm feature provides temperature information in the

event of a power outage.

Power Outage: During a power outage, if the temperatures in the

refrigerator and freezer compartments exceed normal operating

temperatures, the highest temperature reached will be displayed.

•Press the Temp Alarm touch pad until the indicator light is lit,

to turn on this feature. Press and hold Temp Alarm for

3 seconds until the indicator light goes off to turn off this

feature.

Temperature Alarm: An alarm will sound repeatedly if the freezer

or refrigerator compartment temperatures exceed normal

operating temperatures for an hour or more.

The temperature displays will alternately show the current

temperatures and the highest temperatures the compartments

reached.

• Press the Temp Alarm touch pad once to stop the audible

alarm and alternating temperature displays. The Temp Alarm

light will continue to flash until the refrigerator returns to the

set temperature.

Temp

Alarm

Door Alarm

The Door Alarm feature sounds a chime every few seconds when

the refrigerator door has been left open for 5 continuous minutes.

The chime will sound until the door is closed or Door Alarm is

turned off.

• Press the Door Alarm touch pad to turn this feature on or off.

The indicator light will be lit when the Door Alarm feature is

on.

To Access the User Preferences Menu:

1. Press and hold the Door Alarm touch pad for 3 seconds. The

preference name will appear in the Freezer display and the

preference status (F or C) or (ON or OFF) will appear in the

Refrigerator display.

2. Use the Freezer (+) or (-) touch pads to scroll through the

preference names. When the desired preference name is

displayed, press the Refrigerator (+) or (-) touch pads to

change the preference status.

3. Set your preferences by pressing and holding the Door Alarm

touch pad for 3 seconds, or by shutting the refrigerator

compartment door.

If yOU did not flush the water system when the refrigerator was

first installed, dispense water into a container until you draw and

discard 2 to 3 gal. (8 to 12 L) or for approximately 6 to 7 minutes

after the water begins dispensing. The water you draw and

discard rinses the pipes. Allow several hours for the refrigerator

to cool down and chill water.

Dispensing Water

1. Hold a container under the dispenser while pressing the

button.

2. Release the button to stop dispensing.

NOTE: Dispense enough water every week to maintain a fresh

supply.

Door

Alarm

Water Filter Status Light and Filter Reset

(on some models)

See "Water Filter Status Light."

Digital Control User Preferences

The control center allows you to set user preferences, if desired.

Temperature Display (F_C}

This preference allows you to change the temperature display.

F - Temperature in degrees Fahrenheit

C - Temperature in degrees Celsius

Alarm (AL)

This preference allows you to turn off the sound of all alarms.

ON - You will hear the alarm sound.

OFF - You will not hear the alarm sound.

Sabbath Mode (SAB)

IMPORTANT: This preference does not disable interior lights.

ON - All control panel lights will be disabled.

OFF - All control panel lights will be enabled.

NOTE: Press any touch pad on the control panel to restore the

control panel lights.

{(: (

The water filter status light will help you know when to change

the water filter. When the yellow (Order) light is on, it is almost

time to change the water filter. When the red (Replace) light is on,

a new water filter should be installed. See "Water Filtration

System."

After replacing the water filter, press and hold FILTER RESET for

3 seconds until the Order or Replace light turns off.

Order Replace

Filter

Reset

Do not use with water that is microbiologically unsafe or

of unknown quality without adequate disinfection before

or after the system. Systems certified for cyst reduction

may be used on disinfected waters that may contain

filterable cysts.

IMPORTANT:

• The water filter should be replaced when the status light is

red (Replace) or earlier if the flow of water to your water

dispenser or ice maker decreases noticeably.

• Air trapped in the system may cause water and the water

filter to eject. Dispense water for 2 minutes before removing

the used water filter.

Replacing the Water Filter

The water filter mounting bracket is located on the right side of

the refrigerator compartment.

1. Turn the used water filter counterclockwise until it releases

from the filter mounting bracket.

2. Drain water from the water filter into the sink, and discard the

used water filter. Wipe up the excess water in the filter cover.

3. Remove the sealing label from the end of the new water filter

and insert the water filter into the filter mounting bracket.

Gently rotate the water filter clockwise until it stops, and snap

the filter cover closed.

4. Flush the water system by dispensing and discarding 2 to

3 gal. (8 to 12 L) of water. Cleaning the system will take

approximately 6 to 7 minutes and will help clear air from the

line. Additional flushing may be required in some households.

5. Inspect the water filter system for leaks. If you see water

leaks, see "Troubleshooting."

Using the Dispenser Without a Water Filter

You can use the water dispenser without a water filter, but your

water will not be filtered. If you choose this option, replace the

water filter with the blue bypass cap.15

Turning the Ice Maker On/Off

NOTE: Do not force the wire shutoff arm up or down.

• To turn the ice maker on, simply lower the wire shutoff arm.

NOTE: Your ice maker has an automatic shutoff. As ice is

made, the ice cubes will fill the ice storage bin and the ice

cubes will raise the wire shutoff arm to the OFF (arm up)

position.

• To manually turn the ice maker off, lift the wire shutoff arm to

the OFF (arm up) position and listen for the click to make sure

the ice maker will not continue to operate.

Ice Production Rate

Normal Ice Production: The ice maker should produce a

complete batch of ice every 3 hours. If ice is not being made

fast enough, adjust the Freezer Control to a lower (colder)

number in steps. Wait 24 hours. If necessary, gradually adjust

the Freezer Control to the lowest setting, waiting 24 hours

between each adjustment.

Optimlce Production (on some models): The ice maker

should produce approximately 16 to 20 batches of ice in a

24-hour period. If your refrigerator has the Optimlce

production feature, press the Optimlce touchpad.

Remember

Allow 24 hours to produce the first batch of ice. Discard the

first three batches of ice produced.

The quality of your ice will be only as good as the quality of

the water supplied to your ice maker. Avoid connecting the

ice maker to a softened water supply. Water softener

chemicals (such as salt) can damage parts of the ice maker

and lead to poor quality ice. If a softened water supply cannot

be avoided, make sure the water softener is operating

properly and is well maintained.

Do not store anything on top of the ice maker or in the ice

storage bin.

REFRIGERATOR FEATURES

Your model may have some or all of these features.

_mportant information to know about glass shelves

and covers:

Do not clean gtass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

For your protection, tempered glass is designed to shatter

into many small, pebble-size pieces. This is normal. Glass

shelves and covers are heavy. Use special care when

removing them to avoid impact from dropping.

3. Lift the cover frame up and remove it.

The shelves in your refrigerator are adjustable to meet your

individual storage needs.

Storing similar food items together in your refrigerator and

adjusting the shelves to fit different heights of items will make

finding the exact item you want easier. It will also reduce the

amount of time the refrigerator door is open, and save energy.

Slide-out Shelves

• To slide out shelf, gently pull front of shelf toward you.

• To slide in shelf, push shelf in until it stops.

Shelves and Shelf Frames

To Remove and Replace a Shelf/Shelf Frame:

1. Remove the shelf/frame by tilting it up at the front and lifting it

out of the shelf supports.

2. Replace the shelf/frame by guiding the rear shelf hooks into

the shelf supports. Tilt the front of the shelf up until rear shelf

hooks drop into the shelf supports.

3. Lower the front of the shelf and check to make sure that the

shelf is securely in position.

To Replace Crisper(s) Cover:

NOTE: Before reinstalling the cover, make sure the

U-shaped reinforcement bar is reinstalled in the front edge of the

crisper cover.

1. Fit back of cover frame into supports on side walls of the

refrigerator and lower the front of the cover frame into place.

2. Slide rear of glass insert into cover frame and lower front into

place.

You can control the amount of humidity in the moisture-sealed

crisper. Adjust the control to any setting between LOW and

HIGH.

LOW (open) lets moist air out of the crisper for best storage of

fruits and vegetables with skins.

• Fruit: Wash, let dry and store in refrigerator in plastic bag or

crisper. Do not wash or hull berries until they are ready to use.

Sort and keep berries in original container in crisper, or store

in a loosely closed paper bag on a refrigerator shelf.

• Vegetables with skins: Place in plastic bags or plastic

container and store in crisper.

HIGH (closed) keeps moist air in the crisper for best storage of

fresh, leafy vegetables.

• Leafy vegetables: Wash in cold water, drain and trim or tear

off bruised and discolored areas. Place in plastic bag or

plastic container and store in crisper.

To Remove and Replace the Crisper(s):

1. Slide crisper(s) straight out to the stop. Lift the front of the

crisper(s) and slide out the rest of the way.

2. Replace the crisper(s) by sliding back in fully past the drawer

stop.

To Remove the Crisper(s) Cover:

1. Remove crisper(s),

2. Holding the glass insert firmly with one hand, press up in

center of glass insert until it rises above the plastic frame.

Gently, slide the glass insert forward to remove,

The full-width, temperature-controlled drawer can be used to

store large party trays, dell items, or beverages. For storage

flexibility the drawer features a divider and an adjustable

temperature control.

NOTE: Do not place leafy vegetables in the temperature-

controlled drawer. Colder temperatures could damage leafy

produce.

Drawer Removal and Replacement

Depending on your model, your refrigerator may have one of two

drawer styles. Follow the instructions for the appropriate drawer

style.

Style 1 -Flat-lid Drawer

To remove the drawer:

1. Pull the drawer out to its full extension.

2. Tilt up the front of the drawer and pull it straight out.

To replace the drawer:

1. Push the metal glide rails to the rear of the refrigerator.

2. Place the drawer onto the glide rails and slide the drawer

toward the rear of the refrigerator.

Style 2 - Lift-up-lid Drawer

To remove the drawer:

1. Lift the lid. Pull the drawer out to its full extension.

2. Tilt up the front of the drawer and pull it straight out.

To replace the drawer:

1. Push the metal glide rails to the rear of the refrigerator.

2. Place the drawer onto the glide rails and slide the drawer

toward the rear of the refrigerator.

Drawer Divider

To Remove the Divider:

1. Pull the drawer out to its full extension.

2. Lift the front of the divider to unhook it from the rear wall of

the drawer and lift the divider out.

To Replace the Divider:

1. Hook the back of the divider over the rear wall of the drawer.

2. Lower the divider into place.

Drawer Temperature Control

The temperature control, located under the lid on the right-hand

side of the drawer, regulates the amount of cold air coming into

the drawer.

NOTE: Cold air directed into the drawer can decrease the

refrigerator temperature. The refrigerator temperature may need

to be adjusted.

• Slide the temperature control to the least cold setting if you

want the drawer to be the same temperature as the

refrigerator compartment.

• Slide the temperature control to a colder setting when you

want the drawer to be colder than the refrigerator

compartment.

NOTE: Use the coldest setting when storing meats.

Colder

Depending on your model, you may have a one, two or three

piece bin. Eggs may be stored in the egg tray or loose in the bin.

NOTE: Store eggs in a covered container for long-term storage. If

your model does not have an egg storage bin, store eggs in their

original carton on an interior shelf.

FREEZERFEATURES

Your model may have some or all of these features.

To Remove and Replace Wire Baskets:

Upper basket

1. Remove all items from basket. Remove basket by pulling

basket out to its full extension and lift out.

2. Replace basket by sliding into upper molded railing. Make

sure that rear of basket hooks behind rail catch.

Upper basket divider

• The upper basket divider separates ice making from frozen

food storage and it helps keep ice from falling behind the

basket assemblies.

• The upper basket divider is designed to be non-removable

and should remain in the basket.

Lower basket

1. Remove all items from basket. Remove the basket by lifting it

from the rail guides.

2. Replace the basket by placing into rail guides.

Lower basket divider

The lower basket divider is designed to be non-removable and it

should remain in the basket.

Meat Storage Guide

Store most meat in original wrapping as long as it is airtight and

moisture-proof. Rewrap if necessary. See the following chart for

storage times. When storing meat longer than the times given,

freeze the meat.

Fresh fish or shellfish ................. use same day as purchased

Chicken, ground beef, variety meats (liver) ............... 1-2 days

Cold cuts, steaks/roasts ........................................... 3-5 days

Cured meats ........................................................... 7-10 days

Leftovers - Cover leftovers with plastic wrap, aluminum foil, or

plastic containers with tight lids.

A. Divider

DOOR FEATURES

Your model may have some or all of these features.

REFRIGERATOR CARE

{O _ _O _¸ _)_?_i

To Remove and Replace the Door Retainer:

1. Remove the retainer by lifting it up and pulling it straight out.

2. Replace the retainer by sliding it in above the support and

pushing it down until it stops.

To Remove and Replace the Bins:

1. Remove the bin by lifting it up and pulling it straight out.

2. Replace the bin by sliding it in above the desired support and

pushing it down until it stops,

To Remove and Replace the Utility Compartment:

1. Remove the utility compartment by lifting it up and pulling it

straight out.

2. Replace the utility compartment by sliding it in above the

desired support and pushing it down until it stops.

Explosion Hazard

Use nonflammable c_eaner.

Failure to do so can result in death, e×p_osion, or fire.

Both the refrigerator and freezer sections defrost automatically.

However, clean both compartments about once a month to avoid

build-up of odors. Wipe up spills immediately.

To Clean Your Refrigerator:

1. Unplug refrigerator or disconnect power.

2. Remove all removable parts from inside, such as shelves,

crispers, etc.

3. Hand wash, rinse, and dry removable parts and interior

surfaces thoroughly. Use a clean sponge or soft cloth and a

mild detergent in warm water.

• Do not use abrasive or harsh cleaners such as window

sprays, scouring cleansers, flammable fluids, cleaning

waxes, concentrated detergents, bleaches or cleansers

containing petroleum products on plastic parts, interior

and door liners or gaskets. Do not use paper towels,

scouring pads, or other harsh cleaning tools. These can

scratch or damage materials.

• To help remove odors, you can wash interior walls with a

mixture of warm water and baking soda (2 tbs to 1 qt

[26 g to 0.95 L] of water).

4. Determine whether your refrigerator exterior is painted metal,

brushed aluminum or stainless steel and choose the

appropriate cleaning method.

Painted metal: Wash exteriors with a clean sponge or soft

cloth and a mild detergent in warm water. Do not use abrasive

or harsh cleaners, or cleaners designed for stainless steel.

Dry thoroughly with a soft cloth. For additional protection

against damage to painted metal exteriors, apply appliance

wax (or auto paste wax) with a clean, soft cloth. Do not wax

plastic parts.

Brushed aluminum: Wash with a clean sponge or soft cloth

and a mild detergent in warm water. Do not use abrasive or

harsh cleaners, or cleaners designed for stainless steel. Dry

thoroughly with a soft cloth.

Stainless steel finish: Wash with a clean sponge or soft

cloth and a mild detergent in warm water. Do not use abrasive

or harsh cleaners. Dry thoroughly with a soft cloth,

To keep your stainless steel refrigerator looking like new

and to remove minor scuffs or marks, it is suggested that

you use the manufacturer's approved Stainless Steel

Cleaner & Polish. To order the cleaner, see the

"Accessories" section.

IMPORTANT: This cleaner is for stainless steel parts only!

Do not allow the Stainless Steel Cleaner & Polish to come into

contact with any plastic parts such as the trim pieces,

dispenser covers or door gaskets. If unintentional contact

does occur, clean plastic part with a sponge and mild

detergent in warm water. Dry thoroughly with a soft cloth.

There is no need for routine condenser cleaning in normal

home operating environments. If the environment is

particularly greasy or dusty, or there is significant pet traffic in

the home, the condenser should be cleaned every 2 to

3 months to ensure maximum efficiency.

If you need to clean the condenser:

• Remove the base grille. See "Base Grille" graphic or

"Base Grille" section.

• Use a vacuum cleaner with a soft brush to clean the grille,

the open areas behind the grille and the front surface area

of the condenser.

• Replace the base grille when finished.

Plug in refrigerator or reconnect power.

NOTE: Not all appliance bulbs will fit your refrigerator. Be sure to

replace the bulb with one of the same size, shape, and wattage.

Changing the Refrigerator Light Bulb

1. Unplug the refrigerator or disconnect power.

2. Slide the light bulb cover toward the back of the

compartment to release it from the light assembly.

Replace burned-out bulb(s) with appliance light bulb(s) no

greater than 40 watts.

Replace the light bulb cover by inserting the tabs on the

cover into the liner holes on each side of light assembly. Slide

the cover toward the front until it locks into place.

NOTE: To avoid damaging the light cover, do not force the

cover beyond the locking point.

5. Plug in refrigerator or reconnect power.

Changing the Freezer Light Bulb

1. Unplug refrigerator or disconnect power.

NOTE: You may need to remove the upper freezer shelf or basket

to access the light assembly.

2. The light bulb cover opens from the back. Firmly press

forward on the notches in the back of the cover and pull the

cover down.

3. Remove the cover and replace the burned-out bulb with an

appliance bulb no greater than 40 watts.

4. Insert the front tabs of the cover into the liner and snap the

back portion of the cover over the light assembly.

5. Plug in refrigerator or reconnect power.

If the power will be out for 24 hours or less, keep the door or

doors closed (depending on your model) to help food stay cold

and frozen.

If the power will be out for more than 24 hours, do one of the

following:

• Remove all frozen food and store it in a frozen food locker.

• Place 2 Ibs (907 g) of dry ice in the freezer for every cubic foot

(28 L) of freezer space. This will keep the food frozen for 2 to

4 days.

• If neither a food locker nor dry ice is available, consume or

can perishable food at once.

REMEMBER: A full freezer stays cold longer than a partially filled

one. A freezer full of meat stays cold longer than a freezer full of

baked goods. If you see that food contains ice crystals, it may be

refrozen, although the quality and flavor may be affected. If the

condition of the food is poor, dispose of it,

Vacations

If You Choose to Leave the Refrigerator On While You're

Away:

1. Use up any perishables and freeze other items.

2. If your refrigerator has an automatic ice maker:

• Raise wire shutoff arm to OFF (up) position.

• Shut off water supply to the ice maker.

3. Empty the ice bin.

If You Choose to Turn the Refrigerator Off Before You

Leave:

1. Remove all food from the refrigerator.

2. If your refrigerator has an automatic ice maker:

• Turn off the water supply to the ice maker at least one day

ahead of time.

• When the last load of ice drops, raise the wire shutoff arm

to the OFF (up) position.

3. Turn the Temperature controls off. See "Using the Controls."

4. Clean refrigerator, wipe it, and dry well.

5. Tape rubber or wood blocks to the tops of both doors to prop

them open far enough for air to get in. This stops odor and

mold from building up.

Moving

When you are moving your refrigerator to a new home, follow

these steps to prepare it for the move.

1. If your refrigerator has an automatic ice maker:

• Turn off the water supply to the ice maker at least one day

ahead of time.

• Disconnect the water line from the back of the

refrigerator.

• When the last load of ice drops, raise the wire shutoff arm

to the OFF (up) position.

2. Remove all food from the refrigerator and pack all frozen

food in dry ice.

3. Empty the ice bin.

4. Turn the Temperature controls off. See "Using the Controls."

5. Unplug refrigerator.

6. Clean, wipe, and dry thoroughly.

7. Take out all removable parts, wrap them well, and tape them

together so they don't shift and rattle during the move.

8. Depending on the model, raise the front of the refrigerator so

it rolls more easily OR screw in the leveling legs so they don't

scrape the floor. See "Adjust the Doors."

9. Tape the doors closed and tape the power cord to the back

of the refrigerator.

When you get to your new home, put everything back and refer to

the "Installation Instructions" section for preparation instructions.

Also, if your refrigerator has an automatic ice maker, remember to

reconnect the water supply to the refrigerator.

TROUBLESHOOTING

Trythe solutions suggested here first in order to avoid the cost of an unnecessary service call.

Your refrigerator will not operate There is water in the defrost drain pan

Electrical Shock Hazard

Plug into a grounded 3prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Is the power cord unplugged? Pluginto a grounded 3 prong

outlet.

Has a household fuse blown, or has a circuit breaker

tripped? Replace the fuse or reset the circuit breaker. If the

problem continues, call an electrician.

Is the Refrigerator Control turned to the OFF position?

See "Using the Control(s)," depending on the model.

Is the refrigerator defrosting? Recheck to see whether the

refrigerator is operating in 30 minutes. Your refrigerator will

regularly run an automatic defrost cycle.

•Is the refrigerator defrosting? The water will evaporate. It is

normal for water to drip into the defrost pan.

•Is it more humid than normal? When it is humid, expect that

the water in the defrost pan will take longer to evaporate.

The motor seems to run too much

Is the room temperature hotter than normal? The motor

will run longer under warm conditions. At normal room

temperatures, your motor will run about 40% to 80% of the

time. Under warmer conditions, it will run even more.

Has a large amount of food just been added to the

refrigerator? Adding a large amount of food warms the

refrigerator. The motor normally will run longer to cool the

refrigerator back down.

Are the doors opened often? The motor will run longer

when this occurs. Conserve energy by getting all items out at

one time, keeping food organized, and closing the door as

soon as possible.

•Is the control set correctly for the surrounding

conditions? See "Using the Control(s)," depending on the

model.

•Are the doors closed completely? Close the doors firmly. If

they do not close completely, see "The doors will not close

completely" later in this section.

•Are the condenser coils dirty? This obstructs air transfer

and makes the motor work harder. Clean the condenser coils.

See "Cleaning."

NOTE: Your new refrigerator will run longer than your old one due

..............................................................................................................................................................................................................................................................................................................to its high-efficiency motor.

The lights do not work

The refrigerator seems to make too much noise

•Is a light bulb loose in the socket or burned out? See

"Changing the Light Bulb(s)," depending on the model. • The sounds may be normal for your refrigerator. See

"Normal Sounds."

The ice maker is not producing ice or not enough ice

•Has the ice maker just been installed? Wait 72 hours for full

ice production to begin. Once your refrigerator is cooled, the

ice maker should produce 70-120 cubes every 24 hours,

•Is the freezer temperature cold enough to produce ice?

Wait 24 hours after hookup for ice production. See "Using the

Control(s)," depending on the model.

•Is the wire shutoff arm in the OFF (arm up) position?

Lower the wire shutoff arm to the ON (arm down) position.

See "Ice Maker."

•Is the water line shutoff valve to the refrigerator turned

on? Turn on the water valve. See "Connect the Water

Supply."

Does the ice maker mold have water in it or has no ice

been produced? Be sure your refrigerator has been

connected to a water supply and the supply shutoff valve is

turned on. See "Connect the Water Supply."

•Is an ice cube jammed in the ejector arm? Remove the ice

from the ejector arm with a plastic utensil. See "Ice Maker."

•Has a large amount of ice just been removed? Allow

24 hours for ice maker to produce more ice.

•Is the control set correctly? If too little ice is produced, see

"Using the Control(s)," depending on the model.

Is there a water filter installed on the refrigerator? The

filter may be full or incorrectly installed. Depending on your

model, remove the water filter cartridge, See "Water Filtration

System." Operate the dispenser. If the water flow increases

noticeably, your filter is full and needs to be replaced.

•Is areverse osmosis water filtration system connected to

your cold water supply? See "Water Supply Requirements,"

NOTE: If not due to any of the above, there may be a problem

with the water line, Call for service.

Off-taste, odor or gray color in the ice

•Are the plumbing connections new, causing discolored or

off-flavored ice? Discard the first few batches of ice.

•Have the ice cubes been stored too long? Throw old ice

away and make a new supply.

•Has food in the refrigerator been wrapped properly? See

"Refrigerator Features."

•Do the freezer and ice bin need to be cleaned? See

"Cleaning."

•Does the water contain minerals (such as sulfur)? A filter

may need to be installed to remove the minerals,

Is there awater filter installed on the refrigerator?

Gray or dark discoloration in ice indicates that the water

filtration system needs additional flushing. Run additional

water through the water dispenser to flush the water filtration

system more thoroughly, at least 2 to 3 gal. (8 to 12 L) or

5 minutes initially. Discard discolored ice.

The water dispenser will not operate properly

Has the water system not filled? The water system needs

to be filled the first time it is used. Use a sturdy container to

depress the water dispenser until water begins to flow.

Dispense and discard 2 to 3 gal. (8 to 12 L) of water. This will

take approximately 5 minutes and will help clear air from the

line. Additional flushing may be required in some households.

See "Water Dispenser."

Is the water shutoff valve not turned on or the water line

connected at the source? Be sure the water shutoff valve is

turned on and the water source is connected to the

refrigerator. See "Connect the Water Supply."

•Is the water shutoff valve clogged or incorrectly installed?

See "Connect the Water Supply." If clogging or installation is

not a problem, call for service or contact a plumber.

•Is there a kink in the home water source line? If you find or

suspect a kink in the water line, contact a licensed, qualified

plumber.

Is there a water filter installed on the refrigerator? The

filter may be clogged or incorrectly installed, First, check the

filter installation instructions to ensure that the filter was

installed correctly and is not clogged. If installation or

clogging is not a problem, call for service.

•Is a reverse osmosis water filtration system connected to

your cold water supply? See "Water Supply Requirements,"

Water flow from the dispenser decreases noticeably

Is there a water filter installed on the refrigerator? The

filter may be full or incorrectly installed. Depending on your

model, remove the water filter cartridge, See "Water Filtration

System." Operate the dispenser. If the water flow increases

noticeably, your filter is full and needs to be replaced.

Water leaking from the dispenser

•Is the glass not being held under the water dispenser long

enough? Hold the container under the water dispenser 2 to

3 seconds after releasing the dispenser lever. Water may

continue to dispense during this time,

Is there a water filter installed on the refrigerator? The

water filtration system may have air in the lines, causing water

to drip, Additional flushing may help clear air from the lines.

Normal dispenser use should flush air from the lines within

24 to 72 hours.

The dispenser water is not cool enough The doors are difficult to open

• Has the refrigerator been newly installed? Allow 24 hours

for the refrigerator to cool completely.

Has a large amount of water been recently dispensed?

Allow 24 hours for the water to cool completely.

Has water not been recently dispensed? The first glass of

water may not be cool. Discard the first glass of water.

The divider between the two compartments is warm

The warmth is probably due to normal operation of the automatic

exterior moisture control.

Temperature is too warm

Are the air vents blocked in either compartment? This

obstructs cold air movement between the compartments.

Move objects away from the air vents. See "Ensuring Proper

Air Circulation" for air vent locations.

Are the door(s) opened often? The refrigerator will warm

when this occurs. Keep the refrigerator cool by getting all

items out at one time, keeping food organized, and closing

the door as soon as possible.

Has a large amount of food just been added to the

refrigerator or freezer? Adding a large amount of food

warms the refrigerator. It can take several hours for the

refrigerator to return to the normal temperature.

•Are the controls set correctly for the surrounding

conditions? See "Using the Control(s)," depending on your

model.

There is interior moisture buildup

Are the air vents blocked in the refrigerator? Remove any

objects from in front of the air vents. See "Ensuring Proper Air

Circulation" for air vent locations.

Are the door(s) opened often? Avoid humidity buildup by

getting all items out at one time, keeping food organized, and

closing the door as soon as possible.

Is the room humid? It is normal for moisture to build up

inside the refrigerator when the room air is humid.

Is the food packaged correctly? Check that all food is

securely wrapped. Wipe off damp food containers before

placing them in the refrigerator.

Is the control set correctly for the surrounding

conditions? See "Using the Control(s)," depending on your

model,

Was aself-defrost cycle completed? It is normal for

droplets to form after the refrigerator self-defrosts.

E×plosion Hazard

Use nonflammable cieaner.

Failure to do so can result in death, e×p_osion, or fire.

•Are the gaskets dirty or sticky? Clean gaskets and the

surface that they touch. Rub a thin coat of paraffin wax on the

gaskets following cleaning,

The doors will not close completely

•Are food packages blocking the door open? Rearrange

containers so that they fit more tightly.

• Is the ice bin out of position? Push the ice bin in all the way.

•Are the crisper cover, pans, shelves, bins, or baskets out

of position? Put these items into their correct positions. See

"Refrigerator Features" for more information.

• Are the gaskets sticking? Clean gaskets and the surface

that they touch. Rub a thin coat of paraffin wax on the

gaskets following cleaning.

•Does the refrigerator wobble or seem unstable? Level the

refrigerator. See "Adjust the Doors."

• Were the doors removed during product installation and

not properly replaced? Remove and replace the doors

according to "Refrigerator Doors," or call a qualified service

technician.

ASSISTANCE OR SERVICE

Before calling for assistance or service, please check

"Troubleshooting." It may save you the cost of a service call. If

you still need help, follow the instructions below.

When calling, please know the purchase date and the complete

model and serial number of your appliance. This information will

help us to better respond to your request.

If You Need Replacement Parts

If you need to order replacement parts, we recommend that you

only use factory specified parts. Factory specified parts will fit

right and work right because they are made with the same

precision used to build every new KitchenAid®appliance.

To locate factory specified parts in your area, call us or your

nearest designated service center.

Call the KitchenAid Customer eXperience Center

toll free: 1-800-422-1230.

Our consultants provide assistance with:

• Features and specifications on our full line of appliances.

• Installation information.

• Use and maintenance procedures.

• Accessory and repair parts sales.

• Specialized customer assistance (Spanish speaking, hearing

impaired, limited vision, etc.).

• Referrals to local dealers, repair parts distributors, and

service companies. KitchenAid designated service

technicians are trained to fulfill the product warranty and

provide after-warranty service, anywhere in the United States.

To locate the KitchenAid designated service company in your

area, you can also look in your telephone directory Yellow

Pages.

For Further Assistance

If you need further assistance, you can write to KitchenAid with

any questions or concerns at:

KitchenAid Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, M149022-2692

Please include a daytime phone number in your correspondence.

Call the KitchenAid Canada Customer Interaction Centre toll free:

1-800-807-6777.

Our consultants provide assistance with:

• Features and specifications on our full line of appliances.

• Use and maintenance procedures.

• Accessory and repair parts sales.

• Referrals to local dealers, repair parts distributors, and

service companies. KitchenAid Canada designated service

technicians are trained to fulfill the product warranty and

provide after-warranty service, anywhere in Canada.

For Further Assistance

If you need further assistance, you can write to KitchenAid

Canada with any questions or concerns at:

Customer Interaction Centre

KitchenAid Canada

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Please include a daytime phone number in your correspondence.

To order accessories, call 1-800-442-9991 and ask for the

appropriate part number listed below or contact your authorized

KitchenAid dealer. In Canada, call 1-800-807-6777.

Stainless Steel Cleaner & Polish

Order Part #4396920

Replacement Water Filter:.

Order Part #4396395

WATER FILTER

CERTIFICATIONS

Trademark/Model Desfanatlon

UKFSOOlAXX7S(

69OO6-75O

67003_23-750

Manufacturer: pemaPur_ Inc

Slae (,f California

Department of Health Services

Water Treatment Device

CertificateNumber

03- 1583

Da_e Issued: St' tcmb_ 16.2003

flaw Rt,91ql-d Ai_r_l 22 Pill4

_eplacement Elements

Microbioloq_cal Contaminants and TurNdtty

C_sts

Turbidity

Orqanfc Contaminants

&uazll_

Lmdane

Benzene

Carbof_ran

_)-dwh]orobcnze_

Toxa_h_nc

Rated SeE_ice Capacity: 750 gal Rated Service FIo_ 0 ?S gpm

Conditions of Certification:

Do not u_ _h_r_ _aler is mlcrobio]oglcaily un_a_ or wl_h _aIer o_ unkl_o_n qua]il_, e_cepl lha_ sysleln_ c_ru£exl _r

cy_/r_duc_l_m im_y be used {m dl_ln_ecled _a_rs _ha_may contain fll_elable cy_

PRODUCT DATA SHEETS

Interior Water Filtration System

Model 67003523-750 Capacity 750 Gallons (2839 Liters)

[System tested and certified by NSF International against NSF/ANSI

/Standard 42 for the reduction of Chlorine Taste and Odor, Particulate

/Class I*; and against NSF/ANSI Standard 53 for the reduction of Lead,

[ Mercury, Atrazine, Toxaphene, Cysts, Turbidity, Asbestos and Lindane.

This system has been tested according to NSF/ANSl Standards 42 and 53 for the reduction of the substances listed below. The

concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to the

permissible limit for water leaving the system, as specified in NSF/ANSI Standards 42 and 53.

Substance Reduction NSF Reduction Average Influent Challenge Maximum Average Minimum% Average%

Aesthetic Effects Requirements Influent Concentration Effluent Effluent Reduction Reduction

Chlorine Taste/Odor 50% reduction 1.88 mg/L 2.0 mg/L _+10% 0.06 mg/L ** 0.05 mg/L 96.84 >97.26

Particulate Class I* 85% reduction 5,700,000 #/mL Atparticles/mLleast10,000 69,000 #/mL 30,583 #/mL 98.94 99.52

Contaminant NSF Reduction Average Influent Challenge Maximum Average Minimum% Average%

Reduction Requirements Influent Concentration Effluent Effluent Reduction Reduction

Lead: (-®pH 6.5 0.010 mg/L 0.153 mg/L _ 0.15 mg/L _+10% < 0.001mg/L < 0.001mg/L >99.29% >99.35%

Lead: @ pH 8.5 0.010 mg/L 0.150 mg/L t 0.15 mg/L _+10% < 0.001mg/L < 0.001mg/L >99.29% >99.33%

Mercury: @ pH 6.5 0.002 mg/L 0.006 mg/L 0.006 mg/L _+10% 0.0005 mg/L 0.0003 mg/L 90.91 95.70

Mercury: @ pH 8.5 0.002 mg/L 0.006 mg/L 0.006 mg/L _+10% 0.0015 mg/L 0.0008 mg/L 75.93 86.22

Toxaphene 0.003 mg/L 0.015 mg/L 0.015 _+10% < 0.001mg/L < 0.001mg/L 91.67% 92.97%

Atrazine 0.003 mg/L 0.009mg/L 0.009 mg/L _+10% < 0.002 mg/L < 0.002 mg/L 75.31% 76.99%

Asbestos 99% 155 MF/L 107to 10Bfibers/L tt <1 MF/L <1 MF/L >99.99% >99.99%

Live Cysts _ >99.95% 166,500 #/L 50,000/L min. <1 #/L _ <1 #/L _ >99.99 >99.99

Turbidity 0.5 NTU 10.7 NTU 11 _+1 NTU 0.49 NTU 0.31 NTU 95.2 97.09

Lindane 0.0002 mg/L 0.002 mg/L 0.002 _+10% < 0.0001mg/L 0.000 mg/L 96.50% 98.72%

Test Parameters: pH = 7.5 + 0.5 unless otherwise noted. Flow = 0.78 gpm (1.9 Lpm). Pressure

71.6°F (20°C to 22°C).

• It is essential that operational, maintenance, and filter

replacement requirements be carried out for the product to

perform as advertised.

• The filter monitor system measures the amount of water that

passes through the filter and alerts you to replace the filter.

When 90% of the filter's rated life is used, the yellow (Order)

light comes on. When 100% of the filter's rated life is used,

the red (Replace) light comes on, and it is recommended that

you replace the filter. Use replacement filter model 67003523;

order part #4396395. 2007 suggested retail price of

$49.99 U.S.A./S65.95 Canada. Prices are subject to change

without notice.

• The product is for cold water use only.

• Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or after

the system. Systems certified for cyst reduction may be used

on disinfected waters that may contain filterable cysts.

• Refer to the back cover or "Accessories" section for the

Manufacturer's name, address and telephone number.

= 60 psig (413.7 kPa). Temp. = 68°F to

• Refer to the "Warranty" section for the Manufacturer's limited

warranty.

Application Guidelines/Water Supply Parameters

Water Supply City or Well

Water Pressure 35 - 100 psi (241 - 689 kPa)

Water Temperature 33 ° - 100°F (1o _ 38 ° C)

Service Flow Rate 0.78 gpm (2.9 L/min.) @ 60 psi.

*Class I particle size: >0.5 to <1 um

**Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.

tThese contaminants are not necessarily in your water supply. Performance may vary based on local water conditions.

ttFibers greater than 10 um in length

_Based on the use of Cryptosporidium parvum oocysts

® NSF is a registered trademark of NSF International.

KITCHENAID ®REFRIGERATOR WARILANTY

ONE YEAR LIMITED WARRANTY

For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or

furnished with the product, KitchenAid or KitchenAid Canada (hereafter "KitchenAid") will pay for factory specified parts and repair

labor to correct defects in materials or workmanship. Service must be provided by a KitchenAid designated service company.

On models with a water filter: 30 day limited warranty on water filter. For 30 days from the date of purchase, when this filter is operated

and maintained according to instructions attached to or furnished with the product, KitchenAid will pay for replacement parts to correct

defects in materials and workmanship.

SECOND THROUGH FIFTH YEAR LIMITED WARRANTY ON CAVITY LINER AND SEALED REFRIGERATION SYSTEM PARTS

In the second through fifth years from the date of purchase, when this major appliance is operated and maintained according to

instructions attached to or furnished with the product, KitchenAid will pay for replacement or repair of the refrigerator/freezer cavity liner

(including labor costs) if the part cracks due to defective materials or workmanship. Also, in the second through fifth years from the date

of purchase, KitchenAid will pay for factory specified parts and labor to correct defects in materials or workmanship in the sealed

refrigeration system. These parts are: compressor, evaporator, condenser, dryer, and connecting tubing. Service must be provided by a

KitchenAid designated service company.

SIXTH THROUGH TENTH YEAR LIMITED WARRANTY ON SEALED REFRIGERATION SYSTEM PARTS

In the sixth through tenth years from date of purchase, when this major appliance is operated and maintained according to instructions

attached to or furnished with the product, KitchenAid will pay for factory specified parts to correct defects in materials or workmanship

in the sealed refrigeration system. These parts are: compressor, evaporator, condenser, dryer, and connecting tubing.

ITEMS KITCHENAID WILL NOT PAY FOR

1. Service calls to correct the installation of your major appliance, to instruct you how to use your major appliance, to replace or repair

house fuses or to correct house wiring or plumbing.

2. Service calls to repair or replace appliance light bulbs, air filters or water filters.

3. Repairs when your major appliance is used for other than normal, single-family household use.

4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in

accordance with electrical or plumbing codes, or use of products not approved by KitchenAid.

5. Any food loss due to refrigerator or freezer product failures.

6. Replacement parts or repair labor costs for units operated outside the United States or Canada.

7. Pickup and delivery. This major appliance is designed to be repaired in the home.

8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

9. Expenses for travel and transportation for product service in remote locations.

10. The removal and reinstallation of your appliance if it is installed in an inaccessible location or is not installed in accordance with

published installation instructions.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES

CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED

HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE,

ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. KITCHENAID SHALL NOT BE LIABLE FOR

INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION

OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF

MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES

YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS, WHICH VARY FROM STATE TO STATE OR PROVINCE

TO PROVINCE.

Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized KitchenAid dealer to determine if

another warranty applies.

If you need service, first see the "Troubleshooting" section of the Use & Care Guide. After checking "Troubleshooting," additional help

can be found by checking the "Assistance or Service" section or by calling KitchenAid. In the U.S.A., call 1-800-422-1230. In Canada,

call 1-800-807-6777. 1/06

Keep this book and your sales slip together for future

reference. You must provide proof of purchase or installation

date for in-warranty service.

Write down the following information about your major appliance

to better help you obtain assistance or service if you ever need it.

You will need to know your complete model number and serial

number. You can find this information on the model and serial

number label located on the product.

Dealer name

Address

Phone number

Model number

Serial number

Purchase date

P P P P

SECURITE DU REFRIGERATEUR

Votre s6curit6 et celle des autres est tr6s importante.

Nous donnons de nombreux messages de securite importants dans ce manuel et sur votre appareil menager. Assurez-vous de

toujours lire tous les messages de securite et de vous y conformer.

Veici le symbole d'alerte de securit&

Ce symbole d'alerte de securite vous signale les dangers potentiels de deces et de blessures graves & vous

eta d'autres.

Tousles messages de securite suivront le symbole d'alerte de securite et le mot "DANGER" eu

"AVERTISSEMENT". Ces roots signifient :

Risque possible de deces ou de blessure grave si vous ne

suivez pas immediatement les instructions.

Risque possible de deces ou de blessure grave si vous

ne suivez pas les instructions.

Tous les messages de securite vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SECURITE

AVERTISSEMENT :Pour reduire les risques d'incendie, de choc electrique ou des blessures lots de I'utilisation du

refrigerateur, prendre quelques precautions fondamentales, y compris les suivantes :

•Brancher I'appareil sur une prise a 3 alveoles reliee a la terre.

• Ne pas enlever la broche de liaison a la terre,

• Ne pas utiliser un adaptateur.

• Ne pas utiliser un c&ble de rallonge.

• Debrancher la source de courant electrique avant I'entretien,

• Replacer pieces et panneaux avant de faire la remise en marche.

• Enlever les portes de votre vieux refrigerateur.

• Utiliser un produit de nettoyage ininflammable.

•Garder les mat_riaux et les vapeurs inflammables, telle

que I'essence, loin du refrigerateur.

• Utiliser deux ou plus de personnes pour deplacer et

installer le refrigerateur.

• Debrancher le refrigerateur avant I'installation de la

machine a glagons (seulement pour modeles pr_ts

recevoir une machine a glagons).

• Utiliser un verre robuste pour prendre des glagons (sur

certains modeles).

CONSERVEZ CES INSTRUCTIONS

Mise au rebut de votre vieux r_frig_rateur

Risque de auffoquer

En_ever les portea de votre vieu× refrigerateur,

Le non-respect de cette instruction peut causer

un deces ou des _esions cerebrates. !

IMPORTANT :L'emprisonnement et I'etouffement des enfants ne

sont pas un probleme du passe. Les refrigerateurs jetes ou

abandonnes sent encore dangereux, m_me s'ils sent laisses

abandonnes pendant "quelques jours seulement". Si vous vous

debarrassez de votre vieux refrigerateur, veuillez suivre les

instructions suivantes pour aider a eviter les accidents.

Avant de jeter votre vieux r6frig6rateur ou cong61ateur :

• Enlever les portes,

• Laisser les tablettes en place de sorte que les enfants ne

puissent pas y penetrer facilement.

INSTRUCTIONS D'INSTALLATION

ii!ii:_ii!:!i::_;;_i!_i_iii;iiii_i;_i_i!ii!!i?!!!__:ili_i:_i_:_!!:iii::_i:iiiii_;_i!i_;_i_i:_:iii!_¸z!:iii_i¸ i!i:il::_,,::!iiiiiil;i:_,?i:!!i_i_i_'__:::'_il;_!!!i!;_:___iii!!i_iiii:_i_i!i?¸¸¸!ii;i!!_::i:_i:!¸i_i_iili_i__?__iii:_ii:

Risque du poids excessif

UtiJiser deu× ou pBus de personnes pour d6placer et

installer le r6frig6rateur°

Le non=respect de cette instruction peut causer

une bJessure au dos ou d'autre b/essure.

Enl6vement des mat6riaux d'emballage

Enlever le ruban adhesif et la colle des surfaces du

r6frigerateur avant de le mettre en marche. Frotter une petite

quantite de savon liquide pour la vaisselle sur I'adhesif avec

les doigts. Rincer a I'eau tiede et essuyer.

•Ne pas utiliser d'instruments coupants, d'alcool a friction, de

liquides inflammables ou de nettoyants abrasifs pour enlever

le ruban adh6sif ou la colle. Ces produits peuvent

endommager la surface de votre refrig6rateur. Pour plus de

renseignements, voir "Securit6 du r6frigerateur".

• 121iminerles materiaux d'emballage de la maniere appropriee.

D6p_acement de votre r6frig6rateur :

Votre r_frigerateur est iourd. Lors du deplacement du

refrig6rateur pour le nettoyage ou le service, veiller a prot6ger

le plancher. Toujours tirer Ie refrigerateur tout droit Iors du

deplacement. Ne pas incliner ie refrigerateur d'un c6te ou de

I'autre ni ie "faJre marcher" en essayant de Jed6pJacer car Je

plancher pourrait 6tre endommage=

Nettoyage avant I utilisation

Apres avoir enleve tousles materiaux d'emballage, nettoyer

I'interieur du r6frigerateur avant de I'utiliser. Voir les instructions

de nettoyage dans "Entretien du r6frigerateur".

_mportants renseignements a savoir au sujet des tabJettes

et des couvercles en verre :

Ne pas nettoyer ies tabIettes ou couvercles en verre avec de

I'eau tiede quand ils sent froids. Les tablettes et ies

couvercies peuvent se briser s'ils sent expos6s a des

changements soudains de temp6rature ou & un impact te!

que coup brusque= Pour votre protection, le verre trempe est

con_u pour 6clater en d'innombrables pi_ces minuscules.

Ceci est normal= Les tablettes et ies couvercies en verre sont

Iourds. Un soin sp6ciai s'impose Iors de leur deplacement

pour 6viter J'Jmpact d'une chute.

Risque d'explosion

Garder les mat6riau× et }es vapeurs inflammables, teHe

que I'essence, loin du r6frig6rateur°

Le non-respect de cette instruction peut causer

un d6c6s, une explosion ou un incendie.

Votre refrig6rateur est con(;u pour un usage domestique,

I'interieur uniquement.

Pour assurer une ventilation convenable a votre refrig6rateur,

laisser un espace de 1/2"(1,25 cm) en haut et derriere le

r6frigerateur.

Si votre r6frigerateur comporte une machine a gla(;ons,

s'assurer qu'un espace additionnel est prevu a I'arriere pour

permettre les connexions des conduits d'eau.

En cas d'installation du refrig6rateur pres d'un mur fixe,

laisser un minimum de 21/8'' (5,4 cm) du c6te de la charni_re

(certains modeles necessitent davantage d'espace) pour

permettre a la porte de s'ouvrir sans obstruction.

REMARQUE : II est recommande de ne pas installer le

refrig6rateur pres d'un four, d'un radiateur ou de toute autre

source de chaleur. Ne pas installer le refrig6rateur dans un

endroit ou la temperature baissera au-dessous de 55°F (13°C).

1/2"(1,25cm)

21/s"(5,4 cm) ?

Risque de choc eiectrique

Brancher sur une prise a 3 alveomes reliee a la terre.

Ne pas enmever la broche de liaison ama terre.

Ne pas utiliser un adaptateur.

Ne pas utiiiser un c_bme de rallonge.

Le non-respect de ces instructions peut causer

un deces_ un incendie ou un choc electriqueo

Avant de placer le refrigerateur a son emplacement final, il est

important de vous assurer d'avoir la connexion electrique

appropriee.

M_thode recommand_e de raise _la terre

Une source d'alimentation de 115 volts, 60 Hz, type 15 ou

20 amperes CA seulement, protegee par fusibles et

adequatement mise a la terre est necessaire. II est recommande

d'utiliser un circuit distinct pour alimenter uniquement votre

refrig6rateur. Utiliser une prise murale qui ne peut pas _tre mise

hors circuit a I'aide d'un commutateur. Ne pas utiliser de c&ble de

rallonge.

REMARQUE : Avant d'executer tout type d'installation,

nettoyage ou remplacement d'une ampoule d'eclairage, tourner

la commande (du thermostat, du refrigerateur ou du congelateur

selon le modele) a la position OFF (arr_t) et deconnecter ensuite

le refrig6rateur de la source d'alimentation electrique. Lorsque

vous avez termine, reconnecter le refrig6rateur a la source

d'alimentation electrique et mettre de nouveau la commande (du

thermostat, du refrigerateur ou du congelateur selon le modele)

au reglage desir&

Liretoutes les instructions avant de commencer.

IMPORTANT:

•Si on dolt utiliser le refrigerateur avant qu'il soit raccorde a la

canalisation d'eau, placer la commande de la machine

gla(_ons a la position OFF (arr6t).

• Toutes les installations doivent 6tre conformes aux exigences

des codes Iocaux de plomberie.

• Utiliser un tube en cuivre et verifier s'il y a des fuites. Installer

les tubes en cuivre seulement a des endroits o(4 la

temperature se maintient au-dessus du point de congelation.

OUTILLAGE REQUIS : Rassembler les outils et pieces

necessaires avant de commencer I'installation. Lire et suivre les

instructions fournies avec les outils indiques ici. Tournevis a lame

plate, cles plates de 7/16"et 1/2"ou 2 cles a molette reglables,

tourne-ecrou et foret de 1/4,,perceuse manuelle ou electrique

(convenablement reliee a la terre).

REMARQUE : Votre marchand de refrigerateurs propose une

trousse disponible avec un robinet d'arr_t a etrier de 1/4"

(6,35 mm), un raccord et un tube en cuivre. Avant I'achat,

s'assurer que le robinet d'arr_t & etrier est conforme a vos codes

Iocaux de plomberie. Ne pas employer de robinet d'arr_t a etrier

de 3/16"(4,76 ram) ou de type a percer, ce qui reduit le debit d'eau

et cause une obstruction plus facilement.

Pression de I'eau

Une alimentation en eau froide avec une pression entre 35 et

100 Ib/po 2 (241 et 689 kPa) est necessaire pour faire fonctionner

le distributeur d'eau et la machine a glagons. Si vous avez des

questions au sujet de la pression de votre eau, appelez un

plombier qualifie agre&

Alimentation en eau par osmose inverse

IMPORTANT : La pression de I'alimentation en eau entre le

systeme d'osmose inverse et la valve d'arrivee d'eau du

refrigerateur dolt _tre entre 35 et 100 Ib/po 2 (241 et 689 kPa).

Si un systeme de purification de I'eau par osmose inverse est

raccorde & votre alimentation en eau froide, la pression de I'eau

au systeme dolt _tre d'un minimum de 40 a 60 Ib/po _ (276

414 kPa).

Si la pression de I'eau au systeme d'osmose inverse est

inferieure a 40 a 60 Ib/po 2(276 a 414 kPa) :

• Verifier pour voir si le filtre a sediment du systeme d'osmose

inverse est bloque et le remplacer si necessaire.

• Laisser le reservoir du systeme d'osmose inverse se remplir

apres une utilisation intense.

Si votre refrigerateur a un filtre a eau, celui-ci peut reduire

encore plus la pression de I'eau Iorsqu'il est utilise avec un

systeme d'osmose inverse. Retirer le filtre a eau. Voir

"Systeme de filtration d'eau".

Si vous avez des questions au sujet de la pression de votre eau,

appeler un plombier qualifie agre&

Lire toutes les instructions avant de commencer.

IMPORTANT : Si on dolt utiliser le refrigerateur avant qu'il soit

raccorde a la canalisation d'eau, placer la commande de la

machine a glat_ons a la position OFF (arr_t).

Raccordernent & une canalisation d'eau

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. FERMER le robinet principal d'arrivee d'eau. OUVRIR le

robinet de puisage le plus proche pendant une periode

suffisante pour que la canalisation d'eau se vide.

3. Trouver une canalisation d'eau froide verticale de 1/2"& 11/4"

(12,7 mm a 3,18 mm) pres du refrigerateur.

IMPORTANT :

Assurez-vous qu'il s'agit d'un conduit d'eau froide.

Un conduit horizontal fonctionnera, mais le procede

suivant dolt _tre suivi : percer par le dessus de la

canalisation et non pas par le dessous. Ainsi, I'eau ne

risquera pas d'arroser la perceuse. Ceci emp_che

egalement les sediments qu'on trouve normalement dans

I'eau de s'accumuler dans le robinet.

4. Pour determiner la Iongueur du tube en cuivre, il faut mesurer

la distance entre le point de connexion au bas du c6te arriere

droit du refrigerateur et le tuyau d'arrivee d'eau. Ajouter une

Iongueur de 7 pi (2,1 m) pour permettre le deplacement du

refrigerateur pour le nettoyage. Utiliser un tube en cuivre de

1/4"(6,35 mm) de diametre exterieur. Veiller & ce que le tube

soit coupe d'equerre aux deux extremites.

5. ,&,I'aide d'une perceuse electrique reliee a la term, percer un

trou de 1/4"dans le tuyau de canalisation d'eau froide choisie.

............!........................................................................................A

....................e

A. Canalisation d'eau froide

B. Bride de tuyau

C. Tube en cuivre

D. Ecrou de compression

E. Bague de compression

E Robinet d'arr#t

G. Ecrou de serrage

6. Fixer le robinet d'arr_t sur la canalisation d'eau froide avec la

bride de tuyau. Verifier que le raccord du robinet est bien

engage dans le trou de 1/4"perce darts la canalisation et que

la rondelle d'etancheite est placee sous la bride de tuyau.

Serrer I'ecrou de serrage. Serrer lentement et uniformement

les vis de la bride de tuyau afin que la rondelle forme une

jonction etanche. Ne pas serrer excessivement car ceci

pourrait provoquer I'ecrasement du tube en cuivre.

7. Enfiler I'ecrou et la bague de compression du raccord sur le

tube en cuivre comme on le voit sur I'illustration. Ins@er

I'extremite du tube aussi loin que possible dans I'ouverture

de sortie du robinet. Visser I'ecrou de compression sur le

raccord de sortie avec une cle a molette. Ne pas serrer

excessivement.

8. Placer le bout libre du tube dans un contenant ou evier et

OUVRIR le robinet principal d'arrivee d'eau et laisser I'eau

s'ecouler par le tube jusqu'a ce que I'eau soit limpide.

FERMER le robinet principal d'arrivee d'eau.

Raccordement au r_frig_rateur

Selon le modele, la canalisation d'eau peut _tre configuree vers le

haut ou vers le bas. Suivre les instructions de raccordement

appropriees a votre modele.

Style 1

1. Enlever le capuchon de plastique du robinet d'arrivee d'eau.

Connecter le tube en cuivre au robinet d'eau en utilisant un

ecrou et une bague de compression tel qu'illustr& Serrer

I'ecrou de compression. Ne pas serrer excessivement.

Verifier que le tube en cuivre est fixe solidement en tirant sur

le tube en cuivre.

2. Creer une boucle de service avec le tube de cuivre. 12viter les

deformations en pliant le tube de cuivre. Fixer le tube en

cuivre a la caisse du refrigerateur avec une bride en "P".

A. Tube en cuivre

B. Bride en "P"

C. Ecrou de compression

D. Bague de compression

E. Valve d'entr_e d'eau

3. Ouvrir I'arrivee d'eau au refrigerateur et verifier s'il y a des

fuites. Corriger toute fuite.

Style 2

1. Creer une boucle de service (diametre minimum de 2 pi

[61 cm]) avec le tube de cuivre. 12viter les deformations en

pliant le tube de cuivre.

2. Retirer le capuchon de plastique du robinet d'arrivee d'eau.

Placer un ecrou de compression et une bague sur le tube de

cuivre.

3. Inserer I'extremit6 du tube de cuivre dans I'orifice d'arrivee

d'eau. Ajuster le tube de cuivre de fagon ace qu'il s'adapte

parfaitement a I'orifice d'arrivee d'eau pour eviter les

deformations.

4. Faire glisser I'ecrou de compression sur la bague, serrer pour

le fixer sur I'orifice d'arrivee d'eau.

A. Tube en plastique pour

canalisation d'eau

B. Bague

C. Ecrou de

compression

D. Tube de cuivre

5= A I'aide d'une cle & molette, fixer I'ecrou sur la canalisation

d'eau pour I'emp_cher de se deplacer. Ensuite, a I'aide d'une

deuxieme cle, tourner I'ecrou sur le tube de cuivre dans le

sens antihoraire pour serrer completement. Ne pas serrer

excessivement.

A. Canalisation d'eau en

plastique

B. Orifice d'arriv_e d'eau

C. E-crou de compression

D. Tube de cuivre

E. Bride en "P"

6. V@ifier la solidite du raccordement en tirant sur le tube de

cuivre, Fixer le tube de cuivre a la caisse du refrig@ateur

I'aide d'une bride en "P", Ouvrir la canalisation d'eau du

refrigerateur et inspecter s'il y a des fuites. Corriger toute

fuite.

Achever rinstallation

Risque de choc electrique

Brancher sur une prise a 3a_veo_ee reliee a la terreo

Ne pas en_ever la broche de liaison a _aterreo

Ne pas utiliser un adaptateuro

Ne pas utiliser un c_b_e de railonge.

Le non-respect de ces instructions peut causer

un decee, un ince_die ou un choc electriqueo

1. Brancher le refrigerateur sur une prise a 3 alveoles.

REMARQUE : Prevoir un delai de 24 heures pour la production

du premier lot de glagons. Jeter les trois premiers lots de gla(;ons

produits. Prevoir un delai de 3 jours pour le remplissage complet

du recipient a glagons.

Pour enlever la grille de la base

1. Saisir la grille a deux mains,

2. Tirer la grille vers soi.

Pour replacer la grille de la base

1. Voir les rep_res a I'interieur de la grille de la base pour

I'emplacement correct.

2. Aligner les agrafes de montage de la grille avec les fentes de

la caisse.

3. Pousser la grille fermement dans les fentes de la caisse

jusqu'a ce qu'elle s'enclenche en place.

Les illustrations sent incluses plus loin dans cette section.

Enl_vement et r_installation des poign_es

(s_rie Architect ®)

1. ,&,I'aide d'une cle Allen de %_", desserrer les deux vis de

retenue situees sur le c6te de chaque poignee. Voir les

illustrations 2 et 4,

2. Tirer sur la poignee tout droit pour la sortir de la porte.

S'assurer de garder les vis pour reinstaller les poignees,

3. Pour reinstaller la poignee, suivre les instructions dans I'ordre

inverse.

Enl_vement des poign_es (s_rie avec panneaux

d_coratifs)

IMPORTANT :

•Enlever la porte du refrig@ateur avant d'enlever les poignees.

• Vous devez enlever les poignees pour enlever les panneaux

decoratifs ou pour inverser I'ouverture de la porte.

1. /_,I'aide d'un tournevis Phillips, enlever la capsule au sommet

de la porte. Voir I'illustration 3.

2. Frapper le bord inferieur de la poignee de la porte du

refrig@ateur vers le haut avec un maillet en caoutchouc.

3. La poignee glissera vers le haut d'environ sA" (19,05 mm) et

se degagera de la porte,

Remplacement des poign_es (s_rie avec panneaux

d_coratifs)

1. S'assurer que la capsule de la porte inferieure est installee.

Voir I'illustration 5.

2. Aligner les encoches de la poignee avec les languettes en

metal de montage au c6te de la porte. Glisser la poignee vers

le bas jusqu'a son enclenchement.

3. Frapper le sommet de la poignee avec un maillet en

caoutchouc pour un ajustage serre.

4. ,A,I'aide d'un tournevis Phillips, reinstaller la capsule de la

porte superieure.

Enl_vement de la porte et des charni_res

IM PORTANT :

• Retirer les aliments et tout balconnet ajustable dans les

portes.

• Toutes les illustrations mentionnees dans les instructions

suivantes sont incluses plus loin dans cette section apres "€tapes

finales".

Vis de charniere sup_rieure a t_te hexagonale de 5/_G"

OUTILLAGE REQUIS : Cles a douilles a t_te hexagonale de %6",

3/8"et 1A", tournevis Phillips n° 2 et un tournevis a t_te plate.

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Laisser la porte du refrigerateur fermee jusqu'a ce vous soyez

pr_t a la soulever de la caisse.

REMARQUE : Prevoir un support additionnel de la porte

pendant la reinstallation des charnieres. La force d'attraction

des aimants des portes ne suffit pas ales maintenir en place.

3. Enlever les pieces de la charniere superieure - voir

I'illustration de la charniere superieure. Soulever la porte du

refrigerateur pour la separer de la caisse.

4. Enlever les pieces de la charniere inferieure - voir I'illustration

de la charniere inferieure.

Inversion du sens d'ouverture de la porte

(s_rie Architect _)

IMPORTANT : Si on souhaite inverser la position des portes pour

pouvoir les ouvrir du c6te oppose, proceder comme suit. S'il

n'est pas necessaire de changer I'orientation des portes, voir la

section "Remplacement de la porte et des charnieres".

Vis de butte de la porte Vis frontale de sceflement

de la polgn#e de la porte

¢P

Visde polgn_e _t_te plate Bouchon obturateur

de chami_re de caisse

Oaisse

1. Enlever les vis de la charniere (c6te poignee); transferer ces

pieces du c6te oppose. Voir I'illustration 1-1.

2. Enlever les bouchons d'obturation des trous au sommet de la

caisse a I'aide de I'embout a lame plate du tournevis

enveloppe dans du ruban a masquer; transferer ceux-ci dans

les trous de charniere du c6te oppose. Voir I'illustration 1-2.

Porte du r_frig_rateur

1. Enlever la poignee de la porte du refrigerateur y compris les

tiges et les vis de montage. Conserver toutes les pieces

ensemble. Voir I'illustration 2.

2. Enlever la vis frontale de scellement de la poignee de porte,

La transferer du c6te oppose de la porte du refrigerateur. Voir

I'illustration 5,

3. Enlever la butee de porte du bord inferieur de la porte du

refrig_rateur. La transferer du c6te oppose de la porte du

refrigerateur. Voir I'illustration 3.

4. Fixer les tiges de montage de la poignee de la porte sur le

c6te oppose de la porte.

5. Positionner la poignee de porte du refrigerateur sur les tiges

de montage, Voir I'illustration 2. Inserer deux vis de reglage

dans les c6tes de la poignee.

6. Serrer toutes les vis. Conserver la porte a part jusqu'a la mise

en place des charnieres et de la porte du congelateur.

Inversion du sens d'ouverture de la porte

(s_rie avec panneaux d_coratifs)

IMPORTANT :

• Si on souhaite inverser la porte pour pouvoir I'ouvrir du c6te

oppose, preceder comme suit. Si on ne souhaite pas inverser

la porte, voir la section "Remplacement de la porte et des

charnieres",

On dolt d'abord enlever la poignee de la porte du

refrigerateur de la serie avec panneaux decoratifs pour

inverser le sens d'ouverture de la porte,

1. Enlever les bouchons obturateurs de charnieres de caisse

I'aide de I'embout de la lame plate d'un tournevis enveloppe

dans du ruban a masquer. Deplacer du c6te oppose de la

caisse, Voir I'illustration 1,

2. Enlever les vis de charnieres, Deplacer du c6te oppose de la

caisse. Voir I'illustration 2.

3. ,A,I'aide d'un tournevis Phillips, enlever la butee de la porte et

la capsule de la porte situees sur le bord inferieur du

compartiment de refrigeration. Voir I'illustration 5,

4. ,A,I'aide d'un tournevis Phillips, enlever la capsule superieure

de la porte.

5. Enlever les vis de charnieres a t_te hexagonale de V4" du

prolongement superieur de la porte, Inverser le prolongement

superieur de la porte de sorte que le coin avec encoche

tourne vers I'interieur de la porte. Voir I'illustration 3.

6. Enlever la garniture de la porte laterale et la garniture de la

poign_e en frappant le bord inf_rieur vers le haut avec un

maillet en caoutchouc mou, La garniture glissera vers le haut

et se degagera de la porte. Voir I'illustration 4.

7. Replacer la capsule de la porte inferieure et installer la butee

de la porte du c6te oppose de la porte, Voir I'illustration 5.

8. En utilisant la garniture de porte du c6te alternatif, expediee

avec le refrigerateur, aligner les encoches sur la garniture

avec les languettes de montage en metal du c6te de la porte.

Glisser la garniture vers le bas jusqu'a ce qu'elle s'enclenche

en position. Frapper le sommet de la garniture avec un maillet

en caoutchouc pour assurer un ajustage serre. Voir

I'illustration 4,

9. Installer la poignee en alignant les encoches de la poignee

avec les languettes de montage en metal sur le c6te de la

porte. Glisser la poignee vers le bas jusqu'a son

enclenchement. Frapper le sommet de la poignee avec un

maillet en caoutchouc pour assurer un ajustage serre. Voir

I'illustration 4.

10. ,A,I'aide d'un tournevis Phillips, installer le capuchon de la

porte. Voir I'illustration 3.

Remplacement de la porte et des charni_res

REMARQUE : Lorsqu'on inverse une porte de la serie avec

panneaux decoratifs, utiliser la charniere superieure alternative

expediee avec le refrigerateur.

1. Replacer les pieces de la charniere inferieure. Voir I'illustration

de la charniere inferieure. Resserrer les vis. Replacer la porte

du refrigerateur.

REMARQUE : Prevoir un support additionnel des portes

pendant la reinstallation des charnieres. La force d'attraction

des aimants des portes ne suffit pas & les maintenir en place.

2. Assembler les pieces de la charniere superieure. Voir

I'illustration de la charniere superieure. Ne pas completement

serrer les vis.

3. Aligner correctement la porte de sorte que le bas de la porte

du refrigerateur s'aligne avec le sommet du tiroir du

congelateur. Serrer toutes les vis.

Les illustrations sent incluses plus loin dans cette section.

Enl_vement du tiroir

IMPORTANT : Deux personnes peuvent _tre necessaires pour

ex_cuter cette operation.

1. Ouvrir completement le tiroir du congelateur.

2. Retirer tous les articles des paniers.

3. Tirer completement le panier en broche et le soulever pour

I'enlever.

4. Lever le panier inferieur tout droit et le sortir pour I'enlever.

5= Enlever les supports de panier des rails du tiroir. Pousser les

agrafes vers I'interieur hers des rails du tiroir pour declencher

les supports de panier. Soulever les supports de panier hors

des rails de tiroir.

R_installation du tiroir

IMPORTANT : Deux personnes peuvent _tre necessaires pour

executer cette operation.

1. Tirer completement les deux rails de tiroir vers I'exterieur.

2. Localiser les encoches du c6te interne de chaque rail de tiroir.

Voir I'illustration 6-1.

3. Tout en soutenant I'avant du tiroir, accrocher les supports de

tiroir dans les encoches du c6te interne des rails de tiroir.

Abaisser I'avant du tiroir & son emplacement final. Voir

I'illustration 6-2.

4. Remettre les supports de panier sur les rails du tiroir. Aligner

les agrafes avec les fentes sur les rails de tiroir, et appuyer sur

chaque agrafe vers le rail jusqu'a ce qu'elle s'enclenche.

5. Avec les rails de tiroir sortis completement, installer le panier

inferieur tout droit vers le bas dans les supports de panier.

6. Faire glisser le partier superieur dans le rail du tiroir moul&

S'assurer que I'arriere du partier s'accroche derriere le taquet

du rail de tiroir.

Etapes finales

Inspecter tousles trous. Verifier que tousles bouchons

d'obturation et vis sent en place. Reinstaller le couvercle de

la charniere superieure. Voir I'illustration de la charniere

superieure.

Risque de choc electrique

Brancher sur une prise a 3a_veoles retiee a la terre.

Ne pas enlever la broche de _iaiso_ a _a terre.

Ne pas utiliser un adaptateur.

Ne pas utiiiser un c&b_e de raHonge.

Le r_omrespect de ces instructions peut causer

un deces, un i_ce_die ou un choc e_ectrique.

2. Brancher sur une prise & 3 alveoles reliee & la terre.

3. Reinstaller toutes les pieces amovibles et ranger les aliments.

A. Agrafe du support

B. Support de panier

Soulever le haut de I'avant du tiroir de congelateur pour

degager les crochets des rails du tiroir en dehors des rails du

tiroir. Soulever le tiroir pour le retirer.

Serie Architect ®

A. Vis de plaque de charniere

B. Plaque de charniere superieure

C. Vis de charni&re 9 t_te

hexagona/e de sh_"

D. Chamiere sup_rieure

A, Vis de retenue de %2"

A B

A. Vis de butee de/a porte

B. Butee de la porte

Vue de c6te

(

A. Vis de retenue de %2"

A. Bouchons obturateurs de charniere

de caisse

_[,,o _ o

I"_'_'m.......................................................A

A. Vis de chamiere

Vis frontale de

scellement de la

poignee de la porte

S_rie avec panneaux d_coratifs

A. Bouchons obturateurs de charniere

de caisse

A. Garniture du dessus de/a porte

B. Visa t6te hexagonale de 1/4"

C. Prolongement du dessus de la porte

A. Garniture de poignee

B. Garniture de cSt# de porte

A. Capsule de porte inferieure

B. Butee de porte

,!!_ii_b!,!,;Sik!:i_iiiii:!i_i__?:_ii_iii__;d _!i!!!:]i s_ii?,<XH_;iii_ii!_¸¸

Selon votre modele, le refrigerateur peut comporter deux

(Style 1) ou quatre (Style 2) roulettes reglables situees a la base

du refrigerateur. Si votre refrig@ateur semble instable ou si vous

desirez que les portes se ferment plus facilement, faire le reglage

de I'inclinaison du refrigerateur en suivant les instructions ci-

dessous.

1. Retirer la grille de la base. Tenir la grille fermement et tirer

vers soi pour la detacher.

2. A I'aide d'un tournevis ou d'un tournevis a t_te hexagonale

de %% tourner les vis de reglage avant ou arriere de chaque

c6te pour relever ou abaisser I'avant ou I'arriere du

refrigerateur.

REMARQUE :Si une autre personne pousse le haut du

refrigerateur, le poids devient moins Iourd sur les vis de

reglage et les roulettes, ce qui rend plus facile I'ajustement

des vis.

• Pour soulever, tourner la vis de reglage des roulettes vers

la droite.

• Pour abaisser, tourner la vis de reglage des roulettes vers

la gauche.

REMARQUE : II peut _tre necessaire de tourner les vis de

reglage de plusieurs tours pour affecter I'inclinaison du

refrigerateur.

Style 1-Nivellement avant

A. Vis de r_glage des roulettes

B. Pied de stabilisation

Style 2 -Nivellement avant et arri_re

AB BA

4. Abaisser le pied de stabilisation en le tournant dans le sens

horaire jusqu'a ce qu'il touche bien le sol.

5. Tourner les vis de reglage avant dans le sens antihoraire pour

permettre au poids total du refrigerateur de reposer sur les

pieds de stabilisation.

6. Reinstaller la grille de la base.

Veuillez lire avant I'utilisation du syst_me d'eau.

Immediatement apres I'installation, suivre les etapes ci-dessous

pour avoir la certitude que le systeme d'eau est bien nettoye.

1. Arr_ter la machine a glagons en ouvrant la porte du

congelateur et en soulevant le bras de commande en broche

comme illustre.

2. Installer le filtre a eau interieur. La bride de montage du filtre

eau int@ieur est situee du c6te gauche du compartiment de

refrig@ation.

Ne pas utiliser pour le filtrage d'une eau

microbiologiquement polIuee ou de quatite inconnue en

I'absence d'un dispositif de d6sinfection ad6quat avant ou

apres le syst6me. Les systemes certifies pour la reduction

de kyste peuvent 6tre utilises pour I'eau desinfectee qui

peut contenir des kystes filtrables.

Enlever le capuchon bleu de deviation et le garder pour

utilisation ulterieure.

Enlever le filtre a eau int@ieur de son emballage. Enlever

I'etiquette de scellement au bout du filtre et I'inserer dans

la t_te du filtre.

Tourner delicatement le filtre dans le sens horaire jusqu'a

son arr_t et enclencher le couvercle du filtre pour le

fermer.

A. Vis de r_glage avant

B. Vis de r_glage arriere

C. Pied de stabilisation

Ouvrir de nouveau la porte et s'assurer qu'elle ferme aussi

facilement que vous I'aimez. Sinon, incliner legerement le

refrigerateur vers I'arriere en tournant les deux vis avant de

reglage des roulettes vers la droite. II faudra peut-_tre

plusieurs tours et vous devriez tourner les deux vis de reglage

des roulettes egalement.

Vider le syst_me d'eau en laissant couler et en jetant 2

3 gallons (8 a 12 L) d'eau. Le nettoyage du systeme prendra

environ 6 a 7 minutes et aidera a degager I'air du conduit. Un

ecoulement additionnel peut _tre requis dans certains

domiciles.

REMARQUE :Pendant I'evacuation de I'air, I'eau peut gicler

du distributeur.

Inspecter le syst_me de filtre pour les fuites d'eau. Si vous

constatez des fuites d'eau, voir la section "Depannage".

5= Mettre la machine & glagons en marche en ouvrant la porte

du congelateur et en abaissant le bras de commande en

broche comme illustre. Veuillez consulter la section "Machine

glagons" pour d'autres instructions sur le fonctionnement

de la machine a gla(_ons.

• Accorder 24 heures pour produire la premiere quantite de

glagons.

• Jeter les trois premieres quantites de gla9ons produites.

(i!!,;_ilii¸ii,_ _ii!¸;__i;i_ii!ii_i:!__i ;iO_i!iiiiii!_¸ii!_!_!_i__¸

II est possible qu'a certaines occasion vous deviez enlever

I'ensemble decoratif installe a I'usine, comme les cas de

dem6nagement du refrigerateur a une nouvelle habitation ou

I'installation de panneaux decoratifs personnalises. Veuillez bien

lire toutes les instructions avant d enlever I ensemble decoratif et

les panneaux decoratifs.

A. 2V2" (6,35 crn) de d_gagement

B. Panneau d_coratif en relief

C. Panneau de tiroir en relief

Enl_vement du panneau de la porte

IMPORTANT :

•La porte dolt _tre enlevee du refrigerateur avant d'enlever la

poignee.

• La garniture superieure dolt _tre enlevee du refrigerateur

avant d'enlever le panneau de la porte.

1. Enlever la poignee du refrigerateur :

•/_,I'aide d'un tournevis Phillips, enlever le couvercle du

sommet de la porte.

• Frapper le bord inferieur de la poignee de la porte du

refrigerateur vers le haut avec un maillet en caoutchouc.

• La poignee glissera vers le haut environ 3/4"(19,05 mm) et

se degagera de la porte.

2. Enlever le panneau de la porte :

• Glisser le panneau decoratif et la planchette de

remplissage vers I'exterieur.

• Conserver le panneau et le panneau de remplissage de

fa(_on a eviter les eraflures.

R_installation du panneau de porte

1. Reinstaller le panneau de porte du refrigerateur :

• Glisser le panneau decoratif d'epaisseur maximale de 1/4"

(6,35 mm) dans les rainures fournies dans le couvercle de

la porte inferieure et la garniture laterale.

• Glisser la planchette de remplissage en place derriere le

panneau decoratif si necessaire.

2. Fixer la poignee et la garniture.

3. Reinstaller la porte du refrigerateur.

Enl_vement et r_installation du panneau du tiroir du

cong_lateur

REMARQUE : II n'est pas necessaire d'enlever le tiroir du

congelateur pour enlever ou reinstaller le panneau decoratif.

1. Retirer le tiroir du congelateur pour avoir acces aux vis de la

poignee.

2. /_,I'aide d'un tournevis Phillips, enlever les vis de la poignee

et soulever la poignee.

3. Glisser le panneau decoratif et la planchette de remplissage

travers I'ouverture de la poignee.

4. Reinstaller les panneaux decoratifs en inversant les

instructions.

Entretien des panneaux d_coratifs

Nettoyer les panneaux avec un nettoyant pour acier

inoxydable et poll ou un savon doux et de I'eau avec un linge

doux, propre et humide.

Rincer a fond les panneaux et secher en absorbant I'eau

comme un buvard, a I'aide d'un chiffon sec ou d'une peau de

chamois.

REMARQUE : Ne pas utiliser des essuie-tout ou des

nettoyants qui contiennent des solvants tels que

I'ammoniaque. IIs peuvent endommager la surface des

panneaux.

Installation des panneaux personnalis_s en bois

Si vous prevoyez installer des panneaux decoratifs personnalises

en bois, vous devrez les creer vous-m_me ou consulter un

ebeniste ou un menuisier. Voir les dessins dimensionnels pour les

encarts des panneaux en bois.

Panneaux unis :

On peut creer un panneau uni personnalise de 1/4"(6,35 mm)

maximum d'epaisseur pour remplacer vos panneaux decoratifs.

Les panneaux en bois unis de moins de 1/4"(6,35 mm)

d'epaisseur ne sent pas recommandes.

Panneaux en relief :

Un panneau en relief peut _tre cree en vissant ou en collant des

panneaux en bois a un appui de 1/4"(6,35 mm) ou en utilisant un

panneau de 3/4"(19,05 mm) avec rebord aminci. Accorder un

degagement de 21/2'' (6,35 cm) minimum entre le rebord en relief

du panneau et la poignee.

Exigences de poids pour les encarts de panneaux en relief :

• Le panneau de la porte du refrigerateur ne devrait pas

exceder 30 Ib (14 kg).

• Le poids combine des panneaux de la porte du

congelateur ne devrait pas exceder 15 Ib (7 kg).

Dimensionspourlespanneauxenboispersonnalis_s

Portedur_frig_rateurde20picu

355/8''

<_ (90,5 cm) -_

36%o"

(91,6 cm) _1

42"

(106,7 cm)

23V4"

(59,1 cm)

Dimensions pour I'usinage du c_t_ de la poign_e des

panneaux de la )orte en relief (vue du bout)

1/4"(6 ram)max. |

2V2"(6,35 cm)

Amin. B

A. Poign_e

B. Panneau de porte

Dimensions pour I'usinage du panneau de porte

(vue lat_rale)

_ 1/4"

(6,35 mm) max.

--V-

1/2" Sommet

(1,3 cm)

min,

Centrer les d_tails

de la face avant _-_'_

entre les d_calages

%" L

(9,5 turn)

min, Fond

--(6 35 mm) max,

II est possible que le refrigerateur neuf emette des sons que

I'appareil precedent ne produisait pas. Comme ces sons sont

nouveaux, ils peuvent vous inquieter. La plupart de ces nouveaux

sons sont normaux. Des surfaces dures comme le plancher, les

murs et les armoires peuvent faire paraitre les sons plus forts

qu'en realite. Les descriptions suivantes indiquent le genre de

sons et leur origine.

•Si votre refrigerateur est _quipe d'une machine a glagons,

vous entendrez un bruit de gargouillement Iorsque la valve

d'eau s'ouvre pour remplir la machine a glagons pour chaque

programme.

Votre refrigerateur est congu pour fonctionner plus

efficacement afin de garder les aliments a la temperature

desir6e et pour minimiser la consommation d'energie. Le

compresseur et les ventilateurs tres efficaces peuvent faire

fonctionner votre refrigerateur plus Iongtemps que I'ancien.

Vous pouvez aussi entendre des bruits saccades ou aigus

provenant du compresseur et des ventilateurs qui s'ajustent

pour optimiser la performance.

Vous pouvez entendre le moteur du ventilateur d'evaporation

qui fait circuler I'air dans le rdrigerateur et le congelateur. La

vitesse du ventilateur peut augmenter si on ouvre les portes

ou si on ajoute des aliments chauds.

• Les vibrations sonores peuvent provenir de I'ecoulement du

refrigerant, de la canalisation d'eau ou d'articles places sur le

refrigerateur.

• L'eau qui degoutte sur le dispositif de chauffage durant le

programme de degivrage peut produire un gresillement.

•/_,la fin de chaque programme, vous pouvez entendre un

gargouillement attribuable au refrigerant qui circule dans

votre refrigerateur.

• La contraction et I'expansion des patois internes peuvent

produire un bruit sec.

• Vous pouvez entendre de I'air force sur le condenseur par le

ventilateur du condenseur.

• Vous pouvez entendre I'ecoulement de I'eau dans le plat de

recuperation d'eau pendant le programme de degivrage.

P P

UTILISATION DU REFRIGERATEUR

i!_Oi;J_i_i__!;!;;'_;i!_S!!;i;__i_il_i_iii!!¸i/¸__i;ii!ii;i'1;i!iili'i_i_,_i!!!!_;iiiii;__i:_!,!,!iiii_i_l:¸ili_iJ___ii_;i:i!';ii!iili;_

Pour s'assurer d'avoir les temperatures appropriees, il faut

permettre a I'air de circuler entre les sections du refrigerateur et

du congelateur. Comme I'indique I'illustration, I'air froid penetre

dans la section du congelateur par les ouvertures d'aeration

I'arriere et au sommet. L'air passe a travers la section du

congelateur et recircule sous le plancher du congelateur. L'air

froid penetre dans la section du refrigerateur par le sommet et

circule en descendant sur les tablettes jusqu'aux portes et

recircule pour retourner aux ouvertures d'aeration en bas.

Ne pas bloquer les ouvertures d'aeration. Si les ouvertures

d'aeration sont bloquees, le flux d'air est obstrue et des

problemes de temperature et d'humidite peuvent survenir.

IMPORTANT : Comme I'air circule entre les deux sections,

toutes les odeurs formees dans une section seront transferees

I'autre. Vous devez nettoyer a fond les deux sections pour

eliminer les odeurs. Pour eviter le transfert d'odeurs et

I'assechement des aliments, envelopper ou recouvrir

hermetiquement les aliments.

Votre modele peut comporter des commandes electroniques ou

des commandes numeriques.

IMPORTANT:

•La commande du refrigerateur r_gle la temperature du

compartiment de refrigeration. La commande du congelateur

ajuste la temperature du compartiment de congelation.

Attendre 24 heures avant de placer des aliments dans le

refrigerateur. Si vous ajoutez des aliments avant que le

refrigerateur ait completement refroidi, vos aliments peuvent

_tre aMmes.

REMARQUE : Tourner les commandes du refrigerateur et du

congelateur a un reglage plus eleve (plus froid) que le reglage

recommande ne refroidira pas les compartiments plus vite.

Si la temperature est trop elevee ou trop basse darts les

compartiments de refrigeration et de congelation, verifier

d'abord les ouvertures d'aeration pour s'assurer qu'elles ne

sont pas bloquees avant d'ajuster les commandes. Voir "Pour

s'assurer d'une circulation d'air appropriee".

Les reglages recommandes devraient convenir a un usage

domestique normal. Les commandes sent reglees

correctement Iorsque le lait ou le jus est aussi froid que vous

I'aimez et Iorsque la creme glacee est ferme.

Pour votre commodite, les commandes du refrigerateur et du

congelateur sent prereglees & I'usine. Lors de la premiere

installation du refrigerateur, s'assurer que les commandes du

refrigerateur et du congelateur sont toujours prereglees aux

reglages recommandes tel qu'illustre.

Reglage recommande "4"

FR[EZER _ecommetldedSett;ngs:4 R[FRIGERATOR

Col_esSettings:7

IMPORTANT :

Pour eteindre le refrigerateur, appuyer sur la touche a fleche

du congelateur vers le bas jusqu'a ce qu'un tiret (-)

apparaisse sur I'afficheur du refrigerateur et du congelateur.

Aucun compartiment ne refroidira.

La gamme de temperatures pour chaque compartiment va de

1 a 7 (reglage le plus froid).

S'il est necessaire d'ajuster les temperatures dans le refrigerateur

ou le congelateur, utiliser les reglages indiques au tableau ci-

dessous comme guide.

Appuyer sur les touches a fleche (haut ou bas) pour ajuster la

temperature. Ne pas ajuster les commandes de plus d'un cran

la fois, sauf Iors de la mise en marche du refrigerateur. Toujours

se souvenir d'attendre au moins 24 heures entre les ajustements.

CONDITION/RAISON : AJUSTEMENT :

REFRIGERATEUR trop tiede Tourner le reglage du

- Porte frequemment ouverte, REFRIGI_RATEUR ou de

grande quantite d'aliments la TEMPC:RATURE au

ajoutee, temperature ambiante chiffre plus eleve suivant

tr_s chaude

CONGELATEUR trop ti0de/

glagons non prepares assez vite

- Porte frequemment ouverte ou

grande quantite d'aliments ajoutee

ou temperature ambiante tres

froide (programme en

fonctionnement trop peu frequent)

- Usage intense de glagons

Tourner le reglage du

CONGC:LATEUR ou de

la TEMPC:RATURE au

chiffre plus eleve

suivant.

REFRIGCRATEUR trop froid

- Reglages incorrects pour les

conditions existantes

Tourner le reglage du

RCFRIGC:RATEUR ou de

la TEMPI_RATURE au

chiffre plus bas suivant

CONGELATEUR trop froid

- Reglages incorrects pour les

conditions existantes

Tourner le reglage du

CONGC:LATEUR ou de

la TEMPC:RATURE au

chiffre plus bas suivant

Pour votre commodite, les commandes de temperature sent

preregl6es a I'usine. Lors de I'installation initiale du refrigerateur,

s'assurer que les commandes sent encore prer6gl6es aux points

de reglage recommandes tel qu'illustre.

R_glages recommand_s

Warmer

Colder Q

0°F Recommended 38°F Recommended

FREEZER REFRIGERATOR

_ Warmer

G Colder

IMPORTANT : Lorsque I'appareil est sous tension, I'afficheur

indique la temperature reelle du compartiment.

D_sactivation/activation du r_frig_rateur :

• Appuyer a plusieurs reprises sur la touche (+) du congelateur

jusqu'a I'apparition de "OFF" sur I'affichage du congelateur.

Le refrig6rateur s'arr_tera au bout de quelques secondes.

Aucun compartiment ne refroidira.

• Appuyer sur la touche (-) du refrigerateur ou du congelateur

pour mettre le refrigerateur en marche.

Ajustement des commandes num_riques

La commande du RC:FRIGC:RATEUR regle la temperature du

compartiment de refrigeration. La commande du

CONGI2LATEUR regle la temperature du compartiment de

congelation.

S'il est necessaire d'ajuster la temperature dans le compartiment

de refrigeration ou de congelation, utiliser les reglages indiques

dans le tableau ci-dessous comme guide.

Pour ajuster les r_glages de temperature :

Lorsqu'on appuie une premiere fois sur la touche (+) ou (-), le

point de reglage actuel de la temperature s'affiche. L'affichage

indique le point de reglage pendant environ 3 secondes puis

revient a la temperature reelle.

• Appuyer sur les touches (+) ou (-) jusqu'a I'affichage du point

de reglage desire de la temperature.

REMARQUE : Ne pas ajuster les commandes de temperature de

plus d'un cran a la fois, sauf Iors de la mise en marche initiale du

refrigerateur. Attendre 24 heures entre les ajustements pour que

la temperature puisse se stabiliser.

38°F Recommended _ Warmer

REFRIGERATOR

Colder

CONDITION/RAISON : AJUSTEMENT :

REFRIGERATEUR trop tiede Tourner le reglage de

-Porte frequemment ouverte, TEMPERATURE du

grande quantite d'aliments RERIGI2RATEUR 1° plus

ajoutee, temperature ambiante bas

tres chaude

CONGCLATEUR trop tiede/

gla(_ons pas prepares assez vite

- Porte frequemment ouverte ou

grande quantite d'aliments ajoutee

ou temperature ambiante tres

froide (programme en

fonctionnement trop peu frequent)

- Usage intense de gla9ons

RCFRIGCRATEUR trop froid

- Reglages incorrects pour les

conditions existantes

Tourner le reglage de

TEMPC:RATURE du

CONGELATEUR 1° plus

bas

Tourner le reglage de

TEMPC:RATURE du

RE_RIGI2RATEUR1° plus

haut

CONGCLATEUR trop froid

- Reglages incorrects pour les

conditions existantes

Tourner le reglage de

TEMPERATURE du

CONGCLATEUR 1° plus

haut

Autres caract_ristiques du centre de commande

Max Cool (refroidissement maximum)

La caracteristique Max Cool est utile Iors de periodes d'utilisation

intense du refrigerateur, de I'addition d'un grand nombre

d'aliments ou de I'elevation temporaire de la temperature de la

piece.

• Appuyer sur la touche Max Cool pour r6gler le congelateur et

le refrigerateur aux reglages de temperature les plus bas.

Appuyer a nouveau sur la touche Max Cool pour revenir au

point de reglage normal du refrigerateur.

REMARQUE : La caracteristique Max Cool s'eteindra

automatiquement au bout de 12 heures environ.

Max Cool

Caract_ristique Optimlce e_

(fabrication intensive de glagons)

La caracteristique Optimlce ®augmente la production de gla_ons,

ce qui est utile en periode d'utilisation intense de gla(_ons.

• Appuyer sur la touche Optimlce ®pour regler le congelateur

au reglage de temperature le plus bas. Appuyer a nouveau

sur la touche Optimlce ®pour revenir au point de reglage

normal du congelateur.

REMARQUE : La caracteristique Optimlce _ s'eteindra

automatiquement au bout de 24 heures environ.

Optimmce

Holiday Mode (mode vacances)

En mode vacances, le congelateur ne degivre pas

automatiquement aussi frequemment afin d'economiser

I'energie.

Pour activer cette caracteristique, appuyer sur la touche

Holiday Mode jusqu'a ce que le t_moin lumineux s'allume.

Appuyer a nouveau sur Holiday Mode ou ouvrir la porte du

refrigerateur pour desactiver cette caracteristique.

REMARQUE : La porte du refrigerateur peut _tre ouverte

dans I'heure qui suit le reglage du mode vacances sans

desactiver la caracteristique.

Holiday Mode

Temp Alarm (alarme de d_passement de temperature)

La caracteristique Temp Alarm (alarme de depassement de

temperature) fournit des renseignements sur la temperature en

cas de panne de courant.

Panne de courant : Au cours d'une panne de courant, si les

temperatures dans les compartiments de refrigeration et de

congelation excedent les temperatures de fonctionnement

normales, la plus haute temperature atteinte sera affichee.

• Pour activer cette caracteristique, appuyer sur la touche

Temp Alarm jusqu'a ce que le temoin lumineux s'allume. Pour

desactiver cette caracteristique, appuyer sur Temp Alarm

pendant 3 secondes jusqu'a ce que le temoin lumineux

s'eteigne.

Alarme indiquant un rechauffement : Un signal d'alarme sera

emis a plusieurs reprises si les temperatures dans les

compartiments de refrigeration ou de congelation excedent les

temperatures de fonctionnement normales pendant une heure ou

plus.

L'affichage indique alternativement les temperatures actuelles et

les temperatures les plus elev6es atteintes dans les

compartiments.

• Appuyer une fois sur la touche Temp Alarm pour arr_ter le

signal sonore et I'altemance d'affichage des temperatures. Le

temoin Temp Alarm continue de clignoter jusqu'a ce que le

refrigerateur revienne a la temperature reglee.

Temp

Alarm

Door Alarm (avertisseur de la porte)

La caract_ristique Door Alarm fait retentir une sonnerie toutes les

quelques secondes Iorsque la porte du refrig6rateur a ete laissee

ouverte continuellement pendant 5 minutes. La sonnerie retentira

jusqu'a ce que la porte soit fermee ou que la caracteristique Door

Alarm soit desactivee.

• Appuyer sur la touche Door Alarm pour activer ou desactiver

cette caracteristique. Le temoin lumineux est allume Iorsque

la caracteristique Door Alarm est activee.

Door

Alarm

T_moin lumineux de I'_tat du filtre & eau et r_initialisation

du filtre (sur certains modules)

Voir "Temoin lumineux de I'etat du filtre a eau".

Commandes num_riques -Preferences de I'utilisateur

Le centre de commande vous permet de regler les preferences

de I'utilisateur si desire.

Affichage de la temperature (F_C)

Cette preference vous permet de modifier I'affichage de la

temperature.

F - Temperature en degres Fahrenheit

C - Temperature en degres Celsius

Alarme (AL)

Cette preference vous permet de desactiver le son de toutes les

alarmes.

ON (marche) - Le son de I'alarme sera audible.

OFF (arr_t) - Le son de I'alarme ne sera pas audible.

Mode Sabbath (SAB)

IMPORTANT : Cette preference ne desactive pas les lampes

internes.

ON (marche) - Toutes les lampes du panneau de commande

desactivees.

OFF (arr_t) - Toutes les lampes du panneau de commande

activees.

REMARQUE : Appuyer sur n'importe quelle touche du panneau

de commande pour reactiver les lampes du panneau de

commande.

Pour acceder au menu des preferences de I'utilisateur :

1. Appuyer sur la touche Door Alarm (alarme de la porte)

pendant 3 secondes. Le nom de la preference apparaft sur

I'affichage du congelateur et le statut de la prderence (F/C)

ou (ON/OFF) appara_t sur I'affichage du refrigerateur.

2. Utiliser les touches (+) ou (-) du congelateur pour faire defiler

les noms de preference. Lorsque le nom de la preference

desiree s'affiche, appuyer sur les touches (+) ou (-) du

refrig_rateur pour modifier le statut de la preference.

3. Enregistrer les preferences en appuyant sur la touche Door

Alarm pendant 3 secondes ou en fermant la porte du

compartiment de refrigeration.

{_I_C_ _O_@ _ ,

Si le syst_me d'eau n'a pas fait I'objet d'une vidange Iors de

I'installation initiale du rdrigerateur, pulser de I'eau dans un

contenant jusqu'a I'obtention de 2 a 3 gallons (8 a 12 L), que

vous jetterez ou environ 6 a 7 minutes apres le commencement

de la distribution d'eau. Cette eau ainsi puisee et jetee rince le

reservoir et les tuyauteries. Accorder plusieurs heures pour que le

refrig6rateur se refroidisse et refroidisse I'eau.

Distribution d'eau

1. Tenir un contenant sous le distributeur en appuyant sur le

bouton.

2. Rel&cher le bouton pour arr_ter I'ecoulement.

REMARQUE :Pulser une quantite suffisante d'eau chaque

semaine pour maintenir un approvisionnement frais.

:i:!ii,,!ihi;;ii;,iii!!__iii:li:_i__!i!!¸¸_;:!i!iii!__!!ii!iii;_ii_;ii!i;i:iioi_i:__;:!i!'oz;;ii_uii

Ne pas utiliser pour le filtrage d'une eau

microbiologiquement polluee ou de qualite inconnue en

I'absence d'un dispositif de d6sinfection ad6quat avant ou

apres le syst6me. Les systemes certifies pour la reduction

de kyste peuvent 6tre utilises pour I'eau d6sinfectee qui

peut contenir des kystes filtrables.

IMPORTANT :

• Le filtre a eau dolt _tre remplace Iorsque le temoin de I'etat du

filtre est rouge (Replace/remplacer) ou des que le debit d'eau

au distributeur d'eau ou a la machine a gla9ons diminue de

fatten perceptible.

•L'air emprisonne dans le systeme peut causer I'ejection de

I'eau et du filtre a eau. Faire couler I'eau pendant 2 minutes

avant d'enlever le filtre a eau use.

Remplacement du filtre &eau

La bride de montage du filtre a eau est situee du c6te droit du

refrigerateur.

1. Tourner le filtre use dans le sens antihoraire jusqu'a ce qu'il se

degage de la bride de montage du filtre.

2. Vider I'eau du filtre a eau dans I'evier et jeter le filtre a eau

use. Essuyer I'exces d'eau dans le couvercle du filtre.

3. Enlever I'etiquette scellee de I'extremite du filtre neuf et

I'inserer darts la bride de montage du filtre. Tourner

delicatement le filtre dans le sens horaire jusqu'a ce que le

filtre s'arr_te, et enclencher le couvercle du filtre ferme.

Le temoin lumineux de I'etat du filtre a eau vous aidera & savoir

quand changer le filtre a eau. Lorsque le t_moin jaune (Order/

commander) est allume, il est pratiquement temps de changer le

filtre a eau. Lorsque le temoin rouge (Replace/remplacer) est

allume, un nouveau filtre a eau dolt _tre installe. Voir "Systeme de

filtration de I'eau".

Apres remplacement du filtre a eau, appuyer sur FILTER RESET

(reinitialisation du filtre) pendant 3 secondes jusqu'& ce que les

temoins Order (commander) ou Replace (remplacer) s'eteignent.

Order Replace

Filter

Reset

4. Vider le systeme d'eau en laissant couler et en jetant 2

3 gal. (8 a 12 L) d'eau. Le nettoyage du systeme prendra

environ 6 a 7 minutes et aidera a degager I'air du conduit. Un

ecoulement additionnel peut _tre requis dans certains

domiciles.

5. Inspecter le systeme de filtre pour les fuites d'eau. Si vous

constatez des fuites d'eau, voir "Depannage".

Utilisation du distributeur sans flltre _eau

On peut utiliser le distributeur d'eau sans filtre a eau, mais I'eau

ne sera pas filtree. Si vous choisissez cette option, replacer le

filtre avec le capuchon bleu de deviation.

Mise en marche/arr6t de la machine &glac_.ons

REMARQUE : Ne pas forcer le bras de commande en broche

vers le haut ou vers le bas.

• Pour mettre la machine & glagons en marche, il suffit

d'abaisser le bras de commande en broche.

REMARQUE : Votre machine a gla9ons a un arr_t

automatique. Au fur eta mesure de la fabrication de la glace,

les glagons remplissent le bac d'entreposage de glagons. Les

gla(;ons soulevent le bras de commande en broche a la

position OFF (elevee).

Pour un arr_t manuel, soulever le bras de commande en

broche a la position OFF (elevee) et attendre le declic pour

s'assurer que la machine & gla9ons ne continuera pas de

fonctionner.

Taux de production de glaqons

Production normale de glagons : La machine & gla(_ons

devrait produire un lot complet de glagons toutes les

3 heures. Si les gla£_ons ne sont pas fabriques assez

rapidement, tourner la commande du congelateur vers un

chiffre plus bas (plus froid) par etapes. Attendre 24 heures et,

si necessaire, tourner graduellement la commande du

congelateur au r_glage le plus bas, en attendant 24 heures

entre chaque augmentation.

Production de gla(_ons Optimlce (sur certains modeles) : La

machine a gla(_ons devrait produire environ de 16 a 20 lots de

gla(_ons par periode de 24 heures. Si votre refrigerateur est

dote de la caracteristique de production de glagons

Optimlce, appuyer sur la touche Optimlce.

A noter

• Accorder 24 heures pour produire la premiere quantite de

gla(_ons. Jeter les trois premieres quantites de glagons

produites.

La qualite de vos glagons sera seulement aussi bonne que la

qualite de I'eau fournie a votre machine a gla9ons. €:viter de

brancher la machine a gla(_ons a un approvisionnement d'eau

adoucie. Les produits chimiques adoucisseurs d'eau (tels

que le sel) peuvent endommager des pieces de la machine

gla(_ons et causer une pietre qualite des gla9ons. Si une

alimentation d'eau adoucie ne peut pas _tre evitee, s'assurer

que I'adoucisseur d'eau fonctionne bien et qu'il est bien

entretenu.

• Ne pas garder quoi que ce soit sur le dessus de la machine &

gla(_ons ou dans le bac a gla(_ons.

CARA.CTERISTIQUES DU

REFRIGERATEUR

Votre modele peut comporter certaines ou toutes ces

caracteristiques.

_mportants renseignements a eavoir au sujet des tabiettes

et dee couverctes en verre :

Ne pas nettoyer Ies tablettes ou couverctes en verre avec de

I'eau tiede quand ils sont froids. Les tablettes et les

couverctes peuvent se briser s'ils sont exposes a des

changements soudains de temperature ou a un impact tel

que coup brusque. Pour votre protection, le verre tremp_ est

con_u pour 6clater en d'innombrables pieces minuscules.

Ceci est normal. Les tablettes et les couvercles en verre sont

Iourds. Un soin speciaI s'impose lots de leur d_placement

pour eviter I'impact d'une chute.

Les tablettes dans votre refrigerateur peuvent _tre reglees pour

correspondre a vos besoins de rangement individuels.

Le remisage d'aliments semblables ensemble dans le

refrigerateur et le reglage des tablettes pour convenir

differentes hauteurs d'articles alimentaires et de contenants,

permettront de trouver I'article desire plus facilement et reduiront

aussi le temps d'ouverture de la porte du refrigerateur, ce qui

economisera de I'energie.

Tablettes coulissantes

• Pour faire glisser la tablette vers I'exterieur, tirer delicatement

la tablette vers sol.

• Pour faire glisser la tablette vers I'interieur, pousser la tablette

jusqu'au fond.

Tablettes et cadres de tablette

Pour retirer et r_installer une tablette/un cadre de tablette :

1. Retirer le cadre/la tablette en inclinant le devant vers le haut

et en le soulevant hors des supports de tablette.

2. Reinstaller le cadre/la tablette en guidant les crochets arriere

de la tablette dans les supports de tablette. Incliner le devant

de la tablette vers le haut jusqu'a ce que les crochets arriere

tombent dans les supports de tablette.

3. Abaisser le devant de la tablette et s'assurer que la tablette

est fixee solidement en place,

Pour retirer et r_installer le(s) bac(s) &I_jumes :

1. Faire glisser le(s) bac(s) tout droit jusqu'& la butee. Soulever le

devant du ou des bacs et glisser le reste du ou des bacs

completement vers I'exterieur.

2. Reinstaller le(s) bac(s) en les faisant glisser completement au-

dela de la butee.

Pour retirer le couvercle du ou des bacs :

1. Retirer le(s) bac(s).

2. En retenant fermement d'une main I'insertion en verre,

pousser vers le haut au centre de I'insertion en verre jusqu'a

ce qu'elle se souleve hors du cadre en plastique, Glisser

d_licatement I'insertion en verre vers I'avant pour la retirer.

3. Soulever le cadre du couvercle et le retirer.

Pour r_installer le couvercle du ou des bacs :

REMARQUE : Avant de reinstaller le couvercle, s'assurer que la

barre de renforcement en U est reinstall6e a I'avant du couvercle

du bac.

1. Introduire I'arriere du cadre du couvercle dans les supports

sur les parois laterales du refrigerateur et abaisser le devant

du cadre du couvercle en place.

2. Faire glisser I'arriere de I'insertion en verre dans le cadre du

couvercle et abaisser le devant en place.

Ce reglage permet de contr61er le degre d'humidite dans les bacs

legumes etanches. La commande peut _tre reglee a n'importe

quel reglage entre LOW et HIGH.

En position LOW (ouvert) le reglage laisse echapper I'air humide

pour mieux conserver les fruits et legumes a pelures,

• Fruits : Laver, laisser secher et mettre au rdrigerateur dans un

sac en plastique ou dans le bac a legumes. Ne pas laver ni

equeuter les petits fruits avant le moment de leur utilisation,

Les trier et les conserver dans I'emballage original dans le

bac a legumes ou les conserver sur une tablette du

refrigerateur dans un sac ferme en papier sans _tre serf&

• Legumes a pelures : Placer dans des sacs en plastique ou

contenants en plastique et ranger dans le bac a legumes.

En position HIGH (ferme) le reglage permet de retenir I'humidite

I'interieur du bac pour mieux conserver les legumes frais et les

legumes a feuilles.

• Legumes a feuilles : Laver a I'eau froide, egoutter et couper

ou eliminer les sections endommagees et decolorees. Placer

dans un sac ou un contenant en plastique et ranger dans le

bac a legumes.

Le tiroir pleine largeur a temperature contr61ee peut _tre utilise

pour remiser des grands plateaux de reception, de la charcuterie

ou des boissons. Pour plus de flexibilite de remisage, le tiroir

comporte une cloison et une commande de temperature

ajustable.

REMARQUE : Ne pas placer de legumes & feuilles dans le tiroir

temperature contr61ee. Des temperatures plus froides peuvent

endommager les legumes a feuilles,

D_pose et r_installation du tiroir

Selon votre modele, votre refrigerateur peut avoir un ou deux

styles de tiroir. Suivre les instructions appropriees au style de

tiroir.

Style 1 - Tiroir &couvercle plat

Pour enlever le tiroir :

1. Tirer le tiroir pour I'ouvrir completement.

2. Soulever I'avant du tiroir et le tirer tout droit pour le sortir.

Pour r_installer le tiroir :

1. Pousser les glissieres metalliques jusqu'& I'arriere du

refrigerateur.

2. Placer le tiroir sur les glissieres et faire glisser le tiroir vers

I'arriere du refrigerateur.

Style 2 -Tiroir &couvercle basculant

Pour enlever le tiroir :

1. Soulever le couvercle. Tirer le tiroir pour I'ouvrir

completement,

2. Soulever I'avant du tiroir et le tirer tout droit pour le sortir.

Pour r_installer le tiroir :

1. Pousser les glissieres metalliques jusqu'& I'arriere du

refrig_rateur.

2. Placer le tiroir sur les glissieres et faire glisser le tiroir vers

I'arriere du refrigerateur.

9,','''_____

Cloison de tiroir

Pour enlever la cloison :

1. Tirer le tiroir pour I'ouvrir completement.

2. Soulever I'avant de la cloison pour la decrocher de la paroi

arriere du tiroir et soulever la cloison pour la sortir.

Pour r_installer la cloison :

1. Accrocher I'arriere de la cloison sur la paroi arriere du tiroir.

2. Abaisser la cloison en place.

Commande de temp6rature du tiroir

La commande de temperature, situee sous le couvercle sur le

c6te droit du tiroir, regule la quantite d'air froid penetrant dans le

tiroir.

REMARQUE : L'air froid dirige dans le tiroir peut faire baisser la

temperature du refrigerateur. La temperature du refrigerateur

peut necessiter un ajustement.

• Faire glisser la commande de temperature au reglage le

moins froid si vous voulez que que le tiroir soit a la m_me

temperature que le compartiment de refrigeration.

• Faire glisser la commande de temperature a un reglage plus

froid si vous voulez que le tiroir soit plus froid que le

compartiment de refrigeration.

REMARQUE : Utiliser le reglage le plus froid pour la

conservation de viandes.

Colder

Guide d'entreposage des viandes

La plupart des viandes peuvent _tre conservees dans leur

emballage original tant que cet emballage est hermetique et

I'epreuve de I'humidite. Emballer de nouveau si necessaire. Voir

le tableau suivant pour les periodes de conservation. Si la viande

dolt _tre conservee pour une periode plus Iongue que la duree

donnee, faire congeler la viande.

Poissons, mollusques

ou crustaces frais .............................. utiliser le jour de I'achat

Poulet, boeuf hache, abats comestibles (foie) ....... 1 a 2 jours

Charcuterie, steaks/r6tis ........................................ 3 a 5 jours

Viandes traitees .................................................... 7 a 10 jours

Les restes - Couvrir les restes avec de la pellicule en plastique ou

du papier d'aluminium. II est convenable aussi d'utiliser des

contenants en plastique avec couvercles hermetiques.

Selon le modele que vous avez, vous pouvez avoir un oeufrier

une, deux ou trois pieces. Les oeufs peuvent _tre gardes dans

I'oeufrier ou places en vrac dans le casier.

REMARQUE : Les oeufs devraient _tre ranges dans un

contenant couvert pour remisage a long terme. Si votre modele

ne comporte pas d'oeufrier ou de casier utilitaire, ranger les

oeufs dans le contenant original sur une tablette interieure.

CARACTEI . STIQUES DU

CONGELATEUR

Votre modele peut comporter certaines ou toutes ces

caracteristiques.

Enlever et r6installer les paniers en broche :

Panier sup6rieur

1. Retirer tous les articles du partier. Enlever le panier en le tirant

completement et le soulever pour le sortir.

2. Reinstaller le panier en le glissant dans les rails moules

superieurs. S'assurer que I'arriere du panier s'accroche

derriere le taquet du rail.

Cloison du panier sup6rieur

• La cloison du panier superieur separe la glace des aliments

congeles et aide a eviter que la glace ne tombe derriere le

panier.

• La cloison du panier superieur est congue pour ne pas _tre

retiree et devrait rester dans le panier.

Panier inf6rieur

1. Retirer tousles articles du panier. Retirer le panier en le

soulevant des rails guides.

2. Reinstaller le panier en le plagant dans les rails guides.

Cloison du panier inf6rieur

La cloison du panier inferieur est con_ue pour ne pas _tre retiree

et devrait rester dans le panier.

A. Cloison

CARACTERISTIQUES DE

LA PORTE

Votre modele peut comporter certaines ou toutes ces

caracteristiques.

_iii_ _o_ __:i__!_;__'_ _ _ _ i_i__i_o::_

Pour enlever et r_installer le dispositif de retenue de la

porte :

1. Enlever le dispositif de retenue en le soulevant et en le tirant

tout droit pour le sortir.

2. Reinstaller le dispositif de retenue en le glissant en place au-

dessus du support et en le poussant vers le bas jusqu'a ce

qu'il s'arr_te.

Pour retirer et r_installer les balconnets :

1. Retirer le balconnet en le soulevant et le tirant tout droit.

2. Reinstaller le balconnet en le glissant en place au-dessus du

support desire et en le poussant jusqu'a ce qu'il s'arr_te.

Pour enlever et r_installer le compartiment utilitaire :

1. Enlever le compartiment utilitaire en le soulevant et en le

tirant tout droit pour le sortir.

2. Reinstaller le compartiment utilitaire en le glissant en place

au-dessus du support desire et en le poussant jusqu'& ce

qu'il s'arr_te.

ENTRETIEN DU

RI FRIGI RATEUR

Risque d'e×plosion

Utiliser un produit de nettoyage ininflammableo

Le non=respect de cette instruction peut causer un deces,

une explosion ou un incendieo

Les sections de refrigeration et de congelation se degivrent

automatiquement. Toutefois, nettoyer les deux sections au moins

une fois par mois pour emp_cher une accumulation d'odeurs.

Essuyer les renversements immediatement.

Nettoyage du r6frig6rateur :

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Retirer toutes les pieces amovibles de I'interieur, telles que

les tablettes, bacs, etc.

3. Laver a la main, rincer et secher les pieces amovibles et les

surfaces internes a fond. Utiliser une eponge propre ou un

linge doux et un detergent doux dans de I'eau tiede.

• Ne pas utiliser des nettoyants abrasifs tels que les

nettoyants a vitre en atomiseurs, nettoyants a recurer,

liquides inflammables, cires nettoyantes, detergents

concentres, eaux de Javel ou nettoyants contenant du

petrole sur les pieces en plastique, les garnitures

interieures et de portes ou les joints de portes. Ne pas

utiliser d'essuie-tout, tampons & recurer ou autres outils

de nettoyage abrasifs. Ces produits risquent d'egratigner

ou d'endommager les materiaux.

• Pour aider & eliminer les odeurs, on peut laver les parois

interieures avec un melange d'eau tiede et de

bicarbonate de soude (2 c. a soupe pour 1 pinte [26 g

pour 0,95 L] d'eau).

4. Determiner si votre refrigerateur a un exterieur en metal peint,

en aluminium brosse ou en acier inoxydable et choisir la

methode de nettoyage appropriee.

M6tal peint : Laver les surfaces exterieures avec une eponge

propre ou un linge doux et un detergent doux dans de I'eau

tiede. Ne pas utiliser de nettoyant fort ou abrasif, ni de

nettoyant cont_u pour I'acier inoxydable. Secher & fond avec

un linge doux. Pour mieux proteger les surfaces metalliques

exterieures peintes contre les dommages, appliquer une cite

pour appareil electromenager (ou cire en p&te pour

automobiles) avec un linge propre et doux. Ne pas citer les

pieces en plastique.

Aluminium bross6 : Laver avec une eponge propre ou un

linge doux et un detergent doux dans de I'eau tiede. Ne pas

utiliser de nettoyant fort ou abrasif, ni de nettoyant congu

pour I'acier inoxydable. Secher a fond avec un linge doux.

Fini en acier inoxydable : Laver avec une eponge propre ou

un linge doux et un detergent doux dans de I'eau tiede, Ne

pas utiliser de nettoyants abrasifs. Secher a fond avec un

linge doux.

• Pour que votre refrigerateur en acier inoxydable conserve

son aspect neuf et pour enlever les petites egratignures

ou marques, il est suggere d'utiliser le nettoyant et poll

pour acier inoxydable approuve par le fabricant. Pour

commander le nettoyant, voir la section "Accessoires".

IMPORTANT : Ce nettoyant dolt _tre utilise sur les pieces en

acier inoxydable uniquement!

Veiller a ce que le nettoyant et poll pour acier inoxydable

n'entre pas en contact avec les pieces de plastique telles que

garnitures, couvercles de distributeurs ou joints de porte. En

cas de contact non intentionnel, nettoyer la piece de

plastique avec une eponge et un detergent doux dans de

I'eau tiede. Secher a fond avec un linge doux.

Le condenseur n'a pas besoin d'6tre nettoye souvent dans

des conditions de fonctionnement normales. Si

I'environnement est particulierement graisseux, poussiereux,

ou s'il y a des animaux domestiques dans la maison, le

condenseur devrait _tre nettoye tousles 2 ou 3 mois pour

assurer une efficacite maximum.

Si vous avez besoin de nettoyer le condenseur :

• Retirer la grille de la base. Voir I'illustration de la grille de

la base ou la section "Grille de la base".

• Utiliser un aspirateur a brosse douce pour nettoyer la

grille, les endroits ouverts derriere la grille et la surface

I'avant du condenseur.

• Replacer la grille de la base une fois termine.

Brancher le refrigerateur ou reconnecter la source de courant

electrique.

REMARQUE : Toutes les ampoules pour appareils menagers ne

conviennent pas a votre refrig6rateur. S'assurer de faire le

remplacement par une ampoule de grosseur, de forme et de

puissance semblables.

Remplacement de I'ampoule du compartiment de

r_frig_ration

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Faire glisser I'ecran de protection vers I'arriere du

compartiment pour le liberer de I'ensemble d'eclairage.

3. Remplacer la ou les ampoule(s) grillee(s) avec une ampoule

electrique pour appareil menager de pas plus de 40 watts.

4= Reinstaller I'ecran de protection de I'ampoule en inserant les

onglets de I'ecran dans les trous appropries de chaque c6te

de I'ensemble d'eclairage. Faire glisser I'ecran de protection

vers I'avant de I'unite jusqu'a ce qu'il se verrouille en place.

REMARQUE : Pour eviter d'endommager le couvercle de la

lampe, ne pas forcer le couvercle au-dela du point de

verrouillage.

5. Brancher le refrig6rateur ou reconnecter la source de courant

electrique.

Remplacement de I'ampoule du compartiment de

cong_lation

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

REMARQUE : On peut avoir besoin d'enlever la tablette ou le

panier superieur(e) du compartiment de congelation pour

acceder a I'ensemble d'eclairage.

2. L'ecran de protection de I'ampoule d'eclairage s'ouvre par

I'arriere. Appuyer fermement sur les encoches a I'arriere de

I'ecran et le tirer vers le bas.

3= Enlever I'ecran de protection et remplacer I'ampoule grillee

avec une ampoule pour appareil menager de pas plus de

40 watts.

4. Inserer les onglets avant de I'ecran dans le rev_tement et

enclencher la partie arriere sur I'ensemble d'eclairage.

5. Brancher le refrigerateur ou reconnecter la source de courant

electrique.

Si le courant electrique dolt _tre interrompu pendant 24 heures

ou moins, garder la ou les porte(s) (selon votre modele) fermee(s)

pour aider les aliments a demeurer froids et congeles.

Si le service dolt _tre interrompu pendant plus de 24 heures, faire

I'une des choses suivantes :

• Retirer tousles aliments congeles et les entreposer dans un

casier frigorifique.

Placer 2 Ib (907 g) de neige carbonique dans le congelateur

pour chaque pied cube (28 L) d'espace de congelation. Ceci

permettra de garder les aliments congeles durant deux

quatre jours.

• S'il n'y a pas de casier frigorifique ni de neige carbonique,

consommer ou mettre immediatement en conserve les

aliments perissables.

.&.NOTER : Un congelateur plein restera froid plus Iongtemps

qu'un congelateur partiellement rempli. Un congelateur plein de

viande demeure froid plus Iongtemps qu'un congelateur rempli

d'aliments cults. Si les aliments contiennent des cristaux de

glace, ils peuvent _tre remis a congeler m6me si la qualite et la

saveur risquent d'etre affectees. Si les aliments semblent de

pietre qualite, les jeter.

i!i:il_i_i_i_ii::__!!ti;ii_ii!!¸i_i_iii iili_'iiiiii!__;_;_S!iii:iiii%il '_'iii!_,_:ii:_i_!_!_!___:i'_ii!_!!!i!;__iii_i_i_i_iii6iJ__i_i_!!i;i__i!!"it:!_i_iii:__:!ii_i!i!i__i_i_ii_?ii_i!!i__iii:__!ii_ii!ll,ii!!!_i_i_i_iliili_!i!!¸¸_ii_:_i_i:

Vacances D6m6nagement

Si vous choisiseez de laisser le r6frig6rateur en

fonctionnement pendant votre absence :

1. Consommer tousles aliments perissables et congeler les

autres.

2. Si votre refrigerateur a une machine a gla(;ons automatique

• Soulever le bras de commande metallique a la position

OFF (elevee).

• Fermer I'approvisionnement d'eau de la machine

glagons.

3. Vider le bac a gla(;ons.

Si vous choisissez d'arr_ter le fonctionnement du

r_frig6rateur avant votre d6part :

1. Enlever tous les aliments du refrigerateur.

2. Si votre refrigerateur a une machine a gla(;ons automatique

• Fermer I'approvisionnement d'eau de la machine

glagons au moins une journee a I'avance.

• Lorsque la derniere quantite de gla(;ons est deposee,

soulever le bras de commande metallique a la position

OFF (elevee).

3. 12teindre les commandes de temperature. Voir "Utilisation des

commandes".

4. Nettoyer le refrigerateur, I'essuyer et bien le secher.

5. A I'aide d'un ruban adhesif, placer des blocs de caoutchouc

ou de bois dans la partie superieure de chaque porte de

fagon ace qu'elles soient suffisamment ouvertes pour

permettre I'entree de I'air a I'interieur, afin d'eviter

I'accumulation d'odeur ou de moisissure.

Lorsque vous d_menagez votre refrigerateur a une nouvelle

habitation, suivre ces etapes pour preparer le demenagement.

1. Si votre refrigerateur a une machine a gla(;ons automatique :

• Fermer I'approvisionnement d'eau de la machine

glagons au moins une journee a I'avance.

• Debrancher la canalisation d'eau de I'arriere du

refrigerateur.

• Lorsque la derniere quantite de glagons est deposee,

soulever le bras de commande metallique a la position

OFF (elevee).

2. Retirer tous les aliments du refrigerateur et placer tousles

aliments congeles dans de la neige carbonique.

3. Vider le bac a gla(;ons.

4. Cteindre les commandes de temperature. Voir "Utilisation

des commandes".

5. Debrancher le refrigerateur.

6. Nettoyer, essuyer et secher a fond.

7. Retirer toutes les pieces amovibles, bien les envelopper et

les attacher ensemble & I'aide de ruban adhesif pour qu'elles

ne bougent pas nine s'entrechoquent durant le

demenagement.

8. Selon le modele, soulever le devant du refrigerateur pour

qu'il roule plus facilement OU visser les pieds de nivellement

pour qu'ils n'egratignent pas le plancher. Voir "Ajustement

des portes".

9. Fermer les portes a I'aide de ruban adhesif et fixer le cordon

d'alimentation electrique au dos du refrigerateur a I'aide de

ruban adhesif.

Lorsque vous arriverez a votre nouvelle habitation, remettre tout

en place et consulter la section "Instructions d'installation" pour

les instructions de preparation. Aussi, si votre refrigerateur a une

machine a glagons automatique, rappelez-vous de raccorder

I'approvisionnement d'eau au refrigerateur.

DEPANNAGE

Essayer les solutions sugg6r6es ici en premier afin d'_viter les coOts d'une visite de service inutile.

Le r6frig6rateur ne fonctionne pas

Risque de choc e[ectrique

Brancher sur une prise a 3a{veo}es re[iee a }a terreo

Ne pas en_ever la broche de liaison a _aterreo

Ne pas utiliser un adaptateuro

Ne pas utHiser un c&b_e de ralIonge.

Le non-respect de ces instructions peut causer

un deces, un incendie ou un choc e[ectriqueo

Un fusible est-il grill6 ou le disjoncteur s'est-il d6clench6?

Remplacer le fusible ou reenclencher le disjoncteur. Si le

probleme persiste, appeler un electricien.

Le r6glage du r6frig6rateur est-il a la position OFF (arr_t)?

Voir "Utilisation de la (des) commande(s)", selon le modele.

Le r6frig6rateur est-il en train de se d6givrer? Verifier pour

voir si le refrig_rateur fonctionne au bout de 30 minutes. Le

refrigerateur executera regulierement un programme

automatique de degivrage.

Les ampoules n'6clairent pas

•Une ampoule d'eclairage est-elle desserree dans la

douille ou grill6e? Voir "Remplacement de la (des)

ampoule(s) d'eclairage", selon le modele.

•Le cordon d'alimentation 61ectrique est-il d6branch6?

Brancher sur une prise a 3 alveoles reliee a la terre.

Le plat de d_givrage contient de reau

• Le refrig_rateur est-il en train de se degivrer? L'eau

s'evaporera. C'est normal que I'eau degoutte dans le plat de

degivrage.

•Y a-t-il plus d'humidit_ que d'habitude? Prevoir que I'eau

dans le plat de degivrage prend plus de temps & s'evaporer.

Ceci est normal quand il fait humide.

Le moteur semble fonctionner excessivement

La temperature ambiante est-elle plus chaude que

d'habitude? Prevoir que le moteur fonctionnera plus

Iongtemps darts des conditions de chaleur. Pour des

temperatures ambiantes normales, prevoir que le moteur

fonctionne environ 40 % a 80 % du temps. Dans des

conditions plus chaudes, prevoir un fonctionnement encore

plus frequent.

Vient-on d'ajouter une grande quantite d'aliments au

r_frig_rateur? L'addition d'une grande quantite d'aliments

rechauffe le refrigerateur. II est normal que le moteur

fonctionne plus Iongtemps afin de refroidir de nouveau le

refrigerateur.

Les portes sont-elles ouvertes fr_quemment? Prevoir que

le moteur fonctionnera plus Iongtemps dans ce cas. Afin de

conserver I'energie, essayer de sortir tout ce dont vous avez

besoin du refrigerateur a la fois, garder les aliments organises

et fermer la porte le plus t6t possible.

Les r_glages sont-ils faits correctement pour les

conditions ambiantes? Voir "Utilisation de la (des)

commande(s)", selon le modele.

Les portes sont-elles compl_tement fermees?

Bien fermer les portes. Si les portes ne ferment pas

completement, voir "Les portes ne se ferment pas

completement" plus loin dans cette section.

Les serpentins du condenseur sont-ils sales? Cette

situation fait obstruction au transfert de I'air et fait travailler

davantage le moteur. Nettoyer les serpentins du condenseur.

Voir "Nettoyage".

REMARQUE : Votre refrigerateur neuf fonctionnera plus

Iongtemps que I'ancien du fait de son moteur tres efficace.

Le r_frig_rateur semble faire trop de bruit

•Les sons peuvent _tre normaux pour votre r_frigerateur.

Voir "Sons normaux".

La machine &gla_ons ne produit pas de gla_ons ou pas

assez

La machine agla_ons vient-elle juste d'etre install_e?

Attendre 72 heures pour le commencement de la production

complete de gla£ons. Une fois que le refrigerateur a refroidi,

la machine & glagons devrait commencer a produire 70

120 glagons toutes les 24 heures.

La temperature du congelateur est-elle assez froide pour

produire des gla_ons? Attendre 24 heures apres le

branchement pour la production de gla(;ons. Voir "Utilisation

de la (des) commande(s)", selon le modele.

Le bras de commande en broche de la machine agla£ons

est-il en position OFF (elev_e)? Abaisser le bras de

commande en broche & la position ON (abaissee). Voir

"Machine a gla(;ons".

•La valve de la canalisation d'eau reli_e au r_frigerateur

est-elle ouverte? Ouvrir la valve d'eau. Voir "Raccordement

de la canalisation d'eau".

Y a-t-il de I'eau dans le moule de la machine agla£ons ou

ne produit-elle pas de gla£ons? Verifier pour voir si le

refrigerateur a ete branche a la canalisation d'eau de votre

domicile, et si le robinet d'arr_t de la canalisation est ouvert.

Voir "Raccordement de la canalisation d'eau'.

•Un gla£on est-il coinc_ dans le bras _jecteur? Enlever le

gla(;on du bras ejecteur avec un ustensile en plastique. Voir

"Machine & gla;ons".

•Une grande quantit_ de gla£ons vient-elle d'6tre enlevee?

Attendre 24 heures pour que la machine a gla_ons produise

plus de glagons.

•Les r_glages sont-ils faits correctement? Si tres peu de

gla(;ons sont produits, voir "Utilisation de la (des)

commande(s)", selon le modele.

Un filtre a eau est-il install6 sur le r_frig_rateur? Le filtre

peut _tre obstrue ou incorrectement install& Selon le modele

que vous avez, 6ter la cartouche du filtre a eau. Voir

"Systeme de filtration d'eau". Faire fonctionner le distributeur.

Si le debit d'eau s'accroft beaucoup, votre filtre est obstrue et

dolt _tre remplac&

•Un syst_me de filtration de I'eau aosmose inverse est-il

connect_ avotre canalisation d'eau froide? Voir

"Specifications de I'alimentation en eau".

REMARQUE : Si cette situation n'est pas attribuable a ce qui

precede, il peut exister un probleme avec la canalisation

d'eau. Faire un appel de service.

Mauvais go_t, odeur ou couleur grise des gla£ons

•Les raccords de plomberie sont-ils neufs et causent-ils

une decoloration et un mauvais goQt des gla£ons? Jeter

les premieres quantites de gla_ons.

•Les gla£_ons ont-ils _t_ gard_s trop Iongtemps? Jeter les

vieux gla(;ons et en faire une nouvelle provision.

•Les aliments dans le r_frigerateur ont-ils et_ bien

emball_s? Voir "Caracteristiques du refrigerateur".

•Le cong_lateur et le bac agla£ons ont-ils besoin d'6tre

nettoy_s? Voir "Nettoyage".

•L'eau contient-elle des mineraux (tels que le soufre)?

L'installation d'un filtre peut _tre requise afin d'enlever les

mineraux.

Un filtre _ eau est-il install_ dans le r_frig_rateur? Une

decoloration grise ou foncee de la glace indique que le

systeme de filtration de I'eau a besoin d'un rin(;age

additionnel. Faire couler de I'eau supplementaire dans le

distributeur d'eau pour mieux nettoyer le systeme de filtration

de I'eau au moins 2 & 3 gal. (8 a 12 L) ou pendant 5 minutes

initialement. Jeter la glace decoloree.

Le distributeur d'eau ne fonctionne pas bien

Le systeme d'eau s'est-il rempli? Le systeme d'eau a

besoin d'etre rempli la premiere fois qu'il est utilise. Utiliser un

contenant solide pour appuyer sur la barre de distribution

d'eau jusqu'a ce que I'eau commence a couler. Purger le

systeme d'eau en distribuant et en jetant de 2 a 3 gal.

(8 a 12 L) d'eau. Le nettoyage du systeme prendra environ

5 minutes et contribuera a purger I'air de la canalisation. Une

purge supplementaire peut _tre necessaire dans certains

domiciles. Voir "Distributeur d'eau".

Le robinet d'arr_t d'eau est-il ouvert ou la canalisation

d'eau est-elle raccord_e ala source?

Verifier pour s'assurer que le robinet d'arr_t d'eau est ouvert

et que la source d'eau est connectee au refrigerateur. Voir

"Raccordement de la canalisation d'eau".

Le robinet d'arr_t d'eau est-il obstru_ ou incorrectement

installS?

Se referer a la section "Raccordement de la canalisation

d'eau". Si I'obstruction ou I'installation n'est pas un

probleme, faire un appel de service ou faire venir un plombier.

La canalisation de la source d'eau du domicile comporte-

t-elle une d_formation? Si vous decouvrez ou soup_onnez

une deformation de la canalisation d'eau, contacter un

plombier agree.

Un filtre a eau est-il installe sur le r_frig_rateur? Le filtre

peut _tre obstrue ou incorrectement installe. Verifier d'abord

les instructions d'installation du filtre pour s'assurer que le

filtre a ete installe correctement et n'est pas obstrue. Si

I'installation ou I'obstruction n'est pas un probleme, faire un

appel de service.

• Un systeme de filtration de I'eau aosmose inverse est-il

connect_ avotre canalisation d'eau froide? Voir

"Specifications de I'alimentation en eau".

Le d_bit d'eau du distributeur diminue beaucoup

Un filtre a eau est-il install_ dans le r_frig_rateur? Le filtre

peut _tre obstrue ou incorrectement installe. Selon le modele

que vous avez, 6ter la cartouche du filtre a eau. Voir

"Systeme de filtration d'eau'. Faire fonctionner le distributeur.

Si le debit d'eau s'accroft beaucoup, votre filtre est obstrue et

dolt _tre remplace.

L'eau coule du distributeur

L'eau d_goutte-t-elle parce que le verre n'est pas tenu

sous le distributeur d'eau assez Iongtemps? Tenir le

contenant sous le distributeur d'eau pendant 2 a 3 secondes

apres le rel&chement du levier de distribution. L'eau peut

continuer a couler durant ce temps.

Un filtre _ eau est-il install_ dans le r_frig_rateur? II peut y

avoir de I'air dans les canalisations du systeme de filtration

de I'eau, ce qui cause des gouttes. Une purge

supplementaire pourrait aider a faire sortir I'air des

canalisations. L'utilisation normale du distributeur devrait

expulser I'air des canalisations en 24 a 72 heures.

L'eau du distributeur n'est pas aseez froide

•Le r_frigerateur vient-il d'etre installS? Accorder 24 heures

pour que le refrigerateur se refroidisse completement.

Une grande quantite d'eau a-t-elle _t_ recemment

distribuee? Accorder 24 heures pour que I'eau se refroidisse

completement.

N'a-t-on pas r_cemment distribu_ de I'eau? Le premier

verre d'eau peut ne pas _tre froid. Jeter le premier verre

d'eau.

La cloison entre les deux sections est tilde

La temperature tiede est probablement attribuable a un

fonctionnement normal du reglage automatique de I'humidite de

I'exterieur.

La temperature est trop tilde

Les ouvertures d'a_ration sont-elles bloqu_es dans une

section ou I'autre? Ceci emp_che I'air froid de circuler entre

les compartiments. Enlever tousles objets places en avant

des ouvertures d'aeration. Consulter la section "Pour

s'assurer d'une circulation d'air appropriee" pour

I'emplacement des ouvertures d'aeration.

La ou les portes sont-elles ouvertes souvent? Le

refrigerateur deviendra tiede clans ce cas. Pour garder le

refrigerateur froid, essayer de sortir tout ce dont vous avez

besoin du refrigerateur en une fois, garder les aliments bien

ranges et fermer la porte le plus t6t possible.

Vient-on d'ajouter une grande quantit_ d'aliments au

r_frig_rateur ou au cong_lateur? L'addition d'une grande

quantite d'aliments rechauffe le refrigerateur. Plusieurs

heures peuvent _tre necessaires pour que le refrigerateur

revienne a la temperature normale.

Les r_glages sont-ils faits correctement pour les

conditions ambiantes? Voir "Utilisation de la (des)

commande(s)", selon le modele.

II existe une accumulation d'humidit_ &I'int_rieur

Les ouvertures de circulation d'air sont-elles obstru_es

dans le refrigerateur? Enlever tousles objets devant les

ouvertures d'aeration. Consulter "Pour s'assurer d'une

circulation d'air appropriee" pour I'emplacement des

ouvertures d'aeration.

La porte ou les portes sont-elles ouvertes souvent? Pour

eviter I'accumulation d'humidite, essayer de sortir tout ce

dont vous avez besoin du refrigerateur a la fois, garder les

aliments bien ranges et fermer la porte le plus t6t possible.

•La piece est-elle humide? II est normal que de I'humidite

s'accumule a I'interieur du refrigerateur Iorsque I'air de

I'exterieur est humide.

•Les aliments sont-ils bien emball_s? Verifier que tousles

aliments sont bien emballes. Essuyer les contenants humides

d'aliments avant de les placer au refrigerateur.

•Les r_glages sont-ils faits correctement pour les

conditions ambiantes? Voir "Utilisation de la (des)

commande(s)", selon le modele.

•Un programme autod_givreur vient-il de se terminer? II

est normal que des gouttelettes se forment apres le

degivrage automatique du refrigerateur.

Les portes sont difflciles &ouvrir Les portes ne se ferment pas compl_tement

Rieque d'e×piosion

Utiliser un preduit de nettoyage [ninflammabmeo

Le non=respect de cette instruction peut causer un deces,

une e×pmesion eu un incend[eo

• Les joints sont-ils sales ou collants? Nettoyer les joints et

la surface avec laquelle ils sent en contact. Appliquer en

frottant une couche tres mince de cire de paraffine sur les

joints apres le nettoyage.

Les aliments emballes emp_chent-ils la porte de fermer?

Reorganiser les contenants de sorte qu'ils soient plus

rapproches et prennent moins d'espace.

Le bac agla_ons est-il en bonne position? Pousser le bac

gla_ons jusqu'au fond.

Le couvercle du bac a16gumes, les plats, tablettes, bacs

ou paniers sont-ils en bonne position? Placer les elements

& la position correcte. Voir plus de renseignements a la

section "Caracteristiques du refrig6rateur".

Les joints collent-ils? Nettoyer les joints et la surface avec

laquelle ils sent en contact. Appliquer en frottant une couche

tres mince de cire de paraffine sur les joints apres le

nettoyage.

Le r6frig6rateur branle-t-il ou semble-t-il instable? Niveler

le refrigerateur. Consulter la section "Ajustement des portes".

Les portes ont-elles 6t6 enlevees durant I'installation de

I'appareil et real r6install6es? Enlever et replacer les portes

conformement a la section "Portes du refrigerateur" ou

telephoner a un technicien qualifie.

ASSISTANCE OU SERVICE

Avant de demander une assistance ou un service, veuillez verifier

la section "Depannage". Cette verification peut vous faire

economiser le coot d'une visite de reparation. Si vous avez

encore besoin d'aide, suivre les instructions ci-dessous.

Lors d'un appel, veuillez conna;tre la date d'achat et les numeros

au complet de modele et de serie de votre appareil. Ces

renseignements nous aideront a mieux repondre a votre

demande.

Si vous avez besoin de pi_ces de rechange

Si vous avez besoin de commander des pieces de rechange,

nous vous recommandons d'utiliser seulement des pieces

d'origine specifiees par I'usine. Les pieces d'origine specifiees

par I'usine conviendront et fonctionneront bien parce qu'elles

sent fabriquees selon les m_mes specifications precises utilisees

pour construire chaque nouvel appareil KitchenAid ®.

Pour Iocaliser des pieces d'origine dans votre region, nous

contacter ou telephoner au centre de service designe le plus

proche.

Telephoner sans frais au Centre d'interaction avec la clientele de

KitchenAid Canada au : 1-800-807-6777.

Nos consultants fournissent de I'assistance pour :

• Caracteristiques et specifications de notre gamme complete

d'appareils electromenagers.

• Consignes d'utilisation et d'entretien.

• Ventes d'accessoires et pieces de rechange.

References aux marchands Iocaux, aux distributeurs de

pieces de rechange et aux compagnies de service. Les

techniciens de service designes par KitchenAid Canada sent

formes pour remplir la garantie des produits et fournir un

service apres la garantie, partout au Canada.

Pour plus d'assistance

Si vous avez besoin de plus d'assistance, vous pouvez ecrire

KitchenAid Canada en soumettant toute question ou

probleme a :

Centre d'interaction avec la clientele

KitchenAid Canada

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Dans votre correspondance, veuillez indiquer un numero de

telephone ou on peut vous joindre dans la journee.

Pour commander des accessoires, composer le 1-800-442-9991

et demander le num_ro de piece approprie ci-dessous ou

contacter votre marchand KitchenAid autorise. Au Canada,

composer le 1-800-807-6777.

Nettoyant et poll pour acier inoxydable

Commander le n° de piece 4396920

Filtre _eau de remplacement :

Commander le n° de piece 4396395

FEUILLES DE DONNEES SUR LE PRODUIT

Systbme de filtration d'eau interieur

Mod61e 67003523-750/Capacit6 : 750 gallons (2839 litres)

[Syst_me test_ et certifi& par NSF International en vertu de la norme

/ NSF/ANSl 42 (r6duction du got3t et de I'odeur du chlore, et particules

/(classe I*)); et en vertu de la norme NSF/ANSl 53 (r_duction de plomb,

[mercure, atrazine, toxaph_ne, kystes, turbiditY, amiante, et lindane).

Ce produit a ete teste selon les normes NSF/ANSl 42 et 53 pour la reduction des substances enumerees ci-dessous. La

concentration des substances indiquees dans I'eau entrant dans le systeme a ete reduite a une concentration moindre ou egale a la

limite permissible pour I'eau qui quitte le systeme, tel que specifie dans les normes NSF/ANSI 42 et 53.

R6d. de substances Effluent %de r6d.

Effets esth6tiques moyen minimale

GoQt/odeur de chlore 0,05 mg/L 96,84

Particules (classe I*) 30,583 #/mL 98,94

R_duction de Effluent %de r_d.

contaminant moyen minimale

Plomb :a pH 6,5 < 0,001mg/L >99,29%

Plomb : a pH 8,5 < 0,001mg/L >99,29%

Mercure : A pH 6,5 0,0003 mg/L 90,91

Mercure : a pH 8,5 0,0008 mg/L 75,93

Crit6res de Affluent moyen Concentration dans Effluent

r6duction NFS I'eau &traiter maximal

r6duction de 50 % I 1,88 mg/L 2,0 mg/L_+ 10 % 0,06 mg/L **

r_duction de 85 % 5 700 000 #/mL AUparticules/mLmOins10 000 69 000 #/mL

Crit6res de Affluent moyen Concentration dans Effluent

r_duction NFS I'eau _traiter maximal

0,010 mg/L 0,153 mg/L _ 0,15 mg/L _+10 % < 0,001mg/L

0,010 mg/L 0,150 mg/L _ 0,15 mg/L _+10 % < 0,001mg/L

0,002 mg/L 0,006 mg/L 0,006 mg/L _+10 % 0,0005 mg/L

0,002 mg/L 0,006 mg/L 0,006 mg/L _+10 % 0,0015 mg/L

Toxaphene 0,003 mg/L 0,015 mg/L 0,015 _+10% < 0,001 mg/L < 0,001 mg/L 91,67%

Atrazine 0,003 mg/L 0,009mg/L 0,009 mg/L _+10 % < 0,002 mg/L < 0,002 mg/L 75,31%

Amiante 99 % 155 MF/L 107_1108fibres/L _ <1 MF/L <1 MF/L >99,99 %

Kystes _ >99,95 % 166 500 #/L 50 000/L min. <1 #/L * <1 #/L; >99,99

Turbidit_ 0,5 NTU 10,7 NTU 11 _+1 NTU 0,49 NTU 0,31 NTU 95,2

Lindane 0,0002 mg/L 0,002 mg/L 0,002 _+10 % < 0,0001 mg/L 0,000 mg/L 96,50 %

% de r6d.

moyenne

>97,26

99,52

% de r_d.

moyenne

>99,35 %

>99,33 %

95,70

86,22

92,97 %

76,99 %

>99.99 %

>99,99

97,09

98,72 %

Parametres de test : pH

Temperature = 68°F a 71,6°F (20°C a 22°C).

• II est essentiel que les exigences de fonctionnement,

d'entretien et de remplacement de filtre soient respectees

pour que ce produit donne le rendement annonce.

= 7,5 + 0,5 a moins d'indications contraires. Debit = 0,78 gpm (1,9 Lpm). Pression = 60 Ib/po _ (413,7 kPa).

Le systeme de contr61e du filtre mesure la quantite d'eau qui

passe par le filtre et vous alerte Iorsqu'il faut remplacer le

filtre. Lorsque 90 % de la vie estimee du filtre sent utilises, le

temoin jaune (Order/commander) s'allume. Lorsque 100 %

de la vie estimee du filtre sont utilises, le temoin rouge

(Replace/remplacer) s'allume et il est recommande de

remplacer le filtre. Utiliser une cartouche de remplacement

67003523, commander la piece n ° 4396395. Prix suggere au

detail en 2007 de 49,99 $US/65,95 SCAN. Les prix sent

sujets a des changements sans preavis.

• Le produit ne doit _tre utilise que pour I'eau froide.

Ne pas utiliser pour le filtrage d'une eau microbiologiquement

polluee ou de qualite inconnue en I'absence d'un dispositif

de desinfection adequat avant ou apres le systeme. Les

systemes certifies pour la reduction de kyste peuvent 6tre

utilises pour I'eau desinfectee qui peut contenir des kystes

filtrables.

• Veuillez vous referer & la couverture arriere ou a la section

"Accessoires" pour le nom, I'adresse et le numero de

telephone du fabricant.

• Veuillez vous referer a la section "Garantie" pour la garantie

limitee du fabricant.

Directives d application/Param_tres

d'approvisionnement en eau

Approvisionnement en eau Collectivite ou puits

Pression de I'eau 35 - 100 Ib/po _ (241 - 689 kPa)

Temperature de I'eau 33 ° - 100°F (1 °- 38°C)

Debit nominal 0,78 gpm (2,9 Lpm) a 60 Ib/po _

*Classe I - taille des particules : > 0,5 A <1 IJm

**Exigence de test : au moins 100 000 par_icules/mL (poussiere de test fine AC).

tCes contaminants ne sont pas n_cessairement presents dans votre approvisionnement d'eau. Le rendement peut varier selon les conditions

locales de I'eau.

t_Fibres de Iongueur sup_rieure a 10 IJm

_Cas de la filtration de kystes de Cryptosporidium parvum

® NSF est une marque d_pos_e de NSF International.

P P

GARANTIE DU REFRIGERATEUR KITCHENAID ®

GARANTIE LIMITC:E DE UN AN

Pendant un an a compter de la date d'achat, Iorsque ce gros appareil menager est utilise et entretenu conformement aux instructions

jointes a ou fournies avec le produit, KitchenAid ou KitchenAid Canada (ci-apres designees "KitchenAid") paiera pour les pieces

specifiees par I'usine et la main-d'oeuvre pour corriger les vices de materiaux ou de fabrication. Le service doit _tre fourni par une

compagnie de service designee par KitchenAid.

Sur les modeles avec un filtre a eau : garantie limitee de 30 jours sur le filtre a eau. Pendant 30 jours a compter de la date d'achat,

Iorsque ce filtre est utilise et entretenu conformement aux instructions jointes a ou fournies avec le produit, KitchenAid paiera pour les

pieces de rechange pour corriger les vices de materiaux ou de fabrication.

GARANTIE LIMITC:E DE LA DEUXIC:ME ALA CINQUIC:ME ANNC:E INCLUSIVEMENT SUR LA DOUBLURE

DE LA CAVIT¢: ET LES PIC:CES DU SYSTC:ME DE ReFRIGeRATION SCELL¢

De la deuxieme a la cinquieme annee inclusivement a compter de la date d'achat, Iorsque ce gros appareil menager est utilise et

entretenu conformement aux instructions jointes a ou fournies avec le produit, KitchenAid paiera pour le remplacement ou la reparation

de la doublure de la cavite du refrigerateur/congelateur (frais de main-d'oeuvre inclus) si la piece se fissure a cause de vices de

materiaux ou de fabrication. De m_me, de la deuxieme a la cinquieme annee inclusivement a partir de la date d'achat, KitchenAid

paiera pour les pieces specifiees par I'usine et la main-d'oeuvre pour corriger les vices de materiaux ou de fabrication dans le systeme

de refrigeration scelle. II s'agit des pieces suivantes : compresseur, evaporateur, condenseur, sechoir et conduits de connexion. Le

service doit _tre fourni par une compagnie de service designee par KitchenAid.

GARANTIE LIMITC:E DE LA SIXIEME A LA DIXIEME ANNC:E INCLUSIVEMENT SUR

LES PIC:CES DU SYSTC:ME DE ReFRIGeRATION SCELL¢

De la sixieme a la dixieme annee inclusivement a compter de la date d'achat, Iorsque ce gros appareil menager est utilise et entretenu

conformement aux instructions jointes a ou fournies avec le produit, KitchenAid paiera pour les pieces specifiees par I'usine pour

corriger les vices de materiaux ou de fabrication dans le systeme de refrigeration scell& II s'agit des pieces suivantes : compresseur,

evaporateur, condenseur, sechoir et conduits de connexion.

KITCHENAID NE PRENDRA PAS EN CHARGE

1. Les visites de service pour rectifier I'installation du gros appareil menager, montrer a I'utilisateur comment utiliser I'appareil,

remplacer ou reparer des fusibles ou rectifier le c&blage ou la plomberie du domicile.

2. Les visites de service pour reparer ou remplacer les ampoules electriques de I'appareil, les filtres a air ou les filtres a eau.

3. Les reparations Iorsque le gros appareil menager est utilise a des fins autres que I'usage unifamilial normal.

4. Les dommages imputables a : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation

fautive ou installation non conforme aux codes d'electricite ou de plomberie, ou I'utilisation de produits non approuves par

KitchenAid.

5. Toute perte d'aliments due a une defaillance du refrigerateur ou du congelateur.

6. Le coot des pieces de rechange et de la main-d'oeuvre pour les appareils utilises hors des Ctats-Unis ou du Canada.

7. Le ramassage et la livraison. Ce gros appareil menager est con(_u pour _tre repare a domicile.

8. Les reparations aux pieces ou systemes resultant d'une modification non autorisee faite a I'appareil.

9. Les frais de voyage ou de transport pour le service d'un produit dans les regions eloignees.

10. La depose et la reinstallation de votre appareil si celui-ci est installe dans un endroit inaccessible ou n'est pas installe

conformement aux instructions d'installation fournies.

CLAUSE D'EXONC:RATION DE RESPONSABILIT¢ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRCSENTE GARANTIE LIMITCE CONSlSTE EN LA

REPARATION PRC:VUE CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALIT¢

MARCHANDE ET D'APTITUDE A UN USAGE PARTICULIER, SONT LIMITEES A UN AN OU A LA PLUS COURTE PERIODE AUTORISEE

PAR LA LOI. KITCHENAID N'ASSUME AUCUNE RESPONSABILITE POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES

JURIDICTIONS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES

LIMITATIONS DE LA DURI2E DES GARANTIES IMPLICITES DE QUALITI 2 MARCHANDE OU D'APTITUDE ,&,UN USAGE PARTICULIER,

DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CETTE GARANTIE VOUS

CONFI2RE DES DROITS JURIDIQUES SPI2CIFIQUES ET VOUS POUVEZ 12GALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT

VARIER D'UNE JURIDICTION A UNE AUTRE.

/_,I'exterieur du Canada et des 5012tats des 12tats-Unis, cette garantie ne s'applique pas. Contacter votre marchand KitchenAid autorise

pour determiner si une autre garantie s'applique.

Si vous avez besoin de service, voir d'abord la section "Depannage" du Guide d'utilisation et d'entretien. Apres avoir verifie la section

".D_pannage", de I'aide supplementaire peut _tre trouvee en verifiant la section "Assistance ou service" ou en appelant KitchenAid. Aux

E.-U., composer le 1-800-422-1230. Au Canada, composer le 1-800-807-6777. 1/06

Conservez ce manuel et votre re_u de vente ensemble pour

r_f_rence ult_rieure. Pour le service sous garantie, vous

devez presenter un document prouvant la date d'achat ou

d'installation.

Inscrivez les renseignements suivants au sujet de votre gros

appareil menager pour mieux vous aider a obtenir assistance ou

service en cas de besoin. Vous devrez connaftre le numero de

modele et le numero de serie au complet. Vous trouverez ces

renseignements sur la plaque signaletique situee sur le produit.

Nora du marchand

Adresse

Num_ro de tdl_phone

Num_ro de module

Num_ro de s_rie

Date d'achat

12828153 2/07

Tous droits r_serv_s. ® Marque d_pos6e/TM Marque de commerce de KitchenAid, U.S.A.. Emploi sous licence par KitchenAid Canada au Canada Imprim6 aux E.-U.

KitchenAid KBRP20ERSS02 Bottom-mount Refrigerator

Product's Documents

Use & Care Guide

Specifications

KitchenAid KBRP20ERSS02 Questions and Answers
