ENGLISH
5
SAFETY IS ALWAYS THE FIRST PRIORITY!
For your safety, the safety of others, and to avoid any
damage to the product and your vehicle, CAREFULLY
READ AND MAKE SURE YOU FULLY UNDERSTAND ALL THE
SAFETY INSTRUCTIONS AND MESSAGES IN THIS MANUAL
BEFORE OPERATING. You must also read the vehicle's
service manual, and observe the stated precautions
or instructions before and during any test or service
procedure.
Keep yourself, your clothing and other objects away
from moving or hot engine parts and avoid contact with
electrical connections.
ONLY OPERATE THE VEHICLE IN A WELL-VENTILATED
AREA, as the vehicle produces carbon monoxide, a toxic
and poisonous gas, and particulate matter when the
engine is running.
ALWAYS WEAR approved SAFETY GOGGLES to prevent
damage from sharp objects and caustic liquids.
DO NOT SMOKE OR HAVE ANY FLAMES NEAR THE
VEHICLE when testing. The fuel and battery vapors are
highly ammable.
DO NOT ATTEMPT TO INTERACT WITH THE PROUDUCT
WHILE DRIVING. Any distraction may cause an accident.
TURN THE IGNITION OFF BEFORE CONNECTING OR
DISCONNECTING THE PRODUCT FROM THE VEHICLE's
DATA LINK CONNECTOR (DLC) to prevent causing damage
to the product or vehicle's electronic components.
READ ALL INSTRUCTIONS BEFORE USE
6
SECTION 1 WHAT'S IN THE BOX?
• ArtiDiag800 BT 2
• MDCI Mini Dongle
• USB Cable
• Carrying Case
• 3-in-1 Adapter
• Quick User Guide
7

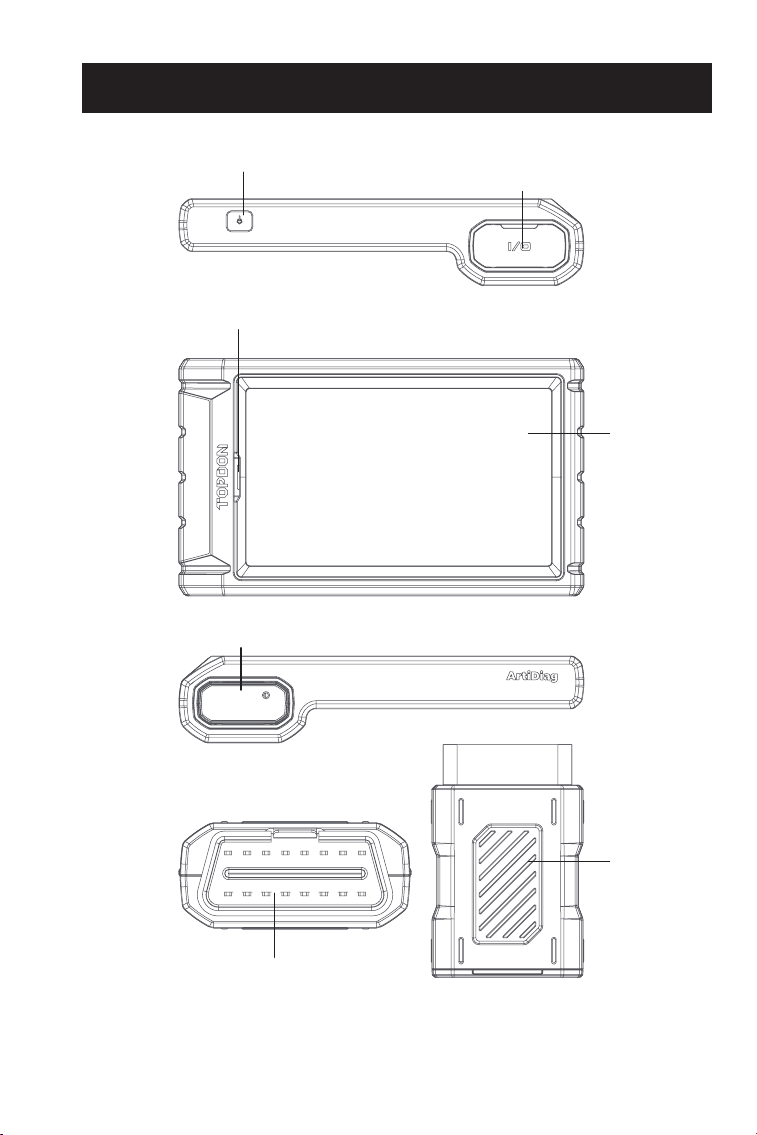

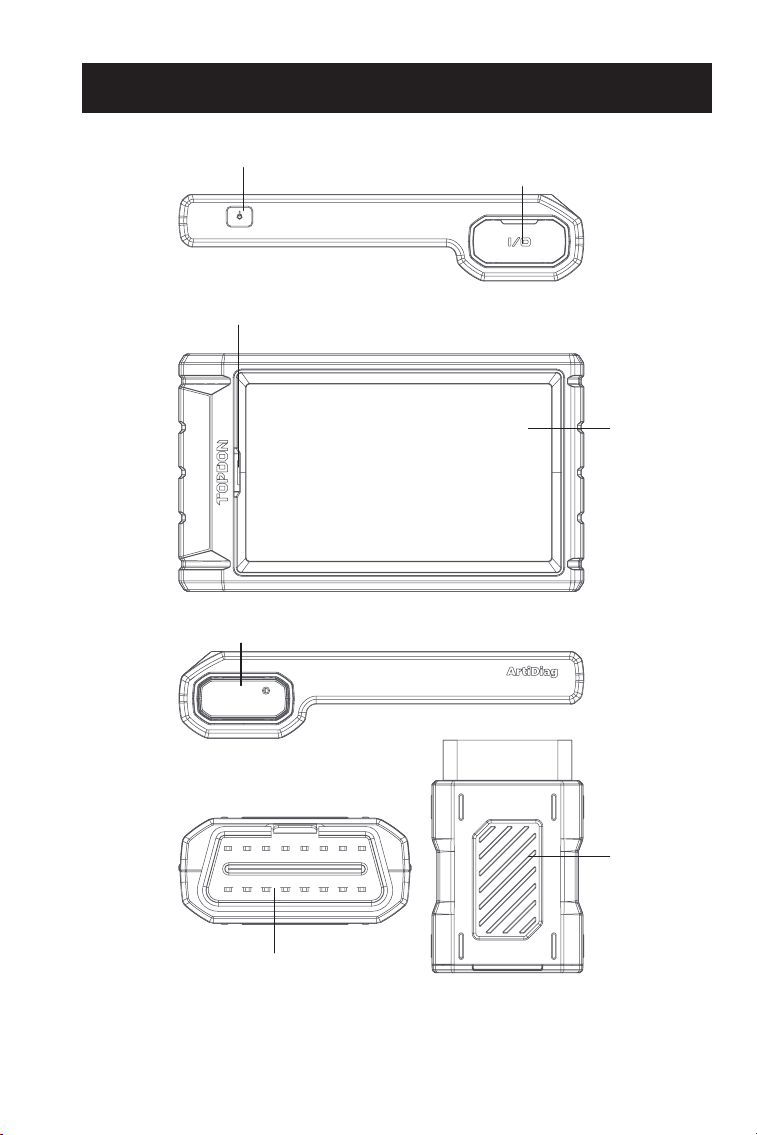

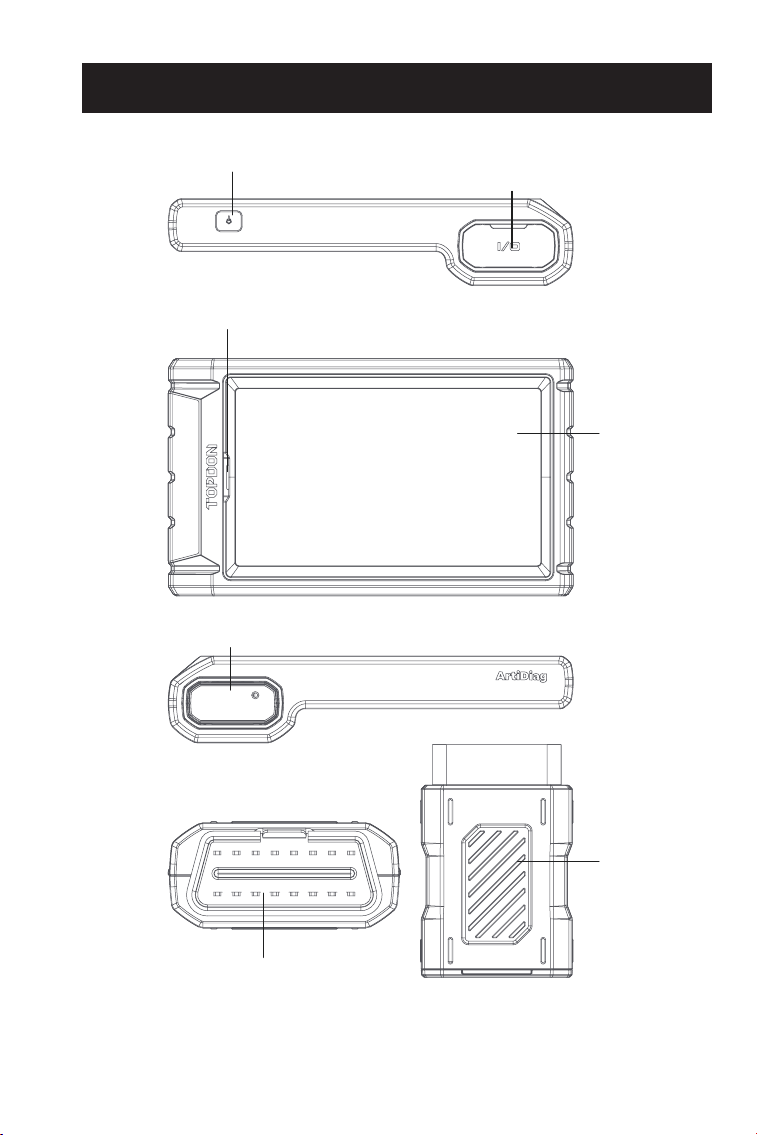

SECTION 2 PRODUCT OVERVIEW

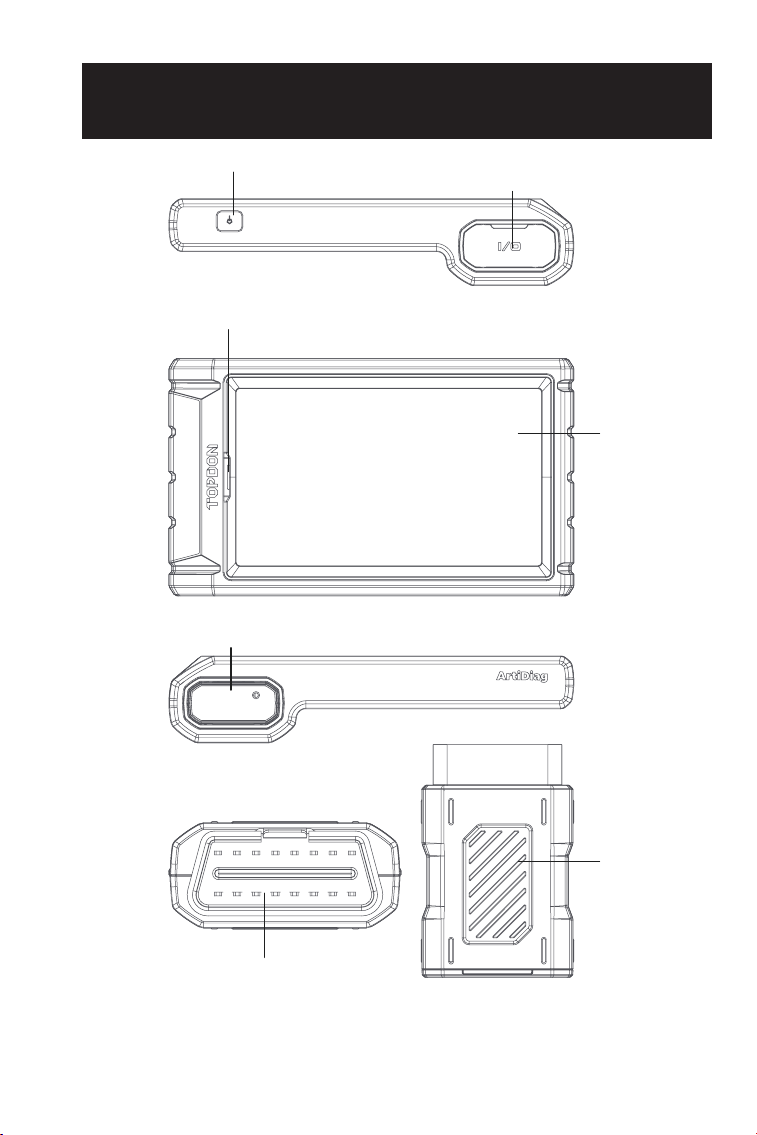

Figure 2-1
4
7
3
6
5
2
1
8
Power/Screen Off Button
Press the button for three seconds to display the Power off/
Restart/Cancel toolbar, you can tap the one you need.
Short press the button to wake up / lock the screen.
Type-C & Type-A Port
USB Type-C port is used for charging and le transfer.
USB Type-A port is used for plugging in a mouse or a USB ash
drive.
Six-inch Touch Screen
Audio Speaker
Diagnostic MDCI Mini Dongle Compartment
The compartment is designed to hold the MDCI Mini Dongle.
Diagnostic MDCI Mini Dongle
OBD Port
Plug into the DLC of the vehicle.
1.
2.
3.
4.
5.
6.
7.
9
SECTION 3 GETTING STARTED
3.1 Basic Setup
Press and hold the power button for 3 seconds to turn on the
ArtiDiag800 BT 2. Follow the steps below to set up the ArtiDiag800
BT 2.

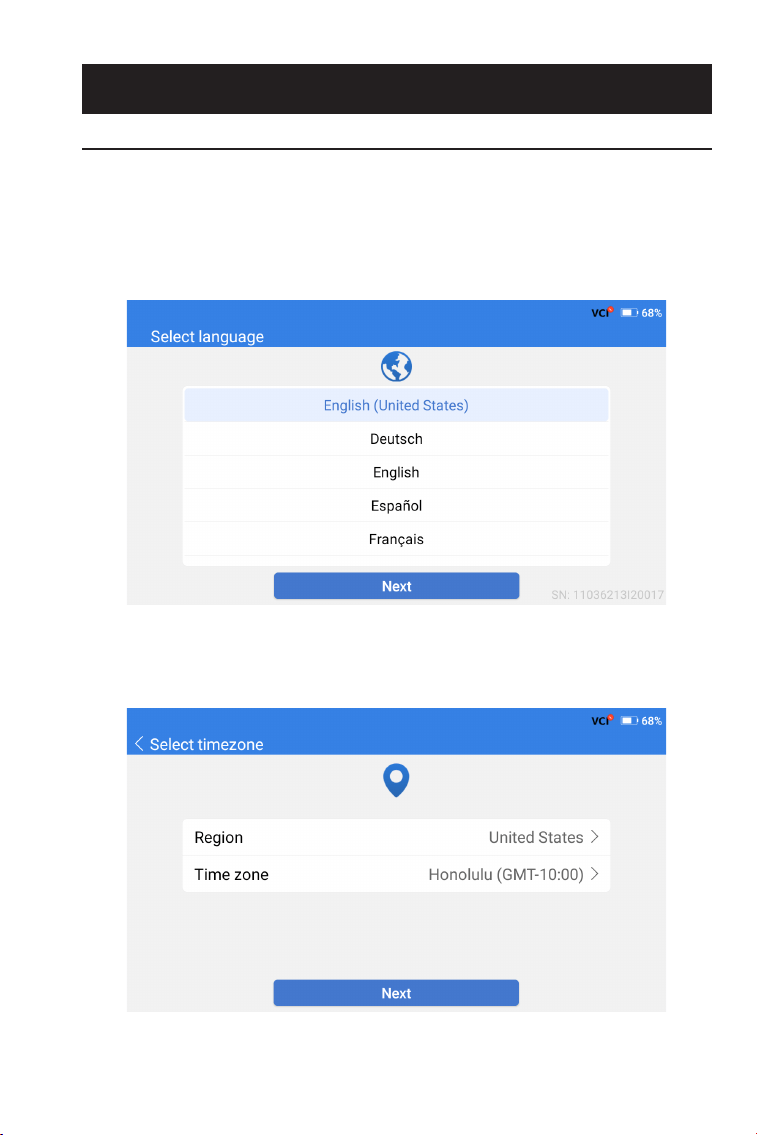

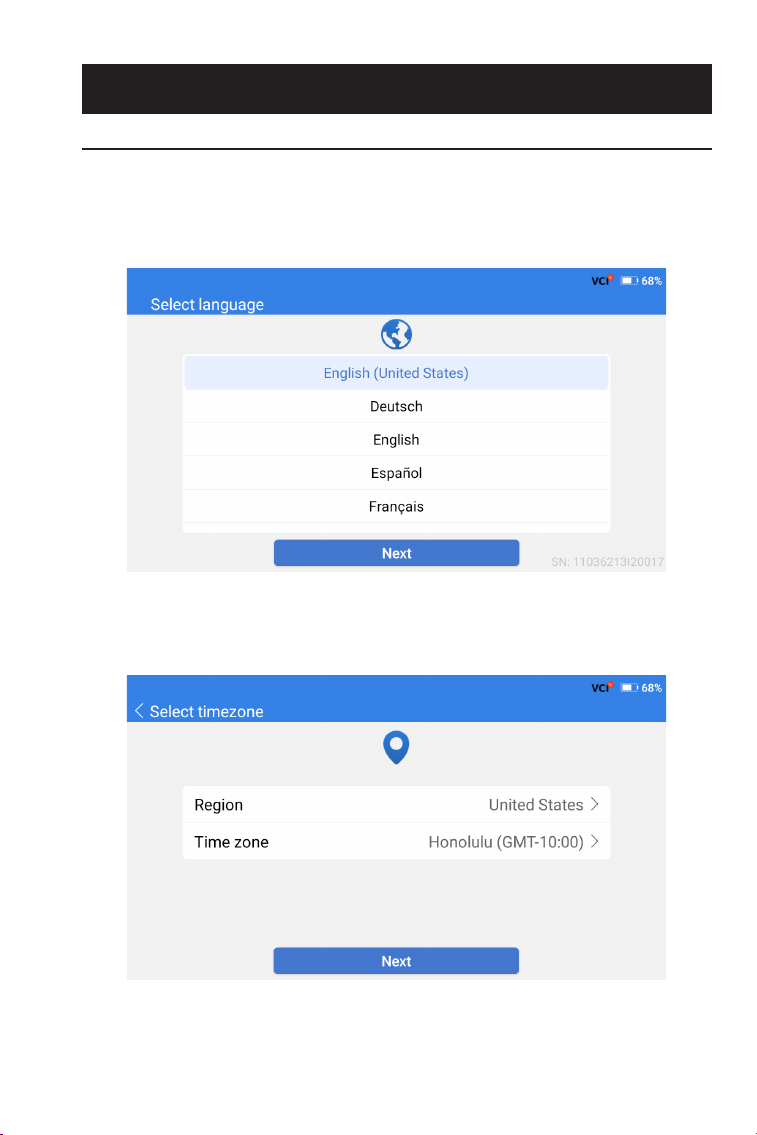

1. Select the desired system language.
2. Choose the appropriate region and time zone.
Figure 3-2
Figure 3-1
10

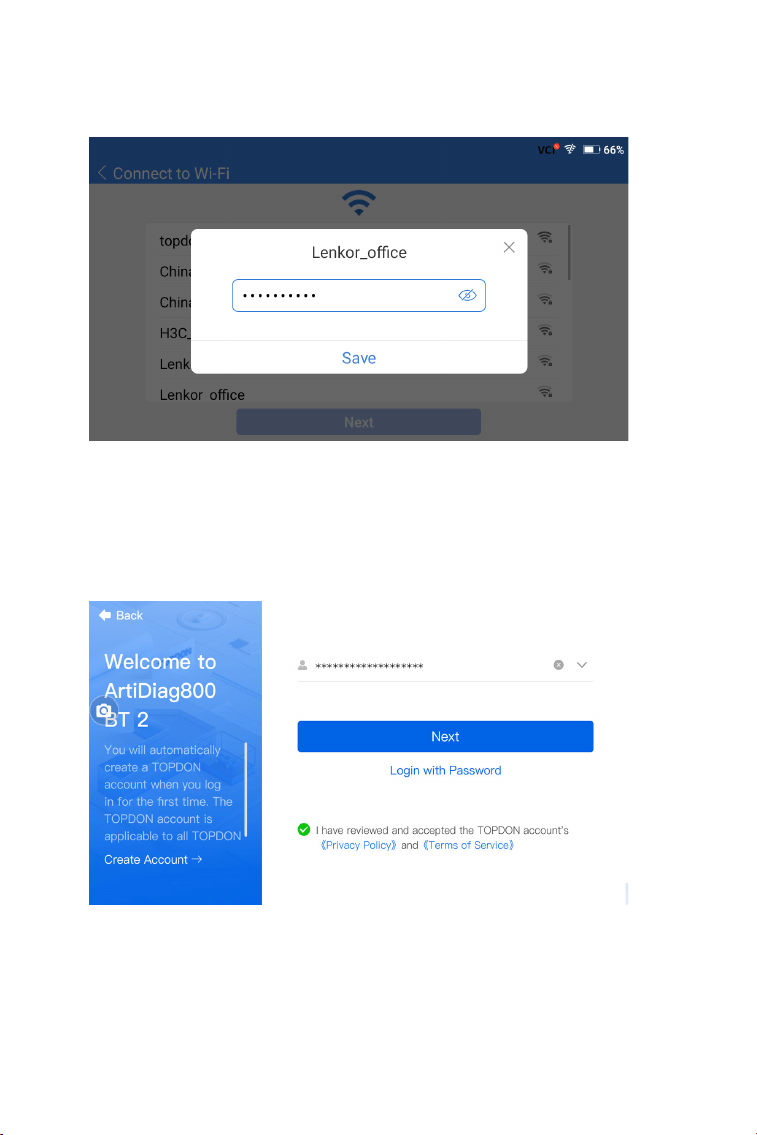

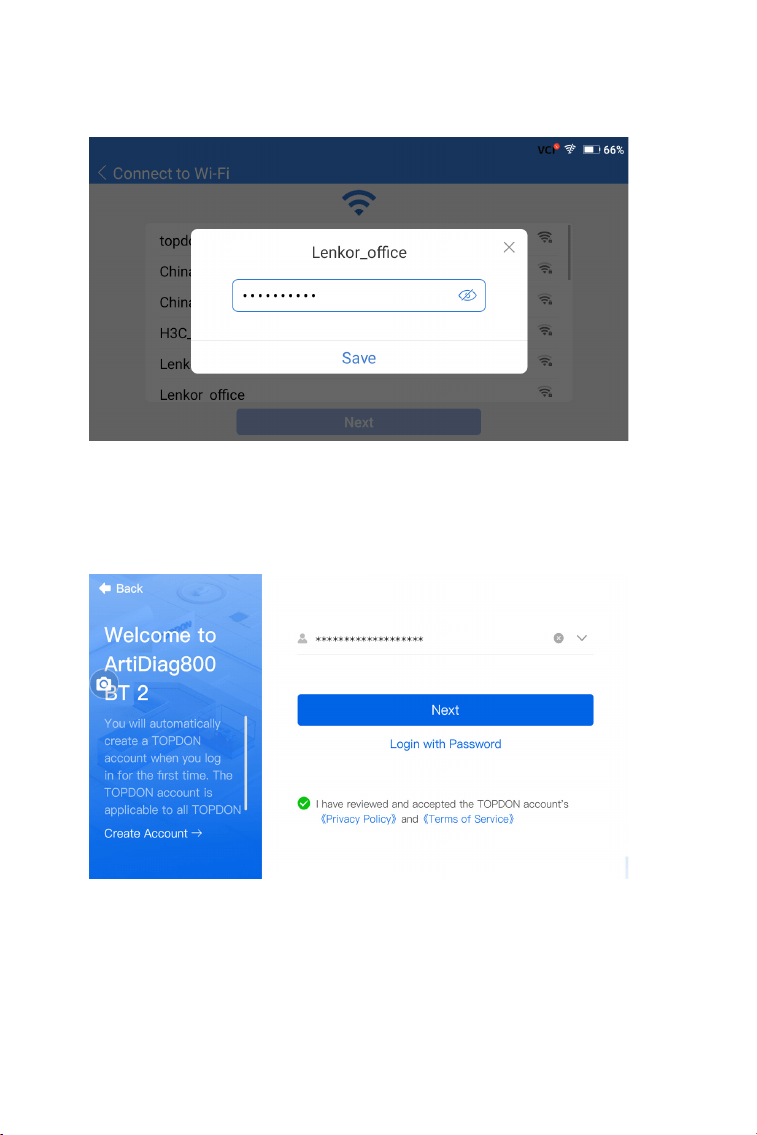

3. Congure the Wi-Fi connection. Select a Wi-Fi from the scanned
list and enter the password.
4. Log in to your TOPDON account. (If you do not have an account,
please register with your email).
Figure 3-4
Figure 3-3
11

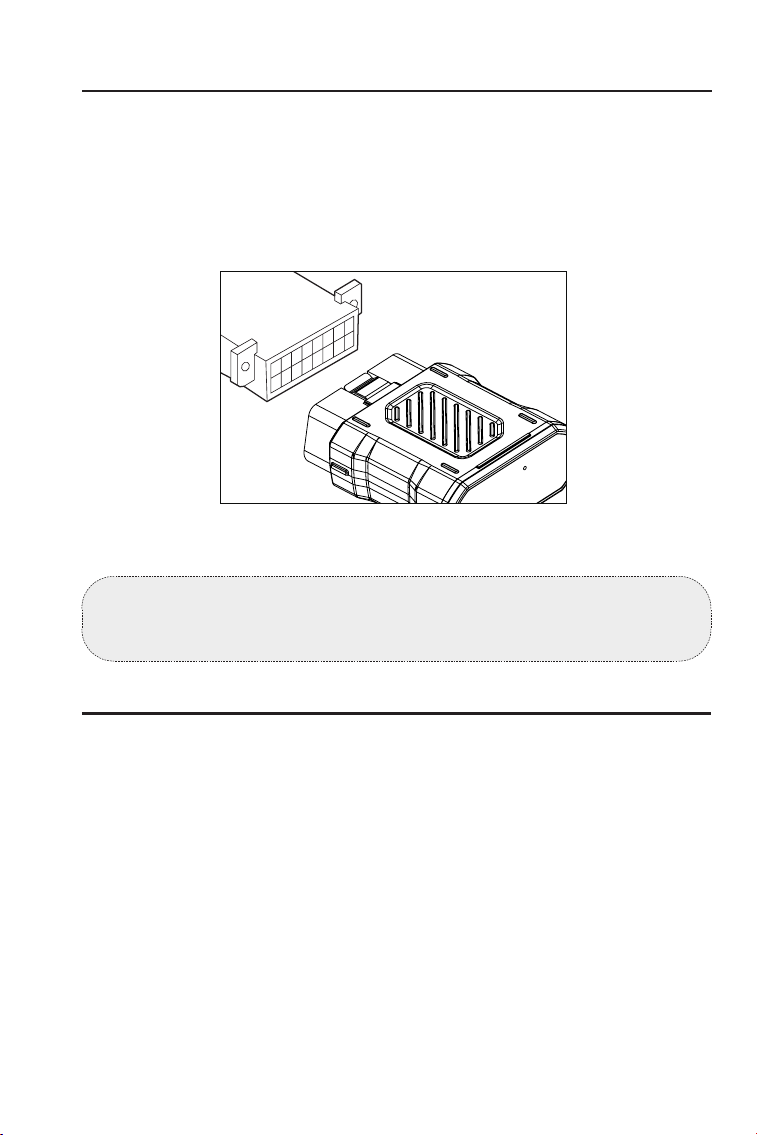

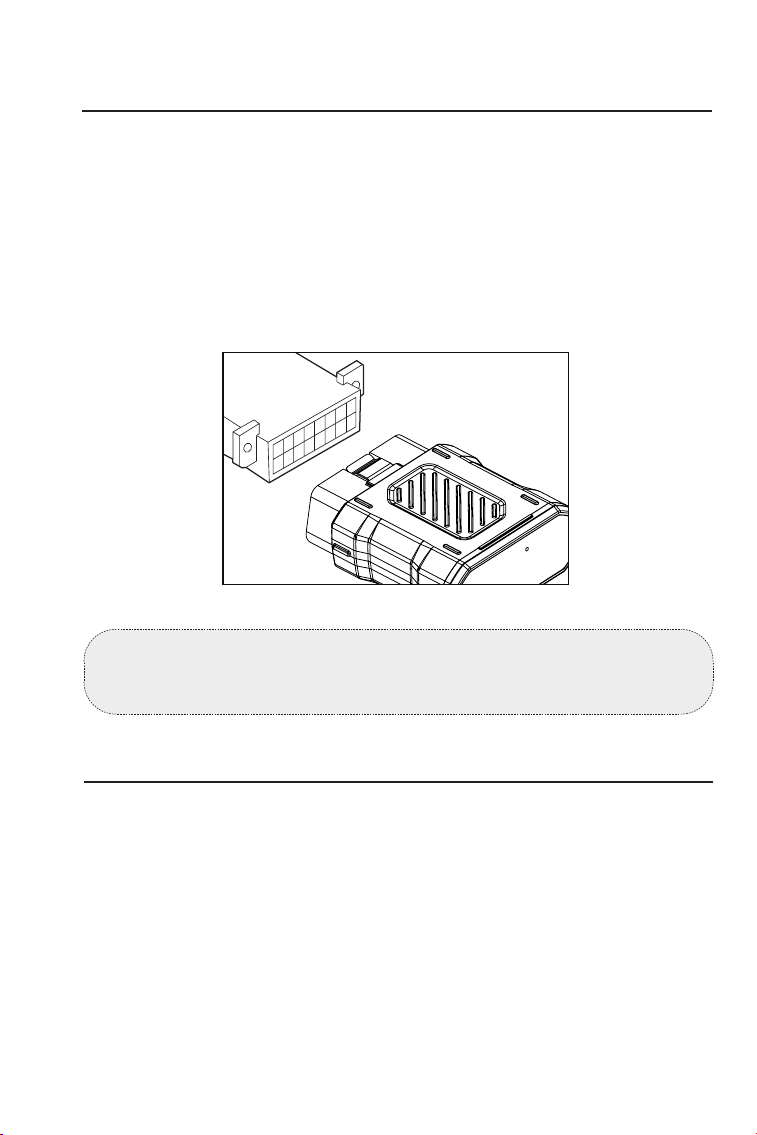

3.2 Plug the ArtiDiag800 BT 2 MDCI Mini Dongle into the
Vehicle's DLC

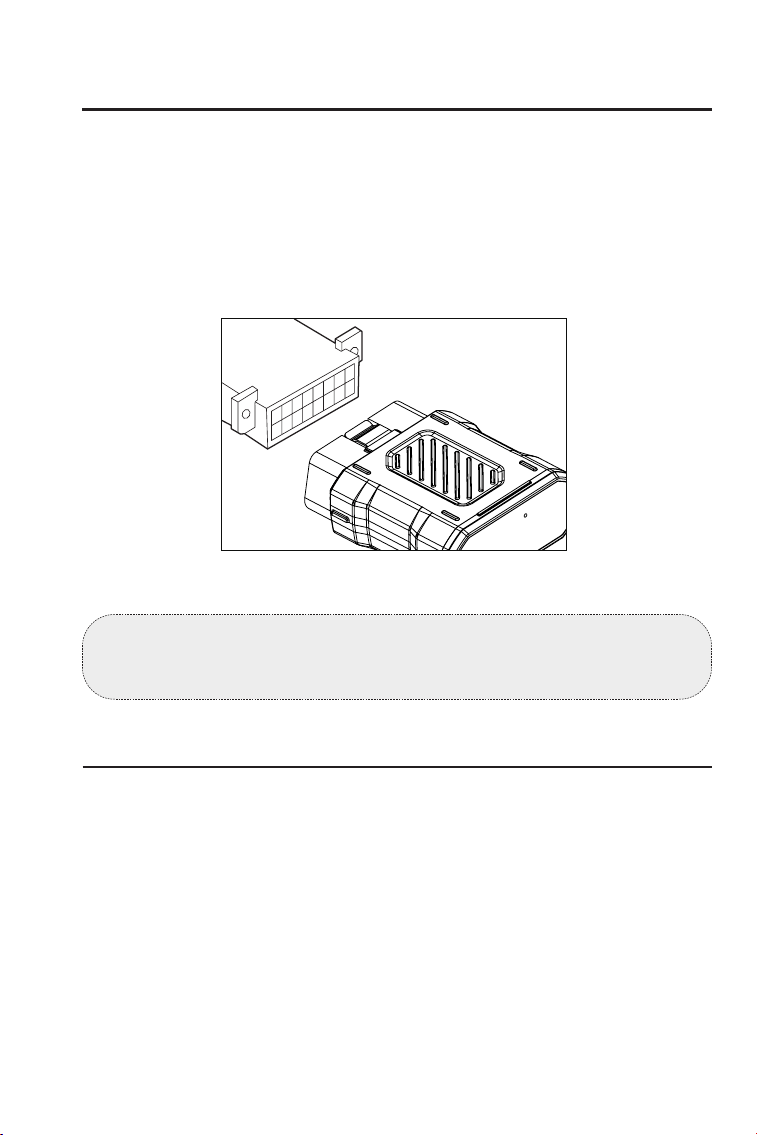

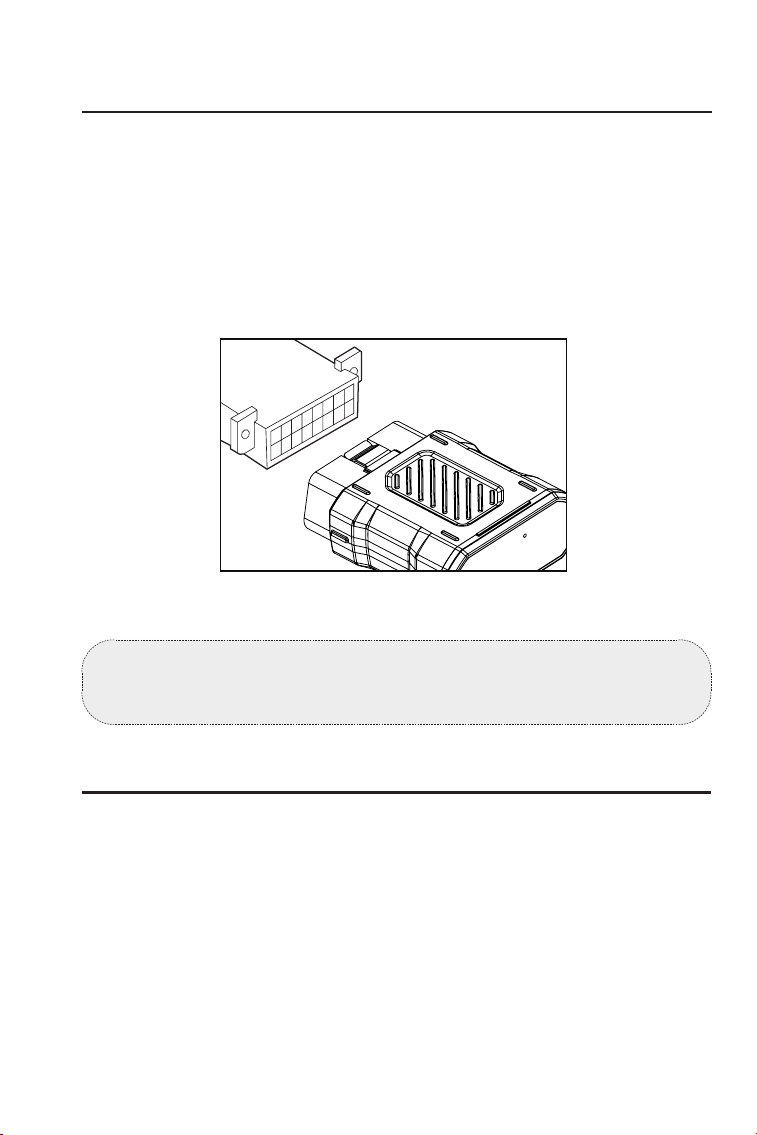

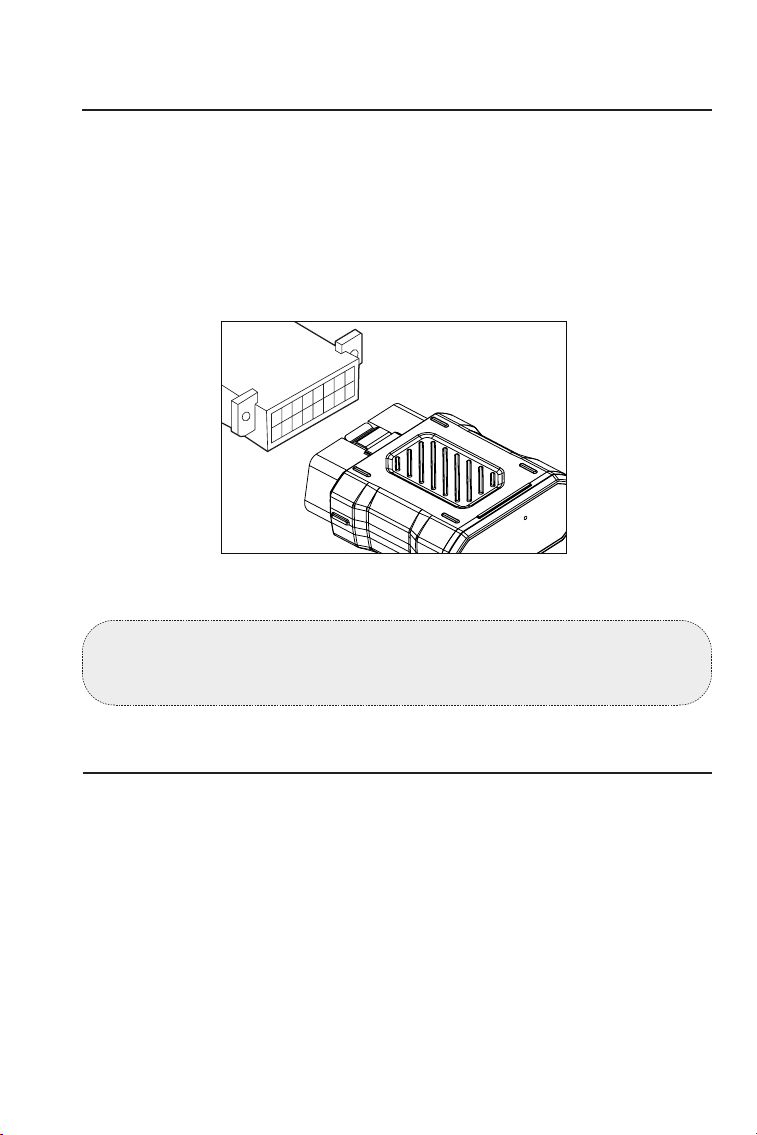

Take the ArtiDiag800 BT 2 MDCI Mini Dongle out from its

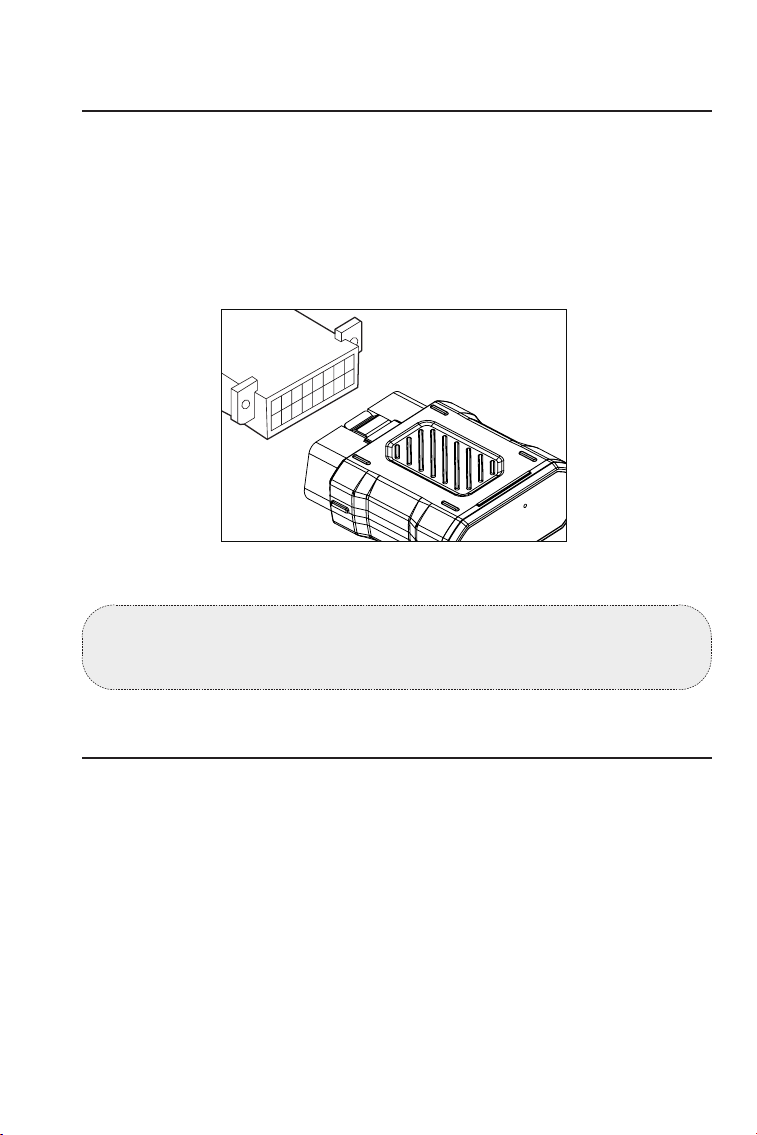

compartment and plug it to the vehicle's DLC port (refer to Figure
3-5), typically located under the dashboard. Once connected, the
indicator turns solid green.
If you encounter a problem in locating the DLC, please go to Library
> DLC Location for more details, or refer to the vehicle's service
manual.
Note: Make sure the ignition is always OFF before plugging in the
unit.
3.3 Turn On the Ignition

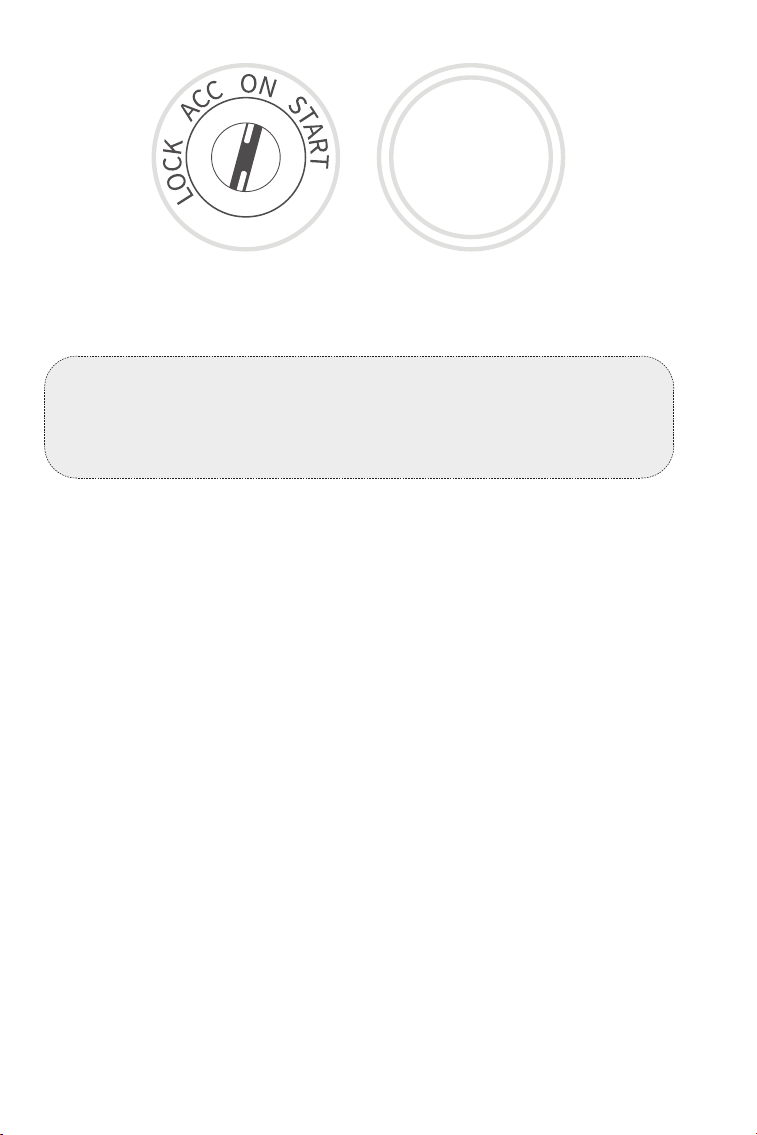

Turn the Ignition to the "ON" Position (see Figure 3-6). If your vehicle
is equipped with a keyless start system and the ignition switch is an
"Engine Start Stop" button (see Figure 3-7), press the "Engine Start
Stop" button until the car is in "ON" mode. Do not apply the brake
while pressing the "Engine Start Stop" button or you will start the
car instead of putting it in the "ON" position.
The method of ignition varies by vehicle model. Refer to the
vehicle's service manual for details.
Figure 3-5
12
You are now ready to start diagnosing the vehicle.
Figure 3-6 Figure 3-7
ENGINE
START
STOP
Note: It is recommended to update the system for better service if
a new version is available on the User Info > System Update module
and update the vehicle-specic diagnostic software if a new version
is available on the Update module.
13
SECTION 4 USING YOUR ARTIDIAG

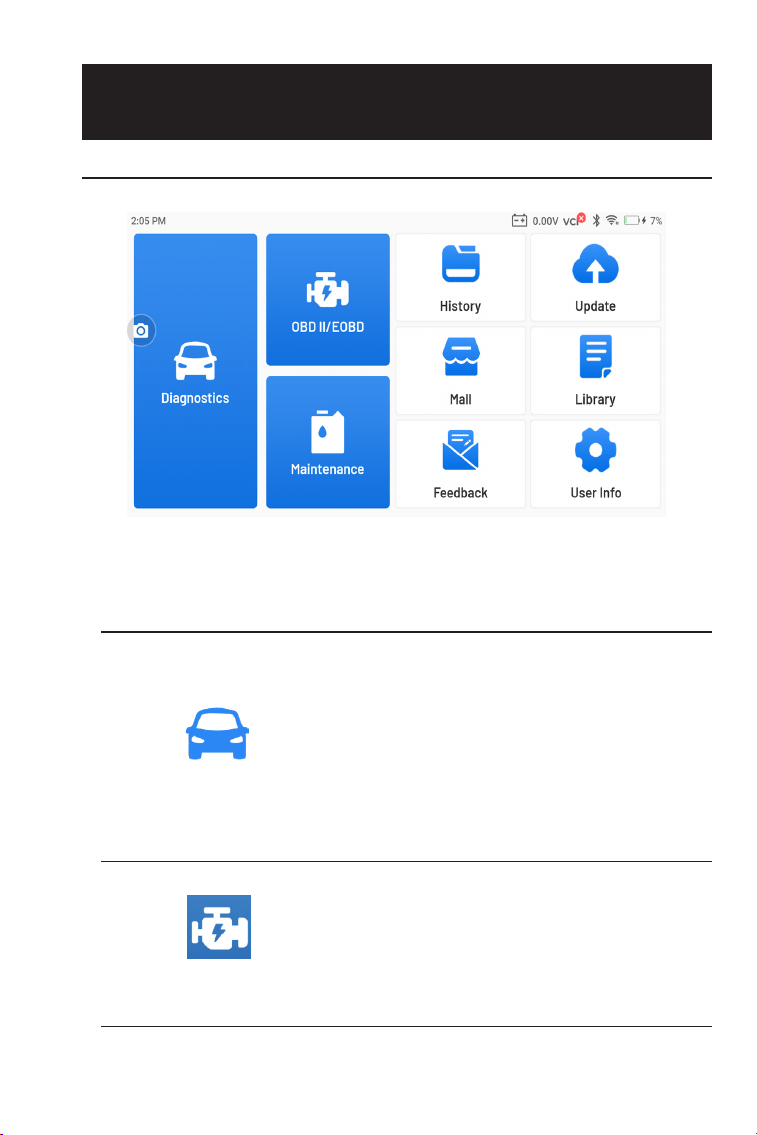

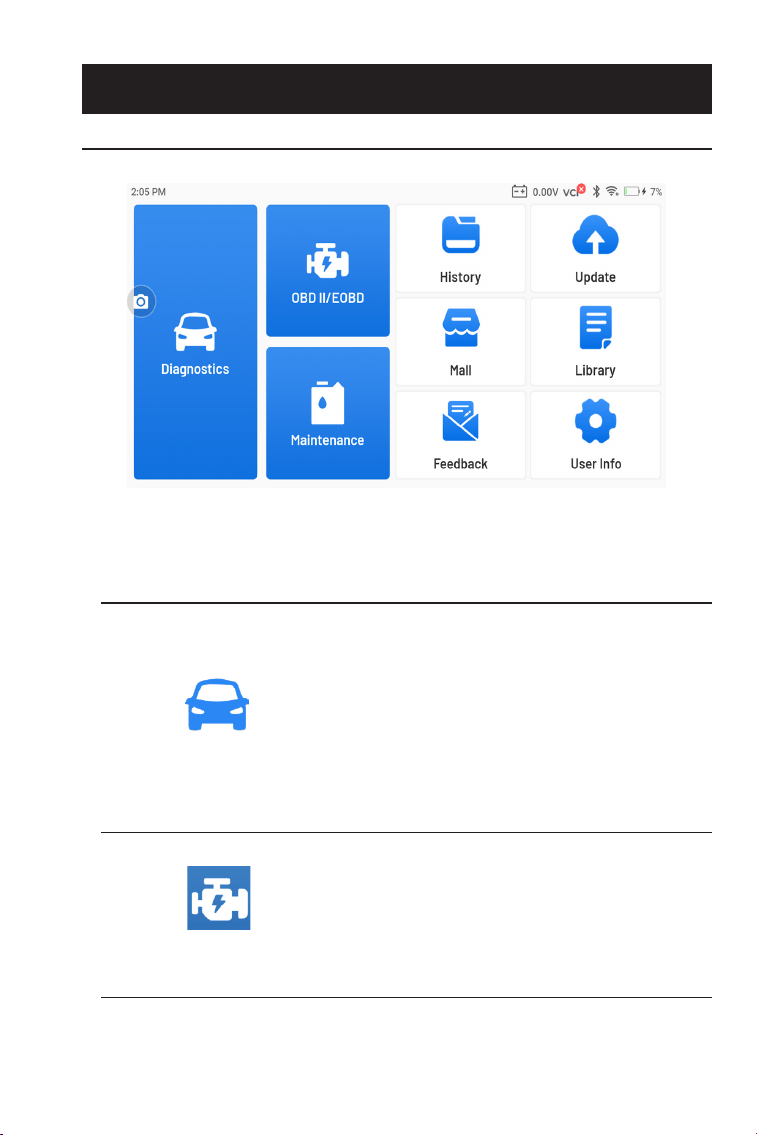

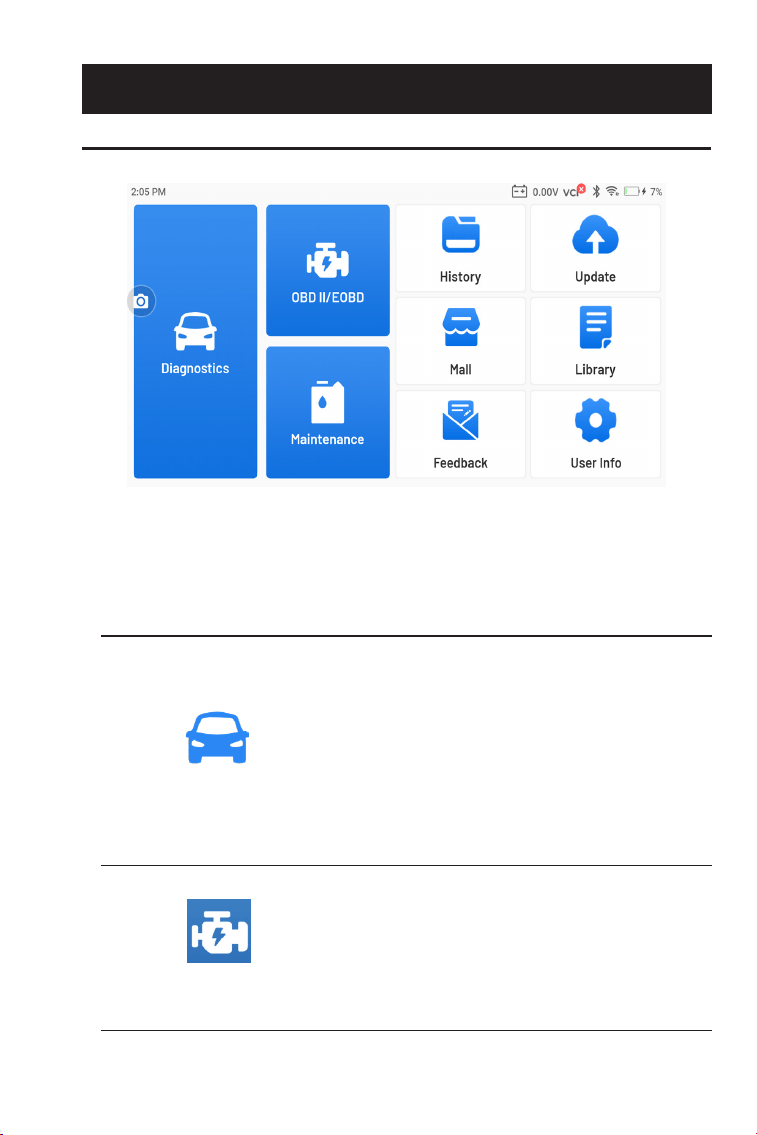

4.1 Home Screen

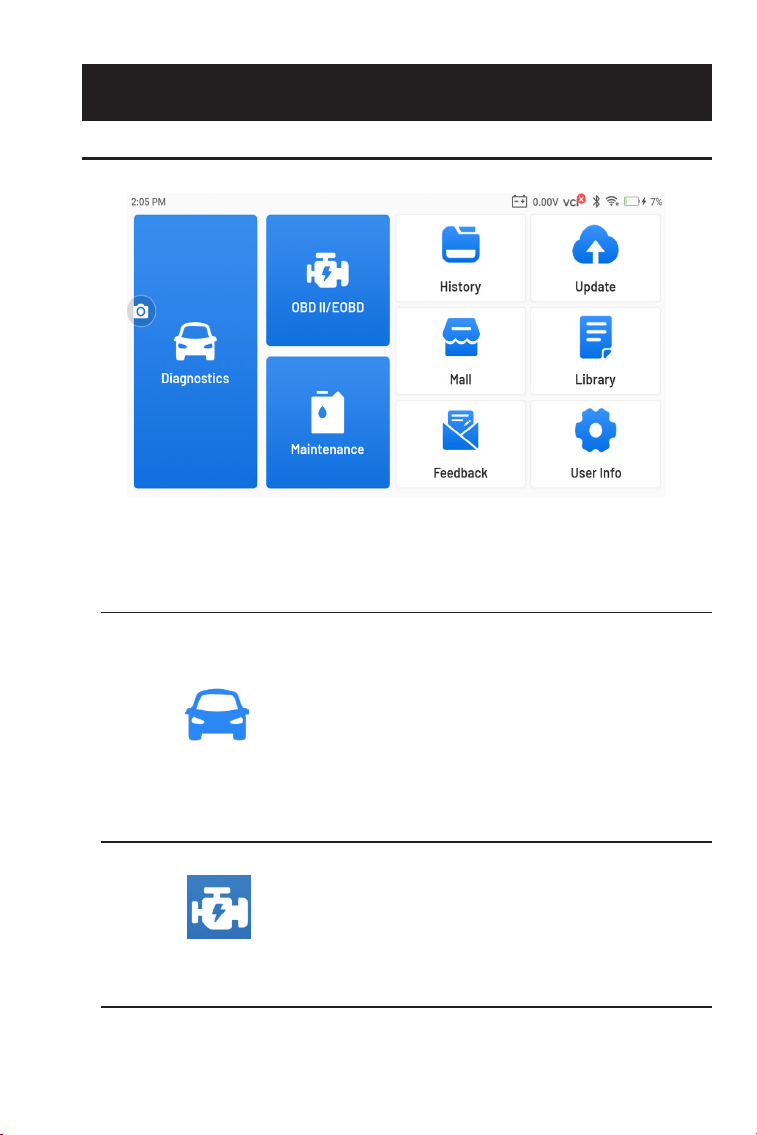

Function Icons
Allows you to perform diagnostics
functions including reading
Diagnostic Trouble Codes (DTCs),
clearing DTCs, viewing data stream,
and reading Electronic Control Unit
(ECU) information.
Allows you to perform emission-related
diagnostics for your vehicle.
Diagnostics
OBDII/EOBD
Figure 4-1
14

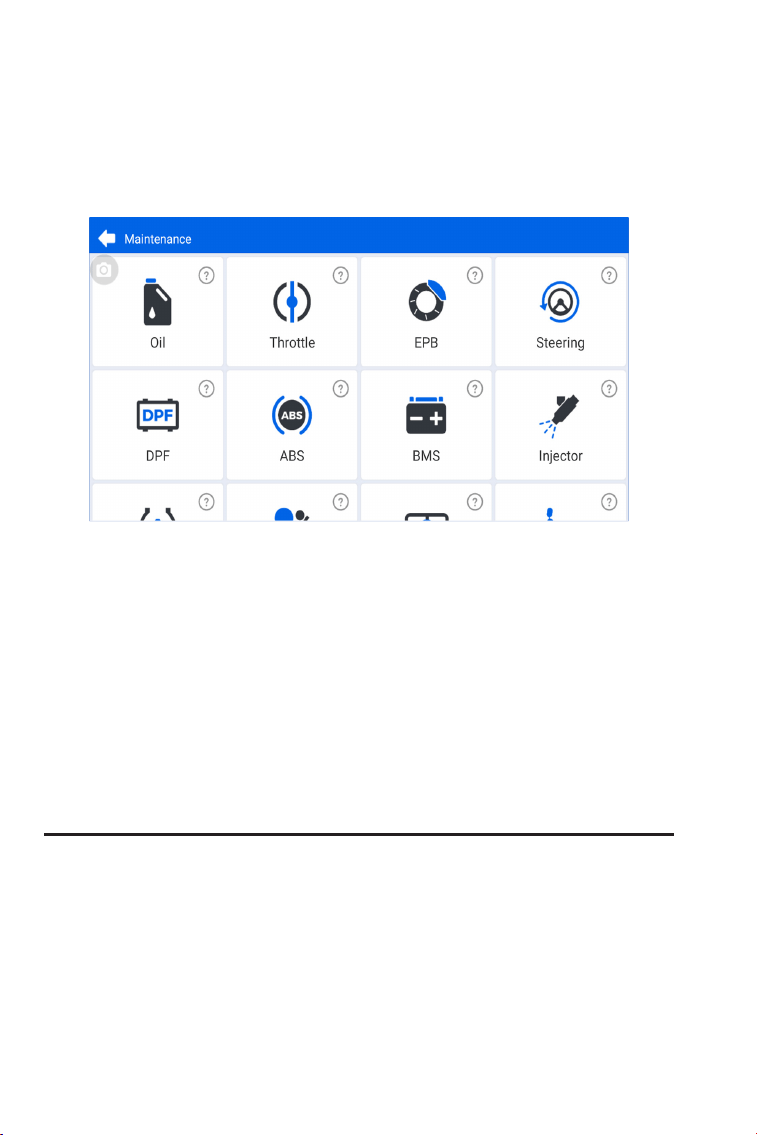

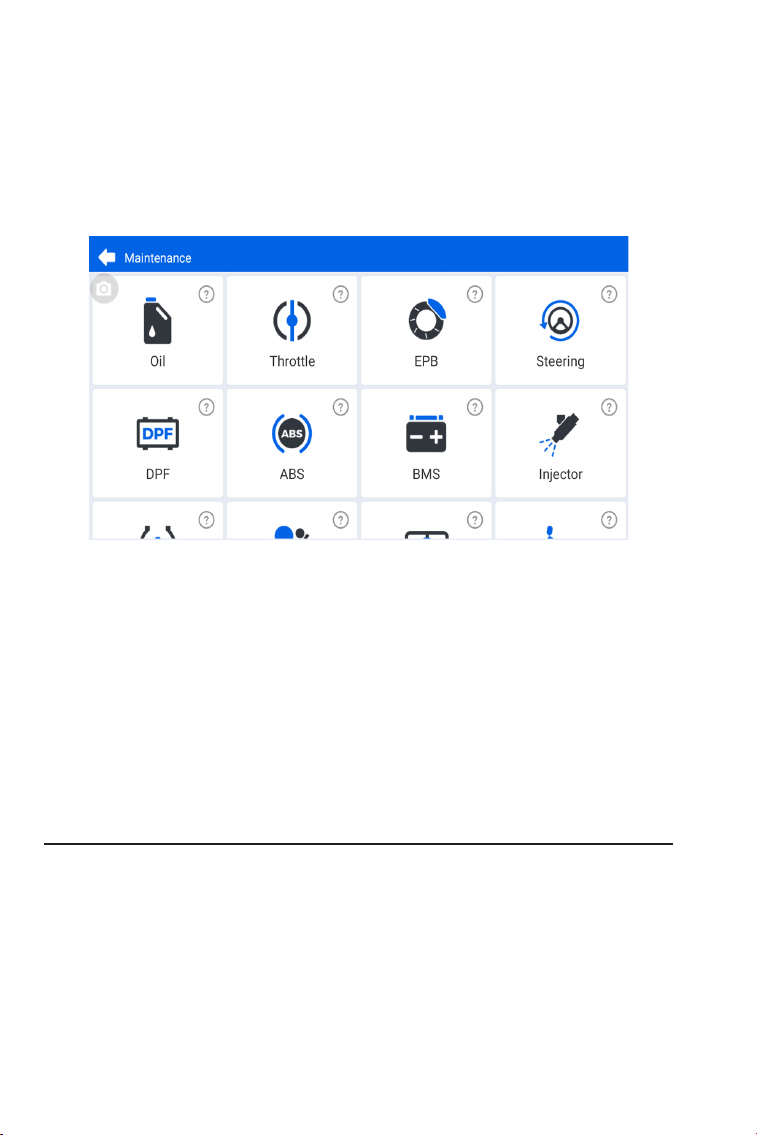

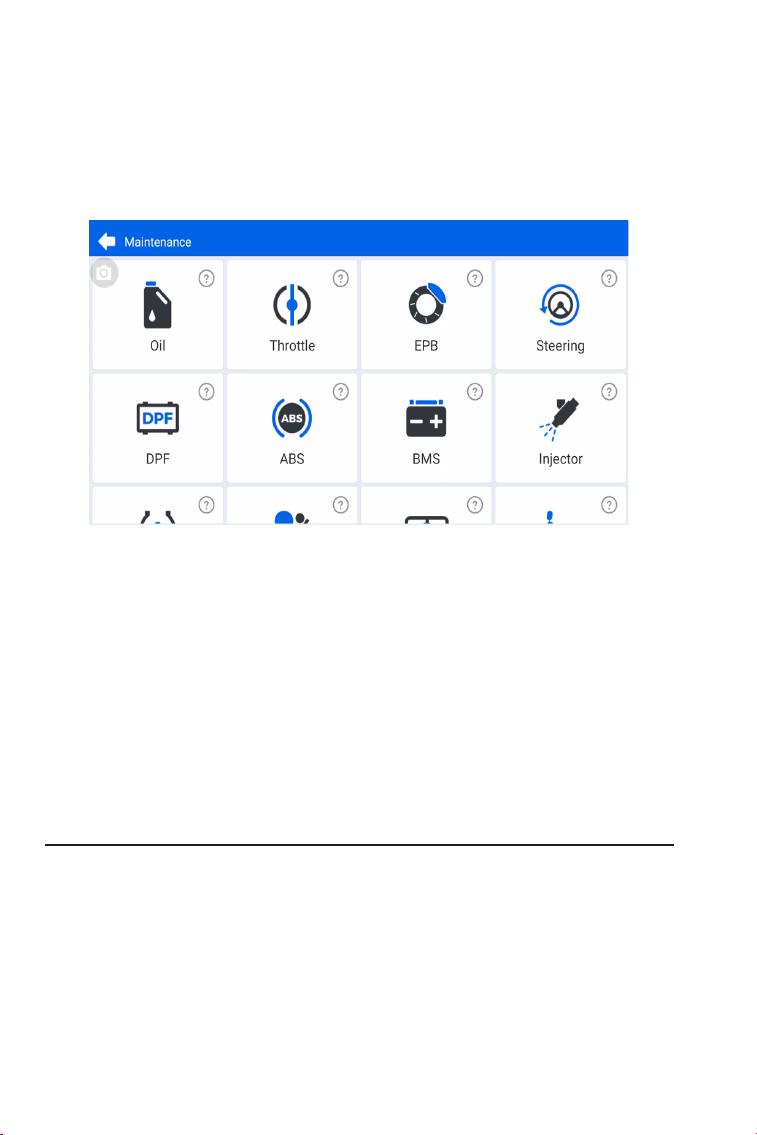

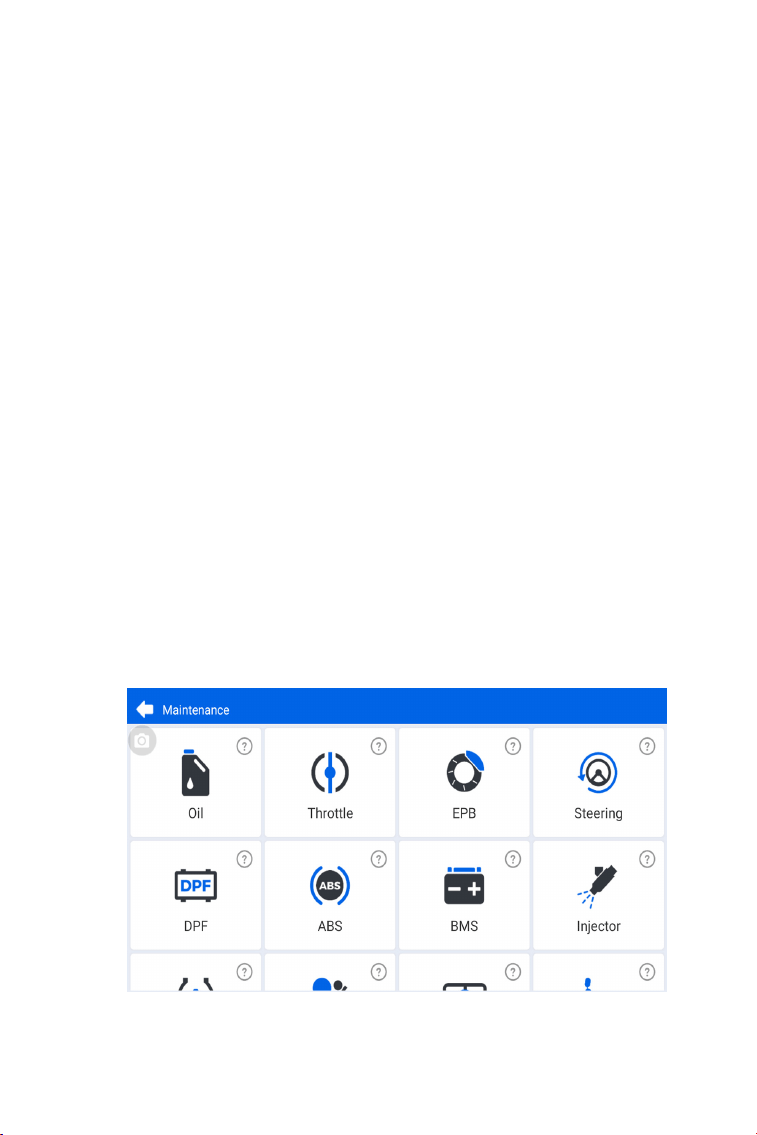

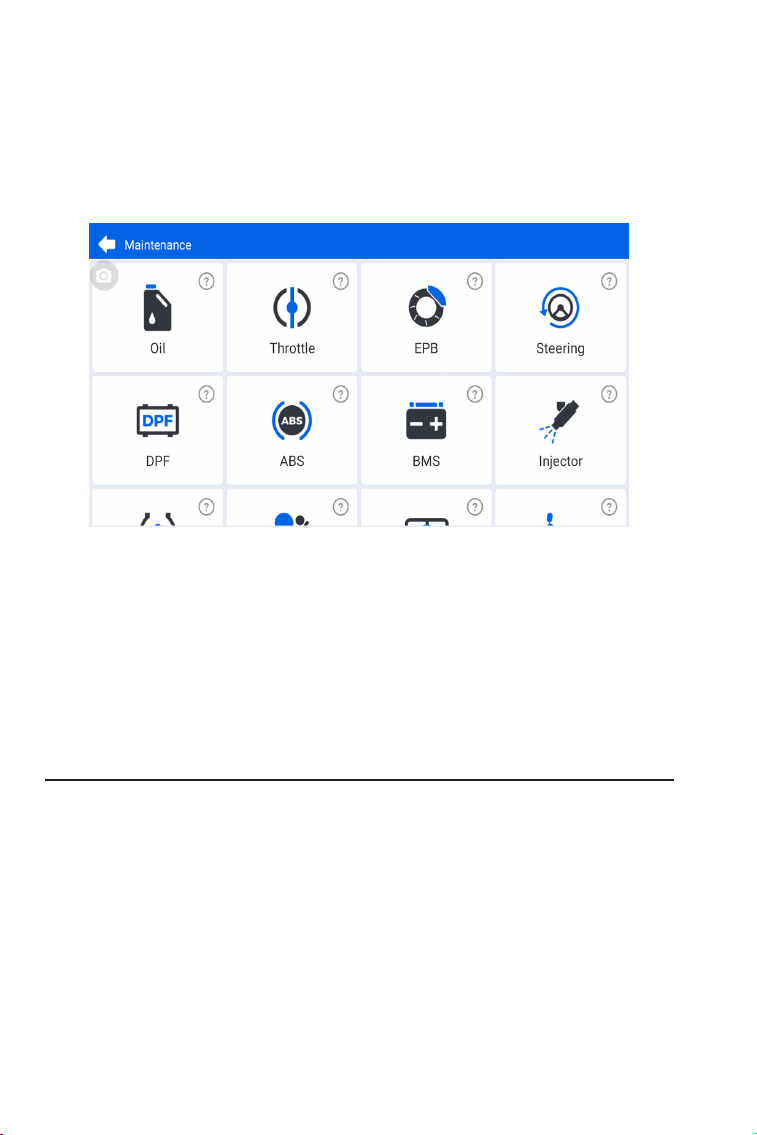

Provides maintenance services
including Oil Reset, Throttle
Adaptation, EPB Reset, Steering
Angle Reset, DPF Regeneration, ABS
Bleeding, BMS Reset, Injector Coding,
Tire Pressure Reset, Airbag Reset,
Sunroof Initialization, Seat Calibration,
Windows Calibration, Suspension
Level Calibration, AdBlue Reset, A/
F Reset, NOx Sensor Reset, Stop/
Start Reset, AFS Reset, Gear Learning,
Language Change, Transport Mode
Deactivation, Gearbox Matching, EGR
Adaption, Immobiliser Matching,
Coolant Bleeding, Tire Reset and ODO
Reset.

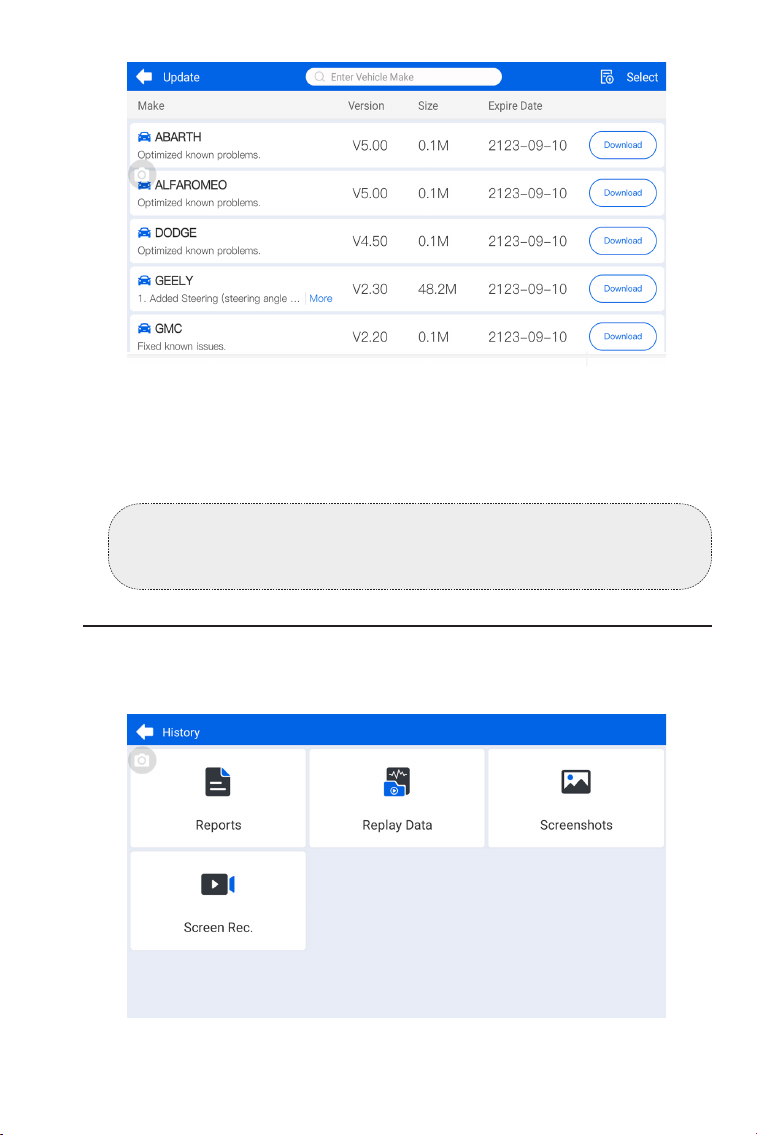

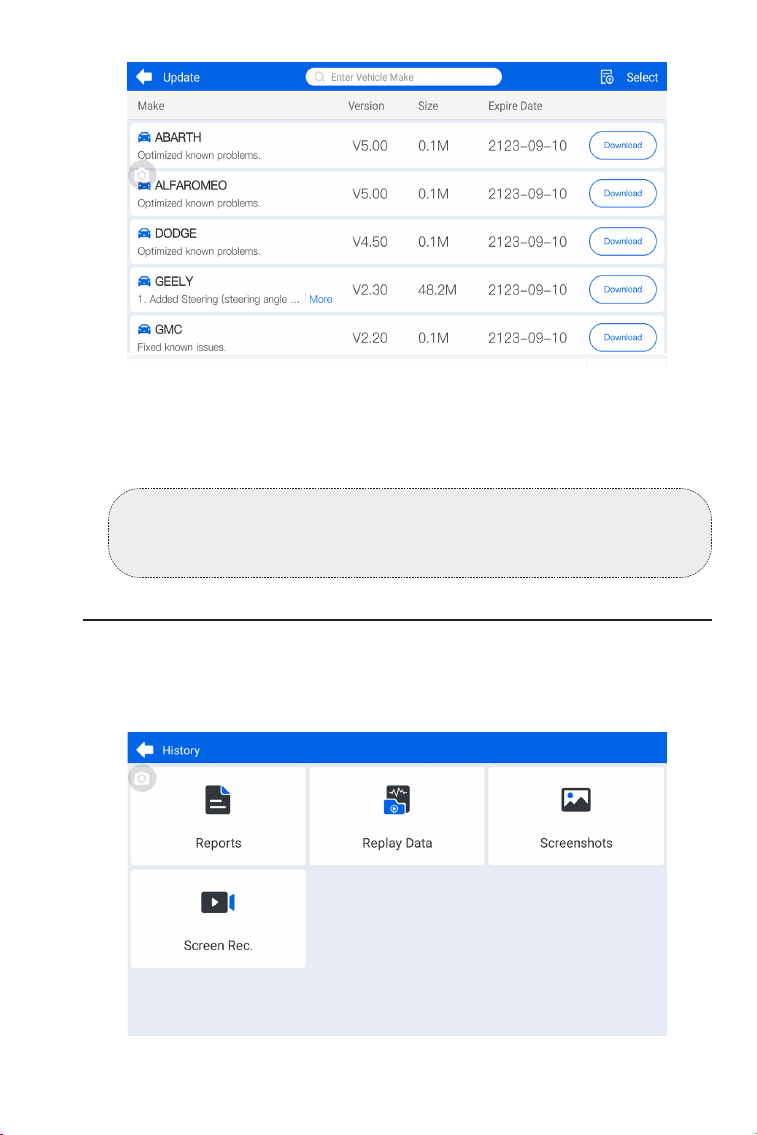

Allows you to update the vehicle-
specic diagnostic software if a new
version is available.

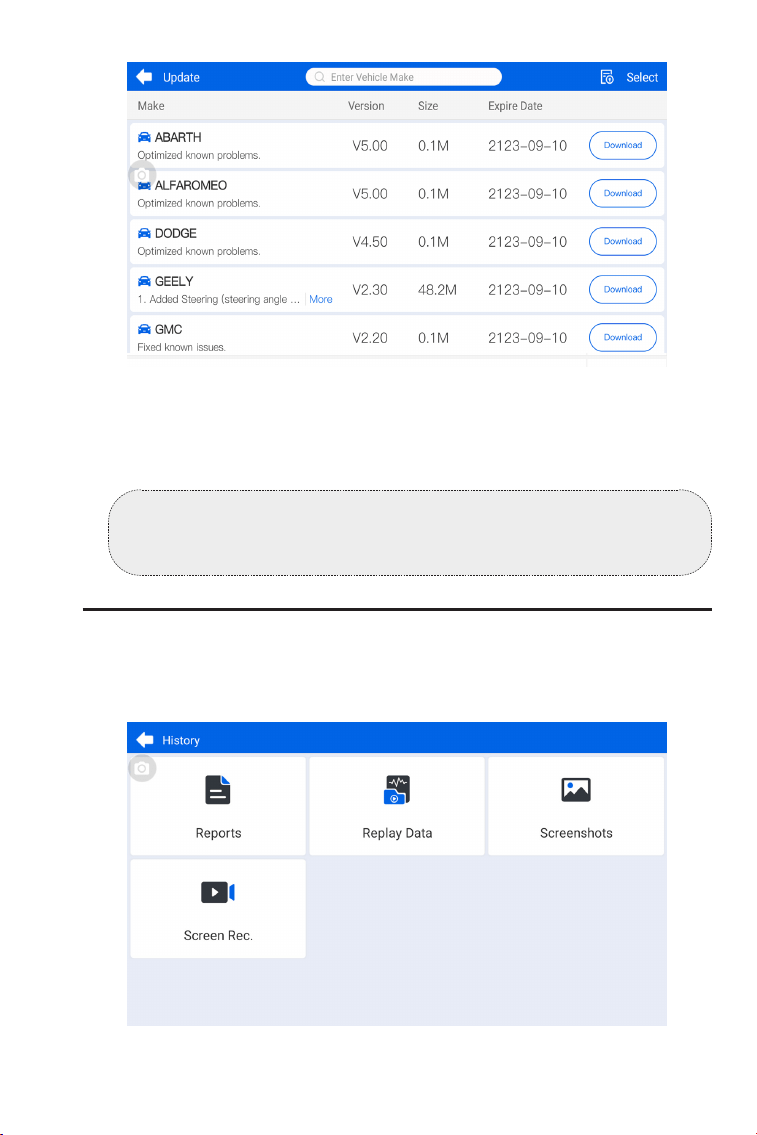

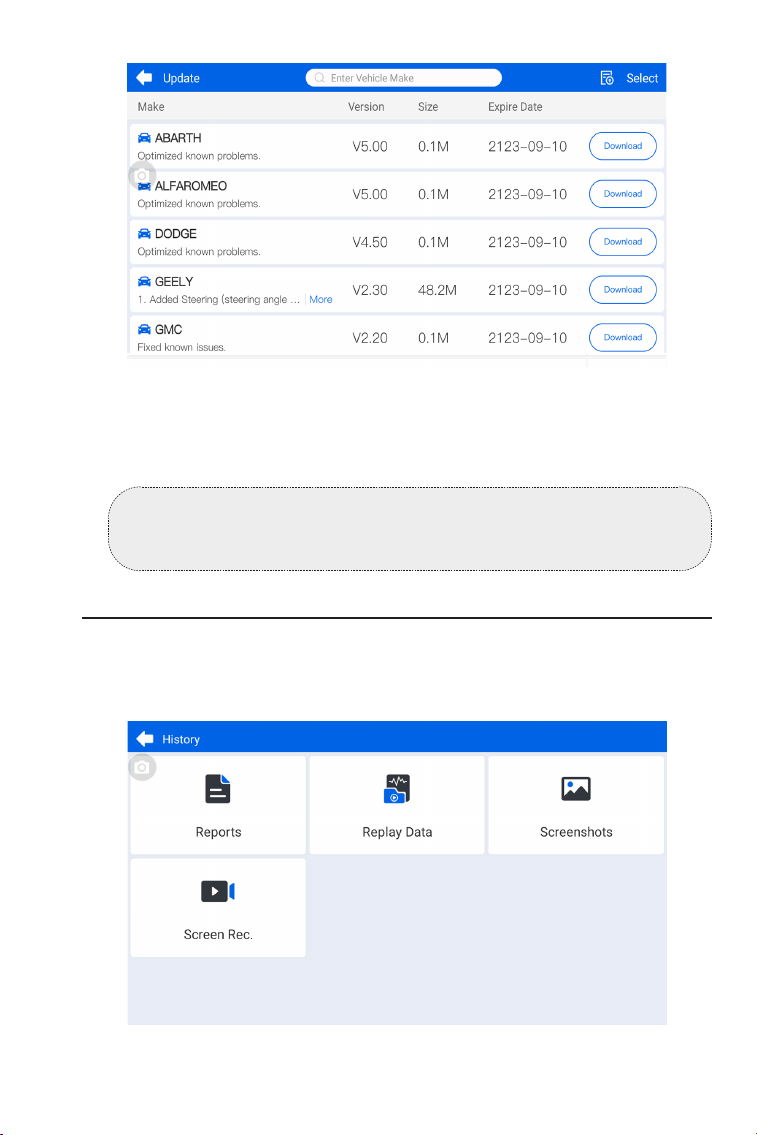

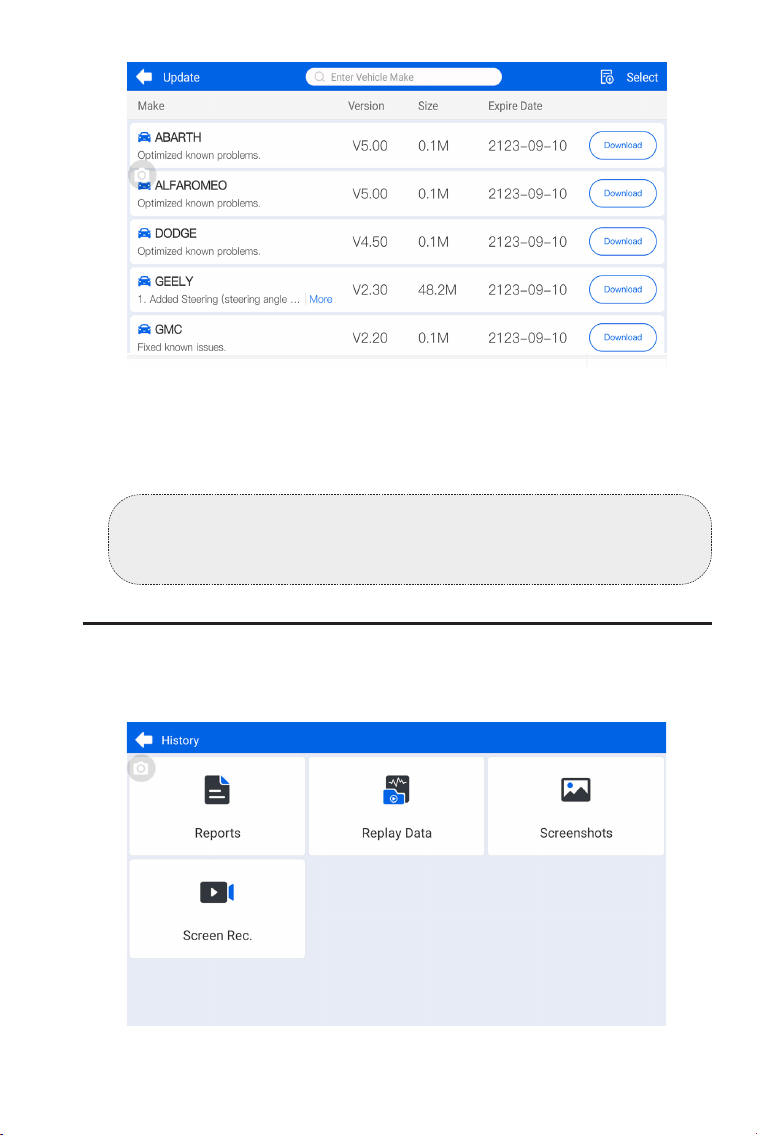

Allows you to access Reports (System
Report, Fault Code Report, and
Data Stream Report), Replay Data,
Screenshots and Screen Rec.
Maintenance
Update
History
Includes OBD-II Generic DTC Repair
Guide, Technical Service Bulletins, DLC
Location, Warning Light Library, User
Manual and Quick Support, together
providing reference information on
vehicle inspection, diagnostics, and
repair.
Library
15
Allows users to purchase gateway
access rights.
Mall
Allows you to ll in and submit the
problems you encountered.
Provides access to VCI Management,
Firmware Update, Uninstall Diagnostic
Software, User Info, Customer
Management, Help, Shop Info, Order
Management, Settings and System
Update.
Feedback
User Info
4.2 Diagnostics
The Diagnostics module allows you to scan supported vehicle
systems (Auto Scan) for Diagnostic Trouble Codes (DTCs) or select
an individual system to perform Read ECU Information, Read DTCs,
Clear DTCs, and Read Data Stream.
Identifying the Vehicle
To perform Auto Scan or Individual System Diagnostics, you need
to identify your vehicle rst. Tap Diagnostics from the home screen.
The ArtiDiag800 BT 2 can identify your vehicle by utilizing the VIN
or vehicle make.
Auto Scan and Individual System Diagnostics
16
Figure 4-2

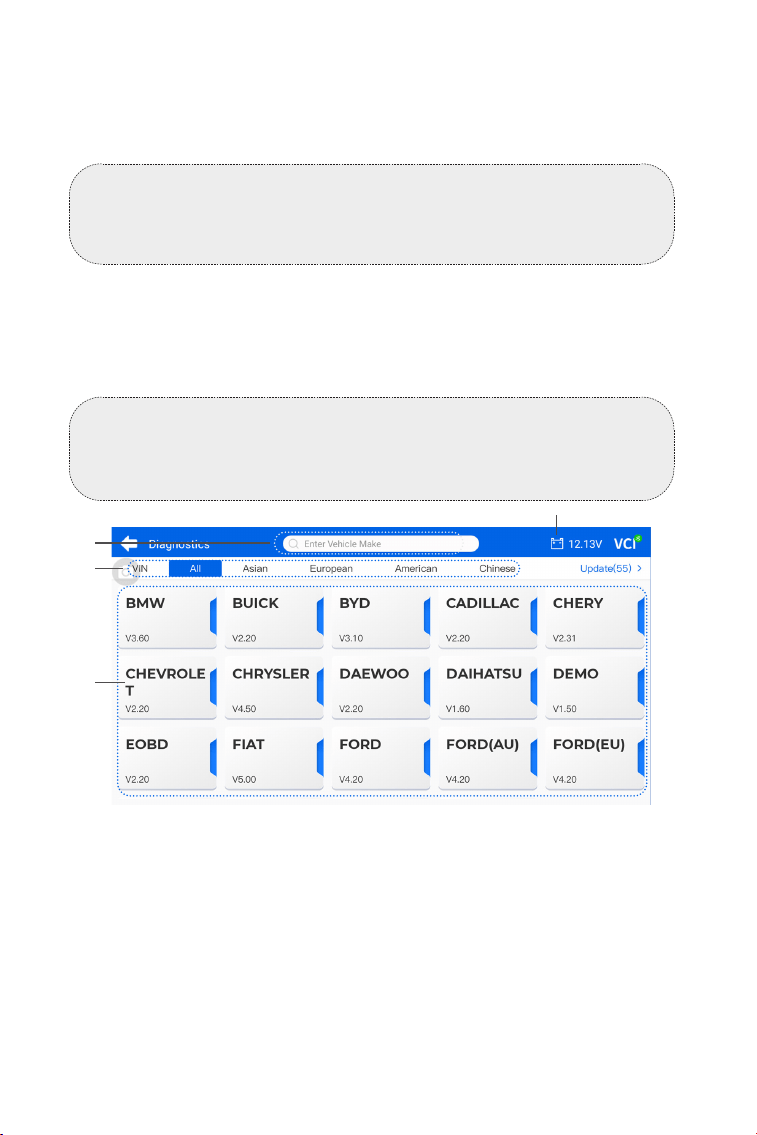

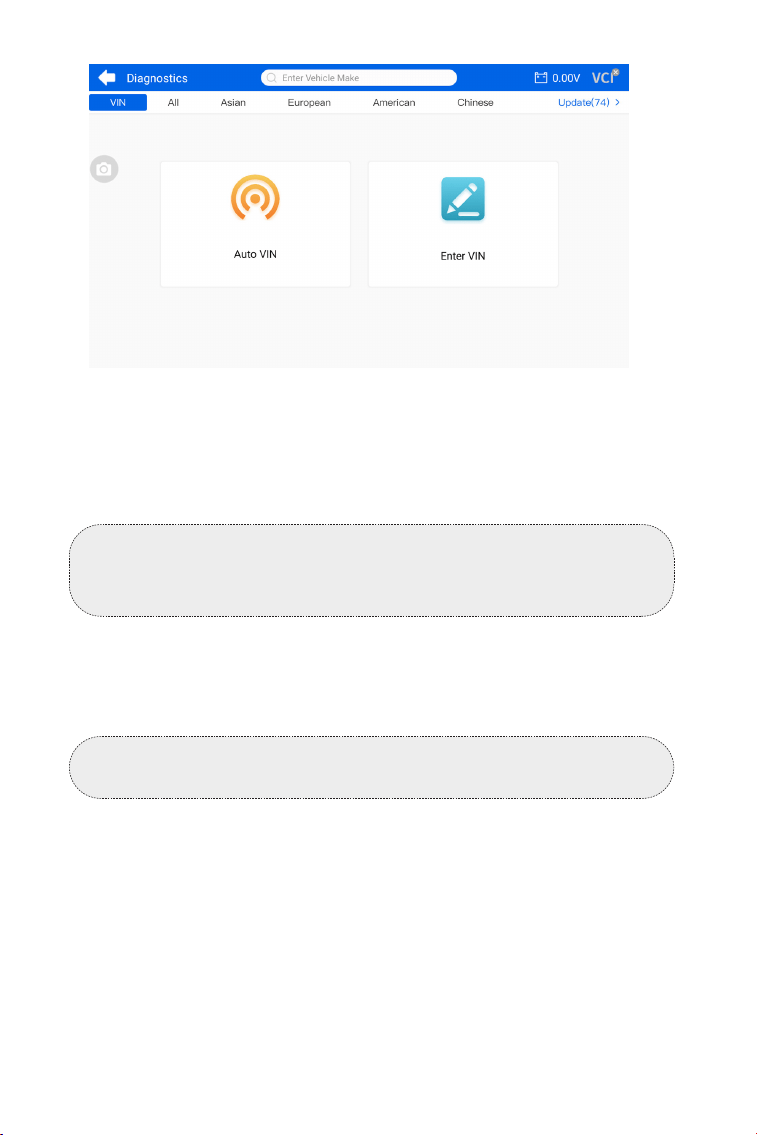

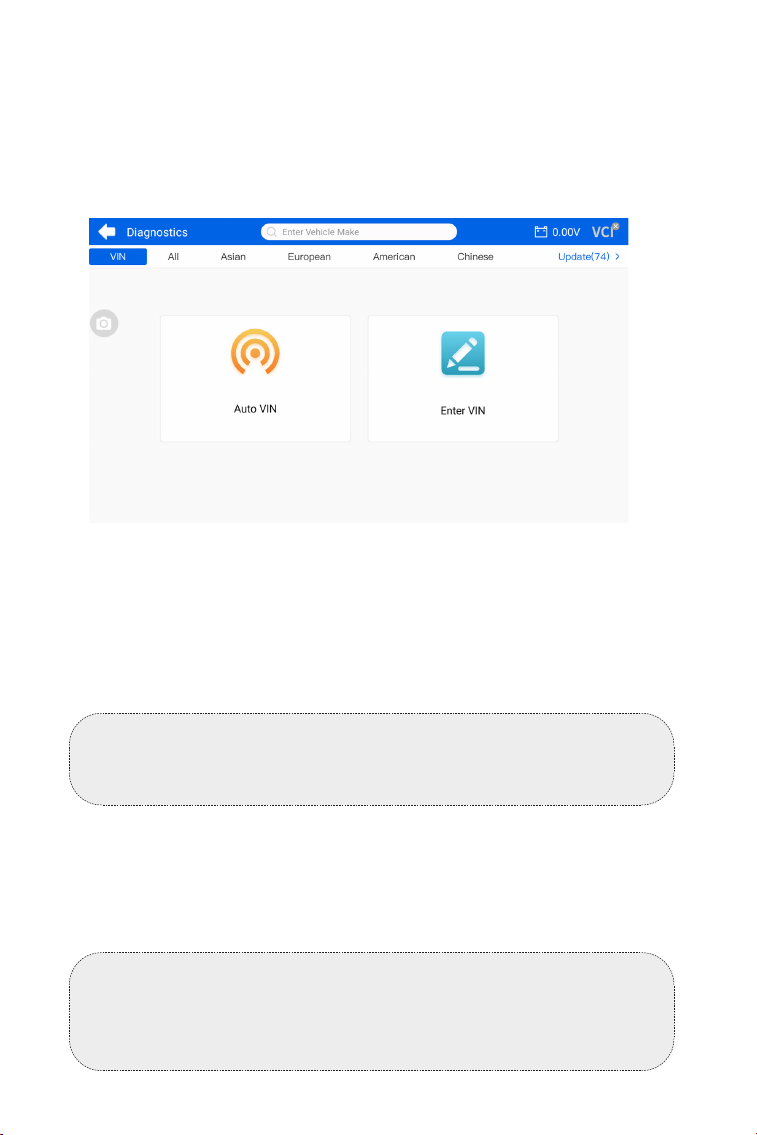

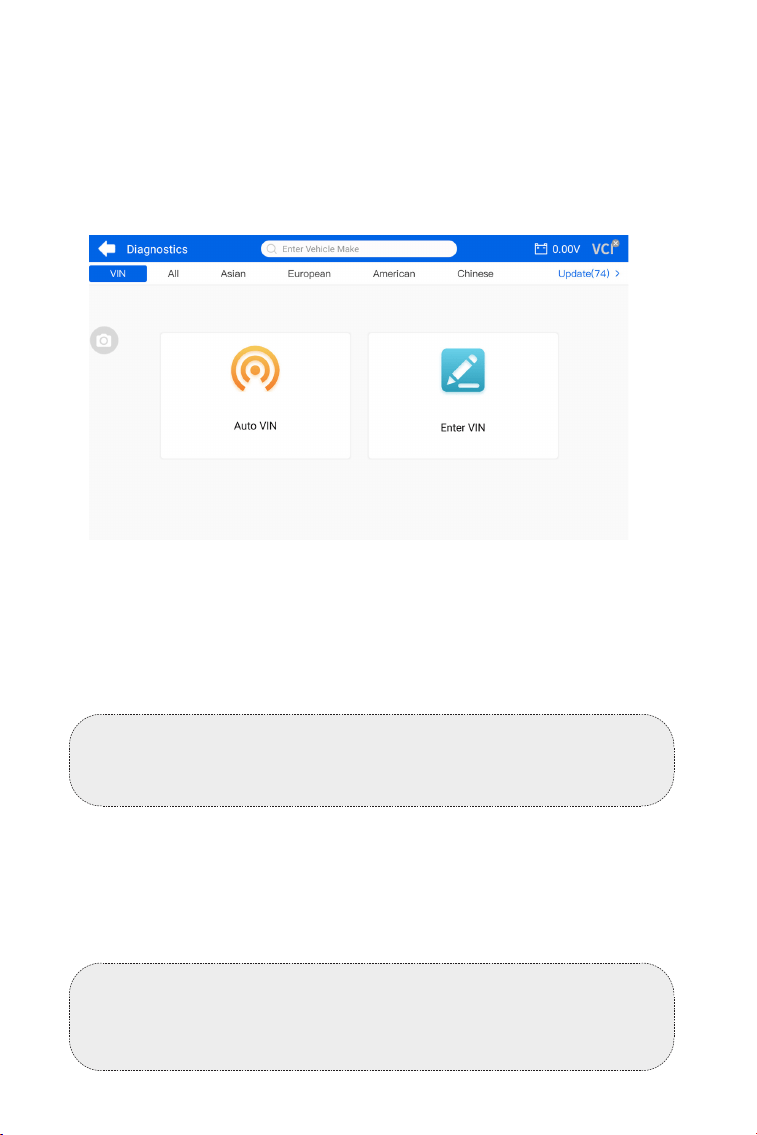

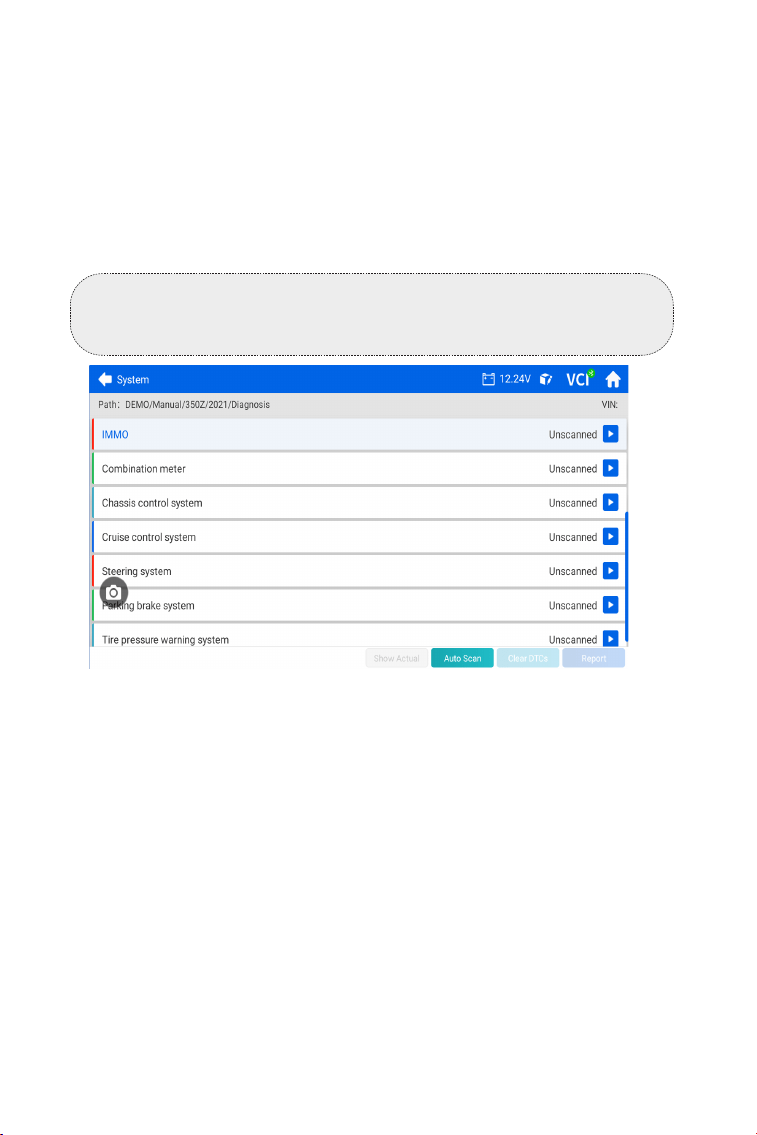

1. Tap ALL, and a list of vehicle makes will display.

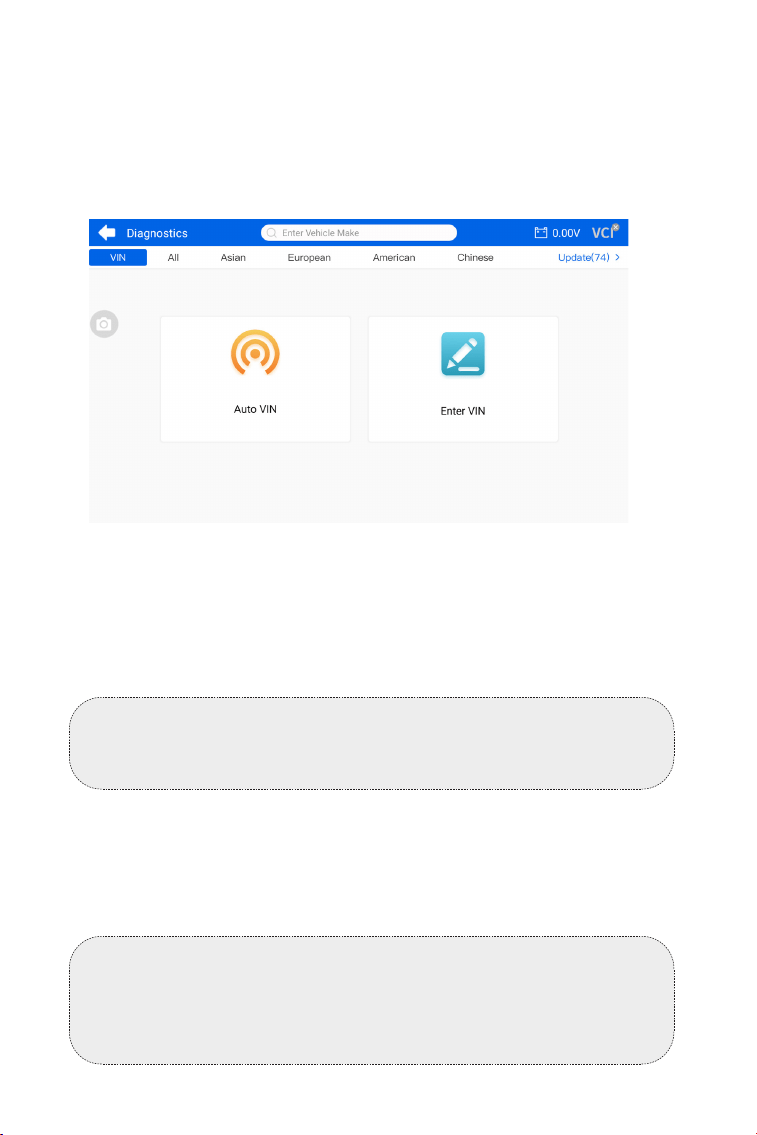

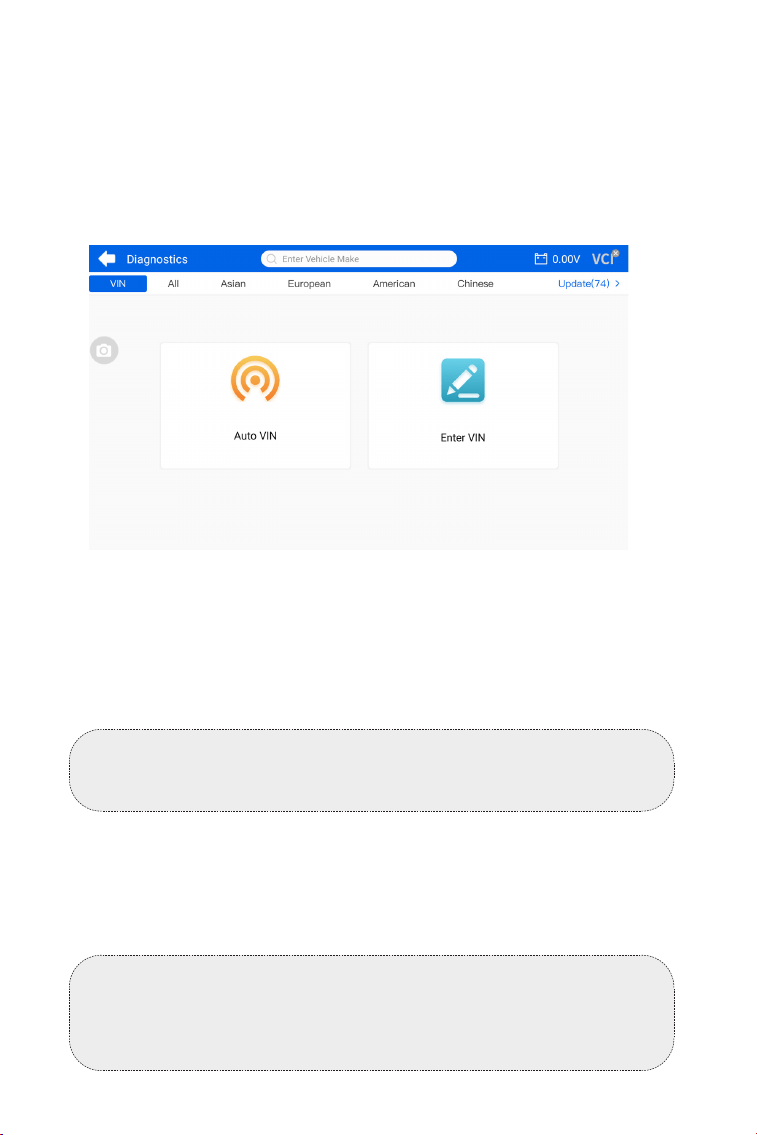

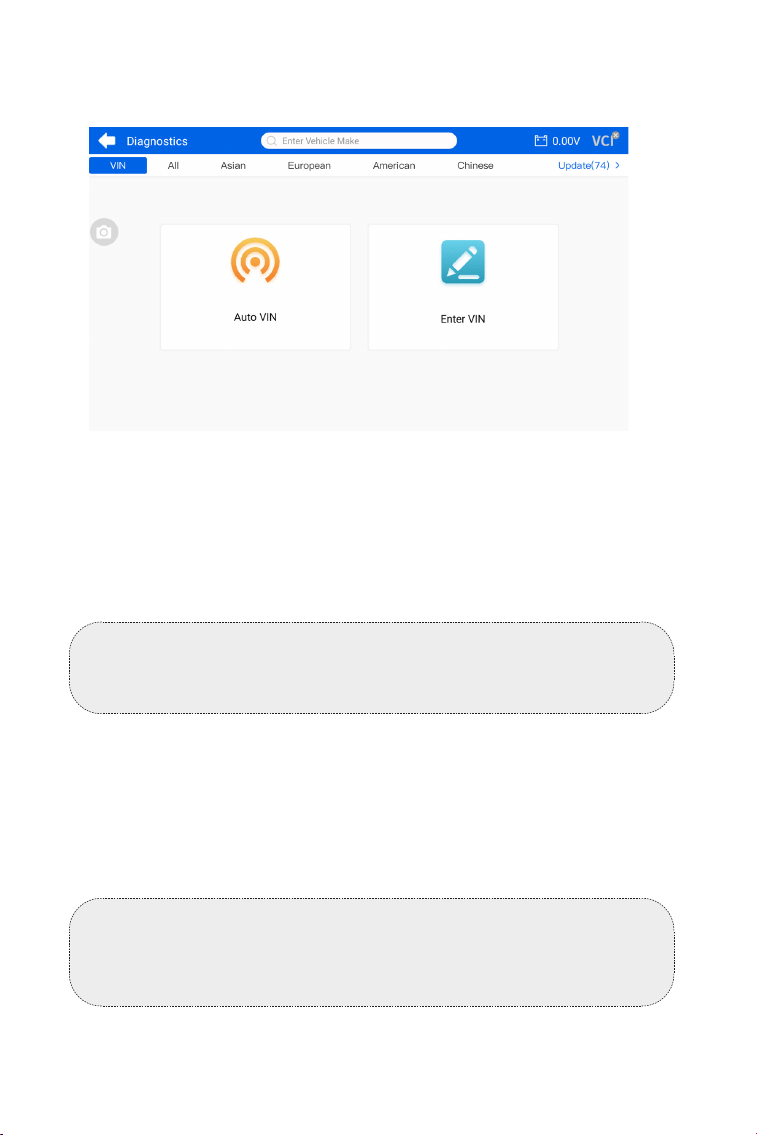

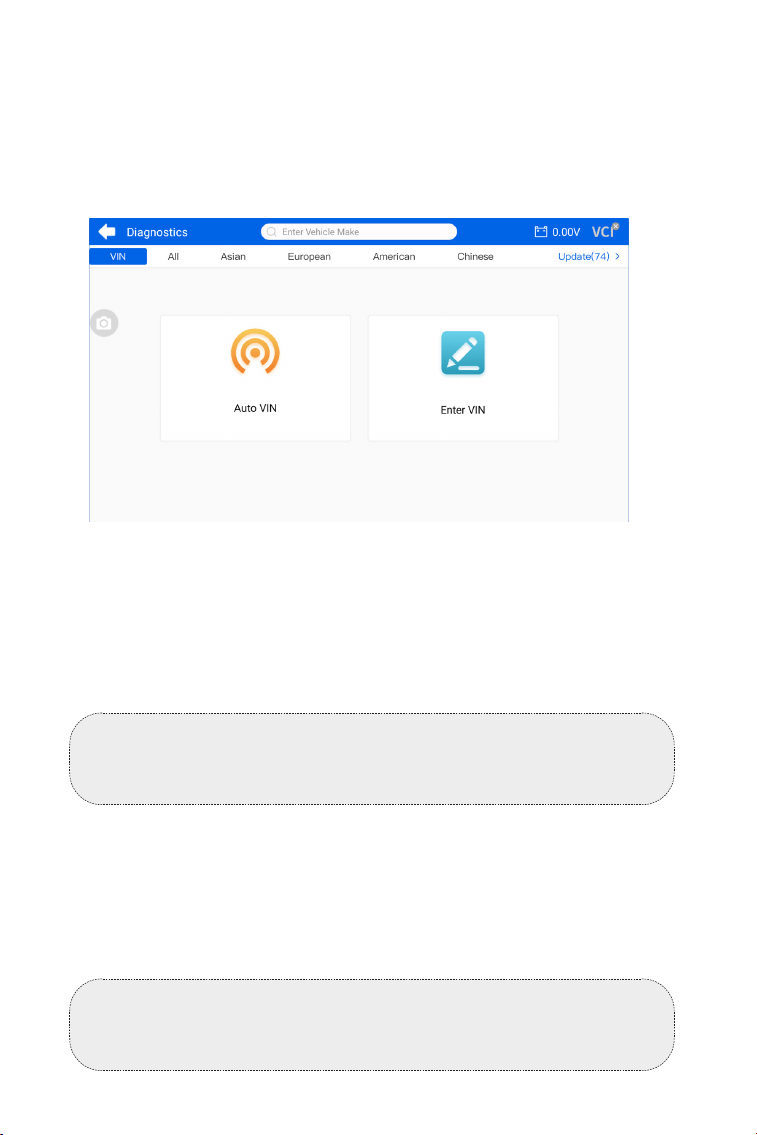

Identifying via VIN

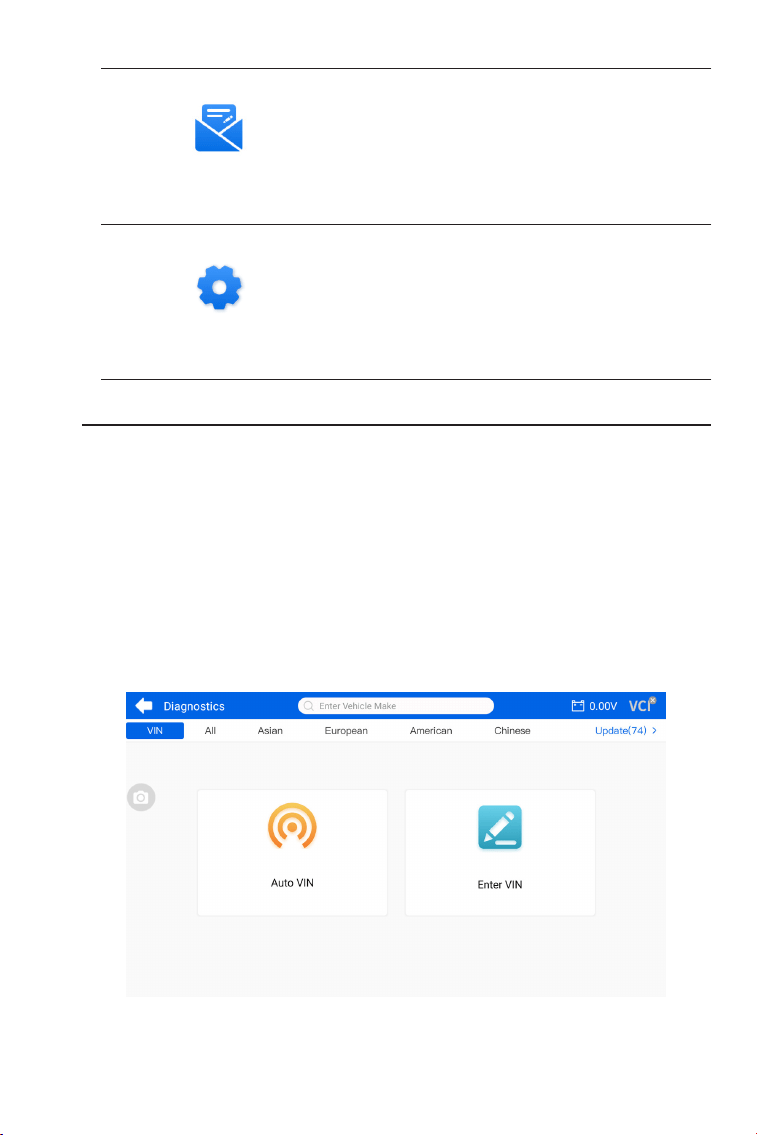

VIN allows you to identify the vehicle via Auto VIN or Enter VIN.
• Auto VIN - the ArtiDiag800 BT 2 automatically reads and decodes
the Vehicle Identication Number (VIN).
• Enter VIN - manually enter the vehicle VIN to identify the vehicle.
Identifying via Make
Note: Not all vehicles support automatically reading and
decoding the VIN via Auto VIN.
Note: Before the tool identies the vehicle, make sure to download the
vehicle-specic diagnostic software through the Update module.
17

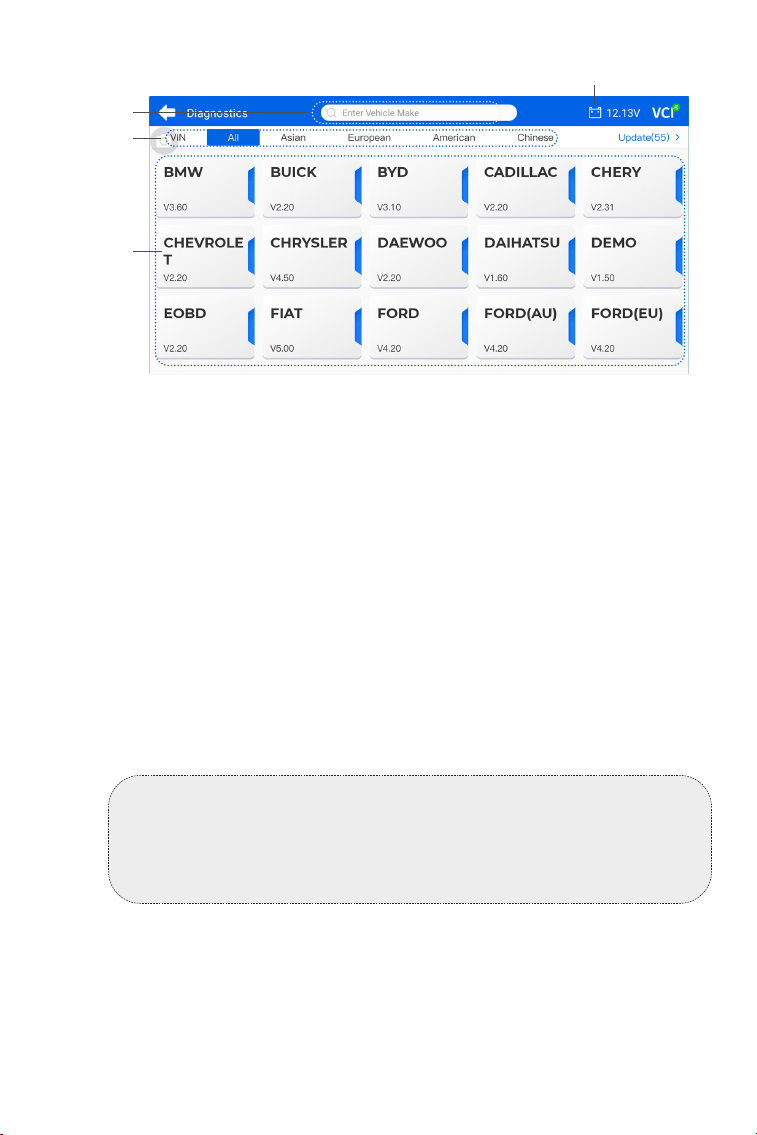

Search Bar
Enter the vehicle make in the search bar.
VIN/All/Asian/European/American/Chinese
Select from this menu to lter the vehicle makes made in
certain countries.

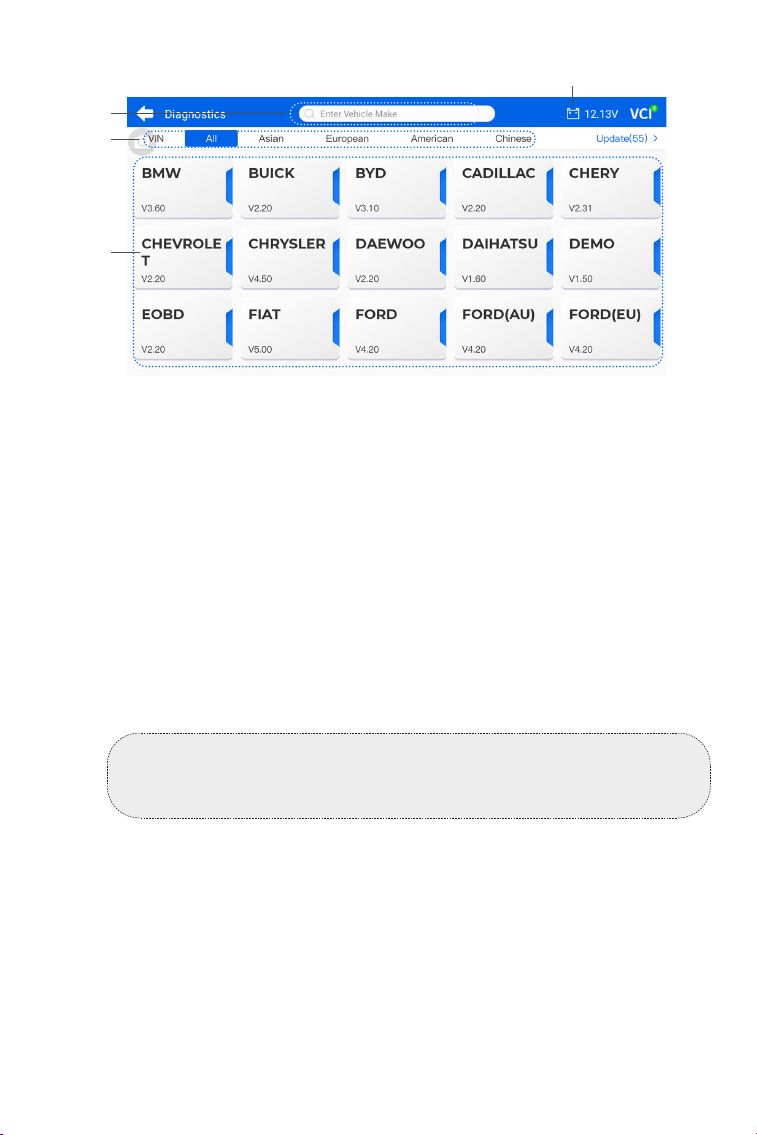

Vehicle Battery Voltage Icon
Displays the real-time voltage of your vehicle battery.
Manufacturer (Vehicle Make) Options
①
②
③
④
Figure 4-3
①
④
③
②
2. Select or enter the make of your vehicle.
3. Proceed based on the on-screen prompt since the identication
process may differ depending on the vehicle make. Typically, you'll
need to choose between Automatic or Manual modes to continue
with vehicle identication.
Automatic
Manually enter the VIN or tap Read to acquire the VIN, then tap
Conrm. ArtiDiag will automatically decode the VIN to identify the
vehicle.
Manual
Manually select the vehicle information to identify the vehicle.

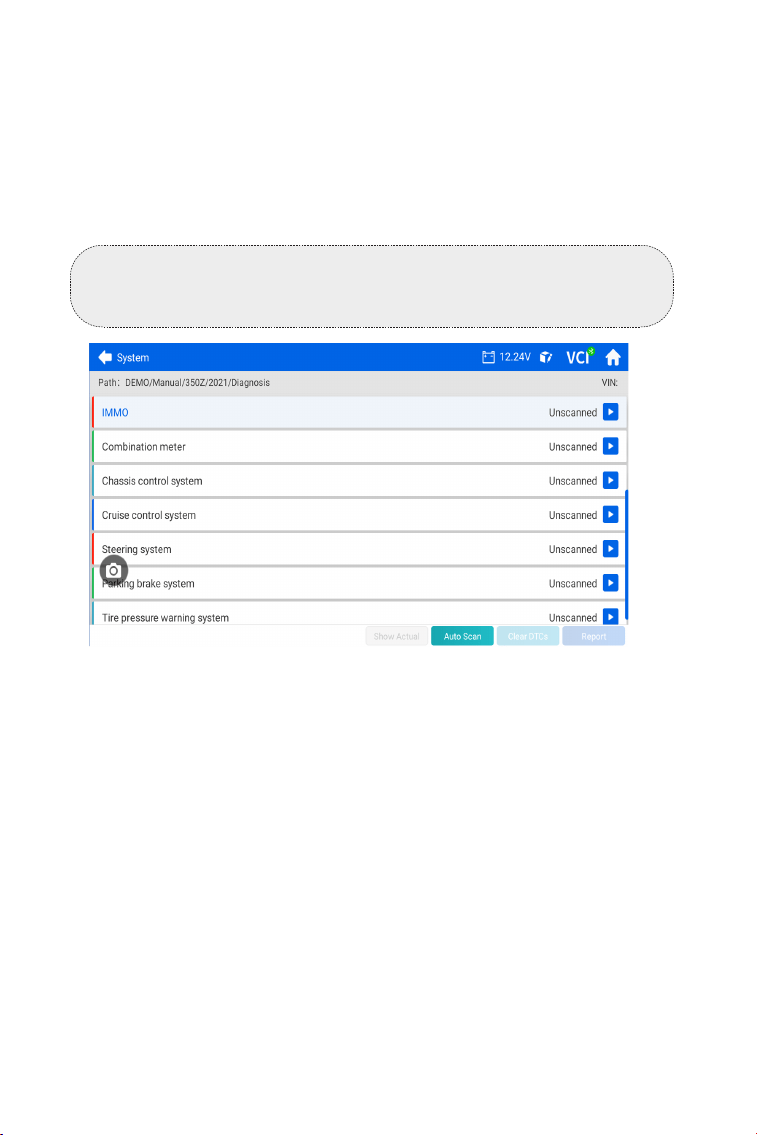

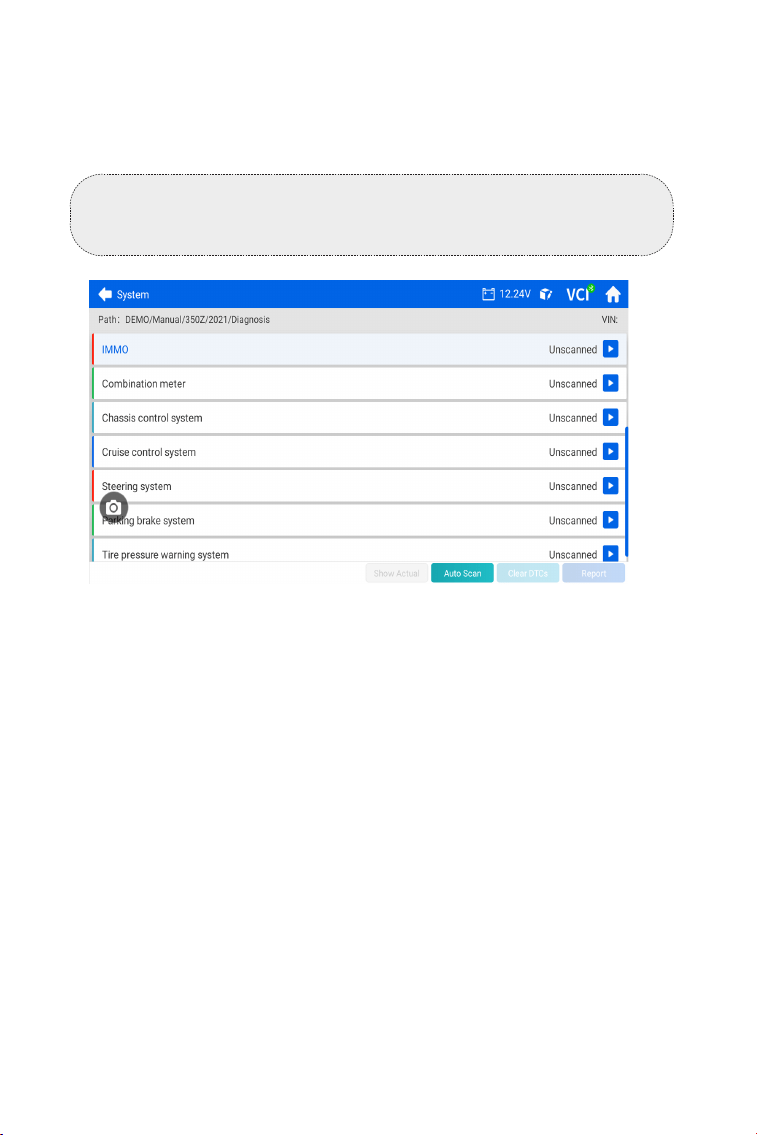

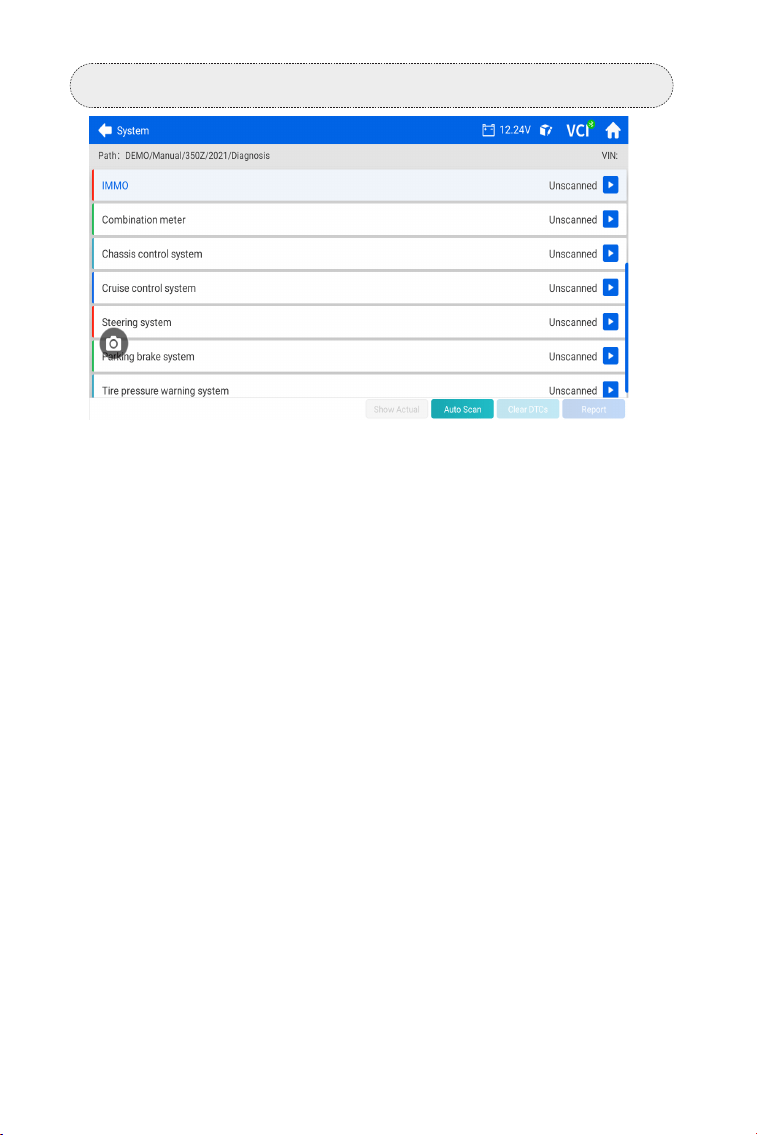

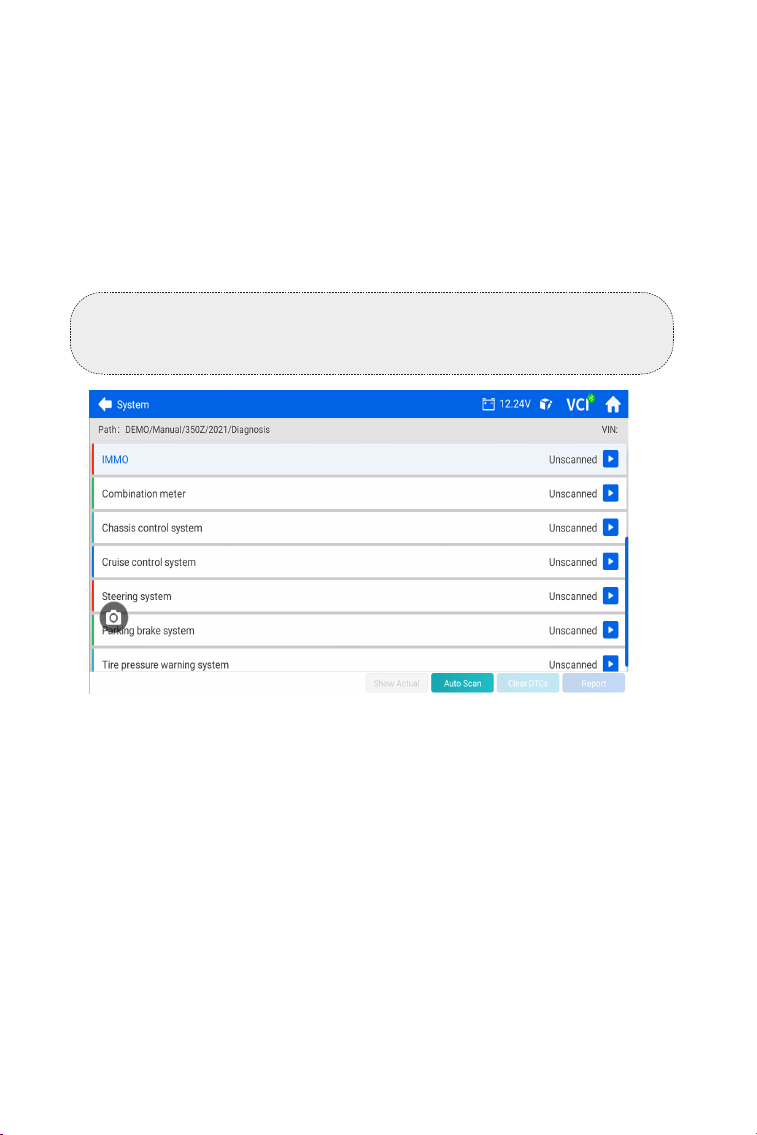

A system menu will display after the vehicle is identied.
Note: A demonstration mode (DEMO option on the Make list)
is provided to help you become familiar with the Diagnostics
functions.
18
Note: Systems may vary by vehicle make, model and year.

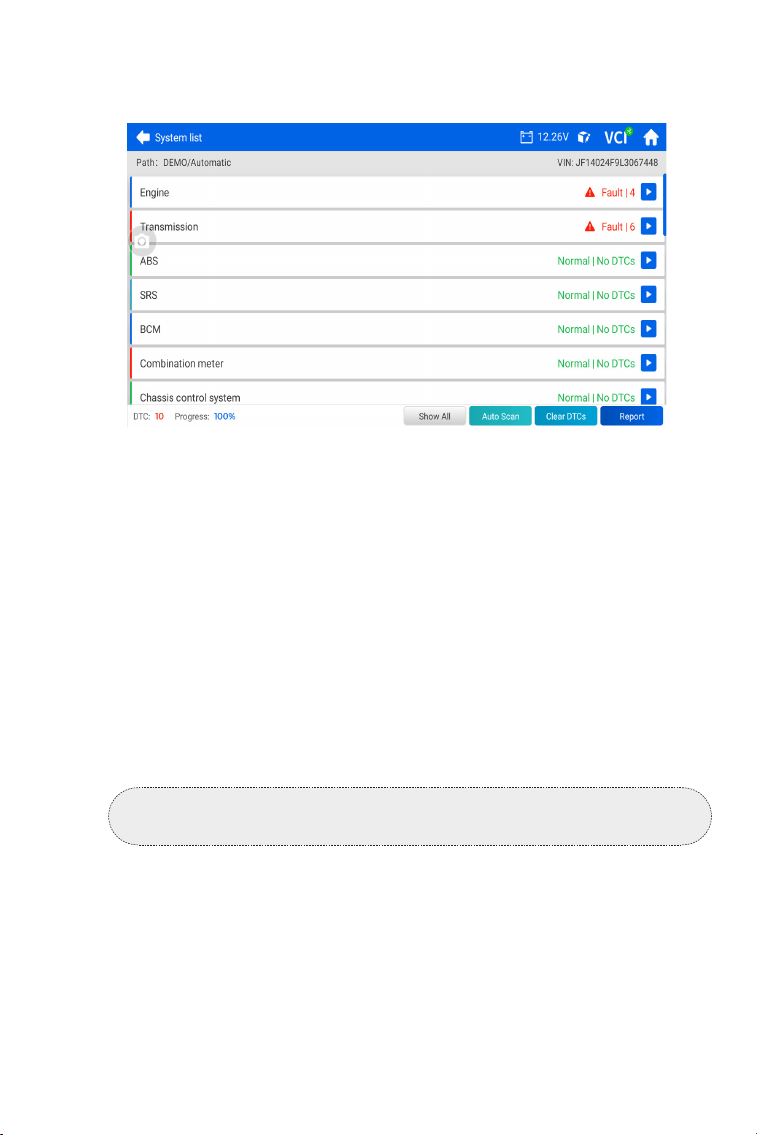

Auto Scan detects the systems supported by the vehicle and
retrieves DTCs for these systems, providing a complete health check
of your vehicle. Performing Auto Scan before and after a repair
could help in troubleshooting and validating repairs. Pre and post
scan reports allow you to record the condition of the vehicle before
and after repair for comparison.

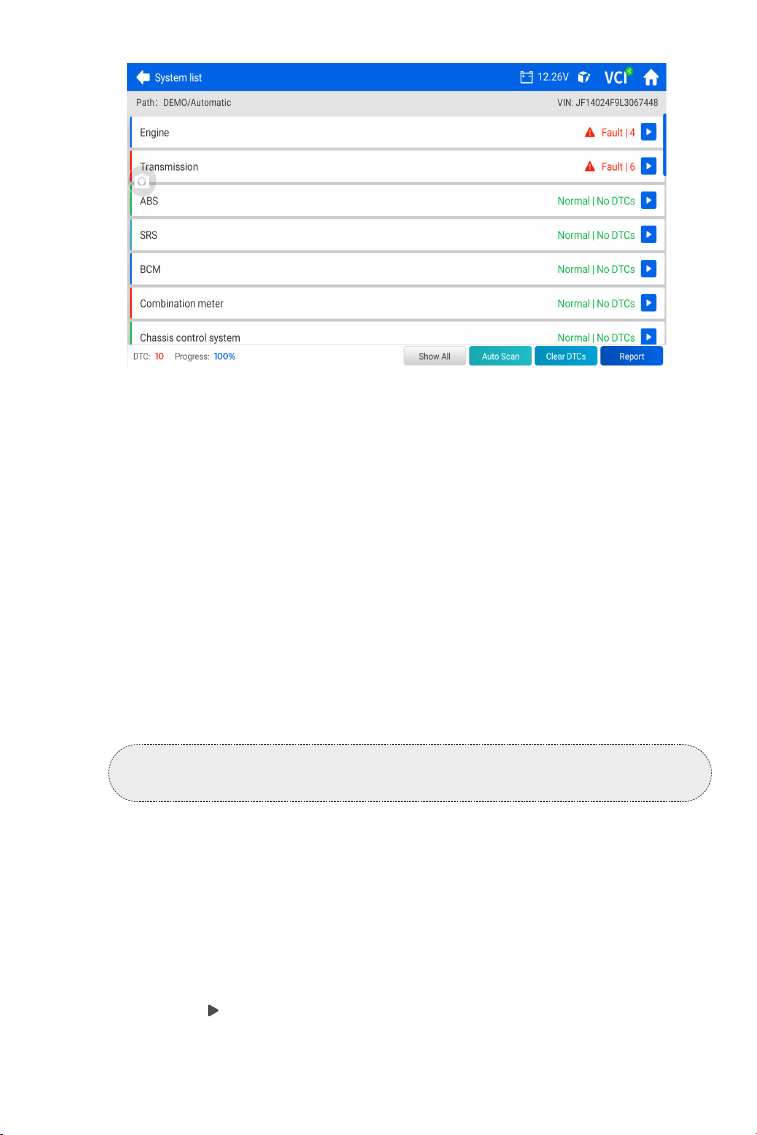

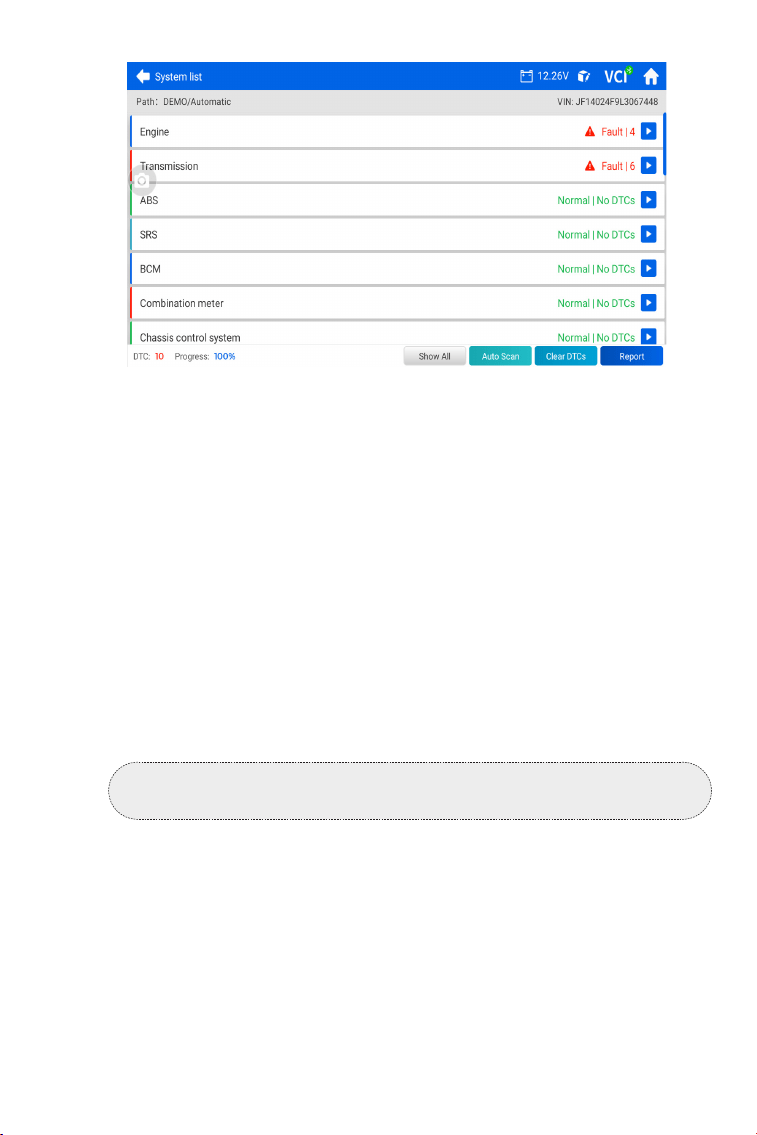

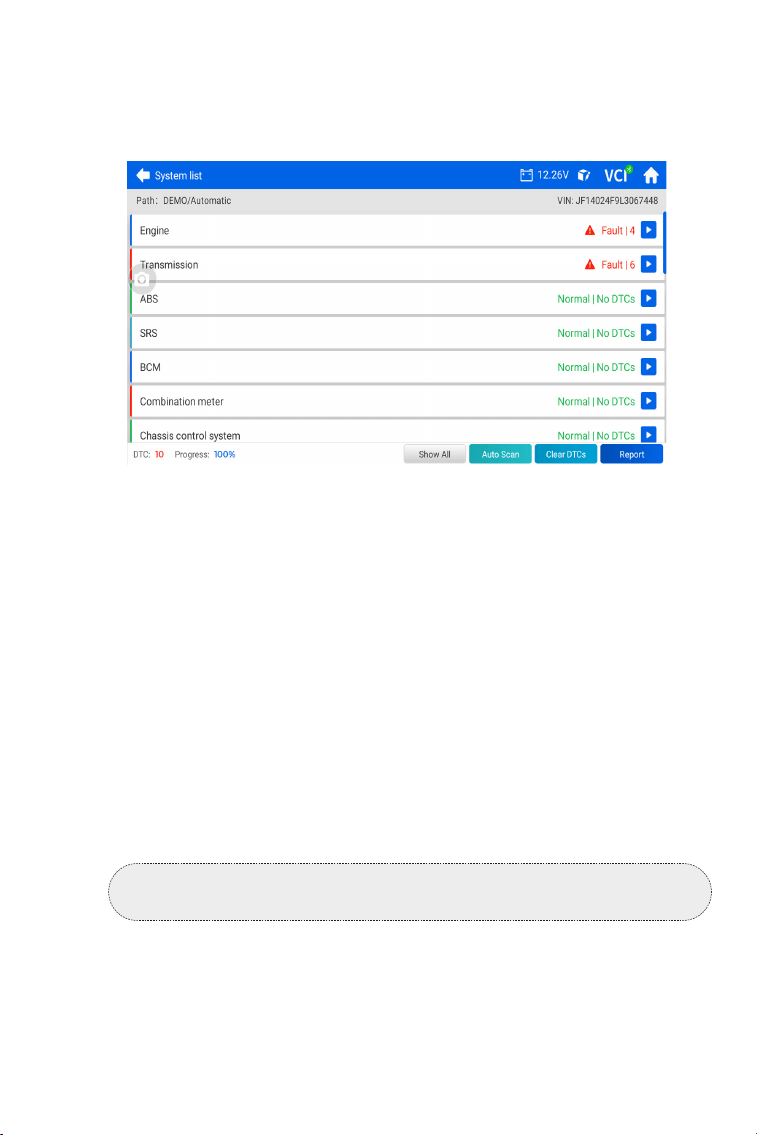

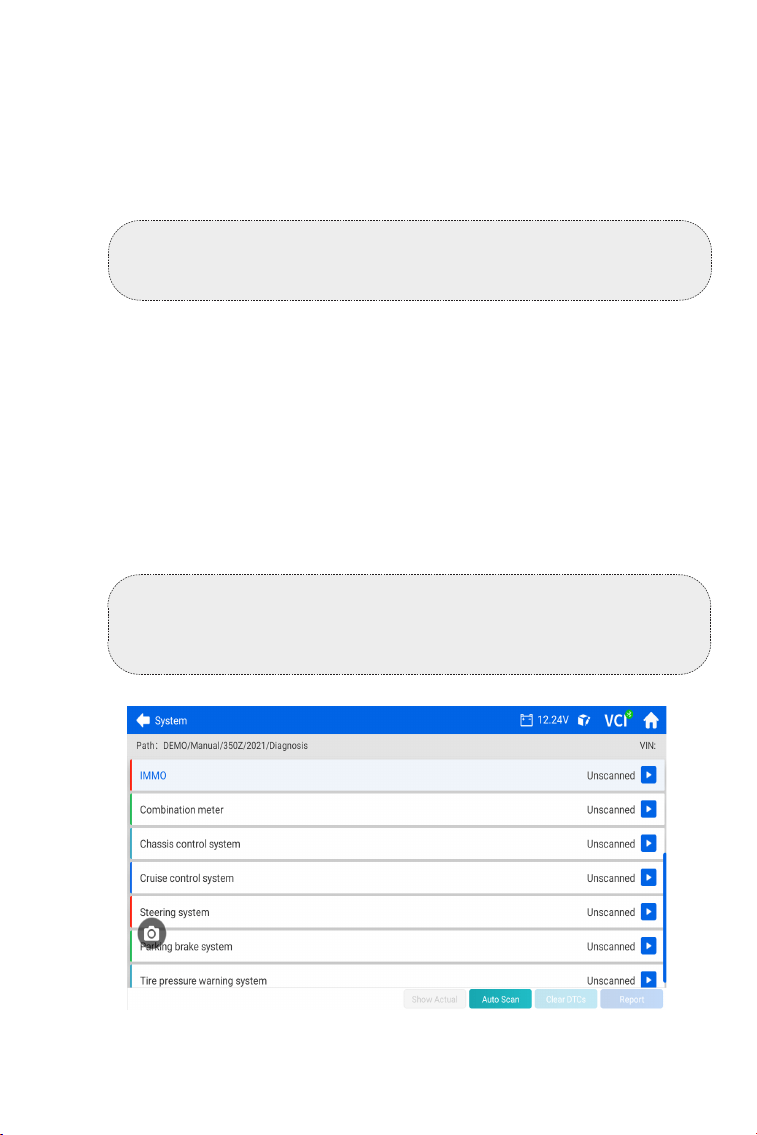

To perform an Auto Scan, tap the Auto Scan button at the bottom
corner, the ArtiDiag800 BT 2 will start scanning the systems
supported by the vehicle, and DTC retrieval will begin automatically.

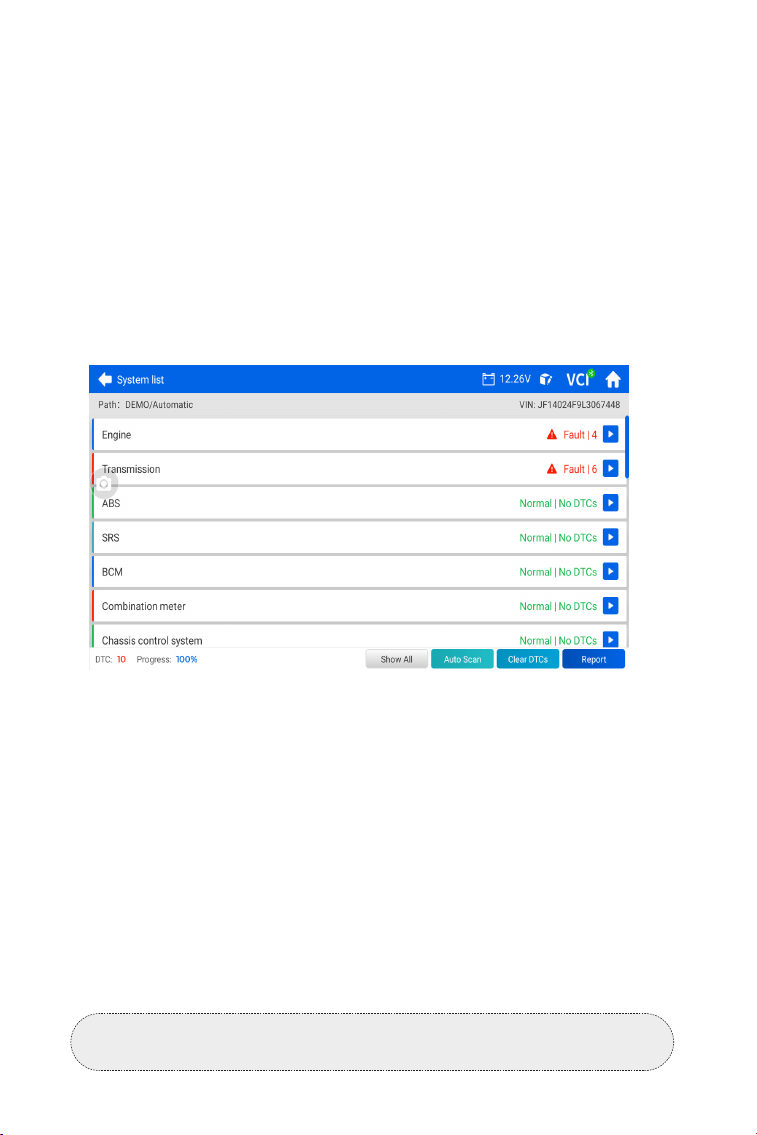

Results are displayed progressively as the systems are scanned.

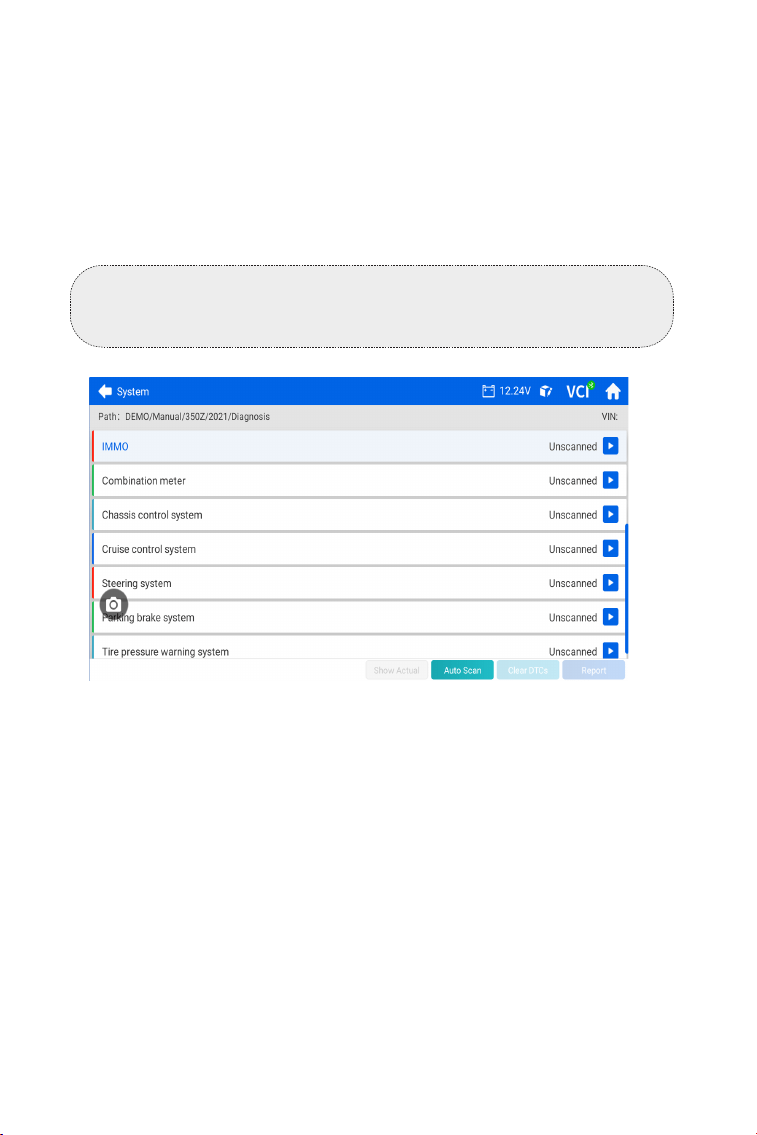

Auto Scan
Figure 4-4
19
Note: Depending on the vehicle make, some functions may not
be available.
Show All/Show Actual - tap to toggle between showing all vehicle
systems and showing only the supported systems.
Clear DTCs - tap to clear all the DTCs retrieved.
Report - tap to save the current scan results in report format. (To view
the saved reports, go to History Record > Reports > System Report.)
In addition to Auto Scan, you can also select an individual system
to Read ECU Information, Read DTCs, Clear DTCs, and read Data
Stream.
1. After the vehicle is identied, select the system for which you wish to
retrieve DTCs from the system menu.
2. Tap Read DTCs in the function menu.
ArtiDiag will communicate with the ECU and retrieve and display DTCs
for the currently selected system.

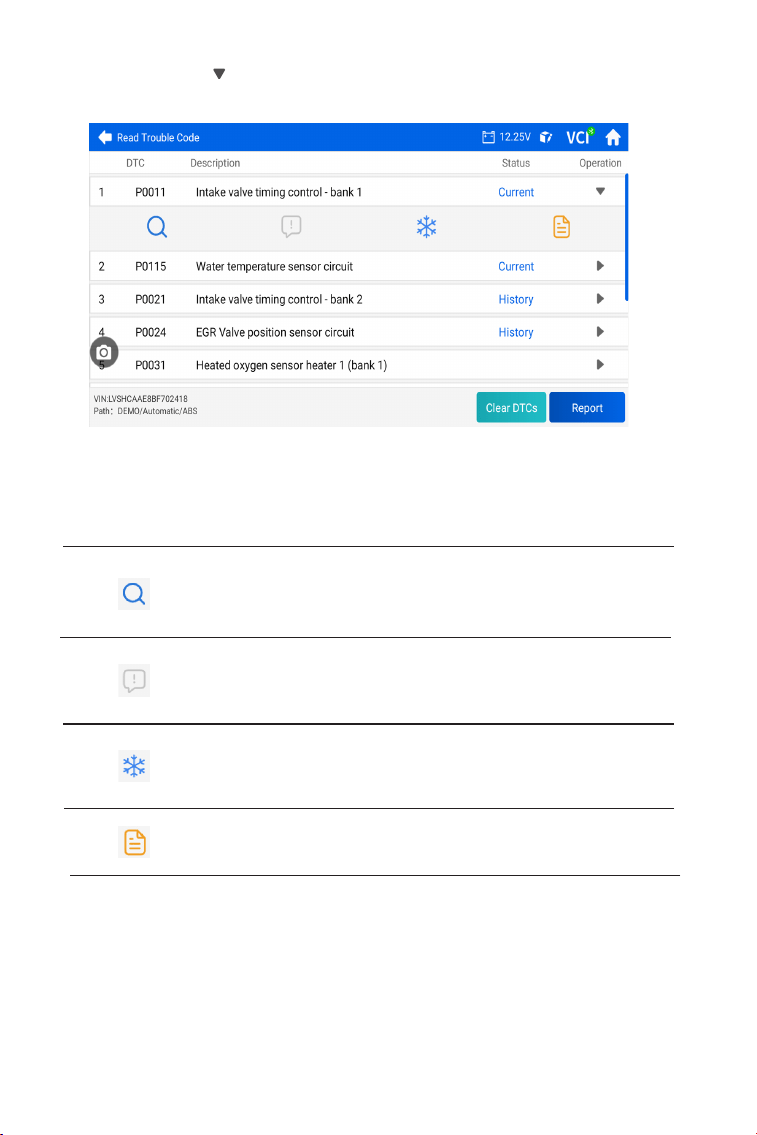

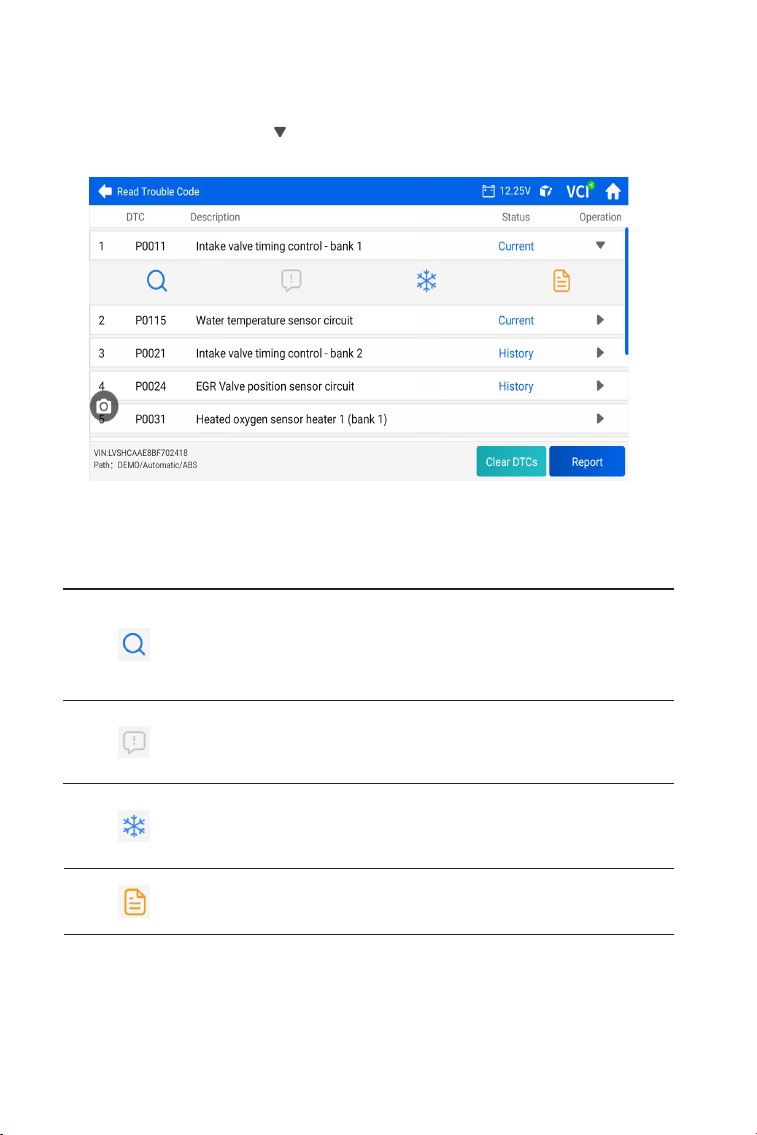

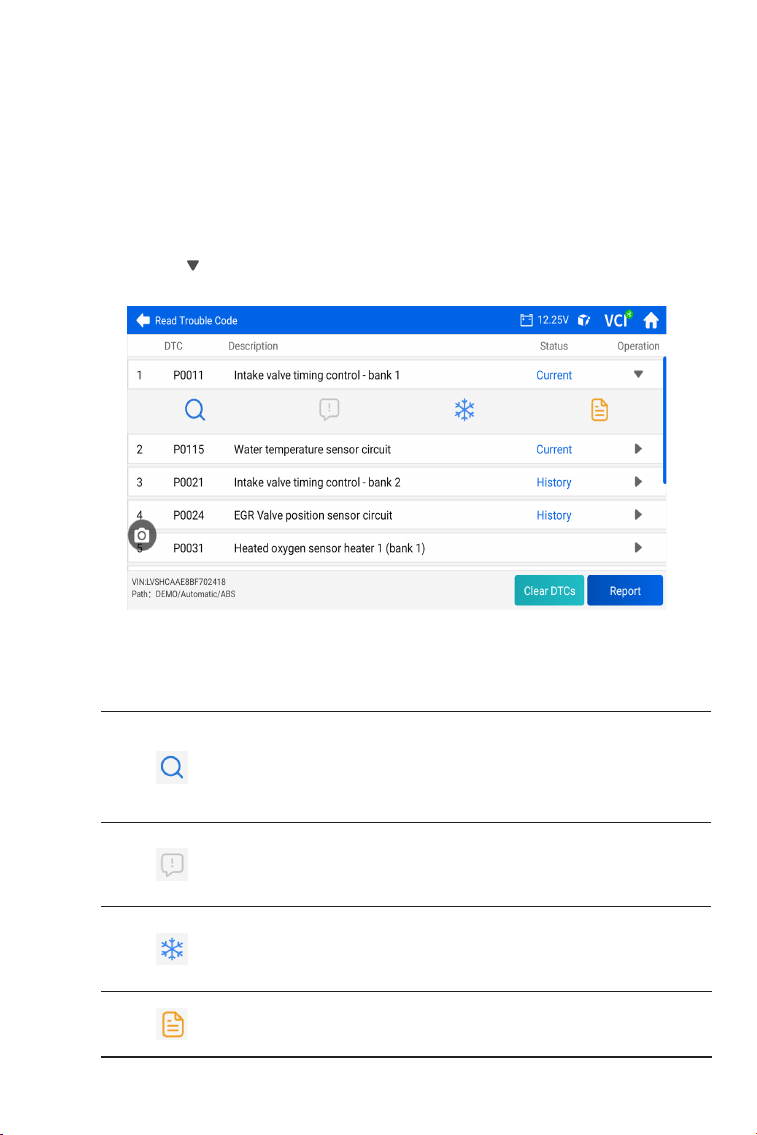

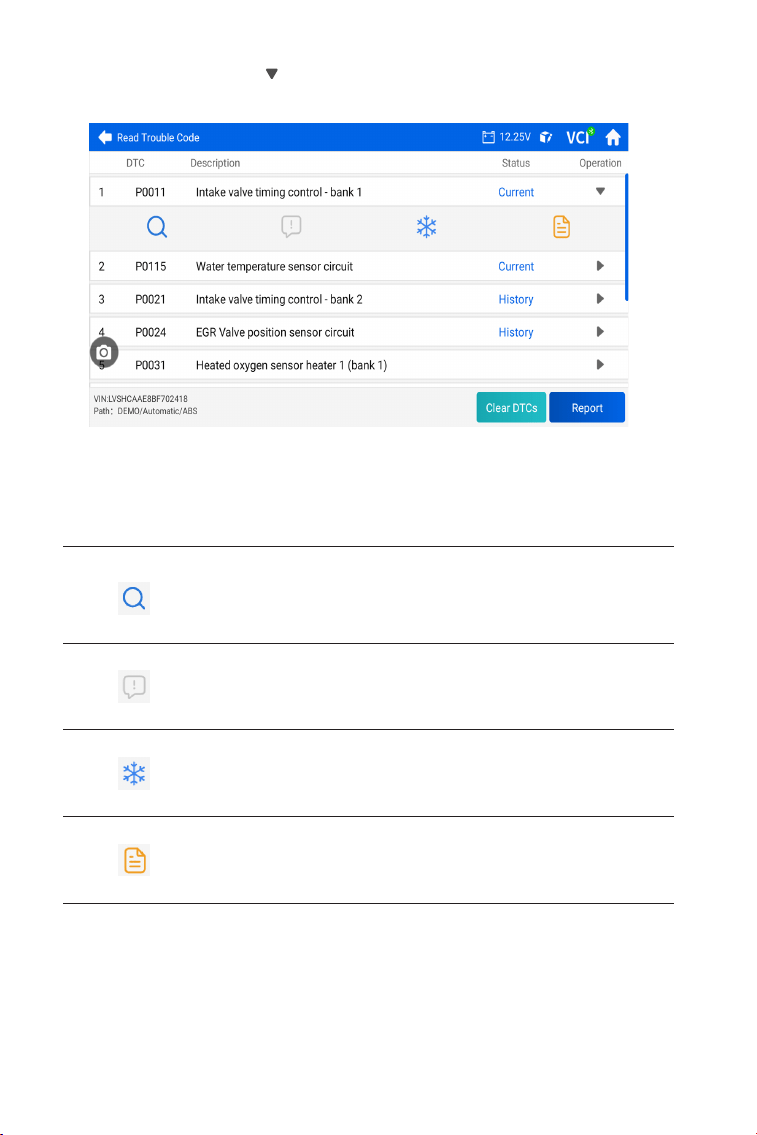

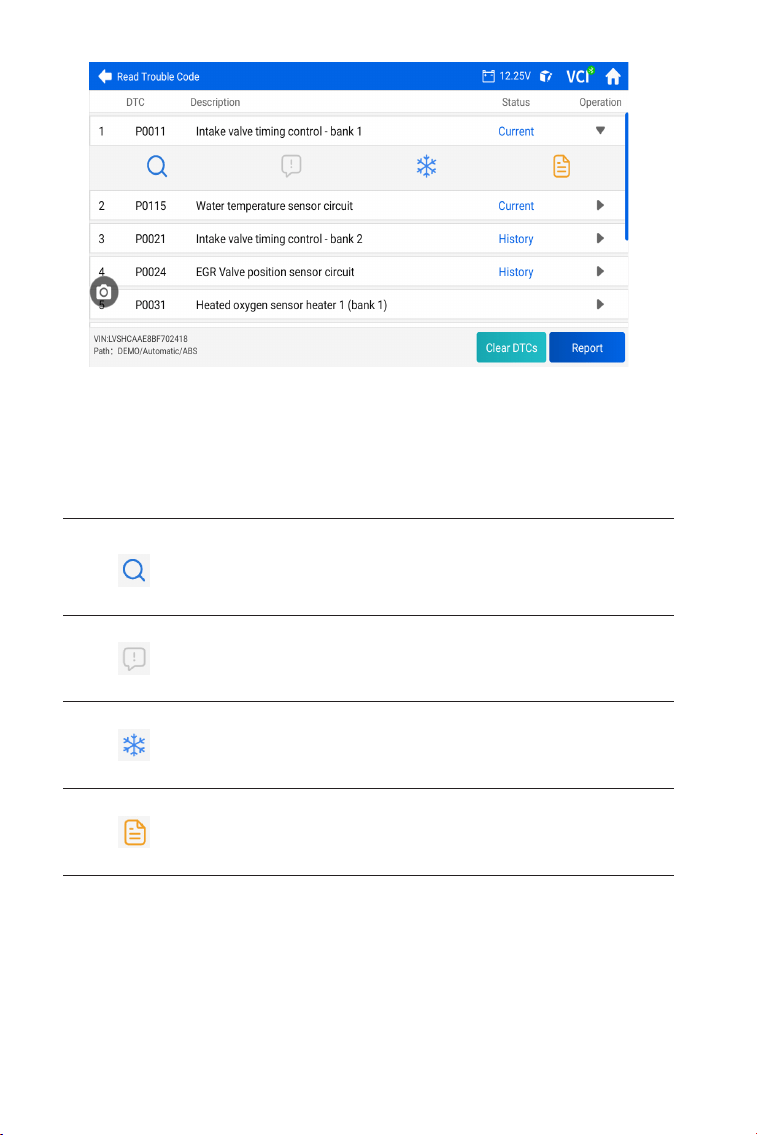

3. Tap the icon at the right side to open the option menu of a
particular DTC.
Button Description
Performing Individual System Diagnostics
Read Trouble Code
Figure 4-5
20
Figure 4-6
When this icon lights up, tap to open a window
that allows you to search for more information
about the DTC.
When the icon lights up, tap to view the detailed
description of the DTC.
When this icon lights up, tap to view the freeze
frame captured at the time the DTC occurs.
When this icon lights up, tap to view the instructive
repair measures.
Icon Description
Report - tap to save the DTCs in report format. (To view the saved
reports, go to History Record > Reports > Fault Code Report.)
Clear DTCs - tap to clear all the DTCs retrieved.
Button Description
21
Figure 4-7
1. After the vehicle is identied, select the system for which you wish to
clear DTCs from the system menu.
2. Tap Clear DTCs in the function menu.
1. After the vehicle is identied, select the system for which you wish to
read the data stream from the system menu.

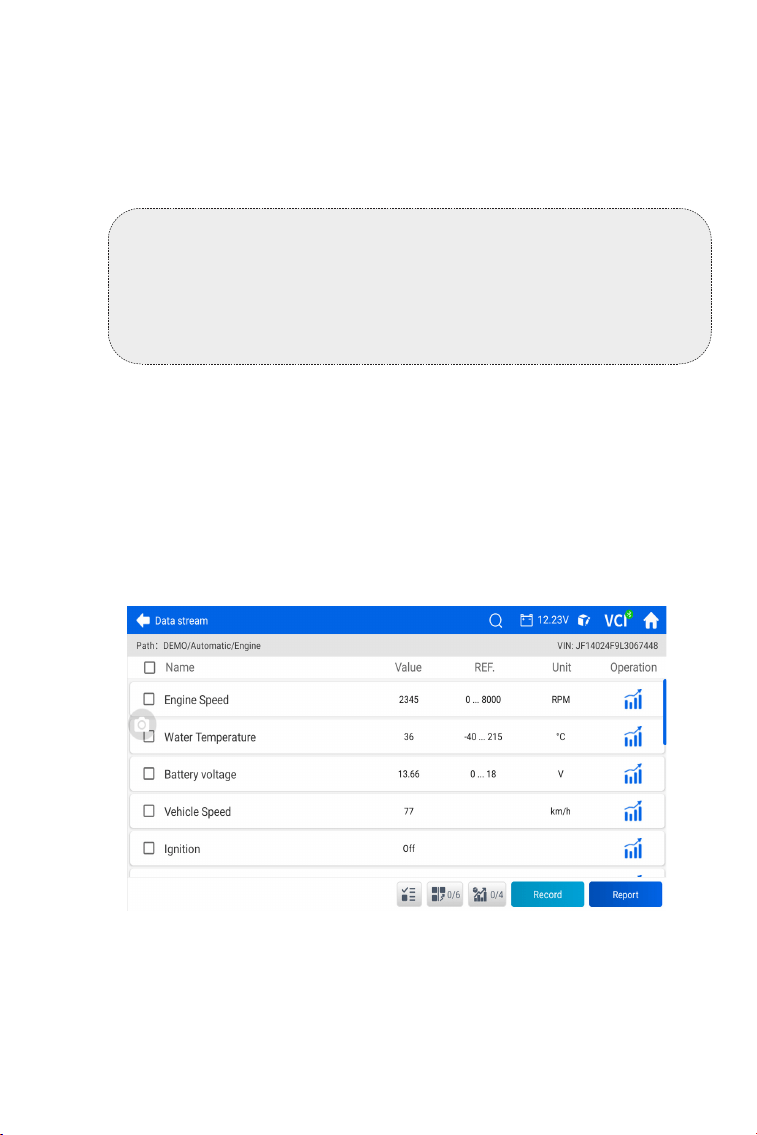

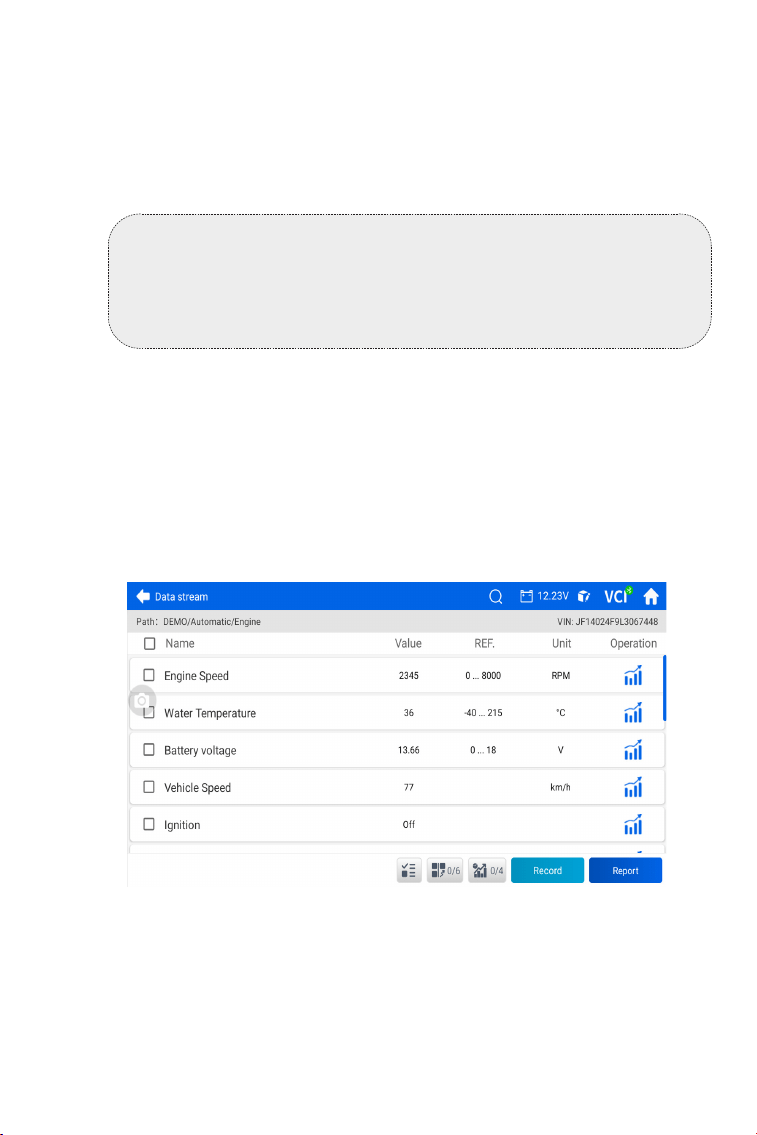

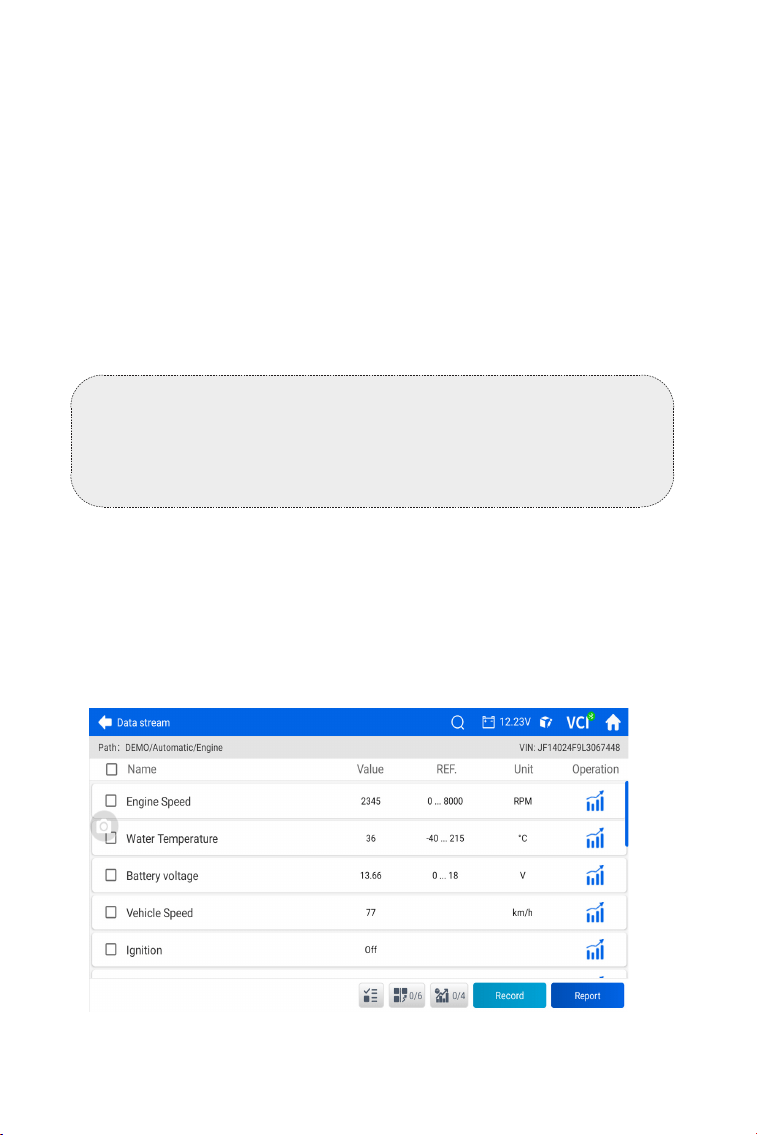

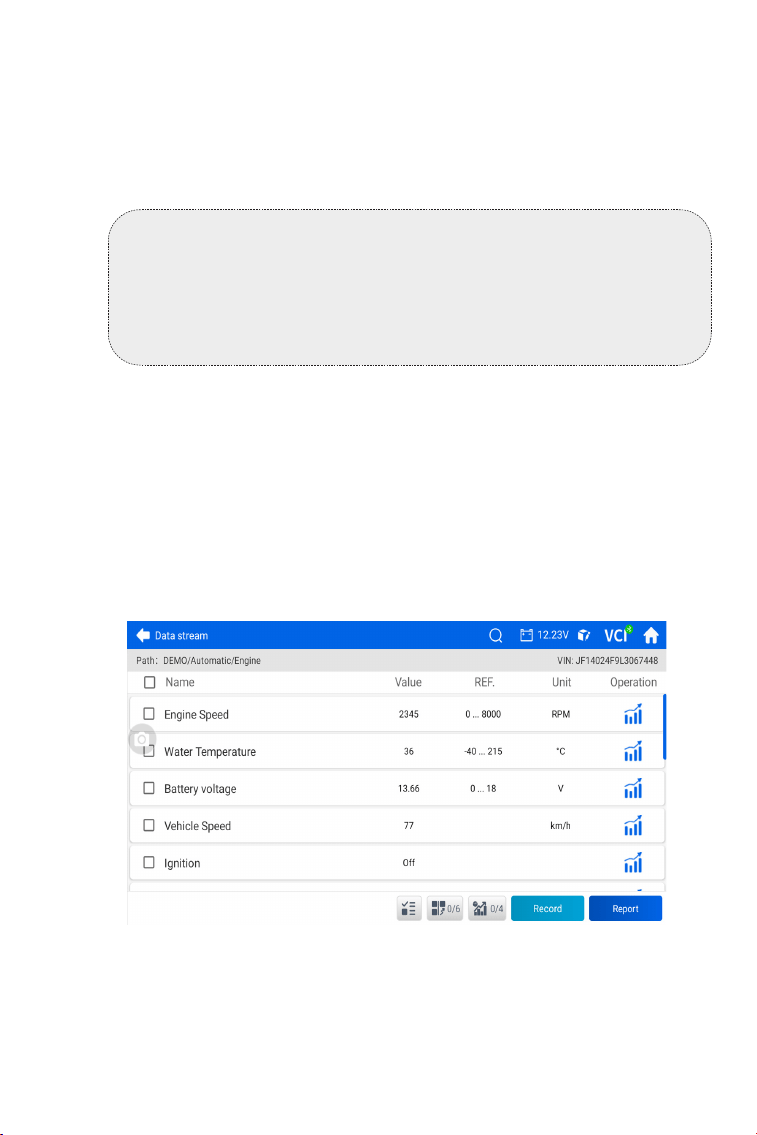

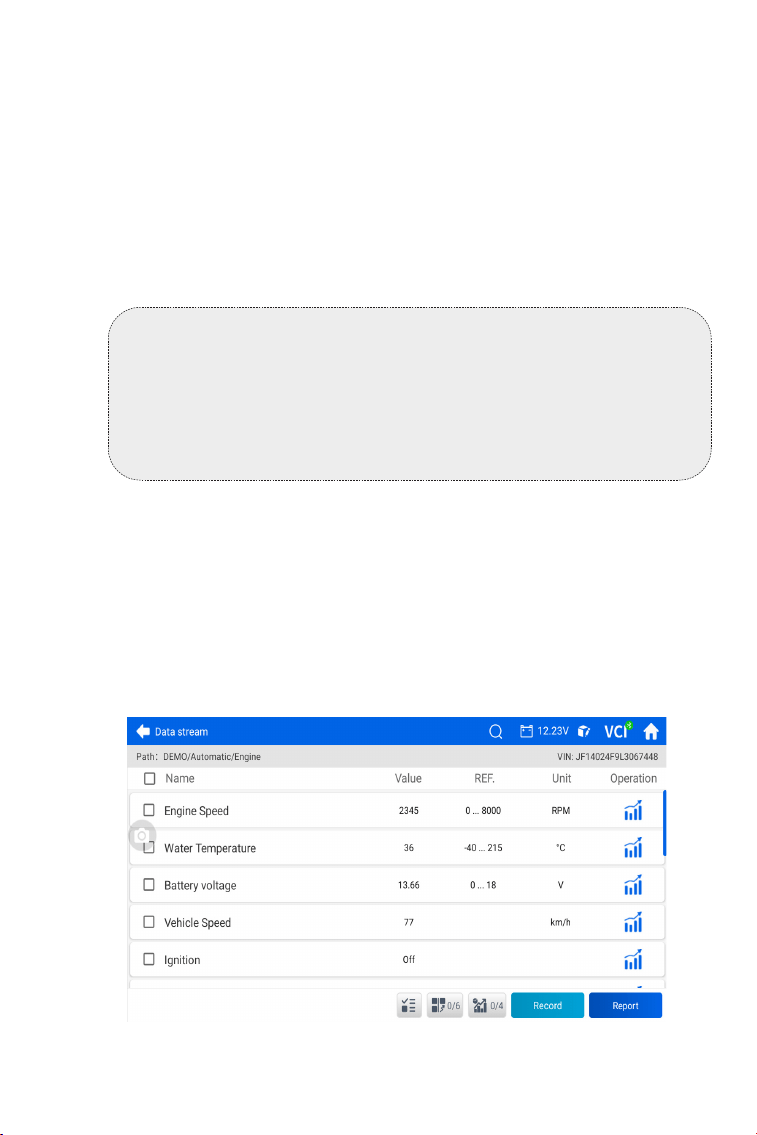

2. Tap Data Stream in the function menu. A data stream list displays.
Clear Trouble Code

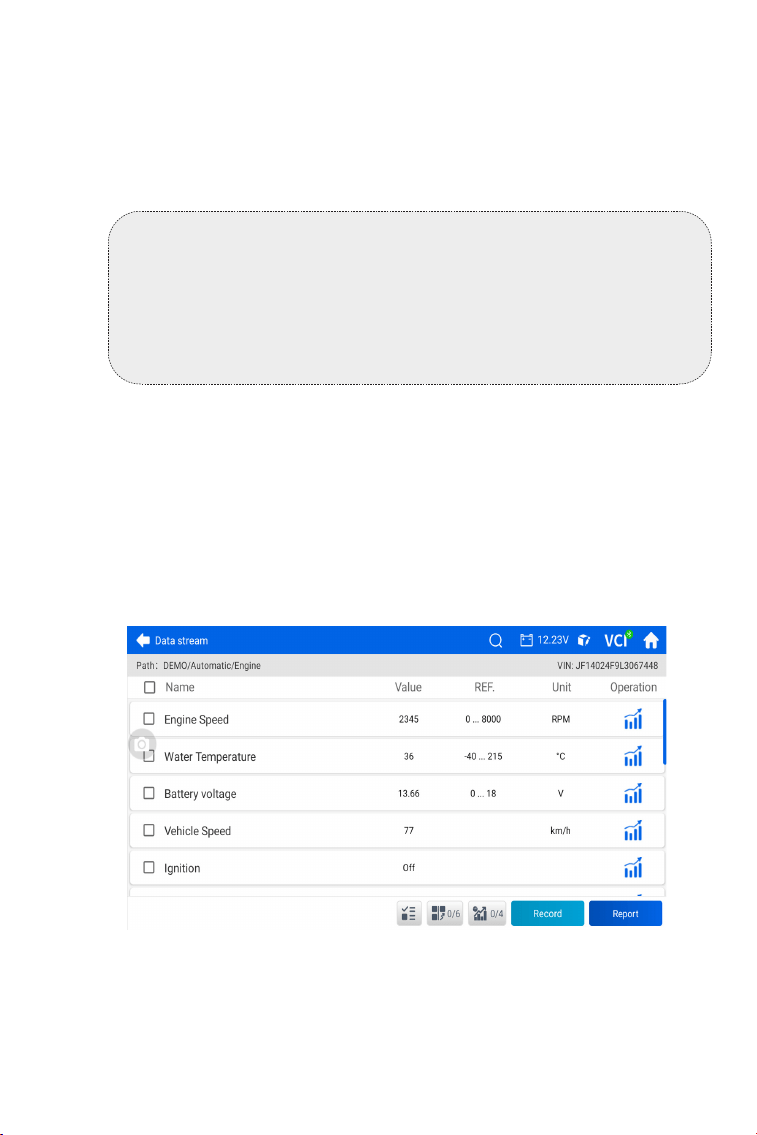

Read Data Stream
Note:
1. The procedure of clearing DTCs should be performed after the
required repair has been completed. Once conrmed, DTCs and
freeze data stored in the ECU will be cleared.
2. DO NOT START UP THE ENGINE WHILE CLEARING DTCS.
22
Tap to have the real-time data stream displayed in
a wave-pattern graph.
- tap to select the data streams that you want to be
displayed.
- tap to display up to 6 data streams in graph.
- tap to combine up to 4 data streams in one graph
for easier comparison and observation.
- tap to record and save real-time data stream
information for comparison and analysis. To view
the recorded data streams, go to History Record >
Replay Data.
- tap to save the current data stream values in report
format. To view the saved reports, go to History
Record > Reports > Data Stream Report.
Icon Description
Button Description
Note:
IF THE VEHICLE MUST BE DRIVEN TO VIEW THE LIVE DATA
STREAM, ALWAYS HAVE A SECOND PERSON HELPING YOU. DO
NOT WATCH THE DATA STREAM WHILE DRIVING.
23
1. After the vehicle is identied, select the system for which you wish to
view the relevant information from the system menu.
2. Tap ECU Info in the function menu. Then you can view the
information such as ECU part number, serial number and software
version.
Read ECU Information
4.3 OBDII / EOBD
The OBDII / EOBD function allows you to perform emission-related
diagnostics for your vehicle.
1. Tap OBDII/EOBD from the home screen.
2. Select your communication method: Auto Scan or Protocol.
Auto Scan - the ArtiDiag800 BT 2 will automatically communicate
with the vehicle and identify which protocol the vehicle is using.
Protocol - allows you to manually select the communication protocol.
3. Select a function to continue.
4.3.1 Perform OBDII Diagnostics
Figure 4-8
24
Figure 4-9
Note:
Depending on the vehicle make, some functions may not be
available.
Note:
1. The procedure of clearing DTCs should be performed after the
required repair has been carried out. Once conrmed, DTCs and
FFD stored in the ECU will be cleared.
2. DO NOT START UP THE ENGINE WHILE CLEARING DTCS.
Typical function options may include: DTC & FFD, I/M Readiness,
Live Data, On-Board Monitor, Component Test, Vehicle Information
and Vehicle Status.
DTC & FFD (Freeze Frame Data)
This function helps retrieve and clear DTCs stored in the vehicle's
ECU and displays FFD of the emission-related systems.
I/M Readiness
This function checks whether or not the various emission-related
systems on the vehicle are operating properly, and are ready for I/M
testing.
It can also check the monitor running status to conrm if the repair of
a car fault has been performed correctly.
25
The ArtiDiag800 BT 2 allows you to instantly send diagnostic
feedback (with logs of diagnostic data automatically attached)
while you are encountering a software problem with the diagnostics
operations.
To send diagnostic feedback:
1. Tap the icon located at the top right corner of any screen
with this icon.
2. Select the type of problem.
3. Write a description of the problem.
4. Tap Submit to send the feedback.
4.3.2 Diagnostic Feedback
Live Data
This function displays the real-time live data and parameters from the
vehicle’s ECU.
On-Board Monitor
This function displays the test results for emission-related powertrain
components and systems that are not continuously monitored.
Component Test
This function helps send control commands to the vehicle's ECU as a
way to test and operate the system parts and components.
Vehicle Information
This function displays a list of information from the vehicle’s ECU (the
information may vary by vehicle makes).
The information may include:
• VIN.
• Calibration ID (CID).
• Calibration Verication Number (CVN).
• In-use Performance Tracking for Spark Ignition Engine (IUPR)
• ECU Name
Vehicle Status
This function displays the status of the vehicle, including Engine,
Transmission, Codes Found, MIL Status, Monitors and Protocol.
26
Note:
The Diagnostic Feedback function is only available with the
Diagnostics module.
4.4 Maintenance
Provides maintenance services including Oil Reset, Throttle
Adaptation, EPB Reset, Steering Angle Reset, DPF Regeneration,
ABS Bleeding, BMS Reset, Injector Coding, Tire Pressure Reset,
Airbag Reset, Sunroof Initialization, Seat Calibration, Windows
Calibration, Suspension Level Calibration, AdBlue Reset, A/F Reset,
NOx Sensor Reset, Stop/Start Reset, AFS Reset, Gear Learning,
Language Change, Transport Mode Deactivation, Gearbox
Matching, EGR Adaption, Immobiliser Matching, Coolant Bleeding,
Tire Reset and ODO Reset.
Oil Reset
This function allows you to reset the oil service lamp for the engine
oil life system. The engine oil light system calculates an optimal oil
change interval depending on the vehicle's driving conditions and
weather events. Oil resets are required every time the engine oil is
changed.
Throttle Adaptation
If the ECU is disconnected accidentally, or if the throttle is replaced
or cleaned, then the throttle actuators need to be initialized via the
Throttle Adaptation function. This resets the ECU's data to its initial
state so that the throttle can accurately regulate the air intake.
EPB Reset
This function helps you to replace and reset the brake pads.
Steering Angle Reset
If the steering angle sensor is replaced, or the steering angle is
inaccurate or not centered, the steering angle reset function needs to
be performed to nd the relative zero position. With this position as a
reference, the ECU can then calculate the exact angle for left and right
steering.
DPF Regeneration
This function is mainly used for the regeneration of diesel particulate
lters. To keep the lters performing well, it removes particles by
means of combustion and oxidation.
4.4.1 Services Overview
27
ABS Bleeding
This function enables you to perform tests to check the operating
conditions of the Anti-lock Braking System (ABS).
BMS Reset
After the car battery is replaced, the car battery control unit needs to
be reset. This will clear fault information (such as low battery level) so
that the control unit can match the relevant information of the newly
replaced battery.
Injector Coding
This function can write actual injector code or rewrite code in the ECU
for the injector code of the corresponding cylinder to more accurately
control or correct cylinder injection quantity. It needs to be performed
after the ECU or injector is replaced.
Tire Pressure Reset
After the tire has been reinated or replaced, the tire pressure
information needs to be reset via the tire pressure reset function to
resolve the tire pressure fault code.
Airbag Reset
This function resets the airbag data to clear the airbag collision fault
indicator, so that the airbag computer in the vehicle can run normally.
It needs to be performed when the airbag deploys, the corresponding
fault code of the collision data appears, the airbag indicator lights up,
and the fault code cannot be cleared.
Sunroof Initialization
This function can turn the sunroof lock off, auto-close in case of
rain, set the memory function of sliding/tilting sunroof, set outside
temperature threshold, etc.
Seat Calibration
This function can match the seats that are replaced and repaired with
memory function.
Windows Calibration
This feature can perform door window matching to recover ECU
initial memory and recover the automatic ascending and descending
function of power window.
Suspension Level Calibration
This function is required to calibrate the level of the vehicle when the
level sensor or control module in the air suspension system is replaced
or when the level of the vehicle is incorrect.
28
AdBlue Reset
After the diesel exhaust treatment uid (car urea) is replaced or lled
up, urea reset operation is required.
A/F Reset
This function can set or learn Air/Fuel ratio parameters.
NOx Sensor Reset
This function can reset the catalytic converter learned value stored in
the engine ECU. It needs to be performed when the NOx fault is re-
initialized and the NOx catalytic converter is replaced.
Stop/Start Reset
This function helps you to enable or disable the automatic start-
stop function by adjusting the hidden settings in the ECU. (provided
that the vehicle has a corresponding hidden function supported by
hardware).
AFS Reset
This function enables you to initialize the adaptive headlamp system.
Gear Learning
This function can perform tooth learning for the car to turn off the MIL.
Language Change
This function can change the system language of the vehicle central
control panel.
Transport Mode Deactivation
This function can deactivate the transport mode so that the vehicle
can function normally.
It needs to be performed when the following functions are disabled
in order to reduce the power consumption: limiting the vehicle speed,
not waking up the door opening network, disabling the remote control
key, etc.
Gearbox Matching
This function helps complete the gearbox self-learning to improve
gear shifting quality. It needs to be performed when the gearbox is
disassembled or repaired (after the car battery is disconnected), which
may lead to shift delay or shock problems.
EGR Adaption
This function can learn the EGR (Exhaust Gas Recirculation) valve after
it is cleaned or replaced.
29
To perform a service reset:
1. Tap Maintenance from the home screen and a function menu will
display.
4.4.2 Steps
Figure 4-10
Immobiliser Matching
This function can match the anti-theft key after replacing the ignition
key, ignition switch, instrument cluster, engine control unit (ECU), body
control module (BCM), and remote control battery.
Coolant Bleeding
This function can activate the electronic water pump before venting
the cooling system.
Tire Reset
This function can set the size parameters of the modied or replaced
tire.
ODO Reset
This function can copy and write the value of kilometers in the chip of
the odometer so that the odometer shows the actual mileage. It needs
to be performed when the mileage is incorrect due to a damaged
vehicle speed sensor or odometer failure.
30
2. Select the function you want to perform.
3. Identify the vehicle via VIN or Make (for more on identication
operations, refer to Identifying the Vehicle in Auto Scan and
Individual System Diagnostic). Then the screen for the selected
function displays.
4. Follow the on-screen instructions to perform the service reset.
Figure 4-11
4.5 Update
This function allows you to update the vehicle-specic Diagnostics
software if there is any new software available.
To perform the Update function:
1. Tap Update from the home screen and the Update screen will
display.
2. Tap Download to update or download the software.
Note:
You can also tap Select at the top right corner to batch select and
update software.
31
Figure 4-12
4.6 History
This function gives access to Reports (All, System Report, Fault Code
Report, and Data Stream Report), Replay Data, Screenshots and
Screen Rec.
Tap to search for a particular report
Tap to batch select and delete reports
Button Description
4.6.1 Reports
1. Tap History Record > Reports.
2. Select a particular report to view details of that report.
4.6.2 Replay Data
1. Tap History Record > Replay Data to view the recorded data stream
list.
2. Tap a particular data stream to play the recorded video of that data
stream.
4.6.3 Screenshots
Tap History Record > Screenshots to view the screenshots saved
32
during the operation of the ArtiDiag800 BT 2.
4.6.4 Screen Rec.
Tap History Record > Screen Rec. to view the screen recordings saved
during the operation of the ArtiDiag800 BT 2.
4.7 Library
DTC Repair Guide is an experience-based database that provides
code-specic information, including popular xes and repair steps for
identifying faults.
To use DTC Repair Guide:
Tap Library > DTC Repair Guide. Enter a DTC in the search bar.
To view technical service bulletins:
Tap Library > TSB. Select vehicle make, model, year, system and
subsystem, and tap Next. A list of OEM technical service bulletins
issued for the selected vehicle will display. Tap the desired bulletin to
view the full content.
To view DLC location:
Tap Library > DLC Location. Select vehicle make, model and year, and
tap Next. A picture of the DLC location for the selected vehicle will
display.
The Warning Light Library provides information on dashboard warning
lights, including light descriptions, impacts on driving, typical causes,
responsive measures and relevant FAQs.
To view Warning Light Library:
Tap Library > Warning Light Library. A list of warning lights will
display. Tap the desired warning light to view the details.
4.7.1 DTC Repair Guide
4.7.2 TSB (Technical Service Bulletins)
4.7.3 DLC Location
4.7.4 Warning Light Library
33
This module enables users to verify if a vehicle make or model is
supported.
To check vehicle coverage:
Tap Library > Vehicle Coverage Lookup. Choose the software type,
software name, make and model from the pull-down list, enter the
year, function and subfunction if needed and tap Query. A list of
relevant vehicle information will be displayed.
4.7.5 Vehicle Coverage Lookup
This module provides the electronic copy of the ArtiDiag800 BT 2 user
manual.
To Gain Quick Support:
Tap Library > Quick Support. Contact the support personnel to
operate according to the prompts displayed on the screen to get
timely assistance.
4.7.6 User Manual
4.7.7 Quick Support
This function allows you to write a feedback on the product to the
TOPDON after-sales team.
The User Info function provides access to VCI Management,
Firmware Update, Uninstall Diagnostic Software, User Info, Customer
Management, Help, Shop Info, Order Management, Settings and
System Update.
4.8 Feedback
4.9 User Info
Allows you to update the rmware if a new version is available.
This function enables you to add a VCI. After the Bluetooth connection
between a VCI and the vehicle's OBDII port completes, the serial
number and activation code of the VCI will automatically appear in the
Activate Device screen. Tap Activate to bind the VCI.
4.9.2 Firmware Update
4.9.1 VCI Management
34
Tap Help Center to view the frequently asked questions and the
corresponding responsive measures.
Allows you to save the repair shop information.
4.9.5 Help
4.9.6 Shop Info
Allows you to update the software if a new version is available.
This function enables you to add custmoers, edit customer information
and delete customers.
The Settings function allows you to set WLAN, time and date,
languages/unit, check storage, access le manager to view storage
details, view the version information of the ArtiDiag800 BT 2, update
the ArtiDiag800 BT 2, view the Terms of Service and Privacy Policy, set
the Auto-Lock time, view the tablet information and log out of your
TOPDON account.
This function helps you to manage orders.
4.9.7 System Update
4.9.9 Customer Management
4.9.8 Settings
4.9.10 Order Management
This module allows you to change your prole avatar or nickname,
view your email and TOPDON ID, change the password, delete your
TOPDON account, and log out.
Using this module, you can remove the diagnostics software that was
previously installed.
4.9.4 User Info
4.9.3 Uninstall Diagnostic Software
35
SECTION 5 SPECIFICATIONS
1440 * 720 Touchable Screen
2 GB
64 GB
5050 mAh/3.7 V
5 V
14°F to 122°F (-10 °C to 50°C )
-4°F to 140°F (-20 °C to 60°C)
8.5*5.0*1.8 inch (215*126*46 mm)
660 g (1.46 lb)
1520 g ( 3.35 lb)
9-18V
< 130 mA
14°F to 122°F (-10 °C to 50°C )
-4°F to 140°F (-20 °C to 60°C)
Display Screen
RAM
ROM
Battery Capacity
Input Voltage
WorkingTemperature
StorageTemperature
Dimension (L x W x H)
Net Weight
Gross Weight
Working Voltage
Working Current
Working Temperature
StorageTemperature
TOPDON ArtiDiag800 BT 2 Tablet
TOPDON ArtiDiag800 BT 2 Diagnostic MDCI Mini Dongle
36
SECTION 6 FAQ
How can I do if the ArtiDiag800 BT 2 has no responses when it is
connected to a car?
Please conrm the following cases:
1) Whether the connection between the MDCI Mini Dongle and the
vehicle's DLC port is solid.
2) Whether the ignition is ON.
3) Whether the tool supports the car.
4) Whether the version of the scanner and MDCI Mini Dongle is the
latest (if not, try again after updating).
5) Check the color of the indicator on the MDCI Mini Dongle (refer to
the indicator description in the user manual).
Or, send your vehicle's year, make, model, and VIN number to us
using Feedback feature for timely technical assistance.
Why does the system stop when reading the data stream?
This may be caused by the loose diagnostic MDCI Mini Dongle.
Please unplug the MDCI Mini Dongle, and make sure the
reconnection is stable and solid.
What special functions does the ArtiDiag800 BT 2 support?
ArtiDiag800 BT 2 supports 28 special functions. For details, please
refer to the section of 4.4.1.
Why does the screen ash when the engine ignition starts?
That is a normal occurrence caused by electromagnetic interference.
How to upgrade the system software?
1. Power on the tool and ensure a stable Internet connection.
2. Go to User Info -> System Update to enter the system upgrade
interface.
3. Complete the process by following the instructions on the screen
step by step. It may take a few minutes depending on the status of
your network.
After the upgrade is nished, the tool will automatically restart and
display the main interface.
How to capture the screenshot?
Swipe down and tap Screenshot, then tap the icon on the
screen to capture a screenshot. To view the saved pictures, tap
History > Screenshots.
Does the MDCI Mini Dongle need to be updated?
Yes, go to User Info on the home screen and tap Firmware Update.
You can only update the rmware when the scanner is connected
Q:
A:
Q:
A:
Q:
A:
Q:
A:
Q:
A:
Q:
A:
Q:
A:
37
to the internet, and the MDCI Mini Dongle is connected to a vehicle.
After the rmware update is complete, remove and re-plug the
MDCI Mini Dongle.
38
SECTION 7 WARRANTY
TOPDON One Year Limited Warranty
TOPDON warrants to its original purchaser that the company's
products will be free from defects in material and workmanship for 12
months from the date of purchase (Warranty Period).
For the defects reported during the Warranty Period, TOPDON will
either repair or replace the defective part or product according to its
technical support analysis and conrmation.
TOPDON shall not be liable for any incidental or consequential
damages arising from the device's use, misuse, or mounting.
If there is any conict between the TOPDON warranty policy and local
laws, the local laws shall prevail.
This limited warranty is void under the following conditions:
• Misused, disassembled, altered or repaired by unauthorized stores or
technicians.
• Careless handling and/or improper operation.
Notice:
All information in this manual is based on the latest information
available at the time of publication and no warranty can be made
for its accuracy or completeness. TOPDON reserves the right to
make changes at any time without notice.
39
Scan the QR code for more support!
FRANÇAIS
41
LA SÉCURITÉ EST TOUJOURS LA PRIORITÉ
ABSOLUE !
Pour votre sécurité, celle des autres et pour éviter
tout dommage au produit et à votre véhicule, LISEZ
ET ASSUREZ-VOUS DE BIEN COMPRENDRE TOUTES LES
INSTRUCTIONS DE SÉCURITÉ ET LES MESSAGES DE CE
MANUEL AVANT DE PROCÉDER À UNE OPÉRATION. Vous
devez également lire le manuel d'entretien du véhicule
et respecter les précautions ou les instructions indiquées
avant et pendant toute opération de test ou d'entretien.
Éloignez-vous des pièces mobiles ou chaudes du moteur
et évitez tout contact avec les connexions électriques.
UTILISEZ LE VÉHICULE UNIQUEMENT DANS UN ENDROIT
BIEN VENTILÉ, car le véhicule produit du monoxyde de
carbone, un gaz toxique et nocif, ainsi que des particules
lorsque le moteur fonctionne.
PORTEZ TOUJOURS DES LUNETTES DE PROTECTION
HOMOLOGUÉES pour éviter les dommages causés par les
objets tranchants et les liquides caustiques.
NE FUMEZ PAS ET N'APPROCHEZ PAS DE FLAMMES À
PROXIMITÉ DU VÉHICULE lors des tests. Les vapeurs de
carburant et de batterie sont hautement inammables.
N'ESSAYEZ PAS DE INTERAGIR AVEC LE PRODUIT EN
CONDUISANT. Toute distraction peut provoquer un
accident.
ÉTEIGNEZ LE CONTACT AVANT DE CONNECTER OU
DÉCONNECTER LE PRODUIT DU CONNECTEUR DE
LIAISON DE DONNÉES (DLC) DU VÉHICULE pour
éviter d'endommager le produit ou les composants
électroniques du véhicule.
LISEZ TOUTES LES INSTRUCTIONS AVANT UTILISATION
42
SECTION 1 QU'Y A-T-IL DANS LA BOÎTE ?
• ArtiDiag800 BT 2
• Mini Dongle MDCI
• Câble USB
• Étui de transport
• Adaptateur 3 en 1
• Guide rapide de l'utilisateur
43
SECTION 2 PRODUCT OVERVIEW
Figure 2-1
4
7
3
6
5
2
1
44
Bouton d'allumage / extinction
Appuyez sur le bouton pendant trois secondes pour afcher la
barre d'outils Arrêt/Redémarrage/Annulation, puis appuyez sur
l'option souhaitée.
Appuyez brièvement sur le bouton pour réveiller / verrouiller
l'écran.
Port Type-C et Type-A
Le port USB Type-C est utilisé pour le chargement et le transfert
de chiers.
Le port USB Type-A est utilisé pour brancher une souris ou une
clé USB.
Écran tactile de 6 pouces
Haut-parleur audio
Compartiment pour Dongle MDCI Mini de Diagnostic
Le compartiment est conçu pour contenir le Mini Dongle MDCI.
Dongle MDCI Mini de Diagnostic
Port OBD
Branchez sur le DLC du véhicule.
1.
2.
3.
4.
5.
6.
7.
45
SECTION 3 MISE EN ROUTE
3.1 Conguration de base
Appuyez et maintenez le bouton d'alimentation pendant 3
secondes pour allumer l'ArtiDiag800 BT 2. Suivez les étapes ci-
dessous pour congurer l'ArtiDiag800 BT 2.
1. Sélectionnez la langue du système souhaitée.
2. Choisissez la région et le fuseau horaire appropriés.
Figure 3-2
Figure 3-1
46
3. Congurez la connexion Wi-Fi. Sélectionnez un réseau Wi-Fi dans
la liste des réseaux détectés et saisissez le mot de passe.
4. Connectez-vous à votre compte TOPDON. (Si vous n'avez pas de
compte, veuillez vous inscrire avec votre adresse e-mail).
Figure 3-4
Figure 3-3
47
Remarque: Assurez-vous que le contact est toujours ÉTEINT avant de
brancher l'appareil.
3.3 Allumez l'allumage
Mettez le contact sur la position « ON » (voir Figure 3-6). Si votre
véhicule est équipé d'un système de démarrage sans clé et que le
commutateur d'allumage est un bouton « Démarrage du moteur
» (voir Figure 3-7), appuyez sur le bouton « Démarrage du moteur
» jusqu'à ce que la voiture soit en mode « ON ». Ne pas appuyer sur
la pédale de frein tout en appuyant sur le bouton « Démarrage du
moteur », sinon vous démarrerez la voiture au lieu de la mettre en
position « ON ».
La méthode d'allumage varie en fonction du modèle du véhicule.
Consultez le manuel d'entretien du véhicule pour plus de détails.
Figure 3-5
3.2 Branchez le mini dongle ArtiDiag800 BT 2 MDCI sur le DLC du
véhicule
Sortez le ArtiDiag800 BT 2 Mini Dongle MDCI de son compartiment
et branchez-le sur le port DLC du véhicule (voir la Figure 3-5),
généralement situé sous le tableau de bord. Une fois connecté,
l'indicateur passe au vert solide.
Si vous rencontrez un problème pour localiser le DLC, veuillez
consulter la rubrique Bibliothèque > Emplacement du DLC pour
plus de détails, ou consultez le manuel d'entretien du véhicule.
48
Figure 3-6 Figure 3-7
ENGINE
START
STOP
Vous êtes maintenant prêt à commencer le diagnostic du véhicule.
Remarque : Il est recommandé de mettre à jour le système pour
un meilleur service si une nouvelle version est disponible dans le
module Informations Utilisateur > Mise à jour du Système et de
mettre à jour le logiciel de diagnostic spécique au véhicule si une
nouvelle version est disponible dans le module Mise à jour.
49
SECTION 4 UTILISATION DE VOTRE
ARTIDIAG
4.1 Écran d'accueil
Icônes de fonction
Permet d'effectuer des fonctions
de diagnostic, y compris la lecture
des codes d'anomalie (DTC), la
suppression des DTC, l'afchage du
ux de données et la lecture des
informations de l'unité de contrôle
électronique (ECU).
Permet d'effectuer des diagnostics liés
aux émissions pour votre véhicule.
Diagnostics
OBDII/EOBD
Figure 4-1
50
Fournit des services d'entretien
comprenant la réinitialisation de
l'huile, l'adaptation de l'accélérateur,
la réinitialisation de l'EPB, la
réinitialisation de l'angle de
braquage, la régénération du DPF,
la purge de l'ABS, la réinitialisation
du BMS, le codage des injecteurs,
la réinitialisation de la pression
des pneus, la réinitialisation des
airbags, l'initialisation du toit ouvrant,
l'étalonnage des sièges, l'étalonnage
des vitres, Calibrage du niveau de
suspension, réinitialisation AdBlue,
réinitialisation A/F, réinitialisation
capteur NOx, réinitialisation Stop/Start,
réinitialisation AFS, apprentissage
des vitesses, changement de langue,
désactivation du mode transport,
adaptation de la boîte de vitesses,
adaptation EGR, adaptation de
l'antidémarrage, purge du liquide de
refroidissement, réinitialisation des
pneus et réinitialisation de l'ODO.
Permet de mettre à jour les logiciels
de diagnostic spéciques au véhicule
s'il existe une nouvelle version
disponible.
Permet d'accéder aux rapports
(rapport système, rapport des codes
d'anomalie et rapport du ux de
données), données de relecture,
captures d'écran et enregistrement
de l'écran.
Maintenance
Mise à jour
Historique
51
Comprend un guide de réparation
DTC générique OBD-II, des bulletins
de service technique, l'emplacement
du DLC, une bibliothèque de voyants
d'avertissement, une recherche de
couverture du véhicule, un manuel
d'utilisation, une assistance rapide et
une assistance à distance, fournissant
ainsi des informations de référence
sur l'inspection, le diagnostic et la
réparation des véhicules.
Vous permet de remplir et de
soumettre les problèmes que vous
avez rencontrés.
Permet aux utilisateurs d’acheter des
droits d’accès à la passerelle.
Donne accès à la gestion VCI, à
la mise à jour du micrologiciel,
à la désinstallation du logiciel
de diagnostic, aux informations
utilisateur, à la gestion des
clients, à l'aide, aux informations
sur la boutique, à la gestion des
commandes, aux paramètres et à la
mise à jour du système.
Bibliothèque
Retour d'information
Centre
Informations
utilisateur
4.2 Diagnostics
Le module de diagnostic vous permet de scanner les systèmes
de véhicules pris en charge (Scan automatique) pour les codes
de trouble de diagnostic (DTC) ou de sélectionner un système
individuel pour lire les informations de l'ECU, lire les codes de
trouble, effacer les codes de trouble et lire les données en continu.
52
Figure 4-2
1. Appuyez sur TOUS, et une liste des marques de véhicules
s'afchera.
Identication via VIN
Le VIN vous permet d'identier le véhicule via VIN automatique ou
Entrer le VIN.
• VIN automatique - l'ArtiDiag800 BT 2 lit et décode automatiquement
le numéro d'identication du véhicule (VIN).
• Entrer le VIN - entrez manuellement le VIN du véhicule pour
l'identier.
Identication via la marque
Remarque : Tous les véhicules ne prennent pas en charge
la lecture et le décodage automatiques du VIN via VIN
automatiques.
Remarque : Avant que l'outil n'identie le véhicule, veillez à
télécharger le logiciel de diagnostic spécique au véhicule via le
module de mise à jour.
Identication du véhicule
Pour effectuer un Scan automatique ou un Diagnostic du système
individuel, vous devez d'abord identier votre véhicule. Appuyez
sur Diagnostics depuis l'écran d'accueil. L'ArtiDiag800 BT 2 peut
identier votre véhicule en utilisant le VIN ou la marque du véhicule.
Scan automatique et Diagnostic du système individuel
53
Barre de recherche
Entrez la marque du véhicule dans la barre de recherche.
Toutes / Asiatiques / Européennes / Américaines / Chinoises
Sélectionnez dans ce menu les marques de véhicules
fabriquées dans certains pays.
Icône de tension de la batterie du véhicule
Tension de la batterie Afche la tension en temps réel de la
batterie de votre véhicule.
Options du fabricant (marque de véhicule)
①
②
③
④
Figure 4-3
2. Sélectionnez ou saisissez la marque de votre véhicule.
Remarque : Un mode de démonstration (option DEMO dans
la liste des Marques) est disponible pour vous aider à vous
familiariser avec les fonctions de diagnostic.
3. Procédez en fonction de l'invite afchée à l'écran, car le processus
d'identication peut varier en fonction de la marque du véhicule.
En général, vous devrez choisir entre les modes Automatique et
Manuel pour procéder à l'identication du véhicule.
Automatique
Saisissez manuellement le VIN ou appuyez sur Lire pour
obtenir le VIN, puis appuyez sur Conrmer. ArtiDiag décodera
automatiquement le VIN pour identier le véhicule.
①
④
③
②
54
Remarque : Les systèmes peuvent varier en fonction de la
marque, du modèle et de l'année du véhicule.
Le Scan automatique détecte les systèmes pris en charge par
le véhicule et récupère les DTC pour ces systèmes, offrant ainsi
un bilan de santé complet de votre véhicule. Effectuer un Scan
automatique avant et après une réparation peut aider à résoudre
les problèmes et à valider les réparations. Les rapports de pré et
post balayage vous permettent d'enregistrer l'état du véhicule
avant et après la réparation pour les comparer.
Pour effectuer un Scan automatique, appuyez sur le bouton Scan
automatique dans le coin inférieur, l'ArtiDiag800 BT 2 commencera
à scanner les systèmes pris en charge par le véhicule, et la
récupération des DTC commencera automatiquement.
Les résultats s'afchent progressivement à mesure que les systèmes
sont scannés.
Scan automatique
Figure 4-4
Manuel
Sélectionnez manuellement les informations sur le véhicule pour
l'identier.
Un menu système s'afche après l'identication du véhicule.
55
Remarque : Selon la marque du véhicule, certaines de ces
fonctions peuvent ne pas être disponibles.
Afcher tous/Afcher actuel - appuyez pour basculer entre l'afchage
de tous les systèmes du véhicule et l'afchage uniquement des
systèmes pris en charge.
Effacer les DTC - appuyez pour effacer tous les DTC récupérés.
Rapport - appuyez pour enregistrer les résultats du scan en cours
au format de rapport. (Pour voir les rapports enregistrés, allez dans
Historique > Rapports > Rapport système.)
En plus du Scan automatique, vous pouvez également sélectionner
un système individuel pour lire les informations de l'ECU, lire les codes
de trouble, effacer les codes de trouble et lire le ux de données.
1. Après l'identication du véhicule, sélectionnez le système duquel
vous souhaitez récupérer les DTC à partir du menu système.
2. Appuyez sur Lire les DTC dans le menu des fonctions.
ArtiDiag communiquera avec l'ECU et récupérera et afchera les DTC
pour le système actuellement sélectionné.
Description des boutons
Réalisation d'un diagnostic du système individuel
Lecture des codes de trouble
Figure 4-5
56
3. Appuyez sur l'icône à droite pour ouvrir le menu d'options d'un
DTC particulier.
Figure 4-6
Lorsque cette icône s'allume, appuyez dessus pour
ouvrir une fenêtre qui vous permet de rechercher
plus d'informations sur le DTC.
Lorsque l'icône s'allume, appuyez pour afcher la
description détaillée du DTC.
Lorsque cette icône s'allume, appuyez dessus pour
voir l'instantané gé au moment où le DTC se
produit.
Lorsque cette icône s'allume, appuyez dessus pour
voir les mesures de réparation instructives.
Description des icônes
Rapport - appuyez pour enregistrer les DTC dans un format de
rapport. (Pour consulter les rapports enregistrés, accédez à Historique
> Rapports > Rapport de codes de trouble.)
Effacer les DTC - appuyez pour effacer tous les DTC récupérés.
Description des boutons
57
Figure 4-7
1. Après avoir identié le véhicule, sélectionnez le système pour lequel
vous souhaitez effacer les DTC dans le menu système.
2. Appuyez sur Effacer les DTC dans le menu des fonctions.
1. Après avoir identié le véhicule, sélectionnez le système pour lequel
vous souhaitez lire les données en continu dans le menu système.
2. Appuyez sur Flux de données dans le menu des fonctions. Une liste
de données en continu s'afche.
Effacer les codes de trouble
Lire le ux de données
Remarque :
1. La procédure d'effacement des DTCs doit être effectuée après la
réparation nécessaire. Une fois conrmé, les DTC et les données
gées stockées dans l'ECU seront effacés.
2. NE PAS DÉMARRER LE MOTEUR PENDANT L'EFFACEMENT
DES DTC.
58
Appuyez dessus pour afcher le ux de données
en temps réel sous forme d'un graphique en forme
d'onde.
- appuyez pour sélectionner les données en
continu que vous souhaitez afcher.
- appuyez pour afcher jusqu'à 6 ux de données
en continu sous forme de graphique.
- appuyez pour combiner jusqu'à 4 ux de
données en continu dans un graphique pour une
comparaison et une observation plus faciles.
- appuyez pour enregistrer et sauvegarder les
informations de ux de données en temps réel
pour la comparaison et l'analyse. Pour voir les ux
de données enregistrés, accédez à Historique >
Données de relecture.
- appuyez pour enregistrer les valeurs actuelles des
ux de données en continu au format de rapport.
Pour consulter les rapports enregistrés, accédez
à Historique > Rapports > Rapport de données en
continu.
Description des icônes
Description des boutons
Remarque :
SI LE VÉHICULE DOIT ÊTRE CONDUIT POUR VISUALISER LE FLUX
DE DONNÉES EN CONTINU, AYEZ TOUJOURS UNE DEUXIÈME
PERSONNE POUR VOUS AIDER. NE REGARDEZ PAS LE FLUX DE
DONNÉES EN CONDUISANT.
59
1. Après avoir identié le véhicule, sélectionnez le système pour lequel
vous souhaitez afcher les informations pertinentes dans le menu
système.
2. Appuyez sur Info ECU dans le menu des fonctions. Vous pouvez alors
afcher les informations telles que le numéro de pièce du calculateur,
le numéro de série et la version du logiciel.
Lire les informations sur l'ECU
4.3 OBDII/EOBD
La fonction OBDII / EOBD vous permet d'effectuer des diagnostics
liés aux émissions pour votre véhicule.
1. Appuyez sur OBDII/EOBD depuis l'écran d'accueil.
2. Sélectionnez votre méthode de communication : Scan automatique
ou Protocole.
Scan automatique - l'ArtiDiag800 BT 2 communiquera
automatiquement avec le véhicule et identiera le protocole utilisé par
le véhicule.
Protocole - vous permet de sélectionner manuellement le protocole
de communication.
3. Sélectionnez une fonction pour continuer.
4.3.1 Effectuer des diagnostics OBDII
Figure 4-8
60
Figure 4-9
Remarque :
Selon la marque du véhicule, certaines de ces fonctions peuvent
ne pas être disponibles.
Les options de fonction typiques peuvent inclure : DTC & FFD, Prêt I/
M, Données en continu, Moniteur embarqué, Test des composants,
Informations sur le véhicule et État du véhicule.
DTC & FFD (Données gées)
Cette fonction permet de récupérer et d'effacer les DTC stockés
dans l'ECU du véhicule et d'afcher les FFD des systèmes liés aux
émissions.
Prêt I/M
Cette fonction vérie si les différents systèmes liés aux émissions du
véhicule fonctionnent correctement et sont prêts pour les tests I/M.
Elle peut également vérier l'état d'exécution du moniteur et
conrmer si la réparation d'une défaillance de la voiture a été effectuée
correctement.
Remarque :
1. La procédure d'effacement des DTC doit être effectuée après
la réparation nécessaire. Une fois conrmé, les DTC et les FFD
stockés dans l'ECU seront effacés.
2. NE PAS DÉMARRER LE MOTEUR PENDANT L'EFFACEMENT
DES DTC.
61
Données en continu
Cette fonction afche les données en temps réel provenant de l'ECU
du véhicule.
Moniteur embarqué
Cette fonction afche les résultats des tests pour les composants et
systèmes liés aux émissions qui ne sont pas surveillés en continu.
Test des composants
Cette fonction permet d'envoyer des commandes de contrôle à
l'ECU du véhicule an de tester et de faire fonctionner les pièces et
composants du système.
Informations sur le véhicule
Cette fonction afche une liste d'informations provenant de l'ECU du
véhicule (les informations peuvent varier en fonction des marques de
véhicules).
• VIN.
• ID de calibration (CID).
• Numéro de vérication de calibration (CVN).
• Suivi des performances en cours pour les moteurs à allumage
commandé par étincelle (IUPR)
• Nom de l'ECU
État du véhicule
Cette fonction afche l'état du véhicule, y compris le moteur, la
transmission, les codes trouvés, l'état du MIL, les moniteurs et le
protocole.
L'ArtiDiag800 BT 2 vous permet d'envoyer instantanément un
retour d'information sur le diagnostic (avec des journaux de
données de diagnostic automatiquement attachés) lorsque vous
rencontrez un problème logiciel avec les opérations de diagnostic.
Pour envoyer un retour d'information sur le diagnostic :
1. Appuyez sur l'icône située en haut à droite de n'importe quel
écran avec cette icône.
2. Sélectionnez le type de problème.
3. Rédigez une description du problème.
4. Appuyez sur Envoyer pour envoyer le retour d'information.
4.3.2 Retour d'information sur le diagnostic
62
Remarque :
La fonction de retour d'information sur le diagnostic est
uniquement disponible avec le module de diagnostic.
4.4 Maintenance
Fournit des services d'entretien comprenant la réinitialisation de
l'huile, l'adaptation de l'accélérateur, la réinitialisation de l'EPB, la
réinitialisation de l'angle de braquage, la régénération du DPF, la
purge de l'ABS, la réinitialisation du BMS, le codage des injecteurs,
la réinitialisation de la pression des pneus, la réinitialisation des
airbags, l'initialisation du toit ouvrant, l'étalonnage des sièges,
l'étalonnage des vitres, Calibrage du niveau de suspension,
réinitialisation AdBlue, réinitialisation A/F, réinitialisation capteur
NOx, réinitialisation Stop/Start, réinitialisation AFS, apprentissage
des vitesses, changement de langue, désactivation du mode
transport, adaptation de la boîte de vitesses, adaptation EGR,
adaptation de l'antidémarrage, purge du liquide de refroidissement,
réinitialisation des pneus et réinitialisation de l'ODO.
Réinitialisation de l'huile
Cette fonction permet de réinitialiser le témoin de service d'huile pour
le système de durée de vie de l'huile du moteur. Le système de témoin
d'huile du moteur calcule un intervalle optimal de vidange d'huile en
fonction des conditions de conduite du véhicule et des événements
météorologiques. Les réinitialisations d'huile sont nécessaires à chaque
changement d'huile moteur.
Adaptation des papillons des gaz
Si l'ECU est déconnecté accidentellement, ou si le papillon des gaz
est remplacé ou nettoyé, alors les actionneurs de papillon doivent
être initialisés via la fonction d'adaptation des papillons des gaz. Cela
réinitialise les données de l'ECU à son état initial an que le papillon
puisse réguler avec précision l'admission d'air.
Réinitialisation du Frein de Stationnement Électronique
Cette fonction vous permet de remplacer et de réinitialiser les
plaquettes de frein.
Réinitialisation de l'angle de braquage
Si le capteur d'angle de braquage est remplacé, ou si l'angle de
braquage est imprécis ou non centré, la fonction de réinitialisation
de l'angle de braquage doit être effectuée pour trouver la position
zéro relative. Avec cette position comme référence, l'ECU peut ensuite
4.4.1 Vue d'ensemble des services
63
calculer l'angle exact pour les braquages à gauche et à droite.
Régénération DPF
Cette fonction est principalement utilisée pour la régénération des
ltres à particules diesel. Pour maintenir le bon fonctionnement des
ltres, elle élimine les particules par combustion et oxydation.
Purge ABS
Cette fonction vous permet d'effectuer des tests pour vérier les
conditions de fonctionnement du système de freinage antiblocage
(ABS).
Réinitialisation BMS
Après le remplacement de la batterie de voiture, l'unité de contrôle
de la batterie de voiture doit être réinitialisée. Cela effacera les
informations de défaut (telles qu'un niveau de batterie faible) an que
l'unité de contrôle puisse correspondre aux informations pertinentes
de la batterie nouvellement remplacée.
Codage de l'Injecteur
Cette fonction peut écrire le code réel de l'injecteur ou réécrire le code
dans l'ECU au code de l'injecteur du cylindre correspondant, an
d'avoir un contrôle plus précis ou de corriger la quantité d'injection
du cylindre. Il doit être effectué dans les cas suivants : après le
remplacement de l'ECU ou de l'injecteur.
Réinitialisation de la Pression des Pneus
Cette fonction est utilisée pour réinitialiser la pression des pneus et
d'éteindre le voyant de défaut de pression des pneus lorsque le voyant
de défaut de pression des pneus de la voiture est allumé.
Réinitialisation de l'Airbag
Cette fonction peut réinitialiser les données de l'airbag pour effacer
l'indicateur de défaut de collision de l'airbag, an que l'ordinateur
de l'airbag du véhicule puisse fonctionner normalement. Il doit être
effectué dans les cas suivants : Lorsque le véhicule entre en collision et
que l'airbag se déploie, le code d'erreur correspondant aux données de
collision apparaît, l'indicateur d'airbag s'allume et le code d'erreur ne
peut pas être effacé.
Initialisation du Toit Ouvrant
Cette fonction permet de régler le verrouillage du toit ouvrant, sa
fermeture en cas de pluie, la fonction de mémoire du toit ouvrant
coulissant/ basculant, le seuil de température extérieure, etc.
Calibrage des Sièges
Cette fonction peut faire correspondre les sièges avec fonction
64
mémoire qui sont remplacés et réparés.
Calibrage des Fenêtres
Cette fonction permet d'effectuer la correspondance des vitres de
porte pour récupérer la mémoire initiale de l'ECU, et de récupérer la
fonction de montée et descente automatique des vitres électriques.
Calibrage du Niveau de la Suspension
Cette fonction est nécessaire pour étalonner le niveau du véhicule
lorsque le capteur de niveau ou le module de commande du système
de suspension pneumatique est remplacé ou lorsque le niveau du
véhicule est incorrect.
Réinitialisation AdBlue
Après avoir remplacé ou rempli le liquide de traitement des
gaz d'échappement diesel (urée de voiture), une opération de
réinitialisation de l'urée est nécessaire.
Réinitialisation A/F
Cette fonction peut régler ou apprendre les paramètres du rapport Air/
Carburant.
Réinitialisation du Capteur de NOx
Cette fonction permet de réinitialiser la valeur d'apprentissage du
convertisseur catalytique stockée dans l'ECU du moteur. Il doit être
effectué dans les cas suivants : Lorsque le défaut NOx est réinitialisé et
que le convertisseur catalytique NOx est remplacé.
Réinitialisation Arrêt/Départ
Cette fonction permet d'ouvrir ou de fermer la fonction de départ/
arrêt automatique via le réglage de la fonction cachée dans
l'ECU (à condition que le véhicule dispose d'une fonction cachée
correspondante prise en charge par le matériel).
Réinitialisation AFS
Cette fonction permet d'initialiser le système de phares adaptatifs.
Apprentissage de l'engrenage
Cette fonction peut effectuer l'apprentissage des dents de la voiture,
pour éteindre le MIL.
Changement de Langue
Cette fonction permet de changer la langue du système du panneau
de commande central du véhicule.
Désactivation du Mode Transport
Cette fonction est utilisée pour désactiver le mode transport, an que
65
le véhicule puisse fonctionner normalement. Il doit être effectué dans
les cas suivants : Lorsque les fonctions suivantes sont désactivées,
notamment la limitation de la vitesse du véhicule, le non-réveil du
réseau d'ouverture des portes et la désactivation de la télécommande,
etc. dans le but de réduire la consommation d'énergie.
Réglage de la Boîte de Vitesses
Cette fonction est utilisée pour compléter l'auto-apprentissage de la
boîte de vitesses an d'améliorer la qualité du passage des vitesses. Il
doit être effectué dans les cas suivants : Lorsque la boîte de vitesses est
démontée ou réparée (après une partie de la batterie de la voiture est
hors tension), ce qui entraîne un retard de changement de vitesse ou
un problème d'impact.
Adaptation EGR
Cette fonction permet d'apprendre la soupape EGR (Recirculation des
Gaz d'Échappement) après son nettoyage ou son.
Immobilize Matching
Cette fonction peut correspondre à la clé anti-vol après le
remplacement de la clé de contact, du commutateur d'allumage,
du tableau de bord, de l'unité de commande du moteur (ECU), du
module de commande de la carrosserie (BCM) et de la batterie de la
télécommande.
Purge du Liquide de Refroidissement
Cette fonction permet d'activer la pompe à eau électronique avant de
purger le système de refroidissement.
Réinitialisation du Pneu
Cette fonction permet de dénir les paramètres de taille du pneu
modié ou remplacé.
Réinitialisation de l'ODO
Cette fonction permet de copier et d'écrire la valeur des kilomètres
dans la puce de l'odomètre an que ce dernier indique le kilométrage
réel.
Il peut fonctionner dans les cas suivants : Lorsque le kilométrage n'est
pas correct en raison d'un capteur de vitesse du véhicule endommagé
ou d'une défaillance de l'odomètre.
66
Pour effectuer une réinitialisation de service :
1. Appuyez sur Maintenance depuis l'écran d'accueil et un menu de
fonctions s'afchera.
4.4.2 Étapes
Figure 4-10
2. Sélectionnez la fonction que vous souhaitez effectuer.
3. Identiez le véhicule via le VIN ou la Marque (pour plus d'informations
sur les opérations d'identication, reportez-vous à l'identication du
véhicule dans le Scan automatique et le diagnostic individuel des
systèmes). Ensuite, l'écran pour la fonction sélectionnée s'afche.
4. Suivez les instructions à l'écran pour effectuer la réinitialisation du
service.
4.5 Mise à jour
Cette fonction vous permet de mettre à jour le logiciel de diagnostic
spécique au véhicule s'il existe une nouvelle version disponible.
Pour effectuer la fonction de mise à jour :
1. Appuyez sur Mise à jour depuis l'écran d'accueil et l'écran de mise
à jour s'afchera.
67
Figure 4-11
2. Appuyez sur Télécharger pour mettre à jour ou télécharger le
logiciel.
Remarque :
Vous pouvez également appuyer sur Sélectionner en haut à
droite pour sélectionner et mettre à jour plusieurs logiciels en lot.
Figure 4-12
4.6 Historique
Cette fonction donne accès aux rapports (Tous, Rapports système,
Rapport de codes de défaut et Rapports de ux de données),
données de relecture, captures d'écran et enregistrements d'écran.
68
Appuyez dessus pour rechercher un rapport
spécique
Appuyez pour sélectionner en lot et supprimer des
rapports
Descriptions des boutons
4.6.1 Rapports
1. Appuyez sur Historique > Rapports.
2. Sélectionnez un rapport spécique pour afcher les détails de ce
rapport.
4.6.2 Données de Relecture
1. Appuyez sur Historique > Données de Relecture pour afcher la liste
des ux de données enregistrés.
2. Appuyez sur un ux de données spécique pour lire la vidéo
enregistrée de ce ux de données.
4.6.3 Captures d'écran
Appuyez sur Historique > Capture d'écran pour afcher les captures
d'écran enregistrées lors de l'utilisation de l'ArtiDiag800 BT 2.
4.6.4 Enregistrements d'écran
Appuyez sur Historique > Enregistrement d'écran pour afcher les
enregistrements d'écran enregistrés lors de l'utilisation de l'ArtiDiag800
BT 2.
4.7 Bibliothèque
Le Guide de réparation DTC est une base de données basée sur
l'expérience qui fournit des informations spéciques aux codes, y
compris des correctifs populaires et des étapes de réparation pour
identier les défauts.
Pour utiliser le Guide de réparation DTC :
Appuyez sur Bibliothèque > Guide de réparation DTC. Entrez un DTC
dans la barre de recherche.
4.7.1 Guide de réparation DTC
69
Pour consulter les bulletins de service technique :
Appuyez sur Bibliothèque > TSB. Sélectionnez la marque du véhicule,
le modèle, l'année, le système et le sous-système, puis appuyez sur
Suivant. Une liste des bulletins de service technique OEM émis pour
le véhicule sélectionné s'afchera. Appuyez sur le bulletin désiré pour
afcher le contenu complet.
Pour voir l'emplacement du DLC :
Appuyez sur Bibliothèque > Emplacement du DLC. Sélectionnez la
marque du véhicule, le modèle et l'année, puis appuyez sur Suivant.
Une image de l'emplacement du DLC pour le véhicule sélectionné
s'afchera.
4.7.2 TSB (Bulletins de service technique)
4.7.3 Emplacement du DLC
La bibliothèque des voyants d'avertissement fournit des informations
sur les voyants d'avertissement du tableau de bord, y compris les
descriptions des voyants, les impacts sur la conduite, les causes
typiques, les mesures à prendre et les FAQ pertinentes.
Pour consulter la bibliothèque des voyants d'avertissement :
Appuyez sur Bibliothèque > Bibliothèque des voyants
d'avertissement. Une liste des voyants d'avertissement s'afchera.
Appuyez sur le voyant d'avertissement désiré pour afcher les détails.
4.7.4 Bibliothèque des voyants d'avertissement
Ce module permet aux utilisateurs de vérier si une marque ou un
modèle de véhicule est pris en charge.
Pour vérier la couverture du véhicule :
Appuyez sur Bibliothèque > Recherche de couverture du véhicule.
Choisissez le type de logiciel, le nom du logiciel, la marque et le modèle
dans la liste déroulante, saisissez l'année, la fonction et la sous-fonction
si nécessaire, puis appuyez sur Requête. Une liste d'informations
pertinentes sur le véhicule s'afche.
4.7.5 Recherche de couverture du véhicule
70
Cette fonction vous permet d'écrire un retour d'information sur le
produit à l'équipe après-vente de TOPDON.
La fonction Informations utilisateur permet d'accéder à la gestion
VCI, à la mise à jour du micrologiciel, à la désinstallation du logiciel de
diagnostic, aux informations utilisateur, à la gestion des clients, à l'aide,
aux informations sur la boutique, à la gestion des commandes, aux
paramètres et à la mise à jour du système.
4.8 Retour d'information
4.9 Informations Utilisateur
4.9.1 Gestion du VCI
Cette fonction vous permet d'ajouter un VCI. Une fois la connexion
Bluetooth entre le VCI et le port OBDII du véhicule établie, le numéro
de série et le code d'activation du VCI apparaîtront automatiquement
à l'écran Activate Device. Appuyez sur Activate pour lier le VCI.
4.9.2 Mise à jour du rmware
Vous permet de mettre à jour le rmware si une nouvelle version est
disponible.
4.9.3 Désinstaller le logiciel de diagnostic
Grâce à ce module, vous pouvez supprimer le logiciel de diagnostic
précédemment installé.
4.9.4 Informations utilisateur
Ce module vous permet de modier votre avatar ou votre pseudo de
prol, d'afcher votre e-mail et votre identiant TOPDON, de modier
le mot de passe, de supprimer votre compte TOPDON et de vous
Ce module fournit la copie électronique du manuel de l'utilisateur
ArtiDiag800 BT 2.
Pour obtenir un support rapide :
Appuyez sur Bibliothèque > Support Rapide. Contactez le personnel
de support pour suivre les invites afchées à l'écran an d'obtenir une
assistance rapide.
4.7.6 Manuel de l'utilisateur
4.7.7 Support Rapide
71
déconnecter.
4.9.5 Aide
Appuyez sur Centre d'aide pour consulter les questions fréquemment
posées et les mesures correspondantes.
4.9.6 Informations du magasin
Vous permet de sauvegarder les informations du magasin de
réparation.
4.9.7 Mise à jour du système
Vous permet de mettre à jour le logiciel si une nouvelle version est
disponible.
4.9.8 Paramètres
La fonction Paramètres vous permet de régler le WLAN, l'heure
et la date, les langues/unités, de vérier le stockage, d'accéder au
gestionnaire de chiers pour afcher les détails du stockage, de
consulter les informations de version de l'ArtiDiag800 BT 2, de mettre
à jour l'ArtiDiag800 BT 2, de consulter les conditions d'utilisation et
la politique de condentialité, de régler le temps de verrouillage
automatique, de consulter les informations sur la tablette et de vous
déconnecter de votre compte TOPDON.
4.9.9 Gestion des clients
Cette fonction vous permet d'ajouter des clients, de modier les
informations des clients et de supprimer des clients.
4.9.10 Gestion des commandes
Cette fonction vous aide à gérer les commandes.
72
SECTION 5 SPÉCIFICATIONS
Écran tactile de 1440 * 720
2 GB
64 GB
5050 mAh/3.7 V
5 V
14°F to 122°F (-10 °C to 50°C )
-4°F to 140°F (-20 °C to 60°C)
8.5*5.0*1.8 inch (215*126*46 mm)
660 g (1.46 lb)
1520 g ( 3.35 lb)
9-18V
< 130 mA
14°F to 122°F (-10 °C to 50°C )
-4°F to 140°F (-20 °C to 60°C)
Écran d'afchage
RAM
ROM
Batterie
Tension d'entrée
Température de travail
Température de stockage
Dimensions (L x l x H)
Poids net
Poids brut
Tension de travail
Courant de travail
Température de travail
Température de stockage
Tablette TOPDON ArtiDiag800 BT 2
TOPDON ArtiDiag800 BT 2 Diagnostic MDCI Mini Dongle
73
SECTION 6 FAQ
Que faire si l'ArtiDiag800 BT 2 ne répond pas lorsqu'il est connecté à
une voiture ?
Veuillez vérier les points suivants :
1) La connexion entre le MDCI Mini Dongle et le port DLC de la
voiture est-elle stable.
2) Est-ce que l'allumage est ON.
3) L'outil prend-il en charge la voiture.
4) La version de l'analyseur et du MDCI Mini Dongle est-elle à jour (si
non, réessayez après mise à jour).
5) Vériez la couleur de l'indicateur sur le MDCI Mini Dongle (se
référer à la description de l'indicateur dans le manuel de l'utilisateur).
Ou envoyez notre équipe votre année de voiture, la marque, le
modèle et le numéro de chassis en utilisant la fonction Retour
d'information pour obtenir une assistance technique rapide.
Pourquoi le système s'arrête-t-il lors de la lecture du ux de données ?
Cela pourrait être causé par un MDCI Mini Dongle de diagnostic
non bien connecté. Veuillez déconnecter le MDCI Mini Dongle, puis
assurez-vous que la reconnexion soit stable et solide.
Quelles fonctions spéciales prend en charge l'ArtiDiag800 BT 2 ?
L'ArtiDiag800 BT 2 prend en charge 28 fonctions spéciales. Pour
plus de détails, veuillez vous référer à la section 4.4.1.
Pourquoi l'écran clignote-t-il lorsque le moteur fonctionne ?
C'est un phénomène normal causé par des interférences
électromagnétiques.
Comment mettre à jour le logiciel du système ?
1. Allumez l'outil et assurez-vous d'une connexion Internet stable.
2. Allez dans Info Utilisateur -> MàJ Système pour accéder à l'interface
de mise à jour du système.
3. Terminez la procédure en suivant les instructions à l'écran étape
par étape. Cela peut prendre quelques minutes en fonction de l'état
de votre réseau.
Une fois la mise à jour terminée, l'outil redémarrera
automatiquement et afchera l'interface principale.
Comment faire une capture d'écran ?
Q:
R:
Q:
R:
Q:
R:
Q:
R:
Q:
R:
Q:
74
R:
Q:
R:
Faites glisser vers le bas et appuyez sur Capture d'écran, puis
appuyez sur l'icône sur l'écran pour effectuer une capture
d'écran. Pour afcher les images enregistrées, appuyez sur
Historique > Captures d'écran.
Le MDCI Mini Dongle nécessite-t-il une mise à jour ?
Oui, allez dans Informations Utilisateur sur l'écran d'accueil et
appuyez sur Mise à jour du micrologiciel. Vous ne pouvez mettre à
jour le micrologiciel que lorsque l'analyseur est connecté à Internet
et que le MDCI Mini Dongle est connecté à un véhicule. Après que
la mise à jour du micrologiciel soit terminée, retirez et réinsérez le
MDCI Mini Dongle.
75
SECTION 7 GARANTIE
Garantie limitée d'un an de TOPDON
TOPDON garantit à l'acheteur initial que les produits de la société sont
exempts de tout défaut matériel et de fabrication pendant 12 mois à
compter de la date d'achat (période de garantie).
Pour les défauts signalés pendant la période de garantie, TOPDON
réparera ou remplacera la pièce ou le produit défectueux selon l'analyse
et la conrmation de son support technique.
TOPDON ne sera pas responsable des dommages accessoires ou
indirects résultant de l'utilisation, de la mauvaise utilisation ou du
montage de l'appareil.
S'il y a un conit entre la politique de garantie de TOPDON et les lois
locales, les lois locales prévaudront.
Cette garantie limitée est nulle dans les conditions suivantes :
• Mauvaise utilisation, démontage, modication ou réparation par des
magasins ou des techniciens non autorisés.
• Manipulation négligente et violation des règles de fonctionnement.
Avis :
Toutes les informations contenues dans ce manuel sont basées sur
les dernières informations disponibles au moment de la publication
et aucune garantie ne peut être donnée quant à leur exactitude
ou leur exhaustivité. TOPDON se réserve le droit d'apporter des
modications à tout moment sans préavis.
Scannez le code QR pour obtenir plus d'assistance !
DEUTSCH
77
SICHERHEIT STEHT IMMER AN ERSTER
STELLE!
Um Ihre Sicherheit, die Sicherheit anderer und
um Schäden am Produkt und Ihrem Fahrzeug zu
vermeiden, LESEN SIE DIESE ANLEITUNG SORGFÄLTIG
DURCH UND STELLEN SIE SICHER, DASS SIE ALLE
SICHERHEITSANWEISUNGEN UND HINWEISE
VOLLSTÄNDIG VERSTANDEN HABEN, BEVOR SIE
DAS GERÄT IN BETRIEB NEHMEN. Sie müssen auch
das Servicehandbuch des Fahrzeugs lesen und die
angegebenen Vorsichtsmaßnahmen oder Anweisungen
vor und während jeder Prüfung oder Serviceverfahren
beachten.
Halten Sie sich, Ihre Kleidung und andere Gegenstände
von beweglichen oder heißen Motorteilen fern
und vermeiden Sie den Kontakt mit elektrischen
Verbindungen.
BETRIEBEN SIE DAS FAHRZEUG NUR IN EINER
GUT BELEUCHTETEN GEGEND, da das Fahrzeug
Kohlenmonoxid, ein giftiges und gefährliches Gas, sowie
Feinstaub erzeugt, wenn der Motor läuft.
TRAGEN SIE IMMER zugelassene SCHUTZBRILLEN, um
Schäden durch scharfe Gegenstände und ätzende
Flüssigkeiten zu vermeiden.
RAUCHEN SIE NICHT UND HALTEN SIE KEINE OFFENEN
FLAMMEN IN DER NÄHE DES FAHRZEUGS, wenn Sie Tests
durchführen. Die Dämpfe von Treibstoff und Batterien
sind hochentzündlich.
VERSUCHEN SIE NICHT, DAS PRODUKT WÄHREND DER
FAHRT ZU BEDIENEN. Jede Ablenkung kann einen Unfall
verursachen.
SCHALTEN SIE DIE ZÜNDUNG AUS, BEVOR SIE DAS
PRODUKT AN DEN DATENLINKANSCHLUSS (DLC) DES
FAHRZEUGS ANSCHLIESSEN ODER ABTRENNEN, um eine
Beschädigung des Produkts oder der elektronischen
Komponenten des Fahrzeugs zu vermeiden.
LESEN SIE ALLE ANWEISUNGEN VOR DEM GEBRAUCH
78
ABSCHNITT 1 WAS IST IN DER BOX?
• ArtiDiag800 BT 2
• MDCI Mini-Dongle
• USB-Kabel
• Tragetasche
• 3-in-1 Adapter
• Schnellstartanleitung
79
ABSCHNITT 2 PRODUKTÜBERSICHT
Abb. 2-1
4
7
3
6
5
2
1
80
Strom-/Bildschirm-Aus-Taste
Drücken Sie die Taste drei Sekunden lang, um die Symbolleiste
"Ausschalten/Neustarten/Abbrechen" anzuzeigen, und tippen
Sie dann auf die gewünschte Option. Drücken Sie kurz auf die
Taste, um den Bildschirm aufzuwecken/zu sperren.
Type-C- und Type-A-Anschluss
Der USB-Typ-C-Anschluss wird zum Laden und für die
Dateiübertragung verwendet.
Der USB-Typ-A-Anschluss wird zum Anschließen einer Maus
oder eines USB-Flash-Laufwerks verwendet.
6 Zoll Touchscreen
Audio-Lautsprecher
Fach für Diagnose-MDCI-Mini-Dongle
Das Fach ist für die Aufnahme des MDCI-Mini-Dongles
vorgesehen.
Diagnose-MDCI Mini-Dongle
OBD-Anschluss
Stecken Sie den Stecker in den DLC des Fahrzeugs.
1.
2.
3.
4.
5.
6.
7.
81
ABSCHNITT 3 ERSTE SCHRITTE
3.1 Grundlegende Einstellungen
Drücken und halten Sie die Ein-/Aus-Taste 3 Sekunden lang, um den
ArtiDiag800 BT 2 einzuschalten. Befolgen Sie die untenstehenden
Schritte, um den ArtiDiag800 BT 2 einzurichten.
1. Wählen Sie die gewünschte Systemsprache aus.
2. Wählen Sie die entsprechende Region und Zeitzone aus.
Abb. 3-2
Abb. 3-1
82
3. Kongurieren Sie die WLAN-Verbindung. Wählen Sie ein WLAN
aus der gescannten Liste aus und geben Sie das Passwort ein.
4. Loggen Sie sich in Ihr TOPDON-Konto ein. (Wenn Sie noch kein
Konto haben, registrieren Sie sich bitte mit Ihrer E-Mail-Adresse).
Abb. 3-4
Abb. 3-3
83
Hinweis:
Stellen Sie sicher, dass die Zündung immer ausgeschaltet ist, bevor Sie
das Gerät einstecken.
3.3 Einschalten der Zündung
Schalten Sie den Zündschalter in die ""EIN"" Position (siehe
Abbildung 3-6).
Wenn Ihr Fahrzeug mit einem schlüssellosen Startsystem
ausgestattet ist und das Zündschloss eine ""Motor-Start-Stopp""-
Taste hat (siehe Abbildung 3-7), drücken Sie die ""Motor-Start-
Stopp""-Taste, bis sich das Fahrzeug im ""EIN""-Modus bendet.
Betätigen Sie nicht die Bremse, während Sie die ""Motor-Start-
Stopp""-Taste drücken, da Sie sonst das Fahrzeug starten, anstatt es
in die ""EIN""-Stellung zu bringen.
Die Art der Zündung ist je nach Fahrzeugmodell unterschiedlich.
Für weitere Details konsultieren Sie bitte das Servicehandbuch des
Fahrzeugs.
Abb. 3-5
3.2 Stecken Sie den ArtiDiag800 BT 2 MDCI Mini-Dongle in den
DLC des Fahrzeugs
Nehmen Sie den ArtiDiag800 BT 2 MDCI Mini-Dongle aus seinem
Fach und schließen Sie ihn an den DLC-Anschluss des Fahrzeugs
an (siehe Abbildung 3-5), der sich normalerweise unter dem
Armaturenbrett bendet. Sobald die Verbindung hergestellt ist,
leuchtet die Anzeige durchgehend grün.
Wenn Sie Probleme bei der Lokalisierung des DLC-Anschlusses
haben, gehen Sie bitte zu Bibliothek > DLC-Standort, um weitere
Details zu erhalten, oder konsultieren Sie das Servicehandbuch des
Fahrzeugs.
84
Abb. 3-6 Abb. 3-7
ENGINE
START
STOP
Hinweis: Es wird empfohlen, das System auf die neueste Version
über das Modul Benutzerinfo > Systemaktualisierung zu
aktualisieren, um einen besseren Service zu erhalten, und das
fahrzeugspezische Diagnosesoftware über das Update-Modul zu
aktualisieren, falls eine neue Version verfügbar ist.
Sie sind jetzt bereit, mit der Diagnose des Fahrzeugs zu beginnen.
85
ABSCHNITT 4 VERWENDUNG IHRES
ARTIDIAG
4.1 Startbildschirm
Funktionssymbole
Ermöglicht die Durchführung von
Diagnosefunktionen, einschließlich
des Lesens von Diagnostic Trouble
Codes (DTCs), des Löschens von DTCs,
des Einsehens des Datenstroms und
des Lesens von Informationen des
elektronischen Steuergeräts (ECU).
Ermöglicht die Durchführung von
emissionsbezogenen Diagnosen für Ihr
Fahrzeug.
Diagnostik
OBDII/EOBD
Abb. 4-1
86
Bietet Wartungsdienste wie Öl-
Reset, Drosselklappenanpassung,
EPB-Reset, Lenkwinkel-Reset, DPF-
Regeneration, ABS-Entlüftung, BMS-
Reset, Einspritzdüsencodierung,
Reifendruck-Reset, Airbag-Reset,
Schiebedach-Initialisierung,
Sitzkalibrierung, Fensterkalibrierung,
Kalibrierung des Federungsniveaus,
AdBlue-Reset, A/F-Reset, NOx-Sensor-
Reset, Stop/Start-Reset, AFS-Reset,
Getriebelernen, Sprachwechsel,
Transportmodus-Deaktivierung,
Getriebeanpassung, EGR-Anpassung,
Wegfahrsperrenanpassung,
Kühlmittelentlüftung, Reifen-Reset
und ODO-Reset.
Ermöglicht es Ihnen, die
fahrzeugspezische Diagnosesoftware
zu aktualisieren, wenn eine neue
Version verfügbar ist.
Ermöglicht den Zugriff auf Berichte
(Systembericht, Fehlercodebericht
und Datenstrombericht),
Datenwiedergabe, Screenshots und
Bildschirmaufzeichnung.
Wartung
Aktualisieren
Geschichte
87
4.2 Diagnose
Mit dem Diagnosemodul können Sie unterstützte Fahrzeugsysteme
(Auto Scan) nach Diagnose-Fehlercodes (DTCs) scannen oder ein
einzelnes System auswählen, um Steuergeräteinformationen zu
lesen, Fehlercode lesen, Fehlercode löschen und Datenstrom lesen.
Identizierung des Fahrzeugs
Um einen Auto-Scan oder eine individuelle Systemdiagnose
durchzuführen, müssen Sie zunächst Ihr Fahrzeug identizieren.
Tippen Sie auf dem Startbildschirm auf Diagnostik. Der ArtiDiag800
Auto-Scan und individuelle Systemdiagnose
Enthält einen allgemeinen OBD-
II-DTC-Reparaturleitfaden,
technische Servicebulletins, DLC-
Standort, Warnleuchtenbibliothek,
Fahrzeugabdeckungssuche,
Benutzerhandbuch, Schnellsupport
und Remote-Unterstützung
und bietet zusammen
Referenzinformationen zur
Fahrzeuginspektion, Diagnose und
Reparatur.
Ermöglicht es Ihnen, die
aufgetretenen Probleme einzutragen
und zu übermitteln.
Ermöglicht Benutzern, Gateway-
Zugriffsrechte zu erwerben.
Bietet Zugriff auf VCI-Verwaltung,
Firmware-Update, Deinstallation
von Diagnosesoftware,
Benutzerinformationen,
Kundenverwaltung, Hilfe, Shop-
Informationen, Auftragsverwaltung,
Einstellungen und
Systemaktualisierung.
Bibliothek
Rückmeldung
Einkaufszentrum
Benutzer-Infos
88
Abb. 4-2
1. Tippen Sie auf ALLE, und eine Liste der Fahrzeugmarken wird
angezeigt.
Identizierung über VIN
VIN ermöglicht die Identizierung des Fahrzeugs über Auto VIN oder
VIN eingeben.
• Auto VIN - der ArtiDiag800 BT 2 liest und dekodiert automatisch die
Fahrzeugidentikationsnummer (VIN).
• VIN eingeben - geben Sie die Fahrzeug-VIN manuell ein, um das
Fahrzeug zu identizieren.
Identizierung über Marke
Hinweis:
Nicht alle Fahrzeuge unterstützen das automatische Lesen und
Dekodieren der Fahrgestellnummer über Auto VIN.
Hinweis:
Bevor das Tool das Fahrzeug identiziert, müssen Sie die
fahrzeugspezische Diagnosesoftware über das Update-Modul
herunterladen.
BT 2 kann Ihr Fahrzeug mittels der VIN-Nummer oder der Marke
identizieren.
89
Suchleiste
Geben Sie die Fahrzeugmarke in die Suchleiste ein.
Alle / Asiatisch / Europäisch / Amerikanisch / Chinesisch
Wählen Sie aus diesem Menü, um die in bestimmten Ländern
hergestellten Fahrzeugmarken zu ltern. Alle Modelle /
Asiatische Modelle / Europäische Modelle / Amerikanische
Modelle / Chinesische Modelle.
Symbol für die Spannung der Fahrzeugbatterie
Zeigt die Spannung der Fahrzeugbatterie in Echtzeit an.
Hersteller (Fahrzeugmarke) Optionen
①
②
③
④
Abb. 4-3
2. Wählen Sie oder geben Sie die Marke Ihres Fahrzeugs ein.
Hinweis:
Ein Demonstrationsmodus (DEMO Option auf der Marke -Liste) hilft
Ihnen, sich mit den Diagnosefunktionen vertraut zu machen.
3. Folgen Sie der Aufforderung auf dem Bildschirm, da der
Identizierungsprozess je nach Fahrzeugmarke unterschiedlich sein
kann. Normalerweise müssen Sie zwischen den Modi Automatisch
und Manuell wählen, um mit der Fahrzeugidentizierung
fortzufahren.
Automatisch
①
④
③
②
90
Hinweis: Die Systeme können je nach Fahrzeugmarke, -modell und
-jahr variieren.
Die Auto-Scan-Funktion erkennt die von Ihrem Fahrzeug
unterstützten Systeme und ruft die Fehlercodes (DTCs) für
diese Systeme ab, um eine umfassende Fahrzeugdiagnose
durchzuführen. Die Durchführung eines Auto-Scans vor und nach
einer Reparatur kann bei der Fehlersuche und Validierung von
Reparaturen helfen. Die Vor- und Nach-Scan-Berichte ermöglichen
es Ihnen, den Zustand des Fahrzeugs vor und nach der Reparatur
zu dokumentieren, um einen Vergleich durchzuführen.
Um einen Auto Scan durchzuführen, tippen Sie auf die Auto Scan-
Schaltäche in der unteren Ecke. Der ArtiDiag800 BT 2 beginnt mit
dem Scannen der vom Fahrzeug unterstützten Systeme, und die
Fehlercodeabfrage wird automatisch starten.
Die Ergebnisse werden schrittweise angezeigt, während die
Systeme gescannt werden.
Auto-Scan
Abb. 4-4
Geben Sie die Fahrgestellnummer manuell ein oder tippen Sie auf
Lesen, um die Fahrgestellnummer zu erfassen, und tippen Sie dann
auf Bestätigen. ArtiDiag wird automatisch die VIN entschlüsseln,
um das Fahrzeug zu identizieren.
Manuell
Wählen Sie die Fahrzeuginformationen manuell aus, um das
Fahrzeug zu identizieren.
Nachdem das Fahrzeug identiziert wurde, wird ein Systemmenü
angezeigt.
91
Hinweis: Je nach Fahrzeugmarke sind einige Funktionen
möglicherweise nicht verfügbar.
Zeige Alle/Zeige Tatsächlich - tippen Sie, um zwischen Anzeigen
aller Fahrzeugsysteme und Anzeigen nur der unterstützten Systeme
umzuschalten.
DTCs löschen - tippen Sie auf , um alle abgerufenen DTCs zu löschen.
Bericht - tippen Sie auf , um die aktuellen Scanergebnisse im
Berichtsformat zu speichern. (Um die gespeicherten Berichte
anzuzeigen, gehen Sie zu Geschichte Rekord > Berichte >
Systembericht.)
Zusätzlich zu Auto Scan können Sie auch ein einzelnes System
auswählen, um ECU-Informationen zu lesen, DTCs zu lesen, DTCs zu
löschen und Datenströme zu lesen.
1. Nachdem das Fahrzeug identiziert wurde, wählen Sie das System,
für das Sie DTCs abrufen möchten, aus dem Systemmenü aus.
2. Tippen Sie auf DTCs zu lesen im Funktionsmenü.
ArtiDiag wird mit der ECU kommunizieren, um die aktuellen DTCs
(Diagnose-Fehlercodes) für das ausgewählte System abzurufen und
anzuzeigen.
Tastenbeschreibung
Individuelle Systemdiagnosen durchführen
Fehlercode lesen
Abb. 4-5
92
3. Tippen Sie auf das Symbol auf der rechten Seite, um das
Optionsmenü eines bestimmten DTC zu öffnen.
Abb. 4-6
Wenn dieses Symbol aueuchtet, tippen Sie darauf,
um ein Fenster zu öffnen, in dem Sie nach weiteren
Informationen über den DTC suchen können.
Wenn das Symbol leuchtet, tippen Sie darauf, um
die detaillierte Beschreibung der DTC anzuzeigen.
Wenn dieses Symbol aueuchtet, tippen Sie auf ,
um das Standbild anzuzeigen, das zum Zeitpunkt
des Auftretens des DTC aufgenommen wurde.
Wenn dieses Symbol aueuchtet, tippen Sie auf , um
die instruktiven Reparaturmaßnahmen anzuzeigen.
Symbolbeschreibung
Bericht - tippen Sie auf , um die DTCs im Berichtsformat zu speichern.
(Um die gespeicherten Berichte anzuzeigen, gehen Sie zu Geschichte
Rekord > Berichte > Fehlercode-Bericht.)
DTCs löschen - tippen Sie auf , um alle abgerufenen DTCs zu löschen.
Tastenbeschreibung
93
Abb. 4-7
1. Nachdem das Fahrzeug identiziert wurde, wählen Sie das System,
für das Sie die DTCs löschen möchten, aus dem Systemmenü aus.
2. Tippen Sie auf DTCs zu löschen im Funktionsmenü.
1. Nachdem das Fahrzeug identiziert wurde, wählen Sie das System,
für das Sie den Datenstrom lesen möchten, aus dem Systemmenü
aus.
2. Tippen Sie auf Datenstrom im Funktionsmenü. Eine Datenstromliste
wird angezeigt.
Fehlercode löschen
Datenstrom lesen
Hinweis:
1. Das Verfahren zum Löschen von DTCs sollte durchgeführt werden,
nachdem die erforderliche Reparatur abgeschlossen wurde. Nach
Bestätigung werden die in der ECU gespeicherten DTCs und Freeze-
Daten gelöscht.
2. STARTEN SIE DEN MOTOR NICHT, WÄHREND SIE DIE DTCS
LÖSCHEN.
94
Tippen Sie auf , um den Echtzeit-Datenstrom in
einem Wellenmusterdiagramm anzuzeigen.
- tippen Sie auf , um die Datenströme auszuwählen,
die angezeigt werden sollen.
- tippen Sie auf , um bis zu 6 Datenströme im
Diagramm anzuzeigen.
- tippen Sie, um bis zu 4 Datenströme in einem
Diagramm zu kombinieren, um den Vergleich und
die Beobachtung zu erleichtern.
- Tippen Sie auf, um Echtzeit-
Datenstrominformationen für Vergleiche und
Analysen aufzuzeichnen und zu speichern. Um die
aufgezeichneten Datenströme anzusehen, gehen
Sie zu Geschichte Rekord > Datenwiedergabe.
- tippen Sie auf , um die aktuellen Datenstromwerte
im Berichtsformat zu speichern. Um die
gespeicherten Berichte anzuzeigen, gehen Sie zu
Geschichte Rekord > Berichte > Datenstrombericht.
Symbolbeschreibung
Tastenbeschreibung
Hinweis:
WENN DAS FAHRZEUG GEFAHREN WERDEN MUSS, UM DEN
LIVE-DATENSTROM ZU SEHEN, SOLLTE IMMER EINE ZWEITE
PERSON DABEI SEIN. BEOBACHTEN SIE DEN DATENSTROM NICHT
WÄHREND DER FAHRT.
95
1. Nachdem das Fahrzeug identiziert wurde, wählen Sie im
Systemmenü das System aus, für das Sie die entsprechenden
Informationen anzeigen möchten.
2. Tippen Sie im Funktionsmenü auf ECU Info. Dann können Sie
die Informationen wie ECU-Teilenummer, Seriennummer und
Softwareversion anzeigen.
ECU-Informationen lesen
4.3 OBDII / EOBD
Mit der OBDII-/EOBD-Funktion können Sie eine emissionsbezogene
Diagnose für Ihr Fahrzeug durchführen.
1. Tippen Sie im Startbildschirm auf OBDII/EOBD.
2. Wählen Sie Ihre Kommunikationsmethode: Auto-Scan oder
Protokoll.
Auto Scan - das ArtiDiag800 BT 2 kommuniziert automatisch mit dem
Fahrzeug und erkennt, welches Protokoll das Fahrzeug verwendet.
Protokoll - ermöglicht die manuelle Auswahl des
Kommunikationsprotokolls.
3. Wählen Sie eine Funktion aus, um fortzufahren.
4.3.1 OBDII-Diagnose durchführen
Abb. 4-8
96
Abb. 4-9
Hinweis:
Je nach Fahrzeugmarke sind einige Funktionen möglicherweise
nicht verfügbar.
Typische Funktionsoptionen können sein: DTC & FFD, I/
M-Bereitschaft, Live-Daten, On-Board-Monitor, Komponententest,
Fahrzeuginformationen und Fahrzeugstatus.
DTC & FFD (Standbild-Daten)
Diese Funktion hilft beim Abrufen und Löschen von DTCs, die
in der ECU des Fahrzeugs gespeichert sind, und zeigt FFD der
emissionsbezogenen Systeme an.
I/M-Bereitschaft
Diese Funktion überprüft, ob die verschiedenen emissionsbezogenen
Systeme des Fahrzeugs ordnungsgemäß funktionieren und für die
I/M-Prüfung bereit sind.
Es kann auch den Betriebsstatus des Monitors überprüfen und
bestätigen, ob die Reparatur eines Autofehlers korrekt durchgeführt
Hinweis:
1. Das Verfahren zum Löschen von DTCs sollte durchgeführt werden,
nachdem die erforderliche Reparatur durchgeführt wurde. Nach der
Bestätigung werden die DTCs und FFDs, die im Steuergerät (ECU)
gespeichert sind, gelöscht.
2. STARTEN SIE DEN MOTOR NICHT, WÄHREND SIE DIE DTCS
LÖSCHEN.
97
wurde.
Echtzeitdaten
Diese Funktion zeigt die Echtzeit-Live-Daten und Parameter von der
ECU des Fahrzeugs.
On-Board-Monitor
Diese Funktion zeigt die Prüfergebnisse für emissionsrelevante
Komponenten und Systeme des Antriebsstrangs an, die nicht
kontinuierlich überwacht werden.
Komponententest
Diese Funktion hilft, Steuerbefehle an die ECU des Fahrzeugs zu
senden, um die Systemteile und -komponenten zu testen und zu
betreiben.
Fahrzeug-Informationen
Diese Funktion zeigt eine Liste von Informationen aus der ECU des
Fahrzeugs an (die Informationen können je nach Fahrzeugmarken
variieren).
Die Informationen können Folgendes umfassen:
• VIN.
• Kalibrierungs-ID (CID).
• Kalibrierungsverizierungsnummer (CVN)
• Leistungsüberwachung im Betrieb für einen Ottomotor (IUPR)
• ECU-Name
Fahrzeugstatus
Diese Funktion zeigt den Status des Fahrzeugs an, einschließlich
Motor, Getriebe, gefundene Codes, MIL-Status, Monitore und Protokoll.
Mit dem ArtiDiag800 BT 2 können Sie sofort ein Diagnose-
Feedback senden (mit automatisch angehängten Protokollen
der Diagnosedaten), wenn Sie ein Softwareproblem bei den
Diagnosevorgängen feststellen.
So senden Sie ein Diagnose-Feedback:
1. Tippen Sie auf das Symbol , das sich in der oberen rechten
Ecke jedes Bildschirms mit diesem Symbol bendet.
2. Wählen Sie den Typ des Problems.
3. Schreiben Sie eine Beschreibung des Problems.
4. Tippen Sie auf Senden, um das Feedback zu senden.
4.3.2 Diagnose-Feedback
98
Hinweis:
Die Funktion Diagnose-Feedback ist nur mit dem Diagnosemodul
verfügbar.
4.4 Wartung
Bietet Wartungsdienste wie Öl-Reset, Drosselklappenanpassung,
EPB-Reset, Lenkwinkel-Reset, DPF-Regeneration, ABS-
Entlüftung, BMS-Reset, Einspritzdüsencodierung, Reifendruck-
Reset, Airbag-Reset, Schiebedach-Initialisierung, Sitzkalibrierung,
Fensterkalibrierung, Kalibrierung des Federungsniveaus, AdBlue-
Reset, A/F-Reset, NOx-Sensor-Reset, Stop/Start-Reset, AFS-Reset,
Getriebelernen, Sprachwechsel, Transportmodus-Deaktivierung,
Getriebeanpassung, EGR-Anpassung, Wegfahrsperrenanpassung,
Kühlmittelentlüftung, Reifen-Reset und ODO-Reset.
Öl Zurücksetzen
Diese Funktion ermöglicht es Ihnen, die Ölserviceleuchte für das
Motorölwartungssystem zurückzusetzen. Das Motoröl-Lichtsystem
berechnet ein optimales Ölwechselintervall in Abhängigkeit von den
Fahrbedingungen und den Witterungsbedingungen des Fahrzeugs.
Öl-Zurücksetzen ist bei jedem Motorölwechsel erforderlich.
Drosselklappenanpassung
Wenn das Steuergerät versehentlich abgeklemmt wird oder
wenn die Drosselklappe ausgetauscht oder gereinigt wird,
müssen die Drosselklappenaktuatoren über die Funktion
Drosselklappenanpassung initialisiert werden. Dies setzt die Daten
des Motorsteuergeräts auf den Ausgangszustand zurück, damit der
Gashebel die Luftzufuhr genau regulieren kann.
EPB-Rückstellung
Diese Funktion hilft Ihnen beim Austausch und Zurücksetzen der
Bremsbeläge.
Lenkwinkel Zurücksetzen
Wenn der Lenkwinkelsensor ausgetauscht wird oder der Lenkwinkel
ungenau oder nicht zentriert ist, muss die Funktion zum Zurücksetzen
des Lenkwinkels ausgeführt werden, um die relative Nullposition zu
nden. Mit dieser Position als Referenz kann das Motorsteuergerät
dann den genauen Winkel für das Lenken nach links und rechts
berechnen.
DPF-Regeneration
4.4.1 Übersicht der Dienstleistungen
99
Diese Funktion wird hauptsächlich für die Regeneration von
Dieselpartikelltern verwendet. Damit die Filter gut funktionieren,
entfernt er Partikel durch Verbrennung und Oxidation.
ABS-Blutung
Mit dieser Funktion können Sie Tests durchführen, um die
Betriebsbedingungen des Antiblockiersystems (ABS) zu überprüfen.
BMS Zurücksetzen
Nach dem Austausch der Fahrzeugbatterie muss das Steuergerät
der Fahrzeugbatterie zurückgesetzt werden. Dadurch
werden Fehlerinformationen (wie zum Beispiel eine niedrige
Batteriespannung) gelöscht, damit die Steuereinheit die relevanten
Informationen der neu eingebauten Batterie anpassen kann.
Injektorcodierung
Diese Funktion kann Injektor-tatsächlichen Code schreiben oder
Code im Steuergerät in den Injektorcode des entsprechenden
Zylinders umschreiben, um genauere Kontrolle oder korrekte
Zylindereinspritzmenge zu haben. Es muss in den folgenden Fällen
durchgeführt werden: Nach dem Austausch des Steuergeräts oder
Injektors.
Reifendruck Zurücksetzen
Diese Funktion kann den Reifendruck zurücksetzen und den
Reifendruck-Fehlerindikator ausschalten, wenn die Reifendruck-
Fehlerindikator leuchtet.
Airbag Zurücksetzen
Diese Funktion setzt die Airbag-Daten zurück, um die Airbag-
Kollisionsfehleranzeige zu löschen, damit der Airbag-Computer
im Fahrzeug normal laufen kann. Es muss in den folgenden Fällen
durchgeführt werden: Wenn das Fahrzeug kollidiert und sich der
Airbag entfaltet, erscheint der entsprechende Fehlercode der
Kollisionsdaten, die Airbag-Anzeige leuchtet auf und der Fehlercode
kann nicht gelöscht werden.
Schiebedachinitialisierung
Diese Funktion kann die Schiebedachsperre abschalten, bei Regen
schließen, Memory-Funktion des Schiebens/kippbares Schiebedach,
Außentemperaturschwelle usw.
Sitzkalibrierung
Diese Funktion kann die Sitze mit Memory-Funktion abgleichen, die
ausgetauscht und repariert werden.
Windows Kalibrierung
100
Diese Funktion kann Türfenster-Abgleich durchführen, um ECU-
Anfangsspeicher wiederherzustellen und die automatische Auf- und
Abwärtsfunktion des Powerfensters wiederherzustellen.
Kalibrierung des Federungsniveaus
Diese Funktion ist erforderlich, um das Niveau des Fahrzeugs
zu kalibrieren, wenn der Niveausensor oder das Steuermodul
im Luftfederungssystem ersetzt wird oder wenn das Niveau des
Fahrzeugs falsch ist.
AdBlue Zurücksetzen
Nachdem die Dieselabgasbehandlungsüssigkeit (Autoharnstoff)
ausgetauscht oder aufgefüllt wurde, ist Harnstoff-Reset-Operation
erforderlich.
A/F Zurücksetzen
Diese Funktion kann Parameter des Luft/Kraftstoff Verhältnisses
einstellen oder erlernen.
Zurücksetzen des NOx-Sensors
Diese Funktion kann den im Motorsteuergerät gespeicherten
Katalysator-Lernwert zurücksetzen. Es muss in den folgenden Fällen
durchgeführt werden: Wenn der NOx-Fehler neu initialisiert und der
NOx-Katalysator ersetzt wird.
Stopp/Start Zurücksetzen
Diese Funktion kann die automatische Start-Stopp-Funktion
über Einstellung der versteckten Funktion im Steuergerät öffnen
oder schließen (vorausgesetzt, das Fahrzeug verfügt über eine
entsprechende versteckte Funktion, die von Hardware unterstützt
wird).
AFS Zurücksetzen
Mit dieser Funktion können Sie das adaptive Scheinwerfersystem
initialisieren.
Ausrüstungslernen
Diese Funktion kann Zahnlernen für das Auto durchführen, um die
MIL auszuschalten.
Sprachwechsel
Mit dieser Funktion kann die Systemsprache der Fahrzeugzentrale
geändert werden.
Deaktivierung des Transportmodus
Diese Funktion kann den Transportmodus deaktivieren, sodass das
Fahrzeug normal funktionieren kann. Es muss in den folgenden Fällen
101
durchgeführt werden: Wenn die folgenden Funktionen deaktiviert
sind, einschließlich Begrenzung der Fahrzeuggeschwindigkeit,
Nichtwecken des Türöffnungsnetzwerks, Deaktivieren des
Fernsteuerungsschlüssels usw., um den Stromverbrauch zu
reduzieren.
Getriebeanpassung
Diese Funktion hilft, das Getriebe selbstlernend zu vervollständigen,
um die Schaltqualität zu verbessern. Es muss in den folgenden Fällen
durchgeführt werden: Wenn das Getriebe demontiert oder repariert
wird (nachdem ein Teil der Autobatterie ausgeschaltet ist), was zu
Schaltverzögerungen oder Aufprallproblemen führt.
Anpassung der EGR
Diese Funktion kann das EGR-Ventil (Abgasrückführungsventil) lernen,
nachdem es gereinigt oder ersetzt wurde.
Matching Immobilisieren
Diese Funktion kann dem Diebstahlsicherungsschlüssel entsprechen,
nachdem der Zündschlüssel, Zündschalter, Kombiinstrument,
Motorsteuergerät (ECU), Körpersteuermodul (BCM) und Emote-
Steuerbatterie ersetzt wurde.
Kühlmittelblutung
Diese Funktion kann die elektronische Wasserpumpe vor dem
Entlüften des Kühlsystems aktivieren.
Reifenrückstellung
Diese Funktion kann die Größenparameter des modizierten oder
ausgetauschten Reifens einstellen.
ODO Zurücksetzen
Seine Funktion kann den Wert von Kilometern in den Chip
des Kilometerzählers kopieren und schreiben, so dass dass der
Kilometerzähler die tatsächliche Kilometerleistung anzeigt. Es kann in
folgenden Fällen durchgeführt werden: Wenn die Kilometerleistung
aufgrund des beschädigten Fahrzeugdrehzahlsensors oder des
Ausfalls des Kilometerzählers falsch ist.
102
So führen Sie einen Service-Reset durch:
1. Tippen Sie auf Wartung auf dem Startbildschirm und ein
Funktionsmenü wird angezeigt.
4.4.2 Schritte
Abb.4-10
2. Wählen Sie die Funktion, die Sie ausführen möchten.
3. Identizieren Sie das Fahrzeug über die FIN oder die Marke
(weitere Informationen zu den Identizierungsvorgängen nden Sie
unter Identizierung des Fahrzeugs in Auto Scan und Individuelle
Systemdiagnose). Dann wird der Bildschirm für die ausgewählte
Funktion angezeigt.
4. Befolgen Sie die Anweisungen auf dem Bildschirm, um das Service-
Reset durchzuführen.
4.5 Aktualisieren
Mit dieser Funktion können Sie die fahrzeugspezische
Diagnosesoftware aktualisieren wenn eine neue Software verfügbar
ist.
So führen Sie die Funktion Aktualisieren aus:
1. Tippen Sie auf Aktualisieren auf dem Startbildschirm und der
Bildschirm Aktualisieren wird angezeigt.
103
Abb. 4-11
2. Tippen Sie auf Herunterladen, um die Software zu aktualisieren
oder herunterzuladen.
Hinweis:
Sie können auch auf Auswählen in der oberen rechten Ecke tippen,
um eine Stapelauswahl zu treffen und Software zu aktualisieren.
Abb. 4-12
4.6 Geschichte
Diese Funktion ermöglicht den Zugriff auf Berichte (Alle,
Systemberichte, Fehlercodebericht und Datenstromberichte),
Datenwiedergabe, Screenshots und Bildschirmaufzeichnung.
104
Tippen Sie darauf, um nach einem bestimmten
Bericht zu suchen.
Tippen Sie auf , um Berichte stapelweise
auszuwählen und zu löschen.
Tastenbeschreibungen
4.6.1 Berichte
1. Tippen Sie auf Geschichte Rekord > Berichte.
2. Wählen Sie einen bestimmten Bericht aus, um Details zu diesem
Bericht anzuzeigen.
4.6.2 Datenwiedergabe
1. Um die aufgezeichneten Datenströme anzusehen, gehen Sie zu
Geschichte Rekord > Datenwiedergabe.
2. Tippen Sie auf einen bestimmten Datenstrom, um das
aufgezeichnete Video dieses Datenstroms abzuspielen.
4.6.3 Screenshots
Tippen Sie auf Geschichte Rekord > Screenshots, um die während des
Betriebs des ArtiDiag800 BT 2 gespeicherten Screenshots anzuzeigen.
4.6.4 Bildschirmaufzeichnung.
Tippen Sie auf Geschichte Rekord > Bildschirmaufzeichnung,
um die während des Betriebs des ArtiDiag800 BT 2 gespeicherten
Bildschirmaufzeichnungen anzuzeigen.
4.7 Bibliothek
Die DTC-Reparaturanleitung ist eine erfahrungsbasierte Datenbank,
die code-spezische Informationen, einschließlich gängiger
Fehlerbehebungen und Reparaturschritte zur Identizierung von
Fehlern enthält.
So verwenden Sie die DTC-Reparaturanleitung:
Tippen Sie auf Bibliothek > DTC-Reparaturanleitung. Geben Sie einen
DTC in die Suchleiste ein.
4.7.1 DTC-Reparaturanleitung
105
So sehen Sie technische Service-Bulletins:
Tippen Sie auf Bibliothek > TSB. Wählen Sie Fahrzeugmarke, Modell,
Baujahr, System und Subsystem und tippen Sie auf Weiter. Eine Liste
der vom Hersteller herausgegebenen technischen Service-Bulletins
für das ausgewählte Fahrzeug wird angezeigt. Tippen Sie auf das
gewünschte Bulletin, um den vollständigen Inhalt anzuzeigen.
Um den DLC-Standort anzuzeigen:
Tippen Sie auf Bibliothek > DLC Standort. Wählen Sie Fahrzeugmarke,
-modell und -jahr aus und tippen Sie auf Weiter. Ein Bild des OBD-II-
Anschlusses (DLC) für das ausgewählte Fahrzeug wird angezeigt.
4.7.2 TSB (Technische Service-Bulletins)
4.7.3 DLC-Standort
Die Warnleuchten-Bibliothek bietet Informationen über
Warnleuchten im Armaturenbrett, einschließlich Beschreibungen der
Leuchten, Auswirkungen auf das Fahrverhalten, typische Ursachen,
Abhilfemaßnahmen und relevante FAQs.
So zeigen Sie die Warnleuchten-Bibliothek an:
Tippen Sie auf Bibliothek > Warnleuchten-Bibliothek. Eine Liste
der Warnleuchten wird angezeigt. Tippen Sie auf die gewünschte
Warnleuchte, um weitere Informationen anzuzeigen.
4.7.4 Warnleuchten-Bibliothek
Mit diesem Modul können Benutzer überprüfen, ob eine
Fahrzeugmarke oder ein Fahrzeugmodell unterstützt wird.
So überprüfen Sie die Fahrzeugabdeckung:
Tippen Sie auf Bibliothek > Fahrzeugabdeckungssuche. Wählen Sie
den Softwaretyp, den Softwarenamen, die Marke und das Modell aus
der Dropdown-Liste aus, geben Sie bei Bedarf das Jahr, die Funktion
und die Unterfunktion ein und tippen Sie auf Abfrage. Eine Liste mit
relevanten Fahrzeuginformationen wird angezeigt.
This module provides the electronic copy of the ArtiDiag800 BT 2 user
manual.
4.7.5 Fahrzeugabdeckungssuche
4.7.6 Bedienungsanleitung
106
Mit dieser Funktion können Sie dem TOPDON After-Sales-Team eine
Rückmeldung zum Produkt schreiben.
Die Benutzerinfo-Funktion bietet Zugriff auf VCI-Verwaltung,
Firmware-Update, Deinstallation von Diagnosesoftware, Benutzerinfo,
Kundenverwaltung, Hilfe, Shop-Info, Auftragsverwaltung,
Einstellungen und Systemupdate.
4.8 Rückmeldung
4.9 Benutzer-Infos
4.9.1 VCI-Verwaltung
Mit dieser Funktion können Sie ein VCI hinzufügen. Nachdem die
Bluetooth-Verbindung zwischen einem VCI und dem OBDII-Anschluss
des Fahrzeugs hergestellt wurde, werden die Seriennummer und
der Aktivierungscode des VCI automatisch auf dem Bildschirm Gerät
aktivieren angezeigt. Tippen Sie auf Aktivieren, um das VCI zu binden.
4.9.2 Firmware-Update
Ermöglicht die Aktualisierung der Firmware, wenn eine neue Version
verfügbar ist.
4.9.3 Diagnosesoftware deinstallieren
Mit diesem Modul können Sie die zuvor installierte Diagnosesoftware
entfernen.
4.9.4 Benutzerinformationen
Mit diesem Modul können Sie Ihren Prolavatar oder Spitznamen
ändern, Ihre E-Mail-Adresse und TOPDON-ID anzeigen, das Passwort
ändern, Ihr TOPDON-Konto löschen und sich abmelden.
4.9.5 Hilfe
Tippen Sie auf Hilfe-Center, um die häug gestellten Fragen und die
entsprechenden Reaktionsmaßnahmen anzuzeigen.
Um schnellen Support zu erhalten:
Tippen Sie auf Bibliothek > Schneller Support. Wenden Sie sich
an das Supportpersonal, um den auf dem Bildschirm angezeigten
Anweisungen zu folgen und umgehend Hilfe zu erhalten.
4.7.7 Schneller Support
107
4.9.6 Shop-Info
Ermöglicht das Speichern von Reparaturwerkstattinformationen.
4.9.7 System-Update
Ermöglicht Ihnen die Aktualisierung der Software, wenn eine neue
Version verfügbar ist.
4.9.8 Einstellungen
Mit der Funktion Einstellungen können Sie WLAN, Uhrzeit und
Datum, Sprachen/Einheiten einstellen, den Speicher überprüfen,
auf den Dateimanager zugreifen, um Speicherdetails anzuzeigen,
die Versionsinformationen des ArtiDiag800 BT 2 anzeigen, das
ArtiDiag800 BT 2 aktualisieren, die Servicebedingungen und
Datenschutzrichtlinie anzeigen, die automatische Sperrzeit einstellen,
die Tablet-Informationen anzeigen und sich von Ihrem TOPDON-
Konto abmelden.
4.9.9 Kundenverwaltung
Mit dieser Funktion können Sie Kunden hinzufügen,
Kundeninformationen bearbeiten und Kunden löschen.
4.9.10 Auftragsverwaltung
Mit dieser Funktion können Sie Aufträge verwalten.
108
ABSCHNITT 5 SPEZIFIKATIONEN
1440 * 720 Berührbarer Bildschirm
2 GB
64 GB
5050 mAh/3.7 V
5 V
14°F to 122°F (-10 °C to 50°C )
-4°F to 140°F (-20 °C to 60°C)
8.5*5.0*1.8 inch (215*126*46 mm)
660 g (1.46 lb)
1520 g ( 3.35 lb)
9-18V
< 130 mA
14°F to 122°F (-10 °C to 50°C )
-4°F to 140°F (-20 °C to 60°C)
Bildschirm
RAM
ROM
Batterie
Eingangsspannung
Arbeitstemperatur
Lagertemperatur
Abmessungen (L x B x H)
Nettogewicht
Bruttogewicht
Betriebsspannung
Arbeitsstrom
Arbeitstemperatur
Lagertemperatur
TOPDON ArtiDiag800 BT 2 Tablet
TOPDON ArtiDiag800 BT 2 Diagnostic MDCI Mini Dongle
109
ABSCHNITT 6 FAQ
Was kann ich tun, wenn ArtiDiag800 BT 2 bei Anschluss an ein Auto
keine Antworten gibt?
Bitte bestätigen Sie die folgenden Punkte:
1) Ob die Verbindung zwischen dem MDCI Mini Dongle und dem
DLC-Anschluss des Fahrzeugs stabil ist.
2) Ob die Zündung eingeschaltet ist.
3) Ob das Tool das Auto unterstützt.
4) Ob die Version des Scanners und des MDCI Mini Dongle die
neueste ist (falls nicht, versuchen Sie es nach der Aktualisierung
erneut).
5) Überprüfen Sie die Farbe der Anzeige auf dem MDCI Mini Dongle
(siehe die Anzeigebeschreibung im Benutzerhandbuch).
Oder senden Sie uns über die Feedback-Funktion Baujahr, Marke,
Modell und Fahrgestellnummer Ihres Fahrzeugs, um zeitnah
technische Unterstützung zu erhalten.
Warum stoppt das System beim Lesen des Datenstroms?
Dies kann durch den losen MDCI Mini-Diagnosedongle verursacht
werden. Bitte ziehen Sie den MDCI Mini-Dongle ab und stellen Sie
sicher, dass die erneute Verbindung stabil und zuverlässig ist.
Welche speziellen Funktionen unterstützt das ArtiDiag800 BT 2?
ArtiDiag800 BT 2 unterstützt 28 spezielle Funktionen. Einzelheiten
entnehmen Sie bitte dem Abschnitt 4.4.1.
Warum blinkt der Bildschirm, wenn der Motor läuft?
Das ist eine normale Erscheinung, die durch elektromagnetische
Störungen verursacht wird.
Wie aktualisiere ich die Systemsoftware?
1. Schalten Sie das Tool ein und stellen Sie eine stabile
Internetverbindung sicher.
2. Gehen Sie zu Benutzerinfo -> Systemaktualisierung, um die
Systemaktualisierungsoberäche aufzurufen.
3. Schließen Sie den Vorgang ab, indem Sie den Anweisungen
auf dem Bildschirm Schritt für Schritt folgen. Je nach Status Ihres
Netzwerks kann dies einige Minuten dauern.
Nach Abschluss der Aktualisierung wird das Tool automatisch neu
gestartet und zeigt die Hauptoberäche an.
Q:
A:
Q:
A:
Q:
A:
Q:
A:
Q:
A:
110
Q:
A:
Q:
A:
Wie kann ich einen Screenshot aufnehmen?
Streichen Sie nach unten und tippen Sie auf Screenshots und
dann auf das auf dem Bildschirm, um einen Screenshot
aufzunehmen. Um die gespeicherten Bilder anzuzeigen, tippen Sie
auf Geschichte Rekord > Screenshots.
Muss der MDCI Mini-Dongle aktualisiert werden?
Ja, gehen Sie auf dem Startbildschirm zu Benutzer-Infos und
tippen Sie auf Firmware-Update. Sie können die Firmware nur
aktualisieren, wenn der Scanner mit dem Internet verbunden ist
und der MDCI Mini-Dongle mit einem Fahrzeug verbunden ist.
Nachdem das Firmware-Update abgeschlossen ist, entfernen Sie
den MDCI Mini-Dongle und stecken Sie ihn erneut ein.
111
ABSCHNITT 7 GARANTIE
TOPDONs Einjährige Eingeschränkte Garantie
TOPDON garantiert seinem ursprünglichen Käufer, dass die Produkte
des Unternehmens für 12 Monate ab Kaufdatum frei von Material- und
Verarbeitungsfehlern sind (Garantiezeitraum).
Für die während der Garantiezeit gemeldeten Mängel wird TOPDON
das defekte Teil oder Gerät gemäß seiner Analyse und Bestätigung
des technischen Supports entweder reparieren oder ersetzen.
TOPDON haftet nicht für Neben- oder Folgeschäden, die durch den
Gebrauch, den Missbrauch oder die Montage des Geräts entstehen.
Bei Widersprüchen zwischen der TOPDON-Gewährleistungsrichtlinie
und den örtlichen Regelungen haben die örtlichen Regelungen
bevorzugte Stellung.
Diese eingeschränkte Garantie erlischt unter den folgenden
Bedingungen:
• Missbrauch, Demontage, Änderung oder Reparatur durch nicht
autorisierte Geschäfte oder Techniker.
• Unachtsame Handhabung und Verletzung des Betriebs.
Notiz:
Alle Informationen in dieser Anleitung basieren auf den neuesten
Informationen, die zum Zeitpunkt der Veröffentlichung verfügbar
waren, und es kann keine Garantie für ihre Genauigkeit oder
Vollständigkeit übernommen werden. TOPDON behält sich
das Recht vor, jederzeit ohne Vorankündigung Änderungen
vorzunehmen.
Scannen Sie den QR-Code für mehr Unterstützung!
ESPAÑOL
113
¡LA SEGURIDAD ES SIEMPRE LA PRIMERA
PRIORIDAD!
Para su seguridad, la seguridad de los demás y para
evitar cualquier daño al producto y a su vehículo,
LEA CUIDADOSAMENTE Y ASEGÚRESE DE ENTENDER
COMPLETAMENTE TODAS LAS INSTRUCCIONES Y
MENSAJES DE SEGURIDAD EN ESTE MANUAL ANTES DE
OPERAR. También debe leer el manual de servicio del
vehículo y observar las precauciones o instrucciones
indicadas antes y durante cualquier procedimiento de
prueba o servicio.
Manténgase a sí mismo, su ropa y otros objetos alejados
de partes del motor en movimiento o calientes y evite el
contacto con conexiones eléctricas.
OPERE EL VEHÍCULO SOLO EN UN ÁREA BIEN VENTILADA,
ya que el vehículo produce monóxido de carbono, un
gas tóxico y venenoso, y material particulado cuando el
motor está en funcionamiento.
USE SIEMPRE GAFAS DE SEGURIDAD aprobadas para
prevenir daños por objetos alados y líquidos cáusticos.
NO FUME NI TENGA LLAMAS ABIERTAS CERCA DEL
VEHÍCULO durante las pruebas. Los vapores del
combustible y la batería son altamente inamables.
NO INTENTE INTERACTUAR CON EL PRODUCTO MIENTRAS
CONDUCE. Cualquier distracción puede causar un
accidente.
APAGUE EL ENCENDIDO ANTES DE CONECTAR O
DESCONECTAR EL PRODUCTO DEL CONECTOR DE ENLACE
DE DATOS (DLC) DEL VEHÍCULO para prevenir daños al
producto o a los componentes electrónicos del vehículo.
LEA TODAS LAS INSTRUCCIONES ANTES DE USAR
114
SECCIÓN 1 ¿QUÉ HAY EN LA CAJA?
• ArtiDiag800 BT 2
• MDCI Mini Dongle
• Cable USB
• Estuche de Transporte
• Adaptador 3 en 1
• Guía Rápida del Usuario
115
SECCIÓN 2 VISIÓN GENERAL DEL
PRODUCTO
Figura 2-1
4
7
3
6
5
2
1
116
Botón de encender/apagar pantalla
Presione el botón durante tres segundos para mostrar la barra
de herramientas Apagar / Reiniciar / Cancelar, luego toca la
opción deseada.
Presiona brevemente el botón para despertar / bloquear la
pantalla.
Puerto tipo C y tipo A
El puerto USB tipo C se utiliza para cargar y transferir archivos.
El puerto USB tipo A se utiliza para conectar un mouse o una
unidad ash USB.
Pantalla Táctil de 6 Pulgadas
Altavoz de Audio
Compartimiento del Mini Dongle MDCI de Diagnóstico
El compartimento está diseñado para albergar el MDCI Mini
Dongle.
Mini Dongle MDCI de Diagnóstico
Puerto OBD
Conéctelo al DLC del vehículo.
1.
2.
3.
4.
5.
6.
7.
117
SECCIÓN 3 INICIO
3.1 Conguración Básica
Presione y mantenga presionado el botón de encendido durante
3 segundos para encender el ArtiDiag800 BT 2. Siga los pasos a
continuación para congurar el ArtiDiag800 BT 2.
1. Seleccione el idioma del sistema deseado.
2. Elija la región y zona horaria apropiadas.
Figura 3-2
Figura 3-1
118
3. Congure la conexión Wi-Fi. Seleccione un Wi-Fi de la lista
escaneada e ingrese la contraseña.
4. Inicie sesión en su cuenta TOPDON. (Si no tiene una cuenta, por
favor regístrese con su correo electrónico).
Figura 3-4
Figura 3-3
119
Nota:
Asegúrese de que el encendido esté siempre OFF antes de conectar la
unidad.
3.3 Encienda el encendido
Gire el encendido a la posición "ON" (ver Figura 3-6). Si su vehículo
está equipado con un sistema de arranque sin llave y el interruptor
de encendido es un botón de "Arranque Parada del Motor" (ver
Figura 3-7), presione el botón de "Arranque Parada del Motor" hasta
que el coche esté en modo "ON". No aplique el freno mientras
presiona el botón de "Arranque Parada del Motor", o iniciará el
coche en lugar de ponerlo en la posición "ON".
El método de encendido varía según el modelo del vehículo.
Consulte el manual de servicio del vehículo para obtener detalles.
Figura 3-5
3.2 Conecte el mini dongle MDCI ArtiDiag800 BT 2 al DLC del
vehículo
Saque el minidispositivo MDCI ArtiDiag800 BT 2 de su
compartimento y conéctelo al puerto DLC del vehículo (consulte la
Figura 3-5), que normalmente se encuentra debajo del tablero. Una
vez conectado, el indicador se iluminará en verde jo.
Si encuentra un problema para localizar el DLC, por favor vaya a
Biblioteca > Ubicación del DLC para más detalles, o consulte el
manual de servicio del vehículo.
120
Figura 3-6 Figura 3-7
ENGINE
START
STOP
Ahora está listo para comenzar el diagnóstico del vehículo.
Nota: Se recomienda actualizar el sistema para un mejor servicio
si hay una nueva versión disponible en el módulo Información
del usuario > Actualización del sistema y actualizar el software
de diagnóstico especíco del vehículo si hay una nueva versión
disponible en el módulo Actualización.
121
SECCIÓN 4 USO DE SU ARTIDIAG
4.1 Pantalla Principal
Iconos de Función
Le permite realizar funciones de
diagnóstico, incluyendo la lectura de
Códigos de Problemas de Diagnóstico
(DTC), borrado de DTC, visualización
de ujo de datos y lectura de
información de la versión de la Unidad
de Control Electrónico (ECU).
Le permite realizar diagnósticos
relacionados con las emisiones de su
vehículo.
Diagnósticos
OBDII/EOBD
Figura 4-1
122
Proporciona servicios de
mantenimiento que incluyen reinicio
de aceite, adaptación del acelerador,
reinicio de EPB, reinicio del ángulo de
dirección, regeneración de DPF, purga
de ABS, reinicio de BMS, codicación
de inyectores, reinicio de presión
de neumáticos, reinicio de airbag,
inicialización del techo corredizo,
calibración del asiento, calibración
de ventanas, calibración del nivel
de suspensión, reinicio de AdBlue,
reinicio de A/F, reinicio del sensor
NOx, reinicio de Stop/Start, reinicio
de AFS, aprendizaje de marchas,
cambio de idioma, desactivación del
modo de transporte, coincidencia
de caja de cambios, adaptación de
EGR, coincidencia de inmovilizador,
purga de refrigerante, reinicio de
neumáticos y reinicio de ODO.
Le permite actualizar el software de
diagnóstico especíco del vehículo si
hay una nueva versión disponible.
Le permite acceder a Informes
(Informe del Sistema, Informe de
Código de Fallos y Informe de Flujo
de Datos), Datos de reproducción,
Capturas de pantalla y Grabación de
Pantalla.
Maintenance
Actualización
Registro Histórico
123
4.2 Diagnósticos
El módulo de Diagnóstico le permite escanear sistemas de
vehículos compatibles (Auto Scan) para Códigos de Problemas
Diagnósticos (DTCs) o seleccionar un sistema individual para realizar
Leer Información de Versión, Leer Código de Problemas, Borrar
Código de Problemas y Leer Flujo de Datos.
Incluye guía de reparación de DTC
genérico OBD-II, boletines de servicio
técnico, ubicación de DLC, biblioteca
de luces de advertencia, búsqueda
de cobertura del vehículo, manual del
usuario, soporte rápido y asistencia
remota, que en conjunto brindan
información de referencia sobre
la inspección, el diagnóstico y la
reparación del vehículo.
Le permite completar y enviar los
problemas encontrados.
Permite a los usuarios adquirir
derechos de acceso a la puerta de
enlace.
Proporciona acceso a la
administración de VCI, actualización
de rmware, desinstalación de
software de diagnóstico, información
de usuario, administración de
clientes, ayuda, información de la
tienda, administración de pedidos,
conguraciones y actualización del
sistema.
Biblioteca
Comentario
Centro comercial
Información del
Usuario
124
Figura 4-2
1. Toque TODOS, y se mostrará una lista de marcas de vehículos.
Identicación mediante VIN
VIN le permite identicar el vehículo mediante Auto VIN o Ingresar
VIN.
• Auto VIN – el ArtiDiag800 BT 2 lee y decodica automáticamente el
Número de Identicación del Vehículo (VIN).
• Ingresar VIN – ingrese manualmente el VIN del vehículo para
identicarlo.
Identicación mediante Marca
Nota:
No todos los vehículos soportan la lectura y decodicación
automática del VIN mediante Auto VIN.
Nota:
Antes de que la herramienta identique el vehículo, asegúrese de
descargar el software de diagnóstico especíco del vehículo a través
del módulo Actualización.
Identicación del Vehículo
Para realizar Auto Scan o Diagnóstico de Sistema Individual, necesita
identicar su vehículo primero. Toque Diagnósticos desde la pantalla
de inicio. El ArtiDiag800 BT 2 puede identicar su vehículo utilizando
el VIN o la marca del vehículo.
Auto Scan y Diagnóstico de Sistema Individual
125
Barra de búsqueda
Ingrese la marca del vehículo en la barra de búsqueda.
Todas / Asiáticas / Europeas / Americanas / Chinas
Selecciona de este menú para ltrar las marcas de vehículos
fabricados en ciertos países. Todos los Modelos / Modelos
Asiáticos / Modelos Europeos / Modelos Americanos / Modelos
Chinos.
Icono de Voltaje de la Batería del Vehículo
Muestra el voltaje en tiempo real de la batería de tu vehículo.
Opciones de Fabricante (Marca del Vehículo)
①
②
③
④
Figura 4-3
2. Selecciona o introduce la marca de tu vehículo.
Nota:
Se proporciona un modo de demostración (opción DEMO en la
lista de Marcas ) para ayudarte a familiarizarte con las funciones de
Diagnóstico.
3. Siga las instrucciones que aparecen en la pantalla, ya que el
proceso de identicación puede variar según la marca del vehículo.
Por lo general, deberá elegir entre los modos Automático o Manual
para proceder con la identicación del vehículo.
Automático
①
④
③
②
126
Nota: Los sistemas pueden variar según la marca, modelo y año del
vehículo.
Auto Scan detecta los sistemas soportados por el vehículo y
recupera los Códigos de Diagnóstico de Problemas (DTC) para estos
sistemas, proporcionando un chequeo completo de la salud de tu
vehículo. Realizar un Auto Scan antes y después de unareparación
podría ayudar en la resolución de problemas y en la validación de
las reparaciones. Los informes de escaneo previo y posterior te
permiten registrar la condición del vehículo antes y después de la
reparación para comparación.
Para realizar un Auto Scan, toca el botón de Auto Scan en la esquina
inferior, el ArtiDiag800 BT 2 comenzará a escanear los sistemas
soportados por el vehículo, y la recuperación de DTC comenzará
automáticamente.
Los resultados se muestran progresivamente a medida que se
escanean los sistemas.
Auto Scan
Figura 4-4
Ingresa manualmente el VIN o toca Leer para adquirir el VIN, luego
toca Conrmar. ArtiDiag decodicará automáticamente el VIN para
identicar el vehículo.
Manual
Selecciona manualmente la información del vehículo para
identicarlo.
Un menú del sistema se mostrará después de que el vehículo sea
identicado.
127
Nota: Dependiendo de la marca del vehículo, algunas funciones
pueden no estar disponibles.
Mostrar todo/Mostrar actual: toque para alternar entre mostrar todos
los sistemas del vehículo y mostrar solo los sistemas compatibles.
Borrar DTCs - toca para borrar todos los DTCs recuperados.
Informe - toca para guardar los resultados del escaneo actual en
formato de informe. (Para ver los informes guardados, ve a Registro
Histórico > Informes > Informe del Sistema.)
Además de Auto Scan, también puedes seleccionar un sistema
individual para leer información de la ECU, leer DTC, borrar DTC y leer
el ujo de datos.
1. Después de que el vehículo sea identicado, selecciona el sistema
del cual deseas recuperar los DTCs desde el menú del sistema.
2. Toca Leer DTC en el menú de funciones.
ArtiDiag se comunicará con la ECU y recuperará y mostrará los DTCs
para el sistema actualmente seleccionado.
Descripción del Botón
Realizando Diagnósticos de Sistemas Individuales
Leer Código de Problemas
Figura 4-5
128
3. Toca el icono en el lado derecho para abrir el menú de opciones
de un DTC particular.
Figura 4-6
Cuando se encienda este icono, pulse para
abrir una ventana que le permita buscar más
información sobre el DTC.
Cuando el ícono se ilumine, toque para ver la
descripción detallada del DTC.
Cuando este icono se ilumine, indica que el
DTC está provocando que se ilumine una luz de
advertencia.
Cuando este icono se ilumine, toque para ver las
medidas de reparación instructivas.
Descripción del Icono
Informe - toca para guardar los DTCs en formato de informe. (Para ver
los informes guardados, ve a Registro Histórico > Informes > Informe
de Código de Fallos.)
Borrar DTCs - toca para borrar todos los DTCs recuperados.
Descripción del Botón
129
Figura 4-7
1. Después de que el vehículo sea identicado, selecciona el sistema
del cual deseas borrar los DTCs desde el menú del sistema.
2. Toca Borrar DTC en el menú de funciones.
1. Después de que el vehículo sea identicado, selecciona el sistema
del cual deseas leer el ujo de datos desde el menú del sistema.
2. Toca Flujo de datos en el menú de funciones. Una lista del ujo de
datos se muestra.
Borrar Código de Problemas
Leer ujo de datos
Nota:
1. El procedimiento para borrar los DTCs debería realizarse después
de que la reparación requerida haya sido completada. Una vez
conrmado, los DTCs y los datos congelados almacenados en la ECU
serán borrados.
2. NO ARRANQUES EL MOTOR MIENTRAS BORRAS LOS DTCS.
130
Toque para que el ujo de datos en tiempo real se
muestre en un gráco en forma de onda.
- toca para seleccionar los ujos de datos que
deseas que se muestren.
- toca para mostrar hasta 6 ujos de datos en
gráco.
- toca para combinar hasta 4 ujos de datos en un
gráco para una comparación y observación más
fáciles.
toca para grabar y guardar información del ujo de
datos en tiempo real para comparación y análisis.
Para ver los ujos de datos grabados, ve a
Registro Histórico > Datos de reproducción Datos
en Vivo.
toca para guardar los valores actuales del ujo de
datos en formato de informe. Para ver los informes
guardados, ve a Registro Histórico > Informes >
Informe de Flujo de Datos.
Descripción del Icono
Descripción del Botón
Nota:
SI EL VEHÍCULO DEBE SER CONDUCIDO PARA VER EL FLUJO
DE DATOS EN VIVO, SIEMPRE TEN A UNA SEGUNDA PERSONA
AYUDÁNDOTE. NO MIRES EL FLUJO DE DATOS MIENTRAS
CONDUCES.
131
1. Una vez identicado el vehículo, seleccione el sistema cuya
información relevante desea ver en el menú del sistema.
2. Pulse Información de la ECU en el menú de funciones. A
continuación, podrá ver información como el número de pieza de la
ECU, el número de serie y la versión del software.
Leer información de la ECU
4.3 OBDII / EOBD
La función OBDII / EOBD te permite realizar diagnósticos
relacionados con las emisiones para tu vehículo.
1. Toca OBDII/EOBD desde la pantalla de inicio.
2. Selecciona tu método de comunicación: Auto Scan o Protocolo.
Auto Scan - el ArtiDiag800 BT 2 se comunicará automáticamente con
el vehículo e identicará qué protocolo está usando el vehículo.
Protocolo - permite seleccionar manualmente el protocolo de
comunicación.
3. Selecciona una función para continuar.
4.3.1 Realizar Diagnósticos OBDII
Figura 4-8
132
Figura 4-9
Nota:
Dependiendo de la marca del vehículo, algunas funciones pueden
no estar disponibles.
Las opciones de función típicas pueden incluir: DTC & FFD,
Preparación I/M, Datos en Vivo, Monitor a Bordo, Prueba de
Componente, Información del Vehículo y Estado del Vehículo.
DTC & FFD (Datos de Cuadro Congelado)
Esta función ayuda a recuperar y borrar los DTCs almacenados en
la ECU del vehículo y muestra los FFD de los sistemas relacionados
con las emisiones.
Preparación I/M
Esta función verica si los distintos sistemas relacionados con las
emisiones en el vehículo están operando correctamente y están listos
para la prueba I/M.
También puede vericar elestado de funcionamiento del monitor y
conrmar si la reparación de una falla del automóvil se ha realizado
correctamente.
Nota:
1. El procedimiento de borrado de DTCs debe realizarse después de
haber efectuado la reparación requerida. Una vez conrmado, los
DTCs y FFD almacenados en la ECU serán borrados.
2. NO ARRANQUES EL MOTOR MIENTRAS BORRAS LOS DTCS.
133
Datos en Vivo
Esta función muestra los datos y parámetros en tiempo real desde la
ECU del vehículo.
Monitor a Bordo
Esta función muestra los resultados de las pruebas para los
componentes y sistemas del tren motriz relacionados con las
emisiones que no se monitorean continuamente.
Prueba de Componente
Esta función ayuda a enviar comandos de control a la ECU del vehículo
como una forma de probar y operar las partes y componentes del
sistema.
Información del Vehículo
Esta función muestra una lista de información desde la ECU del
vehículo (la información puede variar según la marca del vehículo).
La información puede incluir:
• VIN.
• ID de Calibración (CID).
• Número de Vericación de Calibración (CVN).
• Seguimiento del Rendimiento en Uso para Motores de Encendido
por Chispa (IUPR)
• Nombre de la ECU
Estado del Vehículo
Esta función muestra el estado del vehículo, incluyendo Motor,
Transmisión, Códigos Encontrados, Estado MIL, Monitores y Protocolo.
4.3.2 Retroalimentación Diagnóstica
El ArtiDiag800 BT 2 le permite enviar instantáneamente
retroalimentación diagnóstica (con registros de datos diagnósticos
automáticamente adjuntos) mientras encuentra un problema de
software con las operaciones de diagnóstico.
Para enviar retroalimentación diagnóstica:
1. Toque el icono ubicado en la esquina superior derecha de
cualquier pantalla con este icono.
2. Seleccione el tipo de problema.
3. Escriba una descripción del problema.
4. Toque Enviar para enviar la retroalimentación.
134
Nota:
La función de Retroalimentación Diagnóstica solo está disponible
con el módulo de Diagnósticos.
4.4 Mantenimiento
Proporciona servicios de mantenimiento que incluyen reinicio
de aceite, adaptación del acelerador, reinicio de EPB, reinicio del
ángulo de dirección, regeneración de DPF, purga de ABS, reinicio de
BMS, codicación de inyectores, reinicio de presión de neumáticos,
reinicio de airbag, inicialización del techo corredizo, calibración del
asiento, calibración de ventanas, calibración del nivel de suspensión,
reinicio de AdBlue, reinicio de A/F, reinicio del sensor NOx, reinicio
de Stop/Start, reinicio de AFS, aprendizaje de marchas, cambio de
idioma, desactivación del modo de transporte, coincidencia de caja
de cambios, adaptación de EGR, coincidencia de inmovilizador,
purga de refrigerante, reinicio de neumáticos y reinicio de ODO.
Reinicio de Aceite
Esta función le permite restablecer la lámpara de servicio del aceite
para el sistema de vida útil del aceite del motor. El sistema de luz de
aceite del motor calcula un intervalo óptimo de cambio de aceite
dependiendo de las condiciones de conducción del vehículo y los
eventos climáticos. Los reinicios de aceite se requieren cada vez que se
cambia el aceite del motor.
Adaptación del Acelerador
Si la ECU se desconecta accidentalmente, o si el acelerador se
reemplaza o limpia, entonces los actuadores del acelerador necesitan
ser inicializados a través de la función de Adaptación del Acelerador.
Esto restablece los datos de la ECU a su estado inicial para que el
acelerador pueda regular con precisión la admisión de aire.
Restablecimiento del EPB
Esta función le ayuda a sustituir y restablecer las pastillas de freno.
Reinicio del Ángulo de Dirección
Si se reemplaza el sensor del ángulo de dirección, o si el ángulo de
dirección es inexacto o no está centrado, la función de reinicio del
ángulo de dirección necesita ser realizada para encontrar la posición
cero relativa. Con esta posición como referencia, la ECU puede
entonces calcular el ángulo exacto para la dirección izquierda y
derecha.
4.4.1 Descripción de los Servicios
135
Regeneración de DPF
Esta función se utiliza principalmente para la regeneración de ltros
de partículas diésel. Para mantener los ltros funcionando bien,
elimina partículas mediante combustión y oxidación.
Purga del ABS
Esta función permite realizar pruebas para comprobar las condiciones
de funcionamiento del Sistema Antibloqueo de Frenos (ABS).
Reinicio de BMS
Después de que se reemplaza la batería del coche, la unidad de
control de la batería del coche necesita ser restablecida. Esto borrará la
información de fallos (como nivel bajo de batería) para que la unidad
de control pueda emparejar la información relevante de la batería
recién reemplazada.
Codicación del inyector
Esta función puede escribir el código real del inyector o reescribir el
código en la ECU al código del inyector del cilindro correspondiente,
para tener un control más preciso o corregir la cantidad de inyección
del cilindro.
Restablecimiento de la presión de los neumáticos
Esta función puede restablecer la presión de los neumáticos y apagar
el indicador de fallo de presión de los neumáticos cuando la luz
del indicador de fallo de presión de los neumáticos del coche está
encendida.
Reinicio del airbag
Esta función restablece los datos del airbag para borrar el indicador
de fallo de colisión del airbag, de forma que el ordenador del airbag
del vehículo pueda funcionar con normalidad. Debe realizarse en los
siguientes casos: Cuando el vehículo colisiona y se despliega el airbag,
aparece el código de fallo correspondiente de los datos de colisión, se
enciende el indicador de airbag y no se puede borrar el código de fallo.
Inicialización del techo solar
Esta función permite ajustar el bloqueo del techo solar, el cierre en
caso de lluvia, la función de memoria del techo solar deslizante/
inclinable, el umbral de temperatura exterior, etc. el umbral de
temperatura exterior, etc.
Calibración de asientos
Esta función puede igualar los asientos con función de memoria que
se sustituyen y reparan.
Calibración de Ventanas
136
Esta característica puede realizar el emparejamiento de la ventana de
la puerta para recuperar la memoria inicial de la ECU, y recuperar la
función automática ascendente y descendente de la ventana eléctrica.
Calibración del nivel de suspensión
Esta función es necesaria para calibrar el nivel del vehículo cuando
se sustituye el sensor de nivel o el módulo de control del sistema de
suspensión neumática o cuando el nivel del vehículo es incorrecto.
Reinicio de AdBlue
Después de sustituir o rellenar el líquido de tratamiento de gases
de escape diésel (urea para automóviles), es necesario realizar una
operación de restablecimiento de la urea.
Reinicio de A/F
Esta función puede ajustar o aprender los parámetros de relación Aire/
Combustible.
Reinicio del sensor de NOx
Esta función puede restablecer el valor aprendido del convertidor
catalítico almacenado en la ECU del motor. Debe realizarse en los
siguientes casos: Cuando la falla de NOx es reiniciada y el convertidor
catalítico de NOx es reemplazado.
Reinicio de Stop/Start
Esta función puede abrir o cerrar la función automática de arranque-
parada mediante el ajuste de la función oculta en la ECU (siempre que
el vehículo disponga de la correspondiente función oculta soportada
por hardware).
Restablecimiento de AFS
Esta función permite inicializar el sistema de faros adaptativos.
Aprendizaje de engranajes
Esta función puede realizar el aprendizaje de los dientes del coche,
para apagar la MIL.
Cambio de idioma
Esta función permite cambiar el idioma del sistema del panel de
control central del vehículo.
Desactivación del modo de transporte
Esta función permite desactivar el modo de transporte para que
el vehículo pueda funcionar normalmente. Debe realizarse en los
siguientes casos: Cuando se desactivan las siguientes funciones,
como limitar la velocidad del vehículo, no activar la red de apertura de
puertas y desactivar el mando a distancia, etc. para reducir el consumo
137
de energía.
Coincidencia de caja de cambios
Esta función ayuda a completar el autoaprendizaje de la caja de
cambios para mejorar la calidad del cambio de marchas. Debe
realizarse en los siguientes casos: Cuando se desmonta o repara la caja
de cambios (después de apagar parte de la batería del coche) lo que
provoca un retraso en el cambio o un problema de impacto.
Adaptación EGR
Esta función puede aprender la válvula EGR (recirculación de gases de
escape) después de limpiarla o sustituirla.
Inmovilizar emparejamiento
Esta función permite emparejar la llave antirrobo tras sustituir la llave
de contacto, el interruptor de encendido, el cuadro de instrumentos,
la unidad de control del motor (ECU), el módulo de control de la
carrocería (BCM) y la batería del mando a distancia.
Purga de refrigerante
Esta función puede activar la bomba electrónica de agua antes de
purgar el sistema de refrigeración.
Reinicio de neumáticos
Esta función puede establecer los parámetros de tamaño del
neumático modicado o sustituido.
Restablecimiento de ODO
Sta función puede copiar y escribir el valor de kilómetros en el chip del
cuentakilómetros para que el cuentakilómetros muestre el kilometraje
real.
Esta función restablece los datos del airbag para borrar el indicador de
fallo de colisión del airbag, de forma que el ordenador del airbag del
vehículo pueda funcionar con normalidad.
138
Para realizar un reinicio de servicio:
1. Toque Mantenimiento desde la pantalla principal y se mostrará un
menú de funciones.
4.4.2 Pasos
Figura 4-10
2. Seleccione la función que desea realizar.
3. Identique el vehículo a través de VIN o Marca (para más
información sobre operaciones de identicación, reérase a
Identicación del Vehículo en Auto Scan y Diagnóstico de Sistema
Individual). Luego vaya a la pantalla para la función seleccionada que
se muestra.
4. Siga las instrucciones en pantalla para realizar el reinicio del servicio.
4.5 Actualización
Esta función le permite actualizar el software de diagnóstico
especíco del vehículo sihay algún software nuevo disponible.
Para realizar la función de Actualización:
1. Toque Actualizar desde la pantalla principalyse mostrará la
pantalla de Actualización.
139
Figura 4-11
2. Toque Descargarpara actualizar o descargar el software.
Nota:
También puede tocar Seleccionar en la esquina superior derecha
para seleccionar en lote y actualizarel software.
Figura 4-12
4.6 Histórico
Esta función da acceso a Informes (Todos, Informes de Sistema,
Informe de Códigos de Fallo, e Informes de Flujo de Datos), Datos
de reproducción, Capturas de Pantalla y Grabación de Pantalla.
140
Toque para buscar un informe en particular.
Toque para seleccionar y eliminar informes en lote.
Descripciones de Botones
4.6.1 Informes
1. Toque Registro Histórico > Informes.
2. Seleccione un informe particular para ver detalles de ese informe.
4.6.2 Datos de reproducción
1. Tap Registro Histórico > Datos de reproducción para ver la lista de
transmisiones de datos grabados.
2. Toque un ujo de datos particular para reproducir el video grabado
de ese ujo de datos.
4.6.3 Capturas de Pantalla
Toque Registro Histórico > Capturas de Pantalla para ver las capturas
de pantalla guardadas durante la operación del ArtiDiag800 BT 2.
4.6.4 Grabación de Pantalla
Toque Registro Histórico > Grabación de Pantalla para ver las
grabaciones de pantalla guardadas durante la operación del
ArtiDiag800 BT 2.
4.7 Bibliothek
4.7.1 Guía de Reparación DTC
La Guía de Reparación DTC es una base de datos basada en
experiencias que proporciona información especíca del código,
incluyendo soluciones populares y pasos de reparación para identicar
fallos.
Para usar la Guía de Reparación DTC:
Toque Biblioteca > Guía de Reparación DTC. Ingrese un DTC en la
barra de búsqueda.
141
4.7.2 TSB (Boletines de Servicio Técnico)
Para ver boletines de servicio técnico:
Toque Biblioteca > TSB. Seleccione la marca, modelo, año, sistema
y subsistema del vehículo y toque Siguiente. Se mostrará una lista
de boletines de servicio técnico OEM emitidos para el vehículo
seleccionado. Toque el boletín deseado para ver el contenido completo.
4.7.3 Ubicación del DLC
Para ver la ubicación del DLC:
Toque Biblioteca > Ubicación del DLC. Seleccione la marca, modelo
y año del vehículo y toque Siguiente. Se mostrará una imagen de la
ubicación del DLC para el vehículo seleccionado.
4.7.4 Biblioteca de Luces de Advertencia
La Biblioteca de Luces de Advertencia proporciona información sobre
las luces de advertencia del tablero, incluyendo descripciones de las
luces, impactos en la conducción, causas típicas, medidas de respuesta
y preguntas frecuentes relevantes.
Para ver la Biblioteca de Luces de Advertencia:
Toque Biblioteca > Biblioteca de Luces de Advertencia. Se mostrará
una lista de luces de advertencia. Toque la luz de advertencia deseada
para ver los detalles.
4.7.5 Búsqueda de cobertura de vehículos
Este módulo permite a los usuarios vericar si una marca o modelo de
vehículo es compatible.
Para vericar la cobertura del vehículo:
Toque Biblioteca > Búsqueda de cobertura de vehículos. Elija el tipo
de software, el nombre del software, la marca y el modelo de la lista
desplegable, ingrese el año, la función y la subfunción si es necesario y
toque Consultar. Se mostrará una lista con la información relevante del
vehículo.
4.7.6 Manual del Usuario
Este módulo proporciona la copia electrónica del manual de usuario
de ArtiDiag800 BT 2.
4.7.7 Soporte Rápido
Para obtener soporte rápido:
Pulse Biblioteca > Soporte Rápido. Póngase en contacto con el
personal de soporte para que actúe según las indicaciones que
aparecen en la pantalla y reciba asistencia oportuna.
142
4.9.1 Actualización de Firmware
Esta función le permite agregar una VCI. Una vez que se complete
la conexión Bluetooth entre una VCI y el puerto OBDII del vehículo,
el número de serie y el código de activación de la VCI aparecerán
automáticamente en la pantalla Activar dispositivo. Toque Activar para
vincular la VCI.
4.9.2 Actualización de Firmware
Te permite actualizar el rmware si hay una nueva versión disponible.
4.9.3 Desinstalar el software de diagnóstico
Con este módulo, puede eliminar el software de diagnóstico que se
instaló previamente.
4.9.4 Información del usuario
Este módulo le permite cambiar su avatar o apodo de perl, ver su
correo electrónico y su ID de TOPDON, cambiar la contraseña, eliminar
su cuenta de TOPDON y cerrar sesión.
4.9.5 Ayuda
Toque Centro de Ayuda para ver las preguntas frecuentes y las
medidas de respuesta correspondientes.
4.9.6 Información de la Tienda
Tepermite guardar información de la tienda de reparaciones.
4.9.7 Actualización del Sistema
Te permite actualizar el software si hay una nueva versión disponible.
Esta función le permite escribir un comentario sobre el producto al
equipo de posventa de TOPDON.
La función de información del usuario proporciona acceso a la
administración de VCI, actualización de rmware, desinstalación de
software de diagnóstico, información del usuario, administración de
clientes, ayuda, información de la tienda, administración de pedidos,
conguraciones y actualización del sistema.
4.8 Retroalimentación
4.9 Información del Usuario
143
4.9.8 Conguraciones
La función Conguraciones le permite congurar WLAN, hora y
fecha, idiomas/unidades, vericar el almacenamiento, acceder al
administrador de archivos para ver los detalles del almacenamiento,
ver la información de la versión del ArtiDiag800 BT 2, actualizar
el ArtiDiag800 BT 2, ver los Términos de servicio y la Política de
privacidad, congurar el tiempo de bloqueo automático, ver la
información de la tableta y cerrar sesión en su cuenta TOPDON.
4.9.9 Gestión de clientes
Esta función le permite agregar clientes, editar información de clientes
y eliminar clientes.
4.9.10 Gestión de pedidos
Esta función le ayuda a gestionar pedidos.
144
SECCIÓN 5 ESPECIFICACIONES
Pantalla táctil de 1440 * 720
2 GB
64 GB
5050 mAh/3.7 V
5 V
14°F to 122°F (-10 °C to 50°C )
-4°F to 140°F (-20 °C to 60°C)
8.5*5.0*1.8 inch (215*126*46 mm)
660 g (1.46 lb)
1520 g ( 3.35 lb)
9-18V
< 130 mA
14°F to 122°F (-10 °C to 50°C )
-4°F to 140°F (-20 °C to 60°C)
Pantalla
RAM
ROM
Batería
Voltaje de Entrada
Temperatura de Operación
Temperatura de Almacenamiento
Dimensiones (L x A x A)
Peso Neto
Peso Bruto
Voltaje de Trabajo
Corriente de Trabajo
Temperatura de Operación
Temperatura de Almacenamiento
Tableta TOPDON ArtiDiag800 BT 2
TOPDON ArtiDiag800 BT 2 Diagnostic MDCI Mini Dongle
145
SECCIÓN 6 PREGUNTAS FRECUENTES
¿Qué puedo hacer si el ArtiDiag800 BT 2 no responde cuando está
conectado a un automóvil?
Conrme los siguientes casos:
1) Si la conexión entre el MDCI Mini Dongle y el puerto DLC del
vehículo es sólida.
2) Si el encendido está encendido.
3) Si la herramienta es compatible con el automóvil.
4) Si la versión del escáner y el MDCI Mini Dongle es la más reciente (si
no, vuelva a intentarlo después de actualizar).
5) Verique el color del indicador en el MDCI Mini Dongle (consulte
la descripción del indicador en el manual del usuario).
O envíenos el año, la marca, el modelo y el número de VIN de su
vehículo a través de la función de comentarios para recibir asistencia
técnica oportuna.
¿Por qué el sistema se detiene al leer el ujo de datos?
Esto puede deberse a que el MDCI Mini Dongle de diagnóstico
está suelto. Desconecte el MDCI Mini Dongle y asegúrese de que la
reconexión sea estable y sólida.
¿Qué funciones especiales admiten los ArtiDiag800 BT 2?
ArtiDiag800 BT 2 admite 28 funciones especiales. Para obtener más
detalles, consulte la sección 4.4.1.
¿Por qué la pantalla la parpadea cuando el motor está
funcionando?
Eso es un fenómeno normal causado por interferencia
electromagnética.
¿Cómo actualizar el software del sistema?
1. Encienda la herramienta y asegúrese de tener una conexión a
Internet estable.
2. Vaya a Información del usuario -> Actualización del sistema
para ingresar a la interfaz de actualización del sistema.
3. Complete el proceso siguiendo las instrucciones en pantalla paso
a paso. Puede demorar unos minutos según el estado de su red.
Una vez nalizada la actualización, la herramienta se reiniciará
automáticamente y mostrará la interfaz principal.
P:
R:
P:
R:
P:
R:
P:
R:
P:
R:
146
¿Cómo capturo una captura de pantalla?
Deslice hacia abajo y toque Captura de pantalla, luego toque
el en la pantalla para capturar una captura de pantalla. Para
ver las imágenes guardadas, toque Registro Histórico > Capturas
de pantalla.
¿Es necesario actualizar el MDCI Mini Dongle?
Sí, vaya a Información del Usuario en la pantalla de inicio y toque
Actualización de Firmware. Solo puede actualizar el rmware
cuando el escáner esté conectado a Internet y el MDCI Mini
Dongle esté conectado a un vehículo. Una vez que se complete la
actualización del rmware, retire y vuelva a conectar el MDCI Mini
Dongle.
R:
P:
R:
147
SECCIÓN 7 GARANTÍA
Garantía limitada de un a ño para TOPDON
TOPDON asegura a sus compradores originales que los productos de
la empresa estarán libres de defectos de materiales y mano de obra
durante un período de 12 meses a partir de la fecha de compra (Período
de Garantía).
Para los defectos reportados durante el período de garantía, TOPDON
analizará y conrmará, reparará o reemplazará las piezas o productos
defectuosos de acuerdo con su soporte técnico.
TOPDON no será responsable de ningún daño accidental o consecuente
causado por el uso, mal uso o instalación del dispositivo.
Si hay conictos entre la política de garantía de TOPDON y las leyes
locales, prevalecerán las leyes locales.
Esta garantía limitada no es válida en los siguientes casos:
• Uso indebido, desmontaje, modicación o reparación de tiendas o
técnicos no autorizados.
• Manejo de errores e irregularidades operativas.
Nota:
Toda la información contenida en este manual se basa en la
información más reciente disponible en el momento de su
publicación y no garantiza su exactitud o exhaustividad. TOPDON
se reserva el derecho de cambiarla en cualquier momento sin
previo aviso.
¡Escanee el código QR para obtener más soporte!
ITALIANO
149
LA SICUREZZA È SEMPRE LA PRIMA
PRIORITÀ!
Per la tua sicurezza, la sicurezza degli altri e per evitare
danni al prodotto e al tuo veicolo, LEGGI ATTENTAMENTE
E ACCERTATI DI AVER COMPRESO COMPLETAMENTE
TUTTE LE ISTRUZIONI DI SICUREZZA E I MESSAGGI IN
QUESTO MANUALE PRIMA DI UTILIZZARE. Devi anche
leggere il manuale di servizio del veicolo e osservare
le precauzioni o le istruzioni indicate prima e durante
qualsiasi test o procedura di assistenza.
Mantieni distanza tra te, i tuoi vestiti e altri oggetti dalle
parti mobili o calde del motore e evita il contatto con
connessioni elettriche.
OPERARE IL VEICOLO SOLO IN UN'AREA BEN VENTILATA,
poiché il veicolo emette monossido di carbonio, un gas
tossico e velenoso, e particolato quando il motore è in
funzione.
INDOSSA SEMPRE OCCHIALI DI SICUREZZA APPROVATI
per prevenire danni da oggetti appuntiti e liquidi
corrosivi.
NON FUMARE O AVERE FIAMME VICINO AL VEICOLO
durante i test. I vapori di carburante e batteria sono
altamente inammabili.
NON CERCARE DI INTERAGIRE CON IL PRODOTTO
DURANTE LA GUIDA. Qualsiasi distrazione potrebbe
causare un incidente.
SPEGNERE L'ACCENSIONE PRIMA DI COLLEGARE O
SCOLLEGARE IL PRODOTTO DAL CONNETTORE LINK
DATI DEL VEICOLO (DLC) per evitare di causare danni ai
componenti elettronici del prodotto o del veicolo.
LEGGI TUTTE LE ISTRUZIONI PRIMA DELL'USO
150
SEZIONE 1 CONTENUTO DELLA
CONFEZIONE
• ArtiDiag800 BT 2
• MDCI Mini Dongle
• Cavo USB
• Custodia
• Adattatore 3 in 1
• Guida rapida per l'utente
151
SEZIONE 2 PANORAMICA DEL PRODOTTO
Figura 2-1
4
7
3
6
5
2
1
152
Alimentazione / Pulsante di spegnimento
Premere il pulsante per tre secondi per visualizzare la barra degli
strumenti di Spegnimento / Riavvio / Annulla, quindi toccare
l'opzione desiderata.
Premere brevemente il pulsante per risvegliare / bloccare lo
schermo.
Porta Type-C e Type-A
La porta USB Type-C è utilizzata per la ricarica e il trasferimento
di le.
La porta USB Type-A è utilizzata per collegare un mouse o
un'unità ash USB.
Touchscreen 6 pollici
Altoparlante audio
Scomparto per Diagnostic MDCI Mini Dongle
Lo scomparto è progettato per contenere il MDCI Mini Dongle.
Diagnostic MDCI Mini Dongle
Porta OBD
Collegati al DLC del veicolo.
1.
2.
3.
4.
5.
6.
7.
153
SEZIONE 3 INIZIO
3.1 Congurazione di base
Premere e tenere premuto il pulsante di accensione per 3 secondi
per accendere l'ArtiDiag800 BT 2. Seguire i passaggi di seguito per
congurare l'ArtiDiag800 BT 2.
1. Selezionare la lingua del sistema desiderata.
2. Scegliere la regione e il fuso orario appropriati.
Figura 3-2
Figura 3-1
154
3. Congurare la connessione Wi-Fi. Selezionare una rete Wi-Fi dalla
lista delle reti disponibili e inserire la password.
4. Accedere al proprio account TOPDON. (Se non si dispone di un
account, si prega di registrarsi con il proprio indirizzo email).
Figura 3-4
Figura 3-3
155
3.2 Collegare il mini dongle ArtiDiag800 BT 2 MDCI al DLC del
veicolo
Estrarre l'ArtiDiag800 BT 2 MDCI Mini Dongle dal suo vano e
collegarlo alla porta DLC del veicolo (fare riferimento alla Figura 3-5),
solitamente situata sotto il cruscotto. Una volta collegato, l'indicatore
diventa verde sso.
Se incontri un problema nel localizzare il DLC, vai a Libreria > DLC
Location per ulteriori dettagli o consulta il manuale di servizio del
veicolo.
Nota:
Assicurati che l'accensione sia sempre SPENTA prima di collegare l'unità.
3.3 Accendere l'accensione
Portare l'accensione in posizione "ON" (vedere Figura 3-6). Se il
tuo veicolo è dotato di un sistema di avviamento senza chiave e
l'interruttore di accensione è un pulsante "Engine Start Stop" (vedere
Figura 3-7), premi il pulsante "Engine Start Stop" no a quando l'auto
è in modalità "ON". Non premere il pedale del freno mentre premi
il pulsante "Engine Start Stop", altrimenti avvierai l'auto invece di
metterla in posizione "ON".
Il metodo di accensione varia in base al modello del veicolo.
Consulta il manuale di servizio del veicolo per i dettagli.
Figura 3-5
156
Figura 3-6 Figura 3-7
ENGINE
START
STOP
Ora sei pronto per iniziare la diagnosi del veicolo.
Nota: Si consiglia di aggiornare il sistema per un servizio migliore
se è disponibile una nuova versione nel modulo Informazioni utente
> Aggiornamento sistema e di aggiornare il software diagnostico
specico del veicolo se è disponibile una nuova versione nel modulo
Aggiornamento.
157
SEZIONE 4 UTILIZZO DI ARTIDIAG
4.1 Schermata principale
Icone di funzione
Consente di eseguire funzioni
di diagnostica, tra cui la lettura
dei codici di errore diagnostico
(DTC), la cancellazione dei DTC, la
visualizzazione del usso di dati e
la lettura delle informazioni sulla
versione dell'Unità di Controllo
Elettronico (ECU).
Consente di eseguire diagnostica
correlata alle emissioni per il tuo veicolo.
Diagnostica
OBDII/EOBD
Figura 4-1
158
Fornisce servizi di manutenzione
tra cui reset dell'olio, adattamento
dell'acceleratore, reset dell'EPB,
reset dell'angolo di sterzata,
rigenerazione del DPF, spurgo
dell'ABS, reset del BMS, codica
dell'iniettore, reset della pressione
degli pneumatici, reset dell'airbag,
inizializzazione del tettuccio apribile,
calibrazione del sedile, calibrazione
dei nestrini, calibrazione del livello
delle sospensioni, reset dell'AdBlue,
reset dell'A/F, reset del sensore NOx,
reset dello Stop/Start, reset dell'AFS,
apprendimento delle marce, cambio
lingua, disattivazione della modalità
di trasporto, adattamento del cambio,
adattamento dell'EGR, adattamento
dell'immobilizzatore, spurgo del
liquido di raffreddamento, reset degli
pneumatici e reset dell'ODO.
Consente di aggiornare il software
diagnostico specico del veicolo se è
disponibile una nuova versione.
Consente di accedere a Report (Report
di Sistema, Report di Codici di Errore e
Report di Flusso di Dati), Dati Replay,
Screenshots e Screen Rec.
Maintenance
Aggiornamento
Storico
159
Include la guida alla riparazione
dei DTC generici OBD-II, i bollettini
di assistenza tecnica, la posizione
dei DLC, la libreria delle spie di
avvertimento, la ricerca della
copertura del veicolo, il manuale
utente, il supporto rapido e
l'assistenza remota, che insieme
forniscono informazioni di riferimento
sull'ispezione, la diagnostica e la
riparazione del veicolo.
Ti consente di compilare e inviare i
problemi riscontrati.
Consente agli utenti di acquistare
diritti di accesso al gateway.
Fornisce accesso a Gestione
VCI, Aggiornamento rmware,
Disinstallazione software diagnostico,
Informazioni utente, Gestione clienti,
Guida, Informazioni negozio, Gestione
ordini, Impostazioni e Aggiornamento
sistema.
Libreria
Feedback
Centro commerciale
Informazioni Utente
4.2 Diagnostica
Il modulo di diagnostica ti consente di eseguire la scansione dei
sistemi supportati del veicolo (Scansione automatica) per i codici di
errore diagnostici (DTC) o di selezionare un sistema individuale per
Leggere le Informazioni della ECU, la Lettura del Codice di Errore, la
Cancellazione del Codice di Errore e la Lettura del Flusso Dati.
160
Figura 4-2
1 Tocca TUTTI, e verrà visualizzato un elenco di marche di veicoli.
Identicazione tramite VIN
Il VIN ti consente di identicare il veicolo tramite Auto VIN o Inserisci
VIN.
• Auto VIN - l'ArtiDiag800 BT 2 legge e decodica automaticamente il
Numero di Identicazione del Veicolo (VIN).
• Inserisci VIN - inserisci manualmente il VIN del veicolo per
identicarlo.
Identicazione tramite Marca
Nota:
Non tutti i veicoli supportano la lettura automatica e la decodica
del VIN tramite Auto VIN.
Nota:
prima che lo strumento identichi il veicolo, assicurarsi di scaricare
il software diagnostico specico del veicolo tramite il modulo di
aggiornamento.
Identicazione del veicolo
Per eseguire la Auto Scan o la Diagnostica del sistema individuale,
è necessario identicare prima il proprio veicolo. Tocca Diagnostica
dalla schermata principale. ArtiDiag800 BT 2 è in grado di identicare
il tuo veicolo utilizzando il VIN o la marca del veicolo.
Auto Scan e diagnostica di sistema individuale
161
Barra di ricerca
Inserisci la marca del veicolo nella barra di ricerca.
Tutto / Asiatico / Europeo / Americano / Cinese
Seleziona da questo menu per ltrare le marche di veicoli
prodotte in determinati paesi. Tutti i modelli / Modelli asiatici /
Modelli europei / Modelli americani / Modelli cinesi.
Icona della tensione della batteria del veicolo
Mostra la tensione in tempo reale della batteria del tuo veicolo.
Opzioni del produttore (Marca del veicolo)
①
②
③
④
Figura 4-3
2 Seleziona o inserisci la marca del tuo veicolo.
Nota:
È disponibile una modalità dimostrativa (opzione DEMO sulla lista
Make) per aiutarti a familiarizzare con le funzioni di Diagnostica.
3. Procedere in base alle richieste sullo schermo poiché il processo di
identicazione potrebbe variare a seconda della marca del veicolo.
In genere, sarà necessario scegliere tra la modalità Automatica o
Manuale per procedere con l'identicazione del veicolo.
①
④
③
②
162
Nota: I sistemi possono variare a seconda della marca, modello e
anno del veicolo.
Auto Scan rileva i sistemi supportati dal veicolo e recupera i codici
diagnostici (DTC) per questi sistemi, fornendo una completa
verica dello stato di salute del tuo veicolo. Eseguire l'Auto Scan
prima e dopo una riparazione potrebbe aiutare nella risoluzione dei
problemi e nella convalida delle riparazioni. I report pre e post scan
ti consentono di registrare le condizioni del veicolo prima e dopo la
riparazione per confrontarle.
Per eseguire un Auto Scan, tocca il pulsante Auto Scan nell'angolo
in basso, l'ArtiDiag800 BT 2 inizierà a eseguire la scansione dei
sistemi supportati dal veicolo, e il recupero dei DTC inizierà
automaticamente.
I risultati vengono visualizzati progressivamente durante la
scansione dei sistemi.
Auto Scan
Figura 4-4
Automatico
Inserisci manualmente il VIN o tocca Leggi per acquisire il VIN,
quindi tocca Conferma. ArtiDiag decodicherà automaticamente il
VIN per identicare il veicolo.
Manuale
Seleziona manualmente le informazioni del veicolo per identicarlo.
Dopo l'identicazione del veicolo, verrà visualizzato un menu del
sistema.
163
Nota: A seconda della marca del veicolo, alcune funzioni potrebbero
non essere disponibili.
Lettura Codici di Errore
1 Dopo che il veicolo è stato identicato, seleziona il sistema per il quale
desideri recuperare i DTC dal menu del sistema.
2 Tocca Leggi Codice di Errore nel menu delle funzioni.
ArtiDiag comunicherà con l'ECU e recupererà e visualizzerà i DTC per il
sistema attualmente selezionato.
Descrizione dei pulsanti
Mostra Tutto/Mostra Attuale: tocca per alternare la visualizzazione di
tutti i sistemi del veicolo e quella dei soli sistemi supportati.
Cancella DTC - tocca per cancellare tutti i DTC recuperati.
Report - tocca per salvare i risultati attuali della scansione in formato
report. (Per visualizzare i report salvati, vai alla Registro Storico > Report
> Report di sistema.)
Eseguire la Diagnosi del Sistema Individuale
Oltre all'Auto Scan, è possibile selezionare anche un sistema
individuale per eseguire la Lettura delle Informazioni ECU, la Lettura
dei Codici di Errore, la Cancellazione dei Codici di Errore e la Lettura
del Flusso di Dati.
Figura 4-5
164
3 Tocca l' icona a destra per aprire il menu delle opzioni di un
particolare DTC.
Figura 4-6
Quando questa icona si accende, toccare per
aprire una nestra che consente di cercare ulteriori
informazioni sul DTC.
Quando l'icona si illumina, toccare per visualizzare
la descrizione dettagliata del DTC.
Quando questa icona si illumina, tocca per
visualizzare l'istantanea congelata catturata al
momento in cui si verica il DTC.
Quando questa icona si illumina, tocca per
visualizzare le misure riparative istruite.
Descrizione delle icone
Descrizione dei pulsanti
Report - tocca per salvare i DTC in formato di rapporto. (Per visualizzare
i rapporti salvati, vai a Registro Storico > Rapporti > Rapporto Codice
di Errore.)
Cancella DTC - tocca per cancellare tutti i DTC recuperati.
165
Figura 4-7
Leggi Flusso di Dati
1 Dopo aver identicato il veicolo, selezionare il sistema per il quale si
desidera leggere il usso di dati dal menu del sistema.
2 Toccare Flusso di Dati. Viene visualizzata una lista di ussi di dati.
Nota:
1 La procedura di cancellazione dei codici di errore dovrebbe essere
eseguita dopo che la riparazione richiesta è stata completata.
Una volta confermato, i codici di errore e i dati di congelamento
memorizzati nell'ECU verranno cancellati.
2 NON AVVIARE IL MOTORE DURANTE LA CANCELLAZIONE DEI
CODICI DI ERRORE.
Cancellare il Codice di Errore
1 Dopo aver identicato il veicolo, selezionare il sistema per il quale si
desidera cancellare i codici di errore dalla menu del sistema.
2. Toccare Cancella DTCs nel menu delle funzioni.
166
Tocca per visualizzare il usso di dati in tempo reale
in un graco a onde.
- tocca per selezionare i ussi di dati che desideri
visualizzare.
- tocca per visualizzare no a 6 ussi di dati in un
graco.
- tocca per combinare no a 4 ussi di dati in un
unico graco per una comparazione e osservazione
più facile.
tocca per registrare e salvare informazioni sul usso
di dati in tempo reale per confronto e analisi. Per
visualizzare i ussi di dati registrati, vai alla Registro
Storico > Dati Replay.
tocca per salvare i valori correnti del usso di dati
in formato di report. Per visualizzare i report salvati,
vai alla Registro Storico > Reports > Data Stream
Report.
Descrizione delle icone
Descrizione dei pulsanti
Nota:
SE IL VEICOLO DEVE ESSERE GUIDATO PER VISUALIZZARE IL
FLUSSO DI DATI IN TEMPO REALE, AVERE SEMPRE UNA SECONDA
PERSONA CHE TI AIUTA. NON GUARDARE IL FLUSSO DI DATI
MENTRE GUIDI.
167
Leggi le Informazioni sulla ECU
1. Dopo aver identicato il veicolo, selezionare dal menu di sistema il
sistema di cui si desidera visualizzare le informazioni rilevanti.
2. Tocca ECU Info nel menu delle funzioni. Quindi puoi visualizzare le
informazioni come il numero di parte della ECU, il numero di serie e la
versione del software.
4.3 OBDII / EOBD
La funzione OBDII / EOBD ti consente di eseguire diagnostica
correlata alle emissioni per il tuo veicolo.
4.3.1 Esegui Diagnostica OBDII
1 Tocca OBDII/EOBD dalla schermata principale.
2 Seleziona il tuo metodo di comunicazione: Auto Scan o Protocollo.
Auto Scan - l'ArtiDiag800 BT 2 comunicherà automaticamente con il
veicolo e identicherà quale protocollo il veicolo sta utilizzando.
Protocollo - ti consente di selezionare manualmente il protocollo di
comunicazione.
3 Seleziona una funzione per continuare.
Figura 4-8
168
Figura 4-9
Nota:
A seconda della marca del veicolo, alcune funzioni potrebbero non
essere disponibili.
Le opzioni tipiche delle funzioni potrebbero includere: DTC & FFD, I/
M Readiness, Dati in Tempo Reale, Monitoraggio a Bordo, Test dei
Componenti, Informazioni sul Veicolo e Stato del Veicolo.
DTC & FFD (Dati di Congelamento Frame)
Questa funzione aiuta a recuperare e cancellare i DTC memorizzati
nell'ECU del veicolo e mostra i FFD dei sistemi correlati alle
emissioni.
Prontezza I/M
Questa funzione verica se i vari sistemi correlati alle emissioni del
veicolo stanno funzionando correttamente e sono pronti per il test I/M.
Può inoltre controllare lo stato di esecuzione del monitor e confermare
se la riparazione di un guasto dell'auto è stata eseguita correttamente.
Nota:
1 La procedura di cancellazione dei DTC dovrebbe essere eseguita
dopo che la riparazione richiesta è stata effettuata. Una volta
confermato, i DTC e i FFD memorizzati nell'ECU verranno cancellati.
2 NON AVVIARE IL MOTORE DURANTE LA CANCELLAZIONE DEI
CODICI DI ERRORE.
169
Dati in Tempo Reale
Questa funzione visualizza i dati in tempo reale e i parametri dal
modulo di controllo del veicolo ECU.
Monitor di bordo
Questa funzione mostra i risultati dei test per i componenti del
powertrain correlati alle emissioni e i sistemi che non sono monitorati
continuamente.
Test dei componenti
Questa funzione aiuta a inviare comandi di controllo all'ECU del veicolo
come modo per testare e far funzionare le parti e i componenti del
sistema.
Informazioni sul veicolo
Questa funzione visualizza un elenco di informazioni dall'ECU del
veicolo (le informazioni possono variare a seconda della marca del
veicolo).
Le informazioni possono includere:
• Numero di Identicazione del Veicolo (VIN).
• ID di Calibrazione (CID).
• Numero di Verica della Calibrazione (CVN).
• Monitoraggio delle Prestazioni in Uso per Motori ad Accensione per
Scintilla (IUPR).
• Nome dell'ECU.
Vehicle Status
Questa funzione mostra lo stato del veicolo, inclusi Motore,
Trasmissione, Codici Rilevati, Stato MIL (Malfunction Indicator Lamp),
Monitor e Protocollo.
4.3.2 Feedback Diagnostico
L'ArtiDiag800 BT 2 consente di inviare immediatamente feedback
diagnostico (con registrazioni di dati diagnostici automaticamente
allegati) quando si verica un problema software durante le operazioni
diagnostica.
Per inviare il feedback diagnostico:
1 Tocca l'icona situata nell'angolo in alto a destra di qualsiasi
schermata con questa icona.
2 Seleziona il tipo di problema.
3 Scrivi una descrizione del problema.
4 Tocca Invia per inviare il feedback.
170
Nota:
La funzione di Feedback Diagnostico è disponibile solo con il
modulo Diagnostica.
4.4 Manutenzione
Fornisce servizi di manutenzione tra cui reset dell'olio, adattamento
dell'acceleratore, reset dell'EPB, reset dell'angolo di sterzata,
rigenerazione del DPF, spurgo dell'ABS, reset del BMS, codica
dell'iniettore, reset della pressione degli pneumatici, reset
dell'airbag, inizializzazione del tettuccio apribile, calibrazione
del sedile, calibrazione dei nestrini, calibrazione del livello delle
sospensioni, reset dell'AdBlue, reset dell'A/F, reset del sensore
NOx, reset dello Stop/Start, reset dell'AFS, apprendimento delle
marce, cambio lingua, disattivazione della modalità di trasporto,
adattamento del cambio, adattamento dell'EGR, adattamento
dell'immobilizzatore, spurgo del liquido di raffreddamento, reset
degli pneumatici e reset dell'ODO.
4.4.1 Panoramica dei Servizi
Reset Olio
Questa funzione ti consente di reimpostare la spia del servizio olio
per il sistema di durata dell'olio motore. Il sistema della spia dell'olio
motore calcola un intervallo di cambio olio ottimale in base alle
condizioni di guida del veicolo e agli eventi meteorologici. Il reset
dell'olio è necessario ogni volta che viene cambiato l'olio motore.
Adattamento dell'Acceleratore
Se l'ECU viene disconnesso accidentalmente o se l'acceleratore
viene sostituito o pulito, è necessario inizializzare gli attuatori
dell'acceleratore tramite la funzione di Adattamento dell'Acceleratore.
Questo reimposta i dati dell'ECU al loro stato iniziale in modo che
l'acceleratore possa regolare con precisione l'aspirazione dell'aria.
Ripristino EPB
Questa funzione consente di sostituire e ripristinare le pastiglie del
freno.
Reset Angolo Sterzo
Se il sensore dell'angolo dello sterzo viene sostituito o se l'angolo dello
sterzo è inaccurato o non centrato, è necessario eseguire la funzione di
Reset Angolo Sterzo per trovare la posizione relativa zero. Con questa
posizione come riferimento, l'ECU può quindi calcolare l'angolo esatto
per lo sterzo a sinistra e a destra.
171
Rigenerazione DPF
Questa funzione è principalmente utilizzata per la rigenerazione
dei ltri antiparticolato diesel. Per mantenere le prestazioni dei ltri,
rimuove le particelle mediante combustione e ossidazione.
Spurgo ABS
Questa funzione consente di eseguire test per vericare le condizioni
di funzionamento del sistema frenante antibloccaggio (ABS).
Reset BMS
Dopo la sostituzione della batteria dell'auto, è necessario reimpostare
l'unità di controllo della batteria dell'auto. Ciò cancellerà le informazioni
di errore (come il livello basso della batteria) in modo che l'unità di
controllo possa abbinare le informazioni rilevanti della batteria appena
sostituita.
Codicazione dell'iniettore
Questa funzione può scrivere il codice effettivo dell'iniettore o riscrivere
il codice nella centralina in base al codice dell'iniettore del cilindro
corrispondente, in modo da controllare con maggiore precisione o
correggere la quantità di iniezione del cilindro. Deve essere eseguita
nei seguenti casi: Dopo la sostituzione della centralina o dell'iniettore.
Azzeramento della pressione degli pneumatici
Questa funzione può azzerare la pressione degli pneumatici e
spegnere la spia di guasto della pressione degli pneumatici quando la
spia di guasto della pressione degli pneumatici dell'auto è accesa.
Azzeramento airbag
Questa funzione azzera i dati dell'airbag per cancellare l'indicatore
di errore di collisione dell'airbag, in modo che il computer dell'airbag
del veicolo possa funzionare normalmente. Deve essere eseguita nei
seguenti casi:Quando il veicolo subisce una collisione e l'airbag si attiva,
appare il codice di errore corrispondente ai dati di collisione, la spia
dell'airbag si accende e il codice di errore non può essere cancellato.
Inizializzazione del tetto apribile
Questa funzione consente di impostare il blocco del tetto apribile, la
chiusura in caso di pioggia, la funzione di memoria del tetto apribile
scorrevole/inclinabile, la soglia della temperatura esterna, ecc.
Calibrazione dei sedili
Questa funzione consente di calibrare i sedili con funzione di memoria
che vengono sostituiti e riparati.
Calibrazione dei nestrini
Questa funzione può eseguire l'abbinamento dei nestrini della porta
172
per recuperare la memoria iniziale della centralina e ripristinare il
sollevamento e l'abbassamento automatico degli alzacristalli elettrici.
Calibrazione del livello delle sospensioni
Questa funzione consente di regolare il sensore di altezza della
carrozzeria del veicolo per la calibrazione del livello dopo la sostituzione
del sensore di altezza del veicolo o del modulo di controllo del sistema
di sospensioni pneumatiche, oppure quando il livello del veicolo non è
corretto.
Ripristino AdBlue
Dopo la sostituzione o il riempimento del uido di trattamento dei gas
di scarico diesel (urea per auto), è necessario eseguire l'operazione di
reset dell'urea.
Ripristino A/F
Questa funzione consente di impostare o apprendere i parametri del
rapporto aria/carburante.
Reset del sensore NOx
Questa funzione può azzerare il valore appreso del convertitore
catalitico memorizzato nell'ECU del motore. Deve essere eseguita nei
seguenti casi: Quando l'errore NOx viene reinizializzato e il catalizzatore
NOx viene sostituito.
Ripristina Arresto/Avvio
Questa funzione può aprire o chiudere la funzione di start-stop
automatico tramite l'impostazione della funzione nascosta nell'ECU (a
condizione che il veicolo abbia una funzione nascosta corrispondente
supportata dall'hardware).
Ripristino AFS
Questa funzione può inizializzare il sistema di fari adattivi.
Apprendimento degli Ingranaggi
Questa funzione può eseguire l'apprendimento dei denti per l'auto,
per spegnere la MIL.
Cambio Lingua
Questa funzione può cambiare la lingua del sistema del pannello di
controllo centrale del veicolo.
Disattivazione della Modalità di Trasporto
Questa funzione consente di disattivare la modalità di trasporto, in
modo che il veicolo possa funzionare normalmente. Deve essere
eseguita nei seguenti casi: Quando le seguenti funzioni sono
disattivate, tra cui la limitazione della velocità del veicolo, il non risveglio
173
della rete di apertura delle porte, la disattivazione della chiave del
telecomando, ecc. per ridurre il consumo di energia.
Abbinamento del Cambio
Questa funzione aiuta a completare l'autoapprendimento del cambio
per migliorare la qualità della cambiata. Deve essere eseguita nei
seguenti casi: Quando il cambio viene smontato o riparato (dopo che
la batteria dell'auto è stata in parte spenta), il che comporta un ritardo
nel cambio o un problema di impatto.
Adattamento EGR
Questa funzione consente di apprendere la valvola EGR (ricircolo dei
gas di scarico) dopo la pulizia o la sostituzione.
Immobilizza la Corrispondenza
Questa funzione può abbinare la chiave antifurto dopo la sostituzione
della chiave di accensione, dell'interruttore di accensione, del quadro
strumenti, dell'unità di controllo del motore (ECU), del modulo di
controllo della carrozzeria (BCM) e della batteria del telecomando.
Spurgo del refrigerante
Questa funzione può attivare la pompa dell'acqua elettronica prima di
satare il sistema di raffreddamento.
Azzeramento pneumatici
Questa funzione consente di impostare i parametri dimensionali del
pneumatico modicato o sostituito.
Ripristino ODO
Questa funzione può copiare, scrivere o riscrivere il valore dei
chilometri nel chip del contachilometri, in modo che il contachilometri
mostri il chilometraggio effettivo. Deve essere eseguita nei seguenti
casi: quando il chilometraggio non è corretto a causa di un sensore di
velocità del veicolo danneggiato o di un guasto al contachilometri.
174
4.4.2 Passaggi
Per eseguire un reset del servizio:
1 Tocca Manutenzione dalla schermata principale e verrà visualizzato
un menu delle funzioni.
Figura 4-10
2 Seleziona la funzione che desideri eseguire.
3 Identica il veicolo tramite il numero di identicazione del veicolo
(VIN) o la marca (per ulteriori informazioni sulle operazioni di
identicazione, consulta l'Identicazione del Veicolo in Auto Scan e
Diagnostica del Sistema Individuale). Quindi vai alla schermata in cui
viene visualizzata la funzione selezionata.
4 Segui le istruzioni visualizzate sullo schermo per eseguire il reset del
servizio.
4.5 Aggiornamento
Questa funzione ti consente di aggiornare il software diagnostico
specico del veicolo se ci sono nuovi aggiornamenti disponibili.
Per eseguire la funzione di Aggiornamento:
1 Tocca Aggiornamento dalla schermata principale e verrà
visualizzata la schermata di Aggiornamento.
175
Figura 4-11
2 Tocca Scarica per aggiornare o scaricare il software.
Nota:
Puoi anche toccare Seleziona nell'angolo in alto a destra per
selezionare une aggiornare software in blocco.
Figura 4-12
4.6 Storico
Questa funzione fornisce accesso a Report (Tutti, Report di Sistema,
Report di Codici di Errore e Report di Flusso di Dati), Dati Replay,
Screenshots e Screen Rec.
176
Tocca per cercare un report specico
Tocca per selezionare in blocco ed eliminare i
report
Descrizioni dei Pulsanti
4.6.1 Report
1. Tocca Registro Storico > Report.
2. Seleziona un report specico per visualizzare i dettagli di quel report.
4.6.2 Dati Replay
1. Tocca Registro Storico > Dati Replay per visualizzare l'elenco del
usso di dati registrato.
2. Tocca un particolare usso di dati per riprodurre il video registrato di
quel usso di dati.
4.6.3 Screenshots
Tocca Registro Storico > Screenshots per visualizzare gli screenshot
salvati durante l'operazione di ArtiDiag800 BT 2.
4.6.4 Screen Rec.
Tocca Registro Storico > Screen Rec. per visualizzare le registrazioni
dello schermo salvate durante l'operazione di ArtiDiag800 BT 2.
4.7 Libreria
4.7.1 Guida alla Riparazione dei DTC
Guida alla Riparazione dei DTC è un database basato sull'esperienza
che fornisce informazioni speciche del codice, inclusi rimedi popolari
e passaggi di riparazione per identicare guasti.
Per utilizzare la Guida alla Riparazione dei DTC:
Tocca Libreria > Guida alla Riparazione dei DTC. Inserisci un DTC
nella barra di ricerca.
4.7.2 TSB (Bollettini di Servizio Tecnico)
Per visualizzare i bollettini di servizio tecnico:
177
Tocca Libreria > TSB. Seleziona marca del veicolo, modello, anno,
sistema e sottosistema e tocca Avanti. Verrà visualizzata una lista di
bollettini di servizio tecnico OEM emessi per il veicolo selezionato.
Tocca il bollettino desiderato per visualizzarne il contenuto completo.
4.7.3 Posizione DLC
Per visualizzare la posizione del DLC:
Tocca Libreria > Posizione DLC. Seleziona marca del veicolo, modello
e anno, e tocca Avanti. Verrà visualizzata un'immagine della posizione
del DLC per il veicolo selezionato.
4.7.4 Libreria delle Spie di Avvertimento
La Libreria delle Spie di Avvertimento fornisce informazioni sulle spie di
avvertimento del cruscotto, inclusa la descrizione delle luci, gli impatti
sulla guida, le cause tipiche, le misure da adottare e le FAQ pertinenti.
Per visualizzare la Libreria delle Spie di Avvertimento:
Tocca Libreria > Libreria delle Spie di Avvertimento. Verrà visualizzata
una lista di spie di avvertimento. Tocca la spia di avvertimento
desiderata per visualizzarne i dettagli.
4.7.5 Ricerca Copertura Veicolo
Questo modulo consente agli utenti di vericare se una marca o un
modello di veicolo è supportato.
Per controllare la copertura del veicolo:
Tocca Libreria > Vehicle Coverage Lookup. Scegli il tipo di software, il
nome del software, la marca e il modello dall'elenco a discesa, inserisci
l'anno, la funzione e la sottofunzione se necessario e tocca Query. Verrà
visualizzato un elenco di informazioni rilevanti sul veicolo.
4.7.6 Manuale Utente
Questo modulo fornisce la copia elettronica del manuale utente
ArtiDiag800 BT 2.
4.7.7 Supporto Rapido
Per ottenere un Supporto Rapido:
Tocca Libreria > Supporto Rapido. Contatta il personale di supporto
per operare secondo le richieste visualizzate sullo schermo per
ottenere assistenza tempestiva.
178
4.9.1 Gestione VCI
Questa funzione consente di aggiungere un VCI. Dopo che la
connessione Bluetooth tra un VCI e la porta OBDII del veicolo è
completata, il numero di serie e il codice di attivazione del VCI
appariranno automaticamente nella schermata Activate Device. Tocca
Activate per associare il VCI.
4.9.2 Aggiornamento Firmware
Ti permette di aggiornare il rmware se è disponibile una nuova
versione.
4.9.3 Disinstalla software di diagnostica
Utilizzando questo modulo, è possibile rimuovere il software di
diagnostica precedentemente installato.
4.9.4 Informazioni utente
Questo modulo ti consente di modicare l'avatar o il nickname del
tuo prolo, visualizzare la tua e-mail e il tuo ID TOPDON, modicare la
password, eliminare il tuo account TOPDON e disconnetterti.
4.9.5 Aiuto
Tocca Centro assistenza per visualizzare le domande frequenti e le
relative misure di risposta.
4.9.6 Informazioni Ofcina
Allows you to save repair shop information.
4.9.7 Aggiornamento del Sistema
Questa funzione consente di scrivere un feedback sul prodotto al team
post-vendita TOPDON.
La funzione Info utente consente di accedere a Gestione VCI,
Aggiornamento rmware, Disinstallazione software diagnostico,
Info utente, Gestione clienti, Guida, Info negozio, Gestione ordini,
Impostazioni e Aggiornamento sistema.
4.8 Risposte
4.9 Informazioni Utente
179
Ti consente di aggiornare il software se è disponibile una nuova
versione.
4.9.8 Impostazioni
La funzione Impostazioni consente di impostare WLAN, ora e data,
lingue/unità, controllare l'archiviazione, accedere al le manager per
visualizzare i dettagli dell'archiviazione, visualizzare le informazioni
sulla versione di ArtiDiag800 BT 2, aggiornare ArtiDiag800 BT 2,
visualizzare i Termini di servizio e l'Informativa sulla privacy, impostare
l'ora di blocco automatico, visualizzare le informazioni del tablet e
disconnettersi dal proprio account TOPDON.
4.9.9 Gestione clienti
Questa funzione consente di aggiungere clienti, modicare le
informazioni dei clienti ed eliminare clienti.
4.9.10 Gestione ordini
Questa funzione aiuta a gestire gli ordini.
180
SEZIONE 5 SPECIFICHE
Schermo Touch 1440 * 720
2 GB
64 GB
5050 mAh/3.7 V
5 V
14°F to 122°F (-10 °C to 50°C )
-4°F to 140°F (-20 °C to 60°C)
8.5*5.0*1.8 inch (215*126*46 mm)
660 g (1.46 lb)
1520 g ( 3.35 lb)
9-18V
< 130 mA
14°F to 122°F (-10 °C to 50°C )
-4°F to 140°F (-20 °C to 60°C)
Schermo Display
RAM
ROM
Batteria
Tensione di ingresso
Temperatura di Lavoro
Temperatura di Conservazione
Dimensioni (L x P x A)
Peso Netto
Peso Lordo
Tensione di Lavoro
Corrente di Lavoro
Temperatura di Lavoro
Temperatura di Conservazione
TOPDON ArtiDiag800 BT 2 Tablet
TOPDON ArtiDiag800 BT 2 Diagnostic MDCI Mini Dongle
181
SEZIONE 6 FAQ
Cosa posso fare se l'ArtiDiag800 BT 2 non risponde quando è
collegato a un'auto?
Si prega di confermare i seguenti casi:
1) Se la connessione tra MDCI Mini Dongle e la porta DLC del veicolo
è solida.
2) Se l'accensione è accesa.
3) Se lo strumento supporta l'auto.
4) Se la versione dello scanner e MDCI Mini Dongle è la più recente (in
caso contrario, riprovare dopo l'aggiornamento).
5) Controllare il colore dell'indicatore su MDCI Mini Dongle (fare
riferimento alla descrizione dell'indicatore nel manuale utente).
Oppure, inviare anno, marca, modello e numero VIN del veicolo
tramite la funzione Feedback per un'assistenza tecnica tempestiva.
Perché il sistema si arresta durante la lettura del usso di dati?
Ciò potrebbe essere causato dal MDCI Mini Dongle diagnostico
allentato. Scollegare il MDCI Mini Dongle e assicurarsi che la
riconnessione sia stabile e solida.
Quali funzioni speciali supporta l'ArtiDiag800 BT 2?
ArtiDiag800 BT 2 supporta 28 funzioni speciali. Per i dettagli, fare
riferimento alla sezione 4.4.1.
Perché lo schermo lampeggia quando il motore è in funzione?
È un evento normale causato da interferenze elettromagnetiche.
Come aggiornare il software di sistema?
1. Accendi lo strumento e assicurati che la connessione Internet sia
stabile.
2. Vai su Informazioni Utente -> Aggiornamento Sistema per
accedere all'interfaccia di aggiornamento del sistema.
3. Completa il processo seguendo passo dopo passo le istruzioni
sullo schermo. Potrebbero volerci alcuni minuti, a seconda dello
stato della tua rete.
Dopo aver completato l'aggiornamento, lo strumento si riavvierà
automaticamente e visualizzerà l'interfaccia principale.
Come posso catturare uno screenshot?
D:
R:
D:
R:
D:
R:
D:
R:
D:
R:
D:
182
Scorri verso il basso e tocca Screenshot, quindi tocca l’ sulla
schermata per catturare uno screenshot. Per visualizzare le
immagini salvate, tocca Registro Storico > Screenshots.
Il MDCI Mini Dongle deve essere aggiornato?
Sì, vai su Informazioni Utente nella schermata iniziale e tocca
Aggiornamento Firmware. Puoi aggiornare il rmware solo quando
lo scanner è connesso a Internet e il MDCI Mini Dongle è connesso
a un veicolo. Dopo aver completato l'aggiornamento del rmware,
rimuovi e ricollega il MDCI Mini Dongle.
R:
D:
R:
183
SEZIONE 7 GARANTIA
Garanzia limitata di un anno di TOPDON
TOPDON garantisce al suo acquirente originale che i prodotti dell'azienda
saranno esenti da difetti di materiale e lavorazione per 12 mesi dalla data
di acquisto (Periodo di garanzia).
Per i difetti segnalati durante il periodo di garanzia, TOPDON riparerà o
sostituirà la parte o il prodotto difettoso in base all'analisi e alla conferma
del supporto tecnico.
TOPDON non sarà responsabile per eventuali danni incidentali o
consequenziali derivanti dall'uso, uso improprio o montaggio del
dispositivo.
In caso di conitto tra la politica di garanzia TOPDON e le leggi locali,
prevarranno le leggi locali.
Questa garanzia limitata è nulla nelle seguenti condizioni:
• Usato in modo improprio, smontato, alterato o riparato da negozi o
tecnici non autorizzati.
• Manipolazione negligente e violazione dell'operazione.
Avviso:
tutte le informazioni contenute in questo manuale si basano sulle
ultime informazioni disponibili al momento della pubblicazione
e non può essere fornita alcuna garanzia per la sua accuratezza o
completezza. TOPDON si riserva il diritto di apportare modiche in
qualsiasi momento senza preavviso.
Scansiona il codice QR per ulteriore supporto!
PORTUGUÊS
185
SEGURANÇA SEMPRE EM PRIMEIRO
LUGAR!
Para sua segurança, e a segurança dos outros, e para
evitar qualquer dano ao produto e ao seu veículo,
LEIA ATENCIOSAMENTE E ASSEGURE-SE DE QUE VOCÊ
ENTENDE COMPLETAMENTE TODAS AS INSTRUÇÕES DE
SEGURANÇA E AS MENSAGENS NESTE MANUAL ANTES DE
INICIAR A OPERAÇÃO. Você também deve ler o manual
de serviço do veículo, e observar as precauções e
instruções advertidas antes e durante qualquer teste ou
procedimento de serviço.
Mantenha a si mesmo, a suas roupas e outros objetos
longe de partes quentes ou partes que se movem, e evite
o contato com conexões elétricas.
OPERE O VEÍCULO APENAS EM UMA ÁREA BEM
VENTILADA, pois o veículo produz monóxido de carbono,
um gás tóxico e venenoso, além de partículas em
suspensão enquanto o motor está ligado.
USE SEMPRE ÓCULOS DE PROTEÇÃO aprovados para
evitar danos causados por objetos pontiagudos e
líquidos cáusticos.
NÃO FUME NEM MANTENHA CHAMAS DE QUALQUER TIPO
PRÓXIMAS AO VEÍCULO durante os testes. O combustível
e os vapores da bateria são altamente inamáveis.
NÃO TENTE INTERAGIR COM O PRODUTO ENQUANTO
DIRIGE. Qualquer distração pode causar um acidente.
DESLIGUE A IGNIÇÃO ANTES DE CONECTAR OU
DESCONECTAR O PRODUTO DO CONECTOR DE LINK DE
DADOS DO VEÍCULO (DLC) para evitar danos ao produto
ou aos componentes eletrônicos do veículo.
LEIA TODAS AS INSTRUÇÕES ANTES DE USAR
186
SEÇÃO 1 O QUE TEM NA CAIXA?
• ArtiDiag800 BT 2
• MDCI Mini Dongle
• Cabo USB
• Maleta
• Adaptador 3 em 1
• Guia de Usuário Rápido
187
SEÇÃO 2 VISÃO GERAL DO PRODUTO
Figura 2-1
4
7
3
6
5
2
1
188
Botão liga / desliga tela
Pressione o botão por três segundos para exibir a barra de
ferramentas de Liga/Desliga / Reiniciar / Cancelar, e então toque
na opção desejada.
Pressione o botão para despertar / bloquear a tela.
Porta Tipo C e Tipo A
A porta USB Tipo C é usada para carregar e transferir arquivos.
A porta USB Tipo A é usada para conectar um mouse ou uma
unidade ash USB.
Tela Sensível ao Toque de 6 Polegadas
Alto-falante de Áudio
Compartimento para Diagnostic MDCI Mini Dongle
O compartimento foi projetado para acomodar o MDCI Mini
Dongle.
Diagnostic MDCI Mini Dongle
Porta OBD
Conecte-se ao DLC do veículo.
1.
2.
3.
4.
5.
6.
7.
189
SEÇÃO 3 COMEÇANDO
3.1 Conguração Básica
Pressione e mantenha o botão de força por 3 segundos para
ligar o ArtiDiag800 BT 2. Siga os passos abaixo para congurar o
ArtiDiag800 BT 2.
1. Selecione o idioma de sistema desejado.
2. Escolha a região apropriada e o fuso horário.
Figura 3-2
Figura 3-1
190
3. Congure a rede Wi-Fi. Seleciona um Wi-Fi da lista escaneada e
digite sua senha.
4. Faça login em sua conta TOPDON. (Caso não possua uma conta,
por favor registre-se com seu e-mail).
Figura 3-4
Figura 3-3
191
Nota:
Nota: Assegure-se de que a ignição esteja sempre DESLIGADA antes de
conectar a unidade.
3.3 Ligue a ignição
Gire a ignição para a posição "ON" (veja Figura 3-6). Caso o seu
veículo seja equipado com um sistema de ignição sem chave e a
chave de ignição for um botão "Parada de Partida do Motor" (ver
Figura 3-7), pressione o botão "Parada de Partida do Motor" até
que o carro esteja no modo "ON". Não ative os freios enquanto
pressionar o botão "Parada de Partida do Motor", ou você dará a
partida no carro ao invés de colocá-lo na posição "ON".
O método de ignição varia de acordo com o modelo do veículo.
Consulte o manual de serviço do veículo para mais detalhes.
Figura 3-5
3.2 Conecte o ArtiDiag800 BT 2 MDCI Mini Dongle no DLC do
veículo
Retire o ArtiDiag800 BT 2 MDCI Mini Dongle do seu compartimento
e conecte-o à porta DLC do veículo (consulte a Figura 3-5),
normalmente localizada sob o painel. Uma vez conectado, o
indicador ca verde sólido.
Caso você encontre um problema ao localizar o DLC, por favor
vá para Biblioteca > Localização do DLC para mais detalhes, ou
consulte o manual de serviço do veículo.
192
Figura 3-6 Figura 3-7
ENGINE
START
STOP
Nota: É recomendável atualizar o sistema para um melhor serviço
se uma nova versão estiver disponível no módulo Informações
do Usuário > Atualização do Sistema e atualizar o software de
diagnóstico especíco do veículo se uma nova versão estiver
disponível no módulo Atualização.
Você agora está pronto para começar a diagnosticar seu veículo.
193
SEÇÃO 4 USANDO SEU ARTIDIAG
4.1 Página Inicial
Ícones de Função
Permite que você execute funções
de diagnóstico incluindo leitura de
Códigos de Problema de Diagnóstico
(DTCs), eliminação de DTCs,
visualização de uxos de dados e
leitura de informação da versão da
Unidade de Controle Eletrônica (ECU).
Permite que você execute diagnósticos
relacionados a emissões de seu veículo.
Diagnósticos
OBDII/EOBD
Figura 4-1
194
Fornece serviços de manutenção,
incluindo redenição de óleo,
adaptação do acelerador, redenição
do EPB, redenição do ângulo
de direção, regeneração do DPF,
sangria do ABS, redenição do BMS,
codicação do injetor, redenição
da pressão dos pneus, redenição
do airbag, inicialização do teto solar,
calibração do assento, calibração
das janelas, calibração do nível de
suspensão, redenição do AdBlue,
redenição do A/F, redenição do
sensor de NOx, redenição do Stop/
Start, redenição do AFS, aprendizado
de marcha, mudança de idioma,
desativação do modo de transporte,
correspondência da caixa de câmbio,
adaptação do EGR, correspondência
do imobilizador, sangria do líquido de
arrefecimento, redenição dos pneus
e redenição do ODO.
Permite que você atualize o software
de diagnóstico especíco do
veículo caso uma nova versão esteja
disponível.
Permite acesso a Relatórios (Relatório
de Sistema, Relatório de Código
de Problema, e Relatório de Fluxo
de Dados), Dados de Reprodução,
Capturas de Tela e Gravações de Tela.
Maintenance
Atualização
Registro Histórico
195
4.2 Diagnósticos
O modo Diagnósticos permite que você escaneie sistemas de
veículos compatíveis Use o (Escaneio Automático) para Códigos
de Problemas de Diagnósticos (DTCs) ou selecione um sistema
individual para executar a Ler Informação de Versão, Ler Código de
Problema, Eliminar Código de Problema e Ler Fluxo de Dados.
Inclui Guia de reparo de DTC genérico
OBD-II, boletins de serviço técnico,
localização de DLC, biblioteca de luzes
de advertência, pesquisa de cobertura
de veículo, manual do usuário, suporte
rápido e assistência remota, todos
fornecendo informações de referência
sobre inspeção, diagnóstico e reparo
de veículos.
Permite que você preencha e envie os
problemas encontrados.
Permite que os usuários adquiram
direitos de acesso ao gateway.
Fornece acesso ao gerenciamento
de VCI, atualização de rmware,
desinstalação de software de
diagnóstico, informações do usuário,
gerenciamento de clientes, ajuda,
informações da loja, gerenciamento
de pedidos, congurações e
atualização do sistema.
Biblioteca
Opinião
Mall
Informação de
Usuário
196
Figura 4-2
1. Toque em TODOS, e uma lista de fabricantes de veículos será
exibida.
Identicando via VIN
VIN permite que você identique o veículo através de VIN Automático
ou Digitar VIN.
• VIN Automático - o ArtiDiag800 BT 2 lê e decodica
automaticamente o Número de Identicação do Veículo (VIN).
• Digitar VIN - digite manualmente o VIN do veículo para identicá-lo.
Identicando via Fabricante
Nota:
Nem todos os veículos são compatíveis com a leitura e decodicação
automática do VIN através do VIN Automático.
Nota:
antes que a ferramenta identique o veículo, certique-se de baixar
o software de diagnóstico especíco do veículo por meio do módulo
de atualização.
Identicando o Veículo
Para executar um Escaneio Automático ou Diagnósticos de Sistema
Individual, você precisa identicar seu veículo primeiro. Toque em
Diagnósticos na página inicial. O ArtiDiag800 BT 2 pode identicar
seu veículo utilizando o VIN ou a marca do veículo.
Escaneio Automático e Diagnósticos de Sistema Individual
197
Barra de pesquisa
Digite a marca do veículo na barra de pesquisa.
Geral / Asiático / Europeu / Americano / Chinês
Selecione este menu para ltrar fabricantes em países
especícos. Modelos Gerais / Modelos Asiáticos / Modelos
Europeus / Modelos Americanos / Modelos Chineses.
Ícone de Voltagem de Bateria do Veículo
Exibe a voltagem em tempo real da bateria de seu veículo.
Opções de Fabricante
①
②
③
④
Figura 4-3
2. Selecione ou digite o fabricante de seu veículo.
Nota:
Um modo de demonstração (DEMO disponível na lista de
Fabricantes) é fornecido para lhe ajudar a familiarizar-se com as
funções de Diagnósticos.
3. Prossiga com base no prompt na tela, pois o processo de
identicação pode diferir dependendo da marca do veículo.
①
④
③
②
198
Nota: Os sistemas poderão variar de acordo com o fabricante do
veículo, modelo e ano.
O Escaneio Automático detecta os sistemas compatíveis com o
veículo e recupera DTCs para estes sistemas, fornecendo um exame
de saúde completo de seu veículo. Executar o Escaneio Automático
antes e depois de um conserto poderá ajudar a resolver problemas
e validar consertos. Relatórios pré e pós escaneio permitem que
você registre a condição de seu veículo antes e depois do conserto
para comparação.
Para executar um Escaneio Automático, toque no botão de
Escaneio Automático no canto inferior, o ArtiDiag800 BT 2
começará a escanear os sistemas compatíveis com o veículo, e a
recuperação de DTC irá começar automaticamente.
Escaneio Automático
Figura 4-4
Normalmente, você precisará escolher entre os modos Automático
ou Manual para prosseguir com a identicação do veículo.
Automático
Digite manualmente o VIN ou toque em Ler para adquirir o VIN,
logo toque em Conrmar. ArtiDiag irá automaticamente decodicar
o VIN para identicar o veículo.
Manual
Selecione manualmente a informação do veículo para identicá-lo.
Um menu de sistema será exibido após a identicação do veículo.
199
Nota: Dependendo do fabricante do veículo, algumas funções
podem não estar disponíveis.
Ler Código de Problema
1. Após a identicação do veículo, selecione o sistema para o qual você
deseja adquirir DTCs no menu do sistema.
2. Toque em Ler DTCs no menu de funções.
O ArtiDiag se comunicará com o ECU e adquirirá e exibirá os DTCs
para o sistema selecionado atual.
Descrição do Botão
Mostrar Tudo/Mostrar Real - toque para alternar entre mostrar todos
os sistemas do veículo e mostrar apenas os sistemas suportados.
Limpar DTCs - toque para eliminar todas as DTCs coletadas.
Relatório - toque para salvar os resultados de escaneio atuais em
formato de relatório. (Para visualizar os relatórios salvos, vá para
Registro Histórico > Relatórios > Relatório de Sistema.)
Executando Diagnósticos de Sistema Individual
Além do Escaneio Automático, também é possível selecionar um
sistema individual para ler informações da ECU, ler DTCs, limpar
DTCs e ler o uxo de dados.
Os resultados são exibidos progressivamente conforme os sistemas
são escaneados.
Figura 4-5
200
3. Toque no ícone à direita para abrir o menu de opções de uma
DTC particular.
Figura 4-6
Quando esse ícone se acender, toque em para
abrir uma janela que permite pesquisar mais
informações sobre o DTC.
Quando o ícone acender, toque para ver a
descrição detalhada do DTC.
Quando este ícone está aceso, toque-o para
visualizar os quadros capturados congelados no
momento em que o DTC ocorreu.
Quando este ícone está aceso, toque-o para
visualizar as instruções para medidas de conserto.
Descrição do Ícone
Descrição do Botão
Relatório - toque para salvar em formato de relatório. (Para visualizar
os relatórios salvos, vá para Registro Histórico > Relatórios > Relatório
de Códigos de Problemas.)
Limpar DTCs - toque para eliminar todas as DTCs coletadas.
201
Figura 4-7
Ler Fluxo de Dados
1. Após a identicação do veículo, selecione o sistema para o qual você
deseja ler o uxo de dados no menu do sistema.
2. Toque em Fluxo de Dados no menu de funções. Uma lista de uxos
de dados é exibida.
Nota:
1. O procedimento de eliminação de DTCs deve ser executado após
o par requisitado haver sido completado. Uma vez conrmados, os
DTCs e os dados armazenados congelados no ECU serão eliminados.
2. NÃO DÊ A PARTIDA NO MOTOR DURANTE A LIMPEZA DE DTCS.
Eliminar Código de Problema
1. Após a identicação do veículo, selecione o sistema para o qual você
deseja eliminar DTCs no menu do sistema.
2. Toque em Limpar DTCs no menu de funções.
202
Toque para obter o uxo de dados em tempo real
exibido em um gráco de padrão ondular.
- toque para selecionar os uxos de dados que você
deseja exibir.
- toque para exibir até 6 uxos de dados em
grácos.
- toque para combinar até 4 uxos de dados
em um gráco para comparação e observação
facilitadas.
toque para gravar e salvar informações de uxos de
dados em tempo real para comparação e análise.
Para visualizar os uxos de dados gravador, vá para
Registro Histórico > Dados de Reprodução.
toque para salvar os valores de uxos de dados
atuais em formato de relatório. Para visualizar
os relatórios salvos, vá para Registro Histórico >
Relatórios > Relatório de Fluxo de Dados.
Descrição do Ícone
Descrição do Botão
Nota:
CASO O VEÍCULO DEVA SER CONDUZIDO PARA VISUALIZAR O
FLUXO DE DADOS AO VIVO, TENHA SEMPRE UMA SEGUNDA
PESSOA AJUDANTE NÃO ASSISTA AOS FLUXOS DE DADOS
ENQUANTO CONDUZ O VEÍCULO.
203
Ler Informações da ECU
1. Após identicar o veículo, selecione o sistema cujas informações
relevantes você deseja visualizar no menu do sistema.
2. Toque em ECU Info no menu de funções. Então você pode visualizar
informações como número de peça da ECU, número de série e versão
do software.
4.3 OBDII / EOBD
A função OBDII / EOBD permite que você execute diagnósticos
relacionados a emissões de seu veículo.
4.3.1 Executar Diagnósticos OBDII
1. Toque em OBDII/EOBD na página inicial.
2. Seleciona seu método de comunicação: Escaneio Automático ou
Protocolo.
Escaneio Automático - o ArtiDiag800 BT 2 se comunicará diretamente
com o veículo e identicará qual protocolo o veículo está usando.
Protocolo - permite selecionar manualmente o protocolo de
comunicação.
3. Selecione uma função para continuar.
Figura 4-8
204
Figura 4-9
Nota:
Dependendo do fabricante do veículo, algumas funções podem não
estar disponíveis.
Opções de funções típicas podem incluir: DTC & FFD, Prontidão I/
M, Dados ao Vivo, Monitoramento A Bordo, Teste de Componentes,
Informação de Veículo e Estado do Veículo.
DTC & FFD (Freeze Frame Data)
Esta função ajuda a obter e eliminar DTCs armazenados no ECU do
veículo e exibe o FFD de sistemas relacionados a emissões.
Prontidão I/M
Esta função verica se os diversos sistemas de emissão do veículo
estão operando adequadamente, e se estão prontos para o teste I/M.
Também pode vericar o status de monitoramento ativo e conrmar
se o conserto de um veículo foi executado corretamente.
Dados ao Vivo
Esta função exibe os dados ao vivo em tempo real e os parâmetros do
Nota:
1. O procedimento de eliminação de DTCs deve ser executado após
o par requisitado haver sido executado. Uma vez conrmados, os
DTCs e FFS armazenados no ECU serão eliminados.
2. NÃO DÊ A PARTIDA NO MOTOR DURANTE A LIMPEZA DE DTCS.
205
ECU do veículo.
Monitoramento A Bordo
Esta função exibe os resultados dos testes para componentes e
sistemas do conjunto motorizado relacionados às emissões que não
são monitorados continuamente.
Teste de Componentes
Esta função ajuda a enviar comandos de controle ao ECU do veículo
como uma maneira de testar e operar as partes e componentes do
sistema.
Informação do Veículo
Esta função exibe uma lista de informações do ECU do veículo (as
informações podem variar de acordo com a marca do veículo).
A informação pode conter:
• VIN.
• ID de Calibração (CID).
• Número de Vericação de Calibração (CVN).
• Acompanhamento de Desempenho Durante o Uso para Motor de
Ignição por Faísca (IUPR)
• Nome do ECU
Estado do Veículo
Esta função exibe o estado do veículo, incluindo Motor, Transmissão,
Códigos Encontrados, Estado MIL, Monitores e Protocolo.
4.3.2 Feedback de Diagnóstico
O ArtiDiag800 BT 2 permite que você envie instantaneamente
feedback de diagnósticos (com registros de dados de diagnóstico
automaticamente anexados) enquanto você estiver encontrando um
problema de software com as operações de diagnósticos.
Para enviar feedback de diagnóstico:
1. Toque no ícone localizado no canto direito superior de qualquer
tela com este ícone.
2. Selecione o tipo de problema.
3. Escreva uma descrição do problema.
4. Toque em Enviar para fazer o envio do feedback.
206
Nota:
A ferramenta de Feedback de Diagnósticos só está disponível
com o módulo de Diagnósticos.
4.4 Manutenção
Fornece serviços de manutenção, incluindo redenição de
óleo, adaptação do acelerador, redenição do EPB, redenição
do ângulo de direção, regeneração do DPF, sangria do ABS,
redenição do BMS, codicação do injetor, redenição da pressão
dos pneus, redenição do airbag, inicialização do teto solar,
calibração do assento, calibração das janelas, calibração do nível de
suspensão, redenição do AdBlue, redenição do A/F, redenição
do sensor de NOx, redenição do Stop/Start, redenição do AFS,
aprendizado de marcha, mudança de idioma, desativação do modo
de transporte, correspondência da caixa de câmbio, adaptação
do EGR, correspondência do imobilizador, sangria do líquido de
arrefecimento, redenição dos pneus e redenição do ODO.
4.4.1 Visão Geral dos Serviços
Reinicialização de Óleo
Esta função permite que você reinicie a lâmpada de serviço de óleo
para o sistema de vida do óleo de motor. O sistema de luz de óleo
do motor calcula um intervalo de troca de óleo ótimo dependendo
das condições de condução do veículo e eventos climáticos.
Reinicializações de óleo são necessárias a cada vez que o óleo do
motor é trocado.
Adaptação do Acelerador
Caso o ECU esteja desconectado acidentalmente, ou caso o
acelerador for substituído ou limpado, então os atuadores de
acelerador precisarão ser inicializados através da função Adaptação
de Acelerador. Isto reinicia os dados de ECU ao seu estado inicial, para
que o acelerador possa regularizar com precisão a entrada de ar.
Redenição do EPB
A função ajuda si a substituir e redenir as pastilhas de freio.
Reinicialização do Ângulo de Direção
Caso o sensor do ângulo de direção seja substituído, ou caso o
ângulo de direção esteja impreciso ou descentralizado, a função
de reinicialização do ângulo de direção precisa ser executada para
encontrar a posição zero relativa. Usando esta posição como referência,
o ECU poderá então calcular o ângulo exato para direção à esquerda e
à direita.
207
Regeneração DPF
Esta função é usada principalmente para a regeneração dos ltros de
partículas a diesel. Para manter os ltros funcionando bem, ele remove
partículas através de combustão e oxidação.
ABS Sangramento
A função permite realizar testes para vericar as condições de
operação do Anti-bloqueio Frenagem Sistema (ABS).
Reinicialização de BMS
Após a substituição da bateria do carro, a unidade de controle da
bateria do carro precisa ser reiniciada. Isto irá eliminar informação de
erros (tal como nível baixo de bateria) para que a unidade de controle
possa parear a informação relevante da bateria nova.
Codicação de Injetor
A função pode escrever o código real do injetor ou reescrever o código
na ECU para o código do injetor do cilindro correspondente, de modo
a ter um controle mais preciso ou uma quantidade correta de injeção
de cilindros. Deve ser realizado nos seguintes casos: Depois que o ECU
ou injetor for substituído.
Pneu Pressão Redenição
A função pode repor a pressão do pneu e desligar o indicador de falha
de pressão do pneu quando a luz indicadora de falha de pressão do
pneu do carro estiver acesa.
Reinicialização de Arsaco
A função limpa a luz indicadora de falha de colisão do arsaco
redenindo os dados do arsaco, para que o computador do arsaco no
carro possa funcionar normalmente. Deve ser realizado nos seguintes
casos: Quando o veículo colide e o arsaco é acionado, o código de falha
correspondente aos dados da colisão aparecerá, a luz indicadora do
arsaco acenderá e o código de falha não poderá ser apagado.
Inicialização de Tetosolar
A função permite que o tetosolar seja bloqueado ou fechado em caso
de chuva; função de memória para tetos solares deslizantes/inclináveis;
restrição de temperatura fora do veículo, etc.
Calibração de Assento
A função pode combinar os assentos com a função de memória
substituídas e reparadas.
Calibração de Windows
O recurso pode realizar a correspondência da janela da porta para
208
recuperar a memória inicial de ECU, e recuperar a função automática
ascendente e descendente da janela de energia.
Suspensão Nível Calibração
A função pode ajustar o sensor de altura para calibração de nível após
a substituição do sensor de altura ou módulo de controle no sistema
de suspensão a ar, ou quando o nível do veículo não está correto.
Reinicialização do AdBlue
Após a substituição ou enchimento do uido de tratamento de escape
diesel (carro ureia), é necessária a operação de reajuste da ureia.
Reinicialização A/F
A função pode denir ou aprender parâmetros de relação Ar/
Combustível.
Reinicialização do Sensor de NOx
A função pode repor o valor de aprendizagem do conversor catalítico
armazenado em ECU do motor. Deve ser realizado nos seguintes
casos: Ao a falha NOx é reinicializada e o conversor catalítico NOx ser
substituído.
Parar/Iniciar Redenir
A função pode abrir ou fechar a função iniciar-parar automática através
da conguração da função oculta em ECU (desde que o veículo tenha
uma função oculta correspondente suportada por hardware).
Reinicialização AFS
A função permite a inicialização do sistema de faróis adaptativos.
Aprendizagem de Engrenagem
A função pode realizar a aprendizagem dos dentes para o carro, para
desligar o MIL.
Mudança de Idioma
A função pode alterar a linguagem do sistema do painel de controle
central do veículo.
Desativação do Modo de Transporte
O recurso desliga o modo de transporte, permitindo que o veículo
funcione normalmente. Deve ser realizado nos seguintes casos:
Quando as seguintes funções são desativadas, incluindo limitar
a velocidade do veículo, não acordar a rede de abertura da porta,
desativar a chave do controle remoto, etc., a m de reduzir o consumo
de energia.
Combinação de Caixa de Engrenagens
209
A função ajuda a completar o auto-aprendizado da caixa de
câmbio para melhorar a qualidade das mudanças de marcha. Deve
ser realizado nos seguintes casos: Quando a caixa de câmbio é
desmontada ou reparada (depois que parte da bateria do carro é
desligada) o que leva ao atraso do turno ou problema de impacto.
EGR Adaptação
A função pode ser aprendida após a válvula EGR (Recirculação de Gás
de Escape) ter sido limpa ou após a sua limpeza.
Imobilizar Correspondência
A função pode combinar com a chave anti-roubo após a substituição
da chave de ignição, chave de ignição, conjunto de instrumentos,
unidade de controle do motor (ECU), módulo de controle da carroceria
(BCM), e bateria de controle remoto.
Sangramento do Líquido de Arrefecimento
Esta função pode ativar a bomba de água eletrônica antes de ventilar
o sistema de arrefecimento.
Redenição de Pneu
A função pode denir os parâmetros do tamanho do pneu modicado
ou substituído.
Redenição ODO
A função pode copiar, gravar ou o valor dos quilômetros na lasca de
odômetro, para que o odômetro possa exibir a quilometragem real. É
necessário realizá-lo nos seguintes casos: Quando a quilometragem
estiver incorreta devido a um sensor de velocidade do veículo
danicado ou mau funcionamento de odômetro.
210
4.4.2 Passos
Para executar uma reinicialização de serviço:
1. Toque em Manutenção na página inicial e um menu de funções
será exibido.
Figura 4-10
2. Selecione a função que deseja executar.
3. Identique o veículo através de VIN ou Fabricante (para saber mais
sobre operações de identicação, consulte Identicando o Veículo
em Escaneio Automático e Diagnóstico de Sistema Individual). Então,
vá para a tela para as exibições de função selecionadas.
4. Siga as instruções na tela para executar o serviço de reinicialização.
4.5 Atualização
Esta função permite que você atualize os softwares de Diagnóstico
especícos do veículo caso haja novos softwares disponíveis.
Para executar a função Atualização
1. Toque em Atualização na página inicial e a tela de Atualização
aparecerá.
211
Figura 4-11
2. Toque em Download para atualizar ou baixar o software.
Nota:
Você também pode tocar em Selecionar no canto direito superior
para selecionar e atualizar softwares.
Figura 4-12
4.6 Histórico
Esta função dá acesso a Relatórios (Geral, Relatórios de Sistema,
Relatórios de Código de Problema, e Relatórios de Fluxo de Dados),
Dados de Reprodução, Capturas de Tela e Gravações de Tela.
212
Toque para buscar por um relatório em particular
Toque para selecionar e deletar múltiplos relatórios
Descrições do Botão
4.6.1 Relatórios
1. Toque em Registro Histórico > Relatórios.
2. Selecione um relatório particular para ver detalhes daquele relatório.
4.6.2 Gravação de Dados ao Vivo
1. Toque em Registro Histórico > Dados de Reprodução para ver a lista
de gravações de uxos de dados.
2. Toque em um uxo de dados particular para reproduzir o vídeo
gravado daquele uxo de dados.
4.6.3 Capturas de Tela
Toque em Registro Histórico > Capturas de Tela para ver capturas de
tela salvas durante a operação do ArtiDiag800 BT 2.
4.6.4 Gravação de Tela
Toque em Registro Histórico > Gravação de Tela para ver gravações
de tela salvas durante a operação do ArtiDiag800 BT 2.
4.7 Biblioteca
4.7.1 Guia de Conserto de DTC
O Guia de Conserto de DTC é uma base de dados experimental
que fornece informação especíca por códigos, incluindo consertos
populares e passos de manutenção para identicação de problemas.
Para usar o Guia de Conserto de DTC:
Toque em Biblioteca > Guia de Conserto DTC. Digite um DTC na barra
de buscas.
4.7.2 TSB (Boletins de Serviço Técnico)
Para visualizar boletins de serviço técnico:
Toque em Biblioteca > TSB. Selecione o fabricante, modelo, ano,
sistema e subsistema do veículo, e toque em Próximo. Uma lista de
boletins de serviço técnico emitida para o veículo selecionado será
213
Esta função permite que você escreva um feedback sobre o produto
para a equipe de pós-venda da TOPDON.
4.8 Comentários
exibida. Toque no boletim desejado para visualizar seu conteúdo
completo.
4.7.3 Localização DLC
Para visualizar a localização DLC:
Toque em Biblioteca > Localização de DLC. Selecione o fabricante do
veículo, modelo e ano, e toque em Próximo. Uma foto da localização
do DLC para o veículo selecionado será exibida.
4.7.4 Biblioteca de Luzes de Alerta
A Biblioteca de Luzes de Alerta fornece informação sobre as luzes do
painel, incluindo descrições das luzes, impactos ao conduzir, causas
típicas, medidas responsivas e perguntas relevantes.
Para visualizar a Biblioteca de Luzes de Alerta:
Toque em Biblioteca > Biblioteca de Luzes de Alerta. Uma lista de
luzes de alerta será exibida. Toque na luz de alerta desejada para
visualizar mais detalhes.
4.7.5 Pesquisa de Cobertura de Veículo
Este módulo permite que os usuários veriquem se uma marca ou
modelo de veículo é suportado.
Para vericar a cobertura do veículo:
Toque em Biblioteca > Pesquisa de Cobertura de Veículo. Escolha o
tipo de software, nome do software, marca e modelo na lista suspensa,
insira o ano, função e subfunção, se necessário, e toque em Consultar.
Uma lista de informações relevantes do veículo será exibida.
4.7.6 Manual do Usuário
Este módulo fornece a cópia eletrônica do manual do usuário do
ArtiDiag800 BT 2.
4.7.7 Suporte Rápido
Para obter Suporte Rápido:
Toque em Biblioteca > Suporte Rápido. Entre em contato com a
equipe de suporte para operar de acordo com os prompts exibidos na
tela para obter assistência oportuna.
214
4.9.1 Gestão de VCI
Esta função permite que você adicione um VCI. Após a conclusão da
conexão Bluetooth entre um VCI e a porta OBDII do veículo, o número
de série e o código de ativação do VCI aparecerão automaticamente
na tela Ativar dispositivo. Toque em Ativar para vincular o VCI.
4.9.2 Atualização de Firmware
Permite que você atualize o rmware caso uma nova versão esteja
disponível.
4.9.3 Desinstalar software de diagnóstico
Usando este módulo, você pode remover o software de diagnóstico
que foi instalado anteriormente.
4.9.4 Informações do usuário
Este módulo permite que você altere seu avatar ou apelido de perl,
visualize seu e-mail e ID TOPDON, altere a senha, exclua sua conta
TOPDON e faça logout.
4.9.5 Ajuda
Toque em Central de Ajuda para visualizar as perguntas frequentes e
as medidas de resposta correspondentes.
4.9.6 Informação da Loja
Permite que você salve informações da loja de consertos.
4.9.7 Atualização de Sistema
Permite que você atualize o software caso uma nova versão esteja
disponível.
A função Informações do usuário fornece acesso ao gerenciamento de
VCI, atualização de rmware, desinstalação de software de diagnóstico,
informações do usuário, gerenciamento de clientes, ajuda, informações
da loja, gerenciamento de pedidos, congurações e atualização do
sistema.
4.9 Informação de Usuário
215
4.9.8 Congurações
A função Congurações permite que você dena WLAN, hora e data,
idiomas/unidades, verique o armazenamento, acesse o gerenciador
de arquivos para visualizar detalhes do armazenamento, visualize as
informações da versão do ArtiDiag800 BT 2, atualize o ArtiDiag800 BT
2, visualize os Termos de Serviço e a Política de Privacidade, dena o
tempo de bloqueio automático, visualize as informações do tablet e
saia da sua conta TOPDON.
4.9.9 Gerenciamento de clientes
Esta função permite que você adicione clientes, edite informações de
clientes e exclua clientes.
4.9.10 Gerenciamento de pedidos
Esta função ajuda você a gerenciar pedidos.
216
SEÇÃO 5 ESPECIFICAÇÕES
Tela Sensível a Toque 1440 * 720
2 GB
64 GB
5050 mAh/3.7 V
5 V
14°F to 122°F (-10 °C to 50°C )
-4°F to 140°F (-20 °C to 60°C)
8.5*5.0*1.8 inch (215*126*46 mm)
660 g (1.46 lb)
1520 g ( 3.35 lb)
9-18V
< 130 mA
14°F to 122°F (-10 °C to 50°C )
-4°F to 140°F (-20 °C to 60°C)
Tela de Exibição
RAM
ROM
Bateria
Tensão de Entrada
Temperatura de Funcionamento
Temperatura de Armazenamento
Dimensões (L x G x A)
Peso Líquido
Peso Bruto
Tensão de Trabalho
Corrente de Trabalho
Temperatura de Funcionamento
Temperatura de Armazenamento
Tablete TOPDON ArtiDiag800 BT 2
TOPDON ArtiDiag800 BT 2 Mini Dongle de Diagnóstico MDCI
217
SEÇÃO 6 PERGUNTAS FREQUENTES:
O que devo fazer se o ArtiDiag800 BT 2 não tiver respostas quando
estiver conectado a um carro?
Por favor, conrme os seguintes casos:
1) Se a conexão entre o MDCI Mini Dongle e a porta DLC do veículo é
sólida.
2) Se a ignição está LIGADA.
3) Se a ferramenta suporta o carro.
4) Se a versão do scanner e do MDCI Mini Dongle é a mais recente (se
não for, tente novamente após a atualização).
5) Verique a cor do indicador no MDCI Mini Dongle (consulte a
descrição do indicador no manual do usuário).
Ou envie o ano, a marca, o modelo e o número VIN do seu veículo
para nós por meio do recurso Feedback para obter assistência
técnica oportuna.
Por que o sistema para ao ler o uxo de dados?
Isso pode ser causado pelo MDCI Mini Dongle de diagnóstico solto.
Desconecte o MDCI Mini Dongle e certique-se de que a reconexão
esteja estável e sólida.
Qua is funções especiais existem no ArtiDiag800 BT 2?
O ArtiDiag800 BT 2 oferece 28 funções especiais. Para mais detalhes,
consulte a seção 4.4.1.
Por que a tela pisca quando o motor está em funcionamento?
Isto é uma ocorrência normal causada por interferência
eletromagnética.
Como atualizar o software do sistema?
1. Ligue a ferramenta e garanta uma conexão estável com a Internet.
2. Vá para Informações do usuário -> Atualização do sistema para
entrar na interface de atualização do sistema.
3. Conclua o processo seguindo as instruções na tela passo a passo.
Pode levar alguns minutos, dependendo do status da sua rede.
Após a conclusão da atualização, a ferramenta reiniciará
automaticamente e exibirá a interface principal.
Como faço uma captura de tela?
P:
R:
P:
R:
P:
R:
P:
R:
P:
R:
P:
218
Deslize para baixo e toque em Captura de Tela, então toque em
na tela e faça a captura. Para visualizar as fotos salvas, toque em
Registro Histórico > Capturas de Tela.
O MDCI Mini Dongle precisa ser atualizado?
Sim, vá para Informações do Usuário na tela inicial e toque em
Atualização de Firmware. Você só pode atualizar o rmware
quando o scanner estiver conectado à internet e o MDCI Mini
Dongle estiver conectado a um veículo. Após a atualização do
rmware ser concluída, remova e reconecte o MDCI Mini Dongle.
R:
P:
R:
219
SEÇÃO 7 GARANTIA
Garantia Limitada de Um Ano TOPDON
A TOPDON garante a seu comprador original que os produtos da
empresa serão livres de defeitos materiais e de confecção por 12 meses a
partir da data de compra (Período de Garantia).
Para defeitos reportados durante o Período de Garantia, a TOPDON irá ou
consertar ou substituir o componente ou produto defeituoso de acordo
com a análise e conrmação de seu suporte técnico.
A TOPDON não se responsabiliza por quaisquer danos incidentais ou
consequentes decorrentes do uso, uso indevido ou montagem do
dispositivo.
Se houver qualquer conito entre a política de garantia TOPDON e as leis
locais, as leis locais devem prevalecer.
Esta garantia limitada é anulada sob as seguintes condições:
• Uso indevido, desmontagem, alteração ou consertos por lojas ou
técnicos não autorizados.
• Manejo descuidado e/ou operação indevida.
Avviso:
Todas as informações neste manual são baseadas nas informações
disponíveis mais recentes durante o momento de sua publicação
e nenhuma garantia pode ser feita sobre sua exatidão ou
integridade. A TOPDON se reserva o direito de fazer alterações a
qualquer momento sem aviso.
Escaneie o código QR para obter mais suporte!
РУССКИЙ
221
БЕЗОПАСНОСТЬ ВСЕГДА НА ПЕРВОМ
МЕСТЕ!
В целях вашей безопасности, безопасности
других людей, а также во избежание какого-
либо повреждения продукта и вашего автомобиля
ВНИМАТЕЛЬНО ПРОЧТИТЕ И УБЕДИТЕСЬ, ЧТО ВЫ
ПОЛНОСТЬЮ ПОНИМАЕТЕ ВСЕ ИНСТРУКЦИИ ПО
ТЕХНИКЕ БЕЗОПАСНОСТИ, СОДЕРЖАЩИЕСЯ В ДАННОМ
РУКОВОДСТВЕ, ПРЕЖДЕ ЧЕМ НАЧАТЬ ЭКСПЛУАТАЦИЮ.
Вы также должны ознакомиться с руководством по
техническому обслуживанию автомобиля и соблюдать
указанные меры предосторожности или инструкции до
и во время любых тестов или процедур технического
обслуживания.
Держите себя, свою одежду и другие предметы
подальше от движущихся или горячих деталей
двигателя и избегайте контакта с электрическими
соединениями.
ЭКСПЛУАТИРУЙТЕ АВТОМОБИЛЬ ТОЛЬКО В ХОРОШО
ПРОВЕТРИВАЕМОМ ПОМЕЩЕНИИ, так как при
работающем двигателе автомобиль выделяет
монооксид углерода, токсичный газ, а также твердые
частицы.
ВСЕГДА НАДЕВАЙТЕ одобренные ЗАЩИТНЫЕ
ОЧКИ, чтобы предотвратить повреждение острыми
предметами и едкими жидкостями.
Во время теста НЕ КУРИТЕ И НЕ РАЗВОДИТЕ ОГОНЬ
ВБЛИЗИ АВТОМОБИЛЯ. Пары топлива и аккумулятора
легко воспламеняются.
НЕ ПЫТАЙТЕСЬ ВЗАИМОДЕЙСТВОВАТЬ С ПРОДУКТОМ
ВО ВРЕМЯ ДВИЖЕНИЯ. Любая невнимательность может
привести к несчастному случаю.
ВЫКЛЮЧИТЕ ЗАЖИГАНИЕ ПЕРЕД ПОДКЛЮЧЕНИЕМ ИЛИ
ОТСОЕДИНЕНИЕМ УСТРОЙСТВА ОТ РАЗЪЕМА ПЕРЕДАЧИ
ДАННЫХ АВТОМОБИЛЯ (DLC), чтобы предотвратить
повреждение устройства или электронных
компонентов автомобиля.
ПРОЧТИТЕ ВСЕ ИНСТРУКЦИИ ПЕРЕД ИСПОЛЬЗОВАНИЕМ
222
РАЗДЕЛ 1 ЧТО В КОРОБКЕ?
• ArtiDiag800 BT 2
• Мини-донгл MDCI
• USB-кабель
• Чехол для переноски
• Адаптер 3 в 1
• Краткое руководство пользователя
223
РАЗДЕЛ 2 ОБЗОР ПРОДУКТА
Рисунок 2-1
4
7
3
6
5
2
1
224
Кнопка включения/выключения экрана
Нажмите кнопку и удерживайте ее в течение трех секунд,
чтобы отобразить панель инструментов выключения /
перезапуска / отмены, затем нажмите нужную опцию.
Короткое нажатие кнопки приводит к пробуждению /
блокировке экрана.
Порт типа C и типа A
Порт USB Type-C используется для зарядки и передачи
файлов.
Порт USB Type-A используется для подключения мыши или
USB-флеш-накопителя.
6-дюймовый сенсорный экран
Аудио динамик
Отсек для Диагностический ключ MDCI Mini
Отсек предназначен для хранения мини-ключа MDCI.
Диагностический ключ MDCI Mini
Порт OBD
Подключитесь к разъёму DLC автомобиля.
1.
2.
3.
4.
5.
6.
7.
225
РАЗДЕЛ 3 НАЧАЛО ЭКСПЛУАТАЦИИ
3.1 Базовые настройки
Нажмите и удерживайте кнопку питания в течение 3 секунд,
чтобы включить ArtiDiag800 BT 2. Выполните приведенные
ниже действия, чтобы настроить ArtiDiag800 BT 2.
1
.
Выберите предпочитаемый язык системы.
2. Выберите подходящий регион и часовой пояс.
Рисунок 3-2
Рисунок 3-1
226
3. Настройте подключение Wi-Fi. Выберите Wi-Fi из
отсканированного списка и введите пароль.
4. Войдите в вашу учетную запись TOPDON. (Если у вас нет
учетной записи, пожалуйста, зарегистрируйтесь, указав свой
адрес электронной почты).
Рисунок 3-4
Рисунок 3-3
227
3.2 Подключите ArtiDiag800 BT 2 MDCI Mini Dongle к DLC
автомобиля
Извлеките ArtiDiag800 BT 2 MDCI Mini Dongle из отсека
и подключите его к порту DLC автомобиля (см. рис. 3-5),
который обычно расположен под приборной панелью. После
подключения индикатор загорится зеленым.
Если у вас возникли проблемы с поиском DLC, пожалуйста,
перейдите в раздел Библиотека > Расположение DLC для
получения более подробной информации или обратитесь к
руководству по техническому обслуживанию автомобиля.
Примечание:
Перед подключением устройства к розетке убедитесь, что
зажигание выключено.
3.3 Включите Зажигание
Поверните зажигание в положение «ВКЛ» (см. рисунок 3-6).
Если ваш автомобиль оснащен системой запуска без ключа,
а ключ зажигания представляет собой кнопку «Старт-стоп»
(см. рис. 3-7), нажимайте кнопку «Старт-стоп» до тех пор, пока
автомобиль не перейдет в режим «ВКЛЮЧЕНО». Не нажимайте
на тормоз во время нажатия кнопки «Старт-стоп», иначе вы
заведете автомобиль вместо того, чтобы перевести его в
положение «ВКЛЮЧЕНО».
Способ зажигания зависит от модели автомобиля. Более
подробную информацию смотрите в руководстве по
техническому обслуживанию автомобиля.
Рисунок 3-5
228
Рисунок 3-6 Рисунок 3-7
ENGINE
START
STOP
Теперь вы готовы приступить к диагностике автомобиля.
Примечание: Рекомендуется обновить систему для лучшего
обслуживания, если новая версия доступна в модуле
«Информация о пользователе» > «Обновление системы», и
обновить диагностическое программное обеспечение для
конкретного автомобиля, если новая версия доступна в модуле
«Обновление».
229
РАЗДЕЛ 4 ИСПОЛЬЗОВАНИЕ ВАШЕГО
ARTIDIAG
4.1 Главный экран
Значки функций
Позволяет выполнять функции
диагностики, включая считывание
диагностических кодов
неисправностей (DTC), очистку
DTC, просмотр потока данных и
считывание информации о версии
электронного блока управления
(ECU).
Позволяет выполнять диагностику
вашего автомобиля, связанную с
выбросами.
Диагностика
OBDII/EOBD
Рисунок 4-1
230
Предоставляет услуги по
техническому обслуживанию,
включая сброс масла, адаптацию
дроссельной заслонки, сброс EPB,
сброс угла поворота рулевого
колеса, регенерацию DPF, прокачку
ABS, сброс BMS, кодирование
инжектора, сброс давления в шинах,
сброс подушек безопасности,
инициализацию люка, калибровку
сидений, калибровку окон,
калибровку уровня подвески,
сброс AdBlue, сброс A/F, сброс
датчика NOx, сброс Stop/Start,
сброс AFS, обучение передаче,
изменение языка, отключение
режима транспортировки, подбор
коробки передач, адаптацию EGR,
подбор иммобилайзера, прокачку
охлаждающей жидкости, сброс шин
и сброс ODO.
Позволяет обновить
диагностическое программное
обеспечение для конкретного
автомобиля, если доступна новая
версия.
Предоставляет доступ к отчетам
(системные отчеты, отчеты о кодах
неисправностей и отчеты о потоке
данных), Воспроизведение данных,
скриншотам и записям экрана.
Техническое
Обслуживание
Обновление
История Записей
231
4.2 Диагностика
Модуль диагностики позволяет сканировать поддерживаемые
системы автомобиля (автоматическое сканирование) на
наличие диагностических кодов неисправностей (DTC) или
выбрать отдельную систему для выполнения считывания
информации ЭБУ, считывания кода неисправности, очистки
кодов неисправности и считывания потока данных.
Включает в себя руководство
по ремонту общих кодов
неисправностей OBD-II, бюллетени
технического обслуживания,
местоположение диагностического
разъема, библиотеку контрольных
ламп, поиск покрытия
транспортных средств, руководство
пользователя, быструю поддержку
и удаленную помощь, а также
справочную информацию по
осмотру, диагностике и ремонту
транспортных средств.
Позволяет вам заполнить и
отправить информацию о
проблемах, с которыми вы
столкнулись.
Позволяет пользователям
приобретать права доступа к шлюзу.
Предоставляет доступ к управлению
VCI, обновлению прошивки,
удалению диагностического
программного обеспечения,
информации о пользователе,
управлению клиентами, справке,
информации о магазине,
управлению заказами, настройкам
и обновлению системы.
Библиотека
Обратная Cвязь
Молл
О Пользователе
232
Рисунок 4-2
1. Нажмите BCE, и отобразится список марок автомобилей.
Идентификация по VIN
VIN позволяет идентифицировать автомобиль с помощью авто-
VIN или введения VIN.
• Авто-VIN — ArtiDiag800 BT 2 автоматически считывает и
декодирует идентификационный номер транспортного средства
(VIN).
• Введение VIN — введите VIN вручную, чтобы идентифицировать
автомобиль.
Идентификация по марке
Примечание:
Не все автомобили поддерживают автоматическое считывание
и декодирование VIN с помощью функции авто-VIN.
Примечание:
прежде чем инструмент идентифицирует транспортное
средство, обязательно загрузите диагностическое программное
обеспечение для конкретного транспортного средства через
модуль обновления.
Идентификация автомобиля
Чтобы выполнить автоматическое сканирование или диагностику
отдельной системы, вам необходимо сначала идентифицировать
свой автомобиль. Нажмите Диагностика на главном экране.
ArtiDiag800 BT 2 может идентифицировать ваш автомобиль по
VIN-номеру или марке автомобиля.
Автоматическое сканирование и диагностика отдельной
системы
233
Строка поиска
Введите марку автомобиля в строку поиска.
Все / Азия / Европа / Америка / Китай
Выберите в этом меню, чтобы отфильтровать марки
автомобилей, произведенных в определенных странах.
Все модели / Азиатские модели / Европейские модели /
Американские модели / Китайские модели.
Значок напряжения автомобильного аккумулятора
Отображает напряжение аккумулятора вашего автомобиля
в режиме реального времени.
Опции производителя (марка автомобиля)
①
②
③
④
Рисунок 4-3
2. Выберите или введите марку вашего автомобиля.
Примечание:
Для ознакомления с функциями диагностики предусмотрен
демонстрационный режим (опция ДЕМО в списке марок).
3. Продолжайте в соответствии с подсказкой на экране,
поскольку процесс идентификации может отличаться в
зависимости от марки транспортного средства. Обычно вам
нужно будет выбрать между автоматическим или ручным
режимом, чтобы продолжить идентификацию транспортного
①
④
③
②
234
Примечание: Системы могут различаться в зависимости от
марки, модели и года выпуска автомобиля.
Автоматическое сканирование обнаруживает системы,
поддерживаемые автомобилем, и извлекает коды
неисправностей для этих систем, обеспечивая полную
проверку работоспособности вашего автомобиля. Выполнение
автоматического сканирования до и после ремонта может
помочь в устранении неполадок и проверке правильности
ремонта. Отчеты о предварительном и последующем
сканировании позволяют записывать состояние автомобиля до
и после ремонта для сравнения.
Чтобы выполнить автоматическое сканирование, нажмите
кнопку автоматического сканирования в нижнем углу,
ArtiDiag800 BT 2 начнет сканирование систем, поддерживаемых
Автоматическое сканирование
Рисунок 4-4
средства.
Автоматически
Введите VIN вручную или нажмите «Считать», чтобы получить
VIN, затем нажмите «Подтвердить». ArtiDiag автоматически
расшифрует VIN для идентификации автомобиля.
Вручную
Вручную выберите информацию об автомобиле, чтобы
идентифицировать автомобиль.
После идентификации автомобиля отобразится системное
меню.
235
Примечание: В зависимости от марки автомобиля некоторые
функции могут быть недоступны.
Считать код неисправности
1. После идентификации автомобиля выберите систему, для
которой вы хотите получить коды неисправностей, в системном
меню.
2. Нажмите Прочитать DTCs в меню функций.
Описание кнопки
Показать все/Показать фактические данные — нажмите, чтобы
переключиться между отображением всех систем автомобиля и
отображением только поддерживаемых систем.
Очистить DTCs — нажмите, чтобы очистить все извлеченные коды
неисправностей.
Отчет — нажмите, чтобы сохранить текущие результаты сканирования в
формате отчета. (Чтобы просмотреть сохраненные отчеты, перейдите в
История Записей > Отчеты > Системные отчеты.)
Выполнение диагностики отдельной системы
Помимо автоматического сканирования, вы также можете выбрать
отдельную систему для чтения информации ЭБУ, чтения кодов
неисправностей, очистки кодов неисправностей и чтения потока
данных.
автомобилем, и поиск DTC начнется автоматически.
Результаты отображаются постепенно по мере сканирования
систем.
Рисунок 4-5
236
ArtiDiag свяжется с ECU и извлечет и отобразит коды
неисправностей для выбранной в данный момент системы.
3. Нажмите на значок справа, чтобы открыть опционное меню
конкретного кода неисправности.
Рисунок 4-6
Когда загорится этот значок, нажмите его, чтобы
открыть окно, в котором можно выполнить
поиск дополнительной информации о коде
неисправности.
Когда значок загорится, нажмите, чтобы
просмотреть подробное описание кода
неисправности.
Когда загорится этот значок, нажмите, чтобы
просмотреть стоп-кадр, снятый в момент
возникновения DTC.
Когда загорится этот значок, нажмите, чтобы
просмотреть инструкции по ремонту.
Описание значка
Описание кнопки
Отчет — нажмите, чтобы сохранить коды неисправностей в
формате отчета. (Чтобы просмотреть сохраненные отчеты,
перейдите в История Записей > Отчеты > Отчеты о коде
237
Рисунок 4-7
Чтение потока данных
1. После идентификации автомобиля выберите систему, для
которой вы хотите считывать поток данных, в системном меню.
2. Нажмите Поток данных в функциональном меню. Отобразится
список потоков данных.
Примечание:
1. Процедуру очистки кодов неисправностей следует
выполнять после завершения необходимого ремонта.
После подтверждения коды неисправностей и данные о
замораживании, хранящиеся в ECU, будут удалены.
2. НЕ ЗАПУСКАЙТЕ ДВИГАТЕЛЬ ВО ВРЕМЯ ОЧИСТКИ КОДОВ
НЕИСПРАВНОСТЕЙ.
неисправности.)
Очистить DTC — нажмите, чтобы очистить все извлеченные коды
неисправностей.
Очистить код неисправности
1. После идентификации автомобиля выберите систему, для
которой вы хотите удалить коды неисправностей, в системном
меню.
2. Нажмите Очистить DTCs в меню функций.
238
Нажмите, чтобы отобразить поток данных в
реальном времени в виде волнового графика.
— нажмите, чтобы выбрать потоки данных,
которые вы хотите отобразить.
— нажмите, чтобы отобразить до 6 потоков
данных в виде графика.
— нажмите, чтобы объединить до 4 потоков
данных в одном графике для упрощения
сравнения и наблюдения.
— нажмите, чтобы записать и сохранить
информацию о потоке данных в режиме
реального времени для сравнения и анализа.
Чтобы просмотреть записанные потоки
данных, перейдите в История Записей >
Воспроизведение данных
— нажмите, чтобы сохранить текущие значения
потока данных в формате отчета. Чтобы
просмотреть сохраненные отчеты, перейдите
в История Записей > Отчеты > Отчеты потока
данных.
Описание значка
Описание кнопки
Примечание:
ЕСЛИ ДЛЯ ПРОСМОТРА ПОТОКА ДАННЫХ В РЕЖИМЕ
РЕАЛЬНОГО ВРЕМЕНИ НЕОБХОДИМО УПРАВЛЯТЬ
АВТОМОБИЛЕМ, УБЕДИТЕСЬ, ЧТО ВАМ БУДЕТ ПОМОГАТЬ
ВТОРОЙ ЧЕЛОВЕК. НЕ ПРОСМАТРИВАЙТЕ ПОТОК ДАННЫХ ВО
ВРЕМЯ ДВИЖЕНИЯ.
239
Читать информацию ECU
1. После идентификации транспортного средства выберите в
системном меню систему, для которой вы хотите просмотреть
соответствующую информацию.
2. Нажмите ECU Info в меню функций. Затем вы можете
просмотреть информацию, такую как номер детали ECU,
серийный номер и версию программного обеспечения.
4.3 OBDII / EOBD
Функция OBDII / EOBD позволяет вам выполнять диагностику
вашего автомобиля, связанную с выбросами.
4.3.1 Выполнить диагностику OBDII
1. Нажмите OBDII / EOBD на главном экране.
2. Выберите свой способ связи: Автоматическое сканирование
или Протокол.
Автоматическое сканирование — ArtiDiag800 BT 2 автоматически
свяжется с автомобилем и определит, какой протокол использует
автомобиль.
Протокол — позволяет вам вручную выбрать протокол связи.
3. Выберите функцию, чтобы продолжить.
Рисунок 4-8
240
Рисунок 4-9
Примечание:
В зависимости от марки автомобиля некоторые функции могут
быть недоступны.
Типичные функциональные опции могут включать: DTC и FFD,
готовность к техосмотру, реальные данные, бортовой монитор,
тестирование компонентов, информация об автомобиле и его
состоянии.
DTC и FFD (данные о сохраненных ошибках)
Эта функция помогает извлекать и очищать коды
неисправностей, хранящиеся в ECU автомобиля, и отображает
FFD систем, связанных с выбросами.
Готовность к техосмотру
Эта функция проверяет, правильно ли работают различные
системы автомобиля, связанные с выбросами, и готовы ли они к
тестированию ТО/РТО.
Она также может проверить состояние работы монитора и
подтвердить, правильно ли был выполнен ремонт неисправности
автомобиля.
Примечание:
1. Процедуру очистки кодов неисправностей следует
выполнять после проведения необходимого ремонта. После
подтверждения коды неисправностей и FFD, хранящиеся в ECU,
будут очищены.
2. НЕ ЗАПУСКАЙТЕ ДВИГАТЕЛЬ ВО ВРЕМЯ ОЧИСТКИ КОДОВ
НЕИСПРАВНОСТЕЙ.
241
Реальные данные
Эта функция отображает оперативные данные и параметры из
ECU в режиме реального времени.
Бортовой монитор
Эта функция отображает результаты испытаний компонентов и
систем силовой установки, связанных с выбросами, которые не
подвергаются постоянному мониторингу.
Тестирование компонентов
Эта функция помогает отправлять управляющие команды в
ECU автомобиля для тестирования и эксплуатации частей и
компонентов системы.
Информация об автомобиле
Эта функция отображает список информации из ECU автомобиля
(информация может отличаться в зависимости от марки
автомобиля).
Информация может включать:
• VIN.
• ID калибровки (CID).
• Номер проверки калибровки (CVN).
• Отслеживание производительности двигателя с искровым
зажиганием в процессе эксплуатации (IUPR)
• Название ECU
Состояние автомобиля
Эта функция отображает состояние автомобиля, включая
двигатель, трансмиссию, найденные коды, статус MIL, мониторы и
протокол.
4.3.2 Диагностическая обратная связь
ArtiDiag800 BT 2 позволяет вам мгновенно отправлять отзывы
по диагностике (с автоматически прикрепляемыми журналами
диагностических данных), когда вы сталкиваетесь с программной
проблемой при выполнении диагностических операций.
Для отправки отзыва по диагностике:
1. Нажмите на значок , расположенный в правом верхнем углу
любого экрана с этим значком.
2. Выберите тип проблемы.
3. Опишите проблему.
4. Нажмите Отправить, чтобы отправить отзыв.
242
Примечание:
Функция диагностической обратной связи доступна только с
модулем диагностики.
4.4 Обслуживание
Предоставляет услуги по техническому обслуживанию,
включая сброс масла, адаптацию дроссельной заслонки,
сброс EPB, сброс угла поворота рулевого колеса, регенерацию
DPF, прокачку ABS, сброс BMS, кодирование инжектора,
сброс давления в шинах, сброс подушек безопасности,
инициализацию люка, калибровку сидений, калибровку окон,
калибровку уровня подвески, сброс AdBlue, сброс A/F, сброс
датчика NOx, сброс Stop/Start, сброс AFS, обучение передаче,
изменение языка, отключение режима транспортировки,
подбор коробки передач, адаптацию EGR, подбор
иммобилайзера, прокачку охлаждающей жидкости, сброс шин
и сброс ODO.
4.4.1 Обзор услуг
Сброс уровня масла
Эта функция позволяет сбросить индикатор смены масла в
системе службы моторного масла. Система контроля уровня
моторного масла рассчитывает оптимальный интервал замены
масла в зависимости от условий движения автомобиля и
погодных условий. Сброс уровня масла требуется при каждой
замене моторного масла.
Адаптация дроссельной заслонки
Если ECU случайно отсоединен, или если дроссельная заслонка
заменена или очищена, то необходимо инициализировать
приводы дроссельной заслонки с помощью функции адаптации
дроссельной заслонки. Это возвращает данные ECU в
исходное состояние, так что дроссельная заслонка может точно
регулировать подачу воздуха.
Сброс EPB
Эта функция поможет вам заменить и переустановить тормозные
колодки.
Сброс угла поворота рулевого колеса
Если датчик угла поворота рулевого колеса заменен, или угол
поворота рулевого колеса неточен или не отцентрирован,
необходимо выполнить функцию сброса угла поворота рулевого
колеса, чтобы найти относительное нулевое положение. Используя
это положение в качестве ориентира, ECU затем может рассчитать
243
точный угол для левого и правого рулевого управления.
Регенерация DPF
Эта функция в основном используется для регенерации
дизельных сажевых фильтров. Чтобы обеспечить хорошую работу
фильтров, она удаляет частицы путем сжигания и окисления.
кровотечение из брюшной полости
Эта функция позволяет выполнять тесты для проверки условий
работы антиблокировочной тормозной системы (ABS).
Сброс BMS
После замены автомобильного аккумулятора необходимо
сбросить блок управления автомобильным аккумулятором.
Это очистит информацию о неисправности (например, о
низком уровне заряда аккумулятора), чтобы блок управления
мог сопоставить соответствующую информацию о недавно
замененном аккумуляторе.
кодировка инжектора
Эта функция может записывать фактический код форсунки или
переписывать код в ЭБУ на код форсунки соответствующего
цилиндра, чтобы более точно контролировать или корректировать
количество впрыска в цилиндр. Это необходимо выполнить в
следующих случаях: После замены ЭБУ или инжектора.
Сброс давления в шинах
Эта функция позволяет сбросить давление в шинах и отключить
индикатор неисправности давления в шинах, когда горит
индикатор неисправности давления в шинах автомобиля.
Сброс подушки безопасности
Эта функция сбрасывает данные подушки безопасности,
чтобы очистить индикатор неисправности при столкновении
с подушкой безопасности, чтобы компьютер подушки
безопасности в автомобиле мог работать нормально. Это
необходимо выполнить в следующих случаях: При столкновении
транспортного средства и срабатывании подушки безопасности
появляется соответствующий код неисправности в данных о
столкновении, загорается индикатор подушки безопасности, и код
неисправности не может быть удален.
инициализация люка на крыше
Эта функция позволяет отключить блокировку люка на крыше
или закрыть его во время дождя; функцию памяти раздвижного
/ наклонного люка на крыше; пороговую температуру снаружи
автомобиля и т.д.
244
калибровка сидений
Эта функция может соответствовать заменяемым и
ремонтируемым сиденьям с функцией памяти.
калибровка Windows
Эта функция может выполнять сопоставление дверных стекол для
восстановления исходной памяти ЭБУ и восстановления функции
автоматического подъема и спуска стеклоподъемника.
калибровка уровня суспензии
Эта функция позволяет настроить датчик высоты кузова
автомобиля для калибровки уровня после замены датчика высоты
автомобиля или модуля управления в системе пневмоподвески,
или когда уровень автомобиля неправильный.
Сброс AdBlue
После замены или заполнения жидкости для очистки выхлопных
газов дизельного топлива (автомобильного карбамида) требуется
операция сброса карбамида.
Сброс A/F
Эта функция может устанавливать или уменьшать параметры
соотношения воздуха и топлива.
сброс датчика NOx
Эта функция может сбросить значение параметра каталитического
нейтрализатора, сохраненное в блоке управления двигателем.
Это необходимо выполнить в следующих случаях: При
повторной инициализации следующей неисправности и замене
каталитического нейтрализатора NOx.
Сброс остановки/запуска
Эта функция может открывать или закрывать функцию
автоматического запуска-остановки с помощью настройки
скрытой функции в ECU (при условии, что автомобиль имеет
соответствующую скрытую функцию, поддерживаемую
аппаратным обеспечением).
Сброс AFS
Эта функция позволяет вам инициализировать адаптивную
систему фар.
Обучение коробки передач
Эта функция может выполнять обучение зуба для автомобиля,
чтобы отключить MIL.
Изменение языка
Эта функция может изменять системный язык центральной
245
панели управления автомобиля.
Деактивация транспортного режима
Эта функция может отключить транспортный режим, чтобы
транспортное средство могло нормально функционировать.
Это необходимо выполнить в следующих случаях: Когда
отключены следующие функции, включая ограничение скорости
автомобиля, отключение сети открывания дверей, отключение
ключа дистанционного управления и т.д. Для снижения
энергопотребления.
Соответствие коробки передач
Эта функция помогает завершить самообучение коробки передач
для улучшения качества переключения передач. Это необходимо
выполнить в следующих случаях: При разборке или ремонте
коробки передач (после отключения части автомобильного
аккумулятора), что приводит к задержке переключения передач
или проблемам с ударом.
Адаптация EGR
Эта функция может распознавать клапан EGR (рециркуляции
отработавших газов) после его очистки или.
Обездвижить соответствие
Эта функция может совпадать с противоугонным ключом
после замены ключа зажигания, выключателя зажигания,
комбинации приборов, блока управления двигателем (ECU),
модуля управления кузовом (BCM) и батареи дистанционного
управления.
стравливание охлаждающей жидкости
Эта функция может активировать электронный водяной насос
перед выпуском воздуха из системы охлаждения.
Сброс шин
Эта функция позволяет установить параметры размера
модифицированной или замененной шины.
Сброс ODO
Эта функция может копировать, записывать или изменять
значение километров в чипе одометра, так что одометр
показывает фактический пробег. lt необходимо выполнять
в следующих случаях: Когда пробег указан неверно из-за
повреждения датчика скорости автомобиля или неисправности
одометра.
246
4.4.2 Действия
Для выполнения сервисного сброса:
1. Нажмите Обслуживание на главном экране и отобразится
функциональное меню.
Рисунок 4-10
2. Выберите функцию, которую вы хотите выполнить.
3. Идентифицируйте автомобиль по VIN или марке (подробнее об
операциях идентификации читайте в разделе Идентификация
автомобиля при автоматическом сканировании и диагностике
отдельной системы). Затем перейдите к экрану отображения
выбранной функции.
4. Следуйте инструкциям на экране, чтобы выполнить сервисный
сброс.
4.5 Обновление
Эта функция позволяет вам обновить программное
обеспечение для диагностики конкретного автомобиля, если
доступно какое-либо новое программное обеспечение.
Для выполнения функции обновления:
1. Нажмите Обновить на главном экране и отобразится экран
обновления.
247
Рисунок 4-11
2. Нажмите Загрузить, чтобы обновить или загрузить
программное обеспечение.
Примечание:
Вы также можете нажать Выбрать в правом верхнем углу для
пакетного выбора и обновления программного обеспечения.
4.6 История Записей
Эта функция предоставляет доступ к отчетам (все, системные
отчеты, отчеты о кодах неисправностей и отчеты о потоке
данных), Воспроизведение данных, скриншотам и записям
экрана.
Рисунок 4-12
248
Нажмите, чтобы найти конкретный отчет
Нажмите для пакетного выбора и удаления
отчетов
Описания кнопки
4.6.1 Отчеты
1. Нажмите История Записей > Отчеты.
2. Выберите конкретный отчет, чтобы просмотреть подробные
сведения об этом отчете.
4.6.2 Воспроизведение данных
1. Нажмите История Записей > Воспроизведение данных, чтобы
просмотреть список записанных потоков данных.
2. Нажмите на определенный поток данных, чтобы воспроизвести
записанное видео этого потока данных.
4.6.3 Скриншоты
Нажмите История Записей > Скриншоты для просмотра
скриншотов, сохраненных во время работы ArtiDiag800 BT 2.
4.6.4 Записи экрана
Нажмите История Записей > Записи экрана для просмотра
экранных записей, сохраненных во время работы ArtiDiag800 BT 2.
4.7 Библиотека
4.7.1 Руководство по ремонту DTC
Руководство по ремонту DTC — это база данных, основанная на
опыте, которая предоставляет информацию о конкретном коде,
включая популярные исправления и этапы устранения для
выявления неисправностей.
Как использовать руководство по ремонту DTC:
Нажмите Библиотека > Руководство по ремонту DTC. Введите
DTC в строке поиска.
4.7.2 TSB (Бюллетени технического обслуживания)
Для просмотра бюллетеней технического обслуживания:
249
Нажмите Библиотека > TSB. Выберите марку автомобиля,
модель, год выпуска, систему и подсистему и нажмите Далее.
Отобразится список бюллетеней технического обслуживания
OEM, выпущенных для выбранного автомобиля. Нажмите на
нужный бюллетень, чтобы просмотреть его полное содержание.
4.7.3 Расположение DLC
Для просмотра местоположения DLC:
Нажмите Библиотека > Расположение DLC. Выберите марку,
модель и год выпуска автомобиля и нажмите Далее. Отобразится
изображение местоположения DLC для выбранного автомобиля.
4.7.4 Библиотека световых индикаторов
Библиотека световых индикаторов содержит информацию о
световых индикаторах приборной панели, включая описание
лампочек, воздействие на управление автомобилем, типичные
причины, меры реагирования и соответствующие часто
задаваемые вопросы.
Для просмотра библиотеки световых индикаторов:
Нажмите Библиотека > Библиотека световых индикаторов.
Отобразится список световых индикаторов. Нажмите на нужный
световой индикатор, чтобы просмотреть подробности.
4.7.5 Поиск покрытия транспортного средства
Этот модуль позволяет пользователям проверять, поддерживается
ли марка или модель транспортного средства.
Чтобы проверить покрытие транспортного средства:
Нажмите «Библиотека» > «Поиск покрытия транспортного
средства». Выберите тип программного обеспечения, название
программного обеспечения, марку и модель из раскрывающегося
списка, введите год, функцию и подфункцию, если необходимо,
и нажмите «Запрос». Будет отображен список соответствующей
информации о транспортном средстве.
4.7.6 Руководство пользователя
Этот модуль предоставляет электронную копию руководства
пользователя ArtiDiag800 BT 2.
4.7.7 Быстрая поддержка
Чтобы получить быструю поддержку:
Нажмите Библиотека > Быстрая поддержка. Обратитесь в службу
поддержки, чтобы действовать в соответствии с подсказками,
отображаемыми на экране, и получить своевременную помощь.
250
4.9.1 Управление VCI
Эта функция позволяет вам добавлять VCI. После завершения
Bluetooth-соединения между VCI и портом OBDII автомобиля
серийный номер и код активации VCI автоматически появятся
на экране «Активировать устройство». Нажмите «Активировать»,
чтобы привязать VCI.
4.9.2 Обновление встроенного ПО
Позволяет обновить встроенное ПО, если доступна новая версия.
4.9.3 Удаление диагностического программного обеспечения
С помощью этого модуля вы можете удалить ранее установленное
диагностическое программное обеспечение.
4.9.4 Информация о пользователе
Этот модуль позволяет вам изменить аватар или псевдоним
вашего профиля, просмотреть вашу электронную почту и
идентификатор TOPDON, изменить пароль, удалить вашу учетную
запись TOPDON и выйти из системы.
4.9.5 Помощь
Нажмите «Справочный центр», чтобы просмотреть часто
задаваемые вопросы и соответствующие меры реагирования.
4.9.6 Информация о мастерской
Позволяет вам сохранить информацию о ремонтной мастерской.
4.9.7 Обновление системы
Позволяет обновить программное обеспечение, если доступна
Эта функция позволяет вам написать отзыв о продукте в службу
послепродажного обслуживания TOPDON.
4.8 Обратная связь
Функция «Информация о пользователе» обеспечивает
доступ к управлению VCI, обновлению прошивки, удалению
диагностического программного обеспечения, информации о
пользователе, управлению клиентами, справке, информации
о магазине, управлению заказами, настройкам и обновлению
системы.
4.9 О пользователе
251
новая версия.
4.9.8 Настройки
Функция «Настройки» позволяет вам настраивать WLAN, время и
дату, языки/единицы измерения, проверять хранилище, получать
доступ к файловому менеджеру для просмотра сведений о
хранилище, просматривать информацию о версии ArtiDiag800
BT 2, обновлять ArtiDiag800 BT 2, просматривать Условия
обслуживания и Политику конфиденциальности, устанавливать
время автоматической блокировки, просматривать информацию
о планшете и выходить из учетной записи TOPDON.
4.9.9 Управление клиентами
Эта функция позволяет добавлять клиентов, редактировать
информацию о клиентах и удалять клиентов.
4.9.10 Управление заказами
Эта функция помогает управлять заказами.
252
РАЗДЕЛ 5 ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
Сенсорный экран 1440*720
2 GB
64 GB
5050 mAh/3.7 V
5 V
14°F to 122°F (-10 °C to 50°C )
-4°F to 140°F (-20 °C to 60°C)
8.5*5.0*1.8 inch (215*126*46 mm)
660 g (1.46 lb)
1520 g ( 3.35 lb)
9-18V
< 130 mA
14°F to 122°F (-10 °C to 50°C )
-4°F to 140°F (-20 °C to 60°C)
Экран дисплея
RAM
ROM
Батарея
Входное напряжение
Рабочая температура
Температура хранения
Размеры (Д х Ш х В)
Вес нетто
Вес брутто
Рабочее напряжение
Рабочий ток
Рабочая температура
Температура хранения
TOPDON ArtiDiag800 BT 2 Планшет
TOPDON ArtiDiag800 BT 2 Диагностический MDCI Мини-
донгл
253
РАЗДЕЛ 6 ЧАСТЫЕ ВОПРОСЫ
Что делать, если ArtiDiag800 BT 2 не отвечает при подключении
к автомобилю?
Пожалуйста, подтвердите следующие случаи:
1) Является ли соединение между MDCI Mini Dongle и портом
DLC автомобиля надежным.
2) Включено ли зажигание.
3) Поддерживает ли инструмент автомобиль.
4) Является ли версия сканера и MDCI Mini Dongle последней
(если нет, повторите попытку после обновления).
5) Проверьте цвет индикатора на MDCI Mini Dongle (см.
описание индикатора в руководстве пользователя).
Или отправьте нам год, марку, модель и номер VIN вашего
автомобиля с помощью функции обратной связи для
своевременной технической помощи.
Почему система останавливается при чтении потока данных?
Это может быть вызвано ослабленным диагностическим MDCI
Mini Dongle. Пожалуйста, отсоедините MDCI Mini Dongle и
убедитесь, что повторное подключение стабильное и надежное.
Какие специальные функции поддерживает ArtiDiag800 BT 2?
ArtiDiag800 BT 2 поддерживает 28 услуг по техническому
обслуживанию. Подробную информацию см. в разделе 4.4.1.
Почему экран мерцает при работающем двигателе?
Это нормальное явление, вызванное электромагнитными
помехами.
Как обновить системное программное обеспечение?
1. Включите инструмент и убедитесь, что подключение к
Интернету стабильно.
2. Перейдите в раздел Информация о пользователе ->
Обновление системы, чтобы войти в интерфейс обновления
системы.
3. Завершите процесс, следуя инструкциям на экране шаг за
шагом. Это может занять несколько минут в зависимости от
состояния вашей сети.
После завершения обновления инструмент автоматически
перезапустится и отобразит основной интерфейс.
B:
O:
B:
O:
B:
O:
B:
O:
B:
O:
254
Как сделать снимок экрана?
Проведите пальцем вниз и нажмите Скриншот, затем нажмите
на экране, чтобы сделать снимок экрана. Чтобы просмотреть
сохраненные изображения, нажмите История Записей >
Скриншоты.
Нужно ли обновлять MDCI Mini Dongle?
Да, перейдите в раздел «Информация о пользователе» на
главном экране и нажмите «Обновление прошивки». Вы
можете обновить прошивку, только когда сканер подключен
к Интернету, а MDCI Mini Dongle подключен к автомобилю.
После завершения обновления прошивки извлеките и снова
подключите MDCI Mini Dongle.
B:
O:
B:
O:
255
РАЗДЕЛ 7 ГАРАНТИЯ
Гарантия TOPDON на один год
TOPDON гарантирует покупателю, что не будет никаких дефектов
материалов и изготовления продукции TOPDON в течение 12
месяцев (гарантийный срок) с даты покупки. При обнаружении
дефектов в течение гарантийного периода TOPDON проведёт
ремонт или замену дефектных деталей или продуктов после анализа
и подтверждения проблемы своей технической поддержкой.
TOPDON не несет ответственности за любые случайные или
косвенные убытки, вызванные использованием, неправильным
использованием или установкой прибора.
В случае возникновения противоречий между гарантийной
политикой TOPDON и местным законодательством
преимущественную силу имеют местные законы.
Данная гарантия недействительна в следующих случаях:
Неправильное использование, разборка, модификация или
ремонт специалистами по техническому обслуживанию, не
уполномоченными Topdon.
Небрежное обращение и неправильная эксплуатация.
Примечание:
Вся информация в этом руководстве, показанная на момент
публикации, имеет преимущественную силу, компания не
отвечает за ее точность и полноту.
Topdon оставляет за собой право вносить изменения в
данное руководство в любое время без предварительного
уведомления.
Отсканируйте QR-код для получения дополнительной
поддержки!
日本语
257
安全は常に最優先です !
お客様の安全のために、そして製品とお客様の車への損傷を避けるた
めに、お客様が運転する前に、このマニュアルのすべての安全指示と
メッセージを十分に理解し、注意深く読み、確認してください。また、
車両のサービスマニュアルを読み、テストまたはサービス手順の前後
に記載された注意事項または指示を遵守する必要があります。
体、衣服および他の物を動作部品、または熱いエンジンから距離を持ち、
電気接続との接触を避けること。
エンジンが動いているときに車両が一酸化炭素、有毒なガス、および
粒子状物質を作り出すので、風通しのよい区域で車両を動かしなさい。
鋭い物体や腐食性の液体からの損傷を防ぐために、常に承認された安
全ゴーグルを着用してください。
試験時には、車両の近くでの喫煙や炎の使用は避けてください。燃料
と電池の蒸気の可燃性は非常に高いです。
運転中にプルーダクトと対話しようとしないでください。どんな気晴
らしでも事故を引き起こす可能性があります。
製品や車両の電子部品の損傷を防ぐために、車両のデータリンクコネ
クタ (DLC) と製品を接続または切断する前に、点火をオフにしてくだ
さい。
使用前にすべての説明書をお読みください
258
セクション１ その箱には何が入っていますか。
•ArtiDiag800BT2
•MDCIミニドングル
•USB ケーブル
•ハンドキャリー・ケース
•3-in-1アダプター
•クイック・マニュアル
259
セクション2 製品概要
図
2-1
4
7
3
6
5
2
1
260
電源 / 画面オフボタン
ボタンを 3 秒間押すと、電源オフ / 再起動 / キャンセル ツールバーが
表示されるので、目的のオプションをタップします。
ボタンを短く押すと、画面が起動 / ロックされます。
Type-C および Type-A ポート
USB Type-C ポートは充電とファイル転送に使用します。
USB Type-A ポートはマウスや USB フラッシュドライブを接続するの
に使用します。
6 インチ · タッチスクリーン
オーディオ · スピーカー
診断用 MDCI ミニドングルコンパートメント
コンパートメントは MDCI ミニ ドングルを収納するように設計されて
います。
診断用 MDCI ミニドングル
OBD ポート
車両の DLC に差し込みます。
1.
2.
3.
4.
5.
6.
7.
261
セクション３ 起動します
3.1 基本設定
ArtiDiag800 BT 2 をオンにするには、電源ボタンを 3 秒間押し続けます。以
下の手順に従って、ArtiDiag800 BT 2 を設定してください。
1. 希望システム言語を選択してください。
2. 適切な地域と時間帯を選択してください。
図
3-2
図
3-1
262
3. Wi-Fi 接続を構成してください。スキャンしたリストから Wi-Fi を選択し、
パスワードを入力します。
4. TOPDON 口座がログインします。( アカウントをお持ちでない方は、メー
ルでご登録ください。)
図
3-4
図
3-3
263
注:
ユニットに接続する前に、必ず点火がオフになっていることを確認してくださ
い。
3.3 イグニッションをオンにします
イグニッションを「ON」の位置に回します（図 3-6 を参照）。キーレスス
タートシステムを搭載しており、イグニッションスイッチが「エンジン始動
停止」ボタンの場合 ( 図 3-7 参照 )、「エンジン始動停止」ボタンを「オン」
になるまで押してください。「エンジン始動停止」ボタンを押している間は
ブレーキをかけないでください。そうしないと、「オン」の位置に置くので
はなく、車を始動させます。
点火方法は車種によって異なります。詳細は車両の取扱説明書を参照くださ
い。
図3-5
3.2 ArtiDiag800 BT 2 MDCI ミニドングルを車両の DLC に接続します
ArtiDiag800 BT 2 MDCI ミニ ドングルをコンパートメントから取り出し、車
両の DLC ポート ( 図 3-5 を参照 ) に接続します。このポートは通常、ダッシ
ュボードの下にあります。接続されると、インジケーターが緑色に点灯しま
す。
DLC ロケーションが問題発生した場合は、ライブラリー > DLC ロケーショ
ンへご確認いただくか、車両のサービスマニュアルをご確認ください。
264
図3-6 図3-7
ENGINE
START
STOP
注:
ユーザー情報 > システム更新モジュールで新しいバージョンが利用可能な場合
は、より良いサービスのためにシステムを更新し、更新モジュールで新しいバ
ージョンが利用可能な場合は、車両固有の診断ソフトウェアを更新することを
お勧めします。
これで車両の診断を開始する準備が整いました。
265
セクション4 ARTIDIAGを使用ください
4.1 ホーム画面
機能アイコン
診断トラブルコード (DTCs) の読み取り、
DTCs のクリア、データストリームの表示、
電子制御ユニット (ECU) のバージョン情報
の読み取りなど、診断機能を実行できます。
車両の排ガス関連診断を実行できます。
診断
OBDII/EOBD
図4-1
266
オイルリセット、スロットル調整、EPB リ
セット、ステアリング角度リセット、DPF
再生、ABS ブリーディング、BMS リセット、
インジェクターコーディング、タイヤ空気
圧リセット、エアバッグリセット、サンル
ーフ初期化、シートキャリブレーション、
ウィンドウキャリブレーション、サスペン
ションレベルキャリブレーション、AdBlue
リセット、A/F リセット、NOx センサーリ
セット、ストップ / スタートリセット、AFS
リセット、ギア学習、言語変更、トランス
ポートモードの無効化、ギアボックスマッ
チング、EGR 調整、イモビライザーマッチ
ング、クーラントブリーディング、タイヤ
リセット、ODO リセットなどのメンテナン
スサービスを提供します。
新しいバージョンが利用可能な場合は、車
両固有の診断ソフトウェアを更新できま
す。
レポート ( システムレポート、障害コード
レポート、データストリームレポート )、
リプレイデータ、スクリーンショット、ス
クリーン記録にアクセスできます。
メンテナンス
更新
歴史記録
OBD-II 汎用 DTC 修理ガイド、技術サービ
ス速報、DLC の場所、警告灯ライブラリ、
車両カバレッジ検索、ユーザー マニュア
ル、クイック サポート、リモート アシス
タンスが含まれており、車両の検査、診断、
修理に関する参考情報が提供されます。
ユーザーがゲートウェイのアクセス権を購
入できるようにします。
ライブラリ
モール
267
VCI 管理、ファームウェア更新、診断ソフ
トウェアのアンインストール、ユーザー情
報、顧客管理、ヘルプ、ショップ情報、注
文管理、設定、システム更新へのアクセス
を提供します。
発生した問題を入力して送信できます。
ユーザー情報
フィードバック
4.2 診断
診断モジュールでは、サポートされている車両システム「自動スキャン」を
スキャンして診断トラブルコード (DTCs) を検出するか、個々のシステムを
選択して バージョン情報の読み取り、 トラブルコードの読み取り、トラブ
ルコードのクリア、データストリームの読み取りを実行できます。
車両を識別します
自動スキャンまたは個々のシステム診断を実行するには、まず車両を識別す
る必要があります。ホーム画面から診断をタップします。ArtiDiag800 BT 2 は、
VIN または車両メーカーを利用して車両を識別できます。
自動スキャンと個々のシステム診断
図4-2
268
1. すべてをタップすると、車両の製造元のリストが表示されます。
VIN 経由識別
VIN によって、AUTO VIN または ENTER VIN を使用して車両を識別できます。
• Auto VIN - ArtiDiag800 BT 2 は、車両識別番号 (VIN) を自動的に読み取り、
デコードします。
• ENTER VIN- 手動で車両を識別するために車両 VIN を入力します。
Make 経由で識別
注:
すべての車両が Auto VIN を介して VIN の自動読取りとデコードに対応して
いるわけではありません
注:
ツールが車両を識別する前に、更新モジュールから車両固有の診断ソフト
ウェアをダウンロードしてください。
図4-3
検索バー
検索バーに車種を入力してください。
全て / アジア / 欧州 / アメリカ / 中国
特定の国で作られた車両をフィルタリングするには、このメニューか
ら選択します。全てのモデル / アジアモデル / 欧州モデル / アメリカ
モデル / 中国モデル
車両バッテリー電圧アイコン
①
②
③
①
④
③
②
269
2. 車の製造元を選択または入力します。
注:
MAKE リストのデモモードのデモオプションは、診断機能に慣れるのに役
立ちます。
3. 識別プロセスは車両のメーカーによって異なる場合があるため、画面上
のプロンプトに基づいて続行します。通常、車両の識別を続行するには、自
動モードまたは手動モードを選択する必要があります。
自動
手動で VIIN を入力するか、読取をタップして VIN を取得し、確認をタップ
します。ArtiDiag は VIN を自動的にデコードして車両を識別します。
手動
車両を識別するために車両情報を手動で選択します。
車両が識別されると、システムメニューが表示されます。
注:
システムは、車両のメーカー、モデル、および年によって異なる場合があ
ります。
図4-4
車両バッテリのリアルタイム電圧を表示します。
メーカー ( 自動車メーカー ) オプション④
270
自動スキャンは、車両でサポートされているシステムを検出し、これらのシ
ステムの DTCs 取得し、車両の完全な健康診断を提供します。修理の前後に
自動スキャンを実行すると、トラブルシューティングと修理の検証に役立ち
ます。プリスキャンとポストスキャンレポートでは、修理前と修理後の車両
の状態を記録し、比較することができます。
自動スキャンを実行するには、下の隅にある自動スキャンボタンをタップす
ると、 ArtiDiag800 BT 2が車両がサポートするシステムのスキャンを開始し、
DTC の検索が自動的に開始されます。
結果は、システムがスキャンされるにつれて徐々に表示されます。
自動スキャン
注:
車両のメーカーによっては、一部の機能を利用できない場合があります。
ボタン説明
すべて表示 / 実際を表示 - タップすると、すべての車両システムの表示とサポ
ートされているシステムのみの表示を切り替えます。
DTCs のクリア : タップすると、取得したすべての DTCs がクリアされます。
レポート - をタップすると、現在のスキャン結果がレポート形式で保存され
ます。( 保存されたレポートを表示するには、歴史記録 > レポート > システム
レポート ) を参照してください。
個々のシステム診断を行います
自動スキャンに加えて、ECU 情報の読み取り、DTC の読み取り、DTC のクリア、
データ ストリームの読み取りを行う個別のシステムを選択することもできま
す。
図4-5
271
図4-6
このアイコンが点灯したら、タップして DTC に関する詳
細情報を検索できるウィンドウを開いてください。
アイコンが点灯したとき、タップして DTC の詳細説明を
表示します。
このアイコンが点灯したら、タップして DTC 発生時の静
止画を表示します。
このアイコンが点灯したら、タップして、有益な修理対
策を表示します。
アイコン説明
トラブルの読取
1. 車両が特定されたら、システムメニューから DTCs を取得したいシステム
を選択します。
2. 機能メニューで「DTCs の読み取り」をタップします。
ArtiDiag は ECU と通信し、現在選択されているシステムの DTCs を取得して
表示します。
3. 右側の をタップすると、特定 DTC のオプションメニューが開きます。
272
ボタン説明
レポート - をタップすると、dtcs をレポート形式で保存できます。( 保存され
たレポートを表示するには、歴史記録> レポート > フォールト・コード・レ
ポート ) に移動します。
DTCs のクリア : タップすると、取得したすべての DTCs がクリアされます。
トラブル・コードをクリアします
1. 車両が特定されたら、システムメニューから DTCs をクリアしたいシステ
ムを選択します。
2. 機能メニューのトラブルコードのクリアをタップします。
3.DTCs がクリアされたら、OK をタップします。
注:
1.DTCs のクリアの手順は、必要な修復が完了した後に実行する必要があり
ます。確認が完了すると、ECT に保存されている DTCs とフリーズデータ
がクリアされます。
2.DTCs をクリアしている間は、エンジンを起動しないでください。
図4-7
データストリームの読み取り
1. 車両が特定されたら、システムメニューからデータストリームを読み込み
たいシステムを選択します。
2. 機能メニューで「データストリーム」をタップします。データストリーム
のリストが表示されます。
273
リアルタイムのデータストリームを波形グラフに表示す
るには、タップします。
- タップすると表示したいデータストリームを選択しま
す。
- タップすると最大 6 つのデータストリームをグラフに表
示します。
- アイコン - タップすると、最大 4 つのデータストリーム
を 1 つのグラフに結合して、比較と観察を容易にします。
- をタップすると、比較と分析のためにリアルタイムのデ
ータストリーム情報を記録して保存できます。記録され
たデータストリームを見るには、歴史記録 > リプレイデ
ータ。
- をタップすると、現在のデータストリームの値がレポー
ト形式で保存されます。保存されたレポートを表示する
には、歴史記録 > レポート > データストリームレポート
を参照してください。
アイコン説明
ボタン説明
注:
ライブデータストリームを見るために車両を運転する必要がある場合は、
常に 2 人目の人に手伝ってもらいましょう。運転中はデータストリームを
見ないでください。
ECU 情報を読む
1. 車両が識別されたら、システム メニューから関連情報を表示するシステム
を選択します。
2. 機能メニューで「ECU 情報」をタップします。ECU 部品番号、シリアル番号、
ソフトウェア バージョンなどの情報が表示されます。
274
4.3 OBDII / EOBD
OBDII / EOBD 機能を使用すると、車両のエミッション関連診断を実行でき
ます。
4.3.1 OBDII 診断を実行する
1. ホーム画面から OBDII/EOBD をタップします。
2. コミュニケーション方法を選択します : 自動スキャンまたはプロトコル。
自動スキャン - ArtiDiag800 BT 2 は自動的に車両と通信し、車両が使用してい
るプロトコルを識別します。
プロトコル - 通信プロトコルを手動で選択できます。
3. 続行する機能を選択します。
図4-8
275
図4-9
注:
車両のメーカーによっては、一部の機能を利用できない場合があります。
典型的な関数オプションには次のものがあります。DTC & FFD、I/M 準備、
ライブデータ、車載モニター、コンポーネントテスト、車両情報、車両状態。
DTC & FFD( フリーズフレームデータ )
この機能は、車両の ECU に保存された DTCs の取得と消去を支援し、エミ
ッション関連システムの FFD を表示します。
注:
1.DTCs のクリアの手順は、必要な修復が行われた後に実行する必要があり
ます。確認が完了すると、ECU に保存されている DTCs と FFD はクリアさ
れます。
2.DTCs をクリアしている間は、エンジンを起動しないでください。
I/M 準備
この機能は、車両上のさまざまな排ガス関連システムが正常に動作している
かどうかを確認し、I/M テストの準備が整っているかどうかを確認します。
また、モニターの走行状態を確認したり、車の故障の修理が正しく行われて
いるかを確認することもできます。
ライブ・データ
この機能は、車両の ECU からのリアルタイムのライブデータとパラメータを
表示します。
車載モニタ
276
4.3.2 診断フィードバック
ArtiDiag800 BT 2 を使用すると、診断操作でソフトウェアの問題が発生してい
るときに、診断フィードバックを即座に送信できます ( 診断データのログが
自動的に添付されます )。
診断フィードバックを送信するには :
1. この が表示されている画面の右上にあるアイコンをタップします。
2. 問題の種類を選択します。
3. 問題の説明を書きます。
4. 送信をタップしてフィードバックを送信します。
注:
診断フィードバック機能は、診断モジュールでのみ使用できます。
4.4 メンテナンス
オイルリセット、スロットル調整、EPB リセット、ステアリング角度リセ
ット、DPF 再生、ABS ブリーディング、BMS リセット、インジェクターコ
ーディング、タイヤ空気圧リセット、エアバッグリセット、サンルーフ初期
化、シートキャリブレーション、ウィンドウキャリブレーション、サスペン
この機能は、継続的に監視されていないエミッション関連パワートレインコ
ンポーネントとシステムのテスト結果を表示します。
部品テスト
この機能は、システム部品およびコンポーネントをテストおよび操作する方
法として、車両の ECU に制御コマンドを送信するのに役立ちます。
車両情報
この機能は、車両の ECU から情報のリストを表示します（情報は車種によっ
て異なる場合があります）。
情報には、以下が含まれる場合があります :
• VIN。
• キャリブレーション ID (CID)。
• 校正検証番号 (CVN)。
• 点火エンジン (IUPR) の使用時性能追跡
• ECU 名
車両状態
この機能は、エンジン、トランスミッション、検出されたコード、MIL ステ
ータス、モニタ、プロトコルを含む車両のステータスを表示します。
277
ションレベルキャリブレーション、AdBlue リセット、A/F リセット、NOx
センサーリセット、ストップ / スタートリセット、AFS リセット、ギア学習、
言語変更、トランスポートモードの無効化、ギアボックスマッチング、EGR
調整、イモビライザーマッチング、クーラントブリーディング、タイヤリセ
ット、ODO リセットなどのメンテナンスサービスを提供します。
4.4.1 サービス概要
オイルリセット
この機能により、エンジン・オイル・ライフ・システムのオイル・サービス
・ランプをリセットすることができます。エンジンオイルライトシステムは、
車両の走行状況や天候に応じて最適なオイル交換間隔を計算します。エンジ
ンオイルを交換するたびにオイルリセットが必要です。
スロットル調整
ECU が誤って切断された場合、またはスロットルを交換またはクリーニング
した場合は、スロットル適応機能を使用してスロットルアクチュエータを初
期化する必要があります。これにより、ECU のデータが初期状態にリセット
され、スロットルがエアインテークを正確に調整できるようになります。
EPB リセット
この機能は、ブレーキパッドの交換とリセットに役立ちます。
操舵角度リセット
ステアリング角度センサを交換した場合、またはステアリング角度が不正確
である場合、またはステアリング角度が中心になっていない場合は、相対ゼ
ロ位置を見つけるためにステアリング角度リセット機能を実行する必要があ
ります。ECU は、この位置を基準として、左右のステアリングの正確な角度
を計算することができます。
DPF 再生
この機能は、主にディーゼルパティキュレートフィルターの再生に使用され
ます。フィルターの性能を維持するために、燃焼と酸化によって粒子を除去
します。
ABS ブリーディング
この機能により、アンチロックブレーキシステム（ABS）の動作状態を確認
するためのテストを実行できます。
BMS リセット
車のバッテリーを交換した後、車のバッテリー制御ユニットをリセットする
必要があります。これは、制御ユニットが新たに交換されたバッテリに関す
る関連情報を一致させることができるように、故障情報 ( 例えば、低バッテ
リレベル ) をクリアする。
インジェクターコーディング
この機能は、ECU 内のインジェクター実コードを書き込んだり、対応するシ
278
リンダーのインジェクターコードにコードを書き換えたりして、シリンダー
噴射量をより正確に制御または修正することができます。次の場合に実行す
る必要があります：ECU またはインジェクターを交換した後。
タイヤ圧リセット
この機能は、車のタイヤ空気圧障害インジケーターライトが点灯していると
きに、タイヤ空気圧をリセットし、タイヤ空気圧障害インジケーターをオフ
にすることができます。
エアバッグリセット
この機能は、エアバッグのデータをリセットしてエアバッグ衝突故障インジ
ケータをクリアすることで、車両内のエアバッグコンピュータが正常に動作
するようにします。エアバッグが作動し、衝突データに対応する障害コード
が表示され、エアバッグインジケータが点灯し、障害コードがクリアできな
い場合に実行する必要があります。
サンルーフの初期化
この機能は、サンルーフのロックをオフにしたり、雨の中で閉じたり、サン
ルーフをスライド / チルトするメモリ機能、外気温のしきい値などを設定で
きます。
シート・キャリブレーション
この機能は、交換・修理された座席をメモリー機能で照合することができます。
窓キャリブレーション
この機能は、ドアウィンドウのマッチングを実行して ECU 初期メモリを復元
し、パワーウィンドウの自動昇順 / 降順機能を復元することができます。
サスペンションレベルのキャリブレーション
この機能は、エアサスペンションシステムの車高センサーまたは制御モジュ
ールを交換した後、または車のレベルが正しくない場合に、レベルキャリブ
レーションのために車体高さセンサーを調整できます。
AdBlue リセット
ディーゼル排ガス処理液 ( 自動車尿素 ) を交換または充填した後、尿素リセッ
ト操作が必要です。
A/F リセット
この機能は、空気/燃料比のパラメータを設定または学習することができます。
NOx センサーリセット
この機能は、エンジン ECU に保存された触媒コンバータ学習値をリセットす
ることができます。NOx 障害の再初期化と NOx 触媒コンバータの交換時に行
う必要があります。
停止 / スタートリセット
この機能は、ECU で隠し機能を設定することにより、自動スタート / ストッ
279
プ機能を開閉することができます ( ハードウェアが対応する隠し機能を車両
に搭載している場合 )。
AFS リセット
この機能は、アダプティブヘッドライトシステムを初期化することができま
す。
ギア学習
この機能は、車の歯の学習を実行して、MIL をオフにすることができます。
言語変更
この機能は、車両中央制御パネルのシステム言語を変更することができます。
トランスポートモードの無効化
この機能は、車両が正常に機能するようにトランスポートモードを無効にす
ることができます。消費電力を削減するために、車両速度の制限、ドア開閉
ネットワークの起動停止、リモコンキーの無効化などの機能が無効になって
いる場合に実行する必要があります。
ギアボックスマッチング
この機能は、ギアボックスの自己学習を完了し、ギアボックスを分解または
修理する際のシフト品質を向上させることができます。これにより、シフト
の遅延や車への影響が発生する可能性があります。
EGR 適応
この機能は、洗浄または交換後に EGR（排気ガス再循環）バルブを学習でき
ます。
イモビライザー マッチング
この機能は、イグニッションキー、イグニッションスイッチ、インストルメ
ントクラスター、エンジンコントロールユニット（ECU）、ボディコントロ
ールモジュール（BCM）、およびリモートコントロールバッテリーを交換し
た後の盗難防止キーと一致します。
クーラントの排出
この機能は、冷却システムを排出する前に電子ウォーターポンプを起動する
ことができます。
タイヤリセット
この機能は、変更または交換されたタイヤのサイズパラメータを設定するこ
とができます。
ODO リセット
この機能は、走行距離計のチップにキロメートルの値をコピーして書き込む
ことができます。これは、車両の速度センサーや走行距離計の故障により走
行距離が正しくない場合に実行する必要があります。
280
図4-10
4.4.2 ステップ
サービスリセットを実行するには :
1. ホーム画面からメンテナンスをタップすると、 機能メニューが表示 されま
す。
2. 実行する機能を選択します。
3.VIN または MAKE を介して車両を識別します ( 識別操作の詳細については、
自動スキャンにおける車両の識別と個々のシステム診断を参照してくださ
い )。次に、選択した機能表示の画面に移動します。
4. 画面の指示に従ってサービスのリセットを実行します。
4.5 更新
この機能を使用すると、新しいソフトウェアが利用可能な場合に車両固有の
診断ソフトウェアを更新できます。
更新機能を実行するには :
1. ホーム画面から更新をタップすると、更新画面が表示されます。
281
2. ダウンロードをタップしてソフトウェアを更新またはダウンロードしま
す。
注:
右上の 選択 をタップして、ソフトウェアを一括選択して更新することもで
きます。
4.6 歴史記録
この機能は、レポート (ALL、システムレポート、障害コードレポート、お
よびデータストリームレポート )、リプレイデータ、スクリーンショット、
スクリーン記録にアクセスできます。
図4-12
図4-11
282
特定のレポートを検索するには、タップします
レポートを一括選択して削除するには、タップします
ボタン記述
4.6.1 レポート
1. 歴史記録 > レポートをタップします。
2. 特定のレポートを選択して、そのレポートの詳細を表示します。
4.6.2 リプレイデータ
1. 歴史記録 > リプレイデータ記録をタップして、記録されたデータストリー
ムのリストを表示します。
2. 特定のデータストリームをタップして、そのデータストリームの録画ビデ
オを再生します。
4.6.3 スクリーンショット
画面上部の歴史記録ー > スクリーンショットをタップすると、ArtiDiag800
BT 2 の操作中に保存されたスクリーンショットが表示されます。
4.6.4 スクリーン記録
歴史記録 > 画面記録をタップすると、ArtiDiag800 BT 2 の操作中に保存され
た画面録画が表示されます。
4.7 ライブラリ
4.7.1 DTC 修理ガイド
DTC 修復ガイドは、障害を特定するための一般的な修正や修復手順など、コ
ード固有の情報を提供する経験ベースのデータベースです。
DTC 修復ガイドを使用するには :
ライブラリ >DTC 修理ガイドをタップします。検索バーに DTC を入力します。
4.7.2( 技術サービス速報 )
技術サービス情報をご覧になるには :
ライブラリ >TSB をタップします。車両のメーカー、モデル、年式、システム、
283
この機能を使用すると、TOPDON アフターセールス チームに製品に関するフ
ィードバックを書き込むことができます。
4.8 フィードバック
サブシステムを選択し、次へをタップします。選択された車両に対して発行
された OEM 技術サービス速報のリストが表示されます。目的の速報をタップ
すると、すべてのコンテンツが表示されます。
4.7.3 DLC 位置
DLC の場所を表示するには :
ライブラリ >DLC 場所をタップします。車種、モデル、年式を選択し、次へ
をタップします。選択した車輌の DLC ロケーションの画像が表示されます。
4.7.4 警告灯ライブラリ
警告灯ライブラリでは、ダッシュボードの警告灯に関する情報を提供してお
り、灯の説明、運転への影響、一般的な原因、対応策、関連する FAQs など
が含まれます。
警告灯ライブラリを表示するには :
ライブラリ > 警告灯ライブラリをタップします。警告灯のリストが表示され
ます。希望する警告ランプをタップすると、詳細が表示されます。
4.7.5 車両カバレッジ検索
このモジュールを使用すると、ユーザーは車両のメーカーまたはモデルがサ
ポートされているかどうかを確認できます。
車両カバレッジを確認するには :
ライブラリ > 車両カバレッジ検索をタップします。プルダウン リストからソ
フトウェア タイプ、ソフトウェア名、メーカー、モデルを選択し、必要に応
じて年、機能、サブ機能を入力して、クエリをタップします。関連する車両
情報のリストが表示されます。
4.7.6 ユーザーマニュアル
このモジュールは、ArtiDiag800 BT 2 ユーザー マニュアルの電子コピーを提
供します。
4.7.7 クイックサポート
迅速なサポートを得るには :
[ ライブラリ ] > [ クイック サポート ] をタップします。サポート担当者に連
絡し、画面に表示される指示に従って操作して、タイムリーなサポートを受
けてください。
284
4.9.1VCI 管理
この機能を使用すると、VCI を追加できます。VCI と車両の OBDII ポート間の
Bluetooth 接続が完了すると、VCI のシリアル番号とアクティベーション コー
ドがデバイスのアクティベーション画面に自動的に表示されます。アクティ
ベーションをタップして、VCI をバインドします。
4.9.2 ファームエア・アップデート
新しいバージョンが利用可能な場合は、ファームウェアを更新することがで
きます。
4.9.3 診断ソフトウェアのアンインストール
このモジュールを使用すると、以前にインストールされた診断ソフトウェア
を削除できます。
4.9.4 ユーザー情報
このモジュールでは、プロフィールのアバターやニックネームを変更したり、
メールや TOPDON ID を表示したり、パスワードを変更したり、TOPDON ア
カウントを削除したり、ログアウトしたりできます。
4.9.5 ヘルプ
よくある質問とそれに対する対応策を表示するには、「ヘルプセンター」を
タップします。
4.9.6 店情報
店情報の情報を保存することができます。
4.9.7 システム更新
新しいバージョンが利用可能な場合は、ソフトウェアを更新することができ
ます。
4.9.8 設定
設定機能を使用すると、WLAN、時刻と日付、言語 / 単位の設定、ストレー
ジの確認、ファイル マネージャーにアクセスしてストレージの詳細を表示、
ユーザー情報機能では、VCI 管理、ファームウェア更新、診断ソフトウェアの
アンインストール、ユーザー情報、顧客管理、ヘルプ、ショップ情報、注文管理、
設定、システム更新にアクセスできます。
4.9 ユーザー情報
285
ArtiDiag800 BT 2 のバージョン情報の表示、ArtiDiag800 BT 2 の更新、利用規
約とプライバシー ポリシーの表示、自動ロック時間の設定、タブレット情報
の表示、TOPDON アカウントからのログアウトを行うことができます。
4.9.9 顧客管理
この機能を使用すると、顧客の追加、顧客情報の編集、顧客の削除を行うこ
とができます。
4.9.10 注文管理
この機能は、注文の管理に役立ちます。
286
セクション5仕様
1440 * 720 タッチ式スクリーン
2 GB
64 GB
5050 mAh/3.7 V
5 V
14° F to 122° F (-10 ° C to 50° C )
-4° F to 140° F (-20 ° C to 60° C)
8.5*5.0*1.8 inch (215*126*46 mm)
660 g (1.46 lb)
1520 g ( 3.35 lb)
9-18V
< 130 mA
14° F to 122° F (-10 ° C to 50° C )
-4° F to 140° F (-20 ° C to 60° C)
表示画面
RAM
ROM
バッテリ
電圧をインプットします
動作温度
保存温度
寸法(長x幅x高)
精重量
総重量
動作電圧
動作電流
動作温度
保存温度
TOPDON ArtiDiag800 BT 2 タブレット
TOPDON ArtiDiag800 BT 2 診断 MDCI ミニ ドングル
287
セクション6 FAQ
ArtiDiag800 BT 2 を車に接続しても応答がない場合はどうすればよいです
か?
以下のケースを確認してください :
1) MDCI ミニ ドングルと車両の DLC ポート間の接続がしっかりしているか
どうか。
2) イグニッションがオンになっているかどうか。
3) ツールが車両をサポートしているかどうか。
4) スキャナーと MDCI ミニ ドングルのバージョンが最新かどうか ( 最新で
ない場合は、更新後にもう一度お試しください )。
5) MDCI ミニ ドングルのインジケーターの色を確認します ( ユーザー マニ
ュアルのインジケーターの説明を参照してください )。
または、フィードバック機能を使用して車両の年式、メーカー、モデル、
VIN 番号を当社に送信し、タイムリーな技術サポートを受けてください。"
データ ストリームの読み取り時にシステムが停止するのはなぜですか ?
これは、診断用 MDCI ミニ ドングルが緩んでいることが原因である可能性
があります。MDCI ミニ ドングルを取り外し、再接続が安定して確実であ
ることを確認してください。"
ArtiDiag800 BT 2 はどのような特殊機能に対応していますか ?
ArtiDiag800 BT 2 は 28 の特殊機能をサポートしています。詳細については、
4.4.1 のセクションを参照してください。"
エンジンが作動しているときに画面が点滅するのはなぜですか ?
それは電磁干渉による正常な発生です。"
システムソフトウェアをアップグレードするにはどうすればいいですか ?
1. ツールの電源を入れ、安定したインターネット接続を確保します。
2. [ ユーザー情報 ] -> [ システム更新 ] に移動して、システムアップグレー
ドインターフェイスに入ります。
3. 画面の指示に従って手順を追ってプロセスを完了します。ネットワーク
の状態によっては数分かかる場合があります。
アップグレードが完了すると、ツールが自動的に再起動し、メインインタ
ーフェイスが表示されます。"
スクリーンショットの撮影方法は ?
下にスワイプしてスクリーンショットをタップし、画面上の をタップ
してスクリーンショットを撮影します。保存した画像を表示するには、歴
Q:
A:
Q:
A:
Q:
A:
Q:
A:
Q:
A:
Q:
A:
288
史記録 >スクリーンショットをタップします。
MDCI ミニ ドングルを更新する必要がありますか ?
はい、ホーム画面のユーザー情報に移動し、ファームウェア更新をタップ
してください。ファームウェアを更新できるのは、スキャナーがインター
ネットに接続され、MDCI ミニ ドングルが車両に接続されている場合のみ
です。ファームウェアの更新が完了したら、MDCI ミニ ドングルを取り外
して再度接続してください。"
Q:
A:
289
セクション7
TOPDON の 1 年間の限定保証
TOPDON は、購入日から 12 ヶ月以内（保証期間）に材料とプロセスが欠陥がな
いことを元の購入者に保証します。
保証期間内に報告された欠陥について、TOPDON は技術サポートに基づいて欠
陥部品や製品の修理または交換を分析および確認します。
TOPDON は、デバイスの使用、誤用、や取り付けによる付随的または結果的な
損害に対して責任を持っていません。
TOPDON 保証ポリシーと現地の法律は何かの競合がある場合は、現地の法律に
準拠してください。
次の場合は、この限定保証は無効です。
• 無許可店舗や技術者による誤用、取り外し、変更、修理
• 不注意な処理や不適切な操作
知らせこのマニュアルのすべての情報は、出版時に利用可能な最新の情報
に基づいて、正確性や完全性は保証されていません。TOPDON は予告ない
で変更する権利を保持しています。
より多くのサポートのために qr コードをスキャンしてください !
290
COMPLIANCE INFORMATION
Regulatory Compliance
FCC ID: 2AVYW-AD800BT
IC: 32511-AD800BT HVIN: ArtiDiag800 BT 2
FCC & ISED Statement
This device complies with Part 15 of the FCC Rules [and contains
license-exempt transmitter(s)/receiver(s) that comply with Innovation,
Science and Economic Development Canada’s licence-exempt RSS
standard(s)].
Operation is subject to the following two conditions:
(1)This device may not cause harmful interference, and
(2)This device must accept any interference received, including
interference that may cause undesired operation of the device.
L’émetteur/récepteur exempt de licence contenu dans le
présent appareil est conforme aux CNR d’Innovation, Sciences et
Développement économique Canada applicables aux appareils radio
exempts de licence.
L'exploitation est autorisée aux deux conditions suivantes:
(1) l'appareil ne doit pas produire de brouillage, et
(2) l'appareil doit accepter tout brouillage radioélectrique subi, même
si le brouillage est susceptible d'en compromettre le fonctionnement.
Changes or modications not expressly approved by the party
responsible for compliance could void your authority to operate the
equipment.
FCC VOC
This equipment has been tested and found to comply with the limits
for aClass B digital device, pursuant to Part 15 of the FCC Rules.
These limits aredesigned to provide reasonable protection against
harmful interference in aresidential installation. This equipment
generates, uses and can radiate radiofrequency energy and, if not
installed and used in accordance with theinstructions, may cause
harmful interference to radio communications. However,there is no
guarantee that interference will not occur in a particular installation.If
this equipment does cause harmful interference to radio or television
reception,which can be determined by turning the equipment off and
on, the user isencouraged to try to correct the interference by one or
more of the followingmeasures:
-- Reorient or relocate the receiving antenna.
-- Increase the separation between the equipment and receiver.
-- Connect the equipment into an outlet on a circuit differentfrom
291
that to which the receiver is connected.
-- Consult the dealer or an experienced radio/TV technician for help.
In case this equipment has to subject to FCC/IC SAR (Specic
Absorption Rate) exposure test, this equipment is designed to meet
the requirements for exposure to radio waves established by the FCC
and ISED. These requirements set a SAR limit of 1.6 W/kg averaged
over one gram of tissue. The highest SAR value reported under this
standard during product certication for use when properly worn on
the body or on the head,with no separation.
FCC Caution:
The device for operation in the band 5150-5250 MHz is only for indoor
use to reduce the potential for harmful interference to co-channel
mobile satellite systems;
IC Caution:
1. The device for operation in the band 5150-5250 MHz is only for indoor
use to reduce the potential for harmful interference to co-channel
mobile satellite systems;
2. for devices with detachable antenna(s), the maximum antenna gain
permitted for devices in the band 5725-5850 MHz shall be such that
the equipment still complies with the e.i.r.p. limits specied for point-
to-point and non-point-to-point operation as appropriate.
1. les dispositifs fonctionnant dans la bande 5150-5250 MHz sont
réservés uniquement pour une utilisation à l’intérieur an de réduire
les risques de brouillage préjudiciable aux systèmes de satellites
mobiles utilisant les mêmes canaux;
2. le gain maximal d’antenne permis (pour les dispositifs utilisant la
bande 5725-5850 MHz) doit se conformer à la limite de p.i.r.e. spéciée
pour l’exploitation point à point et non point à point, selon le cas.
WWW.TOPDON.COM
@TOPDONOFFICIAL
@TOPDON_OFFICIAL
@TOPDONOFFICIAL
@TOPDONOFFICIAL
+86-755-21612590 (China) +1-833-629-4832 (North America)
+34 930 038 094 (Europe)
