HART HLED011VNM 40v Walk-behind Edger Kit User Manual

HLED01 40V

Edger

Coupe-bordures

Recortadora de bordes

OPERATOR’S MANUAL

Important Safety Instructions 2-3

Specific Safety Rules 4

Symbols 5-6

Features 6

 ฀฀Assembly 7

 ฀Operation 8-9

Maintenance 10

Troubleshooting 11

฀ Parts/Service

Back page

MANUEL D’UTILISATION

Instructions importantes

concernant la sécurité 2-3

Règles de sécurité particulières 4

Symboles 5-6

Caractéristiques 6

 ฀฀Assemblage 7

 Utilisation 8-9

Entretien 10

Dépannage 11

฀ Commandedepiècesetdépannage

  Pagearrière

MANUAL DEL OPERADOR

Instrucciones de seguridad

importantes 2-3

Reglas de seguridad espicifícas 4

Símbolos 5-6

Características 6

 Armado 7

 Funcionamiento 8-9

Mantenimiento 10

Corrección de problemas 11

 Pedidosdepiezasyservicio

  Pág.posterior

THIS INSTRUCTION BOOKLET CONTAINS

IMPORTANT SAFETY INFORMATION. PLEASE

READ AND KEEP FOR FUTURE REFERENCE.

WARNING: To reduce the risk of

injury, the user must read and understand the

operator’s manual before using this product.

CE LIVRET D’INSTRUCTIONS CONTIENT DES

CONSIGNES DE SÉCURITÉ IMPORTANTES.

VEUILLEZ LE LIRE ET LE CONSERVER POUR

TOUTE RÉFÉRENCE FUTURE.

AVERTISSEMENT :

Pour

réduire les risques de blessures, l’utilisateur

doit lire et veiller à bien comprendre le manuel

d’utilisation avant d’employer ce produit.

ESTE FOLLETO DE INSTRUCCIONES CONTIENE

INFORMACIÓN DE SEGURIDAD IMPORTANTE.

LÉALO Y CONSÉRVELO PARA REFERENCIA

FUTURA.

ADVERTENCIA: Para reducir

el riesgo de lesiones, el usuario debe leer y

comprender el manual del operador antes de

usar este producto.

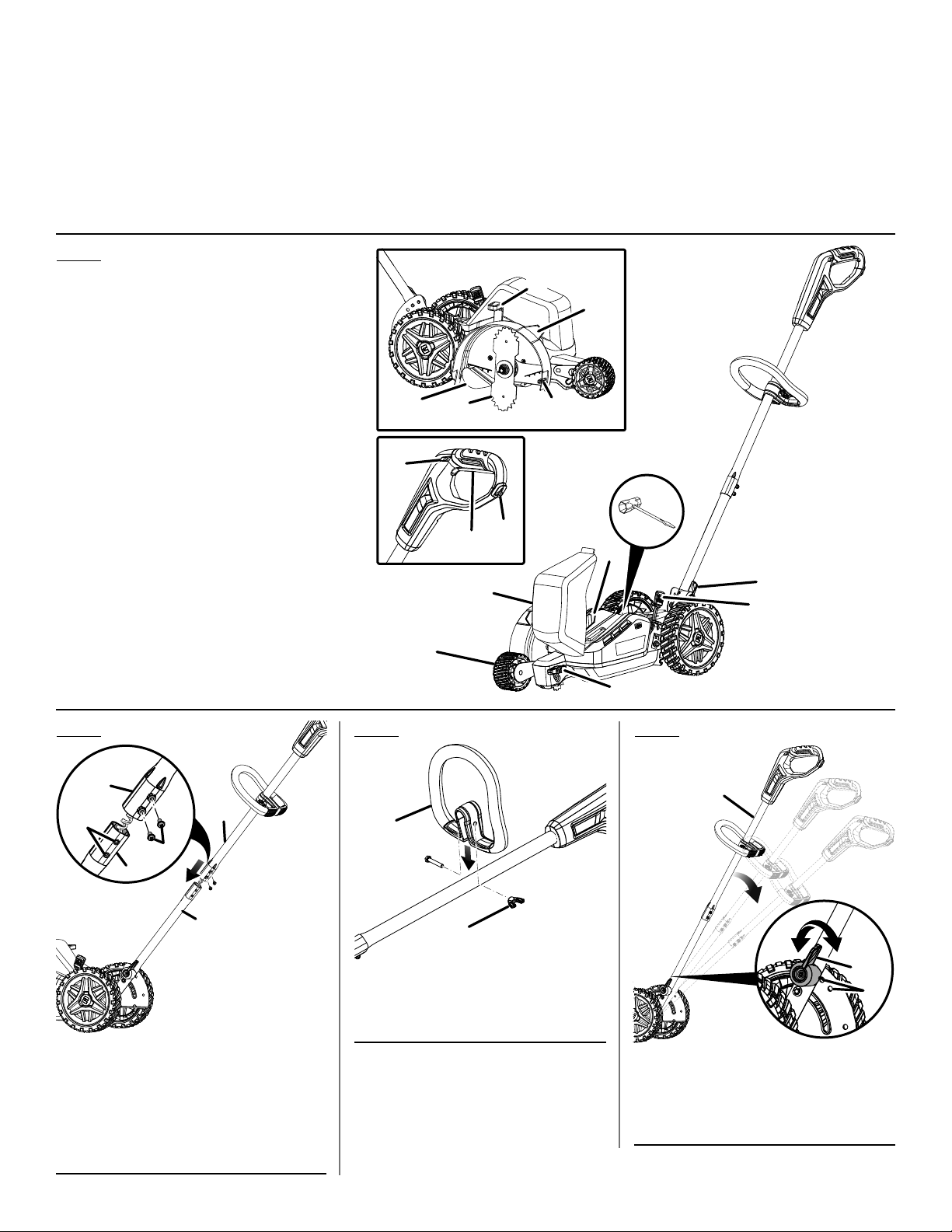

Fig. 1

A - Depth adjustment knob (bouton d’ajustement de

la profondeur, perilla de ajuste de profundidad)

B - Drop wheel lever (levier de roue à hauteur

ajustable, palanca de caída de rueda)

C - Lock-out button (poignées de verrouillage,

mangos de bloqueo)

D - Switch trigger (gâchette, gatillo del interruptor)

E - Key hole hanger (trou de serrure pour la

suspension, colgador tipo bocallave)

F - Battery cover (couvercle du bloc-piles, tapa de la

batería)

G - Front edger wheel (roue du coupe-bordure

avant, rueda de bordeadora frontal)

H - Guard sweep (balai de protecteur, limpiador del

protector)

I - Blade (lame, hoja)

J - Blade storage (rangement des lames,

almacenamiento de cuchilla)

K - Handle adjustment knob (bouton de réglage de

la poignée, perilla de ajuste del mango)

L - Edge guide lever (levier du guide de bordure,

palanca de guía de borde)

- Edger curb protector (protecteur de bordures

de trottoir, protector contra bordillo de la

bordeadora)

N - Blade wrench (clé pour lame, llave de hoja)

O - Blade guide (guide de la lame, guía de cuchilla)

A - Front handle (poignée avant, mango

delantero)

B - Wing bolt (boulon à oreilles, perno de

mariposa)

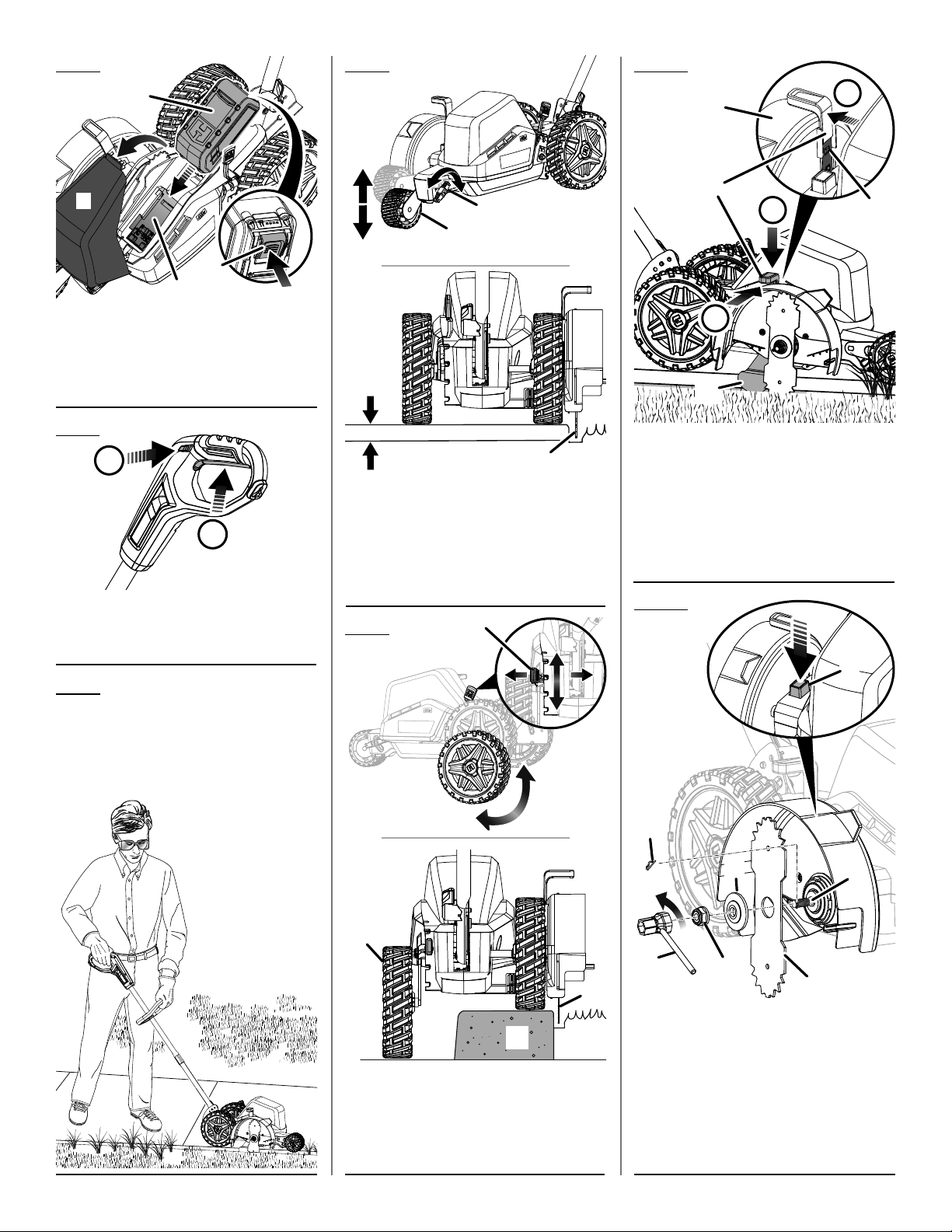

See this fold-out section for all the figures

referenced in the operator’s manual.

Voir que cette section d’encart pour toutes les figures

a adressé dans le manuel d’utilisation.

Vea esta sección de la página desplegable para todas

las figuras mencionó en el manual del operador.

Fig. 3

Fig. 2

A - Edger assemby (assemblage du coupe-

bordure, conjunto de bordeadora)

B - Handle assembly (assemblage de la poignée,

conjunto del mango)

C - Phillips head screws (vis à tête creuse, tornillo

de cabeza hueca)

D - Screw Indentions (indentations de vis, marcas

de los tornillos)

Fig. 4

A - Handle adjustment knob (bouton de réglage

de la poignée, perilla de ajuste del mango)

B - Handle (poignée, mango)

C - Height settings (réglages de la hauteur,

configuración de altura)

iii

Fig. 7

Fig. 10

Fig. 11

A - Blade lock button (bouton de verrouillage de

la lame, botón de bloqueo de cuchilla)

B - Hitch pin (goupille de blocage, pasador de

enganche)

C - Blade wrench (clé pour lame, llave de hoja)

D - Blade nut (écrou de lame, tuerca de la hoja)

E - Cupped washer (rondelle bombée, arandela

cóncava)

F - Blade (lame, hoja)

G - Motor shaft (axe du motor, eje del motor)

A - Edge guide lever (levier du guide de bordure,

palanca de guía de borde)

B - Edger curb protector (protecteur de bordures

de trottoir, protector contra bordillo de la

bordeadora)

C - Blade guard (garde de lame, protección de la

hoja)

D - Tabs (languettes, lengüetas)

Fig. 8

Fig. 9

A - Depth adjustment knob (bouton

d’ajustement de la profondeur, perilla de

ajuste de profundidad)

B - Front edger wheel (roue du coupe-bordure

avant, rueda de bordeadora frontal)

C - Blade depth (profondeur de coupe,

profundidad de la hoja)

D - Blade (lame, hoja)

A - Drop wheel lever (levier de roue à hauteur

ajustable, palanca de caída de rueda)

B - Rear wheel (roue arrière, rueda trasera)

C - Curb (bordure, bordillo)

D - Blade (lame, hoja)

PROPER EDGING OPERATING POSITION

POSITION D’UTILISATION CORRECTE

POUR COUPE-BORDURES

POSICIÓN CORRECTA PARA EL MANEJO

DE LA CORTAR BORDES

A - Lock-out button (bouton de verrouillage,

botón de seguro de seguro)

B - Switch trigger (gâchette, gatillo del

interruptor)

Fig. 6

Fig. 5

A - Battery port (port du bloc-piles, puerto de

batería)

B - Battery pack (bloc-piles, batería)

C - Latch (loquets, pestillos)

D - Battery Cover (couvercle du bloc-piles, tapa

de la batería)

2 – English

WARNING:

When using electric gardening appliances, basic safety

precautions should always be followed to reduce the

riskoffire,electricshockandpersonalinjury.

READ ALL INSTRUCTIONS

 For safe operation, read and understand all instructions

beforeusingthisproduct.Followallsafetyinstructions.

Failure to follow all safety instructions listed below, can

resultinseriouspersonalinjury.

 Donotallowchildrenoruntrainedindividualstousethis

unit.

 Checktheworkareabeforeeachuse.Removeallobjects

such as rocks, broken glass, nails, wire, or string which

canbethrownorbecomeentangledinthemachine.

 Alwaysweareyeprotectionwithsideshieldsmarkedto

complywithANSIZ87.1.Followingthisrulewillreduce

theriskofseriouspersonalinjury.

 UseSafetyGlasses–Alwaysusefaceordustmaskif

operationisdusty.

 Protectyourlungs.Wearafaceordustmaskiftheop-

erationisdusty.Followingthisrulewillreducetheriskof

seriouspersonalinjury.

 Dress Properly –Use rubbergloves andsubstantial

footwearisrecommendedwhenworkingoutdoors.Wear

heavy,longpants,longsleeves,boots,andgloves.Do

not wear loose fitting clothing or jewelry or anything that

canbecaughtinmovingparts.

 Securelonghairaboveshoulderleveltoprevententangle-

mentinmovingparts.

 Keep children away – Keep all bystanders, children, and

petsatleast50ft.away.

 Stay alert– Watch whatyou are doing. Use common

sense.Donotoperatethisunitwhenyouaretired,ill,

upset, or under the influence of alcohol, drugs, or medi-

cation.

 Donotoperateinpoorlighting.

 Keepallpartsofyourbodyawayfromanymovingpart.

 Donotoperatepowertoolsinexplosiveatmospheres,

such as in the presence of flammable liquids, gases, or

dust.Powertoolscreatesparkswhichmayignitethedust

orfumes.

IMPORTANT SAFETY INSTRUCTIONS

 Do not, under any circumstance, use any attachment or

accessoryonthisproduct,whichwasnotprovidedwith

the product, or identified as appropriate for use with this

productintheoperator’smanual.

 AvoidDangerousEnvironments–Don’texposeappliance

torainorwetconditions.Waterenteringanappliancewill

increasetheriskofelectricshock.

 UseRightAppliance–Donotuseapplianceforanyjob

exceptthatforwhichitisintended.

 Don’tForceAppliance–Itwilldothejobbetterandwith

less likelihood of a risk of injury at the rate for which it

wasdesigned.

 Do not operate the equipment while barefoot or when

wearing sandals or similar lightweight footwear.Wear

protectivefootwearthatwillprotectyourfeetandimprove

yourfootingonslipperysurfaces.

 Donotoverreach–Keepfirmfootingandbalance.Over-

reachingcanresultinlossofbalance.

 Avoidaccidentalstarting – Be sure switch trigger is in

thelockedoroffpositionbeforeinsertingbatterypack.

Carrying tools with your finger on the switch trigger or

inserting the battery pack into a tool with the switch on

invitesaccidents.

 Donotusetoolifswitchtriggerdoesnotturnitonoroff.

Anytoolthatcannotbecontrolledwiththeswitchtrigger

isdangerousandmustberepaired.

 Disconnect edger – Disconnect battery pack from the

appliancebeforestoring,servicing,orchangingbladeor

whennotinuse.Suchpreventivesafetymeasuresreduce

theriskofstartingthetoolaccidentally.

฀ Use only identical manufacturer’s replacement parts and

accessories.Useofanyotherpartsmaycreateahazard

orcauseproductdamage.

 CheckDamagedParts– Before further use of the appli-

ance, a guard or other part that is damaged should be

carefully checked to determine that it will operate properly

andperformitsfunction.Checkforalignmentofmoving

parts,bindingofmovingparts,breakageofparts,mount-

ingandanyotherconditionthatmayeffectitsoperation.

Aguardorotherpartthatisdamagedshouldbeproperly

repairedorreplacedbyanauthorizedservicecenterun-

lessindicatedelsewhereinthismanual.

 Keephandsandfeetawayfromcuttingarea.

 Make sure all guards, straps, deflectors and handles are

properlyand securely attached. Keep guards in place

andinworkingorder.

3 – English

 Batteries can explode in the presence of a source of ig-

nition,suchasapilotlight.Toreducetheriskofserious

personal injury, never use any cordlessproductin the

presenceofopenflame.Anexplodedbatterycanpropel

debrisandchemicals.Ifexposed,flushwithwaterim-

mediately.

Do not crush, drop or damage battery pack. Do not

use a battery pack or charger that has been dropped or

receivedasharpblow.Adamagedbatteryissubjectto

explosion.Properlydisposeofadroppedordamaged

batteryimmediately.

 Exercise care in handling batteries in order not to short the

battery with conducting materials such as rings, bracelets,

andkeys.Thebatteryorconductor mayoverheatand

causeburns.

 For best results, your battery tool should be charged in

a location where the temperature is more than 50°F but

lessthan100°F.Toreducetheriskofseriouspersonal

injury,donotstoreoutsideorinvehicles.

 Under extreme usage or temperature conditions, battery

leakagemayoccur.Ifliquidcomesincontactwithyour

skin, wash immediately with soap and water, then neu-

tralizewithlemonjuiceorvinegar.Ifliquidgetsintoyour

eyes, flush them with clean water for at least 10 minutes,

thenseekimmediatemedicalattention.Followingthisrule

willreducetheriskofseriouspersonalinjury.

 Do not expose a battery pack or appliance to fire or

excessivetemperature.Exposuretofireortemperature

above265°Fmaycauseexplosion.

 Follow all charging instructions and do not charge the

battery pack or appliance outside of the temperature

rangespecifiedintheinstructions.Chargingimproperly

or at temperatures outside of the specified range may

damagethebatteryandincreasetheriskoffire.

 Have servicing performed by a qualified repairperson

usingonlyidenticalreplacementparts.

 This will ensure that the safety of the product is main-

tained.

 Do not modify or attempt to repair the appliance or the

battery pack (as applicable) except as indicated in the

instructionsforuseandcare.

 Store idle appliances indoors – When not in use, edger

should be stored indoors in a dry, locked place out of the

reachofchildren.

 Keeptheairventscleanandfreeofdebristoavoidover-

heatingthemotor.Cleanaftereachuse.

 Stop the unit and disconnect the power source when not

inuse.Carrytheunitwiththemotorstopped.

 Don’t grasp the exposed cutting edges when picking up

orholdingtheappliance.

 MaintainApplianceWithCare–Keepcuttingedgesharp

and clean for best performance and to reduce the risk

ofinjury.Followinstructionsforlubricatingandchanging

accessories.Inspectappliancecordperiodically,andif

damaged,haveitrepairedbyanauthorizedservicefa-

cility.Inspectextensioncordsperiodicallyandreplaceif

damaged.Keephandlesdry,clean,andfreefromoiland

grease.

 Storeoutofthereachofchildren.

 Donothangunitsothattheswitchtriggerisdepressed.

 Batterytoolsdonothavetobepluggedintoanelectrical

outlet;therefore,theyarealwaysinoperatingcondition.

Beawareofpossiblehazardswhennotusingyourbat-

terytoolorwhenchangingaccessories.Followingthis

rule will reduce the risk of electric shock, fire, or serious

personalinjury.

 Donotchargebatterytoolinrain,ordamporwetlocation.

Followingthisrulewillreducetheriskofelectricshock.

 Donotusebattery-operatedapplianceinrain.

 Removeordisconnectbatterybeforeservicing,cleaning

orremovingmaterialfromthegardeningappliance.

 Use this product only with batteries and chargers listed in

tool/appliance/batterypack/chargercorrelationsupple-

ment995000885.

 Do not disposeof the batteriesin a fire.The cellmay

explode. Check with local codes for possible special

disposalinstructions.

 Donotopenormutilatethebatteries.Releasedelectrolyte

iscorrosiveandmaycausedamagetotheeyesorskin.

Itmaybetoxicifswallowed.

 Do not place battery tools or their batteries near fire or

heat.Thiswillreducetheriskofexplosionandpossibly

injury.

IMPORTANT SAFETY INSTRUCTIONS

4 – English

SPECIFIC SAFETY RULES



 Replacedullorwornblade;donotattempttosharpen.



 Use this edger foredgingalongsidewalks,driveways,

flowerbeds,andsimilarareas.Donotuseforanyother

purpose.



Bethoroughlyfamiliar withthe controls.Know how to

stoptheunitanddisengagethecontrolsquickly.



Donotusetheedgeronorneargraveledsurfaces.



 Makeyourselffamiliarwiththeareayouareedging.Be

awareofunevensidewalksandholesintheterrainaswell

asothersimilarhazardousconditions(example:wireor

wire rope which can break off and become a dangerous

projectile).Alwayspushtheedgerattachmentslowlyover

roughground.



 Donotattempttoremovecutmaterialnorholdmaterial

to be cut when the motor is running or when the cutting

bladeismoving.



 A coasting blade can cause injury while it continues to

spinafterthemotorisstoppedorthrottletriggerreleased.

Maintain proper control until the blade has completely

stoppedrotating.



Check blade nut for tightness before operating the

attachment.



 Improperassemblycancreateadangeroussituation.



 Neverstandorhaveanypartofyourbodyinlinewiththe

pathoftheedgerblade.



Iftheedgerstrikesanytypeofforeignobject:

 a) Stopthe edger and remove the spark plug wire or

disconnectfromthepowersupply.

 b) Inspectfordamagetotheedgerattachment.

 c) Correctdamagebeforeusingtheedgerattachment.

Failuretodosocancauseseriousinjury.



 Alwaysstopmotorandremovethebatterybeforeattempt-

ingtoremoveanyobstructioncaughtorjammedinthe

blade,installingattachment,ormakinganyadjustments.



 Savetheseinstructions.Refertothemfrequentlyanduse

themtoinstructotherswhomayusethisproduct.Ifyou

loan someone this product, loan them these instructions

alsotopreventmisuseoftheproductandpossibleinjury.

5 – English

SYMBOLS

The following signal words and meanings are intended to explain the levels of risk associated with this product.

SYMBOL SIGNAL MEANING

DANGER:

Indicatesahazardoussituation,which,ifnotavoided,willresultindeathorseri-

ousinjury.

WARNING:

Indicates a hazardoussituation, which, if notavoided, couldresultin death or

seriousinjury.

CAUTION:

Indicatesahazardoussituation,that,ifnotavoided,mayresultinminorormoder-

ateinjury.

NOTICE:

(WithoutSafetyAlertSymbol)Indicatesinformationconsideredimportant,butnot

relatedtoapotentialinjury(e.g.messagesrelatingtopropertydamage).

Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper

interpretation of these symbols will allow you to operate the product better and safer.

SYMBOL NAME DESIGNATION/EXPLANATION

Safety Alert

Indicatesapotentialpersonalinjuryhazard.

Read Operator’s Manual

To reduce the risk of injury, user must read and understand opera-

tor’smanualbeforeusingthisproduct.

Eye Protection

Always wear eye protection with side shields marked to comply

withANSIZ87.1.

Wet Conditions Alert

Donotexposetorainoruseindamplocations.

Cutting Hazard

Keepfeetandhandsawayfromrotatingblade.

Keep Bystanders Away

Keepallbystandersatleast50ft.away.

Ricochet

Thrown objects can ricochet and result in personal injury or prop-

ertydamage.

Thrown Objects

Thrownobjectshazard;keepallbystandersatleast50ft.(15m)

away.

Blade Rotation

Direction of Blade Rotation

Recycle Symbol

This productuses lithium-ion (Li-ion) batteries. Local, state, or

federallawsmayprohibitdisposalofbatteriesinordinarytrash.

Consult your local waste authority for information regarding

availablerecyclingand/ordisposaloptions.

Direct Current

Type or a characteristic of current

6 – English

FEATURES

KNOW YOUR PRODUCT

See Figure 1.

The safe use of this product requires an understanding of

the information on the tool and in this operator’s manual as

wellasaknowledgeoftheprojectyouareattempting.Before

use of this product, familiarize yourself with all operating

featuresandsafetyrules.

DEPTH ADJUSTMENT KNOB

The depth adjustment knob allows user to control the depth

ofcut.Adjustthebladedepthfrom1/2in.to2in.

DROP WHEEL LEVER

Thedropwheeladjustmentleverenablesedgingatmulti

levelareaslikecurbs.

EDGE GUIDE LEVER

Theedgeguidelevercontrolsthedepthoftheedgeguard.

GUARD SWEEP

Theguardsweep removes clippings anddebris fromthe

bladearea.

LOCK-OUT

Thelock-outpreventsaccidentalstarting.

PRODUCT SPECIFICATIONS

Motor ..................................................................................................................................................................... 40 Volts DC

Blade Length.................................................................................................................................................................. 8.5in.

Edging Depth............................................................................................................................Adjustablefrom1/2in.to2in.

SYMBOLS

Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper

interpretation of these symbols will allow you to operate the product better and safer.

SYMBOL NAME DESIGNATION/EXPLANATION

No Load Speed

Rotational speed, at no load

.../min

Per Minute

Revolutions,strokes,surfacespeed,orbitsetc.,perminute

Volts

Voltage

Hertz

Frequency (cycles per second)

min

Minutes

Time

7 – English

WARNING:

Topreventaccidentalstartingthatcouldcauseserious

personalinjury,alwaysremovethebatterypackfrom

theproductwhenassemblingparts.

ATTACHING THE HANDLE ASSEMBLY

See Figure 2.



 Removethebatterypackifinstalled.

 Locate and align the holes on the handle assembly with

thescrewindentionsontheedgerassembly.

 Insertthehandleassemblyintotheedgerassembly.

฀ Insertthetwoscrewsprovidedtoconnecttheshaftsas

shown.

NOTE:Becarefulnottobend,twistorpinchcables.

ATTACHING THE FRONT HANDLE

See Figure 3.

฀

 Loosenthewingnutandremoveboltfromthehandle.

฀฀ Install the handle on the rear handle pole in the area

indicatedbytheillustration.

฀฀ Adjusthandleupordown,ifnecessary,todesiredoperat-

ingposition.

฀฀ Reinstalltheboltandwingnut.Tightenwingnuttosecure.

ASSEMBLY

UNPACKING

Thisproductrequiresassembly.

 Carefullyremovetheproductandanyaccessoriesfrom

thebox.Makesurethatallitemslistedinthepackinglist

areincluded.

WARNING:

Do not use this product if any parts on the Packing

List are already assembled to your product when you

unpackit.Partsonthislistarenotassembledtothe

product by the manufacturer and require customer in-

stallation.Useofaproductthatmayhavebeenimprop-

erlyassembledcouldresultinseriouspersonalinjury.

 Inspect the product carefully to make sure no breakage

ordamageoccurredduringshipping.

 Donotdiscardthepackingmaterialuntilyouhavecare-

fullyinspectedandsatisfactorilyoperatedtheproduct.

 If any parts are damaged or missing, please call

1-800-776-5191forassistance.

PACKING LIST

Edger

HandleAssembly

Front Handle

Screws (2)

Blade Wrench

Operator’sManual

WARNING:

If any parts are damaged or missing do not operate

thisproductuntilthepartsarereplaced.Useofthis

product with damaged or missing parts could result in

seriouspersonalinjury.

WARNING:

Do not attempt to modify this product or create ac-

cessoriesnotrecommendedforusewiththisproduct.

Anysuchalterationormodificationismisuseandcould

resultinahazardousconditionleadingtopossibleseri-

ouspersonalinjury.

8 – English

OPERATION

WARNING:

Do not allow familiarity with products to make you care-

less.Rememberthatacarelessfractionofasecondis

sufficienttoinflictseriousinjury.

WARNING:

Alwaysweareyeprotectionwithsideshieldsmarked

tocomplywithANSIZ87.1.Failuretodosocouldre-

sult in objects being thrown into your eyes resulting in

possibleseriousinjury.

WARNING:

Neveruseflailingdevices,wire,orropeonthisproduct.

Do not use any attachments or accessories not recom-

mendedbythemanufacturerofthisproduct.Theuse

of attachments or accessories not recommended can

resultinseriouspersonalinjury.

NOTICE:

Before each use, inspect the entire product for dam-

aged, missing, or loose parts such as screws, nuts,

bolts,caps,etc.Tightensecurelyallfastenersandcaps

and do not operate this product until all missing or

damagedpartsarereplaced.Pleasecontactcustomer

serviceoraqualifiedservicecenterforassistance.

ADJUSTABLE HANDLE HEIGHT

See Figure 4.

The angle of the front handle can be adjusted to four set-

tings.



 Removethebatterypack.

 Rotatehandleadjustmentknobreleasepin.

 Selectacomfortablesettingfromthefouroptions.

 Rotate handle adjustment back into place so the pin

securesthepositionselected.

TO INSTALL BATTERY PACK

See Figure 5.

WARNING:

Alwaysremovebatterypackfromyourtoolwhenyou

are assembling parts, making adjustments, cleaning,

orwhennotinuse.Removingbatterypackwillprevent

accidental starting that could cause serious personal

injury.

 Raisebatterycover.

 Insertthebatterypackintotheproductasshown.

 Closebatterycover.

WARNING:

Make sure the latch on the battery pack snaps in place

and the battery pack is fully seated and secure in the

powerheadbatteryportbeforebeginningoperation.

Failure to securely seat the battery pack could cause

the battery pack to fall out, resulting in serious personal

injury.

TO REMOVE BATTERY PACK

See Figure 5.



 Raisebatterycover.

 Depressthelatchonthebatterypack.

 Removethebatterypack.

 Closethebatterycover.

WARNING:

To avoid serious personal injury, always remove the

battery pack and keep hands clear of the lock-out when

carryingortransportingthetool.

For complete charging instructions, see the operator’s manu-

alsforyourbatterypackandcharger.

STARTING/STOPPING THE EDGER

See Figure 6.

To start:



 Depressthelock-outtrigger.

 Squeezeandholdtheswitchtrigger.

To stop:

 Releasetheswitchtriggertostoptheedger.

NOTE: The switch trigger will remain operable until you

removeyourhandfromtherearhandle.Thiswillallow

thelock-outtriggertoresettothelockedposition.

9 – English

ADJUSTING DEPTH OF CUT

See Figure 8.

Therearefourdepthpositionsfrom1/2in.to2in.Makea

shallowcuttotestthecuttingdepth.Ifthecuttingdepth

needsadjusting,thisshouldbedoneprogressivelyuntilthe

desireddepthisreached.

 Removethebatterypack.

 Loosenthedepthadjustmentknob.

NOTE: When the knob is loosened, the spring loaded

wheelwillreturntothe1/2in.position.

 Adjustingthewheeldownwardwillincreasethevariable

cuttingdepth.

NOTE: Therearefournotchedpositions.

 Securely tighten the depth adjustment knob to lock the

wheelinthedesiredposition.

DROP WHEEL ADJUSTMENT

See Figure 9.

Oneoftherearwheelsisadjustableandcandroptofour

differentpositions.Thisfeatureenablesedgingonuneven

surfaces such as along curbs. Keeping the unit level on

uneven surfaces ensures the consistent cutting depth of

theblade.

 Removethebatterypack.

 Movetheleverouttoraiseorlowertooneofthefour

positions.

NOTE: No adjustment is necessary for level surfaces.

Leavetheleverinthefullyraisedposition.

 Releasetheleverandmake sureitlockssecurelyinto

oneofthefourpositions.

EDGER GUIDE

See Figure 10.

The edger guide protects curbing and other surfaces from

damagebytheedger’sblade.

 Removethebatterypack.

 Movetheleverinwardtorelease.

 Raiseorlowerthelevertoadjusttheguide.

 Lockintoplacebyslidingtheleveruntilitalignswiththe

tabsonthebladeguard.

OPERATING THE EDGER

See Figure 7.



Hold the edger with your hands on the handle assembly

andfronthandle.

 Keepafirmgripwithbothhandswhileinoperation.

 Edger should be held at a comfortable position with the

handleassemblyabouthipheight.

 Use the sight on the blade guide to align the blade with

theareayouwishtoedge.

 Theedgerwilledgealongsidewalks,driveways,flower

beds,curbs,andsimilarareas.

 Cutatasteadypace.Ifthebladebeginstobogdown,

youareedgingtoofast;slowyourpace.Donotforcethe

bladeintoground.

 Light contact of the blade against the sidewalk edge,

curb,etc.,isacceptableandwillnotdamagetheedger.

 Bestappearance isobtained when grassis dry.Avoid

edging in wet soil or wet grass areas or the blade guard

mightclogandresultinanunevenedge.

 If the blade guard becomes clogged, stop the edger,

removethebattery,andremovedebrisfromtheblade

guard.Usetheguardsweeptocleardebris.

WARNING:

Alwayshold theedger away fromthe bodykeeping

clearancebetweenthebodyandtheedger.Anycontact

with the edger cutting head while operating can result

inseriouspersonalinjury.

OPERATION

10 – English

MAINTENANCE

WARNING:

To avoid serious personal injury, always remove the

battery pack from the tool when cleaning or performing

anymaintenance.

WARNING:

Alwaysweareyeprotectionwithsideshieldsmarkedto

complywithANSIZ87.1.Failuretodosocouldresultin

objects being thrown into your eyes resulting in possible

seriousinjury.

WARNING:

Whenservicing,useonlyidenticalreplacementparts.

Useofanyotherpartscouldcreateahazardorcause

productdamage.

NOTICE:

Periodicallyinspect the entireproductfordamaged,

missing, or loose parts such as screws, nuts, bolts,

caps,etc.Tightensecurelyallfastenersandcapsand

do not operate this product until all missing or damaged

partsarereplaced.Pleasecontactcustomerserviceor

aqualifiedservicecenterforassistance.

GENERAL MAINTENANCE

Avoidusing solvents when cleaning plastic parts. Most

plasticsaresusceptibletodamagefromvarioustypesof

commercialsolventsandmaybedamagedbytheiruse.Use

cleanclothstoremovedirt,dust,oil,grease,etc.

WARNING:

Do not at any time let brake fluids, gasoline, petroleum-

basedproducts,penetratingoils,etc.,comeincontact

withplasticparts.Chemicalscandamage,weakenor

destroy plastic which could result in serious personal

injury.

REPLACING THE BLADE

See Figure 11.

Replace the blades when they appear worn or when you

noticetheedger'sperformancelessens.

NOTE: Alwaysweargloveswhenhandlingtheblade.

 Removethebatterypack.

 Removethehitchpin.

 While holding the blade lock button, rotate the blade until

itlocksintoplace.

 Use the included blade wrench and turn the blade nut

counterclockwisetoloosen.

 Removethecuppedwasherandtheoldbladefromthe

motorshaft.

 Cleananydebrisfromthearea.

 Center the new blade making sure it sits flat on the

housing.

 Reinstallthewasherandbladenutandfingertighten.

 Torque the blade nut down clockwise using a torque

wrench(not provided) to ensure the bolt is properly

tightened.Therecommendedtorqueforthebladenutis

5–7.25ft.lbs.

 Replacehitchpintosecure.

฀Thisreplacementpartisavailablefromtheplaceofpurchase,

orbycalling1-800-776-5191.

WARNING:

Alwaysmakesurethebladeiscorrectlyinstalledand

securelyfastenedbeforeeachuse.Failuretoproperly

installtheblademayresultinseriouspersonalinjury.

STORING THE EDGER

NOTE: Adjustingthehandleangleallowsfortheedgerto

bestoredvertically.Sethandleadjustmentsoedgerhandle

isflat.

 Removethebatterypackfromtheedgerbeforestoring.

 Cleanallforeignmaterialfromtheedger.

 Useguardsweeptoremovedebrisaroundblade.

 Storeitinaplacethatisinaccessibletochildren.

 Keepawayfromcorrosiveagentssuchasgardenchemi-

calsandde-icingsalts.

 The key hole hanger at the back of the handle can be

usedtohangtheedger.

REPLACEMENT PARTS

Callcustomerserviceat1-800-776-5191torequestreplace-

mentparts.

Replacement Blade............................................ HAC1EDG

11 – English

TROUBLESHOOTING

PROBLEM POSSIBLE CAUSE SOLUTION

Motor fails to start when switch

triggerisdepressed.

Batteryisnotsecure.

Batteryisnotcharged.

To secure the battery pack, make sure the

latch(orlatches)snapintoplace.

Charge the battery pack according to the

instructionsincludedwithyourmodel.

2 – Français

AVERTISSEMENT :

Lors de l’utilisation d’outils de jardinage, toujours suivre

les consignes de sécurité de base pour éviter les risques

d’incendie, d’électrocution et de blessures.

LIRE TOUTES LES INSTRUCTIONS

 Pour travailler en toute sécurité, lire et veiller à bien

comprendre toutes les instructions avant d’utiliser ce produit.

Respecter toutes les instructions de sécurité. Le non respect

des instructions de sécurité ci-dessous peut entraîner des

blessures graves.

 Ne pas laisser des enfants ou personnes n’ayant pas reçu

une formation adéquate utiliser cet produit.

 Déblayer la zone de travail avant chaque utilisation. La

débarrasser de tous les objets tels que cailloux, verre brisé,

clous, fils métalliques, cordes, etc. risquant d’être projetés

ou de se prendre dans la ligne de coupe ou la lame.

 Toujours porter une protection oculaire avec écrans latéraux

certifiée conforme à la norme ANSI Z87.1. Le respect de

cette règle réduira les risques de blessures graves.

 Utiliser les lunettes de sûreté – Toujours la visage d’usage

ou le masque de poussière si l’opération est poussiéreuse.

 Protection respiratoire. Porter un masque facial ou un

masque antipoussière si le travail produit de la poussière. Le

respect de cette consigne réduira les risques de blessures

graves.

 Vêtements adéquats – Le port de gants de caoutchouc et

de chaussures solides est recommandé pour le travail à

l’extérieur. Porter des pantalons et des manches longues

en tissu robuste, des chaussures de travail et des gants. Ne

pas porter de vêtements amples, des bijoux ou tout autre

article pouvant se coincer dans les pièces mobiles.

 Attacher les cheveux longs pour les maintenir au-dessus

des épaules afin qu’ils ne se coincent pas dans les pièces

mobiles.

 Tenir les enfants éloignés – Ranger les appareils qui ne sont

pas utilisés – Garder les badauds, enfants et animaux à une

distance de 15 m (50 pi) minimum.

 Rester alerte – Se concentrer sur son travail. Faire preuve

de bon sens. Ne pas utiliser ce taille-bordures en état de

fatigue, si l’on est souffrant, si vous êtes bouleversé, ou sous

l’influence de l’alcool, de drogues ou de médicaments.

 Ne pas travailler sous un éclairage insuffisant.

 Garder toutes les parties du corps à l’écart des pièces en

mouvement.

 Ne pas utiliser d’outils électriques dans des atmosphères

explosives, par exemple en présence de liquides, gaz ou

poussières inflammables. Les outils électriques produisent

des étincelles risquant d’enflammer les poussières ou

vapeurs.



N’utiliser en aucun cas un accessoire non fourni avec le

produit, ou indiqué comme pouvant être utilisé sur l’outil

dans le manuel d’utilisation.

 Éviter les environnements dangereux – Ne pas exposer le

appareil ou outil à la pluie ou l’humidité. La pénétration d’eau

dans ces outils accroît le risque de choc électrique.

 Utiliser les appareils appropriés – Ne pas utiliser l’outil pour

une tâche pour laquelle il n’est pas conçu.

 Ne pas forcer appareil – Un produit approprié exécutera le

travail mieux et de façon moins dangereuse s’il fonctionne

dans les limites prévues.

 Ne pas faire fonctionner l’équipement pied-nu ou en portant

des sandales ou des chaussures légères similaires. Porter

des chaussures de protection qui protègent vos pieds et

améliorent votre équilibre sur des surfaces glissantes.

 Ne pas exagérer en se courbant ou en s’étirant. Se tenir bien

campé et en équilibre. Cette façon de travailler pourrait vous

faire perdre l’équilibre.



Éviter les démarrages accidentels s’assurer que la gâchette

est verrouillée en position d’arrêt avant d’insérer le bloc piles.

Le transport d’outils avec le doigt sur le commutateur ou

l’insertion du bloc piles avec le commutateur en position de

marche est une invite aux accidents.



Ne pas utiliser l’produit si le commutateur ne permet pas

de le mettre en marche et de l’arrêter. Tout produit qui ne

peut pas être contrôlé par son commutateur est dangereux

et doit être réparé.

 Débrachement du taille-bordures – Retirer le bloc-piles de

l’outil avant de le ranger, le réparer ou changer la lame. Ces

mesures de sécurité réduisent les risques de démarrage

accidentel de l’outil.

 Utiliser exclusivement des pièces de rechange et accessoire

d’origine. L’usage de toute autre pièce pourrait créer une

situation dangereuse ou endommager l’produit.



Vérifier l’état des pièces – Avant d’utiliser l’appareil de

nouveau examiner soigneusement les pièces et dispositifs de

protection qui semblent endommagés afin de déterminer s’ils

fonctionnent correctement et s’ils remplissent les fonctions

prévues. Vérifier l’alignement des pièces mobiles, s’assurer

qu’aucune pièce n’est bloquée ou cassée, vérifier la fixation

de chaque pièce et s’assurer qu’aucun autre problème

ne risque d’affecter le bon fonctionnement de l’outil. La

réparation ou le remplacement du dispositif de protection

ou de toute autre pièce doivent être confiés à un centre de

réparations autorisé, sauf indication contraire dans le présent

manuel.

 Éloigner les mains et les pieds de la zone de coupe.

 S’assurer que tous les protections, sangles, déflecteurs et

poignées sont correctement et solidement fixés. Maintenir

les protections en place et en état de marche.

INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

3 – Français

INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

 Entreposer les outils à l’intérieur – Quand pas dans l’usage,

tondeuse à fouet devrait être emmagasiné à la maison dans

un sec, fermé à clef la remiser dans un endroit inaccessible

aux enfants.

 S’assurer que les évents d’aération sont propres et exempts

de débris afin d’éviter que le moteur ne surchauffe. Les

nettoyer après chaque utilisation.

 Arrêter l’produit et le débrancher de la source d’alimentation

lorsqu’il n’est pas utilisé. Attendre l’arrêt complet du moteur

avant de déplacer l’produit.

 Ne pas tenir les bords coupants lorsque l’on ramasse ou

que l’on tient l’outil.

 Entretenir soigneusement l’appareil : garder la lame affûtée

et propre pour une performance optimale et pour réduire le

risque de blessure. Suivre les instructions pour la lubrification

et le remplacement des accessoires. Inspecter le cordon de

l’appareil périodiquement et en cas de dommage, demander

à un centre d’entretien autorisé de le réparer. Inspecter

périodiquement les rallonges électriques et les remplacer

si elles sont endommagées. Garder les poignées propres,

sèches et exemptes d’huile et de graisse.



Ranger l’produit en s’assurant qu’il est débranché et qu’il

est hors de la portée des enfants.

 Ne pas suspendre l’produit d’une façon qui enclencherait la

gâchette.

 Les outils fonctionnant sur piles n’ayant pas besoin d’être

branchés sur une prise de courant, ils sont toujours en état

de fonctionnement. Tenir compte des dangers possibles

lorsque l’produit n’est pas en usage et lors du remplacement

des piles. Le respect de cette consigne réduira les risques

d’incendie, de choc électrique et de blessures graves.

 Ne pas recharger un produit fonctionnant sur piles dans un

endroit la pluie ou humide ou mouillé. Le respect de cette

règle réduira les risques de choc électrique.

 Ne pas utiliser un appareil alimenté par pile sous la pluie.

 Retirer ou débrancher la pile avant l’entretien ou le nettoyage

de l’produit de jardin ou avant d’en retirer des matériaux.



Utiliser ce produit seulement avec la piles et le chargeurs

indiqués dans le supplément de raccordement pour

chargeur/outils/piles/appareiln˚995000885.



Ne pas jeter les piles au feu. La cellule peut exploser. Vérifier

les codes locaux pour connaître toute instruction spéciale

relative à l’élimination des piles.



Ne pas altérer le bloc piles. L’électrolyte est un produit

corrosif pouvant causer des lésions cutanées ou oculaires.

Il peut être toxique en cas d’ingestion.



Ne pas placer les outils électriques sans fil ou leurs piles

à proximité de flammes ou d’une source de chaleur. Ceci

réduira les risques d’explosion et de blessures.



Les piles peuvent exploser en présence d’une source

d’allumage, telle qu’une veilleuse. Pour réduire les risques de

blessures graves, ne jamais utiliser un appareil sans fil, quel

qu’il soit, en présence d’une flamme vive. En explosant, une

pile peut projeter des débris et des produits chimiques. En

cas d’exposition, rincer immédiatement les parties atteintes

avec de l’eau.



Ne pas écraser, faire tomber ou endommager le bloc piles.

Ne jamais utiliser un bloc piles ou un chargeur qui est tombé,

a été écrasé, a reçu un choc violent ou a été endommagé

de quelque façon que ce soit. Une pile endommagée risque

d’exploser. Éliminer immédiatement toute pile endommagée,

selon une méthode appropriée.



Manipuler les piles avec soin pour éviter des courts circuits

avec des objets conducteurs comme des anneaux, des

bracelets et des clés. La pile ou l’objet conducteur peuvent

surchauffer et causer des brûlures.



Pou un résultat optimal, les piles de l’produit doivent être

rechargées dans un local où la température est de 10 à 38 °C

(50 à 100 °F). Ne pas ranger l’produit à l’extérieur ou dans

un véhicule.



Si l’produit est utilisé de façon intensive ou sous des

températures extrêmes, des fuites de pile peuvent se

produire. En cas de contact du liquide avec la peau,

rincez immédiatement la partie atteinte avec de l’eau

savonneuse, puis neutralisez avec du jus de citron ou du

vinaigre. En cas d’éclaboussure dans les yeux, rincez-les à

l’eau fraîche pendant au moins 10 minutes, puis contactez

immédiatement un médecin. Le respect de cette consigne

réduira les risques de blessures graves.



Ne pas exposer le bloc-piles ou l’outil au feu ou à des

températures excessives. Une exposition au feu ou à une

température supérieure à 130 °C (265 °F) peut provoquer

une explosion.



Suivre toutes les instructions afférentes à la recharge

et ne pas recharger le bloc-piles ou l’appareil hors des

températures spécifiées dans les instructions. Une recharge

incorrecte ou hors des températures spécifiées peut

endommager la pile et augmenter les risques de feu.



Demander à un réparateur qualifié d’effectuer la réparation

en utilisant des pièces de rechange identiques.



Ceci assurera la bonne sécurité du produit réparé.

 Ne pas modifier ni tenter de réparer l’appareil ou le bloc-piles

(le cas échéant), sauf comme indiqué dans les instructions

d’utilisation et d’entretien.

4 – Français

RÈGLES DE SÉCURITÉ PARTICULIÈRES

 Remplacer les lames émoussées ou usées; ne pas tenter

de les affûter.



Ce coupe-bordures permet d’effectuer la finition des trottoirs,

allées et massifs de fleurs. Ne pas l’utiliser pour d’autres

applications.



Bien se familiariser avec les commandes. Savoir arrêter

l’appareil et débrayer rapidement l’entraînement.



Ne pas utiliser le coupe-bordures sur ou à proximité de

surfaces gravillonnées.



Se familiariser avec le terrain sur lequel sont effectuées les

finitions. Faire attention aux trottoirs irréguliers et aux trous

dans le terrain ainsi qu’aux autres situations présentant

un danger semblable (exemple : ne jamais utiliser de fil ou

câble métallique qui pourrait se briser et devenir un projectile

dangereux).Toujours pousser lentement l’accessoire coupe-

border sur les terrains irréguliers.



Ne pas essayer de retirer de l’herbe coupée de l’outil ou de

tenir l’herbe à couper lorsque le moteur tourne ou la lame

est en rotation.



Une lame continuant de tourner au débrayé une fois que le

moteur est arrêté et la gâchette relâchée peut causer des

blessures. Garder le contrôle de l’outil jusqu’à ce que la lame

soit complètement immobilisée.



S’assurer que l’écrou de lame est serré solidement avant

d’utiliser l’accessoire.



Un assemblage inadéquat peut entraîner une situation

dangereuse.



Ne jamais se tenir vis-à-vis du chemin de coupe et garder

toutes les parties du corps à l’écart de celui-ci.



Si le coupe-bordures cogne un objet quelconque :

a) Arrêter le coupe-bordure et débrancher le fil de la bougie

ou débrancher de la prise secteur.

b) Inspecter le coupe-bordures pour voir s’il est endommagé.

c) Effectuer les corrections requises avant d’utiliser

l’accessoire coupe-bordures. Ne pas prendre cette

précaution peut entraîner des risques de blessures

graves.



Toujours éteindre le moteur et retirer le bloc de piles avant

d’essayer de retirer des objets pris dans la lame ou la

bloquant, avant d’installer la lame ou avant d’effectuer tout

réglage.



Conserver ces instructions. Les consulter fréquemment et les

utiliser pour instruire les autres utilisateurs éventuels. Si cet

outil est prêté, il doit être accompagné de ces instructions,

afin d’éviter un usage incorrect et d’éventuelles blessures.

5 – Français

SYMBOLES

Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation

de ce produit.

SYMBOLE SIGNAL SIGNIFICATION

DANGER :

Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour

conséquences des blessures graves ou mortelles.

AVERTISSEMENT :

Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait entraîner

des blessures graves ou mortelles.

ATTENTION :

Indique une situation dangereuse qui, si elle n’est pas évitée, pourraît entraîner

des blessures légères ou de gravité modérée.

AVIS :

(Sans symbole d’alerte de sécurité) Indique les informations jugées importantes

sans toutefois représenter un risque de blessure (ex. : messages concernant les

dommages matériels).

Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification.

Une interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.

SYMBOLE NOM DÉSIGNATION / EXPLICATION

Symbole d’alerte de sécurité

Indique un risque de blessure potentiel.

Lire manuel d’utilisation

Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à bien

comprendre le manuel d’utilisation avant d’utiliser ce produit.

Protection oculaire

Toujours porter une protection oculaire avec écrans latéraux certiée

conforme à la norme ANSI Z87.1.

Avertissement

concernant l’humidité

Ne pas exposer à la pluie ou l’humidité.

Risque de coupure

Garder la lame tournante loin des mains et des pieds.

Ne laisser personne

s’approcher

Garder les badauds à une distance de 15 m (50 pi) minimum.

Danger de ricochet

Ne pas utiliser le coupe-bourdures sans le protecteur. Rester

éloigné de la tête de coupe rotative.

Projection d’objets

Projection risques d’objets; Garder les badauds à une distance de 15

m ou 50 po minimum.

Sens de rotation

de la lame

Sens de rotation de la lame

Symbole de recyclage

Ce produit utilise les piles de lithium-ion (Li-ion). Les réglementations

locales ou gouvernementales peuvent interdire de jeter les piles dans

les ordures ménagères. Consulter les autorités locales compétentes

pour les options de recyclage et/ou l’élimination.

6 – Français

CARACTÉRISTIQUES

APPRENDRE À CONNAÎTRE PRODUIT

Voir la figure 1.

L’utilisation sûre de ce produit exige une compréhension des

renseignements figurant sur l’produit et contenus dans le

manuel d’utilisation, ainsi qu’une bonne connaissance du projet

entrepris. Avant d’utiliser ce produit, se familiariser avec toutes

ses caractéristiques et règles de sécurité.

BOUTON D’AJUSTEMENT DE LA

PROFONDEUR

Le bouton d’ajustement de la profondeur permet à l’utilisateur

de contrôler la profondeur de coupe. La profondeur de la lame

s’ajuste de 13,00 mm à 5,08 cm.

LEVIER DE ROUE A HAUTEUR AJUSTABLE

Le levier de roue à hauteur ajustable permet de couper sur des

surfaces à différents niveaux, comme les bordures.

LEVIER DU GUIDE DE BORDURE

Le levier du guide de bordure protège la lame des bordures et

des autres obstacles.

BALAI DE PROTECTEUR

Le balai de protecteur permet d’éliminer les déchets de coupe

et les débris de la zone de la lame.

VERROUILLAGE

Le verrouillage prévient les démarrages accidentels.

PRODUCT SPECIFICATIONS

Moteur ........................................................................................................................................................................40 V c.c.

Longueur de lame

.......................................................................................................................................215,9mm(8.5po)

Profondeur de chant ..........................................................................Adjustable entre 12, 7 mm à 50,8 mm (1/2 po et 2 po)

SYMBOLES

Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification.

Une interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.

SYMBOLE NOM DÉSIGNATION / EXPLICATION

Courant continu Type ou caractéristique du courant

Vitesse à vide Vitesse de rotation à vide

.../min

Par minute Tours, coups, vitesse périphérique, orbites, etc., par minute

V Volts

Tension

Hz Hertz Fréquence (cycles par seconde)

min Minutes Temps

7 – Français

ASSEMBLAGE

DÉBALLAGE

Ce produit nécessite un assemblage.



Avec précaution, sortir l’produit et les accessoires de la

boîte. S’assurer que toutes les pièces figurant sur la liste

de contrôle sont incluses.

AVERTISSEMENT :

Ne pas utiliser le produit si, en le déballant, vous constatez

que des éléments figurant dans la Liste de contrôle

d’expédition sont déjà assemblés. Certaines pièces

figurant sur cette liste n’ont pas été assemblées par le

fabricant et exigent une installation. Le fait d’utiliser un

produit qui a été assemblé de façon inadéquate peut

entraîner des blessures.



Examiner soigneusement l’produit pour s’assurer que rien

n’a été brisé ou endommagé en cours de transport.



Ne pas jeter les matériaux d’emballage avant d’avoir

soigneusement examiné l’produit et avoir vérifié qu’il

fonctionne correctement.



Si des pièces manquent ou sont endommagées, appeler le

1-800-776-5191.

LISTE DE CONTRÔLE

Podadora de bordes

Assemblage de la poignée

Poignée avant

Vis (2)

Clé pour lame

Manuel d’utilisation

AVERTISSEMENT :

Si des pièces manquent ou sont endommagées, ne pas

utiliser cet produit avant qu’elles aient été remplacées. Le

non-respect de cet avertissement pourrait entraîner des

blessures graves.

AVERTISSEMENT :

Ne pas essayer de modifier cet produit ou de créer

des accessoires non recommandés pour l’produit. De

telles altérations ou modifications sont considérées

comme un usage abusif et peuvent créer des conditions

dangereuses, risquant d’entraîner des blessures graves.

AVERTISSEMENT :

Toujours retirer le bloc-piles du produit lors de

l’assemblage des pièces pour prévenir le démarrage

accidentel pouvant causer des blessures graves.

FIXER L’ASSEMBLAGE DE POIGNEE

Voir la figure 2.



Enlever le bloc-piles s’il est installé.

 Repérer et aligner les trous de la poignée avec les encoches

des vis de l’ensemble du coupe-bordure.



Insérer l’assemblage de la poignée dans l’assemblage du

coupe-bordure.

฀

Insérer les deux vis fournies pour relier les arbres comme

indiqué.

฀NOTE : Veiller à ne pas plier, tordre ou pincer les câbles.

INSTALLATION DE LA POIGNÉE AVANT

Voir la figure 3.

฀

Desserrer le écrou à oreilles et retirer le boulon de la poignée.

 Installer la poignée sur l’arbre de la poignée arrière dans

l’espace indiqué sur la figure.

฀

Ajuster la poignée vers le haut ou vers le bas, si nécessaire,

à la position d’opération désirée.

฀

Réinstaller le boulon et le écrou à oreilles. Serrer l’écrou à

oreilles de manière à le fixer solidement.

8 – Français

UTILISATION

AVERTISSEMENT :

Ne pas laisser la familiarité avec l’produit faire oublier la

prudence. Ne pas oublier qu’une fraction de seconde

d’inattention peut entraîner des blessures graves.

AVERTISSEMENT :

Toujours porter une protection oculaire avec écrans

latéraux certifiée conforme à la norme ANSI Z87.1. Si

cette précaution n’est pas prise, des objets peuvent être

projetés dans les yeux et causer des lésions graves.

AVERTISSEMENT :

Ne jamais utiliser de dispositifs à fléau, ligne et cordes

sur ce produit. Ne pas utiliser d’outils ou accessoires

non recommandés par le fabricant pour cet produit.

L’utilisation de pièces et accessoires non recommandés

peut entraîner des blessures graves.

AVIS :

Avant chaque utilisation, inspecter au complet

le produit afin de s’assurer qu’aucune pièce (vis,

écrous, boulons, chapeaux, etc.) n’est endommagée,

manquante ou desserrée. Serrer solidement toutes les

pièces de fixation et les chapeaux et ne pas utiliser

le produit tant que toutes les pièces manquantes ou

endommagées n’ont pas été remplacées. Pour obtenir

de l’aide, veuillez communiquer avec le service à la

clientèle ou un centre de réparations qualifié.

HAUTEUR DE POIGNÉE RÉGLABLE

Voir la figure 4.

L’angle de la poignée avant peut être réglé sur quatre positions.



Retirer le bloc-piles.

 Tourner la goupille de libération du bouton de réglage de la

poignée.



Sélectionner un réglage confortable parmi les quatre options

proposées.



Remettre le réglage de la poignée en place de façon à ce

que la goupille fixe la position choisie.

INSTALLATION DU BLOC-PILES

Voir la figura 5.

AVERTISSEMENT :

Toujours retirer la pile de l’outil au moment d’assembler

des pièces, d’effectuer des réglages et de procéder au

nettoyage, ou lorsque l’outil n’est pas utilisé. Le fait de

retirer la pile permet d’empêcher un démarrage accidentel

pouvant entraîner des blessures graves.



Soulever le couvercle du bloc-piles.

 Insérer le bloc-piles dans le produit comme indiqué.

 Fermer le couvercle du bloc-piles.

AVERTISSEMENT :

S’assurer que le loquet de la bloc-piles s’enclenchent

correctement et que le bloc-piles est complètement

enfoncé et sécurisé dans le logement de pile du

taillebordures avant de commencer le travail. Un bloc

piles mal installé peut provoquer la chute du bloc-piles

et causer des blessures graves.

RETRAIT DU BLOC-PILES

Voir la figura 5.



Soulever le couvercle du bloc-piles.

 Appuyer sur les loquets du bloc-piles.

 Retirer le bloc-piles.

 Ouvrir le couvercle du bloc-piles.

AVERTISSEMENT :

Pour éviter des blessures graves, tojours retirer le bloc-

piles et tenir à distance de mains le verrouillage en portant

l’outil.

Pour prendre connaissance des consignes de chargement,

consulter le manuel d’utilisation des piles et des chargeurs.

MISE EN MARCHE ET ARRÊT

DE LA COUPE-BORDURES

Voir la figure 6.

Pour démarrer :



Appuyer sur la gâchette de verrouillage.

 Appuyer sur la gâchette et la maintenir enfoncée.

Pour arrancar :



Relâcher la gâchette pour arrêter le coupe-bordure.

NOTE : La gâchette peut toujours être utilisée tant que votre

main reste sur la poignée arrière. Cela permet de remettre

la gâchette de verrouillage en position verrouillée.

9 – Français

UTILISATION

UTILISATION DU COUPE-BORDURES

Voir la figure 7.



Tenir le coupe-bordure avec les mains sur l’assemblage de

la poignée et la poignée avant.



Garder une prise ferme avec les deux mains pendant le

fonctionnement.



Le coupe-bordure doit être tenu dans une position

confortable, la poignée se trouvant à peu près à la hauteur

des hanches.



Utiliser le viseur du guide de la lame pour aligner la lame sur

la zone à tailler.



Le coupe-bordure permet de tailler le bord des trottoirs,

des allées, des plates-bandes, des bordures de trottoir et

d’autres zones similaires.



Avancez à un rythme régulier. Si la lame commence à

s’enliser, la coupe est trop rapide; ralentir. Ne pas forcer la

lame dans le sol.



Un léger contact de la lame contre le bord du trottoir, de

la bordure, etc. est acceptable et n’endommagera pas le

coupe-bordure.



Le meilleur aspect est obtenu lorsque l’herbe est sèche.

Éviter de couper les bordures dans un sol ou un gazon

humide, car le protège-lame risque de s’encrasser et de

produire une bordure irrégulière.



Si le protège-lame est encrassé, arrêter le coupe-bordure,

retirer le bloc-piles et retirer les débris du protège-lame.

Utiliser le balai de protection pour éliminer les débris.

AVERTISSEMENT :

Toujours tenir la coupe-bordures distance de soi en

maintenant un périmètre de sécurité entre le corps et la

tondeuse à fouet. Tout contact avec la tête de coupe de

la coupe-bordures en cours d’utilisation peut causer des

blessures graves.

RÉGLAGE DE LA PROFONDEUR DE COUPE

Voir la figure 8.

Il y a quatre positions de profondeur : de 13,00 mm à 5,08 cm.

Effectuer une coupe peu profonde pour tester la profondeur

de coupe. Si la profondeur de coupe doit être ajustée, il faut

le faire progressivement jusqu’à obtenir la profondeur désirée.



Retirer le bloc-piles.

 Desserrer le bouton d’ajustement de la profondeur.

NOTE : Quand le bouton est desserré, la roue à ressort

reviendra dans la position de 13,00 mm.



Ajuster la roue vers le bas augmentera la profondeur de

coupe variable.

NOTE : Il y a quatre encoches de position.



Serrer fermement le bouton d’ajustement de la profondeur

pour verrouiller la roue dans la position souhaitée.

RÉGLAGE DE HAUTEUR DE LA ROUE

Voir la figure 9.

Une des roues arrière peut être ajustée pour se mettre en quatre

positions différentes. Cette fonction permet de réaliser des

bordures sur des surfaces irrégulières, par exemple le long des

trottoirs. Garder l’appareil à niveau sur des surfaces inégales

assure une profondeur de coupe uniforme de la lame.



Retirer le bloc-piles.



Déplacer le levier en le levant ou l’abaissant dans l’une des

quatre positions.

NOTE : Aucun réglage n’est nécessaire pour les surfaces

planes. Laisser le levier dans la position complètement levée.



Relâcher le levier et vérifier qu’il se verrouille bien dans l’une

des quatre positions.

GUIDE DU COUPE-BORDURE

Voir la figure 10.

Le guide de bordure protège les bordures et les autres surfaces

des dommages de la lame du coupe-bordure.



Retirer le bloc-piles.



Déplacer le levier vers l’intérieur pour relâcher.



Lever ou abaisser le levier pour ajuster le guide.



Verrouiller en place en glissant le levier jusqu’à ce qu’il

s’aligne sur les languettes de la garde de lame.

10 – Français

REPLACEMENT DE LES LAME

Voir la figure 11.

Remplacer les lames lorsqu’elles semblent usées ou lorsque

vous remarquez que les performances du coupe-bordures

diminuent.

NOTE: Toujours porter des gants lors de la manipulation de

la lame.



Retirer le bloc-piles.

 Retirer la goupille de blocage.

 Tout en tenant le bouton de verrouillage de la lame, tourner

la lame jusqu’à ce qu’elle se verrouille en place.



À l’aide de la clé pour lame fournie, tourner l’écrou de lame

en sens antihoraire pour desserrer.



Retirer la rondelle bombée et l’ancienne lame de l’axe du

moteur.



Nettoyer tous les débris de la zone.

 Centrer la nouvelle lame en s’assurant qu’elle repose à plat

sur le boîtier.



Remettre la rondelle et l’écrou de lame, puis serrer à la main.

 Serrer l’écrou de lame en sens horaire à l’aide d’une clé

dynamométrique (non fournie) pour que le boulon soit serré

correctement. Le couple de serrage recommandé pour

l’écroudelameestde6,78Nmà9,83Nm.



Replacer la goupille de blocage pour la fixer.

Cette pièce de rechange peut être obtenue chez le détaillant

quiavendul’outilouenappelantle1-800-776-5191.

AVERTISSEMENT :

Avant chaque utilisation, toujours s’assurer que la lame

est correctement installée et bien fixée. Une lame mal

installée peut provoquer des blessures graves.

REMISAGE DE LA COUPE-BORDURES

NOTE: Le réglage de l’angle de la poignée permet de ranger

le coupe-bordure à la verticale. Régler la poignée de manière

à ce que le manche du coupe-bordure soit plat.



Retirer le bloc-piles du bloc-moteur avant le rangement.

 Nettoyer soigneusement la tondeuse à fouet.

 Utiliser le balai de protection pour éliminer les débris autour

de la lame.



La remiser dans un endroit inaccessible aux enfants.

 Le tenir à l’écart de produits corrosifs, tels que les produits

chimiques de jardinage et le sel de dégivrage.



Le trou de serrure pour la suspension situé à l’arrière de la

poignée peut servir à ranger le coupe-bordure.

PIÈCES DE RECHANGE

Appeler le service à la clientèle au 1-800-776-5191 pour

demander des pièces de rechange.

Lame de rechange

................................................... HAC1EDG

AVERTISSEMENT :

Pour empêcher un démarrage accidentel pouvant

entraîner des blessures graves, toujours retirer le piles de

l’produit avant tout nettoyage ou entretien.

AVERTISSEMENT :

Toujours porter une protection oculaire avec écrans

latéraux certifiée conforme à la norme ANSI Z87.1. Si

cette précaution n’est pas prise, des objets peuvent être

projetés dans les yeux et causer des lésions graves.

AVERTISSEMENT :

Utiliser exclusivement des pièces d’origine pour les

réparations. L’usage de toute autre pièce pourrait créer

une situation dangereuse ou endommager l’produit.

AVIS :

Inspecter périodiquement au complet le produit afin

de s’assurer qu’aucune pièce (vis, écrous, boulons,

chapeaux, etc.) n’est endommagée, manquante ou

desserrée. Serrer solidement toutes les pièces de

fixation et les chapeaux et ne pas utiliser le produit tant

que toutes les pièces manquantes ou endommagées

n’ont pas été remplacées. Pour obtenir de l’aide,

veuillez communiquer avec le Service à la clientèle ou

un centre de réparations qualifié.

ENTRETIEN GÉNÉRAL

Éviter d’utiliser des solvants pour le nettoyage des pièces en

plastique. La plupart des matières plastiques peuvent être

endommagées par divers types de solvants du commerce.

Utiliser un chiffon propre pour éliminer la saleté, la poussière,

l’huile, la graisse, etc.

AVERTISSEMENT :

Ne jamais laisser de liquides tels que le fluide de freins,

l’essence, les produits à base de pétrole, les huiles

pénétrantes, etc., entrer en contact avec les pièces en

plastique. Les produits chimiques peuvent endommager,

affaiblir ou détruire le plastique, ce qui pourrait entraîner

des blessures graves.

ENTRETIEN

11 – Français

DÉPANNAGE

PROBLÈME CAUSE POSSIBLE SOLUTION

Le moteur ne démarre pas quand

change la gâchette.

La pile n’est pas fixée.

La pile n’est pas chargée.

Pour la fixer, s’assurer que le loquet (ou les

loquets) de la pile sont enclenchés.

Charger la pile conformément aux instructions

fournis avec ce modèle.

2 - Español

ADVERTENCIA:

Al utilizar herramientas eléctricas para el cuidado

del jardín, con el fin de reducir el riesgo de incendio,

descargas eléctricas y lesiones corporales, siempre deben

seguirse ciertas medidas básicas de precaución.

LEA TODAS LAS INSTRUCCIONES

 Para la operación segura, lea y entienda todas las

instrucciones antes de usar este producto. Siga todas las

instrucciones de seguridad. La inobservancia de todas las

instrucciones de seguridad señaladas abajo puede causar

lesiones corporales graves.



No permita que utilicen esta unidad niños ni personas

carentes de la debida instrucción para su manejo.



Limpie el área de trabajo cada vez antes de usar la unidad.

Retire todos los objetos tales como piedras, vidrios rotos,

clavos, alambre o cuerdas que pudiesen resultar lanzados

o enredados en el hilo de corte o hoja, según sea el caso.



Cuando utilice este producto, siempre póngase protección

ocular con protección lateral con la marca de cumplimiento

de la norma ANSI Z87.1, junto con protección auditiva.



 Usegafasdeseguridad−Siempre utilice una mascarilla para

el rostro o antipolvo si se genera polvo durante la operación.



Protéjase los pulmones. Use una careta o mascarilla

contra el polvo si la operación genera mucho polvo. Con el

cumplimiento de esta regla se reduce el riesgo de lesiones

serias.



Vístase adecuadamente – Se recomienda el uso de guantes

de goma y un calzado resistente cuando se trabaja a la

intemperie. Póngase pantalones largos de tela gruesa,

mangas largo, botas y guantes. No se ponga ropa holgada

o pantalones cortos, ni ande descalzo. No se ponga joyas

de ninguna clase.



Recójase el cabello largo arriba del nivel de los hombros

para evitar que se enrede en las piezas móviles.



Mantenga alejados a los niños – Mantenga alejados a todos

los circunstantes, niños y animales a una distancia mínima de

15 m (50 pies).



Permanezca alerta – Preste atención a lo que está haciendo.

Use el sentido común. No use esta unidad cuando se

encuentre fatigado, enfermo o bajo los efectos del alcohol,

drogas o medicamentos.



No utilice la unidad en condiciones deficientes de

iluminación.



Mantenga todas las partes del cuerpo alejadas de toda pieza

en movimiento.



No utilice herramientas motorizadas en atmósferas

explosivas, como las existentes alrededor de líquidos,

gases y polvos inflamables. Las herramientas eléctricas

generan chispas que pueden encender el polvo y los vapores

inflamables.



En ninguna circunstancia, use accesorio o accesorio alguno

en este producto, que no se haya suministrado con el

producto mismo, o que no esté identificado como apropiado

para el uso con este producto en el manual del operador.



Evite los entornos de trabajo peligrosos – No exponga las

aparato or herramienta eléctricas a la lluvia ni a condiciones

de humedad. La introducción de agua en una herramienta

eléctrica aumenta el riesgo de descargas eléctricas.



Vístase adecuadamente – No fuerce la herramienta. Utilice

la herramienta adecuada para cada tarea.



No fuerce la herramienta – El uso de la herramienta adecuada

a la velocidad para la que está diseñada, efectuará el trabajo

de mejor y más segura manera.



No accione el equipo cuando esté descalzo o al llevar

puestas sandalias o calzado liviano similar. Use calzado de

seguridad que le proteja sus pies y mejore su postura en

superficies resbaladizas.



No estire el cuerpo para alcanzar mayor distancia –Mantenga

los pies bien afirmados y el equilibrio. No trate de alcanzar

demasiado lejos. Se puede perder el equilibrio al tratar de

alcanzar demasiado lejos.



Evite un arranque accidental de la unidad – Asegúrese de

que el interruptor esté en la posición de aseguramiento o

de apagado antes de instalar el paquete de baterías. Llevar

las herramientas con el dedo en el interruptor o instalar el

paquete de baterías en la herramienta con el interruptor

puesto es causa común de accidentes.



No utilice la herramienta si el interruptor no enciende o no

apaga. Una herramienta que no pueda controlarse con el

interruptor es peligrosa y debe repararse.



Desconecte recortadora de bordes – Desconecte el paquete

de la batería del artefacto antes de guardar, reparar o

cambiar la hoja o cuando no la utilice. Con tales medidas

preventivas de seguridad se reduce el riesgo de poner en

marcha accidentalmente la herramienta.



Sólo utilice piezas de repuesto idénticas y accesorios del

fabricante original. El empleo de piezas diferentes puede

causar un peligro o dañar el producto.



Revise para ver si hay piezas dañadas – Antes de seguir

utilizando la herramienta, es necesario inspeccionar

cuidadosamente toda protección o pieza dañada para

determinar si funcionará correctamente y desempeñará la

función a la que está destinada. Verifique la alineación de las

partes móviles, que no haya atoramiento de partes móviles,

que no haya piezas rotas, el montaje de las piezas y cualquier

otra condición que pudiera afectar su funcionamiento.

Toda protección o pieza que esté dañada debe repararse

apropiadamente o reemplazarse en un centro de servicio

autorizado para evitar todo riesgo de lesiones.



Mantenga las manos y los pies alejados del área de corte.

REGLAS DE SEGURIDAD GENERALES

3 - Español

REGLAS DE SEGURIDAD GENERALES

 Asegúrese de que todos los protectores, las correas,

los deflectores y los mangos estén sujetos de manera

adecuada y segura. Mantenga los protectores en su lugar

y en funcionamiento.



Guarde en el interior los artefactos que no esté usando -

Mientras no se esté utilizando, la recortadora de hilo debe

almacenarse en el interior, en un sitio seco y bajo llave, lejos

del alcance de los niños.



Mantenga las rejillas de ventilación limpias y sin desechos

para evitar que se recaliente el motor. Límpielas cada vez,

después de usar la herramienta.



Apague la unidad y desconecte el suministro de corriente

cuando no esté en uso. Traslade la unidad con el motor

apagado.



No sujete las hojas de corte al levantar o sujetar los artefacto.

 Mantenga el electrodoméstico con cuidado: mantenga el

borde de corte afilado para obtener el máximo rendimiento

y reducir el riesgo de lesiones. Siga las instrucciones para

lubricar y cambiar los accesorios. Inspeccione el cable del

aparato periódicamente y, si está dañado, llévelo a reparar a

un centro de servicio autorizado. Inspeccione los cables de

extensión periódicamente y reemplácelos si están dañados.

Mantenga los mangos secos, limpios y libres de aceite y

grasa.



Guarde la unidad desenchufada y fuera del alcance de los

niños.



No cuelgue la unidad de modo que el gatillo del interruptor

quede presionado.



Las herramientas de baterías no se necesitan conectar a una

toma de corriente; por lo tanto, siempre están en condiciones

de funcionamiento. Esté consciente de los posibles peligros

cuando no esté usando la herramienta de baterías o cuando

esté cambiando los accesorios de la misma. Siempre encaje

la palanca de seguro antes de colocar la recortadora en el

cargador montado en la pared. Con el cumplimiento de esta

regla se reduce el riesgo de una descarga eléctrica, incendio

o lesión corporal seria.



No cargue herramientas de baterías en lugares mojados o

húmedos. Con el cumplimiento de esta regla se reduce el

riesgo de una descarga eléctrica.



No use aparatos accionados por baterías en la lluvia.



Quite o desconecte la batería cuando no se está cargando,

y antes de proporcionarle servicio, realizarle una limpieza,

quitar material del aparato para el cuidado del jardín, o antes

de almacenarla.



Usar este producto únicamente con la baterías y el cargadors

indicados en el folleto de la herramienta/aparato/paquete

de baterías/cargador complementario 995000885.



No deseche las baterías en el fuego. Las baterías pueden

estallar. Verifique los códigos de la localidad para conocer

posibles instrucciones especiales para desecharlas.

 No desarme el paquete de baterías. El electrolito emitido

es corrosivo y puede causar daños en los ojos y en la piel.

Puede ser tóxico si se ingiere.



No coloque herramientas de baterías ni las baterías mismas

cerca del fuego o del calor. De esta manera se reduce el

riesgo de explosiones y de lesiones.



Las baterías pueden explotar en presencia de una fuente

de inflamación, como una luz guía. Para reducir el riesgo

de lesiones corporales serias, nunca use un producto

inalámbrico en presencia de llamas expuestas. La explosión

de una pila puede lanzar fragmentos y compuestos químicos.

Si ha quedado expuesto a la explosión de una pila, lávese

de inmediato con agua.



No aplaste, deje caer o dañe la pila. Nunca utilice una pila

o cargador que se ha caído, aplastado, recibido un golpe

contundente o ha sido dañado(a) de alguna manera. Las

baterías dañadas pueden sufrir explosiones. Deseche de

inmediato toda pila que haya sufrido una caída o cualquier

daño.



Tenga cuidado cuando maneje baterías a fin de no realizar

un cortocircuito en la batería con materiales conductores

como anillos, brazaletes y llaves. La batería o el conductor

pueden recalentarse y provocar quemaduras.



Para obtener resultados óptimos, debe cargar la herramienta

de baterías en un lugar donde la temperatura esté entre 50 °F

y 100°F. No guarde la herramienta a la intemperie ni en el

interior de

vehículos.



En condiciones extremas de uso o temperatura las baterías

pueden emanar líquido. Si el líquido llega a tocarle la piel,

lávese de inmediato con agua y jabón. Si le entra líquido en

los ojos, láveselos con agua limpia por lo menos 10 minutos,

y después busque de inmediato atención médica. Con el

cumplimiento de esta regla se reduce el riesgo de lesiones

corporales serias.



No exponga la batería o herramienta al fuego o a

temperaturas excesivas. La exposición al fuego o a una

temperatura superior a los 130 °C (265 °F) puede provocar

explosiones.



Siga todas las instrucciones de carga y no cargue la batería

ni el aparato fuera del rango de temperaturas especificado

en las instrucciones. Si realiza la carga en forma inapropiada

o fuera de la temperatura del rango especificado, puede

dañar la batería y aumentar el riesgo de incendios.



Asegúrese de que un técnico de reparación calificado haga

el mantenimiento usando solo repuestos idénticos.



De esta manera, mantendrá la seguridad del producto.

 No modifique ni intente reparar el dispositivo ni la batería

(según corresponda), excepto como se indica en las

instrucciones de uso y cuidado.

4 - Español

REGLAS DE SEGURIDAD ESPECÍFICAS

 Si la hoja está desafilada o desgastada, cámbiela; no intente

afilarla.



Use esta recortadora de bordes a lo largo de aceras, caminos

de entrada, macizos de flores y áreas similares. No la use

para ningún otro propósito.



Familiarícese completamente con todos los controles.

Aprenda la forma de apagar la unidad y de desactivar los

controles con rapidez.



No utilice la recortar de bordes en la lluvia en superficies de

grava ni cerca de las mismas.



Familiarícese con el área donde está cortando los bordes.

Esté consciente del desnivel de las aceras, de todo agujero

existente en el terreno y de toda condición peligrosa

similar (Por ejemplo: alambre o cable, segmentos de los

cuales pueden desprenderse y convertirse en peligrosos

proyectiles). En terreno áspero siempre empuje lentamente

el accesorio para recortar bordes.



No intente retirar material cortado ni sujetar material por

cortar mientras esté funcionando el motor o esté girando la

hoja de corte.



La hoja de corte puede causar lesiones en su giro de

inercia después de apagar el motor o de soltar el gatillo del

acelerador. Mantenga un control adecuado de la herramienta

hasta que se detenga por completo la hoja de corte.



Verifique que la tuerca de la hoja esté ajustada antes de

utilizar.



Si no se monta la unidad correctamente, se puede producir

una situación peligrosa.



Nunca debe pararse ni colocar ninguna parte de su cuerpo

en la línea de corte de la hoja para cortar bordes.



Si la recortadora bordes toca cualquier objeto extraño:

a) Apague la recortadora de bordes y desconecte el cable

de la bujía o desconecte la unidad del suministro de

corriente.

b) Inspeccione la para recortar bordes para ver si está

dañado.

c) Corrija todo daño presente antes de utilizar la para cortar

bordes. La inobservancia de esta advertencia puede

causar lesiones corporales serias.



Siempre apague el motor y retire el paquete de pilas antes

de intentar retirar cualquier obstrucción atrapada o atorada

en la hoja, antes de instalar cualquier accesorio o de realizar

cualquier ajuste.



Guarde estas instrucciones. Consúltelas con frecuencia y

empléelas para instruir a otras personas que puedan utilizar

esta herramienta. Si presta a alguien esta herramienta,

facilítele también las instrucciones.

5 - Español

SÍMBOLOS

Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo

relacionados con este producto.

SÍMBOLO SEÑAL SIGNIFICADO

PELIGRO:

Indica una situación peligrosa, la cual, si no se evita, causará la muerte o

lesiones serias.

ADVERTENCIA:

Indica una situación peligrosa, la cual, si no se evita, podría causar la muerte

o lesiones serias.

PRECAUCIÓN:

Indica una situación peligrosa la cual, si no se evita, puede causar lesiones

leves o moderadas.

AVISO:

(Sin el símbolo de alerta de seguridad) Indica la información que se considera

importante, pero no relacionada con lesiones potenciales (por ej. en relación a

daños a la propiedad).

Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su

significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el producto.

SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN

Alerta de seguridad

Indica un peligro posible de lesiones personales.

Lea manual del

operador

Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual

del operador antes de usar este producto.

Protección ocular

Siempre póngase protección ocular con protección lateral con la marca de

cumplimiento de la norma ANSI Z87.1.

Alerta de condiciones

húmedas

No exponga la unidad a la lluvia ni la use en lugares húmedos.

Peligro de corte

Mantenga las manos y los pies alejados de la hoja giratoria.

Mantenga alejadas

a las personas

presentes

Mantenga alejados a los observadores a un mínimo de 15 m (50 pies) de

distancia.

Rebote

Mantenga los pies y las manos alejados de las aspas.

Objetos lanzados

Objetos lanzados peligro ; Mantenga a los circunstantes a una distancia mínima

de 15 m (50 pies).

Giro de la hoja de

corte

Sentido de rotación la hoja de corte

Símbolo de reciclado

Este producto utiliza baterías de iones de litio (Li-ion). Es posible que algunas

leyes municipales, estatales o federales prohíban desechar las baterías en

la basura normal. Consulte a las autoridades reguladoras de desechos para

obtener información en relación con las alternativas de reciclado y desecho

disponibles.

6 - Español

SÍMBOLOS

CARACTERÍSTICAS

FAMILIARÍCESE CON EL PRODUCTO

Vea la figura 1.

El uso seguro que este producto requiere la comprensión

de la información impresa en la producto y en el manual del

operador así como ciertos conocimientos sobre el proyecto a

realizar. Antes de usar este producto, familiarícese con todas

las características de funcionamiento y normas de seguridad.

PERILLA DE AJUSTE DE PROFUNDIDAD

La perilla de ajuste de profundidad permite al usuario controlar

la profundidad de corte. Ajuste la profundidad de la hoja de

13,00 mm a 5,08 cm.

PALANCA DE CAÍDA DE RUEDA

La palanca de ajuste de caída de rueda permite bordear áreas

de varios niveles como bordillos.

PALANCA DE GUÍA DE BORDE

La palanca de guía de borde protege la hoja de bordillos y

otros obstáculos.

LIMPIADOR DEL PROTECTOR

El limpiador del protector elimina los recortes y la suciedad del

área de la cuchilla.

SEGURO

Seguro integrado de apagado para evitar arranques accidentales.

ESPECIFICACIONES DEL PRODUCTO

Motor ............................................................................................................................................................... 40 V, corr. cont.

Longitud de la hoja

.................................................................................................................................. 215,9 mm (8.5 pulg.)

Profundidad del recorte

................................................................. Adjustable entre 12,7 mm à 50,8 mm (1/2 pulg. y 2 pulg.)

Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su

significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el producto.

SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN

Corriente continua

Tipo o característica de corriente

Velocidad en vacío

Velocidad de rotación, en vacío

.../min

Por minuto

Revoluciones, carreras, velocidad superficial, órbitas, etc., por minuto

Volts

Voltaje

Hertz

Frecuencia (ciclos por segundo)

min

Minutos

Tiempo

7 - Español

ARMADO

DESEMPAQUETADO

Embarcamos este producto completamente armado.



Extraiga cuidadosamente de la caja la producto y los

accesorios. Asegúrese de que estén presentes todos los

artículos enumerados en la lista de empaquetado.

ADVERTENCIA:

No utilice este producto si alguna pieza incluida en la lista

de empaquetado ya está ensamblada al producto cuando

lo desempaqueta. El fabricante no ensambla las piezas de

esta lista en el producto. Éstas deben ser instaladas por

el usuario. El uso de un producto que puede haber sido

ensamblado de forma inadecuada podría causar lesiones

personales graves.



Inspeccione cuidadosamente la producto para asegurarse

de que no haya sufrido ninguna rotura o daño durante el

transporte.



No deseche el material de empaquetado hasta que haya

inspeccionado cuidadosamente la producto y la haya

utilizado satisfactoriamente.



Si hay piezas dañadas o faltantes, le suplicamos llamar al

1-800-776-5191, donde le brindaremos asistencia.

LISTA DE EMPAQUETADO

Bordeadora

Conjunto del mango

Mango delantero

Tornillos (2)

llave de hoja

Manual del operador

ADVERTENCIA:

Si faltan piezas, no utilice este producto sin haber

reemplazado todas las piezas faltantes. Usar este

producto con partes dañadas o faltantes puede causar

lesiones serias al operador.

ADVERTENCIA:

No intente modificar este producto ni hacer accesorios

no recomendados para la misma. Cualquier alteración o

modificación constituye maltrato el cual puede causar

una condición peligrosa, y como consecuencia posibles

lesiones corporales serias.

ADVERTENCIA:

Para evitar un arranque accidental que podría causar

lesiones corporales serias, siempre desmonte de la

herramienta el paquete de pilas al montarle piezas a

aquélla.

COLOCACIÓN DEL CONJUNTO DEL MANGO

Vea la figura 2.



Retire la batería si está instalada.

 Ubique y alinee los orificios del conjunto del mango con las

marcas de los tornillos del conjunto de la bordeadora.



Inserte el conjunto del mango en el conjunto de la

bordeadora.



Inserte los dos tornillos proporcionados para conectar los

tubos como se muestra en la imagen.

NOTA: Tenga cuidado de no doblar, torcer o pellizcar los cables.

MONTAJE DEL MANGO DELANTERO

Vea la figura 3.

฀฀

Afloje la tuerca de mariposa y retire el perno del mango.

 Instale el mango en el alojamiento del eje de impulsión, en

el lugar que indica la etiqueta en el eje.

฀฀

Si es necesario, suba o baje el mango para ajustarlo a la

posición de manejo deseada.



Reinstale el perno y la tuerca de mariposa. Ajuste la tuerca

de mariposa por seguridad.

8 - Español

FUNCIONAMIENTO

ADVERTENCIA:

No permita que su familarización con las herramientas

lo vuelva descuidado. Tenga presente que un descuido

de un instante es suficiente para causar una lesión

grave.

ADVERTENCIA:

Siempre póngase protección ocular con protección lateral

con la marca de cumplimiento de la norma ANSI Z87.1.

La inobservancia de esta advertencia puede permitir que

los objetos lanzados hacia los ojos y otros provocarle

lesiones graves.

ADVERTENCIA:

Nunca use dispositivos movibles, alambre ni cuerdas.en

este producto.No utilice ningún aditamento o accesorio

no recomendado por el fabricante de esta herramienta. El

empleo de aditamentos o accesorios no recomendados

podría causar lesiones serias.

AVISO:

Antes de cada uso, inspeccione todo el producto

para detectar partes dañadas, faltantes o sueltas,

como tornillos, tuercas, pernos, tapas, etc. Apriete

firmemente todos los sujetadores y las tapas y no

accione este producto hasta que todas las partes

faltantes o dañadas sean reemplazadas. Póngase en

contacto con el servicio al cliente o con un centro de

servicio calificado para obtener ayuda.

ALTURA DEL MANGO AJUSTABLE

Vea la figura 4.

El ángulo del mango delantero se puede ajustar en cuatro

posiciones.



Quite la batería.

 Gire el pasador de liberación de la perilla de ajuste del

mango.



Seleccione una configuración cómoda entre las cuatro

opciones.



Vuelva a girar el ajuste del mango para colocarlo en su lugar

de modo que el pasador asegure la posición seleccionada.

INSTALACIÓN DEL PAQUETE DE BATERÍAS

Vea la figura 5.

ADVERTENCIA:

Retire siempre el paquete de baterías de la herramienta

antes de instalar las piezas, realizar ajustes o limpiarla.

Retirar el paquete de baterías evitará que la unidad se

accione accidentalmente y provoque lesiones graves.



Levante la tapa de la batería.

 Inserte la batería en el producto como se muestra en la

imagen.



Cierre la tapa de la batería.

ADVERTENCIA:

Asegúrese de que el pestillo del paquete de baterías

entre adecuadamente en su lugar y que el paquete de

baterías esté bien colocado y asegurado en el puerto

de batería de la recortadora antes de encenderla. No

asentar el paquete de baterías correctamente podría

provocar que el paquete de baterías se caiga y cause

lesiones personales graves.

EXTRACCIÓN DEL PAQUETE DE BATERÍAS

Vea la figura 5.



Levante la tapa de la batería.

 Presione los pestillos de la batería.

 Quite la batería.

 Cierre la tapa de la batería.

ADVERTENCIA:

Para evitar lesiones corporales serias, siempre desmonte

de la herramienta el paquete de baterías y mantenga

manos vacían del botón del seguro al llevar herramiento.

Para obtener instrucciones específicas de carga, lea el manual

del operador que se incluye con el cargador y la batería.

9 - Español

AJUSTE DE LA PROFUNDIDAD DE CORTE

Vea la figura 8.

Hay cuatro posiciones de profundidad de 13,00 mm a 5,08 cm.

Realice un corte poco profundo para probar la profundidad

de corte. Si es necesario ajustar la profundidad de corte,

debe hacerse progresivamente hasta alcanzar la profundidad

deseada.



Quite la batería.



Afloje la perilla de ajuste de profundidad.

NOTA: Cuando se afloja la perilla, la rueda accionada por

resorte volverá a la posición de 13,00 mm.



Al ajustar la rueda hacia abajo, aumentará la profundidad

de corte variable.

NOTA: Hay cuatro posiciones con muescas.



Apriete firmemente la perilla de ajuste de profundidad para

bloquear la rueda en la posición deseada.

AJUSTE DE RUEDA

Vea la figura 9.

Una de las ruedas traseras es ajustable y puede caer en

cuatro posiciones diferentes. Esta función permite bordear

en superficies irregulares, por ejemplo, a lo largo de bordillos.

Mantener la unidad nivelada en superficies irregulares garantiza

una profundidad de corte constante de la hoja.



Quite la batería.



Mueva la palanca hacia afuera para subir o bajar a una de

las cuatro posiciones.

NOTA: No es necesario ningún ajuste para transitar en

superficies niveladas. Deje la palanca en la posición

totalmente elevada.



Suelte la palanca y asegúrese de que se bloquee de forma

segura en una de las cuatro posiciones.

GUÍA DE BORDEADORA

Vea la figura 10.

La guía de la bordeadora protege los bordillos y otras superficies

contra daños causados por la cuchilla de la bordeadora.



Quite la batería.



Mueva la palanca hacia adentro para soltar.

 Suba o baje la palanca para ajustar la guía.

 Asegure la palanca en su lugar deslizándola hasta que se

alinee con las lengüetas del protector de la hoja.

ENCENDIDO Y APAGADO DEL RECORTADORA

DE BORDES

Vea la figura 6.

Para encendido:



Oprima el gatillo del seguro de apagado.

 Oprima el gatillo y no lo suelte.

Para apagado:



Suelte el gatillo interruptor para detener la bordeadora.

NOTA: El gatillo interruptor permanecerá operativo hasta

que retire la mano del mango trasero. Esto permitirá que el

gatillo de bloqueo se restablezca a la posición bloqueada.

OPERACIÓN DEL RECORTADORA DE BORDES

Vea la figura 7.



Sostenga la bordeadora con las manos en el conjunto del

mango y el mango delantero.



Agarre la herramienta firmemente con ambas manos

mientras la usa.



La bordeadora debe sostenerse en una posición cómoda

con el conjunto del mango a la altura de la cadera.



Utilice la mira de la guía de la cuchilla para alinear la cuchilla

con el área que desea bordear.



La bordeadora cortará en aceras, entradas de vehículos,

canteros, bordillos y áreas similares.



Corte de forma continua. Si la cuchilla comienza a atascarse,

significa que usted está avanzando demasiado rápido;

ralentice el paso. No fuerce la cuchilla contra el suelo.



El contacto ligero de la cuchilla contra el borde de la acera,

bordillo, etc. es aceptable y no dañará la bordeadora.



La mejor apariencia del trabajo se logra cuando la hierba

está seca. Evite bordear en tierra mojada o áreas de césped

mojado; caso contrario, el protector de la cuchilla podría

obstruirse y esta podría bordear de manera despareja.



Si el protector de la cuchilla se obstruye, detenga la

bordeadora, retire la batería y elimine la suciedad del

protector. Utilice el limpiador del protector para limpiar la

suciedad.

ADVERTENCIA:

Siempre sujete la recortadora de bordes lejos del cuerpo,

manteniendo un espacio entre el cuerpo y la herramienta.

Cualquier contacto con el cabezal del recortadora de

bordes con hojas con la recortadora en funcionamiento

puede causar lesiones personales de gravedad.

FUNCIONAMIENTO

10 - Español

 Retire el pasador de enganche.

 Mientras mantiene presionado el botón de bloqueo de la

hoja, gire la hoja hasta que encaje en su lugar.



Use la llave de hoja incluida y gire la tuerca de la hoja hacia

la izquierda para aflojarla.



Retire la arandela ahuecada y la hoja vieja del eje del motor.

 Limpie la suciedad del área.

 Centre la nueva cuchilla asegurándose de que quede plana

sobre la carcasa.



Vuelva a instalar la arandela y la tuerca de la hoja, y ajuste

con los dedos.



Rote la tuerca de la hoja hacia la derecha con una llave

dinamométrica (no incluida) para asegurarse de que el perno

esté bien apretado. El par de torsión recomendado para la

tuerca de la hoja es de 6,78 a 9,83 Nm.



Coloque nuevamente el pasador de enganche.

Esta pieza de reemplazo está disponible en el lugar de la

compra, o llamando al 1-800-776-5191.

ADVERTENCIA:

Cada vez antes de usar la unidad asegúrese de que la hoja

esté instalada correctamente y firmemente asegurada. Si

no instala correctamente la hoja, puede provocar lesiones

personales graves.

ALMACENAMIENTO DE LA RECORTADORA DE

BORDES

NOTA: El ajuste del ángulo del mango permite almacenar la

bordeadora verticalmente. Establezca el ajuste del mango de

modo que el mango de la bordeadora quede plano.



Extraiga el paquete de la batería del cabezal eléctrico antes

de guardarlo.



Limpie toda materia extraña presente en la recortadora de

bordes.



Utilice el limpiador del protector para eliminar la suciedad

alrededor de la cuchilla.



Almacene la unidad en un espacio inaccesible a los niños.

 Mantenga la unidad alejada de agentes corrosivos como los

productos químicos para el jardín y las sales para derretir el

hielo.



El colgador ubicado en la parte trasera del mango se puede

usar para guardar la bordeadora.

REPUESTOS

Llame a Servicio al cliente al 1-800-776-5191 para solicitar

repuestos.

Hoja de repuesto

..................................................... HAC1EDG

ADVERTENCIA:

Para evitar lesiones serias, siempre retire el paquete de

baterías de la herramienta cuando la limpie o durante

cualquier mantenimiento.

ADVERTENCIA:

Siempre póngase protección ocular con protección lateral

con la marca de cumplimiento de la norma ANSI Z87.1

junto con protección para los oídos. La inobservancia de

esta advertencia puede permitir que los objetos lanzados

hacia los ojos y otros provocarle lesiones graves.

ADVERTENCIA:

Al dar servicio a la unidad, sólo utilice piezas de repuesto

idénticas. El empleo de piezas diferentes puede causar

un peligro o dañar el producto.

AVISO:

Inspeccione periódicamente todo el producto

para detectar partes dañadas, faltantes o sueltas,

como tornillos, tuercas, pernos, tapas, etc. Apriete

firmemente todos los sujetadores y las tapas y no

accione este producto hasta que todas las partes

faltantes o dañadas sean reemplazadas. Póngase en

contacto con el servicio al cliente o con un centro de

servicio calificado para obtener ayuda.

MANTENIMIENTO GENERAL

Evite el empleo de solventes al limpiar piezas de plástico. La

mayoría de los plásticos son susceptibles a diferentes tipos

de solventes comerciales y pueden resultar dañados. Utilice

paños limpios para eliminar la suciedad, el polvo, el aceite, la

grasa, etc.

ADVERTENCIA:

No permita en ningún momento que fluidos para

frenos, gasolina, productos a base de petróleo, aceites

penetrantes, etc., lleguen a tocar las piezas de plástico.

Los productos químicos pueden dañar, debilitar o destruir

el plástico, lo cual puede causar lesiones serias.

REEMPLAZO DEL LAS HOJA

Vea la figura 11.

Reemplace las cuchillas cuando parezcan gastadas o cuando

note que el rendimiento de la bordeadora disminuye.

NOTA: Utilice siempre guantes al manipular la cuchilla.



Quite la batería.

MANTENIMIENTO

11 - Español

SOLUCIÓN DE PROBLEMAS

PROBLEMA CAUSA POSIBLE SOLUCIÓN

Le moteur ne démarre pas quand

change la gâchette.

La batería no está fija.

La batería no está cargada.

Para fijar el paquete de baterías, asegúrese de

que los pestillos situados a ambos lados del

paquete de baterías entren completamente en

su lugar con un chasquido.

Cargue el paquete de baterías según las

instrucciones incluidas con su modelo.

Service/Replacement Parts

Customer Support/Technical Support

Authorized Service Center Locations

Do not return this product to the store for missing parts or accessories.

When calling for service, please communicate the

model/item, manufacturing, and serial numbers located on the product

data plate. Model/item number on product may have

additional letters at the end. These letters designate manufacturing

information and should be provided when calling for service.

Warranty details available at www.HARTtools.com

Proof of purchase is required to validate the 5-year limited Warranty.

HART, the HART logo and H logo are trademarks of Techtronic Cordless GP.

Service / Pièces de rechange

Soutien à la clientèle / Soutien technique

Emplacements des centres de service autorisés

Ne pas retourner ce produit au magasin

en cas de pièces ou accessoires manquants.

Lors de votre appel de service, veuiller transmettre le numéro

de modèle / article, le numéro de fabrication et le numéro de série situés sur

la plaquette de données du produit. Le numéro de modèle/article

sur le produit peut contenir des lettres supplémentaires à la fin.

Ces lettres désignent les informations du fabricant et doivent

être fournies lors d’un appel de demande de service.

Enregistrer le produit : https://HARTtools.com/register

Les détails de la garantie sont disponibles sur www.HARTtools.com

Une preuve d’achat est requise pour valider la garantie limitée de 5 ans.

HART, le logo HART et le logo H sont des marques

de commerce de Techtronic Cordless GP.

Servicio/Piezas de repuesto

Atención al cliente/Soporte técnico

Ubicaciones de centros de servicio autorizados

No devuelva este producto a la tienda si hay partes o accesorios faltantes.

Cuando llame para solicitar servicio, proporcione el número el modelo/

artículo, el número de fabricación y número de serie ubicados

en la placa de datos del producto. El número de modelo/artículo

que figura en el producto podría tener letras adicionales al final.

Estas designan información de fabricación y deben suministrarse

cuando llame para obtener asistencia o servicio.

Registre el producto: https://HARTtools.com/register

Los detalles de la garantía están disponibles en www.HARTtools.com

Para validar la garantía limitada de 5 años,

se solicitará una prueba de compra.

HART, el logo de HART y el logo H son marcas de Techtronic Cordless GP.

www.HARTtools.com

1.800.776.5191

Hart Consumer Products, Inc.

P.O.Box1348,Anderson,SC29622

998000805

1-22-22(REV:01)

HLED01 40V

Edger

Coupe-bordures

Recortadora de bordes

HART HLED011VNM 40v Walk-behind Edger Kit

Product's Documents

OPERATOR’S MANUALo

Specifications

HART HLED011VNM Questions and Answers
