OWNER’S MANUAL

CORDLESS 20 VOLT STRING TRIMMER LITHIUM-ION BATTERY PACK

Model LST02010

Your string trimmer has been engineered and manufactured to our high standard for dependability, ease of operation,

and operator safety. Properly cared for, it will give you years of rugged, trouble-free performance.

WARNING: To reduce the risk of injury, the user must read and understand the owner’s manual before

using this product.

Thank you for your purchase.

DO NOT RETURN THIS PRODUCT TO THE STORE. OPERATING,

ASSEMBLY, PARTS, SERVICE QUESTIONS? GO TO

WWW.AMERICANLAWNMOWER.COM OR CALL 1-800-313-5111

BETWEEN 8:00 AM—5:00 PM EST FOR ASSISTANCE.

SAVE THIS MANUAL FOR FUTURE REFERENCE

CA Compliant

Charger Included

(Model No.

CHL82000)

3189723

BATTERY MUST BE

CHARGED BEFORE FIRST

USE. TWO TO THREE INITIAL

CHARGING/ DISCHARGING

CYCLES MAY BE REQUIRED

TO ACHIEVE MAXIMUM RUN

TIME/CAPACITY.

GENERAL SAFETY

IMPORTANT SAFETY WARNINGS

TO REDUCE RISK OF INJURY:

Before any use, be sure everyone using this tool reads and

understands all safety instructions and other information contained in

this manual.

CAUTION: Wear appropriate personal hearing protection during use.

Under some conditions and duration of use, noise from this product

may contribute to hearing loss.

Save these instructions and review frequently prior to use and in

instructing others.

WARNING: When using electric gardening appliances, basic safety

precautions should always be followed to reduce risk of fire, electric

shock, and personal injury, including the following:

READ ALL INSTRUCTIONS

KEEP CHILDREN AWAY - All visitors, children and pets should stay

at a safe distance from the work area.

DRESS PROPERLY – Don’t wear loose clothing or jewelry. Wear

protective hair covering to contain long hair. They can be caught in

moving parts. Use of rubber gloves and substantial footwear is

recommended when working outdoors. Always wear long pants

when operating this string trimmer.

USE SAFETY GLASSES –Wear safety glasses with side shields or

goggles that are marked to comply with ANSI Z87.1 standard when

operating this product. Use face or dust mask if environment is dusty.

USE RIGHT APPLIANCE – Do not use an appliance for any job

except that for which it is intended.

REMOVE THE BATTERY FROM THE STRING TRIMMER when not

in use or when servicing or cleaning. Do not leave unattended.

CHECK DAMAGED PARTS – Before further use of the trimmer, a

guard or other part that is damaged should be carefully checked to

determine that it will operate properly and perform its intended

function. Check for alignment of moving parts, binding of moving

parts, breakage of parts, mounting and any other condition that may

affect its operation. A guard or other part that is damaged should be

properly repaired or replaced. Call our customer service help line at

1-800-313-5111 for assistance.

LIGHTING - Only operate trimmer in daylight or good artificial light.

DON’T OVERREACH – Keep proper footing and balance at all

times.

WARNING: Do Not use the string trimmer with any type of accessory

or attachment. Such usage might be hazardous.

AVOID DANGEROUS ENVIRONMENTS – Don’t use trimmer in

rain, damp or wet locations. Do not operate trimmer in gaseous or

explosive atmospheres. Motors in these tools normally spark, and

the sparks might ignite fumes.

AVOID UNINTENTIONAL STARTING – Don’t carry the string

trimmer with finger on switch. Be sure switch trigger is in the locked

or off position before inserting battery pack.

DANGER: Risk of cut. Keep hands away from the line. Keep both

hands on handles when power is on.

DANGER: Don’t use tool if switch trigger does not turn on or off. Call

Customer Service at 1-800-313-5111 for assistance.

DANGER: Do not dispose of the batteries in a fire. The cell may

explode. Check with local codes for possible special disposal

instructions.

DANGER: Do not open or mutilate the batteries. Released

electrolyte is corrosive and may cause damage to the eyes or skin. It

may be toxic if swallowed.

CAUTION: Exercise care in handling batteries in order not to short

the battery with conducting materials such as rings, bracelets, and

keys. The battery or conductor may overheat and cause burns.

DO NOT ATTEMPT to remove cut material or hold material to be cut

when lines are moving. Make sure trimmer switch is off when clearing

jammed material from guard. Do not grasp the guard or lines when

picking up or holding the trimmer.

CAUTION: Lines coast after turned off.

DON’T FORCE STRING TRIMMER – It will do the job better and with

less likelihood of a risk of injury at the rate for which it was designed.

STAY ALERT – Watch what you are doing. Use common sense. Do

not operate string trimmer when you are tired or under the influence of

drugs, alcohol or medications.

STORE IDLE STRING TRIMMER INDOORS – When not in use, the

string trimmer should be stored indoors in a dry and high or locked-up

place, out of reach of children.

MAINTAIN TRIMMER WITH CARE – Keep clean for best performance

and to reduce the risk of injury. Inspect extension cord periodically and

replace if damaged. Keep handles dry, clean and free from oil and

grease.

WARNING: Do not operate the equipment while barefoot or when

wearing sandals or similar lightweight footwear. Wear protective

footwear that will protect your feet and improve your footing on slippery

surfaces.

WARNING: Use only identical manufacturer’s replacement parts. Use

of any other parts may create a hazard or cause product damage.

WARNING: Use only the manufacturer’s replacement string in the

cutting head when using a string trimmer attachment. Do not use any

other cutting attachment, for example, metal wire, rope, or the like. To

install any other brand of cutting head to the string trimmer attachment

can result in serious personal injury.

CAUTION: Use only the following type and size battery (ies): BL82120.

WARNING: California Proposition 65: This product contains chemicals

known to the State of California to cause cancer, birth defects or other

reproductive harm.

WARNING: Some dust and debris created by this tool could contain

chemicals known to the State of California to cause cancer, birth

defects or other reproductive harm. Some examples of these chemicals

are:

-chemicals in fertilizers

-compounds in insecticides, herbicides and pesticides

-arsenic and chromium from chemically treated lumber

Your risk of exposure to these chemicals varies depending on how

often you do this type of work. To reduce your exposure, work in a well

ventilated area and with approved safety equipment such as dust

masks that are specially designed to filter out microscopic particles.

WARNING: Cancer and Reproductive Harm -

www.P65Warnings.ca.gov.

Model LST02010

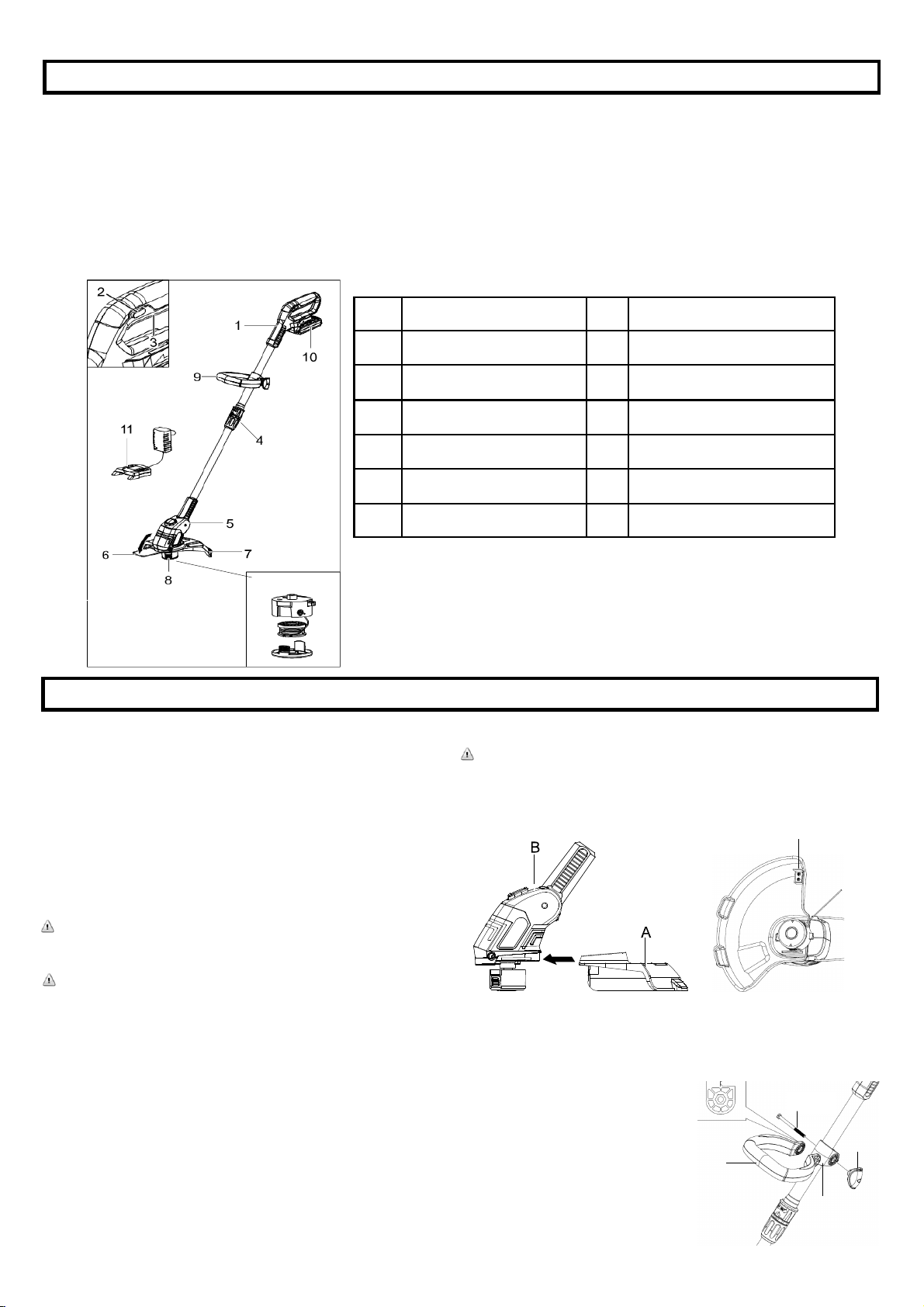

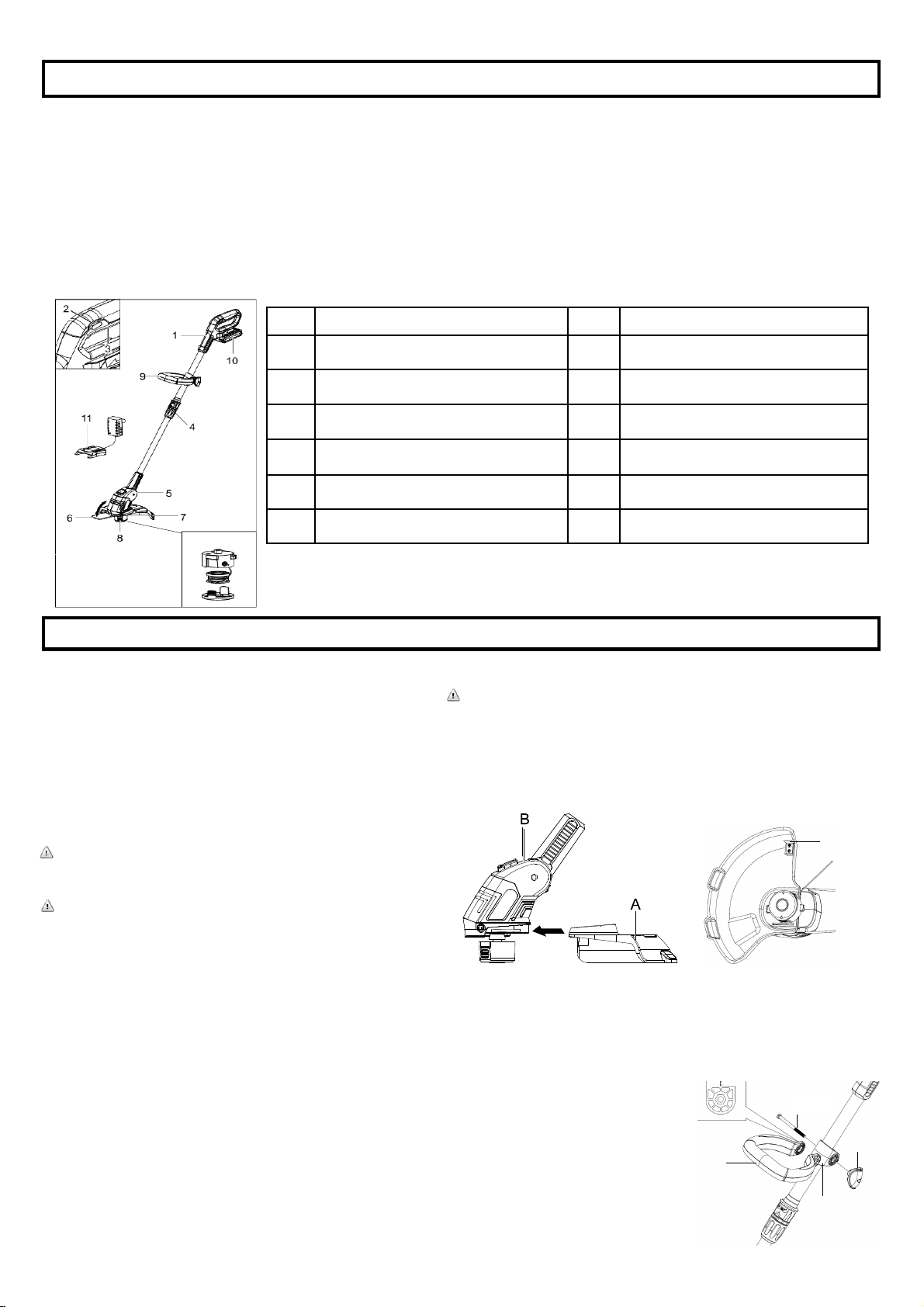

PRODUCT SPECIFICATIONS

0.065 Single Line - Automatic Feed - Edging Function - Adjustable Cutting Head

FEATURES

LST02010

Input….………………………….……………………...20V, DC Only

Battery………………………………….…....20V 2.0 Ah Lithium-ion

Speed ………………………..….....................................9000 RPM

Cutting Width………………………………………………........10 in.

Weight ……….………………………………………............. 4.2 Ibs.

No. Description No. Description

1 Handle 7 Protection Guard

2 Lock-Off Button 8 Trimmer Head

3 Switch Trigger 9 Auxiliary Handle

4 Locking Collar 10 Battery Pack

5 Adjustable Cutting Head 11 Charger

6 Edge Guide

ASSEMBLY

UNPACKING

This product requires some assembly.

PACKING LIST

• String Trimmer

• Protection Guard

• Auxiliary Handle, Wingnut, M6x80 Bolt

• Battery Pack

• Charger

• Instruction Manual

WARNING: Do not install battery until assembly is complete.

Failure to comply could result in accidental starting and

possible serious personal injury.

WARNING: If any parts are damaged or missing do not operate

this product until the parts are replaced. Failure to heed this

warning could result in serious personal injury.

Carefully remove the product and any accessories from the box.

Make sure that all items listed in the packing list are included.

Inspect the product carefully to make sure no breakage or damage

occurred during shipping.

Do not discard the packing material until you have carefully

inspected and satisfactorily operated the product.

If any parts are damaged or missing, please call 1-800-313-5111

for assistance.

ATTACHING THE PROTECTION GUARD

WARNING: Do not operate the trimmer without the guard attached.

Slide the protection guard (A) as shown below in the direction of the

arrow onto the motor housing (B) until the latches lock in firmly.

Remove blade cover (C) on guard before use.

ATTACHING THE AUXILIARY HANDLE

Position the auxiliary handle (A) so that the holes are in alignment

with the holes in the handle support bracket (B).

Insert the M6X80 hex head bolt (C)

into the hex shaped bolt hole of the

bracket. Secure by tightening the

wing nut (D) onto the bolt (C).

Loosen the wing nut and adjust the

angle and height of the handle (A) to

a safe and comfortable position.

Secure into place by tightening the

wing nut (D) onto the bolt (C).

Model LST02010

CUTTING HEAD ANGLE ADJUSTMENT

In narrow cutting area, you can adjust

the angle of cutting head.

Press the button and lower the angle to

a desired position. Release the button

and allow the handle to lock into

position to fix the angle of tilt. Three

different locking angles are possible.

BATTERY INSTALLATION AND REMOVAL

Hold the tool and the battery firmly when installing or

removing battery

Failure to hold the tool and the battery firmly may cause them to

slip from your hands and may result in damage to the tool and/

or battery and a personal injury.

To remove:

• Depress release button

(A) on the back of

battery cartridge (B) to

release the battery.

• Pull the battery out of

tool.

To install:

• Align the battery with the

cavity in the handle.

• Insert the battery into

the handle until the

battery release button

locks into place. You

should hear a “click”

once the battery is installed.

• Note: The battery can only be installed one way.

OPERATING

TO TURN THE TOOL ON

Push the lock button (A) in with your

thumb and then squeeze the trigger (B)

with your fingers. (Once the tool is run-

ning, you can release the lock button). To

turn the tool OFF, release the trigger.

Before you start the unit, make sure the

trimmer is not contacting any object.

WARNING: Stones, pieces of metal and

other objects can be thrown out at high speed by the line.

The unit and guard are designed to reduce the danger.

WARNING: To guard against injury, observe the following:

− Read instruction manual before using, save

instruction manual.

− Keep hands away from lines.

− Keep hands on handles. Don’t overreach.

If you strike or become entangled with a foreign object, stop

tool immediately, check for damage and have any damage

repaired before further operation is attempted. Do not operate

with a broken hub or spool.

CAUTION: Lines coast after turned off.

Do not use under wet conditions.

CAUTION: Inspect area to be trimmed and remove any wire,

cord, or string-like objects which could become entangled in

the rotating line or spool. Be particularly careful to avoid any

wire which might be bent outwardly into the path of the tool,

such as barbs at the base of a chain link fence.

WARNING: Do not allow familiarity with this type of product to

make you careless. Remember that a careless fraction of a

second is sufficient to inflict serious injury.

Do not operate a string trimmer in a tree, on a ladder, or on a

scaffold; this is extremely dangerous.

Wear non-slip gloves for maximum grip and protection.

ASSEMBLY

AUXILIARY HANDLE ADJUSTMENT

For maximum comfort and control, adjust the auxiliary handle to

suit your height. Shorter users adjust handle to a lower position

(away from you) and taller users adjust handle to an upper

position (towards you). The handle should be adjusted so that

your front arm is straight.

• Release the locking nut (A) so the

auxiliary handle (B) can be moved

freely on the tube.

• Slide the auxiliary handle to the

desired position on the tube.

• Turn the handle up or down to a

desired position.

• Fasten the nut to secure the handle.

HEIGHT ADJUSTMENT

The overall height of the trimmer can be

adjusted by loosening the locking collar (C).

The tubes can then be extended shorter or

longer. When the desired height is achieved

rotate the locking collar back to the original

tightened position.

EDGING ADJUSTMENT

The cutting head can be turned 180

degree as an edge trimmer.

To achieve this, pull the fastening cap

(D) towards to you then turn the

handle shaft so that the protection

guard is in a vertical position.

Release the cap to secure the handle

in position

Button

Model LST02010

Proper Cutting Stance

Weight should be balanced with both feet on

solid ground.

Basic Cutting Procedure

Slowly swing trimmer side-to-side as shown.

To convert for maintenance edging, turn off the tool. Holding

the trimmer with one hand by the auxiliary handle, grasp the

collar and push in the direction of arrow and rotate the trimmer

head a half turn until it stops, release your hand. (Rotate clock-

wise when viewed from the switch end). The tool is locked in

the edger position. Rotate the wire edge guide forward and

down into place before edging.

To operated as a maintenance edger, position trimmer above

sidewalk as shown.

Return to trimming position by turning the tool off, push in

direction of arrow and rotating the trimmer head counter clock-

wise until it stops. When using the tool in the trimmer mode

you may choose to fold the wire edge guide out of the way.

WARNING: Do not trim near electrical wires.

LINE FEEDING

The nylon line will feed automatically when trimmer is started

each time, and be cut automatically to the maximum length

when the switch is turned on.

Your trimmer uses .065” (1.65mm) diameter nylon line to cut

grass and weeds quickly and easily. In time, the tip of the

nylon line will become worn and the auto feed mechanism

will automatically feed and trim a fresh length of line. The

cutting line will wear faster if the cutting is done along

sidewalks or other abrasive surfaces or if heavier weeds are

being cut. The line will extend approximately ¼ in. with each

stop and start of the switch trigger until the line reaches the

the cutting blade on the guard. Do not bump unit on

ground in attempt to feed line or for any other purpose.

If your trimmer line hits sharp or abrasive objects, such as

stones, metal pieces, or concrete, the trimmer line can be cut

too short to continue trimming. In this case, you can

manually extend the line:

1. REMOVE THE BATTERY PACK.

2. Press the line-feeding button with one hand while pulling

the line out with the

other.

3. Press the button

repeatedly to release

line to the proper length.

Each press of the button

will release

approximately 1/4 inch

of line. (Note: Release

only enough line to

extend just beyond the

blade. If too much line is

released, the blade will be unable to cut it to the correct

working length and it may become tangled on the

rotating shaft.)

4. Install the battery pack.

5. Restart the trimmer and return to normal operation.

OPERATING

Cutting Instructions

Line-Feeding

Button

Pull

Replacing Spool/ Rewinding Spool

REPLACING SPOOL / CLEARING JAMS AND TANGLED

LINES

From time to time, especially when cutting thick or stocky

weeds, the line feeding hub may become clogged with sap or

other material and the line will become jammed as a result. To

clear the jam, follow these steps.

- Turn off the trimmer and remove the battery.

- Press the release tabs on the line spool retainer and remove

the cover by pulling it straight off.

- Lift the spool of nylon line out of the hub and clear any

broken line or cutting debris from the spool area.

- In case of jams and tangled line, unwrap about one foot

(30cm) of line to ensure that it is undamaged. If it is OK,

rewind it and insert the line ends through the eyelets in the

spool hub. Pull the line through the hole to maintain tension

while placing the spool down in to the hub

with the notched side exposed.

- Press the spool cover down GENTLY and

rotate it until you feel it drop into place.

(When in place, the spool will freely turn a

few degrees left and right.)

- Snap the spool cover back on, insert the

battery and turn the tool on. In a few seconds

or less you’ll hear the line being cut

automatically to the proper length.

REWINDING SPOOL FROM BULK LINE

(USE ONLY .065” DIAMETER LINE)

To install bulk line, follow these steps:

• Turn off the trimmer and remove the battery.

• Press the release tabs on the line spool cover and

remove the cover by pulling it straight off. Remove the

spool from the tool and remove and discard all line on

the spool.

• Insert one end of the bulk line

into the hole in the spool.

• Hold the line in the hole and

pull the rest of the line through

the slot in the spool as shown.

• Snugly and evenly wind the

bulk line onto the spool clock-

wise in the direction of the

arrow on the spool until it is

nearly full.

• Insert the line end through the

eyelet in the spool hub. Pull the line through the hole to

maintain tension while placing the spool down into the

hub with the notched side exposed.

• Press the spool down GENTLY and rotate it until you

feel it drop into place. (When in place, the spool will turn

a few degrees left and right freely.)

• Snap the spool cover back on, insert the battery and turn

the tool on. In a few seconds you’ll hear the nylon line

being cut automatically to the proper length.

Cutting Blade

Release

Tabs

Model LST02010

CHARGING THE BATTERY PACK

Charge the battery pack only with the charger provided.

Allow at least 60 minutes of charge time before initial use of

the string trimmer.

Make sure the power supply is normal household voltage,

120volts, 60Hz, AC only.

The battery charger should be operated in temperatures

between 39 and 104 degrees F.

The battery should be charged in a cool, dry place.

2 to 3 initial charging/discharging cycles may be required to

achieve maximum run time/capacity.

DO NOT attempt to open the charger or the unit. There are no

customer serviceable parts inside. Call customer service help-

line at 1-800-313-5111 for assistance.

DO NOT incinerate battery packs even if they are severely

damaged or completely worn out. They can explode in a fire

causing injury.

DO NOT charge appliance in rain, or in wet locations.

Use the battery charger indoors only.

Disconnect charger from the power supply when not in use to

prevent damage to the charger during a power surge.

When fully charged, the battery can be safely stored in

temperatures down to -4 degrees F for a period of up to four

weeks, before requiring charging. Fully charge battery pack

every 90 days.

If over a period of time the battery pack quickly runs down

after a full 60 minutes charging period, a replacement battery

pack is needed.

To prevent permanent damage to the battery, never store in a

discharged condition.

WINTER STORAGE - Fully recharge before storage and then

again every 90 days.

Since the battery will not develop a memory, it does not have

to be fully discharged before recharging.

A small leakage of liquid from the battery cells may occur

under extreme usage, charging or temperature conditions.

This does not indicate a failure. However, if the outer seal is

broken and this leakage gets on your skin.

a. Wash quickly with soap and water.

b. Neutralize with a mild acid such as lemon juice or

vinegar.

c. If the battery liquid gets in your eyes, flush them with

clean water for a minimum of 10 minutes and seek immediate

medical attention.

TO CHARGE - SEE CHARGER MANUAL FOR COMPLETE INSTRUCTIONS

Battery Capacity

Press the button LED displays to show the battery capacity.

LED lights Battery status

All LED are on Full charged (75-100%)

LED 1, 2, 3 are on Battery is 50%-75% charged

LED 1, 2 are on Battery is 25%-50% charged

LED 1 is on Battery is depleted (0%-25%).

Charge the battery.

BATTERY DISPOSAL

Remove the battery pack from the Cordless Trimmer, cover the

terminals with heavy duty adhesive tape. Do not attempt to destroy or

disassemble battery pack or remove any components. This product

contains lithium-ion batteries which must be recycled or disposed of

properly. Local, state or federal laws may prohibit disposal of these

batteries in the municipal solid waste or rural trash pick up systems.

Connecting battery charger

Connect battery charger to the

voltage and frequency specified

in this manual and on the rating

plate. Put the electric plug in an

earthed socket-outlet. The LED

on the battery charger lights up

green.

Connecting battery to charger

• The battery must be

charged before using it the

first time.

• Install charger on the top of

battery and push till the

charger contacts firmly with

the battery.

• The red charging light on

the charger is lit when the

battery is connected to the battery charger.

• When LED on the charger turns to green the battery is fully

charged.

• Disconnect the power plug. Never pull the power cable of

the charger to disconnect it from the wall socket.

• Remove battery from battery charger.

Note: Lithium-ion batteries can be charged at any charging

level. The charging process can be started or cancelled regard-

less of the battery’s charge level is.

The RBRC seal on the Li-Ion battery pack indicates that the cost to recycle the battery pack at the end of its useful life has already

been paid by The Great States Corporation/American Lawn Mower Company. It is illegal to place spent Li-Ion batteries in the local

municipal solid waste or in the trash. RBRC in cooperation with The Great States Corporation/American Lawn Mower Company has

provided an environmentally friendly and easy way to recycle spent Li-Ion batteries. Just contact your local recycling center or call

1.800.8.BATTERY for information on where to drop off the spent battery.

Model LST02010

TROUBLESHOOTING

Call us first with questions about operating or maintaining your string trimmer

at 1.800.313.5111 between 8:00 a.m. – 5:00 p.m. Eastern Standard Time,

or or get assistance on www.americanlawnmower.com.

CALL US FIRST !!

Problem Possible Couse Possible Solution

-Unit does not Run -Battery not making contact -Check battery is fully inserted

-Trigger switch not operational -Check that lock off button is fully depressed prior to moving trigger

-Battery not installed properly -Check battery installation

-Battery not charged -Check battery charging requirements

-Line won't feed -Line tangled in spool -Unwrap 24" of line and re-wind

-Line fails to cut off -Line cutter in guard is damaged or missing -Replace guard

-Battery will not charge -Battery not inserted into charger -Insert battery into charger until red LED appears

-Charger not plugged in -Plug charger into a working outlet

-Check current at receptacle by plugging in a lamp or other appliance

-Check to see if receptacle is connected to a light switch which turns

power off when you turn out the lights

-Surrounding air temperature too hot or too cold -Move charger and tool to a surrounding air temperature of about 39

degree F (4 degree C) or below 104 degree F (+40 degree c)

MAINTENANCE

CAUTION: Do not at any time let brake fluids, gasoline,

petroleum based products, penetrating oils, etc., come in

contact with plastic parts. They contain chemicals that can

damage, weaken or destroy plastic.

Make sure the battery is detached from the unit, then use

only mild soap and a damp cloth to clean the tool. Never let

any liquid get inside the tool; never immerse any part of the

tool into a liquid.

Fertilizers and other garden chemicals contain agents which

greatly accelerate the corrosion of metals Do not store the

tool on or adjacent to fertilizers or chemicals.

IMPORTANT: To assure product SAFETY and RELIABILITY,

repairs, maintenance and adjustment should be performed by

a qualified individual using only identical replacement parts.

If you drop the trimmer, carefully inspect it for damage. If the

guard is bent or cracked, handles broken or if you see any

other condition that may affect the trimmer’s operation, it must

be repaired before putting it back into use. Call our customer

service help line at 1-800-313-5111 for assistance.

For parts or service, please call 1-800-313-5111 or visit us online at www.americanlawnmower.com. Be

sure to provide all relevant information when you call or visit.

REPAIR PARTS (KITS/ ITEMS)

The model number of this tool is found on a plate or label attached to the housing. Please record the serial

number in the space provided below.

MODEL NUMBER LST02010_____

SERIAL NUMBER_______________

Kit/Item Number Description No. No. Kit/Item Number Description

LST20-AHK-1 Auxiliary Handle Kit 4 1 BL82120 Battery Pack

LST20-PGK-1 Protection Guard 5 2 CHL82000 Charger

RS90121 Spool Kit

Always mention the model number when ordering kits/items for this tool.

Model LST02010

In a continued commitment to improve quality, the Manufacturer reserves the

right to make component changes or design changes when necessary.

Rev. 12/18/18

OWNER’S MANUAL

LST02010 CORDLESS 20 VOLT STRING TRIMMER

WARRANTY POLICY

Earthwise warrants to the original owner that each new product and service part is free from defects in

materials and workmanship and agrees to repair or replace any defective product or part for the warranty

period as stated above from the original date of purchase except for the conditions and circumstances listed

below:

Two (2) year limited warranty on Earthwise 20 volt outdoor power equipment and one (1) year limited

warranty on Earthwise 20 volt battery packs and chargers.

This warranty applies only to the original purchaser at retail and

may not be transferred.

Warranty applies if the product is used for personal, household

or family use. Warranty is void if product is used for commercial,

industrial or rental purposes.

Warranty does not include repairs necessary due to operator’s

abuse or negligence (including overloading the product beyond

capacity or immersion in water), or the failure to assemble,

operate, maintain or store the product according to the

instructions in the owner’s manual.

This warranty is not transferable and

only applies to product sold directly

from an authorized retailer. This warranty

does not apply to any product, new or used, purchased through

unauthorized third-party channels.

ANY INCIDENTAL, INDIRECT OR CONSEQUENTIAL LOSS,

DAMAGE, OR EXPENSE THAT MAY RESULT FROM ANY

DEFECT, FAILURE OR MALFUNCTION OF THE PRODUCT IS

NOT COVERED BY THE WARRANTY. Some states do not

allow the exclusion or limitation on how long an implied warranty

lasts, so the above limitation may not apply to you.

Products sold damaged or incomplete, sold “as is”, or sold as

reconditioned are not covered under the warranty.

Damage or liability caused by shipping, improper handling, improper

assembly, incorrect voltage, improper wiring, improper maintenance,

improper modification or the use of accessories and/or attachments not

specifically recommended is not covered by this warranty.

Expendable items that become worn during normal use are not covered

by the warranty.

Warranty does not cover damage caused by cold, heat, rain, excessive

humidity, corrosive environments and materials, or other contaminants.

Warranty does not include installation, assembly or normal adjustments

explained in the operator’s manual.

The expense of delivering the product to the vendor and the expense of

returning the product or replacement parts to the owner is not covered

by the warranty.

The warranty does not cover normal deterioration of the exterior finish,

including but not limited to scratches, dents, paint chips or any

corrosion or discoloration caused by heat, abrasive and chemical

cleaners.

Proof of purchase, original dated sales receipt, must accompany

all warranty claims.

American Lawn Mower Company

The Great States Corporation

7444 Shadeland Station Way

Indianapolis, IN 46256 USA

Phone 1-800-313-5111

www.americanlawnmower.com

MANUAL DEL OPERARIO

DESBROZADORA INALÁMBRICA CON PAQUETE DE BATERÍAS DE IONES DE LITIO DE 20V

Modelo LST02010

Su desbrozadora fue diseñada y fabricada de acuerdo con nuestros altos estándares de confiabilidad, facilidad de operación y seguridad para el

operario. Si se la trata con cuidado, le otorgará años de óptimo rendimiento y resistencia.

ADVERTENCIA: para reducir el riesgo de sufrir alguna lesión, el usuario debe leer y comprender el manual del operario

antes de usar este producto.

Muchas gracias por su compra.

NO DEVUELVA ESTE PRODUCTO A LA TIENDA. ¿TIENE PREGUNTAS

SOBRE EL FUNCIONAMIENTO, EL MONTAJE, LAS PIEZAS O EL

MANTENIMIENTO? IR A WWW.AMERICANLAWNMOWER.COM, O

Llame al 1-800-313-5111 ENTRE LAS 8:00 Y LAS 17:00 H, HORA

ESTÁNDAR DEL ESTE, PARA OBTENER ASISTENCIA.

GUARDE ESTE MANUAL PARA CONSULTAS FUTURAS

Cargador Cumple

con CA está incluido

(Modelo No.

CHL82000)

3189723

DEBE CARGAR LA BATERÍA

ANTES DE UTILIZARLA POR

PRIMERA VEZ. ES POSIBLE

QUE SE NECESITEN DE DOS A

TRES CICLOS DE CARGA/

DESCARGA INICIALES PARA

OBTENER LA MÁXIMA

CAPACIDAD O TIEMPO DE

FUNCIONAMIENTO.

NORMAS GENERALES DE SEGURIDAD

ADVERTENCIAS DE SEGURIDAD IMPORTANTES

PARA REDUCIR EL RIESGO DE LESIONES:

Antes de poner en uso la herramienta, asegúrese de que todos los

usuarios lean y comprendan las instrucciones de seguridad y la

demás información incluida en este manual.

PRECAUCIÓN: use protección auditiva apropiada mientras trabaja.

En ciertas condiciones y con cierta duración de uso, el ruido

generado por este producto puede contribuir a la pérdida de la

audición.

Guarde estas instrucciones y revíselas con frecuencia antes de usar la

herramienta y capacitar a otros

ADVERTENCIA: al utilizar aparatos eléctricos para el jardín, se deben

respetar siempre las precauciones de seguridad básicas que se

detallan a continuación, a fin de reducir riesgos de incendios,

descargas eléctricas y lesiones personales.

LEA TODAS LAS INSTRUCCIONES

Modelo LST02010

MANTENGA ALEJADOS A LOS NIÑOS. Todos los visitantes, niños y

mascotas deben mantenerse a una distancia segura de la zona de

trabajo.

USE ROPA ADECUADA. No use prendas sueltas ni artículos de

joyería. Use protección para cubrir y contener el cabello largo, ya que

puede quedar atrapado en las piezas móviles. Se recomienda usar

guantes de goma y calzado resistente cuando se trabaja al aire libre.

Use siempre pantalones largos mientras opera esta desbrozadora.

USE GAFAS DE SEGURIDAD. Al trabajar con este producto, use

gafas de seguridad con protectores laterales que cumplan con la

norma ANSI Z87.1. Si la operación genera polvo, protéjase el rostro

con una mascarilla antipolvo.

USE LA HERRAMIENTA EN FORMA CORRECTA. No utilice esta

herramienta en trabajos para los que no esté indicada.

EXTRAIGA LA BATERÍA DE LA DESBROZADORA cuando no esté

en uso o durante el mantenimiento o la limpieza. Manténgala bajo

vigilancia constante.

VERIFIQUE LAS PIEZAS DAÑADAS. Antes de seguir usando la

desbrozadora, se deberán revisar los protectores u otras piezas

dañadas en forma exhaustiva para determinar si la herramienta

funcionará correctamente y realizará el trabajo previsto. Verifique la

alineación y las uniones de las piezas móviles, el montaje, las averías

y otros factores que puedan afectar el funcionamiento. Un protector o

cualquier otra pieza dañada deben ser reemplazados o reparados en

forma adecuada. Comuníquese con nuestra línea de ayuda de

atención al cliente al 1-800-313-5111 para recibir asistencia.

ILUMINACIÓN. Trabaje sólo con luz natural o buena luz artificial.

NO ADOPTE UNA POSTURA INCÓMODA. Mantenga una base y

equilibro apropiados en todo momento.

ADVERTENCIA: no aplique ninguna clase de accesorio o dispositivo

de sujeción a la desbrozadora. Dicha práctica podría resultar peligrosa.

EVITE AMBIENTES PELIGROSOS. No utilice esta herramienta en la

lluvia ni en lugares húmedos o mojados. Tampoco trabaje en entornos

donde existan gases o sustancias explosivas. Por lo general, los

motores de estas herramientas producen chispas que podrían inflamar

los gases.

EVITE EL ENCENDIDO ACCIDENTAL. Asegúrese de que el

interruptor esté en la posición de aseguramiento o de apagado antes

de instalar el paquete de baterías. Llevar las herramientas con el dedo

en el interruptor o instalar el paquete de baterías en la herramienta con

el interruptor puesto es causa común de accidentes.

PELIGRO: riesgo de corte. Mantenga las manos alejadas de los hilos.

Mantenga ambas manos en los mangos mientras la herramienta está

encendida.

PELIGRO: No utilice la herramienta si el interruptor no enciende o no

apaga. Comuníquese con nuestra línea de ayuda de atención al cliente

al 1-800-313-5111 para recibir

PELIGRO: No deseche las baterías en el fuego. Las baterías pueden

estallar. Verifique los códigos de la localidad para conocer posibles

instrucciones especiales para desecharlas.

PELIGRO: No desarme el paquete de baterías. El electrolito emitido es

corrosivo y puede causar daños en los ojos y en la piel. Puede ser

tóxico si se ingiere.

PRECAUCIÓN: Tenga cuidado cuando maneje baterías a fin de no

realizar un cortocircuito en la batería con materiales conductores como

anillos, brazaletes y llaves. La batería o el conductor pueden recalen-

tarse y provocar quemaduras.

NO INTENTE extraer el material cortado ni sostener el material que

desea cortar mientras los hilos están en movimiento. Asegúrese de que

el interruptor esté en posición de apagado para luego retirar el material

atascado en el protector. No tome la desbrozadora por los hilos al tratar

de levantar o sostener la herramienta.

PRECAUCIÓN: los hilos se mueven por inercia después de apagar el

motor.

NO FUERCE LA DESBROZADORA. Realizará mejor el trabajo con

menor probabilidad de lesiones si maneja la desbrozadora a la

velocidad para la que fue diseñada.

PONGA ATENCIÓN. Observe lo que está haciendo. Use el sentido

común. No opere la desbrozadora si está cansado o bajo la influencia

de medicamentos, drogas o alcohol.

GUARDE LA DESBROZADORA BAJO TECHO. Cuando no esté en

uso, la desbrozadora se deberá guardar en un lugar cerrado, seco y

elevado y fuera del alcance de los niños.

MANTENGA LA HERRAMIENTA EN CONDICIONES. El protector y

los mangos deben estar limpios para lograr un óptimo funcionamiento y

reducir el riesgo de lesiones. Mantenga los mangos secos y libres de

grasa y aceite.

ADVERTENCIA: No accione el equipo cuando esté descalzo o al llevar

puestas sandalias o calzado liviano similar. Use calzado de seguridad

que le proteja sus pies y mejore su postura en superficies resbaladizas.

ADVERTENCIA: Sólo utilice piezas de repuesto idénticas y accesorios

del fabricante original. El empleo de piezas diferentes puede causar un

peligro o dañar el producto.

ADVERTENCIA: En el cabezal de corte use únicamente hilo de

repuesto del fabricante original si está usando un accesorio para

recortar de eje. No use ningún otro aditamento de corte, por ejemplo,

cable metálico, cuerda o producto similar. Instalar cualquier otra marca

de hilo de corte en esta recortadora de hilo puede producir lesiones

corporales serias.

PRECAUCIÓN: Utilice únicamente el siguiente tipo y tamaño de

batería: BL82120.

ADVERTENCIA: disposición 65 del estado de California: Este producto

contiene químicos reconocidos por el Estado de California como

causantes de cáncer, defectos de nacimiento u otros efectos nocivos

para el aparato reproductor.

ADVERTENCIA: parte del polvo generado por este producto podría

contener químicos reconocidos por el Estado de California como

causantes de cáncer y defectos de nacimiento u otros efectos nocivos

para el aparato reproductor. Algunos ejemplos de estos productos

químicos son:

-químicos presentes en fertilizantes

-compuestos presentes en insecticidas, herbicidas y pesticidas

-arsénico y cromo de maderas tratadas químicamente

El riesgo que usted corre al exponerse a estos químicos varía según la

frecuencia con la que realiza este tipo de trabajo. Para reducir la

exposición a estos químicos, use equipo de protección aprobado, como

mascarillas antipolvo que están especialmente elaboradas para

eliminar partículas microscópicas mediante un proceso de filtrado.

ADVERTENCIA: Cáncer y Daño Reproductivo -

www.P65Warnings.ca.gov.

ESPECIFICACIONES DEL PRODUCTO

- Hilo sencillo de 1,65 mm (0,065 pulg.) - Alimentación automática - Función bordeadora - Cabezal de corte regulable

CARACTERÍSTICAS

LST02010

Entrada ….………………………….……………………...20V CC solamente

Baterías ……...………………………………….…...20V 2.0 Ah Iones de litio

Velocidad ……………….……..……………………………………..9000 RPM

Ancho de corte ………………………………………………10 pulg. (25.4 cm)

Peso ………………………..…………………………………..1.9 kg (4.2 libras)

N.° Descripción N.° Descripción

1 Mango 7 Protector de seguridad

2 Botón de bloqueo de seguridad 8 Cabeza recortadora

3 Interruptor de Gatillo 9 Mango auxiliar

4 Bloqueo collar 10 Batería

5 Cabezal de corte regulable 11 Cargador

6 Guía de bordeadora

MONTAJE

DESEMBALAJE

Este producto requiere algunas operaciones de montaje.

LISTA DE EMBALAJE

• Desbrozadora

• Protector de seguridad

• Mango auxiliar, Perilla, Perno M6x80

• Baterías

• Cargador

• Manual del operario

ADVERTENCIA: no instale la batería hasta haber completado el

montaje. De lo contrario, la máquina podría arrancar accidentalmente y

provocar lesiones personales de gravedad.

ADVERTENCIA: si alguna pieza falta o está dañada, no utilice este

producto hasta reponer la pieza en cuestión. De lo contrario, podría

sufrir lesiones corporales serias.

Extraiga el producto y los accesorios de la caja con cuidado. Asegúrese

de que estén incluidos todos los elementos detallados en la lista de

embalaje. Inspeccione el producto detenidamente para corroborar que

no existan roturas ni averías ocurridas durante el envío.

No deseche el material de embalaje hasta haber inspeccionado

exhaustivamente el producto y comprobado que funciona en forma

satisfactoria.

Si alguna pieza falta o está dañada, llame al 1-800-313-5111 para

obtener asistencia.

COLOCACIÓN DEL PROTECTOR

ADVERTENCIA: no utilice la desbrozadora si el protector no está

colocado.

Deslice la protector de seguridad (A) como se muestra a

continuación en la dirección de la flecha en la carcasa del motor

(B) hasta que los pestillos encajen firmemente.

Retire la cubierta de la cuchilla (C) en el protector antes de usar.

FIJACIÓN DE LA MANIJA AUXILIAR

Coloque el mango auxiliar (A) de manera que los orificios estén

alineados con los orificios del soporte del mango (B).

Inserte el perno con cabezal hexagonal M6X80 en el orificio del

perno (C) con cabezal hexagonal

del soporte. Sujete ajustando la

perilla (D) en el perno (C).

Afloje la perilla y levante el mango

(A) a la posición de funcionamiento.

Ajuste la altura del mango (A) a una

posición segura y cómoda y sujeta

el perno (C) con la perilla (D).

Modelo LST02010

AJUSTE DEL ÁNGULO DE LA CABEZA DE CORTE

En el área de corte estrecha, puede ajustar

el ángulo del cabezal de corte.

Presione el botón y baje el ángulo a la

posición deseada. Suelte el botón y deje

que el asa se trabe en su posición para fijar

el ángulo de inclinación. Son posibles tres

ángulos de bloqueo diferentes

INSTALACIÓN Y REMOCIÓN DE LA BATERÍA

Sostenga la herramienta y la batería con firmeza cada vez que la

instale o la remueva.

Si fallara en sostener la herramienta y la batería con firmeza, esto

podría causar que la batería se resbalara de sus manos, lo que

podría resultar en daños a la herramienta, a la batería y lesiones

personales.

Para remover:

· Presione el botón de

liberación (A) en la parte

posterior del cartucho de la

batería (B) para liberar la

batería.

· Remueva la batería de la

herramienta.

Para instalar:

· Alinee la batería con la

cavidad en el mango,

· Inserte la batería en el mango

hasta que el botón de

liberación de la batería encaje

en su lugar. Debería oír un

“clic” una vez que la batería

esté instalada.

· Nota: La batería solo se

puede instalar en una dirección.

MONTAJE

AJUSTE DEL MANGO AUXILIAR

Para obtener una mayor comodidad y control, regule el mango

auxiliar de acuerdo a su altura. Los usuarios de menor estatura

ajustan el mango en una posición inferior (lejos del cuerpo) y los

de mayor estatura lo ajustan en una posición superior (hacia el

cuerpo). El mango se debe ajustar de tal modo que el brazo de

adelante quede extendido.

• Afloje la contratuerca (A) para que

el asa auxiliar (B) pueda moverse

libremente en el tubo.

• Deslice la manija auxiliar a la

posición deseada en el tubo.

• Gire la palanca hacia arriba o hacia

abajo hasta la posición deseada.

• Apretar la tuerca para asegurar el

mango.

AJUSTE DE LA ALTURA

Para regular la altura total de la

desbrozadora, afloje el collar de fijación.

Luego puede acortar o extender los tubos.

Una vez que logra la altura deseada, gire el

anillo de fijación de nuevo a la posición

original apretados.

AJUSTE DE BORDADO

El cabezal de corte se puede girar

180 grados como recortador de

bordes.

Para lograr esto, tire de la tapa de

sujeción (D) hacia usted, luego gire

el eje del mango para que la protec-

ción esté en una posición vertical.

Suelte la tapa para asegurar el asa

en posición.

FUNCIONAMIENTO

ENCENDIDO DE LA HERRAMIENTA

Presione el botón de bloqueo (A) con el dedo

pulgar y luego apriete el gatillo (B) con los

dedos. (Una vez que la herramienta está en

marcha, puede soltar el botón de bloqueo).

Para apagar la máquina, suelte el gatillo.

Antes de iniciar la unidad, asegúrese de que

la recortadora no esté en contacto con

ningún objeto.

ADVERTENCIA: el hilo puede lanzar

piedras, trozos de metal y otros objetos a

gran velocidad. La unidad y el protector están diseñados para

reducir este peligro.

ADVERTENCIA: para prevenir lesiones personales, tenga en

cuenta las siguientes recomendaciones:

− Lea el manual de instrucciones antes de usar el

producto y guárdelo para consultas futuras.

− Mantenga las manos alejadas de los hilos.

− Sostenga la herramienta con ambas manos en los

mangos. No adopte una postura incómoda.

Si la herramienta se golpea o se enreda con algún objeto extraño,

deténgala de inmediato y verifique si hay daños; en ese caso, hágala

reparar antes de usarla nuevamente. No utilice la desbrozadora si el

eje o el carrete están rotos.

PRECAUCIÓN: los hilos se mueven por inercia después de apagar

el motor. No trabaje en condiciones de humedad.

PRECAUCIÓN: inspeccione el área de trabajo y elimine alambres,

cables, u objetos similares que pudieran enredarse en el hilo

giratorio o en el carrete. Sea particularmente cuidadoso con los

alambres que puedan proyectarse hacia afuera e interponerse en el

recorrido de la herramienta; por ejemplo, púas en la base de una

cerca de alambre.

ADVERTENCIA: no permita que la familiaridad con este tipo de

productos termine en negligencia. Recuerde que un segundo de

descuido es suficiente para provocar una lesión seria.

No opere la desbrozadora en un árbol, en una escalera ni en un

andamio; esto es sumamente peligroso.

Use guantes antideslizantes para lograr un máximo agarre y una

protección adecuada.

Botón

Modelo LST02010

Posición de corte correcta

El peso debe estar equilibrado, con ambos pies

apoyados en suelo firme.

Procedimiento básico de corte

Desplace la desbrozadora de lado a lado

lentamente como se muestra en la ilustración.

Si desea transformar la herramienta en una

bordeadora de mantenimiento, primero debe apagarla. Mientras

sostiene la desbrozadora con una mano, presione el botón del

cabezal de la desbrozadora y gire en sentido contrario a las agujas

del reloj. De este modo, la herramienta queda ajustada en la

posición de bordeadora.

FUNCIONAMIENTO

Si desea volver a la posición de desbrozadora, apague la

herramienta, presione el botón y gire el cabezal en el sentido de las

agujas del reloj hasta que se detenga. Cuando usa la herramienta en

el modo de desbrozadora, puede elegir plegar la guía del borde de

alambre hacia arriba para que no estorbe.

ADVERTENCIA: no corte cerca de cableados eléctricos ni de

edificaciones.

AVANCE DEL HILO

La línea de nylon se alimenta automáticamente cuando se inicie el

recortador cada vez, y se cortará automáticamente a la longitud máxi-

ma cuando se encienda el interruptor.

INSTRUCCIONES DE CORTE

La desbrozadora utiliza hilo de nylon de 1,65 mm (0,065 pulg.) de

diámetro para cortar césped y malezas en forma rápida y fácil. Con

el tiempo, la punta del hilo de nylon se gasta y el mecanismo de

alimentación automática avanzará y cortará un trozo de hilo nuevo

automáticamente. El hilo de corte se desgasta con mayor rapidez si

el corte se realiza a lo largo de las aceras u otras superficies

abrasivas o si se cortan malezas más densas. El hilo avanza

aproximadamente 6,3 mm (1/4 pulg.) con cada detención y arranque

del gatillo del interruptor hasta que alcanza la longitud de la cuchilla

del deflector de césped. No golpee la unidad contra el suelo al

intentar avanzar el hilo o por cualquier otro motivo.

Si el hilo de la desbrozadora golpea objetos filosos o abrasivos,

como piedras, piezas de metal o concreto, podría cortarse y quedar

demasiado chico como para poder seguir cortando. En este caso,

puede extender manualmente el hilo:

1. QUITE EL PAQUETE DE BATERÍAS

2. Presione el botón de alimentación del hilo con una mano

mientras tira del hilo hacia afuera con la otra.

3. Presione el botón

repetidamente para liberar

suficiente hilo hasta

obtener el largo apropiado.

Cada vez que presione el

botón se liberará

aproximadamente 1/4 de

pulgada de hilo. (Nota:

Libere solamente la

cantidad de hilo suficiente

para extenderlo justo

pasando la hoja. Si libera

demasiado hilo, la hoja no

podrá cortarlo con el largo

correcto para su funcionamiento y podría enredarse en el eje

giratorio.)

4. Instale el paquete de baterías.

5. Vuelva a encender la desbrozadora y vuelva a utilizarlo

normalmente.

Cuchilla de

corte

Botón de

alimentación

del hilo

Tirar

REEMPLAZO DEL CARRETE/ REBOBINADO DEL HILO

REEMPLAZO DEL CARRETE Y SOLUCIÓN EN CASO DE

ATASCOS E HILOS ENREDADOS

De vez en cuando, especialmente al cortar malezas duras o densas,

el eje de alimentación del hilo puede obstruirse con savia u otro

material y, por consiguiente, atascarse. Para desatascar el hilo, siga

estos pasos.

- Apague la desbrozadora y extraiga la batería.

- Presione las lengüetas de desbloqueo en la tapa del carrete de hilo

y tire de la tapa para extraerla.

- Levante el carrete de hilo de nylon para sacarlo del eje y retire el

hilo roto o los desechos de corte del área del carrete.

- En caso de atascos e hilo enredado, desenrolle aproximadamente

30 cm (1 pie) de hilo para asegurarse de que no esté dañado. Si

está en buenas condiciones, rebobínelo e introduzca el extremo

en el ojal del eje del carrete. Tire del hilo a través del orificio para

mantener la tensión mientras coloca el carrete

en el eje con el lado que tiene la muesca

expuesto.

- Presione el carrete hacia abajo SUAVEMENTE

y gírelo hasta sentir que entra en su lugar.

(Cuando está bien colocado, el carrete girará

unos grados a la izquierda y a la derecha

libremente).

- Vuelva a colocar la tapa del carrete, inserte la

batería y encienda la herramienta. En unos

segundos o menos oirá que el hilo se corta

automáticamente con la longitud adecuada.

REBOBINADO DEL HILO A GRANEL EN EL CARRETE (USE

SÓLO HILO DE 1,65 MM [0,065 PULG.] DE DIÁMETRO)

• El distribuidor o centro de servicio local ofrece hilo a granel

para su desbrozadora/bordeadora con un costo adicional. Para

instalarlo, siga estos pasos:

• Apague la desbrozadora y extraiga la batería.

• Presione las lengüetas de

desbloqueo en la tapa del carrete

de hilo y tire de la tapa para

extraerla. Quite el carrete de la

herramienta y elimine los restos de

hilo que hayan quedado en el

carrete.

• Inserte un extremo del hilo a

granel en el orificio del carrete.

• Sostenga el hilo en el orificio y jale

el resto del hilo a través de la

ranura del carrete.

• Enrolle el hilo a granel de manera

uniforme y ajustada en la dirección que indica la flecha hasta

que el carrete esté prácticamente lleno.

• Introduzca el extremo del hilo en el ojal del eje del carrete. Tire

del hilo a través del orificio para mantener la tensión mientras

coloca el carrete en el eje con el lado que tiene la muesca

expuesto.

• Presione el carrete hacia abajo SUAVEMENTE y gírelo hasta

sentir que entra en su lugar. (Cuando está bien colocado, el

carrete girará unos grados a la izquierda y a la derecha

libremente).

• Vuelva a colocar la tapa del carrete, inserte la batería y

encienda la herramienta. En unos segundos o menos oirá

que el hilo de nylon se corta automáticamente con la longitud

adecuada.

Orificio Flecha

Orificio

Carrete

Lengüetas

de desblo-

queo

Modelo LST02010

CARGA DEL PAQUETE DE BATERÍAS

CONSULTE LAS INSTRUCCIONES COMPLETAS EN EL MANUAL DEL CARGADOR

Cargue el paquete de baterías únicamente con el cargador provisto.

Deje por lo menos 60 minutos de tiempo de carga antes del primer

uso de la desbrozadora inalámbrica.

Asegúrese de que el voltaje del suministro eléctrico sea el doméstico

normal: 120 voltios, 60 Hz, CA únicamente.

El cargador de baterías debe funcionar en temperaturas que oscilen

entre los 4 y 40 ºC (39 y 104 ºF).

La batería debe cargarse en un lugar fresco y seco.

Es posible que se necesiten de dos a tres ciclos de carga/

descarga iniciales para obtener la máxima capacidad o tiempo

de funcionamiento.

No intente abrir el cargador ni la unidad, ya que en su interior no

existen piezas que el usuario pueda reparar. Comuníquese con

nuestra línea de ayuda de atención al 1-800-313-5111 para recibir

asistencia.

NO incinere los paquetes de baterías, aunque estén muy dañados o

totalmente agotados, porque pueden estallar y provocar lesiones.

Utilice el cargador de baterías sólo bajo techo.

Desconecte el cargador del suministro eléctrico cuando no esté

en uso para evitar daños en caso de que se produzca un pico de

tensión.

Cuando la batería está cargada por completo, se puede almacenar

de forma segura en temperaturas de hasta –20 ºC (-4 ºF) durante un

período de quatros semanas antes de que requiera una nueva carga.

Cargue el paquete de baterías completamente cada 90 días.

Si transcurrido un tiempo determinado, el paquete de baterías se

agota rápidamente después de un período de carga de 60 minutos,

es necesario un cambio de batería.

Para prevenir un daño permanente a la batería, nunca la almacene

descargada.

ALMACENAMIENTO EN INVIERNO. Recargue la batería

completamente durante 60 minutos antes de guardarla y repita la

operación cada 90 días.

Debido a que la batería no tiene ningún efecto memoria, no es

necesario que esté totalmente descargada para volver a cargarla.

Es posible que ocurra una pequeña pérdida de líquido de las pilas

en condiciones de uso, carga o temperaturas extremas. Esto no

indica una falla. No obstante, si el sello externo está roto y el líquido

entra en contacto con la piel:

a. Lávese con agua y jabón de inmediato.

b. Neutralice el efecto con un ácido débil como jugo de limón

o vinagre.

c. Si el líquido de la batería penetra en los ojos, enjuáguese con

agua limpia durante un mínimo de 10 minutos y obtenga

asistencia médica inmediata.

Nivel de la batería

Al presionar el botón, las luces LED mostrarán el nivel de la batería.

Presiona

el botón

Luces LED Estado de la batería

Todos los LED

encendidos Completamente cargada (75-100%)

LED 1, 2, 3 encendidos Batería cargada al 50%-75%

LED 1, 2 encendidos Batería cargada al 25%-50%

LED 1 encendido Batería descargada (0%-25%).

Cargue la batería.

ELIMINACIÓN DE LA BATERÍA

Extraiga el paquete de baterías de la desbrozadora inalámbrica.

Cubra los terminales con una cinta adhesiva resistente. No trate de

destruir ni desarmar el paquete de baterías ni de extraer ninguno de

sus componentes. Este producto contiene baterías de litio-ion, que se

deben reciclar o desechar adecuadamente. Es posible que las leyes

locales, estatales o federales prohíban eliminar estas baterías con los

desechos comunes.

Cómo conectar el cargador de la batería

Conecte el cargador de la batería

a una línea de voltaje y

frecuencia iguales a los

especificados en este manual y

en la placa de características.

Coloque el conector en una toma

de corriente conectada a tierra.

El LED del cargador de la batería

debe encenderse con una luz de

color verde.

Cómo conectar la batería al cargador

• La batería debe estar

cargada antes del primer

uso.

• Coloque el cargador sobre

la batería y presione hasta

que el mismo esté

firmemente conectado a la

batería.

• La luz roja de carga iniciada

del cargador debe encenderse cuando la batería se conecta al

cargador.

• Cuando el LED del cargador cambie del rojo al verde, la batería

estará completamente cargada.

• Desconecte el conector. Nunca hale el cable del cargador para

desconectarlo de la toma de corriente.

• Remueva la batería del cargador.

Nota: Las baterías de ion de litio se pueden cargar sin importar el

nivel de carga que posean. El proceso de carga puede ser iniciado o

detenido sin importar el nivel de carga alcanzado.

El sello RBRC que aparece en el paquete de baterías de litio-ion indica que los costos para reciclarlo al término de su vida útil

ya han sido pagados por The Great States Corporation/American Lawn Mower Company. Es ilegal arrojar las baterías de litio-

ion gastadas en un depósito municipal de residuos sólidos o en la basura. RBRC, en colaboración con The Great States

Corporation/American Lawn Mower Company, ofrece una forma fácil y ecológica de reciclar las baterías de litio-ion gastadas.

Simplemente comuníquese con un centro de servicio autorizado de Earthwise™, el centro de reciclaje local o llame al

1.800.8.BATTERY para obtener información sobre dónde dejar las baterías gastadas.

CARGA DEL PAQUETE DE BATERÍAS

Modelo LST02010

PRECAUCIÓN: evite en todo momento que líquidos de frenos,

gasolina, productos a base de petróleo, aceites penetrantes, etc.

entren en contacto con piezas plásticas. Contienen químicos que

pueden dañar, debilitar o destruir el plástico.

Asegúrese de que la batería se haya retirado de la unidad y luego

utilice únicamente un jabón suave y un paño húmedo para limpiar la

herramienta. No permita que se filtre líquido en el interior de la

herramienta ni sumerja ninguna pieza en líquido.

Los fertilizantes y otros productos químicos para el jardín contienen

agentes que aceleran la corrosión de los metales en forma

considerable. No guarde la herramienta junto a fertilizantes ni

productos químicos.

IMPORTANTE: a fin de garantizar la SEGURIDAD y la

CONFIABILIDAD, las reparaciones, el mantenimiento y los ajustes

deben llevarse a cabo en un centro de servicio autorizado u otra

organización de servicio calificada, y siempre utilizando repuestos

idénticos.

Si la desbrozadora se ha caído, inspecciónela cuidadosamente para

comprobar si sufrió algún daño. Si el protector está doblado o tiene

grietas o los mangos están rotos, o si detecta alguna otra condición

que pudiera afectar el funcionamiento de la desbrozadora, se deben

realizar las reparaciones pertinentes antes de volver a usarla.

Comuníquese con nuestra línea de ayuda de atención al cliente al

1-800-313-5111 para recibir asistencia.

MANTENIMIENTO

SOLUCIÓN DE PROBLEMAS

Problema Posible causa Posible solución

- La unidad no funciona. - La batería no hace contacto. - Verifique que la batería esté bien colocada.

- El botón de bloqueo no está en la posición

correcta - Compruebe que el botón de bloqueo se encuentre totalmente hacia

adelante antes de accionar el gatillo.

- La batería no está instalada correctamente. - Controle la instalación de la batería.

- La batería no está cargada. - Revise los requisitos de carga de la batería.

- El hilo no avanza. - El hilo está enredado en el carrete. - Desenrolle 60,9 cm (24 pulg.) de hilo y rebobine.

- El hilo no se corta. - La cortadora de hilo en el protector falta o está

dañada. - Reemplace el protector.

- La batería no se carga. - La batería no está bien colocada en el

cargador. - Coloque nuevamente la batería en el cargador hasta que aparezca

una luz roja en el indicador LED.

- El cargador no está enchufado. - Enchufe el cargador en un tomacorriente que funcione.

- Compruebe la corriente en el receptáculo; para ello enchufe una

lámpara u otro artefacto.

- Asegúrese de que el receptáculo no esté conectado a un interruptor

de luz que corta el suministro eléctrico cuando usted apaga las luces.

- La temperatura del aire en el ambiente es muy

baja o muy elevada. - Traslade el cargador y la herramienta a un lugar con una

temperatura ambiente superior a los 4ºC (39ºF) e inferior a 40ºC

(104ºF).

Para solicitar repuestos o servicio técnico, llame al 1-800-313-5111 o visite nuestra página web

www.americanlawnmower.com. Asegúrese de proporcionar toda la información relevante cuando nos

llame o visite.

REPUESTOS (KITS / ARTÍCULOS)

El número de modelo/ de serie de esta herramienta se encuentra en una placa o etiqueta adjunta a la ca-

ja. Registre el número de serie en el espacio provisto a continuación.

MODELO N.º LST02010_____

NÚMERO DE SERIE________________

Mencione siempre el serial del modelo cuando ordene kits para el mismo.

Número de kit/

Número de artículo

Descripción N.° N.° Número de kit/ Número

de artículo

Descripción

LST20-AHK-1 Mango auxiliar 4 1 BL82120 Batería

LST20-PGK-1 Protector de seguridad 5 2 CHL82000 Cargador

RS90121 Carrete

¡LLÁMENOS PRIMERO!

Si tiene preguntas sobre el funcionamiento o el mantenimiento de su

cortadora al 1.800.313.5111, de 8:00 a 17:00, hora estándar del este,

, o obtener asistencia en www.americanlawnmower.com.

Modelo LST02010

Con el compromiso constante de mejorar la calidad, el fabricante se reserva el derecho

de modificar los componentes o diseñar cambios cuando lo considere necesario.

POLÍTICA DE GARANTÍA

Earthwise garantiza al propietario original que cada producto nuevo y pieza de repuesto está libre de defectos en el

material y la mano de obra, y acepta reparar o reemplazar cualquier producto o pieza defectuosa durante el periodo

de garantía según lo establecido anteriormente a partir de la fecha de compra original excepto en las condiciones y

circunstancias que se indican a continuación:

Rev. 12/18/18

MANUAL DEL OPERARIO

LST02010 DESBROZADORA INALÁMBRICA CON PAQUETE DE BATERÍAS DE IONES DE LITIO DE 20V

La garantía se aplica solo al comprador original al menudeo y

no puede transferirse.

La garantía se aplica si el producto está destinado para uso

personal, doméstico o familiar. La garantía queda anulada si el

producto se usa con fines comerciales, industriales o de alqui-

ler.

La garantía no incluye reparaciones necesarias debido a abuso

o negligencia por parte del operador (incluida la sobrecarga del

producto que supere la capacidad o inmersión en el agua), o un

error al montar, operar, mantener o almacenar el producto de

acuerdo con las instrucciones del manual del operador.

Esta garantía no es transferible y solo se aplica

a productos vendidos directamente por un

distribuidor minorista autorizado. Esta garantía no

se aplica a cualquier producto, nuevo o usado, adquirido a

través de canales de terceros no autorizados.

CUALQUIER PÉRDIDA ACCIDENTAL, INDIRECTA O

RESULTANTE, DAÑO O GASTO QUE PUEDA DERIVAR DE

CUALQUIER DEFECTO, FALLA O MALFUNCIONAMIENTO

DEL PRODUCTO NO ESTÁ CUBIERTO POR LA GARANTÍA.

En algunos estados no se permite la exclusión o limitación

sobre la duración de las garantías implícitas, en cuyo caso la

limitación anterior no podría aplicarse.

Los productos que se venden dañados o incompletos, que se

venden "tal como están" o reacondicionados no están cubiertos

por esta garantía.

Los daños o inconvenientes causados por envío, manipulación

inadecuada, montaje incorrecto, voltaje o cableado incorrecto,

mantenimiento deficiente, modificaciones inadecuadas o el uso de

accesorios o dispositivos de sujeción no recomendados

específicamente no están cubiertos por esta garantía.

Elementos consumibles que se desgastan con el uso normal

cubierto por la garantía.

La garantía no cubre los daños causados por el frío, el calor, la

lluvia, la humedad excesiva, ambientes y materiales corrosivos u

otros contaminantes.

La garantía no incluye instalación, montaje o ajustes normales tal

como se explican en el manual del operador.

Los gastos de entrega del producto al proveedor y los gastos de

devolución del producto o las piezas de repuesto al propietario no

están cubiertos por esta garantía.

La garantía no cubre el deterioro normal del acabado exterior, que

incluye pero no se limita a rayones, abolladuras, cascarillas de

pintura o cualquier corrosión o decoloración ocasionada por el

calor, limpiadores abrasivos o químicos.

Todos los reclamos de garantía deben estar acompañados por el comprobante de compra,

el recibo de compra original con fecha.

Garantía limitada de dos (2) años para el equipo eléctrico para exteriores Earthwise de 20 voltios y un (1) año

de garantía limitada para los paquetes de baterías y cargadores Earthwise de 20 voltios.

American Lawn Mower Company

The Great States Corporation

7444 Shadeland Station Way

Indianapolis, IN 46256

Estados Unidos

Teléfono 1-800-313-5111

www.americanlawnmower.com

MANUEL DE L’UTILISATEUR

TONDEUSE À FIL SANS CÂBLE 20 V BATTERIE AU LITHIUM-ION

Modèle LST02010

Votre tondeuse à fil a été conçue et fabriquée selon notre norme élevée de fiabilité, de facilité d’utilisation et de sécurité

de l’utilisateur. Correctement entretenue, elle vous procurera des années de service intensif et sans souci

AVERTISSEMENT : Afin d’éviter de se blesser, l’utilisateur doit lire et comprendre le manuel de

l’utilisateur avant d’utiliser ce produit.

Merci pour votre achat.

NE RENVOYEZ PAS CE PRODUIT AU MAGASIN. AVEZ-VOUS DES QUESTIONS

CONCERNANT LE FONCTIONNEMENT, L’ASSEMBLAGE, LES PIÈCES OU LA

RÉPARATION DU PRODUIT? ALLEZ SUR WWW.AMERICANLAWNMOWER.COM,

OU COMPOSEZ LE 1-800-313-5111 DE 8 h 00 à 17 h 00, HNE, POUR OBTENIR

DE L'AIDE.

CONSERVEZ CE MANUEL POUR POUVOIR LE CONSULTER ULTÉRIEUREMENT

Chargeur conforme

à CA est inclus

(Modèle n °

CHL82000)

3189723

LA BATTERIE DOIT ÊTRE

CHARGÉE AVANT LA

PREMIÈRE UTILISATION. 2 À 3

CYCLES INITIAUX DE CHARGE/

DÉCHARGE PEUVENT ÊTRE

NÉCESSAIRES POUR OBTENIR

LA DURÉE/ CAPACITÉ

MAXIMUM.

SÉCURITÉ GÉNÉRALE

AVERTISSEMENTS DE SÉCURITÉ IMPORTANTS

POUR RÉDUIRE LE RISQUE DE BLESSURES :

Avant toute utilisation, assurez-vous que toute personne utilisant cet

outil a lu et compris toutes les consignes de sécurité et les autres

renseignements contenus dans ce manuel.

MISE EN GARDE : Portez des protections auditives appropriées

pendant l’utilisation. Dans certaines conditions, ou en cas

d’utilisation prolongée, le bruit émis par ce produit peut contribuer à

une perte auditive.

Conservez ces instructions et relisez-les souvent avant d’utiliser le

produit et lorsque vous apprenez son emploi à d’autres personnes.

AVERTISSEMENT : Lors de l’utilisation d’outils électriques de

jardinage, les consignes de sécurité de base doivent toujours être

suivies afin d’éviter les incendies, les chocs électriques et les blessures,

notamment :

LIRE TOUTES LES INSTRUCTIONS

GARDER HORS DE PORTÉE DES ENFANTS – Tous les

visiteurs, enfants et animaux domestiques doivent se tenir au-delà du

périmètre de sécurité de la zone de travail.

S’HABILLER DE FAÇON APPROPRIÉE – Ne portez pas des

vêtements amples ou des bijoux. Portez une protection des

cheveux pour contenir les cheveux longs. Ceux-ci risquent en effet

d’être happés par les pièces en mouvement. L’utilisation de gants en

caoutchouc et de chaussures robustes est recommandée pour les

travaux à l’extérieur. Portez toujours des pantalons longs lors de

l'utilisation de cette tondeuse à fil.

PORTER DES LUNETTES DE SÉCURITÉ – Lors de l’utilisation de

ce produit, portez des lunettes de sécurité avec des écrans latéraux

portant une marque de conformité à la norme ANSI Z87.1. Portez un

masque facial ou antipoussières en présence de poussières.

UTILISER LE BON OUTIL – N’utilisez pas l’outil pour une tâche pour

laquelle il n’a pas été conçu.

RETIRER LA BATTERIE DE LA TONDEUSE À FIL quand elle n’est

pas utilisée ou lors de l’entretien ou du nettoyage. Ne la laissez pas

sans surveillance.

VÉRIFIER LES PIÈCES ENDOMMAGÉES – Avant de poursuivre

l’utilisation de la tondeuse à fil, toute protection ou autre pièce qui est

endommagée doit être vérifiée avec précaution afin de vérifier qu’elle

fonctionnera correctement et remplira sa fonction prévue. Vérifiez que

les pièces mobiles sont alignées, qu’elles ne sont pas coincées,

qu’aucune pièce n’est cassée, et inspectez la qualité du montage et

toute autre condition pouvant affecter le fonctionnement de l’outil. Une

pièce de protection ou autre qui est endommagée doit être réparée ou

remplacée de manière adéquate. Appelez notre service clientèle au 1

-800-313-5111 pour obtenir de l'aide.

ÉCLAIRAGE – N’utilisez la tondeuse à fil qu’à la lumière du jour ou

sous un bon éclairage artificiel.

NE PAS ESSAYER DE COUPER TROP LOIN – Conservez toujours

une assise correcte et un bon équilibre.

AVERTISSEMENT : N’utilisez pas la tondeuse à fil avec n’importe

quel type d’accessoire ou d’outil. Une telle utilisation pourrait être

dangereuse.

ÉVITER LES ENVIRONNEMENTS DANGEREUX – N’utilisez pas la

tondeuse à fil sous la pluie ou dans les endroits humides ou mouillés.

N’utilisez pas la tondeuse à fil dans les atmosphères gazeuses ou

explosives. Les moteurs de ces outils émettent normalement des

étincelles, qui pourraient enflammer les vapeurs.

ÉVITER UNE MISE EN MARCHE ACCIDENTELLE – Ne portez pas

la tondeuse à fil avec un doigt sur l'interrupteur. S’assurer que la

gâchetteest verrouillée en position d’arrêt avant d’insérer le bloc piles.

DANGER : Risque de coupure. N’approchez pas les mains des fils.

Gardez les deux mains sur les poignées quand l’outil est en marche.

DANGER: n’utilisez pas d’outil si la gâchette n’est pas activée ou

désactivée. Appelez le service à la clientèle au 1-800-313-5111 pour

obtenir de l'aide.

DANGER: Ne pas jeter les piles au feu. La cellule peut exploser.

Vérifier les codes locaux pour connaître toute instruction spéciale

relative à l’élimination des piles.

DANGER: Ne pas altérer le bloc piles. L’électrolyte est un produit

corrosif pouvant causer des lésions cutanées ou oculaires. Il peut être

toxique en cas d’ingestion.

MISE EN GARDE : Manipuler les piles avec soin pour éviter des courts circuits

avec des objets conducteurs comme des anneaux, des bracelets et des clés. La

pile ou l’objet conducteur peuvent surchauffer et causer des brûlures.

NE PAS TENTER d’enlever du matériau coupé, ni de tenir du matériau à

couper quand les fils sont activés. Assurez-vous que la tondeuse à fil est

hors tension pour enlever le matériau coincé dans les fils. Ne saisissez

pas les protections ou les fils quand vous prenez ou tenez la tondeuse à

fil.

MISE EN GARDE : Les fils tournent encore après la mise hors tension.

NE PAS FORCER PAS LA TONDEUSE À FIL – Elle sera plus efficace et

avec un moindre risque de blessures à l’intensité pour laquelle elle a été

conçue.

RESTER VIGILANT – Regardez ce que vous faites. Faites preuve de bon

sens. N’utilisez pas la tondeuse à fil si vous êtes fatigué ou sous

l’influence de médicaments, de drogues ou d’alcool.

RANGER LA TONDEUSE À FIL À L’INTÉRIEUR – Lors qu’elle n’est pas

utilisée, la tondeuse à fil doit être rangée à l’intérieur dans un endroit sec

et élevé ou verrouillé, hors de portée des enfants.

ENTRETENIR LA TONDEUSE À FIL AVEC ATTENTION – Maintenez la

protection et les poignées propres pour un rendement optimal et pour

réduire le risque de blessures. Maintenez les poignées sèches et

exemptes d’huile et de graisse.

AVERTISSEMENT : Ne pas faire fonctionner l’équipement pied-nu ou en

portant des sandales ou des chaussures légères similaires. Porter des

chaussures de protection qui protègent vos pieds et améliorent votre

équilibre sur des surfaces glissantes.

AVERTISSEMENT : Utiliser exclusivement des pièces de rechange et

accessoire d’origine. L’usage de toute autre pièce pourrait créer une situ-

ation dangereuse ou endommager l’produit.

AVERTISSEMENT : Utiliser exclusivement des lignes de coupe d’origine

si l’on d’utiliser l’accessoire taille-bordures. Ne pas utiliser un autre acces-

soire de coupe, tel que fil métallique, corde, ou autre. L’utilisation d’une

tête de coupe d’autre marque sur cette tondeuse à fouet peut entraîner

des blessures graves.

MISE EN GARDE : Utilisez uniquement les batteries de type et de taille

suivantes: BL82120.

AVERTISSEMENT : Proposition 65 de l’État de la Californie : L’État de la

Californie considère que certains produits chimiques contenus dans cet

appareil sont à l’origine de cancers, de malformations congénitales et

d’autres troubles de l’appareil reproducteur.

AVERTISSEMENT : L’État de la Californie considère que certaines

poussières créées par ce produit contiennent des produits chimiques qui

sont à l’origine de cancers, de malformations congénitales et d’autres

troubles de l’appareil reproducteur. Parmi ces produits chimiques, citons :

- les produits chimiques contenus dans les engrais

- les composés contenus dans les insecticides, les herbicides et

les pesticides

- l'arsenic et le chrome du bois traité chimiquement

Votre risque d’exposition à ces produits chimiques varie en fonction de la

fréquence à laquelle vous effectuez ce type de travail. Afin de réduire

l’exposition à ces produits chimiques, portez un équipement de sécurité

homologué, comme un masque antipoussières spécialement conçu pour

filtrer les particules microscopiques.

AVERTISSEMENT : Cancer ET Troubles de l'appareil reproducteur -

www.P65Warnings.ca.gov.

Modèle LST02010

SPÉCIFICATIONS DU PRODUIT

- Un seul fil de 1,65 mm (0,065 po) – Alimentation automatique – Fonction bordure – Tête de coupe réglable

CARACTÉRISTIQUES

LST02010

Entrée …..………………...…………………..…………………...20 V CC uniquement

Batterie…...…………………………..…….…..........................20V 2.0 Ah Lithium-ion

Vitesse …...................................................................................................9000 T/M

Largeur de coup …………………….…..…………….........................25,4 cm (10 po)

Poids ……………………………………………………….…………...1.9 kg (4.2 livres)

N° Description N° Description

1 Poignée 7 Carter de protection

2 Bouton de verrouillage de sécurité 8 Tête de coupe

3 Contacteur 9 Poignée auxiliaire

4 Pince de blocage 10 Batterie

5 Tête de coupe réglable 11 Chargeur

6 Guide du fil

ASSEMBLAGE

DÉBALLAGE

Ce produit requiert un assemblage.

LISTE DU CONTENU

• Tondeuse à fil

• Carter de protection

• Poignée auxiliaire, Bouton, Boulon M6x80

• Batterie

• Chargeur

• Manuel d’instructions

AVERTISSEMENT : N'installez pas la batterie tant que l’assemblage

n’est pas terminé. Le non-respect de cette consigne peut entraîner

un démarrage accidentel et éventuellement des blessures graves.

AVERTISSEMENT : Si des pièces sont endommagées ou

manquantes, n’utilisez pas ce produit tant qu'elles ne sont pas

remplacées. Le non-respect de cette consigne peut entraîner des

blessures graves.

Enlevez avec précaution le produit et les accessoires du carton.

Assurez-vous que tous les éléments figurant dans la liste du contenu

sont inclus. Inspectez soigneusement le produit pour vous assurer

que rien n’a été cassé ou endommagé pendant le transport.

Ne jetez pas le matériau d’emballage tant que vous n’avez pas

soigneusement inspecté et utilisé le produit de façon

satisfaisante.

Si des pièces sont endommagées ou manquantes, veuillez appeler

le 1-800-313-5111 pour obtenir de l'aide.

FIXATION DU CARTER DE PROTECTION

AVERTISSEMENT : N’utilisez pas la tondeuse à fil sans le carter de

protection fixé.

Faites glisser la protection (A) comme indiqué ci-dessous dans le

sens de la flèche sur le boîtier du moteur (B) jusqu'à ce que les

loquets s'enclenchent fermement.

Enlever la protection de la lame (C) avant de l'utiliser.

FIXATION DE LA POIGNEE AUXILIAIRE

Placez la poignée auxiliaire (A) de façon à ce que les trous soient

alignés avec ceux du support de poignée (B).

Enfoncez le boulon à tête hexagonale M6X80 (C) dans le trou

hexagonal du support. Fixez en

serrant le bouton d’assemblage (D)

sur le boulon (C).

Desserrez le boulon et soulevez la

poignée (A) pour la mettre à sa

position de fonctionnement. Réglez la

poignée (A) à une hauteur confortable

et sans danger. Fixez en serrant le

bouton d’assemblage (D) sur le

boulon (C).

Modèle LST02010

RÉGLAGE DE L'ANGLE DE LA TÊTE DE COUPE

Dans une zone de coupe étroite, vous

pouvez régler l'angle de la tête de coupe.

Appuyez sur le bouton et abaissez l'angle

jusqu'à la position souhaitée. Relâchez le

bouton et laissez la poignée se verrouiller

en position pour fixer l'angle d'inclinaison.

Trois angles de verrouillage différents sont

possibles.

INSTALLATION ET RETRAIT DE LA BATTERIE

Tenez l'outil et la batterie fermement lors de l'installation ou du retrait

de la batterie

Si vous ne tenez pas fermement l'outil et la batterie, ils risquent de

glisser de vos mains et endommager l'outil, la batterie et causer des

blessures.

Pour retirer :

- Appuyer sur le bouton de

déverrouillage (A) à l'arrière

de la cartouche de la batterie

(B) pour libérer la batterie.

- Retirez la batterie de l'outil.

Pour installer:

- Alignez la batterie avec la

cavité dans la poignée.

- Insérez la batterie dans la

poignée jusqu'à ce que le

bouton de dégagement de la

batterie se mette en place.

Vous devriez entendre un

"clic" une fois la batterie

installée.

- Note : La batterie ne peut être installée que dans un sens.

ASSEMBLAGE

UTILISATION

MISE EN MARCHE DE L'OUTIL

Appuyez sur le bouton de verrouillage (A)

avec le pouce et pressez le contacteur

gâchette (B) avec les doigts. (Une fois que

l’outil fonctionne, vous pouvez relâcher le

bouton de verrouillage.) Pour arrêter l’outil,

relâchez le contacteur.

Avant de mettre l’outil en marche, assurez-

vous que la tondeuse à fil ne touche aucun

d’objet.

AVERTISSEMENT : Des pierres, des morceaux de métal ou

d’autres objets peuvent être projetés à grande vitesse par le fil.

L’outil et le carter de protection sont conçus afin de réduire le

danger.

AVERTISSEMENT: Respectez les consignes suivantes pour éviter

de vous blesser :

− Lisez le manuel d’instructions avant toute utilisation

et conservez-le.

− N’approchez pas les mains des fils.

− Gardez les mains sur les poignées. N’essayez pas

de couper trop loin.

Si vous heurtez ou happez un objet étranger, arrêtez

immédiatement l’outil, vérifiez s’il est endommagé et faites-le réparer

s’il le faut avant de l’utiliser à nouveau. Ne l’utilisez pas avec un

moyeu ou un dévidoir brisé.

MISE EN GARDE : Les fils tournent encore après la mise hors

tension. N’utilisez pas l’outil dans des conditions mouillées.

MISE EN GARDE : Inspectez la zone à couper et enlevez tout fil de

fer, câble ou objet filaire pouvant s'emmêler dans le fil ou le dévidoir

en rotation. Faites particulièrement attention d’éviter tout fil de fer

pouvant être tordu vers l’extérieur dans la trajectoire de l’outil,

comme le fil barbelé à la base d’une clôture à mailles en losange.

AVERTISSEMENT : L'utilisation répétée de ce produit ne doit pas

vous rendre imprudent. N’oubliez pas qu’une fraction de seconde

d’inattention suffit pour infliger des blessures graves.

N’utilisez pas la tondeuse à fil dans un arbre, sur une échelle ou sur

un échafaudage, car ceci est extrêmement dangereux.

Portez des gants non glissants pour une tenue et une

protection maximales.

POIGNÉE AUXILIAIRE GÉGLAGE

Pour un confort et une maîtrise maximum de l’outil, réglez la poignée

auxiliaire en fonction de votre taille. Les utilisateurs plus petits

régleront la poignée à une position plus basse (éloignée d’eux) et les

utilisateurs plus grands régleront la poignée à une position plus

haute (vers eux). La poignée doit être réglée de façon à ce que le

bras avant soit droit.

• Desserrer le contre-écrou (A) pour

que la poignée auxiliaire (B) puisse

être déplacée librement sur le tube.

• Faites glisser la poignée auxiliaire à

la position souhaitée sur le tube.

• Tournez la poignée vers le haut ou le

bas dans la position souhaitée.

• Fixez l'écrou pour fixer la poignée.

RÉGLAGE DE LA HAUTEUR

La hauteur générale de la tondeuse peut être

réglée. Libérez la pince sur le tube. Les tubes

peuvent être raccourcis ou allongés. Lorsque

la longueur désirée est atteinte, fixez en place

avec la pince.

AJUSTEMENT DE BORDURE

La tête de coupe peut être tournée à

180 degrés comme coupe-bordure.

Pour ce faire, tirez le capuchon de

fixation (D) vers vous puis tournez la

tige de la poignée de sorte que la pro-

tection se trouve à la verticale.

Relâchez le capuchon pour fixer la

poignée en position

Bouton

Modèle LST02010

Position correcte pour la coupe

Votre poids doit être équilibré, avec les deux pieds

sur un sol ferme.

Procédure de coupe de base

Balancez doucement la tondeuse de gauche à

droite, comme illustré.

Pour convertir pour couper les bordures entretien, éteignez l'outil.

Tenant la tondeuse d'une main par la poignée auxiliaire, saisir le

collier et pousser dans le sens de la flèche et tourner la tête de

coupe jusqu'à la butée (demi tour), relâcher la main, (faire pivoter

dans le sens horaire vu depuis la fin de l'interrupteur). L'outil est

verrouillé en position de coupe-bordure. Faire tourner le guide de

bord vers l'avant et vers le bas en place avant la coupe. À exploité à

pelouse, tondeuse de position au-dessus du trottoir comme indiqué.

UTILISATION

INSTRUCTIONS DE COUPE

Votre tondeuse à fil utilise du fil de nylon d'un diamètre de 1,65 mm

(0,065 po) pour couper la pelouse et les mauvaises herbes

rapidement et facilement. Avec le temps, le bout du fil de nylon

s'usera et le mécanisme d'alimentation automatique déroulera et

coupera alors une longueur neuve de fil. Le fil de coupe s'usera

plus rapidement si la coupe est effectuée le long des trottoirs ou

d'autres surfaces abrasives, ou si des mauvaises herbes plus

robustes sont coupées. Le fil s'allongera d'environ 6,3 mm (0,25 po)

lors de chaque activation de la gâchette jusqu'à ce que le fil

atteigne la longueur de la lame déflectrice de pelouse. Ne cognez

pas l'appareil contre le sol afin d'alimenter le fil ou pour toute autre

raison.

Si le fil de la tondeuse heurte des objets tranchants ou abrasifs,

comme des pierres, des pièces de métal ou du béton, il risque

d'être rogné trop court pour poursuivre la coupe. Dans ce cas,

vous pouvez l'allonger à la main :

1. RETIREZ LE BLOC-BATTERIE.

2. Appuyez d'une main sur le bouton d'alimentation du fil tout

en tirant le fil de l'autre main pour le faire sortir.

3. Appuyez plusieurs fois sur l'alimentation du fil jusqu'à

obtention de la longueur correcte. Chaque pression du bouton

libère environ 0,6 cm (1/4

po) de fil. (Remarque : ne

faites sortir que la quantité

de fil lui permettant de

dépasser à peine de la

lame.En cas d'une sortie

excédentaire de fil, la

lame ne pourra pas le

couper à la longueur utile

correcte et celui-ci risque

de s'enchevêtrer sur l'axe

de rotation.)

4. Installez le bloc-batterie.

5. Redémarrez la tondeuse et reprenez votre travail normal.

Revenez à la position de tondeuse en éteignant l'outil, puis en

appuyant sur le bouton et en tournant la tête de la tondeuse dans le

sens horaire jusqu'à son arrêt. Lors de l'utilisation de l'outil en mode

tondeuse, vous pouvez choisir de plier le guide du bord du fil et de le

faire disparaître.

AVERTISSEMENT : Ne coupez pas à proximité de câbles ou de

bâtments.

AVANCE DU FIL

La ligne en nylon s’alimentera automatiquement au démarrage de la

tondeuse et sera automatiquement coupée à la longueur maximale à

la mise sous tension.

Lame

coupante

Bouton

d'alimentation

du fil

Tirer

REMPLACEMENT DU DÉVIDOIR/ REMBOBINER LE DÉVIDOIR

REMPLACEMENT DU DÉVIDOIR / LIBÉRER LES FILS PRIS

ETEMMÊLÉS

De temps en temps, plus particulièrement lors de la coupe de

mauvaises herbes épaisses, le moyeu d'alimentation du fil se

bouchera avec de la sève ou un autre matériau et le fil deviendra

alors pris. Pour dégager cela, suivez les instructions ci-après.

- Éteignez la tondeuse et retirez la batterie.

- Appuyez sur les onglets de dégagement du couvercle du dévidoir,

puis retirez le couvercle en le tirant tout droit.

-Levez le dévidoir de fil de nylon du moyeu et retirez tout fil brisé ou

débris de coupe de la zone du dévidoir.

- Au cas où un fil est pris et entremêlé, déroulez environ 30 cm (1 pi)

de fil pour s'assurer qu'il n'est pas endommagé. Si tout est correct,

rembobinez le fil et insérez son extrémité à travers l'œillet dans le

moyeu du dévidoir. Tirez le fil à travers l'œillet pour conserver la

tension tout en abaissant le dévidoir dans le moyeu alors que

le côté doté d'une encoche est exposé.

- Abaissez DOUCEMENT le dévidoir et tournez-le

jusqu’à ce qu’il s'enclenche. (Lorsqu'il est en

place, le dévidoir tournera librement de quelques

degrés vers la gauche et la droite.)

- Remettez en place le couvercle du dévidoir,

insérez la batterie et mettez en marche l'outil. En

moins de quelques secondes, vous entendrez le

fil de nylon se faire couper automatiquement à la

bonne longueur.

REMBOBINER LE DÉVIDOIR DU FIL EN VRAC (UTILISEZ

SEULEMENT DU FIL D'UN DIAMÈTRE DE 1,65 MM (0,065 po))

Du fil en vrac conçu pour votre tondeuse/coupe-bordure et sans frais

supplémentaire est disponible auprès de votre fournisseur local ou

votre centre service. Pour installer, suivez les instructions

suivantes :

• - Éteignez la tondeuse et retirez la batterie.

• - Appuyez sur les onglets de dégagement du couvercle du

dévidoir, comme illustré à la Fig. 1, puis retirez le couvercle en

le tirant tout droit. Retirez le dévidoir de l'outil et enlevez et jetez

tout fil se trouvant dans le dévidoir.

• - Insérez un bout du fil en vrac dans

l’œillet du dévidoir.

• - Tenez le fil dans l'œillet et tirez le

reste du fil par la fente dans le dévidoir.

• - Embobinez étroitement et également

le fil en vrac dans le dévidoir dans le

sens de la flèche jusqu'à ce que le

dévidoir soit presque plein.

• - Insérez le bout du fil à travers l'œillet

dans le moyeu du dévidoir. Tirez le fil à

travers l'œillet pour conserver la tension tout en abaissant le

dévidoir dans le moyeu alors que le côté doté d'une encoche

est exposé.

• - Abaissez DOUCEMENT le dévidoir et tournez-le jusqu’à ce

qu’il s'enclenche. (Lorsqu'il est en place, le dévidoir tournera

librement de quelques degrés vers la gauche et la droite.)

• - Remettez en place le couvercle du dévidoir, insérez la

batterie et mettez en marche l'outil. En moins de quelques

secondes, vous entendrez le fil de nylon se faire couper

automatiquement à la bonne longueur.

Onglets de

dégage-

ment

Fente Flèche

Dévidoir

œillet

Modèle LST02010

CHARGER LE BLOC-BATTERIE

VOIR LE MANUEL DU CHARGEUR POUR LES INSTRUCTIONS COMPLÈTES

CHARGER LE BLOC-BATTERIE

Ne chargez la batterie qu’avec le chargeur fourni.

Attendez au minimum 60 minutes de charge avant la première

utilisation de la tondeuse à fil.

Assurez-vous que l’alimentation est d’une tension domestique

normale : 120 V, 60 Hz, CA uniquement

Le chargeur de batterie doit fonctionner à des températures

comprises entre 4 et 40°C (39 et 104°F).

La batterie doit être chargée dans un endroit frais et sec.

2 à 3 cycles initiaux de charge/décharge peuvent être nécessaires

pour obtenir la durée/capacité maximum.

Ne tentez pas d’ouvrir le chargeur ou l’appareil. Ils ne contiennent

pas de pièces réparables par le client. Appelez notre service

clientéle au 1-800-313-5111 pour assistance.

NE brûlez PAS les batteries, même si elles sont sévèrement

endommagées ou complètement usées. Elles peuvent exploser

dans un feu et provoquer des blessures.

N’utilisez le chargeur de batterie qu’à l’intérieur.

Déconnectez le chargeur de l’alimentation quand il n’est pas utilisé

afin d’éviter de l’endommager en cas de surtensions.

Lorsqu’elles sont entièrement chargées, les batteries peuvent être

stockées de façon sûre à des températures pouvant atteindre -20 °C

(-4 °F) pendant quatre semaines avant de devoir être chargées. Chargez

complètement la batterie tous les 90 jours.

Si, avec le temps, la batterie s’épuise rapidement après une période

complète de charge de 60 minutes, une batterie de rechange

est nécessaire.

Pour éviter que la batterie ne subisse des dégâts permanents, ne la

stockez jamais lorsqu’elle est déchargée.

REMISAGE POUR L’HIVER - Effectuez une recharge complète de

60 minutes avant le remisage et ensuite tous les 90 days.

La batterie ne développant pas de mémoire, il n’est pas nécessaire

qu’elle soit entièrement déchargée avant de la recharger.

Une faible fuite de liquide des compartiments de batterie peut se

produire dans des conditions extrêmes d’utilisation, de charge ou de

températures. Ceci n’est pas le signe d’une défaillance. Toutefois, si le

joint extérieur est rompu et que cette fuite atteint votre peau :

a. Lavez rapidement avec du savon et de l’eau.

b. Neutralisez avec un acide doux, comme du jus de citron ou

du vinaigre.

c. Si du liquide de batterie atteint les yeux, rincez-les avec de

l’eau pure pendant un minimum de 10 minutes et appelez

immédiatement un médecin.

Capacité de la batterie

En appuyant sur le bouton, l'affichage LED indique la capacité de la

batterie.

Appuie sur

le bouton

Lumières LED État de la batterie

Toutes les LED sont

allumées Complètement chargé (75-100%)

LED 1, 2, 3 sont

allumées La batterie est chargée à 50%-75%

LED 1, 2 sont allumées La batterie est chargée à 25%-50%

LED 1 est allumée La batterie est vide (0%-25%).

Charger la batterie.

MISE AU REBUT DE LA BATTERIE

Retirez la batterie de l’outil. Couvrez les bornes avec du ruban adhésif

résistant. Ne tentez pas de détruire ou de démonter la batterie ou

d’enlever des composants. Ce produit contient des batteries au lithium

-ion qui doivent être recyclées ou éliminées de façon appropriée. Les

lois locales, provinciales ou fédérales peuvent interdire l’élimination de

ces batteries dans les déchets ménagers.

Connexion du chargeur de batterie

Connectez le chargeur de batterie à

la tension et à la fréquence

spécifiées dans ce manuel et sur la

plaque signalétique. Mettez la prise

électrique dans une prise de

courant reliée à la terre. Le LED du

chargeur de batterie s'allume en

vert.

Connexion de la batterie au chargeur

• La batterie doit être chargée

avant sa première utilisation.

• Installez le chargeur sur le

dessus de la batterie et

poussez jusqu'à ce que le

chargeur se connecte

fermement à la batterie.

• La lumière rouge du chargeur

s'allume lorsque la batterie est

connectée au chargeur de

batterie.

• Lorsque la lumière du chargeur devient verte, la batterie est

complètement chargée.

• Débranchez le cordon d'alimentation. Ne tirez jamais sur le câble

d'alimentation du chargeur pour le débrancher de la prise murale.

• Retirez la batterie du chargeur de batterie.

Note : Les batteries lithium-ion peuvent être chargées quel que soit le

niveau de charge. Le processus de chargement peut être annulé ou

démarré quel que soit le niveau de charge de la batterie.

Le sceau RBRC sur la batterie au lithium-ion indique que le coût du recyclage de la batterie à la fin de sa durée de vie utile a déjà

été payé par The Great States Corporation/American Lawn Mower Company. Il est illégal de placer des batteries lithium-ion

usagées dans les ordures ménagères. RBRC, en coopération avec The Great States Corporation/American Lawn Mower

Company, fournit un moyen facile et écologique de recycler les batteries lithium-ion usagées. Contactez votre centre de recyclage

local ou appelez le 1-800-8-BATTERY pour des renseignements sur le lieu où vous pouvez apporter votre batterie morte.

Modèle LST02010

DÉPANNAGE

APPELEZ-NOUS D’ABORD!!

Problème Cause possible Solution possible

- L'appareil ne fonctionne pas -La batterie ne fait pas contact - Vérifier que la batterie soit insérée à fond

-Le déverrouillage n'est pas activé à fond - Vérifier que le déverrouillage soit à fond vers l'avant avant

d'activer la gâchette

- La batterie n'est pas correctement installée - Vérifier l'installation de la batterie

- La batterie n’est pas chargée - Vérifier les exigences de charge de la batterie

- Le fil n’avance pas - Le fil est enchevêtré dans le dévidoir - Dérouler 60,9 cm (24 po) de fil et le rembobiner

- Impossible de couper le fil - Le coupe-fil du carter de protection est en-

dommagé ou manquant - Remplacer le carter de protection

- La batterie ne se charge pas - La batterie n’est pas insérée dans le chargeur - Insérer la batterie dans le chargeur jusqu'à ce que la DEL rouge

s'allume

- Le chargeur n’est pas branché - Brancher le chargeur sur une prise opérationnelle

- Vérifier le courant à la prise en branchant une lampe ou un autre

appareil

- Vérifier si la prise est connectée à un interrupteur d’éclairage qui

coupe l’alimentation quand vous éteignez la lumière

- La température de l’air ambiant est trop élevée

ou trop basse - Placer le chargeur et l’appareil dans un endroit où la tempé-

rature ambiante est supérieure à 4 °C (39 °F) ou inférieure à

+40 °C (104 °F)

MAINTENANCE

MISE EN GARDE : Ne laissez jamais de liquide de frein, d’essence, de

produits à base de pétrole, d’huiles pénétrantes, etc. entrer en contact

avec les pièces en plastique. Ces substances contiennent des produits

chimiques pouvant endommager, affaiblir ou détruire le plastique.

Assurez-vous que la batterie soit retirée de l'appareil, n’utilisez en-

suite que du savon doux et un chiffon mouillé pour nettoyer l'outil. Ne

laissez jamais de liquide entrer dans l'outil; n'immergez jamais une

partie de l'outil dans du liquide.

Les engrais et autres produits chimiques de jardinage contiennent des

agents qui accélèrent fortement la corrosion des métaux. Ne rangez

pas l'outil sur ou à côté d'engrais ou de produits chimiques.

IMPORTANT : Pour garantir la SÉCURITÉ et la FIABILITÉ du produit,

les réparations, la maintenance et le réglage doivent être effectués par

un centre de réparation agréé ou un autre organisme de réparation

qualifié qui utilise toujours des pièces de rechange identiques.

Si la tondeuse à fil tombe, vérifiez avec soin si elle est endommagée.

Si le carter est tordu ou fendu, les poignées cassées ou si vous

constatez d'autres problèmes pouvant affecter le fonctionnement de la

tondeuse à fil, la pièce doit être réparée avant de réutiliser la

tondeuse. Appelez notre service clientèle au 1-800-313-5111 pour

obtenir de l'aide.

RÉPARATION

Pour les pièces ou la réparation, veuillez appeler le 1-800-313-5111 ou visitez-nous en ligne au

www.americanlawnmower.com. Veillez fournir toute l'information pertinente lorsque vous nous appelez ou nous ren-

dez visite.

PIÈCES DE RECHANGE (KITS/ ARTICLES)

Le numéro de modèle/ de série de cet outil se trouve sur une plaque ou une étiquette fixée au bâti. Notez votre numé-

ro de série dans l’espace prévu ci-dessous.

NUMÉRO DE MODÈLE _LST02010___

NUMÉRO DE SÉRIE _______________

Toujours mentionner le numéro de modèle lors de la commande de kits pour cet outil.

Numéro de kit/

Numéro d'article

Description N° N° Numéro de kit/ Numéro

d'article

Description

LST20-AHK-1 Poignée auxiliaire 4 1 BL82120 Batterie

LST20-PGK-1 Carter de protection 5 2 CHL82000 Chargeur

RS90121 Dévidoir

Appelez-nous d'abord pour toute question concernant le fonctionnement ou la maintenance

de votre coupe-bordures au 1.800.313.5111 entre 8h00 et 17h00,

heure normale de l'Est, ou obtenir de l'aide sur www.americanlawnmower.com.

Modèle LST02010

POLITIQUE DE GARANTIE

Garantie limitée de deux (2) ans sur l’équipement électrique d’extérieur Earthwise de 20 volts et garantie

limitée de’un (1) ans sur les chargeurs et les blocs-batteries Earthwise de 20 volts.

Earthwise garantit au propriétaire d’origine que tout nouveau produit et toute nouvelle pièce de remplacement est

exempt(e) de défaut de matériau et de fabrication et s’engage en vertu de la présente garantie à réparer ou à

remplacer tout produit défectueux ou toute pièce défectueuse à compter de la date d'achat d'origine pendant la

période de garantie à l'exception des conditions et des circonstances indiquées ci-dessous.

Rev. 12/18/18

MANUEL DE L’UTILISATEUR

LST02010 TONDEUSE À FIL SANS CÂBLE 20 V BATTERIE AU LITHIUM-ION

Cette garantie s'applique seulement à l’acheteur d’origine dans

un magasin de ventes au détail et ne peut être transférée.

La garantie s’applique si le produit est utilisé pour usage

personnel, domestique ou familial. La garantie est nulle si le

produit est utilisé à des fins commerciales, industrielles ou

locatives.

La garantie n’inclut pas les réparations nécessaires à cause de la

négligence ou de l’abus de l’opérateur (y compris la surcharge du

produit au-delà de sa capacité ou son immersion dans l’eau), ou

l’échec à assembler, opérer, entretenir ou entreposer le produit

selon les instructions dans le manuel de l’opérateur.

Cette garantie n'est pas transférable et

s'applique seulement au produit vendu

directement d’un fournisseur autorisé. Cette

garantie ne s’applique pas à tout produit, neuf ou usag, acheté

par le biais de canaux tiers non-autorisés.

TOUT DOMMAGE, PERTE OU FRAIS CONSÉCUTIF,

INDIRECT OU CONSÉQUENT QUI POURRAIT RÉSULTER

D’UN DÉFAUT, D’UNE DÉFAILLANCE OU D’UN DYS

FONCTIONNEMENT DU PRODUIT N'EST PAS COUVERT PAR

LA GARANTIE. Certains États ne permettent pas l’exclusion ou

la limitation de la durée d’une garantie implicite. Les restrictions

ci-dessus peuvent donc ne pas s’appliquer.

Les produits vendus endommagés ou incomplets, vendus « tels

quels », ou vendus remis en état, ne sont pas couverts par cette

garantie.

Les dommages ou responsabilités provoqués par le transport, une

mauvaise manipulation, un mauvais assemblage, une tension ou

un câblage incorrect, une mauvaise maintenance, une

modification incorrecte ou l’utilisation d’accessoires ou d’outils non

spécifiquement recommandés n’est pas couvert par cette garantie.

Les items consommables qui s’usent lors d’une utilisation normale

ne sont pas couverts par la garantie.

La garantie ne couvre pas la détérioration normale de la finition

extérieure, y compris, sans s’y limiter, aux égratignures, aux éclats

de peinture entaillée ou à toute corrosion ou décoloration causée

par la chaleur, les abrasifs et les nettoyants chimiques.

La garantie n’inclut pas l’installation, l’assemblage ou les réglages

normaux expliqués dans le manuel de l’utilisateur.

Les frais de livraison du produit au vendeur ou les frais de

retourner le produit ou les pièces de rechange au propriétaire ne

sont pas couverts par la garantie.

La garantie ne couvre pas la détérioration normale de la finition

extérieure, y compris, sans s’y limiter, aux égratignures, aux éclats

de peinture entaillée ou à toute corrosion ou décoloration causée

par la chaleur, les abrasifs et les nettoyants chimiques.

Une preuve d’achat, original du reçu de vente daté, doit accompagner toute

réclamation de garantie.

American Lawn Mower Company

The Great States Corporation

7444 Shadeland Station Way

Indianapolis, IN 46256 États-Unis

Téléphone 1-800-313-5111

www.americanlawnmower.com

Dans le cadre d’un engagement permanent d’amélioration de la qualité, le fabricant

se réserve le droit de modifier des pièces ou la conception de ce produit.

Earthwise LST02010 20-Volt 10-Inch Cordless String Trimmer, 2.0Ah Battery & Fast Charger Included, One Size

Product's Documents

User Manual

Specifications

Earthwise LST02010 Questions and Answers
