Robert Bosch Power Tools GmbH
70538 Stuttgart
GERMANY
www.bosch-garden.com
F 016 L81 345 (2015.05) AS / 219 EURO
Keo
de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke
gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el Πρωτότυπο οδηγιών χρήσης
tr Orijinal işletme talimatı
pl Instrukcja oryginalna
cs Původní návod k používání
sk Pôvodný návod na použitie
hu Eredeti használati utasítás
ru Оригинальное руководство по
эксплуатации
uk Оригінальна інструкція з
експлуатації
kk Пайдалану нұсқаулығының
түпнұсқасы
ro Instrucţiuni originale
bg Оригинална инструкция
mk Оригинално упатство за работа
sr Originalno uputstvo za rad
sl Izvirna navodila
hr Originalne upute za rad
et Algupärane kasutusjuhend
lv Instrukcijas oriģinālvalodā
lt Originali instrukcija
OBJ_BUCH-1453-006.book Page 1 Friday, September 23, 2016 1:53 PM
2 |
F 016 L81 345 | (23.9.16) Bosch Power Tools
Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 3
English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 10
Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 16
Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 24
Português. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 32
Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 39
Nederlands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 46
Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 54
Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 60
Norsk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 66
Suomi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 73
Ελληνικά. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Σελίδα 79
Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 87
Polski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strona 94
Česky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 102
Slovensky. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 108
Magyar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Oldal 116
Русский . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страница 124
Українська. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Сторінка 133
Қазақша. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Бет 141
Română . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 149
Български . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страница 156
Македонски . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страна 164
Srpski. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 171
Slovensko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stran 178
Hrvatski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stranica 185
Eesti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 191
Latviešu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lappuse 198
Lietuviškai . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Puslapis 205
OBJ_BUCH-1453-006.book Page 2 Friday, September 23, 2016 1:53 PM
Deutsch | 3
Bosch Power Tools F 016 L81 345 | (23.9.16)
Deutsch
Sicherheitshinweise
Erläuterung der Bildsymbole
Allgemeine Sicherheitshinweise für Elektrowerk-
zeuge
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Ein-
haltung der Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere Verletzungen
verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen
für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff „Elektro-
werkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge
(mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge
(ohne Netzkabel).
Arbeitsplatzsicherheit
Halten Sie Ihren Arbeitsbereich sauber und gut be-
leuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche
können zu Unfällen führen.
Arbeiten Sie mit dem Elektrowerkzeug nicht in explosi-
onsgefährdeter Umgebung, in der sich brennbare Flüs-
sigkeiten, Gase oder Stäube befinden. Elektrowerkzeu-
ge erzeugen Funken, die den Staub oder die Dämpfe
entzünden können.
Halten Sie Kinder und andere Personen während der
Benutzung des Elektrowerkzeugs fern. Bei Ablenkung
können Sie die Kontrolle über das Gerät verlieren.
Elektrische Sicherheit
Der Anschlussstecker des Elektrowerkzeuges muss in
die Steckdose passen. Der Stecker darf in keiner Weise
verändert werden. Verwenden Sie keine Adapterste-
cker gemeinsam mit schutzgeerdeten Elektrowerkzeu-
gen. Unveränderte Stecker und passende Steckdosen ver-
ringern das Risiko eines elektrischen Schlages.
Vermeiden Sie Körperkontakt mit geerdeten Oberflä-
chen wie von Rohren, Heizungen, Herden und Kühl-
schränken. Es besteht ein erhöhtes Risiko durch elektri-
schen Schlag, wenn Ihr Körper geerdet ist.
Halten Sie Elektrowerkzeuge von Regen oder Nässe
fern. Das Eindringen von Wasser in ein Elektrowerkzeug
erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie das Kabel nicht, um das Elektro-
werkzeug zu tragen, aufzuhängen oder um den Stecker
aus der Steckdose zu ziehen. Halten Sie das Kabel fern
von Hitze, Öl, scharfen Kanten oder sich bewegenden
Geräteteilen. Beschädigte oder verwickelte Kabel erhö-
hen das Risiko eines elektrischen Schlages.
Wenn Sie mit einem Elektrowerkzeug im Freien arbei-
ten, verwenden Sie nur Verlängerungskabel, die auch
für den Außenbereich geeignet sind. Die Anwendung ei-
nes für den Außenbereich geeigneten Verlängerungska-
bels verringert das Risiko eines elektrischen Schlages.
Wenn der Betrieb des Elektrowerkzeuges in feuchter
Umgebung nicht vermeidbar ist, verwenden Sie einen
Fehlerstromschutzschalter. Der Einsatz eines Fehler-
stromschutzschalters vermindert das Risiko eines elektri-
schen Schlages.
Sicherheit von Personen
Seien Sie aufmerksam, achten Sie darauf, was Sie tun,
und gehen Sie mit Vernunft an die Arbeit mit einem
Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug,
wenn Sie müde sind oder unter dem Einfluss von Dro-
gen, Alkohol oder Medikamenten stehen. Ein Moment
der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges
kann zu ernsthaften Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und immer
eine Schutzbrille. Das Tragen persönlicher Schutzausrüs-
tung, wie Staubmaske, rutschfeste Sicherheitsschuhe,
Schutzhelm oder Gehörschutz, je nach Art und Einsatz des
Elektrowerkzeuges, verringert das Risiko von Verletzun-
gen.
Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.
Vergewissern Sie sich, dass das Elektrowerkzeug aus-
geschaltet ist, bevor Sie es an die Stromversorgung
und/oder den Akku anschließen, es aufnehmen oder
tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den
Finger am Schalter haben oder das Gerät eingeschaltet an
die Stromversorgung anschließen, kann dies zu Unfällen
führen.
Entfernen Sie Einstellwerkzeuge oder Schrauben-
schlüssel, bevor Sie das Elektrowerkzeug einschalten.
Ein Werkzeug oder Schlüssel, der sich in einem drehenden
Geräteteil befindet, kann zu Verletzungen führen.
Vermeiden Sie eine abnormale Körperhaltung. Sorgen
Sie für einen sicheren Stand und halten Sie jederzeit
das Gleichgewicht. Dadurch können Sie das Elektrowerk-
zeug in unerwarteten Situationen besser kontrollieren.
Lesen Sie die Betriebsanleitung.
Allgemeiner Gefahrenhinweis.
Halten Sie in der Nähe stehende Personen auf si-
cheren Abstand zum Elektrowerkzeug.
Tragen Sie Schutzhandschuhe
Das Elektrowerkzeug nicht bei Regen benutzen
oder dem Regen aussetzen.
WARNUNG
OBJ_BUCH-1453-006.book Page 3 Friday, September 23, 2016 1:53 PM
4 | Deutsch
F 016 L81 345 | (23.9.16) Bosch Power Tools
Tragen Sie geeignete Kleidung. Tragen Sie keine weite
Kleidung oder Schmuck. Halten Sie Haare, Kleidung
und Handschuhe fern von sich bewegenden Teilen. Lo-
ckere Kleidung, Schmuck oder lange Haare können von
sich bewegenden Teilen erfasst werden.
Wenn Staubabsaug- und -auffangeinrichtungen mon-
tiert werden können, vergewissern Sie sich, dass diese
angeschlossen sind und richtig verwendet werden. Ver-
wendung einer Staubabsaugung kann Gefährdungen
durch Staub verringern.
Verwendung und Behandlung des Elektrowerk-
zeuges
Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre
Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem
passenden Elektrowerkzeug arbeiten Sie besser und si-
cherer im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter
defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein-
oder ausschalten lässt, ist gefährlich und muss repariert
werden.
Ziehen Sie den Stecker aus der Steckdose und/oder
entfernen Sie den Akku, bevor Sie Geräteeinstellungen
vornehmen, Zubehörteile wechseln oder das Gerät
weglegen. Diese Vorsichtsmaßnahme verhindert den un-
beabsichtigten Start des Elektrowerkzeuges.
Bewahren Sie unbenutzte Elektrowerkzeuge außer-
halb der Reichweite von Kindern auf. Lassen Sie Perso-
nen das Gerät nicht benutzen, die mit diesem nicht ver-
traut sind oder diese Anweisungen nicht gelesen
haben. Elektrowerkzeuge sind gefährlich, wenn sie von
unerfahrenen Personen benutzt werden.
Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollie-
ren Sie, ob bewegliche Teile einwandfrei funktionieren
und nicht klemmen, ob Teile gebrochen oder so be-
schädigt sind, dass die Funktion des Elektrowerkzeu-
ges beeinträchtigt ist. Lassen Sie beschädigte Teile vor
dem Einsatz des Gerätes reparieren. Viele Unfälle haben
ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
Halten Sie Schneidwerkzeuge scharf und sauber. Sorg-
fältig gepflegte Schneidwerkzeuge mit scharfen Schneid-
kanten verklemmen sich weniger und sind leichter zu füh-
ren.
Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz-
werkzeuge usw. entsprechend diesen Anweisungen.
Berücksichtigen Sie dabei die Arbeitsbedingungen und
die auszuführende Tätigkeit. Der Gebrauch von Elektro-
werkzeugen für andere als die vorgesehenen Anwendun-
gen kann zu gefährlichen Situationen führen.
Verwendung und Behandlung des Akkuwerk-
zeuges
Laden Sie die Akkus nur mit Ladegeräten auf, die vom
Hersteller empfohlen werden. Durch ein Ladegerät, das
für eine bestimmte Art von Akkus geeignet ist, besteht
Brandgefahr, wenn es mit anderen Akkus verwendet wird.
Verwenden Sie nur die dafür vorgesehenen Akkus in
den Elektrowerkzeugen. Der Gebrauch von anderen
Akkus kann zu Verletzungen und Brandgefahr führen.
Halten Sie den nicht benutzten Akku fern von Büro-
klammern, Münzen, Schlüsseln, Nägeln, Schrauben
oder anderen kleinen Metallgegenständen, die eine
Überbrückung der Kontakte verursachen könnten. Ein
Kurzschluss zwischen den Akkukontakten kann Verbren-
nungen oder Feuer zur Folge haben.
Bei falscher Anwendung kann Flüssigkeit aus dem
Akku austreten. Vermeiden Sie den Kontakt damit. Bei
zufälligem Kontakt mit Wasser abspülen. Wenn die
Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich
ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit
kann zu Hautreizungen oder Verbrennungen führen.
Service
Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem
Fachpersonal und nur mit Original-Ersatzteilen repa-
rieren. Damit wird sichergestellt, dass die Sicherheit des
Elektrowerkzeuges erhalten bleibt.
Sicherheitshinweise für Säbelsägen
Halten Sie das Gerät an den isolierten Griffflächen,
wenn Sie Arbeiten ausführen, bei denen das Einsatz-
werkzeug verborgene Stromleitungen treffen kann.
Der Kontakt mit einer spannungsführenden Leitung kann
auch metallene Geräteteile unter Spannung setzen und zu
einem elektrischen Schlag führen.
Benutzen Sie das Elektrowerkzeug nicht mit dem Hal-
tebügel, wenn die Gummiummantelungen des Halte-
bügels fehlen oder beschädigt sind. Tauschen Sie den
Haltebügel gegen einen neuen aus, falls die Gummi-
ummantelungen am Haltebügel beschädigt sind.
Halten Sie die Hände vom Sägebereich fern. Greifen
Sie nicht unter das Werkstück. Bei Kontakt mit dem
Sägeblatt besteht Verletzungsgefahr.
Führen Sie das Elektrowerkzeug nur eingeschaltet ge-
gen das Werkstück. Es besteht sonst die Gefahr eines
Rückschlages, wenn sich das Einsatzwerkzeug im Werk-
stück verhakt.
Achten Sie darauf, dass die Führungsplatte beim Sägen
ohne Haltebügel immer am Werkstück anliegt. Das Sä-
geblatt kann sich verhaken und zum Verlust der Kontrolle
über das Elektrowerkzeug führen.
Schalten Sie nach Beendigung des Arbeitsvorgangs
das Elektrowerkzeug aus und ziehen Sie das Sägeblatt
erst dann aus dem Schnitt, wenn dieses zum Stillstand
gekommen ist. So vermeiden Sie einen Rückschlag und
können das Elektrowerkzeug sicher ablegen.
Verwenden Sie nur unbeschädigte, einwandfreie Säge-
blätter. Verbogene oder unscharfe Sägeblätter können
brechen, den Schnitt negativ beeinflussen oder einen
Rückschlag verursachen.
Bremsen Sie das Sägeblatt nach dem Ausschalten nicht
durch seitliches Gegendrücken ab. Das Sägeblatt kann
beschädigt werden, brechen oder einen Rückschlag verur-
sachen.
Spannen Sie das Material gut fest. Stützen Sie das
Werkstück nicht mit der Hand oder dem Fuß ab. Berüh-
OBJ_BUCH-1453-006.book Page 4 Friday, September 23, 2016 1:53 PM
Deutsch | 5
Bosch Power Tools F 016 L81 345 | (23.9.16)
ren Sie keine Gegenstände oder den Erdboden mit der
laufenden Säge. Es besteht Rückschlaggefahr.
Verwenden Sie geeignete Suchgeräte, um verborgene
Versorgungsleitungen aufzuspüren, oder ziehen Sie
die örtliche Versorgungsgesellschaft hinzu. Kontakt mit
Elektroleitungen kann zu Feuer und elektrischem Schlag
führen. Beschädigung einer Gasleitung kann zur Explosion
führen. Eindringen in eine Wasserleitung verursacht Sach-
beschädigung.
Sichern Sie das Werkstück. Ein mit Spannvorrichtungen
oder Schraubstock festgehaltenes Werkstück ist sicherer
gehalten als mit Ihrer Hand.
Warten Sie, bis das Elektrowerkzeug zum Stillstand ge-
kommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug
kann sich verhaken und zum Verlust der Kontrolle über das
Elektrowerkzeug führen.
Blockieren Sie vor allen Arbeiten am Elektrowerkzeug
(z.B. Wartung, Werkzeugwechsel, etc.) sowie bei des-
sen Transport und Aufbewahrung den Ein-/Ausschalter
in ausgeschalteter Position. Bei unbeabsichtigtem Betä-
tigen des Ein-/Ausschalters besteht Verletzungsgefahr.
Schützen Sie das Elektrowerkzeug vor Hitze,
z. B. auch vor dauernder Sonneneinstrahlung,
Feuer, Wasser und Feuchtigkeit. Es besteht
Explosionsgefahr.
Bei Beschädigung und unsachgemäßem Gebrauch des
Akkus können Dämpfe austreten. Führen Sie Frischluft
zu und suchen Sie bei Beschwerden einen Arzt auf. Die
Dämpfe können die Atemwege reizen.
Um Energie zu sparen, schalten Sie das Elektrowerkzeug
nur ein, wenn Sie es benutzen.
Sicherheitshinweise für Ladegeräte
Halten Sie das Ladegerät von
Regen oder Nässe fern. Das
Eindringen von Wasser in ein
Ladegerät erhöht das Risiko ei-
nes elektrischen Schlages.
Laden Sie das Elektrowerkzeug
nur mit dem mitgelieferten Lade-
gerät.
Halten Sie das Ladegerät sauber.
Durch Verschmutzung besteht die
Gefahr eines elektrischen Schlages.
Überprüfen Sie vor jeder Benut-
zung Ladegerät, Kabel und Ste-
cker. Benutzen Sie das Ladegerät
nicht, sofern Sie Schäden fest-
stellen. Öffnen Sie das Ladegerät
nicht selbst und lassen Sie es nur
von qualifiziertem Fachpersonal
und nur mit Original-Ersatzteilen
reparieren. Beschädigte Ladegerä-
te, Kabel und Stecker erhöhen das
Risiko eines elektrischen Schlages.
Kinder und Personen, die auf-
grund ihrer physischen, sensori-
schen oder geistigen Fähigkeiten
oder ihrer Unerfahrenheit oder
Unkenntnis nicht in der Lage sind,
das Ladegerät sicher zu bedienen,
dürfen dieses Ladegerät nicht oh-
ne Aufsicht oder Anweisung
durch eine verantwortliche Per-
son benutzen. Andernfalls besteht
die Gefahr von Fehlbedienung und
Verletzungen.
Beaufsichtigen Sie Kinder bei Be-
nutzung, Reinigung und Wartung.
Damit wird sichergestellt, dass Kin-
der nicht mit dem Ladegerät spie-
len.
Die Reinigung und Wartung des
Ladegerätes durch Kinder darf
nicht ohne Aufsicht erfolgen.
Symbole
Die nachfolgenden Symbole sind für das Lesen und Verstehen
der Betriebsanleitung von Bedeutung. Prägen Sie sich die
Symbole und ihre Bedeutung ein. Die richtige Interpretation
der Symbole hilft Ihnen, das Elektrowerkzeug besser und si-
cherer zu gebrauchen.
Symbol Bedeutung
Tragen Sie eine Schutzbrille.
Verwenden Sie das Ladegerät nur in
trockenen Räumen.
OBJ_BUCH-1453-006.book Page 5 Friday, September 23, 2016 1:53 PM
6 | Deutsch
F 016 L81 345 | (23.9.16) Bosch Power Tools
Bestimmungsgemäßer Gebrauch
Dieses Elektrowerkzeug ist für den häuslichen Gebrauch be-
stimmt.
Es ist bestimmt zum Schneiden von Ästen und kann auch für
das Sägen von Holz, weichem Metall (z. B. Kupfer) und Gips-
kartonplatten verwendet werden.
Es eignet sich für kurvige und gerade Schnitte.
Beachten Sie unbedingt die Sägeblatt-Empfehlungen.
Technische Daten
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das unter
„Technische Daten“ beschriebene Produkt allen einschlägi-
gen Bestimmungen der Richtlinien 2011/65/EU,
bis 19. April 2016: 2006/95/EG, ab 20. April 2016:
2014/35/EU, bis 19. April 2016: 2004/108/EG,
ab 20. April 2016: 2014/30/EU, 2006/42/EG einschließ-
lich ihrer Änderungen entspricht und mit folgenden Normen
übereinstimmt:
EN 60745-1, EN 60745-2-11 (Akku-Gerät), EN 50581,
EN 60335-1, EN 60335-2-29 (Akku-Ladegerät).
Technische Unterlagen (2006/42/EG, 2000/14/EG) bei:
Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,
Stowmarket, Suffolk IP14 1EY, England
Robert Bosch Power Tools GmbH
70538 Stuttgart, GERMANY
Stuttgart, 01.01.2017
Geräusch-/Vibrationsinformation
Geräuschemissionswerte ermittelt entsprechend
EN 60745-2-11.
Der A-bewertete Schalldruckpegel des Elektrowerkzeugs be-
trägt typischerweise 72 dB(A). Unsicherheit K=3 dB.
Der Geräuschpegel beim Arbeiten kann 80 dB(A) überschrei-
ten.
Gehörschutz tragen!
Schwingungsgesamtwerte a
h
(Vektorsumme dreier Richtun-
gen) und Unsicherheit K ermittelt entsprechend
EN 60745-2-11:
Sägen von Spanplatte: a
h
=19m/s
2
, K=6,0 m/s
2
,
Sägen von Holzbalken: a
h
=20m/s
2
, K=3,0 m/s
2
.
Der in diesen Anweisungen angegebene Schwingungspegel
ist entsprechend einem in EN 60745 genormten Messverfah-
ren gemessen worden und kann für den Vergleich von Elektro-
werkzeugen miteinander verwendet werden. Er eignet sich
auch für eine vorläufige Einschätzung der Schwingungsbelas-
tung.
Reaktionsrichtung
Bewegungsrichtung
Einschalten
Gestattete Handlung
Verbotene Handlung
Zubehör
Säbelsäge Keo
Sachnummer 3 600 H61 9..
Nennspannung
V= 10,8
Leerlaufhubzahl n
0
min
-1
0–1600
Werkzeugaufnahme
SDS
Hub
mm 20
Schnittleistung, max. Durchmesser
–in Holz
–in Weichmetall
mm
mm
80
7
Gewicht entsprechend
EPTA-Procedure 01:2014
kg 1,05
Ladegerät
Sachnummer EU
UK
AU
2 609 003 916
2 609 007 262
2 609 003 932
2 609 004 762
Eingangsspannung
V 100 – 240
Ladestrom
mA 500
Zulässiger Ladetemperaturbereich
°C 0–45
Gewicht entsprechend
EPTA-Procedure 01:2014
kg
kg
kg
0,088 (EU)
0,093 (UK)
0,085 (AU)
Schutzklasse
/ II
Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektro-
werkzeugs. Die Handelsbezeichnungen einzelner Elektrowerkzeuge
können variieren.
Symbol Bedeutung
Akku Li-Ionen
Nennspannung
V= 10,8
Kapazität
Ah 1,5
Ladezeit (Akku entladen)
h3,5
Anzahl der Akkuzellen
3
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ECS
Säbelsäge Keo
Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektro-
werkzeugs. Die Handelsbezeichnungen einzelner Elektrowerkzeuge
können variieren.
OBJ_BUCH-1453-006.book Page 6 Friday, September 23, 2016 1:53 PM
Deutsch | 7
Bosch Power Tools F 016 L81 345 | (23.9.16)
Die technischen Spezifikationen des Elektrowerkzeugs wei-
chen von den Prüfkriterien der standardisierten Tests in
EN 60745 ab.
Der angegebene Schwingungspegel repräsentiert die haupt-
sächlichen Anwendungen des Elektrowerkzeugs. Wenn aller-
dings das Elektrowerkzeug für andere Anwendungen, mit ab-
weichenden Einsatzwerkzeugen oder ungenügender Wartung
eingesetzt wird, kann der Schwingungspegel abweichen.
Dies kann die Schwingungsbelastung über den gesamten Ar-
beitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung soll-
ten auch die Zeiten berücksichtigt werden, in denen das Ge-
rät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im
Einsatz ist. Dies kann die Schwingungsbelastung über den ge-
samten Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz
des Bedieners vor der Wirkung von Schwingungen fest wie
zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerk-
zeugen, Warmhalten der Hände, Organisation der Arbeitsab-
läufe.
Montage und Betrieb
Inbetriebnahme
Blockieren Sie vor allen Arbeiten am Elektrowerkzeug
(z.B. Wartung, Werkzeugwechsel, etc.) sowie bei des-
sen Transport und Aufbewahrung den Ein-/Ausschalter
in ausgeschalteter Position. Bei unbeabsichtigtem Betä-
tigen des Ein-/Ausschalters besteht Verletzungsgefahr.
Akku laden
Benutzen Sie kein anderes Ladegerät. Das mitgelieferte
Ladegerät ist auf den in Ihrem Elektrowerkzeug eingebau-
ten Li-Ionen-Akku abgestimmt.
Beachten Sie die Netzspannung! Die Spannung der
Stromquelle muss mit den Angaben auf dem Typenschild
des Ladegerätes übereinstimmen. Mit 230 V gekennzeich-
nete Ladegeräte können auch an 220 V betrieben werden.
Der Spannungsbereich des Ladegerätes liegt zwischen
100–240 V. Stellen Sie sicher, dass der Netzstecker in
die Steckdose passt.
Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle
Leistung des Akkus zu gewährleisten, laden Sie vor dem ers-
ten Einsatz den Akku vollständig auf.
Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne
die Lebensdauer zu verkürzen. Eine Unterbrechung des Lade-
vorganges schädigt den Akku nicht.
Der Li-Ionen-Akku ist durch die „Electronic Cell Protection
(ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku
wird das Gartengerät durch eine Schutzschaltung abgeschal-
tet: Das Gartengerät arbeitet nicht mehr.
Drücken Sie nach dem automatischen Abschalten des
Elektrowerkzeuges nicht weiter auf den Ein-/Ausschal-
ter. Der Akku kann beschädigt werden.
Stecken Sie den Netzstecker des Ladegerätes in die Steckdo-
se und den Ladestecker in die Buchse an der Rückseite des
Handgriffs (nur eine Anschlussmöglichkeit).
Der Ladevorgang beginnt, sobald der Ladestecker des Lade-
gerätes in die Buchse gesteckt wird.
Die Akku-Ladezustandsanzeige zeigt den Ladefortschritt an.
Beim Ladevorgang blinkt die Anzeige grün. Leuchtet die Ak-
ku-Ladezustandsanzeige dauerhaft grün, ist der Akku voll-
ständig geladen.
Beim Ladevorgang erwärmt sich der Handgriff des Elektro-
werkzeuges. Dies ist normal.
Bei längerem Nichtgebrauch trennen Sie das Ladegerät vom
Stromnetz.
Das Elektrowerkzeug kann während des Ladevorgangs nicht
benutzt werden; es ist nicht defekt, wenn es während des La-
devorgangs nicht funktioniert.
Schützen Sie das Ladegerät vor Nässe!
Arbeitshinweise
Tragen Sie bei der Montage des Sägeblattes Schutz-
handschuhe. Bei Berührung des Sägeblattes besteht Ver-
letzungsgefahr.
Achten Sie beim Sägeblattwechsel darauf, dass Sie das
Elektrowerkzeug nicht im Bereich des Ein-/Ausschal-
ters oder am Ein-/Ausschalter und der Einschaltsperre
halten. Bei unbeabsichtigtem Betätigen des Ein-/Ausschal-
ters besteht Verletzungsgefahr.
Achten Sie beim Sägeblattwechsel darauf, dass die Sä-
geblattaufnahme frei von Materialresten, z. B. Holz-
oder Metallspänen, ist.
Beachten Sie beim Sägen von Leichtbaustoffen die ge-
setzlichen Bestimmungen und Empfehlungen der Ma-
terialhersteller.
Halten Sie das Elektrowerkzeug während des Sägens
mit einer Hand gut am Handgriff fest.
Umfassen Sie während des Sägens nicht den Haltebü-
gel, das Sägeblatt oder die Lüftungsschlitze.
Das Sägeblatt kann sich während des Sägens stark er-
wärmen. Lassen Sie es abkühlen, bevor Sie es anfas-
sen.

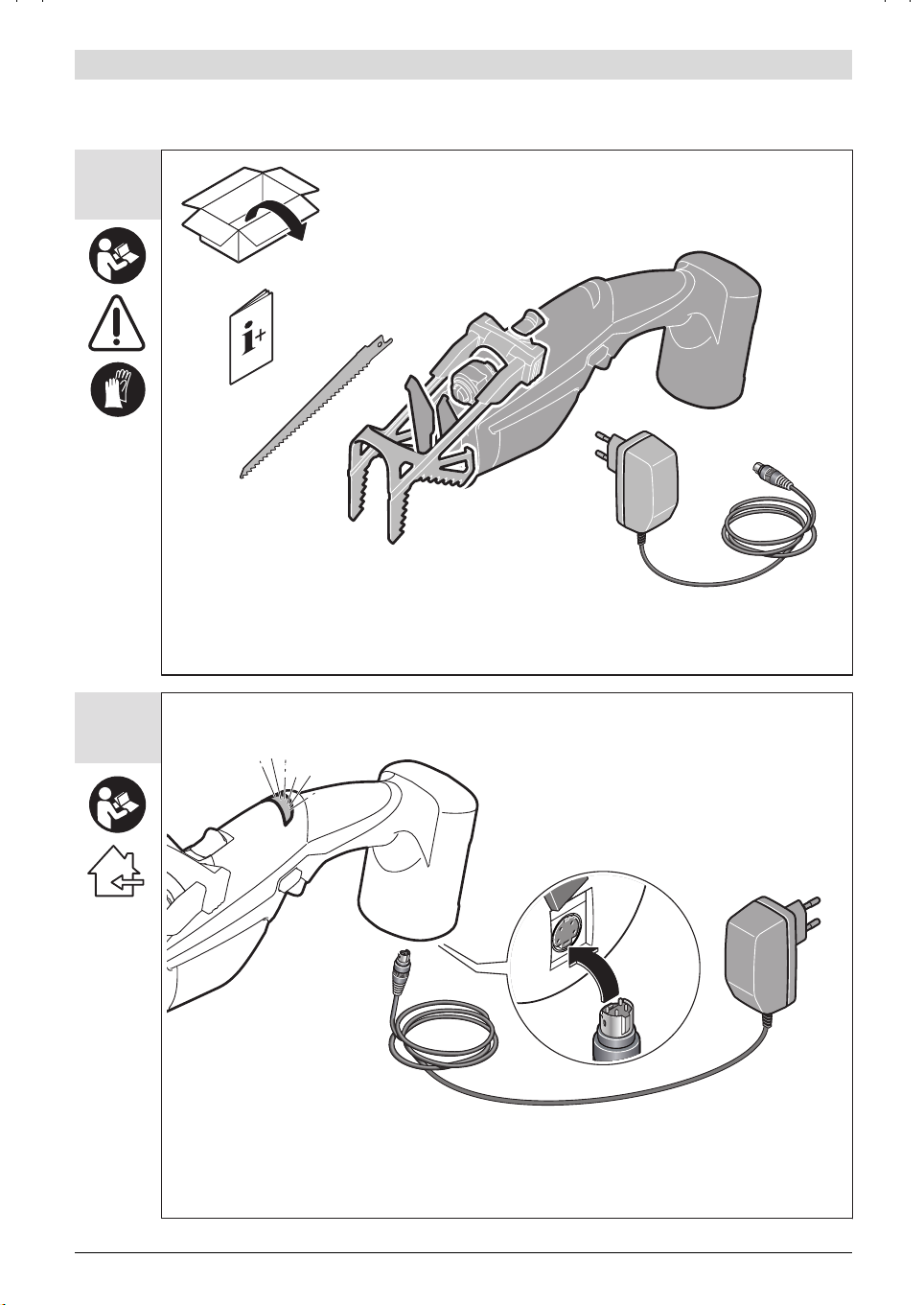

Handlungsziel Bild Seite
Lieferumfang 1 213
Akku laden
2 213

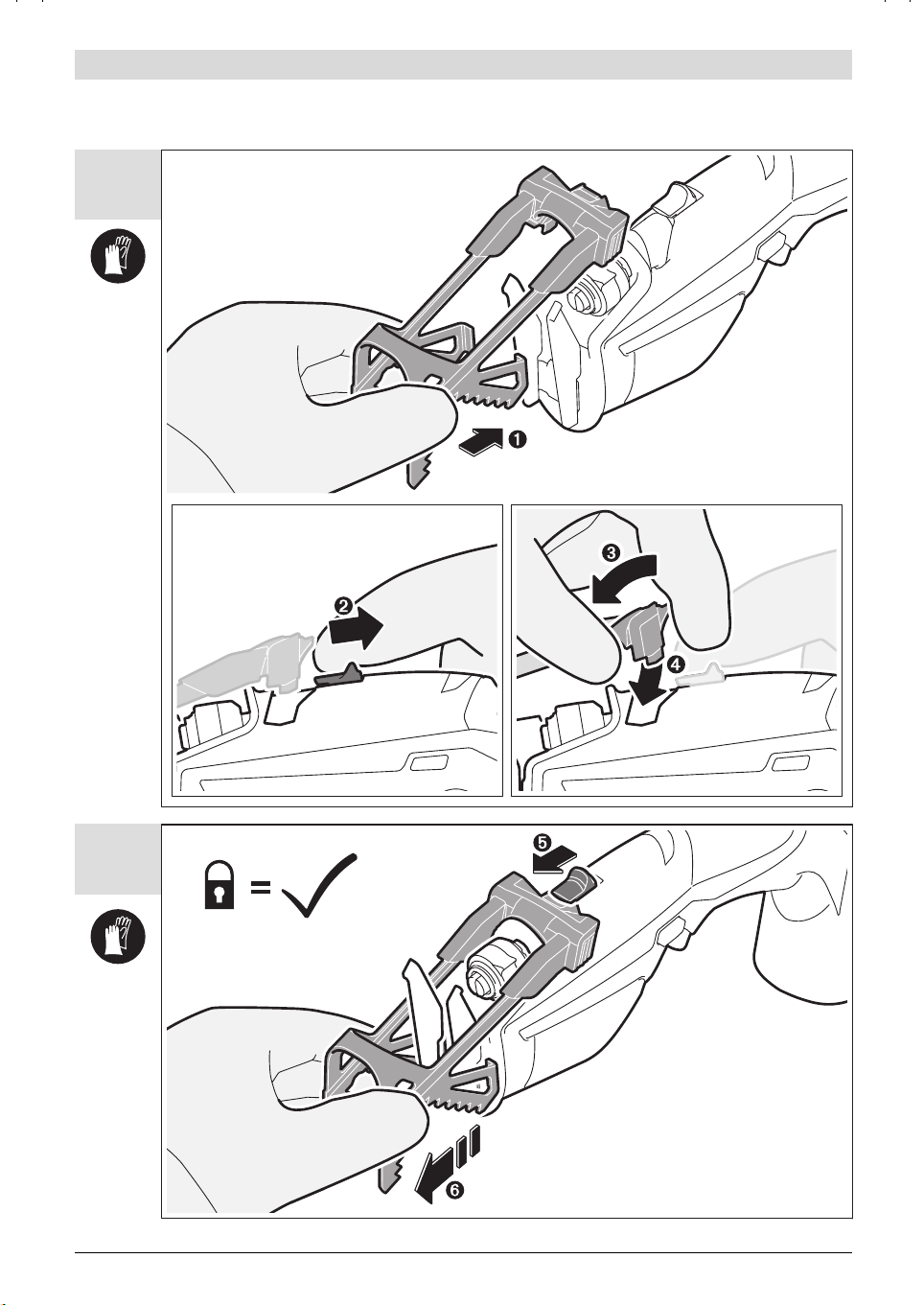

Haltebügel montieren
3 214
Festen Sitz des Haltebügels prüfen
4 214

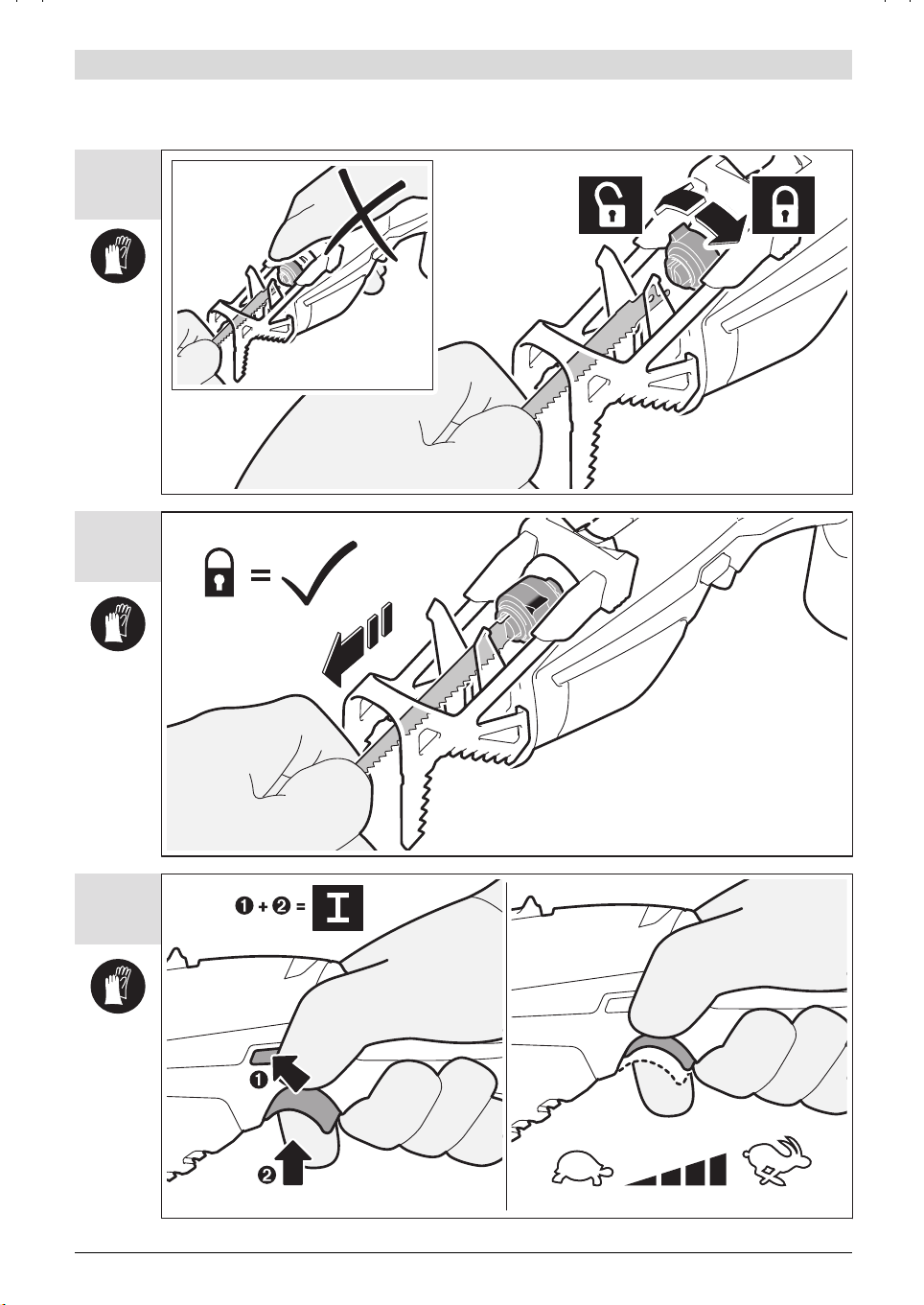

Sägeblatt einsetzen/entnehmen
5 215
Festen Sitz des Sägeblattes prüfen
6 215
Einschalten
7 215
Hubzahl steuern
7 215

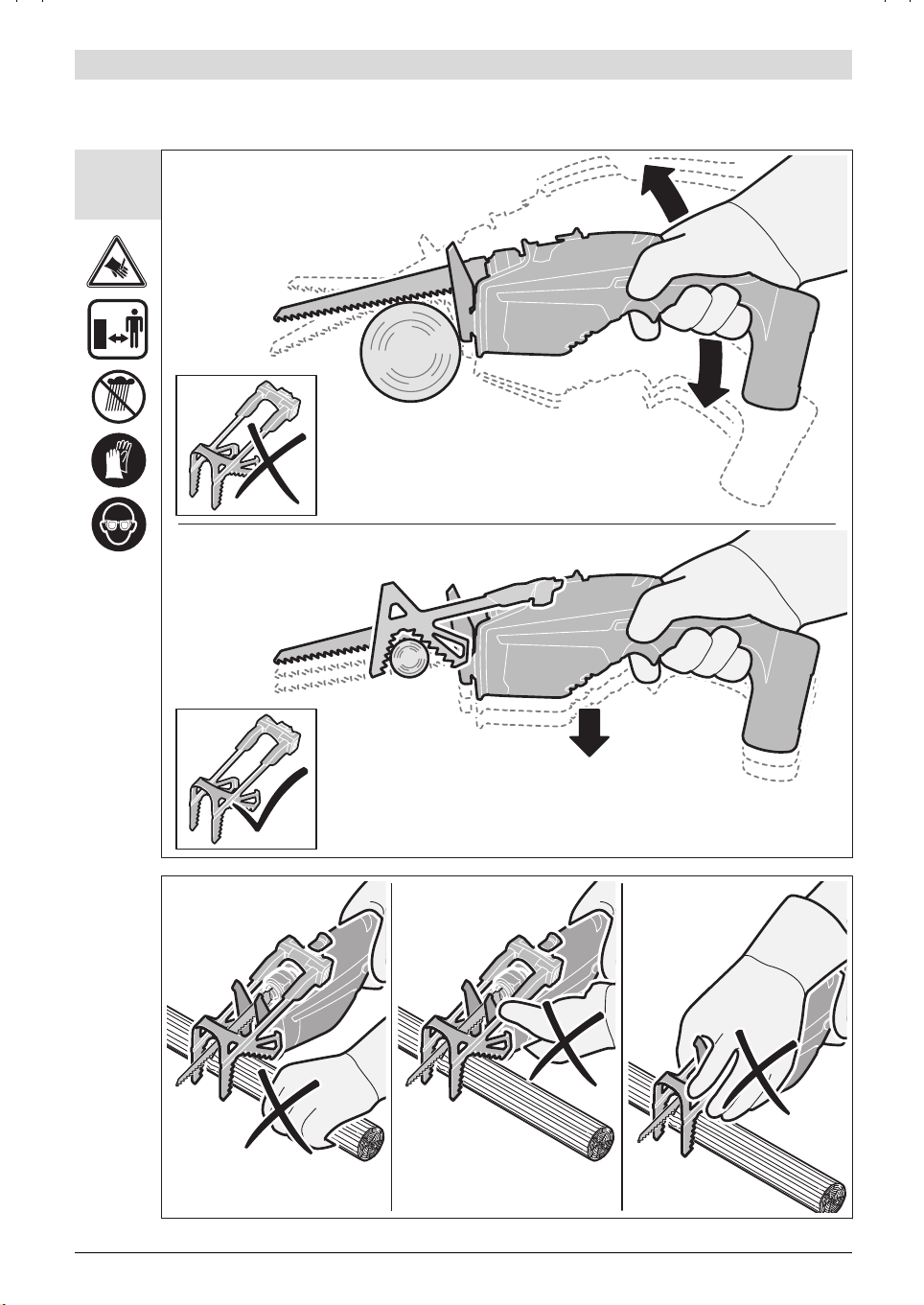

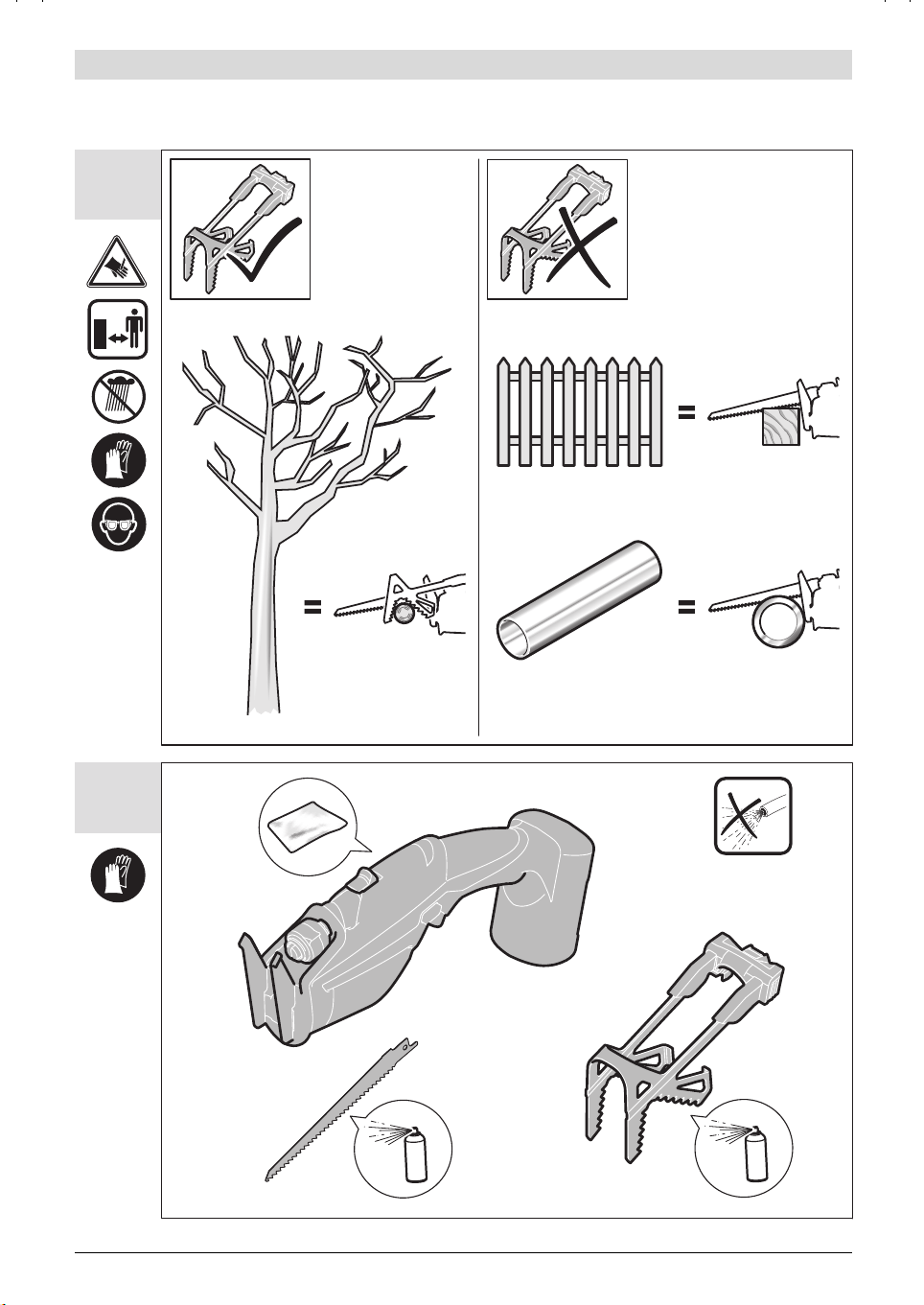

Arbeitshinweise
8–9 216 – 217
Wartung und Reinigung
10 217
Zubehör/Ersatzteile auswählen
11 218
OBJ_BUCH-1453-006.book Page 7 Friday, September 23, 2016 1:53 PM
8 | Deutsch
F 016 L81 345 | (23.9.16) Bosch Power Tools
Sägeblatt auswählen
Verwenden Sie nur Sägeblätter, die für das zu bearbeitende
Material geeignet sind.
Eine Übersicht empfohlener Sägeblätter finden Sie am Be-
ginn dieser Anleitung. Verwenden Sie nur die empfohlenen
Sägeblätter.
Verwenden Sie für das Sägen enger Kurven ein schmales
Sägeblatt.
Akku-Ladezustandsanzeige
Die Akku-Ladezustandsanzeige zeigt bei gedrücktem Ein-/
Ausschalter dauerhaft den Ladezustand des Akkus an.
Staub-/Späneabsaugung
Stäube von Materialien wie bleihaltigem Anstrich, einigen
Holzarten, Mineralien und Metall können gesundheitsschäd-
lich sein. Berühren oder Einatmen der Stäube können allergi-
sche Reaktionen und/oder Atemwegserkrankungen des Be-
nutzers oder in der Nähe befindlicher Personen hervorrufen.
Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als
krebserzeugend, besonders in Verbindung mit Zusatzstoffen
zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthal-
tiges Material darf nur von Fachleuten bearbeitet werden.
– Sorgen Sie für gute Belüftung des Arbeitsplatzes.
– Es wird empfohlen, eine Atemschutzmaske mit Filter-
klasse P2 zu tragen.
Beachten Sie in Ihrem Land gültige Vorschriften für die zu
bearbeitenden Materialien.
Vermeiden Sie Staubansammlungen am Arbeitsplatz.
Stäube können sich leicht entzünden.
Fehlersuche
LED Kapazität
Dauerlicht grün ≥ 35%
Blinklicht grün 15 – 35%
Blinklicht rot 5 – 15%
Dauerlicht rot ≤ 5%
Symptome Mögliche Ursache Abhilfe
Elektrowerkzeug läuft
nicht
Akku entladen Akku laden, siehe auch „Hinweise zum Laden“
Elektrowerkzeug defekt Kundendienst aufsuchen
Interne Verkabelung des Elektrowerkzeugs defekt Kundendienst aufsuchen
Elektrowerkzeug läuft
mit Unterbrechungen
Ein-/Ausschalter defekt Kundendienst aufsuchen
Starke Vibrationen/
Geräusche
Elektrowerkzeug defekt Kundendienst aufsuchen
Sägedauer pro Akku-
Ladung zu gering
Sägeblattaufnahme muss gereinigt werden Elektrowerkzeug Richtung Boden halten und zu Sä-
gen beginnen
Sägeblatt verschlissen Sägeblatt auswechseln
Schlechte Sägetechnik siehe „Arbeitshinweise“ (Bild 8)
Akku nicht voll geladen Akku laden, siehe auch „Hinweise zum Laden“
Sägeblatt bewegt sich
langsam hin und her
Akku nahezu entladen Akku laden, siehe auch „Hinweise zum Laden“
Ein-/Ausschalter nicht vollständig gedrückt Ein-/Ausschalter vollständig durchdrücken
Überlastung während des Betriebs Anpressdruck des Elektrowerkzeugs gegen den
Ast reduzieren
Grüne und rote LED
blinken abwechselnd
Akku-Temperatur außerhalb des zulässigen Lade-
temperaturbereichs
Akku-Temperatur durch Abkühlen oder Erwärmen
in den zulässigen Temperaturbereich zwischen
0 °C und 45 °C bringen
Rote LED blinkt 1x Batteriespannung zu gering; Akku leer Akku laden, siehe auch „Hinweise zum Laden“
Rote LED blinkt 2x Akku-Temperatur außerhalb des zulässigen Be-
triebstemperaturbereichs
Akku-Temperatur durch Abkühlen oder Erwärmen
in den zulässigen Temperaturbereich zwischen
–15 °C und +65 °C bringen
Rote LED blinkt 5x
schnell
Überlastung (Sägeblatt eingeklemmt) Anpressdruck des Elektrowerkzeugs gegen den
Ast reduzieren
Elektrowerkzeug eingeschaltet an den zu sägenden
Ast heranführen
OBJ_BUCH-1453-006.book Page 8 Friday, September 23, 2016 1:53 PM
Deutsch | 9
Bosch Power Tools F 016 L81 345 | (23.9.16)
Wartung und Service
Wartung, Reinigung und Lagerung
Blockieren Sie vor allen Arbeiten am Elektrowerkzeug
(z.B. Wartung, Werkzeugwechsel, etc.) sowie bei des-
sen Transport und Aufbewahrung den Ein-/Ausschalter
in ausgeschalteter Position. Bei unbeabsichtigtem Betä-
tigen des Ein-/Ausschalters besteht Verletzungsgefahr.
Entfernen Sie vor allen Arbeiten am Elektrowerkzeug
stets das Sägeblatt.
Halten Sie das Elektrowerkzeug und die Lüftungs-
schlitze sauber, um gut und sicher zu arbeiten.
Reinigen Sie die Sägeblattaufnahme vorzugsweise mit Druck-
luft oder mit einem weichen Pinsel. Entnehmen Sie dazu das
Sägeblatt aus dem Elektrowerkzeug. Halten Sie die Sägeblatt-
aufnahme durch Verwendung von geeigneten Schmiermitteln
funktionsfähig.
Eine starke Verschmutzung des Elektrowerkzeugs kann zu
Funktionsstörungen führen. Sägen Sie deshalb stark staub-
erzeugende Materialien nicht von unten oder über Kopf.
Lagern Sie das Elektrowerkzeug an einem sicheren Platz, tro-
cken und außerhalb der Reichweite von Kindern.
Stellen Sie keine anderen Gegenstände auf dem Elektrowerk-
zeug ab.
Kundendienst und Anwendungsberatung
www.bosch-garden.com
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen
bitte unbedingt die 10-stellige Sachnummer laut Typenschild
des Elektrowerkzeuges an.
Deutschland
Robert Bosch Power Tools GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Unter www.bosch-pt.com können Sie online Ersatzteile be-
stellen oder Reparaturen anmelden.
Kundendienst: Tel.: (0711) 40040480
Fax: (0711) 40040481
E-Mail: Servicezentrum.Ele[email protected]
Anwendungsberatung: Tel.: (0711) 40040480
Fax: (0711) 40040482
E-Mail: Anwendungsbe[email protected]ch.com
Österreich
Unter www.bosch-pt.at können Sie online Ersatzteile bestel-
len.
Tel.: (01) 797222010
Fax: (01) 797222011
E-Mail: service.elektrowerkzeuge@at.bosch.com
Schweiz
Unter www.bosch-pt.com/ch/de können Sie online Ersatz-
teile bestellen.
Tel.: (044) 8471511
Fax: (044) 8471551
E-Mail: [email protected]h.com
Luxemburg
Tel.: +32 2 588 0589
Fax: +32 2 588 0595
E-Mail: outillage.gere[email protected]osch.com
Transport
Die enthaltenen Li-Ionen-Akkus unterliegen den Anforderun-
gen des Gefahrgutrechts. Die Akkus können durch den Benut-
zer ohne weitere Auflagen auf der Straße transportiert werden.
Beim Versand durch Dritte (z.B.: Lufttransport oder Spedition)
sind besondere Anforderungen an Verpackung und Kennzeich-
nung zu beachten. Hier muss bei der Vorbereitung des Versand-
stückes ein Gefahrgut-Experte hinzugezogen werden.
Entsorgung
Gartengeräte, Zubehör und Verpackungen sollen einer um-
weltgerechten Wiederverwertung zugeführt werden.
Werfen Sie Elektrowerkzeuge und Akkus/Batterien nicht in
den Hausmüll!
Nur für EU-Länder:
Gemäß der europäischen Richtlinie
2012/19/EU müssen nicht mehr ge-
brauchsfähige Elektrowerkzeuge und ge-
mäß der europäischen Richtlinie
2006/66/EG müssen defekte oder ver-
brauchte Akkus/Batterien getrennt gesam-
melt und einer umweltgerechten Wiederverwendung zuge-
führt werden.
Nicht mehr gebrauchsfähige Akkus/Batterien können direkt
abgegeben werden bei:
Deutschland
Recyclingzentrum Elektrowerkzeuge
Osteroder Landstraße 3
37589 Kalefeld
Schweiz
Batrec AG
3752 Wimmis BE
Integrierte Akkus dürfen nur zur Entsorgung von Fach-
personal entnommen werden. Durch das Öffnen der Ge-
häuseschale kann das Elektrowerkzeug zerstört werden.
Um den Akku aus dem Elektrowerkzeug zu entnehmen, betä-
tigen Sie den Ein-/Ausschalter solange, bis der Akku vollstän-
dig entladen ist. Drehen Sie die Schrauben am Gehäuse her-
aus und nehmen Sie die Gehäuseschale ab, um den Akku zu
entnehmen. Um einen Kurzschluss zu verhindern, trennen Sie
die Anschlüsse am Akku einzeln nacheinander und isolieren
Sie diese anschließend die Pole. Auch bei vollständiger Entla-
dung ist noch eine Restkapazität im Akku enthalten, die im
Kurzschlussfall freigesetzt werden kann.
Akkus/Batterien:
Li-Ion:
Bitte beachten Sie die Hinweise im Ab-
schnitt „Transport“.
Änderungen vorbehalten.
OBJ_BUCH-1453-006.book Page 9 Friday, September 23, 2016 1:53 PM
10 | English
F 016 L81 345 | (23.9.16) Bosch Power Tools
English
Safety Notes
Explanation of symbols
General Power Tool Safety Warnings
Read all safety warnings and all instruc-
tions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or serious
injury.
Save all warnings and instructions for future reference.
The term “power tool” in the warnings refers to your mains-
operated (corded) power tool or battery-operated (cordless)
power tool.
Work area safety
Keep work area clean and well lit. Cluttered or dark areas
invite accidents.
Do not operate power tools in explosive atmospheres,
such as in the presence of flammable liquids, gases or
dust. Power tools create sparks which may ignite the dust
or fumes.
Keep children and bystanders away while operating a
power tool. Distractions can cause you to lose control.
Electrical safety
Power tool plugs must match the outlet. Never modify
the plug in any way. Do not use any adapter plugs with
earthed (grounded) power tools. Unmodified plugs and
matching outlets will reduce risk of electric shock.
Avoid body contact with earthed or grounded surfaces,
such as pipes, radiators, ranges and refrigerators.
There is an increased risk of electric shock if your body is
earthed or grounded.
Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of electric
shock.
Do not abuse the cord. Never use the cord for carrying,
pulling or unplugging the power tool. Keep cord away
from heat, oil, sharp edges and moving parts. Damaged
or entangled cords increase the risk of electric shock.
When operating a power tool outdoors, use an exten-
sion cord suitable for outdoor use. Use of a cord suitable
for outdoor use reduces the risk of electric shock.
If operating a power tool in a damp location is unavoid-
able, use a residual current device (RCD) protected
supply. Use of an RCD reduces the risk of electric shock.
Personal safety
Stay alert, watch what you are doing and use common
sense when operating a power tool. Do not use a power
tool while you are tired or under the influence of drugs,
alcohol or medication. A moment of inattention while op-
erating power tools may result in serious personal injury.
Use personal protective equipment. Always wear eye
protection. Protective equipment such as dust mask,
non-skid safety shoes, hard hat, or hearing protection
used for appropriate conditions will reduce personal inju-
ries.
Prevent unintentional starting. Ensure the switch is in
the off-position before connecting to power source
and/or battery pack, picking up or carrying the tool.
Carrying power tools with your finger on the switch or en-
ergising power tools that have the switch on invites acci-
dents.
Remove any adjusting key or wrench before turning
the power tool on. A wrench or a key left attached to a ro-
tating part of the power tool may result in personal injury.
Do not overreach. Keep proper footing and balance at
all times. This enables better control of the power tool in
unexpected situations.
Dress properly. Do not wear loose clothing or jewel-
lery. Keep your hair, clothing and gloves away from
moving parts. Loose clothes, jewellery or long hair can be
caught in moving parts.
If devices are provided for the connection of dust ex-
traction and collection facilities, ensure these are con-
nected and properly used. Use of dust collection can re-
duce dust-related hazards.
Power tool use and care
Do not force the power tool. Use the correct power tool
for your application. The correct power tool will do the
job better and safer at the rate for which it was designed.
Do not use the power tool if the switch does not turn it
on and off. Any power tool that cannot be controlled with
the switch is dangerous and must be repaired.
Disconnect the plug from the power source and/or the
battery pack from the power tool before making any
adjustments, changing accessories, or storing power
tools. Such preventive safety measures reduce the risk of
starting the power tool accidentally.
Read instruction manual.
General hazard safety alert.
Keep bystanders a safe distance away from the
power tool.
Wear protective gloves
Do not use the power tool in the rain or leave it
outdoors when it is raining.
WARNING
OBJ_BUCH-1453-006.book Page 10 Friday, September 23, 2016 1:53 PM
English | 11
Bosch Power Tools F 016 L81 345 | (23.9.16)
Store idle power tools out of the reach of children and
do not allow persons unfamiliar with the power tool or
these instructions to operate the power tool. Power
tools are dangerous in the hands of untrained users.
Maintain power tools. Check for misalignment or bind-
ing of moving parts, breakage of parts and any other
condition that may affect the power tool’s operation. If
damaged, have the power tool repaired before use.
Many accidents are caused by poorly maintained power
tools.
Keep cutting tools sharp and clean. Properly maintained
cutting tools with sharp cutting edges are less likely to bind
and are easier to control.
Use the power tool, accessories and tool bits etc. in ac-
cordance with these instructions, taking into account
the working conditions and the work to be performed.
Use of the power tool for operations different from those
intended could result in a hazardous situation.
Battery tool use and care
Recharge only with the charger specified by the manu-
facturer. A charger that is suitable for one type of battery
pack may create a risk of fire when used with another bat-
tery pack.
Use power tools only with specifically designated bat-
tery packs. Use of any other battery packs may create a
risk of injury and fire.
When battery pack is not in use, keep it away from oth-
er metal objects, like paper clips, coins, keys, nails,
screws or other small metal objects, that can make a
connection from one terminal to another. Shorting the
battery terminals together may cause burns or a fire.
Under abusive conditions, liquid may be ejected from
the battery; avoid contact. If contact accidentally oc-
curs, flush with water. If liquid contacts eyes, addition-
ally seek medical help. Liquid ejected from the battery
may cause irritation or burns.
Service
Have your power tool serviced by a qualified repair per-
son using only identical replacement parts. This will en-
sure that the safety of the power tool is maintained.
Safety Warnings for Sabre Saws
Hold power tool by insulated gripping surfaces, when
performing an operation where the cutting accessory
may contact hidden wiring. Cutting accessory contacting
a “live” wire may make exposed metal parts of the power
tool “live” and could give the operator an electric shock.
Do not use the tool with the hook without rubber covers
or with damaged rubber covers. If the rubber covers on
the hook are damaged, replace the hook by a new one.
Keep hands away from the sawing range. Do not reach
under the workpiece. Contact with the saw blade can
lead to injuries.
Apply the machine to the workpiece only when
switched on. Otherwise there is danger of kickback when
the cutting tool jams in the workpiece.
When sawing without the hook, the guideplate must al-
ways face against the workpiece. The saw blade can be-
come wedged and lead to loss of control over the power
tool.
When the cut is completed, switch off the machine and
then pull the saw blade out of the cut only after it has
come to a standstill. In this manner you can avoid kick-
back and can place down the machine securely.
Use only undamaged saw blades that are in perfect con-
dition. Bent or dull saw blades can break, negatively influ-
ence the cut, or lead to kickback.
Do not brake the saw blade to a stop by applying side
pressure after switching off. The saw blade can be dam-
aged, break or cause kickback.
Clamp material well. Do not support the workpiece
with your hand or foot. Do not touch objects or the floor
with the the saw running. Danger of kickback.
Use appropriate detectors to determine if utility lines
are hidden in the work area or call the local utility compa-
ny for assistance. Contact with electric lines can lead to fire
and electric shock. Damaging a gas line can lead to explo-
sion. Penetrating a water line causes property damage.
Secure the workpiece. A workpiece clamped with clamp-
ing devices or in a vice is held more secure than by hand.
Always wait until the machine has come to a complete
stop before placing it down. The tool insert can jam and
lead to loss of control over the power tool.
Before any work on the machine (e. g. maintenance,
changing the tool, etc.) as well as during its transport
and storage, lock the On/Off switch in the off position.
There is danger of injury when the On/Off switch is unin-
tentionally actuated.
Protect the power tool against heat, e. g.,
against continuous intense sunlight, fire, wa-
ter, and moisture. Danger of explosion.
In case of damage and improper use of the battery, va-
pours may be emitted. Ventilate the area and seek
medical help in case of complaints. The vapours can irri-
tate the respiratory system.
To save energy, only switch the power tool on when using
it.
Safety Warnings for Battery
Chargers
Keep the battery charger
away from rain or moisture.
Penetration of water in the bat-
tery charger increases the risk
of an electric shock.
Charge the power tool only with
the supplied charger.
OBJ_BUCH-1453-006.book Page 11 Friday, September 23, 2016 1:53 PM
12 | English
F 016 L81 345 | (23.9.16) Bosch Power Tools
Keep the battery charger clean.
Contamination can lead to danger of
an electric shock.
Before each use, check the bat-
tery charger, cable and plug. If
damage is detected, do not use the
battery charger. Never open the
battery charger yourself. Have re-
pairs performed only by a quali-
fied technician and only using
original spare parts. Damaged bat-
tery chargers, cables and plugs in-
crease the risk of an electric shock.
Children or persons that owing to
their physical, sensory or mental
limitations or to their lack of expe-
rience or knowledge, are not capa-
ble of securely operating the
charger, may only use this charger
under supervision or after having
been instructed by a responsible
person. Otherwise, there is danger
of operating errors and injuries.
Supervise children during use,
cleaning and maintenance. This
will ensure that children do not play
with the charger.
Cleaning and user maintenance of
the battery charger shall not be
made by children without supervi-
sion.
Products sold in GB only: Your product is fitted with a
BS 1363/A approved electric plug with internal fuse (ASTA
approved to BS 1362).
If the plug is not suitable for your socket outlets, it should be
cut off and an appropriate plug fitted in its place by an author-
ised customer service agent. The replacement plug should
have the same fuse rating as the original plug.
The severed plug must be disposed of to avoid a possible
shock hazard and should never be inserted into a mains sock-
et elsewhere.
Symbols
The following symbols are important for reading and under-
standing the operating instructions. Please take note of the
symbols and their meaning. The correct interpretation of the
symbols will help you to use the machine in a better and safer
manner.
Intended Use
This power tool is intended for domestic use.
It is for cutting branches and can also be used for the sawing
of wood, soft metal such as copper and plaster board.
It is suitable for straight and curved cuts.
The saw blade recommendations must be observed.
Technical Data
Symbol Meaning
Wear eye protection.
Only use the battery charger indoors.
Reaction direction
Movement direction
Switching On
Permitted action
Prohibited action
Accessories
Sabre saw Keo
Article number 3 600 H61 9..
Rated voltage
V= 10.8
Stroke rate at no load n
0
min
-1
0–1600
Tool holder
SDS
Stroke
mm 20
Cutting capacity, max. diameter
–in wood
–in soft metal
mm
mm
80
7
Weight according to
EPTA-Procedure 01:2014
kg 1.05
Please observe the article number on the type plate of your machine.
The trade names of the individual machines may vary.
OBJ_BUCH-1453-006.book Page 12 Friday, September 23, 2016 1:53 PM
English | 13
Bosch Power Tools F 016 L81 345 | (23.9.16)
Declaration of Conformity
We declare under our sole responsibility that the product de-
scribed under “Technical Data” complies with all applicable
provisions of the directives 2011/65/EU, until
19 April 2016: 2006/95/EC, from 20 April 2016 on:
2014/35/EU, until 19 April 2016: 2004/108/EC, from
20 April 2016 on: 2014/30/EU, 2006/42/EC including their
amendments and is in conformity with the following stand-
ards:
EN 60745-1, EN 60745-2-11 (battery powered product),
EN 50581, EN 60335-1, EN 60335-2-29 (battery charger).
Technical file (2006/42/EC, 2000/14/EC) at:
Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,
Stowmarket, Suffolk IP14 1EY, England
Robert Bosch Power Tools GmbH
70538 Stuttgart, GERMANY
Stuttgart, 01.01.2017
Noise/Vibration Information
Sound emission values determined according to
EN 60745-2-11.
Typically the A-weighted sound pressure level of the product
is 72 dB(A). Uncertainty K=3 dB.
The noise level when working can exceed 80 dB(A).
Wear hearing protection!
Vibration total values a
h
(triax vector sum) and uncertainty K
determined according to EN 60745-2-11:
Cutting board: a
h
=19m/s
2
, K=6.0 m/s
2
,
Cutting wooden beam: a
h
=20m/s
2
, K=3.0 m/s
2
.
The vibration emission level given in this information sheet has
been measured in accordance with a standardised test given
in EN 60745 and may be used to compare one tool with anoth-
er. It may be used for a preliminary assessment of exposure.
The technical specifications of the power tool deviate from
the test criteria laid out in the standardised test given in
EN 60745.
The declared vibration emission level represents the main ap-
plications of the tool. However if the tool is used for different
applications, with different accessories or poorly maintained,
the vibration emission may differ. This may significantly in-
crease the exposure level over the total working period.
An estimation of the level of exposure to vibration should also
take into account the times when the tool is switched off or
when it is running but not actually doing the job. This may sig-
nificantly reduce the exposure level over the total working pe-
riod.
Identify additional safety measures to protect the operator
from the effects of vibration such as: maintain the tool and the
accessories, keep the hands warm, organisation of work pat-
terns.
Mounting and Operation
Starting
Before any work on the machine (e. g. maintenance,
changing the tool, etc.) as well as during its transport
and storage, lock the On/Off switch in the off position.
There is danger of injury when the On/Off switch is unin-
tentionally actuated.
Battery Charging
Do not use other battery chargers. The supplied battery
charger is designed for the Lithium-Ion battery in your ma-
chine.
Observe the mains voltage! The voltage of the power
supply must correspond with the data given on the name-
plate of the battery charger. Battery chargers marked with
230 V can also be operated with 220 V.
Battery Charger
Article number EU
UK
AU
2 609 003 916
2 609 007 262
2 609 003 932
2 609 004 762
Input voltage
V 100 – 240
Charging current
mA 500
Allowable charging temperature
range
°C 0–45
Weight according to
EPTA-Procedure 01:2014
kg
kg
kg
0.088 (EU)
0.093 (UK)
0.085 (AU)
Protection class
/ II
Battery
Li-Ion
Rated voltage
V= 10.8
Capacity
Ah 1.5
Charging period (battery dis-
charged)
h3.5
Number of battery cells
3
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ECS
Sabre saw Keo
Please observe the article number on the type plate of your machine.
The trade names of the individual machines may vary.
Action Figure Page
Delivery Scope 1 213
Battery Charging
2 213
Mounting the Hook
3 214
Checking if the Hook fits correctly
4 214
Inserting/Replacing the Saw Blade
5 215
Checking if the Blade is connected
6 215
Starting
7 215
Controlling the Stroke Rate
7 215
Working Advice
8–9 216 – 217
Maintenance and Cleaning
10 217
Selecting Accessories/Spare Parts
11 218
OBJ_BUCH-1453-006.book Page 13 Friday, September 23, 2016 1:53 PM
14 | English
F 016 L81 345 | (23.9.16) Bosch Power Tools
The voltage range of the charger is 100–240 V. Ensure
that the plug matchs the outlet.
Note: The battery is supplied partially charged. To ensure full
capacity of the battery, completely charge the battery before
using your power tool for the first time.
The lithium-ion battery can be charged at any time without re-
ducing its service life. Interrupting the charging procedure
does not damage the battery.
The “Electronic Cell Protection (ECP)” protects the lithium-ion
battery against deep discharging. When the battery is run down
or discharged, the garden product is shut off by means of a pro-
tective circuit: The garden product no longer operates.
Do not continue to press the On/Off switch after the
machine has been automatically switched off. The bat-
tery can be damaged.
Plug the mains plug of the battery charger into a socket outlet
and the charger plug into the socket on the rear side of the
handle, in one way only.
The charging procedure starts as soon as the charger plug of
the battery charger is inserted into the socket.
The battery charge-control indicator indicates the charging
progress. During the charging process, the indicator flashes
green. When the battery charge-control indicator lights up
green continuously, the battery is fully charged.
During the charging procedure, the handle of the machine
warms up. This is normal.
Disconnect the battery charger from the mains supply when
not using it for longer periods.
The power tool cannot be used during the charge procedure;
it is not defective when inoperative during the charging proce-
dure.
Protect the battery charger against moisture!
Working Advice
When mounting the saw blade, wear protective gloves.
Danger of injury when touching the saw blade.
When changing the saw blade, do not hold the tool with
one hand on or around the On/Off switch and lock off.
There is danger of injury when the On/Off switch is unin-
tentionally actuated.
When changing the saw blade, take care that the saw
blade holder is free of material residue, e. g. wood or
metal shavings.
When sawing light building materials, observe the stat-
utory provisions and the recommendations of the ma-
terial suppliers.
While sawing, hold the machine firmly with one hand
by the handle.
While sawing, do not touch the hook, the blade or the
air vents.
After sawing blade may be hot, please let it cool down
before touching it.
Selecting a Saw Blade
Use only saw blades suitable for the material being worked.
An overview of recommended saw blades can be found at the
beginning of these instructions. Do not use other blades than
recommended.
Use a thin saw blade for narrow curve cuts.
Battery Charge-control Indication
The battery charge-control indicator indicates the charge
condition of the battery continuously when the On/Off switch
is pressed.
Dust/Chip Extraction
Dusts from materials such as lead-containing coatings, some
wood types, minerals and metal can be harmful to one’s
health. Touching or breathing-in the dusts can cause allergic
reactions and/or lead to respiratory infections of the user or
bystanders.
Certain dusts, such as oak or beech dust, are considered as
carcinogenic, especially in connection with wood-treatment
additives (chromate, wood preservative). Materials contain-
ing asbestos may only be worked by specialists.
– Provide for good ventilation of the working place.
– It is recommended to wear a P2 filter-class respirator.
Observe the relevant regulations in your country for the
materials to be worked.
Prevent dust accumulation at the workplace. Dusts can
easily ignite.
Troubleshooting
LED Capacity
Continuous lighting, green ≥ 35%
Flashing light, green 15 – 35%
Flashing light, red 5 – 15%
Continuous lighting, red ≤ 5%
Problem Possible Cause Corrective Action
Power tool fails to op-
erate
Battery discharged Recharge battery; also see “Battery Charging”
Power tool defective Contact Service Agent
Internal wiring of power tool damaged Contact Service Agent
Power tool functions
intermittently
On/Off switch defective Contact Service Agent
OBJ_BUCH-1453-006.book Page 14 Friday, September 23, 2016 1:53 PM
English | 15
Bosch Power Tools F 016 L81 345 | (23.9.16)
Maintenance and Service
Maintenance, Cleaning and Storage
Before any work on the machine (e. g. maintenance,
changing the tool, etc.) as well as during its transport
and storage, lock the On/Off switch in the off position.
There is danger of injury when the On/Off switch is unin-
tentionally actuated.
Always remove the blade before any work on the ma-
chine.
For safe and proper working, always keep the machine
and ventilation slots clean.
Clean the saw blade holder preferably with compressed air or
a soft brush. Remove the saw blade from the power tool for
this. Ensure proper operation of the saw blade holder by ap-
plying a suitable lubricant.
Heavy contamination of the machine can lead to malfunc-
tions. Therefore, do not saw materials that produce a lot of
dust from below or overhead.
Store the power tool in a secure, dry place, out of the reach of
children.
Do not place other objects on the power tool.
After-sales Service and Application Service
www.bosch-garden.com
In all correspondence and spare parts order, please always in-
clude the 10-digit article number given on the type plate of
the machine.
Great Britain
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham
Uxbridge
UB 9 5HJ
At www.bosch-pt.co.uk you can order spare parts or arrange
the collection of a product in need of servicing or repair.
Tel. Service: (0344) 7360109
E-Mail: boschse[email protected]
Ireland
Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24
Tel. Service: (01) 4666700
Fax: (01) 4666888
Australia, New Zealand and Pacific Islands
Robert Bosch Australia Pty. Ltd.
Power Tools
Locked Bag 66
Clayton South VIC 3169
Customer Contact Center
Inside Australia:
Phone: (01300) 307044
Fax: (01300) 307045
Inside New Zealand:
Phone: (0800) 543353
Fax: (0800) 428570
Outside AU and NZ:
Phone: +61 3 95415555
www.bosch.com.au
Excessive vibra-
tions/noise
Power tool defective Contact Service Agent
Sawing time per bat-
tery charge too low
Blade holder area needs cleaning Hold the tool to point to the ground and start to operate
Saw blade has worn Change saw blade
Poor sawing technique see “Working Advice” (figure 8)
Battery not fully charged Recharge battery; also see “Battery Charging”
The saw blade is run-
ning slow
Battery is getting discharged Recharge battery; also see “Battery Charging”
On/Off switch is not fully pressed Fully press On/Off switch
Overloaded during operation Reduce pressing force of tool against branch
Green and red LED
flash alternately
Battery temperature is out of charging range Increase or reduce the battery temperature to within the
specified range between 0 °C and 45 °C
Red LED flashes 1x Battery voltage is too low, battery is empty Recharge battery; also see “Battery Charging”
Red LED flashes 2x Battery temperature is out of operating
range
Increase or reduce the battery temperature to within the
specified range between –15 °C and +65 °C
Red LED flashes fast
5x
Overload (jammed blade) Reduce pressing force of tool against branch
Operate tool before the blade touches the branch
Problem Possible Cause Corrective Action
OBJ_BUCH-1453-006.book Page 15 Friday, September 23, 2016 1:53 PM
16 | Français
F 016 L81 345 | (23.9.16) Bosch Power Tools
Republic of South Africa
Customer service
Hotline: (011) 6519600
Gauteng – BSC Service Centre
35 Roper Street, New Centre
Johannesburg
Tel.: (011) 4939375
Fax: (011) 4930126
E-Mail: [email protected]
KZN – BSC Service Centre
Unit E, Almar Centre
143 Crompton Street
Pinetown
Tel.: (031) 7012120
Fax: (031) 7012446
E-Mail: [email protected]
Western Cape – BSC Service Centre
Democracy Way, Prosperity Park
Milnerton
Tel.: (021) 5512577
Fax: (021) 5513223
E-Mail: [email protected].za
Bosch Headquarters
Midrand, Gauteng
Tel.: (011) 6519600
Fax: (011) 6519880
E-Mail: rbsa-hq.pt[email protected]
Transport
The contained lithium-ion batteries are subject to the Danger-
ous Goods Legislation requirements. The user can transport
the batteries by road without further requirements.
When being transported by third parties (e.g.: air transport or
forwarding agency), special requirements on packaging and
labelling must be observed. For preparation of the item being
shipped, consulting an expert for hazardous material is re-
quired.
Disposal
The garden product, accessories and packaging should be
sorted for environmental-friendly recycling.
Do not dispose of power tools and batteries/rechargeable
batteries into household waste!
Only for EC countries:
According to the European Guideline
2012/19/EU, power tools that are no long-
er usable, and according to the European
Guideline 2006/66/EC, defective or used
battery packs/batteries, must be collected
separately and disposed of in an environ-
mentally correct manner.
Batteries no longer suitable for use can be directly returned
at:
Great Britain
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham
Uxbridge
UB 9 5HJ
At www.bosch-pt.co.uk you can order spare parts or arrange
the collection of a product in need of servicing or repair.
Tel. Service: (0344) 7360109
E-Mail: boschse[email protected]
Integrated batteries may only be removed for disposal
by qualified personnel. Opening the housing shell can
destroy the power tool.
To remove the battery from the power tool, press the On/Off
switch until the battery is fully discharged. Unscrew the
screws on the housing and remove the housing shell in order
to remove the battery. To prevent a short circuit, disconnect
the connectors on the battery one at a time and then isolate
the poles. Even when fully discharged, the battery still con-
tains a residual capacity, which can be released in case of a
short circuit.
Battery packs/batteries:
Li-Ion:
Please observe the instructions in section
“Transport”.
Subject to change without notice.
Français
Avertissements de sécurité
Explication des symboles
Lisez soigneusement ces instructions d’utilisa-
tion.
Indications générales sur d’éventuels dangers.
Gardez une distance de sécurité entre l’outil élec-
troportatif et les personnes se trouvant à proximi-
té.
Portez des gants de protection
Ne pas utiliser l’outil électroportatif par temps de
pluie et ne pas l’exposer à la pluie.
OBJ_BUCH-1453-006.book Page 16 Friday, September 23, 2016 1:53 PM
Français | 17
Bosch Power Tools F 016 L81 345 | (23.9.16)
Avertissements de sécurité généraux pour l’outil
Lire tous les avertissements
de sécurité et toutes les ins-
tructions. Ne pas suivre les avertissements et instructions
peut donner lieu à un choc électrique, un incendie et/ou une
blessure sérieuse.
Conserver tous les avertissements et toutes les instruc-
tions pour pouvoir s’y reporter ultérieurement.
Le terme « outil » dans les avertissements fait référence à
votre outil électrique alimenté par le secteur (avec cordon
d’alimentation) ou votre outil fonctionnant sur batterie (sans
cordon d’alimentation).
Sécurité de la zone de travail
Conserver la zone de travail propre et bien éclairée. Les
zones en désordre ou sombres sont propices aux acci-
dents.
Ne pas faire fonctionner les outils électriques en at-
mosphère explosive, par exemple en présence de li-
quides inflammables, de gaz ou de poussières. Les ou-
tils électriques produisent des étincelles qui peuvent
enflammer les poussières ou les fumées.
Maintenir les enfants et les personnes présentes à
l’écart pendant l’utilisation de l’outil. Les distractions
peuvent vous faire perdre le contrôle de l’outil.
Sécurité électrique
Il faut que les fiches de l’outil électrique soient adap-
tées au socle. Ne jamais modifier la fiche de quelque fa-
çon que ce soit. Ne pas utiliser d’adaptateurs avec des
outils à branchement de terre. Des fiches non modifiées
et des socles adaptés réduiront le risque de choc élec-
trique.
Eviter tout contact du corps avec des surfaces reliées à
la terre telles que les tuyaux, les radiateurs, les cuisi-
nières et les réfrigérateurs. Il existe un risque accru de
choc électrique si votre corps est relié à la terre.
Ne pas exposer les outils à la pluie ou à des conditions
humides. La pénétration d’eau à l’intérieur d’un outil aug-
mentera le risque de choc électrique.
Ne pas maltraiter le cordon. Ne jamais utiliser le cordon
pour porter, tirer ou débrancher l’outil. Maintenir le
cordon à l’écart de la chaleur, du lubrifiant, des arêtes
ou des parties en mouvement. Les cordons endommagés
ou emmêlés augmentent le risque de choc électrique.
Lorsqu’on utilise un outil à l’extérieur, utiliser un pro-
longateur adapté à l’utilisation extérieure. L’utilisation
d’un cordon adapté à l’utilisation extérieure réduit le risque
de choc électrique.
Si l’usage d’un outil dans un emplacement humide est
inévitable, utiliser une alimentation protégée par un
dispositif à courant différentiel résiduel (RCD). L’usage
d’un RCD réduit le risque de choc électrique.
Sécurité des personnes
Rester vigilant, regarder ce que vous êtes en train de
faire et faire preuve de bon sens dans l’utilisation de
l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué
ou sous l’emprise de drogues, d’alcool ou de médica-
ments. Un moment d’inattention en cours d’utilisation
d’un outil peut entraîner des blessures graves des per-
sonnes.
Utiliser un équipement de sécurité. Toujours porter
une protection pour les yeux. Les équipements de sécu-
rité tels que les masques contre les poussières, les chaus-
sures de sécurité antidérapantes, les casques ou les pro-
tections acoustiques utilisés pour les conditions
appropriées réduiront les blessures des personnes.
Eviter tout démarrage intempestif. S’assurer que l’in-
terrupteur est en position arrêt avant de brancher l’ou-
til au secteur et/ou au bloc de batteries, de le ramasser
ou de le porter. Porter les outils en ayant le doigt sur l’in-
terrupteur ou brancher des outils dont l’interrupteur est en
position marche est source d’accidents.
Retirer toute clé de réglage avant de mettre l’outil en
marche. Une clé laissée fixée sur une partie tournante de
l’outil peut donner lieu à des blessures de personnes.
Ne pas se précipiter. Garder une position et un équi-
libre adaptés à tout moment. Cela permet un meilleur
contrôle de l’outil dans des situations inattendues.
S’habiller de manière adaptée. Ne pas porter de vête-
ments amples ou de bijoux. Garder les cheveux, les vê-
tements et les gants à distance des parties en mouve-
ment. Des vêtements amples, des bijoux ou les cheveux
longs peuvent être pris dans des parties en mouvement.
Si des dispositifs sont fournis pour le raccordement
d’équipements pour l’extraction et la récupération des
poussières, s’assurer qu’ils sont connectés et correcte-
ment utilisés. Utiliser des collecteurs de poussière peut
réduire les risques dus aux poussières.
Utilisation et entretien de l’outil
Ne pas forcer l’outil. Utiliser l’outil adapté à votre appli-
cation. L’outil adapté réalisera mieux le travail et de ma-
nière plus sûre au régime pour lequel il a été construit.
Ne pas utiliser l’outil si l’interrupteur ne permet pas de
passer de l’état de marche à arrêt et vice versa. Tout ou-
til qui ne peut pas être commandé par l’interrupteur est
dangereux et il faut le faire réparer.
Débrancher la fiche de la source d’alimentation en cou-
rant et/ou le bloc de batteries de l’outil avant tout ré-
glage, changement d’accessoires ou avant de ranger
l’outil. De telles mesures de sécurité préventives ré-
duisent le risque de démarrage accidentel de l’outil.
Conserver les outils à l’arrêt hors de la portée des en-
fants et ne pas permettre à des personnes ne connais-
sant pas l’outil ou les présentes instructions de le faire
fonctionner. Les outils sont dangereux entre les mains
d’utilisateurs novices.
Observer la maintenance de l’outil. Vérifier qu’il n’y a
pas de mauvais alignement ou de blocage des parties
mobiles, des pièces cassées ou toute autre condition
pouvant affecter le fonctionnement de l’outil. En cas de
AVERTISSEMENT
OBJ_BUCH-1453-006.book Page 17 Friday, September 23, 2016 1:53 PM
18 | Français
F 016 L81 345 | (23.9.16) Bosch Power Tools
dommages, faire réparer l’outil avant de l’utiliser. De
nombreux accidents sont dus à des outils mal entretenus.
Garder affûtés et propres les outils permettant de cou-
per. Des outils destinés à couper correctement entretenus
avec des pièces coupantes tranchantes sont moins sus-
ceptibles de bloquer et sont plus faciles à contrôler.
Utiliser l’outil, les accessoires et les lames etc., confor-
mément à ces instructions, en tenant compte des
conditions de travail et du travail à réaliser. L’utilisation
de l’outil pour des opérations différentes de celles prévues
pourrait donner lieu à des situations dangereuses.
Utilisation des outils fonctionnant sur batteries
et précautions d’emploi
Ne recharger qu’avec le chargeur spécifié par le fabri-
cant. Un chargeur qui est adapté à un type de bloc de bat-
teries peut créer un risque de feu lorsqu’il est utilisé avec
un autre type de bloc de batteries.
N’utiliser les outils qu’avec des blocs de batteries spé-
cifiquement désignés. L’utilisation de tout autre bloc de
batteries peut créer un risque de blessure et de feu.
Lorsqu’un bloc de batteries n’est pas utilisé, le mainte-
nir à l’écart de tout autre objet métallique, par exemple
trombones, pièces de monnaie, clés, clous, vis ou
autres objets de petite taille qui peuvent donner lieu à
une connexion d’une borne à une autre. Le court-circui-
tage des bornes d’une batterie entre elles peut causer des
brûlures ou un feu.
Dans de mauvaises conditions, du liquide peut être
éjecté de la batterie ; éviter tout contact. En cas de
contact accidentel, nettoyer à l’eau. Si le liquide entre
en contact avec les yeux, rechercher en plus une aide
médicale. Le liquide éjecté des batteries peut causer des
irritations ou des brûlures.
Maintenance et entretien
Faire entretenir l’outil par un réparateur qualifié utili-
sant uniquement des pièces de rechange identiques.
Cela assurera que la sécurité de l’outil est maintenue.
Instructions de sécurité pour scies sabre
Tenir l’outil par les surfaces de préhension isolées, lors
de la réalisation d’une opération au cours de laquelle
l’organe de coupe peut entrer en contact avec un câ-
blage non apparent. Le contact avec un fil « sous tension »
peut également mettre « sous tension » les parties métal-
liques exposées de l’outil électrique et provoquer un choc
électrique sur l’opérateur.
N’utilisez pas l’outil électroportatif avec l’étrier si les
revêtements en caoutchouc de l’étrier manquent ou
sont endommagés. Remplacez l’étrier usagé par un
neuf si les revêtements en caoutchouc de l’étrier sont
endommagés.
Garder les mains à distance de la zone de sciage. Ne pas
passer les mains sous la pièce à travailler. Lors d’un
contact avec la lame de scie, il y a risque de blessures.
N’approchez l’outil électroportatif de la pièce à travail-
ler que quand l’appareil est en marche. Sinon, il y a
risque d’un contrecoup, au cas où l’outil se coincerait dans
la pièce.
Veiller à ce que la plaque de guidage repose bien sur la
pièce à travailler lors du sciage sans étrier. La lame de
scie risque de se coincer, ce qui entraînerait une perte de
contrôle de l’outil électroportatif.
Une fois l’opération terminée, arrêter l’outil électro-
portatif et ne retirer la lame de scie de sa ligne de coupe
que lorsque celle-ci est complètement à l’arrêt. Ainsi,
un contrecoup est évité et l’outil électroportatif peut être
retiré en toute sécurité.
N’utiliser que des lames de scie en parfait état. Les
lames de scie déformées ou émoussées peuvent se casser,
avoir des effets négatifs sur la qualité de la coupe ou causer
un contrecoup.
Une fois l’appareil arrêté, ne pas stopper la lame de
scie en exerçant une pression latérale sur celle-ci. La
lame de scie peut être endommagée, se casser ou causer
un contrecoup.
Bien serrer le matériau dans l’étau. Ne pas soutenir la
pièce à travailler avec la main ou le pied. Ne pas tou-
cher d’objets ou le sol avec la scie en fonctionnement.
Il y a risque de contrecoup.
Utiliser des détecteurs appropriés afin de déceler des
conduites cachées ou consulter les entreprises d’ap-
provisionnement locales. Un contact avec des conduites
d’électricité peut provoquer un incendie ou un choc élec-
trique. Un endommagement d’une conduite de gaz peut
provoquer une explosion. La perforation d’une conduite
d’eau provoque des dégâts matériels.
Bloquer la pièce à travailler. Une pièce à travailler serrée
par des dispositifs de serrage appropriés ou dans un étau
est fixée de manière plus sûre que tenue dans les mains.
Avant de déposer l’outil électroportatif, attendre que
celui-ci soit complètement à l’arrêt. L’outil risque de se
coincer, ce qui entraînerait une perte de contrôle de l’outil
électroportatif.
Avant d’effectuer des travaux sur l’outil électroportatif
(p. ex. travaux d’entretien, changement d’outils, etc.)
et avant de le transporter ou stocker, bloquez toujours
l’interrupteur Marche/Arrêt en position d’arrêt. Il y a
risque d’accidents lorsqu’on appuie par mégarde sur l’in-
terrupteur Marche/Arrêt.
Protéger l’outil électroportatif de toute source
de chaleur, comme p. ex. l’exposition directe au
soleil, au feu, à l’eau et à l’humidité. Il y a risque
d’explosion.
En cas d’endommagement et d’utilisation non
conforme de l’accu, des vapeurs peuvent s’échapper.
Ventiler le lieu de travail et, en cas de malaises, consul-
ter un médecin. Les vapeurs peuvent entraîner des irrita-
tions des voies respiratoires.
Afin d’économiser l’énergie, ne mettez l’outil électroporta-
tif en marche que quand vous l’utilisez.
OBJ_BUCH-1453-006.book Page 18 Friday, September 23, 2016 1:53 PM
Français | 19
Bosch Power Tools F 016 L81 345 | (23.9.16)
Instructions de sécurité pour char-
geurs
Ne pas exposer le chargeur à
la pluie ou à l’humidité. La pé-
nétration d’eau dans un char-
geur augmente le risque d’un
choc électrique.
Ne chargez l’outil électroportatif
qu’avec le chargeur fourni.
Maintenir le chargeur propre. Un
encrassement augmente le risque
de choc électrique.
Avant toute utilisation, contrôler
le chargeur, la fiche et le câble. Ne
pas utiliser le chargeur si des dé-
fauts sont constatés. Ne pas dé-
monter le chargeur soi-même et
ne le faire réparer que par une
personne qualifiée et seulement
avec des pièces de rechange d’ori-
gine. Des chargeurs, câbles et
fiches endommagés augmentent le
risque d’un choc électrique.
Le chargeur doit être utilisé par
des personnes disposant des ca-
pacités physiques adaptées et de
l’expérience et/ou des connais-
sances nécessaires. Si tel n’était
pas le cas ou en cas d’utilisation
par des enfants, cette utilisation
ne sera possible que sous la sur-
veillance d’une personne respon-
sable de la sécurité des utilisa-
teurs ou que ces derniers aient
été instruits quant au maniement
du chargeur. Dans le cas contraire,
un risque de mauvaise utilisation et
de blessures existe.
Ne laissez pas les enfants sans
surveillance lors de l’utilisation,
du nettoyage et de l’entretien.
Faites en sorte que les enfants ne
jouent pas avec le chargeur.
Les enfants ne doivent pas net-
toyer le chargeur ou effectuer des
travaux d’entretien sans surveil-
lance.
Symboles
Les symboles suivants sont importants pour pouvoir lire et
mieux comprendre le mode d’emploi. Veuillez mémoriser ces
symboles et leur signification. L’interprétation correcte des
symboles vous permettra de mieux utiliser votre outil électro-
portatif en toute sécurité.
Utilisation conforme
Cet outil électroportatif est conçu pour une utilisation domes-
tique.
Il est conçu pour couper des branches et peut également être
utilisé pour le sciage du bois, du métal tendre (par ex. cuivre)
et des plaques de plâtre.
Il est approprié à réaliser des courbes curvilignes et droites.
Respectez impérativement les recommandations relatives à
la lame de scie.
Symbole Signification
Portez des lunettes de sécurité.
N’utilisez le chargeur que dans des lo-
caux secs.
Direction de réaction
Direction de déplacement
Mise en marche
Action autorisée
Interdit
Accessoires
OBJ_BUCH-1453-006.book Page 19 Friday, September 23, 2016 1:53 PM
20 | Français
F 016 L81 345 | (23.9.16) Bosch Power Tools
Caractéristiques techniques
Déclaration de conformité
Nous déclarons sous notre propre responsabilité que le pro-
duit décrit sous « Caractéristiques techniques » est conforme
aux termes des directives 2011/65/UE, 2006/95/CE (jus-
qu’au 19 avril 2016), 2014/35/UE (à partir du 20 avril
2016), 2004/108/CE (jusqu’au 19 avril 2016),
2014/30/UE (à partir du 20 avril 2016), 2006/42/CE et
leurs modifications ultérieures ainsi qu’aux normes suivantes :
EN 60745-1, EN 60745-2-11 (outil sans fil), EN 50581,
EN 60335-1, EN 60335-2-29 (chargeur).
Dossier technique (2006/42/CE, 2000/14/CE) auprès de :
Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,
Stowmarket, Suffolk IP14 1EY, England
Robert Bosch Power Tools GmbH
70538 Stuttgart, GERMANY
Stuttgart, 01.01.2017
Niveau sonore et vibrations
Valeurs d’émissions sonores déterminées selon la norme
EN 60745-2-11.
Les mesures réelles (A) du niveau de pression acoustique de
l’appareil sont de 72 dB(A). Incertitude K=3 dB.
Lors du travail, le niveau sonore peut dépasser 80 dB(A).
Porter une protection acoustique !
Valeurs totales des vibrations a
h
(somme vectorielle des trois
axes directionnels) et incertitude K relevées conformément à
la norme EN 60745-2-11 :
Sciage de panneau aggloméré : a
h
=19m/s
2
, K=6,0 m/s
2
,
Sciage de poutre en bois : a
h
=20m/s
2
, K=3,0 m/s
2
.
L’amplitude d’oscillation indiquée dans ces instructions d’uti-
lisation a été mesurée conformément à la norme EN 60745 et
peut être utilisée pour une comparaison d’outils électroporta-
tifs. Elle est également appropriée pour une estimation préli-
minaire de la sollicitation vibratoire.
Les caractéristiques techniques de l’outil électroportatif dé-
vient des critères des tests standardisés de la norme
EN 60745.
L’amplitude d’oscillation représente les utilisations princi-
pales de l’outil électrique. Si l’outil électrique est cependant
utilisé pour d’autres applications, avec d’autres outils de tra-
vail ou avec un entretien non approprié, l’amplitude d’oscilla-
tion peut être différente. Ceci peut augmenter considérable-
ment la sollicitation vibratoire pendant toute la durée de
travail.
Pour une estimation précise de la sollicitation vibratoire, il est
recommandé de prendre aussi en considération les espaces
de temps pendant lesquels l’appareil est éteint ou en fonc-
tionnement, mais pas vraiment utilisé. Ceci peut réduire
considérablement la sollicitation vibratoire pendant toute la
durée de travail.
Déterminez des mesures de protection supplémentaires pour
protéger l’utilisateur des effets de vibrations, telles que par
exemple : Entretien de l’outil électrique et des outils de tra-
vail, maintenir les mains chaudes, organisation des opéra-
tions de travail.
Scie sabre Keo
N° d’article 3 600 H61 9..
Tension nominale
V= 10,8
Nombre de courses à vide n
0
tr/min 0 – 1600
Porte-outil
SDS
Amplitude de course
mm 20
Puissance de coupe, diamètre
max.
–dans le bois
– dans le métal tendre
mm
mm
80
7
Poids suivant
EPTA-Procedure 01:2014
kg 1,05
Chargeur
N° d’article EU
UK
AU
2 609 003 916
2 609 007 262
2 609 003 932
2 609 004 762
Tension d’entreé
V 100 – 240
Courant de charge
mA 500
Plage de température de charge
admissible
°C 0–45
Poids suivant
EPTA-Procedure 01:2014
kg
kg
kg
0,088 (EU)
0,093 (UK)
0,085 (AU)
Classe de protection
/ II
Batterie
Lithium ion
Tension nominale
V= 10,8
Capacité
Ah 1,5
Temps de chargement
(accu déchargé)
h3,5
Nombre cellules de batteries
rechargeables
3
Respectez impérativement le numéro d’article se trouvant sur la plaque
signalétique de l’outil électroportatif. Les désignations commerciales
des différents outils électroportatifs peuvent varier.
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ECS
OBJ_BUCH-1453-006.book Page 20 Friday, September 23, 2016 1:53 PM
Français | 21
Bosch Power Tools F 016 L81 345 | (23.9.16)
Montage et mise en service
Mise en fonctionnement
Avant d’effectuer des travaux sur l’outil électroportatif
(p. ex. travaux d’entretien, changement d’outils, etc.)
et avant de le transporter ou stocker, bloquez toujours
l’interrupteur Marche/Arrêt en position d’arrêt. Il y a
risque d’accidents lorsqu’on appuie par mégarde sur l’in-
terrupteur Marche/Arrêt.
Chargement de l’accu
N’utilisez pas un autre chargeur. Le chargeur fourni avec
l’appareil est adapté à l’accumulateur à ions lithium intégré
dans votre appareil électroportatif.
Tenez compte de la tension du réseau ! La tension de la
source de courant doit correspondre aux indications se
trouvant sur la plaque signalétique du chargeur. Les char-
geurs marqués 230 V peuvent également fonctionner sous
220 V.
La plage de tension du chargeur se situe entre
100–240 V. Assurez-vous que la fiche de secteur est
adaptée à la prise de courant.
Note : L’accumulateur fourni avec la machine est en état de
charge faible. Afin de garantir la puissance complète de l’ac-
cumulateur, chargez ce dernier complètement avant la pre-
mière mise en service.
La batterie Lithium-ion peut être rechargée à tout moment,
sans que sa durée de vie n’en soit réduite. Le fait d’inter-
rompre le processus de charge n’endommage pas la batterie.
Grâce à la Protection Electronique des Cellules « Electronic
Cell Protection (ECP) », l’accumulateur Lithium-ion est proté-
gé contre une décharge profonde. Lorsque l’accumulateur est
déchargé, l’outil de jardin est arrêté par un dispositif d’arrêt
de protection : L’outil de jardin ne travaille plus.
Après la mise hors fonctionnement automatique de
l’outil électroportatif, n’appuyez plus sur l’interrupteur
Marche/Arrêt. Ceci pourrait endommager l’accu.
Introduisez la fiche du secteur du chargeur dans la prise de
courant et la fiche de charge dans la douille située sur le dos
de la poignée (une seule possibilité de raccordement).
Le processus de charge commence dès que la fiche de charge
du chargeur est introduite dans la douille .
Le voyant lumineux indiquant l’état de charge de l’accu in-
dique la progression du processus de charge. Le voyant lumi-
neux clignote vert lors du processus de charge. Si le voyant
lumineux indiquant l’état de charge de l’accu reste constam-
ment allumé vert, c’est que l’accu est complètement chargé.
La poignée de l’outil électroportatif chauffe durant le proces-
sus de charge. Ceci est normal.
Débranchez le chargeur lorsque celui-ci n’est pas utilisé pen-
dant une période prolongée.
Pendant le processus de charge, il n’est pas possible d’utiliser
l’outil électroportatif ; il n’est pas défectueux lorsqu’il ne fonc-
tionne pas pendant le processus de charge.
Protégez le chargeur contre la pluie !
Instructions d’utilisation
Portez toujours des gants de protection pour monter la
lame de scie. Lors d’un contact avec la lame de scie, il y a
risque de blessures.
Lors du changement de la lame de scie, veillez à tenir
vos mains éloignées de l’interrupteur Marche/Arrêt et
à ne pas les poser sur l’interrupteur Marche/Arrêt et le
dispositif de verrouillage de mise en fonctionnement.
Une activation accidentelle de l’interrupteur Marche/Arrêt
présente des risques de blessures.
Lors du changement de la lame de scie, veillez à ce que
le système de fixation de la lame de scie soit exempt de
tout résidu de matériau, par ex. copeaux de bois ou de
métal.
Lors du sciage de matériaux de construction légers,
respectez les dispositions légales ainsi que les recom-
mandations du fabricant du matériau.
Pendant l’opération de sciage maintenez bien l’outil
électroportatif en le tenant d’une main par sa poignée.
Ne touchez pas l’étrier, la lame de scie ou les ouïes de
ventilation pendant l’opération de sciage.
La lame de scie peut s’échauffer fortement pendant le
sciage. Laissez-la refroidir avant de la toucher.
Choix de la lame de scie
N’utilisez que des lames de sciage appropriées au matériau à
travailler.
Vous trouverez un tableau des lames de scie recommandées
au début de cette notice d’utilisation. N’utilisez que les lames
de scie recommandées.
Pour le sciage de courbes serrées, utilisez des lames de scie
fines à chantourner.
Opération Figure Page
Accessoires fournis 1 213
Chargement de l’accu
2 213
Montage de l’étrier de fixation
3 214
Contrôle du bon positionnement
de la poignée
4 214
Montage/Démontage de la lame
de scie
5 215
Contrôle du bon positionnement
de la lame de scie
6 215
Mise en marche
7 215
Réglage du variateur de vitesse
7 215
Instructions d’utilisation
8–9 216 – 217
Nettoyage et entretien
10 217
Choix des accessoires/pièces
de rechange
11 218
OBJ_BUCH-1453-006.book Page 21 Friday, September 23, 2016 1:53 PM
22 | Français
F 016 L81 345 | (23.9.16) Bosch Power Tools
Voyant lumineux indiquant l’état de charge de
l’accu
Lorsque l’interrupteur Marche/Arrêt est appuyé, le voyant lu-
mineux indique en permanence l’état de charge de l’accu.
Aspiration de poussières/de copeaux
Les poussières de matériaux tels que peintures contenant du
plomb, certains bois, minéraux ou métaux, peuvent être nui-
sibles à la santé. Entrer en contact ou aspirer les poussières
peut entraîner des réactions allergiques et/ou des maladies
respiratoires auprès de l’utilisateur ou de personnes se trou-
vant à proximité.
Certaines poussières telles que les poussières de chêne ou de
hêtre sont considérées comme cancérigènes, surtout en as-
sociation avec des additifs pour le traitement du bois (chro-
mate, lazure). Les matériaux contenant de l’amiante ne
doivent être travaillés que par des personnes qualifiées.
– Veillez à bien aérer la zone de travail.
– Il est recommandé de porter un masque respiratoire
avec un niveau de filtration de classe P2.
Respectez les règlements spécifiques aux matériaux à trai-
ter en vigueur dans votre pays.
Evitez toute accumulation de poussières à l’emplace-
ment de travail. Les poussières peuvent facilement s’en-
flammer.
Dépistage d’erreurs
LED Capacité
Lumière verte permanente ≥ 35%
Lumière clignotante verte 15 – 35%
Lumière clignotante rouge 5 – 15%
Lumière rouge permanente ≤ 5%
Problème Cause possible Remède
L’outil électroportatif
de fonctionne pas
Accu déchargé Charger l’accu, voir également « Indications pour le charge-
ment »
L’outil électroportatif est défectueux Contactez le Service Après-Vente
Mauvais contact au niveau des
connexions de l’outil électroportatif
Contactez le Service Après-Vente
L’outil électroportatif
fonctionne par inter-
mittence
Interrupteur Marche/Arrêt défectueux Contactez le Service Après-Vente
Vibrations/bruits ex-
cessifs
L’outil électroportatif est défectueux Contactez le Service Après-Vente
Durée de sciage par
chargement d’accu
trop basse
Le porte-lame de scie doit être nettoyé Orienter l’outil électroportatif vers le sol et commencer à
scier
Lame de scie usée Remplacer la lame de scie
Mauvaise technique de sciage voir « Instructions d’utilisation » (figure 8)
La batterie n’est pas complètement
chargée
Charger l’accu, voir également « Indications pour le charge-
ment »
La lame de scie se dé-
place lentement de
l’avant vers l’arrière
L’accumulateur est presque déchargé Charger l’accu, voir également « Indications pour le charge-
ment »
L’interrupteur Marche/Arrêt n’a pas été
complètement enfoncé
Bien appuyer sur l’interrupteur Marche/Arrêt
Surcharge pendant le fonctionnement Réduire la pression de l’outil électroportatif exercée contre la
branche
Les LED rouge et
verte clignotent l’une
après l’autre
La température de l’accumulateur se
trouve en dehors de la plage de tempé-
rature de charge admissible
Faire en sorte que la température de l’accumulateur se situe
de nouveau à l’intérieur de la plage de température admis-
sible entre 0°C et 45°C en le refroidissant ou en le réchauf-
fant
La LED rouge clignote
1x
La tension de l’accumulateur est trop
faible ; l’accu est vide
Charger l’accu, voir également « Indications pour le charge-
ment »
OBJ_BUCH-1453-006.book Page 22 Friday, September 23, 2016 1:53 PM
Français | 23
Bosch Power Tools F 016 L81 345 | (23.9.16)
Entretien et Service Après-Vente
Entretien, nettoyage et stockage
Avant d’effectuer des travaux sur l’outil électroportatif
(p. ex. travaux d’entretien, changement d’outils, etc.)
et avant de le transporter ou stocker, bloquez toujours
l’interrupteur Marche/Arrêt en position d’arrêt. Il y a
risque d’accidents lorsqu’on appuie par mégarde sur l’in-
terrupteur Marche/Arrêt.
Avant d’effectuer des travaux sur l’outil électroporta-
tif, retirez toujours la lame de scie.
Veillez à ce que l’outil électroportatif ainsi que les ouïes
de ventilation soient toujours propres afin d’obtenir un
travail impeccable et sûr.
Nettoyez le porte-lame de préférence à l’aide de l’air compri-
mé ou d’un pinceau souple. Pour ce faire, enlevez la lame de
scie de l’outil électroportatif. Maintenez la fonctionnalité du
porte-lame en utilisant des lubrifiants appropriés.
Un fort encrassement de l’outil électroportatif risque d’entra-
ver le bon fonctionnement de celui-ci. Pour cette raison, ne
sciez pas les matériaux produisant beaucoup de poussières
par dessous ou dans une position en hauteur.
Rangez l’outil électroportatif dans un endroit sec et sûr, et
hors de portée des enfants.
Ne posez pas d’autres objets sur l’outil électroportatif.
Service Après-Vente et Assistance
www.bosch-garden.com
Pour toute demande de renseignement ou commande de
pièces de rechange, précisez-nous impérativement le numéro
d’article à dix chiffres de l’outil électroportatif indiqué sur la
plaque signalétique.
France
Passez votre commande de pièces détachées directement en
ligne sur notre site www.bosch-pt.fr.
Vous êtes un utilisateur, contactez :
Le Service Clientèle Bosch Outillage Electroportatif
Tel. : 0811 360122
(coût d’une communication locale)
Fax : (01) 49454767
E-Mail : contact.outillage-el[email protected]
Vous êtes un revendeur, contactez :
Robert Bosch (France) S.A.S.
Service Après-Vente Electroportatif
126, rue de Stalingrad
93705 DRANCY Cédex
Tel. : (01) 43119006
Fax : (01) 43119033
E-Mail : sav.outillage-elec[email protected]
Belgique, Luxembourg
Tel. : +32 2 588 0589
Fax : +32 2 588 0595
E-Mail : [email protected]osch.com
Suisse
Passez votre commande de pièces détachées directement en
ligne sur notre site www.bosch-pt.com/ch/fr.
Tel. : (044) 8471512
Fax : (044) 8471552
E-Mail : Aftersales.Service@de.bosch.com
Transport
Les batteries Lithium-ion sont soumises aux règlements de
transport des matières dangereuses. L’utilisateur peut trans-
porter les batteries par voie routière sans mesures supplé-
mentaires.
Lors d’une expédition par tiers (par ex. : transport aérien ou
entreprise de transport), les mesures à prendre spécifiques à
l’emballage et au marquage doivent être observées. Dans un
tel cas, lors de la préparation de l’envoi, il est impératif de
faire appel à un expert en transport des matières dange-
reuses.
Élimination des déchets
Les outils de jardin, ainsi que leurs accessoires et emballages,
doivent pouvoir suivre chacun une voie de recyclage appro-
priée.
Ne jetez pas les outils électroportatifs et les accus/piles avec
les ordures ménagères !
Seulement pour les pays de l’Union Européenne :
Conformément à la directive européenne
2012/19/UE, les équipements électriques
dont on ne peut plus se servir, et conformé-
ment à la directive européenne
2006/66/CE, les accus/piles usés ou dé-
fectueux doivent être isolés et suivre une
voie de recyclage appropriée.
La LED rouge clignote
2x
La température de l’accumulateur se
trouve en dehors de la plage de tempé-
rature de fonctionnement admissible
Faire en sorte que la température de l’accumulateur se situe
de nouveau à l’intérieur de la plage de température admis-
sible entre –15°C et +65°C en le refroidissant ou en le ré-
chauffant
La LED rouge clignote
rapidement 5x
Surcharge (lame de scie coincée) Réduire la pression de l’outil électroportatif exercée contre la
branche
Approcher l’outil électroportatif mis en marche de la branche
à scier
Problème Cause possible Remède
OBJ_BUCH-1453-006.book Page 23 Friday, September 23, 2016 1:53 PM
24 | Español
F 016 L81 345 | (23.9.16) Bosch Power Tools
Les batteries/piles dont on ne peut plus se servir peuvent être
déposées directement auprès de :
Suisse
Batrec AG
3752 Wimmis BE
Les accus intégrés ne doivent être retirés que par une
personne qualifiée et uniquement pour leur mise au re-
but. L’outil électroportatif risque d’être endommagé lors
de l’ouverture de la coque de boîtier.
Pour retirer l’accu de l’outil électroportatif, actionnez l’interrup-
teur Marche / Arrêt jusqu’à ce que l’accu soit entièrement dé-
chargé. Dévissez les vis du carter et retirez la coque du carter.
Pour éviter un court-circuit, débranchez les connexions de l’ac-
cu séparément, l’une après l’autre, et isolez ensuite les pôles.
Même à l’état déchargé, l’accu conserve une capacité résiduelle
risquant de produire un courant en cas de court-circuit.
Batteries/piles :
Ion lithium :
Veuillez respecter les indications se trou-
vant dans le chapitre « Transport ».
Sous réserve de modifications.
Español
Instrucciones de seguridad
Explicación de la simbología
Advertencias de peligro generales para herra-
mientas eléctricas
Lea íntegramente estas adverten-
cias de peligro e instrucciones. En
caso de no atenerse a las advertencias de peligro e instruccio-
nes siguientes, ello puede ocasionar una descarga eléctrica,
un incendio y/o lesión grave.
Guardar todas las advertencias de peligro e instrucciones
para futuras consultas.
El término herramienta eléctrica empleado en las siguientes
advertencias de peligro se refiere a herramientas eléctricas
de conexión a la red (con cable de red) y a herramientas eléc-
tricas accionadas por acumulador (o sea, sin cable de red).
Seguridad del puesto de trabajo
Mantenga limpio y bien iluminado su puesto de trabajo.
El desorden o una iluminación deficiente en las áreas de
trabajo pueden provocar accidentes.
No utilice la herramienta eléctrica en un entorno con
peligro de explosión, en el que se encuentren combus-
tibles líquidos, gases o material en polvo. Las herra-
mientas eléctricas producen chispas que pueden llegar a
inflamar los materiales en polvo o vapores.
Mantenga alejados a los niños y otras personas de su
puesto de trabajo al emplear la herramienta eléctrica.
Una distracción le puede hacer perder el control sobre la
herramienta eléctrica.
Seguridad eléctrica
El enchufe de la herramienta eléctrica debe correspon-
der a la toma de corriente utilizada. No es admisible
modificar el enchufe en forma alguna. No emplear
adaptadores en herramientas eléctricas dotadas con
una toma de tierra. Los enchufes sin modificar adecuados
a las respectivas tomas de corriente reducen el riesgo de
una descarga eléctrica.
Evite que su cuerpo toque partes conectadas a tierra
como tuberías, radiadores, cocinas y refrigeradores. El
riesgo a quedar expuesto a una sacudida eléctrica es ma-
yor si su cuerpo tiene contacto con tierra.
No exponga la herramienta eléctrica a la lluvia y evite
que penetren líquidos en su interior. Existe el peligro de
recibir una descarga eléctrica si penetran ciertos líquidos
en la herramienta eléctrica.
No utilice el cable de red para transportar o colgar la
herramienta eléctrica, ni tire de él para sacar el enchu-
fe de la toma de corriente. Mantenga el cable de red
alejado del calor, aceite, esquinas cortantes o piezas
móviles. Los cables de red dañados o enredados pueden
provocar una descarga eléctrica.
Al trabajar con la herramienta eléctrica a la intemperie
utilice solamente cables de prolongación apropiados
para su uso en exteriores. La utilización de un cable de
prolongación adecuado para su uso en exteriores reduce el
riesgo de una descarga eléctrica.
Si fuese imprescindible utilizar la herramienta eléctri-
ca en un entorno húmedo, es necesario conectarla a
Lea las instrucciones de servicio con detenimien-
to.
Advertencia general de peligro.
Cuide que las personas circundantes mantengan
una distancia segura respecto a la herramienta
eléctrica.
Utilice guantes de protección
No trabajar con la herramienta eléctrica bajo la
lluvia, ni exponerla a ésta.
ADVERTENCIA
OBJ_BUCH-1453-006.book Page 24 Friday, September 23, 2016 1:53 PM
Español | 25
Bosch Power Tools F 016 L81 345 | (23.9.16)
través de un fusible diferencial. La aplicación de un fusi-
ble diferencial reduce el riesgo a exponerse a una descarga
eléctrica.
Seguridad de personas
Esté atento a lo que hace y emplee la herramienta eléc-
trica con prudencia. No utilice la herramienta eléctrica
si estuviese cansado, ni tampoco después de haber
consumido alcohol, drogas o medicamentos. El no estar
atento durante el uso de la herramienta eléctrica puede
provocarle serias lesiones.
Utilice un equipo de protección personal y en todo caso
unas gafas de protección. El riesgo a lesionarse se reduce
considerablemente si, dependiendo del tipo y la aplicación
de la herramienta eléctrica empleada, se utiliza un equipo
de protección adecuado como una mascarilla antipolvo,
zapatos de seguridad con suela antideslizante, casco, o
protectores auditivos.
Evite una puesta en marcha fortuita. Asegurarse de
que la herramienta eléctrica esté desconectada antes
de conectarla a la toma de corriente y/o al montar el
acumulador, al recogerla, y al transportarla. Si trans-
porta la herramienta eléctrica sujetándola por el interrup-
tor de conexión/desconexión, o si alimenta la herramienta
eléctrica estando ésta conectada, ello puede dar lugar a un
accidente.
Retire las herramientas de ajuste o llaves fijas antes de
conectar la herramienta eléctrica. Una herramienta de
ajuste o llave fija colocada en una pieza rotante puede pro-
ducir lesiones al poner a funcionar la herramienta eléctri-
ca.
Evite posturas arriesgadas. Trabaje sobre una base fir-
me y mantenga el equilibrio en todo momento. Ello le
permitirá controlar mejor la herramienta eléctrica en caso
de presentarse una situación inesperada.
Lleve puesta una vestimenta de trabajo adecuada. No
utilice vestimenta amplia ni joyas. Mantenga su pelo,
vestimenta y guantes alejados de las piezas móviles. La
vestimenta suelta, el pelo largo y las joyas se pueden en-
ganchar con las piezas en movimiento.
Siempre que sea posible utilizar unos equipos de aspi-
ración o captación de polvo, asegúrese que éstos estén
montados y que sean utilizados correctamente. El em-
pleo de estos equipos reduce los riesgos derivados del pol-
vo.
Uso y trato cuidadoso de herramientas eléctricas
No sobrecargue la herramienta eléctrica. Use la herra-
mienta eléctrica prevista para el trabajo a realizar. Con
la herramienta adecuada podrá trabajar mejor y más segu-
ro dentro del margen de potencia indicado.
No utilice herramientas eléctricas con un interruptor
defectuoso. Las herramientas eléctricas que no se pue-
dan conectar o desconectar son peligrosas y deben hacer-
se reparar.
Saque el enchufe de la red y/o desmonte el acumulador
antes de realizar un ajuste en la herramienta eléctrica,
cambiar de accesorio o al guardar la herramienta eléc-
trica. Esta medida preventiva reduce el riesgo a conectar
accidentalmente la herramienta eléctrica.
Guarde las herramientas eléctricas fuera del alcance
de los niños. No permita la utilización de la herramienta
eléctrica a aquellas personas que no estén familiariza-
das con su uso o que no hayan leído estas instruccio-
nes. Las herramientas eléctricas utilizadas por personas
inexpertas son peligrosas.
Cuide la herramienta eléctrica con esmero. Controle si
funcionan correctamente, sin atascarse, las partes mó-
viles de la herramienta eléctrica, y si existen partes ro-
tas o deterioradas que pudieran afectar al funciona-
miento de la herramienta eléctrica. Haga reparar estas
piezas defectuosas antes de volver a utilizar la herra-
mienta eléctrica. Muchos de los accidentes se deben a
herramientas eléctricas con un mantenimiento deficiente.
Mantenga los útiles limpios y afilados. Los útiles mante-
nidos correctamente se dejan guiar y controlar mejor.
Utilice la herramienta eléctrica, accesorios, útiles, etc.
de acuerdo a estas instrucciones, considerando en ello
las condiciones de trabajo y la tarea a realizar. El uso de
herramientas eléctricas para trabajos diferentes de aque-
llos para los que han sido concebidas puede resultar peli-
groso.
Trato y uso cuidadoso de herramientas acciona-
das por acumulador
Solamente cargar los acumuladores con los cargadores
recomendados por el fabricante. Existe un riesgo de in-
cendio al intentar cargar acumuladores de un tipo diferen-
te al previsto para el cargador.
Solamente emplee los acumuladores previstos para la
herramienta eléctrica. El uso de otro tipo de acumulado-
res puede provocar daños e incluso un incendio.
Si no utiliza el acumulador, guárdelo separado de clips,
monedas, llaves, clavos, tornillos o demás objetos me-
tálicos que pudieran puentear sus contactos. El corto-
circuito de los contactos del acumulador puede causar
quemaduras o un incendio.
La utilización inadecuada del acumulador puede provo-
car fugas de líquido. Evite el contacto con él. En caso de
un contacto accidental enjuagar el área afectada con
abundante agua. En caso de un contacto con los ojos re-
curra además inmediatamente a un médico. El líquido
del acumulador puede irritar la piel o producir quemadu-
ras.
Servicio
Únicamente haga reparar su herramienta eléctrica por
un profesional, empleando exclusivamente piezas de
repuesto originales. Solamente así se mantiene la seguri-
dad de la herramienta eléctrica.
Instrucciones de seguridad para sierras sable
Sujete la herramienta eléctrica por las superficies de
agarre aisladas al realizar trabajos en los que el útil
pueda llegar a tocar conductores eléctricos ocultos. El
contacto con conductores bajo tensión puede hacer que
OBJ_BUCH-1453-006.book Page 25 Friday, September 23, 2016 1:53 PM
26 | Español
F 016 L81 345 | (23.9.16) Bosch Power Tools
las partes metálicas de la herramienta eléctrica le provo-
quen una descarga eléctrica.
No utilice la herramienta eléctrica con el estribo de su-
jeción, si a éste le faltan los revestimientos de goma o
si éstos estuviesen dañados. Cambie el estribo de suje-
ción por uno nuevo si estuviesen dañados los revesti-
mientos de goma del mismo.
Mantenga alejadas las manos del área de corte. No to-
que debajo de la pieza de trabajo. Podría accidentarse al
tocar la hoja de sierra.
Solamente aproxime la herramienta eléctrica en fun-
cionamiento contra la pieza de trabajo. En caso contra-
rio puede que retroceda bruscamente el aparato al engan-
charse el útil en la pieza de trabajo.
Cuide que al serrar sin el estribo de sujeción, la placa
base asiente permanentemente contra la pieza de tra-
bajo. La hoja de sierra podría engancharse y hacerle per-
der el control sobre la herramienta eléctrica.
Al terminar de serrar, desconecte la herramienta eléc-
trica y espere a que ésta se haya detenido completa-
mente antes de sacar la hoja de sierra de la ranura de
corte. Ello le permite depositar de forma segura la herra-
mienta eléctrica sin peligro de que ésta retroceda de forma
brusca.
Solamente utilice hojas de sierra sin dañar y en perfec-
to estado. Las hojas de sierra deformadas o melladas pue-
den romperse, mermar la calidad de corte, o provocar un
retroceso brusco del aparato.
Después de desconectar el aparato no trate de frenar la
hoja de sierra presionándola lateralmente contra la
pieza. La hoja de sierra podría dañarse, romperse o provo-
car un retroceso brusco del aparato.
Sujete firmemente con un dispositivo adecuado el ma-
terial. No soporte la pieza de trabajo ni con la mano ni
con el pie. Evite que la hoja de sierra en funcionamiento
logre chocar contra algún objeto o el suelo. Podría pro-
vocar un retroceso brusco del aparato.
Utilice unos aparatos de exploración adecuados para
detectar conductores o tuberías ocultas, o consulte a
sus compañías abastecedoras. El contacto con conduc-
tores eléctricos puede provocar un incendio o una electro-
cución. Al dañar una tubería de gas puede producirse una
explosión. La perforación de una tubería de agua puede
causar daños materiales.
Asegure la pieza de trabajo. Una pieza de trabajo fijada
con unos dispositivos de sujeción, o en un tornillo de ban-
co, se mantiene sujeta de forma mucho más segura que
con la mano.
Antes de depositarla, esperar a que se haya detenido la
herramienta eléctrica. El útil puede engancharse y hacer-
le perder el control sobre la herramienta eléctrica.
Bloquee el interruptor de conexión/desconexión en la
posición de desconexión antes de manipular en la he-
rramienta eléctrica (p.ej. en el mantenimiento, cambio
de útil, etc.), así como al transportarla y guardarla. En
caso contrario podría accidentarse al accionar fortuita-
mente el interruptor de conexión/desconexión.
Proteja la herramienta eléctrica del calor exce-
sivo como, p. ej., de una exposición prolongada
al sol, del fuego, del agua y de la humedad. Exis-
te el riesgo de explosión.
Si el acumulador se daña o usa de forma inapropiada
puede que éste emane vapores. Ventile con aire fresco
el recinto y acuda a un médico si nota alguna molestia.
Los vapores pueden llegar a irritar las vías respiratorias.
Para ahorrar energía, solamente conecte la herramienta
eléctrica cuando vaya a utilizarla.
Instrucciones de seguridad para car-
gadores
No exponga el cargador a la
lluvia ni a la humedad. La pe-
netración de agua en el carga-
dor aumenta el riesgo de elec-
trocución.
Cargue la herramienta eléctrica
solamente con el cargador adjun-
to al suministro.
Siempre mantenga limpio el car-
gador. La suciedad puede compor-
tar un riesgo de electrocución.
Antes de cada utilización verificar
el estado del cargador, cable y en-
chufe. No utilice el cargador en
caso de detectar algún desperfec-
to. Jamás intente abrir el carga-
dor por su propia cuenta, y sola-
mente hágalo reparar por
personal técnico cualificado em-
pleando exclusivamente piezas
de repuesto originales. Un carga-
dor, cable y enchufe deteriorados
comportan un mayor riesgo de elec-
trocución.
Los niños y personas que por sus
condiciones físicas, sensoriales o
mentales, o por su falta de expe-
riencia o conocimientos no estén
OBJ_BUCH-1453-006.book Page 26 Friday, September 23, 2016 1:53 PM
Español | 27
Bosch Power Tools F 016 L81 345 | (23.9.16)
en disposición de manejar el car-
gador de forma segura, no debe-
rán utilizar este cargador sin ser
supervisados o instruidos por una
persona responsable. En caso con-
trario existe el riesgo de un manejo
incorrecto y de lesión.
Vigíle a los niños durante la utili-
zación, la limpieza y el manteni-
miento. Así se asegura, que los ni-
ños no jueguen con el cargador.
Los niños no deberán realizar tra-
bajos de limpieza ni de manteni-
miento en el cargador sin la debi-
da vigilancia.
El enchufe macho de conexión, debe ser conectado so-
lamente a un enchufe hembra de las mismas caracteris-
ticas técnicas del enchufe macho en materia.
Símbolos
Los símbolos siguientes le ayudarán a entender las instruccio-
nes de servicio al leerlas. Es importante que retenga en su me-
moria estos símbolos y su significado. La interpretación co-
rrecta de estos símbolos le ayudará a manejar mejor, y de
forma más segura, la herramienta eléctrica.
Utilización reglamentaria
Esta herramienta eléctrica ha sido concebida para el uso do-
méstico.
Ha sido diseñada para cortar ramas y puede utilizarse tam-
bién para serrar madera, metales blandos (p. ej. cobre) y pla-
cas de pladur.
Es adecuada para efectuar cortes en curva y rectos.
Es imprescindible tener en cuenta las recomendaciones so-
bre las hojas de sierra.
Datos técnicos
Simbología Significado
Colocarse unas gafas de protección.
Solamente emplee el cargador en re-
cintos secos.
Dirección de reacción
Dirección de movimiento
Conexión
Acción permitida
Acción prohibida
Accesorios especiales
Sierra sable Keo
Nº de artículo 3 600 H61 9..
Tensión nominal
V= 10,8
Nº de carreras en vacío n
0
min
-1
0–1600
Alojamiento del útil
SDS
Carrera
mm 20
Rendimiento de corte, diámetro
máx.
–en madera
– en metales blandos
mm
mm
80
7
Peso según
EPTA-Procedure 01:2014
kg 1,05
Cargador
Nº de artículo EU
UK
AU
2 609 003 916
2 609 007 262
2 609 003 932
2 609 004 762
Tensión de entrada
V 100 – 240
Corriente de carga
mA 500
Margen admisible de la tempera-
tura de carga
°C 0–45
Peso según
EPTA-Procedure 01:2014
kg
kg
kg
0,088 (EU)
0,093 (UK)
0,085 (AU)
Clase de protección
/ II
Acumulador
Iones Li
Tensión nominal
V= 10,8
Capacidad
Ah 1,5
Preste atención al nº de artículo en la placa de características de su
aparato, ya que las denominaciones comerciales de algunos aparatos
pueden variar.
Simbología Significado
OBJ_BUCH-1453-006.book Page 27 Friday, September 23, 2016 1:53 PM
28 | Español
F 016 L81 345 | (23.9.16) Bosch Power Tools
Declaración de conformidad
Declaramos bajo nuestra exclusiva responsabilidad que el
producto descrito en los “Datos técnicos” cumple con todas
las disposiciones correspondientes de las Directivas
2011/65/UE, hasta el 19 de abril de 2016: 2006/95/CE,
desde el 20 de abril de 2016: 2014/35/UE, hasta el 19 de
abril de 2016: 2004/108/CE, desde el 20 de abril de 2016:
2014/30/UE, 2006/42/CE inclusive sus modificaciones y
está en conformidad con las siguientes normas:
EN 60745-1, EN 60745-2-11 (aparatos accionados por acu-
muladores), EN 50581, EN 60335-1, EN 60335-2-29 (car-
gadores de acumuladores).
Expediente técnico (2006/42/CE, 2000/14/CE) en:
Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,
Stowmarket, Suffolk IP14 1EY, England
Robert Bosch Power Tools GmbH
70538 Stuttgart, GERMANY
Stuttgart, 01.01.2017
Información sobre ruidos y
vibraciones
Valores de emisión de ruidos determinados según
EN 60745-2-11.
El nivel de presión sonora típico del aparato, determinado con
un filtro A, es de 72 dB(A). Tolerancia K=3 dB.
El nivel de ruido al trabajar puede llegar a superar 80 dB(A).
¡Utilizar protectores auditivos!
Nivel total de vibraciones a
h
(suma vectorial de tres direccio-
nes) y tolerancia K determinados según EN 60745-2-11:
Serrado de tabla de aglomerado de madera: a
h
=19m/s
2
,
K=6,0m/s
2
,
Serrado de viga de madera: a
h
=20m/s
2
, K=3,0 m/s
2
.
El nivel de vibraciones indicado en estas instrucciones ha sido
determinado según el procedimiento de medición fijado en la
norma EN 60745 y puede servir como base de comparación
con otras herramientas eléctricas. También es adecuado para
estimar provisionalmente la solicitación experimentada por
las vibraciones.
Las especificaciones técnicas de la herramienta eléctrica di-
fieren de los criterios de prueba para los ensayos estándar re-
cogidos en la EN 60745.
El nivel de vibraciones indicado ha sido determinado para las
aplicaciones principales de la herramienta eléctrica. Por ello,
el nivel de vibraciones puede ser diferente si la herramienta
eléctrica se utiliza para otras aplicaciones, con útiles diferen-
tes, o si el mantenimiento de la misma fuese deficiente. Ello
puede suponer un aumento drástico de la solicitación por vi-
braciones durante el tiempo total de trabajo.
Para determinar con exactitud la solicitación experimentada
por las vibraciones, es necesario considerar también aquellos
tiempos en los que el aparato esté desconectado, o bien, esté
en funcionamiento, pero sin ser utilizado realmente. Ello pue-
de suponer una disminución drástica de la solicitación por vi-
braciones durante el tiempo total de trabajo.
Fije unas medidas de seguridad adicionales para proteger al
usuario de los efectos por vibraciones, como por ejemplo:
Mantenimiento de la herramienta eléctrica y de los útiles, con-
servar calientes las manos, organización de las secuencias de
trabajo.
Montaje y operación
Puesta en marcha
Bloquee el interruptor de conexión/desconexión en la
posición de desconexión antes de manipular en la he-
rramienta eléctrica (p.ej. en el mantenimiento, cambio
de útil, etc.), así como al transportarla y guardarla. En
caso contrario podría accidentarse al accionar fortuita-
mente el interruptor de conexión/desconexión.
Carga del acumulador
No utilice un cargador diferente. El cargador suministra-
do ha sido concebido exclusivamente para el acumulador
de iones de litio que incorpora su herramienta eléctrica.
¡Preste atención a la tensión de red! La tensión de ali-
mentación deberá coincidir con aquella indicada en la pla-
ca de características del cargador. Los cargadores para
230 V pueden funcionar también a 220 V.
Tiempo de carga (acumulador
descargado)
h3,5
Nº de celdas
3
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ECS
Sierra sable Keo
Preste atención al nº de artículo en la placa de características de su
aparato, ya que las denominaciones comerciales de algunos aparatos
pueden variar.
Objetivo Figura Página
Material que se adjunta 1 213
Carga del acumulador 2 213
Montaje del estribo de sujeción 3 214
Control de la firme sujeción del es-
tribo de sujeción 4 214
Montaje y desmontaje de la hoja de
sierra 5 215
Control de la firme sujeción de la
hoja de sierra 6 215
Conexión 7 215
Regulación del número de carreras
7 215
Instrucciones para la operación 8–9 216 – 217
Mantenimiento y limpieza 10 217
Selección de los accesorios/piezas
de recambio 11 218
OBJ_BUCH-1453-006.book Page 28 Friday, September 23, 2016 1:53 PM
Español | 29
Bosch Power Tools F 016 L81 345 | (23.9.16)
El margen de la tensión de entrada del cargador se en-
cuentra entre 100–240 V. Asegúrese de que el enchu-
fe sea el apropiado para la toma de corriente.
Observación: El acumulador se suministra parcialmente car-
gado. Con el fin de obtener la plena potencia del acumulador,
antes de su primer uso, cárguelo completamente.
El acumulador de iones de litio puede recargarse siempre que
se quiera, sin que ello merme su vida útil. Una interrupción del
proceso de carga no afecta al acumulador.
El acumulador de iones de litio va protegido contra altas des-
cargas por “Electronic Cell Protection (ECP) (Protección Elec-
trónica de Celdas)”. Si el acumulador está descargado, un cir-
cuito de protección se encarga de desconectar el aparato
para jardín: El aparato para jardín deja de funcionar.
En caso de una desconexión automática de la herramienta
eléctrica no mantenga accionado el interruptor de co-
nexión/desconexión. El acumulador podría dañarse.
Conecte el cargador a la red y el conector del cargador al ex-
tremo de la empuñadura (solamente existe una posición de
conexión).
El proceso de carga comienza nada más conectar el conector
del cargador al conector hembra .
El indicador de estado de carga del acumulador muestra dos
situaciones de carga. Durante el proceso de carga el indica-
dor parpadea de color verde. El acumulador está completa-
mente cargado, si el indicador de estado de carga del acumu-
lador se enciende permanentemente de color verde.
Durante el proceso de carga es normal que se caliente la em-
puñadura de la herramienta eléctrica.
Desconecte el cargador de la red si prevé que no va a usarlo
durante largo tiempo.
La herramienta eléctrica no puede utilizarse mientras ésta se
esté cargando, y no es por lo tanto síntoma de defecto si, en
este caso, no funciona.
¡Proteja el cargador de la humedad!
Instrucciones para la operación
Al montar la hoja de sierra utilice unos guantes de pro-
tección. Podría accidentarse en caso de tocar la hoja de
sierra.
Al cambiar la hoja de sierra, preste atención a no suje-
tar la herramienta eléctrica del interruptor de co-
nexión/desconexión o en las proximidades del mismo y
del bloqueo de conexión. En caso contrario podría acci-
dentarse al accionar fortuitamente el interruptor de co-
nexión/desconexión.
Al cambiar la hoja de sierra preste atención a que en el
alojamiento de la hoja de sierra no existan restos de
material como, p. ej., virutas de madera o metal.
Al serrar materiales de construcción ligeros atenerse a
las prescripciones legales y a las recomendaciones del
fabricante del material.
Al serrar sujete firmemente la herramienta eléctrica
por la empuñadura con una mano.
No toque el estribo de sujeción, la hoja de sierra ni las
rejillas de refrigeración al serrar.
La hoja de sierra puede calentarse fuertemente duran-
te el funcionamiento. Espere a que se haya enfriado an-
tes de tocarla.
Selección de la hoja de sierra
Solamente utilice hojas de sierra adecuadas para el material a
trabajar.
Al comienzo de estas instrucciones encontrará una relación
de las hojas de sierra recomendadas. Únicamente utilice las
hojas de sierra recomendadas.
Para efectuar cortes en curva de radio pequeño emplear una
hoja de sierra estrecha.
Indicador del estado de carga del acumulador
El indicador del estado de carga muestra el nivel de carga del
acumulador durante todo el tiempo que mantenga accionado
el interruptor de conexión/desconexión.
Aspiración de polvo y virutas
El polvo de ciertos materiales como, pinturas que contengan
plomo, ciertos tipos de madera y algunos minerales y metales,
puede ser nocivo para la salud. El contacto y la inspiración de
estos polvos pueden provocar en el usuario o en las personas
circundantes reacciones alérgicas y/o enfermedades respira-
torias.
Ciertos polvos como los de roble, encina y haya son considera-
dos como cancerígenos, especialmente en combinación con
los aditivos para el tratamiento de la madera (cromatos, con-
servantes de la madera). Los materiales que contengan amian-
to solamente deberán ser procesados por especialistas.
– Observe que esté bien ventilado el puesto de trabajo.
– Se recomienda una mascarilla protectora con un filtro
de la clase P2.
Observe las prescripciones vigentes en su país sobre los
materiales a trabajar.
Evite acumulaciones de polvo en el puesto de trabajo.
Los materiales en polvo se pueden inflamar fácilmente.
LED Capacidad
Luz permanente verde ≥ 35%
Luz intermitente verde 15 – 35%
Luz intermitente roja 5 – 15%
Luz permanente roja ≤ 5%
OBJ_BUCH-1453-006.book Page 29 Friday, September 23, 2016 1:53 PM
30 | Español
F 016 L81 345 | (23.9.16) Bosch Power Tools
Localización de fallos
Mantenimiento y servicio
Mantenimiento, limpieza y almacenaje
Bloquee el interruptor de conexión/desconexión en la
posición de desconexión antes de manipular en la he-
rramienta eléctrica (p.ej. en el mantenimiento, cambio
de útil, etc.), así como al transportarla y guardarla. En
caso contrario podría accidentarse al accionar fortuita-
mente el interruptor de conexión/desconexión.
Retire la hoja de sierra antes de cualquier manipulación
en la herramienta eléctrica.
Mantenga limpia la herramienta eléctrica y las rejillas
de refrigeración para trabajar con eficacia y seguridad.
En lo posible, limpie el alojamiento de la hoja de sierra con ai-
re comprimido, o bien, con un pincel blando. Para ello, des-
monte primero la hoja de sierra de la herramienta eléctrica.
Aplique un lubricante apropiado al alojamiento de la hoja de
sierra para mantenerlo en buenas condiciones de funciona-
miento.
Un ensuciamiento excesivo de la herramienta eléctrica puede
provocar que ésta funcione deficientemente. Por ello, no guíe
la herramienta manteniéndola boca arriba, si sierra materia-
les que produzcan mucho polvo.
Guarde la herramienta eléctrica en un lugar seguro y seco,
fuera del alcance de los niños.
No deposite ningún objeto sobre la herramienta eléctrica.
Síntomas Posible causa Solución
La herramienta eléctrica no
funciona
Acumulador descargado Cargar el acumulador, ver también “Indicaciones
para la carga”
Herramienta eléctrica defectuosa Acudir al servicio técnico
Cableado interior de la herramienta eléc-
trica defectuoso
Acudir al servicio técnico
La herramienta eléctrica fun-
ciona de forma intermitente
Interruptor de conexión/desconexión de-
fectuoso
Acudir al servicio técnico
Vibraciones o ruidos inten-
sos
Herramienta eléctrica defectuosa Acudir al servicio técnico
Autonomía reducida del acu-
mulador tras su recarga
Área alrededor del alojamiento de la hoja
de sierra, sucio
Orientar la herramienta eléctrica hacia el suelo y
ponerla en marcha
Hoja de sierra desgastada Cambiar la hoja de sierra
Técnica de serrado inadecuada ver “Instrucciones para la operación” (figura 8)
El acumulador no ha sido cargado comple-
tamente
Cargar el acumulador, ver también “Indicaciones
para la carga”
La hoja de sierra se mueve
demasiado lenta
Acumulador muy descargado Cargar el acumulador, ver también “Indicaciones
para la carga”
Interruptor de conexión/desconexión sin
presionar a fondo
Accionar hasta el tope el interruptor de co-
nexión/desconexión
Sobrecarga durante la operación Empujar la herramienta eléctrica con menos fuer-
za contra la rama
El LED verde y el rojo parpa-
dean alternativamente
Temperatura del acumulador fuera del
rango admisible para la carga
Atempere correspondientemente el acumulador
de modo que alcance la temperatura admisible
entre 0 °C y 45 °C
El LED rojo parpadea 1 vez Tensión del acumulador demasiado baja;
acumulador descargado
Cargar el acumulador, ver también “Indicaciones
para la carga”
El LED rojo parpadea 2 veces Temperatura del acumulador fuera del
rango admisible de funcionamiento
Atempere correspondientemente el acumulador
de modo que alcance la temperatura admisible
entre –15 °C y +65 °C
El LED rojo parpadea rápida-
mente 5 veces
Sobrecarga (hoja de sierra atascada) Empujar la herramienta eléctrica con menos fuer-
za contra la rama
Aproximar la herramienta eléctrica en funciona-
miento a la rama a cortar
OBJ_BUCH-1453-006.book Page 30 Friday, September 23, 2016 1:53 PM
Español | 31
Bosch Power Tools F 016 L81 345 | (23.9.16)
Servicio técnico y atención al cliente
www.bosch-garden.com
Para cualquier consulta o pedido de piezas de repuesto es im-
prescindible indicar el nº de artículo de 10 dígitos que figura
en la placa de características de la herramienta eléctrica.
España
Robert Bosch Espana S.L.U.
Departamento de ventas Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
Para efectuar su pedido online de recambios o pedir la recogi-
da para la reparación de su máquina, entre en la página
www.herramientasbosch.net.
Tel. Asesoramiento al cliente: 902 531 553
Fax: 902 531554
Venezuela
Robert Bosch S.A.
Final Calle Vargas. Edf. Centro Berimer P.B.
Boleita Norte
Caracas 107
Tel.: (0212) 2074511
México
Robert Bosch S. de R.L. de C.V.
Calle Robert Bosch No. 405 C.P. 50071
Zona Industrial, Toluca - Estado de México
Tel. Interior: (01) 800 6271286
Tel. D.F.: 52843062
E-Mail: arturo.fernand[email protected]
Argentina
Robert Bosch Argentina S.A.
Av. Córdoba 5160
C1414BAW Ciudad Autónoma de Buenos Aires
Atención al Cliente
Tel.: (0810) 5552020
E-Mail: [email protected]sch.com
Perú
Robert Bosch S.A.C.
Av. Primavera 781, Urb. Chacarilla, San Borja (Edificio Aldo)
Buzón Postal Lima 41 - Lima
Tel.: (01) 2190332
Chile
Robert Bosch S.A.
Calle El Cacique
0258 Providencia – Santiago
Tel.: (02) 2405 5500
Transporte
Los acumuladores de iones de litio incorporados están suje-
tos a los requerimientos estipulados en la legislación sobre
mercancías peligrosas. Los acumuladores pueden ser trans-
portados por carretera por el usuario sin más imposiciones.
En el envío por terceros (p. ej., transporte aéreo o por agencia
de transportes) deberán considerarse las exigencias especia-
les en cuanto a su embalaje e identificación. En este caso de-
berá recurrirse a los servicios de un experto en mercancías
peligrosas al preparar la pieza para su envío.
Eliminación
Los aparatos para jardín, accesorios y embalajes deberán so-
meterse a un proceso de recuperación que respete el medio
ambiente.
¡No arroje las herramientas eléctricas, acumuladores o pilas a
la basura!
Sólo para los países de la UE:
Las herramientas eléctricas inservibles, así
como los acumuladores/pilas defectuosos
o agotados deberán acumularse por sepa-
rado para ser sometidos a un reciclaje eco-
lógico tal como lo marcan las Directivas
Europeas 2012/19/UE y 2006/66/CE, res-
pectivamente.
Los acumuladores/pilas agotados pueden entregarse direc-
tamente a su distribuidor habitual de Bosch:
España
Servicio Central de Bosch
Servilotec, S.L.
Polig. Ind. II, 27
Cabanillas del Campo
Tel.: +34 9 01 11 66 97
Los acumuladores integrados solamente se deben ex-
traer para la eliminación por personal especializado. Al
abrir la semicarcasa puede destruirse la herramienta eléc-
trica.
Para extraer el acumulador de la herramienta eléctrica, accio-
ne el interruptor de conexión/desconexión , hasta que el acu-
mulador quede totalmente descargado. Desenrosque los tor-
nillos de la carcasa y quite la semicarcasa, para extraer el
acumulador. A fin de evitar un cortocircuito, separe uno tras
otro los empalmes en el acumulador y aísle luego los polos.
También con descarga total existe aún una capacidad restan-
te en el acumulador, que se puede liberar en caso de un corto-
circuito.
Acumuladores/pilas:
Iones de Litio:
Observe las indicaciones comprendidas en
el apartado “Transporte”.
Reservado el derecho de modificación.
El símbolo es solamente válido, si también se encuentra sobre la
placa de características del producto/fabricado.
OBJ_BUCH-1453-006.book Page 31 Friday, September 23, 2016 1:53 PM
32 | Português
F 016 L81 345 | (23.9.16) Bosch Power Tools
Português
Indicações de segurança
Descrição dos pictogramas
Indicações gerais de advertência para ferramen-
tas eléctricas
Devem ser lidas todas as indicações de
advertência e todas as instruções.
O desrespeito das advertências e instruções apresentadas
abaixo pode causar choque eléctrico, incêndio e/ou graves
lesões.
Guarde bem todas as advertências e instruções para futu-
ra referência.
O termo “Ferramenta eléctrica” utilizado a seguir nas indica-
ções de advertência, refere-se a ferramentas eléctricas ope-
radas com corrente de rede (com cabo de rede) e a ferramen-
tas eléctricas operadas com acumulador (sem cabo de rede).
Segurança da área de trabalho
Mantenha a sua área de trabalho sempre limpa e bem
iluminada. Desordem ou áreas de trabalho insuficiente-
mente iluminadas podem levar a acidentes.
Não trabalhar com a ferramenta eléctrica em áreas
com risco de explosão, nas quais se encontrem líqui-
dos, gases ou pós inflamáveis. Ferramentas eléctricas
produzem faíscas, que podem inflamar pós ou vapores.
Manter crianças e outras pessoas afastadas da ferra-
menta eléctrica durante a utilização. No caso de distrac-
ção é possível que perca o controlo sobre o aparelho.
Segurança eléctrica
A ficha de conexão da ferramenta eléctrica deve caber
na tomada. A ficha não deve ser modificada de maneira
alguma. Não utilizar uma ficha de adaptação junto com
ferramentas eléctricas protegidas por ligação à terra.
Fichas não modificadas e tomadas apropriadas reduzem o
risco de um choque eléctrico.
Evitar que o corpo possa entrar em contacto com su-
perfícies ligadas à terra, como tubos, aquecimentos,
fogões e frigoríficos. Há um risco elevado devido a cho-
que eléctrico, se o corpo estiver ligado à terra.
Manter o aparelho afastado de chuva ou humidade. A
infiltração de água numa ferramenta eléctrica aumenta o
risco de choque eléctrico.
Não deverá utilizar o cabo para outras finalidades. Ja-
mais utilizar o cabo para transportar a ferramenta eléc-
trica, para pendurá-la, nem para puxar a ficha da toma-
da. Manter o cabo afastado de calor, óleo, cantos
afiados ou partes do aparelho em movimento. Cabos
danificados ou emaranhados aumentam o risco de um cho-
que eléctrico.
Se trabalhar com uma ferramenta eléctrica ao ar livre,
só deverá utilizar cabos de extensão apropriados para
áreas exteriores. A utilização de um cabo de extensão
apropriado para áreas exteriores reduz o risco de um cho-
que eléctrico.
Se não for possível evitar o funcionamento da ferra-
menta eléctrica em áreas húmidas, deverá ser utilizado
um disjuntor de corrente de avaria. A utilização de um
disjuntor de corrente de avaria reduz o risco de um choque
eléctrico.
Segurança de pessoas
Esteja atento, observe o que está a fazer e tenha pru-
dência ao trabalhar com a ferramenta eléctrica. Não
utilizar uma ferramenta eléctrica quando estiver fati-
gado ou sob a influência de drogas, álcool ou medica-
mentos. Um momento de descuido ao utilizar a ferramen-
ta eléctrica, pode levar a lesões graves.
Utilizar equipamento de protecção pessoal e sempre
óculos de protecção. A utilização de equipamento de pro-
tecção pessoal, como máscara de protecção contra pó, sa-
patos de segurança antiderrapantes, capacete de segu-
rança ou protecção auricular, de acordo com o tipo e
aplicação da ferramenta eléctrica, reduz o risco de lesões.
Evitar uma colocação em funcionamento involuntária.
Assegure-se de que a ferramenta eléctrica esteja desli-
gada, antes de conectá-la à alimentação de rede e/ou
ao acumulador, antes de levantá-la ou de transportá-la.
Se tiver o dedo no interruptor ao transportar a ferramenta
eléctrica ou se o aparelho for conectado à alimentação de
rede enquanto estiver ligado, poderão ocorrer acidentes.
Remover ferramentas de ajuste ou chaves de boca an-
tes de ligar a ferramenta eléctrica. Uma ferramenta ou
chave que se encontre numa parte do aparelho em movi-
mento pode levar a lesões.
Evite uma posição anormal. Mantenha uma posição fir-
me e mantenha sempre o equilíbrio. Desta forma é mais
fácil controlar a ferramenta eléctrica em situações inespe-
radas.
Usar roupa apropriada. Não usar roupa larga nem jóias.
Mantenha os cabelos, roupas e luvas afastadas de par-
Leia atentamente estas instruções de serviço.
Indicação geral de perigos.
Assegure-se de que as pessoas ao redor estejam
suficientemente afastadas da ferramenta eléctri-
ca.
Usar luvas de proteção
Não utilizar a ferramenta eléctrica na chuva nem
expô-la à chuva.
ATENÇÃO
OBJ_BUCH-1453-006.book Page 32 Friday, September 23, 2016 1:53 PM
Português | 33
Bosch Power Tools F 016 L81 345 | (23.9.16)
tes em movimento. Roupas frouxas, cabelos longos ou
jóias podem ser agarrados por peças em movimento.
Se for possível montar dispositivos de aspiração ou de
recolha, assegure-se de que estejam conectados e uti-
lizados correctamente. A utilização de uma aspiração de
pó pode reduzir o perigo devido ao pó.
Utilização e manuseio cuidadoso de ferramentas
eléctricas
Não sobrecarregue o aparelho. Utilize a ferramenta
eléctrica apropriada para o seu trabalho. É melhor e
mais seguro trabalhar com a ferramenta eléctrica apro-
priada na área de potência indicada.
Não utilizar uma ferramenta eléctrica com um interrup-
tor defeituoso. Uma ferramenta eléctrica que não pode
mais ser ligada nem desligada, é perigosa e deve ser repa-
rada.
Puxar a ficha da tomada e/ou remover o acumulador
antes de executar ajustes no aparelho, de substituir
acessórios ou de guardar o aparelho. Esta medida de se-
gurança evita o arranque involuntário da ferramenta eléc-
trica.
Guardar ferramentas eléctricas não utilizadas fora do
alcance de crianças. Não permita que pessoas que não
estejam familiarizadas com o aparelho ou que não te-
nham lido estas instruções, utilizem o aparelho. Ferra-
mentas eléctricas são perigosas se forem utilizadas por
pessoas inesperientes.
Tratar a ferramenta eléctrica com cuidado. Controlar
se as partes móveis do aparelho funcionam perfeita-
mente e não emperram, e se há peças quebradas ou da-
nificadas que possam prejudicar o funcionamento da
ferramenta eléctrica. Permitir que peças danificadas
sejam reparadas antes da utilização. Muitos acidentes
têm como causa, a manutenção insuficiente de ferramen-
tas eléctricas.
Manter as ferramentas de corte afiadas e limpas. Ferra-
mentas de corte cuidadosamente tratadas e com cantos
de corte afiados emperram com menos frequência e po-
dem ser conduzidas com maior facilidade.
Utilizar a ferramenta eléctrica, acessórios, ferramen-
tas de aplicação, etc. conforme estas instruções. Con-
siderar as condições de trabalho e a tarefa a ser execu-
tada. A utilização de ferramentas eléctricas para outras
tarefas a não ser as aplicações previstas, pode levar a situ-
ações perigosas.
Manuseio e utilização cuidadosos de ferramentas
com acumuladores
Só carregar acumuladores em carregadores recomen-
dados pelo fabricante. Há perigo de incêndio se um car-
regador apropriado para um certo tipo de acumuladores
for utilizado para carregar acumuladores de outros tipos.
Só utilizar ferramentas eléctricas com os acumulado-
res apropriados. A utilização de outros acumuladores po-
de levar a lesões e perigo de incêndio.
Manter o acumulador que não está sendo utilizado
afastado de clipes, moedas, chaves, parafusos ou ou-
tros pequenos objectos metálicos que possam causar
um curto-circuito dos contactos. Um curto-circuito entre
os contactos do acumulador pode ter como consequência
queimaduras ou fogo.
No caso de aplicação incorrecta pode vazar líquido do
acumulador. Evitar o contacto. No caso de um contacto
acidental, deverá enxaguar com água. Se o líquido en-
trar em contacto com os olhos, também deverá consul-
tar um médico. Líquido que escapa do acumulador pode
levar a irritações da pele ou a queimaduras.
Serviço
Só permita que o seu aparelho seja reparado por pesso-
al especializado e qualificado e só com peças de reposi-
ção originais. Desta forma é assegurado o funcionamento
seguro do aparelho.
Indicações de segurança para serras de sabre
Ao executar trabalhos durante os quais possam ser
atingidos cabos eléctricos, deverá sempre segurar a
ferramenta eléctrica pelas superfícies isoladas do pu-
nho. O contacto com um cabo sob tensão também pode
colocar sob tensão as peças metálicas da ferramenta eléc-
trica e levar a um choque eléctrico.
Não utilizar a ferramenta eléctrica com o arco, se os re-
vestimentos de borracha do arco estiverem faltando ou
se estiverem danificados. Substituir o arco por um no-
vo, se os revestimentos de borracha do arco estiverem
danificados.
Manter as mãos afastadas da área de serrar. Não tocar
na peça a ser trabalhada pelo lado de baixo. Há perigo
de lesões no caso de contacto com a lâmina de serra.
Só conduzir a ferramenta eléctrica no sentido da peça a
ser trabalhada quando estiver ligada. Caso contrário há
risco de um contragolpe, se a ferramenta de aplicação se
enganchar na peça a ser trabalhada.
Observe, que a placa de guia esteja sempre encostada,
sem arco de fixação, na peça a ser trabalhada enquanto
estiver a serrar. A lâmina de serra pode se enganchar e le-
var à perda de controle sobre a ferramenta eléctrica.
Após encerrado o processo de trabalho, deverá desli-
gar a ferramenta eléctrica e apenas puxar a lâmina de
serra do corte, quando a ferramenta eléctrica estiver
parada. Desta forma são evitados contragolpes e é possí-
vel apoiar a ferramenta eléctrica com segurança.
Só utilizar lâminas de serra que estejam em perfeito es-
tado e que não apresentem danos. Lâminas de serrar tor-
tas e não suficiente afiadas podem quebrar, influenciar ne-
gativamente o corte ou causar um contra-golpe.
Não frenar a lâmina de serra através de pressão lateral
após desligar o aparelho. A lâmina de serra pode ser da-
nificada, ser quebrada ou causar um contragolpe.
Fixar firmemente o material. Não apoiar a peça a ser
trabalhada com a mão nem com o pé. A serra em movi-
mento não deve entrar em contacto com objectos nem
com o chão. Há risco de contragolpe.
OBJ_BUCH-1453-006.book Page 33 Friday, September 23, 2016 1:53 PM
34 | Português
F 016 L81 345 | (23.9.16) Bosch Power Tools
Utilizar detectores apropriados, para encontrar cabos
escondidos, ou consultar a companhia eléctrica local. O
contacto com cabos eléctricos pode provocar incêndio e
choques eléctricos. Danos em tubos de gás podem levar à
explosão. A infiltração num cano de água provoca danos
materiais.
Fixar a peça a ser trabalhada. Uma peça a ser trabalhada
fixa com dispositivos de aperto ou com torno de bancada
está mais firme do que segurada com a mão.
Espere a ferramenta eléctrica parar completamente,
antes de depositá-la. A ferramenta de aplicação pode em-
perrar e levar à perda de controlo sobre a ferramenta eléc-
trica.
Bloquear o interruptor de ligar-desligar na posição des-
ligada antes de todos os trabalhos na ferramenta eléc-
trica (p. ex. manutenção, troca de ferramenta etc.), as-
sim como para o transporte e arrecadação. Há perigo de
lesões se o interruptor de ligar-desligar for accionado invo-
luntariamente.
Proteger a ferramenta eléctrica contra calor,
p. ex. também contra uma permanente radia-
ção solar, fogo, água e humidade. Há perigo de
explosão.
Em caso de danos e de utilização incorrecta do acumu-
lador, podem escapar vapores. Arejar bem o local de
trabalho e consultar um médico se forem constatados
quaisquer sintomas. É possível que os vapores irritem as
vias respiratórias.
Para poupar energia só deverá ligar a ferramenta eléctrica
quando ela for utilizada.
Indicações de segurança para carre-
gadores
Manter o carregador afastado
de chuva ou humidade. A infil-
tração de água num carregador
aumenta o risco de choque
eléctrico.
Carregar a ferramenta eléctrica
apenas com o carregador forneci-
do.
Manter o carregador limpo. Há ris-
co de choque eléctrico devido a suji-
dade.
Antes de cada utilização é neces-
sário verificar o carregador, o ca-
bo e a ficha. Não utilizar o carrega-
dor se forem verificados danos.
Não abrir pessoalmente o carre-
gador e só permita que seja repa-
rado por pessoal qualificado e que
só sejam utilizadas peças sobres-
salentes originais. Carregadores,
cabos e fichas danificados aumen-
tam o risco de um choque eléctrico.
Crianças e pessoas que, devido às
suas capacidades físicas, senso-
riais ou mentais, ou inexperiência
ou desconhecimento, não este-
jam em condições de operar o car-
regador com segurança, não de-
vem usar este carregador sem
supervisão ou orientação de uma
pessoal responsável. Caso contrá-
rio há perigo de um erro de opera-
ção e de lesões.
Vigie as crianças durante a utiliza-
ção, a limpeza e a manutenção.
Desta forma garante que nenhuma
criança brinca com o carregador.
Crianças não devem realizar tra-
balhos de limpeza nem de manu-
tenção no carregador, sem super-
visão.
Símbolos
Os símbolos a seguir são importantes para a leitura e para a
compreensão destas instruções de serviço. Os símbolos e os
seus significados devem ser memorizados. A interpretação
correcta dos símbolos facilita a utilização segura e aprimora-
da da ferramenta eléctrica.
Símbolo Significado
Usar óculos de protecção.
Só utilizar o carregador em locais se-
cos.
OBJ_BUCH-1453-006.book Page 34 Friday, September 23, 2016 1:53 PM
Português | 35
Bosch Power Tools F 016 L81 345 | (23.9.16)
Utilização conforme as disposições
Esta ferramenta eléctrica é destinada para o uso doméstico.
Ela é destinada para cortar galhos e também pode ser usada
para serrar madeira, metal macio (como por ex. cobre) e pla-
cas de gesso encartonado.
Ela é apropriada para cortes curvos e rectos.
É imprescindível observar as recomendações da lâmina de
serrar.
Dados técnicos
Declaração de conformidade
Declaramos sob nossa inteira responsabilidade que o pro-
duto descrito nos “Dados técnicos” está em conformidade
com todas as disposições pertinentes das Directivas
2011/65/UE, até 19 de Abril de 2016: 2006/95/CE, a partir
de 20 de Abril de 2016: 2014/35/UE, até 19 de Abril
de 2016: 2004/108/CE, a partir de 20 de Abril de 2016:
2014/30/UE, 2006/42/CE incluindo suas alterações, e em
conformidade com as seguintes normas:
EN 60745-1, EN 60745-2-11 (ferramenta sem fio),
EN 50581, EN 60335-1, EN 60335-2-29 (carregador).
Processo técnico (2006/42/CE, 2000/14/CE) em:
Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,
Stowmarket, Suffolk IP14 1EY, England
Robert Bosch Power Tools GmbH
70538 Stuttgart, GERMANY
Stuttgart, 01.01.2017
Informação sobre ruídos/vibrações
Os valores de emissão de ruído determinados de acordo com
EN 60745-2-11.
O nível de pressão acústica avaliado como A do aparelho é ti-
picamente 72 dB(A). Incerteza K=3 dB.
O nível de ruído durante o trabalho pode ultrapassar
80 dB(A).
Usar protecção auricular!
Totais valores de vibrações a
h
(soma dos vectores de três di-
recções) e incerteza K averiguada conforme EN 60745-2-11:
Serrar placas de aglomerado: a
h
=19m/s
2
, K=6,0 m/s
2
,
serrar vigas de madeira: a
h
=20m/s
2
, K=3,0 m/s
2
.
Direcção da reacção
Direcção do movimento
Ligar
Ação permitida
Ação proibida
Acessórios
Serra de sabre Keo
N° do produto 3 600 H61 9..
Tensão nominal V= 10,8
N° de cursos em vazio n
0
min
-1
0–1600
Fixação da ferramenta SDS
Curso mm 20
Potência de corte, máx. diâme-
tro
–em madeira
– em metal macio
mm
mm
80
7
Peso conforme
EPTA-Procedure 01:2014
kg 1,05
Carregador
N° do produto EU
UK
AU
2 609 003 916
2 609 007 262
2 609 003 932
2 609 004 762
Tensão de entrada
V 100 – 240
Corrente de carga mA 500
Faixa de temperatura de carga
admissível °C 0–45
Observar o número de produto na placa de características da sua ferra-
menta eléctrica. A designação comercial das ferramentas eléctricas in-
dividuais pode variar.
Símbolo Significado
Peso conforme
EPTA-Procedure 01:2014
kg
kg
kg
0,088 (EU)
0,093 (UK)
0,085 (AU)
Classe de proteção / II
Acumulador Li-Iões
Tensão nominal V= 10,8
Capacidade Ah 1,5
Tempo de carga (acumulador
descarregado) h3,5
Número de elementos do acu-
mulador 3
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ECS
Serra de sabre Keo
Observar o número de produto na placa de características da sua ferra-
menta eléctrica. A designação comercial das ferramentas eléctricas in-
dividuais pode variar.
OBJ_BUCH-1453-006.book Page 35 Friday, September 23, 2016 1:53 PM
36 | Português
F 016 L81 345 | (23.9.16) Bosch Power Tools
O nível de vibrações indicado nestas indicações foi medido de
acordo com um processo de medição normalizado em
EN 60745 e pode ser utilizado para a comparação de ferra-
mentas eléctricas. Ele também é apropriado para uma avalia-
ção preliminar da carga de vibrações.
As especificações técnicas da ferramenta eléctrica divergem
dos critérios de teste dos testes padronizados em EN 60745.
O nível de vibrações indicado representa as aplicações princi-
pais da ferramenta eléctrica. Se a ferramenta eléctrica for uti-
lizada para outras aplicações, com outras ferramentas de tra-
balho ou com manutenção insuficiente, é possível que o nível
de vibrações seja diferente. Isto pode aumentar nitidamente
o impacto de vibrações durante o completo período de traba-
lho.
Para uma estimação exacta da carga de vibrações, também
deveriam ser considerados os períodos nos quais o aparelho
está desligado ou funciona, mas não está sendo utilizado. Isto
pode reduzir nitidamente o impacto de vibrações durante o
completo período de trabalho.
Além disso também deverão ser estipuladas medidas de se-
gurança para proteger o operador contra o efeito de vibra-
ções, como por exemplo: Manutenção de ferramentas eléctri-
cas e de ferramentas de trabalho, manter as mãos quentes e
organização dos processos de trabalho.
Montagem de funcionamento
Colocação em serviço
Bloquear o interruptor de ligar-desligar na posição des-
ligada antes de todos os trabalhos na ferramenta eléc-
trica (p. ex. manutenção, troca de ferramenta etc.), as-
sim como para o transporte e arrecadação. Há perigo de
lesões se o interruptor de ligar-desligar for accionado invo-
luntariamente.
Carregar o acumulador
Não utilizar outro carregador. O carregador fornecido
está adaptado ao acumulador de Li-Iões montado na sua
ferramenta eléctrica.
Observar a tensão de rede! A tensão da fonte de corrente
deve coincidir com a chapa de identificação do carrega-
dor. Carregadores marcados para 230 V também podem
ser operados com 220 V.
A faixa de tensão do carregador se encontra entre
100–240 V. Assegure-se de que a ficha de rede caiba
na tomada.
Nota: O acumulador é fornecido parcialmente carregado. Pa-
ra assegurar a completa potência do acumulador, o acumula-
dor deverá ser carregado completamente antes da primeira
utilização.
O acumulador de iões de lítio pode ser carregado a qualquer
altura, sem que a sua vida útil seja reduzida. Uma interrupção
do processo de carga não danifica o acumulador.
O acumulador de iões de lítio é protegido contra descarga to-
tal por meio de “Electronic Cell Protection (ECP)”. Quando o
acumulador está completamente descarregado, o aparelho
de jardinagem é desligado por um disjuntor de protecção: O
aparelho de jardinagem não trabalha mais.
Não continuar a premir o interruptor de ligar-desligar
após o desligamento automático da ferramenta eléctri-
ca. O acumulador pode ser danificado.
Introduzir a ficha de rede do carregador na tomada e a ficha
de carregamento na tomada no lado de trás do punho (ape-
nas uma possibilidade de conexão).
O processo de carga é iniciado, assim que a ficha de carga do
carregador for introduzida na tomada.
A indicação do estado de carga do acumulador indica o pro-
gresso de carga. Durante o processo de carga a indicação pis-
ca verde. Se a indicação do estado de carga do acumulador
estiver permanentemente ligada, significa que o acumula-
dor está completamente carregado.
O punho da ferramenta eléctrica aquece-se durante o proces-
so de carga. Isto é normal.
Separar o carregador da rede eléctrica se não for utilizado por
muito tempo.
A ferramenta eléctrica não pode ser utilizada durante o pro-
cesso de carga; ela não está com defeito se não funcionar du-
rante o processo de carga.
Proteger o carregador contra humidade!
Indicações de trabalho
Para a montagem da lâmina de serra é necessário usar
luvas de protecção. Há perigo de lesões no caso de um
contacto com a lâmina de serra.
Ao trocar a lâmina de serrar, observe que a ferramenta
eléctrica não esteja segurando a ferramenta eléctrica
na área do interruptor de ligar-desligar ou na área do
interruptor de ligar-desligar e do bloqueio de ligação.
Há perigo de lesões, se o interruptor de ligar-desligar for
accionado involuntariamente.
Ao serrar, tomar atenção para que a admissão da lâmi-
na de serra esteja livre de restos de materiais, como
por exemplo aparas de madeira ou de metal.
Meta de ação Figura Página
Volume de fornecimento 1 213
Carregar o acumulador
2 213
Montar o arco de fixação
3 214
Controlar a posição firme do arco
de fixação 4 214
Introduzir/retirar a lâmina de serra 5 215
Controlar a posição firme da lâmina
de serrar
6 215
Ligar 7 215
Comandar o n° de cursos
7 215
Indicações de trabalho 8–9 216 – 217
Manutenção e limpeza
10 217
Seleccionar acessórios/peças so-
bressalentes
11 218
OBJ_BUCH-1453-006.book Page 36 Friday, September 23, 2016 1:53 PM
Português | 37
Bosch Power Tools F 016 L81 345 | (23.9.16)
Ao serrar materiais de construção leves, deverá respei-
tar as directivas legais e as recomendações do fabri-
cante do material.
Durante o trabalho, deverá segurar firmemente o pu-
nho da ferramenta eléctrica com uma mão.
Ao serrar, não deverá segurar o arco de fixação, a lâmi-
na de serrar ou as aberturas de ventilação.
A lâmina de serrar pode ser fortemente aquecida du-
rante o trabalho de serrar. Permita que possa se arrefe-
cer antes de tocar nela.
Seleccionar a lâmina de serra
Só usar lâminas de serra apropriadas para o material a ser tra-
balhado.
No início destas instruções de serviço encontra-se uma vista
geral das lâminas de serrar recomendadas. Só devem ser uti-
lizadasa as lâminas de serrar recomendadas.
Para serrar curvas apertadas devem ser utilizadas lâminas de
serra estreitas.
Indicação do estado de carga do acumulador
A indicação do estado de carga do acumulador indica perma-
nentemente o estado de carga do acumulador, com o inter-
ruptor de ligar-desligar premido.
Aspiração de pó/de aparas
Pós de materiais como por exemplo, tintas que contém chum-
bo, alguns tipos de madeira, minerais e metais, podem ser no-
civos à saúde. O contacto ou a inalação dos pós pode provo-
car reações alérgicas e/ou doenças nas vias respiratórias do
utilizador ou das pessoas que se encontrem por perto.
Certos pós, como por exemplo pó de carvalho e faia são con-
siderados como sendo cancerígenos, especialmente quando
juntos com substâncias para o tratamento de madeiras (cro-
mato, preservadores de madeira). Material que contém as-
besto só deve ser processado por pessoal especializado.
– Assegurar uma boa ventilação do local de trabalho.
– É recomendável usar uma máscara de protecção respi-
ratória com filtro da classe P2.
Observe as directivas para os materiais a serem trabalha-
dos, vigentes no seu país.
Evite o acúmulo de pó no local de trabalho. Pós podem
entrar levemente em ignição.
Busca de erros
LED Capacidade
Luz verde permanente ≥35%
Luz intermitente verde 15 – 35%
Luz intermitente vermelha 5 – 15%
Luz vermelha permanente ≤ 5%
Sintomas Possível causa Solução
A ferramenta eléctrica não fun-
ciona
Carregar o acumulador Carregar o acumulador, veja também as “Ins-
truções para carregar”
Ferramenta eléctrica com defeito Dirija-se a uma oficina de serviço pós-venda
A cablagem interna da ferramenta eléctri-
ca está com defeito
Dirija-se a uma oficina de serviço pós-venda
A ferramenta eléctrica funciona
com interrupções
Interruptor de ligar-desligar com defeito Dirija-se a uma oficina de serviço pós-venda
Fortes vibrações/ruídos Ferramenta eléctrica com defeito Dirija-se a uma oficina de serviço pós-venda
A duração de serrar por carga do
acumulador é curta demais
A fixação da lâmina de serrar deve ser
limpa
Segurar a ferramenta eléctrica, mostrando pa-
ra o chão, e começar a serrar
Lâmina de serra gasta Trocar a lâmina de serrar
Má técnica de serra veja “Instruções de trabalho” (figura 8)
O acumulador não está completamente
carregado
Carregar o acumulador, veja também as “Ins-
truções para carregar”
A lâmina de serrar se movimenta
lentamente para lá e para cá
O acumulador está quase descarregado Carregar o acumulador, veja também as “Ins-
truções para carregar”
O interruptor de ligar-desligar não está
completamente premido
Premir completamente o interruptor de ligar-
desligar
Sobrecarga durante o funcionamento Reduzir a força de pressão da ferramenta eléc-
trica contra o galho
OBJ_BUCH-1453-006.book Page 37 Friday, September 23, 2016 1:53 PM
38 | Português
F 016 L81 345 | (23.9.16) Bosch Power Tools
Manutenção e serviço
Manutenção, limpeza e armazenamento
Bloquear o interruptor de ligar-desligar na posição des-
ligada antes de todos os trabalhos na ferramenta eléc-
trica (p. ex. manutenção, troca de ferramenta etc.), as-
sim como para o transporte e arrecadação. Há perigo de
lesões se o interruptor de ligar-desligar for accionado invo-
luntariamente.
Sempre remover a lâmina de serrar antes de efectuar
trabalhos na ferramenta eléctrica.
Manter a ferramenta eléctrica e as aberturas de venti-
lação sempre limpas, para trabalhar bem e de forma se-
gura.
Limpar a fixação da lâmina de serra de preferência com ar
comprimido ou com um pincel macio. Para tal, retirar a lâmina
de serra da ferramenta eléctrica. Manter a fixação da lâmina
de serra em perfeito estado de funcionamento usando lubrifi-
cantes apropriados.
Uma forte sujidade da ferramenta eléctrica pode levar a falhas
de funcionamento. Portanto não deverá serrar materiais que
produzam muito pó, por debaixo nem serrá-los por cima da
cabeça.
Guardar a ferramenta eléctrica em lugar seguro e seco, fora
do alcance das crianças.
Não colocar objectos sobre a ferramenta eléctrica.
Serviço pós-venda e consultoria de aplicação
www.bosch-garden.com
Para todas as questões e encomendas de peças sobressalen-
tas é imprescindível indicar o número de produto de
10 dígitos como consta na placa de características da ferra-
menta eléctrica.
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E – 3E
1800 Lisboa
Para efectuar o seu pedido online de peças entre na página
www.ferramentasbosch.com.
Tel.: 21 8500000
Fax: 21 8511096
Brasil
Robert Bosch Ltda.
Caixa postal 1195
13065-900 Campinas
Tel.: (0800) 7045446
www.bosch.com.br/contacto
Transporte
Os acumuladores de iões de lítio, contidos, estão sujeitos ao
direito de materiais perigosos. Os acumuladores podem ser
transportados na rua pelo utilizador, sem mais obrigações.
Na expedição por terceiros (por ex.: transporte aéreo ou ex-
pedição), devem ser observadas as especiais exigências
quanto à embalagem e à designação. Neste caso é necessário
consultar um especialista de materiais perigosos ao preparar
a peça a ser trabalhada.
Eliminação
Os aparelhos de jardim, os acessórios e as embalagens de-
vem ser dispostos para uma reciclagem ecológica de matérias
primas.
Não deitar ferramentas eléctricas e acumuladores/pilhas no
lixo doméstico!
O LED verde o vermelho piscam
alternadamente
A temperatura do acumulador está fora
da faixa de temperatura de carregamento
admissível
Refrigerar ou aquecer até a temperatura do
acumulador se encontrar na faixa de tempera-
tura admissível entre 0°C e 45°C
O LED vermelho pisca 1 vez A tensão da pilha é insuficiente; o acumu-
lador está vazio
Carregar o acumulador, veja também as “Ins-
truções para carregar”
O LED vermelho pisca 2 vêzes A temperatura do acumulador está fora
da faixa de temperatura de funcionamen-
to admissível
Refrigerar ou aquecer até a temperatura do
acumulador se encontrar na faixa de tempera-
tura admissível entre –15°C e +65°C
O LED vermelho pisca
rapidamente 5 vêzes
Sobrecarga (a lâmina de serrar está em-
perrada)
Reduzir a força de pressão da ferramenta eléc-
trica contra o galho
Conduzir a ferramenta eléctrica ligada em di-
recção do galho a ser serrado
Sintomas Possível causa Solução
OBJ_BUCH-1453-006.book Page 38 Friday, September 23, 2016 1:53 PM
Italiano | 39
Bosch Power Tools F 016 L81 345 | (23.9.16)
Apenas países da União Europeia:
Conforme as Directivas Europeias
2012/19/UE relativa aos resíduos de ferra-
mentas eléctricas europeias 2006/66/CE é
necessário recolher separadamente os acu-
muladores/as pilhas defeituosos ou gastos
e conduzí-los a uma reciclagem ecológica.
Os acumuladores integrados só podem ser retirados
por pessoal especializado para serem eliminados. A
abertura da carcaça pode causar a destruição da ferra-
menta eléctrica.
Para retirar o acumulador da ferramenta eléctrica, mantenha
pressionado o interruptor de ligar/desligar até o acumulador fi-
car totalmente descarregado. Desaperte os parafusos na car-
caça e remova-a para poder retirar o acumulador. Para evitar
um curto-circuito, separe as ligações do acumulador uma a uma
e depois isole os pólos. Mesmo com o acumulador totalmente
descarregado, ainda existe uma capacidade residual no acu-
mulador que pode ser libertada em caso de curto-circuito.
Acumuladores/pilhas:
Iões de lítio:
Observar as indicações no capítulo “Trans-
porte”.
Sob reserva de alterações.
Italiano
Norme di sicurezza
Descrizione dei simboli
Avvertenze generali di pericolo per elettroutensili
Leggere tutte le avvertenze di peri-
colo e le istruzioni operative. In
caso di mancato rispetto delle avvertenze di pericolo e delle
istruzioni operative si potrà creare il pericolo di scosse elettri-
che, incendi e/o incidenti gravi.
Conservare tutte le avvertenze di pericolo e le istruzioni
operative per ogni esigenza futura.
Il termine «elettroutensile» utilizzato nelle avvertenze di peri-
colo si riferisce ad utensili elettrici alimentati dalla rete (con li-
nea di allacciamento) ed ad utensili elettrici alimentati a bat-
teria (senza linea di allacciamento).
Sicurezza della postazione di lavoro
Tenere la postazione di lavoro sempre pulita e ben illu-
minata. Il disordine oppure zone della postazione di lavoro
non illuminate possono essere causa di incidenti.
Evitare d’impiegare l’elettroutensile in ambienti sog-
getti al rischio di esplosioni nei quali si abbia presenza
di liquidi, gas o polveri infiammabili. Gli elettroutensili
producono scintille che possono far infiammare la polvere
o i gas.
Tenere lontani i bambini ed altre persone durante l’im-
piego dell’elettroutensile. Eventuali distrazioni potranno
comportare la perdita del controllo sull’elettroutensile.
Sicurezza elettrica
La spina di allacciamento alla rete dell’elettroutensile
deve essere adatta alla presa. Evitare assolutamente di
apportare modifiche alla spina. Non impiegare spine
adattatrici assieme ad elettroutensili dotati di collega-
mento a terra. Le spine non modificate e le prese adatte
allo scopo riducono il rischio di scosse elettriche.
Evitare il contatto fisico con superfici collegate a terra,
come tubi, riscaldamenti, cucine elettriche e frigorife-
ri. Sussiste un maggior rischio di scosse elettriche nel mo-
mento in cui il corpo è messo a massa.
Custodire l’elettroutensile al riparo dalla pioggia o
dall’umidità. La penetrazione dell’acqua in un elettrouten-
sile aumenta il rischio di una scossa elettrica.
Non usare il cavo per scopi diversi da quelli previsti ed,
in particolare, non usarlo per trasportare o per appen-
dere l’elettroutensile oppure per estrarre la spina dalla
presa di corrente. Non avvicinare il cavo a fonti di calo-
re, olio, spigoli taglienti e neppure a parti della macchi-
na che siano in movimento. I cavi danneggiati o aggrovi-
gliati aumentano il rischio d’insorgenza di scosse
elettriche.
Qualora si voglia usare l’elettroutensile all’aperto, im-
piegare solo ed esclusivamente cavi di prolunga che si-
ano adatti per l’impiego all’esterno. L’uso di un cavo di
prolunga omologato per l’impiego all’esterno riduce il ri-
schio d’insorgenza di scosse elettriche.
Qualora non fosse possibile evitare di utilizzare l’elet-
troutensile in ambiente umido, utilizzare un interrutto-
re di sicurezza. L’uso di un interruttore di sicurezza riduce
il rischio di una scossa elettrica.
Leggere le istruzioni d’uso.
Allarme generale di pericolo.
Fare in modo che persone che si trovano nelle vi-
cinanze rimangano a distanza di sicurezza
dall’elettroutensile.
Mettere i guanti di protezione
Non utilizzare l’elettroutensile quando piove e
neppure esporlo alla pioggia.
AVVERTENZA
OBJ_BUCH-1453-006.book Page 39 Friday, September 23, 2016 1:53 PM
40 | Italiano
F 016 L81 345 | (23.9.16) Bosch Power Tools
Sicurezza delle persone
È importante concentrarsi su ciò che si sta facendo e
maneggiare con giudizio l’elettroutensile durante le
operazioni di lavoro. Non utilizzare mai l’elettroutensi-
le in caso di stanchezza oppure quando ci si trovi sotto
l’effetto di droghe, bevande alcoliche e medicinali. Un
attimo di distrazione durante l’uso dell’elettroutensile può
essere causa di gravi incidenti.
Indossare sempre equipaggiamento protettivo indivi-
duale nonché occhiali protettivi. Indossando abbiglia-
mento di protezione personale come la maschera per pol-
veri, scarpe di sicurezza che non scivolino, elmetto di
protezione oppure protezione acustica a seconda del tipo
e dell’applicazione dell’elettroutensile, si riduce il rischio di
incidenti.
Evitare l’accensione involontaria dell’elettroutensile.
Prima di collegarlo alla rete di alimentazione elettrica
e/o alla batteria ricaricabile, prima di prenderlo oppure
prima di iniziare a trasportarlo, assicurarsi che l’elet-
troutensile sia spento. Tenendo il dito sopra l’interruttore
mentre si trasporta l’elettroutensile oppure collegandolo
all’alimentazione di corrente con l’interruttore inserito, si
vengono a creare situazioni pericolose in cui possono veri-
ficarsi seri incidenti.
Prima di accendere l’elettroutensile togliere gli attrez-
zi di regolazione o la chiave inglese. Un accessorio oppu-
re una chiave che si trovi in una parte rotante della macchi-
na può provocare seri incidenti.
Evitare una posizione anomala del corpo. Avere cura di
mettersi in posizione sicura e di mantenere l’equilibrio
in ogni situazione. In questo modo è possibile controllare
meglio l’elettroutensile in caso di situazioni inaspettate.
Indossare vestiti adeguati. Non indossare vestiti lar-
ghi, né portare bracciali e catenine. Tenere i capelli, i
vestiti ed i guanti lontani da pezzi in movimento. Vestiti
lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in
movimento.
In caso fosse previsto il montaggio di dispositivi di
aspirazione della polvere e di raccolta, assicurarsi che
gli stessi siano collegati e che vengano utilizzati corret-
tamente. L’utilizzo di un’aspirazione polvere può ridurre lo
svilupparsi di situazioni pericolose dovute alla polvere.
Trattamento accurato ed uso corretto degli elet-
troutensili
Non sottoporre la macchina a sovraccarico. Per il pro-
prio lavoro, utilizzare esclusivamente l’elettroutensile
esplicitamente previsto per il caso. Con un elettrouten-
sile adatto si lavora in modo migliore e più sicuro nell’ambi-
to della sua potenza di prestazione.
Non utilizzare mai elettroutensili con interruttori difet-
tosi. Un elettroutensile con l’interruttore rotto è pericoloso
e deve essere aggiustato.
Prima di procedere ad operazioni di regolazione sulla
macchina, prima di sostituire parti accessorie oppure
prima di posare la macchina al termine di un lavoro,
estrarre sempre la spina dalla presa della corrente e/o
estrarre la batteria ricaricabile. Tale precauzione eviterà
che l’elettroutensile possa essere messo in funzione invo-
lontariamente.
Quando gli elettroutensili non vengono utilizzati, con-
servarli al di fuori del raggio di accesso di bambini. Non
fare usare l’elettroutensile a persone che non siano abi-
tuate ad usarlo o che non abbiano letto le presenti istru-
zioni. Gli elettroutensili sono macchine pericolose quando
vengono utilizzati da persone non dotate di sufficiente
esperienza.
Eseguire la manutenzione dell’elettroutensile operan-
do con la dovuta diligenza. Accertarsi che le parti mobi-
li della macchina funzionino perfettamente, che non
s’inceppino e che non ci siano pezzi rotti o danneggiati
al punto da limitare la funzione dell’elettroutensile
stesso. Prima di iniziare l’impiego, far riparare le parti
danneggiate. Numerosi incidenti vengono causati da elet-
troutensili la cui manutenzione è stata effettuata poco ac-
curatamente.
Mantenere gli utensili da taglio sempre affilati e puliti.
Gli utensili da taglio curati con particolare attenzione e con
taglienti affilati s’inceppano meno frequentemente e sono
più facili da condurre.
Utilizzare l’elettroutensile, gli accessori opzionali, gli
utensili per applicazioni specifiche ecc., sempre atte-
nendosi alle presenti istruzioni. Così facendo, tenere
sempre presente le condizioni di lavoro e le operazioni
da eseguire. L’impiego di elettroutensili per usi diversi da
quelli consentiti potrà dar luogo a situazioni di pericolo.
Trattamento ed utilizzo appropriato di utensili
dotati di batterie ricaricabili
Caricare la batteria ricaricabile solo ed esclusivamente
nei dispositivi di carica consigliati dal produttore. Per
un dispositivo di carica previsto per un determinato tipo di
batteria sussiste pericolo di incendio se viene utilizzato
con un tipo diverso di batteria ricaricabile.
Avere cura d’impiegare negli elettroutensili solo ed
esclusivamente batterie ricaricabili esplicitamente
previste. L’uso di batterie ricaricabili di tipo diverso potrà
dare insorgenza a lesioni e comportare il rischio d’incendi.
Non avvicinare batterie non utilizzate a fermagli, mo-
nete, chiavi, chiodi, viti e neppure ad altri piccoli ogget-
ti metallici che potrebbero provocare un cavallotta-
mento dei contatti. Un eventuale corto circuito tra i
contatti dell’accumulatore potrà dare origine a bruciature
o ad incendi.
In caso d’impiego errato si provoca il pericolo di fuoriu-
scita di liquido dalla batteria ricaricabile. Evitarne as-
solutamente il contatto. In caso di contatto accidenta-
le, sciacquare accuratamente con acqua. Rivolgersi
immediatamente al medico, qualora il liquido dovesse
entrare in contatto con gli occhi. Il liquido fuoriuscito
dalla batteria ricaricabile potrà causare irritazioni cutanee
o ustioni.
OBJ_BUCH-1453-006.book Page 40 Friday, September 23, 2016 1:53 PM
Italiano | 41
Bosch Power Tools F 016 L81 345 | (23.9.16)
Assistenza
Fare riparare l’elettroutensile solo ed esclusivamente
da personale specializzato e solo impiegando pezzi di
ricambio originali. In tale maniera potrà essere salvaguar-
data la sicurezza dell’elettroutensile.
Istruzioni di sicurezza per seghe a gattuccio
Tenere l’apparecchio per le superfici isolate dell’impu-
gnatura qualora venissero effettuati lavori durante i
quali l’accessorio potrebbe venire a contatto con cavi
elettrici nascosti. Il contatto con un cavo sotto tensione
può mettere sotto tensione anche parti metalliche dell’ap-
parecchio, causando una scossa elettrica.
Non utilizzare l’elettroutensile con la staffa di fissaggio
se i rivestimenti in gomma della staffa di fissaggio man-
cano oppure sono danneggiati. Se i rivestimenti sulla
staffa di fissaggio sono danneggiati sostituire la staffa
di fissaggio con una staffa nuova.
Tenere le mani sempre lontane dalla zona operativa.
Mai afferrare con le mani la parte inferiore del pezzo in
lavorazione. Toccando la lama vi è un serio rischio di inci-
dente.
Avvicinare l’elettroutensile alla superficie in lavorazio-
ne soltanto quando è in azione. In caso contrario vi è il pe-
ricolo di provocare un contraccolpo se l’utensile ad innesto
si inceppa nel pezzo in lavorazione.
Prestare attenzione affinché durante il taglio la piastra
di guida appoggi sul pezzo in lavorazione senza staffa
di fissaggio. La lama può bloccarsi e causare la perdita del
controllo sull’elettroutensile.
Una volta terminata l’operazione di lavoro, spegnere
l’elettroutensile ed estrarre la lama dal taglio eseguito
soltanto quando si sarà fermata completamente. In
questo modo si evita di provocare un contraccolpo e si può
posare l’elettroutensile senza nessun pericolo.
Utilizzare esclusivamente lame integre ed in perfette
condizioni. Lame deformate oppure non affilate possono
rompersi, influenzare negativamente il taglio oppure cau-
sare un contraccolpo.
Dopo aver spento la macchina, non cercare di fermare
la lama esercitando pressione lateralmente. La lama
può subire dei danni, rompersi oppure provocare un con-
traccolpo.
Fissare sempre ben saldamente il materiale. Non cer-
care di tenere il pezzo in lavorazione con la mano o con
il piede. Mai toccare oggetti oppure il pavimento con la
lama in movimento. Vi è concreto pericolo di contraccol-
po.
Al fine di rilevare linee di alimentazione nascoste, uti-
lizzare adatte apparecchiature di ricerca oppure rivol-
gersi alla locale società erogatrice. Un contatto con linee
elettriche può provocare lo sviluppo di incendi e di scosse
elettriche. Danneggiando linee del gas si può creare il peri-
colo di esplosioni. Penetrando una tubazione dell’acqua si
provocano seri danni materiali.
Assicurare il pezzo in lavorazione. Un pezzo in lavorazio-
ne può essere bloccato con sicurezza in posizione solo uti-
lizzando un apposito dispositivo di serraggio oppure una
morsa a vite e non tenendolo con la semplice mano.
Prima di posare l’elettroutensile, attendere sempre fi-
no a quando si sarà fermato completamente. L’accesso-
rio può incepparsi e comportare la perdita di controllo
dell’elettroutensile.
Prima di effettuare lavori sull’elettroutensile (p. es. la-
vori di manutenzione, cambio dell’utensile ecc.) non-
ché in caso di trasporto e di conservazione dello stesso,
bloccare l’interruttore di avvio/arresto in posizione di
spento. In caso di azionamento accidentale dell’interrutto-
re di avvio/arresto esiste pericolo di lesioni.
Proteggere l’elettroutensile dal calore, p. es.
anche dall’irradiamento solare continuo, dal
fuoco, dall’acqua e dall’umidità. Esiste pericolo
di esplosione.
In caso di difetto e di uso improprio della batteria rica-
ricabile vi è il pericolo di una fuoriuscita di vapori. Far
entrare aria fresca e farsi visitare da un medico in caso
di disturbi. I vapori possono irritare le vie respiratorie.
Per risparmiare energia accendere l’elettroutensile solo se
lo stesso viene utilizzato.
Indicazioni di sicurezza per carica-
batteria
Custodire il caricabatteria al
riparo dalla pioggia o
dall’umidità. L’eventuale infil-
trazione di acqua in un carica-
batteria va ad aumentare il ri-
schio d’insorgenza di scosse
elettriche.
Caricare l’elettroutensile soltanto
con il caricabatteria fornito in do-
tazione.
Avere cura di mantenere il carica-
batteria sempre pulito. Attraverso
accumuli di sporcizia si crea il peri-
colo di una scossa elettrica.
Prima di ogni impiego controllare
il caricabatteria, il cavo e la spina.
Non utilizzare il caricabatteria in
caso doveste riscontrare dei dan-
ni. Non aprire mai personalmente
il caricabatteria e farlo riparare
OBJ_BUCH-1453-006.book Page 41 Friday, September 23, 2016 1:53 PM
42 | Italiano
F 016 L81 345 | (23.9.16) Bosch Power Tools
soltanto da personale qualificato
e soltanto con pezzi di ricambio
originali. In caso di caricabatterie
per batterie, cavi e spine danneggia-
te si aumenta il pericolo di una scos-
sa elettrica.
Bambini e persone che a causa
delle loro capacità fisiche, senso-
riali o mentali oppure a cui manchi
esperienza o conoscenza non so-
no in grado di utilizzare la stazio-
ne di ricarica in modo sicuro, non
devono utilizzare questa stazione
di ricarica senza la sorveglianza
oppure l’istruzione da parte di una
persona responsabile. In caso con-
trario esiste il pericolo di impiego er-
rato e di lesioni.
Sorvegliare i bambini durante
l'utilizzo e le operazioni di pulizia
e manutenzione. In questo modo si
può evitare che i bambini giochino
con il caricabatteria.
La pulizia e la manutenzione della
stazione di ricarica da parte di
bambini non deve avvenire senza
sorveglianza.
Simboli
I simboli sotto indicati sono necessari alla lettura ed alla com-
prensione delle istruzioni d’uso. È importante conoscere be-
ne i simboli ed il rispettivo significato. Un’interpretazione cor-
retta dei simboli contribuisce ad utilizzare meglio ed in modo
più sicuro l’elettroutensile.
Uso conforme alle norme
Questo elettroutensile è adatto all’impiego domestico.
Lo stesso è idoneo per tagliare rami e può essere utilizzato an-
che per il taglio di legno, metallo morbido (p. es. rame) e pan-
nelli di cartongesso.
Lo stesso è adatto per tagli curvi e diritti.
Osservare assolutamente le indicazioni relative alla lama.
Dati tecnici
Simbolo Significato
Portare occhiali di protezione.
Utilizzare il dispositivo di carica esclu-
sivamente in ambienti asciutti.
Direzione di reazione
Direzione di movimento
Accensione
Operazione permessa
Operazione vietata
Accessori
Sega a gattuccio Keo
Codice prodotto 3 600 H61 9..
Tensione nominale V= 10,8
Numero di corse a vuoto n
0
min
-1
0–1600
Mandrino portautensile SDS
Corsa mm 20
Potenza di taglio, max. diametro
–nel legno
– nel metallo morbido
mm
mm
80
7
Peso in funzione della
EPTA-Procedure 01:2014
kg 1,05
Stazione di ricarica
Codice prodotto EU
UK
AU
2 609 003 916
2 609 007 262
2 609 003 932
2 609 004 762
Tensione di ingresso
V 100 – 240
Corrente di carica mA 500
Campo ammesso di temperatu-
ra di ricarica °C 0–45
Peso in funzione della
EPTA-Procedure 01:2014
kg
kg
kg
0,088 (EU)
0,093 (UK)
0,085 (AU)
Classe di sicurezza / II
Si prega di tenere presente il codice prodotto applicato sulla targhetta
di costruzione del Vostro elettroutensile. Le descrizioni commerciali di
singoli elettroutensili possono variare.
Simbolo Significato
OBJ_BUCH-1453-006.book Page 42 Friday, September 23, 2016 1:53 PM
Italiano | 43
Bosch Power Tools F 016 L81 345 | (23.9.16)
Dichiarazione di conformità
Dichiariamo sotto la nostra piena responsabilità che il pro-
dotto descritto nella sezione «Dati tecnici» è conforme a tutte
le disposizioni pertinenti delle Direttive 2011/65/UE,
fino al 19 aprile 2016: 2006/95/CE, dal 20 aprile 2016:
2014/35/UE, fino al 19 aprile 2016: 2004/108/CE, dal
20 aprile 2016: 2014/30/UE, 2006/42/CE e alle relative
modifiche, nonché alle seguenti Normative:
EN 60745-1, EN 60745-2-11 (utensili a batteria),
EN 50581, EN 60335-1, EN 60335-2-29 (caricabatterie).
Fascicolo tecnico (2006/42/CE, 2000/14/CE) presso:
Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,
Stowmarket, Suffolk IP14 1EY, England
Robert Bosch Power Tools GmbH
70538 Stuttgart, GERMANY
Stuttgart, 01.01.2017
Informazioni sulla rumorosità e sulla
vibrazione
Valori di emissione acustica rilevati conformemente a
EN 60745-2-11.
Il livello di pressione acustica stimato A della macchina am-
monta a 72 dB(A). Incertezza della misura K=3 dB.
Il livello di rumore durante il lavoro può superare 80 dB(A).
Usare la protezione acustica!
Valori complessivi di oscillazione a
h
(somma vettoriale delle
tre direzioni) e incertezza della misura K misurati conforme-
mente alla norma EN 60745-2-11:
Taglio di pannello di masonite: a
h
=19m/s
2
, K=6,0 m/s
2
,
Taglio di travi di legno: a
h
=20m/s
2
, K=3,0 m/s
2
.
Il livello di vibrazioni indicato nelle presenti istruzioni è stato
rilevato seguendo una procedura di misurazione conforme al-
la norma EN 60745 e può essere utilizzato per confrontare gli
elettroutensili. Lo stesso è idoneo anche per una valutazione
temporanea della sollecitazione da vibrazioni.
Le specifiche tecniche dell’elettroutensile divergono dai crite-
ri di controllo dei test standardizzati nella norma EN 60745.
Il livello di vibrazioni indicato rappresenta gli impieghi princi-
pali dell’elettroutensile. Qualora l’elettroutensile venisse uti-
lizzato tuttavia per altri impieghi, con accessori differenti op-
pure con manutenzione insufficiente, Il livello di vibrazioni
può differire. Questo può aumentare sensibilmente la solleci-
tazione da vibrazioni per l’intero periodo di tempo operativo.
Per una valutazione precisa della sollecitazione da vibrazioni
bisognerebbe considerare anche i tempi in cui l’apparecchio
è spento oppure è acceso ma non è utilizzato effettivamente.
Questo può ridurre chiaramente la sollecitazione da vibrazio-
ni per l’intero periodo operativo.
Adottare misure di sicurezza supplementari per la protezione
dell’operatore dall’effetto delle vibrazioni come p. es.: manu-
tenzione dell’elettroutensile e degli accessori, mani calde, or-
ganizzazione dello svolgimento del lavoro.
Montaggio ed uso
Messa in funzione
Prima di effettuare lavori sull’elettroutensile (p. es. la-
vori di manutenzione, cambio dell’utensile ecc.) non-
ché in caso di trasporto e di conservazione dello stesso,
bloccare l’interruttore di avvio/arresto in posizione di
spento. In caso di azionamento accidentale dell’interrutto-
re di avvio/arresto esiste pericolo di lesioni.
Caricare la batteria
Non utilizzare mai un altro tipo di caricabatteria. Il cari-
cabatteria fornito in dotazione è adattato alla batteria rica-
ricabile agli ioni di litio di cui è dotato l’elettroutensile.
Osservare la tensione di rete! La tensione della rete deve
corrispondere a quella indicata sulla stazione di ricarica.
Stazioni di ricarica previste per l’uso con 230 V possono
essere azionate anche a 220 V.
Il campo di tensione della stazione di ricarica è tra
100–240 V. Assicurarsi che la spina di rete sia adatta
alla presa.
Batteria ricaricabile
Li-Ionen
Tensione nominale V= 10,8
Autonomia Ah 1,5
Tempo di ricarica (a batteria
scaricata) h3,5
Numero degli elementi della bat-
teria ricaricabile 3
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ECS
Sega a gattuccio Keo
Si prega di tenere presente il codice prodotto applicato sulla targhetta
di costruzione del Vostro elettroutensile. Le descrizioni commerciali di
singoli elettroutensili possono variare.
Scopo dell’operazione Figura Pagina
Volume di fornitura 1 213
Caricare la batteria
2 213
Montaggio della staffa di fissaggio
3 214
Controllo della sede fissa della staf-
fa di fissaggio
4 214
Inserimento/rimozione della lama
5 215
Controllo della sede fissa della
lama
6 215
Avviamento 7 215
Controllo del numero di corse 7 215
Indicazioni operative 8–9 216 – 217
Manutenzione e pulizia 10 217
Selezione accessori/parti di ricam-
bio
11 218
OBJ_BUCH-1453-006.book Page 43 Friday, September 23, 2016 1:53 PM
44 | Italiano
F 016 L81 345 | (23.9.16) Bosch Power Tools
Nota bene: La batteria ricaricabile viene fornita parzialmente
carica. Per garantire l’intera potenza della batteria ricaricabi-
le, prima del primo impiego ricaricare completamente la bat-
teria ricaricabile.
La batteria ricaricabile a ioni di litio può essere ricaricata in
qualsiasi momento senza ridurne la durata. Un’interruzione
dell’operazione di ricarica non danneggia la batteria ricarica-
bile.
La batteria ricaricabile agli ioni di litio è protetta dalla «Elec-
tronic Cell Protection (ECP)» contro lo scaricamento totale. In
caso di batteria scarica, l’apparecchio per il giardinaggio si
spegne tramite un interruttore automatico. L’apparecchio per
il giardinaggio non funziona più.
Dopo la disattivazione automatica dell’elettroutensile
non continuare a premere l’interruttore di avvio/arre-
sto. La batteria ricaricabile potrebbe subire dei danni.
Inserire la spina di rete della stazione di ricarica nella presa e
la spina di ricarica nella presa sul retro dell’impugnatura (so-
lo una possibilità di collegamento).
L’operazione di ricarica inizia non appena la spina di ricarica
della stazione di ricarica viene inserita nella presa .
L’indicatore dello stato di carica della batteria indica il pro-
gresso della carica. Durante l’operazione di ricarica l’indicato-
re lampeggia verde. Quando l’indicatore dello stato di carica
della batteria è illuminato costantemente verde, la batteria
ricaricabile è caricata completamente.
Durante l’operazione di ricarica l’impugnatura dell’elettrou-
tensile si riscalda. Ciò è normale.
I caso di pause maggiori, si consiglia di staccare il caricabatte-
ria dalla rete di alimentazione.
Durante l’operazione di ricarica l’elettroutensile non può es-
sere utilizzato, lo stesso non è difettoso se durante l’operazio-
ne di ricarica non funziona.
Proteggere dall’acqua la stazione di ricarica!
Indicazioni operative
Montando la lama portare sempre guanti di protezione.
Toccando la lama vi è il pericolo di incidenti.
Durante il cambio della lama di taglio prestare attenzio-
ne a non tenere l’elettroutensile nell’area dell’interrut-
tore di avvio/arresto oppure sull’interruttore di avvio/
arresto e del blocco di accensione. In caso di azionamen-
to accidentale dell’interruttore di avvio/arresto esiste peri-
colo di lesioni.
In caso di sostituzione della lama assicurarsi che l’at-
tacco per la lama sua completamente libera da resti di
materiale come p. es. trucioli di legno o di metallo.
In caso di lavori di taglio di materiali leggeri da costru-
zione, rispettare le vigenti norme legislative e le racco-
mandazioni della casa costruttrice del materiale.
Durante il taglio tenere saldamente l’elettroutensile af-
ferrandolo con una mano sull’impugnatura.
Durante il taglio non toccare la staffa di fissaggio, la la-
ma oppure le fessure di ventilazione.
La lama può riscaldarsi notevolmente durante il taglio.
Lasciarla raffreddare prima di toccarla.
Selezione della lama
Utilizzare esclusivamente lame per sega che siano adatte al
materiale da lavorare.
Una vista generale relativa alle lame consigliate è riportata
all’inizio delle presenti istruzioni. Utilizzare esclusivamente le
lame consigliate.
Per il taglio di curve strette utilizzare una lama stretta.
Indicatore dello stato di carica della batteria
L’indicatore dello stato di carica della batteria indica perma-
nentemente, con interruttore di avvio/arresto premuto, lo
stato di carica della batteria.
Aspirazione polvere/aspirazione trucioli
Polveri e materiali come vernici contenenti piombo, alcuni tipi
di legname, minerali e metalli possono essere dannosi per la
salute. Il contatto oppure l’inalazione delle polveri possono
causare reazioni allergiche e/o malattie delle vie respiratorie
dell’operatore oppure delle persone che si trovano nelle vici-
nanze.
Determinate polveri come polvere da legname di faggio o di
quercia sono considerate cancerogene, in modo particolare
insieme ad additivi per il trattamento del legname (cromato,
protezione per legno). Materiale contenente amianto deve es-
sere lavorato esclusivamente da personale specializzato.
– Provvedere per una buona aerazione del posto di lavo-
ro.
– Si consiglia di portare una mascherina protettiva con
classe di filtraggio P2.
Osservare le norme in vigore nel Vostro paese per i materi-
ali da lavorare.
Evitare accumuli di polvere sul posto di lavoro. Le pol-
veri si possono incendiare facilmente.
LED Autonomia
Spia luminosa permanente verde ≥ 35%
Luce lampeggiante verde 15 – 35%
Luce lampeggiante rossa 5 – 15%
Luce continua rossa ≤ 5%
OBJ_BUCH-1453-006.book Page 44 Friday, September 23, 2016 1:53 PM
Italiano | 45
Bosch Power Tools F 016 L81 345 | (23.9.16)
Individuazione dei guasti e rimedi
Manutenzione ed assistenza
Manutenzione, pulizia e magazzinaggio
Prima di effettuare lavori sull’elettroutensile (p. es. la-
vori di manutenzione, cambio dell’utensile ecc.) non-
ché in caso di trasporto e di conservazione dello stesso,
bloccare l’interruttore di avvio/arresto in posizione di
spento. In caso di azionamento accidentale dell’interrutto-
re di avvio/arresto esiste pericolo di lesioni.
Togliere sempre la lama prima di effettuare qualsiasi
intervento all’elettroutensile.
Per poter garantire buone e sicure operazioni di lavoro,
tenere sempre puliti l’elettroutensile e le prese di ven-
tilazione.
Pulire preferibilmente l’alloggiamento lama con aria compres-
sa oppure con un pennello morbido. Per effettuare la pulizia
rimuovere la lama dall’elettroutensile. Mantenere funzionante
l’alloggiamento della lama utilizzando un lubrificante adatto.
Problema Possibili cause Rimedi
Elettroutensile non
funziona
Batteria scaricata Caricare la batteria, vedere anche le «Istruzioni
per la ricarica»
Elettroutensile difettoso Contattare il centro assistenza clienti
Cablaggio interno dell’elettroutensile difettoso Contattare il centro assistenza clienti
L’elettroutensile fun-
ziona con interruzioni
Interruttore di avvio/arresto difettoso Contattare il centro assistenza clienti
Vibrazioni e rumore
eccessivi
Elettroutensile difettoso Contattare il centro assistenza clienti
Durata di taglio per
carica batteria troppo
scarsa
L’alloggiamento della lama deve essere pulito Tenere l’elettroutensile in direzione del pavimen-
to ed iniziare a tagliare
Lama usurata Sostituire la lama
Tecnica di taglio non idonea vedi «Indicazioni operative» (figura 8)
Batteria non ricaricata completamente Caricare la batteria, vedere anche le «Istruzioni
per la ricarica»
Lama si muove lenta-
mente avanti ed in-
dietro
Batteria ricaricabile quasi scarica Caricare la batteria, vedere anche le «Istruzioni
per la ricarica»
Interruttore di avvio/arresto non premuto com-
pletamente
Premere completamente l’interruttore di avvio/
arresto
Sovraccarico durante il funzionamento Ridurre la pressione di contatto dell’elettroutensi-
le contro il ramo
LED verde e rosso
lampeggiano alterna-
tivamente
Temperatura della batteria ricaricabile al di fuori
del campo di temperatura di ricarica ammissibile
Portare la temperatura della batteria ricaricabile,
tramite raffreddamento o riscaldamento, nel cam-
po di temperatura ammissibile tra 0 °C e 45 °C
LED rosso
lampeggia 1x
Tensione batteria troppo bassa; batteria ricarica-
bile scarica
Caricare la batteria, vedere anche le «Istruzioni
per la ricarica»
LED rosso
lampeggia 2x
Temperatura della batteria ricaricabile al di fuori
del campo di temperatura di funzionamento am-
missibile
Portare la temperatura della batteria ricaricabile,
tramite raffreddamento o riscaldamento, nel cam-
po di temperatura ammissibile tra –15 °C e
+65 °C
LED rosso
lampeggia 5x veloce-
mente
Sovraccarico (lama bloccata) Ridurre la pressione di contatto dell’elettroutensi-
le contro il ramo
Avvicinare l’elettroutensile acceso al ramo da ta-
gliare
OBJ_BUCH-1453-006.book Page 45 Friday, September 23, 2016 1:53 PM
46 | Nederlands
F 016 L81 345 | (23.9.16) Bosch Power Tools
Forti accumuli di sporcizia dell’elettroutensile può implicare
disturbi del funzionamento. Per questo motivo, non eseguire
tagli dalla parte inferiore oppure sovra testa in caso di mate-
riali che producono molta polvere.
Immagazzinare l’elettroutensile in un posto sicuro ed asciutto
e al di fuori della portata dei bambini.
Non appoggiare nessun altro oggetto sull’elettroutensile.
Assistenza clienti e consulenza impieghi
www.bosch-garden.com
In caso di richieste o di ordinazione di pezzi di ricambio, co-
municare sempre il codice prodotto a 10 cifre riportato sulla
targhetta di fabbricazione dell’elettroutensile!
Italia
Officina Elettroutensili
Robert Bosch S.p.A.
Corso Europa, ang. Via Trieste 20
20020 LAINATE (MI)
Tel.: (02) 3696 2663
Fax: (02) 3696 2662
Fax: (02) 3696 8677
E-Mail: officina.elettro[email protected]
Svizzera
Sul sito www.bosch-pt.com/ch/it è possible ordinare diretta-
mente on-line i ricambi.
Tel.: (044) 8471513
Fax: (044) 8471553
E-Mail: [email protected]h.com
Trasporto
Le batterie ricaricabili agli ioni di litio contenute sono soggette
ai requisiti di legge relativi a merci pericolose. Le batterie rica-
ricabili possono essere trasportate su strada tramite l’utente
senza ulteriori precauzioni.
In caso di spedizione tramite terzi (es.: trasporto aereo oppu-
re spedizioniere) devono essere osservati particolari requisiti
relativi ad imballo e marcatura. In questo caso per la prepara-
zione del pezzo da spedire è necessario ricorrere ad un esper-
to per merce pericolosa.
Smaltimento
Avviare ad un riciclaggio rispettoso dell’ambiente apparecchi
per il giardinaggio, accessori ed imballaggi dismessi.
Non gettare elettroutensili e batterie ricaricabili/batterie tra i
rifiuti domestici!
Solo per i Paesi della CE:
Conformemente alla direttiva europea
2012/19/UE gli elettroutensili diventati in-
servibili e, in base alla direttiva europea
2006/66/CE, le batterie ricaricabili/batte-
rie difettose o consumate devono essere
raccolte separatamente ed essere inviate
ad una riutilizzazione ecologica.
Per le batterie ricaricabili/le batterie non funzionanti rivolger-
si al Consorzio:
Italia
Ecoelit
Viale Misurata 32
20146 Milano
Tel.: +39 02 / 4 23 68 63
Fax: +39 02 / 48 95 18 93
Svizzera
Batrec AG
3752 Wimmis BE
Le batterie integrate possono essere estratte esclusi-
vamente da personale specializzato, per essere smalti-
te. Aprendo l’involucro dell’alloggiamento l’elettroutensile
può danneggiarsi in modo irreparabile.
Per prelevare la batteria dall’elettroutensile, azionare l’inter-
ruttore di avvio/arresto finché la batteria non risulta comple-
tamente scarica. Per estrarre la batteria svitare le viti dell’al-
loggiamento e rimuovere l’involucro dell’alloggiamento
stesso. Per evitare un cortocircuito, scollegare i collegamenti
sulla batteria uno alla volta in sequenza e isolare quindi i poli.
Anche quando è completamente scarica, nella batteria rima-
ne sempre una capacità residua che potrebbe sprigionarsi in
caso di cortocircuito.
Batterie ricaricabili/Batterie:
Ioni di litio:
Osservare le istruzioni riportate nel para-
grafo «Trasporto».
Con ogni riserva di modifiche tecniche.
Nederlands
Veiligheidsvoorschriften
Verklaring van de pictogrammen
Lees de gebruiksaanwijzing door.
Algemene waarschuwing.
Houd in de buurt staande personen op een veilige
afstand tot het elektrische gereedschap.
Draag werkhandschoenen
OBJ_BUCH-1453-006.book Page 46 Friday, September 23, 2016 1:53 PM
Nederlands | 47
Bosch Power Tools F 016 L81 345 | (23.9.16)
Algemene veiligheidswaarschuwingen voor elek-
trische gereedschappen
Lees alle veiligheidswaar-
schuwingen en alle voor-
schriften. Als de waarschuwingen en voorschriften niet
worden opgevolgd, kan dit een elektrische schok, brand of
ernstig letsel tot gevolg hebben.
Bewaar alle waarschuwingen en voorschriften voor toe-
komstig gebruik.
Het in de waarschuwingen gebruikte begrip „elektrisch ge-
reedschap” heeft betrekking op elektrische gereedschappen
voor gebruik op het stroomnet (met netsnoer) en op elektri-
sche gereedschappen voor gebruik met een accu (zonder net-
snoer).
Veiligheid van de werkomgeving
Houd uw werkomgeving schoon en goed verlicht. Een
rommelige of onverlichte werkomgeving kan tot ongeval-
len leiden.
Werk met het elektrische gereedschap niet in een om-
geving met explosiegevaar waarin zich brandbare
vloeistoffen, brandbare gassen of brandbaar stof be-
vinden. Elektrische gereedschappen veroorzaken vonken
die het stof of de dampen tot ontsteking kunnen brengen.
Houd kinderen en andere personen tijdens het gebruik
van het elektrische gereedschap uit de buurt. Wanneer
u wordt afgeleid, kunt u de controle over het gereedschap
verliezen.
Elektrische veiligheid
De aansluitstekker van het elektrische gereedschap
moet in het stopcontact passen. De stekker mag in
geen geval worden veranderd. Gebruik geen adapter-
stekkers in combinatie met geaarde elektrische ge-
reedschappen. Onveranderde stekkers en passende
stopcontacten beperken het risico van een elektrische
schok.
Voorkom aanraking van het lichaam met geaarde op-
pervlakken, bijvoorbeeld van buizen, verwarmingen,
fornuizen en koelkasten. Er bestaat een verhoogd risico
door een elektrische schok wanneer uw lichaam geaard
is.
Houd het gereedschap uit de buurt van regen en vocht.
Het binnendringen van water in het elektrische gereed-
schap vergroot het risico van een elektrische schok.
Gebruik de kabel niet voor een verkeerd doel, om het
elektrische gereedschap te dragen of op te hangen of
om de stekker uit het stopcontact te trekken. Houd de
kabel uit de buurt van hitte, olie, scherpe randen en be-
wegende gereedschapdelen. Beschadigde of in de war
geraakte kabels vergroten het risico van een elektrische
schok.
Wanneer u buitenshuis met elektrisch gereedschap
werkt, dient u alleen verlengkabels te gebruiken die
voor gebruik buitenshuis zijn goedgekeurd. Het gebruik
van een voor gebruik buitenshuis geschikte verlengkabel
beperkt het risico van een elektrische schok.
Als het gebruik van het elektrische gereedschap in
een vochtige omgeving onvermijdelijk is, dient u een
aardlekschakelaar te gebruiken. Het gebruik van een
aardlekschakelaar vermindert het risico van een elektri-
sche schok.
Veiligheid van personen
Wees alert, let goed op wat u doet en ga met verstand
te werk bij het gebruik van het elektrische gereed-
schap. Gebruik geen elektrisch gereedschap wanneer
u moe bent of onder invloed staat van drugs, alcohol of
medicijnen. Een moment van onoplettendheid bij het ge-
bruik van het elektrische gereedschap kan tot ernstige ver-
wondingen leiden.
Draag persoonlijke beschermende uitrusting. Draag
altijd een veiligheidsbril. Het dragen van persoonlijke
beschermende uitrusting zoals een stofmasker, slipvaste
werkschoenen, een veiligheidshelm of gehoorbescher-
ming, afhankelijk van de aard en het gebruik van het elek-
trische gereedschap, vermindert het risico van verwon-
dingen.
Voorkom per ongeluk inschakelen. Controleer dat het
elektrische gereedschap uitgeschakeld is voordat u de
stekker in het stopcontact steekt of de accu aansluit en
voordat u het gereedschap oppakt of draagt. Wanneer u
bij het dragen van het elektrische gereedschap uw vinger
aan de schakelaar hebt of wanneer u het gereedschap in-
geschakeld op de stroomvoorziening aansluit, kan dit tot
ongevallen leiden.
Verwijder instelgereedschappen of schroefsleutels
voordat u het elektrische gereedschap inschakelt. Een
instelgereedschap of sleutel in een draaiend deel van het
gereedschap kan tot verwondingen leiden.
Voorkom een onevenwichtige lichaamshouding. Zorg
ervoor dat u stevig staat en steeds in evenwicht blijft.
Daardoor kunt u het elektrische gereedschap in onver-
wachte situaties beter onder controle houden.
Draag geschikte kleding. Draag geen loshangende kle-
ding of sieraden. Houd haren, kleding en handschoe-
nen uit de buurt van bewegende delen. Loshangende
kleding, lange haren en sieraden kunnen door bewegende
delen worden meegenomen.
Wanneer stofafzuigings- of stofopvangvoorzieningen
kunnen worden gemonteerd, dient u zich ervan te ver-
zekeren dat deze zijn aangesloten en juist worden ge-
bruikt. Het gebruik van een stofafzuiging beperkt het ge-
vaar door stof.
Gebruik het elektrische gereedschap niet in de re-
gen en laat het niet in de regen liggen of staan.
WAARSCHUWING
OBJ_BUCH-1453-006.book Page 47 Friday, September 23, 2016 1:53 PM
48 | Nederlands
F 016 L81 345 | (23.9.16) Bosch Power Tools
Zorgvuldige omgang met en zorgvuldig gebruik
van elektrische gereedschappen
Overbelast het gereedschap niet. Gebruik voor uw
werkzaamheden het daarvoor bestemde elektrische
gereedschap. Met het passende elektrische gereedschap
werkt u beter en veiliger binnen het aangegeven capaci-
teitsbereik.
Gebruik geen elektrisch gereedschap waarvan de
schakelaar defect is. Elektrisch gereedschap dat niet
meer kan worden in- of uitgeschakeld, is gevaarlijk en moet
worden gerepareerd.
Trek de stekker uit het stopcontact of neem de accu uit
het elektrische gereedschap voordat u het gereed-
schap instelt, toebehoren wisselt of het gereedschap
weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld
starten van het elektrische gereedschap.
Bewaar niet-gebruikte elektrische gereedschappen
buiten bereik van kinderen. Laat het gereedschap niet
gebruiken door personen die er niet mee vertrouwd
zijn en deze aanwijzingen niet hebben gelezen. Elektri-
sche gereedschappen zijn gevaarlijk wanneer deze door
onervaren personen worden gebruikt.
Verzorg het elektrische gereedschap zorgvuldig. Con-
troleer of bewegende delen van het gereedschap cor-
rect functioneren en niet vastklemmen en of onderde-
len zodanig gebroken of beschadigd zijn dat de
werking van het elektrische gereedschap nadelig
wordt beïnvloed. Laat deze beschadigde onderdelen
voor het gebruik repareren. Veel ongevallen hebben hun
oorzaak in slecht onderhouden elektrische gereedschap-
pen.
Houd snijdende inzetgereedschappen scherp en
schoon. Zorgvuldig onderhouden snijdende inzetgereed-
schappen met scherpe snijkanten klemmen minder snel
vast en zijn gemakkelijker te geleiden.
Gebruik elektrisch gereedschap, toebehoren, inzetge-
reedschappen en dergelijke volgens deze aanwijzin-
gen. Let daarbij op de arbeidsomstandigheden en de
uit te voeren werkzaamheden. Het gebruik van elektri-
sche gereedschappen voor andere dan de voorziene toe-
passingen kan tot gevaarlijke situaties leiden.
Gebruik en onderhoud van accugereedschappen
Laad accu’s alleen op in oplaadapparaten die door de
fabrikant worden geadviseerd. Voor een oplaadappa-
raat dat voor een bepaald type accu geschikt is, bestaat
brandgevaar wanneer het met andere accu’s wordt ge-
bruikt.
Gebruik alleen de daarvoor bedoelde accu’s in de elek-
trische gereedschappen. Het gebruik van andere accu’s
kan tot verwondingen en brandgevaar leiden.
Voorkom aanraking van de niet-gebruikte accu met pa-
perclips, munten, sleutels, spijkers, schroeven en an-
dere kleine metalen voorwerpen die overbrugging van
de contacten kunnen veroorzaken. Kortsluiting tussen
de accucontacten kan brandwonden of brand tot gevolg
hebben.
Bij verkeerd gebruik kan vloeistof uit de accu lekken.
Voorkom contact daarmee. Spoel bij onvoorzien con-
tact met water af. Wanneer de vloeistof in de ogen
komt, dient u bovendien een arts te raadplegen. Gelek-
te accuvloeistof kan tot huidirritaties en verbrandingen lei-
den.
Service
Laat het elektrische gereedschap alleen repareren
door gekwalificeerd en vakkundig personeel en alleen
met originele vervangingsonderdelen. Daarmee wordt
gewaarborgd dat de veiligheid van het gereedschap in
stand blijft.
Veiligheidsvoorschriften voor reciprozagen
Houd het gereedschap aan de geïsoleerde greepvlak-
ken vast als u werkzaamheden uitvoert waarbij het in-
zetgereedschap verborgen stroomleidingen kan ra-
ken. Contact met een onder spanning staande leiding kan
ook metalen delen van het gereedschap onder spanning
zetten en tot een elektrische schok leiden.
Gebruik het elektrische gereedschap niet met de vast-
houdbeugel als de rubbermantels van de vasthoudbeu-
gel ontbreken of beschadigd zijn. Vervang de vast-
houdbeugel door een nieuw exemplaar als de
rubbermantels van de vasthoudbeugel beschadigd
zijn.
Houd uw handen uit de buurt van de plaats waar wordt
gezaagd. Grijp niet onder het werkstuk. Bij aanraking
van het zaagblad bestaat verwondingsgevaar.
Beweeg het elektrische gereedschap alleen ingescha-
keld naar het werkstuk. Anders bestaat er gevaar voor
een terugslag als het inzetgereedschap in het werkstuk
vasthaakt.
Let erop dat de geleidingsplaat tijdens het zagen zon-
der vasthoudbeugel altijd tegen het werkstuk ligt. Het
zaagblad kan vasthaken en dit kan tot het verlies van de
controle over het elektrische gereedschap leiden.
Schakel het elektrische gereedschap na beëindiging
van de werkzaamheden uit en trek het zaagblad pas uit
de zaagsnede nadat het gereedschap tot stilstand is ge-
komen. Zo voorkomt u een terugslag en kunt u het elektri-
sche gereedschap veilig neerleggen.
Gebruik alleen onbeschadigde zaagbladen die hele-
maal in orde zijn. Verbogen of niet-scherpe zaagbladen
kunnen breken, het zagen negatief beënvloeden of een te-
rugslag veroorzaken.
Rem het zaagblad na het uitschakelen niet af door er
aan de zijkant tegen te drukken. Anders kan het zaag-
blad beschadigd worden, breken of een terugslag veroor-
zaken.
Span het materiaal goed vast. Ondersteun het werk-
stuk niet met uw hand of voet. Raak geen voorwerpen
of de vloer met de lopende zaag aan. Er bestaat gevaar
voor terugslag.
OBJ_BUCH-1453-006.book Page 48 Friday, September 23, 2016 1:53 PM
Nederlands | 49
Bosch Power Tools F 016 L81 345 | (23.9.16)
Gebruik een geschikt detectieapparaat om verborgen
stroom-, gas- of waterleidingen op te sporen of raad-
pleeg het plaatselijke energie- of waterleidingbedrijf.
Contact met elektrische leidingen kan tot brand of een
elektrische schok leiden. Beschadiging van een gasleiding
kan tot een explosie leiden. Breuk van een waterleiding
veroorzaakt materiële schade.
Zet het werkstuk vast. Een met spanvoorzieningen of een
bankschroef vastgehouden werkstuk wordt beter vastge-
houden dan u met uw hand kunt doen.
Wacht tot het elektrische gereedschap tot stilstand is
gekomen voordat u het neerlegt. Het inzetgereedschap
kan vasthaken en dit kan tot het verlies van de controle
over het elektrische gereedschap leiden.
Vergrendel altijd de aan/uit-schakelaar in de uitge-
schakelde stand vóór werkzaamheden aan het elektri-
sche gereedschap (zoals het uitvoeren van onderhoud
en het wisselen van inzetgereedschap) en voordat u
het gereedschap vervoert of opbergt. Bij per ongeluk
bedienen van de aan/uit-schakelaar bestaat verwondings-
gevaar.
Bescherm het elektrische gereedschap tegen
hitte, bijvoorbeeld ook tegen voortdurend zon-
licht, vuur, water en vocht. Er bestaat explosie-
gevaar.
Bij beschadiging en onjuist gebruik van de accu kunnen
er dampen vrijkomen. Zorg voor frisse lucht en raad-
pleeg bij klachten een arts. De dampen kunnen de lucht-
wegen irriteren.
Om energie te besparen, schakelt u het elektrische gereed-
schap alleen in wanneer u het gebruikt.
Veiligheidsvoorschriften voor op-
laadapparaten
Houd het oplaadapparaat uit de
buurt van regen en vocht. Het
binnendringen van water in het
oplaadapparaat vergroot het risi-
co van een elektrische schok.
Laad het elektrische gereedschap
alleen met het meegeleverde
laadapparaat.
Houd het oplaadapparaat schoon.
Door vervuiling bestaat gevaar voor
een elektrische schok.
Controleer voor elk gebruik op-
laadapparaat, kabel en stekker.
Gebruik het oplaadapparaat niet
als u een beschadiging hebt vast-
gesteld. Open het oplaadapparaat
niet zelf en laat het alleen door ge-
kwalificeerd personeel en alleen
met originele vervangingsonder-
delen repareren. Beschadigde op-
laadapparaten, kabels en stekkers
vergroten het risico van een elektri-
sche schok.
Kinderen en personen die op
grond van hun fysieke, zintuiglij-
ke of geestelijke vermogens, hun
onervarenheid of hun gebrek aan
kennis niet in staat zijn het op-
laadapparaat veilig te bedienen,
mogen dit oplaadapparaat niet
zonder toezicht of instructie door
een verantwoordelijke persoon
gebruiken. Anders bestaat het ge-
vaar van verkeerde bediening en li-
chamelijk letsel.
Houd kinderen in het oog bij ge-
bruik, reiniging en onderhoud.
Hierdoor wordt gegarandeerd dat
kinderen niet met het oplaadappa-
raat spelen.
De reiniging en het onderhoud
van het oplaadapparaat door kin-
deren mogen niet zonder toezicht
plaatsvinden.
OBJ_BUCH-1453-006.book Page 49 Friday, September 23, 2016 1:53 PM
50 | Nederlands
F 016 L81 345 | (23.9.16) Bosch Power Tools
Symbolen
De volgende symbolen zijn van betekenis voor het lezen en
begrijpen van de gebruiksaanwijzing. Zorg ervoor dat u de
symbolen en hun betekenis herkent. Het juiste begrip van de
symbolen helpt u het elektrische gereedschap goed en veilig
te gebruiken.
Gebruik volgens bestemming
Dit elektrische gereedschap is bestemd voor huishoudelijk
gebruik.
Het is bestemd voor het knippen van takken en kan ook wor-
den gebruikt voor het zagen van hout, zacht metaal (bijv. ko-
per) en gipskartonplaat.
Het is geschikt voor het zagen in bochten en voor recht zagen.
Neem de adviezen voor het zaagblad beslist in acht.
Technische gegevens
Conformiteitsverklaring
We verklaren op onze verantwoordelijkheid dat het onder
„Technische gegevens” beschreven product aan alle desbe-
treffende bepalingen van de richtlijnen 2011/65/EU,
tot 19 april 2016: 2006/95/EG, vanaf 20 april 2016:
2014/35/EU, tot 19 april 2016: 2004/108/EG, vanaf
20 april 2016: 2014/30/EU, 2006/42/EG inclusief van de
wijzigingen ervan voldoet en met de volgende normen over-
eenstemt: EN 60745-1, EN 60745-2-11 (accutoestel),
EN 50581, EN 60335-1, EN 60335-2-29 (acculaadappa-
raat).
Technisch dossier (2006/42/EG, 2000/14/EG) bij:
Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,
Stowmarket, Suffolk IP14 1EY, England
Robert Bosch Power Tools GmbH
70538 Stuttgart, GERMANY
Stuttgart, 01.01.2017
Symbool Betekenis
Draag een veiligheidsbril.
Gebruik het oplaadapparaat alleen in
een droge ruimte.
Reactierichting
Bewegingsrichting
Inschakelen
Toegestane handeling
Verboden handeling
Toebehoren
Reciprozaag Keo
Productnummer 3 600 H61 9..
Nominale spanning
V= 10,8
Onbelast aantal
zaagbewegingen n
0
min
-1
0–1600
Gereedschapopname
SDS
Zaagbeweging
mm 20
Zaagvermogen, max. diameter
–in hout
– in zacht metaal
mm
mm
80
7
Let op het zaaknummer op het typeplaatje van het elektrische gereed-
schap. De handelsbenamingen van sommige elektrische gereedschap-
pen kunnen afwijken.
Gewicht volgens
EPTA-Procedure 01:2014 kg 1,05
Oplaadapparaat
Productnummer EU
UK
AU
2 609 003 916
2 609 007 262
2 609 003 932
2 609 004 762
Ingangsspanning
V 100 – 240
Laadstroom
mA 500
Toegestaan oplaadtemperatuur-
bereik
°C 0–45
Gewicht volgens
EPTA-Procedure 01:2014
kg
kg
kg
0,088 (EU)
0,093 (UK)
0,085 (AU)
Isolatieklasse
/ II
Accu
Li-Ion
Nominale spanning
V= 10,8
Capaciteit
Ah 1,5
Oplaadtijd (bij lege accu)
h3,5
Aantal accucellen
3
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ECS
Reciprozaag Keo
Let op het zaaknummer op het typeplaatje van het elektrische gereed-
schap. De handelsbenamingen van sommige elektrische gereedschap-
pen kunnen afwijken.
OBJ_BUCH-1453-006.book Page 50 Friday, September 23, 2016 1:53 PM
Nederlands | 51
Bosch Power Tools F 016 L81 345 | (23.9.16)
Informatie over geluid en trillingen
Geluidsemissiewaarden vastgesteld volgens
EN 60745-2-11.
Het A-gewogen geluidsdrukniveau van het gereedschap bet-
draagt kenmerkend 72 dB(A). Onzekerheid K=3 dB.
Het geluidsniveau tijdens de werkzaamheden kan 80 dB(A)
overschrijden.
Draag een gehoorbescherming.
Totale trillingswaarden a
h
(vectorsom van drie richtingen) en
onzekerheid K bepaald volgens EN 60745-2-11:
Zagen van spaanplaat: a
h
=19m/s
2
, K=6,0 m/s
2
,
Zagen van houten balken: a
h
=20m/s
2
, K=3,0 m/s
2
.
Het in deze gebruiksaanwijzing vermelde trillingsniveau is ge-
meten met een volgens EN 60745 genormeerde meetmetho-
de en kan worden gebruikt om elektrische gereedschappen
met elkaar te vergelijken. Deze is ook geschikt voor een voor-
lopige inschatting van de trillingsbelasting.
De technische specificaties van het elektrische gereedschap
wijken af van de testcriteria van de gestandaardiseerde tests
in EN 60745.
Het vermelde trillingsniveau betreft de hoofdzakelijke toepas-
singen van het elektrische gereedschap. Als het elektrische
gereedschap echter wordt gebruikt voor andere toepassin-
gen, met afwijkende inzetgereedschappen of onvoldoende
onderhoud, kan het trillingsniveau afwijken. Dit kan de tril-
lingsbelasting gedurende de gehele arbeidsperiode duidelijk
verhogen.
Voor een nauwkeurige schatting van de trillingsbelasting
moet ook rekening worden gehouden met de tijd waarin het
gereedschap uitgeschakeld is, of waarin het gereedschap wel
loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillings-
belasting gedurende de gehele arbeidsperiode duidelijk ver-
minderen.
Leg aanvullende veiligheidsmaatregelen ter bescherming van
de bediener tegen het effect van trillingen vast, zoals: onder-
houd van elektrische gereedschappen en inzetgereedschap-
pen, warm houden van de handen, organisatie van het ar-
beidsproces.
Montage en gebruik
Ingebruikneming
Vergrendel altijd de aan/uit-schakelaar in de uitge-
schakelde stand vóór werkzaamheden aan het elektri-
sche gereedschap (zoals het uitvoeren van onderhoud
en het wisselen van inzetgereedschap) en voordat u
het gereedschap vervoert of opbergt. Bij per ongeluk
bedienen van de aan/uit-schakelaar bestaat verwondings-
gevaar.
Accu opladen
Gebruik geen ander oplaadapparaat. Het meegeleverde
oplaadapparaat is afgestemd op de in het elektrische ge-
reedschap ingebouwde lithium-ion accu.
Let op de netspanning! De spanning van de stroombron
moet overeenkomen met de gegevens op het typeplaatje
van het oplaadapparaat. Met 230 V aangeduide oplaadap-
paraten kunnen ook met 220V worden gebruikt.
Het spanningsbereik van het oplaadapparaat omvat
100–240 V. Controleer dat de netstekker in de con-
tactdoos past.
Opmerking: De accu wordt gedeeltelijk opgeladen geleverd.
Laad de accu vóór het eerste gebruik volledig op om het volle
vermogen van de accu te waarborgen.
De lithiumionaccu kan op elk moment worden opgeladen zon-
der de levensduur te verkorten. Een onderbreking van het op-
laden schaadt de accu niet.
De lithiumionaccu is met „Electronic Cell Protection (ECP)”
tegen te sterk ontladen beschermd. Als de accu leeg is, wordt
het tuingereedschap door een veiligheidsschakeling uitge-
schakeld: Het tuingereedschap werkt niet juist.
Druk na het automatisch uitschakelen van het elektri-
sche gereedschap niet meer op de aan/uit-schakelaar.
De accu kan anders beschadigd worden.
Steek de netstekker van het oplaadapparaat in de contact-
doos en de oplaadstekker in het aansluitcontact aan de
achterzijde van de handgreep (slechts één aansluitmogelijk-
heid).
Het opladen begint zodra de oplaadstekker van het oplaad-
apparaat in het aansluitcontact wordt gestoken.
De accuoplaadindicatie geeft de voortgang tijdens het opla-
den aan. Tijdens het opladen knippert de indicatie groen. Als
de accuoplaadindicatie continu groen brandt, is de accu vol-
ledig opgeladen.
Tijdens het opladen wordt de handgreep van het elektrische
gereedschap warm. Dit is normaal.
Als het oplaadapparaat langdurig niet wordt gebruikt, dient u
de verbinding met het stroomnet te verbreken.
Handelingsdoel Afbeelding Pagina
Meegeleverd 1 213
Accu opladen
2 213
Vasthoudbeugel monteren
3 214
Goed vastzitten van vast-
houdbeugel controleren 4 214
Zaagblad inzetten of verwij-
deren 5 215
Goed vastzitten van zaag-
blad controleren
6 215
Inschakelen
7 215
Aantal zaagbewegingen in-
stellen
7 215
Tips voor de werkzaamhe-
den 8–9 216 – 217
Onderhoud en reiniging 10 217
Toebehoren en vervan-
gingsonderdelen kiezen 11 218
Handelingsdoel Afbeelding Pagina
OBJ_BUCH-1453-006.book Page 51 Friday, September 23, 2016 1:53 PM
52 | Nederlands
F 016 L81 345 | (23.9.16) Bosch Power Tools
Het elektrische gereedschap kan tijdens het opladen niet wor-
den gebruikt. Het is niet defect wanneer het tijdens het opla-
den niet werkt.
Bescherm het oplaadapparaat tegen water en vocht.
Tips voor de werkzaamheden
Draag werkhandschoenen bij de montage van het zaag-
blad. Bij het aanraken van het zaagblad bestaat verwon-
dingsgevaar.
Let er bij het wisselen van het zaagblad op dat u het
elektrische gereedschap niet in de buurt van de
aan/uit-schakelaar of aan de aan/uit-schakelaar en de
inschakelblokkering vasthoudt. Bij per ongeluk bedie-
nen van de aan/uit-schakelaar bestaat verwondingsge-
vaar.
Let er bij het wisselen van zaagbladen op dat de zaag-
bladopname vrij van materiaalresten zoals hout- en
metaalspanen is.
Neem bij het zagen van lichte bouwmaterialen de wet-
telijke voorschriften en de adviezen van de fabrikanten
van de materialen in acht.
Houd het elektrische gereedschap tijdens het zagen
met één hand goed aan de handgreep vast.
Grijp tijdens het zagen de vasthoudbeugel, het zaag-
blad of de ventilatieopeningen niet vast.
Het zaagblad kan tijdens het zagen heet worden. Laat
het afkoelen voordat u het vastpakt.
Zaagblad kiezen
Gebruik alleen zaagbladen die voor het te bewerken materiaal
geschikt zijn.
Een overzicht van geadviseerde zaagbladen vindt u aan het
begin van deze gebruiksaanwijzing. Gebruik alleen de geadvi-
seerde zaagbladen.
Gebruik voor het zagen van nauwe bochten een smal zaag-
blad.
Accu-oplaadindicatie
De oplaadindicatie geeft terwijl de aan/uit-schakelaar inge-
drukt is continu de oplaadtoestand van de accu aan.
Afzuiging van stof en spanen
Stof van materialen zoals loodhoudende verf, enkele hout-
soorten, mineralen en metaal kunnen schadelijk voor de ge-
zondheid zijn. Aanraking of inademing van stof kan leiden tot
allergische reacties en/of ziekten van de ademwegen van de
gebruiker of personen die zich in de omgeving bevinden.
Bepaalde soorten stof, bijvoorbeeld van eiken- en beuken-
hout, gelden als kankerverwekkend, in het bijzonder in com-
binatie met toevoegingsstoffen voor houtbehandeling (chro-
maat en houtbeschermingsmiddelen). Asbesthoudend
materiaal mag alleen door bepaalde vakmensen worden be-
werkt.
– Zorg voor een goede ventilatie van de werkplek.
– Er wordt geadviseerd om een ademmasker met filter-
klasse P2 te dragen.
Neem de in uw land geldende voorschriften voor de te be-
werken materialen in acht.
Voorkom ophoping van stof op de werkplek. Stof kan
gemakkelijk ontbranden.
Storingen opsporen
LED Capaciteit
Permanent licht groen ≥ 35%
Knipperlicht groen 15 – 35%
Knipperlicht rood 5 – 15%
Permanent licht rood ≤5%
Symptomen Mogelijke oorzaak Oplossing
Elektrisch gereedschap
loopt niet
Accu leeg Accu opladen, zie ook de „Aanwijzingen voor het opladen”
Elektrisch gereedschap defect Neem contact op met klantenservice
Interne bekabeling van elektrisch
gereedschap defect
Neem contact op met klantenservice
Elektrisch gereedschap
loopt met onderbrekingen
Aan/uit-schakelaar defect Neem contact op met klantenservice
Sterke trillingen of gelui-
den
Elektrisch gereedschap defect Neem contact op met klantenservice
OBJ_BUCH-1453-006.book Page 52 Friday, September 23, 2016 1:53 PM
Nederlands | 53
Bosch Power Tools F 016 L81 345 | (23.9.16)
Onderhoud en service
Onderhoud, reiniging en opbergen
Vergrendel altijd de aan/uit-schakelaar in de uitge-
schakelde stand vóór werkzaamheden aan het elektri-
sche gereedschap (zoals het uitvoeren van onderhoud
en het wisselen van inzetgereedschap) en voordat u
het gereedschap vervoert of opbergt. Bij per ongeluk
bedienen van de aan/uit-schakelaar bestaat verwondings-
gevaar.
Verwijder het zaagblad altijd vóór werkzaamheden aan
het elektrische gereedschap.
Houd het elektrische gereedschap en de ventilatieope-
ningen altijd schoon om goed en veilig te werken.
Reinig de zaagbladopname bij voorkeur met perslucht of een
zachte kwast. Verwijder daartoe het zaagblad uit het elektri-
sche gereedschap. Houd de werking van de zaagbladopname
in stand door het gebruik van geschikte smeermiddelen.
Sterke verontreiniging van het elektrische gereedschap kan
tot functiestoringen leiden. Zaag daarom materialen waarbij
veel stof vrijkomt niet van onderen of boven het hoofd.
Bewaar het elektrische gereedschap op een veilige plaats,
droog en buiten bereik van kinderen.
Plaats geen voorwerpen op het elektrische gereedschap.
Klantenservice en gebruiksadviezen
www.bosch-garden.com
Vermeld bij vragen en bestellingen van vervangingsonderde-
len altijd het uit tien cijfers bestaande productnummer vol-
gens het typeplaatje van het elektrische gereedschap.
Nederland
Tel.: (076) 579 54 54
Fax: (076) 579 54 94
E-mail: gereedschappen@nl.bosch.com
België
Tel.: (02) 588 0589
Fax: (02) 588 0595
E-mail: outillage.ger[email protected]
Vervoer
Op de meegeleverde lithiumionaccu’s zijn de eisen voor het
vervoer van gevaarlijke stoffen van toepassing. De accu’s kun-
nen door de gebruiker zonder verdere voorwaarden over de
weg worden vervoerd.
Bij de verzending door derden (bijv. luchtvervoer of expedi-
tiebedrijf) moeten bijzondere eisen ten aanzien van verpak-
king en markering in acht worden genomen. In deze gevallen
moet bij de voorbereiding van de verzending een deskundige
voor gevaarlijke goederen worden geraadpleegd.
Afvalverwijdering
Tuingereedschappen, toebehoren en verpakkingen moeten
op een voor het milieu verantwoorde wijze worden gerecy-
cled.
Gooi elektrische gereedschappen, accu’s en batterijen niet bij
het huisvuil.
Zaagduur per acculading
te gering
Zaagbladopname moet gereinigd
worden
Elektrisch gereedschap in de richting van de vloer houden
en beginnen met zagen
Zaagblad versleten Zaagblad vervangen
Slechte zaagtechniek zie „Tips voor de werkzaamheden” (afbeelding 8)
Accu niet vol opgeladen Accu opladen, zie ook de „Aanwijzingen voor het opladen”
Zaagblad beweegt lang-
zaam heen en weer
Accu vrijwel leeg Accu opladen, zie ook de „Aanwijzingen voor het opladen”
Aan/uit-schakelaar niet volledig in-
gedrukt
Aan/uit-schakelaar volledig indrukken
Overbelasting tijdens bedrijf Aandrukkracht van elektrisch gereedschap tegen de tak
verminderen
Groene en rode led knip-
peren afwisselend
Accutemperatuur buiten toege-
staan oplaadtemperatuurbereik
Accutemperatuur door afkoelen of verwarmen in toegesta-
ne temperatuurbereik van 0 °C tot 45 °C brengen
Rode led knippert 1x Batterijspanning te laag; accu leeg Accu opladen, zie ook de „Aanwijzingen voor het opladen”
Rode led knippert 2x Accutemperatuur buiten toege-
staan bedrijfstemperatuurbereik
Accutemperatuur door afkoelen of verwarmen in toegesta-
ne temperatuurbereik van –15 °C tot +65 °C brengen
Rode led knippert 5x snel Overbelasting (zaagblad vastge-
klemd)
Aandrukkracht van elektrisch gereedschap tegen de tak
verminderen
Elektrisch gereedschap ingeschakeld naar te zagen tak be-
wegen
Symptomen Mogelijke oorzaak Oplossing
OBJ_BUCH-1453-006.book Page 53 Friday, September 23, 2016 1:53 PM
54 | Dansk
F 016 L81 345 | (23.9.16) Bosch Power Tools
Alleen voor landen van de EU:
Volgens de Europese richtlijn 2012/19/EU
moeten niet meer bruikbare elektrische ge-
reedschappen en volgens de Europese
richtlijn 2006/66/EG moeten defecte of le-
ge accu’s en batterijen apart worden inge-
zameld en op een voor het milieu verant-
woorde wijze worden hergebruikt.
Geïntegreerde accu's mogen alleen voor het afvoeren
door vakpersoneel verwijderd worden. Door het ope-
nen van de behuizingsschaal kan het elektrische gereed-
schap vernietigd worden.
Om de accu uit het elektrische gereedschap te nemen, drukt
u zo lang op de aan-/uitschakelaar tot de accu volledig ontla-
den is. Draai de schroeven er aan de behuizing uit en haal de
behuizingsschaal eraf om de accu te verwijderen. Om een
kortsluiting te verhinderen, maakt u de aansluitingen aan de
accu afzonderlijk na elkaar los en isoleert u daarna de polen.
Ook bij volledige ontlading is nog een restcapaciteit in de accu
voorhanden die bij kortsluiting vrij kan komen.
Accu’s en batterijen:
Li-ion:
Lees de aanwijzingen in het gedeelte „Ver-
voer” en neem deze in acht.
Wijzigingen voorbehouden.
Dansk
Sikkerhedsinstrukser
Forklaring af billedsymbolerne
Generelle sikkerhedsinstrukser til el-værktøj
Læs alle sikkerhedsinstrukser og an-
visninger. I tilfælde af manglende over-
holdelse af sikkerhedsinstrukserne og anvisningerne er der
risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.
Opbevar alle sikkerhedsinstrukser og anvisninger til se-
nere brug.
Det i sikkerhedsinstrukserne benyttede begreb „el-værktøj“
refererer til netdrevet el-værktøj (med netkabel) og akku-
drevet el-værktøj (uden netkabel).
Sikkerhed på arbejdspladsen
Sørg for, at arbejdsområdet er rent og rigtigt belyst.
Uorden eller uoplyste arbejdsområder øger faren for
uheld.
Brug ikke el-værktøjet i eksplosionsfarlige omgivelser,
hvor der findes brændbare væsker, gasser eller støv.
El-værktøj kan slå gnister, der kan antænde støv eller dam-
pe.
Sørg for, at andre personer og ikke mindst børn holdes
væk fra arbejdsområdet, når maskinen er i brug. Hvis
man distraheres, kan man miste kontrollen over maskinen.
Elektrisk sikkerhed
El-værktøjets stik skal passe til kontakten. Stikket må
under ingen omstændigheder ændres. Brug ikke adap-
terstik sammen med jordforbundet el-værktøj. Uæn-
drede stik, der passer til kontakterne, nedsætter risikoen
for elektrisk stød.
Undgå kropskontakt med jordforbundne overflader
som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis
din krop er jordforbundet, øges risikoen for elektrisk stød.
Maskinen må ikke udsættes for regn eller fugt. Ind-
trængning af vand i et el-værktøj øger risikoen for elektrisk
stød.
Brug ikke ledningen til formål, den ikke er beregnet til
(f.eks. må man aldrig bære el-værktøjet i ledningen,
hænge el-værktøjet op i ledningen eller rykke i lednin-
gen for at trække stikket ud af kontakten). Beskyt led-
ningen mod varme, olie, skarpe kanter eller maskinde-
le, der er i bevægelse. Beskadigede eller indviklede
ledninger øger risikoen for elektrisk stød.
Hvis el-værktøjet benyttes i det fri, må der kun benyt-
tes en forlængerledning, der er egnet til udendørs
brug. Brug af forlængerledning til udendørs brug nedsæt-
ter risikoen for elektrisk stød.
Hvis det ikke kan undgås at bruge el-værktøjet i fugtige
omgivelser, skal der bruges et HFI-relæ. Brug af et
HFI-relæ reducerer risikoen for at få elektrisk stød.
Personlig sikkerhed
Det er vigtigt at være opmærksom, se, hvad man laver,
og bruge el-værktøjet fornuftigt. Brug ikke noget
el-værktøj, hvis du er træt, har nydt alkohol eller er på-
virket af medikamenter eller euforiserende stoffer. Få
sekunders uopmærksomhed ved brug af el-værktøjet kan
føre til alvorlige personskader.
Læs brugsanvisningen.
Generel sikkerhedsadvarsel.
Hold tilskuere i sikker afstand fra el-værktøjet.
Brug beskyttelseshandsker
Brug ikke el-værktøjet, når det regner, og udsæt
ikke værktøjet for regn.
ADVARSEL
OBJ_BUCH-1453-006.book Page 54 Friday, September 23, 2016 1:53 PM
Dansk | 55
Bosch Power Tools F 016 L81 345 | (23.9.16)
Brug beskyttelsesudstyr og hav altid beskyttelsesbril-
ler på. Brug af sikkerhedsudstyr som f.eks. støvmaske,
skridsikkert fodtøj, beskyttelseshjelm eller høreværn af-
hængig af maskintype og anvendelse nedsætter risikoen
for personskader.
Undgå utilsigtet igangsætning. Kontrollér, at el-værktø-
jet er slukket, før du tilslutter det til strømtilførslen
og/eller akkuen, løfter eller bærer det. Undgå at bære
el-værktøjet med fingeren på afbryderen og sørg for, at
el-værktøjet ikke er tændt, når det sluttes til nettet, da det-
te øger risikoen for personskader.
Gør det til en vane altid at fjerne indstillingsværktøj el-
ler skruenøgle, før el-værktøjet tændes. Hvis et stykke
værktøj eller en nøgle sidder i en roterende maskindel, er
der risiko for personskader.
Undgå en anormal legemsposition. Sørg for at stå sik-
kert, mens der arbejdes, og kom ikke ud af balance.
Dermed har du bedre muligheder for at kontrollere el-værk-
tøjet, hvis der skulle opstå uventede situationer.
Brug egnet arbejdstøj. Undgå løse beklædningsgen-
stande eller smykker. Hold hår, tøj og handsker væk fra
dele, der bevæger sig. Dele, der er i bevægelse, kan gribe
fat i løstsiddende tøj, smykker eller langt hår.
Hvis støvudsugnings- og opsamlingsudstyr kan monte-
res, er det vigtigt, at dette tilsluttes og benyttes kor-
rekt. Brug af en støvopsugning kan reducere støvmæng-
den og dermed den fare, der er forbundet støv.
Omhyggelig omgang med og brug af el-værktøj
Undgå overbelastning af maskinen. Brug altid et
el-værktøj, der er beregnet til det stykke arbejde, der
skal udføres. Med det passende el-værktøj arbejder man
bedst og mest sikkert inden for det angivne effektområde.
Brug ikke et el-værktøj, hvis afbryder er defekt. Et
el-værktøj, der ikke kan startes og stoppes, er farlig og skal
repareres.
Træk stikket ud af stikkontakten og/eller fjern akkuen,
inden maskinen indstilles, der skiftes tilbehørsdele, el-
ler maskinen lægges fra. Disse sikkerhedsforanstaltnin-
ger forhindrer utilsigtet start af el-værktøjet.
Opbevar ubenyttet el-værktøj uden for børns række-
vidde. Lad aldrig personer, der ikke er fortrolige med
maskinen eller ikke har gennemlæst disse instrukser,
benytte maskinen. El-værktøj er farligt, hvis det benyttes
af ukyndige personer.
El-værktøjet bør vedligeholdes omhyggeligt. Kontroller,
om bevægelige maskindele fungerer korrekt og ikke sid-
der fast, og om delene er brækket eller beskadiget, såle-
des at el-værktøjets funktion påvirkes. Få beskadigede
dele repareret, inden maskinen tages i brug. Mange
uheld skyldes dårligt vedligeholdte el-værktøjer.
Sørg for, at skæreværktøjer er skarpe og rene. Omhyg-
geligt vedligeholdte skæreværktøjer med skarpe skære-
kanter sætter sig ikke så hurtigt fast og er nemmere at føre.
Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. dis-
se instrukser. Tag hensyn til arbejdsforholdene og det
arbejde, der skal udføres. Anvendelse af el-værktøjet til
formål, som ligger uden for det fastsatte anvendelsesom-
råde, kan føre til farlige situationer.
Omhyggelig omgang med og brug af akku-værktøj
Oplad kun akku’er i ladeaggregater, der er anbefalet af
fabrikanten. Et ladeaggregat, der er egnet til en bestemt
type batterier, må ikke benyttes med andre batterier –
brandfare.
Brug kun de akku’er, der er beregnet til el-værktøjet.
Brug af andre akku’er øger risikoen for personskader og er
forbundet med brandfare.
Ikke benyttede akku’er må ikke komme i berøring med
kontorclips, mønter, nøgler, søm, skruer eller andre
små metalgenstande, da disse kan kortslutte kontak-
terne. En kortslutning mellem batteri-kontakterne øger ri-
sikoen for personskader i form af forbrændinger.
Hvis akku’en anvendes forkert, kan der slippe væske
ud af akku’en. Undgå at komme i kontakt med denne
væske. Hvis det alligevel skulle ske, skylles med vand.
Søg læge, hvis væsken kommer i øjnene. Akku-væske
kan give hudirritation eller forbrændinger.
Service
Sørg for, at el-værktøj kun repareres af kvalificerede
fagfolk og at der kun benyttes originale reservedele.
Dermed sikres størst mulig maskinsikkerhed.
Sikkerhedsinstrukser til bajonetsave
Hold el-værktøjet i de isolerede gribeflader, når du ud-
fører arbejde, hvor indsatsværktøjet kan ramme bøje-
de strømledninger. Kontakt med en spændingsførende
ledning kan også sætte el-værktøjets metaldele under
spænding, hvilket kan føre til elektrisk stød.
Brug ikke el-værktøjet med holdebøjlen, hvis gummi-
kapperne på holdebøjlen mangler eller er beskadiget.
Erstat holdebøjlen med en ny, hvis gummikapperne på
holdebøjlen er beskadiget.
Hold hænderne væk fra saveområdet. Stik ikke fingre-
ne ind under emnet. Du kan blive kvæstet, hvis du kom-
mer i kontakt med savklingen.
El-værktøjet skal altid være tændt, når det føres hen til
emnet. Ellers er der fare for tilbageslag, hvis indsatsværk-
tøjet sætter sig fast i emnet.
Kontrollér, at styrepladen altid ligger sikkert på emnet
under savearbejdet. Savklingen kan sætte sig i klemme,
hvilket kan medføre, at man taber kontrollen over el-værk-
tøjet.
Sluk for el-værktøjet, når du er færdig med at save, og
træk først savklingen ud af snittet, når den står helt
stille. Således undgås tilbageslag, desuden kan el-værktø-
jet lægges sikkert fra.
Anvend kun ubeskadigede, fejlfrie savklinger. Bøjede
eller uskarpe savklinger kan brække, påvirke snittet nega-
tivt eller føre til tilbageslag.
Forsøg ikke at bremse savklingen ved at trykke den ind
i siden, efter den er blevet slukket. Savklingen kan be-
skadiges, brække eller føre til tilbageslag.
Spænd materialet godt fast. Støt ikke emnet med hån-
den eller foden. Berør ikke genstande eller jorden med
saven, når saven er i gang. Fare for tilbageslag.
OBJ_BUCH-1453-006.book Page 55 Friday, September 23, 2016 1:53 PM
56 | Dansk
F 016 L81 345 | (23.9.16) Bosch Power Tools
Anvend egnede søgeinstrumenter til at finde frem til
skjulte forsyningsledninger eller kontakt det lokale
forsyningsselskab. Kontakt med elektriske ledninger kan
føre til brand og elektrisk stød. Beskadigelse af en gasled-
ning kan føre til eksplosion. Beskadigelse af en vandled-
ning kan føre til materiel skade.
Sikr emnet. Et emne holdes bedre fast med spændean-
ordninger eller skruestik end med hånden.
El-værktøjet må først lægges fra, når det står helt stil-
le. Indsatsværktøjet kan sætte sig i klemme, hvilket kan
medføre, at man taber kontrollen over el-værktøjet.
Blokér start-stop-kontakten i slukket position, før der
udføres arbejde på el-værktøjet (f.eks. vedligeholdel-
se, værktøjsskift osv.) samt før værktøjet transporte-
res og lægges til opbevaring. Utilsigtet betjening af start-
stop-kontakten er forbundet med kvæstelsesfare.
Beskyt el-værktøjet mod varme (f.eks. også
mod varige solstråler, brand, vand og fugtig-
hed). Fare for eksplosion.
Beskadiges akkuen eller bruges den forkert, kan der si-
ve dampe ud. Tilfør frisk luft og søg læge, hvis du føler
dig utilpas. Dampene kan irritere luftvejene.
For at spare på energien bør du kun tænde for el-værktøjet,
når du bruger det.
Sikkerhedsforskrifter for ladeaggre-
gater
Ladeaggregatet må ikke ud-
sættes for regn eller fugtig-
hed. Indtrængning af vand i la-
deaggregatet øger risikoen for
elektrisk stød.
Oplad kun elværktøjet med den
medfølgende lader.
Renhold ladeaggregatet. Snavs
øger faren for elektrisk stød.
Kontrollér ladeaggregat, kabel og
stik før brug. Anvend ikke ladeag-
gregatet, hvis det er beskadiget.
Forsøg ikke at åbne ladeaggrega-
tet og sørg for at det repareres af
kvalificerede fagfolk, og at der
kun benyttes originale reservede-
le. Beskadigede ladeaggregater,
kabler og stik øger risikoen for elek-
trisk stød.
Børn og personer, der på grund af
deres fysiske, sensoriske eller
psykiske evner eller uerfarenhed
eller ukendskab ikke er i stand til
at betjene ladeaggregatet, må ik-
ke bruge dette ladeaggregat uden
opsyn eller instruktion fra en an-
svarlig person. Ellers er der fare for
fejlbetjening og kvæstelser.
Hold børn under opsyn ved brug,
rengøring og vedligeholdelse.
Derved sikres det, at børn ikke bru-
ger laderen som legetøj.
Ladeaggregatet må kun rengøres
og vedligeholdes af børn, hvis de
er under opsyn.
Symboler
De efterfølgende symboler er af betydning for at kunne læse
og forstå driftsvejledningen. Læg mærke til symbolerne og
overhold deres betydning. En rigtig forståelse af symbolerne
er med til at sikre en god og sikker brug af elværktøjet.
Symbol Betydning
Brug beskyttelsesbriller.
Anvend kun ladeaggregatet i tørre
rum.
Reaktionsretning
Bevægelsesretning
Start
Tilladt handling
Forbudt handling
Tilbehør
OBJ_BUCH-1453-006.book Page 56 Friday, September 23, 2016 1:53 PM
Dansk | 57
Bosch Power Tools F 016 L81 345 | (23.9.16)
Beregnet anvendelse
Dette el-værktøj er beregnet til brug i husholdningen.
Det er beregnet til at skære grene over, men det kan også bru-
ges til at save i træ, blødt metal (f.eks. kobber) og gipskarton-
plader.
Det er egnet til kurvede og lige snit.
Følg ubetinget anbefalingen, der følger med savklingen.
Tekniske data
Overensstemmelseserklæring
Vi erklærer som eneansvarlig, at det produkt, der er beskrevet
under „Tekniske data“, opfylder alle bestemmelser i direktiver-
ne 2011/65/EU, frem til 19. april 2016: 2006/95/EF, fra 20.
april 2016: 2014/35/EU, frem til 19. april 2016:
2004/108/EF, fra 20. april 2016: 2014/30/EU, 2006/42/EF
med tilhørende ændringer samt følgende standarder:
EN 60745-1, EN 60745-2-11 (batteridrevet maskine),
EN 50581, EN 60335-1, EN 60335-2-29 (batteridrevet la-
der).
Teknisk dossier (2006/42/EF, 2000/14/EF) ved:
Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,
Stowmarket, Suffolk IP14 1EY, England
Robert Bosch Power Tools GmbH
70538 Stuttgart, GERMANY
Stuttgart, 01.01.2017
Støj-/vibrationsinformation
Støjemissionsværdier bestemt iht. EN 60745-2-11.
Maskinens A-vægtede lydtrykniveau er typisk 72 dB(A). Usik-
kerhed K=3 dB.
Støvniveauet under arbejdet kan overskride 80 dB(A).
Brug høreværn!
Samlede vibrationsværdier a
h
(vektorsum for tre retninger)
og usikkerhed K beregnet iht. EN 60745-2-11:
Savning i spånplade: a
h
=19m/s
2
, K=6,0 m/s
2
,
savning i træbjælker: a
h
=20m/s
2
, K=3,0 m/s
2
.
Det svingningsniveau, der er angivet i nærværende instruktio-
ner, er blevet målt iht. en standardiseret måleproces i
EN 60745, og kan bruges til at sammenligne el-værktøjer. Det
er også egnet til en foreløbig vurdering af svingningsbelast-
ningen.
El-værktøjets tekniske specifikationer afviger fra testkriteri-
erne i de standardisede tests i EN 60745.
Det angivede svingningsniveau repræsenterer el-værktøjets
væsentlige anvendelser. Hvis el-værktøjet dog anvendes til
andre formål, med afvigende indsatsværktøj eller utilstræk-
kelig vedligeholdelse, kan svingningsniveauet afvige. Dette
kan føre til en betydelig forøgelse af svingningsbelastningen i
hele arbejdstidsrummet.
Til en nøjagtig vurdering af svingningsbelastningen bør der
også tages højde for de tider, i hvilke værktøjet er slukket eller
godt nok kører, men rent faktisk ikke anvendes. Dette kan fø-
re til en betydelig reduktion af svingningsbelastningen i hele
arbejdstidsrummet.
Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af
brugeren mod svingningers virkning som f.eks.: Vedligehol-
delse af el-værktøj og indsatsværktøj, holde hænderne var-
me, organisation af arbejdsforløbene.
Montering og drift
Bajonetsav Keo
Typenummer 3 600 H61 9..
Nominel spænding V= 10,8
Slagantal ubelastet n
0
min
-1
0–1600
Værktøjsholderen SDS
Slaglængde mm 20
Skæreydelse, maks. diameter
–i træ
– i blødt metal
mm
mm
80
7
Vægt svarer til
EPTA-Procedure 01:2014 kg 1,05
Ladeaggregat
Typenummer EU
UK
AU
2 609 003 916
2 609 007 262
2 609 003 932
2 609 004 762
Indgangsspænding V 100 – 240
Ladestrøm mA 500
Tilladt temperaturområde for
opladning °C 0–45
Vægt svarer til EPTA-Procedure
01:2014
kg
kg
kg
0,088 (EU)
0,093 (UK)
0,085 (AU)
Beskyttelsesklasse / II
Akku Li-Ion
Nominel spænding V= 10,8
Kapacitet Ah 1,5
Ladetid (tom akku) h3,5
Antal akkuceller 3
Se typenummer på el-værktøjets typeskilt. Handelsbetegnelserne for
de enkelte el-værktøjer kan variere.
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ECS
Handlingsmål Fig. Side
Leveringsomfang 1 213
Opladning af akku
2 213
Montering af holdebøjle 3 214
Kontrol af fast montering af
holdebøjle 4 214
Savklinge sættes i/tages ud 5 215
Kontrol af fast montering af savklinge 6 215
OBJ_BUCH-1453-006.book Page 57 Friday, September 23, 2016 1:53 PM
58 | Dansk
F 016 L81 345 | (23.9.16) Bosch Power Tools
Ibrugtagning
Blokér start-stop-kontakten i slukket position, før der
udføres arbejde på el-værktøjet (f.eks. vedligeholdel-
se, værktøjsskift osv.) samt før værktøjet transporte-
res og lægges til opbevaring. Utilsigtet betjening af start-
stop-kontakten er forbundet med kvæstelsesfare.
Opladning af akku
Anvend ikke noget andet ladeaggregat. Det medlevere-
de ladeaggregat er afstemt, så det passer til den Li-Ion-
akku, der er monteret i el-værktøjet.
Kontrollér netspændingen! Strømkildens spænding skal
stemme overens med angivelserne på ladeaggregatets ty-
peskilt. Ladeaggregater til 230 V kan også tilsluttes 220 V.
Ladeaggregatets spændingsområde ligger mellem
100–240 V. Sikre, at netstikket passer i stikdåsen.
Bemærk: Akkuen er til dels opladet ved udleveringen. For at
sikre at akkuen fungerer 100 % lades akkuen fuldstændigt før
første ibrugtagning.
Li-ion-akkuen kan oplades til enhver tid, uden at levetiden for-
kortes. En afbrydelse af opladningen beskadiger ikke akkuen.
Li-ion-akkuen er beskyttet mod afladning med „Electronic Cell
Protection (ECP)“. Er akkuen afladet, slukkes haveredskabet
med en beskyttelseskontakt: Haveredskabet arbejder ikke
mere.
Tryk ikke videre på start-stop-kontakten efter automa-
tisk slukning af el-værktøjet. Akkuen kan blive beskadi-
get.
Sæt ladeaggregatets netstik i stikdåsen og ladestikket i bøs-
ningen bag på håndgrebet (kun en tilslutningsmulighed).
Opladningen starter, så snart ladeaggregatets ladestik sæt-
tes i bøsningen.
Akku-ladetilstandsindikatoren viser ladefremskridtet. Under
opladningen blinker lampen grøn. Lyser akku-ladetilstands-
indikatoren grøn hele tiden, er akkuen helt opladet.
El-værktøjets håndgreb bliver varmt under opladningen. Det-
te er helt normalt.
Afbryd ladeaggregatet fra strømnettet, hvis det ikke skal an-
vendes i længere tid.
El-værktøjet kan ikke anvendes under opladningen; det er ik-
ke defekt, når det ikke fungerer under opladningen.
Beskyt ladeaggregatet mod fugtighed!
Arbejdsvejledning
Brug handsker, når savklingen monteres. Du kan blive
kvæstet, hvis savklingen berøres.
Skal savklingen skiftes, skal du være opmærksom på,
at el-værktøjet ikke holdes i området omkring start-
stop-kontakten eller på start-stop-kontakten og kon-
taktspærren. Utilsigtet betjening af start-stop-kontakten
er forbundet med kvæstelsesfare.
Når savklingen skiftes, skal man sørge for, at savklin-
geholderen er fri for materialerester som f.eks. træ- el-
ler metalspåner.
Gældende lovbestemmelser og anbefalinger fra mate-
rialefabrikanterne skal overholdes, når der saves i let-
te byggematerialer.
Hold godt fast i el-værktøjet med hånden på håndgre-
bet under savearbejdet.
Hold ikke hånden omkring holdebøjlen, savklingen el-
ler ventilationsåbningerne under savearbejdet.
Savklingen kan bliver meget varm under savearbejdet.
Lad den afkøle, før du tager fat omkring den.
Valg af savklinge
Anvend kun savklinger, der er egnet til det materiale, der skal
bearbejdes.
En oversigt over anbefalede savklinger findes i starten af den-
ne anvisning. Brug kun de anbefalede savklinger.
Anvend en smal savklinge til savning af smalle kurver.
Akku-ladetilstandsindikator
Akku-ladetilstandsvisningen viser akkuens ladetilstand hele
tiden, når tænd-sluk-tasten er trykket ned.
Støv-/spånudsugning
Støv fra materialer som f.eks. blyholdig maling, nogle træsor-
ter, mineraler og metal kan være sundhedsfarlige. Berøring
eller indånding af støv kan føre til allergiske reaktioner og/el-
ler åndedrætssygdomme hos brugeren eller personer, der op-
holder sig i nærheden af arbejdspladsen.
Bestemt støv som f.eks. ege- eller bøgestøv gælder som
kræftfremkaldende, især i forbindelse med ekstra stoffer til
træbehandling (chromat, træbeskyttelsesmiddel). Asbest-
holdigt materiale må kun bearbejdes af fagfolk.
– Sørg for god udluftning af arbejdspladsen.
– Det anbefales at bære åndeværn med filterklasse P2.
Overhold forskrifterne, der gælder i dit land vedr. de mate-
rialer, der skal bearbejdes.
Undgå at der samler sig støv på arbejdspladsen. Støv
kan let antænde sig selv.
Tænding
7 215
Styring af slagantal 7 215
Arbejdsanvisninger 8–9 216 – 217
Vedligeholdelse og rengøring 10 217
Valg af tilbehør/reservedele 11 218
Handlingsmål Fig. Side
LED Kapacitet
Konstant lys grøn ≥35%
Blinklys grøn 15 – 35%
Blinklys rød 5 – 15%
Konstant lys rød ≤ 5%
OBJ_BUCH-1453-006.book Page 58 Friday, September 23, 2016 1:53 PM
Dansk | 59
Bosch Power Tools F 016 L81 345 | (23.9.16)
Fejlsøgning
Vedligeholdelse og service
Vedligeholdelse, rengøring og opbevaring
Blokér start-stop-kontakten i slukket position, før der
udføres arbejde på el-værktøjet (f.eks. vedligeholdel-
se, værktøjsskift osv.) samt før værktøjet transporte-
res og lægges til opbevaring. Utilsigtet betjening af start-
stop-kontakten er forbundet med kvæstelsesfare.
Fjern altid savklingen, før der arbejdes på el-værktøjet.
El-værktøj og el-værktøjets ventilationsåbninger skal
altid holdes rene for at sikre et godt og sikkert arbejde.
Rengør helst savklingeholderen med trykluft eller med en
blød pensel. Tag hertil savklingen ud af el-værktøjet. Hold sav-
klingeholderen funktionsdygtig med egnet smøremiddel.
Der kan opstå funktionsfejl, hvis el-værktøjet er alt for snav-
set. Sav derfor ikke i meget støvdannende materialer nedefra
eller over hovedhøjde.
Opbevar el-værktøjet et sikkert sted, som skal være tørt og
uden for børns rækkevidde.
Stil ikke andre genstande fra på el-værktøjet.
Kundeservice og brugerrådgivning
www.bosch-garden.com
El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid
angives ved forespørgsler og bestilling af reservedele.
Symptom Mulig årsag Afhjælpning
El-værktøjet kører ikke Akkuen er afladt Oplad akkuen, se også „Forskrifter mht. op-
ladning“
El-værktøjet er defekt Kontakt serviceforhandleren
El-værktøjets indvendige ledninger er
defekte
Kontakt serviceforhandleren
El-værktøjet kører i intervaller Start-stop-kontakten er defekt Kontakt serviceforhandleren
For stor vibration/støj El-værktøjet er defekt Kontakt serviceforhandleren
For lille savevarighed pr. akku-oplad-
ning
Savklingeholderen skal renses Hold el-værktøjet ned mod jorden og start sa-
vearbejdet
Savklingen er slidt Skift savklingen
Dårlig saveteknik Se „Arbejsvejledning“ (Fig. 8)
Akkuen er ikke helt opladet Oplad akkuen, se også „Forskrifter mht. op-
ladning“
Savklingen bevæger sig langsomt
frem og tilbage
Akkuen er næsten afladt Oplad akkuen, se også „Forskrifter mht. op-
ladning“
Start-/stop-kontakten er ikke trykket
helt ned
Tryk start-/stop-kontakten helt ned
Overbelastning under brug Reducér el-værktøjets tryk mod grenen
Grøn og rød LED-lampe blinker på
skift
Akku-temperaturen er uden for det til-
ladte ladetemperaturområde
Få akku-temperaturen til at ligge i det tilladte
temperaturområde mellem 0 °C og 45 °C
ved at afkøle eller opvarme den
Den røde LED-lampe blinker 1x Batterispændingen er for lav; akkuen
er tom
Oplad akkuen, se også „Forskrifter mht. op-
ladning“
Den røde LED-lampe blinker 2x Akku-temperaturen er uden for det til-
ladte brugstemperaturområde
Få akku-temperaturen til at ligge i det tilladte
temperaturområde mellem –15 °C og
+65 °C ved at afkøle eller opvarme den
Den røde LED-lampe blinker 5x hur-
tigt
Overbelastning (savklingen sidder i
klemme)
Reducér el-værktøjets tryk mod grenen
Før el-værktøjet i tændt tilstand hen til gre-
nen, der skal saves i
OBJ_BUCH-1453-006.book Page 59 Friday, September 23, 2016 1:53 PM
60 | Svenska
F 016 L81 345 | (23.9.16) Bosch Power Tools
Dansk
Bosch Service Center
Telegrafvej 3
2750 Ballerup
På www.bosch-pt.dk kan der online bestilles reservedele eller
oprettes en reparations ordre.
Tlf. Service Center: 44898855
Fax: 44898755
E-Mail: vaer[email protected]ch.com
Transport
De indeholdte Li-Ion-akkuer overholder bestemmelserne om
farligt gods. Akkuerne kan transporteres af brugeren på of-
fentlig vej uden yderligere pålæg.
Ved forsendelse gennem tredjemand (f.eks.: lufttransport el-
ler spedition) skal særlige krav vedr. emballage og mærkning
overholdes. Her skal man kontakte en faregodsekspert, før
forsendelsesstykket forberedes.
Bortskaffelse
Haveværktøj, tilbehør og emballage skal genbruges på en mil-
jøvenlig måde.
Smid ikke el-værktøj og akkuer/batterier ud sammen med det
almindelige husholdningsaffald!
Gælder kun i EU-lande:
Iht. det europæiske direktiv 2012/19/EU
skal kasseret elektroværktøj og iht. det
europæiske direktiv 2006/66/EF skal de-
fekte eller opbrugte akkuer/batterier ind-
samles separat og genbruges iht. gældende
miljøforskrifter.
Integrerede batterier må kun fjernes af fagfolk med
henblik på bortskaffelse. El-værktøjet kan blive ødelagt,
når kabinetdelene fjernes.
Hvis du vil tage batteriet ud af el-værktøjet, skal du trykke på
tænd/sluk-knappen, indtil batteriet er helt afladet. Skru skru-
erne ud af kabinettet, og fjern kabinetdelene for at tage batte-
riet ud. For at undgå kortslutning skal du afmontere tilslutnin-
gerne på batteriet enkeltvis og derefter isolere polerne.
Selvom batteriet er helt afladet, kan det indeholde en rest-
spænding, som kan blive udløst i tilfælde af kortslutning.
Akkuer/batterier:
Li-Ion:
Følg venligst henvisninger i afsnit „Trans-
port“.
Ret til ændringer forbeholdes.
Svenska
Säkerhetsanvisningar
Förklaring till bildsymbolerna
Allmänna säkerhetsanvisningar för elverktyg
Läs noga igenom alla säkerhetsanvis-
ningar och instruktioner. Fel som uppstår
till följd av att säkerhetsanvisningarna och instruktionerna
inte följts kan orsaka elstöt, brand och/eller allvarliga person-
skador.
Förvara alla varningar och anvisningar för framtida bruk.
Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna
elverktyg (med nätsladd) och till batteridrivna elverktyg
(sladdlösa).
Arbetsplatssäkerhet
Håll arbetsplatsen ren och välbelyst. Oordning på
arbetsplatsen och dåligt belyst arbetsområde kan leda till
olyckor.
Använd inte elverktyget i explosionsfarlig omgivning
med brännbara vätskor, gaser eller damm. Elverktygen
alstrar gnistor som kan antända dammet eller gaserna.
Håll under arbetet med elverktyget barn och obehöriga
personer på betryggande avstånd. Om du störs av obe-
höriga personer kan du förlora kontrollen över elverktyget.
Elektrisk säkerhet
Elverktygets stickpropp måste passa till vägguttaget.
Stickproppen får absolut inte förändras. Använd inte
adapterkontakter tillsammans med skyddsjordade
elverktyg. Oförändrade stickproppar och passande vägg-
uttag reducerar risken för elstöt.
Undvik kroppskontakt med jordade ytor som t. ex. rör,
värmeelement, spisar och kylskåp. Det finns en större
risk för elstöt om din kropp är jordad.
Läs noga igenom bruksanvisningen.
Allmän varning för riskmoment.
Håll personer på betryggande avstånd från elverk-
tyget.
Bär skyddshandskar
Använd inte elverktyget i regn och utsätt det inte
heller för regn.
VARNING
OBJ_BUCH-1453-006.book Page 60 Friday, September 23, 2016 1:53 PM
Svenska | 61
Bosch Power Tools F 016 L81 345 | (23.9.16)
Skydda elverktyget mot regn och väta. Tränger vatten in
i ett elverktyg ökar risken för elstöt.
Missbruka inte nätsladden och använd den inte för att
bära eller hänga upp elverktyget och inte heller för att
dra stickproppen ur vägguttaget. Håll nätsladden på
avstånd från värme, olja, skarpa kanter och rörliga
maskindelar. Skadade eller tilltrasslade ledningar ökar
risken för elstöt.
När du arbetar med ett elverktyg utomhus använd
endast förlängningssladdar som är avsedda för utom-
husbruk. Om en lämplig förlängningssladd för utomhus-
bruk används minskar risken för elstöt.
Använd ett felströmsskydd om det inte är möjligt att
undvika elverktygets användning i fuktig miljö. Fel-
strömsskyddet minskar risken för elstöt.
Personsäkerhet
Var uppmärksam, kontrollera vad du gör och använd
elverktyget med förnuft. Använd inte elverktyg när du
är trött eller om du är påverkad av droger, alkohol eller
mediciner. Under användning av elverktyg kan även en
kort ouppmärksamhet leda till allvarliga kroppsskador.
Bär alltid personlig skyddsutrustning och skyddsglas-
ögon. Användning av personlig skyddsutrustning som
t.ex. dammfiltermask, halkfria säkerhetsskor, skydds-
hjälm och hörselskydd reducerar alltefter elverktygets typ
och användning risken för kroppsskada.
Undvik oavsiktlig igångsättning. Kontrollera att
elverktyget är frånkopplat innan du ansluter stickprop-
pen till vägguttaget och/eller ansluter/tar bort batte-
riet, tar upp eller bär elverktyget. Om du bär elverktyget
med fingret på strömställaren eller ansluter påkopplat
elverktyg till nätströmmen kan olycka uppstå.
Ta bort alla inställningsverktyg och skruvnycklar innan
du kopplar på elverktyget. Ett verktyg eller en nyckel i en
roterande komponent kan medföra kroppsskada.
Undvik onormala kroppsställningar. Se till att du står
stadigt och håller balansen. I detta fall kan du lättare kon-
trollera elverktyget i oväntade situationer.
Bär lämpliga arbetskläder. Bär inte löst hängande klä-
der eller smycken. Håll håret, kläderna och handskarna
på avstånd från rörliga delar. Löst hängande kläder,
långt hår och smycken kan dras in av roterande delar.
När elverktyg används med dammutsugnings- och -upp-
samlingsutrustning, se till att dessa är rätt monterade
och används på korrekt sätt. Användning av damm-
utsugning minskar de risker damm orsakar.
Korrekt användning och hantering av elverktyg
Överbelasta inte elverktyget. Använd för aktuellt
arbete avsett elverktyg. Med ett lämpligt elverktyg kan
du arbeta bättre och säkrare inom angivet effektområde.
Ett elverktyg med defekt strömställare får inte längre
användas. Ett elverktyg som inte kan kopplas in eller ur är
farligt och måste repareras.
Dra stickproppen ur vägguttaget och/eller ta bort bat-
teriet innan inställningar utförs, tillbehörsdelar byts ut
eller elverktyget lagras. Denna skyddsåtgärd förhindrar
oavsiktlig inkoppling av elverktyget.
Förvara elverktygen oåtkomliga för barn. Låt elverkty-
get inte användas av personer som inte är förtrogna
med dess användning eller inte läst denna anvisning.
Elverktygen är farliga om de används av oerfarna personer.
Sköt elverktyget omsorgsfullt. Kontrollera att rörliga
komponenter fungerar felfritt och inte kärvar, att kom-
ponenter inte brustit eller skadats; orsaker som kan
leda till att elverktygets funktioner påverkas menligt.
Låt skadade delar repareras innan elverktyget tas i
bruk. Många olyckor orsakas av dåligt skötta elverktyg.
Håll skärverktygen skarpa och rena. Omsorgsfullt skötta
skärverktyg med skarpa eggar kommer inte så lätt i kläm
och går lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv.
enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren
och arbetsmomenten. Om elverktyget används på ett sätt
som det inte är avsett för kan farliga situationer uppstå.
Omsorgsfull hantering och användning av sladd-
lösa elverktyg
Ladda batterierna endast i de laddare som tillverkaren
rekommenderat. Om en laddare som är avsedd för en viss
typ av batterier används för andra batterityper finns risk
för brand.
Använd endast batterier som är avsedda för aktuellt
elverktyg. Används andra batterier finns risk för kropps-
skada och brand.
Håll gem, mynt, nycklar, spikar, skruvar och andra små
metallföremål på avstånd från reservbatterier för att
undvika en bygling av kontakterna. En kortslutning av
batteriets kontakter kan leda till brännskador eller brand.
Om batteriet används på fel sätt finns risk för att
vätska rinner ur batteriet. Undvik kontakt med väts-
kan. Vid oavsiktlig kontakt spola med vatten. Om
vätska kommer i kontakt med ögonen uppsök dess-
utom läkare. Batterivätskan kan medföra hudirritation
och brännskada.
Service
Låt endast kvalificerad fackpersonal reparera elverk-
tyget och endast med originalreservdelar. Detta garan-
terar att elverktygets säkerhet upprätthålls.
Säkerhetsanvisningar för tigersågar
Håll i elverktyget endast vid de isolerade greppytorna
när arbeten utförs på ställen där insatsverktyget kan
skada dolda elledningar. Kontakt med en spänningsfö-
rande ledning kan sätta maskinens metalldelar under spän-
ning och leda till elstöt.
Elverktyget får inte användas med hållbygeln om håll-
bygelns gummimantel saknas eller är skadad. Ersätt
hållbygeln med en ny om gummimanteln på hållbygeln
skadats.
Se till att hålla händerna utanför sågområdet. För inte
in handen under arbetsstycket. Kontakt med sågbladet
medför risk för personskada.
OBJ_BUCH-1453-006.book Page 61 Friday, September 23, 2016 1:53 PM
62 | Svenska
F 016 L81 345 | (23.9.16) Bosch Power Tools
Elverktyget ska vara i påslaget när det förs mot arbets-
stycket. Risk för bakslag uppstår om insatsverktyget fast-
nar i arbetsstycket.
Kontrollera vid sågning hållbygel att styrplattan ligger
stadigt an mot arbetsstycket. Sågbladet kan haka upp
sig och leda till att du förlorar kontrollen över elverktyget.
Slå från elverktyget när arbetsmomentet är avslutat
och dra sågbladet ur sågsnittet först när sågbladet har
stannat. Därigenom undviks bakslag och elverktyget kan
säkert läggas åt sidan.
Använd endast oskadade, felfria sågblad. Deformerade
eller oskarpa sågblad kan brytas, negativt påverka snittet
eller orsaka bakslag.
Sågbladet får inte bromsas efter frånkopplingen med
tryck från sidan. Sågbladet kan skadas, brytas eller
orsaka bakslag.
Spänn ordentligt fast materialet. Stöd arbetsstycket
med handen eller foten. Berör inte främmande föremål
eller marken med påkopplad såg. Risk för bakslag.
Använd lämpliga detektorer för lokalisering av dolda
försörjningsledningar eller konsultera lokalt distribu-
tionsföretag. Kontakt med elledningar kan förorsaka
brand och elstöt. En skadad gasledning kan leda till explo-
sion. Borrning i vattenledning kan förorsaka sakskador.
Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i
en uppspänningsanordning eller ett skruvstycke hålls säk-
rare än med handen.
Vänta tills elverktyget stannat helt innan du lägger bort
det. Insatsverktyget kan haka upp sig och leda till att du
kan förlora kontrollen över elverktyget.
Innan åtgärder utförs på elverktyget (t. ex. underhåll,
verktygsbyte osv.) och för transport och lagring ställ
strömställaren Till/Från i frånkopplat läge. Om strömställa-
ren Till/Från oavsiktligt påverkas finns risk för personskada.
Skydda elverktyget mot hög värme som t. ex.
längre solbestrålning, eld, vatten och fukt.
Explosionsrisk kan uppstå.
I skadat eller felanvänt batteri kan ångor uppstå. Tillför
friskluft och uppsök läkare vid åkommor. Ångorna kan
leda till irritation i andningsvägarna.
För att spara energi, koppla på elverktyget endast när du
vill använda det.
Säkerhetsanvisningar för laddare
Skydda laddaren mot regn
och väta. Tränger vatten in i
laddaren ökar risken för elek-
trisk stöt.
Ladda endast elverktyget med
medföljande laddare.
Håll laddaren ren. Förorening kan
leda till elektrisk stöt.
Kontrollera laddare, kabel och
stickkontakt före varje använd-
ning. En skadad laddare får inte
användas. Du får själv aldrig
öppna laddaren, låt den repareras
av kvalificerad fackman och
endast med originalreservdelar.
Skadade laddare, ledningar eller
stickkontakter ökar risken för elek-
trisk stöt.
Laddaren får inte användas av
barn eller personer med begrän-
sad fysisk, sensorisk eller psykisk
förmåga eller som saknar den
erfarenhet och kunskap som
krävs för säker hantering. Undan-
tag görs om personen övervakas
av en ansvarig person som även
kan undervisa i laddarens använd-
ning. I annat fall finns risk för felhan-
tering och personskada.
Håll barn under uppsikt vid
användning, rengöring och under-
håll. På så sätt säkerställs att barn
inte leker med laddaren.
Utan uppsikt får barn inte rengöra
eller underhålla laddaren.
Symboler
Symbolerna nedan är viktiga för att kunna läsa och förstå
bruksanvisningen. Lägg symbolerna och deras betydelse på
minnet. Korrekt tolkning av symbolerna hjälper till att bättre
och säkrare använda elverktyget.
Symbol Betydelse
Använd skyddsglasögon.
Laddaren får endast användas i torr
lokal.
OBJ_BUCH-1453-006.book Page 62 Friday, September 23, 2016 1:53 PM
Svenska | 63
Bosch Power Tools F 016 L81 345 | (23.9.16)
Ändamålsenlig användning
Elverktyget är avsett för hemmabruk.
Det är lämpligt för sågning av grenar och kan även användas
för sågning i trä, mjuk metall (t. ex. koppar) gipsskivor.
Det är lämpligt för kurviga och raka snitt.
Beakta ovillkorligen rekommendationerna för sågblad.
Tekniska data
Försäkran om överensstämmelse
Vi intygar under ensamt ansvar att den produkt som beskrivs
under ”Tekniska data” uppfyller alla gällande bestämmelser i
direktiven 2011/65/EU, till 19 april 2016: 2006/95/EG,
från 20 april 2016: 2014/35/EU, till 19 april 2016:
2004/108/EG, från 20 april 2016: 2014/30/EU,
2006/42/EG inklusive ändringar och stämmer överens med
följande standarder: EN 60745-1, EN 60745-2-11 (batteri),
EN 50581, EN 60335-1, EN 60335-2-29 (batteriladdare).
Teknisk tillverkningsdokumentation (2006/42/EG,
2000/14/EG) fås från:
Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,
Stowmarket, Suffolk IP14 1EY, England
Robert Bosch Power Tools GmbH
70538 Stuttgart, GERMANY
Stuttgart, 01.01.2017
Buller-/vibrationsdata
Bullernivåvärde förmedlas enligt EN 60745-2-11.
Elverktygets A-vägda ljudtrycksnivå når i typiska fall
72 dB(A). Onoggrannhet K=3 dB.
Ljudnivån under arbetet kan överskrida 80 dB(A).
Använd hörselskydd!
Totala vibrationsemissionsvärden a
h
(vektorsumma ur tre
riktningar) och onoggrannhet K framtaget enligt
EN 60745-2-11:
sågning i spånskiva: a
h
=19m/s
2
, K=6,0 m/s
2
,
sågning i träbjälkar: a
h
=20m/s
2
, K=3,0 m/s
2
.
Mätningen av den vibrationsnivå som anges i denna anvisning
har utförts enligt en mätmetod som är standardiserad i
EN 60745 och kan användas vid jämförelse av olika elverk-
tyg. Den kan även tillämpas för preliminär bedömning av
vibrationsbelastningen.
Elverktygets tekniska specifikationer avviker från testkriteri-
erna för standardiserade tester i EN 60745.
Angiven vibrationsnivå är relaterad till elverktygets huvudsak-
liga användning. Om däremot elverktyget används för andra
ändamål och med andra insatsverktyg eller inte underhållits
ordentligt kan vibrationsnivån avvika. Härvid kan vibrations-
belastningen under arbetsperioden öka betydligt.
Reaktionsriktning
Rörelseriktning
Inkoppling
Tillåten hantering
Förbjuden handling
Tillbehör
Tigersåg Keo
Produktnummer 3 600 H61 9..
Märkspänning V= 10,8
Tomgångsslagtal n
0
min
-1
0–1600
Verktygsfäste SDS
Slaglängd mm 20
Sågkapacitet, max. diameter
–i trä
– i mjuk metall
mm
mm
80
7
Vikt enligt
EPTA-Procedure 01:2014
kg 1,05
Laddare
Produktnummer EU
UK
AU
2 609 003 916
2 609 007 262
2 609 003 932
2 609 004 762
Inspänning
V 100 – 240
Laddningsström mA 500
Tillåtet temperaturområde för
laddning °C 0–45
Vikt enligt
EPTA-Procedure 01:2014
kg
kg
kg
0,088 (EU)
0,093 (UK)
0,085 (AU)
Skyddsklass / II
Beakta produktnumret på elverktygets typskylt. Handels-
beteckningarna för enskilda elverktyg kan variera.
Symbol Betydelse
Sekundärbatteri Li-jon
Märkspänning V= 10,8
Kapacitet Ah 1,5
Laddningstid (batteriet urladdat) h3,5
Antal battericeller 3
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ECS
Tigersåg Keo
Beakta produktnumret på elverktygets typskylt. Handels-
beteckningarna för enskilda elverktyg kan variera.
OBJ_BUCH-1453-006.book Page 63 Friday, September 23, 2016 1:53 PM
64 | Svenska
F 016 L81 345 | (23.9.16) Bosch Power Tools
För en exakt bedömning av vibrationsbelastningen bör även
de tider beaktas när elverktyget är frånkopplat eller är igång
men inte används. Detta reducerar betydligt vibrationsbelast-
ningen för den totala arbetsperioden.
Bestäm extra säkerhetsåtgärder för att skydda operatören
mot vibrationernas inverkan t. ex.: underhåll av elverktyget
och insatsverktygen, varmhållning av händerna, organisation
av arbetsförloppen.
Montering och drift
Driftstart
Innan åtgärder utförs på elverktyget (t. ex. underhåll,
verktygsbyte osv.) och för transport och lagring ställ
strömställaren Till/Från i frånkopplat läge. Om ström-
ställaren Till/Från oavsiktligt påverkas finns risk för per-
sonskada.
Batteriets laddning
Använd inte andra laddare. Den medlevererade laddaren
är anpassad till det li-jonbatteri som är monterat i elverkty-
get.
Beakta nätspänningen! Kontrollera att strömkällans
spänning överensstämmer med uppgifterna på laddarens
typskylt. Laddare märkta med 230 V kan även anslutas till
220 V.
Laddarens spänningsområde ligger mellan
100–240 V. Kontrollera att stickproppen passar till
nätuttaget.
Anvisning: Batteriet levereras delladdat. För full effekt ska
batteriet före första användningen fullständigt laddas upp i
laddaren.
Litiumjonbatteriet kan när som helst laddas upp eftersom
detta inte påverkar livslängden. Batteriet skadas inte om
laddning avbryts.
Litiumjonbatteriet skyddas mot djupurladdning med ”Electro-
nic Cell Protection (ECP)”. Vid urladdat batteri kopplar
skyddskopplingen från trädgårdsredskapet: Trädgårdsred-
skapet fungerar inte längre.
Undvik att trycka på strömställaren Till/Från efter en
automatisk frånkoppling av elverktyget. Batteriet kan
skadas.
Anslut laddarens stickpropp till nätuttaget och laddstickkon-
takten till hylsdonet på handtagets baksida (det finns endast
en möjlighet för anslutning).
Laddning startar genast när laddarens stickpropp ansluts till
hylsdonet .
Batteriets laddningsindikator visar hur laddningen fortskri-
der. Under laddning blinkar indikatorn med grönt ljus. När
batteriets laddningsindikator lyser konstant med grönt ljus
är batteriet fullständigt uppladdat.
Under laddning blir elverktygets handtag varmt. Detta är nor-
malt.
Koppla från nätströmmen till laddaren om den inte ska använ-
das under en längre tid.
Elverktyget kan under uppladdning inte användas; dvs. batte-
riet är inte defekt även om det inte fungerar under uppladd-
ning.
Skydda laddaren mot fukt!
Arbetsanvisningar
Använd skyddshandskar vid montering av sågblad.
Beröring av sågbladet medför risk för personskada.
Varmista sahanterää vaihtaessasi, että et pidä kiinni
sähkötyökalusta lähellä käynnistyskytkintä tai käyn-
nistyskytkimestä ja käynnistysvarmistimesta. Käyn-
nistyskytkimen tahaton painallus muodostaa loukkaantu-
misvaaran.
Kontrollera vid sågbladsbyte att sågbladsfästet ren-
sats från alla materialrester som t. ex. trä- eller metall-
spån.
Vid sågning av lätt byggmaterial beakta lagbestämmel-
serna och materialtillverkarens rekommendationer.
Vid sågning håll med en hand stadigt tag i elverktygets
handtag.
Under sågning får du inte gripa tag i hållbygeln, sågbla-
det eller lägga handen på ventilationsöppningarna.
Under sågning kan sågbladet bli hett. Låt sågbladet
svalna innan du rör vid det.
Val av sågblad
Använd endast sågblad som är lämpliga för aktuellt material.
I början av denna anvisning hittar du en översikt på rekom-
menderade sågblad. Använd endast rekommenderade såg-
blad.
Använd ett smalt sågblad för sågning av tvära kurvor.
Batteriets laddningsindikering
Batteriets laddningsindikator visar vid tryckt strömställare
kontinuerligt batteriets laddningstillstånd.
Handlingsmål Figur Sida
Leveransen omfattar 1 213
Batteriets laddning
2 213
Montera hållbygeln
3 214
Kontrollera att hållbygeln sitter sta-
digt
4 214
Insättning och uttagning av sågblad
5 215
Kontrollera att sågbladet sitter sta-
digt
6 215
Inkoppling
7 215
Slagtalsreglering
7 215
Arbetsanvisningar
8–9 216 – 217
Underhåll och rengöring
10 217
Välj tillbehör/reservdelar
11 218
OBJ_BUCH-1453-006.book Page 64 Friday, September 23, 2016 1:53 PM
Svenska | 65
Bosch Power Tools F 016 L81 345 | (23.9.16)
Damm-/spånutsugning
Dammet från material som t. ex. blyhaltig målning, vissa trä-
slag, mineraler och metall kan vara hälsovådligt. Beröring
eller inandning av dammet kan orsaka allergiska reaktioner
och/eller andningsbesvär hos användaren eller personer som
uppehåller sig i närheten.
Vissa damm från ek eller bok anses vara cancerogena, speci-
ellt då i förbindelse med tillsatsämnen för träbehandling (kro-
mat, träkonserveringsmedel). Endast yrkesmän får bearbeta
asbesthaltigt material.
– Se till att arbetsplatsen är väl ventilerad.
– Vi rekommenderar ett andningsskydd i filterklass P2.
Beakta de föreskrifter som i aktuellt land gäller för bearbe-
tat material.
Undvik dammanhopning på arbetsplatsen. Damm kan
lätt självantändas.
Felsökning
Underhåll och service
Underhåll, rengöring och lagring
Innan åtgärder utförs på elverktyget (t. ex. underhåll,
verktygsbyte osv.) och för transport och lagring ställ
strömställaren Till/Från i frånkopplat läge. Om ström-
ställaren Till/Från oavsiktligt påverkas finns risk för per-
sonskada.
Innan åtgärder vidtas på elverktyget ska sågbladet tas
bort.
Håll elverktyget och dess ventilationsöppningar rena
för bra och säkert arbete.
Rengör sågbladsfästet helst med tryckluft eller en mjuk pen-
sel. Före rengöring ta bort sågbladet ur elverktyget. Smörj
sågbladsfästet för att hålla det funktionsdugligt.
En kraftig nedsmutsning av elverktyget kan orsaka funktions-
störningar. Undvik därför att såga i kraftigt dammbildande
material underifrån eller uppåt över huvudet.
Lagra elverktyget på ett säkert och torrt ställe utom räckhåll
för barn.
Ställ inte upp andra föremål på elverktyget.
Lysdiod Kapacitet
Kontinuerligt grönt ljus ≥ 35%
Grönt blink 15 – 35%
Rött blink 5 – 15%
Kontinuerligt rött ljus ≤ 5%
Symptom Möjlig orsak Åtgärd
Elverktyget fungerar inte Batterimodulen är urladdad Vid laddning av batterimodulen följ anvisningarna
Elverktyget är defekt Uppsök kundservicen
Elverktygets inre kablar är defekta Uppsök kundservicen
Elverktyget går med avbrott Strömställaren defekt Uppsök kundservicen
Kraftiga vibrationer/buller Elverktyget är defekt Uppsök kundservicen
Det uppladdade batteriets
sågtid är för kort
Sågbladsfästet måste rengöras Rikta elverktyget mot golvet och starta sågningen
Sågbladet är nedslitet Byt sågbladet
Dålig sågteknik se ”Arbetsanvisningar” (bild 8)
Sekundärbatteriet inte fulladdat Vid laddning av batterimodulen följ anvisningarna
Sågbladet rör sig långsamt
fram och tillbaka
Batteriet är nästan urladdat Vid laddning av batterimodulen följ anvisningarna
Strömställaren Till/Från är inte fullstän-
digt nedtryckt
Tryck fullständigt ned strömställaren Till/Från
Överbelastad vid användning Minska elverktygets anliggningstryck mot grenen
Grön och röd LED blinkar tur-
vis
Batteriets temperatur ej inom tillåtet tem-
peraturområde för laddning
Avkyl eller värm batteriet så att tillåtet tempera-
turområde ligger mellan 0 °C och 45 °C
Röd LED blinkar 1 gång Batterispänningen för låg; tomt batteri Vid laddning av batterimodulen följ anvisningarna
Röd LED blinkar 2 gånger Batteriets temperatur ej inom tillåtet tem-
peraturområde för användning
Avkyl eller värm batteriet så att tillåtet tempera-
turområde ligger mellan –15 °C och +65 °C
Röd LED blinkar snabbt 5
gånger
Överbelastning (sågbladet inklämt) Minska elverktygets anliggningstryck mot grenen
För inkopplat elverktyg mot grenen som ska sågas
OBJ_BUCH-1453-006.book Page 65 Friday, September 23, 2016 1:53 PM
66 | Norsk
F 016 L81 345 | (23.9.16) Bosch Power Tools
Kundtjänst och användarrådgivning
www.bosch-garden.com
Ange alltid vid förfrågningar och reservdelsbeställningar det
10-siffriga produktnumret som finns på elverktygets typskylt.
Svenska
Bosch Service Center
Telegrafvej 3
2750 Ballerup
Danmark
Tel.: (08) 7501820 (inom Sverige)
Fax: (011) 187691
Transport
De litiumjonbatterier som ingår är underkastade kraven för
farligt gods. Användaren kan utan ytterligare förpliktelser
transportera batterierna på allmän väg.
Vid transport genom tredje person (t. ex. flygfrakt eller spedi-
tion) ska speciella villkor för förpackning och märkning beak-
tas. I detta fall bör vid förberedelse av transport en expert för
farligt gods konsulteras.
Avfallshantering
Trädgårdsredskap, tillbehör och förpackning ska omhänder-
tas på miljövänligt sätt för återvinning.
Släng inte elverktyg och inte heller batterier i hushållsavfall!
Endast för EU-länder:
Enligt europeiska direktivet 2012/19/EU
måste obrukbara elverktyg och enligt euro-
peiska direktivet 2006/66/EG felaktiga
eller förbrukade batterier separat omhän-
dertas och på miljövänligt sätt lämnas in för
återvinning.
Inbyggda batterier får endast tas ut av fackpersonal för
kassering. Elverktyget kan förstöras om kåpan öppnas.
För att ta ut batteriet ur elverktyget, tryck på strömbrytaren
tills batteriet är helt urladdat. Skruva ur skruvarna på kåpan
och ta av den för att ta ut batteriet. För att undvika kortslut-
ning ska batteriets anslutningar kopplas från separat efter
varandra och polerna isoleras. Även vid fullständig urladdning
finns det restström i batteriet som kan frigöras vid kortslut-
ning.
Sekundär-/primärbatterier:
Li-jon:
Beakta anvisningarna i avsnittet ”Trans-
port”.
Ändringar förbehålles.
Norsk
Sikkerhetsinformasjon
Forklaring av bildesymbolene
Generelle advarsler for elektroverktøy
Les gjennom alle advarslene og anvis-
ningene. Feil ved overholdelsen av ad-
varslene og nedenstående anvisninger kan medføre elektris-
ke støt, brann og/eller alvorlige skader.
Ta godt vare på alle advarslene og informasjonene.
Det nedenstående anvendte uttrykket «elektroverktøy» gjel-
der for strømdrevne elektroverktøy (med ledning) og batteri-
drevne elektroverktøy (uten ledning).
Sikkerhet på arbeidsplassen
Hold arbeidsområdet rent og ryddig og sørg for bra be-
lysning. Rotete arbeidsområder eller arbeidsområder
uten lys kan føre til ulykker.
Ikke arbeid med elektroverktøyet i eksplosjonsutsatte
omgivelser – der det befinner seg brennbare væsker,
gass eller støv. Elektroverktøy lager gnister som kan an-
tenne støv eller damper.
Hold barn og andre personer unna når elektroverktøy-
et brukes. Hvis du blir forstyrret under arbeidet, kan du
miste kontrollen over elektroverktøyet.
Elektrisk sikkerhet
Støpselet til elektroverktøyet må passe inn i stikkon-
takten. Støpselet må ikke forandres på noen som helst
måte. Ikke bruk adapterstøpsler sammen med jordede
elektroverktøy. Bruk av støpsler som ikke er forandret på
og passende stikkontakter reduserer risikoen for elektris-
ke støt.
Les gjennom denne driftsinstruksen.
Generell fareinformasjon.
Hold personer i nærheten på sikker avstand fra
elektroverktøyet.
Bruk vernehansker
Ikke bruk elektroverktøyet i regn eller la det stå
ute i regnvær.
ADVARSEL
OBJ_BUCH-1453-006.book Page 66 Friday, September 23, 2016 1:53 PM
Norsk | 67
Bosch Power Tools F 016 L81 345 | (23.9.16)
Unngå kroppskontakt med jordede overflater slik som
rør, ovner, komfyrer og kjøleskap. Det er større fare ved
elektriske støt hvis kroppen din er jordet.
Hold elektroverktøyet unna regn eller fuktighet. Der-
som det kommer vann i et elektroverktøy, øker risikoen for
elektriske støt.
Ikke bruk ledningen til andre formål, f.eks. til å bære
elektroverktøyet, henge det opp eller trekke det ut av
stikkontakten. Hold ledningen unna varme, olje, skar-
pe kanter eller verktøydeler som beveger seg. Med ska-
dede eller opphopede ledninger øker risikoen for elektris-
ke støt.
Når du arbeider utendørs med et elektroverktøy, må du
kun bruke en skjøteledning som er egnet til utendørs
bruk. Når du bruker en skjøteledning som er egnet for
utendørs bruk, reduseres risikoen for elektriske støt.
Hvis det ikke kan unngås å bruke elektroverktøyet i
fuktige omgivelser, må du bruke en jordfeilbryter. Bruk
av en jordfeilbryter reduserer risikoen for elektriske støt.
Personsikkerhet
Vær oppmerksom, pass på hva du gjør, gå fornuftig
frem når du arbeider med et elektroverktøy. Ikke bruk
elektroverktøy når du er trett eller er påvirket av nar-
kotika, alkohol eller medikamenter. Et øyeblikks uopp-
merksomhet ved bruk av elektroverktøyet kan føre til al-
vorlige skader.
Bruk personlig verneutstyr og husk alltid å bruke ver-
nebriller. Bruk av personlig sikkerhetsutstyr som støv-
maske, sklifaste arbeidssko, hjelm eller hørselvern – av-
hengig av type og bruk av elektroverktøyet – reduserer
risikoen for skader.
Unngå å starte verktøyet ved en feiltagelse. Forviss
deg om at elektroverktøyet er slått av før du kobler det
til strømmen og/eller batteriet, løfter det opp eller bæ-
rer det. Hvis du holder fingeren på bryteren når du bærer
elektroverktøyet eller kobler elektroverktøyet til strøm-
men i innkoblet tilstand, kan dette føre til uhell.
Fjern innstillingsverktøy eller skrunøkler før du slår på
elektroverktøyet. Et verktøy eller en nøkkel som befinner
seg i en roterende verktøydel, kan føre til skader.
Unngå en unormal kroppsholdning. Sørg for å stå stø-
dig og i balanse. Dermed kan du kontrollere elektroverk-
tøyet bedre i uventede situasjoner.
Bruk alltid egnede klær. Ikke bruk vide klær eller smyk-
ker. Hold hår, tøy og hansker unna deler som beveger
seg. Løstsittende tøy, smykker eller langt hår kan komme
inn i deler som beveger seg.
Hvis det kan monteres støvavsug- og oppsamlingsinn-
retninger, må du forvisse deg om at disse er tilkoblet og
brukes på korrekt måte. Bruk av et støvavsug reduserer
farer på grunn av støv.
Omhyggelig bruk og håndtering av elektroverktøy
Ikke overbelast verktøyet. Bruk et elektroverktøy som
er beregnet til den type arbeid du vil utføre. Med et pas-
sende elektroverktøy arbeider du bedre og sikrere i det an-
gitte effektområdet.
Ikke bruk elektroverktøy med defekt på-/av-bryter. Et
elektroverktøy som ikke lenger kan slås av eller på, er farlig
og må repareres.
Trekk støpselet ut av stikkontakten og/eller fjern batte-
riet før du utfører innstillinger på elektroverktøyet, skif-
ter tilbehørsdeler eller legger maskinen bort. Disse tilta-
kene forhindrer en utilsiktet starting av elektroverktøyet.
Elektroverktøy som ikke er i bruk må oppbevares util-
gjengelig for barn. Ikke la maskinen brukes av perso-
ner som ikke er fortrolig med dette eller ikke har lest
disse anvisningene. Elektroverktøy er farlige når de bru-
kes av uerfarne personer.
Vær nøye med vedlikeholdet av elektroverktøyet. Kon-
troller om bevegelige verktøydeler fungerer feilfritt og
ikke klemmes fast, og om deler er brukket eller skadet,
slik at dette innvirker på elektroverktøyets funksjon.
La disse skadede delene repareres før elektroverktøy-
et brukes. Dårlig vedlikeholdte elektroverktøy er årsaken
til mange uhell.
Hold skjæreverktøyene skarpe og rene. Godt stelte
skjæreverktøy med skarpe skjær setter seg ikke så ofte
fast og er lettere å føre.
Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til
disse anvisningene. Ta hensyn til arbeidsforholdene og
arbeidet som skal utføres. Bruk av elektroverktøy til andre
formål enn det som er angitt kan føre til farlige situasjoner.
Omhyggelig bruk og håndtering av batteridrevne
verktøy
Lad batteriet kun opp i ladeapparater som er anbefalt
av produsenten. Det oppstår brannfare hvis et ladeappa-
rat som er egnet til en bestemt type batterier, brukes med
andre batterier.
Bruk derfor kun riktig type batterier for elektroverk-
tøyene. Bruk av andre batterier kan medføre skader og
brannfare.
Hold batteriet som ikke er i bruk unna binders, mynter,
nøkler, spikre, skruer eller andre mindre metallgjen-
stander, som kan lage en forbindelse mellom kontakte-
ne. En kortslutning mellom batterikontaktene kan føre til
forbrenninger eller brann.
Ved gal bruk kan det lekke væske ut av batteriet. Unngå
kontakt med denne væsken. Ved tilfeldig kontakt må det
skylles med vann. Hvis det kommer væske i øynene, må
du i tillegg oppsøke en lege. Batterivæske som renner ut
kan føre til irritasjoner på huden eller forbrenninger.
OBJ_BUCH-1453-006.book Page 67 Friday, September 23, 2016 1:53 PM
68 | Norsk
F 016 L81 345 | (23.9.16) Bosch Power Tools
Service
Elektroverktøyet ditt skal alltid kun repareres av kvali-
fisert fagpersonale og kun med originale reservedeler.
Slik opprettholdes verktøyets sikkerhet.
Sikkerhetsinformasjoner for bajonettsager
Hold elektroverktøyet på de isolerte gripeflatene, hvis
du utfører arbeid der innsatsverktøyet kan treffe på
skjulte strømledninger. Kontakt med en spenningsføren-
de ledning kan også sette elektroverktøyets metalldeler
under spenning og føre til elektriske støt.
Ikke bruk elektroverktøyet med holdebøylen hvis gum-
mimantlingen på holdebøylen mangler eller er skadet.
Skift holdebøylen ut mot en ny hvis gummimantlingen
på holdebøylen er skadet.
Hold hendene unna sagområdet. Ikke grip under ar-
beidsstykket. Ved kontakt med sagbladet er det fare for
skader.
Elektroverktøyet må kun føres inn mot arbeidsstykket
i innkoblet tilstand. Det er ellers fare for tilbakeslag, hvis
innsatsverktøyet henger seg opp i arbeidsstykket.
Pass på at føringsplaten alltid ligger uten holdebøyle mot
arbeidsstykket ved sagingen. Sagbladet kan kile seg fast og
føre til at du mister kontrollen over elektroverktøyet.
Slå verktøyet av når arbeidet er ferdig og trekk først
sagbladet ut av snittet når sagbladet er helt stanset.
Slik unngår du tilbakeslag og kan legge elektroverktøyet
sikkert ned.
Bruk kun ikke-skadede og feilfrie sagblad. Bøyde eller
butte sagblad kan brekke, påvirke skjæringen negativt el-
ler forårsake et tilbakeslag.
Brems ikke sagbladet etter utkobling ved å trykke mot
dette fra siden. Sagbladet kan ta skade, brekke eller for-
årsake et tilbakeslag.
Spenn materialet godt fast. Ikke støtt arbeidsstykket
med hånden eller foten. Ikke berør gjenstander eller
bakken med sagen sålenge den går. Det er fare for tilba-
keslag.
Bruk egnede detektorer til å finne skjulte strøm-/gass-/
vannledninger, eller spør hos det lokale el-/gass-/vann-
verket. Kontakt med elektriske ledninger kan medføre
brann og elektrisk støt. Skader på en gassledning kan føre
til eksplosjon. Hull i en vannledning forårsaker materielle
skader.
Sikre arbeidsstykket. Et arbeidsstykke som holdes fast
med spenninnretninger eller en skrustikke, holdes sikrere
enn med hånden.
Vent til elektroverktøyet er stanset helt før du legger
det ned. Innsatsverktøyet kan kile seg fast og føre til at du
mister kontrollen over elektroverktøyet.
Blokker på-/av-bryteren i utkoplet posisjon før alle ar-
beider på elektroverktøyet utføres (f. eks. vedlike-
hold, verktøyskifte osv.) og når det transporteres eller
lagres. Det er fare for skader hvis du trykker på på-/av-bry-
teren ved en feiltagelse.
Beskytt elektroverktøyet mot varme, f. eks. og-
så mot permanent solinnvirkning, ild, vann og
fuktighet. Det er fare for eksplosjoner.
Ved skader og usakkyndig bruk av batteriet kan det
slippe ut damp. Tilfør frisk luft og gå til lege hvis det
oppstår helseproblemer. Dampene kan irritere ånde-
drettsorganene.
Slå elektroverktøyet kun på når du bruker det for å spare
energi.
Sikkerhetsinformasjoner for ladeap-
parater
Hold ladeapparatet unna regn
eller fuktighet. Dersom det
kommer vann i et ladeapparat,
øker risikoen for elektriske støt.
Elektroverktøyet må bare lades
med laderen som følger med.
Hold ladeapparatet rent. Smuss
fører til fare for elektriske støt.
Før hver bruk må du kontrollere
ladeapparatet, ledningen og støp-
selet. Ikke bruk ladeapparatet
hvis du registrerer skader. Du må
ikke åpne ladeapparatet selv og la
det alltid kun repareres av kvalifi-
sert fagpersonale og kun med ori-
ginale reservedeler. Skadet lade-
apparat, ledning og støpsel øker
risikoen for elektriske støt.
Barn og personer, som på grunn
av sine fysiske, sensoriske eller
åndelige evner eller sin uerfaren-
het eller manglende kunnskaper
ikke er i stand til å betjene ladeap-
paratet sikkert, må ikke bruke
dette ladeapparatet uten oppsyn
eller anvisning av en ansvarlig
person. Ellers er det fare for feil be-
tjening og skader.
OBJ_BUCH-1453-006.book Page 68 Friday, September 23, 2016 1:53 PM
Norsk | 69
Bosch Power Tools F 016 L81 345 | (23.9.16)
Hold tilsyn med barn ved bruk,
rengjøring og vedlikehold. Der-
med er du sikker på at barn ikke le-
ker med laderen.
Barn må ikke rengjøre og vedlike-
holde ladeapparatet uten oppsyn.
Symboler
Nedenstående symboler er viktige for lesing og forståelse av
driftsinstruksen. Legg merke til symbolene og deres betyd-
ning. En riktig tolkning av symbolene hjelper deg å bruke elek-
troverktøyet på en bedre og sikrere måte.
Formålsmessig bruk
Dette elektroverktøyet er beregnet til privat bruk.
Det er beregnet til skjæring av grener og kan også brukes til
saging av tre, mykt metall (f.eks. kopper) og gipskartongpla-
ter.
Det er egnet til buede og rette snitt.
Følg absolutt sagblad-anbefalingene.
Tekniske data
Samsvarserklæring
Vi erklærer under eneansvar at produktet som er beskrevet
under «Tekniske data» er i overensstemmelse med alle rele-
vante bestemmelser i direktivene 2011/65/EU,
til 19. april 2016: 2006/95/EF, fra 20. april 2016:
2014/35/EU, til 19. april 2016: 2004/108/EC, fra
20. april 2016: 2014/30/EU, 2006/42/EC inkludert endrin-
ger, og følgende standarder:
EN 60745-1, EN 60745-2-11 (batteridrevet utstyr),
EN 50581, EN 60335-1, EN 60335-2-29 (batterilader).
Tekniske data (2006/42/EC, 2000/14/EC) hos:
Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,
Stowmarket, Suffolk IP14 1EY, England
Symbol Betydning
Bruk vernebriller.
Bruk ladeapparatet kun i tørre rom.
Reaksjonsretning
Bevegelsesretning
Innkobling
Tillatt aksjon
Dette er forbudt
Tilbehør
Bajonettsag Keo
Produktnummer 3 600 H61 9..
Nominell spenning
V= 10,8
Tomgangsslagtall n
0
min
-1
0–1600
Verktøyfeste
SDS
Slag
mm 20
Skjæreeffekt, max. diameter
–i tre
– i mykt metall
mm
mm
80
7
Vekt tilsvarende
EPTA-Procedure 01:2014
kg 1,05
Ladeapparat
Produktnummer EU
UK
AU
2 609 003 916
2 609 007 262
2 609 003 932
2 609 004 762
Inngangsspenning
V 100 – 240
Ladestrøm
mA 500
Godkjent ladetemperaturområde
°C 0–45
Vekt tilsvarende
EPTA-Procedure 01:2014
kg
kg
kg
0,088 (EU)
0,093 (UK)
0,085 (AU)
Beskyttelsesklasse
/ II
Oppladbart batteri
Li-ioner
Nominell spenning
V= 10,8
Kapasitet
Ah 1,5
Ladetid (utladet batteri)
h3,5
Antall battericeller
3
Legg merke til produktnummeret på typeskiltet til elektroverktøyet
ditt. Handelsbetegnelsene for de enkelte elektroverktøyene kan varie-
re.
OBJ_BUCH-1453-006.book Page 69 Friday, September 23, 2016 1:53 PM
70 | Norsk
F 016 L81 345 | (23.9.16) Bosch Power Tools
Robert Bosch Power Tools GmbH
70538 Stuttgart, GERMANY
Stuttgart, 01.01.2017
Støy-/vibrasjonsinformasjon
Støyutslippsverdier målt i henhold til EN 60745-2-11.
Det typiske A-bedømte lydtrykknivået for maskinen er
72 dB(A). Usikkerhet K=3 dB.
Støynivået ved arbeid kan overskride 80 dB(A).
Bruk hørselvern!
Totale svingningsverdier a
h
(vektorsum fra tre retninger) og
usikkerhet K beregnet jf. EN 60745-2-11:
Saging av sponplate: a
h
=19m/s
2
, K=6,0 m/s
2
,
Saging av trebjelker: a
h
=20m/s
2
, K=3,0 m/s
2
.
Vibrasjonsnivået som er angitt i disse anvisningene er målt
iht. en målemetode som er standardisert i EN 60745 og kan
brukes til sammenligning av elektroverktøy med hverandre.
Den egner seg også til en foreløbig vurdering av svingningsbe-
lastningen.
De tekniske spesifikasjonene til elektroverktøyet avviker fra
kontrollkriteriene til den standardiserte testen i EN 60745.
Det angitte vibrasjonsnivået representerer de hovedsakelige
anvendelsene til elektroverktøyet. Men hvis elektroverktøyet
brukes til andre anvendelser, med avvikende innsatsverktøy
eller utilstrekkelig vedlikehold, kan svingningsnivået avvike.
Dette kan føre til en tydelig øking av svingningsbelastningen
over hele arbeidstidsrommet.
Til en nøyaktig vurdering av svingningsbelastningen skal det
også tas hensyn til de tidene maskinen er slått av eller går,
men ikke virkelig brukes. Dette kan tydelig redusere sving-
ningsbelastningen over hele arbeidstidsrommet.
Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot
svingningenes virkning, som for eksempel: Vedlikehold av
elektroverktøy og innsatsverktøy, holde hendene varme, or-
ganisere arbeidsforløpene.
Montering og drift
Igangsetting
Blokker på-/av-bryteren i utkoplet posisjon før alle ar-
beider på elektroverktøyet utføres (f. eks. vedlike-
hold, verktøyskifte osv.) og når det transporteres eller
lagres. Det er fare for skader hvis du trykker på på-/av-bry-
teren ved en feiltagelse.
Opplading av batteriet
Ikke bruk et annet ladeapparat. Det medleverte ladeap-
paratet er tilpasset til Li-ion-batteriet som er innebygget i
elektroverktøyet.
Ta hensyn til strømspenningen! Spenningen til strømkil-
den må stemme overens med angivelsene på ladeappara-
tets typeskilt. Ladeapparater som er merket med 230 V
kan også brukes med 220 V.
Spenningsområdet til ladeapparatet er mellom
100–240 V. Pass på at støpselet passer inn i stikkon-
takten.
Merk: Batteriet leveres delvis oppladet. For å sikre full effekt
fra batteriet, må du lade det fullstendig opp i ladeapparatet
før førstegangs bruk.
Litium-ion-batteriet kan lades opp til enhver tid uten at leveti-
den forkortes. Det skader ikke batteriet å avbryte oppladin-
gen.
Li-ion-batteriet er beskyttet av «Electronic Cell Protection
(ECP)» mot total utlading. Når batteriet er utladet, kobles ha-
geredskapet ut med en beskyttelseskobling: Hageredskapet
arbeider ikke lenger.
Trykk etter automatisk utkobling av elektroverktøyet
ikke videre på på-/av-bryteren. Batteriet kan ta skade.
Sett strømstøpselet til ladeapparatet inn i stikkkontakten og
ladestøpselet inn i kontakten på baksiden av håndtaket (kun
en tilkoplingsmulighet).
Oppladingen starter når ladestøpselet til ladeapparatet set-
tes inn i kontakten.
Batteri-ladetilstandsindikatoren viser hvor langt oppladingen
er kommet. Ved opplading blinker meldingen grønt. Hvis bat-
teri-ladetilstandsindikatoren lyser kontinuerlig grønt, er
batteriet helt oppladet.
Under oppladingen oppvarmes håndtaket på elektroverktøy-
et. Dette er normalt.
Når ladeapparatet ikke er i bruk over lengre tid må det adskil-
les fra strømnettet.
Elektroverktøyet kan ikke brukes under opplading; det er ikke
defekt hvis det ikke fungerer i løpet av oppladingen.
Beskytt ladeapparatet mot fuktighet!
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ECS
Mål for aktiviteten Bilde Side
Leveranseomfang 1 213
Opplading av batteriet
2 213
Montering av holdebøylen 3 214
Kontroll om holdebøylen sitter godt
fast 4 214
Innsetting/fjerning av sagblad
5 215
Kontroll om sagbladet sitter godt fast
6 215
Innkopling
7 215
Styring av slagtall 7 215
Arbeidshenvisninger 8–9 216 – 217
Vedlikehold og rengjøring 10 217
Valg av tilbehør/reservedeler 11 218
Mål for aktiviteten Bilde Side
OBJ_BUCH-1453-006.book Page 70 Friday, September 23, 2016 1:53 PM
Norsk | 71
Bosch Power Tools F 016 L81 345 | (23.9.16)
Arbeidshenvisninger
Bruk vernehansker ved montering av sagbladet. Ved
berøring av sagbladet er det fare for skader.
Ved utskifting av sagbladet må du passe på at du ikke
holder elektroverktøyet nær eller på på-/av-bryteren
og innkoplingssperren. Ved utilsiktet utløsning av på-/av-
bryteren er det fare for skade.
Ved sagbladskifte må du passe på at sagbladfestet er
fritt for materialrester, f. eks. tre- eller metallspon.
Ved saging av lette bygningsmaterialer må du følge lo-
ver og bestemmelser og materialprodusentens anbefa-
linger.
Hold elektroverktøyet godt fast i håndtaket med en
hånd mens du sager.
Grip ikke rundt holdebøylen, sagbladet eller ventila-
sjonsslissene mens du sager.
Sagbladet kan varmes sterkt opp i løpet av sagingen. La
det avkjøle før du tar på det.
Valg av sagblad
Bruk kun sagblad som er egnet for materialet som skal bear-
beides.
En oversikt over anbefalte sagblad finner du foran i denne in-
struksen. Bruk kun de anbefalte sagbladene.
Bruk et smalt sagblad til saging i smale kurver.
Batteri-ladeindikator
Batteri-ladetilstandsindikatoren viser ved inntrykket på-/av-
bryter kontinuerlig batteriets ladetilstand.
Støv-/sponavsuging
Støv fra materialer som blyholdig maling, noen tresorter, mi-
neraler og metall kan være helsefarlige. Berøring eller innån-
ding av støv kan utløse allergiske reaksjoner og/eller ånde-
drettssykdommer hos brukeren eller personer som befinner
seg i nærheten.
Visse typer støv som eik- eller bøkstøv gjelder som kreftfrem-
kallende, spesielt i kombinasjon med tilsetningsstoffer til tre-
bearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig
materiale må kun bearbeides av fagfolk.
– Sørg for god ventilasjon av arbeidsplassen.
– Det anbefales å bruke en støvmaske med filterklasse
P2.
Følg ditt lands gyldige forskrifter for de materialene som
skal bearbeides.
Unngå støv på arbeidsplassen. Støv kan lett antennes.
Feilsøking
LED Kapasitet
Kontinuerlig grønt lys ≥ 35%
Blinklys grønt 15 – 35%
Blinklys rødt 5 – 15%
Kontinuerlig rødt lys ≤ 5%
Symptomer Mulig årsak Utbedring
Elektroverktøyet går ikke Utladet batteri Lad opp batteriet, se også «Henvisninger om oppla-
ding»
Elektroverktøyet er defekt Ta kontakt med kundeservice
Interne kabelforbindelser i elektro-
verktøyet er defekt
Ta kontakt med kundeservice
Elektroverktøyet går rykkvis På-/av-bryter defekt Ta kontakt med kundeservice
Sterke vibrasjoner/lyder Elektroverktøyet er defekt Ta kontakt med kundeservice
Sagetiden pr. batteriopplading
er for kort
Sagbladfestet må rengjøres Hold elektroverktøyet i retning gulvet og begynn med
sagingen
Slitt sagblad Skift ut sagbladet
Dårlig sageteknikk se «Arbeidshenvisninger» (bilde 8)
Batteriet er ikke fullstendig oppladet Lad opp batteriet, se også «Henvisninger om oppla-
ding»
Sagbladet beveger seg lang-
somt frem og tilbake
Nesten utladet batteri Lad opp batteriet, se også «Henvisninger om oppla-
ding»
På-/av-bryteren er ikke trykt helt inn På-/av-bryteren trykkes helt inn
Overbelastning i løpet av driften Reduser presstrykket til elektroverktøyet mot grenen
Grønn og rød LED blinker skif-
tevis
Batteri-temperatur utenfor tillatt la-
detemperaturområde
Få batteri-temperaturen med kjøling og oppvarming
til tillatt temperaturområde mellom 0 °C og 45 °C
OBJ_BUCH-1453-006.book Page 71 Friday, September 23, 2016 1:53 PM
72 | Norsk
F 016 L81 345 | (23.9.16) Bosch Power Tools
Service og vedlikehold
Vedlikehold, rengjøring og lagring
Blokker på-/av-bryteren i utkoplet posisjon før alle ar-
beider på elektroverktøyet utføres (f. eks. vedlike-
hold, verktøyskifte osv.) og når det transporteres eller
lagres. Det er fare for skader hvis du trykker på på-/av-bry-
teren ved en feiltagelse.
Fjern alltid sagbladet før alle arbeider på elektroverk-
tøyet utføres.
Hold elektroverktøyet og ventilasjonsspaltene alltid
rene, for å kunne arbeide bra og sikkert.
Rengjør sagbladfestet helst med trykkluft eller med en myk
pensel. Ta da sagbladet ut av elektroverktøyet. Hold sagblad-
festet funksjonsdyktig ved bruk av egnede smøremidler.
En sterk tilsmussing av elektroverktøyet kan føre til funksjons-
feil. Sag derfor ikke sterkt støvutviklende materialer nedenfra
eller over hodet.
Elektroverktøyet må oppbevares på et sikkert sted og util-
gjengelig for barn.
Sett ikke andre gjenstander på elektroverktøyet.
Kundeservice og rådgivning ved bruk
www.bosch-garden.com
Ved alle forespørsler og reservedelsbestillinger må du oppgi
det 10-sifrede produktnummeret som er angitt på elektro-
verktøyets typeskilt.
Norsk
Robert Bosch AS
Postboks 350
1402 Ski
Tel.: 64 87 89 50
Faks: 64 87 89 55
Transport
Li-ion-batteriene i verktøyet underligger kravene for farlig
gods. Batteriene kan transporteres på veier av brukeren uten
ytterligere krav.
Ved forsendelse gjennom tredje personer (f. eks.: lufttran-
sport eller spedisjon) må det oppfylles spesielle krav til em-
ballasje og merking. Du må da konsultere en ekspert for farlig
gods ved forberedelse av forsendelsen.
Deponering
Hageredskaper, tilbehøret og emballasjen må leveres inn til
miljøvennlig gjenvinning.
Elektroverktøy og batterier må ikke kastes i vanlig søppel!
Kun for EU-land:
Iht. det europeiske direktivet 2012/19/EU
om gamle elektriske apparater og iht. det
europeiske direktivet 2006/66/EC må de-
fekte eller oppbrukte batterier/oppladbare
batterier samles inn adskilt og leveres inn til
en miljøvennlig resirkulering.
Integrerte batterier må bare tas ut og kasseres av fag-
personale. Elektroverktøyet kan bli ødelagt når husdekse-
let åpnes.
Når du skal ta batteriet ut av elektroverktøyet, aktiverer du
av/på-bryteren til batteriet er helt utladet. Skru ut skruene på
huset og ta av husdekselet for å ta ut batteriet. For å hindre
kortslutning kobler du fra de enkelte tilkoblingene på batteriet
etter tur, og isolerer polene til disse. Det er fortsatt restkapa-
sitet i batteriet også etter fullstendig utlading, og denne kan
frigjøres hvis det oppstår en kortslutning.
Batterier/oppladbare batterier:
Li-Ion:
Ta hensyn til informasjonene i avsnittet
«Transport».
Rett til endringer forbeholdes.
Rød LED blinker 1x For lav batterispenning; batteriet er
tomt
Lad opp batteriet, se også «Henvisninger om oppla-
ding»
Rød LED blinker 2x Batteri-temperatur utenfor tillatt
driftstemperaturområde
Få batteri-temperaturen med kjøling og oppvarming til
tillatt temperaturområde mellom –15 °C og +65 °C
Rød LED blinker 5x hurtig Overbelastning (sagbladet er klemt
fast)
Reduser presstrykket til elektroverktøyet mot grenen
Før elektroverktøyet innkoplet inn mot grenen som
skal sages
Symptomer Mulig årsak Utbedring
OBJ_BUCH-1453-006.book Page 72 Friday, September 23, 2016 1:53 PM
Suomi | 73
Bosch Power Tools F 016 L81 345 | (23.9.16)
Suomi
Turvallisuusohjeita
Kuvatunnusten selitys
Sähkötyökalujen yleiset turvallisuusohjeet
Lue kaikki turvallisuus- ja muut ohjeet.
Turvallisuusohjeiden noudattamisen
laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai
vakavaan loukkaantumiseen.
Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta
varten.
Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” käsittää
verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku-
käyttöisiä sähkötyökaluja (ilman verkkojohtoa).
Työpaikan turvallisuus
Pidä työskentelyalue puhtaana ja hyvin valaistuna.
Työpaikan epäjärjestys tai valaisemattomat työalueet voi-
vat johtaa tapaturmiin.
Älä työskentele sähkötyökalulla räjähdysalttiissa ym-
päristössä, jossa on palavaa nestettä, kaasua tai pölyä.
Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyt-
tää pölyn tai höyryt.
Pidä lapset ja sivulliset loitolla sähkötyökalua käyttä-
essäsi. Voit menettää laitteesi hallinnan huomiosi suun-
tautuessa muualle.
Sähköturvallisuus
Sähkötyökalun pistotulpan tulee sopia pistorasiaan.
Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä
mitään pistorasia-adaptereita maadoitettujen sähkö-
työkalujen kanssa. Alkuperäisessä kunnossa olevat pisto-
tulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
Vältä koskettamasta maadoitettuja pintoja, kuten put-
kia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara
kasvaa, jos kehosi on maadoitettu.
Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudel-
le. Veden tunkeutuminen sähkötyökalun sisään kasvattaa
sähköiskun riskiä.
Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyö-
kalun kantamiseen, ripustamiseen tai pistotulpan ir-
rottamiseen pistorasiasta vetämällä. Pidä johto loitolla
kuumuudesta, öljystä, terävistä reunoista ja liikkuvista
osista. Vahingoittuneet tai sotkeutuneet johdot kasvatta-
vat sähköiskun vaaraa.
Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan
ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so-
veltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.
Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole
vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vika-
virtasuojakytkimen käyttö vähentää sähköiskun vaaraa.
Henkilöturvallisuus
Ole valpas, kiinnitä huomiota työskentelyysi ja nouda-
ta tervettä järkeä sähkötyökalua käyttäessäsi. Älä käy-
tä mitään sähkötyökalua, jos olet väsynyt tai huumei-
den, alkoholin tahi lääkkeiden vaikutuksen alaisena.
Hetken tarkkaamattomuus sähkötyökalua käytettäessä
saattaa johtaa vakavaan loukkaantumiseen.
Käytä suojavarusteita. Käytä aina suojalaseja. Henkilö-
kohtaisen suojavarustuksen käyttö, kuten pölynaamarin,
luistamattomien turvakenkien, suojakypärän tai kuulon-
suojaimien, riippuen sähkötyökalun lajista ja käyttötavas-
ta, vähentää loukkaantumisriskiä.
Vältä tahatonta käynnistämistä. Varmista, että sähkö-
työkalu on poiskytkettynä, ennen kuin liität sen sähkö-
verkkoon ja/tai liität akun, otat sen käteen tai kannat
sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä
tai kytket sähkötyökalun pistotulpan pistorasiaan käyn-
nistyskytkimen ollessa käyntiasennossa, altistat itsesi on-
nettomuuksille.
Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin
käynnistät sähkötyökalun. Työkalu tai avain, joka sijait-
see laitteen pyörivässä osassa, saattaa johtaa loukkaantu-
miseen.
Vältä epänormaalia kehon asentoa. Huolehdi aina tuke-
vasta seisoma-asennosta ja tasapainosta. Täten voit pa-
remmin hallita sähkötyökalua odottamattomissa tilanteis-
sa.
Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä
löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja
käsineet loitolla liikkuvista osista. Väljät vaatteet, korut
ja pitkät hiukset voivat takertua liikkuviin osiin.
Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee
sinun tarkistaa, että ne on liitetty ja että niitä käyte-
tään oikealla tavalla. Pölynimulaitteiston käyttö vähentää
pölyn aiheuttamia vaaroja.
Sähkötyökalujen huolellinen käyttö ja käsittely
Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoi-
tettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen
työskentelet paremmin ja varmemmin tehoalueella, jolle
sähkötyökalu on tarkoitettu.
Lue käyttöohje huolellisesti.
Yleiset varoitusohjeet.
Pidä lähistöllä olevat henkilöt turvallisella etäisyy-
dellä sähkötyökalusta.
Käytä suojakäsineitä
Älä käytä sähkötyökalua sateessa äläkä aseta sitä
alttiiksi sateelle.
VAROITUS
OBJ_BUCH-1453-006.book Page 73 Friday, September 23, 2016 1:53 PM
74 | Suomi
F 016 L81 345 | (23.9.16) Bosch Power Tools
Älä käytä sähkötyökalua, jota ei voida käynnistää ja py-
säyttää käynnistyskytkimestä. Sähkötyökalu, jota ei
enää voida käynnistää ja pysäyttää käynnistyskytkimellä,
on vaarallinen ja se täytyy korjata.
Irrota pistotulppa pistorasiasta, ennen kuin suoritat
säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun
varastoitavaksi. Nämä turvatoimenpiteet estävät sähkö-
työkalun tahattoman käynnistyksen.
Säilytä sähkötyökalut poissa lasten ulottuvilta, kun nii-
tä ei käytetä. Älä anna sellaisten henkilöiden käyttää
sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole
lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaaralli-
sia, jos niitä käyttävät kokemattomat henkilöt.
Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat
osat toimivat moitteettomasti, eivätkä ole puristukses-
sa sekä, että siinä ei ole murtuneita tai vahingoittunei-
ta osia, jotka saattaisivat vaikuttaa haitallisesti sähkö-
työkalun toimintaan. Anna korjata nämä vioittuneet
osat ennen käyttöä. Monen tapaturman syyt löytyvät huo-
nosti huolletuista laitteista.
Pidä leikkausterät terävinä ja puhtaina. Huolellisesti
hoidetut leikkaustyökalut, joiden leikkausreunat ovat terä-
viä, eivät tartu helposti kiinni ja niitä on helpompi hallita.
Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne.
näiden ohjeiden mukaisesti. Ota tällöin huomioon työ-
olosuhteet ja suoritettava toimenpide. Sähkötyökalun
käyttö muuhun kuin sille määrättyyn käyttöön saattaa joh-
taa vaarallisiin tilanteisiin.
Akkukäyttöisten työkalujen huolellinen käsittely
ja käyttö
Lataa akku vain valmistajan suosittelemassa latauslait-
teessa. Latauslaite, joka soveltuu määrätyntyyppiselle
akulle, saattaa muodostaa tulipalovaaran erilaista akkua la-
dattaessa.
Käytä sähkötyökalussa ainoastaan kyseiseen sähkö-
työkaluun tarkoitettua akkua. Jonkin muun akun käyttö
saattaa johtaa loukkaantumiseen ja tulipaloon.
Pidä irrallista akkua loitolla metalliesineistä, kuten pa-
perinliittimistä, kolikoista, avaimista, nauloista, ruu-
veista tai muista pienistä metalliesineistä, jotka voivat
oikosulkea akun koskettimet. Akkukoskettimien välinen
oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipa-
loon.
Väärästä käytöstä johtuen akusta saattaa vuotaa nes-
tettä. Vältä koskettamasta nestettä. Jos nestettä va-
hingossa joutuu iholle, huuhtele kosketuskohta vedel-
lä. Jos nestettä pääsee silmiin, tarvitaan tämän lisäksi
lääkärin apua. Akusta vuotava neste saattaa aiheuttaa är-
sytystä ja palovammoja.
Huolto
Anna ainoastaan koulutettujen ammattihenkilöiden
korjata sähkötyökalusi ja hyväksy korjauksiin vain al-
kuperäisiä varaosia. Täten varmistat, että sähkötyökalu
säilyy turvallisena.
Puukkosahojen turvallisuusohjeet
Pidä sähkötyökalua eristetyistä pinnoista, tehdessäsi
työtä, jossa vaihtotyökalu saattaisi osua piilossa ole-
vaan sähköjohtoon. Kosketus jännitteiseen johtoon voi
saattaa sähkötyökalun metalliosat jännitteisiksi ja johtaa
sähköiskuun.
Älä käytä sähkötyökalun oksakoukkua, jos oksakoukun
kumisuojukset puuttuvat tai ovat vaurioituneet. Vaih-
da oksakoukku uuteen, jos oksakoukun kumisuojukset
ovat vaurioituneet.
Pidä kädet loitolla sahauskohdasta. Älä pane käsiä työ-
kappaleen alle. Sahanterää kosketettaessa on olemassa
loukkaantumisvaara.
Vie ainoastaan käynnissä oleva sähkötyökalu työkap-
paletta vasten. Muussa tapauksessa on olemassa takais-
kun vaara vaihtotyökalun tarttuessa työkappaleeseen.
Kiinnitä huomiota siihen, että ilman oksakoukkua sa-
hattaessa ohjainlevy aina on tukevasti työkappaletta
vasten. Sahanterä saattaa juuttua kiinni johtaen sähkötyö-
kalun hallinnan menettämiseen.
Pysäytä työvaiheen jälkeen sähkötyökalu ja vedä sa-
hanterä ulos urasta vasta tämän jälkeen, sahanterän
pysähdyttyä. Täten menetellen vältät takaiskun ja voit tur-
vallisesti asettaa sähkötyökalun käsistäsi.
Käytä yksinomaan virheettömiä, moitteettomassa
kunnossa olevia sahanteriä. Taipuneet tai tylsät sahante-
rät voivat katketa, vaikuttaa kielteisesti sahausjälkeen tai
aiheuttaa takaiskun.
Älä jarruta sahanterää laitteen pysäyttämisen jälkeen
painamalla sitä sivuttain. Sahanterä saattaa vahingoit-
tua, katketa tai aiheuttaa takaiskun.
Kiinnitä materiaali hyvin. Älä tue työkappaletta kädellä
tai jalalla. Älä kosketa mitän esinettä tai maata käyn-
nissä olevalla sahalla. On olemassa takaiskuvaara.
Käytä sopivia etsintälaitteita piilossa olevien syöttö-
johtojen paikallistamiseksi tai käänny paikallisen jake-
luyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa
tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen
saattaa johtaa räjähdykseen. Vesijohtoputken puhkaisu ai-
heuttaa aineellista vahinkoa.
Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkkiin
kiinnitetty työkappale pysyy tukevammin paikoillaan kuin
kädessä pidettynä.
Odota, kunnes sähkötyökalu on pysähtynyt, ennen
kuin asetat sen pois käsistäsi. Vaihtotyökalu saattaa juut-
tua kiinni johtaen sähkötyökalun hallinnan menettämi-
seen.
Lukitse aina käynnistyskytkin poiskytkettyyn asen-
toon ennen kaikkia sähkötyökaluun kohdistuvia töitä
(esim. huolto, työkalun vaihto jne.) sekä sähkötyöka-
lua kuljetettaessa ja säilytettäessä. Käynnistyskytkimen
tahaton painallus muodostaa loukkaantumisvaaran.
Suojaa sähkötyökalu kuumuudelta esim. myös
pitkäaikaiselta auringonpaisteelta, tulelta, ve-
deltä ja kosteudelta. On olemassa räjähdysvaara.
OBJ_BUCH-1453-006.book Page 74 Friday, September 23, 2016 1:53 PM
Suomi | 75
Bosch Power Tools F 016 L81 345 | (23.9.16)
Jos akku vaurioituu tai sitä käytetään asiaankuulumat-
tomalla tavalla, siitä saattaa purkautua höyryjä. Tuule-
ta raikkaalla ilmalla ja hakeudu lääkärin luo, jos ilme-
nee haittoja. Höyryt voivat ärsyttää hengitystiehyeitä.
Käynnistä energiansäästön takia sähkötyökalu vain, kun
käytät sitä.
Latauslaitteiden turvallisuusohjeet
Pidä sähkötyökalu poissa sa-
teesta ja kosteudesta. Veden
tunkeutuminen latauslaitteen
sisään kasvattaa sähköiskun
riskiä.
Lataa sähkötyökalu vain oheisen
latauslaitteen avulla.
Pidä latauslaite puhtaana. Likaan-
tuminen lisää sähköiskun vaaraa.
Tarkista latauslaite, johto ja pisto-
ke, ennen jokaista käyttöä. Älä
käytä latauslaitetta jos huomaat
siinä olevan vaurioita. Älä avaa la-
tauslaitetta itse. Anna ainoastaan
ammattitaitoisten henkilöiden
korjata se alkuperäisiä varaosia
käyttäen. Vahingoittuneet lataus-
laitteet, johdot tai pistokkeet kas-
vattavat sähköiskun vaaraa.
Lapset ja henkilöt, jotka fyysis-
ten, aistillisten tai henkisten ky-
kyjensä, kokemattomuutensa tai
puuttuvan tietonsa takia eivät tur-
vallisesti voi käyttää latauslaitet-
ta, eivät saa käyttää sitä ilman
vastuullisen henkilön valvontaa
tai neuvontaa. Muussa tapaukses-
sa on olemassa väärinkäytön ja louk-
kaantumisen vaara.
Valvo lapsia laitteen käytön, puh-
distuksen ja huollon yhteydessä.
Näin saat varmistettua sen, etteivät
lapset leiki latauslaitteen kanssa.
Lapset eivät saa puhdistaa tai
huoltaa latauslaitetta ilman val-
vontaa.
Tunnusmerkit
Seuraavat tunnusmerkit ovat tärkeitä käyttöohjeen lukemi-
sessa ja ymmärtämisessä. Opettele tunnusmerkit ja niiden
merkitys. Tunnusmerkkien oikea tulkinta auttaa sinua käyttä-
mään sähkötyökaluasi paremmin ja turvallisemmin.
Määräyksenmukainen käyttö
Tämä sähkötyökalu on tarkoitettu talouskäyttöön.
Se on tarkoitettu oksien sahaukseen ja sitä voi myös käyttää
puun, pehmeän metallin (esim. kuparin) ja kipsilevyjen saha-
ukseen.
Se soveltuu kaareviin ja suoriin sahauksiin.
Noudata ehdottomasti sahanteriä koskevia suosituksia.
Tunnusmerkki Merkitys
Käytä suojalaseja.
Käytä latauslaitetta ainoastaan kuivas-
sa tilassa.
Reaktiosuunta
Liikesuunta
Käynnistys
Sallittu käsittely
Kielletty menettely
Lisätarvikkeet
OBJ_BUCH-1453-006.book Page 75 Friday, September 23, 2016 1:53 PM
76 | Suomi
F 016 L81 345 | (23.9.16) Bosch Power Tools
Tekniset tiedot
Standardinmukaisuusvakuutus
Vakuutamme yksinomaisella vastuulla, että kohdassa ”Tekni-
set tiedot” kuvattu tuote vastaa direktiivien 2011/65/EU,
19. huhtikuuta 2016 saakka: 2006/95/EY, 20. huhtikuuta
2016 alkaen: 2014/35/EU, 19. huhtikuuta 2016 asti:
2004/108/EY, 20. huhtikuuta 2016 alkaen: 2014/30/EU ja
direktiivin, 2006/42/EY kaikkia asiaankuuluvia vaatimuksia
ja direktiiveihin tehtyjä muutoksia ja on seuraavien standardi-
en mukainen: EN 60745-1, EN 60745-2-11 (akkulaite),
EN 50581, EN 60335-1, EN 60335-2-29 (akun latauslaite).
Tekninen tiedosto (2006/42/EY, 2000/14/EY):
Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,
Stowmarket, Suffolk IP14 1EY, England
Robert Bosch Power Tools GmbH
70538 Stuttgart, GERMANY
Stuttgart, 01.01.2017
Melu-/tärinätiedot
Melun mittausarvot on määritetty EN 60745-2-11 mukaan.
Sähkötyökalun tyypillinen A-painotettu äänenpainetaso on
72 dB(A). Epävarmuus K=3 dB.
Melutaso saattaa työn aikana ylittää 80 dB(A).
Käytä kuulonsuojaimia!
Värähtelyn yhteisarvot a
h
(kolmen suunnan vektorisumma) ja
epävarmuus K mitattuna EN 60745-2-11 mukaan:
Lastulevyn sahaus: a
h
=19m/s
2
, K=6,0 m/s
2
,
Puupalkkien sahaus: a
h
=20m/s
2
, K=3,0 m/s
2
.
Näissä ohjeissa mainittu värähtelytaso on mitattu EN 60745
standardoidun mittausmenetelmän mukaisesti ja sitä voidaan
käyttää sähkötyökalujen välisissä vertailussa. Se soveltuu
myös värähtelyrasituksen alustavaan arviointiin.
Sähkötyökalun tekniset spesifikaatiot poikkeavat EN 60745
standardoitujen testien koestuskriteereistä.
Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallista
käyttöä. Jos sähkötyökalua kuitenkin käytetään eri töissä, eri
vaihtotyökalujen kanssa tai riittämättömällä huollolla, väräh-
telytaso saattaa poiketa. Tämä saattaa selvästi lisätä koko
työaikajakson värähtelyrasitusta.
Värähtelyrasituksen tarkkaa arviointia varten tulisi ottaa huo-
mioon myös se aika, jolloin laite on sammutettuna tai käy,
mutta sitä ei tosiasiassa käytetä. Tämä saattaa selvästi pie-
nentää koko työaikajakson värähtelyrasitusta.
Määrää lisävarotoimenpiteitä suojaamaan käyttäjää värinän
vaikutuksilta, kuten esim: Sähkötyökalujen ja vaihtotyökalujen
huolto, käsien pitäminen lämpiminä, työvaiheiden järjestely.
Asennus ja käyttö
Puukkosaha Keo
Tuotenumero 3 600 H61 9..
Nimellisjännite
V= 10,8
Tyhjäkäyntiiskuluku n
0
min
-1
0–1600
Työkalunpidin
SDS
Isku
mm 20
Sahausteho, maks. halkaisija
– puuhun
– pehmeään metalliin
mm
mm
80
7
Paino vastaa
EPTA-Procedure 01:2014
kg 1,05
Latauslaite
Tuotenumero EU
UK
AU
2 609 003 916
2 609 007 262
2 609 003 932
2 609 004 762
Sisäänmenojännite
V 100 – 240
Latausvirta
mA 500
Sallittu latauslämpötila-alue
°C 0–45
Paino vastaa
EPTA-Procedure 01:2014
kg
kg
kg
0,088 (EU)
0,093 (UK)
0,085 (AU)
Suojausluokka
/ II
Akku
Li-ioni
Nimellisjännite
V= 10,8
Kapasiteetti
Ah 1,5
Latausaika (akku purkautunut)
h3,5
Akkukennojen lukumäärä
3
Ota huomioon sähkötyökalusi mallikilvessä oleva tuotenumero. Yksit-
täisten koneiden kauppanimitys saattaa vaihdella.
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ECS
Tehtävä Kuva Sivu
Vakiovarusteet 1 213
Akun lataus
2 213
Oksakoukun asennus
3 214
Oksakoukun kiinnityksen tarkistus
4 214
Sahanterän asennus/irrotus
5 215
Sahanterän kiinnityksen tarkistus
6 215
Käynnistys
7 215
Iskuluvun säätö
7 215
Työskentelyohjeita
8–9 216 – 217
Huolto ja puhdistus
10 217
Lisälaitteiden/varaosien valinta
11 218
OBJ_BUCH-1453-006.book Page 76 Friday, September 23, 2016 1:53 PM
Suomi | 77
Bosch Power Tools F 016 L81 345 | (23.9.16)
Käyttöönotto
Lukitse aina käynnistyskytkin poiskytkettyyn asen-
toon ennen kaikkia sähkötyökaluun kohdistuvia töitä
(esim. huolto, työkalun vaihto jne.) sekä sähkötyöka-
lua kuljetettaessa ja säilytettäessä. Käynnistyskytkimen
tahaton painallus muodostaa loukkaantumisvaaran.
Akun lataus
Älä käytä mitään muuta latauslaitetta. Toimitukseen
kuuluva latauslaite on sovitettu laitteen sisäänrakennetulle
Li-ioni-akulle.
Ota huomioon verkkojännite! Virtalähteen jännitteen tu-
lee vastata laitteen tyyppikilvessä olevia tietoja. 230 V
merkittyjä laitteita voidaan käyttää myös 220 V verkoissa.
Latauslaitteen jännitealue on väliltä 100–240 V. Var-
mista, että verkkopistotulppa sopii pistorasiaan.
Huomio: Akku toimitetaan osittain ladattuna. Jotta akun täysi
teho olisi taattu, tulee akku ladata täyteen ennen ensimmäistä
käyttöä.
Litiumioniakkua voidaan ladata milloin vain lyhentämättä
akun elinikää. Latauksen keskeytys ei vaurioita akkua.
”Electronic Cell Protection (ECP)” suojaa litiumioniakkua sy-
väpurkaukselta. Akun tyhjetessä suojakytkentä pysäyttää
puutarhalaitteen: puutarhalaite ei toimi enää.
Älä enää paina käynnistyskytkintä sähkötyökalun
automaattisen poiskytkennän jälkeen. Akku saattaa
vahingoittua.
Liitä verkkolaitteen verkkopistotulppa pistorasiaan ja lataus-
pistoke käsikahvan takasivussa olevaan hylsyyn (vain yksi lii-
täntämahdollisuus).
Lataustapahtuma alkaa heti, kun latauslaitteen latauspistoke
on liitetty hylsyyn.
Akun latausvalvontanäyttö osoittaa latauksen jatkumisen. La-
tauksen aikana näyttö vilkkuu vihreänä. Kun akun latausval-
vontanäyttö palaa pysyvästi vihreänä, akku on täysin latau-
tunut.
Latauksen aikana sähkötyökalun kahva lämpenee. Tämä on
normaalia.
Irrota latauslaitteen pistotulppa pistorasiasta, ellei sitä käyte-
tä pitkään aikaan.
Sähkötyökalua ei voi käyttää latauksen aikana; siinä ei ole vi-
kaa, kun se ei toimi latauksen aikana.
Suojaa latauslaitetta kosteudelta!
Työskentelyohjeita
Käytä suojakäsineitä sahanterää asentaessasi. Sahan-
terää kosketettaessa on olemassa loukkaantumisvaara.
Varmista sahanterää vaihtaessasi, että et pidä kiinni
sähkötyökalusta lähellä käynnistyskytkintä tai käyn-
nistyskytkimestä ja käynnistysvarmistimesta. Käynnis-
tyskytkimen tahaton painallus muodostaa loukkaantumis-
vaaran.
Tarkista sahanterää vaihdettaessa, että sahanteränpi-
timessä ei ole materiaalijäännöksiä, esim. puu- tai me-
tallilastuja.
Ota huomioon kevytrakennusaineita sahattaessa laki-
sääteiset määräykset ja materiaalin valmistajan suosi-
tukset.
Pidä työn aikana tukevasti kiinni sähkötyökalun kah-
vasta toisella kädellä.
Älä sahauksen aikana tartu oksakoukkuun, sahante-
rään tai tuuletusaukkoihin.
Sahanterä saattaa kuumeta voimakkaasti sahauksen
aikana. Anna sen jäähtyä, ennen kuin tartut siihen.
Sahanterän valinta
Käytä ainoastaan sahanteriä, jotka soveltuvat työstettävälle
materiaalille.
Löydät katsauksen suositeltavista sahanteristä tämän ohjeen
alussa. Käytä ainoastaan suositeltuja sahanteriä.
Käytä jyrkkien kaarteiden sahaamiseen kapeaa sahanterää.
Akun lataustilan näyttö
Painetulla käynnistyskytkimellä akun lataustilan näyttö osoit-
taa jatkuvasti akun lataustilan.
Pölyn ja lastun poistoimu
Materiaalien, kuten lyijypitoisen pinnoitteen, muutamien puu-
laatujen, kivennäispölyt ja metallipölyt voivat olla terveydelle
vaarallisia. Pölyn kosketus tai hengitys saattaa aiheuttaa käyt-
täjälle tai lähellä oleville henkilöille allergisia reaktioita ja/tai
hengitystiesairauksia.
Määrättyjä pölyjä, kuten tammen- tai pyökinpölyä pidetään
karsinogeenisina, eritoten yhdessä puukäsittelyssä käytetty-
jen lisäaineiden kanssa (kromaatti, puunsuoja-aine). Asbesti-
pitoisia aineita saavat käsitellä vain ammattilaiset.
– Huolehdi työkohteen hyvästä tuuletuksesta.
– Suosittelemme käyttämään suodatusluokan P2 hengi-
tyssuojanaamaria.
Ota huomioon maassasi voimassaolevat säännökset koski-
en käsiteltäviä materiaaleja.
Vältä pölynkertymää työpaikalla. Pöly saattaa helposti
syttyä palamaan.
LED Kapasiteetti
Vihreä kestovalo ≥ 35%
Vihreä vilkkuvalo 15 – 35%
Punainen vilkkuvalo 5 – 15%
Punainen kestovalo ≤5%
OBJ_BUCH-1453-006.book Page 77 Friday, September 23, 2016 1:53 PM
78 | Suomi
F 016 L81 345 | (23.9.16) Bosch Power Tools
Vianetsintä
Hoito ja huolto
Huolto puhdistus ja varastointi
Lukitse aina käynnistyskytkin poiskytkettyyn asen-
toon ennen kaikkia sähkötyökaluun kohdistuvia töitä
(esim. huolto, työkalun vaihto jne.) sekä sähkötyöka-
lua kuljetettaessa ja säilytettäessä. Käynnistyskytkimen
tahaton painallus muodostaa loukkaantumisvaaran.
Irrota sahanterä sähkötyökalusta ennen kaikkia siihen
kohdistuvia töitä.
Pidä aina sähkötyökalua ja sähkötyökalun tuuletusau-
kot puhtaina, jotta voit työskennellä hyvin ja turvalli-
sesti.
Puhdista sahanteränpidike etusijaisesti paineilmalla tai peh-
meällä siveltimellä. Irrota sitä varten sahanterä sähkötyöka-
lusta. Pidä sahanteränpidin toimintakykyisenä käyttämällä
soveltuvia voiteluaineita.
Sähkötyökalun voimakas likaantuminen saattaa johtaa toi-
mintahäiriöihin. Älä siksi sahaa voimakkaasti pölyäviä aineita
pään yläpuolella, altapäin.
Säilytä sähkötyökalu varmassa, kuivassa paikassa ja lasten
ulottumattomissa.
Älä aseta mitään muita esineitä sähkötyökalun päälle.
Asiakaspalvelu ja käyttöneuvonta
www.bosch-garden.com
Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi-
nen tuotenumero, joka löytyy laitteen mallikilvestä.
Suomi
Robert Bosch Oy
Bosch-keskushuolto
Pakkalantie 21 A
01510 Vantaa
Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.
Puh.: 0800 98044
Faksi: 010 296 1838
www.bosch.fi
Vian oire Mahdolliset vikalähteet Korjaus
Sähkötyökalu ei käynnis-
ty
Akun on purkautunut Lataa akku, katso myös akun ”Latausohjeita”
Sähkötyökalu on viallinen Hakeudu asiakaspalveluun
Sähkötyökalun sisäisessä johdotuksessa
on vika
Hakeudu asiakaspalveluun
Sähkötyökalu käy katko-
naisesti
Käynnistyskytkin viallinen Hakeudu asiakaspalveluun
Voimakas värinä/melu Sähkötyökalu on viallinen Hakeudu asiakaspalveluun
Sahausaika latausta koh-
ti on liian lyhyt
Sahanteränpidin on puhdistettava Pidä sähkötyökalu maan suuntaan ja aloita sahaus
Sahanterä on kulunut Vaihda sahanterä
Huono sahaustekniikka katso ”Työskentelyohjeita” (kuva 8)
Akku ei ole täydessä latauksessa Lataa akku, katso myös akun ”Latausohjeita”
Sahanterä liikkuu hitaas-
ti edestakaisin
Akun on lähes tyhjä Lataa akku, katso myös akun ”Latausohjeita”
Käynnistyskytkintä ei ole painettu pohjaan Paina käynnistyskytkin pohjaan
Ylikuormitus käytön aikana Pienennä sähkötyökalun painetta oksaa vasten
Vihreä ja punainen LED
vilkkuvat vuorotellen
Akun lämpötila on sallitun latauslämpötila-
alueen ulkopuolella
Saata akun lämpötila sallitulle lämpötila-alueelle, välille
0°C ja 45 °C jäähdyttämällä tai lämmittämällä sitä
Punainen LED vilkkuu 1x Akun jännite liian alhainen; akku on tyhjä Lataa akku, katso myös akun ”Latausohjeita”
Punainen LED vilkkuu 2x Akun lämpötila sallitun käyttölämpötila-
alueen ulkopuolella
Saata akun lämpötila sallitulle lämpötila-alueelle, vä-
lille –15°C ja +65 °C jäähdyttämällä tai lämmittä-
mällä sitä
Punainen LED vilkkuu
nopeasti 5x
Ylikuormitus (Sahanterä on puristuksessa) Pienennä sähkötyökalun painetta oksaa vasten
Vie käynnissä oleva sähkötyökalu sahattavaa oksaa
vasten
OBJ_BUCH-1453-006.book Page 78 Friday, September 23, 2016 1:53 PM
Eλληνικά | 79
Bosch Power Tools F 016 L81 345 | (23.9.16)
Kuljetus
Toimitukseen kuuluvat litiumioniakut ovat vaara-ainelain
määräysten alaisia. Käyttäjä saa kuljettaa akkuja kadulla ilman
erikoistoimenpiteitä.
Toimitettaessa sivullisen kautta (esim.: lentorahti tai huolin-
ta) on noudatettava pakkausta ja merkintää koskevia erikois-
vaatimuksia. Tällöin on lähetyksen valmistelussa ehdottomas-
ti käytettävä vaara-aineasiantuntijaa.
Hävitys
Toimita puutarhalaitteet, lisätarvikkeet ja pakkausmateriaali
ympäristöystävälliseen jätteiden kierrätykseen.
Älä heitä sähkötyökaluja tai akkuja/paristoja talousjätteisiin!
Vain EU-maita varten:
Eurooppalaisen direktiivin 2012/19/EU mu-
kaan käyttökelvottomat sähkötyökalut ja eu-
rooppalaisen direktiivin 2006/66/EY mukaan
vialliset tai loppuun käytetyt akut/paristot täy-
tyy kerätä erikseen ja toimittaa ympäristöystä-
välliseen kierrätykseen.
Sisäänrakennetut akut saa irrottaa vain ammattihenki-
lö hävittämistä varten. Rungon kuoren avaaminen voi rik-
koa sähkötyökalun.
Kun haluat ottaa akun pois sähkötyökalusta, paina käynnistys-
kytkintä , kunnes akku on täysin tyhjä. Ruuvaa ruuvit irti run-
gosta ja ota rungon kuori pois, jotta saat irrotettua akun. Oiko-
sulun estämiseksi irrota liitännät akusta yksitellen ja eristä ne
sitten navoista. Täydellisestä purkamisesta huolimatta akus-
sa on vieläkin jäljellä jäännösvaraus, joka voi vapautua oiko-
sulkutilanteessa.
Akut/paristot:
Litiumioni:
Katso ohjeita kappaleessa ”Kuljetus”.
Oikeus teknisiin muutoksiin pidätetään.
Ελληνικά
Υποδείξεις ασφαλείας
Ερμηνεία των εικονοσυμβόλων
Γενικές υποδείξεις ασφαλείας για ηλεκτρικά
εργαλεία
Διαβάστε όλες τις υποδείξεις
ασφαλείας και τις οδηγίες.
Αμέλειες κατά την τήρηση των υποδείξεων ασφαλείας και των
οδηγιών μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά
ή/και σοβαρούς τραυματισμούς.
Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες
για κάθε μελλοντική χρήση.
Ο ορισμός «Ηλεκτρικό εργαλείο» που χρησιμοποιείται στις
προειδοποιητικές υποδείξεις αναφέρεται σε ηλεκτρικά
εργαλεία που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με
ηλεκτρικό καλώδιο) καθώς και σε ηλεκτρικά εργαλεία που
τροφοδοτούνται από μπαταρία (χωρίς ηλεκτρικό καλώδιο).
Ασφάλεια στο χώρο εργασίας
Διατηρείτε τον τομέα που εργάζεσθε καθαρό και καλά
φωτισμένο. Αταξία ή σκοτεινές περιοχές εργασίας μπορεί
να οδηγήσουν σε ατυχήματα.
Μην εργάζεσθε με το ηλεκτρικό εργαλείο σε
περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, στο οποίο
υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνες. Τα ηλεκτρικά
εργαλεία δημιουργούν σπινθηρισμό ο οποίος μπορεί να
αναφλέξει τη σκόνη ή τις αναθυμιάσεις.
Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο κρατάτε
μακριά απ’ αυτό τα παιδιά κι άλλα τυχόν
παρευρισκόμενα άτομα. Σε περίπτωση απόσπασης της
προσοχής σας μπορεί να χάσετε τον έλεγχο του μηχανή-
ματος.
Διαβάστε όλες τις οδηγίες χειρισμού.
Υπόδειξη κινδύνου, γενικά.
Να κρατάτε τυχόν παρευρισκόμενα άτομα σε
ασφαλή απόσταση από το ηλεκτρικό εργαλείο.
Φορέστε προστατευτικά γάντια
Να μην χρησιμοποιείτε το ηλεκτρικό εργαλείο υπό
βροχή και να μην το εκθέτετε σ’ αυτήν.
OBJ_BUCH-1453-006.book Page 79 Friday, September 23, 2016 1:53 PM
80 | Eλληνικά
F 016 L81 345 | (23.9.16) Bosch Power Tools
Ηλεκτρική ασφάλεια
Το φις του ηλεκτρικού εργαλείου πρέπει να ταιριάζει
στην πρίζα. Δεν επιτρέπεται με κανέναν τρόπο η
μετατροπή του φις. Μη χρησιμοποιείτε προσαρμοστικά
φις σε συνδυασμό με γειωμένα ηλεκτρικά εργαλεία.
Αμεταποίητα φις και κατάλληλες πρίζες μειώνουν τον
κίνδυνο ηλεκτροπληξίας.
Αποφεύγετε την επαφή του σώματός σας με γειωμένες
επιφάνειες όπως σωλήνες, θερμαντικά σώματα
(καλοριφέρ), κουζίνες ή ψυγεία. Όταν το σώμα σας είναι
γειωμένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας.
Μην εκθέτετε τα μηχανήματα στη βροχή ή την υγρασία.
Η διείσδυση νερού σ’ ένα ηλεκτρικό εργαλείο αυξάνει τον
κίνδυνο ηλεκτροπληξίας.
Μη χρησιμοποιείτε το ηλεκτρικό καλώδιο για να
μεταφέρετε ή να αναρτήσετε το ηλεκτρικό εργαλείο, ή
για να βγάλετε το φις από την πρίζα. Κρατάτε το ηλεκ-
τρικό καλώδιο μακριά από υπερβολικές θερμοκρασίες,
κοφτερές ακμές και/ή από κινητά εξαρτήματα. Τυχόν
χαλασμένα ή περιπλεγμένα ηλεκτρικά καλώδια αυξάνουν
τον κίνδυνο ηλεκτροπληξίας.
Όταν εργάζεσθε μ’ ένα ηλεκτρικό εργαλείο στο ύπαιθρο
να χρησιμοποιείτε καλώδια επιμήκυνσης (μπαλαντέζες)
που είναι κατάλληλα και για χρήση στο ύπαιθρο. Ηχρήση
καλωδίων επιμήκυνσης κατάλληλων για υπαίθριους χώρους
ελαττώνει τον κίνδυνο ηλεκτροπληξίας.
Όταν η χρήση του ηλεκτρικού εργαλείου σε υγρό
περιβάλλον είναι αναπόφευκτη, τότε χρησιμοποιήστε
έναν προστατευτικό διακόπτη διαρροής (διακόπτη
FI/RCD). Η χρήση ενός προστατευτικού διακόπτη διαρροής
ελαττώνει τον κίνδυνο ηλεκτροπληξίας.
Ασφάλεια προσώπων
Να είστε πάντοτε προσεκτικός/προσεκτική, να δίνετε
προσοχή στην εργασία που κάνετε και να χειρίζεστε το
μηχάνημα με περίσκεψη. Μη χρησιμοποιήσετε ένα
ηλεκτρικό εργαλείο όταν είστε κουρασμένος/
κουρασμένη ή όταν βρίσκεστε υπό την επήρεια
ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια στιγμιαία
απροσεξία κατά το χειρισμό του ηλεκτρικού εργαλείου
μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.
Φοράτε έναν κατάλληλο για σας προστατευτικό
εξοπλισμό και πάντοτε προστατευτικά γυαλιά. Όταν
φοράτε έναν κατάλληλο προστατευτικό εξοπλισμό όπως
μάσκα προστασίας από σκόνη, αντιολισθητικά υποδήματα
ασφαλείας, προστατευτικό κράνος ή ωτασπίδες, ανάλογα με
το εκάστοτε εργαλείο και τη χρήση του, ελαττώνεται ο
κίνδυνος τραυματισμών.
Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε ότι το
ηλεκτρικό εργαλείο έχει αποζευχτεί πριν το συνδέσετε
με το ηλεκτρικό δίκτυο ή με την μπαταρία καθώς και πριν
το παραλάβετε ή το μεταφέρετε. Όταν μεταφέρετε το
ηλεκτρικό εργαλείο έχοντας το δάχτυλό σας στο διακόπτη ή
όταν συνδέσετε το μηχάνημα με την πηγή ρεύματος όταν
αυτό είναι ακόμη στη θέση ΟΝ, τότε δημιουργείται κίνδυνος
τραυματισμών.
Αφαιρείτε από τα ηλεκτρικά εργαλεία τυχόν
συναρμολογημένα εργαλεία ρύθμισης ή κλειδιά πριν
θέσετε το ηλεκτρικό εργαλείο σε λειτουργία. Ένα εργα-
λείο ή κλειδί συναρμολογημένο σ’ ένα περιστρεφόμενο
τμήμα ενός μηχανήματος μπορεί να οδηγήσει σε τραυματισ-
μούς.
Μην υπερεκτιμάτε τον εαυτό σας. Φροντίζετε για την
ασφαλή στάση του σώματός σας και διατηρείτε πάντοτε
την ισορροπία σας. Έτσι μπορείτε να ελέγξετε καλύτερα το
μηχάνημα σε περιπτώσεις απροσδόκητων περιστάσεων.
Φοράτε κατάλληλα ενδύματα. Μη φοράτε φαρδιά
ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά σας, τα ρούχα
σας και τα γάντια σας μακριά από κινούμενα
εξαρτήματα. Χαλαρή ενδυμασία, κοσμήματα ή μακριά
μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα.
Όταν υπάρχει η δυνατότητα συναρμολόγησης
διατάξεων αναρρόφησης ή συλλογής σκόνης,
βεβαιωθείτε ότι αυτές είναι συνδεμένες με το μηχάνημα
καθώς και ότι χρησιμοποιούνται σωστά. Η χρήση μιας
αναρρόφησης σκόνης μπορεί να ελαττώσει τον κίνδυνο που
προκαλείται από τη σκόνη.
Επιμελής χειρισμός και χρήση ηλεκτρικών
εργαλείων
Μην υπερφορτώνετε το μηχάνημα. Χρησιμοποιείτε για
την εκάστοτε εργασία το ηλεκτρικό εργαλείο που
προορίζεται γι’ αυτήν. Με το κατάλληλο ηλεκτρικό εργα-
λείο εργάζεστε καλύτερα και ασφαλέστερα στην
αναφερόμενη περιοχή ισχύος.
Μη χρησιμοποιήσετε ποτέ ένα μηχάνημα που έχει
χαλασμένο διακόπτη. Ένα ηλεκτρικό εργαλείο που δεν
μπορείτε πλέον να το θέσετε σε λειτουργία και/ή εκτός λει-
τουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί.
Βγάλτε το φις από την πρίζα και/ή αφαιρέστε την
μπαταρία πριν διεξάγετε στο μηχάνημα μια οποιαδήποτε
εργασία ρύθμισης, πριν αλλάξετε ένα εξάρτημα ή όταν
πρόκειται να διαφυλάξετε/να αποθηκεύσετε το
μηχάνημα. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν
τον κίνδυνο από τυχόν αθέλητη εκκίνηση του ηλεκτρικού
εργαλείου.
Διαφυλάγετε τα ηλεκτρικά εργαλεία που δε
χρησιμοποιείτε μακριά από παιδιά. Μην επιτρέψετε τη
χρήση του μηχανήματος σε άτομα που δεν είναι
εξοικειωμένα μ’ αυτό ή δεν έχουν διαβάσει τις παρούσες
οδηγίες. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν
χρησιμοποιούνται από άπειρα πρόσωπα.
Να περιποιείστε προσεκτικά το ηλεκτρικό εργαλείο.
Ελέγχετε, αν τα κινούμενα εξαρτήματα λειτουργούν
άψογα, χωρίς να μπλοκάρουν, ή μήπως έχουν σπάσει ή
φθαρεί τυχόν εξαρτήματα τα οποία επηρεάζουν τον
τρόπο λειτουργίας του ηλεκτρικού εργαλείου. Δώστε
αυτά τα χαλασμένα εξαρτήματα για επισκευή πριν τα
ξαναχρησιμοποιήσετε. Η κακή συντήρηση των ηλεκτρικών
εργαλείων αποτελεί αιτία πολλών ατυχημάτων.
Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά.
Προσεκτικά συντηρημένα κοπτικά εργαλεία σφηνώνουν
δυσκολότερα και οδηγούνται ευκολότερα.
OBJ_BUCH-1453-006.book Page 80 Friday, September 23, 2016 1:53 PM
Eλληνικά | 81
Bosch Power Tools F 016 L81 345 | (23.9.16)
Χρησιμοποιείτε τα ηλεκτρικά εργαλεία, εξαρτήματα,
παρελκόμενα εργαλεία κτλ. σύμφωνα με τις παρούσες
οδηγίες. Λαμβάνετε επίσης υπόψη σας τις εκάστοτε
συνθήκες και την υπό εκτέλεση εργασία. Η
χρησιμοποίηση των ηλεκτρικών εργαλείων για εργασίες που
δεν προβλέπονται γι’ αυτά μπορεί να δημιουργήσει επικίνδυ-
νες καταστάσεις.
Προσεκτικός χειρισμός και χρήση εργαλείων
μπαταρίας
Φορτίζετε τις μπαταρίες μόνο με φορτιστές που
προτείνονται από τον κατασκευαστή. Ένας φορτιστής που
είναι κατάλληλος μόνο για ένα συγκεκριμένο τύπο μπα-
ταριών δημιουργεί κίνδυνο πυρκαγιάς όταν χρησιμοποιηθεί
για άλλες μπαταρίες.
Χρησιμοποιείτε στα ηλεκτρικά εργαλεία μόνο μπαταρίες
που προορίζονται γι’ αυτά. Η χρήση άλλων μπαταριών
μπορεί να οδηγήσει σε τραυματισμούς και να δημιουργήσει
κίνδυνο πυρκαγιάς.
Κρατάτε τις μπαταρίες που δε χρησιμοποιείτε μακριά
από συνδετήρες χαρτιών, νομίσματα, κλειδιά, καρφιά,
βίδες κι άλλα μικρά μεταλλικά αντικείμενα που μπορούν
να βραχυκυκλώσουν τις επαφές της μπαταρίας. Ένα
βραχυκύκλωμα των επαφών της μπαταρίας μπορεί να προκα-
λέσει τραυματισμούς ή φωτιά.
Μια τυχόν εσφαλμένη χρήση μπορεί να οδηγήσει σε
διαρροή υγρών από την μπαταρία. Αποφεύγετε κάθε
επαφή μ’ αυτά. Σε περίπτωση τυχαίας επαφής ξεπλύνετε
καλά με νερό. Σε περίπτωση που τα υγρά θα έρθουν σε
επαφή με τα μάτια, πρέπει να ζητήσετε επίσης και
ιατρική βοήθεια. Διαρρέοντα υγρά μπαταρίας μπορεί να
οδηγήσουν σε ερεθισμούς του δέρματος ή σε εγκαύματα.
Service
Δώστε το ηλεκτρικό εργαλείο σας για επισκευή από
άριστα εκπαιδευμένο προσωπικό και με γνήσια
ανταλλακτικά. Έτσι εξασφαλίζετε τη διατήρηση της ασφά-
λειας του μηχανήματος.
Υποδείξεις ασφαλείας για σπαθόσεγες
Να πιάνετε το μηχάνημα από τις μονωμένες επιφάνειες
συγκράτησης όταν πρόκειται να διεξάγετε εργασίες
κατά τις οποίες υπάρχει κίνδυνος το τοποθετημένο
εργαλείο να έρθει σε τυχόν μη ορατές ηλεκτροφόρες
γραμμές. Η επαφή με μια υπό τάση ευρισκόμενη ηλεκτρική
γραμμή μπορεί να θέσει μεταλλικά τμήματα του
μηχανήματος επίσης υπό τάση και να οδηγήσει έτσι σε
ηλεκτροπληξία.
Μην χρησιμοποιήσετε το ηλεκτρικό εργαλείο με το
έλασμα συγκράτησης όταν λείπουν ή έχουν χαλάσει οι
ελαστικές επενδύσεις του ελάσματος συγκράτησης.
Αντικαταστήστε το έλασμα συγκράτησης με ένα άλλο,
καινούριο, όταν έχουν χαλάσει οι ελαστικές επενδύσεις
στο έλασμα συγκράτησης.
Κρατάτε τα χέρια σας μακριά από τον τομέα
πριονίσματος. Μη βάζετε τα χέρια σας κάτω από το υπό
κατεργασία τεμάχιο. Σε περίπτωση επαφής με την
πριονόλαμα δημιουργείται κίνδυνος τραυματισμού.
Οδηγείτε το ηλεκτρικό εργαλείο στο υπό κατεργασία
τεμάχιο μόνο όταν αυτό βρίσκεται σε λειτουργία.
Διαφορετικά υπάρχει κίνδυνος να κλοτσήσει, όταν το
εργαλείο σφηνώσει στο υπό κατεργασία τεμάχιο.
Όταν κόβετε χωρίς το έλασμα συγκράτησης, να
βεβαιώνεστε ότι η πλάκα οδήγησης ακουμπά διαρκώς
στο υπό κατεργασία τεμάχιο. Η σπαθόλαμα μπορεί να
μπλοκάρει και να οδηγήσει σε απώλεια του ελέγχου του
ηλεκτρικού εργαλείου.
Κάθε φορά που τελειώνετε ένα τμήμα της δουλειά σας
θέστε πρώτα το ηλεκτρικό εργαλείο εκτός λειτουργίας
και βγάλτε την πριονόλαμα από την τομή μόνο όταν αυτό
έχει σταματήσει εντελώς να κινείται. Έτσι αποφεύγετε
ένα ενδεχόμενο κλότσημα και ταυτόχρονα μπορείτε να
αποθέσετε ασφαλώς το ηλεκτρικό εργαλείο.
Να χρησιμοποιείτε μόνο άθικτες, άριστες πριονόλαμες.
Στρεβλές ή μη κοφτερές πριονόλαμες μπορεί να σπάσουν,
να επιδράσουν αρνητικά την κοπή ή να προκαλέσουν
κλότσημα.
Μη φρενάρετε την πριονόλαμα πιέζοντάς την από τα
πλάγια. Η πριονόλαμα μπορεί να χαλάσει, να σπάσει ή να
κλοτσήσει.
Να σφίγγετε καλά το υλικό. Μη στηρίζετε το υπό
κατεργασία τεμάχιο με το χέρι ή το πόδι. Μην εγγίζετε
ποτέ με το εν λειτουργία ευρισκόμενο πριόνι
αντικείμενα ή το έδαφος. Υπάρχει κίνδυνος κλοτσήματος.
Χρησιμοποιείτε κατάλληλες ανιχνευτικές συσκευές για
να εντοπίσετε τυχόν μη ορατές τροφοδοτικές γραμμές ή
συμβουλευτείτε την τοπική επιχείρηση παροχής
ενέργειας. Η επαφή με ηλεκτρικές γραμμές μπορεί να
οδηγήσει σε πυρκαγιά και ηλεκτροπληξία. Τυχόν βλάβη ενός
αγωγού αερίου (γκαζιού) μπορεί να προκαλέσει έκρηξη. Το
τρύπημα ενός υδροσωλήνα προκαλεί υλικές ζημιές.
Ασφαλίζετε το υπό κατεργασία τεμάχιο. Ένα υπό
κατεργασία τεμάχιο συγκρατιέται ασφαλέστερα με μια
διάταξη σύσφιγξης ή με μια μέγγενη παρά με το χέρι σας.
Πριν αποθέσετε το ηλεκτρικό εργαλείο περιμένετε
πρώτα να σταματήσει εντελώς να κινείται. Το
τοποθετημένο εξάρτημα μπορεί να σφηνώσει και να
οδηγήσει στην απώλεια του ελέγχου του ηλεκτρικού
εργαλείου.
Να μπλοκάρετε το διακόπτη ON/OFF στη θέση
απόζευξης (στη θέση OFF) πριν διεξάγετε κάποια
εργασία στο ίδιο το ηλεκτρικό εργαλείο (π. χ.
συντήρηση, αλλαγή εργαλείου κτλ.) καθώς και όταν το
μεταφέρετε και το διαφυλάγετε ή αποθηκεύετε. Όταν
πατήσετε αθέλητα το διακόπτη ON/OFF προκαλείται
κίνδυνος τραυματισμού.
Να προστατεύετε το ηλεκτρικό εργαλείο από
υψηλές θερμοκρασίας, π. χ. ακόμη και από
συνεχή ηλιακή ακτινοβολία, καθώς επίσης και
από φωτιά, νερό και υγρασία. Προκαλείται
κίνδυνος έκρηξης.
OBJ_BUCH-1453-006.book Page 81 Friday, September 23, 2016 1:53 PM
82 | Eλληνικά
F 016 L81 345 | (23.9.16) Bosch Power Tools
Σε περίπτωση βλάβης ή/και αντικανονικής χρήσης της
μπαταρίας μπορεί να εξέλθουν αναθυμιάσεις από την
μπαταρία. Αφήστε να μπει φρέσκος αέρας και
επισκεφτείτε ένα γιατρό αν αισθανθείτε ενοχλήσεις. Οι
αναθυμιάσεις μπορεί να ερεθίσουν τις αναπνευστικές
οδούς.
Να θέτετε το ηλεκτρικό εργαλείο σε λειτουργία μόνο όταν
πρόκειται να το χρησιμοποιήσετε. Έτσι εξοικονομείτε
ενέργεια.
Υποδείξεις ασφαλείας για φορτιστές
Μην εκθέτετε τη συσκευή στη
βροχή και την υγρασία. Η
διείσδυση νερού σ’ ένα φορτιστή
αυξάνει τον κίνδυνο
ηλεκτροπληξίας.
Φορτίζετε το ηλεκτρικό εργαλείο
μόνο με το συμπαραδιδόμενο
φορτιστή.
Διατηρείτε το φορτιστή καθαρό. Η
ρύπανση της συσκευής δημιουργεί
κίνδυνο ηλεκτροπληξίας.
Ελέγχετε πριν από κάθε χρήση το
φορτιστή, το ηλεκτρικό καλώδιο
και το φις. Μη χρησιμοποιήσετε το
φορτιστή σε περίπτωση που θα
εξακριβώσετε κάποιες βλάβες ή
ζημιές. Μην ανοίξετε ο ίδιος/η ίδια
το φορτιστή αλλά δώστε τον
οπωσδήποτε σε ειδικά εκπαιδευ-
μένο τεχνικό προσωπικό για να τον
επισκευάσει με γνήσια
εξαρτήματα. Χαλασμένοι φορτιστές,
καλώδια και φις αυξάνουν τον
κίνδυνο ηλεκτροπληξίας.
Παιδιά και άτομα που εξαιτίας
περιορισμένων σωματικών,
αισθητηρίων ή πνευματικών
ικανοτήτων ή λόγω απειρίας ή
γνώσεων δεν είναι σε θέση να
χειριστούν ασφαλώς το φορτιστή,
δεν επιτρέπεται να
χρησιμοποιήσουν αυτόν το
φορτιστή, εκτός αν επιτηρούνται
και καθοδηγούνται από ένα
υπεύθυνο πρόσωπο. Διαφορετικά
υπάρχει κίνδυνος λάθος χειρισμού
και τραυματισμών.
Επιβλέπετε τα παιδιά κατά τη
χρήση, τον καθαρισμό και τη
συντήρηση. Έτσι εξασφαλίζεται, ότι
τα παιδιά δε θα παίξουν με το
φορτιστή.
Δεν επιτρέπεται ο καθαρισμός και
η συντήρηση του φοτιστή από
παιδιά όταν αυτά δεν βρίσκονται
υπό επιτήρηση.
Σύμβολα
Τα σύμβολα που ακολουθούν έχουν σημασία για τη σωστή
ανάγνωση και κατανόηση των οδηγιών χειρισμού.
Παρακαλούμε αποτυπώστε στο μυαλό σας τα σύμβολα και τη
σημασία τους. Η σωστή ερμηνεία των συμβόλων συμβάλλει
στον καλύτερο και ασφαλέστερο χειρισμό του ηλεκτρικού σας
εργαλείου.
Σύμβολο Σημασία
Φορέστε προστατευτικά γυαλιά.
Να χρησιμοποιείτε το φορτιστή μόνο σε
στεγνούς χώρους.
Κατεύθυνση αντίδρασης
Κατεύθυνση κίνησης
Θέση σε λειτουργία
Εγκεκριμένη ενέργεια
Απαγορευμένη ενέργεια
Εξαρτήματα
OBJ_BUCH-1453-006.book Page 82 Friday, September 23, 2016 1:53 PM
Eλληνικά | 83
Bosch Power Tools F 016 L81 345 | (23.9.16)
Χρήση σύμφωνα με τον προορισμό
Αυτό το ηλεκτρικό εργαλείο προορίζεται για οικιακή χρήση.
Προορίζεται για την κοπή κλαδιών και μπορεί να
χρησιμοποιηθεί επίσης και για την κοπή ξύλων, μαλακών
μετάλλων (π. χ. χαλκού) καθώς και γυψοσανίδων.
Μπορείτε να διεξάγετε και κυκλικές και ευθείες κοπές.
Να τηρείτε οπωσδήποτε τις προτάσεις για τις σπαθόλαμες.
Τεχνικά χαρακτηριστικά
Δήλωση συμβατότητας
Δηλώνουμε με αποκλειστική μας ευθύνη, ότι το προϊόν που
περιγράφεται στα «Τεχνικά χαρακτηριστικά» αντιστοιχεί με όλες
τις σχετικές διατάξεις των οδηγιών 2011/65/EE,
έως 19 Απριλίου 2016: 2006/95/ΕΚ, από 20 Απριλίου 2016:
2014/35/ΕΕ, έως 19 Απριλίου 2016: 2004/108/ΕΚ,
από 20 Απριλίου 2016: 2014/30/ΕΕ, 2006/42/EK
συμπεριλαμβανομένων των αλλαγών τους και ταυτίζεται με τα
ακόλουθα πρότυπα:
EN 60745-1, EN 60745-2-11 (εργαλείο μπαταρίας),
EN 50581, EN 60335-1, EN 60335-2-29 (φορτιστής
μπαταρίας).
Τεχνικός φάκελος (2006/42/EΚ, 2000/14/EK) από:
Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,
Stowmarket, Suffolk IP14 1EY, England
Robert Bosch Power Tools GmbH
70538 Stuttgart, GERMANY
Stuttgart, 01.01.2017
Πληροφορίες για θόρυβο και δονήσεις
Τιμές εκπομπής θορύβου, υπολογισμένες κατά
EN 60745-2-11.
Η χαρακτηριστική στάθμη ακουστικής πίεσης του μηχανήματος
εξακριβώθηκε σύμφωνα με την καμπύλη Α και ανέρχεται σε
72 dB(A). Ανασφάλεια K=3 dB.
Όταν εργάζεσθε η στάθμη θορύβου μπορεί να ξεπεράσει τα
80 dB(A).
Φοράτε ωτασπίδες!
Οι συνολικές τιμές κραδασμών a
h
(άθροισμα ανυσμάτων τριών
κατευθύνσεων) και ανασφάλεια Κ εξακριβωθήκαν σύμφωνα με
το πρότυπο EN 60745-2-11:
Πριόνισμα μοριοσανίδας: a
h
=19m/s
2
, K=6,0 m/s
2
,
Πριόνισμα ξύλινων δοκαριών: a
h
=20m/s
2
, K=3,0 m/s
2
.
Η στάθμη κραδασμών που αναφέρεται σ’ αυτές τις οδηγίες έχει
μετρηθεί σύμφωνα με μια διαδικασία μέτρησης τυποποιημένη
στο πλαίσιο του προτύπου EN 60745 και μπορεί να
χρησιμοποιηθεί στη σύγκριση των διάφορων ηλεκτρικών
εργαλείων. Είναι επίσης κατάλληλη για έναν προσωρινό
υπολογισμό της επιβάρυνσης από τους κραδασμούς.
Τα τεχνικά χαρακτηριστικά του ηλεκτρικού εργαλείου
αποκλίνουν από τα κριτήρια ελέγχου της τυποποιημένης
δοκιμασίας στο πρότυπο EN 60745.
Η στάθμη κραδασμών που αναφέρεται αντιπροσωπεύει τις
βασικές χρήσεις του ηλεκτρικού εργαλείου. Σε περίπτωση,
όμως, που το ηλεκτρικό εργαλείο θα χρησιμοποιηθεί
διαφορετικά, με μη προτεινόμενα εργαλεία ή χωρίς επαρκή
συντήρηση, τότε η στάθμη κραδασμών μπορεί να είναι κι αυτή
διαφορετική. Αυτό μπορεί να αυξήσει σημαντικά την
επιβάρυνση από τους κραδασμούς κατά τη συνολική διάρκεια
ολόκληρου του χρονικού διαστήματος που εργάζεσθε.
Σπαθόσεγα Keo
Αριθμός ευρετηρίου 3 600 H61 9..
Ονομαστική τάση
V= 10,8
Αριθ. εμβολισμών χωρίς
φορτίο n
0
min
-1
0–1600
Υποδοχή εργαλείου
SDS
Διαδρομή
mm 20
Ισχύς κοπής, μέγιστη διάμετρος
–σε ξύλο
– σε μαλακό μέταλλο
mm
mm
80
7
Βάρος σύμφωνα με
EPTA-Procedure 01:2014
kg 1,05
Φορτιστής
Αριθμός ευρετηρίου EU
UK
AU
2 609 003 916
2 609 007 262
2 609 003 932
2 609 004 762
Τάση εισόδου
V 100 – 240
Ρεύμα φόρτισης
mA 500
Εγκριμένη περιοχή
θερμοκρασίας
°C 0–45
Βάρος σύμφωνα με
EPTA-Procedure 01:2014
kg
kg
kg
0,088 (EU)
0,093 (UK)
0,085 (AU)
Κατηγορία μόνωσης
/ II
Μπαταρία
Ιόντων λιθίου
Ονομαστική τάση
V= 10,8
Χωρητικότητα
Ah 1,5
Χρόνος φόρτισης (άδεια
μπαταρία)
h3,5
Αριθμός των στοιχείων μπαταρίας
3
Παρακαλούμε να προσέξετε τον αριθμό ευρετηρίου στην πινακίδα
κατασκευαστή του ηλεκτρικού εργαλείου σας. Οι εμπορικοί
χαρακτηρισμοί ορισμένων ηλεκτρικών εργαλείων μπορεί να διαφέρουν.
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ECS
OBJ_BUCH-1453-006.book Page 83 Friday, September 23, 2016 1:53 PM
84 | Eλληνικά
F 016 L81 345 | (23.9.16) Bosch Power Tools
Για την ακριβή εκτίμηση της επιβάρυνσης από τους κραδασμούς
θα πρέπει να λαμβάνονται επίσης υπόψη και οι χρόνοι κατά τη
διάρκεια των οποίων το μηχάνημα βρίσκεται εκτός λειτουργίας
ή λειτουργεί, χωρίς όμως στην πραγματικότητα να
χρησιμοποιείται. Αυτό μπορεί να μειώσει σημαντικά την
επιβάρυνση από τους κραδασμούς κατά τη διάρκεια ολόκληρου
του χρονικού διαστήματος που εργάζεσθε.
Γι’ αυτό, πριν αρχίσει η δράση των κραδασμών, να καθορίζετε
πρόσθετα μέτρα ασφαλείας για την προστασία του χειριστή από
την επίδραση των κραδασμών όπως: συντήρηση του
ηλεκτρικού εργαλείου και των εργαλείων που χρησιμοποιείτε,
ζέσταμα των χεριών, οργάνωση της εκτέλεσης των διάφορων
εργασιών.
Συναρμολόγηση και λειτουργία
Εκκίνηση
Να μπλοκάρετε το διακόπτη ON/OFF στη θέση
απόζευξης (στη θέση OFF) πριν διεξάγετε κάποια
εργασία στο ίδιο το ηλεκτρικό εργαλείο (π. χ.
συντήρηση, αλλαγή εργαλείου κτλ.) καθώς και όταν το
μεταφέρετε και το διαφυλάγετε ή αποθηκεύετε. Όταν
πατήσετε αθέλητα το διακόπτη ON/OFF προκαλείται
κίνδυνος τραυματισμού.
Φόρτιση μπαταρίας
Μη χρησιμοποιήσετε άλλο φορτιστή. Ο φορτιστής που
συμπαραδίδεται μαζί με το ηλεκτρικό εργαλείο είναι
εναρμονισμένος με την ενσωματωμένη μπαταρία ιόντων
λιθίου.
Προσέξτε την τάση του δικτύου! Η τάση της πηγής
ηλεκτρικού ρεύματος πρέπει να ταυτίζεται με τα στοιχεία
στην πινακίδα κατασκευαστή του φορτιστή. Φορτιστές με
τάση 230 V μπορούν να λειτουργήσουν και με 220 V.
Η περιοχή τάσης του φορτιστή ανέρχεται σε
100–240V. Να βεβαιώνεστε ότι το φις ταιριάζει στην
πρίζα.
Υπόδειξη: Η μπαταρία παραδίδεται μερικώς φορτισμένη. Για
να εξασφαλίσετε την πλήρη ισχύ της μπαταρίας πρέπει να την
φορτίσετε τελείως πριν την χρησιμοποιήσετε για πρώτη φορά.
Η μπαταρία ιόντων λιθίου μπορεί να φορτιστεί ανά πάσα στιγμή.
Η διακοπή της φόρτισης δεν βλάπτει την μπαταρία.
Η «Electronic Cell Protection (ECP)» προστατεύει την
μπαταρία ιόντων λιθίου από μια πλήρη εκφόρτιση. Όταν η
μπαταρία αδειάσει το μηχάνημα κήπου αποσυνδέεται από μια
προστατευτική διάταξη: Το μηχάνημα κήπου δεν εργάζεται
άλλο.
Μετά την αυτόματη απόζευξη του ηλεκτρικού εργαλείου
μη συνεχίσετε να πατάτε το διακόπτη ON/OFF. Η
μπαταρία μπορεί να υποστεί ζημιά ή βλάβη.
Τοποθετήστε το φις δικτύου του φορτιστή στην πρίζα και το φις
φόρτισης στην υποδοχή που βρίσκεται στην πίσω πλευρά της
λαβής (είναι εφικτή μόνο μια σύνδεση).
Η φόρτιση αρχίζει μόλις το φις φόρτισης του φορτιστή
τοποθετηθεί στην υποδοχή.
Η ένδειξη κατάστασης φόρτισης μπαταρίας δείχνει την πρόοδο
της φόρτισης. Κατά τη διάρκεια της φόρτισης η ένδειξη
αναβοσβήνει με χρώμα πράσινο. Όταν η ένδειξη φόρτισης
μπαταρίας ανάβει διαρκώς με πράσινο χρώμα, τότε η
μπαταρία έχει φορτιστεί τελείως.
Κατά τη διάρκεια της φόρτισης θερμαίνεται η λαβή του
ηλεκτρικού εργαλείου. Αυτό είναι φυσικό.
Όταν δεν πρόκειται να χρησιμοποιήσετε το φορτιστή για ένα
σχετικά μεγάλο χρονικό διάστημα, διακόψτε τη σύνδεσή του με
το ηλεκτρικό δίκτυο.
Κατά τη διάρκεια της φόρτισης δεν μπορείτε να
χρησιμοποιήσετε το ηλεκτρικό εργαλείο. Δεν είναι, λοιπόν,
χαλασμένο όταν κατά τη διάρκεια της φόρτισης δεν λειτουργεί.
Προστατεύετε το φορτιστή από την υγρασία!
Υποδείξεις εργασίας
Φορέστε προστατευτικά γάντια για να
συναρμολογήσετε την πριονόλαμα. Υπάρχει κίνδυνος
τραυματισμού αν αγγίξετε την πριονόλαμα.
Όταν αλλάζετε πριονόλαμα δεν πρέπει να κρατάτε το
ηλεκτρικό εργαλείο κοντά στο διακόπτη ON/OFF ή
κοντά στο διακόπτη ON/OFF και τον αποκλεισμό
αθέλητης ζεύξης. Ο κατά λάθος χειρισμός του διακόπτη
ON/OFF δημιουργεί κινδύνους τραυματισμού.
Προσέχετε όταν αλλάζετε πριονόλαμα η υποδοχή
πριονόλαμας να μην είναι λερωμένη, π. χ. από
ροκανίδια/γρέζια από ξύλο ή μέταλλα.
Όταν κατεργάζεστε ελαφρά δομικά υλικά πρέπει να
τηρείτε τις νομικές διατάξεις και τις συστάσεις των
κατασκευαστών των υλικών.
Κατά την κοπή να κρατάτε το ηλεκτρικό εργαλείο γερά,
πιάνοντας το από τη λαβή με το ένα χέρι.
Όταν κόβετε να μην πιάσετε το έλασμα συγκράτησης, τη
σπαθόλαμα ή τις σχισμές αερισμού.
Κατά τη διάρκεια της κοπής η σπαθόλαμα μπορεί να
ζεσταθεί υπερβολικά. Αφήστε την να κρυώσει πριν την
πιάσετε.
Στόχος ενέργειας Εικόνα Σελίδα
Περιεχόμενο συσκευασίας 1 213
Φόρτιση μπαταρίας
2 213
Συναρμολόγηση του ελάσματος
συγκράτησης
3 214
Έλεγχος σταθερότητας του
ελάσματος συγκράτησης
4 214
Τοποθέτηση/Αφαίρεση της
πριονόλαμας
5 215
Έλεγχος της σταθερότητας της
σπαθόλαμας
6 215
Θέση σε λειτουργία
7 215
Έλεγχος του αριθμού εμβολισμών
7 215
Υποδείξεις εργασίας
8–9 216 – 217
Συντήρηση και καθαρισμός
10 217
Επιλογή εξαρτημάτων/
ανταλλακτικών
11 218
OBJ_BUCH-1453-006.book Page 84 Friday, September 23, 2016 1:53 PM
Eλληνικά | 85
Bosch Power Tools F 016 L81 345 | (23.9.16)
Επιλογή της πριονόλαμας
Να χρησιμοποιείτε μόνο πριονόλαμες που είναι κατάλληλες για
το εκάστοτε υπό κατεργασία υλικό.
Μια επισκόπηση των προτεινόμενων σπαθόλαμων βρίσκεται
στην αρχή αυτών των οδηγιών χρήσης. Να χρησιμοποιείτε μόνο
τις προτεινόμενες σπαθόλαμες.
Χρησιμοποιείτε στενές πριονόλαμες για την κοπή καμπυλών.
Ένδειξη κατάστασης φόρτισης της μπαταρίας
Η ένδειξη κατάστασης φόρτισης της μπαταρίας δείχνει, όταν ο
διακόπτης ΟΝ/OFF είναι πατημένος, διαρκώς την κατάσταση
φόρτισης της μπαταρίας.
Αναρρόφηση σκόνης/ροκανιδιών
Η σκόνη από ορισμένα υλικά. π.χ. από μολυβδούχες μπογιές,
από μερικά είδη ξύλου, από ορυκτά υλικά και από μέταλλα
μπορεί να είναι ανθυγιεινή. Η επαφή με τη σκόνη ή/και η εισ-
πνοή της μπορεί να προκαλέσει αλλεργικές αντιδράσεις ή/και
ασθένειες των αναπνευστικών οδών του χρήστη ή τυχόν
παρευρισκομένων ατόμων.
Ορισμένα είδη σκόνης, π.χ. σκόνη από ξύλο βελανιδιάς ή οξιάς
θεωρούνται σαν καρκινογόνα, ιδιαίτερα σε συνδυασμό με
διάφορα συμπληρωματικά υλικά που χρησιμοποιούνται στην
κατεργασία ξύλων (ενώσεις χρωμίου, ξυλοπροστατευτικά
μέσα). Η κατεργασία αμιαντούχων υλικών επιτρέπεται μόνο σε
ειδικά εκπαιδευμένα άτομα.
– Να φροντίζετε για τον καλό αερισμό του χώρου εργασίας.
– Σας συμβουλεύουμε να φοράτε μάσκες αναπνευστικής
προστασίας με φίλτρο κατηγορίας P2.
Να τηρείτε τις διατάξεις που ισχύουν στη χώρα σας για τα
διάφορα υπό κατεργασία υλικά.
Να αποφεύγετε τη δημιουργία συσσώρευσης σκόνης
στο χώρο που εργάζεστε. Οι σκόνες αναφλέγονται εύκολα.
Αναζήτηση σφαλμάτων
Φωτοδίοδος Χωρητικότητα
Διαρκές πράσινο φως ≥ 35%
Αναβοσβήνον φως Πράσινο 15 – 35%
Αναβοσβήνον κόκκινο φως 5 – 15%
Διαρκές φως Κόκκινο ≤ 5%
Συμπτώματα Πιθανή αιτία Θεραπεία
Το ηλεκτρικό εργαλείο δε
λειτουργεί
Άδεια μπαταρία Φορτίστε την μπαταρία, βλέπε επίσης και τις
υποδείξεις φόρτισης
Χάλασε το ηλεκτρικό εργαλείο Απευθυνθείτε στο Service
Βλάβη στην εσωτερική καλωδίωση του
ηλεκτρικού εργαλείου
Απευθυνθείτε στο Service
Το ηλεκτρικό εργαλείο λειτουργεί
με διακοπές
Χαλασμένος διακόπτης ΟΝ/OFF Απευθυνθείτε στο Service
Ισχυροί κραδασμοί/θόρυβοι Χάλασε το ηλεκτρικό εργαλείο Απευθυνθείτε στο Service
Πολύ μικρή διάρκεια κοπής μετά τη
φόρτιση της μπαταρίας
Πρέπει να καθαριστεί η υποδοχή της
σπαθόλαμας
Κρατήστε το ηλεκτρικό εργαλείο με κατεύθυνση
προς το δάπεδο και αρχίστε την κοπή
Φθαρμένη σπαθόλαμα Αντικαταστήστε τη σπαθόλαμα
Άσχημη τεχνική κοπής βλέπε «Υποδείξεις εργασίας» (εικόνα 8)
Η μπαταρία δεν είναι εντελώς
φορτισμένη
Φορτίστε την μπαταρία, βλέπε επίσης και τις
υποδείξεις φόρτισης
Η σπαθόλαμα κινείται αργά μπρος-
πίσω
Η μπαταρία είναι σχεδόν άδεια Φορτίστε την μπαταρία, βλέπε επίσης και τις
υποδείξεις φόρτισης
Ο διακόπτης ON/OFF δεν είναι
πατημένος τέρμα
Πατήστε τέρμα το διακόπτη ON/OFF
Υπερφόρτωση κατά τη λειτουργία Μειώστε την πίεση που ασκείτε με το ηλεκτρικό
εργαλείο επάνω στο κλαδί
Η πράσινη και η κόκκινη
φωτοδίοδος αναβοσβήνουν
εναλλάξ
Η θερμοκρασία της μπαταρίας βρίσκεται
εκτός της εγκεκριμένης περιοχής
θερμοκρασίας φόρτισης
Ζεστάνετε ή ανάλογα, αφήστε την μπαταρία να
κρυώσει για να επιστρέψει στην εγκεκριμένη
περιοχή θερμοκρασίας από 0 °C έως 45 °C
OBJ_BUCH-1453-006.book Page 85 Friday, September 23, 2016 1:53 PM
86 | Eλληνικά
F 016 L81 345 | (23.9.16) Bosch Power Tools
Συντήρηση και Service
Συντήρηση, καθαρισμός και αποθήκευση
Να μπλοκάρετε το διακόπτη ON/OFF στη θέση
απόζευξης (στη θέση OFF) πριν διεξάγετε κάποια
εργασία στο ίδιο το ηλεκτρικό εργαλείο (π. χ.
συντήρηση, αλλαγή εργαλείου κτλ.) καθώς και όταν το
μεταφέρετε και το διαφυλάγετε ή αποθηκεύετε. Όταν
πατήσετε αθέλητα το διακόπτη ON/OFF προκαλείται
κίνδυνος τραυματισμού.
Να αφαιρείτε πάντοτε τη σπαθόλαμα από το ηλεκτρικό
εργαλείο πριν διεξάγετε κάποια εργασία σ’ αυτό.
Διατηρείτε το ηλεκτρικό εργαλείο και τις σχισμές
αερισμού καθαρές για να μπορείτε να εργάζεσθε καλά
και ασφαλώς.
Να καθαρίζετε την υποδοχή πριονόλαμας κατά προτίμηση με
πεπιεσμένο αέρα ή με ένα μαλακό πινέλο. Γι’ αυτό αφαιρέστε
την πριονόλαμα από το ηλεκτρικό εργαλείο. Να διατηρείτε την
ικανότητα λειτουργίας της υποδοχής πριονόλαμας με τη
βοήθεια κατάλληλων μέσων λίπανσης.
Μια τυχόν ισχυρή ρύπανση του ηλεκτρικού εργαλείου μπορεί να
οδηγήσει σε ανωμαλίες λειτουργίας. Γι’ αυτό μην κόβετε από
την κάτω πλευρά ή πάνω από το κεφάλι σας υλικά που κατά την
κοπή παράγουν πολλή σκόνη.
Να αποθηκεύετε το ηλεκτρικό εργαλείο σε έναν ασφαλή,
στεγνό τόπο απρόσιτο στα παιδιά.
Να μην αποθέτετε άλλα αντικείμενα επάνω στο ηλεκτρικό
εργαλείο.
Service και παροχή συμβουλών χρήσης
www.bosch-garden.com
Όταν ζητάτε διασαφητικές πληροφορίες καθώς και όταν
παραγγέλνετε ανταλλακτικά πρέπει να αναφέρετε οπωσδήποτε
το 10ψήφιο αριθμό ευρετηρίου που αναγράφεται στην
πινακίδα κατασκευαστή.
Ελλάδα
Robert Bosch A.E.
Ερχείας 37
19400 Κορωπί – Αθήνα
Τηλ.: 210 5701258
Φαξ: 210 5701283
www.bosch.com
www.bosch-pt.gr
ABZ Service A.E.
Τηλ.: 210 5701380
Φαξ: 210 5701607
Μεταφορά
Οι περιεχόμενες μπαταρίες ιόντων λιθίου υπόκεινται στις
απαιτήσεις των επικίνδυνων αγαθών. Οι μπαταρίες μπορούν να
μεταφερθούν οδικώς από το χρήστη χωρίς άλλους όρους.
Όταν, όμως, οι μπαταρίες αποστέλλονται από τρίτους (π.χ.
αεροπορικώς ή με εταιρία μεταφορών) πρέπει να τηρούνται
διάφορες ιδιαίτερες απαιτήσεις για τη συσκευασία και τη
σήμανση. Εδώ πρέπει, κατά την προετοιμασία του υπό
αποστολή τεμαχίου, να ζητηθεί οπωσδήποτε και η συμβουλή
ενός ειδικού για επικίνδυνα αγαθά.
Απόσυρση
Τα μηχανήματα κήπου, τα εξαρτήματα και οι συσκευασίες
πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το
περιβάλλον.
Μην ρίχνετε τα ηλεκτρικά εργαλεία και τις μπαταρίες στα
απορρίμματα του σπιτιού σας!
Μόνο για χώρες της ΕΕ:
Σύμφωνα με την Κοινοτική Οδηγία
2012/19/EE τα άχρηστα ηλεκτρικά
εργαλεία καθώς και σύμφωνα με την
Κοινοτική Οδηγία 2006/66/EΚ οι
χαλασμένες ή αναλωμένες μπαταρίες δεν
είναι πλέον υποχρεωτικό να συλλέγονται
ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το
περιβάλλον.
Οι ενσωματωμένες μπαταρίες επιτρέπεται να
αφαιρεθούν για την απόσυρση μόνο από ειδικευμένο
προσωπικό. Με το άνοιγμα του κελύφους του
περιβλήματος μπορεί να καταστραφεί το ηλεκτρικό
εργαλείο.
Η κόκκινη φωτοδίοδος
αναβοσβήνει 1x
Πολύ χαμηλή τάση μπαταρίας. Άδεια
μπαταρία
Φορτίστε την μπαταρία, βλέπε επίσης και τις
υποδείξεις φόρτισης
Η κόκκινη φωτοδίοδος
αναβοσβήνει 2x
Η θερμοκρασία της μπαταρίας βρίσκεται
εκτός της εγκεκριμένης περιοχής
θερμοκρασίας λειτουργίας
Ζεστάνετε ή ανάλογα, αφήστε την μπαταρία να
κρυώσει για να επιστρέψει στην εγκεκριμένη
περιοχή θερμοκρασίας από –15 °C έως +65 °C
Η κόκκινη φωτοδίοδος
αναβοσβήνει γρήγορα 5x
Υπερφόρτωση (σφηνωμένη
σπαθόλαμα)
Μειώστε την πίεση που ασκείτε με το ηλεκτρικό
εργαλείο επάνω στο κλαδί
Να οδηγείτε το ηλεκτρικό εργαλείο στο υπό κοπή
κλαδί μόνο όταν αυτό βρίσκεται σε λειτουργία
Συμπτώματα Πιθανή αιτία Θεραπεία
OBJ_BUCH-1453-006.book Page 86 Friday, September 23, 2016 1:53 PM
Türkçe | 87
Bosch Power Tools F 016 L81 345 | (23.9.16)
Για την αφαίρεση της μπαταρίας από το ηλεκτρικό εργαλείο,
πατήστε το διακόπτη On/Off τόσο, μέχρι να αδειάσει εντελώς η
μπαταρία. Ξεβιδώστε τις βίδες στο περίβλημα και αφαιρέστε το
κέλυφος του περιβλήματος, για να αφαιρέσετε την μπαταρία.
Για την αποφυγή ενός βραχυκυκλώματος, αποσυνδέστε τις
συνδέσεις στην μπαταρία ξεχωριστά τη μια μετά την άλλη και
μονώστε στη συνέχεια τους πόλους. Επίσης και σε πλήρη
αποφόρτιση υπάρχει ακόμα μια υπόλοιπη χωρητικότητα
(φορτίο) στην μπαταρία, που σε περίπτωση βραχυκυκκλώματος
μπορεί να ελευθερωθεί.
Μπαταρίες/Επαναφορτιζόμενες μπαταρίες:
Μπαταρίες ιόντων λιθίου:
Παρακαλούμε δώστε προσοχή στο κεφάλαιο
«Μεταφορά».
Τηρούμε το δικαίωμα αλλαγών.
Türkçe
Güvenlik Talimatı
Resimli semboller hakkında açıklamalar
Elektrikli El Aletleri İçin Genel Uyarı Talimatı
Bütün uyarıları ve talimat hükümlerini
okuyun. Açıklanan uyarılara ve talimat hüküm-
lerine uyulmadığı takdirde elektrik çarpmalarına, yangınlara
ve/veya ağır yaralanmalara neden olunabilir.
Bütün uyarıları ve talimat hükümlerini ileride kullanmak
üzere saklayın.
Uyarı ve talimat hükümlerinde kullanılan “Elektrikli El Aleti”
kavramı, akım şebekesine bağlı (şebeke bağlantı kablosu ile)
aletlerle akü ile çalışan aletleri (akım şebekesine bağlantısı
olmayan aletler) kapsamaktadır.
Çalışma yeri güvenliği
Çalıştığınız yeri temiz tutun ve iyi aydınlatın. Çalıştığınız
yer düzensiz ise ve iyi aydınlatılmamışsa kazalar ortaya
çıkabilir.
Yakınında patlayıcı maddeler, yanıcı sıvı, gaz veya
tozların bulunduğu yerlerde elektrikli el aleti ile
çalışmayın. Elektrikli el aletleri, toz veya buharların tutuş-
masına neden olabilecek kıvılcımlar çıkarırlar.
Elektrikli el aleti ile çalışırken çocukları ve başkalarını
uzakta tutun. Dikkatiniz dağılacak olursa aletin kontrolünü
kaybedebilirsiniz.
Elektrik Güvenliği
Elektrikli el aletinin bağlantı fişi prize uymalıdır. Fişi
hiçbir zaman değiştirmeyin. Koruyucu topraklanmış
elektrikli el aletleri ile birlikte adaptör fiş kullanmayın.
Değiştirilmemiş fiş ve uygun priz elektrik çarpma
tehlikesini azaltır.
Borular, kalorifer petekleri, ısıtıcılar ve buzdolapları
gibi topraklanmış yüzeylerle bedensel temasa
gelmekten kaçının. Bedeniniz topraklandığı anda büyük
bir elektrik çarpma tehlikesi ortaya çıkar.
Aleti yağmur altında veya nemli ortamlarda
bırakmayın. Suyun elektrikli el aleti içine sızması elektrik
çarpma tehlikesini artırır.
Elektrikli el aletini kablosundan tutarak taşımayın,
kabloyu kullanarak asmayın veya kablodan çekerek fişi
çıkarmayın. Kabloyu ısıdan, yağdan, keskin kenarlı
cisimlerden veya aletin hareketli parçalarından uzak
tutun. Hasarlı veya dolaşmış kablo elektrik çarpma
tehlikesini artırır.
Bir elektrikli el aleti ile açık havada çalışırken, mutlaka
açık havada kullanılmaya uygun uzatma kablosu
kullanın. Açık havada kullanılmaya uygun uzatma
kablosunun kullanılması elektrik çarpma tehlikesini azaltır.
Elektrikli el aletinin nemli ortamlarda çalıştırılması
şartsa, mutlaka arıza akımı koruma şalteri kullanın.
Arıza akımı koruma şalterinin kullanımı elektrik çarpma
tehlikesini azaltır.
Kişilerin Güvenliği
Dikkatli olun, ne yaptığınıza dikkat edin, elektrikli el
aleti ile işinizi makul bir tempo ve yöntemle yürütün.
Yorgunsanız, aldığınız hapların, ilaçların veya alkolün
etkisinde iseniz elektrikli el aletini kullanmayın. Aleti
kullanırken bir anki dikkatsizlik önemli yaralanmalara
neden olabilir.
Daima kişisel koruyucu donanım ve bir koruyucu
gözlük kullanın. Elektrikli el aletinin türü ve kullanımına
uygun olarak; toz maskesi, kaymayan iş ayakkabıları, koru-
yucu kask veya koruyucu kulaklık gibi koruyucu donanım
kullanımı yaralanma tehlikesini azalttır.
Aleti yanlışlıkla çalıştırmaktan kaçının. Akım ikmal
şebekesine ve/veya aküye bağlamadan, elinize alıp
taşımadan önce elektrikli el aletinin kapalı olduğundan
emin olun. Elektrikli el aletini parmağınız şalter üzerinde
dururken taşırsanız ve alet açıkken fişi prize sokarsanız
kazalara neden olabilirsiniz.
Kullanım kılavuzunu tam olarak okuyun.
Genel tehlike uyarısı.
Yakınınızdaki kişileri elektrikli el aletinden yeterli
uzaklıkta tutun.
Koruyucu eldiven kullanın
Elektrikli el aletini yağmur altında kullanmayın ve
yağmur altında bırakmayın.
UYARI
OBJ_BUCH-1453-006.book Page 87 Friday, September 23, 2016 1:53 PM
88 | Türkçe
F 016 L81 345 | (23.9.16) Bosch Power Tools
Elektrikli el aletini çalıştırmadan önce ayar aletlerini
veya anahtarları aletten çıkarın. Aletin dönen parçaları
içinde bulunabilecek bir yardımcı alet yaralanmalara
neden olabilir.
Çalışırken bedeniniz anormal durumda olmasın.
Çalışırken duruşunuz güvenli olsun ve dengenizi her
zaman koruyun. Bu sayede aleti beklenmedik durumlarda
daha iyi kontrol edebilirsiniz.
Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve
takı takmayın. Saçlarınızı, giysileriniz ve
eldivenlerinizi aletin hareketli parçalarından uzak
tutun. Bol giysiler, uzun saçlar veya takılar aletin hareketli
parçaları tarafından tutulabilir.
Toz emme donanımı veya toz tutma tertibatı
kullanırken, bunların bağlı olduğundan ve doğru
kullanıldığından emin olun. Toz emme donanımının
kullanımı tozdan kaynalanabilecek tehlikeleri azaltır.
Elektrikli el aletlerinin özenle kullanımı ve bakımı
Aleti aşırı ölçede zorlamayın. Yaptığınız işe uygun
elektrikli el aletleri kullanın. Uygun performanslı
elektrikli el aleti ile, belirlenen çalışma alanında daha iyi ve
güvenli çalışırsınız.
Şalteri bozuk olan elektrikli el aletini kullanmayın.
Açılıp kapanamayan bir elektrikli el aleti tehlikelidir ve
onarılmalıdır.
Alette bir ayarlama işlemine başlamadan ve/veya
aküyü çıkarmadan önce, herhangi bir aksesuarı
değiştirirken veya aleti elinizden bırakırken fişi
prizden çekin. Bu önlem, elektrikli el aletinin yanlışlıkla
çalışmasını önler.
Kullanım dışı duran elektrikli el aletlerini çocukların
ulaşamayacağı bir yerde saklayın. Aleti kullanmayı
bilmeyen veya bu kullanım kılavuzunu okumayan
kişilerin aletle çalışmasına izin vermeyin. Deneyimsiz
kişiler tarafından kullanıldığında elektrikli el aletleri
tehlikelidir.
Elektrikli el aletinizin bakımını özenle yapın. Elektrikli
el aletinizin kusursuz olarak işlev görmesini
engelleyebilecek bir durumun olup olmadığını,
hareketli parçaların kusursuz olarak işlev görüp
görmediklerini ve sıkışıp sıkışmadıklarını, parçaların
hasarlı olup olmadığını kontrol edin. Aleti kullanmaya
başlamadan önce hasarlı parçaları onartın. Birçok iş
kazası elektrikli el aletlerinin kötü bakımından kaynaklanır.
Kesici uçları daima keskin ve temiz tutun. Özenle bakımı
yapılmış keskin kenarlı kesme uçlarının malzeme içinde
sıkışma tehlikesi daha azdır ve daha rahat kullanım olanağı
sağlarlar.
Elektrikli el aletini, aksesuarı, uçları ve benzerlerini, bu
özel tip alet için öngörülen talimata göre kullanın. Bu
sırada çalışma koşullarını ve yaptığınız işi dikkate alın.
Elektrikli el aletlerinin kendileri için öngörülen alanın
dışında kullanılması tehlikeli durumlara neden olabilir.
Akülü aletlerin özenli bakımı ve kullanımı
Aküyü sadece üreticinin tavsiye ettiği şarj cihazı ile
şarj edin. Bir akünün şarjına uygun olarak üretilmiş şarj
cihazı başka bir akünün şarjı için kullanılırsa yangın
tehlikesi ortaya çıkar.
Sadece ilgili elektrikli el aleti için öngörülen aküleri
kullanın. Başka akülerin kullanımı yaralanmalara ve
yangınlara neden olabilir.
Kullanılmayan aküyü büro ataçları, madeni bozuk
paralar, anahtarlar, çiviler, vidalar veya metal
nesnelerden uzak tutun. Bunlar köprüleme yaparak
kontaklara neden olabilir. Akü kontakları arasındaki bir
kısa devre yanmalara veya yangınlara neden olabilir.
Yanlış kullanım durumunda aküden sıvı dışarı sızabilir.
Bu sıvı ile temasa gelmeyin. Yanlışlıkla temasa
gelirseniz su ile iyice yıkayın. Eğer sıvı gözlerinize gele-
cek olursa hemen bir hekime başvurun. Dışarı sızan akü
sıvısı cilt tahrişlerine ve yanmalara neden olabilir.
Servis
Elektrikli el aletinizi sadece yetkili personele ve orijinal
yedek parça kullanma koşulu ile onartın. Bu sayede
aletin güvenliğini sürekli hale getirirsiniz.
Panter testereler için güvenlik talimatı
Alet ucunun görünmeyen elektrik kablolarına rastlama
olasılığı bulunan işleri yaparken elektrikli el aletini
izolasyonlu tutamağından tutun. Gerilim ileten
kablolarla temas elektrikli el aletinin metal parçalarını da
elektrik akımına maruz bırakabilir ve elektrik çarpmasına
neden olabilir.
Tutma kolunun lastik kaplaması yoksa veya hasarlı ise
elektrikli el aletini tutma kolu ile kullanmayın. Tutma
kolunun lastik kaplaması hasarlı ise tutma kolunu
yenisi ile değiştirin.
Ellerinizi kesme yapılan yerden uzak tutun. İş parçasını
alttan kavramayın. Testere bıçağı ile temas
yaralanmalara neden olabilir.
Aleti daima çalışır durumda iş parçasına temas ettirin.
Aksi takdirde dişler iş parçasına takılabilir ve geri tepme
kuvveti oluşabilir.
Kılavuz plakanın kesme işlemi esnasında tutma kolu
olmadan daima iş parçası üzerine dayanmasına dikkat
edin. Testere bıçağı takılabilir ve elektrikli el aletinin
kontrolünün kaybedilmesine neden olabilir.
İşiniz bittikten sonra aleti kapatın ve testere bıçağı tam
olarak durduktan sonra kesme yerinden çıkarın. Bu
yolla geri tepme kuvvetinin oluşmasını engellersiniz ve aleti
güvenli bir biçimde elinizden bırakabilirsiniz.
Sadece hasar görmemiş, kusursuz testere bıçakları
kullanın. Bükülmüş veya körelmiş testere bıçakları kırıla-
bilir, kesme işlemini olumsuz yönde etkileyebilir veya geri
tepme kuvvetlerinin ortaya çıkmasına neden olabilirler.
Aleti kapattıktan sonra testere bıçağını yan taraftan
bastırarak frenlemeyin. Testere bıçağı hasar görebilir,
kırılabilir veya bir geri tepme kuvveti oluşabilir.
OBJ_BUCH-1453-006.book Page 88 Friday, September 23, 2016 1:53 PM
Türkçe | 89
Bosch Power Tools F 016 L81 345 | (23.9.16)
Malzemeyi iyi biçimde sıkın. İş parçasını eliniz veya
ayağınızla desteklemeyin. Döner haldeki testereyi
hiçbir nesneye veya yere temas ettirmeyin. Geri tepme
tehlikesi vardır.
Görünmeyen şebeke hatlarını belirlemek için uygun
tarama cihazları kullanın veya mahalli ikmal
şirketinden yardım alın. Elektrik kablolarıyla kontak
yangına veya elektrik çarpmasına neden olabilir. Bir gaz
borusunun hasara uğraması patlamalara neden olabilir. Su
borularına giriş maddi zarara yol açabilir.
İş parçasını emniyete alın. Bir germe tertibatı veya
mengene ile sabitlenen iş parçası elle tutmaya oranla daha
güvenli tutulur.
Elinizden bırakmadan önce elektrikli el aletinin tam
olarak durmasını bekleyin. Alete takılan uç sıkışabilir ve
elektrikli el aletinin kontrolünü kaybedebilirsiniz.
Aletin kendinde bir çalışma yapmadan önce (örneğin
bakım, uç değiştirme gibi), aleti taşırken ve depoya
kaldırırken açma/kapama şalterini kapalı konumda
bloke edin. Açma/kapama şalterine yanlışlıkla
basıldığında yaralanma tehlikesi ortaya çıkar.
Elektrikli el aletini sıcağa karşı, örneğin sürekli
güneş ışınına, ateşe, suya ve neme karşı
koruyun. Patlama tehlikesi vardır.
Hasar gördüklerinde veya usulüne uygun
kullanılmadıklarında aküler buhar çıkarabilir.
Çalıştığınız yeri havalandırın ve şikayet olursa hekime
başvurun. Akülerden çıkan buharlar nefes yollarını tahriş
edebilir.
Enerjiden tasarruf etmek için elektikli el aletini sadece
kullanacağınız zaman açın.
Şarj cihazları için güvenlik talimatı
Şarj cihazını yağmur ve neme
karşı koruyun. Şarj cihazının
içine su sızması elektrik çarpma
tehlikesini artırır.
Elektrikli el aletini sadece birlikte
teslim edilen şarj cihazı ile şarj
edin.
Şarj cihazını temiz tutun. Kirlenme
nedeniyle elektrik çarpma tehlikesi
ortaya çıkar.
Her kullanımdan önce şarj
cihazını, kabloyu ve fişi kontrol
edin. Hasar tespit ederseniz şarj
cihazını kullanmayın. Şarj cihazını
kendiniz açmayın, sadece kalifiye
elemanlara veya uzmanlara
açtırın ve sadece orijinal yedek
parçalar kullanın. Hasarlı şarj
cihazı, kablo ve fişler elektrik
çarpma tehlikesini artırır.
Fizyolojik, duyusal veya zihinsel
yetenekleri veya
deneyimsizlikleri veya
bilgisizlikleri nedeniyle şarj
cihazını güvenli biçimde
kullanamayacak durumda olan
çocuklar ve kişiler, bu şarj
cihazını sorumlu bir kişinin
gözetim ve denetimi olmadan
kullanamazlar. Aksi takdirde hatalı
kullanım veya yaralanma tehlikesi
ortaya çıkar.
Cihazı kullanırken, temizlerken ve
bakım yaparken çocuklara göz
kulak olun. Bu yolla çocukların şarj
cihazı ile oynamasını önlersiniz.
Şarj cihazının temizliği ve bakımı
çocuklar tarafından denetimsiz
biçimde yapılamaz.
Semboller
Aşağıdaki semboller kullanım kılavuzunun okunması ve
anlaşılması için önemlidir. Sembolleri ve anlamlarını zihninize
iyice yerleştirin. Sembollerin doğru yorumu elektrikli el aletini
daha iyi ve daha güvenli kullanmanıza yardımcı olur.
Sembol Anlamı
Koruyucu gözlük kullanın.
Şarj cihazını sadece kuru mekanlarda
kullanın.
Reaksiyon yönü
Hareket yönü
OBJ_BUCH-1453-006.book Page 89 Friday, September 23, 2016 1:53 PM
90 | Türkçe
F 016 L81 345 | (23.9.16) Bosch Power Tools
Usulüne uygun kullanım
Bu elektrikli el aleti evlerde kullanılmak üzere tasarlanmıştır.
Bu alet dalların kesilmesi için geliştirilmiş olup, ahşap,
yumuşak metal (örneğin bakır) ve alçıpan ile kartonpilerlerin
kesilmesinde de kullanılabilir.
Bu alet kavisli ve düz kesme işlerine uygundur.
Testere bıçağı tavsiyelerine mutlaka uyun.
Teknik veriler
Uygunluk beyanı
Tek sorumlu olarak “Teknik veriler” bölümünde tanımlanan
ürünün, değişiklikleri de dahil olmak üzere 2011/65/EU,
19 Nisan 2016’ya kadar: 2006/95/EC, 20 Nisan 2016’dan
itibaren: 2014/35/EU, 19 Nisan 2016’ya kadar:
2004/108/EC, 20 Nisan 2016’dan itibaren: 2014/30/EU,
2006/42/EC yönergelerinin geçerli bütün hükümlerini
karşıladığını ve aşağıdaki standartlarla uyumlu olduğunu
beyan ederiz: EN 60745-1, EN 60745-2-11 (Akülü cihaz),
EN 50581, EN 60335-1, EN 60335-2-29 (Akü şarj cihazı).
Teknik belgelerin bulunduğu merkez (2006/42/EC,
2000/14/EC):
Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,
Stowmarket, Suffolk IP14 1EY, England
Robert Bosch Power Tools GmbH
70538 Stuttgart, GERMANY
Stuttgart, 01.01.2017
Gürültü/Titreşim bilgisi
Gürültü emisyon değerleri EN 60745-2-11 uyarınca
belirlenmektedir.
Aletin A-değerlendirmeli gürültü basınç seviyesi tipik olarak
72 dB(A)’dır. Tolerans K=3 dB.
Çalışma sırasında gürültü seviyesi 80 dB(A)’yı aşabilir.
Koruyucu kulaklık kullanın!
Toplam titreşim değerleri a
h
(üç yönün vektör toplamı) ve
tolerans K, EN 60745-2-11 uyarınca:
Yonga levhaların kesilmsei: a
h
=19m/s
2
, K=6,0 m/s
2
,
Kerestelerin kesilmesi: a
h
=20m/s
2
, K=3,0 m/s
2
.
Bu talimatta belirtilen titreşim seviyesi EN 60745’te
standartlaştırılan bir ölçme yöntemi ile ölçülmüş olup, elektrikli
el aletlerinin birbiri ile karşılaştırılmasında kullanılabilir.
Belirtilen bu titreşim seviyesi kullanıcıya binen titreşim yükünün
geçici olarak tahmin edilmesine de uygundur.
Elektrikli el aletinin teknik özellikleri EN 60745’te
standartlaştırılan test yönteminin kriterlerinden farklılık
gösterir.
Belirtilen titreşim seviyesi elektrikli el aletinin temel
kullanımını temsil eder. Ancak elektrikli el aleti farklı uçlar ve
yetersiz bakım altında kullanılacak olursa, bu titreşim
Açma
Müsaade edilen davranış
Yasak işlem
Aksesuar
Panter testere Keo
Ürün kodu 3 600 H61 9..
Anma gerilimi
V= 10,8
Boştaki strok sayısı n
0
strok/dak 0 – 1600
Uç kovanı
SDS
Strok
mm 20
Kesme performansı, maks.
çap
–Ahşapta
– Yumuşak metalde
mm
mm
80
7
Ağırlığı EPTA-Procedure
01:2014’e göre
kg 1,05
Şarj cihazı
Ürün kodu EU
UK
AU
2 609 003 916
2 609 007 262
2 609 003 932
2 609 004 762
Giriş gerilimi
V 100 – 240
Şarj akımı
mA 500
Müsaade edilen şarj sıcaklık
aralığı
°C 0–45
Ağırlığı EPTA-Procedure
01:2014’e göre
kg
kg
kg
0,088 (EU)
0,093 (UK)
0,085 (AU)
Koruma sınıfı
/ II
Lütfen elektrikli el aletinizin tip etiketi üzerindeki ürün koduna dikkat
edin. Tek tek aletlerin ticari kodları değişik olabilir.
Sembol Anlamı
Akü Li-Ionen
Anma gerilimi
V= 10,8
Kapasitesi
Ah 1,5
Şarj süresi (akü boş
durumda)
h3,5
Akü hücrelerinin sayısı
3
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ECS
Panter testere Keo
Lütfen elektrikli el aletinizin tip etiketi üzerindeki ürün koduna dikkat
edin. Tek tek aletlerin ticari kodları değişik olabilir.
OBJ_BUCH-1453-006.book Page 90 Friday, September 23, 2016 1:53 PM
Türkçe | 91
Bosch Power Tools F 016 L81 345 | (23.9.16)
sayısından sapma görülebilir. Bu da kullanıcıya binen titreşim
yükünü çalışma süresinin bütününde önemli ölçüde artırabilir.
Kullanıcıya binen titreşim yükünü tam ve hassas biçimde
belirleyebilmek için, aletin kapalı veya çalışır durumda olduğu
ancak gerçekte kullanımda olmadığı sürelerin de dikkate
alınması gerekir. Bu da kullanıcıya binen titreşim yükünü
çalışma süresinin bütününde önemli ölçüde azaltabilir.
Titreşim etkilerinin oluşmasından önce kullanıcıyı koruyacak
önlemleri önceden belirleyin, örneğin: Elektrikli el aletinin ve
uçların bakımı, ellerin sıcak tutulması, iş akışlarının
organizasyonu.
Montaj ve işletim
Çalıştırma
Aletin kendinde bir çalışma yapmadan önce (örneğin
bakım, uç değiştirme gibi), aleti taşırken ve depoya
kaldırırken açma/kapama şalterini kapalı konumda
bloke edin. Açma/kapama şalterine yanlışlıkla
basıldığında yaralanma tehlikesi ortaya çıkar.
Akünün şarjı
Başka şarj cihazı kullanmayın. Aletle birlikte teslim
edilen şarj cihazı, alet içindeki Li-Ionen akülere
uyarlanmıştır.
Şebeke gerilimine dikkat edin! Akım kaynağının gerilimi
şarj cihazının tip etiketindeki verilere uymalıdır. 230 V
işaretli şarj cihazları 220 V ile de çalıştırılabilir.
Şarj cihazının gerelim alanı 100–240 V arasındadır.
Şebeke bağlantı fişinin prize uygun olduğundan emin
olun.
Not: Akü kısmi şarjlı olarak teslim edilir. Aküden tam verimi
alabilmek için ilk kullanımdan önce aküyü tam olarak şarj edin.
Li-Ion aküler kullanım ömürleri kısalmadan istendiği zaman
şarj edilebilir. Şarj işleminin kesilmesi aküye zarar vermez.
Lityum iyon (Li-Ionen) akü “Electronic Cell Protection (ECP)”
(elektronik hücre koruması) ile derin deşarja karşı
korunmalıdır. Akü boşaldığında bahçe aleti koruyucu bir
devre üzerinden kapanır: Bahçe aleti artık çalışmaz.
Elektrikli el aletiniz otomatik olarak kapandığında artık
açma/kapama şalterine basmayın. Aksi takdirde akü
hasar görebilir.
Şarj cihazının şebeke bağlantı fişini prize ve şarj fişini de
tutamağın arka tarafındaki sokete takın (sadece bir bağlantı
olanağı vardır).
Şarj fişi şarj cihazının, sokete takıldığında şarj işlemi başlar.
Akü şarj durumu göstergesi sarj sürecini gösterir. Şarj işlemi
esnasında gösterge yeşil olarak yanıp söner. Akü şarj
durumu göstergesi sürekli olarak yeşil yanmaya başlayınca
akü tam olarak şarj olmuş demektir.
Şarj işlemi sırasında elektrikli el aletinin tutamağı ısınır. Bu
normaldir.
Uzun süre kullanmayacaksanız şarj cihazını şebekeden ayırın.
Elektrikli el aleti şarj işlemi esnasında kullanılamaz; şarj işlemi
esnasında işlev görmeyen elektrikli el aleti arızalı değildir.
Şarj cihazını suya ve neme karşı koruyun!
Çalışırken dikkat edilecek hususlar
Testere bıçağını takarken koruyucu eldiven kullanın.
Testere bıçağına temas yaralanmalara neden olabilir.
Testere bıçağını değiştirirken elektrikli el aletini
açma/kapama şalteri alanından, açma/kapama
şalterinden veya kapama emniyetinden tutmamaya
dikkat edin. Açma/kapama şalterine yanlışlıkla
basıldığında yaralanma tehlikesi vardır.
Testere bıçaklarını değiştirirken testere bıçağı
kovanında ahşap veya metal parçacık kalıntılarının
bulunmamasına dikkat edin.
Hafif yapı malzemelerini keserken malzeme
üreticisinin yasal uyarılarına ve tavsiyelerine uyun.
Kesme yaparken elektrikli aletini bir elinizle
tutamağından sıkıca tutun.
Kesme yaparken tutma kolunu, testere bıçağını veya
havalandırma aralıklarını kapatmayın.
Kesme esnasında testere bıçağı çok ısınabilir.
Tutmadan önce testere bıçağının soğumasını bekleyin.
Testere bıçağının seçilmesi
Sadece işlenecek malzmemeye uygun testere bıçakları
kullanın.
Tavsiye edilen testere bıçaklarına ait genel görünüşü bu
kullanma kılavuzunun başında bulabilirsiniz. Sadece tavsiye
edilen testere bıçaklarını kullanın.
Dar kavisli kesme işlerinde ince testere bıçakları kullanın.
Akü şarj durumu göstergesi
Akü şarj durumu göstergesi açma/kapama şalteri basılı iken
akünün şarj durumunu sürekli olarak gösterir.
İşlemin amacı Şekil Sayfa
Teslimat kapsamı 1 213
Akünün şarjı
2 213
Tutma kolunun takılması
3 214
Tutma kolunun sıkı biçimde
oturmasının kontrolü
4 214
Testere bıçağının
takılması/çıkarılması
5 215
Testerı bıçağının sıkı biçimde
oturmasının kontrolü
6 215
Açma
7 215
Strok sayısı kontrolü
7 215
Çalışırken dikkat edilecek hususlar
8–9 216 – 217
Bakım ve temizlik
10 217
Aksesuar/yedek parça seçimi
11 218
OBJ_BUCH-1453-006.book Page 91 Friday, September 23, 2016 1:53 PM
92 | Türkçe
F 016 L81 345 | (23.9.16) Bosch Power Tools
Toz ve talaş emme
Kurşun içeren boyalar, bazı ahşap türleri, mineraller ve
metaller gibi maddeler işlenirken ortaya çıkan toz sağlığa
zararlı olabilir. Bu tozlara temas etmek veya bu tozları solu-
mak allerjik reaksiyonlara ve/veya kullanıcının veya onun
yakınındaki kişilerin nefes alma yollarındaki hastalıklara
neden olabilir.
Kayın veya meşe gibi bazı ağaç tozları kanserojen etkiye
sahiptir, özellikle de ahşap işleme sanayiinde kullanılan katkı
maddeleri (kromat, ahşap koruyucu maddeler) ile birlikte.
Asbest içeren malzemeler sadece uzmanlar tarafından
işlenmelidir.
– Çalışma yerinizi iyi bir biçimde havalandırın.
– P2 filtre sınıfı filtre takılı soluk alma maskesi
kullanmanızı tavsiye ederiz.
İşlenen malzemelere ait ülkenizdeki geçerli yönetmelik hü-
kümlerine uyun.
Çalıştığınız yerde tozun birikmesini önleyin. Tozlar
kolayca alevlenebilir.
Hata arama
LED Kapasitesi
Sürekli yeşil ışık ≥ 35%
Yanıp sönen yeşil ışık 15 – 35%
Yanıp sönen kırmızı ışık 5 – 15%
Sürekli kırmızı ışık ≤ 5%
Hata göstergesi Olası neden Giderilme yolu
Elektrikli el aleti çalışmıyor Akü boşalmış durumda Aküyü şarj edin, şarjla ilgili açıklamalara da bakın
Elektrikli el aleti arızalı Müşteri servisine başvurun
Elektrikli el aletinin içindeki
kablolarda arıza var
Müşteri servisine başvurun
Elektrikli el aleti kesintili çalışıyor Açma/kapama şalteri arızalı Müşteri servisine başvurun
Aşırı titreşim ve gürültü var Elektrikli el aleti arızalı Müşteri servisine başvurun
Bir şarj başına düşen kesme
süresi çok az
Testere bıçağı yuvası
temizlenmelidir
Elektrikli el aletini yere doğru tutun ve kesme işlemine
başlayın
Testere bıçağı aşınmış durumda Testere bıçağını değiştirin
Kötü kesme tekniği Bakınız: “Çalışırken dikkat edilecek hususlar” (Şekil 8)
Akü tam olarak şarj edilmemiş Aküyü şarj edin, şarjla ilgili açıklamalara da bakın
Testere bıçağı ileri-geri yavaş
hareket ediyor
Akü boşalmak üzere Aküyü şarj edin, şarjla ilgili açıklamalara da bakın
Açma/kapama şalteri tam olarak
basılı değil
Açma/kapama şalterini tam olarak bastırın
İşletme esnasında aşırı zorlanma Elektrikli el aletine dala doğru uyguladığınız bastırma
kuvvetini azaltın
Yeşil ve kırmızı LED’ler değişerek
yanıp sönüyor
Akü sıcaklığı müsaade edilen şarj
sıcaklığı aralığı dışında
Akü sıcaklığını soğutma veya ısıtma yolu ile müsaade
edilen sıcaklık aralığına, 0 °C ile 45 °C arasına getirin
Kırmızı LED 1 kez yanıp sönüyor İşletme gerilimi çok düşük; akü
boş
Aküyü şarj edin, şarjla ilgili açıklamalara da bakın
Kırmızı LED 2 kez yanıp sönüyor Akü sıcaklığı müsaade edilen
işletme sıcaklığı aralığının dışında
Akü sıcaklığını soğutma veya ısıtma yolu ile müsaade
edilen sıcaklık aralığına, –15 °C ile +65 °C arasına
getirin
Kırmızı LED 5 kez hızlı tempo ile
yanıp sönüyor
Aşırı zorlanma (testerı bıçağı
sıkışmış durumda)
Elektrikli el aletine dala doğru uyguladığınız bastırma
kuvvetini azaltın
Elektrikli el aletini çalışır durumda kesilecek dala
dayayın
OBJ_BUCH-1453-006.book Page 92 Friday, September 23, 2016 1:53 PM
Türkçe | 93
Bosch Power Tools F 016 L81 345 | (23.9.16)
Bakım ve servis
Bakım, temizlik ve depolama
Aletin kendinde bir çalışma yapmadan önce (örneğin
bakım, uç değiştirme gibi), aleti taşırken ve depoya
kaldırırken açma/kapama şalterini kapalı konumda
bloke edin. Açma/kapama şalterine yanlışlıkla
basıldığında yaralanma tehlikesi ortaya çıkar.
Elektrikli el aletinin kendinde bir çalışma yapmaya
başlamadan önce her defasında testere bıçağını çıkarın.
İyi ve güvenli çalışabilmek için elektrikli el aletini ve
havalandırma deliklerini daima temiz tutun.
Testere bıçağı kovanını basınçlı hava veya yumuşak bir fırça
ile temizleyin. Temizliğe başlamadan önce testere bıçağını
elektrikli el aletinden çıkarın. Testere bıçağı kovanını uygun
yağlama maddesi kullanarak her zaman işlevsel tutun.
Elektrikli el aleti aşırı ölçüde kirlenirse işlev bozuklukları
ortaya çıkabilir. Bu nedenle çok toz çıkaran malzemeyi alttan
veya baş üzerinde kesmeyin.
Elektrikli el aletini güvenli, kuru ve çocukların erişemeyeceği
bir yerde saklayın.
Elektrikli el aletinin üstünü başka bir nesne yerleştirmeyin.
Müşteri hizmeti ve uygulama danışmanlığı
www.bosch-garden.com
Bütün başvuru ve yedek parça siparişlerinizde mutlaka
aletinizin tip etiketindeki 10 haneli ürün kodunu belirtiniz.
Sadece Türkiye için geçerlidir: Bosch genel olarak yedek
parçaları 5 yıl hazır tutar.
Türkçe
Bosch San. ve Tic. A.S.
Ahi Evran Cad. No:1 Kat:22
Polaris Plaza
80670 Maslak/Istanbul
Bosch Uzman Ekibi +90 (0212) 367 18 88
Işıklar LTD.ŞTİ.
Kızılay Cad. No: 16/C Seyhan
Adana
Tel.: 0322 3599710
Tel.: 0322 3591379
İdeal Eletronik Bobinaj
Yeni San. Sit. Cami arkası No: 67
Aksaray
Tel.: 0382 2151939
Tel.: 0382 2151246
Bulsan Elektrik
İstanbul Cad. Devrez Sok. İstanbul Çarşısı
No: 48/29 İskitler
Ankara
Tel.: 0312 3415142
Tel.: 0312 3410203
Faz Makine Bobinaj
Sanayi Sit. 663 Sok. No: 18
Antalya
Tel.: 0242 3465876
Tel.: 0242 3462885
Örsel Bobinaj
1. San. Sit. 161. Sok. No: 21
Denizli
Tel.: 0258 2620666
Bulut Elektrik
İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşısı
Elazığ
Tel.: 0424 2183559
Körfez Elektrik
Sanayi Çarşısı 770 Sok. No: 71
Erzincan
Tel.: 0446 2230959
Ege Elektrik
İnönü Bulvaro No: 135 Muğla Makasarası Fethiye
Fethiye
Tel.: 0252 6145701
Değer İş Bobinaj
İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey
Gaziantep
Tel.: 0342 2316432
Çözüm Bobinaj
İsmetpaşa Mah. Eski Şahinbey Belediyesi altı Cad. No: 3/C
Gaziantep
Tel.: 0342 2319500
Onarım Bobinaj
Raifpaşa Cad. No: 67 İskenderun
Hatay
Tel.: 0326 6137546
Günşah Otomotiv
Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü
İstanbul
Tel.: 0212 8720066
Aygem
10021 Sok. No: 11 AOSB Çiğli
İzmir
Tel.: 0232 3768074
Sezmen Bobinaj
Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir
İzmir
Tel.: 0232 4571465
Ankaralı Elektrik
Eski Sanayi Bölgesi 3. Cad. No: 43
Kayseri
Tel.: 0352 3364216
Asal Bobinaj
Eski Sanayi Sitesi Barbaros Cad. No: 24
Samsun
Tel.: 0362 2289090
Üstündağ Elektrikli Aletler
Nusretiye Mah. Boyacılar Aralığı No: 9
Tekirdağ
Tel.: 0282 6512884
OBJ_BUCH-1453-006.book Page 93 Friday, September 23, 2016 1:53 PM
94 | Polski
F 016 L81 345 | (23.9.16) Bosch Power Tools
Nakliye
Alet içindeki lityum iyon (Li-Ion) aküler tehlikeli madde taşıma
yönetmeliği hükümlerine tabidir. Aküler başka bir yükümlülük
olmaksızın kullanıcı tarafından caddeler üzerinde taşınabilir.
Üçüncü kişiler eliyle yollanma durumunda (örneğin hava yolu
ile veya nakliye şirketleri ile) paketleme ve etiketlemeye ilişkin
özel hükümlere uyulmalıdır. Bu nedenle gönderi
paketlenirken bir tehlikeli madde uzmanından yardım
alınmalıdır.
Tasfiye
Bahçe aletleri, aksesuar ve ambalaj malzemesi çevre dostu bir
biçimde tasfiye edilmek üzere geri dönüşüm merkezine
yollanmak zorundadır.
Elektrikli el aletlerini ve aküleri/bataryaları evsel çöplerin içine
atmayın!
Sadece AB üyesi ülkeler için:
2012/19/EU yönetmeliği uyarınca kullanım
ömrünü tamamlamış elektrikli el aletleri ve
2006/66/EC yönetmeliği uyarınca arızalı
veya kullanım ömrünü tamamlamış aküler/
bataryalar ayrı ayrı toplanmak ve çevre
dostu tasfiye için bir geri dönüşüm
merkezine gönderilmek zorundadır.
Cihaza entegre akü sadece atma amacıyla uzman
personel tarafından çıkarılabilir. Gövde parçaları
açıldığı takdirde elektrikli el aleti hasar görebilir.
Aküyü elektrikli el aletinden çıkarmak için açma/kapama
şalterine akü tam olarak boşalıncaya kadar basın. Gövdedeki
vidaları sökün ve aküyü almak için gövde parçasını çıkarın.
Kısa devreye neden olmamak için aküdeki bağlantıları teker
teker ayırın ve kutupları izole edin. Tam olarak boşalma
durumunda bile aküde kısa devreye neden olabilecek artık
kapasite bulunur.
Aküler/Bataryalar:
Li-Ion:
Lütfen “Nakliye” bölümündeki uyarı ve
açıklamalara uyun.
Değişiklik haklarımız saklıdır.
Polski
Wskazówki bezpieczeństwa
Opis symboli obrazkowych
Ogólne przepisy bezpieczeństwa dla
elektronarzędzi
Należy przeczytać wszystkie
wskazówki i przepisy. Błędy w
przestrzeganiu poniższych wskazówek mogą spowodować
porażenie prądem, pożar i/lub ciężkie obrażenia ciała.
Należy starannie przechowywać wszystkie przepisy i
wskazówki bezpieczeństwa dla dalszego zastosowania.
Użyte w poniższym tekście pojęcie „elektronarzędzie“ odnosi
się do elektronarzędzi zasilanych energią elektryczną z sieci
(z przewodem zasilającym) i do elektronarzędzi zasilanych
akumulatorami (bez przewodu zasilającego).
Bezpieczeństwo miejsca pracy
Stanowisko pracy należy utrzymywać w czystości i
dobrze oświetlone. Nieporządek w miejscu pracy lub
nieoświetlona przestrzeń robocza mogą być przyczyną
wypadków.
Nie należy pracować tym elektronarzędziem w
otoczeniu zagrożonym wybuchem, w którym znajdują
się np. łatwopalne ciecze, gazy lub pyły. Podczas pracy
elektronarzędziem wytwarzają się iskry, które mogą
spowodować zapłon.
Podczas użytkowania urządzenia zwrócić uwagę na to,
aby dzieci i inne osoby postronne znajdowały się w bez-
piecznej odległości. Odwrócenie uwagi może
spowodować utratę kontroli nad narzędziem.
Bezpieczeństwo elektryczne
Wtyczka elektronarzędzia musi pasować do gniazda.
Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie
wolno używać wtyków adapterowych w przypadku
Przed przystąpieniem do pracy należy przeczytać
niniejszą instrukcję eksploatacji.
Ogólna wskazówka ostrzegająca przed
potencjalnym zagrożeniem.
Osoby, przebywające się w pobliżu, powinny
zachować bezpieczną odległość od
elektronarzędzia.
Należy nosić rękawice ochronne
Nie wolno stosować elektronarzędzia podczas
deszczu, ani wystawiać go na działanie deszczu.
OSTRZEZENIE
OBJ_BUCH-1453-006.book Page 94 Friday, September 23, 2016 1:53 PM
Polski | 95
Bosch Power Tools F 016 L81 345 | (23.9.16)
elektronarzędzi z uziemieniem ochronnym.
Niezmienione wtyczki i pasujące gniazda zmniejszają
ryzyko porażenia prądem.
Należy unikać kontaktu z uziemionymi powierzchniami
jak rury, grzejniki, piece i lodówki. Ryzyko porażenia
prądem jest większe, gdy ciało użytkownika jest uziemio-
ne.
Urządzenie należy zabezpieczyć przed deszczem i
wilgocią. Przedostanie się wody do elektronarzędzia
podwyższa ryzyko porażenia prądem.
Nigdy nie należy używać przewodu do innych
czynności. Nigdy nie należy nosić elektronarzędzia,
trzymając je za przewód, ani używać przewodu do
zawieszenia urządzenia; nie wolno też wyciągać wtycz-
ki z gniazdka pociągając za przewód. Przewód należy
chronić przed wysokimi temperaturami, należy go trzy-
mać z dala od oleju, ostrych krawędzi lub ruchomych
części urządzenia. Uszkodzone lub splątane przewody
zwiększają ryzyko porażenia prądem.
W przypadku pracy elektronarzędziem pod gołym
niebem, należy używać przewodu przedłużającego,
dostosowanego również do zastosowań zewnętrznych.
Użycie właściwego przedłużacza (dostosowanego do
pracy na zewnątrz) zmniejsza ryzyko porażenia prądem.
Jeżeli nie da się uniknąć zastosowania
elektronarzędzia w wilgotnym otoczeniu, należy użyć
wyłącznika ochronnego różnicowo-prądowego.
Zastosowanie wyłącznika ochronnego różnicowo-prądo-
wego zmniejsza ryzyko porażenia prądem.
Bezpieczeństwo osób
Podczas pracy z elektronarzędziem należy zachować
ostrożność, każdą czynność wykonywać uważnie i z
rozwagą. Nie należy używać elektronarzędzia, gdy jest
się zmęczonym lub będąc pod wpływem narkotyków,
alkoholu lub lekarstw. Moment nieuwagi przy użyciu
elektronarzędzia może stać się przyczyną poważnych
urazów ciała.
Należy nosić osobiste wyposażenie ochronne i zawsze
okulary ochronne. Noszenie osobistego wyposażenia
ochronnego – maski przeciwpyłowej, obuwia
z podeszwami przeciwpoślizgowymi, kasku ochronnego
lub środków ochrony słuchu (w zależności od rodzaju i
zastosowania elektronarzędzia) – zmniejsza ryzyko
obrażeń ciała.
Należy unikać niezamierzonego uruchomienia
narzędzia. Przed włożeniem wtyczki do gniazdka i/lub
podłączeniem do akumulatora, a także przed podnie-
sieniem lub przeniesieniem elektronarzędzia, należy
upewnić się, że elektronarzędzie jest wyłączone.
Trzymanie palca na wyłączniku podczas przenoszenia
elektronarzędzia lub podłączenie do prądu włączonego
narzędzia, może stać się przyczyną wypadków.
Przed włączeniem elektronarzędzia, należy usunąć
narzędzia nastawcze lub klucze. Narzędzie lub klucz,
znajdujący się w ruchomych częściach urządzenia mogą
doprowadzić do obrażeń ciała.
Należy unikać nienaturalnych pozycji przy pracy.
Należy dbać o stabilną pozycję przy pracy i zachowanie
równowagi. W ten sposób możliwa będzie lepsza kontrola
elektronarzędzia w nieprzewidzianych sytuacjach.
Należy nosić odpowiednie ubranie. Nie należy nosić
luźnego ubrania ani biżuterii. Włosy, ubranie i
rękawice należy trzymać z daleka od ruchomych
części. Luźne ubranie, biżuteria lub długie włosy mogą
zostać wciągnięte przez ruchome części.
Jeżeli istnieje możliwość zamontowania urządzeń
odsysających i wychwytujących pył, należy upewnić
się, że są one podłączone i będą prawidłowo użyte.
Użycie urządzenia odsysającego pył może zmniejszyć
zagrożenie pyłami.
Prawidłowa obsługa i eksploatacja elektro-
narzędzi
Nie należy przeciążać urządzenia. Do pracy używać
należy elektronarzędzia, które są do tego
przewidziane. Odpowiednio dobranym
elektronarzędziem pracuje się w danym zakresie
wydajności lepiej i bezpieczniej.
Nie należy używać elektronarzędzia, którego
włącznik/wyłącznik jest uszkodzony. Elektronarzędzie,
którego nie można włączyć lub wyłączyć jest niebezpie-
czne i musi zostać naprawione.
Przed regulacją urządzenia, wymianą osprzętu lub po
zaprzestaniu pracy narzędziem, należy wyciągnąć
wtyczkę z gniazda i/lub usunąć akumulator. Ten środek
ostrożności zapobiega niezamierzonemu włączeniu się
elektronarzędzia.
Nieużywane elektronarzędzia należy przechowywać w
miejscu niedostępnym dla dzieci. Nie należy
udostępniać narzędzia osobom, które go nie znają lub
nie przeczytały niniejszych przepisów. Używane przez
niedoświadczone osoby elektronarzędzia są
niebezpieczne.
Konieczna jest należyta konserwacja elektronarzędzia.
Należy kontrolować, czy ruchome części urządzenia
działają bez zarzutu i nie są zablokowane, czy części nie
są pęknięte lub uszkodzone w taki sposób, który
miałby wpływ na prawidłowe działanie
elektronarzędzia. Uszkodzone części należy przed
użyciem urządzenia oddać do naprawy. Wiele
wypadków spowodowanych jest przez niewłaściwą
konserwację elektronarzędzi.
Należy stale dbać o ostrość i czystość narzędzi tnących.
O wiele rzadziej dochodzi do zakleszczenia się narzędzia
tnącego, jeżeli jest ono starannie utrzymane. Zadbane
narzędzia łatwiej się też prowadzi.
Elektronarzędzia, osprzęt, narzędzia pomocnicze itd.
należy używać zgodnie z niniejszymi zaleceniami.
Uwzględnić należy przy tym warunki i rodzaj wykony-
wanej pracy. Niezgodne z przeznaczeniem użycie
elektronarzędzia może doprowadzić do niebezpiecznych
sytuacji.
OBJ_BUCH-1453-006.book Page 95 Friday, September 23, 2016 1:53 PM
96 | Polski
F 016 L81 345 | (23.9.16) Bosch Power Tools
Prawidłowa obsługa i eksploatacja narzędzi
akumulatorowych
Akumulatory należy ładować tylko w ładowarkach,
zalecanych przez producenta. W przypadku użycia
ładowarki, przystosowanej do ładowania określonego
rodzaju akumulatorów, w sposób niezgodny z przeznacze-
niem, istnieje niebezpieczeństwo pożaru.
W elektronarzędziach można używać jedynie
przewidzianych do tego celu akumulatorów. Użycie
innych akumulatorów może spowodować obrażenia ciała i
zagrożenie pożarem.
Nieużywany akumulator należy trzymać z dala od
spinaczy, monet, kluczy, gwoździ, śrub lub innych
małych przedmiotów metalowych, które mogłyby
spowodować zmostkowanie styków. Zwarcie pomiędzy
stykami akumulatora może spowodować oparzenia lub
pożar.
Przy niewłaściwym użyciu możliwe jest wydostanie się
elektrolitu z akumulatora. Należy unikać kontaktu z
nim, a w przypadku niezamierzonego zetknięcia się z
elektrolitem, należy umyć dane miejsce ciała wodą.
Jeżeli ciecz dostała się do oczu, należy dodatkowo
skonsultować się z lekarzem. Elektrolit może
doprowadzić do podrażnienia skóry lub oparzeń.
Serwis
Naprawę elektronarzędzia należy zlecić jedynie
wykwalifikowanemu fachowcowi i przy użyciu
oryginalnych części zamiennych. To gwarantuje, że
bezpieczeństwo urządzenia zostanie zachowane.
Wskazówki dotyczące bezpieczeństwa pracy z
piłami szablastymi
Podczas wykonywania prac, przy których narzędzie
robocze mogłoby natrafić na ukryte przewody elek-
tryczne, elektronarzędzie należy trzymać wyłącznie za
izolowane powierzchnie rękojeści. Kontakt z przewo-
dem sieci zasilającej może spowodować przekazanie
napięcia na części metalowe elektronarzędzia, co mogłoby
spowodować porażenie prądem elektrycznym.
Nie należy montować uchwytu pałąkowatego
elektronarzędzia, gdy jego osłony gumowe są
uszkodzone, lub gdy ich nie ma. Jeżeli osłony gumowe
uchwytu pałąkowatego są uszkodzone, uchwyt należy
wymienić na nowy.
Ręce należy trzymać z daleka od zakresu cięcia. Nie
wsuwać ich pod obrabiany przedmiot. Przy kontakcie z
brzeszczotem istnieje niebezpieczeństwo zranienia się.
Elektronarzędzie uruchomić przed zetknięciem freza z
materiałem. W przeciwnym wypadku istnieje
niebezpieczeństwo odrzutu, gdy użyte narzędzie zablokuje
się w obrabianym przedmiocie.
Zwrócić uwagę, aby podczas cięcia bez uchwytu płyta
prowadząca przylegała ściśle do obrabianego
materiału. Brzeszczot może się zakleszczyć i
spowodować utratę kontroli nad elektronarzędziem.
Po zakończeniu pracy należy elektronarzędzie wyłą-
czyć. Brzeszczot można wyprowadzić z obrabianego
materiału wtedy, gdy znajduje się on w bezruchu. W ten
sposób uniknie się odrzutu i można odłożyć bezpiecznie
elektronarzędzie.
Stosować należy wyłącznie nieuszkodzone
brzeszczoty, znajdujące się w nienagannym stanie
technicznym. Wygięte lub nieostre brzeszczoty mogą się
złamać, mieć negatywny wpływ na linię cięcia, a także
spowodować odrzut.
Nie należy hamować brzeszczotu po wyłączeniu
bocznym naciskiem. Brzeszczot może zostać
uszkodzony, złamać się lub spowodować reakcję zwrotną.
Element do obróbki należy dobrze umocować. Nie
wolno podtrzymywać obrabianego przedmiotu ręką lub
stopą. Nie wolno dotykać piłą będącą w ruchu żadnych
przedmiotów ani podłogi. Istnieje niebezpieczeństwo
odrzutu.
Należy używać odpowiednich przyrządów
poszukiwawczych w celu lokalizacji ukrytych
przewodów zasilających, lub poprosić o pomoc zakłady
miejskie. Kontakt z przewodami znajdującymi się pod
napięciem może doprowadzić do powstania pożaru
i porażenia elektrycznego. Uszkodzenie przewodu
gazowego może doprowadzić do wybuchu. Przebicie
przewodu wodociągowego powoduje szkody rzeczowe.
Należy zabezpieczyć obrabiany przedmiot.
Zamocowanie obrabianego przedmiotu w urządzeniu
mocującym lub imadle jest bezpieczniejsze niż trzymanie
go w ręku.
Przed odłożeniem elektronarzędzia, należy poczekać,
aż znajdzie się ono w bezruchu. Narzędzie robocze może
się zablokować i doprowadzić do utraty kontroli nad
elektronarzędziem.
Przed przystąpieniem do wykonywania wszelkich
czynności obsługowych przy elektronarzędziu (np.
konserwacji, wymiany narzędzi itp), jak również przed
przenoszeniem, transportem lub przechowywaniem,
włącznik/wyłącznik należy zablokować w wyłączonej
pozycji. Niezamierzone uruchomienie włącznika/
wyłącznika grozi skaleczeniem.
Elektronarzędzie należy chronić przed
wysokimi temperaturami, np. przed stałym
nasłonecznieniem, przed ogniem, wodą i
wilgocią. Istnieje ryzyko wybuchu.
W przypadku uszkodzenia i niewłaściwego
użytkowania akumulatora może dojść do wydzielenia
się gazów. Wywietrzyć pomieszczenie i w razie
dolegliwości skonsultować się z lekarzem. Gazy mogą
uszkodzić drogi oddechowe.
Aby zaoszczędzić energię elektryczną, elektronarzędzie
należy włączać tylko wówczas, gdy jest ono używane.
OBJ_BUCH-1453-006.book Page 96 Friday, September 23, 2016 1:53 PM
Polski | 97
Bosch Power Tools F 016 L81 345 | (23.9.16)
Wskazówki bezpieczeństwa dla
ładowarek
Chronić ładowarkę przed
deszczem i wilgocią.
Przedostanie się wody do
ładowarki zwiększa ryzyko
porażenia prądem.
Elektronarzędzie wolno ładować
tylko przy użyciu ładowarki
załączonej w zestawie.
Ładowarkę należy utrzymywać w
czystości. Zabrudzenie może stać
się przyczyną porażenia
elektrycznego.
Przed użyciem każdorazowo
sprawdzić stan ładowarki,
przewodu i wtyku. Nie używać
ładowarki w przypadku
stwierdzenia uszkodzeń. Nie
otwierać samodzielnie ładowarki.
Naprawa powinna zostać
przeprowadzona wyłącznie przez
wykwalifikowany personel
serwisu przy użyciu oryginalnych
części zamiennych. Uszkodzone
ładowarki, przewody i wtyki
zwiększają ryzyko porażenia
elektrycznego.
Dzieci i niepełnosprawne
fizycznie, emocjonalnie, lub
psychicznie osoby oraz inne
osoby, których doświadczenie
i/lub wiedza jest
niewystarczająca, aby
obsługiwać ładowarkę przy
zachowaniu wszelkich zasad
bezpieczeństwa nie powinny
obsługiwać ładowarki bez
nadzoru przez odpowiedzialną
osobę. W przeciwnym wypadku
istnieje niebezpieczeństwo, iż
urządzenie zostanie niewłaściwie
obsłużone, a także może dojść do
obrażeń.
Podczas użytkowania,
czyszczenia lub konserwacji,
dzieci powinny znajdować się pod
nadzorem. Tylko w ten sposób
można zagwarantować, że nie będą
się one bawiły ładowarką.
Dzieci mogą czyścić i
konserwować ładowarkę jedynie
pod nadzorem.
Symbole
Następujące symbole mają istotne znaczenie podczas
czytania i zrozumienia instrukcji eksploatacji. Należy
zapamiętać te symbole i ich znaczenia. Właściwa
interpretacja symboli sprzyja lepszemu i bezpieczniejszemu
użytkowaniu elektronarzędzia.
Symbol Znaczenie
Zakładać okulary ochronne.
Ładowarkę należy stosować tylko w
suchych pomieszczeniach.
Kierunek reakcji
Kierunek ruchu
Uruchomienie
Dozwolone czynności
Zabronione czynności
Osprzęt
OBJ_BUCH-1453-006.book Page 97 Friday, September 23, 2016 1:53 PM
98 | Polski
F 016 L81 345 | (23.9.16) Bosch Power Tools
Użycie zgodne z przeznaczeniem
Niniejsze elektronarzędzie przeznaczone jest do prac w domu.
Przeznaczone jest do odcinania gałęzi, można go też używać
do cięcia drewna, miękkich metali (np. miedzi) i płyt gipsowo-
kartonowych.
Nadaje się do wykonywania cięć krzywoliniowych i prostych.
Należy koniecznie stosować się do zaleceń dotyczących
brzeszczotów.
Dane techniczne
Deklaracja zgodności
Oświadczamy z pełną odpowiedzialnością, że produkt
przedstawiony w rozdziale „Dane techniczne“ odpowiada
wymaganiom następujących dyrektyw: 2011/65/UE,
do 19. kwietnia 2016: 2006/95/WE, pd 20. kwietnia 2016:
2014/35/UE, do 19. kwietnia 2016: 2004/108/WE,
od 20. kwietnia 2016: 2014/30/UE, 2006/42/WE wraz ze
zmianami oraz następujących norm:
EN 60745-1, EN 60745-2-11 (urządzenie akumulatorowe),
EN 50581, EN 60335-1, EN 60335-2-29 (ładowarka
akumulatorowa).
Dokumentacja techniczna (2006/42/WE, 2000/14/WE):
Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,
Stowmarket, Suffolk IP14 1EY, England
Robert Bosch Power Tools GmbH
70538 Stuttgart, GERMANY
Stuttgart, 01.01.2017
Informacja na temat hałasu i wibracji
Emisja hałasu została określona zgodnie z EN 60745-2-11.
Mierzony wg skali A poziom ciśnienia akustycznego,
emitowanego przez urządzenie wynosi standardowo
72 dB(A). Niepewność pomiaru K=3 dB.
Poziom hałasu na stanowisku pracy może przekroczyć 80 dB(A).
Stosować środki ochrony słuchu!
Wartości łączne drgań a
h
(suma wektorowa z trzech kierun-
ków) i niepewność pomiaru K oznaczone zgodnie z normą
EN 60745-2-11 wynoszą:
Cięcie płyt wiórowych: a
h
=19m/s
2
, K=6,0 m/s
2
,
Cięcie belek drewnianych: a
h
=20m/s
2
, K=3,0 m/s
2
.
Podany w niniejszej instrukcji poziom drgań pomierzony
został zgodnie z określoną przez normę EN 60745 procedurą
pomiarową i może zostać użyty do porównywania
elektronarzędzi. Można go też użyć do wstępnej oceny
ekspozycji na drgania.
Dane techniczne elektronarzędzia odbiegają od kryteriów
testów standardowych zawartych w normie EN 60745.
Podany poziom drgań jest reprezentatywny dla podstawowych
zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte
zostanie do innych zastosowań lub z innymi narzędziami
roboczymi, a także jeśli nie będzie wystarczająco
konserwowane, poziom drgań może odbiegać od podanego.
Podane powyżej przyczyny mogą spowodować podwyższenie
ekspozycji na drgania podczas całego czasu pracy.
Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć
pod uwagę także okresy, gdy urządzenie jest wyłączone, lub
gdy jest wprawdzie włączone, ale nie jest używane do pracy.
W ten sposób łączna (obliczana na pełny wymiar czasu pracy)
ekspozycja na drgania może okazać się znacznie niższa.
Należy wprowadzić dodatkowe środki bezpieczeństwa,
mające na celu ochronę operatora przed skutkami ekspozycji
na drgania, np.: Konserwacja elektronarzędzia i narzędzi
roboczych, zabezpieczenie odpowiedniej temperatury rąk,
ustalenie kolejności operacji roboczych.
Piła szablasta Keo
Numer katalogowy 3 600 H61 9..
Napięcie znamionowe
V= 10,8
Prędkość skokowa bez
obciążenia n
0
min
-1
0–1600
Uchwyt narzędziowy
SDS
Skok
mm 20
Wydajność cięcia, maks.
średnica
–w drewnie
– miękkie materiały
mm
mm
80
7
Ciężar odpowiednio do
EPTA-Procedure 01:2014
kg 1,05
Ładowarka
Numer katalogowy EU
UK
AU
2 609 003 916
2 609 007 262
2 609 003 932
2 609 004 762
Napięcie wejściowe
V 100 – 240
Prąd ładowania
mA 500
Dopuszczalny zakres
temperatur ładowania
°C 0–45
Ciężar odpowiednio do
EPTA-Procedure 01:2014
kg
kg
kg
0,088 (EU)
0,093 (UK)
0,085 (AU)
Klasa ochrony
/ II
Akumulator
litowo-jonowy
Napięcie znamionowe
V= 10,8
Pojemność
Ah 1,5
Czas ładowania (przy
rozładowanym akumulatorze)
h3,5
Liczba ogniw akumulatora
3
Należy zwracać uwagę na numer katalogowy na tabliczce znamionowej
nabytego elektronarzędzia. Nazwy handlowe poszczególnych elektro-
narzędzi mogą się różnić.
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ECS
OBJ_BUCH-1453-006.book Page 98 Friday, September 23, 2016 1:53 PM
Polski | 99
Bosch Power Tools F 016 L81 345 | (23.9.16)
Montaż i praca
Uruchomienie urządzenia
Przed przystąpieniem do wykonywania wszelkich
czynności obsługowych przy elektronarzędziu (np.
konserwacji, wymiany narzędzi itp), jak również przed
przenoszeniem, transportem lub przechowywaniem,
włącznik/wyłącznik należy zablokować w wyłączonej
pozycji. Niezamierzone uruchomienie włącznika/
wyłącznika grozi skaleczeniem.
Ładowanie akumulatora
Nie używać żadnej innej ładowarki. Ładowarka
dołączona do urządzenia jest dopasowana do
zastosowanego w elektronarzędziu akumulatora litowo-
jonowego.
Zwrócić uwagę na napięcie w sieci! Napięcie źródła
prądu musi zgadzać się z danymi na tabliczce znamionowej
ładowarki. Ładowarki o napięciu 230 V można podłączyć
do sieci 220 V.
Zakres napięć ładowarki znajduje się pomiędzy
100–240 V. Należy upewnić się, czy wtyk sieciowy
pasuje do danego gniazdka.
Wskazówka: W momencie dostawy akumulator jest
naładowany częściowo. Aby zagwarantować wykorzystanie
najwyższej wydajności akumulatora, należy przed pierwszym
użyciem całkowicie naładować akumulator.
Akumulator litowo-jonowy można doładować w dowolnej
chwili, nie powodując tym skrócenia jego żywotności.
Przerwanie procesu ładowania nie niesie za sobą ryzyka
uszkodzenia ogniw akumulatora.
Dzięki systemowi elektronicznej ochrony ogniw „Electronic
Cell Protection (ECP)“ akumulator litowo-jonowy jest
zabezpieczony przed głębokim rozładowaniem. Przy
rozładowanym akumulatorze układ ochronny narzędzia
ogrodowego wyłącza je. Narzędzie ogrodowe nie działa.
Po automatycznym wyłączeniu elektronarzędzia nie
naciskać ponownie włącznika. Może to doprowadzić do
uszkodzenia akumulatora.
Wtyk sieciowy ładowarki i wtyk ładowania należy włożyć do
gniazda w tylnej części rękojeści (tylko jeden sposób
podłączenia).
Proces ładowania rozpoczyna się z chwilą włożenia wtyczki
ładowarki do gniazda.
Wskaźnik ukazuje stopień naładowania akumulatora.
Podczas trwającego procesu ładowania wskaźnik miga
kolorem zielonym. Jeżeli wskaźnik stanu naładowania
akumulatora świeci się zielonym światłem ciągłym,
akumulator jest całkowicie naładowany.
Podczas ładowania nagrzewa się rękojeść elektronarzędzia.
Jest to zjawisko normalne.
W przypadku dłuższych przerw w użytkowaniu należy
odłączyć ładowarkę od sieci.
Podczas procesu ładowania elektronarzędzia nie można
używać. Jeżeli elektronarzędzie nie funkcjonuje podczas
procesu ładowania, nie oznacza to, że jest ono uszkodzone.
Chronić ładowarkę przed wilgocią!
Wskazówki dotyczące pracy
Przy montażu brzeszczotu należy nosić rękawice
ochronne. Dotknięcie brzeszczotu może spowodować
niebezpieczne skaleczenia.
Podczas wymiany brzeszczotu należy zwrócić uwagę
na to, aby nie złapać za elektronarzędzie w rejonach
włącznika/wyłącznika lub blokady włącznika.
Niezamierzone uruchomienie włącznika/wyłącznika grozi
skaleczeniem.
Przy wymianie brzeszczotu należy zwrócić uwagę, by
uchwyt mocujący nie był zabrudzony pozostałościami
po obrabianych materiałach, np. wiórami drewnianymi
lub metalowymi.
Przy piłowaniu lekkich materiałów budowlanych
należy przestrzegać przepisów prawnych i zaleceń
producenta materiału.
Podczas pracy elektronarzędzie należy trzymać mocno
jedną ręką rękojeść.
Podczas pracy nie wolno dotykać uchwytu
pałąkowatego, brzeszczotu ani otworów
wentylacyjnych.
Brzeszczot może się mocno rozgrzać podczas cięcia.
Przed dotknięciem należy odczekać, aż brzeszczot się
ochłodzi.
Wybór brzeszczotu
Należy używać tylko brzeszczotów piły, odpowiednich do
obrabianego materiału.
Lista zalecanych brzeszczotów znajduje się na początku
niniejszej instrukcji obsługi. Należy stosować tylko zalecane
brzeszczoty.
Do cięcia krzywizn o małych promieniach należy używać
wąskich brzeszczotów.
Planowane działanie Rysunek Strona
Zakres dostawy 1 213
Ładowanie akumulatora
2 213
Montaż uchwytu pałąkowatego
3 214
Kontrola zamocowania uchwytu
4 214
Montaż/demontaż brzeszczotu
5 215
Kontrola zamocowania
brzeszczotu
6 215
Włączanie
7 215
Sterowanie prędkości skokowej
7 215
Wskazówki robocze
8–9 216 – 217
Konserwacja i pielęgnacja
10 217
Wybór osprzętu/części
zamiennych
11 218
OBJ_BUCH-1453-006.book Page 99 Friday, September 23, 2016 1:53 PM
100 | Polski
F 016 L81 345 | (23.9.16) Bosch Power Tools
Wskaźnik stanu naładowania akumulatora
Przy wciśniętym włączniku/wyłączniku wskaźnik
naładowania akumulatora ukazuje w sposób stały stan
naładowania akumulatora.
Odsysanie pyłów/wiórów
Pyły niektórych materiałów, na przykład powłok malarskich z
zawartością ołowiu, niektórych gatunków drewna, minerałów
lub niektórych rodzajów metalu, mogą stanowić zagrożenie
dla zdrowia. Bezpośredni kontakt fizyczny z pyłami lub
przedostanie się ich do płuc może wywołać reakcje alergiczne
i/lub choroby układu oddechowego operatora lub osób
znajdujących się w pobliżu.
Niektóre rodzaje pyłów, np. dębiny lub buczyny uważane są
za rakotwórcze, szczególnie w połączeniu z substancjami do
obróbki drewna (chromiany, impregnaty do drewna).
Materiały, zawierające azbest mogą być obrabiane jedynie
przez odpowiednio przeszkolony personel.
– Należy zawsze dbać o dobrą wentylację stanowiska pra-
cy.
– Zaleca się noszenie maski przeciwpyłowej z
pochłaniaczem klasy P2.
Należy stosować się do aktualnie obowiązujących w danym
kraju przepisów, regulujących zasady obchodzenia się z
materiałami przeznaczonymi do obróbki.
Należy unikać gromadzenia się pyłu na stanowisku
pracy. Pyły mogą się z łatwością zapalić.
Lokalizacja usterek
Wskaźnik LED Pojemność
Światło ciągłe zielone ≥ 35%
Zielone migające światło 15 – 35%
Czerwone migające światło 5 – 15%
Czerwone światło ciągłe ≤5%
Symptomy Możliwa przyczyna Usunięcie usterki
Elektronarzędzie nie
działa
Rozładowany akumulator Naładować akumulator (zob. wskazówki
dotyczące ładowania)
Uszkodzone elektronarzędzie Zwrócić się do punktu serwisowego
Nastąpiło uszkodzenie wewnętrznego
okablowania elektronarzędzia
Zwrócić się do punktu serwisowego
Elektronarzędzie
pracuje z przerwami
Uszkodzony włącznik/wyłącznik Zwrócić się do punktu serwisowego
Silne wibracje/
dźwięki
Uszkodzone elektronarzędzie Zwrócić się do punktu serwisowego
Zbyt krótki czas pracy
na jedno ładowanie
akumulatora
Oczyścić uchwyt mocujący brzeszczot Rozpocząć cięcie trzymając elektronarzędzie
skierowane w dół (ku podłodze)
Brzeszczot jest zużyty Wymienić brzeszczot
Mała wydajność cięcia zob. „Wskazówki robocze“ (rys. 8)
Akumulator nienaładowany do pełna Naładować akumulator (zob. wskazówki
dotyczące ładowania)
Ruch brzeszczotu jest
bardzo powolny
Akumulator jest prawie całkowicie rozładowany Naładować akumulator (zob. wskazówki
dotyczące ładowania)
Włącznik/wyłącznik nie jest wciśnięty do końca Wcisnąć włącznik/wyłącznik do oporu
Podczas pracy nastąpiło przeciążenie Zredukować siłę nacisku elektronarzędzia na gałąź
Zielona i czerwona
dioda LED migają
zamiennie
Akumulator znajduje się poza dopuszczalnym
zakresem temperatur
Ogrzewając lub schładzając akumulator,
spowodować, iż znajdzie się on w dopuszczalnym
zakresie temperatur, leżącym między 0 °C i 45 °C
Czerwony wskaźnik
LED miga 1x
Napięcie baterii jest zbyt niskie; akumulator jest
rozładowany
Naładować akumulator (zob. wskazówki
dotyczące ładowania)
OBJ_BUCH-1453-006.book Page 100 Friday, September 23, 2016 1:53 PM
Polski | 101
Bosch Power Tools F 016 L81 345 | (23.9.16)
Konserwacja i serwis
Konserwacja, czyszczenie i przechowywanie
Przed przystąpieniem do wykonywania wszelkich
czynności obsługowych przy elektronarzędziu (np.
konserwacji, wymiany narzędzi itp), jak również przed
przenoszeniem, transportem lub przechowywaniem,
włącznik/wyłącznik należy zablokować w wyłączonej
pozycji. Niezamierzone uruchomienie włącznika/
wyłącznika grozi skaleczeniem.
Przed przystąpieniem do jakichkolwiek czynności
obsługowym przy elektronarzędziu, należy usunąć
brzeszczot.
Aby zapewnić bezpieczną i wydajną pracę,
elektronarzędzie i szczeliny wentylacyjne należy
utrzymywać w czystości.
Uchwyt do brzeszczotów najlepiej jest czyścić sprężonym
powietrzem lub za pomocą miękkiego pędzelka. Należy do
tego celu wyjąć brzeszczot z elektronarzędzia. Uchwyt do
brzeszczotów należy stale utrzymywać w sprawnym stanie
przez użycie odpowiednich środków smarnych.
Silne zanieczyszczenie elektronarzędzia może doprowadzić
do zakłóceń w działaniu. Dlatego materiały wytwarzające
dużo pyłu, nie powinny być obrabiane od spodu i ponad
głową.
Elektronarzędzie należy przechowywać w bezpiecznym,
suchym i niedostępnym dla dzieci miejscu.
Nie należy umieszczać żadnych przedmiotów na obudowie
elektronarzędzia.
Obsługa klienta oraz doradztwo dotyczące
użytkowania
www.bosch-garden.com
Przy wszystkich zgłoszeniach oraz zamówieniach części
zamiennych konieczne jest podanie 10-cyfrowego numeru
katalogowego elektronarzędzia zgodnie z danymi na tabliczce
znamionowej.
Polska
Robert Bosch Sp. z o.o.
Serwis Elektronarzędzi
Ul. Szyszkowa 35/37
02-285 Warszawa
Na www.bosch-pt.pl znajdą Państwo wszystkie szczegóły
dotyczące usług serwisowych online.
Tel.: 22 7154460
Faks: 22 7154441
E-Mail: [email protected]osch.com
Infolinia Działu Elektronarzędzi: 801 100900
(w cenie połączenia lokalnego)
E-Mail: elektronarze[email protected]
www.bosch.pl
Transport
Załączone w dostawie akumulatory litowo jonowe podlegają
wymaganiom przepisów dotyczących towarów
niebezpiecznych. Akumulatory mogą być transportowane
drogą lądową przez użytkownika bez konieczności spełnienia
jakichkolwiek dalszych warunków.
W przypadku przesyłki przez osoby trzecie (np. transport
drogą powietrzną lub za pośrednictwem firmy spedycyjnej)
należy dostosować się do szczególnych wymogów
dotyczących opakowania i znaczenia towaru. W takim
wypadku podczas przygotowywania towaru do wysyłki należy
skonsultować się z ekspertem d/s towarów niebezpiecznych.
Usuwanie odpadów
Narzędzia ogrodowe, osprzęt i opakowanie należy oddać do
powtórnego przetworzenia zgodnego z obowiązującymi
przepisami w zakresie ochrony środowiska.
Elektronarzędzia i akumulatora/baterii nie wolno wyrzucać do
odpadów domowych!
Tylko dla państw należących do UE:
Zgodnie z europejską wytyczną
2012/19/UE, niezdatne do użytku
elektronarzędzia, a zgodnie z europejską
wytyczną 2006/66/WE uszkodzone lub
zużyte akumulatory/baterie, należy zbierać
osobno i doprowadzić do ponownego
przetworzenia zgodnego z zasadami ochrony środowiska.
Wbudowane akumulatory wolno wyjmować tylko i
wyłącznie przez wykwalifikowany personel w celu ich
utylizacji. Otwieranie skorupy obudowy może
spowodować trwałe uszkodzenie elektronarzędzia.
Czerwony wskaźnik
LED miga 2x
Temperatura akumulatora znajduje się poza
dopuszczalnym zakresem temperatury roboczej
Ogrzewając lub schładzając akumulator,
spowodować, iż znajdzie się on w dopuszczalnym
zakresie temperatur, leżącym między –15 °C i
+65 °C
Czerwony wskaźnik
LED szybko miga 5x
Przeciążenie (brzeszczot jest zablokowany) Zredukować siłę nacisku elektronarzędzia na gałąź
Elektronarzędzie zbliżać do gałęzi przeznaczonej
do ścięcia w stanie włączonym
Symptomy Możliwa przyczyna Usunięcie usterki
OBJ_BUCH-1453-006.book Page 101 Friday, September 23, 2016 1:53 PM
102 | Česky
F 016 L81 345 | (23.9.16) Bosch Power Tools
Aby wyjąć akumulator z elektronarzędzia, należy wielokrotnie
uruchamiać włącznik/wyłącznik, aby spowodować całkowite
wyładowanie się akumulatora. Wykręcić śruby z obudowy i
zdjąć skorupę obudowy, aby wyjąć akumulator. Aby uniknąć
zwarcia wewnętrznego akumulatora, jego przyłącza należy
oddzielnie odłączać, izolując po kolei wszystkie bieguny.
Także w przypadku całkowitego wyładowania, w
akumulatorze znajduje się tzw. „pozostała pojemność“, która
może doprowadzić do zwarcia.
Akumulatory/Baterie:
Li-Ion:
Prosimy postępować zgodnie ze
wskazówkami umieszczonymi w rozdziale
„Transport“.
Zastrzega się prawo dokonywania zmian.
Česky
Bezpečnostní upozornění
Vysvětlivky obrázkových symbolů
Všeobecná varovná upozornění pro elektronářadí
Čtěte všechna varovná upozornění a
pokyny. Zanedbání při dodržování
varovných upozornění a pokynů mohou mít za následek zásah
elektrickým proudem, požár a/nebo těžká poranění.
Všechna varovná upozornění a pokyny do budoucna
uschovejte.
Ve varovných upozorněních použitý pojem „elektronářadí“ se
vztahuje na elektronářadí provozované na el. síti (se síťovým
kabelem) a na elektronářadí provozované na akumulátoru
(bez síťového kabelu).
Bezpečnost pracovního místa
Udržujte Vaše pracovní místo čisté a dobře osvětlené.
Nepořádek nebo neosvětlené pracovní oblasti mohou vést
k úrazům.
S elektronářadím nepracujte v prostředí ohroženém
explozí, kde se nacházejí hořlavé kapaliny, plyny nebo
prach. Elektronářadí vytváří jiskry, které mohou prach
nebo páry zapálit.
Děti a jiné osoby udržujte při použití elektronářadí
daleko od Vašeho pracovního místa. Při rozptýlení
můžete ztratit kontrolu nad strojem.
Elektrická bezpečnost
Připojovací zástrčka elektronářadí musí lícovat se
zásuvkou. Zástrčka nesmí být žádným způsobem
upravena. Společně s elektronářadím s ochranným
uzemněním nepoužívejte žádné adaptérové zástrčky.
Neupravené zástrčky a vhodné zásuvky snižují riziko
zásahu elektrickým proudem.
Zabraňte kontaktu těla s uzemněnými povrchy, jako
např. potrubí, topení, sporáky a chladničky. Je-li Vaše
tělo uzemněno, existuje zvýšené riziko zásahu elektrickým
proudem.
Chraňte stroj před deštěm a vlhkem. Vniknutí vody do
elektronářadí zvyšuje nebezpečí zásahu elektrickým
proudem.
Dbejte na účel kabelu, nepoužívejte jej k nošení či
zavěšení elektronářadí nebo k vytažení zástrčky ze
zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých
hran nebo pohyblivých dílů stroje. Poškozené nebo
spletené kabely zvyšují riziko zásahu elektrickým proudem.
Pokud pracujete s elektronářadím venku, použijte
pouze takové prodlužovací kabely, které jsou způsobilé
i pro venkovní použití. Použití prodlužovacího kabelu, jež
je vhodný pro použití venku, snižuje riziko zásahu
elektrickým proudem.
Pokud se nelze vyhnout provozu elektronářadí ve
vlhkém prostředí, použijte proudový chránič. Nasazení
proudového chrániče snižuje riziko zásahu elektrickým
proudem.
Bezpečnost osob
Buďte pozorní, dávejte pozor na to, co děláte a
přistupujte k práci s elektronářadím rozumně.
Nepoužívejte žádné elektronářadí pokud jste unaveni
nebo pod vlivem drog, alkoholu nebo léků. Moment
nepozornosti při použití elektronářadí může vést k vážným
poraněním.
Noste osobní ochranné pomůcky a vždy ochranné
brýle. Nošení osobních ochranných pomůcek jako maska
proti prachu, bezpečnostní obuv s protiskluzovou pod-
rážkou, ochranná přilba nebo sluchátka, podle druhu
nasazení elektronářadí, snižují riziko poranění.
Pročtěte si návod k použití.
Všeobecné upozornění na nebezpečí.
Držte v blízkosti stojící osoby v bezpečné
vzdálenosti vůči elektronářadí.
Noste ochranné rukavice
Elektronářadí nepoužívejte za deště a ani jej
nevystavujte dešti.
VAROVÁNÍ
OBJ_BUCH-1453-006.book Page 102 Friday, September 23, 2016 1:53 PM
Česky | 103
Bosch Power Tools F 016 L81 345 | (23.9.16)
Zabraňte neúmyslnému uvedení do provozu.
Přesvědčte se, že je elektronářadí vypnuté dříve než jej
uchopíte, ponesete či připojíte na zdroj proudu a/nebo
akumulátor. Máte-li při nošení elektronářadí prst na
spínači nebo pokud stroj připojíte ke zdroji proudu
zapnutý, pak to může vést k úrazům.
Než elektronářadí zapnete, odstraňte seřizovací
nástroje nebo šroubováky. Nástroj nebo klíč, který se
nachází v otáčivém dílu stroje, může vést k poranění.
Vyvarujte se abnormálního držení těla. Zajistěte si
bezpečný postoj a udržujte vždy rovnováhu. Tím můžete
elektronářadí v neočekávaných situacích lépe kontrolovat.
Noste vhodný oděv. Nenoste žádný volný oděv nebo
šperky. Vlasy, oděv a rukavice udržujte daleko od
pohybujících se dílů. Volný oděv, šperky nebo dlouhé
vlasy mohou být zachyceny pohybujícími se díly.
Lze-li namontovat odsávací či zachycující přípravky,
přesvědčte se, že jsou připojeny a správně použity.
Použití odsávání prachu může snížit ohrožení prachem.
Svědomité zacházení a používání elektronářadí
Stroj nepřetěžujte. Pro svou práci použijte k tomu
určené elektronářadí. S vhodným elektronářadím budete
pracovat v udané oblasti výkonu lépe a bezpečněji.
Nepoužívejte žádné elektronářadí, jehož spínač je
vadný. Elektronářadí, které nelze zapnout či vypnout je
nebezpečné a musí se opravit.
Než provedete seřízení stroje, výměnu dílů
příslušenství nebo stroj odložíte, vytáhněte zástrčku
ze zásuvky a/nebo odstraňte akumulátor. Toto
preventivní opatření zabrání neúmyslnému zapnutí
elektronářadí.
Uchovávejte nepoužívané elektronářadí mimo dosah
dětí. Nenechte stroj používat osobám, které se strojem
nejsou seznámeny nebo nečetly tyto pokyny.
Elektronářadí je nebezpečné, je-li používáno nezkušenými
osobami.
Pečujte o elektronářadí svědomitě. Zkontrolujte, zda
pohyblivé díly stroje bezvadně fungují a nevzpřičují se,
zda díly nejsou zlomené nebo poškozené tak, že je
omezena funkce elektronářadí. Poškozené díly nechte
před nasazením stroje opravit. Mnoho úrazů má příčinu
ve špatně udržovaném elektronářadí.
Řezné nástroje udržujte ostré a čisté. Pečlivě
ošetřované řezné nástroje s ostrými řeznými hranami se
méně vzpřičují a dají se lehčeji vést.
Používejte elektronářadí, příslušenství, nasazovací
nástroje apod. podle těchto pokynů. Respektujte
přitom pracovní podmínky a prováděnou činnost.
Použití elektronářadí pro jiné než určující použití může vést
k nebezpečným situacím.
Svědomité zacházení a používání
akumulátorového nářadí
Akumulátory nabíjejte pouze v nabíječce, která je
doporučena výrobcem. Pro nabíječku, která je vhodná
pro určitý druh akumulátorů, existuje nebezpečí požáru,
je-li používána s jinými akumulátory.
Do elektronářadí používejte pouze k tomu určené
akumulátory. Použití jiných akumulátorů může vést k
poraněním a požárům.
Nepoužívaný akumulátor uchovávejte mimo
kancelářské sponky, mince, klíče, hřebíky, šrouby
nebo jiné drobné kovové předměty, které mohou
způsobit přemostění kontaktů. Zkrat mezi kontakty
akumulátoru může mít za následek opáleniny nebo požár.
Při špatném použití může z akumulátoru vytéci
kapalina. Zabraňte kontaktu s ní. Při náhodném
kontaktu opláchněte místo vodou. Pokud kapalina
vnikne do očí, navštivte navíc i lékaře. Vytékající
akumulátorová kapalina může způsobit podráždění
pokožky nebo popáleniny.
Servis
Nechte Vaše elektronářadí opravit pouze
kvalifikovaným odborným personálem a pouze s
originálními náhradními díly. Tím bude zajištěno, že
bezpečnost stroje zůstane zachována.
Bezpečnostní upozornění pro pily ocasky
Pokud provádíte práce, při kterých může nasazovací
nástroj zasáhnout skrytá elektrická vedení, pak držte
elektronářadí na izolovaných plochách rukojeti.
Kontakt s vedením pod napětím může přivést napětí i na
kovové díly elektronářadí a vést k úderu elektrickým
proudem.
Elektronářadí nepoužívejte s přidržovacím třmenem,
pokud gumová opláštění třmenu chybí nebo jsou
poškozená. Přidržovací třmen vyměňte za nový,
jestliže jsou gumová opláštění na přidržovacím třmenu
poškozená.
Mějte ruce daleko od oblasti řezání. Nesahejte pod
obrobek. Při kontaktu s pilovým listem existuje nebezpečí
poranění.
Elektronářadí veďte proti obrobku pouze zapnuté.
Jinak existuje nebezpečí zpětného rázu, pokud se
nasazený nástroj v obrobku vzpříčí.
Dbejte na to, by vodicí deska při řezání bez
přidržovacího třmenu vždy doléhala na obrobek. Pilový
list se může zaseknout a vést ke ztrátě kontroly nad
elektronářadím.
Po ukončení pracovního procesu elektronářadí
vypněte a pilový list vytáhněte z řezu až tehdy, když se
tento zastaví. Tím zabráníte zpětnému rázu a
elektronářadí můžete bezpečně odložit.
Používejte pouze nepoškozené pilové listy. Zprohýbané
či tupé pilové listy mohou prasknout, negativně ovlivňovat
řez nebo způsobit zpětný ráz.
Po vypnutí nebrzděte pilový list bočním protitlakem.
Pilový list se může poškodit, zlomit nebo způsobit zpětný
ráz.
Materiál dobře a pevně upněte. Obrobek nepodepírejte
rukou nebo nohou. Nedotýkejte se běžící pilou žádných
předmětů nebo země. Existuje nebezpečí zpětného rázu.
Použijte vhodná hledací zařízení k vyhledání skrytých
rozvodných vedení nebo přizvěte místní
OBJ_BUCH-1453-006.book Page 103 Friday, September 23, 2016 1:53 PM
104 | Česky
F 016 L81 345 | (23.9.16) Bosch Power Tools
dodavatelskou společnost. Kontakt s elektrickým
vedením může vést k požáru a elektrickému úderu.
Poškození plynového vedení může vést k explozi. Pronik-
nutí do vodovodního potrubí způsobí věcné škody.
Zajistěte obrobek. Obrobek pevně uchycený upínacím
přípravkem nebo svěrákem je držen bezpečněji než Vaší
rukou.
Než jej odložíte, počkejte až se elektronářadí zastaví.
Nasazovací nástroj se může vzpříčit a vést ke ztrátě
kontroly nad elektronářadím.
Před všemi pracemi na elektronářadí (např. údržba,
výměna nástroje, atd.) a též při jeho přepravě a
uskladnění zablokujte spínač ve vypnuté poloze. Při
neúmyslném stlačení spínače existuje nebezpečí zranění.
Chraňte elektronářadí před horkem, např. i
před trvalým slunečním zářením, před ohněm,
vodou a vlhkostí. Existuje nebezpečí výbuchu.
Při poškození a nesprávném použití akumulátoru
mohou vystupovat páry. Přivádějte čerstvý vzduch a
při potížích vyhledejte lékaře. Páry mohou dráždit
dýchací cesty.
Aby se šetřila energie, zapínejte elektronářadí jen pokud
jej používáte.
Bezpečnostní upozornění pro
nabíječky
Chraňte nabíječku před
deštěm a vlhkem. Vniknutí
vody do nabíječky zvyšuje riziko
úrazu elektrickým proudem.
Elektrické nářadí nabíjejte pouze
společně dodanou nabíječkou.
Udržujte nabíječku čistou.
Znečištěním vzniká nebezpečí úrazu
elektrickým proudem.
Před každým použitím
zkontrolujte nabíječku, kabel a
zástrčku. Pokud jste zjistili
závady, nabíječku nepoužívejte.
Nabíječku sami neotvírejte a
nechte ji opravit pouze
kvalifikovaným odborným
personálem a originálními
náhradními díly. Poškozená
nabíječka, kabel a zástrčka zvyšují
riziko úrazu elektrickým proudem.
Děti a osoby, jež na základě svých
fyzických, smyslových nebo
duševních schopností či své
nezkušenosti nebo neznalosti
nejsou ve stavu nabíječku
bezpečně obsluhovat, nesmějí
tuto nabíječku bez dozoru či
pokynů zodpovědné osoby
používat. V opačném případě
existuje nebezpečí od chybné
obsluhy a poranění.
Při používání, čištění a údržbě na
děti dohlížejte. Tak bude zajištěno,
že si děti nebudou s nabíječkou
hrát.
Čištění a údržba nabíječky dětmi
se nesmí dít bez dohledu.
Symboly
Následující symboly mají význam pro čtení a pochopení
návodu k provozu. Zapamatujte si symboly a jejich význam.
Správná interpretace symbolů Vám pomůže elektronářadí
lépe a bezpečněji používat.
Symbol Význam
Noste ochranné brýle.
Nabíječku používejte pouze v suchých
prostorech.
Směr reakce
Směr pohybu
Zapnutí
Dovolené počínání
Zakázané počínání
Příslušenství
OBJ_BUCH-1453-006.book Page 104 Friday, September 23, 2016 1:53 PM
Česky | 105
Bosch Power Tools F 016 L81 345 | (23.9.16)
Určené použití
Toto elektronářadí je určeno pro domácí použití.
Je určeno pro řezání větví a lze jej použít i pro řezání dřeva,
měkkého kovu (např. mědi) a sádrokartonových desek.
Je vhodné pro obloukové a přímé řezy.
Nezbytně dbejte doporučení k pilovým listům.
Technická data
Prohlášení o shodě
Prohlašujeme na výhradní zodpovědnost, že výrobek
popsaný v části „Technická data“ splňuje všechna příslušná
ustanovení směrnic 2011/65/EU, do 19. dubna 2016:
2006/95/ES, od 20. dubna 2016: 2014/35/EU,
do 19. dubna 2016: 2004/108/ES, od 20. dubna 2016:
2014/30/EU, 2006/42/ES včetně jejich změn a je v souladu
snásledujícími normami:
EN 60745-1, EN 60745-2-11 (akumulátorové nářadí),
EN 50581, EN 60335-1, EN 60335-2-29 (nabíječka
akumulátorů).
Technická dokumentace (2006/42/ES, 2000/14/ES) u:
Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,
Stowmarket, Suffolk IP14 1EY, England
Robert Bosch Power Tools GmbH
70538 Stuttgart, GERMANY
Stuttgart, 01.01.2017
Informace o hluku a vibracích
Hodnoty hlučnosti zjištěny podle EN 60745-2-11.
Hodnocená hladina akustického tlaku A stroje činí typicky
72 dB(A). Nepřesnost K=3 dB.
Hladina hluku může při práci překročit 80 dB(A).
Noste ochranu sluchu!
Celkové hodnoty vibrací a
h
(vektorový součet tří os) a
nepřesnost K stanoveny podle EN 60745-2-11:
řezání dřevotřískové desky: a
h
=19m/s
2
, K=6,0 m/s
2
,
řezání dřevěných trámů: a
h
=20m/s
2
, K=3,0 m/s
2
.
V těchto pokynech uvedená úroveň vibrací byla změřena
podle normovaného způsobu měření uvedeného v EN 60745
a lze ji použít pro vzájemné porovnání elektronářadí. Je
vhodná i pro předběžný odhad zatížení vibracemi.
Technické specifikace elektronářadí se odchylují od
zkušebních kritérií standardních testů v EN 60745.
Udaná úroveň vibrací reprezentuje hlavní použití
elektronářadí. Pokud ovšem bude elektronářadí nasazeno pro
jiná použití, s odlišnými nasazovacími nástroji nebo
nedostatečnou údržbou, může se úroveň vibrací lišit. To může
zatížení vibracemi po celou pracovní dobu výrazně zvýšit.
Pro přesný odhad zatížení vibracemi by měly být zohledněny
i doby, kdy je stroj vypnutý nebo sice běží, ale fakticky není
nasazen. To může zatížení vibracemi po celou pracovní dobu
výrazně snížit.
Stanovte dodatečná bezpečnostní opatření k ochraně
obsluhy před účinky vibrací jako např.: údržba elektronářadí a
nasazovacích nástrojů, udržování teplých rukou, organizace
pracovních procesů.
Pila ocaska Keo
Objednací číslo 3 600 H61 9..
Jmenovité napětí
V= 10,8
Počet zdvihů naprázdno n
0
min
-1
0–1600
Nástrojový držák
SDS
Zdvih
mm 20
Řezný výkon, max. průměr
–do dřeva
– do měkkého kovu
mm
mm
80
7
Hmotnost podle
EPTA-Procedure 01:2014
kg 1,05
Nabíječka
Objednací číslo EU
UK
AU
2 609 003 916
2 609 007 262
2 609 003 932
2 609 004 762
Vstupní napětí
V 100 – 240
Nabíjecí proud
mA 500
Dovolený rozsah teploty
nabíjení
°C 0–45
Hmotnost podle
EPTA-Procedure 01:2014
kg
kg
kg
0,088 (EU)
0,093 (UK)
0,085 (AU)
Třída ochrany
/ II
Akumulátor
Li-Ion
Jmenovité napětí
V= 10,8
Kapacita
Ah 1,5
Doba nabíjení (vybitý
akumulátor)
h3,5
Počet článků akumulátoru
3
Dbejte prosím objednacího čísla na typovém štítku
Vašeho elektronářadí. Obchodní označení jednotlivých elektronářadí
se mohou měnit.
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ECS
OBJ_BUCH-1453-006.book Page 105 Friday, September 23, 2016 1:53 PM
106 | Česky
F 016 L81 345 | (23.9.16) Bosch Power Tools
Montáž a provoz
Uvedení do provozu
Před všemi pracemi na elektronářadí (např. údržba,
výměna nástroje, atd.) a též při jeho přepravě a
uskladnění zablokujte spínač ve vypnuté poloze. Při
neúmyslném stlačení spínače existuje nebezpečí zranění.
Nabíjení akumulátoru
Nepoužívejte žádnou jinou nabíječku. Dodaná nabíječka
je sladěna s akumulátorem zabudovaným do Vašeho
elektronářadí.
Dbejte síťového napětí! Napětí zdroje proudu musí
souhlasit s údaji na typovém štítku nabíječky. Nabíječky
označené 230 V mohou být provozovány i při 220 V.
Rozsah napětí nabíječky leží mezi 100–240 V.
Zajistěte, aby síťová zástrčka lícovala se zásuvkou.
Upozornění: Akumulátor se expeduje částečně nabitý. Aby
byl zaručen plný výkonu akumulátoru, před prvním použitím
jej plně nabijte.
Akumulátor Li-ion lze bez zkrácení životnosti kdykoli nabít.
Přerušení procesu nabíjení nepoškozuje akumulátor.
Akumulátor Li-ion je díky „Electronic Cell Protection (ECP)“
chráněný proti hlubokému vybití. Při vybitém akumulátoru se
zahradní nářadí pomocí ochranného obvodu vypne: zahradní
nářadí už více nepracuje.
Po automatickém vypnutí elektronářadí už spínač dál
nestlačujte. Akumulátor se může poškodit.
Zastrčte síťovou zástrčku nabíječky do zásuvky a nabíjecí
zástrčku do zdířky na zadní straně rukojeti (pouze jedna
možnost připojení).
Proces nabíjení začíná, jakmile se nabíjecí zástrčka nabíječky
zastrčí do zdířky.
Ukazatel stavu nabití akumulátoru indikuje postup nabíjení.
Při procesu nabíjení bliká ukazatel zeleně. Svítí-li ukazatel
stavu nabití akumulátoru trvale zeleně, je akumulátor plně
nabitý.
Při procesu nabíjení se zahřívá držadlo elektronářadí. To je
normální.
Při delší době nepoužívání odpojte prosím nabíječku od sítě.
Elektronářadí nelze během procesu nabíjení používat; není to
závada, když během procesu nabíjení nefunguje.
Chraňte nabíječku před vlhkem!
Pracovní pokyny
Při montáži pilového listu noste ochranné rukavice. Při
kontaktu s pilovým listem existuje nebezpečí poranění.
Při výměně pilového listu dávejte pozor na to, abyste
elektronářadí nedrželi v oblasti spínače nebo na
spínači a na blokování zapnutí. Při neúmyslném stisknutí
spínače existuje nebezpečí poranění.
Při výměně pilového listu dbejte na to, aby nebyly v
otvoru pro pilový list zbytky materiálu, např. dřevěné
třísky či kovové piliny.
Při řezání lehkých stavebních hmot dbejte zákonných
ustanovení a doporučení výrobce materiálu.
Během řezání držte elektronářadí pevně jednou rukou
na rukojeti.
Neobjímejte během řezání přidržovací třmen, pilový
list nebo větrací otvory.
Pilový list se může během řezání silně zahřát. Nechte
jej vychladnout, než jej uchopíte.
Výběr pilového listu
Používejte jen takové pilové listy, jež jsou pro vhodné pro
opracovávaný materiál.
Přehled doporučených pilových listů naleznete na začátku
tohoto návodu. Používejte pouze doporučené pilové listy.
Pro řezání úzkých křivek použijte úzké pilové listy.
Ukazatel stavu nabití akumulátoru
Ukazatel stavu nabití akumulátoru ukazuje při stlačeném
spínači trvale stav nabití akumulátoru.
Odsávání prachu/třísek
Prach materiálů jako olovoobsahující nátěry, některé druhy
dřeva, minerálů a kovu mohou být zdraví škodlivé. Kontakt s
prachem nebo vdechnutí mohou vyvolat alergické reakce
a/nebo onemocnění dýchacích cest obsluhy nebo v blízkosti
se nacházejících osob.
Cíl počínání Obrázek Strana
Obsah dodávky 1 213
Nabíjení akumulátoru
2 213
Montáž přidržovacího třmenu
3 214
Kontrola pevného usazení
přidržovacího třmenu
4 214
Nasazení/odejmutí pilového
listu
5 215
Kontrola pevného usazení
pilového listu
6 215
Zapnutí
7 215
Řízení počtu zdvihů
7 215
Pracovní pokyny
8–9 216 – 217
Údržba a čištění
10 217
Volba příslušenství/náhradních
dílů
11 218
LED Kapacita
Trvalé světlo zelené ≥ 35%
Blikající světlo zelené 15 – 35%
Blikající světlo červené 5 – 15%
Trvalé světlo červené ≤ 5%
OBJ_BUCH-1453-006.book Page 106 Friday, September 23, 2016 1:53 PM
Česky | 107
Bosch Power Tools F 016 L81 345 | (23.9.16)
Určitý prach jako dubový nebo bukový prach je pokládán za
karcinogenní, zvláště ve spojení s přídavnými látkami pro
ošetření dřeva (chromát, ochranné prostředky na dřevo).
Materiál obsahující azbest smějí opracovávat pouze
specialisté.
– Pečujte o dobré větrání pracovního prostoru.
– Je doporučeno nosit ochrannou dýchací masku s třídou
filtru P2.
Dbejte ve Vaší zemi platných předpisů pro opracovávané
materiály.
Vyvarujte se usazenin prachu na pracovišti. Prach se
může lehce vznítit.
Hledání závad
Údržba a servis
Údržba, čištění a skladování
Před všemi pracemi na elektronářadí (např. údržba,
výměna nástroje, atd.) a též při jeho přepravě a
uskladnění zablokujte spínač ve vypnuté poloze. Při
neúmyslném stlačení spínače existuje nebezpečí zranění.
Před všemi pracemi na elektronářadí vždy odstraňte
pilový list.
Udržujte elektronářadí a větrací otvory čisté, abyste
pracovali dobře a bezpečně.
Upnutí pilového listu čistěte přednostně tlakovým vzduchem
nebo měkkým štětcem. K tomu vyjměte pilový list z
elektronářadí. Upnutí pilového listu udržujte používáním
vhodných mazacích prostředků funkční.
Silné znečištění elektronářadí může vést k poruchám funkce.
Proto neřežte materiály s velkou produkcí prachu zespodu
nebo nad hlavou.
Elektronářadí skladujte na bezpečném místě, v suchu a mimo
dosah děti.
Na elektronářadí neodkládejte žádné další předměty.
Příznaky Možná příčina Náprava
Elektronářadí neběží Vybitý akumulátor Akumulátor nabijte, viz též „Upozornění k nabíjení“
Vadné elektronářadí Vyhledejte servis
Vnitřní kabeláž elektronářadí je vadná Vyhledejte servis
Elektronářadí běží
přerušovaně
Vadný spínač Vyhledejte servis
Silné vibrace/hluk Vadné elektronářadí Vyhledejte servis
Příliš malá doba řezání na
jedno nabití akumulátoru
Upnutí pilového listu se musí vyčistit Elektronářadí držte směrem dolů a začněte řezat
Opotřebený pilový list Pilový list vyměňte
Špatná technika řezání Viz „Pracovní pokyny“ (obr. 8)
Akumulátor není zcela nabit Akumulátor nabijte, viz též „Upozornění k nabíjení“
Pilový list se pohybuje sem a
tam pomalu
Akumulátor je téměř vybitý Akumulátor nabijte, viz též „Upozornění k nabíjení“
Spínač není zcela stlačený Spínač zcela stlačte
Přetížení během provozu Zredukujte přitlačení elektronářadí proti větvi
Zelená a červená LED střídavě
blikají
Teplota akumulátoru mimo přípustný
rozsah teploty nabíjení
Teplotu akumulátoru uveďte vychladnutím či
ohřátím do přípustného rozsahu teploty mezi 0 °C a
45 ° C
Červená LED bliká 1x Příliš nízké napětí baterie; prázdný
akumulátor
Akumulátor nabijte, viz též „Upozornění k nabíjení“
Červená LED bliká 2x Teplota akumulátoru mimo přípustný
rozsah provozní teploty
Teplotu akumulátoru uveďte vychladnutím či
ohřátím do přípustného rozsahu teploty mezi
–15 °C a +65 °C
Červená LED bliká rychle 5x Přetížení (sevřený pilový list) Zredukujte přitlačení elektronářadí proti větvi
Elektronářadí veďte proti řezané větvi zapnuté
OBJ_BUCH-1453-006.book Page 107 Friday, September 23, 2016 1:53 PM
108 | Slovensky
F 016 L81 345 | (23.9.16) Bosch Power Tools
Zákaznická a poradenská služba
www.bosch-garden.com
Při všech dotazech a objednávkách náhradních dílů nezbytně
prosím uvádějte 10-místné objednací číslo podle typového
štítku elektronářadí.
Czech Republic
Robert Bosch odbytová s.r.o.
Bosch Service Center PT
K Vápence 1621/16
692 01 Mikulov
Na www.bosch-pt.cz si si můžete objednat opravu Vašeho
stroje nebo náhradní díly online.
Tel.: 519 305700
Fax: 519 305705
E-Mail: [email protected]
www.bosch.cz
Přeprava
Obsažené lithium-iontové akumulátory podléhají
požadavkům zákona o nebezpečných nákladech. Tyto
akumulátory mohou být bez dalších podmínek přepravovány
uživatelem po silnici.
Při zasílání prostřednictvím třetí osoby (např.: letecká
přeprava nebo spedice) je třeba brát zřetel na zvláštní
požadavky na balení a označení. Zde musí být při přípravě
zásilky nezbytně přizván expert na nebezpečné náklady.
Zpracování odpadů
Zahradní nářadí, příslušenství a obaly mají být dodány k
opětovnému zhodnocení nepoškozujícímu životní prostředí.
Elektronářadí a akumulátory/baterie neodhazujte do
domovního odpadu!
Pouze pro země EU:
Podle evropské směrnice 2012/19/EU
musí být neupotřebitelné elektronářadí a
podle evropské směrnice 2006/66/ES
vadné nebo opotřebované akumulátory/
baterie rozebrané shromážděny a dodány k
opětovnému zhodnocení nepoškozujícímu
životní prostředí.
Integrované akumulátory smí vyjímat pouze odborní
pracovníci za účelem likvidace. Otevřením krytu může
dojít ke zničení elektronářadí.
Pro vyjmutí akumulátoru z elektronářadí držte stisknutý
spínač tak dlouho, dokud nebude akumulátor úplně vybitý.
Pro vyjmutí akumulátoru vyšroubujte šrouby v krytu a sejměte
kryt. Abyste zabránili zkratu, postupně odpojte jednotlivé
přípoje na akumulátoru a tyto póly pak zaizolujte. I po úplném
vybití může mít akumulátor ještě zbytkovou kapacitu, která se
může v případě zkratu uvolnit.
Akumulátory/baterie:
Li-ion:
Dbejte prosím upozornění v odstavci
„Přeprava“.
Změny vyhrazeny.
Slovensky
Bezpečnostné pokyny
Vysvetlenie obrázkových symbolov
Všeobecné výstražné upozornenia a
bezpečnostné pokyny
Prečítajte si všetky Výstražné upozornenia
a bezpečnostné pokyny. Zanedbanie
dodržiavania Výstražných upozornení a pokynov uvedených v
nasledujúcom texte môže mať za následok zásah elektrickým
prúdom, spôsobiť požiar a/alebo ťažké poranenie.
Tieto Výstražné upozornenia a bezpečnostné pokyny
starostlivo uschovajte na budúce použitie.
Pojem „ručné elektrické náradie“ používaný v nasledujúcom
texte sa vzťahuje na ručné elektrické náradie napájané zo
siete (s prívodnou šnúrou) a na ručné elektrické náradie
napájané akumulátorovou batériou (bez prívodnej šnúry).
Bezpečnosť na pracovisku
Pracovisko vždy udržiavajte čisté a dobre osvetlené.
Neporiadok a neosvetlené priestory pracoviska môžu mať
za následok pracovné úrazy.
Týmto náradím nepracujte v prostredí ohrozenom
výbuchom, v ktorom sa nachádzajú horľavé kvapaliny,
plyny alebo horľavý prach. Ručné elektrické náradie
vytvára iskry, ktoré by mohli prach alebo pary zapáliť.
Nedovoľte deťom a iným nepovolaným osobám, aby sa
počas používania ručného elektrického náradia
zdržiavali v blízkosti pracoviska. Pri odpútaní pozornosti
zo strany inej osoby môžete stratiť kontrolu nad náradím.
Pozorne si prečítajte tento Návod na používanie.
Všeobecné upozornenie na nebezpečenstvo.
Postarajte sa o to, aby sa osoby, ktoré stoja v
blízkosti, od ručného elektrického náradia,
nachádzali v bezpečnej vzdialenosti.
Používajte ochranné pracovné rukavice
Nepoužívajte toto ručné elektrické náradie počas
dažďa, ani ho vplyvom dažďa nevystavujte.
POZOR
OBJ_BUCH-1453-006.book Page 108 Friday, September 23, 2016 1:53 PM
Slovensky | 109
Bosch Power Tools F 016 L81 345 | (23.9.16)
Elektrická bezpečnosť
Zástrčka prívodnej šnúry ručného elektrického náradia
musí pasovať do použitej zásuvky. Zástrčku v žiadnom
prípade nijako nemeňte. S uzemneným elektrickým
náradím nepoužívajte ani žiadne zástrčkové adaptéry.
Nezmenené zástrčky a vhodné zásuvky znižujú riziko
zásahu elektrickým prúdom.
Vyhýbajte sa telesnému kontaktu s uzemnenými
povrchovými plochami, ako sú napr. rúry, vykurovacie
telesá, sporáky a chladničky. Keby by bolo Vaše telo
uzemnené, hrozí zvýšené riziko zásahu elektrickým
prúdom.
Chráňte elektrické náradie pred účinkami dažďa a
vlhkosti. Vniknutie vody do ručného elektrického náradia
zvyšuje riziko zásahu elektrickým prúdom.
Nepoužívajte prívodnú šnúru mimo určený účel na
nosenie ručného elektrického náradia, ani na jeho
zavesenie a zástrčku nevyberajte zo zásuvky ťahaním
za prívodnú šnúru. Zabezpečte, aby sa sieťová šnúra
nedostala do blízkosti horúceho telesa, ani do kontaktu
s olejom, s ostrými hranami alebo pohybujúcimi sa sú-
čiastkami ručného elektrického náradia. Poškodené
alebo zauzlené prívodné šnúry zvyšujú riziko zásahu
elektrickým prúdom.
Keď pracujete s ručným elektrickým náradím vonku,
používajte len také predlžovacie káble, ktoré sú
schválené aj na používanie vo vonkajších priestoroch.
Použitie predlžovacieho kábla, ktorý je vhodný na
používanie vo vonkajšom prostredí, znižuje riziko zásahu
elektrickým prúdom.
Ak sa nedá vyhnúť použitiu ručného elektrického
náradia vo vlhkom prostredí, použite ochranný spínač
pri poruchových prúdoch. Použitie ochranného spínača
pri poruchových prúdoch znižuje riziko zásahu elektrickým
prúdom.
Bezpečnosť osôb
Buďte ostražitý, sústreďte sa na to, čo robíte a k práci
s ručným elektrickým náradím pristupujte s rozumom.
Nepracujte s ručným elektrickým náradím nikdy vtedy,
keď ste unavený, alebo keď ste pod vplyvom drog,
alkoholu alebo liekov. Malý okamih nepozornosti môže
mať pri používaní náradia za následok vážne poranenia.
Noste osobné ochranné pomôcky a používajte vždy
ochranné okuliare. Nosenie osobných ochranných
pomôcok, ako je ochranná dýchacia maska, bezpečnostná
pracovná obuv, ochranná prilba alebo chrániče sluchu,
podľa druhu ručného elektrického náradia a spôsobu jeho
použitia znižujú riziko poranenia.
Vyhýbajte sa neúmyselnému uvedeniu ručného
elektrického náradia do činnosti. Pred zasunutím
zástrčky do zásuvky a/alebo pred pripojením
akumulátora, pred chytením alebo prenášaním ruč-
ného elektrického náradia sa vždy presvedčte sa, či je
ručné elektrické náradie vypnuté. Ak budete mať pri pre-
nášaní ručného elektrického náradia prst na vypínači,
alebo ak ručné elektrické náradie pripojíte na elektrickú
sieť zapnuté, môže to mať za následok nehodu.
Skôr ako náradie zapnete, odstráňte z neho
nastavovacie náradie alebo kľúče na skrutky.
Nastavovací nástroj alebo kľúč, ktorý sa nachádza v
rotujúcej časti ručného elektrického náradia, môže
spôsobiť vážne poranenia osôb.
Vyhýbajte sa abnormálnym polohám tela. Zabezpečte
si pevný postoj, a neprestajne udržiavajte rovnováhu.
Takto budete môcť ručné elektrické náradie v
neočakávaných situáciách lepšie kontrolovať.
Pri práci noste vhodný pracovný odev. Nenoste široké
odevy a nemajte na sebe šperky. Vyvarujte sa toho, aby
sa Vaše vlasy, odev a rukavice dostali do blízkosti
rotujúcich súčiastok náradia. Voľný odev, dlhé vlasy
alebo šperky môžu byť zachytené rotujúcimi časťami
ručného elektrického náradia.
Ak sa dá na ručné elektrické náradie namontovať
odsávacie zariadenie a zariadenie na zachytávanie
prachu, presvedčte sa, či sú dobre pripojené a správne
používané. Používanie odsávacieho zariadenia a
zariadenia na zachytávanie prachu znižuje riziko ohrozenia
zdravia prachom.
Starostlivé používanie ručného elektrického
náradia a manipulácia s ním
Ručné elektrické náradie nikdy nepreťažujte.
Používajte také elektrické náradie, ktoré je určené pre
daný druh práce. Pomocou vhodného ručného
elektrického náradia budete pracovať lepšie a bezpeč-
nejšie v uvedenom rozsahu výkonu náradia.
Nepoužívajte nikdy také ručné elektrické náradie,
ktoré má pokazený vypínač. Náradie, ktoré sa už nedá
zapnúť alebo vypnúť, je nebezpečné a treba ho zveriť do
opravy odborníkovi.
Skôr ako začnete náradie nastavovať alebo
prestavovať, vymieňať príslušenstvo alebo skôr, ako
odložíte náradie, vždy vytiahnite zástrčku sieťovej
šnúry zo zásuvky. Toto preventívne opatrenie zabraňuje
neúmyselnému spusteniu ručného elektrického náradia.
Nepoužívané ručné elektrické náradie uschovávajte
tak, aby bolo mimo dosahu detí. Nedovoľte používať
toto náradie osobám, ktoré s ním nie sú dôverne
oboznámené, alebo ktoré si neprečítali tieto Pokyny.
Ručné elektrické náradie je nebezpečné vtedy, keď ho
používajú neskúsené osoby.
Ručné elektrické náradie starostlivo ošetrujte.
Kontrolujte, či pohyblivé súčiastky bezchybne fungujú
alebo či neblokujú, či nie sú zlomené alebo poškodené
niektoré súčiastky, ktoré by mohli negatívne
ovplyvňovať správne fungovanie ručného elektrického
náradia. Pred použitím náradia dajte poškodené
súčiastky vymeniť. Veľa nehôd bolo spôsobených
nedostatočnou údržbou elektrického náradia.
Rezné nástroje udržiavajte ostré a čisté. Starostlivo
ošetrované rezné nástroje s ostrými reznými hranami majú
menšiu tendenciu k zablokovaniu a ľahšie sa dajú viesť.
OBJ_BUCH-1453-006.book Page 109 Friday, September 23, 2016 1:53 PM
110 | Slovensky
F 016 L81 345 | (23.9.16) Bosch Power Tools
Používajte ručné elektrické náradie, príslušenstvo,
nastavovacie nástroje a pod. podľa týchto výstražných
upozornení a bezpečnostných pokynov. Pri práci
zohľadnite konkrétne pracovné podmienky a činnosť,
ktorú budete vykonávať. Používanie ručného
elektrického náradia na iný účel ako na predpísané
použitie môže viesť k nebezpečným situáciám.
Starostlivé používanie akumulátorového ručného
elektrického náradia a manipulácia s ním
Akumulátory nabíjajte len v takých nabíjačkách, ktoré
odporúča výrobca akumulátora. Ak sa používa
nabíjačka, určená na nabíjanie určitého druhu akumuláto-
rov, na nabíjanie iných akumulátorov, hrozí
nebezpečenstvo požiaru.
Do elektrického náradia používajte len príslušné
určené akumulátory. Používanie iných akumulátorov
môže mať za následok poranenie a nebezpečenstvo
požiaru.
Nepoužívané akumulátory neuschovávajte tak, aby
mohli prísť do styku s kancelárskymi sponkami,
mincami, kľúčmi, klincami, skrutkami alebo s inými
drobnými kovovými predmetmi, ktoré by mohli
spôsobiť premostenie kontaktov. Skrat medzi kontaktmi
akumulátora môže mať za následok popálenie alebo vznik
požiaru.
Z akumulátora môže pri nesprávnom používaní vytekať
kvapalina. Vyhýbajte sa kontaktu s touto kvapalinou.
Po náhodnom kontakte miesto opláchnite vodou. Ak sa
dostane kvapalina z akumulátora do kontaktu s očami,
po výplachu očí vyhľadajte aj lekára. Unikajúca kvapa-
lina z akumulátora môže mať za následok podráždenie
pokožky alebo popáleniny.
Servisné práce
Ručné elektrické náradie dávajte opravovať len
kvalifikovanému personálu, ktorý používa originálne
náhradné súčiastky. Tým sa zabezpečí, že bezpečnosť
náradia zostane zachovaná.
Bezpečnostné pokyny pre chvostové píly
Držte ručné elektrické náradie len za izolované plochy
rukovätí, ak vykonávate takú prácu, pri ktorej by mohol
použitý pracovný nástroj natrafiť na skryté elektrické
vedenia. Kontakt s elektrickým vedením, ktoré je pod
napätím, môže dostať pod napätie aj kovové súčiastky
náradia a spôsobiť zásah elektrickým prúdom.
Nepoužívajte ručné elektrické náradie s upevňovacím
strmienkom v takom prípade, ak pogumovanie
upevňovacieho strmienka chýba, alebo ak je
poškodené. Keď je pogumovanie upevňovacieho
strmienka poškodené, vymeňte upevňovací strmienok
za nový.
Obe ruky majte v dostatočnej vzdialenosti od priestoru
pílenia. Nesiahajte pod obrobok. Pri kontakte s pílovým
listom hrozí nebezpečenstvo vážneho poranenia.
K obrobku prisúvajte elektrické náradie iba v
zapnutom stave. Inak hrozí v prípade zaseknutia
pracovného nástroja v obrobku nebezpečenstvo spätného
rázu.
Dávajte pozor na to, aby vodiace sane pri pílení bez
upevňovacieho strmienka vždy priliehali k obrobku.
Pílový list sa môže zaseknúť a môže zapríčiniť stratu
kontroly nad ručným elektrickým náradím.
Po skončení práce ručné elektrické náradie vypnite a
pílový list vyberte z rezu až vtedy, keď sa elektrické
náradie úplne zastavilo. Tak sa vyhnete spätnému rázu
náradia a budete môcť elektrické náradie bezpečne
odložiť.
Používajte len nepoškodené a bezchybné pílové listy.
Skrivené alebo neostré pílové listy sa môžu zlomiť alebo
spôsobiť spätný úder ručného elektrického náradia.
Nebrzdite po vypnutí pílový list bočným tlakom. Pílový
list by sa mohol poškodiť, zlomiť, alebo by mohol vyvolať
spätný ráz.
Pri práci materiál vždy dobre upnite. V žiadnom
prípade ho nepodopierajte rukou alebo nohou. Keď je
píla v chode, nedotýkajte sa ňou žiadnych predmetov
ani zeme. Hrozí nebezpečenstvo poranenia spätným
rázom.
Používajte vhodné prístroje na vyhľadávanie skrytých
elektrickým vedení a potrubí, aby ste ich nenavŕtali,
alebo sa obráťte na miestne energetické podniky.
Kontakt s elektrickým vodičom pod napätím môže spô-
sobiť požiar alebo mať za následok zásah elektrickým
prúdom. Poškodenie plynového potrubia môže mať za
následok explóziu. Preniknutie do vodovodného potrubia
spôsobí vecnú škodu.
Zabezpečte obrobok. Obrobok upnutý pomocou
upínacieho zariadenia alebo zveráka je bezpečnejší ako
obrobok pridržiavaný rukou.
Počkajte na úplné zastavenie ručného elektrického
náradia, až potom ho odložte. Pracovný nástroj sa môže
zaseknúť a môže zapríčiniť stratu kontroly nad ručným
elektrickým náradím.
Pred každou prácou na ručnom elektrickom náradí
(napr. údržba, výmena nástroja a pod.) ako aj pri
transporte a úschove náradia zablokujte vypínač vo
vypnutej polohe. V prípade neúmyselného náhodného
zapnutia vypínača hrozí nebezpečenstvo poranenia.
Chráňte ručné elektrické náradie pred
horúčavou, napr. aj pred trvalým slnečným
žiarením, ohňom a pred vodou a vlhkosťou.
Hrozí nebezpečenstvo výbuchu.
Po poškodení akumulátora alebo v prípade
neodborného používania môžu z akumulátora
vystupovať škodlivé výpary. Zabezpečte prívod
čerstvého vzduchu a v prípade nevoľnosti vyhľadajte
lekársku pomoc. Tieto výpary môžu podráždiť dýchacie
cesty.
Aby ste ušetrili energiu, zapínajte ručné elektrické náradie
iba vtedy, ked ho používate.
OBJ_BUCH-1453-006.book Page 110 Friday, September 23, 2016 1:53 PM
Slovensky | 111
Bosch Power Tools F 016 L81 345 | (23.9.16)
Bezpečnostné pokyny pre nabíjačky
Chráňte nabíjačku pred
účinkami dažďa a vlhkosti.
Vniknutie vody do nabíjačky
zvyšuje riziko zásahu
elektrickým prúdom.
Elektrické náradie nabíjajte len
nabíjačkou dodanou spoločne
s náradím.
Udržiavajte nabíjačku v čistote.
Následkom znečistenia hrozí
nebezpečenstvo zásahu
elektrickým prúdom.
Pred každým použitím produktu
prekontrolujte nabíjačku,
prívodnú šnúru aj zástrčku.
Nepoužívajte nabíjačku v prípade,
ak ste zistili nejaké poškodenie.
Nabíjačku sami neotvárajte a
dávajte ju opravovať len kva-
lifikovanému personálu a výlučne
iba s použitím originálnych
náhradných súčiastok. Poškodené
nabíjačky, prívodné šnúry a zástrčky
zvyšujú riziko zásahu elektrickým
prúdom.
Deti a osoby, ktoré na základe
svojich fyzických, senzorických
alebo duševných schopností
alebo kvôli nedostatku skúseností
alebo poznatkov nie sú v stave
spoľahlivo obsluhovať túto
nabíjačku, nesmú používať túto
nabíjačku bez dozoru alebo
pokynov nejakej zodpovednej
osoby. V opačnom prípade hrozí
nebezpečenstvo nesprávnej
obsluhy alebo poranenia.
Pri používaní, čistení a údržbe
dávajte na deti pozor. Zabezpečí
sa tým, že sa deti nebudú
s nabíjačkou hrať.
Deti nesmú vykonávať čistenie a
údržbu nabíjačky bez dohľadu.
Symboly
Nasledujúce symboly sú na čítanie a pochopenie tohto
Návodu na používanie veľmi dôležité. Dobre si tieto symboly a
ich významy zapamätajte. Správna interpretácia týchto
symbolov Vám bude pomáhať lepšie a bezpečnejšie používať
toto ručné elektrické náradie.
Používanie podľa určenia
Toto ručné elektrické náradie je určené na používanie v
domácnosti.
Je určené na orezávanie konárov dá sa používať aj na rezanie
dreva, mäkkých kovov (napríklad medi) a sadrokartónových
dosiek.
Je vhodné na vykonávanie zakrivených a rovných rezov.
Bezpodmienečne dodržiavajte odporúčania, ktoré boli
priložené k pílovému listu.
Symbol Význam
Používajte ochranné okuliare.
Nabíjačku používajte len v suchých
miestnostiach.
Smer reakcie
Smer pohybu
Zapnutie
Dovolená manipulácia
Zakázaný druh manipulácie
Príslušenstvo
OBJ_BUCH-1453-006.book Page 111 Friday, September 23, 2016 1:53 PM
112 | Slovensky
F 016 L81 345 | (23.9.16) Bosch Power Tools
Technické údaje
Vyhlásenie o konformite
Vyhlasujeme na výhradnú zodpovednosť, že výrobok opísaný
v časti „Technické údaje“ spĺňa všetky príslušné ustanovenia
smerníc 2011/65/EÚ, do 19. apríla 2016: 2006/95/ES,
od 20. apríla 2016: 2014/35/EÚ, do 19. apríla 2016:
2004/108/ES, od 20. apríla 2016: 2014/30/EÚ,
2006/42/ES vrátane ich zmien a je v súlade s nasledujúcimi
normami:
EN 60745-1, EN 60745-2-11 (akumulátorové náradie),
EN 50581, EN 60335-1, EN 60335-2-29 (nabíjačka
akumulátorov).
Súbor technickej dokumentácie (2006/42/ES,
2000/14/ES) sa nachádza u:
Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,
Stowmarket, Suffolk IP14 1EY, England
Robert Bosch Power Tools GmbH
70538 Stuttgart, GERMANY
Stuttgart, 01.01.2017
Informácia o hlučnosti/vibráciách
Hodnoty hlučnosti zistené podľa EN 60745-2-11.
Hodnotená hladina akustického tlaku A tohto náradia je
typicky 72 dB(A). Nepresnosť merania K=3 dB.
Hladina hluku môže pri práci dosahovať hodnotu nad
80 dB(A).
Používajte chrániče sluchu!
Celkové hodnoty vibrácií a
h
(suma vektorov troch smerov)
a nepresnosť merania K zisťované podľa normy
EN 60745-2-11:
Rezanie drevotrieskovej dosky: a
h
=19m/s
2
, K=6,0 m/s
2
,
Rezanie drevených nosníkov: a
h
=20m/s
2
, K=3,0 m/s
2
.
Hladina vibrácií uvádzaná v týchto pokynoch bola nameraná
podľa meracieho postupu uvedeného v norme EN 60745 a
možno ju používať na vzájomné porovnávanie rôznych typov
ručného elektrického náradia. Táto metóda je vhodná aj na
stanovenie predbežného odhadu zaťaženia vibráciami.
Technické špecifikácie tohto ručného elektrického náradia sa
odlišujú od kontrolných kritérií štandardizovaných testov
uvedených v norme EN 60745.
Uvedená hladina zaťaženia vibráciami reprezentuje hlavné
druhy používania tohto ručného elektrického náradia. Avšak v
takých prípadoch, keď sa toto ručné elektrické náradie
využíva na iné druhy použitia, s odlišnými pracovnými
nástrojmi, alebo ak sa nepodrobuje dostatočnej údržbe,
môže sa hladina zaťaženia vibráciami od týchto hodnôt
odlišovať. To môže výrazne zvýšiť zaťaženie vibráciami počas
celej pracovnej doby.
Na presný odhad zaťaženia vibráciami počas určitého
časového úseku práce s náradím treba zohľadniť aj tie doby,
počas ktorých je ručné elektrické náradie vypnuté, alebo
doby, keď je náradie síce zapnuté a beží, ale v skutočnosti
nepracuje. Táto okolnosť môže zaťaženie vibráciami počas
celej pracovnej doby výrazne redukovať.
Vykonajte ďalšie bezpečnostné opatrenia na ochranu osoby
pracujúcej s náradím pred účinkami zaťaženia vibráciami, ako
sú napríklad: údržba ručného elektrického náradia a
používaných pracovných nástrojov, zabezpečenie
zachovania teploty rúk, vhodná organizácia jednotlivých
pracovných úkonov.
Montáž a používanie
Chvostová píla Keo
Vecné číslo 3 600 H61 9..
Menovité napätie
V= 10,8
Počet voľnobežných zdvihov n
0
min
-1
0–1600
Skľučovadlo
SDS
Zdvih
mm 20
Rezací výkon, max. priemer
–do dreva
– do mäkkého kovu
mm
mm
80
7
Hmotnosť podľa
EPTA-Procedure 01:2014
kg 1,05
Nabíjačka
Vecné číslo EU
UK
AU
2 609 003 916
2 609 007 262
2 609 003 932
2 609 004 762
Vstupné napätie
V 100 – 240
Nabíjací prúd
mA 500
Prípustný rozsah teploty
nabíjania
°C 0–45
Hmotnosť podľa
EPTA-Procedure 01:2014
kg
kg
kg
0,088 (EU)
0,093 (UK)
0,085 (AU)
Trieda ochrany
/ II
Akumulátor
lítiovo-iónový
Menovité napätie
V= 10,8
Kapacita
Ah 1,5
Nabíjacia doba (akumulátor
vybitý)
h3,5
Počet akumulátorových článkov
3
Všimnite si láskavo vecné číslo na typovom štítku svojho ručného
elektrického náradia. Obchodné názvy jednotlivých produktov sa môžu
odlišovať.
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ECS
Cieľ činnosti Obrázok Strana
Obsah dodávky (základná výbava) 1 213
Nabíjanie akumulátorov
2 213
Montáž upevňovacieho strmienka
3 214
OBJ_BUCH-1453-006.book Page 112 Friday, September 23, 2016 1:53 PM
Slovensky | 113
Bosch Power Tools F 016 L81 345 | (23.9.16)
Uvedenie do prevádzky
Pred každou prácou na ručnom elektrickom náradí
(napr. údržba, výmena nástroja a pod.) ako aj pri
transporte a úschove náradia zablokujte vypínač vo
vypnutej polohe. V prípade neúmyselného náhodného
zapnutia vypínača hrozí nebezpečenstvo poranenia.
Nabíjanie akumulátorov
Nepoužívajte žiadnu inú nabíjačku. Dodávaná nabíjačka
je konštruovaná na nabíjanie lítiovo-iónových
akumulátorov zabudovaných vo Vašom ručnom
elektrickom náradí.
Všimnite si napätie siete! Napätie zdroja prúdu musí mať
hodnotu zhodnú s údajmi na typovom štítku ručného
elektrického náradia. Ručné elektrické náradie označené
pre napätie 230 V sa smie používať aj s napätím 220 V.
Napäťový rozsah tejto nabíjačky leží v rozpätí
100–240 V. Postarajte sa o to, aby bola zástrčka
vhodná pre príslušnú elektrickú zásuvku.
Upozornenie: Akumulátor sa dodáva v čiastočne nabitom
stave. Aby ste zaručili plný výkon akumulátora, pred prvým
použitím akumulátor v nabíjačke úplne nabite.
Lítiovo-iónové akumulátory možno kedykoľvek dobíjať bez
toho, aby to negatívne ovplyvnilo ich životnosť. Prerušenie
nabíjania takýto akumulátor nepoškodzuje.
Lítiovo-iónový akumulátor je chránený proti hlbokému vybitiu
„pomocou elektronickej ochrany článku (ECL – Electronic
Cell Protection)“. Keď je akumulátor vybitý, záhradnícke
náradie sa pomocou ochranného obvodu vypne: Záhradnícke
náradie už nepracuje.
Po automatickom vypnutí ručného elektrického
náradia už viac vypínač nestláčajte. Akumulátor by sa
mohol poškodiť.
Zastrčte zástrčku nabíjačky do elektrickej zásuvky a nabíjaciu
zástrčku do zásuvky pre nabíjaciu zástrčku na zadnej strane
rukoväte (existuje len jedna možnosť pripojenia).
Nabíjanie začína vo chvíli, keď sa nabíjacia zástrčka nabíjačky
vloží do zásuvky pre nabíjaciu zástrčku.
Indikácia stavu nabitia akumulátora zobrazuje postup
nabíjania. Pri nabíjaní bliká indikácia LED zeleným svetlom.
Keď indikácia stavu nabitia akumulátora trvalo svieti
zeleným svetlom, je akumulátor úplne nabitý.
Pri nabíjaní sa rukoväť ručného elektrického náradia zohrieva.
To je normálne.
Pri dlhšom nepoužívaní odpojte nabíjačku od elektrickej
siete.
Toto ručné elektrické náradie sa počas nabíjania nedá
používať; ak náradie počas nabíjania nefunguje, nie je to
známkou žiadnej poruchy náradia.
Nabíjačku chráňte pred vlhkom!
Pokyny na používanie
Pri montáži pílového listu používajte ochranné
pracovné rukavice. Pri dotyku pílového listu hrozí
nebezpečenstvo poranenia.
Pri výmene pílového listu pamätajte na to, že ručné
elektrické náradie nesmiete držať v oblasti vypínača
alebo súčasne v oblasti vypínača a blokovacieho
tlačidla. V prípade neúmyselného náhodného zapnutia
vypínača hrozí nebezpečenstvo poranenia.
Pri výmene pílového listu zabezpečte, aby na upínacom
mechanizme pílového listu neboli zvyšky materiálu,
napríklad drevené alebo kovové piliny.
Pri pílení ľahkých stavebných hmôt dodržiavajte
zákonné ustanovenia a odporúčania výrobcu
príslušného materiálu.
Počas rezania ručné elektrické náradie pevne držte
jednou rukou za rukoväť.
Počas rezania nepridržiavajte – nechytajte
upevňovací strmienok, pílový list alebo vetracie otvory
náradia.
Pílový list sa môže počas rezania veľmi intenzívne
zahriať. Nechajte ho najprv vždy vychladnúť, až potom
sa ho dotýkajte.
Výber pílového listu
Používajte len také pílové listy, ktoré sú vhodné pre obrábaný
materiál.
Prehľad odporúčaných pílových listov nájdete na začiatku
tohto Návodu na používanie. Používajte len odporúčané
pílové listy.
Na rezanie úzkych oblúkov a oblúkov s malým polomerom
používajte úzky pílový list.
Indikácia stavu nabitia akumulátora
Indikácia stavu nabitia akumulátora trvalo ukazuje pri
stlačenom vypínači stav nabitia akumulátora.
Prekontrolujte, či je upevňovací
strmienok správne a spoľahlivo
upevnený
4 214
Montáž/demontáž pílového listu
5 215
Prekontrolujte, či je pílový list
správne a spoľahlivo upevnený
6 215
Zapnutie
7 215
Regulácia frekvencie zdvihov
7 215
Pokyny na používanie
8–9 216 – 217
Údržba a čistenie
10 217
Výber príslušenstva/náhradných
súčiastok
11 218
Cieľ činnosti Obrázok Strana
LED Kapacita
Trvalé zelené svetlo ≥ 35%
Bliká zelené svetlo 15 – 35%
Bliká červené svetlo 5 – 15%
Trvalé červené svetlo ≤ 5%
OBJ_BUCH-1453-006.book Page 113 Friday, September 23, 2016 1:53 PM
114 | Slovensky
F 016 L81 345 | (23.9.16) Bosch Power Tools
Odsávanie prachu a triesok
Prach z niektorých materiálov, napr. z náterov obsahujúcich
olovo, z niektorých druhov tvrdého dreva, minerálov a kovov
môže byť zdraviu škodlivý. Kontakt s takýmto prachom alebo
jeho vdychovanie môže vyvolávať alergické reakcie a/alebo
spôsobiť ochorenie dýchacích ciest pracovníka, prípadne
osôb, ktoré sa nachádzajú v blízkosti pracoviska.
Určité druhy prachu, napr. prach z dubového alebo z
bukového dreva, sa považujú za rakovinotvorné, a to
predovšetkým spolu s ďalšími materiálmi, ktoré sa používajú
pri spracovávaní dreva (chromitan, chemické prostriedky na
ochranu dreva). Materiál, ktorý obsahuje azbest, smú
opracovávať len špeciálne vyškolení pracovníci.
– Postarajte sa o dobré vetranie svojho pracoviska.
– Odporúčame Vám používať ochrannú dýchaciu masku s
filtrom triedy P2.
Dodržiavajte aj predpisy vlastnej krajiny týkajúce sa konk-
rétneho obrábaného materiálu.
Vyhýbajte sa usadzovaniu prachu na Vašom
pracovisku. Viaceré druhy prachu sa môžu ľahko vznieť.
Hľadanie porúch
Symptómy Možná príčina Odstránenie príčiny
Ručné elektrické náradie nebeží Akumulátor je vybitý Akumulátor nabite, pozri aj „Pokyny pre nabíjanie“
Ručné elektrické náradie je pokazené Vyhľadajte autorizovanú servisnú opravovňu
Vnútorná kabeláž ručného
elektrického náradia je poškodená
Vyhľadajte autorizovanú servisnú opravovňu
Ručné elektrické náradie beží s
prerušeniami
Porucha vypínača Vyhľadajte autorizovanú servisnú opravovňu
Silné vibrácie/hluk Ručné elektrické náradie je pokazené Vyhľadajte autorizovanú servisnú opravovňu
Doba rezania na jedno nabitie
akumulátora je príliš krátka
Upevňovací mechanizmus pílového
listu treba vyčistiť
Držte ručné elektrické náradie smerom k zemi a
začnite rezať – píliť
Pílový list je opotrebovaný Pílový list vymeňte
Zlá technika rezania pozri „Pracovné pokyny“ (obrázok 8)
Akumulátor nie je celkom nabitý Akumulátor nabite, pozri aj „Pokyny pre nabíjanie“
Pílový list sa pomaly pohybuje
sem a tam
Akumulátor je takmer vybitý Akumulátor nabite, pozri aj „Pokyny pre nabíjanie“
Vypínač nie je celkom stlačený Stlačte vypínač úplne (na doraz)
Preťaženie náradia počas prevádzky Zredukujte prítlak ručného elektrického náradia
na pílený konár
Zelená a červená dióda LED
striedavo blikajú
Teplota akumulátora sa nachádza
mimo prípustného rozsahu teploty
nabíjania
Ochladením alebo zohriatím zabezpečte, aby sa
teplota akumulátora nachádzala v prípustnom
rozsahu teploty medzi 0 °C a 45 °C
Červená dióda LED bliká 1x Napätie batérie je príliš nízke;
akumulátor je vybitý
Akumulátor nabite, pozri aj „Pokyny pre nabíjanie“
Červená dióda LED bliká2x Teplota akumulátora sa nachádza
mimo prípustného rozsahu
prevádzkovej teploty
Ochladením alebo zohriatím zabezpečte, aby sa
teplota akumulátora nachádzala v prípustnom
rozsahu teploty medzi –15 °C a +65 °C
Červená dióda LED bliká5x
rýchlo
Preťaženie náradia (pílový list je
zaseknutý)
Zredukujte prítlak ručného elektrického náradia
na pílený konár
Prikladajte ručné elektrické náradie k rezanému
konáru v zapnutom stave
OBJ_BUCH-1453-006.book Page 114 Friday, September 23, 2016 1:53 PM
Slovensky | 115
Bosch Power Tools F 016 L81 345 | (23.9.16)
Údržba a servis
Údržba, čistenie a skladovanie
Pred každou prácou na ručnom elektrickom náradí
(napr. údržba, výmena nástroja a pod.) ako aj pri
transporte a úschove náradia zablokujte vypínač vo
vypnutej polohe. V prípade neúmyselného náhodného
zapnutia vypínača hrozí nebezpečenstvo poranenia.
Pred každou prácou na ručnom elektrickom náradí
demontujte vždy pílový list.
Ručné elektrické náradie a jeho vetracie štrbiny
udržiavajte vždy v čistote, aby ste mohli pracovať
kvalitne a bezpečne.
Upínací mechanizmus pílového listu najlepšie vyčistíte
tlakovým vzduchom alebo pomocou nejakého mäkkého
štetca. Pri tejto práci vyberte pílový list z ručného
elektrického náradia. Udržiavajte upínací mechanizmus
pílového listu vo funkčnom stave používaním vhodných
mastiacich prostriedkov.
Výrazné znečistenie ručného elektrického náradia môže mať
za následok funkčné poruchy. Materiály, ktoré vytvárajú pri
rezaní veľké množstvo prachu, nerežte z tohto dôvodu zdola
ani nad hlavou.
Skladujte toto ručné elektrické náradie na bezpečnom a
suchom mieste a tak, aby k nemu nemali prístup deti.
Neodkladajte na uložené ručné elektrické náradie žiadne iné
predmety.
Servisné stredisko a poradenstvo pri používaní
www.bosch-garden.com
Pri všetkých dopytoch a objednávkach náhradných súčiastok
uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené
na typovom štítku výrobku.
Slovakia
Na www.bosch-pt.sk si môžete objednať opravu vášho stroja
alebo náhradné diely online.
Tel.: (02) 48 703 800
Fax: (02) 48 703 801
E-Mail: [email protected]
www.bosch.sk
Transport
Priložené lítiovo-iónové akumulátory podliehajú požiadavkám
pre transport nebezpečného nákladu. Tieto akumulátory smie
používateľ náradia prepravovať po cestách bez ďalších
opatrení.
Pri zasielaní tretími osobami (napr.: leteckou dopravou alebo
prostredníctvom špedície) treba rešpektovať osobitné
požiadavky na obaly a označenie. V takomto prípade treba pri
príprave zásielky bezpodmienečne konzultovať s expertom
pre prepravu nebezpečného tovaru.
Likvidácia
Záhradnícke náradie, príslušenstvo a obaly treba dať na
recykláciu zodpovedajúcu ochrane životného prostredia.
Neodhadzujte ručné elektrické náradie ani akumulátory/
batérie do komunálneho odpadu!
Len pre krajiny EÚ:
Podľa Európskej smernice 2012/19/EÚ sa
musia nepoužiteľné ručné elektrické
náradie (elektrospotrebiče) a podľa
európskej smernice 2006/66/ES sa musia
poškodené alebo opotrebované
akumulátory/batérie zbierať separovane a
treba ich dávať na recykláciu zodpovedajúcu ochrane
životného prostredia.
Integrované akumulátory smú vyberať len odborní
pracovníci na účel likvidácie. Otvorením krytu môže
dôjsť k zničeniu elektrického náradia.
Pred vybratím akumulátora z elektrického náradia držte
spínač stlačený tak dlho, kým nebude akumulátor úplne
vybitý. Pre vybratie akumulátora vyskrutkujte skrutky v kryte
asnímte kryt. Aby ste zabránili skratu, postupne odpojte
jednotlivé prípoje na akumulátore a tieto póly potom
zaizolujte. Aj po úplnom vybití môže mať akumulátor ešte
zvyškovú kapacitu, ktorá sa môže v prípade skratu uvoľniť.
Akumulátory/batérie:
Lítiovo-iónové akumulátory:
Dodržte láskavo pokyny uvedené v odseku
„Transport“.
Zmeny vyhradené.
OBJ_BUCH-1453-006.book Page 115 Friday, September 23, 2016 1:53 PM
116 | Magyar
F 016 L81 345 | (23.9.16) Bosch Power Tools
Magyar
Biztonsági előírások
A szimbólumok magyarázata
Általános biztonsági előírások az elektromos
kéziszerszámokhoz
Olvassa el az összes
biztonsági figyelmeztetést
és előírást. Akövetkezőkben leírt előírások betartásának
elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi
sérülésekhez vezethet.
Kérjük a későbbi használatra gondosan őrizze meg ezeket
az előírásokat.
Az alább alkalmazott „elektromos kéziszerszám” fogalom a
hálózati elektromos kéziszerszámokat (hálózati csatlakozó
kábellel) és az akkumulátoros elektromos kéziszerszámokat
(hálózati csatlakozó kábel nélkül) foglalja magában.
Munkahelyi biztonság
Tartsa tisztán és jól megvilágított állapotban a
munkahelyét. A rendetlenség és a megvilágítatlan
munkaterület balesetekhez vezethet.
Ne dolgozzon a berendezéssel olyan
robbanásveszélyes környezetben, ahol éghető
folyadékok, gázok vagy porok vannak. Az elektromos
kéziszerszámok szikrákat keltenek, amelyek a port vagy a
gőzöket meggyújthatják.
Tartsa távol a gyerekeket és az idegen személyeket a
munkahelytől, ha az elektromos kéziszerszámot
használja. Ha elvonják a figyelmét, elvesztheti az uralmát a
berendezés felett.
Elektromos biztonsági előírások
A készülék csatlakozó dugójának bele kell illeszkednie
a dugaszolóaljzatba. A csatlakozó dugót semmilyen
módon sem szabad megváltoztatni. Védőföldeléssel
ellátott készülékekkel kapcsolatban ne használjon
csatlakozó adaptert. A változtatás nélküli csatlakozó
dugók és a megfelelő dugaszoló aljzatok csökkentik az
áramütés kockázatát.
Kerülje el a földelt felületek, mint például csövek,
fűtőtestek, kályhák és hűtőgépek megérintését. Az
áramütési veszély megnövekszik, ha a teste le van földelve.
Tartsa távol az elektromos kéziszerszámot az esőtől
vagy nedvességtől. Ha víz hatol be egy elektromos
kéziszerszámba, ez megnöveli az áramütés veszélyét.
Ne használja a kábelt a rendeltetésétől eltérő célokra,
vagyis a szerszámot soha ne hordozza vagy akassza fel
a kábelnél fogva, és sohase húzza ki a hálózati csat-
lakozó dugót a kábelnél fogva. Tartsa távol a kábelt
hőforrásoktól, olajtól, éles élektől és sarkoktól és
mozgó gépalkatrészektől. Egy megrongálódott vagy cso-
mókkal teli kábel megnöveli az áramütés veszélyét.
Ha egy elektromos kéziszerszámmal a szabad ég alatt
dolgozik, csak szabadban való használatra
engedélyezett hosszabbítót használjon. A szabadban
való használatra engedélyezett hosszabbító használata
csökkenti az áramütés veszélyét.
Ha nem lehet elkerülni az elektromos kéziszerszám
nedves környezetben való használatát, alkalmazzon
egy hibaáram-védőkapcsolót. Egy hibaáram-védőkap-
csoló alkalmazása csökkenti az áramütés kockázatát.
Személyi biztonság
Munka közben mindig figyeljen, ügyeljen arra, amit
csinál és meggondoltan dolgozzon az elektromos
kéziszerszámmal. Ha fáradt, ha kábítószerek vagy
alkohol hatása alatt áll, vagy orvosságokat vett be, ne
használja a berendezést. Egy pillanatnyi figyelmetlenség
a szerszám használata közben komoly sérülésekhez
vezethet.
Viseljen személyi védőfelszerelést és mindig viseljen
védőszemüveget. Aszemélyi védőfelszerelések, mint
porvédő álarc, csúszásbiztos védőcipő, védősapka és fül-
védő használata az elektromos kéziszerszám használata
jellegének megfelelően csökkenti a személyi sérülések
kockázatát.
Kerülje el a készülék akaratlan üzembe helyezését.
Győződjön meg arról, hogy az elektromos
kéziszerszám ki van kapcsolva, mielőtt bedugná a
csatlakozó dugót a dugaszolóaljzatba, csatlakoztatná
az akkumulátor-csomagot, és mielőtt felvenné és vinni
kezdené az elektromos kéziszerszámot. Ha az
elektromos kéziszerszám felemelése közben az ujját a
kapcsolón tartja, vagy ha a készüléket bekapcsolt
állapotban csatlakoztatja az áramforráshoz, ez balese-
tekhez vezethet.
Az elektromos kéziszerszám bekapcsolása előtt
okvetlenül távolítsa el a beállítószerszámokat vagy
csavarkulcsokat. Az elektromos kéziszerszám forgó
részeiben felejtett beállítószerszám vagy csavarkulcs
sérüléseket okozhat.
Gondosan olvassa el az Üzemeltetési útmutatót.
Általános tájékoztató a veszélyekről.
Gondoskodjon arról, hogy a közelében álló
személyek biztonságos távolságban maradjanak
az elektromos kéziszerszámtól.
Viseljen védőkesztyűt
Az elektromos kéziszerszámot esőben ne
használja és ne tegye ki eső hatásának.
FIGYELMEZTETÉS
OBJ_BUCH-1453-006.book Page 116 Friday, September 23, 2016 1:53 PM
Magyar | 117
Bosch Power Tools F 016 L81 345 | (23.9.16)
Ne becsülje túl önmagát. Kerülje el a normálistól eltérő
testtartást, ügyeljen arra, hogy mindig biztosan álljon
és az egyensúlyát megtartsa. Így az elektromos
kéziszerszám felett váratlan helyzetekben is jobban tud
uralkodni.
Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy
ékszereket. Tartsa távol a haját, a ruháját és a
kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket
és a hosszú hajat a mozgó alkatrészek magukkal
ránthatják.
Ha az elektromos kéziszerszámra fel lehet szerelni a
por elszívásához és összegyűjtéséhez szükséges
berendezéseket, ellenőrizze, hogy azok megfelelő
módon hozzá vannak kapcsolva a készülékhez és ren-
deltetésüknek megfelelően működnek. A porgyűjtő
berendezések használata csökkenti a munka során
keletkező por veszélyes hatását.
Az elektromos kéziszerszámok gondos kezelése
és használata
Ne terhelje túl a berendezést. A munkájához csak az
arra szolgáló elektromos kéziszerszámot használja.
Egy alkalmas elektromos kéziszerszámmal a megadott
teljesítménytartományon belül jobban és
biztonságosabban lehet dolgozni.
Ne használjon olyan elektromos kéziszerszámot,
amelynek a kapcsolója elromlott. Egy olyan elektromos
kéziszerszám, amelyet nem lehet sem be-, sem kikapcsol-
ni, veszélyes és meg kell javíttatni.
Húzza ki a csatlakozó dugót a dugaszolóaljzatból
és/vagy az akkumulátor-csomagot az elektromos
kéziszerszámból, mielőtt az elektromos
kéziszerszámon beállítási munkákat végez,
tartozékokat cserél vagy a szerszámot tárolásra
elteszi. Ez az elővigyázatossági intézkedés meggátolja a
szerszám akaratlan üzembe helyezését.
A használaton kívüli elektromos kéziszerszámokat
olyan helyen tárolja, ahol azokhoz gyerekek nem
férhetnek hozzá. Ne hagyja, hogy olyan személyek
használják az elektromos kéziszerszámot, akik nem
ismerik a szerszámot, vagy nem olvasták el ezt az
útmutatót. Az elektromos kéziszerszámok veszélyesek,
ha azokat gyakorlatlan személyek használják.
A készüléket gondosan ápolja. Ellenőrizze, hogy a
mozgó alkatrészek kifogástalanul működnek-e,
nincsenek-e beszorulva, és nincsenek-e eltörve vagy
megrongálódva olyan alkatrészek, amelyek hatással
lehetnek az elektromos kéziszerszám működésére. A
berendezés megrongálódott részeit a készülék
használata előtt javíttassa meg. Sok olyan baleset
történik, amelyet az elektromos kéziszerszám nem
kielégítő karbantartására lehet visszavezetni.
Tartsa tisztán és éles állapotban a vágószerszámokat.
Az éles vágóélekkel rendelkező és gondosan ápolt vágó-
szerszámok ritkábban ékelődn ek be é s a zok at kön nyebb en
lehet vezetni és irányítani.
Az elektromos kéziszerszámokat, tartozékokat,
betétszerszámokat stb. csak ezen előírásoknak és az
adott készüléktípusra vonatkozó kezelési
utasításoknak megfelelően használja. Vegye
figyelembe a munkafeltételeket és a kivitelezendő
munka sajátosságait. Az elektromos kéziszerszám
eredeti rendeltetésétől eltérő célokra való alkalmazása
veszélyes helyzetekhez vezethet.
Az akkumulátoros elektromos kéziszerszámok
gondos kezelése és használata
Az akkumulátort csak a gyártó által ajánlott
töltőkészülékekben töltse fel. Ha egy bizonyos
akkumulátortípus feltöltésére szolgáló töltőkészülékben
egy másik akkumulátort próbál feltölteni, tűz keletkezhet.
Az elektromos kéziszerszámban csak az ahhoz tartozó
akkumulátort használja. Más akkumulátorok használata
személyi sérüléseket és tüzet okozhat.
Tartsa távol a használaton kívüli akkumulátort bármely
fémtárgytól, mint például irodai kapcsoktól,
pénzérméktől, kulcsoktól, szögektől, csavaroktól és
más kisméretű fémtárgyaktól, amelyek áthidalhatják
az érintkezőket. Az akkumulátor érintkezői közötti
rövidzárlat égési sérüléseket vagy tüzet okozhat.
Hibás alkalmazás esetén az akkumulátorból folyadék
léphet ki. Kerülje el az érintkezést a folyadékkal.
Ha véletlenül mégis érintkezésbe került az akkumulá-
torfolyadékkal, azonnal öblítse le vízzel az érintett
felületet. Ha a folyadék a szemébe jutott, keressen fel
ezen kívül egy orvost. A kilépő akkumulátorfolyadék
irritációkat vagy égéses bőrsérüléseket okozhat.
Szervíz-ellenőrzés
Az elektromos kéziszerszámot csak szakképzett
személyzet csak eredeti pótalkatrészek
felhasználásával javíthatja. Ez biztosítja, hogy az
elektromos kéziszerszám biztonságos maradjon.
Biztonsági előírások a kardfűrészek számára
Az elektromos kéziszerszámot csak a szigetelt
fogantyúfelületeknél fogva tartsa, ha olyan munkát
végez, amelynek során a betétszerszám feszültség
alatt álló, kívülről nem látható vezetékekhez érhet. Ha
a berendezés egy feszültség alatt álló vezetékhez ér, az
elektromos kéziszerszám fémrészei szintén feszültség alá
kerülhetnek és áramütéshez vezethetnek.
Ne használja az elektromos kéziszerszámot a
tartókengyellel, ha a tartókengyel gumiköpenyei
hiányoznak vagy meg vannak rongálódva. Ha a
tartókengyel gumiköpenyei megrongálódtak, cserélje
ki egy újra a tartókengyelt.
Tartsa távol a kezét a fűrészelési területtől. Ne nyúljon
a megmunkálásra kerülő munkadarab alá. Ha megérinti
a fűrészlapot, sérülésveszély áll fenn.
Az elektromos kéziszerszámot csak bekapcsolt
állapotban vezesse rá a megmunkálásra kerülő
munkadarabra. Ellenkező esetben fennáll egy visszarúgás
veszélye, ha a betétszerszám beékelődik a munkadarabba.
OBJ_BUCH-1453-006.book Page 117 Friday, September 23, 2016 1:53 PM
118 | Magyar
F 016 L81 345 | (23.9.16) Bosch Power Tools
Ügyeljen arra, hogy a vezetőlap tartókengyel nélkül
végzett fűrészeléskor mindig felfeküdjön a
munkadarabra. A fűrészlap beékelődhet és a kezelő
elvesztheti az uralmát az elektromos kéziszerszám felett.
A munkafolyamat befejezése után kapcsolja ki az
elektromos kéziszerszámot, és a fűrészlapot csak
azután emelje ki a vágásból, miután az teljesen leállt.
Így elkerüli a készülék visszarúgását, és biztonságosan
leteheti az elektromos kéziszerszámot.
Csak megrongálatlan, kifogástalan állapotú
fűrészlapokat használjon. A meggörbült vagy életlen
fűrészlapok eltörhetnek, negatív befolyással lehetnek a
vágásra, vagy visszarúgáshoz vezethetnek.
A fűrészlapot a kikapcsolás után sohase fékezze le
oldalirányú nyomással. A fűrészlap megrongálódhat,
eltörhet, vagy egy visszarúgáshoz vezethet.
Fogja be szorosan az anyagot. A munkadarabot ne a
kezével vagy a lábával támassza meg. A működő
fűrésszel ne érintsen meg se tárgyakat, se a padlót.
Ellenkező esetben fennáll a visszarúgás veszélye.
A rejtett vezetékek felkutatásához használjon
alkalmas fémkereső készüléket, vagy kérje ki a helyi
energiaellátó vállalat tanácsát. Ha egy elektromos
vezetéket a berendezéssel megérint, az tűzhöz és
áramütéshez vezethet. Egy gázvezeték megrongálása rob-
banást eredményezhet. Ha egy vízvezetéket szakít meg,
anyagi károk keletkeznek.
A megmunkálásra kerülő munkadarabot megfelelően
rögzítse. Egy befogó szerkezettel vagy satuval rögzített
munkadarab biztonságosabban van rögzítve, mintha csak
a kezével tartaná.
Várja meg, amíg az elektromos kéziszerszám teljesen
leáll, mielőtt letenné. A betétszerszám beékelődhet, és a
kezelő elvesztheti az uralmát az elektromos kéziszerszám
felett.
Az elektromos kéziszerszámon végzendő minden
munka (például karbantartás, szerszámcsere, stb.)
megkezdése előtt, valamint szállításhoz és tároláshoz
kapcsolja át reteszelje a be-/kikapcsolót a kikapcsolt
helyzetben. Ellenkező esetben a be-/kikapcsoló véletlen
megérintésekor bekapcsolódó készülék sérüléseket
okozhat.
Óvja meg az elektromos kéziszerszámot a
forróságtól, például a tartós napsugárzástól, a
tűztől, a víztől és a nedvességtől. Ellenkező
esetben robbanásveszély áll fenn.
Az akkumulátor megrongálódása vagy szakszerűtlen
kezelése esetén abból gőzök léphetnek ki. Azonnal
juttasson friss levegőt a helyiségbe, és ha panaszai
vannak, keressen fel egy orvost. A gőzök ingerelhetik a
légutakat.
Az energia megtakarítására az elektromos kéziszerszémot
csak akkor kapcsolja be, ha használja.
Biztonsági előírások a
töltőkészülékek számára
Tartsa távol a töltőkészüléket
az esőtől vagy nedvességtől.
Ha víz hatol be egy
töltőkészülékbe, ez megnöveli
az áramütés veszélyét.
Az elektromos kéziszerszámot
csak az azzal szállított
töltőkészülékkel töltse fel.
Tartsa tisztán a töltőkészüléket.
Elszennyeződés esetén
megnövekedik az áramütés
veszélye.
Minden használat előtt
ellenőrizze a töltőkészüléket, a
kábelt és a csatlakozó dugót. Ha
valamilyen megrongálódást
észlel, ne használja a
töltőkészüléket. Sohase nyissa fel
saját maga a töltőkészüléket, és
csak megfelelően kiképzett
szakembereket bízzon meg a
töltőkészülék javításával. A
javításhoz csak eredeti
alkatrészeket szabad használni.
Egy megrongálódott töltőkészülék,
kábel, vagy csatlakozó dugó
megnöveli az áramütés veszélyét.
Ezt a töltőkészüléket gyerekek és
olyan személyek nem
használhatják, akik a fizikai,
érzékelési, vagy értelmi
képességeik miatt, vagy a
tapaszatalatok vagy megfelelő
ismeretek hiányában nem
képesek a töltőkészüléket
OBJ_BUCH-1453-006.book Page 118 Friday, September 23, 2016 1:53 PM
Magyar | 119
Bosch Power Tools F 016 L81 345 | (23.9.16)
biztonságosan használni, kivéve
ha az ilyen személyekre a
biztonságukért felelős más
személy felügyel, vagy
utasításokat ad arra, hogyan kell
használni a töltőkészüléket.
Ellenkező esetben hibás kezelés és
sérülések veszélye áll fenn.
Tartsa a gyerekeket a használat,
tisztítás és karbantartás során
felügyelet alatt. Ez biztosítja, hogy
gyerekek ne játsszanak a
töltőkészülékkel.
A töltőkészülék tisztítását és
karbantartását gyerekek
felügyelet nélkül nem végezhetik.
Jelképes ábrák
Az ezt követő jelmagyarázat az Üzemeltetési útmutató
elolvasásának és megértésének megkönnyítésére szolgál.
Jegyezze meg ezeket a szimbólumokat és jelentésüket. A
szimbólumok helyes értelmezése segítségére lehet az
elektromos kéziszerszám jobb és biztonságosabb
használatában.
Rendeltetésszerű használat
Ez az elektromos kéziszerszám otthoni használatra szolgál.
Az elektromos kéziszerszám főleg ágak levágására szolgál, de
fa, puhafém (például vörösréz) és gipszkartonlapok vágására
is használható.
A fűrész görbe és egyenes vágásokra alkalmas.
Okvetlenül tartsa be a fűrészlapokkal kapcsolatos
javaslatokat.
Műszaki adatok
Jel Magyarázat
Viseljen védőszemüveget.
A töltőkészüléket csak száraz
helyiségekben szabad használni.
A reakció iránya
Mozgásirány
Bekapcsolás
Megendedett tevékenység
Tilos tevékenység
Tartozékok
Kardfűrész Keo
Cikkszám 3 600 H61 9..
Névleges feszültség
V= 10,8
Üresjárati löketszám n
0
perc
-1
0–1600
Szerszámbefogó egység
SDS
Löket
mm 20
Vágási teljesítmény, max.
átmérő
–fában
–puhafémben
mm
mm
80
7
Súly az „EPTA-Procedure
01:2014” (01:2014
EPTA-eljárás) szerint
kg 1,05
Töltőkészülék
Cikkszám EU
UK
AU
2 609 003 916
2 609 007 262
2 609 003 932
2 609 004 762
Bemeneti feszültség
V 100 – 240
Töltőáram
mA 500
Megengedett töltési
hőmérséklet tartomány
°C 0–45
Súly az „EPTA-Procedure
01:2014” (01:2014
EPTA-eljárás) szerint
kg
kg
kg
0,088 (EU)
0,093 (UK)
0,085 (AU)
Érintésvédelmi osztály
/ II
Akkumulátor
Li-ion
Névleges feszültség
V= 10,8
Kapacitás
Ah 1,5
Töltési idő (kimerült
akkumulátor esetén)
óra 3,5
Akkucellák száma
3
Kérjük vegye figyelembe az elektromos kéziszerszáma típustábláján
található cikkszámot. Egyes elektromos kéziszerszámoknak több
különböző kereskedelmi megnevezése is lehet.
OBJ_BUCH-1453-006.book Page 119 Friday, September 23, 2016 1:53 PM
120 | Magyar
F 016 L81 345 | (23.9.16) Bosch Power Tools
Megfelelőségi nyilatkozat
Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok”
leírt termék megfelel a 2011/65/EU, 2016 április 19-ig:
2006/95/EK, 2016 április 20-ról kezdve: 2014/35/EU,
2016 április 19-ig: 2004/108/EK, 2016 április 20-tól:
2014/30/EU, 2006/42/EK irányelvekben és azok
módosításaiban leírt idevágó előírásoknak és megfelel a
következő szabványoknak:
EN 60745-1, EN 60745-2-11 (akkumulátor-készülék),
EN 50581, EN 60335-1, EN 60335-2-29 (akkumulátor-
töltőkészülék).
A műszaki dokumentációja (2006/42/EK, 2000/14/EK) a
következő helyen található:
Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,
Stowmarket, Suffolk IP14 1EY, England
Robert Bosch Power Tools GmbH
70538 Stuttgart, GERMANY
Stuttgart, 01.01.2017
Zaj és vibráció értékek
A zajmérési eredmények az EN 60745-2-11 szabványnak
megfelelően kerültek meghatározásra.
A készülék A-értékelésű tipikus hangnyomásszintje 72 dB(A).
Bizonytalanság K=3 dB.
A munkavégzés alatti zajszint túllépheti a 80 dB(A)-t.
Viseljen fülvédőt!
a
h
rezgési összértékek (a három irány vektorösszege) és K
bizonytalanság az EN 60745-2-11 szabvány szerint:
Forgácslemez fűrészelése: a
h
=19m/s
2
, K=6,0 m/s
2
,
Fagerendák fűrészelése: a
h
=20m/s
2
, K=3,0 m/s
2
.
Az ezen előírásokban megadott rezgésszint az EN 60745
szabványban rögzített mérési módszerrel került
meghatározásra és az elektromos kéziszerszámok
összehasonlítására ez az érték felhasználható. Az érték a
rezgési terhelés ideiglenes megbecsülésére is alkalmazható.
Az elektromos kéziszerszám műszaki specifikációi eltérnek az
EN 60745 szabványban leírt szabványosított tesztek
ellenőrzési kritériumaitól.
A megadott rezgésszint az elektromos kéziszerszám fő
alkalmazásaira vonatkozik. Ha az elektromos kéziszerszámot
más alkalmazásokra, eltérő betétszerszámokkal vagy nem
kielégítő karbantartás mellett használják, a rezgésszint a fenti
értéktől eltérhet. Ez az egész munkaidőre vonatkozó rezgési
terhelést lényegesen megnövelheti.
A rezgési terhelés pontos megbecsüléséhez figyelembe kell
venni azokat az időszakokat is, amikor a berendezés
kikapcsolt állapotban van, vagy amikor be van ugyan
kapcsolva, de nem kerül ténylegesen használatra. Ez az egész
munkaidőre vonatkozó rezgési terhelést lényegesen
csökkentheti.
Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a
rezgések hatása elleni védelmére, például: Az elektromos
kéziszerszám és a betétszerszámok karbantartása, a kezek
melegen tartása, a munkamenetek megszervezése.
Felszerelés és üzemeltetés
Üzembe helyezés
Az elektromos kéziszerszámon végzendő minden munka
(például karbantartás, szerszámcsere, stb.)
megkezdése előtt, valamint szállításhoz és tároláshoz
kapcsolja át reteszelje a be-/kikapcsolót a kikapcsolt
helyzetben. Ellenkező esetben a be-/kikapcsoló véletlen
megérintésekor bekapcsolódó készülék sérüléseket
okozhat.
Az akkumulátor feltöltése
Ne használjon más töltőkészüléket. A készülékkel
szállított töltőkészülék pontosan az Ön elektromos
kéziszerszámába beszerelt Li-ion-akkumulátorra van
méretezve.
Ügyeljen a helyes hálózati feszültségre! Az áramforrás
feszültségének meg kell egyeznie a töltőkészülék
típustábláján található adatokkal. A 230 V-os
töltőkészülékeket 220 V hálózati feszültségről is szabad
üzemeltetni.
A töltőkészülék feszültségtartománya 100–240 V.
Gondoskodjon arról, hogy a csatlakozó dugó beleillik a
hálózati dugaszolóaljzatba.
Megjegyzés: Az akkumulátor félig feltöltve kerül kiszállításra.
Az akkumulátor teljes teljesítményének biztosítására az első
alkalmazás előtt töltse fel teljesen az akkumulátort.
A Li-ion-akkumulátort bármikor fel lehet tölteni, anélkül, hogy
ez megrövidítené az élettartamát. A töltési folyamat
megszakítása nem árt az akkumulátornak.
A lithium-ionos-akkumulátort az „Electronic Cell Protection
(ECP)” védi a túl erős kisülés ellen. Ha az akkumulátor
kimerült, a kerti kisgépet egy védőkapcsoló kikapcsolja: A
kerti kisgép ekkor nem működik tovább.
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ECS
A tevékenység célja Ábra Oldal
Szállítmány tartalma 1 213
Az akkumulátor feltöltése
2 213
A tartókengyel felszerelése
3 214
A tartókengyel szilárd
rögzítésének ellenőrzése
4 214
A fűrészlap behelyezése/kivétele
5 215
A fűrészlap szilárd rögzítésének
ellenőrzése
6 215
Bekapcsolás
7 215
A löketszám vezérlése
7 215
Munkavégzési tanácsok
8–9 216 – 217
Karbantartás és tisztítás
10 217
A tartozékok/pótalkatrészek
kiválasztása
11 218
OBJ_BUCH-1453-006.book Page 120 Friday, September 23, 2016 1:53 PM
Magyar | 121
Bosch Power Tools F 016 L81 345 | (23.9.16)
Az elektromos kéziszerszám automatikus kikapcsolása
után ne nyomja tovább a be-/kikapcsolót. Ez
megrongálhatja az akkumulátort.
Dugja be a töltőkészülék hálózati csatlakozó dugóját a
csatlakozó aljzatba és a töltődugót a fogantyú hátoldalán
elhelyezett hüvelybe (itt csak egy csatlakozási lehetőség áll
rendelkezésre).
A töltési folyamat azonnal megindul, mihelyt medugja a
töltőkészülék hálózati csatlakozó dugóját a dugaszoló aljzatba.
A akkumulátor töltési szint kijelző mutatja a töltési folyamat
előrehaladását. A kijelző a töltési folyamat során zöld színben
villog. Ha a akkumulátor töltési szint kijelző folyamatosan
zöld színben világít, az akkumulátor teljesen fel van töltve.
A töltési folyamat közben az elektromos kéziszerszám
fogantyúja felmelegszik. Ez egy normális jelenség.
Ha a töltőkészüléket hosszabb ideig nem használja, válassza
azt le a villamos hálózatról.
Az elektromos kéziszerszámot a töltés közben nem lehet
használni; tehát nincs elromolva, ha a töltési folyamat közben
nem működik.
Óvja meg a töltőkészüléket a nedvesség hatásától!
Munkavégzési tanácsok
A fűrészlap felszereléséhez viseljen védőkesztyűt. A
fűrészlap megérintése sérülésveszéllyel jár.
A fűrészlap kicserélésekor ügyeljen arra, hogy az
elektromos kéziszerszámot ne a be-/kikapcsoló
közelében vagy a be-/kikapcsolónál fogva tartsa.
A be-/kikapcsoló véletlen megérintésekor bekapcsolódó
készülék sérüléseket okozhat.
A fűrészlap kicserélésekor ügyeljen arra, hogy a
fűrészlap befogó egységben ne maradjanak
anyagmaradékok, például fa- vagy fémforgács, stb.
A könnyű építési anyag fűrészelésekor tartsa be a
törvényes rendelkezéseket és az anyagot gyártó cégek
javaslatait.
A fűrészelés során tartsa szorosan az egyik kezével a
fogantyúnál fogva az elektromos kéziszerszámot.
Na fogja át a fűrészelés során a tartókengyelt, a
fűrészlapot vagy a szellőzőnyílást.
A fűrészlap a fűrészelés során erősen felmelegedhet.
Hagyja lehűlni, mielőtt hozzányúlna.
A fűrészlap kiválasztása
Csak olyan fűrészlapokat használjon, amely alkalmas a
megmunkálásra kerülő anyag fűrészelésére.
A javasolt fűrészlapok áttekintése ezen használati útmutató
elején található. Csak a javasolt fűrészlapokat használja.
Kis sugarú görbék vágásához használjon keskeny fűrészlapot.
Akkumulátor feltöltési kijelző
A akkumulátor töltési szint kijelző a be-/kikapcsoló benyomott
helyzetében állandóan jelzi az akkumulátor töltési szintjét.
Por- és forgácselszívás
Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és
fémek pora egészségkárosító hatású lehet. A poroknak a
kezelő vagy a közelben tartózkodó személyek által történő
megérintése vagy belégzése allergikus reakciókhoz és/vagy a
légutak megbetegedését vonhatja maga után.
Egyes faporok, például tölgy- és bükkfaporok rákkeltő
hatásúak, főleg ha a faanyag kezeléséhez más anyagok is
vannak bennük (kromát, favédő vegyszerek). A készülékkel
azbesztet tartalmazó anyagokat csak szakembereknek
szabad megmunkálniuk.
– Gondoskodjon a munkahely jó szellőztetéséről.
– Ehhez a munkához célszerű egy P2 szűrőosztályú
porvédő álarcot használni.
A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be
az adott országban érvényes előírásokat.
Gondoskodjon arról, hogy a munkahelyén ne
gyűlhessen össze por. A porok könnyen
meggyulladhatnak.
Hibakeresés
LED Kapacitás
Tartós zöld fény ≥ 35%
Zöld villogó fény 15 – 35%
Piros villogó fény 5 – 15%
Tartós piros fény ≤ 5%
Probléma Lehetséges ok Elhárítás módja
Az elektromos kéziszerszám nem
működik
Az akkumulátor kimerült Töltse fel az akkumulátort, lásd a töltéssel
kapcsolatos tájékoztatót is
Az elektromos kéziszerszám meghibásodott Keressen fel egy vevőszolgálatot
Az elektromos kéziszerszám belső vezetékei
meghibásodtak
Keressen fel egy vevőszolgálatot
Az elektromos kéziszerszám csak
megszakításokkal működik
A be-/kikapcsoló meghibásodott Keressen fel egy vevőszolgálatot
Erős rezgések/zajok Az elektromos kéziszerszám meghibásodott Keressen fel egy vevőszolgálatot
OBJ_BUCH-1453-006.book Page 121 Friday, September 23, 2016 1:53 PM
122 | Magyar
F 016 L81 345 | (23.9.16) Bosch Power Tools
Karbantartás és szerviz
Karbantartás, tisztítás és tárolás
Az elektromos kéziszerszámon végzendő minden
munka (például karbantartás, szerszámcsere, stb.)
megkezdése előtt, valamint szállításhoz és tároláshoz
kapcsolja át reteszelje a be-/kikapcsolót a kikapcsolt
helyzetben. Ellenkező esetben a be-/kikapcsoló véletlen
megérintésekor bekapcsolódó készülék sérüléseket
okozhat.
Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt mindig távolítsa el a
fűrészlapot.
Tartsa mindig tisztán az elektromos kéziszerszámot és
annak szellőzőnyílásait, hogy jól és biztonságosan
dolgozhasson.
A fűrészlap befogó egységet sűrített levegővel vagy egy puha
ecsettel tisztítsa meg. Ehhez vegye ki a fűrészlapot az
elektromos kéziszerszámból. Megfelelő kenőanyagokkal
tartsa működőképes állapotban a fűrészlap befogó egységet.
Az elektromos kéziszerszám erős elszennyeződése működési
zavarokhoz vezethet. Ezért olyan anyagokat, melyek
megmunkálásakor sok por keletkezik, ne fűrészeljen alulról,
vagy a feje felett.
Az elektromos kéziszerszámot egy biztonságos, száraz, és
gyerekek által el nem érhető helyen tárolja.
Ne tegyen más tárgyakat az elektromos kéziszerszámra.
Vevőszolgálat és használati tanácsadás
www.bosch-garden.com
Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni,
okvetlenül adja meg az elektromos kéziszerszám
típustábláján található 10-jegyű cikkszámot.
Magyarország
Robert Bosch Kft.
1103 Budapest
Gyömrői út. 120.
A www.bosch-pt.hu oldalon online megrendelheti
készülékének javítását.
Tel.: (061) 431-3835
Fax: (061) 431-3888
Az egy akkumulátor feltöltéssel
elérhető fűrészelési idő túl rövid
A fűrészlap befogó egységet meg kell
tisztítani
Tartsa a talaj felé az elektromos
kéziszerszámot és kezdjen el fűrészelni
A fűrészlap elkopott A fűrészlap kicserélése
Rossz fűrészelési technika lásd „Munkavégzési útmutató” (8. ábra)
Az akkumulátor nincs teljesen feltöltve Töltse fel az akkumulátort, lásd a töltéssel
kapcsolatos tájékoztatót is
A fűrészlap lassan ide-oda mozog Az akkumulátor majdnem teljesen kimerült Töltse fel az akkumulátort, lásd a töltéssel
kapcsolatos tájékoztatót is
A be-/kikapcsoló nincs teljesen benyomva Nyomja be teljesen a be-/kikapcsolót
Túlterhelés üzem közben Csökkentse az elektromos
kéziszerszámmal az ágra kifejtett
nyomást
A zöld és a piros LED-kijelző
váltakozva villog
Az akkumulátor hőmérséklete a megengedett
töltési hőmérséklet tartományon kívül van
Hozza az akkumulátor hőmérsékletét
lehűtéssel vagy felmelegítéssel a
megengedett hőmérséklet tartományba,
0°C és 45°C között
A piros LED 1-szer felvillan Az elem feszültsége túl alacsony; az
akkumulátor kimerült
Töltse fel az akkumulátort, lásd a töltéssel
kapcsolatos tájékoztatót is
A piros LED 2-szer felvillan Az akkumulátor hőmérséklete a megengedett
üzemi hőmérséklet tartományon kívül van
Hozza az akkumulátor hőmérsékletét
lehűtéssel vagy felmelegítéssel a
megengedett hőmérséklet tartományba,
–15 °C és +65 °C között
A piros LED 5-ször gyorsan
felvillan
Túlterhelés (a fűrészlap beékelődött) Csökkentse az elektromos
kéziszerszámmal az ágra kifejtett
nyomást
Az elektromos kéziszerszámot
bekapcsolt állapotban vezesse a
levágásra kerülő ághoz
Probléma Lehetséges ok Elhárítás módja
OBJ_BUCH-1453-006.book Page 122 Friday, September 23, 2016 1:53 PM
Magyar | 123
Bosch Power Tools F 016 L81 345 | (23.9.16)
Szállítás
A termékben található lithium-ion-akkumulátorokra a
veszélyes árukra vonatkozó előírások érvényesek. A
felhasználók az akkumulátorokat a közúti szállításban minden
további nélkül szállíthatják.
Ha az akkumulátorok szállításával harmadik személyt
(például: légi vagy egyéb szállító vállalatot) bíznak meg, akkor
figyelembe kell venni a csomagolásra és a megjelölésre
vonatkozó különleges követelményeket. Ebben az esetben a
küldemény előkészítésébe be kell vonni egy veszélyes áru
szakembert.
Hulladékkezelés
A kerti kisgépeket, a tartozékokat és a csomagolást a
környezetvédelmi szempontoknak megfelelően kell
újrafelhasználásra előkészíteni.
Ne dobja ki az elektromos kéziszerszámokat és az
akkumulátorokat/elemeket a háztartási szemétbe!
Csak az EU-tagországok számára:
Az elhasznált villamos és elektronikus
berendezésekre vonatkozó 2012/19/EU
európai irányelvnek és az elromlott vagy
elhasznált akkumulátorokra/elemekre
vonatkozó 2006/66/EK európai
irányelvnek megfelelően a már nem
használható akkumulátorokat/elemeket külön össze kell
gyűjteni és a környezetvédelmi szempontoknak megfelelően
kell újrafelhasználásra leadni.
A beépített akkumulátorokat az ártalmatlanításhoz
csak szakember veheti ki. A ház fedelének a
felnyitásakor az elektromos kéziszerszám tönkremehet.
Ahhoz, hogy kivehesse az akkumulátort az elektromos
kéziszerszámból, nyomja meg annyi ideig a ki-/bekapcsolót,
amíg az akkumulátor teljesen kimerül. Csavarja ki a
csavarokat a házból és vegye le a ház fedelét, hogy kivehesse
az akkumulátort. A rövidzárlat megelőzésére egyenként
válassza szét az akkumulátor csatlakozóit, majd szigetelje le a
pólusokat. A teljesen kisütött akkumulátorban is van még
némi maradék kapacitás, amely egy rövidzárlat esetén
problémát okozhat.
Akkumulátorok/elemek:
Li-ion:
Kérjük vegye figyelembe a „Szállítás”
fejezetben leírtakat.
A változtatások joga fenntartva.
OBJ_BUCH-1453-006.book Page 123 Friday, September 23, 2016 1:53 PM
124 | Русский
F 016 L81 345 | (23.9.16) Bosch Power Tools
Русский
KEO
В состав эксплуатационных документов,
предусмотренных изготовителем для продукции, могут
входить настоящее руководство по эксплуатации, а также
приложения.
Информация о подтверждении соответствия содержится
в приложении.
Информация о стране происхождения указана на корпусе
изделия и в приложении.
Дата изготовления указана на последней странице
обложки Руководства.
Контактная информация относительно импортера
содержится на упаковке.
Зарядное устройство
В состав эксплуатационных документов,
предусмотренных изготовителем для продукции, могут
входить настоящее руководство по эксплуатации, а также
приложения.
Информация о подтверж
дении соответствия содержится
в приложении.
Информация о стране происхождения указана на корпусе
изделия и в приложении.
Дата изготовления указана на последней странице
обложки Руководства.
Контактная информация относительно импортера
содержится на упаковке.
Срок службы изделия
Срок службы изделия составляет 7 лет. Не рекомендуется
к эксплуатации по истечении 5 лет хранения с даты
изготовления без предварительной проверки (дату
изготовления см. на этикетке).
Перечень критических отказов и ошибочные действия
персонала или пользователя
– не использовать с поврежденной рукояткой или
поврежденным защитным кожухом
– не использовать при появлении дыма
непосредственно из корпуса изделия
– не использовать с перебитым или оголенным
электрическим кабелем
– не использовать на открытом пространстве во время
дождя (в распыляемой воде)
–не включать при попадании воды в корпус
– не использовать при сильном искрении
– не использовать при появлении сильной вибрации
Критерии предельных состояний
– перетёрт или повреждён электрический кабель
–поврежден корпус изделия
Тип и периодичность технического обслуживания
Рекомендуется очистить инструмент от пыли после
каждого использования.
Хранение
–необходимо хранить в сухом
месте
–необходимо хранить вдали от источников повышенных
температур и воздействия солнечных лучей
–при хранении необходимо избегать резкого перепада
температур
– хранение без упаковки не допускается
– подробные требования к условиям хранения смотрите
в ГОСТ 15150 (Условие 1)
Транспортировка
–категорически не допускается падение и любые
механические воздействия на упаковку при
транспортировке
– при разгрузке/погрузке не допускается использование
любого вида техники, работающей по принципу зажима
упаковки
– подробные требования к условиям транспортировки
смотрите в ГОСТ 15150 (Условие 5)
Указания по безопасности
Пояснение пиктограмм
Прочитайте руководство по эксплуатации.
Общее указание на наличие опасности.
Не подпускайте окружающих к
электроинструменту ближе чем на безопасное
расстояние.
Надевайте защитные рукавицы
Не используйте электроинструмент в дождь и
защищайте его от дождя.
OBJ_BUCH-1453-006.book Page 124 Friday, September 23, 2016 1:53 PM
Русский | 125
Bosch Power Tools F 016 L81 345 | (23.9.16)
Общие указания по технике безопасности для
электроинструментов
Прочтите все указания и
инструкции по технике
безопасности. Несоблюдение указаний и инструкций по
технике безопасности может стать причиной поражения
электрическим током, пожара и тяжелых травм.
Сохраняйте эти инструкции и указания для будущего
использования.
Использованное в настоящих инструкциях и указаниях
понятие «электроинструмент» распространяется на
электроинструмент с питанием от сети (с сетевым
шнуром) и на аккумуляторный электроинструмент (без
сетевого шнура).
Безопасность рабочего места
Содержите рабочее место в чистоте и хорошо
освещенным. Беспорядок или неосвещенные участки
рабочего места могут привести к несчастным случаям.
Не работайте с этим электроинструментом во
взрывоопасном помещении, в котором находятся
горючие жидкости, воспламеняющиеся газы или
пыль. Электроинструменты искрят, что может
привести к воспламенению пыли или паров.
Во время работы с электроинструментом не
допускайте близко к Вашему рабочему месту детей
и посторонних лиц. Отвлекшись, Вы можете потерять
контроль над электроинструментом.
Электробезопасность
Штепсельная вилка электроинструмента должна
подходить к штепсельной розетке. Ни в коем случае
не изменяйте штепсельную вилку. Не применяйте
переходные штекеры для электроинструментов с
защитным заземлением. Неизмененные
штепсельные вилки и подходящие штепсельные
розетки снижают риск поражения электротоком.
Предотвращайте телесный контакт с заземленными
поверхностями, как то: с трубами, элементами
отопления, кухонными плитами и холодильниками.
При заземлении Вашего тела повышается риск
поражения электротоком.
Защищайте электроинструмент от дождя и сырости.
Проникновение воды в электроинструмент повышает
риск поражения электротоком.
Не разрешается использовать шнур не по
назначению, например, для транспортировки или
подвески электроинструмента, или для
вытягивания вилки из штепсельной розетки. Защи-
щайте шнур от воздействия высоких температур,
масла, острых кромок или подвижных частей элек-
троинструмента. Поврежденный или спутанный шнур
повышает риск поражения электротоком.
При работе с электроинструментом под открытым
небом применяйте пригодные для этого кабели-
удлинители. Применение пригодного для работы под
открытым небом кабеля-удлинителя снижает риск
поражения электротоком.
Если невозможно избежать применения
электроинструмента в сыром помещении,
подключайте электроинструмент через устройство
защитного отключения. Применение устройства
защитного отключения снижает риск электрического
поражения.
Безопасность людей
Будьте внимательными, следите за тем, что Вы
делаете, и продуманно начинайте работу с электро-
инструментом. Не пользуйтесь электроинстру-
ментом в усталом состоянии или если Вы нахо-
дитесь в состоянии наркотического или
алкогольного опьянения или под воздействием
лекарств. Один момент невнимательности при работе
с электроинструментом может привести к серьезным
травмам.
Применяйте средства индивидуальной защиты и
всегда защитные очки. Использование средств
индивидуальной защиты, как то: защитной маски,
обуви на нескользящей подошве, защитного шлема
или средств защиты органов слуха, – в зависимости от
вида работы с электроинструментом снижает риск
получения травм.
Предотвращайте непреднамеренное включение
электроинструмента. Перед подключением
электроинструмента к электропитанию и/или к
аккумулятору убедитесь в выключенном состоянии
электроинструмента. Удержание пальца на
выключателе при транспортировке
электроинструмента и подключение к сети питания
включенного электроинструмента чревато
несчастными случаями.
Убирайте установочный инструмент или гаечные
ключи до включения электроинструмента.
Инструмент или ключ, находящийся во вращающейся
части электроинструмента, может привести к травмам.
Не принимайте неестественное положение корпуса
тела. Всегда занимайте устойчивое положение и
сохраняйте равновесие. Благодаря этому Вы можете
лучше контролировать электроинструмент в
неожиданных ситуациях.
Носите подходящую рабочую одежду. Не носите
широкую одежду и украшения. Держите волосы,
одежду и рукавицы вдали от движущихся частей.
Широкая одежда, украшения или длинные волосы
могут быть затянуты вращающимися частями.
При наличии возможности установки
пылеотсасывающих и пылесборных устройств
проверяйте их присоединение и правильное
использование. Применение пылеотсоса может
снизить опасность, создаваемую пылью.
OBJ_BUCH-1453-006.book Page 125 Friday, September 23, 2016 1:53 PM
126 | Русский
F 016 L81 345 | (23.9.16) Bosch Power Tools
Применение электроинструмента и
обращение с ним
Не перегружайте электроинструмент. Используйте
для Вашей работы предназначенный для этого
электроинструмент. С подходящим электроинстру-
ментом Вы работаете лучше и надежнее в указанном
диапазоне мощности.
Не работайте с электроинструментом при
неисправном выключателе. Электроинструмент,
который не поддается включению или выключению,
опасен и должен быть отремонтирован.
До начала наладки электроинструмента, перед
заменой принадлежностей и прекращением работы
отключайте штепсельную вилку от розетки сети
и/или выньте аккумулятор. Эта мера предос-
торожности предотвращает непреднамеренное
включение электроинструмента.
Храните электроинструменты в недоступном для
детей месте. Не разрешайте пользоваться электро-
инструментом лицам, которые не знакомы с ним
или не читали настоящих инструкций. Электро-
инструменты опасны в руках неопытных лиц.
Тщательно ухаживайте за электроинструментом.
Проверяйте безупречную функцию и ход
движущихся частей электроинструмента,
отсутствие поломок или повреждений,
отрицательно влияющих на функцию электро-
инструмента. Поврежденные части должны быть
отремонтированы до использования
электроинструмента. Плохое обслуживание
электроинструментов является причиной большого
числа несчастных случ
аев.
Держите режущий инструмент в заточенном и
чистом состоянии. Заботливо ухоженные режущие
инструменты с острыми режущими кромками реже
заклиниваются и их легче вести.
Применяйте электроинструмент, принадлежности,
рабочие инструменты и т.п. в соответствии с
настоящими инструкциями. Учитывайте при этом
рабочие условия и выполняемую работу.
Использование электроинструментов для
непредусмотренных работ может привести к опасным
ситуациям.
Применение и обслуживание
аккумуляторного инструмента
Заряжайте аккумуляторы только в зарядных
устройствах, рекомендуемых изготовителем.
Зарядное устройство, предусмотренное для
определенного вида аккумуляторов, может привести к
пожарной опасности при использовании его с другими
аккумуляторами.
Применяйте в электроинструментах только
предусмотренные для этого аккумуляторы.
Использование других аккумуляторов может привести
к травмам и пожарной опасности.
Защищайте неиспользуемый аккумулятор от
канцелярских скрепок, монет, ключей, гвоздей,
винтов и других маленьких металлических
предметов, которые могут закоротить полюса.
Короткое замыкание полюсов аккумулятора может
привести к ожогам или пожару.
При неправильном использовании из аккумулятора
может потечь жидкость. Избегайте
соприкосновения с ней. При случайном контакте
промойте соответствующее место водой. Если эта
жидкость попадет в глаза, то дополнительно
обратитесь за помощью к врачу. Вытекающая
аккумуляторная жидкость может привести к
раздражению кожи или к ожогам.
Сервис
Ремонт Вашего электроинструмента поручайте
только квалифицированному персоналу и только с
применением оригинальных запасных частей. Этим
обеспечивается безопасность электроинструмента.
Указания по технике безопасности для
сабельных пил
При выполнении работ, при которых рабочий
инструмент может задеть скрытую
электропроводку, держите электроинструмент за
изолированные ручки. Контакт с находящейся под
напряжением проводкой может заряжать
металлические части электроинструмента и приводить
к удару электрическим током.
Не используйте электроинструмент с крепежной
скобой, если резиновая оболочка зажимной скобы
отсутствует или повреждена. Замените крепежную
скобу на новую, если резиновая оболочка
зажимной скобы повреждена.
Не подставляйте руки в зону пиления. Не
подсовывайте руки под заготовку. При контакте с
пильным полотном возникает опасность
травмирования.
Подводите электроинструмент к детали только во
включенном состоянии. В противном случае
возникает опасность обратного удара при
заклинивании рабочего инструмента в детали.
Следите за тем, чтобы во время распиловки без
крепежной скобы направляющая плита всегда
прилегала к заготовке. Пильное полотно может
заклинить в заготовке и привести к потере контроля над
электроинструментом.
По окончании рабочей операции выключите
электроинструмент; вытягивайте пильное полотно
из прорези только после его полной остановки. Этим
Вы предотвратите рикошет и можете после этого без
каких-либо рисков положить электроинструмент.
Используйте только неповрежденные,
безупречные пильные полотна. Изогнутые или
затупившиеся пильные полотна могут переломиться,
отрицательно сказаться на качестве распила или
вызвать рикошет.
OBJ_BUCH-1453-006.book Page 126 Friday, September 23, 2016 1:53 PM
Русский | 127
Bosch Power Tools F 016 L81 345 | (23.9.16)
Не затормаживайте пильное полотно после
выключения боковым прижатием. Это может
повредить пильное полотно, обломать его или
привести к рикошету.
Надежно закрепляйте материал. Не опирайте
деталь на руку или ногу. Не прикасайтесь
работающей пилой к предметам или к земле.
Опасность обратного удара.
Применяйте соответствующие металлоискатели
для нахождения скрытых систем электро-, газо- и
водоснабжения или обращайтесь за справкой в
местное предприятие коммунального снабжения.
Контакт с электропроводкой может привести к пожару
и поражению электротоком. Повреждение
газопровода может привести к взрыву. Повреждение
водопровода ведет к нанесению материального
ущерба.
Закрепляйте заготовку. Заготовка, установленная в
зажимное приспособление или в тиски, удерживается
более надежно, чем в Вашей руке.
Выждите полной остановки электроинструмента и
только после этого выпускайте его из рук. Рабочий
инструмент может заесть, и это может привести к
потере контроля над электроинструментом.
До начала работ по техобслуживанию, смене
инструмента и т. д., а также при транспортировании
и хранении следует заблокировать выключатель в
выключенном положении. При непреднамеренном
включении возникает опасность травмирования.
Защищайте электроинструмент от высоких
температур, напр., от длительного
нагревания на солнце, от огня, воды и влаги.
Существует опасность взрыва.
При повреждении и ненадлежащем использовании
аккумулятора может выделиться газ. Обеспечьте
приток свежего воздуха и при возникновении
жалоб обратитесь к врачу. Газы могут вызвать
раздражение дыхательных путей.
В целях экономии электроэнергии включайте
электроинструмент только тогда, когда Вы собираетесь
работать с ним.
Указания по технике безопасности
для зарядных устройств
Защищайте зарядное
устройство от дождя и
сырости. Проникновение
воды в зарядное устройство
повышает риск поражения
электротоком.
Заряжайте электроинструмент
с помощью прилагающегося
зарядного устройства.
Содержите зарядное
устройство в чистоте.
Загрязнения вызывают опасность
поражения электротоком.
Перед каждым использованием
проверяйте зарядное
устройство, кабель и
штепсельную вилку. Не
пользуйтесь зарядным
устройством с обнаруженными
повреждениями. Не
вскрывайте самостоятельно
зарядное устройство, а пору-
чайте ремонт
квалифицированному спе-
циалисту и обязательно с
использованием оригинальных
запчастей. Поврежденные заряд-
ные устройства, кабель и
штепсельная вилка повышают
риск поражения электротоком.
Детям или лицам, которые
вследствие повреждения
физических, сенсорных или
умственных способностей или
отсутствия опыта или знаний не
в состоянии безопасно работать
с зарядным устройством,
запрещается пользоваться
зарядным устройством без
присмотра или инструктажа
ответственного лица. Иначе
может возникнуть опасность
неправильного использования
или получения травм.
OBJ_BUCH-1453-006.book Page 127 Friday, September 23, 2016 1:53 PM
128 | Русский
F 016 L81 345 | (23.9.16) Bosch Power Tools
Смотрите за детьми при
пользовании, очистке и
техническом обслуживании.
Дети не должны играть с
зарядным устройством.
Производить очистку и
техническое обслуживание
зарядного устройства детям
разрешается только под
присмотром.
Символы
Следующие символы помогут Вам при чтении и
понимании руководства по эксплуатации. Запомните
символы и их значение. Правильная интерпретация
символов поможет Вам правильнее и надежнее работать с
электроинструментом.
Применение по назначению
Настоящий электроинструмент предназначен для
домашнего применения.
Он предназначен для обрезки веток и может также
использоваться для распиловки древесины, мягких
металлов (напр., меди) и гипсокартонных плит.
С помощью электроинструмента можно выполнять
прямолинейные и криволинейные распилы.
Обязательно соблюдайте рекомендации для пильного
полотна.
Технические данные
Заявление о соответствии
Мы заявляем под нашу единоличную ответственность, что
описанный в разделе «Teхнические данные» продукт
отвечает всем соответствующим положениям Директив
2011/65/EC, до 19 апреля 2016: 2006/95/EС, начиная
с 20 апреля 2016: 2014/35/EU, до 19 апреля 2016:
2004/108/EС, начиная с 20 апреля 2016: 2014/30/EU,
2006/42/EC, включая их изменения, а также следующим
нормам: EN 60745-1, EN 60745-2-11 (аккумуляторный
инструмент), EN 50581, EN 60335-1, EN 60335-2-29
(аккумуляторное зарядное устройство).
Символ Значение
При работе пользуйтесь защитными
очками.
Используйте зарядное устройство
только в сухих помещениях.
Направление реакции
Направление движения
Включение
Разрешенное действие
Запрещенное действие
Принадлежности
Сабельная пила Keo
Товарный № 3 600 H61 9..
Номинальное напряжение
В= 10,8
Частота ходов на холостом
ходу n
0
мин
-1
0–1600
Патрон
SDS
Длина хода
мм 20
Производительность резания,
макс. диаметр
–в древесине
–в мягком металле
мм
мм
80
7
Вес согласно
EPTA-Procedure 01:2014
кг 1,05
Зарядное устройство
Товарный № EU
UK
AU
2 609 003 916
2 609 007 262
2 609 003 932
2 609 004 762
Входное напряжение
В 100 – 240
Зарядный ток
мА 500
Допустимый диапазон
температуры при зарядке
°C 0–45
Вес согласно
EPTA-Procedure 01:2014
кг
кг
кг
0,088 (EU)
0,093 (UK)
0,085 (AU)
Класс защиты
/ II
Аккумулятор
литий-ионный
Номинальное напряжение
В= 10,8
Емкость
А-ч 1,5
Продолжительность зарядки
(аккумулятор разряжен)
час. 3,5
Число элементов
аккумулятора
3
Пожалуйста, учитывайте товарный номер на заводской табличке
Вашего электроинструмента. Торговые названия отдельных
электроинструментов могут различаться.
OBJ_BUCH-1453-006.book Page 128 Friday, September 23, 2016 1:53 PM
Русский | 129
Bosch Power Tools F 016 L81 345 | (23.9.16)
Техническая документация (2006/42/EС, 2000/14/EC):
Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,
Stowmarket, Suffolk IP14 1EY, England
Robert Bosch Power Tools GmbH
70538 Stuttgart, GERMANY
Stuttgart, 01.01.2017
Данные по шуму и вибрации
Значения звуковой эмиссии определены в соответствии с
EN 60745-2-11.
Измеренный A-взвешенный уровень звукового давления
электроинструмента составляет, как правило, 72 дБ(А).
Недостоверность измерения К=3дБ.
Уровень шума на рабочем месте может перевышать
80 дБ(А).
Пользуйтесь средствами защиты органов слуха!
Суммарная вибрация a
h
(векторная сумма трех направ-
лений) и погрешность K определены в соответствии с
EN 60745-2-11:
распиливание древесно-стружечных плит: a
h
=19м/с
2
,
K=6,0м/с
2
,
распиливание деревянных балок: a
h
=20м/с
2
,
K=3,0м/с
2
.
Указанный в этих инструкциях уровень вибрации
определен в соответствии со стандартизованной
методикой измерений, прописанной в EN 60745, и может
использоваться для сравнения электроинструментов. Он
пригоден также для предварительной оценки
вибрационной нагрузки.
Техническая спецификация электроинструмента
отличается от критериев, используемых в
стандартизированных процедурах испытания согласно
EN 60745.
Уровень вибрации указан для основных областей
применения электроинструмента. Однако при
использовании электроинструмента в других областях
применения, использовании иных рабочих инструментов
или недостаточном техобслуживании фактический
уровень может быть иным. Следствием может явиться
значительное увеличение вибрационной нагрузки в
те
чение всей продолжительности работы.
Для точной оценки вибрационной нагрузки в течение
определенного периода работы нужно учитывать также и
время, когда инструмент выключен или, хотя и включен,
но не находится в работе. Это может снизить среднюю
вибрационную нагрузку в расчете на всю
продолжительность работы.
Предусмотрите дополнительные меры предосторожности
для защиты пользователя от воздействия вибрации, как
напр.: техобслуживание электроинструмента и рабочих
инструментов, теплые руки, организация труда.
Монтаж и эксплуатация
Включение
До начала работ по техобслуживанию, смене
инструмента и т. д., а также при транспортировании
и хранении следует заблокировать выключатель в
выключенном положении. При непреднамеренном
включении возникает опасность травмирования.
Зарядка аккумулятора
Не допускается использовать никакие другие
зарядные устройства. Входящее в комплект поставки
зарядное устройство рассчитано на литий-ионный
аккумулятор Вашего электроинструмента.
Учитывайте напряжение сети! Напряжение
источника тока должно соответствовать данным на
заводской табличке зарядного устройства. Зарядные
устройства на 230 В могут работать также и при
напряжении 220 В.
Диапазон напряжения зарядного устройства
составляет 100–240 В. Убедитесь, что штепсель
подходит к розетке.
Указание: Аккумуляторная батарея поставляется
частично заряженной. Для достижения полной емкости
аккумуляторной батареи полностью зарядите
аккумуляторную батарею перед первым использованием
электроинструмента.
Литий-ионный аккумулятор может быть заряжен в любое
вре
мя без сокращения срока службы. Прекращение
процесса зарядки не наносит вреда аккумулятору.
Литиево-ионные аккумуляторные батареи защищены от
глубокой разрядки системой «Electronic Cell Protection
(ECP)». При разряженной аккумуляторной батарее
садовый инструмент выключается благодаря схеме
защиты: садовый инструмент больше не работает.
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ECS
Действие Рисунок Страница
Комплект поставки 1 213
Зарядка аккумулятора
2 213
Монтаж крепежной скобы
3 214
Проверка прочности
посадки крепежной скобы
4 214
Установка/снятие пильного
полотна
5 215
Проверка прочности
посадки пильного полотна
6 215
Включение
7 215
Управление частотой ходов
7 215
Указания по работе
8–9 216 – 217
Техобслуживание и очистка
10 217
Выбор принадлежностей/
запчастей
11 218
OBJ_BUCH-1453-006.book Page 129 Friday, September 23, 2016 1:53 PM
130 | Русский
F 016 L81 345 | (23.9.16) Bosch Power Tools
После автоматического выключения
электроинструмента не нажимайте больше на
выключатель. Аккумулятор может быть поврежден.
Вставьте штепсель зарядного устройства в розетку, а
зарядный штекер в гнездо с тыльной стороны рукоятки
(только одна возможность подключения).
Процесс зарядки начинается, как только зарядный
штекер зарядного устройства будет вставлен в гнездо .
Индикатор состояния заряда аккумулятора отображает
продвижение процедуры зарядки. При зарядке мигает
индикатор зеленым светом. Если индикатор заряда
аккумулятора светится постоянно зеленым светом, то
аккумулятор заряжен полностью.
При зарядке нагревается рукоятка электроинструмента.
Это нормально.
При продолжительном простое отсоедините, пожалуйста,
зарядное устройство от сети.
Электроинструментом нельзя пользоваться во время его
зарядки; если электроинструмент не работает во время
зарядки, это не является свидетельством его
неисправности.
Защищайте зарядное устройство от сырости!
Указания по применению
При установке пильного полотна надевайте
защитные перчатки. Прикосновение к пильному
полотну чревато травмами.
При смене пильного полотна следите за тем, чтобы
Вы не держали электроинструмент в зоне
выключателя или возле выключателя и
блокиратора включения. При непреднамеренном
приведении в действие выключателя возникает
опасность травм.
При замене пильного полотна следите за чистым
состоянием крепления (отсутствие древесных
опилок и металлической стружки).
При распиливании легких строительных
материалов выполняйте законные предписания и
рекомендации изготовителя материала.
Во время распиловки крепко держите
электроинструмент одной рукой за рукоятку.
Во время распиловки не прикасайтесь к крепежной
скобе, пильному полотну и не закрывайте
вентиляционные щели.
Пильное полотно может во время распиловки очень
сильно нагреваться. Дайте ему остыть, прежде чем
прикасаться к нему.
Выбор пильного полотна
Применяйте только пильные полотна, пригодные для
обрабатываемого материала.
Обзор рекомендованных пильных полотен Вы найдете в
начале этой инструкции. Используйте только
рекомендованные пильные полотна.
Для пиления с малым радиусом применяйте узкие
пильные полотна.
Индикатор заряженности аккумулятора
Индикатор заряженности аккумуляторной батареи
постоянно отображает при нажатом выключателе степень
заряженности аккумуляторной батареи.
Отсос пыли и стружки
Пыль некоторых материалов, как напр., красок с содержа-
нием свинца, некоторых сортов древесины, минералов и
металлов, может быть вредной для здоровья.
Прикосновение к пыли и попадание пыли в дыхательные
пути может вызвать аллергические реакции и/или
заболевания дыхательных путей оператора или
находящегося вблизи персонала.
Определенные виды пыли, напр., дуба и бука, считаются
канцерогенными, особенно совместно с присадками для
обработки древесины (хромат, средство для защиты
древесины). Материал с содержанием асбеста
разрешается обрабатывать только специалистам.
– Хорошо проветривайте рабочее место.
–Рекомендуется пользоваться респираторной
маской с фильтром класса Р2.
Соблюдайте действующие в Вашей стране
предписания для обрабатываемых материалов.
Избегайте скопления пыли на рабочем месте. Пыль
м
ожет легко воспламеняться.
Поиск неисправностей
СИД Емкость
Постоянный зеленый свет ≥35%
Мигающий зеленый световой сигнал 15 – 35%
Мигающий красный световой сигнал 5 – 15%
Непрерывный красный световой сигнал ≤ 5%
Проблема Возможная причина Устранение
Электроинструмент не
работает
Разряжен аккумулятор Зарядить аккумулятор, см. также
указания по зарядке
Электроинструмент неисправен Обратитесь в сервисную мастерскую
Повреждена внутренняя проводка
электроинструмента
Обратитесь в сервисную мастерскую
OBJ_BUCH-1453-006.book Page 130 Friday, September 23, 2016 1:53 PM
Русский | 131
Bosch Power Tools F 016 L81 345 | (23.9.16)
Техобслуживание и сервис
Техобслуживание, очистка и хранение
До начала работ по техобслуживанию, смене
инструмента и т. д., а также при транспортировании
и хранении следует заблокировать выключатель в
выключенном положении. При непреднамеренном
включении возникает опасность травмирования.
Перед всеми манипуляциями с
электроинструментом всегда снимайте пильное
полотно.
Для обеспечения качественной и безопасной
работы следует постоянно содержать
электроинструмент и вентиляционные щели в
чистоте.
Крепление пильного полотна лучше всего очищать
сжатым воздухом или мягкой кисточкой. Для этого выньте
пильное полотно из электроинструмента. Для сохранения
работоспособности крепления пильного полотна
применяйте подходящие смазочные средства.
Сильное загрязнение электроинструмента может вести к
нарушению функциональной способности. Поэтому не
пилите сильно пылящие материалы снизу или над
головой.
Храните электроинструмент в надежном, сухом и
недоступном для детей месте.
Не ставьте посторонние предметы на электроинстру
мент.
Сервис и консультирование на предмет
использования продукции
www.bosch-garden.com
Пожалуйста, во всех запросах и заказах запчастей
обязательно указывайте 10-значный товарный номер по
заводской табличке электроинструмента.
Для региона: Россия, Беларусь, Казахстан, Украина
Гарантийное обслуживание и ремонт электро-
инструмента, с соблюдением требований и норм
изготовителя производятся на территории всех стран
только в фирменных или авторизованных сервисных
центрах «Роберт Бош».
Электроинструмент
работает с перебоями
Неисправность выключателя Обратитесь в сервисную мастерскую
Чрезмерная вибрация/шумЭлектроинструмент неисправен Обратитесь в сервисную мастерскую
Продолжительность
пиления с заряженным
аккумулятором слишком
м
ала
Необходимо очистить гнездо для установки
пильного полотна
Держите электроинструмент с наклоном в
направлении пола и начинайте пилить
Пильное полотно изношено Замените пильное полотно
Плохая техника пиления См. «Указания по работе» (рис. 8)
Аккумулятор заряжен не полностьюЗарядить аккумулятор, см. также
указания по зарядке
Пильное полотно ходит
вперед и назад лишь очень
медленно
Аккумулятор почти разрядился Зарядить аккумулятор, см. также
указания по зарядке
Выключатель не полностью нажат Полностью нажмите на выключатель
Перегрузка во время работы Уменьшите силу нажатия
электроинструментом на ветку
Поочередно мигают
зеленый и красный
светодиод
Температура аккумулятора вышла за
пределы допустимого диапазона
температуры зарядки
Охлаждением или нагреванием доведите
температуру аккумулятора до
допустимого температурного диапазона
от 0 °C до 45 °C
Красный светодиод мигает
1раз
Аккумулятор садится; аккумулятор
разрядился
Зарядить аккумулятор, см. также
указания по зарядке
Красный светодиод мигает
2раза
Температура аккумулятора вышла за
пределы допустимого диапазона рабочей
температуры
Охлаждением или нагреванием доведите
температуру аккумулятора до
допустимого температурного диапазона
от –15 °C до +65 °C
Красный светодиод быстро
мигает 5 раз
Перегрузка (пильное полотно заклинило) У
меньшите силу нажатия
электроинструментом на ветку
Включите электроинструмент и
подведите его к распиливаемой ветке
Проблема Возможная причина Устранение
OBJ_BUCH-1453-006.book Page 131 Friday, September 23, 2016 1:53 PM
132 | Русский
F 016 L81 345 | (23.9.16) Bosch Power Tools
ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной
продукции опасно в эксплуатации, может привести к
ущербу для Вашего здоровья. Изготовление и
распространение контрафактной продукции
преследуется по Закону в административном и уголовном
порядке.
Россия
Уполномоченная изготовителем организация:
ООО «Роберт Бош»
Вашутинское шоссе, вл. 24
141400, г.Химки, Московская обл.
Россия
Тел.: 8 800 100 8007 (звонок по России бесплатный)
E-Mail: [email protected]om
Полную и актуальную информацию о расположении
сервисных центров и приёмных пунктов Вы можете
получить:
–на официальном сайте www.bosch-pt.ru
–либо по телефону справочно – сервисной службы
Bosch 8 800 100 8007 (звонок по России бесплатный)
Беларусь
ИП «Роберт Бош» ООО
Сервисный центр по обслуживанию
электроинструмента
ул. Тимирязева, 65А-020
220035, г. Минск
Беларусь
Тел.: +375 (17) 254 78 71
Тел.: +375 (17) 254 79 15/16
Факс: +375 (17) 254 78 75
E-Mail: pt-ser[email protected]
Официальный сайт: www.bosch-pt.by
Казахстан
ТОО «Роберт Бош»
Сервисный центр по обслуживанию электроинструмента
г. Алматы
Казахстан
050050
пр. Райымбека 169/1
уг. ул. Коммунальная
Тел.: +7 (727) 232 37 07
Факс: +7 (727) 233 07 87
E-Mail: [email protected]
Официальный сайт: www.bosch.kz; www.bosch-pt.kz
Транспортировка
На вложенные литиево-ионные аккумуляторные батареи
распространяются требования в отношении
транспортировки опасных грузов. Аккумуляторные
батареи могут перевозиться самим пользователем
автомобильным транспортом без необходимости
соблюдения дополнительных норм.
При перевозке с привлечением третьих лиц (напр.:
самолетом или транспортным экспедитором) необходимо
соблюдать особые требования к упаковке и маркировке.
В этом случае при подготовке груза к отправке
необходимо участие эксперта по опасным грузам.
Утилизация
Садовые инструменты, принадлежности и упаковку нужно
сдавать на экологически чистую утилизацию.
Не выбрасывайте электроинструменты и аккумуляторные
батареи/батарейки в бытовой мусор!
Только для стран-членовЕС:
В соответствии с европейской
директивой 2012/19/EU отслужившие
электроинструменты и в соответствии с
европейской директивой 2006/66/ЕС
поврежденные либо использованные
аккумуляторы/батарейки нужно
собирать отдельно и сдавать на экологически чистую
рекуперацию.
Интегрированные аккумуляторные батареи
разрешается извлекать специалистам и только для
утилизации. Вскрытие корпуса чревато разрушением
электроинструмента.
Чтобы извлечь аккумуляторную батарею из
электроинструмента, нажимайте на выключатель до тех
пор, пока аккумуляторная батарея полностью не
разрядится. Выкрутите винты на корпусе и снимите
обшивку корпуса, чтобы извле
чь аккумуляторную
батарею. Во избежание короткого замыкания
разъедините один за другим соединения на
аккумуляторной батарее и изолируйте после этого
полюса. Даже после полной разрядки аккумуляторная
батарея еще имеет остаточную емкость, которая может
высвободиться при коротком замыкании.
Аккумуляторы, батареи:
Литиево-ионный:
Пожалуйста, соблюдайте указания
раздела «Транспортировка».
Возможны изменения.
OBJ_BUCH-1453-006.book Page 132 Friday, September 23, 2016 1:53 PM
Українська | 133
Bosch Power Tools F 016 L81 345 | (23.9.16)
Українська
Вказівки з техніки безпеки
Пояснення щодо символів
Загальні застереження для електроприладів
Прочитайте всі застере-
ження і вказівки. Недотри-
мання застережень і вказівок може призвести до уражен-
ня електричним струмом, пожежі та/або серйозних травм.
Добре зберігайте на майбутнє ці попередження і
вказівки.
Під поняттям «електроприлад» в цих застереженнях
мається на увазі електроприлад, що працює від мережі
(з електрокабелем) або від акумуляторної батареї (без
електрокабелю).
Безпека на робочому місці
Тримайте своє робоче місце в чистоті і забезпечте
добре освітлення робочого місця. Безлад або погане
освітлення на робочому місці можуть призвести до
нещасних випадків.
Не працюйте з електроприладом у середовищі, де
існує небезпека вибуху внаслідок присутності
горючих рідин, газів або пилу. Електроприлади
можуть породжувати іскри, від яких може займатися
пил або пари.
Під час праці з електроприладом не підпускайте до
робочого місця дітей та інших людей. Ви можете
втратити контроль над приладом, якщо Ваша увага буде
відвернута.
Електрична безпека
Штепсель електроприладу повинен підходити до
розетки. Не дозволяється міняти щось в штепселі.
Для роботи з електроприладами, що мають захисне
заземлення, не використовуйте адаптери.
Використання оригінального штепселя та належної
розетки зменшує ризик ураження електричним
струмом.
Уникайте контакту частин тіла із заземленими
поверхнями, як напр., трубами, батареями
опалення, плитами та холодильниками. Коли Ваше
тіло заземлене, існує збільшена небезпека ураження
електричним струмом.
Захищайте прилад від дощу і вологи. Попадання води
в електроприлад збільшує ризик ураження
електричним струмом.
Не використовуйте кабель для перенесення
електроприладу, підвішування або витягування
штепселя з розетки. Захищайте кабель від тепла,
олії, гострих країв та деталей приладу, що
рухаються. Пошкоджений або закручений кабель
збільшує ризик ураження електричним струмом.
Для зовнішніх робіт обов’язково використовуйте
лише такий подовжувач, що придатний для
зовнішніх робіт. Використання подовжувача, що
розрахований на зовнішні роботи, з
меншує ризик
ураження електричним струмом.
Якщо не можна запобігти використанню
електроприладу у вологому середовищі,
використовуйте пристрій захисного вимкнення.
Використання пристрою захисного вимкнення
зменшує ризик ураження електричним струмом.
Безпека людей
Будьте уважними, слідкуйте за тим, що Ви робите,
та розсудливо поводьтеся під час роботи з
електроприладом. Не користуйтеся
електроприладом, якщо Ви стомлені або
знаходитеся під дією наркотиків, спиртних напоїв
або ліків. Мить неуважності при користуванні
електроприладом може призвести до серйозних травм.
Вдягайте особисте захисне спорядження та
обов’язково вдягайте захисні окуляри. Вдягання
особистого захисного спорядження, як напр., – в
залежності від виду робіт – захисної маски, спецвзуття,
що не ковзається, каски та навушників, зменшує ризик
травм.
Уникайте випадкового вмикання. Перш ніж
ввімкнути електроприлад в електромережу або
під’єднати акумуляторну батарею, брати його в руки
або переносити, впевніться в тому, що
електроприлад вимкнутий. Тримання пальця на
вимикачі під час перенесення електроприладу або
підключення в розетку увімкнутого приладу може
призвести до травм.
Прочитайте цю інструкцію з експлуатації.
Загальна вказівка про небезпеку.
Не підпускайте сторонніх осіб до
електроінструменту ближче ніж на безпечну
відстань.
Вдягайте захисні рукавиці
Н
е користуйтеся електроінструментом в дощ,
захищайте електроінструмент від дощу.
OBJ_BUCH-1453-006.book Page 133 Friday, September 23, 2016 1:53 PM
134 | Українська
F 016 L81 345 | (23.9.16) Bosch Power Tools
Перед тим, як вмикати електроприлад, приберіть
налагоджувальні інструменти та гайковий ключ.
Перебування налагоджувального інструмента або
ключа в частині приладу, що обертається, може
призвести до травм.
Уникайте неприродного положення тіла. Зберігайте
стійке положення та завжди зберігайте рівновагу.
Це дозволить Вам краще зберігати контроль над
електроприладом у несподіваних ситуаціях.
Вдягайте придатний одяг. Не вдягайте просторий
одяг та прикраси. Не підставляйте волосся, одяг та
рукавиці до деталей приладу, що рухаються. Про-
сторий одяг, довге волосся та прикраси можуть
потрапити в деталі, що рухаються.
Якщо існує можливість монтувати пи-
ловідсмоктувальні або пилоуловлюючі пристрої,
переконайтеся, щоб вони були добре під’єднані та
правильно використовувалися. Використання пило-
відсмоктувального пристрою може зменшити
небезпеки, зумовлені пилом.
Правильне поводження та користування
електроприладами
Не перевантажуйте прилад. Використовуйте такий
прилад, що спеціально призначений для відповідної
роботи. З придатним приладом Ви з меншим ризиком
отримаєте кращі результати роботи, якщо будете
працювати в зазначеному діапазоні потужності.
Не користуйтеся електроприладом з пошкодженим
вимикачем. Електроприлад, який не можна увімкнути
або вимкнути, є небезпечним і його треба
відремонтувати.
Перед тим, як регулювати що-небудь на приладі,
міняти приладдя або ховати прилад, витягніть
штепсель із розетки та/або витягніть акумуляторну
батарею. Ці попереджувальні заходи з техніки безпеки
зменшують ризик випадкового запуску приладу.
Ховайте електроприлади, якими Ви саме не
користуєтесь, від дітей. Не дозволяйте
користуватися електроприладом особам, що не
знайомі з його роботою або не читали ці вказівки. У
разі застосування недосвідченими особами прилади
несуть в собі небезпеку.
Старанно доглядайте за електроприладом.
Перевіряйте, щоб рухомі деталі приладу
бездоганно працювали та не заїдали, не були
пошкодженими або настільки пошкодженими, щоб
це могло вплинути на функціонування
електроприладу. Пошкоджені деталі треба
відремонтувати, перш ніж користуватися ними
знов. Велика кількість нещасних випадків
спричиняє
ться поганим доглядом за
електроприладами.
Тримайте різальні інструменти нагостреними та в
чистоті. Старанно доглянуті різальні інструменти з
гострим різальним краєм менше застряють та легші в
експлуатації.
Використовуйте електроприлад, приладдя до нього,
робочі інструменти т.і. відповідно до цих вказівок.
Беріть до уваги при цьому умови роботи та спе-
цифіку виконуваної роботи. Використання
електроприладів для робіт, для яких вони не
передбачені, може призвести до небезпечних ситуацій.
Правильне поводження та користування
приладами, що працюють на акумуляторних
батареях
Заряджайте акумуляторні батареї лише в
заряджувальних пристроях, рекомендованих
виготовлювачем. Використання заряджувального
пристрою для акумуляторних батарей, для яких він не
передбачений, може призводити до пожежі.
Використовуйте в електроприладах лише
рекомендовані акумуляторні батареї. Використання
інших акумуляторних батарей може призводити до
травм та пожежі.
Не зберігайте акумуляторну батарею, якою Ви саме
не користуєтесь, поряд із канцелярськими
скріпками, ключами, гвіздками, гвинтами та
іншими невеликими металевими предметами, які
можуть спричинити перемикання контактів. Коротке
замикання між контактами акумуляторної батареї може
спричиняти опіки або пожежу.
При неправильному використанні з акумуляторної
батареї може потекти рідина. Уникайте контакту з
нею. При випадковому контакті промийте відпо-
відне місце водою. Якщо рідина потрапила в очі,
додатково зверніться до лікаря. Акумуляторна
рідина може спричиняти подразнення шкіри або опіки.
Сервіс
Віддавайте свій прилад на ремонт лише
кваліфікованим фахівцям та лише з використанням
оригінальних запчастин. Це забезпечить безпечність
приладу на довгий час.
Вказівки з техніки безпеки для шабельних
пилок
При роботах, коли робочий інструмент може
зачепити заховану електропроводку, тримайте
електроінструмент за ізольовані рукоятки.
Зачеплення проводки, що знаходиться під напругою,
може заряджувати також і металеві частини
електроінструмента та призводити до ураження
електричним струмом.
Не використовуйте електроінструмент з затискною
скобою, якщо гумова оболонка затискної скоби
відсутня або пошкоджена. Замініть затискну скобу
на нову, якщо гумова оболонка затискній скоби
пошкоджена.
Не підставляйте руки в зону розпилювання. Не
беріться рукою під оброблюваною деталлю. Контакт
з пилковим полотном чреватий пораненням.
OBJ_BUCH-1453-006.book Page 134 Friday, September 23, 2016 1:53 PM
Українська | 135
Bosch Power Tools F 016 L81 345 | (23.9.16)
Підводьте електроприлад до оброблюваної деталі
тільки увімкнутим. При застряванні електроприладу в
оброблюваній деталі існує небезпека відскакування.
Слідкуйте за тим, щоб під час розпилювання без
опорної скоби напрямна плита завжди прилягала до
заготовки. Пилкове полотно може застрягнути в
заготовці і призвести до втрати контролю над
електроінструментом.
Після завершення робочої операції вимкніть
електроприлад; витягуйте пилкове полотно з
прорізу лише після того, як електроприлад
зупиниться. Цим Ви уникните відскакування
електроприладу і зможете безпечно покласти його.
Використовуйте лише непошкоджені, бездоганні
пилкові полотна. Погнуті або затуплені пилкові
полотна можуть переламатися, негативно вплинути на
якість розпилу або спричинити рикошет.
Після вимкнення не гальмуйте пилкове полотно
натискуванням збоку. Адже це може пошкодити
пилкове полотно, переламати його або призвести до
відскакування.
Добре затискуйте матеріал. Не підпирайте
оброблювану деталь рукою або ногою. Не
торкайтеся увімкнутою пилою інших предметів або
землі. Існує небезпека відсмикування.
Для знаходження труб і проводки використовуйте
придатні прилади або зверніться в місцеве
підприємство електро-, газо- та водопостачання.
Зачеплення електропроводки може призводити до
пожежі та ураження електрични
м струмом. Зачеплення
газової труби може призводити до вибуху. Зачеплення
водопровідної труби може завдати шкоду
матеріальним цінностям.
Закріплюйте оброблюваний матеріал. За допомогою
затискного пристрою або лещат оброблюваний
матеріал фіксується надійніше ніж при триманні його в
руці.
Перед тим, як покласти електроприлад, зачекайте,
поки він не зупиниться. Адже робочий інструмент
може зачепитися за що-небудь, що призведе до втрати
контролю над електроприладом.
Перед усіма маніпуляціями з приладом (напр.,
технічним обслуговуванням, заміною робочого
інструмента тощо), а також при його
транспортуванні і зберіганні заблокуйте вимикач у
вимкненому положенні. При ненавмисному
увімкненні вим
икача існує небезпека поранення.
Захищайте електроінструмент від тепла,
зокрема, напр., від сонячних променів,
вогню, води та вологи. Існує небезпека
вибуху.
При пошкодженні або неправильній експлуатації
акумуляторної батареї може виходити пар. Впустіть
свіже повітря і – у разі скарг – зверніться до лікаря.
Пар може подразнювати дихальні шляхи.
З міркувань заощадження електроенергії вмикайте
електроінструмент лише тоді, коли Ви збираєтесь
користуватися ним.
Вказівки з техніки безпеки для
зарядних пристроїв
Захищайте зарядний
пристрій від дощу і вологи.
Потрапляння води в зарядний
пристрій збільшує ризик
ураження електричним
струмом.
Заряджайте електроінструмент
лише за допомогою доданого
зарядного пристрою.
Тримайте зарядний пристрій в
чистоті. Забруднення можуть
призводити до ураження
електричним струмом.
Кожний раз перед
використанням перевіряйте
зарядний пристрій, кабель і
штепсель. Не користуйтеся
зарядним пристроєм, якщо
помітите пошкодження. Не роз-
кривайте зарядний пристрій
самостійно; ремонтувати його
дозволяється лише ква-
ліфікованим фахівцям з
використанням оригінальних
запчастин. Пошкоджений заряд-
ний пристрій, шнур або штепсель
збільшує ризик ураження
електричним струмом.
Дітям та особам, які внаслідок
ураження фізичних, сенсорних
або розумових здібностей чи
відсутність досвіду або знань не
в стані безпечно працювати з
OBJ_BUCH-1453-006.book Page 135 Friday, September 23, 2016 1:53 PM
136 | Українська
F 016 L81 345 | (23.9.16) Bosch Power Tools
зарядним пристроєм,
забороняється користуватися
зарядним пристроєм без
нагляду або інструктажу
відповідальної особи. Інакше
може виникнути небезпека
неправильного користування та
одержання травм.
Доглядайте за дітьми під час
користування, очищення і
технічного обслуговування. Діти
не повинні грати із зарядним
пристроєм.
Дітям дозволяється очищати
зарядний пристрій та виконувати
його технічне обслуговування
лише під наглядом.
Символи
Наступні символи стануть Вам в пригоді, коли Ви будете
читати та щоб зрозуміти інструкцію з експлуатації.
Запам’ятайте ці символи та їх значення. Правильне
розуміння символів допоможе Вам правильно та
небезпечно користуватися електроприладом.
Призначення приладу
Цей електроінструмент призначений для домашнього
використання.
Він призначений для відрізання гілок і може також
використовуватися для розпилювання деревини, м’якого
металу (напр., міді) та гіпсокартонних плит.
Він придатний для прямолінійного і криволінійного
розпилювання.
Обов’язково дотримуйтеся рекомендацій щодо пилкового
полотна.
Технічні дані
Символ Значення
Вдягайте захисні окуляри.
Використовуйте зарядний прилад
лише у сухих приміщеннях.
Напрямок реакції
Напрямок руху
Вмикання
Дозволена дія
Заборонена дія
Приладдя
Шабельна пила Keo
Товарний номер 3 600 H61 9..
Ном. напруга
В= 10,8
Частота ходів на холостому
ходу n
0
хвил.
-1
0–1600
Патрон
SDS
Величина підйому
мм 20
Різальна здатність, макс.
діаметр
–в деревині
–в м’якому металі
мм
мм
80
7
Вага відповідно до
EPTA-Procedure 01:2014
кг 1,05
Зарядний пристрій
Товарний номер EU
UK
AU
2 609 003 916
2 609 007 262
2 609 003 932
2 609 004 762
Вхідна напруга
В 100 – 240
Зарядний струм
мА 500
Допустимий температурний
діапазон заряджання
°C 0–45
Вага відповідно до
EPTA-Procedure 01:2014
кг
кг
кг
0,088 (EU)
0,093 (UK)
0,085 (AU)
Клас захисту
/ II
Акумуляторна батарея
іонно-літієва
Ном. напруга
В= 10,8
Ємність
Агод. 1,5
Тривалість заряджання
(розряджена акумуляторна
батарея)
год 3,5
Кількість акумуляторних
елементів
3
Будь ласка, зважайте на товарний номер, зазначений на
заводській табличці Вашого електроприладу. Торговельна назва
деяких приладів може розрізнятися.
OBJ_BUCH-1453-006.book Page 136 Friday, September 23, 2016 1:53 PM
Українська | 137
Bosch Power Tools F 016 L81 345 | (23.9.16)
Заява про відповідність
Ми заявляємо під нашу одноособову відповідальність, що
описаний у розділі «Teхнічні дані» продукт відповідає усім
відповідним положенням Директив 2011/65/EU,
до 19 квітня 2016 р.: 2006/95/ЕС, починаючи з 20 квітня
2016 р.: 2014/35/EU, до 19 квітня 2016 р.:
2004/108/EС, починаючи з 20 квітня 2016 р.:
2014/30/EU, 2006/42/EC, включаючи їх зміни, а також
таким нормам:
EN 60745-1, EN 60745-2-11 (акумуляторний інстру-
мент), EN 50581, EN 60335-1, EN 60335-2-29 (акумуля-
торний зарядний пристрій).
Технічна документація (2006/42/EС, 2000/14/EC):
Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,
Stowmarket, Suffolk IP14 1EY, England
Robert Bosch Power Tools GmbH
70538 Stuttgart, GERMANY
Stuttgart, 01.01.2017
Інформація щодо шуму і вібрації
Значення звукової емісії отримані відповідно до
EN 60745-2-11.
Оцінений як А рівень звукового тиску від приладу
становить, як правило 72 дБ(А). Похибка K=3 дБ.
Рівень шуму при роботі може перевищувати 80 дБ(А).
Вдягайте навушники!
Сумарна вібрація a
h
(векторна сума трьох напрямків) та
похибка K визначені відповідно до EN 60745-2-11:
розпилювання деревостружкових плит: a
h
=19м/с
2
,
K=6,0м/с
2
,
розпилювання дерев’яних балок: a
h
=20м/с
2
, K=3,0 м/с
2
.
Зазначений в цих вказівках рівень вібрації вимірювався
за стандартизованою процедурою, прописаною в
EN 60745; ним можна користуватися для порівняння
електроінструментів. Він придатний також і для
попередньої оцінки вібраційного навантаження.
Технічна специфікація електроінструменту відрізняється
від критеріїв, що використовуються в стандартизованих
процедурах випробування відповідно до EN 60745.
Рівень вібрації зазначений для основних галузей
використання електроінструменту. При застосуванні
електроінструменту для інших робіт, роботі з іншими
робочими інструментами або при недостатньому
технічному обслуговуванні рівень вібрації може бути
іншим. Це
може значно збільшити вібраційне
навантаження протягом всього часу роботи.
Для точної оцінки вібраційного навантаження треба
ураховувати також і інтервали, коли електроінструмент
вимкнутий або хоч і увімкнутий, але не використовується.
Це може значно зменшити вібраційне навантаження
протягом всього інтервалу використання
електроінструменту.
Визначте додаткові заходи безпеки для захисту оператора
від вібрації, як напр.: технічне обслуговування
електроінструменту і робочих інструментів, тримання рук
у теплі, організація робочих процесів.
Монтаж та експлуатація
Початок роботи
Перед усіма маніпуляціями з приладом (напр.,
технічним обслуговуванням, заміною робочого
інструмента тощо), а також при його
транспортуванні і зберіганні заблокуйте вимикач у
вимкненому положенні. При ненавмисному
увімкненні вимикача існує небезпека поранення.
Заряджання акумуляторної батареї
Не користуйтеся іншими зарядними пристроями.
Доданий зарядний пристрій розрахований на іонно-
літієву акумуляторну батарею, що знаходиться у
Вашому приладі.
Зважайте на напругу в мережі! Напруга джерела
живлення має відповідати даним на заводській
табличці зарядного пристрою. Зарядні пристрої,
розраховані на 230 В, можуть працювати також і від
220 В.
Діапазон напруги зарядного пристрою становить
100–240 В. Упевніться, що штепсель підходить до
розетки.
Вказівка: Акумулятор постачається частково
зарядженим. Щоб акумулятор зміг реалізувати свою
повну ємність, перед першим використанням
електроінструменту акумулятор треба повністю зарядити.
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ECS
Дія Малюнок Сторінка
Обсяг поставки 1 213
Заряджання акумуляторної
батареї
2 213
Монтаж опорної скоби
3 214
Перевірка міцності посадки
опорної скоби
4 214
Встромляння/виймання
пилкових полотен
5 215
Перевірка міцності посадки
пилкового полотна
6 215
Вмикання
7 215
Регулювання частоти ходів
7 215
Вказівки щодо роботи
8–9 216 – 217
Технічне обслуговування та
очищення
10 217
Вибір приладдя/запчастин
11 218
OBJ_BUCH-1453-006.book Page 137 Friday, September 23, 2016 1:53 PM
138 | Українська
F 016 L81 345 | (23.9.16) Bosch Power Tools
Літієво-іонний акумулятор можна заряджати коли
завгодно, це не скорочує його експлуатаційний ресурс.
Переривання процесу заряджання не пошкоджує
акумулятор.
Літієво-іонний акумулятор захищений від глибокого
розряджання за допомогою «Electronic Cell Protection
(ECP)». При розрядженому акумуляторі садовий
інструмент завдяки схемі захисту вимикається: садовий
інструмент більше не працює.
Після автоматичного вимикання електроприладу
більше не натискуйте на вимикач. Це може пош-
кодити акумуляторну батарею.
Встроміть штепсель зарядного пристрою в розетку, а
зарядний штекер у гніздо з заднього боку рукоятки
(тільки одна можливість під’єднання).
Процес заряджання почина
ється, коли зарядний штекер
зарядного пристрою буде встромлений в гніздо .
Індикатор зарядженості акумуляторної батареї показує,
як просувається заряджання. Під час заряджання
індикатор мигаєз еленим кольором. Якщо індикатор
зарядженості акумуляторної батареї безперервно
світиться зеленим кольором, акумуляторна батарея
повністю зарядилася.
Під час заряджання ручка електроприладу нагрівається.
Це нормально.
Якщо зарядний пристрій не буде потрібний протягом
тривалого часу, будь ласка, витягніть штепсель з розетки.
Не можна користуватися електроприладом під час
заряджання; якщо він не працює під час заряджання, це не
означає, що він вийшов з ладу.
Захищайте зарядний пристрій від вологи!
Вказівки щодо роботи
Для монтажу пилкового полотна вдягайте захисні
рукавиці. Торкання до пилкового полотна чревате
пораненням.
При заміні пилкового полотна слідкуйте за тим, щоб
Ви не тримали електроінструмент в зоні вимикача
або коло вимикача та фіксатора вимикача. При
ненавмисному увімкненні вимикача існує небезпека
поранення.
Коли будете міняти пилкове полотно, слідкуйте за
тим, щоб у гнізді під пилкове полотно не було
залишків матеріалу, напр., дерев’яної тирси та
металевої стружки.
При розпилюванні легких будівельних матеріалів
зважайте на законодавчі приписи і рекомендації
виготовлювача матеріалу.
Під час розпилювання міцно тримайте
електроінструмент однією рукою за рукоятку.
Під час розпилювання не беріться за опорну скобу,
пилкове полотно і не затуляйте вентиляційні отвори.
Під час розпилювання пилкове полотно може дуже
нагріватися. Перш ніж доторкатися до нього, дайте
йому охолонути.
Вибір пилкового полотна
Використовуйте лише пилкові полотна, придатні для
оброблюваного матеріалу.
Огляд рекомендованих пилкових полотен Ви знайдете на
початку цієї інструкції. Використовуйте лише
рекомендовані пилкові полотна.
Для пропилювання вузьких радіусів використовуйте
вузькі пилкові полотна.
Індикатор зарядженості акумуляторної
батареї
Індикатор зарядженості акумуляторної батареї постійно
показує при натиснутому вимикачеві ступінь
зарядженості акумуляторної батареї.
Відсмоктування пилу/тирси/стружки
Пил таких матеріалів, як напр., лакофарбових покрить, що
містять свинець, деяких видів деревини, мінералів і
металу, може бути небезпечним для здоров’я. Торкання
або вдихання пилу може викликати у Вас або у осіб, що
знаходяться поблизу, алергічні реакції та/або
захворювання дихальних шляхів.
Певні види пилу, як напр., дубовий або буковий пил,
вважаються канцерогенними, особливо в сполученні з
добавками для обробки деревини (хромат, засоби для
захисту деревини). Матеріали, що містять азбест,
дозволяється обробляти лише спеціалістам.
– Слідкуйте за доброю вентиляцією на робочому місці.
–Рекомендує
ться вдягати респіраторну маску з
фільтром класу P2.
Додержуйтеся приписів щодо оброблюваних
матеріалів, що діють у Вашій країні.
Уникайте накопичення пилу на робочому місці. Пил
може легко займатися.
Світлодіоди Ємність
Безперервне світіння зеленого
світлодіода ≥ 35%
Мигання зеленого світлодіода 15 – 35%
Мигання червоного світлодіода 5 – 15%
Безперервне світіння червоного
світлодіода ≤ 5%
OBJ_BUCH-1453-006.book Page 138 Friday, September 23, 2016 1:53 PM
Українська | 139
Bosch Power Tools F 016 L81 345 | (23.9.16)
Пошук несправностей
Технічне обслуговування і сервіс
Технічне обслуговування, очищення та
зберігання
Перед усіма маніпуляціями з приладом (напр.,
технічним обслуговуванням, заміною робочого
інструмента тощо), а також при його
транспортуванні і зберіганні заблокуйте вимикач у
вимкненому положенні. При ненавмисному
увімкненні вимикача існує небезпека поранення.
Перед будь-якими маніпуляціями з
електроінструментом завжди знімайте пилкове
полотно.
Щоб електроприлад працював якісно і надійно,
тримайте прилад і вентиляційні отвори в чистоті.
Прочищайте гніздо під пилкове полотно насамперед стис-
нутим повітрям або за допомогою м’якого пензлика. Для
цього витягніть пилкове полотно з електроприладу. Для
підтримки функціональної здатності гнізда під пилкове
полотно використовуйте придатні мастильні засоби.
Симптоми Можлива причина Що робити
Електроінструмент не працює Акумуляторна батарея розрядилася Зарядіть акумуляторну батарею, див.
також вказівки щодо заряджання
Пошкодження електроінструменту Зверніться в сервісну майстерню
Пошкоджена внутрішня проводка
електроінструменту
Зверніться в сервісну майстерню
Електроінструмент працює з
перебоями
Несправний вимикачЗверніться в сервісну майстерню
Сильна вібрація/шум Пошкодження електроінструменту Зверніться в сервісну майстерню
Занадто низька тривалість
розпилювання із зарядженим
акумулятором
Треба очистити прийомне гніздо
пилкового полотна
Тримайте електроінструмент нахиленим
у напрямку підлоги і починайте пиляти
Пилкове полотно спрацювалося Замініть пилкове полотно
Погана техніка розпилювання Див. «Вказівки щодо роботи» (мал. 8)
Акумуляторна батарея не повністю
заряджена
Зарядіть акумуляторну батарею, див.
також вказівки щодо заряджання
Пилкове полотно ходить вперед-
назад дуже повільно
Акумуляторна батарея майже
розрядилася
Зарядіть акумуляторну батарею, див.
також вказівки щодо заряджання
Вимикач натиснутий не повністю Повністю натисніть на вимикач
Перевантаження під час роботи Зменшіть силу натискування
електроінструментом на гілку
Навперемінно мигають зелений і
червоний світлодіод
Температура акумуляторної батареї
вийшла за межі допустимого
температурного діапазону заряджання
Охолодженням або нагріванням доведіть
температуру акумуляторної батареї до
допустимого діапазону від 0 °C до 45 °C
Червоний світлодіод мигає 1раз Акумуляторна батарея сідає;
акумуляторна батарея розрядилася
Зарядіть акумуляторну батарею, див.
також вказівки щодо заряджання
Червоний світлодіод мигає
2рази
Температура акумуляторної батареї
вийшла за межі допустимого діапазону
робочої температури
О
холодженням або нагріванням доведіть
температуру акумуляторної батареї до
допустимого діапазону від –15 °C до
+65 °C
Червоний світлодіод швидко
мигає 5разів
Перевантаження (пилкове полотно
заклинило)
Зменшіть силу натискування
електроінструментом на гілку
Увімкніть електроінструмент і підведіть
його до гілки, яку потрібно розпиляти
OBJ_BUCH-1453-006.book Page 139 Friday, September 23, 2016 1:53 PM
140 | Українська
F 016 L81 345 | (23.9.16) Bosch Power Tools
Сильне забруднення електроприладу може призводити до
відмов у роботі. З цієї причини не розпилюйте матеріали,
під час обробки яких утворюється багато пилу, знизу або
над головою.
Зберігайте електроінструмент в безпечному, сухому і
недоступному для дітей місці.
Не ставте на електроінструмент сторонні предмети.
Сервіс та надання консультацій щодо
використання продукції
www.bosch-garden.com
При всіх запитаннях і при замовленні запчастин, будь
ласка, обов’язково зазначайте 10-значний товарний
номер, що знаходиться на заводській табличці
електроприладу.
Гарантійне обслуговування і ремонт електроінструменту
здійснюються відповідно до вимог і норм виготовлювача
на території всіх країн лише у фірмових або
авторизованих сервісних центрах фірми «Роберт Бош».
ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції
небезпечне в експлуатації і може мати негативні наслідки
для здоров’я. Виготовлення і розповсюдження
контрафактної продукції переслідується за Законом в
адміністративному і кри
мінальному порядку.
Україна
ТОВ «Роберт Бош»
Cервісний центр електроінструментів
вул. Крайня, 1, 02660, Київ-60
Україна
Тел.: (044) 4 90 24 07 (багатоканальний)
E-Mail: pt-service[email protected]
Офіційний сайт: www.bosch-powertools.com.ua
Адреса Регіональних гарантійних сервісних майстерень
зазначена в Національному гарантійному талоні.
Транспортування
На додані літієво-іонні акумуляторні батареї
розповсюджуються вимоги щодо транспортування
небезпечних вантажів. Акумуляторні батареї можуть
перевозитися користувачем автомобільним транспортом
без необхідності виконання додаткових норм.
При пересилці третіми особами (напр.: повітряним
транспортом або транспортним експедитором) потрібно
додержуватися особливих вимог щодо упаковки та
маркування. В цьому випадку при підготовці посилки
повинен приймати участь експерт з небезпечних
вантажів.
Утилізація
Садові інструменти, приладдя і упаковку треба здавати на
екологічно чисту повторну переробку.
Не викидайте електроприлади та акумуляторні
батареї/батарейки в побутове сміття!
Лише для країн ЄС:
Відповідно до європейської директиви
2012/19/EU та європейської директиви
2006/66/EC відпрацьовані електроін-
струменти, пошкоджені акумуляторні
батареї/батарейки або акумуляторні
батареї/батарейки, що відпрацювали
себе, повинні здаватися окремо і утилізуватися еколо-
гічно чистим способом.
Інтегровані акумуляторні батареї дозволяється
виймати лише фахівцям і лише для утилізації. При
відкриванні обшивки корпусу можливе пошкодження
електроінструменту.
Щоб вийняти акумуляторну батарею з
електроінструменту, натискуйте на вимикач до тих пір,
поки акумуляторна батарея повністю не розрядиться.
Викрутіть гвинти на корпусі і зніміть оболонку корпуса,
щоб вийняти акумуляторну батарею. Щоб запобігти
короткому зам
иканню, роз’єднайте одне за одним
з’єднання акумуляторної батареї і заізолюйте після цього
полюси. Навіть при повному розрядженні в акумуляторній
батареї ще міститься залишкова ємність, яка може
вивільнитися при короткому замиканні.
Акумулятори/батарейки:
Літієво-іонні:
Будь ласка, зважайте на вказівки в
розділі «Транспортування».
Можливі зміни.
OBJ_BUCH-1453-006.book Page 140 Friday, September 23, 2016 1:53 PM
Қазақша | 141
Bosch Power Tools F 016 L81 345 | (23.9.16)
Қaзақша
KEO
Өндірушінің өнім үшін қарастырған пайдалану
құжаттарының құрамында пайдалану жөніндегі осы
нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін.
Сәйкестікті растау жайлы ақпарат қосымшада бар.
Өнімді өндірген мемлекет туралы ақпарат өнімнің
корпусында және қосымшада көрсетілген.
Өндіру күні нұсқаулықтың соңғы, мұқаба бетінде
көрсетілген.
Импорттаушы контакттік мәліметін орамада табу мүмкін.
Электр оталдырғыш
Өндірушінің өнім үшін қарастырған пайдалану
құжаттарының құрамында пайдалану жөніндегі осы
нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін.
Сәйкестікті растау жайлы ақпарат қосым
шада бар.
Өнімді өндірген мемлекет туралы ақпарат өнімнің
корпусында және қосымшада көрсетілген.
Өндіру күні нұсқаулықтың соңғы, мұқаба бетінде
көрсетілген.
Импорттаушы контакттік мәліметін орамада табу мүмкін.
Өнімді пайдалану мерзімі
Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен
бастап (өндіру күні зауыт тақтайшасында жазылған)
істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз
(сервистік тексеру) пайдалану ұсынылмайды.
Қызметкер немесе пайдаланушының қателіктері мен
істен шығу себептерінің тізімі
–тұтқасы мен корпусы бұзылған болса, өнімді
пайдаланбаңыз
– өнім корпусынан тікелей түтін шықса, пайдаланбаңыз
–тоқ сымы бұзылған немесе оқшаулаусыз болса,
пайдаланбаңыз
– жауын –шашын кезінде сыртта (далада)
пайдаланбаңыз
– корпус ішіне су кірсе құрылғыны қосушы болмаңыз
–қөп үшқын шықса, пайдаланбаңыз
– қатты діріл кезінде пайдаланбаңыз
Шекті күй белгілері
–тоқ сымының тозуы немесе зақымдануы
– өнім корпусының зақымдалуы
Қызмет көрсету түрі мен жиілігі
Әр пайдаланудан соң өнімді тазалау ұсынылады.
Сақтау
–құрғақ жерде сақтау керек
– жоғары температура көзінен және күн сәулелерінің
әсерінен алыс сақтау керек
–сақтау кезінде температураның кенет ауытқуынан
қорғау керек
–орамасыз сақтау мүмкін емес
– сақтау шарттары туралы қосымша ақпарат алу үшін
МЕМСТ 15150 (Шарт 1) құжатын қараңыз
Тасымалдау
–тасымалдау кезінде өнімді құлатуға және кез келген
механикалық ықпал етуге қатаң тыйым салынады
–босату/жүктеу кезінде пакетті қысатын машиналарды
пайдалануға рұқсат берілмейді.
–тасымалдау шарттары талаптарын МЕМСТ 15150
(5 шарт) құжатын оқыңыз.
Қауіпсіздік нұсқаулары
Белгілердің мағынасы
Электр құралдарының жалпы қауіпсіздік
нұсқаулықтары
Барлық қауіпсіздік нұсқаулықтарын
және ескертпелерді оқыңыз. Техни-
калық қауіпсіздік нұсқаулықтарын және ескертпелерді
сақтамау тоқтың соғуына, өрт және/немесе ауыр
жарақаттануларға алып келуі мүмкін.
Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары
мен ескертпелерді сақтап қойыңыз.
Қолдану нұсқаулығын оқыңыз.
Қауіптер бойынша жалпы нұсқаулар.
Электрбұйымды жақында тұрған адамдардан
қауіпсіз ұзақтықта тұрғанына назар
аударыңыз.
Қорғау қолғабын киіңіз
Электр құралын жауын жауып тұрғанда
қолданбаңыз немесе жауын астында
қалдырмаңыз.
ЕСКЕРТУ
OBJ_BUCH-1453-006.book Page 141 Friday, September 23, 2016 1:53 PM
142 | Қазақша
F 016 L81 345 | (23.9.16) Bosch Power Tools
Қауіпсіздік нұсқаулықтарында пайдаланылған «Электр
құрал» атауының желіден қуат алатын электр құралдарына
(желілік кабелі менен) және аккумуляторден қуат алатын
электр құралдарына (желілік кабелі жоқ) қатысы бар.
Жұмыс орнының қауіпсіздігі
Жұмыс орнын таза және жақсы жарықталған
жағдайда ұстаңыз. Тәртіп немесе жарық болмаған
жұмыс аймақтары жазатайым оқиғаларға алып келуі
мүмкін.
Жанатын сұйықтықтар, газдар немесе шаң жиылған
жарылыс қауіпі бар қоршауда электр құралды
пайдаланбаңыз. Электр құралдары ұшқын шығарып,
шаң немесе буларды жандыруы мүмкін.
Электр құралдарын пайдалану кезінде балалар
және басқа адамдарды ұзақ жерге шеттетіңіз.
Ауытқу кезінде құрал бақылауын жоғалтуыңыз мүмкін.
Электр қауіпсіздігі
Электр құрал штепселінің айыры розеткаға сыюы
қажет. Айырды ешқандай өзгерту мүмкін емес.
Жерге қосулы электр құралдарменен ешқандай
адаптерлік айырды пайдаланбаңыз. Өзгертілмеген
айыр және жарамды розеткаларды пайдалану электр
тоқ соғу қауіпін төмендетеді.
Құбыр, жылытатын жабдық, плита және суытқыш
сияқты жерге қосулы құралдар сыртына тимеңіз.
Егер денеңіз жерге қосулы болса, электр тоғының соғу
қаупі артады.
Электр құралдарын ылғалдан, сыздан сақтаңыз.
Электр құралының ішіне су кірсе, ол электр тоғының
соғу қаупін арттырады.
Элекр құралды алып жүру, асып қою немесе
айырын розеткадан шығару үшін кабельді
пайдаланбаңыз. Кабельді ыстықтан, майдан, өткір
шеттерден немесе құралдың жылжыма
бөлектерінен алыс жерде ұстаңыз. Зақымдалған
немесе шиеленіскен кабель электр тоғының соғу қаупін
арттырады.
Электр құралымен ашық жерде ж
ұмыс істесеңіз,
тек сыртта пайдалануға арналған ұзартқышты
пайдаланыңыз. Сыртта пайдалануға арналған
ұзартқышты пайдалану электр тоғының соғу қаупін
төмендетеді.
Электр құралын ылғалды қоршауда пайдалану
қажет болса, автоматты сақтандырғыш
ажыратқышын пайдаланыңыз. Автоматты
сақтандырғыш ажыратқышты пайдалану тоқ соғу қаупін
төмендетеді.
Адамдар қауіпсіздігі
Сақ болып, не істеп жатқаныңызға айрықша көңіл
бөліп, электр құралын ретімен пайдаланыңыз.
Шаршаған жағдайда немесе еліткіш, алкоголь
немесе дәрі әсері астында электр құралды
пайдаланбаңыз. Электр құралды пайдалануда
секундтық абайсыздық қатты жарақаттануларға алып
келуі мүмкін.
Жеке сақтайтын киімді және әрдайым қорғаныш
көзілдірікті киіңіз. Электр құрал түріне немесе
пайдалануына байланысты шаңтұтқыш, сырғудан
сақтайтын бәтеңке, сақтайтын шлем немесе құлақ
сақтағышы сияқты жеке қорғаныс жабдықтарын кию
жарақаттану қаупін төмендетеді.
Байқаусыз пайдаланудан аулақ болыңыз. Электр
құралын тоққа және/немесе аккумуляторға қосуда,
оны көтергенде немесе алып жүргенде, өшірулі
болуына көз жеткізіңіз. Электр құралын к
өтеріп
тұрғанда, бармақты ажыратқышта ұстау немесе
құрылғыны қосулы күйде тоққа қосу, жазатайым
оқиғалға алып келуі мүмкін.
Электр құралын қосудан алдын реттейтін
аспаптарды және гайка кілттерін алыстатыңыз.
Айналатын бөлшекте тұрған аспап немесе кілт
жарақаттануларға алып келуі мүмкін.
Қалыпсыз дене күйінде тұрмаңыз. Тірек күйде
тұрып, әрқашан өзіңізді сенімді ұстаңыз. Осылай сіз
күтпеген жағдайда электр құралды жақсырақ
бақылайсыз.
Жұмысқа жарамды киім киіңіз. Кең немесе сәнді
киім кимеңіз. Шашыңызды, киім және қолғапты
қозғалмалы бөлшектерден алыс ұстаңыз. Кең киім,
әшекей немесе ұзын шаш қозғалмалы бөлшектерге
тиюі мүмкін.
Шаңсорғыш және шаңтұтқыш жабдықтарды
құрғанда, олардың қосылғандығына және дұрыс
пайдалынуына көз жеткізіңіз. Шаңсорғышты
пайдалану шаң себебінен болатын қауіптерді азайтады.
Электр құралдарын пайдалану және күту
Құралды аса көп жүктемеңіз. Жұмысыңыз үшін
жарамды электр құралын пайдаланыңыз. Жарамды
электр құралымен керекті жұмыс аймағында дұрыс әрі
сенімді жұмыс істейсіз.
Ажыратқышы дұрыс емес электр құралын
пайдаланбаңыз. Қосуға немесе өшіруге болмайтын
электр құралы қауіпті болып, оны жөндеу қажет
болады.
Жабдықтарды реттеу, бөлшектерін алмастыру
немесе құралды алып қоюдан алдын айырды
розеткадан шығарыңыз және/немесе
аккумуляторды алып тастаңыз. Бұл сақтық әрекеті
электр құралдың байқаусыз қосылуына жол бермейді.
Пайдаланылмайтын электр құралдарды балалар
қолы жетпейтін жайға қойыңыз. Осыларды
білмейтін немесе осы ескертпелерді оқыма
ған
адамдарға бұл құралды пайдалануға жол бермеңіз.
Тәжірібесіз адамдар қолында электр құралдары қауіпті
болады.
Электр құралдарын ұқыпты күтіңіз. Қозғалмалы
бөлшектердің кедергісіз істеуіне және кептеліп
қалмауына, бөлшектердің ақаусыз немесе
зақымдалмаған болуына, электр құралының
зақымдалмағанына көз жеткізіңіз. Зақымдалған
бөлшектері бар құралды пайдаланудан алдын
OBJ_BUCH-1453-006.book Page 142 Friday, September 23, 2016 1:53 PM
Қазақша | 143
Bosch Power Tools F 016 L81 345 | (23.9.16)
жөндеңіз. Электр құралдарының дұрыс күтілмеуі
жазатайым оқиғаларға себеп болып жатады.
Кескіш аспаптарды өткір және таза күйде сақтаңыз.
Дұрыс күтілген және кескіш жиектері өткір кескіш
аспаптар аз кептеліп, кесілетін бетке оңай бағытталады.
Электр құралын, жабдықтарды, алмалы-салмалы
аспаптарды және т.б. осы нұсқауларға сай
пайдаланыңыз. Сонымен жұмыс шарттарымен
орындайтын әрекеттерге назар аударыңыз. Электр
құралдарын арналмаған жұмыстарда пайдалану
қауіпті.
Аккумуляторды пайдалану және күту
Аккумуляторлық батареяны тек өндіруші
көрсеткен зарядтау құрылғысымен зарядтаңыз.
Зарядтау құрылғысы белгілі бір аккумуляторлар түріне
арналған, оны басқа аккумуляторларды зарядтау үшін
пайдалану өрт қаупін тудырады.
Электр құралдарына арналған аккумуляторларды
ғана пайдаланыңыз. Басқа аккумуляторларды
пайдалану жарақаттарға немесе өртке әкелуі мүмкін.
Пайдаланылмайтын аккумуляторды түйіспелерді
тұйықтауы мүмкін қыстырғыштардан, тиындардан,
кілттерден, шегелерден, винттерден және басқа
ұсақ темір заттардан сақтаңыз. Аккумулятор
түйіспелерінің арасындағы қысқа тұйықталу күйіктерге
немесе өртке әкелуі мүмкін.
Дұрыс пайдаланбағандықтан, аккумулятордан
сұйықтық ағуы мүмкін. Оған тимеңіз. Кездейсоқ
тигенде, сол жерді сумен шайыңыз. Сұйықтық
көзге тисе, медициналық көмек алыңыз.
Аккумулятордағы сұйықтық теріні тітіркендіруі немесе
күйдіруі мүмкін.
Қызмет
Электр құралыңызды тек білікті маманға және
арнаулы бөлшектермен жөндетіңіз. Сол арқылы
электр құралының қауіпсіздігін сақтайсыз.
Қылышты аралар үшін қауіпсіздік нұсқаулары
Алмалы-салмалы аспаптың жасырын тоқ сымына
тиюі ықтимал жұмыстарды орындауда құралды
оқшауландырылған тұтқасынан ұстаңыз. Тоқ өтетін
сымына тию металлды құрал бөлшектеріне тоқ беріп
тоқ соғуына алып келуі мүмкін.
Қапсырмасының резеңкелі тұрқылары жоқ
болғанда немесе олар бұзылған қалыпта болғанда
электр құралды қапсырмамен қолданбаңыз.
Қапсырманың резеңкелі тұрқысы бұзылған
қалыпта болғанда қапсырманы жаңа қапсырмаға
ауыстырыңыз.
Қолыңызды аралау өрісінен тыс ұстаңыз.
Дайындама астынан ұстамаңыз. Ара полотносына
тию жарақаттану қауіпін тудырады.
Электр құралды дайындамаға тек қосулы ретте
апарыңыз. Әйтпесе алмалы-салмалы аспап
дайындамаға ілінсе кері соғу қауіпі пайда болады.
Қапсырмасы жоқ күйде тіліп кесу барысында
бағыттап жүргізу дискі өңделетін бөлшекке
әрқашан жанасып жатуы керек. Араның ағаш тілу
дискісі ілініп қалып, электр құрал бақылануының
жоғалып кетуі мүмкін.
Жұмысты аяқтағаннан кейін электр құралын
өшіріп, оның толық тоқтағанынан соң ғана ара
полотносын кесіктен шығарыңыз. Сол арқылы кері
соғудан сақтанып, электр құралын қауіпсіз күйге
келтіресіз.
Бұзылмаған мінсіз ара полотносын пайдаланыңыз.
Қисайған немесе өтпес ара полотнолары сынуы, кесікті
зақымдауы немесе кері соғу себебін тудырады.
Ара полотносын өшіргеннен соң бүйір басу арқылы
тоқтатпаңыз. Ара полотносы бұзылуы, сынуы немесе
керу соғу себебін тудыруы мү
мкін.
Материалды қатты қысыңыз. Дайындаманы қол
немесе аяқпен тіремеңіз. Істеп тұрған қылышпен
ешқандай зат немесе жерге тимеңіз. Кері соққы
қаупі бар.
Қажетті іздеу құралдарын пайдаланып жасырынған
қорек сымдарын табыңыз немесе жергілікті қорек
үйымдарын шақырыңыз. Электр сымдарына тию өрт
немесе тоқ соғуына алып келуі мүмкін. Газ құбырын
зақымдау жарылысқа алып келуі мүмкін. Су құбырын
зақымдау материалдық зиянға алып келуі мүмкін.
Дайындаманы бекітіңіз. Қысу құралына немесе
қысқышқа орнатылған дайындама қолыңызбен
салыстырғанда, берік ұсталады.
Электр құралын жерге қоюдан алдын оның
тоқтауын күтіңіз. Алмалы-салмалы аспап ілініп электр
құрал бақылауының жоғалтуына алып келуі мүм
кін.
Электр құралын (мысалы күту, аспаптарды
алмастыру т. б.) пайдаланудан алдын және оны
тасымалдау және сақтауда қосқыш/өшіргішті
өшірулі күйінде бұғаттаңыз. Қосқыш/өшіргішке
кездейсоқ тию жарақаттану қаупін тудырады.
Электр құралын жылудан, мысалы, үздіксіз
күн жарығынан, оттан, судан және ылғалдан
қорғаңыз. Жарылу қаупі бар.
Аккумулятордан зақымданған немесе дұрыс
пайдаланбаған жағдайда бу шығуы мүмкін. Бұл
жағдайда ішке таза ауа кіргізіңіз және шағымдар
болса, медициналық көмек алыңыз. Булар тыныс
алу жолдарын тітіркендіруі мүмкін.
Энергия қуатын үнемдеу үшін электр құралын тек
пайдаланарда қосыңыз.
OBJ_BUCH-1453-006.book Page 143 Friday, September 23, 2016 1:53 PM
144 | Қазақша
F 016 L81 345 | (23.9.16) Bosch Power Tools
Зарядтау құралдары үшін
қауіпсіздік нұсқаулықтары
Зарядтау құралын
жаңбырдан, сыздан
қорғаңыз. Зарядтау
құралының ішіне су кірсе, ол
электр тоғының соғу қаупін
арттырады.
Электр құралын тек жинақтағы
зарядтау құралымен
заряжтаңыз.
Зарядтау құралын таза ұстаңыз.
Құралдың ластануы тоқ соғуы
қаупін туындатады.
Әр пайдаланудан алдын
зарядтау құралын, кабельді
және айырды тексеріңіз.
Ақауды байқасаңыз зарядтау
құралын пайдаланбаңыз.
Зарядтау құралын өзіңіз
ашпаңыз, оны тек білікті
маманға және түпнұсқалы
бөлшектермен жөндетіңіз.
Зақымдалған зарядтау құралы,
кабель және айыр электр тоғының
соғу қаупін арттырады.
Балалардың немесе дене, сезім
немесе ойлау қабілеттері
шектеулі, не тәжірібесі мен
білімі аз, зарядтау құралын
дербес әрі дұрыс басқара
алмайтын адамдардың
зарядтау құралын жауапты
адамның бақылауынсыз және
нұсқауынсыз пайдалануына
жол бермеңіз. Кері жағдайда
дұрыс пайдаланбау және
жарақаттанулар қаупі пайда
болады.
Пайдалану, тазалау және
қызмет көрсету кезінде
балаларға мұқият болыңыз.
Осылайша балалардың зарядтау
құралымен ойнамауын
қамтамасыз етесіз.
Балалардың зарядтау құралын
тазалауына немесе жөндеуіне
жол бермеңіз.
Белгілер
Төмендегі белгілер пайдалану нұсқаулықтарын оқып
түсіну үшін маңызды. Белгілер менен олардың
мағыналарын жаттап алыңыз. Белгілерді дұрыс түсіну
сізге электр құралын дұрыс әрі сенімді пайдалануға
көмектеседі.
Тағайындалу бойынша қолдану
Бұл электр құралы жеке тұрмыстық қолдану үшін
мақсатталған.
Ол бұтақтар мен шыбықтарды кесу үшін мақсатталған,
сонымен қарай ағаш, жұмсақ металлдан (мысалы мыс)
және гипскартон тақтайларынан жасалған бұйымдарды
тіліп кесу үшін қолдана алынады.
Оны қисық сызықты және тік сызықты кесулер үшін
қолдануға болады.
Міндетті түрде араның тілу дискі бойынша ұсыныстар мен
кеңестерімізге назар аударыңыз.
Белгі Мағына
Қорғау көзәйнектерін киіп жүріңіз.
Электр оталдырғышты тек қана
құрғақ бөлмелерде қолданыңыз.
Реакция бағыты
Қозғалыс бағыты
Қосу
Рұқсат етілген әрекеттер
Рұқсат етілмеген әрекеттер
Керек-жарақтар
OBJ_BUCH-1453-006.book Page 144 Friday, September 23, 2016 1:53 PM
Қазақша | 145
Bosch Power Tools F 016 L81 345 | (23.9.16)
Техникалық мәліметтер
Сәйкестік мәлімдемесі
Жеке жауапкершілікпен біз «Техникалық мәліметтер» де
сипатталған өнімнің 2011/65/EU, 2016 жыл 19 сәуіріне
дейін: 2006/95/EG, 2016 жыл 20 әқ сәуірінен бастап:
2014/35/EU, 2016 жыл 19 сәуіріне дейін: 2014/108/EC,
2016 жыл 20 сәуірінен соң 2014/30/EU, 2006/42/EC
ережелеріндегі барлық тиісті анықтамаларына өзгерістері
менен бірге сәйкес екенін және төмендегі нормаларға сай
екенін білдіреміз:
EN 60745-1, EN 60745-2-11 (аккумуляторлық құрылғы),
EN 50581, EN 60335-1, EN 60335-2-29 (аккумуляторды
зарядтау құрылғысы).
Техникалық құжаттар (2006/42/EC, 2000/14/EC)
төмендегідей:
Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,
Stowmarket, Suffolk IP14 1EY, England
Robert Bosch Power Tools GmbH
70538 Stuttgart, GERMANY
Stuttgart, 01.01.2017
Шуыл және дірілдеу туралы ақпарат
Шу эмиссиясының мәндері EN 60745-2-11 бойынша
есептелген.
Өлшенген A-өлшенген дыбыстық қысым деңгейі әдетте
72 дБ(A) құрайды. Өлшеу дәлсіздігі K=3 дБ.
Жұмыс орнындағы шу деңгейі 80дБ(A) мәнінен асуы
мүмкін.
Құлақты қорғау құралдарын киіңіз!
Жиынтық діріл мәні a
h
(үш бағыттың векторлық
қосындысы) және K дәлсіздігі EN 60745-2-11
стандартына сай анықталған:
ЖАТты аралау: a
h
=19м/с
2
, K=6,0 м/с
2
,
Ағаштық брустарды аралау: a
h
=20м/с
2
, K=3,0 м/с
2
.
Осы нұсқаулықтарда берілген дірілдеу деңгейі EN 60745
нормаларына сай белгіленген өлшеу тәртібі бойынша
өлшеніп, электр құралдарын бір бірімен салыстыру үшін
қолдана алынады. Оны дірілдеу жүктелуін алдын ала
бағалау үшін де қолдануға болады.
Электр құралдың техникалық спецификацияларының
EN 60745 нормасының стандартталынған сынақтарына
қарай ауытқулары бар.
Берілген дірілдеу деңгейі электр құралдың негізгі
қолдануларын көрсетеді. Ал электр құралын ауытқуы бар
алмалы-салмалы аспаптарымен немесе күтімі жеткіліксіз
түрде болғанында басқа қолдану мақсаттары үшін
пайдаланғанда дірілдеу дәрежесінде ауытқудың бар болуы
мүмкін. Ол арқылы дірілдеу жүктелуінің бүкіл жұмыс уақыты
бойынша жоғары болып кетуі мүмкін.
Дірілдеу жүктелінуінің нақты өлшемін жасай алу үшін электр
құралы өшіріліп тұрған уақытының немесе қолданбағанына
қарамастан іске қосылып тұрған уақытының ескерілуі керек.
Осының арқасында дірілдеу жүктелуінің бүкіл жұмыс уақыты
бойы анағұрым төменділе алынады.
Қолданушыны дірілдеу ә
серінен қорғау үшін қосымша
қауіпсіздік шараларын белгілеңіз, мысалы: электр
құралын немесе алмалы-салмалы аспаптарын күту,
қолдарды жылы қылып ұстау, жұмыс барысын тиянақты
ұйымдастыру.
Қылышты ара Keo
Өнім нөмірі 3 600 H61 9..
Жұмыс кернеуі
В=10,8
Жүктелусіз істеу жүріс саны n
0
мин
-1
0–1600
Аспап пантроны
SDS
Жүріс
мм 20
Кесу қуаттылығы, макс.
диаметрі
–ағашта
– жұмсақ металлда
мм
мм
80
7
EPTA-Procedure 01:2014
құжатына сай салмағы
кг 1,05
Электр оталдырғыш
Өнім нөмірі EU
UK
AU
2 609 003 916
2 609 007 262
2 609 003 932
2 609 004 762
Кіріс кернеуі
В 100 – 240
Зарядтау тоғы
мA500
Рұқсат етілген зарядтау
температурасы аймағы
°C 0–45
EPTA-Procedure 01:2014
құжатына сай салмағы
кг
кг
кг
0,088 (EU)
0,093 (UK)
0,085 (AU)
Сақтық сыныпы
/ II
Аккумулятор батареясы
литий иондық
Жұмыс кернеуі
В=10,8
Қуаты
Аh1,5
Аккумуляторды толтыру
уақыты (аккумулятор тоқсыз)
с3,5
Аккумулятор көздерінің саны
3
Электр құралдарының зауыттық тақтайшасындағы тауар нөмірін
ескеріңіз. Кейбір электр құралдарының сауда атаулары басқаша
болуы мүмкін.
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ECS
OBJ_BUCH-1453-006.book Page 145 Friday, September 23, 2016 1:53 PM
146 | Қазақша
F 016 L81 345 | (23.9.16) Bosch Power Tools
Монтаж және пайдалану
Іске қосу
Электр құралын (мысалы күту, аспаптарды
алмастыру т. б.) пайдаланудан алдын және оны
тасымалдау және сақтауда қосқыш/өшіргішті
өшірулі күйінде бұғаттаңыз. Қосқыш/өшіргішке
кездейсоқ тию жарақаттану қаупін тудырады.
Аккумуляторды зарядтау
Басқа зарядтау құралын пайдаланбаңыз. Жинақтағы
зарядтау құралы электр құралыңыздағы Li-Ion
аккумулятормен сәйкес.
Желі қуатына назар аударыңыз! Тоқ көзінің қуаты
зарядтау құралының зауыттық тақтайшасындағы
мәліметтеріне сай болуы қажет. 230 В белгісімен
белгіленген зарядтау құралдарымен 220 В жұмыс
істеуге болады.
Оталдырғыш құралының кернеу ауқымы
100–240 В арасында. Электр айыры электр
розеткасына лайықты болуын тексеріп алыңыз.
Ескертпе: Аккумулятор тоқпен жартылай толтырылған
күйде ұсынылады. Батареяның толық күшімен жұмыс
істеуін қамтамасыз ете алу үшін оны электр құралды
алғашқы рет іске қосып қолдану алдынан оталдырғышта
толығымен толтырып алыңыз.
Литий-иондық аккумуляторды пайдалану мерзімін
қысқартусыз кез келген уақытта зарядтауға болады.
Зарядтау процесін үзу аккумулятордың зақымдалуына
әкелмейді.
Li-иондар аккумуляторы тоқтан терең ажыратуға қарсы
арнайы «Electronic Cell Protection (ECP)» жүйесі арқылы
қорғалады. Аккумуляторы тоқсыз қалған жағдайда бақ
электрбұйымы қорғау схемасы арқылы өшіріліп
қойылады: Бақ электрбұйымы жұмыс істемей тұр.
Электр құралы автоматты ретте өшкеннен соң
қосқыш/өшіргішті басқа баспаңыз. Әйтпесе
аккумулятор зақымдануы мүмкін.
Оталдырғыш құралының айырын электр розеткасына, ал
оталдырғыш айырын тұтқаның артқы жағындағы ашалы
розеткаға тығыңыз (тек қана бір қосу мүмкіншілігі).
Оталдырғыш құралының оталдырғыш айыры ашалы
розеткасына енгізілген сәтте оталдыру барысы басталады.
Аккумулятордың зарядталу күйі индикаторы зарядталу
күйін көрсетеді. Зарядтау әдісінде көрсеткіш жасыл
реңде жыпылықтайды. Аккумулятор заряды күйінің
индикаторы үздіксіз жасыл реңде жанса, акку
мулятор
толық зарядталған болады.
Зарядтау әдісінде электр құралының тұтқасы қызып
кетеді. Бұл қалыпты жағдай.
Ұзақ уақыт пайдаланбаса зарядтау құралын тоқ желісінен
ажыратыңыз.
Электр құралын зарядтау кезінде пайдалануға болмайды
және зарядтау кезінде істемесе бұзылған болып
табылмайды.
Зарядтау құралын сыздан сақтаңыз!
Пайдалану нұсқаулары
Ара полотносын орнатуда қорғаныш қолғабын
киіңіз. Ара полотносына тию жарақаттану қаупін
тудыруы мүмкін.
Араның тілу дискін ауыстырғанда электр құралын
оның қосқыш/өшіргіш аумағында немесе
қосқыш/өшіргіш және қосу оқшауландырылуы
арасында ұстамауыңызға назар аударыңыз.
Қосқыштың/өшіргіштің кездейсоқ түрде қосылып
кетілу арқылы жарақаттану қауібі пайда болуы мүмкін.
Ара полотносын алмастыруда ара полотносы
патроны материал қалдықтарынан, мысалы, ағаш
немесе метал жоңқаларынан бос болуы қажет.
Жеңіл құрылыс материалдарын аралау кезінде заң
нұсқауларын және материал өндірушісінің
ұсыныстарын орындаңыз.
Арамен тіліп кесу уақытында электр құралын бір
қолыңызбен тұтқасынан берік ұстаң
ыз.
Арамен кесу кезінде қапсырманы, араның тілу
дискін немесе ауа алмастыру саңылауларын жауып
не басып алмаңыз.
Араның тілу дискі тіліп кесу уақытында аса аса
қызып кетуі мүмкін. Оны қолмен ұстау алдынан
әбден суытып алыңыз.
Ара полотносын таңдау
Тек өңделетін материалға сайкес келетін ара
полотноларын пайдаланыңыз.
Ұсынылатын ара тілу дисктерінің тізімін қолдану
нұсқаулығының басында таба аласыз. Тек қана ұсынылған
тілу дисктерін қолданыңыз.
Жіңішке кесіктер үшін жіңішке ара полтноларын
пайдаланыңыз.
Әрекет мақсаты Сурет Бет
Жеткізу көлемі 1 213
Аккумуляторды зарядтау
2 213
Қапсырманы орнату
3 214
Қапсырманың бекітіліп
орнатылуын тексеру
4 214
Араның тілу дискін енгізу/шығарып
алу
5 215
Тілу дисктің бекітіліп орнатылуын
тексеру
6 215
Қосу
7 215
Жүріс санын басқару
7 215
Жұмыс бойынша нұсқаулар
8–9 216 – 217
Күту мен тазалау
10 217
Толымдаушыларды/қосалқы
бөлшектерін таңдау
11 218
OBJ_BUCH-1453-006.book Page 146 Friday, September 23, 2016 1:53 PM
Қазақша | 147
Bosch Power Tools F 016 L81 345 | (23.9.16)
Аккумулятор зарядталу күйі индикаторы
Аккумулятордың оталдыру күйін көрсеткіші
қосқыш/өшіргіш басылып тұрғанда аккумулятордың
тоқпен толтыру күйін ұзақ уақыт бойы көрсетіп тұрады.
Шаңды және жоңқаларды сору
Қорғасын бояу, кейбір ағаш сорттары, минералдар және
металлдар бар кейбір материалдардың шаңы
денсаулыққа зиянды болуы мүмкін. Шаңға тию және
шаңды жұту пайдаланушыда немесе жанындағы
адамдарда аллергиялық реакцияларды және/немесе
тыныс жолдарының ауруларын тудыруы мүмкін.
Кейбір шаң түрлері, әсіресе емен және шамшат ағашының
шаңы, әсіресе, ағашты өңдеу қалдықтарымен (хромат,
ағашты қорғау заты) бірге канцерогендер болып
есептеледі. Асбестік материал тек қана мамандармен
өңделуі керек.
– Жұмыс орнының жақсы желдетілуіне көз жеткізіңіз.
– P2 сүзгі сыныпындағы газқағарды пайдалану
ұсынылады.
Өңделетін материалдар үшін еліңізде қолданылатын
ұйғарымдарды пайдаланыңыз.
Жұмыс орнында шаң
ның жиналуын болдырмаңыз.
Шаң оңай тұтануы мүмкін.
Қателерді белгілеу
Жарық диоды Қуаты
Үздіксіз жарық жасыл ≥35%
Жыпықтайтын жарық – жасыл түсті 15 – 35%
Жыпылықтайтын жарық қызыл 5 – 15%
Үздіксіз жарық – қызыл түсті ≤ 5%
Симптомдар Мүмкін болған себептер Көмек
Электр құрал істемей түр Батареяның тоғынан айырылуы Батареяны тоқпен толтырыңыз, «Электртоқпен
толтыру бойынша нұсқауларын» оқыңыз
Электр құрал ақаулы Қызмет көрсету орталығымен хабарласыңыз
Электр құралдың ішкі кабел жүйелік
төсемі ақау
Қызмет көрсету орталығымен хабарласыңыз
Электр құралы үзіліп отырып
істеп тұр
Қосу/Өшіру түймешігі бұзылған Қызмет көрсету орталығымен хабарласыңыз
Қатты вибрациялар/шуылдар Электр құрал ақаулы Қызмет көрсету орталығымен хабарласыңыз
Аккумулятордың бір
оталдырылған көлеміндегі
арамен тіліп кесу уақыты тым
төмен
Араның тілу дискінің тазалануы қажет Электр құралын жерге қарай ұстай тұрып,
арамен кесуді бастаңыз
Араның тілу дискі тозған Араның тілу дискін ауыстырыңыз
Арамен кесу әдісі нашар «Жұмыс нұсқауларын» оқыңыз (сурет 8)
Аккумулятор толығымен тоқпен
толтырылмаған
Батареяны тоқпен толтырыңыз, «Электртоқпен
толтыру бойынша нұсқауларын» оқыңыз
Араның кесу дискі жан-жаққа
жылжи береді
Аккумулятор бос Батареяны тоқпен толтырыңыз, «Электртоқпен
толтыру бойынша нұсқауларын» оқыңыз
Қосқыш/өшіргіш толығымен
басылмаған
Қосқышты/өшіргішті толығымен басыңыз
Жұмыс барысында пайда болған
шамадан асты жүктелу
Электр құралдың бұтаққа қарай баспақтау күшін
төмендетіңіз
Жасыл және қызыл түсті жарық
диодтік шамдары бірінен кейін
бірі жыпықтап тұр
Аккумулятор температурасы рұқсат
етілетін оталдыру температура
ауқымынан тыс болуда
Аккумулятор температурасын бұйымды суыту
немесе жылыту арқылы 0 °C және 45 °C
арасындағы температура аумағына жеткізіңіз
Қызыл түсті диодтік шамы 1x
жыпықтап жанады
Аккумулытор кернеуі тым төмен;
Аккумулятор бос
Батареяны тоқпен толтырыңыз, «Электртоқпен
толтыру бойынша нұсқауларын» оқыңыз
Қызыл түсті диодтік шамы 2x
жыпықтап жанады
Аккумулятор температурасы рұқсат
етілетін оталдыру температура
ауқымынан тыс болуда
ккумулятор температурасын бұйымды суыту
немесе жылыту арқылы –15 °C және +65 °C
арасындағы температура аумағына жеткізіңіз
Қызыл түсті диодтік шамы 5x
тез жыпықтап жанады
Шамадан астам жүктелуде (араның
тілу дискі қысылып қалған)
Электр құралдың бұтаққа қарай баспақтау күшін
төмендетіңіз
Электр құралды қосылып тұрған қалпында
кесілетін бұтаққа қарай бағыттаңыз
OBJ_BUCH-1453-006.book Page 147 Friday, September 23, 2016 1:53 PM
148 | Қазақша
F 016 L81 345 | (23.9.16) Bosch Power Tools
Техникалық күтім және қызмет
Күту, тазалау және сақтау
Электр құралын (мысалы күту, аспаптарды
алмастыру т. б.) пайдаланудан алдын және оны
тасымалдау және сақтауда қосқыш/өшіргішті
өшірулі күйінде бұғаттаңыз. Қосқыш/өшіргішке
кездейсоқ тию жарақаттану қаупін тудырады.
Электр құралы бойынша өткізілетін жұмыстарын
бастау алдында әрқашан алдын ала араның тілу
дискін шығарып алып қойыңыз.
Дұрыс және сенімді істеу үшін электр құралмен
желдеткіш тесікті таза ұстаңыз.
Ара полотносы патронын сығымдалған ауамен немесе
жұмсақ қылшақпен тазалаңыз. Ара полотносын электр
құралынан алып қойыңыз. Ара полотносы патронын тиісті
майлау материалдарымен істейтін күйде сақтаңыз.
Электр құралының ластануы ақаулар тудыруы мүмкін. Ол
үшін шаңды материалдарды бас үстінде немесе астында
араламаңыз.
Э
лектр құралын қауіпсіз және құрғақ, балалар қолдары
жетпейтін жерде сақтаңыз.
Электр құралы үстінен ешбір басқа заттарды қоймаңыз.
Тұтынушыға қызмет көрсету және пайдалану
кеңестері
www.bosch-garden.com
Барлық сұраулар мен қосалқы бөлшектерге тапсырыс
беру кезінде міндетті түрде электр құрал зауыттық
тақтайшасындағы 10-орынды өнім нөмірін жазыңыз.
Өндіруші талаптары мен нормаларының сақталуымен
электр құралын жөндеу және кепілді қызмет көрсету
барлық мемлекеттер аумағында тек «Роберт Бош»
фирмалық немесе авторизацияланған қызмет көрсету
орталықтарында орындалады.
ЕСКЕРТУ! Заңсыз жолмен әкелінген өнімдерді пайдалану
қауіпті, денсаулығыңызға зиян келтіруі мүмкін. Өнімдерді
заңсыз жасау және тарату әкімшілік және қылмыстық
тәртіп бойынша Заңмен қудаланады.
Қазақстан
ЖШ
С «Роберт Бош»
Электр құралдарына қызмет көрсету орталығы
Алматы қаласы
Қазақстан
050050
Райымбек данғылы
Коммунальная көшесінің бұрышы, 169/1
Тел.: +7 (727) 232 37 07
Факс: +7 (727) 233 07 87
E-Mail: [email protected]
Ресми сайты: www.bosch.kz; www.bosch-pt.kz
Тасымалдау
Бұл литий-иондық аккумуляторлар қауіпті тауарларға
қойылатын талаптарға сай болуы керек. Пайдаланушы
аккумуляторларды көшеде қосымша құжаттарсыз
тасымалдай алады.
Үшінші тұлғалар (мысалы, әуе көлігі немесе жіберу)
орамаға және маркаларға қойылатын арнайы талаптарды
сақтау керек. Жіберуге дайындау кезінде қауіпті жүктер
маманына хабарласу керек.
Кәдеге жарату
Бақ электрбұйымдарын, қосымша бөлшектер мен
қорапшаларды қоршаған ортаға зиян келдірмейтін кәдеге
жарату қажет.
Электр құралдарды және аккумуляторларды/бата-
реяларды үй қоқысына тастамаңыз!
Тек қана ЕО елдері үшін:
Еуропа 2012/19/EU ережесі бойынша
жарамсыз электр құралдары және
Еуропа 2006/66/EC ережесі бойынша
зақымдалған немесе ескі аккумулятор/
батареялар бөлек жиналып кәдеге
жаратылуы қажет.
Біріктірілген аккумуляторларды тек кәдеге жарату
үшін мамандар арқылы шығаруға болады. Корпус
қаптамасын ашу электр құралының бұзылуын
туындатуы мүмкін.
Аккумуляторды электр құралынан шығару үшін қосқыш/
өшіргішті аккумулятор толық зарядсызданғанша
басыңыз. Корпустағы бұрандаларды бұрап шығарып,
аккумуляторды шығару үшін корпус қаптамасын алып
қойыңыз. Қысқа тұйықталудың алдын алу үшін
аккумулятордағы қоспаларды бірінен соң бірін ажыратып
сосын полюстерді оқшауландырыңыз. Толық
зарядсызданған болса да аккумуляторде аз қуат қалып
қысқа тұйықталуда іске қосылуы мүмкін.
Аккумуляторлар/батареялар:
Li-ион:
«Тасымалдау» тарауындағы
нұсқауларына назар аударыңыз.
Техникалық өзгерістер енгізу құқығы сақталады.
OBJ_BUCH-1453-006.book Page 148 Friday, September 23, 2016 1:53 PM
Română | 149
Bosch Power Tools F 016 L81 345 | (23.9.16)
Română
Instrucţiuni privind siguranţa şi
protecţia muncii
Explicarea pictogramelor
Indicaţii generale de avertizare pentru scule
electrice
Citiţi toate indicaţiile de
avertizare şi instrucţiunile.
Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor
poate provoca electrocutare, incendii şi/sau răniri grave.
Păstraţi toate indicaţiile de avertizare şi instrucţiunile în
vederea utilizărilor viitoare.
Termenul de „sculă electrică“ folosit în indicaţiile de
avertizare se referă la sculele electrice alimentate de la reţea
(cu cablu de alimentare) şi la sculele electrice cu acumulator
(fără cablu de alimentare).
Siguranţa la locul de muncă
Menţineţi-vă sectorul de lucru curat şi bine iluminat.
Dezordinea sau sectoarele de lucru neluminate pot duce la
accidente.
Nu lucraţi cu scula electrică în mediu cu pericol de
explozie, în care există lichide, gaze sau pulberi
inflamabile. Sculele electrice generează scântei care pot
aprinde praful sau vaporii.
Nu permiteţi accesul copiilor şi al altor persoane în
timpul utilizării sculei electrice. Dacă vă este distrasă
atenţia puteţi pierde controlul asupra maşinii.
Siguranţă electrică
Ştecherul sculei electrice trebuie să fie potrivit prizei
electrice. Nu este în nici un caz permisă modificarea
ştecherului. Nu folosiţi fişe adaptoare la sculele
electrice legate la pământ de protecţie. Ştecherele
nemodificate şi prizele corespunzătoare diminuează riscul
de electrocutare.
Evitaţi contactul corporal cu suprafeţe legate la
pământ ca ţevi, instalaţii de încălzire, sobe şi frigidere.
Există un risc crescut de electrocutare atunci când corpul
vă este legat la pământ.
Feriţi maşina de ploaie sau umezeală. Pătrunderea apei
într-o sculă electrică măreşte riscul de electrocutare.
Nu schimbaţi destinaţia cablului folosindu-l pentru
transportarea sau suspendarea sculei electrice ori
pentru a trage ştecherul afară din priză. Feriţi cablul de
căldură, ulei, muchii ascuţite sau componente aflate în
mişcare. Cablurile deteriorate sau încurcate măresc riscul
de electrocutare.
Atunci când lucraţi cu o sculă electrică în aer liber,
folosiţi numai cabluri prelungitoare adecvate şi pentru
mediul exterior. Folosirea unui cablu prelungitor adecvat
pentru mediul exterior diminuează riscul de electrocutare.
Atunci când nu poate fi evitată utilizarea sculei
electrice în mediu umed, folosiţi un î
ntrerupător
automat de protecţie împotriva tensiunilor
periculoase. Întrebuinţarea unui întrerupător automat de
protecţie împotriva tensiunilor periculoase reduce riscul
de electrocutare.
Siguranţa persoanelor
Fiţi atenţi, aveţi grijă de ceea ce faceţi şi procedaţi
raţional atunci când lucraţi cu o sculă electrică. Nu
folosiţi scula electrică atunci când sunteţi obosiţi sau
vă aflaţi sub influenţa drogurilor, a alcoolului sau a
medicamentelor. Un moment de neatenţie în timpul
utilizării maşinii poate duce la răniri grave.
Purtaţi echipament personal de protecţie şi
întotdeauna ochelari de protecţie. Purtarea
echipamentului personal de protecţie, ca masca pentru
praf, încălţăminte de siguranţă antiderapantă, casca de
protecţie sau protecţia auditivă, în funcţie de tipul şi
utilizarea sculei electrice, diminuează riscul rănirilor.
Evitaţi o punere în funcţiune involuntară. Înainte de a
introduce ştecherul în priză şi/sau de a introduce
acumulatorul în scula electrică, de a o ridica sau de a o
transporta, asiguraţi-vă că aceasta este oprită. Dacă
atunci când transportaţi scula electrică ţineţi degetul pe
întrerupător sau dacă porniţi scula electrică înainte de a o
racorda la reţeaua de curent, puteţi provoca accidente.
Înainte de pornirea sculei electrice îndepărtaţ
i
dispozitivele de reglare sau cheile fixe din aceasta. Un
dispozitiv sau o cheie lăsată într-o componentă de maşină
care se roteşte poate duce la răniri.
Evitaţi o ţinută corporală nefirească. Adoptaţi o poziţie
stabilă şi menţineţi-vă întotdeauna echilibrul. Astfel
veţi putea controla mai bine maşina în situaţii neaşteptate.
Purtaţi îmbrăcăminte adecvată. Nu purtaţi
îmbrăcăminte largă sau podoabe. Feriţi părul,
îmbrăcămintea şi mănuşile de piesele aflate în mişcare.
Îmbrăcămintea largă, părul lung sau podoabele pot fi
prinse în piesele aflate în mişcare.
Citiţi instrucţiunile de folosire.
Indicaţie generală de avertizare a periculozităţii.
Ţineţi persoanele aflate în preajmă la o distanţă
sigură faţă de scula electrică.
Purtaţi mănuşi de protecţie
Nu folosiţi pânza de ferăstrău pe timp de ploaie
sau nu o expuneţi acţiunii ploii.
AVERTISMENT
OBJ_BUCH-1453-006.book Page 149 Friday, September 23, 2016 1:53 PM
150 | Română
F 016 L81 345 | (23.9.16) Bosch Power Tools
Dacă pot fi montate echipamente de aspirare şi
colectare a prafului, asiguraţi-vă că acestea sunt
racordate şi folosite în mod corect. Folosirea unei
instalaţii de aspirare a prafului poate duce la reducerea
poluării cu praf.
Utilizarea şi manevrarea atentă a sculelor
electrice
Nu suprasolicitaţi maşina. Folosiţi pentru executarea
lucrării dv. scula electrică destinată acelui scop. Cu
scula electrică potrivită lucraţi mai bine şi mai sigur în
domeniul de putere indicat.
Nu folosiţi scula elecrică dacă aceasta are
întrerupătorul defect. O sculă electrică, care nu mai
poate fi pornită sau oprită, este periculoasă şi trebuie
reparată.
Scoateţi ştecherul afară din priză şi/sau îndepărtaţi
acumulatorul, înainte de a executa reglaje, a schimba
accesorii sau de a pune maşina la o parte. Această
măsură de prevedere împiedică pornirea involuntară a
sculei electrice.
Păstraţi sculele electrice nefolosite la loc inaccesibil
copiilor. Nu lăsaţi să lucreze cu maşina persoane care
nu sunt familiarizate cu aceasta sau care nu au citit
aceste instrucţiuni. Sculele electrice devin periculoase
atunci când sunt folosite de persoane lipsite de
experienţă.
Întreţineţi-vă scula electrică cu grijă. Controlaţi dacă
componentele mobile ale sculei electrice funcţionează
impecabil şi dacă nu se blochează, sau dac
ă există
piese rupte sau deteriorate astfel încât să afecteze
funcţionarea sculei electrice. Înainte de utilizare daţi la
reparat piesele deteriorate. Cauza multor accidente a
fost întreţinerea necorespunzătoare a sculelor electrice.
Menţineţi bine ascuţite şi curate dispozitivele de
tăiere. Dispozitivele de tăiere întreţinute cu grijă, cu
tăişuri ascuţite se înţepenesc în mai mică măsură şi pot fi
conduse mai uşor.
Folosiţi scula electrică, accesoriile, dispozitivele de
lucru etc. conform prezentelor instrucţiuni. Ţineţi cont
de condiţiile de lucru şi de activitatea care trebuie
desfăşurată. Folosirea sculelor electrice în alt scop decât
pentru utilizările prevăzute, poate duce la situaţii
periculoase.
Manevrarea şi utilizarea atentă a sculelor
electrice cu acumulator
Încărcaţi acumulatorii numai în încărcătoarele
recomandate de producător. Dacă un încărcător destinat
unui anumit tip de acumulator este folosit la încărcarea
altor tipuri de acumulator decât cele prevăzute pentru el,
există pericol de incendiu.
Folosiţi numai acumulatori special destinaţi sculelor
electrice respective. Utilizarea altor acumulatori poate
duce la răniri şi pericol de incendiu.
Feriţi acumulatorii nefolosiţi de agrafele de birou,
monede, chei, cuie, şuruburi sau alte obiecte metalice
mici, care ar putea provoca şuntarea contactelor. Un
scurtcircuit între contactele acumulatorului poate duce la
arsuri sau incendiu.
În caz de utilizare greşită, din acumulator se poate
scurge lichid. Evitaţi contactul cu acesta. În caz de
contact accidental clătiţi bine cu apă. Dacă lichidul vă
intră în ochi, consultaţi şi un medic. Lichidul scurs din
acumulator poate duce la iritaţii ale pielii sau la arsuri.
Service
Încredinţaţi scula electrică pentru reparare numai
personalului de specialitate, calificat în acest scop,
repararea făcându-se numai cu piese de schimb
originale. Astfel veţi fi siguri că este menţinută siguranţa
maşinii.
Instrucţiuni privind siguranţa şi protecţia muncii
pentru ferăstraie sabie
Prindeţi scula electrică de mânerele izolate atunci cînd
executaţi operaţii în cursul cărora accesoriul poate
atinge conductori ascunşi. Contactul dintre accesoriu şi
un conductor electric aflat sub tensiune poate pune sub
tensiune componentele metalice ale sculei electrice şi
electrocuta utilizatorul.
Nu foloiţi scula electrică cu dispozitivul de fixare a
crengilor, în cazul în care învelişurile din cauciuc al
acestuia lipsesc sau sunt deteriorate. Înlocuiţi
dispozitivul de fixare a crengilor cu altul nou în cazul în
care învelişurile din cauciuc ale acestuia sunt
deteriorate.
Ţineţi mâinile în afara sectorului de debitare. Nu
apucaţi pe dedesubt piesa prelucrată. În caz de contact
cu pânza de ferăstrău există pericol de rănire.
Porniţi scula electrică şi numai după aceasta
conduceţi-o asupra piesei prelucrate. În caz contrar
există pericol de recul în situaţia în care dispozitivul de
lucru se agaţă în piesa prelucrată.
La debitarea fără etrier de fixare aveţi grijă ca placa de
ghidare să se sprijine întotdeauna pe piesa de lucru.
Pânza de ferăstrău se poate bloca şi duce la pierderea
controlului asupra sculei electrice.
După
terminarea procesului de lucru opriţi scula
electrică şi scoateţi pânza de ferăstrău afară din
tăietură numai după ce aceasta s-a oprit. Astfel evitaţi
reculul şi puteţi pune jos scula electrică în condiţii de
siguranţă.
Folosiţi numai pânze de ferăstrău nedeteriorate,
impecabile. Pânzele de ferăstrău îndoite sau tocite se pot
rupe şi influenţa negativ tăierea sau pot provoca recul.
După oprirea maşinii nu frânaţi pânza de ferăstrău prin
contrapresiuni laterale. Pânza de ferăstrău se poate
deteriora, rupe sau poate provoca un recul.
Fixaţi bine materialul. Nu rezemaţi cu mâna sau piciorul
piesa de lucru. Nu atingeţi cu ferăstrăul aflat în
funcţiune obiecte sau podeaua. Există pericol de recul.
OBJ_BUCH-1453-006.book Page 150 Friday, September 23, 2016 1:53 PM
Română | 151
Bosch Power Tools F 016 L81 345 | (23.9.16)
Folosiţi detectoare adecvate pentru a depista
conductori şi conducte de alimentare ascunse sau
adresaţi-vă în acest scop regiei locale furnizoare de
utilităţi. Atingerea conductorilor electrici poate duce la
incendiu şi electrocutare. Deteriorarea unei conducte de
gaz poate duce la explozie. Străpungerea unei conducte de
apă provoacă pagube materiale.
Asiguraţi piesa de lucru. O piesă de lucru fixată cu
dispozitive de prindere sau într-o menghină este ţinută mai
sigur decât cu mâna dumneavoastră.
Înainte de a pune jos scula electrică aşteptaţi ca
aceasta să se oprească complet. Dispozitivul de lucru se
poate agăţa şi duce la pierderea controlului asupra sculei
electrice.
Înaintea oricăror intervenţii asupra sculei electrice (de
ex. întreţinere, schimbarea accesoriilor, etc.) cât şi în
timpul transportului şi depozitării acesteia blocaţi
întrerupătorul pornit/oprit în poziţie oprită. În cazul
acţionării accidentale a întrerupătorului pornit/oprit există
pericol de rănire.
Protejaţi scula electrică împotriva căldurii, de
exemplu şi împotriva expunerii îndelungate la
radiaţii solare, împotriva focului, apei şi
umezelii. Există pericol de explozie.
În cazul deteriorării sau utiliz
ării necorespunzătoare a
acumulatorului se pot degaja vapori. Aerisiţi cu aer
proaspăt iar dacă vi se face rău consultaţi un medic.
Vaporii pot irita căile respiratorii.
Pentru a economisi energie, ţineţi scula electrică pornită
numai atunci când o folosiţi.
Instrucţiuni privind siguranţa pentru
încărcătoare
Feriţi încărcătorul de ploaie
sau umerzeală. Pătrunderea
apei în încărcător măreşte
riscul de electrocutare.
Încărcaţi scula electrică cu
încărcătorul din setul de livrare.
Păstraţi încărcătorul curat. Prin
murdărire creşte pericolul de
electrocutare.
Înainte de utilizare controlaţi
întotdeauna încărcătorul, cablul
şi ştecherul. Nu folosiţi
încărcătorul, în cazul în care
constataţi deteriorarea acestuia.
Nu deschideţi singuri încărcătorul
şi nu permiteţi repararea acestuia
decât de către personal de specia-
litate şi numai cu piese de schimb
originale. Încărcătoarele, cablurile
şi ştecherele deteriorate măresc
riscul de electrocutare.
Copiii şi persoanele care din
cauza deficienţelor lor fizice,
senzoriale, intelectuale sau a
lipsei lor de experienţă sau
cunoştinţe nu sunt capabile să
folosească în condiţii de siguranţă
încărcătorul, nu au voie să
utilizeze acest încărcător fără
supraveghere sau instruire din
partea unei persoane
responsabile. În caz contrar exsită
pericol de utilizare greşită şi răniri.
Supravegheaţi copiii în timpul
folosirii, curăţării şi întreţinerii.
Astfel veţi avea siguranţa că, copiii
nu se joacă cu încărcătorul.
Copiii nu au voie să cureţe şi să
întreţină încărcătorul fără a fi
supravegheaţi.
Simboluri
Următoarele simboluri sunt importante pentru citirea şi
înţelegerea instrucţiunilor de utilizare. Reţineţi aceste
simboluri şi semnificaţia lor. Interpretarea corectă a
simbolurilor vă ajută să utilizaţi mai bine şi mai sigur scula
electrică.
Simbol Semnificaţie
Purtaţi ochelari de protecţie.
Folosiţi încărcătorul numai în spaţii
uscate.
OBJ_BUCH-1453-006.book Page 151 Friday, September 23, 2016 1:53 PM
152 | Română
F 016 L81 345 | (23.9.16) Bosch Power Tools
Utilizare conform destinaţiei
Această sculă electrică este destinată uzului casnic.
Este destinată tăierii crengilor şi poaite fi utilizată şi pntru
tăierea lemnului, metalului moale (de exemplu cupru) şi
plăcilor din gips carton.
Este adecvată pentru tăieri în linie curbă şi dreaptă.
Ţineţi seama neapărat de recomandările privitoare la pânza
de ferăstrău.
Date tehnice
Declaraţie de conformitate
Declarăm pe proprie răspundere că produsul descris la
paragraful „Date tehnice“ corespunde tuturor dispoziţiilor
relevante ale Directivelor 2011/65/UE, până la 19 aprilie
2016: 2006/95/CE, începând cu 20 aprilie 2016:
2014/35/UE, până la 19 aprilie 2016: 2004/108/CE,
începând cu 20 aprilie 2016: 2014/30/UE, 2006/42/CE
inclusiv modificărilor acestora şi este în conformitate cu
următoarele standarde: EN 60745-1, EN 60745-2-11 (sculă
electrică cu acumulator), EN 50581,
EN 60335-1, EN 60335-2-29 (încărcător).
Documentaţie tehnică (2006/42/CE, 2000/14/CE) la:
Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,
Stowmarket, Suffolk IP14 1EY, England
Robert Bosch Power Tools GmbH
70538 Stuttgart, GERMANY
Stuttgart, 01.01.2017
Informaţie privind zgomotul/vibraţiile
Valorile zgomotului emis au fost determinate conform
EN 60745-2-11.
Nivelul presiunii sonore evaluat A al sculei electrice este în
mod normal de 72 dB(A). Incertitudine K=3 dB.
Nivelul zgomotului poate depăşi 80 dB(A) în timpul lucrului.
Purtaţi aparat de protecţie auditivă!
Valorile totale ale vibraţiilor a
h
(suma vectorială a trei direcţii)
şi incertitudinea K au fost determinate conform
EN 60745-2-11:
Tăierea plăcilor aglomerate: a
h
=19m/s
2
, K=6,0 m/s
2
,
Tăierea grinzilor de lemn: a
h
=20m/s
2
, K=3,0 m/s
2
.
Nivelul vibraţiilor specificat în prezentele instrucţiuni a fost
măsurat în conformitate cu o procedură de măsurare
standardizată EN 60745 şi poate fi folosit la compararea
Direcţia reacţiei
Direcţie de deplasare
Pornire
Acţiune permisă
Acţiune interzisă
Accesorii
Ferăstrău sabie Keo
Număr de identificare 3 600 H61 9..
Tensiune nominală
V= 10,8
Număr de curse la mersul în gol n
0
min
-1
0–1600
Sistem de prindere accesorii
SDS
Cursă
mm 20
Capacitate de tăiere, diametru
maxim
–în lemn
– în metal moale
mm
mm
80
7
Greutate conform
EPTA-Procedure 01:2014
kg 1,05
Încărcător
Număr de identificare EU
UK
AU
2 609 003 916
2 609 007 262
2 609 003 932
2 609 004 762
Tensiune de intrare
V 100 – 240
Curent de încărcare
mA 500
Domeniu admis al temperaturilor
de încărcare
°C 0–45
Vă rugăm să reţineţi numărul de identificare de pe plăcuţa indicatoare
a tipului sculei dumneavoastră electrice. Denumirile comerciale ale
sculelor electrice pot varia.
Simbol Semnificaţie
Greutate conform
EPTA-Procedure 01:2014
kg
kg
kg
0,088 (EU)
0,093 (UK)
0,085 (AU)
Clasa de protecţie / II
Acumulator Tehnologie
lithiu-ion
Tensiune nominală
V= 10,8
Capacitate Ah 1,5
Timp de încărcare (acumulator
descărcat) h3,5
Număr celule de acumulator 3
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ECS
Ferăstrău sabie Keo
Vă rugăm să reţineţi numărul de identificare de pe plăcuţa indicatoare
a tipului sculei dumneavoastră electrice. Denumirile comerciale ale
sculelor electrice pot varia.
OBJ_BUCH-1453-006.book Page 152 Friday, September 23, 2016 1:53 PM
Română | 153
Bosch Power Tools F 016 L81 345 | (23.9.16)
sculelor electrice. Este adecvat şi pentru o evaluare
preliminară a expunerii la vibraţii. Specificaţiile tehnice ale
sculei electrice se abat de la criteriile de verificare ale testelor
standardizate în EN 60745.
Nivelul specificat al vibraţiilor se referă la utilizările principale
ale sculei electrice. Desigur, dacă scula electrică va fi folosite
pentru alte aplicaţii, cu accesorii neadecvate sau nu va
întreţinută în suficientă măsură, nivelul vibraţiilor poate fi
diferit. Aceasta ar putea creşte considerabil expunerea la
vibraţii pe întregul interval de lucru.
Pentru o evaluare exactă a expunerii la vibraţii ar trebui luate
în calcul şi perioadele de timp în care scula electrică este
oprită din funcţionare, sau, deşi este în funcţiune, ea nu este
folosită efectiv de operator. Aceasta ar putea reduce
considerabil expunerea la vibraţii pe întreg intervalul de lucru.
Stabiliţi măsuri supliimentare de siguranţă pentu protecţia
operatorului împotriva efectului vibraţiilor, ca de exemplu:
întreţinerea sculei electrice şi a accesoriilor, menţinerea
căldurii mâinilor, organizarea graficului de lucru.
Montare şi funcţionare
Punere în funcţiune
Înaintea oricăror intervenţii asupra sculei electrice (de
ex. întreţinere, schimbarea accesoriilor, etc.) cât şi în
timpul transportului şi depozitării acesteia blocaţi
întrerupătorul pornit/oprit în poziţie oprită. În cazul
acţionării accidentale a întrerupătorului pornit/oprit există
pericol de rănire.
Încărcarea acumulatorului
Nu folosiţi un alt încărcător. Încărcătorul cuprins în setul
de livrare este adaptat la acumulatorul cu tehnologie
lithiu-ion montat în scula dumneavoastră electrică.
Respectaţi tensiunea de alimentare! Tensiunea sursei
de curent trebuie să coincidă cu datele de pe plăcuţa
indicatoare a tipului încărcătorului. Încărcătoarele
inscripţionate cu 230 V pot funcţiona şi la 220 V.
Domeniul de tensiuni al încărcătorului este cuprins
între 100–240 V. Asiguraţi-vă că ştecherul se
potriveşte cu priza electrică.
Indicaţie: Acumulatorul se livrează parţial încărcat. Pentru a
asigura funcţionarea acumulatorului la capacitate maximă,
încărcaţi-l complet înainte de prima utilizare.
Acumulatorul cu tehnologie litiu-ion poate fi încărcat în orice
moment, fără ca prin aceasta să i se reducă durata de viaţă. O
întrerupere a procesului de încărcare nu dăunează acumula-
torului.
Acumulatorul litiu-ion este protejat împotriva descărcării
profunde prin „Electronic Cell Protection (ECP)“. Când
acumulatorul este descărcat, scula electrică de grădină este
oprită din funcţionare prin intermediul unui circuit de
protecţie: scula electrică de grădină nu mai funcţionează.
După deconectarea automată a sculei electrice nu mai
apăsaţi pe întrerupătorul pornit/oprit. Acumulatorul
s-ar putea deteriora.
Introduceţi ştecherul în priză şi conectorul de încărcare în
mufa de pe partea posterioară a mânerului (o singură
conexiune posibilă).
Procesul deîncărcare începe imediat ce se introduce
conectorul de încărcare al încărcătorului în mufa .
Indicatorul nivelului de încărcare al acumulatorului
semnalizează stadiul de încărcare. În timpul procesului de
încărcare indicatorul clipeşte verde. Dacă indicatorul
nivelului de încărcare al acumulatorului luminează continuu
verde, înseamnă că acumulatorul este complet încărcat.
În timpul procesului de încărcare mânerul sculei electrice se
încălzeşte. Aceasta este normal.
În caz de neutilizare mai îndelungată vă rugăm să scoateţi
încărcătorul din priză.
Scula electrică nu poate fi folosită pe durata procesului de
încărcare; nu înseamnă că este defectă dacă nu funcţionează
în timpul procesului de încărcare.
Protejaţi încărcătorul împotriva umezelii!
Instrucţiuni de lucru
Purtaţi mănuşi de protecţie la montarea pânzei de
ferăstrău. La atingerea pânzei de ferăstrău există pericol
de rănire.
Atunci când schimbaţi pânza de ferăstrău aveţi grijă să
nu ţineţi scula electrică de partea în care se află
întrerupătorul pornit/oprit sau să nu ţineţi mâna pe
întrerupătorul pornit/oprit şi pe blocajul de conectare.
În cazul acţionării involuntare a întrerupătorului pornit/
oprit există pericol de rănire.
La schimbarea pânzei de ferăstrău aveţi grijă ca în
orificiul de prindere al pânzei de ferăstrău să nu existe
resturi de material, de exemplu aşchii de lemn sau
metal.
În cazul tăierii materialelor de construcţii uşoare
respectaţi reglementările legale şi recomandările
producătorilor de materiale.
Scopul acţiunii Figura Pagina
Set de livrare 1 213
Încărcarea acumulatorului
2 213
Montarea etrierului de fixare
3 214
Verificarea fixării sigure a etrierului
de fixare
4 214
Montarea/demontarea pânzei de
ferăstrău
5 215
Verificarea fixării sigure a pânzei
de ferăstrău
6 215
Pornire
7 215
Reglarea numărului de curse
7 215
Indicaţii de lucru
8–9 216 – 217
Întreţinere şi curăţare
10 217
Alegerea accesoriilor/pieselor de
schimb
11 218
OBJ_BUCH-1453-006.book Page 153 Friday, September 23, 2016 1:53 PM
154 | Română
F 016 L81 345 | (23.9.16) Bosch Power Tools
Imobilizaţi scula electrică în timpul tăierii prinzând-o
ferm de mâner cu o mână.
În timpul tăierii nu atingeţi etrierul de fixare, pânza de
ferăstrău sau fantele de aerisire.
Pânza de ferăstrău se poate încălzi puternic în timpul
tăierii. Lăsaţi-o să se răcească înainte de a o atinge.
Alegerea pânzei de ferăstrău
Folosiţi numai pânze de ferăstrău adecvate pentru materialul
de prelucrat.
La începutul prezentelor instrucţiuni găsiţi o listă a pânzelor
de ferăstrău recomandate. Folosiţi numai pânzele de
ferăstrău recomandate.
La tăierea în linie curbă strânsă folosiţi o pânză de ferăstrău
îngustă.
Indicatorul nivelului de încărcare al acumula-
torului
Indicatorul nivelului de încărcare al acumulatorului indică
permanent nivelul de încărcare al acumulatorului, în cazul în
care întrerupătorul pornit/oprit este apăsat.
Aspirarea prafului/aşchiilor
Pulberile rezultate din prelucrarea de materiale cum sunt
vopselele pe bază de plumb, anumite tipuri de lemn, minerale
şi metal pot fi dăunătoare sănătăţii. Atingerea sau inspirarea
acestor pulberi poate provoca reacţii alergice şi/sau
îmbolnăvirile căilor respiratorii ale utilizatorului sau a le
persoanelor aflate în apropiere.
Anumite pulberi cum sunt pulberea de lemn de stejar sau de
fag sunt considerate a fi cancerigene, mai ales îm combinaţie
cu materiale de adaos utilizate la prelucrarea lemnului
(cromat, substanţe de protecţie a lemnului). Materialele care
conţin azbest nu pot fi prelucrate decât de către specialişti.
– Asiguraţi buna ventilaţie a locului de muncă.
– Este recomandabil să se utilizeze o mască de protecţie
a respiraţiei având clasa de filtrare P2.
Respectaţi prescripţiile din ţara dumneavoastră referitoa-
re la materialele de prelucrat.
Evitaţi acumulările şi depunerile de praf la locul de
muncă. Pulberile se pot aprinde cu uşurinţă.
Detectarea defecţiunilor
LED Capacitate
Lumină continuă verde ≥ 35%
Lumină intermitentă verde 15 – 35%
Lumină intermitentă roşie 5 – 15%
Lumină continuă roşie ≤ 5%
Simptome Cauză posibilă Remediere
Scula electrică nu funcţionează Acumulator descărcat Încărcaţi acumulatorul, vezi şi indicaţiile privind
încărcarea
Scula electrică este defectă Adresaţi-vă centrului de asistenţă tehnică post-
vânzări
Cablajul electric intern al sculei
electrice este defect
Adresaţi-vă centrului de asistenţă tehnică post-
vânzări
Scula electrică funcţionează cu
întreruperi
Întrerupătorul pornit/oprit defect Adresaţi-vă centrului de asistenţă tehnică post-
vânzări
Vibraţii/zgomote puternice Scula electrică este defectă Adresaţi-vă centrului de asistenţă tehnică post-
vânzări
Durata de tăiere per o încărcare a
acumulatorului este prea mică
Sistemul de prindere al pânzei de
ferăstrău trebuie curăţat
Ţineţi scula electrică îndreptată spre sol şi
începeţi să tăiaţi
Pânza de ferăstrău este uzată Schimbaţi pânza de ferăstrău
Tehnică de tăiere defectuoasă vezi „instrucţiunile de lucru“ (figura 8)
Acumulatorul nu este încărcat complet Încărcaţi acumulatorul, vezi şi indicaţiile privind
încărcarea
OBJ_BUCH-1453-006.book Page 154 Friday, September 23, 2016 1:53 PM
Română | 155
Bosch Power Tools F 016 L81 345 | (23.9.16)
Întreţinere şi service
Întreţinere, curăţare şi depozitare
Înaintea oricăror intervenţii asupra sculei electrice (de
ex. întreţinere, schimbarea accesoriilor, etc.) cât şi în
timpul transportului şi depozitării acesteia blocaţi
întrerupătorul pornit/oprit în poziţie oprită. În cazul
acţionării accidentale a întrerupătorului pornit/oprit există
pericol de rănire.
Înaintea oricăror intervenţii asupra sculei electrice,
scoateţi întotdeauna pânza de ferăstrău din aceasta.
Pentru a lucra bine şi sigur păstraţi curate scula
electrică şi fantele de aerisire.
Este preferabil să curăţaţi sistemul de prindere al pânzei de
ferăstrău cu aer comprimat sau cu o pensulă moale. Extrageţi
pânza de ferăstrău din scula electrică. Întreţineţi
funcţionalitatea sistemului de prindere al pânzei de ferăstrău
folosind lubrifianţi adecvaţi pentru acesta.
Murdărirea puternică a sculei electrice poate duce la
deranjamente funcţionale. De aceea nu tăiaţi de jos sau
deasupra capului materiale care produc mult praf.
Depozitaţi scula electrică într-un loc sigur, uscat şi inaccesibil
copiilor.
Nu aşezaţi alte obiecte pe scula electrică.
Asistenţă clienţi şi consultanţă privind utilizarea
www.bosch-garden.com
În caz de reclamaţii şi comenzi de piese de schimb vă rugăm
să indicaţi neapărat numărul de identificare compus din
10 cifre, conform plăcuţei indicatoare a tipului sculei elec-
trice.
România
Robert Bosch SRL
Centru de service Bosch
Str. Horia Măcelariu Nr. 30 –34
013937 Bucureşti
Tel. service scule electrice: (021) 4057540
Fax: (021) 4057566
E-Mail: [email protected]
Tel. consultanţă clienţi: (021) 4057500
Fax: (021) 2331313
E-Mail: [email protected]
www.bosch-romania.ro
Transport
Acumulatorii Li-Ion integraţi respectă cerinţele legislaţiei
privind transportul mărfurilor periculoase. Acumulatorii pot fi
transportaţi rutier fără restricţii de către utilizator.
În cazul transportului de către terţi (de exemplu: transport
aerian sau prin firmă de expediţii) trebuie respectate cerinţe
speciale privind ambalarea şi marcarea. În această situaţie, la
pregătirea expedierii trebuie consultat un expert în
transportul mărfurilor periculoase.
Eliminare
Sculele electrice de grădină, accesoriile şi ambalajele trebuie
direcţionate spre o staţie de revalorificare ecologică.
Nu aruncaţi sculele electrice şi acumulatorii/bateriile în
gunoiul menajer!
Pânza de ferăstrău se deplasează
lent înainte şi înapoi
Acumulatorul este aproape descărcat Încărcaţi acumulatorul, vezi şi indicaţiile privind
încărcarea
Întrerupătorul pornit/oprit nu este
apăsat complet
Apăsaţi complet întrerupătorul pornit/oprit
Suprasolicitare în timpul funcţionării Reduceţi presiunea de apăsare pe creangă a
sculei electrice
LED-ul verde şi cel roşu clipesc
alternativ
Temperatura acumulatorului este în
afara domeniului temperaturilor de
încărcare admise
Aduceţi temperatura acumulatorului prin răcire
sau încălzire, în domeniul temperaturilor admise,
între 0 °C şi 45 °C
LED-ul roşu clipeşte 1x Tensiunea bateriei este prea mică;
acumulator descărcat
Încărcaţi acumulatorul, vezi şi indicaţiile privind
încărcarea
LED-ul roşu clipeşte de 2x Temperatura acumulatorului este în
afara domeniului temperaturilor de
lucru admise
Aduceţi temperatura acumulatorului prin răcire
sau încălzire, în domeniul temperaturilor admise,
între –15 °C şi +65 °C
LED-ul roşu clipeşte rapid de 5x Suprasolicitare (pânza de ferăstrău s-
a blocat)
Reduceţi presiunea de apăsare pe creangă a
sculei electrice
Apropiaţi de creanga care urmează a fi tăiată,
scula electrică deja pornită
Simptome Cauză posibilă Remediere
OBJ_BUCH-1453-006.book Page 155 Friday, September 23, 2016 1:53 PM
156 | Български
F 016 L81 345 | (23.9.16) Bosch Power Tools
Numai pentru ţările UE:
Conform Directivei Europene 2012/19/UE
sculele electrice scoase din uz, iar conform
Directivei Europene 2006/66/CE,
acumulatorii/bateriile defecte sau
consumate trebuie colectate separat şi
direcţionate către o staţie de reciclare
ecologică.
Acumulatorii integraţi pot fi extraşi numai de către
personal de specialitate, în scopul eliminării lor. Prin
deschiderea capacului carcasei scula electrică se poate
distruge.
Pentru a extrage acumulatorul din scula electrică, acţionaţi
întrerupătorul pornit-oprit până când acumulatorul se
descarcă complet. Pentru a extrage acumulatorul, deşurubaţi
şuruburile de la carcasă şi scoateţi capacul carcasei. În scopul
evitării producerii unui scurtcircuit, desfaceţi pe rând, una
câte una, conexiunile acumulatorului şi izolaţi apoi polii. Şi în
cazul descărcării complete, acumulatorul mai are încă o
capacitate reziduală, care poate fi eliberată în caz de
scurtcircuit.
Acumulatori/baterii:
Li-Ion:
Vă rugăm să respectaţi indicaţiile de la
paragraful „Transport“.
Sub rezerva modificărilor.
Български
Указания за безопасна работа
Пояснения на графичните символи
Общи указания за безопасна работа
Прочетете внимателно всички
указания. Неспазването на
приведените по-долу указания може да доведе до токов
удар, пожар и/или тежки травми.
Съхранявайте тези указания на сигурно място.
Използваният по-долу термин «електроинструмент» се
отнася до захранвани от електрическата мрежа
електроинструменти (със захранващ кабел) и до
захранвани от акумулаторна батерия електроинструменти
(без захранващ кабел).
Безопасност на работното място
Поддържайте работното си място чисто и добре
осветено. Безпорядъкът и недостатъчното осветление
могат да спомогнат за възникването на трудова злополука.
Не работете с електроинструмента в среда с
повишена опасност от възникване на експлозия, в
близост до леснозапалими течности, газове или
прахообразни материали. По време на работа в
електроинструментите се отделят искри, които могат да
възпламенят прахообразни материали или пари.
Дръжте деца и странични лица на безопасно
разстояние, докато работите с електроинструмента.
Ако вниманието Ви бъде отклонено, може да загубите
контрола над електроинструмента.
Безопасност при работа с електрически ток
Щепселът на електроинструмента трябва да е
подходящ за ползвания контакт. В никакъв случай
не се допуска изменяне на конструкцията на
щепсела. Когато работите със занулени
електроуреди, не използвайте адаптери за
щепсела. Ползването на оригинални щепсели и
контакти намалява риска от възникване на токов удар.
Избягвайте допира на тялото Ви до заземени тела,
напр. тръби, отоплителни уреди, пещи и
хладилници. Когато тялото Ви е заземено, рискът от
възникване на токов удар е по-голям.
Предпазвайте електроинструмента си от дъжд и
влага. Проникването на вода в електроинструмента
повишава опасността от токов удар.
Не използвайте захранващия кабел за цели, за
които той не е предвиден, напр. за да носите
електроинструмента за кабела или да извадите
щепсела от контакта. Предпазвайте кабела от на-
гряване, омасляване, допир до остри ръбове или до
подвижни звена на машини. Повредени или усукани
кабели увеличават риска от възникване на токов удар.
Когато работите с електроинструмент навън,
използвайте само удължителни кабели, подходящи
за работа на открито. Използването на удължител,
предназначен за работа на открито, намалява риска от
възникване на токов удар.
Ако се налага използването на електроинструмента
във влажна среда, използвайте предпазен
прекъсвач за утечни токове. Използването на предпа-
зен прекъсвач за утечни токове намалява опасността от
възникване на токов удар.
Прочетете ръководството за експлоатация.
Общо указание за опасност.
Дръжте нам
иращи се наблизо лица на
безопасно разстояние от електроинструмента.
Работете с предпазни ръкавици
Не използвайте електроинструмента на дъжд и
не го оставяйте на дъжд.
OBJ_BUCH-1453-006.book Page 156 Friday, September 23, 2016 1:53 PM
Български | 157
Bosch Power Tools F 016 L81 345 | (23.9.16)
Безопасен начин на работа
Бъдете концентрирани, следете внимателно
действията си и постъпвайте предпазливо и
разумно. Не използвайте електроинструмента,
когато сте уморени или под влиянието на
наркотични вещества, алкохол или упойващи ле-
карства. Един миг разсеяност при работа с
електроинструмент може да има за последствие
изключително тежки наранявания.
Работете с предпазващо работно облекло и винаги с
предпазни очила. Носенето на подходящи за
ползвания електроинструмент и извършваната дейност
лични предпазни средства, като дихателна маска,
здрави плътнозатворени обувки със стабилен грайфер,
защитна каска или шумозаглушители (антифони),
намалява риска от възникване на трудова злополука.
Избягвайте опасността от включване на
електроинструмента по невнимание. Преди да
включите щепсела в захранващата мрежа или да
поставите акумулаторната батерия, се уверявайте,
че пусковият прекъсвач е в положение
«изключено». Ако, когато носите електроинструмента,
държите пръста си върху пусковия прекъсвач, или ако
подавате захранващо напрежение на електро-
инструмента, когато е включен, съществува опасност
от възникване на трудова злополука.
Преди да включите електроинструмента, се
уверявайте, че сте отстранили от него всички
помощни инструменти и гаечни ключове.
Помощен
инструмент, забравен на въртящо се звено, може да
причини травми.
Избягвайте неестествените положения на тялото.
Работете в стабилно положение на тялото и във
всеки момент поддържайте равновесие. Така ще
можете да контролирате електроинструмента по-добре
и по-безопасно, ако възникне неочаквана ситуация.
Работете с подходящо облекло. Не работете с
широки дрехи или украшения. Дръжте косата си,
дрехите и ръкавици на безопасно разстояние от вър-
тящи се звена на електроинструментите. Широките
дрехи, украшенията, дългите коси могат да бъдат
захванати и увлечени от въртящи се звена.
Ако е възможно използването на външна
аспирационна система, се уверявайте, че тя е
включена и функционира изправно. Използването на
аспирационна система намалява рисковете, дължащи
се на отделящата се при работа прах.
Грижливо отношение към електроинстру-
ментите
Не претоварвайте електроинструмента.
Използвайте електроинструментите само
съобразно тяхното предназначение. Ще работите
по-добре и по-безопасно, когато използвате
подходящия електроинструмент в зададения от про-
изводителя диапазон на натоварване.
Не използвайте електроинструмент, чиито пусков
прекъсвач е повреден. Електроинструмент, който не
може да бъде изключван и включван по предвидения от
производителя начин, е опасен и трябва да бъде
ремонтиран.
Преди да променяте настройките на
електроинструмента, да заменяте работни
инструменти и допълнителни приспособления,
както и когато продължително време няма да
използвате електроинструмента, изключвайте
щепсела от захранващата мрежа и/или изваждайте
акумулаторната батерия. Тази мярка премахва
опасността от задействане на електроинструмента по
невнимание.
Съхранявайте електроинструментите на места,
където не могат да бъдат достигнати от деца. Не
допускайте те да бъдат използвани от лица, които не
са запознати с начина на работа с тях и не са прочели
тези инструкции. Когато са в ръцете на неопитни
потребители, електроинструментите могат да бъдат
изключително опасни.
Поддържайте електроинструментите си грижливо.
Проверявайте дали подвижните звена
функционират безукорно, дали не заклинват, дали
има счупени или повредени детайли, които наруша-
ват или изменят функциите на електроинструмента.
Преди да използвате електроинструмента, се
погрижете повредените детайли да бъдат ремонти-
рани. Много от трудовите злополуки се дъл
жат на
недобре поддържани електроинструменти и уреди.
Поддържайте режещите инструменти винаги добре
заточени и чисти. Добре поддържаните режещи
инструменти с остри ръбове оказват по-малко съпро-
тивление и се водят по-леко.
Използвайте електроинструментите,
допълнителните приспособления, работните
инструменти и т.н., съобразно инструкциите на
производителя. При това се съобразявайте и с
конкретните работни условия и операции, които
трябва да изпълните. Използването на
електроинструменти за различни от предвидените от
производителя приложения повишава опасността от
възникване на трудови злополуки.
Грижливо отношение към акумулаторни
електроинструменти
За зареждането на акумулаторните батерии
използвайте само зарядните устройства,
препоръчвани от производителя. Когато използвате
зарядни устройства за зареждане на неподходящи
акумулаторни батерии, съществува опасност от
възникване на пожар.
За захранване на електроинструментите
използвайте само предвидените за съответния
модел акумулаторни батерии. Използването на
различни акумулаторни батерии може да предизвика
трудова злополука и/или пожар.
OBJ_BUCH-1453-006.book Page 157 Friday, September 23, 2016 1:53 PM
158 | Български
F 016 L81 345 | (23.9.16) Bosch Power Tools
Предпазвайте неизползваните акумулаторни
батерии от контакт с големи или малки метални
предмети, напр. кламери, монети, ключове, пирони,
винтове и др.п., тъй като те могат да предизвикат
късо съединение. Последствията от късото
съединение могат да бъдат изгаряния или пожар.
При неправилно използване от акумулаторна
батерия от нея може да изтече електролит.
Избягвайте контакта с него. Ако въпреки това на
кожата Ви попадне електролит, изплакнете мястото
обилно с вода. Ако електролит попадне в очите Ви,
незабавно се обърнете за помощ към очен лекар.
Електролитът може да предизвика изгаряния на
кожата.
Поддържане
Допускайте ремонтът на електроинструментите Ви
да се извършва само от квалифицирани
специалисти и само с използването на оригинални
резервни части. По този начин се гарантира
съхраняване на безопасността на електроинструмента.
Указания за безопасна работа с електрически
ножовки
Когато съществува опасност по време на работа
работният инструмент да засегне скрити под
повърхността проводници под напрежение,
допирайте електроинструмента само до
изолираните ръкохватки. При контакт с проводник
под напрежение то се предава на металните детайли на
електроинструмента и това може да предизвика токов
удар.
Не използвайте електроинструмента със скоба за
захващане, ако гумираните обшивки на скобата
липсват или са повредени. Ако гумираните обшивки
на скобата за захващане се повредят, заменяйте
скобата за захващане с нова.
Дръжте ръцете си на разстояние от зоната на рязане.
Не пипайте под обработвания детайл. Съществува
опасност да се нараните, ако допрете режещия лист.
Допирайте електроинструмента до обработвания
детайл, след като предварително сте го включили.
В противен случай съществува опасност от възникване
на откат, ако режещият лист се заклини в обработвания
детайл.
При рязане без скоба за захващане внимавайте
водещата плоча постоянно да е допряна до детайла.
Ножът може да се заклини и това да предизвика загуба
на контрол над електроинструмента.
След приключване на работа първо изключвайте
електроинструмента и изваждайте режещия лист от
междината едва след окончателното му спиране.
Така избягвате опасността от възникване на откат и
можете безопасно да оставите електроинструмента на
работната повърхност.
Използвайте само ножове в безукорно състояние.
Огънати или затъпени ножове могат да се счупят, да
повредят среза или да предизвикат заклинване.
След изключване на електроинструмента не
спирайте режещия лист принудително, като го
притискате от двете страни. Режещият лист може да
бъде повреден, да се счупи или да предизвика обратен
откат.
Застопорявайте здраво обработвания детайл. Не го
дръжте само с ръка или с крак. Внимавайте да не
допрете с работещата електрическа ножовка до
други предмети или до пода. Съществува опасност от
откат.
Използвайте подходящи уреди, за да проверите за
наличието на скрити под повърхността електро-
и/или тръбопроводи, или се обърнете за
информация към съответните местни снабдителни
служби. Влизането на работния инструмент в съпри-
косновение с електропроводи може да предизвика
пожар или токов удар. Увреждането на газопровод
може да предизвика експлозия. Увреждането на
водопровод предизвиква значителни материални
щети.
Осигурявайте обработвания детайл. Детайл,
захванат с подходящи приспособления или скоби, е
застопорен по здраво и сигурно, отколкото, ако го
държите с ръка.
Преди да оставите електроинструмента, изчаквайте
въртенето да спре напълно. В противен случай
използваният работен инструмент м
оже да допре друг
предмет и да предизвика неконтролирано преместване
на електроинструмента.
Преди да изпълнявате каквито и да е дейности по
електроинструмента (напр. техническо
обслужване, смяна на работния инструмент и т. н.),
както и при транспортирането му и когато го
прибирате за съхраняване блокирайте пусковия
прекъсвач в изключена позиция. При задействане по
невнимание на пусковия прекъсвач съществува
опасност от нараняване.
Предпазвайте електроинструмента от
нагорещяване, напр. също и от
продължително въздействие на пряка
слънчева светлина и от огън; предпазвайте го
също от овлажняване и намокряне.
Съществува опасност от експлозии.
При повреждане и неправилна експлоатация от
акумулаторната батерия могат да се отделят пари.
Проветрете помещението и, ако се почувствате
неразположени, потърсете лекарска помощ. Парите
могат да раздразнят дихателните пътища.
За да пестите енергия, дръжте електроинструмента
включен само когато го ползвате.
OBJ_BUCH-1453-006.book Page 158 Friday, September 23, 2016 1:53 PM
Български | 159
Bosch Power Tools F 016 L81 345 | (23.9.16)
Указания за безопасна работа със
зарядни устройства
Предпазвайте зарядното
устройство от дъжд и
овлажняване. Проникването
на вода в зарядното
устройство увеличава
опасността от токов удар.
Зареждайте
електроинструмента само с
включеното в окомплектовката
зарядно устройство.
Поддържайте зарядното
устройство чисто. Съществува
опасност от възникване на токов
удар вследствие на замърсяване
на зарядното устройство.
Винаги преди употреба
проверявайте зарядното
устройство, захранващия кабел
и щепсела. Не използвайте
зарядното устройство в случай,
че откриете повреди. Не
отваряйте зарядното
устройство, оставете ремонтите
да бъдат извършвани само от
квалифицирани техници и с ори-
гинални резервни части.
Повреди на зарядното
устройство, захранващия кабел
или щепсела увеличават
опасността от токов удар.
Деца и лица, които поради
психическото си, сензорно-
моторното или душевното си
състояние или поради липса на
знания или опит не са в
състояние да обслужват
зарядното устройство сигурно,
не трябва да работят със
зарядното устройство без
непосредствен контрол или
надзор от отговорно лице. В
противен случай съществува
опасност от грешки при
ползването и трудови злополуки.
Контролирайте деца при
ползването, почистването и
обслужването. Така се
гарантира, че децата няма да
играят със зарядното устройство.
Не се допуска почистването и
техническото обслужване на
зарядното устройство да се
извършва от деца, които не са
под пряк надзор.
Символи
Символите по-долу са важни при запознаването с
ръководството за експлоатация. Моля, прегледайте ги и
запомнете значението им. Правилната интерпретация на
символите ще Ви помогне да ползвате
електроинструмента по-добре и по-безопасно.
Символ Значение
Работете с предпазни очила.
Използвайте зарядното устройство
само в сухи помещения.
Посока на реакцията
Посока на движение
Включване
Допустимо действие
OBJ_BUCH-1453-006.book Page 159 Friday, September 23, 2016 1:53 PM
160 | Български
F 016 L81 345 | (23.9.16) Bosch Power Tools
Предназначение на електро-
инструмента
Този електроинструмент е предназначен за ползване в
домашни условия.
Той е предназначен главно за рязане на клони, но може да
бъде използван също и за рязане на детайли от дърво,
меки метали (напр. мед) и гипскартонови плоскости.
Подходящ е за рязане по права линия и по дъга.
Моля, непременно спазвайте указанията за избор на
режещи листове.
Технически данни
Декларация за съответствие
С пълна отговорност ние декларираме, че описаният в
раздела «Технически данни» съответства на всички
валидни изисквания на директивите 2011/65/EC,
до 19 април 2016: 2006/95/EО, от 20 април 2016:
2014/35/EС, до 19 април 2016: 2004/108/EО,
от 20 април 2016: 2014/30/EС, 2006/42/EO,
включително на измененията им и покрива изискванията
на стандартите: EN 60745-1, EN 60745-2-11
(Акумулаторен електроинструмент), EN 50581,
EN 60335-1, EN 60335-2-29 (Зарядно устройство).
Техническа документация (2006/42/ЕО, 2000/14/EO)
при:
Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,
Stowmarket, Suffolk IP14 1EY, England
Robert Bosch Power Tools GmbH
70538 Stuttgart, GERMANY
Stuttgart, 01.01.2017
Информация за излъчван шум и
вибрации
Стойностите на излъчвания шум са определени съгласно
EN 60745-2-11.
Равнището А на звуковото налягане обикновено е
72 dB(A). Неопределеност K=3 dB.
По време на работа равнището на излъчвания шум може
да надхвърли 80 dB(A).
Работете с шумозаглушители!
Пълната стойност на вибрациите a
h
(векторната сума по
трите направления) и неопределеността K са определени
съгласно EN 60745-2-11:
Рязане на ПДЧ: a
h
=19m/s
2
, K=6,0 m/s
2
,
Рязане на дървени греди: a
h
=20m/s
2
, K=3,0 m/s
2
.
Забранено действие
Допълнителни приспособления
Електрическа ножовка Keo
Каталожен номер 3 600 H61 9..
Номинално напрежение
V= 10,8
Честота на възвратно-постъпа-
телните движения на празен
ход n
0
min
-1
0–1600
Гнездо эа работен инструмент
SDS
Ход
mm 20
Производителност на рязане,
макс. диаметър
–в дървесни материали
–в меки метали
mm
mm
80
7
Маса съгласно
EPTA-Procedure 01:2014
kg 1,05
Зарядно устройство
Каталожен номер EU
UK
AU
2 609 003 916
2 609 007 262
2 609 003 932
2 609 004 762
Входящо напрежение
V 100 – 240
Заряден ток
mA 500
Допустим температурен
диапазон на зареждане
°C 0–45
Маса съгласно
EPTA-Procedure 01:2014
kg
kg
kg
0,088 (EU)
0,093 (UK)
0,085 (AU)
Клас на защита
/ II
Моля, обърнете внимание на каталожния номер на Вашия
електроинструмент, написан на табелката му. Търговските
наименования на някои електроинструменти могат да бъдат
променяни.
Символ Значение
Акумулаторна батерия Литиево-йонна
Номинално напрежение
V= 10,8
Капацитет
Ah 1,5
Време за зареждане (при
напълно разредена
акумулаторна батерия)
h3,5
Брой на клетките в
акумулаторната батерия
3
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ECS
Електрическа ножовка Keo
Моля, обърнете внимание на каталожния номер на Вашия
електроинструмент, написан на табелката му. Търговските
наименования на някои електроинструменти могат да бъдат
променяни.
OBJ_BUCH-1453-006.book Page 160 Friday, September 23, 2016 1:53 PM
Български | 161
Bosch Power Tools F 016 L81 345 | (23.9.16)
Посочената в това ръководство за експлоатация ниво на
вибрациите е измерено съгласно процедура, определена
в EN 60745 и може да служи за сравняване с други
електроинструменти. То е също така подходящо за
предварителна оценка на натоварването вследствие на
вибрациите.
Техническите спецификации на електроинструментите се
отклоняват от критериите за изпитване, стандартизирани
в EN 60745.
Посочените нива на вибрациите са представителни за
основните приложения на електроинструмента. Ако обаче
електроинструментът бъде използван за други дейности, с
различни работни инструменти или без необходимото
техническо обслужване, нивото на вибрациите може да се
различава. Това може да увеличи значително сумарното
натоварване вследствие на вибрациите за целия работен
цикъл.
За точната оценка на натоварването от вибрации би
трябвало също така да се отчитат и периодите, в които
електроинструментът е изкл
ючен или работи на празен ход,
без да бъде използван. Това може да намали значително
натоварването от вибрации за целия работен цикъл.
Взимайте допълнителни предпазни мерки за предпазване
на работещия с електроинструмента от вредното влияние
на вибрациите, напр.: правилно поддържане на
електроинструмента и използваните инструменти,
загряване на ръцете, правилна организация на работните
процеси.
Монтиране и работа
Включване
Преди да изпълнявате каквито и да е дейности по
електроинструмента (напр. техническо
обслужване, смяна на работния инструмент и т. н.),
както и при транспортирането му и когато го
прибирате за съхраняване блокирайте пусковия
прекъсвач в изключена позиция. При задействане по
невнимание на пусковия прекъсвач съществува
опасност от нараняване.
Зареждане на акумулаторната батерия
Не използвайте различно зарядно устройство.
Включеното в окомплектовката зарядно устройство е
специално предназначено за вградената в
електроинструмента литиево-йонна акумулаторна
батерия.
Внимавайте за напрежението на захранващата
мрежа! Напрежението на захранващата мрежа трябва
да съответства на данните, написани на табелката на
зарядното устройство. Зарядни устройства,
обозначени с 230 V, могат да бъдат захранвани и с
220 V.
Диапазонът на напрежението на зарядното
устройство е 100–240 V. Уверете се, че щепселът е
подходящ за контакта на захранващата мрежа.
Упътване: Акумулаторната батерия се доставя частично
заредена. За достигане на пълната работоспособност на
акумулаторната батерия преди първото ползване
заредете акумулаторната батерия докрай.
Литево-йонната акумулаторна батерия може да бъде
зареждана по всяко време, без това да съкращава
дълготрайността й. Прекъсване на зареждането също не й
вреди.
Литиево-йонната акумулаторна батерия се предпазва от
дълбоко разреждане
чрез системата «Electronic Cell
Protection (ECP)». При разредена акумулаторна батерия
градинският електроинструмент се изключва от
предпазен прекъсвач: градинският електроинструмент
спира и не може да бъде включен.
След автоматичното изключване на
електроинструмента не продължавайте да
натискате пусковия прекъсвач. Акумулаторната
батерия може да бъде повредена.
Вкарайте щепсела на зарядното устройство и щекера в
буксата от задната страна на ръкохватката (възможност за
включване само на едно място).
Процесът на зареждане започва, когато щекерът на
зарядното устройство бъде вкаран в буксата .
Светлинният индикатор за степента на зареденост на
акумулаторната батерия показва прогреса на процеса на
зареждане. По време на зареждане той мига със зелена
светлина. Cветлинният индикатор започне да свети с
непрекъсната зелена светлина, акумулаторната батерия
е заредена напълно.
При зареждане ръкохватката на електроинструм
ента се
нагрява. Това е нормално.
Дейност Фигура Страница
Окомплектовка
1 213
Зареждане на
акумулаторната батерия
2 213
Монтиране на скобата
зазахващане
3 214
Проверка на здравото
монтиране на скобата за
захващане
4 214
Поставяне/изваждане на
режещия лист
5 215
Проверка на здравото
захващане на режещия лист
6 215
Включване
7 215
Регулиране на честотата на
възвратно-постъпателните
движения
7 215
Указания за работа
8–9 216 – 217
Поддържане и почистване
10 217
Избор на допълнителни
приспособления/резервни
части
11 218
OBJ_BUCH-1453-006.book Page 161 Friday, September 23, 2016 1:53 PM
162 | Български
F 016 L81 345 | (23.9.16) Bosch Power Tools
Когато продължително време не използвате зарядното
устройство, го изключвайте от захранващата мрежа.
По време на зареждане на акумулаторната батерия
електроинструментът не може да бъде използван; ако той
не работи по време на зареждане, това не е признак за
дефект.
Предпазвайте зарядното устройство от
навлажняване!
Указания за работа
При монтиране на режещия лист работете с
предпазни ръкавици. Съществува опасност да се
нараните при допир до режещите ръбове на листа.
При смяна на режещия лист внимавайте да не
държите електроинструмента в зоната на пусковия
прекъсвач или при пусковия прекъсвач и бутона за
блокиране на включването. Съществува опасност от
нараняване при натискане по невнимание на пусковия
прекъсвач.
При смяна на режещия лист внимавайте гнездото да
не е замърсено с отпадъци от рязането, напр.
стърготини или стружки.
При разрязване на леки строителни материали
спазвайте законовите разпоредби и указанията на
производителя.
По време на рязане дръжте електроинструмента
здраво с едната ръка за ръкохватката.
По време на рязане не обхващайте с ръка скобата за
захващане, режещия лист или вентилационните
отвори.
По време на работа режещият лист може да се
нагрее силно. Преди да го докосвате, изчакайте да
се охлади.
Избор на режещия лист
Използвайте само режещи листове, които са подходящи
за обработвания материал.
Обзор на препоръчваните ножове можете да намерите в
началото на това ръководство за експлоатация.
Използвайте само ножове, препоръчвани от производителя.
При рязане по дъги с малък радиус използвайте тесни
режещи листове.
Светлинен индикатор за състоянието на
акумулаторната батерия
При натискане на пусковия прекъсвач светлинният
индикатор за акумулаторната батерия показва степента
на зареденост на батерията.
Система за прахоулавяне
Прахове, отделящи се при обработването на материали
като съдържащи олово бои, някои видове дървесина,
минерали и метали могат да бъдат опасни за здравето.
Контактът до кожата или вдишването на такива прахове
могат да предизвикат алергични реакции и/или
заболявания на дихателните пътища на работещия с
електроинструмента или намиращи се наблизо лица.
Определени прахове, напр. отделящите се при
обработване на бук и дъб, се считат за канцерогенни,
особено в комбинация с химикали за третиране на
дървесина (хромат, консерванти и др.). Допуска се обра-
ботването на съдържащи азбест материали само от
съответно обучени квалифицирани лица.
– Осигурявайте добро проветряване на работното
място.
–Препоръчва се използването на дихателна маска с
филтър от клас P2.
Спазвайте валидните във Вашата страна законови
разпоредби, валидни при обработване на съответните
материали.
Избягвайте натрупване на прах на работното място.
Прах
ът може лесно да се самовъзпламени.
Отстраняване на дефекти
Светодиод Капацитет
Непрекъсната зелена светлина ≥ 35%
Мигаща зелена светлина 15 – 35%
Мигаща червена светлина 5 – 15%
Непрекъснато светеща червена светлина ≤ 5%
Симптоми Възможна причина Отстраняване
Електроинструментът не се
включва
Акумулаторната батерия е разредена Заредете акумулаторната батерия, вижте също
и указанията за зареждане
Електроинструментът е повреден Потърсете помощ в оторизиран сервиз за
електроинструменти
Лош вътрешен контакт в
електроинструмента
Потърсете помощ в оторизиран сервиз за
електроинструменти
Електроинструментът
работи с прекъсвания
Пусковият прекъсвач е повреден Потърсете помощ в оторизиран сервиз за
електроинструменти
OBJ_BUCH-1453-006.book Page 162 Friday, September 23, 2016 1:53 PM
Български | 163
Bosch Power Tools F 016 L81 345 | (23.9.16)
Поддържане и сервиз
Поддържане, почистване и съхраняване
Преди да изпълнявате каквито и да е дейности по
електроинструмента (напр. техническо
обслужване, смяна на работния инструмент и т. н.),
както и при транспортирането му и когато го
прибирате за съхраняване блокирайте пусковия
прекъсвач в изключена позиция. При задействане по
невнимание на пусковия прекъсвач съществува
опасност от нараняване.
Преди извършване на каквито и да е дейности по
електроинструмента винаги демонтирайте
режещия лист.
За да работите качествено и безопасно,
поддържайте електроинструмента и
вентилационните отвори чисти.
Почиствайте гнездото на режещия лист предимно със
сгъстен въздух или с мека четка. За целта извадете
режещия лист от електроинструмента. Поддържайте
механизма за захващане в добро техническо състояние,
като използвате подходящи машинни масла за смазване.
Силното замърсяване на електроинструмента може да
доведе до нарушения на функционирането му. Затова не
разрязвайте отдолу или в таванна позиция материали,
които отделят голямо количество стружки.
Съхранявайте електроинструмента на сигурно място, сухо
и недостъпно за деца.
Не поставяйте други предмети върху
електроинструмента.
Сервиз и технически съвети
www.bosch-garden.com
Когато се обръщате с Въпроси към представителите, моля,
непременно посочвайте 10-цифрения каталожен номер,
означен на табелката на електроинструмента.
Роберт Бош EООД – България
Бош Сервиз Център
Гаранционни и извънгаранционни ремонти
бyл. Черни връx 51-Б
FPI Бизнес център 1407
1907 София
Тел.: (02) 9601061
Тел.: (02) 9601079
Факс: (02) 9625302
www.bosch.bg
Силни вибрации/шумЕлектроинструментът е повреден Потърсете помощ в оторизиран сервиз за
електроинструменти
Времето за рязане с едно
зареждане на
акумулаторната батерия е
твърде малко
Гнездото за режещия лист трябва да
бъде почистена
Наклонете електроинструмента надолу и го
включете
Режещият лист е износен Заменете реж
ещия лист
Лоша техника на рязане вижте «Указания за работа» (фигура 8)
Акумулаторната батерия не е заредена
напълно
Заредете акумулаторната батерия, вижте също
и указанията за зареждане
Режещият лист се движи
бавно напред и назад
Акумулаторната батерия е изтощена Заредете акумулаторната батерия, вижте също
и указанията за зареждане
Пусковият прекъсвач не е натиснат
докрай
Натиснете пусковия прекъсвач докрай
Претоварване по време на работа Намалете силата на притискане на
електроинструмента към клона
Зеленият и червеният
светодиоди мигат
последователно
Температурата на акумулаторната
батерия е извън допустимия диапазон за
зареждане
Чрез охлаждане или затопляне доведете
температурата на акумулаторната батерия в
допустимия диапазон от 0 °C до 45 °C
Червеният светодиод
мига 1x
Напрежението е недостатъчно;
акумулаторната батерия е изтощена
Заредете акумулаторната батерия, вижте също
и указанията за зареждане
Червеният светодиод
мига 2x
Температурата на акумулаторната
батерия е извън допустимия диапазон за
работа
Чрез охлаждане или затопляне доведете
температурата на акумулаторната батерия в
допустимия диапазон от –15 °C до +65 °C
Червеният светодиод мига
бързо 5x
Претоварване (заклинване на режещия
лист)
Намалете силата на притискане на
електроинструмента към клона
Допирайте електроинструмента до
разрязвания клон, след като предварително
сте го включили
Симптоми Възможна причина Отстраняване
OBJ_BUCH-1453-006.book Page 163 Friday, September 23, 2016 1:53 PM
164 | Македонски
F 016 L81 345 | (23.9.16) Bosch Power Tools
Транспортиране
Включените в окомплектовката литиево-йонни
акумулутарони батерии са в обхвата на изискванията на
нормативните документи, касаещи продукти с повишена
опасност. Акумулаторните батерии могат да бъдат
транспортирани от потребителя на публични места без
допълнителни разрешителни.
При транспортиране от трети страни (напр. при въздушен
транспорт или ползване на куриерски услуги) има
специални изисквания към опаковането и обозначаването
им. За целта се консултирайте с експерт в съответната
област.
Бракуване
Градинският електроинструмент, принадлежностите му и
опаковките трябва да се предават за оползотворяване на
съдържащите се в тях суровини.
Не изхвърляйте електроинструменти и акумулаторни или
обикновени батерии при битовите отпадъци!
Само за страни от ЕС:
Съгласно Европейска директива
2012/19/EC относно излязла от употре-
ба електрическа и електронна апаратура
и съгласно Европейска директива
2006/66/ЕО акумулаторни или
обикновени батерии, които не могат да се
използват повече, трябва да се събират отделно и да бъдат
подлагани на подходяща преработка за оползотворяване
на съдържащите се в тях суровини.
Допуска се демонтирането на вградените
акумулаторни батерии само от квалифицирани
техници с цел природосъобразното им изхвърляне.
При отваряне на корпуса електроинструментът може да
бъде повреден.
За да извадите акумулаторната батерия от
електроинструмента, първо натиснете и задръжте
пусковия прекъсвач , докато батерията се изтощи докрай.
Развийте винтовете на корпуса и го отворете. За да
избегнете опасността от късо съединение, извадете
кабелните обувки на клемите на батерията една след друга
и след това изолирайте клемите. Дори и при пълно
разреждане в акумулаторната батерия остава ограничено
количество остатъчен заряд, който се освобождава при
късо съединение.
Акумулаторни или обикновени батерии:
Литиево-йонни:
Моля, спазвайте указанията в раздела
«Транспортиране».
Правата за изменения запазени.
Македонски
Безбедносни напомени
Толкување на симболите
Општи напомени за безбедност за
електричните апарати
Прочитајте ги сите
напомени и упатства за
безбедност. Грешките настанати како резултат од
непридржување до безбедносните напомени и упатства
може да предизвикаат електричен удар, пожар и/или
тешки повреди.
Зачувајте ги безбедносните напомени и упатства за
користење и за во иднина.
Поимот «електричен алат» во напомените за безбедност
се однесува на електрични апарати што користат струја
(со струен кабел) и електрични апарати што користат
батерии (без струен кабел).
Безбедност на работното место
Работниот простор секогаш нека биде чист и добро
осветлен. Неуредниот или неосветлен работен
простор може да доведе до несреќи.
Не работете со електричниот апарат во околина
каде постои опасност од експлозија, каде има
запаливи течности, гас или прашина. Електричните
апарати создаваат искри, кои може да ја запалат правта
или пареата.
Држете ги децата и другите лица подалеку за време
на користењето на електричниот апарат. Доколку
нешто Ви го попречи вниманието, може да ја изгубите
контролата над уредот.
Прочитајте го упатството за употреба.
Општи безбедносни правила.
Внимавајте на лицата што стојат во близина
кога работите со овој уред.
Носете заштитни ракавици
Не употребувајте го уредот по дожд и не
оставајте го надвор кога врне.
ПРЕДУПРЕДУВАЊЕ
OBJ_BUCH-1453-006.book Page 164 Friday, September 23, 2016 1:53 PM
Македонски | 165
Bosch Power Tools F 016 L81 345 | (23.9.16)
Електрична безбедност
Приклучокот на електричниот апарат мора да
одговара на приклучокот во ѕидната дозна.
Приклучокот во никој случај не смее да се менува.
Не употребувајте прекинувач со адаптер заедно со
заземјениот електричен апарат. Неменувањето на
прекинувачот и соодветните ѕидни дозни го намалуваат
ризикот од електричен удар.
Избегнувајте физички контакт со заземјените
површини на цевки, радијатори, шпорет и
фрижидери. Постои зголемен ризик од електричен
удар, доколку Вашето тело е заземјено.
Електричните апарати држете ги подалеку од дожд
и влага. Навлегувањето на вода во електричниот
апарат го зголемува ризикот од електричен удар.
Не го користите кабелот за друга намена, за да го
носите електричниот апарат, за да го закачите или
да го влечете приклучокот од ѕидната дозна. Држете
го кабелот понастрана од топлина, масло, остри
рабови или подвижните компоненти на уредот.
Оштетениот или свиткан кабел го зголемува ризикот за
електричен удар.
Доколку со електричниот апарат работите на
отворено, користете само продолжен кабел што е
погоден за користење на надворешен простор.
Користењето на соодветен продолжен кабел на
отворено го намалува ризикот од електричен удар.
Доколку користењето на електричниот апарат во
влажна околина не може да се избегне, користете
заштитен уред со диференцијална струја.
Употребата на заштитниот уред со диференцијална
струја го намалува ризикот од електричен удар.
Безбедност на лица
Бидете внимателни како работите и разумно
користете го електричниот апарат. Не користете
електрични апарати, доколку сте уморни или под
влијание на дрога, алкохол или лекови. Еден момент
на невнимание при употребата на електричниот апарат
може да доведе до сериозни повреди.
Носете заштитна опрема и секогаш носете заштитни
очила. Носењето на заштитна опрема, како на пр.маска
за прав, обувки за заштита од лизгање, заштитен шлем
или заштита за слухот, во зависност од видот и
примената на електричниот апарат, го намалува
ризикот од повреди.
Избегнувајте неконтролирано користење на
апаратите. Осигурете се, дека е исклучен
електричниот апарат, пред да го приклучите на
напојување со струја и/или на батерија, пред да го
земете или носите. Доколку при носењето на
апаратот, сте го ставиле прстот на прекинувачот или сте
го приклучиле уредот додека е вклучен на напојување
со струја, ова може да предизвика несреќа.
Извадете ги алатите за подесување или клучевите за
зашрафување, пред да го вклучите електричниот
апарат. Доколку им
а алат или клуч во некој од деловите
на уредот што се вртат, ова може да доведе до повреди.
Избегнувајте абнормално држење на телото.
Застанете во сигурна положба и постојано држете
рамнотежа. На тој начин ќе може подобро да го
контролирате електричниот апарат во неочекувани
ситуации.
Носете соодветна облека. Не носете широка облека
или накит. Тргнете ја косата, облеката и ракавиците
подалеку од подвижните делови. Лесната облека,
накитот или долгата коса може да се зафатат од
подвижните делови.
Доколку треба да се инсталираат уреди за
вшмукување прав, осигурете се дека тие правилно
се приклучени и прикладно се користат.
Користењето на вшмукувач за прав не ја намалува
опасноста од прав.
Користење и ракување со електричниот апарат
Не го преоптоварувајте уредот. Користете го
соодветниот електричен апарат за Вашата работа.
Со соодветниот електричен апарат ќе работите
подобро и посигурно во зададениот домен на работа.
Не користете го електричниот апарат, доколку има
дефектен прекинувач. Апаратот кој повеќе не може
да се вклучи или исклучи, ја загрозува безбедноста и
мора да се поправи.
Извлечете го приклучокот од ѕидната дозна и/или
извадете ја батеријата, пред да ги смените
поставките на уредот, да ги замените деловите или
да го тргнете настрана уредот. Овие мерки за
предупредување го спречуваат невнимателниот старт
на електричниот уред.
Чувајте ги подалеку од дофатот на деца
електричните апарати кои не ги користите. Овој
уред не смее да го користат лица кои не се
запознаени со него или не ги имаат прочитано овие
упатства. Електричните апарати се опасни, доколку ги
користат неискусни лица.
Одржувајте ги грижливо електричните апарати.
Проверете дали подвижните делови функционираат
беспрекорно и не се заглавени, дали се скршени или
оштетени, што може да ја попречи функцијата на
електричниот апарат. Поправете ги оштетените
делови пред користењето на уредот. Многу несреќи
својата причина ја имаат во лошо одржуваните
електрич
ни апарати.
Алатот за сечење одржувајте го остар и чист.
Внимателно одржуваните алати за сечење со остри
рабови за сечење помалку се заглавуваат и со нив
полесно се работи.
OBJ_BUCH-1453-006.book Page 165 Friday, September 23, 2016 1:53 PM
166 | Македонски
F 016 L81 345 | (23.9.16) Bosch Power Tools
Користете ги електричните апарати, опремата,
додатоците за алатите итн. во согласност со ова
упатство. Притоа земете ги во обѕир работните
услови и дејноста што треба да се изврши.
Користењето на електрични апарати за друга употреба
освен наведената може да доведе до опасни ситуации.
Користење и ракување на батерискиот апарат
Батериите полнете ги со полначи што се
препорачани исклучиво од производителот.
Доколку полначот кој е прилагоден на еден соодветен
вид батерии, го користите со други батерии, постои
опасност од пожар.
Затоа користете батерии кои се предвидени за
електричниот апарат. Користењето друг вид батерии
може да доведе до повреди и опасност од пожар.
Неупотребената батерија држете ја подалеку од
канцелариски спојувалки, клучеви, железни пари,
клинци, шрафови или други мали метални
предмети, што може да предизвикаат
премостување на контактите. Краток спој меѓу
контактите на батеријата може да предизвика
изгореници или пожар.
При погрешно користење, може да истече течноста
од батеријата. Избегнувајте контакт со неа. Доколку
случајно дојдете во контакт со течноста, исплакнете
ја со вода. Доколку течноста дојде во контакт со
очите, побарајте лекарска помош. Истечената
течност од батеријата може да предизвика кожни
иритации или изгореници.
Сервис
Поправката на Вашиот електричен апарат смее да
биде извршена само од страна на квалификуван
стручен персонал и само со користење на
оригинални резервни делови. Само на тој начин ќе
бидете сигурни во безбедноста на електричниот
апарат.
Безбедносни напомени за сабјести пили
Држете го уредот за изолираните површини на
рачките, доколку вршите работи каде алатот што се
вметнува може да наиде на скриени електрични
кабли. Контактот со струјниот кабел може да ги стави
под напон металните делови на уредот и да доведе до
електричен удар.
Не употребувајте го уредот со каиш за носење, ако е
оштетена или ја нема гумената заштита. Заменете го
каишот за носење, ако е оштетена или ја нема
гумената заштита.
Дланките држете ги подалеку од полето на работа со
убодна пила. Не посегајте под делот што се
обработува. Доколку дојдете во контакт со листовите
за пила постои опасност од повреда.
Доколку е вклучен, не го водете електричниот
апарат директно кон делот што се обработува. Инаку
постои опасност од повратен удар, доколку алатот што
се вметнува се заглави во делот што се обработува.
Внимавајте секогаш да употребувате навод ако ја
употребувате пилата без каиш за носење. Сечилото
може да се замрси, а тоа да доведе до губење на
контролата врз уредот.
По завршување на работниот процес исклучете го
електричниот апарат и извлечете го листот за пила
дури откако ќе биде во состојба на мирување. На тој
начин ќе избегнете повратен удар и ќе може безбедно
да го оставите електричниот апарат.
Користете само неоштетени, беспрекорни листови
за пила. Искривените или неостри листови за пила
може да се скршат, да влијаат негативно на сечењето
или да предизвикаат повратен удар.
По исклучувањето не го закочувајте листот за пила
со странично притискање. Листот за пила може да се
оштети, скрши или да предизвика повратен удар.
Добро затегнете го материјалот. Материјалот што се
обработува не го држете со рака или нога. Не
допирајте предмети или пак тлото со пилата додека
работи. Постои опасност од повратен удар.
Користете соодветни уреди за пребарување, за да
ги пронајдете скриените електрични кабли или
консултирајте се со локалното претпријатие за
снабдување со електрична енергија. Контактот со
електрични кабли може да доведе до пожар и
електричен удар. Оштетувањето на гасоводот може да
доведе до експлозија. Навлегувањето во водоводни
цевки предизвикува оштетување.
Зацврстете го парчето што се обработува. Доколку го
зацврстите со уред за затегнување или менге
ме, тогаш
парчето што се обработува се држи поцврсто отколку
со Вашата рака.
Почекајте додека електричниот апарат сосема не
прекине со работа, пред да го тргнете настрана.
Алатот што се вметнува може да се блокира и да доведе
до губење контрола над уредот.
Пред било каква интервенција на електричниот
апарат (на пр. одржување, замена на алат итн.) како
и при негов транспорт и складирање, прекинувачот
за вклучување/исклучување ставете го во
исклучена позиција. При невнимателно ракување со
прекинувачот за вклучување/исклучување постои
опасност од повреди.
Заштитете го електричниот апарат од
топлина, на пр. од долготрајно изложување
на сончеви зраци, оган, вода и влага. Постои
опасност од експлозија.
Доколку се оштети батеријата или не се користи
правилно, од неа може да излезе пареа. Внесете
свеж воздух и доколку има повредени однесете ги
на лекар. Пареата може да ги надразни дишните
патишта.
За да се заштеди енергија, вклучувајте го електричниот
алат само доколку го користите.
OBJ_BUCH-1453-006.book Page 166 Friday, September 23, 2016 1:53 PM
Македонски | 167
Bosch Power Tools F 016 L81 345 | (23.9.16)
Безбедносни напомени за полначи
Полначот држете го
подалеку од дожд и влага.
Навлегувањето на вода во
полначот го зголемува
ризикот од електричен удар.
Полнете го електричниот апарат
само со испорачаниот полнач.
Одржувајте ја чистотата на
полначот. Доколку се извалка,
постои опасност од електричен
удар.
Пред секое користење,
проверете го полначот, кабелот
и приклучокот. Не го користете
полначот, доколку приметите
оштетувања. Не го отворајте
сами полначот и оставете го на
поправка кај квалификуван
стручен персонал кој ќе користи
само оригинални резервни
делови. Оштетениот полнач,
кабел и приклучок го зголемува
ризикот за електричен удар.
Децата и лицата, кои поради
нивните физички, сензорни или
духовни способности или нивно
неискуство или непознавање не
се во состојба, безбедно да
ракуваат со полначот, не смеат
да го користат истиот без надзор
или инструкции од страна на
одговорно лице. Инаку постои
опасност од погрешна употреба и
повреди.
Надгледувајте ги децата за
време на користењето,
чистењето и одржувањето. Така
ќе се осигурате дека децата нема
да си играат со полначот.
Не ги оставајте децата без
надзор за време на чистењето
или одржувањето на полначот.
Ознаки
Следните ознаки се важни за читање и разбирање на
упатството за употреба. Запаметете ги ознаките и нивното
значење. Вистинската интерпретација на ознаките Ви
помага подобро и побезбедно да го користите
електричниот апарат.
Употреба со соодветна намена
Овој уред е наменет за домашна употреба.
Соодветен е за сечење дрва, шарање и сечење мек метал
(на пр. бакар) и гипс-картонски плочи.
Има можност за сечење на прави и криви линии.
Користете соодветно сечило.
Ознака Значење
Носете заштитни очила.
Полначот употребувајте го само во
суви простории.
Правец на реакција
Правец на движење
Вклучување
Дозволена функција
Забранети акции
Опрема
OBJ_BUCH-1453-006.book Page 167 Friday, September 23, 2016 1:53 PM
168 | Македонски
F 016 L81 345 | (23.9.16) Bosch Power Tools
Технички податоци
Изјава за сообразност
Изјавуваме на наша одговорност, дека опишаниот
производ во «Технички податоци» соодветствува на сите
применливи одредби од директивите 2011/65/EU,
до 19 април 2016: 2006/95/EC, од 20 април 2016:
2014/35/EU, до 19. април 2016: 2004/108/EC,
од 20. април 2016: 2014/30/EU, 2006/42/EC
вклучително нивните измени и е сообразен со следните
норми: EN 60745-1, EN 60745-2-11 (батериски апарат),
EN 50581, EN 60335-1, EN 60335-2-29 (батериски
полнач).
Техничка документација (2006/42/EC, 2000/14/EC) при:
Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,
Stowmarket, Suffolk IP14 1EY, England
Robert Bosch Power Tools GmbH
70538 Stuttgart, GERMANY
Stuttgart, 01.01.2017
Информации за бучава/вибрации
Вредностите на емисија на бучава одредени во согласност
со EN 60745-2-11.
Нивото на звучниот притисок на уредот, оценето со A,
типично изнесува 72 dB(A). Несигурност K=3 dB.
Нивото на звучниот притисок при работењето може да
пречекори и 80 dB(A).
Носете заштита за слухот!
Вкупните вредности на вибрации a
h
(векторски збор на
трите насоки) и несигурност K дадени се во согласност со
EN 60745-2-11:
Сечење на шперплочи: a
h
=19m/s
2
, K=6,0 m/s
2
,
Сечење на дрвени греди: a
h
=20m/s
2
, K=3,0 m/s
2
.
Дадените вредности на вибрации се измерени според
упатствата дадени во стандардот EN 60745 и можат да се
користат за споредување на два уреди. Погоден е и за
прелиминарна проценка на изложеноста на вибрации.
Техничките спецификации на овој уред варираат од они
дадени во стандардните тестови во EN 60745.
Дадените вредности се однесуваат на главната намена на
уредот. Ако уредот се користи за други намени, со
несоодветни додатоци или е несоодветно одржуван,
нивото на вибрации може да варира.
Ова може значајно да ја зголеми изложеноста на вибрации
на вкупниот период на работа.
За точна проценка на изложеноста на вибрации исто така
треба да се земе пред вид и времето кога е уредот
исклучен, како и кога е вклучен но не се употребува. Ова
може значајно да ја намали изложеноста на вибрации на
вкупниот период на работа
Применувајте соодветни сигурносни мерки за да се
заштитите од вибрациите, како на пример: Одрж
увајте го
редовно уредот и опремата, загрејте ги рацете,
организирајте најефикасен план на работа.
Монтажа и користење
Сабјеста пила Keo
Број на дел/артикл 3 600 H61 9..
Номинален напон
V= 10,8
Број на удари во празен од n
0
min
-1
0–1600
Прифат на алатот
SDS
Удари мм 20
капацитет, макс. дијаметар
–во дрво
–на метал
мм
мм
80
7
Тежина согласно
EPTA-Procedure 01:2014
кг 1,05
Полнач
Број на дел/артикл EU
UK
AU
2 609 003 916
2 609 007 262
2 609 003 932
2 609 004 762
Влезен напон
V 100 – 240
Струја за полнење
мА 500
Дозволени граници на
температура за полнење
°C 0–45
Тежина согласно
EPTA-Procedure 01:2014
кг
кг
кг
0,088 (EU)
0,093 (UK)
0,085 (AU)
Класа на заштита / II
Акумулатор Литиум-јонска
Номинален напон V= 10,8
Капацитет
Аh1,5
Време на полнење (празна
батерија)
ч 3,5
Број на батериски ќелии 3
Ве молиме внимавајте на бројот на производот на спецификационата
плочка на Вашиот електричен апарат. Трговските називи на
поединечни електрични апарати може да варираат.
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ECS
Цел на користењето Слика Страна
Обем на испорака 1 213
Полнење на батеријата
2 213
Монтажа на куката
3 214
Проверка на куката
4 214
Поставување/замена на сечилото
5 215
Проверка на сечилото
6 215
Вклучување
7 215
Контрола на бројот на удари
7 215
OBJ_BUCH-1453-006.book Page 168 Friday, September 23, 2016 1:53 PM
Македонски | 169
Bosch Power Tools F 016 L81 345 | (23.9.16)
Вклучување
Пред било каква интервенција на електричниот
апарат (на пр. одржување, замена на алат итн.) како
и при негов транспорт и складирање, прекинувачот
за вклучување/исклучување ставете го во
исклучена позиција. При невнимателно ракување со
прекинувачот за вклучување/исклучување постои
опасност од повреди.
Полнење на батеријата
Не користете друг полнач. Испорачаниот полнач е
прилагоден на вградената литиум-јонска батерија во
вашиот електричен апарат.
Внимавајте на електричниот напон! Напонот на
изворот на струја мора да одговара на оној кој е
наведен на спецификационата плочка на полначот.
Полначите означени со 230 волти исто така може да се
користат и на 220 волти.
Работниот напон на уредот е меѓу 100–240.
Проверете дали кабелот одговара со утикачот.
Напомена: Батеријата се испорачува делумно наполнета.
За да обезбедите најефикасно траење на батеријата, пред
првата употреба наполнете ја до крај.
Литиум-јонските батерии може да се наполнат во секое
време, без да се намали нивниот рок на употреба.
Прекинот при полнењето не и наштетува на батеријата.
Литиу
м-јонската батерија има «Electronic Cell Protection
(ECP)» против потполно празнење. Кога батеријата е
скоро празна машината престанува да работи со цел да се
заштити од оштетување: Машината повеќе не работи.
По автоматското исклучување на електричниот
апарат, не притискајте на прекинувачот за
вклучување/исклучување. Батеријата може да се
оштети.
Поврзете го полначот на струја со соодветниот крај на
кабелот, а со другиот крај во џекот на задната страна на
рачката (постои само една можност).
Полнењето започнува штом полначот се приклучи на
џекот правилно.
Приказот за наполнетост на батеријата го покажува
напредокот на полнењето. За време на процесот на
полнење, приказот трепка зелено. Доколку приказот за
наполнетост на батериј
ата свети непрекинато зелено
батеријата е целосно наполнета.
За време на процесот на полнење, дршката на
електричниот апарат се затоплува. Ова е нормално.
Доколку не го употребувате, извадете го полначот од
струја.
Електричниот апарат не може да се користи за време на
процесот на полнење; тој не е дефектен, доколку за време
на процесот на полнење не функционира.
Заштитете го полначот од влага!
Совети при работењето
При монтажа на листот од пилата носете заштитни
ракавици. При допирање на листот за пилата постои
опасност од повреда.
При замена на сечилото внимавајте да не го држите
уредот за или блиску до прекинувачот. При случајно
притискање на прекинувачот може да дојде до
повреда.
При менувањето на листовите за пила внимавајте на
тоа, на прифатот за листот на пилата да нема
остатоци од материјал, на пр. дрвени или метални
струготини.
При сечење на лесни градежни материјали,
внимавајте на законските одредби и препораки на
производителот на материјалот.
Уредот цврсто држете го со едната рака за рачката.
При употреба на уредот не држете го за куката,
сечилото или отворите за ладење.
Сечилото може да биде вжештено. Оставете го да се
олади пред да го допрете.
Избор на лист за пилата
Користете само листови за пила што се соодветни за
материјалот што се обработува.
Упатство за избор на сечила има на почетокот на ова
упатство Употребувајте само соодветни сечила.
За сечење на тесни криви линии користете тесен лист
пила.
Приказ за наполнетоста на батеријата
Сигналот за наполнетост на батеријата при притискање на
прекинувачот ја прикажува состојбата на наполнетост на
батеријата.
Вшмукување на прав/струготини
Правта од материјалите како на пр. слоеви боја, некои
видови дрво, минерали и метал може да биде штетна по
здравјето. Допирањето или вдишувањето на таквата прав
може да предизвика алергиски реакции и/или заболувања
на дишните патишта на корисникот или лицата во
околината.
Одредени честички прав како на пр. прав од даб или бука
важат како канцерогени, особено доколку се во
Совети за работа
8–9 216 – 217
Одржување и чистење
10 217
Бирање соодветна дополнителна
опрема/резервни делови
11 218
Цел на користењето Слика Страна
ЛЕД светло Капацитет
Трајно зелено светло ≥ 35%
Трепкаво зелено светло 15 – 35%
Трепкаво црвено светло 5 – 15%
Трајно црвено светло ≤5%
OBJ_BUCH-1453-006.book Page 169 Friday, September 23, 2016 1:53 PM
170 | Македонски
F 016 L81 345 | (23.9.16) Bosch Power Tools
комбинација со дополнителни супстанци (хромат,
средства за заштита на дрво). Материјалите што содржат
азбест може да бидат обработувани само од страна на
стручни лица.
–Погрижете се за добра проветреност на работното
место.
– Се препорачува носење на маска за заштита при
вдишувањето со класа на филтер P2.
Внимавајте на важечките прописи на Вашата земја за
материјалот кој го обработувате.
Избегнувајте собирање прав на работното место.
Правта лесно може да се запали.
Отстранување грешки
Одржување и сервис
Одржување, чистење и чување
Пред било каква интервенција на електричниот
апарат (на пр. одржување, замена на алат итн.) како
и при негов транспорт и складирање, прекинувачот
за вклучување/исклучување ставете го во
исклучена позиција. При невнимателно ракување со
прекинувачот за вклучување/исклучување постои
опасност од повреди.
Пред било какви интервенции врз уредот, извадете
го сечилото.
Одржувајте ја чистотата на електричниот апарат и
отворите за проветрување, за да може добро и
безбедно да работите.
Прифатот за листовите за пила, воглавно може да го
исчистите со компресиран воздух или со мека четка.
Притоа, извадете го листот за пилата од електричниот
апарат. Одржувајте ја функционалноста на прифатот за
листовите за пила со употреба на соодветни средства за
подмачкување.
Јаката нечистотија на електричниот апарат може да
доведе до преч
ки во функцијата. Поради тоа,
материјалите од кои се создава многу прав при сечењето,
не ги сечете од долу или над главата.
Проблем Можна причина Решение
Уредот не работи Празна батерија Наполнете ја батеријата, исто така
погледнете во «Забелешки за полнење»
Уредот е расипан Побарајте помош од сервис
Проблем со внатрешните инсталации на
уредот
Побарајте помош од сервис
Уредот работи со прекини Прекинувачот е расипан Побарајте помош од сервис
Јаки вибрации/бучава Уредот е расипан Побарајте помош од сервис
Батеријата трае прекратко Лежиштето на сечилото треба да се исчисти Уредот држете го право надолу и вклучете го
Тапо сечило Заменете го сечилото
Лоша техника на сечење види «Совети за работа» (слика 8)
Батеријата не е сосем полна Наполнете ја батеријата, исто така
погледнете во «Забелешки за полнење»
Сечилото се врти бавно Батеријата се празни Наполнете ј
а батеријата, исто така
погледнете во «Забелешки за полнење»
Прекинувачот не е притиснат до крај Притиснете го прекинувачот до крај
Преотовареност Смалете го притисокот врз материјалот што
го сечете
Зеленото и црвеното светло
трепкаат наизменично
Температурата на батеријата е вон
работниот опсег+
Оставете ја батеријата да се олади или
загрее на температура меѓу 0 °C и 45 °C
Црвено светло трепка еднаш Батеријата е скоро празна или потполно
празна
Наполнете ја батеријата, исто така
погледнете во «Забелешки за полнење»
Црвеното светло трепка
двапати
Температурата на батеријата е вон работнот
опсег
Оставете ја батеријата да се олади или
загрее на температура меѓу –15 °C и +65 °C
Црвеното светло трепка
петпати брзо
Преоптовареност (Сечилото е заглавено) Смалете го притисокот врз материјалот што
го сечете
Вклучете го уредот пред да го допрете
материјалот што сакате да го сечете
OBJ_BUCH-1453-006.book Page 170 Friday, September 23, 2016 1:53 PM
Srpski | 171
Bosch Power Tools F 016 L81 345 | (23.9.16)
Уредот чувајте го на суво, безбедно место вон дофат на
деца.
Не редете други предмети врз уредот.
Сервисна служба и совети при користење
www.bosch-garden.com
За сите прашања и нарачки на резервни делови, Ве
молиме наведете го 10-цифрениот број од
спецификационата плочка на уредот.
Македонија
Д.Д.Електрис
Сава Ковачевиќ 47Њ, број 3
1000 Скопје
Е-пошта: [email protected]
Интернет: www.servis-bosch.mk
Тел./факс: 02/ 246 76 10
Моб.: 070 595 888
Транспорт
Литиум-јонските батерии подлежат на барањата на
Законот за опасни материјали. Батериите може да се
транспортираат само од страна на корисникот, без
потреба од дополнителни квалификации.
При пренос на истите од страна на трети лица (на пр.
воздушен транспорт или шпедиција) неопходно е да се
внимава на специјалните напомени на амбалажата и
ознаките. Во таков случај, при подготовката на пратката
мора да се повика експерт за опасни супстанци.
Отстранување
Машината, додатната опрема и амбалажата треба да се
сортираат за рециклажа.
Не ги фрлајте електричните апарати и батериите во
домашната канта за ѓубре!
Само за земји во рамки на ЕУ
Според европската регулатива
2012/19/EU електричните апарати што
се вон употреба и дефектните или
искористените батерии според
регулативата 2006/66/EC мора одделно
да се соберат и да се рециклираат за
повторна употреба.
При одложување, вградената батерија смее да се
извади само од страна на стручен персонал. Со
отворање на обвивката на куќиштето, електричниот
апарат може да се уништи.
За да ја извадите батеријата од електричниот апарат,
активирајте го прекинувачот за вклучување/исклучување,
додека целосно не се испразни батеријата. Одвртете ги
завртките на куќиштето и извадете ја обвивката на
куќиштето, за да ги извадите батериите. За да избегнете
краток спој, извадете ги поединечно приклучоците на
батеријата едно по друго и на кра
ј изолирајте ги половите.
Дури и при целосното празнење во батеријата има
преостанат капацитет, којшто може да се ослободи во
случај на краток спој.
Батерии:
Литиум-јонска:
Прочитајте ги упатствата во поглавието
«Транспорт».
Се задржува правото на промена.
Srpski
Uputstva o sigurnosti
Objašnjenja simbola sa slika
Opšta upozorenja za električne alate
Čitajte sva upozorenja i uputstva.
Propusti kod pridržavanja upozo-
renja i uputstava mogu imati za posledicu električni udar,
požar i/ili teške povrede.
Čuvajte sva upozorenja i uputstva za budućnost.
Pojam upotrebljen u upozorenjima „električni alat“ odnosi se
na električne alate sa radom na mreži (sa mrežnim kablom) i
na električne alate sa radom na akumulator (bez mrežnog
kabla).
Sigurnost na radnom mestu
Držite Vaše radno područne čisto i dobro osvetljeno.
Nered ili neosvetljena radna područja mogu voditi
nesrećama.
Ne radite sa električnim alatom u okolini ugroženoj
eksplozijom, u kojoj se nalaze zapaljive tečnosti,
gasovi ili prašine. Električni alati prave varnice koje mogu
zapaliti prašinu ili isparenja.
Držite podalje decu i druge osobe za vreme korišćenja
električnog alata. Prilikom rada možete izgubiti kontrolu
nad aparatom.
Pročitajte uputstvo za rad.
Opšte uputstvo o opasnosti.
Držie osobe koje stoje u blizini na sigurnom
rastojanje od električnog alata.
Nosite zaštitne rukavice
Električni alat ne koristite na kiši ili izlagati ga kiši.
UPOZORENJE
OBJ_BUCH-1453-006.book Page 171 Friday, September 23, 2016 1:53 PM
172 | Srpski
F 016 L81 345 | (23.9.16) Bosch Power Tools
Električna sigurnost
Priključni utikač električnog alata mora odgovarati
utičnici. Utikač nesme nikako da se menja. Ne
upotrebljavajte adaptere utikača zajedno sa
električnim alatima zaštićenim uzemljenjem. Ne
promenjeni utikači i odgovarajuće utičnice smanjuju rizik
električnog udara.
Izbegavajte kontakt telom sa uzemljenim površinama
kao cevi, grejanja, šporet i rashladni ormani. Postoji
povećani rizik od električnog udara ako je Vaše telo
uzemljeno.
Držite aparat što dalje od kiše ili vlage. Prodor vode u
električni alat povećava rizik od električnog udara.
Ne nosite električni alat za kabl, ne vešajte ga ili ne
izvlačite ga iz utičnice. Držite kabl dalje od vreline, ulja,
oštrih ivica ili delova aparata koji se pokreću. Oštećeni
ili uvrnuti kablovi povećavaju rizik električnog udara.
Ako sa električnim alatom radite u prirodi,
upotrebljavajte samo produžne kablove koji su
pogodni za spoljnu upotrebu. Upotreba produžnog kabla
uzemljenog za spoljnu upotrebu smanjuje rizik od
električnog udara.
Ako rad električnog alata ne može da se izbegne u
vlažnoj okolini, koristite prekidač strujne zaštite pri
kvaru. Upotreba prekidača strujne zaštite pri kvaru
smanjuje rizik od električnog udara.
Sigurnost osoblja
Budite pažljivi, pazite na to, šta radite i idite razumno
na posao sa Vašim električnim alatom. Ne koristite
električni alat ako ste umorni ili pod uticajem droge,
alkohola ili lekova. Momenat nepažnje kod upotrebe elek-
tričnog alata može voditi ozbiljnim povredama.
Nosite ličnu zaštitnu opremu i uvek zaštitne naočare.
Nošenje lične zaštitne opreme, kao maske za prašinu,
sigurnosne cipele koje ne kližu, zaštitni šlem ili zaštitu za
sluh, zavisno od vrste i upotrebe električnog alata,
smanjuju rizik od povreda.
Izbegavajte nenamerno puštanje u rad. Uverite se da je
električni alat isključen, pre nego što ga priključite na
struju i/ili na akumulator, uzmete ga ili nosite. Ako
prilikom nošenja električnog alata držite prst na prekidaču
ili aparat uključen priključujete na struju, može ovo voditi
nesrećama.
Uklonite alate za podešavanje ili ključeve za zavrtnje,
pre nego što uključite električni alat. Neki alat ili ključ
koji se nalazi u rotirajućem delu aparata, može voditi
nesrećama.
Izbegavajte nenormalno držanje tela. Pobrinite se uvek
da stabilno stojite i održavajte u svako doba ravnotežu.
Na taj način možete bolje kontrolisati električni alat u
neočekivanim situacijama.
Nosite pogodnu odeću. Ne nosite široku odeću ili nakit.
Držite kosu, odeću i rukavice dalje od pokretnih delova.
Opušteno odelo, dugu kosu ili nakit mogu zahvatiti
rotirajući delovi.
Ako mogu da se montiraju uredjaji za usisavanje i
skupljanje prašine, uverite se da li su priključeni i
upotrebljeni kako treba. Upotreba usisavanja prašine
može smanjiti opasnosti od prašine.
Brižljiva upotreba i ophodjenje sa električnim
alatima
Ne preopterećujte aparat. Upotrebljavajte za Vaš
posao električni alat odredjen za to. Sa odgovarajućim
električnim alatom radite bolje i sigurnije u navedenom
području rada.
Ne koristite nikakav električni alat čiji je prekidač u
kvaru. Električni alat koji se ne može više uključiti ili
isključiti, je opasan i mora se popraviti.
Izvucite utikač iz utičnice i/ili uklonite akumulator pre
nego što preduzmete podešavanja na aparatu,
promenu delova pribora ili ostavite aparat. Ova mera
opreza sprečava nenameran start električnog alata.
Čuvajte nekorišcene električne alate izvan dometa
dece. Ne dozvoljavajte korišcenje aparata osobama
koje ne poznaju aparat ili nisu pročitale ova uputstva.
Električni alati su opasni, kada ih koriste neiskusne osobe.
Održavajte brižljivo električni alat. Kontrolišite da li
pokretni delovi aparata besprekorno funkcionišu i ne
„lepe“, da li su delovi polomljeni ili su tako oštećeni da
je oštećena funkcija električnog alata. Popravite ove
oštećene delove pre upotrebe. Mnoge nesreće imaju
svoje uzroke u loše održavanim električnim alatima.
Održavajte alate za sečenja oštre i čiste. Brižljivo
održavani alati za sečenja sa oštrim ivicama manje
„slepljuju“ i lakše se vode.
Upotrebljavajte električni alat, pribor, alate koji se
umeću itd. prema ovim uputstvima. Obratite pažnju
pritom na uslove rada i posao koji morate obaviti.
Upotreba električnih alata za druge namene koje nisu
predvidjene, može voditi opasnim situacijama.
Brižljivo ophodjenje i upotreba akku-alata
Punite akku samo u aparatima za punjenje, koje je
preporučio proizvodjač. Za aparat za punjenje koji je
pogodan za odredjenu vrstu baterija, postoji opasnost od
požara, ako se upotrebljava sa drugim baterijama.
Upotrebljavajte samo akku predvidjene za to u
električnim alatima. Upotreba drugih baterija može voditi
povredama i požaru.
Držite ne korišćeni akku dalje od kancelarijskih
spajalica, novčića, ključeva, eksera, zavrtanja ili drugih
malih metalnih predmeta, koji mogu prouzrokovati
premošćavanje kontakata. Kratak spoj izmedju
kontakata baterije može imati za posledicu opekotine ili
vatru.
Kod pogrešne primene može tečnost da izadje iz akku.
Izbegavajte kontakt sa njom. Kod slučajnog kontakta
isperite sa vodom. Ako tečnost dospe u oči, iskoristite i
dodatnu lekarsku pomoć. Tečnost baterije koja izlazi
može voditi nadražajima kože ili opekotinama.
OBJ_BUCH-1453-006.book Page 172 Friday, September 23, 2016 1:53 PM
Srpski | 173
Bosch Power Tools F 016 L81 345 | (23.9.16)
Servisi
Neka Vam Vaš električni alat popravlja samo
kvalifikovano osoblje i samo sa originalnim rezervnim
delovima. Tako se obezbedjuje, da ostane sačuvana
sigurnost aparata.
Sigurnosna uputstva za testere sa sabljom
Držite uredjaj za izolovane hvataljke, ako izvodite
radove pri kojima upotrebljeni alat može sresti
skrivene vodove struje ili sopstveni mrežni kabel.
Kontakt sa nekim vodom koji provodi napon može staviti
pod napon i metalne delove uredjaja i uticati na električni
udar.
Ne koristite električni alat sa ramom za držanje, kada
nedostaju gumene obloge rama za držanje ili su
oštećene. Zamenite ram za držanje novim ako su
oštećene gumene obloge na ramu za držanje.
Držite ruke podalje od područja testere. Ne hvatajte
ispod radnog komada. Pri kontaktu sa listom testere
postoji opasnost od povreda.
Vodite električni alat samo uključen na radni komad.
Inače postoji opasnost od povratnog udarca, ako
upotrebljeni alat zapne u radnom komadu.
Pazite na to, da ploča vodjice pri testerisanju bez
kolena za držanje uvek naleže na radni komad. List za
testerisanje može zapeti i uticati na gubitak kontrole na
električnom alatu.
Isključite po završetku rada električni alat i izvucite list
testere tek onda iz reza, kada se umiri. Tako ćete izbeći
povratni udarac i možete sigurno ostaviti električni alat.
Upotrebljavajte samo neoštećene besprekorne listove
testere. Izvijeni ili tupi listovi testere mogu se slomiti, ne-
gativno uticati na presek ili prouzrokovati povratan udarac.
Ne kočite list testere posle isključivanja bočnim
pritiskivanjem. List testere se može oštetiti, slomiti ili
prouzrokovati povratni udarac.
Stegnite dobro materijal. Ne držite radni komad sa
rukom ili nogom. Ne dodirujte predmete ili tlo sa
testerom u radu. Postoji opasnost od povratnog udarca.
Upotrebljavajte pogodne aparate za detekciju, da bi
ušli u trag skrivenim vodovima snabdevanja, ili
pozovite za to mesno društvo za napajanje. Kontakt sa
električnim vodovima može voditi vatri i električnom
udaru. Oštećenje nekog gasovoda može voditi ekploziji.
Prodiranje u vod sa vodom prouzrokovaće oštećenje
predmeta.
Obezbedite radni komad. Radni komad kojeg čvrsto drže
zatezni uredjaji ili stega sigurnije se drži nego sa Vašom
rukom.
Sačekajte da se električni alat umiri, pre nego što ga
ostavite. Upotrebljeni alat se može zakačiti i gubitkom
kontrole voditi preko električnog alata.
Blokirajte pre svih radova na električnom alatu
(na.primer. održavanja, promene alata, itd.) kao i pri
njegovom transportu i čuvanju prekidač za
uključivanje/isključivanje u isključenoj poziciji. Pri
nenamernom aktiviranju prekidača za uključivanje/
isključivanje postoji opasnost od povreda.
Zaštitite električni alat od toplote, na primer i
od trajnog sunčevog zračenja, vatre, vode i
vlage. Postoji opasnost od eksplozije.
Kod oštećenja i nestručne upotrebe akumulatora mogu
izlaziti pare. Dovedite svež vazduh i potražite lekara
ako dodje do tegoba. Para može nadražiti disajne puteve.
Da bi štedeli energiju, uključujte električni alat samo kada
ga koristite.
Sigurnosna uputstva za uredjaje za
punjenje
Držite aparat za punjenje što
dalje od kiše i vlage.
Prodiranje vode u aparat za
punjenje povećava rizik od
električnog udara.
Električni alat punite samo
pomoću isporučenog punjača.
Držite aparat za punjenje čist.
Prljanjem aparata postoji opasnost
od električnog udara.
Prokontrolišite pre svakog
korišćenja aparat za punjenje,
kabl i utikač. Ne koristite aparat
za punjenje ako se konstatuju
oštećenja. Ne otvarajte aparat
sami i neka Vam ga popravlja
samo stučno osoblje i samo sa
originalnim rezervnim delovima.
Oštećeni aparati za punjenje,
kablovi i utikači povećavaju rizik od
električnog udara.
Deca i osobe koje na osnovu
svojih fizičkih, osećajnih ili
duhovnih sposobnoti ili svoga
neiskustva ili neznanja nisu u
situaciji, da rade sigurno sa
uredjajem za punjenje, ne smeju
da koriste ovaj uredjaj za punjenje
OBJ_BUCH-1453-006.book Page 173 Friday, September 23, 2016 1:53 PM
174 | Srpski
F 016 L81 345 | (23.9.16) Bosch Power Tools
bez nadzora ili podučavanja
odgovorne osobe. U drugom
slučaju postoji opasnost od
pogrešnog rada i povrede.
Prilikom korišćenja, čišćenja i
održavanja nadzirite decu. Na taj
način se uveravate da se deca ne
igraju punjačem.
Čišćenje i održavanje punjača ne
smeju da obavljaju deca bez
kontrole odraslog lica.
Simboli
Sledeći simboli su od značaja za čitanje i razumevanje
uputstva za rad. Shvatite simbole i njihovo značenje. Prava
interpretacija simbola Vam pomaže, da električni alat bolje i
sigurnije koristite.
Upotreba prema svrsi
Ovaj električni alat je zamišljen za domaću upotrebu.
Zamišljen je za sečenje grana i može da se upotrebi i za
sečenje drveta, mekog metala (na primer bakra) i gispanih
kartonskih ploča.
Pogodan je za kriva i prava sečenja.
Neizostavno obratite pažnju na preporuke o listu testere.
Tehnički podaci
Simbol Značenje
Nosite zaštitne naočari.
Upotrebljavajte uredjaj za punjenje
samo u suvim prostorijama.
Pravac reakcije
Pravac kretanja
Uključivanje
Dozvoljena radnja
Zabranjeno rukovanje
Pribor
Testera lisičji rep Keo
Broj predmeta 3 600 H61 9..
Nominalni napon
V= 10,8
Broj podizanja na prazno n
0
min
-1
0–1600
Prihvat za alat
SDS
Podizanje
mm 20
Učinak presecanja, maks.
presek
–u drvetu
– u mekom metalu
mm
mm
80
7
Težina prema
EPTA-Procedure 01:2014
kg 1,05
Aparat za punjenje
Broj predmeta EU
UK
AU
2 609 003 916
2 609 007 262
2 609 003 932
2 609 004 762
Ulazni napon
V 100 – 240
Struja punjenja
mA 500
Dozvoljeno područje
temperature punjenja
°C 0–45
Težina prema
EPTA-Procedure 01:2014
kg
kg
kg
0,088 (EU)
0,093 (UK)
0,085 (AU)
Klasa zaštite
/ II
Akku
Li-joni
Nominalni napon
V= 10,8
Kapacitet
Ah 1,5
Vreme punjenja (ispražnjene
aku-baterije)
h3,5
Broj akumulatorskih ćelija
3
Molimo da obratite pažnju na broj predmeta na tipskoj tablici Vašeg
električnog alata. Trgovačke oznake pojedinih električnih alata mogu
varirati.
OBJ_BUCH-1453-006.book Page 174 Friday, September 23, 2016 1:53 PM
Srpski | 175
Bosch Power Tools F 016 L81 345 | (23.9.16)
Izjava o usaglašenosti
Izjavljujemo pod punom krivičnom i materijalnom odgovorno-
sti da pod „Tehnički podaci“ opisani proizvod odgovara svim
dotičnim odredbama instrukcija 2011/65/EU,
do 19. aprila 2016. godine: 2006/95/EC,
od 20. aprila 2016. godine: 2014/35/EU,
do 19. aprila 2016. godine: 2004/108/EC,
od 20. aprila 2016. godine: 2014/30/EU, 2006/42/EC
uključujući njihove izmene i da je u skladu sa sledećim
normama:
EN 60745-1, EN 60745-2-11 (akumulatorski uređaj),
EN 50581, EN 60335-1, EN 60335-2-29 (punjač
akumulatorske baterije).
Tehnička dokumentacija (2006/42/EC, 2000/14/EC) kod:
Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,
Stowmarket, Suffolk IP14 1EY, England
Robert Bosch Power Tools GmbH
70538 Stuttgart, GERMANY
Stuttgart, 01.01.2017
Informacije o šumovima/vibracijama
Vrednosti emisije šumova se određuju u skladu sa
EN 60745-2-11.
Nivo pritiska zvuka uredjaja vrednovan sa A tipično iznosi
72 dB(A). Nesigurnost K=3 dB.
Nivo buke pri radu može prekoračiti 80 dB(A).
Nosite zaštitu za sluh!
Ukupne vrednosti vibracija a
h
(zbir vektora tri pravca) i nesi-
gurnost K su dobujeni prema EN 60745-2-11:
Testerisanje iverice: a
h
=19m/s
2
, K=6,0 m/s
2
,
Testerisanje drvenih greda: a
h
=20m/s
2
, K=3,0 m/s
2
.
Nivo vibracija naveden u ovim uputstvima je izmeren prema
mernom postupku normiranom u EN 60745 i može jedan sa
drugim da se upotrebljavaju radi poredjenja električnih alata.
Pogodan je i za privremenu procenu opterećenja vibracijama.
Tehničke specifikacije električnog proizvoda odstupaju od
kriterijuma ispitivanja normiranih testova kod EN 60745.
Navedeni nivo vibracija predstavlja uglavnom primenu
električnog alata. Kada se svakako upotrebljava električni alat
za druge namene, sa upotrebljenim alatima koji odstupaju ili
nedovoljnim održavanjem, možei nivo vibracija odstupati.
Ovo može jasno povećati opterećenje vibracijama preko
celog radnom vremena i područja.
Za tačnu procenu opterećenja vibracijama trebali bi uzeti u
obzir i vreme u kojem je uredjaj isključen ili doduše radi,
medjutim nije u stvarnoj upotrebi. Ovo može znatno smanjiti
opterećenje vibracijama preko celog radnog vremena i
područja.
Uvrdite dodatne mere sigurnosti radi zaštite radnika pre
delovanja vibracija kao na primer održavanje električnih alata
i upotrebljenih alata, tople ruke, organizacija odvijanja rada.
Montaža i Rad
Puštanje u rad
Blokirajte pre svih radova na električnom alatu
(na.primer. održavanja, promene alata, itd.) kao i pri
njegovom transportu i čuvanju prekidač za
uključivanje/isključivanje u isključenoj poziciji. Pri
nenamernom aktiviranju prekidača za uključivanje/
isključivanje postoji opasnost od povreda.
Punjenje akumulatora
Ne koristite neki drugi aparat za punjenje. Isporučeni
aparat za punjenje je odredjen za Li-jonski akumulator koji
je ugradjen u Vaš električni alat.
Obratite pažnju na napon mreže! Napon strujnog izvora
mora biti usaglašen sa podacima na tipskoj tablici aparata
za punjenje. Aparati za punjenje označeni sa 230 V mogu
da rade i sa 220 V.
Područje napona uredjaja za punjenje je izmedju
100–240 V. Uverite se da mrežni utikač odgovara
utičnici.
Uputstvo: Akumulator se isporučuje delimično napunjen. Da
bi obezbedili punu snagu akumulatora, kompletno napunite
akumulator pre prve upotrebe.
Li-jonski akumulator može da se puni u svako doba, a da ne
skraćujemo životni vek. Prekidanje radnje punjenja ne šteti
akumulatoru.
Litijum jonski akumulator je zaštićen sa „Electronic Cell
Protection (ECP)“ protiv dubokog pražnjenja. Kod
ispražnjenog akumulatora isključuje se baštenski uredjaj
preko zaštitne veze. Baštenski uredjaj više ne radi.
Ne pritiskajte posle automatskog isključenja električ-
nog alata dalje na prekidač za uključivanje-isključi-
vanje. Akumulator se može oštetiti.
Utaknite mrežni utikač uredjaja za punjenje u utičnicu i utikač
uredjaja u utičnicu na poledjini rukohvata (samo jedna
mogućnost priključivanja).
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ECS
Cilj rukovanja Slika Strana
Obim isporuke 1 213
Punjenje akumulatora
2 213
Montiranje kolena držača
3 214
Prekontrolisati stabilno naleganje
kolena držača
4 214
Ubaciti/izvaditi list testere
5 215
Prekontrolisati stabilno naleganje
lista testere
6 215
Uključivanje
7 215
Upravljanje brojem podizanja
7 215
Uputstva za rad
8–9 216 – 217
Održavanje i čišćenje
10 217
Biranje pribora/rezervnih delova
11 218
OBJ_BUCH-1453-006.book Page 175 Friday, September 23, 2016 1:53 PM
176 | Srpski
F 016 L81 345 | (23.9.16) Bosch Power Tools
Radnja punjenja počinje, čim se utakne utikač uredjaja za
punjenje u utičnicu.
Pokazivač stanja punjenja akumulatora pokazuje
napredovanje punjenja. Pri radnji punjenja treperi pokazivač
zeleno. Ako pokazivač stanja punjenja akumulatora svetli
trajno zeleno, akumulator je potpuno napunjen.
Kod punjenja zagreva se drška električnog alata. Ovo je
normalno.
Kod duže neupotrebe odvojite aparat za punjenje od strujne
mreže.
Električni alat za vreme radnje punjenja ne može da se koristi.
Nije pokvaren ako za vreme radnje punjenja ne funkcioniše.
Zaštitite aparat za punjenje od vlage!
Uputstva za rad
Nosite kod montaže lista testere zaštitne rukavice za
ruku. Kod dodirivanja lista testere postoji opasnost od
povreda.
Pazite pri promeni lista testere na to, da električni alat
ne držite u području prekidača za uključivanje/
isključivanje ili na prekidaču za uključivanje/
isključivanje i blokadi za uključivanje. Prilikom
slučajnog aktiviranja prekidača za uključivanje/
isključivanje postoji opasnost od povrede.
Pazite kod promena lista teste na to, da prihvat za list
testere bude slobodan od ostataka materijala, na
primer strugotine od drveta ili metala.
Pazite kod testerisanja lakših gradjevinskih materijala
na zakonske odredbe i preporuke proizvodjača
materijala.
Čvrsto i dobro držite za dršku električni alat za vreme
testerisanja rukom.
Ne obuhvatajte za vreme testerisanja koleno držača,
list testere ili proreze za ventilaciju.
List testrere može se za vreme testerisanja jako
zagrejati. Ohladite ga pre nego što ga uhvatite.
Promena lista testere
Koristite samo listove testere, koji su zamišljeni za materijal
koji se obradjuje.
Pregled preporučenih listova testere naći ćete na početku
ovoga uputstva. Upotrebljavajte samo preporučene listove
testere.
Upotrebljavajte za testerenje uskih krivina uski list testere.
Pokazivanje stanja punjenja akumulatora
Pokazivač stanja punjenja akumulatora pokazuje stalno kod
pritisnutog prekidača za uključivanje/isključivanje stanje
punjenja akumulatora.
Usisavanje prašine/piljevine
Prašine od materijala kao što je premaz koji sadrži olovo, neke
vrste drveta, minerali i metal mogu biti štetni po zdravlje.
Dodir ili udisanje prašine mogu izazvati alergijske reakcije i/ili
oboljenja disajnih puteva radnika ili osoba koje se nalaze u
blizini.
Neke prašine kao od hrasta i bukve važe kao izazivači raka,
posebno u vezi sa dodatnim materijama za obradu drveta
(hromati, zaštitna sredstva za drvo). Materijal koji sadrži
azbest smeju raditi samo stručnjaci.
– Pobrinite se za dobro provetravanje radnog mesta.
– Preporučuje se, da se nosi zaštitna maska za disanje sa
klasom filtera P2.
Obratite pažnju na propise za materijale koje treba obrad-
jivati u Vašoj zemlji.
Izbegavajte sakupljanje prašine na radnom mestu.
Prašine se mogu lako zapaliti.
Traženje grešaka
LED Kapacitet
Trajno svetlo zeleno ≥ 35%
Trepćć svetlo zeleno 15 – 35%
Trepćje svetlo crveno 5 – 15%
Trajno svetlo crveno ≤ 5%
Simptomi Mogući uzroci Pomoć
Električni alat ne radi Aku-baterija je prazna Napuniti aku-bateriju, pogledajte i uputstva za
punjenje
Električni alat je u kvaru Potražiti ovlašćeni servis
Interni kablovi električnog alata su u kvaru Potražiti ovlašćeni servis
Električni alat radi sa
prekidima
Prekidač za uključivanje/isključivanje je u kvaru Potražiti ovlašćeni servis
Jake vibracije/
šumovi
Električni alat je u kvaru Potražiti ovlašćeni servis
OBJ_BUCH-1453-006.book Page 176 Friday, September 23, 2016 1:53 PM
Srpski | 177
Bosch Power Tools F 016 L81 345 | (23.9.16)
Održavanje i servis
Održvanje, čišćenje i čuvanje
Blokirajte pre svih radova na električnom alatu
(na.primer. održavanja, promene alata, itd.) kao i pri
njegovom transportu i čuvanju prekidač za
uključivanje/isključivanje u isključenoj poziciji. Pri
nenamernom aktiviranju prekidača za uključivanje/
isključivanje postoji opasnost od povreda.
Uklonite uvek pre svih radova na električnom alatu list
testere.
Držite električni alat i proreze za ventilaciju čiste, da bi
dobro i sigurno radili.
Čistite prihvat za list testere prvenstveno sa komprimovanim
vazduhom ili sa nekom mekom četkicom. Izvadite za ovo list
testere iz električnog alata. Držite prihvat lista testere
koristeći pogodna sredstva za podmazivanje u funkciji.
Jako prljanje električnog alata može voditi kvarovima u
funkcionisanju. Stoga ne testerite materijale sa puno prašine
od dole ili iznad glave.
Čuvajte električni alat na nekom sigurnom i suvom mestu i
izvan dohvata dece.
Ne ostavljajtre nikakve druge predmete na električni alat.
Servisna služba i savetovanje o upotrebi
www.bosch-garden.com
Molimo navedite neizostavno kod svih pitanja i naručivanja
rezervnih delova broj predmeta sa 10 brojčanih mesta prema
tipskoj tablici električnog alata.
Srpski
Bosch-Service
Dimitrija Tucovića 59
11000 Beograd
Tel.: (011) 6448546
Fax: (011) 2416293
E-Mail: asboschz@EUnet.yu
Keller d.o.o.
Ljubomira Nikolica 29
18000 Nis
Tel./Fax: (018) 274030
Tel./Fax: (018) 531798
Web: www.keller-nis.com
E-Mail: office@keller-nis.com
Transport
Akumulatori koji sadrže litijum jon podležu zahtevima prava o
opasnim materijama. Akumulatore može korisnik
transportovati na putu bez drugih pakovanja.
Kod slanja preko trećih lica (na primer vazdušnih transportom
ili špedicijom) mora se obratiti pažnja na posebne zahteve u
pogledu pakovanja i označavanja. Ovde se mora pozvati kod
pripreme komada za slanje ekspert za opasne materije.
Uklanjanje djubreta
Baštenski uredjaji, pribor i pakovanja treba da se odvoze
nekojh regeneraciji koja odgovara zaštiti čovekove okoline.
Ne bacajte električne alate i akumulatore/baterije u kućno
djubre!
Trajanje testerisanja
po punjenju
akumulatora je
prekratko
Prihvat lista testere mora da se očisti Eleltrični alat držati u pravcu poda i počnite
testrerisanje
List testere je istrošen Promena lista testere
Loša tehnika testere pogledajte „način rada“ (sliku 8)
Aku-baterija nije potpuno napunjena Napuniti aku-bateriju, pogledajte i uputstva za
punjenje
Akumulator je skoro ispražnjen Napuniti aku-bateriju, pogledajte i uputstva za
punjenje
Prekidač za uključivnje/isključivanje nije potpuno
pritisnut
Prekidač za uključivanje/isključivanje potpuno
pritisnuti
Preopterećenje za vreme rada Smanjiti pritisak električnog alata na granu
Zelena i crvena LED
trepere naizmenično
Akku-temperatura je izvan dozvoljenog područja
temperature punjenja
Akku-temperaturu dovesti hladjenjem ili
zagrevanjem u dozvoljeno područje temperature
izmedju 0 °C i 45 °C
Crveni LED treperi 1x Napon baterije je premali, akumulator prazan Napuniti aku-bateriju, pogledajte i uputstva za
punjenje
Crveni LED treperi 2x Akku-Temperatura je izvan dozvoljenog područja
radne temperature
Akku-Temperaturu dovesti hladjenjem ili
zagrevanjem u dozvoljeno područje temperature
izmedju –15 °C i +65 °C
Crveni LED treperi 5x
brzo
Preopterećenje (List testere je zaglavljen) Smanjiti pritisak električnog alata na granu
Električni alat uključen dovesti na granu koju treba
presecati
Simptomi Mogući uzroci Pomoć
OBJ_BUCH-1453-006.book Page 177 Friday, September 23, 2016 1:53 PM
178 | Slovensko
F 016 L81 345 | (23.9.16) Bosch Power Tools
Samo za EU-zemlje:
Prema evropskoj smernici 2012/19/EU ne
moraju više neupotrebljivi električni alati a
prema evropskoj smernici 2006/66/EC
moraju akumulatori/baterije koji su u kvaru
ili istrošeni odvojeno da se sakupljaju i
odvoze reciklaži koja odgovara zaštiti
čovekove sredine.
Integrisane akumulatorske baterije radi uklanjanja na
otpad sme da izvadi samo stručno osoblje. Otvaranjem
posude kućišta možete da uništite električni alat.
Kako biste izvadili akumulatorsku bateriju iz električnog alata,
aktivirajte prekidač za uključivanje/isključivanje sve dok se
akumulatorska baterija u potpunosti ne isprazni. Odvrnite
zavrtnje na kućištu i skinite posudu kućišta, kako biste izvadili
akumulatorsku bateriju. Kako biste sprečili kratak spoj,
otkačite priključke na akumulatorskoj bateriji, pojedinačno
jedan za drugim, pa zatim izolujte polove. Takođe u slučaju
potpunog pražnjenja u akumulatorskoj bateriji može da
preostane još kapaciteta, koji može da se oslobodi u slučaju
kratkog spoja.
Akku/baterije:
Li-Ion:
Molimo da obratite pažnju na uputstva u
odeljku „Transport“.
Zadržavamo pravo na promene.
Slovensko
Varnostna navodila
Razlaga slikovnih simbolov
Splošna varnostna navodila za električna orodja
Preberite vsa opozorila in napotila.
Napake zaradi neupoštevanja spodaj
navedenih opozoril in napotil lahko povzročijo električni udar,
požar in/ali težke telesne poškodbe.
Vsa opozorila in napotila shranite, ker jih boste v
prihodnje še potrebovali.
Pojem „električno orodje“, ki se pojavlja v nadaljnjem bese-
dilu, se nanaša na električna orodja z električnim pogonom
(z električnim kablom) in na akumulatorska električna orodja
(brez električnega kabla).
Varnost na delovnem mestu
Delovno področje naj bo vedno čisto in dobro
osvetljeno. Nered in neosvetljena delovna področja lahko
povzročijo nezgode.
Ne uporabljajte električnega orodja v okolju, kjer lahko
pride do eksplozij oziroma tam, kjer se nahajajo
vnetljive tekočine, plini ali prah. Električna orodja
povzročajo iskrenje, zaradi katerega se lahko prah ali para
vnameta.
Prosimo, da med uporabo električnega orodja ne
dovolite otrokom ali drugim osebam, da bi se Vam
približali. Odvračanje Vaše pozornosti drugam lahko
povzroči izgubo kontrole nad napravo.
Električna varnost
Priključni vtikač električnega orodja se mora prilegati
vtičnici. Spreminjanje vtikača na kakršenkoli način ni
dovoljeno. Pri ozemljenih električnih orodjih ne upo-
rabljajte vtikačev z adapterji. Nespremenjeni vtikači in
ustrezne vtičnice zmanjšujejo tveganje električnega udara.
Izogibajte se telesnemu stiku z ozemljenimi površinami
kot so na primer cevi, grelci, štedilniki in hladilniki.
Tveganje električnega udara je večje, če je Vaše telo
ozemljeno.
Prosimo, da napravo zavarujete pred dežjem ali vlago.
Vdor vode v električno orodje povečuje tveganje
električnega udara.
Ne uporabljajte kabla za nošenje ali obešanje
električnega orodja in ne vlecite za kabel, če želite
vtikač izvleči iz vtičnice. Kabel zavarujte pred vročino,
oljem, ostrimi robovi ali premikajočimi se deli naprave.
Poškodovani ali zapleteni kabli povečujejo tveganje
električnega udara.
Kadar uporabljate električno orodje zunaj, uporabljajte
samo kabelske podaljške, ki so primerni za delo na pro-
stem. Uporaba kabelskega podaljška, ki je primeren za
delo na prostem, zmanjšuje tveganje električnega udara.
Če je uporaba električnega orodja v vlažnem okolju
neizogibna, uporabljajte stikalo za zaščito pred
kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje
tveganje električnega udara.
Preberite si to navodilo za obratovanje.
Splošno opozorilo na nevarnost.
Poskrbite za to, da se bodo vse osebe, ki stojijo v
bližini, nahajale v varni razdalji do električnega
orodja.
Nosite zaščitne rokavice
Električnega orodja ne uporabljajte, ko dežuje in
ga ne izpostavljajte dežju.
OPOZORILO
OBJ_BUCH-1453-006.book Page 178 Friday, September 23, 2016 1:53 PM
Slovensko | 179
Bosch Power Tools F 016 L81 345 | (23.9.16)
Osebna varnost
Bodite pozorni, pazite kaj delate ter se dela z
električnim orodjem lotite z razumom. Ne uporabljajte
električnega orodja, če ste utrujeni oziroma če ste pod
vplivom mamil, alkohola ali zdravil. Trenutek
nepazljivosti med uporabo električnega orodja je lahko
vzrok za resne telesne poškodbe.
Uporabljajte osebno zaščitno opremo in vedno nosite
zaščitna očala. Nošenje osebne zaščitne opreme, na
primer maske proti prahu, nedrsečih zaščitnih čevljev,
varnostne čelade ali zaščitnih glušnikov, kar je odvisno od
vrste in načina uporabe električnega orodja, zmanjšuje
tveganje telesnih poškodb.
Izogibajte se nenamernemu zagonu. Pred priključitvijo
električnega orodja na električno omrežje in/ali na
akumulator in pred dviganjem ali nošenjem se prepri-
čajte, če je električno orodje izklopljeno. Prenašanje
naprave s prstom na stikalu ali priključitev vklopljenega
električnega orodja na električno omrežje je lahko vzrok za
nezgodo.
Pred vklapljanjem električnega orodja odstranite
nastavitvena orodja ali izvijače. Orodje ali ključ, ki se
nahaja v vrtečem se delu naprave, lahko povzroči telesne
poškodbe.
Izogibajte se nenormalni telesni drži. Poskrbite za
trdno stojišče in za stalno ravnotežje. Tako boste v
nepričakovanih situacijah električno orodje lahko bolje
nadzorovali.
Nosite primerna oblačila. Ne nosite ohlapnih oblačil in
nakita. Lase, oblačila in rokavice ne približujte
premikajočim se delom naprave. Premikajoči se deli
naprave lahko zagrabijo ohlapno oblačilo, dolge lase ali
nakit.
Če je na napravo možno montirati priprave za
odsesavanje ali prestrezanje prahu, se prepričajte, če
so le-te priključene in če se pravilno uporabljajo.
Uporaba priprave za odsesavanje prahu zmanjšuje
zdravstveno ogroženost zaradi prahu.
Skrbna uporaba in ravnanje z električnimi orodji
Ne preobremenjujte naprave. Pri delu uporabljajte
električna orodja, ki so za to delo namenjena. Z
ustreznim električnim orodjem boste v navedenem
zmogljivostnem področju delali bolje in varneje.
Ne uporabljajte električnega orodja s pokvarjenim
stikalom. Električno orodje, ki se ne da več vklopiti ali
izklopiti, je nevarno in ga je potrebno popraviti.
Pred nastavljanjem naprave, zamenjavo delov pribora
ali odlaganjem naprave izvlecite vtikač iz električne
vtičnice in/ali odstranite akumulator. Ta previdnostni
ukrep preprečuje nenameren zagon električnega orodja.
Električna orodja, katerih ne uporabljate, shranjujte
izven dosega otrok. Osebam, ki naprave ne poznajo ali
niso prebrale teh navodil za uporabo, naprave ne
dovolite uporabljati. Električna orodja so nevarna, če jih
uporabljajo neizkušene osebe.
Skrbno negujte električno orodje. Kontrolirajte
brezhibno delovanje premičnih delov naprave, ki se ne
smejo zatikati. Če so ti deli zlomljeni ali poškodovani do
te mere, da ovirajo delovanje električnega orodja, jih je
potrebno pred uporabo naprave popraviti. Slabo
vzdrževana električna orodja so vzrok za mnoge nezgode.
Rezalna orodja vzdržujte tako, da bodo vedno ostra in
čista. Skrbno negovana rezalna orodja z ostrimi robovi se
manj zatikajo in so lažje vodljiva.
Električna orodja, pribor, vsadna orodja in podobno
uporabljajte ustrezno tem navodilom. Pri tem
upoštevajte delovne pogoje in dejavnost, ki jo boste
opravljali. Uporaba električnih orodij v namene, ki so
drugačni od predpisanih, lahko privede do nevarnih
situacij.
Skrbno ravnanje in uporaba akumulatorskih
orodij
Akumulatorske baterije polnite samo v polnilnikih, ki
jih priporoča proizvajalec. Polnilnik, ki je namenjen
določeni vrsti akumulatorskih baterij, se lahko vname,
če ga boste uporabljali skupaj z drugačnimi
akumulatorskimi baterijami.
V električnih orodjih uporabljajte le akumulatorske
baterije, ki so zanje predvidene. Uporaba drugih
akumulatorskih baterij lahko povzroči telesne poškodbe ali
požar.
Akumulatorska baterija, katere ne uporabljate, ne sme
priti v stik s pisarniškimi sponkami, kovanci, žeblji,
vijaki in drugimi manjšimi kovinskimi predmeti, ki bi
lahko povzročili premostitev kontaktov. Kratek stik med
akumulatorskimi kontakti lahko ima za posledico opekline
ali požar.
V primeru napačne uporabe lahko iz akumulatorske
baterije izteče tekočina. Izogibajte se kontaktu z njo.
Pri naključnem kontaktu s kožo spirajte z vodo. Če
pride tekočina v oko, dodatno poiščite tudi zdravniško
pomoč. Iztekajoča akumulatorska tekočina lahko povzroči
draženje kože ali opekline.
Servisiranje
Vaše električno orodje naj popravlja samo kvalificirano
strokovno osebje ob obvezni uporabi originalnih
rezervnih delov. Tako bo zagotovljena ohranitev varnosti
naprave.
Varnostna navodila za sabljaste žage
Električno orodje smete držati le na izoliranem ročaju,
če delate na območju, kjer lahko vstavljeno orodje
pride v stik s skritimi omrežnimi napeljavami. Stik z
napeljavo, ki je pod napetostjo, lahko povzroči, da so tudi
kovinski deli naprave pod napetostjo, kar lahko povzroči
električni udar.
Ne uporabljajte električnega orodja z držalom, če
gumijast plašč na držalu manjka ali je poškodovan. Če
je gumijast plašč na držalu poškodovan, zamenjajte
držalo z novim.
OBJ_BUCH-1453-006.book Page 179 Friday, September 23, 2016 1:53 PM
180 | Slovensko
F 016 L81 345 | (23.9.16) Bosch Power Tools
Ne približujte se z rokami območju žaganja. Ne segajte
pod obdelovanec. Stik z žaginim listom lahko povzroči
telesne poškodbe.
Obdelovancu se približajte samo z vklopljenim
električnim orodjem. V nasprotnem primeru obstaja
nevarnost, da se bo vsadno orodje zataknilo v obdelovanec
in povzročilo povratni udarec.
Pazite na to, da bo vodilna plošča pri žaganju brez
držala vedno nalegla ob obdelovanec. Žagin list se lahko
zatakne, kar lahko povzroči izgubo nadzora nad
električnim orodjem.
Po zaključenem delovnem postopku izklopite
električno orodje in potegnite žagin list iz reza šele
takrat, ko list povsem obmiruje. Tako se boste izognili
povratnemu udarcu, električno orodje pa boste varno
odložili.
Uporabljajte le nepoškodovane, brezhibne žagine liste.
Skrivljeni ali neostri žagini listi se lahko zlomijo, negativno
vlivajo na rez ali povzročijo povratni udarec.
Po izklopu ne ustavljajte žaginega lista s pritiskanjem v
nasprotni smeri. Žagin list se lahko poškoduje, zlomi ali
povzroči povratni udarec.
Trdno vpnite material. Obdelovanca ne podpirajte z
roko ali z nogo. Z delujočo žago se ne dotikajte
predmetov ali tal. Nevarnost povratnega udarca!
Za iskanje skritih oskrbovalnih vodov uporabljajte
ustrezne iskalne naprave oziroma se o tem
pozanimajte pri lokalnem podjetju za oskrbo z
elektriko, plinom in vodo. Stik z vodi, ki so pod
napetostjo, lahko povzroči požar ali električni udar.
Poškodbe plinskega voda so lahko vzrok za eksplozijo,
vdor v vodovodno omrežje pa ima za posledico materialno
škodo.
Zavarujte obdelovanec. Obdelovanec bo proti
premikanju bolje zavarovan z vpenjalnimi pripravami ali s
primežem, kot če bi ga držali z roko.
Pred odlaganjem električnega orodja počakajte, da se
orodje popolnoma ustavi. Električno orodje se lahko
zatakne, zaradi česar lahko izgubite nadzor nad njim.
Blokirajte vklopno/izklopno stikalo v poziciji za izklop
pred vsemi deli na električnem orodju (npr.
vzdrževanju, menjavi orodja, ipd.) ter pri transportu in
shranjevanju. Pri nenamernem pritisku vklopno/
izklopnega stikala obstaja nevarnost poškodbe.
Zaščitite električno orodje pred vročino, npr.
tudi pred stalnim sončnim obsevanjem,
ognjem, vodo in vlažnostjo. Obstaja nevarnost
eksplozije.
Če je akumulatorska baterija poškodovana ali če jo
nepravilno uporabljate, lahko iz nje uhajajo pare.
Poskrbite za dovod svežega zraka in pri težavah
poiščite zdravnika. Pare lahko povzročijo draženje
dihalnih poti.
Da bi privarčevali z energijo, vklopite električno orodje le
takrat, ko ga boste uporabljali.
Varnostna opozorila za polnilne
naprave
Zavarujte polnilnik pred
dežjem ali vlago. Vdor vode v
polnilnik povečuje tveganje
električnega udara.
Električno orodje polnite smo s
priloženim polnilnikom.
Polnilnik naj bo vedno čist. Zaradi
umazanije lahko pride do
električnega udara.
Pred vsako uporabo je potrebno
polnilnik, kabel in vtikač
preizkusiti. Če ugotovite
poškodbe, polnilnika ne
uporabljajte. Polnilnika ne
odpirajte, popravila pa naj opravi
samo kvalificirano strokovno
osebje s pomočjo originalnih
nadomestnih delov. Poškodovani
polnilniki, kabli in vtikači povečujejo
nevarnost električnega udara.
Otroci in osebe, ki zaradi svojih
psihičnih, senzoričnih ali umskih
sposobnosti ali njihove
neizkušenosti ter nepoznavanja
niso sposobne, da bi pravilno
uporabljale polnilno napravo, te
polnilne naprave ne smejo
uporabljati brez nadzora ali
navodila s strani odgovorne
osebe. V nasprotnem primeru
obstaja nevarnost napačne uporabe
in poškodb.
Med uporabo, čiščenjem in
vzdrževanjem otroke strogo
nadzorujte. Poskrbite, da se otroci
ne bodo igrali s polnilnikom.
OBJ_BUCH-1453-006.book Page 180 Friday, September 23, 2016 1:53 PM
Slovensko | 181
Bosch Power Tools F 016 L81 345 | (23.9.16)
Otroci ne smejo čistiti in
vzdrževati polnilne naprave brez
nadzora.
Simboli
Naslednji simboli so pomembni za branje in razumevanje
navodila za obratovanje. Zapomnite si simbole in njihov
pomen. Pravilna interpretacija simbolov vam pomaga, da
električno orodje lahko bolje in varneje uporabljate.
Uporaba v skladu z namenom
To električno orodje je primerno za privatno uporabo.
Primerno je za rezanje vej in ga lahko uporabljate tudi za
žaganje lesa, mehke kovine (npr. bakra) in mavčnih plošč.
Primerno je za valovite in ravne reze.
Nujno upoštevajte priporočila za žagin list.
Tehnični podatki
Izjava o skladnosti
Z izključno odgovornostjo izjavljamo, da je izdelek, opisan v
„Tehničnih podatkih“, v skladu z vsemi relevantnimi določili
direktiv 2011/65/EU, do 19. aprila 2016: 2006/95/ES,
od 20. aprila 2016: 2014/35/EU, do 19. aprila 2016:
2004/108/ES, od 20. aprila 2016: 2014/30/EU,
2006/42/ES, vključno z njihovimi spremembami in ustreza
naslednjim normam:
EN 60745-1, EN 60745-2-11 (akumulatorsko orodje),
EN 50581, EN 60335-1, EN 60335-2-29 (polnilnik z
akumulatorsko baterijo).
Tehnična dokumentacija (2006/42/ES, 2000/14/ES) pri:
Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,
Stowmarket, Suffolk IP14 1EY, England
Robert Bosch Power Tools GmbH
70538 Stuttgart, GERMANY
Stuttgart, 01.01.2017
Simbol Pomen
Nosite zaščitna očala.
Uporabljajte polnilno napravo le v
suhih prostorih.
Smer reakcije
Smer premikanja
Vklop
Dovoljeno dejanje
Prepovedano dejanje
Pribor
Sabljasta žaga Keo
Številka artikla 3 600 H61 9..
Nazivna napetost
V= 10,8
Število hodov v prostem teku n
0
min
-1
0–1600
Prijemalo za orodje
SDS
Hod
mm 20
Prosimo, da upoštevate številko artikla na tipski ploščici Vašega
električnega orodja. Trgovske oznake posameznih električnih orodij so
lahko drugačne.
Zmogljivost rezanja, maks. premer
–v les
–v mehko kovino
mm
mm
80
7
Teža po
EPTA-Procedure 01:2014
kg 1,05
Polnilnik
Številka artikla EU
UK
AU
2 609 003 916
2 609 007 262
2 609 003 932
2 609 004 762
Vhodna napetost
V 100 – 240
Polnilni tok
mA 500
Dovoljeno temperaturno
področje polnjenja
°C 0–45
Teža po
EPTA-Procedure 01:2014
kg
kg
kg
0,088 (EU)
0,093 (UK)
0,085 (AU)
Zaščitni razred
/ II
Akumulatorska baterija
Litijevo-ionski
Nazivna napetost
V= 10,8
Kapaciteta
Ah 1,5
Čas polnjenja (akumulator
izpraznjen)
h3,5
Število akumulatorskih celic
3
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ECS
Sabljasta žaga Keo
Prosimo, da upoštevate številko artikla na tipski ploščici Vašega
električnega orodja. Trgovske oznake posameznih električnih orodij so
lahko drugačne.
OBJ_BUCH-1453-006.book Page 181 Friday, September 23, 2016 1:53 PM
182 | Slovensko
F 016 L81 345 | (23.9.16) Bosch Power Tools
Podatki o hrupu/vibracijah
Merilne vrednosti hrupa izračunane v skladu z
EN 60745-2-11.
Nivo zvočnega tlaka naprave po vrednotenju A znaša tipično
72 dB(A). Netočnost K=3 dB.
Nivo hrupa lahko pri delu preseže 80 dB(A).
Uporabljajte zaščitne glušnike!
Skupne vrednosti vibracij a
h
(vektorska vsota treh smeri) in
negotovost K se izračunajo v skladu z EN 60745-2-11:
Žaganje iverne plošče: a
h
=19m/s
2
, K=6,0 m/s
2
,
žaganje lesenih tramov: a
h
=20m/s
2
, K=3,0 m/s
2
.
Podane vrednosti nivoja vibracij v teh navodilih so se izmerile
v skladu s standardiziranim merilnim postopkom po
EN 60745 in se lahko uporabljajo za primerjavo električnih
orodij med seboj. Vrednosti so primerne tudi za začasno
oceno obremenjenosti z vibracijami.
Tehnične specifikacije električnega orodja odstopajo od
kriterijev za preizkus standardiziranih testov v EN 60745.
Podan nivo vibracij se nanaša na glavne primere uporabe
električnega orodja. Če pa električno orodje uporabljate še v
druge namene, z odstopajočimi vstavnimi orodji ali pri
nezadostnem vzdrževanju, lahko nivo vibracij odstopa. To
lahko obremenjenosti z vibracijami med določenim obdobjem
uporabe občutno poveča.
Za natančnejšo oceno obremenjenosti z vibracijami morate
upoštevati tudi tisti čas, ko je naprava izklopljena in teče,
vendar dejansko ni v uporabi. To lahko ombremenjenost z
vibracijami preko celotnega obdobja dela občutno zmanjša.
Določite dodatne varnostne ukrepe za zaščito upravljalca
pred vpljivi vibracij, npr. vzdrževanje električnega orodja in
vstavnih orodij, segrevanje rok, organizacija delovnih
postopkov.
Montaža in obratovanje
Zagon
Blokirajte vklopno/izklopno stikalo v poziciji za izklop
pred vsemi deli na električnem orodju (npr.
vzdrževanju, menjavi orodja, ipd.) ter pri transportu in
shranjevanju. Pri nenamernem pritisku vklopno/
izklopnega stikala obstaja nevarnost poškodbe.
Polnjenje akumulatorske baterije
Ne uporabljajte nobenega drugega polnilnika. Polnilnik,
ki je dobavljen skupaj z napravo, je prilagojen litijevo-
ionski akumulatorski bateriji, vgrajeni v Vaše električno
orodje.
Upoštevajte omrežno napetost! Napetost vira električne
energije se mora ujemati s podatki na tipski ploščici
naprave. Polnilnike, označene z 230 V, lahko priključite
tudi na napetost 220 V.
Območje napetosti polnilne naprave se nahaja med
100–240 V. Prepričajte se, da se bo omrežni vtič
ujemal s vtičnico.
Opozorilo: Akumulatorsko baterijo dobavimo delno
izpraznjeno. Da bi lahko akumulatorska baterija razvila svojo
polno zmogljivost, jo morate pred prvo uporabo v celoti
napolniti.
Litij-ionsko akumulatorsko baterijo lahko kadarkoli napolnite,
ne da bi pri tem skrajšali življenjsko dobo. Prekinitev
postopka polnjenja akumulatorske baterije ne poškoduje.
Litij-ionske akumulatorske baterije so zavarovane pred
globoko izpraznitvijo z „Electronic Cell Protection (ECP)“. Pri
izpraznjeni akumulatorski bateriji zaščitno stikalo izklopi
vrtno orodje: vrtno orodje preneha delovati.
Po samodejnem izklapljanju električnega orodja ne
pritiskajte vklopno/izklopnega stikala. Akumulatorska
baterija se lahko poškoduje.
Potisnite omrežni vtič polnilne naprave v vtičnico in vtikač v
dozo na hrbtni strani ročaja (samo ena možnost priključitve).
Postopek polnjenja se prične takoj, ko vtaknete polnilni vtič
polnilne naprave v dozo.
S prikazom napolnjenosti akumulatorske baterije je razviden
napredek pri polnjenju. Pri postopku polnjenja prikaz utripa
zeleno. Če sveti prikaz napolnjenosti akumulatorske baterije
trajno zeleno, je akumulatorska baterija v celoti napolnjena.
Med postopkom polnjenja se ročaj električnega orodja
segreje. To je nekaj povsem normalnega.
V primeru daljše neuporabe ločite polnilnik od električnega
omrežja.
Med postopkom polnjenja električnega orodja ne morete
uporabljati. To pomeni, da ni okvarjeno, če med postopkom
polnjena ne deluje.
Zavarujte polnilnik pred vlago!
Cilj dejanja Slika Stran
Obseg pošiljke 1 213
Polnjenje akumulatorske baterije
2 213
Montaža držala
3 214
Preverjanje trdnosti naseda držala
4 214
Namestitev/odstranitev žaginega
lista
5 215
Preverjanje trdnosti naseda
žaginega lista
6 215
Vklop
7 215
Krmiljenje števila hodov
7 215
Delovna navodila
8–9 216 – 217
Vzdrževanje in čiščenje
10 217
Izbor pribora/nadomestnih delov
11 218
OBJ_BUCH-1453-006.book Page 182 Friday, September 23, 2016 1:53 PM
Slovensko | 183
Bosch Power Tools F 016 L81 345 | (23.9.16)
Navodila za delo
Pri montaži žaginih listov nosite zaščitne rokavice. Ne
dotikajte se žaginega lista – nevarnost telesnih poškodb.
Pri menjavi žaginega lista pazite na to, da električnega
orodja ne boste držali na področju vklopno/izklopnega
stikala ali na vklopno izklopnem stikalu in protivklopni
zapori. Pri nenamernem pritisku vklopno/izklopnega
stikala obstaja nevarnost poškodbe.
Pri zamenjavi žaginega lista pazite na to, da v prijemalu
ne bo ostankov materiala, na primer lesa ali kovinskih
ostružkov.
Pri žaganju lahkih gradbenih materialov upoštevajte
zakonska določila in priporočila proizvajalcev
materiala.
Med žaganjem morate električno orodje trdno držati z
eno roko na ročaju.
Med žaganjem ne smete objeti držala, žaginega lista ali
prezračevalnih zarez.
Žagin list se lahko med žaganjem močno segreje.
Pustite, da se ohladi, preden se ga boste dotaknili.
Izbira žaginega lista
Uporabite samo žagine liste, ki so primerni za material, ki ga
obdelujete.
Pregled priporočenih žaginih listov se nahaja na začetku tega
navodila. Uporabljajte le žagine liste, ki jih priporočamo.
Za žaganje ozkih krivulj uporabljajte ozek žagin list.
Prikaz napolnjenosti akumulatorske baterije
Prikaz napolnjenosti akumulatorske baterije pri pritisnjenem
vklopno/izklopnem stikalu trajno prikazuje stanje
napolnjenosti akumulatorske baterije.
Odsesavanje prahu/ostružkov
Prah nekaterih materialov kot npr. svinčenega premaza,
nekaterih vrst lesa, mineralov in kovin je lahko zdravju
škodljiv. Dotik ali vdihavanje tega prahu lahko povzroči aler-
gične reakcije in/ali obolenja dihal uporabnika ali oseb, ki se
nahajajo v bližini.
Določene vrste prahu kot npr. prah hrastovine ali bukovja
veljajo kot kancerogene, še posebej v povezavi z dodatnimi
snovmi za obdelavo lesa (kromat, zaščitno sredstvo za les).
Material z vsebnostjo azbesta smejo obdelovati le
strokovnjaki.
– Poskrbite za dobro zračenje delovnega mesta.
– Priporočamo, da nosite zaščitno masko za prah s filtrir-
nim razredom P2.
Upoštevajte veljavne nacionalne predpise za obdelovalne
materiale.
Preprečite nabiranje prahu na delovnem mestu. Prah se
lahko hitro vname.
Iskanje napak
LED Kapaciteta
Stalno prižgana zelena ≥35%
Utripajoča zelena 15 – 35%
Utripajoča rdeča 5 – 15%
Trajno prižgana rdeča ≤ 5%
Simptomi Možen vzrok Pomoč
Električno orodje ne deluje Prazen akumulator Polnite akumulator, glejte tudi navodila za
polnjenje
Električno orodje je pokvarjeno Poiščite pomoč v servisu
Okvarjena interna kabelska napeljava
električnega orodja
Poiščite pomoč v servisu
Električno orodje deluje s
prekinitvami
Defektno vklopno/izklopno stikalo Poiščite pomoč v servisu
Močne vibracije/šum Električno orodje je pokvarjeno Poiščite pomoč v servisu
Prekratko trajanje žaganja pri
vsaki napolnitvi
akumulatorske baterije
Prijemalo žaginega lista je treba očistiti Pridržite električno orodje navzdol in pričnite z
žaganjem
Obrabljen žagin list Zamenjajte žagin list
Slaba tehnika žaganja Glejte „Delovna navodila“ (slika 8)
Akumulator ni do konca napolnjen Polnite akumulator, glejte tudi navodila za
polnjenje
OBJ_BUCH-1453-006.book Page 183 Friday, September 23, 2016 1:53 PM
184 | Slovensko
F 016 L81 345 | (23.9.16) Bosch Power Tools
Vzdrževanje in servisiranje
Vzdrževanje, čiščenje in skladiščenje
Blokirajte vklopno/izklopno stikalo v poziciji za izklop
pred vsemi deli na električnem orodju (npr.
vzdrževanju, menjavi orodja, ipd.) ter pri transportu in
shranjevanju. Pri nenamernem pritisku vklopno/
izklopnega stikala obstaja nevarnost poškodbe.
Vselej snemite žagin list pred vsemi opravili na
električnem orodju.
Električno orodje in prezračevalne reže naj bodo vedno
čisti, kar bo zagotovilo dobro in varno delo.
Prijemalo žaginega lista očistite najbolje s tlačnim zrakom ali z
mehkim čopičem. V ta namen snemite žagin list iz
električnega orodja. Za ohranitev funkcijske sposobnosti
žaginega lista, ga mažite z ustreznimi mazalnimi sredstvi.
Močno umazano orodje ima za posledico motnje v delovanju.
Materialov, ki pri žaganju povzročajo močno prašenje, zato ne
žagajte od spodaj ali nad glavo.
Električno orodje hranite na varnem, suhem mestu, ki ni
dostopno otrokom.
Ne postavljajte nobenih drugih predmetov na električno
orodje.
Servis in svetovanje o uporabi
www.bosch-garden.com
V primeru dodatnih vprašanj in pri naročanju nadomestnih
delov brezpogojno navedite 10-mestno številko artikla, ki je
navedena na tipski ploščici naprave.
Slovensko
Top Service d.o.o.
Celovška 172
1000 Ljubljana
Tel.: (01) 519 4225
Tel.: (01) 519 4205
Fax: (01) 519 3407
Transport
Priložene litij-ionske akumulatorske baterije so podvržene
zahtevam zakona o nevarnih snoveh. Uporabnik lahko
akumulatorske baterije brez nadaljnih pogojev transportina
na cesti.
Pri pošiljkah s strani tretjih (npr.: zračni transport ali
špedicija) se morajo upoštevati posebne zahteve glede
embalaže in označitve. Pri pripravi odpreme mora biti
obvezno nujno vključen strokovnjak za nevarne snovi.
Odlaganje
Odpadno vrtno orodje, pribor in embalažo morate reciklirati v
skladu z varstvom okolja.
Akumulatorskih baterij/baterij ne smete odvreči med hišne
odpadke!
Samo za države EU:
V skladu z Direktivo 2012/19/EU se morajo
električna orodja, ki niso več v uporabi ter v
skladu z Direktivo 2006/66/ES morate
okvarjene ali obrabljene akumulatorske
baterije/baterije zbirati ločeno in jih okolju
prijazno reciklirati.
Vgrajene akumulatorske baterije lahko v namene
odstranjevanja odpadkov odstrani samo strokovno
osebje. Z odpiranjem ohišja se lahko električno orodje
poškoduje.
Žagin list se premika počasi
sem ter tja
Akumulatorska energija je domala
izpraznjena
Polnite akumulator, glejte tudi navodila za
polnjenje
Vklopno/izklopno stikalo ni do konca
pritisnjeno
Pritisnite vklopno/izklopno stikalo povsem do
konca
Preobremenitev med obratovanjem Zmanjšajte pritiskanje električnega orodja proti
veji
Zelena in rdeča svetilka LED
utripata menjaje
Temperatura akumulatorske baterije je
izven dovoljenega temperaturnega
območja za polnjenje
S hlajenjem ali segrevanjem poskrbite za
dovoljeno temperaturno območje med 0 °C in
45 °C
Rdeča LED utripa1x Napetost baterije je premajhna;
akumulatorska baterija je prazna
Polnite akumulator, glejte tudi navodila za
polnjenje
Rdeča LED utripa 2x Temperatura akumulatorske baterije je
izven dovoljenega temperaturnega
območja za obratovanje
S hlajenjem ali segrevanjem poskrbite za
dovoljeno temperaturno območje med –15 °C in
+65 °C
Rdeča LED utripa 5x hitro Preobremenitev (stisnjen žagin list) Zmanjšajte pritiskanje električnega orodja proti
veji
Vodite električno orodje vklopljeno do veje, ki jo
želite žagati
Simptomi Možen vzrok Pomoč
OBJ_BUCH-1453-006.book Page 184 Friday, September 23, 2016 1:53 PM
Hrvatski | 185
Bosch Power Tools F 016 L81 345 | (23.9.16)
Akumulatorsko baterijo iz električnega orodja odstranite tako, da
pritisnete stikalo za vklop/izklop in ga držite, dokler ni
akumulatorska baterija povsem izpraznjena. Za odstranitev
akumulatorske baterije izvijte vijake iz ohišja in snemite ohišje.
Da prepričeite kratek stik, priključke enega za drugim ločite od
akumulatorske baterije in na koncu izolirajte pole. Tudi ko je
akumulatorska baterija povsem izpraznjena, je v njej še nekaj
kapacitete, ki se lahko sprosti v primeru kratkega stika.
Akumulatorji/baterije:
Li-Ion:
Prosimo upoštevajte opozorila, ki so
navedena v poglavju „Transport“.
Pridržujemo si pravico do sprememb.
Hrvatski
Upute za sigurnost
Objašnjenje simbola sa slikama
Opće upute za sigurnost za električne alate
Treba pročitati sve napomene o
sigurnosti i upute. Ako se ne bi
poštivale napomene o sigurnosti i upute to bi moglo
uzrokovati strujni udar, požar i/ili teške ozljede.
Sačuvajte sve napomene o sigurnosti i upute za buduću
primjenu.
U daljnjem tekstu korišten pojam „Električni alat“ odnosi se na
električne alate s priključkom na električnu mrežu (s mrežnim
kabelom) i na električne alate s napajanjem iz aku baterije
(bez mrežnog kabela).
Sigurnost na radnom mjestu
Održavajte vaše radno mjesto čistim i dobro
osvijetljenim. Nered ili neosvijetljeno radno mjesto mogu
uzrokovati nezgode.
Ne radite s električnim alatom u okolini ugroženoj
eksplozijom, u kojoj se nalaze zapaljive tekućine,
plinovi ili prašina. Električni alati proizvode iskre koje
mogu zapaliti prašinu ili pare.
Tijekom uporabe električnog alata djecu i ostale osobe
držite dalje od mjesta rada. Uslučaju skretanja
pozornosti mogli bi izgubiti kontrolu nad uređajem.
Električna sigurnost
Priključni utikač električnog alata mora odgovarati
utičnici. Na utikaču se ni na koji način ne smiju izvoditi
izmjene. Ne koristite adapterski utikač zajedno sa
zaštitno uzemljenim električnim alatom. Utikač na
kojem nisu vršene izmjene i odgovarajuća utičnica
smanjuju opasnost od strujnog udara.
Izbjegavajte dodir tijela s uzemljenim površinama, kao
što su cijevi, radijatori, štednjaci i hladnjaci. Postoji
povećana opasnost od električnog udara ako bi vaše tijelo
bilo uzemljeno.
Uređaj držite dalje od kiše ili vlage. Prodiranje vode u
električni alat povećava opasnost od strujnog udara.
Ne zloupotrebljavajte priključni kabel za nošenje,
vješanje električnog alata ili za izvlačenje utikača iz
mrežne utičnice. Priključni kabel držite dalje od izvora
topline, ulja, oštrih rubova ili pomičnih dijelova
uređaja. Oštećen ili usukan priključni kabel povećava
opasnost od strujnog udara.
Ako sa električnim alatom radite na otvorenom,
koristite samo produžni kabel koji je prikladan za
uporabu na otvorenom. Primjena produžnog kabela
prikladnog za rad na otvorenom smanjuje opasnost od
strujnog udara.
Ako se ne može izbjeći uporaba električnog alata u
vlažnoj okolini, koristite zaštitnu sklopku struje kvara.
Primjenom zaštitne sklopke struje kvara izbjegava se
opasnost od električnog udara.
Sigurnost ljudi
Budite pažljivi, pazite što činite i postupajte oprezno
kod rada s električnim alatom. Ne koristite električni
alat ako ste umorni ili pod utjecajem droga, alkohola ili
lijekova. Trenutak nepažnje kod uporabe električnog alata
može uzrokovati teške ozljede.
Nosite osobnu zaštitnu opremu i uvijek nosite zaštitne
naočale. Nošenje osobne zaštitne opreme, kao što je
maska za prašinu, sigurnosna obuća koja ne kliže, zaštitna
kaciga ili štitnik za sluh, ovisno od vrste i primjene
električnog alata, smanjuje opasnost od ozljeda.
Izbjegavajte nehotično puštanje u rad. Prije nego što
ćete utaknuti utikač u utičnicu i/ili staviti aku-bateriju,
provjerite je li električni alat isključen. Ako kod nošenja
električnog alata imate prst na prekidaču ili se uključen
uređaj priključi na električno napajanje, to može dovesti do
nezgoda.
Prije uključivanja električnog alata uklonite alate za
podešavanje ili vijčani ključ. Alat ili ključ koji se nalazi u
rotirajućem dijelu uređaja može dovesti do nezgoda.
Pročitajte upute za rad.
Opće napomene za opasnost.
Osobe u blizini moraju se nalaziti na sigurnom
razmaku od električnog alata.
Nosite zaštitne rukavice
S električnim alatom ne radite na kiši niti ga izložiti
kiši.
UPOZORENJE
OBJ_BUCH-1453-006.book Page 185 Friday, September 23, 2016 1:53 PM
186 | Hrvatski
F 016 L81 345 | (23.9.16) Bosch Power Tools
Izbjegavajte neuobičajene položaje tijela. Zauzmite
siguran i stabilan položaj tijela i u svakom trenutku
održavajte ravnotežu. Na taj način možete električni alat
bolje kontrolirati u neočekivanim situacijama.
Nosite prikladnu odjeću. Ne nosite široku odjeću ili
nakit. Kosu, odjeću i rukavice držite dalje od pomičnih
dijelova. Nepričvršćenu odjeću, dugu kosu ili nakit mogu
zahvatiti pomični dijelovi.
Ako se mogu montirati naprave za usisavanje i hvatanje
prašine, provjerite da li su iste priključene i da li se
mogu ispravno koristiti. Primjena naprave za usisavanje
može smanjiti ugroženost od prašine.
Brižljiva uporaba i ophođenje s električnim
alatima
Ne preopterećujte uređaj. Za vaš rad koristite za to
predviđen električni alat. S odgovarajućim električnim
alatom radit ćete bolje i sigurnije u navedenom području
učinka.
Ne koristite električni alat čiji je prekidač neispravan.
Električni alat koji se više ne može uključivati i isključivati
opasan je i mora se popraviti.
Izvucite utikač iz mrežne utičnice i/ili izvadite aku-
bateriju prije podešavanja uređaja, zamjene pribora ili
odlaganja uređaja. Ovim mjerama opreza izbjeći će se
nehotično pokretanje električnog alata.
Električni alat koji ne koristite spremite izvan dosega
djece. Ne dopustite rad s uređajem osobama koje nisu s
njim upoznate ili koje nisu pročitale ove upute.
Električni alati su opasni ako s njima rade neiskusne osobe.
Održavajte električni alat s pažnjom. Kontrolirajte da li
pomični dijelovi uređaja besprijekorno rade i da nisu
zaglavljeni, da li su dijelovi polomljeni ili tako oštećeni
da se ne može osigurati funkcija električnog alata. Prije
primjene ove oštećene dijelove treba popraviti. Mnoge
nezgode imaju svoj uzrok u slabo održavanim električnim
alatima.
Rezne alate održavajte oštrim i čistim. Pažljivo
održavani rezni alati s oštrim oštricama manje će se
zaglaviti i lakše se s njima radi.
Električni alat, pribor, radne alate, itd. koristite prema
ovim uputama i na način kako je to propisano za
poseban tip uređaja. Kod toga uzmite u obzir radne
uvjete i izvođene radove. Uporaba električnih alata za
druge primjene nego što je to predviđeno, može dovesti do
opasnih situacija.
Brižljivo ophođenje i uporaba akumulatorskih
alata
Aku-bateriju punite samo u punjačima koje
preporučuje proizvođač. Za punjač koji je predviđen za
jednu određenu vrstu aku-baterije, postoji opasnost od
požara ako bi se koristio s drugom aku-baterijom.
U električnim alatima koristite samo za to predviđenu
aku-bateriju. Uporaba drugih aku-baterija može dovesti
do ozljeda i opasnosti od požara.
Nekorištene aku-baterije držite dalje od uredskih
spajalica, kovanica, ključeva, čavala, vijaka ili drugih
sitnih metalnih predmeta koji bi mogli uzrokovati
premošćenje kontakata. Kratki spoj između kontakata
aku-baterije može imati za posljedicu opekline ili požar.
Kod pogrešne primjene iz aku-baterije može isteći
tekućina. Izbjegavajte kontakt s ovom tekućinom. Kod
slučajnog kontakta ugroženo mjesto treba isprati
vodom. Ako bi ova tekućina dospjela u oči, zatražite
pomoć liječnika. Istekla tekućina iz aku-baterije može
dovesti do nadražaja kože ili opeklina.
Servisiranje
Popravak vašeg električnog alata prepustite samo
kvalificiranom stručnom osoblju ovlaštenog servisa i
samo s originalnim rezervnim dijelovima. Na taj će se
način osigurati da ostane sačuvana sigurnost uređaja.
Upute za sigurnost za sabljaste pile
Kada radite na mjestima gdje bi svrdlo moglo oštetiti
skrivene električne kablove, električni alat držite na
izoliranim površinama zahvata. Kontakt svrdla sa golom
žicom kabela pod naponom može dovesti pod napon
metalne dijelove električnog alata i može uzrokovati strujni
udar.
Električni alat ne koristite s pridržnim stremenom ako
bi gumeni omotač pridržnog stremena nedostajao ili
bio oštećen. Ako bi se gumeni omotač na pridržnom
stremenu oštetio, u tom slučaju pridržni stremen
zamijenite s novim.
Ruke držite dalje od područja rezanja. Ne dirajte ispod
izratka. Kod dodira lista pile postoji opasnost od ozljeda.
Električni alat približavajte izratku samo u uključenom
stanju. Inače postoji opasnost od povratnog udara ako bi
se radni alat zaglavio u izratku.
Pazite da vodeća ploča kod piljenja bez pridržnog
stremena uvijek naliježe na izradak. List pile bi se mogao
zaglaviti i dovesti do gubitka kontrole nad električnim alatom.
Nakon završene radne operacije isključite električni
alat, a list pile izvucite iz reza tek nakon što se zaustavi.
Na taj ćete način izbjeći povratni udar, a električni alat
možete sigurno odložiti.
Koristite samo neoštećene, besprijekorne listove pile.
Savijeni ili tupi listovi pile mogu puknuti, negativno utjecati
na kvalitetu rezanja ili prouzročiti povratni udar.
Nakon isključivanja, list pile ne kočite bočnim
pritiskanjem. List pile se može isključiti, odlomiti ili
uzrokovati povratni udar.
Materijal dobro stegnite. Ne podupirite materijal
rukom ili nogom. Sa pilom koja radi ne dodirujte
predmete ili tlo. Postoji opasnost od povratnog udara.
Primijenite prikladan uređaj za traženje kako bi se
pronašli skriveni opskrbni vodovi ili zatražite pomoć
lokalnog distributera. Kontakt s električnim vodovima
može dovesti do požara i električnog udara. Oštećenje
plinske cijevi može dovesti do eksplozije. Probijanje
vodovodne cijevi uzrokuje materijalne štete.
OBJ_BUCH-1453-006.book Page 186 Friday, September 23, 2016 1:53 PM
Hrvatski | 187
Bosch Power Tools F 016 L81 345 | (23.9.16)
Osigurajte izradak. Izradak stegnut pomoću stezne
naprave ili škripca sigurnije će se držati nego s vašom
rukom.
Prije njegovog odlaganja pričekajte da se električni
alat zaustavi do stanja mirovanja. Električni alat se može
zaglaviti, što može dovesti gubitka kontrole nad
električnim alatom.
Prije svih radova na električnom alatu (npr.
održavanje, zamjena alata, itd.), kao i prije njegovog
transporta i spremanja, blokirajte prekidač za
uključivanje/isključivanje u isključenom položaju. U
slučaju nehotičnog aktiviranja prekidača za uključivanje/
isključivanje, postoji opasnost od ozljeda.
Električni alat zaštite od izvora topline, npr. i od
stalnih Sunčevih zraka, vatre, vode i vlage.
Postoji opasnost od eksplozije.
Kod oštećenja i nestručne uporabe aku-baterije mogu
se pojaviti pare. Dovedite svježi zrak i u slučaju
poteškoća zatražite pomoć liječnika. Pare mogu
nadražiti dišne putove.
Za štednju električne energije, električni alat uključite
samo ako ćete ga koristiti.
Upute za sigurnost za punjače
Punjač držite dalje od kiše ili
vlage. Prodiranje vode u punjač
povećava opasnost od
električnog udara.
Električni alat punite samo
isporučenim punjačem.
Punjač održavajte čistim. Zbog
zaprljanosti postoji opasnost od
električnog udara.
Prije svakog korištenja provjerite
punjač, kabel i utikač. Punjač ne
koristite ukoliko bi se ustanovile
greške. Punjač ne otvarajte sami,
a popravak prepustite samo
kvalificiranom stručnom osoblju i
samo sa originalnim rezervnim
dijelovima. Oštećeni punjači, kabel
i utikač povećavaju opasnost od
električnog udara.
Djeca i osobe koje zbog svojih
fizičkih, osjetilnih ili duševnih
sposobnosti ili zbog svojeg
neiskustva ili neznanja nisu u
stanju sigurno rukovati s
punjačem, ovaj punjač ne smiju
koristiti bez nadzora ili
upućivanja od strane odgovorne
osobe. Inače, postoji opasnost od
pogrešnog rukovanja i ozljeda.
Djeca moraju biti pod nadzorom
prilikom korištenja, čišćenja i
održavanja. Na taj način ćete
osigurati da se djeca ne igraju s
punjačem.
Čišćenje i održavanje punjača ne
smiju izvoditi djeca bez nadzora
odrasle osobe.
Simboli
Dolje prikazani simboli od značaja su za čitanje i
razumijevanje uputa za rukovanje. Obratite pozornost na ove
simbole i njihovo značenje. Ispravno tumačenje simbola
pomoći će vam da električni alat bolje i sigurnije koristite.
Simbol Značenje
Nositi zaštitne naočale.
Punjač koristite samo u suhim
prostorijama.
Smjer reakcije
Smjer gibanja
Uključivanje
Dopuštene radnje
Zabranjena radnja
Pribor
OBJ_BUCH-1453-006.book Page 187 Friday, September 23, 2016 1:53 PM
188 | Hrvatski
F 016 L81 345 | (23.9.16) Bosch Power Tools
Uporaba za određenu namjenu
Ovaj je električni alat namijenjen za kućnu uporabu.
Namijenjen je za rezanje grana, a može se koristiti i za piljenje
drva, mekih metala (npr. bakra) i ploča od gipsanog kartona.
Prikladan je za zakrivljene i ravne rezove.
Neizostavno se pridržavajte savjeta za list pile.
Tehnički podaci
Izjava o usklađenosti
Izjavljujemo pod vlastitom odgovornošću da proizvod opisan
pod „Tehnički podaci“ odgovara svim relevantnim odredbama
smjernica 2011/65/EU, do 19. travnja 2016.: 2006/95/EZ,
a od 20. travnja 2016.: 2014/35/EU, do 19. travnja 2016.:
2004/108/EZ, a od 20. travnja 2016.: 2014/30/EU,
2006/42/EZ uključujući i njihove izmjene te da je sukladan sa
slijedećim normama:
EN 60745-1, EN 60745-2-11 (akumulatorski uređaj),
EN 50581, EN 60335-1, EN 60335-2-29 (akumulatorski
punjač).
Tehnička dokumentacija (2006/42/EZ, 2000/14/EZ) može
se dobiti kod:
Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,
Stowmarket, Suffolk IP14 1EY, England
Robert Bosch Power Tools GmbH
70538 Stuttgart, GERMANY
Stuttgart, 01.01.2017
Informacije o buci i vibracijama
Emisijske vrijednosti buke utvrđene sukladno
EN 60745-2-11.
Prag zvučnog tlaka uređaja vrednovan sa A obično iznosi
72 dB(A). Nesigurnost K=3 dB.
Prag buke kod rada može premašiti 80 dB(A).
Nositi štitnike za sluh!
Ukupne vrijednosti vibracija a
h
(vektorski zbor u tri smjera) i
nesigurnost K određeni su prema EN 60745-2-11:
Piljenje ploče iverice: a
h
=19m/s
2
, K=6,0 m/s
2
,
Piljenje drvenih greda: a
h
=20m/s
2
, K=3,0 m/s
2
.
Razina vibracija navedena u ovim uputama izmjerena je
prema postupku mjerenja propisanom u EN 60745 i može se
koristiti za usporedbu električnih alata. Prikladna je i za
privremenu procjenu opterećenja od vibracija. Tehničke
specifikacije električnih alata odstupaju od kriterija
ispitivanja standardiziranih u EN 60745.
Navedene razine vibracija predstavljaju glavna područja
primjene električnog alata. Razina vibracija bi se mogla
povećati ako bi se električni alat koristio i za druga područja
primjene s radnim alatima koji od toga odstupaju ili bi se
koristio nedovoljno održavan. To bi moglo znatno povećati
opterećenje, izlaganjem vibracijama za čitavo vrijeme rada s
električnim alatom.
Za točnu procjenu opterećenja od vibracija, moraju se uzeti u
obzir i vremena u kojima je uređaj isključen, ili doduše radi ali
se stvarno ne koristi. To može znatno smanjiti opterećenje od
vibracija za čitavog radnog vremena.
Poduzmite dodatne mjere sigurnosti za zaštitu rukovatelja od
djelovanja vibracija, kao što je npr.: Održavanje električnog
alata i radnih alata, održavanje ruku toplim, organizacija
radnih operacija.
Sabljasta pila Keo
Kataloški br. 3 600 H61 9..
Nazivni napon
V= 10,8
Broj hodova pri praznom
hodu n
0
min
-1
0–1600
Stezač alata
SDS
Hod
mm 20
Učinak rezanja, max. promjer
–drva
– u mekom metalu
mm
mm
80
7
Težina odgovara
EPTA-Procedure 01:2014
kg 1,05
Punjač
Kataloški br. EU
UK
AU
2 609 003 916
2 609 007 262
2 609 003 932
2 609 004 762
Ulazni napon
V 100 – 240
Struja punjenja
mA 500
Dopušteno područje
temperature punjenja
°C 0–45
Težina odgovara
EPTA-Procedure 01:2014
kg
kg
kg
0,088 (EU)
0,093 (UK)
0,085 (AU)
Klasa zaštite
/ II
Aku-baterija
Li-ionska
Nazivni napon
V= 10,8
Kapacitet
Ah 1,5
Vrijeme punjenja (ispražnjene
aku-baterije)
h3,5
Broj aku-ćelija
3
Molimo pridržavajte se kataloškog broja sa tipske pločice vašeg
električnog alata. Trgovačke oznake pojedinih električnih alata mogu
varirati.
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ECS
OBJ_BUCH-1453-006.book Page 188 Friday, September 23, 2016 1:53 PM
Hrvatski | 189
Bosch Power Tools F 016 L81 345 | (23.9.16)
Montaža i rad
Puštanje u rad
Prije svih radova na električnom alatu (npr.
održavanje, zamjena alata, itd.), kao i prije njegovog
transporta i spremanja, blokirajte prekidač za
uključivanje/isključivanje u isključenom položaju. U
slučaju nehotičnog aktiviranja prekidača za
uključivanje/isključivanje, postoji opasnost od ozljeda.
Punjenje aku-baterije
Ne koristite neki drugi punjač. Isporučeni punjač je
usklađen s Li-Ionen aku-baterijom ugrađenom u vaš
električni alat.
Pridržavajte se mrežnog napona! Napon izvora struje
mora se podudarati s podacima na tipskoj pločici punjača.
Punjači označeni s 230 V mogu raditi i na 220 V.
Područje napona punjača kreće se između 100–240 V.
Mrežni utikač mora odgovarati utičnici.
Napomena: Aku-baterija se isporučuje djelomično
napunjena. Kako bi se zajamčio puni učinak aku-baterije, prije
prve primjene napunite do kraja aku-bateriju.
Li-ionska aku-baterija može se u svakom trenutku puniti, bez
skraćenja njenog vijeka trajanja. Prekid u procesu punjenja
neće oštetiti aku-bateriju.
Li-ionska aku-baterija je s „Electronic Cell Protection (ECP)“
zaštićena od dubinskog pražnjenja. Kada se isprazni aku-
baterija, vrtni uređaj će se isključiti pomoću zaštitnog sklopa:
Vrtni uređaj više neće raditi.
Nakon automatskog isključivanja električnog alata ne
pritišćite dalje na prekidač za uključivanje/
isključivanje. Aku-baterija bi se mogla oštetiti.
Mrežni utikač punjača utaknite u utičnicu, a utikač punjača u
utičnicu na stražnjoj strani ručke (samo jedna mogućnost
priključka).
Proces punjenja počinje čim se utikač punjača utakne u
utičnicu .
Pokazivač stanja napunjenosti aku-baterije pokazuje
napredovanje punjenja. Tijekom procesa punjenja treperi
zeleni pokazivač. Ako bi pokazivač stanja napunjenosti aku-
baterije stalno svijetlio kao zeleni, znači da je aku-baterija
potpuno napunjena.
Kod postupka punjenja zagrijava se ručka električnog alata.
To je normalno.
Kod dulje neuporabe, molimo odspojite punjač sa električne
mreže.
Električni alat se ne može koristiti tijekom procesa punjenja
aku-baterije; to ne znači da je neispravan ako tijekom
punjenja ne funkcionira.
Punjač zaštitite od vlage!
Upute za rad
Kod montaže lista pile treba koristiti zaštitne rukavice.
Kod dodirivanja lista pile postoji opasnost od ozljeda.
Kod zamjene lista pile pazite da se električni alat ne
drži u području prekidača za uključivanje/isključivanje
ili na prekidaču za uključivanje/isključivanje i na
zaporu uključivanja. U slučaju nehotičnog aktiviranja
prekidača za uključivanje/isključivanje postoji opasnost od
ozljeda.
Kod zamjene lista pile pazite da stezač lista pile bude
bez ostataka materijala, npr. drvene ili metalne
strugotine.
Kod piljenja lakih građevnih materijala pridržavajte se
zakonskih odredbi i savjeta proizvođača materijala.
Tijekom piljenja električni alat držite čvrsto s jednom
rukom na ručci.
Tijekom piljenja ne obuhvatite pridržni stremen, list
pile niti pokrijte otvore za hlađenje.
List pile bi se tijekom piljenja mogao jako zagrijati.
Prije nego što ga dodirnete ostavite ga da se ohladi.
Biranje lista pile
Koristite samo listove pile prikladne za obradu materijala.
Pregled preporučenih listova pile možete naći na početku
ovih uputa. Koristite samo preporučene listove pile.
Za piljenje na uskim krivinama koristite samo uski list pile.
Pokazivač stanja napunjenosti aku-baterije
Pokazivač stanja napunjenosti aku-baterije , kod pritisnutog
prekidača za uključivanje/isključivanje , stalno pokazuje
stanje napunjenosti aku-baterije.
Usisavanje prašine/strugotina
Prašina od materijala kao što su premazi sa sadržajem olova,
neke vrste drva, mineralnih materijala i metala, može biti
štetna za zdravlje. Dodirivanje ili udisanje prašine može
uzrokovati alergijske reakcije i/ili oboljenja dišnih putova
korisnika električnog alata ili osoba koje se nalaze u blizini.
Radnja Slika Stranica
Opseg isporuke 1 213
Punjenje aku-baterije
2 213
Montaža pridržnog stremena
3 214
Kontrola čvrstog stezanja
pridržnog stremena
4 214
Ugradnja/skidanje lista pile
5 215
Provjera čvrstog stezanja lista pile
6 215
Uključivanje
7 215
Upravljanje brojem hodova
7 215
Upute za rad
8–9 216 – 217
Održavanje i čišćenje
10 217
Odabir pribora/rezervnih dijelova
11 218
LED Kapacitet
Stalno svijetli zeleno ≥ 35%
Treperavo zeleno svjetlo 15 – 35%
Treperavo crveno svjetlo 5 – 15%
Stalno svijetli crveno ≤ 5%
OBJ_BUCH-1453-006.book Page 189 Friday, September 23, 2016 1:53 PM
190 | Hrvatski
F 016 L81 345 | (23.9.16) Bosch Power Tools
Određena vrsta prašine, kao što je npr. prašina od hrastovine
ili bukve smatra se kancerogenom, posebno u kombinaciji sa
dodatnim tvarima za obradu drva (kromat, zaštitna sredstva
za drvo). Materijal koji sadrži azbest smiju obrađivati samo
stručne osobe.
– Osigurajte dobru ventilaciju radnog mjesta.
– Preporučuje se uporaba zaštitne maske sa filterom kla-
se P2.
Pridržavajte se važećih propisa za obrađivane materijale.
Izbjegavajte nakupljanje prašine na radnom mjestu.
Prašina se može lako zapaliti.
Traženje greške
Održavanje i servisiranje
Održavanje, čišćenje i spremanje
Prije svih radova na električnom alatu (npr.
održavanje, zamjena alata, itd.), kao i prije njegovog
transporta i spremanja, blokirajte prekidač za
uključivanje/isključivanje u isključenom položaju. U
slučaju nehotičnog aktiviranja prekidača za uključivanje/
isključivanje, postoji opasnost od ozljeda.
Prije svih radova na električnom alatu uvijek skinite list
pile.
Električni alat i otvore za hlađenje održavajte čistim
kako bi se moglo dobro i sigurno raditi.
Stezač lista pile čistite prvenstveno sa komprimiranim
zrakom ili sa mekom četkom. U tu svrhu list pile uklonite iz
električnog alata. Stezač lista pile održavajte funkcionalno
ispravnim primjenom prikladnih maziva.
Jaka zaprljanost električnog alata može dovesti do
funkcionalnih smetnji. Zbog toga materijale koji intenzivno
razvijaju prašinu ne pilite odozdo ili iznad glave.
Simptomi Mogući uzroci Pomoć
Električni alat ne radi Ispražnjena aku-baterija Napuniti aku-bateriju. Vidjeti i upute za punjenje
Električni alat je neispravan Zatražiti pomoć ovlaštenog servisa
Neispravno unutarnje ožičenje
električnog alata
Zatražiti pomoć ovlaštenog servisa
Električni alat radi s
prekidima
Neispravan prekidač za
uključivanje/isključivanje
Zatražiti pomoć ovlaštenog servisa
Jake vibracije/šumovi Električni alat je neispravan Zatražiti pomoć ovlaštenog servisa
Suviše kratko trajanje
piljenja za svako punjenje
aku-baterije
Mora se očistiti stezač lista pile Električni alat držati u smjeru prema podu i početi s
rezanjem
Istrošen list pile Zamijeniti list pile
Neispravna tehnika piljenja Vidjeti „Upute za rad“ (slika 8)
Aku-baterija nije do kraja
napunjena
Napuniti aku-bateriju. Vidjeti i upute za punjenje
List pile se polako pomiče
amo-tamo
Aku-baterija je gotovo prazna Napuniti aku-bateriju. Vidjeti i upute za punjenje
Prekidač za uključivanje/isključivanje
nije do kraja pritisnut
Prekidač za uključivanje/isključivanje pritisnuti do kraja
Preopterećenje tijekom rada Smanjiti pritisak električnog alata na granu
Naizmjenično treperi zelena
ili crvena LED
Temperatura aku-baterije je izvan
dopuštenog područja punjenja
Temperaturu aku-baterije hlađenjem ili zagrijavanjem
dovesti u dopušteno temperaturno područje između 0 °C
i 45 °C
Crveni LED treperi 1x Radni napon je prenizak: aku-
baterija je prazna
Napuniti aku-bateriju. Vidjeti i upute za punjenje
Crveni LED treperi 2x Temperaturu aku-baterija je izvan
dopuštenog područja radne
temperature
Temperaturu aku-baterije hlađenjem ili zagrijavanjem
dovesti u dopušteno temperaturno područje između
–15 °C i +65 °C
Crveni LED brzo treperi 5x Preopterećenje (list pile je
ukliješten)
Smanjiti pritisak električnog alata na granu
Električni alat uključen približiti grani koja će se piliti
OBJ_BUCH-1453-006.book Page 190 Friday, September 23, 2016 1:53 PM
Eesti | 191
Bosch Power Tools F 016 L81 345 | (23.9.16)
Električni alat spremite na sigurno i suho mjesto, izvan dosega
djece.
Na električni alat ne stavljajte nikakve predmete.
Servisiranje i savjetovanje o primjeni
www.bosch-garden.com
Za slučaj povratnih upita ili naručivanja rezervnih dijelova,
molimo vas neizostavno navedite 10-znamenkasti kataloški
broj sa tipske pločice električnog alata.
Hrvatski
Robert Bosch d.o.o
Kneza Branimira 22
10040 Zagreb
Tel.: (01) 2958051
Fax: (01) 2958050
Transport
Li-ionske aku-baterije ugrađene u električnom alatu podliježu
zakonu o transportu opasnih tvari. Aku-baterije korisnik može
bez ikakvih preduvjeta transportirati cestovnim transportom.
Ako transport obavlja treća strana (npr. transport
zrakoplovom ili špedicijom), treba se pridržavati posebnih
zahtjeva obzirom na ambalažu i označavanje. Kod pripreme
ovakvih pošiljki za transport prethodno se treba savjetovati sa
stručnjakom za transport opasnih tvari.
Zbrinjavanje
Vrtne uređaje, pribor i ambalažu treba dostaviti na ekološki
prihvatljivo recikliranje.
Električni alat i aku-bateriju ne bacajte u kućni otpad!
Samo za zemlje EU:
Prema Europskim smjernicama
2012/19/EU, neuporabivi električni alati i
prema Smjernicama 2006/66/EZ
neispravne ili istrošene aku-baterije moraju
se odvojeno sakupljati i dovesti na ekološki
prihvatljivo recikliranje.
Integrirane aku-baterije smije vaditi samo stručno
osoblje u svrhu zbrinjavanja. Otvaranjem obloge kućišta
električni se alat može uništiti.
Za vađenje aku-baterije iz električnog alata pritišćite na tipku
za uključivanje/isključivanje sve dok aku-baterija u
potpunosti ne bude ispražnjena. Odvrnite vijke na kućištu i
skinite oblogu kućišta kako biste izvadili akumulatorski paket.
U svrhu izbjegavanja kratkog spoja, pojedinačno uzastopno
odvajajte priključke na aku-bateriji te zatim na njima izolirajte
polove. I kod potpunog pražnjenja, u aku-bateriji ostaje
sačuvan preostali kapacitet koji se može osloboditi u slučaju
kratkog spoja.
Aku-baterije/baterije:
Li-Ion:
Molimo pridržavajte se napomena u
odjeljku „Transport“.
Zadržavamo pravo na promjene.
Eesti
Ohutusnõuded
Piltsümbolite selgitus
Üldised ohutusjuhised
Kõik ohutusnõuded ja juhised
tuleb läbi lugeda. Ohutusnõuete ja
juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju
ja/või rasked vigastused.
Hoidke kõik ohutusnõuded ja juhised edasiseks
kasutamiseks hoolikalt alles.
Allpool kasutatud mõiste „Elektriline tööriist“ käib võrgutoi-
tega (toitejuhtmega) elektriliste tööriistade ja akutoitega
(ilma toitejuhtmeta) elektriliste tööriistade kohta.
Ohutusnõuded tööpiirkonnas
Töökoht peab olema puhas ja hästi valgustatud.
Töökohas valitsev segadus ja hämarus võib põhjustada
õnnetusi.
Ärge kasutage elektrilist tööriista plahvatusohtlikus
keskkonnas, kus leidub tuleohtlikke vedelikke, gaase
või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis
võivad tolmu või aurud süüdata.
Elektrilise tööriista kasutamise ajal hoidke lapsed ja
teised isikud töökohast eema. Kui Teie tähelepanu
kõrvale juhitakse, võib seade Teie kontrolli alt väljuda.
Elektriohutus
Elektrilise tööriista pistik peab pistikupessa sobima.
Pistiku kallal ei tohi teha mingeid muudatusi. Ärge
kasutage kaitsemaandusega elektriliste tööriistade
puhul adapterpistikuid. Muutmata pistikud ja sobivad
pistikupesad vähendavad elektrilöögi saamise riski.
Lugege läbi kasutusjuhend.
Üldine oht.
Läheduses viibivad inimesed peavad paiknema
elektrilisest tööriistast ohutus kauguses.
Kandke kaitsekindaid
Ärge kasutage elektrilist tööriista vihma käes ja
ärge jätke seda vihma kätte.
TÄHELEPANU
OBJ_BUCH-1453-006.book Page 191 Friday, September 23, 2016 1:53 PM
192 | Eesti
F 016 L81 345 | (23.9.16) Bosch Power Tools
Vältige kehakontakti maandatud pindadega, nagu
torud, radiaatorid, pliidid ja külmikud. Kui Teie keha on
maandatud, on elektrilöögi oht suurem.
Hoidke seadet vihma ja niiskuse eest. Kui elektrilisse
tööriista on sattunud vett, on elektrilöögi oht suurem.
Ärge kasutage toitejuhet otstarvetel, milleks see ei ole
ette nähtud, näiteks elektrilise tööriista kandmiseks,
ülesriputamiseks või pistiku pistikupesast
väljatõmbamiseks. Hoidke toitejuhet kuumuse, õli,
teravate servade ja seadme liikuvate osade eest.
Kahjustatud või keerduläinud toitejuhtmed suurendavad
elektrilöögi ohtu.
Kui töötate elektrilise tööriistaga vabas õhus, kasutage
ainult selliseid pikendusjuhtmeid, mida on lubatud
kasutada ka välistingimustes. Välistingimustes kasuta-
miseks sobiva pikendusjuhtme kasutamine vähendab
elektrilöögi ohtu.
Kui elektrilise tööriista kasutamine niiskes
keskkonnas on vältimatu, kasutage
rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasu-
tamine vähendab elektrilöögi ohtu.
Inimeste turvalisus
Olge tähelepanelik, jälgige, mida Te teete, ning toimige
elektrilise tööriistaga töötades kaalutletult. Ärge
kasutage elektrilist tööriista, kui olete väsinud või
uimastite, alkoholi või ravimite mõju all. Hetkeline
tähelepanematus seadme kasutamisel võib põhjustada
tõsiseid vigastusi.
Kandke isikukaitsevahendeid ja alati kaitseprille.
Isikukaitsevahendite, näiteks tolmumaski,
libisemiskindlate turvajalatsite, kaitsekiivri või
kuulmiskaitsevahendite kandmine – sõltuvalt elektrilise
tööriista tüübist ja kasutusalast – vähendab vigastuste
ohtu.
Vältige seadme tahtmatut käivitamist. Enne pistiku
ühendamist pistikupessa, aku ühendamist seadme
külge, seadme ülestõstmist ja kandmist veenduge, et
elektriline tööriist on välja lülitatud. Kui hoiate
elektrilise tööriista kandmisel sõrme lülitil või ühendate
vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla
õnnetused.
Enne elektrilise tööriista sisselülitamist eemaldage
selle küljest reguleerimis- ja mutrivõtmed. Seadme
pöörleva osa küljes olev reguleerimis- või mutrivõti võib
põhjustada vigastusi.
Vältige ebatavalist kehaasendit. Võtke stabiilne
tööasend ja hoidke kogu aeg tasakaalu. Nii saate
elektrilist tööriista ootamatutes olukordades paremini
kontrollida.
Kandke sobivat rõivastust. Ärge kandke laiu riideid ega
ehteid. Hoidke juuksed, rõivad ja kindad seadme
liikuvatest osadest eemal. Lotendavad riided, ehted või
pikad juuksed võivad sattuda seadme liikuvate osade
vahele.
Kui on võimalik paigaldada tolmueemaldus- ja
tolmukogumisseadiseid, veenduge, et need on
seadmega ühendatud ja et neid kasutatakse õigesti.
Tolmueemaldusseadise kasutamine vähendab tolmust
põhjustatud ohte.
Elektriliste tööriistade hoolikas käsitsemine ja
kasutamine
Ärge koormake seadet üle. Kasutage töö tegemiseks
selleks ettenähtud elektrilist tööriista. Sobiva
elektrilise tööriistaga töötate ettenähtud jõudluspiirides
efektiivsemalt ja ohutumalt.
Ärge kasutage elektrilist tööriista, mille lüliti on rikkis.
Elektriline tööriist, mida ei ole enam võimalik lülitist sisse
ja välja lülitada, on ohtlik ning tuleb parandada.
Tõmmake pistik pistikupesast välja ja/või eemaldage
seadmest aku enne seadme reguleerimist, tarvikute
vahetamist ja seadme ärapanekut. See ettevaatus-
abinõu väldib elektrilise tööriista soovimatut käivitamist.
Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele
kättesaamatus kohas. Ärge laske seadet kasutada
isikutel, kes seadet ei tunne või pole siintoodud
juhiseid lugenud. Asjatundmatute isikute käes on
elektrilised tööriistad ohtlikud.
Hoolitsege seadme eest korralikult. Kontrollige, kas
seadme liikuvad osad töötavad veatult ega kiildu kiini.
Veenduge, et seadme detailid ei ole murdunud või
kahjustatud määral, mis mõjutab seadme töökindlust.
Laske kahjustatud detailid enne seadme kasutamist
parandada. Paljude õnnetuste põhjuseks on halvasti
hooldatud elektrilised tööriistad.
Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt
hooldatud, teravate lõikeservadega lõiketarvikud
kiilduvad harvemini kinni ja neid on lihtsam juhtida.
Kasutage elektrilist tööriista, lisavarustust, tarvikuid
jne vastavalt siintoodud juhistele ning nii, nagu
konkreetse seadmetüübi jaoks ette nähtud. Arvestage
seejuures töötingimuste ja teostatava töö iseloomuga.
Elektriliste tööriistade nõuetevastane kasutamine võib
põhjustada ohtlikke olukordi.
Akutööriistade hoolikas käsitsemine ja
kasutamine
Laadige akusid ainult tootja poolt soovitatud
akulaadijatega. Akulaadija, mis sobib teatud tüüpi
akudele, muutub tuleohtlikuks, kui seda kasutatakse teiste
akudega.
Kasutage elektrilistes tööriistades ainult selleks
ettenähtud akusid. Teiste akude kasutamine võib
põhjustada vigastusi ja tulekahjuohtu.
Hoidke kasutusel mitteolevad akud eemal
kirjaklambritest, müntidest, võtmetest, naeltest,
kruvidest või teistest väikestest metallesemetest, mis
võivad kontaktid omavahel ühendada. Akukontaktide
vahel tekkiva lühise tagajärjeks võivad olla põletused või
tulekahju.
OBJ_BUCH-1453-006.book Page 192 Friday, September 23, 2016 1:53 PM
Eesti | 193
Bosch Power Tools F 016 L81 345 | (23.9.16)
Väärkasutuse korral võib akuvedelik välja voolata.
Vältige sellega kokkupuudet. Juhusliku kokkupuute
korral loputage kahjustatud kohta veega. Kui vedelik
satub silma, pöörduge lisaks arsti poole. Väljavoolav
akuvedelik võib põhjustada nahaärritusi või põletusi.
Teenindus
Laske elektrilist tööriista parandada ainult
kvalifitseeritud spetsialistidel, kes kasutavad
originaalvaruosi. Nii tagate püsivalt seadme ohutu töö.
Ohutusnõuded universaalsaagide kasutamisel
Kui teostate töid, mille puhul võib tarvik tabada
varjatud elektrijuhtmeid, hoidke seadet ainult
isoleeritud käepidemetest. Kontakt pinge all oleva
elektrijuhtmega võib pingestada seadme metallosad ja
põhjustada elektrilöögi.
Ärge kasutage elektrilist tööriista koos hoidekaarega,
kui hoidekaare kummivooderdus puudub või on
kahjustatud. Asendage hoidekaar uue hoidekaarega,
kui hoidekaare kummivooderdus on kahjustatud.
Hoidke käed töödeldavast piirkonnast eemal. Ärge
viige sõrmi tooriku alla. Saelehega kokkupuutel võite end
vigastada.
Viige seade töödeldava esemega kokku alles siis, kui
seade on sisse lülitatud. Vastasel korral tekib tagasilöögi
oht, kui tarvik toorikus kinni kiildub.
Jälgige, et juhttald toetuks ilma hoidekaareta
saagimisel alati toorikule. Saeleht võib kinni kiilduda ja
põhjustada kontrolli kaotuse seadme üle.
Pärast saagimise lõppu lülitage tööriist välja ja oodake,
kuni saeleht seiskub. Alles siis tõmmake saeleht
lõikejäljest välja. Nii väldite tagasilööki ja saate tööriista
ohutult käest panna.
Kasutage ainult teravaid, töökorras olevaid saelehti.
Kõverdunud või nürid saelehed võivad murduda, mõjutada
lõike kvaliteeti või põhjustada tagasilöögi.
Ärge pidurdage saelehte pärast väljalülitamist,
avaldades saelehele külgsurvet. Saeleht võib
kahjustuda, murduda või põhjustada tagasilöögi.
Kinnitage töödeldav materjal korralikult. Ärge hoidke
toorikut käe ega jalaga. Ärge puudutage töötava saega
teisi esemeid ega maapinda. Esineb tagasilöögioht.
Varjatult paiknevate elektrijuhtmete, gaasi- või
veetorude avastamiseks kasutage sobivaid
otsimisseadmeid või pöörduge kohaliku elektri-, gaasi-
või veevarustusfirma poole. Kokkupuutel
elektrijuhtmetega tulekahju- ja elektrilöögioht.
Gaasitorustiku vigastamisel plahvatusoht. Veetorustiku
vigastamisel materiaalne kahju või elektrilöögioht.
Kinnitage töödeldav toorik. Kinnitusseadmete või kruus-
tangidega kinnitatud toorik püsib kindlamalt kui käega
hoides.
Enne käestpanekut oodake, kuni elektriline tööriist on
seiskunud. Kasutatav tarvik võib kinni kiilduda ja
põhjustada kontrolli kaotuse seadme üle.
Enne mis tahes tööde tegemist elektrilise tööriista
kallal (nt hooldus, tarvikute vahetus jmt), samuti enne
tööriista transportimist ja hoiulepanekut tuleb lüliti
(sisse/välja) viia väljalülitatud asendisse. Tahtmatul
vajutamisel lülitile (sisse/välja) tekib vigastuste oht.
Kaitske elektrilist tööriista kuumuse,
sealhulgas pideva päikesekiirguse eest, samuti
vee, tule ja niiskuse eest. Esineb plahvatuse oht.
Aku vigastamisel ja ebaõigel käsitsemisel võib akust
eralduda aure. Õhutage ruumi, halva enesetunde
korral pöörduge arsti poole. Aurud võivad ärritada
hingamisteid.
Energia säästmiseks lülitage elektriline tööriist sisse vaid
siis, kui seda kasutate.
Ohutusnõuded akulaadijate
kasutamisel
Ärge jätke akulaadijat vihma
ega niiskuse kätte. Vee
sissetungimine elektrilisse
tööriista suurendab elektrilöögi
ohtu.
Laadige elektrilist tööriista ainult
tarnekomplekti kuuluva
laadimisseadmega.
Hoidke akulaadija puhas. Mustus
tekitab elektrilöögi ohu.
Iga kord enne kasutamist
kontrollige üle laadija, toitejuhe
ja pistik. Vigastuste tuvastamisel
ärge akulaadijat kasutage. Ärge
avage akulaadijat ise ja laske seda
parandada vaid vastava ala
spetsialistidel, kes kasutavad
originaalvaruosi. Vigastatud
akulaadija, toitejuhe ja pistik
suurendavad elektrilöögi ohtu.
Lapsed ja isikud, kes ei ole oma
füüsiliste või vaimsete võimete
tõttu suutelised akulaadijat
ohutult käsitsema või kellel
puuduvad selleks vajalikud
OBJ_BUCH-1453-006.book Page 193 Friday, September 23, 2016 1:53 PM
194 | Eesti
F 016 L81 345 | (23.9.16) Bosch Power Tools
teadmised või kogemused, ei tohi
akulaadijat kasutada, välja
arvatud juhul, kui neid juhendab
nende eest vastutav isik. Vastasel
korral tekib vale käsitsemise ja
sellest tingitud vigastuste oht.
Ärge jätke lapsi seadme
kasutamise, puhastamise ja
hooldamise ajal järelevalveta. Nii
tagate, et lapsed ei hakka
laadimisseadmega mängima.
Lapsed tohivad akulaadimisseadet
hooldada ja puhastada vaid
täiskasvanute järelevalve all.
Sümbolid
Järgmised piltsümbolid on olulised kasutusjuhendi lugemisel
ja mõistmisel. Pidage palun piltsümbolid ja nende tähendus
meeles. Piltsümbolite õige tõlgendamine aitab Teil seadet
tõhusamalt ja ohutumalt käsitseda.
Nõuetekohane kasutamine
Elektriline tööriist on ette nähtud kasutamiseks koduaias ja
koduses majapidamises.
See on mõeldud okste lõikamiseks ning seda saab kasutada
ka puidu, pehme metalli (nt vase) ja kipsplaatide lõikamiseks.
Seade sobib sirg- ja figuurlõigete tegemiseks.
Järgige tingimata saelehtede kohta antud juhiseid.
Tehnilised andmed
Vastavus normidele
Kinnitame ainuvastutajana, et punktis „Tehnilised andmed“
kirjeldatud toode on vastavuses direktiivides 2011/65/EL,
kuni 19. aprillini 2016 kehtiva direktiivi 2006/95/EÜ,
alates 20. aprillist 2016 kehtiva direktiivi 2014/35/EL,
kuni 19. aprillini 2016 kehtiva direktiivi 2004/108/EÜ,
alates 20. aprillist 2016 kehtiva direktiivi 2014/30/EL,
2006/42/EÜ ja viidatud direktiivide muudetud
redaktsioonides sätestatud asjakohaste nõuetega ning
Sümbol Tähendus
Kandke kaitseprille.
Laadimisseadet kasutage üksnes
kuivades ruumides.
Reaktsioonisuund
Liikumissuund
Sisselülitamine
Lubatud toiming
Keelatud toiming
Lisatarvikud
Universaalsaag Keo
Tootenumber 3 600 H61 9..
Nimipinge
V= 10,8
Tühikäigusagedus n
0
min
-1
0–1600
Padrun
SDS
Käigu pikkus
mm 20
Lõigatava materjali max
läbimõõt
–puidus
– pehmes metallis
mm
mm
80
7
Kaal EPTA-Procedure 01:2014
järgi
kg 1,05
Akulaadimisseade
Tootenumber EU
UK
AU
2 609 003 916
2 609 007 262
2 609 003 932
2 609 004 762
Sisendpinge
V 100 – 240
Laadimisvool
mA 500
Lubatud laadimistemperatuur
°C 0–45
Kaal EPTA-Procedure 01:2014
järgi
kg
kg
kg
0,088 (EU)
0,093 (UK)
0,085 (AU)
Kaitseaste
/ II
Aku
liitium-ioon
Nimipinge
V= 10,8
Mahtuvus
Ah 1,5
Laadimisaeg (tühja aku puhul)
h3,5
Akuelementide arv
3
Pöörake palun tähelepanu oma tööriista andmesildil toodud
tootenumbrile. Seadmete kaubanduslik tähistus võib olla erinev.
OBJ_BUCH-1453-006.book Page 194 Friday, September 23, 2016 1:53 PM
Eesti | 195
Bosch Power Tools F 016 L81 345 | (23.9.16)
järgmiste standarditega: EN 60745-1, EN 60745-2-11
(akutööriist), EN 50581, EN 60335-1, EN 60335-2-29
(akulaadimisseade).
Tehniline toimik (2006/42/EÜ, 2000/14/EÜ) saadaval:
Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,
Stowmarket, Suffolk IP14 1EY, England
Robert Bosch Power Tools GmbH
70538 Stuttgart, GERMANY
Stuttgart, 01.01.2017
Andmed müra/vibratsiooni kohta
Müratase määratud kooskõlas standardiga EN 60745-2-11.
Seadme A-karakteristikuga mõõdetud helirõhu tase on
üldjuhul 72 dB(A). Mõõtemääramatus K=3 dB.
Müratase võib töötamisel ületada 80 dB(A).
Kasutage kuulmiskaitsevahendeid!
Vibratsioonitase a
h
(kolme telje vektorsumma) ja mõõtemää-
ramatus K, kindlaks tehtud kooskõlas standardiga
EN 60745-2-11:
Laastplaatide saagimisel: a
h
=19m/s
2
, K=6,0 m/s
2
,
puitprusside saagimisel: a
h
=20m/s
2
, K=3,0 m/s
2
.
Käesolevas juhendis toodud vibratsioon on mõõdetud
standardi EN 60745 kohase mõõtemeetodi järgi ja seda saab
kasutada elektriliste tööriistade omavaheliseks
võrdlemiseks. See sobib ka vibratsiooni esialgseks
hindamiseks. Elektrilise tööriista tehnilised
spetsifikatsioonid erinevad standardi EN 60745 kohaste
standardtestide kontrollikriteeriumidest.
Toodud vibratsioonitase esineb elektrilise tööriista peamistel
rakendustel. Kui elektrilist tööriista kasutatakse muudeks
töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus
pole piisav, võib vibratsioonitase kõikuda. See võib
vibratsiooni tööperioodi jooksul tunduvalt suurendada.
Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka
aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid
tegelikult tööle rakendamata. See võib vibratsiooni
tööperioodi jooksul tunduvalt vähendada.
Rakendage tööriista kasutaja kaitsmiseks vibratsiooni mõju
eest täiendavaid kaitsemeetmeid, näiteks: hooldage tööriistu
ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv
töökorraldus.
Kokkupanek ja kasutamine
Kasutuselevõtt
Enne mis tahes tööde tegemist elektrilise tööriista
kallal (nt hooldus, tarvikute vahetus jmt), samuti enne
tööriista transportimist ja hoiulepanekut tuleb lüliti
(sisse/välja) viia väljalülitatud asendisse. Tahtmatul
vajutamisel lülitile (sisse/välja) tekib vigastuste oht.
Aku laadimine
Teiste akulaadijate kasutamine on keelatud. Komplekti
kuuluv akulaadija on kohandatud Teie elektrilisse tööriista
paigaldatud Li-ioon-akuga.
Pöörake tähelepanu võrgupingele! Võrgupinge peab
ühtima tööriista andmesildil märgitud pingega.
Andmesildil toodud 230 V seadmeid võib kasutada ka
220 V võrgupinge korral.
Akulaadimisseadme pinge jääb vahemikku
100–240 V. Veenduge, et võrgupistik pistikupessa
sobi
Märkus: Aku on tarnimisel osaliselt laetud. Et tagada aku täit
mahtuvust, laadige aku enne esmakordset kasutamist täiesti
täis.
Li-ioon-akut võib laadida igal ajal, ilma et see lühendaks aku
kasutusiga. Laadimise katkestamine ei kahjusta akut.
Liitium-ioon-akut kaitseb süvatühjenemise eest elementide
elektrooniline kaitse „Electronic Cell Protection (ECP)“.
Tühjenenud aku korral lülitab kaitselüliti aiatööriista välja:
aiatööriist ei tööta enam.
Pärast elektrilise tööriista automaatset väljalülitamist
ärge vajutage enam lülitile (sisse/välja). Aku võib
kahjustuda.
Ühendage akulaadimisseadme võrgupistik pistikupessa ja
laadimispistik käepideme tagaküljel asuvasse pessa (vaid
üks ühendusvõimalus).
Laadimine algab kohe pärast akulaadimisseadme
laadimispistiku ühendamist pessa.
Aku täituvusastme indikaator näitab laadimise kulgu.
Laadimisel vilgub indikaator rohelise tulega. Kui aku
täituvusastme indikaator põleb pidevalt rohelise tulega, on
aku täis laetud.
Laadimisel muutub elektrilise tööriista käepide soojaks. See
on normaalne.
Kui Te tööriista pikemat aega ei kasuta, lahutage akulaadija
vooluvõrgust.
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ECS
Toimingu eesmärk Joonis Lehekülg
Tarnekomplekt
1 213
Aku laadimine
2 213
Hoidekaare paigaldamine
3 214
Hoidekaare kindla kinnitumise
kontrollimine
4 214
Saelehe paigaldamine/vahetamine 5 215
Saelehe kindla kinnitumise
kontrollimine
6 215
Sisselülitamine
7 215
Käigusageduse reguleerimine
7 215
Tööjuhised
8–9 216 – 217
Hooldus ja puhastus
10 217
Lisatarvikute/varuosade valimine
11 218
Toimingu eesmärk Joonis Lehekülg
OBJ_BUCH-1453-006.book Page 195 Friday, September 23, 2016 1:53 PM
196 | Eesti
F 016 L81 345 | (23.9.16) Bosch Power Tools
Seadet ei ole võimalik laadimise ajal kasutada; seade ei ole
seetõttu defektne, et see laadimise ajal ei tööta.
Kaitske akulaadijat niiskuse eest!
Tööjuhised
Saelehe paigaldamisel kandke kaitsekindaid.
Saelehega kokkupuutel võite end vigastada.
Saelehe vahetamisel veenduge, et Te ei hoia elektrilist
tööriista lüliti (sisse/välja) piirkonnast või lülitist
(sisse/välja) ja sisselülitustõkisest. Juhuslikul
vajutamisel lülitile (sisse/välja) võite ennast vigastada.
Saelehe paigaldamisel veenduge, et saelehe
kinnitusava oleks puhas materjalijääkidest, nt puidu-
või metallilaastudest.
Kergmaterjalide saagimisel pidage kinni asjaomastest
eeskirjadest ja materjali tootjate soovitustest.
Saagimise ajal hoidke elektrilist tööriista kahe käega
käepidemest tugevasti kinni.
Saagimise ajal ärge puudutage hoidekaart, saelehte
ega ventilatsiooniavasid.
Saeleht võib saagimise ajal kuumeneda. Enne kui
saelehte puudutate, laske sellel jahtuda.
Saelehe vahetus
Kasutage üksnes töödeldava materjali jaoks ette nähtud
saekettaid.
Ülevaate soovituslikest saelehtedest leiate käesoleva
kasutusjuhendi algusest. Kasutage ainult soovitatud saelehti.
Kitsaste kurvide saagimiseks kasutage kitsast saelehte.
Aku täituvusastme indikaator
Aku laetuse astme indikaator näitab juhul, kui lüliti
(sisse/välja) on alla vajutatud, püsivalt aku laetuse astet.
Tolmu/saepuru äratõmme
Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja
metalli tolm võib kahjustada tervist. Tolmuga kokkupuude ja
tolmu sissehingamine võib põhjustada seadme kasutajal või
läheduses viibivatel inimestel allergilisi reaktsioone ja/või
hingamisteede haigusi.
Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekitava
toimega, iseäranis kombinatsioonis puidutöötlemisel
kasutatavate lisaainetega (kromaadid, puidukaitsevahen-
did). Asbesti sisaldavat materjali tohivad töödelda üksnes
vastava ala asjatundjad.
– Tagage töökohas hea ventilatsioon.
– Soovitav on kasutada hingamisteede kaitsemaski filtri-
ga P2.
Pidage kinni töödeldavate materjalide suhtes Teie riigis
kehtivatest eeskirjadest.
Vältige tolmu kogunemist töökohta. Tolm võib kergesti
süttida.
Vea otsing
LED Mahtuvus
Roheline pidev tuli ≥ 35%
Roheline vilkuv tuli 15 – 35%
Punane vilkuv tuli 5 – 15%
Punane pidev tuli ≤ 5%
Tunnused Võimalik põhjus Kõrvaldamine
Elektriline tööriist ei tööta Aku on tühi Laadige aku, vt ka punkti „Laadimisjuhised“
Elektriline tööriist on defektne Pöörduge remonditöökotta
Elektrilise tööriista siseühendused ei ole korras Pöörduge remonditöökotta
Elektriline tööriist töötab
katkendlikult
Lüliti (sisse/välja) on defektne Pöörduge remonditöökotta
Tugev vibratsioon/müra Elektriline tööriist on defektne Pöörduge remonditöökotta
Saagimisaeg ühe
akulaadimise kohta on liiga
lühike
Saelehe kinnituskohta tuleb puhastada Hoidke elektrilist tööriista maapinna suunas
ja alustage saagimist
Saeleht on kulunud Vahetage saeleht välja
Halb saagimistehnika vt „Tööjuhised“ (joonis 8)
Aku ei ole täis laetud Laadige aku, vt ka punkti „Laadimisjuhised“
Saeleht liigub aeglaselt edasi
ja tagasi
Aku on peaaegu tühi Laadige aku, vt ka punkti „Laadimisjuhised“
Lüliti (sisse/välja) ei ole täiesti alla vajutatud Vajutage lüliti (sisse/välja) täiesti alla
Ülekoormus töötamise ajal Vähendage elektrilise tööriista survet oksale
OBJ_BUCH-1453-006.book Page 196 Friday, September 23, 2016 1:53 PM
Eesti | 197
Bosch Power Tools F 016 L81 345 | (23.9.16)
Hooldus ja teenindus
Hooldus, puhastamine ja säilitamine
Enne mis tahes tööde tegemist elektrilise tööriista
kallal (nt hooldus, tarvikute vahetus jmt), samuti enne
tööriista transportimist ja hoiulepanekut tuleb lüliti
(sisse/välja) viia väljalülitatud asendisse. Tahtmatul
vajutamisel lülitile (sisse/välja) tekib vigastuste oht.
Enne mis tahes tööde teostamist elektrilise tööriista
kallal eemaldage saeleht.
Seadme laitmatu ja ohutu töö tagamiseks hoidke seade
ja selle ventilatsiooniavad puhtad.
Puhastage saelehe kinnitusava soovitavalt suruõhu või pehme
pintsliga. Eelnevalt võtke saeleht seadmest välja. Määrige
saelehe kinnitusava regulaarselt.
Liigne mustus võib tekitada häireid seadme töös. Seetõttu ei
tohi rohkelt tolmu tekitavaid materjale töödelda alt üles ega
pea kohal.
Hoidke elektrilist tööriista ohutus, kuivas ja lastele
ligipääsmatus kohas.
Ärge asetage elektrilise tööriista peale teisi esemeid.
Klienditeenindus ja müügijärgne nõustamine
www.bosch-garden.com
Järelepärimiste esitamisel ja tagavaraosade tellimisel
näidake kindlasti ära seadme andmesildil olev 10-kohaline
tootenumber.
Eesti Vabariik
Mercantile Group AS
Boschi elektriliste käsitööriistade remont ja hooldus
Pärnu mnt. 549
76401 Saue vald, Laagri
Tel.: 6549 568
Faks: 679 1129
Transport
Komplektis sisalduvate liitium-ioon-akude suhtes
kohaldatakse ohtlike ainete vedu reguleerivaid nõudeid.
Akude puhul on lubatud kasutajapoolne piiranguteta
maanteevedu.
Kolmandate isikute teostatava veo korral (nt õhuvedu või
ekspedeerimine) tuleb järgida pakendi ja tähistuse osas
kehtivaid erinõudeid. Sellisel juhul peab pakendi
ettevalmistamisel alati osalema ohtlike ainete veo ekspert.
Kasutuskõlbmatuks muutunud seadmete käitlus
Aiatööriistad, lisatarvikud ja pakend tuleb
keskkonnasäästlikult ringlusse võtta.
Ärge käidelge elektrilisi tööriistu ja akusid/patareisid koos
olmejäätmetega!
Üksnes EL liikmesriikidele:
Vastavalt Euroopa Liidu direktiivile
2012/19/EL elektri- ja
elektroonikaseadmete jäätmete kohta ja
vastavalt direktiivile 2006/66/EÜ tuleb
defektsed või kasutusressursi
ammendanud akud/patareid eraldi kokku
koguda ja keskkonnasäästlikult
korduskasutada.
Integreeritud akusid on lubatud utiliseerimiseks
eemaldada vaid asjaomase kvalifikatsiooniga
töötajatel. Korpuse katte avamine toob kaasa ohu
kahjustada elektrilist tööriista määral, mis muudab
elektrilise tööriista töökõlbmatuks.
Aku eemaldamiseks elektrilisest tööriistast vajutage lülitile
(sisse/välja) seni, kuni aku on täiesti tühi. Keerake kruvid
korpusest välja ja aku väljavõtmiseks eemaldage korpuse
kate. Lühise vältimiseks lahutage aku kontaktid ükshaaval ja
isoleerige seejärel poolused. Ka täieliku tühjenemise korral on
aku veel vähesel määral pingestatud ja on lühise tekke korral
ohu allikaks.
Akud/patareid:
Li-Ion:
Järgige juhiseid, mis on toodud punktis
„Transport“.
Tootja jätab endale õiguse muudatuste tegemiseks.
Roheline ja punane LED-tuli
vilguvad vaheldumisi
Aku temperatuur on väljaspool lubatud
laadimistemperatuurivahemikku
Viige aku temperatuur akut jahutades või
soojendades lubatud vahemikku 0 °C kuni
45 °C
Punane LED-tuli vilgub 1x Aku pinge on liiga madal; aku on tühi Laadige aku, vt ka punkti „Laadimisjuhised“
Punane LED-tuli vilgub 2x Aku temperatuur on väljaspool lubatud
töötemperatuurivahemikku
Viige aku temperatuur akut jahutades või
soojendades lubatud vahemikku –15 °C
kuni +65 °C
Punane LED-tuli vilgub 5x
kiiresti
Ülekoormus (saeleht on kinni kiilunud) Vähendage elektrilise tööriista survet oksale
Lülitage elektriline tööriist esmalt sisse ja
alles siis laske sel saetava oksaga kokku
puutuda
Tunnused Võimalik põhjus Kõrvaldamine
OBJ_BUCH-1453-006.book Page 197 Friday, September 23, 2016 1:53 PM
198 | Latviešu
F 016 L81 345 | (23.9.16) Bosch Power Tools
Latviešu
Drošības noteikumi
Simbolu skaidrojums
Vispārējie drošības noteikumi darbam ar
elektroinstrumentiem
Uzmanīgi izlasiet visus drošības
noteikumus. Šeit sniegto drošības
noteikumu un norādījumu neievērošana var izraisīt
aizdegšanos un būt par cēloni elektriskajam triecienam vai
nopietnam savainojumam.
Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai
izmantošanai.
Turpmākajā izklāstā lietotais apzīmējums
„elektroinstruments“ attiecas gan uz tīkla
elektroinstrumentiem (ar elektrokabeli), gan arī uz
akumulatora elektroinstrumentiem (bez elektrokabeļa).
Drošība darba vietā
Sekojiet, lai darba vieta būtu tīra un sakārtota.
Nekārtīgā darba vietā un sliktā apgaismojumā var viegli
notikt nelaimes gadījums.
Nelietojiet elektroinstrumentu eksplozīvu vai
ugunsnedrošu vielu tuvumā un vietās ar paaugstinātu
gāzes vai putekļu saturu gaisā. Darba laikā elektroinstru-
ments nedaudz dzirksteļo, un tas var izsaukt viegli degošu
putekļu vai tvaiku aizdegšanos.
Lietojot elektroinstrumentu, neļaujiet nepiederošām
personām un jo īpaši bērniem tuvoties darba vietai.
Citu personu klātbūtne var novērst uzmanību, kā rezultātā
jūs varat zaudēt kontroli pār elektroinstrumentu.
Elektrodrošība
Elektroinstrumenta kontaktdakšai jābūt piemērotai
elektrotīkla kontaktligzdai. Kontaktdakšas konstrukci-
ju nedrīkst nekādā veidā mainīt. Nelietojiet kontakt-
dakšas salāgotājus, ja elektroinstruments caur kabeli
tiek savienots ar aizsargzemējuma ķēdi. Neizmainītas
konstrukcijas kontaktdakša, kas piemērota kontaktligzdai,
ļauj samazināt elektriskā trieciena saņemšanas risku.
Darba laikā nepieskarieties sazemētiem priekšme-
tiem, piemēram, caurulēm, radiatoriem, plītīm vai
ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug
risks saņemt elektrisko triecienu.
Nelietojiet elektroinstrumentu lietus laikā, neturiet to
mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug
risks saņemt elektrisko triecienu.
Nenesiet un nepiekariet elektroinstrumentu aiz
elektrokabeļa. Neraujiet aiz kabeļa, ja vēlaties atvienot
instrumentu no elektrotīkla kontaktligzdas. Sargājiet
elektrokabeli no karstuma, eļļas, asām šķautnēm un
elektroinstrumenta kust
īgajām daļām. Bojāts vai
samezglojies elektrokabelis var būt par cēloni elektris-
kajam triecienam.
Darbinot elektroinstrumentu ārpus telpām, iz-
mantojiet tā pievienošanai vienīgi tādus paga-
rinātājkabeļus, kuru lietošana ārpus telpām ir atļauta.
Lietojot elektrokabeli, kas piemērots darbam ārpus tel-
pām, samazinās risks saņemt elektrisko triecienu.
Ja elektroinstrumentu tomēr nepieciešams lietot vie-
tās ar paaugstinātu mitrumu, izmantojiet tā pievieno-
šanai noplūdes strāvas aizsargreleju. Lietojot noplūdes
strāvas aizsargreleju, samazinās risks saņemt elektrisko
triecienu.
Personiskā drošība
Darba laikā saglabājiet paškontroli un rīkojieties sa-
skaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties
noguris vai atrodaties alkohola, narkotiku vai medi-
kamentu izraisītā reibumā. Strādājot ar elektroinstru-
mentu, pat viens neuzmanības mirklis var būt par cēloni
nopietnam savainojumam.
Izmantojiet individuālos darba aizsardzības līdzekļus.
Darba laikā nēsājiet aizsargbrilles. Individuālo darba
aizsardzības līdzekļu (putekļu maskas, neslīdošu apavu un
aizsargķiveres vai ausu aizsargu) pielietošana atbilstoši
elektroinstrumenta tipam un veicamā darba raksturam ļauj
izvairīties no savainojumiem.
Nepieļaujiet elektroinstrumenta patvaļīgu ieslēgša-
nos. Pirms elektroinstrumenta pievienošanas elektro-
tīklam, akumulatora ievietošanas vai izņemšanas, kā
arī pirms elektroinstrumenta pārnešanas pārliecinie-
ties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja
pirksts atrodas uz ieslē
dzēja, kā arī pievienojot to elektro-
barošanas avotam laikā, kad elektroinstruments ir ie-
slēgts, var viegli notikt nelaimes gadījums.
Izlasiet šo lietošanas pamācību.
Vispārēja rakstura brīdinājuma zīme.
Sekojiet, lai tuvumā esošās personas atrastos
drošā attālumā no elektroinstrumenta.
Nēsājiet aizsargcimdus
Nelietojiet instrumentu lietus laikā un neatstājiet
to lietū.
BRIDINAJUMS
OBJ_BUCH-1453-006.book Page 198 Friday, September 23, 2016 1:53 PM
Latviešu | 199
Bosch Power Tools F 016 L81 345 | (23.9.16)
Pirms elektroinstrumenta ieslēgšanas neaizmirstiet
izņemt no tā regulējošos instrumentus vai atslēgas.
Regulējošais instruments vai atslēga, kas ieslēgšanas brīdī
atrodas elektroinstrumenta kustīgajās daļās, var radīt
savainojumu.
Darba laikā izvairieties ieņemt neērtu vai nedabisku
ķermeņa stāvokli. Vienmēr ieturiet stingru stāju un
centieties saglabāt līdzsvaru. Tas atvieglo elektroinstru-
menta vadību neparedzētās situācijās.
Izvēlieties darbam piemērotu apģērbu. Darba laikā
nenēsājiet brīvi plandošas drēbes un rotaslietas.
Netuviniet matus, apģērbu un aizsargcimdus elektro-
instrumenta kustīgajām daļām. Elektroinstrumenta
kustīgajās daļās var ieķerties vaļīgas drē
bes, rotaslietas un
gari mati.
Ja elektroinstrumenta konstrukcija ļauj tam pievienot
ārējo putekļu uzsūkšanas vai savākšanas/uzkrāšanas
ierīci, sekojiet, lai tā būtu pievienota un pareizi dar-
botos. Pielietojot putekļu uzsūkšanu vai savākšanu/uz-
krāšanu, samazinās to kaitīgā ietekme uz strādājošās
personas veselību.
Saudzējoša apiešanās un darbs ar elektro-
instrumentiem
Nepārslogojiet elektroinstrumentu. Katram darbam iz-
vēlieties piemērotu elektroinstrumentu. Elektroinstru-
ments darbojas labāk un drošāk pie nominālās slodzes.
Nelietojiet elektroinstrumentu, ja ir bojāts tā ieslē-
dzējs. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir
bīstams lietošanai un to nepieciešams remontēt.
Pirms elektroinstrumenta apkopes, regulēšanas vai
darbinstrumenta nomaiņas atvienojiet tā kontakt-
dakšu no barojošā elektrotīkla vai izņemiet no tā
akumulatoru. Šādi iespējams novērst elektroinstrumenta
nejaušu ieslēgšanos.
Ja elektroinstruments netiek lietots, uzglabājiet to pie-
mērotā vietā, kur elektroinstruments nav sasniedzams
bērniem un personām, kuras neprot ar to rīkoties vai
nav iepazinušās ar šiem noteikumiem. Ja elektroinstru-
mentu lieto nekompetentas personas, tas var apdraudēt
cilvēku veselību.
Rūpīgi veiciet elektroinstrumenta apkalpošanu. Pār-
baudiet, vai kustī
gās daļas darbojas bez traucējumiem
un nav iespiestas, vai kāda no daļām nav salauzta vai
bojāta, vai katra no tām pareizi funkcionē un pilda tai
paredzēto uzdevumu. Nodrošiniet, lai bojātās daļas
tiktu savlaicīgi nomainītas vai remontētas pilnvarotā
remonta darbnīcā. Daudzi nelaimes gadījumi notiek
tāpēc, ka elektroinstruments pirms lietošanas nav
pienācīgi apkalpots.
Savlaicīgi notīriet un uzasiniet griezošos darbinstru-
mentus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar
asiem griezējinstrumentiem, ļauj strādāt daudz ražīgāk un
ir vieglāk vadāmi.
Lietojiet vienīgi tādus elektroinstrumentus, papild-
piederumus, darbinstrumentus utt., kas atbilst šeit
sniegtajiem norādījumiem, ņemot vērā arī konkrētos
darba apstākļus un pielietojuma ī
patnības. Elektro-
instrumentu lietošana citiem mērķiem, nekā tiem, kuriem
to ir paredzējusi ražotājfirma, ir bīstama un var novest pie
neparedzamām sekām.
Saudzējoša apiešanās un darbs ar akumulatora
elektroinstrumentiem
Akumulatora uzlādei lietojiet tikai tādu uzlādes ierīci,
ko ir ieteikusi elektroinstrumenta ražotājfirma. Katra
uzlādes ierīce ir paredzēta tikai noteikta tipa akumulato-
ram, un mēģinājums to lietot cita tipa akumulatoru uzlādei
var novest pie uzlādes ierīces un/vai akumulatora aiz-
degšanās.
Pievienojiet elektroinstrumentam tikai tādu
akumulatoru, ko ir ieteikusi ražotājfirma. Cita tipa
akumulatoru lietošana var būt par cēloni savainojumam vai
novest pie elektroinstrumenta un/vai akumulatora
aizdegšanās.
Laikā, kad akumulators netiek lietots, nepieļaujiet, lai
tā kontakti saskartos ar saspraudēm, monētām,
atslēgām, naglām, skrūvēm vai citiem nelieliem metāla
priekšmetiem, kas varētu izraisīt īsslēgumu. Īsslēgums
starp akumulatora kontaktiem var radīt apdegumus un būt
par cēloni ugunsgrēkam.
Nepareizi lietojot akumulatoru, no tā var izplūst
š
ķidrais elektrolīts. Nepieļaujiet elektrolīta nonākšanu
saskarē ar ādu. Ja tas tomēr ir nejauši noticis,
noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk
acīs, nekavējoties griezieties pie ārsta. No akumulatora
izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat
apdegumu.
Apkalpošana
Nodrošiniet, lai elektroinstrumenta remontu veiktu
kvalificēts personāls, nomaiņai izmantojot oriģinālās
rezerves daļas un piederumus. Tikai tā iespējams panākt
un saglabāt vajadzīgo darba drošības līmeni.
Drošības noteikumi zobenzāģiem
Veicot darbu, kura laikā darbinstruments var skart
slēptus elektriskos vadus, turiet instrumentu tikai aiz
izolētajām virsmām. Darbinstrumentam skarot
spriegumnesošus vadus, spriegums nonāk arī uz
instrumenta metāla daļām un var būt par cēloni
elektriskajam triecienam.
Nelietojiet elektroinstrumentu kopā ar turētāju, ja tam
trūkst gumijas pārklājuma vai arī šis pārklājums ir
bojāts. Nomainiet turētāju pret jaunu, ja ir bojāts tā
gumijas pārklājums.
Netuviniet rokas zāģējuma trasei. Neturiet rokas zem
zāģējamā priekšmeta. Ķermeņa daļu saskaršanās ar zāģa
asmeni var būt par cēloni savainojumam.
OBJ_BUCH-1453-006.book Page 199 Friday, September 23, 2016 1:53 PM
200 | Latviešu
F 016 L81 345 | (23.9.16) Bosch Power Tools
Kontaktējiet darbinstrumentu ar apstrādājamo
priekšmetu tikai pēc elektroinstrumenta ieslēgšanas.
Tas ļaus izvairīties no atsitiena, kas var notikt,
darbinstrumentam iestrēgstot apstrādājamajā
priekšmetā.
Veicot zāģēšanu bez turētāja, sekojiet, lai balstplāksne
būtu piespiesta zāģējamajam priekšmetam. Pretējā
gadījumā zāģa asmens var ieķerties, izraisot kontroles
zaudēšanu pār elektroinstrumentu.
Pēc zāģēšanas izslēdziet elektroinstrumentu un tikai
tad izvelciet zāģa asmeni no zāģējuma, vispirms
nogaidot, līdz asmens pilnīgi apstājas. Tas ļaus
izvairīties no atsitiena, un elektroinstrumentu būs
iespējams droši novietot.
Lietojiet tikai nebojātus zāģa asmeņus. Saliekti vai neasi
zāģa asmeņi var salūzt, negatīvi ietekmēt zāģējuma
kvalitāti vai izraisī
t atsitienu.
Pēc instrumenta izslēgšanas nemēģiniet bremzēt zāģa
asmeni ar sānu spiedienu. Šādas rīcības dēļ zāģa asmens
var tikt bojāts vai salūzt, kā arī var notikt atsitiens.
Stingri iestipriniet apstrādājamo materiālu. Neturiet
zāģējamo priekšmetu ar roku un neatbalstiet to pret
kāju. Elektroinstrumenta darbības laikā nepieļaujiet
kustīgā asmens saskaršanos ar zemi vai citiem priekš-
metiem. Tas var būt par cēloni atsitienam.
Lietojiet piemērotu metālmeklētāju slēpto pievadlīniju
atklāšanai vai arī griezieties pēc palīdzības vietējā
komunālās saimniecības iestādē. Kontakta rezultātā ar
elektrot
īkla līniju, var izcelties ugunsgrēks un strādājošā
persona var saņemt elektrisko triecienu. Gāzes vada
bojājums var izraisīt sprādzienu. Kontakta rezultātā ar
ūdensvada cauruli, var tikt bojātas materiālās vērtības.
Nostipriniet apstrādājamo priekšmetu. Iestiprinot
apstrādājamo priekšmetu skrūvspīlēs vai citā stiprinājuma
ierīcē, strādāt ir drošāk, nekā tad, ja tas tiek turēts ar
rokām.
Pirms elektroinstrumenta novietošanas nogaidiet, līdz
tas pilnīgi apstājas. Kustībā esošs darbinstruments var ie-
strēgt, izsaucot kontroles zaudēšanu pār
elektroinstrumentu.
Pirms jebkura darba ar elektroinstrumentu (pirms
apkopes, darbinstrumenta nomaiņas u. t. t.) kā arī
pirms tā transportēšanas vai novietošanas
uzglabāšanai nostipriniet elektroinstrumenta
ieslēdzēju izslēgtā stāvoklī. Nejauši nospiežot
ieslēdzēju, var gūt savainojumu.
Sargā
jiet elektroinstrumentu no karstuma,
piemēram, no ilgstošas atrašanās saules staros
vai uguns tuvumā, kā arī no ūdens un mitruma.
Tas var izraisīt sprādzienu.
Bojājuma vai nepareizas lietošanas rezultātā
akumulators var izdalīt kaitīgus izgarojumus. Šādā
gadījumā izvēdiniet telpu un, ja jūtaties slikti,
griezieties pie ārsta. Izgarojumi var izraisīt elpošanas ceļu
kairinājumu.
Lai taupītu enerģiju, ieslēdziet elektroinstrumentu tikai
tad, kad tas tiek lietots.
Drošības noteikumi uzlādes ierīcēm
Sargājiet uzlādes ierīci no
lietus vai mitruma. Uzlādes
ierīcē iekļūstot mitrumam,
pieaug risks saņemt elektrisko
triecienu.
Elektroinstrumenta uzlādei
izmantojiet vienīgi kopā ar to
piegādāto uzlādes ierīci.
Uzturiet uzlādes ierīci tīru. Ja
uzlādes ierīce ir netīra, pieaug risks
saņemt elektrisko triecienu.
Ik reizi pirms lietošanas
pārbaudiet uzlādes ierīci, tās
elektrokabeli un kontaktdakšu.
Nelietojiet uzlādes ierīci, ja tā ir
bojāta. Neatveriet uzlādes ierīci
saviem spēkiem, bet nodrošiniet,
lai tās remontu veiktu kvalificēts
speciālists, nomaiņai izmantojot
oriģinālās rezerves daļas. Ja ir
bojāta uzlādes ierīce, tās
elektrokabelis un kontaktdakša,
pieaug risks saņemt elektrisko
triecienu.
Bērni un personas, kas savu
ierobežoto psihisko, sensoro vai
garīgo spēju un pieredzes vai
zināšanu trūkuma dēļ nespēj droši
apkalpot uzlādes ierīci, nedrīkst
šo uzlādes ierīci lietot bez
atbildīgās personas uzraudzības
un norādījumu saņemšanas no
tās. Pretējā gadījumā pastāv
savainojumu rašanās risks
nepareizas apiešanās dēļ.
OBJ_BUCH-1453-006.book Page 200 Friday, September 23, 2016 1:53 PM
Latviešu | 201
Bosch Power Tools F 016 L81 345 | (23.9.16)
Bērni drīkst lietot, tīrīt un
apkalpot uzlādes ierīci tikai
pieaugušo uzraudzībā. Tas ļaus
nodrošināt, lai bērni nerotaļātos ar
uzlādes ierīci.
Bērni nedrīkst veikt uzlādes
ierīces tīrīšanu un apkalpošanu
bez pieaugušo uzraudzības.
Simboli
Tālāk aplūkotie simboli ir svarīgi, lai lasītu un pareizi izprastu
šo lietošanas pamācību. Iegaumējiet šos simbolus un to
nozīmi. Simbolu pareiza interpretācija ļaus vieglāk un drošāk
lietot elektroinstrumentu.
Pielietojums
Šis elektroinstruments ir paredzēts lietošanai mājā un tās
tuvumā.
Tas ir piemērots zaru zāģēšanai, taču to var izmantot arī koka,
mīkstu metālu (piemēram, vara) un sausā apmetuma
zāģēšanai.
Instruments ir derīgs liektu un taisnu zāģējumu veidošanai.
Obligāti ievērojiet ieteikumus par zāģa asmeņu izvēli.
Tehniskie parametri
Atbilstības deklarācija
Mēs ar pilnu atbildību paziņojam, ka sadaļā „Tehniskie
parametri“ aprakstītais izstrādājums atbilst visiem direktīvās
2011/65/ES, kā arī līdz 2016. gada 19. aprīlim direktīvā
2006/95/EK, no 2016. gada 20. aprīļa direktīvā
2014/35/ES, kā arī līdz 2016. gada 19. aprīlim direktīvā
2004/108/EK, no 2016. gada 20. aprīļa direktīvās
2014/30/ES, 2006/42/EK un to labojumos ietvertajiem
saistošajiem noteikumiem, kā arī šādiem standartiem:
EN 60745-1, EN 60745-2-11 (akumulatora instrumenti),
EN 50581, EN 60335-1, EN 60335-2-29 (akumulatoru
uzlādes ierīces).
Tehniskā lieta (2006/42/EK, 2000/14/EK) no:
Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,
Stowmarket, Suffolk IP14 1EY, England
Simbols Nozīme
Nēsājiet aizsargbrilles.
Lietojiet uzlādes ierīci tikai sausās
telpās.
Reakcijas virziens
Kustības virziens
Ieslēgšana
Atļauta darbība
Aizliegta darbība
Piederumi
Zobenzāģis Keo
Izstrādājuma numurs 3 600 H61 9..
Nominālais spriegums
V= 10,8
Darba gājienu biežums brīvgaitā n
0
min.
-1
0–1600
Darbinstrumenta stiprinājums
SDS
Darba gājienu garums
mm 20
Zāģēšanas spēja, maks. diametrs
–kokam
–mīkstam metālam
mm
mm
80
7
Svars atbilstoši
EPTA-Procedure 01:2014
kg 1,05
Uzlādes ierīce
Izstrādājuma numurs EU
UK
AU
2 609 003 916
2 609 007 262
2 609 003 932
2 609 004 762
Uzlādes spriegums
V 100 – 240
Uzlādes strāva
mA 500
Pieļaujamais uzlādes temperatūras
diapazons
°C 0–45
Svars atbilstoši
EPTA-Procedure 01:2014
kg
kg
kg
0,088 (EU)
0,093 (UK)
0,085 (AU)
Elektroaizsardzības klase
/ II
Akumulators
litija-jonu
Nominālais spriegums
V= 10,8
Akumulatora ietilpība
Ah 1,5
Uzlādes laiks (tukšam
akumulatoram)
st. 3,5
Akumulatora elementu skaits
3
Lūdzam vadīties pēc elektroinstrumenta izstrādājuma numura.
Atsevišķiem izstrādājumiem tirdzniecības apzīmējumi var mainīties.
OBJ_BUCH-1453-006.book Page 201 Friday, September 23, 2016 1:53 PM
202 | Latviešu
F 016 L81 345 | (23.9.16) Bosch Power Tools
Robert Bosch Power Tools GmbH
70538 Stuttgart, GERMANY
Stuttgart, 01.01.2017
Informācija par troksni un vibrāciju
Trokšņa parametru vērtības ir noteiktas atbilstoši
EN 60745-2-11.
Elektroinstrumenta radītā pēc raksturlīknes A izsvērtā
trokšņa skaņas spiediena tipiskais līmenis ir 72 dB(A).
Izkliede K=3 dB.
Trokšņa līmenis darba laikā var pārsniegt 80 dB(A).
Izmantojiet ausu aizsargus!
Kopējā vibrācijas paātrinājuma vērtība a
h
(vektoru summa
trijos virzienos) un izkliede K ir noteikta atbilstoši standartam
EN 60745-2-11.
Skaidu plākšņu zāģēšana: a
h
=19m/s
2
, K=6,0 m/s
2
,
koka siju zāģēšana: a
h
=20m/s
2
, K=3,0 m/s
2
.
Šajā pamācībā norādītais vibrācijas līmenis ir izmērīts
atbilstoši standartā EN 60745 noteiktajai procedūrai un var
tikt lietots elektroinstrumentu salīdzināšanai. To var izmantot
arī vibrācijas radītās papildu slodzes iepriekšējai
novērtēšanai.
Elektroinstrumenta tehniskie parametri atšķiras no standartā
EN 60745 aprakstīto tipveida pārbaužu kritērijiem.
Šeit sniegtais vibrācijas līmenis ir attiecināms uz
elektroinstrumenta galvenajiem pielietojuma veidiem. Ja
elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar
netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā
apkalpots, tā vibrācijas līmenis var atšķirties no šeit
norādītajām vērtībām. Tas var ievērojami palielināt vibrācijas
radīto papildu slodzi zināmam darba laika posmam.
Lai precīzi izvērtētu vibrācijas radīto papildu slodzi zināmam
darba laika posmam, jāņem vērā arī laiks, kad
elektroinstruments ir izslēgts vai arī darbojas, taču reāli
netiek izmantots paredzētā darba veikšanai. Tas var
ievērojami samazināt vibrācijas radīto papildu slodzi
zināmam darba laika posmam.
Veiciet papildu pasākumus, lai pasargātu strādājošo personu
no vibrācijas kaitīgās iedarb
ības, piemēram, savlaicīgi veiciet
elektroinstrumenta un darbinstrumentu apkalpošanu,
novērsiet roku atdzišanu un pareizi plānojiet darbu.
Montāža un lietošana
Uzsākot lietošanu
Pirms jebkura darba ar elektroinstrumentu (pirms
apkopes, darbinstrumenta nomaiņas u. t. t.) kā arī
pirms tā transportēšanas vai novietošanas
uzglabāšanai nostipriniet elektroinstrumenta
ieslēdzēju izslēgtā stāvoklī. Nejauši nospiežot
ieslēdzēju, var gūt savainojumu.
Akumulatora uzlādes ierīce
Nelietojiet citas uzlādes ierīces. Kopā ar mērinstrumen-
tu piegādātā uzlādes ierīce ir piemērota tajā iebūvētā
litija-jonu akumulatora uzlādei.
Pievadiet uzlādes ierīcei pareizu barojošo spriegumu!
Spriegumam barojošajā elektrotīklā jāatbilst uzlādes
ierīces marķējuma plāksnītē norādītajai sprieguma
vērtībai. Uzlādes ierīces, kas paredzētas 230 V
spriegumam, var darboties arī no 220 V elektrotīkla.
Uzlādes ierīce darbojas no sprieguma 100–240 V.
Nodrošiniet, lai tās elektrokabeļa kontaktdakša
atbilstu elektrotīkla kontaktligzdas konstrukcijai.
Piezīme. Akumulators tiek piegādāts daļēji uzlādētā stāvoklī.
Lai akumulators spētu nodrošināt pilnu jaudu, tas pirms
pirmās lietošanas pilnīgi jāuzlādē.
Litija-jonu akumulatoru var uzlādēt jebkurā laikā, nebaidoties
samazināt tā kalpošanas laiku. Akumulatoram nekaitē arī
pārtraukums uzlādes procesā.
Litija – jonu akumulators ir apgādāts ar elementu
elektroniskās aizsardzības (ECP) funkciju, kas to aizsargā
pret dziļ
o izlādi. Ja akumulators ir izlādējies, īpaša
aizsardzības sistēma izslēdz dārza instrumentu, kas līdz ar to
pārtrauc darboties.
Ja elektroinstruments ir automātiski izslēdzies,
nemēģiniet to no jauna ieslēgt, nospiežot ieslēdzēju.
Šādas rīcības dēļ var tikt bojāts akumulators.
Pievienojiet uzlādes ierīces elektrokabeļa kontaktdakšu
elektrotīkla kontaktligzdai un tad pievienojiet uzlādes ierīces
savienotāju ligzdai roktura mugurpusē (tā ir vienīgā
pievienošanas iespēja).
Akumulatora uzlāde sākas uzreiz pēc uzlādes ierīces
savienotāja pievienošanas ligzdai.
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ECS
Darbība un tās mērķis Attēls Lappuse
Piegādes komplekts 1 213
Akumulatora uzlādes ierīce
2 213
Turētāja montāža
3 214
Turētāja stingras iestiprināšanas
pārbaude
4 214
Zāģa asmens iestiprināšana un
izņemšana 5 215
Zāģa asmens stingras
iestiprināšanas pārbaude
6 215
Ieslēgšana
7 215
Darba gājienu biežuma regulēšana
7 215
Norādījumi darbam
8–9 216 – 217
Apkope un tīrīšana
10 217
Piederumu/rezerves daļu izvēle
11 218
Darbība un tās mērķis Attēls Lappuse
OBJ_BUCH-1453-006.book Page 202 Friday, September 23, 2016 1:53 PM
Latviešu | 203
Bosch Power Tools F 016 L81 345 | (23.9.16)
Akumulatora uzlādes pakāpes indikators parāda uzlādes
gaitu. Uzlādes laikā indikators mirgo zaļā krāsā. Ja
akumulatora uzlādes pakāpes indikators pastāvīgi deg zaļā
krāsā, tas nozīmē, ka akumulators ir pilnīgi uzlādēts.
Uzlādes laikā elektroinstrumenta rokturis silst. Tas ir normāli
un neliecina par bojājumiem.
Ja elektroinstruments ilgāku laiku netiek lietots, atvienojiet
uzlādes ierīci no barojošā elektrotīkla.
Elektroinstrumentu uzlādes laikā nevar darbināt; tas nav
defekts, ja elektroinstruments uzlādes laikā nedarbojas.
Sargājiet uzlādes ierīci no mitruma!
Norādījumi darbam
Iestiprinot zāģa asmeņus, uzvelciet aizsargcimdus.
Ķermeņa daļu saskaršanās ar zāģa asmeni var būt par
cēloni savainojumam.
Veicot zāģa asmens nomaiņu, neturiet
elektroinstrumentu ieslēdzēja tuvumā, nesatveriet to
aiz ieslēdzēja vai aiz ieslēdzēja bloķēšanas taustiņa.
Nejauši nospiežot ieslēdzēju, var gūt savainojumu.
Nomainot zāģa asmeņus, sekojiet, lai asmens
stiprinājumam nebūtu pielipušas zāģējamā materiāla
paliekas (piemēram, koka vai metāla skaidas).
Zāģējot vieglos būvmateriālus, ievērojiet šo materiālu
ražotājfirmu sniegtos norādījumus un ieteikumus.
Veicot zāģēšanu ar vienu roku, stingri turiet
elektroinstrumentu aiz roktura.
Zāģēšanas laikā
nesatveriet instrumentu aiz turētāja,
nepieskarieties zāģa asmenim un nenosedziet
ventilācijas atveres.
Zāģēšanas laikā zāģa asmens var stipri sakarst. Pirms
pieskaršanās zāģa asmenim ļaujiet tam atdzist.
Zāģa asmens izvēle
Lietojiet tikai zāģa asmeņus, kas ir piemēroti
apstrādājamajam materiālam.
Pārskats par ieteicamajiem zāģa asmeņiem ir sniegts šīs
pamācības sākumā. Lietojiet tikai ieteiktos zāģa asmeņus.
Liektu zāģējumu veidošanai ar nelielu liekuma rādiusu
izvēlieties šaurākus zāģa asmeņus.
Akumulatora uzlādes pakāpes indikators
Akumulatora uzlādes pakāpes indikators pie nospiesta
ieslēdzēja pastāvīgi rāda akumulatora uzlādes pakāpi.
Putekļu un skaidu uzsūkšana
Dažu materiālu, piemēram, svinu saturošu krāsu, dažu
koksnes šķirņu, minerālu un metālu putekļi var būt kaitīgi
veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana
var izraisīt alerģiskas reakcijas vai elpošanas ceļu saslimšanu
elektroinstrumenta lietotājam vai darba vietai tuvumā
esošajām personām.
Atsevišķu materiālu putekļi, piemēram, putekļi, kas rodas,
zāģējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši
tad, ja koksne iepriekš ir tikusi ķīmiski apstrādāta (ar hromātu
vai koksnes aizsardzības līdzekļiem). Azbestu saturošus
materiālus drīkst apstrādāt vienīgi personas ar īpašām
profesionālām iemaņām.
–Darba vietai jābūt labi ventilējamai.
– Darba laikā ieteicams izmantot masku elpošanas ceļu
aizsardzībai ar filtrēšanas klasi P2.
Ievērojiet jūsu valstī spēkā esošos priekšrakstus, kas attie-
cas uz apstrādājamo materiālu.
Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var
viegli aizdegties.
Kļūmju uzmeklēšana
Mirdzdiode Akumulatora ietilpība
Pastāvīgi deg zaļā krāsā ≥ 35%
Mirgo zaļā krāsā 15 – 35%
Mirgo sarkanā krāsā 5 – 15%
Pastāvīgi deg sarkanā krāsā ≤ 5%
Pazīme Iespējamais cēlonis Novēršana
Elektroinstruments nedarbojas Uzlādējiet akumulatoru Uzlādējiet akumulatoru, kā norādīts sadaļā
„Ieteikumi akumulatora uzlādei“
Elektroinstruments ir bojāts Griezieties remonta darbnīcā
Ir bojāti elektroinstrumenta iekšējie
savienojumi
Griezieties remonta darbnīcā
Elektroinstruments darbojas ar
pārtraukumiem
Ir bojāts ieslēdzējs Griezieties remonta darbnīcā
Dārza instruments stipri vibrē
un/vai trokšņo
Elektroinstruments ir bojāts Griezieties remonta darbnīcā
OBJ_BUCH-1453-006.book Page 203 Friday, September 23, 2016 1:53 PM
204 | Latviešu
F 016 L81 345 | (23.9.16) Bosch Power Tools
Apkalpošana un apkope
Apkalpošana, tīrīšana un uzglabāšana
Pirms jebkura darba ar elektroinstrumentu (pirms
apkopes, darbinstrumenta nomaiņas u. t. t.) kā arī
pirms tā transportēšanas vai novietošanas
uzglabāšanai nostipriniet elektroinstrumenta
ieslēdzēju izslēgtā stāvoklī. Nejauši nospiežot
ieslēdzēju, var gūt savainojumu.
Pirms jebkādu darbu veikšanas ar elektroinstrumentu
izņemiet no tā zāģa asmeni
Lai nodrošinātu ilgstošu un nevainojamu elektroin-
strumenta darbību, uzturiet tīru tā korpusu un
ventilācijas atveres.
Veiciet zāģa asmens stiprinājuma tīrīšanu ar saspiesta gaisa
strūklu vai ar mīkstu otu. Šim nolūkam izņemiet zāģa asmeni
no elektroinstrumenta. Uzturiet zāģa asmens stiprinājumu
darba kārtībā, lietojot piemērotas smērvielas.
Ja elektroinstrumentā iekļūst liels daudzums netīrumu, var
tikt traucēta tā normāla funkcionēšana. Tāpēc, ja zāģē
jami
materiāli, kuru apstrādes gaitā izdalās liels putekļu
daudzums, neizvēlieties zāģēšanas virzienu no lejas augšup
un nestrādājiet, paceļot instrumentu virs galvas.
Uzglabājiet elektroinstrumentu sausā un drošā vietā, kur tas
nav sasniedzams bērniem.
Nenovietojiet uz elektroinstrumenta citus priekšmetus.
Klientu konsultāciju dienests un konsultācijas
par lietošanu
www.bosch-garden.com
Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti
paziņojiet 10 zīmju izstrādājuma numuru, kas atrodams uz
elektroinstrumenta marķējuma plāksnītes.
Latvijas Republika
Robert Bosch SIA
Bosch elektroinstrumentu servisa centrs
Dzelzavas ielā 120 S
LV-1021 Rīga
Tālr.: 67146262
Telefakss: 67146263
E-pasts: service-pt@lv.bosch.com
Transportēšana
Uz izstrādājumam pievienotajiem litija-jonu akumulatoriem
attiecas noteikumi par bīstamo kravu pārvadāšanu. Lietotājs
var transportēt akumulatorus ielu transporta plūsmā bez
papildu nosacījumiem.
Pārsūtot tos ar trešo personu starpniecību (piemēram, ar
gaisa transporta vai citu transporta aģentūru starpniecību),
jāievēro īpaši sūtījuma iesaiņošanas un marķēšanas
noteikumi. Tāpēc sūtījumu sagatavošanas laikā jāpieaicina
kravu pārvadāšanas speciālists.
Zāģēšanas laiks ar vienu
akumulatora uzlādi ir pārāk
mazs
Zāģa asmens stiprinājumu
nepieciešams iztīrīt
Nolaidiet elektroinstrumentu lejup un tad
ieslēdziet
Zāģa asmens ir nodilis Nomainiet zāģa asmeni
Zāģēšana tiek veikta nepareizi Skatīt sadaļu „Norādījumi darbam“ (attēls 8)
Akumulators nav pilnīgi uzlādēts Uzlādējiet akumulatoru, kā norādīts sadaļā
„Ieteikumi akumulatora uzlādei“
Zāģa asmens kustība ir pārāk
lēna
Uzlādējiet akumulatoru Uzlādējiet akumulatoru, kā norādīts sadaļā
„Ieteikumi akumulatora uzlādei“
Iesl
ēdzējs nav nospiests līdz galam Līdz galam nospiediet ieslēdzēju
Darba laikā novērojama pārslodze Samaziniet elektroinstrumenta spiedienu uz zaru
Pārmaiņus mirgo zaļā un
sarkanā mirdzdiode
Akumulatora temperatūra ir ārpus
pieļaujamajām uzlādes temperatūras
vērtību robežām
Atdzesējiet vai sasildiet akumulatoru, līdz tā
temperatūra nonāk pieļaujamo vērtību robežās,
kas ir no 0 °C līdz 45 °C
Sarkanā mirdzdiode mirgo 1x Akumulatora spriegums ir pārāk zems,
akumulators ir izlādējies
Uzlādējiet akumulatoru, kā norādīts sadaļā
„Ieteikumi akumulatora uzlādei“
Sarkanā mirdzdiode mirgo 2x Akumulatora temperatūra ir ārpus
pieļaujamajām darba temperatūras
vērtību robežām
Atdzesējiet vai sasildiet akumulatoru, līdz tā
temperatūra nonāk pieļaujamo vērtību robežās,
kas ir no –15 °C līdz +65 °C
Sarkanā mirdzdiode ātri
mirgo 5x
Pārslodze (ir iestrēdzis zāģa asmens) Samaziniet elektroinstrumenta spiedienu uz zaru
Kontaktējiet zāģa asmeni ar zāģējamo zaru tikai
pēc elektroinstrumenta ieslēgšanas
Pazīme Iespējamais cēlonis Novēršana
OBJ_BUCH-1453-006.book Page 204 Friday, September 23, 2016 1:53 PM
Lietuviškai | 205
Bosch Power Tools F 016 L81 345 | (23.9.16)
Atbrīvošanās no nolietotajiem izstrādājumiem
Nolietotais dārza instruments, tā piederumi un iesaiņojuma
materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi
nekaitīgā veidā.
Neizmetiet nolietotos elektroinstrumentus, akumulatorus un
baterijas sadzīves atkritumu tvertnē!
Tikai ES valstīm
Atbilstoši Eiropas Savienības direktīvai
2012/19/ES par nolietotajām
elektriskajām un elektroniskajām ierīcēm,
lietošanai nederīgie elektroinstrumenti, kā
arī, atbilstoši direktīvai 2006/66/EK,
bojātie vai nolietotie akumulatori un
baterijas jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei
apkārtējai videi nekaitīgā veidā.
Lai iebūvētos akumulatorus nogādātu utilizēšanai, tos
no instrumenta drīkst izņemt tikai speciālists.
Neprasmīgi atverot korpusa apvalku, elektroinstruments
var tikt sabojāts.
Lai no elektroinstrumenta izņemtu akumulatoru, nospiediet
ieslēdzēju un turiet to nospiestu, līdz akumulators ir pilnīgi
izlādējies. Lai izņemtu akumulatoru, izskrūvējiet skrūves no
elektroinstrumenta korpusa un no
ņemiet korpusa apvalku.
Lai novērstu īsslēguma rašanos, pārgrieziet akumulatora
savienotājus atsevišķi vienu pēc otra un tad savstarpēji
izolējiet izvadus. Arī tad, ja akumulators ir pilnīgi izlādēts, tajā
saglabājas zināms paliekošais lādiņš, kas īsslēguma gadījumā
var radīt ievērojamu strāvu.
Akumulatori un baterijas
Litija-jonu akumulatori
Lūdzam ievērot norādījumus, kas sniegti
sadaļā „Transportēšana“.
Tiesības uz izmaiņām tiek saglabātas.
Lietuviškai
Saugos nuorodos
Pavaizduotų simbolių paaiškinimas
Bendrosios darbo su elektriniais įrankiais saugos
nuorodos
Perskaitykite visas šias saugos
nuorodas ir reikalavimus. Jei
nepaisysite žemiau pateiktų saugos nuorodų ir reikalavimų,
gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai
susižaloti arba sužaloti kitus asmenis.
Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir
ateityje galėtumėte jais pasinaudoti.
Toliau pateiktame tekste vartojama sąvoka „Elektrinis įrankis“
apibūdina įrankius, maitinamus iš elektros tinklo (su
maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo
laido).
Darbo vietos saugumas
Darbo vieta turi būti švari ir gerai apšviesta.
Netvarkinga arba blogai apšviesta darbo vieta gali tapti
nelaimingų atsitikimų priežastimi.
Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra
degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali
kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai
gali užsidegti.
Dirbdami su elektriniu įrankiu neleiskite šalia būti
žiūrovams, vaikams ir lankytojams. Nukreipę dėmesį į
kitus asmenis galite nebesuvaldyti prietaiso.
Atidžiai perskaitykite šią naudojimo instrukciją.
Bendrasis įspėjimas apie pavojų.
Pasirūpinkite, kad netoli esantys žmonės būtų
saugiu atstumu nuo elektrinio įrankio.
Mūvėkite apsauginėmis pirštinėmis
Nenaudokite elektrinio įrankio, kai lyja, ir
nepalikite prietaiso lyjant lauke.
OBJ_BUCH-1453-006.book Page 205 Friday, September 23, 2016 1:53 PM
206 | Lietuviškai
F 016 L81 345 | (23.9.16) Bosch Power Tools
Elektrosauga
Elektrinio įrankio maitinimo laido kištukas turi atitikti
tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negali-
ma modifikuoti. Nenaudokite kištuko adapterių su
įžemintais elektriniais įrankiais. Originalūs kištukai, tiks-
liai tinkantys elektros tinklo kištukiniam lizdui, sumažina
elektros smūgio pavojų.
Saugokitės, kad neprisiliestumėte prie įžemintų pa-
viršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų.
Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio ri-
zika.
Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į
elektrinį įrankį patenka vandens, padidėja elektros smūgio
rizika.
Nenaudokite maitinimo laido ne pagal paskirtį, t.y. ne-
neškite elektrinio įrankio paėmę už laido, nekabinkite
ant laido, netraukite už jo, jei norite iš kištukinio lizdo
ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų
karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios de-
talės ar judančios prietaiso dalys. Pažeisti arba susipynę
laidai gali tapti elektros smūgio priežastimi.
Jei su elektriniu įrankiu dirbate lauke, naudokite tik to-
kius ilginamuosius laidus, kurie tinka ir lauko darbams.
Naudojant lauko darbams pritaikytus ilginamuosius laidus,
sumažėja elektros smūgio pavojus.
Jei su elektriniu įrankiu neišvengiamai reikia dirbti
drėgnoje aplinkoje, naudokite nuotėkio srovės saugi-
klį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros
smūgio pavojus.
Žmonių sauga
Būkite atidūs, sutelkite dėmesį į tai, ką jūs darote ir,
dirbdami su elektriniu įrankiu, vadovaukitės sveiku
protu. Nedirbkite su elektriniu įrankiu, jei esate
pavargę arba vartojote narkotikų, alkoholio ar medika-
mentų. Akimirksnio neatidumas dirbant su elektriniu
įrankiu gali tapti sunkių sužalojimų priežastimi.
Visada dirbkite su asmens apsaugos priemonėmis ir
apsauginiais akiniais. Naudojant asmens apsaugos
priemones, pvz., respiratorių ar apsauginę kaukę, neslys-
tančius batus, apsauginį šalmą, klausos apsaugos
priemones ir kt., rekomenduojamas atitinkamai pagal
naudojamą elektrinį įrankį, sumažėja rizika susižeisti.
Saugokitės, kad elektrinio įrankio neįjungtumėte atsi-
tiktinai. Prieš prijungdami elektrinį įrankį prie elektros
tinklo ir/arba akumuliatoriaus, prieš pakeldami ar
nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešda-
mi elektrinį įrankį pirštą laikysite ant jungiklio arba prietai-
są įjungsite į elektros tinklą, kai jungiklis yra įjungtas, gali
įvykti nelaimingas atsitikimas.
Prieš įjungdami elektrin
į įrankį pašalinkite reguliavimo
įrankius arba veržlinius raktus. Prietaiso besisukančioje
dalyje esantis įrankis ar raktas gali sužaloti.
Stenkitės, kad kūnas visada būtų normalioje padėtyje.
Dirbdami stovėkite saugiai ir visada išlaikykite pusiau-
svyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą
galėsite geriau kontroliuoti elektrinį įrankį netikėtose situa-
cijose.
Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių
ir papuošalų. Saugokite plaukus, drabužius ir pirštines
nuo besisukančių elektrinio įrankio dalių. Laisvus dra-
bužius, papuošalus bei ilgus plaukus gali įtraukti besisu-
kančios dalys.
Jei yra numatyta galimybė prijungti dulkių nusiurbimo
ar surinkimo įrenginius, visada įsitikinkite, ar jie yra
prijungti ir ar tinkamai naudojami. Naudojant dulkių
nusiurbimo įrenginius sumažėja kenksmingas dulkių
poveikis.
Rūpestinga elektrinių įrankių priežiūra ir
naudojimas
Neperkraukite prietaiso. Naudokite jūsų darbui tinkamą
elektrinį įrankį. Su tinkamu elektriniu įrankiu jūs dirbsite
geriau ir saugiau, jei neviršysite nurodyto galingumo.
Nenaudokite elektrinio įrankio su sugedusiu jungikliu.
Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra
pavojingas ir jį reikia remontuoti.
Prieš reguliuodami prietaisą, keisdami darbo įrankius
ar prieš valydami prietaisą, iš elektros tinklo lizdo
ištraukite kištuką ir/arba išimkite akumuliatorių. Ši
atsargumo priemonė apsaugos jus nuo netikėto elektrinio
įrankio įsijungimo.
Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir
nemokantiems juo naudotis asmenims neprieinamoje
vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja
nepatyrę asmenys.
Rūpestingai prižiūrėkite elektrinį įrankį. Patikrinkite,
ar besisukančios prietaiso dalys tinkamai veikia ir
niekur nestringa, ar nėra sulūžusių ar pažeistų dalių,
kurios trikdytų elektrinio įrankio veikimą. Prieš vėl
naudojant prietaisą, pažeistos prietaiso dalys turi būti
sutaisytos.
Daugelio nelaimingų atsitikimų priežastis yra
blogai prižiūrimi elektriniai įrankiai.
Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai
prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis
briaunomis mažiau stringa ir juos yra lengviau valdyti.
Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t.t.
naudokite taip, kaip nurodyta šioje instrukcijoje, ir
atsižvelkite į darbo sąlygas ir atliekamą darbą.
Naudojant elektrinius įrankius ne pagal paskirtį, gali
susidaryti pavojingos situacijos.
Rūpestinga akumuliatorinių įrankių priežiūra ir
naudojimas
Akumuliatoriui įkrauti naudokite tik tuos įkroviklius,
kuriuos rekomenduoja gamintojas. Naudojant kitokio
tipo akumuliatoriams skirtą įkroviklį, iškyla gaisro pavojus.
Su elektriniu įrankiu galima naudoti tik jam skirtą
akumuliatorių. Naudojant kitokius akumuliatorius iškyla
susižalojimo ir gaisro pavojus.
Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar
kitokių metalinių daiktų arti ištraukto iš prietaiso aku-
muliatoriaus kontaktų. Užtrumpinus akumuliatoriaus
kontaktus galima nusideginti ar sukelti gaisrą.
OBJ_BUCH-1453-006.book Page 206 Friday, September 23, 2016 1:53 PM
Lietuviškai | 207
Bosch Power Tools F 016 L81 345 | (23.9.16)
Netinkamai naudojant akumuliatorių, iš jo gali ištekėti
skystis. Venkite kontakto su šiuo skysčiu. Jei skysčio
pateko ant odos, nuplaukite jį vandeniu, jei pateko į
akis – nedelsdami kreipkitės į gydytoją.
Akumuliatoriaus skystis gali sudirginti ar nudeginti odą.
Aptarnavimas
Elektrinį įrankį turi remontuoti tik kvalifikuoti
specialistai ir naudoti tik originalias atsargines dalis.
Taip galima garantuoti, jog elektrinis įrankis išliks saugus
naudoti.
Saugos nuorodos dirbantiems su universaliaisiais
pjūklais
Jei atliekate darbus, kurių metu darbo įrankis gali kliu-
dyti paslėptus elektros laidus, tai elektrinį įrankį
laikykite už izoliuotų rankenų. Palietus laidą, kuriuo teka
elektros srovė, metalinėse elektrinio įrankio dalyse gali
atsirasti įtampa ir trenkti elektros smūgis.
Elektriniu įrankiu nedirbkite su fiksavimo kilpa, jei
guminė fiksavimo kilpos danga pašalinta ar pažeista.
Nustatę guminės fiksavimo kilpos dangos pažeidimų,
fiksavimo kilpą pakeiskite nauja.
Nelaikykite rankų arti pjovimo zonos. Nekiškite rankų
po ruošiniu. Dėl kontakto su pjūkleliu kyla pavojus
susižeisti.
Elektrinį prietaisą visuomet pirmiausia įjunkite ir tik po
to priglauskite prie apdorojamo ruošinio. Jei įrankis
įstringa ruošinyje, atsiranda atatrankos pavojus.
Stebėkite, kad pjaunant be fiksavimo kilpos
kreipiamoji plokštė visada būtų prigludusi prie
ruošinio. Pjūklelis gali užstrigti, ir jūs galite prarasti
elektrinio įrankio kontrolę.
Baigę darbą prietaisą išjunkite ir pjūklelį ištraukite iš
ruošinio tik tuomet, kai jis visiškai sustos. Taip
išvengsite atatrankos pavojaus ir gal
ėsite saugiai padėti
prietaisą.
Naudokite tik neapgadintus, nepriekaištingos būklės
pjūklelius. Sulinkę ar atšipę pjūkleliai gali netinkamai
pjauti, lūžti ar sukelti atatranką.
Išjungus prietaisą, pjūklelio negalima stabdyti jį šonu
spaudžiant prie ruošinio. Taip galite sugadinti arba
sulaužyti pjūklelį arba sukelti atatranką.
Gerai įtvirtinkite ruošinį. Nelaikykite ruošinio ranka ir
neatremkite jo į koją. Judančiu pjūkleliu nepalieskite
jokių objektų ar žemės paviršiaus. Atsiranda atatrankos
pavojus.
Prieš pradėdami darbą tinkamais ieškikliais
patikrinkite, ar po norimais apdirbti paviršiais nėra
pravestų elektros laidų, dujų ar vandentiekio
vamzdžių. Jei abejojate, galite pasikviesti į pagalbą
vietinius komunalinių paslaugų teikėjus. Kontaktas su
elektros laidais gali sukelti gaisro bei elektros smūgio
pavojų. Pažeidus dujotiekio vamzdį, gali įvykti sprogimas.
Pažeidus vandentiekio vamzdį galima pridaryti daugybę
nuostolių.
Įtvirtinkite ruošinį
. Tvirtinimo įranga arba spaustuvais
įtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei
laikant ruošinį ranka.
Prieš padėdami elektrinį įrankį būtinai jį išjunkite ir
palaukite, kol jo besisukančios dalys visiškai sustos.
Darbo įrankis gali užstrigti, tuomet kyla pavojus
nesuvaldyti prietaiso.
Prieš pradėdami elektrinio įrankio techninę priežiūrą,
darbo įrankio keitimą ar kitus darbus, taip pat prieš
elektrinį įrankį transportuodami ar sandėliuodami,
užblokuokite įjungimo-išjungimo jungiklį padėtyje
„išjungta“. Netyčia įjungus įjungimo-išjungimo jungiklį
iškyla susižalojimo pavojus.
Saugokite elektrinį įrankį nuo karščio, pvz.,
taip pat ir nuo ilgo saulės spindulių poveikio,
ugnies, vandens ir drėgmės. Kyla sprogimo
pavojus.
Pažeidus akumuliatorių ar netinkamai jį naudojant, gali
išsiveržti garai. Išvėdinkite patalpą, o jei atsirado
negalavimų, kreipkitės į gydytoją.
Šie garai gali
sudirginti kvėpavimo takus.
Kad tausotumėte energiją, elektrinį įrankį įjunkite tik tada,
kai naudosite.
Saugos nuorodos dirbantiems su
krovikliais
Saugokite kroviklį nuo lietaus
ir drėgmės. Į kroviklį patekęs
vanduo padidina elektros
smūgio riziką.
Elektrinį įrankį įkraukite tik kartu
su įrankiu tiekiamu krovikliu.
Prižiūrėkite, kad kroviklis
visuomet būtų švarus. Dėl užteršto
kroviklio atsiranda elektros smūgio
pavojus.
Kiekvieną kartą prieš pradėdami
naudoti patikrinkite kroviklį,
laidą ir kištuką. Jei bus nustatyta
gedimų, kroviklį toliau naudoti
draudžiama. Neardykite kroviklio
patys – jį gali remontuoti tik
kvalifikuotas specialistas,
naudodamas tik originalias
atsargines dalis. Pažeistas
kroviklis, laidas ar kištukas padidina
elektros smūgio riziką.
OBJ_BUCH-1453-006.book Page 207 Friday, September 23, 2016 1:53 PM
208 | Lietuviškai
F 016 L81 345 | (23.9.16) Bosch Power Tools
Vaikams ir asmenims dėl fizinių,
juslinių ar intelektinių
negebėjimų, dėl trūkstamos
patirties ar trūkstamų žinių
nesugebantiems kroviklio valdyti
saugiai, šį kroviklį leidžiama
naudoti tik atsakingo asmens
prižiūrimiems ar
vadovaujamiems. Priešingu atveju
prietaisas gali būti valdomas
netinkamai ir kyla sužeidimų
pavojus.
Prižiūrėkite vaikus prietaisą
naudodami, valydami ir atlikdami
jo techninę priežiūrą. Taip bus
užtikrinama, kad vaikai su krovikliu
nežaistų.
Vaikams draudžiama kroviklį
valyti ir atlikti jo techninę
priežiūrą, jei neprižiūri
atsakingas suaugęs asmuo.
Simboliai
Kad skaitydami suprastumėte naudojimo instrukciją, svarbu
žinoti žemiau pateiktų simbolių reikšmę. Prašome įsiminti
simbolius ir jų reikšmes. Teisingai interpretuodami simbolius,
geriau ir saugiau naudositės elektriniu įrankiu.
Elektrinio įrankio paskirtis
Šis elektrinis įrankis yra skirtas naudoti namų ūkyje.
Jis skirtas šakoms pjauti, jį taip pat galima naudoti medienai,
minkštiems metalams (pvz., variui) ir gipso kartono
plokštėms pjauti.
Juo galima pjauti kreivėmis ir tiesiai.
Būtinai laikykitės rekomendacijų pjūkleliui.
Techniniai duomenys
Simbolis Reikšmė
Dribkite su apsauginiais akiniais.
Kroviklį naudokite tik sausose
patalpose.
Reakcijos jėgos kryptis
Judėjimo kryptis
Įjungimas
Leidžiamas veiksmas
Draudžiamas veiksmas
Papildoma įranga
Universalusis pjūklas Keo
Gaminio numeris 3 600 H61 9..
Nominalioji átampa
V= 10,8
Tuščiosios eigos judesių
skaičius n
0
min
-1
0–1600
Įrankių įtvaras SDS
Pjûklelio eigos ilgis
mm 20
Pjovimo našumas, maks.
skersmuo
–medienoje
– minkštame metale
mm
mm
80
7
Svoris pagal
„EPTA-Procedure 01:2014“
kg 1,05
Kroviklis
Gaminio numeris EU
UK
AU
2 609 003 916
2 609 007 262
2 609 003 932
2 609 004 762
Įeinamoji įtampa
V 100 – 240
Krovimo srovė mA 500
Leistinos krovimo temperatūros
intervalas
°C 0–45
Svoris pagal
„EPTA-Procedure 01:2014“
kg
kg
kg
0,088 (EU)
0,093 (UK)
0,085 (AU)
Apsaugos klasė / II
Akumuliatorius
Ličio jonų
Nominalioji átampa V= 10,8
Talpa
Ah 1,5
Įkrovimo laikas (kai
akumuliatorius išsikrovęs) val. 3,5
Akumuliatoriaus celių skaičius
3
Atkreipkite dėmesį į jūsų elektrinio įrankio gaminio numerį, nes kai
kurių elektrinių įrankių modelių pavadinimai gali skirtis.
Simbolis Reikšmė
OBJ_BUCH-1453-006.book Page 208 Friday, September 23, 2016 1:53 PM
Lietuviškai | 209
Bosch Power Tools F 016 L81 345 | (23.9.16)
Atitikties deklaracija
Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“
aprašytas gaminys atitinka privalomus Direktyvų
2011/65/ES, iki 2016 m. balandžio 19 d.: 2006/95/EB,
nuo 2016 m. balandžio 20 d.: 2014/35/ES,
iki 2016 balandžio 19 d.: 2004/108/EB,
nuo 2016 balandžio 20 d.: 2014/30/ES, 2006/42/EB
reikalavimus ir jų pakeitimus bei šiuos standartus:
EN 60745-1, EN 60745-2-11 (akumuliatorinis prietaisas),
EN 50581, EN 60335-1, EN 60335-2-29 (akumuliatoriaus
kroviklis).
Techninė byla (2006/42/EB, 2000/14/EB) laikoma:
Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,
Stowmarket, Suffolk IP14 1EY, England
Robert Bosch Power Tools GmbH
70538 Stuttgart, GERMANY
Stuttgart, 01.01.2017
Informacija apie triukšmą ir vibraciją
Triukšmo emisijos vertės nustatytos pagal EN 60745-2-11.
Pagal A skalę išmatuotas prietaiso garso slėgio lygis tipiniu
atveju siekia 72 dB(A). Paklaida K=3 dB.
Triukšmo lygis dirbant su prietaisu gali viršyti 80 dB(A).
Dirbkite su klausos apsaugos priemonėmis!
Vibracijos bendroji vertė a
h
(trijų krypčių atstojamasis vekto-
rius) ir paklaida K nustatytos pagal EN 60745-2-11:
Medienos drožlių plokštės pjovimas: a
h
=19m/s
2
,
K=6,0m/s
2
,
Medienos sijų pjovimas: a
h
=20m/s
2
, K=3,0 m/s
2
.
Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas
pagal EN 60745 standartizuotą matavimo metodą, ir lyginant
elektrinius įrankius jį galima naudoti. Juo taip pat galima
remtis įvertinant vibracijos apkrovą.
Elektrinio įrankio techninės specifikacijos nesutampa su
standartizuotos patikros pagal EN 60745 tikrinimo
kriterijais.
Nurodytas vibracijos lygis atspindi pagrindinius elektrinio
įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis
naudojamas kitokiai paskirčiai, su kitokiais darbo įrankiais
arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos
lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo
laikotarpį gali žymiai padidėti.
Norint tiksliai įvertinti vibracijos poveikį, reikia atsižvelgti ir į
laiką, per kurį prietaisas buvo išjungtas arba, nors ir veikė, bet
nebuvo naudojamas. Tai įvertinus, vibracijos poveikis per visą
darbo laiką žymiai sumažės.
Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite
papildomas apsaugos priemones, pvz.: elektrinių ir darbo
įrankių techninę priežiūrą, rankų šildymą, darbo eigos
organizavimą.
Montavimas ir naudojimas
Paruošimas eksploatuoti
Prieš pradėdami elektrinio įrankio techninę priežiūrą,
darbo įrankio keitimą ar kitus darbus, taip pat prieš
elektrinį įrankį transportuodami ar sandėliuodami,
užblokuokite įjungimo-išjungimo jungiklį padėtyje
„išjungta“. Netyčia įjungus įjungimo-išjungimo jungiklį
iškyla susižalojimo pavojus.
Akumuliatoriaus įkrovimas
Nenaudokite kitokio akumuliatorių kroviklio. Kartu su
elektriniu įrankiu tiekiamas kroviklis yra specialiai skirtas
jūsų elektrinio įrankio ličio jonų akumuliatoriui įkrauti.
Atkreipkite dėmesį į elektros tinklo įtampą! Elektros
srovės šaltinio įtampa turi atitikti nurodytąją kroviklio
firminėje lentelėje. 230 V įtampai skirti prietaisai gali būti
jungiami į 220 V įtampos tinklą.
Kroviklio įtampos diapazonas yra 100–240 V.
Patikrinkite, ar kištukas telpa į kištukinį lizdą.
Nuoroda: Akumuliatorius pateikiamas iš dalies įkrautas. Kad
akumuliatorius veiktų visa galia, prieš pirmąjį naudojimą
akumuliatorių visiškai įkraukite.
Ličio jonų akumuliatorių galima įkrauti bet kada,
eksploatavimo trukmė dėl to nesutrumpėja. Krovimo proceso
nutraukimas akumuliatoriui nekenkia.
Ličio jonų akumuliatoriuose esanti „Akumuliatoriaus celių
apsaugos sistema (ECP)“ saugo juos nuo visiškos iškrovos.
Kai akumuliatorius išsikrauna, apsauginis išjungiklis išjungia
sodo priežiūros į
rankį: sodo priežiūros įrankis nebeveikia.
Jeigu elektrinis įrankis išsijungė automatiškai,
nebandykite vėl spausti įjungimo-išjungimo jungiklio.
Taip galite sugadinti ličio jonų akumuliatorių.
Kroviklio kištuką įstatykite į kištukinį lizdą, o kroviklio kištukinį
kontaktą į rankenos užpakalinėje pusėje esantį lizdą.
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ECS
Veiksmas Pav. Puslapis
Tiekiamas komplektas 1 213
Akumuliatoriaus įkrovimas
2 213
Fiksavimo kilpos montavimas
3 214
Tikrinimas, ar fiksavimo kilpa tvirtai
įstatyta
4 214
Pjūklelio įdėjimas/išėmimas
5 215
Tikrinimas, ar pjūklelis tvirtai
įstatytas
6 215
Įjungimas
7 215
Pjūklelio judesių skaičiaus
valdymas
7 215
Darbo nuorodos
8–9 216 – 217
Techninė priežiūra ir valymas
10 217
Papildomos įrangos, atsarginių
dalių parinkimas
11 218
OBJ_BUCH-1453-006.book Page 209 Friday, September 23, 2016 1:53 PM
210 | Lietuviškai
F 016 L81 345 | (23.9.16) Bosch Power Tools
Įkrovimo procesas prasideda, kai kroviklio kištukinis
kontaktas įkišamas į lizdą.
Akumuliatoriaus įkrovos indikatorius informuoja apie
vykstantį įkrovimo procesą. Vykstant įkrovimo procesui
indikatorius mirksi žaliai. Jei akumuliatoriaus įkrovos
indikatorius nuolat dega žaliai, vadinasi akumuliatorius yra
visiškai įkrautas.
Įkrovimo metu įšyla elektrinio įrankio rankena. Tai yra
normalus reiškinys.
Jei ilgesnį laiką nenaudojate akumuliatorių kroviklio, išjunkite
jį iš elektros tinklo.
Elektrinio įrankio įkrovimo metu naudoti negalima; jis nėra
sugedęs, jei neveikia įkraunant akumuliatorių.
Saugokite akumuliatorių kroviklį nuo drėgmės
poveikio!
Darbo patarimai
Įdedant ir keičiant pjūklelį rekomenduojama mūvėti
apsaugines pirštines. Liečiant pjūklelį kyla pavojus
susižeisti.
Keisdami pjūklelį, nelaikykite elektrinio įrankio ties
įjungimo-išjungimo jungikliu arba ties įjungimo-
išjungimo jungikliu ir įjungimo blokatoriumi. Netyčia
įjungus įjungimo-išjungimo jungiklį iškyla sužalojimo
pavojus.
Keisdami pjūklelį atkreipkite dėmesį, kad pjūklelio
įtvare nebūtų ruošinio likučių (pvz., medžio ar metalo
drožlių).
Pjaudami lengvas statybines medžiagas laikykitės
galiojančių normų reikalavimų bei gamintojo
rekomendacijų.
Pjaudami viena ranka paėmę už rankenos tvirtai
laikykite elektrinį įrankį.
Pjaudami nelaikykite už fiksavimo kilpos ar už pjūklelio
ir neuždenkite ventiliacinių angų.
Pj
ūklelis pjovimo metu gali labai įkaisti. Prieš jį
paliesdami palaukite, kol jis atvės.
Pjūklelio pasirinkimas
Naudokite tik apdirbamai medžiagai skirtus pjūklelius.
Rekomenduojamų pjūklelių apžvalgą rasite šios instrukcijos
pradžioje. Naudokite tik rekomenduojamus pjūklelius.
Pjaudami mažo spindulio kreives naudokite siaurą pjūklelį.
Akumuliatoriaus įkrovos indikatorius
Esant nuspaustam įjungimo-išjungimo jungikliui,
akumuliatoriaus įkrovos indikatorius nuolat rodo
akumuliatoriaus įkrovą.
Dulkių, pjuvenų ir drožlių nusiurbimas
Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos,
mineralų ir metalų dulkės gali būti kenksmingos sveikatai.
Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su
dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat
jie gali susirgti kvėpavimo takų ligomis.
Kai kurios dulkės, pvz., ąžuolo ir buko, yra vėžį sukeliančios, o
ypač, kai mediena yra apdorota specialiomis medienos
priežiūros priemonėmis (chromatu, medienos apsaugos
priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama
apdoroti tik specialistams.
–Pasirūpinkite geru darbo vietos vėdinimu.
– Rekomenduojama dėvėti kvėpavimo takų apsauginę
kaukę su P2 klasės filtru.
Laikykitės jūsų šalyje galiojančių apdorojamoms
medžiagoms taikomų taisyklių.
Saugokite, kad darbo vietoje nesusikauptų dulkių.
Dulkės lengvai užsidega.
Gedimų nustatymas
Šviesos diodai Talpa
Nuolat šviečia žalias indikatorius ≥ 35%
Mirksi žalias 15 – 35%
Mirksi raudonas 5 – 15%
Nuolat šviečia raudonas ≤ 5%
Požymiai Galima priežastis Pašalinimas
Elektrinis įrankis neveikia Išsikrovęs akumuliatorius Įkraukite akumuliatorių, taip pat žr.
„Įkrovimo patarimai“
Pažeistas elektrinis įrankis Kreipkitės į remonto dirbtuves
Pažeisti vidiniai elektrinio įrankio laidai Kreipkitės į remonto dirbtuves
Elektrinis įrankis veikia su
pertrūkiais
Pažeistas variklio įjungimo-išjungimo jungiklis Kreipkitės į remonto dirbtuves
Labai stipriai vibruoja, kelia didelį
triukšmą
Pažeistas elektrinis įrankis Kreipkitės į remonto dirbtuves
OBJ_BUCH-1453-006.book Page 210 Friday, September 23, 2016 1:53 PM
Lietuviškai | 211
Bosch Power Tools F 016 L81 345 | (23.9.16)
Priežiūra ir servisas
Techninė priežiūra, valymas ir sandėliavimas
Prieš pradėdami elektrinio įrankio techninę priežiūrą,
darbo įrankio keitimą ar kitus darbus, taip pat prieš
elektrinį įrankį transportuodami ar sandėliuodami,
užblokuokite įjungimo-išjungimo jungiklį padėtyje
„išjungta“. Netyčia įjungus įjungimo-išjungimo jungiklį
iškyla susižalojimo pavojus.
Prieš pradėdami bet kokius elektrinio prietaiso
priežiūros ar remonto darbus, visada išimkite pjūklelį.
Reguliariai valykite elektrinį įrankį ir ventiliacines
angas jo korpuse, tuomet galėsite dirbti kokybiškai ir
saugiai.
Pjūklelio įtvarą rekomenduojame valyti suslėgtu oru arba
minkštu teptuku. Prieš tai iš elektrinio įrankio išimkite
pjūklelį. Pjūklelio įtvarą tepkite tinkamomis tepimo
priemonėmis, kad jis gerai veiktų.
Jei norite išvengti elektrinio įrankio veikimo sutrikimų dėl
užteršimo, nepjaukite daug dulkių sukeliančių medžiagų
,
pvz., gipso kartono, iš apačios arba iškėlę elektrinį įrankį virš
galvos.
Elektrinį įrankį laikykite saugioje, sausoje, vaikams
nepasiekiamoje vietoje.
Ant elektrinio įrankio nedėkite jokių daiktų.
Klientų aptarnavimo skyrius ir naudotojų
konsultavimo tarnyba
www.bosch-garden.com
Ieškant informacijos ir užsakant atsargines dalis būtina
nurodyti dešimtženklį gaminio užsakymo numerį.
Lietuva
Bosch įrankių servisas
Informacijos tarnyba: (037) 713350
ļrankių remontas: (037) 713352
Faksas: (037) 713354
El. paštas: service-[email protected]
Transportavimas
Kartu pateikiamų ličio jonų akumuliatorių gabenimui taikomos
pavojingų krovinių gabenimą reglamentuojančių įstatymų
nuostatos. Naudotojui akumuliatorius gabenti keliais
leidžiama be jokių apribojimų.
Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro
transportas, ekspedijavimo įmonė), būtina atsižvelgti į
pakuotei ir ženklinimui taikomus ypatingus reikalavimus.
Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių
gabenimo specialistas.
Per maža pjovimo trukmė su viena
akumuliatoriaus įkrova
Reikia nuvalyti pjūklelio įtvarą Elektrinį įrankį laikykite nukreipę
žemyn ir pradėkite pjauti
Pjūklelis susidėvėjęs Pjūklelį pakeiskite
Netinkama pjovimo technologija žr. „Darbo nuorodas“ (8 pav.)
Akumuliatorius nevisiškai įkrautas Įkraukite akumuliatorių, taip pat žr.
„Įkrovimo patarimai“
Pjūklelis lėtai judai pirmyn ir atgal Akumuliatorius beveik išsikrovęs Įkraukite akumuliatorių, taip pat žr.
„Įkrovimo patarimai“
Ne visiškai paspaustas įjungimo-išjungimo
jungiklis
Kiek galima paspauskite įjungimo-
išjungimo jungiklį
Perkrova veikimo metu Mažesne jėga spauskite elektrinį įrankį
prie šakos
Pakaitomis mirksi žalias ir raudonas
LED
Akumuliatoriaus temperatūra už
leidžiamosios įkrovimo temperatūros ribų
Palaukite, kol akumuliatorius atvės
arba įšils iki leidžiamosios
temperatūros nuo 0 °C iki 45 °C
1x sumirksi raudonas LED Per žema baterijos įtampa; išsikrovęs
akumuliatorius
Įkraukite akumuliatorių, taip pat žr.
„Įkrovimo patarimai“
2x sumirksi raudonas LED Akumuliatoriaus temperatūra už
leidžiamosios darbinės temperatūros ribų
Palaukite, kol akumuliatorius atvės
arba įšils iki leidžiamosios
temperatūros nuo –15 °C iki +65 °C
5x greitai sumirksi raudonas LED Perkrova (užstrigęs pjūklelis) Mažesne jėga spauskite elektrinį įrankį
prie šakos
Prie šakos, kurią reikia pjauti, pridėkite
įjungtą elektrinį įrankį
Požymiai Galima priežastis Pašalinimas
OBJ_BUCH-1453-006.book Page 211 Friday, September 23, 2016 1:53 PM
212 | Lietuviškai
F 016 L81 345 | (23.9.16) Bosch Power Tools
Šalinimas
Sodo priežiūros įrankis, papildoma įranga ir pakuotės turi
ekologiškai utilizuojami.
Elektrinių įrankių, akumuliatorių bei baterijų nemeskite į
buitinių atliekų konteinerius!
Tik ES šalims:
Pagal Europos direktyvą 2012/19/ES,
naudoti nebetinkami elektriniai įrankiai ir,
pagal Europos direktyvą 2006/66/EB,
pažeisti ir išeikvoti akumuliatoriai bei
baterijos turi būti surenkami atskirai ir
perdirbami aplinkai nekenksmingu būdu.
Norint utilizuoti integruotus akumuliatorius, juos išimti
leidžiama tik kvalifikuotam personalui. Atidarius
korpuso dangtį, elektrinis įrankis gali būti nepataisomai
sugadinamas.
Norėdami iš elektrinio įrankio išimti akumuliatorių, tol
spauskite įjungimo-išjungimo mygtuką, kol akumuliatorius
visiškai išsikraus. Norėdami išimti akumuliatorių, iš korpuso
išsukite varžtus ir nuimkite korpuso dangtį. Kad išvengtumėte
trumpojo jungimo, atskirai vieną po kitos atjunkite
akumuliatoriaus jungtis ir izoliuokite jas iki polių. Net ir visiškai
išsikrovusiame akumuliatoriuje yra likutinės energijos, kuri
gali pasireikšti trumpojo jungimo metu.
Akumuliatoriai ir baterijos
Ličio jonų:
Prašome laikytis skyriuje
„Transportavimas“ pateiktų nuorodų.
Galimi pakeitimai.
OBJ_BUCH-1453-006.book Page 212 Friday, September 23, 2016 1:53 PM
| 213
Bosch Power Tools F 016 L81 345 | (23.9.16)
1
2
OBJ_BUCH-1453-006.book Page 213 Friday, September 23, 2016 1:53 PM
F 016 L81 345 | (23.9.16) Bosch Power Tools
214 |
3
4
OBJ_BUCH-1453-006.book Page 214 Friday, September 23, 2016 1:53 PM
| 215
Bosch Power Tools F 016 L81 345 | (23.9.16)
5
6
7
OBJ_BUCH-1453-006.book Page 215 Friday, September 23, 2016 1:53 PM
F 016 L81 345 | (23.9.16) Bosch Power Tools
216 |
8
OBJ_BUCH-1453-006.book Page 216 Friday, September 23, 2016 1:53 PM
| 217
Bosch Power Tools F 016 L81 345 | (23.9.16)
9
10
OBJ_BUCH-1453-006.book Page 217 Friday, September 23, 2016 1:53 PM
F 016 L81 345 | (23.9.16) Bosch Power Tools
218 |
3x
S644D – Top for Wood
S922AF – Flexible for Metal
S922HF – Flexible for Wood and Metal
S628DF – Special for Plaster
1 609 200 399
F 016 800 303
F 016 800 307
11
OBJ_BUCH-1453-006.book Page 218 Friday, September 23, 2016 1:53 PM
