MTD 11A-084E729 22” Rotary Mower User Manual

Safety • Assembly • Operation • Tips & Techniques • Maintenance • Troubleshooting • Parts Lists • Warranty

Warning: This unit is equipped with an internal combustion engine and should not be used on or near any uniiproved forest-covered, brush-

covered or grass-covered land unless the engine’s exhaust system is equipped with a spark arrester meeting applicable local or state laws (if any).

If a spark arrester is used, it should be maintained in effective working order by the operator. In the State of California the above is required by law

(Section 4442 of the California Public Resources Code). Other states may have similar laws. Federal laws apply on federal lands. A spark arrester

for the muffler is available through your nearest engine authorized service dealer or contact the service department, P.O. Box 361131 Cleveland,

Ohio 44136-0019.

MTD LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019

PRINTED IN U.S.A

READ SAFETY RULES AND INSTRUCTIONS CAREFULLY BEFORE OPERATION

IMPORTANT

OPERATOR’S MANUAL

22” Rotary Mower — Model Series 080

10/11/2004

FORM NO. 769-01482

Finding and Recording Model Number

Model Number Serial Number

Please do

NOT

return the unit to the retailer from which it was

purchased, without ﬁrst contacting Customer Support.

Table of Contents

BEFORE YOU START ASSEMBLING

YOUR NEW EQUIPMENT,

please locate the model plate on the equipment and copy the

information to the sample model plate provided to the right.

You can locate the model plate by standing at the operating

position and looking down at the rear of the deck . This

information will be necessary to use the manufacturer’s web

site and/or obtain assistance from the Customer Support

Department or an authorized service dealer.

This Operator’s Manual is an important part of your new lawn mower. It will help you assemble,

prepare and maintain the unit for best performance. Please read and understand what it says.

Customer Support

If you have difficulty assembling this product or have any

questions regarding the controls, operation or maintenance of

this unit, you can seek help from the experts. Choose from the

options below:

1. Visit mtdproducts.com for many useful suggestions.

Click on Customer Support button and you will get the four

options reproduced in this sample to the right. Click on the

appropriate button and help is immediately available.

2. Phone a Customer Support Representative

at 1(800) 800-7310.

3. The engine manufacturer is responsible for all engine-

related issues with regards to performance, power-rating,

specifications, warranty and service. Please refer to the

engine manufacturer’s Owner’s/Operator’s Manual, packed

separately with your unit, for more information.

Slope Gauge .......................................................

Safe Operation Practices ................................... 4

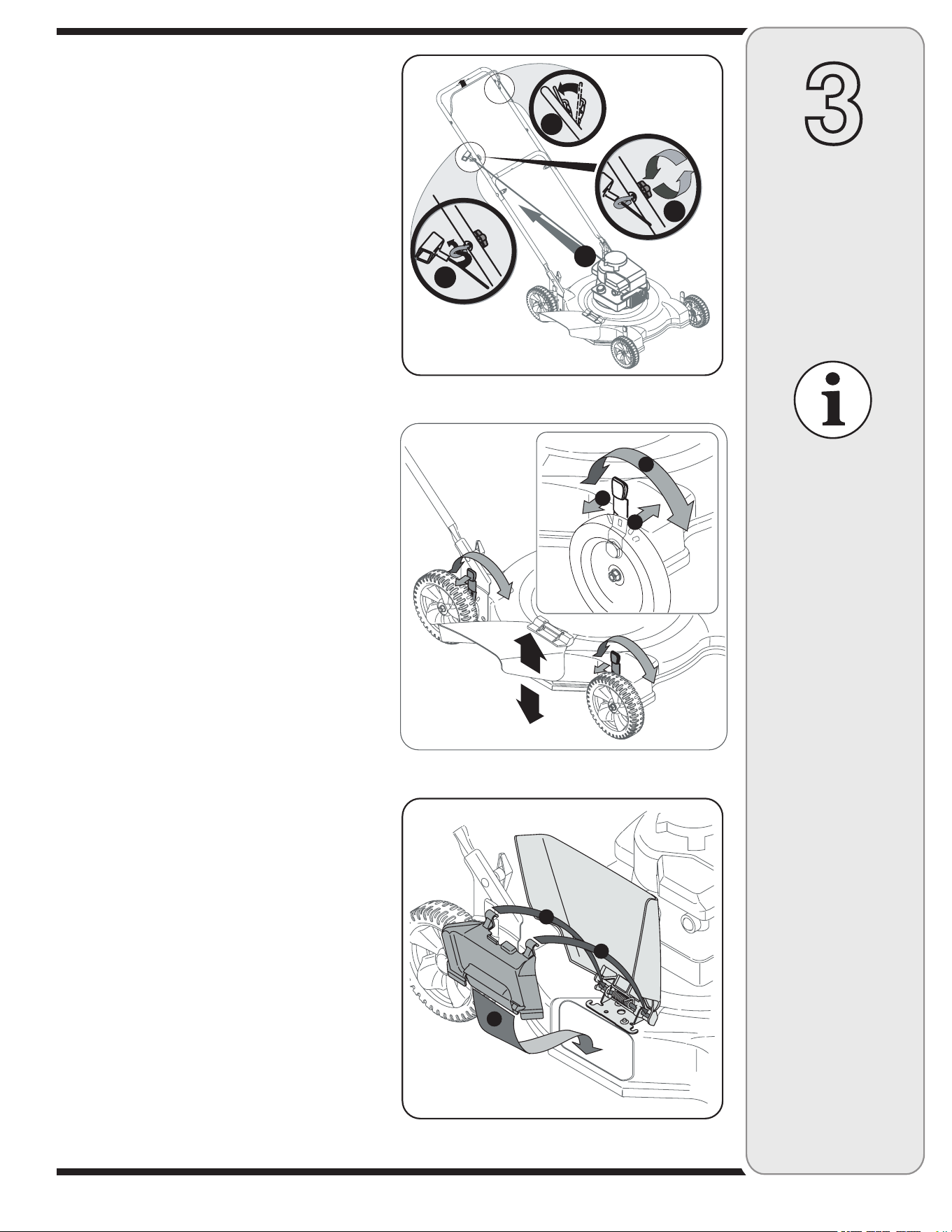

Setup and Adjustment ....................................... 6

Operating Your Lawn Mower ............................ 10

Maintaining Your Lawn Mower ......................... 12

Trouble Shooting .............................................. 14

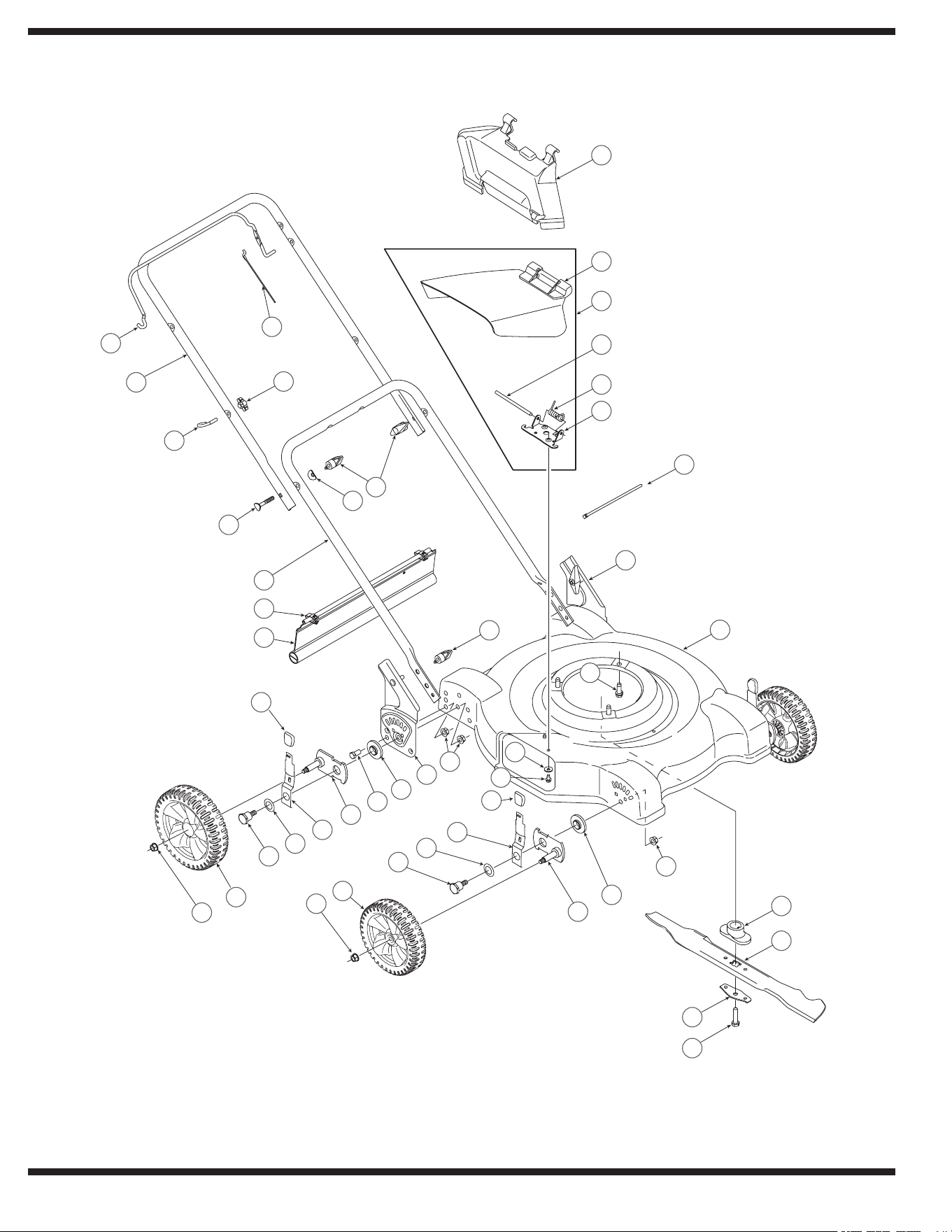

Parts List ........................................................... 15

Warranty ............................................................ 16

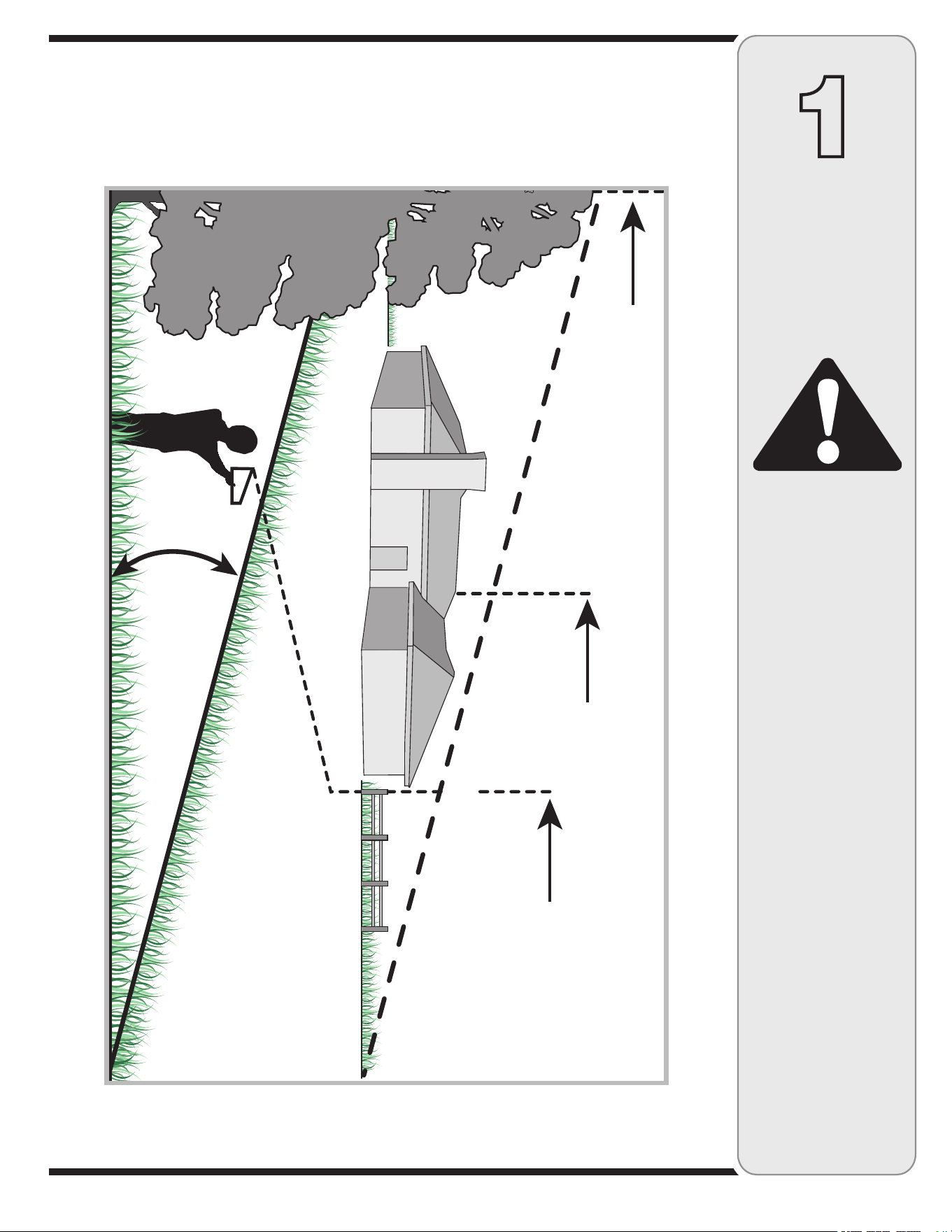

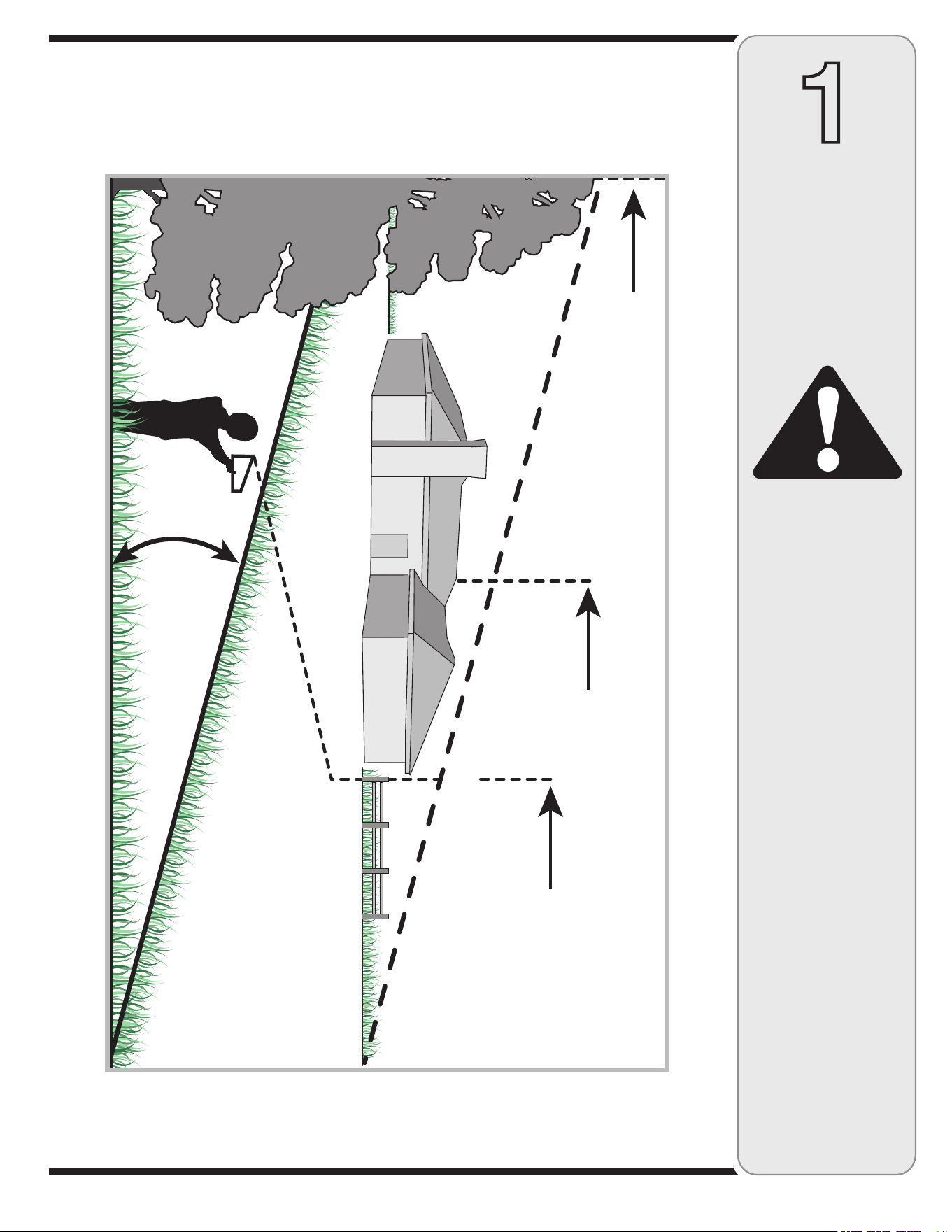

Slope

Gauge

WARNING

Do not mow on inclines

with a slope in excess

of 15 degrees (a rise

of approximately

2-1/2 feet every 10

feet). A riding mower

could overturn and

cause serious injury.

If operating a walk-

behind mower on such

a slope, it is extremely

difficult to maintain your

footing and you could

slip, resulting in serious

injury.

Operate RIDING

mowers up and down

slopes, never across

the face of slopes.

Operate

WALK-BEHIND

mowers across the

face of slopes, never

up and down slopes.

��

Use this page as a guide to determine slopes where you may not operate safely. Do not operate

your lawn mower on such slopes.

Safe

Operation

Practices

Children

Tragic accidents can occur if operator is not alert to presence

of children. Children are often attracted to mower and mowing

activity. They do not understand the dangers. Never assume

that children will remain where you last saw them.

1. Keep children out of the mowing area and under watchful

care of a responsible adult other than the operator.

2. Be alert and turn mower off if a child enters the area.

3. Before and while moving backwards, look behind and down

for small children.

4. Use extreme care when approaching blind corners,

doorways, shrubs, trees, or other objects that may obscure

your vision of a child who may run into the mower.

5. Keep children away from hot or running engines. They can

suffer burns from a hot muffler.

6. Never allow children under 14 years old to operate a power

mower. Children 14 years old and over should read and

understand operation instructions and safety rules in this

manual and should be trained and supervised by a parent.

General Operation

1. Read this operator’s manual carefully in its entirety before

attempting to assemble this machine. Read, understand,

and follow all instructions on the machine and in the

manual(s) before operation. Be completely familiar with

the controls and the proper use of this machine before

operating it. Keep this manual in a safe place for future

and regular reference and for ordering replacement parts.

2. This machine is a precision piece of power equipment,

not a plaything. Therefore, exercise extreme caution at all

times. Your unit has been designed to perform one job: to

mow grass. Do not use it for any other purpose.

3. Never allow children under 14 years old to operate this

machine. Children 14 years old and over should read and

understand the instructions in this manual and should

be trained and supervised by a parent. Only responsible

individuals who are familiar with these rules of safe

operation should be allowed to use this machine.

4. Thoroughly inspect the area where the equipment is to

be used. Remove all stones, sticks, wire, bones, toys and

other foreign objects which could be tripped over or picked

up and thrown by the blade. Thrown objects can cause

serious personal injury. Plan your mowing pattern to avoid

discharge of material toward roads, sidewalks, bystanders

and the like. Also, avoid discharging material against a

wall or obstruction which may cause discharged material

to ricochet back toward the operator.

5. To help avoid blade contact or a thrown object injury,

stay in operator zone behind handles and keep children,

bystanders, helpers and pets at least 75 feet from mower

while it is in operation. Stop machine if anyone enters

area.

6. Always wear safety glasses or safety goggles during opera

tion and while performing an adjustment or repair to protect

your eyes. Thrown objects which ricochet can cause serious

injury to the eyes.

7. Wear sturdy, rough-soled work shoes and close-fitting

slacks and shirts. Shirts and pants that cover the arms and

legs and steel-toed shoes are recommended. Never operate

this machine in bare feet, sandals, slippery or light weight

(e.g. canvas) shoes.

8. Do not put hands or feet near rotating parts or under cutting

deck. Contact with blade can amputate hands and feet.

9. A missing or damaged discharge cover can cause blade

contact or thrown object injuries.

10. Many injuries occur as a result of the mower being pulled

over the foot during a fall caused by slipping or tripping.

Do not hold on to the mower if you are falling; release the

handle immediately.

11. Never pull the mower back toward you while you are

walking. If you must back the mower away from a wall or

obstruction first look down and behind to avoid tripping and

then follow these steps:

a. Step back from mower to fully extend your arms.

b. Be sure you are well balanced with sure footing.

c. Pull the mower back slowly, no more than half way

toward you.

d. Repeat these steps as needed.

12. Do not operate the mower while under the influence of

alcohol or drugs.

13. Do not engage the self-propelled mechanism on units so

equipped while starting engine.

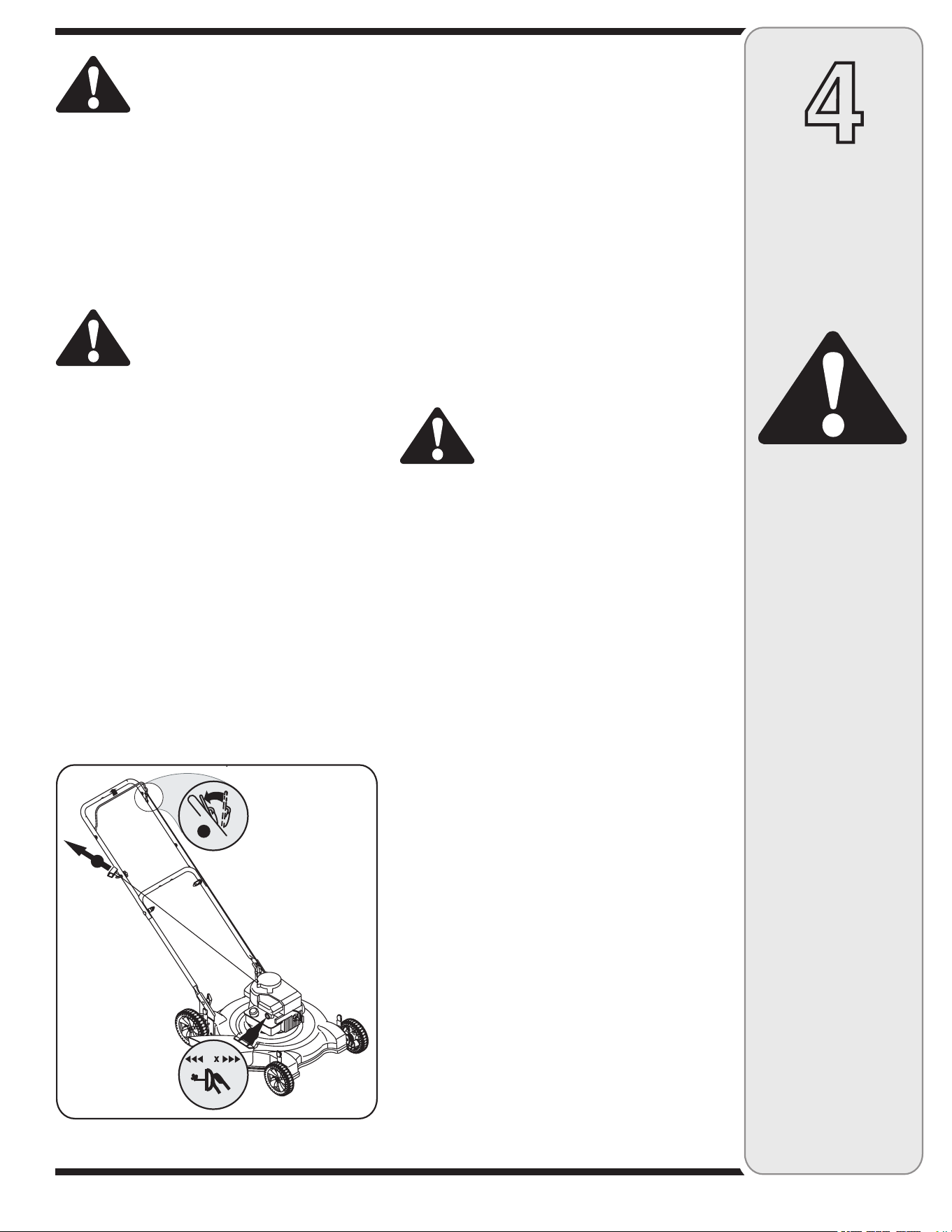

14. The blade control handle is a safety device. Never attempt

to bypass its operation. Doing so makes the safety device

inoperative and may result in personal injury through

contact with the rotating blade. The blade control handle

must operate easily in both directions and automatically

return to the disengaged position when released.

15. Never operate the mower in wet grass. Always be sure of

your footing. A slip and fall can cause serious personal

injury. If you feel you are losing your footing, release the

blade control handle immediately and the blade will stop

rotating within three seconds.

16. Mow only in daylight or good artificial light. Walk, never run.

17. Stop the blade when crossing gravel drives, walks or roads.

18. If the equipment should start to vibrate abnormally, stop the

engine and check immediately for the cause. Vibration is

generally a warning of trouble.

WARNING: Engine Exhaust, some of its constituents, and certain vehicle compo-

nents contain or emit chemicals known to State of California to cause cancer and

birth defects or other reproductive harm.

WARNING

This symbol points

out important safety

instructions which, if

not followed, could

endanger the personal

safety and/or property

of yourself and others.

Read and follow all

instructions in this

manual before at-

tempting to operate

this machine. Failure

to comply with these

instructions may result

in personal injury. When

you see this symbol.

HEED ITS WARNING!

Your Responsibility

Restrict the use

of this power machine

to persons who read,

understand

and follow the warnings

and instructions

in this manual

and on the machine.

DANGER: This machine was built to be operated according to the rules for safe operation in this

manual. As with any type of power equipment, carelessness or error on the part of the operator can

result in serious injury. This machine is capable of amputating hands and feet and throwing objects.

Failure to observe the following safety instructions could result in serious injury or death.

19. Shut the engine off and wait until the blade comes to a

complete stop before removing the grass catcher or unclog

ging the chute.

The cutting blade continues to rotate for a few seconds after

the engine is shut off. Never place any part of the body in

the blade area until you are sure the blade has stopped

rotating.

20. Never operate mower without proper trail shield, discharge

cover, grass catcher, blade control handle or other safety

protective devices in place and working. Never operate

mower with damaged safety devices. Failure to do so, can

result in personal injury.

21. Muffler and engine become hot and can cause a burn. Do

not touch.

22. Only use parts and accessories made for this machine by

manufacturer. Failure to do so can result in personal injury.

23. If situations occur which are not covered in this manual,

use care and good judgment. Contact your dealer for

assistance. Telephone 1-800-800-7310 for the name of your

nearest dealer.

Slope Operation

Slopes are a major factor related to slip and fall accidents which

can result in severe injury. Operation on slopes requires extra

caution. If you feel uneasy on a slope, do not mow it. For your

safety, use the slope gauge included as part of this manual to

measure slopes before operating this unit on a sloped or hilly

area. If the slope is greater than 15 degrees, do not mow it.

Do:

1. Mow across the face of slopes; never up and down. Exercise

extreme caution when changing direction on slopes.

2. Watch for holes, ruts, rocks, hidden objects, or bumps which

can cause you to slip or trip. Tall grass can hide obstacles.

3. Always be sure of your footing. A slip and fall can cause

serious personal injury. If you feel you are losing your

balance, release the blade control handle immediately, and

the blade will stop rotating within 3 seconds.

Do Not:

1. Do not mow near drop-offs, ditches or embankments, you

could lose your footing or balance.

2. Do not mow slopes greater than 15 degrees as shown on

the slope gauge.

3. Do not mow on wet grass. Unstable footing could cause

slipping.

Service

Safe Handling Of Gasoline:

1. To avoid personal injury or property damage use extreme

care in handling gasoline. Gasoline is extremely flammable

and the vapors are explosive. Serious personal injury can

occur when gasoline is spilled on yourself or your clothes

which can ignite.

2. Wash your skin and change clothes immediately.

3. Use only an approved gasoline container.

4. Never fill containers inside a vehicle or on a truck or trailer

bed with a plastic liner. Always place containers on the

ground away from your vehicle before filling.

5. Remove gas-powered equipment from the truck or trailer

and refuel it on the ground. If this is not possible, then refuel

such equipment on a trailer with a portable container, rather

than from a gasoline dispenser nozzle.

6. Keep the nozzle in contact with the rim of the fuel tank or

container opening at all times until fueling is complete. Do

not use a nozzle lock-open device.

7. Extinguish all cigarettes, cigars, pipes and other sources

of ignition.

8. Never fuel machine indoors because flammable vapors will

accumulate in the area.

9. Never remove gas cap or add fuel while engine is hot or

running. Allow engine to cool at least two minutes before

refueling.

10. Never over fill fuel tank. Fill tank to no more than ½ inch

below bottom of filler neck to provide for fuel expansion.

11. Replace gasoline cap and tighten securely.

12. If gasoline is spilled, wipe it off the engine and equipment.

Move unit to another area. Wait 5 minutes before starting

engine.

13. Never store the machine or fuel container near an open

flame, spark or pilot light as on a water heater, space

heater, furnace ,clothes dryer or other gas appliances.

14. To reduce fire hazard, keep mower free of grass, leaves,

or other debris build-up. Clean up oil or fuel spillage and

remove any fuel soaked debris.

15. Allow a mower to cool at least 5 minutes before storing.

General Service:

1. Never run an engine indoors or in a poorly ventilated area.

Engine exhaust contains carbon monoxide, an odorless and

deadly gas.

2. Before cleaning, repairing, or inspecting, make certain the

blade and all moving parts have stopped. Disconnect the

spark plug wire and ground against the engine to prevent

unintended starting.

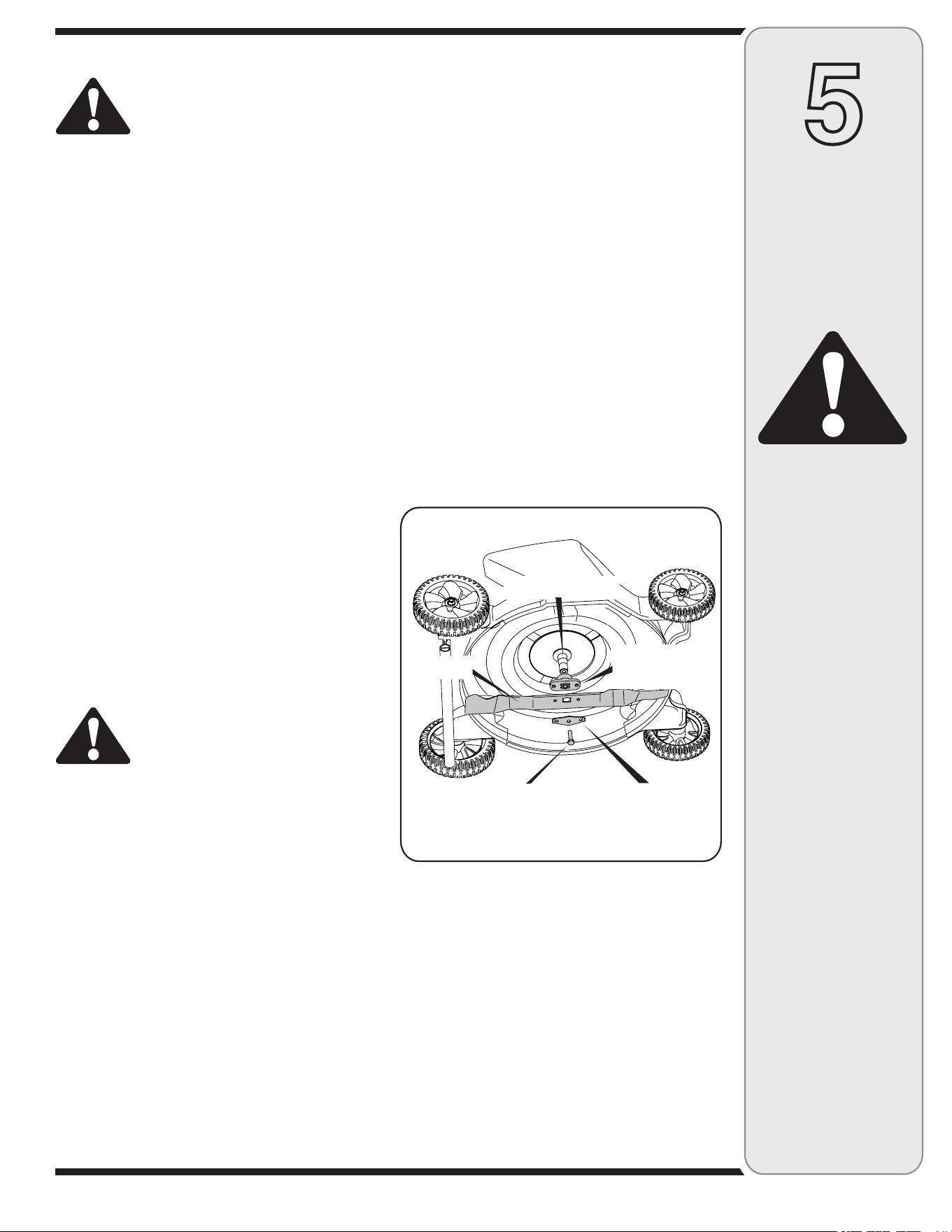

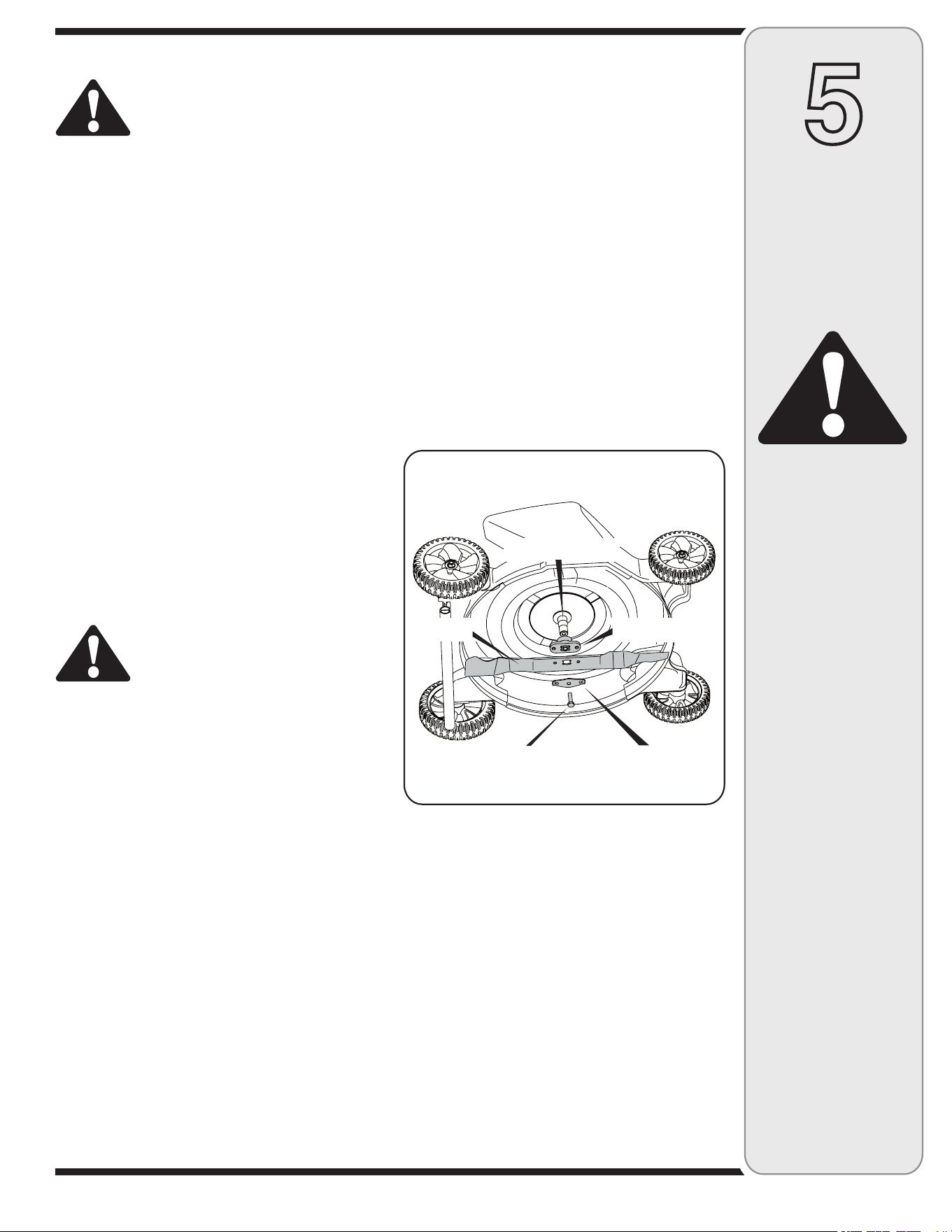

3. Check the blade and engine mounting bolts at frequent

intervals for proper tightness. Also, visually inspect blade for

damage (e.g., bent, cracked, worn) Replace blade with the

original equipment manufacture’s (O.E.M.) blade only, listed

in this manual. “Use of parts which do not meet the original

equipment specifications may lead to improper performance

and compromise safety!”

4. Mower blades are sharp and can cut. Wrap the blade or wear

gloves, and use extra caution when servicing them.

5. Keep all nuts, bolts, and screws tight to be sure the equip

ment is in safe working condition.

6. Never tamper with safety devices. Check their proper opera

tion regularly.

7. After striking a foreign object, stop the engine, discon

nect the spark plug wire and ground against the engine.

Thoroughly inspect the mower for any damage. Repair the

damage before starting and operating the mower.

8. Never attempt to make a wheel or cutting height adjustment

while the engine is running.

9. Grass catcher components, discharge cover, and trail

shield are subject to wear and damage which could expose

moving parts or allow objects to be thrown. For safety

protection, frequently check components and replace im

mediately with original equipment manufacturer’s (O.E.M.)

parts only, listed in this manual. “Use of parts which do

not meet the original equipment specifications may lead to

improper performance and compromise safety!”

10. Do not change the engine governor setting or overspeed the

engine. The governor controls the maximum safe operating

speed of the engine.

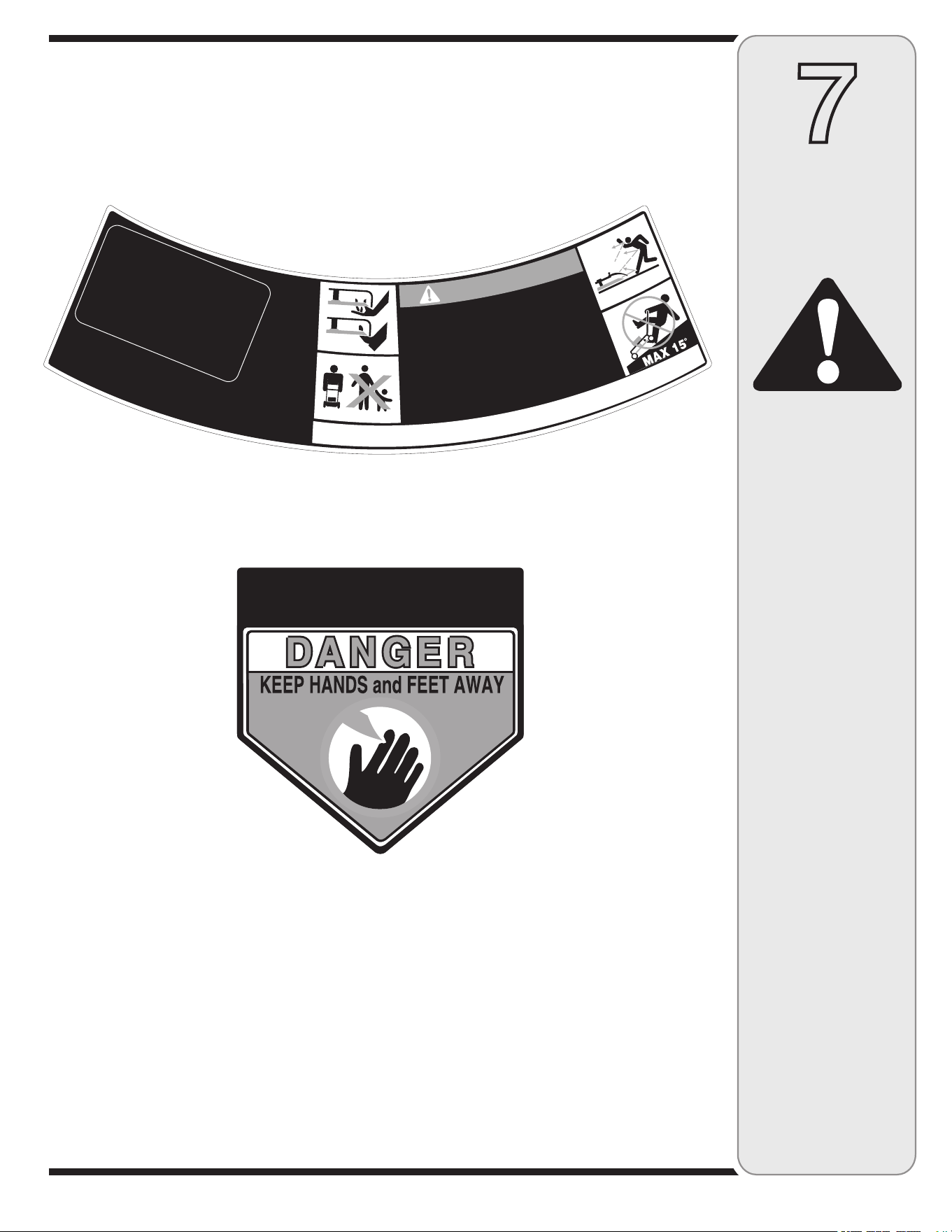

11. Maintain or replace safety labels, as necessary.

12. Observe proper disposal laws and regulations. Improper

disposal of fluids and materials can harm the environment.

Safe

Operation

Practices

WARNING

This symbol points

out important safety

instructions which, if

not followed, could

endanger the personal

safety and/or property

of yourself and others.

Read and follow all

instructions in this man-

ual before attempting to

operate this machine.

Failure to comply with

these instructions may

result in personal injury.

When you see this

symbol.

HEED ITS WARNING!

Your Responsibility

Restrict the use

of this power machine

to persons who read,

understand

and follow the warnings

and instructions

in this manual

and on the machine.

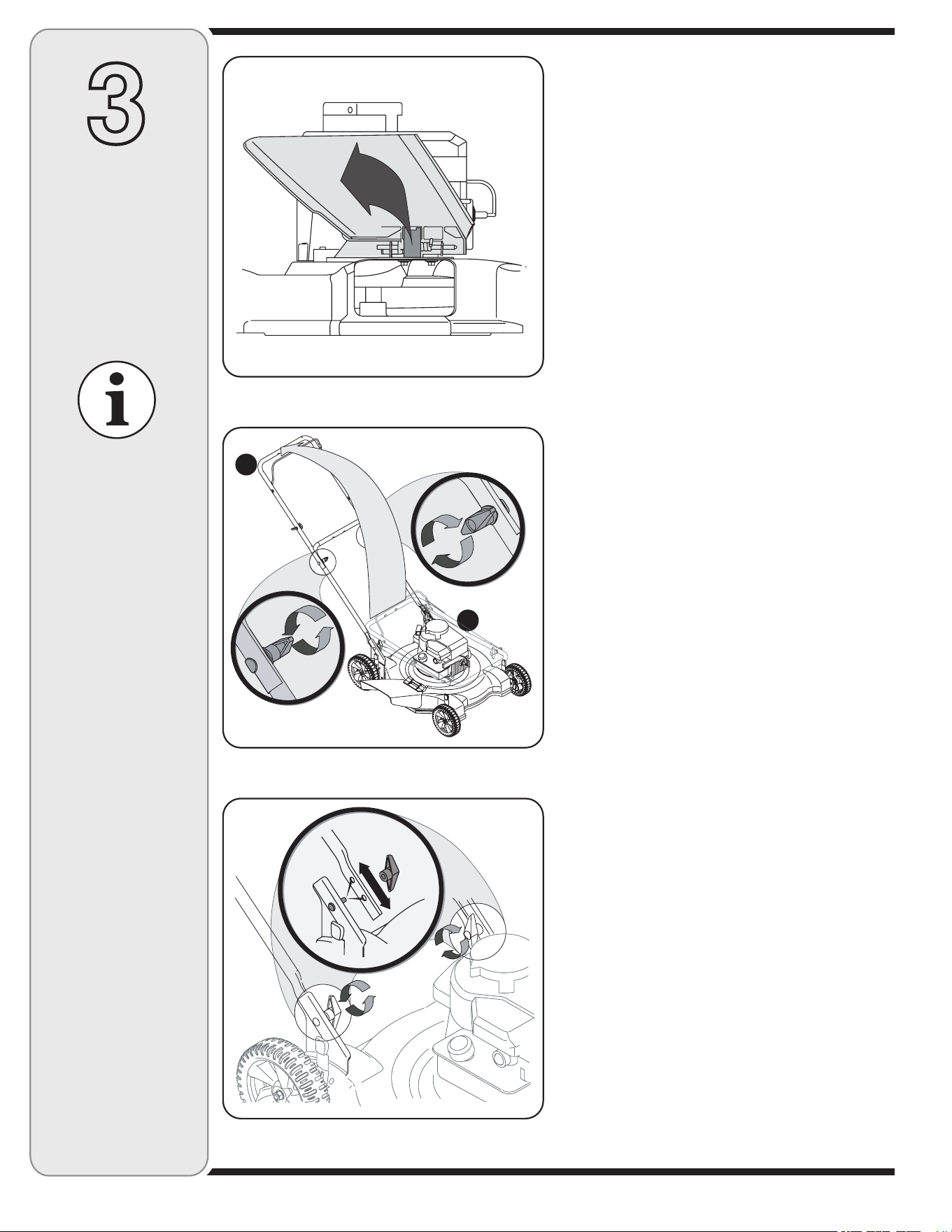

Setup and

Adjustment

1. For shipping purposes, the chute deflector on

your mower is held in an upright position by a

retainer. Remove the retainer as follows:

a. Push chute deflector up towards engine.

Holding deflector in this position, remove

the retainer and discard. See Step 1

b. Lower the chute deflector carefully keeping

your fingers out of the way.

2. Perform the following sequence for

handle setup

a. Lift the upper handle up from folded

position A and pull it to extended position

B following the arrow in Step 2. The handle

should click into this position.

b. Make sure the carriage bolt is seated

properly in the handle. Tighten wing nuts

securing upper handle to the lower handle

3. If satisfied with height of handle, tighten wing

nuts at the ends of the lower handle shown in

Step 3. For convenience of operating, you may

adjust the handle height as follows:

a. Remove the wing nuts shown in Step 3 and

remove the lower handle.

b. Position each handle bracket stud into the

top hole in the lower handle.

c. Tighten the wing nuts.

Step 3

Step 2

Your mower is shipped

with the handle in the

higher height position.

NOTE: Each end of

the lower handle must

be placed in the same

relative position.

Step 1

IMPORTANT

This unit is shipped

without gasoline or

oil in the engine. Fill

up gasoline and oil

as instructed in the

accompanying engine

manual BEFORE

operating your mower.

Step 4

CUTTING HEIGHT

Step 5

All wheels must be

placed in the same

relative position. For

rough or uneven lawns,

move the height adjust-

ment lever to a higher

position. This will stop

scalping of grass.

MULCHING BAFFLE

(if so equipped)

Step 6

For proper assembly,

install bottom lip inside

chute opening before

placing hooks over the

hinge pin.

Setup and

Adjustment

Step 5

Step 6

IMPORTANT

This unit is shipped

without gasoline or

oil in the engine. Fill

up gasoline and oil

as instructed in the

accompanying engine

manual BEFORE

operating your mower.

4. Rope guide Setup as follows in Step 4:

a. Hold the blade control handle against the

upper handle. Position A.

b. Slowly pull starter rope out of the engine.

Position B.

c. Slip starter rope into the rope guide.

Position C.

d. Tighten rope guide wing nut. Position D.

5. Each wheel has a height adjustment lever

to change the cutting height of the mower.

Depress height adjustment lever towards the

wheel and slide lever to desired position for a

change in cutting height. See Step 5.

6. If your mower is equipped with an optional

mulching baffle, install it on the right

side of the deck. Follow the sequence

indicated here.

a. Lift up and hold the side-discharge

chute deflector and insert bottom lip of the

mulching baffle inside the chute opening

See Step 6.

b. Snap hooks of the mulching baffle over

the hinge pin of the chute deflector. The

hooks must snap into place on the hinge

pin, locking the mulching baffle firmly onto

the mower. Release the chute deflector.

Operating

Your Lawn

Mower

Now that you have set up your lawn mower for op-

eration, get aquainted with its controls and features.

These are described below and illustrated this

page. This knowledge will

allow you to use your new equipment to its fullest

potential.

Blade Control Handle

The blade control handle is attached to the upper

handle of the mower. Depress the blade control

handle to operate the unit. Release it to stop engine

and blade.

WARNING:This blade control

mechanism is a safety device.

Never attempt to bypass its

operations.

Cutting Height Adjustment Levers

One adjustment lever is located on each wheel and

is used to adjust the cutting height. All four levers

have to be at the same relative position to ensure

uniform cut.

Recoil Starter

The recoil starter is attached to the right upper

handle. Stand behind the unit and pull the recoil

starter rope to start the unit.

Know Your Lawn Mower

Mulching Bafﬂe (If so equipped)

The mulching bafﬂe is used to recirculate grass

clippings back to the lawn. Attach it as instructed on

page 7 of this manual.

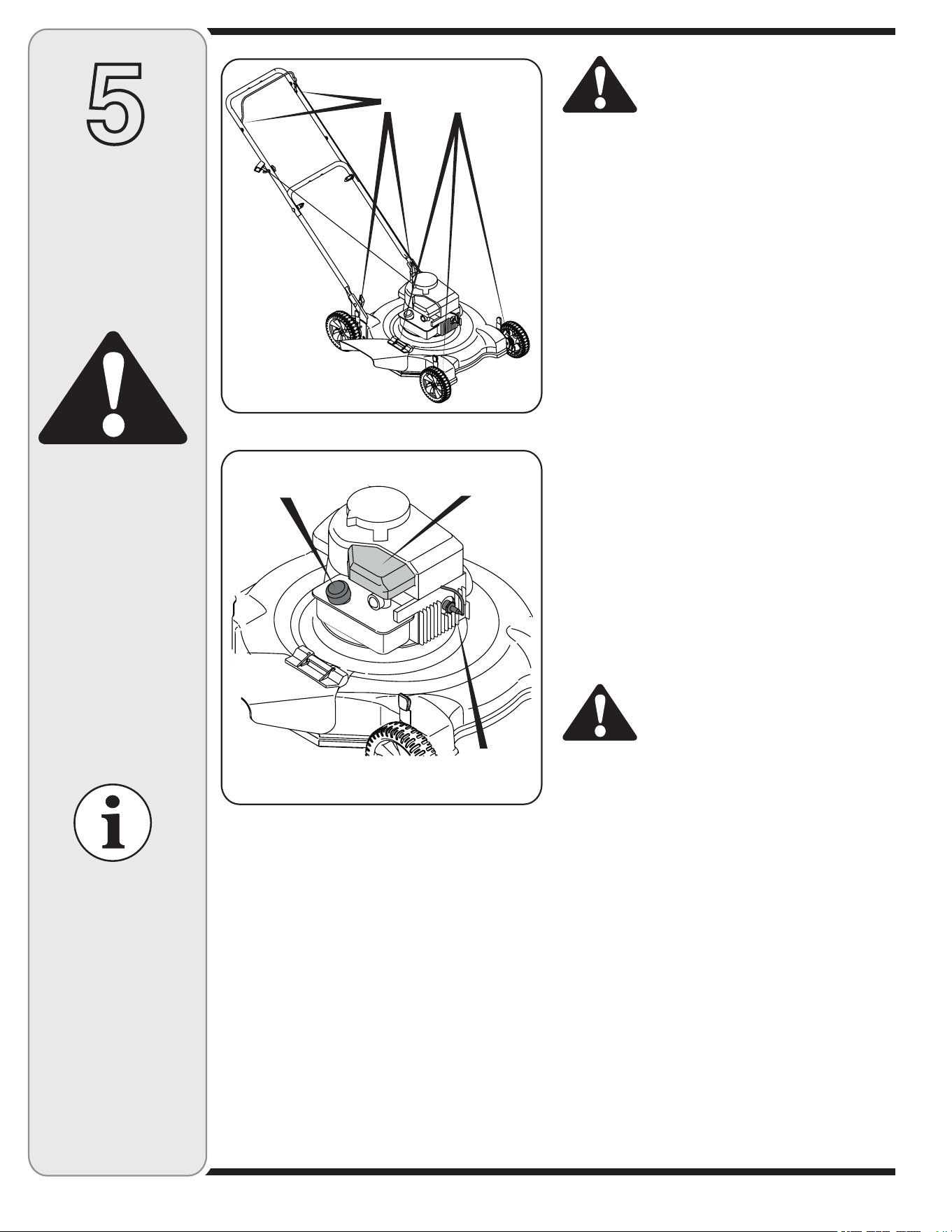

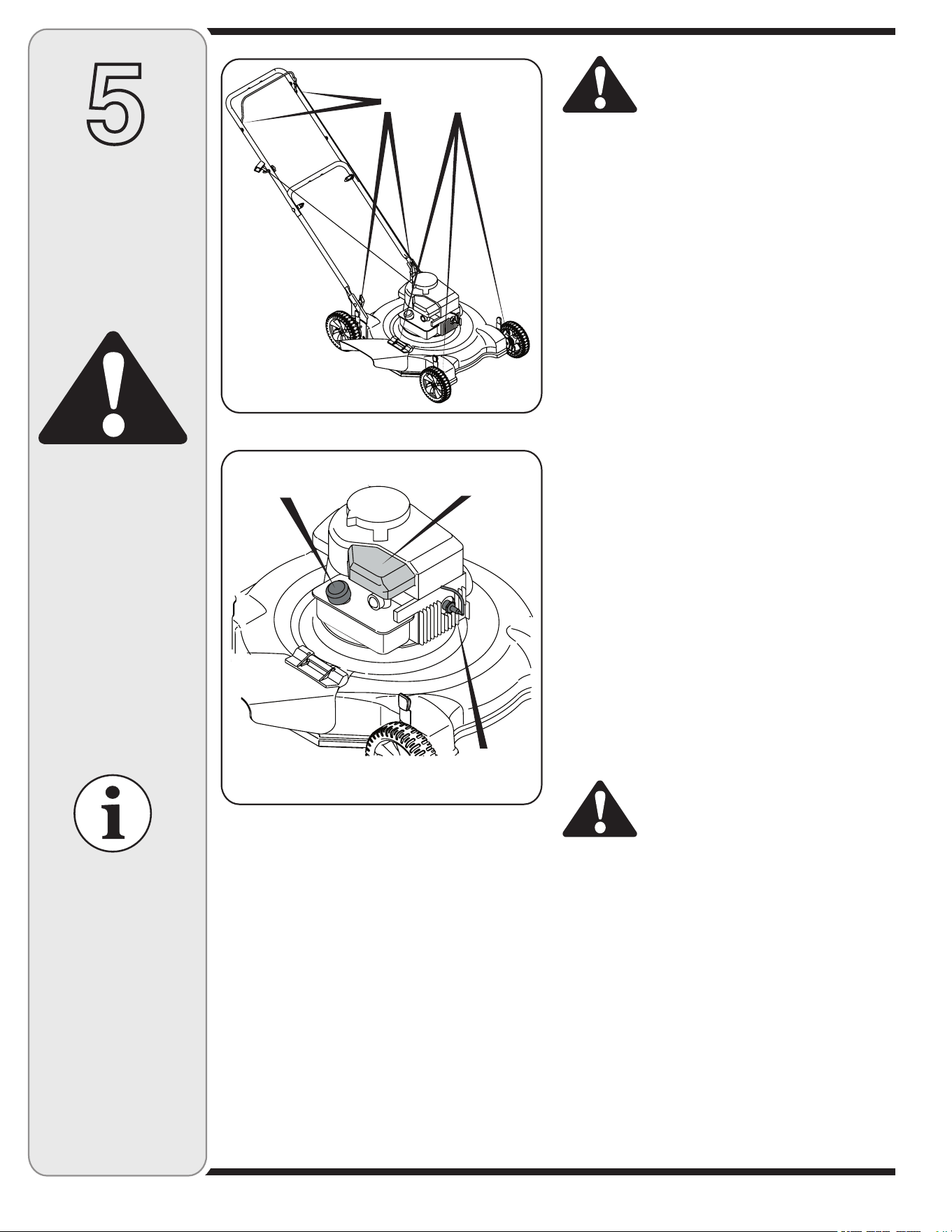

Gas and Oil Fill-Up

1. Check oil level and add oil if necessary. Follow engine

manual for this. See Figure 1 above for location of oil

fill.

2. Service the engine with gasoline as instructed in the

engine manual. See

Figure 1 above for location of gas cap.

WARNING: Use extreme care

when handling gasoline. Gasoline

is extremely flammable and the

vapors are explosive. Never fuel

the machine indoors or while the

engine is hot or running. Extin-

guish cigarettes, cigars, pipes and

other sources of ignition.

WARNING

This blade control

mechanism is a

safety device. Never

attempt to bypass its

operations.

Use extreme care

when handling

gasoline. Gasoline is

extremely flammable

and the vapors are

explosive. Never fuel

the machine indoors

or while the engine

is hot or running.

Extinguish cigarettes,

cigars, pipes and

other sources of

ignition.

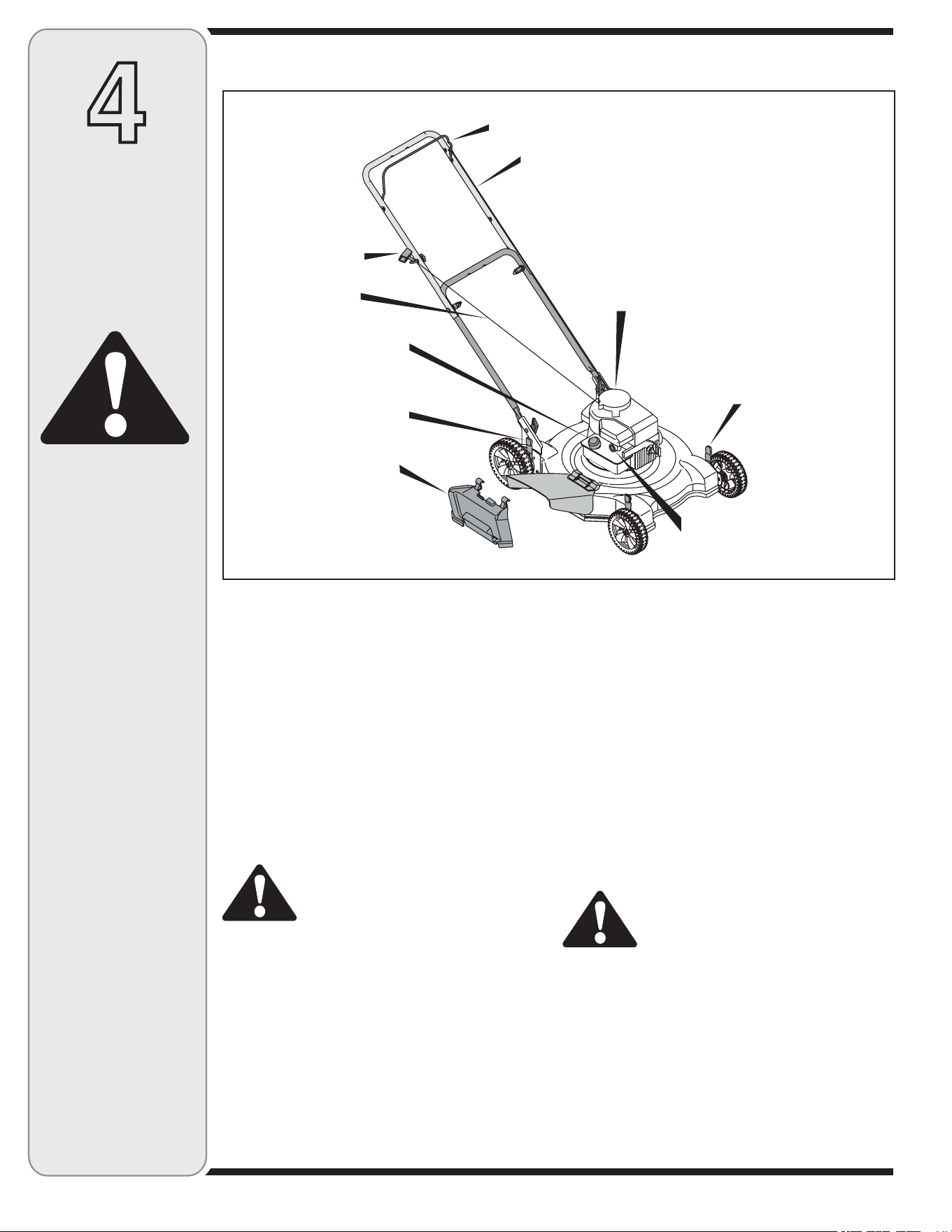

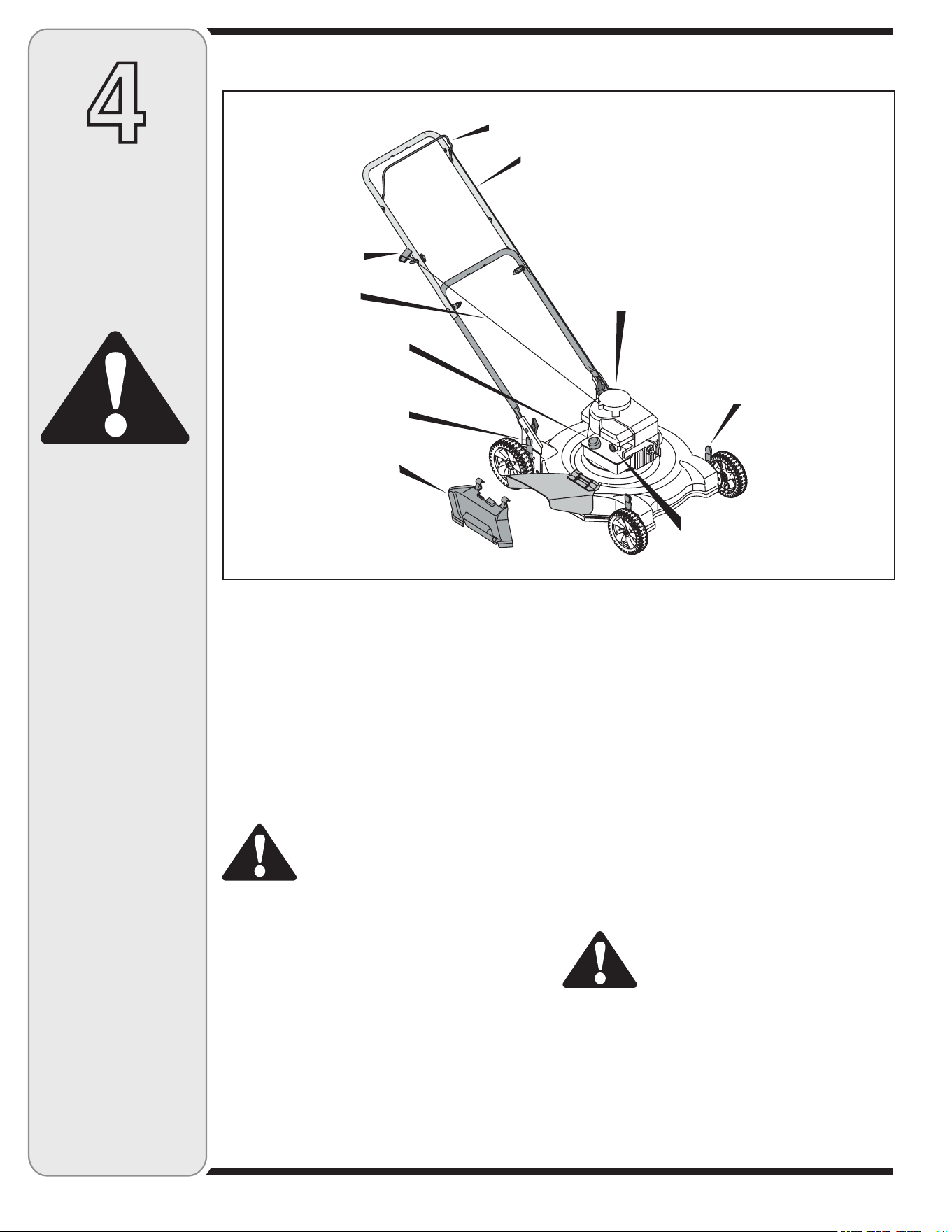

Figure 1

Blade Control Handle

Upper Handle

Oil FIll

Recoil Starter

Height Adjustment

Lever

Mulching Baffle

(If so equipped)

Gas Cap

Primer

Starter Rope

Height Adjustment

Lever

Operating

Your Lawn

Mower

WARNING

The operation of any

lawn mower can result

in foreign objects

being thrown into

the eyes, which can

damage your eyes

severely. Always wear

safety glasses while

operating the mower,

or while performing

any adjustments or

repairs on it.

Be sure no one other

than the operator is

standing near the lawn

mower while starting

engine or operating

mower. Never run

engine indoors or

in enclosed, poorly

ventilated areas. En-

gine exhaust contains

carbon monoxide, an

odorless and deadly

gas. Keep hands, feet,

hair and loose clothing

away from any moving

parts on engine and

lawn mower.

WARNING: The operation of

any lawn mower can result in

foreign objects being thrown

into the eyes, which can damage

your eyes severely. Always wear

safety glasses while operating

the mower, or while performing

any adjustments or repairs on it.

Starting Engine

WARNING: Be sure no one other

than the operator is standing

near the lawn mower while

starting engine or operating

mower. Never run engine indoors

or in enclosed, poorly ventilated

areas. Engine exhaust contains

carbon monoxide, an odorless

and deadly gas. Keep hands,

feet, hair and loose clothing away

from any moving parts on engine

and lawn mower.

1. Push primer three times. Wait about two seconds

between each push. See Figure 2. In temperature

around 55° F or below, prime five times. Do not prime

to restart a warm engine.

2. Standing behind the mower, squeeze the blade

control handle against upper handle. See Figure 2.

3. Holding these two handles together firmly, grasp

recoil starter handle and pull rope out with a rapid,

continuous, full arm stroke. See Figure 2. Keeping

a firm grip on the starter handle, let the rope rewind

slowly. Repeat until engine cranks. Let the rope

rewind each time slowly.

Stopping Engine

1. Release blade control handle to stop the engine and

the blade.

2. Disconnect spark plug wire from spark plug and

ground against the engine.

Using Your Lawn Mower

Be sure the lawn is clear of stones, sticks, wire, or

other objects which could damage the lawn mower

or the engine. Such objects could be accidently

thrown by the mower in any direction and cause seri

ous personal injury to the operator and others.

WARNING: If you strike a foreign

object, stop the engine. Remove

wire from the spark plug, thor-

oughly inspect the mower for any

damage, and repair the damage

before restarting and operating

the mower. Extensive vibration

of the mower during operation is

an indication of damage. The unit

should be promptly inspected

and repaired.

Operating Tips

1. For best results, do not cut wet grass.

2. New grass, thick grass, or wet grass may require a

narrower cut.

3. For a healthier lawn, never cut off more than one-third

of the total length of the grass.

4. Your lawn should be cut in the fall as long as there

is growth.

5. For effective mulching, do not cut wet grass.

6. Adjust ground speed according to condition of lawn.

7. If the grass has been allowed to grow in excess of 4

inches, mulching is not recommended. Mow using

the side discharge to reduce the grass height to 3-1/4

inches or less before mulching.

Figure 2

Maintaining

Your Lawn

Mower

WARNING

Always stop engine,

disconnect spark

plug, and ground

against engine before

cleaning, lubricating

or doing any kind of

maintenance on your

machine.

WARNING: Always stop engine,

disconnect spark plug, and

ground against engine before

cleaning, lubricating or doing

any kind of maintenance on your

machine.

Lubrication

1. Lubricate pivot points on the blade control handle at

least once a season with light oil. The blade control

must operate freely in both directions. See Figure 3.

2. Lubricate the wheels at least once a season with

light oil (or motor oil). If wheels are removed for any

reason, lubricate surface of the axle bolt and inner

surface of the wheel with light oil. See Figure 3.

3. Lubricate the torsion spring and pivot point on the

chute deflector periodically with light oil to prevent

rust. See Figure 3.

4. Follow the accompanying engine manual for lubrica

tion schedule and instruction for engine lubrication.

Cleaning Mower

Clean underside of the mower deck after each

use to prevent build-up of grass clippings or other

debris. Follow steps below for this job.

1. Disconnect spark plug wire. Drain gasoline from lawn

mower, or place a piece of plastic under the gas cap

See Figure 4.

2. Tip the mower so that it rests on the housing. Keep

the side with the air cleaner facing up. Hold the

mower firmly.

WARNING: Never tip the mower

more than 90 degrees in any

directions and do not leave the

mower tipped for any length of

time. Oil can drain into the upper

part of the engine causing a

starting problem.

3. Scrape and clean the underside of the deck with a

suitable tool. Do not spray with water.

4. Put the mower back on its wheels on the ground. If

you had put plastic under the gas cap earlier, make

sure to remove it now.

We do not recommend

the use of pressure

washers or garden

hose to clean your

unit. These may cause

damage to electric

components, spindles,

pulleys, bearings, or

the engine. The use

of water will result in

shortened life and

reduce serviceability.

Figure 3

Lubricate these Points

Figure 4

Gas Cap

Spark Plug

Wire

Air Filter

General Recommendations

1. Always observe safety rules when performing

any maintenance.

2. The warranty on this lawn mower does not cover

items that have been subjected to operator abuse

or negligence. To receive full value from warranty,

operator must maintain the lawn mower as

instructed here.

3. Changing of engine-governed speed will void

engine warranty.

4. All adjustments should be checked at least once

each season.

5. Periodically check all fasteners and make sure these

are tight.

Maintaining

Your Lawn

Mower

WARNING

When removing

the cutting blade

for sharpening or

replacement, protect

your hands with a

pair of heavy gloves

or use a heavy rag to

hold the blade.

An unbalanced blade

will cause excessive

vibration when rotat-

ing at high speeds. It

may cause damage

to mower, and could

break causing per-

sonal injury.

Blade Care

WARNING: When removing the

cutting blade for sharpening or

replacement, protect your hands

with a pair of heavy gloves or use

a heavy rag to hold the blade.

Periodically inspect the blade adapter for cracks,

especially if you strike a foreign object. Replace when

necessary. Follow the steps below for blade service.

1. Disconnect spark plug wire from spark plug. Turn

mower on its side making sure that the air filter and

the carburetor are up.

2. Remove the bolt and the blade bell support which

hold the blade and the blade adapter to the engine

crankshaft. See Figure 5.

3. Remove blade and adapter from the crankshaft.

4. The blade can be sharpened with a file or on a

grinding wheel. Do not attempt to sharpen the blade

while it is still on the mower.

5. When sharpening the blade, follow the original angle

of grind. Grind each cutting edge equally to keep the

blade balanced.

6. Remove blade from the adapter for testing balance.

7. Balance the blade on a round shaft screwdriver to

check. Remove metal from the heavy side until it

balances evenly.

WARNING: An unbalanced blade

will cause excessive vibration

when rotating at high speeds.

It may cause damage to mower,

and could break causing per-

sonal injury.

8. Lubricate the engine crankshaft and the inner surface

of the blade adapter with light oil. Slide the blade

adapter onto the engine crankshaft.

9. Place the blade on the adapter such that the side

of the blade marked “Bottom” (or with part number)

faces ground when the mower is in the operating

position. Make sure that the blade is aligned and

seated on blade adapter flanges.

10. Place blade bell support on the blade. Align notches

on the blade bell support with small holes in blade.

11. Replace hex bolt and tighten hex bolt to torque: 450

in. lbs. min., 600 in. lbs. max.

To ensure safe operation of your mower, periodically

check the blade bolt for correct torque.

Off-Season Storage

The following steps should be taken to prepare your lawn

mower for storage.

1. Clean and lubricate mower thoroughly as described in

the lubrication instructions.

2. We do not recommend the use of a pressure washer

or garden hose to clean your unit.

3. Refer to engine manual for correct engine

storage instructions.

4. Coat mower’s cutting blade with chassis grease to

prevent rusting.

5. Store mower in a dry, clean area. Do not store next to

corrosive materials, such as fertilizer.

When storing any type of power equipment in a poorly

ventilated or metal storage shed, care should be taken to

rust-proof the equipment. Using a light oil or silicone, coat

the equipment, especially cables and all moving parts of

your lawn mower before storage.

Figure 5

Hex Bolt Blade Bell

Support

Blade Blade Adapter

Crank Shaft

For repairs beyond

the minor adjustments

listed here, contact

an authorized service

dealer.

Trouble

Shooting

CauseProblem Remedy

Engine fails to start

1. Blade control handle disengaged.

2. Spark plug wire disconnected.

3. Fuel tank empty or stale fuel.

4. Engine not primed.

5. Faulty spark plug.

6. Blocked fuel line.

7. Engine flooded.

1. Engage blade control handle.

2. Connect wire to spark plug.

3. Fill tank with clean, fresh gasoline.

4. Prime engine as instructed in

“Operating Your Lawn Mower”.

5. Clean, adjust gap, or replace.

6. Clean fuel line.

7. Wait a few minutes to restart, but

do not prime.

Engine runs erratic

1. Connect and tighten spark

plug wire.

2. Clean fuel line; fill tank with clean,

fresh gasoline.

3. Clear vent.

4. Drain fuel tank. Refill with

fresh fuel.

5. Refer to engine manual.

6. Refer to engine manual.

1. Spark plug wire loose.

2. Blocked fuel line or stale fuel.

3. Vent in gas cap plugged.

4. Water or dirt in fuel system.

5. Dirty air cleaner.

6. Carburetor out of adjustment.

Engine overheats

1. Fill crankcase with proper oil.

2. Remove blower housing

and clean.

3. Refer to engine manual.

1. Engine oil level low.

2. Air flow restricted.

3. Carburetor not adjusted properly.

Occasional skips

(hesitates) at

high speed

1. Adjust gap to .030”.

2. Refer to engine manual.

1. Spark plug gap too close.

2. Carburetor idle mixture adjustment

improperly set.

Idles poorly

1. Reset gap to .030” or replace

spark plug.

2. Refer to engine manual.

3. Refer to engine manual.

1. Spark plug fouled, faulty or gap

too wide.

2. Carburetor improperly adjusted.

3. Dirty air cleaner.

Mower will not

mulch grass

1. Do not mow when grass is wet;

wait until later to cut.

2. Mow once at a high cutting height,

then mow again at desired height

or make a narrower cutting path.

3. Sharpen or replace blade.

1. Wet grass.

2. Excessively high grass.

3. Dull blade.

Uneven cut

1. Place all four wheels in same

height position.

2. Sharpen or replace blade.

1. Wheels not positioned correctly.

2. Dull blade.

Excessive

Vibration

1. Cutting blade loose or unbalanced.

2. Bent cutting blade.

1. Tighten blade and adapter.

Balance blade.

2. See an authorized service dealer.

Safety

Labels

WARNING

DO NOT remove safety

(or any) labels from

mower for any reason.

�

��

�

��

�

��

1 17032A Chute Hinge

2 17098 Hinge Clip

3 682-3064 Handle Bracket Assembly RH

4 682-3065 Handle Bracket Assembly LH

5 687-02048 Deck Assembly 22” (no logo)

6 687-02051 Lever Assembly (includes Ref. #17)

7 687-02094 Pivot Arm

8 710-0216 Hex Cap Screw 3/8-16 x .75

9 710-0599 TT Screw 1/4-20 x 0.5”

10 710-0654A TT Screw 3/8-16 x 1.0

11 710-1044 Hex Cap Screw 3/8-24 x 1.5

12 710-1174 Carriage Bolt 5/16-18 x 2.0

13 710-1205 Eye Bolt

14 712-0431 Lock Nut 3/8-16

15 720-0279 Wing Nut

16 720-0284 Wing Nut

17 720-0426 Height Adjuster Knob

18 725-0157 Cable Tie

19 731-04019 Trail Shield

20 731-04197 Mulching Plug (if equipped)

21 731-1034B Hinged Chute Deflector Assembly

22 731-1035B Chute Deflector

23 732-1014 Torsion Spring

24 734-1987 Rear Wheel 8 x 1.8

25 734-1988 Front Wheel 7 x 1.8

26 736-0270 Bell Washer .265 ID x .75 OD

27 736-0451 Saddle Washer .320 ID x .93 OD

28 736-0524B Blade Bell Support

29 736-0741 Bell Washer .760 ID x 1.25 OD

30 738-1172 Shoulder Screw

31 738-1173 Shoulder Screw

32 741-0751 Height Adjuster Bearing

33 742-0642A Standard Blade 22”

742-0742A Mulching Blade 22”

34 746-0957 Blade Control Cable - 37.25”

746-0946 Blade Control Cable - 48.25”

746-1130 Blade Control Cable - 40”

35 747-0710 Hinge Pin

36 747-1161A Blade Control Handle

37 748-0376C Blade Adapter

38 749-04037 Lower Handle

39 749-1092A Upper Handle

Parts List

To order replacement

parts, contact 1-800-

800-7310 or visit www.

mtdproducts.com.

The limited warranty set forth below is given by MTD LLC with respect to

new merchandise purchased and used in the United States, its posses-

sions and territories.

“MTD” warrants this product against defects in material and workmanship

for a period of two (2) years commencing on the date of original purchase

and will, at its option, repair or replace, free of charge, any part found to

be defective in materials or workmanship. This limited warranty shall only

apply if this product has been operated and maintained in accordance

with the Operator’s Manual furnished with the product, and has not been

subject to misuse, abuse, commercial use, neglect, accident, improper

maintenance, alteration, vandalism, theft, fire, water, or damage because

of other peril or natural disaster. Damage resulting from the installation or

use of any part, accessory or attachment not approved by MTD for use

with the product(s) covered by this manual will void your warranty as to

any resulting damage.

Normal wear parts are warranted to be free from defects in material and

workmanship for a period of thirty (30) days from the date of purchase.

Normal wear parts include, but are not limited to items such as: batteries,

belts, blades, blade adapters, grass bags, rider deck wheels, seats, snow

thrower skid shoes, shave plates, auger spiral rubber and tires.

HOW TO OBTAIN SERVICE: Warranty service is available, WITH

PROOF OF PURCHASE, through your local authorized service

dealer. To locate the dealer in your area, check your Yellow Pages, or

contact MTD LLC at P.O. Box 361131, Cleveland, Ohio 44136-0019, or

call 1-800-800-7310 or 1-330-220-4683 or log on to our Web site at

www.mtdproducts.com.

This limited warranty does not provide coverage in the following cases:

a. The engine or component parts thereof. These items may carry a

separate manufacturer’s warranty. Refer to applicable manufacturer’s

warranty for terms and conditions.

b. Log splitter pumps, valves, and cylinders have a separate one year

warranty.

c. Routine maintenance items such as lubricants, filters, blade

sharpening, tune-ups, brake adjustments, clutch adjustments, deck

adjustments, and normal deterioration of the exterior finish due to use

or exposure.

d. Service completed by someone other than an authorized service

dealer.

e. MTD does not extend any warranty for products sold or exported

outside of the United States, its possessions and territories, except

those sold through MTD’s authorized channels of export distribution.

f. Replacement parts that are not genuine MTD parts.

g. Transportation charges and service calls.

No implied warranty, including any implied warranty of merchant-

ability of fitness for a particular purpose, applies after the applicable

period of express written warranty above as to the parts as identi-

fied. No other express warranty, whether written or oral, except as

mentioned above, given by any person or entity, including a dealer

or retailer, with respect to any product, shall bind MTD. During the

period of the warranty, the exclusive remedy is repair or replacement

of the product as set forth above.

The provisions as set forth in this warranty provide the sole and

exclusive remedy arising from the sale. MTD shall not be liable

for incidental or consequential loss or damage including, without

limitation, expenses incurred for substitute or replacement lawn care

services or for rental expenses to temporarily replace a warranted

product.

Some states do not allow the exclusion or limitation of incidental or

consequential damages, or limitations on how long an implied warranty

lasts, so the above exclusions or limitations may not apply to you.

In no event shall recovery of any kind be greater than the amount of the

purchase price of the product sold. Alteration of safety features of the

product shall void this warranty. You assume the risk and liability for

loss, damage, or injury to you and your property and/or to others and their

property arising out of the misuse or inability to use the product.

This limited warranty shall not extend to anyone other than the original

purchaser or to the person for whom it was purchased as a gift.

HOW STATE LAW RELATES TO THIS WARRANTY: This limited war-

ranty gives you specific legal rights, and you may also have other rights

which vary from state to state.

IMPORTANT: Owner must present Original Proof of Purchase to obtain

warranty coverage.

MTD LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019; Phone: 1-800-800-7310, 1-330-220-4683

MANUFACTURER’S LIMITED WARRANTY FOR

MTD LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019

PRINTED IN U.S.A

Podadora giratoria 22”- Modelo Serie 080

10/11/2004

FORM NO. 769-01482

Seguridad•Ensamblaje•Operación•Consejos y Técnicas•Mantenimiento

•

Solución de problemas•Lista de Parte•Grantías

MANUAL DEL OPERADOR

IMPORTANTE

LEA CON ATENCIÓN LAS REGLAS DE SEGURIDAD E INSTRUCCIONES ANTES

DE OPERAR LA PODADORA

ADVERTENCIA: Esta unidad está equipada con un motor de combustión interna y no debe ser utilizada en o cerca de un

terreno agreste cubierto por bosque, malezas o hierba excepto que el sistema de escape del motor esté equipado con un

amortiguador de chispas que cumpla con las leyes locales o estatales correspondientes (en caso de existir). Si se utiliza

un amortiguador de chispas el operador lo debe mantener en condiciones de uso adecuadas. En el Estado de California

las medidas anteriormente mencionadas son exigidas por ley (Artículo 4442 del Código de Recursos Públicos de Califor

nia). Es posible que existan leyes similares en otros estados. Las leyes federales se aplican en territorios federales. Su

distribuidor más cercano autorizado para realizar el mantenimiento del motor puede conseguir el amortiguador de chispas

para el silenciador sino usted puede comunicarse con el departamento de servicios al apartado postal P.O. Box 361131

Cleveland, Ohio 44136-0019.

Búsqueda y registro del número de modelo

Por favor, NO devuelva la unidad al minorista a quien se la adquirió sin contactarse

primero con el Departamento de Asistencia al Cliente.

Índice

ANTES DE COMENZAR A ENSAMBLAR SU NUEVO

EQUIPO,

por favor localice la placa del modelo en el equipo y copie la

información en la placa modelo a la derecha. Para encontrar

la placa de modelo colóquese detrás de la unidad en la

posición del operador y mire hacia abajo en la parte posterior

de la cubierta. La presente información resultará necesaria

para el uso del sitio web del fabricante y / o para solicitar

ayuda del Departamento de Asistencia al Cliente o de un

distribuidor autorizado.

Este manual de operador es una parte importante de su nueva máquina podadora. Le

ayudará a montar, preparar y mantener la unidad para obtener los mejores resultados.

Por favor lea y comprenda el contenido del manual.

Asistencia al Cliente

En caso de tener problemas para ensamblar este producto o de

tener dudas con respecto a los controles, funcionamiento o man-

tenimiento del mismo, puede solicitar la ayuda de los expertos.

Elija entre las opciones que se presentan a continuación:

1. Visite mtdproducts.com si desea numerosas sugerencias útiles.

Haga clic en el botón de Asistencia al Cliente y recibirá las cuatro

opciones que se reproducen a la derecha. Haga clic en el botón

apropiado y podrá disponer de ayuda de forma inmediata.

2. Si desea contactarse con un Representante del Departa

mento de Asistencia al Cliente,

por favor comuníquese al

1(800) 800-7310.

El fabricante del motor es el responsable de todas las

cuestiones relacionadas con el rendimiento, potencia de salida,

especificaciones, garantía y mantenimiento del motor. Por favor, para

mayor confirmación, consulte el manual del propietario/ operador del

fabricante del motor que es enviado, en un paquete por separado,

junto con su unidad.

Indicador de pendiente ................................... 19

Prácticas de seguridad en la operación ......... 20

Conﬁguración y ajustes ...................................

Funcionamiento de la podadora ..................... 24

Mantenimiento de la podadora ........................ 26

Solución de problemas ....................................

Etiquetas de seguridad .................................... 29

Lista de las piezas ............................................ 30

Número de modelo

Número de serie

Buscar respuestas

Haga clic aquí para buscar en nuestra base de concimie

tos. Busque por producto, palabra clave o frase.

Mis cosas

Entre al sistema para revisar el estado de sus con-

sultas, modificarlas o actualizar su perfil personal.

Localizador de Agentes de Servicio

¿Necesita ayuda en su localidad? Haga clic aquí para

encontrar centros de servicio autorizados en su área.

Manuales en línea

¿Necesita un manual y/o lista de piezas? Descargue la

documentación de modelos de años recientes.

Indica-

dor de

pendien-

ADVER-

TENCIA

No pode en inclina-

ciones mayores a 15

grados (elevación

aproximada de 2

1/2 pies por cada 10

pies). Una podadora

en movimiento podría

voltearse y causar

lesiones severas.

Si en una pendiente

opera una podadora

ubicado detrás de la

misma, es extremada-

mente difícil mantener

el equilibrio y podría

resbalarse y sufrir

lesiones graves.

Opere las podadoras

MONTABLES arriba y

abajo de las pendien

tes, nunca cruzando el

frente de las pendien

tes.

Opere las podadoras

QUE SE EMPUJAN de

manera que crucen el

frente de las pendien

tes, nunca hacia arriba

y hacia abajo.

Use esta página como guía para determinar las inclinaciones de las pendientes en las que podría

no tener una operación segura. No opere la podadora en dichas pendientes.

Alinee y sostenga este nivel con un árbol vertical...

o la esquina de una construcción...

o el poste de

una cerca.

Doble a lo largo de la línea punteada (que representa una pendiente de 15 grados)

Prácticas de

seguridad

en la

operación

Niños

Pueden ocurrir accidentes trágicos si el operador no está atento a la

presencia de niños. Por lo general a los niños les atraen las podado-

ras y la actividad de podar el césped. No entienden los riesgos ni los

peligros. Nunca dé por sentado que los niños permanecerán en el

mismo lugar donde los vio por última vez.

1. Mantenga a los niños fuera del área de trabajo y bajo estricta

vigilancia de un adulto responsable además del operador.

2. Esté alerta y apague la podadora si un niño ingresa al área.

3. Antes y mientas se está moviendo hacia atrás, mire hacia atrás y

cuide que no haya niños.

4. Tenga extrema precaución cuando se aproxime a esquinas

ciegas, entradas de puertas, árboles u otros objetos que puedan

obstaculizarle la vista de un niño que pudiese correr hacia la

podadora.

5. Mantenga alejados a los niños de los motores en marcha o

calientes. Pueden sufrir quemaduras con un silenciador caliente.

6. Nunca permita que niños menores de 14 años operen esta

máquina. Los niños mayores de 14 años deben leer y entender

las instrucciones de operación y reglas de seguridad contenidas

en este manual y deben ser entrenados y supervisados por sus

padres.

Funcionamiento

Manejo seguro de la gasolina:

1. Para evitar lesiones personales o daños materiales sea

sumamente cuidadoso al manipular la gasolina. La gasolina es

altamente inflamable y los vapores son explosivos. Se puede

lesionar gravemente si derrama gasolina sobre usted o sobre la

ropa ya que se puede encender.

2. Lávese la piel y cámbiese de ropa de inmediato.

3. Utilice sólo recipientes para gasolina autorizados.

4. Nunca llene los contenedores en el interior de un vehículo

o camión o caja de camioneta con recubrimientos plásticos.

Coloque siempre los recipientes en el piso y lejos del vehículo

antes de llenarlos.

5. Retire el equipo a gasolina del camión o remolque y llénelo

en el piso. Si esto no es posible, entonces llene dicho equipo

en un remolque con un recipiente portátil, en vez de desde un

dispensador de gasolina.

6. Mantenga la boquilla de llenado en contacto con el borde de la

entrada del tanque de gasolina o contenedor en todo momento

hasta que esté lleno. No utilice un dispositivo para abrir/cerrar la

boquilla.

7. Apague todos los cigarrillos, cigarros, pipas y otras fuentes de

combustión.

8. Nunca cargue combustible en la máquina en interiores porque

los vapores inflamables podrían acumularse en el área.

9. Nunca saque la tapa del gas ni agregue combustible mientras el

motor está caliente o en marcha. Deje que el motor se enfríe por

lo menos dos minutos antes de volver a cargar combustible.

10. Nunca recargue el tanque de combustible. Llene el tanque no

más de 1/2 pulgada por debajo de la base del cuello de llenado

para dejar espacio para la expansión del combustible.

11. Vuelva a colocar la tapa de la gasolina y ajústela bien.

12. Limpie la gasolina derramada sobre el motor y el equipo.

Traslade la máquina a otra zona. Espere 5 minutos antes de

encender el motor.

13. Nunca almacene la máquina o el recipiente de combustible en un

espacio cerrado donde haya fuego, chispas o aparatos con piloto

como por ejemplo, calentadores de agua, calentadores, hornos,

secadores de ropa u otros aparatos a gas.

14. Para reducir el riesgo de incendio mantenga la máquina limpia

de pasto, hojas y de acumulación de otros escombros. Limpie los

derrames de aceite o combustible y saque todos los desechos

embebidos con combustible.

15. Deje que la máquina se enfríe 5 minutos por lo menos antes de

almacenarla.

Funcionamiento general:

1. Lea y siga todas las instrucciones contenidas en este manual

antes de intentar ensamblar esta máquina. Lea, comprenda y siga

todas las instrucciones que figuran en la máquina y en el o los

manuales antes de intentar operarla. Familiarícese completamente

con los controles y con el uso apropiado de esta máquina antes de

operarla. Guarde este manual en un lugar seguro para referencias

futuras y regulares y para solicitar repuestos.

2. Esta máquina es una pieza de equipo de precisión, no un juguete.

Por tanto, tenga la máxima precaución en todo momento. Su

unidad ha sido diseñada para realizar una tarea: cortar el césped.

No la utilice con ningún otro propósito.

3. No permita nunca que los niños menores de 14 años operen esta

máquina. Los niños de 14 años y más deben leer y comprender las

instrucciones contenidas en este manual y deben ser capacitados

y supervisados por uno de los padres. Únicamente los individuos

responsables que se hayan familiarizado con estas reglas de

seguridad para la operación deberán usar esta máquina.

4. Inspeccione minuciosamente el área en donde utilizará el equipo.

Saque todas las piedras, palos, cables, huesos, juguetes y otros

objetos extraños con los que podría tropezar o que podrían ser

arrojados por la cuchilla. Los objetos arrojados por la máquina

pueden producir lesiones graves. Planifique el patrón en el que va

a ir descargando el recorte para evitar que la descarga de material

se realice hacia los caminos, las veredas, los observadores, etc.

Evite además descargar material contra las paredes y obstruc-

ciones que podrían provocar que el material descargado rebote

contra el operador.

5. Para ayudar a evitar el contacto con la cuchilla o una lesión por

un objeto arrojado, manténgase en la zona del operador detrás de

las manijas y mantenga a los niños, observadores, ayudantes y

mascotas apartados al menos 25 metros de la podadora mientras

está en operación. Detenga la máquina si alguien entra en la zona.

6. Para protegerse los ojos utilice siempre anteojos o antiparras de

seguridad mientras opera la máquina o mientras la ajusta o repara.

Los objetos arrojados que rebotan pueden lesionar gravemente la

vista.

7. Utilice zapatos de trabajo resistentes, de suela fuerte y pantalones

y camisas ajustados. Se recomienda utilizar camisas y pantalones

que cubran los brazos y las piernas, así como calzado con puntas

reforzadas en acero. Nunca opere esta máquina con los pies

desnudos, sandalias, o con zapatos ligeros o con los que se pueda

resbalar (por ejemplo, calzado de lona).

8. No ponga las manos o los pies cerca de las piezas rotatorias o

en la tolva de la cortadora. El contacto con las cuchillas puede

producir la amputación de manos y pies.

ADVERTENCIA: El escape del motor de este producto, algunos de sus componentes y

algunos componentes del vehículo contienen o emiten productos químicos que el estado

de California considera que pueden producir cáncer, defectos de nacimiento u otros

problemas reproductivos.

ADVERTENCIA

Este símbolo indica in-

strucciones de seguridad

importantes que de no

seguirse, se podría poner

en peligro la seguridad

personal y/o la propiedad

suya y de terceros. Lea y

siga todas las instruccio-

nes en este manual antes

de iniciar la operación

de esta máquina. En

caso de no seguir

estas instrucciones

podría provocar lesiones

personales. Cuando vea

este símbolo

SIGA LA ADVERTENCIA

responsabilidad:

Sólo permita que usen

esta máquina eléctrica

las personas que lean,

comprendan y respeten

las advertencias y las

instrucciones que apa-

recen en este manual y

en la máquina.

PELIGRO: Esta máquina está diseñada para ser utilizada respetando las reglas de seguridad contenidas en

este manual. Al igual que con cualquier tipo de equipo eléctrico, un descuido o error de parte del operador

puede producir lesiones graves. Esta máquina es capaz de amputar manos y pies y de arrojar objetos con

gran fuerza. De no respetar las instrucciones de seguridad siguientes se pueden producir lesiones graves o

la muerte.

9. Una cubierta de descarga faltante o dañada puede provocar el

contacto con la cuchilla o lesiones por objetos arrojados.

10. Muchas lesiones ocurren como resultado de pasar la cortadora

sobre los pies durante una caída provocada por derrapes o

tropiezos. No se sostenga de la podadora si se está cayendo,

suelte la manija inmediatamente.

11. Nunca tire hacia usted la podadora mientras camina. Si debe

retroceder la podadora para evitar una pared u obstáculo, mire

primero abajo y atrás para evitar tropezarse y luego siga estos

pasos:

a. Retroceda de la podadora hasta estirar completamente

sus brazos.

b. Asegúrese que está bien equilibrado y bien parado.

c. Tire de la podadora lentamente hacia usted, no más allá de la

mitad de la distancia entre usted y la podadora.

d. Repita estos pasos como se requiera.

12. No opere esta máquina estando bajo los efectos del alcohol o de

drogas.

13. No embrague el mecanismo de autopropulsión en unidades con

este equipo mientras arranca el motor.

14. El mecanismo de control de la cuchilla es un dispositivo de

seguridad. Nunca intente desviarse de su funcionamiento. De

hacerlo no funcionarían los dispositivos de seguridad y podrían

producirse lesiones personales por el contacto con las cuchillas

giratorias. Las manijas de control de la cuchilla deben funcionar

bien en ambas direcciones y regresar automáticamente a la

posición de desengrane cuando se las suelta.

15. Nunca opere la podadora en césped húmedo. Siempre esté seguro

de su equilibrio. Si tropieza y cae puede lesionarse gravemente. Si

siente que pierde el equilibrio, suelte inmediatamente la manija de

control de la cuchilla y la cuchilla dejará de girar en tres segundos.

16. Corte el césped solamente con luz de día o con una buena luz

artificial. Camine, nunca corra.

17. Detenga la cuchilla cuando cruce caminos de gravilla, pasos o

andadores.

18. Si la máquina comenzara a vibrar de manera anormal, detenga

el motor, y busque inmediatamente la causa. La vibración por lo

general es una advertencia de algún problema.

19. Apague el motor y espere hasta que la cuchilla se detenga

completamente antes de retirar la guarda para el recorte de césped

o desatorar la tolva. La cuchilla continúa girando por unos cuantos

segundos después que el motor se ha apagado. Nunca coloque

ninguna parte del cuerpo en el área de la cuchilla hasta que esté

seguro que la cuchilla ha detenido su movimiento rotatorio.

20. Nunca opere la cortadora sin las guardas apropiadas, cubierta

de descarga, guarda para recorte, manija de control de la cuchilla

y otros dispositivos de seguridad y protección en su lugar y

funcionando. Nunca opere la cortadora si los dispositivos de

seguridad están dañados. Si no lo hace, esto puede tener como

resultado lesiones.

21. El silenciador y el motor se calientan y pueden producir quemadu-

ras. No los toque.

22. Utilice solamente partes y accesorios fabricados especialmente

para esta máquina, originales del fabricante (OEM). Si no lo hace,

esto puede tener como resultado lesiones personales.

23. Si se presentan situaciones que no están previstas en este manual

sea cuidadoso y use el sentido común. Marque al teléfono 1- 800-

800-7310 para contactar el departamento de atención al cliente y

obtener el nombre de su distribuidor más cercano.

Funcionamiento en pendientes:

Las pendientes son un factor importante que se relaciona con los acci-

dentes producidos por derrapes y caídas y que pueden producir lesiones

graves. La operación en pendientes requiere mayor precaución. Si no

se siente seguro en una pendiente, no la pode. Para seguridad, use el

medidor de pendientes que se incluye como parte de este manual para

medir la pendiente antes de operar la unidad en una zona inclinada. Si

la pendiente supera los 15 grados, no la pode.

Haga lo siguiente:

1. Mueva la podadora a través de las caras de la pendiente, nunca

hacia arriba y abajo. Tenga cuidado cuando cambie de dirección

cuando opere la máquina en pendientes.

2. Esté atento a los agujeros, raíces, rocas, objetos ocultos o

abultamientos que puedan provocar que se derrape o se tropiece.

El césped alto puede ocultar obstáculos.

3. Siempre esté seguro de su equilibrio. Si tropieza y cae puede

lesionarse gravemente. Si siente que pierde el equilibrio, suelte

inmediatamente la manija de control de la cuchilla y la cuchilla

dejará de girar en tres (3) segundos.

No haga lo siguiente:

1. No corte el césped cerca de pozos, hundimientos, bancos, podría

perder el equilibrio.

2. No pode pendientes mayores de 15 grados como lo indica el

medidor de pendientes.

3. No pode el césped húmedo. Si no está firmemente parado, puede

resbalarse.

Servicio

1. Nunca encienda un motor en espacios cerrados o en una zona

con poca ventilación. El escape del motor contiene monóxido de

carbono, un gas inodoro y letal.

2. Before cleaning, repairing, or inspecting, make certain the Antes

de limpiar, reparar o inspeccionar la máquina, compruebe que

la cuchilla y todas las partes que se mueven se han detenido.

Desconecte el cable de la bujía y póngalo de manera que haga

masa contra el motor para evitar que se encienda de manera

accidental.

3. Revise los pernos de montaje de la cuchilla y del motor a intervalos

frecuentes para verificar que estén bien apretados. Inspeccione

además visualmente la cuchilla en busca de daños (abolladuras,

desgaste, roturas, etc.). Reemplace la cuchilla con equipo original

del fabricante (OEM) listado en este manual. “La utilización de

partes que no cumplan con las especificaciones de equipos

originales podría tener como resultado un rendimiento incorrecto y

además la seguridad podría estar comprometida”

4. Las cuchillas de las podadoras son muy afiladas y podrían cortarlo.

Envuelva la cuchilla o utilice guantes y extreme precauciones

cuando le de servicio.

5. Mantenga todos los pernos, tuercas y tornillos bien ajustados para

asegurarse que la máquina se encuentra en condiciones seguras de

operación.

6. Nunca manipule los dispositivos de seguridad de manera impru-

dente. Controle periódicamente que funcionen de forma adecuada.

7. After striking a foreign object, stop the engine, disconnect the spark

Después de golpear con algún objeto extraño, detenga el motor,

desconecte el cable de la bujía y conecte el motor a masa. Inspec-

cione minuciosamente la máquina para determinar si está dañada.

Repare el daño antes de encenderla y operarla.

8. Nunca trate de ajustar una rueda o la altura de corte mientras el

motor está en marcha.

9. Los componentes de la tolva para recorte, cubierta de descarga y

escudo de riel, están sujetos a desgaste y daños que podría dejar

expuestas partes que se mueven o permitir que se arrojen objetos.

Para proteger su seguridad, verifique frecuentemente todos los

componentes y reemplácelos sólo con partes de los fabricantes de

equipos originales (O.E.M.) listadas en este manual. “La utilización

de partes que no cumplan con las especificaciones de equipos

originales podría tener como resultado un rendimiento incorrecto y

además la seguridad podría estar comprometida”

10. No cambie la configuración del regulador del motor ni acelere

demasiado el mismo. El regulador controla la velocidad máxima

segura de operación del motor.

11. Mantenga o reemplace las etiquetas de seguridad, según sea

necesario.

12. Observe las leyes y normas aplicables para disponer adecuada-

mente de los desechos. La descarga inapropiada de líquidos o

materiales puede dañar el medio ambiente.

Prácticas de

seguridad

en la

operación

ADVERTENCIA:

Este símbolo in-

dica instrucciones de

seguridad importantes

que de no seguirse, se

podría poner en peligro

la seguridad personal

y/o la propiedad suya y

de terceros. Lea y siga

todas las instrucciones

en este manual antes

de iniciar la operación

de esta máquina. En

caso de no seguir

estas instrucciones po-

dría provocar lesiones

personales. Cuando

vea este símbolo

SIGA LA ADVERTENCIA

responsabilidad:

Sólo permita que usen

esta máquina eléctrica

las personas que lean,

comprendan y respeten

las advertencias y las

instrucciones que apa-

recen en este manual y

en la máquina.

Conﬁguración

y ajustes

1. Para el embarque, el deflector del canal en

su podadora se mantiene en posición vertical

mediante una retención. Quite la retención

como sigue:

a. Empuje el deflector de canal hacia arriba

hacia el motor. Mantenga el deflector en

esta posición mientras quita la retención y

la desecha. Vea el Paso 1

b. Baje cuidadosamente el deflector de canal

manteniendo sus dedos fuera del alcance.

2. Realice la secuencia a continuación para

ajustar la manija

a. Levante la manija superior desde su

posición plegada A y tire de la misma hasta

la posición extendida B siguiendo la flecha

en el Paso 2. La manija debe hacer clic

cuando esté en su posición.

b. Asegúrese de que el bulón de carro esté

apropiadamente asentado en la manija.

Apriete las tuercas de mariposa para

sujetar la manija superior a la manija

inferior 3. Si está satisfecho con la altura

de la manija, apriete las tuercas de mari

posa en los extremos de la manija inferior

mostrados en el Paso 3. Para comodidad

de la operación, puede ajustar la altura de

la manija como sigue:

3. La guía de la cuerda ya está unida al costado

derecho de la manija superior. Afloje la tuerca

de mariposa que sujeta la guía de cuerda.

a. Quite las tuercas de mariposa que se

muestran en el Paso 3 y quite la manija

inferior.

b. Coloque el perno de la ménsula de la

manija en el orificio superior de la manija

inferior.

c. Apriete las tuercas de mariposa. A

Paso 3

Paso 2

Su podadora se envía

con la manija en la

posición elevada.

NOTA: Cada extremo

de la manija superior

debe ser colocado en

la misma posición

relativa.

Paso 1

IMPORTANTE:

Esta unidad se envía sin

gasolina ni aceite en el

motor. Llene con gasolina

y aceite como se indica en

las instrucciones que se

incluyen en el manual de

motor adjunto ANTES de

poner en funcionamiento

su podadora.

Paso 4

ALTURA DEL CORTE

Paso 5

Todas las ruedas

deben ser colocadas

en la misma posición

relativa. Cuando el

terreno es agreste o

irregular cambie la

palanca de ajuste de la

altura a una posición

más alta. De esta

manera se cuida más el

césped.

TOLVA DE ABONO

(si es parte del equipo)

Paso 6

Para instalarla cor

rectamente,

introduzca el labio

inferior dentro de la

apertura del canal

antes de colocar los

ganchos sobre el

pasador de bisagra.

Conﬁguración

y ajustes

Paso 5

Paso 6

IMPORTANTE

Esta unidad se envía sin

gasolina ni aceite en el

motor. Llene con gasolina

y aceite como se indica

en las instrucciones que

se incluyen en el manual

de motor adjunto ANTES

de poner en

funcionamiento su

podadora.

4. Colocación de la guía de cuerda como sigue

en el Paso 4:

a. Sostenga la manija de control de la

cuchilla contra la manija superior.

Posición A.

b. Tire lentamente de la cuerda de arranque

para sacarla del motor. Posición B.

c. Deslice la cuerda de arranque en la guía.

Posición C.

d. Apriete la tuerca de mariposa de la guía

de la cuerda. Posición D.

5. Cada rueda tiene una palanca de ajuste de

altura para cambiar la altura de corte de la

podadora. Presione la palanca de ajuste de

altura hacia la rueda y deslice la palanca

hasta la posición deseada para cambiar la

altura de corte. Vea el Paso 5.

6. Si su podadora está equipada con un deflec

tor opcional para abono, instálelo al lado

derecho de la plataforma. Siga la secuencia

que se indica.

a. Levante y sostenga el deflector del lado de

la descarga e inserte el labio inferior de la

tolva de abono dentro de la apertura del

canal. Vea el Paso 6.

b. Una los ganchos de la tolva de abono so

bre el pasador del deflector de canal. Los

ganchos deben ajustarse en su lugar en el

pasador de bisagra, sujetando la tolva de

abono firmemente en la podadora. Suelte

el deflector de canal.

Funciona-

miento de

la podadora

Ahora que ya ha ajustado su podadora para su

funcionamiento, familiarícese con sus controles y

características. Estos se describen y se ilustran en

esta página. Este conocimiento le permitirá utilizar

su nuevo equipo a su máxima capacidad

Control de la cuchilla

La manija de control de la cuchilla está unida a la

manija superior. Presione la manija de control de

la cuchilla contra la manija superior para operar la

unidad. Libere la manija de control de la cuchilla

para detener el motor y la cuchilla.

ADVERTENCIA: Este mecanis-

mo de control de la cuchilla es

un dispositivo de seguridad.

Nunca intente desviarse de su

funcionamiento.

Palancas de ajuste de la altura de corte

Estas palancas están ubicadas una en cada

rueda y se usan para corregir la altura de corte.

Las cuatro palancas tienen que estar en la misma

posición relativa para asegurar un corte uniforme.

Arrancador de retroceso

El arrancador de retroceso está unido a la manija

superior derecha. Para encender la unidad

colóquese detrás de la misma y tire de la cuerda

del arrancador de retroceso.

Conozca las propiedades de la podadora

Tolva de abono

(si es parte del equipo)

La tolva de abono permite usar los recortes del

césped como abono, regresándolos a la podadora.

Conecte la tolva para recortes siguiendo las instruc-

ciones de la página 7 de este manual.

Llenado de gasolina y aceite

1. Verifique el nivel del aceite y agregue más

de ser necesario. Siga las instrucciones el

manual del motor. Vea la ubicación del tapón

de llenado de aceite en la Figura 1.

2. Realice el servicio del motor con gasolina

como se indica en el manual del motor. Vea

la ubicación del tapón de llenado de com

bustible en la Figura 1.

ADVERTENCIA: Tenga extremo

cuidado cuando manipule la

gasolina. La gasolina es alta-

mente inflamable y los vapores

son explosivos. Nunca le agreg-

ue combustible a la máquina en

interiores o mientras el motor

está caliente o en funciona-

miento. Apague los cigarrillos,

cigarros, pipas y otras fuentes

de combustión.

ADVERTENCIA:

Este mecanismo de

control de la cuchilla

es un dispositivo de

seguridad. Nunca

intente desviarse de

su funcionamiento.

Tenga extremo

cuidado cuando

manipule la gaso

lina. La gasolina es

altamente inflamable

y los vapores son

explosivos. Nunca

le agregue combus-

tible a la máquina en

interiores o mientras

el motor está caliente

o en funcionamiento.

Apague los cigarril

los, cigarros, pipas

y otras fuentes de

combustión.

Mantenga sus manos

y pies alejados del

área de corte y de la

tolva.

Consulte la etiqueta

de advertencias

en la unidad.

Figure 1

Manija de control de la cuchilla

Manija superior

Llenado de aceite

Arrancador de

retroceso

Palanca de ajuste de la

altura

Tolva de abono (si es

parte del equipo)

Tapón de combustible

Cebador

Cuerda del

arrancador

Palanca de ajuste de la

altura

Operating

Your Lawn

Mower

WARNING

The operation of any

lawn mower can result

in foreign objects

being thrown into

the eyes, which can

damage your eyes

severely. Always wear

safety glasses while

operating the mower,

or while performing

any adjustments or

repairs on it.

Be sure no one other

than the operator is

standing near the lawn

mower while starting

engine or operating

mower. Never run

engine indoors or

in enclosed, poorly

ventilated areas. En-

gine exhaust contains

carbon monoxide, an

odorless and deadly

gas. Keep hands, feet,

hair and loose clothing

away from any moving

parts on engine and

lawn mower.

ADVERTENCIA: Al operar una cor-

tadora trituradora puede ser que

objetos extraños sean arrojados

a los ojos lo cual puede dañarlos

gravemente. Utilice siempre

anteojos de seguridad durante la

operación del equipo o mientras

lo ajusta o lo repara.

Encendido del motor

ADVERTENCIA: Asegúrese de

que ninguna persona además del

operador está detenida cerca de

la podadora mientras arranca el

motor u opera la podadora.

Nunca encienda un motor en

espacios cerrados o en una zona

con poca ventilación. El escape

del motor contiene monóxido de

carbono, un gas inodoro y letal.

Mantenga las manos, los pies, el

cabello y la ropa suelta alejados

de las partes móviles del motor y

de la podadora.

1. Oprima el cebador tres veces. Espere aproximadamente

dos segundos entre cada presión. Vea la Figura 2. En

climas con temperaturas de alrededor de 55° F o menos,

oprima el cebador cinco veces. No cebe el motor caliente

para reiniciarlo luego de una detención breve.

2. Colóquese detrás de la podadora, apriete la manija

de control de la cuchilla y sosténgala contra la manija

superior. Ver la Figura 2.

3. Sostenga firmemente las dos manijas juntas, tome la manija

del arrancador de retroceso y tire de la cuerda para sacarla

con un movimiento rápido y continuo. Vea la Figura 2.

Mantenga firme la manija del arrancador, deje que la cuerda

regrese lentamente al arrancador.Repita hasta que el motor

esté en marcha. Deje que la cuerda se enrosque lentamente

de regreso.

Detención del motor

1. Libere la manija de control de la cuchilla para detener el

motor y la cuchilla.

2. Desconecte el cable de la bujía y póngalo de manera que

haga masa contra el motor.

Uso de la podadora

Asegúrese que el césped está libre de piedras,

palos, cables u otros objetos que pudiesen dañar

la cortadora o el motor. Dichos objetos pueden

ser arrojados accidentalmente por la podadora en

cualquier dirección y provocar lesiones personales

graves al operador y a otras personas.

ADVERTENCIA: Si golpea un objeto

extraño, detenga el motor. Retire

el cable de la bujía, inspeccione

la podadora para ver que no tenga

daños y repare el daño antes de

reiniciar y operar la podadora. La

vibración excesiva de la poda-

dora durante la operación es una

indicación de daño. La unidad

debe inspeccionarse y repararse

lo antes posible.

Consejos de operación

1. Para obtener resultados óptimos no corte césped

húmedo.

2. El césped nuevo, grueso o húmedo podría requerir un

corte más estrecho.

3. Para un césped más sano, nunca corte más de un

tercio de la longitud total del césped.

4. En el otoño, su césped debe cortarse cuando haya

crecido.

5. Para un abono eficiente, no corte césped húmedo.

6. Ajuste la velocidad de piso de acuerdo con la

condición del césped.

7. Si el césped ha crecido más de 4” no se recomienda

el abono. Pode el césped usando la descarga lateral

para reducir la altura del césped a un máximo de 3

1/4” antes de usar la abonadora.

Figure 2

Mantenimiento

de la

podadora

ADVERTENCIA:

Detenga siempre el

motor, desconecte

la bujía y haga masa

contra el motor

antes de limpiar,

lubricar o de re-

alizar todo tipo de

mantenimiento de la

máquina.

ADVERTENCIA: Detenga

siempre el motor, desconecte

la bujía y haga masa contra el

motor antes de limpiar, lubricar o

de realizar todo tipo de manten

imiento de la máquina.

Lubricación

1. Lubrique con aceite ligero los puntos de pivote de

la manija de control de la cuchilla al menos una vez

cada estación. El control de la cuchilla debe funcionar

libremente en ambas direcciones. Ver la Figura 3.

2. Lubrique las ruedas por lo menos una vez por

temporada con aceite ligero o aceite para motor.

Sin embargo, si las ruedas se quitan por cualquier

razón, debe lubricar la superficie del perno del eje y la

superficie interna de la rueda con aceite ligero. Ver la

Figura 3.

3. Lubrique el resorte de torsión y los puntos cruciales

del deflector del canal con aceite ligero una vez por

temporada para prevenir la oxidación. Ver la Figura 3.

4. Siga el manual adjunto del motor para las

instrucciones y el programa de lubricación.

Limpieza de la podadora

Debe limpiar la parte inferior de la cubierta de la podadora

después de cada uso para prevenir la acumulación de

recortes de césped, hojas, tierra u otros desechos.Siga los

pasos que aparecen debajo para realizar esta tarea..

1. Desconecte el cable de la bujía Drene la gasolina de

la podadora o coloque un trozo de plástico debajo del

tapón de llenado del combustible. Ver la Figura 4.

2. Incline la podadora de manera que quede apoyada

sobre la caja. Mantenga hacia arriba el lado donde

se encuentra el filtro de aire. Sostenga firmemente la

podadora.

ADVERTENCIA: Nunca incline

la podadora más de 90 grados

en ninguna dirección y no

deje la podadora inclinada.

Se puede filtrar aceite dentro

de la parte superior del motor

y causar problemas de ar-

ranque.

3. Raspe y limpie la parte inferior de la cubierta mediante

el uso de una herramienta adecuada. No la rocíe con

agua.

4. Vuelva a colocar la podadora sobre sus ruedas sobre

el suelo. Si puso un plástico debajo del tapón de

llenado de combustible asegúrese ahora de sacarlo.

No recomendamos

el uso de una lim-

piadora a presión o

manguera de jardín

para limpiar su unidad.

Pueden producir daños

a los componentes

eléctricos, engranajes,

poleas, rodamientos o

al motor. El uso de agua

acortará la vida útil de

la máquina y reducirá su

facilidad de servicio.

Figura 3

Lubricar Estos Puntos

Figura 4

Tapón de Gasolina

Cable de Buj

ía

Encendido

Filtro de Aire

Recomendaciones generales

1. Respete siempre las reglas de seguridad cuando

realice tareas de mantenimiento.

2. La garantía de esta podadora no cubre elementos

que han estado sujetos al mal uso o negligencia

del operador. Para recibir el reembolso total de la

garantía, el operador deberá dar mantenimiento a la

podadora como se indica en este manual.

3. El cambio de la velocidad controlada del motor

invalidará la garantía del motor.

4. Todos los ajustes deben ser verificados por lo menos

una vez en cada estación.

5. Revise periódicamente todos los sujetadores y

compruebe que estén bien ajustados.

Mantenimiento

de la

podadora

ADVERTENCIA:

Cuando saque la

cuchilla de corte

para afilarla o reem-

plazarla, protéjase

las manos usando

un par de guantes

para trabajo rudo

o un trapo grueso

para sostener la

cuchilla.

Si la cuchilla está

desequilibrada

generará vibra

ciones excesivas

cuando gire a altas

velocidades. Puede

producir daños a la

podadora y se puede

romper causando

así lesiones perso

nales.

Cuidado de la cuchilla

ADVERTENCIA: Cuando

saque la cuchilla de corte

para afilarla o reemplazarla,

protéjase las manos usando

un par de guantes para tra-

bajo rudo o un trapo grueso

para sostener la cuchilla.

Inspeccione periódicamente el adaptador de la cuchilla

en busca de rajaduras, especialmente cuando golpee

un objeto extraño. Realice los reemplazos que resulten

necesarios. Siga los pasos que aparecen debajo para

realizar el mantenimiento de la cuchilla.

1. Desconecte el cable de la bujía. Voltee la podadora

sobre el costado y compruebe que el filtro de aire y el

carburador queden hacia arriba.

2. Saque el perno y el soporte de campana de la cuchilla

que sostienen la cuchilla y el adaptador de la misma al

cigüeñal del motor. Ver la Figura 4.

3. Saque la cuchilla y el adaptador del cigüeñal.

4. . Se puede afilar la hoja con un afilador o con una rueda

de esmalte. No intente afilar la cuchilla mientras se

encuentra aún en la podadora.

5. Cuando afile la hoja, siga el ángulo original de la muela

como guía. Afile cada borde de corte por igual para

mantener el balance de la hoja.

6. Saque la cuchilla del adaptador para comprobar el

balance.

7. Balancee la cuchilla sobre un destornillador para

verificar. Saque el metal del lado pesado hasta que

quede bien balanceada.

ADVERTENCIA: Si la cuchilla está

desequilibrada generará vibra

ciones excesivas cuando gire a

altas velocidades. Puede producir

daños a la podadora y se puede

romper causando así lesiones

personales.

8. Lubrique el cigüeñal del motor y la superficie interna

del adaptador de la cuchilla con aceite ligero. Deslice el

adaptador de la cuchilla sobre el cigüeñal del motor.

9. Instale la cuchilla con el lado marcado “Bottom”

(inferior) o con el número de parte hacia el piso cuando

la podadora está en posición de operación. Asegúrese

de que la cuchilla quede alineada y asentada en las

bridas del adaptador.

10. Coloque el soporte de campana en la cuchilla.

Compruebe que las muescas del soporte de cam-

pana de la cuchilla estén alineadas con los orificios

pequeños de la cuchilla.

11. Vuelva a colocar el bulón hexagonal y ajústelo como

corresponde: 450 pulgadas libras como mínimo, 600

pulgadas libras como máximo.

Para asegurar la operación segura de la podadora revise

periódicamente el perno de la cuchilla para determinar si

está bien ajustado.

Reemplazo de alerón trasero

Se deben seguir estos pasos para la preparación de la

podadora para su almacenamiento.

1. Limpie y lubrique la podadora como se describe en las

instrucciones de lubricación.

2. No recomendamos el uso de una limpiadora a presión o

manguera de jardín para limpiar su unidad.

3. Consulte el manual del motor para conocer las instruc-

ciones para el almacenamiento correcto del mismo

4. Cubra la cuchilla con grasa para chasis para impedir la

oxidación.

5. Almacene la unidad en una zona limpia y seca. No la

almacene cerca de materiales corrosivos como por

ejemplo fertilizantes.

Cuando almacene cualquier tipo de equipo eléctrico en un

galpón de depósito metálico o con poca ventilación, tenga

especial cuidado de realizarle un tratamiento antioxidante

al equipo. Use aceite ligero o silicón para recubrir el

equipo, especialmente los cables y partes móviles de su

podadora antes de almacenarla.

Figura 5

Bulón

hexagonal

Soporte de campana

de la cuchilla

Cuchilla

Adaptador de

cuchilla

Cigüeñal

Si debe realizar

reparaciones más

importantes que las

enunciadas aquí,

comuníquese con

el distribuidor local

autorizado.

Solución de

problemas

CausaProblema Remedio

El motor no arranca

1. Manija de control de la cuchilla desen-

ganchada.

2. Se ha desconectado el cable de la bujía.

3. El tanque de combustible está vacío o el

combustible es viejo.

4. El motor no está cebado.

5. La bujía no funciona correctamente.

La línea del combustible está bloqueada.

7. Motor inundado.

1. Enganche la manija de control de la

cuchilla.

2. Conecte el cable a la bujía.

3. Llene el tanque con gasolina limpia y

fresca.

4. Cebe el motor tal como se explicó en

“Funcionamiento a podadora”

5. Límpiela, ajuste la distancia disruptiva o

cámbiela.

6. Limpie la línea del combustible.

7. Espere unos minutos para reencender,

no realice el cebado.

El motor funciona de

manera errática

1. Conecte y ajuste el cable de la bujía.

2. Limpie la línea del combustible; llene el

tanque con gasolina limpia y fresca.

3. Destape la ventilación.

4. Vacíe el tanque del combustible. Vuelva

a llenarlo con combustible limpio

5. Consulte el manual del motor.

6. Consulte el manual del motor.

1. El cable de la bujía está flojo.

2. La línea del combustible está tapada o el

mismo es viejo

3. La ventilación en la tapa de nafta está

obstruida.

4. Agua o suciedad en el sistema del

combustible.

5. El filtro de aire está sucio.

6. Es necesario ajustar el carburador.

El motor recalienta

1. Llene el cárter con aceite adecuado.

2. Retire la carcasa del soplador y limpie.

3. Consulte el manual del motor.

1. El nivel de aceite del motor es bajo.

2. Flujo de aire restringido.

3. El carburador no está ajustado correcta

mente.

Saltos ocasionales

a altas velocidades

1. Ajuste la distancia disruptiva a

0,030”.

2. Consulte el manual del motor.

1. La distancia disruptiva de la bujía es

muy poca.

2. Ajuste de la mezcla del carburador mal

ajustado

Funciona mal en

marcha lenta

1. Reajuste la separación a .030” o

reemplace la bujía.

2. Consulte el manual del motor.

3. Consulte el manual del motor.

1. Bujía atorada, fallada o separación

demasiado ancha.

2. Carburador ajustado incorrectamente.

3. El filtro de aire está sucio.

La podadora no

funciona como

abonadora

1. No corte el césped cuando está mojado,

espere hasta que sea más tarde para

cortarlo.

2. Pode una vez a una altura de corte

elevada, luego vuelva a realizar el

corte a la altura deseada o haga una

trayectoria de corte más estrecha.

3. Cambie o afile las hojas.

1. Césped húmedo.

2. Césped excesivamente alto.

3. La hoja de la cortadora está desafilada.

Corte desparejo

1. Coloque las cuatro ruedas en la

misma posición de altura.

2. Cambie o afile las hojas.

1. La posición de las ruedas no es

correcta.

2. La hoja de la cortadora está desafilada.

Demasiada vibración

1. Cuchilla floja o desequilibrada.

2. Cuchilla abollada.

1. Apriete la cuchilla y el adaptador.

Balancee la cuchilla.

2. Consulte al distribuidor autorizado

Etiquetas

seguridad

ADVERTENCIA:

NO retire las etiquetas

de seguridad de la

podadora.

�

��

�

��

�

��

1 17032A Bisagra del canal

2 17098 Pasador de bisagra

3 682-3064 Juego de soporte de la manija LD

4 682-3065 Juego de soporte de la manija LI

5 687-02048 Plataforma 22” (sin logotipo)

6 687-02051 Juego de palanca (incluye Ref. #17)

7 687-02094 Brazo pivote

8 710-0216 Tornillo hexagonal de 3/8-16 x 0,75

9 710-0599 Tornillo TT de 1/4-20 x 0.5”

10 710-0654A Tornillo TT de 3/8-16 x 1,0

11 710-1044 Tornillo hexagonal de 3/8-24 x 1,5

12 710-1174 Bulón del carro, 5/16-18 x 2.0”

13 710-1205 Perno de ojo

14 712-0431 Tuerca de seguridad 3/8-16

15 720-0279 Tuerca de mariposa

16 720-0284 Tuerca de mariposa

17 720-0426 Perilla de ajuste de altura

18 725-0157 Unión de cable

19 731-04019 Escudo de riel

20 731-04197 Tapón de abonadora (si cuenta con

este equipo)

21 731-1034B Mecanismo del deflector de canal

con bisagra

22 731-1035B Deflector del canal

23 732-1014 Resorte de torsión

24 734-1987 Rueda trasera 8 x 1.8

25 734-1988 Rueda delantera 7 x 1.8

26 736-0270 Arandela Bell, 0.265 x 0,75 OD

27 736-0451

Arandela de montura, 0,320 x 0,93 OD

28 736-0524B Soporte de campana de la cuchilla

29 736-0741 Arandela Bell, 0,760 x 1,25 OD

30 738-1172 Tornillo con reborde

31 738-1173 Tornillo con reborde

32 741-0751 Cojinete de ajuste de la altura

33 742-0642A Cuchilla estándar 22”

742-0742A Cuchilla de abonadora 22”

34 746-0957 Cable de control de la cuchilla:-37,25”

746-0946 Cable de control de la cuchilla:-

48,25”

746-1130 Cable de control de la cuchilla:-40”

35 747-0710 Pasador de bisagra

36 747-1161A Manija de control de la cuchilla

37 748-0376C Adaptador de cuchilla

38 749-04037 Manija inferior

39 749-1092A Manija superior

Lista de las

piezas

Para realizar un

pedido con par-

tes de repuesto,

contacte al

1-800-800-7310

o visite www.

mtdproducts.

com.

La garantía limitada que se extiende a continuación es otorgada por la

empresa MTD LLC y cubre mercaderías nuevas compradas y utilizadas en

los Estados Unidos, sus posesiones y territorios.

“MTD” garantiza este producto por defectos de materiales y de fabricación por

un período de dos (2) años a partir de la fecha de la compra original y reparará

o cambiará sin cargo cuando lo considere pertinente todas las piezas con de-

fectos de materiales o de fabricación. Esta garantía limitada sólo se aplicará si

el producto ha sido operado y mantenido de acuerdo con las instrucciones del

manual del operador que se proporcionan con el producto y no ha sido sujeto

a uso inapropiado, abuso, uso comercial, abandono, accidente, mantenimiento

incorrecto, alteración, vandalismo, robo, incendio, inundación o algún daño

debido a otro peligro o desastre natural. El daño resultante por la instalación

o el uso de piezas, accesorios o uniones no aprobados por MTD para su uso

con el(los) producto(s) incluido(s) en este manual anulará la garantía en lo

que respecta a esos daños.Se garantiza que las piezas con desgaste normal

están libres de defectos en los materiales o de fabricación por un período de

treinta (30) días a partir de la fecha de compra.

Las piezas o componentes sujetos a desgaste normal incluyen pero no

se limitan a: baterías, bandas, hojas, adaptadores para hojas, bolsas para

pasto, ruedas para la plataforma, asientos, zapatas anti-deslizantes, placas,

gomas de corte y neumáticos.

CÓMO SOLICITAR Y OBTENER SERVICIO TÉCNICO: El servicio

de la garantía está disponible, CON PRUEBA DE COMPRA A TRAVÉS

DEL DISTRIBUIDOR LOCAL AUTORIZADO PARA EL MANTENIMIENTO.

Para localizar al distribuidor en su área, busque en las páginas amaril-

las de su localidad o contacte a MTD LLC al Apartado Postal 361131,

Cleveland, Ohio 44136-0019, o llame al 1-800-800-TRIM (7310) o

1-330-220-4683 o entre a la página Web en www.mtdproducts.com.

Esta garantía limitada no lo cubrirá en los siguientes casos:

a. El motor y las piezas componentes presentes. Estos productos

tienen una garantía del fabricante por separado. Consulte los

términos y condiciones de la garantía aplicable del fabricante.

b. Las bombas para el corte de madera, las válvulas y los cilindros

tienen una garantía independiente de un año.

c. Los artículos necesarios para el mantenimiento de rutina como por

ejemplo lubricantes, filtros, afiladores de hojas, los ajustes de los

frenos, del embrague o de la plataforma y el deterioro normal del

acabado exterior debido al uso o exposición.

d. Servicio no realizado por el distribuidor autorizado para el

mantenimiento.

e. MTD no extiende ninguna garantía para los productos vendidos o

exportados fuera de los Estados Unidos de América, sus posesio-

nes y territorios, excepto para aquellos vendidos a través de los

canales autorizados de distribución de exportaciones de MTD.

f. Piezas de reemplazo que no son piezas genuinas de MTD.

g. Gastos de transporte y llamadas por servicios técnicos.

No se aplican garantías implícitas, incluidas las garantías

implícitas de comerciabilidad o de adecuación para un propósito

determinado, después del período de aplicación de la garantía

escrita expresa extendida más arriba para las piezas de acuerdo

con su identificación.Ninguna otra garantía expresa, oral o

escrita, excepto la mencionada anteriormente, extendida por

personas o personas jurídicas, incluidos los distribuidores o

los minoristas con respecto a los productos obligará a MTD.

Durante el plazo de la garantía el único recurso es la reparación

o reemplazo del producto como se indicó anteriormente.

Las disposiciones incluidas en esta garantía proveen el recurso

único y exclusivo que surge de las ventas. MTD no será respon-

sable por pérdidas o daños incidentales o directos, incluyendo

sin límites los gastos incurridos para los servicios de cuidado

del pasto de reemplazo o cambio, o los gastos de alquiler para

reemplazar de manera transitoria un producto bajo garantía.

Algunos estados no permiten la exclusión o limitación de los daños y

perjuicios incidentales o directos, o las limitaciones sobre la duración de las

garantías implícitas por lo que las exclusiones o limitaciones mencionadas

anteriormente pueden no serle de aplicación.

En ningún caso se obtendrá una compensación mayor al monto del precio

de compra del producto vendido. La alteración de las características

de seguridad del producto anulará esta garantía. Usted asume

el riesgo y la responsabilidad por las pérdidas, daños o lesiones que sufra

Usted y sus bienes y / o otras personas y sus bienes como consecuencia del

uso, del uso incorrecto o de la imposibilidad de uso de este producto.

Esta garantía limitada alcanza solamente al comprador original, al arrenda-

tario original o a la persona que recibió el producto de regalo.

CÓMO SE RELACIONA LA LEGISLACIÓN ESTATAL CON ESTA

GARANTÍA: Esta garantía limitada le otorga derechos legales específicos y

puede también contar con otros derechos que varían de un estado a otro.

IMPORTANTE: El propietario debe presentar prueba de compra original

para obtener la cobertura de la garantía.

MTD LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019; Tel: 1-800-800-7310, 1-330-220-4683

GARANTÍA LIMITADA DEL FABRICANTE PARA:

MTD 11A-084E729 22” Rotary Mower

Product's Documents

OPERATOR’S MANUAL

Specifications

MTD 11A-084E729 Questions and Answers

Related Products

MTD 11A-504A752 22" Rotary Mower- Lawn Mower

MTD 11A-073A800 22" Rotary Mower

MTD 11Z-084C062 22" Rotary Mower

MTD 11A-083F700 22" Rotary Mower

MTD 11A-054D731 22" Rotary Mower

MTD 11A-084E705 22" Rotary Mower
