Dewalt D25872K 19 lb. SDS MAX Demolition Hammer User Manual

If you have questions or comments, contact us.

Pour toute question ou tout commentaire, nous contacter.

Si tiene dudas o comentarios, contáctenos.

1-800-4-DeWALT

Instruction Manual

Guide D’utilisation

Manual de instrucciones

D25872, D25892

Heavy-Duty SDSMAX Chipping Hammer

Marteau à Piquer SDS MAX Robuste

Martillo Neumático SDSMAX de Servicio Pesado

final page size: 8.5 x 5.5 in

ENGLISH

English (original instructions) 1

Français (traduction de la notice d’instructions originale) 9

Español (traducido de las instrucciones originales) 17

ENGLISH

English (original instructions)

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk

of personal injury or property damage.



DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or seriousinjury.



WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or seriousinjury.



CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderateinjury.



(Used without word) Indicates a safety related message.

NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in propertydamage.



WARNING! Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

If you have any questions or comments about this or

any

DeWALT

tool, call us toll free at:

1-800-4-

DeWALT

(1-800-433-9258).

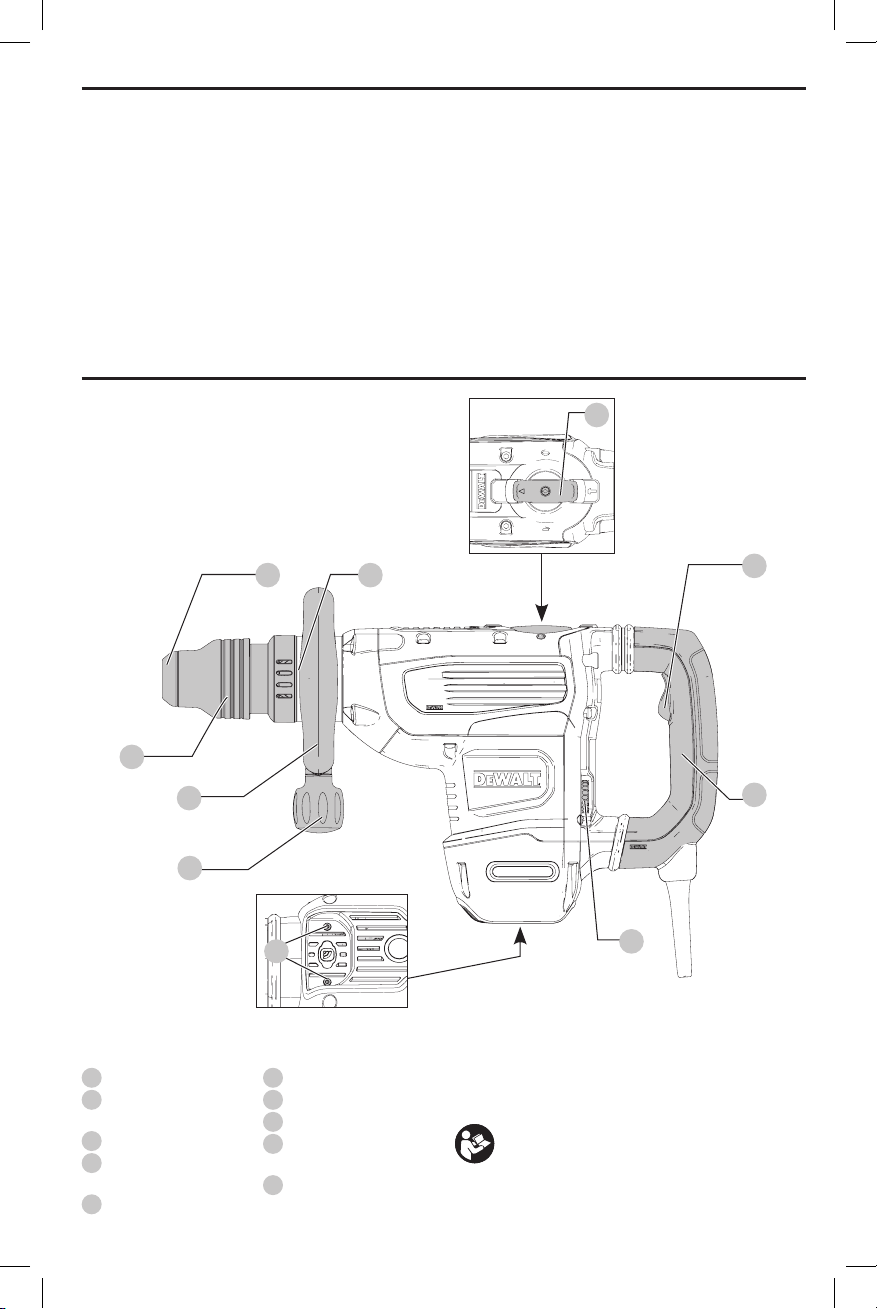

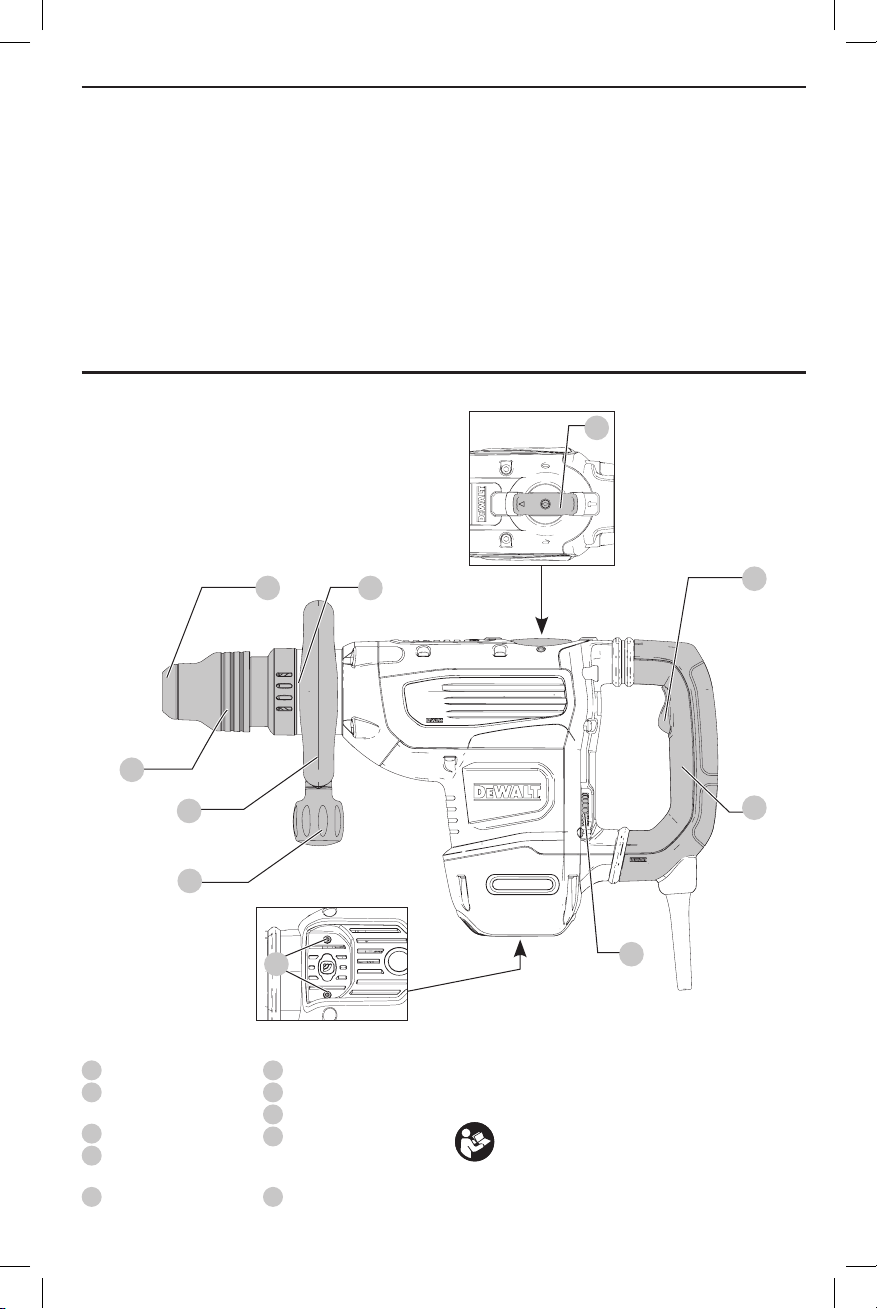

Rocker switch

Bail/loop style auxiliary

handle

Front barrel (collar)

Mode selector dial

Main handle

Chisel holder

Sleeve

Speed dial

DeWALT

tool tag

mounting holes

Screw for handle

mounting

Fig. A

ENGLISH

GENERAL POWER TOOL SAFETY WARNINGS



WARNING! Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

SAVE ALL WARNINGS AND

INSTRUCTIONS FOR FUTURE

REFERENCE

The term “power tool” in the warnings refers to your mains-

operated (corded) power tool or battery-operated (cordless)

powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as dust

mask, non-skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the

switch is in the off position before connecting to

power source and/or battery pack, picking up or

carrying the tool. Carrying power tools with your

finger on the switch or energizing power tools that

have the switch on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of

the power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewelry or

long hair can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust-relatedhazards.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct

power tool for your application. The correct power

tool will do the job better and safer at the rate for

which it wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or the battery pack from the power tool before

making any adjustments, changing accessories,

or storing power tools. Such preventive safety

measures reduce the risk of starting the power

toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrainedusers.

e ) Maintain power tools. Check for misalignment or

binding of moving parts, breakage of parts and

any other condition that may affect the power

tool’s operation. If damaged, have the power

tool repaired before use. Many accidents are

caused by poorly maintained powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits, etc.

in accordance with these instructions, taking

ENGLISH

into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result

in a hazardoussituation.

5) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool ismaintained.

Specific Safety Rules for Rotary Hammers

• Wear ear protectors. Exposure to noise can cause

hearingloss.

• Use auxiliary handle(s), if supplied with the tool. Loss

of control can cause personalinjury.

• Hold power tool by insulated gripping surfaces,

when performing an operation where the cutting

accessory may contact hidden wiring. Cutting

accessory contacting a “live” wire may make exposed

metal parts of the power tool “live” and could give the

operator an electricshock.

• Be certain that the material being drilled/

demolished does not conceal electric or gas service

and that their locations have been verified with the

utilitycompanies.

• Use clamps or other practical way to secure and

support the workpiece to a stable platform. Holding

the work by hand or against your body is unstable and

may lead to loss ofcontrol.

• Wear safety goggles or other eye protection.

Hammering operations cause chips to fly. Flying particles

can cause permanent eye damage. Wear a dust mask

or respirator for applications that generate dust. Ear

protection may be required for mostapplications.

• Keep a firm grip on the tool at all times. Do not

attempt to operate this tool without holding it with

both hands. Operating this tool with one hand will result

in loss of control. Breaking through or encountering hard

materials such as re-bar may be hazardous aswell.

Additional Safety Rules for Rotary

Hammers

• Do not operate this tool for long periods of time.

Vibration caused by hammer action may be harmful to

your hands and arms. Use gloves to provide extra cushion

and limit exposure by taking frequent restperiods.

• Do not recondition bits yourself. Chisel reconditioning

should be done by an authorized specialist. Improperly

reconditioned chisels could causeinjury.

• Accessories and tool may get hot during operation.

Wear gloves when handling them if performing heat

producing applications such as hammerdrilling and

drillingmetals.

• Never lay the tool down until the bit has come to a

complete stop. Moving bits could causeinjury.

• Do not strike jammed bits with a hammer to dislodge

them. Fragments of metal or material chips could dislodge

and causeinjury.

• Slightly worn chisels can be resharpened

bygrinding.

• Do not overheat the bit (discoloration) while

grinding a new edge. Badly worn chisels require

reforging. Do not reharden and temper thechisel.

Additional Safety Information



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to the State

of California to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicalsare:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-

treatedlumber.

Your risk from these exposures varies, depending on how

often you do this type of work. To reduce your exposure to

these chemicals: work in a well ventilated area, and work with

approved safety equipment, such as those dust masks that are

specially designed to filter out microscopicparticles.

• Avoid prolonged contact with dust from power

sanding, sawing, grinding, drilling, and other

construction activities. Wear protective clothing and

wash exposed areas with soap and water. Allowing

dust to get into your mouth, eyes, or lay on the skin may

promote absorption of harmfulchemicals.



WARNING: Use of this tool can generate and/

or disperse dust, which may cause serious and

permanent respiratory or other injury. Always use

NIOSH/OSHA approved respiratory protection

appropriate for the dust exposure. Direct particles

away from face andbody.



WARNING: Always wear proper personal hearing

protection that conforms to ANSI S12.6 (S3.19)

during use. Under some conditions and duration

of use, noise from this product may contribute to

hearingloss.



CAUTION: When not in use, place tool on its side

on a stable surface where it will not cause a

tripping or fallinghazard.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be

caught in movingparts.

ENGLISH

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller

the gauge number of the wire, the greater the capacity

of the cable, that is, 16 gauge has more capacity than 18

gauge. An undersized cord will cause a drop in line voltage

resulting in loss of power and overheating. When using

more than one extension to make up the total length,

be sure each individual extension contains at least the

minimum wire size. The following table shows the correct

size to use depending on cord length and nameplate

ampere rating. If in doubt, use the next heavier gauge. The

lower the gauge number, the heavier thecord.

Minimum Gauge for Cord Sets

Volts

Total Length of Cord in Feet

(meters)

120 V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

240 V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4)

Ampere Rating

American Wire Gauge

Than

Not

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V ......................... volts

Hz .......................hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

RPM .................... revolutions per

minute

sfpm ................... surface feet per

minute

SPM .................... strokes per minute

A ......................... amperes

W ........................watts

or AC ...........alternating current

or AC/DC .... alternating or

direct current

...................... Class II

Construction

(double insulated)

.......................no load speed

n .........................rated speed

......................earthing terminal

.....................safety alert symbol

.....................visible radiation

..................... wear respiratory

protection

..................... wear eye

protection

..................... wear hearing

protection

..................... read all

documentation

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

Motor

Be sure your power supply agrees with the nameplate

marking. Voltage decrease of more than 10% will cause loss

of power and overheating.

DeWALT

tools are factory tested;

if this tool does not operate, check powersupply.

SPECIFICATIONS

D25872 D25892

Rated Size

19.4 lbs.

(8.8 kg)

22 lbs. (10 kg)

Tool Holder SDS MAX SDS MAX

Amps 15 A 15 A

Impact Energy in Joules (EPTA) 13.3 J 19.4 J

No-Load BPM 1350–2705 1105–2210

Weight

19.4 lbs.

(8.8 kg)

22 lbs. (10 kg)

Length 21.4" (54.3 cm) 23.3" (59 cm)

Width 4.5" (11.3 cm) 4.5" (11.3 cm)

Height 11.5" (29.2 cm) 11.5" (29.2 cm)

Vibration Control Yes Yes

Variable Speed Dial Yes Yes

Variable Speed Dial Positions 7 7

Dust Extraction Model # DWH053 DWH053

Noise Values [dB(A)]

(Emission Sound Pressure Level) 95 96

(Sound Power Level) 106 107

K (Uncertainty of Given Sound Level) 3 3

Vibration Values (m/s

)

Chipping/Chiselling (Value a

h,Cheq

) 9.7 13.5

Uncertainty K 1.5 1.5

COMPONENTS (FIG. A)



WARNING: Never modify the power tool or any part

of it. Damage or personal injury couldresult.

Refer to Figure A at the beginning of this manual for a

complete list ofcomponents.

Intended Use

Your heavy-duty chipping hammer is designed for

professional concrete chiselingapplications.

DO NOT use under wet conditions or in presence of

flammable liquids orgases.

Your heavy-duty chipping hammer is a professional

powertool.

DO NOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.

ENGLISH

Bail/Loop Style Auxiliary Handle (Fig. B)



WARNING: To reduce the risk of personal injury,

ALWAYS operate the tool with the bail/loop style

auxiliary handle properly installed. Failure to do so

may result in the bail/loop style auxiliary handle

slipping during tool operation and subsequent

loss of control. Hold tool with both hands to

maximizecontrol.

The bail/loop style auxiliary handle

2

clamps to the front of

the gear case and may be rotated 360˚ to permit right- or

left-hand use.

Mounting the Bail/Loop Style Auxiliary

Handle (Fig. B)

1. Widen the ring opening

of the bail/loop style

auxiliary handle

2

by rotating the screw for handle

mounting

counterclockwise.

2. Slide the assembly onto the nose of the tool, through

the steel ring

11

and onto the collar

3

, past the chisel

holder andsleeve.

3. Rotate the bail/loop style auxiliary handle to the

desiredposition.

4. Lock the bail/loop style auxiliary handle in place by

securely tightening the screw for handle mounting

10

rotating it clockwise so that the assembly will notrotate.

Fig. B

Chisels and Chisel Holder



WARNING: Burn Hazard. ALWAYS wear gloves when

changing chisels. Accessible metal parts on the tool

and chisels may get extremely hot during operation.

Small chisels of broken material may damage

barehands.



WARNING: Do not attempt to tighten or loosen drill

chisels (or any other accessory) by gripping the front

part of the chuck and turning the tool on. Damage to

the chuck and personal injury mayoccur.

The chipping hammer can be fitted with various chisels

depending on the desired application. Use sharp

chiselsonly.

Inserting and Removing SDS MAX

Chisels (Fig. C)

NOTE: Accessories and attachments used must be

lubricated around the SDSMAXfitment beforeinstallation.

1. Insert chisel in the chisel holder

and apply downward

pressure while rotating to secure the chisel into place.

The chisel shank must beclean.

2. Ensure the chisel is properlyengaged.

NOTE: The chisel needs to move several centimeters in

and out of the chisel holder

6

when properlyengaged.

Fig. C

3. To remove the chisel pull back the locking sleeve

and

pull the chiselout.

Chisel Position Adjustment

Turn the mode selector to chisel adjustment icon (Refer to

Mode Selection) to adjust the chisel to the desired position.

There are multiple positions to set the angle of thechisel.

NOTE: After finding the desired position, slightly

maneuver the chisel back and forth to ensure the chisel is

properlyengaged.

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.

Proper Hand Position (Fig. D)



WARNING: To reduce the risk of serious personal injury,

ALWAYS use proper hand position as shown.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.

Proper hand position requires one hand on the mounted

side handle

with the other hand on the mainhandle

5

Fig. D

ENGLISH

SHOCKS Active Vibration Control®

System

For best vibration control, hold the tool as described in

Proper Hand Position and apply just enough pressure so

the damping device on the main handle is approximately

mid stroke. The hammer only needs enough pressure to

engage the active vibration control. Applying too much

pressure will not make the tool chip faster and active

vibration control will notengage.

DeWALT

Tool Tag Ready (Fig. A)

Optional Accessory

Your hammer comes with mounting holes

and fasteners

for installing a

DeWALT

Tool Tag. You will need a T15 bit tip

to install the tag. Only use the screws provided. The

DeWALT

Tool Tag is designed for tracking and locating professional

power tools, equipment, and machines using the

DeWALT

Tool Connect™ app. For proper installation and use of the

DeWALT

Tool Tag refer to the

DeWALT

Tool Tagmanual.

Electronic Speed and Impact Control

(Fig. A)

The electronic speed and impact control allows the use of

smaller chisels without the risk of chisel breakage, chipping

into light and brittle materials without shattering and

optimal tool control for precisechiseling.

To set the speed dial

8

, turn the dial to the desired level.

The higher the number, the greater the speed and impact

energy. Dial settings make the tool extremely flexible and

adaptable for many different appli cations. The required

setting depends on the chisel size and hardness of material

beingchipped.

Mode Selection (Fig. E)



WARNING: Do not select the operating mode when

the tool isrunning. Tool must come to a complete stop

before activating the mode selector button or damage

to the tool mayresult.

Your tool is equipped with a mode selector dial 

4

selectthe mode appropriate to desiredoperation.

Symbol Mode Application

Chisel

Adjustment

Chisel position

adjustment

Chipping

Light chipping, chiseling

and demolition

To select a mode

• Rotate the mode selector dial

so that the

arrow points to the symbol corresponding for the

desiredmode.

Fig. E

NOTE: The arrow on the mode selector dial

4

must be

pointing at a mode symbol at all times. There are no

operable positions inbetween.

Performing an Application (Fig. F)



WARNING: TO REDUCE THE RISK OF PERSONAL

INJURY, ALWAYS ensure workpiece is anchored or

clampedfirmly.

NOTE: Operating temperature of this tool is 19˚ to 104˚F

(-7˚ to +40˚C). Using the tool outside of this temperature

range will decrease the life of thetool.

1. Insert the appropriate chisel and rotate it by hand to

lock it into the desired position. Refer to Chisel and

ChiselHolder.

2. Using the mode selector dial

4

, selectchipping mode .

Refer to ModeSelection.

3. Adjust the side handle

2

asnecessary.

Fig. F

4. Place the chisel on the desiredlocation.

5. Depress the rocker switch

1

6. To stop the hammer, release theswitch.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1 approved eye

protection when performingthis.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non-metallic parts of

the tool. These chemicals may weaken the plastic

materials used in these parts. Use a cloth dampened

ENGLISH

only with water and mild soap. Never let any liquid

get inside the tool; never immerse any part of the tool

into aliquid.

Accessories



WARNING: Since accessories, other than those

offered by

DeWALT

, have not been tested with this

product, use of such accessories with this tool could be

hazardous. To reduce the risk of injury, only

DeWALT

recommended accessories should be used with

thisproduct.

Recommended accessories for use with your tool

are available at extra cost from your local dealer or

authorized service center. If you need assistance in

locating any accessory, please contact

DeWALT

Industrial

Tool Co., 701East Joppa Road, Towson, MD 21286, call

1-800-4-

DeWALT

(1-800-433-9258) or visit our website:

www.dewalt.com.

Various types of SDSMAX chisels are available as anoption.

Accessories and attachments used must be regularly

lubricated around the SDSMAXfitment.

Repairs



WARNING: To assure product SAFETY and

RELIABILITY, repairs, maintenance and adjustment

(including brush inspection and replacement, when

applicable) should be performed by a

DeWALT

factory

service center or a

DeWALT

authorized service center.

Always use identical replacementparts.

Thank you for your purchase. Register your product nowfor:

• WARRANTY SERVICE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• CONFIRMATION OF OWNERSHIP: In case of

an insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

• FOR YOUR SAFETY: Registering your product will

allow us to contact you in the unlikely event a safety

notification is required under the Federal Consumer

SafetyAct.

Three Year Limited Warranty

DeWALT

will repair, without charge, any defects due to

faulty materials or workmanship for three years from

the date of purchase. This warranty does not cover part

failure due to normal wear or tool abuse. For further detail

of warranty coverage and warranty repair information,

visit www.dewalt.com or call 1-800-4-

DeWALT

(1-800-

433-9258). This warranty does not apply to accessories

or damage caused where repairs have been made

or attempted by others. THIS LIMITED WARRANTY IS

GIVEN IN LIEU OF ALL OTHERS, INCLUDING THE IMPLIED

WARRANTY OF MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE, AND EXCLUDES ALL INCIDENTAL

OR CONSEQUENTIAL DAMAGES. Some states do not allow

limitations on how long an implied warranty lasts or the

exclusion or limitation of incidental or consequential

damages, so these limitations may not apply to you. This

warranty gives you specific legal rights and you may have

other rights which vary in certain states orprovinces.

In addition to the warranty,

DeWALT

tools are covered

byour:

2 YEARS FREE SERVICE

DeWALT

will maintain the tool and replace worn parts

caused by normal use, for free, any time during the first two

years afterpurchase.

90 DAY MONEY BACK GUARANTEE

If you are not completely satisfied with the performance of

your

DeWALT

Power Tool, Laser, or Nailer for any reason, you

can return it within 90 days from the date of purchase with

a receipt for a full refund – no questionsasked.

LATIN AMERICA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARNING LABEL REPLACEMENT: If your warning

labels become illegible or are missing, call 1-800-4-

DeWALT

(1-800-433-9258) for a freereplacement.

ENGLISH

TROUBLESHOOTING GUIDE

BE SURE TO FOLLOW SAFETY RULES AND INSTRUCTIONS

For assistance with your product, visit our website at www.dewalt.com for a list of service centers, or call

DeWALT

1-800-4-

DeWALT

(1-800-433-9258).

PROBLEM POSSIBLE CAUSE SOLUTION

Tool will not start. The extension cord and/or plug is defective. Have the extension cord and/or plug checked by a qualified

electrician and replaced if necessary.

Internal componets too hot. Allow tool to cool down.

Brushes worn out. Have brushes replaced by an authorized D

WALT service center.

Reduced Power. The extension cord is too long and/or its gauge

is inadequate.

Use an extension cord of an approved length and/or of

adequate gauge.

The speed dial is set to a lower setting. Rotate the speed dial to a higher setting suitable for the application.

The voltage provided by the electric supply

is inadequate.

Connect the hammer to an adequate electric supply.

The chisel cannot be released. The chuck is not pulled back fully. Pull the chuck back as far as it will go and remove the chisel. Refer

to Inserting and Removing SDS MAX Chisels.

FRANÇAIS

Définitions : symboles et termes d'alarmes sécurité

Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations

dangereuses et de risques de dommages corporels ou matériels.



DANGER: indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des

blessuresgraves.



AVERTISSEMENT: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la

mort ou des blessuresgraves.



ATTENTION: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des

blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message propre à la sécurité.

AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait

pour l’éviter, pourrait poser des risques de dommages matériels.



AVERTISSEMENT! lire tous les avertissements de

sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil.

Pour toute question ou remarque au sujet de cet outil

ou de tout autre outil

DeWALT

, composez le numéro

sans frais : 1-800-4-

DeWALT

(1-800-433-9258).

Interrupteur à bascule

Poignée auxiliaire de

style boucle/anse

Barillet avant (collier)

Cadran de sélection de

mode

Poignée principale

Porte-ciseau

Manchon

Cadran de vitesses

Trous de montage de la

balise de l’outil

DeWALT

Vis pour le montage de

la poignée

Français (traduction de la notice d’instructions originale)

Fig. A

FRANÇAIS

AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX

POUR LES OUTILS ÉLECTRIQUES



AVERTISSEMENT! lire tous les avertissements de

sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.

CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN USAGE

ULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sansfil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une

distraction pourrait en faire perdre la maîtrise à

l’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à

laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des

radiateurs, des cuisinières et des réfrigérateurs.

Le risque de choc électrique est plus élevé si votre corps

est mis à laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive.

Ne jamais utiliser le cordon pour transporter,

tirer ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des bords

tranchants et des pièces mobiles. Les cordons

endommagés ou enchevêtrés augmentent les risques

de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à

l’extérieur, se servir d’une rallonge convenant à

cette application. L’utilisation d’une rallonge conçue

pour l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique

est utilisé. Ne pas utiliser d’outil électrique en

cas de fatigue ou sous l’influence de drogues,

d’alcool ou de médicaments. Un simple moment

d’inattention en utilisant un outil électrique peut

entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position

d’arrêt avant de relier l’outil à une source

d’alimentation et/ou d’insérer un bloc-piles, de

ramasser ou de transporter l’outil. Transporter

un outil électrique alors que le doigt repose sur

l’interrupteur ou brancher un outil électrique dont

l’interrupteur est à la position de marche risque de

provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver

son équilibre en tout temps. Cela permet

de mieux maîtriser l’outil électrique dans les

situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux-ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

4) Utilisation et entretien d’un outil

électrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il a

étéconçu.

FRANÇAIS

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et

doit êtreréparé.

c ) Débrancher la fiche de la source d’alimentation

et/ou du bloc-piles de l’outil électrique avant de

faire tout réglage ou changement d’accessoire

ou avant de ranger l’outil. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

e ) Entretien des outils électriques. Vérifier si les

pièces mobiles sont mal alignées ou coincées,

si des pièces sont brisées ou présentent toute

autre condition susceptible de nuire au bon

fonctionnement de l’outil électrique. En cas de

dommage, faire réparer l’outil électrique avant

toute nouvelle utilisation. Beaucoup d’accidents

sont causés par des outils électriques malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés

sont moins susceptibles de se coincer et sont plus

faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les

forets, etc. conformément aux présentes

directives en tenant compte des conditions de

travail et du travail à effectuer. L’utilisation d’un

outil électrique pour toute opération autre que celle

pour laquelle il a été conçu estdangereuse.

5) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectrique.

Règles de sécurité particulières pour

marteaux rotatifs

• Porter une protection auditive. L’exposition au bruit

peut causer une perte de l’acuitéauditive.

• Utiliser toute poignée auxiliaire fournie avec l’outil.

Toute perte de contrôle de l’outil poserait des risques de

dommagescorporels.

• Tenir l’outil électrique par les surfaces de prise

isolées pour effectuer un travail où un organe de

coupe pourrait rencontrer des câblages cachés. Tout

contact de l’organe de coupe avec un fil sous tension

mettra les parties métalliques exposées de l’outil électrique

sous tension et électrocutera l’utilisateur.

• Assurez-vous que le matériau étant percé/démoli

ne dissimule pas une alimentation en gaz ou en

électricité et que leurs emplacements ont été vérifiés

auprès des entreprises des servicespublics.

• Utiliser des serre-joints ou tout autre moyen pour

fixer et immobiliser le matériau sur une surface

stable. Tenir la pièce à la main ou contre son corps offre

une stabilité insuffisante qui pourrait vous en faire perdre

lecontrôle.

• Porter des lunettes de protection ou toute autre

protection oculaire. Le martelage produit des débris

dans l’air. Et ces particules posent des risques de

dommages oculaires permanents. Porter un masque

anti-poussière ou un appareil de protection des voies

respiratoires lors d’applications produisant de la poussière.

Une protection auditive pourra être nécessaire pour la

plupart desapplications.

• Maintenir systématiquement l’outil fermement.

Ne jamais utiliser l’outil sans le maintenir à deux

mains. Le maintenir à une main provoquera la perte de

contrôle de l’outil. Traverser soudainement une paroi ou

rencontrer des matériaux durs, comme des armatures,

pose également desrisques.

Règles de sécurité supplémentaires pour

marteaux rotatifs

• Ne pas utiliser cet outil de façon prolongée. Les

vibrations causées par le martelage peuvent être nocives

pour les mains ou les bras. Porter des gants pour amortir

les chocs, et limiter le temps de travail en faisant des

pausesfréquentes.

• Ne pas réusiner les embouts soi-même. Le réusinage

des burins ne doit être effectué que par un spécialiste

agréé. Des burins réusinés incorrectement posent des

risques de dommagescorporels.

• Les accessoires et l’outil pourront chauffer pendant

l’utilisation. Porter des gants pendant leur utilisation

pour effectuer des travaux produisant beaucoup de

chaleur comme le perforage à percussion et le perçage

desmétaux.

• Attendre systématiquement l’arrêt complet

de l’embout avant de déposer l’outil où que ce

soit. Manipuler des embouts pose des risques de

dommagescorporels.

• Ne pas taper avec un marteau sur un embout grippé

pour le déloger. Des fragments de métal ou des débris

pourraient s’échapper et causer des dommagescorporels.

• Des burins légèrement émoussés peuvent être

affutés parmeulage.

• Ne pas surchauffer l’embout (décoloration) pendant

le réaffutage. Les burins très émoussés doivent être

réusinés. Ne pas retremper ou traiter par recuit unburin.

Consigne de sécurité supplémentaire



AVERTISSEMENT: porter SYSTEMATIQUEMENT

des lunettes de protection. Les lunettes courantes

NE sont PAS des lunettes de protection. Utiliser aussi

un masque antipoussières si la découpe doit en

produire beaucoup. PORTER SYSTÉMATIQUEMENT UN

ÉQUIPEMENT DE SÉCURITÉ HOMOLOGUÉ:

• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3);

• Protection auditive ANSI S12.6 (S3.19);

FRANÇAIS

• Protection des voies respiratoires NIOSH/OSHA/

MSHA.



AVERTISSEMENT: les scies, meules, ponceuses,

perceuses ou autres outils de construction peuvent

produire des poussières contenant des produits

chimiques reconnus par l’État californien pour causer

cancers, malformations congénitales ou être nocifs au

système reproducteur. Parmi ces produits chimiques,

on retrouve:

• Le plomb dans les peintures à base de plomb;

• La silice cristallisée dans les briques et le ciment,

ou autres produits de maçonnerie; et

• L’arsenic et le chrome dans le bois ayant subi un

traitementchimique.

Le risque associé à de telles expositions varie selon la

fréquence à laquelle on effectue ces travaux. Pour réduire

toute exposition à ces produits: travailler dans un endroit

bien aéré, en utilisant du matériel de sécurité homologué, tel

un masque antipoussières spécialement conçu pour filtrer les

particulesmicroscopiques.

• Limiter toute exposition prolongée avec les

poussières provenant du ponçage, sciage, meulage,

perçage ou toute autre activité de construction.

Porter des vêtements de protection et nettoyer à

l’eau savonneuse les parties du corps exposées. Le

fait de laisser la poussière pénétrer dans la bouche, les

yeux ou la peau peut favoriser l’absorption de produits

chimiquesdangereux.



AVERTISSEMENT: cet outil peut produire et/

ou répandre de la poussière susceptible de causer

des dommages sérieux et permanents au système

respiratoire. Utiliser systématiquement un appareil

de protection des voies respiratoires homologué par

le NIOSH ou l’OSHA. Diriger les particules dans le sens

opposé au visage et aucorps.



AVERTISSEMENT: pendant l’utilisation, porter

systématiquement une protection auditive

individuelle adéquate homologuée ANSI S12.6

(S3.19). Sous certaines conditions et suivant la durée

d’utilisation, le bruit émanant de ce produit pourrait

contribuer à une perte de l’acuitéauditive.



ATTENTION: après utilisation, ranger l’outil sur

son côté, sur une surface stable, là où il ne pourra

ni faire trébucher ni faire chuter quelqu’un.

• Prendre des précautions à proximité des évents,

car ils cachent des pièces mobiles. Vêtements amples,

bijoux ou cheveux longs risquent de rester coincés dans

ces piècesmobiles.

• Pour la sécurité de l’utilisateur, utiliser une rallonge

de calibre adéquat (AWG, American Wire Gauge

[calibrage américain normalisé des fils électriques]).

Plus le calibre est petit, et plus sa capacité est grande. Un

calibre16, par exemple, a une capacité supérieure à un

calibre18. L’usage d’une rallonge de calibre insuffisant

causera une chute de tension qui entraînera perte de

puissance et surchauffe. Si plus d’une rallonge est utilisée

pour obtenir une certaine longueur, s’assurer que chaque

rallonge présente au moins le calibre de fil minimum. Le

tableau ci-dessous illustre les calibres à utiliser selon la

longueur de rallonge et l’intensité nominale indiquée sur

la plaque signalétique. En cas de doute, utiliser le calibre

suivant. Plus le calibre est petit, plus la rallonge peut

supporter decourant.

Calibre minimum pour les cordons d'alimentation

Volts

Longueur totale du cordon

d'alimentation en mètre (pieds)

120 V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150)

240 V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)

Ampères

AWG

Plus que Pas plus

que

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

L’étiquette apposée sur votre outil peut inclure les symboles

suivants. Les symboles et leur définition sont indiqués ci-après:

V ......................... volts

Hz ....................... hertz

min ..................... minutes

or DC ...... courant continu

...................... fabrication classe I

(mis à la terre)

…/min .............. par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

RPM .................... révolutions par

minute

sfpm ................... pieds linéaires par

minute (plpm)

SPM (FPM) ......... fréquence par

minute

A ......................... ampères

W ........................ watts

or AC ........... courant alternatif

or AC/DC .... courant alternatif

ou continu

...................... fabrication classe II

(double isolation)

....................... vitesse à vide

n ......................... vitesse nominale

...................... borne de terre

...................... symbole

d’avertissement

..................... radiation visible

..................... protection

respiratoire

.....................protection oculaire

.....................protection auditive

..................... lire toute la

documentation

CONSERVER CES CONSIGNES POUR

UTILISATION ULTÉRIEURE

Moteur

S’assurer que le bloc d’alimentation est compatible avec

l’inscription de la plaque signalétique.Une diminution de

tension de plus de 10 % provoquera une perte de puissance

et une surchauffe. Les outils

DeWALT

sont testés en usine; si

cet outil ne fonctionne pas, vérifier l’alimentationélectrique.

CARACTÉRISTIQUES

D25872 D25892

Taille classée 8,8 kg (19,4 lbs.) 10 kg (22 lbs.)

Support de l’outil SDS MAX SDS MAX

Ampères 15 A 15 A

Énergie de choc en joules (EPTA) 13,3 J 19,4 J

BPM à vide 1350–2705 1105–2210

FRANÇAIS

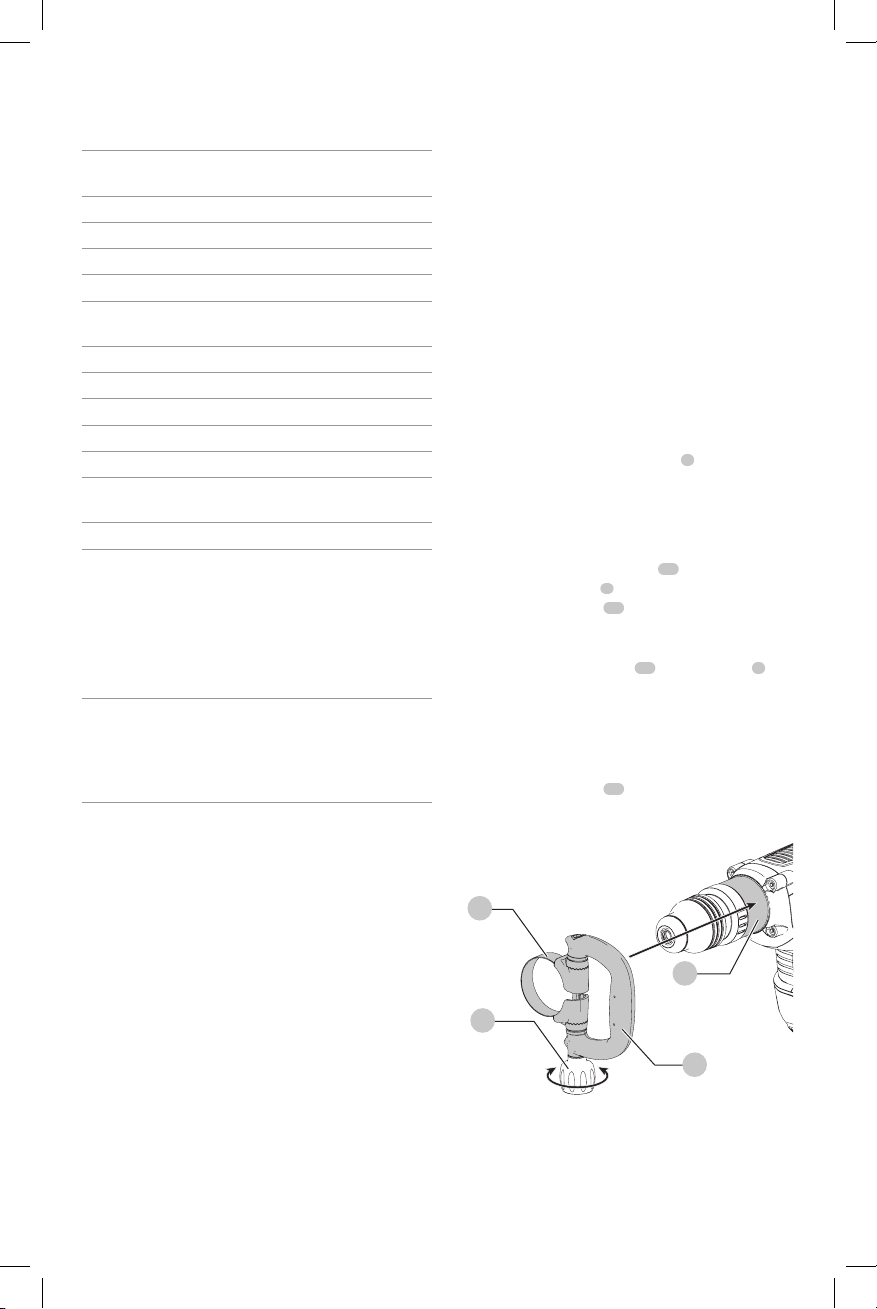

CARACTÉRISTIQUES

D25872 D25892

Poids 8,8 kg (19,4 lbs.) 10 kg (22 lbs.)

Longueur 54,3 cm (21,4 po) 59 cm (23,3 po)

Largeur 11,3 cm (4,5 po) 11,3 cm (4,5 po)

Hauteur 29,2 cm (11,5 po) 29,2 cm (11,5 po)

Contrôle de la vibration Oui Oui

Cadran de vitesses variables Oui Oui

Position du cadran de vitesses

variables

7 7

de modèle de dépoussiérage DWH053 DWH053

Valeurs de bruit [dB(A)]

(Niveau de pression

acoustique d’émission)

95 96

(Niveau de puissance sonore) 106 107

K (Incertitude du niveau sonore

donné)

3 3

Valeurs de vibration (m/s

)

Piquage/Ciselage (Valeur

h,Cheq

)

9,7 13,5

Incertitude K 1,5 1,5

DESCRIPTION (FIG. A)



AVERTISSEMENT: ne jamais modifier l’outil

électrique ni aucun de ses composants, car il y a

risques de dommages corporels oumatériels.

Reportez-vous en FigureA au début de ce manuel pour

obtenir la liste complète descomposants.

Usage Prévu

Vos marteaux à chutes lourds sont conçus pour des

applications professionnelles de cisaillement enbéton.

NE PAS les utiliser en milieu ambiant humide ou en

présence de liquides ou de gazinflammables.

Votre marteau broyeur lourd est un professionnel des

outilsélectriques.

NE PAS le laisser à la portée des enfants. Une supervision

est nécessaire auprès de tout utilisateur nonexpérimenté.

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT: pour réduire le risque de

blessures graves, éteindre l’outil et retirer le

débrancher avant d’effectuer tout réglage

et d’enlever ou d’installer tout accessoire. Un

démarrage accidentel peut provoquer desblessures.

Poignée auxiliaire de style boucle/anse

(Fig. B)



AVERTISSEMENT: afin de réduire le risque de

blessure corporelle, utilisez TOUJOURS l’outil la

poignée auxiliaire de style boucle/anse bien installée.

Ne pas le faire peut entraîner le glissement de la

poignée auxiliaire de style boucle/anse durant le

fonctionnement de l’outil et une perte de contrôle

subséquente. Tenez l’outil avec les deux mains pour

maximiser lecontrôle.

La poignée auxiliaire de style boucle/anse

2

se fixe sur le

devant du boîtier d’engrenages et peut être tournée de 360˚

afin de permettre une utilisation avec la main droite ou la

main gauche.

Montage de la poignée auxiliaire de

style boucle/anse (Fig. B)

1. Élargissez l’ouverture de la bague

de la poignée

de style boucle/anse

2

en tournant la vis de montage

de la poignée

dans le sens contraire des aiguilles

d’unemontre.

2. Glissez l’assemblage dans le nez de l’outil à travers la

bague en acier

et sur le collier

, passez le porte-

ciseau et ladouille.

3. Tournez la poignée auxiliaire de style boucle/anse dans

la position désirée.

4. Verrouillez la poignée auxiliaire de style boucle/anse en

place en serrant solidement la vis pour le montage de

la poignée

10

en la tournant le sens des aiguilles d’une

montre afin que l’assemblage ne tournepas.

Fig. B

Ciseaux et porte-ciseau



AVERTISSEMENT: danger de brûlure. Portez

TOUJOURS des gants lorsque vous changez les

ciseaux. Les pièces de métal accessibles sur l’outil et les

ciseaux peuvent devenir extrêmement chaud durant

l’utilisation. De petits copeaux du matériau brisé

peuvent abîmer les mainsnues.



AVERTISSEMENT: ne pas tenter de serrez ou

desserrer les ciseaux de perçage (ou tout autre

accessoire) en saisissant la partie avant du mandrin

et mettant l’outil en marche. Sinon, des dommages au

mandrin ou des blessures pourraient seproduire.

Le marteau à piquer peut être équipé de différents ciseaux

selon l’application désirée. Utilisez seulement des

marteaux àpiquer.

FRANÇAIS

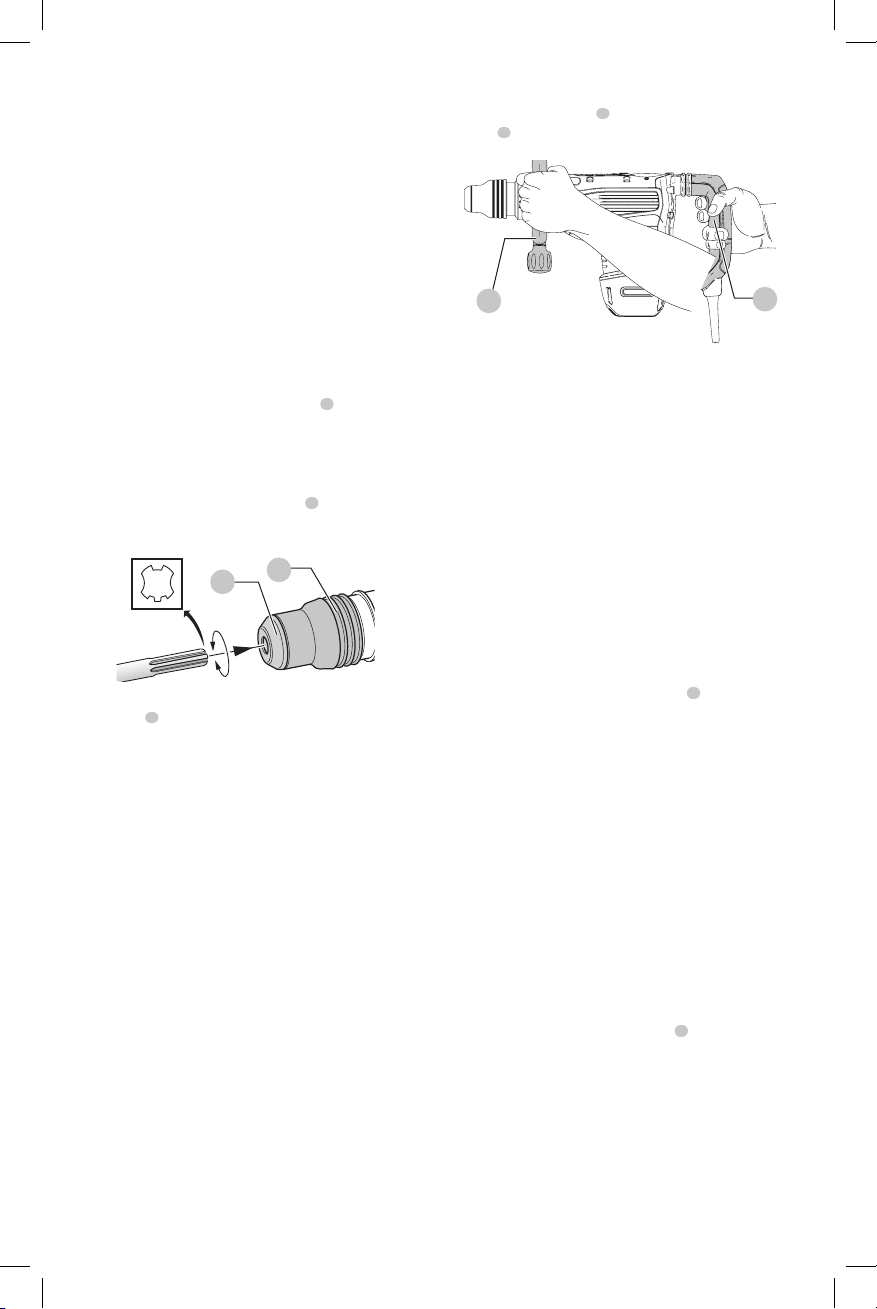

Insérer et retirer les ciseaux SDS MAX

(Fig. C)

REMARQUE: les accessoires et embouts doivent être

régulièrement lubrifiés autour de l’adaptateur SDSMAX

avant l’installation.

1. Insérez le ciseau dans le ciseau

et appliquez de la

pression vers le bas en tournant afin de sécuriser le

ciseau en place. La tige du ciseau doit êtrepropre.

2. Assurez-vous que le ciseau est bieninséré.

REMARQUE: Le ciseau doit se déplacer de

plusieurs centimètres à l’intérieur et à l’extérieur du

porte-ciseau

6

lorsqu’il est bieninséré.

Fig. C

3. Pour retirer le ciseau, reculez le manchon de

verrouillage

et sortez lecouteau.

Ajustement de la position du ciseau

Tournez le sélecteur de mode à l’icône d’ajustement de

ciseau (consultez Sélection du mode) pour ajuster le ciseau

à la position désirée. Il y a de multiples positions pour régler

l’angle duciseau.

REMARQUE : Après avoir trouvé la position désirée,

manipulez légèrement le couteau de l’avant vers l’arrière

afin d’assurer que le ciseau est bieninséré.

UTILISATION



AVERTISSEMENT: pour réduire le risque de

blessures graves, éteindre l’outil et retirer le

débrancher avant d’effectuer tout réglage

et d’enlever ou d’installer tout accessoire. Un

démarrage accidentel peut provoquer desblessures.

Position correcte des mains (Fig. D)



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, adopter

SYSTÉMATIQUEMENT la position des mains illustrée.



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, maintenir

SYSTÉMATIQUEMENT l’outil fermement pour

anticiper toute réactionsoudaine.

La position correcte des mains requiert une main sur

la poignée latérale

installée et l’autre sur la poignée

principale

Fig. D

Système d’amortissement des

vibrations ANTICHOCS

Pour optimiser le contrôle des vibrations, maintenez

l’outil comme expliqué à la section Position correcte des

mains et appliquez juste assez de pression de façon à ce

que le dispositif amortisseur de vibrations sur la poignée

principale se trouve à mi-course. Seule une quantité limitée

de pression sur le marteau est nécessaire pour activer le

système d’amortissement. Appliquer une pression excessive

sur l’outil n’accélèrera pas le burinage et préviendra

l’activation du système d’amortissement.

Balise prête à utiliser de l’outil

DeWALT

(Fig. A)

Accessoire optionnel

Votre marteau vient avec des trous

et des fixations de

montage pour l’installation de la balise de l’outil

DeWALT

Vous aurez besoin d’une pointe de tournevis T15 pour

installer la balise. Utilisez seulement les vis fournies. La

balise de l’outil

DeWALT

est conçue pour suivre et localiser

les outils électriques, l’équipement et les machines

professionnels utilisant l’application

DeWALT

Tool Connect™.

Pour une installation et une utilisation appropriées de la

balise de l’outil

DeWALT

, consultez le guide de la balise de

l’outil

DeWALT

Régulateur électronique de vitesse et

d’impact (Fig. A)

Le contrôle des chocs et de la vitesse électronique permet

l’utilisation de ciseaux plus petits sans risque de bris de

ciseaux, le piquage dans des matériaux légers et friables

sans éclatement et le contrôle optimal de l’outil pour un

ciselageprécis.

Pour régler le cadran de vitesses

8

, tournez le cadran au

niveau désiré. Plus le chiffre est élevé, plus la vitesse et

l’énergie de choc seront grandes. Les réglages du cadran

rendent l’outil extrêmement flexible et adaptable pour de

nombreuses applications différentes. Les réglages requis

varient selon la taille du ciseau et la dureté du matériau

étantpiqué.

Sélection du mode (Fig. E)



AVERTISSEMENT: ne pas changer de mode de

fonctionnement alors que l’outil tourne. Pour prévenir

tout dommage matériel, attendre l’arrêt complet de

l’outil avant d’activer le bouton sélecteur demode.

FRANÇAIS

Votre outil est équipé d’un cadran de sélection de mode

4

pour choisir le mode approprié à l’utilisationdésirée.

Symbole Mode Application

Ajustement du

ciseau

Ajustement de la

position du ciseau

Burinage

Burinage léger, ciselage

et démolition

Pour sélectionner le mode

• Tournez le cadran de sélection de mode

de façon à

ce que la flèche pointe sur le symbole correspondant au

modedésiré.

Fig. E

REMARQUE: la flèche sur le cadran de sélection de

mode

4

doit systématiquement pointer sur un symbole

de mode. Il n’existe aucune position d’utilisation entre

lessymboles.

Travailler sur une application (Fig. F)



AVERTISSEMENT: POUR RÉDUIRE TOUT

RISQUE DE DOMMAGES CORPORELS, s’assurer

SYSTÉMATIQUEMENT que la pièce est ancrée ou

arriméesolidement.

REMARQUE: il est recommandé d’utiliser cet outil à

des températures entre -7˚ et +40˚C (19˚ et 104˚F).

L’utilisation de cet outil en dehors de ces températures en

réduira la durée devie.

1. Insérez le ciseau approprié et tournez-le à la main pour

le verrouiller dans la position désirée. Consultez Ciseaux

et porte-ciseau.

2. Sélectionnez le mode burinage à l’aide du cadran

de sélection de mode

4

. Reportez-vous à la section

Sélection dumode.

3. Ajustez la poignée latérale

2

, le caséchéant.

Fig. F

4. Placez le ciseau à l’endroitdésiré.

5. Appuyez sur l’interrupteur à bascule

1

6. Pour arrêter le marteau, relâchez lagâchette.

MAINTENANCE



AVERTISSEMENT: pour réduire le risque de

blessures graves, éteindre l’outil et retirer le

débrancher avant d’effectuer tout réglage

et d’enlever ou d’installer tout accessoire. Un

démarrage accidentel peut provoquer desblessures.

Nettoyage



AVERTISSEMENT : enlever les saletés et la poussière

hors des évents au moyen d’air comprimé propre et

sec, au moins une fois par semaine. Pour minimiser

le risque de blessure aux yeux, toujours porter une

protection oculaire conforme à la norme ANSI Z87.1

lors dunettoyage.



AVERTISSEMENT : ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

Accessoires



AVERTISSEMENT : puisque les accessoires autres

que ceux offerts par

DeWALT

n’ont pas été testés

avec ce produit, leur utilisation pourrait s’avérer

dangereuse. Pour réduire le risque de blessures, utiliser

exclusivement les accessoires

DeWALT

recommandés

avec le présentproduit.

Les accessoires recommandés pour cet outil sont vendus

séparément au centre de service de votre région. Pour

obtenir de l’aide concernant l’achat d’un accessoire,

communiquer avec

DeWALT

Industrial Tool Co., 701 East

Joppa Road, Towson, MD 21286 aux États-Unis;

composer le 1 800 433-9258 (1 800 4-

DeWALT

) ou visiter

notre site Web : www.dewalt.com.

Différents types de ciseaux SDSMAX sont disponibles en

option. Les accessoires et les pièces utilisés doivent être

régulièrement lubrifiés autour duSDSMAX montage.

Réparations



AVERTISSEMENT : pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et

les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas

échéant) par un centre de réparation en usine

DeWALT

ou un centre de réparation agréé

DeWALT

Toujours utiliser des pièces de rechangeidentiques.

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant

votreprodui:

• RÉPARATIONS SOUS GARANTIE: cette carte remplie

vous permettra de vous prévaloir du service de

réparations sous garantie de façon plus efficace dans le

cas d’un probléme avec leproduit.

• CONFIRMATION DE PROPRIÉTÉ: en cas de perte

provoquée par un incendie, une inondation ou un vol,

FRANÇAIS

GUIDE DE DÉPANNAGE

ASSUREZ-VOUS DE SUIVRE LES RÈGLES DE SÉCURITÉ ET LES INSTRUCTIONS

Pour obtenir de l’aide au sujet du produit, visitez notre site Web au www.dewalt.com pour une liste des centres de services

ou téléphonez

DeWALT

au 1-800-4-

DeWALT

(1-800-433-9258).

PROBLÈME CAUSE POSSIBLE SOLUTION

L’outil ne démarre pas. La rallonge et/ou la fiche sont défectueuses. Faites vérifier la rallonge et/ou la fiche par un électricien qualifié

et remplacez-la au besoin.

Les composantes internes sont trop chaudes. Laissez l’outil se refroidir.

Les brosses sont usées. Faites remplacer vos brosses par un centre de services

WALT autorisé.

Puissance réduite. La rallonge est trop longue et/ou son calibre

n’est pas approprié.

Utilisez une rallonge ayant une longueur approuvée et/ou un

calibre approprié.

Le cadran de vitesses est réglé à une vitesse

trop basse.

Tournez le cadran de vitesses à une vitesse supérieure appropriée

pour l’application.

Le tension provenant de l’alimentation

électrique n’est pas appropriée.

Branchez le marteau à une alimentation électrique appropriée.

Le ciseau ne peut pas être libéré. Le mandrin n’est pas entièrement reculé. Reculez le mandrin aussi loin qu’il peut aller et retirez le ciseau.

Consultez Insérer et retirer les ciseaux SDS MAX.

cette preuve de propriété vous servira de preuve auprès

de votre compagnie d’assurances.

• SÉCURITÉ: l’enregistrement de votre produit

nous permettra de communiquer avec vous dans

l’éventualité peu probable de l’envoi d’un avis de

sécurité régi par la loi fédérale américaine de la

protection desconsommateurs.

Registre en ligne à www.dewalt.com/register.

Garantie limitée de trois ans

DeWALT

réparera, sans frais, tout produit défectueux

causé par un défaut de matériel ou de fabrication pour

une période de trois ans à compter de la date d’achat.

La présente garantie ne couvre pas les pièces dont la

défectuosité a été causée par une usure normale ou

l’usage abusif de l’outil. Pour obtenir de plus amples

renseignements sur les pièces ou les réparations couvertes

par la présente garantie, visiter le site www.dewalt.

com ou composer le 1 800 433-9258 (1 800 4-

DeWALT

CETTE GARANTIE LIMITÉE REMPLACE TOUTE AUTRE

GARANTIE, Y COMPRIS TOUTE GARANTIE IMPLICITE DE

QUALITÉ MARCHANDE OU DE CONFORMITÉ À DES FINS

PARTICULIÈRES, ET EXCLUT TOUT DOMMAGE ACCESSOIRE

OU INDIRECT. Certains états n’autorisent aucune limitation

quant à la durée d’une garantie implicite ni aucune

exclusion ou limitation de garantie contre tout préjudice

accessoire ou indirect, aussi il se peut que ces exclusions

ne vous soient pas applicables. Cette garantie confère des

droits légaux particuliers à l’acheteur, mais celui-ci pourrait

aussi bénéficier d’autres droits variant d’un territoire à

l’autre.

En plus de la présente garantie, les outils

DeWALT

sont

couverts par notre :

ENTRETIEN GRATUIT DURANT 2ANS

DeWALT

entretiendra l’outil et remplacera ses pièces usées

par utilisation normale sans frais à n’importe quel temps

durant les deux premières années après l’achat.

GARANTIE DE REMBOURSEMENT DE90JOURS

Si l’acheteur n’est pas entièrement satisfait, pour quelque

raison que ce soit, du rendement de l’outil électrique, du

laser ou de la cloueuse

DeWALT

, celui-ci peut le retourner,

accompagné d’un reçu, dans les 90 jours à compter de la

date d’achat pour obtenir un remboursement intégral, sans

aucunproblème.

AMÉRIQUE LATINE : cette garantie ne s’applique aux

produits vendus en Amérique latine. Pour ceux-ci, veuillez

consulter les informations relatives à la garantie spécifique

présente dans l’emballage, appeler l’entreprise locale ou

consulter le site Web pour les informations relatives à

cettegarantie.

REMPLACEMENT GRATUIT DES ÉTIQUETTES

D’AVERTISSEMENT : si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, composer le

1 800 433-9258 (1 800 4-

DeWALT

) pour en obtenir le

remplacementgratuit.

ESPAÑOL

Español (traducido de las instrucciones originales)



¡ADVERTENCIA! Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar

descargas eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

Si tiene alguna duda o algún comentario sobre ésta

u otra herramienta

DeWALT

, llámenos al número

gratuito: 1-800-4-

DeWALT

(1-800-433-9258).

Interruptor basculante

Manija auxiliar estilo

travesaño/lazo

Cilindro frontal (collar)

Dial selector de

modalidad

Mango principal

Soporte de cincel

Manguito

Carátula de velocidad

Orificios de montaje de

etiqueta de herramienta

DeWALT

Tornillo para montaje de

manija

Definiciones: Símbolos y palabras de alerta de seguridad

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones

peligrosas y del riesgo de lesiones corporales o daños materiales.



PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.



ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o

lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves

omoderadas.



(Utilizado sin palabras) indica un mensaje de seguridad relacionado.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a

la propiedad.

Fig. A

ESPAÑOL

ADVERTENCIAS GENERALES DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS



¡ADVERTENCIA! Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar

descargas eléctricas, incendios o lesionesgraves.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA FUTURAS

CONSULTAS

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados

y que se adaptan a los tomacorrientes reducirán el

riesgo de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el

exterior, utilice un cable prolongador adecuado

para tal uso. Utilice un cable adecuado para

uso en exteriores a fin de reducir el riesgo de

descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está

haciendo y utilice el sentido común cuando

emplee una herramienta eléctrica. No utilice

una herramienta eléctrica si está cansado o bajo

el efecto de drogas, alcohol o medicamentos.

Un momento de descuido mientras se opera una

herramienta eléctrica puede provocar lesiones

personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese de

que el interruptor esté en la posición de apagado

antes de conectarlo a la fuente de energía

o paquete de baterías, o antes de levantar

o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la

ropa y los guantes alejados de las piezas en

movimiento. Las ropas holgadas, las joyas o el

cabello largo pueden quedar atrapados en las piezas

enmovimiento.

g ) Si se suministran dispositivos para la conexión

de accesorios con fines de recolección y

extracción de polvo, asegúrese de que estén

conectados y que se utilicen correctamente. El

uso de dispositivos de recolección de polvo puede

reducir los peligros relacionados con elpolvo.

4) Uso y Mantenimiento de la

Herramienta Eléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo

que realizará. Si se la utiliza a la velocidad para la

que fue diseñada, la herramienta eléctrica correcta

permite trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

ESPAÑOL

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de energía

o el paquete de baterías de la herramienta

eléctrica antes de realizar ajustes, cambiar

accesorios o almacenar la herramienta eléctrica.

Estas medidas de seguridad preventivas reducen

el riesgo de encender la herramienta eléctrica en

formaaccidental.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta.

Las herramientas eléctricas son peligrosas si son

operadas por usuarios nocapacitados.

e ) Realice el mantenimiento de las herramientas

eléctricas. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda

afectar el funcionamiento de la herramienta

eléctrica. Si encuentra daños, haga reparar

la herramienta eléctrica antes de utilizarla.

Se producen muchos accidentes a causa de

las herramientas eléctricas que carecen de un

mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con

mantenimiento adecuado y con los bordes de corte

afilados son menos propensas a trabarse y son más

fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

5) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

Reglas de seguridad específicas para

rotomartillos

• Use protectores auditivos. La exposición al ruido puede

causar pérdidaauditiva.

• Use el/los mango(s) auxiliar(es), si está(n)

suministrado(s) con la herramienta. Perder el control

de la herramienta podría causar lesionescorporales.

• Sostenga la herramienta eléctrica por sus superficies

aislantes cuando realice una operación en la cual

el accesorio para cortar pudiera entrar en contacto

con instalaciones eléctricas ocultas. Si el accesorio

para cortar entra en contacto con un cable bajo tensión,

podrían cargarse las partes metálicas de la herramienta

expuestas a la corriente y producir una descarga eléctrica

aloperador.

• Asegúrese que el material que se está perforando/

demoliendo no oculte el servicio eléctrico o de gas

y que sus ubicaciones se hayan verificado con las

compañías de serviciospúblicos.

• Use abrazaderas u otra forma práctica de fijar y

sujetar la pieza de trabajo a una plataforma estable.

El sujetar la pieza de trabajo con la mano o contra su

cuerpo no proporciona estabilidad y puede causar una

pérdida decontrol.

• Use gafas protectoras u otra protección para los

ojos. Las operaciones de martilleo pueden hacer que

salgan volando astillas. Las partículas volantes pueden

ocasionar daño permanente a los ojos. Use una mascarilla

antipolvo o un respirador para las aplicaciones que

produzcan polvo. Puede que sea necesario utilizar una

protección auditiva para la mayoría de lasaplicaciones.

• Agarre firmemente la herramienta en todo

momento. No intente utilizar esta herramienta

sin sujetarla con ambas manos. El utilizar esta

herramienta con una sola mano ocasionará la pérdida

de control. Asimismo puede ser peligroso romper

o encontrarse con materiales duros como barras

derefuerzo.

Reglas de seguridad adicionales para

rotomartillos

• No utilice esta herramienta durante períodos

largos de tiempo. La vibración causada por la acción

del martillo puede ser perjudicial para las manos y los

brazos. Utilice guantes para proporcionar protección extra

y limite la exposición tomándose periodos de descanso

confrecuencia.

• No repare las brocas usted mismo. La reparación

de los cinceles debe ser realizada por un especialista

autorizado. Los cinceles que no estén bien reparados

pueden causarlesiones.

• Los accesorios y la herramienta pueden calentarse

durante el funcionamiento. Use guantes cuando los

maneje si realiza operaciones que produzcan calor, tales

como taladrado con percusor y taladrado demetales.

• No ponga nunca la herramienta hacia abajo hasta

que la broca se haya parado por completo. Las brocas

en movimiento pueden causar lesiones

• No golpee las brocas atascadas con un martillo para

sacarlas. Pueden desprenderse fragmentos de metal o

astillas de material y ocasionarlesiones.

• Los cinceles ligeramente desgastados pueden volver

aafilarse.

• No sobrecaliente la broca (decoloración) mientras la

afila de nuevo. Los cinceles muy desgastados requieren

un reforjado. No reendurezca ni temple elcincel.

Instrucción Adicional de Seguridad



ADVERTENCIA: Use SIEMPRE lentes de seguridad.

Los anteojos de diario NO SON lentes de seguridad.

Utilice además una cubrebocas o mascarilla antipolvo

ESPAÑOL

si la operación de corte genera demasiado polvo.

SIEMPRE LLEVE EQUIPO DE SEGURIDADCERTIFICADO:

• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),

• protección auditiva ANSI S12.6 (S3.19),

• protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algunas partículas de polvo

generadas al lijar, serrar, esmerilar y taladrar con

herramientas eléctricas, así como al realizar otras

actividades de construcción, contienen químicos que

el Estado de California sabe que pueden producir

cáncer, defectos congénitos u otras afecciones

reproductivas. Ejemplos de estos químicosson:

• plomo de algunas pinturas en base a plomo,

• polvo de sílice proveniente de ladrillos y cemento y

otros productos de albañilería, y

• arsénico y cromo provenientes de madera

tratadaquímicamente.

Su riesgo de exposición a estos químicos varía, dependiendo

de la frecuencia con la cual realiza usted este tipo de trabajo.

Para reducir su exposición a estas sustancias químicas: trabaje

en una zona bien ventilada y llevando equipos de seguridad

aprobados, como mascarillas antipolvo especialmente

diseñadas para filtrar partículasmicroscópicas.

• Evite el contacto prolongado con polvo generado

por el lijado, aserrado, pulido, taladrado y otras

actividades de construcción. Vista ropas protectoras

y lave las áreas de la piel expuestas con agua y

jabón. Si permite que el polvo se introduzca en la boca u

ojos o quede sobre la piel, puede favorecer la absorción de

productos químicospeligrosos.



ADVERTENCIA: La utilización de esta herramienta

puede generar polvo o dispersarlo, lo que podría

causar daños graves y permanentes al sistema

respiratorio, así como otras lesiones. Siempre use

protección respiratoria aprobada por NIOSH (Instituto

Nacional de Seguridad y Salud en el Trabajo) u OSHA

(Administración de Seguridad y Salud en el Trabajo)

apropiada para la exposición al polvo. Dirija las

partículas en dirección contraria a la cara y elcuerpo.



ADVERTENCIA: Siempre lleve la debida

protección auditiva personal en conformidad

con ANSI S12.6 (S3.19) durante el uso de esta

herramienta. Bajo algunas condiciones y duraciones

de uso, el ruido producido por este producto puede

contribuir a la pérdidaauditiva.



ATENCIÓN: Cuando no esté en uso, guarde la

herramienta apoyada en un costado sobre una

superficie estable, donde no interrumpa el paso

o provoque unacaída.

• Los orificios de ventilación suelen cubrir piezas en

movimiento, por lo que también se deben evitar. Las

piezas en movimiento pueden atrapar prendas de vestir

sueltas, joyas o el cabellolargo.

• Los hilos del alargador deben ser de un calibre

apropiado (AWG o American Wire Gauge) para

su seguridad. Mientras menor sea el calibre del hilo,

mayor la capacidad del cable. Es decir, un hilo calibre

16 tiene mayor capacidad que uno de 18. Un cable de

un calibre insuficiente causará una caída en la tensión

de la línea dando por resultado una pérdida de energía

y sobrecalentamiento. Cuando se utilice más de un

alargador para completar el largo total, asegúrese que

los hilos de cada alargador tengan el calibre mínimo.

La tabla siguiente muestra el tamaño correcto a utilizar,

dependiendo de la longitud del cable y del amperaje

nominal de la placa de identificación. Si tiene dudas sobre

cuál calibre usar, use un calibre mayor. Cuanto menor sea

el número del calibre, más resistente será elcable.

Calibre mínimo de conjuntos de cables

Voltios

Longitud total del cable en pies

(metros)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

240 V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)

Amperaje

nominal

AWG

Más de Más de

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

La etiqueta de su herramienta puede incluir los siguientes

símbolos. A continuación se indican los símbolos y

susdefiniciones:

V ......................... voltios

Hz ....................... hertz

min ..................... minutos

or DC ...... direct current

...................... Construcción de

Clase I (tierra)

…/min .............. por minuto

BPM .................... golpes por minuto

IPM ..................... impactos por

minuto

RPM .................... revoluciones por

minuto

sfpm ................... pies de superficie

por minuto

SPM .................... pasadas por

minuto

A ......................... amperios

W ........................ vatios

or AC ........... corriente alterna

or AC/DC .... corriente alterna

o directa

...................... Construcción de

Clase II (doble

aislamiento)

....................... velocidad sin carga

n ......................... velocidad nominal

...................... terminal de

conexión a tierra

...................... símbolo de

advertencia de

seguridad

..................... radiación visible

..................... protección

respiratoria

.....................protección ocular

.....................protección auditiva

..................... lea toda la

documentación

GUARDE ESTAS INSTRUCCIONES PARA

VOLVER A CONSULTAR EN EL FUTURO

Motor

Asegúrese de que la fuente de energía concuerde con

lo que se indica en la placa. Un descenso en el voltaje

de más del 10% producirá una pérdida de potencia y

sobrecalentamiento. Todas las herramientas

DeWALT

son probadas en fábrica; si esta herramienta no funciona,

verifique el suministroeléctrico.

ESPAÑOL

ESPECIFICACIONES

D25872 D25892

Tamaño nominal

8,8 kg

(19,4 lbs.)

10 kg (22 lbs.)

Soporte de herramienta SDS MAX SDS MAX

Amps 15 A 15 A

Energía de impacto en Joules (EPTA) 13,3 J 19,4 J

BPM sin carga 1350–2705 1105–2210

Peso

8,8 kg

(19,4 lbs.)

10 kg (22 lbs.)

Longitud 54,3 cm (21,4") 59 cm (23,3")

Ancho 11,3 cm (4,5") 11,3 cm (4,5")

Altura 29,2 cm (11,5") 29,2 cm (11,5")

Control de vibración Sí Sí

Carátula de velocidad variable Sí Sí

Posiciones de carátula de velocidad

variable

7 7

# de modelo de extracción de polvo DWH053 DWH053

Valores de ruido [dB(A)]

(Nivel de presión de emisión de

sonido)

95 96

(Nivel de potencia de sonido) 106 107

K (Incertidumbre de nivel de sonido

determinado)

3 3

Valores de vibración (m/s

)

Rompimiento/Cincelado (Valor

h,Cheq

)

9,7 13,5

Incertidumbre K 1,5 1,5

COMPONENTES (FIG. A)



ADVERTENCIA: Nunca modifique la herramienta

eléctrica, ni tampoco ninguna de sus piezas. Podría

producir lesiones corporales odaños.

Consulte la Figura A al principio de este manual para

obtener una lista completa de loscomponentes.

Uso Debido

Sus martillos de astillado para trabajo pesado están

diseñados para aplicaciones profesionales de cincelado

dehormigón.

NO utilice la herramienta en condiciones de humedad o en

presencia de líquidos o gasesinflamables.

Su pesado martillo de chipping es un profesional de

herramientaseléctricas.

NO permita que los niños toquen la herramienta. Si el

operador no tiene experiencia operando esta herramienta,

su uso deberá sersupervisado.

MONTAJE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta

y desconéctela de la fuente de alimentación

antes de realizar ajustes o de retirar/instalar

dispositivos o accesorios. Un arranque accidental

podría causarlesiones.

Manija auxiliar estilo travesaño/lazo

(Fig. B)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, SIEMPRE opere la herramienta con

la manija auxiliar estilo travesaño/lazo instalada

correctamente. De lo contrario, la manija auxiliar de

estilo travesaño/lazo se deslizará durante la operación

de la herramienta y la consiguiente pérdida de

control. Sostenga la herramienta con ambas manos

para maximizar elcontrol.

La manija auxiliar estilo travesaño/lazo

se sujeta al frente

de la caja de engranajes y se puede girar 360˚ para permitir

el uso con la mano derecha o izquierda.

Montaje de la manija auxiliar estilo

travesaño/lazo (Fig. B)

1. Ensanche la abertura del anillo

de la manija auxiliar

estilo travesaño/lazo

girando el tornillo para el

montaje de la manija

en el sentido contrario a las

manecillas delreloj.

2. Deslice el ensamble sobre la punta de la herramienta,

a través del anillo de acero

y sobre el collar

después del soporte del cincel y lacamisa.

3. Gire la manija auxiliar estilo travesaño/lazo a la

posicióndeseada.

4. Bloquee la manija auxiliar estilo travesaño/lazo en

su lugar apretando firmemente el tornillo para el

montaje de la manija

girándolo en el sentido de las

manecillas del reloj de forma que el ensamble nogire.

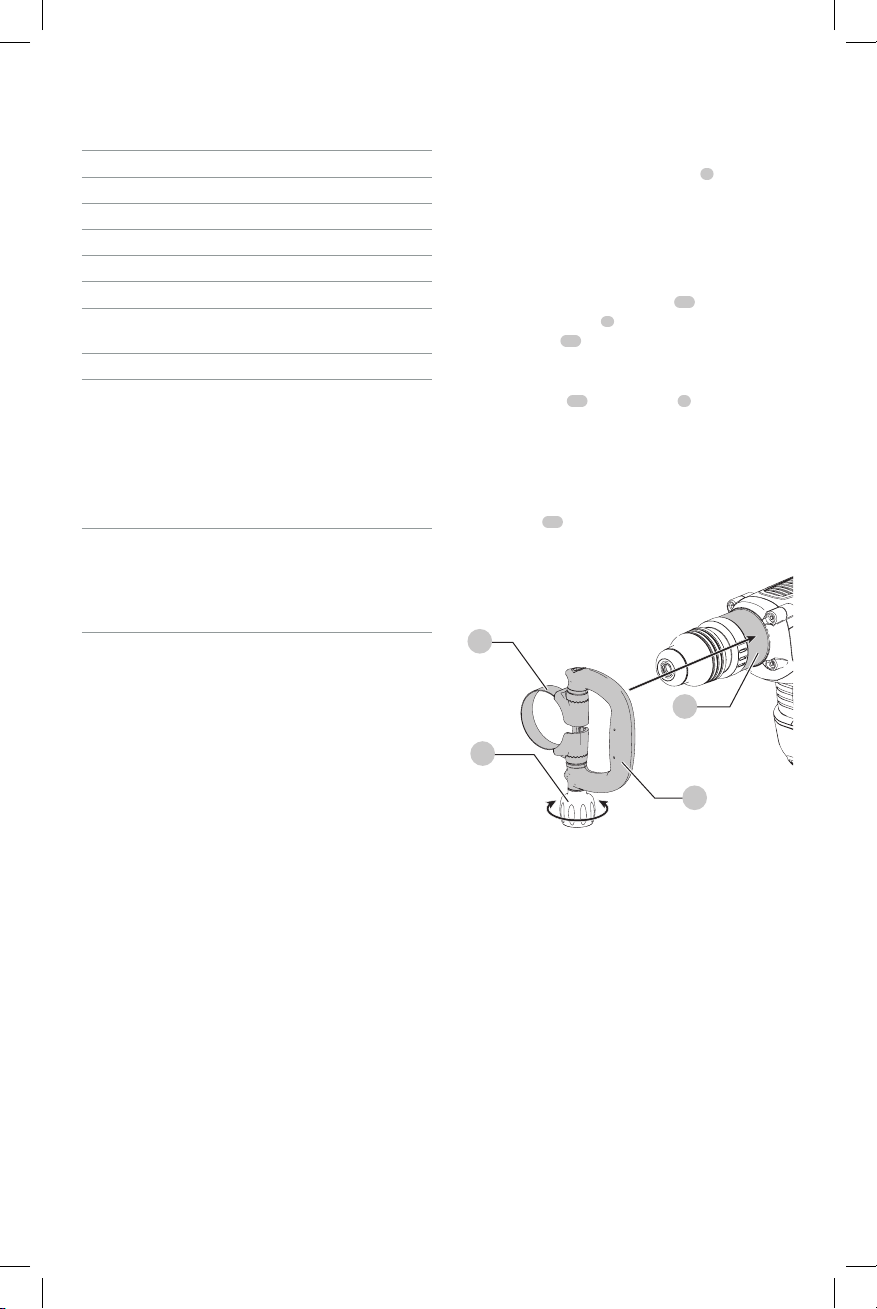

Fig. B

Cinceles y soporte de cincel



ADVERTENCIA: Riesgo de quemadura. SIEMPRE

use guantes cuando cambie los cinceles. Las partes

metálicas accesibles en la herramienta y los cinceles

pueden calentarse mucho durante la operación. Los

ESPAÑOL

cinceles pequeños de material roto pueden dañar las

manosdesnudas.



ADVERTENCIA: No intente apretar ni aflojar cinceles

de broca (ni ningún otro accesorio) sujetando

la parte delantera del mandril y encendiendo la

herramienta. Pueden ocurrir daños en el mandril y

lesionespersonales.

El martillo perforador puede estar equipado con varios

cinceles dependiendo de la aplicación deseada. Use

cinceles afiladossolamente.

Inserción y eliminación de cinceles

SDS MAX (Fig. C)

NOTA: Los accesorios utilizados deben lubricarse

periódicamente alrededor del accesorio SDSMax antes de

lainstalación.

1. Inserte el cincel en el soporte de cincel

y aplique

presión descendente mientras gira para asegurar el

cincel en su lugar. La espiga del cincel debe estarlimpia.

2. Asegúrese que el cincel esté correctamenteconectado.

NOTA: El cincel debe moverse varios centímetros

dentro y fuera del soporte del cincel

cuando se

conectacorrectamente.

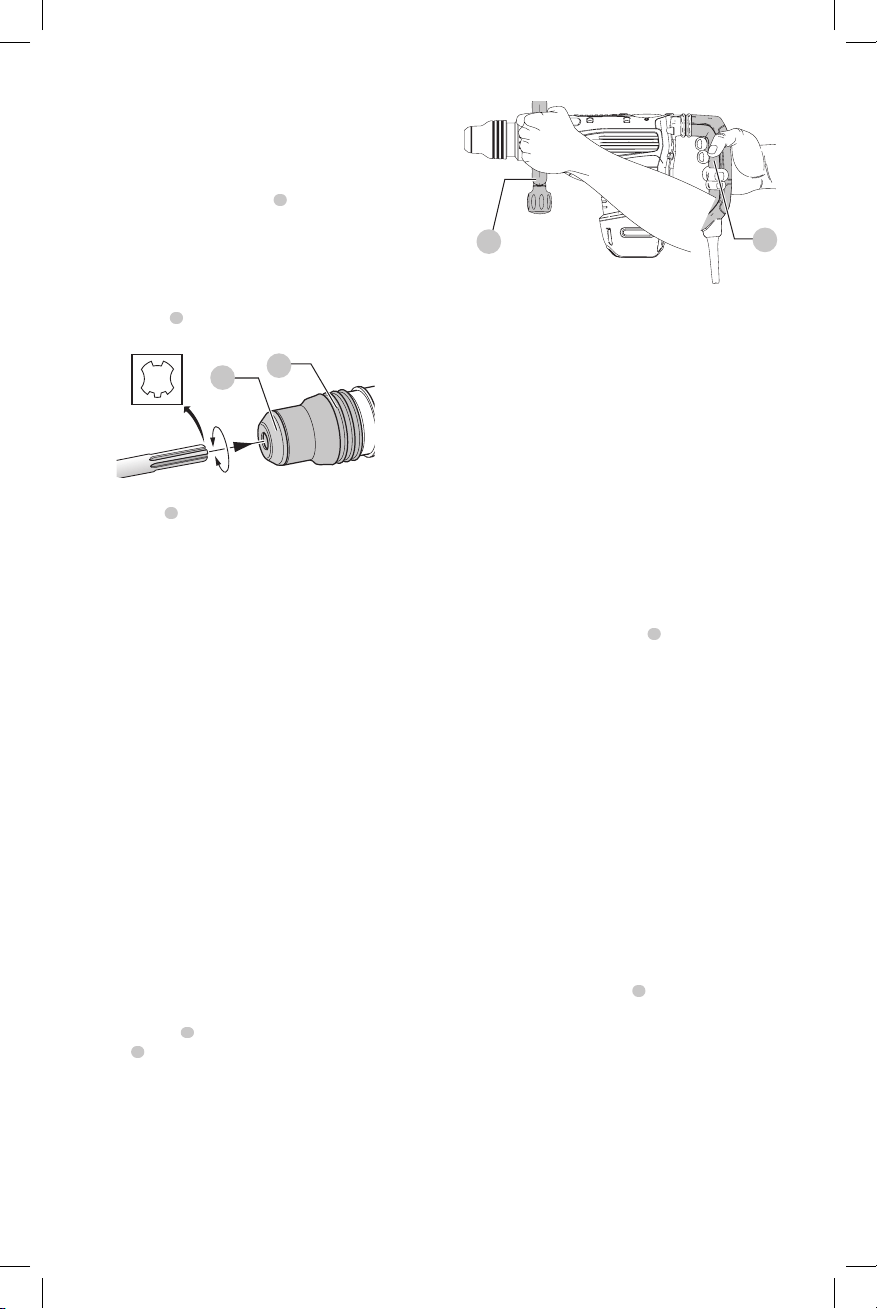

Fig. C

3. Para retirar el cincel, jale hacia atrás la camisa de

bloqueo

y saque elcincel.

Ajuste de posición del cincel

Gire el selector de modo al icono de ajuste del cincel

(consulte Selector de modalidad) para ajustar el cincel a la

posición deseada. Hay múltiples posiciones para establecer

el ángulo delcincel.

NOTA: Después de encontrar la posición deseada,

maniobre ligeramente el cincel hacia adelante

y hacia atrás para asegurarse que el cincel esté

correctamenteconectado.

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta

y desconéctela de la fuente de alimentación

antes de realizar ajustes o de retirar/instalar

dispositivos o accesorios. Un arranque accidental

podría causarlesiones.

Posición adecuada de las manos (Fig. D)



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, tenga SIEMPRE las manos en una posición

adecuada como se muestra.



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, sujete SIEMPRE bien en caso de que haya una

reacciónrepentina.

Para tener una posición adecuada de las manos, ponga una

mano en el mango lateral

montado y la otra en el mango

principal

5

Fig. D

Sistema de control activo de vibraciones

SHOCKS®

Para un mejor control de la vibración, sujete la herramienta

como se describe en Posición adecuada de las manos

y aplique suficiente presión para que el dispositivo de

amortiguación del mango principal esté aproximadamente

a mitad del recorrido El martillo sólo necesita la suficiente

presión para accionar el control activo de vibraciones. El

aplicar demasiada presión no hará que la herramienta

burile más rápido y el control activo de vibraciones no

seaccionará.

Etiqueta de herramienta

DeWALT

lista

(Fig. A)

Accesorio opcional

Su martillo viene con orificios de montaje

y sujetadores

para instalar una etiqueta de herramienta

DeWALT

Necesitará una punta de broca T15 para instalar la etiqueta.

Sólo use los tornillos incluidos. La Etiqueta de herramienta

DeWALT

está diseñada para rastrear y ubicar herramientas,

equipos y máquinas eléctricas profesionales con la

aplicación

DeWALT

Tool Connect ™. Para una instalación

y uso correctos de la Etiqueta de herramienta

DeWALT

consulte el manual de Etiqueta de herramienta

DeWALT

Control electrónico de la velocidad y el

impacto (Fig. A)

La velocidad electrónica y el control de impacto permiten

el uso de cinceles más pequeños sin el riesgo de rotura del

cincel, que se astillen en materiales pequeños y frágiles sin

romperse y un control óptimo de la herramienta para un

cinceladopreciso.

Para configurar la carátula de velocidad

, gire la carátula

al nivel deseado. Mientras mayor sea el número, mayor

será la velocidad y la energía de impacto. Los ajustes de la

carátula hacen que la herramienta sea extremadamente

flexible y adaptable para muchas aplicaciones diferentes. La

configuración requerida depende del tamaño del cincel y la

dureza del material que se estáperforando.

ESPAÑOL

Selector de modalidad (Fig. E)



ADVERTENCIA: No seleccione la modalidad de

funcionamiento cuando la herramienta esté en

funcionamiento. La herramienta debe pararse

por completo antes de activar el botón selector de

modalidad o puede producirse daño a laherramienta.

Su herramienta está equipada con un dial selector de

modalidad

4

para seleccionar la modalidad apropiada para

la operacióndeseada.

Símbolo Modalidad Aplicación

Ajuste del cincel

Ajuste de posición del

cincel

Burilado

Burilado ligero,

cincelado y demolición

Para seleccionar una modalidad

• Rote el dial selector de modalidad

para que

la flecha apunte al símbolo correspondiente a la

modalidaddeseada.

Fig. E

NOTA: La flecha en el dial selector de modalidad

4

debe

apuntar a un símbolo de modalidad en todo momento. No

hay posiciones de funcionamiento entre lasposiciones.

Realización de una aplicación (Fig. F)



ADVERTENCIA: PARA REDUCIR EL RIESGO DE

LESIONES CORPORALES COMPRUEBE, SIEMPRE

que la pieza de trabajo esté asegurada o sujeta con

abrazaderasfirmemente.

NOTA: la temperatura de funcionamiento de esta

herramienta es de -7˚ a +40˚C (19˚ a 104˚F). Utilizar la

herramienta fuera de este rango de temperatura disminuirá

la vida útil de lamisma.

1. Inserte el cincel apropiado y gírelo a mano para

bloquearlo en la posición deseada. Consulte Cincel y

soporte decincel.

2. Utilizando el dial selector de modalidad

4

, seleccione

la modalidad de burilado. Consulte Selección

demodalidad.

3. Ajuste el mango lateral

según seanecesario.

Fig. F

4. Coloque el cincel en la ubicacióndeseada.

5. Presione el interruptor basculante

1

6. Para detener el martillo, suelte elinterruptor.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta

y desconéctela de la fuente de alimentación

antes de realizar ajustes o de retirar/instalar

dispositivos o accesorios. Un arranque accidental

podría causarlesiones.

Limpieza



ADVERTENCIA: Sople la suciedad y el polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada ANSI

Z87.1 al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herramienta. Estos productos

químicos pueden debilitar los materiales plásticos

utilizados en estas piezas. Utilice un paño humedecido

sólo con agua y jabón neutro. Nunca permita que

penetre líquido dentro de la herramienta ni sumerja

ninguna de las piezas en unlíquido.

Accesorios



ADVERTENCIA: Debido a que no se han probado

con este producto otros accesorios que no sean los

que ofrece

DeWALT

., el uso de dichos accesorios con

esta herramienta podría ser peligroso. Para reducir

el riesgo de lesiones, con este producto deben usarse

sólo los accesorios recomendados por

DeWALT

Los accesorios que se recomiendan para utilizar con la

herramienta están disponibles a un costo adicional en

su distribuidor local o en un centro de mantenimiento

autorizado. Si necesita ayuda para localizar algún

accesorio, póngase en contacto con

DeWALT

Industrial

Tool Co., 701 East Joppa Road, Towson, MD 21286, llame

al 1-800-4-

DeWALT

(1-800-433-9258) o visite nuestro sitio

web: www.dewalt.com.

Varios tipos de cinceles SDSMAX están disponibles como

una opción. Los accesorios y accesorios utilizados deben

lubricarse regularmente alrededor del accesorio SDSMAX.

ESPAÑOL

Reparaciones



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección

y el cambio de las escobillas, cuando proceda) deben

ser realizados en un centro de mantenimiento en la

fábrica

DeWALT

u en un centro de mantenimiento

autorizado

DeWALT

. Utilice siempre piezas de

repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de Servicio más cercano

CULIACAN, SIN

Blvd. Emiliano Zapata 5400-1 Poniente Col.

San Rafael

(667) 717 89 99

GUADALAJARA, JAL

Av. La Paz #1779 - Col. Americana Sector

Juárez

(33) 3825 6978

MEXICO, D.F.

Eje Central Lázaro Cárdenas No. 18 - Local

D, Col. Obrera

(55) 5588 9377

MERIDA, YUC

Calle 63 #459-A - Col. Centro (999) 928 5038

MONTERREY, N.L.

Av. Francisco I. Madero 831 Poniente - Col.

Centro

(818) 375 23 13

PUEBLA, PUE

17 Norte #205 - Col. Centro (222) 246 3714

QUERETARO, QRO

Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14

SAN LUIS POTOSI, SLP

Av. Universidad 1525 - Col. San Luis (444) 814 2383

TORREON, COAH

Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col.

Remes

(229) 921 7016

VILLAHERMOSA, TAB

Constitución 516-A - Col. Centro (993) 312 5111

PARA OTRASLOCALIDADES:

Si se encuentra en México, por favor llame al

(55) 5326 7100

Si se encuentra en U.S., por favor llame al

1-800-433-9258 (1-800 4-

DeWALT

)

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye

la reparación o reposición del producto y/o componentes

sin cargo alguno para el cliente, incluyendo mano de obra,

así como los gastos de transportación razonablemente

erogados derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado

por personas distintas a las enlistadas al final de

estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Registro en línea

Gracias por su compra. Registre su producto ahorapara:

• SERVICIO EN GARANTÍA: Si completa esta tarjeta,

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• CONFIRMATCIÓN DE PROPIEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA SU SEGURIDAD: Si registra el producto,

podremos comunicarnos con usted en el caso

improbable que se deba enviar una notificación de

seguridad conforme a la Federal Consumer Safety

Act (Ley Federal de Seguridad de Productos para

elConsumidor).

Registro en línea en www.dewalt.com/register.

Garantía limitada por tres años

DeWALT

reparará, sin cargo, cualquier falla que surja de

defectos en el material o la fabricación del producto, por

hasta tres años a contar de la fecha de compra. Esta garantía

no cubre fallas de las piezas causadas por su desgaste

ESPAÑOL

normal o abuso a la herramienta. Para mayores detalles

sobre la cobertura de la garantía e información acerca de

reparaciones realizadas bajo garantía, visítenos en

www.dewalt.com o dirígase al centro de servicio más

cercano. Esta garantía no aplica a accesorios o a daños

causados por reparaciones realizadas o intentadas por

terceros. ESTA GARANTÍA LIMITADA SE OTORGA EN VEZ DE

TODAS LAS DEMÁS, INCLUIDA LA GARANTÍA IMPLÍCITA DE

COMERCIABILIDAD Y APTITUD PARA UN FIN PARTICULAR,

Y EXCLUYE TODOS LOS DAÑOS INCIDENTALES O

CONSECUENTES. Algunos estados no permiten limitaciones

sobre la duración de una garantía implícita, o la exclusión

o limitación de daños incidentales o consecuentes, así que

estas limitaciones pueden no aplicarse a usted. Esta garantía

le otorga derechos legales específicos, además de los cuales

usted puede tener otros derechos dependiendo del estado

o la provincia en que seencuentre.

Además de la garantía, las herramientas

DeWALT

están

cubiertaspor:

SERVICIO GRATUITO DE 2 AÑOS

DeWALT

conservará la herramienta y reemplazará las partes

desgastadas causadas por el uso normal, de forma gratuita,

en cualquier momento durante los primeros dos años

después de lacompra.

GARANTÍA DE REEMBOLSO DE SU DINERO

POR 90 DÍAS

Si no está completamente satisfecho con el desempeño

de su máquina herramienta, láser o clavadora

DeWALT

cualquiera sea el motivo, podrá devolverlo hasta 90 días de

la fecha de compra con su recibo y obtener el reembolso

completo de su dinero – sin necesidad de responder a

ningunapregunta.

AMÉRICA LATINA: Esta garantía no se aplica a los

productos que se venden en América Latina. Para los

productos que se venden en América Latina, debe consultar

la información de la garantía específica del país que viene

en el empaque, llamar a la compañía local o visitar el sitio

Web a fin de obtener esainformación.

REEMPLAZO GRATUITO DE LAS ETIQUETAS DE

ADVERTENCIAS: Si sus etiquetas de advertencia

se vuelven ilegibles o faltan, llame al 1-800-

433-9258 (1-800-4-

DeWALT

) para que se le

reemplacengratuitamente.

ESPECIFICACIONES

D25872 D25892

Tensión de alimentación 120 V AC/DC 120 V AC/DC

Consumo de corriente 15 A 15 A

Frecuencia de alimentación 60 Hz 60 Hz

Potencia nominal 1600 W 1700 W

Golpes por minuto (BPM) 1350–2705 bpm 1105–2210 bpm

Solamente para propósito deMéxico:

Importado por:

DeWALT

Industrial Tool Co. S.A. de C.V.

Avenida Antonio Dovali Jaime, # 70 Torre B Piso 9

Colonia La Fe, Santa Fé

Código Postal : 01210

Delegación Alvaro Obregón

México D.F.

Tel. (52) 555-326-7100

R.F.C.: BDE810626-1W7

GUÍA DE SOLUCIÓN DE PROBLEMAS

ASEGÚRESE DE SEGUIR LAS REGLAS DE SEGURIDAD E INSTRUCCIONES

Para ayuda con su producto, visite nuestra página de Internet en www.dewalt.com para una lista de centros de servicio, o

llame a

DeWALT

al 1-800-4-

DeWALT

(1-800-433-9258).

PROBLEMA CAUSA POSIBLE SOLUCIÓN

La herramienta no arranca. El cable de extensión y/o el enchufe

están defectuosos.

Pida que un electricista calificado revise el cable de extensión y/o el

enchufe si es necesario.

Componentes internos demasiado calientes. Permita que la herramienta se enfríe.

Cepillos desgastados. Pida que los cepillos sean reemplazados por un centro de servicio

autorizado D

WALT.

Potencia reducida. El cable de extensión es demasiado largo y/o su

calibre es inadecuado.

Use un cable de extensión de una longitud aprobada y/o de

calibre adecuado.

La carátula de velocidad está ajustada en un

ajuste más bajo.

Gire la carátula de velocidad a un ajuste más alto adecuado para

la aplicación.

El voltaje proporcionado por el suministro

eléctrico es inadecuado.

Conecte el martillo a un suministro eléctrico adecuado.

El cincel no se puede liberar. El mandril no está completamente retraído. Jale el mandril hacia atrás tanto como sea posible y retire el cincel.

Consulte Inserción y eliminación de cinceles SDS MAX.

WALT Industrial Tool Co., 701 East Joppa Road, Towson, MD 21286

WALT

The following are trademarks for one or more D

WALT power tools: the yellow and black color scheme, the “D” shaped air

intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge-shaped humps on the

surface of thetool.

Dewalt D25872K 19 lb. SDS MAX Demolition Hammer

Product's Documents

Instructional Manual

Specifications

Dewalt D25872K Questions and Answers
