Black+Decker BD2KITCDIBC 20-Volt MAX Cordless 3/8" Drill User Manual

Please read before returning this product for anyreason.

Àlire avant de retourner ce produit pour quelque raison que cesoit.

Lea el manual antes de devolver este producto por cualquiermotivo.

INSTRUCTION MANUAL

MODE D’EMPLOI

MANUAL DE INSTRUCCIONES

BCD702

20V MAX* CORDLESS DRILL DRIVER

PERCEUSE-VISSEUSE SANS FIL 20 V MAX*

TALADRO INALÁMBRICO 20V MAX*

Fig. A

Composantes

Paquete de bateria

Botón de liberación de batería

Interruptor de gatillo de velocidad variable

Botón de avance/reversa

Collar de ajuste de torque

Mandril sin llave

Mitad trasera del mandril

Luz de trabajo

Composants

Bloc-piles

Bouton de libération du bloc-piles

Commutateur de vitesse variable

Bouton Avancer/Reculer

Collier de réglage du couple

Mandrin sans clé

Douille du mandrin

Lampe de travail

Fig. A

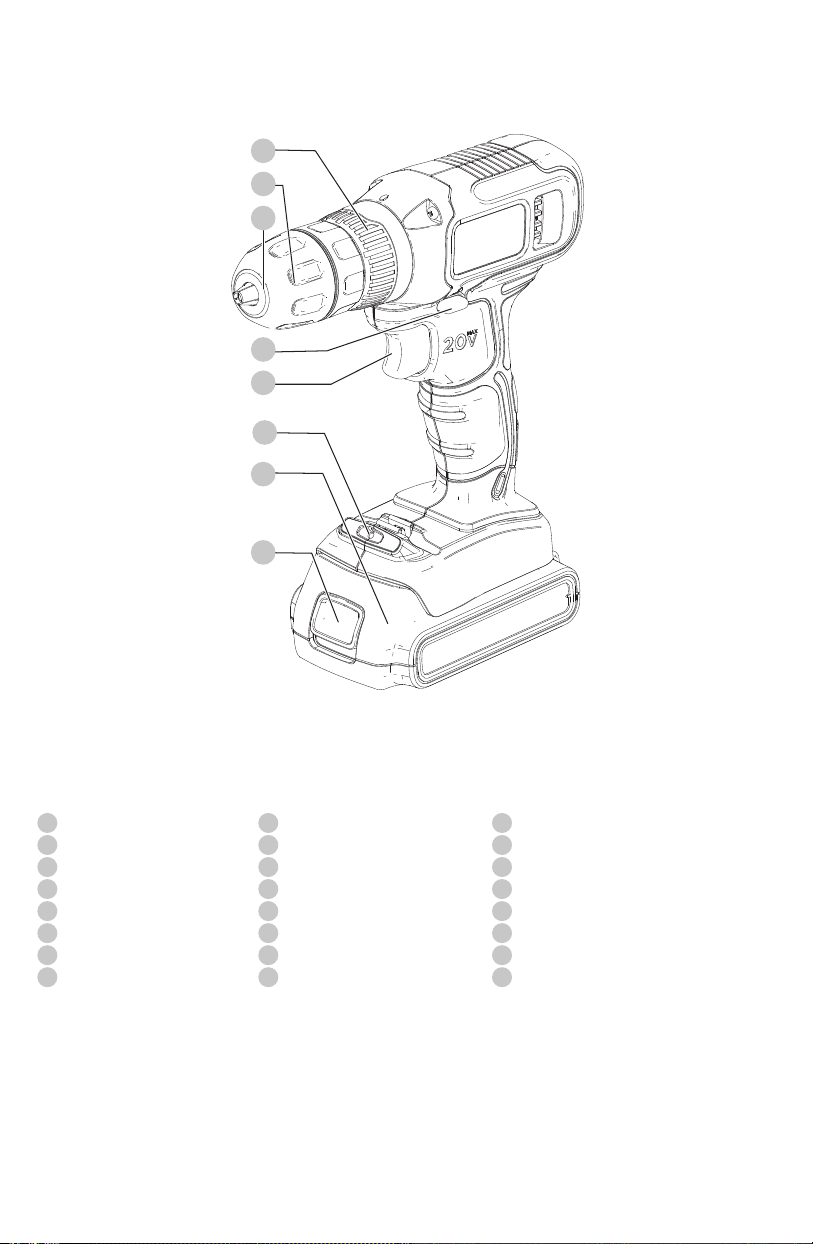

Components

Battery pack

Battery release button

Variable speed switch

Forward/reverse lock-off button

Torque Adjustment Collar

Keyless Chuck

Chuck sleeve

Worklight

Fig. B

Fig.D

Fig.C

Fig. E

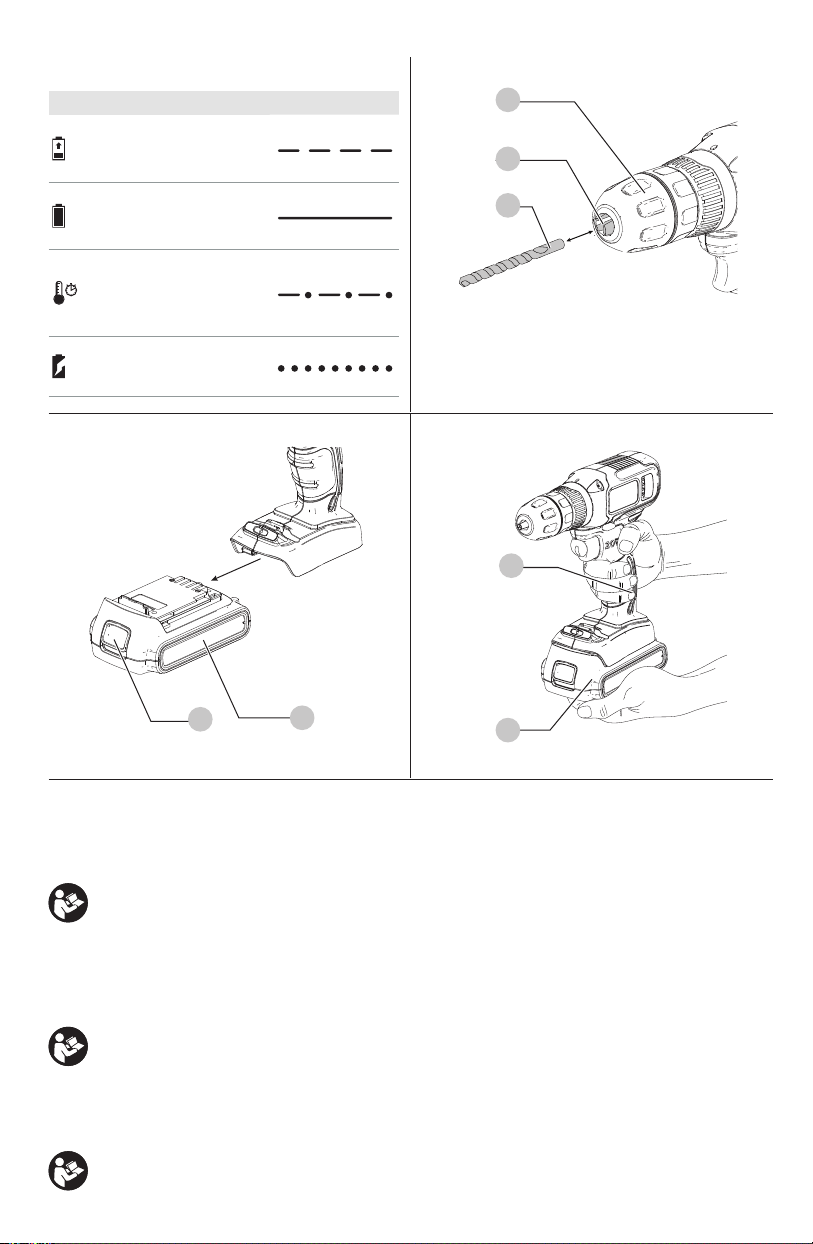

Indicators

Charging

Bloc-piles en Cours de Chargement

Unidad en Proceso de Carga

Fully Charged

Bloc-piles Chargé

Unidad Cargada

Hot/Cold Pack Delay

Suspension de Charge Contre le

Chaud/Froid

Restraso por Unidad Caliente/Fría

Bad Battery

Mauvaise batterie

Batería defectuosa



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.



AVERTISSEMENT : lire tous les avertissements

de sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil.



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar

descargas eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

English

b ) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust

mask, non-skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the

switch is in the off-position before connecting

to power source and/or battery pack, picking up

or carrying the tool. Carrying power tools with your

finger on the switch or energizing power tools that

have the switch on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of

the power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewelry or

long hair can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust-relatedhazards.

h ) Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of asecond.

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings,

instructions, illustrations and specifications

provided with this power tool. Failure to follow all

instructions listed below may result in electric shock,

fire and/or seriousinjury.

SAVE ALL WARNINGS

AND INSTRUCTIONS FOR

FUTURE REFERENCE.

The term “power tool” in the warnings refers to your mains-

operated (corded) power tool or battery-operated (cordless)

powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

Definitions: Safety Alert Symbols

and Words

This instruction manual uses the following safety alert

symbols and words to alert you to hazardous situations and

your risk of personal injury or propertydamage.



DANGER: Indicates an imminently hazardous

situation which, if not avoided, will result in death or

seriousinjury.



WARNING: Indicates a potentially hazardous

situation which, if not avoided, could result in death

or seriousinjury.



CAUTION: Indicates a potentially hazardous situation

which, if not avoided, may result in minor or

moderateinjury.



(Used without word) Indicates a safety

relatedmessage.

NOTICE: Indicates a practice not related to

personal injury which, if not avoided, may result in

propertydamage.

INTENDED USE

These drills/drivers are designed for drilling and

screwdrivingapplications.

DO nOT use under wet conditions or in presence of

flammable liquids orgases.

DO nOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

English

Additional Safety Information



WARNING: Never modify the power tool or any part

of it. Damage or personal injury couldresult.



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

DRILL/DRIVER SAFETYWARNINGS

1) Safety Instructions for All Operations

a ) Wear ear protectors when impact drilling. Exposure to

noise can cause hearingloss.

b ) Brace the tool properly before use. This tool produces

a high output torque and without properly bracing

the tool during operation, loss of control may occur

resulting in personalinjury.

c ) Hold power tool by insulated gripping surfaces, when

performing an operation where the cutting accessory

or fasteners may contact hidden wiring. Cutting

accessory contacting a “live” wire may make exposed

metal parts of the power tool “live” and could give the

operator an electricshock.

2) Safety Instructions when using Long

DrillBits

a ) Never operate at higher speed than the maximum

speed rating of the drill bit. At higher speeds, the bit

is likely to bend if allowed to rotate freely without

contacting the workpiece, resulting in personalinjury.

b ) Always start drilling at low speed and with the bit tip

in contact with the workpiece. At higher speeds, the

bit is likely to bend if allowed to rotate freely without

contacting the workpiece, resulting in personalinjury.

c ) Apply pressure only in direct line with the bit and do

not apply excessive pressure. Bits can bend causing

breakage or loss of control, resulting in personalinjury.

Liquid ejected from the battery may cause irritation

orburns.

e ) Do not use a battery pack or tool that is

damaged or modified. Damaged or modified

batteries may exhibit unpredictable behavior resulting

in fire, explosion or risk ofinjury.

f ) Do not expose a battery pack or tool to

fire or excessive temperature. Exposure to

fire or temperature above 265 °F (130°C) may

causeexplosion.

g ) Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specified in the instructions.

Charging improperly or at temperatures outside the

specified range may damage the battery and increase

the risk of fire.

6) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool ismaintained.

b ) Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized serviceproviders.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct

power tool for your application. The correct power

tool will do the job better and safer at the rate for

which it wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrainedusers.

e ) Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation. If

damaged, have the power tool repaired before

use. Many accidents are caused by poorly maintained

powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking

into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result

in a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpectedsituations.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used

with another batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may

create a risk of injury andfire.

c ) When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal to

another. Shorting the battery terminals together may

cause burns or afire.

d ) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

English

READ ALL INSTRUCTIONS

Important Safety Instructions for All

Battery Packs



WARNING: Read all safety warnings,

instructions, and cautionary markings for the

battery pack, charger and product. Failure to

follow the warnings and instructions may result

in electric shock, fire and/or seriousinjury.

• Do not charge or use the battery pack in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Inserting or removing the battery

pack from the charger may ignite the dust orfumes.

• NEVER force the battery pack into the charger. DO

NOT modify the battery pack in any way to fit into

a non-compatible charger as battery pack may

rupture causing serious personal injury.

• Charge the battery packs only in

BLACK+DECKERchargers.

• DO NOT splash or immerse in water or otherliquids.

• DO NOT allow water or any liquid to enter batterypack.

• Do not store or use the tool and battery pack in

locations where the temperature may reach or

exceed 104°F (40°C) (such as outside sheds or metal

buildings in summer). For best life store battery packs in

a cool, drylocation.

NOTE: Do not store the battery packs in a tool with

the trigger switch locked on. Never tape the trigger

switch in the ONposition.

• Do not incinerate the battery pack even if it is

severely damaged or is completely worn out. The

battery pack can explode in a fire. Toxic fumes and

materials are created when lithium-ion battery packs

areburned.

• If battery contents come into contact with the skin,

immediately wash area with mild soap and water. If

battery liquid gets into the eye, rinse water over the open

eye for 15 minutes or until irritation ceases. If medical

attention is needed, the battery electrolyte is composed

of a mixture of liquid organic carbonates and lithiumsalts.

BATTERIES AND CHARGERS

The battery pack is not fully charged out of the carton.

Before using the battery pack and charger, read the

safety instructions below and then follow charging

proceduresoutlined. When ordering replacement battery

packs, be sure to include the catalog number andvoltage.

..................... wear respiratory

protection

..................... wear eye

protection

...................... Class II

Construction

(double insulated)

..................... wear hearing

protection

..................... read all

documentation

..................... avoid staring at

light

or AC ...........alternating current

Ah ....................... amp hours

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

BPM .................... beats per minute

V ......................... volts

min ..................... minutes

or DC ......direct current

…/min ..............per minute

RPM .................... revolutions per

minute

A ......................... amperes

Hz .......................hertz

W ........................watts

Wh ......................watt hours

.......................no load speed

n .........................rated speed

.....................safety alert symbol

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to the State

of California to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicalsare:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-

treatedlumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to

filter out microscopicparticles.

• Wear protective clothing and wash exposed areas

with soap and water. Allowing dust to get into your

mouth, eyes, or lay on the skin may promote absorption

of harmfulchemicals. Direct particles away from face

andbody.

• Use the appropriate dust extractor vacuum to

remove the vast majority of static and airborne

dust. Failure to remove static and airborne dust could

contaminate the working environment or pose an

increased health risk to the operator and those in

closeproximity.

• Use clamps or other practical ways to secure and

support the workpiece to a stable platform. Holding

the work by hand or against your body is unstable and

may lead to loss ofcontrol andinjury.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be

caught in movingparts.



CAUTION: When not in use, place tool on its side

on a stable surface where it will not cause a

tripping or falling hazard. Some tools with large

battery packs will stand upright on the battery pack

but may be easily knockedover.

ENGLISH

follow the warnings and instructions may result

in electric shock, fire and/or seriousinjury.

• DO NOT attempt to charge the battery pack with

any chargers other than a BLACK+DECKER charger.

BLACK+DECKER chargers and battery packs are

specifically designed to worktogether.

• These chargers are not intended for any uses other

than charging BLACK+DECKER rechargeable battery

packs. Charging other types of battery packs may cause

them to overheat and burst, resulting in personal injury,

property damage, fire, electric shock orelectrocution.

• Do not expose the charger to rain orsnow.

• Do not allow water or any liquid to entercharger.

• Pull by the plug rather than the cord when

disconnecting the charger. This will reduce the risk of

damage to the electric plug andcord.

• Make sure that the cord is located so that it will not

be stepped on, tripped over or otherwise subjected

to damage orstress.

• Do not use an extension cord unless it is absolutely

necessary. Use of improper extension cord could result in

risk of fire, electric shock orelectrocution.

• When operating a charger outdoors, always provide

a dry location and use an extension cord suitable

for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electricshock.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller

the gauge number of the wire, the heavier the cord and

thus the greater its capacity. An undersized cord will

cause a drop in line voltage resulting in loss of power and

overheating. The following table shows the correct size

to use depending on total length of all extension cords

plugged together, and nameplate ampere rating. If in

doubt, use the next heaviergauge.

Minimum Gauge for Cord Sets

Volts

Total Length of Cord in Feet

(meters)

120V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

Ampere Rating

American Wire Gauge

More Than Not More

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

• Do not place any object on top of the charger. Place

the charger in a position away from any heatsource.

• Do not operate the charger with a damaged cord

orplug–have them replacedimmediately.

• Do not operate the charger if it has received a sharp

blow, been dropped or otherwise damaged in any

way. Take it to an authorized servicecenter.

• Do not disassemble the charger; take it to an

authorized service center when service or repair

is required. Incorrect reassembly may result in a risk of

electric shock, electrocution orfire.

The RBRC® Seal

Please take your spent battery packs to an

authorized BLACK+DECKER service center

or to your local retailer for recycling. In

some areas, it is illegal to place spent

battery packs in the trash. You may also contact your local

recycling center for information on where to drop off the

spent battery pack. Do not place in curbside recycling. For

more information visit www.call2recycle.org. or call the toll

free number in the RBRC®Seal.

RBRC® is a registered trademark of Call 2 Recycle,Inc.

• Contents of opened battery cells may cause

respiratory irritation. Provide fresh air. If symptoms

persist, seek medicalattention.

• Battery liquid may be flammable if exposed to spark

orflame.

• Never attempt to open the battery pack for any

reason. If the battery pack case is cracked or

damaged, do not insert into the charger. Do not

crush, drop or damage the battery pack. Do not use a

battery pack or charger that has received a sharp blow,

been dropped, run over or damaged in any way (e.g.,

pierced with a nail, hit with a hammer, stepped on).

Damaged battery packs should be returned to the service

center forrecycling.

Storage Recommendations

The best storage place is one that is cool and dry, away

from direct sunlight and excess heat or cold. Store the fully

charged battery pack out of thecharger.

Battery Pack Cleaning Instructions

Dirt and grease may be removed from the exterior of the

battery using a cloth or soft non-metallic brush. Do not use

water or any cleaningsolutions.

Transportation



WARNING: Fire hazard. Do not store, carry, or

transport the battery pack so that metal objects

can contact exposed battery terminals. For

example, do not place the battery pack in aprons,

pockets, tool boxes, product kit boxes, drawers, etc.,

with loose nails, screws, keys, coins, hand tools, etc.

When transporting individual battery packs, make

sure that the battery terminals are protected and well

insulated from materials that could contact them and

cause a short circuit.

NOTE: Li-ion battery packs should not be put in

checked baggage on airplanes and must be properly

protected from short circuits if they are in carry-

onbaggage.

Important Safety Instructions for All

Battery Chargers



WARNING: Read all safety warnings,

instructions, and cautionary markings for the

battery pack, charger and product. Failure to

ENGLISH

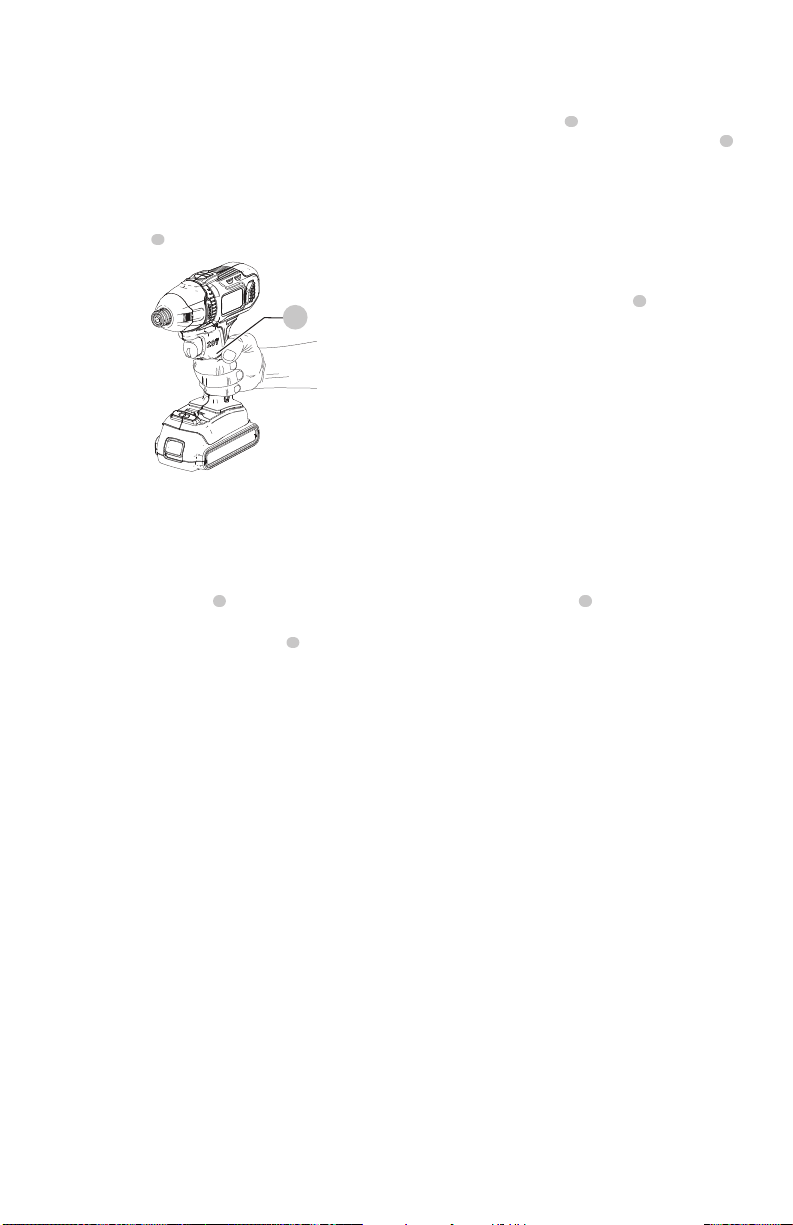

Mode Selection (Fig. A)

The mode selection collar

5

can be used to select

the correct operating mode depending upon the

plannedapplication.

To select, rotate the collar until the desired symbol aligns

with thearrow.



WARNING: When the torque adjustment collar is in

the drill position, the drill will not clutch. The drill may

stall if overloaded, causing a suddentwist.

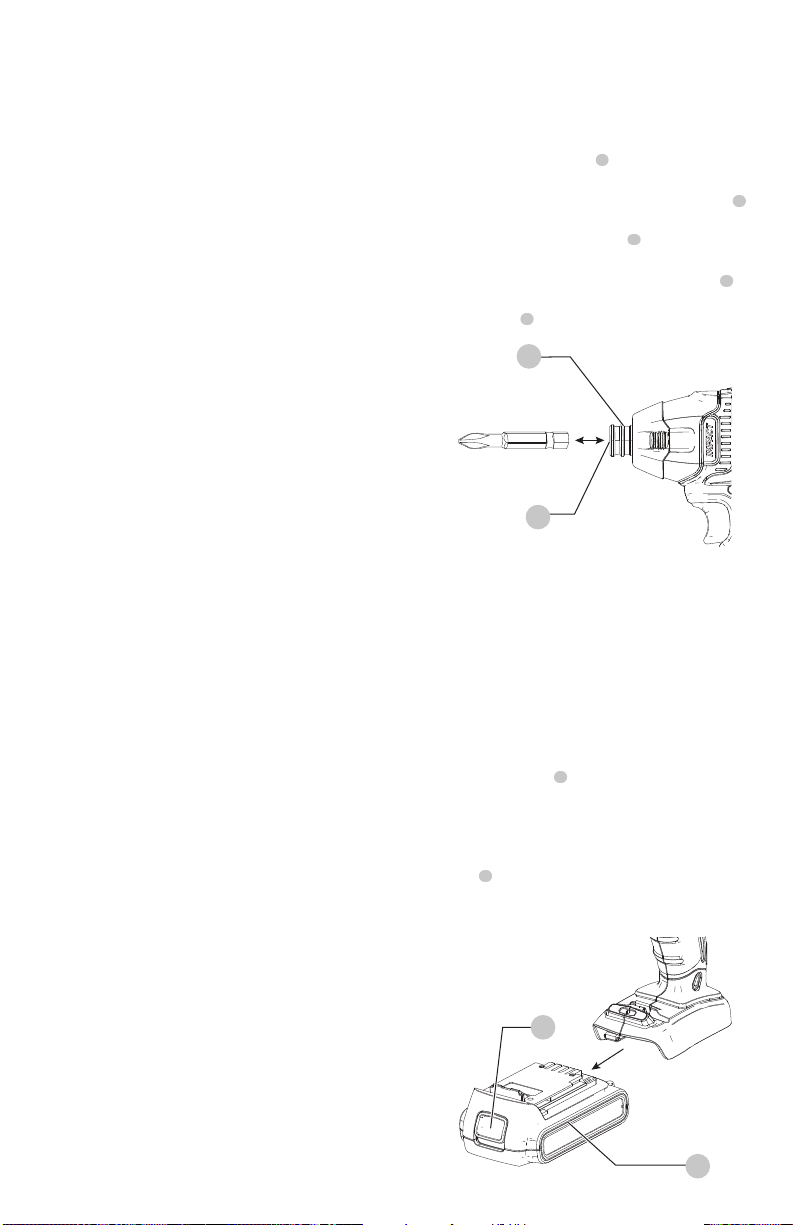

Installing a Bit or Accessory into a Split

Sleeve Keyless Chuck (Fig. C)



WARNING: Do not attempt to tighten drill bits (or

any other accessory) by gripping the front part of the

chuck and turning the tool on. Damage to the chuck

and personal injury may result. Always lock off trigger

switch and disconnect tool from power source when

changingacces sories.



WARNING: Always ensure the bit is secure before

starting the tool. A loose bit may eject from tool

causing possible personalinjury.

To insert a drill bit

or other accessory, follow thesesteps.

1. Turn tool off and remove battery pack.

2. Grasp the rear half of the chuck

with one hand

and use your other hand to rotate the front half

the counterclockwise direction, as viewed from the

chuckend.

3. Insert the bit or other accessory fully into the chuck, and

tighten securely by holding the rear half of the chuck

and rotating the front portion in the clockwise direction

as viewed from the chuckend.

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

b. Check to see if receptacle is connected to a light

switch which turns power off when you turn out

the lights;

c. If charging problems persist, take the tool, battery

pack and charger to your local servicecenter.

3. You may charge a partially used pack whenever you

desire with no adverse effect on the batterypack.

Charger Cleaning Instructions



WARNING: Shock hazard. Disconnect the charger

from the AC outlet before cleaning. Dirt and grease

may be removed from the exterior of the charger using

a cloth or soft non-metallic brush. Do not use water or

any cleaningsolutions.

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

• The charger is designed to operate on standard

120V household electrical power. Do not attempt to

use it on any other voltage. This does not apply to the

vehicularcharger.

• Foreign materials of a conductive nature, such

as, but not limited to, grinding dust, metal chips,

steel wool, aluminum foil or any buildup of

metallic particles should be kept away from the

chargercavities.

• Always unplug the charger from the power supply

when there is no battery pack in thecavity.

Charging a Battery (Fig. B)

1. Plug the charger into an appropriate outlet.

2. Insert and fully seat battery pack. Green charging light

will continuously blink whilecharging.

3. Charging is complete when the green light remains

continuously ON. Battery pack can be left in charger

orremoved.

4. Charger will not charge a faulty battery pack, which may

be indicated by the light staying OFF or the red light

rapidly blinking. Take charger and battery pack to an

authorized service center if light staysOFF or red light

rapidlyblinks.

NOTE: Refer to label near charging light on charger for

blinkpatterns.

Hot/Cold Pack Delay

When the charger detects a battery pack that is too hot

or too cold, it automatically starts a Hot/Cold Pack Delay,

suspending charging until the battery pack has reached an

appropriate temperature. The charger then automatically

switches to the pack charging mode. This feature ensures

maximum battery packlife.

A cold battery pack may charge at a slower rate than a

warm batterypack.

The hot/cold pack delay will be indicated by the red light

continuously flashing a short ON followed by a longer

ON (see charger for blink pattern). Once the battery pack

has reached an appropriate temperature, the charger will

resume the chargingprocedure.

Electronic Protection System

Li-Ion tools are designed with an Electronic Protection

System that will protect the battery pack against

overloading, overheating or deep discharge. The tool will

automatically turn off and the battery pack will need to

berecharged.

Important Charging Notes

1. The charger and battery pack may become warm to the

touch while charging. This is a normal condition, and

does not indicate a problem. To facilitate the cooling of

the battery pack after use, avoid placing the charger or

battery pack in a warm environment such as in a metal

shed or an uninsulatedtrailer.

2. If the battery pack does not charge properly:

a. Check operation of receptacle by plugging in a lamp

or other appliance;

ENGLISH

Variable Speed Trigger and Forward/

Reverse Control Button (Fig. A)

The tool is turned on and off by pulling and releasing

the variable speed trigger

. The farther the trigger is

depressed, the higher the speed of the tool.

A forward/reverse control button

determines the

rotational direction of the tool and also serves as a

lock-offbutton.

• To select forward rotation (clockwise), release the trigger

and depress the forward/reverse control button on the

right side of thetool.

• To select reverse (counter-clockwise), depress the

forward/reverse control button on the left side of

thetool.

NOTE: The center position of the control button locks the

tool in the off position. When changing the position of the

control button, be sure the trigger isreleased.

NOTE: Continuous use in variable speed range is not

recommended. It may damage the switch and should

beavoided.

Proper Hand Position (Fig. E)



WARNING: To reduce the risk of serious personal

injury, ALWAYS use proper hand position as shown.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.

Proper hand position requires one hand on the main

handle

and the other hand holding the battery pack

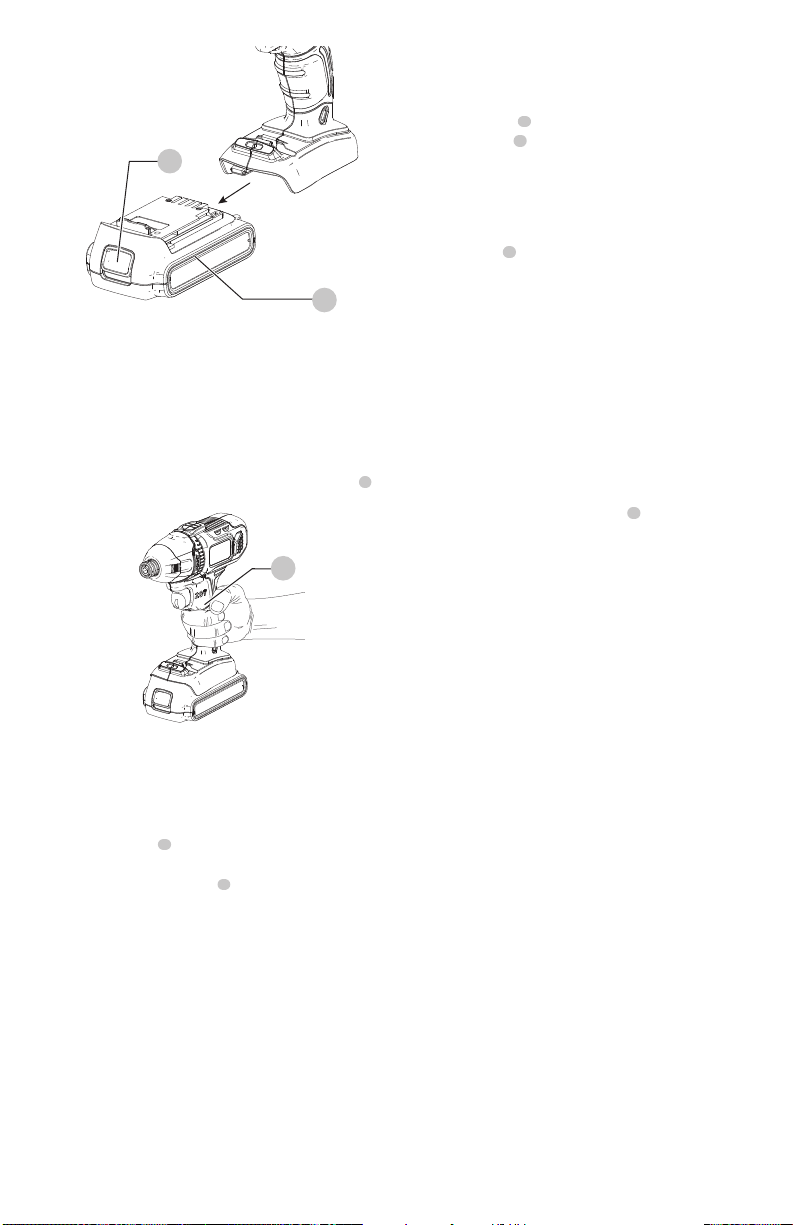

Installing and Removing the Battery Pack

(Fig. D)

NOTE: For best results, make sure your battery pack is

fullycharged.

To install the battery pack

1

into the tool handle, align the

battery pack with the rails inside the tool’s handle and slide

it into the handle until the battery pack is firmly seated in

the tool and ensure that it does notdisengage.

To remove the battery pack from the tool, press the release

button

2

and firmly pull the battery pack out of the tool

handle. Insert it into the charger as described in the charger

section of thismanual.

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

Symbol Mode

Drilling

1-10 Screwdriving (higher number = greater torque)

Performing an Application (Fig. A)



WARNING: To reduce the risk of personal

injury, ALWAYS ensure workpiece is anchored or

clampedfirmly.



WARNING: Always wait until the motor has come to

a complete standstill before changing the direction

ofrotation.

Prior to Performing Work

• Install the appropriate bit or accessory into the

chuck. Refer to Installing a Bit or Accessory into a

KeylessChuck.



WARNING:

• Do not use this tool to mix or pump easily

combustible or explosive fluids (benzine,

alcohol,etc.).

• Do not mix or stir flammable liquids

labeledaccordingly.

Screwdriving

Your tool has a clutch with adjustable torque for driving

and removing a wide array of fastener shapes and sizes. The

numbers 1–10 on the mode selection collar

5

are used to

set a torque range for screwdriving. The higher the number

on the collar, the higher the torque and the larger the

fastener which can bedriven.

1. Turn the mode selection collar

5

to the

desiredposition. Refer to Mode Selection.

2. Pull the trigger switch applying pressure in a straight

line with the bit until the fastener is seated at the

desired depth in theworkpiece.

Recommendations for Screwdriving

• Start with lower torque settings, then advance to higher

torque settings to avoid damage to the workpiece

orfastener.

• Make some practice runs in scrap or on unseen areas of

the workpiece to determine the proper position of the

mode selectioncollar.

Drilling

IMPORTANT: For MASONRY, such as brick, cement, cinder

block, etc., use carbide-tipped masonrybits.

1. Turn the mode selection collar

to the drillsymbol.

Refer to ModeSelection.

2. Place drill bit in contact with theworkpiece.

NOTE: Use sharp drill bitonly.

3. Pull the trigger switch applying pressure in a straight

line with the bit until it reaches the desireddepth.



WARNING: Drill may stall if overloaded causing a

sudden twist. Always expect the stall. Grip the drill

firmly to control the twisting action and avoidinjury.

Worklight (Fig. A)

The worklight

is activated when the trigger switch is

depressed, and will automatically turn off after the trigger

switch is released. If the trigger switch remains depressed,

the worklight will remainon.

NOTE: The worklight is for lighting the immediate work

surface and is not intended to be used as aflashlight.

ENGLISH

TWO-YEAR LIMITED WARRANTY

Black & Decker (U.S.) Inc. warranties this product to be free

from defects in material or workmanship for a period of

two (2) years following the date of purchase, provided that

the product is used in a home environment. This limited

warranty does not cover failures due to abuse, accidental

damage or when repairs have been made or attempted

by anyone other than BLACK+DECKER and its Authorized

Service Centers. A defective product meeting the warranty

conditions set forth herein will be replaced or repaired at no

charge in either of two ways:

The first, which will result in exchanges only, is to return

the product to the retailer from whom it was purchased

(provided that the store is a participating retailer). Returns

should be made within the time period of the retailer’s

policy for exchanges. Proof of purchase may be required.

Please check with the retailer for its specific return policy

regarding time limits for returns or exchanges. The

second option is to take or send the product (prepaid) to

a BLACK+DECKER owned or authorized Service Center

for repair or replacement at BLACK+DECKER’s option.

Proof of purchase may be required. BLACK+DECKER

owned and authorized service centers are listed online

at www.blackanddecker.com. This warranty does not

apply to accessories. This warranty gives you specific

legal rights aand you may have other rights which vary

from state to state or province to province. Should you

have any questions, contact the manager of your nearest

BLACK+DECKER Service Center. This product is not intended

for commercial use, and accordingly, such commercial use

of this product will void this warranty. All other guarantees,

express or implied, are hereby disclaimed.

Thank you for your purchase. Register your product nowfor:

• WARRANTY SERVICE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• CONFIRMATION OF OWNERSHIP: In case of an

insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

• FOR YOUR SAFETY: Registering your product will

allow us to contact you in the unlikely event a safety

notification is required under the Federal Consumer

SafetyAct.

• Register online at www.BlackandDecker.com/

NewOwner

Repairs

The charger and battery pack are notserviceable. There are

no serviceable parts inside the charger or batterypack.



WARNING: To assure product SAFETY and

RELIABILITY, repairs, maintenance and adjustment

(including brush inspection and replacement, when

applicable) should be performed by a BLACK+DECKER

factory service center or a BLACK+DECKER authorized

service center. Always use identical replacementparts.

Accessories



WARNING: Since accessories, other than those

offered by BLACK+DECKER, have not been tested with

this product, use of such accessories with this tool

could be hazardous. To reduce the risk of injury, only

BLACK+DECKER recommended accessories should be

used with thisproduct.

Recommended accessories for use with your tool are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact BLACK+DECKER call

1-800-544-6986 .

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1 approved eye

protection when performingthisprocedure.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non-metallic parts of

the tool. These chemicals may weaken the plastic

materials used in these parts. Use a cloth dampened

only with water and mild soap. Never let any liquid

get inside the tool; never immerse any part of the tool

into aliquid.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

4. Keep the motor running when pulling the bit back out

of a drilled hole to preventjamming.

Recommendations for Drilling

• When drilling, always apply pressure in a straight line

with the bit, but do not push hard enough to stall the

motor or deflect thebit.

• IF THE DRILL STALLS:

- RELEASE TRIGGER SWITCH IMMEDIATELY,

remove drill bit from work, and determine cause

ofstalling.

- DO NOT DEPRESS TRIGGER SWITCH ON AND

OFF IN AN ATTEMPT TO START A STALLED

DRILL—THIS CAN DAMAGE THEDRILL.

- To minimize stalling or breaking through the

material, reduce pressure on drill and ease the bit

through the last fractional part of thehole.

• Large holes (5/16" to 1/2" [7.9 mm to 12.7 mm]) in steel

can be made easier if a pilot hole (5/32" to 3/16" [4 mm

to 4.8 mm]) is drilledfirst.

• If drilling thin material or material that is prone to

splinter, use a wood “back-up” block to prevent damage

to theworkpiece.

English

LATIN AMERICA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

check country specific warranty information contained in

the packaging, call the local company or see the website for

suchinformation.

Imported by.Black & Decker (U.S.) Inc.,

701 E. Joppa Rd.

Towson, MD 21286

BlackandDecker.com

(1-800-544-6986)

TROUBLESHOOTING GUIDE

BE sURE TO FOllOW sAFETY RUlEs AnD insTRUCTiOns

For assistance with your product, visit our website at www.BlackandDecker.com for a list of service centers, or call

BLACK+DECKER at 1-800-544-6986.

PROBlEM POssiBlE CAUsE sOlUTiOn

Unit will not start. Battery pack not installed properly. Check battery pack installation.

Battery pack not charged. Check battery pack charging requirements.

Battery pack will not charge. Battery pack not inserted into charger. Insert battery pack into charger until LED illuminates.

Charger not plugged in. Plug charger into a working outlet. Refer to Important

Charging Notes for more details.

Surrounding air temperature too hot or

too cold.

Move battery pack to a surrounding air temperature of above

40 °F (4,5 °C) or below 104 °F (40 °C).

Unit shuts off abruptly. Battery pack has reached its maximum

thermal limit.

Allow battery pack to cool down.

Out of charge. (To maximize the life of the

battery pack it is designed to shutoff abruptly

when the charge is depleted.)

Place on charger and allow to charge.

FRAnçAis

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une

distraction pourrait en faire perdre la maîtrise

àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à

laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des

radiateurs, des cuisinières et des réfrigérateurs.

Le risque de choc électrique est plus élevé si votre

corps est mis à laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne

jamais utiliser le cordon pour transporter, tirer

ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des

bords tranchants et des pièces mobiles. Les

cordons endommagés ou enchevêtrés augmentent les

risques de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à

l’extérieur, se servir d’une rallonge convenant à

cette application. L’utilisation d’une rallonge conçue

pour l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique

est utilisé. Ne pas utiliser d’outil électrique en

cas de fatigue ou sous l’influence de drogues,

d’alcool ou de médicaments. Un simple moment

d’inattention en utilisant un outil électrique peut

entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position

d’arrêt avant de relier l’outil à une source

d’alimentation et/ou d’insérer un bloc-piles, de

ramasser ou de transporter l’outil. Transporter

AVERTISSEMENTS GÉNÉRAUX SUR LA

SÉCURITÉ DES OUTILS



AVERTISSEMENT : lisez tous les avertissements

de sécurité, toutes les instructions, les

illustrations et les caractéristiques fournis

avec cet outil électrique. Ne pas suivre toutes

les instructions comprises aux présentes peut

conduire à un choc électrique, un incendie et/ou des

blessuresgraves.

CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN

USAGE ULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sansfil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Définitions : symboles et termes

d'alarmes sécurité

Ces guides d'utilisation utilisent les symboles et termes

d'alarmes sécurité suivants pour vous prévenir de situations

dangereuses et de risques de dommages corporels

oumatériels.



DANGER : indique une situation dangereuse

imminente qui, si elle n’est pas évitée, entraînera la

mort ou des blessuresgraves.



AVERTISSEMENT : indique une situation

potentiellement dangereuse qui, si elle n’est pas évitée,

pourrait entraîner la mort ou des blessuresgraves.



ATTENTION : indique une situation potentiellement

dangereuse qui, si elle n’est pas évitée, pourrait

entraîner des blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message

propre à lasécurité.

AVIS : indique une pratique ne posant aucun risque

de dommages corporels mais qui par contre, si rien

n’est fait pour l’éviter, pourrait poser des risques de

dommagesmatériels.

UTILISATION PRÉVUE

Ces perceuses/visseuses sont conçues pour des applications

de perçage et de vissage.

nE PAs utiliser en conditions mouillées ou en présence de

liquides ou de gazinﬂammables.

nE PAs laisser les enfants entrer en contact avec l’outil.

Une supervision est requise lorsque des utilisateurs

inexpérimentés utilisent cetoutil.

FRAnçAis

avant toute nouvelle utilisation. Beaucoup

d’accidents sont causés par des outils électriques

malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés

et propres. Les outils de coupe bien entretenus et

affûtés sont moins susceptibles de se coincer et sont

plus faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les

forets, etc. conformément aux présentes

directives en tenant compte des conditions de

travail et du travail à effectuer. L’utilisation d’un

outil électrique pour toute opération autre que celle

pour laquelle il a été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les

mains et les surfaces de prise glissante ne permettent

pas la manutention et le contrôle sécuritaires de l’outil

dans les situationsimprévues.

5) Utilisation et entretien du bloc-piles

a ) Ne recharger l’outil qu’au moyen du chargeur

précisé par le fabricant. L’utilisation d’un chargeur

qui convient à un type de bloc-piles risque de

provoquer un incendie s’il est utilisé avec un autre

type de b loc-piles.

b ) Utiliser les outils électriques uniquement avec

les blocs-piles conçus à cet effet. L’utilisation de

tout autre bloc-piles risque de causer des blessures ou

unincendie.

c ) Lorsque le bloc-piles n’est pas utilisé, le tenir

éloigné des objets métalliques, notamment

des trombones, de la monnaie, des clés, des

clous, des vis ou autres petits objets métalliques

qui peuvent établir une connexion entre les

deux bornes. Le court-circuit des bornes du bloc-piles

risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler

hors du bloc-piles; éviter tout contact avec ce

liquide. Si un contact accidentel se produit, laver

à grande eau. Si le liquide entre en contact avec

les yeux, obtenir également des soins médicaux.

Le liquide qui gicle hors du bloc-piles peut provoquer

des irritations ou desbrûlures.

e ) Ne pas utiliser de bloc-piles ou outil qui

a été endommagé ou modifié. Les unités

endommagées ou modifiées peuvent avoir une

réaction imprévisible résultant en un incendie,

une explosion ou un potentiel de blessure.

f ) Ne pas exposer de bloc-piles ou l’outil aux

flammes ou à des températures excessives.

L’exposition aux flammes ou à une température

au-dessus de 129°C (265°F) pourrait causer

uneexplosion.

g ) Suivre toutes les instructions de recharge et

ne rechargez pas le bloc-piles ou l’outil à des

températures hors de la plage de température

indiquée dans les instructions. Une recharge non

conforme ou à une température hors des limites

spécifiées peut endommager les piles et augmenter le

risque d’incendie.

un outil électrique alors que le doigt repose sur

l’interrupteur ou brancher un outil électrique dont

l’interrupteur est à la position de marche risque de

provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver

son équilibre en tout temps. Cela permet

de mieux maîtriser l’outil électrique dans les

situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux-ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre

de baisser la garde et ignorer les principes de

sécurité de l’outil. Un acte irréfléchi peut causer une

blessure grave en une fraction deseconde.

4) Utilisation et entretien d’un

outil électrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il a

étéconçu.

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et

doit êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc-piles de l’outil avant

d’effectuer tout ajustement, changement et

entreposage de celui-ci. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

e ) Gardez les poignées et surfaces d’emprise

propres et libres de tout produit lubrifiant.

Vérifier si les pièces mobiles sont mal alignées ou

coincées, si des pièces sont brisées ou présentent

toute autre condition susceptible de nuire au

bon fonctionnement de l’outil électrique. En

cas de dommage, faire réparer l’outil électrique

FRAnçAis

L’étiquette sur votre outil peut comporter les symboles suivants.

Les symboles et les définitions sont les suivants:

poussiéreuse. PORTEZ TOUJOURS UN ÉQUIPEMENT DE

SÉCURITÉ CERTIFIÉ:

• Protection des yeuxANSI Z87.1 (CAN/CSA Z94.3),

• protection auditive ANSI S12.6 (S3.19),

• protection respiratoire NIOSH/OSHA/MSHA.



AVERTISSEMENT: certaines poussières créées

par le ponçage mécanique, le sciage, l’aiguisage,

le perçage et autres activités de construction

contiennent des produits chimiques reconnus dans

l’État de la Californie pour causer le cancer et des

anomalies congénitales ou autres effets nuisibles sur

la reproduction. Certains exemples de ces produits

chimiques sont:

• le plomb provenant des peintures à base de

plomb,

• la silice cristallisée provenant des briques, du

ciment et d’autres produits de la maçonnerie

ainsi que

• l’arsenic et le chrome provenant du bois de

construction traitéchimiquement.

Le risque associé à de telles expositions varie selon

la fréquence à laquelle on effectue ces travaux.

Pour réduire toute exposition à ces produits:

travailler dans un endroit bien aéré, en utilisant

du matériel de sécurité homologué, tel un masque

antipoussières spécialement conçu pour filtrer les

particulesmicroscopiques.

• Portez des vêtements protecteurs et lavez vos zones

exposées avec du savon et de l’eau. Permettre à la

poussière d’entrer dans votre bouche, vos yeux ou la

laisser sur la peau peut favoriser l’absorption des produits

chimiques dangereux. Dirigez les particules loin du visage

et ducorps.

• Utilisez le dépoussiéreur approprié pour enlever la

grande majorité de la statique et de la poussière en

suspension. Ne pas enlever la statique et la poussière

en suspension pourrait contaminer l’environnement de

travail ou représenter un risque accru pour la santé de

l’utilisateur et ceux qui sont àproximité.

• Utilisez des pinces ou d’autres façons pratiques de

sécuriser et maintenez la pièce de travail sur une

plateforme stable. Tenir le travail par une main ou

contre votre corps est instable et peut mener à une perte

de contrôle et uneblessure.

• Les évents couvrent souvent des pièces qui se

déplacent et doivent être évités. Des vêtements

amples, les bijoux ou les cheveux longs peuvent se coincer

dans des pièces quidéplacent.



ATTENTION: lorsque vous ne l’utilisez pas, placez

l’outil sur le côté sur une surface stable là où cela

n’entraînera pas un risque de trébuchement ou

de chute. Certains outils avec de gros blocs-piles se

tiendront debout sur le bloc-piles, mais ils peuvent

facilement êtrerenversés.

Renseignements de sécurité

supplémentaires



AVERTISSEMENT: ne jamais modifier l’outil

électrique ou toute pièce de celui-ci. Cela pourrait

entraîner des dommages matériels ou des

blessurescorporelles.



AVERTISSEMENT: portez TOUJOURS des lunettes

de sécurité. Les lunettes de tous les jours NE SONT PAS

des lunettes de sécurité. De plus, utilisez un masque

facial ou antipoussière si l'opération de coupe est

AVERTISSEMENTS DE SÉCURITÉ

CONCERNANT LES PERCEUSES/VISSEUSES

1) Consignes de sécurité pour toutes les

opérations

a ) Portez des protecteurs auditifs lorsque vous utilisez

une perceuse à percussion. L’exposition au bruit peut

entraîner la perte de l’ouïe.

b ) Accrochez bien l’outil avant de l’utiliser. Cet outil

produit un couple de sortie élevé et sans bien accrocher

l’outil durant l’utilisation, une perte de contrôle peut se

produire entraînant une blessurecorporelle.

c ) Tenez l’outil électrique par les surfaces de prise isolées,

lorsque vous effectuez une tâche où l’accessoire de

coupe ou les fixations peuvent entrer en contact avec

le câblage dissimulé. L’accessoire de coupe entrant un

contact avec un câble «sous tension» peut exposer les

pièces métalliques de l’outil électrique «sous tension»

et pourrait donner un choc électrique à l’utilisateur.

2) Consignes de sécurité lors de l’utilisation

de longuesmèches

a ) Ne jamais utiliser une vitesse plus élevée que la cote

de vitesse maximale de la mèche. À des vitesses plus

élevées, la mèche risque de plier si on la laisse tourner

librement sans entrer en contact la pièce de travail,

entraînant une blessurecorporelle.

b ) Démarrez toujours le perçage à la vitesse inférieure

et avec la pointe de la mèche en contact avec la

pièce de travail. À des vitesses plus élevées, la mèche

risque de plier si on la laisse tourner librement sans

entrer en contact la pièce de travail, entraînant une

blessurecorporelle.

c ) Appliquez de la pression seulement en ligne directe

avec la mèche et n’appliquez pas de pression excessive.

Les mèches peuvent plier causant un bris ou une perte

de contrôle, entraînant une blessurecorporelle.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectriques.

b ) Ne jamais réparer des blocs-piles endommagés.

La réparation de blocs-piles doit seulement être

effectuée par le fabricant ou les fournisseurs de

serviceautorisé.

FRAnçAis

dans un endroit frais etsec.

REMARQUE: Ne pas ranger les blocs-piles dans un

outil avec la gâchette verrouillée. Ne jamais coller la

gâchette avec du ruban adhésif en positionMarche.

• Ne pas brûler le bloc-piles même s’il est gravement

endommagé ou est entièrement usé. Le bloc-piles

peut exploser au cours d’un incendie. Des vapeurs et des

matières toxiques sont produites lorsque les blocs-piles au

lithium-ion sontbrûlés.

• Si le liquide des piles entre en contact avec la peau,

lavez immédiatement avec de l'eau et du savon

doux. Si le liquide vient en contact avec les yeux, rincez

à l'eau courante durant 15minutes, ou jusqu'à ce que

l'irritation cesse, en gardant les yeux ouverts. Pour

information de consultation médicale, l'électrolyte des

piles est composé d'un mélange organique liquide et de

sels delithium.

• Le contenu des piles peut causer une irritation

respiratoire. Faites circuler de l'air frais. Si les symptômes

persistent, consultez unmédecin.

• Le liquide des piles peut être inflammable s’il est

exposé aux étincelles ou auxflammes.

• Ne jamais tenter d'ouvrir le bloc-piles pour quelque

raison que ce soit. Si le boîtier du bloc-piles est fendu

ou endommagé, ne pas l'insérer dans le chargeur.

Ne pas écraser, échapper ou endommager le bloc-piles.

Ne pas se servir d'un bloc-piles ou chargeur qui a subi

un impact, a été échappé, renversé par un véhicule ou

endommagé d'une façon ou d'une autre (par ex. perforé

par un clou, frappé par un marteau, sur lequel on a

marché). Les blocs-piles endommagés devraient être

amenés/expédiés au centre de service pourrecyclage.

Recommandations d’entreposage

Le meilleur lieu pour l'entreposage est un endroit frais et

sec loin de la lumière directe du soleil et de la chaleur ou du

froid excessif. Entreposez le bloc-piles entièrement chargé

hors duchargeur.

Instructions de nettoyage du bloc-piles

La saleté et la graisse peuvent être retirées des surfaces

extérieures du bloc-piles à l'aide d'un linge ou d’une

brosse souple non métallique. Ne pas utiliser d'eau ou de

solutionnettoyante.

Transport



AVERTISSEMENT: danger d'incendie. Ne pas

entreposer ou transporter le bloc-piles de

manière à ce que des objets métalliques puissent

entrer en contact avec les bornes des piles

exposées. Par exemple, ne pas placer le bloc-piles

dans des tabliers, des poches, des coffres à outils, des

boîtes d’ensembles de produits, des tiroirs, etc. avec

des clous, des vis, des clés, les pièces de monnaie,

les outils à main, etc. Lorsque vous transportez des

blocs-piles individuels, assurez-vous que leurs bornes

sont protégées et bien isolées de tout matériel avec

lequel elles pourraient entrer en contact et causer un

LISEZ TOUTES LES INSTRUCTIONS

Consignes de sécurité importantes pour

les blocs-piles



AVERTISSEMENT: lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc-piles, du chargeur et du

produit. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique,

un incendie et/ou des blessuresgraves.

• Ne pas charger ou utiliser le bloc-piles en

atmosphères explosibles comme la présence de

liquides inflammables, de gaz ou de poussière.

Insérer ou retirer la pile du bloc-piles peut enflammer la

poussière ou lesvapeurs.

• Ne JAMAIS forcer le bloc-piles dans le chargeur.

NE PAS modifier le bloc-piles de quelque façon

que ce soit dans un chargeur non compatible

puisque le bloc-piles peut se briser causant une

blessurecorporelle.

• Chargez les blocs-piles seulement dans

BLACK+DECKER.

• NE PAS éclabousser ou immerger dans l’eau ou tout

autreliquide.

• NE PAS laisser l’eau ou tout liquide entre dans le bloc-

piles.

• Ne pas entreposer ou utiliser l’outil et le bloc-piles

dans des endroits où la température peut atteindre

ou excéder 40°C (104°F) (comme les remises

extérieures ou les édifices en métal durant l’été).

Pour une meilleure durée de vie, entreposez le bloc-piles

PILES ET CHARGEURS

Le bloc-piles n’est pas entièrement chargé lorsqu’il sort de

la boîte. Avant d'utiliser le bloc-piles et le chargeur, lisez

attentivement les instructions de sécurité suivantes, puis

suivez les procédures de chargement énoncées. Lorsque

vous commandez des blocs-piles de remplacement,

assurez-vous d’inclure le numéro du catalogue et latension.

BPM .................... battements par

minute

V ......................... volts

min ..................... minutes

ou DC ..... courant continu

…/min .............. par minute

Tr/min tours par minute

A ......................... ampères

Hz ....................... hertz

W ........................ watts

Wh Wattheures

....................... vitesse à vide

n ......................... vitesse nominale

..................... symbole

d’avertissement

..................... portez une

protection

respiratoire

..................... portez une

protection oculaire

...................... Construction de

classe II (à isolation

double)

..................... portez une

protection auditive

..................... lisez toute la

documentation

..................... Éviter de regarder

directement le flux

de lumière.

or AC ...........courant alternatif

Ah ....................... ampères-heures

FRANÇAIS

plus le cordon est lourd et par conséquent plus sa capacité

est grande. Un cordon de taille inférieure entraînera une

chute de tension de secteur ce qui causera une perte de

puissance et une surchauffe. Le tableau suivant affiche la

bonne taille à utiliser selon longueur totale des de toutes

les rallonges branchées ensemble et l’intensité nominale

de la plaque signalétique. En cas de doute, utilisez le

calibre le plus lourdsuivant.

Calibre minimum pour rallonges électriques

Volts

Longueur totale de la rallonge en

pieds (mètres)

120V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

Courant

nominal

AWG (American Wire Gauge)

Plus de Pas plus

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

• Ne pas placer tout objet sur le dessus du chargeur.

Placez le chargeur loin de toute source dechaleur.

• Ne pas utiliser le chargeur avec un cordon ou une

fiche endommagé : faites-les remplacerimmédiatement.

• Ne pas utiliser le chargeur s’il a reçu un choc violent,

s’il a été échappé ou est autrement endommagé de

quelque façon que ce soit. Apportez-le dans un centre

de servicesautorisé.

• Ne pas démonter le chargeur; apportez-le dans

un centre de services autorisé lorsqu’un entretien

ou une réparation est nécessaire. Un mauvais

réassemblage peut entraîner un danger de choc

électrique, une électrocution ou unincendie.

• Le chargeur est conçu pour fonctionner sur une

alimentation électrique domestique 120 V. Ne pas

essayer de l’utiliser sur toute autre tension. Cela ne

s’applique pas au chargeurvéhiculaire.

• Les matières étrangères conductrices telles, mais

sans s'y limiter, les poussières de meulage, les

copeaux métalliques, la laine d'acier, le papier

d'aluminium ou toute accumulation de particules

métalliques devraient être éloignées des ouvertures

du chargeur.

• Débranchez toujours le chargeur de l'alimentation

lorsqu’il n’y a aucun bloc-piles à l’intérieur.

Charger une pile (Fig. B)

1. Branchez le chargeur dans une prise appropriée.

2. Insérez et appuyez complètement le bloc-piles. Le

voyant de chargement rouge clignotera constamment

pendant lechargement.

3. Le chargement est terminé lorsque le voyant rouge

reste allumé en permanence. Le bloc-piles peut être

laissé dans le chargeur ou retiré.

4. Le chargeur ne charge pas un bloc-piles défectueux,

ce qui peut être indiqué par le voyant qui reste éteint

ou le voyant rouge clignotant rapidement. Apportez

le chargeur et le bloc-piles dans un centre de services

autorisé si le voyant reste éteint ou si le voyant rouge

clignoterapidement.

Consignes de sécurité importantes pour

tous les chargeurs de piles



AVERTISSEMENT: lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc-piles, du chargeur et du

produit. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique,

un incendie et/ou des blessuresgraves.

• NE PAS tenter de charger le bloc-piles avec

un chargeur autre qu’un BLACK+DECKER.

BLACK+DECKER chargers et les blocs-piles sont

spécifiquement conçus pour fonctionnerensemble.

• Ces chargeurs ne sont pas conçus pour toute

utilisation autre que le chargement BLACK+DECKER.

Les autres types de chargement de blocs-piles peuvent

causer la surchauffe et l’éclatement de ceux-ci, entraînant

une blessure corporelle, des dommages matériels, un choc

électrique ou uneélectrocution.

• Ne pas exposer le chargeur à la pluie ou laneige.

• Ne pas laisser l’eau ou tout liquide entrer dans le

bloc-piles.

• Tirez la fiche au lieu du cordon lorsque vous

débranchez le chargeur. Cela réduira le risque

d’endommager la fiche et le cordonélectriques.

• Assurez-vous de ne pas placer le cordon là où

il pourrait faire trébucher les passants ou être

endommagé de quelque façon que cesoit.

• Ne pas utiliser une rallonge à moins que ce ne soit

absolument nécessaire. L'utilisation d'une rallonge

inadéquate pourrait entraîner un risque d'incendie un

choc électrique ou uneélectrocution.

• Lors de l'utilisation d’un chargeur à l'extérieur,

gardez-le toujours au sec et utilisez une rallonge

appropriée pour l’extérieur. L’utilisation d’une

rallonge appropriée pour l’extérieur réduit le risque de

chocélectrique.

• Une rallonge doit avoir un calibre de fil (AWG ou

calibrage américain normalisé des fils) approprié

pour la sécurité. Plus le numéro de calibre du fil est petit,

Le sceau SRPRC

Veuillez apporter vos blocs-piles

usagés dans un centre de services

BLACK+DECKER autorisé ou chez votre

détaillant local pour les recycler. Dans certaines régions, il

est illégal de mettre les blocs-piles usagés à la poubelle.

Vous pouvez aussi contacter votre centre de recyclage local

pour des informations sur les endroits où déposer le bloc-

piles usagé. Ne pas mettre dans la collecte sélective. Pour de

plus amples renseignements, visitez www.call2recycle.org

ou appelez au numéro sans frais dans le sceauSRPRC

SRPRC

est une marque de commerce déposée de Call 2

Recycle,Inc.

court-circuit.

REMARQUE: Les blocs-piles Li-Ion ne doivent pas être

mises dans des bagages enregistrés sur les avions et

doivent être bien protégées contre les courts-circuits si

elles sont dans des bagages àmain.

FRANÇAIS

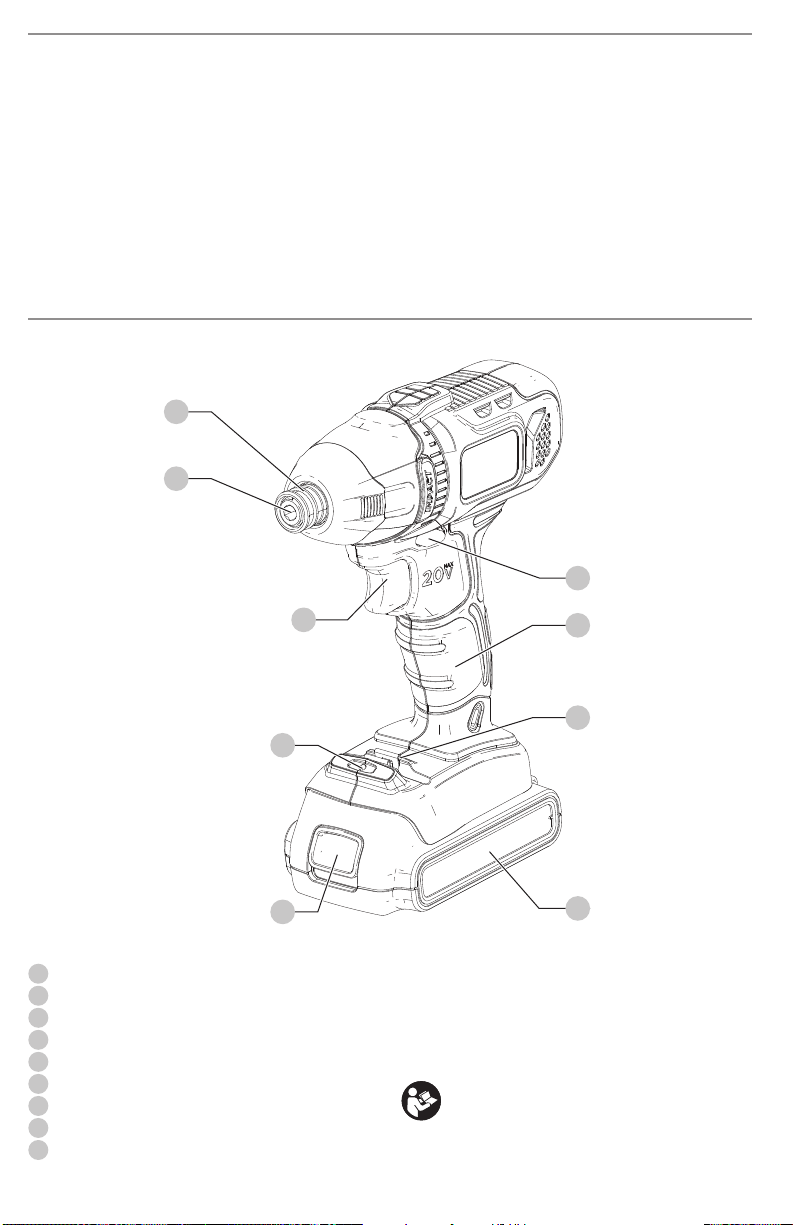

Sélection du mode (Fig. A)

Le collier de sélection du mode

5

peut être utilisé pour

sélectionner le bon mode de fonctionnement selon

l’applicationprévue.

Pour sélectionner, tournez le collier jusqu’à ce que le

symbole désiré s’aligne avec laflèche.



AVERTISSEMENT: lorsque le collier de réglage

du couple est en position de perçage, la perceuse

n’embrayera pas. La perceuse peut bloquer si elle est

surchargée, causant une torsionsoudaine.

Symbole Mode

Perçage

1-10 Vissage (numéro élevé = couple plus grand)

Installer une mèche ou un accessoire dans

un mandrin sans clé à douille fendue

(Fig. C)



AVERTISSEMENT: ne pas tenter de serrer les mèches

(ou tout autre accessoire) en saisissant la partie avant

du mandrin et en mettant l’outil en marche. Cela

pourrait entraîner des dommages au mandrin ou des

blessures corporelles. Verrouillez toujours la gâchette

et débranchez l’outil de la source d’alimentation

lorsque vous changez desaccessoires.



AVERTISSEMENT: assurez-vous toujours que la

mèche est bien serrée avant de démarrer l’outil. Une

mèche desserrée peut s’éjecter de l’outil causant une

possible blessurecorporelle.

Pour insérer une mèche

ou un autre accessoire, suivez

cesétapes.

1. Éteignez l’outil et retirez le bloc-piles.

2. Saisissez la moitié arrière du mandrin

avec une main

et utilisez votre main pour tourner la moitié avant

dans le sens contraire des aiguilles d’une montre, par

rapport à l’extrémité dumandrin.

3. Insérez la mèche ou un autre accessoire entièrement

dans le mandrin et serrez solidement en maintenant la

moitié arrière du mandrin et tournez la portion avant

dans le sens des aiguilles d’une montre par rapport à

l’extrémité dumandrin.

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT : afin de réduire le risque

de blessure corporelle, éteignez l’appareil

et retirez le bloc-piles avant d’effectuer tout

ajustement ou de retirer/installer des pièces ou

des accessoires. Un déclenchement accidentel du

démarrage peut causer desblessures.

REMARQUE: Consultez l’étiquette près du voyant

de chargement sur le chargeur pour les modèles

declignotement.

Délai en cas de bloc chaud ou froid

Lorsque le chargeur détecte un bloc-piles qui est trop chaud

ou trop froid, il démarre automatiquement le délai pour le

bloc chaud/froid, suspendant la recharge jusqu’à ce que

la température du bloc-piles ait atteint une température

appropriée. Le chargeur passe alors automatiquement en

mode de chargement du bloc-piles. Cette fonction assure

une durée de vie maximale du bloc-piles.

Un bloc-piles froid peut se charger à une vitesse plus lente

qu’un bloc-pileschaud.

Le délai du bloc chaud/froid sera indiqué par le voyant

rouge effectuant des clignotements courts de façon

continue suivis de clignotements plus longs (voir le

chargeur pour les modèles de clignotements). Une fois

que le bloc-piles aura atteint la température appropriée, le

chargeur reprendra la procédure dechargement.

Système de protection électronique

Les outils Li-Ion sont conçus avec un système de protection

électronique qui protégera le bloc-piles contre une

surcharge, une surchauffe et une importante décharge.

L’outil s’éteindra automatiquement et le bloc-piles devra

êtrerechargé.

Remarques importantes sur le

chargement

1. Le chargeur et le bloc-piles peuvent devenir chauds

au toucher durant le chargement. C’est un état normal

et cela n’indique pas un problème. Pour faciliter

le refroidissement du bloc-piles après l’utilisation,

évitez de placer le chargeur ou le bloc-piles dans un

environnement chaud comme une remise en métal ou

une remorque nonisolée.

2. Si le bloc-piles ne charge par de adéquatement :

a. Vérifiez le fonctionnement de la prise en branchant

une lampe ou un autre appareil;

b. Vérifiez si la prise d’alimentation est connectée à

un interrupteur de lumière qui s’éteint lorsque vous

éteignez les lumières;

c. Si les problèmes de chargement persistent, apportez

l’outil, le bloc-piles et le chargeur dans votre centre

de serviceslocal.

3. Vous pouvez charger un bloc partiellement utilisé au

moment désiré sans effet indésirable sur le bloc-piles.

Instructions de nettoyage du chargeur



AVERTISSEMENT: danger de choc électrique.

Débranchez le chargeur de la prise CA avant de

nettoyer. La saleté et la graisse peuvent être retirées

des surfaces extérieures du chargeur à l'aide d'un linge

ou d’une brosse souple non métallique. Ne pas utiliser

d'eau ou de solutionnettoyante.

CONSERVER CES CONSIGNES POUR

UTILISATION ULTÉRIEURE

FONCTIONNEMENT



AVERTISSEMENT : afin de réduire le risque

de blessure corporelle, éteignez l’appareil

et retirez le bloc-piles avant d’effectuer tout

ajustement ou de retirer/installer des pièces ou

des accessoires. Un déclenchement accidentel du

démarrage peut causer desblessures.

FRANÇAIS

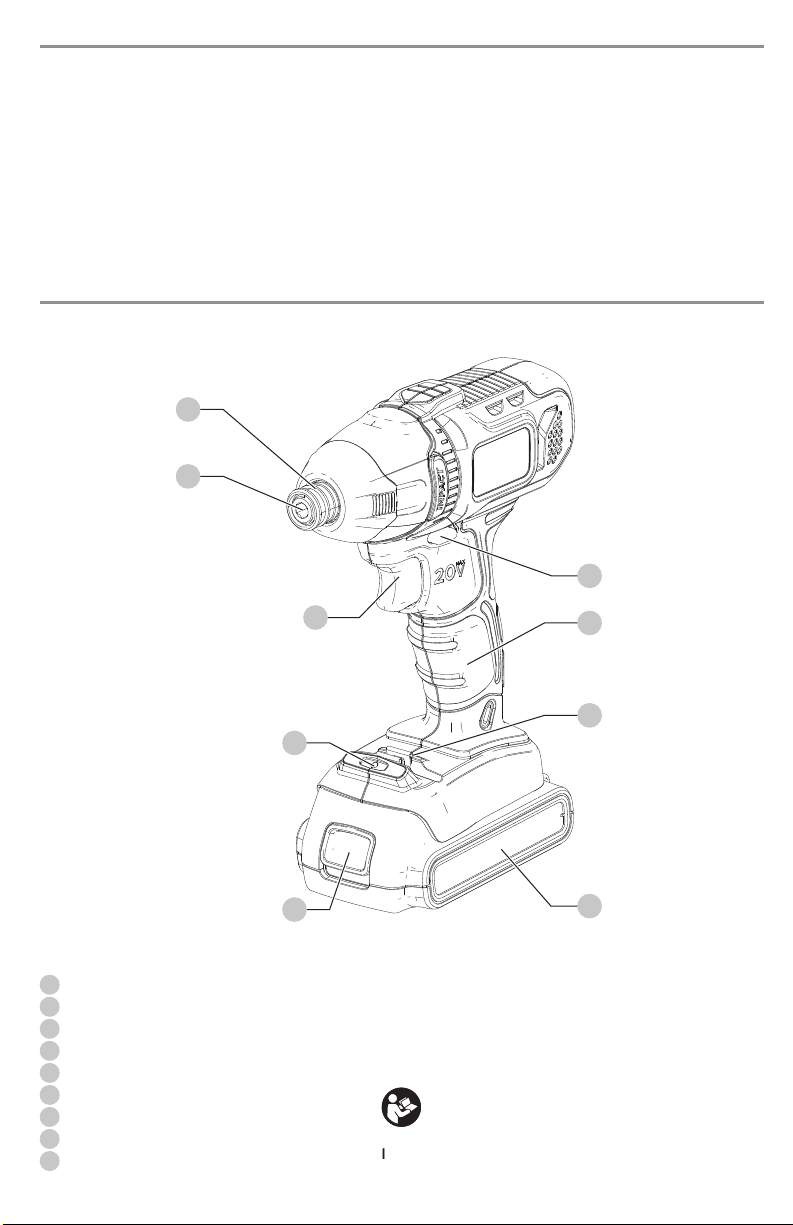

Exécuter une application (Fig. A)



AVERTISSEMENT: afin de réduire le risque de

blessure corporelle, assurez-vous, TOUJOURS que

la pièce de travail est solidement fixée ouserrée.



AVERTISSEMENT: attendez toujours jusqu’à ce que

le moteur s'arrête complètement avant de changer le

sens de larotation.

Avant d'effectuer un travail

• Installez la mèche ou l’accessoire approprié dans

le mandrin. Consultez Installer une mèche ou un

accessoire dans le mandrin sansclé.



AVERTISSEMENT:

• Ne pas utiliser cet outil pour mélanger ou pomper

des liquides facilement combustibles ou explosifs

(benzène, alcool, etc.).

• Ne pas mélanger des liquides inflammables

portant une étiquette enconséquence.

Vissage

Votre outil a un embraye à couple ajustable pour enfoncer

et retirer une vaste gamme de formes et de tailles de

fixations. Les numéros 1 à 10 sur le collier de sélection

du mode

sont utilisés pour régler la plage du couple

pour le vissage. Plus le numéro du collier est élevé, plus le

couple sera élevé et plus la fixation pouvant être enfoncée

seragrande.

1. Tournez le collier de sélection du mode

5

à la position

désirée. Consultez Sélection du mode.

2. Appuyez sur la gâchette en appliquant de la pression en

ligne droite avec la mèche jusqu’à ce que la fixation soit

placée à la profondeur désirée dans la pièce detravail.

Recommandations pour le vissage

• Commencez par des réglages de couples moins élevés,

puis avancez vers les réglages de couples plus élevés

afin d’éviter d’endommager la pièce de travail ou

lafixation.

• Effectuez des essais dans des zones à éliminer ou non

visibles de la pièce de travail pour déterminer la bonne

position du collier de sélection dumode.

Perçage

IMPORTANT: Pour la MAÇONNERIE, comme la brique,

du ciment, un bloc de béton, etc., utilisez des mèches de

maçonnerie à pointe encarbure.

1. Tournez le collier de sélection du mode

vers le

symbole de la perceuse. Consultez Sélection dumode.

2. Mettez la mèche en contact avec la pièce detravail.

REMARQUE: Utilisez seulement une mècheaffûtée.

3. Appuyez sur la gâchette en appliquant de la pression en

ligne droite avec la mèche jusqu’à ce qu’elle atteigne la

profondeurdésirée.



AVERTISSEMENT: la perceuse peut bloquer si elle

est surchargée entraînant une torsion soudaine.

Attendez-vous toujours à un blocage. Saisissez

fermement le marteau pour contrôler l’action de la

torsion et éviter uneblessure.

4. Gardez le moteur en marche lorsque vous retirez la

mèche du trou percé afin d’empêcher qu’elle se coince.

Lampe de travail (Fig. A)

La lampe de travail

8

est activée lorsque la gâchette

est activée, et elle s’éteint automatiquement après la

désactivation de la gâchette. Tant que la gâchette reste

activée, la lampe de travail resteallumée.

REMARQUE : la lampe de travail est pour éclairer la surface

de travail immédiate et n’est pas conçue pour être utilisée

comme une lampe depoche.

Gâchette de vitesse variable et bouton de

commande Avancer/Reculer (Fig. A)

L’outil est mis en marche ou éteint en appuyant et en

relâchant la gâchette de vitesse variable

. Plus vous

appuyez sur la gâchette, plus la vitesse de la perceuse sera

élevée. Votre outil est muni d’unfrein.

Un bouton de commande Avancer/Reculer

détermine

le sens de rotation de l’outil et sert aussi de bouton

deverrouillage.

• Pour sélectionner la rotation vers l’avant (sens des

aiguilles d’une montre), relâchez la gâchette et appuyez

sur le bouton de commande Avancer/Reculer à droite

de l’outil.

• Pour sélectionner la rotation vers l’arrière (sens contraire

des aiguilles d'une montre), appuyez sur le bouton de

commande Avancer/Reculer à gauche de l’outil.

REMARQUE: La position centrale du bouton de commande

verrouille l’outil en position éteint. Lorsque vous changez

la position du bouton de commande, assurez-vous que la

gâchette estrelâchée.

REMARQUE: Une utilisation continue à une gamme

de vitesses variable n’est pas recommandée. Cela peut

endommager la gâchette et doit êtreévité.

Position correcte des mains (Fig. E)



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, adopter

SYSTÉMATIQUEMENT la position des mains illustrée.



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, maintenir

SYSTÉMATIQUEMENT l’outil fermement pour

anticiper toute réactionsoudaine.

Une position des mains appropriée nécessite une main sur la

poignée principale

et l’autre main tenant le bloc-piles

Installer et retirer le bloc-piles (Fig. D)

REMARQUE: Pour une meilleure performance, assurez-

vous que le bloc-piles est complètementchargé.

Pour installer le bloc-piles

1

dans l’outil, alignez le bloc-

piles avec les glissières à l’intérieur de la poignée de l’outil

et glissez-le dans la poignée jusqu’à ce que le bloc-piles soit

bien placé dans l’outil et assurez-vous qu’il estenclenché.

Pour retirer le bloc-piles de l’outil, appuyez sur le bouton

de libération

2

et tirez-le fermement hors de la poignée

de l’outil. Insérez-le dans le chargeur tel que décrit dans la

section du chargeur du présent manuel

FRANÇAIS

GARANTIE LIMITÉE DE DEUX ANS

Black & Decker (U.S.) In. garantit ce produit être libre de

défaut de matériau et de main-d’œuvre pour une durée de

deux (2) ans suivant la date d’achat, à condition qu’il ait été

utilisé en milieu domiciliaire. La présente garantie limitée

ne couvre pas les pannes causées par abus d’utilisation,

dommage accidentel ou si une réparation a été faite ou

tentée par quiconque autre que les centres de service

autorisés BLACK+DECKER. Un produit défectueux selon

les termes de la garantie décrits dans les présentes sera

remplacé ou réparé sans frais de l’une ou l’autre des façon

suivantes:

La première, qui résultera en un simple échange, est de

retourner le produit au détaillant chez lequel il a été acheté

(pourvu que le magasin est un détaillant participant). Les

retours devraient être faits à l’intérieur de la période de

temps de la politique du détaillant pour les échanges.

Une preuve d’achat pourrait être requise. Veuillez

consulter le détaillant pour connaître la limite de temps

pour échange selon sa politique particulière. La seconde

façon est d’apporter ou d’expédier le produit (port payé

d’avance) à un centre de service autorisé ou propriété de

BLACK+DECKER pour réparation ou remplacement. Une

preuve d’achat pourrait être requise. La liste des centres de

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant

votreprodui:

• RÉPARATIONS SOUS GARANTIE: cette carte remplie

vous permettra de vous prévaloir du service de

réparations sous garantie de façon plus efficace dans le

cas d’un probléme avec leproduit.

• CONFIRMATION DE PROPRIÉTÉ: en cas de perte

provoquée par un incendie, une inondation ou un vol,

cette preuve de propriété vous servira de preuve auprès

de votre compagnie d’assurances.

• SÉCURITÉ: l’enregistrement de votre produit

nous permettra de communiquer avec vous dans

l’éventualité peu probable de l’envoi d’un avis de

sécurité régi par la loi fédérale américaine de la

protection desconsommateurs.

• Registre en ligne à www.BlackandDecker.com/

NewOwner.

Réparations

Le chargeur et le bloc-piles ne sont pasréparables.

Le chargeur ou le bloc-piles ne comportent aucune

pièceréparable.



AVERTISSEMENT : pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et

les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas

échéant) par un centre de réparation en usine

BLACK+DECKER ou un centre de réparation agréé

BLACK+DECKER. Toujours utiliser des pièces de

rechangeidentiques.

communiquer avec BLACK+DECKER, composer le

1-800-544-6986.

Accessoires



AVERTISSEMENT : puisque les accessoires autres

que ceux offerts par BLACK+DECKER n’ont pas été

testés avec ce produit, leur utilisation pourrait s’avérer

dangereuse. Pour réduire le risque de blessures,

utiliser exclusivement les accessoires BLACK+DECKER

recommandés avec le présentproduit.

Les accessoires recommandés pour cet outil sont vendus

séparément au centre de service de votre région. Pour

obtenir de l’aide concernant l’achat d’un accessoire,

Nettoyage



AVERTISSEMENT : enlever les saletés et la poussière

hors des évents au moyen d’air comprimé propre et

sec, au moins une fois par semaine. Pour minimiser

le risque de blessure aux yeux, toujours porter une

protection oculaire conforme à la norme ANSI Z87.1

lors dunettoyage.



AVERTISSEMENT : ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

MAINTENANCE



AVERTISSEMENT : afin de réduire le risque

de blessure corporelle, éteignez l’appareil

et retirez le bloc-piles avant d’effectuer tout

ajustement ou de retirer/installer des pièces ou

des accessoires. Un déclenchement accidentel du

démarrage peut causer desblessures.

Recommandations pour le perçage

• Lorsque vous percez, appliquez toujours de la pression

en ligne droite avec la mèche, mais ne poussez pas

trop fort afin que le moteur ne se bloque pas ou que la

mèche ne déviepas.

• SI LA PERCEUSE BLOQUE:

- RELÂCHEZ IMMÉDIATEMENT LA GÂCHETTE,

retirez la mèche du travail et déterminez la cause

du blocage.

- NE PAS APPUYER NI RELÂCHER LA GÂCHETTE

DANS LE BUT DE DÉMARRER UNE PERCEUSE

BLOQUÉE : CELA PEUT ENDOMMAGER

LAPERCEUSE.

- Pour minimiser le blocage ou le bris du matériau,

réduisez la pression sur la perceuse et facilitez

le passage de la mèche dans la dernière partie

duetrou.

• Les gros trous (7,9 mm à 12,7 mm [5/16 po à 1/2 po])

dans l’acier peuvent être faits plus facilement si un

trou de départ (4 mm à 4,8 mm [5/32 po à 3/16 po])

d’abordpercé.

• Si vous percez un matériau mince ou un matériau qui a

tendance à se fendre, utilisez un bloc de «soutien» afin

d’éviter d’endommager la pièce detravail.

FRANÇAIS

service de BLACK+DECKER et ateliers autorisés est offerte

en ligne à www.blackanddecker.com. La présente garantie

ne s’applique pas aux accessoires. La présente garantie

vous donne des droits légaux particuliers et vous pouvez

avoir d’autres droits qui varient d’une province ou d’un

état à l’autre. Pour toute question, veuillez communiquer

avec le directeur d’un centre de service de BLACK+DECKER.

L’outil acheté n’est pas prévu pour usage commercial,

conséquemment, un tel usage annulera sa garantie. Les

présentes constituent un désistement à toute garantie

expresse ou implicite d’autres sources.

AMÉRIQUE LATINE La présente garantie ne s’applique pas

aux produits vendus en Amérique latine. Pour les produits

vendus en Amérique latine, consulter les renseignements

sur la garantie particulière au pays incluse dans l’emballage,

appeler l’agence locale de distribution ou consulter le site

Web pour plus deprécisions.

Imported by.Black & Decker (U.S.) Inc.,

701 E. Joppa Rd.

Towson, MD 21286

BlackandDecker.com

(1-800-544-6986)

GUIDE DE DÉPANNAGE

ASSUREZVOUS DE SUIVRE LES DIRECTIVES ET RÈGLES DE SÉCURITÉ

Pour de l’aide avec l’outil, consulter notre site Web www.BlackandDecker.com pour l’emplacement du centre de réparation

le plus près ou communiquer avec l’assistance BLACK+DECKER au 1-800-544-6986.

PROBLÈME CAUSE PROBABLE SOLUTION POSSIBLE

L’appareil refuse de démarrer. Le bloc-piles n’est pas installé correctement. Vérifier l’installation du bloc-piles.

Le bloc-piles n’est pas rechargé. Vérifier les exigences de charge pour le bloc-piles.

Le bloc-piles ne se charge pas. Le bloc-piles n’est pas inséré dans le chargeur. Insérer le bloc-piles dans le chargeur et vérifier que le voyant

DEL s’allume.

Le chargeur n’est pas branché. Brancher le chargeur dans une prise sous tension. Se reporter

aux Remarques importantes propres au chargement pour

plus de détails.

La température ambiante est trop élevée ou

trop basse.

Déplacer le chargeur et le bloc-piles dans un lieu où la

température ambiante est au-dessus de 4,5 °C (40 °F) ou

au-dessous de 40 °C (104 °F).

L’appareil s’éteint soudainement. Le bloc-piles a atteint sa limite

thermique maximum.

Laisser le bloc-piles refroidir.

Déchargé. (Pour optimiser la durée de vie

du bloc-piles, il a été conçu pour s’arrêter

abruptement en fin de charge.)

Le placer sur le chargeur et le laisser se recharger.

EsPAñOl

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados

y que se adaptan a los tomacorrientes reducirán el

riesgo de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el

exterior, utilice un cable prolongador adecuado

para tal uso. Utilice un cable adecuado para

uso en exteriores a fin de reducir el riesgo de

descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está

haciendo y utilice el sentido común cuando

emplee una herramienta eléctrica. No utilice

una herramienta eléctrica si está cansado o bajo

el efecto de drogas, alcohol o medicamentos.

Un momento de descuido mientras se opera una

herramienta eléctrica puede provocar lesiones

personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese de

que el interruptor esté en la posición de apagado

antes de conectarlo a la fuente de energía

ADVERTENCIAS GENERALES DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica,

incendio y/o lesionesserias.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA

FUTURAS CONSULTAS

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

Definiciones: Símbolos y Palabras de

Alerta de Seguridad

Este manual de instrucciones utiliza los siguientes símbolos

y palabras de alerta de seguridad para alertarle de

situaciones peligrosas y del riesgo de lesiones corporales o

dañosmateriales.



PELIGRO: Indica una situación de peligro inminente

que, si no se evita, provocará la muerte o

lesionesgraves.



ADVERTENCIA: Indica una situación de peligro

potencial que, si no se evita, podría provocar la

muerte o lesionesgraves.



ATENCION: Indica una situación de peligro potencial

que, si no se evita, posiblemente provocaría lesiones

leves omoderadas.



(Utilizado sin palabras) indica un mensaje de

seguridadrelacionado.

AVISO: Se refiere a una práctica no relacionada

a lesiones corporales que de no evitarse puede

resultar en daños a lapropiedad.

USO PRETENDIDO

Estos taladros/destornilladores están diseñados para

aplicaciones de perforación y atornillado.

nO use bajo condiciones húmedas o en presencia de

líquidos o gasesinﬂamables.

nO permita que niños estén en contacto con la

herramienta. Se requiere supervisión cuando operadores sin

experiencia operen estaherramienta.

EsPAñOl

Las herramientas eléctricas son peligrosas si son

operadas por usuarios nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas

y accesorios. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda

afectar el funcionamiento de la herramienta

eléctrica. Si encuentra daños, haga reparar

la herramienta eléctrica antes de utilizarla.

Se producen muchos accidentes a causa de

las herramientas eléctricas que carecen de un

mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con

mantenimiento adecuado y con los bordes de corte

afilados son menos propensas a trabarse y son más

fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa.

Las manijas y superficies de sujeción resbalosas

no permiten el manejo y control seguros de la

herramienta en situacionesinesperadas.

5) Uso y Mantenimiento de la

Herramienta con Baterías

a ) Recargue solamente con el cargador

especificado por el fabricante. Un cargador

adecuado para un tipo de paquete de baterías puede

originar riesgo de incendio si se utiliza con otro

paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes

de baterías específicamente diseñados. El uso de

cualquier otro paquete de baterías puede producir

riesgo de incendio ylesiones.

c ) Cuando no utilice el paquete de baterías,

manténgalo lejos de otros objetos metálicos

como sujetapapeles, monedas, llaves, clavos,

tornillos u otros objetos metálicos pequeños que

puedan realizar una conexión desde un terminal

al otro. Los cortocircuitos en los terminales de la

batería pueden provocar quemaduras oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si

entra en contacto accidentalmente, enjuague

con agua. Si el líquido entra en contacto con los

ojos, busque atención médica. El líquido expulsado

de la batería puede provocar irritación oquemaduras.

e ) No use un paquete de batería o herramienta

que estén dañados o modificados. Las baterías

dañadas o modificadas pueden presentar un

o paquete de baterías, o antes de levantar

o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la

ropa y los guantes alejados de las piezas en

movimiento. Las ropas holgadas, las joyas o el

cabello largo pueden quedar atrapados en las piezas

enmovimiento.

g ) Si se suministran dispositivos para la conexión

de accesorios con fines de recolección y

extracción de polvo, asegúrese de que estén

conectados y que se utilicen correctamente. El

uso de dispositivos de recolección de polvo puede

reducir los peligros relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan

volverse descuidado e ignorar los principios

de seguridad de la herramienta. Una acción

descuidada puede causar lesiones severas en una

fracción desegundo.

4) Uso y Mantenimiento de la

Herramienta Eléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo

que realizará. Si se la utiliza a la velocidad para la

que fue diseñada, la herramienta eléctrica correcta

permite trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de

alimentación y/o retire la batería, o paquete

si es desmontable, de la herramienta eléctrica

antes de realizar cualquier ajuste, cambiar

accesorios o almacenar herramientas eléctricas.

Estas medidas de seguridad preventivas reducen

el riesgo de encender la herramienta eléctrica en

formaaccidental.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta.

EsPAñOl

Información de Seguridad Adicional



ADVERTENCIA: Nunca modifique la herramienta

eléctrica o ninguna parte de ella. Podría resultar en

daño o lesionespersonales.



ADVERTENCIA: SIEMPRE use gafas de seguridad.

Las gafas de uso diario NO son gafas de seguridad.

También use una careta o máscara de polvo si la

operación de corte produce polvo. SIEMPRE USE

EQUIPO DE SEGURIDAD CERTIFICADO:

• Protección para los ojos ANSI Z87.1 (CAN/CSA

Z94.3),

• Protección auditiva ANSI S12.6 (S3.19),

• Protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algún polvo creado por lijado,

aserrado, pulido, perforación eléctricos y otras

actividades de construcción contienen químicos

conocidos por el Estado de California como causantes

de cáncer, defectos de nacimiento u otros daños

reproductivos. Algunos ejemplos de estos químicos

son:

• plomo a partir de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros

productos de mampostería, y

• arsénico y cromo a partir de madera

tratadaquímicamente.

Su riesgo de exposición a estos químicos varía,

dependiendo de la frecuencia con la cual realiza

usted este tipo de trabajo. Para reducir su exposición

a estas sustancias químicas: trabaje en una zona bien

ventilada y llevando equipos de seguridad aprobados,

como mascarillas antipolvo especialmente diseñadas

para filtrar partículasmicroscópicas.

• Use ropa de protección y lave las áreas expuestas

con agua y jabón. Permitir que el polvo entre en su

boca, ojos, o que quede sobre la piel puede promover la

absorción de químicos peligrosos. Dirija las partículas lejos

de la cara y elcuerpo.

• Use la aspiradora de extracción de polvo adecuada

para retirar la mayoría de polvo estático y

transportado por aire. La falla en retirar el polvo

estático y transportado por aire podría contaminar el

ambiente de trabajo y presentar un riesgo de salud mayor

al operador y personas en lascercanías.

• Use abrazaderas u otras maneras prácticas para

asegurar y soportar la pieza de trabajo a una

plataforma estable. Sostener el trabajo a mano o contra

su cuerpo es inestable y puede guiar a la pérdida de

control ylesiones.

• Las ventilas de aire a menudo cubren las partes

móviles y se deben evitar. La ropa suelta, joyería,

o cabello largo podrían quedar atrapados en las

partesmóviles.

c ) Aplique presión sólo en línea recta con la broca y

no aplique una presión excesiva. Las brocas pueden

doblarse y causar roturas o pérdida de control, lo que

puede ocasionar lesionespersonales.

ADVERTENCIAS DE SEGURIDAD DE TALADO/

DESTORNILLADOR

1) Instrucciones de Seguridad para Todas

lasOperaciones

a ) Use protectores auditivos cuando taladre con

impacto. La exposición al ruido puede causar pérdida

deaudición.

b ) Asegure la herramienta correctamente antes de usarla.

Esta herramienta produce un alto torque de salida

y, sin sujetar correctamente la herramienta durante

el funcionamiento, puede producirse una pérdida de

control que puede ocasionar lesionespersonales.

c ) Sostenga la herramienta eléctrica por las superficies de

sujeción aisladas, cuando realice una operación en la

que el accesorio de corte o sujetadores puedan hacer

contacto con cableado oculto. Los accesorios de corte

que hagan contacto con cable "vivo" pueden tener

partes de metal expuestas de la herramienta eléctrica

"viva" y podrían dar al operador una descargaeléctrica.

2) Instrucciones de Seguridad al Usar

BrocasLargas

a ) Nunca opere a mayor velocidad que la velocidad

máxima de la broca. A velocidades más altas, es

probable que la broca se doble si se permite que gire

libremente sin entrar en contacto con la pieza de

trabajo, lo que ocasionaría lesionespersonales.

b ) Siempre comience a taladrar a baja velocidad y con la

punta de la broca en contacto con la pieza de trabajo.

A velocidades más altas, es probable que la broca se

doble si se permite que gire libremente sin entrar en

contacto con la pieza de trabajo, lo que ocasionaría

lesionespersonales.

comportamiento impredecible que resulte en

incendios, explosión o riesgo de lesiones.“

f ) No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 129 °C

(265 °F) pueden causar una explosión.“

g ) Siga todas las instrucciones de carga y no

cargue el paquete de batería o la herramienta

fuera del rango de temperatura especificado

en las instrucciones. Cargar inadecuadamente o

en una temperatura fuera del rango de temperatura

especificado puede dañar la batería e incrementar el

riesgo de incendio.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

b ) Nunca dé servicio a paquetes de batería

dañados. El servicio de paquetes de batería sólo

debe ser realizado por el fabricante o proveedores de

servicioautorizados.

EsPAñOl

• NO permita que agua o ningún otro líquido entre al

paquete debatería.

• No almacene ni use la herramienta y el paquete

de baterías en lugares donde la temperatura

pueda alcanzar o exceder los 104 °F (40 °C) (como

cobertizos exteriores o edificios de metal en verano).

Para obtener la mejor vida útil, guarde los paquetes de

baterías en un lugar fresco yseco.

NOTE: No guarde los paquetes de baterías en una

herramienta con el interruptor de gatillo bloqueado.

Nunca sujete con cinta el interruptor de gatillo en la

posiciónON.

• No incinere el paquete de batería incluso si está

dañado severamente o está completamente

agotada. El paquete de batería pueden explotar en el

fuego. Se crean humos y materiales tóxicos cuando se

queman los paquetes de baterías de ion delitio.

• Si el contenido de la batería entra en contacto con

la piel, lave de inmediato el área con jabón suave y

agua. Si el líquido de la batería entra en los ojos, enjuague

con agua sobre el ojo abierto durante 15 minutos o hasta

que desaparezca la irritación. Si se necesita atención

médica, el electrólito de la batería está compuesto por una

mezcla de carbonatos orgánicos líquidos y sales delitio.

• El contenido de las celdas de batería abiertas puede

causar irritación respiratoria. Proporcione aire fresco.

Si los síntomas persisten, busque atenciónmédica.

• El líquido de la batería puede ser inflamable si se

expone a chispas ollamas.

• Nunca intente abrir el paquete de baterías por

ninguna razón. Si la caja del paquete de baterías

está agrietada o dañada, no la inserte en el

cargador. No aplaste, deje caer o dañe el paquete de

la batería. No use un paquete de baterías o cargador

que haya recibido un golpe fuerte, se haya dejado caer,

se haya aplastado o dañado de cualquier manera (por

ej., perforado con un clavo, golpeado con un martillo,

o pisado). Los paquetes de batería dañados se deben

regresar al centro de servicio parareciclaje.

Recomendaciones de Almacenamiento

El mejor lugar de almacenamiento es aquel que es fresco y

seco, alejado de la luz solar directa y del exceso de calor o

frío. Guarde el paquete de batería completamente cargado

fuera delcargador.

Instrucciones de Limpieza de Paquete

de Batería

La suciedad y grasa se pueden retirar del exterior de la

batería con una tela o cepillo no metálico suave. No use

agua o ninguna solución delimpieza.

Transporte



ADVERTENCIA: Riesgo de Incendio. No guarde,

transporte, o lleve el paquete de batería de

forma que objetos de metal puedan tener

contacto con las terminales expuestas de la

batería. Por ejemplo, no coloque la batería en

LEA TODAS LAS INSTRUCCIONES

Instrucciones de Seguridad Importantes

para Todos los Paquetes de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y el

producto. La falla en seguir las advertencias

e instrucciones puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

• No cargue o use el paquete de batería en atmósferas

explosivas, como en la presencia de líquidos, gases

o polvo inflamables. Insertar o retirar el paquete

de batería del cargador puede encender el polvo y

losvapores.

• NUNCA fuerce el paquete de batería dentro del

cargador. NO modifique el paquete de batería en

ninguna forma para instalarlo en un cargador no

compatible ya que el paquete de batería se puede

romper causando lesiones personalesserias.

• Cargue los paquetes de batería sólo en

BLACK+DECKER.

• NO salpique ni sumerja en agua u otroslíquidos.

BATERÍAS Y CARGADORES

El paquete de batería no está completamente cargado

cuando se retira del cartón. Antes de usar la batería y el

cargador, lea las siguientes instrucciones de seguridad y

luego siga los procedimientos de carga descritos. Cuando

solicite paquetes de baterías de repuesto, asegúrese de

incluir el número de catálogo y elvoltaje.

La etiqueta en su herramienta puede incluir los siguientes

símbolos. Los símbolos y sus definiciones son los siguientes:

BPM .................... golpes por minuto

V ......................... voltios

min ..................... minutos

o DC corriente directa

…/min por minuto

RPM revoluciones por

minuto

A ampéres

Hz ....................... hertz

W watts

Wh Watt Horas

velocidad sin carga

n velocidad nominal

símbolo de alerta de

seguridad

..................... use protección

respiratoria

..................... use protección para

los ojos

...................... Construcción Clase

II (aislamiento

doble)

..................... use protección

auditiva

..................... lea toda la

documentación

..................... evite mirar

fijamente la luz

or AC ...........corriente alterna

Ah ....................... amperios hora



ATENCIÓN: Cuando no esté en uso, coloque la

herramienta en su lado sobre una superficie

estable donde no cause un peligro de tropiezo o

caída. Algunas herramientas con paquetes de batería

grandes pueden quedar verticales sobre el paquete de

batería pero se pueden voltearfácilmente.

ESPAÑOL

adecuado para uso en exteriores. El uso de un cable

adecuado para uso en exteriores reduce el riesgo de

descargaeléctrica.

• Un cable de extensión debe tener un tamaño de

cable adecuado (AWG o American Wire Gauge)

por seguridad. Cuanto menor es el número de calibre

del cable, el cable será más pesado y por lo tanto su

capacidad. Un cable de tamaño inferior causará una

caída en el voltaje en línea que resulta en una pérdida

de energía y sobrecalentamiento. La siguiente tabla

muestra el tamaño correcto a usar dependiendo de la

longitud total de todos los cables de extensión juntos, y la

clasificación de amperes de la placa de identificación. Si

tiene duda, use el calibre más pesadosiguiente.

Calibre mínimo para juegos de cable

Voltios

Longitud total de cable en pies

(metros)

120V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

Clasificación de

amperes

American Wire Gauge

Mayor a No

mayor a

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado

• No coloque ningún objeto sobre el cargador.

Coloque el cargador en una posición lejos de cualquier

fuente decalor.

• No opere el cargador con un cable o enchufe

dañado, solicite que los remplaceninmediatamente.

• No opere el cargador si recibió un golpe fuerte, se

dejó caer o se dañó de cualquier manera. Llévelo a un

centro de servicioautorizado.

• No desensamble el cargador; llévelo a un centro de

servicio autorizado cuando se requiera servicio o

reparación. El reensamble incorrecto puede resultar en

un riesgo de descarga eléctrica, electrocución oincendio.

• El cargador está diseñado para operar con corriente

eléctrica doméstica estándar de 120V. No intente

usarlo en ningún otro voltaje. Esto no aplica al

cargador devehículos.

• Los materiales extraños de naturaleza conductiva

tales como, pero sin limitarse a, polvo de pulido,

rebabas de metal, lana de acero, papel aluminio, o

cualquier acumulación de partículas metálicas se

deben mantener alejados de las cavidades.

• Siempre desconecte el cargador del suministro de

energía cuando no haya paquete de baterías en

lacavidad.

Carga de la Batería (Fig. B)

1. Conecte el cargador en un tomacorriente apropiado.

2. Inserte y asiente completamente el paquete de batería.

La luz de carga verde parpadeará continuamente

mientrascarga.

3. La carga es completa cuando la luz verde permanece

encendida continuamente. El paquete de batería se

puede dejar en el cargador o retirarse.

Instrucciones de Seguridad Importantes

para Todos los Cargadores de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y el

producto. La falla en seguir las advertencias

e instrucciones puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

• NO intente cargar el paquete de batería con

cargadores diferentes al BLACK+DECKER.

BLACK+DECKER cargadores y los paquetes de batería

están diseñados específicamente para funcionarjuntos.

• Estos cargadores no están destinados para ningún

otro uso que no sea cargar BLACK+DECKER. Cargar

otros tipos de baterías puede causar que se sobrecalienten

y exploten, resultando en lesiones personales, daño a la

propiedad, incendio, descarga eléctrica oelectrocución.

• No exponga el cargador a la lluvia o lanieve.

• NO permita que agua o ningún otro líquido entre

alcargador.

• Jale por el enchufe en lugar del cable cuando

desconecte el cargador. Esto reducirá el riesgo de daños

al enchufe y cableeléctricos.

• Asegúrese que el cable esté ubicado de forma que no

se pueda pisar, provoque tropiezos, o de otra forma

esté sujeto a daño oesfuerzo.

• No use un cable de extensión a menos que sea

absolutamente necesario. El uso de un cable de

extensión inadecuado podría resultar en riesgo de

incendio, descarga eléctrica oelectrocución.

• Cuando opere un cargador al aire libre, proporcione

siempre un lugar seco y use un cable de extensión

El Sello RBRC®

Lleve sus paquetes de batería agotados

a un centro de servicio autorizado

BLACK+DECKER o a su minorista local

para reciclarlas. En algunas áreas, es ilegal

colocar paquetes de batería gastados en la basura. También

puede comunicarse con su centro de reciclaje local para

obtener información sobre dónde dejar el paquete de

batería agotado. No las coloque en el reciclaje de la acera.

Para información adicional visite www.call2recycle.org. O

llame al número de larga distancia gratuito en el Sello RBRC®.

RBRC® es una marca comercial registrada de Call 2

Recycle,Inc.

delantales, bolsillos, cajas de herramientas, cajas de

juego de productos, cajones, etc., con clavos sueltos,

tornillos, llaves, monedas, herramientas manuales,

etc. Al transportar paquetes de baterías individuales,

asegúrese que las terminales de la batería estén

protegidas y bien aisladas de materiales que puedan

entrar en contacto con ellas y causar un cortocircuito.

NOTA: Los paquetes de batería de ion de litio no se

deben colocar en equipaje de mano en aviones y se

deben proteger adecuadamente contra corto circuito

si están en el equipajeregistrado.

ESPAÑOL

Selección de Modo (Fig. A)

El collar de selección de modo

se puede usar para

seleccionar el modo de operación correcto dependiendo de

la aplicaciónplanificada.

Para seleccionar, gire el collar hasta que el símbolo deseado

se alinee con laflecha.



ADVERTENCIA: Cuando el collar de ajuste de torque

esté en las posiciones de taladro , el taladro no se

embraga. El taladro puede atorarse si se sobrecarga

causando un girorepentino.

Símbolo Modo

Perforación

1-10 Atornillado (mayor número = mayor torque)

Instalación de Broca o Accesorio en

Mandril sin Llave de Camisa Dividida

(Fig. C)



ADVERTENCIA: No intente apretar brocas (ni

ningún otro accesorio) sujetando la parte delantera

del mandril y encendiendo la herramienta. Pueden

resultar daños en el mandril y lesiones personales.

Siempre bloquee el interruptor de gatillo y desconecte

la herramienta de la fuente de alimentación cuando

cambie losaccesorios.



ADVERTENCIA: Siempre asegúrese que la broca está

asegurada antes de arrancar la herramienta. Una

broca suelta puede ser expulsada de la herramienta

causando posibles lesionespersonales.

Para insertar una broca

u otro accesorio, siga estospasos.

1. Apague la herramienta y retire el paquete debatería.

2. Sujete la mitad trasera del mandril

con una mano y

use la otra mano para girar la mitad delantera (

en el

sentido contrario a las manecillas del reloj, visto desde el

extremo delmandril.

3. Inserte la broca u otro accesorio completamente en

el mandril, y apriételo firmemente sujetando la mitad

posterior del mandril y girando la porción frontal en

el sentido de las manecillas del reloj visto desde el

extremo delmandril.

MONTAJE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste

o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

4. El cargador no cargará un paquete de batería

defectuoso, lo que puede indicarse por la luz que

permanece apagada o la luz roja parpadeando

rápidamente. Lleve el cargador y el paquete de batería

a un centro de servicio autorizado si la luz permanece

apagada o la luz roja parpadearápidamente.

NOTA: Consulte la etiqueta cerca de la luz de carga en

el cargador respecto a los patrones de parpadeo.

Demora de Paquete Caliente/Frío

Cuando el cargador detecta un paquete de batería que

esté demasiado caliente o demasiado fría, comienza

automáticamente una Demora de Paquete Caliente/

Frío, suspendiendo la carga hasta que el paquete de

batería alcance una temperatura apropiada. El cargador

cambia automáticamente al modo de carga del paquete.

Esta característica garantiza la vida máxima del paquete

debatería.

Un paquete de batería frío puede cargar a un ritmo más

lento que un paquete de bateríacaliente.

La demora de paquete caliente/frío se indicará por la luz

roja que parpadea continuamente con una iluminación

corta seguida por una larga (vea el cargador respecto al

patrón de parpadeo). Una vez que la batería haya alcanzado

la temperatura adecuada, el cargador reanudará el proceso

decarga.

Sistema de Protección Electrónica

Las herramientas de ion de litio están diseñadas con

un Sistema de Protección Electrónica que protegerá el

paquete de batería contra sobrecarga, sobrecalentamiento

o descarga profunda. La herramienta se apagará

automáticamente y el paquete de batería se necesitará

volver acargar.

Notas Importantes de Carga

1. El cargador y el paquete de baterías pueden calentarse

al tacto durante la carga. Esta es una condición normal y

no indica un problema. Para facilitar el enfriamiento de

la batería después de su uso, evite colocar el cargador o

la batería en un ambiente cálido, como en un cobertizo

de metal o un remolque sinaislamiento.

2. Si la batería no se carga correctamente:

a. Verifique la operación del receptáculo conectando

una lámpara u otro aparato;

b. Revise si el receptáculo está conectado a un

interruptor de luz que apegue la energía cuando

apague las luces;

c. Si persisten los problemas de carga, lleve la

herramienta, el paquete de batería y el cargador a su

centro de serviciolocal.

3. Puede cargar un paquete parcialmente usado cuando

lo desee sin ningún efecto adverso en el paquete

debaterías.

Instrucciones de Limpieza de Cargador



ADVERTENCIA: Riesgo de descarga eléctrica.

Desconecte el cargador del tomacorriente CA antes

de limpiar. La suciedad y grasa se pueden retirar

del exterior del cargador con una tela o cepillo no

metálico suave. No use agua o ninguna solución

delimpieza.

GUARDE ESTAS INSTRUCCIONES PARA

VOLVER A CONSULTAR EN EL FUTURO

ESPAÑOL

Realización de Aplicación (Fig. A)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, SIEMPRE asegúrese que la pieza de

trabajo esté anclada o aseguradafirmemente.



ADVERTENCIA: Siempre espere hasta que el motor se

detenga por completo antes de cambiar la dirección

derotación.

Antes de Realizar el Trabajo

• Instale la broca o accesorio apropiado en el mandril.

Consulte Instalación de broca o accesorio en el

mandril sinllave.



ADVERTENCIA:

• No utilice esta herramienta para mezclar o

bombear fluidos fácilmente combustibles o

explosivos (bencina, alcohol, etc.).

• No mezcle ni agite líquidos inflamables

etiquetados de formacorrespondiente.

Destornillar

Su herramienta tiene un embrague con torque ajustable

para introducir y retirar una amplia variedad de formas y

tamaños de sujetadores. Los números 1–10 en el collar

de selección de modo

5

se usan para ajustar un rango de

torque al atornillar. Cuanto mayor sea el número en el collar,

mayor será el torque y mayor será el sujetador que puede

serimpulsado.

1. Gire el collar de selección de modo

5

en la posición

deseada. Consulte Selección de modo.

2. Jale el interruptor de gatillo aplicando presión en línea

recta con la broca hasta que el sujetador se asiente a la

profundidad deseada en la pieza detrabajo.

Recomendaciones para atornillar

• Comience con ajustes de par de torsión más bajos,

luego avance a ajustes de torsión más altos para evitar

daños a la pieza de trabajo osujetador.

• Realice algunos recorridos de práctica en chatarra o

en áreas que no se verán de la pieza de trabajo para

determinar la posición correcta del collar de selección

demodo.

Perforación

IMPORTANTE: Para MAMPOSTERÍA, como ladrillo,

cemento, bloques de hormigón, etc., use brocas de

mampostería con punta decarburo.

1. Gire el collar de selección de modo

al símbolo de

perforación. Consulte Selección demodo.

2. Coloque la broca en contacto con la pieza detrabajo.

NOTE: Use sólo brocasafiladas.

Luz de Trabajo (Fig. A)

La luz de trabajo

7

se activa al presionar el interruptor de

gatillo, y se apaga automáticamente después de soltarlo. Si

el interruptor de gatillo se mantiene presionado, la luz de

trabajo se mantieneencendida.

NOTA: La luz de trabajo es para iluminar la superficie

de trabajo inmediata y no se pretende que se use como

unalinterna.

Gatillo de Velocidad Variable y Botón de

Control de Avance/Reversa (Fig. A)

La herramienta se enciende y apaga jalando y liberando el

gatillo de velocidad variable

. Mientras más se presione

el gatillo, mayor será la velocidad de la herramienta. Su

herramienta está equipada con un freno.

Un botón de control de avance/reversa

determina la

dirección de rotación de la herramienta y también sirve

como un botón de bloqueo enapagado.

• Para seleccionar la rotación de avance (en sentido de las

manecillas del reloj), libere el gatillo y presione el botón

de control de avance/reversa en el lado derecho de

laherramienta.

• Para seleccionar la reversa (en sentido contrario a las

manecillas del reloj), presione el botón de control de

avance/reversa en el lado izquierdo de laherramienta.

NOTA: La posición central del botón de control bloquea

la herramienta en la posición apagada. Cuando cambie

la posición del botón de control, asegúrese que se libere

elgatillo.

NOTA: No se recomienda el uso continuo en rango

de velocidad variable. Puede dañar el interruptor y se

debeevitar.

Posición Adecuada de las Manos (Fig. E)



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, tenga SIEMPRE las manos en una posición

adecuada como se muestra.



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, sujete SIEMPRE bien en caso de que haya una

reacciónrepentina.

La posición correcta de la mano requiere una mano en el

mango principal

y la otra mano sosteniendo el paquete

de la batería

1

Instalación y Desinstalación de Paquete

de Batería (Fig. D)

NOTE: Para mejores resultados, asegúrese que su paquete

de batería esté completamentecargado.

Para instalar el paquete de batería

en la manija de la

herramienta, alinee el paquete de la batería con los rieles

dentro de la manija de la herramienta y deslícelo en la

manija hasta que el paquete de batería esté asentado

firmemente en la herramienta y asegúrese que no

sedesconecte.

Para retirar el paquete de batería de la herramienta,

presione el botón de liberación

2

y jale firmemente el

paquete de batería fuera de la manija de la herramienta.

Insértelo en el cargador como se describe en la sección de

cargador de este manual

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste

o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

ESPAÑOL

Accesorios



ADVERTENCIA: Debido a que no se han probado

con este producto otros accesorios que no sean

los que ofrece BLACK+DECKER, el uso de dichos

Limpieza



ADVERTENCIA: Sople la suciedad y el polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada

ANSIZ87.1 al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herramienta. Estos productos

químicos pueden debilitar los materiales plásticos

utilizados en estas piezas. Utilice un paño humedecido

sólo con agua y jabón neutro. Nunca permita que

penetre líquido dentro de la herramienta ni sumerja

ninguna de las piezas en unlíquido.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste

o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

3. Jale el interruptor de gatillo aplicando presión

en línea recta con la broca hasta que alcance la

profundidaddeseada.



ADVERTENCIA: El taladro puede atorarse si se

sobrecarga causando un giro repentino. Siempre

espere el atoramiento. Sujete el taladro firmemente

para controlar la acción de giro y evitarlesiones.

4. Mantenga el motor en operación mientras retrae la

broca del orificio perforado para evitar atascamiento.

Recomendaciones para la perforación

• Al perforar, aplique siempre presión en línea recta con

la broca, pero no presione lo suficiente para detener el

motor o desviar labroca.

• SI EL TALADRO SE DETIENE:

- LIBERE EL INTERRUPTOR DE GATILLO

INMEDIATAMENTE, retire la broca del trabajo, y

determine la causa de atascamiento.

- NO PRESIONE EL INTERRUPTOR DEL GATILLO

PARA ENCENDER Y APAGAR PARA INTENTAR

ARRANCAR UN TALADRO ATASCADO, ESTO

PUEDE DAÑAR LABROCA.

- Para minimizar el estancamiento o rompimiento del

material, reduzca la presión sobre el taladro y facilite

la perforación a través de la última parte fraccionaria

delorificio.

• Se pueden perforar agujeros grandes (7,9 mm a

12,7mm [5/16" a 1/2"]) en acero si se perfora un orificio

piloto (4 mm a 4.8 mm [5/32" a 3/16"])primero.

• Si taladra material delgado o propenso a astillarse, use

un bloque de madera de "respaldo" para evitar daños a

la pieza detrabajo.

Reparaciones

El Cargador y las unidades de batería no pueden

serreparados. El cargador y la unidad de batería no

contienen piezasreparables.



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección

y el cambio de las escobillas, cuando proceda)

deben ser realizados en un centro de mantenimiento

en la fábrica BLACK+DECKER u en un centro de

mantenimiento autorizado BLACK+DECKER. Utilice

siempre piezas de repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de Servicio más cercano

CULIACAN, SIN

Blvd. Emiliano Zapata 5400-1 Poniente Col.

San Rafael

(667) 717 89 99

GUADALAJARA, JAL

Av. La Paz #1779 - Col. Americana Sector

Juárez

(33) 3825 6978

MEXICO, D.F.

Eje Central Lázaro Cárdenas No. 18 - Local

D, Col. Obrera

(55) 5588 9377

MERIDA, YUC

Calle 63 #459-A - Col. Centro (999) 928 5038

MONTERREY, N.L.

Av. Francisco I. Madero 831 Poniente - Col.

Centro

(818) 375 23 13

PUEBLA, PUE

17 Norte #205 - Col. Centro (222) 246 3714

QUERETARO, QRO

Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14

SAN LUIS POTOSI, SLP

Av. Universidad 1525 - Col. San Luis (444) 814 2383

TORREON, COAH

Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col.

Remes

(229) 921 7016

VILLAHERMOSA, TAB

Constitución 516-A - Col. Centro (993) 312 5111

PARA OTRASLOCALIDADES:

accesorios con esta herramienta podría ser peligroso.

Para reducir el riesgo de lesiones, con este producto

deben usarse sólo los accesorios recomendados

porBLACK+DECKER.

Los accesorios que se recomiendan para utilizar con la

herramienta están disponibles a un costo adicional en

su distribuidor local o en un centro de mantenimiento

autorizado. Si necesita ayuda para localizar algún accesorio,

póngase en contacto com BLACK+DECKER, llame al

1-800-544-6986 .

ESPAÑOL

GARANTÍA LIMITADA DE DOS AÑOS

Black & Decker (EUA) Inc. garantiza que este producto

está libre de defectos en material o mano de obra por un

periodo de dos (2) años a partir de la fecha de compra,

previendo que el producto se use en un ambiente

doméstico. Esta garantía limitada no cubre fallas debidas

a abuso, daño accidental o cuando se hayan realizado o

intentado reparaciones por cualquier otra persona diferente

a BLACK+DECKER y sus Centros de Servicio Autorizados.

Un producto defectuoso que cumpla con las condiciones

de la garantía establecidas en el presente se reemplazará o

reparará sin cargo en cualquiera de dos maneras:

La primera, que resultará en intercambios únicamente,

es devolver el producto al minorista en donde se compró

(previendo que la tienda sea un minorista participante).

Las devoluciones se deben realizar dentro del periodo

de tiempo de la política de intercambios del minorista.

Se puede requerir un comprobante de compra. Por favor

revise con el minorista su política de devolución específica

respecto a los límites de tiempo para devoluciones o

intercambios. La segunda opción es llevar o enviar el

producto (prepagado) a un Centro de Servicio propiedad

o autorizado por BLACK+DECKER para reparación o

reemplazo a opción de BLACK+DECKER. Se puede requerir

un comprobante de compra. Los centros de servicio

propiedad o autorizados por BLACK+DECKER se indican

en línea en www.blackanddecker.com. Esta garantía no

aplica a los accesorios. Esta garantía le da derechos legales

específicos y puede tener otros derechos que varían

de estado a estado o de una provincia a otra. Si tiene

cualquier pregunta, póngase en contacto con el gerente

de su Centro de Servicio BLACK+DECKER más cercano.

Este producto no está diseñado para uso comercial, y de

forma correspondiente, tal uso comercial de este producto

anulará la garantía. Se renuncia a todas las demás garantías,

expresas o implícitas, por medio del presente.

AMÉRICA LATINA: Esta garantía no aplica a productos

vendidos en América Latina. Para productos vendidos en

América Latina, revise la información de garantía específica

contenida en el empaque, llame a la compañía local o

consulte la página de Internet respecto a talinformación.

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• SERVICIO EN GARANTÍA: Si completa esta tarjeta,

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• CONFIRMATCIÓN DE PROPIEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA SU SEGURIDAD: Si registra el producto,

podremos comunicarnos con usted en el caso

improbable que se deba enviar una notificación de

seguridad conforme a la Federal Consumer Safety

Act (Ley Federal de Seguridad de Productos para

elConsumidor).

• Registro en línea en www.BlackandDecker.com/

NewOwner.

Si se encuentra en México, por favor llame al

(55) 5326 7100

Si se encuentra en U.S., por favor llame al

1-800-544-6986

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye

la reparación o reposición del producto y/o componentes

sin cargo alguno para el cliente, incluyendo mano de obra,

así como los gastos de transportación razonablemente

erogados derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado

por personas distintas a las enlistadas al final de

estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

Importado por: BLACK+DECKER. Tool Co. S.A. de C.V.

Avenida Antonio Dovali Jaime, # 70 Torre B Piso 9

Colonia La Fe, Santa Fé

Código Postal : 01210

Delegación Alvaro Obregón

México D.F.

Tel. (52) 555-326-7100

R.F.C.: BDE810626-1W7

EsPAñOl

GUÍA DE SOLUCIÓN DE PROBLEMAS

AsEgÚREsE DE sEgUiR lAs REglAs E insTRUCCiOnEs DE sEgURiDAD

Para conocer la ubicación del centro de mantenimiento más cercano a fin de recibir ayuda con su producto, visite nuestro

sitio Web www.BlackandDecker.com o llame a la línea de ayuda BLACK+DECKER al 1-800-544-6986.

PROBlEMA CAUsA POsiBlE sOlUCiÓn POsiBlE

La unidad no se pone en marcha. La batería no está instalada adecuadamente. Verifique la instalación de la batería.

La batería no está cargada. Verifique los requisitos de carga de la batería.

La batería no se carga. La batería no está insertada en el cargador. Inserte la batería en el cargador hasta que el LED se ilumine.

El cargador no está enchufado. Enchufe el cargador a una toma de corriente que funcione bien.

Consulte Notas importantes sobre la carga para obtener

más detalles.

La temperatura ambiental es demasiado

caliente o demasiado fría.

Mueva el cargador y la batería a una temperatura ambiental

superior a 4,5 °C (40 °F) o inferior a 40 °C (104 °F).

La unidad se apaga abruptamente. La batería ha alcanzado su límite

térmico máximo.

Deje que se enfríe la batería.

Sin carga. (Para maximizar la vida útil de la

batería, la unidad está diseñada para apagarse

abruptamente cuando se ha agotado la carga).

Póngala en el cargador y deje que se cargue.

Imported by.Black & Decker (U.S.) Inc.,

701 E. Joppa Rd.

Towson, MD 21286

BlackandDecker.com

(1-800-544-6986)

12/19 Part No. N785206

Black & Decker (U.S.) Inc. 701 East Joppa Road, Towson, MD 21286

BLACK + DECKER BATTERY AND CHARGER SYSTEMS

Chargers . Chargeurs .

Cargadores de baterías

Compatible battery packs and chargers / Blocs-piles et chargeurs compatibles /

Baterías y cargadores compatibles

20V Max* Li-Ion

Battery Packs

Blocs-piles

Baterías

LBXR20, LBXR20BT**, LBXR2020, LBXR2520, LB2X3020, LB2X4020,

Chargers

Chargeurs

Cargadores

LCS20, L2AFC, L2AFCBST, LCS201, LCS1620, L2AFC, L2AFCBST, LCS200, BDCA202

* Maximum initial battery voltage (measured without a workload) is 12, 20 or 60 volts. Nominal voltage is 10.8, 18 or54.

* La tension initiale maximum du bloc-piles (mesurée à vide) est de 12, 20 ou 60 volts. La tension nominale est de 10,8, 18 ou54.

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 12, 20 o 60 voltios. El voltaje nominal es de 10,8, 18 o54.

**BT - Bluetooth®

NOTE: The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth®, SIG, Inc. and any use of

such marks by Black + Decker is under license. Other trademarks and trade names are those of their respectiveowners.

REMARQUE : le mot servant de marque et les logos Bluetooth® sont des marques déposées appartenant à Bluetooth SIG,

Inc. et toute utilisation de ces marques par Black + Decker est sous licence. Les autres marques de commerce et noms

commerciaux sont ceux de leurs détenteursrespectifs.

NOTA: La palabra y los logotipos de Bluetooth® son marcas registradas propiedad de Bluetooth®, SIG, Inc. y Black

+ Decker utiliza dichas marcas bajo licencia. Otras marcas comerciales y nombres comerciales pertenecen a sus

respectivospropietarios.

Please read before returning this product for any reason.

Àlire avant de retourner ce produit pour quelque raison que ce soit.

Lea el manual antes de devolver este producto por cualquier motivo.

INSTRUCTION MANUAL

MODE D’EMPLOI

MANUAL DE INSTRUCCIONES

BDCI20BC

20V MAX* IMPACT DRIVER

VISSEUSE À CHOCS 20V MAX*

ROTOMARTILLO 20V MÀX*

English (original instructions) 1

Français (traduction de la notice d’instructions originale) 11

Español (traducido de las instrucciones originales) 22

Thank you for choosing BLACK+DECKER!

If you have a question or experience a problem with your BLACK+DECKER purchase, go

to: http://www.blackanddecker.com/instantanswers

If you can’t find the answer or do not have access to the Internet,

call 1-800-544-6986 from 8 a.m. to 5 p.m. EST Mon. – Fri. to speak

with an agent. Please have the CATALOG NUMBER available when you call.

To register your new product, visit

www.BlackandDecker.com/NewOwner

Consulter le site Web www.BlackandDecker.com/NewOwner pour enregistrer votre

nouveau produit.

Visite www.BlackandDecker.com/NewOwner para registrar su nuevo producto.

ENGLISH

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk

of personal injury or property damage.



DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or seriousinjury.



WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or seriousinjury.



CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderateinjury.



(Used without word) Indicates a safety related message.

NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in propertydamage.



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

If you have any questions or comments about this or any

product, call BLACK+DECKER toll free at: 1-800-544-6986.

Trigger switch

Forward/Reverse button

Main handle

Chuck collar

1/4 inch hex quick-release chuck

LED Work light

Bit storage

Battery

Battery Release Button

Fig. A

English

GENERAL POWER TOOL SAFETY

WARNINGS



WARNING: Read all safety warnings,

instructions, illustrations and specifications

provided with this power tool. Failure to follow all

instructions listed below may result in electric shock,

fire and/or seriousinjury.

SAVE ALL WARNINGS

AND INSTRUCTIONS FOR

FUTUREREFERENCE.

The term “power tool” in the warnings refers to your mains-

operated (corded) power tool or battery-operated (cordless)

powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

20V MAX* IMPACT DRIVER

BDCI20BC

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust

mask, non-skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the

switch is in the off-position before connecting

to power source and/or battery pack, picking up

or carrying the tool. Carrying power tools with your

finger on the switch or energizing power tools that

have the switch on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of

the power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewelry or

long hair can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust-relatedhazards.

h ) Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of a second.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct

power tool for your application. The correct power

tool will do the job better and safer at the rate for

which it wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrainedusers.

e ) Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

English

Safety Instructions for All Operations

• Hold the power tool by insulated gripping surfaces,

when performing an operation where the cutting

accessory or fastener may contact hidden wiring.

Cutting accessory or fasteners contacting a "live" wire may

make exposed metal parts of the tool "live" and could give

the operator an electric shock.



WARNING: Impact wrenches are not torque

wrenches. DO NOT use this tool for tightening

fasteners to specified torques. An independent,

calibrated torque measurement device such as a

torque wrench should be used when under tightened

or over tightened fasteners can lead to the failure of

the joint.

Additional Safety Rules for Impact Drivers

• Use clamps or another practical way to secure and

support the workpiece to a stable platform. Holding

the work by hand or against your body leaves it unstable

and may lead to loss of control.

• Wear safety goggles or other eye protection.

Hammering and drilling operations cause chips to

fly. Flying particles can cause permanent eye damage.

• Do not operate this tool for long periods of time.

Vibration caused by tool action may be harmful

to your hands and arms. Use gloves to provide extra

cushion and limit exposure by taking frequent rest periods.

• Accessories and tools get hot during operation. Wear

gloves when touching them.

breakage of parts and any other condition

that may affect the power tool’s operation. If

damaged, have the power tool repaired before

use. Many accidents are caused by poorly maintained

powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking

into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result

in a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used

with another batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may

create a risk of injury andfire.

c ) When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal to

another. Shorting the battery terminals together may

cause burns or afire.

d ) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

orburns.

e ) Do not use a battery pack or tool that is

damaged or modified. Damaged or modified

batteries may exhibit unpredictable behavior resulting

in fire, explosion or risk of injury.

f ) Do not expose a battery pack or tool to

fire or excessive temperature. Exposure to

fire or temperature above 265 °F (130°C) may

causeexplosion.

g ) Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specified in the instructions.

Charging improperly or at temperatures outside the

specified range may damage the battery and increase

the risk of fire.

6) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

b ) Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

Additional Safety Information



WARNING: Never modify the power tool or any part

of it. Damage or personal injury couldresult.



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if operation is dusty. ALL USERS AND

BYSTANDERS MUST ALWAYS WEAR CERTIFIED

SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to the State

of California to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicalsare:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-

treatedlumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to

filter out microscopicparticles.

English

READ ALL INSTRUCTIONS

Important Safety Instructions for All

Battery Packs



WARNING: Read all safety warnings,

instructions, and cautionary markings for the

battery pack, charger and product. Failure to

follow the warnings and instructions may result

in electric shock, fire and/or serious injury.

• Do not charge or use the battery pack in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Inserting or removing the battery

pack from the charger may ignite the dust orfumes.

• When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys,

nails, screws, or other small metal objects, that can

make a connection from one terminal to another.

Shorting the battery terminals together may cause burns

or a fire.

• NEVER force the battery pack into the charger. DO

NOT modify the battery pack in any way to fit into

a non-compatible charger as battery pack may

rupture causing serious personal injury.

• Charge the battery packs only in BLACK+DECKER

chargers.

• DO NOT splash or immerse in water or otherliquids.

• Do not store or use the tool and battery pack in

locations where the temperature may reach or

exceed 104°F (40°C) (such as outside sheds or metal

buildings in summer). For best life store battery packs in

a cool, drylocation.

NOTE: Do not store the battery packs in a tool with

the trigger switch locked on. Never tape the trigger

switch in the ONposition.

• Do not expose battery pack or tool/appliance to

fire or excessive temperature. Exposure to fire or

temperature above 265 °F (130 °C) may cause explosion.

• Do not incinerate the battery pack even if it is

severely damaged or is completely worn out. The

battery pack can explode in a fire. Toxic fumes and

materials are created when lithium-ion battery packs

areburned.

• If battery contents come into contact with the skin,

immediately wash area with mild soap and water. If

battery liquid gets into the eye, rinse water over the open

eye for 15 minutes or until irritation ceases. If medical

attention is needed, the battery electrolyte is composed of

a mixture of liquid organic carbonates and lithiumsalts.

• Contents of opened battery cells may cause

respiratory irritation. Provide fresh air. If symptoms

persist, seek medicalattention.



WARNING: Burn hazard. Battery liquid may be

flammable if exposed to spark orflame.

BATTERIES AND CHARGERS

The battery pack is not fully charged out of the carton.

Before using the battery pack and charger, read the

safety instructions below and then follow charging

proceduresoutlined. When ordering replacement battery

packs, be sure to include the catalog number andvoltage.

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V ......................... volts

Hz .......................hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

RPM .................... revolutions per

minute

sfpm ................... surface feet per

minute

SPM .................... strokes per minute

OPM .................... oscillations per

minute

A ......................... amperes

W ........................watts

or AC ...........alternating current

or AC/DC .... alternating or

direct current

...................... Class II

Construction

(double insulated)

.......................no load speed

n .........................rated speed

......................earthing terminal

.....................safety alert symbol

.....................visible radiation

..................... avoid staring at

light

..................... wear respiratory

protection

..................... wear eye

protection

..................... wear hearing

protection

..................... read all

documentation

IPXX .................... IP symbol

• Avoid prolonged contact with dust from power

sanding, sawing, grinding, drilling, and other

construction activities. Wear protective clothing and

wash exposed areas with soap and water. Allowing

dust to get into your mouth, eyes, or lay on the skin may

promote absorption of harmfulchemicals.



WARNING: Use of this tool can generate and/

or disperse dust, which may cause serious and

permanent respiratory or other injury. Always use

NIOSH/OSHA approved respiratory protection

appropriate for the dust exposure. Direct particles

away from face andbody.



WARNING: Always wear proper personal hearing

protection that conforms to ANSI S12.6 (S3.19)

during use. Under some conditions and duration

of use, noise from this product may contribute to

hearingloss.



CAUTION: When not in use, place tool on its

side on a stable surface where it will not cause

a tripping or falling hazard. Some tools with large

battery packs will stand upright on the battery pack

but may be easily knockedover.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be caught

in movingparts.

English

Important Safety Instructions for All

Battery Chargers



WARNING: Read all safety warnings,

instructions, and cautionary markings for the

battery pack, charger and product. Failure to

follow the warnings and instructions may result

in electric shock, fire and/or seriousinjury.

• DO NOT attempt to charge the battery pack with

any chargers other than a BLACK+DECKER charger.

BLACK+DECKER chargers and battery packs are

specifically designed to worktogether.

• These chargers are not intended for any uses other

than charging BLACK+DECKER rechargeable

batteries. Any other uses may result in risk of fire, electric

shock orelectrocution.

• Do not expose the charger to rain orsnow.

• Pull by the plug rather than the cord when

disconnecting the charger. This will reduce the risk of

damage to the electric plug andcord.

• Make sure that the cord is located so that it will not

be stepped on, tripped over or otherwise subjected

to damage orstress.

• Do not use an extension cord unless it is absolutely

necessary. Use of improper extension cord could result in

risk of fire, electric shock orelectrocution.

• When operating a charger outdoors, always provide

a dry location and use an extension cord suitable

for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electricshock.

Transportation



WARNING: Fire hazard. Do not store or carry

the battery pack so that metal objects can

contact exposed battery terminals. For example,

do not place the battery pack in aprons, pockets, tool

boxes, product kit boxes, drawers, etc., with loose

nails, screws, keys, etc. Transporting batteries

can possibly cause fires if the battery terminals

inadvertently come in contact with conductive

materials such as keys, coins, hand tools and the

like. The US Department of Transportation Hazardous

Material Regulations (HMR) actually prohibit

transporting batteries in commerce or on airplanes in

carry-on baggage UNLESS they are properly protected

from short circuits. So when transporting individual

battery packs, make sure that the battery terminals are

protected and well insulated from materials that could

contact them and cause a short circuit. NOTE:Li-ion

batteries should not be put in checkedbaggage



WARNING: Fire hazard. Never attempt to open the

battery pack for any reason. If the battery pack case

is cracked or damaged, do not insert into the charger.

Do not crush, drop or damage the battery pack. Do

not use a battery pack or charger that has received a

sharp blow, been dropped, run over or damaged in

any way (e.g., pierced with a nail, hit with a hammer,

stepped on). Damaged battery packs should be

returned to the service center forrecycling.

Storage Recommendations

1. The best storage place is one that is cool and dry, away

from direct sunlight and excess heat or cold.

2. For long storage, it is recommended to store a fully

charged battery pack in a cool dry place out of the

charger for optimal results.

nOTE: Battery packs should not be stored completely

depleted of charge. The battery pack will need to be

recharged before use.

Battery Pack Cleaning Instructions

Dirt and grease may be removed from the exterior of the

battery using a cloth or soft non-metallic brush. Do not use

water or any cleaningsolutions.

The RBRC® Seal

The RBRC® (Rechargeable Battery

Recycling Corporation) Seal on the nickel

cadmium, nickel metal hydride or lithium-

ion batteries (or battery packs) indicates that the costs

to recycle these batteries (or battery packs) at the end of

their useful life have already been paid by BLACK+DECKER.

In some areas, it is illegal to place spent nickel cadmium,

nickel metal hydride or lithium-ion batteries in the trash

or municipal solid waste stream and the Call2Recycle®

program provides an environmentally consciousalternative.

Call 2 Recycle, Inc., in cooperation with BLACK+DECKER

and other battery users, has established the program in

the United States and Canada to facilitate the collection

of spent nickel cadmium, nickel metal hydride or

lithium-ion batteries. Help protect our environment and

conserve natural resources by returning the spent nickel

cadmium, nickel metal hydride or lithium-ion batteries to

an authorized BLACK+DECKER service center or to your

local retailer for recycling. You may also contact your local

recycling center for information on where to drop off the

spent battery. RBRC® is a registered trademark of Call 2

Recycle,Inc.

ENGLISH



CAUTION: Burn hazard. To reduce the risk of injury,

charge only BLACK+DECKER rechargeable battery

packs. Other types of batteries may overheat and burst

resulting in personal injury and propertydamage.



CAUTION: Under certain conditions, with the charger

plugged into the power supply, the charger can be

shorted by foreign material. Foreign materials of a

conductive nature, such as, but not limited to, grinding

dust, metal chips, steel wool, aluminum foil or any

buildup of metallic particles should be kept away from

the charger cavities. Always unplug the charger from

the power supply when there is no battery pack in the

cavity. Unplug the charger before attempting toclean.

Charging a Battery

NOTE: To ensure maximum performance and life of lithium-

ion battery packs, charge the battery pack fully before

firstuse.

1. Plug the charger into an appropriate outlet before

inserting batterypack.

2. Connect the charger and battery pack, making sure

the battery is fully seated. The (charging) light will blink

continuously indicating that the charging process

hasstarted.

3. The completion of charge will be indicated by the light

remaining ON continuously. The battery pack is fully

charged and may be removed and used at this time or

left in the charger.

NOTE: To remove the battery pack, some chargers require

the battery pack release button to bepressed.

Indicators

Charging

Fully Charged

Hot/Cold Pack Delay

Bad Battery

If the charger indicates a bad battery blink pattern, do not

continue to charge this battery. Return it to a service center

or a collection site for recycling.

A charger will not charge a faulty battery pack. The charger

refusing to light could indicate a problem with the charger.

NOTE: If the charger refuses to light, take the charger and

battery pack to be tested at an authorized servicecenter.

Leaving the Battery Pack In the Charger

The charger and battery pack can be left connected with

the charge indicator showing pack charged.

Hot/Cold Pack Delay

When the charger detects a battery pack that is too hot

or too cold, it automatically starts a Hot/Cold Pack Delay,

suspending charging until the battery pack has reached an

appropriate temperature. The charger then automatically

switches to the pack charging mode. This feature ensures

maximum battery packlife.

A cold battery pack may charge at a slower rate than a

warm batterypack.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller

the gauge number of the wire, the greater the capacity

of the cable, that is, 16 gauge has more capacity than

18gauge. An undersized cord will cause a drop in line

voltage resulting in loss of power and overheating. When

using more than one extension to make up the total

length, be sure each individual extension contains at

least the minimum wire size. The following table shows

the correct size to use depending on cord length and

nameplate ampere rating. If in doubt, use the next heavier

gauge. The lower the gauge number, the heavier thecord.

Minimum Gauge for Cord Sets

Volts

Total Length of Cord in Feet

(meters)

120V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

240V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4)

Ampere Rating

American Wire Gauge

Than

Not

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

• Do not place any object on top of the charger or

place the charger on a soft surface that might block

the ventilation slots and result in excessive internal

heat. Place the charger in a position away from any heat

source. The charger is ventilated through slots in the top

and the bottom of thehousing.

• Do not operate the charger with a damaged cord

orplug–have them replaced immediately.

• Do not operate the charger if it has received a sharp

blow, been dropped or otherwise damaged in any

way. Take it to an authorized servicecenter.

• Do not disassemble the charger; take it to an

authorized service center when service or repair

is required. Incorrect reassembly may result in a risk of

electric shock, electrocution orfire.

• Disconnect the charger from the outlet before

attempting any cleaning. This will reduce the risk of

electric shock. Removing the battery pack will not reduce

thisrisk.

• NEVER attempt to connect 2 chargerstogether.

• The charger is designed to operate on standard

120V household electrical power. Do not attempt to

use it on any other voltage. This does not apply to the

vehicularcharger.



WARNING: Shock hazard. Do not allow any liquid to

get inside the charger. Electric shock mayresult.



WARNING: Burn hazard. Do not submerge the

battery pack in any liquid or allow any liquid to enter

the battery pack. Never attempt to open the battery

pack for any reason. If the plastic housing of the

battery pack breaks or cracks, return to a service center

for recycling.

ENGLISH

Important Charging Notes

1. Longest life and best performance can be obtained if

the battery pack is charged when the air temperature

is between 65°F – 75°F (18° C– 24°C). DO NOT charge

when the battery pack is below +40°F (+4.5°C), or

above +104°F (+40°C). This is important and will

prevent serious damage to the batterypack.

2. The charger and battery pack may become warm to the

touch while charging. This is a normal condition, and

does not indicate a problem. To facilitate the cooling of

the battery pack after use, avoid placing the charger or

battery pack in a warm environment such as in a metal

shed or an uninsulatedtrailer.

3. If the battery pack does not charge properly:

a. Check operation of receptacle by plugging in a lamp

or other appliance;

b. Check to see if receptacle is connected to a light

switch which turns power off when you turn out

the lights;

c. Move the charger and battery pack to a location

where the surrounding air temperature is

approximately 65°F – 75°F (18°C – 24°C);

d. If charging problems persist, take the tool, battery

pack and charger to your local servicecenter.

4. The battery pack should be recharged when it fails to

produce sufficient power on jobs which were easily

done previously. DO NOT CONTINUE to use under these

conditions. Follow the charging procedure. You may also

charge a partially used pack whenever you desire with

no adverse effect on the batterypack.

5. Foreign materials of a conductive nature such as, but

not limited to, grinding dust, metal chips, steel wool,

aluminum foil, or any buildup of metallic particles

should be kept away from charger cavities. Always

unplug the charger from the power supply when there

is no battery pack in the cavity. Unplug the charger

before attempting toclean.

6. Do not freeze or immerse the charger in water or any

otherliquid.

Charger Cleaning Instructions



WARNING: Shock hazard. Disconnect the charger

from the AC outlet before cleaning. Dirt and grease

may be removed from the exterior of the charger using

a cloth or soft non-metallic brush. Do not use water or

any cleaningsolutions..

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

INTENDED USE

This impact driver is designed for homeowner impact

screwdriving applications. The impact function makes this

tool particularly useful for driving fasteners in wood, metal

and concrete.

DO NOT use under wet conditions or in presence of

flammable liquids orgases.

DO NOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

Fig. B

Quick-Release Chuck (Fig.A, B)

NOTE: The chuck accepts 1/4" (6.4 mm) hex accessories. Do

not use bit tips shorter than 2" (51mm). Shorter bits may get

stuck in the chuck.

Place the forward/reverse button

2

in the lock-off

(center) position and remove battery pack before

changingaccessories.

To install an accessory, pull the chuck collar

4

away from

the front of the tool and fully insert the accessory into the

quick-release chuck

5

. The accessory is locked into place

(Fig.B).

To remove an accessory, pull the chuck collar

4

away

from the front of the tool. Remove the accessory from the

quick-release chuck

5

(Fig.B).

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

Installing and Removing the Battery Pack

(Fig. C)

NOTE: For best results, make sure your battery pack is

fullycharged.

To install the battery pack

8

into the tool handle, align the

battery pack with the rails inside the tool’s handle and slide

it into the handle until the battery pack is firmly seated in

the tool and ensure that it does notdisengage.

To remove the battery pack from the tool, press the release

button

9

and firmly pull the battery pack out of the tool

handle. Insert it into the charger as described in the charger

section of thismanual

ENGLISH

Fig.D

Proper Hand Position (Fig. D)



WARNING: To reduce the risk of serious personal

injury, ALWAYS use proper hand position as shown.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.

Proper hand position requires one hand on the main handle

Variable Speed Trigger and Forward/

Reverse Control Button (Fig. A)

The tool is turned ON and OFF by pulling and releasing the

variable speed trigger

. The farther the trigger is pulled,

the higher the speed of the tool.

A forward/reverse control button

determines the rotational

direction of the tool and also serves as a lock-offbutton.

• To select forward rotation, release the trigger and

depress the forward/reverse control button on the right

side of the tool.

• To select reverse, depress the forward/reverse control

button on the left side of the tool.

NOTE: The center position of the control button locks the

tool in the off position. When changing the position of the

control button, be sure the trigger is released.

NOTE: Continuous use in variable speed range is not

recommended. It may damage the switch and should

beavoided.

NOTE: The first time the tool is run after changing the

direction of rotation, you may hear a click on start up. This is

normal and does not indicate a problem.

Fig.C

LED Worklight Fig. A



CAUTION: Do not stare into worklight. Serious eye

injury couldresult.

There is a worklight

located on the foot of the drill near

the bit storage slot

. The worklight will be activated when

the trigger switch is squeezed.

NOTE: The worklight is for lighting the immediate work

surface and is not intended to be used as a flashlight.

On Board Bit Storage Fig. A

A bit storage slot

is built-in to the foot of the drill.

Usage (Fig. A)



WARNING: Use only impact accessories. Non-impact

accessories may break and cause a hazardous

condition. Inspect accessory prior to use to ensure that

it con tains no cracks.



CAUTION: Ensure fastener and/or system will

withstand the level of torque generated by the tool.

Excessive torque may cause breakage and possible

personal injury.

1. Place the accessory on the fastener head. Keep the tool

pointed straight at the fastener.

2. Press variable speed trigger switch

to start operation.

Release variable speed trigger switch to stop operation.

Always check torque with a torque wrench, as the

fastening torque is affected by many factors including

the following:

- Voltage: Low voltage, due to a nearly discharged

battery, will reduce fastening torque.

- Accessory size: Failure to use the correct accessory

size will cause a reduction in fasteningtorque.

- Bolt size: Larger bolt diameters generally

require higher fastening torque. Fastening torque

will also vary according to length, grade, and

torquecoefficient.

- Bolt: Ensure that all threads are free of rust and

other debris to allow proper fastening torque.

- Material: The type of material and surface finish of

the material will affect fastening torque.

- Fastening time: Longer fasten ing time results in

increased fastening torque. Using a longer fastening

time than recommended could cause the fasteners

to be overstressed, stripped ordamaged.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

English

Repairs

The charger and battery pack are notserviceable. There are

no serviceable parts inside the charger or battery pack.



WARNING: To assure product SAFETY and

RELIABILITY, repairs, maintenance and adjustment

(including brush inspection and replacement, when

applicable) should be performed by a BLACK+DECKER

factory service center or a BLACK+DECKER authorized

service center. Always use identical replacementparts.

Accessories



WARNING: Since accessories, other than those

offered by BLACK+DECKER, have not been tested with

this product, use of such accessories with this tool

could be hazardous. To reduce the risk of injury, only

BLACK+DECKER recommended accessories should be

used with thisproduct.

Recommended accessories for use with your tool are available

at extra cost from your local dealer or authorized service

center. If you need assistance in locating any accessory, please

contact BLACK+DECKER call 1-800-544-6986.

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1 approved eye

protection when performingthisprocedure.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non-metallic parts of

the tool. These chemicals may weaken the plastic

materials used in these parts. Use a cloth dampened

only with water and mild soap. Never let any liquid

get inside the tool; never immerse any part of the tool

into aliquid.

TWO-YEAR LIMITED WARRANTY

Black & Decker (U.S.) Inc. warranties this product to be free

from defects in material or workmanship for a period of

two (2) years following the date of purchase, provided that

the product is used in a home environment. This limited

warranty does not cover failures due to abuse, accidental

damage or when repairs have been made or attempted

by anyone other than BLACK+DECKER and its Authorized

Service Centers. A defective product meeting the warranty

conditions set forth herein will be replaced or repaired at no

charge in either of two ways:

The first, which will result in exchanges only, is to return

the product to the retailer from whom it was purchased

(provided that the store is a participating retailer). Returns

should be made within the time period of the retailer’s

policy for exchanges. Proof of purchase may be required.

Please check with the retailer for its specific return policy

regarding time limits for returns or exchanges. The

second option is to take or send the product (prepaid) to

a BLACK+DECKER owned or authorized Service Center

for repair or replacement at BLACK+DECKER’s option.

Proof of purchase may be required. BLACK+DECKER

owned and authorized service centers are listed online

at www.blackanddecker.com. This warranty does not

apply to accessories. This warranty gives you specific

legal rights aand you may have other rights which vary

from state to state or province to province. Should you

have any questions, contact the manager of your nearest

BLACK+DECKER Service Center. This product is not intended

for commercial use, and accordingly, such commercial use

of this product will void this warranty. All other guarantees,

express or implied, are hereby disclaimed.

LATIN AMERICA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

check country specific warranty information contained in

the packaging, call the local company or see the website for

such information.

Imported by.Black & Decker (U.S.) Inc.,

701 E. Joppa Rd.

Towson, MD 21286

BlackandDecker.com

(1-800-544-6986)

Thank you for your purchase. Register your product nowfor:

• WARRAnTY sERViCE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• COnFiRMATiOn OF OWnERshiP: In case of

an insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

• FOR YOUR sAFETY: Registering your product will

allow us to contact you in the unlikely event a safety

notification is required under the Federal Consumer

SafetyAct.

• Register online at www.BlackandDecker.com/

NewOwner

English

TROUBLE SHOOTING

Problem Possible Cause Possible Solution

• Unit will not start. • Battery pack not charged. • Check battery pack charging

requirements.

• Battery pack will not charge • Charger not plugged in. • Plug charger into a working outlet. Refer

to Important Charging Notes for

more details.

• Surrounding air temperature

too hot or too cold

• Move charger and battery pack to a

39 degrees F (4 °C) or below

104 degrees F (+40 °C)

For assistance with your product, visit our website www.blackanddecker.com for the location of the service center nearest

you or call the BLACK+DECKER help line at 1-800-544-6986.

FRANÇAIS

Définitions: symboles et termes d'alarmessécurité

Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations

dangereuses et de risques de dommages corporels ou matériels.



DANGER : indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des

blessuresgraves.



AVERTISSEMENT : indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la

mort ou des blessuresgraves.



ATTENTION : indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des

blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message propre à la sécurité.

AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait pour

l’éviter, pourrait poser des risques de dommages matériels.



AVERTISSEMENT : lire tous les avertissements

de sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil.

Pour toute question ou remarque au sujet de cet outil

ou de tout autre outil BLACK+DECKER composez le

numéro sans frais : 1-800-544-6986.

Fig. A

Gâchette

Bouton Avancer/Reculer

Poignée principale

Collier du mandrin

Mandrin à dégagement rapide hexagonal 1/4 po

Lampe de travail DEL

Rangement des mèches

Bloc-piles

Bouton de libération du bloc-piles

FRAnçAis

AVERTISSEMENTS GÉNÉRAUX SUR LA

SÉCURITÉ DES OUTILS



AVERTISSEMENT : lisez tous les avertissements

de sécurité, toutes les instructions, les

illustrations et les caractéristiques fournis

avec cet outil électrique. Ne pas suivre toutes

les instructions comprises aux présentes peut

conduire à un choc électrique, un incendie et/ou des

blessuresgraves.

CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN

USAGEULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sans fil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique.

Une distraction pourrait en faire perdre la maîtrise

àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à

laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des

radiateurs, des cuisinières et des réfrigérateurs.

Le risque de choc électrique est plus élevé si votre corps

est mis à laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne

jamais utiliser le cordon pour transporter, tirer

ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des bords

tranchants et des pièces mobiles. Les cordons

endommagés ou enchevêtrés augmentent les risques

de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à

l’extérieur, se servir d’une rallonge convenant à

cette application. L’utilisation d’une rallonge conçue

pour l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique

est utilisé. Ne pas utiliser d’outil électrique en

cas de fatigue ou sous l’influence de drogues,

d’alcool ou de médicaments. Un simple moment

d’inattention en utilisant un outil électrique peut

entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position d’arrêt

avant de relier l’outil à une source d’alimentation

et/ou d’insérer un bloc-piles, de ramasser ou de

transporter l’outil. Transporter un outil électrique

alors que le doigt repose sur l’interrupteur ou brancher

un outil électrique dont l’interrupteur est à la position

de marche risque de provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver

son équilibre en tout temps. Cela permet

de mieux maîtriser l’outil électrique dans les

situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux-ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre

de baisser la garde et ignorer les principes de

sécurité de l’outil. Un acte irréfléchi peut causer une

blessure grave en une fraction de seconde.

Visseuse à chocs 20V Max*

BDCI20BC

FRAnçAis

Consignes de sécurité pour toutes

les opérations

• Tenez l’outil électrique par les surfaces de prise

isolées lorsque vous effectuez une tâche où

l’accessoire de coupe ou la fixation peut entrer en

contact avec le câblage dissimulé. L’accessoire de

coupe ou les fixations entrant en contact avec un câble

«sous tension» peuvent exposer les pièces métalliques

de l’outil «sous tension» et pourraient donner un choc

électrique à l’utilisateur.



AVERTISSEMENT: les clés à chocs ne sont pas

des clés dynamométriques. NE PAS utiliser cet

outil pour serrer des fixations à des couples

spécifiques. Un appareil de mesure de couples calibré

indépendant comme une clé dynamométrique doit

être utilisé lorsque des fixations serrées ou trop serrées

peuvent entraîner la rupture du joint.

4) Utilisation et entretien d’un

outilélectrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il a

étéconçu.

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et

doit êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc-piles de l’outil avant

d’effectuer tout ajustement, changement et

entreposage de celui-ci. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

e ) Gardez les poignées et surfaces d’emprise

propres et libres de tout produit lubrifiant.

Vérifier si les pièces mobiles sont mal alignées ou

coincées, si des pièces sont brisées ou présentent

toute autre condition susceptible de nuire au

bon fonctionnement de l’outil électrique. En

cas de dommage, faire réparer l’outil électrique

avant toute nouvelle utilisation. Beaucoup

d’accidents sont causés par des outils électriques

malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés

sont moins susceptibles de se coincer et sont plus

faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les

forets, etc. conformément aux présentes

directives en tenant compte des conditions de

travail et du travail à effectuer. L’utilisation d’un

outil électrique pour toute opération autre que celle

pour laquelle il a été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les

mains et les surfaces de prise glissante ne permettent

pas la manutention et le contrôle sécuritaires de l’outil

dans les situationsimprévues.

5) Utilisation et entretien du bloc-piles

a ) Ne recharger l’outil qu’au moyen du chargeur

précisé par le fabricant. L’utilisation d’un chargeur

qui convient à un type de bloc-piles risque de

provoquer un incendie s’il est utilisé avec un autre type

de b loc-piles.

b ) Utiliser les outils électriques uniquement avec

les blocs-piles conçus à cet effet. L’utilisation de

tout autre bloc-piles risque de causer des blessures ou

unincendie.

c ) Lorsque le bloc-piles n’est pas utilisé, le tenir

éloigné des objets métalliques, notamment

des trombones, de la monnaie, des clés, des

clous, des vis ou autres petits objets métalliques

qui peuvent établir une connexion entre les

deux bornes. Le court-circuit des bornes du bloc-piles

risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler

hors du bloc-piles; éviter tout contact avec ce

liquide. Si un contact accidentel se produit, laver

à grande eau. Si le liquide entre en contact avec

les yeux, obtenir également des soins médicaux.

Le liquide qui gicle hors du bloc-piles peut provoquer

des irritations ou desbrûlures.

e ) Ne pas utiliser de bloc-piles ou outil qui

a été endommagé ou modifié. Les unités

endommagées ou modifiées peuvent avoir une

réaction imprévisible résultant en un incendie,

une explosion ou un potentiel de blessure.

f ) Ne pas exposer de bloc-piles ou l’outil aux

flammes ou à des températures excessives.

L’exposition aux flammes ou à une température

au-dessus de 129°C (265°F) pourrait causer

uneexplosion.

g ) Suivre toutes les instructions de recharge et

ne rechargez pas le bloc-piles ou l’outil à des

températures hors de la plage de température

indiquée dans les instructions. Une recharge

non conforme ou à une température hors des limites

spécifiées peut endommager les piles et augmenter le

risque d’incendie.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectriques.

b ) Ne jamais réparer des blocs-piles endommagés.

La réparation de blocs-piles doit seulement être

effectuée par le fabricant ou les fournisseurs de

serviceautorisé.

FRAnçAis

Règles de sécurité supplémentaires pour

les visseuses à chocs

• Utilisez des pinces ou une autre façon pratique de

sécuriser et maintenir la pièce de travail sur une

plateforme stable. Tenir le travail par une main ou

contre votre corps le laisse instable et peut mener à une

perte de contrôle.

• Portez des lunettes de sécurité ou une protection

oculaire. Le martelage et le perçage entraînent

l’éjection de copeaux. Les particules volantes peuvent

causer des dommages permanents aux yeux.

• Ne pas utiliser cet outil durant de longues périodes.

La vibration causée par le mouvement de l’outil peut

être dangereuse pour vos mains et vos bras. Utilisez

des gants pour fournir un coussin supplémentaire et

limiter l’exposition en prenant des périodes de

repos fréquentes.

• Les accessoires et les outils peuvent devenir chauds

durant l’utilisation. Portez des gants lorsque vous

les touchez.

• Limiter toute exposition prolongée avec les

poussières provenant du ponçage, sciage, meulage,

perçage ou toute autre activité de construction.

Porter des vêtements de protection et nettoyer à

l’eau savonneuse les parties du corps exposées. Le

fait de laisser la poussière pénétrer dans la bouche, les

yeux ou la peau peut favoriser l’absorption de produits

chimiquesdangereux.



AVERTISSEMENT: cet outil peut produire et/

ou répandre de la poussière susceptible de causer

des dommages sérieux et permanents au système

respiratoire. Utiliser systématiquement un appareil

de protection des voies respiratoires homologué par

le NIOSH ou l’OSHA. Diriger les particules dans le sens

opposé au visage et aucorps.



AVERTISSEMENT: pendant l’utilisation, porter

systématiquement une protection auditive

individuelle adéquate homologuée ANSI S12.6

(S3.19). Sous certaines conditions et suivant la durée

d’utilisation, le bruit émanant de ce produit pourrait

contribuer à une perte de l’acuitéauditive.



ATTENTION: après utilisation, ranger l’outil sur

son côté, sur une surface stable, là où il ne pourra

ni faire trébucher ni faire chuter quelqu’un.

Certains outils équipés d’un large bloc-piles peuvent

tenir à la verticale sur celui-ci, mais manquent alors

destabilité.

• Prendre des précautions à proximité des évents,

car ils cachent des pièces mobiles. Vêtements amples,

bijoux ou cheveux longs risquent de rester coincés dans ces

piècesmobiles.

L’étiquette apposée sur votre outil peut inclure les symboles

suivants. Les symboles et leur définition sont indiqués ci-après:

V ......................... volts

Hz ....................... hertz

min ..................... minutes

ou DC ..... courant continu

...................... fabrication classe I

(mis à la terre)

…/min .............. par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

RPM .................... révolutions par

minute

sfpm (plpm) ....... pieds linéaires par

minute

SPM (FPM) ......... fréquence par

minute

OPM .................... oscillations por

minuto

A ......................... ampères

W ........................ watts

ou AC .......... courant alternatif

ou AC/DC ... courant alternatif

ou continu

...................... fabrication classe II

(double isolation)

....................... vitesse à vide

n ......................... vitesse nominale

...................... borne de terre

..................... symbole

d’avertissement

..................... radiation visible

..................... protection

respiratoire

.....................protection oculaire

.....................protection auditive

..................... lire toute la

documentation

IPXX .................... symbole IP

Consigne de sécurité supplémentaire



AVERTISSEMENT : ne jamais modifier l’outil

électrique ni aucun de ses composants, car il y a

risques de dommages corporels oumatériels.



AVERTISSEMENT: porter SYSTEMATIQUEMENT

des lunettes de protection. Les lunettes courantes NE

sont PAS des lunettes de protection. Utiliser aussi un

masque antipoussières si l'opération est poussiéreuse.

PORTER SYSTÉMATIQUEMENT UN ÉQUIPEMENT DE

SÉCURITÉ HOMOLOGUÉ:

• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3);

• Protection auditive ANSI S12.6 (S3.19);

• Protection des voies respiratoires

NIOSH/OSHA/MSHA.



AVERTISSEMENT: les scies, meules, ponceuses,

perceuses ou autres outils de construction peuvent

produire des poussières contenant des produits

chimiques reconnus par l’État californien pour causer

cancers, malformations congénitales ou être nocifs au

système reproducteur. Parmi ces produits chimiques,

on retrouve:

• Le plomb dans les peintures à base de plomb;

• La silice cristallisée dans les briques et le ciment,

ou autres produits de maçonnerie; et

• L’arsenic et le chrome dans le bois ayant subi un

traitementchimique.

Le risque associé à de telles expositions varie selon

la fréquence à laquelle on effectue ces travaux.

Pour réduire toute exposition à ces produits:

travailler dans un endroit bien aéré, en utilisant

du matériel de sécurité homologué, tel un masque

antipoussières spécialement conçu pour filtrer les

particulesmicroscopiques.

FRAnçAis

• En cas de contact du liquide de la pile avec la peau,

rincer immédiatement au savon doux et à l’eau. En

cas de contact oculaire, rincer l’œil ouvert à l’eau claire

une quinzaine de minutes ou jusqu’à ce que l’irritation

cesse. Si des soins médicaux s’avéraient nécessaires, noter

que l’électrolyte de la pile est composé d’un mélange de

carbonates organiques liquides et de sels delithium.

• Le contenu des cellules d’une pile ouverte peut

causer une irritation respiratoire. En cas d’inhalation,

exposer l’individu à l’air libre. Si les symptômes persistent,

consulter unmédecin.



AVERTISSEMENT : risques de brûlure. Le liquide de la

pile peut s’enflammer s’il est exposé à des étincelles ou

à uneflamme.



AVERTISSEMENT : risques d’incendie. Ne jamais

tenter d’ouvrir le bloc-piles pour quelque raison

que ce soit. Si le boîtier du bloc-piles est fissuré ou

endommagé, ne pas l’insérer dans un chargeur. Ne

pas écraser, laisser tomber, ou endommager les blocs-

piles. Ne pas utiliser un bloc-piles ou un chargeur qui

a reçu un choc violent, ou si l’appareil est tombé, a été

écrasé ou endommagé de quelque façon que ce soit

(p. ex. percé par un clou, frappé d’un coup de marteau,

piétiné). Les blocs-piles endommagés doivent être

renvoyés à un centre de réparation pour y êtrerecyclés.

Recommandations de stockage

1. Le lieu idéal de rangement est un lieu frais et sec,

à l’abri de toute lumière solaire directe et de toute

températureexcessive.

2. Pour un stockage prolongé, il est recommandé

d’entreposer le bloc-piles pleinement chargé dans

un lieu frais et sec, hors du chargeur pour optimiser

lesrésultats.

REMARQUE: les blocs-piles ne devraient pas être

entreposés complètement déchargés. Il sera nécessaire de

recharger le bloc-piles avant réutilisation.

Instructions d’entretien du blocs-pile

Éliminer toute saleté ou graisse de la surface externe

du blocs-pile à l’aide d’un chiffon ou d’une brosse

non métallique douce. N’utiliser ni eau ni aucun

nettoyantliquide.

Le sceau SRPRC

(Société de recyclage

des piles rechargeables du Canada)

apposé sur une pile au nickel-cadmium, à

hydrure métallique de nickel ou au lithium-ion (ou un bloc-

piles) indique que les coûts de recyclage de ces derniers

en fin d’utilisation ont déjà été réglés par BLACK+DECKER.

Dans certaines régions, la mise au rebut ou aux ordures

municipales des piles au nickel-cadmium, à l’hydrure

métallique de nickel ou au lithium-ion, est illégale; le

programme de l’Appel à Recycler

constitue donc une

solution pratique etécologique.

Appel à Recycler Canada, Inc., en collaboration avec

BLACK+DECKER et d’autres utilisateurs de piles, a mis sur

LIRE TOUTES LES CONSIGNES

Consignes importantes de sécurité

lesblocs-piles



AVERTISSEMENT : lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc-piles, du chargeur et du

produit. Tout manquement aux avertissements

et instructions pose des risques de décharges

électriques, d’incendie et/ou de blessures graves.

• Ne pas recharger ou utiliser un bloc-piles en milieu

déflagrant, en présence, par exemple, de poussières,

gaz ou liquides inflammables. Le fait d’insérer ou

retirer un bloc-piles de son chargeur pourrait causer

l’inflammation de poussières ou d’émanations.

• Lorsque non utilisé, garder le bloc-piles éloigné de

petits objets métalliques comme des trombones

attache-feuilles, des pièces de monnaie, des clés, des

clous et vis ou autres pièces qui pourraient court-

circuiter les bornes. Un court-circuit pourrait causer des

brûlures ou un incendie.

• NE JAMAIS forcer l’insertion d’un bloc-piles dans un

chargeur. NE modifier un bloc-piles d’AUCUNE façon

pour le faire rentrer dans un chargeur incompatible,

car il pourrait se briser et causer des dommages

corporels graves.

• Recharger les blocs-piles exclusivement dans des

chargeursBLACK+DECKER.

• NE PAS éclabousser le bloc-piles ou l’immerger dans l’eau

ou dans tout autreliquide.

• Ne pas entreposer ou utiliser l’appareil et le bloc-

piles en présence de températures ambiantes

pouvant excéder 40°C (104°F) (comme dans des

hangars ou des bâtiments métalliques l’été). Pour

préserver leur durée de vie, entreposer les blocs-piles dans

un endroit frais etsec.

REMARQUE: ne pas mettre un bloc-piles dans un

outil dont la gâchette est verrouillée en position de

marche. Ne jamais bloquer l’interrupteur en position

deMARCHE.

• Ne pas exposer le bloc-piles ou l’outil/l’appareil au

feu ou à une température excessive. L’exposition au

feu ou à une température au-dessus de 130 ° C (265 ° F)

pourrait entraîner une explosion.

• Ne pas incinérer le bloc-piles même s’il est

sévèrement endommagé ou complètement usagé,

car il pourrait exploser et causer un incendie. Pendant

l’incinération des blocs-piles au lithium-ion, des vapeurs et

matières toxiques sontdégagées.

BLOCSPILES ET CHARGEURS

Le bloc-piles n’est pas totalement chargé d’usine. Avant

d’utiliser le bloc-piles et le chargeur, lire les consignes de

sécurité ci-après puis suivre la procédure de chargement

indiquée. Pour commander un bloc-piles de rechange,

s’assurer d’en inclure le numéro de catalogue et la tension.

FRANÇAIS

réduire les risques d’endommager la fiche ou le

cordond’alimentation.

• S’assurer que le cordon est protégé de manière à

ce que personne ne marche ni ne trébuche dessus,

ou à ce qu’il ne soit ni endommagé ni soumis à

aucunetension.

• N’utiliser une rallonge qu’en cas de nécessité

absolue. L’utilisation d’une rallonge inadéquate

comporte des risques d’incendie, de chocs électriques

oud’électrocution.

• Pour utiliser un chargeur à l’extérieur, le placer

dans un endroit sec et utiliser une rallonge conçue

pour l’extérieur. L’utilisation d’une rallonge conçue pour

l’extérieur réduit les risques de chocsélectriques.

• Pour la sécurité de l’utilisateur, utiliser une rallonge

de calibre adéquat (AWG, American Wire Gauge

[calibrage américain normalisé des fils électriques]).

Plus le calibre est petit, et plus sa capacité est grande. Un

calibre16, par exemple, a une capacité supérieure à un

calibre18. L’usage d’une rallonge de calibre insuffisant

causera une chute de tension qui entraînera perte de

puissance et surchauffe. Si plus d’une rallonge est utilisée

pour obtenir une certaine longueur, s’assurer que chaque

rallonge présente au moins le calibre de fil minimum. Le

tableau ci-dessous illustre les calibres à utiliser selon la

longueur de rallonge et l’intensité nominale indiquée sur

la plaque signalétique. En cas de doute, utiliser le calibre

suivant. Plus le calibre est petit, plus la rallonge peut

supporter decourant.

Calibre minimum pour les cordons d'alimentation

Volts

Longueur totale du cordon

d'alimentation en mètre (pieds)

120V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150)

240V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)

Ampères

AWG

Plus que Pas plus

que

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

• Ne poser aucun objet sur le chargeur. Ne pas mettre

le chargeur sur une surface molle qui pourrait en

bloquer la ventilation et provoquer une surchauffe

interne. Éloigner le chargeur de toute source de chaleur.

Le chargeur dispose d’orifices d’aération sur le dessus et le

dessous duboîtier.

• Ne pas le faire fonctionner avec un cordon

d’alimentation ou une ficheendommagée–les

remplacer immédiatement.

• Ne pas utiliser le chargeur s’il a reçu un coup, fait une

chute ou a été endommagé de quelque façon que ce

soit. Le ramener dans un centre de réparationagréé.

• Ne pas démonter le chargeur. Pour tout service

ou réparation, le rapporter dans un centre de

réparation agréé. Le fait de le réassembler de façon

incorrecte comporte des risques de chocs électriques,

d’électrocution et d’incendie.

pied de programme aux États-Unis et au Canada pour

faciliter la collecte des piles au nickel-cadmium, à l’hydrure

métallique de nickel ou au lithium-ion usagées. Aidez-nous

à protéger l’environnement et à conserver nos ressources

naturelles en renvoyant les piles au nickel-cadmium, à

l’hydrure métallique de nickel ou au lithium-ion usagées à

un centre de réparation autorisé BLACK+DECKER ou chez

votre détaillant afin qu’elles y soient recyclées. On peut en

outre se renseigner auprès d’un centre de recyclage local

pour connaître d’autres sites lesacceptant. SRPRC

est une

marque déposée de l’Appel à Recycler Canada,Inc.

Transport



AVERTISSEMENT : risques d’incendie. Au

moment de ranger ou transporter le bloc-piles,

veiller à protéger ses bornes à découvert de

tout objet métallique. Par exemple, éviter de placer

le bloc-piles dans un tablier, une poche, une boîte

à outils ou un tiroir, etc. contenant des objets tels

que clous, vis, clés, etc. Le fait de transporter des

blocs-piles comporte des risques d’incendie,

car les bornes des piles pourraient entrer,

par inadvertance, en contact avec des objets

conducteurs, tels que: clés, pièces de monnaie,

outils ou autres. La réglementation sur les produits

dangereux (Hazardous Material Regulations) du

département américain des transports interdit, en

fait, le transport des blocs-piles dans les commerces

ou dans les avions dans les bagages de cabine, À

MOINS qu’ils ne soient correctement protégés de

tout court-circuit. Aussi lors du transport individuel

de blocs-piles, s’assurer que leurs bornes sont bien

protégées et isolées de tout matériau pouvant entrer

en contact avec elles et provoquer un court-circuit.

REMARQUE: il ne faut pas laisser de piles au li-ion

dans les bagagesenregistrés.

Directives de sécurité importantes

propres à tous les chargeurs de piles



AVERTISSEMENT : lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc-piles, du chargeur et du

produit. Tout manquement aux avertissements

et instructions pose des risques de décharges

électriques, d’incendie et/ou de blessures graves.

• NE PAS tenter de recharger le bloc-piles avec tout

autre chargeur qu’une unité BLACK+DECKER. Le

chargeur BLACK+DECKER et son bloc-piles sont conçus

spécialement pour fonctionner conjointement.

• Ces chargeurs n’ont pas été conçus pour une

utilisation autre que recharger les blocs-piles

rechargeables BLACK+DECKER. Toute autre utilisation

comporte des risques d’incendie, de chocs électriques

oud’électrocution.

• Protéger le chargeur de la pluie ou de laneige.

• Tirer sur la fiche plutôt que sur le cordon

pour débrancher le chargeur. Cela permet de

FRANÇAIS

Indicateurs

Bloc-piles en Cours de Chargement

Bloc-piles Chargé

Suspension de Charge Contre le Chaud/

Froid*

Mauvaise bloc-pile

Si le chargeur indique un clignotement incorrect de bloc-

piles, ne continuez pas à charger cette bloc-piles. Renvoyez-

le à un centre de service ou à un site de collecte pour le

recyclage.

Le chargeur ne pourront recharger des blocs-piles

défectueux. Le chargeur qui refuse de s’allumer peut

indiquer un problème avec le chargeurle bloc-piles.

REMARQUE : si le chargeur ne se met pas en fonction,

faites tester le chargeur et le bloc-piles à un centre de

service autorisé.

Laisser le bloc-piles dans le chargeur

Le chargeur et son bloc-piles peuvent rester connectés, le

voyant du chargeur affichant alors bloc-piles chargé.

Fonction de suspension de charge contre le

chaud/froid

Lorsque le chargeur détecte un bloc-piles trop chaud

ou trop froid, il démarre automatiquement la fonction

de suspension de charge contre le chaud, suspendant

le chargement jusqu’à ce que le bloc-piles ait repris

une température appropriée. Le chargeur ensuite se

remettra automatiquement en mode de chargement.

Cette caractéristique assure aux blocs-piles une durée de

viemaximale.

Un bloc-piles froid peut recharger moins vite qu’un

bloc-piles chaud.

Remarques importantes concernant

lechargement

1. Pour augmenter la durée de vie du bloc-piles

et optimiser son rendement, le recharger à une

température ambiante de 18°C à 24°C (65°F à 75°F).

NE PAS charger lorsque le bloc-piles est en dessous

de +4,5°C (+40°F) ou au-dessus de +40°C (+104°F).

C’est important pour prévenir tout dommage sérieux au

bloc-piles.

2. Le chargeur et son bloc-piles peuvent devenir chauds

au toucher pendant la charge. C’est normal et ne

représente en aucun cas une défaillance du produit.

Pour faciliter le refroidissement du bloc-piles après

utilisation, éviter de laisser le chargeur ou le bloc-piles

dans un local où la température ambiante est élevée

comme dans un hangar métallique ou une remorque

non isolée.

3. Si le bloc-piles ne se recharge pas correctement:

a. Vérifier le bon fonctionnement de la prise

en y branchant une lampe ou tout autre

appareilélectrique.

• Débrancher le chargeur du secteur avant tout

entretien. Cela réduira tout risque de chocs

électriques. Le fait de retirer le bloc-piles ne réduira pas

cesrisques.

• NE JAMAIS tenter de connecter 2 chargeursensemble.

• Le chargeur a été conçu pour être alimenté en

courant électrique domestique standard de

120volts. Ne pas tenter de l’utiliser avec toute

autretension. Cela ne s’applique pas aux chargeurs de

postesmobiles.



AVERTISSEMENT : risques de chocs électriques. Ne

laisser aucun liquide pénétrer dans le chargeur, des

chocs électriques pourraient enrésulter.



AVERTISSEMENT : risques de brûlure. Ne submerger

le bloc-piles dans aucun liquide et le protéger de toute

infiltration de liquide. Ne jamais tenter d’ouvrir le

bloc-piles pour quelque raison que ce soit. Si le boîtier

plastique du bloc-piles est brisé ou fissuré, le retourner

dans un centre de réparation pour y être recyclé.



ATTENTION : risques de brûlure. Pour réduire tout

risque de dommages corporels, ne recharger que

des blocs-piles rechargeables BLACK+DECKER out

autre type de piles pourrait exploser et causer des

dommages corporels etmatériels.



ATTENTION : sous certaines conditions, lorsque le

chargeur est connecté au bloc d’alimentation, des

matériaux étrangers pourraient court-circuiter le

chargeur. Les corps étrangers conducteurs tels que

(mais pas limité à) poussières de rectification, débris

métalliques, laine d’acier, feuilles d’aluminium,

ou toute accumulation de particules métalliques

doivent être maintenus à distance des orifices du

chargeur. Débrancher systématiquement le chargeur

lorsque le bloc-piles n’y est pas inséré. Débrancher

systématiquement le chargeur avant toutentretien.

Chargement du bloc-piles

REMARQUE: afin d’assurer la performance et la vie

maximales des blocs-piles au lithium-ion, chargez

complètement le bloc-pile avant la première utilisation.

1. Branchez le chargeur dans une prise appropriée avant

d’insérer le bloc-piles.

2. Branchez le chargeur et le bloc-piles en vous assurant

que le bloc-piles est bien mis en place. Le voyant rouge

(chargement) clignotera sans cesse indiquant que le

processus de chargement est commencé.

3. La fin de la recharge sera indiquée par le voyant qui

demeurera allumé de façon continue. Le bloc-piles est

complètement chargé et peut être retiré utilisé à ce

moment ou laissé dans le chargeur.

REMARQUE: pour retirer le bloc-piles, on doit appuyer sur

le bouton de libération du bloc-piles sur certains chargeurs

FRANÇAIS

b. Vérifier que la prise n’est pas contrôlée par un

interrupteur qui coupe le courant lorsqu’on éteint

leslumières.

c. Déplacer le chargeur et le bloc-piles dans un local

où la température ambiante se trouve entre environ

18°C et 24°C (65°F et 75°F).

d. Si le problème persiste, amener l’outil, le bloc-piles et

son chargeur dans un centre de réparation local.

4. Recharger le bloc-piles lorsqu’il ne produit plus assez de

puissance pour effectuer un travail qu’il faisait facilement

auparavant. NE PAS CONTINUER à l’utiliser dans ces

conditions. Suivre la procédure de charge. Si nécessaire,

il est aussi possible de recharger

un bloc-piles partiellement déchargé sans effet nuisible

sur le bloc-piles.

5. Les corps étrangers conducteurs tels que (mais

pas limité à) poussières de rectification, débris

métalliques, laine d’acier, feuilles d’aluminium,

ou toute accumulation de particules métalliques

doivent être maintenus à distance des orifices du

chargeur. Débrancher systématiquement le chargeur

lorsque le bloc-piles n’y est pas inséré. Débrancher

systématiquement le chargeur avant tout entretien.

6. Ne pas congeler ou immerger le chargeur dans l’eau ou

tout autre liquide.

Instructions d’entretien du chargeur



AVERTISSEMENT : risques de chocs électriques.

Débrancher le chargeur de la prise de courant

alternatif avant tout entretien. Éliminer toute saleté

ou graisse de la surface externe du chargeur à l’aide

d’un chiffon ou d’une brosse non métallique douce.

N’utiliser ni eau ni aucun nettoyantliquide.

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT : afin de réduire le risque de

blessure corporelle, éteignez l’appareil et retirez

le bloc-piles avant d’effectuer tout ajustement ou

de retirer/installer des pièces ou des accessoires.

Un déclenchement accidentel du démarrage peut

causer des blessures.

UTILISATION PRÉVUE

Cette visseuse à chocs est conçue pour les applications de

vissage à chocs domestiques. La fonction à chocs rend cet

outil particulièrement utile pour enfoncer des fixations dans

le bois, le métal ou le béton.

NE PAS utiliser en conditions mouillées ou en présence de

liquides ou de gaz inflammables.

NE PAS laisser les enfants entrer en contact avec l’outil.

Une supervision est requise lorsque des utilisateurs non

expérimentés utilisent cet outil.

FONCTIONNEMENT



AVERTISSEMENT : afin de réduire le risque de

blessure corporelle, éteignez l’appareil et retirez

le bloc-piles avant d’effectuer tout ajustement ou

de retirer/installer des pièces ou des accessoires.

Un déclenchement accidentel du démarrage peut

causer des blessures.

Fig. B

Mandrin à dégagement rapide (Fig.A, B)

REMARQUE: Le mandrin accepte seulement les accessoires

hexagonaux 6,4 mm(1/4 po). Ne pas utiliser des pointes de

mèches plus courtes que 51 mm (2 po). Les mèches plus

courtes peuvent rester coincées dans le mandrin.

Placez le bouton Avancer/Reculer

en position verrouillée

(centre) et retirez le bloc-piles avant de changer les accessoires.

Pour installer un accessoire, tirez le collier du mandrin

loin de l’avant de l’outil et insérez entièrement l’accessoire

dans le mandrin à dégagement rapide

. L’accessoire est

verrouillé en place (Fig.B).

Pour retirer un accessoire, tirez le collier du mandrin

loin de l’avant de l’outil. Retirez l’accessoire du mandrin à

dégagement rapide

5

(Fig.B).

Fig.C

Installation et retrait du bloc-piles (Fig.C)

REMARQUE: pour des résultats optimums, s’assurer que le

bloc-piles est complètementchargé.

Pour installer le bloc-piles

8

dans la poignée de l’outil,

alignez le bloc-piles sur les rails dans la poignée de l’outil et

faites-le glisser fermement en place puis vérifiez qu’il ne s’en

détacherapas.

Pour retirer le bloc-piles de l’outil, poussez sur le bouton

de libération

9

et tirez fermement le bloc-piles hors de

la poignée de l’outil. Insérez-le dans son chargeur comme

décrit dans la section appropriée de cemanuel.

FRANÇAIS

Position correcte des mains (Fig. D)



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, adopter

SYSTÉMATIQUEMENT la position des mains illustrée.



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, maintenir

SYSTÉMATIQUEMENT l’outil fermement pour

anticiper toute réaction soudaine.

Une position des mains appropriée nécessite une main sur la

poignée principale

et une main sur le bloc-piles.

Fig.D

Gâchette de vitesse variable et bouton de

commande Avancer/Reculer (Fig. A)

L’outil est mis en marche ou éteint en appuyant et en relâchant

la gâchette de vitesse variable

1

. Plus vous tirez la gâchette,

plus la vitesse de la perceuse sera élevée.

Un bouton de commande Avancer/Reculer

détermine

le sens de rotation de l’outil et sert aussi de bouton

de verrouillage.

• Pour sélectionner la rotation vers l’avant, relâchez la

gâchette et appuyez sur le bouton de commande

Avancer/Reculer à droite de l’outil.

• Pour sélectionner la rotation vers l’arrière, appuyez sur le

bouton de commande Avancer/Reculer à gauche de l’outil.

REMARQUE: La position centrale du bouton de

commande verrouille l’outil en position éteint. Lorsque vous

changez la position du bouton de commande, assurez-vous

que la gâchette est relâchée.

REMARQUE: Une utilisation continue à une gamme

de vitesses variable n’est pas recommandée. Cela peut

endommager la gâchette et doit être évité.

REMARQUE: La première fois que l’outil fonction après un

changement de sens de rotation, vous pourriez entendre un

clic lors du démarrage. C’est normal et cela n’indique pas

un problème.

Lampe de travail DEL Fig. A



ATTENTIO N : Ne pas fixer la lampe de travail.

Cela peut causer une blessure grave aux yeux.

Il y a une lampe de travail

située dans le pied de la

perceuse près de la fente de rangement des mèches

. La

lampe de travail est activée lorsque vous appuyez sur

la gâchette.

REMARQUE: La lampe de travail est pour éclairer la surface

de travail immédiate et n’est pas conçue pour être utilisée

comme une lampe de poche.

Rangement des mèches intégré Fig. A

Une fente de rangement des mèches

est intégrée dans le

pied de la perceuse.

Usage (Fig. A)



AVERTISSEMENT : utiliser exclusivement des

accessoires à percussion. Tout autre type d’accessoires

pourrait se briser et poser des risques sérieux. Avant

toute utilisation, vérifier qu’ils ne comportent

aucune fissure.



ATTENTION : s’assurer que les attaches et/ou le

système supporteront la puissance de couple générée

par l’outil. Tout couple excessif pourra causer des

dommages matériels, et corporels par conséquent.

1. Placez l’accessoire sur la tête de l’attache. Maintenez

l’outil droit sur l’attache.

2. Appuyez sur la gâchette

pour démarrer. Relâchez

la gâchette pour arrêter l’utilisation. Vérifiez

systématiquement le couple à l’aide d’une clé

dynamométrique, car le couple de vissage peut être

affecté par beaucoup de facteurs, y compris les suivants:

- Tension: une tension réduite, due à un bloc-piles

déchargé, réduira le couple de vissage.

- Taille d’accessoire: l’utilisation d’une taille

incorrecte d’accessoire réduira le couple de vissage.

- Taille de boulon: les boulons de diamètres

supérieurs requièrent des couples supérieurs. Le

couple de vissage variera aussi en fonction de la

longueur, la qualité et du coefficient de couple.

- Boulon: vérifier que le filetage ne comporte ni

débris ni rouille pour assurer un couple de serrage

adéquat.

- Matériau: le type de matériau et son fini affectera

le couple de vissage.

- Durée de vissage: plus la durée de vissage

sera longue, plus le couple de vissage sera élevé.

Utiliser une durée de vissage supérieure à celle

recommandée pourra endommager, foirer ou

surcharger l’attache.

FRAnçAis

GARANTIE LIMITÉE DE DEUX ANS

Black & Decker (U.S.) In. garantit ce produit être libre de

défaut de matériau et de main-d’œuvre pour une durée de

deux (2) ans suivant la date d’achat, à condition qu’il ait été

utilisé en milieu domiciliaire. La présente garantie limitée

ne couvre pas les pannes causées par abus d’utilisation,

dommage accidentel ou si une réparation a été faite ou

tentée par quiconque autre que les centres de service

autorisés BLACK+DECKER. Un produit défectueux selon

les termes de la garantie décrits dans les présentes sera

remplacé ou réparé sans frais de l’une ou l’autre des façon

suivantes:

La première, qui résultera en un simple échange, est de

retourner le produit au détaillant chez lequel il a été acheté

(pourvu que le magasin est un détaillant participant). Les

retours devraient être faits à l’intérieur de la période de

temps de la politique du détaillant pour les échanges.

Une preuve d’achat pourrait être requise. Veuillez

consulter le détaillant pour connaître la limite de temps

pour échange selon sa politique particulière. La seconde

façon est d’apporter ou d’expédier le produit (port payé

d’avance) à un centre de service autorisé ou propriété de

BLACK+DECKER pour réparation ou remplacement. Une

preuve d’achat pourrait être requise. La liste des centres de

service de BLACK+DECKER et ateliers autorisés est offerte

en ligne à www.blackanddecker.com. La présente garantie

ne s’applique pas aux accessoires. La présente garantie

vous donne des droits légaux particuliers et vous pouvez

avoir d’autres droits qui varient d’une province ou d’un état

à l’autre. Pour toute question, veuillez communiquer avec

le directeur d’un centre de service de BLACK+DECKER.

L’outil acheté n’est pas prévu pour usage commercial,

conséquemment, un tel usage annulera sa garantie. Les

présentes constituent un désistement à toute garantie

expresse ou implicite d’autres sources.

AMÉRIQUE LATINE La présente garantie ne s’applique pas

aux produits vendus en Amérique latine. Pour les produits

vendus en Amérique latine, consulter les renseignements

sur la garantie particulière au pays incluse dans l’emballage,

appeler l’agence locale de distribution ou consulter le site

Web pour plus deprécisions.

Imported by.Black & Decker (U.S.) Inc.,

701 E. Joppa Rd.

Towson, MD 21286

BlackandDecker.com

(1-800-544-6986)

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de perte

provoquée par un incendie, une inondation ou un vol,

cette preuve de propriété vous servira de preuve auprès

de votre compagnie d’assurances.

• sÉCURiTÉ: l’enregistrement de votre produit nous

permettra de communiquer avec vous dans l’éventualité

peu probable de l’envoi d’un avis de sécurité régi

par la loi fédérale américaine de la protection

desconsommateurs.

Registre en ligne à www.BlackandDecker.com/NewOwner.

Réparations

Le chargeur et le bloc-piles ne sont pasréparables.

Le chargeur ou le bloc-piles ne comportent aucune

pièceréparable.



AVERTISSEMENT : pour assurer la SÉCURITÉ et

la FIABILITÉ du produit, les réparations, l’entretien

et les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas

échéant) par un centre de réparation en usine

BLACK+DECKER ou un centre de réparation agréé

BLACK+DECKER. Toujours utiliser des pièces de

rechangeidentiques.

Nettoyage



AVERTISSEMENT : enlever les saletés et la poussière

hors des évents au moyen d’air comprimé propre et

sec, au moins une fois par semaine. Pour minimiser

le risque de blessure aux yeux, toujours porter une

protection oculaire conforme à la norme ANSI Z87.1

lors dunettoyage.



AVERTISSEMENT : ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

Accessoires



AVERTISSEMENT : puisque les accessoires autres

que ceux offerts par BLACK+DECKER n’ont pas été

testés avec ce produit, leur utilisation pourrait s’avérer

dangereuse. Pour réduire le risque de blessures,

utiliser exclusivement les accessoires BLACK+DECKER

recommandés avec le présentproduit.

Les accessoires recommandés pour cet outil sont vendus

séparément au centre de service de votre région. Pour

obtenir de l’aide concernant l’achat d’un accessoire,

communiquer avec BLACK+DECKER, composer le 1-800-

544-6986.

MAINTENANCE



AVERTISSEMENT : afin de réduire le risque de

blessure corporelle, éteignez l’appareil et retirez

le bloc-piles avant d’effectuer tout ajustement ou

de retirer/installer des pièces ou des accessoires.

Un déclenchement accidentel du démarrage peut

causer des blessures.

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant

votreprodui:

• RÉPARATiOns sOUs gARAnTiE: cette carte

remplie vous permettra de vous prévaloir du service de

réparations sous garantie de façon plus efficace dans le

cas d’un probléme avec leproduit.

FRAnçAis

DÉPANNAGE

Problème Cause possible Solution possible

• L’appareil refuse de démarrer. • Bloc-piles non chargée. • Vérifier les exigences de charge pour le

bloc-piles.

• Le bloc-piles ne se charge pas. • Chargeur non branché. • Brancher le chargeur dans une prise

qui fonctionne. Se reporter à la

rubrique Remarques importantes

de chargement pour plus de

renseignements.

• Température ambiante

trop chaude ou froide.

• Déplacer le chargeur et l’outil à une

température ambiante de plus de 4.5 °C

(40 °F) ou sous les 40.5 °C (104 °F).

Pour de l’aide avec l’outil, consulter notre site Web www.blackanddecker.com pour l’emplacement du centre de réparation

le plus près ou communiquer avec l’assistance BLACK+DECKER au 1-800-544-6986

ESPAÑOL

Definiciones: Símbolos y Palabras de Alerta de Seguridad

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones

peligrosas y del riesgo de lesiones corporales o daños materiales.



PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.



ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o

lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves

omoderadas.



(Utilizado sin palabras) indica un mensaje de seguridad relacionado.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a

la propiedad.



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar

descargas eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

Si tiene alguna duda o algún comentario sobre ésta u

otra herramienta BLACK+DECKER llámenos al número

gratuito: 1-800-544-6986.

Fig. A

Interruptor de gatillo

Botón de avance/reversa

Manija principal

Collar de mandril

Mandril de liberación rápida hexagonal de 1/4 de pulgada

Linterna LED

Almacenamiento de broca

Batería

Botón de liberación de batería

EsPAñOl

ADVERTENCIAS GENERALES DE

SEGURIDAD PARA HERRAMIENTAS

ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica,

incendio y/o lesiones serias.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA

FUTURASCONSULTAS

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados

y que se adaptan a los tomacorrientes reducirán el

riesgo de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el

exterior, utilice un cable prolongador adecuado

para tal uso. Utilice un cable adecuado para

uso en exteriores a fin de reducir el riesgo de

descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está

haciendo y utilice el sentido común cuando

emplee una herramienta eléctrica. No utilice

una herramienta eléctrica si está cansado o bajo

el efecto de drogas, alcohol o medicamentos.

Un momento de descuido mientras se opera una

herramienta eléctrica puede provocar lesiones

personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese de

que el interruptor esté en la posición de apagado

antes de conectarlo a la fuente de energía

o paquete de baterías, o antes de levantar

o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la

ropa y los guantes alejados de las piezas en

movimiento. Las ropas holgadas, las joyas o el

cabello largo pueden quedar atrapados en las piezas

enmovimiento.

g ) Si se suministran dispositivos para la conexión

de accesorios con fines de recolección y

extracción de polvo, asegúrese de que estén

conectados y que se utilicen correctamente. El

uso de dispositivos de recolección de polvo puede

reducir los peligros relacionados con elpolvo.

Rotomartillo 20V màx*

BDCI20BC

EsPAñOl

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan

volverse descuidado e ignorar los principios

de seguridad de la herramienta. Una acción

descuidada puede causar lesiones severas en una

fracción de segundo.

4) Uso y Mantenimiento de la

HerramientaEléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo

que realizará. Si se la utiliza a la velocidad para la

que fue diseñada, la herramienta eléctrica correcta

permite trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de

alimentación y/o retire la batería, o paquete si es

desmontable, de la herramienta eléctrica antes

de realizar cualquier ajuste, cambiar accesorios

o almacenar herramientas eléctricas. Estas

medidas de seguridad preventivas reducen el riesgo de

encender la herramienta eléctrica en formaaccidental.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta.

Las herramientas eléctricas son peligrosas si son

operadas por usuarios nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas

y accesorios. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda

afectar el funcionamiento de la herramienta

eléctrica. Si encuentra daños, haga reparar

la herramienta eléctrica antes de utilizarla.

Se producen muchos accidentes a causa de

las herramientas eléctricas que carecen de un

mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con

mantenimiento adecuado y con los bordes de corte

afilados son menos propensas a trabarse y son más

fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa. Las

manijas y superficies de sujeción resbalosas

no permiten el manejo y control seguros de la

herramienta en situaciones inesperadas.

5) Uso y Mantenimiento de la

Herramienta con Baterías

a ) Recargue solamente con el cargador

especificado por el fabricante. Un cargador

adecuado para un tipo de paquete de baterías puede

originar riesgo de incendio si se utiliza con otro

paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes

de baterías específicamente diseñados. El uso de

cualquier otro paquete de baterías puede producir

riesgo de incendio ylesiones.

c ) Cuando no utilice el paquete de baterías,

manténgalo lejos de otros objetos metálicos

como sujetapapeles, monedas, llaves, clavos,

tornillos u otros objetos metálicos pequeños que

puedan realizar una conexión desde un terminal

al otro. Los cortocircuitos en los terminales de la

batería pueden provocar quemaduras oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si

entra en contacto accidentalmente, enjuague

con agua. Si el líquido entra en contacto con los

ojos, busque atención médica. El líquido expulsado

de la batería puede provocar irritación oquemaduras.

e ) No use un paquete de batería o herramienta

que estén dañados o modificados. Las baterías

dañadas o modificadas pueden presentar un

comportamiento impredecible que resulte en

incendios, explosión o riesgo de lesiones.“

f ) No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 129 °C

(265 °F) pueden causar una explosión.“

g ) Siga todas las instrucciones de carga y no

cargue el paquete de batería o la herramienta

fuera del rango de temperatura especificado

en las instrucciones. Cargar inadecuadamente o

en una temperatura fuera del rango de temperatura

especificado puede dañar la batería e incrementar el

riesgo de incendio.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

b ) Nunca dé servicio a paquetes de batería

dañados. El servicio de paquetes de batería sólo

debe ser realizado por el fabricante o proveedores de

servicio autorizados.

EsPAñOl

Instrucciones de seguridad para todas

las operaciones

• Sostenga la herramienta eléctrica por las superficies

de sujeción aisladas, cuando realice una operación

en la que el accesorio de corte o sujetador puedan

hacer contacto con cableado oculto. Los accesorios de

corte o sujetadores que hagan contacto con cable "vivo"

pueden tener partes de metal expuestas de la herramienta

eléctrica "viva" y podrían dar al operador una descarga

eléctrica.



ADVERTENCIA: Las llaves de impacto no

son torquímetros. NO use esta herramienta

para apretar sujetadores a pares de apriete

específicos. Se debe usar un dispositivo de medición

de par de apriete independiente y calibrado tal como

un torquímetro cuando sujetadores con bajo o exceso

de apriete puedan guiar a la falla de la unión.

Reglas de seguridad adicionales para

Destornilladores de Impacto

• Use abrazaderas u otra manera práctica para

asegurar y soportar la pieza de trabajo a una

plataforma estable. Sostener el trabajo a mano o contra

su cuerpo lo hace inestable y puede guiar a la pérdida de

control.

• Use gafas de seguridad u otra protección para los

ojos. Las operaciones de martilleo y perforación

pueden causar que vuelen rebabas. Las partículas

expulsadas pueden causar daño permanente a los ojos.

• No opere esta herramienta por largos períodos

de tiempo. La vibración causada por la acción

de la herramienta puede ser dañina para sus

manos y brazos. Use guantes para proporcionar

un amortiguamiento adicional y limite la exposición

tomando periodos de descanso frecuentes.

• Los accesorios y herramientas se pueden calentar

durante la operación. Use guantes cuando los toque.

cáncer, defectos congénitos u otras afecciones

reproductivas. Ejemplos de estos químicosson:

• plomo de algunas pinturas en base a plomo,

• polvo de sílice proveniente de ladrillos y cemento y

otros productos de albañilería, y

• arsénico y cromo provenientes de madera

tratadaquímicamente.

Su riesgo de exposición a estos químicos varía,

dependiendo de la frecuencia con la cual realiza

usted este tipo de trabajo. Para reducir su exposición

a estas sustancias químicas: trabaje en una zona bien

ventilada y llevando equipos de seguridad aprobados,

como mascarillas antipolvo especialmente diseñadas

para filtrar partículasmicroscópicas.

• Evite el contacto prolongado con polvo generado

por el lijado, aserrado, pulido, taladrado y otras

actividades de construcción. Vista ropas protectoras

y lave las áreas de la piel expuestas con agua y

jabón. Si permite que el polvo se introduzca en la boca u

ojos o quede sobre la piel, puede favorecer la absorción de

productos químicospeligrosos.



ADVERTENCIA: La utilización de esta herramienta

puede generar polvo o dispersarlo, lo que podría

causar daños graves y permanentes al sistema

respiratorio, así como otras lesiones. Siempre use

protección respiratoria aprobada por NIOSH (Instituto

Nacional de Seguridad y Salud en el Trabajo) u OSHA

(Administración de Seguridad y Salud en el Trabajo)

apropiada para la exposición al polvo. Dirija las

partículas en dirección contraria a la cara y elcuerpo.



ADVERTENCIA: Siempre lleve la debida

protección auditiva personal en conformidad

con ANSI S12.6 (S3.19) durante el uso de esta

herramienta. Bajo algunas condiciones y duraciones

de uso, el ruido producido por este producto puede

contribuir a la pérdidaauditiva.



ATENCIÓN: Cuando no esté en uso, guarde la

herramienta apoyada en un costado sobre una

superficie estable, donde no interrumpa el paso

o provoque una caída. Algunas herramientas

con paquetes de baterías de gran tamaño pueden

colocarse paradas sobre el paquete de baterías, pero

pueden caersefácilmente.

• Los orificios de ventilación suelen cubrir piezas en

movimiento, por lo que también se deben evitar. Las

piezas en movimiento pueden atrapar prendas de vestir

sueltas, joyas o el cabellolargo.

Instrucción Adicional de Seguridad



ADVERTENCIA: Nunca modifique la herramienta

eléctrica, ni tampoco ninguna de sus piezas. Podría

producir lesiones corporales odaños.



ADVERTENCIA: Use SIEMPRE lentes de seguridad.

Los anteojos de diario NO SON lentes de seguridad.

Utilice además una cubrebocas o mascarilla antipolvo

si la operación de corte genera demasiado polvo.

SIEMPRE LLEVE EQUIPO DE SEGURIDADCERTIFICADO:

• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),

• protección auditiva ANSI S12.6 (S3.19),

• protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algunas partículas de polvo

generadas al lijar, serrar, esmerilar y taladrar con

herramientas eléctricas, así como al realizar otras

actividades de construcción, contienen químicos que

el Estado de California sabe que pueden producir

EsPAñOl

cargador no compatible, pues puede producir una

ruptura en la unidad de batería y causar lesiones

corporalesgraves.

• Cargue las unidades de batería sólo en los cargadores

designados porBLACK+DECKER.

• NO salpique con ni sumerja en agua u otroslíquidos.

• No guarde ni use la herramienta y unidad de batería

en lugares donde la temperatura pueda alcanzar

o superar los 40°C (104 °F), tales como cobertizos

o construcciones de metal durante el verano).

Almacene las unidades de batería en lugares frescos y

secos para maximizar su vidaútil.

NOTA: No almacene las unidades de batería en

la herramienta con el interruptor de gatillo en

posición encendida fija. Nunca use cinta adhesiva

para mantener el interruptor de gatillo en

posiciónENCENDIDA.

• No exponga un paquete de batería o herramienta/

aparato a fuego o temperatura excesiva. La

exposición a fuego o temperatura mayor a 130°C (265°F)

puede causar una explosión.

• No incinere la unidad de batería, aunque esté

completamente dañada o descargada. La unidad

de batería puede explotar si se quema. Cuando se

queman unidades de batería de iones de litio, se producen

gases y materialestóxicos.

• Si el contenido de la batería entra en contacto con la

piel, lave el área de inmediato con agua y un jabón

suave. Si el líquido de la batería entra en contacto con

sus ojos, enjuáguelos con agua y los ojos abiertos por

15 minutos o hasta que cese la irritación. Si se requiere

de asistencia médica, el electrolito de la batería está

compuesto por una mezcla de carbonatos orgánicos

líquidos y sales delitio.

• El contenido de los elementos abiertos de la batería

puede causar irritación en el tracto respiratorio.

Salga al aire fresco. Si los síntomas persisten, busque

asistenciamédica.



ADVERTENCIA: Peligro de quemaduras. El líquido de

la batería puede ser inflamable si se expone a chispas

ollamas.



ADVERTENCIA: Peligro de incendio. Nunca intente

abrir la unidad de batería por ningún motivo. Si

la caja exterior de la unidad de batería se triza o

daña, no la introduzca en el cargador. No triture,

deje caer o dañe la unidad de batería. No use una

unidad de batería o un cargador que haya sido

golpeado, dejado caer, atropellado o dañado en

cualquier forma (por ejemplo, perforado por un clavo,

golpeado con un martillo, pisado). Lleve sus unidades

de batería dañadas al centro de servicio para que

seanrecicladas.

Recomendaciones de Almacenamiento

1. El mejor lugar de almacenamiento es uno que sea fresco

y seco, lejos de la luz solar directa y del exceso de calor

ofrío.

LEA TODAS LAS INSTRUCCIONES

BATERÍAS Y CARGADORES

La batería no viene completamente cargada de fábrica.

Antes de utilizar la batería y el cargador, lea las siguientes

instrucciones de seguridad y luego siga los procedimientos

de carga indicados. Cuando pida baterías de repuesto, no

olvide indicar el número de catálogo y el voltaje.

La etiqueta de su herramienta puede incluir los siguientes

símbolos. A continuación se indican los símbolos y

susdefiniciones:

V ......................... voltios

Hz ....................... hertz

min ..................... minutos

or DC ...... direct current

...................... Construcción de

Clase I (tierra)

…/min .............. por minuto

BPM .................... golpes por minuto

IPM ..................... impactos por

minuto

RPM .................... revoluciones por

minuto

sfpm ................... pies de superficie

por minuto

SPM .................... pasadas por

minuto

OPM .................... oscilaciones por

minuto

A ......................... amperios

W ........................ vatios

or AC ........... corriente alterna

or AC/DC .... corriente alterna

o directa

...................... Construcción de

Clase II (doble

aislamiento)

....................... velocidad sin carga

IPXX .................... s ímbolo IP

n ......................... velocidad nominal

...................... terminal de

conexión a tierra

..................... símbolo de

advertencia de

seguridad

..................... radiación visible

..................... protección

respiratoria

.....................protección ocular

.....................protección auditiva

..................... lea toda la

documentación

Instrucciones de Seguridad Importantes

Para Todas las Unidades de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y

el producto. No seguir las advertencias y las

instrucciones puede provocar una descarga

eléctrica, un incendio y/o lesionesgraves.

• No cargue o use la unidad de batería en atmósferas

explosivas, como en presencia de líquidos, gases

o polvos inflamables. Puede que al insertar o sacar la

unidad de batería del cargador se inflamen el polvo o

losgases.

• Cuando el paquete de batería no esté en uso,

manténgalo alejado de otros objetos metálicos,

como sujetadores de papel, monedas, llaves, clavos,

tornillos, u otros objetos pequeños de metal que

puedan hacer una conexión de una terminal a otra.

Conectar en corto circuito las terminales de la batería

puede causar quemaduras o unincendio.

• NUNCA fuerce la unidad de batería para que

entre en el cargador. NO modifique la unidad de

batería en ninguna forma para que entre en un

EsPAñOl

Instrucciones Importantes de Seguridad

Para Todos los Cargadores de Baterías



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y

el producto. No seguir las advertencias y las

instrucciones puede provocar una descarga

eléctrica, un incendio y/o lesionesgraves.

• NO intente cargar el paquete de batería con ningún

cargador diferente a un cargador BLACK+DECKER. El

cargador y el paquete de batería BLACK+DECKER están

diseñados específicamente para funcionar juntos.

• Estos cargadores no fueron diseñados para ser

utilizados para más que cargar las baterías

recargables BLACK+DECKER. Cualquier otro uso

puede producir riesgo de incendios, descargas eléctricas

oelectrocución.

• No exponga el cargador a la lluvia o a lanieve.

• Tire del enchufe y no del cable cuando desconecte el

cargador. De esta forma se reduce el riesgo de daño al

enchufe ycable.

• Asegúrese de que el cable no sea ubicado de

manera que podría ser pisado, causar que alguien

tropiece con él o ser expuesto a otro tipo de daños

ydesgastes.

• No use un alargador a menos que sea

absolutamente necesario. El uso de un alargador

incorrecto podría producir riesgo de incendios, descargas

eléctricas oelectrocución.

• Cuando opere un cargador al exterior, hágalo

siempre en un lugar seco y use un alargador

apropiado para uso al exterior. El uso de un alargador

apropiado para uso al exterior reduce el riesgo de

descargaeléctrica.

• Los hilos del alargador deben ser de un calibre

apropiado (AWG o American Wire Gauge) para

su seguridad. Mientras menor sea el calibre del hilo,

mayor la capacidad del cable. Es decir, un hilo calibre

16 tiene mayor capacidad que uno de 18. Un cable de

un calibre insuficiente causará una caída en la tensión

de la línea dando por resultado una pérdida de energía

y sobrecalentamiento. Cuando se utilice más de un

alargador para completar el largo total, asegúrese que

los hilos de cada alargador tengan el calibre mínimo.

La tabla siguiente muestra el tamaño correcto a utilizar,

dependiendo de la longitud del cable y del amperaje

nominal de la placa de identificación. Si tiene dudas sobre

cuál calibre usar, use un calibre mayor. Cuanto menor sea

el número del calibre, más resistente será elcable.

asegúrese de que sus terminales estén protegidos

y debidamente aislados de los materiales que

pudieran entrar en contacto con ellos y provocar

uncortocircuito. NOTA: Las baterías de iones de LI-ion

no deben colocarse dentro del equipajeregistrado.

2. Para resultados óptimos durante tiempos prolongados

de almacenamiento, se recomienda almacenar la unidad

de batería completamente cargada en un lugar fresco y

seco fuera delcargador.

nOTA: Las unidades de batería no deberían almacenarse

completamente descargadas. La unidad de batería deberá

recargarse antes de serusada.

Instrucciones de Limpieza del Batería

Para limpiar la suciedad y grasa del exterior del cargador

puede usarse un paño o cepillo suave no metálico. No use

agua ni solucioneslimpiadoras.

El sello RBRC®

El sello RBRC® (Rechargeable Battery

Recycling Corporation) en las baterías

(ounidades de batería) de níquel cadmio,

níquel e hidruro metálico o de iones de

litio indica que el costo de reciclaje de

estas baterías (o unidades de batería) al llegar al final de

su vida de servicio ya ha sido pagado por BLACK+DECKER.

En algunas áreas, es ilegal depositar baterías de níquel

cadmio, níquel e hidruro metálico o de iones de litio

gastadas en la basura o la corriente de residuos sólidos

urbanos; el programa Call 2 Recycle® proporciona una

alternativaecológica.

Call 2 Recycle, Inc., en cooperación con BLACK+DECKER y

otros usuarios de baterías, han establecido programas en

los Estados Unidos y Canadá para facilitar la recolección

de baterías de níquel cadmio, níquel e hidruro metálico

o de iones de litio gastadas. Al llevar sus baterías de

níquel cadmio, níquel e hidruro metálico y de iones

de litio gastadas a un centro de servicio autorizado

por BLACK+DECKER o al minorista local para que sean

recicladas, ayuda a proteger el medio ambiente y a

conservar recursos naturales. También puede comunicarse

con el centro de reciclaje de su localidad para mayor

información sobre dónde llevar sus bateríasgastadas.

RBRC® es una marca comercial registrada de Call 2

Recycle,Inc.

Transporte



ADVERTENCIA: Peligro de incendio. No guarde

o transporte la batería de forma que los

terminarles expuestos de la misma puedan estar

en contacto con objetos metálicos. Por ejemplo,

no ponga la batería en delantales, bolsillos, cajas de

herramientas, estuches de productos, cajones, etc.,

junto con clavos, tornillos, y llaves, etc. sueltos. El

transporte de baterías puede causar incendios

si sus terminales inadvertidamente entran en

contacto con materiales conductores como

llaves, monedas, herramientas manuales y

otros por el estilo. El Reglamento sobre Materiales

Peligrosos (HMR) del Departamento de Transporte de

EE.UU. prohíbe transportar baterías comercialmente

o en aviones en el equipaje de mano A MENOS que

estén debidamente protegidas contra cortocircuitos.

Por lo tanto, cuando transporte baterías individuales,

ESPAÑOL

ajenos de naturaleza conductora, como el polvo de

esmerilado, las placas de metal, la lana de acero, el

papel de aluminio y otros, o cualquier acumulación

de partículas metálicas deberían mantenerse alejados

de las cavidades del cargador. Desenchufe siempre

el cargador cuando no haya una unidad de batería

en su cavidad. Desenchufe el cargador antes de

intentarlimpiarlo.

Carga de la Batería

NOTA: Para garantizar el máximo desempeño y la vida

útil de los paquetes de baterías de iones de litio, cargue la

batería por completo antes del primer uso.

1. Conecte el cargador en un tomacorriente apropiado

antes de insertar el paquete de batería.

2. Conecte el cargador y el paquete de baterías,

asegurándose que la batería esté completamente

asentada. La luz (carga) parpadeará continuamente

indicando que el proceso de carga ha comenzado.

3. La terminación de la carga se indicará por la luz que

permanece encendida continuamente. El paquete de

batería está completamente cargado y se puede retirar y

usar en este momento o dejarse en el cargador.

NOTA: Para retirar el paquete de la batería, algunos

cargadores requieren que se presione el botón de liberación

del paquete de batería.

Indicadores

Unidad en Proceso de Carga

Unidad Cargada

Restraso por Unidad Caliente/Fría*

Mala batería

Si el cargador indica un patrón de parpadeo defectuoso de

la batería, no continúe cargando esta batería. Devuélvalo

a un centro de servicio o un sitio de recolección para su

reciclaje.

Un cargador no cargará una batería defectuosa. El cargador

que se niega a encenderse podría indicar un problema con

el cargador.

NOTA: Si el cargador no quiere encender, lleve el cargador y

el paquete de batería para que los prueben en un centro de

servicio autorizado.

Permanencia de la Unidad de Batería en el Cargador

El cargador y la unidad de batería pueden dejarse

conectados con la luz del cargador indicando que la unidad

está cargada.

Retraso por Batería Caliente/Fría

Cuando el cargador detecta que una batería está demasiado

caliente o demasiado fría, inicia automáticamente un

Retraso por batería caliente/fría y suspende la carga hasta

que la batería alcanza una temperatura adecuada. En ese

momento, el cargador inicia automáticamente el modo

de carga de la batería. Esta función garantiza la máxima

duración de la batería.

Calibre mínimo de conjuntos de cables

Voltios

Longitud total del cable en pies

(metros)

120V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

240V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)

Amperaje

nominal

AWG

Más de No

Más de

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado

• No coloque ningún objeto encima del cargador

ni coloque a este sobre una superficie blanda

que pudiera bloquear las ranuras de ventilación

y resultar en un calor interno excesivo. Coloque

el cargador en un lugar alejado de cualquier fuente

de calor. El cargador se ventila a través de las ranuras

que se encuentran en la parte superior e inferior de la

cajaprotectora.

• No opere el cargador si su cable o enchufe

estándañados–reemplácelos de inmediato.

• No opere el cargador si ha recibido un golpe agudo,

si se ha caído o si ha sido dañado de alguna otra

forma. Llévelo a un centro de servicioautorizado.

• No desarme el cargador; llévelo a un centro de

servicio autorizado cuando deba ser reparado. Si es

reensamblado incorrectamente, puede causar descargas

eléctricas, electrocución oincendios.

• Desenchufe el cargador antes de intentar limpiarlo.

Esto reducirá el riesgo de descargas eléctricas. El

retirar el paquete de baterías no reducirá esteriesgo.

• NUNCA intente conectar 2 cargadores entresí.

• El cargador está diseñado para operar con una

corriente eléctrica estándar residencial de 120 V. No

intente usarlo con ningún otro voltaje. Esto no aplica

al cargadorvehicular.



ADVERTENCIA: Peligro de descarga eléctrica. No

permita que ningún líquido se introduzca en el

cargador. Puede producir descargas eléctricas.



ADVERTENCIA: Peligro de quemaduras. No sumerja

la unidad de batería en líquido de ningún tipo ni

permita que se introduzca ningún tipo de líquido a

la unidad de batería. Nunca intente abrir la unidad

de batería por ningún motivo. Si la caja plástica de la

unidad de batería se triza o rompe, llévela a un centro

de servicio para su reciclaje.



ATENCIÓN: Peligro de quemaduras. Para reducir el

riesgo de lesiones, sólo cargue unidades de batería

recargables BLACK+DECKER marca. BLACK+DECKER

Otros tipos de batería podrían sobrecalentarse y

reventar lo que podría resultar en lesiones corporales y

daños a supropiedad.



ATENCIÓN: Bajo ciertas condiciones, cuando el

cargador está enchufado a una toma de corriente,

el cargador puede hacer cortocircuito si entra en

contacto con algún material ajeno. Los materiales

ESPAÑOL

Una batería fría puede cargar más lentamente que una

batería caliente.

Notas Importantes Sobre la Carga

1. Se puede obtener una mayor duración y un mejor

rendimiento si la unidad de batería se carga a una

temperatura ambiente de 18 °C– 24 °C (65 °F– 75 °F).

NO cargue cuando el paquete de batería esté debajo de

+4,5 °C (+40 °F), o arriba de +40 °C (+104 °F). Esto es

importante y evitará causar daños graves a la batería.

2. Puede que el cargador y la unidad de batería se

calienten ligeramente durante el proceso de carga.

Esto es normal y no representa ningún problema. Para

facilitar el enfriamiento de la unidad de batería después

del uso, evite colocar el cargador o la unidad de batería

en un lugar cálido, como un cobertizo metálico o un

remolque sin aislamiento térmico.

3. Si la unidad de batería no se carga correctamente:

a. Verifique el funcionamiento de la toma enchufando

una lámpara u otro aparato;

b. Revise que la toma de corriente no esté conectada a

un interruptor de luz que corte la corriente cuando

se corte la luz;

c. Mueva el cargador y la unidad de batería a

un lugar donde la temperatura ambiental sea

aproximadamente 18 °C– 24 °C (65 °F– 75 °F);

d. Si el problema de carga continúa, lleve la

herramienta, unidad de batería y el cargador a su

centro de servicio local.

4. La unidad de batería debería ser recargada cuando

no sea capaz de producir suficiente potencia para

trabajos que eran fácilmente realizados antes. NO

CONTINÚE usándola bajo estas circunstancias. Siga el

procedimiento de carga. También puede cargar una

unidad de batería que haya sido usada parcialmente

cuando lo desee, sin dañarla.

5. Los materiales ajenos conductores por naturaleza, tales

como, pero sin limitarse a, el polvo del esmerilado, las

virutas metálicas, la lana de acero, el papel de aluminio o

cualquier acumulación de partículas metálicas deberían

mantenerse alejados de las cavidades del cargador.

Desenchufe siempre el cargador de la toma de corriente

cuando no haya una unidad de batería en su cavidad.

Desenchufe el cargador antes de intentar limpiarlo.

6. No congele ni sumerja el cargador en agua o cualquier

otro líquido.

Instrucciones de Limpieza del Cargador



ADVERTENCIA: Riesgo de descarga eléctrica.

Desconecte el cargador del tomacorriente de CA

antes de limpiarlo. Para limpiar la suciedad y

grasa del exterior del cargador puede usarse un

paño o cepillo suave no metálico. No use agua ni

solucioneslimpiadoras.

MONTAJE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste

o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

USO PRETENDIDO

Este rotomartillo está diseñado para aplicaciones de

atornillado de impacto domésticas. La función de impacto

hace esta herramienta particularmente útil para introducir

sujetadores en madera, metal y concreto.

NO use bajo condiciones húmedas o en presencia de

líquidos o gases inflamables.

NO permita que niños estén en contacto con la

herramienta. Se requiere supervisión cuando operadores sin

experiencia operen esta herramienta.

Fig. B

Mandril de liberación rápida (Fig.A, B)

NOTA: El mandril acepta sólo accesorios hexagonales de

6,4 mm (1/4”). No use brocas más cortas a 51mm (2").

Brocas más cortas pueden atorarse en el mandril.

Coloque el botón de avance/reversa

2

en la posición de

bloqueo de apagado (central) y retire el paquete de batería

antes de cambiar los accesorios.

Para instalar un accesorio, jale el collar de mandril

4

lejos

del frente de la herramienta e inserte completamente el

accesorio en el mandril de liberación rápida

5

. El accesorio

está asegurado en su lugar (Fig. B).

Para retirar un accesorio, jale el collar de mandril

4

lejos

del frente de la herramienta. Retire el accesorio del mandril

de liberación rápida

5

(Fig.B).

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste

o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

EsPAñOl

Posición Adecuada de las Manos (Fig. D)



ADVERTENCIA: Para reducir el riesgo de lesión

personal grave, tenga SIEMPRE las manos en una

posición adecuada como se muestra.



ADVERTENCIA: Para reducir el riesgo de lesión

personal grave, sujete SIEMPRE bien en caso de que

haya una reacción repentina.

La posición de manos adecuada requiere una mano en la

manija principal

3

Cómo Instalar y Retirar la Unidad de

Batería (Fig. C)

nOTA: Para mejores resultados, verifique que su unidad de

batería esté completamentecargada.

Para instalar la unidad de batería

8

en el mango de la

herramienta, alinee la unidad de batería con los rieles en

el interior del mango de la herramienta y deslícela en el

mango hasta que la unidad de batería quede firmemente

insertada en la herramienta; verifique que ésta no se

salgasola.

Para retirar la unidad de batería de la herramienta, presione

el botón de liberación

9

y tire firmemente de la de batería

para sacarla del mango de la herramienta. Insértela en el

cargador tal como se describe en la sección del cargador de

estemanual.

Fig.C

Linterna LED Fig. A



PRECAUCIÓN: No mire directamente la luz de

trabajo. Podría resultar en lesiones oculares serias.

Hay una linterna

ubicada en el pie del taladro cerca de la

ranura de almacenamiento de broca

. La linterna se activa

cuando se aprieta el interruptor de gatillo.

nOTA: La luz de trabajo es para iluminar la superficie de

trabajo inmediata y no se pretende que se use como una

linterna.

Almacenamiento de broca a bordo Fig. A

Una ranura de almacenamiento de broca

está integrada

en el pie del taladro.

Fig.D

Gatillo de Velocidad Variable y Botón de

Control de Avance/Reversa (Fig. A)

La herramienta se ENCIENDE y APAGA al jalar y liberar el

gatillo de velocidad variable

1

. Mientras más se jale el

gatillo, mayor será la velocidad de la herramienta.

Un botón de control de avance/reversa

determina la

dirección de rotación de la herramienta y también sirve

como un botón de bloqueo de apagado.

• Para seleccionar la rotación de avance, libere el gatillo

y presione el botón de control de avance/reversa en el

lado derecho de la herramienta.

• Para seleccionar la reversa, presione el botón de

control de avance/reversa en el lado izquierdo de la

herramienta.

nOTA: La posición central del botón de control bloquea

la herramienta en la posición apagada. Cuando cambie la

posición del botón de control, asegúrese que se libere el

gatillo.

nOTA: No se recomienda el uso continuo en rango de

velocidad variable. Puede dañar el interruptor y se debe

evitar.

nOTA: La primera vez que se opere la herramienta después

de cambiar la dirección de rotación, puede escuchar un clic

al encender. Esto es normal y no indica un problema.

Uso (Fig. A)



ADVERTENCIA: Utilice solamente accesorios de

impacto. Los accesorios sin impacto pueden romperse

y causar una situación peligrosa. Inspeccione los

accesorios antes de utilizarlos para asegurarse de que

no contengan rajas.



ATENCIÓN: Asegúrese que el sujetador y/o el sistema

tolerarán el nivel de par de apriete generado por la

herramienta. Un par de apriete excesivo podría causar

rompimiento y posibles lesiones corporales.

1. Coloque el accesorio en la cabeza del sujetador.

Mantenga la herramienta apuntada directamente

alsujetador.

2. Presione el interruptor

para iniciar la operación.

Suelte el interruptor para detener la operación.

Siempre revise el par torsor con una llave de ajuste

dinamométrica ya que el par de ajuste es afectado por

muchos factores, incluyendo los siguientes:

ESPAÑOL

- Voltaje: El bajo voltaje por una batería o pila

casi completamente descargada reducirá el par

deajuste.

- Tamaño del accesorio: El no utilizar el tamaño de

accesorio correcto causará una reducción en el par

deajuste.

- Tamaño del perno: Los diámetros mayores de

pernos generalmente requieren un mayor par de

ajuste. El par de ajuste también varía de acuerdo a

largo, grado y coeficiente de par de apriete.

- Perno: Asegúrese que todos los hilos estén libres

de óxido y otros desechos para permitir un par de

ajuste apropiado.

- Material: El tipo de material y acabado de la

superficie del material afectará el par de ajuste.

- Tiempo de ajuste: Un tiempo mayor de ajuste

aumenta el par de ajuste. Un tiempo de ajuste

mayor al recomendado podría poner demasiada

tensión sobre los sujetadores o hacer que se rueden

o dañen.

Accesorios



ADVERTENCIA: Debido a que no se han probado

con este producto otros accesorios que no sean los que

ofrece BLACK+DECKER, el uso de dichos accesorios con

esta herramienta podría ser peligroso. Para reducir el

riesgo de lesiones, con este producto deben usarse sólo

los accesorios recomendados porBLACK+DECKER.

Los accesorios que se recomiendan para utilizar con la

herramienta están disponibles a un costo adicional en

su distribuidor local o en un centro de mantenimiento

autorizado. Si necesita ayuda para localizar algún accesorio,

póngase en contacto com BLACK+DECKER, llame al 1-800-

544-6986 .

Limpieza



ADVERTENCIA: Sople la suciedad y el polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada

ANSIZ87.1 al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herramienta. Estos productos químicos

pueden debilitar los materiales plásticos utilizados

en estas piezas. Utilice un paño humedecido sólo con

agua y jabón neutro. Nunca permita que penetre

líquido dentro de la herramienta ni sumerja ninguna

de las piezas en unlíquido.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste

o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

Reparaciones

El Cargador y las unidades de batería no pueden

serreparados. El cargador y la unidad de batería no

contienen piezas reparables.



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección

y el cambio de las escobillas, cuando proceda) deben

ser realizados en un centro de mantenimiento en la

fábrica u en un centro de mantenimiento autorizado .

Utilice siempre piezas de repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de Servicio más cercano

CULIACAN, SIN

Blvd. Emiliano Zapata 5400-1 Poniente Col.

San Rafael

(667) 717 89 99

GUADALAJARA, JAL

Av. La Paz #1779 - Col. Americana Sector

Juárez

(33) 3825 6978

MEXICO, D.F.

Eje Central Lázaro Cárdenas No. 18 - Local

D, Col. Obrera

(55) 5588 9377

MERIDA, YUC

Calle 63 #459-A - Col. Centro (999) 928 5038

MONTERREY, N.L.

Av. Francisco I. Madero 831 Poniente - Col.

Centro

(818) 375 23 13

PUEBLA, PUE

17 Norte #205 - Col. Centro (222) 246 3714

QUERETARO, QRO

Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14

SAN LUIS POTOSI, SLP

Av. Universidad 1525 - Col. San Luis (444) 814 2383

TORREON, COAH

Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col.

Remes

(229) 921 7016

VILLAHERMOSA, TAB

Constitución 516-A - Col. Centro (993) 312 5111

PARA OTRASLOCALIDADES:

Si se encuentra en México, por favor llame al

(55) 5326 7100

Si se encuentra en U.S., por favor llame al

1-800-544-6986

EsPAñOl

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye

la reparación o reposición del producto y/o componentes

sin cargo alguno para el cliente, incluyendo mano de obra,

así como los gastos de transportación razonablemente

erogados derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado

por personas distintas a las enlistadas al final de

estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

Importado por: BLACK+DECKER. Tool Co. S.A. de C.V.

Avenida Antonio Dovali Jaime, # 70 Torre B Piso 9

Colonia La Fe, Santa Fé

Código Postal : 01210

Delegación Alvaro Obregón

México D.F.

Tel. (52) 555-326-7100

R.F.C.: BDE810626-1W7

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• sERViCiO En gARAnTÍA: Si completa esta tarjeta,

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• COnFiRMATCiÓn DE PROPiEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA sU sEgURiDAD: Si registra el producto,

podremos comunicarnos con usted en el caso

improbable que se deba enviar una notificación de

seguridad conforme a la Federal Consumer Safety

Act (Ley Federal de Seguridad de Productos para

elConsumidor).

Registro en línea en www.BlackandDecker.com/NewOwner..

EsPAñOl

aplica a los accesorios. Esta garantía le da derechos legales

específicos y puede tener otros derechos que varían

de estado a estado o de una provincia a otra. Si tiene

cualquier pregunta, póngase en contacto con el gerente

de su Centro de Servicio BLACK+DECKER más cercano.

Este producto no está diseñado para uso comercial, y de

forma correspondiente, tal uso comercial de este producto

anulará la garantía. Se renuncia a todas las demás garantías,

expresas o implícitas, por medio del presente.

AMÉRICA LATINA: Esta garantía no aplica a productos

vendidos en América Latina. Para productos vendidos en

América Latina, revise la información de garantía específica

contenida en el empaque, llame a la compañía local o

consulte la página de Internet respecto a talinformación.

Imported by.Black & Decker (U.S.) Inc.,

701 E. Joppa Rd.

Towson, MD 21286

BlackandDecker.com

(1-800-544-6986)

Detección de problemas

Problema Causa posible Solución posible

• La unidad no enciende. • El paquete de baterías no

está cargado.

• Verifique los requisitos de carga del

paquete de baterías.

• El paquete de baterías no carga. • El cargador no está enchufado. • Enchufe el cargador en un

tomacorriente que funcione. Consulte

Notas importantes sobre la carga

para conocer más detalles.

• La temperatura ambiental

está demasiado caliente o

demasiado fría.

• Traslade el cargador y el paquete de

baterías a una temperatura ambiental

que esté por encima de 4,5 °C (40 °F) o

por debajo de 40 °C (104 °F).

Para conocer la ubicación del centro de servicio más cercano a fin de recibir ayuda con su producto, visite nuestro sitio

Web www.blackanddecker.com.mx o llame a la línea de ayuda BLACK+DECKER al 01 800 847 2309/01 800 847 2312.

GARANTÍA LIMITADA DE DOS AÑOS

Black & Decker (EUA) Inc. garantiza que este producto

está libre de defectos en material o mano de obra por un

periodo de dos (2) años a partir de la fecha de compra,

previendo que el producto se use en un ambiente

doméstico. Esta garantía limitada no cubre fallas debidas

a abuso, daño accidental o cuando se hayan realizado o

intentado reparaciones por cualquier otra persona diferente

a BLACK+DECKER y sus Centros de Servicio Autorizados.

Un producto defectuoso que cumpla con las condiciones

de la garantía establecidas en el presente se reemplazará o

reparará sin cargo en cualquiera de dos maneras:

La primera, que resultará en intercambios únicamente,

es devolver el producto al minorista en donde se compró

(previendo que la tienda sea un minorista participante).

Las devoluciones se deben realizar dentro del periodo

de tiempo de la política de intercambios del minorista.

Se puede requerir un comprobante de compra. Por favor

revise con el minorista su política de devolución específica

respecto a los límites de tiempo para devoluciones o

intercambios. La segunda opción es llevar o enviar el

producto (prepagado) a un Centro de Servicio propiedad

o autorizado por BLACK+DECKER para reparación o

reemplazo a opción de BLACK+DECKER. Se puede requerir

un comprobante de compra. Los centros de servicio

propiedad o autorizados por BLACK+DECKER se indican

en línea en www.blackanddecker.com. Esta garantía no

06/19 Part No. N656813

Black & Decker (U.S.) Inc. 701 East Joppa Road, Towson, MD 21286

BLACK + DECKER 20V MAX*

Compatible battery packs and chargers / Blocs-piles et chargeurs compatibles /

Baterías y cargadores compatibles

20V Max* Li-Ion

Battery Packs

Blocs-piles

Baterías

LBXR20, LBXR20BT**, LBXR2020, LBXR2520, LB2X3020, LB2X4020,

Chargers

Chargeurs

Cargadores

LCS20, L2AFC, L2AFCBST, LCS201, LCS1620, L2AFC, L2AFCBST, LCS200, BDCA202

* Maximum initial battery voltage (measured without a workload) is 12, 20 or 60 volts. Nominal voltage is 10.8, 18 or 54.

* La tension initiale maximum du bloc-piles (mesurée à vide) est de 12, 20 ou 60 volts. La tension nominale est de 10,8, 18 ou 54.

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 12, 20 o 60 voltios. El voltaje nominal es de 10,8, 18 o 54.

**BT - Bluetooth®

NOTE: The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth®, SIG, Inc. and any use of

such marks by Black + Decker is under license. Other trademarks and trade names are those of their respective owners.

REMARQUE : le mot servant de marque et les logos Bluetooth® sont des marques déposées appartenant à Bluetooth

SIG, Inc. et toute utilisation de ces marques par Black + Decker est sous licence. Les autres marques de commerce et noms

commerciaux sont ceux de leurs détenteurs respectifs.

NOTA: La palabra y los logotipos de Bluetooth® son marcas registradas propiedad de Bluetooth®, SIG, Inc. y Black +

Decker utiliza dichas marcas bajo licencia. Otras marcas comerciales y nombres comerciales pertenecen a sus respectivos

propietarios.

Black+Decker BD2KITCDIBC 20-Volt MAX Cordless 3/8" Drill and 1/4" Impact Driver Combo Kit

Product's Documents

INSTRUCTION MANUAL

Specifications

Black+Decker BD2KITCDIBC Questions and Answers
