Karcher 6.368-093.0 iSolar 400 Advanced 1100-1300 l/h User Manual

iSolar 400

iSolar 800

001

59687220 02/19

Deutsch 3

English 7

Français 11

Italiano 15

Nederlands 19

Español 23

Português 27

Dansk 31

Norsk 34

Svenska 37

Suomi 40

Ελληνικά 44

Türkçe 48

Русский 52

Magyar 56

Čeština 60

Slovenščina 64

Polski 67

Româneşte 71

Slovenčina 75

Hrvatski 79

Srpski 83

Български 87

Eesti 91

Latviešu 95

Lietuviškai 99

Українська 103

- 1

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi-

nalbetriebsanleitung, handeln Sie danach

und bewahren Sie diese für späteren Ge-

brauch oder für Nachbesitzer auf.

In dieser Betriebsanleitung wird die Bedie-

nung des Solarreinigungssets iSolar 400

und iSolar 800 beschrieben.

Bei der iSolar 800 sind es zwei gegenläufi-

ge Bürsten für die Reinigung der Module,

bei der iSolar 400 ist es eine.

Das Solarreinigungsset ist kombinier-

bar aus folgendem Zubehör:

Teleskoplanzen in unterschiedlichen Län-

gen für iSolar 400 und iSolar 800:

– 4.107-052.0 - 14 m

4.107-053.0 - 10 m (GFK)

4.107-055.0 - 10 m (Karbon)

4.107-054.0 - 7 m (GFK)

– Hochdruckschläuche in unterschiedli-

chen Längen, passend zur Telesko-

planze:

6.392-976.0 - 14 m

6.392-977.0 - 10 m

6.392-978.0 - 7 m

– Reinigungsbürsten für iSolar 800

6.368-094.0 - für Wassermenge 700 -

1000 l/h

6.368-095.0 - für Wassermenge 1000 -

1300 l/h

– Reinigungsbürsten für iSolar 400

6.368-092.0 - für Wassermenge 700 -

1000 l/h

6.368-093.0 - für Wassermenge 1050 -

1300 l/h

Die Beschreibung der Teleskoplanze ist in

einer separaten Betriebsanleitung be-

schrieben, die der Teleskoplanze beiliegt.

Bestell-Nr. 6.988-152.0

Bei Reinigungsarbeiten vom Dach aus be-

steht Absturzgefahr, nur mit entsprechen-

der Schutzausrüstung arbeiten, und nur

wenn zugelassene Befestigungspunkte am

Dach vorhanden sind.

Leitungswasser wird durch den Wasserent-

härter entmineralisiert. Durch gute Reini-

gungseigenschaften verursacht es keine

Beschädigungen bzw. Kalkrückstände auf

der Moduloberfläche.

Das Solarreinigungsset kann mit den ge-

werblichen KÄRCHER-Hochdruckreinigern

mit einer Wassermenge von 700 - 1000 l/h

oder von 1000 - 1300 l/h verwendet werden.

– Das Solarreinigungsset dient zur Reini-

gung herkömmlicher Solarmodulen mit

glatter Oberfläche.

– Die Teleskoplanze darf nur zum Arbei-

ten mit den Reinigungsbürsten benutzt

werden. Der Anschluss anderer Zube-

höre ist verboten.

– Das Anschließen der Reinigungsbürs-

ten direkt an das Strahlrohr des Hoch-

druckreinigers ist nicht erlaubt (Beschä-

digungsgefahr des Bürstenantriebs!)

Die Verpackungsmaterialien sind recy-

clebar. Bitte werfen Sie die Verpackun-

gen nicht in den Hausmüll, sondern führen

Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyc-

lingfähige Materialien, die einer Ver-

wertung zugeführt werden sollten.

Bitte entsorgen Sie Altgeräte deshalb über

geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin-

den Sie unter:

www.kaercher.de/REACH

In jedem Land gelten die von unserer zu-

ständigen Vertriebsgesellschaft herausge-

gebenen Garantiebedingungen. Etwaige

Störungen an Ihrem Gerät beseitigen wir

innerhalb der Garantiefrist kostenlos, so-

fern ein Material- oder Herstellungsfehler

die Ursache sein sollte. Im Garantiefall

wenden Sie sich bitte mit Kaufbeleg an Ih-

ren Händler oder die nächste autorisierte

Kundendienststelle.

Verwenden Sie ausschließlich Original

KÄRCHER Ersatzteile.

Informationen über Zubehör und Ersatztei-

le finden Sie unter www.kaercher.com.

 GEFAHR

Warnt vor einer unmittelbar drohenden Ge-

fahr, die zu schweren Körperverletzungen

oder zum Tod führt.

몇 WARNUNG

Warnt vor einer möglicherweise gefährli-

chen Situation, die zu schweren Körperver-

letzungen oder zum Tod führen könnte.

VORSICHT

Hinweis auf eine möglicherweise gefährli-

che Situation, die zu leichten Verletzungen

oder zu Sachschäden führen kann.

– Das Gerät mit den Arbeitseinrichtungen

ist vor Benutzung auf den ordnungsge-

mäßen Zustand und die Betriebssicher-

heit zu prüfen. Falls der Zustand nicht

einwandfrei ist, darf es nicht benutzt

werden.

– Gewährleistungsbedingungen der Mo-

dulhersteller beachten!

– Dieses Gerät ist nicht dafür bestimmt,

durch Personen mit eingeschränkten

physischen, sensorischen oder geisti-

gen Fähigkeiten benutzt zu werden.

Das Gerät darf nicht von Kindern oder

nicht unterwiesenen Personen betrie-

ben werden.

Kinder sollten beaufsichtigt werden, um

sicherzustellen, dass sie nicht mit dem

Gerät spielen.

– Die Teleskoplanze darf nur zum Arbei-

ten mit den Reinigungsbürsten benutzt

werden. Der Anschluss anderer Zube-

höre ist verboten.

– Das Anschließen der Reinigungsbürs-

ten direkt an Strahlrohr und Handspritz-

pistole des Hochdruckreinigers führt zu

Beschädigung des Antriebs der Reini-

gungsbürsten und ist unzulässig!

– Drehmoment durch drehende Bürste,

Teleskoplanze beim Arbeiten gut fest-

halten, besonders bei weit oder ganz

ausgezogener Teleskoplanze.

– Bei Reinigungsarbeiten für einen siche-

ren Stand sorgen.

– Module vor der Reinigung auf Beschä-

digung überprüfen (Risse, Kratzer, Un-

dichtheit etc.). Beschädigte Module

dürfen nicht gereinigt werden.

– Bei Beendigung des Reinigungsbe-

triebs den Hochdruckreiniger ausschal-

ten, Wasserversorgung zum Gerät

schließen, System durch Öffnen des

Absperrhahn drucklos machen, dann

Hochdruckschlauch von der Telesko-

planze trennen.

– Maximale Wassertemperatur 40 °C

(beachten Sie die Hinweise ihres Hoch-

druckreinigers).

– Beachten Sie die Sicherheitshinweise

Ihres Hochdruckreinigers.

– Reinigungsarbeiten mit mindestens 2

Personen durchführen.

Reinigungsarbeiten von einer Leiter

aus sind nicht zulässig.

– Das Gerät darf nur von Personen be-

nutzt werden, die in der Handhabung

unterwiesen und ausdrücklich mit der

Benutzung beauftragt sind.

– Unter www.kaercher.com gibt es das

Anwendungsvideo iSolar mit wichti-

gen Informationen zum Arbeiten mit

dem Solarreinigungsset. Unbedingt

anschauen!

Inhalt

Inhalt . . . . . . . . . . . . . . . . . . . . DE 1

Solarreinigungsset. . . . . . . . . . DE 1

Allgemeine Hinweise . . . . . . . . DE 1

Sicherheitshinweise. . . . . . . . . DE 1

Gerätebeschreibung . . . . . . . . DE 2

Vorbereitung . . . . . . . . . . . . . . DE 2

Bedienung . . . . . . . . . . . . . . . . DE 3

Transport und Lagerung . . . . . DE 3

Störungshilfe . . . . . . . . . . . . . . DE 4

Einbauerklärung . . . . . . . . . . . DE 4

Solarreinigungsset

Zubehör (optional erhältlich)

Persönliche Schutzausrüstung

Wasserenthärtung

Bestimmungsgemäße Verwendung

Vorhersehbarer Fehlgebrauch

Allgemeine Hinweise

Umweltschutz

Garantie

Ersatzteile

Symbole in der Betriebsanleitung

Sicherheitshinweise

Anwendung

Sicherheitshinweise zur Bedienung

3DE

- 2

 GEFAHR

Lebensgefahr!

– Leitungen und Bauteile von Photovolta-

ik-Anlagen führen bei Lichteinfall stän-

dig elektrischen Spannung. Berührung

stromführender Teile kann zu Strom-

schlag führen und ist untersagt.

Keine Reinigungsarbeiten in der Nähe

von Hochspannungsleitungen oder an-

deren elektrischen Einrichtungen aus-

führen.

Besonderes Augenmerk auf die Hand-

habung mit der Teleskoplanze in Nähe

von Hochspannungsleitungen richten.

몇 WARNUNG

Absturzgefahr! Bei Reinigungsarbeiten in

größeren Höhen.

– Persönliche Schutzausrüstung verwen-

den, zugelassene Befestigungspunkte

müssen vorhanden sein und genutzt

werden.

Bitte folgende Normen bezüglich siche-

rem Arbeiten mit Schutzausrüstung be-

achten: z.B. EN 358, EN 361, EN813,

EN1497

Durch Sicherungsseil und Hochdruck-

schlauch besteht Stolpergefahr, immer

auf sorgfältig abgelegten Hochdruck-

schlauch und Sicherungsseil achten.

Sicherheitsgerechte Aufstiegshilfen

(z.B Gerüst oder Hubarbeitsbühnen)

müssen vorhanden sein.

Sicherstellen dass die zulässige Dach-

belastung bei Reinigungsarbeiten vom

Dach aus nicht überschritten wird. Bei

Unsicherheiten den Bauträger kontak-

tieren.

Vorsicht bei Asbestzement-Wellplatten,

Bitumen-Wellplatten, Lichtkuppeln oder

Glasdächer, alten oder beschädigten

Ziegeln. Diese nur auf besonderen

Lauf- oder Arbeitsstegen betreten.

Griffe, Tritte, Geländer, Podeste, Lei-

tern frei von Schmutz halten.

Reinigungsarbeiten nicht bei starkem

WInd ausführen.

Rutschgefahr!

– Nicht bei feuchten Witterungsbedingun-

gen das Dach betreten.

Verletzungsgefahr!

– Niemals die rotierende Bürste mit den

Fingern berühren.

– Vor den Reinigungsarbeiten auf dem

Dach muss ein ausreichend großer Be-

reich am Boden durch Absperrbänder

und/oder Schilder „Vorsicht Dacharbei-

ten“ abgesichert werden.

Durch herabfallende Gegenstände kön-

nen Personen verletzt werden. Wäh-

rend den Reinigungsarbeiten Personen

vom Reinigungsbereich fernhalten.

Bei der Arbeit geeignete Schutzhand-

schuhe, Schutzbrille und Schutzklei-

dung tragen.

VORSICHT

Bruchgefahr!

– Module können durch Betreten beschä-

digt werden, Module nicht betreten.

Bei hohen Außentemperaturen ist es

empfehlenswert, das Wasser vorzu-

wärmen (max. 40 °C) um Spannungen

im Glas durch hohe Temperaturunter-

schiede zu vermeiden. Reinigung bes-

ser dann vornehmen wenn die Module

nicht der Sonneneinstrahlung ausge-

setzt sind.

Beschädigungsgefahr!

– Verschmutzte und trockene Bürsten

können die Moduloberfläche beschädi-

gen. Borsten stets frei von Schmutz

oder Sand halten.

Nicht mit Teleskoplanze oder Reini-

gungsbürste auf die Oberflächen schla-

gen oder darauf kratzen.

Bürsten nicht über trockene Module

schieben.

Reinigungsarbeiten nicht bei Minus-

temperaturen vornehmen.

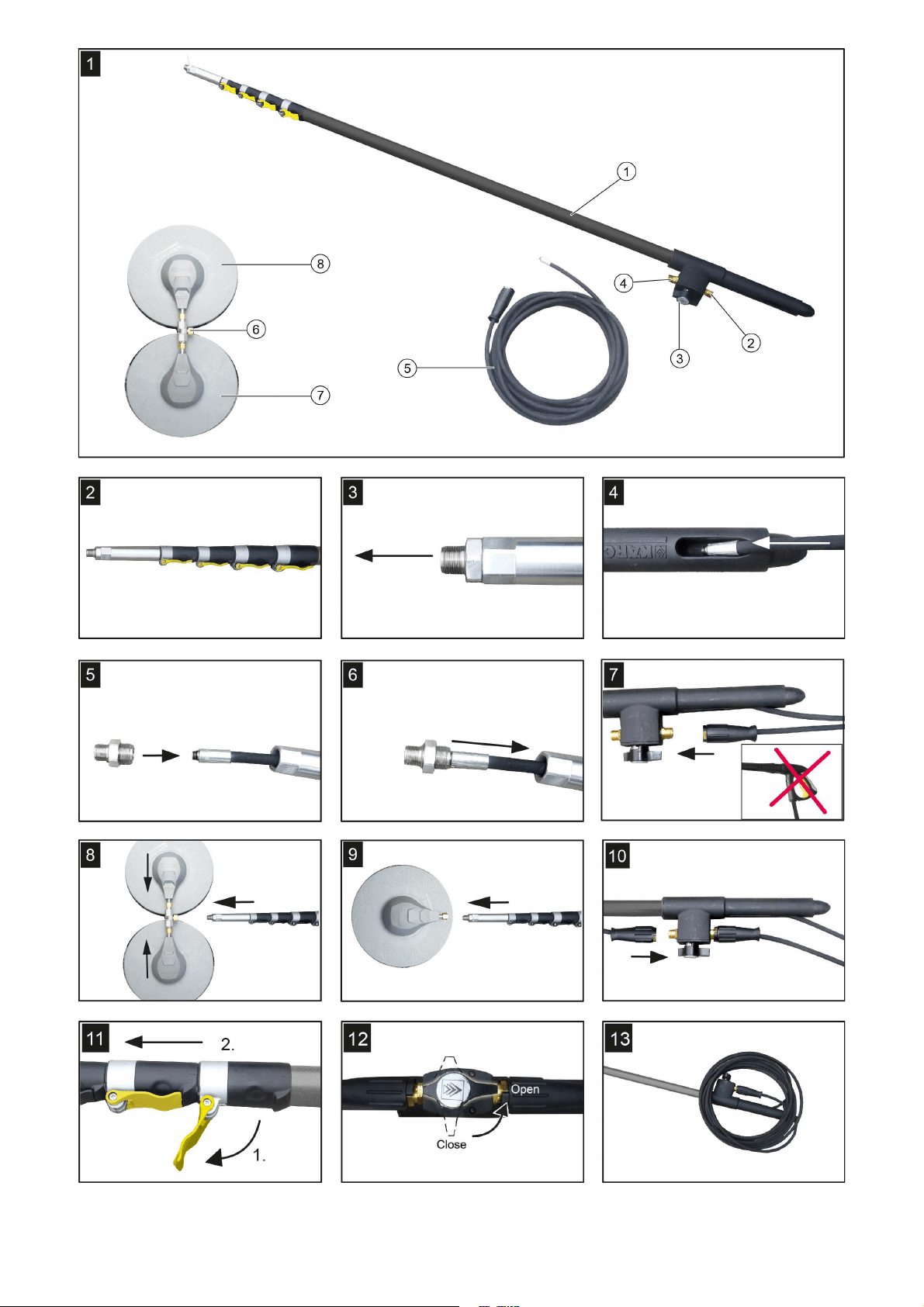

Abbildungen siehe Seite 2

Abbildung

1 Teleskoplanze

2 Anschluss für Hochdruckschlauch Te-

leskoplanze

3 Absperrhahn

4 Anschluss für Hochdruckschlauch vom

Hochdruckreiniger

5 Hochdruckschlauch Teleskoplanze

6 Verteiler

(nur iSolar 800)

7 Reinigungsbürste links (Drehrichtung

gegen den Uhrzeigersinn)

(nur iSolar 800)

8 Reinigungsbürste rechts (Drehrichtung

im Uhrzeigersinn)

9 Verriegelungshebel

10 Anschlussgewinde

 Vor den Reinigungsarbeiten auf dem

Dach muss ein ausreichend großer Be-

reich am Boden durch Absperrbänder

und/oder Schilder „Vorsicht Dacharbei-

ten“ abgesichert werden.

Abbildung

 Teleskoplanze vollständig zusammen-

schieben.

Abbildung

 Anschlussgewinde aus Teleskoplanze

herausdrehen.

Abbildung

 Hochdruckschlauch vollständig abwi-

ckeln und der Länge nach auslegen.

 Dünnes Ende des Hochdruckschlau-

ches soweit in Führung der Telesko-

planze einschieben bis es vorne aus

der Lanze herauskommt.

Abbildung

 Anschlussgewinde auf Hochdruck-

schlauch schrauben. Lösbaren Metall-

kleber verwenden (z.B Loctide 243).

Hinweis: Zum Festziehen Innensechs-

kantschlüssel SW 6 verwenden.

Abbildung

 Anschlussgewinde ca. 1,5 cm tief in

Gewinde von Teleskoplanze einschrau-

ben und mit Mutter kontern.

Hinweis: Darauf achten dass die Mut-

ter nicht in das dünnere Gewinde über-

steht.

Abbildung

 Hochdruckschlauch an Teleskoplanze

anschließen.

Achtung: Der Betrieb der Reinigungs-

bürsten an der Handspritzpistole des

Hochdruckreinigers führt zu Beschädi-

gung des Antriebs der Reinigungsbürs-

ten und ist unzulässig!

Hinweis zum Arbeiten mit einem Strahl-

rohr: Kann aufgrund der Reinigungsbedin-

gungen mit einem Standard- bzw. flexiblem

Strahlrohr (Sonderzubehör) gearbeitet

werden, muss anstelle der Handspritzpisto-

le ein Kugelhahn (Sonderzubehör) zwi-

schen dem Hochdruckschlauch des Hoch-

druckreinigers und dem Strahlrohr einge-

baut werden, siehe Kapitel „Sonderzube-

hör“.

Abbildung

 Reinigungsbürsten auf Anschluss vom

Verteiler schrauben, noch nicht festzie-

hen. Auf Drehrichtung der Bürsten ach-

ten!

 Die Bürsten zur Montage auf einen ebe-

nen Untergrund legen und Bürsten fest-

ziehen.

 Verteiler mit montierten Bürsten auf An-

schluss der Teleskoplanze schrauben

und festziehen.

Gerätebeschreibung

Vorbereitung

Absicherung des

Reinigungsbereichs vornehmen

Hochdruckschlauch an

Teleskoplanze montieren

Reinigungsbürsten mit Verteiler

und Teleskoplanze verbinden (nur

iSolar 800)

4 DE

- 3

Abbildung

 Reinigungsbürste auf Anschluss der

Teleskoplanze schrauben und festzie-

hen.

Abbildung

 Hochdruckschlauch des Hochdruckrei-

nigers an Teleskoplanze anschließen.

Hinweis: Vorher die Handspritzpistole

vom Hochdruckschlauch abschrauben.

 Wird ein Kugelhahn (Sonderzubehör)

zwischen dem Hochdruckschlauch des

Hochdruckreinigers und dem Strahlrohr

angebaut, kann mit dem Standard-

Strahlrohr des Hochdruckreinigers oder

mit dem Sonderzubehör flexibles

Strahlrohr gearbeitet werden.

– Erste Modulreihe mit dem Wasser-

schlauch benetzen, dadurch wird fest-

sitzender Schmutz gelöst und das

Scheuern der Bürsten auf trockener

Oberfläche vermieden.

– Reinigung vom Dachfirst aus: Module

von oben (Teleskoplanze eingescho-

ben) nach unten (Teleskoplanze aus-

gezogen) reinigen.

– Reinigung von Hubarbeitsbühne/Ge-

rüst aus: Module von oben (Telesko-

planze ausgezogen) nach unten (Tele-

skoplanze eingeschoben) reinigen.

– Größere Flächen in Sektoren reinigen.

– Absperrhahn beim Ausziehen oder Zu-

sammenschieben der Teleskoplanze

nach unten halten, dies sorgt für eine

bessere Schlauchnachführung.

– Nur bei beheizten Hochdruckreinigern

(HDS-Geräten) möglich:

Wir empfehlen bei Bedarf die Verwen-

dung des Reinigungsmittels RM 99.

Temperatur auf max. 40 °C einstellen.

– Bei Hochdruckreinigern mit einstellba-

rer Wassermenge:

Mit maximaler Wassermenge arbeiten.

– Reinigungsarbeiten mit mindestens 2

Personen durchführen, Hilfestellung

beim Nachziehen der freien Schlauch-

länge oder zum Bedienen des Hoch-

druckreinigers.

– Ein sicherer Arbeitsplatz beim Reini-

gen; Hubarbeitsbühnen.

Hinweis: Bitte vor der Bedienung Sicher-

heitshinweise lesen und beachten!

 GEFAHR

Bei Reinigungsarbeiten für einen sicheren

Stand sorgen.

Drehmoment durch drehende Bürste, Tele-

skoplanze beim Arbeiten gut festhalten, be-

sonders bei weit oder ganz ausgezogener

Teleskoplanze.

VORSICHT

Maximale Reinigungstemperatur von 40 °C

beachten! Gefahr der Beschädigung des

Bürstenantriebes bei erhöhter Temperatur.

Im Falle von blockierenden Bürsten, Stö-

rungshilfe beachten.

Teleskoplanze beim Arbeiten nur in Längs-

richtung bewegen, nicht seitwärts.

 Hochdruckreiniger entsprechend der

Betriebsanleitung in Betrieb nehmen.

Abbildung

 Bei Bedarf Teleskoplanze ausziehen:

Verriegelungshebel öffnen und Rohre

auf die benötigte Länge herausziehen.

Hinweis: Immer zuerst mit dem Auszie-

hen der vorderen (dünneren) Rohre be-

ginnen.

 Verriegelungshebel schließen.

Abbildung

 Absperrhahn öffnen und mit der Reini-

gung beginnen.

 Absperrhahn schließen.

 Hochdruckreiniger ausschalten.

 Absperrhahn nochmals öffnen um den-

noch vorhandenen Druck im System

abzubauen.

 Teleskoplanze vollständig zusammen-

schieben.

 Verteiler mit Reinigungsbürsten von

Teleskoplanze abschrauben.

 Beide Hochdruckschläuche von Teles-

koplanze abschrauben.

Abbildung

 Hochdruckschlauch der Teleskoplanze

aufwickeln und an Lanze befestigen

(mit Kabelbinder oder Klettband).

 Reinigungsbürsten so lagern, dass kei-

ne Borsten beschädigt oder verformt

werden.

 Solarreinigungsset frostfrei und trocken

lagern.

Hinweis

Wird ein Kugelhahn (Sonderzubehör) zwi-

schen dem Hochdruckschlauch des Hoch-

druckreinigers und dem Strahlrohr ange-

baut, kann mit dem Standard-Strahlrohr

des Hochdruckreinigers oder mit dem Son-

derzubehör flexibles Strahlrohr gearbeitet

werden.

 Bei bestimmten Geräten: Absperrhahn

ist nicht komplett geöffnet.

 Bei geschlossenem Absperrhahn: Un-

dichtheit im System, Service kontaktie-

ren.

VORSICHT

Bei blockierender Bürste Absperrhahn

schließen und Hochdruckreiniger aus-

schalten.

 Service kontaktieren.

 Reinigungsmittel-Ansaugung nur bei

beheizten Hochdruckreiniger (HDS-Ge-

räten) möglich.

 Klemmung hält nicht.

 Klemmung nachstellen, dazu Schraube

seitlich am Verriegelungshebel nach-

ziehen.

Reinigungsbürste mit

Teleskoplanze verbinden (nur

iSolar 400)

Hochdruckreiniger an

Teleskoplanze anschließen

Bedienung

Tipps zur Reinigung

Reinigung

Reinigung beenden

Transport und Lagerung

Sonderzubehör

Pos. Benennung Bestell-Nr.

1 Kugelhahn 6.683-213.0

2 Flexibles Strahlrohr,

1m *

6.394-654.0

3 Knickgelenk, fixierbar * 4.481-039.0

* nur verwendbar mit 1-fach Bürste

Störungshilfe

Hochdruckreiniger schaltet ein/aus

Reinigungsbürste dreht nicht

Reinigungsmittel wird nicht

angesaugt

Klemmung der Teleskoplanze hält

nicht

5DE

- 4

Hinweis: Bei Bedarf können neue Verrie-

gelungshebel nachbestellt werden.

Hiermit erklären wir, dass für die nachfol-

gend bezeichnete unvollständige Maschi-

ne die technischen Unterlagen gemäß der

EG-Richtlinie 2006/42/EG (+2009/127/EG)

Anhang VII Teil B erstellt wurden und fol-

genden Punkten der Richtlinie entspricht:

Anhang I Punkt 1.1, 1.2, 1.3, 1.4, 1.5, 1.6

und 1.7.

Bei einer nicht mit uns abgestimmten Än-

derung der unvollständigen Maschine ver-

liert diese Erklärung ihre Gültigkeit.

Behörden können relevante Unterlagen

über die unvollständige Maschine bei dem

Dokumentationsbevollmächtigten anfra-

gen. Die Übermittlung der Dokumente er-

folgt via E-Mail.

Vor Inbetriebnahme oder Einbau der un-

vollständigen Maschine ist sicherzustellen,

dass die Maschine, in welcher die unvoll-

ständige Maschine betrieben oder einge-

baut werden soll, der EG-Maschinenrichtli-

nie 2006/42/EG (+2009/127/EG) ent-

spricht.

Informationen hierüber entnehmen Sie bit-

te der EG-Konformitätserklärung der Ma-

schine.

Die Unterzeichnenden handeln im Auftrag

und mit Vollmacht des Vorstands.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Verriegelungshebel Bestell-Nr.

ø 36 mm 6.373-995.0

ø 34 mm 6.373-996.0

ø 28 mm 6.373-997.0

Einbauerklärung

Produkt: Zubehör

iSolar 400

iSolar 800

Typ: 6.368-092.0, 6.368-093.0

6.368-094.0, 6.368-095.0

Angewandte harmonisierte Normen

In Anlehnung:

EN 60335–2–79

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

6 DE

- 1

Please read and comply with

these original instructions prior

to the initial operation of your appliance and

store them for later use or subsequent own-

ers.

In these operating instructions the opera-

tion of the solar cleaning kit iSolar 400 and

iSolar 800 is described.

With the iSolar 800 there are two brushes

working in opposite direction for cleaning

the modules, with the iSolar 400 there is

only one.

The solar cleaning kit can be combined

from the following accessories:

Telescopic lances in various lengths for

iSolar 400 and iSolar 800:

– 4.107-052.0 - 14 m

4.107-053.0 - 10 m (GFK)

4.107-055.0 - 10 m (Karbon)

4.107-054.0 - 7 m (GFK)

– High-pressure hoses in various lengths,

suitable for telescopic lance:

6.392-976.0 - 14 m

6.392-977.0 - 10 m

6.392-978.0 - 7 m

– Cleaning brushes for iSolar 800

6.368-094.0 - for water volume of 700 -

1000 l/h

6.368-095.0 - for water volume of 1000

- 1300 l/h

– Cleaning brushes for iSolar 400

6.368-092.0 - for water volume of 700 -

1000 l/h

6.368-093.0 - for water volume of 1050

- 1300 l/h

The telescopic lance is described in sepa-

rate operating instructions that accompany

the telescopic lance.

Order no. 6.988-152.0

There is a risk of falling when performing

cleaning work from the roof. Use appropri-

ate protective equipment and only perform

these tasks if approved fastening points are

present on the roof.

Tap water is demineralised by means of the

water softener. Thanks to good cleaning

characteristics it does not cause damage or

limescale residues on the module surface.

The solar cleaning kit can be used with the

commercial KÄRCHER high-pressure

cleaners with a water quantity of 700 - 1000

l/h or 1000 - 1300 l/h.

– The solar cleaning kit serves for the

cleaning of all traditional solar modules

with a smooth surface.

– The telescopic lance may only be used

for working with the cleaning brushes.

The connection of other accessories is

prohibited.

– Connecting the cleaning brushes di-

rectly to the spray lance of the high-

pressure cleaner is not permitted (risk

of damage to the brush drive!)

The packaging material can be recy-

cled. Please do not place the packag-

ing into the ordinary refuse for disposal, but

arrange for the proper recycling.

Old appliances contain valuable ma-

terials that can be recycled. Please

arrange for the proper recycling of old

appliances. Please dispose your old appli-

ances using appropriate collection sys-

tems.

Notes about the ingredients (REACH)

You will find current information about the

ingredients at:

www.kaercher.com/REACH

The warranty terms published by the rele-

vant sales company are applicable in each

country. We will repair potential failures of

your appliance within the warranty period

free of charge, provided that such failure is

caused by faulty material or defects in man-

ufacturing. In the event of a warranty claim

please contact your dealer or the nearest

authorized Customer Service centre.

Please submit the proof of purchase.

Use only original KÄRCHER spare parts.

For information about accessories and

spare parts, please visit www.kaerch-

er.com.

 DANGER

Warns about immediate danger which can

lead to severe injuries or death.

몇 WARNING

Warns about possible danger which could

lead to severe injuries or death.

CAUTION

Points out a possibly dangerous situation

which can lead to light injuries or property

damage.

– The machine with working equipment

must be checked to ensure that it is in

proper working order and is operating

safely prior to use. Otherwise, the appli-

ance must not be used.

– Consider the warranty terms of the

module manufacturer!

– This appliance is not intended for use

by persons with reduced physical, sen-

sory or mental capabilities.

The appliance must not be operated by

children or persons who have not been

instructed accordingly.

Children should be supervised to pre-

vent them from playing with the appli-

ance.

– The telescopic lance may only be used

for working with the cleaning brushes.

The connection of other accessories is

prohibited.

– Connecting the cleaning brushes di-

rectly to the spray lance and the trigger

gun of the high-pressure cleaner leads

to damage of the drive of the cleaning

brushes and is thus prohibited!

– Torque due to rotating brush, hold tight-

ly on to the telescopic lance during

work, especially when the telescopic

lance is completely or far extended.

– Ensure firm footing during cleaning

work.

– Check the modules for damage (cracks,

scratches, leaks, etc.) prior to cleaning.

Damaged modules must not be

cleaned.

– Upon completion of the cleaning opera-

tion, switch off the high-pressure clean-

er, close the water supply to the appli-

ance, depressurise the system by

opening the stop-cock, and then dis-

connect the high-pressure hose from

the telescopic lance.

– Maximum water temperature 40 °C

(please observe the instructions of your

high-pressure cleaner).

– Please observe the safety instructions

of your high pressure cleaner.

– Employ at least 2 people to perform the

cleaning work.

Cleaning work must not be performed

from a ladder.

– The appliance may only be used by in-

structed personnel that is expressly

commissioned with the use.

– At www.kaercher.com there is the

iSolar video that provides important

information on working with the so-

lar cleaning kit. Don't miss it!

Contents

Contents . . . . . . . . . . . . . . . . . EN 1

Solar cleaning kit . . . . . . . . . . . EN 1

General information. . . . . . . . . EN 1

Safety instructions . . . . . . . . . . EN 1

Description of the Appliance . . EN 2

Preparation . . . . . . . . . . . . . . . EN 2

Operations. . . . . . . . . . . . . . . . EN 2

Transport and storage . . . . . . . EN 3

Special accessories. . . . . . . . . EN 3

Troubleshooting. . . . . . . . . . . . EN 3

Installation declaration. . . . . . . EN 3

Solar cleaning kit

Accessories (optionally available)

Personal protective equipment

Water hardening

Proper use

Foreseeable misuse

General information

Environmental protection

Warranty

Spare parts

Symbols in the operating

instructions

Safety instructions

Application

Safety instructions concerning the

operation

7EN

- 2

 DANGER

Risk to life

– Cables and components of photovoltaic

installations are always live during inci-

dence of light. Touching live parts can

lead to electric shock and is prohibited.

Do not perform any cleaning work in the

vicinity of power lines or other electrical

installations.

Direct your special attention to the han-

dling of the telescopic lance in the vicin-

ity of power lines.

몇 WARNING

Risk of falling! When performing cleaning

work in greater heights.

– Use personal protective equipment, ap-

proved fastening points must be availa-

ble and used.

Please observe the following standards

concerning safe work with protective

equipment: e.g. EN 358, EN 361,

EN813, EN1497

There is a tripping hazard due to the

safety rope and the high-pressure

hose. Always ensure that the high-pres-

sure hose and the safety rope are care-

fully placed down.

Appropriate climbing aids (e.g. scaffold

or lifting platforms) must be in place.

Ensure that the admissible roof load is

not exceeded during cleaning work

from the roof. In case of any uncertain-

ties, contact the builder.

Be particularly careful with corrugated

sheets made of asbestos cement or bi-

tumen, light domes or glass roofs as

well as old or damaged roof tiles. They

may only be stepped on if there are

special access or working boards.

Keep handles, steps, rails, platforms,

and ladders free of dirt.

Do not perform cleaning work in strong

winds.

Danger of slipping!

– Do not step on the roof in damp weather

conditions.

Risk of injury!

– Never touch the rotating brush with your

fingers.

– Prior to starting cleaning work on the

roof, a sufficiently large area on the

ground must be cordoned off by means

of barrier tape and/or "Caution roof

work" signs.

Persons might get injured by falling ob-

jects. Keep persons out of the cleaning

area while cleaning.

Wear suitable protective gloves, safety

goggles and safety gear during work.

CAUTION

Risk of breakage!

– Do not step on the modules, they can

get damaged by stepping on them.

In case of high outside temperatures, it

is recommended to preheat the water

(max. 40 °C) to avoid tensions in the

glass due to high temperature differ-

ences. Preferably perform cleaning

when the modules are not exposed to

sunlight.

Risk of damage!

– Soiled and dry brushes can damage the

module surface. Always keep bristles

free of dirt or sand.

Do not hit or scratch the surface with

the telescopic lance or the cleaning

brush.

Do not push brushes over dry modules.

Do not perform cleaning work in minus

temperatures.

Illustrations on Page 2

Illustration

1 Telescopic lance

2 Connection for high-pressure hose tele-

scopic lance

3 Locking tap

4 Connection for high-pressure hose

from the high-pressure cleaner

5 High-pressure hose telescopic lance

6 Distributor

(iSolar 800 only)

7 Cleaning brush left (direction of rotation

anti-clockwise)

(iSolar 800 only)

8 Cleaning brush right (direction of rota-

tion clockwise)

9 Lock lever

10 Connection thread

 Prior to starting cleaning work on the

roof, a sufficiently large area on the

ground must be cordoned off by means

of barrier tape and/or "Caution roof

work" signs.

Illustration

 Completely push the telescopic lance

together.

Illustration

 Unscrew the connection thread from

the telescopic lance.

Illustration

 Fully uncoil the high-pressure hose and

lay it out lengthwise.

 Insert the thin end of the high-pressure

hose in the guide of the telescopic lance

until it exits the front of the lance.

Illustration

 Screw the connection thread onto the

high-pressure hose. Use soluble metal

adhesive (e.g. Loctide 243).

Note: Use a hexagon key SW 6 for

tightening.

Illustration

 Screw the connection thread approx.

1.5 cm into the thread of the telescopic

lance and fix by a locknut.

Note: Ensure that the nut does not pro-

trude into the thinner thread.

Illustration

 Connect the high-pressure hose to the

telescopic lance.

Caution: Operating the cleaning brush-

es directly on the trigger gun of the

high-pressure cleaner leads to damage

of the drive of the cleaning brushes and

is thus prohibited!

Information for working with a spray

lance: If a standard or flexible spray lance

(special accessories) can be used due to

the cleaning conditions, a ball tap (special

accessories) must be installed between the

high-pressure hose of the high-pressure

cleaner and the spray lance instead of the

trigger gun, see Chapter "Special accesso-

ries".

Illustration

 Screw the cleaning brushes onto the

connection of the distributor, do not

tighten them yet. Mind the brushes' di-

rection of rotation!

 Place the brushes on a flat surface for

installation and tighten the brushes.

 Screw the distributor with the installed

brushes onto the connection of the tele-

scopic lance and tighten it.

Illustration

 Screw the cleaning brush onto the con-

nection of the telescopic lance and

tighten it.

Illustration

 Connect the high-pressure hose of the

high-pressure cleaner to the telescopic

lance.

Note: Unscrew the hand spray gun

from the high-pressure hose first.

 If a ball tap (special accessories) is in-

stalled between the high-pressure hose

of the high-pressure cleaner and the

spray lance, you can work with the

standard spray lance of the high-pres-

sure cleaner or with the special acces-

sory flexible spray lance.

– Moisten the first row of modules using

the water hose. This removes stubborn

soiling and the scrubbing of the brush

on a dry surface is avoided.

– Cleaning from the roof ridge: Clean the

modules from top (telescopic lance re-

Description of the Appliance

Preparation

Securing the cleaning area

Attaching the high-pressure hose to

the telescopic lance

Connecting the cleaning brushes

with distributor and telescopic

lance (iSolar 800 only)

Connecting the cleaning brush with

telescopic lance (iSolar 400 only)

Connecting the high-pressure

cleaner to the telescopic lance

Operations

Tips for cleaning

8 EN

- 3

tracted) to bottom (telescopic lance ex-

tended).

– Cleaning from lifting platform/scaffold:

Clean the modules from top (telescopic

lance extended) to bottom (telescopic

lance retracted).

– Clean larger surfaces in sectors.

– When retracting or extending the tele-

scopic lance, point the stop-cock to-

wards the bottom. This allows for a bet-

ter feeding of the hose.

– Only possible with heated high-pres-

sure cleaners (HDS appliances):

If required, we recommend the use of

the detergent RM 99.

Set the temperature to max. 40 °C.

– For high-pressure cleaners with adjust-

able water quantity:

Work with the maximum water quantity.

– Employ at least 2 people to perform the

cleaning work, assistance with trailing

the free hose length or to operate the

high-pressure cleaner.

– A safe workplace during cleaning, lifting

platforms.

Note: Please read and observe the safety

instructions prior to use!

 DANGER

Ensure firm footing during cleaning work.

Torque due to rotating brush, hold tightly on

to the telescopic lance during work, espe-

cially when the telescopic lance is com-

pletely or far extended.

CAUTION

Mind the maximum cleaning temperature of

40 °C! There is a risk of the brush drive be-

ing damaged with higher temperatures.

In case of blocking brushes, pay regard to

the troubleshooting section.

Move the telescopic lance only lengthwise

during work, not sideways.

 Operate the high pressure cleaner as

instructed in the operating instructions.

Illustration

 Extend telescopic lance if necessary:

Open the locking lever and pull the

pipes out to the required length.

Note: Always start by extending the

front (thinner) pipes first.

 Close locking lever.

Illustration

 Open stop-cock and start cleaning.

 Close the stop valve.

 Switch off the high pressure cleaner.

 Open the stop-cock again to release the

pressure still present in the system.

 Completely push the telescopic lance

together.

 Unscrew the distributor with the clean-

ing brushes from the telescopic lance.

 Unscrew both high-pressure hoses

from the telescopic lance.

Illustration

 Coil the high-pressure hose of the tele-

scopic lance and secure it on the lance

(by means of cable ties or hook-and-

loop tape).

 Store the cleaning brushes in a way that

no bristles are damaged or distorted.

 Store the solar cleaning kit in a frost-

protected and dry place.

Note

If a ball tap (special accessories) is in-

stalled between the high-pressure hose of

the high-pressure cleaner and the spray

lance, you can work with the standard

spray lance of the high-pressure cleaner or

with the special accessory flexible spray

lance.

 With certain appliances: Stop-cock is

not completely opened.

 With closed stop-cock: Leakage in the

system, contact service.

CAUTION

When brush is blocking, close the stop-

cock and switch off the high-pressure

cleaner.

 Contact service.

 Detergent intake only possible with

heated high-pressure cleaners (HDS

appliances).

 Clamping does not clamp.

 Readjust clamping, in order to do so,

retighten the screw at the side of the

locking lever.

Note: If necessary, new locking levers can

be re-ordered.

We herewith declare that we have com-

piled the technical documentation for the

incomplete machine listed in the following

as per the EU directive 2006/42/EG

(+2009/127/EG) Appendix VII Part B and

that the machine meets the following re-

quirements of this directive:

Appendix I Items 1.1, 1.2, 1.3, 1.4, 1.5, 1.6

and 1.7.

This declaration shall cease to be valid if

the incomplete machine is modified without

our prior approval..

Authorities can request relevant docu-

ments about the imcomplete machine from

the documentation official. The documents

are transmitted via E-Mail.

Cleaning

Complete cleaning

Transport and storage

Special accessories

Item Name Order No.

1 Ball tap 6.683-213.0

2 Flexible spray lance,

1 m *

6.394-654.0

3 Articulated joint, fixable

4.481-039.0

* can only be used with single brush

Troubleshooting

High-pressure cleaner switches on/

off

Cleaning brush is not rotating

Detergent is not getting sucked in

Clamping of telescopic lance does

not clamp

Lock lever Order No.

ø 36 mm 6.373-995.0

ø 34 mm 6.373-996.0

ø 28 mm 6.373-997.0

Installation declaration

Product: Accessories

iSolar 400

iSolar 800

Type: 6.368-092.0, 6.368-093.0

6.368-094.0, 6.368-095.0

Applied harmonized standards

With reference to:

EN 60335–2–79

9EN

- 4

Prior to starting up or installing the incom-

plete machine you must make sure that the

machine, in which the incomplete machine

will be run or into which it will be installed,

complies with the EU machine directive

2006/42/EG (+2009/127/EG). Further infor-

mation about this is available in the EU con-

formity declaration for this machine.

The signatories act on behalf of and with

the authority of the company management.

Documentation supervisor:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

10 EN

- 1

Lire cette notice originale avant

la première utilisation de votre

appareil, se comporter selon ce qu'elle re-

quièrt et la conserver pour une utilisation

ultérieure ou pour le propriétaire futur.

Dans ce manuel d'utilisation, la commande

du kit de nettoyage pour panneaux solaires

iSolar 400 et iSolar 800.

Pour le iSolar 800, il y a deux brosses à

mouvement inversé pour le nettoyage des

modules, et une pour le iSolar 400.

Le kit de nettoyage pour panneaux so-

laires peut être combiné avec l'acces-

soire suivant :

Lances télescopiques dans des longueurs

différentes pour iSolar 400 et iSolar 800 :

– 4.107-052.0 - 14 m

4.107-053.0 - 10 m (GFK)

4.107-055.0 - 10 m (Karbon)

4.107-054.0 - 7 m (GFK)

– Flexibles haute pression en différentes

longueurs, s'adaptant à la lance

télescopique :

6.392-976.0 - 14 m

6.392-977.0 - 10 m

6.392-978.0 - 7 m

– Brosses de nettoyage pour iSolar 800

6.368-094.0 - pour quantité d’eau 700-

1000 l/h

6.368-095.0 - pour quantité d’eau 1000-

1300 l/h

– Brosses de nettoyage pour iSolar 400

6.368-092.0 - pour quantité d’eau 700-

1000 l/h

6.368-093.0 - pour quantité d’eau 1050-

1300 l/h

La description de la lance télescopique se

trouve dans un manuel d'utilisation séparé

qui est joint à la lance télescopique.

Réf. 6.988-152.0

Lors des travaux de nettoyage depuis le

toit, il existe un risque de chute ; travailler

uniquement avec l'équipement de protec-

tion correspondant et uniquement si les

points de fixation autorisés sont présents

sur le toit.

L'eau potable est déminéralisée par un

adoucisseur d'eau. Grâce à ses bonnes

propriétés de nettoyage, elle ne cause au-

cun dommage et aucun résidu de tartre sur

la surface du module.

Le kit de nettoyage pour panneaux solaires

peut être utilisé avec les nettoyeurs haute

pression KÄRCHER du commerce, avec

un débit d'eau de 700 - 1000 l/h ou 1000 -

1300 l/h.

– Le kit de nettoyage pour panneaux so-

laires est destiné au nettoyage des mo-

dules solaires traditionnels avec sur-

face lisse.

– La lance télescopique doit uniquement

être utilisée pour le travail avec les

brosses de nettoyage. Le raccorde-

ment d'autres accessoires est interdit.

– Le raccordement des brosses de net-

toyage directement à la lance du net-

toyeur haute pression n'est pas autori-

sé (risque d'endommagement de l'en-

traînement de la brosse !)

Les matériaux constitutifs de l’embal-

lage sont recyclables. Ne pas jeter

les emballages dans les ordures ména-

gères, mais les remettre à un système de

recyclage.

Les appareils usés contiennent des

matériaux précieux recyclables les-

quels doivent être apportés à un sys-

tème de recyclage. Pour cette raison, utili-

sez des systèmes de collecte adéquats afin

d'éliminer les appareils usés.

Instructions relatives aux ingrédients

(REACH)

Les informations actuelles relatives aux in-

grédients se trouvent sous :

www.kaercher.com/REACH

Dans chaque pays, les conditions de ga-

rantie en vigueur sont celles publiées par

notre société de distribution responsable.

Les éventuelles pannes sur l’appareil sont

réparées gratuitement dans le délai de va-

lidité de la garantie, dans la mesure où

celles-ci relèvent d'un défaut matériel ou

d'un vice de fabrication. En cas de recours

en garantie, adressez-vous à votre reven-

deur ou au service après-vente agréé le

plus proche munis de votre preuve d'achat.

Utiliser uniquement des pièces de re-

change de la marque KÄRCHER.

Vous trouverez des informations relatives

aux accessoires et pièces de rechange sur

www.kaercher.com.

 DANGER

Signale la présence d'un danger imminent

entraînant de graves blessures corporelles

et pouvant avoir une issue mortelle.

몇 AVERTISSEMENT

Signale la présence d'une situation éven-

tuellement dangereuse pouvant entraîner

de graves blessures corporelles et même

avoir une issue mortelle.

PRÉCAUTION

Remarque relative à une situation éven-

tuellement dangereuse pouvant entraîner

des blessures légères ou des dommages

matériels.

– Il est nécessaire de contrôler l'état et la

sécurité du fonctionnement de l'appa-

reil et de ses équipements avant toute

utilisation. Ne pas utiliser l'appareil si

son état n'est pas irréprochable.

– Respecter les conditions de garantie du

fabricant du module !

– Cet appareil n'est pas destiné à être uti-

lisé par des personnes avec des capa-

cités physiques, sensorielles ou men-

tales restreintes.

L’appareil ne doit jamais être utilisé par

des enfants ni par des personnes non

avisées.

Les enfants doivent être surveillés pour

s'assurer qu'ils ne jouent pas avec l'ap-

pareil.

– La lance télescopique doit uniquement

être utilisée pour le travail avec les

brosses de nettoyage. Le raccorde-

ment d'autres accessoires est interdit.

– Le raccordement des brosses de net-

toyage directement à la lance et à la

poignée pistolet du nettoyeur haute

pression cause l'endommagement de

l'entraînement des brosses de net-

toyage et n'est pas permis !

– Moment de rotation par les brosses ro-

tatives, bien maintenir la lance télesco-

pique lors du travail, particulièrement si

la lance est fort tirée ou entièrement ti-

rée.

– Veiller à une position sûre lors des tra-

vaux de nettoyage.

– Vérifier l'état des modules avant le net-

toyage (fissure, rayures, défaut d'étan-

chéité, etc.). Des modules endomma-

gés ne doivent pas être nettoyés.

– Lorsqu'une zone de nettoyage est ter-

minée, éteindre le nettoyeur haute

pression, couper l'alimentation en eau

de l'appareil, évacuer la pression du

système en ouvrant le robinet d'arrêt,

Contenu

Contenu. . . . . . . . . . . . . . . . . . FR 1

Kit de nettoyage pour panneaux

solaires . . . . . . . . . . . . . . . . . . FR 1

Consignes générales. . . . . . . . FR 1

Consignes de sécurité. . . . . . . FR 1

Description de l’appareil . . . . . FR 2

Préparation . . . . . . . . . . . . . . . FR 2

Utilisation. . . . . . . . . . . . . . . . . FR 3

Transport et stockage . . . . . . . FR 3

Accessoires en option . . . . . . . FR 3

Consignes de dépannage . . . . FR 4

Déclaration d'incorporation . . . FR 4

Kit de nettoyage pour

panneaux solaires

Accessoire (disponible en option)

Équipements de protection personnels

Adoucissement d'eau

Utilisation conforme

Mauvaise utilisation prévisible

Consignes générales

Protection de l’environnement

Garantie

Pièces de rechange

Symboles utilisés dans le mode

d'emploi

Consignes de sécurité

Application

Consignes de sécurité relatives à la

commande

11FR

- 2

puis retirer le flexible haute pression de

la lance télescopique.

– Température d’eau maximale 40 °C

(observer les instructions de votre net-

toyeur haute pression).

– Observez les consignes de sécurité de

votre nettoyeur haute pression.

– Les travaux de nettoyage doivent être

effectués par 2 personnes minimum.

Les travaux de nettoyage depuis une

échelle sont interdits.

– L'appareil doit uniquement être utilisé

par des personnes qui connaissent sa

manipulation et qui sont explicitement

chargées de son l'utilisation.

– Sur le site www.kaercher.com se

trouve une vidéo de l'utilisation de

l'iSolar qui contient d'importantes in-

formations sur le travail avec le kit

de nettoyage pour panneaux so-

laires. Il est impératif de regarder

cette vidéo !

 DANGER

Danger de mort !

– Lorsqu'il existe un impact lumineux, les

câbles et les sous-ensembles des ins-

tallations photovoltaïques entraînent en

permanence une tension électrique.

Vous pouvez être électrocutés en tou-

chant des parties conductrices : il est

donc interdit de les toucher.

N'effectuer aucun travail de nettoyage à

proximité de câbles à haute tension ou

d'autres dispositifs électriques.

Fixer particulièrement son attention sur

la manipulation de la lance télesco-

pique à proximité de câbles à haute ten-

sion.

몇 AVERTISSEMENT

Danger de chute ! Pour les travaux de net-

toyage à des hauteurs importantes.

– Utiliser un équipement de protection

personnel ; les points de fixation autori-

sés doivent être présents et utilisés.

Respecter les normes suivantes rela-

tives à un travail sûr avec un équipe-

ment de protection : par ex. EN 358, EN

361, EN813, EN1497

Il existe un risque de trébuchement dû

à la corde de fixation et au flexible

haute pression ; toujours faire attention

à poser soigneusement le flexible haute

pression et la corde de fixation.

Des dispositifs de montée conformes

aux règles de sécurité (par ex. échafau-

dage ou plates-formes de travail)

doivent être présents.

S'assurer que la charge autorisée sur le

toit n'est pas dépassée lors des travaux

de nettoyage depuis le toit. En cas de

doutes, contacter le constructeur.

Prudence en cas de présence de

plaques en fibrociment, de plaques en

bitume, de puits de lumière, de toits en

verre ou de tuiles anciennes ou endom-

magées. Ne marcher dessus qu'avec

des passerelles particulières.

Tenir les poignées, les marches, les

rampes, les estrades et les échelles à

l'écart des salissures.

Ne pas effectuer de travaux de net-

toyage en cas de grand vent.

Risque de glissement !

– Ne pas marcher sur le toit en cas de

conditions météorologiques humides.

Risque de blessure !

– Ne jamais toucher la brosse rotative

avec les doigts.

– Avant les travaux de nettoyage sur le

toit, une zone suffisamment grande doit

être sécurisée avec des rubans de déli-

mitation et/ou des panneaux "Attention

Travaux sur le toit".

Des personnes peuvent être blessés

par des objets qui tombent. Tenir toute

personne à l'écart de la zone de net-

toyage pendant les travaux de net-

toyage.

Porter des gants, des lunettes et vête-

ments de protection pour effectuer le

travail.

PRÉCAUTION

Risque de casse !

– Les modules peuvent être endomma-

gés si vous marchez dessus. Ne pas

marcher sur les modules.

Si les températures extérieures sont

élevées, il est recommandé de réchauf-

fer l'eau au préalable (max. 40 °C) pour

éviter les tensions dans le verre dues à

de grandes différences de température.

Effectuer plutôt le nettoyage lorsque les

modules ne sont pas exposés au rayon-

nement solaire.

Risque d'endommagement!

– Des brosses encrassées et sèches

peuvent endommager la surface des

modules. Toujours tenir les poils à l'abri

des salissures ou du sable.

Ne pas frapper les surfaces avec la

lance télescopique ou avec la brosse

de nettoyage ou ne pas les rayer.

Ne pas pousser les brosses sur des

modules secs.

Ne pas effectuer des travaux de net-

toyage si les températures sont néga-

tives.

Illustrations voir page 2

Illustration

1 Lance télescopique

2 Raccord pour flexible haute pression

pour la lance télescopique

3 Robinet d'arrêt

4 Raccord pour flexible haute pression

depuis le nettoyeur haute pression

5 Flexible haute pression de la lance té-

lescopique

6 Distributeur

(uniquement iSolar 800)

7 Brosse de nettoyage gauche (sens de

rotation dans le sens inverse des ai-

guilles d'une montre)

(uniquement iSolar 800)

8 Brosse de nettoyage droite (sens de ro-

tation dans le sens des aiguilles d'une

montre)

9 Levier de verrouillage

10 Filetage de raccordement

 Avant les travaux de nettoyage sur le

toit, une zone suffisamment grande doit

être sécurisée avec des rubans de déli-

mitation et/ou des panneaux "Attention

Travaux sur le toit".

Illustration

 Faire coulisser complètement la lance

télescopique.

Illustration

 Dévisser le filetage de raccordement de

la lance télescopique.

Illustration

 Dérouler entièrement le flexible haute

pression et l'étaler.

 Insérer l'extrémité mince du flexible

haute pression dans le guidage de la

lance télescopique jusqu'à ce qu'il sorte

à l'avant de la lance.

Illustration

 Visser le filetage de raccordement sur

le flexible haute pression. Utiliser de la

colle à métaux soluble (par ex. Loctite

243).

Remarque: Pour serrer, utiliser une clé

à six pans creux de 6.

Illustration

 Visser le filetage de raccordement

d'env. 1,5 cm dans le filet de la lance té-

lescopique et fixer avec un écrou.

Remarque: Veiller à ce que l'écrou ne

dépasse pas du filet mince.

Illustration

 Raccorder le flexible haute pression sur

la lance télescopique.

Attention : L'utilisation des brosses de

nettoyage à la poignée pistolet du net-

toyeur haute pression cause l'endom-

magement de l'entraînement des

brosses de nettoyage et n'est pas

permis !

Remarque relative au travail avec une

lance : S'il faut travailler avec une lance

standard ou flexible (accessoire en option)

en raison des conditions de nettoyage, un

robinet à boisseau sphérique doit être mon-

té entre le flexible haute pression du net-

toyeur haute pression et la lance à la place

de la poignée pistolet, cf. chapitre

« Accessoire en option ».

Description de l’appareil

Préparation

Procéder à la protection de la zone

de nettoyage

Monter le flexible haute pression sur

la lance télescopique

12 FR

- 3

Illustration

 Visser les brosses de nettoyage sur le

raccordement du distributeur ; ne pas

encore serrer complètement. Faire at-

tention au sens de rotation des

brosses !

 Pour le montage, poser les brosses sur

un support plan et serrer les brosses.

 Visser le distributeur avec les brosses

montées sur le raccordement de la

lance télescopique et serrer à fond.

Illustration

 Visser la brosse de nettoyage sur le

raccordement de la lance télescopique

et serrer à fond.

Illustration

 Raccorder le flexible haute pression du

nettoyeur haute pression à la lance té-

lescopique.

Remarque: Au préalable, dévisser la

poignée pistolet du flexible haute pres-

sion.

 Si un robinet à boisseau sphérique (ac-

cessoire en option) est monté entre le

flexible haute pression du nettoyeur

haute pression et la lance, la lance

flexible peut être utilisée avec une lance

standard du nettoyeur haute pression

ou avec l'accessoire en option.

– Mouiller la première rangée de modules

avec le flexible d'eau ; ainsi, les salis-

sures tenaces sont dissoutes et le frot-

tement des brosses sur une surface

sèche est évité.

– Nettoyage depuis le faîte : Nettoyer les

modules par le dessus (lance télesco-

pique rétractée) par le dessus (lance té-

lescopique extraite).

– Nettoyage depuis une plate-forme de

travail ou un échafaudage : Nettoyer

les modules par le dessus (lance téles-

copique extraite) par le dessus (lance

télescopique rétractée).

– Nettoyer les grandes surfaces par sec-

teur.

– Tenir vers le bas le robinet d'arrêt en re-

tirant ou en repoussant la lance

télescopique ; ceci permet un meilleur

guidage du flexible.

– Possible uniquement avec un nettoyeur

haute pression chauffé (appareils

HDS) :

Nous recommandons en cas de besoin

l'utilisation du détergent RM 99.

Régler la température sur 40 °C max.

– Pour les nettoyeurs haute pression

avec débit d'eau réglable :

travailler avec le débit d'eau maximal.

– Effectuer les travaux de nettoyage avec

au moins 2 personnes ; se faire aider

lors du serrage de la longueur du

flexible libre ou lors de l'utilisation du

nettoyeur haute pression.

– Un lieu de travail sûr lors du nettoyage ;

plates-formes de travail.

Remarque : Lire les consignes de sécurité

avant l'utilisation et les respecter !

 DANGER

Veiller à une position sûre lors des travaux

de nettoyage.

Moment de rotation par les brosses rota-

tives, bien maintenir la lance télescopique

lors du travail, particulièrement si la lance

est fort tirée ou entièrement tirée.

PRÉCAUTION

Respecter la température de nettoyage

maximale de 40 °C ! Risque d'endomma-

gement de l'entraînement de la brosse à

des températures supérieures.

En cas de blocage des brosses, consultez

la détection des pannes.

Pendant le travail, ne bouger la lance téles-

copique que dans le sens de la longueur,

non dans le sens latéral.

 Mettre le nettoyeur haute pression en

marche, comme indiqué dans les ins-

tructions de service.

Illustration

 En cas de besoin, extraire la lance

télescopique : ouvrir le levier de ver-

rouillage et sortir les tubes à la longueur

requise.

Remarque: Toujours commencer

d'abord avec l'extraction des tubes

avant (les plus fins).

 Fermer le levier de verrouillage.

Illustration

 Ouvrir le robinet d'arrêt et commencer

le nettoyage.

 Refermer le robinet d'arrêt.

 Mettre le nettoyeur haute pression hors

service.

 Ouvrir de nouveau le robinet d'arrêt

pour diminuer la pression présente

dans le système.

 Faire coulisser complètement la lance

télescopique.

 Dévisser le distributeur avec les

brosses de nettoyage de la lance téles-

copique.

 Dévisser les deux flexibles haute pres-

sion de la lance télescopique.

Illustration

 Dérouler le flexible haute pression de la

lance télescopique et le fixer à la lance

(avec un serre-câble ou une bande

velcro).

 Stocker les brosses de nettoyage de

telle sorte qu'aucun poil ne soit endom-

magé ou déformé.

 Stocker le kit de nettoyage pour pan-

neaux solaires dans un endroit sec, à

l'abri du gel.

Remarque

Si un robinet à boisseau sphérique (acces-

soire en option) est monté entre le flexible

haute pression du nettoyeur haute pression

et la lance, la lance flexible peut être utili-

sée avec une lance standard du nettoyeur

haute pression ou avec l'accessoire en op-

tion.

Relier les brosses de nettoyage au

distributeur et à la lance

télescopique (uniquement iSolar

800)

Relier la brosse de nettoyage à la

lance télescopique (uniquement

iSolar 400)

Raccorder le nettoyeur haute

pression à la lance télescopique.

Utilisation

Conseils relatifs au nettoyage

Nettoyage

Terminer le nettoyage

Transport et stockage

Accessoires en option

Pos. Désignation N° de réf.

1 Robinet à boisseau

sphérique

6.683-213.0

2 Lance flexible, 1m * 6.394-654.0

3 Articulation, fixable * 4.481-039.0

* uniquement utilisable avec brosse à 1

compartiment

13FR

- 4

 Pour certains appareils : Le robinet

d'arrêt n'est pas complètement ouvert.

 Si le robinet d'arrêt est fermé : Défaut

d'étanchéité dans le système ; contac-

ter le service après-vente.

PRÉCAUTION

En cas de blocage de la brosse, fermer le

robinet d'arrêt et éteindre le nettoyeur

haute pression.

 Contacter le service.

 Aspiration de détergent possible uni-

quement avec un nettoyeur haute pres-

sion chauffé (appareils HDS).

 Le blocage ne tient pas.

 Régler le blocage ; pour cela, serrer la

vis sur le côté au niveau du levier de

verrouillage.

Remarque : Si nécessaire, des nouveaux

leviers de verrouillage peuvent être com-

mandés individuellement.

Nous déclarons par la présente que la do-

cumentation technique a été établie confor-

mément à la réglementation européenne

sur les machines 2006/42/CE (+2009/127/

CE), annexe VII, partie B, pour la machine

incomplète ci-après désignée, et qu'elle sa-

tisfait aux points suivants de la directive :

annexe I, points 1.1, 1.2, 1.3, 1.4, 1.5, 1.6

et 1.7.

Toute modification apportée à la machine

incomplète sans notre accord rend la pré-

sente déclaration invalide.

Les autorités pourront s'adresser au fondé

de pouvoirs pour la documentation afin de

recevoir la documentation relative à la ma-

chine incomplète. Les documents éven-

tuellement réclamés seront transmis par

courriel.

Avant la mise en service ou le montage de

la machine incomplète, il convient de s'as-

surer que la machine dans laquelle la ma-

chine incomplète doit être exploitée ou

montée satisfait aux directives de la régle-

mentation européenne sur les machines

2006/42/CE (+2009/127/CE). Pour toute

information à ce sujet, consulter la déclara-

tion de conformité CE de la machine.

Les signataires agissent sous ordre et avec

le pouvoir de la direction.

Responsable de la documentation :

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Consignes de dépannage

Le nettoyeur haute pression se met

hors marche/en marche.

La brosse de nettoyage ne tourne

pas.

Le produit de nettoyage n'est pas

aspiré

Le blocage de la lance télescopique

ne tient pas

Levier de verrouillage N° de réf.

ø 36 mm 6.373-995.0

ø 34 mm 6.373-996.0

ø 28 mm 6.373-997.0

Déclaration d'incorporation

Produit : Accessoires

iSolar 400

iSolar 800

Type : 6.368-092.0, 6.368-093.0

6.368-094.0, 6.368-095.0

Normes harmonisées appliquées :

en se référant à :

EN 60335–2–79

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

14 FR

- 1

Prima di utilizzare l'apparecchio

per la prima volta, leggere le

presenti istruzioni originali, seguirle e con-

servarle per un uso futuro o in caso di riven-

dita dell'apparecchio.

Nelle presenti istruzioni per l'uso viene de-

scritto l'uso del kit di pulizia moduli solari

iSolar 400 e iSolar 800.

Per il kit iSolar 800 vi sono due spazzole

contrapposte per la pulizia dei moduli, per il

kit iSolar 400 solo una spazzola.

Il kit di pulizia moduli solari è combina-

bile con i seguenti accessori:

Lance telescopiche in differenti lunghezze

per iSolar 400 e iSolar 800:

– 4.107-052.0 - 14 m

4.107-053.0 - 10 m (GFK)

4.107-055.0 - 10 m (Karbon)

4.107-054.0 - 7 m (GFK)

– Tubi flessibili ad alta pressione di diffe-

renti lunghezze, adatti alla lancia tele-

scopica:

6.392-976.0 - 14 m

6.392-977.0 - 10 m

6.392-978.0 - 7 m

– Spazzole di pulizia per iSolar 800

6.368-094.0 - per quantità d’acqua 700

- 1000 l/h

6.368-095.0 - per quantità d’acqua

1000 - 1300 l/h

– Spazzole di pulizia per iSolar 400

6.368-092.0 - per quantità d’acqua 700

- 1000 l/h

6.368-093.0 - per quantità d’acqua

1050 - 1300 l/h

La descrizione della lancia telescopica è ri-

portata nelle istruzioni per l'uso a parte in

dotazione della lancia telescopica.

N. ordinazione 6.988-152.0

Durante lavori di pulizia dal tetto sussiste il

pericolo di caduta e quindi lavorare assolu-

tamente solo con rispettivo equipaggia-

mento di protezione e solo alla presenza di

punti di fissaggio omologati sul tetto.

L'acqua dal rubinetto viene demineralizza-

ta dall'addolcitore acqua. L'addolcitore, con

le sue ottime proprietà di pulitura non cau-

sa danneggiamenti e/o residui di calcare

sulla superficie del modulo.

Il kit di pulizia moduli solari può essere im-

piegato con idropulitrici commerciali KÄR-

CHER che erogano una quantità acqua di

700 - 1000 l/h o di 1000 - 1300 l/h.

– Il kit di pulizia moduli solari serve per la

pulitura di moduli solari normalmente in

commercio che hanno una superficie li-

scia.

– La lancia telescopica deve essere utiliz-

zata solo per lavorare con le spazzole

di pulitura. È vietato l'attacco di altri ac-

cessori.

– Il collegamento delle spazzole di pulitu-

ra direttamente alla lancia dell'idropuli-

trice non è permesso (Pericolo di dan-

neggiamento dell'azionamento spazzo-

le!)

Tutti gli imballaggi sono riciclabili. Gli

imballaggi non vanno gettati nei rifiuti

domestici, ma consegnati ai relativi centri di

raccolta.

Gli apparecchi dimessi contengono

materiali riciclabili preziosi e vanno

perciò consegnati ai relativi centri di

raccolta. Si prega quindi di smaltire gli ap-

parecchi dimessi mediante i sistemi di rac-

colta differenziata.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono

disponibili all'indirizzo:

www.kaercher.com/REACH

Le condizioni di garanzia valgono nel ri-

spettivo paese di pubblicazione da parte

della nostra società di vendita competente.

Entro il termine di garanzia eliminiamo gra-

tuitamente eventuali guasti all’apparec-

chio, se causati da difetto di materiale o di

produzione. Nei casi previsti dalla garanzia

si prega di rivolgersi al proprio rivenditore,

oppure al più vicino centro di assistenza

autorizzato, esibendo lo scontrino di acqui-

sto.

Impiegare solamente ricambi originali

KÄRCHER.

Si possono trovare informazioni riguardo

ad accessori e ricambi su www.kaer-

cher.com.

 PERICOLO

Avverte da un rischio imminente che deter-

mina lesioni corporee gravi o la morte.

몇 AVVERTIMENTO

Avverte da una probabile situazione perico-

losa che potrebbe determinare lesioni cor-

poree gravi o la morte.

PRUDENZA

Indica una probabile situazione pericolosa

che potrebbe determinare danni leggeri a

persone o danni alle cose.

– Prima dell'uso assicurarsi del perfetto

stato e del funzionamento sicuro

dell'apparecchio e delle attrezzature di

lavoro. In caso contrario è vietato usar-

lo.

– Osservare le condizioni di garanzia dei

produttori di moduli!

– Questo apparecchio non è indicato ad

essere utilizzato da persone con limita-

te capacità fisiche, sensoriali o mentali.

L'apparecchio non deve essere utilizza-

to da bambini e da persone non autoriz-

zate.

I bambini devono essere sorvegliati af-

finché non giochino con l'apparecchio.

– La lancia telescopica deve essere utiliz-

zata solo per lavorare con le spazzole

di pulitura. È vietato l'attacco di altri ac-

cessori.

– Il collegamento delle spazzole di pulitu-

ra direttamente alla lancia e alla pistola

di spruzzo dell'idropulitrice causa dan-

neggiamenti dell'azionamento delle

spazzole di pulitura e non è permesso!

– Momento torcente attraverso la spaz-

zola rotante, tenere ben ferma la lancia

telescopica durante il lavoro, in partico-

lare con lancia telescopica estratta mol-

to o completamente.

– Provvedere di mantenere una postazio-

ne sicura durante il lavori di pulitura.

– Verificare i moduli prima di eseguire la

pulizia se sono danneggiati (crepe,

graffi, tenuta ecc.). Moduli danneggiati

non vanno puliti.

– Al termine dei lavori di pulitura spegne-

re l'idropulitrice, chiudere l'erogazione

acqua verso l'apparecchio, depressu-

rizzare il sistema aprendo il rubinetto di

chiusura e poi staccare il tubo flessibile

ad alta pressione dalla lancia telescopi-

ca.

– Massima temperatura dell’acqua 40 °C

(si prega di osservare le istruzioni della

Vostra idropulitrice)

– Osservare le norme di sicurezza della

Vostra idropulitrice.

– Svolgere i lavori di pulitura con almeno

2 persone.

Non è permesso svolgere i lavori di pu-

litura da una scala.

Indice

Indice. . . . . . . . . . . . . . . . . . . . IT 1

Kit di pulizia moduli solari . . . . IT 1

Avvertenze generali. . . . . . . . . IT 1

Norme di sicurezza . . . . . . . . . IT 1

Descrizione dell’apparecchio. . IT 2

Preparazione . . . . . . . . . . . . . . IT 2

Uso . . . . . . . . . . . . . . . . . . . . . IT 3

Trasporto e tenuta a magazzino IT 3

Accessori optional . . . . . . . . . . IT 3

Risoluzione guasti . . . . . . . . . . IT 3

Dichiarazione di montaggio . . . IT 4

Kit di pulizia moduli solari

Accessori (disponibili

opzionalmente)

Dispositivi di protezione individuale

Addolcimento acqua

Uso conforme a destinazione

Uso errato prevedibile

Avvertenze generali

Protezione dell’ambiente

Garanzia

Ricambi

Simboli riportati nel manuale d'uso

Norme di sicurezza

Impiego

Avvertenze di sicurezza riguardo

all'uso

15IT

- 2

– L'apparecchio deve essere utilizzato

solo da persone istruite sul rispettivo

uso e che sono espressamente incari-

cate con l'uso.

– Sul sito www.kaercher.com esiste

un video di applicazione iSolar con

importanti informazioni riguardo allo

svolgimento dei lavori con il kit di

pulizia moduli solari. Vederlo asso-

lutamente!

 PERICOLO

Pericolo di morte!

– Condutture e componenti di impianti fo-

tovoltaici conducono sempre della ten-

sione elettrica se infiltrati di luce. Tocca-

re elementi conduttori di corrente può

causare scosse elettriche ed è quindi

vietato.

Non eseguire lavori di pulitura nelle vici-

nanze di cavi d'alta tensione o di altre

installazioni elettriche.

Fare particolare attenzione al maneg-

gio della lancia telescopica nelle vici-

nanze di cavi d'alta tensione.

몇 AVVERTIMENTO

Pericolo di caduta! Durante lavori di pulitu-

ra in grandi altezze.

– Utilizzare l'equipaggiamento di prote-

zione individuale. Va garantita la pre-

senza di punti di fissaggio e vanno uti-

lizzati.

Osservare le norme seguenti riguardo

al lavoro sicuro con equipaggiamento di

protezione: p. es. EN 358, EN 361,

EN813, EN1497

Attraverso la fune di sicurezza e il tubo

flessibile d'alta pressione sussiste il pe-

ricolo di inciampare, quindi fare sempre

attenzione che tubo flessibile e fune di

sicurezza siano accuratamente posati.

Verificare la presenza di mezzi d'aiuto

di salita idonei alla sicurezza (p. es.

ponteggi o piattaforme aeree di lavoro).

Assicurarsi che il carico massimo con-

sentito del tetto non venga superato du-

rante il lavoro eseguito dal tetto. In caso

di incertezza contattare il costruttore

edile.

Fare attenzione con pannelli ondulati in

cemento-amianto, pannelli ondulati di

bitume, cupole di luce o tetti di vetro,

mattoni vecchi o danneggiati. Accedere

a questi pannelli solo su particolari pas-

serelle calpestabili o di lavoro.

Mantenere libero da sporco maniglie,

scalini, ringhiere, pedane e scale.

Non eseguire i lavori di pulitura se sus-

siste un forte vento.

Pericolo di scivolamento!

– Non accedere al tetto con condizioni at-

mosferiche umide.

Rischio di lesioni!

– Non toccare mai la spazzola rotante

con le dita.

– Prima di eseguire lavori di pulitura sul

tetto, al suolo sottostante va sbarrata e

protetta un'ampia area con nastri di

sbarramento e/o cartelli, come „Atten-

zione, lavori sul tetto“.

Possono essere ferite delle persone a

causa di oggetti che cadono. Durante i

lavori di pulizia tenere lontano le perso-

ne dall'area di pulizia.

Durante il lavoro indossare guanti di

protezione, occhiali di protezione e in-

dumenti di protezione adatti.

PRUDENZA

Pericolo di rottura!

– I moduli potrebbero venire danneggiati

se calpestati, non salire sopra i moduli.

Con temperature esterne elevate si

consiglia di preriscaldare l'acqua (max.

40 °C) per evitare tensioni nel vetro do-

vuto da grandi variazioni di temperatu-

ra. È meglio eseguire la pulizia quando

i moduli non sono sottoposti a radiazio-

ni solari.

Rischio di danneggiamento!

– Spazzole sporche e asciutte possono

danneggiare la superficie del modulo.

Mantenere le setole sempre libere da

sporco e sabbia.

Non battere o graffiare con la lancia te-

lescopica o la spazzola di pulitura sulle

superfici.

Non trascinare le spazzole sopra i mo-

duli asciutti.

Non eseguire i lavori di pulitura con

temperature sotto zero.

Figure vedi pag. 2

Figura

1 Lancia telescopica

2 Attacco per tubo flessibile d'alta pres-

sione sulla lancia telescopica

3 Rubinetto di chiusura

4 Attacco per tubo flessibile d'alta pres-

sion dell'idropulitrice

5 Tubo flessibile d'alta pressione della

lancia telescopica

6 Distributore

(solo iSolar 800)

7 Spazzola di pulitura sinistra (senso di

rotazione antiorario)

(solo iSolar 800)

8 Spazzola di pulitura destra (senso di ro-

tazione orario)

9 Leva di blocco

10 Raccordo filettato

 Prima di eseguire lavori di pulitura sul

tetto, al suolo sottostante va sbarrata e

protetta un'ampia area con nastri di

sbarramento e/o cartelli, come „Atten-

zione, lavori sul tetto“.

Figura

 Rientrare completamente la lancia tele-

scopica.

Figura

 Svitare il raccordo filettato dalla lancia

telescopica.

Figura

 Svolgere completamente il tubo flessi-

bile d'alta pressione e posarlo per la

sua lunghezza.

 Infilare l'estremità sottile del tubo flessi-

bile d'alta pressione nella guida della

lancia telescopica finché fuoriesce da-

vanti dalla lancia.

Figura

 Avvitare il raccordo filettato sul tubo

flessibile d'alta pressione. Utilizzare

una colla solubile per metalli (p. es.

Loctide 243).

Avviso: Per serrare utilizzare una chia-

ve a brugola con AC 6.

Figura

 Avvitare il raccordo filettato per circa

1,5 cm di profondità nella filettatura del-

la lancia telescopica e controserrare

con il dado.

Avviso: Fare attenzione che il dado

non sporga nella filettatura più sottile.

Figura

 Collegare il tubo flessibile d'alta pres-

sione alla lancia telescopica.

Attenzione: Il funzionamento delle

spazzole di pulitura alla pistola di spruz-

zo dell'idropulitrice causa danneggia-

menti dell'azionamento delle spazzole

di pulitura e non è permesso!

Indicazioni riguardo al lavoro con una

lancia: Se a causa delle condizioni di puli-

tura è possibile lavorare con una lancia

standard ovvero flessibile (accessorio spe-

ciale), tra il flessibile d'alta pressione

dell'idropulitrice e la lancia al posto di una

pistola a spruzzo deve essere installato un

rubinetto a sfera (accessorio speciale),

vedi il capitolo „Accessorio speciale“.

Descrizione dell’apparecchio

Preparazione

Eseguire lo sbarramento dell'area di

pulizia

Montare il tubo flessibile d'alta

pressione alla lancia telescopica

16 IT

- 3

Figura

 Avvitare le spazzole di pulitura sul rac-

cordo del distributore, non serrare an-

cora. Fare attenzione al senso di rota-

zione delle spazzole!

 Posare le spazzole per il montaggio su

un fondamento piano e serrarle.

 Avvitare il distributore con spazzole

montate sul raccordo della lancia tele-

scopica e serrare.

Figura

 Avvitare la spazzola di pulizia sul rac-

cordo della lancia telescopica e serrare.

Figura

 Collegare il tubo flessibile d'alta pres-

sione dell'idropulitrice alla lancia tele-

scopica.

Avviso: Svitare dapprima la pistola a

spruzzo manuale dal tubo flessibile

d'alta pressione.

 Se tra il flessibile d'alta pressione

dell'idropulitrice e la lancia viene instal-

lato un rubinetto a sfera (accessorio

speciale), allora è possibile lavorare

con la lancia standard dell'idropulitrice

oppure con la lancia flessibile (accesso-

rio speciale).

– Bagnare la prima fila di moduli con il

tubo dell'acqua, con ciò viene risolto lo

sporco ed evitato lo sfregamento delle

spazzole sulle superfici asciutte.

– Pulizia dal colmo del tetto: Pulire i mo-

duli dall'alto (lancia telescopica rientra-

ta) verso il basso (lancia telescopica

estratta).

– Pulizia dalla piattaforma aerea di lavo-

ro/ponteggio: Pulire i moduli dall'alto

(lancia telescopica estratta) verso il

basso (lancia telescopica rientrata).

– Pulire le superfici più grandi a settori.

– Tenere il rubinetto di chiusura durante

l'estrazione o il rientro della lancia tele-

scopica verso il basso, ciò facilita una

guida migliore del tubo flessibile.

– Possibile solo per idropulitrici riscaldate

(apparecchi HDS):

A necessità consigliamo l'impiego di

detergente RM 99.

Regolare la temperatura a massimo

40 °C.

– Per idropulitrici con quantità d'acqua re-

golabile:

Lavorare con la massima quantità d'ac-

qua.

– Eseguire i lavori di pulizia con almeno 2

persone, così ci si può aiutare a tirare il

tubo flessibile libero oppure per coman-

dare l'idropulitrice.

– Una postazione di lavoro sicura durante

la pulizia; piattaforme aeree di lavoro.

Nota: Prima dell'uso leggere le avvertenze

di sicurezza!

 PERICOLO

Provvedere di mantenere una postazione

sicura durante il lavori di pulitura.

Momento torcente attraverso la spazzola

rotante, tenere ben ferma la lancia telesco-

pica durante il lavoro, in particolare con lan-

cia telescopica estratta molto o completa-

mente.

PRUDENZA

Osservare la temperatura massima di puli-

zia di 40 °C! Pericolo di danneggiamento

del motore spazzole dovuto a temperatura

elevata.

Nel caso che le spazzole si blocchino os-

servare l'aiuto in caso di guasti.

Durante il lavoro, muovere la lancia tele-

scopica solo in direzione longitudinale e

non lateralmente.

 Mettere in funzione l'idropulitrice come

da istruzioni per l'uso.

Figura

 A necessità estrarre la lancia telescopi-

ca: Aprire la leva di bloccaggio e estrar-

re i tubi alla lunghezza necessaria.

Avviso: Iniziare sempre con l'estrazio-

ne dei tubi anteriori (più sottili).

 Chiudere la leva di bloccaggio.

Figura

 Aprire il rubinetto di chiusura e iniziare

con la pulizia.

 Chiudere il rubinetto di chiusura.

 Disattivare l'idropulitrice.

 Riaprire il rubinetto di chiusura per così

scaricare la pressione ancora presente

nel sistema.

 Rientrare completamente la lancia tele-

scopica.

 Svitare il distributore con spazzole di

pulitura dalla lancia telescopica.

 Svitare entrambi i tubi flessibili d'alta

pressione dalla lancia telescopica.

Figura

 Avvolgere il tubo flessibile d'alta pres-

sione della lancia telescopica e fissarlo

alla lancia (con serracavo o nastro a

velcro).

 Stoccare le spazzole di pulitura in modo

da non danneggiare o deformare le se-

tole.

 Immagazzinare il kit di pulizia moduli

solari in luoghi senza gelo e asciutti.

Indicazione

Se tra il flessibile d'alta pressione dell'idro-

pulitrice e la lancia viene installato un rubi-

netto a sfera (accessorio speciale), allora è

possibile lavorare con la lancia standard

dell'idropulitrice oppure con la lancia flessi-

bile (accessorio speciale).

 Per determinati apparecchi: Il rubinetto

di chiusura non è completamente aper-

to.

 Con rubinetto di chiusura chiuso: perdi-

te nel sistema, contattare il servizio di

assistenza clienti.

PRUDENZA

Con spazzola bloccata chiudere il rubinetto

e spegnere l'idropulitrice.

 Contattare il servizio di assistenza

clienti.

 Aspirazione del detergente possibile

solo con idropulitrice riscaldata (appa-

recchi HDS):

 Il bloccaggio non tiene.



Regolare successivamente il bloccag-

gio, serrando la vite a lato della leva di

bloccaggio.

Collegare le spazzole di pulitura con

distributore e lancia telescopica

(solo iSolar 800)

Collegare la spazzola di pulitura con

la lancia telescopica (solo iSolar

400)

Collegamento dell'idropulitrice alla

lancia telescopica

Uso

Suggerimenti per la pulizia

Pulizia

Concludere la pulizia

Trasporto e tenuta a

magazzino

Accessori optional

Pos. Denominazione Codice N°

1 Rubinetto a sfera 6.683-213.0

2 Lancia flessibile, 1m * 6.394-654.0

3 Giunto snodato, fissa-

bile *

4.481-039.0

* utilizzabile solo con spazzola semplice

Risoluzione guasti

L'idropulitrice si accende/si spegne

La spazzola di pulitura non ruota

Il detergente non viene aspirato

Il bloccaggio della lancia

telescopica non tiene

17IT

- 4

Indicazione: All'occorrenza possono esse-

re ordinate successivamente anche nuove

leve di bloccaggio.

Con la presente dichiariamo che la seguen-

te macchina incompleta è conforme alla

documentazione tecnica secondo la diretti-

va CE 2006/42/CE (+2009/127/CE) Ap-

pendice VII Parte B e che è conforme ai se-

guenti punti della direttiva:

Appendice I Punto 1.1, 1.2, 1.3, 1.4, 1.5,

1.6 e 1.7.

In caso di modifiche apportate alla macchi-

na incompleta senza il nostro consenso, la

presente dichiarazione perde ogni validità.

Gli enti pubblici possono richiedere docu-

mentazioni rilevanti sulla macchina incom-

pleta al responsabile della documentazio-

ne. La trasmissione dei documenti avviene

via E-Mail.

Prima della messa in funzione o il montag-

gio della macchina incompleta è necessa-

rio accertarsi che la macchina in cui la mac-

china incompleta viene alimentata o inte-

grata sia conforme alla direttiva sui macchi-

nari CE 2006/42/CE (+2009/127/CE).

Maggiori informazioni in merito possono

essere consultate nella dichiarazione di

conformità CE della macchina.

I firmatari agiscono per incarico e con dele-

ga della direzione.

Responsabile della documentazione:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Leva di blocco Codice N°

ø 36 mm 6.373-995.0

ø 34 mm 6.373-996.0

ø 28 mm 6.373-997.0

Dichiarazione di montaggio

Prodotto: Accessori

iSolar 400

iSolar 800

Modello: 6.368-092.0, 6.368-093.0

6.368-094.0, 6.368-095.0

Norme armonizzate applicate

In aggiunta:

EN 60335–2–79

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

18 IT

- 1

Lees vóór het eerste gebruik

van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk

en bewaar deze voor later gebruik of voor

een latere eigenaar.

In deze gebruiksaanwijzing wordt de bedie-

ning van de reinigingsset voor zonnepane-

len iSolar 400 en iSolar 800 beschreven.

Bij de iSolar 800 zijn er twee tegengesteld

draaiende borstels voor de reiniging van de

module, bij de iSolar 400 is het er een.

De reinigingsset voor zonnepanelen kan

gecombineerd worden met de volgende

accessoires:

Telescopische lansen in verschillende

lengtes voor iSolar 400 en iSolar 800:

– 4.107-052.0 - 14 m

4.107-053.0 - 10 m (GFK)

4.107-055.0 - 10 m (Karbon)

4.107-054.0 - 7 m (GFK)

– Hogedrukslangen met verschillende

lengtes, passend bij de telescopische

lans:

6.392-976.0 - 14 m

6.392-977.0 - 10 m

6.392-978.0 - 7 m

– Reinigingsborstels voor iSolar 800

6.368-094.0 - voor waterhoeveelheid

700 - 1000 l/h

6.368-095.0 - voor waterhoeveelheid

1000 - 1300 l/h

– Reinigingsborstels voor iSolar 400

6.368-092.0 - voor waterhoeveelheid

700 - 1000 l/h

6.368-093.0 - voor waterhoeveelheid

1050 - 1300 l/h

De beschrijving van de telescopische lans

is beschreven in een aparte gebruiksaan-

wijzing die bij de telescopische lans is ge-

voegd.

Bestel-nr. 6.988-152.0

Bij reinigingswerkzaamheden vanop het

dak bestaat valgevaar; werk enkel met de

overeenkomstige veiligheidsuitrusting en

enkel wanneer vrijgegeven bevestigings-

punten op het dak voorhanden zijn.

Leidingwater wordt door de waterontharder

gedemineraliseerd. Door goede reinigings-

eigenschappen veroorzaakt het geen be-

schadigingen c.q. kalkresten op het modu-

le-oppervlak.

De reinigingsset voor zonnepanelen kan

met de industriële KÄRCHER-hogedrukrei-

nigers met een waterhoeveelheid van 700 -

1000 l/h of 1000 - 1300 l/h gebruikt worden.

– De reinigingsset voor zonnepanelen

dient voor de reiniging van traditionele

zonnemodules met een glad oppervlak.

– De telescopische lans mag enkel ge-

bruikt worden voor het werken met de

reinigingsborstels. De aansluiting van

andere accessoires is verboden.

– Het is niet toegestaan om de reinigings-

borstels direct aan de straalbuis van de

hogedrukreiniger aan te sluiten (be-

schadigingsgevaar van de borstelaan-

drijving!.)

Het verpakkingsmateriaal is herbruik-

baar. Deponeer het verpakkingsma-

teriaal niet bij het huishoudelijk afval, maar

bied het aan voor hergebruik.

Onbruikbaar geworden apparaten

bevatten waardevolle materialen die

geschikt zijn voor hergebruik. Lever

de apparaten daarom in bij een inzamel-

punt voor herbruikbare materialen.

Aanwijzingen betreffende de inhouds-

stoffen (REACH)

Huidige informatie over de inhoudsstoffen

vindt u onder:

www.kaercher.com/REACH

In ieder land zijn de door ons bevoegde

verkoopkantoor uitgegeven garantiebepa-

lingen van toepassing. Eventuele storingen

aan het apparaat verhelpen wij zonder kos-

ten binnen de garantietermijn, mits een ma-

teriaal of fabrieksfout de oorzaak van deze

storing is. Neem bij klachten binnen de ga-

rantietermijn contact op met uw leverancier

of de dichtstbijzijnde klantenservicewerk-

plaats en neem uw aankoopbewijs mee.

Gebruik uitsluitend originele KÄRCHER re-

serve-onderdelen.

Informatie over het toebehoren en de re-

serveonderdelen vindt u op www.kaer-

cher.com.

 GEVAAR

Waarschuwt voor een direct dreigend ge-

vaar, dat tot ernstige lichamelijke letsels of

de dood leidt.

몇 WAARSCHUWING

Waarschuwt voor een mogelijk gevaarlijke

situatie, die tot ernstige lichamelijke letsels

of de dood zou kunnen leiden.

VOORZICHTIG

Verwijzing naar een mogelijk gevaarlijke si-

tuatie, die tot lichte letsels of materiële

schades kan leiden.

– Het apparaat met de werkinstallaties

moet voor gebruik gecontroleerd wor-

den op deugdelijkheid en bedrijfsveilig-

heid. Indien zij niet in goede staat ver-

keren, mag u de apparatuur niet gebrui-

ken.

– Garantievoorwaarden van de module-

fabrikant in acht nemen!

– Dit apparaat is niet bedoeld om door

personen met beperkte psychische,

sensorische of geestelijke vaardighe-

den te worden gebruikt.

Kinderen of niet-geïnstrueerd perso-

neel mogen het apparaat niet gebrui-

ken.

Kinderen moeten onder toezicht blijven

om te garanderen dat ze niet met het

apparaat spelen.

– De telescopische lans mag enkel ge-

bruikt worden voor het werken met de

reinigingsborstels. De aansluiting van

andere accessoires is verboden.

– Het direct aansluiten van de reinigings-

borstels aan de straalbuis en het hand-

spuitpistool van de hogedrukreiniger

leidt tot de beschadiging van de aandrij-

ving van de reinigingsborstels en is dus

niet toegestaan!

– Draaimoment door roterende borstel,

telescopische lans bij het werken goed

vasthouden, vooral bij een ver of volle-

dig uitgetrokken telescopische lans.

– Bij reinigingswerkzaamheden moet ge-

zorgd worden voor een stabiele positie.

– Voor de reiniging moet de module op

beschadiging gecontroleerd worden

(barsten, krassen, ondichtheid, enz.).

Beschadigde modules mogen niet ge-

reinigd worden.

Inhoud

Inhoud . . . . . . . . . . . . . . . . . . . NL 1

Reinigingsset voor zonnepane-

len . . . . . . . . . . . . . . . . . . . . . . NL 1

Algemene instructies . . . . . . . . NL 1

Veiligheidsinstructies. . . . . . . . NL 1

Beschrijving apparaat . . . . . . . NL 2

Voorbereiding . . . . . . . . . . . . . NL 2

Bediening. . . . . . . . . . . . . . . . . NL 3

Transport en opslag. . . . . . . . . NL 3

Bijzondere toebehoren . . . . . . NL 3

Storingen verhelpen . . . . . . . . NL 4

Inbouwverklaring . . . . . . . . . . . NL 4

Reinigingsset voor

zonnepanelen

Accessoires (optioneel

verkrijgbaar)

Persoonlijke veiligheidsuitrusting

Waterontharding

Doelmatig gebruik

Voorzienbaar verkeerd gebruik

Algemene instructies

Zorg voor het milieu

Garantie

Reserveonderdelen

Symbolen in de gebruiksaanwijzing

Veiligheidsinstructies

Gebruik

Veiligheidsinstructies voor de

bediening

19NL

- 2

– Bij de beëindiging van de reiniging moet

de hogedrukreiniger uitgeschakeld , de

watertoevoer naar het apparaat geslo-

ten, het systeem door openen van de

afsluitkraan drukvrij gemaakt en vervol-

gens de hogedrukslang van de telesco-

pische lans gescheiden worden.

– Maximale watertemperatuur 40 °C

(neem de instructies van uw hogedruk-

reiniger in acht).

– Neem de veiligheidsaanwijzingen van

uw hogedrukreiniger in acht.

– Reinigingswerkzaamheden moet met

minstens 2 personen uitgevoerd wor-

den.

Reinigingswerken vanop een ladder

zijn niet toegestaan.

– Het apparaat mag enkel gebruikt wor-

den door personen die ingewerkt zijn in

de hantering en uitdrukkelijk met het

gebruik zijn belast.

– Onder www.kaercher.com staat de

gebruiksvideo iSolar met belangrijke

informatie over het werken met de

reinigingsset voor zonnepanelen.

Zeker bekijken!

 GEVAAR

Levensgevaar!

– Leidingen en onderdelen van fotovoltaï-

sche installaties geleiden bij lichtinval

continu elektrische spanning. Het aan-

raken van stroomvoerende delen kan

een stroomschok veroorzaken en is

verboden.

Voer geen reinigingswerkzaamheden

uit in de buurt van hoogspanningslei-

dingen of andere elektrische installa-

ties.

Bijzondere aandacht besteden aan de

hantering van de telescopische lans in

de buurt van hoogspanningsleidingen.

몇 WAARSCHUWING

Valgevaar! Bij reinigingswerkzaamheden

op grote hoogte.

– Persoonlijke veiligheidsuitrusting ge-

bruiken, vrijgegeven bevestigingspun-

ten moeten voorhanden zijn en gebruikt

worden.

Gelieve de volgende normen betreffen-

de het veilig werken met veiligheidsuit-

rusting in acht te nemen: bv. EN 358,

EN 361, EN813, EN1497

Door veiligheidskabel en hogedruk-

slang bestaat struikelgevaar; let er altijd

op dat hogedrukslang en veiligheidska-

bel zorgvuldig worden neergelegd.

Veilige opstaphulpmiddelen (bv. stel-

ling of hoogwerker) moeten voorhan-

den zijn.

Garanderen dat de toegestane dakbe-

lasting bij reinigingswerkzaamheden

vanop het dak niet overschreden wordt.

In geval van onveilige situaties moet de

bouwheer gecontacteerd worden.

Wees voorzichtig met asbestcement-

golfplaten, bitumen-golfplaten, lichtkoe-

pels of glazen daken, oude of bescha-

digde dakpannen. Betreed deze enkel

op speciale loop- of werkplatforms.

Houd grepen, tredes, leuningen, bor-

dessen, ladders Podeste vrij van vuil.

Voer reinigingswerkzaamheden niet uit

bij sterke wind.

Glijgevaar!

– Betreed het dak niet bij vochtige weers-

omstandigheden.

Verwondingsgevaar!

– Raak nooit de roterende borstels met

de vingers aan.

– Voor de reinigingswerkzaamheden op

het dak moet een voldoende groot be-

reik op de grond door afzetlint en/of bor-

den „Opgelet dakwerkzaamheden“ be-

veiligd worden.

Door vallende voorwerpen kunnen per-

sonen gewond raken. Tijdens de reini-

gingswerkzaamheden moeten perso-

nen uit het reinigingsbereik gehouden

worden.

Tijdens het werk geschikte veiligheids-

handschoenen, een veiligheidsbril en

veiligheidskledij dragen.

VOORZICHTIG

Breekgevaar!

– Modules kunnen door betreden be-

schadigd worden, modules niet betre-

den.

Bij hoge buitentemperaturen bevelen

wij aan om het water eerst te verwar-

men (max. 40 °C) om spanningen in het

glas door grote temperatuurverschillen

te vermijden. Voer de reiniging beter uit

wanneer de modules niet meer aan

zonnestralen zijn blootgesteld.

Beschadigingsgevaar!

– Verontreinigde en droge borstels kun-

nen het oppervlak van de modules be-

schadigen. Houd de borstelharen altijd

vrij van vuil of zand.

Sla of kras niet met de telescopische

lans of de reinigingsborstel op de op-

pervlakken.

Schuif borstels niet over droge modu-

les.

Voer reinigingswerkzaamheden niet uit

bij vriestemperaturen.

Afbeeldingen: zie pagina 2

Afbeelding

1 Telescopische lans

2 Aansluiting voor hogedrukslang teles-

copische lans

3 Afsluitkraan

4 Aansluiting voor hogedrukslang van de

hogedrukreiniger

5 Hogedrukslang telescopische lans

6 Verdeler

(alleen iSolar 800)

7 Reinigingsborstel links (draairichting te-

gen de klok)

(alleen iSolar 800)

8 Reinigingsborstel rechts (draairichting

met de klok mee)

9 Grendelhendel

10 Schroefdraad

 Voor de reinigingswerkzaamheden op

het dak moet een voldoende groot be-

reik op de grond door afzetlint en/of bor-

den „Opgelet dakwerkzaamheden“ be-

veiligd worden.

Afbeelding

 Telescopische lans volledig ineen-

schuiven.

Afbeelding

 Schroefdraad uit telescopische lans

draaien.

Afbeelding

 Hogedrukslang volledig afwikkelen en

in de lengte uitleggen.

 Het dunne uiteinde van de hogedruk-

slang in de geleiding van de telescopi-

sche lans schuiven tot het vooraan uit

de lans komt.

Afbeelding

 Schroefdraad op de hogedrukslang

schroeven. Verwijderbare metaallijm

gebruiken (bv. Loctide 243).

Instructie: Om vast te zetten een bin-

nenzeskantsleutel SW 6 gebruiken.

Afbeelding

 Schroefdraad ca. 1,5 cm in de schroef-

draad van de telescopische lans draai-

en en met moer borgen.

Instructie: Erop letten dat de moer niet

tot in de dunnere schroefdraad steekt.

Afbeelding

 Hogedrukslang op telescopische lans

aansluiten.

Opgelet: Het gebruik van de reinigings-

borstels op het handspuitpistool van de

hogedrukreiniger leidt tot de beschadi-

ging van de aandrijving van de reini-

gingsborstels en is niet toegestaan!

Aanwijzing voor het werken met een

straalbuis: Als door de reinigingsomstan-

digheden met een standaard c.q. flexibele

straalbuis (bijzondere toebehoren) gewerkt

kan worden, moet in de plaats van het

handspuitpistool een kogelkraan (bijzonde-

re toebehoren) tussen de hogedrukslang

van de hogedrukreiniger en de straalpijp in-

gebouwd worden, zie hoofdstuk „Speciale

toebehoren“.

Beschrijving apparaat

Voorbereiding

Beveiliging van het reinigingsbereik

uitvoeren

Hogedrukslang op telescopische

lans monteren

20 NL

- 3

Afbeelding

 Reinigingsborstel op aansluiting van de

verdeler schroeven, nog niet vast aan-

draaien. Letten op de draairichting van

de borstels!

 De borstels voor de montage op een

vlakke ondergrond leggen en borstels

vastdraaien.

 Verdeler met gemonteerde borstels op

aansluiting van de telescopische lans

schroeven en vast aandraaien.

Afbeelding

 Reinigingsborstel op aansluiting van de

telescopische lans schroeven en aan-

spannen.

Afbeelding

 Hogedrukslang van de hogedrukreini-

ger op telescopische lans aansluiten.

Instructie: Eerst het handspuitpistool

van de hogedrukslang schroeven.

 Als een kogelkraan (bijzondere toebe-

horen) tussen de hogedrukslang van de

hogedrukreiniger en de straalbuis ge-

monteerd wordt, kan met de standaard

straalbuis van de hogedrukreiniger of

met de flexibele straalbuis (bijzondere

toebehoren) gewerkt worden.

– Eerste modulereeks met de waterslang

bevochtigen, daardoor wordt vastzit-

tend vuil losgemaakt en vermijdt u het

schuren van de borstels op het droge

oppervlak.

– Reiniging vanop de nok: Moduels van

boven (telescopische lans ingescho-

ven) naar beneden (telescopische lans

uitgetrokken) reinigen.

– Reiniging vanop hoogwerker/stelling:

Moduels van boven (telescopische lans

uitgetrokken) naar beneden (telescopi-

sche lans ingeschoven) reinigen.

– Grotere oppervlakken in secties reini-

gen.

– Afsluitkraan bij het uittrekken of inschui-

ven van de telescopische lans naar be-

neden houden, dat zorgt voor een bete-

re slanggeleiding.

– Enkel bij verwarmde hogedrukreinigers

(HDS-apparaten) mogelijk:

Wij bevelen indien nodig het gebruik

van het reinigingsmiddel RM 99 aan.

Temperatuur op max. 40 °C instellen.

– Bij hogedrukreinigers met instelbare

waterhoeveelheid:

werken met maximale waterhoeveel-

heid.

– Reinigingswerkzaamheden met min-

stens 2 personen uitvoeren, hulp bij het

natrekken van de vrije slanglengte of

voor het bedienen van de hogedrukrei-

niger.

– Een veilige werkplek bij het reinigen;

hoogwerkers.

Instructie: Gelieve voor de bediening de

veiligheidsinstructies te lezen en in acht te

nemen!

 GEVAAR

Bij reinigingswerkzaamheden moet ge-

zorgd worden voor een stabiele positie.

Draaimoment door roterende borstel, teles-

copische lans bij het werken goed vasthou-

den, vooral bij een ver of volledig uitgetrok-

ken telescopische lans.

VOORZICHTIG

Maximale reinigingstemperatuur van 40 °C

in acht nemen! Gevaar van beschadiging

van de borstelaandrijving bij verhoogde

temperatuur.

In geval van blokkerende borstels, "Hulp bij

storingen" in acht nemen.

Telescopische lans bij werkzaamheden al-

leen in de lengterichting verplaatsen, niet

zijwaarts.

 Hogedrukreiniger in bedrijf stellen over-

eenkomstig de gebruiksaanwijzing.

Afbeelding

 Indien nodig de telescopische lans uit-

trekken: Grendelhendel openen en buis

tot de benodigde lengte uittrekken.

Instructie: Altijd eerst beginnen met

het uittrekken van de voorste (dunnere)

buis.

 Grendelhendel sluiten.

Afbeelding

 Afsluitkraan openen en met de reiniging

beginnen.

 Afsluitkraan sluiten.

 Hogedrukreiniger uitschakelen.

 Afsluitkraan nogmaals openen om nog

voorhanden druk in het systeem af te

bouwen.

 Telescopische lans volledig ineen-

schuiven.

 Verdeler met reinigingsborstels van te-

lescopische lans schroeven.

 Beide hogedrukslangen van telescopi-

sche lans schroeven.

Afbeelding

 Hogedrukslang van de telescopische

lans oprollen en op de lans bevestigen

(met kabelbinder of velcro).

 Reinigingsborstels zodanig opbergen

dat borstelharen niet beschadigd of ver-

vormd worden.

 Reinigingsset voor zonnepanelen

vorstvrij en droog bewaren.

Tip

Als een kogelkraan (bijzondere toebeho-

ren) tussen de hogedrukslang van de ho-

gedrukreiniger en de straalbuis gemon-

teerd wordt, kan met de standaard straal-

buis van de hogedrukreiniger of met de

flexibele straalbuis (bijzondere toebeho-

ren) gewerkt worden.

Reinigingsborstels met verdeler en

telescopische lans verbinden

(alleen iSolar 800)

Reinigingsborstel met

telescopische lans verbinden

(alleen iSolar 400)

Hogedrukreiniger op telescopische

lans aansluiten

Bediening

Tips voor de reiniging

Reiniging

Reiniging beëindigen

Transport en opslag

Bijzondere toebehoren

Pos. Benaming Bestelnr.

1 Kogelkraan 6.683-213.0

2 Flexibele straalbuis,

1m *

6.394-654.0

3 Knikgewricht, vastzet-

baar *

4.481-039.0

* enkel bruikbaar met 1-voudige borstel

21NL

- 4

 Bij bepaalde apparaten: Afsluitkraan is

niet volledig geopend.

 Bij gesloten afsluitkraan: ondichtheid in

het systeem, service contacteren.

VOORZICHTIG

Bij blokkerende borstel de afsluitkraan slui-

ten en hogedrukreiniger uitschakelen.

 Service contacteren.

 Reinigingsmiddelaanzuiging enkel bij

verwarmde hogedrukreinigers (HDS-

apparaten) mogelijk.

 Klemming houdt niet.

 Klemming bijstellen, daartoe de schroef

aan de zijkant van de vergrendelings-

hendel vast aandraaien.

Instructie: Zo nodig kunnen nieuwe ver-

grendelingshendels worden nabesteld.

Hiermee verklaren wij dat de technische

documentatie van de hierna vermelde, ge-

deeltelijk voltooide machine conform de

Europese richtlijn 2006/42/EG (+2009/127/

EG) appendix VII deel B werd opgesteld en

beantwoordt aan de volgende punten van

de richtlijn:

appendix I punt 1.1, 1.2, 1.3, 1.4, 1.5, 1.6

en 1.7.

Bij een verandering van de gedeeltelijk vol-

tooide machine die niet met ons werd over-

eengekomen, verliest deze verklaring haar

geldigheid.

Overheidsinstanties kunnen relevante do-

cumenten betreffende de gedeeltelijk vol-

tooide machine opvragen bij de persoon

die verantwoordelijk is voor het documen-

tatiebeheer. De overdracht van de docu-

menten gebeurt via e-mail.

Vóór de inbedrijfstelling of de inbouw van

de gedeeltelijk voltooide machine moet ge-

garandeerd worden dat de machine waarin

de gedeeltelijk voltooide machine moet

worden gebruikt of ingebouwd beantwoordt

aan de Europese machinerichtlijn 2006/42/

EG (+2009/127/EG). Informatie hierom-

trent vindt u in de EG-conformiteitsverkla-

ring van de machine.

De ondergetekenden handelen in opdracht

en met volmacht van de directie.

Documentatieverantwoordelijke:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Storingen verhelpen

Hogedrukreiniger schakelt in / uit

Reinigingsborstel draait niet

Reinigingsmiddel wordt niet

aangezogen

Klemming van de telescopische

lans houdt niet

Grendelhendel Bestelnr.

ø 36 mm 6.373-995.0

ø 34 mm 6.373-996.0

ø 28 mm 6.373-997.0

Inbouwverklaring

Product: Toebehoren

iSolar 400

iSolar 800

Type: 6.368-092.0, 6.368-093.0

6.368-094.0, 6.368-095.0

Toegepaste geharmoniseerde normen

Als aanvulling:

EN 60335–2–79

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

22 NL

- 1

Antes del primer uso de su apa-

rato, lea este manual original,

actúe de acuerdo a sus indicaciones y

guárdelo para un uso posterior o para otro

propietario posterior.

En este manual de instrucciones se descri-

be el manejo del set de limpieza solar iSo-

lar 400 y iSolar 800.

La iSolar 800 hay dos cepillos con marcha

opuesta para la limpieza de los módulos,

en la iSolar 400 solo hay uno.

El set de limpieza solar se puede combi-

nar con los siguientes accesorios:

Lanzas telescópicas en diferentes largos

para iSolar 400 y iSolar 800:

– 4.107-052.0 - 14 m

4.107-053.0 - 10 m (GFK)

4.107-055.0 - 10 m (Karbon)

4.107-054.0 - 7 m (GFK)

– mangueras de alta presión de diferen-

tes largos, a juego con la lanza telescó-

pica:

6.392-976.0 - 14 m

6.392-977.0 - 10 m

6.392-978.0 - 7 m

– Cepillos de limpieza para iSolar 800

6.368-094.0 - para cantidad de agua

700 - 1000 l/h

6.368-095.0 - para cantidad de agua

1000 - 1300 l/h

– Cepillos de limpieza para iSolar 400

6.368-092.0 - para cantidad de agua

700 - 1000 l/h

6.368-093.0 - para cantidad de agua

1050 - 1300 l/h

La descripción de la lanza telescópica vie-

ne en un manual de instrucciones a parte,

que se adjunta a la lanza telescópica.

Ref. 6.988-152.0

Al realizar trabajos de limpieza desde el te-

cho hay riesgo de caídas, trabajar solo con

equipamiento protector apropiador y solo

cuando haya puntos de fijación autorizados

en el techo.

El agua del grifo se desmineraliza con el

descalcificador de agua. Gracias a las bue-

nas propiedades de limpieza no daña ni

deja restos de cal en la superficie del mó-

dulo.

El set de limpieza solar se puede utilizar

con las limpiadoras de alta presión indus-

triales de KÄRCHER con una cantidad de

agua de 700 - 1000 l/h o de 1000 - 1300 l/h.

– El set de limpieza solar sirve para lim-

piar módulos solares convencionales

con superficie lisa.

– La lanza telescópica solo se puede

usar para trabajar con los cepillos de

limpieza. Está prohibido conectar otros

accesorios.

– No está permitido conectar los cepillos

de limpieza directamente a la lanza do-

sificadora de la limpiadora de alta pre-

sión (¡riesgo de daños del acciona-

miento de cepillos!)

Los materiales de embalaje son reci-

clables. Por favor, no tire el embalaje

a la basura doméstica; en vez de ello, en-

tréguelo en los puntos oficiales de recogida

para su reciclaje o recuperación.

Los aparatos viejos contienen mate-

riales valiosos reciclables que debe-

rían ser entregados para su aprove-

chamiento posterior. Por este motivo, en-

tregue los aparatos usados en los puntos

de recogida previstos para su reciclaje.

Indicaciones sobre ingredientes

(REACH)

Encontrará información actual sobre los in-

gredientes en:

www.kaercher.com/REACH

En todos los países rigen las condiciones

de garantía establecidas por nuestra em-

presa distribuidora. Las averías del aparato

serán subsanadas gratuitamente dentro

del periodo de garantía, siempre que se

deban a defectos de material o de fabrica-

ción. En un caso de garantía, le rogamos

que se dirija con el comprobante de com-

pra al distribuidor donde adquirió el aparato

o al servicio al cliente autorizado más

próximo a su domicilio.

Emplee únicamente repuestos originales

de KÄRCHER.

Puede encontrar información acerca de los

accesorios y recambios en www.kaer-

cher.com.

 PELIGRO

Advierte de un peligro inminente que aca-

rrea lesiones de gravedad o la muerte.

몇 ADVERTENCIA

Advierte de una situación que puede ser

peligrosa, que puede acarrear lesiones de

gravedad o la muerte.

PRECAUCIÓN

Indicación sobre una situación que puede

ser peligrosa, que puede acarrear lesiones

leves o daños materiales.

– Antes de utilizar el equipo con sus dis-

positivos de trabajo, compruebe que

esté en perfecto estado y que garantice

la seguridad durante el servicio. Si no

está en perfecto estado, no debe utili-

zarse.

– ¡Respetar las condiciones de la garan-

tía del fabricante del módulo!

– Este aparato no es apto para ser utiliza-

do por personas con capacidades físi-

cas, sensoriales e intelectuales limita-

das.

Los niños o las personas no instruidas

sobre su uso no deben utilizar el apara-

to.

Se debe supervisar a los niños para

asegurarse de que no juegan con el

aparato.

– La lanza telescópica solo se puede

usar para trabajar con los cepillos de

limpieza. Está prohibido conectar otros

accesorios.

– Si se conectan cepillos de limpieza di-

rectamente a la lanza dosificadora y a

la pistola pulverizadora manual de la

limpiadora de alta presión, provocará

daños en el engranaje de los cepillos

de limpieza y no está permitido.

– Par por cepillos en movimiento, sujetar

bien la lanza telescópica al realizar los

trabajos, especialmente cuando esté

extendida mucho o totalmente.

– Al realizar trabajos de limpieza, asegu-

rar bien la base.

– Comprobar si los módulos están daña-

dos antes de la limpieza (fisuras, araña-

zos, fugas, etc.). Los módulos dañados

no se pueden limpiar.

– Tras finalizar la limpieza, desconectar

la limpiadora de alta presión, desen-

chufar el aparato, abrir el grifo de cierre

para quitar la presión al sistema, des-

pués desenganchar la manguera de

alta presión de la lanza telescópica.

– Temperatura máxima del agua 40 ºC

(tenga en cuenta las indicaciones de su

limpiadora a alta presión).

– Tenga en cuenta las indicaciones de

seguridad de su limpiadora a alta pre-

sión.

Índice de contenidos

Índice de contenidos . . . . . . . . ES 1

Set de limpieza solar . . . . . . . . ES 1

Indicaciones generales . . . . . . ES 1

Indicaciones de seguridad. . . . ES 1

Descripción del aparato. . . . . . ES 2

Preparativos . . . . . . . . . . . . . . ES 2

Manejo. . . . . . . . . . . . . . . . . . . ES 3

Transporte y almacenamiento. ES 3

Accesorios especiales. . . . . . . ES 3

Subsanación de averías . . . . . ES 3

Declaración de montaje. . . . . . ES 4

Set de limpieza solar

Accesorios (se pueden adquirir

opcionales)

Equipo protector personal

Descalcificación del agua

Uso previsto

Uso erróneo previsible

Indicaciones generales

Protección del medio ambiente

Garantía

Piezas de repuesto

Símbolos del manual de

instrucciones

Indicaciones de seguridad

Empleo

Indicaciones de seguridad para el

manejo

23ES

- 2

– Para realizar los trabajos de limpieza

son necesarias al menos 2 personas.

No está permitido realizar trabajos de

limpieza desde una escalera.

– El aparato solo debe ser utilizado por

personas que hayan sido instruidas en

el manejo o se les haya encargado ex-

presamente el uso.

– En www.kaercher.com hay un vídeo

sobre el uso de iSolar con informa-

ción importante sobre los trabajos

con el set de limpieza solar. ¡Es im-

prescindible visualizarlo!

 PELIGRO

¡Peligro mortal!

– Los conductos y piezas de las instala-

ciones fotovoltaicas provocar constan-

temente una tensión eléctrica cuando

da la luz. Si se toca las piezas conduc-

toras de corrientes se puede provocar

una descarga eléctrica y está prohibi-

do.

No realizar trabajos de limpieza cerca

de los conductos de alta tensión u otros

dispositivos eléctricos.

Hay que prestar especial atención al

manejo de la lanza telescópico cerca

de de conductos de alta tensión.

몇 ADVERTENCIA

¡Peligro de caída! Para trabajos de limpie-

za a grandes alturas.

– Utilizar un equipamiento protector per-

sonal, tiene que haber puntos de fija-

ción autorizados y tienen que ser utili-

zados.

Respetar las siguientes normas relacio-

nados con trabajar de forma segura con

un equipamiento protector: p.ej. EN

358, EN 361, EN813, EN1497

Debido a la cuerda del seguro y la man-

guera de alta presión hay riesgo de tro-

pezas, procurar colocar siempre bien la

manguera de alta presión y la cuerda

del seguro.

Tiene que haber elementos auxiliar de

subida seguros (p.ej. andamio o plata-

formas elevadoras).

Asegúrese de no superar la carga del

tejado permitida al realizar trabajos de

limpieza desde el tejado. Póngase en

contacto con el constructor en caso de

inseguridades.

Precaución con las tejas de asbesto,

asfalto, cúpulas de luz o tejados de cris-

tal, ladrillos viejos o dañados. Pisarlas

solo sobre pasarelas especiales de tra-

bajo.

Mantener limpias las asas, escalones,

escaleras o pedestales.

No llevar a cabo trabajos de limpieza

con viento fuerte.

¡Peligro de resbalar!

– No pisar el tejado cuando esté húmedo.

Peligro de lesiones

– No toque nunca el cepillo rotativo con

los dedos.

– Antes de realizar trabajos de limpieza

en el tejado, se tiene que asegurar un

área bien amplia en el suelo con cintas

para bloquear el paso y/o carteles de

"Precaución trabajos en el tejado".

Si caen objetos se puede dañar a per-

sonas. Durante los trabajos de limpieza

se debe mantener alejadas a las perso-

nas del lugar de limpieza.

Utilizar para el trabajo guantes, gafas y

ropa de seguridad apropiados.

PRECAUCIÓN

¡Riesgo de roturas!

– Los módulos se pueden dañar si se pi-

san, no pisarlos.

En caso de altas temperaturas exterio-

res, se recomienda precalentar el agua

(máx. 40 ºC) para evitar tensiones en el

cristal provocadas por las altas diferen-

cias de temperatura. Es mejor realizar

la limpieza cuando los módulos no es-

tén expuestos al sol.

¡Peligro de daños en la instalación!

– Los cepillos sucios y secos pueden da-

ñar la superficie de los módulos. Mante-

ner las cerdas siempre limpias y sin

arena.

No golpear ni arañar las superficies con

la lanza telescópica o los cepillos de

limpieza.

No desplazar los cepillos sobre los mó-

dulos secos.

No realizar los trabajos de limpieza a

temperaturas bajo cero.

Ilustraciones, véase la página 2

Figura

1 Lanza telescópica

2 Conexión para manguera de alta pre-

sión de la lanza telescópica

3 Grifo de cierre

4 Toma de la manguera de alta presión

de la limpieza de alta presión

5 Manguera de alta presión de la lanza

telescópica

6 Distribuidor

(solo iSolar 800)

7 Cepillo de limpieza izquierda (dirección

de giro en el sentido contrario de las

agujas del reloj)

(solo iSolar 800)

8 Cepillo de limpieza derecha (dirección

de giro en el sentido de las agujas del

reloj)

9 Palanca de bloqueo

10 Rosca de conexión

 Antes de realizar trabajos de limpieza

en el tejado, se tiene que asegurar un

área bien amplia en el suelo con cintas

para bloquear el paso y/o carteles de

"Precaución trabajos en el tejado".

Figura

 Plegar totalmente la lanza telescópica.

Figura

 Desenroscar la rosca de conexión de la

lanza telescópica.

Figura

 Enrollar totalmente la manguera de alta

presión y colocar a lo largo.

 Introducir el extremo fino de la mangue-

ra de alta presión en la guía de la lanza

telescópica hasta que salga de la lanza.

Figura

 Atornillar la rosca de conexión en la

manguera de alta presión. Pegamento

para metales que se pueda despegar

(p.ej. Loctide 243).

Indicación: Para apretar utilizar la llave

hexagonal de entrecaras 6.

Figura

 Atornillar la rosca de conexión aprox.

1,5cm de profundidad en la rosca de la

lanza telescópica y contrarestar con

una tuerca.

Indicación: Procurar que la tuerca no

sobresalga en la rosca más fina.

Figura

 Conectar la manguera de alta presión a

la lanza telescópica.

Atención: Si se operan los cepillos de

limpieza directamente con la lanza do-

sificadora y la pistola pulverizadora ma-

nual de la limpiadora de alta presión,

provocará daños en el engranaje de los

cepillos de limpieza y no está permitido.

Indicación sobre trabajos con una lanza

dosificadora: Debido a las condiciones de

limpieza, se puede trabajar con una lanza

dosificadora estándar o flexible (accesorio

especial), se tiene que colocar un grifo es-

férico (accesorio especial) en lugar de la

pistola pulverizadora manual, entre la man-

guera de alta presión de la limpiadora de

alta presión y la lanza dosificadora, véase

el capítulo "Accesorios especiales".

Figura

 Atornillar los cepillos de limpieza a la

conexión del distribuidor, no apretar to-

davía. ¡Respetar la dirección de giro de

los cepillos!

 Para montarlos, colocar los cepillos so-

bre un fondo plano y apretarlos.

Descripción del aparato

Preparativos

Asegurar el área de limpieza

Montar la manguera de alta presión

a la lanza telescópica

Conectar los cepillos de limpieza

con el distribuidor y la lanza

telescópica (solo iSolar 800)

24 ES

- 3

 Atornillar el distribuidor con los cepillos

montados a la conexión de la lanza te-

lescópica y apretar.

Figura

 Atornillar y apretar el cepillo de limpieza

a la conexión de la lanza telescópica.

Figura

 Conectar la manguera de alta presión

de la limpiadora de alta presión a la lan-

za telescópica.

Indicación: Desenroscar primero la

pistola pulverizadora manual de la

manguera de alta presión.

 Si se coloca un grifo esférico (accesorio

especial) entre la manguera de alta pre-

sión de la limpiadora de alta presión y la

lanza dosificadora, se puede trabajar

con la lanza dosificadora estándar de la

limpiadora de alta presión de la limpia-

dora de alta presión o con la lanza do-

sificadora, accesorio especial.

– Humedecer la primera serie de módu-

los con la manguera de agua, de esta

forma se disuelve la suciedad incrusta-

da y se evita frotar con los cepillos so-

bre una superficie seca.

– Limpieza desde la cumbrera del tejado:

Limpiar los módulos desde arriba (con

la lanza telescópica plegada) desde

abajo (lanza telescópica desplegada).

– Limpieza desde la plataforma elevado-

ra/andamio: Limpiar los módulos desde

arriba (con la lanza telescópica desple-

gada) desde abajo (lanza telescópica

plegada).

– Limpiar grandes superficies en secto-

res.

– Sujetar hacia abajo el grifo de cierre al

plegar o desplegar la lanza telescópica,

esto permite recoger mejor la mangue-

ra.

– Solo es posible con limpiadoras a alta

presión calentadas (aparatos HDS):

recomendamos utilizar detergente RM

99 si es necesario.

Ajustar la temperatura a 40º C como

máximo.

– Para limpiadoras de alta presión con

caudal de agua regulable:

Trabajar con el caudal de agua máxi-

mo.

– Llevar a cabo los trabajos de limpieza

entre al menos 2 personas, se precisa

ayuda para tirar del largo de la mangue-

ra que quede libre o para manejar la

limpiadora de alta presión.

– Un puesto de trabajo seguro para lim-

piar; plataformas elevadoras.

Indicación: ¡Por favor, antes del manejo

leer y tener en cuenta las indicaciones de

seguridad!

 PELIGRO

Al realizar trabajos de limpieza, asegurar

bien la base.

Par por cepillos en movimiento, sujetar

bien la lanza telescópica al realizar los tra-

bajos, especialmente cuando esté extendi-

da mucho o totalmente.

PRECAUCIÓN

¡Respetar la temperatura máxima de lim-

pieza de 40ºC! Si la temperatura es más

alta se corre el riesgo de dañar el acciona-

miento de los cepillos.

En caso de que los cepillos estén bloquea-

dos, respetar la ayuda en caso de averías.

Mover la lanza telescópica al trabajar solo

en longitudinal, no hacia el lateral.

 Poner la limpiadora a presión en funcio-

namiento según el manual.

Figura

 Si es necesario desplegar la lanza tele-

scópica: Abrir la palanca de bloqueo y

extraer los tubos al largo necesario.

Indicación: Comenzar primero siem-

pre desplegando los tubos delanteros

(más finos).

 Cerrar la palanca de bloqueo.

Figura

 Abrir el grifo de cierre y comenzar con

la limpieza.

 Cerrar el grifo de cierre.

 Desconectar la limpiadora a alta pre-

sión.

 Abrir de nuevo el grifo de cierre para

despresurizar el sistema.

 Plegar totalmente la lanza telescópica.

 Desenroscar el distribuidor con el cepi-

llo de limpieza de la lanza telescópica.

 Desenroscar las dos mangueras de

alta presión de la lanza telescópica.

Figura

 Enrollar la manguera de alta presión de

la lanza telescópica y fijar a la lanza

(con abrazaderas o cinta adhesiva).

 Almacenar los cepillos de limpieza de

forma que no se dañen o deformen las

cerdas.

 Almacenar el set de limpieza solar en

un lugar seco y a prueba de heladas.

Nota

Si se coloca un grifo esférico (accesorio es-

pecial) entre la manguera de alta presión

de la limpiadora de alta presión y la lanza

dosificadora, se puede trabajar con la lan-

za dosificadora estándar de la limpiadora

de alta presión de la limpiadora de alta pre-

sión o con la lanza dosificadora, accesorio

especial.

 Para determinados aparatos: el grifo de

cierre no está abierto completamente.

 con el grifo de cierre cerrado: fugas en

el sistema, póngase en contacto con el

servicio técnico.

PRECAUCIÓN

Si el cepillo está bloqueado, cerrar el grifo

de cierre y desconectar la limpiadora de

alta presión.

 Póngase en contacto con el servicio

técnico.

 Solo es posible aspirar detergente con

limpiadoras a alta presión calentadas

(aparatos HDS).

 El enganche no sujeta.

 Reajustar el enganche, para ello apre-

tar el tornillo de lateral en la palanca de

bloqueo.

Conectar el cepillo de limpieza con

la lanza telescópica (solo iSolar 400)

Conectar la limpiadora de alta

presión a la lanza telescópica

Manejo

Consejos para la limpieza

Limpieza

Finalizar la limpieza

Transporte y almacenamiento

Accesorios especiales

Pos. Denominación Nº de pedi-

1 llave de bola 6.683-213.0

2 Lanza dosificadora

flexible, 1m *

6.394-654.0

3 Articulación, fijable * 4.481-039.0

* solo se puede utilizar con 1 cepillo simple

Subsanación de averías

La limpiadora de alta presión se

conecta/desconecta

El cepillo de limpieza no gira

El detergente no se aspira

El enganche de la lanza telescópica

no sujeta

25ES

- 4

Indicación: Si se necesita, se puede pedir

una nueva palanca de bloqueo.

Por la presente declaramos que para la

máquina descrita a continuación de forma

incompleta se ha redactado la documenta-

ción técnica conforme a la directriz de la

CE 2006/42/CE (+2009/127/CE) apéndice

VII sección B y cumple los siguientes pun-

tos de la directriz:

Anexo I Punto 1.1, 1.2, 1.3, 1.4, 1.5, 1.6 y

1.7.

La presente declaración perderá su validez

en caso de que se realicen modificaciones

en la máquina incompleta sin nuestro con-

sentimiento explícito.

Los organismos pueden solicitar la docu-

mentación relevante sobre la máquina in-

completa al responsable de la documenta-

ción. La transmisión de documentos se

realiza a través de correo electrónico.

Antes de la puesta en marcha o el montaje

de la máquina incompleta se debe asegu-

rar de que la máquina, en la que se debe

operar o montar la máquina incompleta,

cumple la directriz de maquinarias de la CE

2006/42/CE (+2009/127/CE). En la decla-

ración de conformidad de la CE de la má-

quina encontrará información al respecto.

Los abajo firmantes actúan en nombre y

con la autorización de la junta directiva.

Responsable de documentación:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Palanca de bloqueo Nº de pedido

ø 36 mm 6.373-995.0

ø 34 mm 6.373-996.0

ø 28 mm 6.373-997.0

Declaración de montaje

Producto: Accesorios

iSolar 400

iSolar 800

Modelo: 6.368-092.0, 6.368-093.0

6.368-094.0, 6.368-095.0

Normas armonizadas aplicadas

De conformidad:

EN 60335–2–79

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

26 ES

- 1

Leia o manual de manual origi-

nal antes de utilizar o seu apare-

lho. Proceda conforme as indicações no

manual e guarde o manual para uma con-

sulta posterior ou para terceiros a quem

possa vir a vender o aparelho.

Neste manual de instruções é descrita a

operação dos conjuntos de limpeza para

painéis solares iSolar 400 e iSolar 800.

O iSolar 800 possui duas escovas rotativas

para a limpeza dos módulos; o iSolar 400

possui uma.

O sistema de limpeza de painéis solares

pode ser combinado com os seguintes

acessórios:

Lanças telescópicas em diferentes tama-

nhos para iSolar 400 e iSolar 800:

– 4.107-052.0 - 14 m

4.107-053.0 - 10 m (GFK)

4.107-055.0 - 10 m (Karbon)

4.107-054.0 - 7 m (GFK)

– Mangueiras de alta pressão em dife-

rentes comprimentos, compatíveis com

a lança telescópica:

6.392-976.0 - 14 m

6.392-977.0 - 10 m

6.392-978.0 - 7 m

– Escovas de limpeza para iSolar 800

6.368-094.0 - para quantidade de água

700 - 1000 l/h

6.368-095.0 - para quantidade de água

1000 - 1300 l/h

– Escovas de limpeza para iSolar 400

6.368-092.0 - para quantidade de água

700 - 1000 l/h

6.368-093.0 - para quantidade de água

1050 - 1300 l/h

A lança telescópica é descrita num manual

de instruções separado que é fornecido

com a mesma.

N.º de encomenda: 6.988-152.0

Durante os trabalhos de limpeza em cima

do telhado existe um elevado perigo. Tra-

balhar apenas com equipamento de segu-

rança adequado e apenas se existirem

pontos de fixação homologados no telha-

do.

A água da torneira é desmineralizada pelo

descalcificador. Graças às suas excelentes

propriedades de limpeza, este não provoca

quaisquer danos ou resíduos de calcário

na superfície modular.

O conjunto de limpeza para painéis solares

pode ser utilizado com as lavadoras de alta

pressão KÄRCHER profissionais, com um

caudal de água de 700 - 1000 l/h ou de

1000 - 1300 l/h.

– O conjunto de limpeza para painéis so-

lares destina-se à limpeza de módulos

solares convencionais com superfície

lisa.

– A lança telescópica só pode ser utiliza-

da para os trabalhos com as escovas

de limpeza. A conexão de outros aces-

sórios é proibida.

– Não é permitido conectar as escovas

de limpeza directamente ao tubo de

jacto da lavadora de alta pressão (peri-

go de danos do accionamento das es-

covas!)

Os materiais de embalagem são reci-

cláveis. Não coloque as embalagens

no lixo doméstico, envie-as para uma uni-

dade de reciclagem.

Os aparelhos velhos contêm mate-

riais preciosos e recicláveis e deve-

rão ser reutilizados. Por isso, elimine

os aparelhos velhos através de sistemas

de recolha de lixo adequados.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes

podem ser encontradas em:

www.kaercher.com/REACH

Em cada país vigem as respectivas condi-

ções de garantia estabelecidas pelas nos-

sas Empresas de Comercialização. Even-

tuais avarias no aparelho durante o perío-

do de garantia serão reparadas, sem en-

cargos para o cliente, desde que se trate

dum defeito de material ou de fabricação.

Em caso de garantia, dirija-se, munido do

documento de compra, ao seu revendedor

ou ao Serviço Técnico mais próximo.

Utilize exclusivamente peças sobressalen-

tes originais da KÄRCHER.

Para mais informações sobre acessórios e

peças sobressalentes, consulte www.kaer-

cher.com.

 PERIGO

Adverte para um perigo eminente que pode

conduzir a graves ferimentos ou à morte.

몇 ATENÇÃO

Adverte para uma possível situação peri-

gosa que pode conduzir a graves ferimen-

tos ou à morte.

CUIDADO

Aviso para uma possível situação perigosa

que pode conduzir a ferimentos leves ou

danos materiais.

– Antes de utilizar o aparelho e os res-

pectivos dispositivos de trabalho, verifi-

que se estão em bom estado e seguros

no funcionamento. Se tiver dúvidas

quanto ao bom estado do aparelho, não

o utilize.

– Ter atenção às condições de garantia

do fabricante do módulo solar!

– Este aparelho não é adequado para a

utilização por pessoas com capacida-

des físicas, sensoriais e psíquicas re-

duzidas.

Este aparelho não deve ser manobrado

por crianças ou pessoas não instruí-

das.

As crianças devem ser supervisiona-

das de modo a assegurar que não brin-

cam com o aparelho.

– A lança telescópica só pode ser utiliza-

da para os trabalhos com as escovas

de limpeza. A conexão de outros aces-

sórios é proibida.

– A conexão das escovas de limpeza di-

rectamente no tubo de jacto e na pistola

pulverizadora manual da lavadora de

alta pressão causa danos no acciona-

mento das escovas de limpeza e, por

isso, é proibida!

– Binário devido à escova em rotação.

Segurar bem a lança telescópica du-

rante os trabalhos, especialmente com

a lança completamente aberta.

– Procurar uma posição segura durante

os trabalhos.

– Controlar os módulos relativamente a

danos (fissuras, riscos, fugas, etc.) an-

tes de iniciar os trabalhos. Módulos da-

nificados não podem ser limpos.

Índice

Índice. . . . . . . . . . . . . . . . . . . . PT 1

Conjunto de limpeza para pai-

néis solares . . . . . . . . . . . . . . . PT 1

Instruções gerais . . . . . . . . . . . PT 1

Avisos de segurança . . . . . . . . PT 1

Descrição da máquina. . . . . . . PT 2

Preparação . . . . . . . . . . . . . . . PT 2

Manuseamento . . . . . . . . . . . . PT 3

Transporte e armazenamento . PT 3

Acessórios especiais. . . . . . . . PT 3

Localização de avarias . . . . . . PT 3

Declaração de montagem . . . . PT 4

Conjunto de limpeza para

painéis solares

Acessórios (opcionalmente

disponível)

Equipamento de protecção pessoal

Amaciamento da água

Utilização conforme as disposições

Utilização inadequada previsível

Instruções gerais

Proteção do meio-ambiente

Garantia

Peças sobressalentes

Símbolos no Manual de Instruções

Avisos de segurança

Aplicação

Avisos de segurança sobre o

manuseamento

27PT

- 2

– No final dos trabalhos de limpeza deve-

se desligar a lavadora de alta pressão,

fechar a alimentação da água até ao

aparelho, abrir a válvula de fecho para

descomprimir o sistema e desconectar

seguidamente a mangueira de alta

pressão da lança telescópica.

– Temperatura máxima da água 40 °C

(observe as indicações da sua máquina

de alta pressão).

– Observe os avisos de segurança da

sua máquina de alta pressão.

– Os trabalhos de limpeza devem ser re-

alizados, pelo menos, por 2 pessoas.

Não é permitido trabalhar a partir de

uma escada.

– O aparelho só pode ser utilizado por

pessoas que tenham sido devidamente

instruídas sobre o manuseamento e

que tenham sido expressamente en-

carregadas para a realização dos tra-

balhos.

– No sítio de Internet www.kaer-

cher.com existe um vídeo que exem-

plifica os trabalhos com o sistema

iSolar e que transmite informações

importantes. Este vídeo é fundamen-

tal!

 PERIGO

Perigo de vida!

– Os cabos e componentes dos sistemas

fotovoltaicos estão permanentemente

sob corrente eléctrica, quando expos-

tos a raios solares. O contacto directo

com componentes sob corrente eléctri-

ca pode provocar choques eléctricos e,

portanto, é proibido.

Não realizar quaisquer trabalhos de

limpeza nas imediações dos cabos de

alta tensão ou junto de outros equipa-

mentos eléctricos.

Prestar especial atenção ao manusea-

mento da lança telescópica nas imedia-

ções dos cabos de alta tensão.

몇 ATENÇÃO

Perigo de queda! Durante trabalhos de lim-

peza em alturas elevadas.

– Utilizar equipamento de protecção pes-

soal. Devem existir e ser utilizados pon-

tos de fixação homologados.

Prestar especial atenção às seguintes

normas, relativamente aos trabalhos

com o equipamento de protecção: P.

ex. EN 358, EN 361, EN813, EN1497

O cabo de segurança e a mangueira de

alta pressão representam um perigo de

tropeçamento. Ter atenção a uma man-

gueira de alta pressão e a um cabo de

segurança correctamente pousados.

Devem existir apoios de subida segu-

ros (p. ex. andaimes ou plataformas

elevatórias de trabalho).

Assegurar que a carga máx. admissível

sobre o telhado não seja excedida.

Contactar o construtor do imóvel em

caso de dúvidas.

Cuidado com placas onduladas de sub-

telha em cimento com amianto, placas

onduladas em betume, clarabóias ou

telhados em vidro e com telhas velhas

ou danificadas. Neste caso, deve-se

circular exclusivamente sobre platafor-

mas especialmente construídas para o

efeito.

Manter as pegas, apoios dos pés, an-

daimes, plataformas e escadas livres

de sujidade.

Não trabalhar com vento forte.

Perigo de escorregamento!

– Não subir ao telhado com condições cli-

matéricas adversas (p. ex. chuva).

Perigo de lesões!

– Nunca tocar a escova rotante com os

dedos.

– Antes de iniciar os trabalhos de limpeza

no telhado é fundamental vedar uma

grande área no solo com fitas de pas-

sagem proibida e/ou sinais "Cuidado

trabalhos no telhado".

A queda de objectos pode ferir pesso-

as. Manter as pessoas afastadas da

área de limpeza durante os trabalhos

de limpeza.

Durante os trabalhos utilizar luvas, ves-

tuário e óculos de protecção adequa-

dos.

CUIDADO

Perigo de ruptura!

– Não pisar os módulos, de modo a evitar

que sejam danificados.

Durante elevadas temperaturas exter-

nas é aconselhável aquecer a água

(máx. 40 °C) de modo a evitar tensões

no vidro. Limpar preferencialmente os

módulos quando os raios solares não

incidem sobre os mesmos.

Perigo de danos!

– Escovas sujas ou secas podem danifi-

car a superfície modular. Manter as cer-

das sempre limpas (sem sujidade ou

areia).

Não bater com a lança telescópica ou

com a escova de limpeza nas superfí-

cies ou raspar.

Não deslocar as escovas sobre módu-

los secos.

Não efectuar trabalhos de limpeza a

temperaturas negativas.

Figuras veja página 2

Figura

1 Lança telescópica

2 Conexão para a mangueira de alta

pressão da lança telescópica

3 Torneira de paragem

4 Conexão para a mangueira de alta

pressão da lavadora de alta pressão

5 Mangueira de alta pressão da lança te-

lescópica

6 Distribuidor

(apenas iSolar 800)

7 Escova de limpeza esquerda (sentido

de rotação anti-horário)

(apenas iSolar 800)

8 Escova de limpeza direita (sentido de

rotação horário)

9 Alavanca de bloqueio

10 Rosca de ligação

 Antes de iniciar os trabalhos de limpeza

no telhado é fundamental vedar uma

grande área no solo com fitas de pas-

sagem proibida e/ou sinais "Cuidado

trabalhos no telhado".

Figura

 Recolher completamente a lança teles-

cópica.

Figura

 Desenroscar a rosca de ligação da lan-

ça telescópica.

Figura

 Desenroscar completamente a man-

gueira de alta pressão e esticar em

comprimento.

 Inserir a extremidade fina da manguei-

ra de alta pressão na guia da lança te-

lescópica, até sair pela parte dianteira

da lança.

Figura

 Enroscar a rosca de ligação na man-

gueira de alta pressão. Utilizar uma

cola metálica solúvel (p. ex Loctide

243).

Aviso: Utilizar uma chave de sextava-

do interno AC 6 para apertar.

Figura

 Enroscar a rosca de ligação aprox. 1,5

cm na rosca da lança telescópica e fixar

com porca.

Aviso: Ter em atenção que a porca não

sobressaia na rosca mais fina.

Figura

 Conectar a mangueira de alta pressão

na lança telescópica.

Atenção: A operação das escovas de

limpeza na pistola pulverizadora manu-

al da lavadora de alta pressão causa

danos no accionamento das escovas

de limpeza e, por isso, é proibida!

Aviso relativo aos trabalhos com um

tubo de jacto: Se, devido às condições de

limpeza, for possível trabalhar com um

tubo de jacto padrão ou tubo de jacto flexí-

vel (acessório especial), em vez da pistola

pulverizadora manual, deve-se montar

uma válvula esférica (acessório especial)

entre a mangueira de alta pressão da lava-

dora de alta pressão e o tubo de jacto, ver

capítulo "Acessórios especiais".

Descrição da máquina

Preparação

Vedar a área de limpeza

Montar a mangueira de alta pressão

na lança telescópica

28 PT

- 3

Figura

 Enroscar as escovas de limpeza na co-

nexão do distribuidor, mas ainda não

apertar. Ter atenção ao sentido de rota-

ção das escovas!

 Pousar as escovas para a montagem

numa base nivelada e apertar as esco-

vas.

 Aparafusar o distribuidor com as esco-

vas montadas na conexão da lança te-

lescópica e apertar.

Figura

 Enroscar e apertar a escova de limpeza

na conexão da lança telescópica.

Figura

 Conectar a mangueira de alta pressão

(da lavadora de alta pressão) na lança

telescópica.

Aviso: Desenroscar primeiro a pistola

pulverizadora manual da mangueira de

alta pressão.

 Se for montada uma válvula esférica

(acessório especial) entre a mangueira

de alta pressão da lavadora de alta

pressão e o tubo de jacto, pode-se tra-

balhar com o tubo de jacto padrão da

lavadora de alta pressão ou com o tubo

de jacto flexível (acessório especial).

– Humedecer a primeira fila modular com

a mangueira da água. Desta forma a

sujidade aderente é dissolvida e evita-

da a fricção das escovas sobre uma su-

perfície seca.

– Limpeza a partir da cumeeira: Limpar

os módulos de cima (lança telescópica

recolhida) para baixo (lança telescópi-

ca estendida).

– Limpeza a partir da plataforma de tra-

balho/andaime: Limpar os módulos de

cima (lança telescópica estendida)

para baixo (lança telescópica recolhi-

da).

– Limpar superfícies grandes em secto-

res.

– Inclinar a válvula de fecho para baixo

durante a extensão ou recolha da lança

telescópica. Este procedimento garan-

te uma melhor condução da manguei-

ra.

– Apenas possível nas lavadoras de alta

pressão aquecidas (aparelhos HDS):

Recomendamos a utilização do deter-

gente RM 99, sempre que necessário.

Ajustar a temperatura em máx. 40 ฀.

– Nas lavadoras com caudal ajustável:

Trabalhar com o caudal de água máxi-

mo.

– Os trabalhos de limpeza devem ser re-

alizados, pelo menos, por 2 pessoas.

Apoio durante a realimentação da man-

gueira ou operação da lavadora de alta

pressão.

– Um local de trabalho seguro durante a

limpeza; plataformas elevatórias.

Aviso: P. f. ler e respeitar os avisos de se-

gurança antes de proceder ao manusea-

mento do aparelho.

 PERIGO

Procurar uma posição segura durante os

trabalhos.

Binário devido à escova em rotação. Segu-

rar bem a lança telescópica durante os tra-

balhos, especialmente com a lança com-

pletamente aberta.

CUIDADO

Ter atenção à temperatura de limpeza má-

xima de 40 °C! Perigo de danificação do

motor da escova a temperaturas mais al-

tas.

Consultar a ajuda para a resolução de ava-

rias, em caso de bloqueios das escovas.

Durante os trabalhos, mover a lança teles-

cópica apenas em direcção longitudinal,

nunca para o lado.

 Colocar a lavadora de alta pressão em

funcionamento, de acordo com o indi-

cado no manual de instruções.

Figura

 Se necessário, estender a lança teles-

cópica: Abrir a alavanca de bloqueio e

estender os tubos até ao comprimento

necessário.

Aviso: Começar sempre com a exten-

são dos primeiros tubos dianteiros

(mais finos).

 Fechar a alavanca de bloqueio.

Figura

 Abrir a válvula de fecho e começar a

limpeza.

 Fechar a torneira de paragem.

 Desligar dispositivo de limpeza de alta

pressão.

 Abrir novamente a válvula de fecho

para descomprimir a pressão residual

no sistema.

 Recolher completamente a lança teles-

cópica.

 Desenroscar o distribuidor com as es-

covas de limpeza da lança telescópica.

 Desenroscar as duas mangueiras de

alta pressão da lança telescópica.

Figura

 Enrolar a mangueira de alta pressão da

lança telescópica e fixar a lança (com

agrupador de cabos ou fita adesiva).

 Armazenar as escovas de modo a evi-

tar que as cerdas sejam danificadas ou

deformadas.

 Guardar em local seco e protegido con-

tra geada.

Aviso

Se for montada uma válvula esférica (aces-

sório especial) entre a mangueira de alta

pressão da lavadora de alta pressão e o

tubo de jacto, pode-se trabalhar com o tubo

de jacto padrão da lavadora de alta pres-

são ou com o tubo de jacto flexível (aces-

sório especial).

 Em determinados aparelhos: A válvula

de fecho não está completamente

aberta.

 Com a válvula de fecho fechada: Fuga

no sistema, contactar a assistência.

CUIDADO

Em caso de bloqueio da escova deve-se

fechar a válvula de fecho e desligar a lava-

dora de alta pressão.

 Contactar o serviço de assistência.

Conectar as escovas de limpeza

com o distribuidor e a lança

telescópica (apenas iSolar 800)

Conectar a escova de limpeza com a

lança telescópica (apenas iSolar

400)

Conectar a lavadora de alta pressão

na lança telescópica

Manuseamento

Conselhos para a limpeza

Limpeza

Terminar limpeza

Transporte e armazenamento

Acessórios especiais

Pos. Denominação N.º de enco-

menda

1 Válvula esférica 6.683-213.0

2 Tubo de jacto flexível,

1m *

6.394-654.0

3 Articulação de dobra,

pode ser fixada *

4.481-039.0

* Para utilização com uma escova simples

Localização de avarias

A lavadora de alta pressão liga/

desliga

A escova não rodopia

29PT

- 4

 A aspiração do detergente só é possí-

vel nas lavadoras de alta pressão aque-

cidas (aparelhos HDS).

 O borne não segura.

 Reajustar o borne; para isso, reapertar

o parafuso, lateralmente, na alavanca

de bloqueio.

Aviso: se necessário, podem ser enco-

mendadas novas alavancas de bloqueio.

Com a presente declaramos que, para a

quase-máquina designada a seguir, foi ela-

borada a documentação técnica segundo a

Directiva CE 2006/42/CE (+2009/127/CE),

Anexo VII Parte B e que os seguintes pon-

tos cumprem a directiva:

Anexo I ponto 1.1, 1.2, 1.3, 1.4, 1.5, 1.6 e

1.7.

Se houver uma modificação na quase-má-

quina sem o nosso consentimento prévio, a

presente declaração perderá a sua valida-

de.

As entidades públicas podem requisitar a

documentação relevante sobre a quase-

máquina junto do responsável pela docu-

mentação. A entrega dos documentos é re-

alizada via e-mail.

Antes da colocação em funcionamento ou

integração da quase-máquina deve ser as-

segurado que a máquina, na qual a quase-

máquina deve ser integrada e operada,

cumpre a Directiva de máquinas CE 2006/

42/CE (+2009/127/CE). Para mais informa-

ções consultar a Declaração de Conformi-

dade CE da máquina.

Os signatários actuam em nome e em pro-

curação do Conselho de Administração.

Responsável pela documentação:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

O detergente não é aspirado

O aperto da lança telescópica não

segura

Alavanca de bloqueio N.º de encomen-

ø 36 mm 6.373-995.0

ø 34 mm 6.373-996.0

ø 28 mm 6.373-997.0

Declaração de montagem

Produto: Acessórios

iSolar 400

iSolar 800

Tipo: 6.368-092.0, 6.368-093.0

6.368-094.0, 6.368-095.0

Normas harmonizadas aplicadas

Em apoio:

EN 60335–2–79

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

30 PT

- 1

Læs original brugsanvisning in-

den første brug, følg anvisnin-

gerne og opbevar vejledningen til senere

efterlæsning eller til den næste ejer.

I denne driftsvejledning beskrives betjenin-

gen af solarrengøringssættet iSolar 400 og

iSolar 800.

På iSolar 800 renser to modsat kørende

børstevalser modulerne, på iSolar 400 er

det kun en.

Rengøringssættet til solceller kan kom-

bineres med følgende tilbehør:

Teleskoplanser i forskellige længder til iSo-

lar 400 og iSolar 800:

– 4.107-052.0 - 14 m

4.107-053.0 - 10 m (GFK)

4.107-055.0 - 10 m (Karbon)

4.107-054.0 - 7 m (GFK)

– Højtryksslanger i forskellige længder,

der passer til teleskoplanserne:

6.392-976.0 - 14 m

6.392-977.0 - 10 m

6.392-978.0 - 7 m

– Rengøringsbørster til iSolar 800

6.368-094.0 - til vandmængde 700 -

1000 l/h

6.368-095.0 - til vandmængde 1000 -

1300 l/h

– Rengøringsbørster til iSolar 400

6.368-092.0 - til vandmængde 700 -

1000 l/h

6.368-093.0 - til vandmængde 1050 -

1300 l/h

Teleskoplansen er beskrevet i en separat

driftsvejledning, som er vedlagt telesko-

plansen.

Bestillings-nr. 6.988-152.0

Ved rengøringsopgaver fra taget er der fare

for nedstyrtning og der må kun arbejdes

med egnet beskyttelsesudstyr og kun, så-

fremt taget er udstyret med godkendte fast-

gørelsespunkter.

Almindeligt vand demineraliseres ved brug

af afhærdningsmidlet. På grund af gode

rengøringsegenskaber forårsager det in-

gen skader eller kalkaflejringer på modul-

overfladen.

Rengøringssættet til solceller kan anven-

des sammen med KÄRCHERs professio-

nelle højtryksrensere med en vandmæng-

de på 700 - 1000 l/h eller på 1000 - 1300 l/

– Rengøringssættet til solceller anvendes

til rengøring af almindelige solceller

med glat overflade.

– Teleskoplansen må kun anvendes

sammen med rengøringsbørsterne. Til-

slutning til andet tilbehør er ikke tilladt.

– Det er ikke tilladt at tilslutte rensebør-

sterne direkte på højtryksrenserens

strålerør (risiko for at børstedrevet øde-

lægges!)

Emballagen kan genbruges. Smid

ikke emballagen ud sammen med det

almindelige husholdningsaffald, men afle-

ver den til genbrug.

Udtjente apparater indeholder værdi-

fulde materialer, der kan og bør afle-

veres til genbrug. Aflever derfor ud-

tjente apparater på en genbrugsstation el-

ler lignende.

Henvisninger til indholdsstoffer

(REACH)

Aktuelle oplysninger til indholdsstoffer fin-

der du på:

www.kaercher.com/REACH

I de enkelte lande gælder de af vore for-

handlere fastlagte garantibetingelser.

Eventuelle fejl på apparatet afhjælpes gra-

tis inden for garantien, såfremt fejlen kan

tilskrives en materiale- eller produktionsfejl.

Hvis De ønsker at gøre garantien gælden-

de, bedes De henvende Dem til Deres for-

handler eller nærmeste kundeservice med-

bringende kvittering for købet.

Benyt udelukkende originale reservedel fra

Kärcher.

Informationer om tilbehør og reservedele

findes www.kaercher.com

 FARE

En umiddelbar truende fare, som kan føre

til alvorlige personskader eller død.

몇 ADVARSEL

En muligvis farlig situation, som kan føre til

alvorlige personskader eller til død.

FORSIGTIG

En muligvis farlig situation, som kan føre til

personskader eller til materialeskader.

– Maskinen og dens arbejdsanordninger

skal kontrolleres med henblik på fejlfri

tilstand og driftssikkerhed, inden maski-

nen tages i brug. Hvis maskinen ikke er

i en fejlfri tilstand, må den ikke benyttes.

– Vær opmærksom på modulproducen-

tens garantibestemmelser!

– Dette apparat er ikke beregnet til brug

af personer med nedsatte fysiske, sen-

soriske eller åndelige evner.

Højtryksrenseren må ikke anvendes af

børn eller af personer, der ikke er blevet

instrueret i brugen.

Børn skal være under opsyn, så de ikke

har mulighed for at lege med maskinen.

– Teleskoplansen må kun anvendes

sammen med rengøringsbørsterne. Til-

slutning til andet tilbehør er ikke tilladt.

– Det ødelæger rensebørsternes drev at

tilslutte rensebørsterne direkte på strå-

lerøret og højtryksrenserens hånd-

sprøjtepistol og er ikke tilladt!

– Drejemoment forårsaget af drejende

børster - hold teleskoplansen godt fast,

mens der arbejdes, især hvis den er

trukket meget langt eller helt ud.

– Sørg for at stå sikkert under rengørin-

gen.

– Kontroller, om modulerne er beskadi-

get, inden rengøringen påbegyndes

(ridser, skrammer, utætheder osv.) Be-

skadigede moduler må ikke rengøres.

– Efter endt rengøring sluk højtryksrense-

ren, afbryd vandforsyningen til appara-

tet, gør systemet trykløst ved at åbne

stophanen og fjern så højtryksslangen

fra teleskoplansen.

– Maksimal vandtemperatur 40 °C (se

anvisningerne til højtryksrenseren).

– Følg højtryksrenserens sikkerhedsan-

visninger

– Gennemfør rengøringsarbejdet med

mindst 2 personer.

Det er ikke tilladt at udføre rengørings-

arbejder fra en stige.

– Apparatet må kun anvendes af perso-

ner, som er blevet instrueret i brugen og

som udtrykkeligt er blevet opfordret her-

til.

– Under www.kaercher.com kan du på

videoen om iSolar se vigtige instruk-

ser omkring brug af rengøringssæt-

tet. Se den!

 FARE

Livsfare!

– Ledninger og komponenter fra solcelle-

anlæg er under konstant spænding, når

der er lysindfald. Berøring af strømfø-

rende dele kan medføre elektrisk stød

og er derfor ikke tilladt.

Der må ikke udføres rengøringsarbej-

der i nærheden af højspændingslednin-

ger eller andre elektriske installationer.

Indhold

Indhold. . . . . . . . . . . . . . . . . . . DA 1

Solarrengøringssæt. . . . . . . . . DA 1

Generelle henvisninger . . . . . . DA 1

Sikkerhedsanvisninger . . . . . . DA 1

Beskrivelse af apparatet . . . . . DA 2

Forberedelse . . . . . . . . . . . . . . DA 2

Betjening . . . . . . . . . . . . . . . . . DA 2

Transport og opbevaring . . . . . DA 3

Ekstratilbehør . . . . . . . . . . . . . DA 3

Afhjælpning af fejl . . . . . . . . . . DA 3

Monteringsforklaring . . . . . . . . DA 3

Solarrengøringssæt

Tilbehør (option)

Personligt beskyttelsesudstyr

Afhærdning af vandet

Bestemmelsesmæssig anvendelse

Forudseligt misbrug

Generelle henvisninger

Miljøbeskyttelse

Garanti

Reservedele

Symbolerne i driftsvejledningen

Sikkerhedsanvisninger

Anvendelse

Sikkerhedshenvisninger til

betjeningen

31DA

- 2

Vær særlig opmærksom, når telesko-

plansen håndteres i nærheden af høj-

spændingsledninger.

몇 ADVARSEL

Fare for nedstyrtning! Ved rengøring i store

højder.

– Anvend personligt beskyttelsesudstyr.

Der skal være godkendte fastgørelses-

punkter og disse skal anvendes.

Vær venligst opmærksom på følgende

normer vedr. arbejde med beskyttel-

sesudstyr: f. eks. EN 358, EN 361, EN

813, EN 1497.

Sikkerhedslinen og højtryksslangen ud-

gør en snublefare, vær derfor altid op-

mærksom på, at højtryksslangen og

sikringslinen ligger på en forsvarlig må-

de.

Der skal anvendes sikre opstignings-

hjælpemidler (f. eks. stillads eller løfte-

platform).

Det skal sikres, at den tilladte belast-

ning af taget ikke overskrides, når der

udføres rengøringsarbejder på taget.

Ved usikkerhed, kontakt entreprenø-

ren.

Vær forsigtig med asbestplader, bi-

tumenplader, lyskupler eller glastage,

gamle eller beskadigede teglsten. Be-

træd dem kun på særlige gangbroer el-

ler arbejdsplader.

Sørg for, at håndtag, trin, gelændere,

afsatser og stiger ikke er tilsmudsede.

Udfør ikke rengøringsarbejdet ved hård

blæst.

Skridfare!

– Træd ikke på taget, når det er vådt eller

fugtigt.

Fysisk Risiko!

– Rør aldrig ved de roterende børster

med fingrene.

– Inden rengøringsarbejdet på taget på-

begyndes, skal et tilstrækkeligt stort

område nedenfor sikres med marke-

ringsstrimler og/eller med et skilt "Ad-

varsel! Tagarbejde!"

Personer kan komme til skade på grund

af nedfaldne genstande. Under rengø-

ringsarbejdet skal personer holdes

fjernt fra rengøringsområdet.

Ved arbejdet skal der bruges egnede

beskyttelseshandsker, beskyttelsesbril-

ler og beskyttelsestøj.

FORSIGTIG

Brudfare!

– Moduler kan beskadiges, når de betræ-

des. Betræd ikke modulerne.

Ved høje udendørstemperaturer anbe-

fales det at forvarme vandet (maks. 40°

C) for at undgå spændinger i glasset på

grund af høje temperaturforskelle. Ud-

før helst rengøringen, når modulerne

ikke er udsat for sollys.

Risiko for beskadigelse!

– Tilsmudsede og tørre børster kan be-

skadige moduloverladen. Hold børster-

ne fri fra smuds og sand.

Slå eller krads ikke på overfladerne

med teleskoplansen eller rengørings-

børsten.

Skub ikke børsten over tørre moduler.

Udfør ikke rengøringsarbejde ved mi-

nustemperaturer.

Se figurerne på side 2

Figur

1 Teleskoplanse

2 Tilslutning til højtryksslangen Telesko-

planse

3 Stophane

4 Tilslutning til højtryksslangen fra høj-

tryksrenseren

5 Højtryksslange Teleskoplanse

6 Fordeler

(kun iSolar 800)

7 Rengøringsbørste venstre (drejeretning

mod uret)

(kun iSolar 800)

8 Rengøringsbørste højre (drejeretning

med uret)

9 Spærrehåndtag

10 Tilslutningsgevind

 Inden rengøringsarbejdet på taget på-

begyndes, skal et tilstrækkeligt stort

område nedenfor sikres med marke-

ringsstrimler og/eller med et skilt "Ad-

varsel! Tagarbejde!"

Figur

 Skub teleskoplansen helt sammen.

Figur

 Drej tilslutningsgevindet ud af telesko-

plansen.

Figur

 Vikl højtryksslangen helt af og læg den

ud i hele dens længde.

 Skub højtryksslanges tynde ende så

langt ind i teleskoplansens styring, at

den stikker ud af lansen forudtil.

Figur

 Skru tilslutningsgevindet på højtryks-

slangen. Anvend opløselig metalklæber

(f. eks. Loctide 243).

Bemærk: Anvend en sekskantnøgle

SW 6 til fastspænding.

Figur

 Skru tilslutningsgevindet ca. 1,5 cm ned

i teleskoplanses gevind og stram med

møtrik.

Bemærk: Vær opmærksom på, at mø-

trikken ikke står ud over det tyndere ge-

vind.

Figur

 Tilslut højtryksslangen til teleskoplan-

sen.

OBS: Det ødelæger rensebørsternes

drev at bruge rensebørsterne på høj-

tryksrenserens håndsprøjtepistol og er

ikke tilladt!

Informationer om at arbejde med et strå-

lerør: Hvis der pga. rensebetingelserne ar-

bejdes med et standard eller fleksibelt strå-

lerør (specialtilbehør), skal der monteres

en kuglehane (specialtilbehør) mellem høj-

tryksrenserens højtryksslange og strålerø-

ret i stedet for håndsprøjtepistolen, se kapi-

tel "Specialtilbehør".

Figur

 Skru rengøringsbørsterne på fordele-

rens tilslutning, stram dem ikke endnu.

Vær opmærksom på børsternes dreje-

retning!

 Til montering lægges børsterne på en

jævn undergrund og spændes fast.

 Skru fordeleren med de monterede bør-

ster på teleskoplansens tilslutning og

stram den.

Figur

 Skru rengøringsbørsten på teleskopl-

ansens tilslutning og stram den.

Figur

 Tilslut højtryksrenserens højtryksslan-

ge til teleskoplansen.

Bemærk: Skru forinden sprøjtepistolen

fra højtryksslangen.

 Hvis der monteres en kuglehane (spe-

cialtilbehør) mellem højtryksrenserens

højtryksslange og strålerøret, kan der

arbejdes med højtryksrenserens stan-

dard-strålerør eller med specialtilbehø-

ret fleksibelt strålerør.

– Fugt først den første række af moduler

med vandslangen. Det løsner smudset

og forhindrer, at børsterne skurer på en

tør overflade.

– Rengøring fra tagryg: Rengør moduler-

ne ovenfra og ned (teleskoplansen er

først skubbet sammen og trækkes ud

efterhånden).

– Rengøring fra løfteplatform/stillads:

Rengør modulerne ovenfra og ned (te-

leskoplansen er først trukket ud og

skubbes efterhånden sammen).

– Inddel store flade i afsnit og rengør dem

et efter et.

– Hold stophanen nedad, når telesko-

plansen trækkes ud eller skubbes sam-

Beskrivelse af apparatet

Forberedelse

Foretag sikring af

rengøringsområdet

Monter højtryksslangen på

teleskoplansen

Tilslut rengøringsbørsterne til

fordeleren og teleskoplansen (kun

iSolar 800)

Tilslut rengøringsbørsten med

teleskoplansen (kun iSolar 400)

Tilslut højtryksrenseren til

teleskoplansen

Betjening

Rengøringstips

32 DA

- 3

men. Dette bevirker, at slangen følger

bedre efter.

– Kun mulig ved opvarmede højtryksren-

sere (HDS-apparater):

Vi anbefaler ved behov anvendelsen af

rengøringsmidlet RM 99.

Indstil temperaturen til maks. 40° C.

– Ved højtryksrenser med justerbar vand-

mængde:

Arbejd med maksimal vandmængde.

– Gennemfør rengøringsarbejdet med

mindst 2 personer, én til at trække slan-

gen på plads eller til at betjene højtryks-

renseren.

– En sikker arbejdsplads til rengøringsar-

bejdet; løfteplatforme.

Bemærk: Før brugen skal sikkerhedshen-

visningerne læses og overholdes!

 FARE

Sørg for at stå sikkert under rengøringen.

Drejemoment forårsaget af drejende bør-

ster - hold teleskoplansen godt fast, mens

der arbejdes, især hvis den er trukket me-

get langt eller helt ud.

FORSIGTIG

Vær opmærksom på den maksimale ren-

gøringstemperatur på 40° C! Ved forhøjet

temperatur er der fare for at beskadige bør-

stedrevet.

Ved blokerede børster, læs kapitlet om af-

hjælpning af fejl.

Bevæg kun teleskoplansen i længderetning

når der arbejdes, aldrig sideværts.

 Tag højtryksslangen i brug iht. driftsvej-

ledningen.

Figur

 Træk teleskoplansen ud ved behov:

Åbn låsehåndtaget og træk rørene ud til

den ønskede længde.

Bemærk: Begynd altid med at trække

de forreste (tynde) rør ud.

 Lås låsehåndtaget.

Figur

 Åbn stophanen og begynd med rengø-

ringen.

 Luk stophanen.

 Sluk højtryksrenseren.

 Åbn stophane igen for at tage trykket af

systemet.

 Skub teleskoplansen helt sammen.

 Skru fordeleren med rengøringsbørsten

af teleskoplansen.

 Skru begge højtryksslanger af telesko-

plansen.

Figur

 Vikl teleskoplansens højtryksslange op

og fastgør den på lansen (med kabel-

binder eller velcro).

 Opbevar rengøringsbørsterne således,

at selve børsterne ikke beskadiges eller

bliver deforme.

 Opbevar rengøringssættet til solceller

frostfrit og tørt.

OBS

Hvis der monteres en kuglehane (specialtil-

behør) mellem højtryksrenserens højtryks-

slange og strålerøret, kan der arbejdes

med højtryksrenserens standard-strålerør

eller med specialtilbehøret fleksibelt stråle-

rør.

 Ved bestemte apparater: Stophanen er

ikke helt åben.

 Ved lukket stophane: Utæthed i syste-

met, kontakt service.

FORSIGTIG

Hvis børsten blokerer, luk stophanen og

sluk for højtryksrenseren.

 Kontakt service.

 Opsugning af rengøringsmiddel kun

mulig ved opvarmede højtryksrensere

(HDS-apparater).

 Klemningen holder ikke.

 Efterjuster klemningen, spænd hertil

skruen på siden af låsehåndtaget.

Bemærk: Ved behov kan der bestilles nye

låsehåndtag.

Hermed erklærer vi, at den relevante tekni-

ske dokumentation er udarbejdet iht. ma-

skindirektiv 2006/42/EF (+2009/127/EG)

bilag VII, del B, og overholder følgende

punkter i direktivet:

Bilag I punkt 1.1, 1.2, 1.3, 1.4, 1.5, 1.6 og

1.7.

Ved ændringer af del-maskinen, der foreta-

ges uden forudgående aftale med os, mi-

ster denne erklæring sin gyldighed.

Det relevante dossier til del-maskinen, vil

på behørig anmodning blive udleveret. Do-

kumenterne udleveres via email.

Inden ibrugtagning eller montering af del-

maskinen skal det sikres, at maskinen hvori

del-maskinen skal anvendes eller monte-

res, opfylder kravene i maskindirektiv 2006/

42/EG (+2009/127/EG). Relevante infor-

mationer findes i maskinens EU-konformi-

tetserklæring.

Underskriverne handler på bestyrelsens

vegne og med dennes fuldmagt.

Dokumentationsbefuldmægtiget:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Rensning

Afslutte rengøringen

Transport og opbevaring

Ekstratilbehør

Pos. Betegnelse Bestil-

lingsnr.

1 Kuglehane 6.683-213.0

2 Fleksibelt strålerør, 1m

6.394-654.0

3 Knækled, kan fikseres * 4.481-039.0

* må kun anvendes med enkelt børste

Afhjælpning af fejl

Højtryksrenseren tænder / slukker

Rengøringsbørsten drejer ikke

Rensemiddel bliver ikke indsuget

Teleskoplansens klemme holder

ikke

Spærrehåndtag Bestillingsnr.

ø 36 mm 6.373-995.0

ø 34 mm 6.373-996.0

ø 28 mm 6.373-997.0

Monteringsforklaring

Produkt: Tilbehør

iSolar 400

iSolar 800

Type: 6.368-092.0, 6.368-093.0

6.368-094.0, 6.368-095.0

Anvendte harmoniserede standarder

I overensstemmelse med:

EN 60335–2–79

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

33DA

- 1

Før første gangs bruk av appa-

ratet, les denne originale bruks-

anvisningen, følg den og oppbevar den for

senere bruk eller for overlevering til neste

eier.

I denne bruksanvisningen beskrives betje-

ning av solcellerensesettet iSolar 400 og

iSolar 800.

For iSolar 800 er det to kontraroterende

børster for rengjøring av modulen, for iSo-

lar 400 er det en børste.

Solcelle-rensesettet kan kombineres

med følgende tilbehør:

Teleskoplansene har uilike lengder for iSo-

lar 400 og iSolar 800:

– 4.107-052.0 - 14 m

4.107-053.0 - 10 m (GFK)

4.107-055.0 - 10 m (Karbon)

4.107-054.0 - 7 m (GFK)

– Høytrykksslanger i forskjellige lengder,

passende til teleskoplansen:

6.392-976.0 - 14 m

6.392-977.0 - 10 m

6.392-978.0 - 7 m

– Rengjøringsbørster for iSolar 800

6.368-094.0 - for vannmengde 700 -

1000 l/h

6.368-094.0 - for vannmengde 1000 -

1300 l/h

– Rengjøringsbørster for iSolar 400

6.368-094.0 - for vannmengde 700 -

1000 l/h

6.368-094.0 - for vannmengde 1050 -

1300 l/h

Det gis en beskrivelse av teleskoplansen i

en separat bruksanvisning som du finner

vedlagt til teleskoplansen.

Bestillingsnr. 6 988-152.0

Rengjøringsarbeider på tak innebærer fare

for fall, det må kun arbeides med passende

verneutstyr, og kun når det er anbrakt for-

skriftsmessig sikring på taket.

Ledningsvann demineraliseres med et van-

navherdingsmiddel. Takket være de gode

rengjøringsegenskapene forårsakes det in-

gen skader hhv. kalkavleiringer på modulo-

verflaten.

Solcelle-rensesettet kan benyttes sammen

med tilgjengelige KÄRCHER-høytrykks-

vaskere med en ytelse på 700 - 1000 l/h el-

ler 1000 - 1300 l/h.

– Solcelle-rensesettet er beregnet for

rengjøring av vanlige solcellemoduler

med glatt overflate.

– Teleskoplansen må kun benyttes til ar-

beid med de tilhørende rengjøringsbør-

stene. Tilkobling av annet utstyr er for-

budt.

– Det er ikke tillatt å koble til rengjørings-

børstene direkte på strålerøret til høy-

trykksvaskeren (fare for skade av bør-

stemotoren!)

Materialet i emballasjen kan resirku-

leres. Ikke kast emballasjen i hus-

holdningsavfallet, men lever den inn til re-

sirkulering.

Gamle maskiner inneholder verdifulle

materialer som kan resirkuleres. Dis-

se bør leveres inn til gjenvinning.

Gamle maskiner skal derfor avhendes i eg-

nede innsamlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet

finner du under:

www.kaercher.com/REACH

Vår ansvarlige salgsorganisasjon for det

enkelte land har utgitt garantibetingelsene

som gjelder i det aktuelle landet. Eventuelle

feil på maskinen blir reparert gratis i ga-

rantitiden dersom disse kan føres tilbake til

material- eller produksjonsfeil. Ved behov

for garantireparasjoner, vennligst henvend

deg med kjøpskvitteringen til din forhandler

eller nærmeste autoriserte kundeservice.

Det må kun brukes originale KÄRCHER re-

servedeler.

Informasjon om tilbehør og reservedeler

finner du på www.kaercher.com.

 FARE

Advarer mot en umiddelbar truende fare

som kan føre til store personskader eller til

død.

몇 ADVARSEL

Advarer mot en mulig farlig situasjon som

kan føre til store personskader eller til død.

FORSIKTIG

Informerer om en mulig farlig situasjon som

kan føre til mindre personskader eller til

materielle skader.

– Før bruk skal det kontrolleres at maski-

nen med arbeidsinnretningene er i for-

skriftsmessig og driftssikker tilstand.

Apparat og tilbehør må ikke brukes der-

som det ikke er i feilfritt stand.

– Vær oppmerksom på garantibetingel-

sene til modulprodusentene!

– Dette apparatet er ikke ment for bruk av

personer med nedsatte fysiske, senso-

riske eller mentale ferdigheter.

Høytrykksvaskeren må ikke brukes av

barn, eller personer som ikke er kjent

med hvordan høytrykksvaskeren fun-

gerer.

Barn skal holdes under tilsyn for å sikre

at de ikke leker med apparatet.

– Teleskoplansen må kun benyttes til ar-

beid med de tilhørende rengjøringsbør-

stene. Tilkobling av annet utstyr er for-

budt.

– Hvis en kobler rengjøringsbørstene di-

rekte på strålerøret og håndsprøytepis-

tolen til høytrykksvaskeren skades mo-

toren til rengjøringsbørstene og er upå-

litelig!

– Dreiemoment grunnet dreiende børste,

hold teleskoplansen godt fast under ar-

beidet, spesielt ved lang eller helt ut-

trukket teleskoplanse.

– Sørg for en stabil og sikker arbeidsstil-

ling under rengjøringsarbeidene.

– Før rengjøring skal modulene undersø-

kes for skader (sprekker, riper, utetthet

osv.). Moduler som er skadet må ikke

rengjøres.

– Etter fullført rengjøringsarbeid skal høy-

trykksvaskeren slås av, vanntilførselen

til apparatet stenges, trykket slippes ut

av systemet ved å åpne stengeventilen

og deretter kan høytrykksslangen ko-

bles av teleskoplansen.

– Maksimal vanntemperatur 40 °C (følg

instruksjonene for din høy-trykkspyler).

– Gjør deg kjent med sikkerhetsanvisnin-

gene for høytrykksvaskeren.

– Rengjøringsarbeider skal utføres av

minst to personer.

Det er ikke tillatt å utføre rengjøringsar-

beidet mens en befinner seg på en sti-

ge.

– Apparatet må kun brukes av personer

som er opplært i bruken av dette og

som uttrykkelig er blitt autoriserte til det-

te arbeidet.

– På nettsiden www.kaercher.com fin-

ner du instruksjonsvideon iSolar

med viktig informasjon om arbeid

med solcelle-rensesettet. Må sees!

 FARE

Livsfare!

– Ledninger og komponenter på fotoelek-

triske anlegg er strømførende ved

lysinnfall. Berøring av strømførende de-

ler må alltid unngås fordi det kan føre til

elektrisk støt.

Innhold

Innhold. . . . . . . . . . . . . . . . . . . NO 1

Solcellerensesett . . . . . . . . . . . NO 1

Generelle merknader. . . . . . . . NO 1

Sikkerhetsanvisninger . . . . . . . NO 1

Beskrivelse av apparatet . . . . . NO 2

Forberedelser . . . . . . . . . . . . . NO 2

Betjening . . . . . . . . . . . . . . . . . NO 2

Transport og lagring . . . . . . . . NO 3

Tilleggsutstyr . . . . . . . . . . . . . . NO 3

Feilretting. . . . . . . . . . . . . . . . . NO 3

Monteringserklæring . . . . . . . . NO 3

Solcellerensesett

Tilbehør (valgfritt tilgjengelig)

Personlig verneutstyr

Avherding av vann

Forskriftsmessig bruk

Forutsebar feilbruk

Generelle merknader

Miljøvern

Garanti

Reservedeler

Symboler i bruksanvisningen

Sikkerhetsanvisninger

Anvendelse

Sikkerhetsanvisninger for betjening

34 NO

- 2

Ikke ufør rengjøringsarbeider i nærhe-

ten av høyspenningsledninger eller an-

dre elektriske innretninger.

Vær spesielt oppmerksom på farene

som er forbundet med håndtering av te-

leskoplanse i nærheten av høyspen-

ningsledninger.

몇 ADVARSEL

Fare for fall! Ved rengjøringsarbeider i høy-

den.

– Personlig verneutstyr skal benyttes og

forskriftsmessige festepunkter må være

tilstede og benyttes.

Overhold følgende forskrifter i henhold

til sikkert arbeide med verneutstyr:

f.eks. EN 358, EN 361, EN813, EN1497

Sikringstau og høytrykksslange utgjør

en snublefare, sørg alltid for at høy-

trykksslangen og sikringstau plasseres

og håndteres med omhu.

Forskriftsmessige innretninger til opp-

stigning (f.eks stillas eller hevbar ar-

beidsplattform) må være tilstede.

Kontroller at den maksimalt tillatte tak-

belastningen ikke overskrides under

rengjøringsarbeidet. I tvilstilfeller, ta

kontakt med oppdragsgiveren.

Utvis forsiktig ved asbest-bølgeplater,

bitumen-bølgeplater, lyskupler eller

glasstak, samt gamle eller skadde tak-

stein. På slike tak må det kun trås på de

spesielt oppmerkede gang- eller ar-

beidssteg.

Håndtak, trinn, gelender, plattformer og

stiger må holdes fri for smuss.

Ikke utfør rengjøringsarbeider ved sterk

vind.

Sklifare!

– Ikke gå på tak i fuktig vær.

Fare for skade!

– Berør aldri den roterende børsten med

fingrene.

– Før det utføres rengjøringsarbeider på

taket må et tilstrekkelig stort område på

bakken sikres med sperrebånd og/eller

med skilt "Advarsel takarbeider".

Fare for personskader grunnet fallende

gjenstander. Under rengjøringsarbeidet

må det ikke befinne seg personer i ar-

beidsområdet.

Bruk egnede vernehansker, vernebriller

og vernetøy ved arbeidet.

FORSIKTIG

Bruddrisiko!

– Moduler kan skades av å bli trådd på,

ikke trå på modulene.

Ved høye utetemperaturer anbefales

det å forvarme vaskevannet (maks. 40

°C) for å unngå at store temperaturfor-

skjeller skaper spenning i glasset. Ren-

gjøring bør foretas når modulene ikke

er utsatt for solinnstråling.

Fare for skade!

– Skitne og tørre børster kan gjøres ska-

de på moduloverflatene. Børstene må

alltid holdes fri for sand og smuss.

Teleskoplansen og/eller rengjørings-

børsten må ikke slås eller skrapes mot

overflatene.

Børster må ikke benyttes på tørre mo-

duler.

Det må ikke utføres rengjøringsarbei-

der ved minusgrader.

Se side 2 for illustrasjoner

Figur

1 Teleskoplanse

2 Tilkoplingsport for høytrykksslange, te-

leskoplanse

3 Stengekran

4 Tilkoplingsport for høytrykksslange fra

høytrykksvasker

5 Høytrykksslange, teleskoplanse

6 Fordeler

(kun iSolar 800)

7 Rengjøringsbørste venstre (dreieret-

ning mot urviseren)

(kun iSolar 800)

8 Rengjøringsbørste høyre (dreieretning

med urviseren)

9 Låsehendel

10 Tilkoplingsstykke med gjenger

 Før det utføres rengjøringsarbeider på

taket må et tilstrekkelig stort område på

bakken sikres med sperrebånd og/eller

med skilt "Advarsel takarbeider".

Figur

 Skyv teleskoplansen helt sammen.

Figur

 Skru koplingsstykket med gjenger ut av

teleskoplansen.

Figur

 Vikle av hele høytrykksslangen og legg

den utover i lengden.

 Skyv den tynne enden av høytrykks-

slangen inn i føringen på teleskoplan-

sen frem til den stikker ut foran på lan-

sen.

Figur

 Skru koplingsstykket med gjenger fast

på høytrykksslangen. Benytt løsbart

metall-gjengelåsemiddel (f.eks Loctide

243).

Merknad: Stram til med unbrakonøkkel

SW 6.

Figur

 Skru koplingsstykket med gjenger ca.

1,5 cm inn på gjengene på teleskoplan-

sen og kontre med mutter.

Merknad: Sørg for at mutteren ikke går

inn på det tynnere gjengestykket.

Figur

 Kople til høytrykksslange på telesko-

plansen.

OBS: Drift av rengjøringsbørstene på

håndsprøytepistolen til høytrykksvas-

keren fører til skade av motoren til ren-

gjøringsbørstene og er upålitelig!

Merknad for arbeid med et strålerør:

Hvis det på grunn av forholdene ved ren-

gjøring arbeides med et standard eller flek-

sibelt strålerør (spesialtilbehør), må en iste-

den for håndsprøytepistolen montere en

kuleventil (spesialtilbehør) mellom høy-

trykksslangen til høytrykksvaskeren og

strålerøret, se kapittelet "Spesialtilbehør".

Figur

 Skru rengjøringsbørsten på tilkoplings-

porten til fordeleren, ikke stram til ennå.

Vær oppmerksom på børstenes

dreieretning!

 Legg børstene til montering på et jevnt

underlag og stram til børstene.

 Skru fast fordeleren med monterte bør-

ster på koblingen på teleskoplansen og

trekk til.

Figur

 Skru rengjøringsbørsten på koblingen

på teleskoplansen og stram til.

Figur

 Kople til høytrykksvaskerens høytrykk-

slange på teleskoplansen.

Merknad: Skru først av håndsprøyte-

pistolen fra høytrykksslangen.

 Hvis det monteres en kuleventil (spesi-

altilbehør) mellom høytrykksslangen til

høytrykksvaskeren og strålerøret, kan

en arbeide med standard-strålerøret til

høytrykksvaskeren eller med spesialtil-

behøret fleksibelt strålerør.

– Benytt vannslangen til å væte den før-

ste modulrekken, for å løsne på smuss

og for å unngå at det børstes på tørr

overflate.

– Rengjøring fra takmønet: Rengjør mo-

dulene ovenfra (teleskoplanse i kort stil-

ling) og nedover (teleskoplanse trukket

ut).

– Rengjøring fra hevbar arbeidsplattform

/ stillas: Rengjør modulene ovenfra (te-

leskoplanse trukket ut) og nedover (te-

leskoplanse i kort stilling).

– Store flater rengjøres sektorvis.

– Hold ned stengeventilen når telesko-

plansen trekkes ut eller skyves

sammen, dette sørger for bedre føring

av slangen.

Beskrivelse av apparatet

Forberedelser

Foreta sikring av

rengjøringsområdet

Kople til høytrykksslangen på

teleskoplansen

Koble rengjøringsbørster til fordeler

og teleskoplanse (kun iSolar 800)

Rengjøringsbørsten kobles til

teleskoplansen (kun iSolar 400)

Tilkopling av høytrykksvasker på

teleskoplansen

Betjening

Tips til rengjøring

35NO

- 3

– Kun mulig ved bruk av høytrykksvasker

med oppvarming (HDS-apparater):

Ved behov anbefales det å benytte ren-

gjøringsmidlet RM 99.

Temperatur innstilles på maks. 40 °C.

– Ved bruk av høytrykksvaskere med jus-

terbar vannmengde:

Benytt innstilling for maksimal vann-

mengde.

– Rengjøringsarbeidet utføres av minst 2

personer, for hjelp til å trekke høy-

trykksslangen eller til å betjene høy-

trykksvaskeren.

– Sikker arbeidsplass ved rengjøring;

hevbar arbeidsplattform.

Merk: Vennligst les og følg sikkerhetsan-

visningene før bruk!

 FARE

Sørg for en stabil og sikker arbeidsstilling

under rengjøringsarbeidene.

Dreiemoment grunnet dreiende børste,

hold teleskoplansen godt fast under arbei-

det, spesielt ved lang eller helt uttrukket te-

leskoplanse.

FORSIKTIG

Overhold maksimalt tillatt rengjøringstem-

peraturen på 40 °C! Fare for skade på bør-

stenes dreiefunksjon ved bruk av høyere

temperaturer.

Dersom børster blokkeres, må instruksjo-

nene for feilretting følges.

Teleskoplansen skal kun beveges i langs-

retning ved arbeidet, ikke sideveis.

 Sett høytrykksvaskeren i drift i henhold

til bruksanvisningen.

Figur

 Trekk ut teleskoplansen ved behov:

Åpne låsespaken og trekk rørene ut til

ønsket lengde.

Merknad: Trekk alltid ut de fremste rø-

rene (de tynneste) først.

 Lukk låsespaken.

Figur

 Åpne stengeventilen og start rengjø-

ringsarbeidet.

 Steng stengeventilen.

 Slå av høyttrykksvaskeren

 Åpne stengeventilen en gang til for å

slippe det resterende trykket ut av sys-

temet.

 Skyv teleskoplansen helt sammen.

 Skru av fordeler med rengjøringsbør-

ster fra teleskoplansen.

 Skru av begge høytrykksslangene fra

teleskoplansen.

Figur

 Vikle sammen høytrykksslangen til tele-

skoplansen og fest den til lansen (med

kabelbånd eller borrelås).

 Lagre rengjøringsbørster slik, at ingen

børster skades eller deformeres.

 Solcellerensesettet skal lagres tørt og

frostfritt.

Merknad

Hvis det monteres en kuleventil (spesialtil-

behør) mellom høytrykksslangen til høy-

trykksvaskeren og strålerøret, kan en ar-

beide med standard-strålerøret til høy-

trykksvaskeren eller med spesialtilbehøret

fleksibelt strålerør.

 På enkelte apparater: Stengeventilen

åpnes ikke fullstendig.

 Ved lukket stengeventil: Utetthet i sys-

temet, kontakt service.

FORSIKTIG

Dersom en børste er blokkert, lukk stenge-

ventilen og slå av høytrykksvaskeren.

 Kontakt service.

 Innsugning av rengjøringsmiddel er kun

mulig ved bruk av høytrykksvasker med

oppvarming (HDS-apparater):

 Klemmingen holder ikke.

 Ettertrekk klemmingen, trekk da til skru-

en på siden av reguleringsspaken.

Merk: Ved behov kan det bestilles en ny re-

guleringsspak.

Herved erklærer vi at det for den i det føl-

gende beskrevne ufullstendige maskinen

er fremskaffet teknisk dokumentasjon i

henhold til EU-direktiv 2006/42/EU (+2009/

127/EU) vedlegg VII, del B, og at den sam-

svarer med følgende punkter i direktivet:

Vedlegg I Punkt 1.1, 1.2, 1.3, 1.4, 1.5, 1.6

og 1.7.

Denne erklæring mister sin gyldighet der-

som den ufullstendige maskinen endres

uten etter avtale med oss.

Myndigheten kan forespørre om den rele-

vante ködokumentasjonen for den ufull-

stendige maskinen hos vår dokumenta-

sjonsansvarlige. Oversendelse av doku-

mentene vil skje ved e-mail.

Før den ufullstendige maskinen tas i bruk

eller monteres, må du forsikre deg om at

maskinen som denne ufullstendige maski-

nen skal drives/monteres i, oppfyller EUs

Maskindirektiv 2006/42/EU (+2009/127/

EU). Informasjon om dette finner du i EU-

samsvarserklæringen for maskinen.

Undertegnede handler på vegne av og med

fullmakt fra styret.

Ansvarlig for dokumentasjon:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Rengjøring

Avslutte rengjøring

Transport og lagring

Tilleggsutstyr

Pos. Betegnelse Bestillings-

nr.

1 Kulekran 6.683-213.0

2 Fleksibelt strålerør, 1m

6.394-654.0

3 Kneledd, som kan fes-

tes *

4.481-039.0

* kan kun brukes med enkeltbørste

Feilretting

Høytrykksvasker kobler inn/ut

Rengjøringsbørste dreier ikke

Maskinen suger ikke

rengjøringsmiddel

Klemmen på teleskoplansen holder

ikke skikkelig

Låsehendel Bestillingsnr.

ø 36 mm 6.373-995.0

ø 34 mm 6.373-996.0

ø 28 mm 6.373-997.0

Monteringserklæring

Produkt: Tilbehør

iSolar 400

iSolar 800

Type: 6.368-092.0, 6.368-093.0

6.368-094.0, 6.368-095.0

Anvendte overensstemmende normer

I henhold til:

EN 60335–2–79

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

36 NO

- 1

Läs bruksanvisning i original

innan aggregatet används första

gången, följ anvisningarna och spara drifts-

anvisningen för framtida behov, eller för

nästa ägare.

I den här bruksanvisningen beskrivs hur

rengöringsset iSolar 400 och iSolar 800

hanteras.

Hos iSolar 800 finns två borstar som löper

mot varandra för rengöringen av moduler-

na, hos iSolar 400 är det en.

Rengöringssatsen för solceller kan

kombineras med följande tillbehör:

Teleskoprör i olika längder för iSolar 400

och iSolar 800:

– 4.107-052.0 - 14 m

4.107-053.0 - 10 m (GFK)

4.107-055.0 - 10 m (Karbon)

4.107-054.0 - 7 m (GFK)

– Högtrycksslangar i olika längder, pas-

sande till teleskoprör:

6.392-976.0 - 14 m

6.392-977.0 - 10 m

6.392-978.0 - 7 m

– Rengöringsborstar för iSolar 800

6.368-094.0 - för vattenmängd 700–

1000 l/h

6.368-095.0 - för vattenmängd 1000–

1300 l/h

– Rengöringsborstar för iSolar 400

6.368-092.0 - för vattenmängd 700–

1000 l/h

6.368-093.0 - för vattenmängd 1050–

1300 l/h

Beskrivningen av teleskopröret finns i en

separat bruksanvisning som medföljer tele-

skopröret.

Artikelnr. 6 988-152,0

Vid rengöringsarbeten som utförs på tak

finns en fallrisk. Arbeta bara med lämplig

skyddsutrustning och endast om godkända

fästpunkter finns på taket.

Kranvatten avmineraliseras med vattenav-

härdaren. Tack vare goda rengöringsegen-

skaper förorsaker det inga skador resp.

kalkrester på modulernas yta.

Rengöringssatsen för solceller kan använ-

das tillsammans med professionella KÄR-

CHER-högtryckstvättar med en vatten-

mängd på 700 - 1000 l/h eller 1000 - 1300

l/h.

– Rengöringssatsen för solceller är till för

rengöring av konventionella moduler

med solceller med en glatt yta.

– Teleskopröret får bara användas för ar-

beten med rengöringsborstarna. Det är

förbjudet att ansluta andra tillbehör.

– Det är inte tillåtet att ansluta rengörings-

borstarna direkt till högtryckstvättens

strålrör (risk för att skada borstdrivning-

en).

Emballagematerialen kan återvinnas.

Kasta inte emballaget i hushållsso-

porna utan för dem till återvinning.

Skrotade aggregat innehåller återvin-

ningsbara material som bör gå till

återvinning. Överlämna skrotade ag-

gregat till ett lämpligt återvinningssystem.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns

på:

www.kaercher.com/REACH

I respektive land gäller de garantivillkor

som publicerats av våra auktoriserade dist-

ributörer. Eventuella fel på aggregatet re-

pareras utan kostnad under förutsättning

att det orsakats av ett material- eller tillverk-

ningsfel. I frågor som gäller garantin ska du

vända dig med kvitto till inköpsstället eller

närmaste auktoriserade serviceverkstad.

Använd endast originalreservdelar från

KÄRCHER.

Information om tillbehör och reservdelar

finns på www.kaercher.com.

 FARA

Varnar för en omedelbart överhängande

fara som kan leda till svåra skador eller

dödsfall.

몇 VARNING

Varnar för en möjligen farlig situation som

kan leda till svåra skador eller döden.

FÖRSIKTIGHET

Information om en möjligen farlig situation

som kan leda till lätta skador eller materiel-

la skador.

– Kontrollera maskinen och arbetsanord-

ningarnas föreskriftsenliga tillstånd och

driftssäkerhet före användningen. Om

tillståndet inte är korrekt får den inte tas

i bruk.

– Observera garantibestämmelserna från

modultillverkaren!

– Aggregatet är inte avsett att användas

av personer med fysiska, sensoriska el-

ler psykiska funktionshinder.

Aggregatet får inte användas av barn

eller personer som inte har tillräcklig

kunskap.

Barn ska hållas under uppsikt så att de

inte leker med aggregatet.

– Teleskopröret får bara användas för ar-

beten med rengöringsborstarna. Det är

förbjudet att ansluta andra tillbehör.

– Om rengöringsborstarna ansluts direkt

till strålröret och högtryckstvättens

handsprutpistol skadas rengöringsbor-

starnas drivning.

– Vridmoment på grund av roterande bor-

ste. Håll fast teleskopröret ordentligt,

särskilt när teleskopröret är långt eller

komplett utdraget.

– Se till att stå stabilt vid rengöringsarbe-

ten.

– Kontrollera innan rengöringen om mo-

dulerna är skadade (sprickor, repor,

otätheter etc.). Skadade moduler får

inte göras rent.

– När rengöringsdriften ska avslutas,

stäng av högtryckstvätten, stäng av vat-

tentillförseln till maskinen, gör systemet

trycklöst genom att öppna spärrkranen

och koppla sedan ifrån högtrycksslang-

en från teleskopröret.

– Maximal vattentemperatur 40 °C (beak-

ta anvisningarna för högtryckstvätten).

– Beakta säkerhetsanvisningarna för din

högtryckstvätt.

– Rengöringsarbeten ska utföras med

minst 2 personer.

Det är inte tillåtet att utföra rengörings-

arbeten från en stege.

– Maskinen får endast användas av per-

sonal som har instruerats i dess hand-

havande och uttryckligen har fått upp-

draget att arbeta med maskinen.

– På www.kaercher.com finns videon

iSolar med viktig information om hur

man arbetar med rengöringssatsen

för solceller. Titta ovillkorligen på

denna video!

 FARA

Livsfara!

– Ledningar och komponenter hos foto-

voltaikanläggningar leder alltid elektrisk

spänning när de utsätts för ljusstrål-

ning. Beröring av strömförande delar

kan leda till en elstöt och är därför för-

bjudet.

Innehåll

Innehåll . . . . . . . . . . . . . . . . . . SV 1

Rengöringsset . . . . . . . . . . . . . SV 1

Allmänna anvisningar . . . . . . . SV 1

Säkerhetsanvisningar . . . . . . . SV 1

Beskrivning av aggregatet. . . . SV 2

Förberedning . . . . . . . . . . . . . . SV 2

Handhavande . . . . . . . . . . . . . SV 2

Transport och förvaring . . . . . . SV 3

Specialtillbehör . . . . . . . . . . . . SV 3

Åtgärder vid fel . . . . . . . . . . . . SV 3

Monteringsförklaring . . . . . . . . SV 3

Rengöringsset

Tillbehör (finns som tillval)

Personlig skyddsutrustning

Vattenavhärdning

Ändamålsenlig användning

Förutsägbar felanvändning

Allmänna anvisningar

Miljöskydd

Garanti

Reservdelar

Symboler i bruksanvisningen

Säkerhetsanvisningar

Användning

Säkerhetsanvisningar för

manövreringen

37SV

- 2

Utför inga rengöringsarbeten i närheten

av högspänningsledningar eller andra

elektriska anordningar.

Var särskilt uppmärksam på hantering-

en med teleskopröret i närheten av hög-

spänningsledningar.

몇 VARNING

Fallrisk! Vid rengöringsarbeten på högre

höjd.

– Använd personlig skyddsutrustning,

godkända fästpunkter måste finnas och

användas.

Beakta följande normer avseende sä-

kert arbete med skyddsutrustning. t.ex.

EN 358, EN 361, EN813, EN1497

På grund av säkringslinan och hög-

trycksslangen finns en snubbelrisk, var

alltid mycket uppmärksam på den ned-

lagda högtrycksslangen och säkringsli-

nan.

Säkerhetsanpassad klätterutrustning

(t.ex. ställningar eller arbetsplattformar)

måste finnas.

Säkerställ att den tillåtna belastningen

på taket inte överskrid vid rengöringsar-

beten från taket. Kontakta byggnadsen-

treprenören om du är osäker.

Var försiktig med asbestcementplattor,

bitumenplattor, ljuskupoler eller glas-

tak, gamla eller skadade takpannor. Gå

bara på denna typ av underlag på sär-

skilda gång- eller arbetsstegar.

Håll handtag, trappsteg, avsatser och

stegar fria från smuts.

Utför inga rengöringsarbeten vid kraftig

vind.

Halkfara!

– Gå inte på taket vid fuktigt väder.

Risk för skada!

– Berör aldrig den roterande borsten med

fingrarna.

– Innan rengöringsarbeten på taket mås-

te ett tillräckligt stort område på marken

säkras med avspärrningsband och/eller

skyltar "Varning takarbeten!".

Personer kan skadas av föremål som

faller ner. Inga personer får uppehålla

sig i rengöringsområdet under rengö-

ringsarbetet.

Bär lämpliga skyddshandskar, skydds-

glasögon och skyddskläder vid arbetet.

FÖRSIKTIGHET

Risk för brott!

– Moduler kan skadas om man går på

dem. Gå inte på modulerna.

Vid höga yttertemperaturer rekommen-

deras att vattnet förvärms (max 40 °C)

för att undvika spänningar i glaset på

grund av stora temperaturskillnader.

Det är bättre att utföra rengöringen när

modulerna inte utsätts för solstrålning.

Risk för skada!

– Smutsiga och torra borstar kan skada

modulernas yta. Håll alltid borstarna fria

från smuts och sand.

Slå eller skrapa inte med teleskopröret

eller rengöringsborsten på ytan.

Skjut inte borstar över torra moduler.

Utför inte rengöringsarbeten vid minus-

grader.

Figurer, se sida 2


1 Teleskoprör

2 Anslutning för högtrycksslang teleskop-

rör.

3 Spärrkran

4 Anslutning för högtrycksrör från hög-

tryckstvätt.

5 Högtrycksslang teleskoprör

6 Fördelare

(bara iSolar 800)

7 Rengöringsborste vänster (vridriktning

motsols)

(bara iSolar 800)

8 Rengöringsborste höger (rotationsrikt-

ning medurs)

9 Låsningshandtag

10 Anslutningsgänga

 Innan rengöringsarbeten på taket mås-

te ett tillräckligt stort område på marken

säkras med avspärrningsband och/eller

skyltar "Varning takarbeten!".


 Skjut ihop teleskopröret helt.


 Skruva ut anslutningsgängan ur tele-

skopröret-


 Linda av högtrycksslangen komplett

och lägg ut den längsgående.

 Skjut in högtrycksslangens tunna ände

i teleskoprörets styrning tills den kom-

mer ut ur röret framtill.


 Skruva på anslutningsgängan på hög-

trycksslangen. Använd lösbart metallim

(t.ex. Loctide 243).

OBS: Använd en insexnyckel NV 6 för

att dra fast.


 Skruva in anslutningsgängan ca 1,5 cm

i teleskoprörets gänga och säkra med

mutter.

OBS: Se till att muttern inte skjuter ut i

den tunnare gängan.


 Anslut högtrycksslangen till teleskoprö-

ret

Obs: Om rengöringsborstarna ansluts

direkt till strålröret och högtryckstvät-

tens handsprutpistol skadas rengö-

ringsborstarnas drivning. Detta är

därför förbjudet.

Anvisningar för arbete med ett strålrör:

Om det på grund av rengöringsförhållande-

na går att arbeta med ett standardmässigt

eller flexibelt strålrör (specialtillbehör) skall

en kulkran (specialtillbehör) monteras mel-

lan högtryckstvättens högtrycksslang och

strålröret, istället för handsprutpistolen. Se

kapitlet "Specialtillbehör".


 Skruva på rengöringsborstar på anslut-

ningen hos fördelaren, men dra inte fast

ännu. Tänk på åt vilket håll borstarna

roterar!

 Lägg borstarna på ett jämnt underlag

för monteringen och dra åt borstarna.

 Skruva på fördelare med monterade

borstar på teleskoprörets anslutning

och dra fast.


 Skruva på rengöringsborste på tele-

skoprörets anslutning och dra fast.


 Anslut högtryckstvättens högtrycks-

slang till teleskopröret

OBS: Skruva först av handsprutpistolen

från högtrycksslangen.

 Om en kulkran (specialtillbehör) monte-

ras mellan högtrycksslangen och strål-

röret går det att arbeta med hög-

tryckstvättens standardmässiga strålrör

eller med specialtillbehöret Flexibelt

strålrör.

– Fukta först den första modulraden med

vattenslangen. Detta löser upp fastsit-

tande smuts och man undviker att man

måste skrubba på en torr yta.

– Rengöring från takåsen: Rengör modu-

lerna uppifrån (teleskoprör inskjutet)

och ner (teleskoprör utskjutet).

– Rengöring från arbetslyft/ställning:

Rengör modulerna uppifrån (teleskop-

rör utskjutet) och ner (teleskoprör in-

skjutet).

– Rengör större ytor i sektorer.

– Håll spärrkranen nedåt när du drar ut el-

ler skjuter ihop teleskopröret, detta un-

derlättar hanteringen av slangen.

– Endast möjligt med värmda hög-

tryckstvättar (HDS-maskiner):

Vi rekommendera vid behov att man

använder rengöringsmedlet RM 99.

Ställ in temperaturen till max. 40 ฀.

Beskrivning av aggregatet

Förberedning

Säkra rengöringsområdet

Montera högtrycksslangen på

teleskopröret

Förbind rengöringsborstar med

fördelare och teleskoprör (bara

iSolar 800)

Förbind rengöringsborste med

teleskoprör (bara iSolar 400)

Anslut högtryckstvätten till

teleskopröret

Handhavande

Tips om rengöring

38 SV

- 3

– Hos högtryckstvättar med inställbar vat-

tenmängd:

Arbeta med maximal vattenmängd.

– Utför rengöringsarbeten med minst 2

personer, hjälp till att skjuta fram den

fria slanglängden eller för att hantera

högtryckstvätten.

– En säker arbetsplast vid rengöring är en

arbetslyft.

Anvisning: Läs och beakta säkerhetsan-

visningarna innan användning!

 FARA

Se till att stå stabilt vid rengöringsarbeten.

Vridmoment på grund av roterande borste.

Håll fast teleskopröret ordentligt, särskilt

när teleskopröret är långt eller komplett ut-

draget.

FÖRSIKTIGHET

Observera den maximala rengöringstem-

peraturen på 40 °C! Risk för att borstdriv-

ningen skadas vid förhöjd temperatur.

Om borstarna blockaras, se hjälp vid stör-

ningar.

Förflytta bara teleskopröret i längsriktning

under arbetet, inte i sidled.

 Starta högtryckstvätten enligt bruksan-

visningen.


 Dra vid behov ut teleskopröret: Öppna

spärrspaken och dra ut röret till den

längd som behövs.

OBS: Börja alltid med att dra ut de främ-

re (tunnare) rören.

 Stäng igen spärrspaken.


 Öppna spärrkranen och påbörja rengö-

ringen.

 Stäng spärrkranen.

 Stäng av högtryckstvätten.

 Öppna spärrkranen igen för att släppa

ut tryck som kan finnas kvar i systemet.

 Skjut ihop teleskopröret helt.

 Skruva av fördelaren med rengörings-

borstar från teleskopröret.

 Skruva av båda högtrycksslangarna

från teleskopröret.


 Linda upp teleskoprörets högtrycks-

slang och fäst den på röret (med kabel-

bindare eller kardborrband).

 Förvara rengöringsborstarna så att inga

borst kan skadas eller deformeras.

 Lagra rengöringssatsen för solceller

frostfritt och torrt.

Hänvisning

Om en kulkran (specialtillbehör) monteras

mellan högtrycksslangen och strålröret går

det att arbeta med högtryckstvättens stan-

dardmässiga strålrör eller med specialtill-

behöret Flexibelt strålrör.

 Hos vissa maskiner: Spärrkranen är

inte helt öppen.

 Om spärrkranen är stängd: Systemet är

inte tätt, kontakta service.

FÖRSIKTIGHET

Om borsten är blockerad, stäng igen spärr-

kranen och stäng av högtryckstvätten.

 Kontakta service.

 Uppsugning av rengöringsmedel är en-

dast möjligt med värmda högtryckstvät-

tar (HDS-maskiner):

 Klämmanordning håller inte.

 Justera klämanordningen. Efterdra då

skruven på sidan av låsspaken.

Information: Om det behövs kan nya

låspakar beställas.

Härmed förklarar vi att de tekniska doku-

menten för den nedan angivna ofullständi-

ga maskinen har sammanställts enligt kra-

ven i EU-direktivet 2006/42/EG (+2009/

127/EG) Bilaga VII Del B och motsvarar föl-

jande punkter i direktivet:

Bilaga I Punkt 1.1, 1.2, 1.3, 1.4, 1.5, 1.6 och

1.7.

Vid förändring av den ofullständiga maski-

nen, som ej överenskommits med oss, för-

lorar denna förklaring sin giltighet.

Myndigheter kan göra en förfrågan angå-

ende relevanta dokument om den ofullstän-

diga maskinen hos den som är befullmäkti-

gad att utföra dokumentationen. Översän-

dandet av dokumenten görs via e-post.

Innan driftsättning eller inbyggnad av den

ofullständiga maskinen ska säkerställas att

maskinen, i vilken den ofullständiga maski-

nen ska drivas eller byggas in, motsvarar

EU-maskinriktlinjen 2006/42/EG (+2009/

127/EG). Information om detta finns i ma-

skinens EG-överensstämmelseintyg.

Undertecknande agerar på uppdrag av och

med styrelsens godkännande.

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Rengöring

Avsluta rengöringen

Transport och förvaring

Specialtillbehör

Pos. Beteckning Beställ-

ningsnr.

1 Kulkran 6.683-213.0

2 Flexibelt strålrör, 1 m * 6.394-654.0

3 Midjeled, fixeringsbar * 4.481-039.0

* kan bara användas med enkelborste

Åtgärder vid fel

Högtryckstvätten startas/stängs av

Rengöringsborsten roterar inte.

Rengöringsmedel sugs inte in

Teleskoprörets fastklämning håller

inte.

Låsningshandtag Beställningsnr.

ø 36 mm 6.373-995.0

ø 34 mm 6.373-996.0

ø 28 mm 6.373-997.0

Monteringsförklaring

Produkt: Tillbehör

iSolar 400

iSolar 800

Typ: 6.368-092.0, 6.368-093.0

6.368-094.0, 6.368-095.0

Tillämpade harmoniserade normer

I enlighet med:

EN 60335–2–79

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

39SV

- 1

Lue käyttöohje ennen laitteesi

käyttämistä, säilytä käyttöohje

myöhempää käyttöä tai mahdollista myö-

hempää omistajaa varten.

Tässä käyttöohjeessa kuvataan aurinkopa-

neelien puhdistussettien iSolar 400 ja

iSolar 800 käyttäminen.

iSolar 800 -setissä on kaksi vastakkaisiin

suuntiin pyörivää harjaa aurinkomoduulien

puhdistamiseen, iSolar 400 -setissä vain

yksi.

Aurinkopaneelien puhdistussetin voi

yhdistää seuraaviin varusteisiin:

Eripituiset teleskooppiputket seteille iSolar

400 ja iSolar 800:

– 4.107-052.0 - 14 m

4.107-053.0 - 10 m (GFK)

4.107-055.0 - 10 m (Karbon)

4.107-054.0 - 7 m (GFK)

– Eripituisiin korkeapaineletkuihin, jotka

sopivat teleskooppiputkeen:

6.392-976.0 - 14 m

6.392-977.0 - 10 m

6.392-978.0 - 7 m

– Puhdistusharjat iSolar 800:lle

6.368-094.0 - vesimäärälle 700 - 1000 l/

6.368-095.0 - vesimäärälle 1000 - 1300

l/h

– Puhdistusharjat iSolar 400:lle

6.368-092.0 - vesimäärälle 700 - 1000 l/

6.368-093.0 - vesimäärälle 1050 - 1300

l/h

Teleskooppiputken käyttö on kuvattu erilli-

sessä käyttöohjeessa, joka tulee tele-

skooppiputken mukana.

Tilausnumero: 6.988-152.0

Puhdistustöissä katolla on aina putoamis-

vaara, työskentele vain soveliasta suojava-

rustusta käyttäen ja vain, jos katolla on hy-

väksytyt kiinnityspisteet.

Vedenpehmennin poistaa mineraalit vesi-

johtovedestä. Hyvät puhdistusominaisuu-

det takaavat sen, että aurinkomoduulien

pinnat eivät vahingoitu eikä niihin jää kalk-

kijäämiä.

Aurinkopaneelien puhdistussettiä tavallis-

ten KÄRCHER-painepesureiden, joiden

tuottama vesimäärä on 700 - 1000 l/h tai

1000 - 1300 l/h, kanssa.

– Aurinkopaneelien puhdistussetti on tar-

koitettu tavallisten, sileäpintaisten au-

rinkopaneelimoduulien puhdistami-

seen.

– Teleskooppiputkea saa käyttää vain

puhdistusharjoilla suoritettavaan puh-

distamiseen. Liittäminen muihin varus-

teisiin on kiellettyä.

– Puhdistusharjojen liittäminen suoraan

painepesurin ruiskuputkeen ei ole sallit-

tua (harjakäytön vaurioitumisvaara!).

Pakkausmateriaalit ovat kierrätettä-

viä. Älä käsittelee pakkauksia kotita-

lousjätteenä, vaan toimita ne jätteiden kier-

rätykseen.

Käytetyt laitteet sisältävät arvokkaita

kierrätettäviä materiaaleja, jotka tulisi

toimittaa kierrätykseen. Tästä syystä

toimita kuluneet laitteet vastaaviin keräily-

laitoksiin.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoit-

teesta:

www.kaercher.com/REACH

Kussakin maassa ovat voimassa valtuutta-

mamme myyntiorganisaation julkaisemat

takuuehdot. Materiaali- ja valmistusvirheis-

tä aiheutuvat virheet laitteessa korjaamme

takuuaikana maksutta. Takuutapauksessa

ota yhteys ostotositteen kanssa jälleen-

myyjään tai lähimpään valtuutettuun huol-

toon.

Käytä vain alkuperäisiä KÄRCHER vara-

osia.

Tietoja tarvikkeista ja varaosista on sivus-

tolla www.kaercher.com.

 VAARA

Varoittaa välittömästi uhkaavasta vaarasta,

joka voi aiheuttaa vakavan ruumiinvamman

tai johtaa kuolemaan.

몇 VAROITUS

Varoittaa mahdollisesti vaarallisesta tilan-

teesta, joka voi aiheuttaa vakavan ruumiin-

vamman tai voi johtaa kuolemaan.

VARO

Viittaus mahdollisesti vaaralliseen tilantee-

seen, joka voi aiheuttaa lievän ruumiinvam-

man tai aineellisia vahinkoja.

– Ennen lailleen käyttöä on tarkistettava

yhdessä toimintalaitteiden kanssa, että

se on asianmukaisessa kunnossa ja

käyttöturvallisuus on taattu. Jos kunto

ei ole moitteeton, laitteen ja varusteiden

käyttö ei ole sallittua.

– Huomioi moduulivalmistajien takuueh-

dot!

– Tätä laitetta ei ole tarkoitettu sellaisten

henkilöiden käytettäväksi, joiden aistit,

fyysiset tai henkiset kyvyt ovat rajoittu-

neet.

Lapset tai perehtymättömät henkilöt ei-

vät saa käyttää laitetta.

Lapsia on valvottava sen varmistami-

seksi, että he eivät leiki laitteen kanssa.

– Teleskooppiputkea saa käyttää vain

puhdistusharjoilla suoritettavaan puh-

distamiseen. Liittäminen muihin varus-

teisiin on kiellettyä.

– Puhdistusharjojen liittäminen suoraan

painepesurin ruiskuputkeen ja käsiruis-

kupistooliin johtaa puhdistusharjakäy-

tön vaurioitumiseen eikä siksi ole sallit-

tua.

– Pyörivä harja aiheuttaa vääntömomen-

tin, pidä puhdistettaessa teleskooppi-

putkesta tiukasti kiinni, erityisesti silloin,

kun putki on vedetty pitkälle tai koko-

naan ulos.

– Varmista puhdistustöissä tukeva

seisonta-asento.

– Tarkasta moduulit ennen puhdistamista

vaurioiden varalta (säröt, naarmut, epä-

tiiviydet jne.). Vaurioituneita moduuleja

ei saa puhdistaa.

– Puhdistuskäytön päätyttyä, kytke pai-

nepesuri pois päältä, sulje vedensyöttö

painepesuriin, tee järjestelmä paineet-

tomaksi avaamalla sulkuhana, irrota sit-

ten korkeapaineletku teleskooppiput-

kesta.

– Veden maksimi lämpötila 40 °C (huomi-

oi korkeapainepesurin ohjeet).

– Noudata suurpainepesurisi turvaohjei-

ta.

– Suorita puhdistustyöt vähintään 2 hen-

kilön kanssa.

Tikkailta suoritettavat puhdistustyö ei-

vät ole sallittuja.

– Laitetta saavat käyttää vain sellaiset

henkilöt, jotka on opastettu laitteen kä-

sittelyyn ja ovat erityisesti valtuutettu

käyttämiseen.

– Osoitteessa www.kaercher.com on

käytönopastusvideo iSolar, josta

saat tärkeän opastuksen aurinkopa-

neelien puhdistussetin kanssa työs-

kentelemiseen. Katso ehdottomasti

video!

Sisältö

Sisältö . . . . . . . . . . . . . . . . . . . FI 1

Aurinkopaneelien puhdistussettiFI 1

Yleisiä ohjeita . . . . . . . . . . . . . FI 1

Turvaohjeet . . . . . . . . . . . . . . . FI 1

Laitekuvaus . . . . . . . . . . . . . . . FI 2

Esivalmistelu . . . . . . . . . . . . . . FI 2

Käyttö . . . . . . . . . . . . . . . . . . . FI 2

Kuljetus ja varastointi. . . . . . . . FI 3

Erikoisvarusteet. . . . . . . . . . . . FI 3

Häiriönpoisto . . . . . . . . . . . . . . FI 3

Asennusvakuutus . . . . . . . . . . FI 4

Aurinkopaneelien

puhdistussetti

Lisävarusteet (saatavina

valinnaisena)

Henkilökohtainen suojavarustus

Vedenpehmennys

Tarkoituksenmukainen käyttö

Ennakoitavissa oleva virheellinen

käyttö

Yleisiä ohjeita

Ympäristönsuojelu

Takuu

Varaosat

Käyttöohjeessa esiintyvät symbolit

Turvaohjeet

Käyttö

Käyttöä koskevia turvaohjeita

40 FI

- 2

 VAARA

Hengenvaara!

– Fotosähkö-laitteistojen johdoissa ja ra-

kenneosissa on aina sähköjännite va-

lon osuessa paneeleihin. Sähkä johta-

vien osien koskettaminen voi aiheuttaa

sähköiskun ja on siksi kiellettyä.

Älä suorita mitään puhdistustöitä kor-

keajännitejohtojen tai muiden sähkölait-

teistojen läheisyydessä.

Kohdista erityinen huomio teleskooppi-

putken käsittelyyn korkeajännitejohto-

jen läheisyydessä.

몇 VAROITUS

Putoamisvaara! Puhdistustöissä suurem-

missa korkeuksissa

– Käytä henkilökohtaista suojavarustus-

ta, käytettävissä tulee olla hyväksytyt

kiinnityspisteet ja niitä on käytettävä.

Noudata seuraavia, turvallista työsken-

televiä ja suojavarusteita koskevia, nor-

meja: esim. EN 358, EN 361, EN813,

EN1497

Turvaköysi ja korkeapaineletku aiheut-

tavat kompastumisvaaran, tarkkaile

aina huolellisesti korkeapaineletkun ja

turvaköyden sijaintia.

Käytettävissä tule turvalliset nousu-

avusteet (esim. telineet tai nostettavat

työskentelytasot).

Varmista, että sallittua kattokuormitusta

ei katolla suoritettavissa puhdistustöis-

sä ylitetä. Jos asiasta on epävarmuutta,

ota yhteys rakennusyhtiöön.

Ole varovainen, jos kyseessä on as-

bestisementti-aaltolevyt, bitumi-aaltole-

vyt, lasiset kattokuvut, lasikatot, vanhat

tai vaurioituneet kattotiilet. Astu näissä

tapauksissa vain käyntisilloille ja käynti-

tasoille.

Pidä kahvat, askelmat, kaiteet, porras-

tasanteet, tikkaat vapaana liasta.

Älä suorita puhdistustöitä tuulen ollessa

voimakas.

Liukastumisvaara!

– Älä astu katoille kosteissa sääolosuh-

teissa.

Loukkaantumisvaara!

– Älä koskaan kosketa pyörivää harjaa

sormilla.

– Ennen katolla suoritettavia puhdistus-

töitä, riittävän suuri alue maanpintaa tu-

lee eristää kulunestonauhoilla ja/tai

"Varo kattotöitä"-kilvillä.

Alas putoavat esineet voivat aiheuttaa

vammoja henkilöille. Puhdistustöiden

aikana, pidä henkilöt etäällä puhdistus-

alueelta.

Käytä työtehtävään soveltuvia suojakä-

sineitä, suojalaseja ja suojavaatetusta.

VARO

Murtumisvaara!

– Moduulit voivat vaurioitua niille astutta-

essa, älä astu moduulien päälle.

Kun ulkolämpötila on korkea, on suosi-

teltavaa esilämmittää vesi (maks. 40

°C), jotta suuret lämpötilaerot eivät ai-

heuta jännityksiä lasiin. Puhdistus on

parempi suorittaa silloin, kun moduulit

eivät ole alttiina auringonsäteilylle.

Vaurioitumisvaara!

– Likaantuneet ja kuivat harjat voivat vau-

rioittaa moduulien pintoja. Pidä harjak-

set alati vapaana liasta ja hiekasta.

Älä lyö teleskooppiputkea tai puhdistus-

harjaa moduulien pintaa vasten tai

naarmuta pintoja.

Älä työnnä harjaa kuivien moduulien

päälle.

Älä suorita puhdistustöitä miinuslämpö-

tiloissa.

Kuvat, katso sivu 2

Kuva

1 Teleskooppiputki

2 Liitäntä teleskooppiputken korkeapai-

neletkulle

3 Sulkuhana

4 Liitäntä korkeapaineletkulle painepesu-

rilta

5 Teleskooppiputken korkeapaineletku

6 Jakaja

(vain iSolar 800)

7 Puhdistusharja vasen (pyörimissuunta

vastapäivään)

(vain iSolar 800)

8 Puhdistusharja oikea (pyörimissuunta

myötäpäivään)

9 Lukitusvipu

10 Liitäntäkierre

 Ennen katolla suoritettavia puhdistus-

töitä, riittävän suuri alue maanpintaa tu-

lee eristää kulunestonauhoilla ja/tai

"Varo kattotöitä"-kilvillä.

Kuva

 Tyhjennä teleskooppiputki kokonaan si-

sään.

Kuva

 Kierrä liitäntäkierre ulos teleskooppiput-

kesta.

Kuva

 Avaa korkeapaineletku kokonaan kelal-

ta ja aseta pitkälleen.

 Työnnä korkeapaineletkun ohut pää te-

leskooppiputken johteeseen niin pitkäl-

le, että se tulee putken toisesta päästä

ulos.

Kuva

 Kierrä liitäntäkierre korkeapainelet-

kuun. Käytä irrotettavaa metalliliimaa

(esim. Loctide 243).

Huomautus: Käytä kiristämiseen 6 mm

kuusiokoloavainta.

Kuva

 Kierrä liitäntäkierre n. 1,5 cm syvyyteen

teleskooppiputken kierteeseen ja lukit-

se vastamutterilla.

Huomautus: Huomioi, että mutteri ei

peitä ohuempaa kierrettä.

Kuva

 Kiinnitä korkeapaineletku teleskooppi-

putkeen.

Huomio: Puhdistusharjojen käyttämi-

nen painepesurin käsiruiskupistoolissa

johtaa puhdistusharjakäytön vaurioitu-

miseen eikä siksi ole sallittua!

Ruiskuputkella suoritettavia töitä kos-

keva ohje: Jos puhdistusolosuhteista joh-

tuen voidaan työskennellä vakiota tai jous-

tavaa ruiskuputkea (erikoisvaruste) käyttä-

en, on käsiruiskupistoolin tilalle asennetta-

va kuulahana (erikoisvaruste) painepesurin

korkeapaineletkun ja ruiskuputken väliin,

katso lukua „Erikoisvarusteet“.

Kuva

 Kierrä puhdistusharjat jakajan liitäntöi-

hin, älä vielä kiristä. Huomioi harjojen

pyörimissuunnat!

 Aseta harjat asennusta varten tasaisel-

le alustalle ja kiristä harjat.

 Kierrä jakaja kiinnitettyine harjoineen

teleskooppiputken liitäntään ja kiristä

paikalleen.

Kuva

 Kierrä puhdistusharja teleskooppiput-

keen liitäntään ja kiristä paikalleen.

Kuva

 Kiinnitä painepesurin korkeapaineletku

teleskooppiputkeen.

Huomautus: Irrota ensin käsiruiskupis-

tooli korkeapaineletkusta.

 Jos kuulahana (erikoisvaruste) asenne-

taan painepesurin korkeapaineletkun ja

ruiskuputken väliin, tällöin voidaan

työskennellä painepesurin vakioruisku-

putkea tai erikoisvarustetta joustava

ruiskuputki käyttäen.

– Kostuta ensimmäinen moduulirivi vesi-

letkulla, näin tarttunut lika irtoaa ja väl-

tytään harjojen hankaamiselta kuivilla

pinnoilla.

– Puhdistus katonharjalta alkaen: Puh-

dista moduulit ylhäältä alkaen (tele-

skooppiputki sisääntyönnettynä), sitten

Laitekuvaus

Esivalmistelu

Puhdistusalueen eristämisen

suorittaminen

Korkeapaineletkun kiinnittäminen

teleskooppiputkeen

Yhdistä puhdistusharjat jakajaan ja

teleskooppiputkeen (vain iSolar

800)

Puhdistusharjan yhdistäminen

teleskooppiputkeen (vain iSolar

400)

Painepesurin liittäminen

teleskooppiputkeen

Käyttö

Puhdistusvinkkejä

41FI

- 3

alempaa ja alempaa (teleskooppiputki

enemmän ja enemmän ulosvedettynä).

– Puhdistus nostettavalta työtasolta/teli-

neiltä käsin: Puhdista moduulit ylhäältä

alkaen (teleskooppiputki ulosvedetty-

nä), sitten alempaa ja alempaa (tele-

skooppiputki enemmän ja enemmän si-

sääntyönnettynä).

– Puhdista suuremmat pinnat sektoreit-

tain.

– Pidä sulkuhanaa alhaalla teleskooppi-

putkea ulosvedettäessä tai sisääntyön-

nettäessä, tämä auttaa letkun ohjautu-

vuutta.

– Mahdollista vain lämmitettävissä paine-

pesureissa (HDS-laitteissa):

Suosittelemme tarvittaessa puhdistus-

aineen RM 99 käyttämistä.

Aseta lämpötilaksi maks. 40 °C.

– Painepesureissa, joissa on säädettävä

vesimäärä:

Työskentele maksimia vesimäärää

käyttäen.

– Suorita puhdistustyöt vähintään 2 hen-

kilön kanssa, apu on tarpeen vapaan

letkunpituuden vetämisessä tai paine-

pesurin käyttämisessä.

– Turvallinen työpaikka puhdistettaessa;

nostettavat työtasot.

Huomautus: Ennen käyttöä, lue turvaoh-

jeet ja noudata niitä!

 VAARA

Varmista puhdistustöissä tukeva seisonta-

asento.

Pyörivä harja aiheuttaa vääntömomentin,

pidä puhdistettaessa teleskooppiputkesta

tiukasti kiinni, erityisesti silloin, kun putki on

vedetty pitkälle tai kokonaan ulos.

VARO

Huomioi maksimi puhdistuslämpötila 40

°C! Harjakäytön vaurioitumisvaara suurem-

missa lämpötiloissa.

Jos harjat juuttuvat kiinni, noudata häiriön-

poisto-ohjeita.

Liikuta työskenneltäessä teleskooppiput-

kea vain pituussuunnassa, ei sivusuunnas-

sa.

 Ota painepesuri käyttöohjeen mukai-

sesti käyttöön.

Kuva

 Teleskooppiputken vetäminen tarvitta-

essa ulos: Avaa lukitusvipu ja vedä put-

kia ulos tarvittavaan pituuteen.

Huomautus: Aloita ulosvetäminen aina

etummaisista (ohuimmista) putkista.

 Sulje lukitusvipu.

Kuva

 Avaa sulkuhana ja aloita työskentely.

 Sulje sulkuhana.

 Kytke korkeapainepesuri pois päältä.

 Avaa sulkuhana vielä kerran, jotta kui-

tenkin jäljelle jäänyt paine järjestelmäs-

sä pääsee poistumaan.

 Tyhjennä teleskooppiputki kokonaan si-

sään.

 Kierrä jakaja puhdistusharjoineen irti te-

leskooppiputkesta.

 Kierrä molemmat korkeapaineletkut irti

teleskooppiputkesta.

Kuva

 Kierrä teleskooppiputken korkeapaine-

letku kiepille ja kiinnitä putkeen (nippu-

siteellä tai tarranauhalla)

 Varastoi puhdistusharjat siten, että har-

jakset eivät vaurioidu tai muuta muoto-

aan.

 Varastoi aurinkopaneelien puhdistus-

setti jäätymättömänä kuivassa paikas-

sa.

Huomautus

Jos kuulahana (erikoisvaruste) asennetaan

painepesurin korkeapaineletkun ja ruisku-

putken väliin, tällöin voidaan työskennellä

painepesurin vakioruiskuputkea tai erikois-

varustetta joustava ruiskuputki käyttäen.

 Tietyissä laitteissa: Sulkuhana ei ole

täysin avattu.

 Sulkuhanan ollessa suljettuna: Järjes-

telmä vuotaa, ota yhteis huoltoon.

VARO

Jos puhdistusharja on juuttunut kiinni, sulje

sulkuhana ja kytke painepesuri pois päältä.

 Ota yhteys huoltoon.

 Puhdistusaineen imentä, mahdollista

vain lämmitettävissä painepesureissa

(HDS-laitteissa).

 Lukitus ei pidä.

 Jälkisäädä kiristys, tee se kiristämällä

lukitusvivun sivulla olevaa ruuvia.

Huomautus: Tarvittaessa voi tilata uuden

lukitusvivun.

Puhdistus

Puhdistuksen lopettaminen

Kuljetus ja varastointi

Erikoisvarusteet

Koh

Nimitys Tilausnro

1 Kuulahana 6.683-213.0

2 Joustava ruiskuputki,

1m *

6.394-654.0

3 Taittonivel, lukittava * 4.481-039.0

* käytettävissä vain 1-kertaisen harjan

kanssa

Häiriönpoisto

Painepesuri ei kytkeydy päälle/pois

päältä

Puhdistusharja ei pyöri

Puhdistusainetta ei imetä

Teleskooppiputken lukitus ei pidä

Lukitusvipu Tilausnro

ø 36 mm 6.373-995.0

ø 34 mm 6.373-996.0

ø 28 mm 6.373-997.0

42 FI

- 4

Vakuutamme täten, että tekniset asiakirjat

seuraavana kuvatulle epätäydelliselle ko-

neelle on laadittu EY-direktiivin 2006/42/

EY (+2009/127/EY) liitteen VII osan B mu-

kaisesti ja ne vastaavat direktiivin seuraa-

via kohtia:

Liitteen I kohdat 1.1, 1.2, 1.3, 1.4, 1.5, 1.6

ja 1.7.

Jos epätäydelliseen koneeseen tehdään

muutoksia, joista ei ole sovittu kanssamme,

tämä vakuutus ei ole enää voimassa.

Viranomaiset voivat pyytää epätäydellistä

konetta koskevat asiakirjat dokumentointi-

valtuutetulta. Dokumentit toimitetaan säh-

köpostitse.

Ennen epätäydellisen koneen käyttöönot-

toa tai asennusta on varmistettava, että ko-

ne, jossa epätäydellistä konetta käytetään

tai johon se asennetaan, on EY-konedirek-

tiivin 2006/42/EY (+2009/127/EY) mukai-

nen. Tietoja asiasta saat koneen EY-yh-

denmukaisuusvakuutuksesta.

Allekirjoittaneet toimivat yrityksen johto-

kunnan puolesta ja sen valtakirjalla.

Dokumentointivastaava:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Asennusvakuutus

Tuote: Varusteet

iSolar 400

iSolar 800

Tyyppi: 6.368-092.0, 6.368-093.0

6.368-094.0, 6.368-095.0

Sovelletut harmonisoidut standardit

Noudattaen:

EN 60335–2–79

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

43FI

- 1

Πριν χρησιμοποιήσετε τη συ-

σκευή σας για πρώτη φορά, δια-

βάστε αυτές τις πρωτότυπες οδηγίες χρή-

σης, ενεργήστε σύμφωνα με αυτές και κρα-

τήστε τις για μελλοντική χρήση ή για τον

επόμενο ιδιοκτήτη.

Σε αυτές τις οδηγίες λειτουργίας περιγρά-

φεται ο χειρισμός των σετ καθαρισμού φω-

τοβολταϊκών συστημάτων iSolar 400 και

iSolar 800.

Το iSolar 800 περιλαμβάνει δύο βούρτσες

με αντίθετη φορά για τον καθαρισμό των

μονάδων, ενώ το iSolar 400 περιλαμβάνει

μία βούρτσα.

Το σετ καθαρισμού φωτοβολταϊκών

συνδυάζεται με τον ακόλουθο εξοπλι-

σμό:

Το τηλεσκοπικό ρύγχος έχει διαφορετικό

μήκος στο iSolar 400 και το iSolar 800:

– 4.107-052.0 - 14 m

4.107-053.0 - 10 m (GFK)

4.107-055.0 - 10 m (Karbon)

4.107-054.0 - 7 m (GFK)

– Ελαστικοί σωλήνες υψηλής πίεσης σε

διάφορα μήκη, κατάλληλοι για το τηλε-

σκοπικό ρύγχος:

6.392-976.0 - 14 m

6.392-977.0 - 10 m

6.392-978.0 - 7 m

– Βούρτσες καθαρισμού για το iSolar 800

6.368-094.0 - για ποσότητα νερού 700 -

1000 l/h

6.368-095.0 - για ποσότητα νερού 1000

- 1300 l/h

– Βούρτσες καθαρισμού για το iSolar 400

6.368-092.0 - για ποσότητα νερού 700 -

1000 l/h

6.368-093.0 - για ποσότητα νερού 1050

- 1300 l/h

Η περιγραφή του τηλεσκοπικού ρύγχους

περιλαμβάνεται στις ξεχωριστές οδηγίες

λειτουργίας που συνοδεύουν το τηλεσκοπι-

κό ρύγχος.

Κωδ. παραγγελίας 6.988-152.0

Στην περίπτωση εργασιών καθαρισμού σε

στέγες υφίσταται κίνδυνος πτώσης. Θα

πρέπει να εργάζεστε μόνο με τον κατάλλη-

λο εξοπλισμό προστασίας και μόνο εάν

υπάρχουν τα εγκεκριμένα σημεία στερέω-

σης στη στέγη.

Τα άλατα απομακρύνονται από το νερό

βρύσης μέσω του συστήματος αποσκλή-

ρυνσης. Χάρη στις καλές καθαριστικές του

ιδιότητες, δεν προκαλεί βλάβες και δεν

αφήνει ασβεστώδη υπολείμματα στην επι-

φάνεια της μονάδας.

Το σετ καθαρισμού φωτοβολταϊκών μπορεί

να χρησιμοποιηθεί με τους επαγγελματι-

κούς καθαριστήρες υψηλής πίεσης της

KÄRCHER με ποσότητα νερού 700 - 1000

l/h ή 1000 - 1300 l/h.

– Το σετ καθαρισμού φωτοβολταϊκών εί-

ναι κατάλληλο για συμβατικές ηλιακές

μονάδες με λεία επιφάνεια.

– Το τηλεσκοπικό ρύγχος μπορεί να χρη-

σιμοποιηθεί μόνο για εργασία με τις

βούρτσες καθαρισμού. Απαγορεύεται η

σύνδεση άλλων εξαρτημάτων.

– Δεν επιτρέπεται η σύνδεση των βουρ-

τσών καθαρισμού απευθείας στο σωλή-

να ψεκασμού του απορρυπαντικού

υψηλής πίεσης (κίνδυνος βλάβης του

μηχανισμού περιστροφής βουρτσών!)

Τα υλικά συσκευασίας είναι ανακυ-

κλώσιμα. Μην πετάτε τη συσκευασία

στα οικιακά απορρίμματα, αλλά παραδώ-

στε την προς ανακύκλωση.

Οι παλιές συσκευές περιέχουν ανα-

κυκλώσιμα υλικά, τα οποία θα πρέπει

να παραδίδονται προς επαναχρησι-

μοποίηση. Για το λόγο αυτό αποσύρετε τις

παλιές συσκευές με κατάλληλες διαδικασί-

ες συγκέντρωσης αποβλήτων.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστα-

τικά μπορείτε να βρείτε στη διεύθυνση:

www.kaercher.com/REACH

Σε κάθε χώρα ισχύουν οι όροι εγγύησης

που εκδόθηκαν από την αρμόδια εταιρία

μας προώθησης πωλήσεων. Αναλαμβά-

νουμε τη δωρεάν αποκατάσταση οποιασ-

δήποτε βλάβης στη συσκευή σας, εφόσον

οφείλεται σε αστοχία υλικού ή κατασκευα-

στικό σφάλμα, εντός της προθεσμίας που

ορίζεται στην εγγύηση. Σε περίπτωση που

επιθυμείτε να κάνετε χρήση της εγγύησης,

παρακαλούμε απευθυνθείτε με την απόδει-

ξη αγοράς στο κατάστημα από το οποίο

προμηθευτήκατε τη συσκευή ή στην πλησι-

έστερη εξουσιοδοτημένη υπηρεσία τεχνι-

κής εξυπηρέτησης πελατών μας.

Χρησιμοποιείτε αποκλειστικά γνήσια

ανταλλακτικά της KÄRCHER.

Πληροφορίες για παρελκόμενα και ανταλ-

λακτικά θα βρείτε στη διεύθυνση

www.kaercher.com.

 ΚΙΝΔΥΝΟΣ

Προειδοποιεί για έναν άμεσα επαπειλούμε-

νο κίνδυνο, ο οποίος μπορεί να οδηγήσει σε

σοβαρό τραυματισμό ή θάνατο.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Προειδοποιεί για μια ενδεχομένως επικίν-

δυνη κατάσταση, η οποία μπορεί να οδηγή-

σει σε

σοβαρό τραυματισμό ή θάνατο.

ΠΡΟΣΟΧΗ

Υπόδειξη για μια ενδεχομένως επικίνδυνη

κατάσταση, η οποία μπορεί να οδηγήσει σε

ελαφρό τραυματισμό ή υλικές βλάβες.

– Προτού την χρησιμοποιήσετε, ελέγχετε

την κατάσταση και την ασφάλεια λει-

τουργίας της μηχανής και των εξαρτη-

μάτων της. Μην χρησιμοποιείτε τη μη-

χανή εάν η κατάσταση της δεν είναι

άψογη.

– Λάβετε υπόψη τους όρους παροχής εγ-

γύησης του κατασκευαστή της μονάδας.

– Η συσκευή αυτή δεν ενδείκνυται για

χρήση από άτομα με περιορισμένες σω-

ματικές, αισθητηριακές ή πνευματικές

ικανότητες.

Δεν επιτρέπεται η χρήση της συσκευής

από παιδιά ή άτομα που δεν έχουν ενη-

μερωθεί σχετικά με το χειρισμό της.

Τα

παιδιά πρέπει να βρίσκονται υπό

επιτήρηση, ώστε να εξασφαλιστεί ότι

δεν παίζουν με τη συσκευή.

– Το τηλεσκοπικό ρύγχος μπορεί να χρη-

σιμοποιηθεί μόνο για εργασία με τις

βούρτσες καθαρισμού. Απαγορεύεται η

σύνδεση άλλων εξαρτημάτων.

– Η σύνδεση των βουρτσών καθαρισμού

απευθείας στο σωλήνα ψεκασμού του

πιστολιού ψεκασμού χειρός του απορ-

ρυπαντικού υψηλής πίεσης προκαλεί

βλάβη στο μηχανισμό περιστροφής

βουρτσών καθαρισμού και δεν επιτρέ-

πεται!

– Ροπή στρέψης στην περιστρεφόμενη

βούρτσα. Κατά τη διάρκεια της εργασίας

κρατάτε καλά το τηλεσκοπικό ρύγχος,

ιδιαίτερα όταν είναι μακρύ ή σε πλήρη

επέκταση.

Περιεχόμενα

Περιεχόμενα. . . . . . . . . . . . . . . EL 1

Σετ καθαρισμού φωτοβολταϊκώνEL 1

Γενικές υποδείξεις . . . . . . . . . . EL 1

Υποδείξεις ασφαλείας . . . . . . . EL 1

Περιγραφή συσκευής. . . . . . . . EL 2

Προετοιμασία. . . . . . . . . . . . . . EL 2

Χειρισμός. . . . . . . . . . . . . . . . . EL 3

Μεταφορά και αποθήκευση . . . EL 3

Πρόσθετα εξαρτήματα . . . . . . . EL 3

Συμβουλές σε περίπτωση βλά-

βης. . . . . . . . . . . . . . . . . . . . . . EL 4

Δήλωση τοποθέτησης . . . . . . . EL 4

Σετ καθαρισμού

φωτοβολταϊκών

Εξοπλισμός (προαιρετικός)

Μέσα ατομικής προστασίας

Αποσκλήρυνση νερού

Αρμόζουσα χρήση

Προβλέψιμη κακή χρήση

Γενικές υποδείξεις

Προστασία περιβάλλοντος

Εγγύηση

Ανταλλακτικά

Σύμβολα στο εγχειρίδιο οδηγιών

Υποδείξεις ασφαλείας

Χρήση

Υποδείξεις ασφαλείας για το

χειρισμό

44 EL

- 2

– Φροντίστε για σταθερή στήριξη κατά τις

εργασίες καθαρισμού.

– Πριν τον καθαρισμό ελέγξτε τις μονάδες

για βλάβες (ρωγμές, χαρακιές, διαρρο-

ές κ.λπ.). Δεν επιτρέπεται ο καθαρισμός

μονάδων που έχουν υποστεί βλάβη.

– Μετά το πέρας της λειτουργίας καθαρι-

σμού απενεργοποιήστε τον καθαριστή-

ρα υψηλής πίεσης, κλείστε την παροχή

νερού στη

συσκευή, εκτονώστε την πίε-

ση στο σύστημα ανοίγοντας τη στρόφιγ-

γα και αποσπάστε τον ελαστικό σωλήνα

υψηλής πίεσης από το τηλεσκοπικό

ρύγχος.

– Μέγιστη θερμοκρασία νερού 40 °C (τη-

ρήστε τις υποδείξεις του καθαριστικού

υψηλής πίεσης).

– Λάβετε υπόψη τις υποδείξεις ασφαλείας

του συστήματος καθαρισμού υψηλής

πίεσης.

– Εκτελείτε τις εργασίες καθαρισμού με

τουλάχιστον 2

άτομα.

Δεν επιτρέπεται η εργασία πάνω σε

σκάλα.

– Η συσκευή μπορεί να χρησιμοποιηθεί

μόνο από άτομα που έχουν γνώση του

τρόπου χειρισμού και έχουν λάβει ρητή

εντολή χρήσης.

– Στη διεύθυνση www.kaercher.com

μπορείτε να δείτε ένα βίντεο εφαρ-

μογής του iSolar με σημαντικές πλη-

ροφορίες σχετικά με τη χρήση του

σετ καθαρισμού φωτοβολταϊκών.

Δείτε οπωσδήποτε το βίντεο!

 ΚΙΝΔΥΝΟΣ

Κίνδυνος για τη ζωή!

– Οι αγωγοί και τα δομικά στοιχεία των

φωτοβολταϊκών εγκαταστάσεων έχουν

μόνιμα ηλεκτρική τάση κατά τη

διάρκεια

της ημέρας. Η επαφή με ηλεκτροφόρα

εξαρτήματα μπορεί να προκαλέσει ηλε-

κτροπληξία και απαγορεύεται.

Μην εκτελείτε εργασίες καθαρισμού κο-

ντά σε αγωγούς υψηλής τάσης ή σε άλ-

λες ηλεκτρικές εγκαταστάσεις.

Δώστε ιδιαίτερη προσοχή στο χειρισμό

του τηλεσκοπικού ρύγχους κοντά σε

αγωγούς υψηλής τάσης.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος πτώσης! Σε εργασίες καθαρισμού

από

μεγάλο ύψος.

– Χρησιμοποιείτε μέσα ατομικής προστα-

σίας. Πρέπει να υπάρχουν και να χρησι-

μοποιούνται τα εγκεκριμένα σημεία στε-

ρέωσης.

Λάβετε υπόψη τα ακόλουθα πρότυπα

όσον αφορά την ασφαλή εργασία με

εξοπλισμό προστασίας: π.χ. EN 358,

EN 361, EN813, EN1497

Υπάρχει κίνδυνος να σκοντάψετε στο

σκοινί ασφαλείας ή στον ελαστικό σω-

λήνα υψηλής πίεσης. Φροντίστε να

τα-

κτοποιείτε προσεκτικά τον ελαστικό σω-

λήνα υψηλής πίεσης και το σκοινί ασφα-

λείας.

Θα πρέπει να υπάρχουν ασφαλή βοη-

θήματα ανάβασης (π.χ. ικρίωμα ή ανυ-

ψωτική ράμπα).

Κατά τις εργασίες καθαρισμού από τη

στέγη βεβαιωθείτε ότι δεν θα παρατηρη-

θεί υπέρβαση της επιτρεπόμενης αντο-

χής της στέγης. Σε

περίπτωση αμφιβο-

λίας απευθυνθείτε στον κατασκευαστή.

Προσοχή σε λαμαρίνες από αμιαντοτσι-

μέντο ή άσφαλτο, θολωτούς φεγγίτες ή

γυάλινες οροφές, παλιά ή ελαττωματικά

κεραμίδια. Η πρόσβαση σε αυτά επιτρέ-

πεται μόνο πάνω σε ειδικές εξέδρες διά-

βασης ή εργασίας.

Διατηρείτε καθαρές τις λαβές, τα σκαλο-

πάτια, τα κιγκλιδώματα, τα κεφαλόσκα-

λα και

τις σκάλες.

Μην εκτελείτε εργασίες καθαρισμού με

ισχυρό άνεμο.

Κίνδυνος ολίσθησης!

– Μην ανεβαίνετε στη στέγη όταν ο καιρός

είναι υγρός.

Κίνδυνος τραυματισμού!

– Μην ακουμπάτε ποτέ τις περιστρεφόμε-

νες βούρτσες με τα δάχτυλα.

– Πριν τις εργασίες καθαρισμού στη στέγη

πρέπει να αποκλειστεί μια επαρκής

έκταση στο έδαφος με ειδικές ταινίες

και/

ή πινακίδες "Προσοχή εργασίες στη

στέγη".

Υπάρχει κίνδυνος τραυματισμού ατό-

μων από την πτώση αντικειμένων. Κατά

τη διάρκεια των εργασιών καθαρισμού

κρατάτε τους άλλους μακριά από το

χώρο καθαρισμού.

Κατά την εργασία χρησιμοποιείτε κατάλ-

ληλα προστατευτικά γάντια, προστατευ-

τικά γυαλιά και προστατευτικό ρουχι-

σμό.

ΠΡΟΣΟΧΗ

Κίνδυνος θραύσης!

– Οι μονάδες μπορούν

να υποστούν βλά-

βη από τη βάδιση. Μην πατάτε πάνω

στις μονάδες.

Εάν η θερμοκρασία περιβάλλοντος είναι

υψηλή, συνιστάται να προθερμάνετε το

νερό (μέγ. 40 °C), ώστε να αποφύγετε

τη καταπόνηση του γυαλιού λόγω της

διαφοράς θερμοκρασίας. Εκτελέστε τον

καθαρισμό κατά προτίμηση σε ώρες

κατά τις οποίες οι μονάδες δεν είναι

εκτεθειμένες

στην ηλιακή ακτινοβολία.

Κίνδυνος βλάβης!

– Οι λερωμένες ή στεγνές βούρτσες ενδέ-

χεται να προκαλέσουν βλάβες στην επι-

φάνεια των μονάδων. Οι βούρτσες πρέ-

πει να είναι πάντα απαλλαγμένες από

ρύπους ή άμμο.

Μην χτυπάτε ή τρίβετε τις επιφάνειες με

το τηλεσκοπικό ρύγχος ή τη βούρτσα

καθαρισμού.

Μην σπρώχνετε τις βούρτσες

πάνω

από στεγνές μονάδες.

Μην εκτελείτε εργασίες καθαρισμού σε

θερμοκρασίες υπό το μηδέν.

Εικόνες βλέπε σελίδα 2

Εικόνα

1 Τηλεσκοπικό ρύγχος

2 Σύνδεση ελαστικού σωλήνα υψηλής πί-

εσης του τηλεσκοπικού ρύγχους

3 Στρόφιγγα διακοπής

4 Σύνδεση ελαστικού σωλήνα υψηλής πί-

εσης του καθαριστήρα

5 Ελαστικός σωλήνας υψηλής πίεσης του

τηλεσκοπικού ρύγχους

6 Διανεμητής

(μόνο iSolar 800)

7 Βούρτσα καθαρισμού αριστερά (κατεύ-

θυνση περιστροφής προς τα αριστερά)

(μόνο iSolar 800)

8 Βούρτσα καθαρισμού δεξιά (κατεύθυν-

ση περιστροφής προς τα δεξιά)

9 Μοχλός ασφάλισης

10 Συνδετικό σπείρωμα

 Πριν τις εργασίες καθαρισμού στη στέ-

γη πρέπει να αποκλειστεί μια επαρκής

έκταση στο έδαφος με ειδικές ταινίες

και/ή πινακίδες "Προσοχή εργασίες στη

στέγη".

Εικόνα

 Κλείστε εντελώς το τηλεσκοπικό ρύγ-

χος.

Εικόνα

 Ξεβιδώστε το συνδετικό σπείρωμα από

το τηλεσκοπικό ρύγχος.

Εικόνα

 Ξετυλίξτε εντελώς τον ελαστικό σωλήνα

υψηλής πίεσης και τακτοποιήστε τον

ανάλογα με το μήκος.

 Ωθήστε το λεπτό άκρο του ελαστικού

σωλήνα υψηλής πίεσης στην υποδοχή

του τηλεσκοπικού ρύγχους, ώσπου να

εξέλθει από το πρόσθιο μέρος του ρύγ-

χους.

Εικόνα

 Βιδώστε το συνδετικό σπείρωμα στον

ελαστικό σωλήνα υψηλής πίεσης. Χρη-

σιμοποιήστε αφαιρούμενη κόλλα μετάλ-

λων (π.χ. Loctide 243).

Υπόδειξη: Για τη σύσφιξη χρησιμοποι-

ήστε εξαγωνικό κλειδί SW 6.

Εικόνα

 Βιδώστε το συνδετικό σπείρωμα περ.

1,5 cm μέσα στην κοχλίωση του τηλε-

σκοπικού ρύγχους και στερεώστε το με

το περικόχλιο.

Υπόδειξη: Φροντίστε να μην προεξέχει

το περικόχλιο από το λεπτότερο σπεί-

ρωμα.

Εικόνα

 Συνδέστε τον ελαστικό σωλήνα υψηλής

πίεσης στο τηλεσκοπικό ρύγχος.

Περιγραφή συσκευής

Προετοιμασία

Αποκλεισμός της περιοχής

καθαρισμού

Συναρμολόγηση του ελαστικού

σωλήνα υψηλής πίεσης στο

τηλεσκοπικό ρύγχος

45EL

- 3

Προσοχή: Η λειτουργία των βουρτσών

καθαρισμού με το πιστόλι ψεκασμού

χειρός του απορρυπαντικού υψηλής πί-

εσης προκαλεί βλάβη στο μηχανισμό

περιστροφής βουρτσών καθαρισμού

και δεν επιτρέπεται!

Υπόδειξη για την εργασία με σωλήνα

ψεκασμού: Εάν οι συνθήκες επιτρέπουν

την εργασία με έναν τυπικό ή ευέλικτο σω-

λήνα ψεκασμού (ειδικά παρελκόμενα), αντί

για το πιστόλι ψεκασμού χειρός πρέπει να

τοποθετηθεί μια σφαιρική βάνα (ειδικά πα-

ρελκόμενα) ανάμεσα στον εύκαμπτο σωλή-

να υψηλής πίεσης του απορρυπαντικού

υψηλής πίεσης και το σωλήνα ψεκασμού,

βλ. κεφάλαιο "Ειδικά παρελκόμενα".

Εικόνα

 Βιδώστε τις βούρτσες καθαρισμού στη

σύνδεση του διανεμητή, χωρίς να τις

σφίξετε. Λάβετε υπόψη την κατεύθυνση

περιστροφής των βουρτσών!

 Τοποθετήστε τις βούρτσες για συναρ-

μολόγηση σε σταθερό υπέδαφος και

σφίξτε τις.

 Βιδώστε το διανεμητή με τις συναρμο-

λογημένες βούρτσες στη σύνδεση του

τηλεσκοπικού ρύγχους και σφίξτε τον.

Εικόνα

 Βιδώστε τη βούρτσα καθαρισμού στη

σύνδεση του τηλεσκοπικού ρύγχους και

σφίξτε την.

Εικόνα

 Συνδέστε τον ελαστικό σωλήνα υψηλής

πίεσης του καθαριστήρα στο τηλεσκο-

πικό ρύγχος.

Υπόδειξη: Προηγουμένως ξεβιδώστε

το πιστολέτο χειρός από τον ελαστικό

σωλήνα υψηλής πίεσης.

 Εάν τοποθετηθεί μια σφαιρική βάνα (ει-

δικά παρελκόμενα) ανάμεσα στον εύκα-

μπτο σωλήνα υψηλής πίεσης του

απορρυπαντικού υψηλής πίεσης και το

σωλήνα ψεκασμού, μπορείτε να εργα-

στείτε με τον τυπικό σωλήνα ψεκασμού

του απορρυπαντικού υψηλής πίεσης ή

με το ειδικό παρελκόμενο ευέλικτου σω-

λήνα ψεκασμού.

– Ψεκάστε την πρώτη σειρά μονάδων με

τον ελαστικό σωλήνα νερού, ώστε να

απομακρύνετε τους ξεραμένους ρύ-

πους και να αποφύγετε τη χρήση των

βουρτσών πάνω σε στεγνή επιφάνεια.

– Καθαρισμός από την κορυφή της στέ-

γης: Καθαρίστε τις μονάδες από πάνω

(κλεισμένο τηλεσκοπικό ρύγχος) προς

τα κάτω (ανοιγμένο τηλεσκοπικό ρύγ-

χος).

– Καθαρισμός από ανυψωτική ράμπα/

ικρίωμα: Καθαρίστε τις μονάδες από

πάνω (ανοιγμένο τηλεσκοπικό ρύγχος)

προς τα κάτω (κλεισμένο τηλεσκοπικό

ρύγχος).

– Καθαρίστε τις μεγαλύτερες επιφάνειες

τμηματικά.

– Κρατήστε κατεβασμένη τη στρόφιγγα

κατά το άνοιγμα ή το κλείσιμο του τηλε-

σκοπικού ρύγχους, ώστε να περάσει

ευκολότερα ο ελαστικός σωλήνας.

– Μόνο για θερμαινόμενους καθαριστή-

ρες υψηλής πίεσης (συσκευές HDS):

Συνιστάται να χρησιμοποιηθεί κατά πε-

ρίπτωση το απορρυπαντικό RM 99.

Ρυθμίστε τη θερμοκρασία έως τους

40 °C.

– Για καθαριστήρες με ρυθμιζόμενη πο-

σότητα νερού:

Να εργάζεστε με τη μέγιστη ποσότητα

νερού.

– Εκτελείτε τις εργασίες καθαρισμού με

τουλάχιστον 2 άτομα. Απαιτείται βοή-

θεια κατά το τράβηγμα του ελεύθερου

μήκους ελαστικού σωλήνα ή το χειρι-

σμό του καθαριστήρα υψηλής πίεσης.

– Ασφαλής θέση εργασίας κατά τον καθα-

ρισμό. Ανυψωτική ράμπα.

Υπόδειξη: Πριν από την χρήση διαβάστε

και λάβετε υπόψη τις υποδείξεις ασφαλεί-

ας!

 ΚΙΝΔΥΝΟΣ

Φροντίστε για σταθερή στήριξη κατά τις ερ-

γασίες καθαρισμού.

Ροπή στρέψης στην περιστρεφόμενη βούρ-

τσα. Κατά τη διάρκεια της εργασίας κρατάτε

καλά το

τηλεσκοπικό ρύγχος, ιδιαίτερα όταν

είναι μακρύ ή σε πλήρη επέκταση.

ΠΡΟΣΟΧΗ

Τηρείτε τη μέγιστη θερμοκρασία καθαρι-

σμού των 40 °C! Κίνδυνος βλάβης στον κι-

νητήρα των βουρτσών λόγω της αυξημένης

θερμοκρασίας.

Σε περίπτωση μπλοκαρίσματος των βουρ-

τσών ανατρέξτε στη βοήθεια αντιμετώπισης

δυσλειτουργιών.

Κατά τις εργασίες, κινείτε το τηλεσκοπικό

ρύγχος μόνο κατά μήκος και όχι

πλευρικά.

 Ενεργοποιήστε τον καθαριστήρα υψη-

λής πίεσης σύμφωνα με τις οδηγίες λει-

τουργίας.

Εικόνα

 Άνοιγμα του τηλεσκοπικού ρύγχους

κατά περίπτωση: Ανοίξτε το μοχλό

ασφάλισης και τραβήξτε τους σωλήνες

στο επιθυμητό μήκος.

Υπόδειξη: Ξεκινάτε πάντα το άνοιγμα

από τους πρόσθιους (λεπτότερους)

σωλήνες.

 Κλείστε το μοχλό ασφάλισης.

Εικόνα

 Ανοίξτε τη στρόφιγγα και ξεκινήστε τον

καθαρισμό.

 Κλείστε τη στρόφιγγα.

 Απενεργοποιήστε τη συσκευή καθαρι-

σμού υψηλής πίεσης.

 Ανοίξτε ξανά τη στρόφιγγα για να εκτο-

νώσετε την εναπομείνασα πίεση στο

σύστημα.

 Κλείστε εντελώς το τηλεσκοπικό ρύγ-

χος.

 Ξεβιδώστε το διανεμητή με τις βούρ-

τσες καθαρισμού από το τηλεσκοπικό

ρύγχος.

 Ξεβιδώστε τους δύο ελαστικούς σωλή-

νες υψηλής πίεσης από το τηλεσκοπικό

ρύγχος.

Εικόνα

 Τυλίξτε τον ελαστικό σωλήνα υψηλής

πίεσης του τηλεσκοπικού ρύγχους και

στερεώστε τον στο ρύγχος (με συνδετή-

ρες καλωδίων ή κολλητική ταινία).

 Αποθηκεύστε κατάλληλα τις βούρτσες

καθαρισμού, ώστε να μην υποστούν

βλάβη ή παραμόρφωση.

 Αποθηκεύστε το σετ καθαρισμού φωτο-

βολταϊκών σε ξηρό χώρο χωρίς παγετό.

Υπόδειξη

Εάν τοποθετηθεί μια σφαιρική βάνα (ειδικά

παρελκόμενα) ανάμεσα στον εύκαμπτο

σωλήνα υψηλής πίεσης του απορρυπαντι-

κού υψηλής πίεσης και το σωλήνα ψεκα-

σμού, μπορείτε να εργαστείτε με τον τυπικό

Σύνδεση των βουρτσών

καθαρισμού με το διανεμητή και το

τηλεσκοπικό ρύγχος (μόνο iSolar

800)

Σύνδεση των βουρτσών

καθαρισμού με το τηλεσκοπικό

ρύγχος (μόνο iSolar 400)

Σύνδεση του καθαριστήρα υψηλής

πίεσης στο τηλεσκοπικό ρύγχος

Χειρισμός

Συμβουλές καθαρισμού

Καθαρισμός

Ολοκλήρωση του καθαρισμού

Μεταφορά και αποθήκευση

Πρόσθετα εξαρτήματα

Θέσ

Ονομασία Κωδ. πα-

ραγγελίας

1 Στρόφιγγα 6.683-213.0

2 Ευέλικτος σωλήνας ψε-

κασμού, 1m *

6.394-654.0

3 Άρθρωση, προσαρτώ-

μενη *

4.481-039.0

* χρήση μόνο με μονή βούρτσα

46 EL

- 4

σωλήνα ψεκασμού του απορρυπαντικού

υψηλής πίεσης ή με το ειδικό παρελκόμενο

ευέλικτου σωλήνα ψεκασμού.

 Σε ορισμένες συσκευές: Η στρόφιγγα

δεν έχει ανοίξει εντελώς.

 Αν η στρόφιγγα είναι κλειστή: Διαρροή

στο σύστημα, επικοινωνήστε με το σέρ-

βις.

ΠΡΟΣΟΧΗ

Με μπλοκαρισμένη τη βούρτσα, κλείστε τη

στρόφιγγα και απενεργοποιήστε τον καθα-

ριστήρα υψηλής πίεσης.

 Επικοινωνήστε με το σέρβις.

 Η αναρρόφηση απορρυπαντικού είναι

δυνατή μόνο σε θερμαινόμενους καθα-

ριστήρες υψηλής πίεσης (συσκευές

HDS).

 Ο σφικτήρας δεν κρατά.

 Προσαρμόστε το σφικτήρα, σφίγγοντας

τον κοχλία στο πλάι του μοχλού ασφά-

λισης.

Υπόδειξη: Εάν είναι αναγκαίο, μπορείτε να

παραγγείλετε καινούριους μοχλούς ασφά-

λισης.

Με το παρόν δηλώνουμε ότι για το ακολού-

θως περιγραφόμενο ατελές μηχάνημα

έχουν συνταχθεί τα αναγκαία τεχνικά έγ-

γραφα σύμφωνα με την οδηγία ΕΚ 2006/

42/EΚ (+2009/127/EΚ) Παράρτημα VII Μέ-

ρος B και ότι το μηχάνημα συμμορφώνεται

με τις ακόλουθες παραγράφους της οδηγί-

ας:

Παράρτημα I Παράγραφος 1.1, 1.2, 1.3,

1.4, 1.5, 1.6 και 1.7.

Σε περίπτωση αλλαγών στο ατελές μηχά-

νημα χωρίς προηγούμενη συνεννόηση μαζί

μας, παύει να ισχύει η παρούσα δήλωση.

Οι δημόσιες αρχές δύνανται να απαιτήσουν

τα σχετικά έγγραφα του ατελούς μηχανήμα-

τος από τους αρμόδιους τεκμηρίωσης. Η

παράδοση των εγγράφων πραγματοποιεί-

ται μέσω ηλεκτρονικού ταχυδρομείου.

Πριν την ενεργοποίηση ή τοποθέτηση του

ατελούς μηχανήματος θα πρέπει να εξα-

σφαλιστεί ότι το μηχάνημα, στο οποίο πρό-

κειται να χρησιμοποιηθεί ή να τοποθετηθεί

το ατελές μηχάνημα, συμμορφώνεται με

την οδηγία περί μηχανημάτων της ΕΚ

2006/42/EΚ (+2009/127/EΚ). Μπορείτε να

λάβετε τις σχετικές πληροφορίες από τη

Δήλωση Συμμόρφωσης ΕΚ του μηχανήμα-

τος.

Οι υπογράφοντες ενεργούν κατ’ εντολή και

με πληρεξούσιο από το διοικητικό συμβού-

λιο.

Υπεύθυνος εγγράφων τεκμηρίωσης:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Συμβουλές σε περίπτωση

βλάβης

Ο καθαριστήρας υψηλής πίεσης

ενεργοποιείται/απενεργοποιείται

Η βούρτσα καθαρισμού δεν

περιστρέφεται

Το απορρυπαντικό δεν

αναρροφάται

Ο μηχανισμός συγκράτησης του

τηλεσκοπικού ρύγχους δεν κρατάει

Μοχλός ασφάλισης Κωδ. παραγγελί-

ας

ø 36 mm 6.373-995.0

ø 34 mm 6.373-996.0

ø 28 mm 6.373-997.0

Δήλωση τοποθέτησης

Προϊόν: Εξαρτήματα

iSolar 400

iSolar 800

Τύπος: 6.368-092.0, 6.368-093.0

6.368-094.0, 6.368-095.0

Εφαρμοσθέντα εναρμονισμένα πρότυ-

πα

Σύμφωνα με:

EN 60335–2–79

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

47EL

- 1

Cihazın ilk kullanımından önce

bu orijinal kullanma kılavuzunu

okuyun, bu kılavuza göre davranın ve daha

sonra kullanım veya cihazın sonraki sahip-

lerine vermek için bu kılavuzu saklayın.

Bu kullanım kılavuzunda, iSolar 400 ve iSo-

lar 800 solar temizlik setinin kullanımı açık-

lanmaktadır.

iSolar 800'de, modüllerin temizlenmesi için

karşılıklı çalışan iki fırça, iSolar 400'de ise

bir fırça bulunmaktadır.

Solar temizleme seti aşağıdaki aksesu-

arlardan oluşur:

iSolar 400 ve iSolar 800 için farklı uzunluk-

larda teleskopik direkler:

– 4.107-052.0 - 14 m

4.107-053.0 - 10 m (GFK)

4.107-055.0 - 10 m (Karbon)

4.107-054.0 - 7 m (GFK)

– Teleskopik direğe uygun, farklı uzun-

luklarda yüksek basınç hortumları:

6.392-976.0 - 14 m

6.392-977.0 - 10 m

6.392-978.0 - 7 m

– iSolar 800 için temizlik fırçaları

700 - 1000 l/s su miktarı için - 6.368-

094.0

1000 - 1300 l/s su miktarı için - 6.368-

095.0

– iSolar 400 için temizlik fırçaları

700 - 1000 l/s su miktarı için - 6.368-

092.0

1050 - 1300 l/s su miktarı için - 6.368-

093.0

Teleskopik direk açıklaması, teleskopik di-

rekle birlikte verilen ayrı bir kullanma kıla-

vuzunda bulunmaktadır.

Sipariş no. 6.988-152,0

Çatıda yapılan temizlik çalışmalarında düş-

me tehlikesi bulunmaktadır, sadece uygun

koruma donanımıyla ve çatıda onaylanmış

sabitleme noktaları mevcutsa çalışın.

Musluk suyu, su sertlik gidericiyle mineral-

lerinden arındırılır. İyi temizleme özellikleri

sayesinde modül yüzeyinde hasarlara ve

kireç artıklarına neden olmaz.

Solar temizleme seti, 700 - 1000 l/s veya

1000 - 1300 l/ su miktarına sahip KÄRC-

HER ticari tip yüksek basınçlı temizleyici-

lerle kullanılabilir.

– Solar temizleme seti sadece kaygan yü-

zeyli klasik güneş enerjisi modüllerinin

temizlenmesi için kullanılır.

– Teleskopik direk, sadece temizlik fırça-

larıyla çalışmak için kullanılmalıdır. Di-

ğer aksesuarların bağlanması yasaktır.

– Temizleme fırçalarının yüksek basınçlı

temizleyicinin püskürtme borusuna di-

rekt olarak bağlanmasına izin verilmez

(fırça tahrikinde hasar tehlikesi!)

Ambalaj malzemeleri geri dönüş-tü-

rülebilir. Ambalaj malzemelerini evini-

zin çöpüne atmak yerine lütfen tekrar kullan

labilecekleri yerlere gönderin.

Eski cihazlarda, yeniden değerlendir-

me işlemine tabi tutulması gereken

değerli geri dönüşüm malzemeleri

bulunmaktadır. Bu nedenle eski cihazları

lütfen öngörülen toplama sistemleri aracılı-

ğıyla imha edin.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabi-

leceğiniz adres:

www.kaercher.com/REACH

Her ülkede yetkili distribütörümüz tarafın-

dan verilmiş garanti şartları geçerlidir. Ga-

ranti süresi içinde cihazınızda oluşan muh-

temel hasarları, arızanın kaynağı üretim

veya malzeme hatası olduğu sürece ücret-

siz olarak karşılıyoruz. Garanti hakkınızdan

yararlanmanızı gerektiren bir durum olduğu

zaman, ilgili faturanız ile birlikte satıcınıza

veya size en yakın yetkili servisimize baş-

vurunuz.

Sadece orijinal KÄRCHER yedek parçaları

kullanılmalıdır.

Aksesuarlar ve yedek parçalar hakkında

bilgi için sitemizi ziyaret edin: www.kaerc-

her.com.

 TEHLIKE

Ağır bedensel yaralanmalar ya da ölüme

neden olan direkt bir tehlikeye karşı uyarır.

몇 UYARI

Ağır bedensel yaralanmalar ya da ölüme

neden olabilecek olası tehlikeli bir duruma

karşı uyarır.

TEDBIR

Hafif bedensel yaralanmalar ya da maddi

hasarlara neden olabilecek olası tehlikeli

bir durum uyarısı.

– Cihaz, çalışma düzenekleriyle birlikte

kullanılmadan önce düzgün durum ve

çalışma güvenliği kontrollerinden geçi-

rilmelidir. Eğer hasar veya eksik var ise

kullanılmamalıdır.

– Modül üreticisinin garanti koşullarına

dikkat edin!

– Bu cihazın kısıtlıfiziksel, duyusal veya

ruhsal özelliklere sahip kişiler tarafın-

dan kullanılmasısakıncalıdır.

Cihaz çocuklar veya eğitimsiz kişiler ta-

rafından kullanılmamalıdır.

Cihazla oynamamalarını sağlamak için

çocuklar gözetim altında tutulmalıdır.

– Teleskopik direk, sadece temizlik fırça-

larıyla çalışmak için kullanılmalıdır. Di-

ğer aksesuarların bağlanması yasaktır.

– Temizleme fırçalarının yüksek basınçlı

temizleyicinin el püskürtme tabancası-

na direkt olarak bağlanması, temizleme

fırçalarının tahrikinde hasara yol açar

ve yasaktır!

– Dönen fırça nedeniyle tork oluşur, çalış-

ma sırasında ve özellikle teleskopik di-

rek çok fazla veya tamamen dışarı çe-

kilmişse teleskopik direği iyice sıkı tu-

tun.

– Temizlik çalışmaları sırasında güvenli

bir durma sağlayın.

– Temizlikten önce modülleri hasar açı-

sından kontrol edin (çatlaklar, çizikler,

sızdırma, vb.). Hasarlı modüller temiz-

lenmemelidir.

– Temizlik modu tamamlanınca, yüksek

basınçlı temizleyicisi kapatın, cihaza gi-

den su beslemesini kapatın, kapatma

musluğunu açarak sistemdeki basıncı

boşaltın, daha sonra yüksek basınç

hortumunu teleskopik direkten ayı

rın.

– Maksimum su sıcaklığı 40 °C (yüksek

basınçlı temizleyicinizin uyarılarına dik-

kat edin).

– Yüksek basınçlı temizleyicinizin güven-

lik uyarılarını dikkate alın.

– Temizlik çalışmalarını en az 2 kişiyle

yapın.

Bir merdivenden temizlik çalışması ya-

pılmasına izin verilmez.

– Cihaz, sadece kullanım konusunda eği-

tim almış ve kullanım için açık bir şekil-

de görevlendirilmiş kişiler tarafından

kullanılmalıdır.

– www.kaercher.com adresinde, solar

temizleme setiyle çalışma için en

önemli bilgilerle birlikte iSolar uygu-

lama videosu bulunmaktadır. Mutla-

ka izleyin!

 TEHLIKE

Ölüm tehlikesi!

– Fotovoltaik sistemlerin hatları ve parça-

lar

ı, üzerlerine ışık gelmesi durumunda

İçindekiler

İçindekiler . . . . . . . . . . . . . . . . TR 1

Solar temizlik seti. . . . . . . . . . . TR 1

Genel bilgiler . . . . . . . . . . . . . . TR 1

Güvenlik uyarıları. . . . . . . . . . . TR 1

Cihaz tanımı . . . . . . . . . . . . . . TR 2

Ön hazırlık . . . . . . . . . . . . . . . . TR 2

Kullanımı . . . . . . . . . . . . . . . . . TR 3

Taşıma ve depolama. . . . . . . . TR 3

Özel aksesuar . . . . . . . . . . . . . TR 3

Arıza yardımı . . . . . . . . . . . . . . TR 3

Montaj beyanı . . . . . . . . . . . . . TR 4

Solar temizlik seti

Aksesuarlar (opsiyonel olarak

temin edilir)

Kişisel koruma donanımı

Su sertliğini giderme

Kurallara uygun kullanım

Öngörülebilir hatalı kullanım

Genel bilgiler

Çevre koruma

Garanti

Yedek parçalar

Kullanım kılavuzundaki semboller

Güvenlik uyarıları

Kullanım

Kullanıma yönelik güvenlik uyarıları

48 TR

- 2

sürekli olarak elektrik gerilimi iletir.

Akım ileten parçalara temas, elektrik

çarpmasına neden olur ve yasaktır.

Yüksek gerilim hatlarının veya diğer

elektrikli tertibatların yakınında temizlik

çalışmaları yapmayın.

Teleskopik direği yüksek gerilim hatları-

nın yakınında kullanırken özel dikkat

gösterin.

몇 UYARI

Düşme tehlikesi!! Yüksek yerlerdeki temiz-

lik çalışmaları sırasında.

– Kişisel koruma donanımı kullanın, izin

verilen sabitleme noktaları mevcut ol-

malı ve kullanılmalıdır.

Koruma donanımı ile güvenli çalışmaya

yönelik şu normlara lütfen dikkat edin:

örn. EN 358, EN 361, EN813, EN1497

Emniyet ipi ve yüksek basınç hortumu

nedeniyle tökezlenme tehlikesi bulun-

maktadır, yüksek bası

nç hortumlarının

ve emniyet halatının özenli şekilde dö-

şenmiş olmasına her zaman dikkat

edin.

Güvenlik sağlayan tırmanma yardımları

(örn. iskele veya kaldırma platformları)

mevcut olmalıdır.

Çatıda yapılan temizlik çalışmaları sıra-

sında izin verilen çatı yükünün aşılma-

yacağından emin olun. Güvensiz du-

rumlarda bina sahibiyle temas kurun.

Asbest çimentolu dalgalı plakalar, bitu-

men dalgalı plakalar, ışıklıklar veya

cam çatılar, eski ya da hasarlı tuğlalar-

da dikkatli olun. Bu yerlere sadece özel

üst geçitlerden veya çalışma köprüle-

rinden geçerek basın.

Tutamakları, basamakları, altlıkları,

merdivenleri kirden arındır

ılmış şekilde

tutun.

Güçlü rüzgar altında temizlik çalışması

yapmayın.

Kayma tehlikesi!

– Nemli hava koşullarında çatıya çıkma-

yın.

Yaralanma tehlikesi!

– Dönen fırçalara kesinlikle elle dokun-

mayınız.

– Çatıdaki temizlik çalışmalarından önce,

zemindeki yeterli büyüklükte bir bölge

bariyer bantları ve/veya "Dikkat Çatı ça-

lışmaları" levhalarıyla emniyete alınma-

lıdır.

Düşen nesneler nedeniyle insanlar ya-

ralanabilir. Temizlik çalışmaları sırasın-

da insanları temizleme bölgesinden

uzak tutun.

Çalışma sırasında uygun koruyucu eldi-

ven, koruyucu gözlük ve koruyucu giysi

giyin.

TEDBIR

Kırılma tehlikesi!

– Basma nedeniyle modüller zarar göre-

bilir, modüllere basmayın.

Yüksek dış sıcaklıklarda, yüksek sıcak-

lık farkları nedeniyle camda gerilmeler

oluşmasını önlemek için suyun önce-

den ısıtılması (maks. 40 ) önerilir. Te-

mizliğe, modüller güneş ışınlarına ma-

ruz değilken başlayın.

Hasar görme tehlikesi!

– Kirlenmiş veya kuru fırçalar modül yü-

zeyine zarar verebilir. Kılları her zaman

kir ve kumdan arındırılmış durumda tu-

tun.

Teleskopik direkle veya temizlik fırça-

sıyla yüzeylere vurmayın veya yüzeyle-

ri çizmeyin.

Fırçaları kuru modüllerin üzerinde itme-

yin.

Sıfırın altındaki sıcaklıklarda temizlik

çal

ışmaları yapmayın.

Şekiller Bkz. Sayfa 2

Şekil

1 Teleskopik direk

2 Teleskopik direk yüksek basınç hortu-

mu bağlantısı

3 Kapatma vanası

4 Yüksek basınç hortumunun yüksek ba-

sınç hortumu bağlantısı

5 Teleskopik direk yüksek basınç hortu-

6 Dağıtıcı

(sadece iSolar 800)

7 Sol temizlik fırçası (dönme yönü saatin

tersine doğru)

(sadece iSolar 800)

8 Sağ temizlik fırçası (dönme yönü saat

yönünde)

9 Kilitleme kolu

10 Bağlantı dişi

 Çatıdaki temizlik çalışmalarından önce,

zemindeki yeterli büyüklükte bir bölge

bariyer bantları ve/veya "Dikkat Çatı ça-

lışmaları" levhalarıyla emniyete alınma-

lıdır.

Şekil

 Teleskopik direği tamamen içeri doğru

itin.

Şekil

 Bağlantı dişini teleskopik direkten sö-

kün.

Şekil

 Yüksek basınç hortumunu tamamen

açın ve uzunluğa göre serin.

 Yüksek basınç hortumunun ince ucunu,

önde direkten dışarı çıkana kadar teles-

kopik direğin kılavuzuna itin.

Şekil

 Bağlantı dişini yüksek basınç hortumu-

na vidalayın. Çözülebilir metal yapıştırı-

cısı kullanın (örn. Loctide 243).

Uyarı: Sıkmak için SW 6 Alyen anahtar

kullanın.

Şekil

 Bağlantı dişini teleskopik direk dişinde

yaklaşık 1,5 cm içeri vidalayın ve so-

munla kontralayın.

Uyarı: Somunun daha ince dişin üzerin-

de durmamasına dikkat edin.

Şekil

 Yüksek basınç hortumunu teleskopik

direğe bağlayın.

Dikkat:: Temizleme fırçalarının yüksek

basınçlı temizleyicinin el püskürtme ta-

bancasında çalıştırılması, temizleme

fırçalarının tahrikinde hasara yol açar

ve yasaktır!

Püskürtme borusu ile çalışmaya yönelik

bilgiler: Temizlik koşulları nedeniyle bir

standart veya esnek püskürtme borusuyla

(özel aksesuar) çalışılabilirse, el püskürtme

tabancası yerine yüksek basınçlı temizleyi-

cinin yüksek basınç hortumu ve püskürtme

borusu arasında bir bilyalı vana (özel akse-

suar) takılmalıdır, bkz. "Özel aksesuarlar"

bölümü.

Şekil

 Temizlik fırçalarını dağıtıcının bağlantı-

sına vidalayın, henüz sıkmayın. Fırça-

ların dönme yönüne dikkat edin!

 Montaj için fırçaları düz bir zemine ko-

yun ve fırçaları sıkın.

 Dağıtıcıyı, fırçalar monte edilmiş du-

rumdayken teleskopik direğin bağlantı-

sına vidalayın ve sıkın.

Şekil

 Temizlik fırçasını teleskopik direğin

bağlantısına vidalayın ve sıkın.

Şekil

 Yüksek basınçlı temizleyicinin yüksek

basınç hortumunu teleskopik direğe

bağlayın.

Uyarı: Daha önce, el püskürtme taban-

casını yüksek basınç hortumundan sö-

kün.

 Yüksek basınçlı temizleyicinin yüksek

basınç hortumu ve püskürtme borusu

arasında bir bilyalı vana (özel aksesuar)

takılırsa, yüksek basınçlı temizleyicinin

standart püskürtme borusu veya esnek

püskürtme borusu özel aksesuarıyla

çalışılabilir.

Cihaz tanımı

Ön hazırlık

Temizleme bölgesinin emniyete

alınması

Yüksek basınç hortumunun

teleskopik direğe takılması

Temizlik fırçalarının dağıtıcıya ve

teleskopik direğe bağlanması

(sadece iSolar 800)

Temizlik fırçasının teleskopik direğe

(sadece iSolar 400)

Yüksek basınçlı temizleyiciyi

teleskopik direğe bağlayın.

49TR

- 3

– İlk modül sırasını su hortumuyla ıslatın,

bu sayede, yapışmış kirler çözülür ve

fırçaların kuru yüzeyi aşındırması en-

gellenir.

– Çatı ucundan başlayarak temizlik: Mo-

dülleri üstten (teleskopik direk içeri itil-

miş) alta (teleskopik direk dışarı çekil-

miş) doğru temizleyin.

– Kaldırma alışma platformundan/iskele-

den temizlik: Modülleri üstten (telesko-

pik direk dışarı çekilmiş) alta (teleskopik

direk içeri itilmiş) doğru temizleyin.

– Büyük alanları bölümlere ayırarak te-

mizleyin.

– Teleskopik direği dışarı çekerken veya

içeri iterken, kapatma musluğunu aşağı

doğru tutun; bu, daha iyi bir hortum kıla-

vuzu sağlar.

– Sadece ısıtmalı yüksek basınçlı temiz-

leyicilerde (HDS cihazları) mümkündür:

Gerekirse, RM 99 temizlik maddesinin

kullanılmasını öneriyoruz.

Sıcaklığı maksimum 40 ฀'ye ayarlayın.

– Ayarlanabilir su miktarlı yüksek basınçlı

temizleyicilerde:

Maksimum su miktarıyla çalışın.

– Temizlik çalışmalarını en az 2 kişiyle

yapın, boştaki hortum uzunluğunun çe-

kilmesi veya yüksek basınçlı temizleyi-

cinin kullanılması için yardım.

– Temizlik sırasında güvenli bir çalışma

yeri; kaldırma platformları.

Açıklama: Kullanmadan önce lütfen gü-

venlik uyarılarını okuyun ve dikkate alın!

 TEHLIKE

Temizlik çalışmaları sırasında güvenli bir

durma sağlayın.

Dönen fırça nedeniyle tork oluşur, çalışma

sırasında ve özellikle teleskopik direk çok

fazla veya tamamen dışarı çekilmişse te-

leskopik direği iyice sıkı tutun.

TEDBIR

40 'lik maksimum temizleme sıcaklığına

dikkat edin! Yüksek sıcaklıklarda fırça tah-

rikinin zarar görme tehlikesi.

Fırçaların bloke olması durumunda arıza

yardımı bölümüne dikkat edin.

Çalışma sırasında teleskopik dire

ği sadece

boylamasına yönde hareket ettirin, yana

doğru hareket ettirmeyin.

 Yüksek basınçlı temizleyiciyi kullanım

kılavuzuna uygun şekilde çalıştırın.

Şekil

 Gerekirse teleskopik direği dışarı çekin:

Kilitleme kolunu açın ve boruları ihtiyaç

duyulan uzunluğa kadar dışarı çekin.

Uyarı: Çekme işlemine her zaman ön-

deki (daha ince) borulardan başlayın.

 Kilitleme kolunu kapatın.

Şekil

 Kapatma musluğunu açın ve temizliğe

başlayın.

 Kapatma vanasını kapatın.

 Yüksek basınçlı temizleyiciyi kapatın.

 Sistemdeki mevcut basıncı boşaltmak

için kapatma musluğunu bir kez daha

açın.

 Teleskopik direği tamamen içeri doğru

itin.

 Temizlik fırçasıyla birlikte dağıtıcıyı te-

leskopik direkten sökün.

 Her iki yüksek basınç hortumunu teles-

kopik direkten sökün.

Şekil

 Teleskopik direğin yüksek basınç hortu-

munu sarın ve direğe sabitleyin (kablo

bağı veya cırt cırt bantla).

 Temizlik fırçalarını, kıllar zarar görme-

yecek veya deforme olmayacak şekilde

depolayın

 Solar temizleme setini dona maruz bı-

rakmadan ve kuru şekilde depolayın.

Not

Yüksek basınçlı temizleyicinin yüksek ba-

sınç hortumu ve püskürtme borusu arasın-

da bir bilyalı vana (özel aksesuar) takılırsa,

yüksek basınçlı temizleyicinin standart püs-

kürtme borusu veya esnek püskürtme bo-

rusu özel aksesuarıyla çalışılabilir.

 Belirli cihazlarda: Kapatma musluğu

komple açık değil.

 Kapatma musluğu kapalıyken: Sistem-

de sızdırma, servisle temas kurun.

TEDBIR

Fırça bloke olmuşsa, kapatma musluğunu

ve yüksek basınçlı temizleyiciyi kapatın.

 Servisle temas kurun.

 Temizlik maddesinin emilmesi, sadece

ısıtmalı yüksek basınçlı temizleyicilerde

(HDS cihazları) mümkündür.

 Sıkıştırma tutmuyor.

 Sıkıştrmayı ayarlayın, bunun için kilitle-

me kolunun yanındaki cıvatayı sıkın.

Uyarı: Gerekirse yeni kilitleme kolları sipa-

riş edilebilir.

Kullanımı

Temizlik ipuçları

Temizlik

Temizliğin tamamlanması

Taşıma ve depolama

Özel aksesuar

Poz. Tanım Sipariş No.

1 Bilyalı vana 6.683-213.0

2 Esnek püskürtme boru-

su, 1m *

6.394-654.0

3 Dirsek mafsalı, sabitle-

nebilir *

4.481-039.0

* sadece 1'li fırçayla kullanılabilir

Arıza yardımı

Yüksek basınçlı temizleyici açılıyor/

kapanıyor

Temizlik fırçası dönmüyor

Temizlik maddesi emilmiyor

Teleskopik direğin sıkıştırma

düzeneği tutmuyor

Kilitleme kolu Sipariş No.

ø 36 mm 6.373-995.0

ø 34 mm 6.373-996.0

ø 28 mm 6.373-997.0

50 TR

- 4

İşbu beyanla, aşağıda tanımlanan nata-

mam makine için 2006/42/EG (+2009/127/

EG) sayılı AB Yönetmeliğindeki Ek VII Bö-

lüm B'deki teknik belgelerin oluşturulduğu-

nu ve yönetmeliğin aşağıdaki maddelerine

uygun olduğunu beyan ederiz:

Ek I Madde 1.1, 1.2, 1.3, 1.4, 1.5, 1.6 ve

1.7.

Onayımız olmadan natamam cihazda her-

hangi bir değişiklik yapılması durumunda

bu beyan geçerliliğini yitirir.

Resmi makamlar, natamam makinenin ilgili

dokümanlarını dokümantasyon yetkilisin-

den talep edebilir. Belgeler, E-posta yoluyla

aktarılır.

Natamam makinenin işletime alınması

veya montajından önce, natamam makine-

nin çalıştırılması veya takılması gereken

makinenin 2006/42/EG (+2009/127/EG)

sayılı AB Makine Yönetmeliğine uygun ol-

duğundan emin olunmalıdır. Bu konudaki

bilgileri makinenin AB Uygunluk Beyanında

bulabilirsiniz.

Aşağıda imzası olan kişiler, yönetim kurulu

adına ve yönetim kurulunun yetkisine sahip

olarak hareket eder.

Dokümantasyon sorumlusu:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Montaj beyanı

Ürün: Aksesuar

iSolar 400

iSolar 800

Tip: 6.368-092.0, 6.368-093.0

6.368-094.0, 6.368-095.0

Kullanılmış olan uyumlu standartlar

Destek:

EN 60335–2–79

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

51TR

- 1

Перед первым применением

вашего прибора прочитайте

эту оригинальную инструкцию по эксплу-

атации, после этого действуйте соответ-

ственно и сохраните ее для дальнейше-

го пользования или для следующего

владельца.

В данном руководстве по эксплуатации

описывается комплект для очистки

Solar, а именно iSolar 400 и iSolar 800.

В комплекте iSolar 800 - две встречных

щетки для очистки модуля, в комплекте

iSolar 400 - одна.

Комплект для очистки солнечных ба-

тарей может включать следующие

принадлежности:

Телескопические трубки разной длины

для iSolar 400 и iSolar 800:

– 4.107-052.0 - 14 m

4.107-053.0 - 10 m (GFK)

4.107-055.0 - 10 m (Karbon)

4.107-054.0 - 7 m (GFK)

– Шланги высокого давления разной

длины, подходящие к телескопиче-

ской трубке:

6.392-976.0 - 14 m

6.392-977.0 - 10 m

6.392-978.0 - 7 m

– Чистящие щетки для iSolar 800

6.368-094.0 - для расхода воды 700–

1000 л/ч

6.368-095.0 - для расхода воды

1000–1300 л/ч

– Чистящие щетки для iSolar 400

6.368-092.0 - для расхода воды 700–

1000 л/ч

6.368-093.0 - для расхода воды

1050–1300 л/ч

Описание телескопической трубки при-

водится в отдельной инструкции по эк-

сплуатации, которая прилагается к теле-

скопической трубке.

Номер для заказа 6 988-152.0

При выполнении работ по очистке на

крыше возникает опасность падения.

Работать разрешается только с соответ-

ствующим защитным снаряжением и

только при наличии на крыше допусти-

мых точек крепления.

Водопроводная вода деминерализиру-

ется с помощью водоумягчителя. Благо-

даря хорошим моющим свойствам она

не повреждает поверхность модуля и не

оставляет на ней известкового налета.

Комплект для очистки солнечных бата-

рей может применяться с промышлен-

ными моечными аппаратами высокого

давления KÄRCHER производительно-

стью 700 - 1000 л/ч или 1000 - 1300 л/ч.

– Комплект для очистки солнечных ба-

тарей предназначен для очистки

стандартных модулей солнечных ба-

тарей с гладкой поверхностью.

– Телескопическую трубку можно ис-

пользовать только для работ с чистя-

щими щетками. Запрещается подсо-

единять другие принадлежности.

– Присоединение чистящих щеток не-

посредственно к струйной трубке

устройства мойки под высоким дав-

лением не разрешается (опасность

повреждения привода щеток!)

Упаковочные материалы пригодны

для вторичной обработки. Поэтому

не выбрасывайте упаковку вместе с до-

машними отходами, а сдайте ее в один

из пунктов приема вторичного сырья.

Старые приборы содержат ценные

перерабатываемые материалы,

подлежащие передаче в пункты

приемки вторичного сырья. Поэтому ути-

лизируйте старые приборы через соот-

ветствующие системы приемки отходов.

Инструкции по применению компо-

нентов (REACH)

Актуальные сведения о компонентах

приведены на веб-узле по следующему

адресу:

www.kaercher.com/REACH

В каждой стране действуют соответст-

венно гарантийные условия, изданные

уполномоченной организацией сбыта

нашей продукции в данной стране. Воз-

можные неисправности прибора в тече-

ние гарантийного срока мы устраняем

бесплатно, если причина заключается в

дефектах материалов или ошибках при

изготовлении. В случае возникновения

претензий в течение гарантийного срока

просьба обращаться, имея при себе чек

о покупке, в торговую организацию, про-

давшую вам прибор или в ближайшую

уполномоченную службу сервисного об-

служивания.

Используйте только оригинальные запа-

сные части KÄRCHER.

Информацию о принадлежностях и за-

пчастях вы можете найти на сайте

www.kaercher.com.

 ОПАСНОСТЬ

Предупреждает о грозящей опасно-

сти, которая может привести к тяже-

лым увечьям или к смерти.

몇 ПРЕДУПРЕЖДЕНИЕ

Предупреждает о возможной потенци-

ально опасной ситуации, которая мо-

жет привести к тяжелым увечьям или

к смерти.

ОСТОРОЖНО

Указание относительно возможной по-

тенциально опасной ситуации, кото-

рая может привести к легким травмам

или повлечь материальный ущерб.

– Перед началом работы аппарат и

рабочие приспособления следует

проверить на их надлежащее со-

стояние и их соответствие требо-

ваниям безопасности. Если состоя-

ние прибора не является безупреч-

ным, использовать его не разреша

ется.

– Соблюдать условия выполнения га-

рантийных обязательств произво-

дителя модулей!

Содержание

Содержание . . . . . . . . . . . . . . RU 1

Комплект для очистки Solar . RU 1

Общие указания. . . . . . . . . . . RU 1

Указания по технике безопасно-

сти . . . . . . . . . . . . . . . . . . . . . . RU 1

Описание прибора . . . . . . . . . RU 2

Подготовка . . . . . . . . . . . . . . . RU 3

Эксплуатация . . . . . . . . . . . . . RU 3

Транспортировка и хранение RU 4

Специальные принадлежности RU 4

Устранение неисправностей. RU 4

Декларация о соответствии ком-

понентов . . . . . . . . . . . . . . . . . RU 4

Комплект для очистки Solar

Принадлежности (опция, если

имеются в продаже)

Индивидуальное защитное

снаряжение

Умягчение воды

Использование по назначению

Умышленное неправильное

применение

Общие указания

Защита окружающей среды

Гарантия

Запасные части

Символы в руководстве по

эксплуатации

Указания по технике

безопасности

Использование

52 RU

- 2

– Эти приборы не предназначены для

использования людьми с ограничен-

ными физическими, сенсорными или

умственными способностями.

Эксплуатация прибора детьми или

лицами, не прошедшими инструк-

таж, запрещается.

Необходимо следить за детьми,

чтобы они не играли с прибором.

– Телескопическую трубку можно ис-

пользовать только для работ с чи-

стящими щетками. Запрещается

подсоединять другие

принадлежно-

сти.

– Присоединение чистящих щеток

непосредственно к струйной труб-

ке и ручному распылителю устрой-

ства мойки под высоким давлением

ведет к повреждению привода чи-

стящих щеток и не допускается.

– Учитывать крутящий момент от

вращения щеток, во время работы

крепко держать телескопическую

трубку, особенно в том случае,

если она вытянута

на большую

длину или полностью вытянута.

– Во время работ по очистке прини-

мать устойчивое положение.

– Перед очисткой проверять модули

на наличие повреждений (трещины,

царапины, неплотности и т.п.)

Проводить очистку поврежденных

модулей запрещается.

– После окончания работ по очистке

выключить моечный аппарат высо-

кого давления, перекрыть подачу

воды на аппарат,

сбросить давле-

ние в системе, открыв запорный

кран, затем отсоединить шланг

высокого давления от телескопи-

ческой трубки.

– Максимальная температура воды

40 °C (соблюдать указания по эк-

сплуатации моечного аппарата вы-

сокого давления).

– Соблюдайте все правила пользова-

ния, указанные в инструкции.

– Работы по очистке должны прово-

диться минимум двумя людьми.

Работа одного

оператора не допу-

скается.

– Устройство может использовать-

ся только лицами, обученными об-

ращению с ним и наделенными опре-

деленными полномочиями для его

применения.

– На сайте www.kaercher.com разме-

щен видеоролик о применении си-

стемы iSolar, а также важная ин-

формация по работе с комплектом

для очистки солнечных батарей.

Настоятельно рекомендуется

просмотреть!

 ОПАСНОСТЬ

Опасно для жизни!

– Проводка и детали устройств для

фотоэлектрического преобразова-

ния энергии при воздействии све-

тового излучения находятся под

напряжением. Прикосновение к то-

копроводящим

элементам может

привести к поражению током и поэ-

тому запрещается.

Не допускается проведение работ

по очистке вблизи проводов высоко-

го напряжения или других электри-

ческих устройств.

Особое внимание следует уделить

обращению с телескопической

трубкой вблизи проводов высокого

напряжения.

몇 ПРЕДУПРЕЖДЕНИЕ

Опасность падения! При работах на

большой высоте.

– Применять индивидуальное защит-

ное

снаряжение, использовать име-

ющиеся допустимые точки крепле-

ния.

Соблюдать следующие нормы, ка-

сающиеся безопасной работы с за-

щитным снаряжением: напр. EN

358, EN 361, EN813, EN1497

Существует опасность спотыка-

ния о страховочную веревку и

шланг высокого давления, всегда

следить за аккуратной укладкой

шланга и страховочной веревки.

Необходимо иметь в распоряжении

вспомогательные устройства для

безопасного подъема на

высоту

(напр. леса или подъемные плат-

формы).

Убедиться в том, что при работе

на крыше не будет превышаться

допустимая нагрузка на кровлю.

При сомнениях обратиться к за-

стройщику.

Особую осторожность следует со-

блюдать на шиферной кровле, би-

тумной черепице, световых купо-

лах и стеклянной крыше, на старой

и поврежденной черепице.

На подоб-

ных поверхностях следует пере-

двигаться только по специальному

рабочему помосту.

Поручни, ступени, ограждения,

платформы, лестницы держать в

чистоте.

Не проводить работы по очистке

при сильном ветре.

Опасность падения на скользкой повер-

хности!

– Не выходить на крышу в дождь или

снег.

Опасность получения травм!

– Запрещается касаться крутящей-

ся щетки

руками.

– Перед началом работ по очистке на

крыше необходимо оградить до-

статочное пространство на земле

оградительными лентами и/или

табличками "Осторожно! Работы

на крыше!"

Падающие предметы могут нане-

сти травмы. Во время работ по

очистке не допускать посторонних

в зону очистки.

Во время работы необходимо но-

сить защитные перчатки, защит

ные очки и защитную одежду.

ОСТОРОЖНО

Опасность разрушения!

– Модули могут разрушиться, если

наступить на них. Не наступать на

модули.

При высоких температурах окружа-

ющей среды рекомендуется предва-

рительный подогрев воды (макс. 40

°C), чтобы избежать внутреннего

напряжения стекла в результате

большой разницы температур.

Очистку лучше всего проводить в

тот момент, когда модули

не нахо-

дятся под воздействием солнечно-

го излучения.

Опасность повреждения!

– Загрязненные и сухие щетки могут

повредить поверхность модуля.

Щетки должны быть всегда очище-

ны от грязи или песка.

Не допускать ударов телескопиче-

ской трубкой или чистящей щет-

кой об поверхности модулей и не ца-

рапать их.

Не использовать щетки на

сухой

поверхности модуля.

Не выполнять работы по очистке

при минусовых температурах.

Изображения прибора см. на стр. 2

Рисунок

1 Телескопическая трубка

2 Соединение для телескопической

трубки шланга высокого давления

3 Запорный кран

4 Соединение шланга высокого давле-

ния и моечного аппарата высокого

давления

5 Телескопическая трубка шланга вы-

сокого давления

6 Распределитель

(только iSolar 800)

7 Левая чистящая щетка (направление

вращения против часовой стрелки)

(только iSolar 800)

8 Правая чистящая щетка (направле-

ние вращения по часовой стрелке)

9 Блокировочный рычаг

10 Соединительная резьба

Указания по безопасности при

эксплуатации

Описание прибора

53RU

- 3

 Перед началом работ по очистке на

крыше необходимо оградить доста-

точное пространство на земле огра-

дительными лентами и/или таблич-

ками "Осторожно! Работы на крыше!"

Рисунок

 Полностью сложить телескопиче-

скую трубку.

Рисунок

 Выкрутить соединительную резьбу

из телескопической трубки.

Рисунок

 Полностью размотать шланг высоко-

го давления и разложить в длину.

 Просунуть тонкий конец шланга че-

рез направляющую телескопической

трубки до его выхода из переднего

конца трубки.

Рисунок

 Накрутить соединительную резьбу

на шланг высокого давления. Ис-

пользовать растворимый клей для

металла (напр. Loctide 243).

Указание: Для затягивания исполь-

зовать торцовый шестигранный ключ

SW 6.

Рисунок

 Вкрутить соединительную резьбу

прибл. на 1,5 см в резьбу телескопи-

ческой трубки и законтрить гайкой.

Указание: Проследить за тем, чтобы

гайка не выступала на более тонкую

резьбу.

Рисунок

 Подсоединить шланг высокого дав-

ления к телескопической трубке.

Внимание: Эксплуатация чистящих

щеток на ручном распылителе

устройства мойки под высоким дав-

лением ведет к повреждению приво-

да чистящих щеток и не допускается!

Указание по работам со струйной

трубкой: Если по условиям уборки мож-

но работать со стандартной или гибкой

струйной трубкой (специальные принад-

лежности), то необходимо вместо ручно-

го распылителя вмонтировать шаровой

кран (специальные принадлежности)

между шлангом высокого давления

устройства мойки под высоким давлени-

ем и струйной трубкой, см. главу «Спе-

циальные принадлежности».

Рисунок

 Прикрутить чистящие щетки к соеди-

нению распределителя, не затяги-

вая. Обратить внимание на направ-

ление вращения щеток!

 Для установки положить щетки на

ровное основание и прикрутить щет-

ки.

 Прикрутите распределитель с уста-

новленными щетками к соединению

телескопической трубки и затяните.

Рисунок

 Прикрутите чистящую щетку к соеди-

нению телескопической трубки и за-

тяните.

Рисунок

 Подсоединить шланг высокого дав-

ления моечного аппарата высокого

давления к телескопической трубке.

Указание: Перед этим открутить пи-

столет-распылитель от шланга высо-

кого давления.

 Если устанавливается шаровой кран

(специальные принадлежности)

между шлангом высокого давления

устройства мойки под высоким дав-

лением и струйной трубкой, то можно

работать со стандартной струйной

трубкой устройства или гибкой струй-

ной трубкой из специальных принад-

лежностей.

– Сначала облейте модули водой из

шланга, что поможет размягчить при-

сохшую грязь и предотвратит воз-

можность износа щеток при работе

по сухой поверхности.

– При очистке с конька крыши: Очистку

модулей проводить от верхних (сло-

женная телескопическая трубка) к

нижним (вытянутая телескопическая

трубка).

– При очистке с подъемной платфор-

мы/лесов: Очистку модулей прово-

дить от верхних (вытянутая телеско-

пическая трубка) к нижним (сложен-

ная телескопическая трубка).

– Большие площади очищать по секто-

рам.

– При складывании или вытягивании

телескопической трубки запорный

кран направлять вниз, это способст-

вует лучшему протягиванию шланга.

– Действительно только для моечных

аппаратов высокого давления с по-

догревом (серия HDS):

Мы рекомендуем применять при не-

обходимости чистящее средство RM

99.

Устанавливать температуру макс. на

40 °C.

– Для моечных аппаратов высокого

давления с регулируемым расходом

воды:

Работать с максимальным расходом

воды.

– Проводить работы по очистке мини-

мум вдвоем, так как требуется по-

мощь при протягивании шланга или

управлении моечным аппаратом вы-

сокого давления.

– Безопасное рабочее место при

очистке; подъемные платформы.

Указание: Перед началом эксплуатации

прочитать и соблюдать указания по тех-

нике безопасности.

 ОПАСНОСТЬ

Во время работ по очистке принимать

устойчивое положение.

Учитывать крутящий

момент от вра-

щения щеток, во время работы крепко

держать телескопическую трубку,

особенно в том случае, если она вытя-

нута на большую длину или полностью

вытянута.

ОСТОРОЖНО

Соблюдать максимальную темпера-

туру очистки 40 °C! Опасность повре-

ждения привода щеток при высокой

температуре.

В случае блокировки щеток соблюдать

указания по устранению неисправно-

стей.

Во время

работы телескопическая

трубка двигается только в продоль-

ном направлении, а не в сторону.

 Используйте высоконапорный мою-

щий аппарат согласно инструкции по

эксплуатации.

Рисунок

 При необходимости вытянуть теле-

скопическую трубку: Открыть рычаг

фиксатора и вытянуть трубку на не-

обходимую длину.

Указание: Всегда начинать с вытяги-

вания передней (самой тонкой) труб-

ки.

 Закрыть рычаг фиксатора.

Рисунок

 Открыть запорный кран и начать

очистку.

Подготовка

Оградить зону работ по очистке

Подсоединение шланга высокого

давления к телескопической

трубке

Соединить чистящие щетки с

распределителем и

телескопической трубкой (только

iSolar 800)

Соедините чистящие щетки с

телескопической трубкой (только

iSolar 400)

Подключение моечного аппарата

высокого давления к

телескопической трубке

Эксплуатация

Советы по очистке

Очистка

54 RU

- 4

 Закрыть запорный кран.

 Включить высоконапорный моющий

аппарат.

 Еще раз открыть запорный кран, что-

бы сбросить давление в системе.

 Полностью сложить телескопиче-

скую трубку.

 Открутить распределитель с чистя-

щими щетками от телескопической

трубки.

 Открутить оба шланга высокого дав-

ления от телескопической трубки.

Рисунок

 Намотать шланг высокого давления

на телескопическую трубку и закре-

пить на ней (с помощью кабельной

стяжки или липкой ленты).

 Чистящие щетки хранить в положе-

нии, исключающем повреждение или

деформацию щетины.

 Комплект для очистки солнечных ба-

тарей хранить в отапливаемых и су-

хих помещениях.

Указание

Если устанавливается шаровой кран

(специальные принадлежности) между

шлангом высокого давления устройства

мойки под высоким давлением и струй-

ной трубкой, то можно работать со стан-

дартной струйной трубкой устройства

или гибкой струйной трубкой из специ-

альных принадлежностей.

 В некоторых аппаратах: Запорный

кран открыт не полностью.

 При закрытом запорном кране: Нару-

шена герметичность системы, обра-

титься в сервисную службу.

ОСТОРОЖНО

При блокировании щетки закрыть за-

порный кран и выключить моечный ап-

парат высокого давления.

 Обратиться в сервисную службу.

 Всасывание чистящего средства воз-

можно только в моечных аппаратах

высокого давления с подогревом (се-

рия HDS):

 Зажим не удерживает.

 Отрегулировать зажим, для этого за-

тянуть винт сбоку блокировочного

рычага.

Указание: При необходимости можно

заказать новый блокировочный рычаг.

Настоящим мы заявляем, что перечи-

сленная ниже техническая документа-

ция для некомплектного оборудования

разработана в соответствии с директи-

вой ЕС 2006/42/EG (+2009/127/EG), до-

полнение VII, часть B, и отвечает требо-

ваниям следующих пунктов директивы:

дополнение I, пункт 1.1, 1.2, 1.3, 1.4, 1.5,

1.6 и 1.7.

При внесении изменений, не согласо-

ванных с нами, данное заявление теря-

ет свою силу.

Органы власти могут запросить соответ-

ствующую документацию на некомплек-

тное оборудование у лица, ответствен-

ного за ведение документации. Переда-

ча документации осуществляется с ис-

пользованием электронной почты.

Перед началом эксплуатации или мон-

тажа некомплектного оборудования не-

обходимо проверить, что оборудование,

с которым будет работать или на кото-

рое будет монтироваться некомплек-

тное оборудование, соответствует Ди-

рективе ЕС о машинах 2006/42/EG

(+2009/127/EG). Для получения необхо-

димой информации обратитесь к Заяв-

лению о соответствии оборудования

нормам ЕС.

Нижеподписавшиеся лица действуют от

имени и по доверенности Правления.

Уполномоченный сотрудник по ведению

документооборота:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Завершить очистку

Транспортировка и

хранение

Специальные

принадлежности

Поз. Обозначение № заказа:

1 Шаровой кран 6.683-213.0

2 Гибкая струйная труб-

ка, 1 м *

6.394-654.0

3 Изогнутый шарнир,

фиксируемый *

4.481-039.0

* может применяться только с одной

щеткой

Устранение неисправностей

Моечный аппарат высокого

давления включается/

выключается

Чистящая щетка не вращается

Чистящее средство не

всасывается

Фиксатор не держит

телескопическую трубку

Блокировочный ры-

чаг

№ заказа:

ø 36 mm 6.373-995.0

ø 34 mm 6.373-996.0

ø 28 mm 6.373-997.0

Декларация о соответствии

компонентов

Продукт Принадлежности

iSolar 400

iSolar 800

Тип: 6.368-092.0, 6.368-093.0

6.368-094.0, 6.368-095.0

Примененные гармонизированные

нормы

Согласно:

EN 60335–2–79

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

55RU

- 1

A készülék első használata előtt

olvassa el ezt az eredeti hasz-

nálati utasítást, ez alapján járjon el és tart-

sa meg a későbbi használatra vagy a kö-

vetkező tulajdonos számára.

Jelen üzemeltetési útmutatóban az iSolar

400 és az iSolar 800 napelemtisztító kész-

letek kezelésének leírása található.

Az iSolar 800 esetében két ellentétesen

járó kefe áll rendelkezésre a modulok tisz-

títására, míg az iSolar 400 esetében egy.

A napelemtisztító készlet a következő

tartozékokkal kombinálható:

Különböző hosszúságú teleszkópos lán-

dzsák az iSolar 400-hoz és az iSolar 800-

hoz:

– 4.107-052.0 - 14 m

4.107-053.0 - 10 m (GFK)

4.107-055.0 - 10 m (Karbon)

4.107-054.0 - 7 m (GFK)

– Különböző hosszúságú magasnyomá-

sú tömlők, amelyek a teleszkópos lán-

dzsákhoz illenek:

6.392-976.0 - 14 m

6.392-977.0 - 10 m

6.392-978.0 - 7 m

– Tisztítókefék az iSolar 800-hoz

6.368-094.0 - 700 - 1000 l/h vízmennyi-

séghez

6.368-095.0 - 1000 - 1300 l/h vízmen-

nyiséghez

– Tisztítókefék az iSolar 400-hoz

6.368-092.0 - 700 - 1000 l/h vízmennyi-

séghez

6.368-093.0 - 1050 - 1300 l/h vízmen-

nyiséghez

A teleszkópos lándzsa leírása egy külön

üzemeltetési útmutatóban található, amely

a teleszkópos lándzsához van mellékelve.

Megrendelési szám 6.988-152.0

A tetőn történő tisztítási munkák esetén le-

zuhanás veszélye áll fenn, csak megfelelő

védőfelszereléssel dolgozzon, és csak ak-

kor, ha a jóváhagyott rögzítési pontok jelen

vannak a tetőn.

A vezetékes vizet vízlágyító segítségével

ásványtalanítják. A jó tisztítási tulajdonsá-

gok miatt nem okoz rongálódásokat ill. víz-

kőlerakódásokat a modul felületén.

A napelemtisztító készletet a kereskedelmi

forgalomban kapható 700 - 1000 l/h vagy

1000 - 1300 l/h vízmennyiségű KÄRCHER

magasnyomású tisztítókkal lehet használ-

ni.

– A napelemtisztító készlet hagyomá-

nyos, sima felületű napelem modulok

tisztítására szolgál.

– A teleszkópos lándzsát csak tisztítóke-

fével történő munkához szabad hasz-

nálni. Más tartozékok csatlakoztatása

tilos.

– A tisztítókefék közvetlenül a magasnyo-

mású tisztító sugárcsövébe csatlakoz-

tatása nem megengedett (a kefemeg-

hajtás rongálodásveszélye!)

A csomagolóanyagok újrahasznosít-

hatók. Ne dobja a csomagolóanyago-

kat a háztartási szemétbe, hanem gondos-

kodjék azok újrahasznosításról.

A régi készülékek értékes újrahasz-

nosítható anyagokat tartalmaznak,

amelyeket tanácsos újra felhasznál-

ni. Ezért a régi készülékeket az arra alkal-

mas gyűjtőrendszerek igénybevételével ár-

talmatlanítsa!

Megjegyzések a tartalmazott anyagok-

kal kapcsolatban (REACH)

Aktuális információkat a tartalmazott anya-

gokkal kapcsolatosan a következő címen

talál:

www.kaercher.com/REACH

Minden országban az illetékes forgalma-

zónk által kiadott garancia feltételek érvé-

nyesek. Az esetleges üzemzavarokat az

Ön készülékén a garancia lejártáig költség-

mentesen elhárítjuk, amennyiben anyag-

vagy gyártási hiba az oka. Garanciális

esetben kérjük, forduljon a vásárlást igazo-

ló bizonylattal kereskedőjéhez vagy a leg-

közelebbi hivatalos szakszervizhez.

Kizárólag eredeti KÄRCHER pótalkatré-

szeket alkalmazzon.

A tartozékokkal és pótalkatrészekkel kap-

csolatos információkat a www.ka-

ercher.com oldalon olvashatja.

 VESZÉLY

Azonnal fenyegető veszélyre figyelmeztet,

amely súlyos testi sérüléshez vagy halál-

hoz vezet.

몇 FIGYELMEZTETÉS

Esetlegesen veszélyes helyzetre figyel-

meztet, amely súlyos testi sérüléshez vagy

halálhoz vezethet.

VIGYÁZAT

Figyelmeztetés esetlegesen veszélyes

helyzetre, amely könnyű sérüléshez vagy

anyagi kárhoz vezethet.

– A készülék és a munkaberendezés

szabályszerű állapotát és üzembizton-

ságát használat előtt ellenőrizni kell. Ha

a készülék állapota nem kifogástalan,

akkor nem szabad használni.

– Vegye figyelembe a modul gyártójának

garancia feltételeit!

– Ez a készülék nem alkalmas arra, hogy

korlátozott fizikai, érzékelő vagy szelle-

mi képességgel rendelkező személyek

használják.

A készüléket nem használhatják gyer-

mekek és olyan személyek, akiket nem

tanítottak be a készülék használatára.

Gyerekeket felügyelni kell, annak bizto-

sításáért, hogy a készülékkel ne játsza-

nak.

– A teleszkópos lándzsát csak tisztítóke-

fével történő munkához szabad hasz-

nálni. Más tartozékok csatlakoztatása

tilos.

– A tisztítókefék közvetlenül a magasnyo-

mású tisztító sugárcsövébe és kézi szó-

rópisztolyába csatlakoztatása a tisztító-

kefék meghajtásának rongálódásához

vezet és nem megengedett!

– Forgatónyomaték a forgó kefe által, a

teleszkópos lándzsát munka esetén jól

tartsa, különösen nagyon vagy teljesen

kihúzott teleszkópos lándzsa mellett.

– Tisztítási munkák esetén gondoskodni

kell a biztos állásról.

– Tisztítás előtt ellenőrizni kell, hogy a

modulok nincsenek-e megrongálódva

(repedések, karmolások, szivárgás,

stb.). Megrongálódott modulokat nem

szabad tisztítani.

– A tisztítóüzem befejeztével kapcsolja ki

a magasnyomású tisztítót, zárja el a ké-

szülékhez vezető vízvezetéket, a rend-

szert a zárócsap segítségével tegye

nyomásmentessé, ezután válassza le a

magasnyomású tömlőt a teleszkópos

lándzsáról.

–

A maximális vízhőmérséklet 40 °C (tart-

sák be a nagynyomású tisztítóhoz ka-

pott utasításokat).

– Tartsa be a nagynyomású tisztító biz-

tonsági utasításait.

Tartalom

Tartalom . . . . . . . . . . . . . . . . . HU 1

Napelemtisztító készlet . . . . . . HU 1

Általános megjegyzések . . . . . HU 1

Biztonsági tanácsok. . . . . . . . . HU 1

Készülék leírása . . . . . . . . . . . HU 2

Előkészület . . . . . . . . . . . . . . . HU 2

Használat. . . . . . . . . . . . . . . . . HU 3

Szállítás és tárolás . . . . . . . . . HU 3

Különleges tartozékok . . . . . . . HU 3

Üzemzavarelhárítási segítség . HU 4

Beépítési nyilatkozat . . . . . . . . HU 4

Napelemtisztító készlet

Tartozékok (opcionálisan kapható)

Személyes védőfelszerelés

Vízlágyítás

Rendeltetésszerű használat

Előrelátható hibás használat

Általános megjegyzések

Környezetvédelem

Garancia

Alkatrészek

Szimbólumok az üzemeltetési

útmutatóban

Biztonsági tanácsok

Alkalmazás

Biztonsági felhívások a kezeléshez

56 HU

- 2

– A tisztítási munkákat legalább 2 sze-

mély végezze.

Tisztítási munkák végzése létráról nem

megengedett.

– A készüléket csak olyan személyek

használhatják, akiket a kezelésre beta-

nítottak és akiket a használattal kifeje-

zetten megbíztak.

– A www.kaercher.com internetes cí-

men található az iSolar használati vi-

deója, amely fontos információkat

tartalmaz a napelemtisztító készlet-

tel történő munkához. Mindenkép-

pen nézze meg!

 VESZÉLY

Életveszély!

– A napelemes berendezések vezetékei

és alkatrészei fénybeesés esetén folya-

matosan elektromos feszültség alatt

vannak. Az áramot vezető alkatrészek

megérintése áramütést okozhat és ti-

los.

Ne végezzen tisztítási munkákat ma-

gasfeszültségű vezetékek vagy más

elektromos berendezések közelében.

Fordítson különös figyelmet a teleszkó-

pos lándzsa kezelésére magasfeszült-

ségű vezetékek közelében.

몇 FIGYELMEZTETÉS

Lezuhanás veszélye! Magasban történő

tisztítási munkák esetén.

– Használjon személyes védőfelszere-

lést, a jóváhagyott rögzítési pontoknak

jelen kell lenniük és használni kell őket.

Kérem, vegye figyelembe a védőfelsze-

reléssel történő biztonságos munkákra

vonatkozó következő szabványokat: pl.

EN 358, EN 361, EN813, EN1497

A biztosítókötél és a magasnyomású

tömlő miatt botlás veszélye áll fenn,

mindig ügyeljen a gondosan lefektetett

magasnyomású tömlőre és biztosítókö-

télre.

Megfelelő biztonsági fellépési segítsé-

geknek (pl. állvány vagy kosaras eme-

lő) jelen kell lenniük.

Biztosítani kell, hogy a megengedett te-

tőterhelést a tetőről történő tisztítási

munkák során ne lépjék túl. Bizonyta-

lanság esetén lépjen kapcsolatba az

építtetővel.

Vigyázat azbesztcementes hullámpa-

lák, bitumen hullámpalák, fénykupolák

vagy üvegtetők, régi vagy megrongáló-

dott cserepek esetén. Ezekre csak kü-

lönleges munkapallókon szabad rálép-

ni.

A markolatokat, lépcsőket, korlátokat,

emelvényeket, létrákat szennyeződés-

től mentesen kell tartani.

Erős szél esetén nem szabad tisztítási

munkákat végezni!

Csúszásveszély!

– Nedves időjárási feltételek mellett nem

szabad a tetőre lépni.

Sérülésveszély!

– Soha ne érjen ujjal a forgó keféhez.

– A tetőn történő tisztítási munkák előtt

megfelel

ő nagyságú területet kell a ta-

lajon biztonságosan elkeríteni lezáró-

szalaggal és/vagy „Vigyázat a tetőn

dolgoznak“ táblákkal.

Leeső tárgyak miatt személyek sérül-

hetnek meg. A tisztítási munkák alatt

személyeket a tisztítási területtől távol

kell tartani.

Munka közben viseljen megfelelő védő-

kesztyűt, védőszemüveget és védőru-

házatot.

VIGYÁZAT

Törésveszély!

– A modulok a rálépés által megsérülhet-

nek, a modulokra nem szabad rálépni.

Magas külső hőmérséklet esetén aján-

lott a vizet előmelegíteni (max. 40 °C),

hogy elkerüljük a feszültséget az üveg-

ben a magas hőmérsékletkülönbség

miatt. A tisztítási munkákat jobb olyan-

kor végezni, amikor a modulok nincse-

nek napfénynek kitéve.

Rongálódásveszély!

– A szennyezett és száraz kefék megron-

gálhatják a modulok felületét. A sörté-

ket mindig tartsa szennyeződéstől vagy

homoktól mentesen.

Ne üsse vagy karmolja a teleszkópos

lándzsával vagy a tisztítókefével a felü-

letet.

A kefét ne tolja át száraz modulon.

Ne végezzen tisztítási munkákat mí-

nusz fokok esetén.

Ábrákat lásd a 2. oldalon

Ábra

1 Teleszkópos lándzsa

2 Csatlakozó a teleszkópos lándzsa ma-

gasnyomású tömlőjéhez

3 Zárócsap

4 Csatlakozás a magasnyomású tömlő

számára a magasnyomású tisztítótól

5 A teleszkópos lándzsa magasnyomású

tömlője

6 Elosztó

(csak iSolar 800)

7 Tisztítókefe balra (forgási irány az óra

járásával ellentétesen)

(csak iSolar 800)

8 Jobb oldali tisztítókefe jobbra (forgási

irány az óra járásával megegyezően)

9 Elzáró kar

10 Csatlakozómenet

 A tetőn történő tisztítási munkák előtt

megfelelő nagyságú területet kell a ta-

lajon biztonságosan elkeríteni lezáró-

szalaggal és/vagy „Vigyázat a tetőn

dolgoznak“ táblákkal.

Ábra

 Teljesen tolja össze a teleszkópos lán-

dzsát.

Ábra

 A csatlakozómenetet csavarja ki a te-

leszkópos lándzsából.

Ábra

 A magasnyomású tömlőt teljesen teker-

je le és hosszanti irányban fektesse le.

 A magasnyomású tömlő vékony végét

annyira tolja be a teleszkópos lándzsa

vezetésébe, amíg elöl ki nem jön a lán-

dzsából.

Ábra

 A csatlakozómenetet csavarja fel a ma-

gasnyomású tömlőre. Oldható fémra-

gasztót használjon (pl. Loctite 243).

Megjegyzés: A meghúzáshoz SW 6

belső hatlapos kulcsot használjon.

Ábra

 A csatlakozómenetet kb. 1,5 cm mé-

lyen csavarja be a teleszkópos lándzsa

menetébe és húzza rá az anyát.

Megjegyzés: Ügyeljen arra, hogy az

anya ne lógjon át a vékonyabb menet-

be.

Ábra

 Csatlakoztassa a magasnyomású töm-

lőt a teleszkópos lándzsához.

Figyelem: A tisztítókefék üzemeltetése

a magasnyomású tisztító kézi szóró-

pisztolyán a tisztítókefék meghajtásá-

nak rongálódásához vezet és nem

megengedett!

Felhívás egy sugárcsővel történő mun-

kához: Ha a tisztítási feltételek miatt stan-

dard ill. rugalmas sugárcsővel (különleges

tartozék) lehet dolgozni, akkor a kézi szóró-

pisztoly helyett egy gömbcsapot (különle-

ges tartozék) kell beszerelni a magasnyo-

mású tisztító magasnyomású tömlője és a

sugárcső közé, lásd a „Különleges tartozé-

kok“ fejezetet.

Ábra

 Csavarja a tisztítókeféket az elosztó

csatlakozójára, még ne húzza meg erő-

sen. Ügyeljen a kefék forgási irányára!

 A szereléshez helyezze a keféket sík

alapra és húzza meg.

Készülék leírása

Előkészület

A tisztítási terület lezárását

elvégezni

A magasnyomású tömlő

felszerelése a teleszkópos

lándzsára

A tisztítókefét kösse össze az

elosztóval és a teleszkópos

lándzsával (csak iSolar 800)

57HU

- 3

 Csavarja az elosztót a felszerelt kefék-

kel a teleszkópos lándzsa csatlakozójá-

ra és húzza meg.

Ábra

 Csavarja a tisztítókefét a teleszkópos

lándzsa csatlakozójára és húzza meg.

Ábra

 Csatlakoztassa a magasnyomású tisz-

tító magasnyomású tömlőjét a telesz-

kópos lándzsához.

Megjegyzés: Előtte csavarja le a kézi

szórópisztolyt a magasnyomású tömlő-

ről.

 Ha egy gömbcsapot (különleges tarto-

zék) szerelnek be a magasnyomású

tisztító magasnyomású tömlője és a su-

gárcső közé, akkor a magasnyomású

tisztító standard sugárcsövével vagy a

rugalmas sugárcső különleges tarto-

zékkal lehet dolgozni.

– Az első modulsort víztömlővel nedve-

sítse be, ezáltal feloldódik a ráragadt

szennyeződés és el lehet kerülni a ke-

fékkel történő súrolást a száraz felüle-

teken.

– Tisztítás tetőgerincről: A modulokat

fentről (teleszkópos lándzsa betolva)

lefelé (teleszkópos lándzsa kihúzva)

tisztítsa.

– Tisztítás kosaras emelőről/állványról: A

modulokat fentről (teleszkópos lándzsa

kihúzva) lefelé (teleszkópos lándzsa

betolva) tisztítsa.

– A nagyobb felületeket szektoronként

tisztítsa.

– A zárócsapot a teleszkópos lándzsa ki-

húzásakor vagy összetolásakor lefelé

kell tartani, ez a tömlő jobb utánvezeté-

sét teszi lehetővé.

– Csak fűtött magasnyomású tisztítók

(HDS készülékek) esetén lehetséges:

Szükség esetén ajánljuk az RM 99 tisz-

títószer használatát.

A hőmérsékletet max. 40 ฀-ra állítsa.

– Állítható vízmennyiséggel rendelkező

magasnyomású tisztítók esetén:

Maximális vízmennyiséggel dolgozzon.

– A tisztítási munkákat legalább 2 sze-

mély végezze, hogy legyen segítség a

szabadon lévő tömlő utánhúzásánál

vagy a magasnyomású tisztító kezelé-

sénél.

– Biztos munkahely tisztítás esetén; ko-

saras emelő.

Megjegyzés: Kérem, a kezelés előtt olvas-

sa el és vegye figyelembe a biztonsági uta-

sításokat!

 VESZÉLY

Tisztítási munkák esetén gondoskodni kell

a biztos állásról.

Forgatónyomaték a forgó kefe által, a te-

leszkópos lándzsát munka esetén jól tart-

sa, különösen nagyon vagy teljesen kihú-

zott teleszkópos lándzsa mellett.

VIGYÁZAT

Ügyeljen a 40 °C-os maximális tisztítási hő-

mérsékletre! A kefemeghajtó rongálódásá-

nak veszélye áll fenn magasabb hőmérsék-

let esetén.

Blokkolt kefék esetén vegye figyelembe az

üzemzavar elhárítási segítséget.

A teleszkópos lándzsát munka közben

csak hosszanti irányban mozgassa, ne ol-

dalra.

 A magasnyomású tisztítót az üzemelte-

tési útmutatónak megfelelően üzembe

helyezni.

Ábra

 Szükség esetén húzza ki a teleszkópos

lándzsát: Nyissa ki a zárókart és a csö-

veket húzza ki a szükséges hosszúság-

ra.

Megjegyzés: A kihúzást először mindig

az elülső (vékonyabb) csövekkel kezd-

je.

 Zárja be a zárókart.

Ábra

 Nyissa ki a zárócsapot és kezdje el a

tisztítást.

 Zárja el a zárócsapot.

 Kapcsoljuk ki a nagynyomású tisztító-

gépet.

 A zárócsapot még egyszer kinyitni a

rendszerben még meglévő nyomás ki-

engedéséhez.

 Teljesen tolja össze a teleszkópos lán-

dzsát.

 Az elosztót a tisztítókefékkel csavaroz-

za le a teleszkópos lándzsáról.

 Mindkét magasnyomású tömlőt csava-

rozza le a teleszkópos lándzsáról.

Ábra

 A teleszkópos lándzsa magasnyomású

tömlőjét tekerje fel és rögzítse a lán-

dzsához (kábelkötözővel vagy tépőzár-

ral).

 A tisztítókeféket úgy kell tárolni, hogy a

sörték ne sérüljenek meg vagy defor-

málódjanak el.

 A napelemtisztító készletet fagymente-

sen és szárazon kell tárolni.

Megjegyzés

Ha egy gömbcsapot (különleges tartozék)

szerelnek be a magasnyomású tisztító ma-

gasnyomású tömlője és a sugárcső közé,

akkor a magasnyomású tisztító standard

sugárcsövével vagy a rugalmas sugárcső

különleges tartozékkal lehet dolgozni.

A tisztítókefét kösse össze a

teleszkópos lándzsával (csak iSolar

400)

A magasnyomású tisztító

csatlakoztatása a teleszkópos

lándzsához

Használat

Tippek a tisztításhoz

Tisztítás

Tisztítás befejezése

Szállítás és tárolás

Különleges tartozékok

poz. Megnevezés Megrende-

lési szám

1 Gömbcsap 6.683-213.0

2 Rugalmas acélcső, 1m

6.394-654.0

3 Könyökcsukló, rögzít-

hető *

4.481-039.0

* csak 1-szeres kefével használható

58 HU

- 4

 Egyes készülékek esetén: A zárócsap

nincs teljesen kinyitva.

 Lezárt zárócsap esetén: A rendszer szi-

várog, lépjen kapcsolatba a szervizzel.

VIGYÁZAT

Blokkolt kefék esetén zárja el a zárócsapot

és kapcsolja ki a magasnyomású tisztítót.

 Lépjen kapcsolatba a szervizzel.

 Tisztítószer felszívás csak fűtött ma-

gasnyomású tisztítók (HDS készülé-

kek) esetén lehetséges.

 A szorítás nem tart.

 Állítsa után a szorítást, ehhez húzza

meg a csavart a zárókar oldalán.

Megjegyzés: Szükség esetén új zárókaro-

kat lehet utánrendelni.

Ezennel kijelentjük, hogy az alább megne-

vezett magában nem használható gép, a

2006/42/EG (+2009/127/EG) EK-irányel-

vek VII. melléklet B. részének megfelelően

készült és az irányelv következő pontjainak

felel meg:

I. melléklet 1.1, 1.2, 1.3, 1.4, 1.5, 1.6 és 1.7.

pont

A magában nem használható gépen végre-

hajtott bármilyen, velünk nem egyeztetett

változtatás esetén ez a nyilatkozat érvé-

nyét veszti.

Hatóságok a magában nem használható

gépre vonatkozó dokumentumokat a doku-

mentációval meghatalmazottnál tudják be-

szerezni. A dokumentumok továbbítása e-

mailben történik.

A magában nem használható gép üzembe

vétele vagy beépítése előtt biztosítani kell,

hogy a gép, amellyel a magában nem

használható gépet üzemeltetni vagy

amelybe azt beépíteni kívánják az EK-gép

irányelveknek, 2006/42/EG (+2009/127/

EG), megfeleljen. Információt erről a gép

EK megfelelőségi nyilatkozatában talál.

Az aláírók az igazgatóság megbízásából

és teljes körű meghatalmazásával járnak

el.

A dokumentáció összeállításáért felelős:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Üzemzavarelhárítási segítség

A magasnyomású tisztító be-/

kikapcsol

A tisztítókefe nem forog

Nem szívja fel a tisztítószert

A teleszkópos lándzsa szorítása

nem tart

Elzáró kar Megrendelési

szám

ø 36 mm 6.373-995.0

ø 34 mm 6.373-996.0

ø 28 mm 6.373-997.0

Beépítési nyilatkozat

Termék: Tartozékok

iSolar 400

iSolar 800

Típus: 6.368-092.0, 6.368-093.0

6.368-094.0, 6.368-095.0

Alkalmazott harmonizált szabványok:

Támaszkodva:

EN 60335–2–79

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

59HU

- 1

Před prvním použitím svého za-

řízení si přečtěte tento původní

návod k používání, řiďte se jím a uložte jej

pro pozdější použití nebo pro dalšího maji-

tele.

V této příručce je popsána obsluha sady na

čištění solárních součástek iSolar 400 a

iSolar 800.

U iSolar 800 se jedná o dva protichůdné

kartáče na čištění modulů, u iSolar 400 je

kartáč jeden.

Solární sadu lze zkombinovat z následu-

jících komponentů:

Teleskopické tyče různých délekpro iSolar

400 a iSolar 800:

– 4.107-052.0 - 14 m

4.107-053.0 - 10 m (GFK)

4.107-055.0 - 10 m (Karbon)

4.107-054.0 - 7 m (GFK)

– Vysokotlaké hadice různých délek,

kompatibilní s teleskopickými tyčemi:

6.392-976.0 - 14 m

6.392-977.0 - 10 m

6.392-978.0 - 7 m

– Čistící kartáče pro iSolar 800

6.368-094.0 - pro množství vody 700 -

1000 l/h

6.368-095.0 - pro množství vody 1000 -

1300 l/h

– Čistící kartáče pro iSolar 400

6.368-092.0 - pro množství vody 700 -

1000 l/h

6.368-093.0 - pro množství vody 1050 -

1300 l/h

Popis teleskopické tyče naleznete v samo-

statném provozním návodu, který je přilo-

žený k produktu.

Objednací č. 6.988-152.0

Při čištění na střeše hrozí nebezpečí pádu,

práce provádějte pouze s příslušnými

ochrannými prostředky, a pouze pokud se

na střeše nachází povolené záchytnými bo-

dy.

Voda z vodovodu je zbavena minerálů po-

mocí změkčovače vody. Díky dobrým čisti-

cím vlastnostem nedochází k poškození re-

sp. usazeninám vodního kamene na po-

vrchu modulu.

Solární sadu na čištění lze používat ve spo-

jení s komerčními vysokotlakými čističi

KÄRCHER o výkonu 700 - 1000 l/h nebo

1000 - 1300 l/h.

– Solární sada na čištění slouží k čištění

běžných solárních modulů s hladkým

povrchem.

– Teleskopická tyč smí být používána

pouze ve spojení s čisticími kartáči. Při-

pojení jiného příslušenství je zakázáno.

– Připojení čisticích kartáčů přímo na

proudnici vysokotlakého čističe není

dovoleno (nebezpečí poškození kartá-

čového pohonu!)

Obalové materiály jsou recyklovatel-

né. Obal nezahazujte do domácího

odpadu, nýbrž jej odevzdejte k opětovné-

mu zužitkování.

Přístroj je vyroben z hodnotných

recyklovatelných materiálů, které se

dají dobře znovu využít. Likvidujte

proto staré přístroje ve sběrnách k tomuto

účelu určených.

Informace o obsažených látkách (RE-

ACH)

Aktuální informace o obsažených látkách

naleznete na adrese:

www.kaercher.com/REACH

V každé zemi platí záruční podmínky vyda-

né příslušnou distribuční společností. Pří-

padné poruchy zařízení odstraníme během

záruční lhůty bezplatně, pokud byl jejich

příčinou vadný materiál nebo výrobní záva-

dy. V případě uplatňování nároku na záru-

ku se s dokladem o zakoupení obraťte na

prodejce nebo na nejbližší oddělení služeb

zákazníkům.

Používejte výhradně originální náhradní

díly firmy KÄRCHER.

Informace o příslušenství a náhradních dí-

lech naleznete na adrese www.kaer-

cher.com.

 NEBEZPEČÍ

Varuje před bezprostředně hrozícím ne-

bezpečí, které má za následek těžká fyzic-

ká zranění nebo usmrcení.

몇 VAROVÁNÍ

Varuje před případnou nebezpečnou situa-

cí, která by mít za následek těžká fyzická

zranění nebo usmrcení.

UPOZORNĚNÍ

Upozornění na případnou nebezpečnou si-

tuaci, která může vést k lehkým fyzickým

zraněním nebo k věcným škodám.

– Přístroj s pracovními zařízením musíte

před použitím zkontrolovat ohledně

řádného stavu a bezpečnosti provozu.

Pokud jejich stav není bez závad, nelze

je používat.

– Dodržujte garanční podmínky výrobce

solárních modulů.

– Toto zařízení není určeno k tomu, aby

ho používaly osoby s omezenými fyzic-

kými, smyslovými nebo duševními

schopnostmi.

S přístrojem nesmí pracovat děti nebo

osoby, které nebyly seznámeny s návo-

dem k jeho použití.

Na děti je třeba dohlížet, aby bylo zajiš-

těno, že si se zařízením nebudou hrát.

– Teleskopická tyč smí být používána

pouze ve spojení s čisticími kartáči. Při-

pojení jiného příslušenství je zakázáno.

– Připojení čisticích kartáčů přímo na

proudnici a ruční stříkací pistoli má za

následek poškození pohonu čisticích

kartáčů a je zakázáno!

– Vznik krouticího momentu z důvodu ro-

tujícího kartáče, teleskopickou tyč při

práci pevně držte, především pokud je

tyč hodně nebo úplně vytažena.

– Při čištění dbejte na stabilní postoj.

– Před č

ištěním zkontrolujte, zda se na

modulech nenachází poškození (trhli-

ny, škrábance, netěsnosti atd.) Poško-

zené moduly se nesmí čistit.

– Po ukončení čisticího provozu vyso-

kotlaký čistič vypněte, uzavřete přívod

vody k přístroji, odtlakujte systém ote-

vřením uzavíracího kohoutu, pak odpoj-

te vysokotlakou hadici od teleskopické

tyče.

– Maximální teplota vody 40 °C (dbejte

prosím pokynů platných pro vysokotla-

ký čistič).

– Dodržujte bezpečnostní instrukce plat-

né pro vysokotlaký čistič.

– Čisticí práce provádějte alespoň se 2

osobami.

Čištění ze žebříku je zakázáno.

– Přístroj smějí používat jen osoby, které

jsou obeznámeny s manipulací a které

jsou používáním výslovně pověřeny.

– Na internetové stránce www.kaer-

cher.com naleznete film iSolar s dů-

ležitými informacemi pro práci se so-

lární čisticí sadou. Bezpodmínečně

si prohlédněte!

 NEBEZPEČÍ

Životu nebezpečné!

Obsah

Obsah . . . . . . . . . . . . . . . . . . . CS 1

Sada na čištění solárních sou-

částek . . . . . . . . . . . . . . . . . . . CS 1

Obecná upozornění. . . . . . . . . CS 1

Bezpečnostní pokyny . . . . . . . CS 1

Popis zařízení . . . . . . . . . . . . . CS 2

Příprava. . . . . . . . . . . . . . . . . . CS 2

Obsluha . . . . . . . . . . . . . . . . . . CS 2

Přeprava a uskladnění. . . . . . . CS 3

Zvláštní příslušenství. . . . . . . . CS 3

Odstraňování poruch. . . . . . . . CS 3

Prohlášení o vestavbě. . . . . . . CS 3

Sada na čištění solárních

součástek

Příslušenství (lze objednat

dodatečně)

Osobní ochranné prostředky

Změkčování vody

Správné používání přístroje

Možné nesprávné použití

Obecná upozornění

Ochrana životního prostředí

Záruka

Náhradní díly

Symboly použité v návodu k

obsluze

Bezpečnostní pokyny

Použití

Bezpečnostní pokyny pro obsluhu

60 CS

- 2

– Vedení a montážní díly fotovoltaický

zařízení vždy vedou při dopadu světla

elektrické napětí. Kontakt s vodivými

díly může způsobit zasažení elektric-

kým proudem a je proto zakázáno se

dílů dotýkat.

Neprovádějte čisticí práce v blízkosti

vedení vysokého napětí nebo jiných

elektrických zařízení.

Zvláštní pozornost věnujte zacházení s

teleskopickou tyčí v blízkosti vedení vy-

sokého proudu.

몇 VAROVÁNÍ

Nebezpečí pádu! Při čištění ve výškách.

– Používejte osobní ochranné prostřed-

ky, musí být k dispozici povolené úchyt-

né body a je nezbytné je používat.

Prosíme, abyste dodržovali následující

normy týkající se prací s ochrannými

prostředky: např. EN 358, EN 361,

EN813, EN1497

Z důvodu používání zajišťovacího lana

a vysokotlaké hadice hrozí nebezpečí

zakopnutí, vždy dbejte na pečlivé ulo-

žení vysokotlaké hadice a zajišťovacího

lana.

Musí být k dispozici bezpečné přístupo-

vé pomůcky (např. lešení nebo zdvižné

plošiny).

Zajistěte, aby nedošlo k překročení po-

volené zátěže střechy při čisticích pra-

cích na střeše. V p

řípadě nejasností

kontaktujte stavitele.

Pozor na vlnité desky z azbestocemen-

tu, živice, kopule světlíků nebo skleně-

né střechy, staré nebo poškozené cihly.

Vstupujte na ně pouze po speciálních

pracovních lávkách.

Držáky, stupínky, zábradlí, plošiny,

žebříky udržovat v čistotě.

Neprovádějte čisticí práce při silném

větru.

Nebezpečí uklouznutí!

– Nevstupujte na střechu při vlhkém po-

časí.

Nebezpečí úrazu!

– Nikdy se rukama nedotýkejte rotujícího

kartáče.

– Před čištěním na střeše musí být na

zemi páskami a/nebo nápisy "Pozor

práce na střeše" vyhrazen dostatečně

velký prostor.

Padající předměty mohou způsobit zra-

nění osob. Během procesu čištění za-

mezte přístupu osob do prostoru, kde

probíhá čištění.

Při práci používejte vhodné ochranné

rukavice, ochranné brýle a ochranný

oděv.

UPOZORN

ĚNÍ

Nebezpečí zlomení!

– Při vstupu na moduly může dojít k jejich

poškození, nevstupujte na moduly.

Při vysokých venkovních teplotách do-

poručujeme, vodu předehřát (max 40

°C), aby jste zabránili pnutí ve skle z dů-

vodu příliš velkých teplotních rozdílů.

Čištění provádějte raději v okamžiku,

kdy moduly nejsou vystaveny sluneční-

mu záření.

Nebezpečí poškození!

– Znečištěné a suché kartáče mohou

způsobit poškození povrchu modulů.

Štětiny kartáčů vždy zbavte nečistot a

písku.

Neklepejte ani neškrábejte teleskopic-

kými tyčemi nebo čisticími kartáči na

povrchy.

Nepohybujte kartáčem přes suché mo-

duly.

Neprovádějte čisticí práce při teplotách

pod nulou.

ilustrace viz stránka 2

ilustrace

1 Teleskopická tyč

2 Přípojka pro vysokotlakou hadici k te-

leskopické tyči

3 Uzavírací kohout

4 Přípojka pro vysokotlakou hadici z vy-

sokotlakého čističe

5 Vysokotlaká hadice teleskopické tyče

6 Rozvaděč

(Pouze iSolar 800)

7 Čisticí kartáč vlevo (směr otáčení proti

směru hodinových ručiček)

(Pouze iSolar 800)

8 Čisticí kartáč vpravo (směr otáčení ve

směru hodinových ručiček)

9 Zajišťovací páka

10 Připojovací závit



Před čištěním na střeše musí být na

zemi páskami a/nebo nápisy "Pozor

práce na střeše" vyhrazen dostatečně

velký prostor.

ilustrace

 Zcela do sebe zasuňte teleskopickou

tyč.

ilustrace

 Vyšroubujte připojovací závit z telesko-

pické tyče.

ilustrace

 Zcela odviňte vysokotlakou hadici a po-

ložte podélně.

 Tenký konec vysokotlaké hadice za-

suňte do vedení teleskopické tyče tak,

aby byl konec vysunut na druhé straně

tyče.

ilustrace

 Našroubujte připojovací závit na vyso-

kotlakou hadici, Použijte rozpustitelné

lepidlo na kovy (např. Loctide 243).

Upozornění: K utažení použijte klíč s

vnitřním šestihrannem velkosti 6.

ilustrace

 Připojovací závit našroubujte cca 1,5

cm do závitu teleskopické tyče a zajis-

těte maticí.

Upozornění: Dbejte na to, aby matice

nepřesahovala do tenkého závitu.

ilustrace

 Připojte vysokotlakou hadici k telesko-

pické tyči.

Pozor: Provoz čisticích kartáčů na ruč-

ní stříkací pistoli vysokotlakého čističe

má za následek poškození pohonu čis-

ticích kartáčů a je zakázán!

Upozornění na práci s proudnicí: Pokud

je díky čisticím podmínkám možné praco-

vat se standardní nebo pružnou proudnicí

(volitelně), je nutné mezi vysokotlakou ha-

dici vysokotlakého čističe a proudnici zabu-

dovat místo ruční stříkací pistole kulový

ventil (speciální příslušenství), viz kapitolu

"Speciální příslušenství".

ilustrace

 Našroubujte čistící kartáče na přípojku

rozváděče, zatím neutahujte. Dbejte na

směr otáčení kartáčů!

 Pro účel montáže položte kartáče na

rovný podklad a kartáče utáhněte.

 Rozváděč s přimontovanými kartáči na-

šroubujte na teleskopickou tyč a utáh-

něte.

ilustrace

 Našroubujte čisticí kartáč na přípojku

na teleskopické tyči a utáhněte.

ilustrace

 Připojte vysokotlakou hadici vysokotla-

kého čističe k teleskopické tyči.

Upozornění: Předtím odšroubujte ruč-

ní stříkací pistoli z vysokotlaké hadice.

 Pokud zabudujete kulový ventil (speci-

ální příslušenství) mezi vysokotlakou

hadici vysokotlakého čističe a proudni-

ci, můžete pracovat se standardní

proudnicí vysokotlakého čističe nebo

se speciální pružnou proudnicí.

– První řadu modulu lehce postříkejte

vodní hadicí, tím se uvolní přilepené ne-

čistoty a zabrání tření kartáčů na su-

chém povrchu.

– Čištění z hřbetu střechy: Čistěte moduly

shora (teleskopická tyč zasunuta) dolů

(teleskopická tyč vysunuta).

Popis zařízení

Příprava

Provést zajištění prostoru čištění

Přimontujte vysokotlakou hadici k

teleskopické tyči

Spojte čistící kartáč s rozváděčem a

teleskopickou tyčí (pouze iSolar

800)

Spojte čistící kartáč s teleskopickou

tyčí (pouze iSolar 400)

Připojte vysokotlaký čistič k

teleskopické tyči

Obsluha

Tipy na čištění

61CS

- 3

– Čištění ze pracovních plošin/lešení:

Čistěte moduly shora (teleskopická tyč

vysunuta) dolů (teleskopická tyč zasu-

nuta).

– Větší plochy čistěte v pásmech.

– Uzavírací kohout držte při vytahování a

zasouvání teleskopické tyče směrem

dolů, podporujte to lepší posouvání ha-

dice.

– Možné pouze u vysokotlakých čističů s

ohřevem (přístroje HDS):

V případě potřeby doporučujeme pou-

žívat čisticí prostředek RM 99.

Teplotu nastavte na max. 40 °C.

– U vysokotlakých čističů s nastavitelným

množstvím vody:

Pracujte s maximálním množstvím vo-

dy.

– Čištění provádějte nejméně ve 2 oso-

bách, kvůli pomoci při posouvání volné

hadice nebo při obsluze vysokotlakého

čističe.

– Bezpečné pracoviště při čištění; zdviž-

né pracovní plošiny.

Upozornění: Bezpečnostní pokyny si před

použitím přečtěte a dodržujte je!

 NEBEZPEČÍ

Při čištění dbejte na stabilní postoj.

Vznik krouticího momentu z důvodu rotují-

cího kartáče, teleskopickou tyč při práci

pevně držte, především pokud je tyč hodně

nebo úplně vytažena.

UPOZORNĚNÍ

Dodržujte maximální teplotu čištění 40 °C!

Nebezpečí poškození pohonu kartáče při

zvýšené teplotě.

V případě zablokování kartáčů, dbejte na

pokyny v odstavci pomoc při poruchách.

Teleskopickou tyčí pohybujte při práci pou-

ze v podélném směru nikoliv do stran.

 Uveďte vysokotlaký čistič do provozu

podle provozního návodu.

ilustrace

 V případě potřeby vytáhněte telesko-

pickou tyč: Otevřete zajišťovací páku a

vytáhněte tyč na potřebnou délku.

Upozornění: Vždy začněte vytahovat

nejprve přední (tenčí) tyče.

 Zavřete zajišťovací páku.

ilustrace

 Otevřete uzavírací kohout a začněte s

čištěním.

 Zavřete uzavírací kohout.

 Vysokotlaké čisticí zařízení vypnout.



Znovu otevřete uzavírací kohout kvůli

vypuštění zbylého tlaku ze systému.

 Zcela do sebe zasuňte teleskopickou

tyč.

 Odšroubujte rozvaděč s čisticími kartá-

či z teleskopické tyče.

 Odšroubujte obě vysokotlaké hadice z

teleskopické tyče.

ilustrace

 Naviňte vysokotlakou hadici teleskopic-

ké tyče a upevněte tyč (pomocí vázací

pásky nebo pásky na suchý zip).

 Uskladněte čisticí kartáče tak, aby ne-

došlo k poškození nebo deformaci ště-

tin.

 Uskladněte solární čisticí sadu v su-

chých prostorách chráněných před

mrazem.

Upozornění

Pokud zabudujete kulový ventil (speciální

příslušenství) mezi vysokotlakou hadici vy-

sokotlakého čističe a proudnici, můžete

pracovat se standardní proudnicí vyso-

kotlakého čističe nebo se speciální pruž-

nou proudnicí.

 U některých přístrojů: Uzavírací kohout

není zcela otevřený.

 V případě zavřeného uzavíracího ko-

houtu: Netěsnosti v systému, kontaktuj-

te servisní službu.

UPOZORNĚNÍ

U zablokovaných kartáčů uzavřete uzavíra-

cí kohout a vypněte vysokotlaký čistič.

 Kontaktujte servisní službu.

 Nasávání čisticího prostředku je možné

pouze u vysokotlakých čističů s ohře-

vem (přístroje HDS).

 Svorka nedrží.

 Upravte nastavení svorky utažením

šroubu z boku na aretační páčce.

Upozornění: V případě potřeby lze doda-

tečně objednat nové aretační páčky.

Tímto prohlašujeme, že technická doku-

mentace k dále uvedenému neúplnému

strojnímu zařízení byla vytvořena v souladu

se směrnicí ES 2006/42 (+2009/127/ES)

příloha VII část B a splňuje následující

body směrnice:

Příloha I bod 1.1, 1.2, 1.3, 1.4, 1.5, 1.6 a

1.7.

Při jakýchkoli změnách provedených na

neúplném strojním zařízení, které nebyly

námi odsouhlaseny, pozbývá toto prohlá-

šení platnosti.

Úřady si mohou vyžádat příslušné podkla-

dy ohledně neúplného strojního zařízení u

osoby zodpovědné za dokumentaci. Po-

skytnutí dokumentů probíhá prostřednic-

tvím Emailu.

Čištění

Ukončení čištění

Přeprava a uskladnění

Zvláštní příslušenství

Pol. Označení Objednací

č.

1 Kulový kohout 6.683-213.0

2 Pružná proudnice, 1m * 6.394-654.0

3 Zalomená rukojeť, lze

připevnit *

4.481-039.0

* Lze použit pouze s jednoduchým kartá-

čem

Odstraňování poruch

Vysokotlaký čistič se zapne/vypne

Čisticí kartáč se neotáčí

Čisticí prostředek není nasáván

Svorka teleskopické tyče je

nestabilní

Zajišťovací páka Objednací č.

ø 36 mm 6.373-995.0

ø 34 mm 6.373-996.0

ø 28 mm 6.373-997.0

Prohlášení o vestavbě

Výrobek: Příslušenství

iSolar 400

iSolar 800

Typ: 6.368-092.0, 6.368-093.0

6.368-094.0, 6.368-095.0

Použité harmonizační normy

Podle:

EN 60335–2–79

62 CS

- 4

Před uváděním neúplného strojního zaříze-

ní do provozu nebo před jeho instalací

musí být zajištěno, že stroj, v němž je neú-

plné strojní zařízení provozováno nebo za-

budováno, je v souladu se směrnicí ES pro

strojní zařízení 2006/42 (+2009/127/ES).

Bližší informace naleznete v prohlášení o

shodě ES příslušného stroje.

Níže podepsaní jednají z pověření a se zpl-

nomocněním představenstva společnosti.

Zplnomocněná osoba pro sestavení doku-

mentace:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

63CS

- 1

Pred prvo uporabo Vaše napra-

ve preberite to originalno navo-

dilo za uporabo, ravnajte se po njem in

shranite ga za morebitno kasnejšo uporabo

ali za naslednjega lastnika.

V tem navodilu na uporabo je opisano

upravljanje seta za čiščenje solarnih siste-

mov iSolar 400 in iSolar 800.

Pri iSolar 800 sta za čiščenje modulov dve

nasprotni krtači, pri iSolar 400 je le ena.

Set za čiščenje solarnega sistema je

mogoče kombinirati iz naslednjega pri-

bora:

Teleskopske osti v različnih dolžinah za iS-

olar 400 in iSolar 800:

– 4.107-052.0 - 14 m

4.107-053.0 - 10 m (GFK)

4.107-055.0 - 10 m (Karbon)

4.107-054.0 - 7 m (GFK)

– Visokotlačne gibke cevi v različnih dol-

žinah, ki ustrezajo teleskopskim ostem:

6.392-976.0 - 14 m

6.392-977.0 - 10 m

6.392-978.0 - 7 m

– Čistilne krtače za iSolar 800

6.368-094.0 – za količino vode 700–

1000 l/h

6.368-095.0 – za količino vode 1000–

1300 l/h

– Čistilne krtače za iSolar 400

6.368-092.0 – za količino vode 700–

1000 l/h

6.368-093.0 – za količino vode 1050–

1300 l/h

Opis teleskopske osti je opisan v ločenem

navodilu za uporabo, ki je priloženo tele-

skopski osti.

Naroč. št. 6.988-152.0

Pri čiščenju s strehe obstaja nevarnost

padca, delajte le z ustrezno zaščitno opre-

mo, in le če so na strehi odobrene pritrdi-

tvene točke.

Vodovodna voda se zaradi mehčalca vode

demineralizira. Zaradi dobrih lastnosti či-

ščenja ne povzroča poškodb oz. ostankov

vodnega kamna na površini modula.

Set za čiščenje solarnega sistema se lahko

uporablja s komercialnimi KÄRCHERjevimi

visokotlačnimi čistilniki s količino vode od

700 - 1000 l/h ali od 1000 - 1300 l/h.

– Set za čiščenje solarnega sistema služi

za čiščenje običajnih solarnih modulov

z gladko površino.

– Teleskopska ost se sme uporabljati le

za delo s čistilnimi krtačami. Priključitev

drugih delov pribora je prepovedana.

– Priključitev čistilnih krtač neposredno

na brizgalno cev visokotlačnega čistilni-

ka ni dovoljena (nevarnost poškodova-

nja krtačnega pogona!)

Embalažo je mogoče reciklirati. Pro-

simo, da embalaže ne odlagate med

gospodinjski odpad, pač pa jo oddajte v po-

novno predelavo.

Stare naprave vsebujejo pomembne

materiale, ki so namenjeni za nadalj-

njo predelavo. Zato stare naprave za-

vrzite s pomočjo ustreznih zbiralnih siste-

mov.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete

na:

www.kaercher.com/REACH

V vsaki državi veljajo garancijski pogoji, ki

jih določa naše prodajno predstavništvo.

Morebitne motnje na napravi, ki so posledi-

ca materialnih ali proizvodnih napak, v

času garancije brezplačno odpravljamo. V

primeru uveljavljanja garancije, se z origi-

nalnim računom obrnite na prodajalca ozi-

roma najbližji uporabniški servis.

Uporabljajte samo originalne nadomestne

dele podjetja KÄRCHER.

Informacije o priboru in nadomestnih delih

najdete na www.kaercher.com.

 NEVARNOST

Opozarja pred neposredno grozečo nevar-

nostjo, ki vodi do težkih telesnih poškodb

ali smrti.

몇 OPOZORILO

Opozarja pred možno nevarno situacijo, ki

bi lahko vodila do težkih telesnih poškodb

ali smrti.

PREVIDNOST

Opozorilo na možno nevarno situacijo, ki

lahko vodi do lahkih poškodb ali materialne

škode.

– Pred uporabo se mora preizkusiti neo-

porečno stanje stroja z delovnimi pripo-

močki in obratovalna varnost. Če stanje

ni brezhibno, stroja ne smete uporablja-

ti.

– Upoštevajte garancijske pogoje proi-

zvajalcev modulov!

– Ta naprava ni namenjena uporabi oseb

z omejenimi fizičnimi, senzoričnimi ali

duševnimi sposobnostmi.

S strojem ne smejo delati otroci, mlado-

letne ali neusposobljene osebe.

Otroke je potrebno nadzorovati, da bi

zagotovili, da se z napravo ne igrajo.

– Teleskopska ost se sme uporabljati le

za delo s čistilnimi krtačami. Priključitev

drugih delov pribora je prepovedana.

– Priključitev čistilnih krtač neposredno

na brizgalno cev in ročno pršilno pištolo

visokotlačnega čistilnika vodi do poško-

dovanja pogona čistilnih krtač in ni do-

voljena!

– Navor zaradi vrteče krta

če, teleskopsko

ost pri delu dobro držite, še posebej pri

precej ali povsem iztegnjeni teleskopski

osti.

– Pri čiščenju poskrbite za varen položaj.

– Pred čiščenjem preverite module glede

poškodb (razpoke, praske, netesnost

itd.). Poškodovanih modulov se ne sme

čistiti.

– Ob koncu postopka čiščenja visokotlač-

ni čistilnik izklopite, zaprite oskrbo z

vodo do naprave, z odprtjem zaporne

pipe izpustite tlak iz sistema, nato viso-

kotlačno gibko cev ločite od teleskop-

ske osti.

– Maksimalna temperatura vode 40 °C

(upoštevajte navodila za Vaš visoko-

tlačni čistilnik).

– Upoštevajte varnostna navodila Vaše-

ga visokotlačnega čistilnika.

– Čiščenje naj skupaj izvajata najmanj 2

osebi.

Čiščenje z lestve ni dovoljeno.

– Napravo smejo uporabljati le osebe, ki

so podušene o ravnanju z napravo in so

izrecno pooblaščene za njeno uporabo.

– Na spletni strani www.kaercher.com

najdete video o uporabi iSolar s po-

membnimi informacijami o delu z se-

tom za čiščenje solarnega sistema.

Obvezno si ga poglejte!

 NEVARNOST

Smrtna nevarnost!

– Napeljave in sestavni deli fotovoltaičnih

naprav ob vpadu svetlobe stalno preva-

jajo električno napetost. Dotikanje elek-

troprevodnih delov lahko vodi do elek-

tričnega udara in je prepovedano.

Ne izvajajte čiščenja v bližini visokona-

petostnih napeljav ali drugih električnih

priprav.

Posebno pozornost je treba usmeriti v

ravnanje s teleskopsko ostjo v bližini vi-

sokonapetostnih napeljav.

Kazalo

Kazalo . . . . . . . . . . . . . . . . . . . SL 1

Set za čiščenje solarnih siste-

mov . . . . . . . . . . . . . . . . . . . . . SL 1

Splošna navodila . . . . . . . . . . . SL 1

Varnostna navodila . . . . . . . . . SL 1

Opis naprave . . . . . . . . . . . . . . SL 2

Priprava . . . . . . . . . . . . . . . . . . SL 2

Upravljanje. . . . . . . . . . . . . . . . SL 2

Transport in shranjevanje . . . . SL 3

Poseben pribor . . . . . . . . . . . . SL 3

Pomoč pri motnjah. . . . . . . . . . SL 3

Izjava o vgradnji. . . . . . . . . . . . SL 3

Set za čiščenje solarnih

sistemov

Pribor (opcijsko dobavljiv)

Osebna zaščitna oprema

Mehčanje vode

Namenska uporaba

Predvidljiva napačna uporaba

Splošna navodila

Varstvo okolja

Garancija

Nadomestni deli

Simboli v navodilu za obratovanje

Varnostna navodila

Uporaba

Varnostni napotki za upravljanje

64 SL

- 2

몇 OPOZORILO

Nevarnost padca! Pri čiščenju na velikih vi-

šinah.

– Uporabite osebno zaščitno opremo, ob-

stajati uporabljati se morajo dovoljene

pritrditvene točke.

Upoštevajte naslednje standarde glede

varnega dela z zaščitno opremo: npr.

EN 358, EN 361, EN813, EN1497

Zaradi varnostne vrvi in visokotlačne

gibke cevi obstaja nevarnost spotika-

nja, vedno pazite na skrbno odloženo

visokotlačno gibko cev in varnostno vrv.

Nameščeni morajo biti varni pripomočki

za vzpenjanje (npr. ogrodje ali dvižni

delovni odri).

Zagotovite, da pri čiščenju s strehe ni

prekoračena dovoljena obremenitev

strehe. V primeru negotovosti stopite v

stik z investitorjem.

Previdno pri valovitih ploščah iz azbe-

stnega cementa, valovitih ploščah iz bi-

tumna, svetlobnih kupolah ali steklenih

strehah, starih ali poškodovanih ope-

kah. Na le-te stopite le na posebnih var-

nostnih ali delovnih brveh.

Držala, stopnice, ograje, podesti, lestve

naj bodo brez umazanije.

Ne izvajajte čiščenja ob močnem vetru.

Nevarnost zdrsa!

– Ne stopajte na streho v vlažnih vremen-

skih pogojih.

Nevarnost poškodb!

– Vrtljive krtače se nikoli ne dotikajte s pr-

sti.

– Pred čiščenjem na strehi je treba dovolj

veliko področje na tleh zavarovati z za-

pornimi trakovi in/ali tablami „Previdno

Dela na strehi“.

Zaradi padajočih predmetov se lahko

osebe poškodujejo. Med čiščenjem mo-

rajo biti osebe izven področja čiščenja.

Pri delu nosite ustrezne zaščitne rokavi-

ce, zaščitna očala in zaščitno obleko.

PREVIDNOST

Nevarnost preloma!

– Če stopite na module, se lahko poško-

dujejo, ne stopajte na module.

Pri visokih zunanjih temperaturah je pri-

poročljivo, da vodo predhodno segreje-

te (max. 40 °C), da preprečite napetost

v steklu zaradi visokih temperaturnih

razlik. Čiščenje opravite raje takrat, ko

moduli niso izpostavljeni sončnemu se-

vanju.

Nevarnost poškodb!

– Umazane in suhe krtače lahko poško-

dujejo površino modulov. Krtače naj

bodo vedno brez umazanije ali peska.

S teleskopsko ostjo ali čistilnimi krtača-

mi ne udarjajte ali praskajte po površi-

nah.

Krtač ne potiskajte preko suhih modu-

lov.

Čiščenja ne opravljajte pri temperatu-

rah pod nič stopinj.

Slike glejte na strani 2

Slika

1 Teleskopska ost

2 Priključek za visokotlačno gibko cev te-

leskopske osti

3 Zaporna pipa

4 Priključek za visokotlačno gibko cev z

visokotolačnega čistilnika

5 Visokotlačna gibka cev teleskopske osti

6 Razdelilnik

(le iSolar 800)

7 Čistilna krtača levo (smer vrtenja v na-

sprotni smeri urinih kazalcev)

(le iSolar 800)

8 Čistilna krtača desno (smer vrtenja v

smeri urinih kazalcev)

9 Blokirna ročica

10 Priključni navoj

 Pred čiščenjem na strehi je treba dovolj

veliko področje na tleh zavarovati z za-

pornimi trakovi in/ali tablami „Previdno

Dela na strehi“.

Slika

 Teleskopsko ost potisnite povsem sku-

paj.

Slika

 Iz teleskopske osti izvijte priključni na-

voj.

Slika

 Visokotlačno gibko cev popolnoma od-

vijte in jo raztegnite po dolžini.

 Tanek konec visokotlačne gibke cevi

potisnite v vodilo teleskopske osti tako

daleč, dokler spredaj ne izstopi iz osti.

Slika

 Priključni navoj privijte na visokotlačno

gibko cev. Uporabite topno lepilo za ko-

vine (npr. Loctide 243).

Napotek: Za pritegovanje uporabite no-

tranji šesterorobi ključ z zevjo 6.

Slika

 Priključni navoj uvijte približno 1,5 cm

globoko v navoj teleskopske osti in z

matico pritegnite v nasprotni smeri.

Napotek: Pazite na to, da matica ne štr-

li v tanjši navoj.

Slika

 Priključite visokotlačno gibko cev na te-

leskopsko ost

Pozor: Delovanje čistilnih krtač na ročni

pršilni pištoli visokotlačnega čistilnika

vodi do poškodovanja pogona čistilnih

krtač in ni dovoljeno!

Napotek za delo z brizgalno cevjo: Če je

zaradi pogojev čiščenja mogoče delati s

standardno oz. fleksibilno brizgalno cevjo

(posebni pribor), je treba namesto ročne pr-

šilne pištole med visokotlačno gibko cev vi-

sokotlačnega čistilnika in brizgalno cev

vgraditi krogelno pipo (posebni pribor), glej-

te poglavje „Posebni pribor“.

Slika

 Čistilne krtače privijte na priključek raz-

delilnika, ne pritegnite še. Pazite na

smer vrtenja krtač!

 Krtače za montažo položite na ravno

podlago in jih pritrdite.

 Razdelilnik z montiranimi krtačami pri-

vijte na priključek teleskopske osti in

pritegnite.

Slika

 Čistilno krtačo privijte na priključek tele-

skopske osti in pritegnite.

Slika

 Visokotlačno gibko cev visokotlačnega

čistilnika priključite na teleskopsko ost.

Napotek: Predhodno odvijte ročno bri-

zgalno pištolo z visokotlačne gibke ce-

vi.



Če se med visokotlačno gibko cev viso-

kotlačnega čistilnika in brizgalno cev

namesti krogelno pipo (posebni pribor),

je mogoče delati s standardno brizgal-

no cevjo visokotlačnega čistilnika ali s

fleksibilno brizgalno cevjo posebnega

pribora.

– Prvo vrsto modulov osškropite z vodno

gibko cevjo, s tem se umazanija, ki se

oprijema, raztopi in prepreči se drgnje-

nje krtač na suhi površini.

– Čiščenje s slemena: Module čistite od

zgoraj (telskopska ost uvlečena) nav-

zdol (teleskopska ost iztegnjena).

– Čiščenje z dvižnega delovnega odra /

ogrodja: Module čistite od zgoraj (tel-

skopska ost iztegnjena) navzdol (tele-

skopska ost uvlečena).

– Velike površine čistite po sektorjih.

– Pri iztegovanju ali uvlačenju teleskop-

ske osti držite zaporno pipo navzdol, to

poskrbi za boljše vodenje gibke cevi.

– Možno le pri ogrevanih visokotlačnih či-

stilnikih (HDS-napravah):

Opis naprave

Priprava

Opravite zavarovanje področja

čiščenja

Montaža visokotlačne gibke cevi na

teleskopsko ost

Čistilne krtače spojite z

razdelilnikom in teleskopsko ostjo

(le iSolar 800)

Čistilne krtače spojite s teleskopsko

ostjo (le iSolar 400)

Priključitev visokotlačnega

čistilnika na teleskopsko ost

Upravljanje

Nasveti za čiščenje

65SL

- 3

Po potrebi priporočamo uporabo čistil-

nega sredstva RM 99.

Temperaturo nastavite na max. 40 °C.

– Pri visokotlačnih čistilnikih z nastavljivo

količino vode:

Delajte z maksimalno količino vode.

– Čiščenje naj izvajata najmanj 2 osebi,

pomoč pri vlečenju prostega konca gib-

ke cevi ali za upravljanje visokotlačne-

ga čistilnika.

– Varno delovno mesto pri čiščenju; dvi-

žni delovni odri.

Opozorilo: Prosimo, da pred uporabo apa-

rata obvezno preberete in upoštevate var-

nostna navodila!

 NEVARNOST

Pri čiščenju poskrbite za varen položaj.

Navor zaradi vrteče krtače, teleskopsko ost

pri delu dobro držite, še posebej pri precej

ali povsem iztegnjeni teleskopski osti.

PREVIDNOST

Upoštevajte maksimalno temperaturo či-

ščenja 40 °C! Nevarnost poškodovanja kr-

tačnega pogona pri povišani temperaturi.

V primeru blokiranih krtač, upoštevajte po-

moč pri motnjah.

Teleskopsko ost pri delu premikajte le v

vzdolžni smeri, ne v stran.

 Visokotlačni čistilnik zaženite v skladu z

navodilom za uporabo.

Slika

 Po potrebi izvlecite teleskopsko ost:

Odprite blokirno ročico in cevi izvlecite

na potrebno dolžino.

Napotek: Vedno začnite najprej z izvla-

čenjem sprednjih (tanjših) cevi.

 Zaprite blokirno ročico.

Slika

 Odprite zaporno pipo in začnite s čišče-

njem.

 Zaprite zaporno pipo.

 Izklopite visokotlačni čistilnik.

 Zaporno pipo ponovno odprite, da nato

izpustite obstoječi tlak iz sistema.

 Teleskopsko ost potisnite povsem sku-

paj.

 Razdelilnik s čistilnimi krtačami odvijte s

teleskopske osti.

 Obe visokotlačni gibki cevi odvijte s te-

leskopske osti.

Slika

 Visokotlačno gibko cev teleskopske osti

navijte in pritrdite na ost (s kabelsko ve-

zico ali velcro trakom).

 Čistilne krtače shranite tako, da se dla-

čice ne poškodujejo ali deformirajo.

 Set za čiščenje solarnih sistemov hrani-

te na suhem mestu, zaščitenem proti

zmrzali.

Napotek

Če se med visokotlačno gibko cev visoko-

tlačnega čistilnika in brizgalno cev namesti

krogelno pipo (posebni pribor), je mogoče

delati s standardno brizgalno cevjo visoko-

tlačnega čistilnika ali s fleksibilno brizgalno

cevjo posebnega pribora.

 Pri določenih napravah: Zaporna pipa

ni v celoti odprta.

 Pri zaprti zaporni pipi: netesnosti v sis-

temu, obrnite se na servis.

PREVIDNOST

Pri blokirani krtači zaprite zaporno pipo in

izklopite visokotlačni čistilnik.

 Obrnite se na servis.

 Vsesavanje čistilnega sredstva možno

le pri ogrevanih visokotlačnih čistilnikih

(HDS-napravah).

 Prižema ne drži.

 Ponovno nastavite prižemo, v ta namen

pritegnite vijak ob strani na blokirni roči-

ci.

Napotek: Po potrebi lahko naročite nove

blikorne ročice.

Izjavljamo, da so bili tehnični dokumenti za

spodaj označeni delno dokončani stroj iz-

stavljeni v skladu z Direktivo ES 2006/42/

ES (+2009/127/ES) Dodatek VII Del B in

ustrezajo naslendjim točkam Direktive:

Dodatek I Točka 1.1, 1.2, 1.3, 1.4, 1.5, 1.6

in 1.7.

Pri spremembi delno dokončanega stroja

brez našega soglasja ta izjava izgubi ve-

ljavnost.

Upravni organi lahko za zadevne doku-

mente o delno dokončanem stroju zaprosi-

jo pri osebah, pooblaščenih za dokumenta-

cijo. Dokumenti se posredujejo preko elek-

tronske pošte.

Pred zagonom ali vgradnjo delno dokonča-

nega stroja je treba zagotoviti, da stroj, v

katerem delno dokončani stroj obratuje ali

bo vanj vgrajen, ustreza Direktivi EU za

stroje 2006/42/EG (+2009/127/EG). Infor-

macije o tem najdete v EU Izjavi o skladno-

sti stroja.

Podpisniki ravnajo po navodilih in s poobla-

stilom uprave.

Pooblaščena oseba za dokumentacijo:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Čiščenje

Zaključek čiščenja

Transport in shranjevanje

Poseben pribor

Poz. Naziv Naroč. št.

1 Krogelna pipa 6.683-213.0

2 Fleksibilna brizgalna

cev, 1m *

6.394-654.0

3 Pregibni zglob, pritrdljiv

4.481-039.0

* mogoče uporabiti le z enojno krtačo

Pomoč pri motnjah

Visokotlačni čistilnik se vklaplja/

izklaplja

Čistilna krtača se ne vrti

Čistilno sredstvo se ne vsesava

Vpenjalo teleskopske osti ne drži

Blokirna ročica Naroč. št.

ø 36 mm 6.373-995.0

ø 34 mm 6.373-996.0

ø 28 mm 6.373-997.0

Izjava o vgradnji

Proizvod: Pribor

iSolar 400

iSolar 800

Tip: 6.368-092.0, 6.368-093.0

6.368-094.0, 6.368-095.0

Uporabljeni usklajeni standardi:

V zvezi z:

EN 60335–2–79

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

66 SL

- 1

Przed pierwszym użyciem urzą-

dzenia należy przeczytać orygi-

nalną instrukcję obsługi, postępować we-

dług jej wskazań i zachować ją do później-

szego wykorzystania lub dla następnego

użytkownika.

W niniejszej instrukcji obsługi opisana jest

obsługa zestawu do czyszczenia modułów

solarnych iSolar 400 i iSolar 800.

W przypadku iSolar 800 są to dwie prze-

ciwbieżne szczotki do czyszczenia modu-

łów, przy iSolar 400 jedna.

Zestaw do czyszczenia modułów solar-

nych można zestawić z następujących

akcesoriów:

Lance teleskopowe o różnych długościach

do iSolar 400 i iSolar 800:

– 4.107-052.0 - 14 m

4.107-053.0 - 10 m (GFK)

4.107-055.0 - 10 m (Karbon)

4.107-054.0 - 7 m (GFK)

– Węże wysokociśnieniowe o różnych

długościach, dopasowane do lancy te-

leskopowej:

6.392-976.0 - 14 m

6.392-977.0 - 10 m

6.392-978.0 - 7 m

– Szczotki czyszczące do iSolar 800

6.368-094.0 - na ilość wody 700 - 1000

l/h

6.368-095.0 - na ilość wody 1000 -

1300 l/h

– Szczotki czyszczące do iSolar 400

6.368-092.0 - na ilość wody 700 - 1000

l/h

6.368-093.0 - na ilość wody 1050 -

1300 l/h

Opis lancy teleskopowej znajduje się w od-

dzielnej instrukcji obsługi, dołączonej do

lancy teleskopowej.

Nr katalogowy 6.988-152.0

Przy pracach związanych z czyszczeniem

dachu istnieje niebezpieczeństwo upadku;

pracować tylko przy użyciu odpowiedniego

wyposażenia ochronnego i tylko, gdy ist-

nieją dopuszczone punkty mocowania na

dachu.

Woda bieżąca poddawana jest odminerali-

zowaniu przy użyciu zmiękczacza wody.

Dzięki dobrym właściwościom czyszczenia

nie powoduje ona uszkodzeń ani nie pozo-

stawia osadów kamiennych.

Zestaw do czyszczenia modułów solarnych

można używać z zastosowaniem myjek

wysokociśnieniowych KÄRCHER o objęto-

ści przepływu 700 - 1000 l/h lub 1000 -

1300 l/h.

– Zestaw do czyszczenia modułów solar-

nych służy do czyszczenia konwencjo-

nalnych modułów solarnych o gładkiej

powierzchni.

– Lancę teleskopową można stosować

tylko do prac ze szczotkami czyszczą-

cymi. Podłączanie innych akcesoriów

jest zabronione.

– Podłączenie szczotek czyszczących

bezpośrednio do lancy myjki wysoko-

ciśnieniowej jest niedozwolone (niebez-

pieczeństwo uszkodzenia napędu

szczotek!)

Materiały użyte do opakowania nada-

ją się do recyklingu. Opakowania nie

należy wrzucać do zwykłych pojemników

na śmieci, lecz do pojemników na surowce

wtórne.

Zużyte urządzenia zawierają cenne

surowce wtórne, które powinny być

oddawane do utylizacji. Z tego powo-

du należy usuwać zużyte urządzenia za

pośrednictwem odpowiednich systemów

utylizacji.

Wskazówki dotyczące składników (RE-

ACH)

Aktualne informacje dotyczące składników

znajdują się pod:

www.kaercher.com/REACH

W każdym kraju obowiązują warunki gwa-

rancji określone przez odpowiedniego lo-

kalnego dystrybutora. Ewentualne usterki

urządzenia usuwane są w okresie gwaran-

cji bezpłatnie, o ile spowodowane są błę-

dem materiałowym lub produkcyjnym. W

sprawach napraw gwarancyjnych prosimy

kierować się z dowodem zakupu do dystry-

butora lub do autoryzowanego punktu ser-

wisowego.

Należy korzystać wyłącznie z oryginalnych

części zamiennych KÄRCHER.

Informacje dotyczące akcesoriów i części

zamiennych można znaleźć na stronie in-

ternetowej www.kaercher.com.

 NIEBEZPIECZEŃSTWO

Ostrzega przed bezpośrednim niebezpie-

czeństwem, prowadzącym do ciężkich

obrażeń ciała lub do śmierci.

몇 OSTRZEŻENIE

Ostrzega przed możliwie niebezpieczną

sytuacją, mogącą prowadzić do ciężkich

obrażeń ciała lub śmierci.

OSTROŻNIE

Wskazuje na możliwość wystąpienia nie-

bezpiecznej sytuacji, mogącej prowadzić

do lekkich obra

żeń ciała lub do szkód ma-

terialnych.

– Przed rozpoczęciem pracy należy

sprawdzić urządzenie z wyposażeniem

roboczym pod kątem prawidłowego

stanu i bezpieczeństwa eksploatacji.

Jeżeli nie jest on poprawny, to sprzętu

takiego nie wolno używać.

– Przestrzegać warunków gwarancyj-

nych producentów modułów!

– Niniejsze urządzenie nie jest przewi-

dziane do użytkowania przez osoby o

graniczonych możliwościach fizycz-

nych, sensorycznych wzgl. mentalnych.

Obsługa urządzenia przez dzieci lub

osoby nieprzyuczone jest zabroniona.

Dzieci powinny być nadzorowane, żeby

zapewnić, iż nie będą się bawiły urzą-

dzeniem.

– Lancę teleskopową można stosować

tylko do prac ze szczotkami czyszczą-

cymi. Podłączanie innych akcesoriów

jest zabronione.

–

Podłączenie szczotek czyszczących

bezpośrednio do lancy i pistoletu ręcz-

nego myjki wysokociśnieniowej prowa-

dzi do uszkodzenia napędu szczotek

czyszczących i jest niedozwolone!

– Moment obrotowy określany przez

obracającą się szczotkę; w trakcie pra-

cy dobrze przytrzymać lancę teleskopo-

wą, szczególnie przy szeroko lub całko-

wicie wysuniętej lancy teleskopowej.

Spis treści

Spis treści . . . . . . . . . . . . . . . . PL 1

Zestaw do czyszczenia modu-

łów solarnych. . . . . . . . . . . . . . PL 1

Instrukcje ogólne . . . . . . . . . . . PL 1

Wskazówki bezpieczeństwa . . PL 1

Opis urządzenia. . . . . . . . . . . . PL 2

Przygotowanie. . . . . . . . . . . . . PL 2

Obsługa . . . . . . . . . . . . . . . . . . PL 3

Transport i składowanie. . . . . . PL 3

Wyposażenie specjalne. . . . . . PL 3

Pomoc w usuwaniu usterek. . . PL 4

Deklaracja włączenia. . . . . . . . PL 4

Zestaw do czyszczenia

modułów solarnych

Akcesoria (dostępne opcjonalnie)

Osobiste wyposażenia ochronne

Zmiękczenie wody

Użytkowanie zgodne z

przeznaczeniem

Przewidywalne niewłaściwe

użytkowanie

Instrukcje ogólne

Ochrona środowiska

Gwarancja

Części zamienne

Symbole w instrukcji obsługi

Wskazówki bezpieczeństwa

Zastosowanie

Przepisy bezpieczeństwa

dotyczące obsługi

67PL

- 2

– W trakcie prac związanych z czyszcze-

niem zapewnić bezpieczne ustawienie.

– Przed czyszczeniem sprawdzić moduły

pod kątem uszkodzenia (rysy, zadrapa-

nia, nieszczelność itd.). Uszkodzonych

modułów nie można czyścić.

– Po zakończeniu czyszczenia wyłączyć

myjkę wysokociśnieniową, zamknąć

dopływ wody do urządzenia, pozbawić

system ciśnienia przez otwarcie kurka

odcinającego, a następnie odłączyć

wąż wysokociśnieniowy od lancy tele-

skopowej.

– Maksymalna temperatura wody to

40 °C (przestrzegać wskazówek eks-

ploatacji wysokociśnieniowego urzą-

dzenia czyszczącego).

– Przestrzegać wskazówek bezpieczeń-

stwa wysokociśnieniowego urządzenia

czyszczącego.

– Prace związane z czyszczeniem prze-

prowadzają co najmniej 2 osoby.

Wykonywanie czyszczenia z jednej

drabiny jest zabronione.

– Urządzenie może być używane tylko

przez osoby, które zostały przeszkolo-

ne w zakresie obsługi i zostały wyraźnie

do tego wyznaczone.

– Pod adresem www.kaercher.com ist-

nieje wideo iSolar z ważnymi infor-

macjami dotyczącymi pracy przy

użyciu zestawu do czyszczenia mo-

dułów solarnych. Koniecznie obej-

rzeć!

 NIEBEZPIECZEŃSTWO

Zagrożenie życia!

– Przewody i elementy urządzeń fotowol-

taicznych są w przypadku dostępu

światła zawsze pod napięciem elek-

trycznym. Dotknięcie części przewo-

dzących prąd jest zabronione i może

prowadzić do porażenia prądem.

Nie przeprowadzać czyszczenia w po-

bliżu przewodów wysokiego napięcia

ani innych urządzeń elektrycznych.

Szczególną uwagę należy zwrócić na

obsługę lancy teleskopowej w pobliż

przewodów wysokiego napięcia.

몇 OSTRZEŻENIE

Niebezpieczeństwo upadku! Przy pracach

związanych z czyszczeniem na wysokoś-

ciach.

– Stosować osobiste wyposażenie

ochronne, należy stosować dopuszczo-

ne punkty mocowania.

Przestrzegać następujących norm do-

tyczących bezpiecznej pracy z zastoso-

waniem wyposażenia ochronnego: np.

EN 358, EN 361, EN813, EN1497

Istnieje niebezpieczeństwo potknięcia

powodowane przez linę zabezpieczają-

cą i wąż wysokociśnieniowy; zawsze

zwracać uwagę na pieczołowite odłoże-

nie węża wysokociśnieniowego i liny

zabezpieczającej.

Muszą istnieć bezpieczne sprzęty do

pracy na wysokości (np. rusztowania

lub podesty robocze).

Upewnić się, że przy czyszczeniu nie

zostanie przekroczone dopuszczalne

obciążenie dachu. W przypadku niejas-

ności skontaktować

się z inwestorem.

Zachować ostrożność przy płytach fali-

stych z azbesto-cementu i bitumu, ko-

pułach świetlikowych lub dachach

szklanych. Wchodzić na nie tylko przy

użyciu specjalnych wybiegów i pomo-

stów roboczych.

Uchwyty, stopnie, poręcze, podesty i

drabinki należy utrzymywać w czysto-

ści.

Nie czyścić przy mocnym wietrze.

Niebezpieczeństwo poślizgnięcia się!

– Nie wchodzić na dach w wilgotnych wa-

runkach pogodowych.

Niebezpieczeństwo zranienia!

– Nigdy nie dotykać obracającej się

szczotki palcami.

– Przed czyszczeniem na dachu należy

zabezpieczyć wystarczająco wielki ob-

szar na ziemi przy użyciu taśm odgra-

dzających i/lub tabliczek „Uwaga! Ro-

boty dachowe“.

Spadające przedmioty mogą zranić

osoby. W trakcie prac związanych z

czyszczeniem osoby muszą przebywać

poza czyszczonym obszarem.

W czasie pracy nosić odpowiednie rę-

kawice i okulary ochronne oraz odzież

ochronną.

OSTROŻNIE

Niebezpieczeństwo złamania!

– Moduły mogą ulec uszkodzeniu z po-

wodu wejścia na nie; nie wchodzić na

moduły.

Przy wysokich temperaturach na wol-

nym powietrzu zaleca się podgrzanie

wody (maks. 40°C), aby uniknąć naprę-

żeń szkła z powodu wielkich różnic tem-

peratur. Lepiej jest, gdy czyszczenie

przeprowadza się, gdy moduły nie są

wystawione na działanie promieni sło-

necznych.

Niebezpieczeństwo!

– Zanieczyszczone i suche szczotki

mogą uszkodzić powierzchnię modu-

łów. Włosie chronić przed brudem i pia-

skiem.

Nie uderzać ani nie drapać powierzchni

lancą teleskopową lub szczotką czysz-

czącą.

Nie przesuwać szczotek po suchych

modułach.

Nie podejmować czyszczenia w tempe-

raturach minusowych.

Rysunki patrz strona 2

Rysunek

1 Lanca teleskopowa

2 Przyłącze do węża wysokociśnieniowe-

go lancy teleskopowej

3 Kurek odcinający

4 Przyłącze do węża wysokociśnieniowe-

go myjki wysokociśnieniowej

5 Wąż wysokociśnieniowy lancy telesko-

powej

6 Rozdzielacz

(tylko iSolar 800)

7 Lewa szczotka czyszcząca (kierunek

obrotów przeciwny do ruchu wskazó-

wek zegara)

(tylko iSolar 800)

8 Prawa szczotka czyszcząca (kierunek

obrotów zgodny z ruchem wskazówek

zegara)

9 Dźwignia ryglująca

10 Gwint przyłączeniowy

 Przed czyszczeniem na dachu należy

zabezpieczyć wystarczająco wielki ob-

szar na ziemi przy użyciu taśm odgra-

dzających i/lub tabliczek „Uwaga! Ro-

boty dachowe“.

Rysunek

 Całkowicie zsunąć lancę teleskopową.

Rysunek

 Wykręcić gwint przyłączeniowy z lancy

teleskopowej.

Rysunek

 Całkowicie rozwinąć wąż wysokociś-

nieniowy i położyć na długość.

 Wsunąć wąską końcówkę węża wyso-

kociśnieniowego na tyle do prowadnicy

lancy teleskopowej, aż z przodu wyjdzie

z lancy.

Rysunek

 Nakręcić gwint przyłączeniowy na wąż

wysokociśnieniowy. Zastosować roz-

puszczalny klej do metalu (np. Loctide

243).

Wskazówka: Do przykręcenia użyć

klucza z gniazdem sześciokątnym SW

Rysunek

 Wkręcić gwint przyłączeniowy na ok.

1,5 cm do gwintu lancy teleskopowej i

zabezpieczyć przeciwnakrętką.

Wskazówka: Zwrócić uwagę na to, by

nakrętka nie wystawała w węższym

gwincie.

Rysunek

 Podłączyć wąż wysokociśnieniowy do

lancy teleskopowej.

Uwaga: Używanie szczotek czyszczą-

cych bezpośrednio przy pistolecie ręcz-

nym myjki wysokociśnieniowej

prowadzi do uszkodzenia napędu

szczotek czyszczących i jest niedozwo-

lone!

Opis urządzenia

Przygotowanie

Podejmowanie zabezpieczenia

czyszczonego obszaru

Montaż węża wysokociśnieniowego

do lancy teleskopowej

68 PL

- 3

Wskazówka dot. pracy z lancą: Jeżeli z

racji warunków czyszczenia można praco-

wać przy użyciu lancy standardowej lub

elastycznej (wyposażenie specjalne), to

zamiast pistoletu ręcznego należy zamon-

tować zawór kulkowy (wyposażenie spe-

cjalne) pomiędzy wężem myjki wysokociś-

nieniowej a lancą, patrz rozdział „Wyposa-

żenie specjalne“.

Rysunek

 Nakręcić szczotki czyszczące na przy-

łącze rozdzielacza, ale jeszcze nie do-

kręcać. Zwrócić uwagę na kierunek ob-

rotów szczotek!

 W celu montażu należy położyć szczot-

ki na płaskim podłożu i dokręcić je

 Nakręcić rozdzielacz z zamontowanymi

szczotkami na przyłącze lancy telesko-

powej i dokręcić.

Rysunek

 Nakręcić szczotkę czyszczącą na przy-

łącze lancy teleskopowej i dokręcić.

Rysunek

 Podłączyć wąż wysokociśnieniowy myj-

ki wysokociśnieniowej do lancy telesko-

powej.

Wskazówka: Przedtem odkręcić pisto-

let natryskowy od węża wysokociśnie-

niowego.

 Jeżeli pomiędzy wężem myjki wysoko-

ciśnieniowej a lancą zamontowano za-

wór kulkowy (wyposażenie specjalne),

to można pracować przy użyciu lancy

standardowej myjki wysokociśnienio-

wej lub lancą elastyczną stanowiącą

wyposażenie specjalne.

– Zwilżyć pierwszy rząd modułów wodą z

węża, spowoduje to zluzowanie osa-

dzonego brudu, unikać szorowania

szczotkami na suchej powierzchni.

– Czyszczenie kalenicy: Czyścić moduły

z góry (lanca teleskopowa wsunięta) ku

dołowi (lanca teleskopowa wsunięta).

– Czyszczenie podestu roboczego / rusz-

towania: Czyścić moduły z góry (lanca

teleskopowa wysunięta) ku dołowi (lan-

ca teleskopowa wsunięta).

– Większe powierzchnie czyścić sektora-

mi.

– Kurek odcinający przy wysuwaniu lub

wsuwaniu lancy teleskopowej trzymać

ku dołowi; umożliwia to lepsze dopro-

wadzenie węża.

– Możliwe tylko przy podgrzewanych myj-

kach wysokociśnieniowych (urządze-

niach HDS):

Zalecamy stosowanie środka czysz-

czącego RM 99.

Ustawić temperaturę na maks. 40°C.

– Przy myjkach wysokociśnieniowych z

ustawianą ilością wody:

Pracować z maksymalną ilością wody.

– Czyszczenie przeprowadzają co naj-

mniej 2 osoby, które pomagają sobie

przy dopasowaniu długości węża wzgl.

obsłudze myjki wysokociśnieniowej.

– Bezpieczne miejsce pracy przy czysz-

czeniu; podesty robocze.

Wskazówka: Przed obsługą należy prze-

czytać i przestrzegać przepisów bezpie-

czeństwa!

 NIEBEZPIECZEŃSTWO

W trakcie prac związanych z czyszczeniem

zapewnić bezpieczne ustawienie.

Moment obrotowy określany przez obraca-

jącą się szczotkę; w trakcie pracy dobrze

przytrzymać lancę teleskopową, szczegól-

nie przy szeroko lub całkowicie wysuniętej

lancy teleskopowej.

OSTROŻNIE

Przestrzegać maksymalnej temperatury

czyszczenia wynoszącej 40°C! Niebezpie-

czeństwo uszkodzenia napędu szczotek

przy wyższej temperaturze.

W przypadku zablokowania szczotek, za-

cią

gnąć informacji w pomocy w usuwaniu

usterek.

Lancę teleskopową poruszać przy pracy

tylko na wzdłuż, nie na boki.

 Uruchomić myjkę wysokociśnieniową

zgodnie z instrukcją obsługi.

Rysunek

 W razie potrzeby wysunąć lancę tele-

skopową: Otworzyć dźwignię ryglującą

i wyjąć rurki na żądaną długość.

Wskazówka: Zawsze zaczynać od wy-

sunięcia przednich (węższych) rurek.

 Zamknąć dźwignię ryglującą.

Rysunek

 Otworzyć kurek odcinający i zacząć

czyszczenie.

 Zamknąć kurek odcinający.

 Wyłączyć wysokociśnieniowe urządze-

nie czyszczące.

 Jeszcze raz otworzyć kurek odcinający,

aby usunąć resztki ciśnienia z systemu.

 Całkowicie zsunąć lancę teleskopową.

 Odkręcić rozdzielacz ze szczotkami

czyszczącymi z lancy teleskopowej.

 Odkręcić obydwa węże wysokociśnie-

niowe z lancy teleskopowej

Rysunek

 Nawinąć wąż wysokociśnieniowy lancy

teleskopowej i zamocować na lancy

(przy użyciu łącznika kablowego lub ta-

śmy z zatrzaskami).

 Szczotki czyszczące przechowywać w

taki sposób, by nie uszkodzić ani nie

zdeformować włosia.

 Zestaw do czyszczenia modułów solar-

nych przechowywać w suchym i pozba-

wionym mrozu miejscu.

Wskazówka

Jeżeli pomiędzy wężem myjki wysokociś-

nieniowej a lancą zamontowano zawór kul-

kowy (wyposażenie specjalne), to można

pracować przy użyciu lancy standardowej

myjki wysokociśnieniowej lub lancą ela-

styczną stanowiącą wyposażenie specjal-

ne.

Połączyć szczotki czyszczące z

rozdzielaczem i lancą teleskopową

(tylko iSolar 800)

Połączyć szczotkę czyszczącą lancą

teleskopową (tylko iSolar 400)

Podłączenie węża

wysokociśnieniowego do lancy

teleskopowej

Obsługa

Wskazówki dotyczące czyszczenia

Czyszczenie

Zakończenie czyszczenia

Transport i składowanie

Wyposażenie specjalne

Poz. Nazwa Nr katalogo-

1 Zawór kulkowy 6.683-213.0

2 Lanca elastyczna, 1 m

6.394-654.0

3 Przegub wyboczenio-

wy, mocowany *

4.481-039.0

* do zastosowania jedynie ze szczotką po-

jedynczą

69PL

- 4

 Przy określonych urządzeniach: Kurek

odcinający nie jest w pełni otwarty.

 Przy zamkniętym kurku odcinającym:

Nieszczelność w systemie, skontakto-

wać się z serwisem.

OSTROŻNIE

Przy blokującej szczotce zamknąć kurek

odcinający i wyłączyć myjkę wysokociśnie-

niową.

 Skontaktować się z serwisem.

 Zasysanie środka czyszczącego możli-

we tylko przy podgrzewanych myjkach

wysokociśnieniowych (urządzeniach

HDS).

 Zacisk nie trzyma.

 Poprawić ustawienie zacisku, w tym

celu dokręcić śrubę z boku przy dźwigni

regulacyjnej.

Wskazówka: W razie potrzeby można za-

mówić nowe dźwignie regulacyjnej.

Niniejszym oświadczamy, że dokumenta-

cja techniczna poniżej określonej maszyny

nieukończonej została utworzona zgodnie

dyrektywą UE 2006/42/UE (+2009/127/UE)

załącznik VII, część B i odpowiada nastę-

pującym punktom dyrektywy:

Załącznik I punkt 1.1, 1.2, 1.3, 1.4, 1.5, 1.6

i 1.7.

Wszelka nie uzgodniona z nami modyfika-

cja maszyny nieukończonej powoduje utra-

tę ważności tego oświadczenia.

Kompetentne władze mogą zwrócić się o

udostępnienie dokumentacji maszyny nie-

ukończonej u pełnomocnika ds. dokumen-

tacji. Dokumenty udostępniane są e-mai-

lem.

Przed rozruchem lub montażem maszyny

nieukończonej należy się upewnić, że ma-

szyna, w której ma być eksploatowana

wzgl. do której ma być wbudowana maszy-

na nieukończona, musi spełniać wymaga-

nia dyrektywy maszynowej UE 2006/42/UE

(+2009/127/UE). Informacje na ten temat

podane są w deklaracji zgodności UE ma-

szyny.

Niżej podpisane osoby działają na zlecenie

i z upoważnienia zarządu.

Administrator dokumentacji:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Pomoc w usuwaniu usterek

Myjka wysokociśnieniowa się

włącza / wyłącza

Szczotka czyszcząca się obraca

Środek czyszczący nie jest

zasysany

Zacisk lancy teleskopowej puszcza

Dźwignia ryglująca Nr katalogowy

ø 36 mm 6.373-995.0

ø 34 mm 6.373-996.0

ø 28 mm 6.373-997.0

Deklaracja włączenia

Produkt: Akcesoria

iSolar 400

iSolar 800

Typ: 6.368-092.0, 6.368-093.0

6.368-094.0, 6.368-095.0

Zastosowane normy zharmonizowane

W oparciu o:

EN 60335–2–79

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

70 PL

- 1

Înainte de prima utilizare a apa-

ratului dvs. citiţi acest instrucţi-

uni original, respectaţi instrucţiunile cuprin-

se în acesta şi păstraţi-l pentru întrebuinţa-

rea ulterioară sau pentru următorii pose-

sori.

Acest manual de utilizare conţine informaţii

referitoare la operarea seturilor de curăţare

solară iSolar 400 şi iSolar 800.

Setul iSolar 800 este prevăzut cu două perii

opuse detinate curăţării modulelor, iar în

cazul iSolar 400 există doar o singură pe-

rie.

Setul de curăţare pentru instalaţii solare

poate fi combinat cu următoarele acce-

sorii:

Lănci telesc opice de lungimi diferite pentru

iSolar 400 şi iSolar 800:

– 4.107-052.0 - 14 m

4.107-053.0 - 10 m (GFK)

4.107-055.0 - 10 m (Karbon)

4.107-054.0 - 7 m (GFK)

– Furtunuri de înaltă presiune de diferite

lungimi compatibile cu lancea telesco-

pică:

6.392-976.0 - 14 m

6.392-977.0 - 10 m

6.392-978.0 - 7 m

– Perii de curăţare pentru iSolar 800

6.368-094.0 - pentru cantitatea de apă

700 - 1000 l/h

6.368-095.0 - pentru cantitatea de apă

1000 - 1300 l/h

– Perii de curăţare pentru iSolar 400

6.368-092.0 - pentru cantitatea de apă

700 - 1000 l/h

6.368-093.0 - pentru cantitatea de apă

1050 - 1300 l/h

Descrierea referitoare la lancea telescopi-

că se găseşte într-un manual de utilizare

separat, anexat la lancea telescopică.

Nr. de comandă: 6.988-152.0

În cazul efectuării lucrărilor de curăţare pe

acoperiş există pericol de prăbuşire, utili-

zaţi echipament de protecţie corespunză-

toare şi numai dacă există puncte de anco-

rare omologate pe acoperiş.

Apa de la robinet se demineralizează în

aparatul de dedurizare. Prin capacitatea

bună de curăţare, sistemul nu cauzează

deteriorarea, resp. depunerea de calciu pe

suprafaţa modulelor.

Setul de curăţare pentru instalaţii solare

poate fi utilizat împreună cu aparatele de

curăţare sub presiune de la KÄRCHER cu

un volum de apă de 700 - 1000 l/h sau 1000

- 1300 l/h.

– Setul de curăţare pentru instalaţii solare

poate fi utilizat pentru curăţarea modu-

lelor solare normale cu suprafaţă plană.

– Lancea telescopică poate fi utilizată nu-

mai în cazul lucrărilor cu periile de cură-

ţare. Conectarea altor accesorii este in-

terzisă.

– Este interzisă conectarea periilor de cu-

răţat direct la lancea aparatului de cură-

ţat sub presiune (pericol de deteriorare

a acţionării periilor!)

Materialele de ambalare sunt recicla-

bile. Ambalajele nu trebuie aruncate

în gunoiul menajer, ci trebuie duse la un

centru de colectare şi revalorificare a deşe-

urilor.

Aparatele vechi conţin materiale reci-

clabile valoroase, care pot fi supuse

unui proces de revalorificare. Din

acest motiv, vă rugăm să apelaţi la centrele

de colectare abilitate pentru eliminarea

aparatelor vechi.

Observaţii referitoare la materialele con-

ţinute (REACH)

Informaţii actuale referitoare la materialele

conţinute puteţi găsi la adresa:

www.kaercher.com/REACH

În fiecare ţară sunt valabile condiţiile de ga-

ranţie publicate de distribuitorul nostru din

ţara respectivă. Eventuale defecţiuni ale

acestui aparat, care survin în perioada de

garanţie şi care sunt rezultatul unor defecte

de fabricaţie sau de material, vor fi remedi-

ate gratuit. Pentru a putea beneficia de ga-

ranţie, prezentaţi-vă cu chitanţa de cumpă-

rare la magazin sau la cea mai apropiată

unitate de service autorizată.

Utilizaţi exclusiv piese de schimb KÄR-

CHER originale.

Informații referitoare la accesorii și piese de

schimb se găsesc la adresa www.kaer-

cher.com.

 PERICOL

Atrage atenţia asupra unui pericol iminent,

care duce la vătămări corporale grave sau

moarte.

몇 AVERTIZARE

Atrage atenţia asupra unei posibile situaţii

periculoase, care ar putea duce la vătămări

corporale grave sau moarte.

PRECAUŢIE

Indică o posibilă situaţie periculoasă, care

ar putea duce la vătămări corporale uşoare

sau pagube materiale.

– Aparatul şi accesoriile trebuie verificate

înainte de utilizare pentru a vedea dacă

sunt în stare bună şi permit utilizarea

aparatului în condiţii de siguranţă. Dacă

starea nu este ireproşabilă, acestea nu

pot fi utilizate.

– Respectaţi condiţiile de garanţie ale

producătorului modulelor solare!

– Acest aparat nu este destinat pentru a fi

utilizat de către persoane cu capacităţi

psihice, senzoriale sau mintale limitate.

Nu este permisă utilizarea aparatului de

către copii sau persoane neinstruite.

Nu lăsaţi copii nesupravegheaţi, pentru

a vă asigura, că nu se joacă cu apara-

tul.

– Lancea telescopică poate fi utilizată nu-

mai în cazul lucrărilor cu periile de cură-

ţare. Conectarea altor accesorii este in-

terzisă.

– Conectarea periilor de curăţat direct la

lance şi pistolul manual de stropit al

aparatului de curăţat sub presiune poa-

te cauza deteriorarea acţionării periilor

de curăţat şi este de aceea interzisă!

– Peria rotativă produce o forţă de recul,

ţineţi bine lancea telescopică în timpul

lucrărilor, în special în cazul lăncilor te-

lescopice late sau complet extinse.

– În timpul lucrărilor de curăţare asiguraţi-

vă o poziţie sigură.

– Înainte de curăţare verificaţi modulele

în privinţa deteriorărilor (crăpături, zgâ-

rieturi, neetanşeităţi etc.). Modulele de-

teriorate nu pot fi curăţate.

– La terminarea lucrării de curăţare opriţi

aparatul de curăţat sub presiune, închi-

deţi alimentarea cu apă a aparatului,

depresurizaţi sistemul prin deschiderea

robinetului de închidere, apoi deconec-

taţi furtunul de înaltă presiune de la lan-

cea telescopică.

– Temperatura maximă a apei 40 °C

(respectaţi instrucţiunile aparatului

dumneavoastră de curăţat sub presiu-

ne).

– Respectaţi indicaţiile privind siguranţa

aparatului dumneavoastră de curăţat

sub presiune.

Cuprins

Cuprins . . . . . . . . . . . . . . . . . . RO 1

Set de curăţare solară . . . . . . . RO 1

Observaţii generale . . . . . . . . . RO 1

Măsuri de siguranţă. . . . . . . . . RO 1

Descrierea aparatului . . . . . . . RO 2

Pregătire . . . . . . . . . . . . . . . . . RO 2

Utilizarea . . . . . . . . . . . . . . . . . RO 3

Transportare şi depozitare. . . . RO 3

Accesorii opţionale . . . . . . . . . RO 3

Depanarea. . . . . . . . . . . . . . . . RO 3

Declaraţie de încorporare . . . . RO 4

Set de curăţare solară

Accesorii (disponibile opţional)

Echipament de protecţie personală

Dedurizare apă

Utilizarea corectă

Utilizare eronată previzibilă

Observaţii generale

Protecţia mediului înconjurător

Garanţie

Piese de schimb

Simboluri din manualul de utilizare

Măsuri de siguranţă

Domenii de utilizare

Indicaţii de siguranţă pentru

utilizare

71RO

- 2

– Lucrările de curăţare trebuie efectuate

de cel puţin 2 persoane.

Lucrările de curăţare nu pot fi efectuate

de pe o scară.

– Aparatul poate fi utilizat numai de către

persoane, care au primit instruire referi-

toare la utilizare şi au fost însărcinate

explicit cu utilizarea aparatului.

– Pe site-ul www.kaercher.com puteţi

găsi înregistrarea video iSolar cu in-

formaţii importante referitoare la lu-

crările cu setul de curăţare pentru in-

stalaţii solare. Uitaţi-vă neapărat la

film!

 PERICOL

Pericol de moarte!

– Cablurile şi piesele instalaţiilor fotovol-

taice se află sub tensiune în mod conti-

nuu în cazul iradierii solare. Nu atingeţi

piesele conductive pentru a evita pro-

ducerea electrocutării.

Nu efectuaţi lucrările de curăţare în

apropierea conductelor de înaltă tensi-

une şi a altor instalaţii electrice.

Lucrările cu lancea telescopică în apro-

pierea firelor de înaltă tensiune trebuie

efectuate cu grijă sporită.

몇 AVERTIZARE

Pericol de cădere! În cazul lucrărilor de cu-

răţare la mare înălţime.

– Utilizaţi echipament de protecţie perso-

nală, trebuie să existe ş

i să se utilizeze

puncte de ancorare omologate.

La lucrările în condiţiie de siguranţă cu

echipament de protecţie respectaţi ur-

mătoarele norme: de ex. EN 358, EN

361, EN813, EN1497

Există pericol de împiedicare din cauza

firului de siguranţă şi a furtunului de

înaltă presiune, aveţi grijă constant la

furtunul de înaltă presiune şi la firul de

siguranţă plasate cu grijă.

Trebuie utilizate sisteme de ridicare

care respectă normele de siguranţă (de

ex.: schelă sau platforme de ridicare).

Verificaţi că nu se depăşeşte nivelul de

încărcare a acoperişului în cazul efec-

tuării lucrărilor de curăţare pe acoperiş.

În cazul unor nelămuriri, contactaţi be-

neficiarul construcţiei.

Atenţie în cazul plăcilor ondulate de az-

bociment, bituminoase sau acoperiş de

sticlă, ţigle vechi sau deteriorate. Acce-

saţi-le pe acestea numai utilizând plat-

forme de acces sau de lucru.

Mânerele, treptele, suprafeţele, podes-

tele şi scările trebuie ţinute curate.

Nu efectuaţi lucrările de curăţare în

condiţii de vânt puternic.

Pericol de alunecare!

– Nu accesaţi acoperişurile în condiţii me-

teo umede.

Pericol de accidentare!

– Nu atingeţi niciodată peria rotativă cu

degetele.

– Înainte de lucrările de curăţare efectua-

te pe acoperiş asiguraţi o suprafaţă su-

ficient de mare la sol prin benzi galbene

şi/sau plăcuţe de avertizare "Atenţie!

Lucrări pe acoperiş".

Obiectele căzătoare pot cauza rănirea

gravă a persoanelor. În timpul lucrărilor

de curăţare ţineţi departe persoanele

de zona de lucru.

În timpul lucrului la aparat purtaţi mă-

nuşi, ochelari şi haine de protecţie

adecvate.

PRECAUŢIE

Pericol de rupere!

– Modulele pot fi deteriorate prin călcare,

nu c

ălcaţi pe module.

În cazul unor temperaturi exterioare ri-

dicate, vă recomandăm să preîncălziţi

apa (max. 40 °C) pentru a evita tensiu-

nile sticlei prin diferenţele mari de tem-

peratură. Cel mai bine este să efectuaţi

lucrările de curăţare, când modulele nu

sunt expuse direct razelor solare.

Pericol de deteriorare!

– Periile murdare şi uscate pot deterioara

suprafaţa modulelor. Ţineţi perii libere

de murdărie şi nisip.

Nu loviţi lancea telescopică sau peria

de curăţare de suprafeţele curăţate şi

nu le zgâriaţi.

Nu trageţi periile pe modulele uscate.

Nu efectuaţi lucrările de curăţare la

temperaturi sub 0 °C.

Pentru imagini vezi pagina 2

Figura

1 Lance telescopică

2 Racord pentru furtunul de înaltă presiu-

ne a lăncii telescopice

3 Robinet de închidere

4 Racord pentru furtunul de înaltă presiu-

ne a curăţătorului sub presiune

5 Furtun de înaltă presiune lance telesco-

pică

6 Distribuitor

(doar iSolar 800)

7 Perie de curăţare stânga (direcţie de ro-

taţie în sensul contrar acelor de ceas)

(doar iSolar 800)

8 Perie de curăţare dreapta (direcţie de

rotaţie în sensul acelor de ceas)

9 Maneta de blocare

10 Filet de racord

 Înainte de lucrările de curăţare efectua-

te pe acoperiş asiguraţi o suprafaţă su-

ficient de mare la sol prin benzi galbene

şi/sau plăcuţe de avertizare "Atenţie!

Lucrări pe acoperiş".

Figura

 Ânchideţi complet lancea telescopică.

Figura

 Deşurubaţi filetul de racord de pe lan-

cea telescopică.

Figura

 Desfăşuraţi complet furtunul de înaltă

presiune şi amplasaţi-l pe toată lungi-

mea.

 Introduceţi capătul subţire a furtunului

de înaltă presiune în ghidajul lăncii tele-

scopice, până ce iese pe afară pe par-

tea din faţă a lăncii.

Figura

 Înşurubaţi racordul filetat pe furtunul de

înaltă presiune. Utilizaţi un adeziv solu-

bil pentru metale (de ex. Loctite 243).

Indicaţie: Pentru strângere utilizaţi o

cheie imbus de 6 mm.

Figura

 Înşurubaţi racordul filetat la o adâncime

de 1,5 cm în filetul lăncii telescopice şi

asiguraţi-l cu o piuliţă.

Indicaţie: Aveţi grijă, ca piuliţa să nu

iasă în afară în filetul subţire.

Figura

 Montaţi furtunul de înaltă presiune pe

lancea telescopică.

Atenţie: Operarea periilor de curăţat la

lance şi pistolul manual de stropit al

aparatului de curăţat sub presiune poa-

te cauza deteriorarea acţionării periilor

de curăţat şi este de aceea interzisă!

Indicaţii referitoare la lucrul cu lancea:

Dacă în funcţie de condiţiile de lucru este

posibilă curăţarea cu o lance standard sau

una flexibilă (accesoriu special), în locul

pistolului manual de stropit trebuie să mon-

taţi un robinet cu bilă (accesoriu special) în-

tre furtunul de înaltă presiune al aparatului

de curăţat şi lance, vezi capitolul "Accesorii

speciale".

Descrierea aparatului

Pregătire

Realizaţi asigurarea zonei de

curăţare

Montaţi furtunul de înaltă presiune

pe lancea telescopică

72 RO

- 3

Figura

 Înşurubaţi periile de curăţare pe racor-

dul distribuitorului, dar nu le strângeţi

încă. Ţineţi cont de direcţia de rotaţie a

periilor!

 Aşezaţi periile pentru montaj pe o su-

prafaţă uniformă şi strângeţi periile.

 Înşurubaţi distribuitorul cu periile mon-

tate pe racordul lăncii telescopice şi

strângeţi-l.

Figura

 Înşurubaţi peria de curăţare pe racordul

lăncii telescopice şi strângeţi-o.

Figura

 Montaţi furtunul de înaltă presiune al

curăţătorului sub presiune pe lancea te-

lescopică.

Indicaţie: În prealabil deşurubaţi pisto-

lul manual de stropit de pe furtunul de

înaltă presiune.

 Dacă între furtunul de înaltă presiune al

aparatului de curăţat şi lance se menta-

ză un robinet cu bilă (accesoriu speci-

al), puteţi lucra cu lancea standard a

aparatului de curăţat sau cu accesoriul

special lance flexibilă.

– Umeziţi primul şir de module cu ajutorul

furtunului de apă, astfel veţi dizolva

murdăria lipită şi se va evita zgârierea

suprafeţelor uscate de către perii.

– Curăţare dinspre coama de acoperiş:

curăţaţi modulele dinspre sus (lance te-

lescopică închisă) înspre jos (lance

deschisă).

– Curăţare dinspre schelă/platformă de

ridicare: curăţaţi modulele dinspre sus

(lance telescopică deschisă) înspre jos

(lance închisă).

– Curăţaţi suprafeţele mai mari pe zone.

– La deschiderea sau închiderea lăncii

telescopice ţineţi robinetul de închidere

înspre jos pentru o mai bună amplasare

a furtunului.

– Pisibil doar în cazul aparatelor de cură-

ţare cu încălzire (Aparate HDS):

dacă este nevioe utilizaţi soluţia de cu-

răţare RM 99.

Setaţi temperatura la max. 40 ฀.

– La aparatele de curăţare cu cantitate de

apă reglabilă:

lucraţi cu cantitate maximă de apă.

– Lucrările de curăţare trebuie efectuate

de către cel puţin 2 persoane, se nece-

sită ajutor la tragerea capătului liber al

furtunului sau la operarea curăţătorului

sub presiune.

– Un loc de lucru sigur la curăţare; platfor-

me de ridicare.

Indicaţie: Înainte de operare citiţi instrucţi-

unile de siguranţă şi respectaţi-le!

 PERICOL

În timpul lucrărilor de curăţare asiguraţi-vă

o poziţie sigură.

Peria rotativă produce o forţă de recul, ţi-

neţi bine lancea telescopică în timpul lucră-

rilor, în special în cazul lăncilor telescopice

late sau complet extinse.

PRECAUŢIE

Ţineţi cont de temperatura maximă de cu-

răţare de 40 °C! Pericol de rănire a antre-

nării periilor prin temperaturi înalte.

În cazul în care periile se blochează, ţineţi

cont de instrucţiunile de depanare.

În timpul curăţării mişcaţi lancea telescopi-

că doar în direcţie longitudinală şi nu în la-

teral.

 Puneţi curăţătorul sub presiune în func-

ţiune conform instrucţiunilor de utiliza-

re.

Figura

 Trageţi în afară lancea telescopică,

dacă este nevoie: Deschideţi maneta

de blocare şi trageţi ţevile în afară la

lungimea corespunzătoare.

Indicaţie: Mai întâi începeţi cu tragerea

ţevilor din faţă (mai subţiri).

 Închideţi maneta de blocare.

Figura

 Deschideţi robinetul de blocare şi înce-

peţi curăţarea.

 Închideţi robinetul.

 Închideţi aparatul de spălat sub înaltă

presiune.

 Deschideţi încă o dată robinetul de în-

chidere pentru a elibera presiunea exis-

tentă în sistem.

 Ânchideţi complet lancea telescopică.

 Deşurubaţi distribuitorul cu periile de

curăţare de pe lancea telescopică.

 Deşurubaţi ambele furtunuri de înaltă

presiune de pe lancea telescopică.

Figura

 Înfăşuraţi furtunul de înaltă presiune a

lăncii telescopice şi fixaţi lancea (cu o

clemă de cablu sau bandă adezivă).

 Depozitaţi periile de curăţare în aşa fel,

ca perii să nu se deterioareze sau să se

deformeze.

 Depozitaţi instalaţia de curăţare într-un

loc ferit de îngheţ şi uscat.

Indicaţie

Dacă între furtunul de înaltă presiune al

aparatului de curăţat şi lance se mentază

un robinet cu bilă (accesoriu special), puteţi

lucra cu lancea standard a aparatului de

curăţat sau cu accesoriul special lance fle-

xibilă.

 În cazul anumitor aparate: robinetul de

închidere nu este complet deschis.

 În cazul robinetului de închidere închis:

neetanşeităţi în sistem, contactaţi ser-

vice-ul.

PRECAUŢIE

Închideţi robinetul de închidere, dacă peria

se blochează şi opriţi aparatul de curăţare.

 Contactaţi service-ul.

 Aspirarea soluţiei de curăţare este posi-

bilă doar în cazul aparatelor de curăţare

cu încălzire (Aparate HDS).

 Clema nu ţine.

 Reglaţi clema, pentru acesta strângeţi

şurubul în lateral, la mânerul de bloca-

re.

Conectaţi periile de curăţare cu

distribuitorul şi lancea telescopică

(doar iSolar 800)

Conectaţi peria de curăţare cu

lancea telescopică (doar iSolar 400)

Racordarea curăţătorului de înaltă

presiune la lancea telescopică

Utilizarea

Recomandări de curăţare

Curăţarea

Încheierea curăţării

Transportare şi depozitare

Accesorii opţionale

Nr.

crt.

Denumire Nr. de co-

mandă

1 Robinet cu bilă 6.683-213.0

2 Lance flexibilă, 1m * 6.394-654.0

3 Articulaţie curbată, fixa-

bilă*

4.481-039.0

* poate fi utilizată doar cu perii simple

Depanarea

Curăţătorul porneşte/se opreşte

Peria de curăţare nu se roteşte

Soluţia de curăţat nu este aspirată

Dispozitivul de blocare a lăncii

telescopice nu ţine bine

73RO

- 4

Indicaţie: Dacă este nevoie puteţi să co-

mandaţi mânere de blocare noi.

Prin prezenta declarăm că aparatul incom-

plet desemnat mai jos corespunde specifi-

caţiile documentaţiei tehnice conform pre-

vederilor aplicabile ale directivei 2006/42/

CE (+2009/127/CE) Anexa VII Partea B şi

corespunde următoarelor puncte ale direc-

tivei:

Anexa I, punctele 1.1, 1.2, 1.3, 1.4, 1.5, 1.6

şi 1.7.

În cazul efectuării unei modificări a apara-

tului incomplet care nu a fost convenită cu

noi, această declaraţie îşi pierde valabilita-

tea.

Autorităţile competente au dreptul de a so-

licita de la reprezentantul autorizat cu elibe-

rarea documentelor documente relevante

referitoare la aparatul incomplet. Aceste

documente se trimit prin poştă electronică.

Înainte de punerea în funcţiune sau monta-

rea aparatului incomplet asiguraţi-vă, că

maşina, cu care se utilizează sau în care se

montează acest aparat corespunde specifi-

caţiilor directivei CE privind maşinile 2006/

42/CE (+2009/127/CE). Pentru mai multe

informaţii consultaţi Declaraţia de conformi-

tate CE a maşinii.

Semnatarii acţionează în numele şi prin îm-

puternicirea Consiliului director.

Reprezentant autorizat cu eliberarea docu-

mentelor

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Maneta de blocare Nr. de comandă

ø 36 mm 6.373-995.0

ø 34 mm 6.373-996.0

ø 28 mm 6.373-997.0

Declaraţie de încorporare

Produs: Accesorii

iSolar 400

iSolar 800

Tip: 6.368-092.0, 6.368-093.0

6.368-094.0, 6.368-095.0

Norme armonizate utilizate:

Cu referire la:

EN 60335–2–79

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

74 RO

- 1

Pred prvým použitím vášho za-

riadenia si prečítajte tento pô-

vodný návod na použitie, konajte podľa

neho a uschovajte ho pre neskoršie použi-

tie alebo pre ďalšieho majiteľa zariadenia.

V tomto návode na používanie je popísaná

obsluha solárnej čistiacej súpravy iSolar

400 a iSolar 800.

Pri súprave iSolar 800 sú to dve proti sebe

bežiace kefky na čistenie modulov, pri iSo-

lar 400 je to jedna kefka.

Solárna čistiaca súprava sa dá kombi-

novať pomocou nasledujúceho príslu-

šenstva:

Teleskopické rúčky s rôznou dĺžkou pre

iSolar 400 a iSolar 800:

– 4.107-052.0 - 14 m

4.107-053.0 - 10 m (GFK)

4.107-055.0 - 10 m (Karbon)

4.107-054.0 - 7 m (GFK)

– Vysokotlakové hadice s rôznou dĺžkou,

vhodné k teleskopickej rúčke:

6.392-976.0 - 14 m

6.392-977.0 - 10 m

6.392-978.0 - 7 m

– Čistiace kefky pre iSolar 800

6.368-094.0 - pre množstvo vody 700 -

1000 l/h

6.368-095.0 - pre množstvo vody 1000

- 1300 l/h

– Čistiace kefky pre iSolar 400

6.368-092.0 - pre množstvo vody 700 -

1000 l/h

6.368-093.0 - pre množstvo vody 1050

- 1300 l/h

Popis teleskopickej rúčky je uvedený v

zvláštnom návode na používanie, ktorý je

priložený k teleskopickej rúčke.

Objednávacie čís. 6.988-152.0

Pri čistení vykonávanom zo strechy hrozí

riziko pádu, pracujte teda iba s príslušnou

ochrannou výbavou a len vtedy, ak sú k dis-

pozícii predpísané upevňovacie body na

streche.

Voda z vodovodu sa zbavuje pomocou

zmäkčovadla minerálov. Vďaka dobrým

čistiacim vlastnostiam nespôsobuje žiadne

poškodenie a vznik zvyškov vodného ka-

meňa na povrchu modulu.

Solárna čistiaca súprava sa dá používať s

priemyselnými vysokotlakovými čističmi

KÄRCHER s množstvom vody 700 - 1000 l/

h alebo 1000 - 1300 l/h.

– Solárna čistiaca súprava slúži na čiste-

nie bežných solárnych modulov s hlad-

kým povrchom.

– Teleskopická rúčka sa môže používať

iba pri práci s čistiacimi kefkami. Pripo-

jenie iného príslušenstva je zakázané.

– Pripojenie čistiacich kefiek priamo na

rostrekovaciu rúrku vysokotlakového

čističa nie je povolené (riziko poškode-

nia pohonu kefiek!).

Obalové materiály sú recyklovateľné.

Obalové materiály láskavo nevyha-

dzujte do komunálneho odpadu, ale odo-

vzdajte ich do zberne druhotných surovín.

Vyradené prístroje obsahujú hodnot-

né recyklovateľné látky, ktoré by sa

mali opät' zužitkovat'. Staré zariade-

nia preto láskavo odovzdajte do vhodnej

zberne odpadových surovín.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na:

www.kaercher.com/REACH

V každej krajine platia záručné podmienky

našej distribučnej organizácie. Prípadné

poruchy spotrebiča odstránime počas zá-

ručnej lehoty bezplatne, ak sú ich príčinou

chyby materiálu alebo výrobné chyby. Pri

uplatňovaní záruky sa spolu s dokladom o

kúpe zariadenia láskavo obráťte na predaj-

cu alebo na najbližší autorizovaný zákaz-

nícky servis.

Používajte výlučne originálne náhradné

diely KÄRCHER.

Informácie o príslušenstve a náhradných

dieloch nájdete na stránke www.kaer-

cher.com.

 NEBEZPEČENSTVO

Varuje pred bezprostredne hroziacim ne-

bezpečenstvom, ktoré spôsobí vážne zra-

nenia alebo smrť.

몇 VÝSTRAHA

V prípade možnej nebezpečnej situácie by

mohlo dôjsť k vážnemu zraneniu alebo

smrti.

UPOZORNENIE

Upozornenie na možnú nebezpečnú situ-

áciu, ktorá by mohla viesť k ľahkým zrane-

niam alebo vecným škodám.

– Pred použitím skontrolujte, či sa prístroj

a jeho pracovné vybavenie nachádzajú

v riadnom stave a či je zabezpečená

ich prevádzková bezpečnosť. Pokiaľ

nie je stav v poriadku, nesmie sa použí-

vať.

– Rešpektujte záručné podmienky výrob-

cu modulov!

– Toto zariadenie nie je určené na to, aby

ho používali osoby s obmedzenými fy-

zickými, zmyslovými alebo duševnými

schopnosťami.

Zariadenie nesmú používať deti ani

osoby neznalé.

Deti by mali byť pod dozorom, aby sa

zaistilo, že sa so zariadením nehrajú.

– Teleskopická rúčka sa môže používať

iba pri práci s čistiacimi kefkami. Pripo-

jenie iného príslušenstva je zakázané.

– Pripojenie čistiacich kefiek priamo na

rostrekovaciu rúrku a ručnú striekaciu

pištoľ vysokotlakového čističa vedie k

poškodeniu pohonu a čistiacich kefiek a

je nepovolené!

– Krútivý moment prostredníctvom otoč-

nej kefky, pri práci pevne držte telesko-

pickú rúčku, hlavne pri veľmi vytiahnu-

tej alebo úplne vytiahnutej teleskopickej

rúčke.

– Pri čistení dávajte pozor na bezpečný

postoj.

– Pred čistením skontrolujte možné poš-

kodenie modulov (trhliny, škriabance,

netesnosť a pod.). Poškodené moduly

sa nemôžu čistiť.

– Po ukončení čistenia vypnite vysokotla-

kový čistič, uzavrite napájanie prístroja

vodou, zbavte systém otvorením uzat-

váracieho kohútika tlaku, potom odpoj-

te vysokotlakovú hadicu od teleskopic-

kej rúčky.

– Maximálna teplota vody 40 °C (rešpek-

tujte pokyny pre vysokotlakový čistič).

– Rešpektujte bezpečnostné pokyny k

vášmu vysokotlakovému čističu.

– Čistenie musia vykonávať minimálne 2

osoby.

Čistenie z rebríka nie je povolené.

– Prístroj môžu používať iba osoby, ktoré

boli zaškolené do manipulácie a výslov-

ne poverené používaním prístroja.

– Na stránke www.kaercher.com náj-

dete užívateľské video k prístroju

iSolar s dôležitými informáciami o

práci so solárnou čistiacou súpra-

vou. Bezpodmienečne si pozrite vi-

deo!

 NEBEZPEČENSTVO

Životu nebezpečné!

– Rozvody a súčiastky fotovoltaických

zariadení vedú pri dopade svetla neus-

Obsah

Obsah . . . . . . . . . . . . . . . . . . . SK 1

Solárna čistiaca súprava . . . . . SK 1

Všeobecné pokyny . . . . . . . . . SK 1

Bezpečnostné pokyny . . . . . . . SK 1

Popis prístroja . . . . . . . . . . . . . SK 2

Príprava. . . . . . . . . . . . . . . . . . SK 2

Obsluha . . . . . . . . . . . . . . . . . . SK 3

Preprava a uskladnenie. . . . . . SK 3

Špeciálne príslušenstvo. . . . . . SK 3

Pomoc pri odstraňovaní porúch SK 3

Vyhlásenie o začlenení . . . . . . SK 3

Solárna čistiaca súprava

Príslušenstvo (dá sa voliteľne

zakúpiť)

Osobné ochranné vybavenie

Zmäkčovanie vody

Používanie výrobku v súlade s jeho

určením

Predvídateľné chybné používanie

Všeobecné pokyny

Ochrana životného prostredia

Záruka

Náhradné diely

Použité symboly

Bezpečnostné pokyny

Použitie

Bezpečnostné pokyny k obsluhe

75SK

- 2

tále elektrické napätie. Kontakt s dielmi

pod napätím by mohol spôsobiť úder

elektrickým prúdom a je zakázaný.

Nevykonávajte čistenie v blízkosti vyso-

konapäťových vedení alebo iných elek-

trických zariadení.

Dávajte mimoriadny pozor na manipu-

láciu s teleskopickou rúčkou v blízkosti

vysokonapäťových vedení.

몇 VÝSTRAHA

Nebezpečenstvo pádu ! Pri čistení vo väč-

ších výškach.

– Používajte osobnú ochrannú výbavu,

povolené upevňovacie body musia byť

k dispozícii a používať sa.

Rešpektujte nasledujúce normy o bez-

pečnosti pri práci s ochrannou výbavou:

napr. EN 358, EN 361, EN813, EN1497

Pri používaní bezpečnostného lana a

vysokotlakovej hadice hrozí riziko za-

kopnutia, preto dávajte vždy pozor na

starostlivé uloženie bezpečnostného

lana a vysokotlakovej hadice.

Predpísané bezpečnostné stúpacie po-

môcky (napr. lešenie alebo pracovné

zdvíhacie plošiny) musia byť k dispozí-

cii.

Musíte zabezpečiť, aby sa neprekročilo

povolené zaťaženie strechy pri čistení

zo strechy. Pri nejasnostiach kontaktuj-

te staviteľa.

Pozor pri azbestovocementových vlni-

tých doskách, bitúmenových vlnitých

doskách, svetelných kopulách alebo

sklenených strechách, starých alebo

poškodených tehlách. Vstupujte na ne

iba na osobitných alebo pracovných

chodníkoch.

Držadlá, schodíky, zábradlia, podstav-

ce a rebríky udržiavajte čisté.

Nevykonávajte čistenie pri silnom vetre.

Nebezpečenstvo pokĺznutia!

– Nevychádzajte pri vlhkých poveternost-

ných podmienkach na strechu.

Nebezpečenstvo poranenia!

– Nikdy sa nedotýkajte rotujúcej kefy prs-

tami.

– Pred čistením na streche sa musí za-

bezpečiť dostatočne veľká oblasť na

podlahe prostredníctvom uzatváracej

pásky a/alebo štítkov "Pozor, práce na

streche".

Osoby by sa mohli zraniť padajúcimi

predmetmi. Počas čistiacich činností sa

musia osoby zdržiavať v dostatočnej

vzdialenosti od oblasti čistenia.

Pri práci noste vhodné ochranné ruka-

vice, ochranné okuliare a ochranný

odev.

UPOZORNENIE

Nebezpečenstvo zlomenia!

– Moduly by sa mohli stúpaním poškodiť,

preto nestúpajte na moduly.

Pri vysokých vonkajších teplotách od-

porúčame, aby ste vodu vopred zohriali

(max. 40 °C), aby sa zabránilo pnutiu

skla spôsobenému vysokými teplotný-

mi rozdielmi. Čistenie je lepšie vykoná-

vať vtedy, keď nie sú moduly vystavené

slnečnému žiareniu.

Nebezpečenstvo poškodenia!

– Znečistené a suché kefky by mohli po-

škodiť povrch modulov. Udržiavajte šte-

tiny bez nečistoty alebo piesku.

Neudierajte teleskopickou rúčkou na

povrch a nepoškriabte povrch čistiacou

kefkou.

Neposúvajte kefky po suchých modu-

loch.

Nevykonávajte čistenie pri mínusových

teplotách.

Ilustrácie – pozri na strane 2

Obrázok

1 Teleskopická rúčka

2 Prípojka vysokotlakovej hadice telesko-

pickej rúčky

3 Uzatvárací kohút

4 Prípojka vysokotlakovej hadice vyso-

kotlakového čističa

5 Vysokotlaková hadica teleskopickej

rúčky

6 Rozdeľovač

(iba iSolar 800)

7 Čistiaca kefka vľavo (otáčanie v proti-

smere hodinových ručičiek)

(iba iSolar 800)

8 Čistiaca kefka vpravo (otáčanie v sme-

re hodinových ručičiek)

9 Uzatváracia páka

10 Spojovací závit

 Pred čistením na streche sa musí za-

bezpečiť dostatočne veľká oblasť na

podlahe prostredníctvom uzatváracej

pásky a/alebo štítkov "Pozor, práce na

streche".

Obrázok

 Poskladajte úplne teleskopickú rúčku.

Obrázok

 Vyskrutkujte spojovací závit z telesko-

pickej rúčky.

Obrázok

 Vysokotlakovú hadicu musíte úplne

rozvinúť a dimenzovať podľa dĺžky.

 Tenký koniec vysokotlakovej hadice

musíte zasúvať do rozvodu teleskopic-

kej rúčky tak dlho, kým nebude vpredu

vyčnievať z rúčky.

Obrázok

 Naskrutkujte spojovací závit na vyso-

kotlakovú hadicu. Používajte rozpustné

lepidlo na kov (z.B Loctide 243).

Upozornenie: Na uťahovanie používaj-

te vnútorný šesťhranný kľúč SW 6.

Obrázok

 Zaskrutkujte spojovací závit cca 1,5 cm

hlboko do závitu teleskopickej rúčky a

zafixujte maticou.

Upozornenie: Dávajte pozor, aby mati-

ca neprečnievala do tenšieho závitu.

Obrázok

 Namontujte vysokotlakovú hadicu na

teleskopickú rúčku.

Pozor: Prevádzka čistiacich kefiek pria-

mo na rostrekovaciu rúrku a ručnú strie-

kaciu pištoľ vysokotlakového čističa

vedie k poškodeniu pohonu a čistiacich

kefiek a je nepovolená!

Pokyny k práci s rozstrekovacou rúr-

kou: Ak sa môže pracovať na základe pod-

mienok čistenia so štandardnou alebo flexi-

bilnou rozstrekovacou rúrkou (zvláštne prí-

slušenstvo), musí sa integrovať namiesto

ručnej striekacej pištole guľový kohút

(zvláštne príslušenstvo) medzi vysokotla-

kovú hadicu vysokotlakového čističa a roz-

strekovaciu rúrku, pozri kapitola "Zvláštne

príslušenstvo".

Obrázok

 Naskrutkujte čistiace kefky na prípojku

rozdeľovača, ešte ich neuťahujte. Re-

špektujte smer otáčania kefiek!

 Kefy pri montáži položte na rovný pod-

klad a pevne ich utiahnite.

 Naskrutkujte a utiahnite rozdeľovač s

namontovanými kefkami na prípojku te-

leskopickej rúčky.

Obrázok

 Naskrutkujte čistiace kefky na prípojku

teleskopickej rúrky a riadne ju utiahnite.

Obrázok

 Namontujte vysokotlakovú hadicu vy-

sokotlakového čističa na teleskopickú

rúčku.

Upozornenie: Predtým musíte odskrut-

kovať ručnú striekaciu pištoľ z vysokot-

lakovej hadice.

 Ak sa integruje guľový kohút (zvláštne

príslušenstvo) medzi vysokotlakovú ha-

dicu vysokotlakového čističa a rozstre-

kovaciu rúrku, dá sa pracovať so štan-

dardnou rozstrekovacou rúrkou vyso-

kotlakového čističa alebo zvláštnym

príslušenstvom flexibilnej rozstrekova-

cej rúrky.

Popis prístroja

Príprava

Vykonajte zabezpečenie čistenej

oblasti

Namontujte vysokotlakovú hadicu

na teleskopickú rúčku

Spojte čistiace kefky s

rozdeľovačom a teleskopickou

rúčkou (iba iSolar 800)

Spojte čistiace kefky s

teleskopickou rúčkou (iba iSolar

400)

Namontujte vysokotlakový čistič na

teleskopickú rúčku.

76 SK

- 3

– Nastriekajte prvý rad modulov pomo-

cou hadice na vodu, tým sa uvoľní usa-

dená nečistota a zabráni oderu kefiek

na suchých povrchoch.

– Čistenie z hrebeňa strechy: Čistite mo-

duly smerom zhora (zasunutá telesko-

pická rúčka) dole (vytiahnutá telesko-

pická rúčka).

– Čistenie zo zdvíhacej pracovnej ploši-

ny/lešenia: Čistite moduly smerom zho-

ra (vytiahnutá teleskopická rúčka) dole

(zasunutá teleskopická rúčka).

– Vyčistite väčšie plochy v sektoroch.

– Podržte uzatvárací kohútik pri vyťaho-

vaní alebo zasúvaní teleskopickej rúčky

dole, zabezpečí to lepšie vedenie hadi-

ce.

– Možné iba pri ohrievaných vysokotlako-

vých čističoch (prístroje HDS):

V prípade potreby odporúčame použí-

vanie čistiaceho prostriedku RM 99.

Nastavte teplotu na max. 40 °C.

– Pri vysokotlakových čističoch s nasta-

vením množstva vody:

Pracujte s maximálnym množstvom vo-

dy.

– Čistenie musia vykonávať minimálne 2

osoby, pomoc pri rozťahovaní voľnej

dĺžky hadice alebo pri obsluhe vysokot-

lakového čističa.

– Bezpečné pracovisko pri čistení; zdví-

hacie pracovné plošiny.

Upozornenie: Pred začiatkom obsuhy si

prečítajte a dodržiavajte bezpečnostné po-

kyny!

 NEBEZPEČENSTVO

Pri čistení dávajte pozor na bezpečný po-

stoj.

Krútivý moment prostredníctvom otočnej

kefky, pri práci pevne držte teleskopickú

rúčku, hlavne pri veľmi vytiahnutej alebo

úplne vytiahnutej teleskopickej rúčke.

UPOZORNENIE

Maximálna teplota čistenia nesmie prekro-

čiť 40 °C! Pri vyššej teplote hrozí riziko po-

škodenia pohonu kefiek.

Ak sa zablokujú kefky, použite pomôcku

proti poruchám.

Pohybujte teleskopickou rúčkou iba v po-

zdĺžnom smere, nie nabok.

 Spustite vysokotlakový čistič do pre-

vádzky podľa návodu na obsluhu.

Obrázok

 V prípade potreby roztiahnite telesko-

pickú rúčku: Otvorte blokovaciu páčku

a vytiahnite rúrku na požadovanú dĺžku.

Upozornenie: Začnite vždy najskôr s

vyťahovaním prednej (tenšej) rúrky.

 Uzavretie blokovacej páčky.

Obrázok

 Otvorte uzatvárací kohútik a začnite s

čistením.

 Uzavrite uzatvárací kohút.

 Vypnite vysokotlakový čistič.

 Otvorte ešte raz uzatvárací kohútik, aby

ste vypustili existujúci tlak zo systému.

 Poskladajte úplne teleskopickú rúčku.

 Odskrutkujte rozdeľovač s čistiacimi

kefkami z teleskopickej rúčky.

 Odskrutkujte obe vysokotlakové hadice

z teleskopickej rúčky.

Obrázok

 Navite vysokotlakovú hadicu telesko-

pickej rúčky a upevnite ju na rúčku

(káblovou spojkou alebo lepiacou pás-

kou).

 Uložte čistiace kefky tak, aby sa ne-

mohli poškodiť alebo deformovať šteti-

ny.

 Uskladnite solárnu čistiacu súpravu na

suchom mieste chránenom pred mra-

zom.

Upozornenie

Ak sa integruje guľový kohút (zvláštne prí-

slušenstvo) medzi vysokotlakovú hadicu

vysokotlakového čističa a rozstrekovaciu

rúrku, dá sa pracovať so štandardnou roz-

strekovacou rúrkou vysokotlakového čisti-

ča alebo zvláštnym príslušenstvom flexibil-

nej rozstrekovacej rúrky.

 Pri určitých prístrojoch: Uzatvárací ko-

hútik nie je úplne otvorený.

 Pri otvorenom uzatváracom kohútiku:

Netesnosť v systéme, kontaktujte ser-

vis.

UPOZORNENIE

Pri zablokovaní kefiek uzavrite uzatvárací

kohútik a vypnite vysokotlaková čisti

č.

 servis.

 Nasávanie čistiaceho prostriedku je

možné iba pri ohrievaných vysokotlako-

vých čističoch (prístroje HDS).

 Upevnenie nedrží.

 Nastavte upevnenie, utiahnite skrutku

na boku páčky na zablokovanie.

Upozornenie: Podľa potreby sa dá doda-

točne objednať nová páčka na zablokova-

nie.

Týmto vyhlasujeme, že pre následne popí-

saný nekompletný stroj boli vyhotovené

technické podklady podľa Smernice EÚ

2006/42/EÚ (+2009/127/EÚ) príloha VII

časť B, a že stroj zodpovedá nasledujúcim

bodom smernice:

Príloha I bod 1.1, 1.2, 1.3, 1.4, 1.5, 1.6 a

1.7.

Pri zmene nekompletného stroja, ktorá ne-

bola nami odsúhlasená, stráca toto prehlá-

senie svoju platnosť฀.

Úrady si môžu vyžiadať dôležité podklady o

nekompletnom stroji u osoby zodpovednej

Obsluha

Tipy na čistenie

Čistenie

Čistenie ukončite

Preprava a uskladnenie

Špeciálne príslušenstvo

Pol. Názov Objednáva-

cie číslo

1 Guľový kohút 6.683-213.0

2 Flexibilná rozstrekova-

cia rúrka, 1m *

6.394-654.0

3 Zalomený kĺb, s fixáci-

ou *

4.481-039.0

* dá sa používať iba s 1 kefkou

Pomoc pri odstraňovaní

porúch

Vysokotlakový čistič ea zapne/

vypne

Čistiaca kefka sa neotáča

Čistiaci prostriedok sa nenasáva

Upevnenie teleskopickej rúčky

nedrží

Uzatváracia páka Objednávacie

číslo

ø 36 mm 6.373-995.0

ø 34 mm 6.373-996.0

ø 28 mm 6.373-997.0

Vyhlásenie o začlenení

Výrobok: Príslušenstvo

iSolar 400

iSolar 800

Typ: 6.368-092.0, 6.368-093.0

6.368-094.0, 6.368-095.0

Uplatňované harmonizované normy:

Podpora:

EN 60335–2–79

77SK

- 4

za dokumentáciu. Odovzdanie dokumen-

tov sa vykonáva prostredníctvom emailu.

Pred spustením stroja do prevádzky alebo

montážou nekompletného stroja sa musíte

ubezpečiť, že stroj, v ktorom sa bude pre-

vádzkovať, alebo do ktorého sa bude mon-

tovať nekompletný stroj, zodpovedá Smer-

nici EÚ o strojných zariadeniach 2006/42/

EÚ (+2009/127/EÚ). Príslušné informácie

nájdete vo vyhlásení o zhode stroja s nor-

mami EÚ.

Podpísaní jednajú z poverenia a s plnou

mocou predstavenstva.

Osoba zodpovedná za dokumentáciu:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

78 SK

- 1

Prije prve uporabe Vašeg ure-

đaja pročitajte ove originalne

radne upute, postupajte prema njima i sa-

čuvajte ih za kasniju uporabu ili za sljede-

ćeg vlasnika.

U ovim je uputama za rad opisana primjena

kompleta za čišćenje solarnih postrojenja

iSolar 400 i iSolar 800.

Kod uređaja iSolar 800 za čišćenje modula

postoje dve četke koje se kreću u suprot-

nim smjerovima, dok uređaj iSolar 400 ima

jednu.

Komplet za čišćenje solarnih postroje-

nja može se kombinirati od sljedećeg

pribora:

Teleskopski kopljasti nastavci različitih du-

žina za iSolar 400 i iSolar 800:

– 4.107-052.0 - 14 m

4.107-053.0 - 10 m (GFK)

4.107-055.0 - 10 m (Karbon)

4.107-054.0 - 7 m (GFK)

– Visokotlačna crijeva različitih dužina,

koje odgovaraju teleskopskim koplja-

stim nastavcima:

6.392-976.0 - 14 m

6.392-977.0 - 10 m

6.392-978.0 - 7 m

– Četke za čišćenje za iSolar 800

6.368-094.0 - za količinu vode 700 -

1000 l/h

6.368-095.0 - za količinu vode 1000 -

1300 l/h

– Četke za čišćenje za iSolar 400

6.368-092.0 - za količinu vode 700 -

1000 l/h

6.368-093.0 - za količinu vode 1050 -

1300 l/h

Opis teleskopskih kopljastih nastavaka na-

lazi se u priloženim odvojenim uputama za

rad.

Kataloški br. 6.988-152.0

Prilikom čišćenja krova postoji opasnost od

pada, te Vam stoga preporučamo da te ra-

dove obavljate samo ako na krovu postoje

odgovarajuća mjesta pričvršćivanja i kada

nosite potrebnu zaštitnu opremu.

Sredstvo za omekšavanje demineralizira

vodu iz vodovoda. Svojim dobrim svojstvi-

ma čišćenja ne uzrokuje oštećenja odno-

sno stvaranje naslaga kamenca na površini

modula.

Komplet za čišćenje solarnih postrojenja

može se koristiti s profesionalnim KÄR-

CHER visokotlačnim čistačima s količinom

vode od 700 - 1000 l/h ili od 1000 - 1300 l/h.

– Komplet za čišćenje solarnih postroje-

nja služi za čišćenje glatkih površina

uobičajenih solarnih modula.

– Teleskopski kopljasti nastavak smije se

koristiti samo u kombinaciji s četkama

za čišćenje. Zabranjeno je priključiva-

nje drugog pribora.

– Nije dopušteno priključivanje četki za či-

šćenje izravno na cijev za prskanje na

visokotlačnom čistaču (opasnost od

oštećenja pogona četki!)

Materijali ambalaže se mogu recikli-

rati. Molimo Vas da ambalažu ne od-

lažete u kućne otpatke, već ih predajte kao

sekundarne sirovine.

Stari uređaji sadrže vrijedne materija-

le koji se mogu reciklirati te bi ih stoga

trebalo predati kao sekundarne siro-

vine. Stoga Vas molimo da stare uređaje

zbrinete preko odgovarajućih sabirnih su-

stava.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.com/REACH

U svakoj zemlji važe jamstveni uvjeti koje je

izdala naša nadležna organizacija za distri-

buciju. Eventualne smetnje na stroju za vri-

jeme trajanja jamstva uklanjamo besplatno

ukoliko je uzrok greška u materijalu ili proi-

zvodnji. U slučaju koji podliježe garanciji

obratite se, uz prilaganje potvrde o kupnji,

Vašem prodavaču ili najbližoj ovlaštenoj

servisnoj službi.

Upotrebljavajte isključivo originalne rezer-

vne dijelove KÄRCHER.

Informacije o priboru i rezervnim dijelovima

možete pronaći na www.kaercher.com.

 OPASNOST

Upozorava na neposredno prijeteću opa-

snost koja za posljedicu ima teške tjelesne

ozljede ili smrt.

몇 UPOZORENJE

Upozorava na moguću opasnu situaciju

koja može prouzročiti teške tjelesne ozlje-

de ili smrt.

OPREZ

Upućuje na eventualno opasnu situaciju

koja može prouzročiti lake tjelesne ozljede

ili materijalnu štetu.

– Prije uporabe provjerite je li stroj sa svo-

jim radnim komponentama u ispravnom

stanju i siguran za rad. Ako stanje nije

besprijekorno, ne smije se upotreblja-

vati.

– Imajte u vidu jamstvene uvjete proizvo-

đača modula!

– Ovaj uređaj nije namijenjen za upotrebu

od strane osoba s ograničenim tjele-

snim, osjetilnim ili psihičkim sposobno-

stima.

Uređajem ne smiju rukovati djeca ili ne-

osposobljene osobe.

Nadgledajte djecu kako bi ste bili sigur-

ni da se igraju s uređajem.

– Teleskopski kopljasti nastavak smije se

koristiti samo u kombinaciji s četkama

za čišćenje. Zabranjeno je priključiva-

nje drugog pribora.

– Priključivanje četki za čiš

ćenje izravno

na cijev za prskanje i ručnu prskalicu vi-

sokotlačnog čistača može oštetiti po-

gon četki za čišćenje te je stoga nedo-

pustivo!

– Pri radu strogo poštujte zakretni mo-

ment rotirajućih četki i teleskopskog ko-

pljastog nastavka, osobito kada je tele-

skopski kopljasti nastavak dosta ili sa-

svim izvučen.

– Pri obavljanju radova čišćenja pobrinite

se za sigurno uporište.

– Prije čišćenja provjerite ima li oštećenja

na modulima (napuklina, ogrebotina,

mjesta propuštanja itd.). Oštećeni se

moduli ne smiju čistiti.

– Pri završetku radova na čišćenju isklju-

čite visokotlačni čistač, priključite dovod

vode do uređaja, otvorite zapornu slavi-

nu pa tako rastlačite sustav, te potom

odvojite visokotlačno crijevo od tele-

skopskog kopljastog nastavka.

Sadržaj

Sadržaj . . . . . . . . . . . . . . . . . . HR 1

Komplet za čišćenje solarnih po-

strojenja. . . . . . . . . . . . . . . . . . HR 1

Opće napomene . . . . . . . . . . . HR 1

Sigurnosni napuci . . . . . . . . . . HR 1

Opis uređaja . . . . . . . . . . . . . . HR 2

Priprema . . . . . . . . . . . . . . . . . HR 2

Rukovanje . . . . . . . . . . . . . . . . HR 3

Transport i skladištenje . . . . . . HR 3

Poseban pribor . . . . . . . . . . . . HR 3

Pomoć u slučaju smetnji . . . . . HR 4

Izjava o ugradnji . . . . . . . . . . . HR 4

Komplet za čišćenje solarnih

postrojenja

Pribor (može se naručiti kao opcija)

Osobna zaštitna oprema

Omekšavanje vode

Namjensko korištenje

Predvidiva pogrešna uporaba

Opće napomene

Zaštita okoliša

Jamstvo

Pričuvni dijelovi

Simboli u uputama za rad

Sigurnosni napuci

Primjena

Sigurnosne upute vezane za

rukovanje

79HR

- 2

– Maksimalna temperatura vode 40 °C

(pridržavate naputaka proizvođača vi-

sokotlačnog čistača).

– Pridržavajte se svih sigurnosnih napu-

taka Vašeg visokotlačnog čistača.

– Radove na čišćenju obavljajte uz po-

moć najmanje 2 osobe.

Radove čišćenja nemojte izvoditi s lje-

stvi.

– Uređaj smiju koristiti samo osobe koje

su upućene u rukovanje njime i ovlašte-

ne su za njegovu primjenu.

– Na stranici www.kaercher.com mo-

žete pogledati video zapis iSolar s

važnim informacijama vezanim za

rad s kompletom za čišćenje solar-

nih postrojenja. Obavezno pogledaj-

te!

 OPASNOST

Opasnost po život!

– I pri prestanku svjetlosti vodovi i sklopo-

vi fotonaponskih postrojenja uvijek su

pod električnim naponom. Zbog opa-

snosti od strujnog udara, strogo je za-

branjeno dodirivati dijelove koji provode

struju.

Nemojte obavljati radove čišćenja u ne-

posrednoj blizini vodova pod visokim

naponom ili drugih električnih uređaja.

Osobitu pozornost obratite na rukova-

nje teleskopskim kopljastim nastavkom

u blizini vodova pod visokim naponom.

몇 UPOZORENJE

Opasnost od pada! Prilikom čišćenja na ve-

likim visinama.

– Nosite osobnu zaštitnu opremu i imajte

u vidu da dopuštene pričvrsne točke

moraju postojati i koristiti se.

Obratite pozornost na sljedeće norme

koje se tiču sigurnog rada sa zaštitnom

opremom: npr. EN 358, EN 361,

EN813, EN1497

Zbog sigurnosnog užeta i visokotlačnog

crijeva postoji opasnost od spoticanja,

tako da uvijek morate paziti da su oni

ispravno položeni.

Pobrinite se da postoje sigurna poma-

gala za penjanje (npr. skele ili podizne

radne platforme).

Pobrinite se da se prilikom izvođenja ra-

dova čišćenja s krova ne prekorači do-

pušteno optere

ćenje. U slučaju dvojbi,

kontaktirajte izvođača građevinskih ra-

dova.

Oprez kod valovitih ploča od azbest-ce-

menta, bitumena, kod svjetlosnih kupo-

la ili staklenih krovova kao i stare ili

oštećene opeke. Na njih stupajte samo

preko posebnih nosača.

Ručke, nogostupe, ograde, postolja i

ljestve održavajte čistim.

Nemojte obavljati radove čišćenja pri ja-

kom vjetru.

Opasnost od proklizavanja!

– Na krovove nemojte stupati pri vlažnim

vremenskim uvjetima.

Opasnost od ozljeda!

– Rotirajuću četku nikada ne dodirujte pr-

stima.

– Prije radova na čišćenju krova pobrinite

se da na tlu postoji dovoljno veliko pod-

ručje okruženo trakama i/ili tablama s

upozorenjem „Oprez! Radovi na krovu“.

Predmeti koji padaju mogu ozlijediti

osobe koje se tu nalaze. Tijekom čišće-

nja udaljite osobe iz područja opasno-

sti.

Pri radu nosite prikladne zaštitne ruka-

vice, naočale i odjeću.

OPREZ

Opasnost od loma!

– Moduli se mogu oštetiti stupanjem na

njih, te stoga to nemojte činiti.

Pri visokim vanjskim temperaturama

preporučujemo da vodu najprije ugrijete

(najviše do 40 °C) kako bi se izbjegle

velike temperaturne razlike i napreza-

nja u staklu. Module radije čistite kada

nisu izloženi sunčevom zračenju.

Opasnost od oštećenja!

– Zaprljane i suhe četke mogu oštetiti po-

vršinu. Uvijek pazite da na čekinjama

nema prljavštine ili pijeska.

Po površini nemojte udarati teleskop-

skim kopljastim nastavkom ili četkom za

čišćenje i nemojte grebati površinu.

Četkom ne prelazite preko suhog mo-

dula.

Ne obavljajte čišćenje pri temperatura-

ma ispod nule.

Slike pogledajte na stranici 2

Slika

1 Teleskopski kopljasti nastavak

2 Priključak za visokotlačno crijevo tele-

skopskog kopljastog nastavka

3 Zaporna slavina

4 Priključak za visokotlačno crijevo viso-

kotlačnog čistača

5 Visokotlačno crijevo teleskopskog ko-

pljastog nastavka

6 Razdjelnik

(samo iSolar 800)

7 Lijeva četka za čišćenje (smjer okreta-

nja ulijevo)

(samo iSolar 800)

8 Desna četka za čišćenje (smjer okreta-

nja udesno)

9 Blokirna poluga

10 Priključni navoj

 Prije radova na čišćenju krova pobrinite

se da na tlu postoji dovoljno veliko pod-

ručje okruženo trakama i/ili tablama s

upozorenjem „Oprez! Radovi na krovu“.

Slika

 Sasvim primaknite teleskopski kopljasti

nastavak.

Slika

 Odvijte priključni navoj s teleskopskog

kopljastog nastavka.

Slika

 Sasvim odmotajte visokotlačno crijevo i

postavite ga po dužini.

 Tanji kraj visokotlačnog crijeva uvedite

u vodilicu teleskopskog kopljastog na-

stavka sve dok ne iziđe s prednje strane

kopljastog nastavka.

Slika

 Priključni navoj navijte na visokotlačno

crijevo. Koristite razgradivo ljepilo za

metal (npr. Loctide 243).

Napomena: Za zatezanje koristite im-

bus ključ širine 6.

Slika

 Uvijte priključni navoj oko 1,5 cm dubo-

ko u navoj teleskopskog kopljastog na-

stavka i učvrstite maticom.

Napomena: Pazite da matica ne izviru-

je u uži navoj.

Slika

 Priključite visokotlačno crijevo na tele-

skopski kopljasti nastavak.

Pozor: Rad četki za čišćenje na ručnoj

prskalici visokotlačnog čistača može

oštetiti pogon četki za čišćenje te je sto-

ga nedopustivo!

Napomena za rad sa cijevi za prskanje:

Ako se zbog uvjeta čišćenja može raditi

standardnom odnosno savitljivom cijevi za

prskanje (posebni pribor), namjesto ručne

prskalice treba ugraditi kuglasti ventil (po-

sebni pribor) između visokotlačnog crijeva

visokotlačnog čistača i cijevi za prskanje,

pogledaj poglavlje „Poseban pribor“.

Opis uređaja

Priprema

Osiguranje područja koje se čisti

Montaža visokotlačnog crijeva na

teleskopski kopljasti nastavak

80 HR

- 3

Slika

 Zavijte četke za čišćenje na priključak

razdjelnika ali ih nemojte još pritezati.

Imajte u vidu smjer okretanja četki!

 Za montažu četke položite na ravnu

podlogu i pritegnite ih.

 Razdjelnik s montiranim četkama zavij-

te na priključak teleskopskog kopljastog

nastavka pa zategnite.

Slika

 Zavijte četku za čišćenje na priključak

teleskopskog kopljastog nastavka i pri-

tegnite.

Slika

 Priključite visokotlačno crijevo visoko-

tlačnog čistača na teleskopski kopljasti

nastavak.

Napomena: Prethodno odvijte ručnu

prskalicu s visokotlačnog crijeva.

 Ako se ugradi kuglasti ventil (posebni

pribor) između visokotlačnog crijeva vi-

sokotlačnog čistača i cijevi za prskanje,

može se raditi standardnom cijevi za pr-

skanje visokotlačnog čistača ili savitlji-

vom cijevi za prskanje iz posebnog pri-

bora.

– Prvi niz modula navlažite koristeći crije-

vo za vodu, kako biste smekšali natalo-

ženu prljavštinu i izbjegli struganje četki

po suhoj površini.

– Čišćenje sa sljemena: Module čistite

odozgo (uvučeni teleskopski kopljasti

nastavak) prema dolje (izvučeni tele-

skopski kopljasti nastavak).

– Čišćenje s podizne radne platforme od-

nosno skele: Module čistite odozgo

(izvučeni teleskopski kopljasti nasta-

vak) prema dolje (uvučeni teleskopski

kopljasti nastavak).

– Veće površine čistite tako što ćete ih

podijeliti u više manjih dijelova.

– Zapornu slavinu prilikom izvlačenja ili

sastavljanja teleskopskog kopljastog

nastavka držite prema dolje, kako biste

se pobrinuli za bolje navođenje crijeva.

– Moguće samo kod ugrijanih visokotlač-

nih čistača (HDS uređaja):

Prema potrebi, preporučujemo Vam ko-

rištenje sredstva za čišćenje RM 99.

Temperaturu namjestite na najviše

40 °C.

– Kod visokotlačnih čistača s podesivom

količinom vode:

Radite s maksimalnom količinom vode.

– Radove na čišćenju obavljajte uz po-

moć najmanje 2 osobe, koje će Vam

pomoći pri povlačenju slobodne dužine

crijeva ili za rukovanje visokotlačnim či-

stačem.

– Sigurno radno mjesto prilikom čišćenja;

podizne radne platforme.

Napomena: Prije rada s uređajem pročitaj-

te sigurnosne napomene i pridržavajte ih

se!

 OPASNOST

Pri obavljanju radova čišćenja pobrinite se

za sigurno uporište.

Pri radu strogo poštujte zakretni moment

rotirajućih četki i teleskopskog kopljastog

nastavka, osobito kada je teleskopski ko-

pljasti nastavak dosta ili sasvim izvučen.

OPREZ

Pazite na maksimalnu temperaturu čišće-

nja od 40 °C! Postoji opasnost od oštećenja

pogona četki uslijed previsoke temperatu-

re.

U slučaju da četke blokiraju, pogledajte pod

"Pomoć u slučaju smetnji".

Pri radu pomičite teleskopski kopljasti na-

stavak samo uzdužno, a ne u stranu.

 Pokrenite visokotlačni čistač u skladu s

uputama za rad.

Slika

 Prema potrebi izvucite teleskopski ko-

pljasti nastavak: Otvorite blokirnu polu-

gu i cijevi izvucite na potrebnu dužinu.

Napomena: Uvijek započnite s izvlače-

njem prednje (tanje) cijevi.

 Zatvorite blokirnu polugu.

Slika

 Otvorite zapornu slavinu i započnite či-

šćenje.

 Zatvorite zapornu slavinu.

 Isključite visokotlačni čistač.

 Još jednom otvorite zapornu slavinu

kako biste potom rastlačili sustav.

 Sasvim primaknite teleskopski kopljasti

nastavak.

 Razdjelnik s četkama za čišćenje odvij-

te s teleskopskog kopljastog nastavka.

 S teleskopskog kopljastog nastavka od-

vijte oba visokotlačna crijeva.

Slika

 Namotajte visokotlačno crijevo tele-

skopskog kopljastog nastavka i pričvr-

stite na kopljasti nastavak (pomoću ka-

belske vezice ili čičak trake).

 Četke za čišćenje skladištite tako da se

čekinje ne oštete niti deformiraju.

 Komplet za čišćenje solarnih postroje-

nja skladištite na suhom mjestu zaštiće-

nom od mraza.

Napomena

Ako se ugradi kuglasti ventil (posebni pri-

bor) između visokotlačnog crijeva visoko-

tlačnog čistača i cijevi za prskanje, može se

raditi standardnom cijevi za prskanje viso-

kotlačnog čistača ili savitljivom cijevi za pr-

skanje iz posebnog pribora.

Spojite četke za čišćenje s razdjelni-

kom i teleskopskim kopljastim

nastavkom (samo iSolar 800)

Spojite četku za čišćenje s

teleskopskim kopljastim nastavkom

(samo iSolar 400)

Priključivanje visokotlačnog čistača

na teleskopski kopljasti nastavak

Rukovanje

Savjeti koji se odnose na čišćenje

Čišćenje

Završetak čišćenja

Transport i skladištenje

Poseban pribor

Poz. Naziv Kataloški

br.

1 Kuglasti ventil 6.683-213.0

2 Savitljiva cijev za pr-

skanje, 1m *

6.394-654.0

3 Zglobni dio, s moguć-

nošću fiksiranja*

4.481-039.0

* može se koristiti samo s 1-strukom čet-

kom

81HR

- 4

 Kod određenih uređaja: Zaporna slavi-

na nije potpuno otvorena.

 Kada je zaporna slavina zatvorena:

Propusnost sustava. Kontaktirajte ser-

vis.

OPREZ

Ako četka blokira zatvorite zapornu slavinu

i isključite visokotlačni čistač.

 Kontaktirajte servis.

 Usisavanje sredstva za pranje moguće

samo kod ugrijanih visokotlačnih čista-

ča (HDS uređaja).

 Steznik ne drži.

 Namjestite staznik tako što ćete zate-

gnuti vijak koji se nalazi s bočne strane

na blokirnoj poluzi.

Napomena: Ako je to potrebno, možete

naručiti novu blokirnu polugu.

Ovime izjavljujemo da je u nastavku opisa-

ni nepotpuni stroj izrađen prema tehničkoj

dokumentaciji sukladno direktivi EZ 2006/

42/EZ (+2009/127/EZ), prilog VII dio B i od-

govara sljedećim točkama direktive:

Prilog I, točke 1.1, 1.2, 1.3, 1.4, 1.5, 1.6 i

1.7.

Ova izjava gubi valjanost u slučaju izmjene

nepotpunog stroja koje nisu ugovorene s

nama.

Nadležne vlasti mogu od opunomoćenika

za izradu dokumentacije zahtijevati rele-

vantnu dokumentaciju o nepotpunom stro-

ju. Dokumenti se dostavljaju putem e-po-

šte.

Prije puštanja u rad ili ugradnje nepotpunog

stroja uvjerite se da stroj, u koji se nepotpu-

ni stroj treba ugraditi i u kojemu treba raditi,

odgovara Direktivi EZ o strojevima 2006/

42/EZ (+2009/127/EZ). Potrebne informa-

cije potražite u EZ izjavi o sukladnosti.

Dolje potpisani djeluju u ime i po opunomo-

ćenju uprave.

Opunomoćeni za izradu dokumentacije:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Pomoć u slučaju smetnji

Visokotlačni čistač se uključuje/

isključuje

Četka za čišćenje se ne okreće

Sredstvo za pranje se ne usisava

Steznik teleskopskog kopljastog

nastavka ne drži

Blokirna poluga Kataloški br.

ø 36 mm 6.373-995.0

ø 34 mm 6.373-996.0

ø 28 mm 6.373-997.0

Izjava o ugradnji

Proizvod: Pribor

iSolar 400

iSolar 800

Tip: 6.368-092.0, 6.368-093.0

6.368-094.0, 6.368-095.0

Primijenjene usklađene norme:

Sukladno s:

EN 60335–2–79

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

82 HR

- 1

Pre prve upotrebe Vašeg

uređaja pročitajte ove originalno

uputstvo za rad, postupajte prema njemu i

sačuvajte ga za kasniju upotrebu ili za

sledećeg vlasnika.

U ovom uputstvu za rad opisana je primena

kompleta za čišćenje solarnih postrojenja

iSolar 400 i iSolar 800.

Kod uređaja iSolar 800 za čišćenje modula

postoje dve četke koje se kreću u

suprotnim smerovima, dok uređaj iSolar

400 ima jednu.

Komplet za čišćenje solarnih

postrojenja može se kombinovati od

sledećeg pribora:

Teleskopski kopljasti nastavci različitih

dužina za iSolar 400 i iSolar 800:

– 4.107-052.0 - 14 m

4.107-053.0 - 10 m (GFK)

4.107-055.0 - 10 m (Karbon)

4.107-054.0 - 7 m (GFK)

– Creva visokog pritiska različitih dužina,

koje odgovaraju teleskopskim

kopljastim nastavcima:

6.392-976.0 - 14 m

6.392-977.0 - 10 m

6.392-978.0 - 7 m

– Četke za čišćenje za iSolar 800

6.368-094.0 - za količinu vode 700 -

1000 l/h

6.368-095.0 - za količinu vode 1000 -

1300 l/h

– Četke za čišćenje za iSolar 400

6.368-092.0 - za količinu vode 700 -

1000 l/h

6.368-093.0 - za količinu vode 1050 -

1300 l/h

Opis teleskopskih kopljastih nastavaka

nalazi se u priloženom zasebnom uputstvu

za rad.

Kataloški br. 6.988-152.0

Prilikom čišćenja krova postoji opasnost od

pada, pa Vam zato preporučujemo da te

radove obavljate samo ako na krovu

postoje dopuštena pričvrsna mesta i to

noseći uvek odgovarajuću zaštitnu

opremu.

Sredstvo za omekšavanje demineralizuje

vodu iz sistema javnog vodovoda. Svojim

dobrim svojstvima čišćenja ne uzrokuje

oštećenja odnosno stvaranje naslaga

kamenca na površini modula.

Komplet za čišćenje solarnih postrojenja

može se koristiti sa profesionalnim

KÄRCHER visokopritisnim uređajima za

čišćenje sa količinom vode od 700 - 1000 l/

h ili od 1000 - 1300 l/h.

– Komplet za čišćenje solarnih

postrojenja služi za čišćenje glatkih

površina uobičajenih solarnih modula.

– Teleskopski kopljasti nastavak sme da

se koristi samo u kombinaciji sa

četkama za čišćenje. Zabranjeno je

priključivanje drugog pribora.

– Nije dozvoljeno priključivanje četki za

čišćenje direktno na cev za prskanje

visokopritisnog uređaja za čišćenje

(opasnost od oštećenja pogona četki!)

Ambalaža se može ponovo preraditi.

Molimo Vas da ambalažu ne bacate u

kućne otpatke nego da je dostavite na

odgovarajuća mesta za ponovnu preradu.

Stari uređaji sadrže vredne materijale

sa sposobnošću recikliranja i treba ih

dostaviti za ponovnu preradu. Stoga

stare uređaje odstranjujte preko primerenih

sabirnih sistema.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.com/REACH

U svakoj zemlji važe garantni uslovi koje je

izdala naša nadležna distributivna

organizacija. Eventualne smetnje na

uređaju za vreme trajanja garancije

uklanjamo besplatno, ukoliko je uzrok

greška u materijalu ili proizvodnji. U slučaju

koji podleže garanciji obratite se sa

potvrdom o kupovini Vašem prodavcu ili

najbližoj ovlašćenoj servisnoj službi.

Koristite isključivo originalne KÄRCHER

rezervne delove.

Informacije o priboru i rezervnim delovima

možete pronaći na www.kaercher.com.

 OPASNOST

Ukazuje na neposredno preteću opasnost

koja dovodi do teških telesnih povreda ili

smrti.

몇 UPOZORENJE

Ukazuje na eventualno opasnu situaciju

koja može dovesti do teških telesnih

povreda ili smrti.

OPREZ

Ukazuje na eventualno opasnu situaciju

koja može dovesti do lakših telesnih

povreda ili izazvati materijalnu štetu.

– Pre uporabe proverite da li je uređaj sa

svojim radnim komponentama u

ispravnom stanju i siguran za rad. Ako

stanje nije besprekorno, ne sme se

upotrebljavati.

– Imajte u vidu garantne uslove

proizvođača modula!

– Ovaj uređaj nije predviđen da njime

rukuju osobe sa smanjenim fizičkim,

senzornim ili mentalnim mogućnostima

opažanja.

Uređajem ne smeju da rukuju deca,

maloletne ili neosposobljene osobe.

Deca se moraju nadgledati kako bi se

sprečilo da se igraju s uređajem.

– Teleskopski kopljasti nastavak sme da

se koristi samo u kombinaciji sa

četkama za čišćenje. Zabranjeno je

priključivanje drugog pribora.

– Ukoliko se četke za čišćenje priključe

direktno na cev za prskanje i ručnu

prskalicu visokopritisnog uređaja za

išćenje, pogon četki može da se ošteti

pa to iz tog razloga nije dozvoljeno!

– Pri radu strogo poštujte obrtni moment

rotirajućih četki i teleskopskog

kopljastog nastavka, naročito kada je

teleskopski kopljasti nastavak dosta ili

sasvim izvučen.

– Pri obavljanju radova čišćenja pobrinite

se za sigurno uporište.

– Pre čišćenja proverite da li na modulima

ima oštećenja (pukotina, ogrebotina,

mesta propuštanja itd.). Oštećeni

moduli se ne smeju čistiti.

– Pri završetku radova na čišćenju

isključite visokopritisni uređaj za

čišćenje, priključite dovod vode do

uređaja, otvorite slavinu za zatvaranje

pa tako ispustite pritisak iz sistema, pa

potom odvojite crevo visokog pritiska

od teleskopskog kopljastog nastavka.

– Maksimalna temperatura vode 40 °C

(pridržavate uputstava proizvođača

visokopritisnog uređaja za čišćenje).

– Pridržavajte se svih sigurnosnih

napomena Vašeg visokopritisnog

uređaja za čišćenje.

– Radove na čišćenju obavljajte uz

pomoć najmanje 2 osobe.

Sadržaj

Sadržaj . . . . . . . . . . . . . . . . . . SR 1

Komplet za čišćenje solarnih

postrojenja. . . . . . . . . . . . . . . . SR 1

Opšte napomene. . . . . . . . . . . SR 1

Sigurnosne napomene . . . . . . SR 1

Opis uređaja . . . . . . . . . . . . . . SR 2

Priprema . . . . . . . . . . . . . . . . . SR 2

Rukovanje . . . . . . . . . . . . . . . . SR 3

Transport i skladištenje . . . . . . SR 3

Poseban pribor . . . . . . . . . . . . SR 3

Pomoć u slučaju smetnji . . . . . SR 3

Izjava o ugradnji . . . . . . . . . . . SR 4

Komplet za čišćenje solarnih

postrojenja

Pribor (može se naručiti kao opcija)

Lična zaštitna oprema

Omekšavanje vode

Namensko korišćenje

Predvidiva pogrešna upotreba

Opšte napomene

Zaštita životne sredine

Garancija

Rezervni delovi

Simboli u uputstvu za rad

Sigurnosne napomene

Primena

Sigurnosne napomene vezane za

rukovanje

83SR

- 2

Radove čišćenja nemojte izvoditi s

merdevina.

– Uređaj smeju da koriste samo osobe

koje su upućene u rukovanje njime i

ovlašćene su za njegovu upotrebu.

– Na stranici www.kaercher.com

možete da pogledate video zapis

iSolar sa važnim informacijama

vezanim za rad sa kompletom za

čišćenje solarnih postrojenja.

Obavezno pogledajte!

 OPASNOST

Opasnost po život!

– I pri prestanku svetlosti vodovi i

sklopovi fotonaponskih postrojenja

uvek su pod električnim naponom.

Zbog opasnosti od strujnog udara,

strogo je zabranjeno dodirivati delove

koji provode struju.

Nemojte da obavljate radove čišćenja u

neposrednoj blizini vodova pod visokim

naponom ili drugih električnih uređaja.

Posebnu pažnju obratite na rukovanje

teleskopskim kopljastim nastavkom u

blizini vodova pod visokim naponom.

몇 UPOZORENJE

Opasnost od pada! Prilikom čišćenja na

velikim visinama.

– Nosite ličnu zaštitnu opremu i imajte u

vidu da dopuštena pričvrsna mesta

moraju da postoje i da se koriste.

Obratite pažnju na sledeće norme koje

se tiču sigurnog rada sa zaštitnom

opremom: npr. EN 358, EN 361,

EN813, EN1497

Zbog sigurnosnog užeta i creva visokog

pritiska postoji opasnost od saplitanja,

tako da uvek morate da pazite da su oni

ispravno položeni.

Pobrinite se da postoje bezbedni

pomoćni elementi za penjanje (npr.

skele ili podizne radne platforme).

Pobrinite se da se prilikom izvođenja

radova čišćenja s krova ne prekorači

dozvoljeno opterećenje. U slučaju

nedoumica, kontaktirajte izvođača

građevinskih radova.

Oprez kod talasastih ploča od azbest-

cementa, bitumena, kod svetlosnih

kupola ili staklenih krovova kao i starih

ili oštećenih cigala. Na njih stupajte

samo preko posebnih nosača.

Ručke, nogostupe, ograde, postolja i

merdevine održavajte čistim.

Nemojte da obavljate radove čiš

ćenja

pri jakom vetru.

Opasnost od klizanja!

– Na krovove nemojte da stupate pri

vlažnim vremenskim uslovima.

Opasnost od povreda!

– Rotirajuću četku nikada ne dodirujte

prstima.

– Pre radova na čišćenju krova pobrinite

se da na tlu postoji dovoljno veliko

područje okruženo trakama i/ili tablama

sa upozorenjem „Oprez! Radovi na

krovu“.

Predmeti koji padaju mogu da povrede

osobe koje se tu nalaze. Tokom

čišćenja udaljite osobe iz područja

opasnosti.

Prilikom rada nosite prikladne zaštitne

rukavice, naočare i odeću.

OPREZ

Opasnost od loma!

– Moduli mogu da se oštete stupanjem na

njih, pa to nemojte da činite.

Pri visokim spoljašnjim temperaturama

preporučujemo da vodu najpre

zagrejete (najviše do 40 °C) kako biste

izbegli velike temperaturne razlike i

naprezanja u staklu. Module radije

čistite kada nisu izloženi sunčevom

zračenju.

Opasnost od oštećenja!

– Zaprljane i suve četke mogu da oštete

površinu. Uvek pazite da na čekinjama

nema prljavštine ili peska.

Po površini nemojte da udarate

teleskopskim kopljastim nastavkom ili

četkom za čišćenje i nemojte da

grebete površinu.

Četkom ne prelazite preko suvog

modula.

Ne obavljajte čišćenje pri

temperaturama ispod nule.

Slike pogledajte na stranici 2

Slika

1 Teleskopski kopljasti nastavak

2 Priključak za creva visokog pritiska

teleskopskog kopljastog nastavka

3 Slavina za zatvaranje

4 Priključak za crevo visokog pritiska

visokopritisnog uređaja za čišćenje

5 Crevo visokog pritiska teleskopskog

kopljastog nastavka

6 Odvajač

(samo iSolar 800)

7 Leva četka za čišćenje (smer okretanja

ulevo)

(samo iSolar 800)

8 Desna četka za čišćenje (smer

okretanja udesno)

9 Blokirna poluga

10 Priključni navoj

 Pre radova na čišćenju krova pobrinite

se da na tlu postoji dovoljno veliko

područje okruženo trakama i/ili tablama

sa upozorenjem „Oprez! Radovi na

krovu“.

Slika

 Sasvim sastavite teleskopski kopljasti

nastavak.

Slika

 Odvijte priključni navoj s teleskopskog

kopljastog nastavka.

Slika

 Sasvim odmotajte crevo visokog

pritiska i postavite ga po dužini.

 Tanji kraj creva visokog pritiska uvucite

u vodilicu teleskopskog kopljastog

nastavka sve dok ne izađe s prednje

strane kopljastog nastavka.

Slika

 Priključni navoj navijte na crevo visokog

pritiska. Koristite razgradivi lepak za

metal (npr. Loctide 243).

Napomena: Za zatezanje koristite

imbus ključ širine 6.

Slika

 Uvijte priključni navoj oko 1,5 cm

duboko u navoj teleskopskog

kopljastog nastavka i učvrstite

navrtkom.

Napomena: Pazite da navrtka ne

izviruje u uži navoj.

Slika

 Priključite crevo visokog pritiska na

teleskopski kopljasti nastavak.

Pažnja: Ukoliko četke za čišćenje rade

priključene direktno na ručnu prskalicu

visokopritisnog uređaja za čišćenje,

pogon četki može da se ošteti pa to iz

tog razloga nije dozvoljeno!

Napomene o radu sa cevi za prskanje:

Ukoliko uslovi dozvoljavaju čišćenje

standardnom odnosno fleksibolnom cevi

(poseban pribor), umesto ručne prskalice

mora da se postavi kuglasti ventil (poseban

pribor) između visokopritisnog creva

čistača i cevi za prskanje, vidi poglavlje

„Poseban pribor“.

Slika

 Zavijte četke za čišćenje na priključak

odvajača ali nemojte da ih pritežete.

Imajte u vidu smer okretanja četki!

 Četke u svrhu montaže postaviti na

ravnu podlogu i čvrsti ih pritegnuti.

 Zavijte odvajač sa montiranim četkama

na priključak teleskopskog kopljastog

nastavka pa zategnite.

Slika

 Zavijte četku za čišćenje na priključak

teleskopskog kopljastog nastavka i

pritegnite.

Opis uređaja

Priprema

Osiguranje oblasti koje se čisti

Montaža creva visokog pritiska na

teleskopski kopljasti nastavak

Četke za čišćenje spojite sa odva-

jačem sa teleskopskim kopljastim

nastavkom (samo iSolar 800)

Četku za čišćenje spojite sa

teleskopskim kopljastim nastavkom

(samo iSolar 400)

84 SR

- 3

Slika

 Priključite crevo visokog pritiska

visokopritisnog uređaja za čišćenje na

teleskopski kopljasti nastavak.

Napomena: Prethodno odvijte ručnu

prskalicu sa creva visokog pritiska.

 Ukoliko se ugradi kuglasti ventil

(poseban pribor) između

visokopritisnog creva visokopritisnog

uređaja za čišćenje i cevi za prskanje,

moguć je rad sa standardnom cevi za

prskanje visokopritisnog uređaja za

čišćenje ili cevi za prskanje iz posebnog

pribora.

– Prvi niz modula navlažite koristeći

crevo za vodu, kako biste smekšali

nataloženu prljavštinu i izbegli

struganje četki po suvoj površini.

– Čišćenje sa vrha krova: Module čistite

odozgo (uvučeni teleskopski kopljasti

nastavak) prema dole (izvučeni

teleskopski kopljasti nastavak).

– Čišćenje s podizne radne platforme

odnosno skele: Module čistite odozgo

(izvučeni teleskopski kopljasti

nastavak) prema dole (uvučeni

teleskopski kopljasti nastavak).

– Veće površine čistite tako što ćete ih

podeliti na više manjih delova.

– Slavinu za zatvaranje prilikom

izvlačenja ili sastavljanja teleskopskog

kopljastog nastavka držite prema dole,

kako biste se pobrinuli za bolje

navođenje creva.

– Moguće samo kod zagrejanih

visokopritisnih uređaja za čišćenje

(HDS uređaja):

Prema potrebi, preporučujemo Vam da

koristite sredstvo za čišćenje RM 99.

Temperaturu namestite na najviše

40 °C.

– Kod visokopritisnih uređaja za čišćenje

s podesivom količinom vode:

Radite s maksimalnom količinom vode.

– Radove na čišćenju obavljajte uz

pomoć najmanje 2 osobe, koje će Vam

pomoći pri povlačenju slobodne dužine

creva ili za rukovanje visokopritisnim

uređajem za čišćenje.

– Sigurno radno mesto prilikom čišćenja;

podizne radne platforme.

Napomena: Pre rada s uređajem pročitajte

sigurnosne napomene i pridržavajte ih se!

 OPASNOST

Pri obavljanju radova čišćenja pobrinite se

za sigurno uporište.

Pri radu strogo poštujte obrtni moment

rotirajućih četki i teleskopskog kopljastog

nastavka, naročito kada je teleskopski

kopljasti nastavak dosta ili sasvim izvučen.

OPREZ

Pazite na maksimalnu temperaturu

čišćenja od 40 °C! Postoji opasnost od

oštećenja pogona četki usled previsoke

temperature.

U slučaju da četke blokiraju, pogledajte pod

"Pomoć u slučaju smetnji".

Pri radu pomerajte teleskopski kopljasti

nastavak samo uzdužno, a ne u stranu.

 Pokrenite visokopritisni uređaj za

čišćenje u skladu sa uputstvom za rad.

Slika

 Prema potrebi izvucite teleskopski

kopljasti nastavak: Otvorite blokirnu

polugu i cevi izvucite na potrebnu

dužinu.

Napomena: Uvek započnite sa

izvlačenjem prednje (tanje) cevi.

 Zatvorite blokirnu polugu.

Slika

 Otvorite slavinu za zatvaranje i

započnite čišćenje.

 Zatvorite slavinu za zatvaranje.

 Isključite visokopritisni uređaj za

čišćenje.

 Još jednom otvorite slavinu za

zatvaranje kako biste ispustili pritisak iz

sistema.

 Sasvim sastavite teleskopski kopljasti

nastavak.

 Odvajač sa četkama za čišćenje odvijte

sa teleskopskog kopljastog nastavka.

 Sa teleskopskog kopljastog nastavka

odvijte oba creva visokog pritiska.

Slika

 Namotajte crevo visokog pritiska

teleskopskog kopljastog nastavka i

pričvrstite na kopljasti nastavak

(pomoću kablovske vezice ili čičak

trake).

 Četke za čišćenje skladištite tako da se

čekinje ne oštete niti deformišu.

 Komplet za čišćenje solarnih

postrojenja skladištite na suvom mestu

zaštićenom od mraza.

Napomena

Ukoliko se ugradi kuglasti ventil (poseban

pribor) između visokopritisnog creva

visokopritisnog uređaja za čišćenje i cevi

za prskanje, moguć je rad sa standardnom

cevi za prskanje visokopritisnog uređaja za

čišćenje ili cevi za prskanje iz posebnog

pribora.

 Kod određenih uređaja: Slavina za

zatvaranje nije potpuno otvorena.

 Kada je slavina za zatvaranje

zatvorena: Propusnost sistema.

Kontaktirajte servis.

OPREZ

Ako četka blokira zatvorite slavinu za

zatvaranje i isključite visokopritisni uređaj

za čišćenje.

 Kontaktirajte servis.

 Usisavanje sredstva za pranje moguće

samo kod zagrejanih visokopritisnih

uređaja za čišćenje (HDS uređaja).

 Steznik ne drži.

 Namestite steznik tako što ćete

zategnuti zavrtanj koji se nalazi sa

strane na blokirnoj poluzi.

Priključivanje visokopritisnog

uređaja za čišćenje na teleskopski

kopljasti nastavak.

Rukovanje

Saveti koji se odnose na čišćenje

Čišćenje

Završetak čišćenja

Transport i skladištenje

Poseban pribor

Poz. Naziv Kataloški

br.

1 Kuglasti ventil 6.683-213.0

2 Fleksibilna cev za

prskanje, 1m *

6.394-654.0

3 Zglobni deo, s

mogućnošću fiksiranja

4.481-039.0

* može se koristiti samo sa 1-strukom

četkom

Pomoć u slučaju smetnji

Visokopritisni uređaj za čišćenje se

uključuje/isključuje

Četka za čišćenje se ne okreće

Deterdžent se ne usisava

Steznik teleskopskog kopljastog

nastavka ne drži

85SR

- 4

Napomena: Prema potrebi možete naručiti

i novu blokirnu polugu.

Ovime izjavljujemo da je u nastavku

opisana nepotpuna mašina izrađena

prema tehničkoj dokumentaciji prema

direktivi EZ 2006/42/EZ (+2009/127/EZ),

prilog VII deo B i odgovara sledećim

tačkama direktive:

Prilog I, tačke 1.1, 1.2, 1.3, 1.4, 1.5, 1.6 i

1.7.

Ova izjava prestaje da važi ako se bez

naše saglasnosti na nepotpunoj mašini

izvedu bilo kakve promene.

Nadležne vlasti mogu od opunomoćenika

za izradu dokumentacije da zahtevaju

relevantnu dokumentaciju o nepotpunoj

mašini. Dokumentacija se dostavlja putem

e-pošte.

Pre puštanja u rad ili ugradnje nepotpune

mašine uverite se da ona mašina, u koju

nepotpunu mašinu treba ugraditi i u kojoj

treba da radi, odgovara Mašinskoj direktivi

EZ 2006/42/EZ (+2009/127/EZ). Potrebne

informacije potražite u EZ izjavi o

usklađenosti.

Potpisnici deluju po nalogu i uz punomoć

upravnog odbora.

Opunomoćeni za izradu dokumentacije:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Blokirna poluga Kataloški br.

ø 36 mm 6.373-995.0

ø 34 mm 6.373-996.0

ø 28 mm 6.373-997.0

Izjava o ugradnji

Proizvod: Pribor

iSolar 400

iSolar 800

Tip: 6.368-092.0, 6.368-093.0

6.368-094.0, 6.368-095.0

Primenjene usklađene norme:

U skladu sa:

EN 60335–2–79

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

86 SR

- 1

Преди първото използване на

Вашия уред прочетете това

оригинално инструкцуя упътване за ра-

бота, действайте според него и го запа-

зете за по-късно използване или за

следващия притежател.

В това упътване за работа е описано об-

служването на комплекта за соларно по-

чистване iSolar 400 и iSolar 800.

При iSolar 800 има две движещи се една

срещу друга четки за почистване на мо-

дулите, а при iSolar 400 една четка.

Комплектът за соларно почистване

може да се комбинира от следните

принадлежности:

Телескопични тръби в различни дължи-

ни за iSolar 400 и iSolar 800:

– 4.107-052.0 - 14 m

4.107-053.0 - 10 m (GFK)

4.107-055.0 - 10 m (Karbon)

4.107-054.0 - 7 m (GFK)

– Маркучи високо налягане с различни

дължини, подходящи за телескопич-

ната тръба:

6.392-976.0 - 14 m

6.392-977.0 - 10 m

6.392-978.0 - 7 m

– Четки за почистване за iSolar 800

6 368-094 0 — за количество вода

700 - 1000 l/h

6 368-095 0 — за количество вода

1000 - 1300 l/h

– Четки за почистване за iSolar 400

6 368-092 0 — за количество вода

700 - 1000 l/h

6 368-093 0 — за количество вода

1050 - 1300 l/h

Описанието на телескопичната тръба е

направено в отделно упътване за рабо-

та, което е приложено към телескопич-

ната тръба.

Номер за поръчки 6.988-152.0

При дейности по почистването от покри-

ва съществува опасност от падане, ра-

ботете само със съответното защитно

оборудване, и само ако има налични

позволени точки за закрепване на покри-

ва.

Водата от водопровода се деминерали-

зира от омекотителя за вода. Благода-

рение на добрите почистващи качества

тя не предизвиква увреждания или оста-

тъци от варовик върху повърхността на

модула.

Комплектът за соларно почистване

може да се използва с промишлени уре-

ди за почистване под високо налягане

KÄRCHER с количество на водата от

700 - 1000 л/ч или от 1000 - 1300 л/ч.

– Комплектът за соларно почистване

служи за почистване на стандартни

соларни модули с гладка повърх-

ност.

– Телескопичната тръба трябва да се

използва само за работа с почиства-

щите четки. Забранено е свързване-

то на други принадлежности.

– Не е позволено свързването на чет-

ките за почистване директно към

тръбата за разпръскване на уреда за

почистване под високо налягане

(опасност от увреждане на задвиж-

ването на четките!)

Опаковъчните материали могат да

се рециклират. Моля не хвърляйте

опаковките при домашните отпадъци, а

ги предайте на вторични суровини с цел

повторна употреба.

Старите уреди съдържат ценни

материали, подлежащи на ре-

циклиране, които могат да бъдат

употребени повторно. Поради това моля

отстранявайте старите уреди, използ-

вайки подходящи за целта системи за

събиране.

Указания за съставките (REACH)

Актуална информация за съставките ще

намерите на:

www.kaercher.com/REACH

Във всяка страна важат гаранционните

условия, публикувани от оторизираната

от нас дистрибуторска фирма. Евенту-

ални повреди на Вашия уред ще отстра-

ним в рамките на гаранционния срок

безплатно, ако се касае за дефект в ма-

териалите или при производство. В га-

ранционен случай се обърнете към дис-

трибутора или най-близкия оторизиран

сервиз, като представите касовата бе-

лежка.

Използвайте само оригинални резервни

части KÄRCHER.

Можете да намерите информация за ак-

сесоари и резервни части на

www.kaercher.com.

 ОПАСНОСТ

Предупреждава за непосредствено

грозяща опасност, която води до теж-

ки телесни повреди или до смърт.

몇 ПРЕДУПРЕЖДЕНИЕ

Предупреждава за възможна опасна си-

туация, която би могла да доведе до

тежки телесни повреди или смърт.

ПРЕДПАЗЛИВОСТ

Указание за възможна опасна ситуа-

ция, която би могла да доведе до леки

телесни повреди или материални ще-

ти.

– Уредът с приспособленията за ра-

бота преди използване да се прове-

ри за безупречно състояние и екс-

плоатационна сигурност. Ако уре-

дът не е в отлично състояние, из-

ползването му е

забранено.

– Спазвайте гаранционните условия

на производителя на модула!

– Този уред не е предназначен за об-

служване от лица с ограничени фи-

зически, сензорни или умствени

способности.

Уредът не трябва да се използва

от деца, младежи или неоторизира-

ни лица.

Децата трябва да бъдат под над-

зор, за да се

гарантира, че няма да

играят с уреда.

– Телескопичната тръба трябва да

се използва само за работа с по-

чистващите четки. Забранено е

свързването на други принадлеж-

ности.

– Свързването на четките за по-

чистване директно към тръбата

за разпръскване и пистолета за

ръчно пръскане на уреда за почист-

ване под високо

налягане води до ув-

Съдържание

Съдържание. . . . . . . . . . . . . . BG 1

Комплект за соларно почист-

ване. . . . . . . . . . . . . . . . . . . . . BG 1

Общи указания. . . . . . . . . . . . BG 1

Указания за безопасност. . . . BG 1

Описание на уреда . . . . . . . . BG 2

Подготовка . . . . . . . . . . . . . . . BG 2

Обслужване . . . . . . . . . . . . . . BG 3

Транспорт и съхранение . . . . BG 3

Елементи от специалната

окомплектовка . . . . . . . . . . . . BG 4

Помощ при проблеми . . . . . . BG 4

Декларация за вграждане . . . BG 4

Комплект за соларно

почистване

Принадлежности (може да се

закупи като опция)

Лично защитно оборудване

Омекотяване на водата

Употреба по предназначение

Предвидима грешна употреба

Общи указания

Опазване на околната среда

Гаранция

Резервни части

Символи на Упътването за

употреба

Указания за безопасност

Употреба

Указания за безопасност при

обслужване

87BG

- 2

реждане на задвижването на четки-

те за почистване и е недопустимо!

– Дръжте здраво въртящата се от

въртящия момент четка, телеско-

пичната тръба при работа, специ-

ално при повече или напълно изтег-

лена телескопична тръба.

– При дейности по почистването се

погрижете за сигурна стойка.

– Преди почистването проверете

модулите за увреждане (

пукнатини,

драскотини, липса на херметич-

ност и т.н.). Не е позволено по-

чистване на увредени модули.

– При приключване на режим почист-

ване изключете уреда за почиства-

не под високо налягане, свържете

подаването на вода към уреда,

освободете налягането на уреда

като отворите спирателния кран,

след това отделете маркуч високо

налягане от телескопичната тръ-

ба.

– Максимална температура на вода-

та 40 °C (спазвайте указанията на

Вашия уред за почистване под висо-

ко налягане).

– Съблюдавайте указанията за безо-

пасност на Вашия уред за почист-

ване с високо налягане.

– Извършвайте дейностите по по-

чистването с минимум 2 души.

Не се допускат дейности по по-

чистването от стълба.

– Използването на уреда е позволено

само от хора, които са обучени за

боравенето с него и са ангажирани

изрично с използването му.

– На www.kaercher.com се намира

видео за приложение iSolar с ва-

жна информация за работа с ком-

плекта за соларно почистване. Не-

пременно сменете!

 ОПАСНОСТ

Опасност за живота!

– При попадане на светлина кабели-

те и елементите на фотоволта-

ичните системи постоянно отвеж-

дат електрическо напрежение. До-

косването

на провеждащи ток час-

ти може да доведе до токов удар и

е забранено.

Не извършвайте дейности по по-

чистването в близост до кабели

под високо напрежение или други

електрически приспособления.

Обърнете специално внимание на

боравенето с телескопичните

тръби в близост до кабели под ви-

соко напрежение.

몇 ПРЕДУПРЕЖДЕНИЕ

Опасност от падане

! При дейности по

почистването на по-голяма височина.

– Използвайте лично защитно обо-

рудване, разрешените точки на

закрепване трябва да са налични и

да се използват.

Моля спазвайте следните стандар-

ти по отношение на сигурната ра-

бота със защитно оборудване: на-

пр. EN 358, EN 361, EN813, EN1497

Поради осигурителното въже и

маркуч високо налягане съществу-

ва

опасност от препъване, винаги

внимавайте за правилното поста-

вяне на маркуч високо налягане и

осигурителното въже.

Трябва да има налични осигуряващи

безопасността помощни средства

за качване (напр. скеле или подемна

работна платформа).

Уверете се, че при дейности по по-

чистването не се надвишава допус-

тимото натоварване на покрива

от самия

покрив. При съмнения се

свържете със строителния пред-

приемач.

Внимание при гофрирани платна

от азбест-цимент, битумен, осве-

тителни куполи или стъклени по-

криви, стари или повредени цигли.

Стъпвайте по тях само върху спе-

циални пътеки за ходене.

Поддържайте чисти дръжките,

стъпалата, парапетите, подиуми-

те, стълбите.

Не извършвайте дейности по по

чистването при силен вятър.

Опасност от подхлъзване!

– Не стъпвайте по покрива при влаж-

ни атмосферни условия.

Опасност от нараняване!

– Никога не докосвайте с ръка или

пръсти въртящата се четка.

– Преди дейности по почистването

върху покрива достатъчно голям

участък от пода трябва да бъде по-

дсигурен с помощта на ограничи

телни ленти и/или табелки "Внима-

ние дейности върху покрива".

Падащите предмети могат да на-

ранят хора. По време на дейности-

те по почистването дръжте хора-

та далече от зоната на почиства-

не.

При работа носете подходящи за-

щитни ръкавици, защитни очила и

защитно облекло.

ПРЕДПАЗЛИВОСТ

Опасност от счупване!

– Модулите могат

да бъдат повреде-

ни при навлизане, не навлизайте в

модулите.

При висока външна температура се

препоръчва, водата да се нагрее

предварително (макс. 40 °C), за да

се избегнат напреженията в стък-

лото поради високи температурни

разлики. По-добре е почистването

да бъде извършено тогава, когато

модулите не са изложени на облъч-

ване

от слънцето.

Опасност от повреда!

– Замърсените и сухи четки могат

да повредят повърхността на мо-

дулите. Поддържайте четината

винаги без мръсотия или пясък.

Не удряйте и не драскайте върху

повърхностите с телескопичната

тръба или четката за почистване.

Не плъзгайте четката по сухи мо-

дули.

Не извършвайте дейности по по-

чистването

при отрицателни

температури.

Виж изображенията на страница 2

Фигура

1 Телескопична тръба

2 Извод за маркуч високо налягане те-

лескопична тръба

3 Спирателен кран

4 Извод за маркуч високо налягане на

уред за почистване под високо наля-

гане

5 Маркуч високо налягане телескопич-

на тръба

6 Разпределител

(само iSolar 800)

7 Четка за почистване отляво (посока

на въртене обратна на часовникова-

та стрелка)

(само iSolar 800)

8 Четка за почистване отдясно (посока

на въртене по посока на часовнико-

вата стрелка)

9 Лост за блокиране

10 Свързваща резба

 Преди дейности по почистването

върху покрива достатъчно голям

участък от пода трябва да бъде по-

дсигурен с помощта на ограничител-

ни ленти и/или табелки "Внимание

дейности върху покрива".

Фигура

 Съберете напълно телескопичната

тръба.

Фигура

 Развийте свързващата резба от те-

лескопичната тръба.

Фигура

 Развийте маркуч високо налягане на-

пълно и го положете по цялата му

дължина.

 Вкарайте края на маркуч високо на-

лягане във водача на телескопична-

та тръба дотолкова, че да излезе от-

пред от тръбата..

Описание на уреда

Подготовка

Подсигурете зоната на

почистване

Монтирайте маркуч високо

налягане към телескопичната

тръба

88 BG

- 3

Фигура

 Завинтете свързващата резба на

маркуч високо налягане. Използвай-

те разтворимо лепило за метал (на-

пр. Loctide 243).

Указание: За затягане използвайте

ключ с вътрешен шестостен SW 6.

Фигура

 Завийте свързващата резба на дъл-

бочина ок. 1,5 cм в резбата на телес-

копичната тръба и контрирайте с гай-

ка.

Указание: Внимавайте, гайката да не

стърчи в по-тънката резба.

Фигура

 Свържете маркуч високо налягане

към телескопичната тръба.

Внимание: Работата на четките за

почистване към пистолета за ръчно

пръскане на уреда за почистване под

високо налягане води до увреждане

на задвижването на четките за по-

чистване и е недопустимо!

Указание за работа с тръба за раз-

пръскване: Ако поради условията на

почистване може да се работи със стан-

дартна или гъвкава тръба за разпръс-

кване (специална принадлежност) вмес-

то пистолета за ръчно пръскане между

маркуча за високо налягане на уреда за

почистване под високо налягане и тръ-

бата за разпръскване трябва да се мон-

тира сферичен кран (специална принад-

лежност), вижте глава “Специални при-

надлежности”.

Фигура

 Завинтете четките за почистване на

извода на разпределителя, още не

затягайте. Внимавайте за посоката

на въртене на четките!

 За монтажа поставете четките върху

равна основа и ги затегнете.

 Завинтете разпределителя с монти-

раните четки към извода на телеско-

пичната тръба и затегнете.

Фигура

 Завинтете четката за почистване към

извода на телескопичната тръба и

затегнете.

Фигура

 Свържете маркуча високо налягане

на уреда за почистване под високо

налягане към телескопичната тръба.

Указание: Преди това развийте пис-

толета за ръчно пръскане от маркуч

високо налягане.

 Ако сферичен кран (специална при-

надлежност) е монтиран между мар-

куча за високо налягане на уреда за

почистване под високо налягане и

тръбата за разпръскване, може да се

работи със стандартната тръба за

разпръскване на уреда за почиства-

не под високо налягане или със спе-

циалната принадлежност Тръба за

разпръскване.

– Напръскайте първия ред модули с

маркуча за вода, така се отделя за-

седналата мръсотия и се избягва

търкането на четките по сухата по-

върхност.

– Почистване от ръба на покрива: По-

чиствайте модулите от горе (телес-

копична тръба прибрана) надолу (те-

лескопична тръба изтеглена).

– Почистване от подемна работна

платформа/скеле: Почиствайте мо-

дулите от горе (телескопична тръба

изтеглена) надолу (телескопична

тръба прибрана).

– Почиствайте по-големите повърхно-

сти на сектори.

– Дръжте спирателния кран при изтег-

ляне или прибиране на телескопич-

ната тръба надолу, така се осигурява

по-добро водене на маркуча.

– Възможно само при подгрети уреди

за почистване под високо налягане

(уреди HDS):

При нужда Ви препоръчваме използ-

ване на почистващ препарат RM 99.

Настройте температурата на макс.

40 °C.

– При уреди за почистване под високо

налягане с настройващо се количе-

ство на водата:

Работете с максимално количество

вода.

– Дейностите по почистването да се

извършват от минимум 2 лица, по-

мощ при изтегляне на свободната

дължина на маркуча или за обслуж-

ване на уреда за почистване под ви-

соко налягане.

– Сигурно работно място при почист-

ване; подемни работни платформи.

Указание: Моля преди обслужване про-

четете и вземете под внимание указани-

ята за безопасност!

 ОПАСНОСТ

При дейности по почистването се по-

грижете за сигурна стойка.

Дръжте здраво въртящата се от вър-

тящия момент

четка, телескопична-

та тръба при работа, специално при

повече или напълно изтеглена телес-

копична тръба.

ПРЕДПАЗЛИВОСТ

Спазвайте максималната температу-

ра на почистване от 40 °C! Опасност

от увреждане на задвижването на чет-

ките при повишена температура.

В случай на повредени четки спазвай-

те помощта при повреди.

При работа движете телескопичната

тръба само в

надлъжна посока, не

странично.

 Пуснете в експлоатация уреда за ра-

бота с високо налягане в съответ-

ствие с упътването за работа.

Фигура

 При нужда изтеглете телескопичната

тръба: Отворете блокиращия лост и

изтеглете тръбите на необходимата

дължина.

Указание: Винаги започвайте първо

с изтегляне на предните (по-тънки)

тръби.

 Затворете блокиращия лост.

Фигура

 Отворете спирателния кран и започ-

нете с почистването.

 Затворете спирателния кран

 Изключете почистващата машина.

 Отворете още веднъж спирателния

кран, за да освободите наличното

налягане в системата.

 Съберете напълно телескопичната

тръба.

 Развийте разпределителя с четки за

почистване от телескопичната тръ-

ба.

 Развийте двата маркуча високо на-

лягане от телескопичната тръба.

Фигура

 Навийте маркуч високо налягане на

телескопичната тръба и го закрепете

към тръбата (с държач за кабели или

залепваща лента).

 Съхранявайте четките за почистване

така, че четината им да не се повре-

ди или деформира.

 Съхранявайте соларния комплект на

защитено от измръзване и сухо мяс-

то.

Свързване на четките за

почистване с разпределител и

телескопична тръба (само iSolar

800)

Свързване на четката за

почистване с телескопичната

тръба (само iSolar 400)

Свързване на уред за почистване

под високо налягане към

телескопичната тръба

Обслужване

Съвети за почистване

Почистване

Приключване на почистването

Транспорт и съхранение

89BG

- 4

Указание

Ако сферичен кран (специална принад-

лежност) е монтиран между маркуча за

високо налягане на уреда за почистване

под високо налягане и тръбата за раз-

пръскване, може да се работи със стан-

дартната тръба за разпръскване на уре-

да за почистване под високо налягане

или със специалната принадлежност

Тръба за разпръскване.

 При определени уреди: Спирателни-

ят кран не е напълно отворен.

 При затворен спирателния кран: Лип-

са на херметичност в системата, оба-

дете се на сервиза.

ПРЕДПАЗЛИВОСТ

При блокирала четка затворете спи-

рателния кран и изключете уреда за

почистване под високо налягане.

 Свържете се със сервиза.

 Засмукване на почистващ препарат

е възможно само при подгрети уреди

за почистване под високо налягане

(уреди HDS).

 Фиксирането не държи.

 Регулирайте фиксирането, за целта

затегнете допълнително болта от-

страни на блокиращия лост.

Указание: При необходимост можете да

поръчате нови блокиращи лостове.

С настоящото декларираме, че за цити-

раната по-долу не пълно комплектована

машина е съставена техническа доку-

ментация съгласно Директивата на ЕО

2006/42/EО (+2009/127/EО) Приложе-

ние VII Част B и че тя съответства на

следните точки на директивата:

Приложение I точка 1.1, 1.2, 1.3, 1.4, 1.5,

1.6 и 1.7.

При промени на не пълно комплектова-

ната машина, които не са съгласувани с

нас, настоящата декларация губи ва-

лидност.

Инстанциите могат да правят запитва-

ния за важна документация на не пълно

комплектованата машина при пълно-

мощника по документацията. Предава-

нето на документите се извършва по

електронна поща.

Преди пускане в действие или монтаж

на не пълно комплектованата машина

трябва да се уверите, че машината, в

която ще се експлоатира или вгражда не

пълно комплектованата машина, съот-

ветства на Директивата за машините на

ЕО 2006/42/EО (+2009/127/EО). Инфор-

мация по този въпрос можете да получи-

те от Декларацията за съответствие на

ЕО на машината.

Подписващите лица действат от името и

като пълномощници на управителния

орган.

Пълномощник по документацията:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Елементи от специалната

окомплектовка

Поз. Наименование № за по-

ръчка

1 Сферичен кран 6.683-213.0

2 Гъвкава тръба за раз-

пръскване, 1м *

6.394-654.0

3 Прегъващ се шарнир,

фиксиращ се*

4.481-039.0

* може да се използва само с 1-кратна

четка

Помощ при проблеми

Уредът за почистване под високо

налягане се включва/изключва

Четката за почистване не се

върти

Почистващото средство не се

засмуква

Фиксирането на телескопичната

тръба не държи

Лост за блокиране № за поръчка

ø 36 mm 6.373-995.0

ø 34 mm 6.373-996.0

ø 28 mm 6.373-997.0

Декларация за вграждане

Продукт: Принадлежности

iSolar 400

iSolar 800

Тип: 6 368-092 0, 6 368-093 0

6 368-094 0, 6 368-095 0

Намерили приложение хармонизира-

ни стандарти:

Основаващо се на:

EN 60335–2–79

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

90 BG

- 1

Enne sesadme esmakordset ka-

sutuselevõttu lugege läbi algu-

pärane kasutusjuhend, toimige sellele vas-

tavalt ja hoidke see hilisema kasutamise

või uue omaniku tarbeks alles.

Selles kasutusjuhendis kirjeldatakse päike-

seenergia jõul toimivate puhastuskomplek-

tide iSolar 400 ja iSolar 800 kasutamist.

iSolar 800 puhul on tegemist kahe vastupi-

dises suunas liikuva harjaga moodulite pu-

hastamiseks, iSolar 400 puhul ühe harjaga.

Päikesepaneelide puhastuskomplekt on

kombineeritav järgmistest tarvikutest:

Erineva pikkusega teleskoop-pesutorud

iSolar 400 ja iSolar 800 jaoks:

– 4.107-052.0 - 14 m

4.107-053.0 - 10 m (GFK)

4.107-055.0 - 10 m (Karbon)

4.107-054.0 - 7 m (GFK)

– Teleskoop-pesutoru juurde sobivad eri-

neva pikkusega kõrgsurvevoolikud:

6.392-976.0 - 14 m

6.392-977.0 - 10 m

6.392-978.0 - 7 m

– iSolar 800 puhastusharjad

6.368-094.0 - vee kogusele 700 - 1000

l/h

6.368-095.0 - vee kogusele 1000 - 1300

l/h

– iSolar 400 puhastusharjad

6.368-092.0 - vee kogusele 700 - 1000

l/h

6.368-093.0 - vee kogusele 1050 - 1300

l/h

Teleskoop-pesutoru kirjeldatakse eraldi ka-

sutusjuhendis, mis on teleskoop-pesutoru-

ga kaasas.

Tellimisnr. 6.988-152.0

Katuselt teostatavate puhastustööde korral

tuleb arvestada kukkumisohuga. Töötaga

ainult vastava kaitsevarustusega ning ai-

nult juhul, kui katusel on olemas ettenähtud

kinnituspunktid.

Veepehmendi demineraliseerib kraanivett.

Tänu headele puhastusomadustele ei ei vi-

gasta mooduli pinda ega jäta pinnale katla-

kivi jälgi.

Päikesepaneelide puhastuskomplekti saab

kasutada KÄRCHERi 700 - 1000 l/h või

1000 - 1300 l/h tööstuslike kõrgsurvepesu-

ritega veekogusega.

– Päikesepaneelide puhastuskomplekt

on ette nähtud ainult tavapäraste sileda

pinnaga päikesepaneelide puhastami-

seks.

– Teleskoop-pesutoru võib kasutada ai-

nult töötamiseks puhastusharjadega.

Muude tarvikute ühendamine on keela-

tud.

– Puhastusharjade ühendamine otse

kõrgsurvepuhasti joatoruga on keelatud

(harjade ajami kahjustamise oht!

Pakendmaterjalid on taaskasutata-

vad. Palun ärge visake pakendeid

majapidamisprahi hulka, vaid suunake

need taaskasutusse.

Vanad seadmed sisaldavad taaska-

sutatavaid materjal, mis tuleks suu-

nata taaskasutusse. Palun likvideeri-

ge vanad seadmed seetõttu vastavate ko-

gumissüsteemide kaudu.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate

aadressilt:

www.kaercher.com/REACH

Igas riigis kehtivad meie volitatud müü-

giesindaja antud garantiitingimused. Sead-

mel esinevad rikked kõrvaldame garan-

tiiajal tasuta, kui põhjuseks on materjali- või

valmistusviga. Garantiijuhtumi korral palu-

me pöörduda müüja või lähima volitatud

klienditeenistuse poole, esitades ostu tõen-

dava dokumendi.

Kasutage eranditult KÄRCHERi originaal-

varuosi.

Tarvikute ja varuosade kohta leiate teavet

aadressilt www.kaercher.com.

 OHT

Hoiatab vahetult ähvardava ohu eest, mis

võib põhjustada tõsiseid kehavigastusi või

lõppeda surmaga.

몇 HOIATUS

Hoiatab võimaliku ohtliku olukorra eest, mis

võib põhjustada tõsiseid kehavigastusi või

lõppeda surmaga.

ETTEVAATUS

Viide võimalikule ohtlikule olukorrale, mis

võib põhjustada kergemaid vigastusi või te-

kitada materiaalset kahju.

– Enne kasutamist tuleb kontrollida sead-

me ja selle tööks vajalikke seadiste sei-

sundit ja töökindlust. Juhul kui seisund

ei ole laitmatu, ei tohi seadet või tarvikut

kasutada.

– Järgige mooduli tootjate garantiitingi-

musi!

– See seade ei ole ette nähtud kasutami-

seks isikute poolt, kelle füüsilised, sen-

soorsed või vaimsed võimed on piira-

tud.

Lapsed ega instrueerimata isikud ei tohi

seadmega töötada.

Lapsi tuleb jälgida, kontrollimaks, et

nad seadmega ei mängi.

– Teleskoop-pesutoru võib kasutada ai-

nult töötamiseks puhastusharjadega.

Muude tarvikute ühendamine on keela-

tud.

– Puhastusharjade ühendamine otse

kõrgsurvepuhasti pihustuspüstoli joato-

ru otsa võib viia puhastusharjade ajami

kahjustamiseni ja on seetõttu keelatud!

– Pöörlev hari tekitab pöördemomendi -

hoidke teleskoop-pesutorust töötades

tugevasti kinni, eriti juhul, kui teleskoop-

pesutoru on pikalt või lõpuni välja tõm-

matud.

– Tagage puhastustöödel stabiilne

asend.

– Enne puhastamist kontrollige, et moo-

dulid ei ole vigastatud (mõrad, kriimus-

tused, lekked jne). Defektseid moodu-

leid ei tohi kasutada.

– Pärast puhastamise lõpetamist lülitage

kõrgsurvepesur välja, sulgege vee pea-

levool seadmesse, avage sulgemisk-

raan ja laske süsteemist rõhk välja,

seejärel lahutage kõrgsurvevoolik te-

leskoop-pesutorult.

– Vee maksimaalne temperatuur on

40 °C (järgige oma kõrgsurvepesuri ju-

hendeid).

– Järgige oma kõrgrõhu-puhastussead-

me ohutusviiteid.

– Puhastustöid peab tegema vähemalt 2

inimest.

Puhastustööde tegemine redelilt ei ole

lubatud.

– Masinat tohivad kasutada ainult isikud,

keda on seadme käsitsemise osas inst-

rueeritud ning kellele on kasutamine ot-

seselt ülesandeks tehtud.

– Aadressil www.kaercher.com on vi-

deo seadme iSolar kasutamise koh-

ta, mis sisaldab olulist infot tööks

päikesepaneelide puhastuskomplek-

tiga. Kindlasti vaadata!

Sisukord

Sisukord. . . . . . . . . . . . . . . . . . ET 1

Päikeseenergia jõul toimiv pu-

hastuskomplekt . . . . . . . . . . . . ET 1

Üldmärkusi. . . . . . . . . . . . . . . . ET 1

Ohutusalased märkused . . . . . ET 1

Seadme osad . . . . . . . . . . . . . ET 2

Ettevalmistus . . . . . . . . . . . . . . ET 2

Käsitsemine. . . . . . . . . . . . . . . ET 2

Transport ja hoiustamine. . . . . ET 3

Erivarustus. . . . . . . . . . . . . . . . ET 3

Abi rikete korral . . . . . . . . . . . . ET 3

Paigaldusdeklaratsioon . . . . . . ET 3

Päikeseenergia jõul toimiv

puhastuskomplekt

Tarvikud (saadaval

lisavarustusena)

Isiklik kaitsevarustus

Vee pehmendamine

Sihipärane kasutamine

Ettenähtav vale kasutus

Üldmärkusi

Keskkonnakaitse

Garantii

Varuosad

Kasutusjuhendis leiduvad sümbolid

Ohutusalased märkused

Kasutamine

Ohutusnõuded kasutamisel

91ET

- 2

 OHT

Oht elule!

– Päikesepaneelide juhtmed ja kompo-

nendid on pidevalt elektripinge all, kui

neile langeb valgus. Pinge all olevate

osade puudutamine võib põhjustada

elektrilöögi ning on seetõttu keelatud.

Ärge teostage puhastustöid kõrgepin-

geliinide või muude elektrirajatiste lähe-

duses.

Kõrgepingeliinide läheduses tuleb te-

leskoop-pesutoru käsitsedes olla eriti

tähelepanelik.

몇 HOIATUS

Allakukkumisoht! Puhastustööde korral

suurtes kõrgustes.

– Kasutage isiklikku kaitsevarustust, lu-

batud kinnituspunktid peavad olemas

olema ja neid tuleb kasutada.

Palun järgige ohutut tööd ja kaitseva-

rustust puudutavaid järgmisi standar-

deid: nt EN 358, EN 361, EN813,

EN1497

Kinnitustrossi ja kõrgsurvevooliku kasu-

tamisega kaasneb komistamisoht. Jäl-

gige alati, et kõrgsurvevoolik ja kinni-

tustross oleksid paigutatud korralikult.

Tuleb tagada ohutute abivahendite (nt

tellingud või tõstelavad) olemasolu

ülesronimiseks.

Veenduge, et katuselt puhastustöid

teostades ei ületataks katuse lubatud

koormust. Kahtluse korral võtke ühen-

dust arendajaga.

Ettevaatust eterniidi, bituumen-eternii-

di, valguskuplite või klaaskatuste, vana-

de või katkiste tellistega. Astuge neile

ainult spetsiaalsetel käiguteedel.

Hoidke käepidemed, astmelauad, piir-

ded, podestid, redelid puhtad.

Ärge tehke puhastustöid tugeva tuule-

ga.

Libisemisoht!

– Ärge astuge katusele niiske ilmaga.

Vigastusoht!

– Ärge kunagi puudutabe pöörlevat harja

käega.

– Enne puhastustöid katusel tuleb maa-

pinnal eraldada tõkestavate lintide ja/

või siltide "Ettevaatust, katusetööd" abil

piisavalt suur ala.

Allakukkuvad objektid võivad inimesi vi-

gastada. Puhastustööde ajal ei tohi pu-

hastusalas viibida kõrvalisi isikuid.

Kandke töötades sobivaid kaitsekin-

daid, kaitseprille ja kaitserõivastust.

ETTEVAATUS

Purunemisoht!

– Vältige moodulitele astumist, sest need

võivad puruneda.

Kõrgete välistemperatuuride korral on

soovitatav vett ette soojendada (max.

40 °C), et vältida klaasis suurtest tem-

peratuurierinevustest tingitud pingeid.

Puhastamist on parem teha siis, kui

moodulitele ei lange otsest päikesekiir-

gust.

Vigastusoht!

– Mustad ja kuivad harjad võivad mooduli

pinda vigastada. Hoidke harjased alati

puhtad ning jälgige, et neis ei oleks lii-

va.

Ärge lööge teleskoop-pesutoru või pu-

hastusharjaga pindadele ega kriipige

neid.

Ärge liigutage harju kuivadel mooduli-

tel.

Ärge teostage puhastustöid miinustem-

peratuuridel.

Joonised vt lk 2

Joonis

1 Teleskoop-pesutoru

2 Kõrgsurvevooliku ja teleskoop-pesuto-

ru liitmik

3 Sulgeventiil

4 Kõrgsurvevooliku ja kõrgsurvepesuri

liitmik

5 Kõrgsurvevoolik teleskoop-pesutoru

6 Jagaja

(ainult iSolar 800)

7 Vasak puhastushari (pöörlemissuund

vastupäeva)

(ainult iSolar 800)

8 Puhastushari paremal (pöörlemissuund

päripäeva)

9 Lukustushoob

10 Ühenduskeere

 Enne puhastustöid katusel tuleb maa-

pinnal eraldada tõkestavate lintide ja/

või siltide "Ettevaatust, katusetööd" abil

piisavalt suur ala.

Joonis

 Lükake teleskoop-pesutoru täiesti kok-

ku.

Joonis

 Keerake ühenduskeere teleskoop-pe-

sutorust välja.

Joonis

 Kerige kõrgsurvevoolik täies pikkuses

maha ja seadke kohale.

 Lükake kõrgsurvevooliku peenike ots

nii kaugele teleskoop-pesutoru juhikus-

se, kuni see tuleb eest pesutorusst väl-

ja.

Joonis

 Kruvige ühenduskeere kõrgsurvevooli-

kule. Kasutage lahustuvat metalliliimi

(nt Loctide 243).

Märkus: Kasutage pingutamiseks sise-

mist kuuskantvõtit SW 6.

Joonis

 Keerake ühenduskeere u. 1,5 cm süga-

vuselt teleskoop-pesutoru keermesse

ja kinnitage mutriga.

Märkus: Jälgige, et mutter ei ulatuks

õhemasse keermesse.

Joonis

 Ühendage kõrgsurvevoolik teleskoop-

pesutoruga.

Tähelepanu: Puhastusharjade kasuta-

mine kõrgsurvepuhasti pihustuspüstoli

küljes võib viia puhastusharjade ajami

kahjustamiseni ja on seetõttu keelatud!

Juhised joatoruga töötamiseks: Kui pu-

hastustingimuste tõttu tuleb töötada stan-

dardse või painduva joatoruga (erivarus-

tus), tuleb pihustuspüstoli asemel paigalda-

da kõrgsurvepuhasti kõrgsurvevooliku ja

joatoru vahele kuulkraan, vt peatükki „Eri-

varustus“.

Joonis

 Kruvige puhastusharjad jagaja liitmiku-

le, kuid ärge veel kinni keerake. Jälgige

harjade pöörlemissuunda!

 Asetage harjad montaažiks tasasele

aluspinnale ja pingutage harjad kinni.

 Kruvige jagaja koos paigaldatud harja-

dega teleskoop-pesutoru liitmikule ja

keerake kinni.

Joonis

 Kruvige puhastushari teleskoop-pesu-

toru liitmikule ja keerake tugevasti kinni.

Joonis

 Ühendage kõrgsurvepesuri kõrgsurve-

voolik teleskoop-pesutoruga.

Märkus: Eelnevalt kruvige pesupüstol

kõrgsurvevoolikult maha.

 Kui kõrgsurvepuhasti kõrgsurvevooliku

ja joatoru vahele paigaldatakse kuulk-

raan (erivarustus), saab kasutada kõrg-

survepuhasti standardset joatoru või

erivarustusega painduvat joatoru.

– Niisutage esimest moodulirida veevoo-

likuga, see vabastab kinnise mustuse

ning kuiva pinda ei ole vaja haarjadega

küürida.

– Puhastamine katuserennist: puhastage

mooduleid ülevalt (teleskoop-pesutoru

sisse lükatud) alla (teleskoop-pesutoru

välja tõmmatud).

– Puhastamine tõstelavalt/tellingutelt:

Puhastage mooduleid ülevalt (teles-

koop-pesutoru välja tõmmatud) ala (te-

leskoop-pesutoru sisse lükatud).

Seadme osad

Ettevalmistus

Kindlustage puhasutsala

Kõrgsurvevooliku paigaldamine

teleskoop-pesutorule

Puhastusharjade ühendamine

jagaja ning teleskoop-pesutoruga

(ainutl iSolar 800)

Puhastusharja ühendamine

teleskoop-pesutoruga (ainult iSolar

400)

Kõrgsurvepesuri ühendamine

teleskoop-pesutoruga

Käsitsemine

Näpunäiteid puhastamiseks

92 ET

- 3

– Suuremaid pindu puhastage sektorhaa-

val.

– Teleskoop-pesutoru välja tõmmates või

kokku lükates suunake sulgemiskraan

alla, nii tuleb voolik paremini järele.

– Võimalik ainult soojendusega kõrgsur-

vepesurite (HDS-seadmed) puhul:

Soovitame kasutada vajadusel puhas-

tusvahendit RM 99.

Valige temperatuuriks maks. 40 °C.

– Reguleeritava veekogusega kõrgsurve-

pesurite puhul:

töötage maksimaalse veekogusega.

– Viige puhastustööd läbi vähemalt 2 ini-

mesega, abi vooliku järelevedamisel

või kõrgsurvepesuri käsitsemisel.

– Ohutu töökoht puhastamisel; töölavad.

Märkus: Enne kasutamist palume lugeda

ohutusnõudeid ja neid järgida!

 OHT

Tagage puhastustöödel stabiilne asend.

Pöörlev hari tekitab pöördemomendi - hoid-

ke teleskoop-pesutorust töötades tugevasti

kinni, eriti juhul, kui teleskoop-pesutoru on

pikalt või lõpuni välja tõmmatud.

ETTEVAATUS

Pidage kinni maksimaalsest puhastustem-

peratuurist 40 °C! Kõrgema temperatuuri

korral võite kahjustada harjaajamit.

Blokeeruvate harjade korral, vt rikete kõr-

valdamise osa.

Töö käigus liigutage teleskoop-pesutoru ai-

nult pikisuunas, mitte küljele.

 Pange kõrgsurvepesur vastavalt kasu-

tusjuhendile tööle.

Joonis

 Vajadusel tõmmake teleskoop-pesuto-

ru välja: Avage lukustushoob ja tõmma-

ke toru vajalikus pikkuses välja.

Märkus: Alustage alati eesmise (pee-

nema) toru väljatõmbamisega.

 Sulgege lukustushoob.

Joonis

 Avage sulgemiskraan ja alustage pu-

hastamist.

 Keerake sulgemiskraan kinni.

 Lülitage kõrgsurvepesur välja.

 Avage sulgemiskraan uuesti, et lasta

välja süsteemi jäänud rõhk.

 Lükake teleskoop-pesutoru täiesti kok-

ku.

 Kruvige jagaja koos puhastusharjadega

teleskoop-pesutorult maha.

 Kruvige mõlemad kõrgsurvevoolikud

teleskoop-pesutorult maha.

Joonis

 Kerige teleskoop-pesutoru kõrgsurve-

voolik peale ja kinnitage pesutorule

(kaablisideme või takjapaelaga).

 Hoiustage puhastusharju nii, et oleks

välditud harjaste kahjustamine või de-

formeerumine.

 Ladustage päikesepaneelide puhastus-

komplekti kuivas ruumis, kus tempera-

tuur ei lange allapoole nulli.

Märkus

Kui kõrgsurvepuhasti kõrgsurvevooliku ja

joatoru vahele paigaldatakse kuulkraan

(erivarustus), saab kasutada kõrgsurvepu-

hasti standardset joatoru või erivarustuse-

ga painduvat joatoru.

 Mõnede seadmete puhul: sulgemisk-

raan ei ole täiesti lahti.

 Kui sulgemiskraa on suletud: leke süs-

teemis, pöörduge teenindusse.

ETTEVAATUS

Kui hari blokeerub, sulgege sulgemiskraan

ja lülitage kõrgsurvepesur välja.

 Pöörduge teenindusse.

 Puhastusvahendi sissevõtmine on või-

malik vaid soojendatava kõrgsurvepe-

suri (HDS-seadmed) puhul.

 Kinnitus ei pea.

 Reguleerige kinnitust. Selleks pinguta-

ge lukustushoova küljel olevat kruvi.

Märkus: Vajadusel on võimalik tellida juur-

de uusi lukustushoobi.

Käesolevaga kinnitame, et alljärgnevalt ni-

metatud mitteterviklikuna kasutatava sead-

me tehniline dokumentatsioon koostati vas-

tavalt EÜ direktiivile 2006/42/EÜ (+2009/

127/EÜ), lisa VII, osa B ning vastab direktii-

vi järgmistele punktidele:

lisa I, punktid 1.1, 1.2, 1.31.4, 1.5, 1.6 ja 1.7

Kui mittetervikliku seadme juures tehakse

muudatusi, mis ei ole meiega kooskõlasta-

tud, kaotab käesolev deklaratsioon kehtivu-

se.

Ametivõimud võivad nõuda mittetervikliku-

na kasutatavat seadet puudutavaid doku-

mente dokumentatsiooni eest vastutavalt

isikult. Dokumentide edastamine toimub e-

posti teel.

Enne mitteterviklikuna kasutatava seadme

kasutuselevõttu või paigaldamist tuleb ta-

gada, et masin, milles mitteterviklikuna ka-

sutatavat seadet käitatakse või millesse

Puhastamine

Puhastamise lõpetamine

Transport ja hoiustamine

Erivarustus

Pos. Nimetus Tellimisnr.

1 Kuulventiil 6.683-213.0

2 Painduv joatoru, 1 m* 6.394-654.0

3 Liigeend, painduv * 4.481-039.0

* kasutatav vaid 1-kordse harjaga

Abi rikete korral

Kõrgsurvepesur lülitub sisse/välja

Puhastushari ei pöörle

Puhastusainet ei võeta sisse

Teleskoop-pesutoru kinnitus ei pea

Lukustushoob Tellimisnr.

ø 36 mm 6.373-995.0

ø 34 mm 6.373-996.0

ø 28 mm 6.373-997.0

Paigaldusdeklaratsioon

Toode: Tarvikud

iSolar 400

iSolar 800

Tüüp: 6.368-092.0, 6.368-093.0

6.368-094.0, 6.368-095.0

Kohaldatud ühtlustatud standardid:

Tuginedes:

EN 60335–2–79

93ET

- 4

see paigaldatakse, vastab EÜ masinate di-

rektiivile 2006/42/EÜ (+2009/127/EÜ). Infot

selle kohta leiate masina EÜ vastavusdek-

laratsioonist.

Allakirjutanud tegutsevad juhatuse ülesan-

del ja volitusega.

Dokumentatsiooni eest vastutav isik:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

94 ET

- 1

Pirms ierīces pirmās lietošanas

izlasiet instrukcijas oriģinālvalo-

dā, rīkojieties saskaņā ar norādījumiem

tajā un uzglabājiet to vēlākai izmantošanai

vai turpmākiem lietotājiem.

Šajā lietošanas instrukcijā ir aprakstīta so-

lāro sistēmu tīrīšanas komplektu iSolar 400

un iSolar 800 lietošana.

Moduļu tīrīšanai iSolar 800 ir divas pretējas

darbības sukas, bet iSolar 400 - viena.

Solāro iekārtu tīrīšanas komplektu var

kombinēt no turpmāk minētajiem piede-

rumiem:

Dažāda garuma iSolar 400 un iSolar 800

teleskopiskās caurules:

– 4.107-052.0 - 14 m

4.107-053.0 - 10 m (GFK)

4.107-055.0 - 10 m (Karbon)

4.107-054.0 - 7 m (GFK)

– Dažāda garuma augstspiediena šļūte-

nes, der teleskopiskajai caurulei:

6.392-976.0 - 14 m

6.392-977.0 - 10 m

6.392-978.0 - 7 m

– iSolar 800 tīrīšanas sukas

6.368-094.0 - 700 - 1000 l/h ūdens ap-

jomam

6.368-095.0 - 1000 - 1300 l/h ūdens ap-

jomam

– iSolar 400 tīrīšanas sukas

6.368-092.0 - 700 - 1000 l/h ūdens ap-

jomam

6.368-093.0 - 1050 - 1300 l/h ūdens ap-

jomam

Teleskopiskās caurules apraksts ir atro-

dams atsevišķā lietošanas instrukcijā, kas

pievienota teleskopiskajai caurulei.

Pasūtījuma Nr. 6.988-152.0

Veicot tīrīšanas darbus no jumta, pastāv

nogāšanās risks, jāstrādā tikai atbilstošā

aizsargaprīkojumā, un tikai tad, ja uz jumta

ir atļautās stiprinājuma vietas.

Ūdensvada ūdeni demineralizē ūdens mīk-

stināšanas iekārta. Savu labo tīrīšanas īpa-

šību dēļ uz moduļa virsmas nerodas bojāju-

mi resp. kaļķa nosēdumi.

Solāro iekārtu tīrīšanas komplektu var lietot

ar profesionālai lietošanai paredzētām uz-

ņēmuma KÄRCHER augstspiediena tīrīša-

nas iekārtām ar ūdens daudzumu no 700 -

1000 l/h vai no 1000 - 1300 l/h.

– Solāro iekārtu tīrīšanas komplekts pa-

redzēts tradicionālajiem solārajiem mo-

duļiem ar gludu virsmu.

– Teleskopisko cauruli drīkst izmantot ti-

kai darbam ar tīrīšanas sukām. Citus

piederumus aizliegts pievienot.

– Nav atļauts tīrīšanas sukas pievienot

tieši pie augstspiediena tīrītāja smidzi-

nāšanas caurules (suku piedziņas bojā-

jumu risks!).

Iepakojuma materiālus ir iespējams

atkārtoti pārstrādāt. Lūdzu, neizme-

tiet iepakojumu kopā ar mājsaimniecības

atkritumiem, bet gan nogādājiet to vietā,

kur tiek veikta atkritumu otrreizējā pārstrā-

de.

Nolietotās ierīces satur noderīgus

materiālus, kurus iespējams pārstrā-

dāt un izmantot atkārtoti. Tādēļ lū-

dzam utilizēt vecās ierīces ar atbilstošu sa-

vākšanas sistēmu starpniecību.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atra-

dīsiet:

www.kaercher.com/REACH

Katrā valstī ir spēkā mūsu uzņēmuma atbil-

dīgās sabiedrības izdotie garantijas nosa-

cījumi. Garantijas termiņa ietvaros iespēja-

mos Jūsu iekārtas darbības traucējumus

mēs novērsīsim bez maksas, ja to cēlonis ir

materiāla vai ražošanas defekts. Garantijas

remonta nepieciešamības gadījumā ar pir-

kumu apliecinošu dokumentu griezieties

pie tirgotāja vai tuvākajā pilnvarotajā klien-

tu apkalpošanas dienestā.

Izmantojiet tikai oriģinālās KÄRCHER re-

zerves daļas.

Informāciju par piederumiem un rezerves

daļām skatīt www.kaercher.com.

 BĪSTAMI

Brīdina par tieši draudošām briesmām, ku-

ras rada smagus ķermeņa ievainojumus

vai izraisa nāvi.

몇 BRĪDINĀJUMS

Brīdina par iespējami bīstamu situāciju,

kura var radīt smagus ķermeņa ievainoju-

mus vai izraisīt nāvi.

UZMANĪBU

Norāda uz iespējami bīstamu situāciju,

kura var radīt vieglus ievainojumus vai ma-

teriālos zaudējumus.

–

Pirms lietošanas ir jāpārbauda aparāta

un tā darba aprīkojuma pienācīgais stā-

voklis un ekspluatācijas drošība. Ja to

stāvoklis nav apmierinošs, tad ierīci iz-

mantot nav atļauts.

– Jāņem vērā moduļu ražotāja garantijas

nosacījumi!

– Šī ierīce nav paredzēta, lai to lietotu

personas ar ierobežotām fiziskām, sen-

soriskām un garīgām spējām.

Ar aparātu nedrīkst strādāt bērni vai ne-

apmācītas personas.

Bērni ir jāuzrauga, lai pārliecinātos, ka

tie nespēlējas ar ierī

ci.

– Teleskopisko cauruli drīkst izmantot ti-

kai darbam ar tīrīšanas sukām. Citus

piederumus aizliegts pievienot.

– Tīrīšanas suku pievienošana tieši pie

augstspiediena tīrītāja smidzināšanas

caurules un rokas smidzināšanas pisto-

les rada tīrīšanas suku piedziņas bojā-

jumus un nav pieļaujama!

– Griezes moments rotējošu suku rezul-

tātā, darba laikā stingri jātur teleskopis-

kā caurule, īpaši, ja teleskopiskā cauru-

le ir daudz vai pilnībā izvilkta.

– Veicot tīrīšanas darbus, jāatrodas uz

stabilas virsmas.

– Pirms tīrīšanas pārbaudiet, vai moduļi

nav bojāti (plaisas, skrambas, neher-

mētiskas vietas utt.). Bojātus moduļus

nedrīkst tī

rīt.

– Pabeidzot tīrīšanas režīmu augstspie-

diena tīrīšanas iekārta ir jāizslēdz, ierī-

cei jāpieslēdz ūdens padeve, sistēmai

jāatslēdz spiediens atverot slēgvārstu,

pēc tam no teleskopiskās caurules jāat-

vieno augstspiediena šļūtene.

– Maksimālā ūdens temperatūra ir 40 °C

(ievērojiet jūsu augstspiediena tīrītāja

drošības norādījumus).

– Ievērojiet jūsu augstspiediena tīrīšanas

aparāta drošības norādījumus.

– T

īrīšanas darbi jāveic vismaz 2 cilvē-

kiem.

Tīrīšanas darbus nedrīkst veikt, atrodo-

ties uz kāpnēm.

– Ierīci drīkst lietot tikai cilvēki, kas ir ins-

truēti par tā lietošanu un nepārprotami ir

pilnvaroti lietot iekārtu.

– Interneta vietnē www.kaercher.com

atrodams iSolar lietošanas video un

svarīga informācija par darbu ar so-

lāro iekārto tīrīšanas komplektu. No-

teikti aplūkojiet!

 BĪSTAMI

Nāves briesmas!

Saturs

Saturs . . . . . . . . . . . . . . . . . . . LV 1

Solāro sistēmu tīrīšanas kom-

plekts . . . . . . . . . . . . . . . . . . . . LV 1

Vispārējas piezīmes . . . . . . . . LV 1

Drošības norādījumi . . . . . . . . LV 1

Aparāta apraksts . . . . . . . . . . . LV 2

Sagatavošanās . . . . . . . . . . . . LV 2

Iekārtas lietošana . . . . . . . . . . LV 2

Transportēšana un uzglabāša-

na. . . . . . . . . . . . . . . . . . . . . . . LV 3

Speciālie piederumi . . . . . . . . . LV 3

Traucējumu novēršana . . . . . . LV 4

Montāžas deklarācija. . . . . . . . LV 4

Solāro sistēmu tīrīšanas

komplekts

Piederumi (pieejami pēc izvēles)

Personīgais aizsargaprīkojums

Ūdens mīkstināšanas iekārta

Noteikumiem atbilstoša lietošana

Paredzamais nepareizais pielietojums

Vispārējas piezīmes

Vides aizsardzība

Garantija

Rezerves daļas

Lietošanas instrukcijā izmantotie

simboli

Drošības norādījumi

Lietošana

Drošības norādījumi par lietošanu

95LV

- 2

– Fotogalvanisko ierīču vadi un konstruk-

cijas daļas gaismas darbības rezultātā

patstāvīgi vada elektrisko strāvu. Strā-

vu vadošās daļas var radīt elektrisko

triecienu un tās aizliegts aizskart.

Tīrīšanas darbus nedrīkst veikt augst-

sprieguma līniju un citu elektrisko ierīču

tuvumā.

Īpaši uzmanīgi jāstrādā ar teleskopisko

cauruli augstsprieguma līniju tuvumā.

몇 BRĪDINĀJUMS

Nokrišanas risks! Veicot tīrīšanas darbus

lielā augstumā.

– Jāizmanto individuālais aizsargaprīko-

jums, jābūt pieejamām atļautajām stip-

rinājuma vietā

m un tās jāizmanto.

Attiecībā uz drošu darbu ar aizsargaprī-

kojumu jāņem vērā turpmāk minētie

standarti: piem., EN 358, EN 361,

EN813, EN1497

Drošības aukla un augstspiediena šļū-

tene rada paklupšanas risku, vienmēr

jāpievērš uzmanība rūpīgi novietotai

augstspiediena šļūtenei un drošības

auklai.

Jābūt drošības noteikumiem atbilsto-

šiem pakāpšanās palīglīdzekļiem

(piem., sastatnēm vai paceļamajām

darba platformām).

Jānodrošina, lai, veicot jumta tīrīšanas

darbus, netiktu pārsniegts pieļaujamais

jumta noslogojums. Neskaidrību gadīju-

mā, jāsazinās ar būvuz

ņēmēju.

Uzmanīgi jāstrādā ar azbesta cementa

viļņotajām loksnēm, bitumena viļņota-

jām loksnēm, gaismas kupoliem un stik-

la jumtiem, veciem vai bojātiem ķieģe-

ļiem. Uz tiem jākāpj tikai, izmantojot

speciālas kāpšanas pārejas un darba

platformas.

Rokturiem, kāpnēm, ejām, podestiem

un trepēm jābūt tīrām.

Tīrīšanas darbus neveikt, ja ir liels vējš.

Paslīdēšanas risks!

– Uz jumta nekāpt, ja ir mitrs laiks.

Savainojumu gūšanas risks!

– Nekad neskarieties klāt rotējošajai su-

kai ar pirkstiem.

– Pirms tīrīšanas darbiem uz jumta, pie-

tiekami liela zemes platība jā

norobežo

ar norobežojošu lentu un/vai plāksnēm

„Uzmanību, uz jumta strādā“.

Cilvēki var gūt traumas no krītošiem

priekšmetiem. Tīrīšanas darbu laikā

personām jāatrodas tālāk no tīrāmās

zonas.

Veicot darbu, jālieto piemēroti aizsarga-

pavi, aizsargbrilles un aizsargapģērbs.

UZMANĪBU

Pārplīšanas risks!

– Uzkāpjot, var tikt bojāti moduļi, uz mo-

duļiem nekāpt.

Augstu temperatūru gadījumā ietei-

cams, uzsildīt ūdeni (maks. 40 °C), lai

novērstu stikla spriegumu augstas tem-

peratūras starpības dēļ. Tīrīšanas dar-

bus labāk veikt tad, kad moduļ

us neie-

tekmē saules gaisma.

Bojājumu briesmas!

– Netīras un sausas sukas var sabojāt

moduļu virsmas. Sariem vienmēr jābūt

tīriem no netīrumiem un smiltīm.

Virsmu nedrīkst sist un skrāpēt ar teles-

kopisko cauruli un tīrīšanas suku.

Nebīdīt sukas pāri sausiem moduļiem.

Neveikt tīrīšanas darbus, ja temperatū-

ra ir mīnus grādi.

Attēlus skatiet 2. lapā

Attēls

1 Teleskopiskā caurule

2 Teleskopiskās caurules augstspiediena

šļūtenes pieslēgums

3 Slēgvārsts

4 Teleskopiskās caurules augstspiediena

šļūtenes pieslēgums

5 Teleskopiskās caurules augstspiediena

šļūtene

6 Sadalītājs

(tikai iSolar 800)

7 Kreisā tīrīšanas suka (griešanās vir-

ziens pretēji pulksteņrādītāja virzie-

nam)

(tikai iSolar 800)

8 Tīrīšanas suka labajā pusē (griešanas

virziens pa pulksteņa rādītāja kustības

virzienu)

9 Bloķēšanas svira

10 Pieslēguma vītne

 Pirms tīrīšanas darbiem uz jumta, pie-

tiekami liela zemes platība jānorobežo

ar norobežojošu lentu un/vai plāksnēm

„Uzmanību, uz jumta strādā“.

Attēls

 Teleskopiskā caurule pilnībā jāsabīda.

Attēls

 No teleskopiskās caurules jāizskrūvē

pieslēguma vītne.

Attēls

 Augstspiediena šļūtene pilnībā jānotin

un jāizliek visā garumā.

 Augstspiediena šļūtenes šaurais gals

jāievieto teleskopiskās caurules vadot-

nē tik tālu, līdz, tas iznāk ārā no cauru-

les priekšpuses.

Attēls

 Uzskrūvējiet pieslēguma vītni augst-

spiediena šļūtenei. Izmantojiet šķīstošu

metāla līmi (piem., Loctide 243).

Norāde: Pievilkšanai izmantojiet iekšē-

jo sešskaldņa atslēgu SW 6.

Attēls

 Ieskrūvējiet pieslēguma vītni apm., 1,5

cm dziļi teleskopiskās caurules vītnē un

uzskrūvējiet uzgriezni.

Norāde: Jāpievērš uzmanība tam, lai

uzgrieznis neatrodas pāri šaurākajai

vītnei.

Attēls

 Piemontējiet augstspiediena šļūteni pie

teleskopiskās caurules.

Uzmanību: Tīrīšanas suku izmantoša-

na tieši pie augstspiediena tīrītāja rokas

smidzināšanas pistoles rada tīrīšanas

suku piedziņas bojājumus un nav pie-

ļaujama!

Norādījums par darbu ar smidzināšanas

cauruli: Ja tīrīšanas apstākļi pieļauj izman-

tot standarta vai elastīgo smidzināšanas

cauruli (speciālais piederums), rokas smi-

dzināšanas pistoles vietā starp augstspie-

diena tīrītāja augstspiediena šļūteni un smi-

dzināšanas cauruli ir jāiebūvē lodveida

vārsts (speciālais piederums), skatīt nodaļu

"Speciālie piederumi".

Attēls

 Uzskrūvējiet tīrīšanas sukas uz sadalī-

tāja pieslēguma, bet vēl nepievelciet.

Sekojiet suku griešanās virzienam!

 Lai veiktu montāžu, birstes novietot uz

līdzenas virsmas un pievilkt.

 Sadalītāju ar piemontētajām sukām uz-

skrūvējiet uz teleskopiskās caurules

pieslēguma un pievelciet.

Attēls

 Uzskrūvējiet tīrīšanas suku uz telesko-

piskās caurules pieslēguma un pievel-

ciet.

Attēls

 Pieslēdziet augstspiediena tīrīšanas ie-

kārtas augstspiediena šļūteni telesko-

piskajai caurulei.

Norāde: Pirms tam noskrūvējiet rokas

smidzinātāja sviru no augstspiediena

šļūtenes.

 Ja starp augstspiediena tīrītāja augst-

spiediena šļūteni un smidzināšanas

cauruli iemontē lodveida vārstu (spe-

ciālais piederums), var strādāt ar augst-

spiediena tīrītāja standarta smidzināša-

nas cauruli vai ar elastīgo smidzināša-

nas cauruli, kas ir speciālais piederums.

Aparāta apraksts

Sagatavošanās

Jānorobežo tīrīšanas zona

Augstspiediena šļūtenes montāža

pie teleskopiskās caurules

Tīrīšanas suku savienošana ar

sadalītāju un teleskopisko cauruli

(tikai iSolar 800)

Tīrīšanas sukas savienošana ar

teleskopisko cauruli (tikai iSolar

400)

Augstspiediena tīrīšanas iekārtas

pieslēgšana teleskopiskajai

caurulei

96 LV

- 3

– Saslapiniet pirmo moduļu rindu, izman-

tojiet ūdens šļūteni, tādējādi tiek no-

ņemti piekaltušie netīrumi un sukas ne-

beržas uz sausas virsmas.

– Tīrīšana no jumta kores: Moduļus tīriet

no augšas (teleskopiskā caurule iebīdī-

ta) uz leju (teleskopiskā caurule izbīdī-

ta).

– Tīrīšana no paceļamās darba platfor-

mas/sastatnēm: Moduļus tīriet no aug-

šas (teleskopiskā caurule izbīdīta) uz

leju (teleskopiskā caurule iebīdīta).

– Tīriet lielākas virsmas sektoros.

– Izbīdot un iebīdot teleskopisko cauruli,

slēgvārsts jātur uz leju, tas nodrošinās

labāku šļūtenes novietojumu.

– Iespējams tikai apsildāmajām augst-

spiediena tīrīšanas iekārtām (HDS ierī-

ces):

Nepieciešamības gadījumā iesakām

lietot tīrīšanas līdzekli RM 99.

Temperatūra jāiestata maksimāli uz 40

°C.

– Augstspiediena tīrīšanas iekārtām ar

iestatāmu ūdens daudzumu:

Strādājiet ar maksimālo ūdens daudzu-

mu.

– Tīrīšanas darbi jāveic vismaz 2 cilvē-

kiem, palīdzība nepieciešama, lai pie-

vilktu brīvos šļūtenes gabalus un lai ap-

kalpotu augstspiediena tīrīšanas iekār-

tu.

– Droša darba vieta, veicot tīrīšanas dar-

bu; paceļamās darba platformas.

Norāde: Pirms lietošanas, lūdzu, izlasiet

un ievērojiet drošības norādījumus!

 BĪSTAMI

Veicot tīrīšanas darbus, jāatrodas uz stabi-

las virsmas.

Griezes moments rotējošu suku rezultātā,

darba laikā stingri jātur teleskopiskā cauru-

le, īpaši, ja teleskopiskā caurule ir daudz

vai pilnībā izvilkta.

UZMANĪBU

Ņemiet vērā, ka maksimālā tīrīšanas tem-

peratūra ir 40 °C! Pastāv risks, sabojāt su-

kas piedziņu pārāk augstas temperatūras

rezultātā.

Ja sukas ir nobloķējušās, ņemiet vērā

trau-

cējumu novēršanas norādījumus.

Strādājot teleskopisko cauruli pārvietojiet

tikai garenvirzienā, bet ne sāņus.

 Iedarbiniet augstspiediena tīrītāju sa-

skaņā ar tā lietošanas instrukciju.

Attēls

 Nepieciešamības gadījumā teleskopis-

kā caurule jāizbīda: Atveriet bloķēša-

nas sviru un izbīdiet cauruli nepiecieša-

majā garumā.

Norāde: Izbīdīšanu vienmēr sāciet ar

priekšējo (šaurāko) cauruli.

 Aizveriet bloķēšanas sviru.

Attēls

 Atveriet slēgvārstu un sāciet tīrīšanu.

 Aizveriet slēgvārstu.

 Izslēdziet augstspiediena tīrīšanas ierī-

ci.

 Atveriet slēgvārstu vēlreiz, lai izlaistu

sistēmā atlikušo spiedienu.

 Teleskopiskā caurule pilnībā jāsabīda.

 No teleskopiskās caurules noskrūvējiet

sadalītāju ar tīrīšanas sukām.

 Noskrūvējiet abas augstspiediena šļū-

tenes no teleskopiskās caurules.

Attēls

 Uztiniet teleskopiskās caurules augst-

spiediena šļūteni un nostipriniet cauruli

(ar kabeļu saiti vai līplenti).

 Uzglabājiet tīrīšanas sukas tā, lai netik-

tu bojāti un deformēti to sari.

 Solāro iekārtu tīrīšanas komplekts jāuz-

glabā no sala drošā un sausā vietā.

Norāde

Ja starp augstspiediena tīrītāja augstspie-

diena šļūteni un smidzināšanas cauruli ie-

montē lodveida vārstu (speciālais piede-

rums), var strādāt ar augstspiediena tīrītāja

standarta smidzināšanas cauruli vai ar

elastīgo smidzināšanas cauruli, kas ir spe-

ciālais piederums.

 Noteiktām ierīcēm: Slēgvārsts nav pil-

nībā atvērts.

 Ja slēgvārsts ir slēgts: Sistēma nav her-

mētiska, sazinieties ar servisu.

UZMANĪBU

Ja suka bloķējas, noslēdziet slēgvārstu un

izslēdziet augstspiediena tīrīšanas iekārtu.

 Sazinieties ar servisu.

 Tīrīšanas līdzekļa iesūkšana iespējama

tikai apsildāmajām augstspiediena tīrī-

šanas iekārtām (HDS ierīces).

 Neturas fiksācijas.

 Pieregulējiet fiksāciju, pievelkot skrūvi

bloķēšanas sviras sānos.

Norādījums: Vajadzības gadījumā iespē-

jams pasūtīt jaunas bloķēšanas sviras.

Iekārtas lietošana

Padomi tīrīšanas darbam

Tīrīšana

Tīrīšanas beigas

Transportēšana un

uzglabāšana

Speciālie piederumi

Poz. Nosaukums Pasūtījuma

nr.

1 Lodveida vārsts 6.683-213.0

2 Elastīgā smidzināša-

nas caurule, 1m *

6.394-654.0

3 Locīkla, fiksējama * 4.481-039.0

* tikai izmantojama ar 1-daļīgo suku

Traucējumu novēršana

Augstspiediena tīrīšanas iekārtas

ieslēgšana/izslēgšana

Tīrīšanas suka negriežas

Netiek iesūkts tīrīšanas līdzeklis

Teleskopiskās caurules fiksators

neturas

Bloķēšanas svira Pasūtījuma nr.

ø 36 mm 6.373-995.0

ø 34 mm 6.373-996.0

ø 28 mm 6.373-997.0

97LV

- 4

Ar šo mēs deklarējam, ka turpmāk minētā

pilnībā nenokomplektētā mašīna izgatavo-

ta atbilstoši tehniskās dokumentācijas

priekšrakstiem saskaņā ar EK Direktīvu

2006/42/EK (+2009/127/EK) pielikuma VII

B daļu un atbilst šādiem direktīvas punk-

tiem:

Pielikums I punkts 1.1, 1.2, 1.3, 1.4, 1.5, 1.6

un 1.7.

Ar mums nesaskaņotu nepilnīgi komplektē-

tas mašīnas tehnisku izmaiņu gadījumā šī

deklarācija zaudē savu spēku.

Attiecīgās iestādes var pieprasīt pilnvarota-

jai personai, kas sagatavo dokumentāciju,

būtiskus dokumentus. Dokumentu nodoša-

na notiek ar e-pasta starpniecību.

Pirms ekspluatācijas sākšanas vai nepilnīgi

komplektētas mašīnas montāžas ir jāpār-

liecinās, ka mašīna, kurā tiks iemontēta vai

apkalpota nepilnīgi komplektētā mašīna,

atbilst EK Mašīnu direktīvai 2006/42/EK

(+2009/127/EK). Informāciju par to var ska-

tīt mašīnas EK Atbilstības deklarācijā.

Parakstītāji rīkojas valdes vārdā un ar tās

pilnvaru.

Pilnvarotais sagatavot dokumentāciju:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Montāžas deklarācija

Produkts: Piederumi

iSolar 400

iSolar 800

Padomi: 6.368-092.0, 6.368-093.0

6.368-094.0, 6.368-095.0

Piemērotās harmonizētās normas:

Saskaņā ar:

EN 60335–2–79

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

98 LV

- 1

Prieš pirmą kartą pradedant

naudotis prietaisu, būtina ati-

džiai perskaityti originalią instrukciją, ja va-

dovautis ir saugoti, kad ja galima būtų nau-

dotis vėliau arba perduoti naujam savinin-

kui.

Šioje naudojimo instrukcijoje aprašyta, kaip

naudoti saulės elementų valymo rinkinius

iSolar 400 ir iSolar 800.

Modelis iSolar 800 turi du vienas prieš kitą

besisukančius šepečius modulių valymui, o

modelis iSolar 400 – vieną.

Saulės elementų valymo rinkinys sude-

rinamas su šiais priedais:

Įvairių ilgių teleskopiniai vamzdžiai, skirti

iSolar 400 ir iSolar 800:

– 4.107-052.0 - 14 m

4.107-053.0 - 10 m (GFK)

4.107-055.0 - 10 m (Karbon)

4.107-054.0 - 7 m (GFK)

– Teleskopiniams vamzdžiams tinkamo-

mis įvairių ilgių aukšto slėgio žarnomis:

6.392-976.0 - 14 m

6.392-977.0 - 10 m

6.392-978.0 - 7 m

– Valymo šepečiai, skirti iSolar 800

6.368-094.0 – jeigu vandens kiekis

700–1 000 l/val.

6.368-095.0 – jeigu vandens kiekis

1 000–1 300 l/val.

– Valymo šepečiai, skirti iSolar 400

6.368-092.0 – jeigu vandens kiekis

700–1 000 l/val.

6.368-093.0 – jeigu vandens kiekis

1 050–1 300 l/val.

Teleskopinio vamzdžio aprašymas pateik-

tas kartu su jo naudojimo instrukcija.

Užsakymo Nr. 6 988-152,0

Atliekant valymo darbus ant stogo, kyla pa-

vojus nukristi, todėl dirbkite tik naudodami

reikiamas saugos priemones ir, tik jei ant

stogo yra tinkami tvirtinimo taškai.

Vandens minkštikliu vandentiekio vanduo

demineralizuojamas. Dėl gerų valymo sa-

vybių jis nepažeidžia elementų paviršiaus ir

nepalieka ant jų kalkių nuosėdų.

Saulės elementų valymo rinkinys gali būti

naudojamas su pramoniniais „KÄRCHER“

aukšto slėgio valytuvais, kurių vandens de-

bitas yra 700–1000 l/h arba 1000–1300 l/h.

– Saulės elementų valymo rinkinys skir-

tas valyti įprastinius saulės elementus

lygiu paviršiumi.

– Teleskopinis vamzdis gali būti naudoja-

mas tik dirbant valymo šepečiais. Drau-

džiama prijungti kitokius priedus.

– Draudžiama valymo šepečius tiesiogiai

jungti prie aukšto slėgio valymo įrengi-

nio purškimo antgalio (gali būtu pažeis-

ta šepečių pavara!)

Pakuotės medžiagos gali būti perdir-

bamos. Neišmeskite pakuočių kartu

su buitinėmis atliekomis, bet atiduokite jas

perdirbimui.

Naudotų prietaisų sudėtyje yra vertin-

gų, antriniam žaliavų perdirbimui tin-

kamų medžiagų, todėl jie turėtų būti

atiduoti perdirbimo įmonėms. Todėl naudo-

tus prietaisus šalinkite pagal atitinkamą an-

trinių žaliavų surinkimo sistemą.

Nurodymai apie sudedamąsias medžia-

gas (REACH)

Aktualią informaciją apie sudedamąsias

dalis rasite adresu:

www.kaercher.com/REACH

Kiekvienoje šalyje galioja mūsų įgaliotų

pardavėjų nustatytos garantijos sąlygos.

Galimus prietaiso gedimus garantijos galio-

jimo laikotarpiu pašalinsime nemokamai,

jei tokių gedimų priežastis buvo netinka-

mos medžiagos ar gamybos defektai. Dėl

garantinių gedimų šalinimo kreipkitės į

savo pardavėją arba artimiausią klientų ap-

tarnavimo tarnybą pateikdami pirkimą pa-

tvirtinantį kasos kvitą.

Naudokite tik originalias KÄRCHER atsar-

gines dalis.

Informaciją apie priedus ir atsargines dalis

rasite čia: www.kaercher.com.

 PAVOJUS

Įspėja apie gresiantį tiesioginį pavojų, ga-

lintį sukelti sunkius sužalojimus arba mirtį.

몇 ĮSPĖJIMAS

Įspėja apie galimą pavojų, galintį sukelti

sunkius sužalojimus arba mirtį.

ATSARGIAI

Nurodo galimą pavojų, galintį sukelti len-

gvus sužalojimus arba materialinius nuos-

tolius.

– Prieš pradėdami darbą įsitikinkite, kad

prietaisas ir jo darbinės dalys yra geros

būklės ir saugūs naudoti. Jei jų būkl

nėra nepriekaištinga, prietaiso negali-

ma naudoti.

– Laikykitės saulės elemento gamintojų

garantinių sąlygų!

– Šis įrenginys neskirtas naudoti asme-

nims su fizine, sensorine ar psichine

negalia.

Su prietaisu draudžiama dirbti vaikams

arba asmenims, kurie nėra išmokyti juo

naudotis.

Vaikus būtina prižiūrėti, kad jie nežaistų

su įrenginiu.

– Teleskopinis vamzdis gali būti naudoja-

mas tik dirbant valymo šepečiais. Drau-

džiama prijungti kitokius priedus.

– Draudžiama valymo šepečius tiesiogiai

jungti prie aukšto slėgio valymo įrengi-

nio purškimo antgalio ir rankinio purški-

mo pistoleto, nes gali būtu pažeista va-

lymo šepečių pavara!

– Besisukantis šepetys sukelia sukimo

momentą, todėl dirbdami teleskopiniu

vamzdžiu tvirtai laikykite jį, o ypač, jei jis

ištrauktas visiškai ar beveik iki galo.

– Valydami užtikrinkite stabilų stovėjimą.

– Prieš valydami saulės elementus, pati-

krinkite, ar jie nepažeisti (nėra įtrūkimų,

suraižymų

, nesandarių vietų ir pan.).

Pažeistų elementų valyti negalima.

– Baigę valyti išjunkite aukšto slėgio valy-

tuvą, atjunkite vandens tiekimą įrengi-

niui, atvėrę užtvarinį čiaupą pašalinkite

iš sistemos slėgį ir po to atjunkite aukš-

to slėgio žarną nuo teleskopinio vamz-

džio.

– Didžiausia vandens temperatūra yra

40 °C (laikykitės turimo aukšto slėgio

valymo įrenginio naudojimo reikalavi-

mų).

– Paisykite savo turimo aukšto slėgio va-

lymo įrenginio naudojimo saugos reika-

lavimų.

– Valymo darbus turi vykdyti bent 2 žmo-

nės.

Draudžiami valyti pasilipus ant kopėčių.

– Prietaisą gali naudoti tik asmenys, iš-

mokyti naudotis įrenginiu ir gavę aiškius

nurodymas juo dirbti.

– Interneto svetainėje www.kaer-

cher.com patiektas iSolar naudojimo

vaizdo filmukas, kuriame pateikta

svarbiausia informacija dėl saulės

elementų valymo rinkinio naudoji-

mo. Būtinai pasižiūrėkite!

 PAVOJUS

Pavojus gyvybei!

– Patenkant šviesai fotovoltinių įrengini

laidai ir komponentai yra nuolat veikia-

Turinys

Turinys. . . . . . . . . . . . . . . . . . . LT 1

Saulės elementų valymo rinki-

nys. . . . . . . . . . . . . . . . . . . . . . LT 1

Bendrieji nurodymai. . . . . . . . . LT 1

Saugos reikalavimai . . . . . . . . LT 1

Prietaiso aprašymas . . . . . . . . LT 2

Pasiruošimas. . . . . . . . . . . . . . LT 2

Naudojimas . . . . . . . . . . . . . . . LT 2

Transportavimas ir laikymas . . LT 3

Specialūs priedai . . . . . . . . . . . LT 3

Pagalba atsiradus gedimų. . . . LT 3

Montavimo deklaracija. . . . . . . LT 3

Saulės elementų valymo

rinkinys

Priedai (įsigyjami papildomai)

Asmeninės saugos priemonės

Vandens minkštinimas

Naudojimas pagal paskirtį

Netinkamas naudojimas, kurį galima

numatyti

Bendrieji nurodymai

Aplinkos apsauga

Garantija

Atsarginės dalys

Naudojimo instrukcijoje naudojami

simboliai

Saugos reikalavimai

Naudojimas

Saugos pastabos dėl valdymo

99LT

- 2

mo elektros įtampos. Prisilietus prie da-

lių, kuriomis teka elektros srovė, galima

patirti elektros smūgį, todėl tai daryti

draudžiama.

Todėl nevykdykite valymo darbų prie

aukštos įtampos laidų ir kitų elektros

įrenginių.

Dirbdami teleskopiniu vamzdžiu netoli

nuo aukštos įtampos laidų, būkite ypač

atidūs.

몇 ĮSPĖJIMAS

Pavojus nukristi! Valymo darbai didesnia-

me aukštyje

– Naudokite asmenines saugos priemo-

nes; turi būti įrengti ir naudojami tinkami

tvirtinimo taškai.

Laikykitės šių standartų dėl asmeninių

saugos priemonių naudojimo: pvz., EN

358, EN 361, EN813, EN1497

Už apsauginio lyno ir aukšto slėgio žar-

nos galima užkliūti, todėl sekite, kad

aukšto slėgio žarna ir apsauginis lynas

būtų nuolat saugiai padėti.

Turi būti naudojami reikiamą saugą už-

tikrinantys paaukštinimai (pvz., pasto-

liai arba darbo pakylos).

Užtikrinkite, kad vykdant valymo darbus

nebūtų viršyta leistina stogo apkrova.

Jei nesate tikri, kreipkitė

s į statybos dar-

bus vykdžiusią įmonę.

Būkite atsargūs dirbdami ant asbestce-

menčio profiliuotųjų stogo lakštų, bitu-

mo profiliuotųjų stogo lakštų, stoglan-

gių, stiklinių stogų, senų arba pažeistų

čerpių stogų. Ant jų lipkite tik naudoda-

mi specialias pakylas.

Užtikrinkite, kad rankenos, turėklai, pa-

kylos ir kopėčios nebūtų švarūs.

Nevykdykite valymo darbo pučiant sti-

priam vėjui.

Pavojus paslysti!

– Nelipkite ant stogo drėgnu oru.

Sužalojimų pavojus!

– Besisukančių šepečių jokiu būdu ne-

lieskite pirštais.

– Prieš valymo darbus ant stogo apsaugi-

nėmis juostomis ir / arba ženklais „At-

sargiai, stogo darbai!“ atitverkite pakan-

kamai didelį plotą ant žemės.

Nuo stogo krentantys daiktai gali suža-

loti žmones. Atliekant valymo darbus,

valymo srityje negali būti žmonių.

Dirbdami mūvėkite apsaugines piršti-

nes, dėvėkite apsauginius drabužius ir

užsidėkite apsauginius akinius.

ATSARGIAI

Lūžio pavojus!

– Nelipkite ant elementų, nes jie gali lūžti.

Esant aukštai oro temperatūrai, pašil-

dykite valymo vandenį (iki 40 °C), kad

dėl didelio temperatūrų skirtumo nesu-

sidarytų stiklo įtempis. Rekomenduoja-

me valyti elementus, kai į juos nešviečia

saulės spinduliai.

Pažeidimo pavojus!

– Užsiteršę ir sausi šepečiai gali pažeisti

elementų paviršių. Nuolat užtikrinkite,

kad ant šepečių šerių nebūtų nešvaru-

mų ar smėlio.

Teleskopiniu vamzdžiu ar valymo šepe-

čiu netrankykite ir nebraižykite pavir-

šiaus.

Nebraukite šepečiu per sausus ele-

mentus.

Nevykdykite valymo darbų, kai lauko

temperatūra yra neigiama.

Paveikslėlius rasite 2 psl.

Paveikslas

1 Teleskopinis vamzdis

2 Mova aukšto slėgio žarnai prie telesko-

pinio vamzdžio prijungti

3 Skiriamasis čiaupas

4 Mova aukšto slėgio žarnai prie aukšto

slėgio valytuvo prijungti

5 Teleskopinio vamzdžio aukšto slėgio

žarna

6 Skirstytuvas

(tik iSolar 800)

7 Kairysis valymo šepetys (sukasi prieš

laikrodžio rodyklę)

(tik iSolar 800)

8 Dešinysis valymo šepetys (sukasi pa-

gal laikrodžio rodyklę)

9 Blokavimo svirtis

10 Jungiamasis sriegis

 Prieš valymo darbus ant stogo apsaugi-

nėmis juostomis ir / arba ženklais „At-

sargiai, stogo darbai!“ atitverkite pakan-

kamai didelį plotą ant žemės.

Paveikslas

 Visiškai sustumkite teleskopinį vamzdį

Paveikslas

 Iš teleskopinio vamzdžio išsukite jun-

giamąjį sriegį.

Paveikslas

 Visiškai išvyniokite aukšto slėgio žarną

ir paklokite visu ilgiu.

 Aukšto slėgio žarnos ploną galą įkiškite

į teleskopinio vamzdžio kreipiamąją

tiek, kad žarnos galas priekyje išlystų iš

teleskopinio vamzdžio.

Paveikslas

 Užsukite ant aukšto slėgio žarnos jun-

giamąjį sriegį. Naudokite tirpius metalo

klijus (pvz., Loctide 243).

Pastaba: Tvirtai užveržkite šešiakam-

piu raktu SW 6.

Paveikslas

 Jungiamąjį sriegį maždaug 1,5 cm įsu-

kite į teleskopinio vamzdžio sriegį ir už-

fiksuokite veržle.

Pastaba: Užtikrinkite, kad veržlė nebū-

tų išlindusi į plonesnį sriegį.

Paveikslas

 Prijunkite aukšto slėgio žarną prie teles-

kopinio vamzdžio.

Dėmesio: draudžiama valymo šepe-

čius naudoti tiesiogiai prijungus prie

aukšto slėgio valymo įrenginio rankinio

purškimo pistoleto, nes gali būtu pa-

žeista valymo šepečių pavara!

Pastaba dėl purškimo antgalio naudoji-

mo: jei dėl valymo sąlygų gali būti naudoja-

mas įprastinis arba lankstus purškimo ant-

galis (specialus priedas), vietoj rankinio

purškimo pistoleto tarp aukšto slėgio valy-

mo įrenginio aukšto slėgio žarnos ir purški-

mo antgalio sumontuokite rutulinį čiaupą

(specialus priedas), žr. skyrių „Specialūs

priedai“.

Paveikslas

 Užsukite valymo šepečius ant skirstytu-

vo, net tvirtai neužveržkite. Atkreipkite

dėmesį į šepečių sukimosi kryptį.

 Montuotinus šepetėlius padėkite ant ly-

gaus paviršiaus ir juos priveržkite.

 Skirstytuvą su sumontuotais šepečiais

užsukite ant teleskopinio vamzdžio mo-

vos ir tvirtai užveržkite.

Paveikslas

 Užsukite valymo šepetį ant teleskopinio

vamzdžio movos ir tvirtai užveržkite.

Paveikslas

 Prijunkite aukšto slėgio valytuvo aukšto

slėgio žarną prie teleskopinio vamz-

džio.

Pastaba: Prieš tai nusukite nuo aukšto

slėgio žarnos rankinį purškimo pistole-

tą.

 Jei tarp aukšto slėgio valymo įrenginio

aukšto slėgio žarnos ir purškimo antga-

lio sumontuojamas rutulinis čiaupas

(specialus priedas), gali būti naudoja-

mas įprastinis purškimo antgalis arba

lankstus purškimo antgalis (specialus

priedas).

– Pirmą eilę elementų sudrėkinkite van-

deniu iš žarnos. Taip atmirkomi prilipę

nešvarumai ir apsaugoma, kad šepe-

čiai netrintų sauso paviršiaus.

– Valymas nuo kraigo: Valykite elemen-

tus nuo viršaus (teleskopinis vamzdis

sustumtas) žemyn (teleskopinis vamz-

dis ištrauktas).

Prietaiso aprašymas

Pasiruošimas

Apsaugokite valymo darbų sritį

Sumontuokite aukšto slėgio žarną

prie teleskopinio vamzdžio

Sujunkite valymo šepečius su

skirstytuvu ir teleskopiniu vamzdžiu

(tik iSolar 800)

Sujunkite valymo šepetį su

teleskopiniu vamzdžiu (tik iSolar

400)

Prijunkite aukšto slėgio valytuvą

prie teleskopinio vamzdžio

Naudojimas

Patarimai dėl valymo

100 LT

- 3

– Valymas nuo darbo pakylos / pastolių:

Valykite elementus nuo viršaus (teles-

kopinis vamzdis ištrauktas) žemyn (te-

leskopinis vamzdis sustumtas).

– Didesnius plotus valykite padalinę į sky-

rius.

– Ištraukdami arba sustumdami telesko-

pinį vamzdį, užtvarinį čiaupą nukreipki-

te žemyn, kad geriau būtų nukreipta

žarna.

– Tik šildomiems aukšto slėgio valytu-

vams (HDS):

Jei reikia, rekomenduojame naudoti va-

lymo priemonę RM 99.

Temperatūros reguliatoriumi nustatyki-

te iki 40 °C temperatūrą.

– Aukšto slėgio valytuvams su reguliuoja-

mu debitu:

Dirbkite maksimaliu debitu.

– Valymo darbus turi vykdyti bent 2 žmo-

nės. Vienas žmogus padeda patraukti

laisvą žarnos galą arba valdyti aukšto

slėgio valytuvą.

– Saugi valymo darbų vieta; darbo paky-

los.

Pastaba: prieš tai perskaitykite saugos nu-

rodymus ir laikykitės jų!

 PAVOJUS

Valydami užtikrinkite stabilų stovėjimą.

Besisukantis šepetys sukelia sukimo mo-

mentą, todėl dirbdami teleskopiniu vamz-

džiu tvirtai laikykite jį, o ypač, jei jis ištrauk-

tas visiškai ar beveik iki galo.

ATSARGIAI

Neviršykite 40 °C maksimalios valymo tem-

peratūros! Dėl per aukštos temperatūros

gali būti pažeista šepečio pavara.

Jei užsiblokuoja šepečiai, laikykitės nuoro-

dų dėl sutrikimų šalinimo.

Teleskopinį vamzdį judinkite tik išilgai, bet

ne į šonus.

 Įjunkite aukšto slėgio valymo įrenginį,

kaip nurodyta naudojimo instrukcijoje.

Paveikslas

 Jei reikia, ištraukite teleskopinį vamzdį:

Atleiskite fiksuojamąją svirtį ir iki reikia-

mo ilgio ištraukite vamzdį.

Pastaba: Traukti visada pradėkite nuo

priekinių (plonesnių) vamzdžių.

 Užspauskite fiksuojamąją svirtį.

Paveikslas

 Atverkite užtvarinį čiaupą ir pradėkite

valyti.

 Užverkite užtvarinį čiaupą.

 Išjunkite aukšto slėgio valymo įrenginį.

 Dar kartą atverkite užtvarinį čiaupą, kad

pašalintumėte sistemoje likusį slėgį.

 Visiškai sustumkite teleskopinį vamzdį

 Skirstytuvą su valymo šepečiais nusu-

kite nuo teleskopinio vamzdžio.

 Abi aukšto slėgio žarnas nusukite nuo

teleskopinio vamzdžio.

Paveikslas

 Suvyniokite teleskopinio vamzdžio

aukšto slėgio žarną ir pritvirtinkite prie

teleskopinio vamzdžio (kabelių paval-

kėliu arba juostele su lipukais).

 Valymo šepečius laikykite taip, kad ne-

būtų pažeisti ir nesideformuotų jų šeriai.

 Saulės elementų valymo rinkinį laikyki-

te sausai ir aukštesnėje nei užšalimo

temperatūroje.

Pastaba

Jei tarp aukšto slėgio valymo įrenginio

aukšto slėgio žarnos ir purškimo antgalio

sumontuojamas rutulinis čiaupas (specia-

lus priedas), gali būti naudojamas įprastinis

purškimo antgalis arba lankstus purškimo

antgalis (specialus priedas).

 Tam tikriems įrenginiams: Nevisiškai

atvertas užtvarinis čiaupas.

 Jei užtvarinis čiaupas užvertas: Nesan-

dari sistema, kreipkitės į techninio ap-

tarnavimo tarnybą.

ATSARGIAI

Jei šepetys užsiblokuoja, užverkite užtvari-

nį čiaupą ir išjunkite aukšto slėgio valytuvą.

 Kreipkitės į techninio aptarnavimo tar-

nybą.

 Valymo priemonės įsiurbimas galimas

tik šildomiems aukšto slėgio valytu-

vams (HDS).

 Nesilaiko fiksatorius.

 Varžtu fiksuojamosios svirties šone iš

naujo sureguliuokite fiksatorių.

Pastaba: Jei reikia, fiksuojamąją svirtį gali-

te užsisakyti papildomai.

Deklaruojame, kad toliau nurodytai iš da-

lies sukomplektuotai mašinai pagal EB di-

rektyvos 2006/42/EB (+2009/127/EB) VII

priedo B dalį buvo parengta techninė doku-

mentacija, atitinkanti šiuos direktyvos

punktus:

I priedo 1.1, 1.2, 1.3, 1.4, 1.5, 1.6 ir 1.7

punktus.

Jei atliekami su mumis nesuderinti iš dalies

sukomplektuotos mašinos pakeitimai, ši

deklaracija nebegalioja.

Dėl svarbių iš dalies sukomplektuotos ma-

šinos dokumentų institucijos gali kreiptis į

asmenį, atsakingą už dokumentaciją. Do-

kumentai pateikiami elektroniniu paštu.

Valymas

Valymo pabaiga

Transportavimas ir laikymas

Specialūs priedai

Nr. Pavadinimas Užsakymo

Nr.

1 Rutulinis čiaupas 6.683-213.0

2 Lankstus purškimo ant-

galis, 1m *

6.394-654.0

3 Lankstas, fiksuojamas

4.481-039.0

* naudojamas tik su viengubu šepečiu

Pagalba atsiradus gedimų

Įsijungia / išsijungia aukšto slėgio

valytuvas

Nesisuka valymo šepetys

Nesiurbiamos valomosios

priemonės

Nesilaiko teleskopinio vamzdžio

fiksatorius

Blokavimo svirtis Užsakymo Nr.

ø 36 mm 6.373-995.0

ø 34 mm 6.373-996.0

ø 28 mm 6.373-997.0

Montavimo deklaracija

Gaminys: Dalys

iSolar 400

iSolar 800

Tipas: 6.368-092.0, 6.368-093.0

6.368-094.0, 6.368-095.0

Taikomi darnieji standartai:

Remiantis:

EN 60335–2–79

101LT

- 4

Prieš montuojant ir pradedant naudoti iš

dalies sukomplektuotą mašiną, turi būti už-

tikrinta, kad mašina, kurioje bus eksploa-

tuojama arba į kurią bus montuojama iš da-

lie sukomplektuota mašina, atitinka EB ma-

šinų direktyvos 2006/42/EB (+2009/127/

EB) nuostatas. Susijusią informaciją rasite

mašinos EB atitikties deklaracijoje.

Pasirašantys asmenys veikia pagal ben-

drovės vadovų įgaliojimus.

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

102 LT

- 1

Перед першим застосуванням

вашого пристрою прочитайте

цю оригінальну інструкцію з експлуата-

ції, після цього дійте відповідно до неї та

збережіть її для подальшого користуван-

ня або для наступного власника.

В даному посібнику з експлуатації опи-

сується експлуатація комплектів для

очищення Solar, а саме iSolar 400 та

iSolar 800.

В iSolar 800 використовуються дві

зустрічні щітки для очищення модулю, в

iSolar 400 - одна.

Комплект для очищення сонячних ба-

тарей може складатися з наступного

приладдя:

Телескопічні трубки різної довжини для

iSolar 400 та iSolar 800:

– 4.107-052.0 - 14 m

4.107-053.0 - 10 m (GFK)

4.107-055.0 - 10 m (Karbon)

4.107-054.0 - 7 m (GFK)

– Шланги високого тиску різної довжи-

ни, що пасують до телескопічної

трубки:

6.392-976.0 - 14 m

6.392-977.0 - 10 m

6.392-978.0 - 7 m

– Щітки для чищення для iSolar 800

6.368-094.0 — для кількості води

700–1000 л/год

6.368-095.0 — для кількості води

1000–1300 л/год

– Щітки для чищення для iSolar 400

6.368-092.0 — для кількості води

700–1000 л/год

6.368-093.0 — для кількості води

1050–1300 л/год

Опис телескопічної трубки наведено в

окремій інструкції з експлуатації, яка до-

дається до телескопічної трубки.

Номер для замовлення 6.988-152.0

Прі виконанні робіт по очищенню на даху

виникає небезпека падіння. Працювати

дозволяється тільки з відповідним захи-

сним спорядженням і тільки за наявності

на даху допустимих точок кріплення.

Водопровідна вода демінералізується за

допомогою водопом'якшувача. Завдяки

добрим очисним властивостям вона не

спричиняє пошкоджень та не залишає

вапняний наліт на поверхні модулів.

Комплект для очищення сонячних бата-

рей може застосовуватися з промисло-

вими апаратами високого тиску

KÄRCHER продуктивністю 700 - 1000 л/

год або 1000 - 1300 л/год.

– Комплект для очищення сонячних

батарей призначений для очищення

стандартних модулів сонячних бата-

рей з гладкою поверхнею.

– Телескопічну трубку можна викори-

стовувати тільки для робіт з щітками

для чищення. Забороняється під'єд-

нувати інше приладдя.

– Приєднання щіток для очищення без-

посередньо до струменевої трубки

пристрою для миття під високим ти-

ском не дозволяється (небезпека

пошкодження приводу щіток!)

Матеріали упаковки піддаються пе-

реробці для повторного викори-

стання. Будь ласка, не викидайте паку-

вальні матеріали разом із домашнім

сміттям, віддайте їх для повторного ви-

користання.

Старі пристрої містять цінні ма-

теріали, що можуть використовува-

тися повторно. Тому, будь ласка,

утилізуйте старі пристрої за допомогою

спеціальних систем збору сміття.

Інструкції із застосування компонен-

тів (REACH)

Актуальні відомості про компоненти на-

ведені на веб-вузлі за адресою:

www.kaercher.com/REACH

У кожній країні діють умови гарантії, на-

даної відповідною фірмою-продавцем.

Неполадки в роботі пристрою ми усуває-

мо безкоштовно протягом терміну дії га-

рантії, якщо вони викликані браком ма-

теріалу чи помилками виготовлення. У

випадку чинної гарантії звертіться до

продавця чи в найближчий авторизова-

ний сервісний центр з документальним

підтвердженням покупки.

Використовувати виключно оригінальні

запасні частини KÄRCHER.

Інформація щодо комплектуючих та за-

пасних деталей міститься на сайті

www.kaercher.com.

 НЕБЕЗПЕКА

Запобігає про небезпеку, яка безпосе-

редньо загрожує та призводить до

тяжких травм чи смерті.

몇 ПОПЕРЕДЖЕННЯ

Запобігає про потенційно можливу не-

безпечну ситуацію, що може призвести

до тяжких травм чи смерті.

ОБЕРЕЖНО

Вказівка відносно потенційно

можливої

небезпечної ситуації, що може призве-

сти до легких травм чи спричинити

матеріальні збитки.

– Перед використанням перевірте

належний стан та безпеку при-

строю та обладнання. Якщо облад-

нання знаходиться у небездоганно-

му стані, його не можна використо-

вувати.

– Дотримуватися умов виконання га-

рантійних зобов'язень виробника

модулів!

– Ці пристрої

не призначені для вико-

ристання людьми з обмеженими фі-

зичними, сенсорними або розумови-

ми здібностями.

Забороняється експлуатація при-

строю дітьми або некваліфіковани-

ми особами.

Необхідно стежити за дітьми, щоб

вони не грали із пристроєм.

– Телескопічну трубку можна викори-

стовувати тільки для роботи з

щітками для чищення. Приєднання

інших приладь не

дозволяється.

– Приєднання щіток для очищення

безпосередньо до струменевої

трубки та ручного розпилювача

пристрою для миття під високим

тиском веде до пошкодження приво-

ду щіток для чищення, тому непри-

пустиме!

– Від обертання щіток виникає крут-

ний момент, тому телескопічну

Зміст

Зміст . . . . . . . . . . . . . . . . . . . . UK 1

Комплект для очищення Solar UK 1

Загальні вказівки . . . . . . . . . . UK 1

Правила безпеки . . . . . . . . . . UK 1

Опис пристрою. . . . . . . . . . . . UK 2

Підготовка. . . . . . . . . . . . . . . . UK 2

Експлуатація. . . . . . . . . . . . . . UK 3

Транспортування та зберіган-

ня. . . . . . . . . . . . . . . . . . . . . . . UK 3

Спеціальне оснащення . . . . . UK 4

Допомога при усуненні непо-

ладок. . . . . . . . . . . . . . . . . . . . UK 4

Декларація про відповідність

компонентів . . . . . . . . . . . . . . UK 4

Комплект для очищення

Solar

Приладдя (опція, якщо є у

продажу)

Індивідуальне захисне спорядження

Зм'якшування води

Правильне застосування

Умисне неправильне застосування

Загальні вказівки

Захист навколишнього

середовища

Гарантія

Запасні частини

Знаки у посібнику

Правила безпеки

Застосування

Вказівки з безпеки під час

експлуатації

103UK

- 2

трубку слід міцно тримати під час

роботи, особливо якщо вона витяг-

нута на велику довжину або повніс-

тю витягнута.

– Під час робіт з очищення приймати

надійне положення.

– Перед очищенням перевірити мо-

дуль на наявність пошкоджень

(тріщини, подряпини, нещільності

тощо). Очищення пошкоджених мо-

дулів не допускається.

– Після закінчення робіт з

очищення

вимкнути очищувач високого тиску,

перекрити подачу води до очищува-

ча, скинути тиск у системі, відкрив-

ши запірний кран, потім від'єднати

шланг високого тиску від телеско-

пічної трубки.

– Максимальна температура нагрі-

вання води 40 °C (дотримуйтесь ін-

струкції по використанню очищува-

ча)

– Зверніть увагу на інструкцію по ви-

користанню Вашого

очищувача ви-

сокого тиску.

– Роботи з очищення слід проводити

щонайменше удвох.

Роботи з очищення з одним опера-

тором не дозволяються.

– Пристрій може використовуватися

лише особами, яких навчено повод-

женню з ним та які мають певні по-

вноваження для його застосування.

– На сайті www.kaercher.com роз-

міщено відеоролик, в якому пока-

зано використання системи iSolar,

а також надано важливу інформа-

цію щодо роботи з комплектом

для очищення сонячних батарей.

Обов'язково переглянути!

 НЕБЕЗПЕКА

Небезпечно для життя!

– Проводка та деталі пристроїв

фо-

тоелектричного перетворення

енергії під дією сонячного випромі-

нювання знаходяться під електрич-

ною напругою. Доторкання до стру-

мопровідних елементів може спри-

чинити ураження струмом і тому

заборонене.

Не допускається проведення робіт

з очищення поблизу проводів високої

напруги та іншого електрооблад-

нання.

Особливо уважно слід працювати з

телескопічною трубкою поряд з

проводами високої напруги.

몇 ПОПЕРЕДЖЕННЯ

Небезпека падіння! При роботах з очи-

щення на великій висоті.

– Використовувати індивідуальне за-

хисне спорядження та наявні допу-

стимі точки кріплення.

Дотримуватися наступних норм

щодо безпечної роботи з захисним

спорядженням: напр. EN 358, EN 361,

EN813, EN1497

Існує небезпека спотикання об

страхувальну мотузку та шланг ви-

сокого тиску, завжди стежити за

акуратним

укладанням шланга ви-

сокого тиску та страхувальної мо-

тузки.

Необхідно мати в розпорядженні до-

поміжні засоби для безпечного підйо-

му на висоту (напр. риштування або

підйомні платформи).

Переконатися у тому, що під час ро-

біт з очищення на даху не буде пере-

вищено допустиме навантаження

на покрівлю. При сумнівах звернути-

ся

до забудовника.

Особливо обережним слід бути на

покрівлях з шиферу, бітумної чере-

пиці, на світлових куполах або скля-

них дахах, на старій або пошкод-

женій черепиці. Такими поверхнями

слід пересуватись лише по спе-

ціальних помостах.

Поручні, східці, огорожу, платфор-

ми, драбини тримати у чистоті.

Не виконувати робіт з очищення

при

сильному вітрі.

Небезпека падіння на слизьких повер-

хнях!

– Не виходити на дах у дощ та в сніг.

Небезпека травмування!

– Забороняється доторкатися рука-

ми до щітки, що крутится.

– Перед початком робіт з очищення

на даху слід огородити зону до-

статнього розміру на землі за допо-

могою огороджувальної стрічки або

табличок

з надписом "Обережно!

Роботи на даху!".

Падіння предметів може спричини-

ти травми. Під час робіт з очищен-

ня не допускати сторонніх у зону

робіт.

Під час робіт одягати підходящі за-

хисні рукавички, захисні окуляри та

захисний одяг.

ОБЕРЕЖНО

Небезпека руйнування!

– Модулі можуть бути пошкоджени-

ми, якщо наступити на них. Не сту-

пати на модулі.

За високих температур навколиш-

нього середовища рекомендується

попередній підігрів води (макс. 40

°C), щоб запобігти утворенню вну-

трішньої напруги у склі через велику

різницю температур. Очищення

краще проводити тоді, коли модулі

не зазнають впливу сонячного вип-

ромінювання.

Небезпека пошкодження!

– Забруднені та сухі щітки можуть

пошкодити поверхню модуля. По-

стійно

очищати щітки від бруду та

піску.

Не ударяти телескопічною труб-

кою або миючою щіткою об повер-

хню модуля та не дряпати її.

Не використовувати щітки на сухо-

му модулі.

Не проводити очищення за мінусо-

вої температури.

Див. малюнки на сторінці 2

Малюнок

1 Телескопічна трубка

2 З'єднання для шланга високого тиску

телескопічної трубки

3 Запірний кран

4 З'єднання шланга високого тиску та

очищувача високого тиску

5 Шланг високого тиску телескопічної

трубки

6 Розподільник

(тільки iSolar 800)

7 Ліва щітка для чищення (напрямок

обертання проти годинникової стріл-

ки)

(тільки iSolar 800)

8 Права щітка для чищення (напрямок

обертання за годинниковою стріл-

кою)

9 Блокувальний важіль

10 З'єднувальна різьба

 Перед початком робіт з очищення на

даху слід огородити зону достатньо-

го розміру на землі за допомогою ого-

роджувальної стрічки або табличок з

надписом "Обережно! Роботи на да-

ху!".

Малюнок

 Повністю скласти телескопічну труб-

ку.

Малюнок

 Викрутити з'єднувальну різьбу з те-

лескопічної трубки.

Малюнок

 Повністю розмотати шланг високого

тиску та витягнути його в довжину.

 Тонкий кінець шланга високого тиску

просунути крізь напрямну телескопіч-

ної трубки до його появлення з пере-

днього кінця трубки.

Малюнок

 Накрутити з'єднувальну різьбу на

шланг високого тиску. Використо-

вувати розчинний клей для металу

(напр. Loctide 243).

Вказівка: Для затягування викори-

стовувати торцевий шестигранний

ключ SW 6.

Опис пристрою

Підготовка

Забезпечення огородження зони

очищення

Приєднання шланга високого

тиску до телескопічної трубки

104 UK

- 3

Малюнок

 Вкрутити з'єднувальну різьбу десь на

1,5 см у різьбу телескопічної трубки і

законтрити гайкою.

Вказівка: Стежити за тим, щоб гайка

не виступала на більш тонку різьбу.

Малюнок

 Приєднати шланг високого тиску до

телескопічної трубки.

Увага: Експлуатація щіток для очи-

щення на ручному розпилювачі при-

строю для миття під високим тиском

веде до пошкодження приводу щіток

для чищення і тому неприпустима!

Вказівка для робіт зі струменевою

трубкою: Якщо за умовами прибирання

можна працювати зі стандартною або

гнучкою струменевою трубкою (спе-

ціальне приладдя), то необхідно замість

ручного розпилювача вмонтувати кульо-

вий кран (спеціальне приладдя) між

шлангом високого тиску пристрою для

миття під високим тиском та струмене-

вою трубкою, див. главу «Спеціальне

приладдя».

Малюнок

 Прикрутити щітки для чищення до

з'єднання розподільника, не затягую-

чи. Дотримуватися належного на-

прямку обертання щіток!

 Для монтажу покласти щітки на рівну

поверхню і затягнути щітки.

 Прикрутити розподільник з встанов-

леними щітками до з'єднання на те-

лескопічній трубці і затягнути.

Малюнок

 Прикрутити щітку для чищення до

з'єднання телескопічної трубки і за-

тягнути.

Малюнок

 Приєднати шланг високого тиску очи-

щувача до телескопічної трубки.

Вказівка: Перед цим від'єднати

пістолет-розпилювач від шланга ви-

сокого тиску.

 Якщо встановлений кульовий кран

(спеціальне приладдя) між шлангом

високого тиску пристрою для миття

під високим тиском та струменевою

трубкою, то можна працювати зі

стандартною струменевою трубкою

пристрою для миття під високим ти-

ском або з гнучкою струменевою

трубкою зі спеціального приладдя.

– Спочатку облийте модулі водою зі

шланга, завдяки чому розчиниться

присохлий бруд та буде уникнуто

можливості зносу щіток при роботі по

сухій поверхні.

– Очищення з гребеня даху: Очищуйте

модулі, починаючи з верхніх (складе-

на телескопічна трубка) і завершую-

чи нижніми (розгорнута телескопічна

трубка).

– Очищення з підйомної платформи/

риштування: Очищуйте модулі, почи-

наючи з верхніх (розгорнута телеско-

пічна трубка) і завершуючи нижніми

(складена телескопічна трубка).

– Великі площі очищуйте по секторах.

– При згортанні та розгортанні телеско-

пічної трубки запірний кран спрямо-

вуйте вниз, це забезпечить краще

протягування шланга.

– Тільки для очищувачів високого тиску

з підігрівом (серія HDS):

Ми рекомендуємо за потреби викори-

стовувати засіб для чищення RM 99.

Встановлюйте температуру макс. 40

°C.

– Для очищувачів високого тиску з ре-

гулюванням витрати води:

Працюйте з максимальною витратою

води.

– Роботи з очищення слід проводити

щонайменше удвох, тому що потріб-

на допомога при протягуванні шлан-

га або для керування очищувачем

високого тиску.

– Безпечне робоче місце для очищен-

ня; підйомні платформи.

Примітка: Перед початком експлуатації

прочитати і прийняти до уваги вказівки

щодо техніці безпеки.

 НЕБЕЗПЕКА

Під час робіт з очищення приймати

надійне положення.

Від обертання щіток виникає крутний

момент, тому телескопічну трубку

слід міцно тримати під час

роботи,

особливо якщо вона витягнута на ве-

лику довжину або повністю витягнута.

ОБЕРЕЖНО

Дотримуватися максимальної темпе-

ратури очищення 40 °C! Небезпека

пошкодження приводу щіток через ви-

соку температуру.

У випадку блокування щіток дотри-

муватися вказівок щодо усунення нес-

правностей.

Під час роботи рухати телескопічну

трубку тільки вздовж, а не в бік.

 Запустіть очищувач високого тиску

відповідно до інструкції з експлуата-

ції.

Малюнок

 За потреби витягнути телескопічну

трубку: Відкрити важіль фіксатора і

витягнути трубку на потрібну довжи-

ну.

Вказівка: Першою завжди витягува-

ти передню (найтоншу) трубку.

 Закрити важіль фіксатора.

Малюнок

 Відкрити запірний кран та розпочати

очищення.

 Закрити запірний кран.

 Виключити високонапірний мийний

апарат.

 Ще раз відкрити запірний кран, щоб

скинути тиск у системі.

 Повністю скласти телескопічну труб-

ку.

 Відкрутити розподільник з щітками

для чищення від телескопічної труб-

ки.

 Відкрутити обидва шланги високого

тиску від телескопічної трубки.

Малюнок

 Намотати шланг високого тиску на-

вколо телескопічної трубки та за-

кріпити на ній (за допомогою кабель-

ної стяжки або клейкої стрічки).

 Щітки для чищення зберігати у поло-

женні, що виключає пошкодження

або деформацію щетини.

 Комплект для очищення сонячних

батарей зберігати у опалюваних та

сухих приміщеннях.

З'єднати щітки для чищення з

розподільником і телескопічною

трубкою (тільки iSolar 800)

З'єднати щітку для чищення з

телескопічною трубкою (тільки

iSolar 400)

Приєднання очищувача високого

тиску до телескопічної трубки.

Експлуатація

Поради з очищення

Очищення

Закінчити чищення

Транспортування та

зберігання

105UK

- 4

Вказівка

Якщо встановлений кульовий кран (спе-

ціальне приладдя) між шлангом високо-

го тиску пристрою для миття під високим

тиском та струменевою трубкою, то мож-

на працювати зі стандартною струмене-

вою трубкою пристрою для миття під ви-

соким тиском або з гнучкою струмене-

вою трубкою зі спеціального приладдя.

 У деяких очищувачах: Запірний кран

відкрито не повністю.

 При закритому запірному крані: По-

рушено герметичність системи, звер-

нутись до сервісної служби.

ОБЕРЕЖНО

При блокуванні щітки закрити запірний

кран і вимкнути очищувач високого ти-

ску.

 Звернутись до сервісної служби.

 Всмоктування засобу для чищення

можливе тільки в очищувачах висо-

кого тиску з підігрівом (серія HDS):

 Фіксатор не тримає.

 Відрегулювати фіксатор, для цього

затягнути гвинт збоку блокувального

важелю.

Вказівка: При необхідності, можна замо-

вити новий блокувальний важіль.

Цим ми заявляємо, що перерахована

нижче технічна документація для неком-

плектного обладнання розроблена від-

повідно до директиви ЄС 2006/42/

EG+2009/127/EG), доповнення VII, ча-

стина B, і відповідає вимогам наступних

пунктів директиви:

доповнення I, пункт 1.1, 1.2, 1.3, 1.4, 1.5,

1.6 та 1.7.

У випадку неузгодженої з нами зміни ма-

шини ця заява втрачає свою силу.

Органи влади можуть запитати відповід-

ну документацію на некомплектне

обладнання в особи, відповідальної за

ведення документації. Передача доку-

ментації здійснюється з використанням

електронної пошти.

Перед початком експлуатації або монта-

жу некомплектного обладнання необхід-

но перевірити, що обладнання, з яким

працюватиме або на яке вмонтовувати-

меться некомплектне обладнання, від-

повідає Директиві ЄС про машини 2006/

42/EG (+2009/127/EG). Для здобуття не-

обхідної інформації зерниться до Заяви

про відповідність обладнання нормам

ЄС.

Особи, що нижче підписалися, діють від

імені та за довіреністю керівництва.

Уповноважений співробітник по веденню

документообігу:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Спеціальне оснащення

Поз. Позначення № замов-

лення

1 Кульовий кран 6.683-213.0

2 Гнучка струменева

трубка, 1 м *

6.394-654.0

3 Зігнутий шарнір, за-

кріпний *

4.481-039.0

* застосовується тільки з однією щіткою

Допомога при усуненні

неполадок

Очищувач високого тиску

вмикається/вимикається

Щітка для чищення не

обертається

Миючий засіб не всмоктується

Фіксатор не втримує

телескопічну трубку

Блокувальний ва-

жіль

№ замовлення

ø 36 mm 6.373-995.0

ø 34 mm 6.373-996.0

ø 28 mm 6.373-997.0

Декларація про

відповідність компонентів

Продукт: Аксесуари

iSolar 400

iSolar 800

Тип: 6.368-092.0, 6.368-093.0

6.368-094.0, 6.368-095.0

Прикладні гармонізуючі норми

Згідно:

EN 60335–2–79

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

106 UK

Registrieren Sie Ihr Produkt und proﬁtieren Sie von vielen Vorteilen.

Enregistrez votre produit et bénéﬁcier de nombreux avantages.

Registre su producto y aproveche de muchas ventajas.

Bewerten Sie Ihr Produkt und sagen Sie uns Ihre Meinung.

Rate your product and tell us your opinion.

Évaluer votre produit et dites-nous votre opinion.

Reseñe su producto y díganos su opinión.

www.kaercher.com/welcome

www.kaercher.com/dealersearch

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

DANKE!

THANK YOU!

MERCI!

GRACIAS!
