Push button mounting instructions
NOTE: Avoid mounting on metal surfaces, as it may result
in a reduced range of transmission. Do not mount in an
area exposed to direct rain. Push buttons are typically
mounted at the same height as the door knob or handle
(between 36” and 44” above the floor).
Permanent mounting instructions
1. Remove the front cover of the push button
(See Figure 1).
2. Before mounting, choose a mounting location that is
no further than 150 feet from the chime unit location.
Place the push button where you would like to mount
and test with the chime as close to its final location as
possible. If it works, continue with mounting the button.
If it does not work, see TROUBLESHOOTING.
3. Hold the back plate of the push button in the selected
location with the arrow on the back of the back plate
pointing up.
4. Using the 1/16” drill bit, drill a hole through the back plate of the push button (See Figure
3 — Mounting hole locations) and into the surface of the selected location.
5. Secure with the two screws provided.
6. Press front housing onto back cover.
7. Test operation. If chime does not work, see TROUBLESHOOTING.
Temporary Mounting Instructions
1. Clean the mounting location for the push button with a mixture of 50% water and 50%
isopropyl alcohol.
2. Remove protective backing from one side of the adhesive pad and attach it to the back
plate of the push button.
3. Remove protective backing from the other side of the adhesive pad and press the back
plate to the cleaned mounting location and hold in place for a few seconds to allow for a
secure bond.
Chime mounting instructions
NOTE: Avoid mounting on metal surfaces, as it may result in a reduced range of reception.
1. Select chime mounting location.
2. Using the chime mounting template on the package insert card, drill two holes with
3/32” drill bit in marked keyhole slot locations (See Figure 2).
3. Insert the two 3x25mm screws included, into the holes, setting the screw heads
extending about ¼” from mounting surface.
4. Place the chime unit’s keyhole slots over the screws and press down on the chime unit
to secure it.
Troubleshooting
If the chime does not work:
1. Make sure push button switch is pressed down and held for at least 1 second.
2. Verify battery installation is correct, noting polarity.
3. Try a fresh battery in push button.
4. Make sure chime is no further than 150 feet away from push button.
5. Ensure push button is not mounted on metal, near metal studs, or near the floor.
6. Try a new location for the chime.
Functional range may be adversely affected by one or more of the following factors:
weather, radio frequency interference, low transmitter battery and obstructions between
the transmitter and receiver.
This device complies with part 15 of the FCC rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and (2) this device must accept any
interference received, including interference that may cause undesired operation.
FCC NOTE: The manufacturer is not responsible for any radio or TV interference caused by
unauthorized modifications to this equipment. Such modifications could void the user’s
authority to operate the equipment.
NOTE: This equipment has been tested and found to comply with the limits for a Class B
digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a residential installation. This
equipment generates, uses and can radiate radio frequency energy and, if not installed
and used in accordance with the instructions may cause harmful interference to radio
communications. However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the equipment off and on, the user
is encourage to try to correct the interference by one or more of the following measures:
• Reorientorrelocatethereceivingantenna.
• Increasetheseparationbetweentheequipmentandreceiver.
• Connecttheequipmentintoanoutletonacircuitdifferentfromthattowhichthe
receiver is connected.
• Consultthedealeroranexperiencedradio/TVtechnicianforhelp.
For technical support contact Jasco Products Company at 1-800-654-8483
or www.jascoproducts.com.
MADE IN CHINA
GE is a trademark of General Electric Company and is under license by Jasco Products
Company LLC, 10 E. Memorial Rd., Oklahoma City, OK 73114.
Designer
Wireless Door Chime
Installation instructions
Required tools: #2 Phillips screwdriver, small flat blade screwdriver, and 1/16” and
3/32” drill bit
The wireless door chime kit has two components:
Installing battery in push button
1. Remove the front cover of the push button housing by pushing a flat blade screwdrivier
into the slot at the bottom of the push button housing (See Figure 1).
2. Install the CR2032 battery (included) with the positive(+) side up.
3. Keep the front cover off the push button until melody selection is complete.
Pairing the transmitter push button(s) to chime receiver
NOTE: The chime and push button(s) come paired in the package. Once batteries
are installed in the push button and chime, press the push button(s) to ensure the
chime sounds.
IF CHIME DOES NOT SOUND, FOLLOW DIRECTIONS BELOW TO PAIR THE PUSH
BUTTON(S) TO THE CHIME.
1. To clear settings: Press and hold the pairing button on the bottom of the chime while
installing the third battery.
2. Once the last battery is installed, release the pairing button.
3. Press and hold the pairing button again. You will hear the “Ding Dong” melody twice,
and then the double beep to alert you the chime is ready to pair with the push button.
Release the pairing button.
4. Press and release the push button (See Figure 1). You will hear one beep letting you
know the chime accepted the signal.
5. Wait 10 seconds and you will hear the double beep again to alert you the chime is now
paired with the push button.
6. Press the push button to test.
Melody selection setting (your chime will have either 2 or 8 melodies)
Select the melody by pushing the melody selection button located inside the push button
housing (See Figure 1). Press and release the melody selection button until you hear the
desired melody. Table 1 and Table 2 shows the order the melodies will be heard.
The last melody played will be your selected chime melody.
Volume adjustment
There are four volume settings on this chime.
1. To adjust the volume, press and release the pairing button on the chime or push the
push button to play the melody.
2. While melody is playing, press and release the volume button on the chime to select the
desired sound level.
Chime (Receiver) Figure 2
pairingvolume
Keyhole
slot
Mounting
hole
locations
Battery
compartment
Melody
selection
button
Push
button
Figure 3
Table 2 - 8 Melody Chime
1 Dingdong
2 Westminster
3 Knocks (3 times)
4 Fanfare
5 Mozart
6 Good Vibes
7 Patriotic
8 Tango
Table 1 - 2 Melody Chime
1 Dingdong
2 Westminster

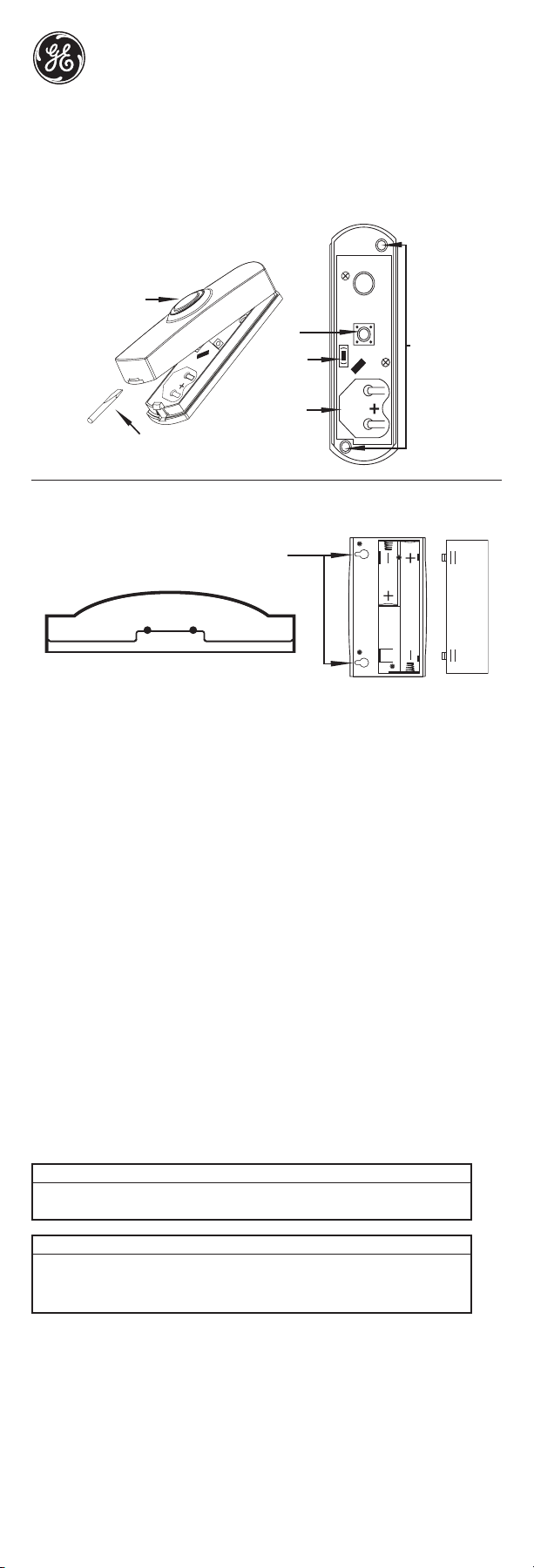

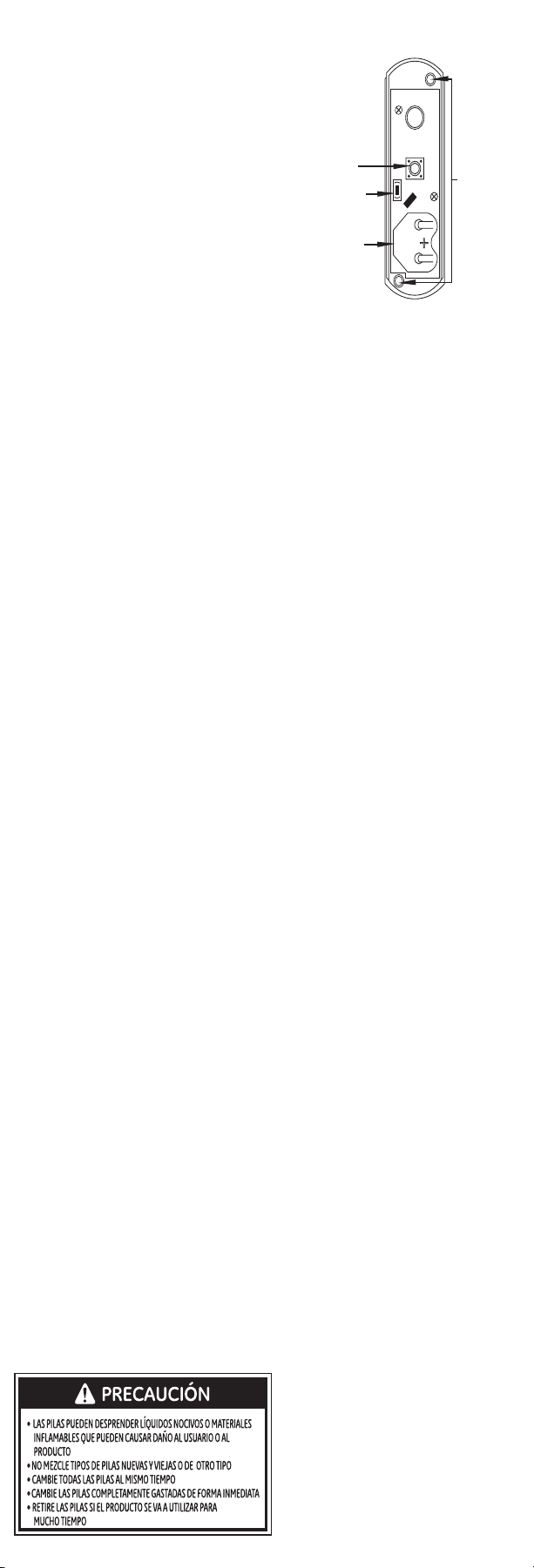

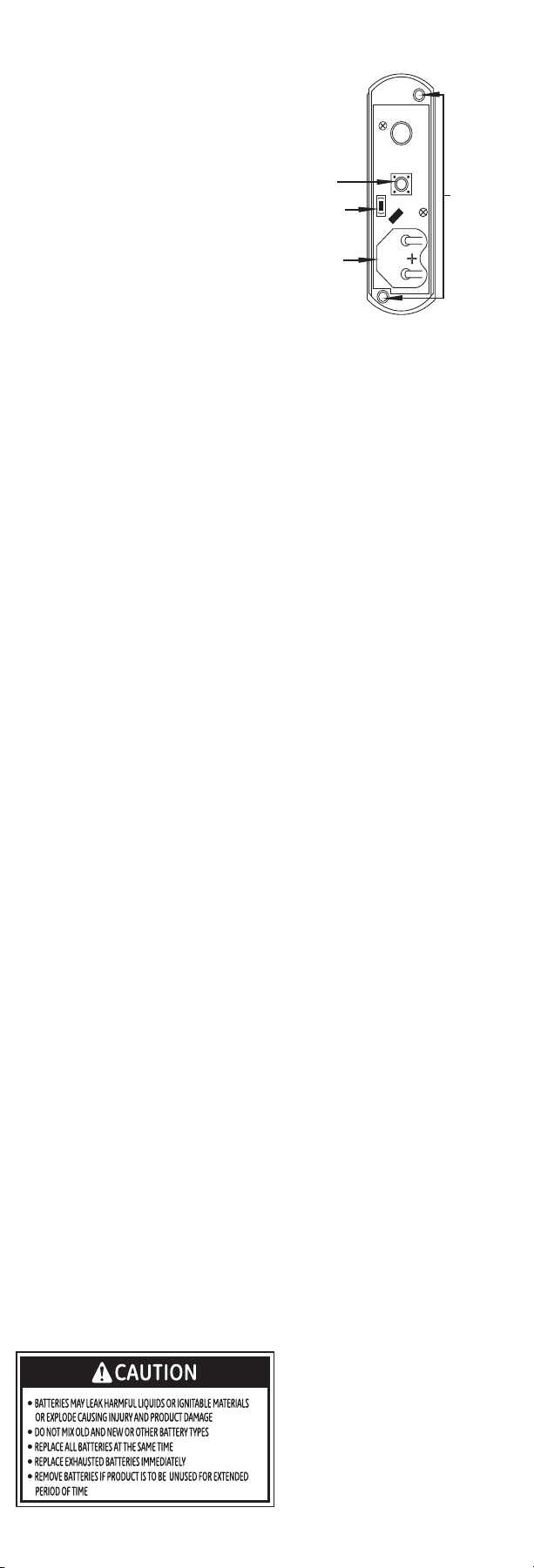

Push Button (Transmitter) Figure 1
Push
button
Mounting
hole
locations
Battery
compartment
Melody
selection
button
Push
button
Push flat blade screwdriver into
the slot to open the cover
19247
Version 03
10/21/2014
This Jasco product comes with a
1-year limited warranty. Visit
www.jascoproducts.com for warranty
details and product registration.
Questions? Contact us at 1-800-654-
8483 between 7:30AM—5:00PM CST.
