USER MANUAL
MANUALE D’USO
PL 68EN
FLUSH-MOUNT
CEILING LOUDSPEAKER
IN COMPLIANCE WITH
EN 54-24 STANDARD
DIFFUSORE ACUSTICO
PER CONTROSOFFITTO
CONFORME ALLA
NORMA EN 54-24
INDEX
INDICE
ENGLISH
SAFETY AND OPERATING PRECAUTIONS
DESCRIPTION
INSTALLATION AND CONNECTIONS
GENERIC NOTES ABOUT CONSTANT VOLTAGE SYSTEMS
SPECIFICATIONS
ITALIANO
AVVERTENZE PER LA SICUREZZA E PRECAUZIONI D’USO
DESCRIZIONE
INSTALLAZIONE E COLLEGAMENTO
NOTE GENERICHE SUI SISTEMI A TENSIONE COSTANTE
DATI TECNICI
4
6
6
9
10
12
14
14
17
18
4
ENGLISH
SAFETY AND OPERATING
PRECAUTIONS
IMPORTANT NOTES
IMPORTANT NOTES
Before connecting and using this product, please read this instruction manual
carefully and keep it on hand for future reference. This manual is to be
considered an integral part of this product and must accompany it when it
changes ownership as a reference for correct installation and use as well as
for the safety precautions.
RCF S.p.A. will not assume any responsibility for the incorrect installation and
/ or use of this product.
SAFETY AND OPERATING PRECAUTIONS
1. All the precautions, in particular the safety ones, must be read with special
attention, as they provide important information.
2. Loudspeaker lines (amplier outputs) can have a sufciently high voltage
(i.e. 100-70 V) to involve a risk of electrocution: never install or connect this
loudspeaker when the line is alive.
3. Make sure all connections have been made correctly and the loudspeaker
input voltage is suitable for the amplier output.
4. Protect loudspeaker lines from damage. Make sure they are positioned in a
way that they cannot be stepped on or crushed by objects.
5. Make sure that no objects or liquids can get into this product, as this may
cause a short circuit.
6. Never attempt to carry out any operations, modications or repairs that are
not expressly described in this manual.
Contact your authorized service centre or qualied personnel should any of
the following occur:
- The loudspeaker does not function (or works in an anomalous way).
- The cable has been damaged.
- Objects or liquids have got into the unit.
- The loudspeaker has been damaged due to heavy impacts or re.
7. Should the loudspeaker emit any strange odours or smoke, remove it from
the line after having immediately switched the amplier off.
8. Do not connect this product to any equipment or accessories not foreseen.
For suspended installation, only use the dedicated anchoring points and do
not try to hang this loudspeaker by using elements that are unsuitable or not
specic for this purpose.
Also check the suitability of the support surface to which the product is anchored
(wall, ceiling, structure, etc.) and the components used for attachment (screw
anchors, screws, brackets not supplied by RCF etc.), which must guarantee the
security of the system / installation over time, also considering, for example,
the mechanical vibrations normally generated by transducers.
5
ENGLISH
9. RCF S.P.A. strongly recommends this product is only installed by
professional qualied installers (or specialised rms) who can ensure a correct
installation and certify it according to the regulations in force.
The entire audio system must comply with the current standards and
regulations regarding electrical systems.
10. Mechanical and electrical factors need to be considered when installing a
professional audio system (in addition to those which are strictly acoustic, such
as sound pressure, angles of coverage, frequency response, etc.).
11. Hearing loss
Exposure to high sound levels can cause permanent hearing loss. The acoustic
pressure level that leads to hearing loss is different from person to person and
depends on the duration of exposure.
To prevent potentially dangerous exposure to high levels of acoustic pressure,
anyone who is exposed to these levels should use adequate protection devices.
When a transducer capable of producing high sound levels is being used, it is
necessary to wear ear plugs or protective earphones.
See the technical specications in the instruction manual for the maximum
sound pressure the loudspeaker is capable of producing.
12. To ensure a correct sound reproduction, loudspeaker phase is to be
respected (loudspeakers are connected respecting the amplier polarity).
This is important when loudspeakers are installed adjacent one another, for
instance, in the same room.
13. To prevent inductive effects from causing hum, noise and a bad system
working, loudspeaker lines should not be laid together with other electric
cables (mains), microphone or line level signal cables connected to amplier
inputs.
14. The loudspeaker cable shall have wires with a suitable section (twisted,
if possible, to reduce inductive effects due to surrounding electro-magnetic
elds) and a sufcient electrical insulation. Refer to local regulations since
there may be additional requirements about cable characteristics.
15. Install this loudspeaker far from any heat source.
16. Do not use solvents, alcohol, benzene or other volatile substances for
cleaning the external parts of this product. Use a dry cloth.
6
ENGLISH
RCF S.P.A. THANKS YOU FOR PURCHASING THIS PRODUCT, WHICH
HAS BEEN DESIGNED TO GUARANTEE RELIABILITY AND HIGH
PERFORMANCE.
DESCRIPTION
PL 68EN is a ceiling loudspeaker in compliance with EN 54-24 standard.
It is equipped with a fire protection steel dome and can be installed into
false ceilings (flush-mounted).
Main features:
- High quality voice reproduction.
- Steel construction with metal protection grille.
- Fire protection dome with an attachment system that ensures quick
installation.
- Dual cone 6” loudspeaker.
- Transformer for connection to 100 V (/ 70 V) constant voltage lines.
- Power selection among three values.
- Ceramic terminal strip.
- Thermal fuse that prevents damage to the audio line due to heat on
the loudspeaker.
WARNING: Make sure that the loudspeaker is installed in a stable and secure
way in order to avoid any conditions that may be dangerous for persons or
structures.
Ensure the support surface (e.g. the false ceiling) has the necessary mechanical
characteristics to support the weight of the loudspeaker.
Before installing the loudspeaker, carefully check all components to be used
and make sure there is no damage, deformation, corrosion and/or missing or
damaged parts that could reduce the safety of the installation.
In outdoor use, avoid installing the loudspeaker in places exposed to harsh
weather conditions.
The PL 68EN is designed for ush-mount installation (into false ceilings).
Before installing loudspeakers, make sure there is sufcient space behind
the false ceiling: with respect to the support surface of the loudspeaker front
ange, at least an empty space 130 mm (about 5”) deep is necessary.
Loudspeaker connections should be only made by qualied and experienced
personnel having the technical know-how or sufcient specic instructions to
ensure that are made correctly and prevent any electrical danger.
To prevent any risk of electric shock, do not connect loudspeakers when the
amplier is switched on. Before turning the system on, check all connections
and make sure there are no accidental short circuits. The entire sound system
shall be designed and installed in compliance with the current local laws and
regulations regarding electrical systems.
INSTALLATION AND CONNECTIONS
7
ENGLISH
100 V
0
ø 200 mm

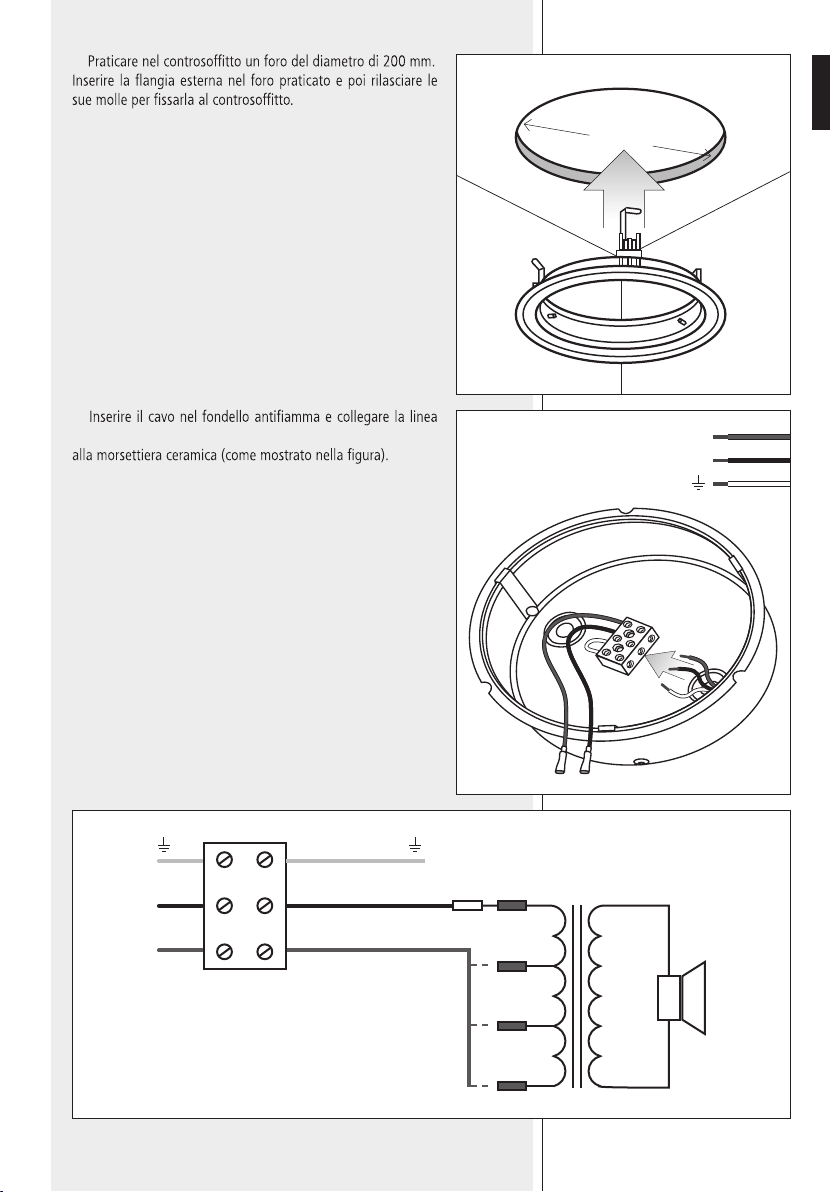

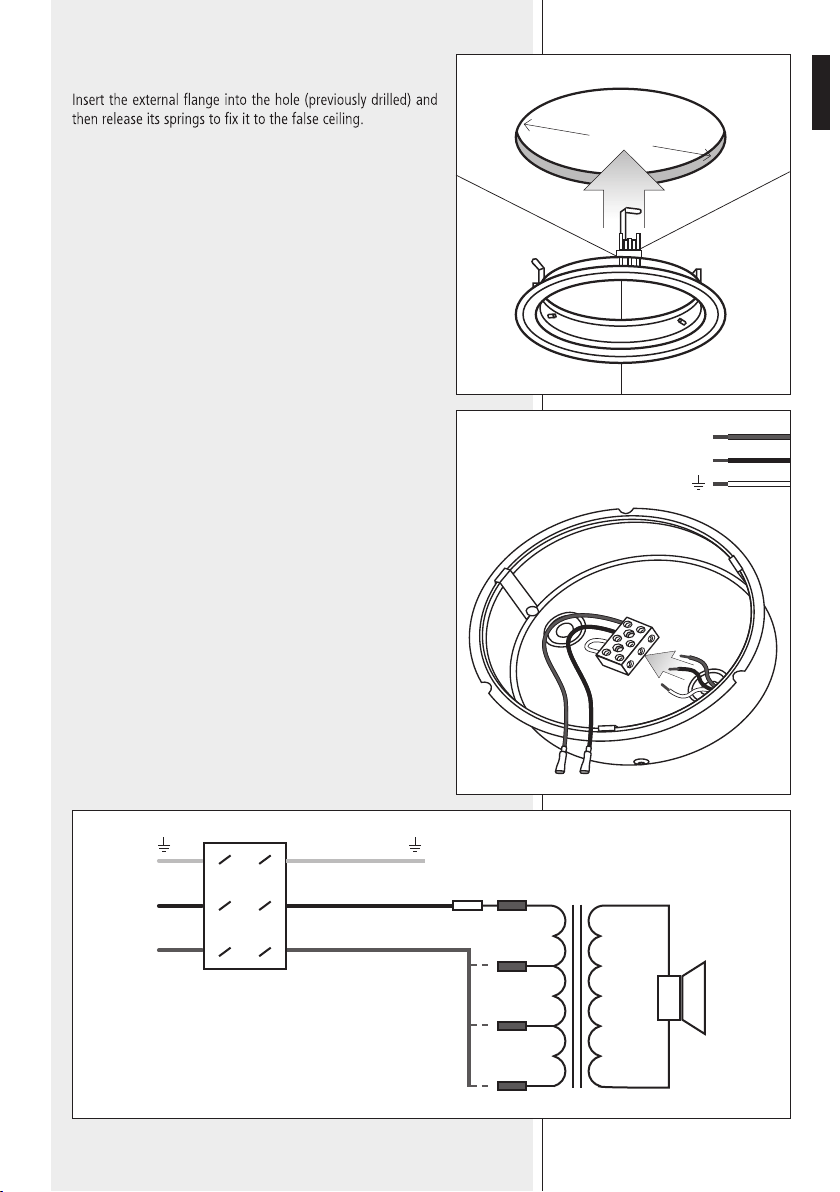

1. Drill a hole of diameter 200 mm (7.87”) in the false ceiling
panel.
1.
2.
2. Insert the cable into the fire dome and connect both the
100 V (/ 70 V) line and the earth wire to the ceramic terminal
strip of the fire dome (as shown in the figure).
CERAMIC
SCREW TERMINAL
100 V
+
0
IN
RED
BLACK FUSE COM
GREEN
8Ω
3W
6W
1.5W
8
ENGLISH

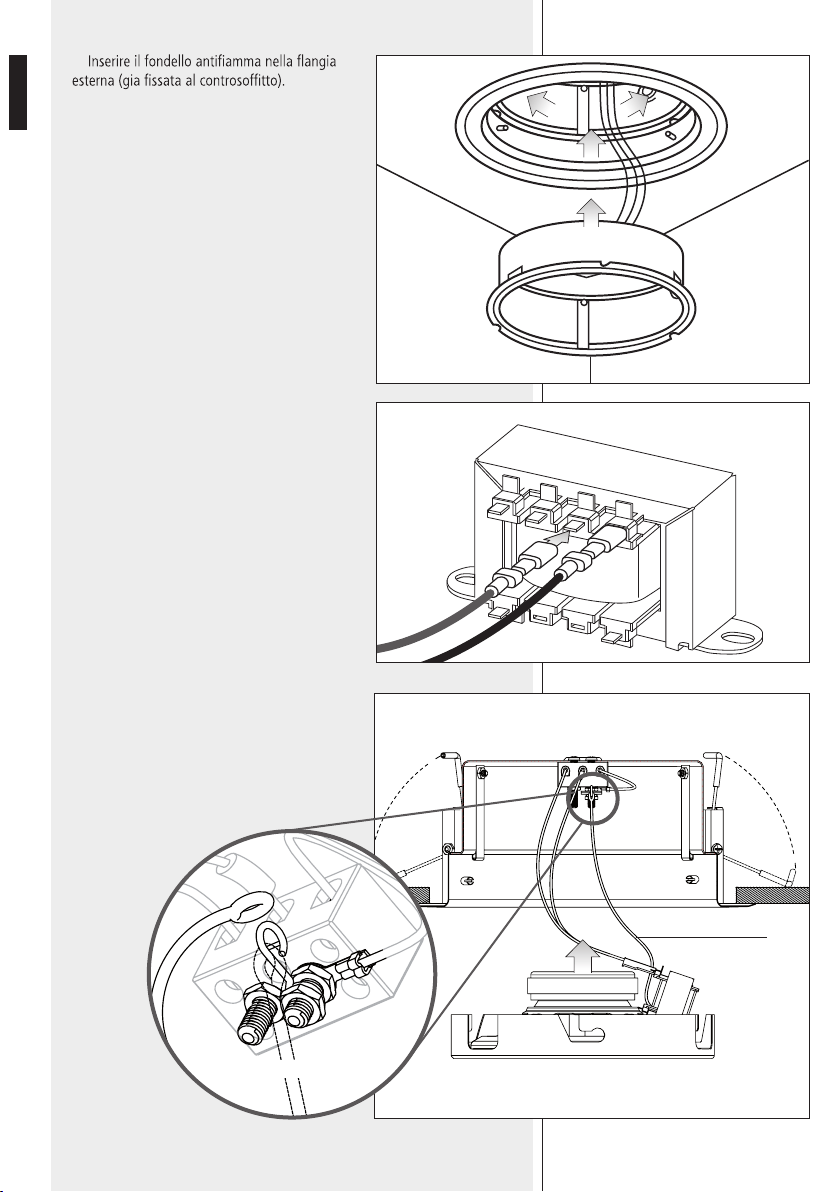

3.
4. Select the power value among 6 / 3 / 1.5 W
(at 100V) on the loudspeaker transformer by
linking the red wire to the proper terminal.
If the line is 70 V, the power will be halved.
Connect the black wire to the transformer COM
terminal.
5. Link the safety cable and then insert the
1 . 5W 3 W 6W C O M
4.
3.
5.
PUT THE RING INTO THE HOOK
SAFETY CABLE
9
ENGLISH
PUSH
6.

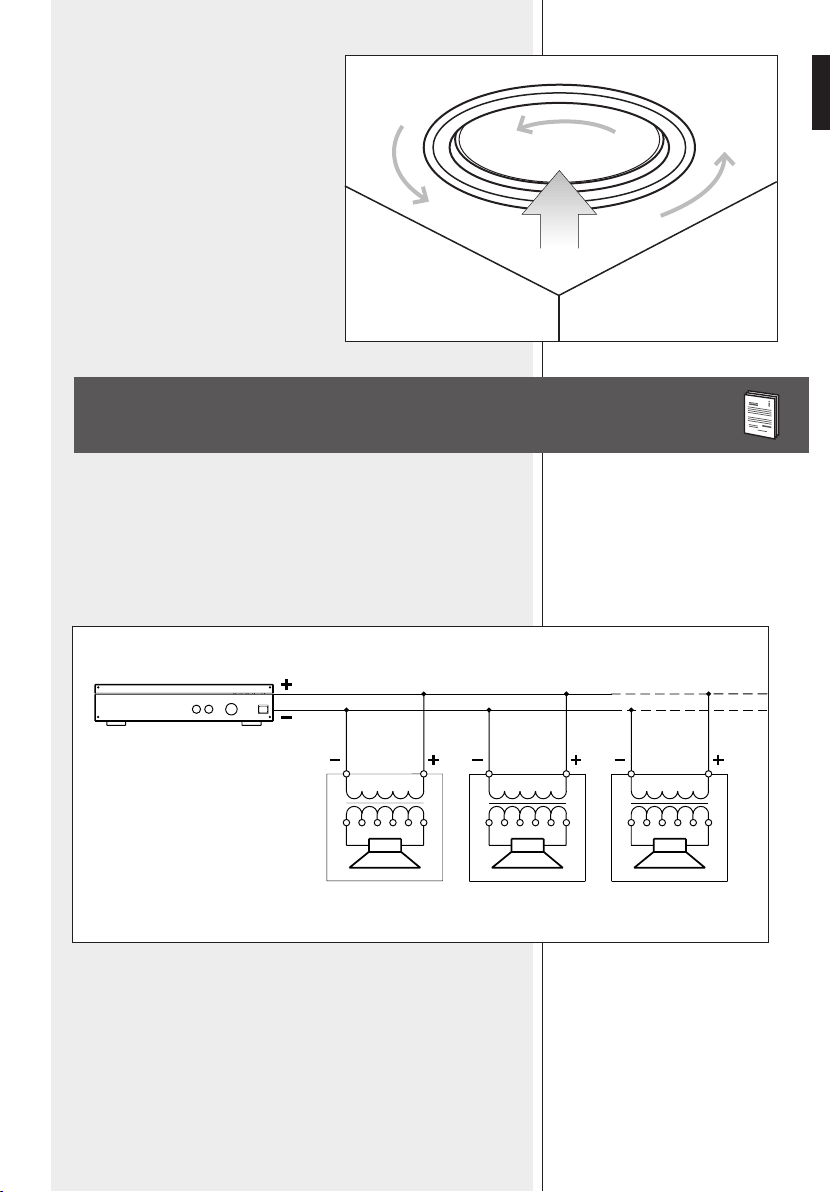

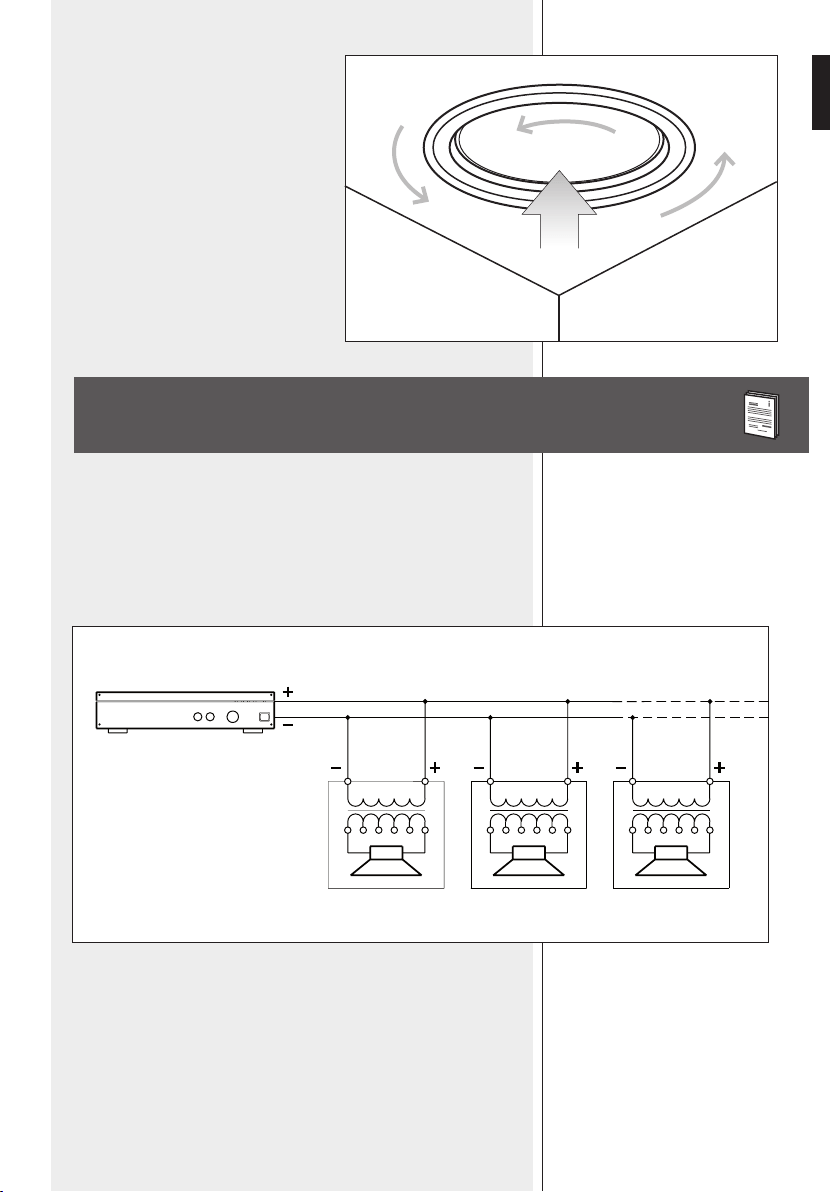

6. Push and turn counterclockwise the
loudspeaker to secure it.
GENERIC NOTES ABOUT
CONSTANT VOLTAGE SYSTEMS
- The loudspeaker input voltage (Vd) shall correspond to the amplier
output voltage (Va).
- The sum of nominal power values (Pd x n) of all loudspeakers connected
to the line shall not exceed the amplier power (Pa).
- Make sure all loudspeakers are connected in phase to ensure a correct
sound reproduction.
- Always use cables having wires with an adequate cross-section,
considering the cable length and the total loudspeaker power.
- Loudspeaker lines must be kept separated from mains cable, microphone
cables or others, in order to avoid inductive phenomena may cause hum
or noises.
- Use loudspeaker cables having twisted wires to reduce hum caused by
inductive effects due to coupling with electromagnetic elds.
AMPLIFIER
Pa = Amplier power
Pd = Speaker power
n = Number of speakers
Vd = Speaker input voltage
Va = Amplier output voltage
Pa > Pd x n Va
Vd = Va Vd = Va Vd = Va
10
ENGLISH
SPECIFICATIONS
INPUT VOLTAGE:
POWER (SELECTABLE) AT 100V:
INPUT IMPEDANCE:
FREQUENCY RESPONSE:
SENSITIVITY:
:LEVEL ERUSSERP DNUOS .XAM
COVERAGE ANGLE (– 6 DB):
TRANSDUCER:
APPLICABLE WIRE SECTION:
COLOUR:
BODY AND GRILLE MATERIAL:
FIRE DOME MATERIAL:
FIRE DOME COLOUR:
CONNECTOR:
FALSE CEILING CUTOUT SIZE:
NET WEIGHT:
OPERATING TEMPERATURE:
DIMENSIONS:
100 V ( / 70 V)
6 W – 3 W – 1.5 W (power values are halved
at 70 V)
1.67 kΩ – 3.33 kΩ – 6.67 kΩ
130 Hz ÷ 20 kHz (–10 dB)
94 dB (1 W, 1 m),
82 dB (1 W, 4 m)
102 dB (6 W, 1 m),
90 dB (6 W, 4 m)
201° (500 Hz), 126° (1 kHz), 127° (2 kHz),
112° (4 kHz)
6” dual-cone
0.8 ÷ 4 mm²
white
steel
steel
red
ceramic terminal strip
ø 200 mm (7.87”)
1.34 kg (2.95 lbs)
–30 ÷ +60 °C (–22 ÷ +140 °F)
ø 220 mm (8.66”), h: 96 mm (3.78”)
ø200.0 mm
90.7
96.02.4
ø220.0
12
ITALIANO
AVVERTENZE PER LA SICUREZZA
E PRECAUZIONI D’USO
IMPORTANTE
IMPORTANTE
Prima di collegare ed utilizzare questo prodotto, leggere attentamente le
istruzioni contenute in questo manuale, il quale è da conservare per riferimenti
futuri. Il presente manuale costituisce parte integrante del prodotto e deve
accompagnare quest’ultimo anche nei passaggi di proprietà, per permettere
al nuovo proprietario di conoscere le modalità d’installazione e d’utilizzo e le
avvertenze per la sicurezza.
L’installazione e l’utilizzo errati del prodotto esimono la RCF S.p.A. da ogni
responsabilità.
AVVERTENZE PER LA SICUREZZA E PRECAUZIONI D’USO
1. Tutte le avvertenze, in particolare quelle relative alla sicurezza, devono essere
lette con particolare attenzione, in quanto contengono importanti informazioni.
2. La linea diffusori (uscita dell’amplicatore) può avere una tensione
sufcientemente alta (es. 100 V) da costituire un rischio di folgorazione per le
persone: non procedere mai all’installazione od alla connessione del diffusore
quando la linea è in tensione.
3. Assicurarsi che tutte le connessioni siano corrette e che la tensione d’ingresso
del diffusore sia compatibile con le caratteristiche d’uscita dell’amplicatore.
4. Accertarsi che la linea diffusori non possa essere calpestata o schiacciata da
oggetti, al ne di salvaguardarne la perfetta integrità.
5. Impedire che oggetti o liquidi entrino all’interno del prodotto, perché
potrebbero causare un corto circuito.
6. Non eseguire sul prodotto interventi / modiche / riparazioni se non quelle
espressamente descritte sul manuale istruzioni.
Contattare centri di assistenza autorizzati o personale altamente qualicato
quando:
- il diffusore non funziona (o funziona in modo anomalo);
- il cavo è danneggiato;
- oggetti o liquidi sono entrati nel diffusore;
- il diffusore non è più integro (a causa di urti / incendio).
7. Nel caso che dal diffusore provengano odori anomali o fumo, spegnere
immediatamente l’amplicatore relativo alla linea e poi scollegare il diffusore.
8. Non collegare a questo diffusore apparecchi ed accessori non previsti.
Quando è prevista l’installazione sospesa, utilizzare solamente gli appositi punti
di ancoraggio e non cercare di appendere il diffusore con elementi non idonei o
previsti allo scopo.
Vericare inoltre l’idoneità del supporto (il controsoftto) e dei componenti
utilizzati per il ssaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono
garantire la sicurezza dell’impianto / installazione nel tempo, anche considerando,
ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore.
13
ITALIANO
9. La RCF S.P.A. raccomanda vivamente che l’installazione di questo prodotto
sia eseguita solamente da installatori professionali qualicati (oppure da ditte
specializzate) in grado di farla correttamente e certicarla in accordo con le
normative vigenti.
Tutto il sistema audio dovrà essere in conformità con le norme e le leggi vigenti
in materia di impianti elettrici.
10. Quando si installa un sistema audio professionale, si devono considerare
anche i fattori meccanici ed elettrici (oltre a quelli prettamente acustici, come la
pressione sonora, gli angoli di copertura, la risposta in frequenza, ecc.).
11. Perdita dell’udito
L’esposizione ad elevati livelli sonori può provocare la perdita permanente
dell’udito. Il livello di pressione acustica pericolosa per l’udito varia sensibilmente
da persona a persona e dipende dalla durata dell’esposizione. Per evitare
un’esposizione potenzialmente pericolosa ad elevati livelli di pressione acustica,
è necessario che chiunque sia sottoposto a tali livelli utilizzi delle adeguate
protezioni; quando si fa funzionare un trasduttore in grado di produrre elevati
livelli sonori è necessario indossare dei tappi per orecchie o delle cufe protettive.
Consultare i dati tecnici contenuti nel manuale istruzioni per conoscere la
massima pressione sonora che il diffusore acustico è in grado di produrre.
12. I diffusori devono essere collegati in fase (corrispondenza delle polarità
+/– tra amplicatori e diffusori) in modo da garantire una corretta riproduzione
audio, soprattutto quando i diffusori sono collocati in posizione fra loro adiacente
o nello stesso ambiente.
13. Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e
compromettano il buon funzionamento dell’impianto, le linee diffusori non
devono essere canalizzate insieme ai conduttori dell’energia elettrica, ai cavi
microfonici, alle linee di segnale a basso livello che fanno capo ad amplicatori.
14. Il cavo per il collegamento del diffusore dovrà avere conduttori di sezione
adeguata (possibilmente intrecciati, per minimizzare gli effetti induttivi dovuti
all’accoppiamento con campi elettro-magnetici circostanti) ed un isolamento
idoneo. Riferirsi alle normative locali in quanto potrebbero esserci ulteriori
requisiti riguardanti le caratteristiche del cavo.
15. Collocare il diffusore lontano da fonti di calore.
16. Non usare solventi, alcool, benzina o altre sostanze volatili per la pulitura
delle parti esterne; usare un panno asciutto.
14
ITALIANO
RCF S.P.A. VI RINGRAZIA PER L’ACQUISTO DI QUESTO PRODOTTO,
REALIZZATO IN MODO DA GARANTIRNE L’AFFIDABILITÀ E
PRESTAZIONI ELEVATE.
DESCRIZIONE
PL 68EN è un diffusore acustico a plafoniera conforme alla norma EN 54-
24 e provvisto di fondello antifiamma in acciaio, installabile ad incasso
nel controsoffitto.
Presenta le seguenti caratteristiche:
- elevata qualità della riproduzione della voce;
- struttura in acciaio e con griglia metallica di protezione;
- fondello antifiamma in acciaio, con un sistema di fissaggio che
velocizza le operazioni di installazione;
- altoparlante a doppio cono da 6”;
- trasformatore per il collegamento a linee a tensione costante (100 V);
- scelta della potenza tra tre valori;
- morsettiera per il collegamento in materiale ceramico;
- fusibile termico che evita di compromettere l’integrità della linea
audio a causa del calore che interessa il diffusore.
NOTA: Installare il diffusore in modo stabile e sicuro, così da evitare qualsiasi
condizione di pericolo per l’incolumità di persone o strutture.
Controllare che la struttura di supporto (es. controsoftto, ecc.) abbia le
necessarie caratteristiche meccaniche, tali da consentirgli di sopportare il peso
del diffusore senza il pericolo di cadute.
Prima di installare il diffusore, controllare tutti i componenti da utilizzare, i quali
non devono presentare danni, deformazioni, corrosioni e/o parti mancanti o
danneggiate che possono ridurre la sicurezza dell’installazione. Nell’utilizzo
all’aperto evitare luoghi esposti alle intemperie.
Il diffusore è stato studiato per essere installato ad incasso nel controsoftto.
Prima dell’installazione, vericare che dietro al controsoftto vi sia uno spazio
sufciente per accogliere il diffusore: rispetto al piano di appoggio della angia
frontale del diffusore, è necessario uno spazio libero di almeno 130 mm di
profondità.
A riguardo del collegamento del diffusore, si raccomanda di rivolgersi a
personale qualicato ed addestrato, ovvero personale avente conoscenze
tecniche o esperienza o istruzioni speciche sufcienti per permettergli di
realizzare correttamente le connessioni e prevenire i pericoli dell’elettricità. Per
evitare il rischio di shock elettrici, non collegare il diffusore con l’amplicatore
acceso. Prima di far funzionare il diffusore, è buona norma ricontrollare tutte
le connessioni, vericando in particolar modo che non vi siano dei cortocircuiti
accidentali.
Tutto l’impianto di sonorizzazione dovrà essere realizzato in conformità con le
norme e le leggi vigenti in materia di impianti elettrici.
INSTALLAZIONE E COLLEGAMENTO
15
ITALIANO
100 V
0
ø 200 mm
1.
1.
2.
2.
100 V (/ 70 V) ed il conduttore di protezione (la messa a terra)
MORSETTIERA
CERAMICA
100 V
+
0
IN
ROSSO
NERO FUSIBILE COM
VERDE
8Ω
3W
6W
1,5W
16
ITALIANO
3.
4. Scegliere la potenza tra i valori 6 / 3 / 1,5 W
(a 100V) collegando il conduttore rosso al
rispettivo terminale del trasformatore posto
sull’altoparlante.
Se la linea è 70 V, la potenza è dimezzata.
Collegare il conduttore nero al terminale COM del
trasformatore.
5. Collegare il cavo di sicurezza e poi inserire
l’altoparlante nel fondello.
1 . 5W 3 W 6W C O M
4.
3.
5.
METTERE L’ANELLO NEL GANCIO
CAVO DI SICUREZZA
17
ITALIANO
SPINGERE
6.
6. Spingere e ruotare (in senso antiorario)
l’altoparlante per ssarlo.
NOTE GENERICHE SUI SISTEMI
A TENSIONE COSTANTE
- La tensione d’ingresso del diffusore (Vd) deve corrispondere con la
tensione d’uscita dell’amplicatore (Va).
- La somma delle potenze nominali di tutti i diffusori (Pd x n) collegati alla
linea non deve superare quella dell’amplicatore (Pa).
- Per garantire una corretta riproduzione audio, effettuare il collegamento
di tutti i diffusori “in fase”.
- Utilizzare dei cavi con conduttori aventi una sezione adeguata,
considerando la loro lunghezza e la potenza complessiva dei diffusori.
- Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e
compromettano il funzionamento del sistema, i cavi per i diffusori non
devono essere canalizzati assieme ai conduttori dell’energia elettrica, ai
cavi microfonici od altre linee.
- Per minimizzare gli effetti induttivi (ronzii) dovuti all’accoppiamento con
campi elettromagnetici circostanti, utilizzare cavi con conduttori intrecciati.
AMPLIFICATORE
Pa = Potenza amplicatore
Pd = Potenza diffusore
n = Numero diffusori
Vd = Tensione ingresso diffusore
Va = Tensione uscita amplicatore
Pa > Pd x n Va
Vd = Va Vd = Va Vd = Va
18
ITALIANO
DATI TECNICI
TENSIONE D’INGRESSO:
POTENZA (SELEZIONABILE) A 100 V:
IMPEDENZA D’INGRESSO:
RISPOSTA IN FREQUENZA:
SENSIBILITÀ:
MAX. PRESSIONE SONORA:
ANGOLO COPERTURA (– 6 DB):
ALTOPARLANTE:
SEZIONE CONDUTTORI LINEA:
COLORE:
MATERIALE DEL CORPO E DELLA GRIGLIA:
MATERIALE FONDELLO:
COLORE FONDELLO:
CONNETTORE:
DIMENSIONE FORO CONTROSOFFITTO:
PESO NETTO:
TEMPERATURA DI FUNZIONAMENTO:
DIMENSIONI:
100 V ( / 70 V)
6 W – 3 W – 1,5 W
(i valori sono dimezzati a 70 V)
1,67 kΩ – 3,33 kΩ – 6,67 kΩ
130 Hz ÷ 20 kHz (–10 dB)
94 dB (1 W, 1 m),
82 dB (1 W, 4 m)
102 dB (6 W, 1 m),
90 dB (6 W, 4 m)
201° (500 Hz), 126° (1 kHz),
127° (2 kHz), 112° (4 kHz)
6” doppio-cono
0,8 ÷ 4 mm²
bianco
acciaio
acciaio
rosso
morsettiera ceramica
ø 200 mm (7,87”)
1,34 kg
–30 ÷ +60 °C
ø 220 mm, h: 96 mm
ø200,0 mm
90,7
96,02,4
ø220,0
1488
RCF S.p.A. - Via Raffaello Sanzio 13, 42124 Reggio Emilia, ITALY
14
1488-CPR-0486/W
EN 54-24:2008
PL 68EN
Type A
DoP: 012_14
Other technical data: see operational manual.
Loudspeaker for voice alarm systems
for fire detection and fire alarm systems for buildings
10307437 revE 2021/ 10
www.rcfaudio.com
HEADQUARTERS:
RCF S.p.A. Italy
tel. +39 0522 274 411
e-mail: info@rcf.it
RCF UK
tel. 0844 745 1234
Int. +44 870 626 3142
e-mail: [email protected].uk
RCF France
tel. +33 1 49 01 02 31
e-mail: france@rcf.it
RCF Germany
tel. +49 2203 925370
e-mail: germany@rcf.it
RCF Spain
tel. +34 91 817 42 66
e-mail: [email protected]
RCF Belgium
tel. +32 (0) 3 - 3268104
e-mail: belgium@rcf.it
RCF USA Inc.
tel. +1 (603) 926-4604
e-mail: [email protected]
Except possible errors and omissions.
Salvo eventuali errori ed omissioni.
