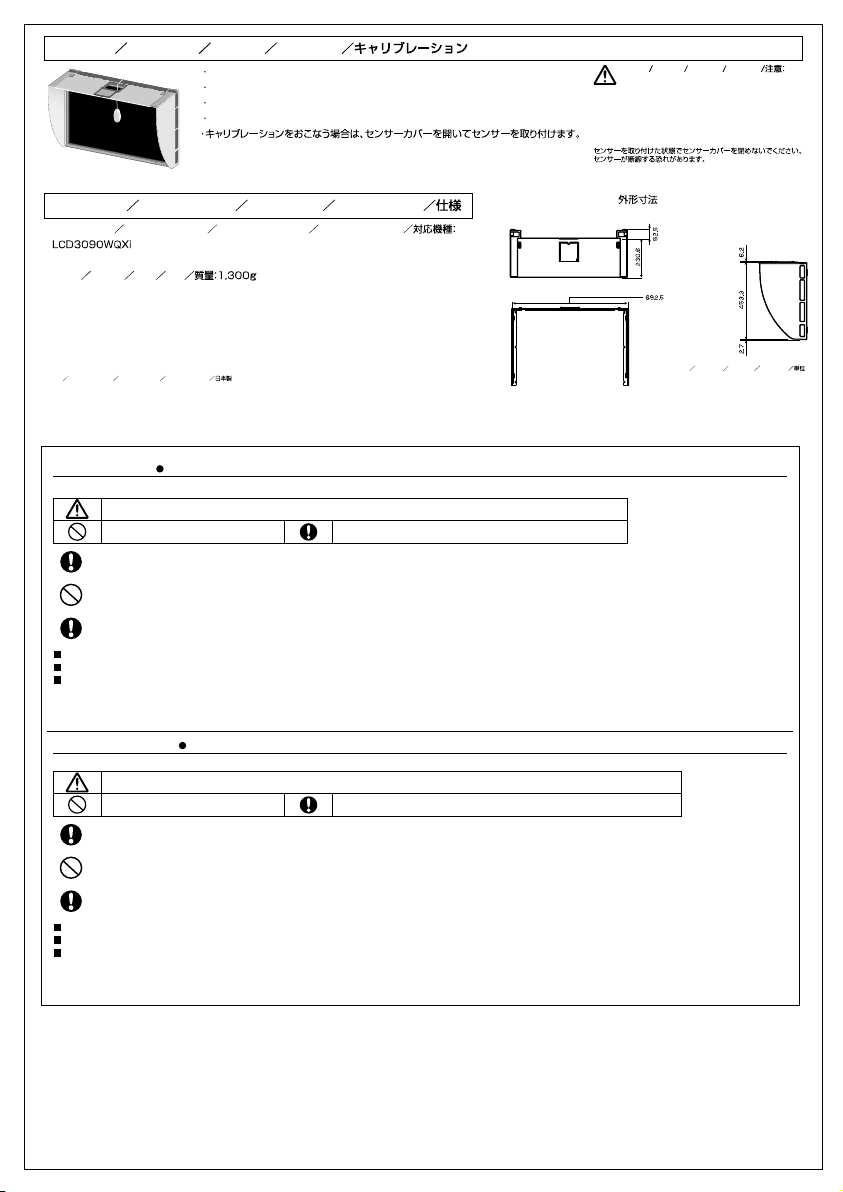

Model :
90HD30
To remove the hood, execute the procedure in reverse. Handle with care in order to avoid damage to the hood or the
hooks.
Um die Blendschutzhaube wieder zu entfernen, fü hren Sie die genannten Schritte in umgekehrter Reihenfolge aus.
Gehen Sie sorgfältig vor, um Beschä digungen an der Blendschutzhaube oder den Befestigungsklammern zu
vermeiden.
Pour retirer le parasoleil, suivre la procédure inverse. Manipuler avec soin afin d'é viter d'endommager le parasoleil
ou les crochets.
Para retirar la visera, realice el procedimiento inverso. Maneje las piezas con cuidado para evitar dañ os a la visera o
a los ganchos.
Mounting hole
Befestigungsö ffnung
Orifice de fixation
Agujero de montaje
Mounting hole
Befestigungsöffnung
Orifice de fixation
Agujero de montaje
Detaching method Demontageverfahren Méthode de retrait Método de desmontaje
Installation method Installationsverfahren Méthode d’installation Método de instalació n
1 Tilt the monitor backwards to more easily attach the side pieces of the hood.
Then attach the right and left side of the hood to the display.
1 Neigen Sie den Monitor nach hinten, damit Sie die Seitenteile der Blendschutzhaube leichter anbringen können.
Befestigen Sie dann die rechte und die linke Seite der Blendschutzhaube am Display.
1 Incliner le moniteur vers l'arrière pour pouvoir fixer plus aisément les piéces latérales du parasoleil.
Fixer ensuite à l'écran les bords droit et gauche du parasoleil.
1 Incline el monitor hacia atrás para montar con más facilidad las piezas laterales de la visera.
A continuación monte el lado derecho e izquierdo de la visera en la pantalla.
2 The tab on the hook fits through the opening in the hood into the mounting hole on the back panel of monitor.
Slide the hook firmly until it locks into place.
There are two mounting holes on each side.
2 Die Nase an der Befestigungsklammer wird durch die Ö ffnung der Blendschutzhaube in die Befestigungsöffnung an der
Rückseite des Bildschirms eingepasst.
Schieben Sie die Befestigungsklammer so weit, bis sie einrastet.
Es befinden sich zwei Befestigungsöffnungen an jeder Seite.
2 La languette du crochet doit s'insérer à travers l'ouverture du parasoleil dans l'orifice de fixation qui se trouve sur le
panneau arrière du moniteur.
Fourrer le crochet ferme jusqu'á ce qu'il se fixe.
Il y a deux orifices de fixation de chaque côté.
2 La pestaña del gancho encaja en la abertura de la visera en el agujero de montaje en el panel posterior del monitor.
Deslice el gancho firmemente hasta que quede bloqueado en su lugar.
Hay dos agujeros de montaje en cada lado.
• Install the left side of the hood in the same way
• Bringen Sie die linke Seite der Blendschutzhaube auf gleiche Weise an.
• Monter le parasoleil gauche de la même manière.
• Instale la visera del lado izquierdo siguiendo el mismo procedimiento.
3 Position the top piece into place over the tabs on the hood sides.
• Hook the front of the top piece onto the tab of the side hood.
• Front of the top piece has tabs on right and left side.
3 Positionieren Sie das Mittelteil der Blendschutzhaube ü ber den Nasen an den Seiten der Blendschutzhaube.
• Haken Sie die Vorderseite des Mittelteils der Blendschutzhaube an der Nase des Seitenteils ein.
• Am Mittelteil der Blendschutzhaube sind auf der rechten und linken Seite Nasen angebracht.
3 Mettre en place la pièce supérieure sur les languettes de chaque cô té du parasoleil.
• Suspendre le front de la pièce supérieure aux languettes du parasoleil.
• Le front de la pièce supérieure a des languettes sur les côtés droit et gauche.
3 Coloque la pieza superior en su lugar por encima de las pestañ as de los lados de la visera.
• Enganche la parte frontal de la pieza superior en la pestaña de la visera lateral.
• La pieza superior tiene pestañas en los lados derecho e izquierdo.
4 The tab on the hook fits into the mounting hole on the top piece.
Slide the hook firmly until it locks into place.
There are two mounting holes on the top piece.
4 Die Nase an der Befestigungsklammer wird in die Befestigungsöffnung am Mittelteil der Blendschutzhaube eingepasst.
Schieben Sie die Befestigungsklammer so weit, bis sie einrastet.
Am Mittelteil der Blendschutzhaube befinden sich zwei Befestigungsöffnungen.
4 La languette du crochet doit passer dans l'orifice de fixation qui se trouve sur la piéce supérieure.
Fourrer le crochet ferme jusqu'à ce qu'il se fixe.
Il y a deux orifices de fixation sur la piéce supérieure.
4 La pestaña del gancho encaja en el agujero de montaje de la pieza superior.
Deslice el gancho firmemente hasta que quede bloqueado en su lugar.
Hay dos agujeros de montaje en la pieza superior.
The following accessories are included in the package. If anything is missing or damaged, please contact the dealer where you purchased the product.
Im Paket ist folgendes Zubehör enthalten. Wenn etwas fehlt oder beschädigt ist, wenden Sie sich bitte an den Fachhändler, bei dem Sie das Produkt erworben haben.
Les accessoires suivants sont inclus dans le colis. Si un des élé ments manque ou est endommagé, merci de contacter le revendeur chez lequel vous avez acheté le produit.
El paquete incluye los siguientes accesorios. Si el paquete no incluye todos los accesorios o alguno de éstos está dañ ado, póngase en contacto con el distribuidor en el que adquirió el producto.
Operation manual (This document)
Bedienerhandbuch (dieses Dokument)
Manuel d’utilisation (ce document)
Manual de operaciones (este documento)
Top Piece
Mittelteil der Blendschutzhaube
Pièce supé rieure
Pieza superior
Side Piece (R)
Seitenteil der Blendschutzhaube (R)
Pièce laté rale (R)
Pieza lateral (R)
Side Piece (L)
Seitenteil der Blendschutzhaube (L)
Pièce laté rale (L)
Pieza lateral (L)
Hook x 6 pieces
Befestigungsklammer (6 Stü ck)
Crochet x 6 pièces
Gancho x 6 uds.
