Dreame L10S ULTRA Robot Vacuum And Mop Combo, Auto Mop User Manual

Robot Vacuum and Mop with

Self-Cleaning and Auto-Empty

User Manual

Theillustrationsinthismanualareforreferenceonly.Pleaserefertotheactualproduct.

Content

User Manual

Benutzerhandbuch

Manuel d'utilisation

Manuale utente

Manual de usuario

Руководство пользователя

Instrukcja obsługi

108

134

162

189

215



שמתשמל ךירדמ

Usage Restrictions

Safety Information



This product should not be used by children younger than 8 years old nor

persons with physical, sensory, intellectual deficiencies, or limited experience

or knowledge without the supervision of a parent or guardian to ensure safe

operation and to avoid any risks. Cleaning and maintenance shall not be

performed by children without supervision.



The appliance is only to be used with the power supply unit provided with the

appliance.



This appliance contains batteries that are only replaceable by skilled persons.



Clear the area to be cleaned. Children shall not play with the appliance.

Ensure children and pets are kept at a safe distance from the robot while it is

operating.



Do not install, charge or use the appliance in the bathrooms or around the

pools.



This product is for floor cleaning in a home environment only. Do not use it

outdoors, on non-floor surfaces, or in a commercial or industrial setting.



Ensure that the appliance operates correctly in a proper environment.

Otherwise, do not use the appliance.



If the power cord is damaged, it must be replaced by a special cord or

assembly available from the manufacturer or its service agent.



Do not use the robot in an area suspended above ground level without a

To avoid electric shock, re or injury caused by improper use of the appliance, please read the user

manual carefully before using the appliance and keep it for future reference.

Safety Information

protective barrier.



Do not place the robot upside down. Do not use the LDS cover, robot cover, or

bumper as a handle for the robot.



Do not use the robot at an ambient temperature above 40℃ or below 0℃ or on

a floor with liquids or sticky substances.



To prevent damage or harm from dragging, clear any loose objects from the

floor, and remove cables or power cords on the cleaning path before operating

the appliance.



Remove fragile or small items from the floor to prevent the robot from bumping

into and damaging them.



Keep hair, fingers, and other body parts away from the suction opening of the

robots.



Keep the cleaning tool out of reach of children.



Do not operate the appliance in a room where an infant or child is sleeping.



Do not place children, pets, or any item on top of the robot regardless of

whether it is stationary or moving.



Keep the cleaner out of reach of children.



Use only the officially-approved detergent. Do not add any liquid such as

alcohol or disinfectant.



Do not use the robot to clean any burning objects. Do not use the robot to pick

up flammable or combustible liquids, corrosive gases, or undiluted acids or

solvents.

Usage Restrictions

Safety Information

Usage Restrictions



Do not vacuum hard or sharp objects. Do not use the appliance to pick up objects

such as stones, large pieces of paper or any item that may clog the appliance.



Plug must be removed from the socket-outlet before cleaning or maintaining

the appliance.



Do not wipe the robot or the base station with a wet cloth or rinse them with

any liquid. After cleaning washable parts, fully dry the parts before reinstalling

and using them.



Please use this product in accordance with the instructions in the User Manual.

Users are responsible for any loss or damage that arise from improper use of

this product.

Batteries and

Charging



Do not use any third-party battery orbase station. The robot can only be used

with the model RCS9 base station.



Do not attempt to disassemble, repair, or modify the battery or the base station

on your own.



Do not place the base station near a heat source.



Do not use a wet cloth or wet hands to wipe or clean the base station's

charging contacts.



Do not improperly dispose of old batteries. Unneeded batteries should be

discarded at an appropriate recycling facility.



If the power cord becomes damaged or broken, stop using it immediately and

contact after-sales service.

Laser Safety

Information

Safety Information



The laser distance sensor complies with the IEC 60825-1:2014 standard for

Class 1 laser products and does not generate dangerous laser radiation.

Hereby, Dreame Trading（Tianjin）Co., Ltd. declares that the radio equipment type RLS6LADC is in compliance with Directive 2014/53/EU. The full text of the EU

declaration of conformity is available at the following internet address: https://global.dreametech.com

For detailed e-manual, please go to https://global.dreametech.com/pages/user-manuals-and-faqs



Make sure the robot is turned off when being transported and kept in its

original packaging if possible.



If the robot will not be used for an extended period of time, fully charge it, then

turn it off and store it in a cool, dry place. Recharge the robot at least once

every 3 months to avoid over-discharging the battery.



The lithium-ion battery pack contains substances that are hazardous to the

environment. Before disposing of the robot vacuum, please first remove the

battery pack, then discard, or recycle it in accordance with local laws and

regulations of the country or region it is used in.



When removing the batteries from the product, it is better to use up the

batteries and make sure your product is disconnected from power.

1) Uninstall the screw on the bottom, then remove the cover.

2) Unplug the battery connector, then remove the batteries. Do not damage the

battery case to avoid any risk of injuries.

3) Return the batteries to a professional recycling organization.

Batteries and

Charging

Package Contents

Other Accessories

Product Overview

Side Brush

Mop Pad × 2

(pre-installed)

Robot

Base Station

Mop Pad Holder × 2 Multi-Surface Floor

Cleaner

User Manual

Power Cord Cleaning Brush Dust Collection Bag

（replacement）

Robot

Product Overview

Spot Cleaning Button

· Press briey to start spot cleaning

Power / Clean Button

· Press and hold for 3 seconds to turn on or o

· Press briey to start cleaning after the robot is turned on

Dock Button

· Press briey to send the robot back to the base station

· Press and hold for 3 seconds to disable Child Lock

Status Indicator

· Solid White: Cleaning or cleaned

· Quickly Blinking Orange: Error

· Solid Orange: Low battery or paused

Note: Press any button to pause while the robot is cleaning or returning

to charge.

Robot and Sensors

Cli󽗈Sensors

Main Wheel

Main Brush

Universal Wheel

Brush Guard

Main Wheel

Brush Guard Clips

Mop Pad Holder

Mounting Holes

Side Brush

Carpet Sensor

LDS Upper Cover

Laser Distance Sensor (LDS)

Bumper

Cover

Charging

Contacts

Connectors

Automatic Water

Relling Inlet

AI Visual Sensor

Line Laser Sensors

Reset Button

·

Press and hold for 3

seconds to restore to factory

settings

Wi-Fi Indicator

On: Wi-Fi connected

Quickly Blinking: Awaiting

connection or connecting

Slowly Blinking: Wi-Fi not

connected

Edge Sensor

Auto-empty Vent

Dust Bin

Filter

Auto-empty

Vent

Bin Clip

Dust Bin Cover Clip

Bin Cover

Filter Clip

Product Overview

Base Station

Product Overview

Washboard

Upper Cover

Handle

Water Tank Clip

Water

Tank Clip

Float Ball

Water Pipe

Filter

Used Water Tank Clean Water Tank

Floater

Base Station Buttons

Child Lock

Press and hold the

and buttons for 3 seconds to activate or deactivate

Child Lock. After Child Lock is activated, all buttons on the robot and the base

station are locked.

Leave Button Briey press to make the robot leave the base station

Clean Button

Briey press to make the robot clean all areas

Dry Button

Note: The buttons on the base station will work only when the robot is placed

onto the base station.

Dust Cabinet

Cover

Briey press to make the base station start or stop drying the

mop pads

Product Overview

Base Station

Filter

Slot

Dust Cabinet Cover

Cleaner Adding Inlet

Cleaning Tool

Auto-empty

Vent

Mop Assembly

Mop Pad

Attachment

Area

Mop Pad Holder Mop Pad

Status Indicator

Solid white: The base station is

connected to power

Solid Orange: The base station

has an error

Signaling Area

Charging Contacts

Automatic Water

Adding Inlet

Slot for Automatic

Cleaner Adding Device

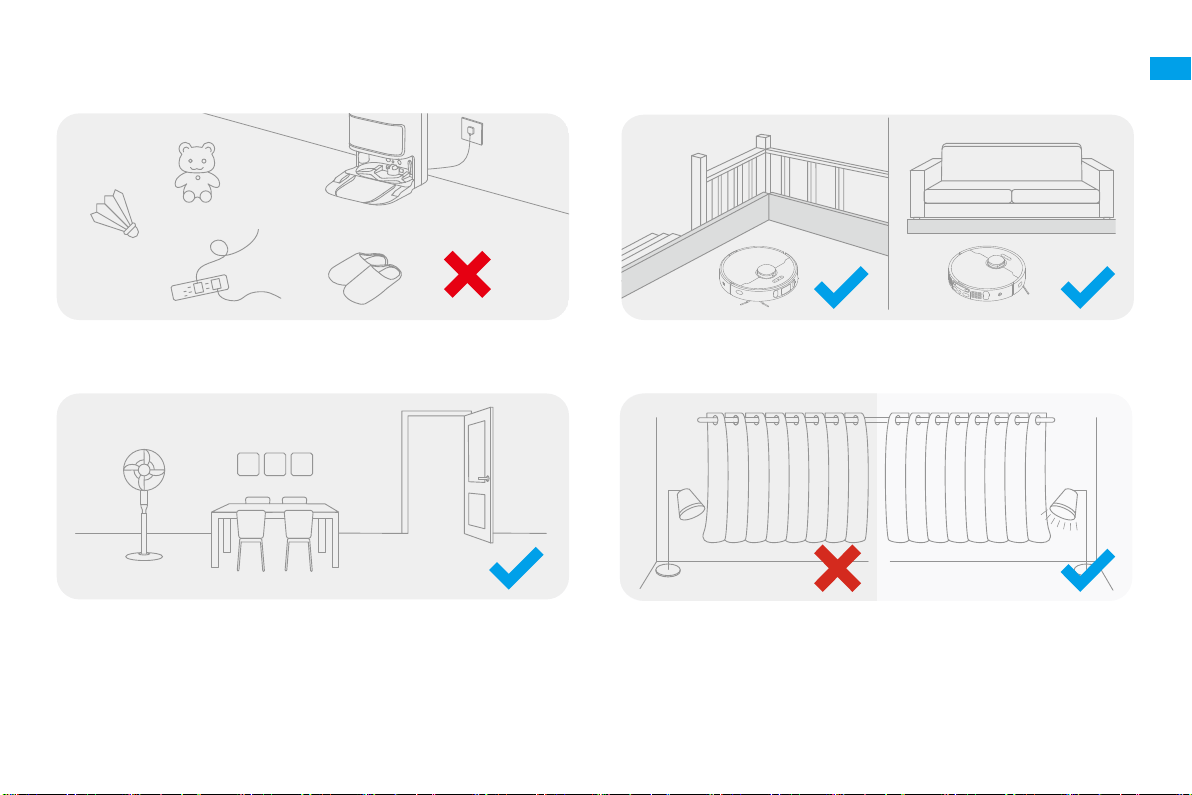

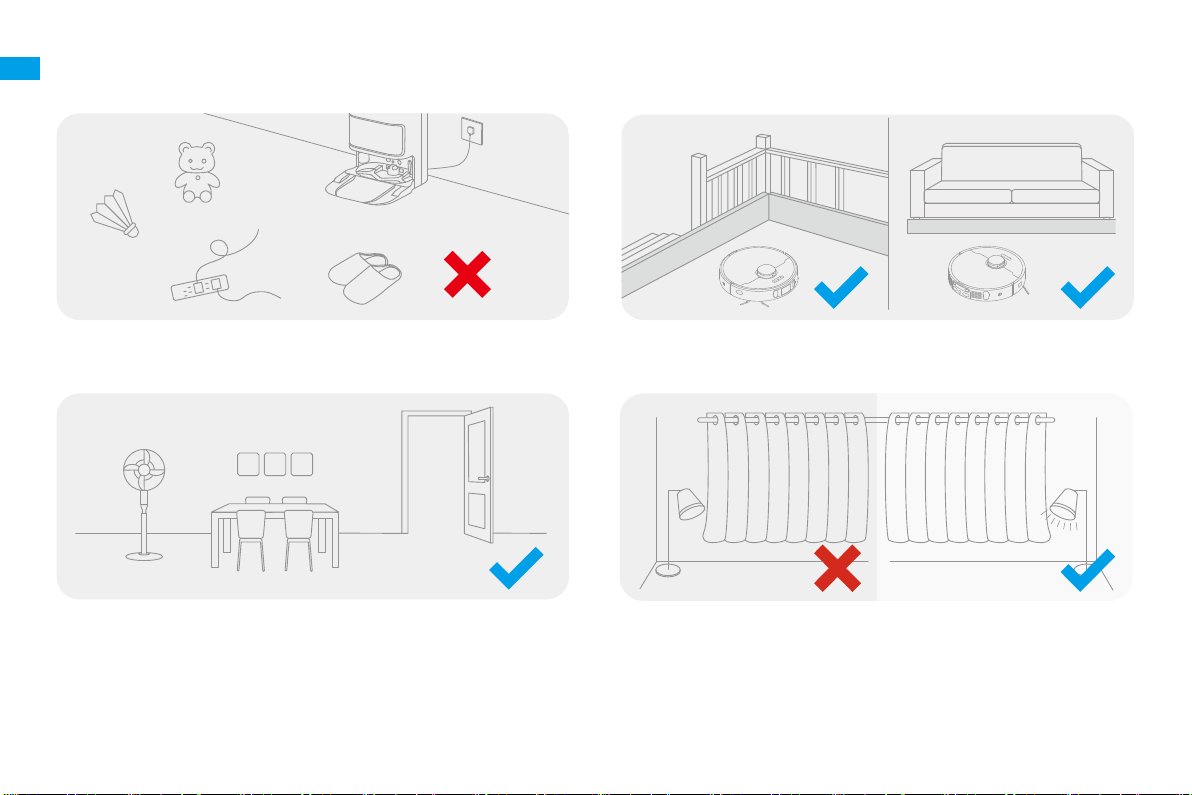

Preparing Your Home

Tidy up items such as power cords, cloths, slippers, and toys to improve the

eciency of the robot.

Open the door of the room to be cleaned, and put the furniture in its proper

place to leave more space.

With the AI visual sensor, the robot can better recognize and avoid obstacles

such as power cords, shoes, and socks, to get the most out of the AI visual

sensor, make sure that all areas to be cleaned are well-lit.

Before cleaning, place a physical barrier at the edge of the stairs and sofa to

ensure the secure and smooth operations of the robot.

Note:

When operating the robot for the first time, follow it around while cleaning to remove any potential obstacles in time.

To prevent the robot from not recognizing areas that need to be cleaned, do not stand in front of the robot, threshold, hallway, or narrow places.

Note: Install the side brush until it clicks into place.

1. Remove the protective strips 3. Connect to An Electrical Outlet

PlacethebasestationinalocationthatisasopenaspossiblewithagoodWi-Fi

signal.Insertthepowercordintothebasestationandplugitintothesocket.

4. Place the Base Station

Removeanyobjectsthatarecloserthan1.5mfromthefront,1mfromthetop,

and0.5mfromeithersideofthebasestation.

2. Install the Side Brush and the Mop Assembly

Before Use

Note:

·

Make sure that no objects might block the signaling area.

·

To prevent water stains from wetting wood floors or carpets, placing the base

station on tile floors or marble floors is recommended.

Firmly insert the power

cord upwards until the

indicator turns on.

Side Brush Clip

> 0.5 m

> 1 m

> 1.5 m

- MAX -

5. Place the Robot

Press and hold the

button on the robot for 3 seconds to turn it on. Place

the robot onto the base station with the mop assembly facing toward

the washboard. Then you will hear a voice notication when the robot

successfully connects to the base station and starts charging. After the robot

is fully charged, the status indicators on the robot and the base station will

remain lit for 10 minutes and will then dim.

6. Install the Cleaner Bottle

Remove the cap of the cleaner bottle, and tear o the seals on the upper and

bottom of the bottle. Open the upper cover of the base station and take out

the clean water tank and the used water tank. Install the cleaner bottle along

the slot into place. The cleaner will be added automatically while working.

7. Add Water to the Clean Water Tank

Fill the clean water tank with clean water up to the maximum water level

mark, and then install the clean water tank and the used water tank in place.

Before Use

Note: It is recommended to fully charge the robot before its rst use. When the

robot cannot be turned on after the battery is depleted, manually connect the

robot with the station to charge it.

MAX Water Line

Note: Do not add hot water to the water tank, as this may cause the tank to become

deformed.

Note:

·

Remove the soft rubber plug in the cleaner adding inlet before first use.

·

Do not add any liquid other than the officially-approved cleaner to help prevent

base station malfunction.

③②①

2. Add Device

Dreamehome APP: Open the Dreamehome app, enter the "Add Device" page,

and then select "DreameBot L10s Ultra". Please follow the prompts to nish

the Wi-Fi connection.

Mi Home/Xiaomi Home APP: Open the Mi Home/Xiaomi Home app, tap "

in the upper right, and scan the QR code above again to add "DreameBot L10s

Ultra". Please follow the prompts to nish the Wi-Fi connection.

*Once the Wi-Fi indicator is blinking slowly, the Wi-Fi has been reset.

Note: If you want to reset Wi-Fi, follow step 1 and 2. Open the Dreamehome

App or Mi Home/Xiaomi Home App, enter the "Add Device" page, then

follow the prompts to finish the Wi-Fi connection.

Connect with Dreamehome or Mi Home/Xiaomi Home App

1. Download the Dreamehome or Mi Home/Xiaomi Home App

Scan the QR code on the robot, or search“Dreamehome" or "Mi Home"/ "Xiaomi

Home" in the app store to download and install the app based on your needs.

This product works with the Dreamehome or Mi Home/Xiaomi Home app,

which can be used to control your device.

Wi-Fi Indicator

·

Blinking slowly: To be

connected

·

Blinking quickly: Connecting

·

On: Connected

Under the Cover

Dreamehome Mi Home/Xiaomi Home

Note:

·

Only 2.4 GHz Wi-Fi networks are supported.

·

Due to upgrades in the app software, the actual operations may be different

from the statements in this manual. Please follow the instructions based on the

current app version.

How to Use

Fast Mapping

After conguring the network for the rst time, follow the instructions on

the app to quickly create a map, and the robot will start mapping without

cleaning. The mapping process will be completed when the robot returns to

the station, and the map will be saved automatically.

Turn On/O

Press and hold the

button for 3 seconds to turn on the robot.The power

indicatorshould be illuminated. Place the robot onto the base, the robot

should turn onautomatically and begin charging. To turn o the robot, move

the robot away from the baseand press and hold the

button for 3 seconds.

Pause/Sleep

When the robot is running, press any button to pause it.

If the robotispausedfor more than 10 minutes, it automatically enters sleep

mode. The power indicator and charging indicatorwillturn o. Press any

button on the robot or base, orusethe app to wake up the robot.

Note:

·

The robot will turn off automatically if it is left in the sleep mode for more than 12

hours.

·

If the robot is paused and placed onto the base station, the current cleaning

process will end.

Do Not Disturb (DND) Mode

When the robot is set to the Do Not Disturb (DND) mode, the robot will be

prevented from resuming cleaning and the power indicator goes out. The

DND mode is disabled by default at the factory. You can use the app to enable

the DND mode or modify the DND period. The DND period is 22:00-8:00 by

default.

Note:

·

The scheduled cleaning tasks will be performed on time during the DND period.

·

The robot will resume cleanup where it left off after the DND period expires.

Spot Cleaning

When the robot is on standby, press briey the button

to enable the spot

cleaning mode. In this mode, the robot cleans a square-shaped area of 1.5 ×

1.5 meters around it and returns to its starting point once the spot cleaning is

completed.

Robot Restarting

If the robot stops responding or cannot be turned o, press and hold the

button

for 10 seconds to forcefully turn it o. Then, press and hold the

button

for 3 seconds to turn the robot on.

How to Use

Sweeping & Mopping

Note: When using the mop assembly for the rst time, the robot performs the sweeping and mopping task by default.

2. Return to clean mop pads midway

During mopping, the robot will automatically return to the base station to

wash mop pads based on the mop pad cleaning frequency specied on the

app. Then the base station will automatically rell the water tank of the robot,

and the robot will resume the cleanup after water relling.

Note:

·

The mop pads will be cleaned before the robot starts mopping, please wait with

patience.

·

Do not move the base station, the clean water tank, the used water tank, or the

washboard during its working.

Note: If the robot returns to the base station to clean mop pads midway, the base

station will not automatically empty the dust bin.

1. Start sweeping and mopping

Press the button

on the base station or on the robot, or use the app

to make the robot start from the base station. Then the robot will plan the

optimal cleaning route and perform the cleaning task based on the created

map.

How to Use

3. Clean and dry mop pads after dust emptying

After the robot nishes a cleaning task and returns to the base station to

charge, the base station will automatically start emptying the dust bin, and

then clean and dry the mop pads.

4. Clean the used water tank

After the robot has completed the task, please clean the used water tank to

avoid any odor.

Note:

·

When the robot returns midway to the base station to clean mop pads, the base

station will not automatically empty the dust bin.

·

If the auto-empty function is turned off in the app, the base station will not

automatically empty the dust bin.

·

The base station willempty the dust bin according to the frequency set in the app.

Sweeping

To use only the sweeping function, select "Sweeping" on the app, or remove

the mop assembly from the robot and the robot will automatically switch to

the sweeping mode.

Make sure that the base station is connected to power and the robot is

connected with the base station. Press the button

on the base station or

the button

on the robot, or use the app to send the robot to clean all areas

from the base station.

Note: If the mop assembly is not removed from the robot, you can select the

sweeping mode on the app, and the robot will automatically lift the mop assembly

before sweeping.

Note: To ensure the robot can easily return to the base station after cleaning, it is

recommended to make the robot start from the base station and avoid moving the

base station during cleaning.

Routine Maintenance

Parts

To keep the robot in good condition, it is recommended to refer to the following table for routine maintenance.

Part Maintenance Frequency

Replacement

Period

Used water tank After each use

Clean water tank

Once every 2 weeks

Main Brush Every 6 to 12 months

Dust bin lter

Every 3 to 6 months

Side brush

Washboard

Once every month /

Base station's

signaling area

Base station's

charging contacts

Base station's auto-

empty vent

Universal wheel

Edge sensor

Laser Distance

Sensor (LDS)

Line laser sensor

Part

Maintenance

Frequency

Replacement

Period

AI Visual Sensor

Once every month

Carpet Sensor

Cli Sensors

Charging Contacts on Robot

Bumper

Robot's auto-empty vent

Robot's automatic water

relling inlet

Bottom of the robot

Cleaner Adding Inlet

Recommended to

clean after removing

the cleaner (bottle)

Dust bin Clean it as needed

Dust collection bag

6-8 weeks

Mop pad

Every 1 to 3

months

Note: The replacement frequency will depend on your usage of the robot. If an

exception occurs due to special circumstances, the parts should be replaced.

Routine Maintenance

Dust Collection Bag

When the dust collection bag needs to be replaced, a notication will appear

in the app.

1. Discard the dust collection bag. 3. Install a new dust collection bag.

4. Close the cover of the dust cabinet.

2. Remove the dust and debris from the lter with a dry cloth.

Note: Pulling upwards on the handle will seal the bag to prevent the dust and

debris from accidentally falling out.

Note: The oat ball in the used water tank is a movable part. Do not apply too

much force when cleaning it to avoid damaging it.

Routine Maintenance

Used Water Tank

1. Remove the used water tank, open its cover and pour out the dirty water.

2. Rinse the used water tank with clean water, and use the provided cleaning

brush to clean the inner wall of the used water tank.

Main Brush

1. Press the brush guard clips inwards to remove the brush guard and lift the

brush out of the robot.

2. Pull out the brush covers as shown in the diagram. Use the provided

cleaning tool to remove the hair tangled in the brush.

Routine Maintenance

Side Brush

Remove and clean the side brush.

Universal Wheel

Note:

·

Use a tool such as a small screwdriver to separate the axle and tire of the

universal wheel. Do not use excessive force.

·

Rinse the universal wheel under the running water and put it back after drying it

completely.

Dust Bin

1. Open the robot cover and press the bin clip to remove the dust bin.

2. Open the bin cover and empty the bin as shown in the diagram.

Routine Maintenance

Filter

1. Remove the lter and tap its basket gently.

2. Rinse the dust bin and lter with water and dry them completely before

reinstalling.

Note:

·

Rinse the dust bin and filter with clean water only. Do not use any detergent.

·

Use the dust bin and filter only when they are completely dry.

Note: Do not attempt to clean the filter with a brush, a finger or sharp objects to

prevent damage.

Robot Sensors and Charging Contacts

Wipe sensors and charging contacts of the robot by using a soft, dry cloth:

·

The cliff sensors and the carpet sensor on the bottom of the robot

·

Charging contacts at the back of the robot

·

The edge sensor on the side of the robot

·

LDS on the top of the robot

·

The bumper, the AI visual sensor, and the line laser sensors on the front of

the robot

Note: Wet cloth can damage sensitive elements within the robot and the base

station. Please use dry cloth for cleaning.

Line Laser Sensor

AI Visual Sensor

Line Laser Sensors

Laser Distance Sensor (LDS)

Bumper

Charging Contacts

Carpet Sensor

Cli Sensors

Routine Maintenance

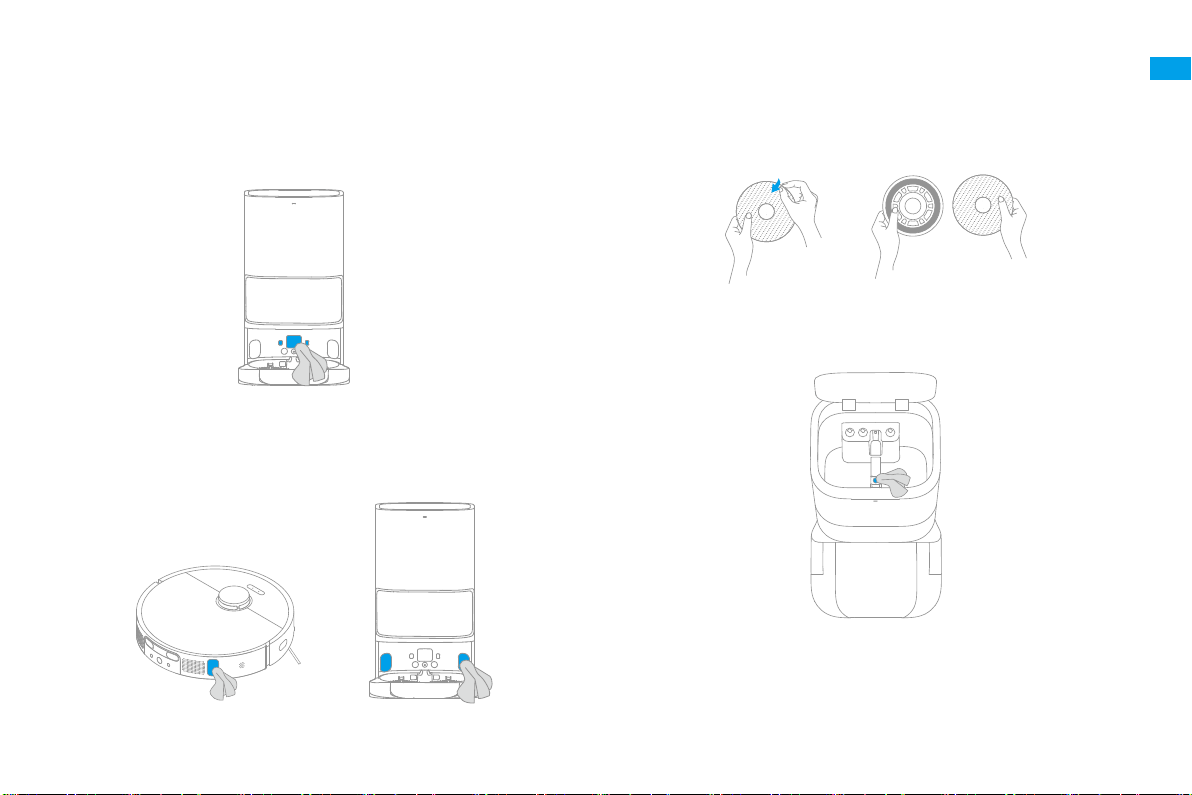

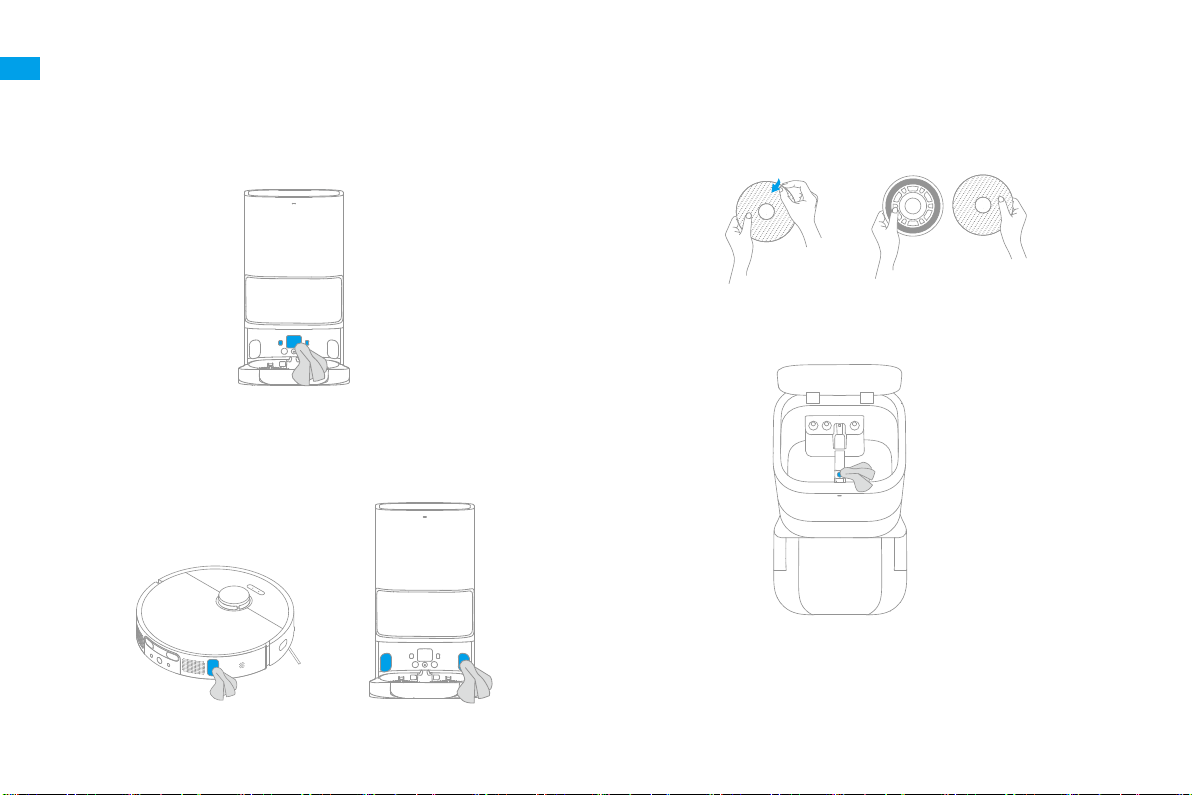

Charging Contacts

Clean the charging contacts and the signaling area of the base station with a

soft, dry cloth.

Auto-empty Vents

Clean the auto-empty vents of the robot and the base station with a soft, dry

cloth.

Mop Pad

Remove the mop pad from the mop pad holder to replace it.

Battery

The robot contains a high-performance lithium-ion battery pack. Make sure

that the battery remains well-charged for daily use to maintain optimal

battery performance. If the robot is not used for an extended period of time,

turn it o and put it away. To prevent damages from over-discharging, charge

the robot at least once every three months.

Cleaner Adding Inlet

If the cleaner adding inlet is dirty, wipe it with a soft, dry cloth.

Problem Solution

The robot will not

turn on.

The battery is low. Recharge the robot on the base and try again.

The temperature of the battery is too low or too high. It is recommended to operate the appliance at a temperature

between 32 ℉ (0° C) and 104 ℉ (40° C).

The robot will not

charge.

The base station is not connected to power, please make sure both ends of its power cord are correctly plugged in.

The contact between the charging contacts on the base station and the robot is poor, please clean the charging contacts.

Check whether there is any foreign object at the connector of the robot and remove the foreign object if any.

The robot fails to

connect to Wi-Fi.

The Wi-Fi network password is incorrect. Make sure the password used to connect to your Wi-Fi network is correct.

The robot does not support a 5 GHz Wi-Fi connection. Make sure the robot is connected to a 2.4 GHz Wi-Fi connection.

The Wi-Fi signal is weak. Make sure the robot is in an area with good Wi-Fi coverage.

The robot may not be ready to be congured. Please exit and re-enter the app, and then try again as instructed.

The robot cannot

nd and return to the

base station.

The base station is disconnected from power or moved when the robot is not on it.

There are too many obstructions around the base station. Place the base station in a more open area.

Moving the robot may cause it to re-position itself, and it will recreate a map if re-positioning fails. If the robot is too far

from the base station, it might not be able to automatically return on its own, in which case you will need to manually

place the robot onto the base station.

Wipe the signaling area on the base station to remove dust or debris.

The robot gets stuck

in front of the base

station and cannot

return to it.

Clear any obstruction within 0.5 m on the left and right sides or within 1.5 m in front of the base station to prevent the

robot from being blocked.

The route for returning to charge is blocked, e.g. the door is closed.

The robot may slip if the oor in front of the base station is overly wet. If so, clean the excess water before trying again.

It is recommended to move the base station to a dierent place and try again.

FAQ

Problem Solution

The robot will not

turn o.

The robot cannot be turned o when it is charging. It is recommended to move the robot from the base station, and then

press and hold the power button for three seconds to turn it o.

If the robot cannot be turned o by performing step 1, press and hold the

button for 10 seconds to forcibly turn o the

robot. If the problem persists, please contact after-sales service.

The charging speed

is slow.

It takes about 6 hours to fully charge the robot when its battery is low.

If you operate the robot at temperatures outside of the specied range, the charging speed will automatically slow down

to extend the battery life.

The charging contacts on both the robot and the base may be dirty, please wipe them with a dry cloth.

The noise increases

while the robot is

operating.

Check whether the dust bin lter is clogged. If so, clean it or replace it.

A hard object may be caught in the main brush or the dust bin. Check and remove any hard object.

The main brush or the side brush may become tangled. Check and remove any foreign objects.

Switch the suction mode to Standard or Quiet.

The robot moves

without following the

set route.

Objects such as power cords and slippers should be organized before using the robot.

Working on wet slippery surfaces causes the main wheel to slip. It is recommended to dry the wet places before using the

robot.

Wipe the line laser sensors and the AI visual sensor on the robot with a clean, soft cloth to keep them clean and

unobstructed.

The robot misses the

rooms to be cleaned.

Make sure that the doors of the rooms to be cleaned are open.

Check whether there is a threshold higher than 2 cm at the door of the room. The robot cannot climb over high thresholds

or steps.

The place in front of the room to be cleaned is wet and slippery, causing the robot to slip and work abnormally. It is

recommended to dry the oor before using the robot.

FAQ

Problem Solution

The robot will not

resume cleaning after

charging.

Make sure that the robot is not set to the Do Not Disturb (DND) mode, which will prevent it from resuming cleaning.

The robot will not resume cleaning after you manually return the robot to the base station to charge, which includes

manually placing the robot on the base station or sending the robot to charge via the app or the robot itself.

The robot does

not respond while

pressing the buttons

on the base station.

The robot may be out of the base station's wireless range. Manually return the robot to the base station or use the app to

return it.

The station cannot

automatically empty

the dust bin.

Check whether the dust collection bag in the dust cabinet is full.

If the dust collection bag is not full, check whether there is any obstruction at the auto-empty vents of the robot, the base

station, or the dust bin. If any, clean the blocked part in time.

The water level in

the washboard is

abnormal.

Remove the washboard and check whether the sewage drain is blocked and clean it.

Gently press down on the used water tank to make sure it is installed correctly.

Check whether the seal on the used water tank is loose or not correctly installed, and manually reset it if so. If the

problem persists, please contact the after-sales service team.

Check the cleaner. Do not add any liquid other than the ocially-approved cleaner.

Specications

Model RLS6LADC

Charging Time Approx. 6 hours

Rated Voltage 14.4 V

Rated Power 75 W

Operation Frequency 2400-2483.5 MHz

Maximum Output Power <20 dBm

Robot Base Station

Model RCS9

Rated Input 220-240 V ~ 50-60 Hz

Rated Output 20 V

 2 A

Power (during dust emptying) 1000 W

Power (during cleaning) 55 W

Power (drying and charging） 78 W

All products bearing this symbol are waste electrical and electronic equipment (WEEE as in directive 2012/19/EU) which should not be mixed

with unsorted household waste. Instead, you should protect human health and the environment by handing over your waste equipment to a

designated collection point for the recycling of waste electrical and electronic equipment, appointed by the government or local authorities.

Correct disposal and recycling will help prevent potential negative consequences to the environment and human health. Please contact the

installer or local authorities for more information about the location as well as terms and conditions of such collection points.

Under normal use of condition, this equipment should be kept a separation

distance of at least 20 cm between the antenna and the body of the user.

WEEE Information

Nutzungseinschrän

-kungen

Sicherheitsinformationen



Um einen sicheren Betrieb zu gewährleisten und Risiken zu vermeiden,

darf dieses Produkt nicht von Kindern unter 8 Jahren, von Personen mit

körperlichen, sensorischen oder geistigen Einschränkungen oder von Personen

mit mangelnden Kenntnissen ohne Aufsicht eines Elternteils oder Vormunds

verwendet werden.Kinder dürfen die Reinigung und Wartung nicht ohne

Aufsicht durchführen.



Das Gerät darf nur mit dem zum Gerät mitgelieferten Netzteil verwendet werden.



Dieses Produkt enthält Akkus, die nur von qualifizierten Personen

ausgewechselt werden dürfen.



Der zu reinigende Bereich muss freigeräumt werden. Kinder dürfen nicht mit

diesem Produkt spielen. Sorgen Sie dafür, dass Kinder und Haustiere während

des Betriebs des Roboters einen sicheren Abstand zum Gerät halten.



Installieren, laden oder verwenden Sie das Gerät nicht in den Badezimmern

oder in der Nähe der Pools.



Dieses Produkt ist nur für die Bodenreinigung in einer häuslichen Umgebung

geeignet. Benutzen Sie es nicht im Freien, auf anderen Oberflächen als dem

Boden oder in einer kommerziellen oder industriellen Umgebung.



Stellen Sie sicher, dass das Gerät in einer geeigneten Umgebung

ordnungsgemäß betrieben wird. Andernfalls dürfen Sie das Gerät nicht

verwenden.

Um Stromschläge, Brände oder Verletzungen durch unsachgemäßen Gebrauch des Geräts zu

vermeiden, lesen Sie bitte die Bedienungsanleitung vor dem Gebrauch sorgfältig durch und bewahren

Sie sie zum späteren Gebrauch auf.

Safety Information



Wenn das Stromkabel beschädigt ist, schalten Sie das Gerät sofort aus und

wenden Sie sich an den Kundendienst.



Verwenden Sie den Roboter nicht in einem Bereich, der sich über dem

Bodenniveau befindet und der nicht durch eine Schutzbarriere begrenzt wird.



Stellen Sie den Roboter nicht auf den Kopf. Verwenden Sie die LDS-Abdeckung,

die Roboterabdeckung oder den Bumper nicht als Griff für den Roboter.



Benutzen Sie den Roboter nicht in Umgebungen, in denen die Temperaturen

über 40℃ oder unter 0℃ liegen, und auch nicht auf Böden mit Flüssigkeiten

oder klebrigen Substanzen.



Entfernen Sie lose Gegenstände vom Boden und entfernen Sie Kabel oder

Netzkabel am Reinigungsweg, bevor Sie das Gerät in Betrieb nehmen, um

Schäden oder Schäden beim Anziehen zu verhindern.



Bevor Sie den Roboter verwenden, räumen Sie alle losen Kabel auf. Eine

Gefahr kann auftreten, wenn das Gerät über das Netzkabel läuft.



Entfernen Sie zerbrechliche oder kleine Gegenstände vom Boden, um zu

verhindern, dass der Roboter sie anstößt und beschädigt.



Halten Sie Haare, Finger und andere Körperteile von der Saugöffnung des

Roboters fern.



Halten Sie das Reinigungswerkzeug außerhalb der Reichweite von Kindern.



Betreiben Sie das Gerät nicht in einem Raum, in dem ein Säugling oder ein

Kind schläft.

Nutzungseinschrän

-kungen

Safety Information

Nutzungseinschrän

-kungen



Kinder, Haustiere oder Gegenstände dürfen weder auf dem stillstehenden noch

dem sich bewegenden Roboter positioniert werden.



Außer Reichweite von Kindern bewahren Sie den Roboter auf.



Verwenden Sie nur das offiziell zugelassene Reinigungsmittel. Nicht

jede Flüssigkeit wie Alkohol oder Desinfektionsmittel hinzufügen.



Benutzen Sie den Roboter nicht zum Aufwischen oder Aufsaugen

brennender Substanzen. Verwenden Sie den Roboter nicht zum Aufsaugen

von entflammbaren oder brennbaren Flüssigkeiten, ätzenden Gasen oder

unverdünnten Säuren oder Lösungsmitteln.



Saugen Sie keine harten oder scharfen Gegenstände ein. Verwenden Sie

das Gerät nicht zum Aufnehmen von Gegenständen wie Steinen, großen

Papierstücken oder anderen Dingen, die das Gerät verstopfen könnten.



Bitte schalten Sie das Gerät vor der Reinigung und Wartung aus und ziehen Sie

den Netzstecker.



Wischen Sie den Roboter oder dieBasisstationnicht mit einem feuchten

Tuch ab oder spülen Sie sie nicht mit Flüssigkeit aus. Nach der Reinigung

waschbarer Teile, trocknen Sie die Teile vollständig, bevor Sie sie wieder

einbauen und verwenden.



Bitte verwenden Sie das Produkt gemäß den Anweisungen im

Benutzerhandbuch. Der Benutzer ist für jeglichen Verlust oder Schaden

verantwortlich, der aufgrund inkorrekter Verwendung dieses Produkts entsteht.

Safety Information



Keine Fremdbatterie und keine Selbstreinigungsbasis verwenden. Nur mit

Versorgungseinheit RCS9 verwenden.



Versuchen Sie nicht, die Batterie oder die Basisstation selbst zu zerlegen, zu

reparieren oder zu modifizieren.



Stellen Sie die Basisstation nicht in die Nähe einer Wärmequelle.



Verwenden Sie kein feuchtes Tuch oder nasse Hände, um die Ladekontakte der

Basisstation abzuwischen oder zu reinigen.



Entsorgen Sie alte Akkus sachgemäß. Unbenutzte Akkus sollten in einer

geeigneten Recycling-Einrichtung entsorgt werden.



Wenn das Stromkabel beschädigt ist, schalten Sie das Gerät sofort aus und

wenden Sie sich an den Kundendienst.



Stellen Sie sicher, dass der Roboter beim Transport ausgeschaltet ist und

möglichst in der Originalverpackung befördert wird.



Wenn der Roboter für eine längere Zeit nicht benutzt werden soll, laden Sie ihn

voll auf, schalten ihn aus und lagern ihn an einem kühlen und trockenen Ort.

Laden Sie den Roboter mindestens je 3 Monate auf, um eine Tiefentladung des

Akkus zu vermeiden.



Der Lithium-Ionen-Akku enthält umweltgefährdende Stoffe. Bevor der

Roboterstaubsauger entsorgt wird, muss zunächst der Akku entfernt werden,

anschließend muss in Übereinstimmung mit den lokalen Gesetzen und

Vorschriften des Landes oder der Region, in dem er benutzt wurde, eine

Entsorgung oder Wiederverwertung stattfinden.

Akkus und Ladung

Lasersicherheitsin

-formationen



Der Laserdistanzsensor entspricht der Norm IEC 60825-1:2014 für

Laserprodukte der Klasse 1 und erzeugt keine gefährliche Laserstrahlung.

Hiermit bestätigt, Dreame Trading (Tianjin) Co., Ltd. dass das Funkgerät des Typs RLS6LADC mit der Verordnung 2014/53/EU in Einklangsteht. Der vollständige

Wortlaut der EU-Konformitätserklärung ist unter der folgenden Internetadresse abrufbar: https://global.dreametech.com

Ein detailliertes elektronisches Handbuch nden Sie unter https://global.dreametech.com/pages/user-manuals-and-faqs

Akkus und Ladung



Es ist besser, den Akku erst aus dem Produkt zu entnehmen, wenn er

aufgebraucht ist. Dabei muss sichergestellt werden, dass Ihr Produkt von der

Spannungsversorgung getrennt ist.

1) Entfernen Sie die Schraube an der Unterseite und nehmen Sie die Abdeckung ab.

2) Ziehen Sie den Akkuanschluss ab und nehmen Sie anschließend den Akku

heraus. Beschädigen Sie den Akku nicht, um Verletzungen vorzubeugen.

3) Geben Sie den Akku an eine Recyclingstelle zurück.

Packungsinhalt

Anderes Zubehör

Produktübersicht

Seitenbürste

Wischmopp × 2

(vorinstalliert)

Roboter

Basisstation

Mopphalter × 2 Mehrächiger

Bodenreiniger

Benutzerhandbuch

Netzkabel Reinigungsbürste Staubsammelbeutel

（Ersatz）

Roboter

Produktübersicht

Taste für die Punktreinigung

·

Kurz drücken, um die Punktreinigung zu starten

Ein-/Aus- und Reinigungstaste

·

Halten Sie die Taste 3 Sekunden lang gedrückt, um das Gerät ein-

oder auszuschalten

·

Kurz drücken zum Start der Reinigung nach dem Einschalten des

Roboters

Schaltäche zum Andocken

·

Drücken Sie kurz, um den Roboter zurück zurBasisstationzu

schicken.

·

Halten Sie die Taste 3 Sekunden lang gedrückt, um die

Kindersicherung zu deaktivieren.

Statusanzeige

·

Auf Weiß: Reinigen oder gereinigt

·

Schnell orange blinkt: Fehler

·

Konstant orange: Schwache Batterie oder pausiert

Hinweis: Drücken Sie eine beliebige Taste, um zu pausieren, während

der Roboter reinigt oder zum Auaden zurückkehrt.

Roboter und Sensoren

Absturz-Sensoren

Hauptrad

Hauptburste

Universal-Rad

Bürstenschutz

Hauptrad

Freigabe

Hauptbürstena

-bdeckung

Befestigungslöcher

für Mopphalter

Seitenbürste

Teppichsensor

LDS Obere Abdeckung

Laserdistanzsensor

Stoßfänger

Abdeckung

Ladekontakte

Anschlüsse

Eingang für

automatisches

Wassernachfüllen

AI Visueller Sensor

Linienlaser-Sensor

Reset-Taste

·

Drücken und halten Sie

3 Sekunden lang, um

die Werkseinstellungen

wiederherzustellen

WLAN-Anzeiger

Auf: Wi-Fi verbunden

Schnell blinkt: Warten

auf Verbindung

Langsam blinkt: WLAN

nicht verbunden

Kantensensor

Automatische

Lüftungsönung

Staubbehälter

Filter

Automatische

Lüftungsönung

Freigabe

Staubbehälter

Staubbehälter Cover Clip

Staubbehälterabdeckung

Filter-Clip

Produktübersicht

Basisstation

Produktübersicht

Waschbrett

Obere Abdeckung

Gri

Wassertank

Clip

Wassertank

Clip

Schwimm

-erkugel

Wasserleitung

Filter

Schmutzwassertank Reinwassertank

Schwimmer

Tasten der Basisstation

Kindersicherung

Halten Sie die Tasten

und 3 Sekunden lang gedrückt, um die

Kindersicherung zu aktivieren oder zu deaktivieren. Nach dem Aktivieren

der Kindersicherung werden alle Tasten am Roboter und an der Basisstation

gesperrt.

Die Taste loslassen Kurzdrücken, damit der Roboter dieBasisstationverlässt

Die Taste für Reinigung

Kurzdrücken, damit der Roboter alle Bereiche reinigt

Die Taste zum Trocknen

Hinweis: Die Tasten an derBasisstationfunktionieren nur, wennder Roboter auf

der Basisstation platziert ist.

Deckel des

Staubbehälters

Kurz drücken, um dieBasisstationzu starten oder

das Trocknen des Wischmopps zu stoppen.

Produktübersicht

Basisstation

Filter

Slot

Deckel des Staubbehälters

Eingang für das

Hinzufügen der

Reinigungsmittel

Reinigungswerkzeug

Automatische

Lüftungsönung

Wischmoppverbundteil

Wischmopp

Befestigungsbereich

Mopphalter Wischer

Statusanzeige

Konstant weiß:Die

Basisstationist an

die Stromversorgung

angeschlossen

Konstant Orange: Die

Basisstation hat einen Fehler

Signalisierungsbereich

Ladekontakte

Eingang für

automatisches

Wassernachfüllen

Slot für das Reinigungsmittel

automatisch hinzufügende

Gerät

Ihr Zuhause vorbereiten

Ordnen Sie Gegenstände wie Netzkabel, Tücher, Hausschuhe und Spielzeug,

um die Ezienz der Reinigung zu verbessern.

Önen Sie die Tür des zu reinigenden Raumes und stellen Sie die Möbel in die

geeignete Position, um mehr Platz zu schaen.

Mit dem visuellen KI-Sensor kann der Roboter Hindernisse wie Stromkabel,

Schuhe und Socken besser erkennen und vermeiden, um den visuellen KI-

Sensor auszunutzen. Stellen Sie sicher, dass alle zu reinigenden Bereiche gut

beleuchtet sind.

Montieren Sie vor der Reinigung die physische Barriere an den Kanten

von Treppen und Möbeln, um dem Roboter ein reibungsloses Arbeiten zu

ermöglichen.

Hinweis:

Wenn Sie den Roboter zum ersten Mal in Betrieb nehmen, folgen Sie ihm während der Reinigung, um mögliche Hindernisse rechtzeitig zu beseitigen.

Um zu verhindern, dass der Roboter den zu reinigenden Bereich nicht erkennt, stellen Sie sich nicht vor den Roboter, vor eine Schwelle, oder die enge Stelle einer Flur hin.

Hinweis: Installieren Sie die Seitenbürste, bis sie einrastet.

1. Die Schutzstreifen entfernen 3. An eine Steckdose anschließen

PlatzierenSiedieBasisstationaneinemmöglichsto󽗈enenOrtmiteinemguten

WLAN-Signal.SchließenSiedasNetzkabelandieBasisstationundsteckenSiees

indieSteckdose.

4. Platzieren Sie die Basisstation

EntfernenSiealleObjekte,diesichnäherals1,5mvonderVorderseite,1mvon

obenund0,5mvonbeidenSeitenderBasisstationbe󽗉nden.

2. Installieren Sie die Seitenbürste und das

Wischmoppverbundteil

Vor der Verwendung

Hinweis:

·

Stellen Sie sicher, dass keine Gegenstände den Signalbereich blockieren können.

·

Die Basisstation wird auf Fliesenböden oder Marmorböden platziert, um

Wasserflecken Holzböden oder Teppiche nicht zu benetzen.

Stecken Sie das Netzkabel

fest nach oben, bis sich die

Anzeige einschaltet.

Seitenbürsten-

Clip

> 0,5 m

> 1 m

> 1,5 m

- MAX -

5. Platzieren Sie den Roboter

Halten Sie die Taste

am Roboter 3 Sekunden lang gedrückt, um ihn

einzuschalten. Platzieren Sie den Roboter mit der Wischvorrichtung

in Richtung Waschbrett auf der Basisstation. Dann hören Sie eine

Sprachbenachrichtigung, wenn sich der Roboter erfolgreich mit der

Basisstation verbindet und mit dem Laden beginnt. Nachdem der Roboter

vollständig aufgeladen ist, bleiben die Statusanzeigen am Roboter und an

der Basisstation 10 Minuten lang beleuchtet und dimmen anschließend.

6. Installieren Sie die Reinigungsasch

Entfernen Sie den Deckel der Reinigungsasche und reißen Sie die Dichtungen

an der Ober- und Unterseite der Flasche ab. Önen Sie den oberen Deckel der

Basisstation und nehmen Sie den Reinwassertank und den Schmutzwassertank

heraus. Setzen Sie die Reinigungsasche entlang des Slots ein. Das

Reinigungsmittel wird während der Arbeit automatisch hinzugefügt.

7. Wasser in den Reinwassertank einfüllen

Füllen Sie den Reinwassertank bis zur maximalen Wasserstandsmarke mit

sauberem Wasser auf und installieren Sie dann den Reinwassertank und den

Schmutzwassertank.

Vor der Verwendung

Hinweis: Es wird empfohlen, den Roboter vor seiner ersten Verwendung vollständig

aufzuladen. Wenn der Roboter bei leerer Batterie nicht eingeschaltet werden kann,

verbinden Sie den Roboter manuell mit der Station, um ihn aufzuladen.

Maximaler Wasserstand

Hinweis: Füllen Sie kein heißes Wasser ein, da sonst der Frischwassertank verformt

werden kann.

Hinweis:

·

Entfernen Sie vor dem ersten Gebrauch den weichen Gummistopfen am Eingang

der Reinigungsmitteln.

·

Fügen Sie keine andere Flüssigkeit als das offiziell zugelassenen

Reinigungsmittel hinzu, um eine Fehlfunktion der Basisstation zu verhindern.

③②①

2. Fügen Sie das Gerät hinzu

Dreamehome APP: Önen Sie die Dreamehome-App und gehen Sie auf

die Seite "Gerät hinzufügen" und wählen Sie anschließend "DreameBot

L10s Ultra". Bitte folgen Sie den Anweisungen, um die WLAN-Verbindung

abzuschließen.

Mi Home/Xiaomi Home APP: Önen Sie das Mi Home/Xiaomi Home, tippen

Sie oben rechts auf "

" und scannen Sie den obigen QR-Code erneut, um

"DreameBot L10s Ultra" hinzuzufügen. Bitte folgen Sie den Anweisungen, um

die WLAN-Verbindung zu beenden.

*Sobald die WLAN-Anzeige langsam blinkt, wurde das WLAN zurückgesetzt.

Hinweis: Wenn Sie WLAN zurücksetzen möchten, folgen Sie Schritt 1 und

2. Öffnen Sie die Dreamehome App oder die Mi Home/ Xiaomi Home

App, gehen Sie auf die Seite "Gerät hinzufügen" und folgen Sie den

Anweisungen, um die WLAN-Verbindung abzuschließen.

Verbinden mit Dreamehome oder Mi Home/Xiaomi Home App

1. Laden Sie das Dreamehome oder Mi Home/ Xiaomi

herunter Home App

Scannen Sie den QR-Code auf dem Roboter oder suchen Sie im App Store

nach "Dreamehome", "Mi Home" oder "Xiaomi Home", um die App nach Ihren

Bedürfnissen herunterzuladen und zu installieren.

Dieses Produkt funktioniert mit der Dreamehome oder Mi Home/ Xiaomi Home

App, mit der Sie Ihr Gerät steuern können.

WLAN-Anzeiger

·

Langsam blinkend: Wartet

auf Verbindung

·

Schnell blinkend:

Verbindung wird hergestellt

·

Ein: Verbunden

Unter der Abdeckung

Dreamehome Mi Home/Xiaomi Home

Hinweis:

·

Es wird nur WLAN mit 2,4 GHz unterstützt.

·

Die App-Software wird aktualisiert, die tatsächliche Bedienung kann sich

von den Angaben in diesem Handbuch abweichen. Bitte befolgen Sie die

Anweisungen basierend auf der aktuellen App-Version.

Gebrauchsanleitung

Schnelle Kartenerstellung

Nachdem Sie das Netzwerk zum ersten Mal konguriert haben, folgen Sie

den Anweisungen in der App, um schnell eine Karte zu erstellen, wobei

der Roboter die Kartierung ohne Reinigung startet . Die Kartierung wird

abgeschlossen, wenn der Roboter zur Station zurückkehrt, und die Karte wird

automatisch gespeichert.

Einschalten/Ausschalten

Halten Sie die Taste

3 Sekunden lang gedrückt, um den Roboter

einzuschalten, und die Betriebsanzeige leuchtet dauerhaft. Stellen Sie den

Roboter auf die Basisstation, und der Roboter schaltet sich automatisch ein

und beginnt mit dem Auaden. Um den Roboter auszuschalten, nehmen

Sie ihn von der Basisstation, und halten Sie die Taste

3 Sekunden lang

gedrückt.

Pause / Schlaf

Wenn der Roboter läuft, drücken Sie eine beliebige Taste, um ihn zu

pausieren.

Wenn der Roboter länger als 10 Minuten pausiert, wechselt er automatisch

in den Schlafmodus und die Betriebsanzeige und die Ladeanzeige hören auf

zu leuchten. Drücken Sie eine beliebige Taste am Roboter oder an der Basis,

oder tippen Sie auf die App, um den Roboter aufzuwecken.

Hinweis:

·

Wenn das Gerät länger als 12 Stunden im Ruhemodus ist, schaltet es sich

automatisch aus.

·

Wird der Roboter pausiert und auf dieBasisstationgestellt, endet die aktuelle

Reinigungsaufgabe.

Nicht stören (DND) Modus

Wenn der Roboter auf den DND-Modus (Do Not Disturb) eingestellt ist, führt

der Roboter die Reinigungsaufgabe nicht mehr durch und die Betriebsanzeige

erlischt. Der DND-Modus ist werkseitig standardmäßig deaktiviert. Sie können

die App verwenden, um den DND-Modus zu aktivieren oder den DND-

Zeitraum zu ändern. Der DND-Zeitraum ist standardmäßig 22:00-8:00.

Hinweis:

·

Die geplanten Reinigungsaufgaben werden während des DND-Zeitraums

pünktlich durchgeführt.

·

Der Roboter wird die Reinigung fortsetzen, wo er nach Ablauf der DND-Periode

aufgehört hat.

Punktreinigung

Wenn der Roboter in Bereitschaft ist, drücken Sie kurz die Taste

, um den

Spot-Reinigungsmodus zu aktivieren. In diesem Modus reinigt der Roboter

einen quadratischen Bereich von 1,5 × 1,5 Metern um ihn herum und kehrt zu

seinem Ausgangspunkt zurück, sobald die Reinigung bestimmter Bereiche

abgeschlossen ist.

Roboter neu starten

Wenn der Roboter nicht mehr reagiert oder nicht ausgeschaltet werden

kann, halten Sie die Taste

10 Sekunden lang gedrückt, um sie gewaltsam

auszuschalten. Halten Sie dann die Taste

3 Sekunden lang gedrückt, um

den Roboter einzuschalten.

Gebrauchsanleitung

Fegen & Wischen

Hinweis: Bei der ersten Verwendung des Wischmoppverbundteils führt der Roboter standardmäßig die Wisch- und Wischaufgabe aus.

2. Rückkehr zur Reinigung des Wischmopps auf halbem Weg

Während des Wischenskehrt der Roboter automatisch zurBasisstationzurück,

um den Wischmopp basierend auf der in der App angegebenen Wischmopp

-Reinigungsfrequenz zu waschen. Dann füllt dieBasisstationautomatisch

den Wassertank des Roboters nach und der Roboter setzt die Reinigung nach

dem Nachfüllen des Wassers fort.

Hinweis:

·

Der Wischmopp wird gereinigt, bevor der Roboter mit dem Wischen beginnt,

bitte warten Sie mit Geduld.

·

Bewegen Sie dieBasisstation, den Reinwassertank, den Schmutzwassertank

oder dasWaschbrettwährend der Reinigung nicht.

Hinweis: Wenn der Roboter auf halbem Weg zum Zweck der Reinigung

des Wischmopps zur Basisstation zurückkehrt, wird der Staubbehälter nicht

automatisch von der Basisstation entleert.

1. Starten Sie das Fegen und Wischen

Drücken Sie die Taste

an der Basisstation oder am Roboter oder

verwenden Sie die App, um den Roboter von der Basisstation starten zu

lassen. Dann plant der Roboter die optimale Reinigungsroute und führt die

Reinigungsaufgabe basierend der erstellten Karte aus.

Gebrauchsanleitung

3. Reinigen und trocknen Wischmopps nach Entleerung des

Staubbehälters

Nachdem der Roboter eine Reinigungsaufgabe beendet hat und zum

Auaden zurBasisstationzurückkehrt, beginnt dieBasisstationautomatisch

mit der Entleerung des Staubbehälters, wobei der Wischmopp gereinigt und

getrocknet.

4. Reinigen Sie den Schmutzwassertank

Nachdem der Roboter die Aufgabe erledigt hat, reinigen Sie bitte

Schmutzwassertank, um Gerüche zu entfernen.

Hinweis:

·

Wenn der Roboter auf halbem Weg zum Zweck der Reinigung des Wischmopps

zur Basisstation zurückkehrt, entleert die Basisstation den Staubbehälter nicht

automatisch.

·

Wenn das automatisches Entleeren in der App ausgeschaltet ist, leert die

Basisstation den Staubbehälter nicht automatisch.

·

Die Basisstation entleert den Staubbehälter entsprechend der in der App

eingestellten Frequenz.

Fegen

Um nur die Fegen-Funktion zu verwenden, wählen Sie in der App "Fegen"

oder trennen Sie dasWischmoppverbundteil vom Roboter und der Roboter

wechselt automatisch in den Fegen-Modus.

Stellen Sie sicher, dass dieBasisstationmit Strom und der Roboter

mit derBasisstationverbunden ist. Drücken Sie die Taste

auf

derBasisstationoder die Taste

auf dem Roboter, oder verwenden Sie die

App, damit der Roboter alle Bereiche von derBasisstationreinigt.

Hinweis: Wenn das Wischmoppverbundteil nicht vom Roboter getrennt wird,

können Sie den Wischmodus in der App auswählen, und der Roboter hebt das

Wischmoppverbundteil automatisch vor dem Fegen an.

Hinweis: Um sicherzustellen, dass der Roboter nach der Reinigung problemlos zur

Basisstation zurückkehren kann, wird empfohlen, den Roboter von der Basisstation

starten zu lassen und die Basisstation während der Reinigung nicht zu bewegen.

Regelmäßige Wartung

Teile

Es wird empfohlen, sich für die routinemäßige Wartung auf die folgende Tabelle zu beziehen, um den Roboter in gutem Zustand zu halten.

Teil Häugkeit der Wartung

Häugkeit des

Austausches

Schmutzwassertank Nach jedem Gebrauch

Reinwassertank

Einmal alle 2 Wochen

Hauptburste Alle 6 bis 12 Monate

Staubbehälterlter

Alle 3 bis 6 Monate

Seitenbürste

Waschbrett

Einmal im Monat /

Signalbereich der

Basisstation

Ladekontakte der

Basisstation

Die automatische

Lüftungsönung

der Basisstation

Universal-Rad

Kantensensor

Laserdistanzsensor

Linienlaser-Sensor

Teil

Häugkeit der

Wartung

Häugkeit des

Austausches

AI Visueller Sensor

Einmal im Monat

Teppichsensor

Absturz-Sensoren

Ladekontakte am Roboter

Stoßfänger

Automatische

Lüftungsönung des Roboters

Eingang für automatisches

Wassernachfüllen

Unterseite des Roboters

Eingang für das Hinzufügen

der Reinigungsmittel

Es wird empfohlen,

nach dem Entfernen

des Reinigungsmittels

(Flasche) zu reinigen.

Staubbehälter Nach Bedarf reinigen

Staubsammelbeutel

6-8 Wochen

Wischer

Alle 1 bis 3

Monate

Hinweis: Die Häugkeit des Austauschs hängt von der Nutzung des Roboters

ab. Wenn aufgrund besonderer Umstände eine Störung auftritt, sollten die Teile

ausgetauscht werden.

Regelmäßige Wartung

Staubsammelbeutel

Wenn derStaubsammelbeutelersetzt werden muss, wird eine

Benachrichtigung in der App angezeigt.

1. Entsorgen Sie den Staubsammelbeutel. 3. Installieren Sie einen neuenStaubsammelbeutel.

4. Schließen Sie den Deckel des Staubbehälters.2. Entfernen Sie den Staub und Schmutz vom Filter mit einem trockenen Tuch.

Hinweis: Wenn Sie am Gri nach oben ziehen, wird der Beutel versiegelt, um das

Herausfallen des Staubs und des Schmutzes zu verhindern.

Hinweis: Die Schwimmerkugel im Schmutzwassertank ist ein bewegliches Teil.

Wenden Sie beim Reinigen nicht zu viel Kraft an, um eine Beschädigung zu

vermeiden.

Regelmäßige Wartung

Schmutzwassertank

1. Entfernen Sie den Schmutzwassertank, önen Sie den Deckel und gießen

Sie das Schmutzwasser aus.

2.Spülen Sie den Schmutzwassertank mit sauberem Wasser und

verwenden Sie die mitgelieferte Reinigungsbürste, um die Innenwand des

Schmutzwassertanks zu reinigen.

Hauptburste

1. Drücken Sie den Bürstenschutzclip nach innen, um den Bürstenschutz zu

entfernen und die Bürste aus dem Roboter zu heben.

2. Ziehen Sie den Bürstendeckel wie im Diagramm gezeigt heraus. Verwenden

Sie das mitgelieferte Reinigungswerkzeug, um die in der Bürste verwickelten

Haare zu entfernen.

Regelmäßige Wartung

Seitenbürste

Entfernen und reinigen Sie die Seitenbürste.

Universal-Rad

Hinweis:

·

Verwenden Sie ein Werkzeug, z. B. einen kleinen Schraubendreher, um die Achse

und den Reifen des Universalrads zu trennen. Wenden Sie keine übermäßige

Kraft an.

·

Spülen Sie das Universalrad unter fließendem Wasser ab und legen Sie es nach

vollständiger Trocknung wieder ein.

Staubbehälter

1. Önen Sie die Roboterabdeckung und drücken Sie auf den

Staubbehälterklipp, um den Staubbehälter zu entfernen.

2. Önen Sie die Behälterabdeckung und leeren Sie den Behälter wie in der

Abbildung gezeigt.

Regelmäßige Wartung

Filter

1. Nehmen Sie den Filter heraus und klopfen Sie vorsichtig auf seinen Korb.

2. Spülen Sie den Staubbehälter und den Filter mit Wasser und trocknen Sie

sie vollständig vor dem Wiedereinbau.

Hinweis:

·

Spülen Sie den Staubbehälter und den Filter nur mit sauberem Wasser aus.

Verwenden Sie keine Reinigungsmittel.

·

Verwenden Sie den Staubbehälter und den Filter nur, wenn sie vollständig

trocken sind.

Hinweis: Versuchen Sie nicht, den Filter mit einer Bürste, einem Finger oder

scharfen Gegenständen zu reinigen, um Schäden zu vermeiden.

Sensoren und Ladekontakte des Roboters

Wischen Sie Sensoren und Ladekontakte des Roboters mit einem weichen,

trockenen Tuch ab:

·

Die Cliff-Sensoren und der Ultraschallsensor auf der Unterseite des Roboters

·

Ladekontakte auf der Rückseite des Roboters

·

Der Kantensensor an der Seite des Roboters

·

LDS auf der Oberseite des Roboters

·

Der Puffer, dervisuelle KI-Sensorund die Linienlasersensoren an der

Vorderseite des Roboters

Hinweis:Feuchtiges Tuch kann empndliche Elemente innerhalb des Roboters und

derBasisstationbeschädigen. Bitte verwenden Sie ein trockenes Tuch zur Reinigung.

Kantensensor

AI Visueller Sensor

Linienlaser-Sensor

Laserdistanzsensor

Stoßfänger

Ladekontakte

Teppichsensor

Absturz-Sensoren

Regelmäßige Wartung

Ladekontakte

Reinigen Sie die Ladekontakte und den Signalisierungsbereich

derBasisstationmit einem weichen, trockenen Tuch.

Automatische Lüftungsönung

Reinigen Sie die automatische Lüftungsönung des Roboters undder

Basisstationmit einem weichen, trockenen Tuch.

Wischer

Entfernen Sie den Wischmopp aus dem Wischmopphalter, um es auszutauschen.

Batterie

Der Roboter enthält einen leistungsstarken Lithium-Ionen-Akku. Achten Sie

darauf, dass der Akku bei täglichem Gebrauch gut aufgeladen bleibt, um die

optimale Akkuleistung zu erhalten. Wenn der Roboter über einen längeren

Zeitraum nicht benutzt wird, schalten Sie ihn aus und legen Sie ihn weg.

Um Schäden durch Überentladung zu vermeiden, laden Sie den Roboter

mindestens einmal alle drei Monate auf.

Eingang für das Hinzufügen der Reinigungsmittel

Wenn der Eingang für das Hinzufügen des Reinigungsmittels schmutzig ist,

wischen Sie ihn mit einem weichen, trockenen Tuch ab.

Problem Lösung

Der Roboter lässt sich

nicht einschalten.

Der Akku ist schwach. Laden Sie den Roboter an der Basis auf und versuchen Sie es erneut.

Die Temperatur des Akkus ist zu niedrig oder zu hoch. Es wird empfohlen, das Gerät bei einer Temperatur zwischen 0° C

und 40° C in Betrieb zu nehmen.

Der Roboter wird

nicht geladen.

DieBasisstationist nicht an die Stromversorgung angeschlossen. Bitte stellen Sie sicher, dass beide Enden des Netzkabels

korrekt angeschlossen sind.

Der Kontakt zwischen den Ladekontakten an derBasisstationund dem Roboter ist schlecht, bitte reinigen Sie die

Ladekontakte.

Überprüfen Sie, ob sich am Anschluss des Roboters ein Fremdobjekt bendet, und entfernen Sie gegebenenfalls das

Fremdobjekt.

Der Roboter kann

keine Verbindung

zum WLAN herstellen.

Das Passwort für das WLAN-Netzwerk ist falsch. Überprüfen Sie, ob das Passwort für die Verbindung mit Ihrem WLAN-

Netzwerk korrekt ist.

Der Roboter unterstützt keine 5-GHz-WLAN-Verbindung. Stellen Sie sicher, dass der Roboter mit einer 2,4-GHz-WLAN-

Verbindung verbunden ist.

Das WLAN-Signal ist schwach. Stellen Sie sicher, dass sich der Roboter in einem Gebiet mit guter WLAN-Abdeckung

bendet.

Der Roboter ist möglicherweise nicht bereit für die Konguration. Beenden Sie die App, rufen Sie sie erneut auf und

versuchen Sie es dann erneut.

Der Roboter ndet

nichts und kehrt

zurBasisstaion

zurück.

DieBasisstationwird vom Strom getrennt oder bewegt, wenn der Roboter nicht darauf ist.

Es gibt zu viele Hindernisse rund um dieBasisstation. Platzieren Sie dieBasisstationin einem oeneren Bereich.

Das Bewegen des Roboters kann dazu führen, dass er sich neu positioniert und eine Karte neu erstellt, wenn die

Neupositionierung fehlschlägt. Wenn der Roboter zu weit von der Basisstation entfernt ist, kann er möglicherweise nicht

automatisch zurückkehren. In diesem Fall müssen Sie den Roboter manuell auf die Basisstation stellen.

Wischen Sie den Signalisierungsbereich an derBasisstationab, um Staub oder Schmutz zu entfernen.

FAQ

Problem Lösung

Der Roboter bleibt

vor derBasisstation

stecken und

kann nicht zu ihr

zurückkehren.

Beseitigen Sie alle Hindernisse innerhalb von 0,5 m auf der linken und rechten Seite oder innerhalb von 1,5 m vor der

Basisstation, damit der Roboter nicht dadurch blockiert wird.

Die Route für die Rückkehr zur Ladung ist blockiert, z. B. die Tür ist geschlossen.

Der Roboter kann ausrutschen, wenn der Boden vor derBasisstationübermäßig nass ist. Wenn ja, entfernen Sie das

überschüssige Wasser, bevor Sie es erneut versuchen.

Es wird empfohlen, dieBasisstationan einen anderen Ort zu verlegen und es erneut zu versuchen.

Der Roboter kann

nicht ausgeschaltet

werden.

Der Roboter kann beim Laden nicht ausgeschaltet werden. Es wird empfohlen, den Roboter von derBasisstationzu

trennen und den Netzschalter anschließend drei Sekunden lang zu halten, um ihn auszuschalten.

Wenn sich der Roboter mit Schritt 1 nicht ausschalten lässt, halten Sie die Taste

10 Sekunden lang gedrückt, um den

Roboter zwangsweise auszuschalten. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an den Kundenservice.

Die

Auadegeschwindi

-gkeit ist langsam.

Es dauert etwa 6 Stunden, um den Roboter vollständig aufzuladen, wenn die Batterie schwach ist.

Wenn Sie den Roboter bei Temperaturen außerhalb des angegebenen Bereichs betreiben, wird die Ladegeschwindigkeit

automatisch verlangsamt, um die Lebensdauer der Batterie zu verlängern.

Die Ladekontakte sowohl am Roboter als auch an der Basisstation können verschmutzt sein, bitte wischen Sie sie mit

einem trockenen Tuch ab.

Die Geräusche

nehmen zu, während

der Roboter in Betrieb

ist.

Überprüfen Sie, ob der Staubbehälterlter verstopft ist. Wenn ja, reinigen Sie ihn oder ersetzen Sie ihn.

Ein hartes Objekt kann sich in der Gummibürste oder dem Staubbehälter verfangen. Überprüfen und entfernen Sie jedes

harte Objekt.

Die Hauptburste oder die Seitenbürste können sich verheddern. Überprüfen und entfernen Sie Fremdkörper.

Schalten Sie den Saugmodus auf Standard oder Leise.

Der Roboter bewegt

sich, ohne der

festgelegten Route zu

folgen.

Gegenstände wie Stromkabel und Hausschuhe sollten vor dem Einsatz des Roboters aufgeräumt werden.

Beim Arbeiten auf nassen, rutschigen Böden kann das Hauptrad rutschen. Es wird empfohlen, die nassen Stellen vor dem

Einsatz des Roboters zu trocknen.

Wischen Sie dieLinienlaser-Sensorenund denvisuellenKI-Sensoram Roboter mit einem sauberen, weichen Tuch ab, um

sie sauber und ungehindert zu halten.

FAQ

Problem Lösung

Der Roboter kann

die zu reinigenden

Räume nicht

erreichen.

Stellen Sie sicher, dass die Türen der zu reinigenden Räume oen sind.

Prüfen Sie, ob die Schwelle an der Zimmertür höher als 2 cm ist. Der Roboter kann nicht über hohe Schwellen oder Stufen

klettern.

Der Platz vor dem zu reinigenden Raum ist nass und rutschig, so dass der Roboter ausrutscht und nicht richtig arbeiten

kann. Es wird empfohlen, den Boden vor dem Einsatz des Roboters zu trocknen.

Der Roboter nimmt

die Reinigung nach

dem Laden nicht

wieder auf.

Vergewissern Sie sich, dass der Roboter nicht auf den Nicht-Stören-Modus eingestellt ist, da er dann die Reinigung nicht

fortsetzen kann.

Der Roboter wird die Reinigung nicht fortsetzen, nachdem Sie den Roboter zum Auaden manuell

zurBasisstationzurückgebracht haben. Dazu gehört das manuelle Platzieren des Roboters auf derBasisstationoder das

Senden des Roboters zum Auaden über die App oder den Roboter selbst.

Der Roboter reagiert

nicht, wenn Sie die

Tasten an der

Basisstationdrücken.

Der Roboter bendet sich möglicherweise außerhalb der drahtlosen Reichweite derBasisstation.Bringen Sie den Roboter

manuell an dieBasisstationzurück oder verwenden Sie die App, um ihn zurückzusenden.

Die Station kann den

Staubbehälter nicht

automatisch leeren.

Überprüfen Sie, ob derStaubsammelbeutelim Staubbehälter voll ist.

Wenn derStaubsammelbeutelnicht voll ist, überprüfen Sie, ob die automatische Lüftungsönung des Roboters

derBasisstationoder der Staubbehälter Fremdkörper haben. Falls vorhanden, entfernen Sie sie rechtzeitig.

Der Wasserstand in

der Waschanlage ist

anormal.

Nehmen Sie das Waschbrett heraus und prüfen Sie, ob der Abuss verstopft ist, und reinigen Sie ihn.

Drücken Sie vorsichtig auf Schmutzwassertank, um sicherzustellen, dass er richtig installiert ist.

Überprüfen Sie, ob die Dichtung am Schmutzwassertank lose oder nicht richtig installiert ist, und setzen Sie sie

gegebenenfalls manuell zurück. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an den Kundendienst.

Überprüfen Sie das Reinigungsmittel Geben Sie keine andere Flüssigkeit als das oziell zugelassene Reinigungsmittel hinzu.

Spezikationen

Modell RLS6LADC

Ladedauer Ca. 6 Stunden

Nennspannung 14,4 V

Bemessungsleistung 75 W

Betriebsfrequenz 2400-2483,5 MHz

Maximale

Ausgangsleistung

<20 dBm

Roboter Basisstation

Modell RCS9

Nenneingang 220-240 V ~ 50-60 Hz

Nennausgang 20 V

 2 A

Leistung (während der Staubentleerung) 1000 W

Leistung (während der Reinigung) 55 W

Leistung (während des Trocknens und

des Auadens)

78 W

Alle mit diesem Symbol gekennzeichneten Produkte sind Elektroschrott und Elektrogeräte (WEEE entsprechend EU-Richtlinie 2012/19/EU) und dürfen

nicht mit unsortiertem Haushaltsmüll vermischt werden. Schützen Sie stattdessen Ihre Mitmenschen und die Umwelt, indem Sie Ihre zu entsorgenden

Geräte an eine dafür vorgesehene, von der Regierung oder einer lokalen Behörde eingerichtete Sammelstelle zum Recycling von Elektroschrott

und Elektrogeräten bringen. Eine ordnungsgemäße Entsorgung und Recycling helfen, negative Auswirkungen auf die Gesundheit von Umwelt und

Menschen zu vermeiden.Wenden Sie sich bitte an den Installateur oder lokale Behörden, um Informationen zum Standort und den allgemeinen

Geschäsbedingungen solcher Sammelstellen zu erhalten.

Unter normalen Einsatzbedingungen muss dieses Gerät einen Abstand von

mindestens 20 cm zwischen der Antenne und dem Körper des Benutzers

einhalten.

Informations DEEE

Möglichkeiten derRückgabe vonAltgeräten

Besitzer von Altgeräten können diese im Rahmen der durch öentlich-rechtlichen Entsorgungsträger eingerichteten und zur Verfügung stehenden Möglichkeiten

der Rückgabe oder Sammlung von Altgeräten abgeben, damit eine ordnungsgemäße Entsorgung der Altgeräte sichergestellt ist. Unter dem folgenden Link

besteht die Möglichkeit, sich ein Onlineverzeichnis der Sammel- und Rücknahmestellen anzuzeigen zu lassen:https://www.ear-system.de/ear-verzeichnis/

sammel-und-ruecknahmestellen

Datenschutz

Wir weisen alle Endnutzer von Elektro- und Elektronikaltgeräten darauf hin, dass Sie für das Löschen personenbezogener Daten auf den zu entsorgenden

Altgeräten selbst verantwortlich sind.

Die durchgestrichene Mülltonne bedeutet, dass Sie gesetzlich verpichtet sind, diese Geräte einer vom unsortierten Siedlungsabfall getrennten Erfassung

zuzuführen. Die Entsorgung über die Restmülltonne oder die gelbe Tonne ist untersagt. Enthalten die Produkte Batterien oder Akkus, die nicht fest

verbaut sind, müssen diese vor der Entsorgung entnommen und getrennt als Batterie entsorgt werden.

Entsorgung von Elektro- und Elektronikgeräten

Restrictions

d’utilisation

Informations sur la sécurité



Ce produit ne doit pas être utilisé par des enfants de moins de 8ans ni par des

personnes présentant un handicap moteur, sensoriel ou mental, ou ayant une

expérience ou des connaissances limitées, sans la supervision d'un parent ou

d'un tuteur afin de garantir un fonctionnement sûr et d'éviter tout risque.Le

nettoyage et l'entretien ne doivent pas être effectués par des enfants sans

surveillance.



L'appareil ne doit être utilisé qu'avec le bloc d'alimentation fourni avec

l'appareil.



Ce produit contient des batteries qui peuvent être uniquement remplacées par

des techniciens qualifiés ou par le service après-vente.



Dégagez la zone à nettoyer. Les enfants ne doivent pas jouer avec ce produit.

Pendant le nettoyage, assurez- vous que les enfants et les animaux de

compagnie sont maintenus à une distance de sécurité du robot aspirateur.



Ne pas installer, charger ou utiliser l'appareil dans les salles de bains ou

autour des piscines.



Ce produit est uniquement destiné au nettoyage des sols dans un

environnement domestique. Ne l’utilisez pas à l’extérieur, sur des surfaces

autres que des sols ou dans un environnement commercial ou industriel.



Assurez-vous que l'appareil fonctionne correctement dans un environnement

Pour éviter tout risque de choc électrique, d'incendie ou de blessure causé par une utilisation incorrecte

de l'appareil, veuillez lire attentivement le manuel d'utilisation avant d'utiliser l'appareil et le conserver

pour pouvoir vous y référer ultérieurement.

Informations sur la sécurité

adéquat. Dans le cas contraire, n'utilisez pas l'appareil.



Si le câble d’alimentation est endommagé, ce dernier doit être remplacé par un

câble spécial ou un assemblage disponible auprès du fabricant ou d’un agent

de maintenance.



N’utilisez pas le robot dans une zone située au-dessus du niveau du sol sans

barrière de protection.



Ne placez pas le robot à l'envers. N'utilisez pas le couvercle du LDS, le

couvercle du robot ou le pare-chocs comme poignée pour déplacer le robot.



N’utilisez pas le robot dans des environnements où la température ambiante

est supérieure à 40℃ ou inférieure à 0℃, ni sur un sol avec des liquides ou des

substances collantes.



Pour éviter d'endommager l'appareil ou de le traîner, débarrassez le sol de

tout objet mobile et retirez les câbles ou les cordons d'alimentation qui se

trouvent sur le trajet de nettoyage avant d'utiliser l'appareil.



Retirez tous les objets fragiles ou de petite taille au sol afin d’éviter que le

robot ne les percute ou ne les endommage.



Maintenez vos cheveux, vos doigts et les autres parties de votre corps éloignés

de l’orifice d’aspiration du robot.



Gardez l'outil de nettoyage hors de portée des enfants.



Ne faites pas fonctionner l'appareil dans une pièce où un nourrisson ou un

enfant dort.

Restrictions

d’utilisation

Restrictions

d’utilisation



Ne mettez pas d’enfants, d’animaux ou d’objets sur le robot, qu’il soit à l’arrêt

ou en mouvement.



Gardez le robot hors de portée des enfants.



Utilisez uniquement le détergent officiellement approuvé. N'ajoutez aucun

liquide tel que de l'alcool ou un désinfectant.



N’utilisez pas le robot pour nettoyer des objets brûlants. N'utilisez pas le robot

pour ramasser des liquides inflammables ou combustibles, des gaz corrosifs

ou des acides ou solvants non dilués.



N’aspirez pas d’objets durs ou tranchants. N'utilisez pas l'appareil pour

ramasser des objets tels que des pierres, de gros morceaux de papier ou tout

autre élément susceptible d'obstruer l'appareil.



Veuillez éteindre et débrancher l'appareil avant de le nettoyer et de l'entretenir.



N'essuyez pas le robot ou lastation de baseavec un chiffon humide et ne les

rincez pas avec un liquide. Après avoir nettoyé les pièces lavables, séchez-les

complètement avant de les réinstaller et de les utiliser.



Veuillez utiliser ce produit conformément aux instructions du Mode d’emploi.

Les utilisateurs sont responsables des pertes ou dommages résultant d’une

mauvaise utilisation de ce produit.

Informations sur la sécurité



Ne pas utiliser de batterie et de base d'auto-lavage du tiers. A utiliser

uniquement avec le modèle RCS9 fourni.

Batteries et

charge

Batteries et

charge

Informations sur la sécurité



N'essayez pas de démonter, réparer ou modifier la batterie ou la station de

base par vous-même.



Ne placez pas la station de base à proximité d'une source de chaleur.



N'utilisez pas un chiffon humide ou des mains mouillées pour essuyer ou

nettoyer les contacts de charge de la station de base.



Ne jetez pas vos batteries usagées de façon incorrecte. Les batteries inutiles

doivent être jetées aux centres de recyclage appropriés.



Si le cordon d’alimentation est endommagé ou rompu, cessez immédiatement

de l’utiliser et contactez le service après-vente.



Dans la mesure du possible, assurez-vous que le robot est éteint lorsque vous

le transportez et rangez-le dans son emballage d’origine.



Si vous ne prévoyez pas d’utiliser le robot pendant une période prolongée,

chargez-le complètement, éteignez-le, puis entreposez-le dans un endroit

frais et sec. Rechargez le robot au moins une fois tous les 3 mois pour éviter un

déchargement excessif de la batterie.



La batterie lithium-ion contient des substances dangereuses pour

l’environnement. Avant de mettre le robot aspirateur au rebut, retirez d’abord

la batterie pour la jeter ou la recycler conformément à la législation et à la

réglementation locales du pays ou de la région dans lequel ou laquelle il est

utilisé.



Lorsque vous retirez les batteries du produit, il est préférable de les décharger

complètement et de vous assurer que votre produit est débranché de la source

d’alimentation.

Batteries et

charge

Informations sur

la sécurité liée

à l’utilisation du

laser



Le capteur de distance laser est conforme à la norme CEI 60825-1:2014

relative aux produits laser de classe 1 et ne génère pas de rayonnement laser

dangereux.

Con la presente, Dreame Trading (Tianjin) Co., Ltd. dichiara che l'apparecchiatura radio di tipo RLS6LADC è conforme alla Direttiva 2014/53/UE. Il testo completo

della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: https://global.dreametech.com

Pour obtenir un manuel électronique détaillé, rendez-vous sur le site https://global.dreametech.com/pages/user-manuals-and-faqs

Informations sur la sécurité

1). Dévissez la vis au bas, puis retirez le couvercle.

2). Débranchez le connecteur des batteries, puis retirez les batteries.

N'endommagez pas le boîtier des batteries pour éviter tout risque de blessure.

3). Rapportez les batteries à un organisme de recyclage professionnel.

Contenu d'emballage

Autres accessoires

Présentation du produit

Brosse latérale

Serpillière × 2

(préinstallé)

Robot

Station de base

Support de la

serpillière × 2

Fluide nettoyant pour

sols multi-surfaces

Manuel d’utilisation

Câble d'alimentation Brosse de nettoyage Sac de collecte des

poussières

（rechange）

Robot

Présentation du produit

Nettoyage local

·

Appuyez brièvement pour commencer le nettoyage local

Bouton d’alimentation/nettoyage

·

Appuyez sur cette touche pendant 3 secondes pour allumer ou

éteindre le robot.

·

Appuyez brièvement sur cette touche pour lancer le nettoyage

après la mise en marche du robot.

Bouton d'accueil

·

Appuyez brièvement pour renvoyer le robot vers la station de

base.

·

Appuyez et maintenez enfoncé pendant 3 secondes pour

désactiver la sécurité enfant.

Indicateur d’état

·

Lumière blanche : nettoyage en cours ou nettoyé

·

Clignotant rapide en orange : Erreur

·

Orange fixe : Batterie faible ou en pause

Remarque : appuyez sur tout bouton pour mettre en pause pendant

que le robot nettoie ou retourne en charge.

Robot et capteurs

Capteurdechute

Roue principale

Brosse principale

Roue universelle

Protection de la

brosse

Roue principale

Attaches de

sécurité de la

brosse

Trous de montage

du support de

serpillière

Brosse latérale

Capteur de moquette

Couvercle supérieur LDS

Capteur de distance laser

Pare-chocs

Couvercle

Contacts de

charge

Connecteurs

Entrée de

remplissage

d'eau

automatique

Capteur visuel IA

Capteurs laser de ligne

Bouton de réinitialisation

·

Appuyez et maintenez

pendant 3 secondes

pour restaurer le réglage

d'origine

Indicateur de Wi-Fi

Allumé : Wi-Fi connecté

Clignotant rapide : En

attente de connexion ou

en cours de connexion

Clignotant lent : Wi-Fi

non connecté

Capteur de bord

Ventilateur à vidange

automatique

Poubelle

Filtre

Ventilateur

à vidange

automatique

Attache du bac

à poussière

Clip du couvercle du

bac à poussière

Couvercle de poubelle

Clip de ltre

Présentation du produit

Station de base

Présentation du produit

Planche à

laver

Couvercle supérieur

Poignée

Clip de

réservoir d'eau

Clip de

réservoir

d'eau

Boule à

otteur

Tuyau d'eau

Filtre

Réservoir

d'eausale

Réservoir

d'Eau Propre

Flotteur

Boutons de la station de base

Sécurité enfants

Appuyez sur les boutons

et et maintenez-les enfoncés pendant 3 secondes

pour activer ou désactiver la Sécurité Enfants. Une fois la Sécurité Enfants

activée, tous les boutons du robot et de la station de base seront verrouillés.

Bouton de sortie Appuyezbrièvementsur ce bouton pour que le robot

quitte la station de base.

Appuyezbrièvementsur ce bouton pour que le robot

nettoie toutes les zones.

Bouton de Nettoyage

Bouton de Séchage

Remarque : les boutons de lastation de basene fonctionnent quesi le robot est

placé sur la station de base.

Couvercle de

l'armoire à

poussière

Appuyez brièvementsur ce bouton pour que lastation

de basecommence ou arrête le séchage des serpillières.

Présentation du produit

Station de base

Filtre

Fente

Couvercle de l'armoire à poussière

Entrée d'ajout de nettoyant

Outil de nettoyage

Ventilateur

à vidange

automatique

Assemblage de la serpillière

Zone de xation de

la serpillière

Support de la serpillière Serpillière

Indicateur d’état

Blancxe: La station

de base est branchée.

Orange xe : La station

de base présente une

erreur

Zone de signalisation

Contacts de charge

Entrée de l'ajout

automatique d'eau

Fente pour dispositif d'ajout

automatique de nettoyant

Préparation de votre maison

Rangez les objets tels que les cordons d'alimentation, les chions, les

pantoues et les jouets pour améliorer l'ecacité du robot.

Ouvrez la porte de la pièce à nettoyer, et rangez les meubles dans un endroit

approprié pour faire plus de place.

Avec le capteur visuel AI, le robot peut mieux reconnaître et éviter les

obstacles tels que les cordons d'alimentation, les chaussures et les

chaussettes. Pour tirer le meilleur parti du capteur visuel AI, assurez-vous

que toutes les zones à nettoyer sont bien éclairées.

Veuillez utiliser des clôtures physiques pour éviter les zones suspendues ou

basses avant le nettoyage an d'assurer la sécurité et le bon fonctionnement

du robot.

Remarque :

Lorsque vous utilisez le robot pour la première fois, suivez-le pendant le nettoyage afin d'éliminer tout obstacle potentiel à l'avance.

Pour éviter que le robot ne reconnaisse pas la zone à nettoyer, ne restez pas devant le robot, sur le palier, dans le couloir ou dans les endroits étroits.

Remarque : installez la brosse latérale jusqu'à ce qu'elle s'enclenche en place.

1. Retirez les bandes de protection 3. Raccordement à une prise électrique

Placezlastationdebasedansunendroitaussiouvertquepossibleavecun

bonsignalWi-Fi.Insérezlecordond'alimentationdanslastationdebaseet

branchez-ledanslaprise.

4. Placez la station de base

Retireztouslesobjetsquisetrouventàmoinsde1,5mdel'avant,1mduhaut

et0,5mdechaquecôtédelastationdebase.

2. Installez la brosse latérale et l'assemblage de la

serpillière.

Avant l'utilisation

Remarque:

·

Assurez-vous qu'aucun objet ne risque de bloquer la zone de signalisation.

·

Pour éviter que les taches d'eau ne mouillent les planchers en bois ou les tapis, il est

recommandé de placer la station de base sur des sols en carrelage ou en marbre.

Insérez fermement le cordon

d'alimentation vers le haut jusqu'à

ce que le voyant s'allume.

Clip de la

brosse latérale

> 0,5 m

>1 m

> 1,5 m

- MAX -

5. Placez le robot

Appuyez sur le bouton

du robot et maintenez-le enfoncé pendant 3

secondes pour l'allumer. Placez le robot sur la station de base en orientant

l'ensemble balai vers la planche à laver. Vous entendrez ensuite une

notication vocale lorsque le robot se connectera avec succès à la station de

base et commencera à se charger. Une fois le robot entièrement chargé, les

indicateurs d'état du robot et de la station de base restent allumés pendant

10 minutes, puis s'éteignent.

6. Installation de la Bouteille de Nettoyant

Retirez le bouchon de la bouteille de nettoyant, et déchirez les joints

d'étanchéité sur le haut et le bas de la bouteille. Ouvrez le couvercle supérieur

de la station de base et sortez le réservoir d'eau propre et le réservoir d'eau

sale. Installez la bouteille de nettoyant le long de la fente en place. Le

nettoyant sera ajouté automatiquement pendant le travail.

7. Ajouter de l'eau dans le réservoir d'eau propre

Remplissez le réservoir d'eau propre jusqu'à la ligne du niveau d'eau

maximum, puis installez le réservoir d'eau propre et le réservoir d'eau sale.

Avant l'utilisation

Remarque : il est recommandé de charger complètement le robot avant sa

première utilisation. Lorsque le robot ne peut pas être allumé après que la batterie

soit épuisée, connectez manuellement le robot à la station pour le charger.

Ligne d'eau MAX

Remarque: ne remplissez pas d'eau chaude, sinon le réservoir risque de se déformer.

Remarque :

·

Retirez le bouchon en caoutchouc souple de l'orifice d'ajout du nettoyant avant

la première utilisation.

·

N'ajoutez pas de liquide autre que le nettoyant officiellement approuvé afin

d'éviter tout dysfonctionnement de la station de base.

③②①

2.Ajouter un appareil

APP Dreamehome : Ouvrez l'application Dreamehome, entrez dans la page

"Ajouter un appareil", puis sélectionnez "DreameBot L10s Ultra". Veuillez suivre

les instructions pour terminer la connexion Wi-Fi.

Mi Home/Xiaomi Home APP :Ouvrez l'application Mi Home/Xiaomi Home,

appuyez sur "

" en haut à droite, et scannez à nouveau le code QR ci-

dessus pour ajouter "DreameBot L10s Ultra". Suivez les instructions pour

réussir la connexion Wi-Fi.

*Une fois que l'indicateur Wi-Fi clignote lentement, le Wi-Fi a été réinitialisé.

Remarque : si vous souhaitez réinitialiser le Wi-Fi, suivez les étapes 1 et 2.

Ouvrez l'application Dreamehome ou l'application Mi Home/Xiaomi Home,

entrez dans la page "Ajouter un appareil", puis suivez les instructions pour

terminer la connexion Wi-Fi.

Connexion avec Dreamehome ou Mi Home/Xiaomi Home App

1. Téléchargez l'application Dreamehome ou Mi Home/

Xiaomi Home App

Scannez le code QR sur le robot, ou recherchez "Dreamehome", "Mi Home" ou

"Xiaomi Home" dans la boutique d'applications pour télécharger et installer

l'application en fonction de vos besoins.

Ce produit fonctionne avec l'application Dreamehome ou Mi Home/Xiaomi Home,

an de contrôler votre appareil.

Indicateur de Wi-Fi

·

Clignote lentement: En

recherche de connexion

·

Clignote rapidement :

connexion en cours

·

Allumé : connecté

Sous le couvercle

Dreamehome Mi Home/Xiaomi Home

Remarque:

·

Seul le Wi-Fi 2,4GHz est pris en charge.

·

Le logiciel de l'application est en cours de mise à jour, les opérations réelles

peuvent être différentes des instrutions dans ce manuel. Veuillez suivre les

instructions en fonction de la version actuelle de l'application.

Mode d’utilisation

Cartographie rapide

Après avoir conguré le réseau pour la première fois, suivez les instructions

de l'application pour créer rapidement une carte, et le robot commencera

à cartographier sans nettoyage. Le processus de cartographie sera

terminé lorsque le robot retournera à la station, et la carte sera enregistrée

automatiquement.

Allumer/éteindre

Appuyez sur le bouton et maintenez-le enfoncé pendant 3 secondes pour

allumer le robot, et le voyant d'alimentation est allumé en permanence.

Placez le robot sur la base, et le robot s'allume automatiquement et

commence à se charger. Pour éteindre le robot, éloignez-le de la base, puis

appuyez sur le bouton

et maintenez-le enfoncé pendant 3 secondes.

Pause / Veille

Lorsque le robot fonctionne, appuyez sur tout bouton pour le mettre en

pause.

Si le robot se met en pause pendant plus de 10 minutes, il passe

automatiquement en mode veille, et le voyant d'alimentation et le voyant de

charge s'éteignent. Appuyez sur un bouton du robot ou de la base, ou tapez

sur l'APP pour réveiller le robot.

Remarque:

·

Le robot s'éteint automatiquement s'il reste en mode veille pendant plus de 12

heures.

·

Si le robot est mis en pause et placé sur lastation de base, le processus de

nettoyage en cours se termine.

Mode Ne pas déranger (DND)

Lorsque le robot est réglé en mode Ne pas déranger (DND), le robot ne peut

pas reprendre le nettoyage et le voyant d'alimentation s'éteint. Le mode DND

est désactivé par défaut en usine. Vous pouvez utiliser l'application pour

activer le mode DND ou modier la période de DND. La période de mise en

veille est de 22:00-8:00 par défaut.

Remarque:

·

Les tâches de nettoyage programmées seront effectuées à l'heure pendant la

période de mise en veille.

·

Le robot reprend le nettoyage du point où il s'est arrêté après l'expiration de la

période de mise en veille.

Nettoyage local

Lorsque le robot est en veille, appuyez brièvement sur le bouton

pour

activer le mode de nettoyage local. Dans ce mode, le robot nettoie une zone

de forme carrée de 1,5 × 1,5 mètre autour de lui et revient à son point de

départ une fois le nettoyage local terminé.

Redémarrage du robot

Si le robot cesse de répondre ou ne peut pas être éteint, appuyez et

maintenez le bouton

pendant 10 secondes pour l'éteindre de force.

Ensuite, appuyez sur le bouton

et maintenez-le enfoncé pendant 3

secondes pour remettre le robot en marche.

Mode d’utilisation

Balayage et Serpillière

Remarque : lors de la première utilisation de l'ensemble serpillière, le robot eectue la tâche de balayage et de serpillière par défaut.

2. Revenez au lavage de la serpillière au cours d'une tâche

de nettoyage.

Pendant le passage de serpillière, le robot retourne automatiquement à

lastation de basepour nettoyer les serpillières en fonction de la fréquence

de nettoyage des serpillières spéciée dans l'application. Ensuite, lastation

de baseremplira automatiquement le réservoir d'eau du robot, et le robot

reprendra le nettoyage après le remplissage d'eau.

Remarque:

·

Les serpillières seront nettoyées avant que le robot ne commence à nettoyer,

veuillez attendre avec patience.

·

Ne déplacez pas lastation de base, le réservoir d'eau propre, le réservoir d'eau

sale ou laplanche à laverpendant son fonctionnement.

Remarque : si le robot retourne à lastation de basepour nettoyer les serpillières à

mi-chemin, lastation de basene videra pas automatiquement le bac à poussière.

1. Démarrer le balayage et le nettoyage

Appuyez sur le bouton

de lastation de baseou du robot, ou utilisez

l'appli pour que le robot démarre depuis lastation de base. Ensuite, le robot

planiera l'itinéraire de nettoyage optimal et eectuera la tâche de nettoyage

en fonction de la carte créée.

Mode d’utilisation

3. Nettoyer et sécher les serpillières après avoir vidé le bac à

poussière

Une fois que le robot a terminé une tâche de nettoyage et qu'il retourne

à lastation de basepour se recharger, lastation de basecommence

automatiquement à vider le bac à poussière, puis à nettoyer et à sécher les

tampons.

4. Nettoyage du réservoir d'eau sale

Une fois que le robot a terminé sa tâche, veuillez nettoyer le réservoir d'eau

usagée pour éviter toute odeur.

Remarque :

·

Lorsque le robot revient à mi-chemin vers la station de base pour nettoyer les

serpillières, la station de base ne vide pas automatiquement le bac à poussière.

·

Si la fonction de vidage automatique est désactivée dans l'application, la station

de base ne videra pas automatiquement le bac à poussière.

·

La station de base videra le bac à poussière en fonction de la fréquence définie

dans l'application.

Balayage

Pour utiliser uniquement la fonction de balayage, sélectionnez "Balayage"

dans l'application, ou retirez le balai du robot et le robot passera

automatiquement en mode balayage.

Assurez-vous que lastation de baseest branchée et que le robot est connecté

à lastation de base. Appuyez sur le bouton

de lastation de baseou sur le

bouton

du robot, ou utilisez l'appli pour envoyer le robot nettoyer toutes

les zones à partir de lastation de base.

Remarque : si l'ensemble balai n'est pas retiré du robot, vous pouvez sélectionner

le mode balayage sur l'application, et le robot soulèvera automatiquement

l'ensemble balai avant le balayage.

Remarque : pour que le robot puisse revenir facilement à la station de base après

le nettoyage, il est recommandé de faire démarrer le robot à partir de la station de

base et d'éviter de déplacer la station de base pendant le nettoyage.

Maintenance de routine

Pièces

Pour maintenir le robot en bon état, il est recommandé de consulter le tableau suivant pour l'entretien courant.

Pièces Fréquence d'entretien

Fréquence de

remplacement

Réservoir d'eausale Après chaque utilisation

Réservoir d'Eau

Propre

Une fois toutes les 2

semaines

Brosse principale Tous les 6 à 12 mois

Filtre du sac à

poussière

Tous les 3 à 6 mois

Brosse latérale

Planche à laver

Une fois par mois /

Zone de signalisation

de la station de base

Contacts de charge

de la station de base

Évent de vidange

automatique de la

station de base

Roue universelle

Capteur de bord

Capteur de distance

laser

Capteur laser linéaire

Pièces

Fréquence

d'entretien

Fréquence de

remplacement

Capteur visuel IA

Une fois par mois

Capteur de moquette

Capteur de chute

Contacts de charge sur le robot

Pare-chocs

Orice de vidange

automatique du robot

Entrée de remplissage d'eau

automatique du robot

Bas du robot

Entrée d'ajout de nettoyant

Nettoyage

recommandé

après avoir retiré le

nettoyant (bouteille)

Poubelle Nettoyez si nécessaire

Sac de collectede la poussière

6 à 8 semaines

Serpillière

Tous les 1 à 3

mois

Remarque : la fréquence de remplacement dépend de l'utilisation que vous faites

du robot. Si une exception se produit en raison de circonstances particulières, les

pièces doivent être remplacées.

Maintenance de routine

Sac de collectede la poussière

Lorsque lesac de collecte de la poussièredoit être remplacé, une notication

apparaît dans l'application.

1. Jetez le sac de collecte de la poussière. 3. Installez un nouveausac de collecte de la poussière.

4. Fermez le couvercle de l'armoire à poussière.2. Retirez la poussière et les débris du ltre à l'aide d'un chion sec.

Remarque : en tirant vers le haut sur la poignée, vous scellerez le sac pour éviter

que la poussière et les débris ne tombent accidentellement.

Remarque : le otteur du réservoir d'eau sale est une pièce mobile. Ne forcez pas

trop lorsque vous la nettoyez pour éviter de l'endommager.

Maintenance de routine

Réservoir d'eausale

1. Retirez le réservoir d'eau sale, ouvrez son couvercle et versez l'eau sale.

2. Rincez le réservoir d'eau sale avec de l'eau propre et utilisez la brosse de

nettoyage fournie pour nettoyer la paroi intérieure du réservoir.

Brosse principale

1. Appuyez sur les clips de protection de la brosse vers l'intérieur pour retirer

la protection de la brosse et soulever la brosse pour la sortir du robot.

2. Retirez les couvercles des brosses comme indiqué sur le schéma. Utilisez

l'outil de nettoyage fourni pour retirer les cheveux emmêlés dans la brosse.

Maintenance de routine

Brosse latérale

Retirez et nettoyez la brosse latérale.

Roue universelle

Remarque:

·

Utilisez un outil tel qu'un petit tournevis pour séparer l'essieu et le pneu de la

roue universelle. Ne le faites pas de force brute.

·

Rincez la roue universelle sous l'eau courante et remettez-la en place après

l'avoir complètement séchée.

Bac à poussière

1. Ouvrez le couvercle du robot et appuyez sur l'attache du bac à poussière

pour le retirer.

2. Ouvrez le couvercle du bac et videz le bac comme indiqué sur le schéma.

Maintenance de routine

Filtre

1. Retirez le ltre et tapez doucement sur son panier.

2. Rincez le bac à poussière et le ltre à l'eau et séchez-les complètement

avant de les réinstaller.

Remarque:

·

Rincez le bac à poussière et le filtre à l'eau claire uniquement. N'utilisez pas de

détergent.

·

N'utilisez le bac à poussière et le filtre que lorsqu'ils sont complètement secs.

Remarque : n'essayez pas de nettoyer le filtre avec une brosse, un doigt ou des

objets pointus pour éviter de l'endommager.

Capteurs et contacts de charge du robot

Essuyez les capteurs et les contacts de charge du robot à l'aide d'un chion

doux et sec :

·

Les capteurs de chute et le capteur à ultrasons situés sur la partie inférieure du

robot.

·

Contacts de charge à l'arrière du robot

·

Le capteur de bord sur le côté du robot

·

LDS sur le haut du robot

·

Le pare-chocs, lecapteur visuel AIet les capteurs laser de ligne à l'avant du robot.

Remarque : un chion humide peut endommager les éléments sensibles du robot

et de lastation de base. Veuillez utiliser un chion sec pour le nettoyage.

Capteur de bord

Capteur visuel IA

Capteurs laser de ligne

Capteur de distance laser

Pare-chocs

Contacts de charge

Capteur de moquette

Capteurs de chute

Maintenance de routine

Contacts de charge

Nettoyez les contacts de charge et la zone de signalisation de lastation de

baseavec un chion doux et sec.

Évents de vidange automatique

Nettoyez les évents de vidange automatique du robot et de lastation de

baseavec un chion doux et sec.

Serpillière

Retirez la serpillière de son support pour le remplacer.

Batterie

Le robot est équipé d'une batterie lithium-ion de haute performance. Veillez à

ce que la batterie reste bien chargée lors d'une utilisation quotidienne an de

maintenir des performances optimales. Si le robot n'est pas utilisé pendant

une longue période, éteignez-le et rangez-le. Pour éviter les dommages dus

à une décharge excessive, chargez le robot au moins une fois tous les trois

mois.

Entrée d'ajout de nettoyant

Si l'entrée d'ajout de nettoyant est sale, essuyez-la avec un chion doux et

sec.

Problème Solution

Le robot ne s'allume

pas

La batterie est trop faible. Rechargez le robot sur la base et réessayez.

La température de la batterie est trop basse ou trop élevée. Il est recommandé de faire fonctionner l'appareil à une

température entre 32 ℉ (0° C) et 104 ℉ (40° C).

Le robot ne se charge

pas.

Lastation de basen'est pas alimentée, vériez que les deux extrémités de son cordon d'alimentation sont correctement

branchées.

Le contact entre les contacts de charge de lastation de baseet du robot est mauvais, veuillez nettoyer les contacts de

charge.

Vériez qu'il n'y a pas de corps étranger au niveau du connecteur du robot et, le cas échéant, retirez-le.

Le robot ne parvient

pas à se connecter au

Wi-Fi.

Le mot de passe du réseau Wi-Fi est incorrect. Assurez-vous que le mot de passe utilisé pour vous connecter à votre

réseau Wi-Fi est correct.

Le robot ne prend pas en charge une connexion Wi-Fi 5 GHz. Assurez-vous que le robot est connecté à une connexion Wi-

Fi de 2,4 GHz.

Le signal Wi-Fi est faible. Assurez-vous que le robot se trouve dans une zone avec une bonne couverture Wi-Fi.

Le robot n'est peut-être pas prêt à être conguré. Quittez et entrez à nouveau dans l'application, puis réessayez en

suivant les instructions.

Le robot ne peut pas

trouver et retourner à

lastation de base.

Lastation de baseest déconnectée de l'alimentation ou déplacée alors que le robot ne s'y trouve pas.

Il y a trop d'obstructions autour de lastation de base. Placez lastation de basedans une zone plus ouverte.

Le déplacement du robot peut l'amener à se repositionner, et il recréera une carte si le repositionnement échoue. Si le

robot est trop éloigné de la station de base, il risque de ne pas revenir automatiquement, auquel cas vous devrez placer

manuellement le robot sur la station de base.

Essuyez la zone de signalisation de lastation de basepour éliminer la poussière ou les débris.

FAQ

Problème Solution

Le robot reste bloqué

devant lastation de

baseet ne peut pas y

retourner.

Dégagez toute obstruction dans un rayon de 0,5 m sur les côtés gauche et droit ou dans un rayon de 1,5 m devant

lastation de basepour éviter que le robot ne soit bloqué.

L'itinéraire de retour à la charge est bloqué, par exemple, la porte est fermée.

Le robot risque de se glisser si le sol devant lastation de baseest trop humide. Dans ce cas, nettoyez l'excès d'eau avant

de réessayer.

Il est recommandé de déplacerla station de baseà un autre endroit et de réessayer.

Le robot ne s'éteint

pas.

Le robot ne peut pas être éteint lorsqu'il est en charge. Il est recommandé de déplacer le robot de lastation de base, puis

d'appuyer sur le bouton d'alimentation et de le maintenir enfoncé pendant trois secondes pour l'éteindre.

S'il est impossible d'éteindre le robot en eectuant l'étape 1, appuyez sur le bouton

et maintenez-le enfoncé pendant

10 secondes pour éteindre de force le robot. Si le problème persiste, veuillez contacter le service après-vente.

La vitesse de charge

est ralentie.

Il faut environ 6heures pour charger complètement le robot lorsque sa batterie est faible.

Si vous faites fonctionner le robot à des températures hors de la plage spéciée, la vitesse de charge ralentira

automatiquement pour prolonger la durée de vie de la batterie.

Les contacts de charge du robot et de la base peuvent être sales, veuillez les essuyer avec un chion sec.

Le bruit augmente

pendant le

fonctionnement du

robot.

Vériez si le ltre du bac à poussière est bouché. Si c'est le cas, nettoyez-le ou remplacez-le.

Un objet dur peut être pris dans la brosse en caoutchouc multi-surfaces ou dans le bac à poussière. Vériez et retirez tout

objet dur.

La brosse en caoutchouc multi-surfaces ou la brosse latérale risquent de s'emmêler. Vériez et retirez tout objet étranger.

Passez le mode d'aspiration sur Standard ou Silence.

Le robot se déplace

sans suivre l'itinéraire

déni.

Les objets tels que les câbles d'alimentation et les pantoues doivent être rangés avant d'utiliser le robot.

Le travail sur des surfaces humides et glissantes entraîne le glissement de la roue principale. Il est recommandé de

sécher les endroits humides avant d'utiliser le robot.

Essuyez les capteurs laser de ligne et lecapteur visuel AIdu robot à l'aide d'un chion propre et doux pour les garder

propres et dégagés.

FAQ

Problème Solution

Le robot rate les

pièces à nettoyer.

Assurez-vous que les portes des pièces à nettoyer sont ouvertes.

Vériez qu'il n'y a pas de seuil supérieur à 2 cm à la porte de la pièce. Le robot ne peut pas franchir des seuils ou des

marches élevés.

L'endroit devant la pièce à nettoyer est humide et glissant, ce qui fait que le robot glisse et travaille anormalement. Il est

recommandé de sécher le sol avant d'utiliser le robot.

Le robot ne reprend

pas le nettoyage

après la charge.

Assurez-vous que le robot n'est pas en mode Ne Pas Déranger (DND), ce qui l'empêcherait de reprendre le nettoyage.

Le robot ne reprend pas le nettoyage après que vous ayez ramené manuellement le robot sur lastation de basepour le

charger, ce qui inclut le fait de placer manuellement le robot sur lastation de baseou d'envoyer le robot en charge via

l'appli ou le robot lui-même.

Le robot ne répond

pas lorsque vous

appuyez sur les

boutons de lastation

de base.

Il est possible que le robot se trouve hors de la portée sans l de lastation de base. Ramenez manuellement le robot à

lastation de baseou utilisez l'appli pour le ramener.

La station ne

peut pas vider

automatiquement le

bac à poussière.

Vériez si lesac de collectede la poussièredans l'armoire à poussière est plein.

Si lesac de collecte de la poussièren'est pas plein, vériez s'il y a une obstruction au niveau des évents de vidange

automatique du robot, de lastation de baseou du bac à poussière. Si c'est le cas, nettoyez la partie obstruée à temps.

Le niveau d'eau dans

la planche à laver est

anormal.

Retirez la planche à laver et vériez si l'évacuation de l'eau usée est bloquée et nettoyez-la.

Appuyez délicatement sur le réservoir d'eau usagée pour vous assurer qu'il est correctement installé.

Vériez si le joint du réservoir d'eau usagée est desserré ou mal installé, et réinitialisez-le manuellement si c'est le cas. Si le

problème persiste, veuillez contacter l'équipe du service après-vente.

Vériez le nettoyeur. N'ajoutez pas de liquide autre que le nettoyant ociellement approuvé.

Spécications

Modèle RLS6LADC

Temps de Charge Environ 6heures

Tension nominale 14,4 V

Puissance nominale 75 W

Fréquence de

fonctionnement

2400-2483,5 MHz

Puissance maximale en

sortie

<20 dBm

Robot Station de base

Modèle RCS9

Entrée nominale 220-240 V ~ 50-60 Hz

Sortie nominale 20 V

 2 A

Alimentation

(pendant le dépoussiérage)

1000 W

Alimentation

(pendant le nettoyage)

55 W

Alimentation

(séchage+rechargement）)

78 W

Tous les produits portant ce symbole deviennent des déchets d'équipements électriques et électroniques (DEEE dans la Directive européenne

2012/19/UE) qui ne doivent pas être mélangés aux déchets ménagers non triés. Vous devez contribuer à la protection de l'environnement et

de la santé humaine en apportant l'équipement usagé à un point de collecte dédié au recyclage des équipements électriques et électroniques,

agréé par le gouvernement ou les autorités locales. Le recyclage et la destruction appropriés permettront d'éviter tout impact potentiellement

négatif sur l'environnement et la santé humaine. Contactez l'installateur ou les autorités locales pour obtenir plus d'informations concernant

l'emplacement ainsi que les conditions d'utilisation de ce type de point de collecte.

Dans des conditions normales d'utilisation, une distance d'au moins 20

cm entre l'antenne de cet équipement et le corps de l'utilisateur doit être

maintenue.

WEEE-Informationen

Dreame L10S ULTRA Robot Vacuum And Mop Combo, Auto Mop Cleaning And Drying, Self-emptying Base

Product's Documents

User Manual

Specifications

Dreame L10S ULTRA Questions and Answers
