Can this lens be used with the D800?

Yes, this is an FX format lens and is fully compatible with the D800 camera.

Rating for refurbished: LN, EX, etc.?

This lens has been factory refurbished by Nikon back to its original condition.

How is this lens for astrophotography? Coma-free at its widest aperture?

The Nikon 24mm f/1.4G ED does not have significant coma correction at f/1.4, but its performance is decent at f/2.8. For a lens that performs better at wide open, very popular choices include the Nikon 20mm f/1.8G ED and the Rokinon/Samyang 14mm f/2.8 ED UMC

is this lens compatible with my Z7 ( I have the adapter)?

Yes the Nikon AF-S NIKKOR 24mm f/1.4G ED Lens is compatible with the Z7 if you are using the Nikon FTZ adapter.

Can this be used with the GH5 and a Metabones Nikon G Lens to Micro Four Thirds Lens Mount Adapter?

Yes but considering the price, you would be better off using this Panasonic 25mm f1.4 lens and no adapter instead: https://bhpho.to/3Cg7VSD. The Metabones adapter would make the Nikon lens manual focus only while the Panasonic 25mm would have autofocus.

Is this lens made in japan ?

According to the information we have, our current inventory's Country of Origin is Japan. Please be aware this can change over the product's production life without notice.

Nikon 2184 AF-S NIKKOR 24mm f/1.4G ED Lens User Manual

使用说明书

AF-S NIKKOR 24mm f/1.4G ED

P. 2

P. 10

S. 18

P. 26

P. 34

S. 42

CTP. 50

P. 58

P. 66

STR. 74

STR. 82

P. 90

P. 100

P. 108

安全上のご注意

ご使用の前に「安全上のご注意」をよくお読みのうえ、正しくお使いください。この「安全上のご注意」は製品を

安全に正しく使用していただき、あなたや他の人々への危害や財産への損害を未然に防止するために、重要な内容

を記載しています。お読みになった後は、お使いになる方がいつでも見られる所に必ず保管してください。

表示について

表示と意味は次のようになっています。

警告

この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定される

内容を示しています。

注意

この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が想定される内容および

物的損害の発生が想定される内容を示しています。

お守りいただく内容の種類を、次の絵表示で区分し、説明しています。

絵表示の例



記号は、注意（警告を含む）を促す内容を告げるものです。図の中や近くに具体的な注意内容

（左図の場合は感電注意）が描かれています。

記号は、禁止の行為（してはいけないこと）を告げるものです。図の中や近くに具体的な禁止内容

（左図の場合は分解禁止）が描かれています。

●記号は、行為を強制すること（必ずすること）を告げるものです。図の中や近くに具体的な強制内容

（左図の場合は電池を取り出す）が描かれています。

警告

分解禁止

分解したり、修理や改造をしないこと

感電したり、異常動作をしてケガの原因となります。

接触禁止

すぐに

修理依頼を

落下などによって破損し、内部が露出した

ときは、露出部に手を触れないこと

感電したり、破損部でケガをする原因となります。

カメラの電池を抜いて、販売店またはニコンサー

ビス機関に修理を依頼してください。

電池を取る

すぐに

修理依頼を

熱くなる、煙が出る、こげ臭いなどの異常時

は、速やかにカメラの電池を取り出すこと

そのまま使用すると火災、やけどの原因となりま

す。電池を取り出す際、やけどに充分注意してく

ださい。電池を抜いて、販売店またはニコンサー

ビス機関に修理を依頼してください。

水かけ禁止

水につけたり、水をかけたり、雨にぬらし

たりしないこと

発火したり感電の原因となります。

使用禁止

引火、爆発のおそれのある場所では使用し

ないこと

プロパンガス・ガソリンなど引火性ガスや粉塵の

発生する場所で使用すると、爆発や火災の原因と

なります。

見ないこと

レンズまたはカメラで直接太陽や強い光を

見ないこと

失明や視力障害の原因となります。



注意

感電注意

ぬれた手でさわらないこと

感電の原因になることがあります。

放置禁止

製品は幼児の手の届かないところに置くこと

ケガの原因になることがあります。

使用注意

逆光撮影では、太陽を画角から充分にずら

すこと

太陽光がカメラ内部で焦点を結び、火災の原因に

なることがあります。画角から太陽をわずかに外

しても火災の原因になることがあります。

保管注意

使用しないときは、レンズにキャップをつけ

るか太陽光のあたらない所に保管すること

太陽光が焦点を結び、火災の原因になることがあ

ります。

移動注意

三脚にカメラやレンズを取り付けたまま移動

しないこと

転倒したりぶつけたりしてケガの原因になること

があります。

放置禁止

窓を閉め切った自動車の中や直射日光が当

たる場所など、異常に温度が高くなる場所

に放置しないこと

内部の部品に悪い影響を与え、火災の原因となる

ことがあります。

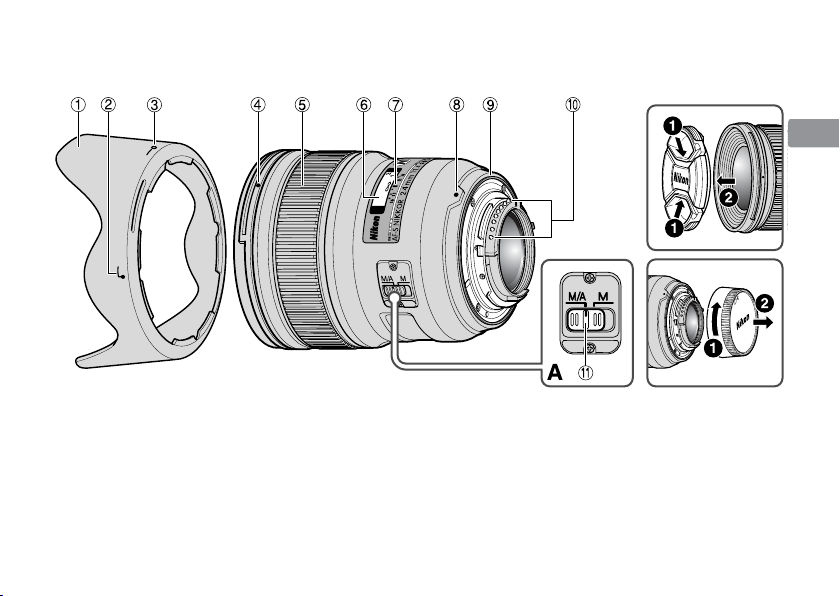

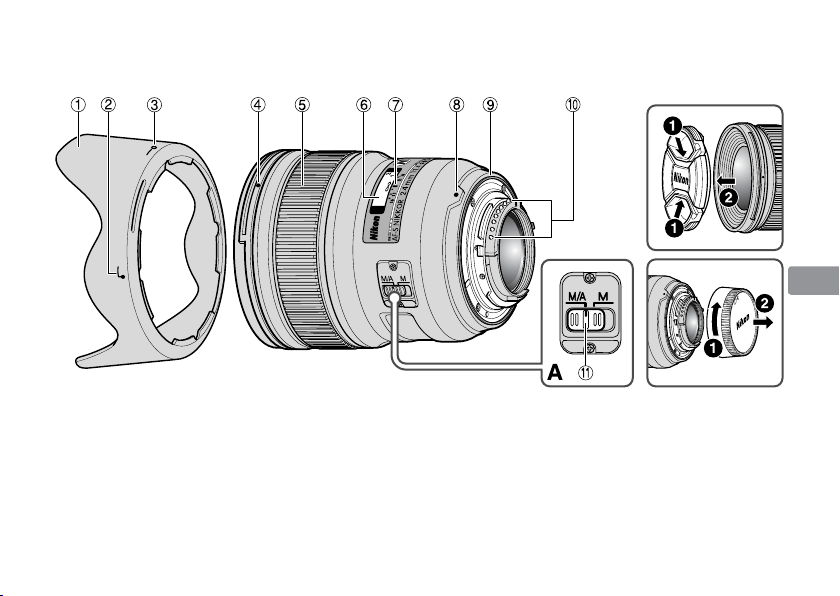

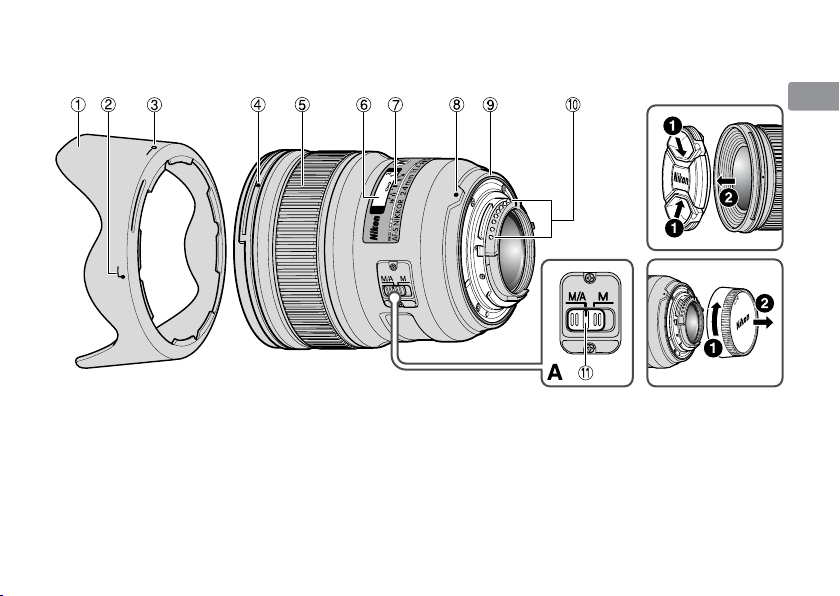

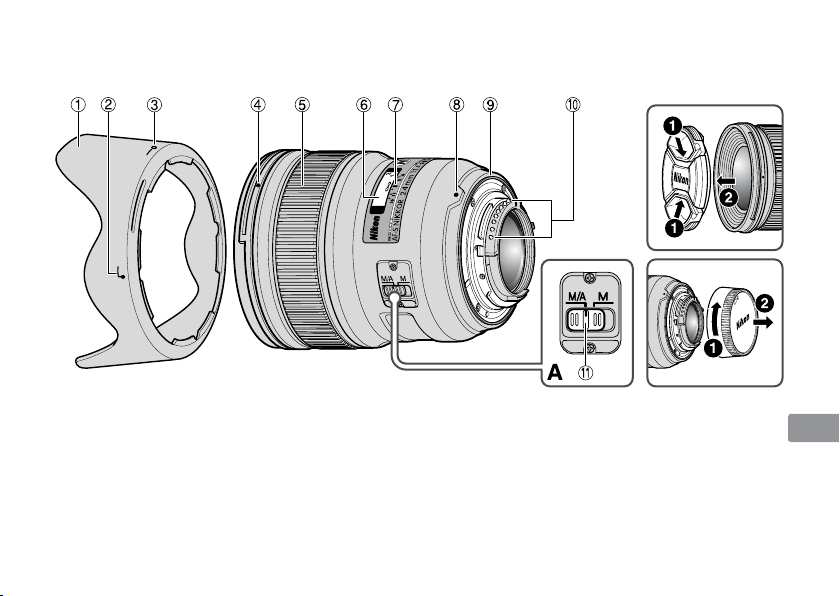

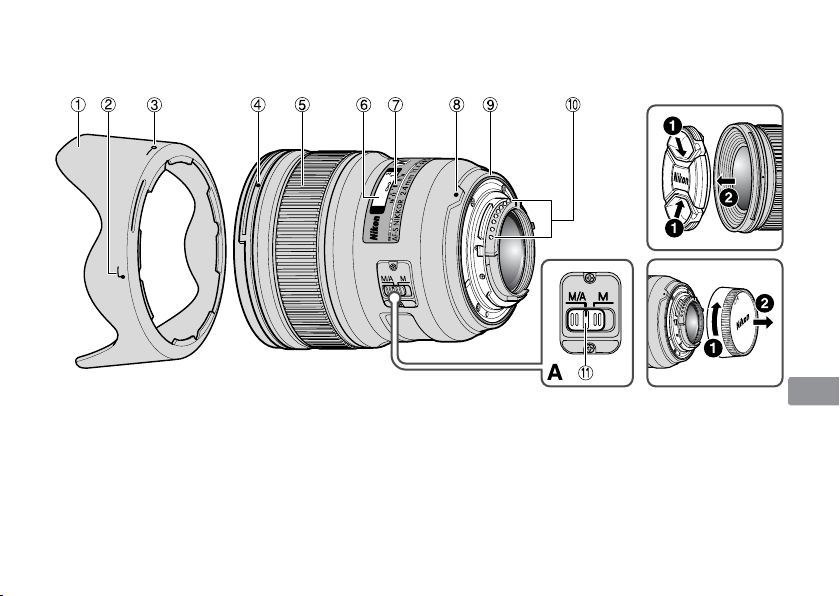

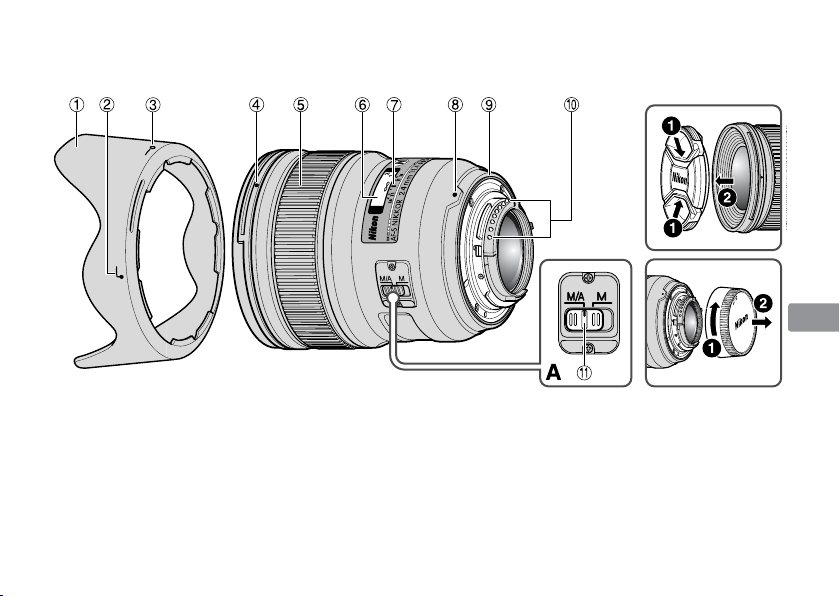

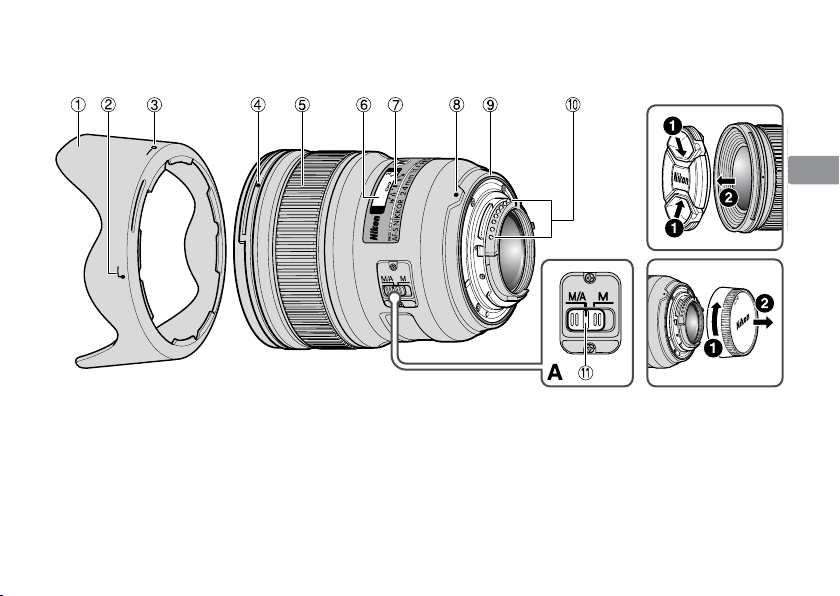

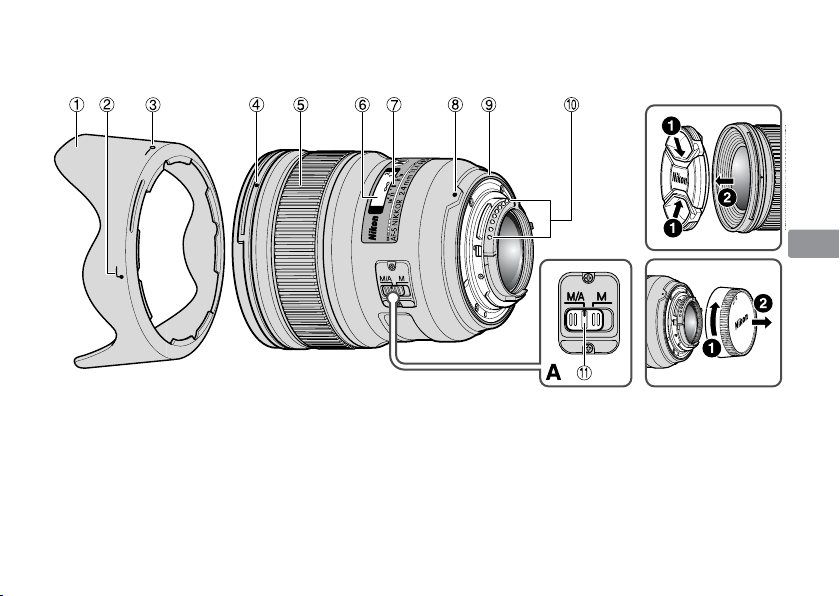

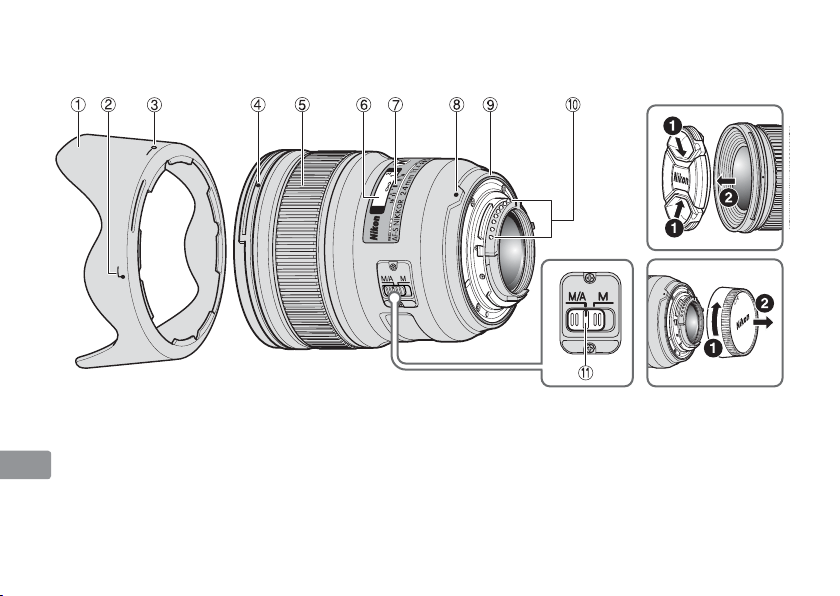

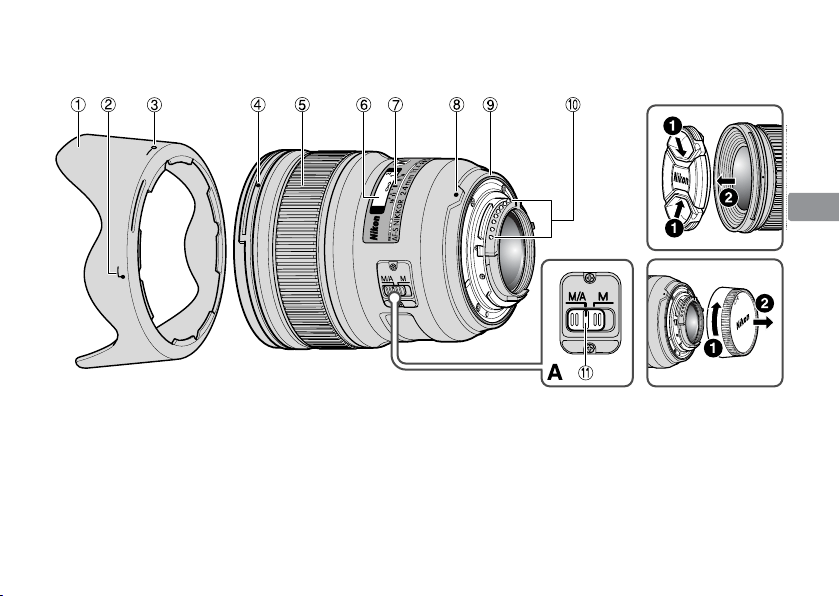

■各部の名称

①フード（P.7）

②フード取り付け指標（P.7）

③フードセット指標（P.7）

④フード着脱指標（P.7）

⑤フォーカスリング（P.6）

⑥距離目盛（P.7）

⑦距離目盛基準線（P.7）

⑧レンズ着脱指標

⑨レンズマウントゴムリング

（P.8）

⑩CPU 信号接点（P.8）

⑪フォーカスモード切り換え

スイッチ（P.6）

（）：参照頁

このたびはニッコールレンズをお買い上げくださいまして、誠にありがとうございます。ご使用の前に、

この使用説明書をよくお読みの上、正しくお使いください。また、カメラの使用説明書もご覧ください。

■使用できる機能

カメラによって使用できる機能には制限・制約があり

ますので、カメラの使用説明書でもご確認ください。

カメラ

露出モード

※1

SAM

FX フォーマット /DXフォーマット

のニコンデジタル一眼レフカメラ

○○○○○

F6、F5、F100、F80 シリーズ、

ニコン U2、ニコン U、

プロネア 600i、プロネア S

※2

○○○○○

F4 シリーズ、F90X シリーズ、

F90 シリーズ、F70D

○○○××

ニコン Us、F60D、F50D、

F-401 シリーズ

×○○○○

F-801 シリーズ、F-601M × ○ ○ × ×

F3AF、F-601、F-501、

MF カメラ（F-601M を除く）

×××××

○：使用可 ×：使用不可 AF：オートフォーカス

※1：P には AUTO（オート）モード、イメージプログラ

ムモードを含みます。

※ 2：M モードの設定はありません。

■主な特長

●





ナノクリスタルコート（Nano Crystal Coat）を一

部のレンズに施したことにより、強い太陽光が当た

る屋外撮影から、スポットライトのある室内撮影ま

で、クリアーで抜けの良い画像を提供します。

●

レンズ内超音波モーター（サイレント・ウェーブ・

モーター）を採用し静かな AF（オートフォーカス）

撮影が可能です。また、フォーカスモード切り換え

スイッチにより AF（オートフォーカス）撮影および

MF（マニュアルフォーカス）撮影ができます。

●





ニコン独自の ED（特殊低分散）ガラスによる色収差

の補正とともに、非球面レンズや良好なボケ味が得

られる円形絞りの採用により優れた光学性能、描写

性能を発揮します。

●

最短撮影距離 0.25m までの近接撮影ができます。

●

ワイヤレスリモートスピードライト SB-R200 は、

レンズ先端に 2 個まで装着できます。

ご注意

●

DX フォーマットのニコンデジタル一眼レフカメラ

（D300 シリーズ、D90 など）に装着すると、対角

線画角は 61となり、35mm 判換算では焦点距離約

36mm 相当のレンズになります。

■ピント合わせの方法（図 A）

ご使用のカメラや撮影目的によって、下表のようなピン

ト合わせが選択できます。

M/A（マニュアル優先オートフォーカスモード）の使い方

レンズのフォーカスモード切り換えスイッチを

[M/A] にセットします。

AF（オートフォーカス）撮影時、カメラのシャッター

ボタンを半押ししたまま、あるいは AF 作動ボタン

を保持したまま、フォーカスリングを手で回転させ

ると、瞬時に MF（マニュアルフォーカス）撮影が行

えます。

カメラのシャッターボタンの半押しや AF 作動ボタ

ンを再度操作すると AF（オートフォーカス）で撮影

が可能となります。

ご注意

赤外フィルムで撮影する場合は、ピントの補正と赤外

撮影用フィルター（R60）が必要です。

●

ピントを合わせたら、 距離目盛（P.7「被写界深度」

の図の場合1m）が赤外指標の位置になるように、

フォーカスリングを回しピントを補正します。その

後、赤外撮影用フィルター（R60）をレンズに取り

付けます。

カメラ

カメラの

フォーカスモード

レンズのフォーカスモード

M/A M

FX フォーマット /DXフォーマットのニコンデジタル

一眼レフカメラ、F6、F5、F4 シリーズ、F100、

F90X シリーズ、F90 シリーズ、F80 シリーズ、

F70D、ニコン U2、ニコン U、プロネア 600i、

プロネア S

AF（C/S）

マニュアル優先

オートフォーカス

マニュアルフォーカス

（フォーカスエイド可）

マニュアルフォーカス

（フォーカスエイド可）

ニコン Us、F60D、F50D、F-801 シリーズ、

F-401 シリーズ、F-601M

AF（C/S）

マニュアルフォーカス

（F-601M を除きフォーカスエイド可）

■フードの使い方

画像に悪影響を及ぼす光線をカットし、レンズ面の保

護にも役立ちます。

取り付け方

●

フード着脱指標（）

とフードセット指標

（

）が合っている

ことを確認してくだ

さい。

●

フード先端を強くつかむと着脱が困難になります。

着脱の際は、フード取り付け指標（

）付近を持っ

て回転させてください。

●

フードが正しく取り付けられないと撮影画面にケラ

レを生じますのでご注意ください。

●

収納時はフードを逆向きにしてレンズに取り付けら

れます。

■被写界深度

●

被写体の前後のピントが合う範囲（被写界深度）は、

距離目盛基準線の両側の被写界深度目盛によって、

おおよそ判ります。

●

プレビュー（絞り込み）機構を持つカメラでは、撮

影前に被写界深度を確認できます。

●

詳しい被写界深度は、被写界深度表（P.116）をご

覧ください。

被写界深度目盛

距離目盛基準線

赤外指標

■絞り値の設定

絞り値は、カメラ側で設定してください。

■カメラの内蔵フラッシュ使用時のご注意

●

撮影距離 0.6m 以上で使用してください。

●

ケラレを防止するために、レンズのフードは取り外

して使用してください。

カメラケラレなく撮影できる撮影距離

D5000、D3000、

D60、D40 シリーズ

撮影距離 1m 以上

■

ファインダースクリーンとの組み合わせ

スクリーン

ABCE

EC-B

EC-E

G1 G2 G3 G4

JLMU

カメラ

F6 ◎◎―◎ ― ――――◎◎

F5+DP-30

◎◎ ◎ ◎ ◎◎ ◎◎

F5+DA-30

◎◎○◎ ◎ ○ ◎◎

構図の決定やピント合わせの目的には

◎： 好適です。

○： 視野の一部が多少見にくくなりますが、撮影結果

には全く影響がありません。

： 

各カメラに存在しないファインダースクリーンです。

空欄：使用不適当です。ただし、M スクリーンの場合、

撮影倍率 1/1 倍以上の近接撮影に用いるため、

この限りではありません。

ご注意

●

F6 カメラでは、B、E 以外のファインダースクリー

ンを使う場合、カメラのカスタムメニュー「b6：ス

クリーン補正」を「BorE 以外」にセットしてください。

詳しくはカメラの使用説明書をご覧ください。

●

F5 カメラの場合、マルチパターン測光は EC-B、

EC-E、B、E、J、A、L スクリーンのみ可能です。

●

上記以外のカメラで B、E スクリーンをお使いの場合

は、それぞれ B、E スクリーンの欄をご覧ください。

■

レンズのお手入れと取り扱い上のご注意

●

CPU 信号接点は汚さないようにご注意ください。

●

レンズマウントゴムリングが破損した場合は、その

まま使用せず販売店またはニコンサービス機関に修

理を依頼してください。

●

レンズ面の清掃は、ホコリを拭う程度にしてください。

指紋がついたときは、柔らかい清潔な木綿の布に無水ア

ルコール（エタノール）または市販のレンズクリーナー

を少量湿らせ、レンズの中心から外周へ渦巻状に、拭き

ムラ、拭き残りのないように注意して拭いてください。

●

シンナーやベンジンなどの有機溶剤は絶対に使用し

ないでください。

●

レンズ表面の汚れや傷を防ぐためには、NC フィルター

をお使いいただけます。また、レンズのフードも役

立ちます。

●

レンズをケースに入れるときは、必ずレンズキャッ

プと裏ぶたを取り付けてください。

●

フードを持ってカメラを持ち上げたりしないでくだ

さい。

●

レンズを長期間使用しないときは、カビやサビを防ぐ

ために、高温多湿のところを避けて風通しのよい場所

に保管してください。また、直射日光のあたるところ、

ナフタリンや樟脳のあるところも避けてください。

●

レンズを水に濡らすと、部品がサビつくなどして故

障の原因となりますのでご注意ください。

●

ストーブの前など、高温になるところに置かないでく

ださい。極端に温度が高くなると、外観の一部に使用

している強化プラスチックが変形することがあります。

■付属アクセサリー

●

77mm スプリング式レンズキャップLC-77

●

裏ぶたLF-1

●

バヨネットフードHB-51

●

ソフトケースCL-1118

■別売アクセサリー

●

77mm ネジ込み式フィルター

■仕様

型式：

ニコン F マウント CPU 内蔵 G タイ

プ、AF-S レンズ

焦点距離： 24mm

最大口径比： 1：1.4

レンズ構成： 10 群 12 枚（ED レンズ 2 枚、非球

面レンズ 2 枚、ナノクリスタルコート）

画角： 84······35mm 判一眼レフカメラ、

FX フォーマットのデジタル

一眼レフカメラ

 61······DX フォーマットのデジタル

一眼レフカメラ

 71······IX240 カメラ

撮影距離情報： カメラへの撮影距離情報出力可能

ピント合わせ： RF（リアフォーカス）方式、超音波

モーターによるオートフォーカス、

マニュアルフォーカス可能

撮影距離目盛： ∞〜 0.25m（0.82ft. 併記）

最短撮影距離： 0.25m

絞り羽根枚数： 9 枚（円形絞り）

絞り方式： 自動絞り

絞りの範囲： f/1.4



16

測光方式： 開放測光

アタッチメントサイズ

：77mm（P=0.75mm）

寸法： 約 83mm（最大径）× 88.5mm（バ

ヨネットマウント基準面からレンズ

先端まで）

質量： 約 620g

※



仕様、外観の一部を、改善のため予告なく変更する

ことがあります。

Notes on Safety Operations

CAUTION

Do not disassemble

Touching the internal parts of the camera or lens could

result in injury. Repairs should be performed only by

qualified technicians. Should the camera or lens break

open as the result of a fall or other accident, take the

product to a Nikon-authorized service representative for

inspection after unplugging the product and/or removing

the battery.

Turn off immediately in the event of

malfunction

Should you notice smoke or an unusual smell coming

from the camera or lens, remove the battery immediately,

taking care to avoid burns. Continued operation could

result in injury.

After removing or disconnecting the power source, take

the product to a Nikon-authorized service representative

for inspection.

Do not use the camera or lens in the

presence of flammable gas

Operating electronic equipment in the presence of

flammable gas could result in an explosion or fire.

Do not look at the sun through the lens

or viewfinder

Viewing the sun or other strong light sources through the

lens or viewfinder could cause permanent visual

impairment.

Keep out of reach of children

Particular care should be taken to prevent infants from

putting the batteries or other small parts into their mouths.

Observe the following precautions when

handling the camera and lens

• Keep the camera and lens unit dry. Failure to do so

could result in fire or electric shock.

• Do not handle or touch the camera or lens unit with

wet hands. Failure to do so could result in electric

shock.

• When shooting with back-lighting, do not point the

lens at the sun or allow sunlight to pass directly down

the lens as this may cause the camera to overheat and

possibly cause a fire.

• When the lens will not be used for an extended period

of time, attach both front and rear lens caps and store

the lens away from direct sunlight. Failure to do so

could result in a fire, as the lens may focus sunlight

onto a flammable object.

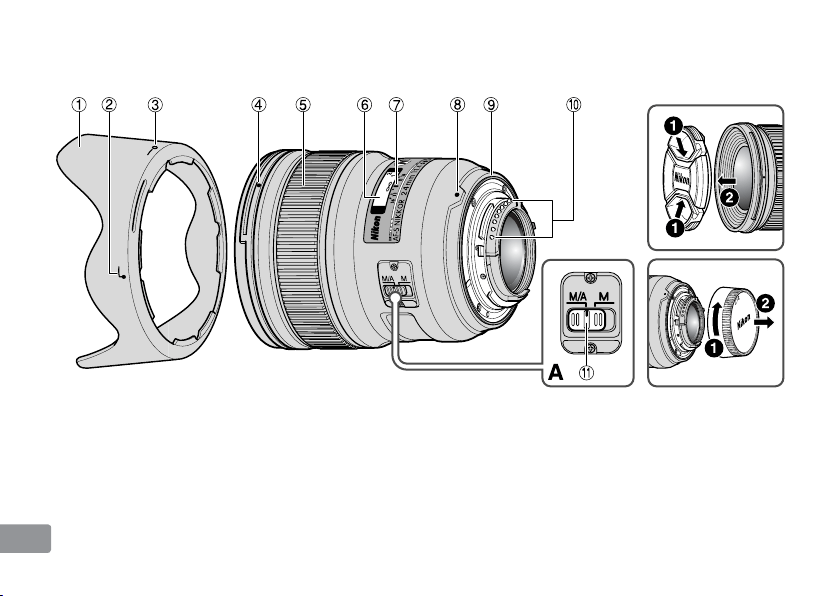

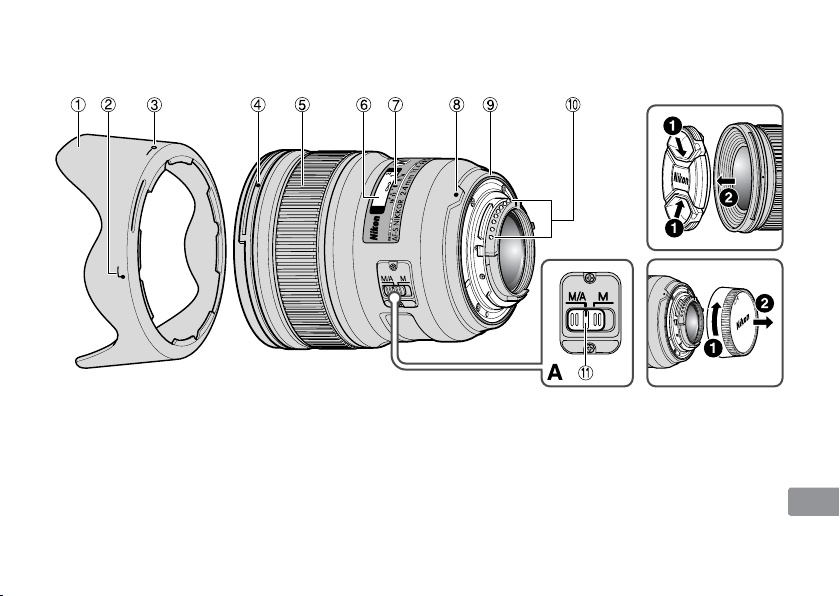

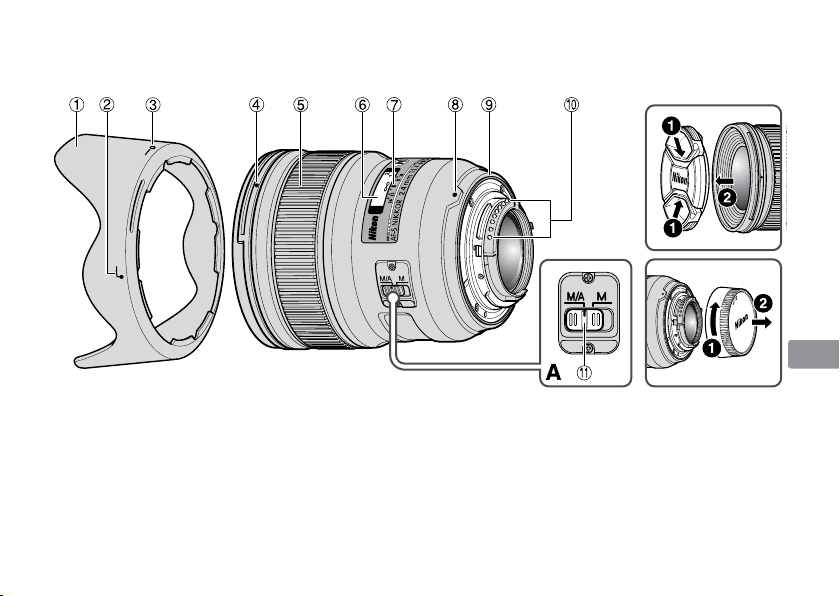

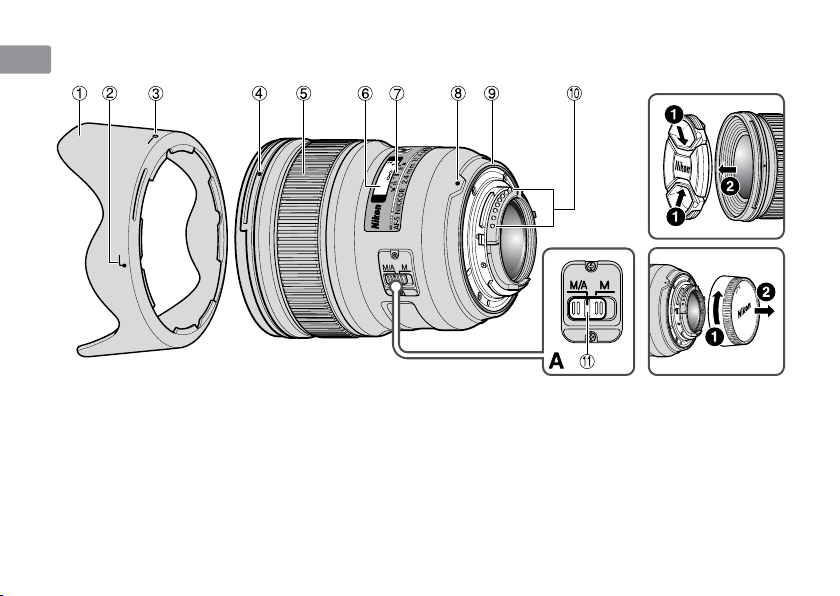

 Nomenclature

1 Lens hood (p.14)

2 Lens hood attachment index

(p.14)

3 Lens hood setting index (p.14)

4 Lens hood mounting index (p.14)

5 Focus ring (p.13)

6 Distance scale (p.14)

7 Distance index line (p.14)

8 Mounting index

9 Lens mount rubber gasket (p.15)

0 CPU contacts (p.15)

! Focus mode switch (p.13)

( ): reference page

 Usable cameras and available

functions

There may be some restrictions or limitation for available

functions. Refer to camera’s User’s Manual for details.

Cameras

Autofocus

Exposure mode

SAM

Nikon digital SLR (Nikon FX/DX format)

cameras

 

F6, F5, F100, F80-Series/N80-Series*,

F75-Series/N75-Series*, F65-Series/

N65-Series*, Pronea 600i/6i*, Pronea S*

 

F4-Series, F90X/N90s*, F90-Series/N90*,

F70-Series/N70*



——

F60-Series/N60*, F55-Series/N55-Series*,

F50-Series/N50*, F-401x/N5005*,

F-401s/N4004s*, F-401/N4004*

—



F-801s/N8008s*, F-801/N8008*,

F-601

M/N6000*

—



——

F3AF, F-601/N6006*, F-501/N2020**,

Nikon MF cameras (except F-601

M/N6000*)

—————

: Possible

—

: Impossible

* : Sold exclusively in the USA

** : Sold exclusively in the USA and Canada

*1 : P includes AUTO and Vari-Program System.

*2 : Manual (M) is not available.

Thank you for purchasing the AF-S NIKKOR 24mm f/1.4G ED lens. Before using this lens,

please read these instructions and refer to your camera's User's Manual.

 Major features

• The Nano Crystal Coat deposited on some of the

lens elements ensures that fine, clear images can

be reproduced under various shooting conditions,

from the sunny outdoors to spotlighted interior

scenes.

• This lens employs a Silent Wave Motor to drive

the focusing mechanism, making autofocusing

smooth, silent and almost instantaneous. The

focus mode switch is provided for simple selection

of autofocus (AF) or manual focus (MF) operation.

• Superior optical performance and rendering

characteristics are maximized with the use of two

aspherical lens elements and two extra-low

dispersion (ED) glass elements, which ensure

correction of chromatic aberration. In addition,

the rounded aperture produces soft and pleasing

blur characteristics in portions of pictures that are

out-of-focus.

• The closest focusing distance possible is 0.25 m

(0.82 ft.)

• A total of two Wireless Remote Speedlights

SB-R200 can be attached to the front of the lens.

Important

• When mounted on Nikon DX format digital SLR

cameras, such as the D300-Series and D90, the

lens’ picture angle becomes 61° and its 35mm

equivalent focal length is approx. 36 mm.

 Focusing (Fig. A)

Set your camera’s focus mode selector according

to the chart below:

Autofocus with manual override (M/A mode)

Set the lens focus mode switch to M/A.

Autofocus is enabled, but autofocus operation

can be overridden by rotating the separate

focus ring while pressing the shutter-release

button halfway, or by pressing the AF-ON

button on the camera body of cameras so

equipped.

Press the shutter-release button halfway or the

AF-ON button once again to cancel manual

focus and resume autofocus.

Cameras

Camera

focus mode

Lens’ focus mode switch

M/A M

Nikon digital SLR (Nikon FX/DX format) cameras, F6, F5,

F4-Series, F100, F90X/N90s*, F90-Series/N90*, F80-Series/

N80-Series*, F75-Series/N75-Series*, F70-Series/N70*,

F65-Series/N65-Series*, Pronea 600i/6i*, Pronea S

AF (C/S)

Autofocus with

manual override

Manual focus

(Electronic rangefinder

can be used.)

Manual focus

(Electronic rangefinder can be used.)

F60-Series/N60*, F55-Series/N55-Series*, F50-Series/N50*,

F-801s/N8008s*, F-801/N8008*, F-601

M/N6000*,

F-401x/N5005*, F-401s/N4004s*, F-401/N4004*

AF (C/S)

Manual focus

(Electronic rangefinder can be used,

except with the F-601

/N6000*)

* Sold exclusively in the USA

Important

When using infrared film, it is necessary to use a

red (R60) filter on the lens and compensate focus

manually.

• Focus on the subject. Rotate the focus ring to

realign the desired distance scale number (“1 m”

in Fig. “Depth of field” on p. 14) to the infrared

compensation scale to compensate focus. When

done, attach the R60 filter.

 Depth of field

•

Approximate depth of field can be determined by

checking the depth-of-field indicators.

• I

f your camera has a depth-of field preview (stop-

down) button or lever, depth of field can be

previewed through the camera viewfinder.

•

For more information, see p.116.

Infrared compensation scale

Depth-of-field

indicators

Distance index line

 Setting the aperture

Use the camera to adjust the aperture setting.

 The built-in flash and vignetting

• The built-in flash cannot be used over distances

of less than 0.6 m (2.0 ft.).

•

To prevent vignetting, do not use the lens hood.

Cameras Supported shooting distance

D5000, D3000, D60,

D40-Series

1 m (3.3 ft.) or greater

 Using the lens hood

Lens hoods minimize stray light and protect the

lens.

Attaching the hood

• Be sure that the lens

hood mounting

index ( ) is aligned

with the lens hood

setting index (

• To facilitate attachment or removal of the hood,

hold it by the base (near the lens hood

attachment index (

))

rather than its outer

edge.

• If the lens hood is not correctly attached,

vignetting may occur.

• To store the lens hood, attach it in the reverse

position.

• For F5 cameras, only EC-B, EC-E, B, E, J, A, L

focusing screens are usable in Matrix Metering.

• When using the B and E focusing screens in

cameras other than those listed above, refer to

the columns for the B and E screens.

 Lens care

•

Be careful not to allow the CPU contacts to

become dirty or damaged.

• If the lens mount rubber gasket is damaged, be

sure to visit the nearest Nikon-authorized service

representative for repair.

•

Clean lens surfaces with a blower brush. To remove

dirt and smudges, use a soft, clean cotton cloth or

lens tissue moistened with ethanol (alcohol) or lens

cleaner. Wipe in a circular motion from the center

to outer edge, taking care not to leave traces or

touch other parts of the lens.

• Never use organic solvent such as thinner or

benzene to clean the lens.

• NC filters are available to protect the front lens

element. The lens hood also helps to protect the

front of the lens.

• When storing the lens in its flexible lens pouch,

attach both the front and rear lens caps.

• When the lens is mounted on a camera, do not

pick up or hold the camera and lens by the lens

hood.

 Recommended focusing screens

Various interchangeable focusing screens are

available for certain Nikon SLR cameras to suit any

picture-taking situation. The ones recommended

for use with this lens are:

Screen

EC-B

G2 G3 G4

Camera

ABCE

EC-E

F5+DP-30

F5+DA-30

Ⴟ

: Excellent focusing

Ⴜ

: Acceptable focusing

Slight vignetting or moiré patterns appear in

the viewfinder, but not on the film.

—

: Not available

Blank box means not applicable. Since type M

screen can be used for both macro photography at

a magnification ratio of 1:1 or above and for

photomicrography, it has different applications

than other screens.

Important

• For F6 cameras, when using screens other than

type B or E, “Other screen” must be selected in

Custom Setting. Refer to camera's User's

Manual for details.

• When the lens will not be used for an extended

period of time, store it in a cool, dry place to

prevent mold and rust. Be sure to store the lens

away from direct sunlight or chemicals such as

camphor or naphthalene.

• Do not get water on the lens or drop it in water

as this will cause it to rust and malfunction.

• Reinforced plastic is used for certain parts of the

lens. To avoid damage, never leave the lens in an

excessively hot place.

 Standard accessories

• 77mm snap-on Front Lens Cap LC-77

• Rear Lens Cap LF-1

• Bayonet Hood HB-51

• Flexible Lens Pouch CL-1118

 Optional accessory

• 77mm screw-on filters

 Specifications

Type of lens: G-type AF-S NIKKOR lens with

built-in CPU and Nikon bayonet

mount

Focal length: 24mm

Maximum

aperture:

f/1.4

Lens

construction:

12 elements in 10 groups

(2 ED, 2 aspherical and some

Nano Crystal Coat-deposited

lens elements)

Picture angle: 84° with 35mm (135) format

Nikon film-SLR cameras and

Nikon FX format digital SLR

cameras

61° with Nikon DX format

digital SLR cameras

71° with IX240 system cameras

Distance

information:

Output to camera

Focusing: Rear Focusing (RF) system,

autofocus using a Silent Wave

Motor, manually via separate

focus ring

Shooting

distance scale:

Graduated in meters and feet

from 0.25 m (0.82 ft.) to

infinity (෱)

Closest

focusing

distance:

0.25 m (0.82 ft.)

No. of

diaphragm

blades:

9 pcs. (rounded)

Diaphragm: Fully automatic

Aperture

range:

f/1.4 to f/16

Exposure

measurement:

Via full-aperture method

Attachment

size:

77mm (P = 0.75 mm)

Dimensions: Approx. 83 mm dia. × 88.5 mm

(extension from the camera’s

lens-mount flange)

Weight: Approx. 620 g (21.9 oz)

Specifications and designs are subject to change without

notice or obligation on the part of the manufacturer.

Hinweise für sicheren Betrieb

ACHTUNG

Keinesfalls zerlegen.

Beim Berühren der Innenteile von Kamera oder Objektiv

droht Verletzungsgefahr. Überlassen Sie Reparaturen

unbedingt ausschließlich qualifizierten Technikern. Kommt es

durch einen heftigen Stoß (z.B. Fall auf den Boden) zu einem

Bruch von Kamera oder Objektiv, so trennen Sie zunächst das

Produkt vom Stromnetz bzw. entnehmen die Batterie(n) und

geben es dann an eine autorisierte Nikon-Servicestelle zur

Überprüfung ab.

Bei einer Störung sofort die

Stromversorgung ausschalten.

Bei Entwicklung von Rauch oder ungewöhnlichem Geruch

durch Kamera oder Objektiv entnehmen Sie sofort die

Batterie(n); dabei vorsichtig vorgehen, denn es besteht

Verbrennungsgefahr. Bei einem Weiterbetrieb unter diesen

Umständen droht Verletzungsgefahr.

Nach dem Abtrennen von der Stromversorgung geben Sie

das Gerät an eine autorisierte Nikon-Servicestelle zur

Überprüfung ab.

Kamera oder Objektiv keinesfalls bei

Vorhandensein von brennbarem Gas

einsetzen.

Wird elektronisches Gerät bei brennbarem Gas betrieben, so

droht u.U. Explosions- oder Brandgefahr.

Keinesfalls durch Objektiv oder Sucher in

die Sonne blicken.

Beim Betrachten der Sonne oder anderer starker Lichtquellen

durch Objektiv oder Sucher droht eine permanente

Schädigung des Sehvermögens.

Dem Zugriff von Kindern entziehen.

Es ist unbedingt dafür zu sorgen, dass Kleinkinder keine

Batterien oder andere Kleinteile in den Mund nehmen

können.

Beim Umgang mit Kamera und Objektiv unbedingt

die folgenden Vorsichtmaßnahmen beachten:

•

Schützen Sie die Kamera und das Objektiv vor

Feuchtigkeit. Andernfalls droht Brand- oder

Stromschlaggefahr.

•

Handhaben oder berühren Sie die Kamera bzw. das

Objektiv keinesfalls mit nassen Händen. Andernfalls droht

Stromschlaggefahr.

•

Bei Gegenlichtaufnahmen nicht das Objektiv gegen die

Sonne richten oder das Sonnenlicht direkt durch das

Objektiv eintreten lassen. Dies könnte eine Überhitzung der

Kamera verursachen und ein Brand könnte die Folge sein.

•

Vor einem längeren Nichtgebrauch des Objektivs bringen

Sie den vorderen und hinteren Deckel an und bewahren

das Objektiv geschützt vor direkter Sonnenlichteinwirkung

auf. Andernfalls droht Brandgefahr wegen möglicher

Fokussierung von Sonnenlicht durch das Objektiv auf

brennbare Gegenstände.

 Nomenklatur

1 Gegenlichtblende (S. 22)

2 Montagemarkierung der

Gegenlichtblende (S. 22)

3 Kontrollmarkierung der

Gegenlichtblende (S. 22)

4 Montagemarkierung für

Gegenlichtblende (S. 22)

5 Entfernungseinstellring (S. 21)

6 Entfernungsskala (S. 22)

7 Markierung für

Entfernungsskala (S. 22)

8 Montagemarkierung

9 Dichtungsmanschette (S. 23)

0 CPU-Kontakte (S. 23)

! Fokussierschalter (S. 21)

( ): Seitennummer

 Verwendbare Kameras und

verfügbare Funktionen

Möglicherweise gibt es hinsichtlich der verfügbaren

Funktionen Einschränkungen. Informationen hierzu

finden Sie im Benutzerhandbuch Ihrer Kamera.

Kameras

Autofokus

Belichtungssteuerung

SAM

Nikon Digital-SLR-Kameras (Nikon

FX/DX-Format)



F6, F5, F100, F80-Serie, F75-Serie,

F65-Serie, Pronea 600i, Pronea S*



F4-Serie, F90X, F90-Serie, F70-Serie



——

F60-Serie, F55-Serie, F50-Serie,

F-401x, F-401s, F-401

—



F-801s, F-801, F-601M

—



——

F3AF, F-601, F-501,

Nikon MF Kameras (außer F-601

—————

: Möglich

—

: Nicht möglich

*1 : P schließt die Automatik (AUTO) und

Motivprogramme mit ein.

*2 : Manuelle Belichtungssteuerung (M) nicht möglich.

Wir danken Ihnen für das Vertrauen, das Sie Nikon mit dem Kauf des AF-S NIKKOR 24mm 1:1,4G ED

entgegenbringen. Machen Sie sich bitte vor dem Gebrauch dieses Objektivs mit dem Inhalt dieser

Bedienungsanleitung und dem

Benutzerhandbuch

Ihrer Kamera vertraut.

 Die wichtigsten Merkmale

•

Die Nanokristallvergütung einiger Linsen sorgt für klare

Bilder in den unterschiedlichsten Aufnahmesituationen, von

Außenaufnahmen bei hellem Sonnenschein bis hin zu

Innenaufnahmen bei grellem Scheinwerferlicht.

•

Der Fokussiermechanismus des Objektivs wird von einem

Silent Wave Motor angetrieben, so dass die

Scharfeinstellung per Autofokus stufenlos, geräuscharm

und praktisch verzögerungsfrei erfolgt. Mit dem

Fokussierschalter lässt sich mühelos zwischen Autofokus

(AF) und manueller Scharfeinstellung (MF) wechseln.

•

Ausergewohnliche optische Performanz und hohe

Wiedergabequalitat durch zwei asphärische Linsenelemente

und zwei Glaselemente mit extrem niedriger Dispersion

(ED), wodurch eine Korrektur von chromatischen

Abweichungen gewahrleistet wird. Auserdem generiert die

gerundete Blende weiche und ansprechende

Unscharfeeffekte in Bildbereichen, die unscharf sind.

•

Die kürzest mögliche Aufnahmeentfernung beträgt 0,25 m.

•

Bis zu zwei Slave-Blitzgeräte SB-R200 können am Objektiv

angebracht werden.

Wichtige Hinweise

•

Bei Verwendung des Objektivs an einer digitalen Nikon-

Spiegelreflexkamera mit DX-Format, wie der D300-Serie

oder der D90, beträgt der Bildwinkel 61° und der

Brennweitenbereich entspricht 36 mm bei einer

Kleinbildformatkamera.

 Fokusierung (Abb.A)

Stellen Sie den Fokusmodus-Schalter Ihrer Kamera

entsprechend der nachstehenden Tabelle ein.

Autofokus mit Priorität der manuellen

Scharfeinstellung (M/A-Modus)

Stellen Sie den Fokussierschalter am Objektiv auf

M/A.

Der Autofokus ist aktiviert, aber Sie können manuell

fokussieren, indem Sie den Auslöser bis zum ersten

Druckpunkt bewegen und in dieser Position gedrückt

halten und dabei den separaten

Entfernungseinstellring drehen. Bei Kameras mit

einer AF-ON-Taste drücken Sie die Taste am

Kameragehäuse.

Drücken Sie den Auslöser erneut bis zum ersten

Druckpunkt oder drücken Sie die AF-ON-Taste

erneut, wenn Sie das manuelle Fokussieren beenden

und wieder den Autofokus verwenden möchten.

Kameras

Fokussteuerung

(Kamera)

Fokussteuerung (Objektiv)

M/A M

Nikon Digital-SLR-Kameras (Nikon FX/DX-Format), F6, F5, F4-Serie,

F100, F90X, F90-Serie, F80-Serie, F75-Serie, F70-Serie, F65-Serie,

Pronea 600i, Pronea S

AF (C/S)

Autofokus mit

Priorität der manuellen

Scharfeinstellung

Manueller Fokus

(Elektronische

Einstellhilfe verfügbar.)

Manueller Fokus

(Elektronische Einstellhilfe verfügbar.)

F60-Serie, F55-Serie, F50-Serie, F-801s, F-801, F-601

M, F-401x, F-401s,

F-401

AF (C/S)

Manueller Fokus

(Elektronische Einstellhilfe verfügbar,

außer bei F-601

)

Wichtige Hinweise

Bei Benutzung eines Infrarotfilms muss ein roter

Filter (R60) auf dem Objektiv benutzt und der

Fokus manuell eingestellt werden.

• Fokussieren Sie das Motiv. Drehen Sie den

Fokussierring zum Einrichten der gewünschten

Nummer auf der Abstandsskala („1 m“ in Abb.

„Tiefenschärfe“ auf S. 22) auf die Infrarot-

Abgleichskala, um den Fokus abzugleichen.

Wenn Sie dies getan haben, bringen Sie den

R60-Filter an.

 Schärfentiefe

•

Die ungefähre Schärfentiefe kann über die

Schärfentiefeskala ermittelt werden.

•

Wenn die Kamera mit einer Abblendtaste oder

einem Abblendhebel für die Tiefenschärfevorschau

ausgestattet ist, lässt sich die Tiefenschärfe beim

Blick durch den Kamerasucher beurteilen.

•

Weitere Informationen finden Sie auf S. 116.

Infrarot-Abgleichskala

Tiefenschärfemarkierungen

Markierung für Entfernungsskala

 Blendeneinstellung

Stellen Sie die Blende an der Kamera ein.



Eingebauter Blitz und Vignettierung

• Der eingebaute Blitz kann nicht für Entfernungen

von unter 0,6 m eingesetzt werden.

•

Verwenden Sie beim Fotografieren mit Einsatz des

integrierten Blitzgeräts keine Gegenlichtblende.

Kameras Einstellbare Aufnahmedistanz

D5000, D3000,

D60, D40-Serie

1 m oder weiter



Verwendung der Gegenlichtblende

Objektivhauben minimieren Streulicht und

schützen die Linse.

Anbringen der Gegenlichtblende

•

Achten Sie darauf,

die

Montagemarkierung

für Gegenlichtblende

(

) und die

Kontrollmarkierung

der Gegenlichtblende

( ) aneinander

auszurichten.

•

Um das Anbringen bzw. Abnehmen der

Gegenlichtblende zu erleichtern, diese an der

Basis (in der Nähe der Montagemarkierung der

Gegenlichtblende ( )) und nicht an den

äußeren Kanten fassen.

• Wenn die Gegenlichtblende nicht richtig

angebracht ist, wirft sie u.U. einen Schatten ins

Motiv.

• Die Gegenlichtblende kann zum Verstauen in

umgekehrter Position an das Objektiv angesetzt

werden.

Bedienungsanleitung der Kamera.

• Bei F5-Kameras können die Einstellscheiben

EC-B, EC-E, B, E, J, A, L nur mit Matrixmessung

verwendet werden.

• Die Spalten für die Scheiben B und E gelten auch

bei Verwendung der Scheiben B und E in anderen

als den oben genannten Kameras.

 Pflege des Objektivs

•

Halten Sie die CPU-Kontakte stets sauber und

schützen Sie sie vor Beschädigung.

•

Bei einer Beschädigung der Dichtungsmanschette

sollten Sie das Objektiv beim nächsten eine

autorisierte Nikon-Servicestelle zur Reparatur

abgeben.

•

Säubern Sie Glasflächen mit einem Blasepinsel.

Staub und Flecken entfernen Sie mit einem

sauberen, weichen Baumwolltuch oder Optik-

Reinigungspapier, das Sie mit Ethanol (Alkohol) oder

Optik- Reinigungsflüssigkeit anfeuchten. Wischen

Sie in kreisförmigen Bewegungen von der Mitte

nach außen, ohne dass Wischspuren zurückbleiben

oder Sie andere Teile des Objektivs berühren.

• Verwenden Sie niemals organische Lösungsmittel wie

Verdünner oder Benzin zum Reinigen des Objektivs.

•

Zum Schutz der Vorderlinse sind Filter des Typs NC

erhältlich. Die Gegenlichtblende wirkt als

zusätzlicher Frontlinsenschutz.

 Empfohlene Einstellscheiben

Für bestimmte Nikon-Kameras stehen verschiedene

auswechselbare Einstellscheiben zur Verfügung,

um jeder Aufnahmesituation gerecht zu werden.

Die für dieses Objektiv empfohlenen werden in der

Tabelle aufgeführt:

Einstellscheibe

EC-B

Kamera

ABCE

EC-E

G2 G3 G4

F5+DP-30

F5+DA-30

Ⴟ

: Hervorragende Scharfeinstellung

Ⴜ

: Akzeptable Scharfeinstellung

Das Sucherbild vignettiert leicht. Die Aufnahme

selbst bleibt hiervon unberührt.

—

: Nicht möglich

Ein Leerfeld bedeutet: unbrauchbar. Da die

Einstellscheibe M sowohl für Makrofotografie bis

zum Abbildungsmaßstab 1:1 oder höher als auch

für Mikrofotografie eingesetzt werden kann,

unterscheidet sich ihr Anwendungsbereich von

den anderen Einstellscheiben.

Wichtige Hinweise

• Bei F6-Kameras muss bei Benutzung einer

anderen Scheibe als B oder E in der

Individualfunktion “Andere Scheibe” gewählt

werden. Details dazu finden Sie in der

•

Beim Verstauen des Objektivs in seinem flexiblen Etui

müssen vorderer und hinterer Deckel aufgesetzt sein.

• Halten Sie die Kamera und das Objektiv nicht an

der Gegenlichtblende wenn das Objektiv an der

Kamera angebracht ist.

• Bei längerer Nichtbenutzung sollte das Objektiv

an einem kühlen, trockenen Ort aufbewahrt

werden, um Schimmelbildung und Rost zu

vermeiden. Halten Sie das Objektiv von direkter

Sonneneinstrahlung oder Chemikalien wie

Kampfer oder Naphthalin fern.

•

Halten Sie das Objektiv von Wasser fern, das zur

Korrosion und zu Betriebsstörungen führen kann.

• Einige Teile des Objektivs bestehen aus verstärktem

Kunststoff. Lassen Sie das Objektiv deshalb nie an

übermäßig heißen Orten liegen!



Im Lieferumfang enthaltenes Zubehör

• Vorderer Objektivdeckel mit Schnappverschluss

(77mm) LC-77

• Hinterer Objektivdeckel LF-1

• Bajonett-Gegenlichtblende HB-51

• Objektivbeutel CL-1118

 Optionales Zubehör

• 77mm-Schraubfilter

 Technische Daten

Objektivtyp:

AF-S NIKKOR mit G-Charakteristik,

eingebauter CPU und Nikon-F-

Bajonett.

Brennweite:

24mm

Lichtstärke:

1 : 1,4

Optischer Aufbau:

12 Elemente in 10 Linsengruppen

(2 Linsenelemente aus ED-Glas,

2 asphärische Linsen und einige

Linsen mit Nanokristallvergütung)

Bildwinkel:

84° mit Nikon-Film-

Spiegelreflexkameras im 35mm-

Format (135) und Digital-

Spiegelreflexkameras im Nikon-FX-

Format

61° mit Digital-

Spiegelreflexkameras im Nikon-

DX-Format

71° mit IX240-Systemkameras

Entfernungsdaten:

Übermittlung an die Kamera

Fokussierung:

RF-System, Autofokus mit Silent

Wave Motor, manuell über

separaten Entfernungs-Einstellring

Entfernungsskala:

Unterteilt in Meter und Fuß, von

0,25 m bis unendlich (෱)

Naheinstellgrenze:

0,25 m

Blende:

Irisblende mit 9 gerundeten

Lamellen

Blendensteuerung:

Vollautomatisch

Blendenbereich:

f/1,4 bis f/16

Belichtungsmessung:

Offenblendenmessung

Filtergewinde:

77mm (P = 0,75 mm)

Abmessungen:

ca. 83 (Durchm.) × 88,5 mm

(zum Objektivmontageflansch der

Kamera)

Gewicht:

ca. 620 g

Änderungen von technischen Daten und Design

durch den Hersteller ohne Ankündigung und ohne

Verpflichtungen irgendeiner Art vorbehalten.

Remarques concernant une utilisation en toute sécurité

ATTENTION

Ne pas démonter

Le fait de toucher aux pièces internes de l’appareil ou de

l’objectif pourrait entraîner des blessures. Les réparations

doivent être effectuées par des techniciens qualifiés. Si

l’appareil ou l’objectif est cassé suite à une chute ou un autre

accident, apportez le produit dans un centre de service agréé

Nikon pour le faire vérifier après avoir débranché le produit

et retiré les piles.

En cas de dysfonctionnement, éteignez

l’appareil immédiatement

Si vous remarquez de la fumée ou une odeur inhabituelle se

dégageant de l’appareil photo ou de l’objectif, retirez

immédiatement les piles, en prenant soin de ne pas vous

brûler. Continuer d’utiliser son matériel peut entraîner des

blessures. Après avoir retiré ou débranché la source

d’alimentation, confiez le produit à un centre de service agréé

Nikon pour le faire vérifier.

N’utilisez pas l’appareil photo ou

l’objectif en présence de gaz inflammable

L’utilisation de matériel électronique en présence de gaz

inflammable risquerait de provoquer une explosion ou un

incendie.

Ne regardez pas le soleil dans l’objectif

ou le viseur

Regarder le soleil ou toute autre source lumineuse violente

dans l’objectif ou le viseur peut provoquer de graves lésions

oculaires irréversibles.

Tenir hors de portée des enfants

Faites extrêmement attention à ce que les enfants ne mettent

pas à la bouche les piles ou d’autres petites pièces.

Observez les précautions suivantes lorsque

vous manipulez l’appareil et l’objectif

•

Maintenez l’appareil photo et l’objectif au sec. Le

nonrespect de cette précaution peut provoquer un

incendie ou une électrocution.

•

Ne manipulez pas et ne touchez pas l’appareil photo ou

l’objectif avec les mains humides. Le non-respect de cette

précaution peut provoquer une électrocution.

•

Lors d’une prise de vue à contre-jour, ne dirigez pas

l’objectif vers le soleil et évitez que les rayons du soleil

pénètrent dans l’objectif ; l’appareil photo pourrait

chauffer à l’excès, ce qui risquerait de provoquer un

incendie.

•

Lorsque vous n’utilisez pas l’objectif pendant une période

prolongée, fixez les bouchons avant et arrière, et rangez

l’objectif à l’abri de la lumière directe du soleil. Le non-

respect de cette précaution peut provoquer un incendie,

car l’objectif peut concentrer la lumière du soleil sur un

objet inflammable.

 Nomenclature

1 Parasoleil (p. 30)

2 Repère de fixation du parasoleil

(p. 30)

3 Repère de réglage du parasoleil

(p. 30)

4 Repère de montage du

parasoleil (p. 30)

5 Bague de mise au point (p. 29)

6 Échelle des distances (p. 30)

7 Ligne de repère des distances

(p. 30)

8 Repère de montage

9 Joint en caoutchouc de

l’objectif (p. 31)

0 Contacts électroniques (p. 31)

! Commutateur de mode de

mise au point (p. 29)

( ): Page de référence

 Appareils utilisables et fonctions

disponibles

Il peut y avoir des restrictions et des limites pour les

fonctions disponibles. Consultez le Manuel de

l’utilisateur de l’appareil pour obtenir les détails.

Appareil

Autofocus

Mode d’exposition

SAM

Reflex numériques Nikon (format

Nikon FX/DX)



F6, F5, F100, série F80, série F75,

série F65, Pronea 600i, Pronea S

 

Série F4, F90X, série F90, série F70



——

Série F60, série F55, série F50,

F-401x, F-401s, F-401

—



F-801s, F-801, F-601M

—



——

F3AF, F-601, F-501,

appareils MF Nikon (sauf F-601

—————

: Possible —: Impossible

*1 : P inclut AUTO et le système Vari-programme.

*2 : Manuel (M) n’est pas disponible.

Nous vous remercions d’avoir choisi l’objectif AF-S NIKKOR 24mm f/1,4G ED. Avant d’utiliser cet

objectif, veuillez lire ces instructions et vous reporter au

Manuel d’utilisateur

de votre appareil photo.

 Principales caractéristiques

•

Le traitement nanocristal sur certaines lentilles

permet d’assurer une image nette dans toutes les

conditions de prise de vue, des extérieurs

ensoleillés aux scènes en intérieur sous les spots.

• Cet objectif utilise un moteur silencieux SWM

pour entraîner le mécanisme de mise au point,

permettant un autofocus régulier, silencieux et

presque instantané. Le commutateur de mode

de mise au point sert à sélectionner facilement

les modes autofocus (AF) et mise au point

manuelle (MF).

• L’utilisation de deux lentilles aspheriques et de

deux lentilles en verre (ED) a tres faible

dispersion, qui garantissent une correction de

l’aberration chromatique, offre de remarquables

performances optiques pour un rendu

exceptionnel. En outre, l’ouverture arrondie

permet de creer des effets de flou doux et

interessants dans des zones de l’image non

mises au point.

•

La distance de mise au point minimale est 0,25 m.

• Vous pouvez fixer jusqu

’

à deux flashs asservis sans

câble SB-R200 sur l

’

objectif.

Important

• Lorsqu’il est monté sur les reflex numériques

Nikon au format DX comme la série D300 et

D90, le champ angulaire de l’objectif devient 61°

et la focale équivalente en 24 x 36 mm est

d’environ 36 mm.

 Mise au point (Fig.A)

Réglez le sélecteur de mise au point de l’appareil

photo conformément au tableau ci-dessous.

Autofocus avec priorité manuelle (Mode M/A)

Réglez le commutateur du mode de mise au

point de l’objectif sur M/A.

L’autofocus est activé, mais il est possible d’utiliser

la mise au point manuelle en tournant la bague

de mise au point manuelle séparée tout en

appuyant sur le déclencheur à mi-course ou en

enfonçant la commande AF-ON du boîtier, pour

autant que votre appareil en soit équipé.

Appuyez sur le déclencheur à mi-course ou appuyez

de nouveau sur la commande AF-ON pour annuler la

mise au point manuelle et revenir à l’autofocus.

Appareil

Mode de mise au

point de l’appareil

Mode de mise au point de l’objectif

M/A M

Reflex numériques Nikon (format Nikon FX/DX), F6, F5,

série F4, F100, F90X, série F90, série F80, série F75, série F70,

série F65, Pronea 600i, Pronea S

AF (C/S)

Autofocus avec

priorité manuelle

Mise au point manuelle

(le télémètre électronique

peut être utilisé.)

Mise au point manuelle

(le télémètre électronique peut être utilisé.)

Série F60, série F55, série F50, F-801s, F-801, F-601M,

F-401x, F-401s, F-401

AF (C/S)

Mise au point manuelle

(le télémètre électronique peut être utilisé,

sauf sur le F-601

Important

Lors de l’utilisation d’un film infrarouge, il est

nécessaire de placer un filtre rouge (R60) sur

l’objectif et de corriger manuellement la mise au

point.

• Faites la mise au point sur le sujet.

Tournez la

bague de mise au point afin de réaligner la valeur

de l’échelle des distances souhaitée (« 1 m » sur la

figure « Profondeur de champ » de la p. 30) sur

l’échelle de compensation infrarouge afin de

corriger la mise au point. Ceci fait, placez le filtre

R60.

 Utilisation du parasoleil

Le pare-soleil réduit au minimum la lumière

parasite et protège l’objectif.

Fixation du parasoleil

•

Vérifiez que le

repère de montage

du parasoleil ( ) est

bien aligné sur le

repère de réglage

du parasoleil

( ).

•

Pour faciliter le montage ou le retrait du

parasoleil, tenez-le par la base (près du repère

de fixation du parasoleil

(

)

) et non par le bord

extérieur.

•

Si le parasoleil n’est pas correctement fixé, il

risque d’entraîner du vignettage.

• Avant de ranger l’objectif, fixez le parasoleil à

l’envers.

 Profondeur de champ

• La profondeur de champ approximative peut

être déterminée en examinant l’échelle de

profondeur de champ.

• Si votre appareil possède un levier ou une

commande d’aperçu de la profondeur de champ

(diaphragme), vous pouvez en obtenir l’aperçu

dans le viseur de l’appareil photo.

•

Pour plus d’informations, consultez la p. 116.

Echelle de compensation

infrarouge

Échelle de

profondeur de

champ

Ligne de repère des distances

 Réglage de l’ouverture

Utilisez l’appareil photo pour régler l’ouverture.

 Flash intégré et vignettage

• Il est impossible d’utiliser le flash intégré à des

distances inférieures à 0,6 m.

• Pour éviter le vignetage, n’utilisez pas le parasoleil.

Appareils

Distance de prise de vue prises en charge

D5000, D3000,

D60, série D40

1 m ou plus

• Pour les appareils F5, seuls les verres de mise au

point EC-B, EC-E, B, E, J, A, L peuvent être

utilisés avec la mesure matricielle.

• Lors de l’utilisation de verres B et E dans des

appareils autres que ceux indiqués ci-dessus,

reportez-vous aux colonnes des verres B et E.

 Entretien de l’objectif

• Il est important de nettoyer régulièrement les

contacts électriques CPU et de ne pas les

endommager.

• Si le joint en caoutchouc de l’objectif est

endommagé, rendez-vous dans un centre de

service agréé Nikon le plus proche pour réaliser les

réparations nécessaires.

• Nettoyer la surface de l’objectif avec une soufflette

ou une brosse de nettoyage. Pour enlever les

poussières ou les traces, utiliser de préférence un

tissu de coton doux, ou un tissu optique,

légèrement humidifié avec de l’alcool éthylique

(éthanol). Procédez par légers mouvements

circulaires en partant du centre vers l’extérieur, en

prenant soin de ne pas laisser de traces et de ne

pas toucher d’autres zones de l’objectif.

• N’utilisez jamais de solvants organiques, tels que

diluant ou benzène, pour nettoyer l’objectif.

• Des filtres NC sont disponibles pour protéger la

lentille de l’objectif avant. Le parasoleil assure

également une bonne protection contre les chocs.

• Lorsque vous rangez l’objectif dans son étui

souple, fixez les deux bouchons avant et arrière

de l’objectif.

 Verres de visée recommandés

Divers verres de visée sont disponibles pour

certains appareils photo reflex Nikon qui

s’adaptent à toutes les conditions de prise de vue.

Les verres recommandés avec cet objectif sont

listés ci-dessous :

Verre

EC-B

Appareil

ABCE

EC-E

G2 G3 G4

JLMU

F5+DP-30

F5+DA-30

Ⴟ

: Mise au point excellente

Ⴜ

: Mise au point passable

Un vignetage ou un effet de moiré affecte

l’image de visée. L’image sur le film n’est

cependant pas affectée par ces phénomènes.

—

: Non disponible.

Un blanc indique aucune application. Étant donné que

le verre M peut être utilisé pour la macrophotographie

à un rapport d’agrandissement 1:1 ou plus et pour la

photomicrographie, il a des applications différentes de

celles des autres verres.

Important

• Pour les appareils F6, lorsque vous utilisez des

verres autres que ceux de type B ou E, il faut

sélectionner « Activ. : autre » dans le réglage

personnalisé. Reportez-vous au Manuel

d’utilisation de l’appareil pour plus d’informations.

• Lorsque l’objectif est installé sur un appareil

photo, ne saisissez et ne tenez pas l’appareil

photo ainsi que l’objectif par le parasoleil.

• Si vous n’utilisez pas l’objectif pendant une

période prolongée, rangez-le dans un endroit sec

et frais afin d’éviter la formation de moisissure

ou de rouille. Veillez à tenir le matériel éloigné

des sources de lumière et des produits chimiques

(camphre, naphtaline, etc.).

• Éviter les projections d’eau ainsi que l’immersion,

qui peuvent provoquer la formation de rouille et

des dommages irréparables.

• Certaines pièces de l’objectif sont en plastique

renforcé. Pour éviter tout problème, ne pas

soumettre l’objectif à de fortes chaleurs.

 Accessoires fournis

• Bouchon d’objectif avant encliquetable 77mm

LC-77

• Bouchon arrière de l’objectif LF-1

• Parasoleil à baïonnette HB-51

• Étui souple pour objectif CL-1118

 Accessoire en option

• Filtres à visser 77mm

 Caractéristiques

Type d’objectif :

Objectif NIKKOR AF-S de type

G avec microprocesseur intégré

et monture à baïonnette Nikon.

Focale :

24mm

Ouverture

maximale :

f/1,4

Construction

optique :

12 éléments en 10 groupes

(2 verres ED, 2 lentilles

asphériques et plusieurs lentilles

à couche déposée de

nanocristal)

Angle de

champ:

84° avec les reflex argentique

24x36 Nikon et reflex

numériques Nikon au format FX

61° avec les reflex numériques

Nikon au format DX

71° avec les appareils photo

IX240

Informations de

distance :

Communiquée au boîtier de

l’appareil photo

Mise au point :

Système de mise au point

arrière (RF), autofocus avec

moteur silencieux,

manuellement via une bague

de mise au point indépendante

Échelle des

distances de

prise de vue :

Graduée en mètres et pieds de

0,25 m à l’infini (෱)

Distance

minimale de

mise au point :

0,25 m

Nb. de lamelles

du diaphragme :

9 (circulaires)

Diaphragme :

Entièrement automatique

Plage des

ouvertures :

f/1,4 à f/16

Mesure de

l’exposition :

Via méthode pleine ouverture

Diamètre de

fixation pour

accessoires :

77mm (P = 0,75 mm)

Dimensions :

Env. 83 mm diam. × 88,5 mm

(à partir du plan d’appui de la

monture d’objectif de

l’appareil)

Poids :

Env. 620 g

Les caractéristiques et la conception sont susceptibles

d’être modifiés sans préavis ni obligation de la part

du fabricant.

Notas sobre un uso seguro

PRECAUCIÓN

No desarme el equipo

El contacto con las piezas internas de la cámara o del

objetivo puede provocar lesiones. Las reparaciones

solamente deben ser ejecutadas por técnicos cualificados. Si

a causa de un golpe u otro tipo de accidente la cámara o el

objetivo se rompen y quedan abiertos, desenchufe el

producto y/o retire la batería, y a continuación lleve el

producto a un centro de servicio técnico autorizado Nikon

para su revisión.

Apague inmediatamente el equipo en

caso de funcionamiento defectuoso

Si observa que sale humo o que la cámara o el objetivo

desprenden un olor extraño, retire la batería

inmediatamente, con cuidado de no quemarse. Si sigue

utilizando el equipo corre el riesgo de sufrir lesiones.

Una vez extraída o desconectada la fuente de alimentación,

lleve el producto a un centro de servicio técnico autorizado

Nikon para su revisión.

No utilice la cámara ni el objetivo en

presencia de gas inflamable

La utilización de equipos electrónicos en presencia de gas

inflamable podría producir una explosión o un incendio.

No mire hacia el sol a través del objetivo

ni del visor

Mirar hacia el sol u otra fuente de luz potente a través del

objetivo o del visor podría producirle daños permanentes en

la vista.

Mantener fuera del alcance de los niños

Se debe tener especial cuidado en evitar que los niños se

metan en la boca pilas u otras piezas pequeñas.

Adopte las siguientes precauciones al

manipular la cámara y el objetivo

•

Mantenga la cámara y el objetivo secos. De no hacer esto

podría producirse un incendio o una descarga eléctrica.

•

No manipule ni toque la cámara ni el objetivo con las

manos húmedas. De lo contrario podría recibir una

descarga eléctrica.

•

En disparos a contraluz, no apunte el objetivo hacia el sol

ni deje que la luz solar pase directamente por él, ya que

podría sobrecalentar la cámara y, posiblemente, causar

un incendio.

•

Cuando el objetivo no vaya a utilizarse por un período de

tiempo prolongado, colóquele la tapa frontal y guárdelo

alejado de la luz solar directa. De no hacer esto podría

producirse un incendio, ya que el objetivo podría enfocar

la luz solar directa sobre un objeto inflamable.

 Nomenclatura

1 Visera del objetivo (p. 38)

2 Indice de acoplamiento de la

visera del objetivo (p. 38)

3 Indice de ajuste de la visera

del objetivo (p. 38)

4 Indice de montura de la

visera del objetivo (p. 38)

5 Anillo de enfoque (p. 37)

6 Escala de distancias (p. 38)

7 Línea indicadora de distancias

(p. 38)

8 Indice de monturas

9 Junta de goma de montaje

del objetivo (p. 39)

0 Contactos CPU (p. 39)

! Interruptor de modo de

enfoque (p. 37)

( ): Página de referencia

 Cámaras que puede utilizar y

funciones disponibles

Puede haber algunas restricciones o limitaciones

para las funciones disponibles. Para más detalles,

consulte el

Manual del usuario

de la cámara.

Cámaras

Enfoque

automático

Modo de exposición

SAM

Cámaras SLR digitales Nikon (formato Nikon

FX/DX)



F6, F5, F100, Serie F80/Serie N80*, Serie

F75/Serie N75*, Serie F65/Serie N65*,

Pronea 600i/6i*, Pronea S*

 

Serie F4, F90X/N90s*, Serie F90/N90*,

Serie F70/N70*



——

Serie F60/N60*, Serie F55/Serie N55*,

Serie F50/N50*, F-401x/N5005*,

F-401s/ N4004s*, F-401/N4004*

—



F-801s/N8008s*, F-801/N8008*,

F-601

M/N6000*

—



——

F3AF, F-601/N6006*, F-501/N2020**,

Nikon MF cámaras (excepto F-601M/N6000*)

—————

: Posible

—

: Imposible

* : De venta exclusiva en los EE.UU.

** : De venta exclusiva en los EE.UU. y Canadá

*1 : P incluye AUTO y sistema de programa variable.

*2 : No puede utilizar el manual (M).

Le agradecemos la compra del objetivo AF-S NIKKOR 24mm f/1,4G ED. Antes de utilizar este

objetivo, lea estas instrucciones y consulte el

Manual del usuario

de la cámara.

 Principales funciones

•

El recubrimiento de nanocristales de algunas lentes

garantiza imágenes nítidas en diversas condiciones

de disparo, desde exteriores soleados a escenas de

interior con iluminación artificial de gran potencia.

•

Este objetivo utiliza un motor Silent Wave para accionar

el mecanismo de enfoque, en consecuencia, el enfoque

automático es suave, silencioso y prácticamente

instantáneo. El interruptor de modo enfoque ofrece

una selección sencilla del funcionamiento del enfoque

automático (AF) o del enfoque manual (MF).

•

Para obtener el máximo rendimiento óptico y las mejores

características de visualización, se utilizan dos lentes de

objetivo esférico y dos elementos de cristal de dispersión

ultrabaja (ED), que garantizan la mejor corrección de la

aberración cromática. Además, el diafragma redondeado

genera características de difuminación suave en las

zonas de la imagen desenfocadas.

•

La distancia de enfoque más cercana posible es de

0,25 m

,82 pie

•

Es posible montar hasta dos flashes remotos

inalámbricos SB-R200 en el borde de este objetivo.

¡Importante!

•

Cuando se monta en las cámaras SLR digitales con

formato DX de Nikon como las de la Serie D300 y la

D90, el ángulo de imagen del objetivo se vuelve de

61° y su distancia focal equivalente a 35mm es de

aproximadamente 36 mm.

 Enfoque (Fig.A)

Ajuste el modo de enfoque de la cámara de

acuerdo con el cuadro de abajo.

Enfoque automático con prioridad manual

(Modo M/A)

Ajuste el interruptor del modo de enfoque del

objetivo a M/A.

El enfoque automático está habilitado, pero su

funcionamiento puede anularse girando el anillo de

enfoque separado mientras se pulsa el botón del

disparador a medio recorrido, o pulsando el botón

AF-ON del cuerpo de las cámaras que cuenten con

este botón.

Pulse el botón del disparador a medio recorrido o

el botón AF-ON una vez más para cancelar el

enfoque manual y volver al enfoque automático.

Cámaras

Modo de enfoque

de la cámara

Modo de enfoque del objetivo

M/A M

Cámaras SLR digitales Nikon (formato Nikon FX/DX), F6, F5,

Serie F4, F100, F90X/N90s*, Serie F90/N90*, Serie F80/

Serie N80*, Serie F75/Serie N75*, Serie F70/N70*, Serie F65/

Serie N65*, Pronea 600i/6i*, Pronea S

AF (C/S)

Enfoque automático

con prioridad manual

Enfoque manual

(puede utilizarse un

telémetro electrónico.)

Enfoque manual

(puede utilizarse un telémetro electrónico.)

Serie F60/N60*, Serie F55/Serie N55*, Serie F50/N50*,

F-801s/N8008s*, F-801/N8008*, F-601

M/N6000*,

F-401x/N5005*, F-401s/ N4004s*, F-401/N4004*

AF (C/S)

Enfoque manual

(puede utilizarse un telémetro electrónico,

excepto con la F-601

M/N6000*)

* De venta exclusiva en los EE.UU.

¡Importante!

Cuando utilice film de infrarrojos, es necesario

utilizar un filtro rojo (R60) en la lente y compensar

el enfoque manualmente.

• Enfoque en el elemento. Gire el anillo de

enfoque para realinear el número de escala de

distancia deseado (“1 m” en fig. “Profundidad

de campo” en p. 38) a la escala de

compensación de infrarrojos para compensar el

enfoque. A continuación, coloque el filtro R60.

 Profundidad de campo

•

La profundidad de campo aproximada se puede

determinar comprobando la escala de profundidad de

campo.

•

Si su cámara cuenta con un botón o palanca de

previsualización de profundidad de campo (reducción

de apertura), podrá obtener la previsualización de la

profundidad de campo a través del visor de la cámara.

•

Consulte más información en la p. 116.

Escala de compensación de

infrarrojos

Escala de

profundidades

de campo

Línea indicadora de distancias

 Ajuste de abertura

Utilice la cámara para ajustar el diafragma.

 Flash incorporado y viñeteado

•

El flash incorporado no se puede utilizar a distancias

inferiores a 0,6 m.

• Para evitar el viñeteado, no utilice el parasol del

objetivo.

Cámaras Distancia de disparo admitida

D5000, D3000,

D60, Serie D40

1 m o superior

 Utilización del parasol

Las tapas de la lente minimizan la luz directa y

protege la lente.

Instalación de la visera

• Asegúrese de que

el indice de

montura de la

visera del objetivo

( ) esté alineada

con el indice de

ajuste de la visera

del objetivo (

•

Para facilitar el montaje y la extracción del

parasol, sujételo por la base (cerca del Indice de

acoplamiento de la visera del objetivo

( )

) y no

desde el borde exterior.

• Si el parasol del objetivo no está correctamente

colocado, podría producirse viñeteo.

• Para guardar la visera del objetivo, instálela en la

posición inversa.

•

Para las cámaras F5, únicamente pueden utilizarse

pantallas de enfoque EC-B, EC-E, B, E, J, A, L en

medición de matriz.

•

Cuando se utilicen las pantallas de enfoque B y E

en cámaras distintas de las relacionadas arriba, ver

las columnas correspondientes a las pantallas B y E.

 Forma de cuidar el objetivo

•

Es importante mantener limpios los contactos de

CPU y evitar que se dañen.

•

Si la junta de goma de montaje del objetivo se

daña, asegúrese de ir a un centro de servicio técnico

autorizado Nikon para que lo reparen.

•

Limpiar la superficie del objetivo con un cepillo

soplador. Para eliminar la suciedad o las huellas,

utilizar un trapo de algodón suave y limpio o papel

especial para objetivos humedecido en etanol (alcohol)

o limpiador de objetivos. Limpiar describiendo un

movimiento circular del centro hacia fuera, teniendo

cuidado de no dejar restos ni tocar otras partes del

objetivo.

• No utilizar nunca productos orgánicos, como

disolventes o benceno, para limpiar el objetivo.

• Se dispone de filtros NC para proteger la parte

frontal del objetivo. También una visera del objetivo

contribuirá a proteger la parte frontal del objetivo.

•

Al guardar el objetivo en su bolsa flexible,

coloque las tapas delantera y trasera del

objetivo.

• Cuando el objetivo esté montado en una cámara,

no sostenga ni levante la cámara y el objetivo por

la visera del objetivo.

 Pantallas de enfoque recomendadas

Hay diferentes pantallas de enfoque intercambiables

para algunas cámaras SLR de Nikon apropiados para

cualquier situación fotográfica. Las recomendadas

para utilizar con este objetivo son las que aparecen

en la lista a continuación.

Pantalla

EC-B

Cámara

ABCE

EC-E

G2 G3 G4

F5+DP-30

F5+DA-30

Ⴟ

: Enfoque excelente

Ⴜ

: Enfoque aceptable

Ligero viñeteo que afecta la imagen de la

pantalla, pero la imagen de la película no es

afectada por esto.

—

: No existe.

Las celdas en blanco significan que no es aplicable.

Como la pantalla de tipo M se usa tanto para

macrofotografía a una razón de aumento de 1:1 o

más como para microfotografía, sus aplicaciones

son distintas a las de las demás pantallas.

¡Importante!

•

Para las cámaras F6, cuando utilice pantallas que

no sean de tipo B o E, debe seleccionar “Otra

pantalla” en Custom Setting (Ajuste

Personalizado). Consulte el Manual del Usuario

para más detalles.

• Si no se va a utilizar el objetivo durante un periodo

largo de tiempo, guardarlo en un lugar fresco y

seco para evitar la formación de moho y óxido.

Asegúrese de guardar el objetivo, además, lejos de

la luz solar directa o de productos químicos tales

como alcanfor o naftalina.

• No mojar el objetivo ni dejarlo caer al agua, ya que

se oxidaría y no funcionaría bien.

•

Algunas partes del objetivo son de plástico reforzado.

Para evitar daños, no dejarlo nunca en un lugar

excesivamente caliente.

 Accesorios estándar

• Tapa frontal a presión del objetivo de 77mm

LC-77

• Tapa trasera del objetivo LF-1

• Parasol de bayoneta HB-51

• Bolsa flexible para objetivo CL-1118

 Accesorio opcional

• Filtros con rosca de 77mm

 Especificaciones

Tipo de objetivo:

AF-S NIKKOR tipo G con CPU

incorporado y montura de

bayoneta Nikon.

Distancia focal:

24mm

Abertura

máxima:

f/1,4

Estructura del

objetivo:

12 elementos en 10 grupos

(2 lentes ED, 2 lentes asféricas y

algunas de cristal con

recubrimiento de nanocristal

depositado)

Ángulo de

imagen:

84° para las cámaras SLR de

película con formato de 35mm

(135) de Nikon y para las cámaras

SLR digitales con formato FX de

Nikon

61° para las cámaras SLR digitales

con formato DX de Nikon

71° para las cámaras del sistema

IX240

Información de

distancia:

Salida al cuerpo de la cámara

Enfoque:

Sistema de enfoque trasero (RF),

sistema de enfoque automático

con motor Silent Wave;

manualmente mediante anillo de

enfoque separado

Escala de

distancias de la

toma:

Calibrado en metros y pies desde

0,25 m (0,82 pie) a infinito (෱)

Distancia de

enfoque mínima:

0,25 m (0,82 pie)

No. de láminas

del diafragma:

9 piezas (redondeadas)

Diafragma:

Totalmente automático

Gama de

aperturas:

f/1,4 a f/16

Medición de

exposición:

Método de abertura total

Tamaño de

accesorios:

77mm (P = 0,75 mm)

Dimensiones:

Aprox. 83 mm de diám. × 88,5 mm

(extensión de la brida de la

montura del objetivo de la cámara)

Peso:

Aprox. 620 g (21,9 onzas)

Las especificaciones y los diseños están sujetos a cambios

sin previo aviso ni obligación por parte del fabricante.

Att notera för en säker hantering

SE UPP!

Montera inte isär kameran

Om du rör vid delarna inne i kameran eller objektivet kan du

skada dig. Reparationer ska endast utföras av kvalificerade

tekniker. Om kameran eller objektivet skulle brytas upp efter att

de tappats i marken eller stötts till, ska du efter att den kopplats

bort från nätströmmen och/eller batteriet lossats, lämna in

produkten till ett auktoriserat Nikonservicecenter för inspektion.

Stäng genast av kameran om den slutar

att fungera korrekt

Om det kommer rök eller någon ovanlig lukt från kameran eller

objektivet ska du genast ta bort batteriet. Var försiktig så att du

inte bränner dig. Fortsatt användning kan medföra personskada.

När du har avlägsnat eller kopplat bort strömkällan bör du ta

utrustningen till ett auktoriserat Nikon-servicecenter för kontroll.

Använd inte kameran eller objektivet i

närheten av lättantändlig gas

Hantering av elektrisk utrustning i närheten av lättantändlig gas

kan resultera i explosion eller brand.

Titta inte in i solen genom objektivet

eller sökaren

Om du tittar in i solen eller någon annan stark ljuskälla genom

objektivet eller sökaren kan ögonen skadas permanent.

Förvara utom räckhåll för barn

Var försiktig och förvara produkten utom räckhåll för barn så att

de inte stoppar batterier eller andra smådelar i munnen.

Observera följande försiktighetsåtgärder

när du hanterar kameran och objektivet

•

Håll kameran och objektivet torra. Underlåtenhet att följa

denna anvisning kan resultera i brand eller elektrisk stöt.

•

Hantera eller rör inte kameran eller linsen med våta händer.

Underlåtenhet att följa dessa anvisningar kan resultera i

elektrisk stöt.

•

När du fotograferar i motljus ska du tänka på att inte rikta

objektivet mot solen och inte heller låta solstrålar gå rakt in i

objektivet. Annars kan kameran bli överhettad och kanske

orsaka brand.

•

När objektivet inte ska användas under en längre tidsperiod

ska både främre och bakre objektivlock sättas fast och

objektivet placeras på en plats skyddad mot direkt solljus.

Underlåtenhet att följa denna anvisning kan orsaka brand,

eftersom objektivet kan fokusera solljuset mot ett

lättantändligt objekt.

 Terminologi

1 Objektivfattning (s. 46)

2 Motljusskydd fästindex (s. 46)

3 Motljusskydd inställningsindex

(s. 46)

4 Motljusskydd monteringsindex

(s. 46)

5 Fokusring (s. 45)

6 Avståndsskala (s. 46)

7 Distansindikeringslinje (s. 46)

8 Monteringsindex

9 Gummipackning för montering

av objektiv (s. 47)

0 CPU-kontakter (s. 47)

! Brytare för fokuslägesväljare

(s. 45)

( ): Referenssida

 Användbara kameror och

tillgängliga funktioner

Det kan finnas några begränsningar i de tillgängliga

funktionerna. Se kameran Användarhandbok för

mer information.

Kameror

Autofokus

Exponeringsläge

6$0

Nikon digital SLR-kamera (Nikon FX/

DX-format)

 

F6, F5, F100, F80-serien, F75-serien,

F65-serien, Pronea 600i, Pronea S*



F4-serien, F90X, F90-serien,

F70-serien



——

F60-serien, F55-serien, F50-serien,

F-401x, F-401s, F-401

—



F-801s, F-801, F-601M

—



——

F3AF, F-601, F-501,

Nikon MF kameror (utom F-601

— ————

: Möjlig

—

: Ej möjligt

*1 : P inkluderar AUTO och Vari-Programsystem.

*2 : Manuell (M) är inte tillgängligt.

Tack för att du köpte objektivet AF-S NIKKOR 24mm f/1,4G ED. Innan du använder objektivet

ska du läsa de här instruktionerna och kamerans

Användarhandbok

 Huvudfunktioner

•

Nanokristallbeläggningen på några av linselementen

garanterar att fina, klara bilder kan reproduceras

under alla fotograferingsförhållanden, från soliga

utomhus- till spotlightbelysta inomhusmotiv.

•

Detta objektiv använder en Silent Wave Motor för

drivning av fokuseringsmekanismen, vilket gör

autofokuseringen smidig, tyst och nästan

omedelbar. Brytare för fokuslägesväljare finns

tillgänglig för att du lätt ska kunna välja

autofokusering (AF) eller manuell fokusering (MF).

•

Tva asfariska linselement och tva glaselement (ED)

for extra lag fargspridning ger overlagsna optiska

prestanda och atergivningsegenskaper och en batter

reducering av kromatisk aberration. Dessutom ger

den rundade blandaren en mjuk och behaglig

oskarpa till de delar av bilden som inte ar i fokus.

•

Det minsta möjliga fokuseringsavståndet är 0,25 m.

•

Upp till två trådlösa SB-R200-speedlightblixtar kan

monteras på objektivets kant.

Viktigt

•

När den monteras på en Nikons digitala SLR-

kameror i DX-format, som D300-serien och D90

blir objektivvinkeln 61° och dess motsvarande

fokallängd vid 35mm är ungefär 36 mm.

 Fokusering (bild A)

Ställ in kamerans fokuslägesväljare enligt denna

tabell.

Autofokus med möjlighet till manuell styrning

(M/A-läge)

Ställ in linsens brytare för fokuslägesväljare på

M/A.

Autofokus har aktiverats, men den automatiska

fokuseringen kan åsidosättas om du roterar

den separata fokusringen samtidigt som du

trycker in avtryckaren halvvägs, eller om du

trycker på AF-ON-knappen på kamerahuset om

kameran har en sådan.

Tryck in avtryckaren halvvägs eller tryck på AF-ON-

knappen en gång till om du vill avbryta den

manuella fokuseringen och gå tillbaka till

autofokus.

Kameror

Kamerans

fokusläge

Objektivets fokusläge

M/A M

Nikon digital SLR-kamera (Nikon FX/DX-format), F6, F5,

F4-serien, F100, F90X, F90-serien, F80-serien, F75-serien,

F70-serien, F65-serien, Pronea 600i, Pronea S

AF (C/S)

Autofokus med möjlighet

till manuell styrning

Manuell fokusering (elektronisk

avståndsmätare kan användas.)

Manuell fokusering

(elektronisk avståndsmätare kan användas.)

F60-serien, F55-serien, F50-serien,

F-801s, F-801, F-601

M, F-401x, F-401s, F-401

AF (C/S)

Manuell fokusering

(elektronisk avståndsmätare kan användas,

utom med F-601

Viktigt

Vid användning av infraröd film är det nödvändigt

att använda rödfilter (R60) på objektivet och

kompensera fokus manuellt.

• Fokusera motivet. Vrid fokusringen för att ställa

om det önskade avståndet på skalan (1 m i fig.

”Skärpedjup” på sid. 46) till den infraröda

kompensationsskalan för att kompensera fokus.

Sätt på R60-filtret när detta utförts.

 Skärpedjup

• Ungefärligt djup kan bestämmas genom att

kontrollera skärpedjupsskalan.

• Om din kamera har en knapp eller spak för

förhandsgranskning av skärpedjupet (manuella

mätningar) kan du förhandsgranska skärpedjupet

genom sökaren.

• För vidare information, se sid. 116.

Infraröd kompensationsskala

Indikatorer för

skärpedjup

Distansindikeringslinje

 Ställa in bländaren

Använd kameran för att justera bländarinställningen.



Inbyggd blixt och vinjettering

• Den inbyggda blixten kan inte användas för

kortare avstånd än 0,6 m.

•

För att undvika vinjettering, använd inte motljusskydd.

Kameror Avstand

D5000, D3000,

D60, D40-serien

1 m eller storre

 Använda motljusskyddet

Motljusskydd minimerar ströljus och skyddar

objektivet.

Att fästa motljusskyddet

•

Kontrollera att

motljusskyddets

monteringsindex ( )

är riktat mot

motljusskyddets

inställningsindex av

motljusskyddet (

•

Det är lättare att fästa och ta av motljusskyddet

om du håller det vid basen (nära

fästningsindikeringen ( )) och inte i ytterkanten.

• Om motljusskyddet inte sitter korrekt kan

vinjettering uppstå.

• Ta bort det tvärtom innan du lagrar det.

• När mattskivorna B och E används i andra

kameror än de som räknats upp ovan, se

kolumnerna för B- och E-skivorna.

 Vård av objektivet

•

Var försiktig så att inte CPU-kontakterna blir

smutsiga eller skadas.

•

Om gummipackningen för monteringen av objektivet

skadats, besök hos närmaste auktoriserade

återförsäljare eller ditt servicecenter för reparation.

•

Rengör objektivets ytor med en blåsborste. Använd

en mjuk, ren bomullsduk eller linsduk fuktad med

etanol (alkohol) eller linsrengöringsmedel, för att ta

bort smuts och fettfläckar. Torka i en cirkulär

rörelse från mitten och utåt. Lämna inte kvar några

spår av rengöringsmedlet och rör inga andra delar

av objektivet.

•

Rengör aldrig objektivet med organiska

lösningsmedel som thinner eller bensen.

•

Det finns NC-filter som skyddar den främre linsen.

Linsskyddet hjälper också till att skydda den främre

linsen.

•

När objektivet förvaras i sin flexibla objektivpåse ska

både främre och bakre linsskydd vara monterade.

•

När objektivet är monterat på kameran bör du inte

lyfta eller hålla kameran och objektivet i linsskyddet.

•

Om objektivet inte ska användas under en längre

tidsperiod ska det förvaras svalt och torrt så att

mögel och rost kan undvikas. Förvara det också

skyddat mot direkt solljus och kemikalier såsom

kamfer och naftalen.

 Rekommenderade mattskivor

Det finns olika utbytbara mattskivor för vissa SLR-

kameror från Nikon till olika fotograferingssituationer.

Till detta objektiv rekommenderas följande:

Skärm

EC-B

Kamera

ABCE

EC-E

G2 G3 G4

F5+DP-30

F5+DA-30

Ⴟ

: Utmärkt fokusering

Ⴜ

: Acceptabel fokusering

En lätt vinjettering eller moirémönster syns i

sökaren, men inte på filmen.

—

: Inte tillgängligt

En tom ruta innebär att det inte är tillämpligt.

Eftersom skärmtyp M kan användas för både

makrofotografering vid en förstoringsgrad på 1:1

och högre och för fotomikrografi, har den andra

tillämpningar än andra skärmar.

Viktigt

• När andra skärmar än typ B eller E används med

F6-kameror, ska "Annan skärm" väljas i

Anpassade inställningar. Se kamerans

bruksanvisning för ytterligare information.

•

För F5-kameror är endast mattskivorna EC-B, EC-E,

B, E, J, A, L tillgängliga i Matrismätning.

•

Se till att det inte kommer vatten på objektivet och

tappa det inte i vatten, eftersom det då kommer

att rosta och sluta fungera.

•

Förstärkt plast används i vissa av objektivets delar.

Lämna aldrig objektivet på en alltför varm plats för

att undvika skador.

 Standardtillbehör

• 77mm främre objektivlock som knäpps på plats

LC-77

• Bakre objektivlock LF-1

• Bajonettskydd HB-51

• Flexibelt objektivfodral CL-1118

 Extra tillbehör

• 77mm skruvfilter

 Specifikationer

Objektivtyp:

G-typ AF-S NIKKOR-objektiv

med inbyggd CPU och Nikon

bajonettfattning

Fokallängd:

24mm

Maximal bländare:

f/1,4

Linskonstruktion:

12 element i 10 grupper (2 ED,

2 asfäriska och några

nanokristallbelagda linselement)

Bildvinkel:

84° med 35mm-format (135)

Nikon film SLR-kameror och

Nikon FX-format digitalkameror

61° med Nikons digitala SLR-

kameror i DX-format

71° med IX240 systemkameror

Avståndsinformation:

Visas i kamerahuset

Fokusering:

RF-system (Rear Focusing),

autofokus med en fokuserande

Silent Wave-motor, manuellt

med separat fokusring

Avståndsskala

för fotografering:

Graderad i meter och fot från

0,25 m till oändlighet (෱)

Minsta möjliga

fokuseringsavstånd:

0,25 m

Antal slutarblad:

9 st. (rundade)

Bländare:

Helautomatisk

Bländarskala:

f/1,4 till f/16

Exponeringsmätning:

Via fullbländare

Storlek:

77mm (P = 0,75 mm)

Mått:

Ungefär 83 mm diameter ×

88,5 mm (utstick från

objektivets monterade fläns)

Vikt:

Ungefär 620 g

Specifikationer och utförande kan ändras när som helst,

utan att tillverkaren meddelar detta och utan någon

skyldighet för densamme.

Примечания по безопасности использования

ПРЕДУПРЕЖДЕНИЕ

Не разбирайте фотокамеру

Прикосновение к внутренним частям фотокамеры или объектива

может привести к получению травм. Ремонт должен

производиться только квалифицированными специалистами. В

случае повреждения корпуса фотокамеры или объектива в

результате падения или другого происшествия отключите

сетевой блок питания и/или извлеките батарею и доставьте

изделие для проверки в авторизованный сервисный центр Nikon.

В случае неисправности немедленно

выключите фотокамеру

При появлении дыма или необычного запаха, исходящего из

фотокамеры или объектива, немедленно извлеките батареи,

стараясь не допустить ожогов. Продолжение работы с

устройством может привести к получению травм. После

извлечения батареи или отключения источника питания

доставьте изделие для проверки в ближайший

авторизованный сервисный центр компании Nikon.

Не пользуйтесь фотокамерой или

объективом при наличии в воздухе

легковоспламеняющихся газов

Работа с электронным оборудованием при наличии в воздухе

легковоспламеняющихся газов может привести к взрыву или

пожару.

Не смотрите на солнце через

объектив или видоискатель

Если смотреть на солнце или другие источники яркого света

через объектив или видоискатель, то это может вызвать

необратимое ухудшение зрения.

Храните в недоступном для детей месте

Примите особые меры предосторожности во

избежание попадания батарей и других небольших

предметов детям в рот.

Соблюдайте следующие меры

предосторожности во время

эксплуатации фотокамеры и

объектива

•

Не допускайте попадания воды на фотокамеру и объектив.

Несоблюдение этого требования может привести к пожару

или поражению электрическим током.

•

Не прикасайтесь к фотокамере или объективу мокрыми

руками. Несоблюдение этого требования может привести к

поражению электрическим током.

•

При съемке с задним освещением не направляйте

объектив на солнце, а также не допускайте попадания

солнечного света в объектив, так как это может привести к

перегреву фотокамеры и ее возгоранию.

•

Если объектив не будет использоваться в течение

длительного времени, прикрепите переднюю и заднюю

крышки объектива и не оставляйте объектив под прямыми

солнечными лучами. Несоблюдение этого условия может

привести к возгоранию, поскольку объектив может

сосредоточить солнечные лучи на каком-либо

легковоспламеняющемся предмете.

 Компоненты

Бленда (стр. 54)

Метка крепления бленды

(стр. 54)

Метка фиксации бленды (стр. 54)

Установочная метка бленды

(стр. 54)

Фокусировочное кольцо (стр.53)

Шкала расстояния (стр. 54)

Указатель расстояния (стр. 54)

Установочная метка

Резиновый уплотнитель

крепления объектива (стр. 55)

Разъемы процессора (стр. 55)

Переключатель режимов

фокусировки (стр. 53)

( ): справочная страница

 Совместимые фотокамеры и

доступные функции

Использование доступных функций объектива может

быть связано с некоторыми ограничениями. Подробные

сведения см. в Pуководстве пользователя фотокамеры.

Фотокамеры

Aвто-

фокусировка

Режим

экспозиции

SAM

Цифровой зеркальной фотокамере

Nikon формата FX/DX

 

F6, F5, F100, Серия F80, Серия F75,

Серия F65, Pronea 600i, Pronea S*

 

Серия F4, F90X,

Серия F90, Серия F70



——

Серия F60, Серия F55, Серия F50,

F-401x, F-401s, F-401

—



F-801s, F-801, F-601M

—



——

F3AF, F-601, F-501,

камеры Nikon MF (кроме F-601

—————

: Возможно

—

: Невозможно

*1 :

Режим P включает в себя режим AUTO и систему с

варипрограммой.

*2 : Ручной режим (M) недоступен.

Благодарим за приобретение объектива AF-S NIKKOR 24мм f/1,4G ED. До использования этого

объектива ознакомьтесь с данными инструкциями и прочитайте

Руководство пользователя

 Основные возможности

•

Нанокристаллическое антибликовое покрытие, нанесенное

на некоторые элементы объектива, гарантирует получение

четких снимков отличного качества в любых условиях — от

съемки при солнечном освещении до съемки в помещениях

при свете прожекторов.

•

Данный объектив использует бесшумный волновой привод

Silent Wave Motor для управления механизмом фокусировки,

что делает процесс автофокусировки плавным, бесшумным и

практически мгновенным. Переключатель режимов

фокусировки используется для удобного переключения между

автоматическим (AF) и ручным (MF) режимами фокусировки.

•

Благодаря использованию двух асферических линз и трех

элементов со сверхнизкой дисперсией (ED), которые

обеспечивают коррекцию хроматической аберрации,

улучшаются превосходные оптические характеристики и

возможности передачи. Кроме того, скругленная диафрагма

обеспечивает более красивые мягкие и неясные очертания

тех частей снимка, которые находятся вне фокуса.

•

Минимальное расстояние фокусировки - 0,25 м.

•

На краю объектива можно смонтировать до двух беспроводных

дистанционно управляемых вспышек SB-R200.

Внимание

•

При присоединении объектива к цифровой зеркальной

фотокамере Nikon формата DX, например, к фотокамере

cерии D300 и D90, угол зрения объектива становится

равным 61°, а фокусное расстояние (в эквиваленте для

35мм пленочной фотокамеры) становится приблизительно

равным 36 мм.

 Фокусировка (рис. A)

Установите селектор режима фокусировки камеры

в соответствии с нижеприведённой таблицей.

Автофокусировка с возможностью

коррекции вручную (режим M/A)

Установите переключатель режимов

фокусировки в положение M/A.

Включенная функция автофокусировки

отменяется при вращении специального кольца

фокусировки; при этом спусковая кнопка

затвора должна быть нажата наполовину или

должна быть нажата кнопка AF-ON, если она

имеется на корпусе фотокамеры.

Снова нажмите спусковую кнопку затвора

наполовину или кнопку AF-ON для отмены

ручной фокусировки и возобновления

автофокусировки.

Фотокамеры

Режим

фокусировки

фотокамеры

Режим фокусировки объектива

M/A M

Цифровой зеркальной фотокамере Nikon

формата FX/DX, F6, F5, Серия F4, F100, F90X,

Серия F90, Серия F80, Серия F75, Серия F70,

Серия F65, Pronea 600i, Pronea S

AF (C/S)

Автофокусировка с

возможностью коррекции

вручную

Ручной фокус

(может использоваться

электронный дальномер.)

Ручной фокус

(может использоваться электронный дальномер.)

Серия F60, Серия F55, Серия F50, F-801s, F-801,

F-601м, F-401x, F-401s, F-401

AF (C/S)

Ручной фокус

(может использоваться электронный дальномер,

функция недоступна в фотокамере F-601

Внимание

При работе с инфракрасной пленкой необходимо

использовать с объективом красный фильтр (R60)

и вручную регулировать коррекцию фокуса.

•

Сфокусируйтесь на объекте.

Поверните кольцо

фокусировки, чтобы выбрать необходимый

знаменатель масштаба расстояния («1 m» на рис.

«Глубина резкости» на стр.54), соответствующий

шкале коррекции при инфракрасной съемке и

таким образом скомпенсировать фокус.

После

этого наденьте фильтр R60.

 Глубина резкости

•

Приблизительная глубина резкости

определяется по шкале глубины резкости.

• Если фотокамера оснащена кнопкой или

рычажком просмотра глубины резкости

(затемнение), то глубину резкости можно

проверить через видоискатель фотокамеры.

• Дополнительные сведения см. на стр. 116.

Шкала коррекции при

инфракрасной съемке

Индикаторы

глубины резкости

Указатель расстояния

 Установка диафрагмы

На фотокамере можно настроить параметры

диафрагмы.

 Встроенная вспышка и

виньетирование

• Встроенную вспышку нельзя использовать

для съемки с расстояний менее 0,6 m.

• Во избежание виньетирования не

используйте бленду объектива.

Фотокамеры Расстояние съемки

D5000, D3000,

D60, серия D40

1 м или больше

 Использование бленды

Бленда минимизирует рассеянный свет и

защищает объектив.

Присоединение бленды

• Убедитесь, что

установочная

метка бленды

( )

совпадает с

меткой фиксации

бленды ( ).

•

Для облегчения установки или снятия бленды

удерживайте ее за основание (рядом с

етк

ой

крепления бленды

( )

), а не за внешнюю

кромку.

• Если бленда установлена на объектив

ненадлежащим образом, может возникнуть

эффект виньетирования.

• Для хранения бленды присоединяйте ее в

обратном положении.

• Для камер F5 с Матричным экспозамером

могут использоваться только

фокусировочные экраны EC-B, EC-E, B, E, J,

A, L.

• При использовании фокусировочных

экранов типа B и E в фотокамерах,

отличных от приведенных в таблице выше,

см. столбцы для экранов типа B и E.

 Уход за объективом

•

Избегайте попадания грязи на контакты CPU

или их повреждения.

•

В случае повреждения резинового уплотнителя

крепления объектива обратитесь к авторизованному

сервисному центру Nicon или в сервисный центр для

проведения ремонта.

•

Выполняйте очистку поверхности объектива

продуванием воздухом. Для удаления грязи и пятен

используйте мягкую, чистую хлопчатобумажная

ткань или протирочную ткань для объектива,

смоченную этанолом (алкоголем) или жидкостью для

чистки линз. Протирайте круговыми движениями от

центра к краям, стараясь не оставлять следов или

дотрагиваться до других частей объектива.

•

Никогда не используйте органические растворители

или бензол для чистки объектива.

•

Для защиты передней линзы объектива можно

использовать нейтральные светофильтры.

Бленда объектива также помогает защитить

переднюю линзу объектива.

• При хранении объектива в мягком чехле

следует прикрепить переднюю и заднюю

крышки объектива.



Рекомендуемые фокусировочные

экраны

Сменные фокусировочные экраны, доступные

для определенных зеркальных фотокамер

Nikon, помогают осуществлять съемку

практически в любых ситуациях. С этим

объективом рекомендуется использовать

следующие фокусировочные экраны.

Экран

EC-B

Фотокамера

ABCE

EC-E

G2 G3 G4

F5+DP-30

F5+DA-30

Ⴟ

: Исключительное качество фокусировки

Ⴜ

: Приемлемое качество фокусировки

Небольшое виньетирование или муар могут

иметь место в видоискателе, но не на пленке.

—

: Недоступно

Пустое поле означает, что фокусировочный

экран использовать нельзя. Поскольку экран

типа M может использоваться как для

макросъёмки при увеличении 1:1 и выше, так и

для микрофотографирования, его применение

отличается от применения других экранов.

Внимание

• Для камер F6 при использовании экранов

кроме типов B или E, в Пользовательских

настройках необходимо выбрать «Другой

экран». Более подробное описание см. в

руководстве пользователя.

•

Не поднимайте и не носите объектив или

фотокамеру, держась за прикрепленную к

объективу бленду.

• Если объектив не будет использоваться в

течение длительного времени, храните его в

сухом, прохладном месте для предотвращения

образования гибка или коррозии. Никогда не

оставляйте объектив под воздействием

прямых солнечных лучей и не подвергайте его

воздействию химикатов, например камфарных

или нафталиновых средств.

• Избегайте попадания на объектив воды и не

бросайте его

в воду, так как это может стать

причиной возникновения ржавчины или

неисправности.

•

В некоторых частях объектива используется

пластиковый материал повышенной прочности.

Для предотвращения повреждения никогда не

оставляйте объектив в местах с повышенной

температурой.

 Стандартн

ые

принадлежност

• Передняя крышка объектива LC-77

диаметром 77мм

• Задняя защитная крышка объектива LF-1

• Бленда с байонетным креплением HB-51

• Мягкий чехол для объектива CL-1118



Дополнительн

я принадлежност

• Ввинчивающиеся фильтры диаметром 77мм

 Технические характеристики

Тип объектива:

Объектив AF-S NIKKOR типа

G со встроенным

микропроцессором и

байонетом Nikon

Фокусное

расстояние:

24мм

Максимальная

диафрагма:

f/1,4

Оптическая

схема:

12 элементов в 10 группах

(2 элементы со сверхнизкой

дисперсией (ED),

2 асферические линзы и

несколько линз с

нанокристаллическим

покрытием)

Угол зрения:

84° при использовании с

35мм (135) пленочными

зеркальными фотокамерами

Nikon и цифровыми

зеркальными фотокамерами

Nikon формата FX

61° при использовании с

цифровыми зеркальными

фотокамерами Nikon формата

71° при использовании с

фотокамерами со стандартом

фотопленки IX240

Информация о

расстоянии:

Передается в фотокамеру

Фокусировка:

Система фокусировки задней

группой линз (RF),

автофокусировка с

использованием бесшумного

волнового привода, ручная

фокусировка с помощью

отдельного кольца

фокусировки

Шкала расстояния

съемки:

Градуирована в метрах и

футах, начиная с 0,25 м до

бесконечности (∞)

Минимальное

расстояние съемки:

0,25 м

Число лепестков

диафрагмы:

9 (скругленные)

Диафрагма:

Полностью автоматическая

Шкала

диафрагмы:

от f/1,4 до f/16

Замер

экспозиции:

Методом с полностью

открытой диафрагмой

Установочный

размер:

77мм (Р = 0,75 мм)

Размеры:

Прибл. 83 мм (диаметр) ×

88,5 мм (длина от крепежного

фланца объектива на

фотокамере)

Вес:

Прибл. 620 г

Характеристики и дизайн могут быть изменены без

предупреждения и каких-либо обязательств со

стороны изготовителя.

Veiligheidsvoorschriften

WAARSCHUWING

Haal het toestel niet uit elkaar

Het aanraken van de inwendige delen van het fototoestel of van

het objectief kan een letsel veroorzaken. Herstellingen mogen

alleen worden uitgevoerd door bevoegde technici.

Indien het fototoestel of het objectief breekt na een val of een

ander ongeluk, laat u het product door een door Nikon erkende

servicedienst nakijken nadat u de stekker uit het stopcontact hebt

gehaald en/of de batterijen hebt verwijderd.

Schakel het toestel onmiddellijk uit bij

storingen

Indien u merkt dat er rook of een ongewone geur uit het

fototoestel of het objectief komt, moet u de batterij onmiddellijk

verwijderen om brandwonden te vermijden. Verdere bediening

van het toestel kan een letsel tot gevolg hebben.

Nadat u de stroombron hebt verwijderd of losgekoppeld, laat u

het toestel nakijken door een door Nikon erkende servicedienst.

Gebruik het fototoestel of het objectief

niet in de buurt van ontvlambare gassen

Het bedienen van elektronische apparatuur in de buurt van

ontvlambare gassen kan leiden tot een ontploffing of brand.

Kijk niet naar de zon door het objectief

of de beeldzoeker

Kijken naar de zon of naar ander fel licht door het objectief of de

beeldzoeker kan een blijvend oogletsel veroorzaken.

Buiten het bereik van kinderen houden

Zorg ervoor dat kleine kinderen de batterijen of andere kleine

onderdelen niet in hun mond kunnen stoppen.

Let op de volgende punten bij het

gebruik van het fototoestel en het

objectief

•

Houd de camera en het objectief droog. Indien u deze

voorzorgsmaatregel niet in acht neemt, kan dit brand of een

elektrische schok tot gevolg hebben.

•

Bedien het fototoestel of het objectief niet of raak deze niet

aan met natte handen. Indien u deze voorzorgsmaatregel niet

in acht neemt, kan dit een elektrische schok tot gevolg hebben.

•

Wanneer u opnames maakt bij tegenlicht, mag u het objectief

niet naar de zon richten en moet u vermijden dat zonlicht

rechtstreeks in het objectief valt. Dit kan namelijk leiden tot

oververhitting van de camera met mogelijk brand tot gevolg.

•

Wanneer u het objectief niet gebruikt gedurende een langere

periode, bevestig dan zowel de voorste als de achterste

objectiefdoppen om het objectief te beschermen tegen direct

zonlicht. Indien u deze voorzorgsmaatregel niet in acht neemt,

kan dit brand tot gevolg hebben, aangezien het objectief het

zonlicht kan convergeren op een ontvlambaar voorwerp.

 Terminologie

1 Zonnekap (p. 62)

2 Bevestigings-index voor

zonnekap (p. 62)

3 Instel-index voor

zonnekap (p. 62)

4 Montage-index voor

zonnekap (p. 62)

5 Scherpstelring (p. 61)

6 Afstandsschaal (p. 62)

7 Afstandsindexlijn (p. 62)

8 Montage-index

9 Rubberen pakking van

objectiefvatting (p. 63)

0 CPU-contacten (p. 63)

! Scherpstelmodusschakelaar

(p. 61)

( ): Referentiepagina

 Geschikte camera’s en beschikbare

functies

Er kunnen beperkingen gelden voor de beschikbare

functies. Raadpleeg de Gebruikshandleiding van de

camera voor meer informatie.

Camera’s

Autofocus

Belichtings-

stand

SAM

Nikon digitale spiegelreflexcamera

(Nikon FX/DX-formaat)



F6, F5, F100, F80-Serie, F75-Serie,

F65-Serie, Pronea 600i, Pronea S*

 

F4-Serie, F90X, F90-Serie, F70-Serie



——

F60-Serie, F55-Serie, F50-Serie,

F-401x, F-401s, F-401

—



F-801s, F-801, F-601M

—



——

F3AF, F-601, F-501, Nikon MF

cameras (behalve F-601

—————

: Mogelijk

—

: Niet mogelijk

*1 : P inclusief AUTO en onderwerpstanden.

*2 : Handmatig (M) is niet beschikbaar.

Bedankt voor de aankoop van het AF-S NIKKOR 24mm f/1,4G ED-objectief. Lees deze instructies

eerst door en raadpleeg de

Gebruikshandleiding

van uw camera alvorens u dit objectief gebruikt.

 Belangrijkste functies

•

De Nano Crystal Coat op enkele lenselementen zorgt

onder alle opnameomstandigheden voor scherpe,

heldere foto's, van zonnige buitenopnamen tot

binnenopnamen bij sfeerlicht.

• Dit objectief maakt gebruik van een Silent Wave-

motor om het scherpstellingsmechanisme aan te

drijven, waardoor de autofocus vloeiend, stil en bijna

onmiddellijk gebeurt. De Scherpstelmodusschakelaar

is voorzien om eenvoudig te kiezen tussen autofocus

(AF) of manueel scherpstellen (MF).

• De superieure optische prestaties en de

weergavekenmerken worden gemaximaliseerd door

het gebruik van twee asferische objectiefelementen

en twee ED-glaselementen (extra-low dispersion) die

zorgen voor een correctie van de chromatische

aberratie. Daarnaast produceert het afgeronde

diafragma een zachte en aangename beeldwaas in

delen van het beeld waarop niet is scherpgesteld.

• De kortste scherpstelafstand is 0,25 m.

• Tot 2 Draadloze Speedlights op afstand SB-R200

kunnen worden bevestigd op de rand van het

objectief.

Belangrijk

•

Bij montage op een Nikon DX-formaat digitale SLR-

camera’s, zoals de D300-Serie en de D90, wordt de

beeldhoek 61° en bedraagt de brandpuntsafstand in

kleinbeeldequivalent circa 36 mm.

 Scherpstellen (Fig. A)

Stel de scherpstelfunctieschakelaar van de camera

in overeenkomstig de volgende tabel.

Autofocus handmatige aanpassing (M/A-stand)

Stel de scherpstelmodusschakelaar in op M/A.

Autofocus is ingeschakeld, maar u kunt dit

opheffen door de aparte scherpstelring te

draaien terwijl u de ontspanknop half ingedrukt

houdt of door te drukken op de AF-ON-knop

op fototoestellen die hiermee zijn uitgerust.

Druk de ontspanknop of de AF-ON-knop opnieuw

half in om de handmatige scherpstelling te

annuleren en autofocus te hernemen.

Camera’s

scherpstelling

stand

Scherpstelstand van objectief

M/A M

Nikon digitale spiegelreflexcamera (Nikon FX/DX-

formaat), F6, F5, F4-Serie, F100, F90X, F90-Serie,

F80-Serie, F75-Serie, F70-Serie, F65-Serie,

Pronea 600i, Pronea S

AF (C/S)

Autofocus handmatige

aanpassing

Handmatige scherpstelling

(Elektronische afstandsmeter

kan worden gebruikt.)

Handmatige scherpstelling (Elektronische

afstandsmeter kan worden gebruikt.)

F60-Serie, F55-Serie, F50-Serie, F-801s, F-801,

F-601

M, F-401x, F-401s, F-401

AF (C/S)

Handmatige scherpstelling

(Elektronische afstandsmeter kan worden gebruikt,

behalve bij de F-601M)

Belangrijk

Bij gebruik van infraroodfilm is het nodig een rood

(R60) filter op de lens te gebruiken en de

scherpstelling handmatig te compenseren.

•

Stel scherp op het onderwerp.

Draai aan de

scherpstelring om het gewenste

afstandsschaalnummer (“1 m” in fig.

“Scherptediepte” op p. 62) tegenover de

infraroodcompensatieschaal te zetten om de

scherpstelling te compenseren.

Wanneer u klaar

bent, brengt u het R60 filter aan.

 Scherptediepte

•

De scherptediepte kan bij benadering worden

bepaald met behulp van de scherptediepteschaal.

•

Indien uw camera beschikt over een

voorbeeldknop of –hendel (stop-beneden), kunt

u de scherptediepte zien door de zoeker van de

camera.

• Zie p. 116 voor meer informatie.

Infraroodcompensatieschaal

Scherptediepte-

indicatoren

Afstandsindexlijn

 De diafragma instellen

Gebruik het fototoestel om de instellingen van de

diafragma aan te passen.



De ingebouwde flitser en vignettering

• De ingebouwde flitser kan niet worden gebruikt

op afstanden van minder dan 0,6 m.

• Gebruik ter voorkoming van vignettering geen

zonnekap.

Camera’s Opnameafstand

D5000, D3000,

D60, D40-serie

1 m of meer

 Gebruik van de zonnekap

Zonnekappen verminderen strooilicht en

beschermen het objectief.

De zonnekap bevestigen

• Zorg ervoor dat de

montage-index

voor zonnekap ( )

wordt uitgelijnd

met de instel-index

voor zonnekap

(

• Om het vastmaken of verwijderen van de

zonnekap te vergemakkelijken, neemt u deze

aan de basis vast (bij de Bevestigings-index voor

zonnekap (

)

) in plaats van aan de buitenste

rand.

• Als de zonnekap niet correct is bevestigd, kan er

vignettering voorkomen.

• Om de zonnekap op te bergen, bevestigt u deze

omgekeerd op het objectief.

• Voor de F5 kunnen bij matrixmeting alleen de

volgende matglazen worden gebruikt: EC-B,

EC-E, B, E, J, A en L.

• Bij gebruik van B-type en E-type matglazen in

andere camera´s dan de hierboven vermelde,

raadpleegt u de kolommen voor de B-type en

E-type matglazen.

 Onderhoud van het objectief

• Zorg ervoor dat de CPU-contactpunten niet vuil

of beschadigd worden.

•

Als de rubberen pakking van de objectiefvatting

beschadigd, moet u het objectief voor reparatie naar

de dichtstbijzijnde door Nikon erkende servicedienst

brengen.

•

Reinig het objectief met een blaasbalgje. Om vuil en

vlekken te verwijderen, gebruikt u een zachte, zuivere

katoenen doek of een objectiefdoekje met ethanol

(alcohol) of objectiefreiniger. Maak ronddraaiende

bewegingen van het midden naar de buitenkant en

let erop dat u geen strepen maakt of andere

onderdelen van het objectief aanraakt.

•

Gebruik nooit organische oplosmiddelen zoals thinner

of benzeen om het objectief te reinigen.

•

NC-filters zijn beschikbaar om het voorste

objectiefelement te beschermen. De zonnekap helpt

ook om de voorkant van het objectief te beschermen.

•

Wanneer u het objectief in het flexibele objectiefetui

opbergt, maakt u zowel de voorste als de achterste

objectiefdoppen vast.

 Aanbevolen matglazen

Er zijn diverse uitwisselbare matglazen beschikbaar

voor bepaalde Nikon SLR-camera’s voor elke

fotogelegenheid. De volgende worden voor dit

objectief aangeraden:

Matglazen

EC-B

Camera

ABCE

EC-E

G2 G3 G4

F5+DP-30

F5+DA-30

Ⴟ

: Uitstekende scherpstelling

Ⴜ

: Redelijke scherpstelling

Lichte vignettering of moiré treedt op in de

zoeker maar niet op de foto.

—

: Niet beschikbaar

Een leeg vakje betekent ‘niet van toepassing’. Aangezien

een M-type matglas zowel kan worden gebruikt voor

macrofotografie met een vergrotingsfactor van 1:1 of

hoger als voor microfotografie, heeft dit matglas andere

toepassingen dan de andere matglazen.

Belangrijk

• Voor de F6 moet bij gebruik van andere

matglazen dan type B of E “Ander matglas”

worden geselecteerd in persoonlijke instelling.

Raadpleeg de handleiding van de camera voor

verdere informatie.

•

Wanneer het objectief is geïnstalleerd op een

fototoestel, mag u het fototoestel en het objectief

niet optillen of vasthouden aan de zonnekap.

•

Bewaar het objectief op een koele, droge plaats

wanneer u deze gedurende een lange periode niet

gebruikt om schimmel- en roestvorming te

voorkomen. Berg het objectief ook op om deze te

beschermen tegen rechtstreeks zonlicht of

chemicaliën zoals kamfer en naftaleen.

•

Laat geen water op het objectief komen en laat het

objectief niet in water vallen. Hierdoor zal het

objectief roesten en slecht functioneren.

•

Bepaalde onderdelen van het objectief zijn

vervaardigd uit versterkt plastic. Zet het objectief

nooit in een overmatig hete ruimte om schade te

voorkomen.

 Standaardaccessoires

• 77mm makkelijk te bevestigen voorste

objectiefdop LC-77

• Achterste objectiefdop LF-1

• Bajonetkap HB-51

• Flexibel objectiefetui CL-1118

 Optioneel accessoire

• 77mm vastschroefbare filters

 Specificaties

Type objectief:

G-type AF-S NIKKOR-objectief

met ingebouwde CPU en Nikon-

bajonetvatting

Brandpuntsafstand:

24mm

Maximaal

diafragma:

f/1,4

Objectiefconstructie:

12 elementen in 10 groepen

(2 ED lenselementen,

2 asferische lenselementen en

sommige lenselementen met

Nano Crystal Coat)

Beeldhoek:

84° bij 35mm (135) formaat

Nikon film-SLR camera’s en

Nikon FX-formaat digitale SLR-

camera’s

61° bij Nikon DX-formaat

digitale SLR-camera’s

71° bij camera’s met IX240-

systeem

Afstandsinformatie:

Doorgeven aan camerabody

Scherpstelling:

Rear Focusing-systeem (RF),

autofocus met Silent Wave

Motor; handmatig scherpstellen

met aparte scherpstelring

Schaal

opnameafstand:

In meters en feet van 0,25 m

tot oneindig (෱)

Kortste

scherpstelafstand:

0,25 m

Aantal

diafragmalamellen:

9 stuks (afgerond)

Diafragma:

Volledig automatisch

Diafragmaschaal:

f/1,4 tot f/16

Belichtingsmeting:

Door middel van de volledige

diafragma-methode

Montage-

afmeting:

77mm (P = 0,75 mm)

Afmetingen:

Circa 83 mm (diameter) ×

88,5 mm (afstand van de

objectiefvatting op de camera)

Gewicht:

Circa 620 g

Wijzigingen in ontwerp en technische gegevens

voorbehouden zonder voorafgaande kennisgeving of

verplichting vanwege de fabrikant.

Note sulle operazioni di sicurezza

ATTENZIONE

Non smontare

Toccando le parti interne della fotocamera o dell’obiettivo si

potrebbero causare dei guasti. Le riparazioni devono essere

eseguite solamente da tecnici qualificati. Qualora, in caso di

caduta o di qualsiasi altro incidente, la fotocamera o l’obiettivo

dovessero rompersi, portare il prodotto presso un punto di

assistenza Nikon autorizzato per l’ispezione, dopo averlo

disinserito dalla presa e/o rimosso la batteria.

In caso di malfunzionamento, disattivare

immediatamente la fotocamera

Qualora dalla fotocamera o dall’obiettivo dovesse uscire del

fumo o un odore insolito, rimuovere immediatamente la

batteria, facendo attenzione a non ustionarsi. Continuando a

utilizzare la fotocamera, sussiste il rischio di lesioni.

Dopo aver rimosso o scollegato la fonte di alimentazione,

portare il prodotto presso un punto di assistenza Nikon

autorizzato per l’ispezione.

Non usare la fotocamera o l’obiettivo in

presenza di gas infiammabili

L’utilizzo di apparecchiature elettroniche in presenza di gas

infiammabili può causare esplosioni o incendi.

Non guardare il sole in modo diretto

attraverso l’obiettivo o il mirino

Guardando in modo diretto il sole o qualsiasi altra fonte intensa

di luce, si è soggetti al rischio di indebolimento permanente della

vista.

Tenere lontano dalla portata dei bambini

Fare molta attenzione che i bambini non ingeriscano le batterie

o altre piccole parti.

Nell’utilizzo della fotocamera e

dell’obiettivo, osservare le seguenti

precauzioni

•

Mantenere la fotocamera e l’obiettivo asciutti. In caso

contrario si potrebbe verificare un incendio o scosse elettriche.

•

Non maneggiare né toccare la fotocamera o l’obiettivo con le

mani bagnate. In caso contrario, si potrebbero verificare

scosse elettriche.

•

Durante le riprese controluce, non puntare l’obiettivo verso il

sole ed evitare che la luce solare passi direttamente attraverso

di esso, poiché la fotocamera potrebbe surriscaldarsi ed

eventualmente provocare un incendio.

•

Se si prevede di non utilizzare l’obiettivo per un periodo

prolungato di tempo, montare entrambi i tappi di protezione

e riporlo lontano dalla luce diretta del sole. Il mancato rispetto

di questa istruzione può causare incendi, poiché l’obiettivo

potrebbe concentrare la luce del sole su un oggetto

infiammabile.

 Denominazione

Paraluce (p.70)

Indice di collegamento del paraluce

(p.70)

Indice di regolazione del paraluce

(p.70)

Indice di montaggio del paraluce

(p.70)

Anello di messa a fuoco (p.69)

Scala delle distanze (p.70)

Contrassegno distanza (p.70)

Indice di montaggio

Guarnizione in gomma della

montatura dell’obiettivo (p.71)

Contatti CPU (p.71)

Interruttore del modo di messa a

fuoco (p.69)

( ): Pagina di riferimento

 Fotocamere utilizzabili e funzioni

disponibili

Potrebbero esserci delle restrizioni o delle

limitazioni nell’utilizzo delle funzioni disponibili.

Per informazioni dettagliate, fare riferimento al

Manuale d’uso della fotocamera.

Fotocamere

Autofocus

Modo di esposizione

SAM

Fotocamere reflex digitali Nikon

(formato FX/DX)



F6, F5, F100, serie F80, serie F75,

serie F65, Pronea 600i, Pronea S*

 

Serie F4, F90X, serie F90, serie F70



——

Serie F60, serie F55, serie F50, F-401x,

F-401s, F-401

—



F-801s, F-801, F-601M

—



——

F3AF, F-601, F-501,

Nikon MF fotocamere (tranne F-601

—————

: Possibile

—

: Impossibile

*1 : P include AUTO e il sistema Vari-Program.

*2 : Manuale (M) non è disponibile.

Grazie per aver acquistato l’obiettivo AF-S NIKKOR 24mm f/1,4G ED. Prima di utilizzare

l’obiettivo, leggere queste istruzioni e consultare il

Manuale d’uso

della fotocamera.

 Caratteristiche principali

•

Il rivestimento in nanocristalli su alcuni componenti

dell’obiettivo assicura l’ottenimento di immagini chiare

in svariate condizioni di scatto, dagli esterni assolati

agli interni con aree illuminate e aree in ombra.

•

Questo obiettivo si avvale di un motore Silent Wave

che aziona il meccanismo di messa a fuoco, pertanto

la messa a fuoco automatica risulta agevole,

silenziosa e quasi immediata. L’interruttore del modo

di messa a fuoco consente di selezionare facilmente

la messa a fuoco automatica (AF) o manuale (MF).

•

La soluzione costruttiva adottata, comprendente due

elementi asferici e due elementi in vetro ED (extra-low

dispersion), offre prestazioni ottiche e di riproduzione

eccezionali, garantendo la correzione delle aberrazioni

cromatiche. Inoltre, l’apertura arrotondata del

diaframma consente di ottenere un effetto mosso più

morbido e piacevole nelle zone sfuocate dell’immagine.

•

Si garantisce la distanza di messa a fuoco minima di

0,25 m.

•

Lateralmente all’obiettivo è possibile montare fino a

due flash remoti senza cavi SB-R200.

Importante!

•

Qualora installato su fotocamere reflex digitali Nikon

formato DX, quali le serie D300 e D90, l’angolo di campo

dell’obiettivo diviene 61° e la sua lunghezza focale

equivalente a quella di un 35mm risulta di circa 36 mm.

 Messa a fuoco (Fig. A)

Impostare il selettore di modo di messa a fuoco della

fotocamera in conformità alla seguente tabella.

Messa a fuoco automatica con esclusione per

il funzionamento in manuale (modalità M/A)

Impostare l’interruttore del modo di messa a

fuoco dell’obiettivo su M/A.

L’autofocus è attivo, ma è possibile escluderlo

ruotando l’anello di messa a fuoco separato e

premendo contemporaneamente il pulsante di

scatto a metà corsa, oppure premendo il pulsante

AF-ON sul corpo macchina, se la fotocamera ne è

dotata.

Per disattivare la messa a fuoco manuale e

riattivare l’autofocus, premere il pulsante di scatto

a metà corsa, oppure premere nuovamente il

pulsante AF-ON.

Fotocamere

Modo di messa a fuoco

della fotocamera

Modo di messa a fuoco dell’obiettivo

M/A M

Fotocamere reflex digitali Nikon (formato FX/DX), F6, F5,

serie F4, F100, F90X, serie F90, serie F80, serie F75,

serie F70, serie F65, Pronea 600i, Pronea S

AF (C/S)

Messa a fuoco automatica

con esclusione per il

funzionamento in manuale

Messa a fuoco manuale

(è possibile utilizzare un

telemetro elettronico.)

Messa a fuoco manuale

(è possibile utilizzare un telemetro elettronico.)

Serie F60, serie F55, serie F50, F-801s,

F-801, F-601

M, F-401x, F-401s, F-401

AF (C/S)

Messa a fuoco manuale

(è possibile utilizzare un telemetro elettronico,

ad eccezione del modello F-601

Importante!

Durante l’utilizzo di una pellicola a infrarossi, è

necessario usare un filtro rosso (R60) sull’obiettivo e

compensare la messa a fuoco manualmente.

• Focus on the subject.

Ruotare l’anello di messa a

fuoco per riallineare il numero della scala di

distanza desidersato (“1 m” in fig. “Profondità di

campo” a p.70) alla scala di compensazione a

infrarossi per compensare la messa a fuoco.

Una

volta fatto ciò, fissare il filtro R60.

 Profondità di campo

• È possibile determinare la profondità di campo

approssimativa controllando la scala della

profondità di campo.

• Se la fotocamera è dotata di pulsante o leva di

anteprima della profondità di campo (stop-down),

è possibile verificare l'effettiva profondità di campo

nel mirino della fotocamera.

• Per ulteriori informazioni, vedere p. 116.

Scala di compensazione a

infrarossi

Contrassegno

distanza

Scala profondità di campo

 Impostazione dell’apertura

Regolare l’apertura utilizzando la fotocamera.

 Flash incorporato e vignettatura

• Il flash incorporato non può essere utilizzato a

distanze inferiori a 0,6 m.

•

Per evitare la vignettatura (riduzione della luminosità

ai margini dell’immagine), non usare un paraluce.

Fotocamere Distanza di ripresa

D5000, D3000,

D60, serie D40

1 m o superiore

 Utilizzo del paraluce

I paraluce minimizzano la dispersione di luce e

proteggono l’obiettivo.

Collegamento del paraluce

•

Assicurarsi che

l’indice di montaggio

del paraluce ( ) sia

allineato con l’indice

di regolazione del

paraluce (

•

Per facilitare il fissaggio e la rimozione del paraluce,

impugnarlo per la base (vicino all’Indice di

collegamento del paraluce

( )

) anziché verso il

bordo esterno.

• Se il paraluce non è fissato correttamente, si può

verificare la vignettatura.

•

Riporre il paraluce innestandolo in posizione invertita.

• Per quanto riguarda le fotocamere F5, in

modalità di misurazione a matrice, è possibile

utilizzare solamente gli schermi di messa a fuoco

EC-B, EC-E, B, E, J, A, L.

• Impiegando gli schermi B e E con fotocamere

diverse da quelle elencate sopra, fate riferimento

alle rispettive colonne delle versioni B e E.

 Cura e manutenzione dell’obiettivo

•

Fare attenzione a non sporcare o danneggiare i

contatti CPU.

•

Nel caso in cui la guarnizione in gomma della

montatura dell’obiettivo sia danneggiata, provvedere

alla relativa riparazione presso il punto assistenza

Nikon autorizzato più vicino.

•

Pulire la superficie delle lenti con un pennello a pompetta.

Per rimuovere impronte e macchie, fare uso di un

fazzoletto di cotone, soffice e pulito, o di una cartina

ottica leggermente imbevuti con alcool o con un liquido

detergente specifico per obiettivi. Strofinare

delicatamente con movimento circolare dal centro verso

l’esterno, facendo attenzione a non lasciare tracce o

toccare altre parti.

•

Non utilizzare solventi organici o benzene per pulire

l’obiettivo.

•

Per la protezione dell’elemento anteriore dell’obiettivo

sono disponibili appositi filtri NC. Anche il paraluce può

essere utilizzato per proteggere la parte anteriore

dell’obiettivo.

• Prima di riporre l’obiettivo nella relativa custodia

flessibile, montare entrambi i coperchi anteriore e

posteriore.



Schermi di messa a fuoco consigliati

Per alcune fotocamere SLR Nikon sono disponibili

vari schermi di messa a fuoco intercambiabili adatti

a ogni situazione di ripresa. Gli schermi consigliati

per l’uso con questo obiettivo sono elencati sotto.

Schermo

EC-B

Fotocamera

ABCE

EC-E

G2 G3 G4

F5+DP-30

F5+DA-30

Ⴟ

: Messa a fuoco eccellente

Ⴜ

: Messa a fuoco accettabile

L’immagine sullo schermo presenta una riduzione

di luminosità o tracce di fenomeno del moiré.

Questo però non lascia tracce sulla pellicola.

—

: Non disponibile

Il quadrato vuoto non è applicabile. Siccome lo

schermo di tipo M può essere utilizzato per

macrofotografia con rapporto di ingrandimento di

1:1 o superiore e fotomicrografia, esso presenta

differenti applicazioni rispetto agli altri schermi.

Importante!

• Per le fotocamere F6, quando si utilizzano

schermate diverse da B o E, è necessario

selezionare “Altro schermo” in Impostazione

personalizzata. Si rimanda al manuale d’uso

della fotocamera per dettagli.

•

Quando l’obiettivo è montato sulla fotocamera, non

afferrare o reggere la fotocamera e l’obiettivo dal

paraluce.

•

Se si prevede di non utilizzare l’obiettivo per periodi

prolungati, riporlo in un ambiente fresco e asciutto per

prevenire la formazione di muffe e ruggine. Tenerlo

inoltre lontano dal sole o da agenti chimici come canfora

o naftalina.

•

Non bagnarlo e fare attenzione che non cada in acqua.

La formazione di ruggine potrebbe danneggiarlo in modo

irreparabile.

•

Alcune parti della montatura sono realizzate in materiale

plastico rinforzato. Per evitare danni non lasciare mai

l’obiettivo in un luogo eccessivamente caldo.

 Accessori in dotazione

•

Copriobiettivo anteriore snap-on da 77mm LC-77

• Copriobiettivo posteriore LF-1

• Paraluce a baionetta HB-51

• Custodia morbida per obiettivo CL-1118

 Accessori opzionale

• Filtri a vite da 77mm

 Caratteristiche tecniche

Tipo di obiettivo:

Obiettivo AF-S NIKKOR tipo G

con CPU incorporata e attacco

a baionetta Nikon.

Lunghezza focale:

24mm

Apertura massima:

f/1,4

Costruzione

obiettivo:

12 elementi in 10 gruppi (2 ED,

2 elementi asferici e alcune

lenti con rivestimento di

nanocristalli)

Angolo di campo:

84° con fotocamere Reflex a

pellicola Nikon formato 35mm

(135) e fotocamere Reflex

digitali Nikon formato FX;

61° con fotocamere Reflex

digitali Nikon formato DX;

71° con fotocamere sistema

IX240

Dati distanze:

Misurati sul riferimento del

piano focale fotocamera

Messa a fuoco:

Sistema RF (Rear Focusing),

autofocus con motore Silent

Wave; manuale mediante

ghiera di messa a fuoco

separata

Scala delle

distanze di

ripresa:

Graduata in metri e piedi da

0,25 m all’infinito (෱)

Distanza minima

per la messa fuoco:

0,25 m

Nr. delle lamelle

diaframma:

9 pz. (arrotondati)

Diaframma:

Completamente automatico

Gamma di

apertura:

f/1,4 a f/16

Misurazione

dell’esposizione:

Con metodo a tutta apertura

Misura

dell’accessorio:

77mm (P = 0,75 mm)

Dimensioni:

Ca. 83 mm diam. × 88,5 mm

(estensione della flangia)

Peso:

Circa 620 g

Le specifiche e i disegni sono soggetti a modifica senza

preavviso od obblighi da parte del produttore.

Poznámky k bezpečnému provozu

UPOZORNĚNÍ

Zařízení nerozebírejte

Nedotýkejte se vnitřních částí fotoaparátu ani objektivu, může

tak dojít k poranění. Opravy by měl provádět pouze

kvalifikovaný technik. Pokud by v důsledku pádu či jiné

nehody došlo k otevření fotoaparátu či objektivu, odpojte

produkt a/nebo z něj vyjměte baterii a odneste jej do

autorizovaného servisu Nikon, aby mohl být zkontrolován.

V případě nesprávného fungování zařízení

okamžitě vypněte

Pokud byste zaznamenali, že z fotoaparátu či objektivu vychází

kouř či neobvyklý zápach, vyjměte okamžitě baterii, ale dbejte,

abyste se nepopálili. Další používání by mohlo vést ke zranění.

Po vyjmutí baterie či odpojení zdroje napájení produkt

odneste do autorizovaného servisu Nikon, aby mohl být

zkontrolován.

Nepoužívejte fotoaparát ani objektiv v

přítomnosti hořlavých plynů

Provozování elektronického zařízení v přítomnosti hořlavých

plynů může vést k výbuchu či požáru.

Objektivem ani hledáčkem se nedívejte na

slunce

Pohled do slunce či jiného silného zdroje světla objektivem

nebo hledáčkem fotoaparátu může způsobit trvalé poškození

zraku.

Uchovávejte mimo dosah dětí

Zejména je třeba zabránit tomu, aby si malé děti vkládaly

baterie nebo jiné malé součástky do úst.

Při manipulaci s fotoaparátem a objektivem

dodržujte následující opatření

• Fotoaparát a objektiv uchovávejte v suchu. V případě

nedodržení tohoto opatření může dojít k požáru či úrazu

elektrickým proudem.

• Nemanipulujte s fotoaparátem ani s objektivem a

nedotýkejte se jich, máte-li mokré ruce. V případě

nedodržení tohoto opatření může dojít k úrazu elektrickým

proudem.

• Při fotografování v protisvětle nemiřte objektivem přímo do

slunce a nedovolte, aby sluneční světlo procházelo přímo

do objektivu, protože by tak mohlo dojít k přehřátí

fotoaparátu, případně i k požáru.

• Pokud není objektiv po delší dobu používán, nasaďte přední

i zadní krytku objektivu a uložte objektiv mimo dosah

přímého slunečního světla. Pokud byste tak neučinili, může

dojít k požáru, protože objektiv může soustředit sluneční

světlo na nějaký hořlavý předmět.

 Názvosloví

Sluneční clona (str. 78)

Značka pro upevnění sluneční clony

(str. 78)

Značka aretované polohy sluneční

clony (str. 78)

Montážní značka sluneční clony

(str. 78)

Zaostřovací kroužek (str. 77)

Stupnice vzdáleností (str. 78)

Značka pro odečítání vzdáleností

(str. 78)

Montážní značka

Gumové těsnění upevňovacího

bajonetu objektivu (str. 79)

Kontakty CPU (str. 79)

Volič zaostřovacího režimu (str. 77)

( ): odkazovaná stránka

 Použitelné fotoaparáty a dostupné

funkce

Dostupné funkce mohou podléhat určitým omezením.

Porobnosti naleznete v Návodu k obsluze fotoaparátu.

Fotoaparáty

Automatické

zaostřování

Expoziční režim

SAM

Digitální jednooké zrcadlovky Nikon

formátu FX/DX

 

F6, F5, F100, řada F80, řada F75,

řada F65, Pronea 600i, Pronea S*

 

Řada F4, F90X, řada F90, řada F70



——

Řada F60, řada F55, řada F50,

F-401x, F-401s, F-401

—



F-801s, F-801, F-601

—



——

F3AF, F-601, F-501,

Fotoaparáty Nikon MF

(vyjma modelu F-601

—————

: Možné

—

: Nemožné

*1: Režim P zahrnuje režim AUTO a systém Vari-Program.

*2: Manuální režim (M) není k dispozici.

Děkujme vám, že jste si zakoupili objektiv AF-S NIKKOR 24mm f/1,4G ED. Před použitím objektivu si

pročtěte tyto pokyny a Návod k obsluze fotoaparátu.

 Hlavní funkce

•

Antireflexní vrstvy Nano Crystal Coat nanesené na některé

optické členy objektivu zajišťují brilantní obraz vynikající

kvality v libovolných světelných podmínkách – od scén za

slunečného dne venku až po osvětlený interiér.

•

Zaostřovací mechanismus objektivu je poháněn

ultrazvukovým zaostřovacím motorem (SWM) zajišťujícím

rychlé a tiché automatické zaostřování. K dispozici je volič

zaostřovacích režimů umožňující jednoduchý výběr

režimu provozu – autofokus (AF) nebo manuální

zaostřování (MF).

•

Skvělá optická výkonnost a charakteristiky reprodukce

jsou maximalizovány díky použití dvou asférických

optických členů a dvou optických členů s extrémně

nízkým rozptylem světla (ED) zajišťujících korekci

barevných vad. Irisová clona s kruhovým otvorem navíc

zajišťuje příjemně měkkou reprodukci neostrých míst

obrazu mimo rovinu ostrosti.

•

Nejkratší zaostřitelná vzdálenost je 0,25 m.

•

Na objektiv lze upevnit dvě bezdrátově ovládané

zábleskové jednotky SB-R200.

Důležité

• Při použití na digitálních jednookých zrcadlovkách

Nikon formátu DX (např. řada D300 a D90) je

obrazový úhel objektivu 61°, což odpovídá ohniskové

vzdálenosti 36 mm u kinofilmu a formátu FX.

 Zaostřování (obr. A)

Na fotoaparátu nastavte volič zaostřovacích režimů

podle níže uvedené tabulky:

Autofokus s prioritou manuálního zaostření

(režim M/A)

Nastavte volič zaostřovacích režimů do polohy M/A.

Je aktivován autofokus, ale jeho činnost lze potlačit

otočením zaostřovacího kroužku objektivu v

okamžiku namáčknutí tlačítka spouště do poloviny

resp. v okamžiku stisknutí tlačítka AF-ON na

fotoaparátech, které jsou tímto tlačítkem vybaveny.

Chcete-li zrušit manuální zaostřování a vrátit se k

autofokusu, namáčkněte tlačítko spouště do poloviny

nebo jednou stiskněte tlačítko AF-ON.

Fotoaparáty

Zaostřovací režim

fotoaparátu

Přepínač zaostřovacího režimu objektivu

M/A M

Digitální jednooké zrcadlovky Nikon formátu FX/DX, F6, F5,

řada F4, F100, F90X, řada F90, řada F80, řada F75, řada F70,

řada F65, Pronea 600i, Pronea S

AF (C/S)

Autofokus s prioritou

manuálního zaostření

Manuální zaostřování

(Lze použít

elektronický dálkoměr.)

Manuální zaostřování

(Lze použít elektronický dálkoměr.)

Řada F60, řada F55, řada F50, F-801s, F-801, F-601M, F-401x,

F-401s, F-401

AF (C/S)

Manuální zaostřování

(Lze použít elektronický dálkoměr, kromě

modelu F-601

M.)

Důležité

Při používání infračerveného filmu je třeba nasadit na

objektiv červený filtr (R60) a kompenzovat zaostření

ručně.

• Zaostřete na objekt. Otočením zaostřovacího

kroužku objektivu nastavte zjištěnou (zaostřenou)

vzdálenost proti značce pro kompenzaci zaostření

pro infračervenou fotografii (např. vzdálenost 1 m na

obrázku v odstavci „Hloubka ostrosti“ na str. 78). Poté

nasaďte na objektiv filtr R60.

 Hloubka ostrosti

•

Přibližnou hloubku ostrosti lze odečíst ze stupnice

hloubky ostrosti.

•

Je-li fotoaparát vybaven tlačítkem nebo páčkou

kontroly hloubky ostrosti (tj. možností zaclonění

objektivu na pracovní clonu), můžete kontrolovat

rozložení hloubky ostrosti v hledáčku fotoaparátu.

•

Více informací naleznete na str. 116.

Značka pro kompenzaci vzdálenosti

u infračervené fotografie

Stupnice hloubky

ostrosti

Značka pro odečítání vzdáleností

 Nastavení clony

Pro úpravu nastavení clony použijte fotoaparát.

 Vestavěný blesk a vinětace

• Vestavěný blesk nelze použít pro vzdálenosti kratší

než 0,6 m.

•

Chcete-li zabránit vinětaci, nepoužívejte sluneční clonu.

Fotoaparáty

Podporované vzdálenosti objektu

D5000, D3000, D60,

řada D40

1 m a více

 Použití sluneční clony

Sluneční clony zamezují vnikání parazitního světla do

objektivu a chrání objektiv.

Připevnění sluneční clony

• Ujistěte se, že je

montážní značka

sluneční clony ( )

vyrovnána se

značkou aretované

polohy sluneční

clony (

• Sluneční clonu lze snadněji připevňovat a snímat, když

ji budete držet za spodní část (blízko značky pro

upevnění sluneční clony (

)

) a nikoli za vnější okraj.

• Není-li sluneční clona připevněna správně, může dojít k

vinětaci.

• Chcete-li sluneční clonu uložit, připevněte ji v

obrácené poloze.

• U fotoaparátů F5 lze použít v kombinaci s měřením

Matrix pouze matnice EC-B, EC-E, B, E, J, A, L.

• Jestliže jsou použity zaostřovací matnice typu B a E

u fotoaparátů jiných než výše uvedených, řiďte se

pokyny ve sloupcích pro matnice typu B a E.

 Péče o objektiv

•

Dbejte, aby nedošlo k znečištění či poškození kontaktů

CPU.

•

Pokud dojde k poškození gumového těsnění

upevňovacího bajonetu objektivu, je třeba požádat o

opravu nejbližší autorizovaný servis Nikon.

•

Povrch čoček čistěte pomocí ofukovacího štětečku. Je-li

třeba odstranit nečistoty či šmouhy, použijte měkký

čistý bavlněný hadřík či ubrousek na objektivy

navlhčený v etanolu (alkohol) nebo v čističi na

objektivy. Otírejte objektiv kruhovým pohybem od

středu směrem k okraji a dbejte, abyste nezanechali

žádné stopy ani se nedotýkali jiných částí objektivu.

•

Nikdy pro čištění objektivu nepoužívejte organická

rozpouštědla, například ředidlo či benzen, neboť by

mohlo dojít k poškození, požáru či ke zdravotním

problémům.

•

K dispozici jsou filtry NC, které chrání přední čočku

objektivu. Také sluneční clona pomáhá chránit přední

část objektivu.

•

Při ukládání objektivu do měkkého pouzdra opatřete

objektiv přední i zadní krytkou.

 Doporučené zaostřovací matnice

Pro určité zrcadlovky Nikon jsou k dispozici výměnné

zaostřovací matnice, které jsou vhodné pro různé

fotografované scény. Doporučené matnice pro tento

objektiv jsou:

Matnice

EC-B

G2 G3 G4

Fotoaparát

ABCE

EC-E

F5+DP-30

F5+DA-30

Ⴟ

: Vynikající zaostření

Ⴜ

: Přijatelné zaostření

V hledáčku se objeví slabá vinětace nebo moaré,

která se však neobjeví na filmu.

—

: Není k dispozici

Prázdné políčko znamená, že danou kombinaci nelze

použít. Poněvadž matnici typu M lze použít jak pro

makrofotografii při měřítku zobrazení 1:1 nebo větším,

tak i pro mikrofotografii, má odlišné použití než jiné

matnice.

Důležité

• Pokud u fotoaparátů F6 použijete jiné matnice než

typu B nebo E, vyberte v uživatelských funkcích

přístroje nastavení „Other screen“ („Jiná matnice“).

Podrobnosti naleznete v Návodu k obsluze

fotoaparátu.

•

Je-li objektiv namontován na fotoaparátu, nezvedejte

ani nedržte fotoaparát ani objektiv za sluneční clonu.

•

Pokud není objektiv po delší dobu používán, uložte jej

na chladném a suchém místě, kde nedojde k výskytu

plísní a koroze. Dbejte na to, abyste uložili objektiv

mimo přímé sluneční světlo a mimo přítomnost

chemických látek, jako je kafr či naftalín.

•

Na objektiv se nesmí dostat voda ani nesmí být

upuštěn do vody, protože to může vést k výskytu

koroze a chybné činnosti objektivu.

•

Některé části konstrukce objektivu jsou zhotoveny z

technických plastů. Chcete-li zabránit poškození,

nenechávejte objektiv nikdy na příliš horkém místě.

 Standardní příslušenství

• Zaklapávací přední krytka objektivu 77mm LC-77

• Zadní krytka objektivu LF-1

• Bajonetová sluneční clona HB-51

• Měkké pouzdro na objektiv CL-1118

 Volitelné příslušenství

• Šroubovací filtry 77mm

 Specifikace

Typ objektivu:

Objektiv NIKKOR AF-S typu G s

vestavěným CPU a bajonetem

Nikon

Ohnisková

vzdálenost:

24mm

Světelnost:

f/1,4

Konstrukce

objektivu:

12 čoček/10 členů (2 optické členy

ze skel ED, 2 asférické optické členy

a selektivně aplikované antireflexní

vrstvy Nano Crystal Coat)

Obrazový úhel:

84° u kinofilmových jednookých

zrcadlovek a digitálních

jednookých zrcadlovek formátu FX

61° u digitálních jednookých

zrcadlovek formátu DX

71° u fotoaparátů systému APS

(IX240)

Informace o

vzdálenosti:

Přenášená do fotoaparátu

Zaostřování:

Systém zaostřování zadním

optickým členem (RF), autofokus

využívající ultrazvukový zaostřovací

motor (SWM), manuální pomocí

samostatného zaostřovacího

kroužku

Stupnice

vzdáleností:

Značená v metrech a stopách, od

0,25 m do nekonečna (∞)

Nejkratší

zaostřitelná

vzdálenost:

0,25 m

Počet lamel

clony:

9 (s optimalizovaným tvarem)

Clona:

Plně automatická

Rozsah clon:

f/1,4 až f/16

Měření expozice:

Při plně otevřené cloně

Průměr filtrového

závitu:

77mm (P = 0,75 mm)

Rozměry:

Přibližně 83 mm (průměr) ×

88,5 mm (od dosedací plochy

bajonetu fotoaparátu)

Hmotnost:

Přibližně 620 g

Výrobce může provést změny specifikace i designu, aniž by je

předem oznámil, a nevzniká mu žádný závazek.

Poznámky k bezpečnej prevádzke

UPOZORNENIE

Nerozoberajte

Dotyk s vnútornými časťami fotoaparátu alebo objektívu môže

viesť k poraneniu. Opravy smú vykonávať len kvalifikovaní

technici. Ak sa fotoaparát alebo objektív rozbije v dôsledku

pádu alebo inej nehody, odpojte prístroj od napájania alebo

vyberte batériu a dajte ho skontrolovať v autorizovanom

servise spoločnosti Nikon.

V prípade poruchy okamžite vypnite

Ak spozorujete dym alebo nezvyčajný zápach vychádzajúci z

fotoaparátu alebo objektívu, okamžite vyberte batériu, pričom

dávajte pozor, aby ste sa nepopálili. Ďalšie používanie by

mohlo spôsobiť zranenie.

Po vybratí alebo odpojení zdroja energie odovzdajte

zariadenie zástupcovi autorizovaného servisu spoločnosti

Nikon, ktorý ho skontroluje.

Fotoaparát ani objektív nepoužívajte v

blízkosti horľavých plynov

Používanie elektronických zariadení v blízkosti horľavých

plynov môže spôsobiť výbuch alebo požiar.

Nepozerajte sa do slnka cez objektív ani cez

hľadáčik

Pozorovanie slnka alebo iného silného zdroja svetla cez

objektív alebo hľadáčik môže spôsobiť trvalé poškodenie zraku.

Uchovávajte mimo dosahu detí

Zvýšenú pozornosť je potrebné venovať tomu, aby si deti

nevložili batérie ani iné malé súčiastky do úst.

Pri narábaní s fotoaparátom a objektívom

dbajte na nasledovné pokyny

• Fotoaparát a objektív udržte v suchu. V opačnom prípade to

môže spôsobiť požiar alebo úraz elektrickým prúdom.

• Nenarábajte s fotoaparátom alebo objektívom ani sa ich

nedotýkajte mokrými rukami. V opačnom prípade to môže

spôsobiť úraz elektrickým prúdom.

• Pri snímaní v protisvetle nesmerujte objektív na slnko ani

neumožnite, aby slnečné lúče prechádzali priamo cez

objektív, pretože by to mohlo spôsobiť prehriatie

fotoaparátu a v krajnom prípade až požiar.

• Ak nebudete objektív používať dlhšiu dobu, nasaďte predný

aj zadný kryt objektívu a odložte objektív mimo priameho

slnečného svetla. V opačnom prípade to môže spôsobiť

požiar, pretože objektív by mohol sústrediť slnečné svetlo

na horľavý predmet.

 Legenda

Slnečná clona objektívu (str. 86)

Značka nasadenia tienidla objektívu

(str. 86)

Značka umiestnenia tienidla objektívu

(str. 86)

Značka upevnenia tienidla objektívu

(str. 86)

Zaostrovací krúžok (str. 85)

Stupnica vzdialenosti (str. 86)

Čiara značky vzdialenosti (str. 86)

Značka upevnenia

Gumové tesnenie upevnenia objektívu

(str. 87)

Kontakty CPU (str. 87)

Prepínač režimov ostrenia (str. 85)

( ): referenčná strana

 Použiteľné fotoaparáty a dostupné

funkcie

Dostupnosť niektorých funkcií môže byť obmedzená. Bližšie

informácie nájdete v Užívateľskej príručke k fotoaparátu.

Fotoaparáty

Automatické

zaostrovanie

Expozičný režim

SAM

Digitálne jednooké zrkadlovky

Nikon formátu FX/DX

 

F6, F5, F100, séria F80, séria F75,

séria F65, Pronea 600i, Pronea S*

 

Séria F4, F90X, séria F90, séria F70



——

Séria F60, séria F55, séria F50,

F-401x, F-401s, F-401

—



F-801s, F-801, F-601

—



——

F3AF, F-601, F-501,

Fotoaparáty Nikon MF

(vyjma modelu F-601

—————

: k dispozícii —: nie je k dispozícii

*1: Režim P zahŕňa automatický režim a systém motívových

programov.

*2: Manuálny režim (M) nie je dostupný.

Sme radi, že ste si zakúpili objektív AF-S NIKKOR 24mm f/1,4G ED. Pred používaním objektívu si

prečítajte tieto pokyny, ako aj Užívateľskú príručku.

 Hlavné funkcie

• Antireflexná vrstva Nano Crystal Coat, ktorou sú

potiahnuté niektoré prvky objektívu, zaručuje

reprodukciu výborného, jasného obrazu v rôznych

podmienkach snímania – od slnečných exteriérov

po interiéry osvetlené reflektormi.

•

Tento objektív používa ultrazvukový zaostrovací pohon

(SWM) vďaka čomu je automatické zaostrovanie

plynulé, tiché a takmer okamžité. Prepínač režimov

ostrenia umožňuje jednoduchý výber automatického

(AF) alebo manuálneho (MF) zaostrovania.

• Skvelý optický výkon a vlastnosti vykresľovania sa

maximalizujú použitím dvoch asférických optických

členov a dvoch optických členov s extrémne nízkym

rozptylom svetla (ED), ktoré zabezpečujú korekciu

farebných odchýlok. Irisová clona s kruhovým

otvorom naviac zaisťuje príjemne mäkkú

reprodukciu neostrých miest obrazu mimo roviny

ostrosti.

• Najkratšia možná zaostriteľná vzdialenosť je 0,25 m.

• K prednej časti objektívu možno pripojiť až dve

bezdrôtové zábleskové jednotky SB-R200 ovládané

na diaľku.

Dôležité

• Po pripevnení k digitálnym jednookým zrkadlovkám

Nikon formátu DX, napríklad k fotoaparátu série

D300 alebo D90 je obrazový uhol objektívu 61°, čo

odpovedá ohniskovej vzdialenosti 36 mm u

kinofilmu a formátu FX.

 Ostrenie (obr. A)

Nastavte prepínač režimov ostrenia podľa tabuľky

nižšie:

Automatické zaostrovanie s možnosťou

ručného zaostrovania (režim M/A)

Nastavte prepínač režimov ostrenia na objektíve do

polohy M/A.

V tomto režime je aktivované automatické

zaostrovanie, avšak automatické zaostrovanie je

možné potlačiť otočením samostatného

zaostrovacieho krúžku pri stlačení tlačidla

uvoľnenia spúšte do polovice alebo stlačením

tlačidla AF-ON na tele fotoaparátu (ak ho

obsahuje).

Opätovným stlačením tlačidla uvoľnenia spúšte do

polovice alebo tlačidla AF-ON sa zruší manuálne

zaostrovanie a obnoví sa automatické.

Fotoaparáty

Zaostrovací režim

fotoaparátu

Prepínač zaostrovacích

režimov na objektíve

M/A M

Digitálne jednooké zrkadlovky Nikon formátu FX/DX, F6, F5,

séria F4, F100, F90X, séria F90, séria F80, séria F75, séria F70,

séria F65, Pronea 600i, Pronea S

AF (C/S)

Automatické

zaostrovanie s

možnosťou ručného

zaostrovania

Ručné zaostrovanie

(možno použiť

elektronický diaľkomer.)

Ručné zaostrovanie

(možno použiť elektronický diaľkomer.)

Séria F60, séria F55, séria F50,

F-801s, F-801, F-601

M, F-401x, F-401s, F-401

AF (C/S)

Ručné zaostrovanie

(okrem modelu F-601M možno použiť

elektronický diaľkomer)

Dôležité

Pri používaní infračerveného filmu musíte na objektív

nasadiť červený filter (R60) a ručne upraviť zaostrenie.

• Zaostrite na objekt. Otáčaním zaostrovacieho krúžka

zarovnajte požadované číslo na stupnici vzdialenosti

(„1 m“ na obrázku v časti Hĺbka ostrosti na str. 86) so

stupnicou infračervenej korekcie, a tak upravte

zaostrenie. Po úprave nasaďte filter R60.

 Hĺbka ostrosti

•

Približnú hĺbku ostrosti možno určiť podľa stupnice

hĺbky ostrosti.

•

Ak je fotoaparát vybavený tlačidlom alebo páčkou na

kontrolu (nastavenie) hĺbky ostrosti, hĺbku ostrosti možno

kontrolovať prostredníctvom hľadáčika fotoaparátu.

•

Ďalšie informácie nájdete na str. 116.

Stupnica infračervenej

korekcie

Indikátory hĺbky

ostrosti

Stupnica vzdialenosti

 Nastavenie clony

Clonu nastavujte pomocou fotoaparátu.

 Zabudovaný blesk a vignetácia

• Zabudovaný blesk sa nedá používať na menšiu

vzdialenosť ako 0,6 m.

• Ak chcete zabrániť vignetácii, nepoužívajte slnečnú

clonu objektívu.

Fotoaparáty

Podporovaná vzdialenosť pri snímaní

D5000, D3000, D60,

séria D40

Minimálne 1 m

 Používanie slnečnej clony objektívu

Slnečná clona minimalizuje rušivé svetlo a chráni

objektív.

Nasadenie slnečnej clony

• Skontrolujte, či je

značka upevnenia

tienidla objektívu ( )

zarovnaná so

značkou umiestnenia

tienidla objektívu

(

• Nasadenie alebo odpojenie tienidla uľahčíte tým, že ho

budete držať za základňu (v blízkosti značky nasadenia

tienidla objektívu (

)

), a nie za vonkajší okraj.

• Ak tienidlo nie je správne nasadené, môže dôjsť k

vignetácii obrazu (výskytu čiernych okrajov).

• Tienidlo objektívu je možné nasadiť opačným

smerom, a tak ho skladovať, keď sa nepoužíva.

• Pri meraní expozície Matrix pomocou fotoaparátov

F5 možno používať len zaostrovacie matnice typu

EC-B, EC-E, B, E, J, A a L.

• Ak zaostrovacie matnice typu B a E používate s

inými než uvedenými fotoaparátmi, riaďte sa

stĺpcami pre matnice typu B a E.

 Starostlivosť o objektív

•

Dbajte na to, aby sa kontakty CPU neznečistili ani

nepoškodili.

•

V prípade poškodenia gumového tesnenia

upevňovacieho bajonetu objektívu sa obráťte na

najbližšieho autorizovaného servisného zástupcu

spoločnosti Nikon.

•

Šošovku objektívu čistite kefkou s fúkadlom. Na

odstránenie nečistôt a škvŕn používajte mäkkú, čistú

bavlnenú handričku alebo čistiaci obrúsok na objektívy

navlhčený v etanole (alkohole) alebo čistiacom

prostriedku na objektívy. Utierajte krúživým pohybom

od stredu k vonkajšiemu okraju, pričom dbajte na to,

aby ste nezanechávali šmuhy ani sa nedotýkali iných

častí objektívu.

•

Na čistenie objektívu nikdy nepoužívajte organické

rozpúšťadlá (napr. riedidlo alebo benzén), pretože by to

mohlo spôsobiť poškodenie objektívu a mať za

následok požiar alebo zdravotné problémy.

•

Na ochranu prednej šošovky objektívu sú k dispozícii

NC filtre. Taktiež tienidlo objektívu pomáha chrániť

prednú časť objektívu.

 Odporúčané zaostrovacie matnice

Pre niektoré jednooké zrkadlovky Nikon sú k dispozícii

rôzne vymeniteľné zaostrovacie matnice, ktoré

vyhovujú všetkým situáciám pri snímaní. S týmto

objektívom sa odporúča používať:

Matnica

EC-B

G2 G3 G4

Fotoaparát

ABCE

EC-E

F5+DP-30

F5+DA-30

Ⴟ

: Výborné zaostrovanie

Ⴜ

: Prijateľné zaostrovanie

V hľadáčiku sa zobrazuje mierna vignetácia alebo

efekt moiré, nie však na filme.

—

: Nie je k dispozícii

Prázdne pole znamená, že matnicu nemožno použiť.

Keďže matnicu typu M možno používať tak na

fotografovanie makrosnímok s priblížením 1 : 1 alebo

väčším, ako aj na mikrofotografovanie, má odlišné

použitie než ostatné matnice.

Dôležité

• Ak s fotoaparátmi F6 používate iné matnice než typu

B alebo E, pre používateľskú funkciu musíte vybrať

možnosť Other screen (Iná matnica). Bližšie

informácie nájdete v užívateĺskej príručke k

fotoaparátu.

•

Pri skladovaní objektívu v mäkkom puzdre nasaďte

predný aj zadný kryt objektívu.

•

Keď je objektív nasadený na fotoaparáte, nedvíhajte ani

nedržte fotoaparát alebo objektív za tienidlo objektívu.

•

Ak nebudete objektív používať dlhšiu dobu, uskladnite

ho na chladnom a suchom mieste, aby sa zabránilo

vzniku plesne a hrdze. Objektív neskladujte na

priamom slnečnom svetle ani v blízkosti chemikálií, ako

sú napr. gáfor alebo naftalín.

•

Objektív neoblievajte vodou ani ho neponárajte do

vody, pretože to môže viesť k výskytu korózie a

nesprávnej činnosti objektívu.

•

Niektoré časti konštrukcie objektívu sú zhotovené z

technických plastov Aby ste zabránili poškodeniu

objektívu, nenechávajte ho na príliš horúcom mieste.

 Štandardné príslušenstvo

• 77mm zacvakávací predný kryt objektívu LC-77

• Zadný kryt objektívu LF-1

• Bajonetové tienidlo HB-51

• Mäkké puzdro na objektív CL-1118

 Voliteľné príslušenstvo

• 77mm závitové filtre

 Technické parametre

Typ objektívu:

Objektív AF-S NIKKOR typu G so

zabudovaným CPU a bajonetovou

objímkou Nikon

Ohnisková

vzdialenosť:

24mm

Maximálna clona:

f/1,4

Konštrukcia

objektívu:

12 prvkov v 10 skupinách (2 prvky

ED, 2 asférické prvky a niekoľko

prvkov potiahnutých

antireflexnou vrstvou Nano

Crystal Coat)

Uhol obrazu:

84° pri filmových jednookých

zrkadlovkách Nikon formátu

35mm (135) a digitálnych

jednookých zrkadlovkách Nikon

formátu FX

61° pri digitálnych jednookých

zrkadlovkách Nikon formátu DX

71° pri fotoaparátoch systému

IX240

Informácie o

vzdialenosti:

Prenos do fotoaparátu

Zaostrovanie:

Systém zadného zaostrovania (RF),

automatické zaostrenie používajúci

ultrazvukový motor, ručne

pomocou samostatného

zaostrovacieho krúžka

Stupnica

vzdialenosti

snímania:

Odstupňovaná v metroch a

stopách od 0,25 m po nekonečno

(∞)

Najkratšia

zaostriteľná

vzdialenosť:

0,25 m

Počet listov clony:

9 ks (s optimalizovaným tvarom)

Clona:

Plnoautomatická

Rozsah clony:

f/1,4 až f/16

Meranie expozície:

Metódou plnej clony

Priemer filtrového

závitu:

77mm (P = 0,75 mm)

Rozmery:

Približne 83 mm (priemer) ×

88,5 mm (rozmer od montážnej

obruby objektívu fotoaparátu)

Hmotnosť:

Približne 620 g

Vzhľad a technické parametre sa môžu zmeniť bez

predchádzajúceho upozornenia alebo informačnej povinnosti zo

strany výrobcu.

安全须知

请在使用前仔细阅读“安全须知”，并以正确的方法使用。本“安全须知”中记载了重要的内容，可使

您能够安全、正确地使用产品，并预防对您或他人造成人身伤害或财产损失。请在阅读之后妥善保管，

以便本产品的所有使用者可以随时查阅。

有关指示

本节中标注的指示和含义如下。

警告

表示若不遵守该项指示或操作不当，则有可能造成人员死亡或负重伤的内容。

注意

表示若不遵守该项指示或操作不当，则有可能造成人员伤害、以及有可能造成物品损

害的内容。

本节使用以下图示和符号对必须遵守的内容作分类和说明。

图示和符号的实例

△符号表示唤起注意（包括警告）的内容。

在图示中或图示附近标有具体的注意内容（左图之例为当心触电）。

符号表示禁止（不允许进行的）的行为。

在图示中或图示附近标有具体的禁止内容（左图之例为禁止拆卸）。

●符号表示强制执行（必需进行）的行为。

在图示中或图示附近标有具体的强制执行内容（左图之例为取出电池）。

∎䞷ℶ❐ⓜ庆Ⅳ兕梔床㦻∎䞷広㢝󱂖᧨ㄅ庆ⰴ⠓≬丰ᇭ

警告

禁止拆卸

切勿自行拆卸、修理或改装。

否则将会造成触电、发生故障并导致受伤。

禁止触碰

立即委托

修理

当产品由于跌落而破损使得内部外露

时，切勿用手触碰外露部分。

否则将会造成触电、或由于破损部分而

导致受伤。

取出照相机电池，并委托经销商或尼康

授权的维修服务中心进行修理。

取出电池

立即委托

修理

当发现产品变热、冒烟或发出焦味等异

常时，请立刻取出照相机电池。

若在此情况下继续使用，将会导致火灾

或灼伤。

取出电池时，请小心勿被烫伤。

取出电池，并委托经销商或尼康授权的

维修服务中心进行修理。

禁止接触水

切勿浸入水中或接触到水，或被雨水淋湿。

否则将会导致起火或触电。

禁止使用

切勿在有可能起火、爆炸的场所使用。

在有丙烷气、汽油等易燃性气体、粉尘的

场所使用产品，将会导致爆炸或火灾。

禁止观看

切勿用镜头或照相机直接观看太阳或强光。

否则将会导致失明或视觉损伤。

注意

当心触电

切勿用湿手触碰。

否则将有可能导致触电。

禁止放置

切勿在婴幼儿伸手可及之处保管产品。

否则将有可能导致受伤。

小心使用

进行逆光摄影时，务必使太阳充分偏离

画角。

阳光会在照相机内部聚焦，并有可能导

致火灾。

太阳偏离画角的距离微小时，也有可能

会导致火灾。

妥善保存

不使用时请盖上镜头盖，或保存在没有

阳光照射处。

阳光会聚焦，并有可能导致火灾。

小心移动

进行移动时，切勿将照相机或镜头安装

在三脚架上。

摔倒、碰撞时将有可能导致受伤。

禁止放置

切勿放置于封闭的车辆中、直射阳光下

或其它异常高温之处。

否则将对内部零件造成不良影响，并导

致火灾。

 名称

1 镜头遮光罩 (p. 95)

2 镜头遮光罩上对齐标志

(p. 95)

3 遮光罩上锁定位置标志

(p. 95)

4 镜头上对齐标志 (p. 95)

5 对焦环 (p. 94)

6 距离刻度 (p. 95)

7 距离标线 (p. 95)

8 镜头上安装标志

9 镜头安装橡皮垫圈 (p. 96)

0 CPU接口 (p. 96)

! 对焦模式选择器 (p. 94)

( ): 参考页

 适用的相机及可用的功能

有些功能可能受到限制。详情请参阅您的相机

使用说明书

。

相机

自动对焦

曝光模式

6$0

尼康数码单反（尼康FX/DX格

式）相机



F6、F5、F100、F80系列、

F75系列、F65系列、

Pronea 600i、Pronea S*



F4系列、F90X、F90系列、

F70系列



——

F60系列、F55系列、F50系列、

F-401x、F-401s、F-401

—



F-801s、F-801、F-601M

—



——

F3AF、F-601、F-501、

尼康MF相机 (除了F-601

M外)

—————

：可能

—

：不可能

*1 : P包括AUTO及数字可变程序系统。

*2 : 无手动模式（M）可用。

感谢您购买AF-S 尼克尔 24mm f/1.4G ED镜头。使用本镜头之前，请先阅读这些说明并参阅

相机的

使用说明书

。

 主要特色

• 部分镜片上的纳米结晶涂层（Nano Crystal

Coat），确保在晴天的户外，或是灯光照明的室

内等不同的拍摄场景，均可获得清晰的图像。

• 本镜头采用宁静波动马达以驱动对焦装置，使

自动对焦变得顺畅、宁静和快捷。对焦模式选

择器可以方便地选择自动对焦（AF）或手动对

焦（MF）操作。

• 通过采用两个非球面镜片和两个超低色散

（ED）镜片，确保色差得以修正，从而最大程

度地表现镜头的卓越光学性能和表现力。另

外，圆形光圈可以在照片成像的焦外部分产生

柔和美妙的朦胧感。

• 可以使用的最近对焦距离为0.25m。

• 最多可以在镜头边缘安装2个无线遥控闪光灯

SB-R200。

注意事项

• 本镜头装在尼康DX格式数码单反照相机，如

D300系列和D90上时，镜头画角变成61°，

35mm格式焦距相当值约为36mm。

 对焦

按下表设定相机对焦模式切换开关。

手动优先自动对焦（M/A模式）

将镜头对焦模式选择器设定在M/A。

可以使用自动对焦，但通过半按住快门释放按

钮，同时转动独立对焦环，或者在配备

AF-ON按钮的相机上按此按钮，则可以使自动

对焦操作无效。

再半按一次快门释放按钮或再按一次AF-ON按

钮即可取消手动对焦并恢复自动对焦。

相机

对焦模式

镜头对焦模式选择器

M/A M

尼康数码单反（尼康FX/DX格式）相机、F6、F5、F4系列、

F100、F90X、F90系列、F80系列、F75系列、F70系列、

F65系列、Pronea 600i、Pronea S

AF (C/S)

手动优先自动

对焦

手动对焦

（可使用电子测距仪。）

手动对焦

（可使用电子测距仪。）

F60系列、F55系列、F50系列、F-801s、

F-801、F-601

M、F-401x、F-401s、F-401

AF (C/S)

手动对焦

（可使用电子测距仪，除了F-601M外）

注意事项

如果使用红外线胶卷，需要在镜头上使用红色

（R60）滤镜，并手动补偿对焦。

• 对准拍摄对象对焦。转动对焦环，重新将需要的

距离刻度数字（第95页“景深”图中的“1m”）

与红外线补偿刻度对齐，以补偿对焦。完成以

上操作后，安装R60滤镜。

 景深

• 通过检查景深指示可大致判断景深的大小。

• 如果相机具有景深预览（收缩光圈）按钮或控

制杆，则可以通过相机取景器预览景深。

• 有关更多的内容，请参阅第116页。

红外线补偿刻度

景深指示

距离标线

 光圈设定

用相机调整光圈设定。

 内置闪光灯和暗角

• 对于距离不到0.6m的情况，无法使用内置闪光

灯。

• 为避免暗角，请勿使用镜头遮光罩。

相机支持的拍摄距离

D5000、D3000、

D60、D40系列

1 m或更远

 使用镜头遮光罩

镜头遮光罩可使杂散光降低到最小程度，以保护

镜头。

安装镜头遮光罩

• 必须确保

镜头上对

齐标志（）

与遮

光罩上锁定位置标

志

（）

对准。

• 为了方便安装或拆下遮光罩，请握住底部（镜

头遮光罩上对齐标志（

）附近），请勿握住

外缘。

• 如果镜头遮光罩安装不当，则可能产生暗角。

• 存放镜头遮光罩时，要反方向装在相机上。

• 当配合其他未列出的相机使用B和E型对焦屏

时，请参阅B和E型对焦屏一栏。

 镜头的维护保养

•

注意不要让CPU接口变脏或受损。

• 如果镜头安装橡皮垫圈损坏时，请务必让就近

的尼康授权的维修服务中心修理。

• 使用吹风刷清扫镜头表面。如想清除镜头上的

污垢时，请用柔软干净的棉布或镜头清洁纸沾

酒精或镜头清洁液擦拭。在擦拭镜头时，请绕

着圆圈自中心向周围擦拭，注意不要在镜片上

留下痕迹或碰撞外部的部件。

•

切勿使用稀释剂或苯等有机溶剂清洁镜头。

•

中性色

滤镜可以保护镜头前面的组件。镜头遮光

罩也有助于保护镜头的正面。

•

当把镜头保存在半软镜头袋中时，请盖好镜头

前盖和镜头后盖。

•

当镜头安装在相机上时，切勿通过镜头遮光罩

拎起或握持相机和镜头。

•

当镜头长时间不用时，请将其保存在凉爽干燥

的地方以防生霉和生锈。请勿放在阳光直射或

樟脑球/卫生丸等化学品附近。

 建议使用的对焦屏

各种对焦屏可用于尼康单反相机，适合各种摄影场

景。下面所列为建议配合本镜头使用的对焦屏：

对焦屏

EC-B

G2 G3 G4

相机

EC-E

F5+DP-30

F5+DA-30

Ⴟ

: 对焦效果良好

Ⴜ

: 对焦效果一般

取景窗内有轻微暗角或摩尔纹图形，但胶卷上

不会有。

—

: 不可用

空白栏意为不宜使用。因为M型对焦屏可同时使用

1:1或以上放大倍率进行宏观摄影和显微摄影，因

此，不在此限。

注意事项

• 使用F6相机时，当使用了B型和E型之外的屏幕

时，请务必选择自选设定中的“其他屏幕”。

详情请参阅使用说明书。

• 使用F5相机时，在矩阵测光时仅可使用EC-B型、

EC-E型、B型、E型、J型、A型、L型对焦屏。

•

注意不要溅水于镜头上或使其落到水中，因为

这会使镜头生锈而发生故障。

•

镜头的一部分部件采用了强化塑料。不要把镜头放

置在高温的地方，以免损坏。

•

运输产品时，请在包装箱内装入足够多的缓冲材

料，以减少（避免）由于冲击导致产品损坏。

 标准配件

• 77mm LC-77搭扣式镜头前盖

• LF-1镜头后盖

• HB-51卡口式镜头遮光罩

• CL-1118半软镜头袋

 选购附件

• 77mm旋入式滤镜

 规格

镜头类型： G型AF-S尼克尔镜头，具有内

置CPU（中央处理器）和尼康

卡口座

焦距： 24mm

最大光圈： f/1.4

镜头构造： 10组12片（2片ED镜片、2片非

球面镜片和数片涂覆有纳米结

晶涂层的镜片）

画角：使用35mm（135）格式的尼康

胶卷单反照相机和尼康FX格式

数码单反照相机时为84°；

使用尼康DX格式数码单反照相

机时为61°；

使用IX240系统照相机时为71°

距离信息：输入机身

对焦：

后对焦（RF）系统，采用宁静

波动马达自动对焦，手动则采

用独立对焦环

拍摄距离刻度： 0.25m 至无穷远（∞）

最近对焦距离： 0.25m

光圈叶片数: 9片（圆形）

光圈：全自动

光圈范围： f/1.4至f/16

曝光测量：采用全光圈方式

安装尺寸：

77mm（P = 0.75mm）

尺寸：直径约83mm，镜头长约

88.5mm（自相机的镜头安装边

缘算起）

重量：约620g

设计和规格若有变更，制造商恕无义务另行通知。

注：

表示该有毒有害物质或元素在该部件所有均质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。

表示该有毒有害物质或元素至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。但是，

以现有的技术条件要使相机相关产品完全不含有上述有毒有害物质极为困难，并且上述产品都包含在《关于电气电

子设备中特定有害物质使用限制指令 2002/95/EC》的豁免范围之内。

此标志的数字是基于中华人民共和国电子信息产品污染控制管理办法及相关标准，表示该产品的环保使用期限的年数。

请遵守产品的安全及使用注意事项，并在产品使用后根据各地的法律、规定以适当的方法回收再利用或废弃处理本产

品。

环保使用

期限

部件名称

有毒有害物质或元素

多溴联苯

（ＰＢＢ）

多溴二

苯醚

（ＰＢＤＥ）

相机外壳和镜筒（金属制）

相机外壳和镜筒（塑料制）

机械元件

光学镜头、棱镜、滤镜玻璃

电子表面装配元件（包括电子元件）

机械元件，包括螺钉、包括螺母和垫圈等

相机及相关产品中有毒有害物质或元素的名称、含量及环保使用期限说明

有毒有害物质或元素标识说明

环保使用期限

铅（Ｐｂ）

汞

（Ｈｇ）

镉

（Ｃｄ）

六价铬

（Ｃｒ（ＶＩ））

进口商: 尼康映像仪器销售（中国）有限公司

（上海市西藏中路268 号来福士广场50 楼01-04 室，200001）

尼康客户支持中心服务热线: 4008-201-665（周一至周日9:00–18:00）

http://www.nikon.com.cn/

原产地: 日本

在日本印刷

出版日期: 2009年10月1日

100

安全操作注意事項

警告

勿自行拆除

觸摸相機或鏡頭的內部零件可能會導致受傷。僅能由合

格維修技師修理。如果由於掉落或其它事故導致相機或

鏡頭拆散，在切斷產品電源和（或）取出電池後，請將

產品送至尼康授權的維修中心進行檢查。

發生故障時立刻關閉電源

如果您發現相機或鏡頭冒煙或發出異味，請立刻取出電

池，注意避免燙傷。若繼續使用可能導致受傷。

取出電池或切斷電源後，請將產品送到尼康授權的維修

中心進行檢查。

勿在易燃氣體環境中使用相機或鏡頭

如果在易燃氣體環境中使用電子設備，可能會導致爆炸

或火災。

勿通過鏡頭或取景器觀看太陽

通過鏡頭或取景器觀看太陽或其它強光，可能會導致

永久性的視覺損傷。

請勿在兒童伸手可及之處保管本產品

請特別注意避免嬰幼兒將電池或其它小部件放入口中。

使用相機和鏡頭時應注意以下事項

• 保持相機和鏡頭乾燥。否則可能導致火災或引起電擊。

• 請勿以濕手操作或觸摸相機或鏡頭。否則可能會導致

電擊。

• 背光拍攝時，請勿使鏡頭朝向太陽，或者使陽光直接

通過鏡頭，因為這可能導致相機過熱，引起火災。

• 當鏡頭長時間不用時，請蓋上鏡頭的前蓋和後蓋，並

且存放鏡頭時應避免陽光直射。否則可能會導致火

災，因為鏡頭可能會使陽光聚焦於易燃物。

101

 術語

1 鏡頭遮光罩 (p.104)

2 鏡頭遮光罩安裝標記 (p.104)

3 鏡頭遮光罩設置標記 (p.104)

4 鏡頭遮光罩接環標記 (p.104)

5 對焦環 (p.103)

6 距離尺 (p.104)

7 距離標記線 (p.104)

8 接環標記

9 鏡頭接環橡皮墊圈 (p.105)

0 CPU接點 (p.105)

! 對焦模式開關 (p.103)

( ) : 參考頁

102

 適用的相機及可用的功能

有些功能可能受到限制。詳情請參閱您的相機

使用說明書

。

相機

自動

對焦

曝光模式



6$0

尼康單鏡反光（尼康FX/DX格式）

相機



、

F100

、

F80系列、

F75系列、F65系列、

Pronea 600i、Pronea S



F4系列、F90X、F90系列、

F70系列



——

F60系列、F55系列、F50系列、

F-401x、F-401s、F-401

—



F-801s、F-801、F-601M

—



——

F3AF、F-601、F-501、

Nikon MF 相機 ( F-601

M除外)

—————

: 可能

—

: 不可能

*1 : P包括AUTO及可變程序系統。

*2 : 無手動模式（M）可用。

感謝您購買AF-S 尼克爾 24mm f/1.4G ED鏡頭。使用本鏡頭之前，請先閱讀這些說明並參閱

相機的

使用說明書

。

 主要特色

• 在部分鏡片上的納米結晶塗層（Nano Crystal

Coat），由晴天的戶外，到射燈照明的戶內場

景，均可確保在不同的拍攝情況下可以獲得清

晰的影像。

• 本鏡頭採用寧靜波動馬達以驅動對焦機構，使

自動對焦變得順暢，靜音和快捷。對焦模式開

關可以方便地選擇自動對焦（AF）或手動對焦

（MF）操作。

• 所應用的兩片非球面鏡組件和兩片超低色散

（ED）鏡片組件，確保色像差的校正，可使優

越的光學效能和著色特性發揮到極限。另外，

圓形光圈可以使虛化物體產生柔和舒適的模糊

美感。

• 最近對焦距離約為0.25米。

• 鏡頭邊緣最多可以安裝 2 個無線遙控閃光燈

SB-R200。

注意事項

• 本鏡頭裝在尼康DX格式數碼單鏡反光相機，如

D300系列和D90上時，鏡頭畫面視角變成61°，

與其35毫米相當的焦距約為36毫米。

103

 對焦（圖A）

請根據下表來設定相機的對焦模式選擇器。

自動對焦和手動補償（M/A模式）

將對焦模式開關設定在M/A。

可以使用自動對焦，但通過半按住快門釋放按

鍵，同時轉動獨立對焦環，或者在配備AF-ON

按鍵的相機上按此按鍵，則可以使自動對焦操

作無效。

再半按一次快門釋放按鍵或再按一次AF-ON按

鍵即可取消手動對焦並恢復自動對焦。

注意事項

使用紅外線底片時，必須在鏡頭上加裝紅色(R60)

濾鏡，手動補償焦距。

•

對準拍攝主題的焦距。旋轉對焦環，重新將所

需的拍攝距離尺數字 (第104頁之圖「景深」中

的「1m」)，對準紅外線補償尺，以補償焦距。

完成時，請加裝R60濾鏡。

相機

對焦模式

鏡頭對焦模式

M/A M

尼康單鏡反光（尼康FX/DX格式）相機、F6、F5、

F4系列、F100、F90X、F90系列、F80系列、F75系列、

F70系列、F65系列、Pronea 600i、 Pronea S

AF (C/S)

自動對焦

和手動補償

手動對焦

（可使用電子測距儀。）

手動對焦

（可使用電子測距儀。）

F60系列、F55系列、 F50系列、

F-801s、F-801、F-601

M、F-401x、

F-401s、F-401

AF (C/S)

手動對焦

（可使用電子測距儀，但F-601

除外）

104

 景深

• 透過檢查景深尺，可大約判斷景深的遠近。

• 如果相機具有景深預覽（縮小光圈）按鈕或控

制桿，則可以通過相機觀景器預覽景深。

• 更多相關內容，請參閱第

116

頁。

紅外線補償尺

景深指示器

距離標記線

 光圈設定

用相機調整光圈設定。

 內置閃光燈和邊暈現象

• 距離不到 0.6m 時無法使用內置閃光燈。

• 為避免邊暈現象，請勿使用鏡頭遮光罩。

相機拍攝距離

D5000、D3000、

D60、D40系列

1m 以上

 使用鏡頭遮光罩

鏡頭遮光罩可將雜光減到最低，並保護鏡頭。

安裝遮光罩

•

必須確保

鏡頭

遮光

罩

接環

標記（）

與

鏡頭

遮光罩設置

標記（

）對

準。

• 為了方便安裝或取下遮光罩，請握持底座（靠

近鏡頭遮光罩安裝標記（）的地方），不要

握持周圍。

•

如果遮光罩安裝不當，則可能產生邊暈。

• 存放遮光罩時，要反方向裝在相機上。

105

• 使用F5相機，在矩陣測光時僅可使用EC-B、

EC-E、B、E、J、A、L對焦板。

• 當配合其他未列出的相機使用B和E對焦屏時，

請參閱B和E的對焦屏一欄。

 鏡頭的維護保養

•

小心不要讓 CPU 接點弄髒或弄壞。

• 如果鏡頭接環橡皮墊圈損壞時，請務必讓附近

的尼康授權的維修中心修理。

• 使用吹風刷清掃鏡頭表面。如想清除鏡頭上的

污垢時，請用柔軟乾淨的棉布或鏡頭清潔紙沾

點酒精或鏡頭清潔液擦拭。在擦拭鏡頭時，請

繞著圓圈自中心向周圍擦拭，注意不要在鏡片

上留下痕跡或碰撞外部的部件。

• 切勿使用稀釋劑或苯等有機溶劑清潔鏡頭。

• NC濾鏡可以保護鏡頭前面的組件。鏡頭遮光罩

也有助於保護鏡頭的正面。

• 當把鏡頭保存在柔性鏡頭袋中時，請蓋好前鏡

頭蓋和後鏡頭蓋。

• 當鏡頭安裝在相機上時，切勿透過鏡頭遮光罩

拎起或握持相機和鏡頭。

 使用對焦屏

各種對焦屏可通用於尼康單鏡反光相機的任何相

應的攝影場景。下面所列可用於本鏡頭：

對焦屏

EC-B

相機

ABCE

EC-E

G2 G3 G4

F5+DP-30

F5+DA-30

Ⴟ

: 最佳對焦

Ⴜ

: 可接受對焦

取景窗內有輕微暈映或波紋圖形，但菲林上不

會有。

—

: 不可用

空白代表不宜使用，不過，由於M型對焦板可同時

以1

1或以上放大倍率進行宏觀攝影和微縮攝影，

因此不在此限。

注意事項

• 對於F6相機，若所使用的是B型和E型之外的屏

幕，請務必選擇自選設定中的「其他屏幕」。

祥情請參閱使用說明書。

106

• 當鏡頭長時間不用時，請將其保存在涼爽乾燥

的地方以防發霉和生鏽。請勿放在陽光直射或

樟腦丸/衛生丸等化學品附近。

• 注意不要濺水於鏡頭上或落到水中，因為將會

生鏽而發生故障。

• 鏡頭的一部分部件採用了強化塑料。不要把鏡

頭放置在高溫的地方，以免損壞。

 標準配件

• 77mm LC-77扣入式前鏡頭蓋

• LF-1鏡頭後蓋

• HB-51刺刀式遮光罩

• CL-1118軟鏡袋

 選購附件

• 77mm旋入式濾鏡

 規格

鏡頭類型: G型AF-S 尼克爾鏡頭，具有內

置CPU（中央處理器）和尼康

卡口座

焦距: 24mm

最大光圈:

f/1.4

鏡頭構造: 10組12件（2片ED鏡片、2片非

球面鏡片及數片裝有納米晶體

層的鏡頭原件）

畫角: 使用35mm（135）格式的尼康

菲林單鏡反光相機和尼康FX格

式數碼單鏡反光相機時為84°;

使用尼康DX格式數碼單鏡反光

相機時為61°;

使用IX 240系統相機時為71°

距離信息: 輸入機身

對焦: 後對焦（RF）系統，採用對焦

寧靜波動馬達自動對焦，經由

獨立對焦環手動對焦

拍攝距離尺: 刻度自0.25m 至無限遠（∞）

107

最近對焦距離: 0.25m

光圈葉片: 9片（圓形）

光圈全自動

光圈範圍: f/1.4至f/16

曝光測量: 採用全開光圈方法

安裝: 77mm (P = 0.75mm)

尺寸: 直徑約83mm，鏡頭長約

88.5mm（自相機鏡頭卡口邊算

起）

重量: 約

620

設計和規格若有變更，製造商恕無義務另行通知。

108

껽놹ꩶ넍늱넍ꩡ뼢

☵ⰲ㫡ᎹGⶍ⭙GN⊁G⚭󰾯⚥NⳍGⴙ⛁㴑GⴆቩG⮵↝ỽሕG☵ⰲ㫡⡶⡥⮭UG⳽GN⊁G⚭󰾯⚥N⭙G᠝Gⶥ㨑ⳍG

⫑ⶍ㫡ቩG⮵↝ỽሕG☵ⰲ㫡ሕG㫱ⳅ󰶆⣱G⌉♊Gᮙ᠝Gⴵ☹♊ⳡG✙㫽ἅ☵ⶍ⭙G↲⽉㫡ᎹGⲍ㫥G⺚Ⱍ㫥G

ᘽⰲ⳽GᎹⴵᦡ⬽Gⴑ⠾ᡑᡭUGⴆⳉG㱍⭙᠝G↡ᩥ⡥G☵ⰲ㫡⡥᠝G⌍⳽G⭁ⶥᴅ᥍G⠆ሕG㇇⫍⊅G➡Gⴑ᠝G

⴮✕⭙G≽኉㫽G⺅⡶⡥⮭U

븑겑꾅隵뼍꾡

ᆊG㧥⡥ⳡGⳡↁ᠝GᡭⳕኅGᆢ⠾ᡑᡭU

陲隕

⳽G㧥⡥ἅG₽⡥㫡ቩGⴡ⁄ᦥG↲∞ⳅ󰶆G㍱᎒㫡⡥´G☵ὦGᮙ᠝G⌉♊ⳍGⴎⳍGⲍ㭡⳽

ⴑ᠝GᘽⰲⳍG㧥⡥㫡ቩGⴑ⠾ᡑᡭU

늱넍

⳽G㧥⡥ἅG₽⡥㫡ቩGⴡ⁄ᦥG↲∞ⳅ󰶆G㍱᎒㫡⡥´G⌉♊ⳍGⴎⳍGⲍ㭡⳽Gⴑ᠝Gᘽⰲ

↘G⃅ⶊG✙㫽ᆉG↥♦㫩Gⲍ㭡⳽Gⴑ᠝GᘽⰲⳍG㧥⡥㫡ቩGⴑ⠾ᡑᡭU

⺉➡㫽⬅GᦩG☵㫶ⳡG⸎ỡἅGᡭⳕⳡGᎁὅ㧥⡥󰶆Gድ⌍㫡⭵G⚭󰾯㫡ቩGⴑ⠾ᡑᡭU

鞭ꍱ븑겑꾽

БᎹ㯁᠝G⺅ⳡOቆቩG㥵㫱PἅG⫕ἵ᠝G㧥⡥ⴎᡑᡭUGᎁὅGᘽ⌉SGᮙ᠝G⺅≉⭙Gድ㈽ⶊⴁG⺅ⳡGᘽⰲO⸕

㎪GᎁὅⳡGቆⰹ⭙᠝GᆙⶍG⺅ⳡP⳽G㧥⡥ᦡ⬽Gⴑ⠾ᡑᡭU

Ꮉ㯁᠝G᎑⽉O㫽⚥᠝G⫑Gᦡ᠝G㬒ⲍPG㬒ⲍἅG⫕ἵ᠝G㧥⡥ⴎᡑᡭUGᎁὅGᘽ⌉SGᮙ᠝G⺅≉⭙Gድ㈽ⶊ

ⴁG᎑⽉GᘽⰲO⸕㎪GᎁὅⳡGቆⰹ⭙᠝G⌍㫽G᎑⽉P⳽G㧥⡥ᦡ⬽Gⴑ⠾ᡑᡭU

Ꮉ㯁᠝G⭍➡G☵㫶O↡ᩥ⡥G⺉➡㫽⬅G㫡᠝G☵㫶PⳍG⫕ἵ᠝G㧥⡥ⴎᡑᡭUGᎁὅGᘽ⌉SGᮙ᠝G⺅≉⭙

ድ㈽ⶊⴁG⭍➡☵㫶O⸕㎪GᎁὅⳡGቆⰹ⭙᠝Gᇽⶍ⽉G⌍ἵP⳽G㧥⡥ᦡ⬽Gⴑ⠾ᡑᡭU

109

陲隕

⌍㫽G᎑⽉

ꜹ뼩뼍阥驍ꯍꍡy闑눥뼍덵ꍽ겢겑꿙

ᆙⶍᦡᇹᘡG⳽♊Gⴚᥢ⭙Gⳡ㫥G⌉♊ⳡGⱙⴁ⳽GᦲᡑᡭU

⶚㊒G᎑⽉

⼒⡥G➡ἵG

ⳡḹGἅG㫡

⡶⡥⮭U

驎뼍麦냱ꈑ넭뼑볁ꭅ냱ꈑ驩ꜵ閵鬭띑鷑陲

끥꾅鱉鬭띑鷑ꜵꜹ꾅ꭅ냹鲵덵ꍽ겢겑꿙

ᆙⶍᦡᇹᘡG㢕✙ᦥG⌉⌍⭙Gⳡ㫥G⌉♊ⳡGⱙⴁ

⳽GᦲᡑᡭU

㏽῝ᴅGⶍ⽉ἅG⌍ἵ㫡ቩG㢙Ὥ⶙Gᮙ᠝Gᡑ㓡G⚥

⏍⠭G⛅㚹⭙G➡ἵGⰝ㈶ⳍG㫡⡶⡥⮭U

ⶍ⽉ἅG⌍ἵG

㫡⡶⡥⮭U

⼒⡥G➡ἵG

Ⱍ㈶GⳍG㫡

⡶⡥⮭U

ꃝ阥낁덵阥驍꾥韥閵驍阥驍멵鱉驹ꩽ閵

驍鱉麦넍넩ꩶ뾹ꩶ겑꾅鱉댾겑렩ꐉꄱ놹덵

ꌱꜹꍡ뼍겢겑꿙

ᎁᢉ󰶆Gቍ✖G ☵ⰲ㫡⡥´G 㯝ⴵG ↘G 㯝♊ⳡGⱙⴁ⳽G ᦲG

ᡑᡭUGⶍ⽉ἅG⌍ἵ㫩G󰩶⭙᠝G㯝♊ⳍGⴎ⽉G⫓᥍󰶇G㌲G

⌍㴑G ⺅ⳡ㫽G ⺅⡶⡥⮭UG ⶍ⽉ἅG ⌍ἵ㫡ቩG 㢙Ὥ⶙G ᮙG

᠝Gᡑ㓡G⚥⏍⠭G⛅㚹⭙G➡ἵἅGⰝ㈶㫡⡶⡥⮭U

⫪㈽⶚㊒G᎑⽉

ꓱ꾅鲩鞭阥驍ꓱ냹ꦁꍡ阥驍ꟹ꾅놶겑덵ꍽ

겢겑꿙

↥㯝㫡ᇹᘡGᆙⶍⳡGⱙⴁ⳽GᦲᡑᡭU

☵ⰲG᎑⽉

넭쀉y붢ꗑ넍낹뾍넩넽鱉녚ꭁ꾅꫑鱉ꩡ끞뼍

덵ꍽ겢겑꿙

㪍󰶆㢙G ᆉ⠭½ᆉ✝ἹG᩺ⳡG ⴁ㯝⚺G ᆉ⠭G ᮙ᠝G ⌍⽍⳽G

↥♦㫡G᠝G ⴮✕⭙⚥G ☵ⰲ㫡´G 㥶↥G ᮙ᠝G㯝ⴵⳡG ⱙ

ⴁ⳽GᦲᡑᡭU

☵ⰲG᎑⽉

ꇁ댽鿅鱉렩ꐉꄱꈑ덶뇆몑꽆넩驍闊뼑ꠐ냹

ꚩ덵ꍽ겢겑꿙

⡭󰾯Gᮙ᠝G⡥ᶮG⴮⫩ⳡGⱙⴁ⳽GᦲᡑᡭU

늱넍

ᆙⶍG⺅ⳡ

뇋냵ꭅ냱ꈑꎁ덵덵ꍽ겢겑꿙

ᆙⶍⳡGⱙⴁ⳽GᦩG➡Gⴑ⠾ᡑᡭU

≽኉G⺅ⳡ

뇑븽냵냕껹넍ꭅ넩鲴덵껿鱉隨꾅鸅겢겑꿙

⌉♊ⳡGⱙⴁ⳽GᦩG➡Gⴑ⠾ᡑᡭU

☵ⰲG⺅ⳡ

꾢集뛡꾶넍陲끥꾅鱉몑꽆넩쀉閶꾅꫑

띞ꜹ섽Ꙍ꽩驍陁뼍겢겑꿙

㙥⬚ኚ⳽G ㏽῝ᴅG ᘽ⌉⭙⚥G ㊑⶙ⳍG 㮞⚺㫡⭵G 㯝ⴵⳡG

ⱙⴁ⳽GᦩG➡Gⴑ⠾ᡑᡭU

㯝ᆊⳅ󰶆⌉㚹G㙥⬚ⳍG☽⽦G∠⬽ᘡሕG㫡ᣝᴅG᥍G㯝ⴵ

ⳡGⱙⴁ⳽GᦩG➡Gⴑ⠾ᡑᡭU

≽኉G⺅ⳡ

ꩡ끞뼍덵껿냹陲끥꾅鱉ꇁ댽꾅롖냹

껁끥阥驍몑꽆集넩鲴덵껿鱉녚ꭁ꾅

ꚩ隵뼍겢겑꿙

㙥⬚ኚ⳽G㊑⶙ⳍG㮞⚺㫡⭵G㯝ⴵⳡGⱙⴁ⳽Gᦩ

➡Gⴑ⠾ᡑᡭU

⳽ᥢG⺅ⳡ

ꩱ閶鲵꾅렩ꐉꄱ鿅鱉ꇁ댽ꌱ녚뗞뼑ꩶ몑ꈑ

넩鶎뼍덵ꍽ겢겑꿙

ᚡ⬽⽉ᇹᘡG⌉󰩔㉙⚥G⌉♊ⳡGⱙⴁ⳽GᦩG➡Gⴑ

⠾ᡑᡭU

↲㏡᎑⽉

뗲ꓭ냹꿹놹섽鲠냵녅鶎뗝겙驩鿅鱉덶ꩡ集

꫕넩鲴鱉녚ꭁ麦넍꿝鵹閵ꎙ끥魇껹덵鱉녚

ꭁ꾅ꗞ렍뼍덵ꍽ겢겑꿙

ᘽ⌉G⌉㨑⭙Gᘡ◥G⮊㬮ⳍGↁ㏡ΌSG㯝ⴵⳡGⱙ

ⴁ⳽GᦩG➡Gⴑ⠾ᡑᡭU

110

ꐺ렢

ᶕ⼑G㱍ᩥGOUXXZP

2GGᶕ⼑G㱍ᩥG⌉ㆲG㧥⡥⚩G

OUXXZP

3GGᶕ⼑G㱍ᩥG⛁㢎Gⴁ᣺⠭G

OUXXZP

4GGᶕ⼑G㱍ᩥGὑⰽ㢎Gⴁ᣺⠭G

OUXXZP

5G㊑⶙GὊGOUXXYP

6GᇹἵቍGOUXXZP

7GᇹἵGទ᎑GᎹ⺉⚩GOUXXZPG

8Gὑⰽ㢎G㧥⡥⚩

9GGᶕ⼑G⴮ㆲGቩ₽G㢱㙂GOUXX[P

0Gjw|G⶚⶙GOUXX[P

!G㊑⶙G‱ᩥG⠭ⲍ㏡GOUXXYP

OGGPaG㇁ⷹG㤡⳽⽉

111

ꩡ끞넩閵鱚뼑렩ꐉꄱ꿵韥鱚

☵ⰲ㫡᠝G㏽῝ᴅ⭙G󰩚ᴅG☵ⰲGᎹᠮⳡGⶥ㫥⳽GⴑⳍG

➡Gⴑ⠾ᡑᡭUGⴙ⛁㫥GᘽⰲⳉG☵ⰲ㫡᠝G㏽῝ᴅⳡG

☵ⰲ⚭󰾯⚥ἅ

G㇁ⷹ㫡⡶⡥⮭U

렩ꐉꄱ

꿙뭕붡뢙걙

鬭띑ꑝ麑



6$0

ᡑ㓡G᪝⽉㛁Gⴅ⫑Gἵ㪕ᶒ⠭Oᡑ㓡G

mVkG㥵ᾀPG㏽῝ᴅ

 

m]SGm\SGmXWWSGm_WT⡥ἵ⼑SG

m^\T⡥ἵ⼑SGm]\T⡥ἵ⼑SG

㪍󰶆ᚭ⫍G]WWSG㪍󰶆ᚭ⫍Gz

 

m[T⡥ἵ⼑SGm`WSGm`WT⡥ἵ⼑SG

m^WT⡥ἵ⼑



ˁˁ

m]WT⡥ἵ⼑SGm\\T⡥ἵ⼑SG

m\WT⡥ἵ⼑SGmT[WXSGmT[WXSGmT[WX



mT_WXSGmT_WXSGmT]WX



ˁˁ

mZhmSGmT]WXSGmT\WXSG

ᡑ㓡GtmG㏽῝ᴅGOmT]WX

GⶥⰁP

ˁˁˁˁˁ

aG☵ⰲᆉᠮGGG

aG☵ⰲG⌑ᆉ

QXGaGGw⭙᠝G⮭㜩⯉Gᆉ≉G㪍󰶆ᎁᴱG⡥⠭㛥⳽G㥵㫱ᦡ⬽G

ⴑ⠾ᡑᡭU

QYGaG➡ᥢOtPⳉG☵ⰲ㫩G➡G⭏⠾ᡑᡭU

hmTzGuprrvyGY[GVXU[nGlkGᶕ⼑ἅGድⴎ㫽G⺅⛝⚥Gᆙ☵㫲ᡑᡭUG⊁Gᶕ⼑ἅG☵ⰲ㫡

ᎹGⶍ⭙G⫍ᴡⳡG☵㫶ⳍGⴆቩG㏽῝ᴅⳡG

☵ⰲ⚭󰾯⚥

ἅG㇁ⷹ㫡⭵G⺅⡥ᎹG↝ᴖᡑᡭU

늱끉韥鱚

ˍG ድ⚺G ᶕ⼑G ⺚G 㫡ᘡ⭙G ᘡᜁG 㗵ἵ⠭㙑G 㓝㢎G

㈡ἵἅG㫱ⳅ󰶆⣱G὚ⳉGᘩ⪱ⳡG⬅ⰁG

㊵⮊⭙⚥⌉㚹G㯝ᶭ㫥Gⷹ󰾯ⳡGⴁ㛕ἵ⬽G⴮´⭙G

⳽ỽᎹᏕ⽉ⳡGᡭ⬚㫥G㊵⮊Gⷹᇽ⭙⚥G⚩󰾯㫥G

☵⽍ⳍG㊵⮊㫩G➡Gⴑ⠾ᡑᡭU

ˍG

⊁Gᶕ⼑⭙᠝G㊑ⳕ㢕G‱㚹Oz~tPᆉG㙚ⴵᦡ⬽G

ⴑ⬽⚥G⏩ỽቩGⷹⰲ㫥GⴙᥢG㊑⶙G↲⡦ⳅ󰶆G

⏩ỽቩGⷹⰲ㫡ሕG㊑⶙ⳍG⴪⠾ᡑᡭUG㊑⶙G‱ᩥG

⠭ⲍ㏡G󰶆GⴙᥢG㊑⶙OhmPGᮙ᠝G➡ᥢG㊑⶙OtmPⳍG

ᆍ㥁㫡ሕGⷹⴚ㫩G➡Gⴑ⠾ᡑᡭU

ˍG ♒➡ㆱἅG ≽⶞㫡᠝G ᧙G ᆥⳡG ⏍ድ´G ᶕ⼑⯉G ᧙G

ᆥⳡG㊑ⶉ⌍☹OlkPGⲩἵἅG☵ⰲ㫱ⳅ󰶆⣱G

㙊ⱝ㫥Gኚ㫢G⚺ᠮⳍGᘡ㙉ᘽቩGᶕᣝὊG㡂⚺ⳍG

ᎂᢉ㯝㫲ᡑᡭUGᮙ㫥Gⱙ㮞GⷹἵᆥἅG㜾㫽G

☵⽍ⳡG⫍ⱌG㥵㑭⠭G⌉⌍ⳍG⌉ᩥᶆሕG

㊵⮊㫲ᡑᡭU

ˍG ㋥ᡱG ㊑⶙G ᇹἵ᠝G WUY\G ⴎᡑᡭU

ˍG ₽⚩G ⠭㫅ᩥᴅ⳽㡁G ziTyYWWⳍG ᧙ᆥᏕ⽉G ᶕ⼑G

ᆉ⴮ⴙἵ⭙G⴮ㆲ㫩G➡Gⴑ⠾ᡑᡭU

닆끉

ˍG kZWWT⡥ἵ⼑G ᮙ᠝G k`WG ᩺ⳡG ᡑ㓡G kG 㥵ᾀG

᪝⽉㛁GzsyG㏽῝ᴅ⭙G⴮ㆲ㫩GቆⰹGᶕ⼑G㯝ᆊⳉG

]X¶G⳽GᦡΌGZ\G㯡☹G㊑⶙GᇹἵⳡG∝ⲍ᠝G

⬆GZ]GᆉGᦲᡑᡭU

112

붡뢙겦鞭ꍱ$

⫍ᴡGㆱ㡁⭙G󰩚ᴅG☵ⰲ㫡᠝G㏽῝ᴅⳡG㥵㑭⠭G

‱ᩥG⚩㙦Gᡭ⳽⭅ⳍG⚭⶞㫽G⺅⡶⡥⮭U

ꎙ鰩꽱끥꫕꿙뭕붡뢙걙ꌱꩡ끞뼑꿙뭕

붡뢙걙0$ꑝ麑

GGᶕ⼑G㊑⶙G‱ᩥG⠭ⲍ㏡GἅG0$󰶆G⚭⶞㫲ᡑᡭU

GGⴙᥢG㊑⶙⳽G⚭⶞ᦡ⽉ὕG⛝㚹G∍㡅ⳍG

↡ឍἍ㫥G㇍󰶆G≍᥍󰶆G㊑⶙GὊGⳍGᥕἵᇹᘡSG

㏽῝ᴅG⊁㈽ⳡGhmTvuG∍㡅ⳍGឍỽ´GⴙᥢG

㊑⶙⳽Gⴚᥢᦡ⽉G⫓⠾ᡑᡭU

⛝㚹G∍㡅ⳍG↡ឍἍ㫡ᇹᘡGhmTvuG∍㡅ⳍGᡭ⡥G

㫥G∑GផᵵG➡ᥢG㊑⶙ⳍG㍱✕㫡ቩGⴙᥢG㊑⶙ⳍG

⡭⡥㫲ᡑᡭU

렩ꐉꄱ

렩ꐉꄱ붡뢙걙ꑝ麑

ꇁ댽붡뢙걙ꑝ麑

tVh t

ᡑ㓡G᪝⽉㛁Gⴅ⫑Gἵ㪕ᶒ⠭Oᡑ㓡GmVkG㥵ᾀPG㏽῝ᴅ

SGm]SG

m\SGm[T⡥ἵ⼑SGmXWWSGm`WSGm`WT⡥ἵ⼑SGm_WT⡥ἵ⼑SG

m^\T⡥ἵ⼑SGm^WT⡥ἵ⼑SGm]\T⡥ἵ⼑SG㪍󰶆ᚭ⫍G]WWSG㪍󰶆ᚭ⫍Gz

hmGOjVzP

Ὥ៽⭅Gⰹ⚩G⮭㜩G㥵㑭⠭ἅG

☵ⰲ㫥G⮭㜩G㥵㑭⠭

Ὥ៽⭅G㥵㑭⠭

O㊑⶙G⭙⳽ᩥGᆉᠮP

Ὥ៽⭅G㥵㑭⠭

O㊑⶙G⭙⳽ᩥGᆉᠮP

m]WT⡥ἵ⼑SGm\\T⡥ἵ⼑SG

m\WT⡥ἵ⼑SGmT_WXSGmT_WXSG

mT]WX

tSGmT[WXSGmT[WXSGmT[WX

hmGOjVzP

Ὥ៽⭅G㥵㑭⠭

OmT]WX

tⳍGⶥⰁ㫡ቩG㊑⶙G⭙⳽ᩥGᆉᠮP

닆끉

ⶊⰁ⚩G㫍ἍⳍG☵ⰲ㫩GቆⰹGᶕ⼑⭙Gⶊ♒Oy]WPG

㫍㚹ἅG☵ⰲ㫡ቩG㊑⶙ⳍG➡ᥢⳅ󰶆G≽⶞㫩G㫍ⰝᆉG

ⴑ⠾ᡑᡭU

ˍG

G㫅☵㈽⭙G㊑⶙ⳍGὧ㌮ᡑᡭUG㊑⶙GὊⳍGᥕᶭG

ⱙ㫡᠝GᇹἵGទ᎑ⳡGᆛOXXX㤡⳽⽉ⳡGˈ㫅☵ቍG

⡵᥍ˉGᎁὅ⭙⚥᠝GˈXˉPⳍGⶊⰁ⚩G≽⶞G

ទ᎑⭙Gὧ㌝⬽G㊑⶙ⳍG≽⶞㫲ᡑᡭUGᎁἵቩGy]WG

㫍㚹ἅG⴮ㆲ㫲ᡑᡭU

113

뻱ꩡ陹겡鵹

ˍG ᢉᴾⶊⴁG㫅☵ቍG⡵᥍᠝G㫅☵ቍG⡵᥍G

ទ᎑ⳅ󰶆G

㯞ⴁ㫽Gሹ⶞㫩G➡Gⴑ⠾ᡑᡭUG

ˍG

㏽῝ᴅ⭙G⡵᥍Gↁἵ≽ᎹGO⡵᥍G㪍ἵ⍹PG∍㡅ⳅ󰶆G

㏽῝ᴅG⍹㢕ⴁᣝ󰶆G⡵᥍ἅGↁἵG⊅G➡Gⴑ⠾ᡑᡭU

ˍG

≽ᡭGⴙ⛁㫥GᘽⰲⳉSGXX]㤡⳽⽉ἅG㇁ⷹ㫡⡶⡥⮭U

ⶊⰁ⚩G≽⶞Gទ᎑

㫅☵ቍG⡵᥍Gទ᎑

ᇹἵGទ᎑GᎹ⺉⚩

눥ꍡ闑꫙뇊뼍韥

㏽῝ᴅἅG☵ⰲ㫡⭵GⷹἵᆥG⚭⶞ⳍGⷹ⶞㫡⡶⡥⮭U

驩녚뻁ꅍ겑ꗄꟹ髙벺

ˍG ᘽ⴮G 㪕ᴡ⡥᠝G WU]G G ↁὕⳡG ᇹἵ⭙⚥᠝G

☵ⰲ㫩G➡G⭏⠾ᡑᡭU

ˍG ⏍ᚭ㢎ⳍG↲⽉㫡ᎹGⲍ㫽⚥᠝Gᶕ⼑G㱍ᩥἅG

☵ⰲ㫡⽉Gὑ⡶⡥⮭U

렩ꐉꄱ 뛡꾶阥ꍡ

k\WWWSGkZWWWSGk]WSG

k[WT⡥ἵ⼑G

XGG⳽♊

ꇁ댽쁹麑ꩡ끞ꗞꙊ

ᶕ⼑G㱍ᩥ᠝GↁኚⳍG㋥✕㯝㫡ቩGᶕ⼑ἅG

≽㯁㫲ᡑᡭU

쁹麑녚뗞ꗞꙊ

GˍGGᶕ⼑G㱍ᩥGὑⰽ㢎G

ⴁ᣺⠭O PἅGᶕ⼑G

㱍ᩥG⛁㢎Gⴁ᣺⠭G

O PG⭙G

ὧ㌝⡶⡥⮭U

ˍG 㱍ᩥἅG ✙⠆ሕG ⌉ㆲ㫡ᇹᘡG ⶥᇹ㫡ᶭ´G

↝ᏮうⳍG⴪⽉G⫓ቩGᶕ⼑G㱍ᩥG⌉ㆲG㧥⡥⚩G

PGᎅ㈡ⳡG∩⳽⠭GἅG⴪ⳅ⡶⡥⮭U

ˍG ᶕ⼑G 㱍ᩥᆉG ⮵↝󰶆G ⴮ㆲᦡ⽉G ⫓ⳅ´G ⏍ᚭ㢎⳽G

↥G♦㫩G➡Gⴑ⠾ᡑᡭU

ˍG ᶕᩥG 㱍ᩥἅG ≽኉㫩G 󰩶⭙᠝G ↡ᢉG ↲㬮ⳅ󰶆G

⴮ㆲ㫡⡶⡥⮭U

114

ˍG m\G ㏽῝ᴅⳡG ቆⰹSG ljTiSG ljTlSG iSG lSG qSG hSG sG

㥵㑭⡺G⠭㗵Ἱὕ⳽GΈ㡹G㢱㚽G㎪ኚⳅ󰶆G☵ⰲG

ᆉᠮ㫲ᡑᡭU

ˍG ♊ᎹG 㧥⭙G ⭏᠝G ㏽῝ᴅ⭙⚥G i㥵㑭⡺G ⠭㗵ἹG

ᮙ᠝GlG㥵㑭⡺G⠭㗵ἹⳍG☵ⰲ㫡᠝Gቆⰹ⭙᠝GiG

㥵㑭⡺G⠭㗵ἹGᮙ᠝GlG㥵㑭⡺G⠭㗵Ἱ⭙Gᢉ㫥G

⚭󰾯G⌉⌍ⳍG㇁ቩ㫡⡶⡥⮭U

ꇁ댽隵ꍡ

ˍG G

jw|G⶚⶙G⳽Gᣝᵵⱕ⽉ᇹᘡG✙♊ᦡ⽉G⫓᥍󰶇G⺅G

ⳡ㫡⡶⡥⮭U

ˍG G

ᶕ⼑G⴮ㆲGቩ₽G㢱㙀⳽G✙♊ᦥGቆⰹ⭙᠝G↡ᩥ⡥G

ᆉᏕⰽGᡑ㓡G⚥⏍⠭G⛅㚹󰶆GᆉⷁᆉG➡ἵἅG

↤ⳅ⡶⡥⮭U

ˍG

⎝󰶆⬽G⎕ᵵ⡥󰶆Gᶕ⼑G㧥´ⳍG㈶✕㫡⡶⡥⮭UG

῅⽉ᘡG⭅ṲⳍGⶥᇹ㫡ᶭ´G´G✕ⴵⳡG⌉ᩥᶆቩG

Ᏹᗠ㫥G㭦ሓGⳍG☵ⰲ㫡ᇹᘡGᶕ⼑G㡹⠑⭙G

⭙㙍⮵O⫕㓝⮵P⳽ᘡGᶕG⼑G㗽ἵᚑἅGⶊ⛝⚥G

☵ⰲ㫡⡶⡥⮭UG㳝ⶊⳍGᘱᎹᇹᘡGᶕ⼑ⳡGᡭἁG

⌉⌍ⳍGᇽᩥἵ⽉G⫓ሕGⷹ⡵㫡´⚥GᆉⰽG᣹⭙⚥G

↝Ꮾうⳅ󰶆GⱙⳍGᎁἵ᩸⳽Gᡯⳅ⡶⡥⮭U

ˍG G

⡥ᚑᘡG∭ⶩኅGᆢⳉGⲩᎹGⰲⶥἅG☵ⰲ㫡⭵Gᶕ⼑ἅG

ᡯ⽉Gὑ⡶⡥⮭U

ˍG G

ᶕ⼑G⫧うⳍG≽㯁㫡ᎹGⲍ㫽GujG㫍㚹ἅG☵ⰲ㫩G➡G

ⴑ⠾ᡑᡭUGᶕ⼑G㱍ᩥ᥍Gᶕ⼑G⫧うⳍG≽㯁㫲ᡑᡭU

ˍG G

ᶕ⼑ἅG⡩㌞⚺⳽Gⴑ᠝Gᶕ⼑G㢕ⰹ㏡⭙G≽኉㫡᠝GቆG

ⰹG⫧ᨭG⬚うGᶕ⼑G㐪ⳍG⌉ㆲ㫡⡶⡥⮭U

ˍG G

ᶕ⼑ἅG㏽῝ᴅ⭙G⴮ㆲ㫩G󰩶Gᶕ⼑G㱍ᩥうⳍG⴪ቩG

㏽῝ᴅ⯉Gᶕ⼑ἅGᩭ⬽G⮵ἵᇹᘡG⌢⴪⽉Gὑ⡶⡥⮭U

靁녚붡뢙겦걙먡ꍥ

㡂⶞GuGzsyG㏽῝ᴅⳡGቆⰹ⭙᠝G⬽ᬩ㫥G㊵⮊G

ⷹᇽ⭙⚥᥍Gⶊⶑ㫥G㊵⮊ⳍGᆉᠮ㫡ሕG㫡᠝Gᡭ⬚㫥G

⸎ỡⳡGዙ㯡Gᆉᠮ㫥G㥵㑭⡺G⠭㗵ἹⳍG☵ⰲ㫩G➡G

ⴑ⠾ᡑᡭUG⳽Gᶕ⼑⭙᠝GᡭⳕኅGᆢⳉG㥵㑭⡺G

⠭㗵ἹⳍGG☵ⰲ㫩GሌⳍG㌝㈥㫲ᡑᡭU

걙먡ꍥ

렩ꐉꄱ

(&%

*

$%&(

(&(

* * *

)

)'3

)'$

Ⴟ

aGὭⰹGⶊ㫲㫥G㥵㑭⡺

Ⴜ

aGGⶊ㫲㫥G㥵㑭⡺

⍹㢕ⴁᣝ⭙Gቆↁ㫥G⏍ᚭ㢎Gᮙ᠝G‱⫍ᶑG

㮍♊⳽Gᘡ㙉ᘡ⽉ὕG㫍Ἅ⭙᠝G↡⮊ᦡ⽉G

⫓⠾ᡑᡭU

GˁG

aG⌉ⶊ㫲

⏑㐁ⳉG☵ⰲG⌑ᆉἅGⳡↁ㫲ᡑᡭUGtG㙉ⴎⳡG

⠭㗵ἹⳉG↹ⲱGXaXᮙ᠝GᎁG⳽♊ⳡGⶉ↹ⲱG㯞ᢉG

☵⽍ኅG㮍ↁቆG☵⽍G㊵⮊⭙G‱᧙G☵ⰲ⳽Gᆉᠮ㫥G

⠭㗵Ἱⳅ󰶆SGᡭἁG⠭㗵Ἱኅ᠝G≍᥍󰶆G

☵ⰲᦲᡑᡭU

닆끉

ˍG m]G ㏽῝ᴅⳡG ቆⰹSG яG ᮙ᠝G ђG 㙉ⴎG ⰁⳡG

⠭㗵ἹⳍG☵ⰲ㫡᠝Gቆⰹ⭙᠝G☵ⰲⴙG⶞ⳡG

⚭⶞⭙⚥GˈvGˉⳍG⚩㙦㫽⬅G㫲ᡑᡭUG

ⴙ⛁㫥GᘽⰲⳉG㏽῝ᴅⳡG☵ⰲG⚭󰾯⚥ἅG

㇁ⷹ㫡⡶⡥⮭U

115

ˍG G

ᶕ⼑ἅG⴮ᎹᆍG☵ⰲ㫡⽉G⫓ⳍGቆⰹGቹ㢪⳽G

↥♦⳽ᘡG⌉⡦ⳍG↲⽉㫡ᎹGⲍ㫽Gᇽⷹ㫡ቩG

⚥ᠡ㫥G⴮✕⭙G≽኉㫡⡶⡥⮭UGᮙ㫥Gᶕ⼑᠝G

⽊☵ኚ⚩⳽ᘡG⴮᝕Gᮙ᠝Gᘡ㪍㙑ᶕG᩺ⳡG

㯝㫢⃅⽑ⳍG㫅㫽G≽኉㫽G⺅⡶⡥G⮭U

ˍG G

ᶕ⼑⭙G⃅ⳍGⶊ⡥ᇹᘡG⃅G✖⭙Gᶕ⼑ἅGᚬ⽉G

ὑ⡶⡥⮭UG⌉⡦Gᮙ᠝Gቩ⴮ⳡGⱙⴁ⳽GᦲᡑᡭU

ˍG G

ᶕ⼑⭙᠝Gᆞ㯝G㪕ᴅ⠭㡺⳽G☵ⰲᦥG⌉⌍⳽Gⴑ⠾ᡑᡭUG

✙♊G↲⽉ἅGⲍ㫽Gⶑᢉ󰶆GᲱᇹⰽG⴮✕⭙Gᶕ⼑ἅG

↲㏡G㫡⽉Gὑ⡶⡥⮭U

븑늵꼖ꫭ꫑ꍡ

ˍG^^G⠭ᙎ⡦Gᶕ⼑G⫧㐪GsjT^^

ˍGᶕ⼑Gᩀ㐪GsmTX

ˍGiG㱍ᩥGoiT\X

ˍG⡩㌞⚺Gⴑ᠝Gᶕ⼑G㢕ⰹ㏡GjsTXXX_

ꙹꎙ꼖ꫭ꫑ꍡ

ˍGG^^G⠭㗵ỡ⡦G㫍㚹

ꩡ꽆

ꇁ댽멵넺

n㙉ⴎGhmTzGuprrvyGᶕ⼑

Ojw|⯉Gᡑ㓡GiGὑⰽ㡁Gᘽ⴮P

뚽뇅阥ꍡ

Y[

뜑鲵눥ꍡ闑

VXU[

ꇁ댽霡ꫦ

XWዹGXYὭOlkGᶕ⼑GYὭSG⏍ድ´G

ᶕ⼑GYὭSGᘡᜁG㗵ἵ⠭㙑G㓝㢎Gᶕ⼑P

쀉閶

_[¶GOZ\GOXZ\PG㥵ᾀGᡑ㓡G㫍ἍT

zsyG㏽῝ᴅ⯉Gᡑ㓡GmG㥵ᾀG᪝⽉㛁G

zsyG㏽῝ᴅⳡGቆⰹP

]X¶GOᡑ㓡GkG㥵ᾀG᪝⽉㛁GzsyG

㏽῝ᴅⳡGቆⰹP

^X¶GOpY[WG⡥⠭㛥G㏽῝ᴅⳡGቆⰹP

阥ꍡ뇊ꚩ

㏽῝ᴅ⭙G㌥ᶮ

뚽뇅눥놽

㱍⌉G㊑⶙GⷹⶑOymPG⡥⠭㛥SG㊑Gⳕ㢕G

‱㚹Oz~tPἅG☵ⰲ㫥GⴙᥢG㊑⶙SG

≍᥍ⳡG㊑⶙GὊⳍG㜾㫥G➡GᥢGⷹ⶞

뛡꾶阥ꍡ鮽鞽

WUY\GG¥G₽㫥O˳PG

Oↁ㚹⯉G㫅㡁GᡱⲍP

뜑鲝뚽뇅阥ꍡ

WUY\G

눥ꍡ闑驕闑ꯍ

`ᆥGOⱙ㮞P

눥ꍡ闑

⯍ⶍGⴙᥢ

눥ꍡ闑鮽鞽

VXU[TVX]

럖集ꗞ겒

ᆥ↲G㎪ኚG↲⡦

ꜵ뗞ꩡ넩댽

^^GOwGdGWU^\GP

먡韥

⽊ቆG⬆G_ZGGÝG__U\GG

Oᶕ⼑Gὑⰽ㡁⌉㚹ⳡG㋥ᢉGᏁ⳽P

ꓩ陁

⬆G]YWG

☵⬚G↘G᪝ⴙⴁⳉGⶥⷹ⭎㈽ⳡG⌉㨑⭙⚥G☵ⶍG㜾⽉Gᮙ᠝G

⬆⶞G⭏⳽G≉ቆᦩG➡Gⴑ⠾ᡑᡭU

116

Hloubka ostrosti

Hĺbka ostrosti

yHloubka ostrosti

yHĺbka ostrosti

yMěřítko zobrazení

Reprodukčný pomer

Zaostřená vzdálenost

Zaostriteľná vzdialenosť

f/1.4 f/2 f/2.8 f/4 f/5.6 f/8 f/11 f/16

0.25

0.25 — 0.25 0.25 — 0.25 0.25 — 0.25 0.25 — 0.26 0.24 — 0.26 0.24 — 0.26 0.24 — 0.26 0.23 — 0.27

1/5.6

0.3

0.3 — 0.3 0.3 — 0.3 0.29 — 0.31 0.29 — 0.31 0.29 — 0.31 0.28 — 0.32 0.28 — 0.33 0.27 — 0.34

1/7.6

0.35

0.35 — 0.35 0.34 — 0.36 0.34 — 0.36 0.34 — 0.36 0.33 — 0.37 0.33 — 0.38 0.32 — 0.39 0.31 — 0.42

1/9.7

0.5

0.49 — 0.51 0.48 — 0.52 0.48 — 0.53 0.47 — 0.54 0.46 — 0.56 0.44 — 0.59 0.42 — 0.63 0.4 — 0.72

1/15.7

0.94 — 1.07 0.92 — 1.1 0.89 — 1.14 0.85 — 1.22 0.81 — 1.35 0.75 — 1.59 0.68 — 2.09 0.61 — 4.57

1/36.0

∞

13.16 —

෱

9.25 —

෱

6.64 —

෱

4.68 —

෱

3.37 —

෱

2.4 —

෱

1.77 —

෱

1.25 —

෱

1 /

∞

117

Depth of field (ft.)

Focused distance Depth of field Reproduction ratio

f/1.4 f/2 f/2.8

I

f/5.6 f/8 f/11

I

0.82

9-12/16 in.

—

9-15/16 in.

9-12/16 in.

—

9-15/16 in.

9-12/16 in.

—

9-15/16 in.

9-10/16 in.

—

10-1/16 in.

9-10/16 in.

—

10-1/16 in.

9-8/16 in.

—

10-3/16 in.

9-6/16 in.

—

10-7/16 in.

9-2/16 in.

—

10-11/16 in.

1/5.6

11-14/16 in.

—

1 ft.

2/16 in.

11-14/16 in.

—

1 ft.

4/16 in.

11-12/16 in.

—

1 ft.

4/16 in.

11-10/16 in.

—

1 ft.

6/16 in.

11-8/16 in.

—

1 ft.

10/16 in.

11-6/16 in.

—

1 ft.

13/16 in.

11-3/16 in.

—

1 ft.

1-3/16 in.

10-13/16 in.

—

1 ft.

1-13/16 in.

1/7.8

1.5

1 ft.

5-10/16 in.

—

1 ft.

6-6/16 in.

1 ft.

5-8/16 in.

—

1 ft.

6-10/16 in.

1 ft.

5-4/16 in.

—

1 ft.

6-13/16 in.

1 ft.

5-1/16 in.

—

1 ft.

7-3/16 in.

1 ft.

4-9/16 in.

—

1 ft.

7-13/16 in.

1 ft.

4-1/16 in.

—

1 ft.

8-10/16 in.

1 ft.

3-8/16 in.

—

1 ft.

9-15/16 in.

1 ft.

2-10/16 in.

—

2 ft.

8/16 in.

1/14.0

2.5

2 ft.

4-11/16 in.

—

2 ft.

7-7/16 in.

2 ft.

4-3/16 in.

—

2 ft.

8-1/16 in.

2 ft.

3-10/16 in.

—

2 ft.

9 in.

2 ft.

2-12/16 in.

—

2 ft.

10-7/16 in.

2 ft.

1-9/16 in.

—

3 ft.

12/16 in.

2 ft.

2/16 in.

—

3 ft.

4-13/16 in.

1 ft.

10-9/16 in.

—

3 ft.

11-8/16 in.

1 ft.

8-8/16 in.

—

5 ft.

7-3/16 in.

26.4

∞

43 ft.

2-3/16 in.

—

෱

30 ft.

3-15/16 in.

—

෱

21 ft.

9-4/16 in.

—

෱

15 ft.

4-3/16 in.

—

෱

11 ft.

13/16 in.

—

෱

7 ft.

10-5/16 in.

—

෱

5 ft.

9-13/16 in.

—

෱

4 ft.

1-5/16 in.

—

෱

∞

118

119

Printed in Japan

7MAA60E3-02 S G01

TT9J02(E3)

Nikon 2184 AF-S NIKKOR 24mm f/1.4G ED Lens

Product's Documents

User Manual

Specifications

Nikon 2184 Questions and Answers

#1 Can this lens be used with the D800?

#2 Rating for "refurbished": LN, EX, etc.?

#3 How is this lens for astrophotography? Coma-free at its widest aperture?

#4 is this lens compatible with my Z7 ( I have the adapter)?

#5 Can this be used with the GH5 and a Metabones Nikon G Lens to Micro Four Thirds Lens Mount Adapter?

#6 Is this lens made in japan ?
