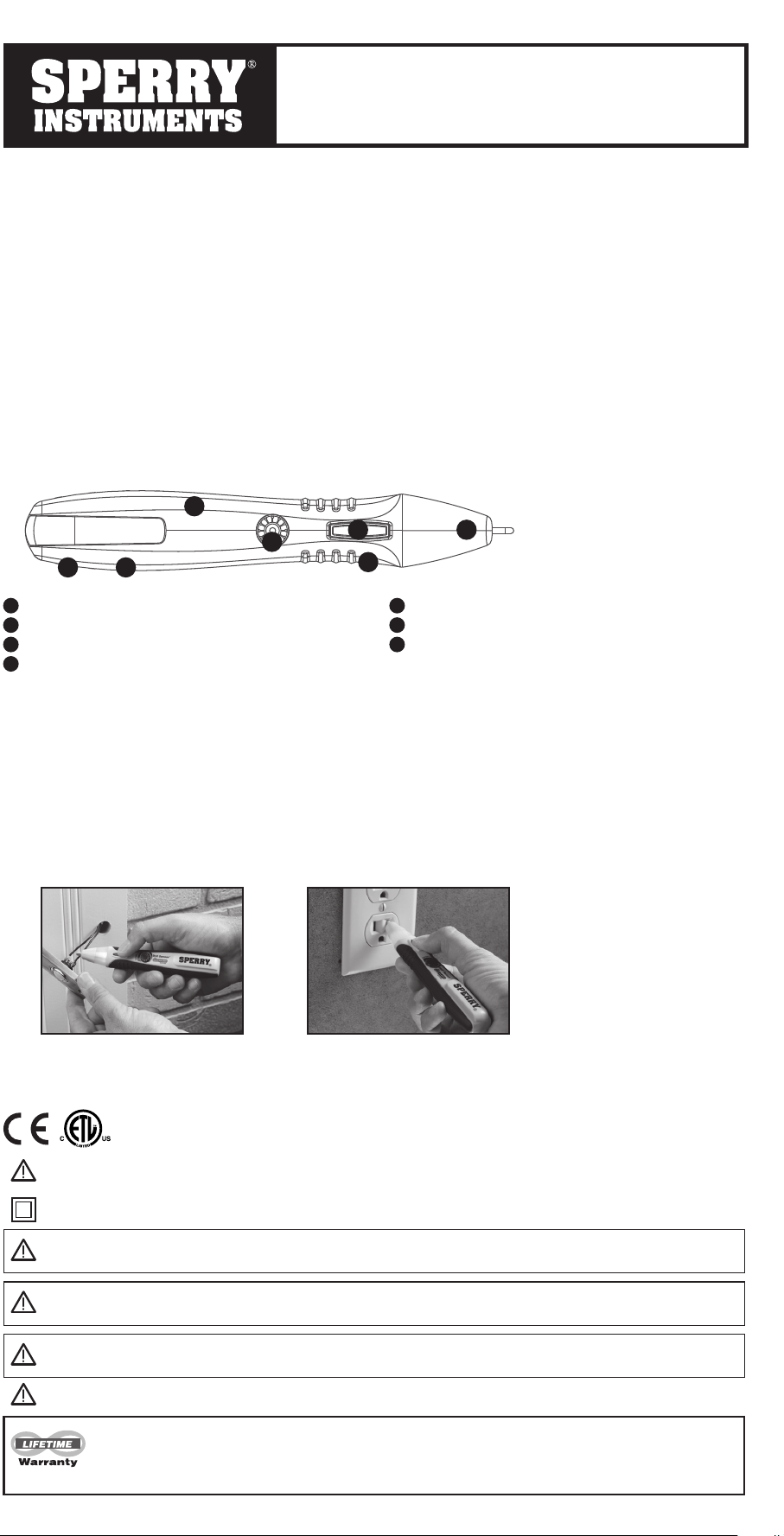

ADJUSTABLE NON-CONTACT
VOLTAGE TESTER
VD6505
OPERATING INSTRUCTIONS
BEFORE USE:
READ ALL OPERATING INSTRUCTIONS BEFORE USE. Use extreme caution when checking electrical circuits to avoid
injury due to electrical shock. Sperry Instruments assumes basic knowledge of electricity on the part of the user and is
not responsible for any injury or damages due to improper use of this tester.
OBSERVE and follow all standard industry safety rules and local electrical codes. When necessary call a qualified
electrician to troubleshoot and repair the defective electrical circuit.
SPECIFICATIONS:
Operating Range: adjustable from 12-600 VAC, 50-60 Hz; CAT III 600V
Indicators: Visual and Audible
Operating Environment: 32° - 104° F (0 - 32° C) ; 80% RH max.,
50% RH above 30° C
Altitude up to 2000 meters. Indoor use.
Pollution degree 2. Accordance with IED-664.
Cleaning: Remove grease and grime with clean, dry cloth.
OPERATION:
Before use test the battery by holding the button (#7) down on the top side of the tester. If the battery is good then the
light will flash and speaker will chirp momentarily. If indicators do not function then replace the battery.
This unit operates from 1 AAA battery.
To test for voltage -This unit has an adjustable dial on the top of the unit. To increase the sensitivity rotate the dial
counter clockwise. Increasing the sensitivity increases the detection range of standard 120 VAC circuits. See Fig. 1 and
Fig.2 - Place sensor on or near the wire, device or circuit to be tested. If AC Voltage greater then the adjustable setting of
12-600 VAC is present the light will flash and the speaker will beep continuously.
Static Electricity - The tester is subject to electrical static interference. If the LED or tone actives a single time, it is
detecting the static electricity in the air. When detecting voltage, the LED and tone will activate repeatedly.
1
Soft-grip, contoured design
2
Hi-Vis™ 360° indication
3
Loud beeping audible indication
4
Hi-impact ABS housing
5
Operates from single AAA
6
Sensitivity dial
7
On-Off button
15
7
3
6
2
4
CAUTION – REFER TO THIS MANUAL BEFORE USING THIS TESTER.
Do not place hand past LED window.
Warning - This product does not sense potentially hazardous voltages below 50 volts.
Do not use outside of the marked/rated ranges indicated.
Warning - This tester will not detect voltage in wires that are electrically shielded by metal conduit or grounded
electrical enclosures
Warning - To assure the unit is operating properly, always test on a known live circuit before use.
Double Insulation: The tester is protected throughout by double insulation or reinforced insulation.
Milwaukee, WI
sperryinstruments.com
SPR_TL_059_0616_VD6505
Made in China/Hecho en China/Fabriqué en Chine
Limited Lifetime Warranty limited solely to repair or replacement; no warranty of merchantability or fitness for
a particular purpose. Product is warrantied to be free of defects in materials and workmanship for the normal
life of the product. In no event Sperry Instruments be liable for incidental or consequential damage.
Fig.1 Fig.2
Fig.1 Fig.2
Fig.1 Fig.2

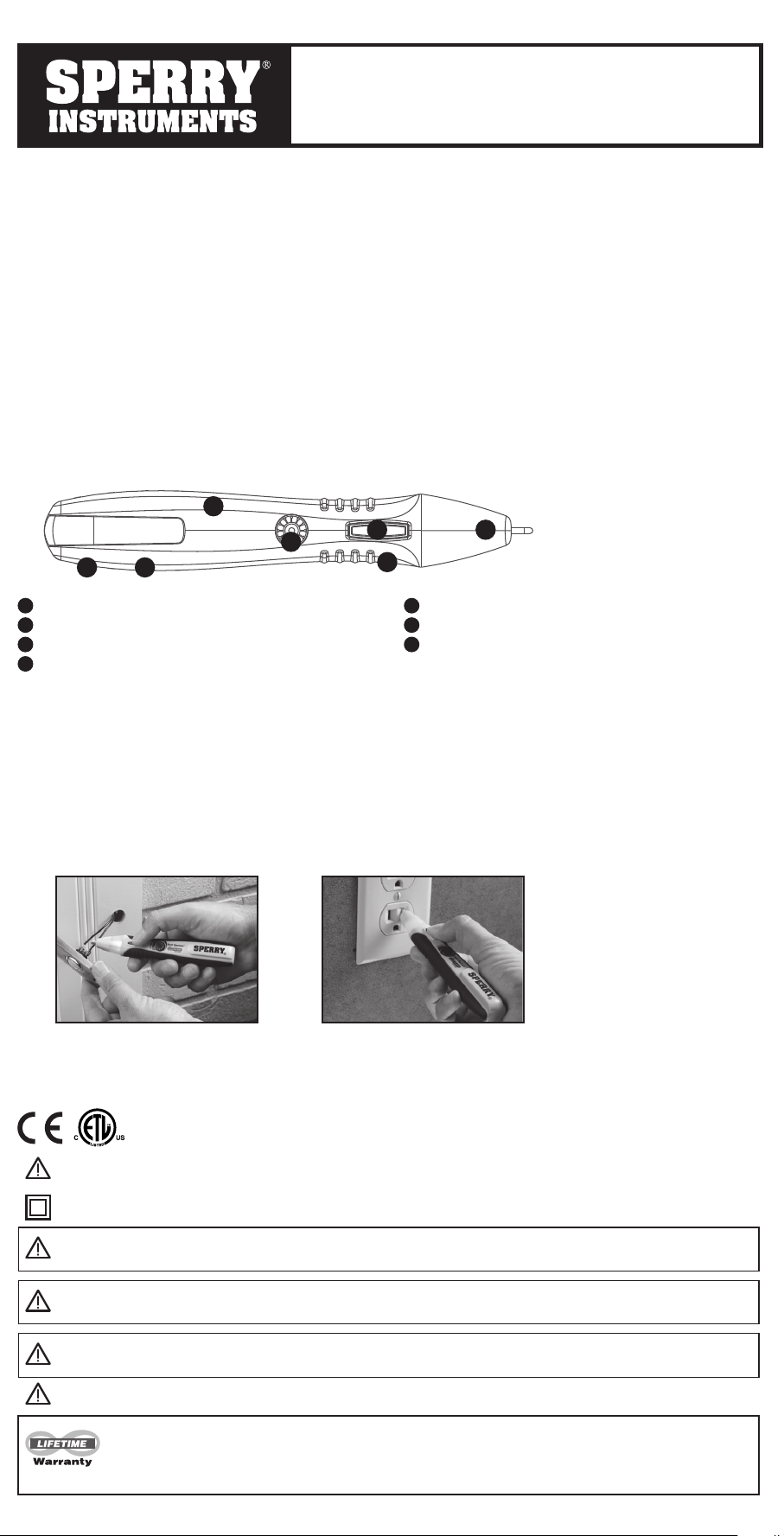

SENSOR DE TENSIÓN
SIN CONTACTO
VD6505
INSTRUCCIONES DE OPERACIÓN
ANTES DE USAR:
LEA TODAS LAS INSTRUCCIONES OPERATIVAS ANTES DEL USO. Tenga sumo cuidado al revisar los circuitos
eléctricos para evitar lesiones debido a choques eléctricos. Sperry Instruments supone el conocimiento básico
de la electricidad por parte del usuario y no es responsable de ninguna lesión ni daños debido al uso incorrecto
de este probador.
OBSERVE y siga todas las reglas estándar de seguridad de la industria y los códigos eléctricos locales. Cuando sea
necesario llame a un electricista capacitado para resolver problemas y reparar el circuito eléctrico defectuoso.
ESPECIFICACIONES:
Rango Operativo ajustable entre: 12-600 VCA, 50-60 Hz; CAT III 600V
Indicadores: Visuales y sonoros
Ambiente Operativo: 0-32° C, 80% humedad relativa máx.,
50% humedad relativa sobre 30° C
Altitud de hasta 2000 metros. Uso en interiores.
Grado de contaminación 2 según IED-664.
Limpieza: Retire la grasa y la mugre con un paño seco y limpio.
FUNCIONAMIENTO:
Antes de usar, pruebe la batería, para esto, presione el botón (n.° 7) en el lado superior del probador. Si la batería está
buena destellará la luz y el parlante emitirá momentáneamente un pitido. Si no funcionan los indicadores cambie la
batería. Esta unidad funciona con 1 batería de AAA.
Para probar voltaje -Esta unidad tiene un dial ajustable encima de la unidad. Para aumentar la sensibilidad, gire el
dial en el sentido contrario al de las agujas del reloj. Si se aumenta la sensibilidad aumenta el rango de detección de los
circuitos estándar de 120 VCA.
Ponga el sensor en el cable, dispositivo o circuito a probar o cerca del mismo. Si hay voltaje de corriente alterna (CA)
es mayor que el ajuste regulable de 12-600 VCA destellará la luz y el parlante emitirá un pitido continuamente.
Electricidad estática - El probador está sujeto a interferencia estática eléctrica. Si la luz o el tono se activan
una sola vez, está detectando la electricidad estática en el aire. Al detectar voltaje, la luz y el tono se activan
repetidamente.
1
Diseño contorneado de agarre suave
2
Indicadores Hi-Vis™ de 360°
3
Indicador sonoro con pitido fuerte
4
Carcasa de plástico ABS de alto impacto
5
Funciona con una pila AAA
6
Pantalla de sensibilidad
7
Botón de conexión
1
Manche souple et galbé
2
Indicateur 360° Hi-Vis™
3
Alarme sonore forte
4
Boîtier ABS très résistant aux impacts
5
Utilise une seule pile AAA
6
Cadran de sensibilité
7
Bouton Marche/Arrêt
15
7
3
6
2
4
15
7
3
6
2
4
CUIDADO – CONSULTE ESTE MANUAL ANTES DE USAR ESTE PROBADOR.
Coloque la mano sin pasar el limite del indicador LED.
¡Advertencia! - Este producto no presiente los voltajes potencialmente peligrosos debajo de 50 voltios. No
utilice fuera de las gamas marcado/valorados indicadas.
¡Advertencia! - Para asegurar que la unidad esté funcionando debidamente, siempre pruebe con un circuito
energizado conocido antes de usar.
¡Advertencia!- Este probador no detectará voltaje en alambres que estén eléctricamente protegidos mediante
portacables de metal o alojamientos eléctricos puestos a tierra.
Aislamiento doble: El probador está protegido totalmente mediante doble aislamiento o aislamiento reforzado.
Garantía Limitada de por Vida exclusivamente a la reparación o reemplazo; no se ofrece garantía de
comerciabilidad ni idoneidad para ningún fin en particular. El producto está garantizado como exento de
defectos en materiales y mano de obra durante la vida útil del mismo. Bajo ninguna circunstancia será GB
Instruments responsable de daños fortuitos o consecuentes.
CAPTEUR DE TENSION
SANS CONTACT
VD6505
INSTRUCTIONS DE FONCTIONNEMENT
AVANT L’UTILISATION:
BIEN LIRE TOUTES LES INSTRUCTIONS D’UTILISATION AVANT L’USAGE. Il faut faire extrêmement
attention quand on vérifie les circuits électriques pour éviter les blessures causées par un choc électrique.
Sperry Instruments présume que l’utilisateur a une connaissance de base de l’électricité et n’est pas responsable des
blessures ou dommages causés par un mauvais usage de cet instrument.
RESPECTER et suivre toutes les règles normales de sécurité de l’industrie et les codes d’électricité locaux. Au besoin
faire appel à un technicien qualifié pour dépanner et réparer le circuit électrique défectueux.
SPÉCIFICATIONS:
Plage de Fonctionnement: réglable de 12 à 600 V c.a., 50-60 Hz; CAT III 600V
Indicateurs: Visuels et sonores
Environnement de Fonctionnement : 0 à 32° C 80% H.R. max.,
50% H.R. au-dessus de 30° C
Altitude jusqu’à 2000 mètres. Pour usage à l’intérieur.
Degré 2 de pollution, conformément à IEC-664
Nettoyage: Retirer graisse et saleté avec un chiffon propre et sec.
MODE D’EMPLOI:
Avant l’utilisation, tester la pile en tenant enfoncé le bouton (nº 7) sur le dessus du contrôleur. Si la batterie est bonne,
le voyant clignotera et le haut-parleur émettra une alerte sonore momentanée. Si les indicateurs ne fonctionnent pas,
remplacez la batterie. Cet appareil fonctionne à partir de 1 batterie AAA.
Pour vérifier la tension -Cet appareil possède un bouton de réglage sur le dessus de l’appareil. Pour augmenter la
sensibilité, tourner le cadran dans le sens antihoraire. Augmenter la sensibilité augmente la plage de détection des circuits
120 V c.a. standards.
Placez le capteur sur ou près du fil, appareil ou circuit à tester. Si une tension_c.a. plus grande que la configuration ajustable
de 12-600 V en c.a est présente, le voyant clignotera et le haut-parleur émettra des bips continuellement.
Électricité statique - Le vérificateur est susceptible de parasites électrostatiques. Si la DÉL ou l’avertissement sonore
se manifeste une seule fois, l’appareil a détecté de l’électricité statique dans l’air. Quand l’appareil détecte une tension,
la DÉL et l’avertissement sonore fonctionnent de façon continue.
MISE EN GARDE - CONSULTER LE PRÉSENT MANUEL AVANT D’UTILISER CET INSTRUMENT.
Ne placez pas les mains après la fenêtre du LED.
Avertissement!- Ce produit ce pas sens ces tensions potentiellement hasardeuses au dessous de 50 volts. Ne
pas utiliser l’extérieur des gammes marqué/évalués indiquées.
Avertissement! - Pour s’assurer que l’appareil fonctionne bien, toujours effectuer la vérification sur un circuit
porteur confirmé avant l’usage.
Avertissement!- Cet appareil ne détecte pas la tension dans les fils qui sont protégés électriquement par des
conduits en métal ou par des armoires électriques reliées à la terre.
Double isolation: L’instrument est entièrement protégé par une double isolation ou une isolation renforcée.
Garantie à vie limitée La garantie se limite à la réparation ou au remplacement, sans garantie de
commercialisation ou d’utilisation dans un but particulier. Ce produit est garanti être exetmpt de défaut de matériau
et de fabrication pour sa durée de vie normale. Sperry Instruments n’assume aucune responsabilité pour les
dommages indirects ou accessoires.
Patent # 5,877,618
Patent # 5,877,618
Patent # 5,877,618
