Operator's Manual

4-CycJe

WEEDWACKER® GAS TRIMMER

Model No. 316.791970

INCREDI.PULL TM

RNGEL/EVABLS STARTING E A S E

with MAXFIRE@IGNITION _

CAUTION: Before using

this product, read this

manual and follow all

safety rules and operating

instructions.

,,,SAFETY

* ASSEMBLY

o OPERATION

" MAINTENANCE

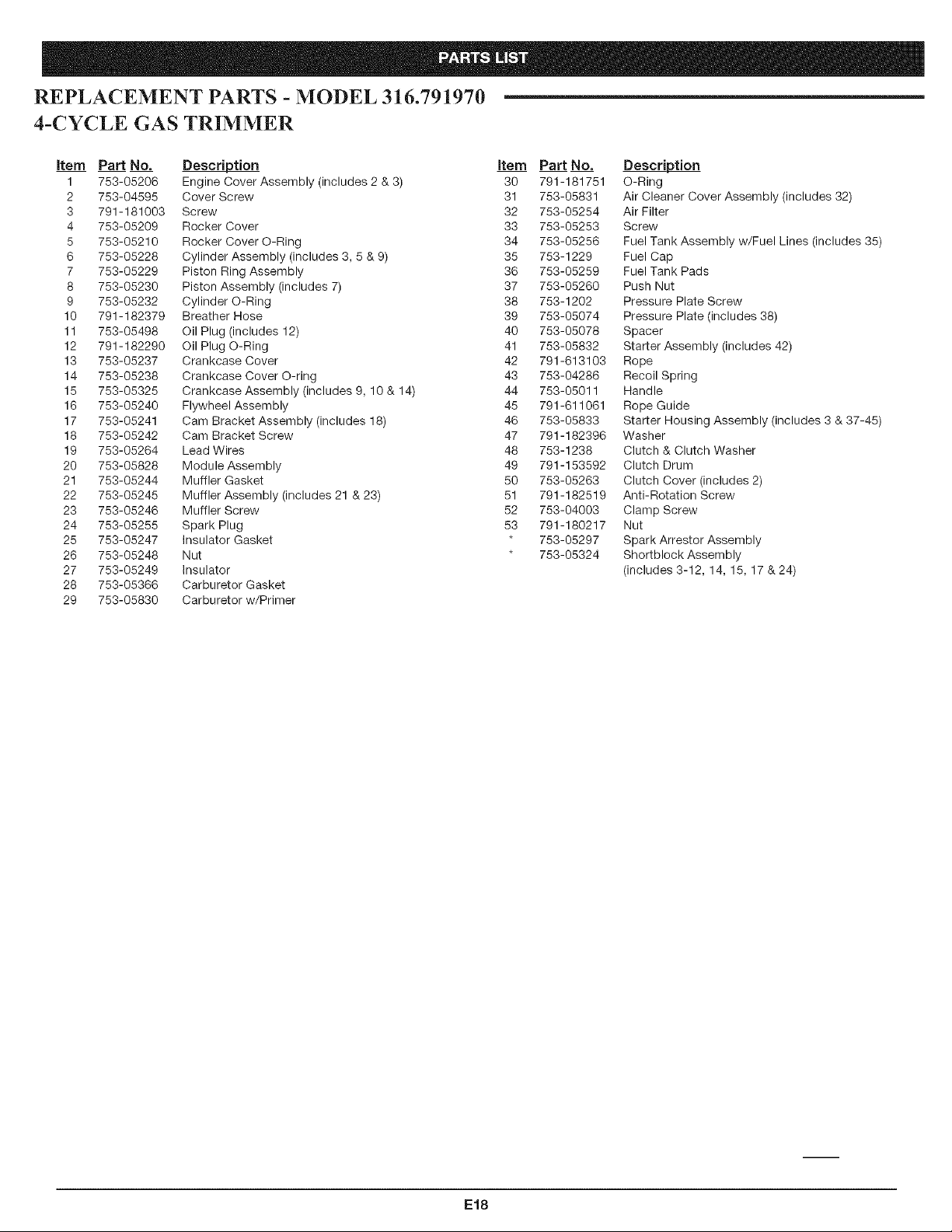

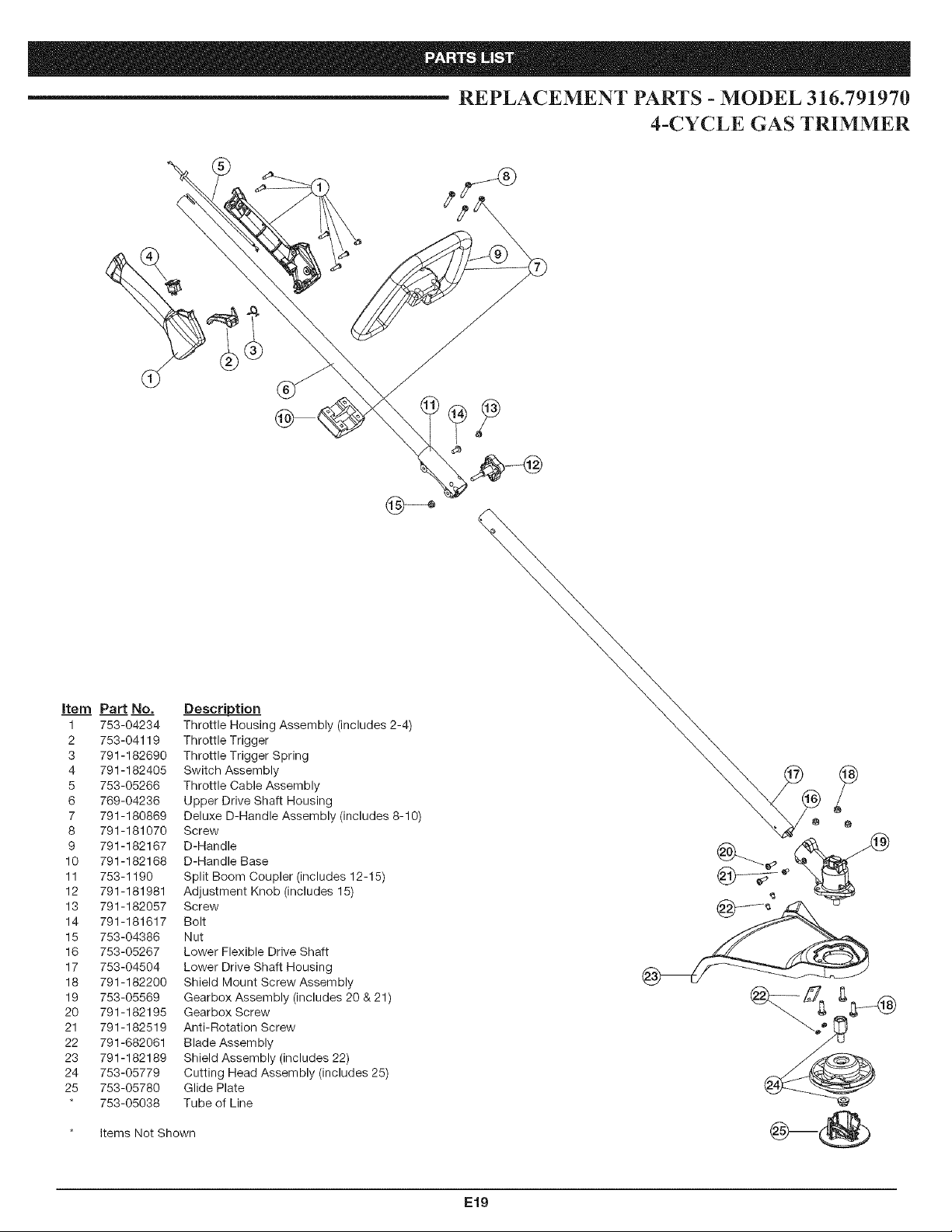

PARTS LIST

ESPANOL, R E1

Sears, Roebuck and Co., Hoffman Estates, IL 60179, U.S.A.

Visit our website: www.sears.corn/craftsman

769-03546A

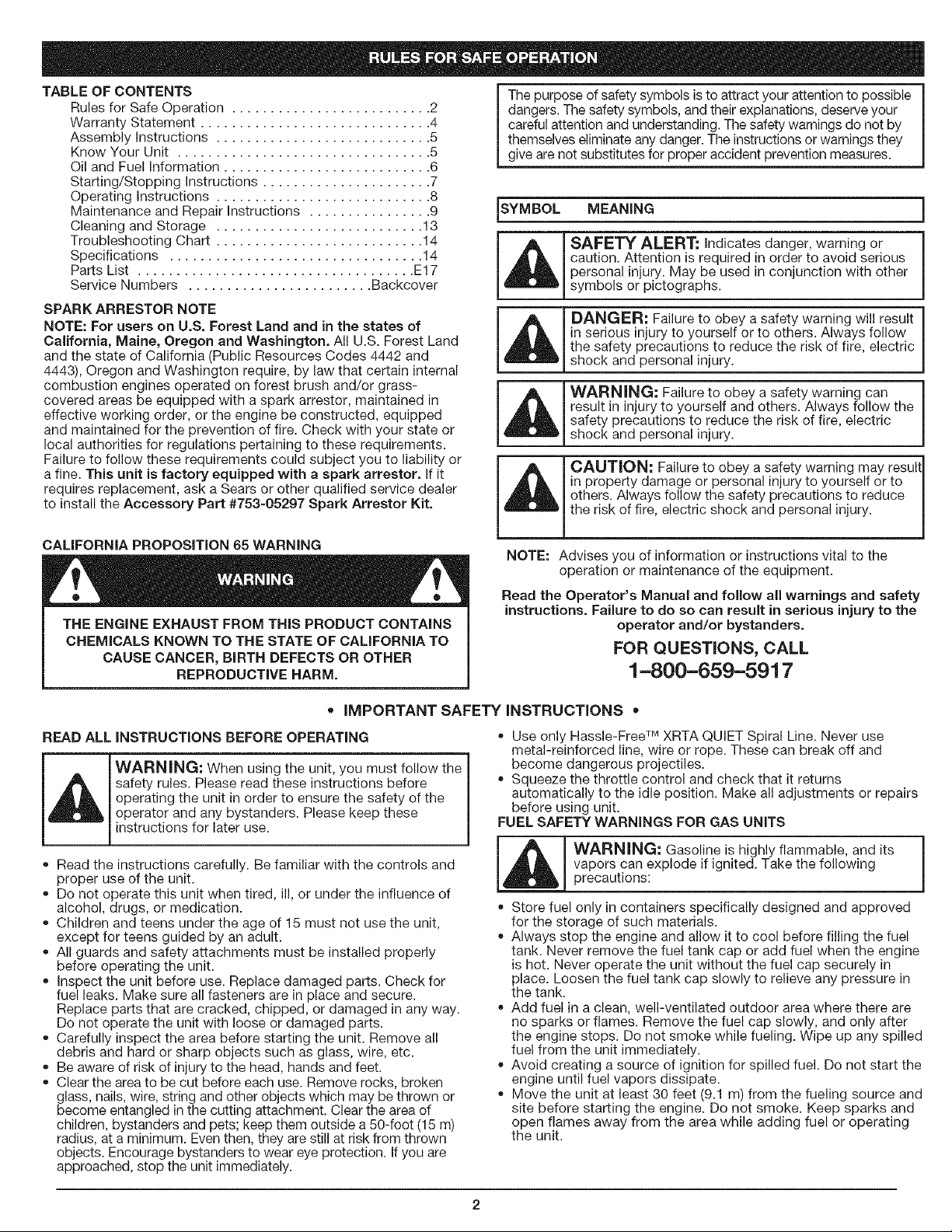

TABLEOFCONTENTS

RulesforSafeOperation.......................... 2

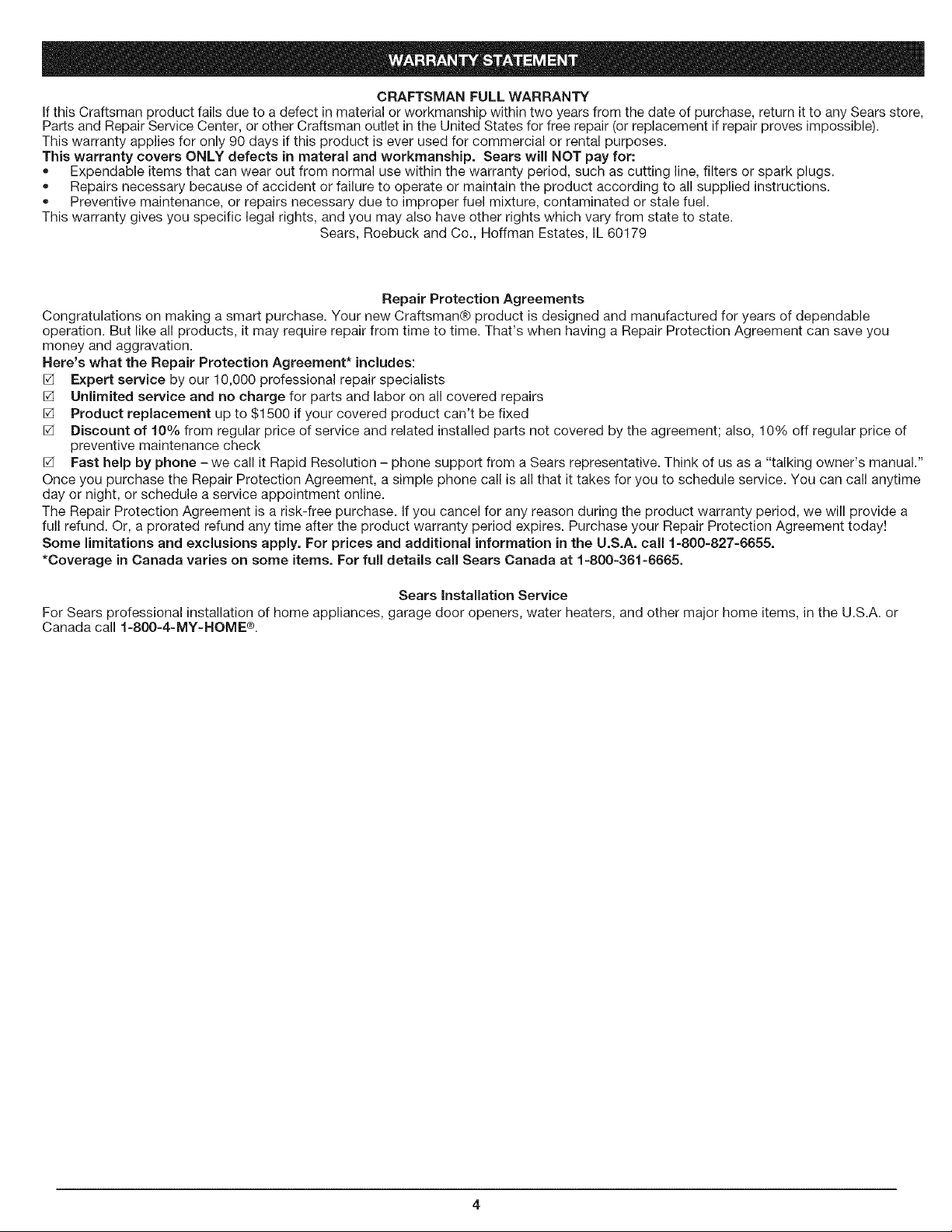

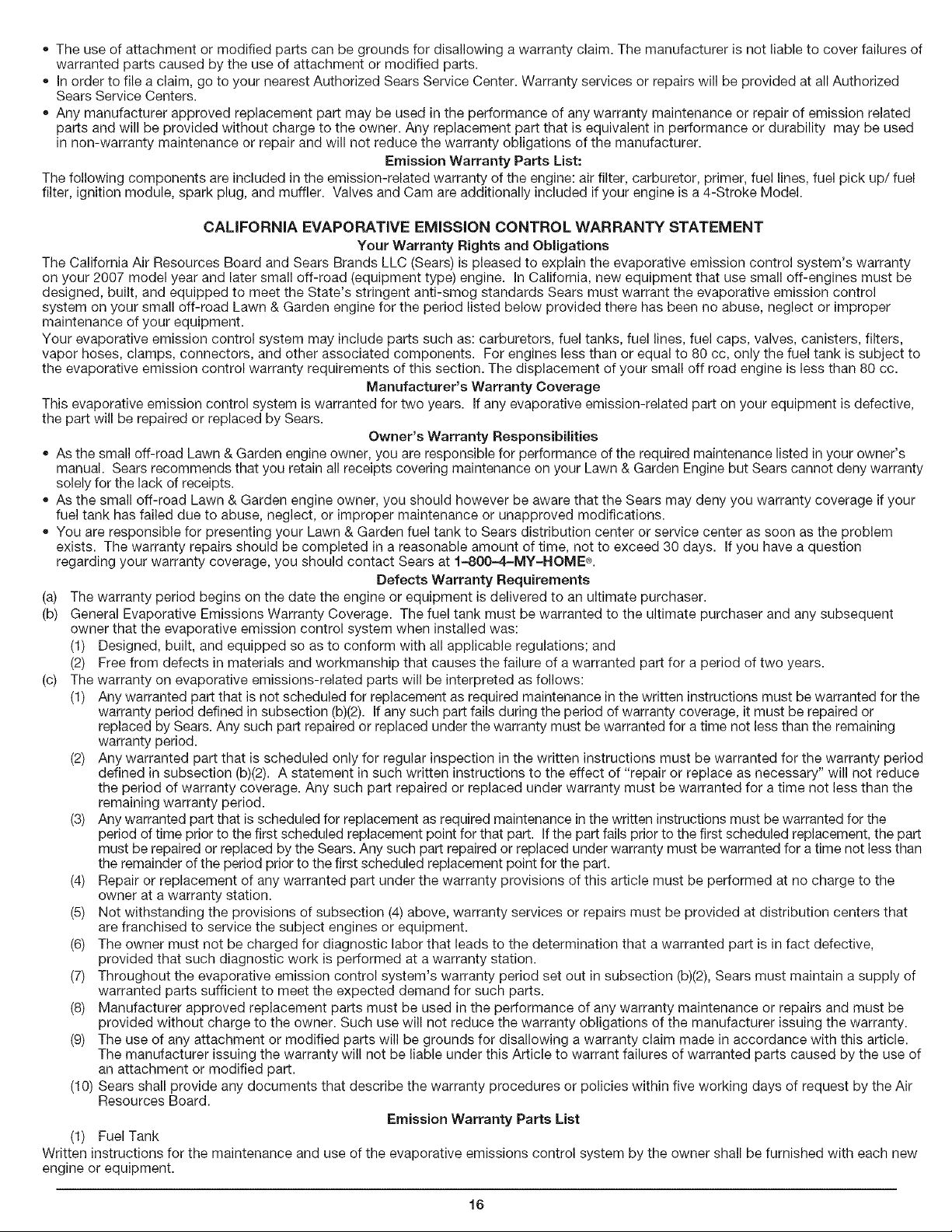

WarrantyStatement.............................. 4

AssemblyInstructions............................ 5

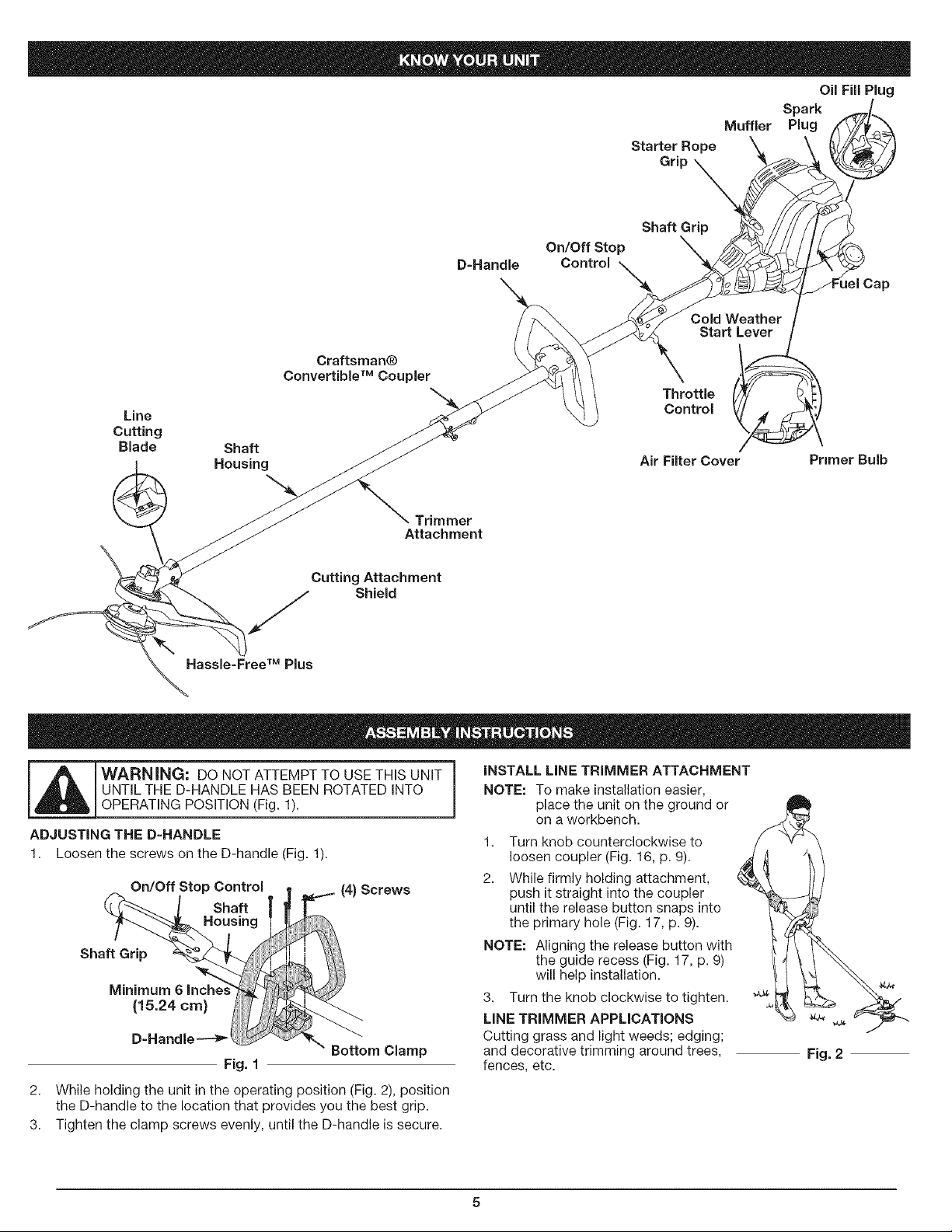

KnowYourUnit................................. 5

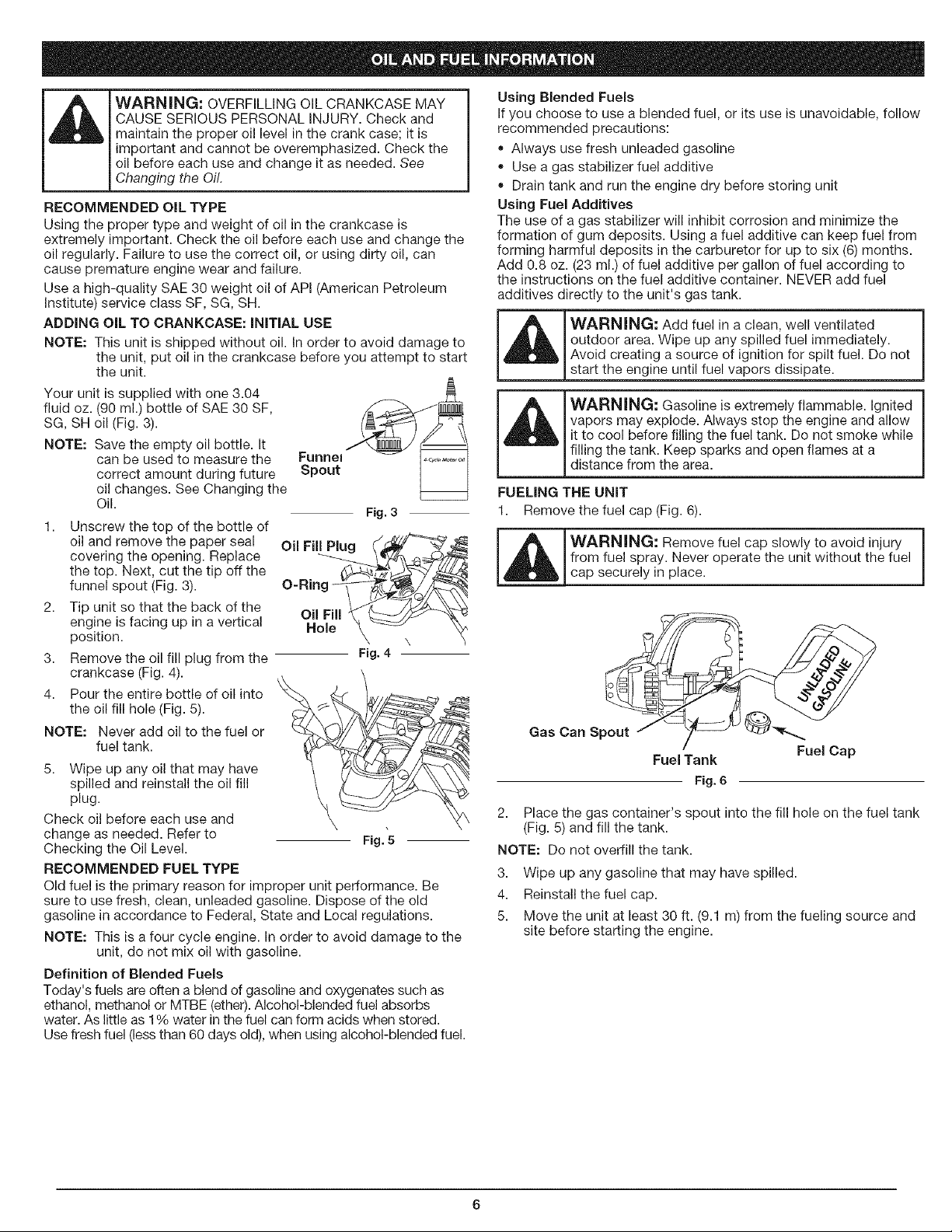

OilandFuelInformation........................... 6

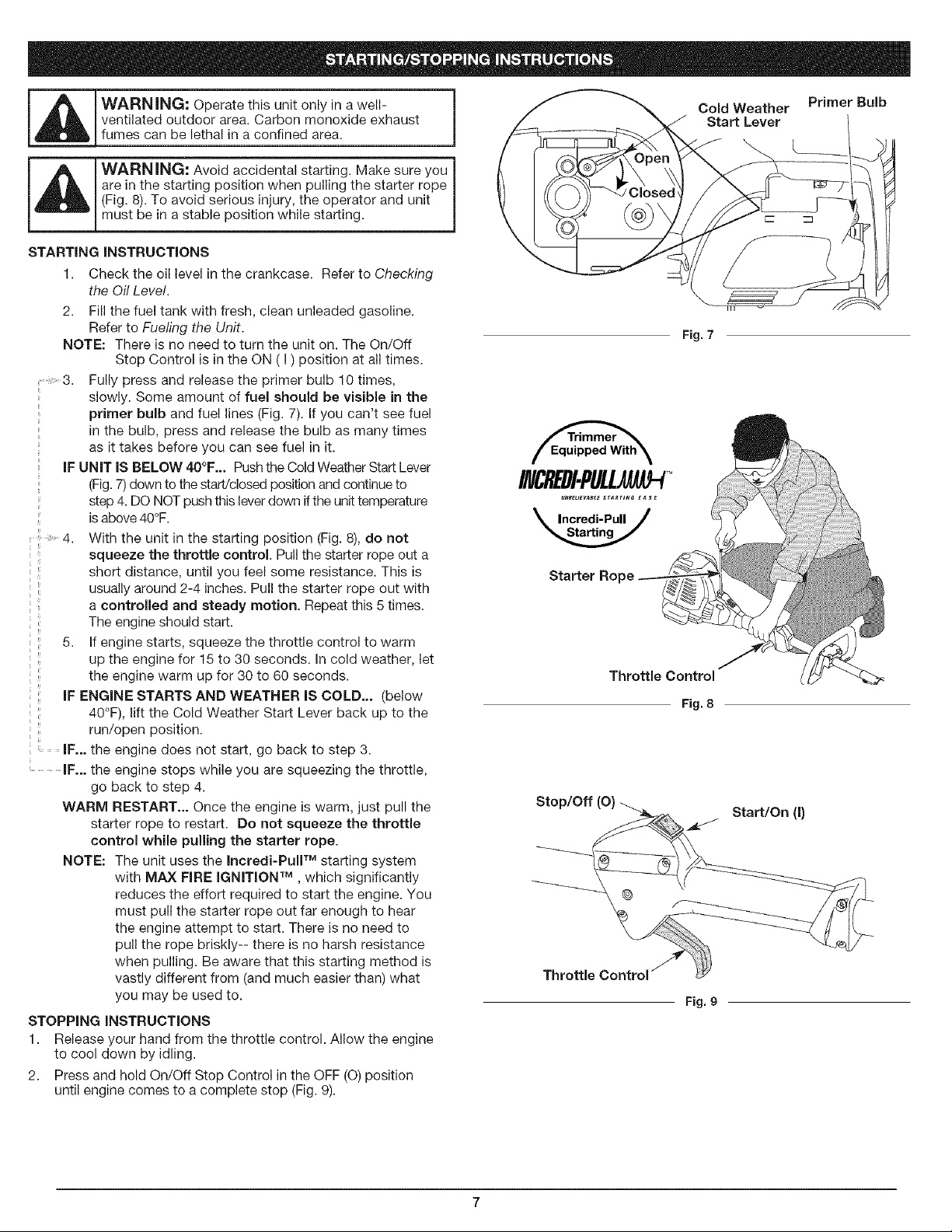

Starting/StoppingInstructions...................... 7

OperatingInstructions............................ 8

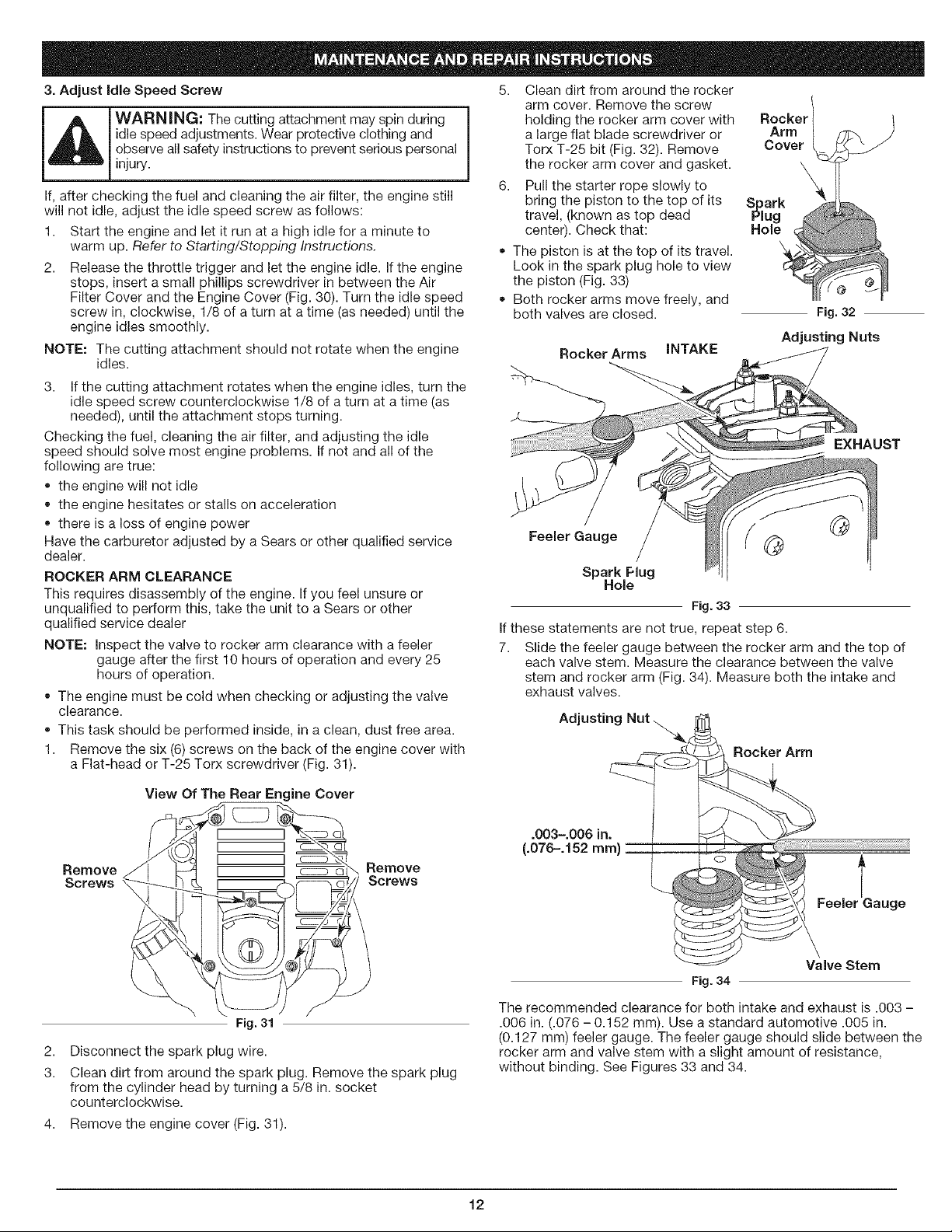

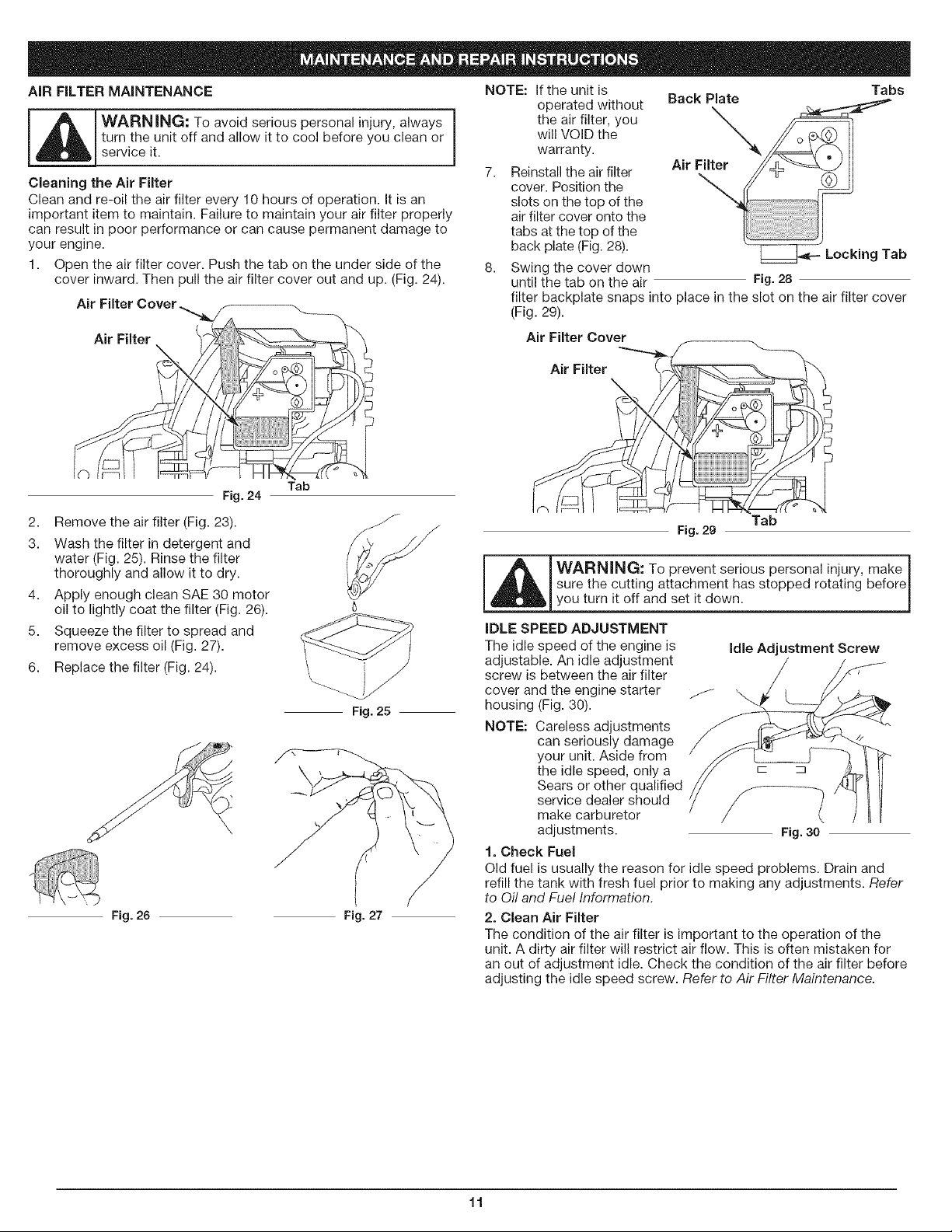

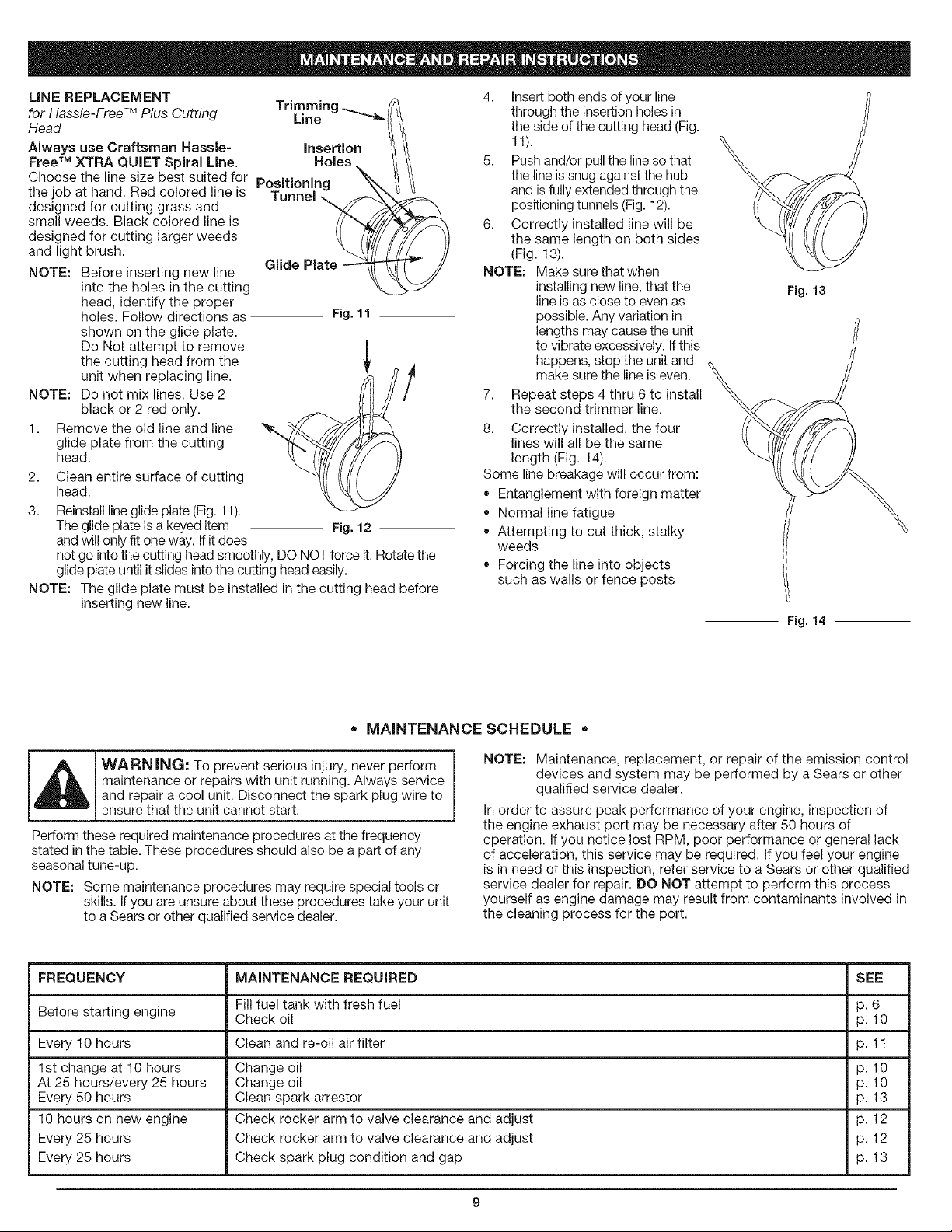

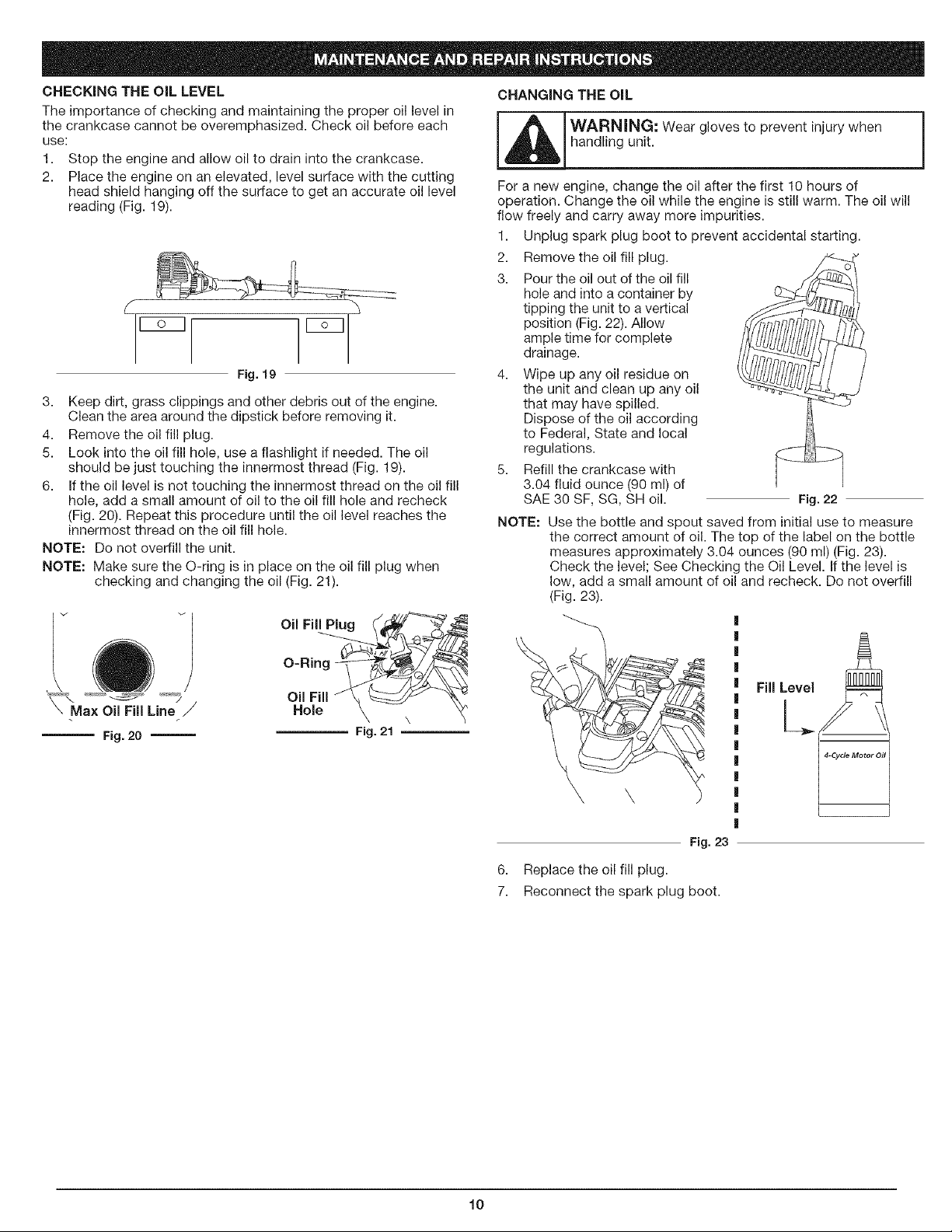

MaintenanceandRepairInstructions................ 9

CleaningandStorage........................... 13

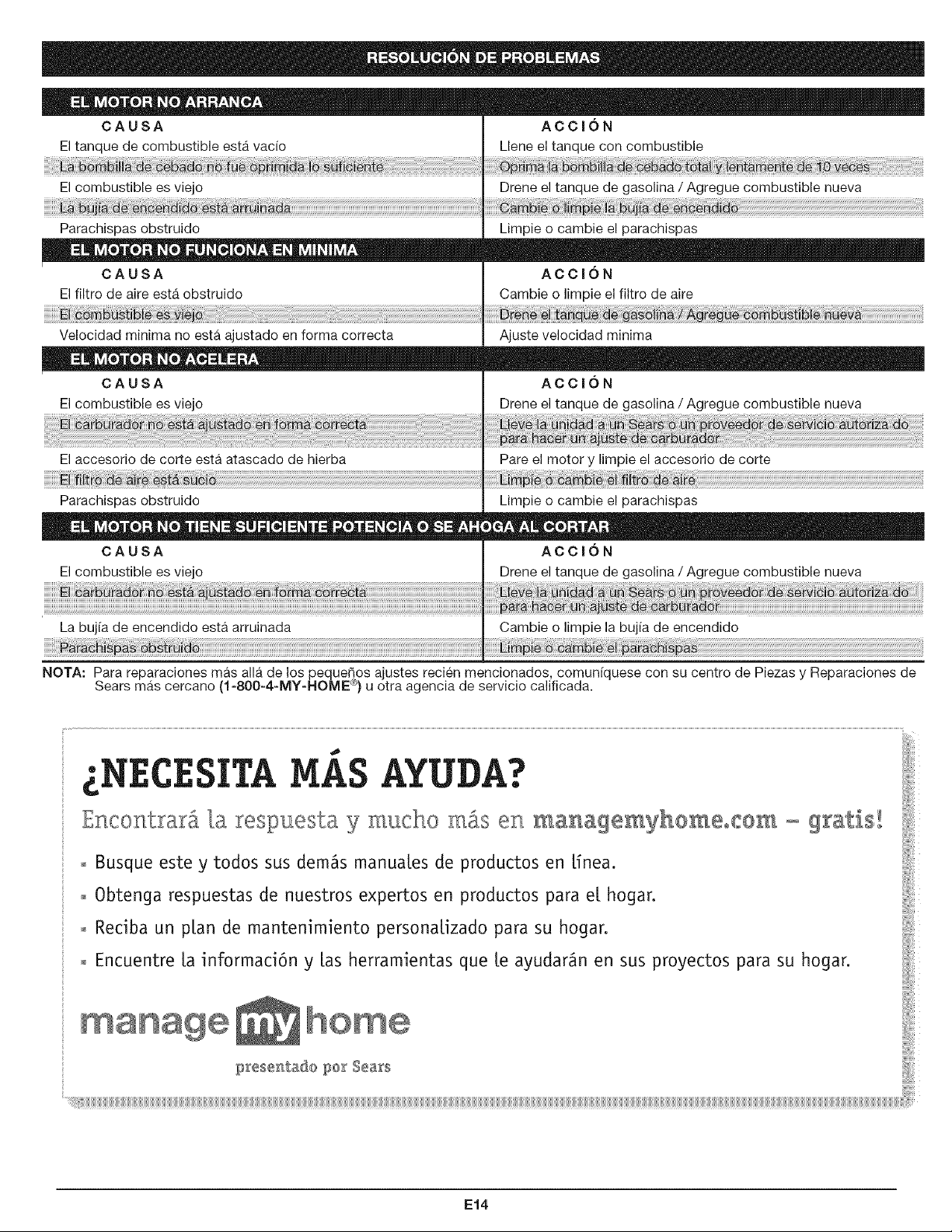

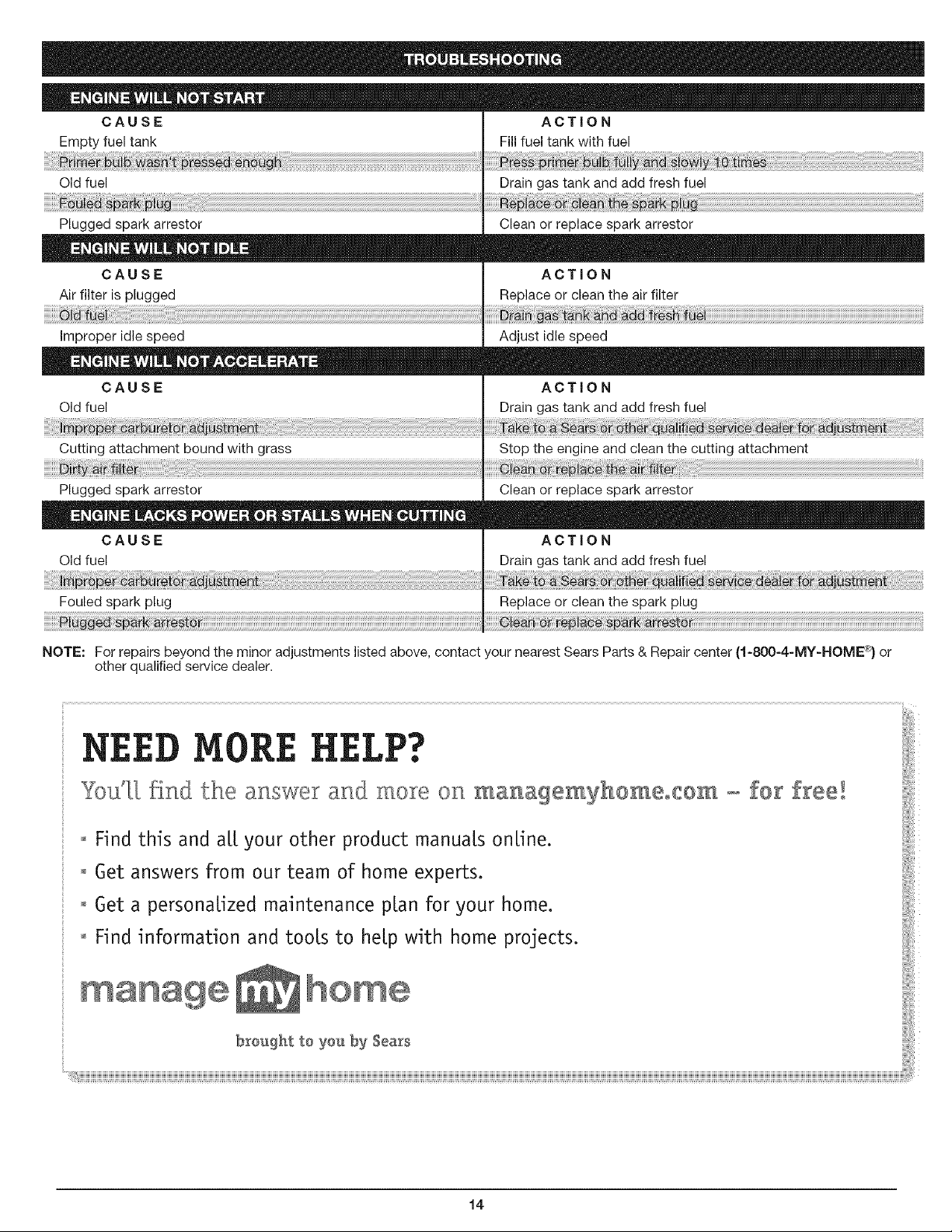

TroubleshootingChart........................... 14

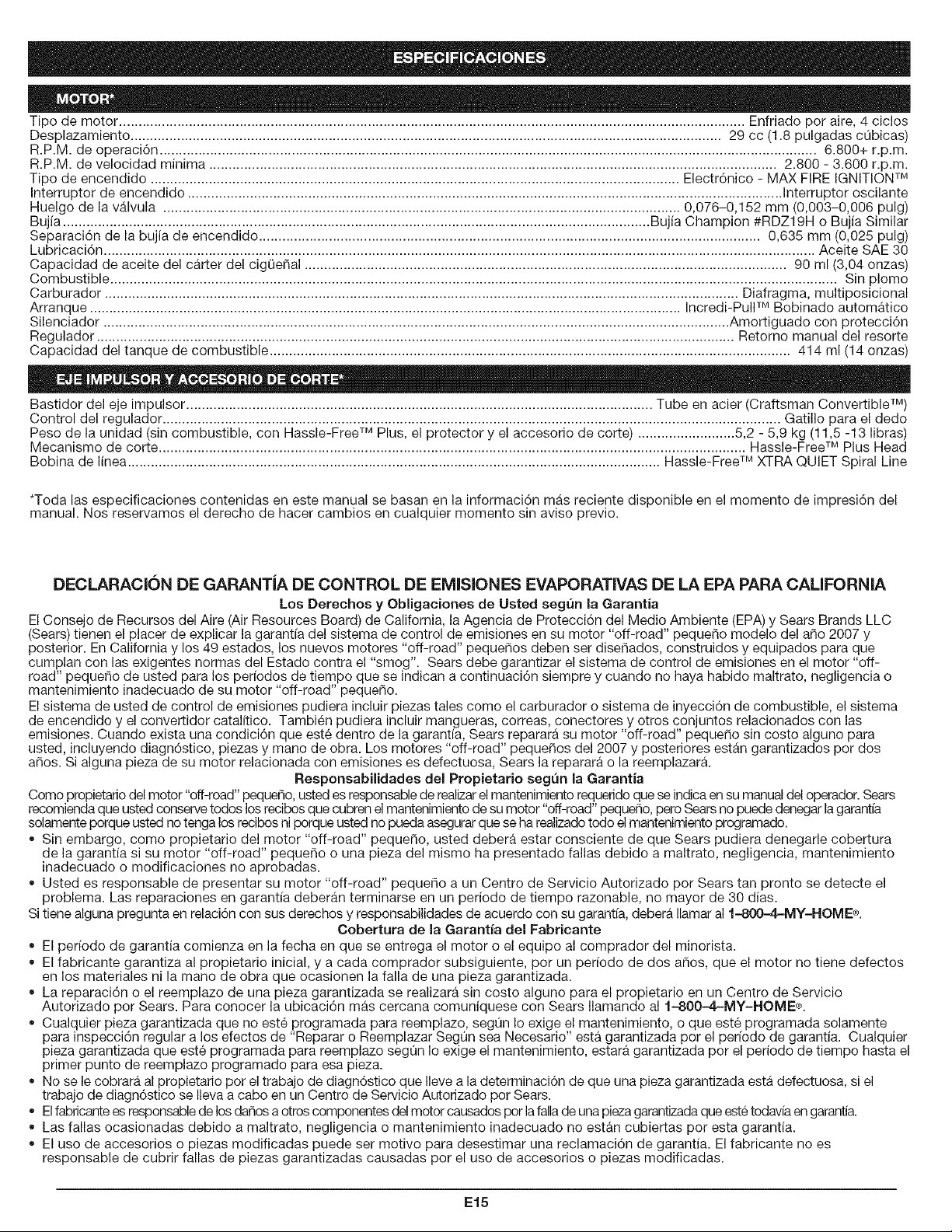

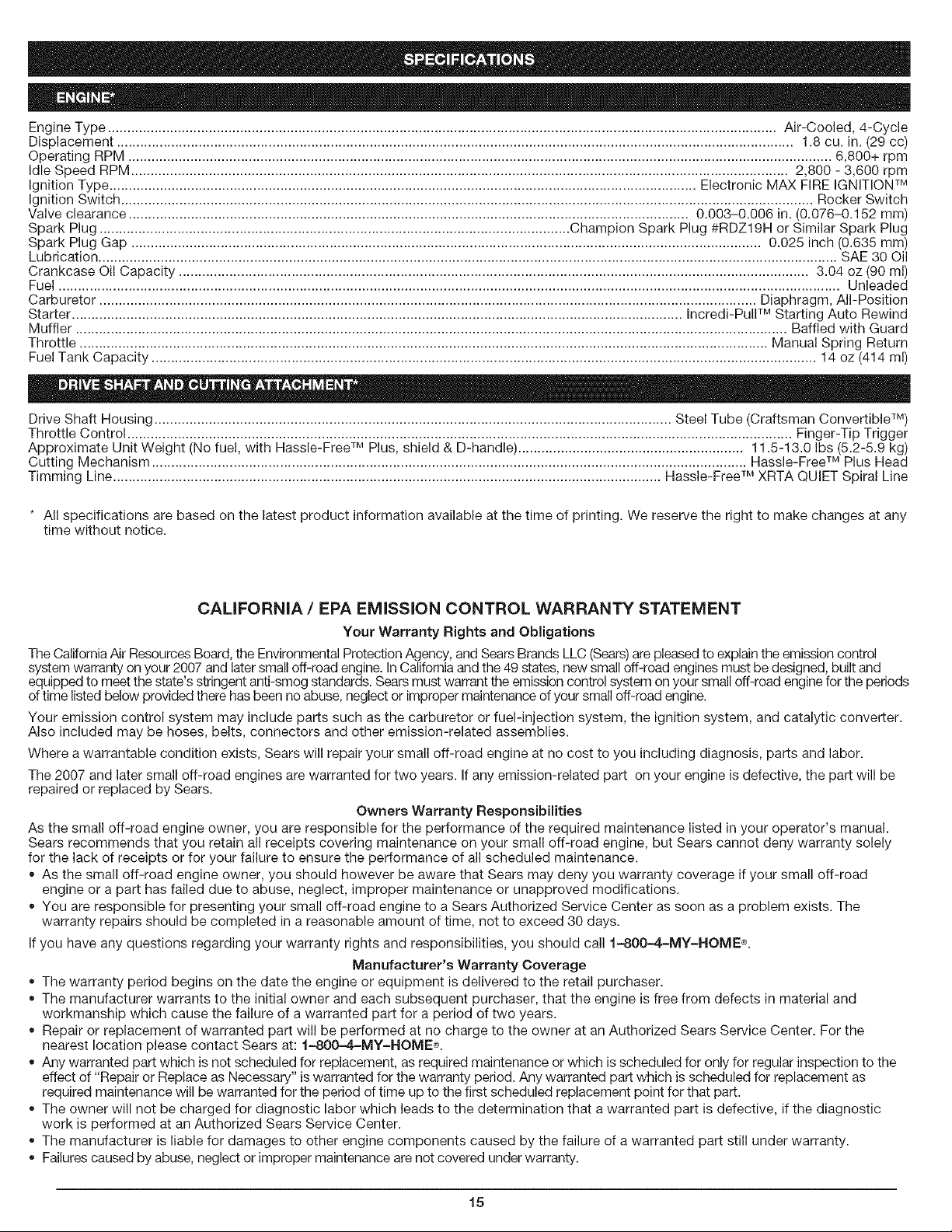

Specifications................................. 14

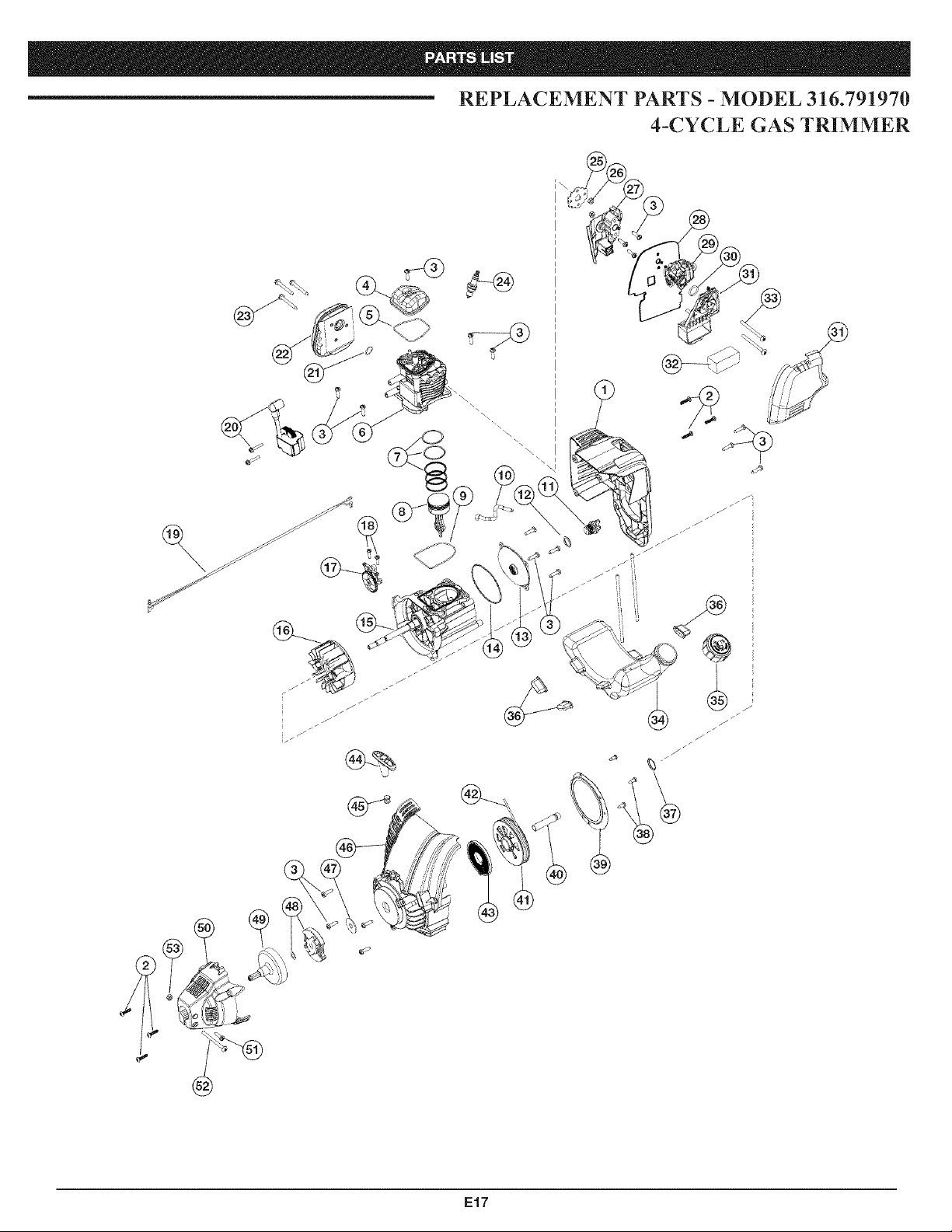

PartsList.................................... E17

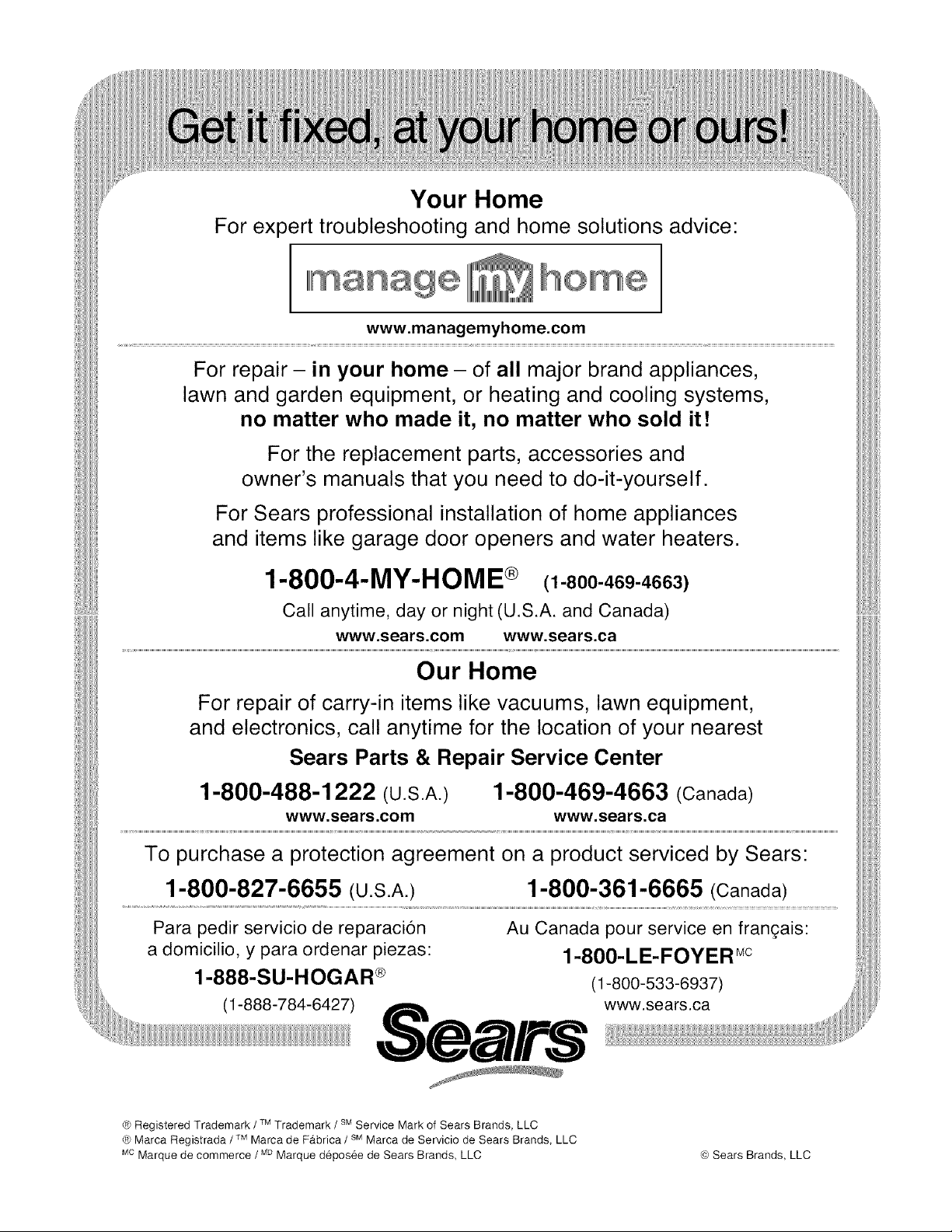

ServiceNumbers........................ Backcover

SPARKARRESTORNOTE

NOTE:Forusers on U.S. Forest Land and in the states of

California, Maine, Oregon and Washington. All U.S. Forest Land

and the state of California (Public Resources Codes 4442 and

4443), Oregon and Washington require, by law that certain internal

combustion engines operated on forest brush and/or grass-

covered areas be equipped with a spark arrestor, maintained in

effective working order, or the engine be constructed, equipped

and maintained for the prevention of fire. Check with your state or

local authorities for regulations pertaining to these requirements.

Failure to follow these requirements could subject you to liability or

a fine. This unit is factory equipped with a spark arrestor. If it

requires replacement, ask a Sears or other qualified service dealer

to install the Accessory Part #753=05297 Spark Arrestor Kit.

The purpose of safety symbols is to attract your attention to possible

dangers. The safety symbols, and their explanations, deserve your

careful attention and understanding. The safety warnings do not by

themselves eliminate any danger. The instructions or warnings they

give are not substitutes for proper accident prevention measures.

SYMBOL MEANING

[_ AFETY ALERT: Indicates danger, warning or

caution. Attention is required in order to avoid serious

personal injury. May be used in conjunction with other

symbols or pictographs.

[,_ ANGER:Failure to obey a safety warning will result

in serious injury to yourself or to others. Always follow

the safety precautions to reduce the risk of fire, electric

shock and personal injury.

[_ ARNING: Failure to obey a safety warning can

result in injury to yourself and others. Always follow the

safety precautions to reduce the risk of fire, electric

shock and personal injury.

CAUTION: Failure to obey a safety warning may result

in property damage or personal injury to yourself or to

others. Always follow the safety precautions to reduce

the risk of fire, electric shock and personal injury.

CALiFORNiA PROPOSiTiON 65 WARNING

THE ENGINE EXHAUST FROM THiS PRODUCT CONTAINS

CHEMICALS KNOWN TO THE STATE OF CALIFORNIA TO

CAUSE CANCER, BIRTH DEFECTS OR OTHER

REPRODUCTIVE HARM.

NOTE: Advises you of information or instructions vital to the

operation or maintenance of the equipment.

Read the Operator's Manual and follow all warnings and safety

instructions. Failure to do so can result in serious injury to the

operator and/or bystanders.

FOR QUESTIONS, CALL

1=800=659=5917

• iMPORTANT SAFETY INSTRUCTIONS

READ ALL iNSTRUCTiONS BEFORE OPERATING

WARNING: When using the unit, you must follow the

safety rules. Please read these instructions before

operating the unit in order to ensure the safety of the

operator and any bystanders. Please keep these

instructions for later use.

• Read the instructions carefully. Be familiar with the controls and

proper use of the unit.

Do not operate this unit when tired, ill, or under the influence of

alcohol, drugs, or medication.

Children and teens under the age of 15 must not use the unit,

except for teens guided by an adult.

All guards and safety attachments must be installed properly

before operating the unit.

Inspect the unit before use. Replace damaged parts. Check for

fuel leaks. Make sure all fasteners are in place and secure.

Replace parts that are cracked, chipped, or damaged in any way.

Do not operate the unit with loose or damaged parts.

Carefully inspect the area before starting the unit. Remove all

debris and hard or sharp objects such as glass, wire, etc.

Be aware of risk of injury to the head, hands and feet.

Clear the area to be cut before each use. Remove rocks, broken

glass, nails, wire, string and other objects which may be thrown or

become entangled in the cutting attachment. Clear the area of

children, bystanders and pets; keep them outside a 50-foot (15 m)

radius, at a minimum. Even then, they are still at risk from thrown

objects. Encourage bystanders to wear eye protection. If you are

approached, stop the unit immediately.

Use only Hassle-Free TM XRTA QUIET Spiral Line. Never use

metal-reinforced line, wire or rope. These can break off and

become dangerous projectiles.

Squeeze the throttle control and check that it returns

automatically to the idle position. Make all adjustments or repairs

before using unit.

FUEL SAFETY WARNINGS FOR GAS UNITS

[_ ARNING: Gasoline is highly flammable, and its

vapors can explode if ignited. Take the following

precautions:

Store fuel only in containers specifically designed and approved

for the storage of such materials.

Always stop the engine and allow it to cool before filling the fuel

tank. Never remove the fuel tank cap or add fuel when the engine

is hot. Never operate the unit without the fuel cap securely in

place. Loosen the fuel tank cap slowly to relieve any pressure in

the tank.

Add fuel in a clean, well-ventilated outdoor area where there are

no sparks or flames. Remove the fuel cap slowly, and only after

the engine stops. Do not smoke while fueling. Wipe up any spilled

fuel from the unit immediately.

Avoid creating a source of ignition for spilled fuel. Do not start the

engine until fuel vapors dissipate.

Move the unit at least 30 feet (9.1 m) from the fueling source and

site before starting the engine. Do not smoke. Keep sparks and

open flames away from the area while adding fuel or operating

the unit.

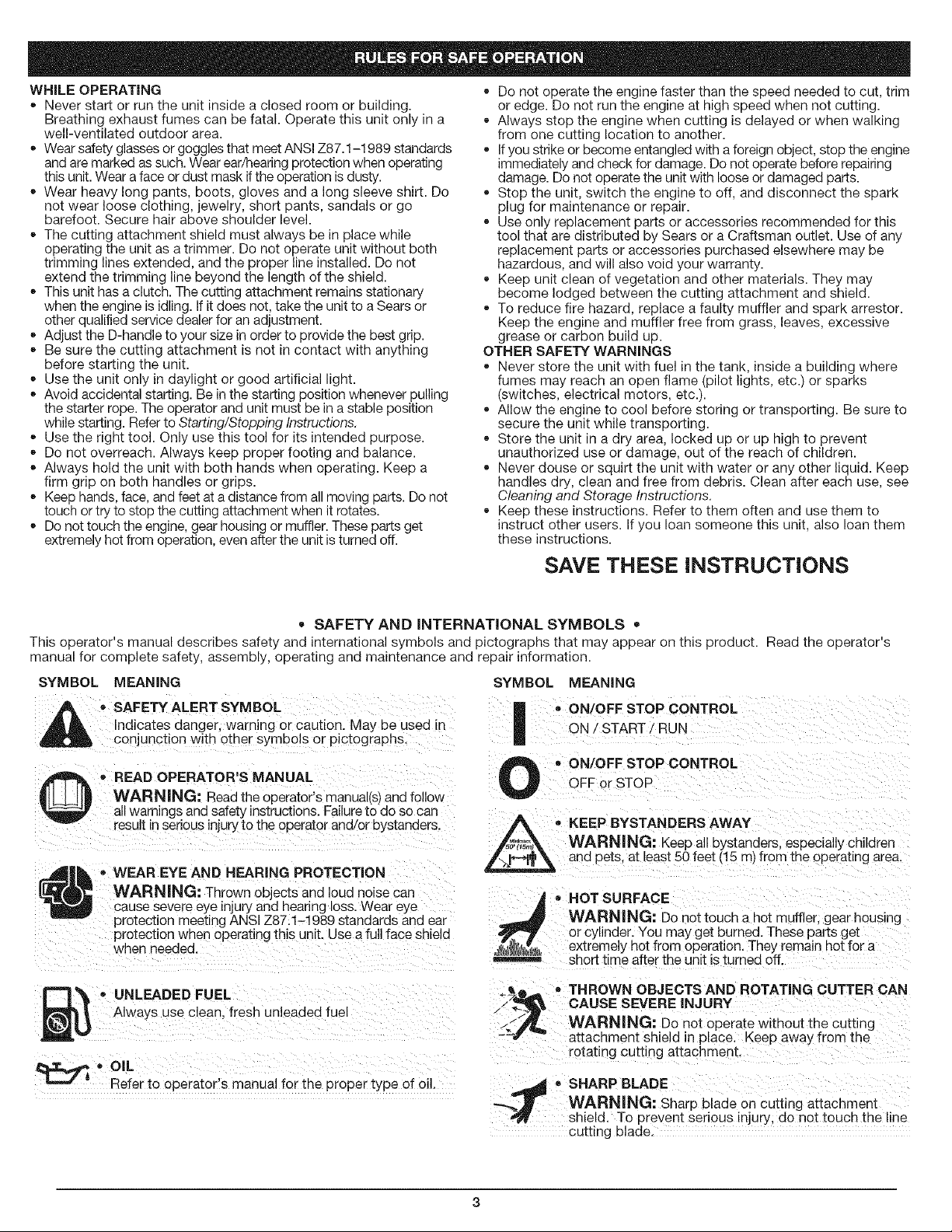

WHILEOPERATING

• Neverstartorruntheunitinsideaclosedroomorbuilding.

Breathingexhaustfumescanbefatal.Operatethisunitonlyina

well-ventilatedoutdoorarea.

WearsafetyglassesorgogglesthatmeetANSIZ87.1-1989standards

andaremarkedassuch.Wearear/hearingprotectionwhenoperating

thisunit.Wearafaceordustmaskiftheoperationisdusty.

Wearheavylongpants,boots,glovesandalongsleeveshirt.Do

notwearlooseclothing,jewelry,shortpants,sandalsorgo

barefoot.Securehairaboveshoulderlevel.

Thecuttingattachmentshieldmustalwaysbeinplacewhile

operatingtheunitasatrimmer.Donotoperateunitwithoutboth

trimminglinesextended,andtheproperlineinstalled.Donot

extendthetrimminglinebeyondthelengthoftheshield.

Thisunithasaclutch.Thecuttingattachmentremainsstationary

whentheengineisidling.Ifitdoesnot,taketheunittoaSearsor

otherqualifiedservicedealerforanadjustment.

AdjusttheD-handletoyoursizeinordertoprovidethebestgrip.

Besurethecuttingattachmentisnotincontactwithanything

beforestartingtheunit.

Usetheunitonlyindaylightorgoodartificiallight.

Avoidaccidentalstarting.Beinthestartingpositionwheneverpulling

thestarterrope.Theoperatorandunitmustbeinastableposition

whilestarting.RefertoStarting/Stopping Instructions.

Use the right tool. Only use this tool for its intended purpose.

Do not overreach. Always keep proper footing and balance.

Always hold the unit with both hands when operating. Keep a

firm grip on both handles or grips.

Keep hands, face, and feet at a distance from all moving parts. Do not

touch or try to stop the cutting attachment when it rotates.

Do not touch the engine, gear housing or muffler. These parts get

extremely hot from operation, even after the unit is turned off.

Do not operate the engine faster than the speed needed to cut, trim

or edge. Do not run the engine at high speed when not cutting.

Always stop the engine when cutting is delayed or when walking

from one cutting location to another.

If you strike or become entangled with a foreign object, stop the engine

immediately and check for damage. Do not operate before repairing

damage. Do not operate the unit with loose or damaged parts.

Stop the unit, switch the engine to off, and disconnect the spark

plug for maintenance or repair.

Use only replacement parts or accessories recommended for this

tool that are distributed by Sears or a Craftsman outlet. Use of any

replacement parts or accessories purchased elsewhere may be

hazardous, and will also void your warranty.

Keep unit clean of vegetation and other materials. They may

become lodged between the cutting attachment and shield.

To reduce fire hazard, replace a faulty muffler and spark arrestor.

Keep the engine and muffler free from grass, leaves, excessive

grease or carbon build up.

OTHER SAFETY WARNINGS

Never store the unit with fuel in the tank, inside a building where

fumes may reach an open flame (pilot lights, etc.) or sparks

(switches, electrical motors, etc.).

Allow the engine to cool before storing or transporting. Be sure to

secure the unit while transporting.

Store the unit in a dry area, locked up or up high to prevent

unauthorized use or damage, out of the reach of children.

Never douse or squirt the unit with water or any other liquid. Keep

handles dry, clean and free from debris. Clean after each use, see

Cleaning and Storage Instructions.

Keep these instructions. Refer to them often and use them to

instruct other users. If you loan someone this unit, also loan them

these instructions.

SAVE THESE INSTRUCTIONS

• SAFETY AND iNTERNATiONAL SYMBOLS •

This operator's manual describes safety and international symbols and pictographs that may appear on this product. Read the operator's

manual for complete safety, assembly, operating and maintenance and repair information.

SYMBOL MEANING

'SAFETY ALEftT SYM BOL

_,_ Indicates danger, warning or caution. May be used in

conjunction with 0!her symbols or pictographs,

, REAl) 0PERATOR'S MANUAL

IllLLJl| WARNING: Read the operator s manual(s) and follow

all warnings and safety instructions. Failure to do so can

result in serious injury to the operator and!or bystanders,

* WEAR EYE AND NEARING PROTECTION

WARNING: ThrOwn objectS and loud noise Can

cause severe eye injury and hearing loss. Wear eye

protection meeting ANSI Z87:1-1989 standards and ear

protection when operating this unit. Use a full face shield

when needed.

SYMBOL MEANING

I • ON/OFF STOP CONTROL

ON / START / RUN

• ON/OFF STOP CONTROL

OFF or STOP

A • KEEP BYSTANDERS AWAY

Lt_1_ WARNING: Keep all bystanders, especially children

and pets. at least 50 feet (15 m; from the operating area.

• NOT SURFACE

WARNING: Do not touch a hot muffler, gear housing

or cylinder. You may get burned. These parts get

extremely hot from operation. They remain hot for a

short time after the unit is turned off.

r_'_ ,, UNLEADED FUEL

II_I1_ !1 AlwaYs uSe Clean freSh unleaded fuel

OIL

t Refer to operator!s manual foi the proper type of oil.

o THROWN OBJECTS AND ROTATING CUTTER CAN

CAUSE SEVERE iNJURY

WARNING: Do not operate without the cutting

attachment shield in place. Keeo awayfrom the

rotating cutting attachment.

* SHARP BLADE

.._,jpr WARNING: Sharp blade on cutting attachment

shield. To prevent serious injury, do not touch the line

cutting blade.

CRAFTSMANFULLWARRANTY

IfthisCraftsmanproductfailsduetoadefectinmaterialorworkmanshipwithintwoyearsfromthedateofpurchase,returnittoanySearsstore,

PartsandRepairServiceCenter,orotherCraftsmanoutletintheUnitedStatesforfreerepair(orreplacementifrepairprovesimpossible).

Thiswarrantyappliesforonly90daysifthisproductiseverusedforcommercialorrentalpurposes.

ThiswarrantycoversONLYdefectsin materalandworkmanship.SearswillNOTpayfor:

• Expendableitemsthatcanwearoutfromnormalusewithinthewarrantyperiod,suchascuttingline,filtersorsparkplugs.

Repairsnecessarybecauseofaccidentorfailuretooperateormaintaintheproductaccordingtoallsuppliedinstructions.

Preventivemaintenance,orrepairsnecessaryduetoimproperfuelmixture,contaminatedorstalefuel.

Thiswarrantygivesyouspecificlegalrights,andyoumayalsohaveotherrightswhichvaryfromstatetostate.

Sears,RoebuckandCo.,HoffmanEstates,IL60179

RepairProtection Agreements

Congratulations on making a smart purchase. Your new Craftsman® product is designed and manufactured for years of dependable

operation. But like all products, it may require repair from time to time. That's when having a Repair Protection Agreement can save you

money and aggravation.

Here's what the Repair Protection Agreement* includes:

[] Expert service by our 10,000 professional repair specialists

[] Unlimited service and no charge for parts and labor on all covered repairs

[] Product replacement up to $1500 if your covered product can't be fixed

[] Discount of t0% from regular price of service and related installed parts not covered by the agreement; also, 10% off regular price of

preventive maintenance check

[] Fast help by phone - we call it Rapid Resolution - phone support from a Sears representative. Think of us as a "talking owner's manual."

Once you purchase the Repair Protection Agreement, a simple phone call is all that it takes for you to schedule service. You can call anytime

day or night, or schedule a service appointment online.

The Repair Protection Agreement is a risk-free purchase. If you cancel for any reason during the product warranty period, we will provide a

full refund. Or, a prorated refund any time after the product warranty period expires. Purchase your Repair Protection Agreement today!

Some limitations and exclusions apply. For prices and additional information in the U.S.A. call t-800-827=6655.

*Coverage in Canada varies on some items. For full details call Sears Canada at 1=800=361=6665.

Sears Installation Service

For Sears professional installation of home appliances, garage door openers, water heaters, and other major home items, in the U.S.A. or

Canada call f=800-4-MY=HOME ®.

OilFillPlug

Spark

Muffler Plug

Starter Rope

Grip

Line

Cutting

Blade

Craftsman®

Convertible TM Coupler

On/Off Stop

D-Handle Control

Shaft Grip

Cold Weather

Start Lever

Throttle

Control

_l Cap

Shaft

Housing Air Filter Cover Primer Bulb

Trimmer

Attachment

Cutting Attachment

Shield

Hassle-Free TM Plus

!_ ARNING: DO NOT ATTEMPT TO USE THIS UNIT

UNTIL THE D-HANDLE HAS BEEN ROTATED INTO

OPERATING POSITION (Fig. 1).

ADJUSTING THE D-HANDLE

1. Loosen the screws on the D-handle (Fig. 1).

On/Off Stop Control

Shaft

Housing

(4) Screws

Shaft Grip

Minimum 6

(15.24 crn)

D-Handle_

Fig. t

iNSTALL MNE TRIMMER ATTACHMENT

NOTE: To make installation easier,

place the unit on the ground or

on a workbench.

1. Turn knob counterclockwise to

loosen coupler (Fig. 16, p. 9).

2. While firmly holding attachment,

push it straight into the coupler

until the release button snaps into

the primary hole (Fig. 17, p. 9).

NOTE: Aligning the release button with

the guide recess (Fig. 17, p. 9)

will help installation.

3. Turn the knob clockwise to tighten.

LiNE TRIMMER APPMCATIONS

Cutting grass and light weeds; edging;

and decorative trimming around trees,

fences, etc.

Bottom Clamp Fig. 2

2. While holding the unit in the operating position (Fig. 2), position

the D-handle to the location that provides you the best grip.

3. Tighten the clamp screws evenly, until the D-handle is secure.

WARNING: OVERFILLING OIL CRANKCASE MAY

CAUSE SERIOUS PERSONAL INJURY. Check and

maintain the proper oil level in the crank case; it is

important and cannot be overemphasized. Check the

oil before each use and change it as needed. See

Changing the Oil.

RECOMMENDED OiL TYPE

Using the proper type and weight of oil in the crankcase is

extremely important. Check the oil before each use and change the

oil regularly. Failure to use the correct oil, or using dirty oil, can

cause premature engine wear and failure.

Use a high-quality SAE 30 weight oil of API (American Petroleum

Institute) service class SF, SG, SH.

ADDING OiL TO CRANKCASE: iNiTiAL USE

NOTE: This unit is shipped without oil. In order to avoid damage to

the unit, put oil in the crankcase before you attempt to start

the unit.

Your unit is supplied with one 3.04

fluid oz. (90 ml.) bottle of SAE 30 SF,

SG, SH oil (Fig. 3).

NOTE: Save the empty oil bottle. It

can be used to measure the

correct amount during future

oil changes. See Changing the

Oil.

NOTE:

Funnel __

Spout

Fig. 3

Unscrew the top of the bottle of

oil and remove the paper seal

covering the opening. Replace

the top. Next, cut the tip off the

funnel spout (Fig. 3).

Tip unit so that the back of the

engine is facing up in a vertical

position.

Remove the oil fill plug from the

crankcase (Fig. 4).

Pour the entire bottle of oil into N,,,._.

the oil fill hole (Fig. 5). _(_7

Never add oil to the fuel or

fuel tank.

5. Wipe up any oil that may have

spilled and reinstall the oil fill

plug.

Check oil before each use and

change as needed. Refer to

Checking the Oil Level.

RECOMMENDED FUEL TYPE

Old fuel is the primary reason for improper unit performance. Be

sure to use fresh, clean, unleaded gasoline. Dispose of the old

gasoline in accordance to Federal, State and Local regulations.

NOTE: This is a four cycle engine. In order to avoid damage to the

unit, do not mix oil with gasoline.

Definition of Blended Fuels

Today's fuels are often a blend of gasoline and oxygenates such as

ethanol, methanol or MTBE (ether). Alcohol-blended fuel absorbs

water. As little as 1% water in the fuel can form acids when stored.

O-Ring _

Oil Fill __

Ne,e,\

Fig. 4

Fig. 5

Use fresh fuel (less than 60 days old), when using alcohol-blended fuel.

Using Blended Fuels

If you choose to use a blended fuel, or its use is unavoidable, follow

recommended precautions:

• Always use fresh unleaded gasoline

Use a gas stabilizer fuel additive

Drain tank and run the engine dry before storing unit

Using Fuel Additives

The use of a gas stabilizer will inhibit corrosion and minimize the

formation of gum deposits. Using a fuel additive can keep fuel from

forming harmful deposits in the carburetor for up to six (6) months.

Add 0.8 oz. (23 ml.) of fuel additive per gallon of fuel according to

the instructions on the fuel additive container. NEVER add fuel

additives directly to the unit's gas tank.

[_ ARNING: Add fuel in a clean, well ventilated

outdoor area. Wipe up any spilled fuel immediately.

Avoid creating a source of ignition for spilt fuel. Do not

start the engine until fuel vapors dissipate.

WARNING: Gasoline is extremely flammable. Ignited

vapors may explode. Always stop the engine and allow

it to cool before filling the fuel tank. Do not smoke while

filling the tank. Keep sparks and open flames at a

distance from the area.

FUELING THE UNIT

1. Remove the fuel cap (Fig. 6).

!,_ ARNING: Remove fuel cap slowly to avoid injury

from fuel spray. Never operate the unit without the fuel

cap securely in place.

Gas Can Spout f

Fuel Cap

Fuel Tank

Fig. 6

2. Place the gas container's spout into the fill hole on the fuel tank

(Fig. 5) and fill the tank.

NOTE: Do not overfill the tank.

3. Wipe up any gasoline that may have spilled.

4. Reinstall the fuel cap.

5. Move the unit at least 30 ft. (9.1 m) from the fueling source and

site before starting the engine.

[_ ARNING: Operate this unit only in a well-

ventilated outdoor area. Carbon monoxide exhaust

fumes can be lethal in a confined area.

[_ ARNING: Avoid accidental starting. Make sure you

are in the starting position when pulling the starter rope

(Fig. 8). To avoid serious injury, the operator and unit

must be in a stable position while starting.

STARTING iNSTRUCTiONS

1. Check the oil level in the crankcase. Refer to Checking

the Oil Level.

2. Fill the fuel tank with fresh, clean unleaded gasoline.

Refer to Fueling the Unit.

NOTE: There is no need to turn the unit on. The On/Off

Stop Control is in the ON ( I ) position at all times.

3. Fully press and release the primer bulb 10 times,

slowly. Some amount of fuel should be visible in the

primer bulb and fuel lines (Fig. 7). If you can't see fuel

in the bulb, press and release the bulb as many times

as it takes before you can see fuel in it.

IF UNiT IS BELOW 40°F... Push the Cold Weather Start Lever

(Fig. 7) down to the start/closed position and continue to

step 4. DO NOT push this lever down if the unit temperature

is above 40°F.

4. With the unit in the starting position (Fig. 8), do not

squeeze the throttle control. Pull the starter rope out a

short distance, until you feel some resistance. This is

usually around 2-4 inches. Pull the starter rope out with

a controlled and steady motion. Repeat this 5 times.

The engine should start.

5. If engine starts, squeeze the throttle control to warm

up the engine for 15 to 30 seconds. In cold weather, let

the engine warm up for 30 to 60 seconds.

IF ENGINE STARTS AND WEATHER iS COLD... (below

40°F), lift the Cold Weather Start Lever back up to the

run/open position.

IF... the engine does not start, go back to step 3.

..............IF... the engine stops while you are squeezing the throttle,

go back to step 4.

WARM RESTART... Once the engine is warm, just pull the

starter rope to restart. Do not squeeze the throttle

control while pulling the starter rope.

NOTE: The unit uses the Incredi-Pull TM starting system

with MAX FIRE IGNITION TM , which significantly

reduces the effort required to start the engine. You

must pull the starter rope out far enough to hear

the engine attempt to start. There is no need to

pull the rope briskly-- there is no harsh resistance

when pulling. Be aware that this starting method is

vastly different from (and much easier than) what

you may be used to.

STOPPING INSTRUCTIONS

1. Release your hand from the throttle control. Allow the engine

to cool down by idling.

2. Press and hold On/Off Stop Control in the OFF (O) position

until engine comes to a complete stop (Fig. 9).

Cold Weather Primer Bulb

Start Lever

Fig. 7

X Incredi-Pull /

Starter Rope

Throttle Control

Fig. 8

Stop/Off (0)

Start/On (I)

Throttle Control

Fig. 9

l_1 ARNING: Always wear eye, hearing, foot and

body protection to reduce the risk of injury when

operating this unit.

HOLDING THE TRIMMER

Before operating the unit, stand in the

operating position (Fig. 10). Check for

the following:

• The operator is wearing eye

protection and proper clothing

With a slightly-bent right arm, the

operator's right hand is holding the

shaft grip

The operator's left arm is straight, the left

hand holding the assist handle

The unit is at waist level

The cutting attachment is parallel to the _u_

ground and easily contacts the grass _ :

without the need to bend over

TIPS FOR BEST TRIMMING

RESULTS Fig. 10

= For best trimming results, operate

unit with throttle control fully squeezed.

Keep the cutting attachment parallel to the ground.

Do not force the cutting attachment. Allow the tip of the line to do the

cutting, especially along walls. Cutting with more than the tip will

reduce cutting efficiency and may overload the engine.

Cut grass over 8 inches (200 mm) by working from top to bottom in

small increments to avoid premature line wear or engine drag.

Cutting from right to left improves the unit's cutting efficiency.

Clippings are thrown away from the operator.

Slowly move the trimmer into and out of the cutting area at the

desired height. Move either in a forward-backward or side-to-side

motion. Cutting shorter lengths produces the best results.

Trim only when grass and weeds are dry.

The life of your cutting line is dependent upon:

- proper adherence of explained trimming techniques

- what vegetation is cut, and

- where vegetation is cut.

For example, the line will wear faster \\

when trimming against a foundation _,

wall as opposed to trimming around a ,_-_-"-_ __

tree. _ _'_ ___

DECORATIVE TRiMMiNG 3°_ _ "_

Decorative trimming is accomplished , __

by removing all vegetation around _ ........ _ __:#-_

trees, posts, fences and more. _

Rotate the whole unit so that the

cutting attachment is at a 30 ° angle Fig. 15

to the ground (Fig. 15).

USING THE CRAFTSMAN CONVERTIBLE TM FEATURE

WARNING: Before you begin using any attachment,

read and understand the manual that came with the

attachment. Follow all safety information contained

within.

WARNING: To avoid

serious personal injury and

damage to the unit, shut

the unit off before

removing or installing

attachments.

90 ° Edging Hole

(Trimmer Onl

You can convert this unit to edge grass.

1. Make sure the unit is turned

completely off.

2. Turn the knob counterclockwise to

loosen coupler (Fig. 16).

Knob

Fig. 16

Craftsman Convertible TM

Coupler Primary Hole Release Button

Guide Recess

Fig. 17

3. Push in the release button (Fig. 17)

and twist the shaft 90 ° until the

release button snaps into the 90 °

hole (Fig. 16).

4. Turn the knob clockwise to lock the

coupler (Fig. 18).

Upper

Boom

Attachment

Knob

Fig. 18

CRAFTSMAN CONVERTIBLE TM FEATURE

CAUTION: These attachments are to be snapped into

the primary hole only. Using the wrong hole could lead to

personal injury or damage to the unit.

The coupler allows you to convert this unit for use with the following

attachments:

Cultivator

Blade Edger

Blower

Brush Cutter

Pruner

To install Attachments

CAUTION: Before operating this unit, be sure that

the release button is fully snapped into the primary

hole (Fig. 16), and that the knob (Fig. 17) is securely

tightened.

NOTE: To make installation easier, place the unit on the ground or

on a workbench.

1. Make sure the unit is turned completely off.

2. Turn the knob counterclockwise to loosen the coupler (Fig. 16).

3. While firmly holding the attachment, push it straight into the

coupler until the release button (Fig. 17) snaps into the primary

hole (Fig. 17). The primary hole is on the opposite side of the

coupler from the knob (Fig. 17). Align the release button with

the Guide Recess (Fig. 17) to help installation.

4. Turn the knob clockwise to tighten.

To Remove Attachments

1. Make sure the unit is turned completely off

2. Turn the knob counterclockwise to loosen the coupler.

3. Press and hold the release button (Fig. 17).

4. While firmly holding the upper shaft boom (Fig. 18), pull the

attachment out of the coupler.

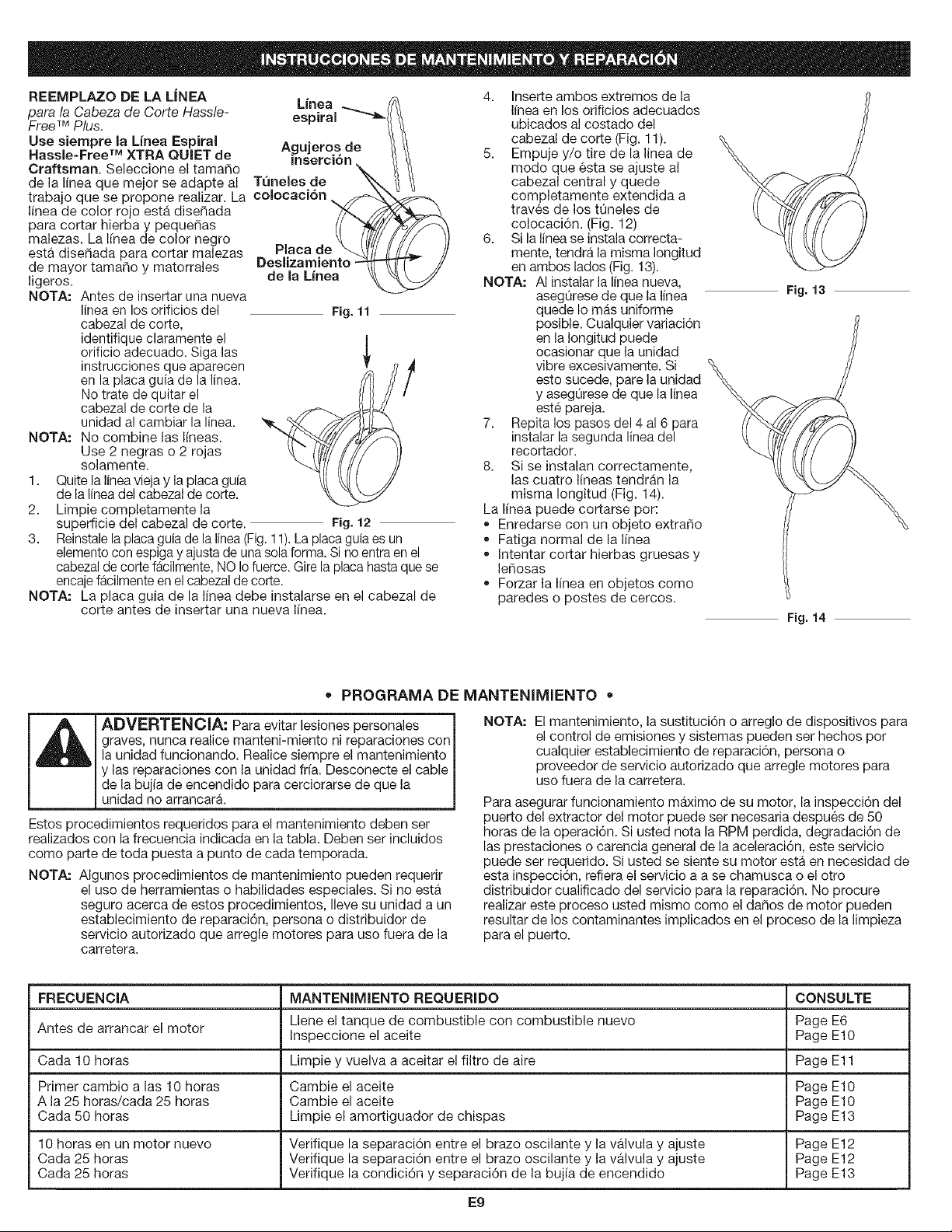

LiNE REPLACEMENT

Trimmim

for Hassle-Free TM Plus Cutting Line

Head

Always use Craftsman Hassle- insertion

Free TM XTRA QUIET Spiral Line. Holes

Choose the line size best suited for Positioning

the job at hand. Red colored line is Tunnel

designed for cutting grass and

small weeds. Black colored line is

designed for cutting larger weeds

and light brush.

NOTE: Before inserting new line

into the holes in the cutting

head, identify the proper

holes. Follow directions as

shown on the glide plate.

Do Not attempt to remove

the cutting head from the

unit when replacing line.

NOTE: Do not mix lines. Use 2

black or 2 red only.

1. Remove the old line and line

glide plate from the cutting

head.

2. Clean entire surface of cutting

head.

3. Reinstall line glide plate (Fig. 11).

The glide plate is a keyed item

and will only fit one way. If it does

Glide Plate

Fig. 11

Fig. 12

not go into the cLr[ting head smoothly, DO NOT force it. Rotate the

glide plate until it slides into the cutting head easily.

NOTE: The glide plate must be installed in the cutting head before

inserting new line.

4. Insert both ends d your line

through the insertion holes in

the side d the cutting head (Fig.

11).

5. Push and/or pull the line so that

the line is snug against the hub

and is fully extended through the

positioning tunnels (Fig. 12).

6. Correctly installed line will be

the same length on both sides

(Fig. 13).

NOTE: Make sure that when

installing new line, that the

line is as close to even as

possible. Any variation in

lengths may cause the unit

to vibrate excessively. If this

happens, stop the unit and

make sure the line is even.

7. Repeat steps 4 thru 6 to install

the second trimmer line.

8. Correctly installed, the four

lines will all be the same

length (Fig. 14).

Some line breakage will occur from:

• Entanglement with foreign matter

Normal line fatigue

Attempting to cut thick, stalky

weeds

Forcing the line into objects

such as walls or fence posts

Fig. 13

Fig. 14

* MAINTENANCE SCHEDULE =

J_ ARNING: To prevent serious injury, never perform

maintenance or repairs with unit running. Always service

and repair a cool unit. Disconnect the spark plug wire to

ensure that the unit cannot start.

Perform these required maintenance procedures at the frequency

stated in the table. These procedures should also be a part of any

seasonal tune-up.

NOTE: Some maintenance procedures may require special tools or

skills. If you are unsure about these procedures take your unit

to a Sears or other qualified service dealer.

NOTE: Maintenance, replacement, or repair of the emission control

devices and system may be performed by a Sears or other

qualified service dealer.

In order to assure peak performance of your engine, inspection of

the engine exhaust port may be necessary after 50 hours of

operation. If you notice lost RPM, poor performance or general lack

of acceleration, this service may be required. If you feel your engine

is in need of this inspection, refer service to a Sears or other qualified

service dealer for repair. DO NOT attempt to perform this process

yourself as engine damage may result from contaminants involved in

the cleaning process for the port.

FREQUENCY MAINTENANCE REQUIRED SEE

Before starting engine Fill fuel tank with fresh fuel p. 6

Check oil p. 10

Every 10 hours Clean and re-oil air filter p. 11

1st change at 10 hours Change oil p. 10

At 25 hours/every 25 hours Change oil p. 10

Every 50 hours Clean spark arrestor p. 13

10 hours on new engine Check rocker arm to valve clearance and adjust p. 12

Every 25 hours Check rocker arm to valve clearance and adjust p. 12

Every 25 hours Check spark plug condition and gap p. 13

CHECKING THE OiL LEVEL

The importance of checking and maintaining the proper oil level in

the crankcase cannot be overemphasized. Check oil before each

use:

1. Stop the engine and allow oil to drain into the crankcase.

2. Place the engine on an elevated, level surface with the cutting

head shield hanging off the surface to get an accurate oil level

reading (Fig. 19).

(

Fig. 19

3. Keep dirt, grass clippings and other debris out of the engine.

Clean the area around the dipstick before removing it.

4. Remove the oil fill plug.

5. Look into the oil fill hole, use a flashlight if needed. The oil

should be just touching the innermost thread (Fig. 19).

6. If the oil level is not touching the innermost thread on the oil fill

hole, add a small amount of oil to the oil fill hole and recheck

(Fig. 20). Repeat this procedure until the oil level reaches the

innermost thread on the oil fill hole.

NOTE: Do not overfill the unit.

NOTE: Make sure the O-ring is in place on the oil fill plug when

checking and changing the oil (Fig. 21).

O-Ring

'2 Ma,O,ri' lLinJ/ o, ri,

Fig.20 _ Fig.21

CHANGING THE OiL

_ ARNING: Wear gloves to prevent injury when

handling unit.

For a new engine, change the oil after the first 10 hours of

operation. Change the oil while the engine is still warm. The oil will

flow freely and carry away more impurities.

1. Unplug spark plug boot to prevent accidental starting.

2. Remove the oil fill plug.

3. Pour the oil out of the oil fill

hole and into a container by

tipping the unit to a vertical

position (Fig. 22). Allow

ample time for complete

drainage.

4. Wipe up any oil residue on

the unit and clean up any oil

that may have spilled.

Dispose of the oil according

to Federal, State and local

regulations.

5. Refill the crankcase with

3.04 fluid ounce (90 ml) of

SAE 30 SF, SG, SH oil. Fig. 22

NOTE: Use the bottle and spout saved from initial use to measure

the correct amount of oil. The top of the label on the bottle

measures approximately 3.04 ounces (90 ml) (Fig. 23).

Check the level; See Checking the Oil Level. If the level is

low, add a small amount of oil and recheck. Do not overfill

(Fig. 23).

Fig. 23

6. Replace the oil fill plug.

7. Reconnect the spark plug boot.

AiRFILTERMAINTENANCE

i_ WARNING: To avoid serious personal injury, always

turn the unit off and allow it to cool before you clean or

service it.

Cleaning the Air Filter

Clean and re-oil the air filter every 10 hours of operation. It is an

important item to maintain. Failure to maintain your air filter properly

can result in poor performance or can cause permanent damage to

your engine.

1. Open the air filter cover. Push the tab on the under side of the

cover inward. Then pull the air filter cover out and up. (Fig. 24).

Fig. 24

Tab

2. Remove the air filter (Fig. 23). _ /

3. Wash the filter in detergent and

water (Fig. 25). Rinse the filter

thoroughly and allow it to dry.

4. Apply enough clean SAE 30 motor

oil to lightly coat the filter (Fig. 26).

5. Squeeze the filter to spread and

remove excess oil (Fig. 27).

6. Replace the filter (Fig. 24).

Fig. 25

Fig. 26 Fig. 27

NOTE: If the unit is

operated without

the air filter, you

will VOiD the

warranty.

7. Reinstall the air filter

cover. Position the

slots on the top of the

air filter cover onto the

tabs at the top of the

back plate (Fig. 28).

8. Swing the cover down

until the tab on the air

Tabs

Back Plate

Air

Locking Tab

Fig. 28

filter backplate snaps into place in the slot on the air filter cover

(Fig. 29).

Air Filter Cover

Tab

Fig. 29

[ _l WARNING: To prevent serious personal injury, make

sure the cutting attachment has stopped rotating before

you turn it off and set it down.

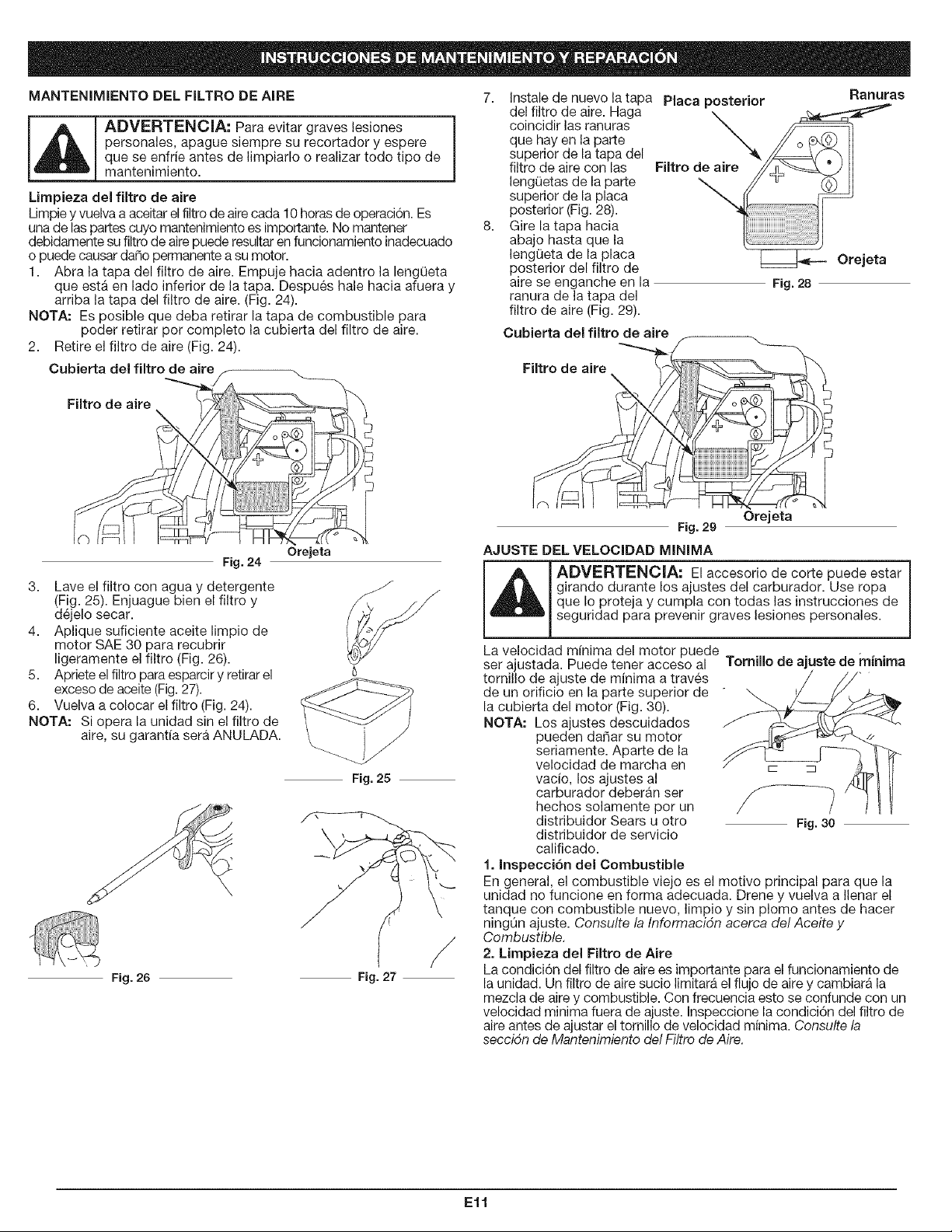

iDLE SPEED ADJUSTMENT

The idle speed of the engine is

adjustable. An idle adjustment

screw is between the air filter

cover and the engine starter

housing (Fig. 30).

NOTE: Careless adjustments

can seriously damage

your unit. Aside from

the idle speed, only a

Sears or other qualified

service dealer should

make carburetor

adjustments.

1. Check Fuel

Old fuel is usually the reason for idle speed problems. Drain and

refill the tank with fresh fuel prior to making any adjustments. Refer

to Oil and Fuel Information.

2. Clean Air Filter

The condition of the air filter is important to the operation of the

unit. A dirty air filter will restrict air flow. This is often mistaken for

an out of adjustment idle. Check the condition of the air filter before

adjusting the idle speed screw. Refer to Air Filter Maintenance.

3.AdjustIdleSpeedScrew 5. Cleandirtfromaroundtherocker

[_ ARNING: The cutting attachment may spin during

idle speed adjustments. Wear protective clothing and

observe all safety instructions to prevent serious personal

injury.

If, after checking the fuel and cleaning the air filter, the engine still

will not idle, adjust the idle speed screw as follows:

1. Start the engine and let it run at a high idle for a minute to

warm up. Refer to Starting/Stopping Instructions.

2. Release the throttle trigger and let the engine idle. If the engine

stops, insert a small phillips screwdriver in between the Air

Filter Cover and the Engine Cover (Fig. 30). Turn the idle speed

screw in, clockwise, 1/8 of a turn at a time (as needed) until the

engine idles smoothly.

NOTE: The cutting attachment should not rotate when the engine

idles.

3. If the cutting attachment rotates when the engine idles, turn the

idle speed screw counterclockwise 1/8 of a turn at a time (as

needed), until the attachment stops turning.

Checking the fuel, cleaning the air filter, and adjusting the idle

speed should solve most engine problems. If not and all of the

following are true:

• the engine will not idle

the engine hesitates or stalls on acceleration

there is a loss of engine power

Have the carburetor adjusted by a Sears or other qualified service

dealer.

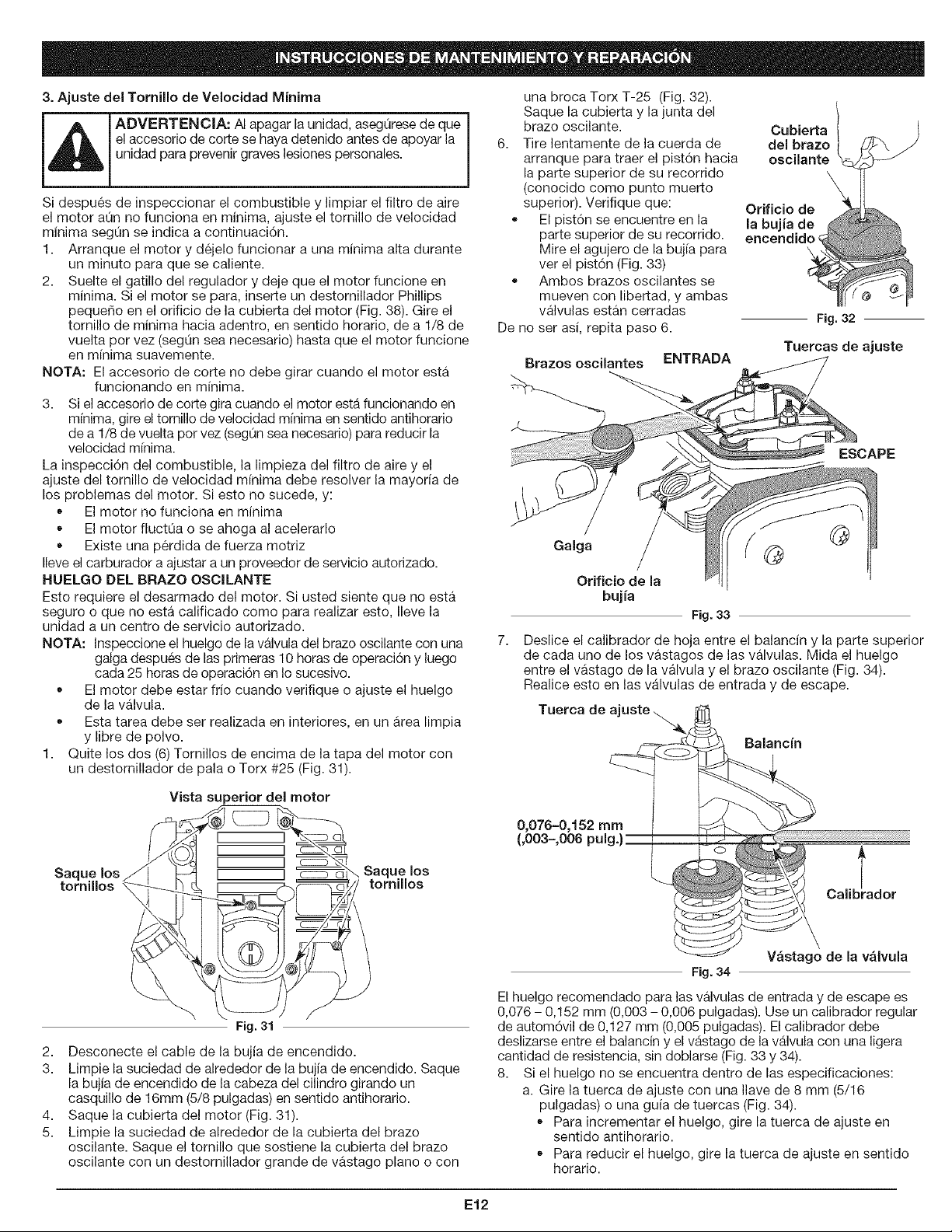

ROCKER ARM CLEARANCE

This requires disassembly of the engine. If you feel unsure or

unqualified to perform this, take the unit to a Sears or other

qualified service dealer

NOTE: Inspect the valve to rocker arm clearance with a feeler

gauge after the first 10 hours of operation and every 25

hours of operation.

The engine must be cold when checking or adjusting the valve

clearance.

This task should be performed inside, in a clean, dust free area.

1. Remove the six (6) screws on the back of the engine cover with

a Flat-head or T-25 Torx screwdriver (Fig. 31).

arm cover. Remove the screw

holding the rocker arm cover with Rocker

a large flat blade screwdriver or Arm

Torx T-25 bit (Fig. 32). Remove Cover

the rocker arm cover and gasket. \

6. Pull the starter rope slowly to

bring the piston to the top of its Spark

travel, (known as top dead Plug

center). Check that: Hole

The piston is at the top of its travel.

Look in the spark plug hole to view

the piston (Fig. 33)

Both rocker arms move freely, and

both valves are closed.

Rocker Arms INTAKE

Fig. 32

Adjusting Nuts

EXHAUST

Feeler Gauge

Spark Flug

Hole

Fig. 33

If these statements are not true, repeat step 6.

7. Slide the feeler gauge between the rocker arm and the top of

each valve stem. Measure the clearance between the valve

stem and rocker arm (Fig. 34). Measure both the intake and

exhaust valves.

Adjusting

Rocker Arm

View Of The Rear Engine Cover

Remove

Screws

[ I

[ ]

[ ] C_DGI

Fig. 31

Remove

Screws

2. Disconnect the spark plug wire.

3. Clean dirt from around the spark plug. Remove the spark plug

from the cylinder head by turning a 5/8 in. socket

counterclockwise.

4. Remove the engine cover (Fig. 31).

.003-.006 in.

(.076-.152 ram)

Feelertauge

Valve Stem

Fig. 34

The recommended clearance for both intake and exhaust is .003 -

.006 in. (.076 - 0.152 mm). Use a standard automotive .005 in.

(0.127 mm) feeler gauge. The feeler gauge should slide between the

rocker arm and valve stem with a slight amount of resistance,

without binding. See Figures 33 and 34.

8. Iftheclearanceisnotwithinspecification: 4. Removethesparkarrestorscreenfromthesparkarrestor

a.Turntheadjustingnutusinga5/16inch(8mm)wrenchornut diverter.

driver(Fig.34). 5. Cleanthesparkarrestorscreenwithawirebrushorreplaceit.

• Toincreaseclearance,turntheadjustingnut 6. Reinstallthesparkarrestorscreen,sparkarrestordiverterand

counterclockwise, screws.

Todecreaseclearance,turntheadjustingnutclockwise.

b.Recheckbothclearances,andadjustasnecessary.

9. Reinstalltherockerarmcoverusinga newgasket.Torquethe

screwto20-30inolb(2.2-3.4N,m).

10.Checkthesparkplugandreinstall.SeeReplacingtheSpark

Plug.

11.Replacethesparkplugwire.

12.Reinstalltheenginecover.Checkalignmentofthecoverbefore

tighteningthescrews.Tightenscrews.

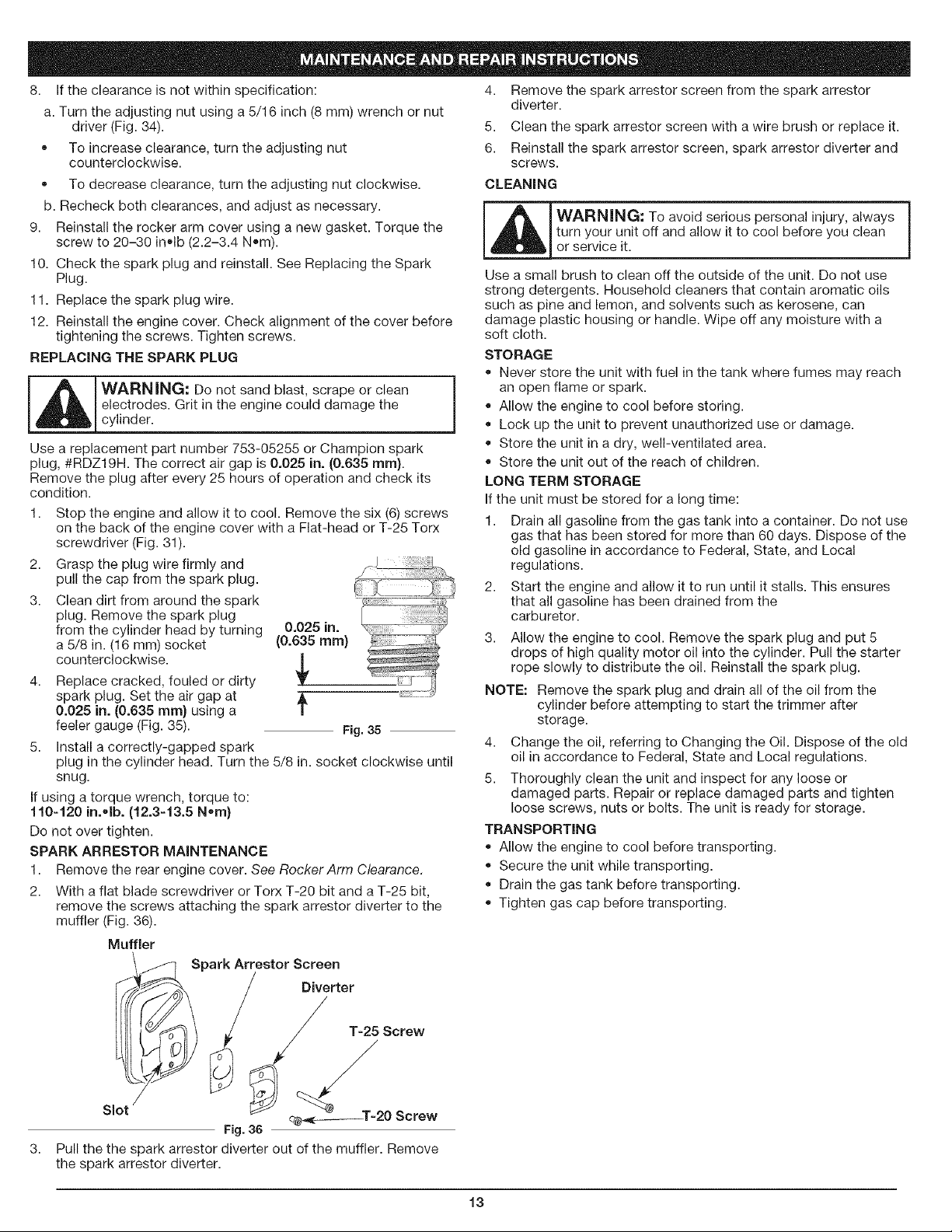

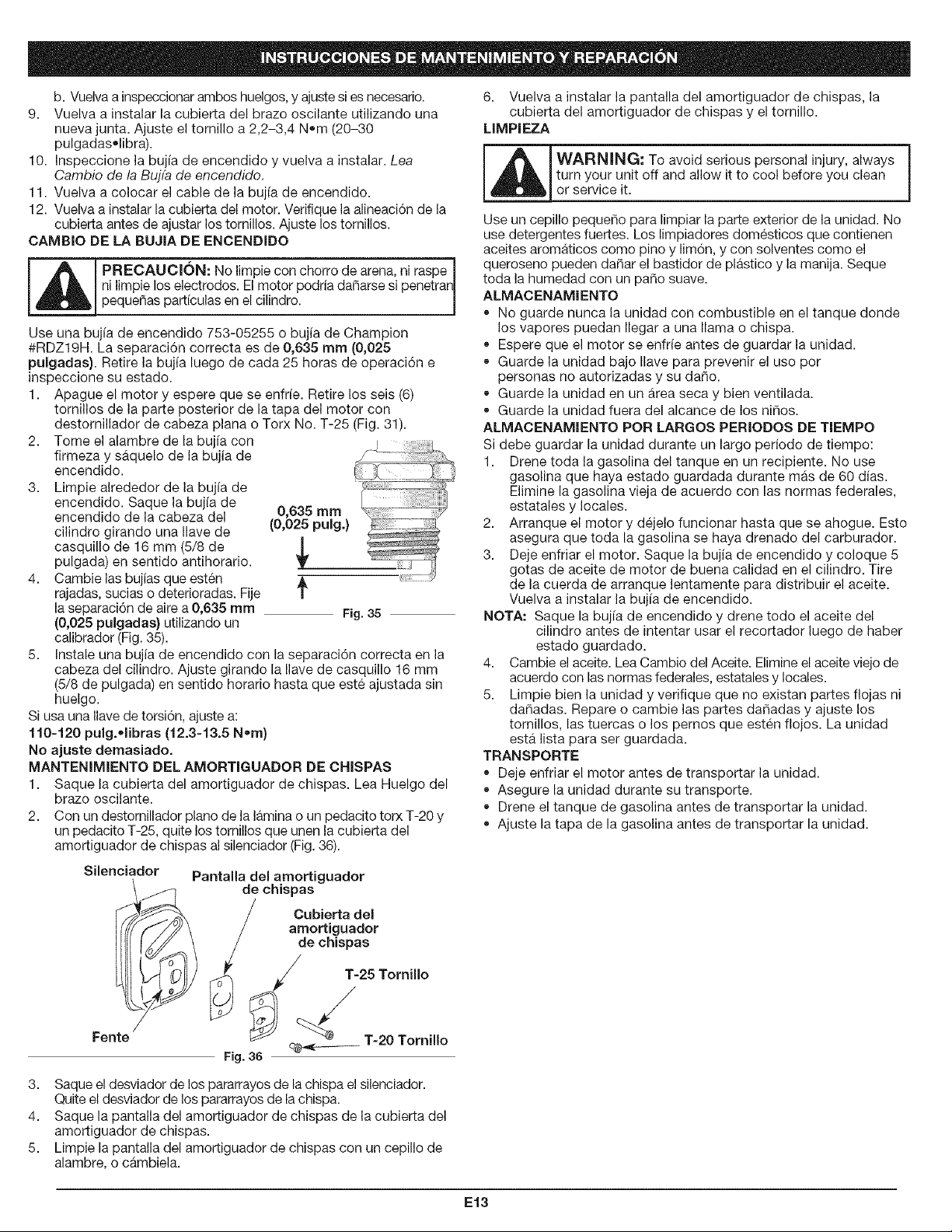

REPLACING THE SPARK PLUG

[_1 ARNING: Do not sand blast, scrape or clean

electrodes. Grit in the engine could damage the

cylinder.

Use a replacement part number 753-05255 or Champion spark

plug, #RDZ19H. The correct air gap is 0.025 in. (0.635 ram).

Remove the plug after every 25 hours of operation and check its

condition.

1. Stop the engine and allow it to cool. Remove the six (6) screws

on the back of the engine cover with a Flat-head or T-25 Torx

screwdriver (Fig. 31).

2. Grasp the plug wire firmly and

pull the cap from the spark plug.

3. Clean dirt from around the spark

plug. Remove the spark plug

from the cylinder head by turning

a 5/8 in. (16 mm) socket

counterclockwise.

0.025 in.

(0.635 mm)

Fig. 35

4. Replace cracked, fouled or dirty

spark plug. Set the air gap at

0,025 in. (0.635 ram) using a

feeler gauge (Fig. 35).

5. Install a correctly-gapped spark

plug in the cylinder head. Turn the 5/8 in. socket clockwise until

snug.

If using a torque wrench, torque to:

t10-120 in.olb. (12.3-t3.5 N,m)

Do not over tighten.

SPARK ARRESTOR MAINTENANCE

1. Remove the rear engine cover. See RockerArm Clearance,

2. With a flat blade screwdriver or Torx T-20 bit and a T-25 bit,

remove the screws attaching the spark arrestor diverter to the

muffler (Fig. 36).

CLEANING

!_IL I WARNING: To avoid serious personal injury, always

turn your unit off and allow it to cool before you clean

or service it.

Use a small brush to clean off the outside of the unit. Do not use

strong detergents. Household cleaners that contain aromatic oils

such as pine and lemon, and solvents such as kerosene, can

damage plastic housing or handle. Wipe off any moisture with a

soft cloth.

STORAGE

Never store the unit with fuel in the tank where fumes may reach

an open flame or spark.

Allow the engine to cool before storing.

Lock up the unit to prevent unauthorized use or damage.

Store the unit in a dry, well-ventilated area.

Store the unit out of the reach of children.

LONG TERM STORAGE

If the unit must be stored for a long time:

1. Drain all gasoline from the gas tank into a container. Do not use

gas that has been stored for more than 60 days. Dispose of the

old gasoline in accordance to Federal, State, and Local

regulations.

2. Start the engine and allow it to run until it stalls. This ensures

that all gasoline has been drained from the

carburetor.

3. Allow the engine to cool. Remove the spark plug and put 5

drops of high quality motor oil into the cylinder. Pull the starter

rope slowly to distribute the oil. Reinstall the spark plug.

NOTE: Remove the spark plug and drain all of the oil from the

cylinder before attempting to start the trimmer after

storage.

4. Change the oil, referring to Changing the Oil. Dispose of the old

oil in accordance to Federal, State and Local regulations.

5. Thoroughly clean the unit and inspect for any loose or

damaged parts. Repair or replace damaged parts and tighten

loose screws, nuts or bolts. The unit is ready for storage.

TRANSPORTING

Allow the engine to cool before transporting.

Secure the unit while transporting.

Drain the gas tank before transporting.

Tighten gas cap before transporting.

Muffler

Spark Arrestor Screen

Diverter

/ T-25 Screw

Fig. 36

Pull the the spark arrestor diverter out of the muffler. Remove

the spark arrestor diverter.

CAUSE ACTION

Emptyfueltank Fillfueltankwithfuel

Oldfuel Draingastankandaddfreshfuel

Pluggedsparkarrestor Cleanorreplacesparkarrestor

CAUSE ACTION

Airfilterisplugged Replaceorcleantheairfilter

Improperidlespeed Adjustidlespeed

CAUSE ACTION

Oldfuel Draingastankandaddfreshfuel

Cuttingattachmentbound with grass Stop the engine and clean the cutting attachment

Plugged spark arrestor Clean or replace spark arrestor

CAUSE ACTION

Old fuel Drain gas tank and add fresh fuel

Fouled spark plug Replace or clean the spark plug

NOTE: For repairs beyond the minor adjustments listed above, contact your nearest Sears Parts & Repair center (1-800-4-MY-HOME _>)or

other qualified service dealer.

HELP? I

You !ol,find Lhe answer and _ore on managemyhOmeotom oofor free[

o Findthis and aLL},our other productmanuals online.

oGet_n_wersfro_ourte_mofhomeexperts.

oGet_person_tizedm_inten_nceplanforyourhome.

Find information and tools to help with home projects.

Engine Type ............................................................................................................................................................................ Air-Cooled, 4-Cycle

Displacement .............................................................................................................................................................................. 1.8 cu. in. (29 cc)

Operating RPM ..................................................................................................................................................................................... 6,800+ rpm

Idle Speed RPM ......................................................................................................................................................................... 2,800 - 3,600 rpm

Ignition Type ....................................................................................................................................................... Electronic MAX FIRE IGNITION TM

Ignition Switch .................................................................................................................................................................................. Rocker Switch

Valve clearance ................................................................................................................................................ 0.003-0.006 in. (0.076-0.152 mm)

Spark Plug ......................................................................................................................... Champion Spark Plug #RDZ19H or Similar Spark Plug

Spark Plug Gap .................................................................................................................................................................. 0.025 inch (0.635 mm)

Lubrication .............................................................................................................................................................................................. SAE 30 Oil

Crankcase Oil Capacity .................................................................................................................................................................. 3.04 oz (90 ml)

Fuel ......................................................................................................................................................................................................... Unleaded

Carburetor ......................................................................................................................................................................... Diaphragm, All-Position

Starter ............................................................................................................................................................. Incredi-Pull TM Starting Auto Rewind

Muffler ....................................................................................................................................................................................... Baffled with Guard

Throttle ................................................................................................................................................................................. Manual Spring Return

Fuel Tank Capacity ........................................................................................................................................................................... 14 oz (414 ml)

Drive Shaft Housing ..................................................................................................................................... Steel Tube (Craftsman Convertible TM)

Throttle Control ........................................................................................................................................................................... Finger-Tip Trigger

Approximate Unit Weight (No fuel, with Hassle-Free TM Plus, shield & D-handle) .......................................................... 11.5-13.0 Ibs (5.2-5.9 kg)

Cutting Mechanism ......................................................................................................................................................... Hassle-Free TM Plus Head

Timming Line ............................................................................................................................................. Hassle-Free TM XRTA QUIET Spiral Line

* All specifications are based on the latest product information available at the time of printing. We reserve the right to make changes at any

time without notice.

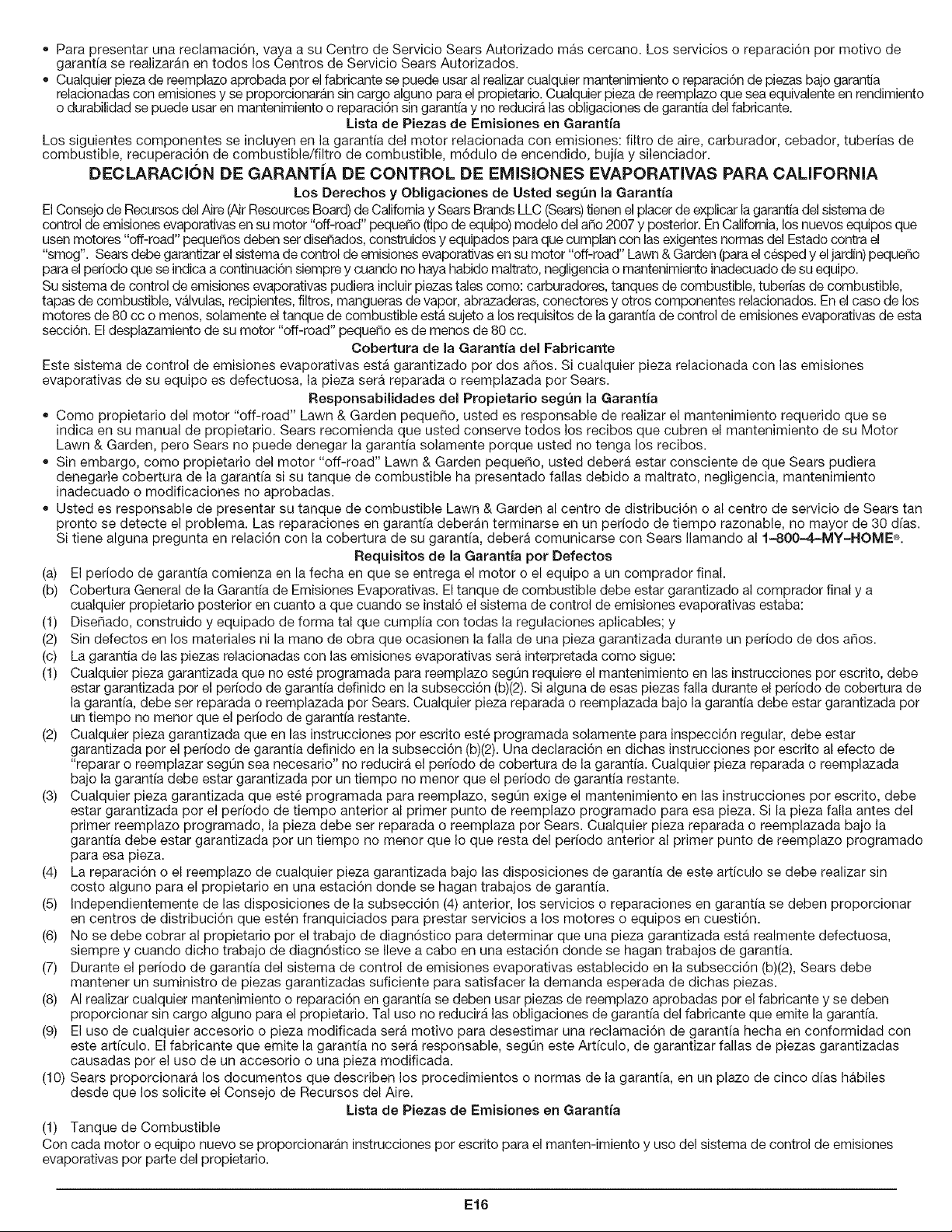

CALiFORNiA / EPA EMiSSiON CONTROL WARRANTY STATEMENT

Your Warranty Rights and Obligations

The California Air Resources Board, the Environmental Protection Agency, and Sears Brands LLC (Sears)are pleased to explain the emission control

system warranty on your 2007 and later small off-road engine. In California and the 49 states, new small off-road engines must be designed, built and

equipped to meet the state's stringent anti-smog standards. Sears must warrant the emission control system on your small off-road engine for the periods

of time listed below provided there has been no abuse, neglect or improper maintenance of your small off-road engine.

Your emission control system may include parts such as the carburetor or fuel-injection system, the ignition system, and catalytic converter.

Also included may be hoses, belts, connectors and other emission-related assemblies.

Where a warrantable condition exists, Sears will repair your small off-road engine at no cost to you including diagnosis, parts and labor.

The 2007 and later small off-road engines are warranted for two years. If any emission-related part on your engine is defective, the part will be

repaired or replaced by Sears.

Owners Warranty Responsibilities

As the small off-road engine owner, you are responsible for the performance of the required maintenance listed in your operator's manual.

Sears recommends that you retain all receipts covering maintenance on your small off-road engine, but Sears cannot deny warranty solely

for the lack of receipts or for your failure to ensure the performance of all scheduled maintenance.

• As the small off-road engine owner, you should however be aware that Sears may deny you warranty coverage if your small off-road

engine or a part has failed due to abuse, neglect, improper maintenance or unapproved modifications.

• You are responsible for presenting your small off-road engine to a Sears Authorized Service Center as soon as a problem exists. The

warranty repairs should be completed in a reasonable amount of time, not to exceed 30 days.

If you have any questions regarding your warranty rights and responsibilities, you should call 1-800-4-MY-HOME®.

Manufacturer's Warranty Coverage

• The warranty period begins on the date the engine or equipment is delivered to the retail purchaser.

The manufacturer warrants to the initial owner and each subsequent purchaser, that the engine is free from defects in material and

workmanship which cause the failure of a warranted part for a period of two years.

Repair or replacement of warranted part will be performed at no charge to the owner at an Authorized Sears Service Center. For the

nearest location please contact Sears at: 1-800-4-MY-HOME®.

Any warranted part which is not scheduled for replacement, as required maintenance or which is scheduled for only for regular inspection to the

effect of "Repair or Replace as Necessary" is warranted for the warranty period. Any warranted part which is scheduled for replacement as

required maintenance will be warranted for the period of time up to the first scheduled replacement point for that part.

The owner will not be charged for diagnostic labor which leads to the determination that a warranted part is defective, if the diagnostic

work is performed at an Authorized Sears Service Center.

The manufacturer is liable for damages to other engine components caused by the failure of a warranted part still under warranty.

Failures caused by abuse, neglect or improper maintenance are not covered under warranty.

• Theuseofattachmentormodifiedpartscanbegroundsfordisallowingawarrantyclaim.Themanufacturerisnotliabletocoverfailuresof

warrantedpartscausedbytheuseofattachmentormodifiedparts.

Inordertofileaclaim,gotoyournearestAuthorizedSearsServiceCenter.WarrantyservicesorrepairswillbeprovidedatallAuthorized

SearsServiceCenters.

Anymanufacturerapprovedreplacementpartmaybeusedintheperformanceofanywarrantymaintenanceorrepairofemissionrelated

partsandwillbeprovidedwithoutchargetotheowner.Anyreplacementpartthatisequivalentinperformanceordurabilitymaybeused

innon-warrantymaintenanceorrepairandwillnotreducethewarrantyobligationsofthemanufacturer.

Emission Warranty Parts List:

The following components are included in the emission-related warranty of the engine: air filter, carburetor, primer, fuel lines, fuel pick up/fuel

filter, ignition module, spark plug, and muffler. Valves and Cam are additionally included if your engine is a 4-Stroke Model.

CALIFORNIA EVAPORATIVE EMISSION CONTROL WARRANTY STATEMENT

Your Warranty Rights and Obligations

The California Air Resources Board and Sears Brands LLC (Sears) is pleased to explain the evaporative emission control system's warranty

on your 2007 model year and later small off-road (equipment type) engine. In California, new equipment that use small off-engines must be

designed, built, and equipped to meet the State's stringent anti-smog standards Sears must warrant the evaporative emission control

system on your small off-road Lawn & Garden engine for the period listed below provided there has been no abuse, neglect or improper

maintenance of your equipment.

Your evaporative emission control system may include parts such as: carburetors, fuel tanks, fuel lines, fuel caps, valves, canisters, filters,

vapor hoses, clamps, connectors, and other associated components. For engines less than or equal to 80 cc, only the fuel tank is subject to

the evaporative emission control warranty requirements of this section. The displacement of your small off road engine is less than 80 cc.

Manufacturer's Warranty Coverage

This evaporative emission control system is warranted for two years. If any evaporative emission-related part on your equipment is defective,

the part will be repaired or replaced by Sears.

Owner's Warranty Responsibilities

As the small off-road Lawn & Garden engine owner, you are responsible for performance of the required maintenance listed in your owner's

manual. Sears recommends that you retain all receipts covering maintenance on your Lawn & Garden Engine but Sears cannot deny warranty

solely for the lack of receipts.

As the small off-road Lawn & Garden engine owner, you should however be aware that the Sears may deny you warranty coverage if your

fuel tank has failed due to abuse, neglect, or improper maintenance or unapproved modifications.

You are responsible for presenting your Lawn & Garden fuel tank to Sears distribution center or service center as soon as the problem

exists. The warranty repairs should be completed in a reasonable amount of time, not to exceed 30 days. If you have a question

regarding your warranty coverage, you should contact Sears at f-800-4-MY-HOME®.

Defects Warranty Requirements

(a) The warranty period begins on the date the engine or equipment is delivered to an ultimate purchaser.

(b) General Evaporative Emissions Warranty Coverage. The fuel tank must be warranted to the ultimate purchaser and any subsequent

owner that the evaporative emission control system when installed was:

(1) Designed, built, and equipped so as to conform with all applicable regulations; and

(2) Free from defects in materials and workmanship that causes the failure of a warranted part for a period of two years.

(1) Any warranted part that is not scheduled for replacement as required maintenance in the written instructions must be warranted for the

warranty period defined in subsection (b)(2). If any such part fails during the period of warranty coverage, it must be repaired or

replaced by Sears. Any such part repaired or replaced under the warranty must be warranted for a time not less than the remaining

warranty period.

(2) Any warranted part that is scheduled only for regular inspection in the written instructions must be warranted for the warranty period

defined in subsection (b)(2). A statement in such written instructions to the effect of "repair or replace as necessary" will not reduce

the period of warranty coverage. Any such part repaired or replaced under warranty must be warranted for a time not less than the

remaining warranty period.

(3) Any warranted part that is scheduled for replacement as required maintenance in the written instructions must be warranted for the

period of time prior to the first scheduled replacement point for that part. If the part fails prior to the first scheduled replacement, the part

must be repaired or replaced by the Sears. Any such part repaired or replaced under warranty must be warranted for a time not less than

the remainder of the period prior to the first scheduled replacement point for the part.

(4) Repair or replacement of any warranted part under the warranty provisions of this article must be performed at no charge to the

owner at a warranty station.

(5) Not withstanding the provisions of subsection (4) above, warranty services or repairs must be provided at distribution centers that

are franchised to service the subject engines or equipment.

(6) The owner must not be charged for diagnostic labor that leads to the determination that a warranted part is in fact defective,

provided that such diagnostic work is performed at a warranty station.

(7) Throughout the evaporative emission control system's warranty period set out in subsection (b)(2), Sears must maintain a supply of

warranted parts sufficient to meet the expected demand for such parts.

(8) Manufacturer approved replacement parts must be used in the performance of any warranty maintenance or repairs and must be

provided without charge to the owner. Such use will not reduce the warranty obligations of the manufacturer issuing the warranty.

(9) The use of any attachment or modified parts will be grounds for disallowing a warranty claim made in accordance with this article.

The manufacturer issuing the warranty will not be liable under this Article to warrant failures of warranted parts caused by the use of

an attachment or modified part.

(10) Sears shall provide any documents that describe the warranty procedures or policies within five working days of request by the Air

Resources Board.

Emission Warranty Parts List

(1) Fuel Tank

Written instructions for the maintenance and use of the evaporative emissions control system by the owner shall be furnished with each new

engine or equipment.

ManuaJ deJ Operador

4-Ciclos

WEEDWACKER® RECORTADOR

A GASOLINA

Modelo No. 316.791970

INCREDI.PULL_M

UNBELIEVABLE STARTING E A S E

with MAX FINE_tclGNITICIN M

PRECAUCION: Antes de

utilizar este producto, lea

este manual y siga todas

las reglas de seguridad y

las instrucciones de

funcionamiento,

•' SEGURIDAD

,, MONTAJE

,, OPERACION

,, MANTENIMIENTO

• LISTA DE PARTES

Sears, Roebuck and Co., Hoffman Estates, IL 60179, U.S.A.

Visite nuestro sitio web: www.sears.corn/craftsman

769-03546A

INDICEDECONTENIDOS

Normasparaunaoperaci6nsegura.................... E2

Garantfa.......................................... E4

Conozcasuunidad................................. E5

Instruccionesdeensamble........................... E5

Informaci6ndelaceiteydelcombustible................ E6

Instruccionesdearranqueyapagado.................. E7

Instruccionesdeoperaci6n........................... E8

Instruccionesdemantenimientoyreparaci6n............ E9

Limpiezayalmacenamiento......................... E13

Cuadrodesoluci6ndeproblemas.................... E14

Especificaciones.................................. E14

ListadePiezas................................... E17

NL_merosdeServicio...................... Contraportada

PARACHISPAS

NOTA:Para los usuarios en tierras forestales de los EE.UU. yen

los estados de California, Maine, Oregon y Washington. Todos

los terrenos forestales de los EE.UU. y el estado de California

(C6ctigos de Recursos Publicos 4442 y 4443), Oregon y Washington,

requ_eren por decreto, que ciertos motores de combusti6n interna

que se hagan funcionar en zonas boscosas y/o zonas cubiertas pot

pastizales, esten equipados con un parachispas, que sean

mantenidos en buen estado de funcionamiento o que el motor sea

construido, este equipado y sea mantenido para evitar incendios.

Consulte los reglamentos pertinentes a esos requisitos con las

autoridades estatales o locales. El incumplimiento de esos requisitos

i_uede responsabilizarle o someterle a la imposici6n de una multa.

sta unidad fue equipada en la fAbrica con un parachispas. Si

requiere sustituci6n, hay una Pantalla Parachispas disponible,

Pieza # 753=05297 al contactar el departamento de servicio.

CALiFORNiA PROPOSiTiON 65 WARNING

LAS EMISIONES DEL MOTOR DE ESTE PRODUCTO

CONTIENEN SUBSTANCIAS QUIMICAS QUE EL ESTADO DE

CALiFORNiA CONOCE COMO CAUSANTES DECANCER,

DEFECTOS DE NACIMIENTO U OTROS DAI_IOS

REPRODUCTIVOS.

Los simbolos de seguridad se utilizan para Ilamar su atenci6n

sobre posibles peligros. Los simbolos de seguridad y sus

explicaciones merecen toda su atenci6n y comprensi6n. Los

dmbolos de seguridad no eliminan ning0n peligro por si mismos.

Las instrucciones o advertencias que ofrecen no substituyen las

medidas adecuadas de prevenci6n de accidentes.

SIMBOLO SIGNIFICADO

_L I ALERTA DE SEGURIDAD : Indica peligro,

I advertencia o precauci6n. Debe prestar atenci6n para

I evitar sufrir graves lesiones personales. Puede ser

.[ utilizado junto con otros dmbolos o figuras.

PELIGRO : El no obedecer una advertencia de

seguridad puede conducir a que usted u otras personas

sufran graves lesiones. Siga siempre las precauciones de

seguridad para reducir el riesgo de incendio, descarga

electrica y lesiones personales.

ADVERTENCIA : El no seguir una advertencia de

seguridad puede conducir a que usted u otras personas

sufran lesiones. Siga siempre las precauciones de

seguridad para reducir el riesgo de incendio, descarga

electrica y lesiones personales.

PRECAUCION : El no seguir una advertencia de

seguridad puede conducir a dafio patrimonial o a que usted

u otras personas sufran lesiones personales. Siga siempre

las precauciones de seguridad para reducir el riesgo de

incendio, descarga electrica y lesiones personales.

REMARQUE: Le ofrece informaci6n o instrucciones que son

esenciales para la operaci6n o mantenimiento del equipo.

Lea eJ manual deJ operador y siga todas Jas advertencias e

instrucciones de seguridad. De no hacerlo, el operador y/o los

espectadores pueden sufrir graves lesiones.

Sl TIENE PREGUNTAS, LLAME AL

1-800-859-5917

• IMPORTANTE JNFORMACJON DE SEGURJDAD

LEA TODAS LAS INSTRUCCIONES ANTES DE LA OPERACION

ADVERTENCIA: AI utilizar la unidad, debe observar

las reglas de seguridad. Lea estas instrucciones antes

de operar la unidad a fin de garantizar la seguridad del

operador y cualquier transeL_nte. Guarde estas

instrucciones para uso posterior.

• Lea las instrucciones cuidadosamente. Familiarfcese con los controles

y el uso adecuado de la unidad.

No opere esta unidad cuando este cansado, enfermo o bajo la

influencia de alcohol, drogas o medicamentos.

Los nifios y los adolescentes menores de 15 a_os de edad no deben

usar la unidad. Los adolescentes pueden hacerlo bajo la supervisi6n

de un adulto.

Todos los dispositivos de protecci6n y los accesorios de seguridad

deben estar instalados adecuadamente antes de operar la unidad.

Inspeccione la unidad antes de usarla. Reemplace las piezas

dafiadas. Verifique si hay fugas de combustible. Asegurese de que

todos los fi adores esten en su lugar y asegurados. Reemplace las

p ezas que esten agr etadas, ast Iladas o daSadas en cua qu er forma.

No opere la unidad con piezas sueltas o dahadas.

Inspeccione cuidadosamente el Area antes de operar la unidad.

Elimine todos los escombros y los objetos duros o filosos tales como

cristal, alambre, etc.

Este consciente del riesgo de lesi6n en la cabeza, las manos y los pies.

No permita nir]os, espectadores ni mascotas en el Area. Los nir]os, los

espectadores y las mascotas deben estar fuera de un radio de 50 pies

(15 m.) como minimo; de todas formas los espectadores correran el

riesgo de set golpeados por objetos lanzados pot la unidad. Se debe

exhortar a los espectadores a que usen protecci6n para los ojos. Si se

le acerca alguien apague la unidad de inmediato.

Use s61o Hassle-Free XTRA QUIET linea espiral. Nunca use linea

reforzada con metal, alambre o soga. Se pueden romper y convertirse

en proyectiles peligrosos.

Optima el control del estrangulador y compruebe que regresa

automaticamente a la posici6n de marcha en vacio. Haga todos los

ajustes o reparaciones antes de usar la unidad.

ADVERTENCIAS DE SEGURIDAD PARA LOS RECORTADORES

A GASOLINA

J_ ADVERTENCIA: La gasolina es muy inflamable y

sus gases pueden explotar si se encienden. Tome las

siguientes precauciones:

Guarde el combustible en envases que hayan sido diser_ados y

aprobados para el almacenamiento de dichos materiales.

Antes de Ilenar el tanque de combustible, apague siempre el

motor y espere que se enfrfe. No retire nunca la tapa del tanque

de combustible ni cargue combustible mientras el motor este

caliente. No opere nunca la unidad sin la tapa del combustible

colocada firmemente en su lugar. Aflo e la tapa del combustible

lentamente para disipar la presi6n del tanque.

Cargue el combustible en un area exterior bien ventilada donde

no haya chispas ni llamas. Quite lentamente la tapa del

combustible s61o despues de apagar el motor. No fume mientras

carga el combustible. Limpie de inmediato todo el combustible

que se haya derramado.

Evite crear una fuente de encendido pot combustible derramado.

No arranque el motor hasta que se hayan disipado los vapores

del combustible.

Aleje la unidad a pot Io menos 9,1 m (30 pies), del lugar de carga

de combustible antes de arrancar el motor. No fume, mantenga

las chispas y las llamas abiertas lejos del Area mientras carga el

combustible u opera la unidad.

DURANTELAOPERACION

= No arranque ni opere la unidad en una sala o edificio cerrado. Los

gases de escape de mon6xido de carbono pueden set letales en un

Area cerrada. Opere esta unidad s61oen un area exterior bien ventilada.

• Use lentes o gafas de protecci6n que cumplan con las normas

ANSI Z87.1-1989, y protecci6n para sus otdos/audici6n mientras

opere esta unidad. Use siempre una mascara facial o para

protegerse contra el polvo si la operaci6n levanta polvo.

Use pantalones largos y gruesos, botas, guantes y camisa de manga

larga. No use ropa holgada, alhajas, pantalones cortos, sandalias n]

este descalzo. Sostenga el cabello sobre el nivel de los hombres.

La protecci6n accesoria de corte debe estar siempre colocada en

su lugar mientras opere la unidad. No opere la unidad con las dos

Ifneas de corte extendidas, y la Ifnea correcta instalada. No

extienda la Ifnea de corte mas alia de la Iongitud de la protecci6n.

Esta unidad cuenta con un embrague. El accesorio de corte

permanece estacionario cuando el motor esta en marcha lenta. Si no

Io hace, haga ajustar la unidad pot un t&cnico de servicio autorizado.

Ajuste la manija a su tamaho de modo que le brinde el mejor agarre.

AsegOrese de que el accesorio de corte no esta en contacto con

ningun objeto antes de arrancar la unidad.

Use la unidad unicamente con la luz del dia o con buena luz artificial.

Evite arrancar la unidad accidentalmente. Col6quese en posici6n

de inicio siempre que tire de la cuerda de arranque. El operador

y la unidad deben estar en una posici6n estable al comenzar.

Lea las instrucciones de Arranque y Apagado.

Use la herramienta adecuada. No use esta unidad para ninguna

tarea para la cual no ha side dise_ada.

No se estire demasiado. Mantenga siempre una posici6n y

equilibrio adecuados.

Sostenga siempre la unidad con ambas manos mientras este en

funcionamiento. Sostenga con firmeza tanto el mango como la

manija auxiliar.

Mantenga las manes, la cara y los pies lejos de todas las partes

m6viles. No intente tocar ni detener el accesorio de corte mientras gira.

No toque el motor, el bastidor del engranaje ni el silenciador.

Estas partes se calientan mucho con la operaci6n. Luego de

apagar la unidad, permanecen calientes durante un tiempo breve.

No opere el motor a una velocidad mayor que la necesaria para

cortar, recortar o recortar los bordes. No haga funcionar el motor

a alta velocidad mientras no esta cortando.

Apague siempre el motor cuando demore el corte o mientras

camlna entre zonas de corte.

Si golpea o se enreda con algun objeto extra,o, apague el motor

de inmediato y verifique si hay dahos. Repare todos los dahos

antes de volver a intentar operar la unidad. No opere la unidad si

tiene piezas flojas o dahadas.

Apague el motor para realizar todo el mantenimiento, reparaciones

o cambio del accesorio de corte u otros accesorios.

Utilice solamente piezas o accesorios de reemplazo recomendados

para esta herramienta que sean distribuidos pot Sears o per un

establecimiento comercial de Craftsman. El use de cualquier pieza

de reemplazo o accesorio adquirido en cualquier otto lugar puede

resultar peligroso, y tambien anulara su garantia.

Mantenga la unidad libre de vegetaci6n y otros materiales.

Pueden alojarse entre el accesorio de corte y la protecci6n.

Para reducir el riesgo de incendio, cambie los silenciadores y amorti-

guadores de chispas defectuosos, mantenga el motor y el stlenciador

libre de paste, hojas, grasa excesiva o acumulaciones de carbono.

OTRAS ADVERTENCIAS DE SEGURIDAD

• Nunca guarde la unidad con combustible en el tanque, dentro de un

edificio donde las emanaciones puedan alcanzar una llama viva (luces

pilotos, etc.) o chispas (interruptores, motores electricos, etc.).

Espere que el motor se enfrfe antes de guardar o transportar la

unldad.Asegurese de que la unidad este segura al transportarla.

Guarde la unidad bajo Ilave en un lugar adecuado y seco para

evitar que sea usada pot personas no autorizadas y se dahe,

fuera del alcance de los nihos.

Nunca moje ni rocie la unidad con agua ni con ning_n otro

Ifquido. Mantenga las manijas secas, limpias y sin residues.

Limpie la unidad luego de cada use, lea las instrucciones de

Limpieza y Almacenamiento.

Guarde estas instrucciones. ConsQItelas con frecuencia y

utilfcelas para ensenar a otros usuarios. Si le presta esta unidad

a alguien, prestele tambien estas instrucciones.

CONSERVE ESTAS INSTRUCClONES

,, SilVIBOLOS DE SEGURIDAD E INTERNACIONALES •

Este manual del operador describe los simbolos y figuras de seguridad e internacionales que pueden aparecer en este producto. Lea el manual

del operador para obtener informaci6n completa acerca de la seguridad, ensamble, operaci6n y mantenimiento y reparaci6n.

SJMBOLO SIGNIFICADO

,_ • SIMBOLO DE ALERTA DE SEGURIDAD []

,_ Indica peligro, advertencia o precauci6n. Puede ser

utilizado junto con otros simbolos o figuras.

,j_ _' LEA EL MANUAL DEL OPERADOR

_tLL_I| ADVERTENCIA: Lea el manual del operadorysiga

todas las advertencias e instrucciones de seguridad. De

no hacerlo, el operador y/o los espectadores pueden

sufrir graves lesiones.

_|_IL " USE PROTECClON OCULAR Y AUDITIVA

_O'_ ADVERTENClA" Los objetos arrojados pot la

unidad y el ruido fuerte pueden causar graves ,_

lesiones oculares y p_rdida auditiva. Utilice

protecci6n ocular que cumpla con las normas ANSI

Z87.1-1989 y protecci6n auditiva cuando opere esta ,,

unidad. Use una careta completa cuando la necesite.

SJMBOLO SIGNIFICADO

• CONTROL DE ENCENDIDO Y APAGADO

ENCENDIDO/ARRANQUE/MARCHA

CONTROL DE ENCENDIDO Y APAGADO

1 APAGADO o PARADO

A • MANTENGAALEJADOS A LOS ESPEOTADORES

_;_ ADVERTENCIA: Mantenga a todos los

espectadores, en especial a nihos y animales domesticos

a pot Io menos 50 pies (15 m) del area de corte.

_' SUPERFICNE CALIENTE

ADVERTENCIA: No toque un silenciador ni un

cilindro caliente. Puede quemarse. Estas partes se

caiientan mucho con el uso. Luego de apagarse

permanecen calientes durante un corto tiempo.

r_ _ COMBUSTHBL E SiN PLOMO

Use siempEe Combustible !impi0! nuev0 y Sin plomo:

, ND CADORDEACE TE

"" - Consu tee manua de operador para obtener

informaci6n acerca del tipo correcto de aceite.

_l,_ _ • LOS OBJETOS DESPEDIDOSY LA CUCHILLA

_.7,_ ROTATIVA PUEDEN CAUSAR GRAVES LESHONES

/ ADVERTENCIA: No opere esta unidad si la

-_" _ protecci6n plb,stica de linea no est,, colocada en su lugar.

Mant6ngase alejado del accesorio de corte @ratorio.

o CUCHILLA AFILADA

ADVERTENCIA: La protecci6n del accesorio de

corte contiene una cuchilla afilada. Para prevenir

graves lesiones, no toque la cuchilla.

GARANTJA TOTAL DE CRAFTSMAN

Si este producto de Craftsman Professional falla debido a un defecto en el material o en la mane de obra dentro de un periodo de tres ahos

a partir de la fecha de compra, devuelvalo a cualquier tienda o Centre de Servicio de Piezas y Reparaciones Sears u otto establecimiento de

Craftsman en los Estados Unidos para que sea reparado sin costo alguno (o ser reemplazado si resulta imposible repararlo).

Esta garantfa se aplica solamente durante 90 dfas si este producto en algun memento se utiliza para fines comerciales o de alquiler.

Esta garantia abarca SOLAMENTE los defectos en el material o en la mane de obra. Sears NO pagar_:

• Los articulos consumibles que se desgasten debido al use normal dentro del periodo de garantia, tal come I[neas de corte, filtros de aire

o bujias.

Las reparaciones necesarias debidas a accidente o per no operaro no mantener el equipo de acuerdo con todas las instrucciones provistas.

Los mantenimientos preventives o las reparaciones necesarias debido a mezcla incorrecta de combustible, combustible contaminado o viejo.

Esta garant[a le concede a usted derechos legales especificos, y usted pudiera tener otros derechos que varian de un estado a otro.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Convenio de Protecci6n de Reparaci6n

Felicidades per haber realizado una compra inteligente. Su nuevo producto Craftsman@ esta disenado y fabricado para ofrecerle anos de

funcionamiento confiable. Pete come todos los productos, es posible que sea necesario repararlo de vez en cuando. Ahf es cuando tenet un

Convenio de Protecci6n de Reparaci6n puede ahorrarle dinero y problemas.

Esto es Io que incluye el Convenio de Protecci6n de Reparaci6n*:

[] Servieio experto de nuestros 10,000 especialistas profesionales en reparaciones

[] Servicio ilimitado y sin eosto alguno per piezas y mane de obra en todas las reparaciones cubiertas

[] Reemplazo del producto per un valor de hasta $1500 si el producto cubierto no se puede reparar

[] Descuento de110% en el precio regular del servicio, asi come de las piezas instaladas, que el convenio no cubra; igualmente, 10% de

descuento en el precio regular de comprobaci6n de mantenimiento preventive

[] Ayuda rapida per tel_fono - la Ilamamos Soluci6n Rapida - asistencia tecnica per telefono de un representante de Sears. Piense en

nosotros come si fueramos un "manual del usuario que habla".

Una vez que adquiera el Convenio de Protecci6n de Reparaci6n, todo Io que necesita es hacer una simple Ilamada para programar el servicio

de reparaci6n. Puede Ilamar a cualquier hera del dia o de la noche, o hacer una cita de servicio per Internet.

El Convenio de Protecci6n de Reparaci6n es una compra libre de riesgo. Si usted cancela per cualquier motive durante el perfodo de garantfa

del producto, proporcionaremos un reembolso complete. O, un reembolso prorrateado en cualquier memento despues de que venza el

periodo de garantia del producto, iAdquiera hey mismo su Convenio de Protecci6n de Reparaci6n!

Aplican algunas limitaciones y exclusiones. Rata obtener precios e informaci6n adicional en los Estados Unidos, Ilame al 1-800-827-6655.

*La cobertura en Canada varia en algunos articulos. Para obtener todos los detalles, llame a Sears en Canad_ al 1-800-361-6665.

Servicio de Instalaci6n Sears

Para la instalaci6n de electrodomesticos, abridores de puertas de garaje, calentadores de agua, y otros productos para el hogar per

profesionales de Sears, en los Estados Unidos o Canada, Ilame al t-800-4-MY-HOME ®.

Tap6ndelaceite

Bujfa de encendido

Silenciador

Trabs del reguIador X_

Manijs en D

Mango

Controlde deleje

encendido y ,XX_4

apagado

Cuchilla

de corte

de linea

Craftsman®

Convertible TM acoplador

Bastidor

del eje

PaIanca de

Arranque en

Frio

Control del

regulador

Taps del

combustible

Cubierta del Bombilla del

filtro de sire cebador

Aceesorio

de corte

CuchilIs de corte de

linea

Hassle-Free TM Plus

!_ DVERTENCIA: NO TRATE DE UTILIZAR ESTA

UNiDAD HASTA QUE LA MANIJA END SE HAYA

GiRADO A LA POSICION DE FUNCIONAMiENTO (Fig. 1).

AJUSTE DE LA MANIJA EN D

1. Afloje los tomillos en la manija en D (Fig. 1).

Arranque/Encendido (I)

Bastidor !

del eje .

Mango del eje

(4) Tornillos

Minimo de 15,24 crr

(6 pulgadas)

Manija en D dera

inferior

Fig. t

2. Mientras sostiene la unidad en posici6n de operaci6n (Fig. 2),

coloque la manija en Den la posici6n que le brinde el mejor

agarre.

3. Ajuste los tomillos de la abrazadera en forma pareja hasta que

la manija en D este firme.

INSTALACION DEL ACCESORIO RECORTADOR DE LINEA

NOTA: Para hacer mas facil la

instalaci6n, coloque la unidad

en el suelo o sobre un banco

de trabajo.

1. Gire la perilla en sentido antihorario

para aflojar el acoplador (Fig. 16, p.

E9).

2. Mientras sostiene con firmeza el

accesorio, empOjelo en Ifnea recta

dentro del acoplador hasta que el

bot6n de liberar se trabe en el

agujero primario (Fig. 17, p. E9).

NOTA: Alinear el bot6n de liberar con la

muesca de guia (Fig. 17, p. E9)

facilitara la instalaci6n. _'_ _._

3. Gire la perilla en sentido horatio

para apretarla. Fig. 2

APMCACIONES DEL RECORTADOR DE LJNEA

Cortar hierba y malezas ligeras; bordear; y recorte decorativo

alrededor de arboles, cercas, etc.

ADVERTENCIA: EL LLENAR DEMA- SIADO EL

CARTER PUEDE CAUSAR LESIONES PERSONALES

GRAVES No podemos exagerar la importancia del control

y mantenimiento del nivel correcto de aceite en el cigQeSal.

Verifique el aceite antes de cada uso y cambielo cuando

sea necesario segQn se indica en la secci6n de Cambio

del aceite.

TIPO BE ACEITE RECOMENDADO

El uso de un aceite del tipo y peso correctos en el cigOehal es

extremadamente importante. Verifique el aceite antes de cada uso y

cambie el aceite con frecuencia. Si no usa el aceite correcto, o utilize

aceite sucio, puede causer el desgaste y falla prematuros del motor.

Use un aceite de buena calidad SAE 30 de API (American Petroleum

Institute) clase de servicio SG, SF, SH.

CARGA DE ACEITE EN EL CARTER DEL CIGUENAL: USO INICIAL

NOTA: Esta unidad se envfa sin carga de aceite. A fin de evitar el

daho de la unidad, cargue aceite en el carter del cigQenal

antes de intentar arrancar la unidad.

Su unidad tree una botella de aceite

SAE 30 SF, SG, SH de 90 ml (3,04

onzas fiuidas) (Fig. 3).

NOTA: Guarde la botella pare medir la

cantidad correcta de aceite

cuando deba cambiarlo en el

futuro. Lea Cambio de Aceite.

1. Desenrosque la tape de la botella

de aceite y retire el sello de

Fig. 3

papel que cubre la aperture. Tap6n de relleno _

Vuelva a colocar la tape. Corte la de aceite

punta de la boquilla del embudo Anillo

(Fig. 3). en "O"

2. Coloque la unidad sobre una Orificio de _

superficie plane. Ilertado de

3. Saque el tap6n de aceite/varilla aceite \

de medici6n del cigQehal (Fig. 4). Fig. 4

4. Vierta todo el contenido de la

botella de aceite en el cigOeSal

(Fig. 5).

NOTA: No agregue nunca aceite al

combustible o al tanque de

combustible.

Limpie todo el aceite que pueda

haberse derramado y vuelva a

instalar el tap6n del aceite /

varilla de medici6n.

No podemos exagerar la importancia

Fig. 5

del control y mantenimiento del nivel correcto de aceite en el

cigQehal. Verifique el aceite antes de cada uso y cambielo cuando

sea necesario segOn se indica en la secci6n de Cambio del aceite.

TIPO BE COMBUSTIBLE RECOMENBABO

El combustible viejo es la cause principal del mal funcionamiento de

la unidad. Asegurese de user combustible nuevo, limpio y sin

plomo. Elimine la gasoline vieja de acuerdo a los reglamentos

federales, estatales y locales.

NOTA: Este es un motor de cuatro ciclos. Pare evitar debar su

unidad, no mezcle el aceite con la gasoline.

Befinici6n de los combustibles de mezcla

Los combustibles actuales con frecuencia son una mezcla de

gasoline y uno o mas oxigenantes como el etano, el metanol o el

MTBE (eter). El combustible con mezcla de alcohol absorbe ague.

Un porcentaje de ague tan pequeho como el 1% en el combustible

puede hacer que el combustible y el aceite se separen. Se forman

acidos mientras esta guardado. Cuando use combustible con

mezcla de alcohol, use combustible nuevo (almacenado durante

menos de 60 dies).

Use de los combustibles de mezcla

Si decide user un combustible de mezcla o si su uso es inevitable, le

recomendamos que tome las siguientes precauciones:

• Use siempre una mezcla fresca de combustible segOn Io

indica su manual del operador

Use un aditivo de combustible estabilizador de gasoline

Drene el tanque y haga funcionar el motor en seco antes de

guarder la unidad

Use de aditivos en el combustible

El uso de un estabilizador de gasoline impedira la corrosi6n y

reducira al m[nimo la formaci6n de dep6sitos de resina. El uso de

aditivos puede evitar que se formen dep6sitos daninos en el

carburador por haste sais (6) meses. Agregue 23 ml (0,8 de onza) de

aditivo pot gal6n de combustible de acuerdo alas instrucciones del

envase. No agregue NUNCA los aditivos directamente al tanque de

combustible de la unidad.

ADVERTENCIA: Cargue el com-bustible en un

Area exterior limpia y bien ventilada. Limpie de

inmediato todo combustible que se haya derramado.

Evite crear una fuente de encendido con el

combustible derramado. No arranque el motor haste

que se hayan evaporado los gases del combustible.

ADVERTENCIA" La gasoline es muy inflamable.

Los gases pueden explotar si se encienden. Apague

siempre el motor y espere que se enfrie antes de

cargar el tanque de combustible. No fume mientras

Ilena el tanque. Mantenga las chispas y las llamas lejos

del Area.

CARGA DE COMBUSTIBLE EN LA UNIDAB

1. Saquela tape de la gasoline (Fig. 6).

[_ DVERTENCIA: Saquela tape del combustible

lentamente pare evitar lesionarse con el rociado del

combustible. No opere nunca la unidad sin la tape del

combustible firmemente colocada en su lugar.

ertvase

del gasoline

Tanque del combustible Tape del combustible

Fig. 6

2. Coloque el pico del recipiente de gasoline en el orificio de

Ilenado del tanque de gasoline (Fig. 6) y Ilene el tanque.

NOTA: No Ilene el tanque demasiado.

3. Limpie toda la gasoline que pueda haberse derramado.

4. Vuelva a instalar la tape de la gasoline.

5. Mueva la unidad por Io menos 9,1 m (30 pies) de la fuente y

sitio de carga antes de arrancar el motor.

[_ DVERTENClA: Use esta unidad sale en un Area

exterior bien ventilada. Los gases de escape de

monAxido de carbono pueden ser letales en un Area

cerrada.

ADVERTENCIA: Evite los arranques accidentales.

ColAquese en posici6n de inicio cuando tire de la cuerda

de arranque (Fig. 23). El operador y la unidad deben estar

en una posiciAn estable al arrancar la unidad para evitar

graves lesiones personales.

INSTRUOOIONES DE ARRANQUE

1. Verifique el nivel de aceite en el carter del cigQehal. Lea

Inspeccidn del Nivel de Aceite.

2. Llene el tanque de combustible con gasolina nueva,

limpia y sin plomo.

NOTA: No hay necesidad de encender la unidad. El Control

de Parada Encendido/Apagado esta en la posici6n

Encendido 0), en todo memento.

3. Optima completamente el cebador y sueltelo 10 veces.

Hagalo lentamente. Se debera ver un poco de combustible

en el cebador yen las tuberias de alimentaci6n de

combustible (Fig. 7). Si no puede ver el combustible en el

cebador, oprimalo y suAItelo tantas veces come sea

necesario hasta que vea combustible en el mismo.

Sl UNIDAD ES INFERIOR A 4°C/40°F... Ponga la Palanca de

Arranque en Frio (Fig. 7) en la posici6n de cerrada/encienda

y proceda al paso 3. NO mueva esta palanca hacia abajo si

la temperatura de la unidad sobrepasa 4°C (40°F).

...... 4. Soporte en la posici6n de arranque (Fig. 8) y no apriete

el control del regulador. Tire de la cuerda de arranque

hacia afuera una pequeNa distancia hasta que sienta un

poco de resistencia. Esto es pot Io general

aproximadamente de 2 a 4 pulgadas. Hale de la cuerda

de arranque con un movimiento controlado y uniforme.

Repita 5 veces. El motor debera arrancar.

5. Si el motor arranca, optima el control del regulador para

calentar el motor de 15 a 30 segundos. Cuando hace

frio, deje que el motor se caliente de 30 a 60 segundos.

Sl EL MOTOR ARRANCA Y HACE FRJO... (menos de 40°F

o 4°C), gire la Palanca de Arranque en Tiempo Frfo de

regreso a la posici6n de funcionamiento/abierta.

ii ,

..........SL. El motor no arranca, regrese al paso 3.

SL. El motor se detiene mientras usted esta apretando el

acelerador, regrese al paso 4.

Sl ESTA CALIENTE... Si el motor esta caliente, tire

buscamente del cord6n. No apriete el control de

regulador.

NOTA: La unidad usa Incredi-Puml con MAX FIRE

IGNITION Io cual reduce considerablemente el

esfuerzo requerido para arrancar el motor. Debe halar

el cord6n de arranque Io suficiente para oirque el

motor trata de arrancar. No es necesario halar el

cord6n con energia: no hay fuerte resistencia al halar.

Tenga en cuenta que este metodo de arranque es

muy diferente (y mucho mas facil) del que usted

pudiera estar acostumbrado a usar.

INSTRUCCIONES DE APAGADO

1. Saque la mane del control del regulador. Deje enfriar el motor

en marcha en vado.

2. Coloque el control de encendido y apagado en posici6n de

APAGADO (O) (Fig. g).

Palanca de Bombilla

ue en Frio del cebador

Fig. 7

Cuerda de

arranque

Control del regulador

Fig. 8

Parado/

Apagado

Arran.gue/

Encendldo (I)

Control del

regulador

Fig. 9

ADVERTENClA: Use siempre protecci6n para sus

ojos, audici6n, pies y cuerpo para reducir el riesgo de

una lesi6n al operar esta unidad.

Acoplador de Agujero

Craftsman Convertible TM primario

Bot6n de

desconexi6n

COMO SOSTENER EL RECORTADOR

Antes de operar esta unidad, parese en

posici6n de operaci6n (Fig. 10). Verifique

Io siguiente:

• El operador tiene protecci6n ocular y

ropa adecuada.

El brazo derecho esta levemente _ ,

doblado, y la mano esta sosteniendo el

mango del eje.

El braze izquierdo esta recto, y la mane

esta sosteniendo la manija.

La unidad esta debajo del nivel de la cintura.

El accesorio de corte esta paralelo al

suelo y hace facil contacto con la

vegetaci6n que va a set cortada sin que

el operador tenga que inclinarse. _ '

CONSEJOS PAPA OBTENER MEJORES

RESULTADOS AL RECORTAR

Para Iograr los mejores resultados en el Fig. 10

corte, haga funcionar la unidad con el

control del regulador totalmente oprimido.

El angulo correcto para ubicar el accesorio de corte es paralelo al suelo.

No fuerce el accesorio de corte. Permita que la punta de la Iinea realice

el corte (en especial a Io largo de paredes). Si corta con mas de la punta

reducira la eficacia del corte y puede sobrecargar el motor.

Corte cesped de mas de 200 mm (8 pulgadas) trabajando de

arriba hacia aba o enpequehos incrementos para evitar el

desgaste premature de a nea y e arrastre de motor.

Corte de derecha a izquierda siempre que sea posible. Cortar

hacia la izquierda me ora la eficiencia de la unidad. Los recortes

salen arrojados en sentido contrario al operador.

Mueva lentamente el recortador dentro y fuera del Area de corte a

la altura deseada. Realice movimientos ya sea de adelante hacia

atras y viceversa, o de lado a lade. El corte en longitudes mas

cortas produce mejores resultados.

Recorte unicamente cuando el pasto y las hierbas esten secas.

La vida de su I[nea de corte depende de:

- Seguir todas las tecnicas de corte indicadas anteriormente

- El tipo de vegetaci6n que corte __

- El lugar donde se corta

Pot ejemplo, la linea se desgastara mas

rapido cuando corte contra un mute

que cuando corte alrededor de un arbol.

RECORTE DECORATIVO

El recorte decorativo se realiza

eliminando toda la vegetaci6n de

alrededor de los arboles, postes,

cercos, etc. Gire toda la unidad a

modo de que el accesorio de corte se Fig. 15

ubique a un angulo de 30 ° con el suelo (Fig 15).

USO DE LA FUNCION CRAFTSMAN CONVERTIBLE TM

ADVERTENC IA: Antes de comenzar a usar este

accesorio, lea y comprenda el manual que viene con el

accesorio. Siga toda la informaci6n de seguridad contenida en

el mismo.

ADVERTENCIA: Para

evitar graves lesiones

personales, apague la

unidad antes de sacar o

instalar accesorios.

Esta unidad se puede convertir para

bordear la hierba.

1. Cerci6rese de que la unidad este

completamente apagada.

2. Gire la perilla en sentido antihorario

para aflojarla (Fig. 16).

Orificio

lateral 90 °

Fig. 16

Fig. 17

3. Oprima y sostenga el bot6n

de desconexi6n (Fig. 17) y

girelo con firmeza 90 ° en

cualquier direcci6n (segQn el

modo en que quiere recortar

el borde) (Fig. 16).

4. De vuelta a la perilla a la

derecha para trabar el

acoplador (Fig. 18).

Hueco de

guia

Bastidor del

eje inferior

Bastidor del

eje superior

L Perilla

Fig. 18

CON LA CARACTERISTICA CRAFTSMAN CONVERTIBLE TM

PRECAUCION: Los accesorios deben set usados en

el orificio primario. El usar el orificio incorrecto puede

conducir a lesiones personales o daho de la unidad.

El acoplador permite que usted convierta esta unidad para uso con

los accesorios adicionales siguientes:

Cultivador

Recortador de bordes

Soplador

Cortamalezas

Podador de arboles para instalar accesorios

Instalaci6n del accesorio de corte u otros accesorios

PRECAUCION: Antes de operar esta unidad,

cerci6rese de que el bot6n de liberar este

completamente trabado en el agujero primario (Fig. 16),

y que la perilla (Fig. 17) este bien apretada.

NOTA: Para hacer la instalaci6n mas facil, ponga la unidad en la

tierra o en un banco de trabajo.

1. Cerci6rese de que la unidad este completamente apagada.

2. De vuelta a la perillaa laizquierda para aflojar el acoplador (Fig.15).

3. Mientras que firmemente sostiene el accesorio, empQjelo

derecho en el acoplador hasta el bot6n liberador (Fig. 16) se

encaja a presi6n hacia el agujero primario (Fig. 16). El agujero

primario esta en el lado opuesto del acoplador de la perilla (Fig.

16). La alineaci6n del bot6n de desconexi6n con el hueco de

gu[a facilitara la instalaci6n (Fig. 16).

4. Gire la perilla en sentido horario para ajustarla (Fig. 13).

Remoci6n del accesorio de corte u otros accesorios

1. Cerci6rese de que la unidad este completamente apagada.

2. Gire la perilla en sentido antihorario para aflojarla.

3. Oprima y sostenga el bot6n de desconexi6n (Fig. 16).

REEMPLAZODE LA LJNEA

Linea

para la Cabeza de Corte Hassle- espiral _-'-_'-

Free TM Plus.

Use siempre la L[nea Espiral A_ujeros de

Hassle-Free TM XTRA QUIET de mserclon

Craftsman. Seleccione el tamaffo

de la Ifnea que mejor se adapte al T_neles de

trabajo que se propene realizar. La colocaci6n

linea de color rojo esta disehada

para cortar hierba y pequeffas

malezas. La Ifnea de color negro

esta disenada para cortar malezas

de mayor tamaffo y matorrales

ligeros.

NOTA: Antes de insertar una nueva

linea en los orificios del

cabezal de corte,

identifique claramente el

orificio adecuado. Siga las

instrucciones que aparecen

en la placa guia de la linea.

No trate de quitar el

cabezal de corte de la

unidad al cambiar la linea.

NOTA: No combine las Ifneas.

Use 2 negras o 2 rojas

solamente.

1. Quite la linea vieja y la placa gufa

de la Ifnea del cabezal de core.

2. Limpie completamente la

superficie del cabezal de corte.

Placa

Deslizamiento

de la Linea

Fig. 11

Fig. 12

3. Reinstale la placa guia de la linea (Fig. 11). La placa guia es un

elemento con espiga y ajusta de una sola forma. Si no entra en el

cabezal de corte facilmente, NO Io fuerce. Gire la placa hasta que se

encaje facilmente en el cabezal de core.

NOTA: La placa guia de la linea debe instalarse en el cabezal de

corte antes de insertar una nueva Ifnea.

4. Inserte ambos extremes de la

Ifnea en los orificios adecuados

ubicados al costado del

cabezal de corte (Fig. 11).

5. Empuje y/o tire de la linea de

mode que esta se ajuste al

cabezal central y quede

completamente extendida a

traves de los tuneles de

colocacidn. (Fig. 12)

6. Si la linea se instala correcta-

mente, tendra la misma Iongitud

en ambos lades (Fig. 13).

NOTA: AI instalar la Ifnea nueva,

asegL_resede que la linea

quede Io mas uniforme

posible. Cualquier variaci6n

en la Iongitud puede

ocasionar que la unidad

vibre excesivamente. Si

esto sucede, pare la unidad

y asegOrese de que la linea

este pareja.

7. Repita los pasos del 4 al 6 para

instalar la segunda linea del

recortador.

8. Si se instalan correctamente,

las cuatro lineas tendran la

misma Iongitud (Fig. 14).

La Ifnea puede cortarse per:

• Enredarse con un objeto extrar_o

Fatiga normal de la linea

Intentar cortar hierbas gruesas y

le_osas

Forzar la Ifnea en objetos como

paredes o postes de cercos.

Fig. 13

Fig. 14

,, PROGRAMA DE MANTEN[M[ENTO •

ADVERTENCIA: Para evitar lesiones personales

graves, nunca realice manteni-miento ni reparaciones con

la unidad funcionando. Realice siempre el mantenimiento

y las reparaciones con la unidad frfa. Desconecte el cable

de la bujia de encendido para cerciorarse de que la

unidad no arrancara.

Estos procedimientos requeridos para el mantenimiento deben ser

realizados con la frecuencia indicada en la tabla. Deben set incluidos

como parte de toda puesta a punto de cada temporada.

NOTA: Algunos procedimientos de mantenimiento pueden requerir

el use de herramientas o habilidades especiales. Si no esta

seguro acerca de estos procedimientos, Ileve su unidad a un

establecimiento de reparacidn, persona o distribuidor de

servicio autorizado que arregle motores para uso fuera de la

carretera.

NOTA: El mantenimiento, la sustituci6n o arreglo de dispositivos para

el control de emisiones y sistemas pueden set hechos pot

cualquier establecimiento de reparaci6n, persona o

proveedor de servicio autorizado que arregle motores para

use fuera de la carretera.

Para asegurar funcionamiento maximo de su motor, la inspecci6n del

puerto del extractor del motor puede set necesaria despues de 50

horas de la operaci6n. Si usted nota la RPM perdida, degradaci6n de

las prestaciones o carencia general de la aceleracidn, este servicio

puede ser requerido. Si usted se siente su motor esta en necesidad de

esta inspecci6n, refiera el servicio a a se chamusca o el otto

distribuidor cualificado del servicio para la reparaci6n. No procure

realizar este proceso usted mismo como el danos de motor pueden

resultar de los contaminantes implicados en el proceso de la limpieza

para el puerto.

FRECUENCIA MANTENIMIENTO REQUERIDO CONSULTE

Llene el tanque de combustible con combustible nuevo Page E6

Antes de arrancar el motor Inspeccione el aceite Page El0

Cada 10 horas Limpie y vuelva a aceitar el filtro de aire Page E11

Primer cambio a las 10 horas Cambie el aceite Page El0

A la 25 horas/cada 25 horas Cambie el aceite Page El0

Cada 50 horas Limpie el amortiguador de chispas Page E13

10 horas en un motor nuevo Verifique la separaci6n entre el brazo oscilante y la vMvula y ajuste Page E12

Cada 25 horas Verifique la separaci6n entre el brazo oscilante y la vMvula y ajuste Page E12

Cada 25 horas Verifique la condici6n y separaci6n de la bujfa de encendido Page E13

INSPECCIONDELNIVELDEACEITE

Nopodemosexagerarlaimportanciadeverificary mantenerel

nivelcorrectodeaceiteenelcarterdelcigQefial.Inspeccioneel

niveldeaceiteantesdecadauso:

1. Apagueelmotorypermitaqueelaceitedrenedentrodelcarter

delcigOefial.

2. Coloqueelmotorsobreunasuperficieplanaynivelada,conel

protectordelacabezadecortecolgandodeunbancoomesade

trabajoparaobtenerunalecturaadecuadadelniveldeaceite(Fig.

19).

Fig. 19

3. Mantenga la suciedad, recortes de cesped, etc. fuera del

motor. Limpie el Area alrededor del tap6n de relleno de aceite /

varilla de medici6n antes de retirarlo.

4. Retire el tap6n de relleno de aceite / varilla de medici6n y seque el

aceite. Vuelva a insertarlo completamente hacia adentro.

5. La mirada en el petr61eo Ilena hoyo, utiliza una linterna si

necesitado. El petr61eo debe estar tocando apenas las

interiores la mayoria de los hilos (Fig. 19).

6. Si el nivel de aceite no esta tocando la rosca mas interior del

agujero de Ilenar aceite, afiada una pequer_a cantidad al

agujero de Ilenar aceite y vuelva a comprobar (Fig. 20). Repita

este procedimiento hasta que el nivel de aceite alcance la

rosca mas interna del agujero de Ilenar aceite.

NOTA: No Ilene demasiado la unidad.

NOTA: Verifique que el anillo en O este en su lugar en el tap6n de

relleno de aceite / varilla de medici6n cuando mida y

cambie el aceite (Fig. 21).

El Petr61eo max "_

Llena la Linea

Fig. 20 --

Tap6n de relleno

de aceite

Anillo

en "O"

Ilenado de

aceite

Fig. 21

CAMBIO DEL ACEITE

[_ ADVERTENCIA: Use guantes para evitar sufrir

lesiones cuando maneje la unidad.

En un motor nuevo, cambie el aceite despues de las 10 primeras

horas de operaci6n. Cambie el aceite mientras el motor a0n esta

caliente. El aceite fluira con libertad y Ilevara mas impurezas.

1. Desenchufe el manguito de la bujia de encendido para eliminar

el arranque.

2. Retire el tap6n de relleno de aceite / varilla de medici6n.

3. Vierta el aceite fuera del orificio

de Ilenado de aceite en un

recipiente inclinando la unidad

hasta una posici6n vertical (Fig.

22). Deje suficiente tiempo

como para completar el

drenaje.

4. Seque todo el aceite residual

de la unidad y limpie todo el

aceite que pueda haberse

derramado. Elimine todo el

aceite de acuerdo con las

normas federales, estatales y

locales.

5. Vuelva a cargar el carter del

cig0ehal con 90 ml (3,04 onzas Fig. 22

fluidas) de aceite SAE 30 SF,

SG, SH.

NOTA: Use la botella y la boquilla que guard6 del uso inicial para medir

la cantidad correcta. El nivel de 90 ml (3,04 onzas) esta

aproximadamente en la parte superior de la etiqueta de la botella

(Fig. 23). Mida el nivel con la varilla de medici6n. Si el nivel esta

bajo, agregue una pequefia cantidad de aceite y vuelva a medir

(Fig. 23). No Io Ilene demasiado.

\ \

Nivel de

Ilenado

Fig. 23

6. Vuelva a colocar el tap6n de relleno de aceite / varilla de medici6n.

7. Vuelva a conectar el manguito de la bujia de encendido.

El0

MANTENIMIENTO DEL FILTRO DE AIRE

l_ DVERTENCIA" Para evitar graves lesiones

personales, apague siempre su recortador y espere

que se enfrie antes de limpiarlo o realizar todo tipo de

mantenimiento.

Limpieza del filtro de aire

Limpie y vuelva a aceitar el filtro de aire cada 10 horas de operaci6n. Es

una de las partes cuyo mantenimiento es importante. No mantener

debidamente su filtro de aire puede resultar en funcionamiento inadecuado

o puede causar dafio permanente a su motor.

1. Abra la tapa del filtro de aire. Empuje hacia adentro la lengOeta

que esta en lado inferior de la tapa. Despues hale hacia afuera y

arriba la tapa del filtro de aire. (Fig. 24).

NOTA: Es posible que deba retirar la tapa de combustible para

poder retirar pot completo la cubierta del filtro de aire.

2. Retire el filtro de aire (Fig. 24).

7. Instale de nuevo la tapa Placa posterior

del filtro de aire. Haga

coincidir las ranuras

que hay en la parte

superior de la tapa del

filtro de aire con las

lengQetas de la parte

superior de la placa

posterior (Fig. 28).

8. Gire la tapa hacia

abajo hasta que la

lengQeta de la placa

posterior del filtro de

aire se enganche en la

ranura de la tapa del

filtro de aire (Fig. 29).

Cubierta del filtro de aire

Ranuras

Orejeta

Fig. 28

Fig. 24

Orejeta

3. Lave el filtro con agua y detergente _ z

(Fig. 25). Enjuague bien el filtro y

dejelo secar.

4. Aplique suficiente aceite limpio de

motor SAE 30 para recubrir

ligeramente el filtro (Fig. 26).

5. Apriete el filtro para esparcir y retirar el

exceso de aceite (Fig.27). __i_ _

6. Vuelva a colocar el filtro (Fig. 24). _-----_ _Jj

NOTA: Si opera la unidad sin el filtro de

aire, su garantfa sera ANULADA. _j_/y

Fig. 25

Fig. 26

Fig. 27

Orejeta

Fig. 29

AJUSTE DEL VELOCIDAD MiNiMA

ADVERTENCIA= El accesorio de corte puede estar

girando durante los ajustes del carburador. Use ropa

que Io proteja y cumpla con todas las instrucciones de

seguridad para prevenir graves lesiones personales.

La velocidad mfnima del motor puede

ser ajustada. Puede tener acceso al Tornillo de ajuste de minima

tornillo de ajuste de minima a traves "/j_"

de un orificio en la parte superior de _" r

la cubierta del motor (Fig. 30).

NOTA: Los ajustes descuidados

pueden dahar su motor /_

seriamente. Aparte de la

velocidad de marcha en

vacio, los ajustes al

carburador deberan ser

hechos solamente pot un

distribuidor Sears u otro Fig. 30

distribuidor de servicio

calificado.

t. Inspecci6n del Combustible

En general, el combustible viejo es el motivo principal para que la

unidad no funcione en forma adecuada. Drene y vuelva a Ilenar el

tanque con combustible nuevo, limpio y sin plomo antes de hacer

ningun ajuste. Consulte la Informacidn acerca del Aceite y

Combustible,

2. Limpieza del Filtro de Aire

La condici6n del filtro de aire es importante para el funcionamiento de

la unidad. Un filtro de aire sucio limitara el flujo de aire y cambiara la

mezcla de aire y combustible. Con frecuencia esto se confunde con un

velocidad minima fuera de ajuste. Inspeccione la condici6n del filtro de

aire antes de ajustar el tornillo de velocidad minima. Consulte la

seccidn de Mantenimiento del Filtro de Aire,

Ell

3.Ajustedel Tornillo de Velocidad Minima

[_lb DVERTENCIA: AI apagar la unidad, asegurese de que

el accesorio de corte se haya detenido antes de apoyar la

unidad para prevenir graves lesiones personales.

Si despues de inspeccionar el combustible y limpiar el filtro de aire

el motor aun no funciona en minima, ajuste el tornillo de velocidad

minima segOn se indica a continuaci6n.

1. Arranque el motor y dejelo funcionar a una minima alta durante

un minuto para que se caliente.

2. Suelte el gatillo del regulador y deje que el motor funcione en

minima. Si el motor se para, inserte un destornillador Phillips

pequeho en el orificio de la cubierta del motor (Fig. 38). Gire el

tornillo de minima hacia adentro, en sentido horatio, de a 1/8 de

vuelta por vez (seg0n sea necesario) hasta que el motor funcione

en minima suavemente.

NOT,&: El accesorio de corte no debe girar cuando el motor esta

funcionando en minima.

3. Si el accesorio de corte gira cuando el motor esta funcionando en

minima, gire el tornillo de velocidad minima en sentido antihorario

de a 1/8 de vuelta pot vez (segun sea necesario) para reducir la

velocidad minima.

La inspecci6n del combustible, la limpieza del filtro de aire y el

ajuste del tornillo de velocidad minima debe resolver la mayoria de

los problemas del motor. Si esto no sucede, y:

• El motor no funciona en minima

El motor fluctOa o se ahoga al acelerarlo

o Existe una perdida de fuerza motriz

Ileve el carburador a ajustar a un proveedor de servicio autorizado.

HUELGO DEL BRAZO OSOJLANTE

Esto requiere el desarmado del motor. Si usted siente que no esta

seguro o que no esta calificado come para realizar esto, Ileve la

unidad a un centro de servicio autorizado.

NOTA: Inspeccione el huelgo de la valvula del brazo oscilante con una

galga despues de las primeras 10 horas de operaci6n y luego

cada 25 horas de operaci6n en Io sucesivo.

El motor debe estar frio cuando verifique o ajuste el huelgo

de la valvula.

Esta tarea debe set realizada en interiores, en un Area limpia

y libre de polvo.

1. Quite los dos (6) Tornillos de encima de la tapa del motor con

un destomillador de pala o Torx #25 (Fig. 31).

una broca Torx T-25 (Fig. 32).

Saque la cubierta y la junta del

braze oscilante.

8. Tire lentamente de la cuerda de

arranque para traer el pist6n hacia

la parte superior de su recorrido

(conocido como punto muerto

superior). Verifique que:

El pist6n se encuentre en la

parte superior de su recorrido.

Mire el agujero de la bujia para

ver el pist6n (Fig. 33)

Ambos brazos oscilantes se

mueven con libertad, y ambas

valvulas estan cerradas

De no ser asi, repita paso 8.

Brazes oscilantes ENTRADA

Cubierta

deJ brazo

oscilante

Orificio de

la bujia de

encendido

Fig. 32

Tuercas de ajuste

ESCAPE

Galga

Orificio de Ja

bujia

Fig. 33

Deslice el calibrador de hoja entre el balancin y la parte superior

de cada uno de los vastagos de las valvulas. Mida el huelgo

entre el vastago de la valvula y el brazo oscilante (Fig. 34).

Realice esto en las valvulas de entrada y de escape.

Tuerea de

Balancin

Vista superior del motor

0,076-0,152 mm

(,003-,006

Saq_ Saque los

tomillos

Fig. 31

2. Desconecte el cable de la bujia de encendido.

3. Limpie la suciedad de alrededor de la bujia de encendido. Saque

la bujia de encendido de la cabeza del cilindro girando un

casquillo de 16mm (5/8 pulgadas) en sentido antihorario.

4. Saque la cubierta del motor (Fig. 31).

5. Limpie la suciedad de alrededor de la cubierta del braze

oscilante. Saque el tornillo que sostiene la cubierta del brazo

oscilante con un destornillador grande de vastago piano o con

V_stago de la v_lvula

Fig. 34

El huelgo recomendado para las valvulas de entrada y de escape es

0,076 - 0,152 mm (0,003 - 0,006 pulgadas). Use un calibrador regular

de autom6vil de 0,127 mm (O,0O5pulgadas). El calibrador debe

deslizarse entre el balancin y el vastago de la valvula con una ligera

cantidad de resistencia, sin doblarse (Fig. 33 y 34).

8. Si el huelgo no se encuentra dentro de las especificaciones:

a. Gire la tuerca de ajuste con una Ilave de 8 mm (5/16

pulgadas) o una guia de tuercas (Fig. 34).

Para incrementar el huelgo, gire la tuerca de ajuste en

sentido antihorario.

Para reducir el huelgo, gire la tuerca de ajuste en sentido

horario.

E12

b.Vuelvaainspeccionaramboshuelgos,yajustesiesnecesario.

9. Vuelvaainstalarlacubiertadelbrazooscilanteutilizandouna

nuevajunta.Ajusteeltornilloa2,2-3,4Nom(20-30

pulgadasolibra).

10.Inspeccionelabujfadeencendidoyvuelvaa instalar.Lea

Cambio de la Bujfa de encendido,

11. Vuelva a colocar el cable de la bujfa de encendido.

12. Vuelva a instalar la cubierta del motor. Verifique la alineaci6n de la

cubierta antes de ajustar los tornillos. Ajuste los tornillos.

CAMBIO DE LA BUJIA DE ENCENDIDO

[_[ PRECAUCI()N: No limpie con chorro de arena, ni raspe

ni limpie los electrodos. El motor podria dar_arse si penetrar

pequenas partfculas en el cilindro.

Use una bujfa de encendido 753-05255 o bujia de Champion

#RDZ19H. La separaci6n correcta es de 0,635 mm (0,025

pulgadas}. Retire la bujia luego de cada 25 horas de operaci6n e

inspeccione su estado.

1. Apague el motor y espere que se enfrfe. Retire los seis (6)

tornillos de la parte posterior de la tapa del motor con

destornillador de cabeza plana o Torx No. T-25 (Fig. 31).

2. Tome el alambre de la bujfa con

firmeza y saquelo de la bujia de

encendido.

3. Limpie alrededor de la bujfa de

encendido. Saque la bujfa de

encendido de la cabeza del 0,635 mm

cilindro girando una Ilave de (0,025 pulg.)

casquillo de 16 mm (5/8 de .I.

pulgada) en sentido antihorario. T

4. Cambielas bujias que esten

rajadas, sucias o deterioradas. Fije T

la separaci6n de aire a 0,635 mm Fig. 35

(0,025 pulgadas) utilizando un

calibrador (Fig. 35).

5. Instale una bujia de encendido con la separaci6n correcta en la

cabeza del cilindro. Ajuste girando la Ilave de casquillo 16 mm

(5/8 de pulgada) en sentido horario hasta que este ajustada sin

huelgo.

Si usa una Ilave de torsi6n, ajuste a:

1t0-120 pulg.olibras (12.3-t3.5 Nora)

No ajuste demasiado.

MANTENIMIENTO DEL AMORTIGUADOR DE CHISPAS

1. Saque la cubierta del amortiguador de chispas. Lea Huelgo del

brazo oscilante.

2. Con un destornillador piano de la lamina o un pedacito torx T-20 y

un pedacito T-25, quite los tomillos que unen la cubierta del

amortiguador de chispas al silenciador (Fig. 36).

Silenciador

Fente

Pantalla del amortiguador

de chispas

Cubierta del

amortiguador

de chispa_5 Tornillo

S c:::_5" T-20 Tornillo

Fig.36

6. Vuelva a instalar la pantalla del amortiguador de chispas, la

cubierta del amortiguador de chispas y el tornillo.

LIMPIEZA

[_i ARNING: To avoid serious personal injury, always

turn your unit off and allow it to cool before you clean

or service it.

Use un cepillo pequeho para limpiar la parte exterior de la unidad. No

use detergentes fuertes. Los limpiadores domesticos que contienen

aceites aromaticos como pino y lim6n, y con solventes como el

queroseno pueden daSar el bastidor de plastico y la manija. Seque

toda la humedad con un patio suave.

ALMACENAMIENTO

° No guarde nunca la unidad con combustible en el tanque donde

los vapores puedan Ilegar a una llama o chispa.

• Espere que el motor se enfrie antes de guardar la unidad.

• Guarde la unidad bajo Ilave para prevenir el uso por

personas no autorizadas y su dano.

• Guarde la unidad en un Area seca y bien ventilada.

• Guarde la unidad fuera del alcance de los ni_os.

ALMACENAMIENTO POR LARGOS PERIODOS DE TIEMPO

Si debe guardar la unidad durante un largo periodo de tiempo:

1. Drene toda la gasolina del tanque en un recipiente. No use

gasolina que haya estado guardada durante mas de 60 dias.

Elimine la gasolina vieja de acuerdo con las normas federales,

estatales y locales.

2. Arranque el motor y dejelo funcionar hasta que se ahogue. Esto

asegura que toda la gasolina se haya drenado del carburador.

3. Deje enfriar el motor. Saque la bujia de encendido y coloque 5

gotas de aceite de motor de buena calidad en el cilindro. Tire

de la cuerda de arranque lentamente para distribuir el aceite.

Vuelva a instalar la bujfa de encendido.

NOTA: Saque la bujfa de encendido y drene todo el aceite del

cilindro antes de intentar usar el recortador luego de haber

estado guardado.

4. Cambie el aceite. Lea Cambio del Aceite. Elimine el aceite viejo de

acuerdo con las normas federales, estatales y locales.

5. Limpie bien la unidad y verifique que no existan partes flojas ni

danadas. Repare o cambie las partes dahadas y ajuste los

tornillos, las tuercas o los pernos que esten flojos. La unidad

esta lista para set guardada.

TRANSPORTE

• Deje enfriar el motor antes de transportar la unidad.

= Asegure la unidad durante su transporte.

• Drene el tanque de gasolina antes de transportar la unidad.

• Ajuste la tapa de la gasolina antes de transportar la unidad.

3. Saque el desviador de los pararrayos de la chispa el silenciador.

Quite el desviador de los pararrayos de la chispa.

4. Saque la pantalla del amortiguador de chispas de la cubierta del

amortiguador de chispas.

5. Limpie la pantalla del amortiguador de chispas con un cepillo de

alambre, o cambiela.

E13

CAUSA

El tanque de combustible esta vacfo

El combustible es viejo

Parachispas ebstruido

CAUSA

El fi[tro de aire esta obstruido

Velocidad minima no esta ajustado en forma correcta

• • = • • ="

ACCION

Llene el tanque con combustible

Drene el tanque de gasolina / Agregue combustible nueva

Limpie o cambie el parachispas

ACCldN

Cambie o limpie el filtro de aire

Ajuste velocidad minima

CAUSA

El combustible es viejo

El accesorio de corte esta atascado de hierba

Parachispas obstruido

CAUSA

El combustible es viejo

La bujfa de encendido esta arruinada

ACClON

Drene el tanque de gasolina / Agregue combustible nueva

Pare el motor y limpie el accesorio de corte

Limpie o cambie el parachispas

ACClON

Drene el tanque de gasolina / Agregue combustible nueva

NOTA: Para reparaciones mas alia de los pequehos ajustes recien mencionados, comunfquese con su centro de Piezas y Reparaciones de

Sears mas cercano (1-800-4-MY-HOME) u otra agencia de servicio calificada.

liii !i!i!

E14

Tipodemotor.................................................................................................................................................................Enfriadoperaire,4ciclos

Desplazamiento........................................................................................................................................................29cc(1.8pulgadasc0bicas)

R.P.M.deoperaci6n.........................................................................................................................................................................6.800+r.p.m.

R.P.M.develocidadminima..................................................................................................................................................2.800- 3.600r.p.m.

Tipodeencendido........................................................................................................................................Electr6nico- MAXFIREIGNITIONTM

Interrupter de encendido ......................................................................................................................................................... Interruptor oscilante

Huelgo de la v;Jlvula ..................................................................................................................................... 0,076-0,152 mm (0,003-0,006 pulg)

Bujia ....................................................................................................................................................... Bujia Champion #RDZ19H o Bujia Similar

Separaci6n de la bujia de encendido ................................................................................................................................. 0,635 mm (0,025 pulg)

Lubricaci6n ....................................................................................................................................................................................... Aceite SAE 30

Capacidad de aceite del carter del cig0ehal ............................................................................................................................ 90 ml (3,04 onzas)

Combustible ........................................................................................................................................................................................... Sin plomo

Carburador ................................................................................................................................................................... Diafragma, multiposicional

Arranque ........................................................................................................................................................ Incredi-PulF M Bobinado automatico

Silenciador ................................................................................................................................................................. Amortiguado con protecci6n

Regulador .................................................................................................................................................................... Retorno manual del resorte

Capacidad del tanque de combustible ...................................................................................................................................... 414 ml (14 onzas)

Bastidor del eje impulsor ........................................................................................................................ Tube en acier (Craftsman Convertible TM)

Control del regulador ............................................................................................................................................................... Gatillo para el dedo

Peso de la unidad (sin combustible, con Hassle-Free TM Plus, el protector y el accesorio de corte) ......................... 5,2 - 5,9 kg (11,5 -13 libras)

Mecanismo de corte ....................................................................................................................................................... Hassle-Free TM Plus Head

Bobina de linea ......................................................................................................................................... Hassle-Free TM XTRA QUIET Spiral Line

*Toda las especificaciones contenidas en este manual se basan en la informaci6n mas reciente disponible en el momento de impresi6n del

manual. Nos reservamos el derecho de hacer cambios en cualquier memento sin aviso previo.

DECLARACION DE GARANTIA DE CONTROL DE EMISIONES EVAPORATIVAS DE LA EPA PAPA CALIFORNIA

Los Derechos y Obligaciones de Usted segun la Garantia

El Consejo de Recursos del Aire (Air Resources Board) de California, la Agencia de Protecci6n del Medio Ambiente (EPA) y Sears Brands LLC

(Sears) tienen el placer de explicar la garantfa del sistema de control de emisiones en su motor "off-road" pequeho modelo del afio 2007 y

posterior. En California y los 49 estados, los nuevos motores "off-road" pequefios deben set disehados, construidos y equipados para que

cumplan con las exigentes normas del Estado contra el "smog". Sears debe garantizar el sistema de control de emisiones en el motor "off-

road" pequefio de usted para los periodos de tiempo que se indican a continuacidn siempre y cuando no haya habido maltrato, negligencia o

mantenimiento inadecuado de su motor "off-road" pequefio.

El sistema de usted de control de emisiones pudiera incluir piezas tales come el carburador o sistema de inyecci6n de combustible, el sistema

de encendido y el convertidor catalitico. Tambien pudiera incluir mangueras, correas, conectores y otros conjuntos relacionados con las

emisiones. Cuando exista una condici6n que este dentro de la garantia, Sears reparara su motor "off-road" pequeho sin costo alguno para

usted, incluyendo diagn6stico, piezas y mano de obra. Los motores "off-road" pequefios de12007 y posteriores estan garantizados pot dos

afios. Si alguna pieza de su motor relacionada con emisiones es defectuosa, Sears la reparara o la reemplazara.

Responsabilidades del Propietario segQn la Garantia

Come propietario del motor "off-road" pequefio, usted es responsable de realizarel mantenimiento requetido que se indica en su manual del operador. Sears

recomienda que usted conserve todos los recibos que cubren el mantenimiento de su motor "off-road" pequefio, pete Sears no puede denegar lagarantfa

solamente porque usted no tenga los recibos ni porque usted no pueda asegurar que se ha realizado todo el mantenimiento programado.

• Sin embargo, como propietario del motor "off-road" pequefio, usted debera estar consciente de que Sears pudiera denegarle cobertura

de la garantia si su motor "off-road" pequefio o una pieza del mismo ha presentado fallas debido a maltrato, negligencia, mantenimiento

inadecuado o modificaciones no aprobadas.

Usted es responsable de presentar su motor "off-road" pequefio a un Centro de Servicio Autorizado per Sears tan pronto se detecte el

problema. Las reparaciones en garantfa deberb_n terminarse en un periodo de tiempo razonable, no mayor de 30 dias.

Si tiene alguna pregunta en relaci6n con sus derechos y responsabilidades de acuerdo con su garantfa, debera Ilamar al t =800-4-MY=HOME®.

Cobertura de la Garantia del Fabricante

El per[ode de garantia comienza en la fecha en que se entrega el motor o el equipo al comprador del minorista.

El fabricante garantiza al propietario inicial, y a cada comprador subsiguiente, pot un per[ode de dos afios, que el motor no tiene defectos

en los materiales ni la mano de obra que ocasionen la falla de una pieza garantizada.

La reparaci6n o el reemplazo de una pieza garantizada se realizara sin costo alguno para el propietario en un Centre de Servicio

Autorizado por Sears. Para conocer la ubicaci6n mas cercana comuniquese con Sears Ilamando al 1-800-4-MY-HOME®.

Cualquier pieza garantizada que no este programada para reemplazo, segun Io exige el mantenimiento, o que este programada solamente

para inspecci6n regular a los efectos de "Reparar o Reemplazar Segun sea Necesario" esta garantizada pot el per[ode de garantia. Cualquier

pieza garantizada que este programada para reemplazo segun Io exige el mantenimiento, estara garantizada per el periodo de tiempo hasta el

primer punto de reemplazo programado para esa pieza.

No se le cobrara al propietario per el trabajo de diagn6stico que Ileve a la determinaci6n de que una pieza garantizada esta defectuosa, si el

trabajo de diagn6stico se Ileva a cabo en un Centre de Servicio Autorizado pot Sears.

Elfabricante es responsable de los dahos a otros componentes del motor causados por la fallade una pieza garantizada que este todav[a en garantia.

Las fallas ocasionadas debido a maltrato, negligencia o mantenimiento inadecuado no estan cubiertas per esta garantia.

El use de accesorios o piezas modificadas puede set motivo para desestimar una reclamaci6n de garantia. El fabricante no es

responsable de cubrir fallas de piezas garantizadas causadas por el use de accesorios o piezas modificadas.

E15

• Para presentar una reclamaci6n, vaya a su Centro de Servicio Sears Autorizado mas cercano. Los servicios o reparaci6n pot motivo de

garant[a se realizaran en todos los Centros de Servicio Sears Autorizados.

Cualquier pieza de reemplazo aprobada pot el fabricante se puede usar al realizar cualquier mantenimiento o reparaci6n de piezas bajo garantia

relacionadas con emisiones y se proporcionaran sin cargo alguno para el propietario. Cualquier pieza de reemplazo que sea equivalente en rendimiento

o durabilidad se puede usar en mantenimiento o reparaci6n sin garantfa y no reducira las obligaciones de garantia del fabricante.

Lista de Piezas de Emisiones en Garant[a

Los siguientes componentes se incluyen en la garantfa del motor relacionada con emisiones: filtro de aire, carburador, cebador, tuberias de

combustible, recuperacidn de combustible/filtro de combustible, m6dulo de encendido, bujia y silenciador.

DECLARACION DE GARANT[A DE CONTROL DE EMISIONES EVAPORATIVAS PARA CALIFORNIA

Los Derechos y Obligaciones de Usted segun la Garant[a

El Consejo de Recursos del Aire (Air Resources Board) de California y Sears Brands LLC (Sears)tienen el placer de explicar la garantfa del sistema de

control de emisiones evaporativas en su motor "off-road" pequeffo (tipo de equipo) modelo del ano 2007 y posterior. En California, los nuevos equipos que

usen motores "off-road" pequeffos deben set disenados, construidos y equipados para que cumplan con las exigentes normas del Estado contra el

"smog". Sears debe garantizar el sistema de control de emisiones evaporativas en su motor "off-road" Lawn & Garden (para el cesped y el jardin) pequeffo

para el periodo que se indica a continuaci6n siempre y cuando no haya habido maltrato, negligencia o mantenimiento inadecuado de su equipo.

Su sistema de control de emisiones evaporativas pudiera incluir piezas tales como: carburadores, tanques de combustible, tuber[as de combustible,

tapas de combustible, v;&lvulas,recipientes, filtros, mangueras de vapor, abrazaderas, conectores y otros componentes relacionados. En el caso de los

motores de 80 cc o menos, solamente el tanque de combustible esta sujeto a los requisitos de la garantia de control de emisiones evaporativas de esta

secci6n. Eldesplazamiento de su motor "off-road" pequeffo es de menos de 80 cc.

Cobertura de la Garant[a del Fabricante

Este sistema de control de emisiones evaporativas esta garantizado pot dos anos. Si cualquier pieza relacionada con las emisiones

evaporativas de su equipo es defectuosa, la pieza sera reparada o reemplazada pot Sears.

Responsabilidades del Propietario segun la Garantia

• Como propietario del motor "off-road" Lawn & Garden pequefo, usted es responsable de realizar el mantenimiento requerido que se

indica en su manual de propietario. Sears recomienda que usted conserve todos los recibos que cubren el mantenimiento de su Motor

Lawn & Garden, pero Sears no puede denegar la garantia solamente porque usted no tenga los recibos.

• Sin embargo, como propietario del motor "off-road" Lawn & Garden pequefo, usted debera estar consciente de que Sears pudiera

denegarle cobertura de la garant[a si su tanque de combustible ha presentado fallas debido a maltrato, negligencia, mantenimiento

inadecuado o modificaciones no aprobadas.

• Usted es responsable de presentar su tanque de combustible Lawn & Garden al centro de distribuci6n o al centro de servicio de Sears tan

pronto se detecte el problem& Las reparaciones en garant[a deberan terminarse en un periodo de tiempo razonable, no mayor de 30 d[as.

Si tiene alguna pregunta en relaci6n con la cobertura de su garantia, debera comunicarse con Sears Ilamando al 1-800=4-MY-HOME®.

Requisitos de la Garantia por Defectos

(a) El periodo de garant[a comienza en la fecha en que se entrega el motor o el equipo a un comprador final.

(b) Cobertura General de la Garant[a de Emisiones Evaporativas. El tanque de combustible debe estar garantizado al comprador final y a

cualquier propietario posterior en cuanto a que cuando se instal6 el sistema de control de emisiones evaporativas estaba:

(1) Disefado, construido y equipado de forma tal que cumplia con todas la regulaciones aplicables; y

(2) Sin defectos en los materiales ni la mane de obra que ocasionen la falla de una pieza garantizada durante un periodo de dos afros.

(1) Cualquier pieza garantizada que no este programada para reemplazo segOn requiere el mantenimiento en las instrucciones por escrito, debe

estar garantizada por el peffodo de garant[a definido en la subsecci6n (b)(2). Si alguna de esas piezas falla durante el periodo de cobertura de

la garant[a, debe ser reparada o reemplazada por Sears. Cualquier pieza reparada o reemplazada bajo la garantia debe estar garantizada por

un tiempo no menor que el peffodo de garant[a restante.

(2) Cualquier pieza garantizada queen las instrucciones por escrito este programada solamente para inspecci6n regular, debe estar

garantizada por el peffodo de garantia definido en la subsecci6n (b)(2). Una declaraci6n en dichas instrucciones por escrito al efecto de

"reparar o reemplazar segt_n sea necesario" no reducira el peffodo de cobertura de la garantfa. Cualquier pieza reparada o reemplazada

bajo la garant[a debe estar garantizada pot un tiempo no menor que el periodo de garantia restante.

(3) Cualquier pieza garantizada que est& programada para reemplazo, segL_n exige el mantenimiento en las instrucciones por escrito, debe

estar garantizada pot el per[ode de tiempo anterior al primer punto de reemplazo programado para esa pieza. Si la pieza falla antes del

primer reemplazo programado, la pieza debe ser reparada o reemplaza por Sears. Cualquier pieza reparada o reemplazada bajo la

garantia debe estar garantizada pot un tiempo no menor que Io que testa del peffodo anterior al primer punto de reemplazo programado

para esa pieza.

(4) La reparaci6n o el reemplazo de cualquier pieza garantizada bajo las disposiciones de garant[a de este articulo se debe realizar sin

costo alguno para el propietario en una estaci6n donde se hagan trabajos de garantia.

(5) Independientemente de las disposiciones de la subsecci6n (4) anterior, los servicios o reparaciones en garant[a se deben proporcionar

en centros de distribuci6n que esten franquiciados para prestar servicios a los motores o equipos en cuesti6n.

(6) No se debe cobrar al propietario por el trabajo de diagn6stico para determinar que una pieza garantizada esta realmente defectuosa,

siempre y cuando dicho trabajo de diagn6stico se Ileve a cabo en una estaci6n donde se hagan trabajos de garantia.

(7) Durante el periodo de garantia del sistema de control de emisiones evaporativas establecido en la subsecci6n (b)(2), Sears debe

mantener un suministro de piezas garantizadas suficiente para satisfacer la demanda esperada de dichas piezas.

(8) AI realizar cualquier mantenimiento o reparaci6n en garant[a se deben usar piezas de reemplazo aprobadas por el fabricante y se deben

proporcionar sin cargo alguno para el propietario. Tal uso no reducira las obligaciones de garant[a del fabricante que emite la garant[a.

(9) El use de cualquier accesorio o pieza modificada sera motivo para desestimar una reclamaci6n de garantia hecha en conformidad con

este art[culo. El fabricante que emite la garantia no sera responsable, segt_n este Art[culo, de garantizar fallas de piezas garantizadas

causadas por el uso de un accesorio o una pieza modificada.

(10) Sears proporcionara los documentos que describen los procedimientos o normas de la garant[a, en un plazo de cinco d[as habiles

desde que los solicite el Consejo de Recursos del Aire.

Lista de Piezas de Emisiones en Garant[a

(1) Tanque de Combustible

Con cada motor o equipo nuevo se proporcionaran instrucciones pot escrito para el manten-imiento y uso del sistema de control de emisiones

evaporativas pot parte del propietario.

E16

REPLACEMENT PARTS - MODEL 316.791970

4-CYCLE GAS TRIMMER

E17

REPLACEMENT PARTS - MODEL 316.791970

4-CYCLE GAS TRIMMER

item Part No. Description item Part No. Description

1 753-05206 Engine Cover Assembly (includes 2 & 3) 30 791-181751 O-Ring

2 753-04595 Cover Screw 31 753-05831 Air Cleaner Cover Assembly (includes 32)

3 791-181003 Screw 32 753-05254 Air Filter

4 753-05209 Rocker Cover 33 753-05253 Screw

5 753-05210 Rocker Cover O-Ring 34 753-05256 Fuel Tank Assembly w/Fuel Lines (includes 35)

6 753-05228 Cylinder Assembly (includes 3, 5 & 9) 35 753-1229 Fuel Cap

7 753-05229 Piston Ring Assembly 36 753-05259 Fuel Tank Pads

8 753-05230 Piston Assembly (includes 7) 37 753-05260 Push Nut

9 753-05232 Cylinder O-Ring 38 753-1202 Pressure Plate Screw

10 791-182379 Breather Hose 39 753-05074 Pressure Plate (includes 38)

11 753-05498 Oil Plug (includes 12) 40 753-05078 Spacer

12 791-182290 Oil Plug O-Ring 41 753-05832 Starter Assembly (includes 42)

13 753-05237 Crankcase Cover 42 791-613103 Rope

14 753-05238 Crankcase Cover O-ring 43 753-04286 Recoil Spring

15 753-05325 Crankcase Assembly (includes 9, 10 & 14) 44 753-05011 Handle

16 753-05240 Flywheel Assembly 45 791-611061 Rope Guide

17 753-05241 Cam Bracket Assembly (includes 18) 46 753-05833 Starter Housing Assembly (includes 3 & 37-45)

18 753-05242 Cam Bracket Screw 47 791-182396 Washer

19 753-05264 Lead Wires 48 753-1238 Clutch & Clutch Washer

20 753-05828 Module Assembly 49 791-153592 Clutch Drum

21 753-05244 Muffler Gasket 50 753-05263 Clutch Cover (includes 2)

22 753-05245 Muffler Assembly (includes 21 & 23) 51 791-182519 Anti-Rotation Screw

23 753-05246 Muffler Screw 52 753-04003 Clamp Screw

24 753-05255 Spark Plug 53 791-180217 Nut

25 753-05247 Insulator Gasket 753-05297 Spark Arrestor Assembly

26 753-05248 Nut 753-05324 Shortblock Assembly

27 753-05249 Insulator (includes 3-12, 14, 15, 17 & 24)

28 753-05366 Carburetor Gasket

29 753-05830 Carburetor w/Primer

El8

REPLACEMENT PARTS - MODEL 316.791970

4-CYCLE GAS TRIMMER

Item Part No. Description

1 753-04234 Throttle Housing Assembly (includes 2-4)

2 753-04119 Throttle Trigger

3 791-182690 Throttle Trigger Spring

4 791-182405 Switch Assembly

5 753-05266 Throttle Cable Assembly

6 769-04236 Upper Drive Shaft Housing

7 791-180869 Deluxe D-Handle Assembly (includes 8-10)

8 791-181070 Screw

9 791-182167 D-Handle

10 791-182168 D-Handle Base

11 753-1190 Split Boom Coupler (includes 12-15)

12 791-181981 Adjustment Knob (includes 15)

13 791-182057 Screw

14 791-181617 Bolt

15 753-04386 Nut

16 753-05267 Lower Flexible Drive Shaft

17 753-04504 Lower Drive Shaft Housing

18 791-182200 Shield Mount Screw Assembly

19 753-05569 Gearbox Assembly (includes 20 & 21)

20 791-182195 Gearbox Screw

21 791-182519 Anti-Rotation Screw

22 791-682061 Blade Assembly

23 791-182189 Shield Assembly (includes 22)

24 753-05779 Cutting Head Assembly (includes 25)

25 753-05780 Glide Plate

753-05038 Tube of Line

Items Not Shown

E19

Your Home

For expert troubleshooting and home solutions advice:

www.managemyhome.com

For repair- in your home- of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® (1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call anytime for the location of your nearest

Sears Parts & Repair Service Center

1-800-488-1222 (U.S.A.) 1-800-469-4663 (Canada)

www.sears.com www.sears.ca

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (U.S.A.)

Para pedir servicio de reparacion

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR ®

(1-888-784-6427)

1-800-361-6665 (Canada)

Au Canada pour service en fran(;ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

Sea/rs wwwsears.ca

® Registered Trademark / Trademark / SMService Mark of Sears Brands LLC

® Marca Registrada / TM Marca de Fabrica / SM Marca de Servicio de Sears Brands LLC

MCMarque de commerce / MD Marque deposee de Sears Brands LLC

Craftsman 41AD578C799 4-Cycle Weedwacker Gas Trimmer

Product's Documents

OPERATOR'S MANUAL

Specifications

Craftsman 41AD578C799 Questions and Answers
