Dewalt DCW682B 20V MAX XR BRUSHLESS CORDLESS BISCUIT JOINER User Manual

If you have questions or comments, contactus.

Pour toute question ou tout commentaire, nouscontacter.

Si tiene dudas o comentarios,contáctenos.

1‑800‑4‑DEWALT

DCW682

Biscuit Joiner

Fraiseuse à lamelles

Ensambladora de Galletas

Instruction Manual

Guide D’utilisation

Manual de instrucciones

English (original instructions) 10

Français (traduction de la notice d’instructions originale) 20

Español (traducido de las instrucciones originales) 32

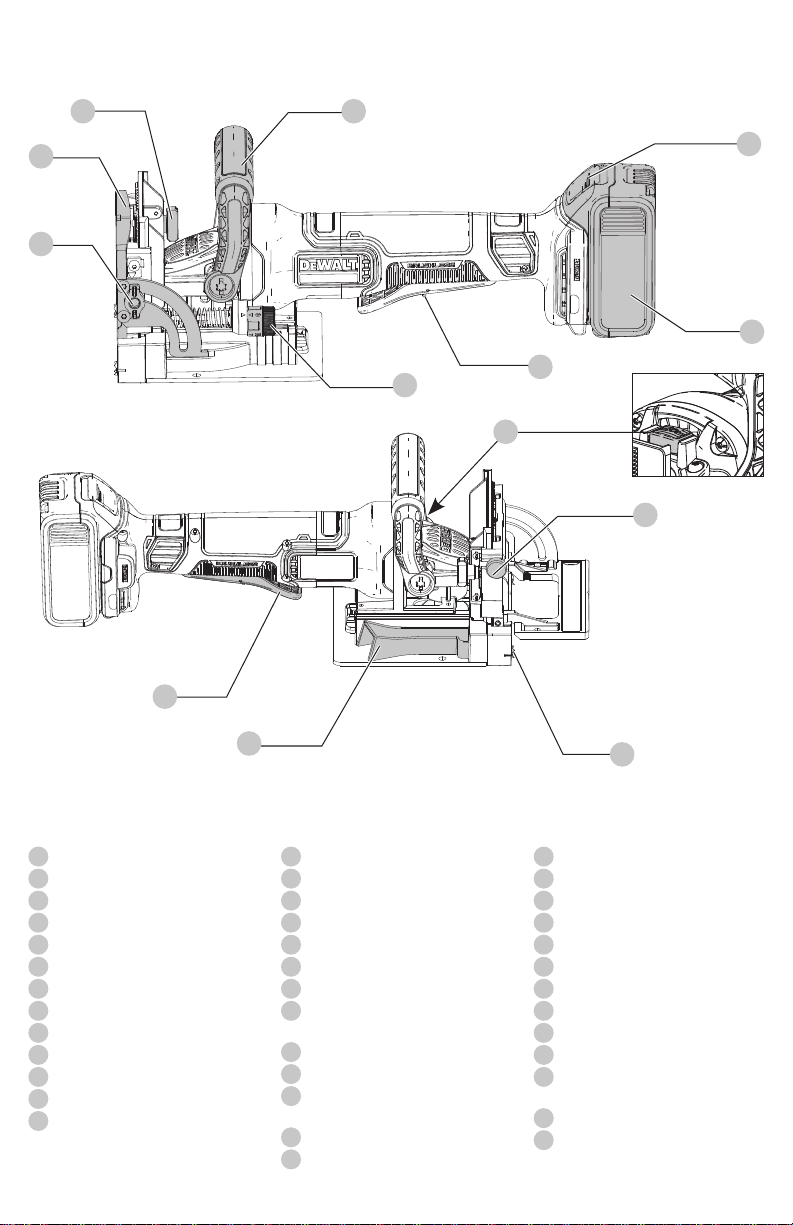

Fig. A

Components

Paddle switch

Lock‑off switch

Auxiliary handle

Fence height adjuster

Dust extraction outlet

Adjustable fence

Anti‑slipping pins

Plunge depth adjusting knob

Locking knob

Spindle lock

Adjustable fence locking knob

Battery

Battery release

Composants

Interrupteur à palette

Levier de verrouillage

Poignée supérieure

Molette de réglage

Dépoussiérage de la poussière

Guide réglable

Goupilles anti‑glissement

Bouton de réglage de la

profondeur

Bouton de verrouillage

Verrouillage de la tige

Bouton de verrouillage du guide

réglable

Bloc‑piles

Bouton de libération du bloc‑piles

Componentes

Interruptor de paleta

Bloqueo de apagado

Empuñadura superior

Perilla de ajuste estriada

Puerto de extracción de polvo

Uía ajustable

Pasadores antideslizantes

Perilla de ajuste de profundidad

Perilla de bloqueo

Bloqueo de husillo

Perilla de bloqueo de valla

ajustable

Paquete de batería

Botón de liberación de batería

Fig.B Fig.C

Fig.D1 Fig.D2

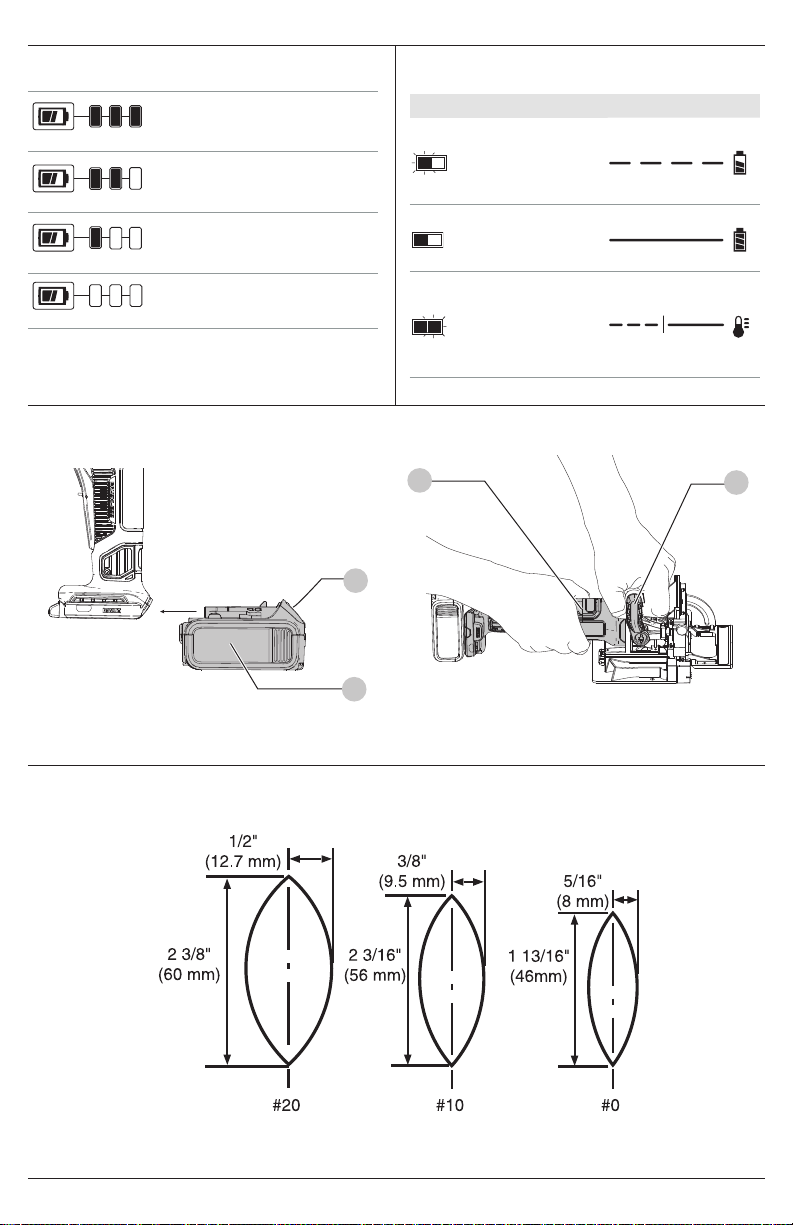

Fig.E

75–100% charged

Chargé de 75 à 100 %

75–100% cargada

51–74% charged

Chargé de 51 à 74 %

51–74% cargada

< 50% charged

Chargé de < 50 %

< 50% cargada

Pack needs to be charged

Le bloc-piles doit être rechargé

La batería tiene que cargarse

Indicators/Témoin/Indicador

Charging

Bloc-piles en Cours

de Chargement

Unidad en Proceso de Carga

Fully Charged

Bloc-piles Chargé

Unidad Cargada

Hot/Cold Pack Delay

Suspension de Charge Contre

le Chaud/Froid

Restraso por Unidad Caliente/

Fría

Fig. F

Fig.G Fig.H

Fig.I

Fig.J

Fig.L

Fig.K

Fig.M1 Fig.M2

Fig. N Fig. O

Fig.P

Fig. Q

Fig.R

Fig. W

Fig. T

Fig. V

Fig. U

Fig.S

5-7.5 cm 15-25 cm 15-25 cm

3/16" (5 mm) minimum

Minimum de 5 mm (3/16 po)

4,7 mm (3/16") minimo

3/16" (5 mm) minimum

Minimum de 5 mm (3/16 po)

4,7 mm (3/16") minimo

3/16" Minimum

Minimum de 5 mm (3/16 po)

4,7 mm (3/16") minimo

Fig. X

Fig.Y

Fig.Z Fig.AA

Fig.BB

Fig.CC

Fig.DD

Fig.FF

Fig.HH

Fig.EE

Fig.GG

ENGLISH

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools create

sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust

mask, non‑skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the switch

is in the off‑position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your finger on the

switch or energizing power tools that have the switch

on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may result

in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of the

power tool in unexpectedsituations.

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings, instructions,

illustrations and specifications provided with

this power tool. Failure to follow all instructions

listed below may result in electric shock, fire and/or

seriousinjury.

SAVE ALL WARNINGS AND

INSTRUCTIONS FOR FUTURE REFERENCE.

The term “power tool” in the warnings refers to your

mains‑operated (corded) power tool or battery‑operated

(cordless) powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert

symbols and words to alert you to hazardous situations and

your risk of personal injury or propertydamage.



DANGER: Indicates an imminently hazardous

situation which, if not avoided, will result in death or

seriousinjury.



WARNING: Indicates a potentially hazardous situation

which, if not avoided, could result in death or

seriousinjury.



CAUTION: Indicates a potentially hazardous situation

which, if not avoided, may result in minor or

moderateinjury.



(Used without word) Indicates a safety

relatedmessage.

NOTICE: Indicates a practice not related to

personal injury which, if not avoided, may result in

propertydamage.

Intended Use

You have purchased a precision woodworking tool.

The function of the biscuit joiner is to enable you to

make extremely strong and accurate joints in wood and

woodbyproducts.

The tool uses a plunging action to precisely cut crescent

shaped slots for the placement of flat wooden dowels or

“biscuits” like those shown in FigureE.

The various adjustments on the patented base/fence

assembly will enable you to make virtually any biscuit joint

imaginable. The tool may be further enhanced by some

simple jigs and fixtures that can be easily made. Some of

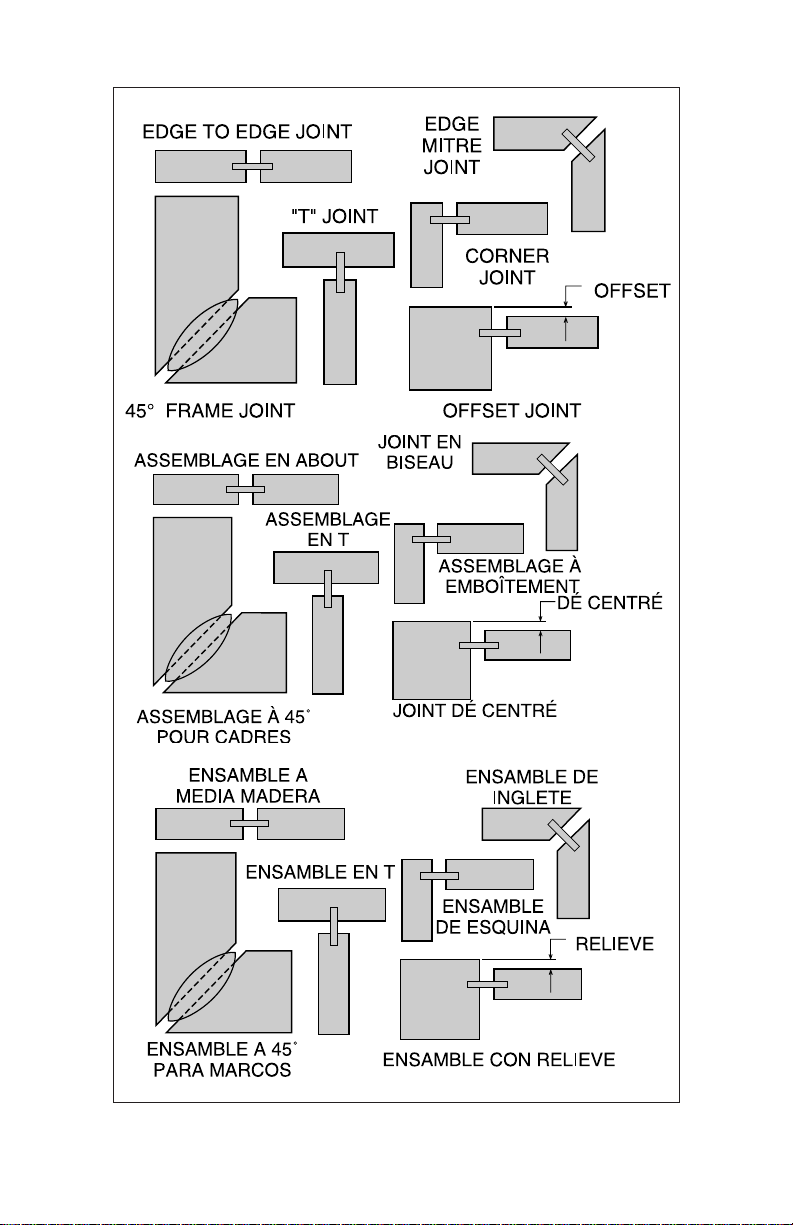

the more common biscuit joinery applications are shown

in Figure F and are discussed in detail in the applications

section of thismanual.



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

ENGLISH

Additional Specific Safety Instructions

• Blades must be rated for at least the speed marked

on the tool. Blades running over rated speed can fly apart

and causeinjury.

• Always use the guard. The guard protects the operator

from broken blade fragments and unintentional contact

with theblade.

• Hold power tool by insulated gripping surfaces

because the cutter may contact its own cord. Cutting a

“live” wire may make exposed metal parts of the power tool

“live” and could give the operator an electricshock.

• Do not use blunt or damaged blades. Personal injury

mayoccur.

• Keep guards in working order. Check operation

before each use. Do not use if guard does not close briskly

overblade.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be caught

in movingparts.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may

create a risk of injury andfire.

c ) When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal to

another. Shorting the battery terminals together may

cause burns or afire.

d ) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

orburns.

e ) Do not use a battery pack or tool that is damaged

or modified. Damaged or modified batteries may

exhibit unpredictable behavior resulting in fire,

explosion or risk ofinjury.

f ) Do not expose a battery pack or tool to

fire or excessive temperature. Exposure to

fire or temperature above 265°F (130°C) may

causeexplosion.

g ) Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specified in the instructions.

Charging improperly or at temperatures outside the

specified range may damage the battery and increase

the risk offire.

6) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power tool

ismaintained.

b ) Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized serviceproviders.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves away

from moving parts. Loose clothes, jewelry or long

hair can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust‑relatedhazards.

h ) Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore

tool safety principles. A careless action can cause

severe injury within a fraction of asecond.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct power

tool for your application. The correct power tool

will do the job better and safer at the rate for which it

wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools. Such

preventive safety measures reduce the risk of starting

the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands of

untrainedusers.

e ) Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation. If

damaged, have the power tool repaired before

use. Many accidents are caused by poorly maintained

powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking

into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result in

a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpectedsituations.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used with

another batterypack.

ENGLISH

READ ALL INSTRUCTIONS

Important Safety Instructions for All

Battery Packs



WARNING: Read all safety warnings, instructions,

and cautionary markings for the battery pack,

charger and product. Failure to follow the

warnings and instructions may result in electric

shock, fire and/or seriousinjury.

• Do not charge or use the battery pack in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Inserting or removing the battery

pack from the charger may ignite the dust orfumes.

• NEVER force the battery pack into the charger. DO

NOT modify the battery pack in any way to fit into a

non‑compatible charger as battery pack may rupture

causing serious personal injury. Consult the chart

at the end of this manual for compatibility of batteries

andchargers.

• Charge the battery packs only in DEWALTchargers.

• DO NOT splash or immerse in water or otherliquids.

• DO NOT allow water or any liquid to enter batterypack.

• Do not store or use the tool and battery pack in

locations where the temperature may reach or

exceed 104°F (40°C) (such as outside sheds or metal

buildings in summer). For best life store battery packs in

a cool, drylocation.

NOTE: Do not store the battery packs in a tool with

the trigger switch locked on. Never tape the trigger

switch in the ONposition.

• Do not incinerate the battery pack even if it is severely

damaged or is completely worn out. The battery pack

can explode in a fire. Toxic fumes and materials are created

when lithium‑ion battery packs areburned.

BATTERIES AND CHARGERS

The battery pack is not fully charged out of the carton.

Before using the battery pack and charger, read the

safety instructions below and then follow charging

proceduresoutlined. When ordering replacement battery

packs, be sure to include the catalog number andvoltage.

sfpm ................... surface feet per

minute

SPM .................... strokes per minute

A ......................... amperes

W ........................watts

Wh ......................watt hours

Ah ....................... amp hours

or AC ...........alternating current

or AC/DC .... alternating or direct

current

...................... Class II Construction

(double insulated)

.......................no load speed

n .........................rated speed

PSI....................... pounds per square

inch

......................earthing terminal

.....................safety alert symbol

..................... visible radiation

do not stare into

the light

..................... wear respiratory

protection

..................... wear eye protection

..................... wear hearing

protection

..................... read all

documentation

..................... do not expose to

rain

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V ......................... volts

Hz .......................hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

OPM .................... oscillations per

minute

RPM .................... revolutions per

minute

Additional Safety Information



WARNING: Never modify the power tool or any part of

it. Damage or personal injury couldresult.



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING:

Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to the State

of California to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicalsare:

• lead from lead‑based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from

chemically‑treatedlumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to filter

out microscopicparticles.

• Wear protective clothing and wash exposed areas

with soap and water. Allowing dust to get into your

mouth, eyes, or lay on the skin may promote absorption

of harmfulchemicals. Direct particles away from face

andbody.

• Use the appropriate dust extractor vacuum to remove

the vast majority of static and airborne dust. Failure

to remove static and airborne dust could contaminate the

working environment or pose an increased health risk to

the operator and those in closeproximity.

• Use clamps or other practical ways to secure and

support the workpiece to a stable platform. Holding

the work by hand or against your body is unstable and may

lead to loss of control andinjury.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be caught

in movingparts.



CAUTION: When not in use, place tool on its side

on a stable surface where it will not cause a

tripping or falling hazard. Some tools with large

battery packs will stand upright on the battery pack

but may be easily knockedover.

ENGLISH

Important Safety Instructions for All

Battery Chargers



WARNING: Read all safety warnings, instructions,

and cautionary markings for the battery pack,

charger and product. Failure to follow the

warnings and instructions may result in electric

shock, fire and/or seriousinjury.

• DO NOT attempt to charge the battery pack with

any chargers other than a DEWALT charger. DEWALT

chargers and battery packs are specifically designed to

worktogether.

• These chargers are not intended for any uses other

than charging DEWALT rechargeable battery packs.

Charging other types of battery packs may cause them to

overheat and burst, resulting in personal injury, property

damage, fire, electric shock orelectrocution.

• Do not expose the charger to rain orsnow.

• Do not allow water or any liquid to entercharger.

• Pull by the plug rather than the cord when

disconnecting the charger. This will reduce the risk of

damage to the electric plug andcord.

• Make sure that the cord is located so that it will not

be stepped on, tripped over or otherwise subjected to

damage orstress.

The RBRC® Seal

Please take your spent battery packs to

an authorized DEWALT service center or

to your local retailer for recycling. In some

areas, it is illegal to place spent battery

packs in the trash. You may also contact your local recycling

center for information on where to drop off the spent

battery pack. Do not place in curbside recycling. For more

information visit www.call2recycle.org. or call the toll free

number in the RBRC®Seal.

RBRC® is a registered trademark of Call 2Recycle,Inc.

Shipping the DEWALT FLEXVOLT® Battery Pack

The DEWALT FLEXVOLT® battery pack has a battery cap that

should be used when shipping the batterypack.

Attach the cap to the battery pack to ready it for shipping.

This converts the battery pack to three separate 20V

batteries. The three batteries have the Watt hour rating

labeled “Shipping” on the battery pack. If shipping without

the cap or in a tool, the pack is one battery at the Watt hour

rating labeled“Use”.

Example battery pack label:

USE: 120 Wh SHIPPING: 3 x 40 Wh

In this example, the battery pack is three batteries with

40Watt hours each when using the cap. Otherwise, the

battery pack is one battery with 120Watthours.

be properly protected from short circuits if they are in

carry‑onbaggage.

• Do not expose a battery pack or appliance to ﬁre or

excessive temperature. Exposure to ﬁre or temperature

above 265°F (130°C) may causeexplosion.

• Follow all charging instructions and do not charge

the battery pack or appliance outside of the

temperature range specified in the instructions.

Charging improperly or at temperatures outside of the

specified range may damage the battery and increase the

risk offire.

• If battery contents come into contact with the skin,

immediately wash area with mild soap and water. If

battery liquid gets into the eye, rinse water over the open

eye for 15minutes or until irritation ceases. If medical

attention is needed, the battery electrolyte is composed of a

mixture of liquid organic carbonates and lithiumsalts.

• Contents of opened battery cells may cause

respiratory irritation. Provide fresh air. If symptoms

persist, seek medicalattention.

• Battery liquid may be flammable if exposed to spark

orflame.

• Never attempt to open the battery pack for any

reason. If the battery pack case is cracked or

damaged, do not insert into the charger. Do not crush,

drop or damage the battery pack. Do not use a battery pack

or charger that has received a sharp blow, been dropped,

run over or damaged in any way (e.g., pierced with a nail,

hit with a hammer, stepped on). Damaged battery packs

should be returned to the service center forrecycling.

Storage Recommendations

The best storage place is one that is cool and dry, away

from direct sunlight and excess heat or cold. Store the fully

charged battery pack out of thecharger.

Battery Pack Cleaning Instructions

Dirt and grease may be removed from the exterior of the

battery pack using a cloth or soft non‑metallic brush. Do not

use water or any cleaningsolutions.

Fuel Gauge Battery Packs (Fig. B)

Some battery packs include a fuel gauge. When the fuel

gauge button is pressed and held, the LED lights will

indicate the approximate level of charge remaining. This

does not indicate tool functionality and is subject to

variation based on product components, temperature, and

end‑userapplication.

Transportation



WARNING: Fire hazard. Do not store, carry, or

transport the battery pack so that metal objects

can contact exposed battery terminals. For

example, do not place the battery pack in aprons,

pockets, tool boxes, product kit boxes, drawers, etc.,

with loose nails, screws, keys, coins, hand tools, etc.

When transporting individual battery packs, make

sure that the battery terminals are protected and well

insulated from materials that could contact them and

cause a short circuit. NOTE: Li‑ion battery packs should

not be put in checked baggage on airplanes and must

ENGLISH

3. Charging is complete when the red charging light(s)

remain(s) continuously ON. Battery pack can be left in

charger or removed. Some chargers require the battery

pack release button to be pressed forremoval.



WARNING: Only charge batteries in air temperature

over 40° F (4.5° C) and below 104° F (+40°C).

4. Charger will not charge a faulty battery pack, which may

be indicated by the charging light(s) staying OFF. Take

charger and battery pack to an authorized service center

if light(s) stay(s)OFF.

NOTE: Refer to label near charging light(s) on charger

for blinkpatterns. Older chargers may have additional

information and/or may not have a yellow indicatorlight.

NOTE: To remove the battery pack, some chargers

require the battery pack release button to bepressed.

Hot/Cold Pack Delay

When the charger detects a battery pack that is too hot

or too cold, it automatically starts a Hot/Cold Pack Delay,

suspending charging until the battery pack has reached an

appropriate temperature. The charger then automatically

switches to the pack charging mode. This feature ensures

maximum battery packlife.

A cold battery pack may charge at a slower rate than a warm

batterypack.

The hot/cold pack delay will be indicated by the red light(s)

continuing to blink but with the yellow light continuously

ON. Once the battery pack has reached an appropriate

temperature, the yellow light will turn OFF and the charger

will resume the chargingprocedure.

DCB118 and DCB1112 Chargers

The DCB118 and DCB1112 chargers are equipped with

an internal fan designed to cool the battery pack. The fan

will turn on automatically when the battery pack needs to

becooled.

Never operate the charger if the fan does not operate

properly or if ventilation slots are blocked. Do not permit

foreign objects to enter the interior of thecharger.

Electronic Protection System

Li‑Ion tools are designed with an Electronic Protection

System that will protect the battery pack against overloading,

overheating or deep discharge. The tool will automatically

turn off and the battery pack will need to berecharged.

Important Charging Notes

1. Longest life and best performance can be obtained if

the battery pack is charged when the air temperature

is between 65°F – 75°F (18° C– 24°C). DO NOT charge

when the battery pack is below +40°F (+4.5°C), or

above +104°F (+40°C). This is important and will

prevent serious damage to the batterypack.

2. The charger and battery pack may become warm to the

touch while charging. This is a normal condition, and

does not indicate a problem. To facilitate the cooling of

the battery pack after use, avoid placing the charger or

battery pack in a warm environment such as in a metal

shed or an uninsulatedtrailer.

3. If the battery pack does not charge properly:

• Do not use an extension cord unless it is absolutely

necessary. Use of improper extension cord could result in

risk of fire, electric shock orelectrocution.

• When operating a charger outdoors, always provide

a dry location and use an extension cord suitable

for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electricshock.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller

the gauge number of the wire, the heavier the cord and

thus the greater its capacity. An undersized cord will

cause a drop in line voltage resulting in loss of power and

overheating. The following table shows the correct size

to use depending on total length of all extension cords

plugged together, and nameplate ampere rating. If in

doubt, use the next heaviergauge.

Minimum Gauge for Cord Sets

Volts

Total Length of Cord in Feet

(meters)

120V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

Ampere Rating

American Wire Gauge

More Than Not More

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

• Do not place any object on top of the charger or place

the charger on a soft surface that might block the

ventilation slots and result in excessive internal heat.

Place the charger in a position away from any heat source.

The charger is ventilated through slots in the top and the

bottom of thehousing.

• Do not operate the charger with a damaged cord

orplug. Have them replacedimmediately.

• Do not operate the charger if it has received a sharp

blow, been dropped or otherwise damaged in any

way. Take it to an authorized servicecenter.

• Do not disassemble the charger; take it to an

authorized service center when service or repair

is required. Incorrect reassembly may result in a risk of

electric shock, electrocution orfire.

• The charger is designed to operate on standard

120V household electrical power. Do not attempt to

use it on any other voltage. This does not apply to the

vehicularcharger.

• Foreign materials of a conductive nature, such as, but

not limited to, grinding dust, metal chips, steel wool,

aluminum foil or any buildup of metallic particles

should be kept away from the charger cavities and

ventilation slots.

• Always unplug the charger from the power supply

when there is no battery pack in thecavity.

Charging a Battery (Fig. B–D)

1. Plug the charger into an appropriate outlet.

2. Insert and fully seat battery pack. The red charging

light(s) will continuously blink whilecharging.

ENGLISH

NOTE: A biscuit joiner can be placed against the workpiece

before starting. It should be allowed to come up to speed

before plunging. Allow the tool to stop rotating before

putting itdown.

1. To turn the tool on, push the lock‑off lever

2

toward the

back of the tool, then depress the paddle switch

1

. The

tool will run while the switch isdepressed.

2. Turn the tool off by releasing the paddleswitch.

No-Volt

The No‑volt function stops the biscuit joiner from restarting

without the switch being cycled if there is a break in the

powersupply.

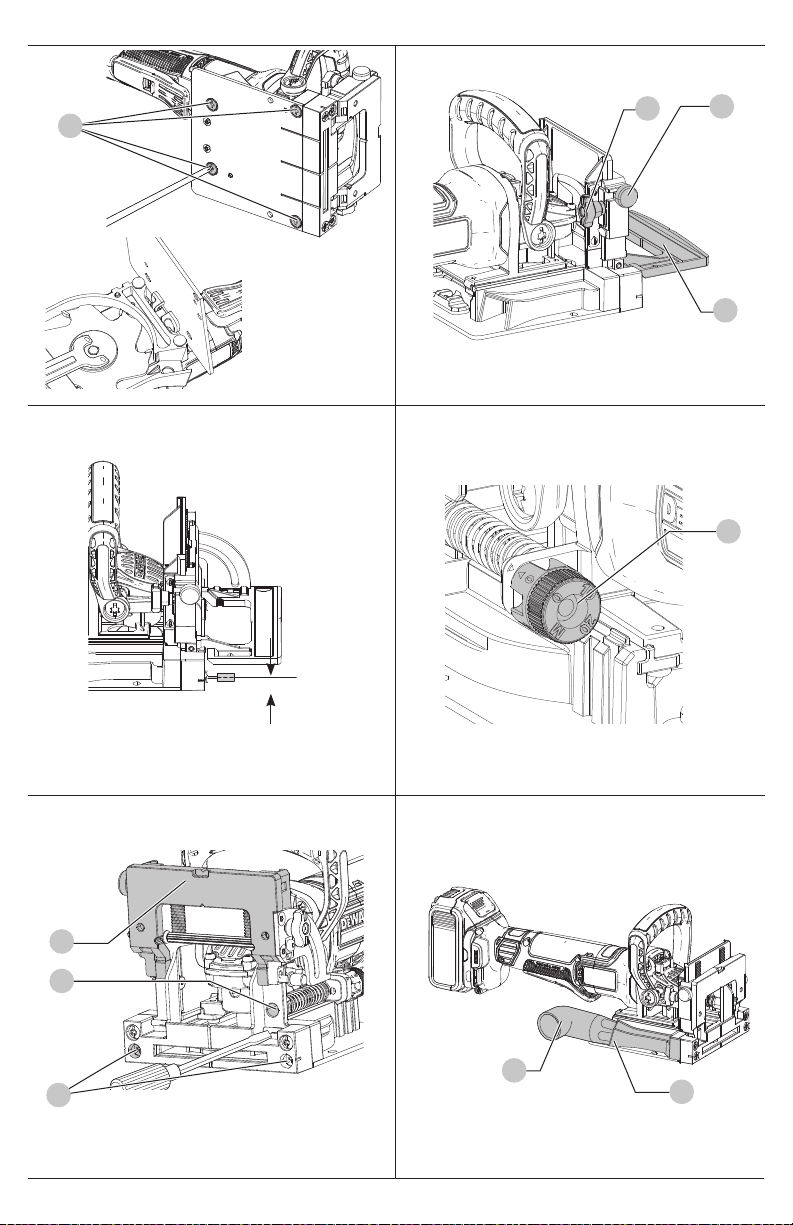

Blade Replacement (Fig. A, G)



WARNING: To reduce the risk of injury, turn unit

off and disconnect it from power source before

installing and removing accessories, before adjusting

or when making repairs. An accidental start‑up can

causeinjury.



WARNING: Handle blades carefully. They are

extremelysharp.

NOTE: The DCW682 is shipped with a 4" (102mm) diameter

blade installed. The blade used MUST be 4" in diameter and

1/8" inthickness.

In time your saw blade will wear out and need replacement.

To remove the blade, follow the stepsbelow.

1. Turn off and remove thebattery.

2. Loosen the 4torx head screws

14

from the bottom of

the shoe, using the T20 torx screwdriverprovided.

3. Rotate the shoe out of theway.

4. Use the spanner wrench provided to loosen

(counterclockwise) the blade nut. Depress the spindle

lock

10

on the top of the gear case to hold the spindle

while you unscrew thenut.

5. Remove the blade and have it sharpened or replace it

with a newone.

6. Reinstall the blade by reversing the steps above. Be sure

blade teeth point counterclockwise as shown in FigureG.

7. IMPORTANT: Always check the fine depth adjustment

when sharpening or replacing the blade. Adjust if

necessary. (Refer to TheControls).

The Controls

The heart of your biscuit joiner is the base/fence assembly.

All of the controls that let you make a variety of precision cuts

are located on this assembly. Take a few minutes to become

familiar with the various controls.

ALWAYS TURN OFF THE BISCUIT JOINER AND REMOVE THE

BATTERY BEFORE MAKING ANYADJUSTMENTS.

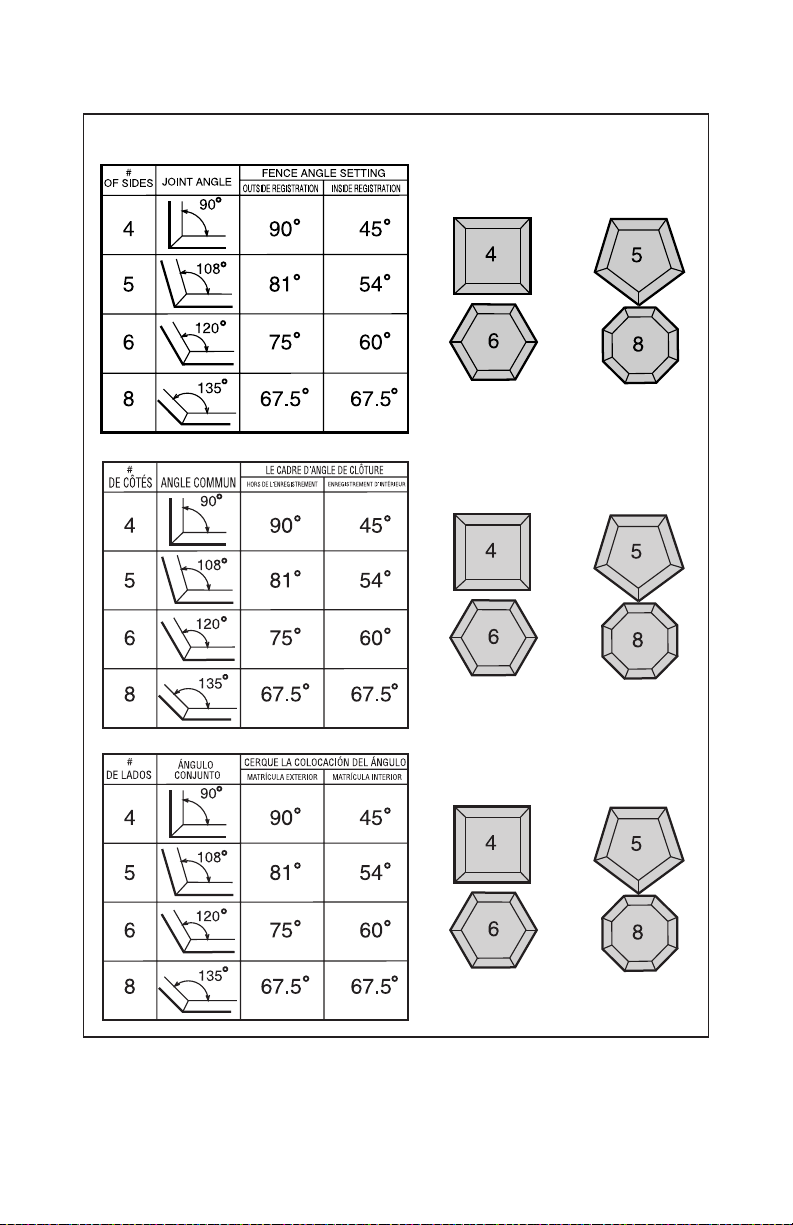

Adjustable Fence (Fig. H, I)

a. The adjustable fence

6

provides a sturdy, precise

reference surface to determine the point at which

the slots for the biscuits will be cut. Its adjustable

height feature allows you to position biscuit slots

as close as 3/16" (4.76mm) and as distant as 1‑3/8"

(35mm) measured from the workpiece surface to the

Introduction

Examine Figure A and your biscuit joiner for a few minutes

to become familiar with the various features and the names

used to describe them. The following sections will discuss

the various controls and you will need to know where

theyare.

Paddle Switch (Fig. A)



CAUTION: Hold the auxiliary handle and body of the

tool firmly to maintain control of the tool at start up

and during use and until the blade stops rotating.

Make sure the blade has come to a complete stop

be fore laying the tooldown.



CAUTION: Before connecting the tool to a power

source depress and release the paddle switch

1

)

once

to ensure that the switch is off. Depress and release the

paddle switch as described above after any interruption

in power supply to thetool.

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start‑up can causeinjury.

Wall Mounting

Some DEWALT chargers are designed to be wall mountable

or to sit upright on a table or work surface. If wall mounting,

locate the charger within reach of an electrical outlet, and

away from a corner or other obstructions which may impede

air flow. Use the back of the charger as a template for the

location of the mounting screws on the wall. Mount the

charger securely using drywall screws (purchased separately)

at least 1” (25.4mm) long, with a screw head diameter of

0.28–0.35” (7–9mm), screwed into wood to an optimal

depth leaving approximately 7/32” (5.5 mm) of the screw

exposed. Align the slots on the back of the charger with the

exposed screws and fully engage them in theslots.

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

a. Check operation of receptacle by plugging in a lamp

or other appliance;

b. Check to see if receptacle is connected to a light

switch which turns power off when you turn out the

lights;

c. If charging problems persist, take the tool, battery

pack and charger to your local servicecenter.

4. You may charge a partially used pack whenever you

desire with no adverse effect on the batterypack.

Charger Cleaning Instructions



WARNING:Shock hazard. Disconnectthe charger

from the AC outlet before cleaning. Dirt and grease

may be removed from the exterior of the charger using

a cloth or soft non‑metallic brush. Do not use water or

any cleaningsolutions.

ENGLISH

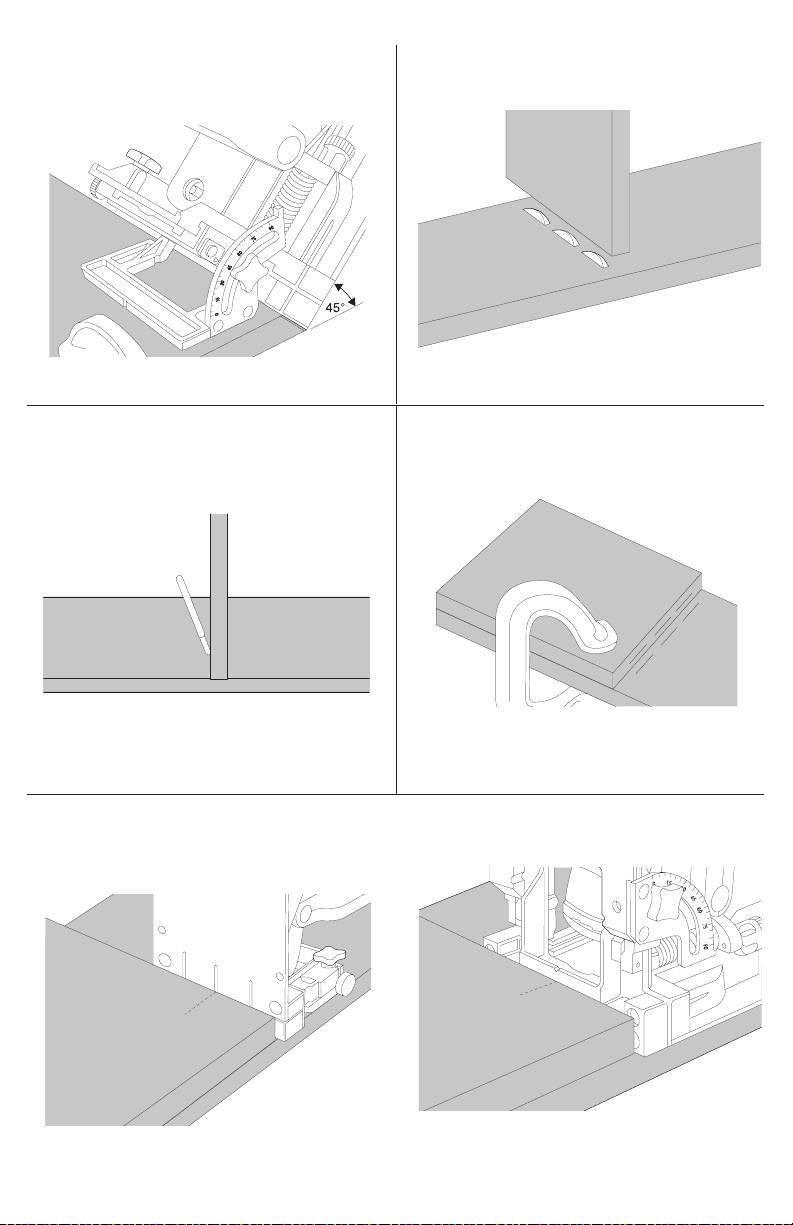

registration surface. A flat blade screwdriver can be used to

rotate the pins as shown in FigureK.

Bottom Registration Surface

For certain applications, you will want to use the bottom

surface of the biscuit joiner for alignment. When using the

bottom registration surface, the adjustable fence should be

set to 0° and the height setting is unimportant. This surface

is used primarily when making ‘T’ joints (see applications

section). The distance between the centerline of the blade

and the bottom registration surface is fixed at 3/8" (9.5mm)

which allows centering on 3/4" (19mm) thick stock. The

three grooves on the bottom registration surface indicate the

centerline (or the deepest point) of the biscuit cut and the

approximate width of a #20 biscuit so that you’ll know where

the edge of the blade is and can prevent breakthrough. To

avoid breaking through the workpiece, align the shoe so

that neither outside mark extends beyond the end of the

workpiece. If either side does, there is a good chance that the

blade will break through the end or your workpiece and ruin

yourwork.

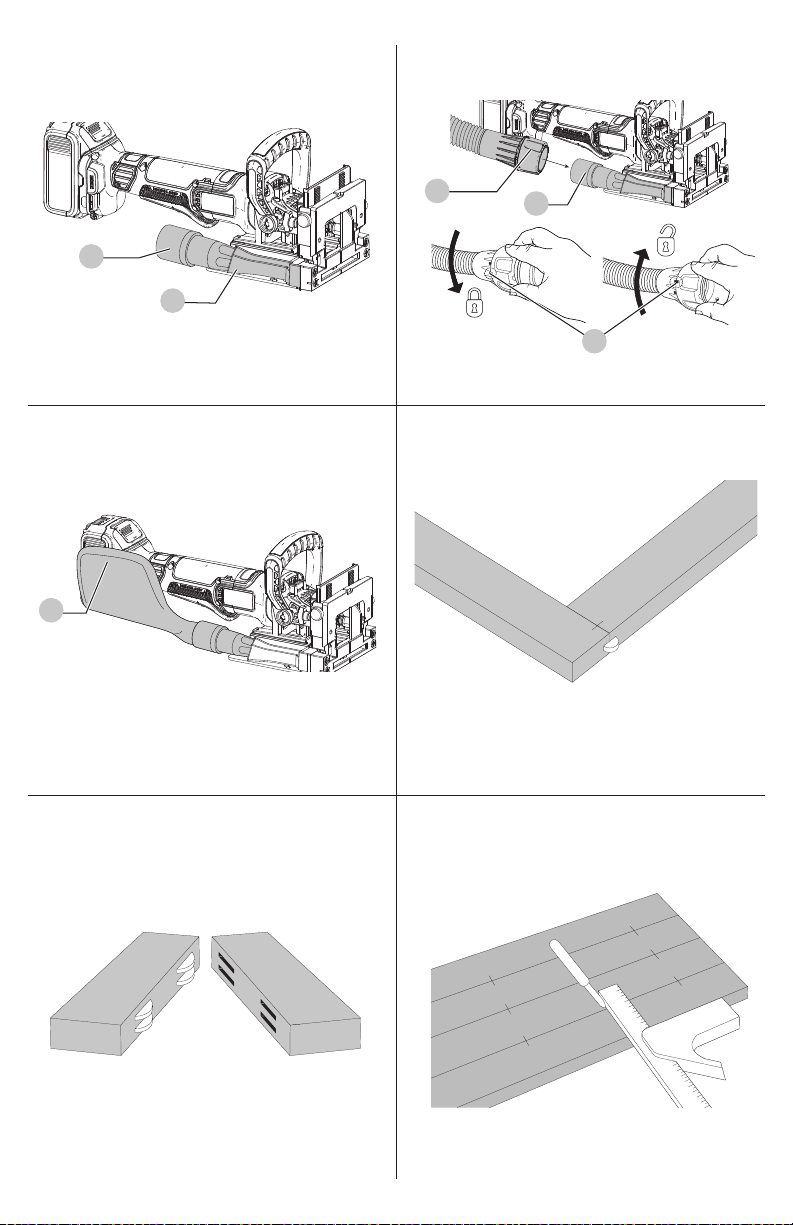

Dust Extraction (Fig. L–N)

There are three options provided for collecting dust from

your biscuit joiner as describedbelow.



WARNING: Risk of dust inhalation.To reduce the risk of

personal injury, ALWAYS wear an approved dustmask.

Adjustable Direction Elbow Attachment (Fig.L)

The adjustable direction elbow attachement

16

inserts

into the dust exhaust port on the right side at the rear of

the base assembly and clicks into place. To remove, pull

out firmly. The directional elbow rotates easily to aim the

dust in the most convenient direction suitable for the

particularapplication.

Dust Adaptor (SeeFigure M1)

This straight attachment

15

, when inserted as described

above, allows the use of several common sizes of vacuum

hose to be attached for direct vacuum pick‑up of thedust.

AirLock Compatible Dust Adapter (Fig.M2)

A dust extraction port

5

is supplied with yourtool.

The dust extraction port allows you to connect the tool to an

external dust extractor, either using the AirLock™ system, or a

standard 35mm dust extractorfitment.



WARNING: ALWAYS use a vacuum extractor designed

in compliance with the applicable directives regarding

dust emission when sawing wood.Vacuum hoses of

most common vacuum cleaners will fit directly into the

dust extractionoutlet.

Your tool is compatible with the DEWALT AirLock™

connection system. The AirLock™ allows for a fast, secure

connection between the AirLock™ connector

19

and the

straight attachment

15

1. Remove thebattery.

2. Ensure the collar on the AirLock™ connector is in the

unlock position. (Refer to FigureM2.) Align notches

20

on collar and AirLock™ connector as shown for unlock

and lockpositions.

centerline of the blade (see Figure I). The adjustable

angle feature allows a full range of settings from 0° to

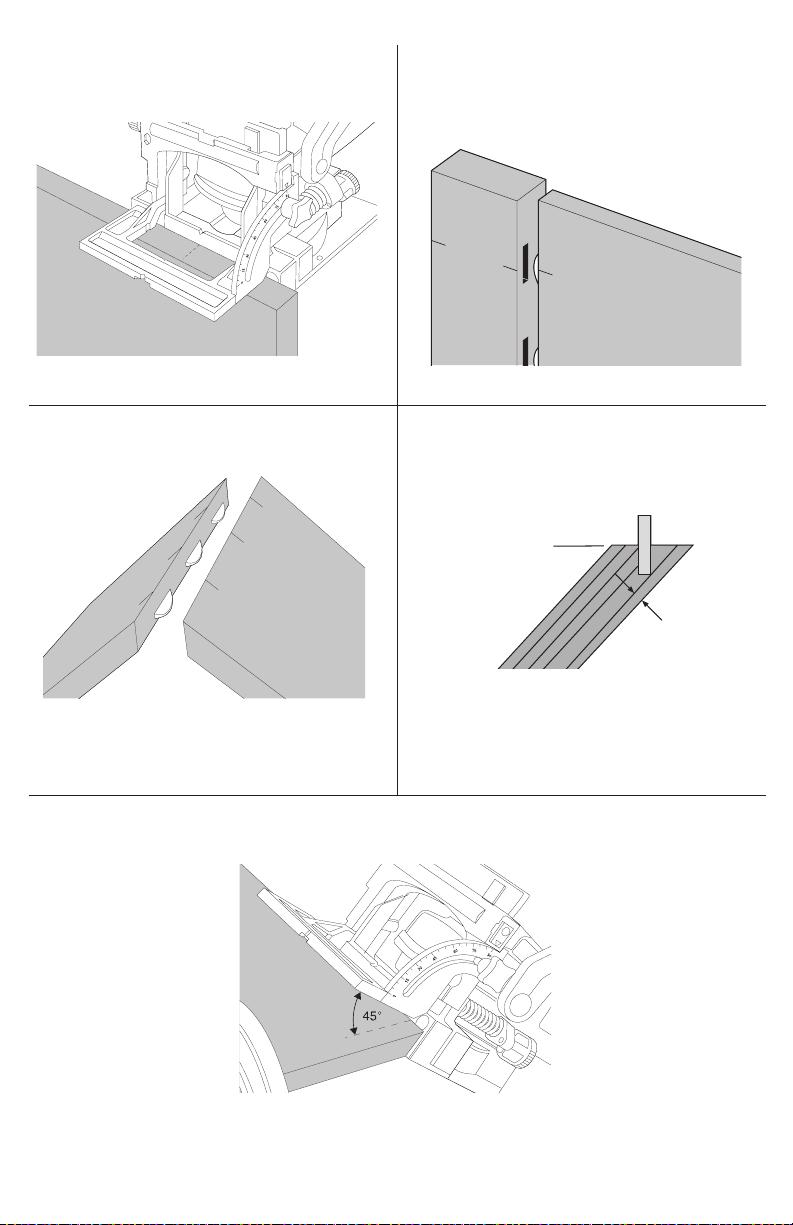

90as well as a reverse 45° bevel which allows outside

registration on miter joints. (See Applications section

under Miter Joints, Figure BB.)

b. The height adjustment is accomplished by first

loosening the lock knob

9

on the right side of the

fence and then rotating the knurled adjustment

knob

4

until the desired height is reached (see

FigureH).

c. The rack and pinion system of the fence automatically

aligns the fence parallel to the blade, with the lock

knob locking it in position. The vertical scale and

pointer located directly under the lock knob can

be used to assist in setting this height. The scale

readings indicate distance from the blade centerline

to the fence surface when the fence is set at 90°

(see FigureI). The fence angle can be set simply by

loosening the lock knob on the left side of the tool,

aligning the protractor scale with the pointer and

tightening the lockknob.

Plunge Depth Adjustment (Fig. E, J)

The depth of cut can be set to match the dimensions of the

particular size biscuit you will be using. The numbers on the

depth adjustment knob

8

(0,10, 20, M) coincide with the

three sizes of biscuits shown in Figure E. The letter M stands

for the maximum depth capacity of the tool which is 25/32"

(20mm). This depth is obtainable only with a new blade and

by backing out the fine adjustment screw (see nextsection).

NOTE: The M setting has been provided for future use and

will not be necessary for most biscuiting operations. To select

a depth, align the appropriate number with the red arrow

scribed in the tool’s gear box, as shown in Figure J. Rotate

the depth adjustment knob to the desired position and it will

“click” into place.

Fine Depth Adjustment (Fig. K)

You may encounter situations where you want to leave a

little looseness in your joint so that you can move it slightly

before the glue sets up. For these instances a fine depth

adjustment has been provided. To adjust, you must first raise

the adjustable fence

6

to its uppermost position. Then insert

the T20 Torx wrench provided into the opening. Turn the

depth adjustment screw

21

clockwise for less depth and

counterclockwise for increased depth. Each full turn causes

a change in depth of 0.04" (1mm). Always check the depth

adjustment by first making test cuts in scrapwood.

Anti-Slippage Pins (Fig. K)

Biscuit joiners tend to slide to the left with respect to

the workpiece when making a cut. This tendency is

increased with a dull blade or when plunging very rapidly.

Anti‑slippage pins

7

have been provided to reduce this

tendency and are located on the front registration surface

on either side of the blade opening slot. When making

some joints, you may wish to retract the anti‑slippage pins

so as not to scratch your workpiece in a visible area. For this

purpose, simply rotate the anti‑slippage pins approximately

1/6 of a turn and they will retract back behind the front

ENGLISH

Installing and Removing the Battery Pack

(Fig. D1)



WARNING: Ensure the tool/appliance is in the off

position before inserting the batterypack.

NOTE: For best results, make sure your battery pack is

fullycharged.

To install the battery pack

12

into the tool handle, align the

battery pack with the rails inside the tool’s handle and slide

it into the handle until the battery pack is firmly seated in the

tool and ensure that it does notdisengage.

To remove the battery pack from the tool, press the release

button

13

and firmly pull the battery pack out of the tool

handle. Insert it into the charger as described in the charger

section of thismanual.

Proper Hand Position (Fig. D2)



WARNING: To reduce the risk of serious personal

injury, ALWAYS use proper hand position asshown.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.

Proper hand position requires one hand on the auxiliary

handle

3

, with the other hand on the main grip

18

and adapt to your own applications. The following are some

basic set‑up steps that will apply to all biscuitjoints.

Biscuit Size Selection (Fig. E)

As mentioned earlier, the three biscuit sizes are #0, #10 and

#20. It is a good rule of thumb to use the largest biscuit

size that will physically fit in the application. Unless you are

joining narrow face or picture frames or using 1/2" (12mm)

or thinner stock, you will find the #20 biscuit size to suit

most applications. After selecting the biscuit size, set the

depth adjustment knob to the corresponding size (see

Controls section). Also, be sure the fine depth adjustment is

correctly set by first testing in a scrap piece. This is extremely

important as you do not want to discover during glue‑up

that your biscuit slots are not quite deepenough.

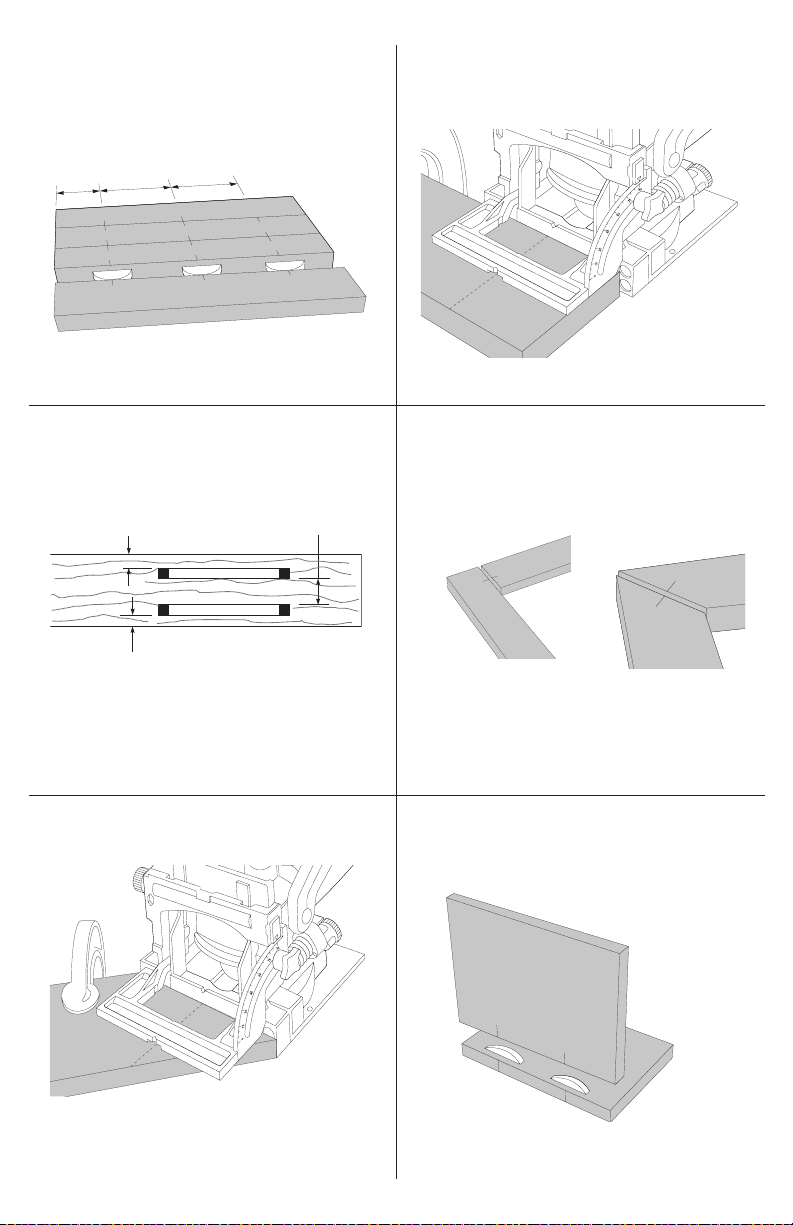

Biscuit Location and Layout (Fig. O–R)

Generally, biscuits may be spaced and located at your

discretion. For edge joints, a good rule of thumb is to space

biscuits every 6"–10" (150mm–255mm) on center. It is

further recommended that biscuits be placed so that the

centerline of the end biscuits is 2"–3" (50mm–75mm)

from the end of the workpiece. When joining face frames or

picture frames where the workpiece is narrow, you may have

to choose the smaller biscuit sizes to keep from “breaking

out” on the end of the joint. Breaking out should be avoided

if possible, but if not you can assemble the joint and trim

off the exposed biscuit tip after the glue sets (see Figure O).

When working with material up to 1" (25mm) thick, we

advise to use a single biscuit located in the approximate

center of the material thickness. If thicker stock is to be

joined, you may choose to use 2biscuits across the thickness

for greater strength (see Figure P). Biscuit locations should be

marked by first positioning the mating pieces exactly as they

are to be assembled. Next, make a mark at 90° to the joint

interface across both pieces at the desired biscuit locations

(see Figure Q). See Application section for more specific

information on joint layout. The marks you make will then be

aligned with one of the center registration marks on the tool,

again, depending upon your specificapplication.

Making the Cut

Prior to making any cut, be sure that all fence adjustments

are set and lock knobs are tight. Also, be sure you have

selected the proper depth setting. Clamp your workpiece

firmly and align the biscuit joiner’s center registration mark

with your layout mark. Turn on the tool and let the blade

come up to full speed (approximately 1second). Grasping

the switch handle and auxiliary handle and positioning the

fence firmly and squarely against the workpiece, plunge the

blade until it bottoms against the stop. Continuing to hold

the tool squarely and firmly, allow the return spring to retract

the blade from the work and then release the switch to shut

the tool off. It will take some practice to obtain a “feel” for the

tool to produce accurate joints, so practicing in scrap wood

first isadvisable.

Usage

Biscuit joiners are primarily used for making cabinetry and

furniture, joining millwork or other similar applications

where a strong, accurate joint is required in wood or wood

by‑products. There are literally hundreds of variations of

joints that can be made with your Biscuit joiner. We will limit

our discussion to six basic joints that can be used to build on

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start‑up can causeinjury.

3. Push the AirLock™ connector onto the adapter

connectorpoint.

4. Rotate the collar to the lockedposition.

NOTE: The ball bearings inside collar lock into slot and

secure the connection.The power tool is now securely

connected to the dustextractor.

NOTE: The sleeve of the dust extraction port can be

removed if damaged and replaced by the user. The

sleeve is available as an optional accessory and can be

replaced using ascrewdriver.

Dust Bag (Fig.N)

The dust bag

17

provided fits snugly over the straight

adaptor

15

described above. To empty the bag, open the

zipper underneath and dump dustout.

NOTE: When the bag becomes full, the dust will back‑up

into the adaptor and the exhaust port on the right rear of the

tool. To clean out, turn off, remove battery, disconnect from

the tool and remove packeddust.

ENGLISH

5. Clamp the workpiece and position the biscuit joiner to

make the first cut (see FigureV).

6. Turn on the tool and make the plungecut.

7. Repeat for each layoutmark.

8. Glue, assemble and clamp theframe.

Corner Joints (Fig. W, X)

Corner joints are another common and excellent application

for biscuit joinery. Follow the procedurebelow.

1. Arrange the workpieces exactly as they are to bejoined.

2. Select the biscuit size and layout the biscuitlocations.

3. Set up the tool by selecting the proper depth setting,

adjusting the fence to center on the stock thickness and

setting the angle to 90°.

4. For this joint, you will make cuts into the edge of one

workpiece and the face of another. The edge cut is

performed the same as for edge to edge joints. The face

cut is made by clamping the workpiece and aligning the

tool as shown in Figure X. Turn the tool on, make the

plunge cut and repeat for each layoutmark.

5. Glue, assemble and clamp thejoint.

Offset Joints (Fig. Y)

You may wish to have a deliberate offset between two

workpieces. This is easily accomplished with your biscuit

joiner by performing the followingsteps.

1. Arrange the workpieces as they are to be assembled and

layout the biscuitlocations.

2. Set up the tool by selecting the proper biscuit size and

adjusting the fence angle to 90°. Select the workpiece

that will be set back and adjust the fence height to

center the cut within the thickness of thatpiece.

3. Clamp the workpiece, align the tool and make the

plungecut.

4. Next, adjust the fence up by an amount equal to the

desired offset. Use the scale and pointer located on the

right side of the tool under the fence lockknob.

5. Clamp the second workpiece, align the tool and make

the plungecut.

6. Glue, assemble and clamp thejoint.

Edge Miter Joints (Fig. Z–DD)

Edge miters are most commonly used in box structures or for

making multisided pedestals where you would like to hide

the end grain. Once again, biscuit joinery is an outstanding

method to use both for added strength as well as ease of

assembly. Follow the steps below to assemble a 90°joint.

1. Position the workpieces as they are to be assembled and

layout biscuit locations on the outside of thejoint.

2. Set up tool by first setting fence angle to 90°. Make the

fence adjustment such that the biscuit is located toward

the inside of the joint where the material is thicker, then

select the biscuit size so that the blade does not protrude

through the outside wall when the cut is made (see

FigureAA).

3. Clamp the workpiece and align the tool as shown in

column in FigureBB.

4. Turn on the tool and make the plungecut.

Joint Assembly

After your joints are cut, you may wish to trial fit everything

together before gluing. When you are satisfied with your

joints, evenly spread any good quality woodworking glue in

each slot as well as on the mating flat surfaces of your joint.

Place biscuits in the slots, assemble the joint and clamp until

dry. For a biscuit joint to be most effective, it is important

that the biscuits themselves be in contact with the glue. This

is because the biscuits absorb the moisture in the glue and

expand to form a tightjoint.

Applications

Edge to Edge Joints (Fig. R–T)

This is the simplest to make and most common joint for the

biscuit joiner. Follow the steps below to produce thisjoint.

1. Prepare the workpieces and lay them on a work surface

exactly as they are to beassembled.

2. Spacing biscuits 2"–3" (50mm–75mm) in from the

ends and 6"–10" (150mm–255mm) apart, layout the

biscuitcenters.

3. Set up the biscuit joiner by first selecting the proper

depth setting. Set the fence to 90°. Set the height

adjustment to position the biscuit in the approximate

center of the stockthickness.

4. Clamp the workpiece and position the tool so that the

center indicator mark lines up with the first layout mark

(see Figure S). Turn on the tool and make the plunge cut.

Retract the tool and release the trigger to turn the tool

off. Repeat for each layoutmark.

5. Glue, assemble and clamp thejoint.

6. For stock thicker than 1" (25mm), you may wish to

use double biscuits at each location. Set the height

adjustment to allow at least 3/16" (5mm) of stock

between the biscuit and the edge of the work surface.

Make all cuts at this fence setting before readjusting

the fence for the lower cuts. Again, there should be at

least 3/16" (5mm) of stock between the biscuit and the

outside wall and between the biscuits themselves (see

FigureT).

Frame Joints (Fig. O–V)

Frame joints are an ideal application for biscuit joinery. With

the biscuit joiner you can create a very strong, precise joint

that is much faster to make than a dowel or mortise and

tenon joint. Figure U shows two types of frame joints. Follow

the steps outlinedbelow.

1. Arrange the workpieces on a flat work surface exactly as

they are to beassembled.

2. Select the proper biscuit size based on the length of the

joint. (If the frame pieces are too narrow for a #0 biscuit,

you will have to allow the biscuit tip to protrude slightly

and then trim it off after the joint is dry (see FigureO).

3. Lay out the biscuitlocations.

4. Set up the tool by selecting the depth that corresponds

to the chosen biscuit size. Lock the fence at 90° and

adjust the fence height to center the biscuit on the

stockthickness.

ENGLISH

Three Year Limited Warranty

For warranty terms, go to https://www.dewalt.com/Legal/

Warranty/3‑Year‑Limited‑Warranty.

To request a written copy of the warranty terms, contact:

Customer Service at DEWALT Industrial Tool Co., 701East

Joppa Road, Towson, MD 21286or call 1‑800‑4‑DEWALT

(1-800-433-9258).

LATIN AMERICA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARNING LABEL REPLACEMENT: If your warning

labels become illegible or are missing, call 1‑800‑4‑DEWALT

(1-800-433-9258) for a freereplacement.

Thank you for your purchase. Register your product nowfor:

• WARRANTY SERVICE: Registering your product will help

you obtain more efficient warranty service in case there is

a problem with yourproduct.

• CONFIRMATION OF OWNERSHIP: In case of

an insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

• FOR YOUR SAFETY: Registering your product will allow

us to contact you in the unlikely event a safety notification

is required under the Federal Consumer SafetyAct.

• Register online at www.dewalt.com.

Repairs

The charger and batteries are notserviceable. There are no

serviceable parts inside the charger or batterypack.



WARNING: To assure product SAFETY and RELIABILITY,

repairs, maintenance and adjustment (including brush

inspection and replacement, when applicable) should

be performed by a DEWALT factory service center or a

DEWALT authorized service center. Always use identical

replacementparts.

Accessories



WARNING: Since accessories, other than those offered

by DEWALT, have not been tested with this product,

use of such accessories with this product could be

hazardous. To reduce the risk of injury, only DEWALT

recommended accessories should be used with

thisproduct.

Recommended accessories for use with your product are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact DEWALT call or visit our website:

www.dewalt.com.

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1 approved eye

protection when performing thisprocedure.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start‑up can causeinjury.

Your power tool has been designed to operate over a long

period of time with a minimum of maintenance. Continuous

satisfactory operation depends upon proper tool care and

regularcleaning.

5. Glue, assemble and clamp thejoint.

6. For joints other than 90° see outside registration column

Figure CC for proper fence anglesetting.

The above method will produce a joint where the outside

surfaces of the joint are aligned. If you wish to produce a

joint where the inside surfaces are aligned, use the following

procedures for a 90°joint.

7. Position workpieces as they are to beassembled.

8. Layout biscuit locations on the inside of theangle.

9. Set up tool by setting fence angle to 45°. Set vertical

fence adjustment so that the biscuit is located toward

the inside of the joint where material is thicker. Select

biscuit size so that the blade does not protrude through

the outside face of thematerial.

10. Clamp the workpiece and align the tool as shown in

FigureDD.

11. Make the plunge cut and repeat for all biscuitlocations.

12. Glue, assemble and clamp thejoint.

13. For joints other than 90° see inside registration column

in Figure CC for proper fence anglesetting.

T-Joints (Fig. EE–HH)

Biscuit joining is a viable alternative to dadoing when making

a T‑joint. T‑joints are most commonly used when attaching

shelves to the sides of a case. The method described below

will work if your shelf material is at least 5/8”thick.

1. Place the workpieces on a work surface exactly as you

will be assembling them in the form of an upside down

“T.” Mark lightly along the joint where the top of the shelf

is to end up (see Figure FF). Mark biscuit locations at the

joint interface on the shelf pieceonly.

2. Lay the shelf down on the mating workpiece. Clamp the

two workpieces together and to the work surface in this

position (see FigureGG).

3. Set up the tool by selecting the proper biscuit size and

setting the adjustable fence angle at 0°.

4. Using the bottom registration surface, align the tool

with the biscuit location marks and make a vertical and a

horizontal plunge cut for each biscuit location as shown

in FigureHH.

5. Glue, assemble and clamp thejoint.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non‑metallic parts of the

tool. These chemicals may weaken the plastic materials

used in these parts. Use a cloth dampened only with

water and mild soap. Never let any liquid get inside the

tool; never immerse any part of the tool into aliquid.

FRANÇAIS

LES DIRECTIVES POUR UN

USAGE ULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sansfil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une

distraction pourrait en faire perdre la maîtrise

àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à

laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des radiateurs,

des cuisinières et des réfrigérateurs. Le risque de

choc électrique est plus élevé si votre corps est mis à

laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne

jamais utiliser le cordon pour transporter, tirer

ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des bords

tranchants et des pièces mobiles. Les cordons

endommagés ou enchevêtrés augmentent les risques

de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à l’extérieur,

se servir d’une rallonge convenant à cette

application. L’utilisation d’une rallonge conçue pour

l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique

est utilisé. Ne pas utiliser d’outil électrique en

cas de fatigue ou sous l’influence de drogues,

d’alcool ou de médicaments. Un simple moment

AVERTISSEMENTS GÉNÉRAUX SUR LA

SÉCURITÉ DES OUTILS



AVERTISSEMENT : lisez tous les avertissements de

sécurité, toutes les instructions, les illustrations

et les caractéristiques fournis avec cet outil

électrique. Ne pas suivre toutes les instructions

comprises aux présentes peut conduire à un choc

électrique, un incendie et/ou des blessuresgraves.

CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

Définitions : symboles et termes

d'alarmes sécurité

Les définitions ci‑dessous décrivent le niveau de gravité de

chaque mot d'avertissement. Veuillez lire le manuel de l'outil

électrique et prêter attention à cessymboles.



DANGER: indique une situation dangereuse

imminente qui, si elle n’est pas évitée, entraînera la

mort ou des blessuresgraves.



AVERTISSEMENT: indique une situation

potentiellement dangereuse qui, si elle n’est pas évitée,

pourrait entraîner la mort ou des blessuresgraves.



ATTENTION : indique une situation potentiellement

dangereuse qui, si elle n’est pas évitée, pourrait

entraîner des blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message

propre à lasécurité.

AVIS : indique une pratique ne posant aucun risque

de dommages corporels mais qui par contre, si rien

n’est fait pour l’éviter, pourrait poser des risques de

dommagesmatériels.

Utilisation prévue

Vous avez acheté un outil de précision pour le travail du bois.

La fonction de la fraiseuse à lamelles est de vous permettre

de réaliser des joints extrêmement solides et précis dans le

bois et les sous‑produits dubois.

L’outil utilise une action de plongée pour découper avec

précision des fentes en forme de croissant afin d’y placer des

goujons en bois plats ou des lamelles comme celles illustrées

à la FigureE.

Les différents réglages de l’ensemble base/guide breveté

vous permettront de réaliser pratiquement tous les

assemblages de lamelles imaginables. L’outil peut être

encore amélioré par des gabarits et des fixations simples qui

peuvent être facilement fabriqués. Certaines des applications

les plus courantes de la méthode de montage par lamelles

sont illustrées à la Figure F et sont traitées en détail dans la

section Applications de cemanuel.



AVERTISSEMENT: lisez tous les avertissements

de sécurité et toutes les instructions. Ne pas suivre

les avertissements et les instructions peut entraîner un

choc électrique, un incendie et/ou des blessuresgraves.

AVERTISSEMENT: pour réduire le risque de blessure,

lisez le guided’utilisation.

FRANÇAIS

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

e ) Gardez les poignées et surfaces d’emprise propres

et libres de tout produit lubrifiant. Vérifier si les

pièces mobiles sont mal alignées ou coincées,

si des pièces sont brisées ou présentent toute

autre condition susceptible de nuire au bon

fonctionnement de l’outil électrique. En cas de

dommage, faire réparer l’outil électrique avant

toute nouvelle utilisation. Beaucoup d’accidents

sont causés par des outils électriques malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés

sont moins susceptibles de se coincer et sont plus

faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les forets,

etc. conformément aux présentes directives en

tenant compte des conditions de travail et du

travail à effectuer. L’utilisation d’un outil électrique

pour toute opération autre que celle pour laquelle il a

été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les

mains et les surfaces de prise glissante ne permettent

pas la manutention et le contrôle sécuritaires de l’outil

dans les situationsimprévues.

5) Utilisation et entretien du bloc-piles

a ) Ne recharger l’outil qu’au moyen du chargeur

précisé par le fabricant. L’utilisation d’un chargeur

qui convient à un type de bloc‑piles risque de

provoquer un incendie s’il est utilisé avec un autre type

de b loc‑piles.

b ) Utiliser les outils électriques uniquement avec

les blocs‑piles conçus à cet effet. L’utilisation de

tout autre bloc‑piles risque de causer des blessures ou

unincendie.

c ) Lorsque le bloc‑piles n’est pas utilisé, le tenir

éloigné des objets métalliques, notamment

des trombones, de la monnaie, des clés, des

clous, des vis ou autres petits objets métalliques

qui peuvent établir une connexion entre les

deux bornes. Le court‑circuit des bornes du bloc‑piles

risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler

hors du bloc‑piles; éviter tout contact avec ce

liquide. Si un contact accidentel se produit, laver

à grande eau. Si le liquide entre en contact avec

les yeux, obtenir également des soins médicaux.

Le liquide qui gicle hors du bloc‑piles peut provoquer

des irritations ou desbrûlures.

e ) Ne pas utiliser de bloc‑piles ou outil qui a été

endommagé ou modifié. Les unités endommagées

ou modifiées peuvent avoir une réaction imprévisible

résultant en un incendie, une explosion ou un potentiel

deblessure.

d’inattention en utilisant un outil électrique peut

entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position d’arrêt

avant de relier l’outil à une source d’alimentation

et/ou d’insérer un bloc‑piles, de ramasser ou de

transporter l’outil. Transporter un outil électrique

alors que le doigt repose sur l’interrupteur ou brancher

un outil électrique dont l’interrupteur est à la position

de marche risque de provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver son

équilibre en tout temps. Cela permet de mieux

maîtriser l’outil électrique dans les situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux‑ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre

de baisser la garde et ignorer les principes de

sécurité de l’outil. Un acte irréfléchi peut causer une

blessure grave en une fraction deseconde.

4) Utilisation et entretien d’un

outil électrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il a

étéconçu.

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et doit

êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc‑piles de l’outil avant

d’effectuer tout ajustement, changement et

entreposage de celui‑ci. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

FRANÇAIS

L’étiquette sur votre outil peut comporter les symboles suivants.

Les symboles et les définitions sont les suivants:

V ......................... volts

Hz .......................hertz

min ..................... minutes

ou CC ..... courant continu

...................... Structure de classe I

(mise à la terre)

…/min ..............par minute

BPM .................... battements par

minute

poussiéreuse. PORTEZ TOUJOURS UN ÉQUIPEMENT DE

SÉCURITÉ CERTIFIÉ:

• Protection oculaireANSI Z87.1 (CAN/CSA Z94.3),

• Protection auditive ANSI S12.6 (S3.19),

• Protection respiratoire NIOSH/OSHA/MSHA.



AVERTISSEMENT:

certaines poussières créées par le

ponçage mécanique, le sciage, l’aiguisage, le perçage et

autres activités de construction contiennent des produits

chimiques reconnus dans l’État de la Californie pour

causer le cancer et des anomalies congénitales ou autres

effets nuisibles sur la reproduction. Certains exemples de

ces produits chimiques sont:

• le plomb provenant des peintures à base de plomb,

• la silice cristallisée provenant des briques, du ciment

et d’autres produits de la maçonnerie ainsi que

• l’arsenic et le chrome provenant du bois de

construction traitéchimiquement.

Votre risque à ces expositions varie selon la fréquence

dont vous effectuez ce type de travail. Pour réduire

votre exposition à ces produits chimiques: travaillez

dans un endroit bien aéré et travaillez avec un

équipement de sécurité approuvé, comme les masques

anti‑poussière spécialement conçus pour filtrer les

particulesmicroscopiques.

• Portez des vêtements protecteurs et lavez vos zones

exposées avec du savon et de l’eau. Permettre à la

poussière d’entrer dans votre bouche, vos yeux ou la

laisser sur la peau peut favoriser l’absorption des produits

chimiques dangereux. Dirigez les particules loin du visage

et ducorps.

• Utilisez le dépoussiéreur approprié pour enlever la

grande majorité de la statique et de la poussière en

suspension. Ne pas enlever la statique et la poussière en

suspension pourrait contaminer l’environnement de travail

ou représenter un risque accru pour la santé de l’utilisateur

et ceux qui sont àproximité.

• Utilisez des serres de fixation ou un autre dispositif

de fixation permettant de soutenir et de retenir la

pièce sur une plate‑forme stable. Tenir la pièce avec la

main ou contre le corps rend la pièce instable et risque de

provoquer une perte de maîtrise del’outil.

• Les évents couvrent souvent des pièces qui se

déplacent et doivent être évités. Des vêtements amples,

les bijoux ou les cheveux longs peuvent se coincer dans des

pièces quidéplacent.



ATTENTION: lorsque vous ne l’utilisez pas, placez

l’outil sur le côté sur une surface stable là où cela

n’entraînera pas un risque de trébuchement ou

de chute. Certains outils avec de gros blocs‑piles se

tiendront debout sur le bloc‑piles, mais ils peuvent

facilement êtrerenversés.

Renseignements de sécurité

supplémentaires



ATTENTION: ne jamais modifier l’outil électrique

ou toute pièce celui‑ci. Cela pourrait entraîner des

dommages matériels ou des blessurescorporelles.



ATTENTION: TOUJOURS utiliser des lunettes de

sécurité. Les lunettes de tous les jours NE SONT PAS

des lunettes de sécurité. De plus, utilisez un masque

facial ou cache‑poussière si l'opération de coupe est

Consignes de sécurité supplémentaires

particulières

• Les lames doivent être conçues pour une vitesse au

moins égale à celle indiquée sur l’outil. Les lames

fonctionnant à une vitesse supérieure à la vitesse nominale

peuvent se détacher et causer desblessures.

• Utilisez toujours la protection. La protection permet de

protéger l’utilisateur contre les fragments de lame et les

contacts accidentels avec lalame.

• Tenez l’outil électrique par des surfaces de prise

isolées, car le couteau peut entrer en contact avec

son propre cordon. Couper un câble «sous tension»

peut exposer les pièces métalliques de l’outil électrique

«sous tension» et pourrait donner un choc électrique

àl’utilisateur.

• N’utilisez pas de lames émoussées ou endommagées.

Cela préviendra les blessures en cas deprojection.

• Maintenez les protections en bon état de

fonctionnement. Vérifiez le fonctionnement avant

chaque utilisation. N’utilisez pas la machine si la

protection ne se referme pas rapidement sur lalame.

• Les évents couvrent souvent des pièces qui se

déplacent et doivent être évités. Les vêtements amples,

les bijoux ou les cheveux longs peuvent se coincer dans les

pièces enmouvement.

f ) Ne pas exposer de bloc‑piles ou l’outil aux

flammes ou à des températures excessives.

L’exposition aux flammes ou à une température

au‑dessus de 130°C (265°F) pourrait causer

uneexplosion.

g ) Suivre toutes les instructions de recharge et

ne rechargez pas le bloc‑piles ou l’outil à des

températures hors de la plage de température

indiquée dans les instructions. Une recharge non

conforme ou à une température hors des limites

spécifiées peut endommager les piles et augmenter le

risqued’incendie.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectriques.

b ) Ne jamais réparer des blocs‑piles endommagés.

La réparation de blocs‑piles doit seulement être

effectuée par le fabricant ou les fournisseurs de

serviceautorisé.

FRANÇAIS

ou excéder 40°C (104°F) (comme les remises

extérieures ou les édifices en métal durant l’été). Pour

une meilleure durée de vie, entreposez le bloc‑piles dans un

endroit frais etsec.

REMARQUE: Ne pas ranger les blocs‑piles dans un

outil avec la gâchette verrouillée. Ne jamais coller la

gâchette avec du ruban adhésif en positionMarche.

• Ne pas brûler le bloc‑piles même s’il est gravement

endommagé ou est entièrement usé. Le bloc‑piles

peut exploser au cours d’un incendie. Des vapeurs et des

matières toxiques sont produites lorsque les blocs‑piles au

lithium‑ion sontbrûlés.

• Ne pas exposer de bloc‑piles ou l’outil aux flammes

ou à des températures excessives. L’exposition aux

flammes ou à une température au‑dessus de 130°C

(265°F) pourrait causer uneexplosion.

• Suivez les instructions de recharge et ne chargez

pas le bloc‑piles ou l’appareil en hors de la plage de

températures indiquée dans les instructions. Charger

de façon inappropriée ou hors de températures de la

plage indiquée peut endommager la pile et augmenter le

risqued’incendie.

• Si le liquide des piles entre en contact avec la peau,

lavez immédiatement avec de l'eau et du savon doux.

Si le liquide vient en contact avec les yeux, rincez à l'eau

courante durant 15minutes, ou jusqu'à ce que l'irritation

cesse, en gardant les yeux ouverts. Pour information de

consultation médicale, l'électrolyte des piles est composé

d'un mélange organique liquide et de sels delithium.

• Le contenu des piles peut causer une irritation

respiratoire. Faites circuler de l'air frais. Si les symptômes

persistent, consultez unmédecin.

• Le liquide des piles peut être inflammable s’il est

exposé aux étincelles ou auxflammes.

• Ne jamais tenter d'ouvrir le bloc‑piles pour quelque

raison que ce soit. Si le boîtier du bloc‑piles est fendu

ou endommagé, ne pas l'insérer dans le chargeur. Ne

pas écraser, échapper ou endommager le bloc‑piles. Ne pas

se servir d'un bloc‑piles ou chargeur qui a subi un impact,

a été échappé, renversé par un véhicule ou endommagé

d'une façon ou d'une autre (par ex. perforé par un clou,

frappé par un marteau, sur lequel on a marché). Les

blocs‑piles endommagés devraient être amenés/expédiés

au centre de service pourrecyclage.

Recommandations d’entreposage

Le meilleur lieu pour l'entreposage est un endroit frais et sec

loin de la lumière directe du soleil et de la chaleur ou du froid

excessif. Entreposez le bloc‑piles entièrement chargé hors

duchargeur.

Instructions de nettoyage du bloc-piles

La saleté et la graisse peuvent être retirées des surfaces

extérieures du bloc‑piles à l'aide d'un linge ou d’une

brosse souple non métallique. Ne pas utiliser d'eau ou de

solutionnettoyante.

LISEZ TOUTES LES INSTRUCTIONS

Consignes de sécurité importantes pour

les blocs-piles



AVERTISSEMENT : lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc‑piles, du chargeur et du

produit. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique, un

incendie et/ou des blessuresgraves.

• Ne pas charger ou utiliser le bloc‑piles en

atmosphères explosibles comme la présence de

liquides inflammables, de gaz ou de poussière. Insérer

ou retirer la pile du bloc‑piles peut enflammer la poussière

ou lesvapeurs.

• Ne JAMAIS forcer le bloc‑piles dans le chargeur.

NE PAS modifier le bloc‑piles de quelque façon

que ce soit dans un chargeur non compatible

puisque le bloc‑piles peut se briser causant une

blessurecorporelle. Consultez le tableau à la fin de ce

guide pour la compatibilité des blocs‑piles et deschargeurs.

• Chargez les blocs‑piles seulement

dansleschargeursDEWALT.

• NE PAS éclabousser ou immerger dans l’eau ou tout

autreliquide.

• NE PAS laisser l’eau ou tout liquide entre dans le bloc‑piles.

• Ne pas entreposer ou utiliser l’outil et le bloc‑piles

dans des endroits où la température peut atteindre

PILES ET CHARGEURS

Le bloc‑piles n’est pas entièrement chargé lorsqu’il sort de

la boîte. Avant d'utiliser le bloc‑piles et le chargeur, lisez

attentivement les instructions de sécurité suivantes, puis

suivez les procédures de chargement énoncées. Lorsque

vous commandez des blocs‑piles de remplacement,

assurez‑vous d’inclure le numéro du catalogue et latension.

IPM ..................... impacts par minute

OPM .................... oscillations par

minute

Tr/min ................ tours par minute

Plpm ................... pieds linéaires par

minute

CPM .................... coups par minute

A ......................... ampères

W ........................watts

Wh ......................Wattheures

Ah ....................... ampères-heures

ou CA ..........courant alternatif

ou CA/CC ... courant alternatif

ou continu

...................... Construction de

classe II (à isolation

double)

..................... vitesse à vide

n .........................vitesse nominale

PSI....................... livres par pouce

carré

......................borne de terre

.....................symbole d’alertes

de sécurité

..................... rayonnement

visible

ne regardez pas

directement la

lumière

..................... portez une

protection

respiratoire

..................... portez une

protection oculaire

..................... portez une

protection auditive

..................... lisez toute la

documentation

..................... ne pas exposer à

la pluie

FRANÇAIS

Consignes de sécurité importantes pour

tous les chargeurs de piles



AVERTISSEMENT: lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc‑piles, du chargeur et du

produit. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique, un

incendie et/ou des blessuresgraves.

• NE PAS tenter de charger le bloc‑piles avec un

chargeur autre qu’un chargeur DEWALT . Les chargeurs

et les blocs‑piles DEWALT sont spécifiquement conçus pour

fonctionnerensemble.

• Ces chargeurs ne sont pas destinés à d’autres

utilisations que la charge des blocs‑piles

rechargeables DEWALT . Les autres types de

chargement de blocs‑piles peuvent causer la surchauffe

et l’éclatement de ceux‑ci, entraînant une blessure

corporelle, des dommages matériels, un choc électrique ou

uneélectrocution.

• Ne pas exposer le chargeur à la pluie ou laneige.

• Ne pas laisser l’eau ou tout liquide entrer dans

lechargeur.

• Tirez la fiche au lieu du cordon lorsque vous

débranchez le chargeur. Cela réduira le risque

d’endommager la fiche et le cordonélectriques.

• Assurez‑vous de ne pas placer le cordon là où

il pourrait faire trébucher les passants ou être

endommagé de quelque façon que cesoit.

• Ne pas utiliser une rallonge à moins que ce ne soit

absolument nécessaire. L'utilisation d'une rallonge

inadéquate pourrait entraîner un risque d'incendie un choc

électrique ou uneélectrocution.

• Lors de l'utilisation d’un chargeur à l'extérieur,

gardez‑le toujours au sec et utilisez une rallonge

appropriée pour l’extérieur. L’utilisation d’une

rallonge appropriée pour l’extérieur réduit le risque de

chocélectrique.

• Une rallonge doit avoir un calibre de fil (AWG ou

calibrage américain normalisé des fils) approprié

pour la sécurité. Plus le numéro de calibre du fil est petit,

plus le cordon est lourd et par conséquent plus sa capacité

est grande. Un cordon de taille inférieure entraînera une

chute de tension de secteur ce qui causera une perte de

puissance et une surchauffe. Le tableau suivant affiche la

bonne taille à utiliser selon longueur totale des de toutes

les rallonges branchées ensemble et l’intensité nominale de

la plaque signalétique. En cas de doute, utilisez le calibre le

plus lourdsuivant.

Le sceau RBRC®

Veuillez apporter vos blocs‑piles usagés

à un centre de service agréé DEWALT ou

à votre détaillant local pour le recyclage.

Dans certaines régions, il est illégal de

mettre les blocs‑piles usagés à la poubelle. Vous pouvez

aussi contacter votre centre de recyclage local pour des

informations sur les endroits où déposer le bloc‑piles usagé.

Ne pas mettre dans la collecte sélective. Pour de plus amples

renseignements, visitez www.call2recycle.org ou appelez

au numéro sans frais dans le sceau RBRC®.

RBRC® est une marque de commerce déposée de Call

2Recycle,Inc.

Expédier la bloc-pile FLEXVOLT

de DEWALT

Le bloc‑piles FLEXVOLT

de DEWALT a un couvercle des

piles qui doit être utilisé lorsque vous expédiez le bloc‑piles.

Fixez le

couvercle au bloc‑piles afin qu’il soit prêt pour l’expédition.

Cela convertit le bloc‑piles en trois piles 20V séparés.

Les trois piles ont un taux de wattheures sur le bloc‑piles

étiqueté « Expédition». Si vous l’expédiez sans le capuchon

ou dans un outil, le bloc est une pile au taux de wattheures

étiquetée «Utiliser».

Exemple d’étiquette de bloc‑piles:

UTILISATION : 120 Wh Expédition : 3 x 40 Wh

Dans cet exemple, le bloc‑piles est trois piles de

40wattheures chacune lorsque vous utilisez le couvercle.

Sinon, le bloc‑piles est 120wattheures.

Blocs‑piles du niveau de la jauge de carburant

(Fig. B)

Certains blocs‑piles incluent une jauge de carburant.

Lorsque vous appuyez et maintenez, les voyants DEL

indiqueront le niveau approximatif de charge restante. Cela

n’indique pas la fonctionnalité de l’outil et peut varier selon

les accessoires utilisés, la température et l'utilisation de

l’utilisateurfinal.

Transport



AVERTISSEMENT: danger d'incendie. Ne pas

entreposer ou transporter le bloc‑piles de manière

à ce que des objets métalliques puissent entrer

en contact avec les bornes des piles exposées. Par

exemple, ne pas placer le bloc‑piles dans des tabliers,

des poches, des coffres à outils, des boîtes d’ensembles

de produits, des tiroirs, etc. avec des clous, des vis,

des clés, les pièces de monnaie, les outils à main, etc.

Lorsque vous transportez des blocs‑piles individuels,

assurez‑vous que leurs bornes sont protégées et bien

isolées de tout matériel avec lequel elles pourraient

entrer en contact et causer un court‑circuit.

REMARQUE: Les blocs‑piles Li‑Ion ne doivent pas être

mises dans des bagages enregistrés sur les avions et

doivent être bien protégées contre les courts‑circuits si

elles sont dans des bagages àmain.

FRANÇAIS

bloc‑piles dans un centre de services autorisé si le(s)

voyant(s) reste(nt) éteint(s).

REMARQUE: Consultez l’étiquette près du (des)

voyant(s) de chargement sur le chargeur pour les

modèles de clignotement. Les vieux chargeurs peuvent

avoir des renseignements supplémentaires et/ou

peuvent ne pas avoir un voyantjaune.

REMARQUE: Pour retirer le bloc‑piles, on doit

appuyer sur le bouton de libération du bloc‑piles sur

certainschargeurs.

Délai en cas de bloc chaud ou froid

Lorsque le chargeur détecte un bloc‑piles qui est trop chaud

ou trop froid, il démarre automatiquement le délai pour le

bloc chaud/froid, suspendant la recharge jusqu’à ce que

la température du bloc‑piles ait atteint une température

appropriée. Le chargeur passe alors automatiquement en

mode de chargement du bloc‑piles. Cette fonction assure

une durée de vie maximale du bloc‑piles.

Un bloc‑piles froid peut se charger à une vitesse plus lente

qu’un bloc‑pileschaud.

Le délai en cas de bloc chaud ou froid sera indiqué par

le(s) voyant(s) rouge continuant à clignoter, mais avec

le voyant jaune allumé de façon continue. Lorsque le

bloc‑piles a atteint une température appropriée, le voyant

jaune s’éteindra et le chargeur reprendra la procédure

dechargement.

DCB118 et DCB1112 Chargers

Les chargeurs DCB118 et DCB1112 sont munis d’un

ventilateur interne conçu pour refroidir le bloc‑piles. Le

ventilateur se mettra automatiquement en marche chaque

fois que le bloc‑piles aura besoin de serefroidir.

N’utilisez jamais le chargeur si le ventilateur ne fonctionne

pas correctement ou si ses fentes d’aération sont bloquées.

Protégez systématiquement l’intérieur du chargeur de tout

objetétranger.

Système de protection électronique

Les outils Li‑Ion sont conçus avec un système de protection

électronique qui protégera le bloc‑piles contre une

surcharge, une surchauffe et une importante décharge.

L’outil s’éteint automatiquement et le bloc‑piles doit

êtrerechargé.

Remarques importantes sur la charge

1. Pour augmenter la durée de vie du bloc‑piles

et optimiser son rendement, le recharger à une

température ambiante de 18°C à 24°C (65°F à 75°F).

NE PAS charger lorsque le bloc‑piles est en dessous

de +4,5°C (+40°F) ou au‑dessus de +40°C (+104°F).

C’est important pour prévenir tout dommage sérieux au

bloc‑piles.

2. Le chargeur et le bloc‑piles peuvent devenir chauds

au toucher durant le chargement. C’est un état normal

et cela n’indique pas un problème. Pour faciliter

le refroidissement du bloc‑piles après l’utilisation,

évitez de placer le chargeur ou le bloc‑piles dans un

environnement chaud comme une remise en métal ou

une remorque nonisolée.

Calibre minimum pour rallonges électriques

Volts

Longueur totale de la rallonge en

pieds (mètres)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

Courant

nominal

AWG (American Wire Gauge)

Plus de Pas plus

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

• Ne pas placer tout objet sur le dessus du chargeur ou

placer le chargeur sur une surface molle qui pourrait

bloquer les fentes de ventilation et entraîner une

chaleur interne excessive. Placez le chargeur loin de

toute source de chaleur. Le chargeur est ventilé grâce aux

fentes du dessus et du bas duboîtier.

• Ne pas utiliser le chargeur avec un cordon

endommagé. Faites‑les remplacerimmédiatement.

• Ne pas utiliser le chargeur s’il a reçu un choc violent,

s’il a été échappé ou est autrement endommagé de

quelque façon que ce soit. Apportez‑le dans un centre de

servicesautorisé.

• Ne pas démonter le chargeur; apportez‑le dans un

centre de services autorisé lorsqu’un entretien ou une

réparation est nécessaire. Un mauvais réassemblage

peut entraîner un danger de choc électrique, une

électrocution ou unincendie.

• Le chargeur est conçu pour fonctionner sur une

alimentation électrique domestique 120V. Ne pas

essayer de l’utiliser sur toute autre tension. Cette

consigne ne concerne pas le chargeur pourvéhicule.

• Les matières étrangères conductrices telles, mais sans

s'y limiter, les poussières de meulage, les copeaux

métalliques, la laine d'acier, le papier d'aluminium

ou toute accumulation de particules métalliques

devraient être éloignées des ouvertures du chargeur

et des fentes de ventilation.

• Débranchez toujours le chargeur de l'alimentation

lorsqu’il n’y a aucun bloc‑piles àl’intérieur.

Charger une pile (Fig. B–D)

1. Branchez le chargeur dans une prise appropriée.

2. Insérez et appuyez complètement le bloc‑piles. Le(s)

voyant(s) de chargement rouge clignotera(ont) de façon

continue durant lechargement.

3. Le chargement est terminé lorsque le(s) voyant(s) de

chargement rouge demeure(nt) allumé(s) de façon

continue. Le bloc‑piles peut être laissé dans le chargeur

ou retiré. Certains chargeurs nécessitent d’appuyer sur le

bouton de libération du bloc‑piles pour lesretirer.



AVERTISSEMENT: chargez seulement le bloc‑piles si

la température de l’air est au‑dessus de 4,5°C (40°F) et

sous 40°C (104°F).

4. Le chargeur ne chargera pas un bloc‑piles défectueux, ce

qui peut être indiqué par le(s) voyant(s) de chargement

qui reste(nt) éteint(s). Apportez le chargeur et le

FRANÇAIS



ATTENTION: avant de brancher l’outil à une source

d’alimentation, appuyez et relâchez l’interrupteur à

palette

1

)

une fois pour vous assurer que l’interrupteur

est éteint. Appuyez et relâchez l’interrupteur à palette

comme décrit ci‑dessus après toute interruption de

l’alimentation électrique del’outil.

REMARQUE: Une fraiseuse à lamelles peut être placée

contre la pièce à travailler avant de commencer. Il faut lui

laisser le temps de prendre de la vitesse avant de percer.

Laissez l’outil cesser de tourner avant de ledéposer.

1. Pour mettre l’outil en marche, poussez le levier de

verrouillage

2

vers l’arrière de l’outil, puis appuyez sur

l’interrupteur à palette

1

. L’outil fonctionnera tant que

vous appuierez surl’interrupteur.

2. Éteignez l’outil en relâchant l’interrupteur à palette

Aucun volt

La fonction Aucun volt arrête le redémarrage de la fraiseuse

à lamelles sans que l’interrupteur soit activé s’il y a une

interruption del’alimentation.

Remplacement de la lame (Fig. A, G)



AVERTISSEMENT: pour réduire le risque de blessures,

éteignez l’outil et débranchez‑le de la source

d’alimentation avant d’installer ou de retirer des

accessoires, avant d’ajuster ou lorsque vous effectuez

des réparations. Un démarrage accidentel peut causer

desblessures.



AVERTISSEMENT: manipulez les lames avec

précaution. Elles sont extrêmementtranchantes.

REMARQUE: La DCW682 est livrée avec une lame à

diamètre de 102mm (4po) installée. La lame utilisée DOIT

avoir un diamètre de 102mm (4po) et une épaisseur de

1/8po.

Avec le temps, la lame de votre scie s’usera et devra être

remplacée. Pour retirer la lame, suivez les étapes ci‑dessous.

1. Éteignez et retirez lapile.

2. Desserrez les 4vis à tête Torx

14

situées au bas du sabot,

à l’aide du tournevis Torx T20fourni.

3. Faites pivoter le sabot pour ledégager.

4. Utilisez la clé tricoise fournie pour desserrer (dans le sens

inverse des aiguilles d’une montre) l’écrou de la lame.

Appuyez sur le verrou de la broche

10

sur le dessus du

boîtier d’engrenages pour maintenir la broche pendant

que vous dévissezl’écrou.

5. Retirez la lame et faites‑la affûter ou remplacez‑la par

unenouvelle.

6. Réinstallez la lame en inversant les étapes ci‑dessus.

Veillez à ce que les dents de la lame soient orientées

dans le sens inverse des aiguilles d’une montre, comme

indiqué sur la FigureG.

7. IMPORTANT: Vérifiez toujours le réglage fin de la

profondeur lors de l’affûtage ou du remplacement de la

lame. Réglez‑le si nécessaire. (Voir lesCommandes).

Introduction

Examinez la Figure A et votre fraiseuse à lamelles pendant

quelques minutes pour vous familiariser avec les différentes

fonctionnalités et les noms utilisés pour les décrire. Les

sections suivantes traitent des différentes commandes et

vous devrez être en mesure de leslocaliser.

Interrupteur à palette (Fig. A)



ATTENTION: tenez fermement la poignée auxiliaire

et le corps de l’outil afin de maintenir le contrôle de

l’outil au démarrage et durant l’utilisation jusqu’à

ce que la lame cesse de tourner. Assurez‑vous que

la lame a complètement cessé de tourner avant de

déposerl’outil.

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT: afin de réduire le risque

de blessure corporelle, éteignez et retirez le

bloc‑piles avant d’effectuer tout ajustement ou de

retirer/installer des pièces ou des accessoires. Un

démarrage accidentel peut causer desblessures.

Montage mural

Certains chargeurs DEWALT sont conçus pour pouvoir être

installés au mur ou être placés verticalement sur une table

ou une surface de travail. Pour la fixation au mur, placez

le chargeur près d’une prise de courant et loin d’un coin

ou d’autres obstructions qui peuvent nuire à la circulation

de l’air. Utilisez la base du chargeur comme modèle pour

l’emplacement des vis de montage sur le mur. Fixez

solidement le chargeur à l’aide de vis pour cloison sèche

(achetées séparément) d’au moins 1po (25,4mm) de

longueur avec tête de diamètre de 0,28 à 0,35po (7 à 9mm)

vissées dans du bois à une profondeur optimale en laissant

exposée une partie de vis d’environ 7/32po (5,5 mm).

Alignez les fentes au dos du chargeur avec les vis exposées et

insérez‑les entièrement dans lesfentes.

CONSERVEZ CES INSTRUCTIONS POUR

UTILISATION ULTÉRIEURE

3. Si le bloc‑piles ne charge par de adéquatement :

a. Vérifiez le fonctionnement de la prise en branchant

une lampe ou un autre appareil;

b. Vérifiez si la prise d’alimentation est connectée à

un interrupteur de lumière qui s’éteint lorsque vous

éteignez les lumières;

c. Si les problèmes de chargement persistent, apportez

l’outil, le bloc‑piles et le chargeur dans votre centre de

serviceslocal.

4. Vous pouvez charger un bloc partiellement utilisé au

moment désiré sans effet indésirable sur le bloc‑piles.

Instructions de nettoyage du chargeur



AVERTISSEMENT: danger de choc électrique.

Débranchez le chargeur de la prise CA avant de

nettoyer. La saleté et la graisse peuvent être retirées

des surfaces extérieures du chargeur à l'aide d'un linge

ou d’une brosse souple non métallique. Ne pas utiliser

d'eau ou de solutionnettoyante.

FRANÇAIS

Réglage fin de la profondeur (Fig. K)

Il peut arriver que vous souhaitiez laisser un peu de jeu dans

votre joint afin de pouvoir le déplacer légèrement avant

que la colle ne prenne. Pour ces cas, un réglage fin de la

profondeur a été prévu. Pour le régler, vous devez d’abord

relever le guide réglable

6

à sa position la plus haute. Insérez

ensuite la clé Torx T20 fournie dans l’ouverture. Tournez la

vis de réglage de la profondeur

21

dans le sens des aiguilles

d’une montre pour réduire la profondeur et dans le sens

inverse pour l’augmenter. Chaque tour complet entraîne une

modification de la profondeur de 1mm (0,04po). Vérifiez

toujours le réglage de la profondeur en effectuant d’abord

des coupes d’essai dans des déchets debois.

Goupilles anti-glissement (Fig. K)

Les fraiseuses à lamelles ont tendance à glisser vers la gauche

par rapport à la pièce lors d’une coupe. Cette tendance est

accrue avec une lame émoussée ou lors d’une plongée très

rapide. Des goupilles anti‑glissement

7

ont été prévues

pour réduire cette tendance et sont situées sur la surface de

repérage avant, de chaque côté de la fente d’ouverture de

la lame. Lors de la réalisation de certains assemblages, vous

souhaiterez peut‑être rétracter les goupilles anti‑glissement

afin de ne pas rayer votre pièce dans une zone visible. Pour

ce faire, il suffit de tourner les goupilles anti‑glissement

d’environ 1/6 de tour et elles se rétracteront derrière la

surface de repérage avant. Un tournevis à lame plate peut

être utilisé pour faire tourner les goupilles, comme indiqué

sur la FigureK.

Surface de repérage inférieure

Pour certaines applications, vous voudrez utiliser la surface

inférieure de la fraiseuse à lamelles pour l’alignement.

Lorsque vous utilisez la surface de repérage inférieure,

le guide réglable doit être réglé sur 0° et le réglage

de la hauteur n’a pas d’importance. Cette surface est

principalement utilisée pour réaliser des joints en «T» (voir

la section Applications). La distance entre l’axe de la lame et

la surface d’appui inférieure est fixée à 9,5mm (3/8po), ce

qui permet le centrage sur un matériau de 19mm (3/4po)

d’épaisseur. Les trois rainures de la surface de repérage

inférieure indiquent l’axe (ou le point le plus profond) de la

coupe de la lamelle et la largeur approximative d’une lamelle

n°20, ce qui vous permet de savoir où se trouve le bord de

la lame et d’éviter de percer la pièce. Pour éviter de percer la

pièce, alignez le sabot de manière à ce qu’aucun des deux

repères extérieurs ne dépasse l’extrémité de la pièce. Si l’un

des deux côtés dépasse, il y a de fortes chances que la lame

perce l’extrémité de votre pièce et détruise votretravail.

Dépoussiérage (Fig. L–N)

Il y a trois options pour dépoussiérer votre fraiseuse à

lamelles, comme décrit ci‑dessous.



AVERTISSEMENT : risque d’inhalation de la

poussière.Afin de réduire le risque de blessure

corporelle, portez TOUJOURS un masque

antipoussièresapprouvé.

Fixation du coude de direction réglable (Fig.L)

Le coude de direction réglable

16

s’insère dans l’orifice

d’évacuation de la poussière situé sur le côté droit à l’arrière

Les commandes

La partie centrale de votre fraiseuse à lamelles est l’ensemble

base/guide. Toutes les commandes qui vous permettent

d’effectuer une variété de coupes de précision sont situées

sur cet ensemble. Prenez quelques minutes pour vous

familiariser avec les différentes commandes.

TOUJOURS ÉTEINDRE LA FRAISEUSE À LAMELLES ET RETIRER

LA PILE AVANT D’EFFECTUER TOUTRÉGLAGE.

Guide réglable (Fig. H, I)

a. Le guide réglable

6

fournit une surface de référence

solide et précise pour déterminer le point où les fentes

pour les lamelles seront coupées. Sa hauteur réglable

vous permet de positionner les fentes à lamelles aussi

près que 4,76mm (3/16po) et aussi loin que 35mm

(1‑3/8po) entre la surface de la pièce et la ligne

centrale de la lame (voir FigureI). La fonction d’angle

réglable permet une gamme complète de réglages de

0° à 90ainsi qu’un biseau inversé de 45° qui permet

un repérage extérieur sur les assemblages à onglet.

(Voir la section Applications sous Joints d’onglet,

FigureBB).

b. Le réglage de la hauteur s’effectue en desserrant

d’abord le bouton de verrouillage

9

situé sur le

côté droit du guide, puis en tournant la molette de

réglage

4

jusqu’à obtenir la hauteur souhaitée (voir

FigureH).

c. Le système à crémaillère du guide aligne

automatiquement le guide parallèlement à la lame,

le bouton de verrouillage le bloquant en position.

L’échelle verticale et le pointeur situés directement

sous le bouton de verrouillage peuvent être utilisés

pour aider à régler cette hauteur. L’échelle indique la

distance entre l’axe de la lame et la surface du guide

lorsque le guide est réglé à 90° (voir FigureI). Pour

régler l’angle du guide, il suffit de desserrer le bouton

de verrouillage situé sur le côté gauche de l’outil,

d’aligner l’échelle du rapporteur avec le pointeur et de

serrer le bouton deverrouillage.

Réglage de la profondeur de plongée

(Fig. E, J)

La profondeur de coupe peut être réglée pour correspondre

aux dimensions de la taille particulière de lamelle que vous

utiliserez. Les chiffres figurant sur le bouton de réglage de la

profondeur

8

(0, 10, 20, M) correspondent aux trois tailles de

lamelles représentées sur la Figure E. La lettre M représente

la capacité de profondeur maximale de l’outil, qui est de

20mm (25/32po). Cette profondeur ne peut être obtenue

qu’avec une lame neuve et en dévissant la vis de réglage fin

(voir sectionsuivante).

REMARQUE: Le réglage M a été prévu pour une utilisation

future et ne sera pas nécessaire pour la plupart des

opérations de rainurage. Pour sélectionner une profondeur,

alignez le numéro approprié avec la flèche rouge inscrite

dans la boîte d’engrenages de l’outil, comme illustré à la

Figure J. Tournez le bouton de réglage de la profondeur à la

position désirée et il se mettra en place avec un clic.

FRANÇAIS

Utilisation

Les fraiseuses à lamelles sont principalement utilisées pour

la fabrication d’armoires et de meubles, l’assemblage de

menuiseries ou d’autres applications similaires nécessitant un

joint solide et précis en bois ou en sous‑produits du bois. Il

existe littéralement des centaines de variantes d’assemblage

qui peuvent être réalisées avec votre fraiseuse à lamelles.

Nous limiterons notre discussion à six assemblages de

base que vous pourrez utiliser et adapter à vos propres

applications. Voici quelques étapes de configuration de base

qui s’appliquent à tous les assemblages àlamelles.

Choix de la taille des lamelles (Fig. E)

Comme nous l’avons mentionné plus haut, les trois tailles

de lamelles sont 0, 10et 20. En règle générale, il convient

d’utiliser le plus grand format de lamelle qui s’adapte

physiquement à l’application. À moins que vous n’assembliez

des cadres étroits ou des cadres de tableaux, ou que vous

n’utilisiez un matériau de 12mm (1/2po) ou plus fin, vous

trouverez que la taille de lamelle 20convient à la plupart

des applications. Après avoir sélectionné la taille de lamelle,

réglez la molette de réglage de la profondeur à la taille

Installation et retrait du bloc-piles

(Fig. D1)



AVERTISSEMENT : s'assurer que l’outil/appareil est en

position « Off » avant d'insérer le bloc‑piles.

REMARQUE: Pour une meilleure performance, assurez‑vous

que le bloc‑piles est complètementchargé.

Pour installer le bloc‑piles

12

dans l’outil, alignez le

bloc‑piles avec les glissières à l’intérieur de la poignée

de l’outil et glissez‑le dans la poignée jusqu’à ce que le

bloc‑piles soit bien placé dans l’outil et assurez‑vous qu’il

estenclenché.

Pour retirer le bloc‑piles de l’outil, appuyez sur le bouton de

libération

13

et tirez‑le fermement hors de la poignée de

l’outil. Insérez‑le dans le chargeur comme indiqué dans la

section relative au chargeur du présentmanuel.

Position correcte des mains (Fig. D2)



AVERTISSEMENT: afin de réduire tout risque de

graves blessures, veillez à TOUJOURS respecter la

position des mains recommandée etillustrée.



AVERTISSEMENT: afin de réduire tout risque

de blessures graves, maintenez TOUJOURS

l’outil fermement afin de pouvoir anticiper toute

réactionsoudaine.

La position correcte des mains nécessite d'avoir une main

sur la poignée auxiliaire

3

, et l'autre main sur le grip

principal

18

FONCTIONNEMENT



AVERTISSEMENT: afin de réduire le risque de

blessure corporelle, éteignez l’appareil et retirez

le bloc‑piles avant d’effectuer tout ajustement ou

de retirer/installer des pièces ou des accessoires.

Un déclenchement accidentel du démarrage peut

causer desblessures.

de la base et s’enclenche en place. Pour le retirer, tirez

fermement. Le coude directionnel pivote facilement pour

diriger la poussière dans la direction la plus appropriée à

l’applicationparticulière.

Adaptateur de poussière (voirFigureM1)

Cet accessoire droit

15

, lorsqu’il est inséré comme décrit

ci‑dessus, permet d’utiliser plusieurs tailles courantes

de tuyau d’aspiration pour une aspiration directe de

lapoussière.

Adaptateur de dépoussiérage compatible AirLock

(FigureM2)

Un port de dépoussiérage de la poussière

5

est fourni avec

votreoutil.

Le port de dépoussiérage vous permet de connecter

l’outil à un du dépoussiéreur externe, soit à l’aide du

système AirLock™ ou l’installation d’un dépoussiéreur

35mmstandard.



AVERTISSEMENT : utilisez TOUJOURS un

dépoussiéreur conçu conformément aux directives

applicables concernant les émissions de poussière

lorsque vous sciez du bois.Les tuyaux de la plupart

ses aspirateurs s’ajusteront directement dans la prise

dudépoussiéreur.

Votre outil est compatible avec le système de raccordement

AirLock™ de DEWALT. Le système AirLock™ permet une

connexion rapide et sûre entre le connecteur AirLock™

19

l’attache droite

15

1. Retirer le bloc‑piles.

2. Assurez‑vous que le connecteur AirLock™ est en

position déverrouillée. (Consultez la Figure M2.)

Alignez les encoches

20

sur le collet et le connecteur

AirLock™ comme illustré pour les positions verrouillée

etdéverrouillée.

3. Poussez le connecteur AirLock™ sur le point du

connecteur del’adaptateur.

4. Tournez le collet en positionverrouillée.

REMARQUE: Le roulement à billes à l’intérieur du collet

se verrouille dans la fente et sécurise la connexion. L’outil

électrique est maintenant connecté de façon sécuritaire

audépoussiéreur.

REMARQUE: Le manchon du port de dépoussiérage

peut être retiré s’il est endommagé et remplacé par

l’utilisateur. Le manchon est disponible comme un

accessoire optionnel et il peut être remplacé à l’aide

d’untournevis.

Sac à poussière (Fig.N)

Le sac à poussière

17

fourni s’adapte parfaitement à

l’adaptateur droit

15

décrit ci‑dessus. Pour vider le sac,

ouvrez la fermeture à glissière située en dessous et videz

lapoussière.

REMARQUE: Lorsque le sac est plein, la poussière

s’accumule dans l’adaptateur et l’orifice d’échappement

situé à l’arrière droit de l’outil. Pour nettoyer, éteignez

l’appareil, retirez la pile, débranchez‑la de l’outil et retirez la

poussièreaccumulée.

FRANÇAIS

Assemblage des joints

Une fois vos joints coupés, vous souhaiterez peut‑être faire

des essais d’assemblage avant de les coller. Lorsque vous

êtes satisfait de vos joints, appliquez uniformément de la

colle à bois de bonne qualité dans chaque fente ainsi que

sur les surfaces plates correspondantes de votre joint. Placez

les lamelles dans les fentes, assemblez le joint et serrez‑le

jusqu’à ce qu’il soit sec. Pour qu’un assemblage en lamelles

soit le plus efficace possible, il est important que les lamelles

elles‑mêmes soient en contact avec la colle. En effet, les

lamelles absorbent l’humidité de la colle et se dilatent pour

former un jointétanche.

Applications

Joints bord à bord (Fig. R–T)

Il s’agit du joint le plus simple à réaliser et le plus courant

pour la fraiseuse à lamelles. Suivez les étapes ci‑dessous pour

réaliser cejoint.

1. Préparez les pièces et disposez‑les sur une surface de

travail exactement comme elles doivent êtreassemblées.

2. En espaçant les lamelles de 50 à 75mm (2à 3po) à partir

des extrémités et de 150 à 255mm (6à 10po), tracez les

centres deslamelles.

3. Installez la fraiseuse à lamelles en sélectionnant d’abord

le réglage de profondeur approprié. Réglez le guide à

90°. Réglez la hauteur pour positionner la lamelle au

centre approximatif de l’épaisseur dubois.

4. Serrez la pièce et positionnez l’outil de sorte que la

marque de l’indicateur de centre soit alignée avec la

première marque de disposition (voir FigureS). Mettez

l’outil en marche et effectuez la coupe en plongée.

Retirez l’outil et relâchez la gâchette pour éteindre l’outil.

Répétez l’opération pour chaque marque dedisposition.

5. Collez, assemblez et serrez lejoint.

6. Pour les matériaux d’une épaisseur supérieure à 25mm

(1po), vous pouvez utiliser des lamelles doubles à

chaque emplacement. Réglez la hauteur de manière

à laisser un espace d’au moins 5mm (3/16po) entre

la lamelle et le bord de la surface de travail. Effectuez

toutes les coupes avec ce réglage du guide avant de

réajuster le guide pour les coupes inférieures. De même,

il doit y avoir un espace d’au moins 5mm (3/16po)

entre la lamelle et le mur extérieur et entre les lamelles

elles‑mêmes (voir FigureT).

Joints de cadre (Fig. O–V)

Les assemblages de cadres sont une application idéale de

la méthode de montage par lamelles. Avec la fraiseuse à

lamelles, vous pouvez créer un joint très solide et précis,

beaucoup plus rapide à réaliser qu’un joint à goujon

ou à tenon et mortaise. La FigureU montre deux types

d’assemblage de cadre. Suivez les étapes décrites ci‑dessous.

1. Disposez les pièces sur une surface de travail plane,

exactement comme elles doivent êtreassemblées.

2. Sélectionnez la taille de lamelle appropriée en fonction

de la longueur du joint. (Si les pièces du cadre sont

trop étroites pour une lamelle n°0, vous devrez laisser

correspondante (voir la section Commandes). Assurez‑vous

également que le réglage fin de la profondeur est

correctement configuré en effectuant un premier essai sur

une pièce de rebut. Ceci est extrêmement important, car il

faut éviter de découvrir au moment du collage que les fentes

de la rainure ne sont pas assezprofondes.

Emplacement et disposition des lamelles

(Fig. O–R)

En général, l’espacement et l’emplacement des lamelles

sont laissés à votre discrétion. Pour les joints de bordure, une

bonne règle générale consiste à espacer les lamelles tous

les 150 à 255mm (6à 10po). Il est également recommandé

de placer les lamelles de façon à ce que la ligne centrale

des lamelles d’extrémité soit à 50 à 75mm (2à3po) de

l’extrémité de la pièce. Lorsque vous assemblez des cadres

de face ou des cadres de photo où la pièce est étroite, il se

peut que vous deviez choisir des lamelles de plus petite

taille afin d’éviter de «casser» à l’extrémité du joint. Dans

la mesure du possible, il faut éviter de casser le joint, mais si

ce n’est pas le cas, vous pouvez assembler le joint et couper

l’extrémité exposée de la lamelle après la prise de la colle

(voir FigureO). Lorsque vous travaillez avec des matériaux

d’une épaisseur maximale de 25mm (1po), nous vous

conseillons d’utiliser une seule lamelle située à peu près au

centre de l’épaisseur du matériau. Si le matériau à assembler

est plus épais, vous pouvez choisir d’utiliser deux lamelles

en travers de l’épaisseur pour une plus grande résistance

(voir FigureP). Pour marquer l’emplacement des lamelles,

il faut d’abord positionner les pièces correspondantes

exactement comme elles doivent être assemblées. Ensuite,

faites une marque à 90° par rapport à l’interface du joint sur

les deux pièces à l’emplacement désiré de la lamelle (voir

FigureQ). Voir la section Application pour des informations

plus détaillées sur la disposition des joints. Les marques que

vous faites seront ensuite alignées avec l’une des marques de

repérage centrales de l’outil, là encore en fonction de votre

applicationparticulière.

Effectuer la coupe

Avant d’effectuer une coupe, assurez‑vous que tous les

réglages du guide sont effectués et que les boutons de

verrouillage sont bien serrés. Vérifiez également que vous

avez sélectionné le réglage de profondeur approprié. Fixez

fermement votre pièce et alignez le repère central de la

fraiseuse à lamelles avec votre repère de disposition. Mettez

l’outil en marche et laissez la lame atteindre sa vitesse

maximale (environ 1seconde). En tenant la poignée de

l’interrupteur et la poignée auxiliaire et en positionnant le

guide fermement et à l’équerre contre la pièce, plongez la

lame jusqu’à ce qu’elle bute contre la butée. En continuant

à tenir l’outil bien droit et fermement, laissez le ressort de

rappel retirer la lame de la pièce, puis relâchez l’interrupteur

pour arrêter l’outil. Il faudra un peu de pratique pour acquérir

la maîtrise de l’outil afin de produire des joints précis, il est

donc conseillé de pratiquer d’abord sur des chutes debois.

FRANÇAIS

Joints d’onglet sur chant (Fig. Z–DD)

Les assemblages à onglet sur chant sont le plus souvent

utilisés dans les structures en caisson ou pour la fabrication

de socles à plusieurs côtés où vous souhaitez cacher le grain

final. Une fois de plus, la méthode de montage par lamelles

est une méthode exceptionnelle, tant pour sa solidité que

pour sa facilité d’assemblage. Suivez les étapes ci‑dessous

pour assembler un joint à 90°.

1. Positionnez les pièces à assembler et tracez la disposition

des lamelles sur l’extérieur dujoint.

2. Réglez l’outil en commençant par régler l’angle du guide

à 90°. Réglez le guide de façon à ce que la lamelle soit

située vers l’intérieur du joint, là où le matériau est plus

épais, puis sélectionnez la taille de la lamelle de façon

à ce que la lame ne dépasse pas de la paroi extérieure

lorsque la coupe est effectuée (voir FigureAA).

3. Serrez la pièce et alignez l’outil comme indiqué dans la

colonne de la FigureBB.

4. Mettez l’outil en marche et effectuez la coupe

enplongée.

5. Collez, assemblez et serrez lejoint.

6. Pour les joints autres que ceux à 90°, voir la colonne de

repérage extérieure, FigureCC, pour le réglage correct de

l’angle duguide.

La méthode ci‑dessus permet d’obtenir un joint dont les

surfaces extérieures sont alignées. Si vous souhaitez obtenir

un joint dont les surfaces intérieures sont alignées, suivez les

procédures suivantes pour un joint à 90°.

7. Positionnez les pièces comme elles doivent

êtreassemblées.

8. Tracez la disposition des lamelles sur l’intérieur del’angle.

9. Réglez l’outil en réglant l’angle du guide à 45°. Réglez le

guide vertical de manière à ce que la lamelle soit située

vers l’intérieur du joint, là où le matériau est plus épais.

Sélectionnez la taille de la lamelle de manière à ce que la

lame ne dépasse pas la face extérieure dumatériau.

10. Serrez la pièce et alignez l’outil comme indiqué sur la

FigureDD.

11. Effectuez la coupe en plongée et répétez l’opération pour

chaque disposition delamelle.

12. Collez, assemblez et serrez lejoint.

13. Pour les joints autres que ceux à 90°, voir la colonne de

repérage intérieure, FigureCC, pour le réglage correct de

l’angle duguide.

Joints en T (Fig. EE-HH)

La méthode de montage par lamelles est une alternative

viable à l’embrèvement lors de la réalisation d’un joint en

T. Les joints en T sont le plus souvent utilisés pour fixer

des étagères aux côtés d’une caisse. La méthode décrite

ci‑dessous fonctionnera si le matériau de votre étagère a une

épaisseur d’au moins 5/8po.

1. Placez les pièces sur une surface de travail exactement

comme vous allez les assembler, sous la forme d’une

lettre T à l’envers. Marquez légèrement le long du

joint l’endroit où le haut de la tablette doit se terminer

dépasser légèrement la pointe de la lamelle et la couper

une fois le joint sec (voir FigureO).

3. Tracez les dispositions deslamelles.

4. Réglez l’outil en sélectionnant la profondeur qui

correspond à la taille de la lamelle choisie. Verrouillez le

guide à 90° et réglez la hauteur du guide pour centrer la

lamelle sur l’épaisseur dubois.

5. Serrez la pièce et positionnez la fraiseuse à lamelles pour

effectuer la première coupe (voir FigureV).

6. Mettez l’outil en marche et effectuez la coupe

enplongée.

7. Répétez l’opération pour chaque marque dedisposition.

8. Collez, assemblez et serrez lecadre.

Joints d’angle (Fig. W, X)

Les joints d’angle sont une autre application courante et

excellente de la méthode de montage par lamelles. Suivez la

procédure ci‑dessous.

1. Disposez les pièces exactement comme elles doivent

êtreassemblées.

2. Sélectionnez la taille des lamelles et tracez la disposition

deslamelles.

3. Préparez l’outil en sélectionnant le réglage de profondeur

approprié, en ajustant le guide pour le centrer sur

l’épaisseur du bois et en réglant l’angle à 90°.

4. Pour ce joint, vous allez effectuer des coupes dans le

bord d’une pièce et dans la face d’une autre. La coupe

du bord est effectuée de la même manière que pour

les joints bord à bord. La coupe de la face s’effectue en

serrant la pièce et en alignant l’outil comme indiqué sur

la FigureX. Mettez l’outil en marche, effectuez la coupe

en plongée et répétez l’opération pour chaque marque

dedisposition.

5. Collez, assemblez et serrez lejoint.

Joints décalés (Fig. Y)

Il se peut que vous souhaitiez avoir un décalage délibéré

entre deux pièces. Ceci est facilement réalisable avec votre

fraiseuse à lamelles en suivant les étapessuivantes.

1. Disposez les pièces comme elles doivent être assemblées

et tracez disposition deslamelles.

2. Réglez l’outil en sélectionnant la taille de lamelle

appropriée et en réglant l’angle du guide à 90°.

Sélectionnez la pièce qui sera en retrait et réglez la

hauteur du guide pour centrer la coupe dans l’épaisseur

de cettepièce.

3. Serrez la pièce, alignez l’outil et effectuez la coupe

enplongée.

4. Ensuite, réglez le guide vers le haut d’une valeur égale au

décalage souhaité. Utilisez l’échelle et le pointeur situés

sur le côté droit de l’outil, sous le bouton de verrouillage

duguide.

5. Serrez la deuxième pièce, alignez l’outil et effectuez la

coupe enplongée.

6. Collez, assemblez et serrez lejoint.

FRANÇAIS

Garantie limitée de trois ans

Pour les conditions de la garantie, allez à https://

www.dewalt.com/Legal/Warranty/3‑Year‑Limited‑Warranty.

Pour demander une copie écrite des conditions de la

garantie, contactez : le service à la clientèle au DEWALT

Industrial Tool Co., 701East Joppa Road, Towson, MD

21286ou appelez au 1‑800‑4‑DEWALT (1-800-433-9258).

AMÉRIQUE LATINE : cette garantie ne s’applique aux

produits vendus en Amérique latine. Pour ceux‑ci, veuillez

consulter les informations relatives à la garantie spécifique

présente dans l’emballage, appeler l’entreprise locale ou

consulter le site Web pour les informations relatives à

cettegarantie.

REMPLACEMENT GRATUIT DES ÉTIQUETTES

D’AVERTISSEMENT : si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, composer le

1‑800‑4‑DEWALT (1-800-433-9258) pour en obtenir le

remplacementgratuit.

Enregistrez-vous en ligne

Nous vous remercions de votre achat. Enregistrez votre

produit maintenant pour:

• SERVICE DE GARANTIE: L’enregistrement de votre

produit en ligne vous aide à obtenir un service de

garantie efficace au cas où vous auriez un problème avec

votreproduit.

• CONFIRMATION DE PROPRIÉTÉ: En cas de pertes liées

aux assurances telles qu’un incendie, une inondation

ou un vol, votre enregistrement de propriété servira de

preuve de votreachat.

• POUR VOTRE SÉCURITÉ: L’enregistrement de votre

produit nous permet de vous contacter dans le cas peu

probable d’une notification de sécurité requise selon le

Federal Consumer SafetyAct.

• Inscrivez‑vous en ligne sur www.dewalt.com.

Réparations

Le chargeur et le bloc‑piles ne sont pasréparables.Le

chargeur ou le bloc‑piles ne comportent aucune

pièceréparable.



AVERTISSEMENT: pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et

les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas

échéant) par un centre de réparation en usine DEWALT

ou un centre de réparation agréé DEWALT. Toujours

utiliser des pièces de rechangeidentiques.

Accessoires



AVERTISSEMENT: les accessoires autres que DEWALT

n’ayant pas été testés avec ce produit, leur utilisation

avec cet outil peut s’avérer dangereuse. Pour réduire le

risque de blessure, seuls les accessoires recommandés

par DEWALT doivent être utilisés avec ceproduit.

Les accessoires recommandés pour utilisation avec cet

outil sont disponibles à un coût supplémentaire chez votre

détaillant local ou dans un centre de services autorisé. Si vous

avez besoin d’aide pour localiser un accessoire, contactez

DEWALT appelez au 1-800-4-DEWALT (1-800-433-9258)

ou consultez notre site web:www.dewalt.com.

Nettoyage



AVERTISSEMENT:

enlever les saletés et la poussière hors

des évents au moyen d’air comprimé propre et sec, au

moins une fois par semaine. Pour minimiser le risque de

blessure aux yeux, toujours porter une protection oculaire

conforme à la norme ANSIZ87.1lors dunettoyage.



AVERTISSEMENT: ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

ENTRETIEN



AVERTISSEMENT: afin de réduire le risque de

blessure corporelle, éteignez l’appareil etretirez le

bloc‑piles avant d’effectuer tout ajustement ou de

retirer/installer des pièces ou des accessoires. Un

déclenchement accidentel du démarrage peut causer

desblessures.

Votre outil électrique DEWALT a été conçu pour

fonctionner longtemps avec un minimum de entretien. Le

fonctionnement continu et satisfaisant de l’outil dépendra

d’une entretien adéquate et d’un nettoyagerégulier.

(voir FigureFF). Marquez la disposition des lamelles à

l’interface du joint, uniquement sur latablette.

2. Posez l’étagère sur la pièce correspondante. Serrez les

deux pièces ensemble et sur la surface de travail dans

cette position (voir FigureGG).

3. Réglez l’outil en sélectionnant la taille de lamelle

appropriée et en réglant l’angle du guide réglable sur 0°.

4. En utilisant la surface de repérage inférieure, alignez

l’outil avec les marques d’emplacement des lamelles et

effectuez une coupe verticale et une coupe horizontale

en plongée pour chaque emplacement de lamelle,

comme indiqué sur la FigureHH.

5. Collez, assemblez et serrez lejoint.

ESPAÑOL

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados y

que se adaptan a los tomacorrientes reducirán el riesgo

de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el exterior,

utilice un cable prolongador adecuado para tal

uso. Utilice un cable adecuado para uso en exteriores a

fin de reducir el riesgo de descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está haciendo

y utilice el sentido común cuando emplee una

herramienta eléctrica. No utilice una herramienta

eléctrica si está cansado o bajo el efecto de

drogas, alcohol o medicamentos. Un momento de

descuido mientras se opera una herramienta eléctrica

puede provocar lesiones personalesgraves.

ADVERTENCIAS GENERALES DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica,

incendio y/o lesionesserias.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA

FUTURAS CONSULTAS

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

Definiciones: Símbolos y Palabras de

Alerta de Seguridad

Las siguientes definiciones describen el nivel de gravedad de

cada palabra de advertencia. Lea el manual de la herramienta

eléctrica y preste atención a estossímbolos.



PELIGRO: Indica una situación de peligro

inminente que, si no se evita, provocará la muerte o

lesionesgraves.



ADVERTENCIA: Indica una situación de peligro

potencial que, si no se evita, podría provocar la muerte

o lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial

que, si no se evita, posiblemente provocaría lesiones

leves omoderadas.



(Utilizado sin palabras) indica un mensaje de

seguridadrelacionado.

AVISO: Se refiere a una práctica no relacionada a

lesiones corporales que de no evitarse puede resultar en

daños a lapropiedad.

Uso Pretendido

Ha adquirido una herramienta de precisión para carpintería.

La función de la ensambladora de galletas es permitirle

realizar uniones extremadamente fuertes y precisas en

madera y derivados de lamadera.

La herramienta utiliza una acción de inmersión para cortar

con precisión ranuras en forma de media luna para la

colocación de taquetes de madera planos o "galletas" como

las que se muestran en la Fig.E.

Los diversos ajustes en el ensamble de base/guía patentado

le permitirán hacer prácticamente cualquier unión de galletas

imaginable. La herramienta se puede mejorar aún más con

algunas plantillas y accesorios simples que se pueden hacer

fácilmente. Algunas de las aplicaciones de ebanistería más

comunes se muestran en la Fig. F y se analizan en detalle en

la sección de aplicaciones de estemanual.



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento de las

advertencias e instrucciones puede provocar descargas

eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea el

manual deinstrucciones.

ESPAÑOL

de seguridad preventivas reducen el riesgo de encender

la herramienta eléctrica en formaaccidental.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta.

Las herramientas eléctricas son peligrosas si son

operadas por usuarios nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas

y accesorios. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda afectar

el funcionamiento de la herramienta eléctrica. Si

encuentra daños, haga reparar la herramienta

eléctrica antes de utilizarla. Se producen muchos

accidentes a causa de las herramientas eléctricas que

carecen de un mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con

mantenimiento adecuado y con los bordes de corte

afilados son menos propensas a trabarse y son más

fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa. Las

manijas y superficies de sujeción resbalosas no

permiten el manejo y control seguros de la herramienta

en situacionesinesperadas.

5) Uso y Mantenimiento de la

Herramienta con Baterías

a ) Recargue solamente con el cargador especificado

por el fabricante. Un cargador adecuado para un

tipo de paquete de baterías puede originar riesgo de

incendio si se utiliza con otro paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes

de baterías específicamente diseñados. El uso de

cualquier otro paquete de baterías puede producir

riesgo de incendio ylesiones.

c ) Cuando no utilice el paquete de baterías,

manténgalo lejos de otros objetos metálicos

como sujetapapeles, monedas, llaves, clavos,

tornillos u otros objetos metálicos pequeños que

puedan realizar una conexión desde un terminal

al otro. Los cortocircuitos en los terminales de la

batería pueden provocar quemaduras oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si

entra en contacto accidentalmente, enjuague con

agua. Si el líquido entra en contacto con los ojos,

busque atención médica. El líquido expulsado de la

batería puede provocar irritación oquemaduras.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese

de que el interruptor esté en la posición de

apagado antes de conectarlo a la fuente de

energía o paquete de baterías, o antes de

levantar o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la ropa y

los guantes alejados de las piezas en movimiento.

Las ropas holgadas, las joyas o el cabello largo pueden

quedar atrapados en las piezas enmovimiento.

g ) Si se suministran dispositivos para la conexión de

accesorios con fines de recolección y extracción

de polvo, asegúrese de que estén conectados y

que se utilicen correctamente. El uso de dispositivos

de recolección de polvo puede reducir los peligros

relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan

volverse descuidado e ignorar los principios

de seguridad de la herramienta. Una acción

descuidada puede causar lesiones severas en una

fracción desegundo.

4) Uso y Mantenimiento de la

Herramienta Eléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo que

realizará. Si se la utiliza a la velocidad para la que fue

diseñada, la herramienta eléctrica correcta permite

trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de

alimentación y/o retire la batería, o paquete si es

desmontable, de la herramienta eléctrica antes

de realizar cualquier ajuste, cambiar accesorios o

almacenar herramientas eléctricas. Estas medidas

ESPAÑOL

La etiqueta en su herramienta puede incluir los siguientes

símbolos. Los símbolos y sus definiciones son los siguientes:

V ......................... volts

Hz .......................hertz

min ..................... minutos

o DC .......corriente directa

...................... Construcción Clase I

(conectada a tierra)



ADVERTENCIA:SIEMPRE use gafas de seguridad.

Las gafas de uso diario NO son gafas de seguridad.

También use una careta o máscara de polvo si la

operación de corte produce polvo. SIEMPRE USE

EQUIPO DE SEGURIDAD CERTIFICADO:

• Protección para los ojos ANSI Z87.1

(CAN/CSA Z94.3),

• Protección auditiva ANSI S12.6 (S3.19),

• Protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA:

Algún polvo creado por lijado,

aserrado, pulido, perforación eléctricos y otras

actividades de construcción contienen químicos

conocidos por el Estado de California como causantes

de cáncer, defectos de nacimiento u otros daños

reproductivos. Algunos ejemplos de estos químicos son:

• plomo a partir de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros

productos de mampostería, y

• arsénico y cromo a partir de madera

tratadaquímicamente.

Su riesgo a partir de estas exposiciones varía,

dependiendo de qué tan a menudo realice este tipo de

trabajo. Para reducir su exposición a estos químicos:

trabaje en un área bien ventilada, y trabaje con equipo

de seguridad aprobado, tal como máscaras de polvo

que estén diseñadas específicamente para filtrar

partículasmicroscópicas.

• Use ropa de protección y lave las áreas expuestas

con agua y jabón. Permitir que el polvo entre en su

boca, ojos, o que quede sobre la piel puede promover la

absorción de químicos peligrosos. Dirija las partículas lejos

de la cara y elcuerpo.

• Use la aspiradora de extracción de polvo adecuada

para retirar la mayoría de polvo estático y

transportado por aire. La falla en retirar el polvo estático

y transportado por aire podría contaminar el ambiente de

trabajo y presentar un riesgo de salud mayor al operador y

personas en lascercanías.

• Utilice abrazaderas u otra forma práctica para

asegurar y sostener la pieza de trabajo sobre una

plataforma estable. Utilice abrazaderas u otra forma

práctica para asegurar y sostener la pieza de trabajo

en una plataforma estable. Sostener el trabajo con la

mano o contra el cuerpo no brinda la estabilidad requerida

y puede llevar a la pérdida delcontrol.

• Las ventilas de aire a menudo cubren las partes

móviles y se deben evitar. La ropa suelta, joyería, o cabello

largo podrían quedar atrapados en las partesmóviles.



ATENCIÓN: Cuando no esté en uso, coloque la

herramienta en su lado sobre una superficie

estable donde no cause un peligro de tropiezo o

caída. Algunas herramientas con paquetes de batería

grandes pueden quedar verticales sobre el paquete de

batería pero se pueden voltearfácilmente.

Información de Seguridad Adicional



ADVERTENCIA: Nunca modifique la herramienta

eléctrica o ninguna parte de ella. Podría resultar en

daño o lesionespersonales.

Instrucciones de seguridad específicas

adicionales

• Las cuchillas deben tener capacidad por lo menos

para la velocidad marcada en la herramienta. Las

cuchillas que superan la velocidad nominal pueden salir

despedidas y causarlesiones.

• Siempre use la protección. La protección protege al

operador de fragmentos de cuchillas rotas y contacto

involuntario con lacuchilla.

• Sostenga la herramienta eléctrica por las superficies

de sujeción aisladas debido a que la cortadora puede

hacer contacto con su propio cable. Cortar un cable

"vivo" pueden hacer que partes de metal expuestas de la

herramienta eléctrica se vuelvan "vivas" y podrían dar al

operador una descargaeléctrica.

• No utilice cuchillas romas o dañadas. Pueden ocurrir

lesionespersonales.

• Mantenga las protecciones en buen estado de

operación. Verifique la operación antes de cada uso.

No lo use si la protección no se cierra rápidamente sobre

lacuchilla.

• Las ventilas de aire a menudo cubren las partes

móviles y se deben evitar. La ropa suelta, joyería,

o cabello largo podrían quedar atrapados en las

partesmóviles.

e ) No use un paquete de batería o herramienta que

estén dañados o modificados. Las baterías dañadas

o modificadas pueden presentar un comportamiento

impredecible que resulte en incendios, explosión o

riesgo de lesiones.“

f ) No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 130°C

(265 °F) pueden causar una explosión.“

g ) Siga todas las instrucciones de carga y no

cargue el paquete de batería o la herramienta

fuera del rango de temperatura especificado

en las instrucciones. Cargar inadecuadamente o

en una temperatura fuera del rango de temperatura

especificado puede dañar la batería e incrementar el

riesgo deincendio.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

b ) Nunca dé servicio a paquetes de batería

dañados. El servicio de paquetes de batería sólo

debe ser realizado por el fabricante o proveedores de

servicioautorizados.

ESPAÑOL

• No almacene ni use la herramienta y el paquete de

baterías en lugares donde la temperatura pueda

alcanzar o exceder los 40°C (104 °F) (como cobertizos

exteriores o edificios de metal en verano). Para

obtener la mejor vida útil, guarde los paquetes de baterías

en un lugar fresco yseco.

NOTA: No guarde los paquetes de baterías en una

herramienta con el interruptor de gatillo bloqueado.

Nunca sujete con cinta el interruptor de gatillo en la

posiciónON.

• No incinere el paquete de batería incluso si está

dañado severamente o está completamente

agotada. El paquete de batería pueden explotar en el

fuego. Se crean humos y materiales tóxicos cuando se

queman los paquetes de baterías de ion delitio.

• No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 130°C

(265°F) pueden causar unaexplosión.

• Siga todas las instrucciones de carga y no cargue el

paquete de batería o el aparato fuera del rango de

temperatura especificado en las instrucciones. Cargar

inadecuadamente o en una temperatura fuera del rango

especificado puede dañar la batería e incrementar el riesgo

deincendio.

• Si el contenido de la batería entra en contacto con

la piel, lave de inmediato el área con jabón suave y

agua. Si el líquido de la batería entra en los ojos, enjuague

con agua sobre el ojo abierto durante 15minutos o hasta

que desaparezca la irritación. Si se necesita atención

médica, el electrólito de la batería está compuesto por una

mezcla de carbonatos orgánicos líquidos y sales delitio.

• El contenido de las celdas de batería abiertas puede

causar irritación respiratoria. Proporcione aire fresco. Si

los síntomas persisten, busque atenciónmédica.

• El líquido de la batería puede ser inflamable si se

expone a chispas ollamas.

• Nunca intente abrir el paquete de baterías por

ninguna razón. Si la caja del paquete de baterías está

agrietada o dañada, no la inserte en el cargador.

No aplaste, deje caer o dañe el paquete de la batería. No

use un paquete de baterías o cargador que haya recibido

un golpe fuerte, se haya dejado caer, se haya aplastado

o dañado de cualquier manera (por ej., perforado con un

clavo, golpeado con un martillo, o pisado). Los paquetes

de batería dañados se deben regresar al centro de servicio

parareciclaje.

Recomendaciones de Almacenamiento

El mejor lugar de almacenamiento es aquel que es fresco y

seco, alejado de la luz solar directa y del exceso de calor o

frío. Guarde el paquete de batería completamente cargado

fuera delcargador.

LEA TODAS LAS INSTRUCCIONES

Instrucciones de Seguridad Importantes

para Todos los Paquetes de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y el

producto. La falla en seguir las advertencias

e instrucciones puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

• No cargue o use el paquete de batería en atmósferas

explosivas, como en la presencia de líquidos, gases o

polvo inflamables. Insertar o retirar el paquete de batería

del cargador puede encender el polvo y losvapores.

• NUNCA fuerce el paquete de batería dentro del

cargador. NO modifique el paquete de batería en

ninguna forma para instalarlo en un cargador no

compatible ya que el paquete de batería se puede

romper causando lesiones personalesserias.Consulte

la tabla al final de este manual respecto a compatibilidad

de las baterías ycargadores.

• Cargue los paquetes de batería sólo

encargadoresDEWALT.

• NO salpique ni sumerja en agua u otroslíquidos.

• NO permita que agua o ningún otro líquido entre al

paquete debatería.

BATERÍAS Y CARGADORES

El paquete de batería no está completamente cargado

cuando se retira del cartón. Antes de usar la batería y el

cargador, lea las siguientes instrucciones de seguridad y

luego siga los procedimientos de carga descritos. Cuando

solicite paquetes de baterías de repuesto, asegúrese de

incluir el número de catálogo y elvoltaje.

…/min ..............por minuto

BPM .................... golpes por minuto

IPM ..................... impactos por

minuto

OPM .................... oscilaciones por

minuto

RPM .................... revoluciones por

minuto

sfpm ................... pies de superficie

por minuto

SPM .................... carreras por minuto

A ......................... ampéres

W ........................watts

Wh ......................Watt Horas

Ah ....................... amperios hora

o AC ............ corriente alterna

o CA/CD ..... corriente alterna o

directa

...................... Construcción Clase

II (aislamiento

doble)

.......................sin carga velocidad

n .........................velocidad nominal

PSI....................... libras por pulgada

cuadrada

......................terminal de tierra

..................... símbolo de alerta

de seguridad

..................... radiación visible

no mirar

directamente a

la luz

..................... use protección

respiratoria

..................... use protección para

los ojos

..................... use protección

auditiva

..................... lea toda la

documentación

..................... no exponga a la

lluvia

ESPAÑOL

Instrucciones de Seguridad Importantes

para Todos los Cargadores de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y el

producto. La falla en seguir las advertencias

e instrucciones puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

• NO intente cargar el paquete de batería con ningún

cargador diferente a un cargador DEWALT . Los

cargadores y paquetes de batería DEWALT están diseñados

específicamente para funcionarjuntos.

• Estos cargadores no están diseñados para usos

diferentes a cargar paquetes de batería DEWALT

recargables. Cargar otros tipos de baterías puede causar

que se sobrecalienten y exploten, resultando en lesiones

personales, daño a la propiedad, incendio, descarga

eléctrica oelectrocución.

• No exponga el cargador a la lluvia o lanieve.

• NO permita que agua o ningún otro líquido entre

alcargador.

• Jale por el enchufe en lugar del cable cuando

desconecte el cargador. Esto reducirá el riesgo de daños

al enchufe y cableeléctricos.

• Asegúrese que el cable esté ubicado de forma que no

se pueda pisar, provoque tropiezos, o de otra forma

esté sujeto a daño oesfuerzo.

• No use un cable de extensión a menos que sea

absolutamente necesario. El uso de un cable de

extensión inadecuado podría resultar en riesgo de incendio,

descarga eléctrica oelectrocución.

• Cuando opere un cargador al aire libre, proporcione

siempre un lugar seco y use un cable de extensión

adecuado para uso en exteriores. El uso de un cable

adecuado para uso en exteriores reduce el riesgo de

descargaeléctrica.

• Un cable de extensión debe tener un tamaño de

cable adecuado (AWG o American Wire Gauge)

por seguridad. Cuanto menor es el número de calibre

del cable, el cable será más pesado y por lo tanto su

capacidad. Un cable de tamaño inferior causará una

caída en el voltaje en línea que resulta en una pérdida de

energía y sobrecalentamiento. La siguiente tabla muestra

el tamaño correcto a usar dependiendo de la longitud total

de todos los cables de extensión juntos, y la clasificación de

amperes de la placa de identificación. Si tiene duda, use el

calibre más pesadosiguiente.

con su centro de reciclaje local para obtener información

sobre dónde dejar el paquete de batería agotado. No las

coloque en el reciclaje de la acera. Para información adicional

visite www.call2recycle.org.

O llame al número de larga distancia gratuito en el Sello

RBRC®. RBRC® es una marca comercial registrada de Call

2Recycle, Inc.

El Sello RBRC®

Lleve sus paquetes de batería agotados a

un centro de servicio autorizado DEWALT

o a su minorista local para reciclarlas. En

algunas áreas, es ilegal colocar paquetes de

batería gastados en la basura. También puede comunicarse

Envío de Paquete de Batería DEWALT FLEXVOLT™

El paquete de batería DEWALT FLEXVOLT™ tiene una tapa

de batería que se debe usar cuando se envíe el paquete

debatería.

Conecte la tapa al paquete de batería para alistarlo para

envío. Esto convierte el paquete de batería en tres baterías de

20V separadas. Las tres baterías tienen la clasificación Watt

horas en el paquete de batería etiquetado “Envío”. Si se envía

sin la tapa o en una herramienta, el paquete es una batería

en la clasificación de Watts hora indicada al lado de"Uso".

Ejemplo de etiqueta de paquete de batería:

USO: 120 Wh Envío: 3 x 40 Wh

En este ejemplo, el paquete de batería es tres baterías con

40Watts hora cada una cuando se usa la tapa. De otra

manera, el paquete de batería es de 120Wattshora.

Instrucciones de Limpieza de Paquete

de Batería

La suciedad y grasa se pueden retirar del exterior de la

paquette de batería con una tela o cepillo no metálico suave.

No use agua o ninguna solución delimpieza.

Paquetes de Baterías de Indicador

deCombustible (Fig. B)

Algunos paquetes de batería incluyen un indicador de

combustible. Cuando se presiona y sostiene el botón de

indicador de combustible, las luces LED indicarán el nivel de

carga aproximado restante. Éste no indica la funcionalidad

de la herramienta y está sujeto a variación en base a los

componentes del producto, la temperatura y la aplicación

del usuariofinal.

Transporte



ADVERTENCIA: Riesgo de Incendio. No guarde,

transporte, o lleve el paquete de batería de forma

que objetos de metal puedan tener contacto con

las terminales expuestas de la batería. Por ejemplo,

no coloque la batería en delantales, bolsillos, cajas de

herramientas, cajas de juego de productos, cajones,

etc., con clavos sueltos, tornillos, llaves, monedas,

herramientas manuales, etc. Al transportar paquetes

de baterías individuales, asegúrese que las terminales

de la batería estén protegidas y bien aisladas de

materiales que puedan entrar en contacto con ellas y

causar un cortocircuito. NOTA: Los paquetes de batería

de ion de litio no se deben colocar en equipaje de mano

en aviones y se deben proteger adecuadamente contra

corto circuito si están en el equipajeregistrado.

ESPAÑOL

permanecenapagadas.

NOTA: Consulte la etiqueta cerca de las luces de

carga en el cargador respecto a los patrones de

parpadeo. Los cargadores más viejos pueden tener

información adicional y/o pueden no tener una luz

indicadoraamarilla.

NOTA: Para retirar el paquete de batería, algunos

cargadores requieren que se presione el botón de

liberación del paquete debatería.

Demora de Paquete Caliente/Frío

Cuando el cargador detecta un paquete de batería que

esté demasiado caliente o demasiado fría, comienza

automáticamente una Demora de Paquete Caliente/Frío,

suspendiendo la carga hasta que el paquete de batería

alcance una temperatura apropiada. El cargador cambia

automáticamente al modo de carga del paquete. Esta

característica garantiza la vida máxima del paquete debatería.

Un paquete de batería frío puede cargar a un ritmo más lento

que un paquete de bateríacaliente.

La demora de paquete caliente/frío se indicará por la luz

roja que continúan parpadeando pero con la luz amarilla

encendida continuamente. Una vez que el paquete de

batería alcance una temperatura adecuada, la luz amarilla se

apagará y el cargador reanudará el procedimiento decarga.

Cargadores DCB118 y DCB1112

Los cargadores DCB118 y DCB1112 están equipados con

un ventilador interno diseñado para enfriar el paquete de

batería. El ventilador se encenderá automáticamente cuando

el paquete de batería se necesiteenfriar.

L’appareil s’arrêtera automatiquement dès que le système

électronique de protection sera activé. Si c’était le cas, placez

le bloc‑piles au lithium‑ion sur son chargeur jusqu’à ce qu’il

soit complètementrechargé.

Sistema de Protección Electrónica

Las herramientas de ion de litio están diseñadas con un

Sistema de Protección Electrónica que protegerá el paquete

de batería contra sobrecarga, sobrecalentamiento o descarga

profunda. La herramienta se apagará automáticamente y el

paquete de batería se necesitará volver acargar.

Notas Importantes de Carga

1. Se puede obtener una mayor duración y un mejor

rendimiento si la unidad de batería se carga a una

temperatura ambiente de 18 °C– 24°C (65 °F– 75°F).

NO cargue cuando el paquete de batería esté debajo de

+4,5 °C (+40 °F), o arriba de +40 °C (+104 °F). Esto es

importante y evitará causar daños graves a labatería.

2. El cargador y el paquete de baterías pueden calentarse

al tacto durante la carga. Esta es una condición normal y

no indica un problema. Para facilitar el enfriamiento de la

batería después de su uso, evite colocar el cargador o la

batería en un ambiente cálido, como en un cobertizo de

metal o un remolque sinaislamiento.

3. Si la batería no se carga correctamente:

a. Verifique la operación del receptáculo conectando

una lámpara u otro aparato;

Calibre mínimo para juegos de cable

Voltios

Longitud total de cable en pies

(metros)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

Clasificación de

amperes

American Wire Gauge

Mayor a No

mayor a

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado

• No coloque ningún objeto encima del cargador ni

coloque el cargador sobre una superficie blanda que

pueda bloquear las ranuras de ventilación y provocar

un calor interno excesivo. Coloque el cargador en una

posición lejos de cualquier fuente de calor. El cargador se

ventila a través de ranuras en la parte superior e inferior

delalojamiento.

• No opere el cargador con un cable o enchufe dañado.

Solicite que los reemplacen deinmediato.

• No opere el cargador si recibió un golpe fuerte, se

dejó caer o se dañó de cualquier manera. Llévelo a un

centro de servicioautorizado.

• No desensamble el cargador; llévelo a un centro de

servicio autorizado cuando se requiera servicio o

reparación. El reensamble incorrecto puede resultar en un

riesgo de descarga eléctrica, electrocución oincendio.

• El cargador está diseñado para operar con corriente

eléctrica doméstica estándar de 120V. No intente

usarlo en ningún otro voltaje. Esto no aplica al cargador

devehículos.

• Los materiales extraños de naturaleza conductiva

tales como, pero sin limitarse a, polvo de pulido,

rebabas de metal, lana de acero, papel aluminio, o

cualquier acumulación de partículas metálicas se

deben mantener alejados de las cavidades y ranuras

de ventilación del cargador.

• Siempre desconecte el cargador del suministro de

energía cuando no haya paquete de baterías en

lacavidad.

Carga de la Batería (Fig. B–D)

1. Conecte el cargador en un tomacorriente apropiado.

2. Inserte y asiente completamente el paquete de

batería. Las luces rojas parpadearán continuamente

mientrascarga.

3. La carga está completa cuando las luces de carga roja

permanecen encendidas continuamente. El paquete de

batería se puede dejar en el cargador o retirarse. Algunos

cargadores requieren que se presione el botón de

liberación del paquete de batería pararetirarlo.



ADVERTENCIA: Sólo cargue baterías en temperatura

ambiente mayor a 4,5° C (40° F) y menor a +40°C

(104°F).

4. El cargador no cargará un paquete de batería defectuoso,

lo que puede indicarse por las luces de carga que

permanecen apagadas. Lleve el cargador y el paquete

de batería a un centro de servicio autorizado si las luces

ESPAÑOL

paleta

1

)

una vez para asegurar que el interruptor

esté apagado. Oprima y suelte el interruptor de

paleta como se describe anteriormente después de

cualquier interrupción en el suministro de energía a

laherramienta.

NOTA: Se puede colocar una ensambladora de galletas

contra la pieza de trabajo antes de comenzar. Se debe

permitir que alcance la velocidad antes de insertarse. Permita

que la herramienta deje de girar antes desoltarla.

1. Para encender la herramienta, empuje la palanca

de bloqueo de apagado

2

hacia la parte trasera de

la herramienta, y después presione el interruptor

de paleta

1

. La herramienta funcionará mientras el

interruptor estépresionado.

2. Apague la herramienta liberando el interruptor de paleta.

No-Volt

La función No‑ volt evita que la engalletadora vuelva a

arrancar sin que se cambie el interruptor si hubo una

interrupción en el suministro deenergía.

Reemplazo de Cuchilla (Fig. A, G)



ADVERTENCIA: Para reducir el riesgo de lesiones,

apague la unidad y desconéctela de la fuente de

energía antes de instalar y retirar accesorios, antes

de ajustar o cambiar la configuración o cuando

realice reparaciones. Un arranque accidental puede

causarlesiones.



ADVERTENCIA: Maneje las cuchillas con cuidado. Son

extremadamenteafiladas.

NOTA: El DCW682 se envía con una cuchilla de 102mm (4")

de diámetro instalada. La hoja utilizada DEBE tener 102mm

(4") de diámetro y 1/8" deespesor.

Con el tiempo, la cuchilla de la sierra se desgastará y será

necesario reemplazarla. Para retirar la cuchilla, siga los pasos

acontinuación.

1. Apague y retire labatería.

2. Afloje los 4tornillos de cabeza torx

14

de la parte

inferior de la zapata, utilizando el destornillador Torx

T20provisto.

3. Gire la zapata fuera delcamino.

4. Use la llave inglesa provista para aflojar (en sentido

contrario a las manecillas del reloj) la tuerca de la cuchilla.

Presione el bloqueo del husillo

10

en la parte superior

de la caja de engranes para sujetar el eje mientras

desenrosca latuerca.

5. Retire la cuchilla y afílela o reemplácela por unanueva.

6. Vuelva a instalar la cuchilla invirtiendo los pasos

anteriores. Asegúrese que los dientes de la cuchilla

apunten en sentido contrario a las agujas del reloj, como

se muestra en la Fig.G.

7. IMPORTANTE: Siempre verifique el ajuste fino de

profundidad cuando afile o reemplace la cuchilla. Ajuste

si es necesario. (ConsulteControles).

Introducción

Examine la Fig. A y su ensambladora de galletas durante

unos minutos para familiarizarse con las diversas

características y los nombres que se usan para describirlas.

Las siguientes secciones discutirán los diversos controles y

necesitará saber dóndeestán.

Interruptor de Paleta (Fig. A)



ATENCIÓN: Sostenga firmemente la manija y el

cuerpo de la herramienta para mantener el control de

la herramienta durante el arranque y durante el uso

y hasta que la cuchilla deje de girar. Asegúrese que la

cuchilla se haya detenido por completo antes de bajar

laherramienta.



ATENCIÓN: Antes de conectar la herramienta a una

fuente de energía, presione y libere el interruptor de

ENSAMBLE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales severas, apague la unidad y retire el

paquete de batería antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Un arranque accidental puede causarlesiones.

Montaje en Pared

Algunos cargadores DEWALT están diseñados para montarse

en pared o colocarse verticales sobre una mesa o superficie

de trabajo. Si se monta en pared, localice el cargador dentro

del alcance de un tomacorriente eléctrico, y lejos de una

esquina u otras obstrucciones que puedan impedir el flujo de

aire. Use la parte posterior del cargador como una plantilla

para la ubicación de los tornillos de montaje en la pared.

Instale el cargador firmemente con tornillos para Tablaroca

(adquiridos por separado) por lo menos de 1" (25.4mm) de

largo, con un diámetro de cabeza de tornillo de 0.28–0.35"

(7–9mm), atornillados en madera a una profundidad

óptima dejando aproximadamente 7/32" (5.5 mm) de

tornillo expuesto. Alinee las ranuras en la parte posterior

del cargador con los tornillos expuestos y conéctelos

completamente dentro de lasranuras.

CONSERVE ESTAS INSTRUCCIONES PARA

USO FUTURO

b. Revise si el receptáculo está conectado a un

interruptor de luz que apegue la energía cuando

apague las luces;

c. Si persisten los problemas de carga, lleve la

herramienta, el paquete de batería y el cargador a su

centro de serviciolocal.

4. Puede cargar un paquete parcialmente usado cuando

lo desee sin ningún efecto adverso en el paquete

debaterías.

Instrucciones de Limpieza de Cargador



ADVERTENCIA: Riesgo de descarga eléctrica.

Desconecte el cargador del tomacorriente CA antes

de limpiar. La suciedad y grasa se pueden retirar del

exterior del cargador con una tela o cepillo no metálico

suave. No use agua o ninguna solución delimpieza.

ESPAÑOL

Ajuste Fino de Profundidad (Fig. K)

Puede encontrar situaciones en las que desee dejar un poco

de holgura en la articulación para poder moverla un poco

antes de que se asiente el pegamento. Para estos casos se ha

proporcionado un ajuste fino de profundidad. Para ajustar,

primero debe levantar la guía ajustable

6

a su posición más

alta. Luego inserte la llave Torx T20 provista en la abertura.

Gire el tornillo de ajuste de profundidad

21

en el sentido

de las manecillas del reloj para reducir la profundidad y en

el sentido contrario a las manecillas del reloj para aumentar

la profundidad. Cada vuelta completa provoca un cambio

en la profundidad de 1mm (0,04"). Compruebe siempre el

ajuste de profundidad realizando primero cortes de prueba

en madera dedesecho.

Pasadores Antideslizantes (Fig. K)

Los ensambladores de galletas tienden a deslizarse hacia

la izquierda con respecto a la pieza de trabajo cuando se

realiza un corte. Esta tendencia aumenta con una cuchilla

desafilada o cuando se inserta muy rápidamente. Se han

provisto pasadores antideslizantes

7

para reducir esta

tendencia y están ubicados en la superficie de registro

frontal a cada lado de la ranura de apertura de la cuchilla.

Al realizar algunas uniones, es posible que desee retraer

los pasadores antideslizantes para no rayar la pieza de

trabajo en un área visible. Para ello, simplemente gire los

pasadores antideslizantes aproximadamente 1/6 de vuelta

y se retraerán detrás de la superficie de registro frontal. Se

puede usar un destornillador de punta plana para girar los

pasadores como se muestra en la Fig.K.

Superficie de Registro Inferior

Para ciertas aplicaciones, querrá usar la superficie inferior

de la ensambladora de galletas para la alineación. Cuando

utilice la superficie de registro inferior, la guía ajustable debe

establecerse en 0° y el ajuste de altura no es importante. Esta

superficie se usa principalmente cuando se hacen uniones en

'T' (consulte la sección de aplicaciones). La distancia entre la

línea central de la cuchilla y la superficie de registro inferior

se fija en 9,5 mm (3/8"), lo que permite centrar material de

19mm (3/4") de espesor. Las tres ranuras en la superficie

de registro inferior indican la línea central (o el punto más

profundo) del corte de la galleta y el ancho aproximado

de una galleta #20 para que sepa dónde está el borde de

la cuchilla y pueda evitar que se rompa. Para evitar romper

la pieza de trabajo, alinee la zapata de modo que ninguna

marca exterior se extienda más allá del extremo de la pieza

de trabajo. Si cualquiera de los lados lo hace, existe una

buena posibilidad de que la cuchilla rompa el extremo de su

pieza de trabajo y arruine sutrabajo.

Extracción de Polvo (Fig. L–N)

Hay tres opciones provistas para recoger el polvo de su

ensambladora de galletas como se describe acontinuación.



ADVERTENCIA: Riesgo de inhalación de polvo.Para

reducir el riesgo de lesiones personales, SIEMPRE use

una máscara de polvoaprobada.

Controles

El corazón de su ensambladora de galletas es el ensamble

de base/guía. Todos los controles que le permiten realizar

una variedad de cortes de precisión se encuentran en este

ensamble. Tómese unos minutos para familiarizarse con los

diversos controles.

SIEMPRE APAGUE LA ENSAMBLADORA DE GALLETAS Y

RETIRE LA BATERÍA ANTES DE HACER CUALQUIERAJUSTE.

Guía Ajustable (Fig. H, I)

a. La guía ajustable

6

proporciona una superficie de

referencia sólida y precisa para determinar el punto

en el que se cortarán las ranuras para las galletas.

Su función de altura ajustable le permite colocar

las ranuras para galletas tan cerca como 4,76mm

(3/16") y tan lejos como 35mm (1‑3/8") medidos

desde la superficie de la pieza de trabajo hasta la línea

central de la cuchilla (consulte la Fig. I. La función

de ángulo ajustable permite una gama completa de

configuraciones de 0° a 90, así como un bisel inverso

de 45° que permite el registro exterior en las juntas de

inglete. (Consulte la sección Aplicaciones en Juntas de

inglete, Fig.BB).

b. El ajuste de altura se logra aflojando primero la perilla

de bloqueo

9

en el lado derecho de la guía y después

girando la perilla de ajuste estriada

4

hasta alcanzar la

altura deseada (consulte la Fig.H).

c. El sistema de bastidor y piñón de la guía alinea

automáticamente la guía paralela a la cuchilla, con la

perilla de bloqueo bloqueándola en su posición. La

escala vertical y el puntero ubicados directamente

debajo de la perilla de bloqueo se pueden usar para

ayudar a establecer esta altura. Las lecturas de la

escala indican la distancia desde la línea central de la

cuchilla hasta la superficie de la guía cuando la guía

está configurada a 90° (consulte la Fig. I). El ángulo

de la guía se puede configurar simplemente aflojando

la perilla de bloqueo en el lado izquierdo de la

herramienta, alineando la escala del transportador con

el puntero y apretando la perilla debloqueo.

Ajuste de Profundidad de Inmersión

(Fig. E, J)

La profundidad de corte se puede configurar para que

coincida con las dimensiones del tamaño particular de

galleta que usará. Los números en la perilla de ajuste de

profundidad

8

(0,10, 20, M) coinciden con los tres tamaños

de galletas que se muestran en la Fig. E. La letra M representa

la capacidad de profundidad máxima de la herramienta

que es de 20mm (25/32"). Esta profundidad sólo se puede

obtener con una cuchilla nueva y retirando el tornillo de

ajuste fino (consulte la siguientesección).

NOTA: El ajuste M se ha proporcionado para uso futuro y

no será necesario para la mayoría de las operaciones de

preparación de galletas. Para seleccionar una profundidad,

alinee el número apropiado con la flecha roja escrita en la

caja de engranes de la herramienta, como se muestra en la

Fig. J. Gire la perilla de ajuste de profundidad a la posición

deseada y hará un "clic" en su lugar.

ESPAÑOL

Uso

Los ensambladores de galletas se utilizan principalmente

para hacer gabinetes y muebles, ensamblar carpintería u

otras aplicaciones similares donde se requiere una unión

fuerte y precisa en madera o subproductos de madera.

Hay literalmente cientos de variaciones de uniones que se

pueden hacer con su ensambladora de galletas. Limitaremos

nuestra discusión a seis uniones básicas que se pueden

usar para construir y adaptar sus propias aplicaciones. Los

siguientes son algunos pasos básicos de configuración que

se aplicarán a todas las uniones degalletas.

Selección del Tamaño de la Galleta (Fig. E)

Como se mencionó anteriormente, los tres tamaños de

galletas son #0, #10 y #20. Es una buena regla general utilizar

el tamaño de galleta más grande que se ajuste físicamente

a la aplicación. A menos que esté uniendo caras angostas o

marcos de fotos o usando material de 12mm (1/2") o más

delgado, encontrará que el tamaño de galleta #20 se adapta

a la mayoría de las aplicaciones. Después de seleccionar

Instalación y Desinstalación de Paquete de

Batería (Fig. D1)



ADVERTENCIA: Asegúrese que la herramienta/

aparato esté en la posición de apagado antes de

insertar el paquete debatería.

NOTA: Para mejores resultados, asegúrese que su paquete

de batería esté completamentecargado.

Para instalar el paquete de batería

12

en la manija de la

herramienta, alinee el paquete de la batería con los rieles

dentro de la manija de la herramienta y deslícelo en la manija

hasta que el paquete de batería esté asentado firmemente

en la herramienta y asegúrese que no sedesconecte.

Para retirar el paquete de batería de la herramienta, presione

el botón de liberación

13

y jale firmemente el paquete de

batería fuera de la manija de la herramienta. Insértelo en

el cargador como se describe en la sección de cargador de

estemanual.

Posición correcta de las manos (Fig. D2)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, tenga SIEMPRE las manos en una

posición adecuada como la que se muestra.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, sujete SIEMPRE bien la herramienta

para prevenir una reacción repentina.

Para que la posición de las manos sea adecuada, una mano

debe colocarse en la empuñadura auxiliar

3

, y la otra en la

empuñadura principal

18

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales severas, apague la unidad y retire el

paquete de batería antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Un arranque accidental puede causarlesiones.

Accesorio de Codo de Dirección Ajustable (Fig.L)

El accesorio de codo de dirección ajustable

16

se inserta en

el puerto de escape de polvo en el lado derecho en la parte

trasera del ensamble de la base y hace clic en su lugar. Para

retirar, jale con firmeza. El codo direccional gira fácilmente

para dirigir el polvo en la dirección más conveniente para la

aplicación enparticular.

Adaptador Para Polvo (consultela figura M1)

Este accesorio recto

15

, cuando se inserta como se describió

anteriormente, permite el uso de varios tamaños comunes

de mangueras de aspiración para conectar la aspiración

directa delpolvo.

Adaptador Para Polvo Compatible con AirLock™

(Fig.M2)

Se suministra un puerto de extracción de polvo

5

con

suherramienta.

El puerto de extracción de polvo le permite conectar la

herramienta a un extractor de polvo externo, ya sea a través

del sistema AirLock™, o un accesorio de extractor de polvo de

35mmestándar.



ADVERTENCIA: SIEMPRE use un extractor de

aspirado diseñado en cumplimiento con las directivas

aplicables respecto a la emisión de polvo cuando corte

madera.Las mangueras de aspirado de las aspiradoras

más comunes se adaptarán directamente en la salida

de extracción depolvo.

Su herramienta es compatible con el sistema de conexión

DEWALT AirLock™. AirLock™ permite una conexión rápida

y segura entre el conector AirLock™

19

y el accesorio

recto

15

1. Retire labatería.

2. Asegúrese que el collar en el conector AirLock™ esté en la

posición de desbloqueo. (Consulte la Fig.M2.) Alinee las

muescas

20

en el collar y el conector AirLock™ como se

muestra para las posiciones de desbloqueo ybloqueo.

3. Empuje el conector AirLock™ sobre el punto del conector

deladaptador.

4. Gire el collar a la posición debloqueo.

NOTA: Los cojinetes de bola dentro del collar se

bloquean en la ranura y aseguran la conexión. La

herramienta eléctrica ahora está conectada firmemente

al extractor depolvo.

NOTA: La camisa del puerto de extracción de polvo se

puede retirar si se daña y es reemplazada por el usuario.

La camisa está disponible como un accesorio opcional y

se puede reemplazar utilizando undestornillador.

Bolsa de polvo (Fig.N)

La bolsa para polvo

17

provista se ajusta perfectamente

sobre el adaptador recto

15

descrito anteriormente. Para

vaciar la bolsa, abra la cremallera de abajo y tire elpolvo.

NOTA: Cuando la bolsa se llene, el polvo retrocederá

hacia el adaptador y el puerto de escape en la parte

posterior derecha de la herramienta. Para limpiar, apague,

retire la batería, desconecte la herramienta y elimine el

polvoacumulado.

Ensamble de Unión

Después de cortar las uniones, es posible que desee probar

que encaje todo antes de pegar. Cuando esté satisfecho con

sus juntas, distribuya uniformemente cualquier pegamento

de buena calidad para trabajar la madera en cada ranura,

así como en las superficies planas de contacto de su unión.

Coloque las galletas en las ranuras, ensamble la unión y

sujete hasta que se seque. Para que una unión de galletas sea

más efectiva, es importante que las galletas mismas estén en

contacto con el pegamento. Esto se debe a que las galletas

absorben la humedad del pegamento y se expanden para

formar una uniónhermética.

Aplicaciones

Juntas de Borde a Borde (Fig. R–T)

Esta es la unión más simple de hacer y la más común para la

ensambladora de galletas. Siga los pasos a continuación para

producir estaunión.

1. Prepare las piezas de trabajo y colóquelas sobre

una superficie de trabajo exactamente como se van

aensamblar.

2. Espaciando las galletas de 50mm–75 mm (2"–3") desde

los extremos y a una distancia de 150mm–255mm

(6"–10"), distribuya los centros de lasgalletas.

3. Instale la ensambladora de galletas seleccionando

primero la configuración de profundidad adecuada.

Ajuste la guía a 90°. Configure el ajuste de altura para

colocar la galleta en el centro aproximado del espesor

delmaterial.

4. Sujete la pieza de trabajo y coloque la herramienta de

modo que la marca indicadora del centro se alinee con

la primera marca de diseño (vea la Fig. S). Encienda la

herramienta y realice el corte de inmersión. Retraiga la

herramienta y suelte el gatillo para apagar la herramienta.

Repita para cada marca dedistribución.

5. Pegue, ensamble y sujete launión.

6. Para material con un espesor superior a 25mm (1"), es

posible que desee utilizar galletas dobles en cada lugar.

Configure el ajuste de altura para permitir al menos

5mm (3/16") de material entre la galleta y el borde de

la superficie de trabajo. Realice todos los cortes en esta

configuración de guía antes de reajustar la guía para los

cortes inferiores. Nuevamente, debe haber por lo menos

5mm (3/16") de material entre la galleta y la pared

exterior y entre las galletas mismas (consulte la Fig.T).

Uniones de Marco (Fig. O–V)

Las uniones de marco son una aplicación ideal para la

carpintería de galleta. Con la ensambladora de galleta puede

crear una unión muy fuerte y precisa que es mucho más

rápida de hacer que una espiga o una unión de mortaja y

espiga. La figura U muestra dos tipos de juntas de marco.

Siga los pasos que se describen acontinuación.

1. Coloque las piezas de trabajo sobre una superficie de

trabajo plana exactamente como se van aensamblar.

2. Seleccione el tamaño de galleta adecuado en función

de la longitud de la unión. (Si las piezas del marco

el tamaño de la galleta, coloque la perilla de ajuste de

profundidad en el tamaño correspondiente (consulte la

sección Controles). Además, asegúrese que el ajuste fino

de profundidad esté configurado correctamente probando

primero en una pieza de desecho. Esto es extremadamente

importante ya que no querrá descubrir durante la aplicación

de pegamento que las ranuras para galletas no son lo

suficientementeprofundas.

Ubicación y Disposición de las Galletas

(Fig. O–R)

En general, las galletas pueden espaciarse y ubicarse a su

discreción. Para las juntas de borde, una buena regla general

es espaciar las galletas cada 150mm–255mm (6"–10") en el

centro. Se recomienda además que las galletas se coloquen

de modo que la línea central de las galletas de los extremos

quede a 50mm–75mm (2"–3") del extremo de la pieza de

trabajo. Al unir marcos frontales o marcos de fotos donde la

pieza de trabajo es estrecha, es posible que deba elegir los

tamaños de galleta más pequeños para evitar que se "rompa"

en el extremo de la unión. Si es posible, se debe evitar que

se rompa, pero si no, puede ensamblar la unión y recortar

la punta de galleta expuesta después que el pegamento se

asiente (vea la Fig. O). Cuando se trabaja con material de

hasta 25mm (1") de espesor, recomendamos utilizar una

sola galleta ubicada en el centro aproximado del espesor

del material. Si se va a unir un material más grueso, puede

elegir usar 2galletas a lo largo del espesor para una mayor

resistencia (vea la Fig. P). Las ubicaciones de las galletas

deben marcarse colocando primero las piezas coincidentes

exactamente como se van a ensamblar. A continuación,

haga una marca a 90° de la interfaz de la unión a través de

ambas piezas en las ubicaciones deseadas para las galletas

(vea la Fig. Q). Consulte la sección Aplicación para obtener

información más específica sobre el diseño de uniones. Las

marcas que haga se alinearán nuevamente con una de las

marcas de registro centrales de la herramienta, dependiendo

de su aplicaciónespecífica.

Realización del Corte

Antes de realizar cualquier corte, asegúrese que todos los

ajustes de la guía estén configurados y que las perillas de

bloqueo estén apretadas. Además, asegúrese de haber

seleccionado la configuración de profundidad adecuada.

Sujete su pieza de trabajo con firmeza y alinee la marca

de registro central de la ensambladora de galletas con su

marca de distribución. Encienda la herramienta y deje que

la cuchilla alcance su máxima velocidad (aproximadamente

1segundo). Sujetando la manija del interruptor y la manija

auxiliar y colocando la guía firmemente y en escuadra

contra la pieza de trabajo, sumerja la cuchilla hasta que

toque el tope. Continúe sujetando la herramienta de forma

recta y firme, permita que el resorte de retorno retraiga

la cuchilla del trabajo y después suelte el interruptor para

apagar la herramienta. Tomará algo de práctica obtener una

“sensación” de la herramienta para producir uniones precisas,

por lo que se recomienda practicar primero con madera

dedesecho.

ESPAÑOL

Uniones de Inglete de Borde (Fig. Z–DD)

Los ingletes de borde se usan más comúnmente en

estructuras de caja o para hacer pedestales de múltiples

lados donde le gustaría ocultar el grano final. Una vez más,

las uniones de galleta son un método excelente para usar

tanto para mayor resistencia como para facilitar el montaje.

Siga los pasos a continuación para ensamblar una unión de

90°.

1. Coloque las piezas de trabajo como se van a ensamblar

y coloque las ubicaciones de las galletas en el exterior de

launión.

2. Configure la herramienta ajustando primero el ángulo

de la guía a 90°. Haga el ajuste de la guía de modo que

la galleta quede ubicada hacia el interior de la junta

donde el material es más grueso, después seleccione el

tamaño de la galleta para que la cuchilla no sobresalga a

través de la pared exterior cuando se haga el corte (vea

la Fig.AA).

3. Sujete la pieza de trabajo y alinee la herramienta como se

muestra en la columna de la Fig.BB.

4. Encienda la herramienta y realice el corte deinmersión.

5. Pegue, ensamble y sujete launión.

6. Para juntas que no sean de 90°, consulte la figura CC de

la columna de registro exterior para conocer el ajuste

correcto del ángulo de laguía.

El método anterior producirá una unión donde las superficies

exteriores de la unión estén alineadas. Si desea producir una

unión donde las superficies internas estén alineadas, use los

siguientes procedimientos para una unión de 90°.

7. Coloque las piezas de trabajo como se van aensamblar.

8. Diseñe las ubicaciones de las galletas en el interior

delángulo.

9. Configure la herramienta ajustando el ángulo de la guía

a 45°. Establezca el ajuste de la guía vertical de modo

que la galleta quede ubicada hacia el interior de la unión

donde el material es más grueso. Seleccione el tamaño

de galleta para que la cuchilla no sobresalga por la cara

exterior delmaterial.

10. Sujete la pieza de trabajo y alinee la herramienta como se

muestra en la Fig.DD.

11. Haga el corte de inmersión y repita para todas las

ubicaciones degalletas.

12. Pegue, ensamble y sujete launión.

13. Para uniones que no sean de 90°, consulte la columna

de registro interior en la Fig. CC para conocer el ajuste

correcto del ángulo de laguía.

Uniones en T (Fig. EE–HH)

La unión de galleta es una alternativa viable al ranurado

cuando se hace una unión en T. Las juntas en T se usan

más comúnmente cuando se unen estantes a los lados de

un gabinete. El método que se describe a continuación

funcionará si el material de su estante tiene al menos 5/8”

deespesor.

1. Coloque las piezas de trabajo sobre una superficie de

trabajo exactamente como las ensamblará en forma de

"T" invertida. Marque ligeramente a lo largo de la unión

son demasiado angostas para una galleta #0, tendrá

que permitir que la punta de la galleta sobresalga

ligeramente y luego recortarla después que la unión esté

seca (vea la Fig.O).

3. Distribuya las ubicaciones de lasgalletas.

4. Configure la herramienta seleccionando la profundidad

que corresponda al tamaño de galleta elegido. Bloquee

la guía a 90° y ajuste la altura de la guía para centrar la

galleta en el espesor delmaterial.

5. Sujete la pieza de trabajo y coloque la ensambladora de

galletas para hacer el primer corte (vea la Fig.V).

6. Encienda la herramienta y realice el corte deinmersión.

7. Repita para cada marca dedistribución.

8. Pegue, ensamble y sujete elmarco.

Uniones de Esquina (Fig. W, X)

Las uniones de esquina son otra aplicación común

y excelente para la carpintería de galletas. Siga el

procedimiento acontinuación.

1. Disponga las piezas de trabajo exactamente como se

van aunir.

2. Seleccione el tamaño de la galleta y el diseño de las

ubicaciones de lasgalletas.

3. Configure la herramienta seleccionando la configuración

de profundidad adecuada, ajustando la guía para que

se centre en el espesor del material y configurando el

ángulo a 90°.

4. Para esta unión, hará cortes en el borde de una pieza

de trabajo y en la cara de otra. El corte de los bordes

se realiza igual que para las juntas de borde a borde. El

corte frontal se realiza sujetando la pieza de trabajo y

alineando la herramienta como se muestra en la Fig. X.

Encienda la herramienta, realice el corte de inmersión y

repita para cada marca dediseño.

5. Pegue, ensamble y sujete launión.

Uniones Compensadas (Fig. Y)

Es posible que desee tener un desplazamiento deliberado

entre dos piezas de trabajo. Esto se logra fácilmente con su

ensambladora de galleta realizando los siguientespasos.

1. Organice las piezas de trabajo como se van a ensamblar y

coloque las ubicaciones de lasgalletas.

2. Configure la herramienta seleccionando el tamaño de

galleta adecuado y ajustando el ángulo de la guía a 90°.

Seleccione la pieza de trabajo que se retrasará y ajuste la

altura de la guía para centrar el corte dentro del espesor

de esapieza.

3. Sujete la pieza de trabajo, alinee la herramienta y realice

el corte deinmersión.

4. Luego, ajuste la guía hacia arriba en una cantidad igual

al desplazamiento deseado. Use la escala y el puntero

ubicados en el lado derecho de la herramienta debajo de

la perilla de bloqueo de laguía.

5. Sujete la segunda pieza de trabajo, alinee la herramienta

y realice el corte deinmersión.

6. Pegue, ensamble y sujete launión.

ESPAÑOL

Reparaciones

El Cargador y las unidades de batería no pueden

serreparados. El cargador y la unidad de batería no

contienen piezasreparables.



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección y

el cambio de las escobillas, cuando proceda) deben ser

realizados en un centro de mantenimiento en la fábrica

DEWALT u en un centro de mantenimiento autorizado

DEWALT. Utilice siempre piezas de repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de Servicio más cercano

CULIACAN, SIN

Blvd. Emiliano Zapata 5400‑1Poniente Col.

San Rafael

(667) 7178999

GUADALAJARA, JAL

Av. La Paz #1779‑ Col. Americana Sector

Juárez

(33) 38256978

MEXICO, D.F.

Eje Central Lázaro Cárdenas No. 18‑ Local

D, Col. Obrera

(55) 55889377

MERIDA, YUC

Calle 63#459‑A ‑ Col. Centro (999) 9285038

MONTERREY, N.L.

Av. Francisco I. Madero 831Poniente ‑ Col.

Centro

(818) 3752313

PUEBLA, PUE

17Norte #205 ‑ Col. Centro (222) 2463714

QUERETARO, QRO

Av. San Roque 274‑ Col. San Gregorio (442) 2176314

SAN LUIS POTOSI, SLP

Av. Universidad 1525‑ Col. San Luis (444) 8142383

TORREON, COAH

Blvd. Independencia, 96Pte. ‑ Col. Centro (871) 7165265

VERACRUZ, VER

Prolongación Díaz Mirón #4280‑ Col.

Remes

(229) 9217016

VILLAHERMOSA, TAB

Constitución 516‑A ‑ Col. Centro (993) 3125111

PARA OTRASLOCALIDADES:

Si se encuentra en México, por favor llame al(55)

53267100

Si se encuentra en U.S., por favor llame al

1-800-4-DEWALT (1-800-433-9258) o visite nuestro sitio

web: www.dewalt.com

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Accesorios



ADVERTENCIA: Ya que los accesorios, diferentes

a los ofrecidos por DEWALT, no han sido probados

con este producto, el uso de tales accesorios con

esta herramienta podría ser peligroso. Para reducir

el riesgo de lesiones, sólo se deben usar accesorios

recomendados por DEWALT con esteproducto.

Los accesorios recomendados para uso con su

herramienta están disponibles por un costo adicional

a partir de su distribuidor local o centro de servicio

autorizado. Si necesita asistencia para localizar cualquier

accesorio, póngase en contacto con DEWALT llame al

www.dewalt.com1‑800‑4‑DEWALT (1-800-433-9258) o

visite nuestro sitio web:www.dewalt.com.

Limpieza



ADVERTENCIA: Sople la suciedad yel polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada

ANSIZ87.1 al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herramienta. Estos productos químicos

pueden debilitar los materiales plásticos utilizados

en estas piezas. Utilice un paño humedecido sólo con

agua y jabón neutro. Nunca permita que penetre

líquido dentro de la herramienta ni sumerja ninguna

de las piezas en unlíquido.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales severas, apague la unidad y retire el

paquete de batería antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Un arranque accidental puede causarlesiones.

Su herramienta DEWALT ha sido diseñada para funcionar

durante un largo período con un mínimo de mantenimiento.

Un funcionamiento continuo satisfactorio depende

del cuidado adecuado de la herramienta y de una

limpiezaperiódica.

donde terminará la parte superior del estante (vea la Fig.

FF). Marque las ubicaciones de las galletas en la interfaz

de unión en la pieza del estanteúnicamente.

2. Coloque el estante sobre la pieza de trabajo

correspondiente. Sujete las dos piezas de trabajo juntas

ya la superficie de trabajo en esta posición (vea la

Fig.GG).

3. Configure la herramienta seleccionando el tamaño de

galleta adecuado y configurando el ángulo de la guía

ajustable en 0°.

4. Usando la superficie de registro inferior, alinee la

herramienta con las marcas de ubicación de la galleta

y haga un corte de inmersión vertical y horizontal para

cada ubicación de la galleta como se muestra en la

Fig.HH.

5. Pegue, ensamble y sujete launión.

ESPAÑOL

Garantía Limitada de Tres Años

Para los términos de garantía, visite https://

www.dewalt.com/Legal/Warranty/3‑Year‑Limited‑Warra

nty.

Para solicitar una copa escrita de los términos de garantía,

póngase en contacto con: Servicio al Cliente en DEWALT

Industrial Tool Co., 701East Joppa Road, Towson, MD

21286o llame al 1‑800‑4‑DEWALT (1-800-433-9258).

AMÉRICA LATINA: Esta garantía no se aplica a los productos

que se venden en América Latina. Para los productos que

se venden en América Latina, debe consultar la información

de la garantía específica del país que viene en el empaque,

llamar a la compañía local o visitar el sitio Web a fin de

obtener esainformación.

REEMPLAZO GRATUITO DE LAS ETIQUETAS DE

ADVERTENCIAS: Si sus etiquetas de advertencia se

vuelven ilegibles o faltan, llame al 1‑800‑4‑DEWALT

(1-800-433-9258) para que se le reemplacengratuitamente.

Federal Consumer Safety Act (Ley Federal de Seguridad de

Productos para elConsumidor).

• Registro en línea en www.dewalt.com.

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• SERVICIO EN GARANTÍA: Si completa esta tarjeta, podrá

obtener un servicio en garantía más eficiente, en caso de

que exista un problema con suproducto.

• CONFIRMACIÓN DE PROPIEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA SU SEGURIDAD: Si registra el producto, podremos

comunicarnos con usted en el caso improbable que se

deba enviar una notificación de seguridad conforme a la

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye la

reparación o reposición del producto y/o componentes sin

cargo alguno para el cliente, incluyendo mano de obra, así

como los gastos de transportación razonablemente erogados

derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado

por personas distintas a las enlistadas al final de

estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

Importado por: Black and Decker S.A de C.V.

Antonio Dovali Jaime #70 Torre C Piso 8

Col. Santa Fe Alvaro Obregon,

Ciudad de Mexico,Mexico.

C.P 01210

TEL(52) 5553267100R.F.C.BDE8106261W7

ESPECIFICACIONES

DCW682 20 V Máx*

NA078597 02/22

DEWALT Industrial Tool Co. 701East Joppa Road, Towson, MD 21286

The following are trademarks for one or more DEWALT power tools: the yellow and black color scheme, the “D” shaped air

intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge‑shaped humps on the

surface of thetool.

Compatible battery packs and chargers / Blocs-piles et chargeurs compatibles /

Baterías y cargadores compatibles

20V Max* Li-Ion

Battery Packs

Blocs-piles

Baterías

DCB200, DCB201, DCB203, DCB204, DCB204BT**, DCB205, DCB205BT**, DCB206, DCB208, DCB210, DCB230, DCB240, DCBP034

Chargers

Chargeurs

Cargadores

DCB103, DCB104, DCB107, DCB112, DCB113, DCB115, DCB118, DCB132, DCB1102, DCB1104, DCB1106, DCB1112

* Maximum initial battery voltage (measured without a workload) is 20, 60or 120volts. Nominal voltage is 18, 54or 108. (120V Max*

is based on using 2DEWALT 60V Max* lithium‑ion batteries combined.)

* La tension initiale maximum du bloc‑piles (mesurée à vide) est de 20, 60ou 120volts. La tension nominale est de 18, 54ou 108.

(120V max* se base sur l’utilisation combinée de 2blocs‑piles au lithium ion DEWALT de 60Vmax*).

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20o 60voltios. El voltaje nominal es de 18, 54o 108V.

(120V Máx* se basan en el uso de 2baterías de iones de litio DEWALT de 60V Máx* combinadas.)

**BT ‑ Bluetooth®

NOTE: The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth®, SIG, Inc. and any use of

such marks by DEWALT is under license. Other trademarks and trade names are those of their respectiveowners.

REMARQUE : le mot servant de marque et les logos Bluetooth® sont des marques déposées appartenant à Bluetooth

SIG, Inc. et toute utilisation de ces marques par DEWALT est sous licence. Les autres marques de commerce et noms

commerciaux sont ceux de leurs détenteursrespectifs.

NOTA: La palabra y los logotipos de Bluetooth® son marcas registradas propiedad de Bluetooth®, SIG, Inc. y DEWALT utiliza

dichas marcas bajo licencia. Otras marcas comerciales y nombres comerciales pertenecen a sus respectivospropietarios.



WARNING: Use of any other battery packs may create a risk of injury andfire.



AVERTISSEMENT : utiliser d’autres blocs‑piles peut créer un risque de blessure oud’incendie.



ADVERTENCIA: El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones eincendio.

Dewalt DCW682B 20V MAX XR BRUSHLESS CORDLESS BISCUIT JOINER Tool Only

Product's Documents

Instructional Manual

Specifications

Dewalt DCW682B Questions and Answers
