Karcher 4.115-000.0 Nassstrahleinrichtung mit User Manual

4.115-000.0

4.115-006.0

59671680 01/17

Deutsch 3

English 7

Français 10

Italiano 14

Nederlands 18

Español 22

Português 26

Dansk 30

Norsk 33

Svenska 36

Suomi 39

Ελληνικά 42

Türkçe 46

Русский 49

Magyar 54

Čeština 58

Slovenščina 61

Polski 64

Româneşte 68

Slovenčina 72

Hrvatski 76

Srpski 80

Български 84

Eesti 88

Latviešu 91

Lietuviškai 95

Українська 98

– 1

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi-

nalbetriebsanleitung, handeln Sie danach

und bewahren Sie diese für späteren Ge-

brauch oder für Nachbesitzer auf.

Sicherheitshinweise in der Betriebsanlei-

tung des Hochdruckreinigers beachten!

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin-

den Sie unter:

www.kaercher.de/REACH

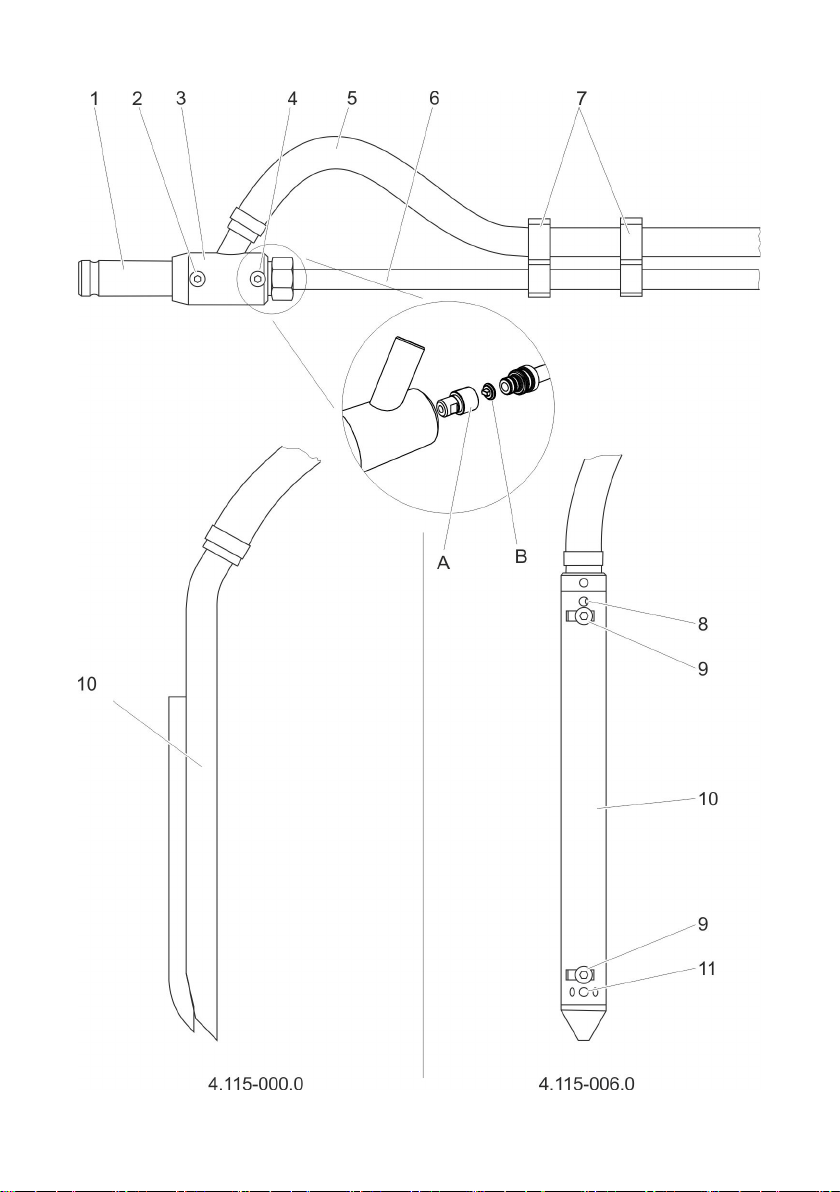

Abbildungen siehe Umschlagseite

1Strahldüse

2 Klemmschraube Strahldüse

3 Düsenhalter

4 Klemmschraube Düsenhalter

5 Strahlmittelschlauch

6 Strahlrohr des Hochdruckreinigers

7 Klemmschelle

8 Luftbohrung

9 Schraube

10 Saugrohr

11 Strahlmittelbohrung

Düsenpaket

A Spritzdüse

B Düsenformteil

Die Nassstrahleinrichtung ist zur Montage

am Strahlrohr eines Hochdruckreinigers

bestimmt. Der Wasserstrahl des Hoch-

druckreinigers saugt Strahlmittel an, das im

Wasserstrahl mitgerissen wird.

Anwendungsbeispiele:

–Entrosten

– Entzundern

– Schweißnähte verputzen

– Entlacken

Geeignete Strahlmittel (Korngröße

0,2...2 mm):

– Schmelzkammerschlacke

– Strahlkies

– Korund

– Lesen Sie vor der Inbetriebnahme die

Betriebsanleitung Ihres Gerätes und

beachten Sie besonders die Sicher-

heitshinweise.

– Neben den Hinweisen in dieser Be-

triebsanleitung müssen die allgemei-

nen Sicherheits– und Unfallverhütungs-

vorschriften des Gesetzgebers berück-

sichtigt werden.

– Instandsetzungen dürfen nur durch zu-

gelassene Kundendienststellen oder

durch Fachkräfte für dieses Gebiet,

welche mit allen relevanten Sicherheits-

vorschriften vertraut sind, durchgeführt

werden.

– Vor dem Reinigen und Warten des Ge-

rätes und dem Auswechseln von Teilen

ist der Hochdruckreiniger auszuschal-

ten und der Netzstecker zu ziehen.

– Es dürfen nur Zubehör und Ersatzteile

verwendet werden, die vom Hersteller

freigegeben sind. Original-Zubehör und

Original-Ersatzteile bieten die Gewähr

dafür, dass das Gerät sicher und stö-

rungsfrei betrieben werden kann.

Nassstrahleinrichtung

Umweltschutz

Die Verpackungsmaterialien sind

recyclebar. Bitte werfen Sie die

Verpackungen nicht in den Haus-

müll, sondern führen Sie diese ei-

ner Wiederverwertung zu.

Altgeräte enthalten wertvolle recy-

clingfähige Materialien, die einer

Verwertung zugeführt werden

sollten. Batterien, Öl und ähnliche

Stoffe dürfen nicht in die Umwelt

gelangen. Bitte entsorgen Sie Alt-

geräte deshalb über geeignete

Sammelsysteme.

Bedienelemente

Bestimmungsgemäße

Verwendung

Sicherheitshinweise

3DE

– 2

– Das Gerät mit den Arbeitseinrichtungen

ist vor Benutzung auf den ordnungsge-

mäßen Zustand und die Betriebssicher-

heit zu prüfen. Falls der Zustand nicht

einwandfrei ist, darf es nicht benutzt

werden.

– Beim Einsatz des Gerätes in Gefahrbe-

reichen (z. B. Tankstellen) sind die ent-

sprechenden Sicherheitsvorschriften

zu beachten. Der Betrieb in explosions-

gefährdeten Räumen ist untersagt.

– Alle stromführenden Teile im Arbeitsbe-

reich müssen strahlwassergeschützt sein.

– Der Hebel der Handspritzpistole darf

bei Betrieb nicht festgeklemmt werden.

– Zum Schutz vor zurückspritzenden Tei-

len ist bei Bedarf eine geeignete

Schutzkleidung zu tragen.

– Den Strahl nie auf Menschen, Tiere, das

Gerät oder elektrische Teile richten.

– Asbesthaltige und andere Materialien,

die gesundheitsgefährdende Stoffe ent-

halten, dürfen nicht gereinigt werden.

– Unzulässig ist das wechselweise oder

gleichzeitige Strahlen von Leichtmetal-

len und eisenhaltigen Teilen in einem

Strahlraum, wenn vor jedem Wechsel

die Reinigung des Strahlraumes nicht

sichergestellt ist (Brand- und Explosi-

onsgefahr).

– Zum Strahlen von Magnesiumlegierun-

gen mit mehr als 80% Magnesium dür-

fen keine eisenhaltigen Strahlmittel ver-

wendet werden.

– Es dürfen keine silikogenen Strahlmittel

verwendet werden.

– Es dürfen keine Strahlmittel verwendet

werden, welche die maximal zulässigen

Gehalte an gefährlichen Stoffen nach

den jeweils geltenden Bestimmungen

überschreiten.

Bei Arbeiten in Behältern oder engen Räu-

men sind die national/örtlich geltenden Richt-

linien zu folgenden Themen zu beachten:

Beim Strahlen muss folgende Schutzaus-

rüstung getragen werden:

– Arbeiten in Behältern und engen Räu-

men

– Einsatz von Personen-Notsignal-Anla-

gen

– Augen- und Gesichtsschutz

– Gehörschutz

– Körper und Schulter bedeckende Prall-

schutzkleidung

– Schutzhandschuhe

– Schutzschuhe

– gegebenenfalls Atemschutz

Hygienische Schutzmaßnahmen nach den

national/örtlich geltenden Vorschriften

müssen getroffen werden.

– Die Bedienperson hat das Gerät be-

stimmungsgemäß zu verwenden. Sie

hat die örtlichen Gegebenheiten zu be-

rücksichtigen und beim Arbeiten mit

dem Gerät auf Dritte, insbesondere auf

Kinder, zu achten.

– Das Gerät darf nur von Personen be-

nutzt werden, die in der Handhabung

unterwiesen sind oder die ihre Fähig-

keiten zum Bedienen nachgewiesen

haben und ausdrücklich mit der Benut-

zung beauftragt sind. Das Gerät darf

nicht von Kindern oder Jugendlichen

betrieben werden.

– Das Gerät darf niemals unbeaufsichtigt

gelassen werden so lange es unter

Druck steht.

– Es darf nicht in den austretenden Strahl

gegriffen werden.

 GEFAHR

Hinweis auf eine unmittelbar drohende Ge-

fahr, die zu schweren Körperverletzungen

oder zum Tod führt.

몇 WARNUNG

Hinweis auf eine möglicherweise gefährli-

che Situation, die zu schweren Körperver-

letzungen oder zum Tod führen kann.

몇 VORSICHT

Hinweis auf eine möglicherweise gefährli-

che Situation, die zu leichten Verletzungen

führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährli-

che Situation, die zu Sachschäden führen

kann.

Gefahrenstufen

4 DE

– 3

Zusätzlich zur Nassstrahleinrichtung wird

ein Düsenpaket benötigt. Das Düsenpaket

muss auf den verwenderten Hochdruckrei-

niger abgestimmt sein.

 Düse vom Strahlrohr des Hochdruckrei-

nigers abschrauben.

 Düsenformteil in die Spritzdüse des Dü-

senpakets einlegen.

 Spritzdüse auf das Strahlrohr des

Hochdruckreingers stecken.

 Düsenhalter der Nassstrahleinrichtung

am Strahlrohr anbringen.

 Düsenhalter fest mit dem Strahlrohr

verschrauben.

 Klemmschraube Düsenhalter lösen.

 Düsenhalter so drehen, dass der

Strahlmittelschlauch nach oben zeigt.

 Klemmschraube Düsenhalter festdrehen.

ACHTUNG

Erhöhte Beschädigungsgefahr bei Verwen-

dung einer Borkarbid-Strahldüse. Borkar-

bid-Strahldüsen sind schlagempfindlich.

Zum Ein- und Ausbauen keinen Hammer

verwenden. Die Klemmschraube Strahldü-

se nicht zu fest anziehen.



Strahldüse in den Düsenhalter einstecken.

 Klemmschraube Strahldüse festziehen.

 Strahlmittelschlauch mit den Klemm-

schellen am Strahlrohr befestigen. Da-

bei Schlauch nicht spannen oder kni-

cken.

 Saugrohr in den Strahlmittelbehälter

oder den Strahlmittelsack stecken.

Hinweis:

Strahlmittel trocken halten. Nasses Strahl-

mittel verursacht Funktionsstörungen.

 Hochdruckreiniger in Betrieb nehmen.

 Hebel der Handspritzpistole betätigen.

 Strahlarbeit ausführen.

Hinweis:

Verbrauchtes Strahlmittel entsprechend

den jeweils geltenden Bestimmungen ent-

sorgen.

Die Menge des angesaugten Strahlmittels

wird an der Luftbohrung und an der Strahl-

mittelbohrung im Saugrohr eingestellt.

 Strahlmittelbohrung öffnen.

 Luftbohrung schließen.

 Strahlmittelbohrung schließen.

 Luftbohrung öffnen.

몇 WARNUNG

Verletzungsgefahr. Vor Arbeiten am Gerät

Hochdruckreiniger ausschalten und Netz-

stecker ziehen.

 Strahldüse in regelmäßigen Zeitab-

schnitten um 90° verdrehen um eine

gleichmäßige Abnützung zu erreichen.

 Abgenutzte Strahldüse ersetzen.

Vor Inbetriebnahme

Düsenpakete

Düsengröße Bestell-Nr.

35 2.112-021.0

40 2.112-019.0

45 2.112-022.0

50 2.112-023.0

55 2.112-024.0

60 2.112-025.0

65 2.112-026.0

70 2.112-027.0

75 2.112-028.0

80 2.112-029.0

100 2.112-030.0

Borkarbiddüsen (verschleißarm)

bis 1000 l/h 6.415-084.0

ab 1000 l/h 6.415-083.0

Inbetriebnahme

Bedienung

Strahlmittelmenge einstellen (nur

bei 4.115-000.0)

Strahlmittelmenge erhöhen

Strahlmittelmenge verringern

Grundeinstellung

Körnung

Strahlmittel

Strahlmittel-

bohrung

Luftbohrung

8 3/4 offen 1/2 offen

9 1/2 offen 3/4...1 offen

Pflege und Wartung

5DE

– 4

Zubehör

Bestell-Nr.

Strahlmittel, fein,

0,2...0,8 mm, 25 kg

6.295-564.0

Strahlmittel, grob,

0,25...1,4 mm

6.295-565.0

Technische Daten

Strahlmittelverbrauch kg/h 18...220

6 DE

– 1

Please read and comply with

these original instructions prior

to the initial operation of your appliance and

store them for later use or subsequent own-

ers.

Follow the safety instructions in the operat-

ing instructions of the high pressure clean-

er manufacturer!

Notes about the ingredients (REACH)

You will find current information about the

ingredients at:

www.kaercher.com/REACH

Illustrations on the inside of the front

cover

1 Stream nozzle

2 Spray nozzle clamping screw

3 Nozzle holder

4 Nozzle holder clamping screw

5 Hose for spraying agent

6 Spray lance of high pressure cleaner

7 Clamp

8Air bore

9Screw

10 Suction pipe

11 Spraying agent bore

Nozzle packet

A Spray nozzle

B Nozzle moulding

The wet jet appliance is intended to be in-

stalled on the spray lance of a high pres-

sure cleaner. The water jet of the high pres-

sure cleaner suctions spraying agent,

which is pulled along in the water jet.

Application examples:

– Rust removal

– Descaling

– Polish welding seams

– Paint removal

Suitable spraying agents (grain size

0.2...2 mm):

– Melted coal slag

– Spray gravel

– Corundum

– Please read the operating instructions

for your machine before using it, and

pay particular attention to the following

safety instructions.

– Apart from the notes contained herein

the general safety provisions and rules

for the prevention of accidents of the

legislator must be observed.

– Maintenance work may only be carried

out by approved customer service out-

lets or experts in this field who are famil-

iar with the respective safety regula-

tions.

– Switch off the high pressure cleaner

and, in case of appliances connected to

the mains, pull out the power cord be-

fore cleaning and performing any main-

tenance tasks on the machine.

– Only use accessories and spare parts

which have been approved by the man-

ufacturer. The exclusive use of original

accessories and original spare parts

ensures that the appliance can be oper-

ated safely and trouble free.

– The machine with working equipment

must be checked to ensure that it is in

proper working order and is operating

Wet jet appliance

Environmental protection

The packaging material can be

recycled. Please do not throw

the packaging material into

household waste; please send it

for recycling.

Old appliances contain valuable

materials that can be recycled;

these should be sent for recy-

cling. Batteries, oil, and similar

substances must not enter the

environment. Please dispose of

your old appliances using appro-

priate collection systems.

Control elements

Proper use

Safety instructions

7EN

– 2

safely prior to use. Otherwise, the appli-

ance must not be used.

– If the appliance is used in hazardous ar-

eas (e.g. filling stations) the corre-

sponding safety provisions must be ob-

served. It is not allowed to use the appli-

ance in hazardous locations.

– All current-conducting parts in the work-

ing area must be protected against jet

water.

– The lever of the hand spray gun must

not be locked during the operation.

– Wear appropriate protective clothing to

protect yourself from spattering parts.

– Never direct the water jet on human be-

ings, animals, the appliance or electri-

cal parts.

– Do not clean materials containing as-

bestos or other health-hazardous sub-

stances.

– The alternate or simultaneous spraying

of light metals and iron-containing parts

in a spray room is prohibited, unless the

cleaning of the spray room is ensured

prior to each change (fire and explosion

risk).

– You must not use spray agents contain-

ing iron to spray magnesium alloy con-

taining more than 80% magnesium.

– It is prohibited to use silicone spraying

agents.

– Do not use any spraying agents that ex-

ceed the permissible limits of hazard-

ous substances according to the appli-

cable required specifications.

Please follow the national/ local regulations

for the following topics while working in

containers or in closed rooms:

Wear the following protective equipment

while spraying:

– Working in containers and closed

rooms

– Use of personal emergency signal units

– Eye and face protection

– Hearing protection

– Impact protection covering the body

and shoulders

– Protective gloves

– Safety shoes

– respirator if necessary

Safety and hygiene regulatioins according

to the national/ local regulations need to be

followed.

– The operator must use the appliance

properly. The operator must consider

the local conditions and must pay atten-

tion to third parties, in particular chil-

dren, when working with the appliance.

– The appliance may only used by per-

sons who have been instructed in han-

dling the appliance or have proven

qualification and expertise in operating

the appliance or have been explicitly

assigned the task of handling the appli-

ance. The appliance must not be oper-

ated by children, young persons or per-

sons who have not been instructed ac-

cordingly.

– Never leave the machine unattended so

long as it is under pressure.

– Do not touch the emerging spray jet.

 DANGER

Pointer to immediate danger, which leads

to severe injuries or death.

몇 WARNING

Pointer to a possibly dangerous situation,

which can lead to severe injuries or death.

몇 CAUTION

Pointer to a possibly dangerous situation,

which can lead to minor injuries.

ATTENTION

Pointer to a possibly dangerous situation,

which can lead to property damage.

In addition to the wet jet appliance, you will

need a nozzle package. The nozzle pack-

age must be adjusted to the high pressure

cleaner used.

Hazard levels

Before Startup

Nozzles packet

Nozzle size Order No.

35 2.112-021.0

40 2.112-019.0

45 2.112-022.0

50 2.112-023.0

8 EN

– 3

 Unscrew the nozzle from the spray pipe

of the high pressure cleaner.

 Insert nozzle moulding in the spray noz-

zle of the nozzle package.

 Put spray nozzle on the spray lance of

the high-pressure cleaner.

 Insert nozzle holder of the wet jet unit in

the spray lance.

 Screw the nozzle holder tightly onto the

spray lance.

 Loosen the clamping screw of the noz-

zle holder.



Rotate the nozzle holder until the spraying

agent hose is pointing toward the top.

 Tighten the clamping screw of the noz-

zle holder.

ATTENTION

Increased risk of damage when using a bo-

ron carbide spray nozzle. Boron carbine

spray nozzles are sensitive to impact. Do

not use a hammer for the installation or re-

moval. Do not overtighten the clamping

screw of the spray nozzle.

 Insert the spray nozzle into the nozzle

holder.



Tighten the spray nozzle clamping screw.

 Fasten the spraying agent hose to the

spray lance using clamps. Do not

stretch or kink the hose.

 Insert the suction pipe into the spraying

agent container or the spraying agent

bag.

Note:

Keep the spraying agent dry. Wet spraying

agent will cause malfunctions.

 Start up the high pressure cleaner.

 Press the lever on the hand spray gun.

 Perform the spraying task.

Note:

Dispose of the used spraying agent accord-

ing to the local provisions.

The volume of the suctioned spraying

agent is adjusted on the air bore and the

spraying agent bore.

 Open the spraying agent bore.

 Close the air bore.

 Close the spraying agent bore.

 Open the air bore.

몇 WARNING

Risk of injury. First pull out the plug from the

mains before carrying out any tasks on the

high pressure cleaner.

 Rotate the spray nozzle by 90° at regu-

lar intervals to achieve an even wear.

 Replace the spray nozzle.

55 2.112-024.0

60 2.112-025.0

65 2.112-026.0

70 2.112-027.0

75 2.112-028.0

80 2.112-029.0

100 2.112-030.0

Born carbide nozzles (low wear)

up to 1,000 l/h 6.415-084.0

from 1,000 l/h 6.415-083.0

Start up

Operations

Adjust amount of spray agent (only

for 4.115-000.0)

Increase the spraying agent volume.

Decrease spraying agent volume

Standard setting

Spraying

agent grit

Spraying

agent bore

Air bore

8 3/4 open 1/2 open

9 1/2 open 3/4...1 open

Care and maintenance

Accessories

Order No.

Spraying agent, fine,

0.2...0.8 mm, 25 kg

6.295-564.0

Spraying agent, coarse,

0.25..0.1.4 mm

6.295-565.0

Specifications

Spraying agent use kg/h 18...220

9EN

– 1

Lire ce manuel d'utilisation origi-

nal avant la première utilisation

de votre appareil, le respecter et le conser-

ver pour une utilisation ultérieure ou pour le

futur propriétaire.

Respecter des consignes de sécurité du

mode d'emploi du constructeur du net-

toyeur haute pression !

Instructions relatives aux ingrédients

(REACH)

Les informations actuelles relatives aux in-

grédients se trouvent sous :

www.kaercher.com/REACH

Pour les illustrations, voir la page de

garde

1 Buse à jet

2 Vis de serrage buse à jet

3 Porte buse

4 Vis de serrage porte-buse

5 Tuyau flexible de moyen de jet

6 Lance du nettoyeur haute pression

7 Collier

8 Alésage d'air

9Vis

10 Tuyau d'aspiration

11 Alésage pour agent à vaporiser

Pack de buses

A Gicleur

B Pièce moulée de buse

Le dispositif à jet humide est destiné au

montage sur la lance d'un nettoyeur haute

pression. Le jet d'eau du nettoyeur haute

pression aspire l'agent à vaporiser qui est

aspiré dans le jet d'eau.

Exemples d'applications :

– Dérouiller

– Décalaminer

– Nettoyer des cordons de soudure

– Enlever de la peinture

Agent de vaporisation approprié (taille

de grain de 0,2...2 mm) :

– Scorie de four de fonderie

– Fer sulfuré

– Corindon

– Avant la mise en route de l’appareil, lire

les instructions de service et respecter

tout particulièrement les consignes de

sécurité.

– Outre consignes figurant dans ce mode

d'emploi, il convient d'observer les

prescriptions générales en matière de

sécurité et de prévention des accidents

imposées par la loi.

– Les maintenances doivent être unique-

ment effectuées par des services d'as-

sistances au client autorisés ou par des

spécialistes.

– Avant le nettoyage et la maintenance

de l'appareil et le changement des

pièces, le nettoyeur haute pression doit

être mis hors service et débranché.

– Utiliser uniquement des accessoires et

des pièces de rechange autorisés par le

fabricant. Des accessoires et des

pièces de rechange d’origine garan-

tissent un fonctionnement sûr et parfait

de l’appareil.

Dispositif à jet humide

Protection de

l’environnement

Les matériaux constitutifs de

l’emballage sont recyclables. Ne

pas jeter les emballages dans

les ordures ménagères, mais les

remettre à un système de recy-

clage.

Les appareils usés contiennent

des matériaux précieux recy-

clables lesquels doivent être ap-

portés à un système de recy-

clage. Il est interdit de jeter les

batteries, l'huile et les subs-

tances similaires dans l'environ-

nement. Pour cette raison, utili-

ser des systèmes de collecte

adéquats afin d'éliminer les ap-

pareils hors d'usage.

Eléments de commande

Utilisation conforme

Consignes de sécurité

10 FR

– 2

– Il est nécessaire de contrôler l'état et la

sécurité du fonctionnement de l'appa-

reil et de ses équipements avant toute

utilisation. Ne pas utiliser l'appareil si

son état n'est pas irréprochable.

– Si l’appareil est utilisé dans des zones

de danger (par exemple des stations

essence), il faut tenir compte des

consignes de sécurité correspon-

dantes. Il est interdit d’exploiter l’appa-

reil dans des pièces présentant des

risques d’explosion.

– Toutes les pièces conductrices dans la

zone de travail doivent être protégées

contre les jets d’eau.

– Lors du fonctionnement, ne pas coincer

la manette de la poignée-pistolet.

– Pour se protéger de la projection de

pièces, porter le cas échéant des vête-

ments de protection.

– Ne pas diriger le jet d'eau sur des per-

sonnes, des animaux, l'appareil ou des

pièces électriques.

– Des matériaux qui contient de l'amiante

et autres matériaux qui contiennent des

substances dangereux pour la santé ne

peuvent être nettoyés.

– Il est interdit d'utiliser en alternance ou

simultanément des métaux légers et

des pièces contenant du fer dans une

chambre, si le nettoyage de cette der-

nière n'est pas garanti avant le change-

ment (risque d'incendie et d'explosion).

– Pour pulvériser des alliages de magné-

sium contenant plus de 80% de magné-

sium, il est interdit d'utiliser des moyens

de pulvérisation à base de fer.

– Aucun agent de pulvérisation silicogène

ne doit être utilisé !

– Il est interdit d'utiliser des abrasifs dé-

passant la teneur maximale autorisée

par les directives en vigueur en termes

de substances dangereuses.

Pour les travaux effectués dans des réci-

pients ou des pièces exiguës, respecter les

prescriptions locales/nationales afférentes

en vigueur :

Porter l'équipement de protection person-

nel pour effectuer les opérations de

pulvérisation :

– travaux dans des récipients et des

pièces exiguës

– emploi de dispositifs d'alerte person-

nels

– Protection oculaire et faciale

– Casque de protection acoustique

– Vêtements rembourrés recouvrant le

corps et les épaules

– Gants de protection

– Chaussures de protection

– Protection respiratoire, le cas échéant

Il est nécessaire d'appliquer des mesures

de prévention en matière d'hygiène et ce,

conformément aux directives nationales/lo-

cales en vigueur.

– L’utilisateur doit utiliser l’appareil de fa-

çon conforme. Il doit prendre en consi-

dération les données locales et lors du

maniement de l’appareil, il doit prendre

garde aux tierces personnes, et en par-

ticulier aux enfants.

– L'appareil doit uniquement être utilisée

par des spécialistes qui sont instruits

dans la manoeuvre ou par des per-

sonnes qui peuvent justifiée leur apti-

tude d'utilisation et qui sont explicite-

ment mandatées pour l'utilisation. Ne

jamais laisser des enfants ou des ado-

lescents utiliser l'appareil.

– L'appareil ne doit jamais rester sans

surveillance, tant qu'il se trouve sous

pression.

– Il est interdit de mettre ses mets dans le

jet sortant.

 DANGER

Signale la présence d'un danger imminent

entraînant de graves blessures corporelles

et pouvant avoir une issue mortelle.

몇 AVERTISSEMENT

Signale la présence d'une situation éven-

tuellement dangereuse pouvant entraîner

de graves blessures corporelles et même

avoir une issue mortelle.

몇 PRÉCAUTION

Remarque relative à une situation poten-

tiellement dangereuse pouvant entraîner

des blessures légères.

Niveaux de danger

11FR

– 3

ATTENTION

Remarque relative à une situation éven-

tuellement dangereuse pouvant entraîner

des dommages matériels.

En plus du dispositif de pulvérisation à jet

humide, la présence d'un pack de buses

s'avère nécessaire. Le pack de buses doit

être adapté au nettoyeur haute pression à

utiliser.

 Dévisser la buse de la lance du net-

toyeur haute pression.

 Insérer la pièce moulée de buse dans le

gicleur du pack de buses.

 Placer le gicleur sur la lance du net-

toyeur haute pression.

 Remettre le porte-buse du dispositif

d'hydrosablage sur la lance.

 Bien visser le porte-buse sue la lance.

 Desserrer la vis de serrage du porte-

buse.

 Tourner le porte-buse de manière à ce

que le flexible de pulvérisation soit diri-

gé vers le haut.

 Desserrer la vis de serrage du porte-

buse.

ATTENTION

Risque d'endommagement accru lors de

l'utilisation d'une buse en carbure de bore.

Les buses en carbure de bore sont sen-

sibles aux chocs. Ne pas utiliser de mar-

teau pour les monter et les démonter. Ne

pas serrer la vis de serrage de la buse trop

fort.

 Insérer la buse dans le porte-buse.

 Serrer la vis de serrage de la buse à

fond.

 Fixer le flexible de l'agent de pulvérisa-

tion à l'aide de colliers sur la lance. Ne

pas tendre ou plier le flexible.

 Insérer le tube d'aspiration dans le ré-

servoir de l'agent de pulvérisation ou

dans le sac du produit à pulvériser.

Remarque :

Maintenir l'agent de pulvérisation sec. Lors-

qu'il est humide, l'agent de pulvérisation est

à l'origine de dysfonctionnements.

 Mettre le nettoyeur haute pression en

marche.

 Actionner la manette de la poignée-pis-

tolet.

 Effectuer les travaux de pulvérisation.

Remarque :

Éliminer l'agent de pulvérisation usé

conformément aux directives en vigueur.

Le débit d'agent de pulvérisation aspiré est

réglé au niveau de l'alésage d'air et de l'alé-

sage de l'agent de pulvérisation dans le

tube d'aspiration.

 Ouvrir l'alésage d'agend de pulvérisa-

tion.

 Fermer l'alésage d'air.

 Fermet l'alésage de l'agent de pulvéri-

sation

 Ouvrir l'alésage d'air

Avant la mise en service

Packs de buses

Taille d'injecteur N° de réf.

35 2.112-021.0

40 2.112-019.0

45 2.112-022.0

50 2.112-023.0

55 2.112-024.0

60 2.112-025.0

65 2.112-026.0

70 2.112-027.0

75 2.112-028.0

80 2.112-029.0

100 2.112-030.0

Buses en carbure de bore (pauvres en

usure)

jusqu'à 1000 l/h 6.415-084.0

à partir de 1000 l/h 6.415-083.0

Mise en service

Utilisation

Régler la quantité de produit de

sablage (uniquement pour 4.115-

000.0)

Augmenter le débit d'agent de

pulvérisation

Réduire le débit d'agent de pulvérisation

12 FR

– 4

몇 AVERTISSEMENT

Risque de blessure. Avant d'effectuer tout

type de travaux sur le nettoyeur haute pres-

sion, le mettre hors service et débrancher

la fiche électrique.

 Afin d'obtenir un degré d'usure régulier,

tourner à intervalles réguliers la buse

de 90°.

 Remplacer toute buse usée.

Réglage de base

Granulation

de l'agent de

pulvérisation

Alésage pour

agent à vapo-

riser

Alésage d'air

8 ouvert aux 3/

ouvert aux 1/

9 ouvert aux 1/

ouvert aux 3/

4...1

Entretien et maintenance

Accessoires

N° de réf.

Agent de pulvérisation fin,

0,2...0,8 mm, 25 kg

6.295-564.0

Agent de pulvérisation

grossier, 0,25...1,4 mm

6.295-565.0

Données techniques

Consommation d'agent

de pulvérisation

kg/h 18...220

13FR

– 1

Prima di utilizzare l'apparecchio

per la prima volta, leggere le

presenti istruzioni originali, seguirle e con-

servarle per un uso futuro o in caso di riven-

dita dell'apparecchio.

Rispettare le avvertenze di sicurezza con-

tenute nelle istruzioni per l’uso dell'idropuli-

trice!

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono

disponibili all'indirizzo:

www.kaercher.com/REACH

Figure riportate sulla copertina

1 Bocchetta a getto

2 Vite di serraggio della bocchetta a getto

3 Supporto ugelli

4 Vite di serraggio del supporto ugelli

5 Tubo flessibile del prodotto per il tratta-

mento a getto

6 Lancia dell'idropulitrice

7 Fascetta di serraggio

8 Foro dell'aria

9Vite

10 Tubo rigido di aspirazione

11 Foro centrale del getto

Gruppo ugelli

A Ugello spruzzatore

B Pezzo sagomato dell'ugello

Il dispositivo a getto bagnato è destinato

per essere montato alla lancia di una idro-

pulitrice. Il getto d'acqua dell'idropulitrice

aspira il prodotto da getto il quale viene tra-

scinato insieme al getto d'acqua.

Esempi d'uso:

– asportare la ruggine

– asportare le scorie

– pulire i cordoni di saldatura

– sverniciare

Prodotti da getto idonei (grandezza gra-

nulare 0,2...2 mm):

– scorie per vani fusi

– ghiaia da getto

– corindone

– Prima della messa in funzione leggere il

manuale d’uso dell’apparecchio e atte-

nersi in particolare alle norme di sicu-

rezza.

– Osservare sempre sia le indicazioni ri-

portate nelle presenti istruzioni, sia le

norme vigenti in materia di sicurezza/

antinfortunistica.

– Le riparazioni devono essere eseguite

esclusivamente da centri di assistenza

autorizzati o da personale esperto in

questo settore che abbia familiarità con

tutte le norme di sicurezza vigenti in

materia.

– Prima di pulire e di effettuare la manu-

tenzione dell'apparecchio e prima di so-

stituire eventuali componenti, spegnere

l'idropulitrice e scollegare la spina.

– Impiegare esclusivamente accessori e

ricambi autorizzati dal produttore. Ac-

cessori e ricambi originali garantiscono

che l’apparecchio possa essere impie-

gato in modo sicuro e senza disfunzio-

ni.

– Prima dell'uso assicurarsi del perfetto

stato e del funzionamento sicuro

dell'apparecchio e delle attrezzature di

Dispositivo a getto bagnato

Protezione dell’ambiente

Tutti gli imballaggi sono riciclabi-

li. Gli imballaggi non vanno get-

tati nei rifiuti domestici, ma con-

segnati ai relativi centri di raccol-

ta.

Gli apparecchi dismessi conten-

gono materiali riciclabili preziosi

e vanno consegnati ai relativi

centri di raccolta. Batterie, olio e

sostanze simili non devono es-

sere dispersi nell’ambiente. Si

prega quindi di smaltire gli appa-

recchi dismessi mediante i siste-

mi di raccolta differenziata.

Dispositivi di comando

Uso conforme a destinazione

Norme di sicurezza

14 IT

– 2

lavoro. In caso contrario è vietato usar-

lo.

– In caso di utilizzo dell'apparecchio in

ambienti a rischio (per es. stazioni di

servizio) devono essere rispettate le re-

lative norme di sicurezza. È vietato usa-

re l'apparecchio in ambienti a rischio di

esplosione.

– Tutti i componenti conduttori nell'area di

lavoro devono essere protetti contro i

getti di acqua.

– Non bloccare la leva della pistola a

spruzzo durante l'uso.

– Per la protezione dagli elementi che

provocano schizzi, indossare all'occor-

renza indumenti protettivi adeguati.

– Non puntare mai il getto su persone,

animali, l'apparecchio o componenti

elettrici.

– E' vietato pulire con il getto materiale

contenente amianto e/o sostanze dan-

nose per la salute.

– Non è consentita la sabbiatura alternata

o contemporanea di metalli leggeri e

parti contenenti ferro in una camera di

sabbiatura, se prima di ogni cambio non

è assicurata la pulizia della camera di

sabbiatura (pericolo d'incendio e di

esplosione).

– Per la sabbiatura di leghe al magnesio

con più di 80 % di magnesio non devo-

no essere utilizzati prodotti di sabbiatu-

ra contenenti acciaio.

– Non utilizzare prodotti di sabbiatura sili-

cogeni.

– Non utilizzare prodotti di sabbiatura che

superano i contenuti massimi di sostan-

ze nocive consentiti dalle rispettive nor-

me vigenti.

Per lavori da eseguire all'interno di conteni-

tori o in spazi ristretti, vanno rispettate le di-

rettive nazionali e locali vigenti inerenti:

Durante la sabbiatura va indossato l'equi-

paggiamento di protezione seguente:

– lavori in contenitori e spazi ristretti,

– impiego di impianti di segnalazione di

emergenza per personale.

– Protezione degli occhi e del viso

– Protezione dell'udito

– Vestiti antiurto che coprono il corpo e le

spalle

– guanti protettivi

– Scarpe di protezione

– eventualmente la protezione respirato-

ria

Adottare misure igieniche secondo le pre-

scrizioni nazionali e locali vigenti in materia.

– L'operatore deve utilizzare l’apparec-

chio conformemente alla destinazione

d’uso, tenendo in considerazione le

condizioni locali e prestando attenzione

durante il lavoro all’eventuale presenza

di terzi, soprattutto bambini.

– L'apparecchio deve essere utilizzato

solo da persone istruite sul rispettivo

uso o che hanno dato prova di sapere

utilizzare l'apparecchio ed espressa-

mente incaricate dell'uso. È vietato l'im-

piego dell'apparecchio da parte di bam-

bini o adolescenti.

– Non lasciare mai l’apparecchio incusto-

dito finquando è sotto pressione.

– Non afferrare nel getto di spruzzo fuo-

riuscente.

 PERICOLO

Indica un pericolo imminente che determi-

na lesioni gravi o la morte.

몇 AVVERTIMENTO

Indica una probabile situazione pericolosa

che potrebbe determinare lesioni gravi o la

morte.

몇 PRUDENZA

Indica una probabile situazione pericolosa

che potrebbe causare lesioni leggere.

ATTENZIONE

Indica una probabile situazione pericolosa

che potrebbe determinare danni alle cose.

Livelli di pericolo

15IT

– 3

Oltre al dispositivo di getto bagnato si ne-

cessita di un pacchetto di ugelli. Il pacchet-

to di ugelli deve essere adattato e idoneo

all'idropulitrice utilizzata.

 Svitare l'ugello dalla lancia dell'idropuli-

trice.

 Collocare il pezzo sagomato dell'ugello

nell'ugello spruzzatore del pacchetto

ugelli.

 Inserire l'ugello spruzzatore sulla lancia

dell'idropulitrice.

 Applicare alla lancia il supporto ugelli

del dispositivo a getto bagnato.

 Avvitare il supporto ugelli fisso alla lan-

cia.

 Allentare la vite di serraggio del suppor-

to ugelli.

 Girare il supporto ugelli in modo che il

tubo flessibile del prodotto da getto sia

rivolto in alto.

 Serrare la vite di serraggio del supporto

ugelli.

ATTENZIONE

Pericolo di danneggiamento elevato con

l'utilizzo di una bocchetta a getto in carburo

al boro. Le bocchette a getto di carburo al

boro sono sensibili agli urti. Non utilizzare

un martello per il montaggio e lo smontag-

gio. Non serrare troppo la vite di serraggio

della bocchetta a getto.

 Infilare la bocchetta a getto nel suppor-

to ugelli.

 Serrare la vite di serraggio della boc-

chetta a getto.

 Fissare il tubo flessibile del prodotto da

getto con le fascette alla lancia. Non

tensionare o piegare il tubo flessibile.

 Infilare il tubo di aspirazione nel conte-

nitore o nel sacco del prodotto di sab-

biatura.

Avviso:

Tenere asciutto il prodotto di sabbiatura.

Prodotto di sabbiatura bagnato causa gua-

sti funzionali.

 Mettere il funzione l'idropulitrice.

 Attivare la leva della pistola a spruzzo.

 Eseguire il lavoro di sabbiatura.

Avviso:

Smaltire il prodotto di sabbiatura consuma-

to in corrispondenza delle rispettive dispo-

sizioni vigenti.

La quantità del prodotto di sabbiatura aspi-

rato viene regolata al foro d'aria e al foro

centrale del prodotto di sabbiatura nel tubo

di aspirazione.

 Aprire il foro centrale del prodotto di

sabbiatura.

 Chiudere il foro d'aria.

 Chiudere il foro centrale del prodotto di

sabbiatura.

 Aprire il foro d'aria.

Prima della messa in funzione

Pacchetti di ugelli

Misura degli ugelli Codice N°

35 2.112-021.0

40 2.112-019.0

45 2.112-022.0

50 2.112-023.0

55 2.112-024.0

60 2.112-025.0

65 2.112-026.0

70 2.112-027.0

75 2.112-028.0

80 2.112-029.0

100 2.112-030.0

Ugelli al carburo di boro (poca usura)

fino a 1000 l/h 6.415-084.0

da 1000 l/h 6.415-083.0

Messa in funzione

Uso

Regolazione della quantità di

prodotto di sabbiatura (solo per

4.115-000.0)

Aumento della quantità di prodotto di

sabbiatura

Diminuzione della quantità di prodotto

di sabbiatura

16 IT

– 4

몇 AVVERTIMENTO

Rischio di lesioni. Disattivare l'idropulitrice

ed estrarre la spina di alimentazione prima

di effettuare interventi sull'apparecchio.

 Ruotare la bocchetta a getto a intervalli

regolari di 90° per ottenere così un'usu-

ra uniforme.

 Sostituire la bocchetta a getto usurata.

Impostazione base

Grana pro-

dotto di sab-

biatura

Foro centrale

del getto

Foro dell'aria

8 aperto per 3/

aperto per 1/

9 aperto per 1/

aperto per 3/

4....intero

Cura e manutenzione

Accessori

Codice N°

Prodotto di sabbiatura, fi-

ne, 0,2...0,8 mm, 25 kg

6.295-564.0

Prodotto di sabbiatura,

grossolano, 0,25...1,4 mm

6.295-565.0

Dati tecnici

Consumo di prodotto di

sabbiatura

kg/h 18...220

17IT

– 1

Lees vóór het eerste gebruik

van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk

en bewaar hem voor later gebruik of voor

een latere eigenaar.

Veiligheidsinstructies in de gebruiksaanwij-

zing van de hogedrukreiniger in acht nemen!

Aanwijzingen betreffende de inhouds-

stoffen (REACH)

Huidige informatie over de inhoudsstoffen

vindt u onder:

www.kaercher.com/REACH

Afbeeldingen zie omslagpagina

1 Straalpijp

2 Klemschroef straalpijp

3 Sproeierhouder

4 Klemschroef sproeierhouder

5 Spuitmiddelslang

6 Straalpijp van de hogedrukreiniger

7 Klembeugel

8 Luchtboring

9 Schroef

10 Zuigbuis

11 Straalmiddelboring

Straalpakket

A Sproeier

B Sproeierinzetstuk

De natstraalinrichting is bestemd voor de

montage op de straalpijp van een hoge-

drukreiniger. De waterstraal van de hoge-

drukreiniger zuigt straalmiddel aan dat in

de waterstraal wordt meegesleurd.

Toepassingsvoorbeelden:

–Ontroesten

– Ontvlammen

– Lasnaden afwerken

– Ontlakken

Geschikte straalmiddelen (korrelgrootte

0,2...2 mm):

– Smeltkamerslak

– Korrels

– Korund

– Lees voor het ingebruiknemen de ge-

bruiksaanwijzing van uw apparaat en

let bijzonder goed op de veiligheids-

voorschriften.

– Behalve aan de in deze gebruiksaanwij-

zing gegeven aanwijzingen moet men

zich aan de wettelijke veiligheidsvoor-

schriften houden.

– Reparaties mogen uitsluitend door

goedgekeurde klantenservicewerk-

plaatsen of door vaklui voor dit gebied

worden uitgevoerd die met de betref-

fende veiligheidsvoorschriften ver-

trouwd zijn.

– Voor het reinigen en onderhouden van

het apparaat en het vervangen van on-

derdelen moet de hogedrukreiniger uit-

geschakeld worden en moet de stekker

uitgetrokken worden.

– Er mogen alleen toebehoren en onder-

delen gebruikt worden, die door de fa-

brikant zijn goedgekeurd. Origineel toe-

behoren en originele onderdelen staan

er borg voor dat het apparaat veilig en

storingsvrij gebruikt kan worden.

– Het apparaat met de werkinstallaties

moet voor gebruik gecontroleerd wor-

den op deugdelijkheid en bedrijfsveilig-

Natstraalinrichting

Zorg voor het milieu

Het verpakkingsmateriaal is her-

bruikbaar. Deponeer het verpak-

kingsmateriaal niet bij het huis-

houdelijk afval, maar bied het

aan voor hergebruik.

Onbruikbaar geworden appara-

ten bevatten waardevolle mate-

rialen die geschikt zijn voor her-

gebruik. Lever de apparaten

daarom in bij een inzamelpunt

voor herbruikbare materialen.

Batterijen, olie en dergelijke stof-

fen mogen niet in het milieu be-

landen. Verwijder overbodig ge-

worden apparatuur daarom via

geschikte inzamelpunten.

Bedieningselementen

Reglementair gebruik

Veiligheidsinstructies

18 NL

– 2

heid. Indien zij niet in goede staat ver-

keren, mag u de apparatuur niet gebrui-

ken.

– Bij gebruik van het apparaat in gevaar-

lijke omgevingen (bijvoorbeeld tanksta-

tions) moeten de overeenkomstige vei-

ligheidsvoorschriften in acht genomen

worden. Niet gebruiken in ruimtes met

ontploffingsgevaar.

– Alle stroomvoerende voorwerpen bin-

nen het werkgebied moeten spuitwater-

dicht zijn.

– De hefboom van het handspuitpistool

mag tijdens de werking niet vastge-

klemd worden.

– Ter bescherming tegen terugspattende

delen moet indien nodig geschikte vei-

ligheidskledij gebruikt worden.

– De straal nooit op mensen, dieren, het

apparaat of elektrische onderdelen rich-

ten.

– Asbesthoudende en andere materialen

die gevaarlijke stoffen bevatten, mogen

niet gereinigd worden.

– Het afwisselend of tegelijkertijd bestra-

len van lichte metalen en ijzerhoudende

delen in een straalruimte is niet toege-

staan wanneer niet gegarandeerd is dat

de straalruimte voor elke wissel gerei-

nigd werd (brand- en explosiegevaar).

– Om magnesiumlegeringen met meer

dan 80% magnesium te bestralen, mo-

gen geen ijzerhoudende straalmiddelen

gebruikt worden.

– Er mogen geen siliconehoudende

straalmiddelen gebruikt worden.

– Er mogen geen straalmiddelen gebruikt

worden die de maximum toegelaten ge-

halten van gevaarlijke stoffen conform

de geldende voorschriften overschrij-

den.

Bij werkzaamheden in containers of enge

ruimten moeten de nationaal / lokaal gel-

dende richtlijnen betreffende de volgende

thema's nageleefd worden:

Bij het bestralen moet de volgende veilig-

heidsuitrusting gedragen worden:

– werkzaamheden in containers en enge

ruimten

– gebruik van noodinstallaties voor per-

sonen

– oog- en gezichtsbescherming

– gehoorbescherming

– lichaam- en schouderbedekkende

stootkledij

– Beschermingshandschoenen

– veiligheidsschoenen

– eventueel adembescherming

De hygiënische veiligheidsmaatregelen

conform de nationaal / lokaal geldende

voorschriften moeten genomen worden.

– Degene die het apparaat bedient dient

het te gebruiken volgens de voorschrif-

ten. Deze dient rekening te houden met

de plaatselijke omstandigheden en bij

het werken met het apparaat te letten

op derden, speciaal op kinderen.

– Het apparaat mag alleen door personen

worden gebruikt die voor de omgang er-

mee zijn opgeleid of hun vaardigheden

in het bedienen hebben aangetoond en

uitdrukkelijk de opdracht hebben gekre-

gen voor het gebruik. Het apparaat mag

niet worden gebruikt door kinderen of

jongeren.

– Het apparaat mag nooit zonder toezicht

achtergelaten worden zolang het onder

druk staat.

– Er mag niet in de uittredende straal ge-

grepen worden.

 GEVAAR

Verwijzing naar een onmiddellijk dreigend

gevaar dat tot ernstige en zelfs dodelijke li-

chaamsverwondingen leidt.

몇 WAARSCHUWING

Verwijzing naar een mogelijke gevaarlijke

situatie die tot ernstige en zelfs dodelijke li-

chaamsverwondingen kan leiden.

몇 VOORZICHTIG

Verwijzing naar een mogelijk gevaarlijke si-

tuatie die tot lichte verwondingen kan lei-

den.

LET OP

Verwijzing naar een mogelijke gevaarlijke

situatie die tot materiële schade kan leiden.

Gevarenniveaus

19NL

– 3

Naast de natstraalinrichting is een straal-

pakket vereist. Het straalpakket moet afge-

stemd zijn op de gebruikte hogedrukreini-

ger.

 Sproeier van de straalpijp van de hoge-

drukreiniger schroeven.

 Sproeierinzetstuk in de sproeier van het

sproeierpakket leggen.

 Sproeier op de straalbuis van de hoge-

drukreiniger aansluiten.

 Sproeierhouder van de natstraalinrich-

ting op de straalbuis plaatsen.

 Sproeierhouder vast op de straalpijp

schroeven.

 Klemschroef sproeierhouder losdraai-

en.

 Sproeierhouder zodanig draaien dat de

straalmiddelslang naar boven wijst.

 Klemschroef sproeierhouder vastdraai-

en.

LET OP

Verhoogd beschadigingsgevaar bij gebruik

van een boorcarbidesproeier. Boorcarbide-

sproeiers zijn schokgevoelig. Voor de mon-

tage en demontage geen hamer gebruiken.

De klemschroef van de sproeier niet te vast

aandraaien.

 Sproeier in de sproeierhouder steken.

 Klemschroef van de straalpijp aandraai-

en.

 Straalmiddelslang met de klembeugels

bevestigen op de straalpijp. Daarbij de

slang niet spannen of knikken.

 Zuigbuis in het straalmiddelreservoir of

de straalmiddelzak steken.

Instructie:

Straalmiddel droog houden. Nat straalmid-

del veroorzaakt functiestoringen.

 Hogedrukreiniger in werking stellen.

 Hefboom van het handspuitpistool be-

dienen.

 Spuitwerkzaamheden uitvoeren.

Instructie:

Verbruikt straalmiddel overeenkomstig de

geldende bepalingen afvoeren.

De hoeveelheid aangezogen straalmiddel

wordt ingesteld op de luchtboring en de

straalmiddelboring in de zuigbuis.

 Straalmiddelboring openen.

 Luchtboring sluiten.

 Straalmiddelboring sluiten.

 Luchtboring openen.

Voor ingebruikneming

Straalpakketten

Formaat sproeier Bestelnr.

35 2.112-021.0

40 2.112-019.0

45 2.112-022.0

50 2.112-023.0

55 2.112-024.0

60 2.112-025.0

65 2.112-026.0

70 2.112-027.0

75 2.112-028.0

80 2.112-029.0

100 2.112-030.0

Boorcarbidesproeiers (slijtagearm)

t o t 1 0 0 0 l/ h 6.415-084.0

vanaf 1000 l/h 6 . 4 1 5 - 0 8 3 . 0

Inbedrijfstelling

Bediening

Straalmiddelhoeveelheid instellen

(alleen bij 4.115-000.0)

Straalmiddelhoeveelheid verhogen

Straalmiddelhoeveelheid verkleinen

Basisinstelling

Korreling

straalmiddel

Straalmiddel-

boring

Luchtboring

8 3/4 open 1/2 open

9 1/2 open 3/4...1 open

20 NL

– 4

몇 WAARSCHUWING

Verwondingsgevaar. Vóór alle werkzaam-

heden aan het apparaat, de hogedrukreini-

ger uitschakelen en de netstekker uittrek-

ken.

 Straalpijp regelmatig 90° draaien om

een gelijkmatige slijtage te bereiken.

 Versleten straalpijp vervangen.

Onderhoud

Toebehoren

Bestelnr.

Straalmiddel, fijn,

0,2...0,8 mm, 25 kg

6.295-564.0

Straalmiddel, grof,

0,25...1,4 mm

6.295-565.0

Technische gegevens

Straalmiddelverbruik kg/u 18...220

21NL

– 1

Antes del primer uso de su apa-

rato, lea este manual original,

actúe de acuerdo a sus indicaciones y

guárdelo para un uso posterior o para otro

propietario posterior.

¡Tenga en cuenta las indicaciones de se-

guridad de las instrucciones de uso de la

limpiadora de alta presión!

Indicaciones sobre ingredientes

(REACH)

Encontrará información actual sobre los in-

gredientes en:

www.kaercher.com/REACH

Ilustraciones véase la contraportada

1 boquilla del chorro

2 Tornillo de sujeción de la boquilla de

arenado

3 Soporte de boquilla

4 Tornillo de sujeción del soporte de la

boquilla

5 Manguera de producto abrasivo

6 Lanza dosificadora de la limpiadora de

alta presión

7 Brida de sujeción

8 Tubería de aire

9 tornillo

10 Tubo de aspiración

11 Tubería de producto abrasivo

Paquete de boquillas

A Boquilla pulverizadora

B Pieza preformada de las boquillas

El dispositivo de arenado húmedo está di-

señado para el montaje en la lanza dosifi-

cadora de una limpiadora de alta presión.

El chorro de agua de la limpiadora de alta

presión aspira producto abrasivo que es

arrastrado con el chorro de agua.

Anwendungsbeispiele:

– eliminación del óxido

– inflamación

– revestir las suturas de unión

– eliminación de la pintura

Producto abrasivo apropiado (tamaño

del grano 0,2...2 mm):

– Escoria de la cámara de fundición

– Gravilla de arenado

– Corindón

– Antes de la puesta en funcionamiento,

lea el manual de instrucciones y obser-

ve las indicaciones de seguridad.

– Además de las indicaciones contenidas

en este manual de instrucciones, deben

respetarse las normas generales vigen-

tes de seguridad y prevención de acci-

dentes.

– El mantenimiento correctivo debe ser

llevado a cabo únicamente por una ofi-

cina autorizada de servicio al cliente o

por personal especializado, familiariza-

do con todas las normas de seguridad

pertinentes.

– Antes de limpiar y revisar el aparato y

cambiar y piezas, apagar la limpiadora

de alta presión y desenchufar.

– Sólo deben emplearse accesorios y

piezas de repuesto originales o autori-

Dispositivo de arenado húmedo

Protección del medio

ambiente

Los materiales empleados para

el embalaje son reciclables y re-

cuperables. No tire el embalaje a

la basura doméstica y entrégue-

lo en los puntos oficiales de re-

cogida para su reciclaje o recu-

peración.

Los aparatos viejos contienen

materiales valiosos reciclables

que deberían ser entregados

para su aprovechamiento poste-

rior. Evite el contacto de bate-

rías, aceites y materias seme-

jantes con el medio ambiente.

Por este motivo, entregue los

aparatos usados en los puntos

de recogida previstos para su re-

ciclaje.

Elementos de mando

Uso previsto

Indicaciones de seguridad

22 ES

– 2

zados por el fabricante. Los accesorios

y piezas de repuesto originales garanti-

zan el funcionamiento seguro y sin ave-

rías del aparato.

– Antes de utilizar el equipo con sus dis-

positivos de trabajo, compruebe que

esté en perfecto estado y que garantice

la seguridad durante el servicio. Si no

está en perfecto estado, no debe utili-

zarse.

– Para usar el aparato en zonas con peli-

gro de explosión (p. ej., gasolineras)

son de obligado cumplimiento las nor-

mas de seguridad correspondientes.

Está prohibido usar el aparato en zonas

en las que exista riesgo de explosiones.

– Todas las partes conductoras de co-

rriente de la zona de trabajo tienen que

estar protegidas contra los chorros de

agua.

– Durante el funcionamiento el gatillo de

la pistola de pulverización manual no

debe estar bloqueado.

– Cuando sea necesario para protegerse

de piezas que salpiquen, se deberá lle-

var un traje de protección adecuado.

– No apunte jamás con el chorro a perso-

nas, animales, el aparato o las piezas

eléctricas.

– Está prohibido limpiar aquellos materia-

les que contengan asbesto u otros ma-

teriales con sustancias nocivas para la

salud.

– No está permitido arenar alternativa-

mente ni simultáneamente metales li-

geros o piezas con contenido de hierro

en un espacio de arenado si no se ase-

gura una limpieza del espacio de are-

nado antes de cada cambio (riesgo de

incendio y explosión).

– Para arenar aleaciones de magnesio

con más de un 80% de magnesio no se

pueden utilizar productos abrasivos con

contenido de hierro.

– No se puede utilizar productos que pro-

voquen silicosis.

– No se pueden utilizar productos abrasi-

vos cuyos contenidos de sustancias pe-

ligrosas superen el máximo permitido

por las normativas vigentes.

Al trabajar en recipientes o lugares estre-

chos se deben respetar las directrices na-

cionales/locales sobre los siguientes te-

mas:

Al arenar se tiene que llevar puesto el si-

guiente equipo protector:

– trabajos en recipientes y lugares estre-

chos

– uso de dispositivos de señales de

emergencia de personas

– gafas y máscara protectoras

– Protección auditiva

– Ropa de seguridad contra choques

para el cuerpo y los hombros

– guantes de protección

– Calzado de seguridad

– mascarilla protectora si es necesario

se deben tomar las medidas de seguridad

higiénicas de acuerdo con las normativas

nacionales/locales.

– El usuario debe utilizar el aparato con-

forme a las instrucciones. Durante los

trabajos con el aparato, debe tener en

cuenta las condiciones locales y evitar

causar daños a terceras personas, so-

bre todo a niños.

– El aparato sólo debe ser utilizado por

personas que hayan sido instruidas en

el manejo o hayan probado su capaci-

dad al respecto y a las que se les haya

encargado expresamente su utiliza-

ción. Los niños y los adolescentes no

deben utilizar el aparato.

– No dejar nunca el aparato sin supervi-

sión mientras esté bajo presión.

– No se puede tocar el chorro que sale.

 PELIGRO

Aviso sobre un riesgo de peligro inmediato

que puede provocar lesiones corporales

graves o la muerte.

몇 ADVERTENCIA

Aviso sobre una situación propablemente

peligrosa que puede provocar lesiones cor-

porales graves o la muerte.

Niveles de peligro

23ES

– 3

몇 PRECAUCIÓN

Indicación sobre una situación que puede

ser peligrosa, que puede acarrear lesiones

leves.

CUIDADO

Aviso sobre una situación probablemente

peligrosa que puede provocar daños mate-

riales.

También será necesario un paquete de bo-

quillas para el dispositivo de arenado en

húmedo. El paquete de boquillas tiene que

estar adaptado a la limpiadora de alta pre-

sión que se use.

 Desenroscar la boquilla de la lanza do-

sificadora de la limpiadora de alta pre-

sión.

 Colocar la pieza preformada de las bo-

quillas en la boquilla de pulverización

del paquete de boquillas.

 Conectar la boquilla de pulverización

del tubo pulverizador de la limpiadora

de alta presión.

 Colocar el portaboquillas de la instala-

ción de rociado en el tubo pulverizador.

 Atornillar el soporte de la boquilla con la

lanza dosificadora.

 Aflojar el tornillo de sujeción del soporte

de la boquilla.

 Girar el soporte de la boquilla de modo

que la manguera del producto abrasivo

indique hacia arriba.

 Apretar el tornillo de sujeción del sopor-

te de la boquilla.

CUIDADO

Mayor riesgo de daños al utilizar una boqui-

lla de arenado de carburo de boro. Las bo-

quillas de arenado de carburo de boro son

sensibles a los golpes. No utilizar un marti-

llo para el montaje o desmontaje. No apre-

tar demasiado el tornillo de sujeción de la

boquilla de arenado.

 Insertar la boquilla de arenado en el so-

porte.

 Apretar el tornillo de sujeción de la bo-

quilla de arenado.

 Fijar la manguera de producto abrasivo

a la lanza dosificadora con las bridas de

sujeción. Al hacerlo no tensar o doblar

la manguera.

 Insertar la tubería de aspiración en el

recipiente de producto abrasivo o en el

saco de producto abrasivo.

Nota:

Mantener seco el producto abrasivo. Un

producto abrasivo húmedo provoca errores

en el funcionamiento.

 Puesta en funcionamiento de la limpia-

dora de alta presión.

 Accione el gatillo de la pistola pulveriza-

dora manual.

 Llevar a cabo el trabajo de arenado.

Nota:

Eliminar el producto abrasivo usado de

acuerdo con las normativas vigentes.

Antes de la puesta en marcha

Paquetes de boquillas

Tamaño de la boqui-

lla

Nº de pedido

35 2.112-021.0

40 2.112-019.0

45 2.112-022.0

50 2.112-023.0

55 2.112-024.0

60 2.112-025.0

65 2.112-026.0

70 2.112-027.0

75 2.112-028.0

80 2.112-029.0

100 2.112-030.0

Boquillas de carburo de boro (sin des-

gaste)

hasta 1000 l/h 6.415-084.0

a partir de 1000 l/h 6.415-083.0

Puesta en marcha

Manejo

24 ES

– 4

La cantidad del producto abrasivo aspirado

se configura en la tubería de aire y la tube-

ría de producto abrasivo en la tubería de

aspiración.

 Abrir la tubería de producto abrasivo.

 Cerrar la tubería de aire.

 Cerrar la tubería de producto abrasivo.

 Abrir la tubería de aire.

몇 ADVERTENCIA

Peligro de lesiones: Antes de efectuar cual-

quier trabajo en la limpiadora de alta pre-

sión, hay que desconectarlo de la red eléc-

trica.

 Girar la boquilla de arenado de 90º en

90º para obtener un desgaste uniforme.

 Sustituir la boquilla de arenado desgas-

tada.

Ajustar el detergente para

pulverización (solo para 4.115-

000.0)

Aumentar la cantidad de producto

abrasivo

Reducir la cantidad de producto

abrasivo

Ajuste básico

Tamaño del

grano del

producto

abrasivo

Tubería de

producto

abrasivo

Tubería de

aire

8 3/4 abierto 1/2 abierto

9 1/2 abierto 3/4...1 abierto

Cuidados y mantenimiento

Accesorios

Nº de pedido

Producto abrasivo, fino,

0,2...0,8 mm, 25 kg

6.295-564.0

Producto abrasivo, grueso,

0,25...1,4 mm

6.295-565.0

Datos técnicos

Consumo de producto

abrasivo

kg/h 18...220

25ES

– 1

Leia o manual de manual origi-

nal antes de utilizar o seu apare-

lho. Proceda conforme as indicações no

manual e guarde o manual para uma con-

sulta posterior ou para terceiros a quem

possa vir a vender o aparelho.

Observar os avisos de segurança no ma-

nual de instruções da lavadora de alta

pressão!

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes

podem ser encontradas em:

www.kaercher.com/REACH

Ver figuras no lado desdobrável

1Bico

2 Parafuso de aperto do bico

3 Suporte do pulverizador

4 Parafuso de aperto do suporte do bico

5 Mangueira do produto projectado (jacto)

6 Lança da lavadora de alta pressão

7 Braçadeira

8 Furo de ar

9 Parafuso

10 Tubo de aspiração

11 Furo do agente de pulverização

Pacote de bocais

A Bocal de jacto

B Molde dos bicos

O dispositivo de jacto húmido destina-se à

montagem na lança de uma lavadora de

alta pressão. O jacto de água da lavadora

de alta pressão aspira agente de pulveriza-

ção, que é arrastado pelo jacto de água.

Exemplos de aplicação:

– Desenferrujar

– Eliminação de fuligem

– Limpeza de costuras de solda

– Remoção de tinta

Agentes de pulverização adequados (di-

mensão granular 0,2...2 mm):

– Escória de câmara de fundição

– Cascalho de jacto

– Corindo

– Leia atentamente o manual de instru-

ções e observe especialmente os avi-

sos de segurança antes de colocar o

aparelho em funcionamento.

– Além das indicações do presente ma-

nual deve observar-se as regras gerais

de segurança e de prevenção de aci-

dentes em vigor.

– As reparações só podem ser executa-

das pelas oficinas de assistência técni-

ca autorizadas ou por técnicos especia-

lizados nesta área, que estejam devida-

mente familiarizados com as principais

normas de segurança.

– Antes de proceder à limpeza e manu-

tenção do aparelho, bem como à subs-

tituição de peças deve-se desligar a la-

vadora de alta pressão e retirar a ficha

de rede.

– Só devem ser utilizados acessórios e

peças de reposição autorizadas pelo

fabricante do aparelho. Acessórios e

Peças de Reposições Originais-forne-

cem a garantia para que o aparelho

possa ser operado seguro e isentos de

falhas.

Dispositivo de jacto húmido

Proteção do meio-ambiente

Os materiais da embalagem são

recicláveis. Não coloque as em-

balagens no lixo doméstico, en-

vie-as para uma unidade de reci-

clagem.

Os aparelhos velhos contêm

materiais preciosos e recicláveis

e deverão ser reutilizados. Bate-

rias, óleo e produtos similares

não podem ser deitados fora ao

meio ambiente. Por isso, elimine

os aparelhos velhos através de

sistemas de recolha de lixo ade-

quados.

Elementos de manuseamento

Utilização conforme o fim a

que se destina a máquina

Avisos de segurança

26 PT

– 2

– Antes de utilizar o aparelho e os res-

pectivos dispositivos de trabalho, verifi-

que se estão em bom estado e seguros

no funcionamento. Se tiver dúvidas

quanto ao bom estado do aparelho, não

o utilize.

– Na utilização do aparelho em zonas de

perigo (p. ex. bombas de gasolina), de-

verão ser observadas as respectivas

normas de segurança. É proibido usar

o aparelho em locais onde há perigo de

explosão.

– Todas as peças condutoras de corrente

na área de trabalho devem estar prote-

gidas contra jactos de água.

– A alavanca da pistola pulverizadora

manual não deve ser prendida quando

o aparelho estiver em funcionamento.

– De modo a proteger contra salpicos de

água, deve ser utilizada roupa de pro-

tecção adequada sempre que necessá-

rio.

– Nunca apontar o jacto contra pessoas,

animais, o aparelho ou componentes

eléctricos.

– Materiais com teor de amianto e outros

que contêm substâncias prejudiciais à

saúde não podem ser lavados.

– Não é permitida a granalhagem alterna-

da ou simultânea de metais leves e de

componentes com teor de ferro numa

câmara de granalhagem, se antes de

cada substituição não for assegurada a

limpeza da câmara de granalhagem

(perigo de incêndio e de explosão).

– Para a granalhagem de ligas de mag-

nésio com mais de 80% de magnésio

não podem ser utilizados produtos de

granalhagem com teor de ferro.

– Não podem ser utilizados produtos de

granalhagem (agentes de pulveriza-

ção) com silicone.

–

Não podem ser utilizados produtos de

granalhagem, que excedam o teor máxi-

mo permitido de substâncias perigosas.

Durante os trabalhos em recipientes ou em

espaços apertados devem ser observadas

e respeitadas as directivas nacionais e lo-

cais relativas aos seguintes temas:

Durante os trabalhos de granalhagem de-

vem ser utilizados os seguintes equipa-

mentos de protecção:

– Trabalhos em recipientes e espaços

apertados

– Aplicação de instalações de sinal de

emergência para pessoas

– Protecção ocular e facial

– Protecção auditiva

– Vestuário de protecção para o corpo e

ombros contra impactos

– Luvas de protecção

– Calçado de segurança

– Eventualmente protecção respiratória

Medidadas de protecção de higiene segun-

do as prescrições nacionais e locais em vi-

gor deve ser aplicadas.

–

O utilizador deve utilizar o aparelho de

acordo com as especificações. Deve ob-

servar as condições locais e prestar aten-

ção a terceiros e especialmente a crian-

ças quando trabalhar com o aparelho.

– O aparelho só deve ser manobrado por

pessoas que tenham sido instruídas es-

pecialmente para o efeito ou por pesso-

as que já comprovaram ter capacida-

des para a manobra do aparelho e que

estejam expressamente autorizadas

para utilizarem o mesmo. Este aparelho

não pode ser manobrado por crianças

ou por jovens.

– Nunca deixar o aparelho sem vigilância

enquanto estiver sob pressão.

– Não é permitido colocar a mão à frente

do jacto.

 PERIGO

Aviso referente a um perigo eminente que

pode conduzir a graves ferimentos ou à

morte.

몇 ATENÇÃO

Aviso referente a uma possível situação

perigosa que pode conduzir a graves feri-

mentos ou à morte.

몇 CUIDADO

Aviso referente a uma situação potencial-

mente perigosa que pode causar ferimen-

tos leves.

Níveis do aparelho

27PT

– 3

ADVERTÊNCIA

Aviso referente a uma situação potencial-

mente perigosa que pode causar danos

materiais.

Adicionalmente ao dispositivo de jacto hú-

mido é necessário um pacote de bicos. O

pacote de bicos tem que ser adequado

para a lavadora de alta pressão utilizada.

 Desenroscar o bico da lança da lavado-

ra de alta pressão.

 Encaixar molde dos bicos no bico do

pacote de bicos.

 Colocar bico na lança da lavadora de

alta pressão.

 Colocar suporte do bico do dispositivo

de jacto húmido na lança.

 Enroscar o suporte do bico fixamente

com a lança.

 Soltar o parafuso de aperto do suporte

do bico.

 Rodar o suporte do bico de modo que a

mangueira do agente de pulverização

aponte para cima.

 Rodar e fixar o parafuso de aperto do

suporte do bico.

ADVERTÊNCIA

Elevado perigo de danos em caso de utili-

zação de um bico de jacto de carboreto de

boro. Os bicos em carboreto de boro são

sensíveis a pancadas. Não utilizar um mar-

telo para montar e desmontar. Não apertar

em demasia o parafuso de aperto do bico

de jacto.

 Encaixar o bico de jacto no suporte do

bico.

 Fixar o parafuso de aperto do bico de

jacto.

 Fixar a mangueira do agente de pulve-

rização com as braçadeiras na lança.

Não tensionar ou dobrar a mangueira

durante esses trabalhos.

 Inserir a lança de aspiração no reci-

piente do agente de pulverização ou no

saco do produto de granalhagem.

Aviso:

Manter o produto de granalhagem seco.

Produto de granalhagem húmido provoca

falhas de funcionamento.

 Colocar a lavadora de alta pressão em

funcionamento.

 Accionar a alavanca da pistola pulveri-

zadora manual.

 Realizar o trabalho de granalhagem.

Aviso:

Eliminar o produto de granalhagem usado

de acordo com as prescrições em vigor.

A quantidade do produto de granalhagem

(agente de pulverização) é ajustada no furo

de ar e no furo do produto de granalhagem

no tubo de aspiração.

 Abrir o furo do produto de granalhagem

 Fechar furo de ar.

Antes de colocar em

funcionamento

Pacotes de bicos

Tamanho do bocal N.º de encomen-

35 2.112-021.0

40 2.112-019.0

45 2.112-022.0

50 2.112-023.0

55 2.112-024.0

60 2.112-025.0

65 2.112-026.0

70 2.112-027.0

75 2.112-028.0

80 2.112-029.0

100 2.112-030.0

Bicos de carbureto de boro (de baixo

desgaste)

até 1000 l/h 6.415-084.0

desde 1000 l/h 6.415-083.0

Colocação em funcionamento

Manuseamento

Ajustar quantidade de agente de

pulverização (apenas no 4.115-

000.0)

Aumentar a quantidade do produto de

granalhagem

28 PT

– 4

 Fechar o furo do produto de granalha-

gem.

 Abrir furo de ar.

몇 ATENÇÃO

Perigo de ferimentos. Desligar a lavadora

de alta pressão e retirar a ficha de rede an-

tes de efectuar quaisquer trabalhos no

aparelho.

 Rodar o bico de jacto em intervalos re-

gulares em 90° de modo a permitir um

desgaste regular.

 Substituir o bico de jacto desgastado.

Reduzir quantidade do produto de

granalhagem

Ajuste base

Granulação

do produto de

granalhagem

Furo do

agente de

pulverização

Furo de ar

8 3/4 aberto 1/2 aberto

9 1/2 aberto 3/4...1 aberto

Conservação e manutenção

Acessórios

N.º de enco-

menda

Produto de granalhagem,

fino, 0,2...0,8 mm, 25 kg

6.295-564.0

Produto de granalhagem,

grosso, 0,25...1,4 mm

6.295-565.0

Dados técnicos

Consumo do produto de

granalhagem

kg/h 18...220

29PT

– 1

Læs original brugsanvisning in-

den første brug, følg anvisnin-

gerne og opbevar vejledningen til senere

efterlæsning eller til den næste ejer.

Hold øje med sikkerhedsanvisningerne i

højtryksrenserens betjeningsvejledning!

Henvisninger til indholdsstoffer

(REACH)

Aktuelle oplysninger til indholdsstoffer fin-

der du på:

www.kaercher.com/REACH

Figurer, se omslaget

1 Stråledyse

2 Klemmeskrue stråledyse

3 Dyseholder

4 Klemmeskrue dyseholder

5 Strålemiddelslange

6 Højtryksrenserens strålerør

7 Klemmebøjle

8 Luftåbning

9Skrue

10 Sugerør

11 Strålemiddelåbning

Mundstykkepakke

A Sprøjtedyse

B Dyseformdel

Vådstrålingsanordningen er beregnet til

montering på strålerøret af en højtryksren-

ser. Højtryksrenserens vandstråle indsu-

ger strålemiddel som så medrives i vand-

strålen.

Brugseksempler:

– Fjernelse af rust

– Fjernelse af glødeskaller

– Afpudsning af svejsesøm

– Fjernelse af lak/maling

Egnede strålemidler (kornstørrelse

0,2...2 mm):

– Slagge i/fra smeltekammeret

– Stålsand

– Korund

– Læs brugsanvisningen til maskinen og

primært sikkerhedsanvisningerne grun-

digt, inden De tager maskinen i brug.

– Ud over henvisningerne i denne brugs-

anvisning skal lovens generelle sikker-

heds- og ulykkesforebyggelsesforskrif-

ter overholdes.

– Istandsættelser må kun gennemføres

af den godkendte kundeservice eller

fagkyndige personer, som er fortroligt

mit alle gældende sikkerhedsbestem-

melser.

– Inden maskinen renses og vedligehol-

des og dele udskiftes, skal højtryksren-

seren afbrydes og netstikket skal træk-

kes ud.

– Der må kun anvendes tilbehør og reser-

vedele, der er godkendt af producen-

ten. Originaltilbehør og -reservedele er

en garanti for, at maskinen kan fungere

sikkert og uden fejl.

– Maskinen og dens arbejdsanordninger

skal kontrolleres med henblik på fejlfri

tilstand og driftssikkerhed, inden maski-

nen tages i brug. Hvis maskinen ikke er

i en fejlfri tilstand, må den ikke benyttes.

Vådstrålingsanordning

Miljøbeskyttelse

Emballagen kan genbruges.

Smid ikke emballagen ud sam-

men med det almindelige hus-

holdningsaffald, men aflever den

til genbrug.

Udtjente apparater indeholder

værdifulde materialer, der kan

og bør afleveres til genbrug. Bat-

terier, olie og lignende stoffer er

ødelæggende for miljøet. Afle-

ver derfor udtjente apparater på

en genbrugsstation eller lignen-

de.

Betjeningselementer

Bestemmelsesmæssig

anvendelse

Sikkerhedsanvisninger

30 DA

– 2

– Overhold de gældende sikkerhedsfor-

skrifter ved anvendelse af apparatet i

fareområder (f.eks. tankstationer). Det

er forbudt at bruge apparatet i rum med

eksplosionsrisiko.

– Alle strømførende dele i arbejdsområ-

det skal være beskyttet mod strålevand.

– Håndsprøjtepistolens arm må ikke kom-

me i klemme under driften.

– Til beskyttelse imod sprøjtende dele

skal der efter behov bæres beskyttel-

sesdragter.

– Vandstrålen må aldrig rettes mod men-

nesker, dyr, maskinen eller elektriske

komponenter.

– Asbestholdige og andre materialer,

som indeholder stoffer der er farlige for

helbredet, må ikke renses.

– Hvis rengøring af strålerummet ikke kan

sikres før hvert skift (brand- og eksplo-

sionsfare), er en skiftevis eller samtidig

stråling af letmetaller og jernholdige

dele/komponenter i et strålerum for-

budt.

– Til stråling af magnesiumlegeringer

med mere end 80% magnesium må der

ikke bruges jernholdige strålemidler.

– Silikone-producerende strålemidler må

ikke bruges.

– Der må ikke bruges strålemidler, som

overskrider de nationale/lokale bestem-

melser med hensyn til den maksimalt

tilladte indhold af farlige stoffer.

Ved arbejder med strålepistolen i beholder

eller i mindre rum, skal de gældende natio-

nale/lokale retningslinjer til følgende emner

overholdes:

Ved stråling skal der bruges følgende vær-

nemidler:

– Arbejder i beholder eller mindre rum

– Brug af person-nødsignal-anlæg

– Øjen- og ansigtsværn

–Høreværn

– Dragter med prelbeskyttelse som af-

dækker kroppen og skulderne

– Beskyttelseshandsker

– Sikkerhedssko

– evt. åndredrætsværn

Hygiejniske beskyttelsesforanstaltninger

ifølge de gældende nationale/lokale be-

stemmelser skal foretages.

– Brugeren skal anvende apparatet iht.

dets anvendelsesformål. Brugeren skal

tage hensyn til lokale forhold og under

arbejdet med maskinen være opmærk-

som på andre personer, især børn.

– Apparatet må kun bruges af personer

som blev oplyst om brugen eller som

kan dokumentere at de er i stand til at

betjene apparatet og udtrykkeligt blev

betroliget med brugen. Apparatet må

ikke anvendes af børn, unge eller af

personer, der ikke er blevet instrueret i

brugen.

– Maskinen må aldrig være uden opsyn

så længe den står under tryk.

– Der må ikke gribes ind i den udtræden-

de stråle.

 FARE

Henviser til en umiddelbar fare, der fører til

alvorlige kvæstelser eller til døden

몇 ADVARSEL

Henviser til en mulig farlig situation, der kan

føre til alvorlige kvæstelser eller til døden.

몇 FORSIGTIG

Henviser til en mulig farlig situation, der kan

føre til lette personskader.

BEMÆRK

Henviser til en mulig farlig situation, der kan

føre til materiel skade.

Foruden vådstrålingsanordningen er der

brug for en dysepakke. Dysepakken skal

passe til den brugte højtryksrenser.

Faregrader

Inden idrifttagning

Mundstykkepakker

Dysestørrelse Bestillingsnr.

35 2.112-021.0

40 2.112-019.0

45 2.112-022.0

50 2.112-023.0

55 2.112-024.0

60 2.112-025.0

31DA

– 3

 Skru dysen fra højtryksrenserens strå-

lerør.

 Læg dyseformdelen ind i dysepakkens

sprøjtedyse.

 Sæt sprøjtedysen på højtryksrenserens

strålerør.

 Anbring vådstråleanordningens dyse-

holder på strålerøret.

 Skru dyseholderen fast på strålerøret.

 Løsn dyseholderens klemmeskrue.

 Drej dyseholderen således, at stråle-

middelslangen peger opad.

 Stram dyseholderens klemmeskrue.

BEMÆRK

Øget fare for beskadigelse ved anvendelse

af en borkarbid-stråledyse. Borkarbid-strå-

ledyser er stødfølsom. Brug ingen hammer

til på- eller afmontering. Strålerørets klem-

meskrue må ikke strammes for fast.

 Sæt stråledysen ind i dyseholderen.

 Stram stråledysens klemmeskrue.

 Montèr strålemiddelslangen med klem-

mebøjlerne på strålerøret. Derved må

slangen ikke spændes eller knækkes.

 Sæt sugerøret ind i strålemiddelbehol-

deren eller strålemiddelsækken.

Bemærk:

Strålemidlet skal være tør. Våd strålemid-

del forårsager funktionsfejl.

 Sæt højtryksrenseren i drift.

 Brug Håndsprøjtepistolens arm.

 Udfør strålearbejdet.

Bemærk:

Brugt strålemiddel bortskaffes iht. de gæl-

dende, lokale bestemmelser.

Mængden til det indsugede strålemiddel

indstilles på luftåbningen og på strålemid-

delåbningen i sugerøret.

 Åbn strålemiddelåbningen.

 Luk luftåbningen.

 Luk strålemiddelåbningen.

 Åbn luftåbningen.

몇 ADVARSEL

Risiko for tilskadekomst. Træk netstikket

og afbryd højtryksrenseren inden der arbej-

des på maskinen.

 For at opnå en jævnlig slitage, skal strå-

ledysen drejes omkring 90° i regelmæs-

sige afstande.

 Udskift en slidt stråledyse.

65 2.112-026.0

70 2.112-027.0

75 2.112-028.0

80 2.112-029.0

100 2.112-030.0

Borkarbiddyser (slidstærk)

v e d 1 0 0 0 l / h 6.415-084.0

f r a 1 0 0 0 l / h 6.415-083.0

Ibrugtagning

Betjening

Indstil mængden af strålemiddel

(kun ved 4.115-000.0)

Øge strålemiddelmængden

Reducere strålemiddelmængden

Grundlæggende indstilling

Kornstørrel-

se strålemid-

del

Strålemiddel-

åbning

Luftåbning

8 3/4 åben 1/2 åben

9 1/2 åben 3/4....1 åben

Pleje og vedligeholdelse

Tilbehør

Bestillingsnr.

Strålemiddel, fin,

0,2...0,8 mm, 25 kg

6.295-564.0

Strålemiddel, grov,

0,25...1,4 mm

6.295-565.0

Tekniske data

Strålemiddelforbrug kg/h 18...220

32 DA

– 1

Før første gangs bruk av appa-

ratet, les denne originale bruks-

anvisningen, følg den og oppbevar den for

senere bruk eller for overlevering til neste

eier.

Ta hensyn til anvisningene i bruksanvis-

ning for høytrykksvaskeren!

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet

finner du under:

www.kaercher.com/REACH

Figurer se omslagsside

1 Stråledyse

2 Klemskrue stråledyse

3 Dyseholder

4 Klemskrue dyseholder

5 Strålemiddelslange

6 Strålerør på høytrykksvasker

7 Slangeklemme

8 Lufthull

9Skrue

10 Sugerør

11 Blåsesenterhull

Dysepakke

A Sprutedyse

B Dyseformdel

Våt-sandblåseinnretningen er ment for

montering på strålerør på en høytrykksvas-

ker. Vannstrålen fra høytrykksvaskeren su-

ger inn blåsemiddel som rives med av

vannstrålen.

Brukseksempler:

– Rustfjerning

– Skallfjerning

– Renske sveisefuger

– Lakkfjerning

Egnet blåsemiddel (kornstørrelse

0,2...2 mm):

– Kullslagg

– Sandblåsesand

– Korund

– Les bruksveiledningen før maskinen tas

i bruk og ta spesielt hensyn til sikker-

hetsanvisningene.

– I tillegg til anvisningene i denne bruks-

veiledningen må det tas hensyn til loka-

le, generelle forskrifter vedrørende sik-

kerhet og forebygging av ulykker.

– Reparasjoner skal kun utføres på god-

kjente serviceverksteder eller av fagfolk

som er kjent med alle sikkerhetsforskrif-

tene.

– Før rengjøring og vedlikehold av maski-

nen, eller skifte av deler, skal maskinen

slås av og strømforsyning kobles fra.

– Det er kun tillatt å anvende tilbehør og

reservedeler som er godkjent av produ-

senten. Originalt tilbehør og originale

reservedeler garanterer for sikker og

problemfri drift av apparatet.

– Før bruk skal det kontrolleres at maski-

nen med arbeidsinnretningene er i for-

skriftsmessig og driftssikker tilstand.

Apparat og tilbehør må ikke brukes der-

som det ikke er i feilfritt stand.

– Ved bruk av maskinen på farlige steder

(f.eks. bensinstasjoner etc.), må det tas

hensyn til gjeldende sikkerhetsforskrif-

ter. Bruk i eksplosjonsfarlige rom er for-

budt.

– Alle strømførende deler i arbeidsområ-

det må være spylesikre.

Våt-sandblåsingsinnretning

Miljøvern

Materialet i emballasjen kan re-

sirkuleres. Ikke kast emballasjen

i husholdningsavfallet, men le-

ver den inn til resirkulering.

Gamle apparater inneholder ver-

difulle materialer som kan resir-

kuleres. Disse bør leveres inn til

gjenvinning. Batterier, olje og lig-

nende stoffer må ikke komme ut

i miljøet. Gamle maskiner skal

derfor avhendes i egnede inn-

samlingssystemer.

Betjeningselementer

Forskriftsmessig bruk

Sikkerhetsinstruksjoner

33NO

– 2

– Hendelen på håndsprøytepistolen må

ikke klemmes fast under bruk.

– Bruk egnede verneklær som beskyttel-

se mot tilbakesprut.

– Strålen må aldri rettes mot mennesker,

dyr, apparatet eller elektriske deler.

– Asbestholdige materialer og andre ma-

terialer som inneholder helsefarlige

stoffer skal ikke rengjøres.

– Det er ikke tillatt å vekselsvis eller sam-

tidig å sandblåse lettmetall og jernholdi-

ge deler i et sandblåsekammer, når det

før skifte ikke er sikkert at sandblåse-

kammeret er ordentlig rengjort i mel-

lomtide (fare for brann og eksplosjon).

– For blåsing av magnesiumslegeringer

med mer enn 80% magnesium skal det

ikke brukse jernholdig blåsemiddel.

– Det må ikke brukes silikogene blåse-

midler.

– Det skal ikke brukes noe strålemiddel

som overskriver maksimalt tillatt inn-

hold av farlige stoffer etter de gjeldende

regler.

Ved arbeide i beholdere eller trange rom

skal likale/nasjonale forskrifter om følgende

tema følges:

Ved sandblåsing skal det brukes følgende

verneutstyr:

– Arbeide i beholdere og trange rom

– Bruk av personlige varslingsanlegg

– Øye- og ansiktsvern

– Hørselvern

– Slagbeskyttende dekke av kropp og

skuldre.

– Vernehansker

– Vernesko

– eventuelt pustevern

Hygieniske vernetiltak må utføres etter lo-

kale/nasjonale regler.

– Apparatet må brukes på korrekt måte.

Du må ta hensyn til forholdene på det

aktuelle bruksstedet, og være oppmerk-

som på andre personer, og spesielt

barn.

– Apparatet skal bare brukes av personer

som er opplært i eller kan dokumentere

kjennskap til bruken, og som har fått i

oppdrag å bruke apparatet. Maskinen

må ikke brukes av barn eller ungdom-

mer.

– Apparatet skal aldri forlates uten tilsyn

så lenge det står under trykk.

– Ikke stikk hånden inn i strålen.

 FARE

Anvisning om en umiddelbar truende fare

som kan føre til store personskader eller til

død.

몇 ADVARSEL

Anvisning om en mulig farlig situasjon som

kan føre til store personskader eller til død.

몇 FORSIKTIG

Anvisning om en mulig farlig situasjon som

kan føre til mindre personskader.

OBS

Anvisning om en mulig farlig situasjon som

kan føre til materielle skader.

I tillegg til våt-sandblåsingsinnretningen er

det nødvendig med et dysesett. Dysesettet

skal være tilpasset den anvendte høy-

trykksvaskeren.

Risikotrinn

Før igangsetting

Dysepakker

Dysestørrelse Bestillingsnr.

35 2.112-021.0

40 2.112-019.0

45 2.112-022.0

50 2.112-023.0

55 2.112-024.0

60 2.112-025.0

65 2.112-026.0

70 2.112-027.0

75 2.112-028.0

80 2.112-029.0

100 2.112-030.0

Borkarbiddyser (liten slitasje)

til 1000 l/h 6.415-084.0

fra 1000 l/h 6.415-083.0

34 NO

– 3

 Skru av dyse på strålerør på høytrykks-

vaskeren.

 Legg dyseformdelen inn i sprøytedysen

i dysepakken.

 Sett sprøytedysen på høytrykksvaske-

rens strålerør.

 Sett dyseholderen på våtsandblåseinn-

retningens strålerør.

 Skru godt fast dyseholderen på stråle-

røret.

 Løsne klemskrue på dyseholder.

 Drei dyseholderen slik at blåsemiddels-

langen peker opp.

 Trekk til klemskrue på dyseholder.

OBS

Økt fare for skader ved buk av borkarbid-

stråledyse. Borkarbid-stråledyser er øm-

fintlige for slag. Ikke bruk hammer for mon-

tering/demontering. Klemskrue for stråle-

dyse skal ikke trekkes fast til.

 Sett stråledysen inn i dyseholderen.

 Trekk til klemskruen på stråledysen.

 Strålemiddelslangen festes med slan-

geklemmer til strålerøret. Ikke stram el-

ler brett slangen.

 Sett sugerør i blåsemiddelbeholderen

eller blåsemiddelsekken.

Merk:

Hold blåsemiddelet tørt. Vått blåsemiddel

fører til funksjonsfeil.

 Sett igang høytrykksvaskeren.

 Trykk inn spaken på håndsprøytepisto-

len.

 Gjennomfør blåsearbeid.

Merk:

Brukt blåsemiddel avfallshåndteres i hen-

hold til aktuelel gjeldende bestemmelser.

Volum av innsugd blåsemiddel stilles inn på

lufthullet og ved blåsesenterhull i sugerø-

ret.

 Åpne blåsesenterhullet.

 Lukk lufthull.

 Lukk blåsemiddelhull.

 Åpne lufhull.

몇 ADVARSEL

Fare for personskader. Før alt arbeide på

apparatet skal apparatet slås av og strøm-

kabelen trekkes ut.

 Roter stråledysen med regelmessige

mellomrom 90° for å få en jevn slitasje.

 Skift ut slitt stråledyse.

Ta i bruk

Betjening

Still inn volumet for

sandblåsemiddelet (kun på 4.115-

000.0)

Øke mengde blåsemiddel

Redusere mengde blåsemiddel

Basisinnstilling

Kornstørrel-

se blåsemid-

del

Blåsesenter-

hull

Lufthull

8 3/4 åpen 1/2 åpen

9 1/2 åpen 3/4...1 åpen

Pleie og vedlikehold

Tilbehør

Bestillingsnr.

Blåsemiddel, fint,

0,2...0,8 mm, 25 kg

6.295-564.0

Blåsemiddel, grovt,

0,25...1,4 mm

6.295-565.0

Tekniske data

Forbruk blåsemiddel kg/h 18...220

35NO

– 1

Läs bruksanvisning i original

innan aggregatet används första

gången, följ anvisningarna och spara drifts-

anvisningen för framtida behov, eller för

nästa ägare.

Beakta säkerhetsanvisningar i tillverkarens

bruksanvisning för högtryckstvätten!

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns

på:

www.kaercher.com/REACH

Bilder finns på omslagssidan

1 Blästringsmunstycke

2 Klämskruv blästringsmunstycke

3 Munstycksfäste

4 Klämskruv munstycksfäste

5 Strålmedelslang

6 Högtryckstvättens strålrör

7 Slangklämma

8 Lufthål

9Skruv

10 Sugrör

11 Hål för blästringsmedel

Munstyckespaket

A Sprutmunstycke

B Munstyckesformdel

Våtblästringsanordningen är avsedd för

montering på en högtryckstvätts strålrör.

Högtryckstvättens vattenstråle suger upp

blästringsmedel som förs med vattenstrå-

len.

Användningsexempel:

– Avrostning

– Vattenblästring

– Putsa svetsfogar

– Avlackering

Lämpliga blästermedel (kornstorlek

0,2...2 mm):

– Smältkammarslagg

– Blästersand

– Korund

– Läs bruksanvisningen före i drifttag-

ningen och beakta säkerhetsanvisning-

arna.

– Förutom hänvisningarna i denna bruks-

anvisning måste lagstiftarnas allmänna

olycksfallsförebyggande och säker-

hetsföreskrifter beaktas.

– Avhjälpande underhåll får endast utfö-

ras av auktoriserad kundtjänst eller

fackkraft på området, införstådd med

alla relevanta säkerhetsföreskrifter.

– Före rengöring och underhåll, eller byte

av delar, skall högtryckstvätten stängas

av och nätkontakten dras ur.

– Använd endast av tillverkaren godkän-

da tillbehör och reservdelar. Originaltill-

behör och originalreservdelar gör att

maskinen kan användas säkert och

utan störning.

– Kontrollera maskinen och arbetsanord-

ningarnas föreskriftsenliga tillstånd och

driftssäkerhet före användningen. Om

tillståndet inte är korrekt får den inte tas

i bruk.

– Vid användning av aggregatet i riskom-

råden (t.ex. bensinmackar) ska motsva-

rande säkerhetsföreskrifter beaktas.

Användning av maskinen i utrymmen

med explosionsrisk är förbjuden.

– Alla strömförande delar i arbetsområdet

måste vara vattentäta.

– Spaken på handsprutan får inte vara

spärrad när aggregatet används.

Våtblästringsanordning

Miljöskydd

Emballagematerialen kan åter-

vinnas. Kasta inte emballaget i

hushållssoporna utan lämna det

till återvinning.

Kasserade apparater innehåller

återvinningsbart material som

bör gå till återvinning. Batterier,

olja och liknande ämnen får inte

komma ut i miljön. Överlämna

skrotade aggregat till ett lämpligt

återvinningssystem.

Reglage

Ändamålsenlig användning

Säkerhetsanvisningar

36 SV

– 2

– Lämplig skyddsklädsel skall vid behov

bäras som skydd mot omkringflygande

delar.

– Rikta aldrig strålen mot människor, djur,

aggregatet eller elektriska delar.

– Asbesthaltiga, och andra, material som

innehåller substanser, skadliga för häl-

san, får inte rengöras.

– Det är inte tillåtet att utföra växelvis eller

samtidig blästring av lättmetall och järn-

haltiga delar i ett och samma bläster-

rum om en rengöring av blästerrummet

inte är säkerställd innan varje byte

(brand- och explosionsfara).

– För blästring av magnesiumlegeringar

med mer än 80 % magnesium får inte

ett järnhaltigt blästermedel användas.

– Inga silikogena blästermedel får använ-

das!

– Blästermedel som enligt respektive gäl-

lande föreskrifter överskrider maximalt

tillåten mängd farliga substanser får

inte användas.

Vid arbeten i behållare, eller på små ytor,

ska nationellt/lokalt gällande riktlinjer för

följande teman beaktas:

Vid blästring måste följande skyddsutrust-

ning bäras:

– Arbete i behållare eller på små ytor

– Användning av person-nödsignal-an-

läggningar

– Ögon- och ansiktsskydd

– Hörselskydd

– Stötskyddande klädsel som täcker

kropp och axlar.

– Skyddshandskar

– Skyddsskor

– eventuellt andningsskydd

Hygieniska skyddsåtgärder måste inrättas

enligt nationellt/lokalt gällande föreskrifter .

– Användaren ska använda maskinen en-

ligt föreskrift. Beakta lokala föreskrifter

och var, vid arbete med maskinen, upp-

märksam på personer i närheten, speci-

ellt barn.

– Maskinen får endast användas av per-

soner som instruerats i handhavandet,

eller tydligt visat att de klarar av att han-

tera maskinen och uttryckligen fått upp-

draget att använda denna. Maskinen får

inte användas av barn eller ungdomar.

– Aggregatet får aldrig lämnas utan upp-

sikt så länge det står under tryck.

– Det är förbjudet att föra in händerna i

strålen.

 FARA

Varnar om en omedelbart överhängande

fara som kan leda till svåra personskador

eller dödsfall.

몇 VARNING

Varnar om en möjligen farlig situation som

kan leda till svåra personskador eller dö-

den.

몇 FÖRSIKTIGHET

Varnar om en möjligen farlig situation som

kan leda till lättare personskador.

OBSERVERA

Varnar om en möjligen farlig situation som

kan leda till materiella skador.

Förutom våtblästringsanordningen behövs

en sats med munstycken. Satsen med

munstycken måste vara anpassad till den

högtryckstvätt som används.

Risknivåer

Före idrifttagandet

Satser med munstycken

Storlek på mun-

stycke

Beställningsnr.

35 2.112-021.0

40 2.112-019.0

45 2.112-022.0

50 2.112-023.0

55 2.112-024.0

60 2.112-025.0

65 2.112-026.0

70 2.112-027.0

75 2.112-028.0

80 2.112-029.0

100 2.112-030.0

Borkarbidmunstycken (liten förslitning)

upp till 1000 l/h 6.415-084.0

från 1000 l/h 6.415-083.0

37SV

– 3

 Skruva av munstycket från hög-

tryckstvättens strålrör.

 Lägg i munstyckesformdelen i mun-

styckespaketets sprutmunstycke.

 Sätt sprutmunstycket på högtryckstvät-

tens strålrör.

 Sätt fast våtstråleanordningens mun-

styckeshållare på strålröret.

 Skruva fast munstyckshållaren på strål-

röret.

 Lossa klämskruven till munstycksfästet.

 Vrid munstycksfästet så att blästerme-

delslangen pekar uppåt.

 Skruva fast klämskruven till munstycks-

fästet.

OBSERVERA

Ökad risk för skador vid användning av ett

borkabid-strålmunstycke. Borkarbid-strål-

munstycken är känsliga för slag. Använd

en liten hammare vid i- och urmontering.

Dra inte åt klämskruven till strålmunstycket

för hårt.

 Stick in strålmunstycket i munstycksfäs-

tet.

 Dra fast klämskruven till strålmunstyck-

et.

 Fäst blästermedelsslangen med på

strålröret med slangklämmorna. Spänn

eller knäck inte slangen.

 Stick i sugröret i blästermedelsbehålla-

ren eller blästermedelssäcken.

Observera:

Håll blästermedlet torrt. Vått blästermedel

leder till funktionsstörningar.

 Ta högtryckstvätten i drift.

 Tryck på spaken på handsprutan.

 Utför blästringsarbetet.

Observera:

Avfallshantera förbrukat blästermedel en-

ligt respektive gällande bestämmelser.

Mängden blästermedel som sugs upp ställs

in vid luftöppningen och hålet för bläster-

medel i sugröret.

 Öppna hålet för blästermedel.

 Stäng lufthålet.

 Stäng hålet för blästermedel.

 Öppna lufthålet.

몇 VARNING

Risk för skada. Stäng alltid av hög-

tryckstvätten och lossa nätkontakten innan

arbeten på aggregatet utförs.

 Vrid med jämna mellanrum strålmun-

stycket 90° för att se till att det slits på

ett jämnt sätt.

 Byt ut utnötta strålmunstycken.

Idrifttagning

Handhavande

Ställ in strålmedelmängd (endast

4.115-000.0)

Öka blästermedelsmängd

Minska mängden blästermedel.

Grundinställning

Kornighet

blästermedel

Hål för bläs-

tringsmedel

Lufthål

8 3/4 öppet 1/2 öppet

9 1/2 öppet 3/4...1 öppet

Skötsel och underhåll

Tillbehör

Beställ-

ningsnr.

Blästermedel, fint,

0,2...0,8 mm, 25 kg

6.295-564.0

Blästermedel, grovt,

0,25...1,4 mm

6.295-565.0

Tekniska data

Blästermedelsförbruk-

ning

kg/t 18–220

38 SV

– 1

Lue tämä alkuperäisiä ohjeita

ennen laitteesi käyttämistä, säi-

lytä käyttöohje myöhempää käyttöä tai

mahdollista myöhempää omistajaa varten.

Noudata painepesurin käyttöohjeen turva-

ohjeita!

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoit-

teesta:

www.kaercher.com/REACH

Kuvat ovat kansilehdellä

1 Suutin

2 Suuttimen lukitusruuvi

3 Suuttimen pidike

4 Suutinpitimen lukitusruuvi

5 Suihkutusaineletku

6 Painepesurin ruiskuputki

7 Letkunkiristin

8Ilmareikä

9 Ruuvi

10 Imuputki

11 Ruiskutusainereikä

Suutinpakkaus

A Ruiskusuutin

B Suutinmuoto-osa

Märkärae-ruiskutuslaitteisto on tarkoitettu

kiinnitettäväksi painepesurin ruiskuput-

keen. Painepesurin vesisuihku imee ruis-

kutusainetta, jonka vesisuihku tempaa mu-

kaansa.

Käyttöesimerkkejä:

– Ruosteenpoisto

– Hehkuhilseenpoisto

– Hitsisaumojen puhdistus

– Maalinpoisto

Soveltuvat ruiskutusaineet (raekoko

0,2...2,0 mm):

– Tulipesäkuona

– Puhallushiekka

– Korundi

– Lue ennen käyttöönottoa laitteen käyt-

töohje ja huomioi erityisesti turvaohjeet.

– Tämän käyttöohjeen ohjeiden ohella on

noudatettava lainmukaisia yleisiä tur-

vallisuus- ja tapaturmantorjuntamäärä-

yksiä.

– Laitteen korjaustöitä saa suorittaa vain

valtuutetut asiakaspalvelupisteet tai ky-

seisen alan ammattihenkilöt, jotka tun-

tevat voimassaolevat turvallisuussää-

dökset.

– Ennen laitteen puhdistusta, huoltoa ja

osien vaihtoa, painepesuri on kytkettä-

vä pois päältä ja verkkopistoke on irro-

tettava pistorasiasta.

– Vain sellaisten lisävarusteiden ja vara-

osien käyttö on sallittua, jotka valmista-

ja on hyväksynyt. Alkuperäiset lisäva-

rusteet ja varaosat takaavat, että laitet-

ta voidaan käyttää turvallisesti ja häiri-

öttömästi.

– Ennen lailleen käyttöä on tarkistettava

yhdessä toimintalaitteiden kanssa, että

se on asianmukaisessa kunnossa ja

käyttöturvallisuus on taattu. Jos kunto

ei ole moitteeton, laitteen ja varusteiden

käyttö ei ole sallittua.

– Käytettäessä laitetta vaara-alueilla

(esim. huoltoasemilla) on noudatettava

vastaavia turvallisuusmääräyksiä.

Käyttö räjähdysalttiissa tiloissa on kiel-

letty.

Märkärae-ruiskutuslaitteisto

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrä-

tettäviä. Älä käsittelee pakkauk-

sia kotitalousjätteenä, vaan toi-

mita ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvok-

kaita kierrätettäviä materiaaleja,

jotka tulisi toimittaa kierrätyk-

seen. Paristoja, öljyjä ja saman-

kaltaisia aineita ei saa päästää

ympäristöön. Tästä syystä toimi-

ta kuluneet laitteet asianmukai-

siin keräyspisteisiin.

Hallintalaitteet

Käyttötarkoitus

Turvaohjeet

39FI

– 2

– Kaikkien työalueella olevien sähköä

johtavien osien on oltava roiskevesi-

suojattuja.

– Käsiruiskupistoolin liipaisinta ei saa lu-

kita käytön aikana.

– Takaisin sinkoutuvien osien varalta on

tarvittaessa käytettävä soveltuvaa suo-

javaatetusta.

–

Olä koskaan suuntaa suihkua kohti ihmi-

siä, eläimiä, laitetta tai sähköisiä osia.

– Asbestipitoisia tai muita sellaisia mate-

riaaleja, jotka sisältävät terveydelle

vaarallisia aineita, ei laitteessa saa puh-

distaa.

– Kevytmetallien ja rautapitoisten osien

vuorottainen tai samanaikainen ruisku-

tus yhdessä ruiskutustilassa ei ole sal-

littua, ellei ennen jokaista vaihtoa ole

varmistettu, että ruiskutustila on puhdis-

tettu (palo- ja räjähdysvaara).

– Magnesiumseosten, joissa on enem-

män kuin 80% magnesiumia, ruiskutta-

miseen ei saa käyttää rautapitoista ruis-

kutusainetta.

– Silikoni-ruiskutusaineita ei saa käyttää.

– Mitään sellaisia ruiskutusaineita ei saa

käyttää, joidenka vaarallisten aineiden

pitoisuudet ylittävät voimassa olevien

määräysten mukaiset maksimit sallitut

pitoisuudet.

Työskenneltäessä säiliöissä tai ahtaissa ti-

loissa, on noudatettava seuraavia aiheita

käsitteleviä kansallisia/paikallisia määräyk-

siä:

Ruiskutettaessa on käytettävä seuraavaa

suojavarustusta:

–

Työskentely säiliöissä ja ahtaissa tiloissa

– Henkilökohtaisten hätäilmoituslaittei-

den käyttäminen

– Silmä- ja kasvosuojus

– Kuulonsuojus

– Kehon ja olkapäät peittävä iskunsuoja-

vaatetus

– Suojakäsineet

– Turvakengät

– Tarvittaessa hengityssuojain

Hygieeniset suojatoimenpiteet on tehtävä

voimassa olevien kansallisten/paikallisten

määräysten mukaisesti.

– Käyttäjän on käytettävä laitetta sen

käyttötarkoituksen mukaisesti. Käyttä-

jän on huomioitava paikalliset olosuh-

teet ja laitetta käyttäessään kiinnitettä-

vä huomio muihin ihmisiin, erityisesti

lapsiin.

– Laitetta saavat käyttää vain koulutuk-

sen saaneet henkilöt tai sellaiset henki-

löt, jotka ovat osoittaneet kykenevänsä

käyttämään laitetta ja, jotka ovat erityi-

sesti saaneet tehtäväkseen laitteen

käyttämisen. Lapset tai alaikäiset eivät

saa käyttää laitetta.

– Laitetta ei koskaan saa painestettuna

ollessaan jättää ilman valvontaa.

– Kättä ei saa viedä ulospurkautuvaan

suihkuun.

 VAARA

Huomautus välittömästi uhkaavasta vaa-

rasta, joka voi aiheuttaa vakavan ruumiin-

vamman tai johtaa kuolemaan.

몇 VAROITUS

Huomautus mahdollisesta vaarallisesta ti-

lanteesta, joka voi aiheuttaa vakavan ruu-

miinvamman tai voi johtaa kuolemaan.

몇 VARO

Huomautus mahdollisesta vaarallisesta ti-

lanteesta, joka voi aiheuttaa vähäisiä vam-

moja.

HUOMIO

Huomautus mahdollisesta vaarallisesta ti-

lanteesta, joka voi aiheuttaa aineellisia va-

hinkoja.

Märkärae-ruiskutuslaitteen lisäksi tarvitaan

suutinpaketti. Suutinpaketti on sovitettava

käytettävän painepesurin mukaiseksi.

Vaarallisuusasteet

Ennen käyttöönottoa

Suutinpaketit

Suutinkoko Tilausnro

35 2.112-021.0

40 2.112-019.0

45 2.112-022.0

50 2.112-023.0

55 2.112-024.0

40 FI

– 3

 Kierrä suutin irti painepesurin ruiskuput-

kesta.

 Liitä suutinmuoto-osa suutinpaketin

ruiskusuuttimeen.

 Pane ruiskusuutin korkeapainepesurin

ruiskuputkeen.

 Kiinnitä märkärae-ruiskutuslaitteen

suuttimen pidike ruiskuputkeen.

 Kierrä suutinpidin tiukkaan ruiskuput-

keen.

 Löysää suutinpitimen lukitusruuvia.

 Kierrä suutinpidintä siten, että ruisku-

tusaineletku osoittaa ylöspäin.

 Kiristä suutinpitimen lukitusruuvi.

HUOMIO

Lisääntynyt vaurioitumisvaara boorikarbidi-

ruiskusuuttimia käytettäessä. Boorikarbidi-

ruiskusuuttimet eivät kestä iskuja. Älä käy-

tä vasaraa kiinnitettäessä tai irrotettaessa.

Älä kiristä ruiskusuuttimen lukitusruuvia lii-

an tiukkaan.

 Pistä ruiskusuutin suutinpitimeen.

 Kiristä ruiskusuuttimen lukitusruuvi.

 Kiinnitä ruiskutusaineletku letkunkiristi-

millä ruiskuputkeen. Älä tällöin jännitä

tai nurjauta letkua.

 Pistä imuputki ruiskutusainesäiliöön tai

ruiskutusainesäkkiin.

Huomautus:

Pidä ruiskutusaine kuivana. Kostea ruisku-

tusaine aiheuttaa toimintahäiriöitä.

 Käynnistä painepesuri.

 Paina käsiruiskupistoolin vipua.

 Suotita ruiskutustyö.

Huomautus:

Hävitä käytetty ruiskutusaine kulloinkin voi-

massa olevien määräysten mukaisesti.

Imetyn ruiskutusaineen määrä säädetään

imuputkessa olevan ilmareiän ja ruiskutus-

ainereiän avulla.

 Avaa ruiskutusainereikää.

 Sulje ilmareikää.

 Sulje ruiskutusainereikää.

 Avaa ilmareikää.

몇 VAROITUS

Loukkaantumisvaara. Ennen kaikkia lait-

teeseen kohdistuvia töitä, kytke painepesu-

ri pois päältä ja vedä virtapistoke irti pisto-

rasiasta

 Kierrä ruiskusuutinta säännöllisin aika-

välein 90°, jotta sen tasainen kuluminen

mahdollistuu.

 Vaihda kulunut ruiskusuutin uuteen.

60 2.112-025.0

65 2.112-026.0

70 2.112-027.0

75 2.112-028.0

80 2.112-029.0

100 2.112-030.0

Boorikarbidisuuttimet (vähänkuluvat)

1000 l/h asti 6.415-084.0

1000 l/h alkaen 6.415-083.0

Käyttöönotto

Käyttö

Ruiskutusaineen määrän

säätäminen (vain 4.115-000.0)

Ruiskutusainemäärän suurennus

Ruiskutusainemäärän pienennys

Perussäätö

Raekoko

ruiskutusaine

Ruiskutusai-

nereikä

Ilmareikä

8 3/4 auki 1/2 auki

9 1/2 auki 3/4...1 auki

Hoito ja huolto

Tarvikkeet

Tilausnro

Ruiskutusaine, hieno,

0,2...0,8 mm, 25 kg

6.295-564.0

Ruiskutusaine, karkea,

0,25...1,4 mm

6.295-565.0

Tekniset tiedot

Ruiskutusaineen kulu-

tus

kg/h 18...220

41FI

– 1

Πριν χρησιμοποιήσετε τη συ-

σκευή σας για πρώτη φορά, δια-

βάστε αυτές τις πρωτότυπες οδηγίες χρή-

σης, ενεργήστε σύμφωνα με αυτές και κρα-

τήστε τις για μελλοντική χρήση ή για τον

επόμενο ιδιοκτήτη.

Τηρείτε τις υποδείξεις ασφαλείας στις οδη-

γίες χειρισμού του καθαριστή υψηλής πίε-

σης!

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστα-

τικά μπορείτε να βρείτε στη διεύθυνση:

www.kaercher.com/REACH

Εικόνες, βλ. αναδιπλούμενη σελίδα

1 Ακροφύσιο ρίψης

2 Κοχλία σύσφιξης ακροφυσίου ρίψης

3 Στήριγμα ακροφυσίου

4 Κοχλία σύσφιξης συγκρατητήρα ακρο-

φυσίου

5 Ελαστικός σωλήνας μέσου ψεκασμού

6 Σωλήνας ρίψης του καθαριστή υψηλής

πίεσης

7 Κολάρο σύσφιξης

8Οπή αέρα

9Κοχλίας

10 Σωλήνας αναρρόφησης

11 Οπή υλικού ρίψης

Πακέτο ακροφυσίων

A Ακροφύσιο ψεκασμού

BΧυτό στόμιο

Η διάταξη υγρής ρίψης προορίζεται για τη

συναρμολόγηση στο σωλήνα ρίψης ενός

καθαριστή υψηλής πίεσης. Η δέσμη νερού

του καθαριστή υψηλής πίεσης αναρροφά

υλικό ρίψης που έχει παρασυρθεί από τη

δέσμη νερού.

Παραδείγματα εφαρμογής:

– Αφαίρεση σκουριάς

–Αποφλοίωση

– Απόξεση ηλεκτροσυγκολλήσεων

–Απόξεση βαφής

Κατάλληλα υλικά ρίψης (μέγεθος κόκκου

0,2...2 mm):

– Σκουριά θαλάμων τήξης

– Χαλύβδινοι κόκκοι

–Κορούνδιο

– Πριν από τη θέση σε λειτουργία διαβά-

στε τις οδηγίες λειτουργίας της μηχανής

σας, λαμβάνοντας ιδίως υπόψη τις

υποδείξεις ασφαλείας.

– Εκτός από τις υποδείξεις που παρέχο-

νται στο παρόν εγχειρίδιο οδηγιών λει-

τουργίας πρέπει να τηρούνται και οι γε-

νικές διατάξεις ασφάλειας και πρόλη-

ψης ατυχημάτων που προβλέπει ο νο-

μοθέτης.

– Εργασίες συντήρησης και αποκατάστα-

σης επιτρέπεται να εκτελούνται μόνο

από εξουσιοδοτημένα συνεργεία εξυ-

πηρέτησης πελατών ή από εξειδικευμέ-

νο προσωπικό, το οποίο έχει εξοικειω-

θεί με όλες τις σημαντικές προδιαγρα-

φές ασφαλείας.

– Πριν τον καθαρισμό και τη συντήρηση

της συσκευής ή την αντικατάσταση

εξαρτημάτων της, απενεργοποιήστε

τον καθαριστή υψηλής πίεσης και βγάλ-

τε το φις από την πρίζα.

Διάταξη υγρής ρίψης

Προστασία περιβάλλοντος

Τα υλικά συσκευασίας είναι ανα-

κυκλώσιμα. Μην πετάτε τις συ-

σκευασίες στα οικιακά απορρίμ-

ματα, αλλά σε ειδικό σύστημα

επαναχρησιμοποίησης.

Οι παλιές συσκευές περιέχουν

ανακυκλώσιμα υλικά, τα οποία

θα πρέπει να μεταφέρονται σε

σύστημα επαναχρησιμοποίη-

σης. Οι μπαταρίες, τα λάδια και

παρόμοια υλικά δεν επιτρέπεται

να καταλήγουν στο περιβάλλον.

Για το λόγο αυτόν η διάθεση πα-

λιών συσκευών πρέπει να γίνε-

ται σε κατάλληλα συστήματα

συλλογής.

Στοιχεία χειρισμού

Χρήση σύμφωνα με τους

κανονισμούς

Υποδείξεις ασφαλείας

42 EL

– 2

– Επιτρέπεται να χρησιμοποιούνται μόνο

εξαρτήματα και ανταλλακτικά, τα οποία

έχουν την έγκριση του κατασκευαστή.

Τα γνήσια εξαρτήματα και ανταλλακτικά

παρέχουν την εγγύηση της ασφαλούς

και άψογης λειτουργίας της μηχανής.

– Προτού την χρησιμοποιήσετε, ελέγχετε

την κατάσταση και την ασφάλεια λει-

τουργίας της μηχανής και των εξαρτη-

μάτων της. Μην χρησιμοποιείτε τη μη-

χανή εάν η κατάσταση της δεν είναι

άψογη.

– Κατά τη χρήση της συσκευής σε επικίν-

δυνους χώρους (π.χ. σε πρατήρια καυ-

σίμων) πρέπει να τηρούνται οι ανάλο-

γες προδιαγραφές ασφαλείας. Απαγο-

ρεύεται η χρήση της συσκευής σε χώ-

ρους όπου υφίσταται κίνδυνος έκρηξης.

– Όλα τα ρευματοφόρα εξαρτήματα στο

χώρο εργασίας πρέπει να διαθέτουν

αδιάβροχη προστασία από ρίψη νερού.

– Η σκανδάλη του πιστολέτου δεν πρέπει

να είναι κλειδωμένη κατά τη λειτουργία.

– Εάν είναι απαραίτητο, φοράτε μια κα-

τάλληλη στολή προστασίας από το υλι-

κό, το οποίο τα εξαρτήματα ψεκάζουν

προς την κατεύθυνσή σας.

– Μην στρέφετε ποτέ τη δέσμη προς αν-

θρώπους, ζώα, τη συσκευή ή ηλεκτρικά

εξαρτήματα.

– Δεν επιτρέπεται ο καθαρισμός υλικών

που περιέχουν αμίαντο και αυτών που

είναι βλαβερά για την υγεία.

– Δεν επιτρέπεται η εναλλασσόμενη ή

ταυτόχρονη βολή σε ελαφρά μέταλλα ή

σιδηρούχα εξαρτήματα σε ένα χώρο ρί-

ψης, εάν δεν εξασφαλιστεί πριν από

κάθε αλλαγή ο καθαρισμός του χώρου

ρίψης (κίνδυνος πυρκαγιάς και έκρη-

ξης).

– Να μην χρησιμοποιούνται σιδηρούχα

υλικά ρίψης για τον ψεκασμό κραμάτων

μαγνησίου με περιεκτικότητα σε μαγνή-

σιο άνω του 80%.

– Να μην χρησιμοποιούνται σιλικοειδή

υλικά ρίψης.

– Να μην χρησιμοποιούνται υλικά ρίψης,

των οποίων η περιεκτικότητα σε επικίν-

δυνες ουσίες υπερβαίνει τα επιτρεπό-

μενο όριο των εκάστοτε εφαρμοστέων

κανονισμών.

Κατά την εργασία σε δοχεία ή στενούς χώ-

ρους, να λαμβάνονται υπόψη οι εθνικές/το-

πικές κατευθυντήριες οδηγίες όσον αφορά

τα ακόλουθα:

Κατά τη ρίψη να χρησιμοποιείται ο ακόλου-

θος εξοπλισμός προστασίας:

– Εργασίες σε δοχεία και στενούς χώ-

ρους

– Χρήση εγκαταστάσεων σημάτων εκτά-

κτου ανάγκης προσώπων

– Μέσα προστασίας ματιών και προσώ-

που

–Ωτοασπίδες

– Προστατευτικός ρουχισμός σώματος

και ώμων έναντι εκσφενδονιζόμενων

αντικειμένων

– Προστατευτικά γάντια

– Προστατευτικά υποδήματα

– κατά περίπτωση αναπνευστική προ-

στασία

Να λαμβάνονται προστατευτικά μέτρα υγι-

εινής σύμφωνα με τους εθνικούς/τοπικούς

κανονισμούς.

– Ο χειριστής πρέπει να χρησιμοποιεί τη

συσκευή σύμφωνα με τους κανονι-

σμούς. Να λαμβάνονται υπόψη οι τοπι-

κές συνθήκες, καθώς και η παρουσία

άλλων ανθρώπων, και ιδιαίτερα παιδι-

ών, κατά την εργασία με τη συσκευή.

– Η συσκευή επιτρέπεται να χρησιμοποι-

είται μόνο από άτομα, τα οποία έχουν

γνώση του χειρισμού ή έχουν αποδείξει

την ικανότητά τους για χειρισμό και

έχουν λάβει ρητή εντολή για τη χρήση

της συσκευής. Η συσκευή δεν επιτρέ-

πεται να χρησιμοποιείται από παιδιά ή

νεαρά άτομα.

– Μην αφήνετε ποτέ τη συσκευή χωρίς

επίβλεψη, εφόσον βρίσκεται σε υπό πί-

εσης.

– Μην αγγίζετε την εξερχόμενη δέσμη.

 ΚΙΝΔΥΝΟΣ

Υποδείξεις για άμεσα επαπειλούμενο κίνδυ-

νο, ο οποίος μπορεί να έχει ως συνέπεια

σοβαρό ή θανάσιμο τραυματισμό.

Επίπεδα ασφαλείας

43EL

– 3

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Υποδείξεις για μια δυνητικά επικίνδυνη κα-

τάσταση, η οποία μπορεί να έχει ως συνέ-

πεια σοβαρό ή θανάσιμο τραυματισμό.

몇 ΠΡΟΣΟΧΗ

Υπόδειξη για μια ενδεχομένως επικίνδυνη

κατάσταση, η οποία μπορεί να οδηγήσει σε

ελαφρό τραυματισμό.

ΠΡΟΣΟΧΗ

Υπόδειξη για μια δυνητικά επικίνδυνη κατά-

σταση, η οποία μπορεί να έχει ως συνέπεια

υλικές

ζημίες.

Εκτός από τη διάταξη υγρής ρίψης απαιτεί-

ται ένα σετ ακροφυσίων. Το σετ ακροφυσί-

ων πρέπει να είναι κατάλληλο για το χρησι-

μοποιούμενο καθαριστή υψηλής πίεσης.

 Ξεβιδώστε το ακροφύσιο από το σωλή-

να ρίψης του καθαριστή υψηλής πίε-

σης.

 Βάλτε το χυτό στόμιο στο ακροφύσιο

ψεκασμού του σετ ακροφυσίων.

 Βάλτε το ακροφύσιο ψεκασμού στον

σωλήνα ψεκασμού της μηχανής καθα-

ρισμού υψηλής πίεσης.

 Τοποθετήστε το στήριγμα ακροφυσίου

της διάταξης υγρής δέσμης στο σωλήνα

ψεκασμού.

 Βιδώστε σφικτά το συγκρατητήρα ακρο-

φυσίου στο σωλήνα ρίψης.

 Χαλαρώστε τον κοχλία σύσφιξης του

συγκρατητήρα ακροφυσίου.

 Περιστρέψτε το συγκρατητήρα ακροφυ-

σίου, έτσι ώστε ο ελαστικός σωλήνας

του υλικού ρίψης να δείχνει προς τα πά-

νω.

 Σφίξτε καλά τον κοχλία σύσφιξης του

συγκρατητήρα ακροφυσίου.

ΠΡΟΣΟΧΗ

Αυξημένος κίνδυνος βλάβης σε περίπτωση

χρήσης ακροφυσίου ρίψης από καρβίδιο

του βορίου. Τα ακροφύσια από καρβίδιο

του βορίου είναι ευαίσθητα σε κρούσεις.

Μην χρησιμοποιείτε σφυρί για την τοποθέ-

τηση και την αφαίρεσή τους.

Μην σφίγγετε

πολύ τον κοχλία σύσφιξης του ακροφυσίου

ρίψης.

 Τοποθετήστε το ακροφύσιο ρίψης στο

συγκρατητήρα ακροφυσίου.

 Σφίξτε τον κοχλία σύσφιξης του ακρο-

φυσίου ρίψης.

 Στερεώστε τον ελαστικό σωλήνα υλικού

ρίψης στο σωλήνα ρίψης με τα κολάρα

σύσφιξης. Μην τεντώνετε ή διπλώνετε

τον ελαστικό σωλήνα.

 Τοποθετήστε το σωλήνα αναρρόφησης

στο δοχείο ή το σάκο υλικού ρίψης.

Υπόδειξη:

Διατηρήστε στεγνό το υλικό ρίψης. Το υγρό

υλικό ρίψης προκαλεί δυσλειτουργίες.

 Θέστε σε λειτουργία τον καθαριστή

υψηλής πίεσης.

 Χρησιμοποιήστε τη σκανδάλη του πι-

στολέτου.

 Εκτελέστε την εργασία ρίψης.

Υπόδειξη:

Διαθέστε το χρησιμοποιημένο υλικό ρίψης

σύμφωνα με τις εκάστοτε ισχύουσες νομι-

κές διατάξεις.

Πριν τη θέση σε λειτουργία

Σετ ακροφυσίων

Μέγεθος ακροφυσί-

ου

Κωδ. παραγγελί-

ας

35 2.112-021.0

40 2.112-019.0

45 2.112-022.0

50 2.112-023.0

55 2.112-024.0

60 2.112-025.0

65 2.112-026.0

70 2.112-027.0

75 2.112-028.0

80 2.112-029.0

100 2.112-030.0

Ακροφύσια καρβιδίου του βορίου (αν-

θεκτικά στη φθορά)

έως 1000 l/h 6.415-084.0

από 1000 l/h 6.415-083.0

Έναρξη λειτουργίας

Χειρισμός

44 EL

– 4

Η ποσότητα του αναρροφώμενου υλικού

ρίψης ρυθμίζεται από την οπή αέρα και την

οπή υλικού ρίψης στο σωλήνα αναρρόφη-

σης.

 Ανοίξτε την οπή υλικού ρίψης.

 Κλείστε την οπή αέρα.

 Κλείστε την οπή υλικού ρίψης.

 Ανοίξτε την οπή αέρα.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού. Πριν από τις εργα-

σίες στη συσκευή απενεργοποιήστε τον κα-

θαριστή υψηλής πίεσης και βγάλτε το φις

από την πρίζα.

 Περιστρέφετε το ακροφύσιο ρίψης σε

τακτικά χρονικά διαστήματα κατά 90°,

ώστε να είναι ομοιόμορφη η φθορά.

 Αντικαταστήστε το φθαρμένο ακροφύ-

σιο ρίψης.

Ρυθμίστε την ποσότητα ψεκασμού

(μόνο για 4.115-000.0)

Αύξηση της ποσότητας υλικού ρίψης

Μείωση της ποσότητας υλικού ρίψης

Βασική ρύθμιση

Μέγεθος κόκ-

κων υλικού

ρίψης

Οπή υλικού

ρίψης

Οπή αέρα

8 3/4 ανοικτό 1/2 ανοικτό

9 1/2 ανοικτό 3/4...1 ανοι-

κτό

Φροντίδα και συντήρηση

Εξαρτήματα

Κωδ. παραγ-

γελίας

Υλικό ρίψης, λεπτόκοκκο,

0,2...0,8 mm, 25 kg

6.295-564.0

Υλικό ρίψης, χονδρόκοκκο,

0,25...1,4 mm

6.295-565.0

Τεχνικά χαρακτηριστικά

Κατανάλωση υλικού ρί-

ψης

χιλιό-

μετρα/

ώρα

18...220

45EL

– 1

Cihazın ilk kullanımından önce

bu orijinal kullanma kılavuzunu

okuyun, bu kılavuza göre davranın ve daha

sonra kullanım veya cihazın sonraki sahip-

lerine vermek için bu kılavuzu saklayın.

Yüksek basınçlı süpürgenin kullanım kıla-

vuzundaki güvenlik uyarılarına dikkat edin!

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabi-

leceğiniz adres:

www.kaercher.com/REACH

Şekiller için bkz. Zarftaki sayfa

1 Püskürtme memesi

2 Püskürtme memesinin sıkıştırma cıva-

tası

3 Meme tutucusu

4 Meme tutucusunun sıkıştırma cıvatası

5 Püskürtme maddesi hortumu

6 Yüksek basınçlı temizleyicinin püskürt-

me borusu

7 Geçmeli kelepçe

8 Hava deliği

9Cıvata

10 Emme borusu

11 Püskürtme maddesi deliği

Meme paketi

A Püskürtme memesi

B Meme parçası

Islak püskürtme tertibatı, bir yüksek basınç-

lı temizleyicinin püskürtme borusuna takıl-

mak için üretilmiştir. Yüksek basınçlı temiz-

leyicinin su tazyiki, su tazyikiyle birlikte çı-

kan püskürtme maddesini emer.

Uygulama örnekleri:

–Pas temizleme

– Pas önleme

– Kaynak dikişlerini temizleme

– Cila kaldırma

Uygun püskürtme maddeleri (Kum bü-

yüklüğü 0,2...2 mm):

– Eritme odası cürufları

– Püskürtme çakılı

– Korindon

– Kullanmadan önce cihazınızın kullanım

kılavuzunu okuyun ve özellikle güvenlik

uyarılarını dikkate alın.

–

Bu kullanım kılavuzundaki uyarılara ek ola-

rak, yasa koyucunun genel güvenlik ve

kaza önleme talimatları dikkate alınmalıdır.

– Onarımlar, sadece yetkili müşteri hiz-

metleri merkezleri ya da geçerli tüm gü-

venlik kuralları hakkında bilgi sahibi

olan bu bölgeye ait teknisyenler tarafın-

dan yapılmalıdır.

– Cihazın temizlenmesi ve cihaza bakım

yapılmasından ve parçaların değiştiril-

mesinden önce, yüksek basınçlı temiz-

leyici durdurulmalı ve elektrik fişi çekil-

melidir.

– Sadece üretici tarafından onaylanmış

aksesuar ve yedek parçalar kullanılma-

lıdır. Orijinal aksesuar ve orijinal yedek

parçalar, cihazın güvenli ve arızasız bir

biçimde çalışmasının güvencesidir.

– Cihaz, çalışma düzenekleriyle birlikte

kullanılmadan önce düzgün durum ve

çalışma güvenliği kontrollerinden geçi-

rilmelidir. Eğer hasar veya eksik var ise

kullanılmamalıdır.

– Tehlikeli alanlarda (örneğin benzin is-

tasyonu) cihazın kullanılması durumun-

Islak püskürtme tertibatı

Çevre koruma

Ambalaj malzemeleri geri dö-

nüştürülebilir. Ambalaj malze-

melerini evinizin çöpüne atmak

yerine lütfen tekrar kullanılabile-

cekleri yerlere gönderin.

Eski cihazlarda, yeniden değer-

lendirme işlemine tabi tutulması

gereken değerli geri dönüşüm

malzemeleri bulunmaktadır.

Aküler, yağ ve benzeri maddeler

doğaya ulaşmamalıdır. Bu ne-

denle eski cihazları lütfen öngö-

rülen toplama sistemleri aracılı-

ğıyla imha edin.

Kumanda elemanları

Kurallara uygun kullanım

Güvenlik uyarıları

46 TR

– 2

da gerekli emniyet tedbirlerinin dikkate

alınması gerekir. Patlama tehlikesi olan

odalarda cihazın çalıştırılması yasaktır.

– Çalışma bölgesindeki akımla yönlendi-

rilen tüm parçalar tazyikli suya karşı ko-

runmuş olmalıdır.

– El püskürtme tabancasındaki kol çalış-

ma sırasında sıkıştırılmamalıdır.

– Geriye püsküren parçalara karşı koru-

ma sağlamak için, gerekirse uygun ko-

ruyucu giysiler giyilmelidir.

– Tazyiki kesinlikle insanlara, hayvanlara,

cihaza ya da elektrikli parçalara yönelt-

meyin.

– Asbest içeren ve sağlığa zararlı madde-

ler içeren diğer malzemeler temizlen-

memelidir.

–

Her değişimden önce püskürtme bölmesi-

nin temizlenmesi sağlanmamışsa, hafif

metallerin ve demir içeren parçaların bir

püskürtme bölmesinde değişimli olarak

veya aynı anda püskürtülmesine izin veril-

mez (yangın ve patlama tehlikesi).

– % 80 üzerinde magnezyum içeren mag-

nezyum alaşımlarının püskürtülmesi

için demir içeren püskürtme maddeleri

kullanılmamalıdır.

– Silikon içeren püskürtme maddeleri kul-

lanılmamalıdır.

– Geçerli düzenlemelere göre izin verilen

maksimum tehlikeli madde oranını aşan

püskürtme maddeleri kullanılmamalıdır.

Depolar ya da dar mekanlarda çalışmalar-

da, aşağıdaki konulara yönelik geçerli ulu-

sal/yerel yönetmeliklere dikkat edilmelidir:

Püskürtme sırasında şu koruyucu dona-

nımlar kullanılmalıdır:

– Depolar ve dar mekanlarda çalışma

– Kişi acil durum sinyali sistemlerinin kul-

lanılması

– Göz ve yüz koruması

– Koruyucu kulaklık

– Vücudu ve omuzları örten darbeye kar-

şı koruyucu giysi

– Koruyucu eldiven

– Koruyucu ayakkabı

– Gerekirse solunum koruması

Geçerli ulusal/yerel talimatlara göre hijye-

nik koruyucu önlemler alınmalıdır.

– Kullanıcı personel cihazı talimatlara uy-

gun olarak kullanmalıdır. Personel, ye-

rel kuralları dikkate almalı ve çalışma

sırasında özellikle çocuklar olmak üze-

re 3. şahıslara dikkat etmelidir.

–

Cihaz, sadece kullanım konusunda eğitim

almış ya da kullanım konusundaki yete-

neklerini ispatlamış ve kullanım için açık

bir şekilde görevlendirilmiş kişiler tarafın-

dan kullanılmalıdır. Cihaz çocuklar ya da

gençler tarafından kullanılmamalıdır.

– Cihaz, gözetimsiz şekilde uzun süreli

olarak basınç altında kesinlikle bırakıl-

mamalıdır.

– Çıkan tazyik tutulmamalıdır.

 TEHLIKE

Ağır bedensel yaralanmalar ya da ölüme ne-

den olan direkt bir tehlikeye yönelik uyarı.

몇 UYARI

Ağır bedensel yaralanmalar ya da ölüme

neden olabilecek olası tehlikeli bir duruma

yönelik uyarı.

몇 TEDBIR

Hafif yaralanmalara neden olabilecek olası

tehlikeli bir duruma yönelik uyarı.

DIKKAT

Maddi hasarlara neden olabilecek olası

tehlikeli bir duruma yönelik uyarı.

Islak püskürtme tertibatına ek olarak bir

meme paketine ihtiyaç duyulur. Meme pa-

keti, kullanılan yüksek basınçlı temizleyici-

ye uygun olmalıdır.

Tehlike kademeleri

Cihazı çalıştırmaya

başlamadan önce

Meme paketleri

Meme ebadı Sipariş No.

35 2.112-021.0

40 2.112-019.0

45 2.112-022.0

50 2.112-023.0

55 2.112-024.0

60 2.112-025.0

65 2.112-026.0

70 2.112-027.0

47TR

– 3

 Memeyi yüksek basınçlı temizleyicinin

püskürtme borusundan sökün.

 Meme parçasını meme paketindeki

püskürtme memesine yerleştirin.



Püskürtme memesini yüksek basınçlı te-

mizleyicinin püskürtme borusuna takın.

 Islak püskürtme tertibatının meme tutu-

cusunu püskürtme borusuna takın.

 Meme tutucusunu püskürtme borusuna

vidalayın.

 Meme tutucusunun sıkıştırma cıvatası-

nı gevşetin.

 Püskürtme maddesi hortumu yukarı ba-

kacak şekilde meme tutucusunu döndü-

rün.

 Meme tutucusunun sıkıştırma vidala-

yın.

DIKKAT

Borkarbid püskürtme memesi kullanılırken

hasar görme tehlikesi artar. Borkarbid püs-

kürtme memeleri darbeye duyarlıdır. Tak-

mak ve sökmek için çekiç kullanmayın.

Püskürtme memesinin sıkıştırma cıvatasını

çok fazla sıkmayın.

 Püskürtme memesini meme tutucusu-

na takın.

 Püskürtme memesinin sıkıştırma cıva-

tasını sıkın.

 Püskürtme maddesi hortumunu geçme-

li kelepçelerle püskürtme borusuna sa-

bitleyin. Bu sırada hortumu gerdirmeyin

veya bükmeyin.

 Püskürtme borusunu püskürtme mad-

desi deposuna veya püskürtme madde-

si torbasına sokun.

Not:

Püskürtme maddesini kuru tutun. Islak püs-

kürtme maddesi çalışma arızalarına neden

olur.

 Yüksek basınçlı temizleyiciyi çalıştırın.

 El tabancasının koluna basın.

 Püskürtme işini uygulayın.

Not:

Kullanılmış püskürtme maddesini geçerli

düzenlemelere uygun şekilde tasfiye edin.

Emilen püskürtme maddesi miktarı, emme

borusundaki hava deliğinden ve püskürtme

maddesi deliğinden ayarlanır.

 Püskürtme maddesi deliğini açın.

 Hava deliğini kapatın.

 Püskürtme maddesi deliğini kapatın.

 Hava deliğini açın.

몇 UYARI

Yaralanma tehlikesi. Cihazdaki tüm çalış-

malardan önce yüksek basınçlı temizleyici-

yi kapatı

n ve elektrik fişini çekin.

 Eşit oranlı bir aşınma sağlamak için,

püskürtme borusunu düzenli aralıklarla

90° döndürün.



Aşınmış püskürtme memesini değiştirin.

75 2.112-028.0

80 2.112-029.0

100 2.112-030.0

Borkarbid memeler (aşınmaz)

1000 l/saate kadar 6.415-084.0

1000 l/saatten itibaren 6.415-083.0

İşletime alma

Kullanımı

Ortalama püskürtme miktarını

ayarlayın (sadece 4.115-000.0'da)

Püskürtme maddesi miktarını arttırma

Püskürtme maddesi miktarını azaltma

Temel ayar

Püskürtme

maddesi tane

büyüklüğü

Püskürtme

maddesi deli-

ği

Hava deliği

8 3/4 açık 1/2 açık

9 1/2 açık 3/4...1 açık

Koruma ve Bakım

Aksesuar

Sipariş No.

Püskürtme maddesi, ince,

0,2...0,8 mm, 25 kg

6.295-564.0

Püskürtme maddesi, kalın,

0,25...1,4 mm

6.295-565.0

Teknik bilgiler

Püskürtme maddesi tü-

ketimi

kg/

saat

18...220

48 TR

– 1

Перед первым применением

вашего прибора прочитайте

эту оригинальную инструкцию по эксплу-

атации, после этого действуйте соответ-

ственно и сохраните ее для дальнейше-

го пользования или для следующего

владельца.

Соблюдать указания по технике безопа-

сности в соответствии с инструкцией по

эксплуатации высоконапорного моюще-

го аппарата!

Инструкции по применению компо-

нентов (REACH)

Актуальные сведения о компонентах

приведены на веб-узле по следующему

адресу:

www.kaercher.com/REACH

Иллюстрации см. на обороте

1 Струйная форсунка

2 Крепежный винт струйной форсунки

3 Держатель форсунок

4 Крепежный винт держателя для фор-

сунок

5 Шланг материала для струйной об-

работки

6 Струйная трубка моечного аппарата

высокого давления

7Прижимная скоба

8 Отверстие для выпуска воздуха

9Винт

10 всасывающая трубка,

11 Отверстие подачи зерна для струй-

ной обработки

Пакет насадок

A Распылительная форсунка

B Фасонная часть форсунки

Устройство для влажной пескоструйной

обработки предназначено для установки

на струйную трубку моечного аппарата

высокого давления. Зерно для струйной

обработки смешивается с водой из мо-

ечного аппарата высокого давления, в

результате чего образуется струя воды

с частицами абразивного вещества.

Примеры использования:

– Удаление ржавчины

– Удаление окалины

– Полировка сварного шва

– Снятие лакового покрытия

Подходящее зерно для струйной об-

работки (размер частиц 0,2 - 2 мм):

– Топочный шлак

– Копьевидный колчедан

– Корунд

– Перед вводом аппарата в эксплуата-

цию следует ознакомиться с руко-

водством по эксплуатации данного

аппарата и, в особенности, обратить

внимание на указания по технике

безопасности.

– Наряду с указаниями по технике без-

опасности, содержащимися в насто-

ящем руководстве по эксплуатации

необходимо также соблюдать общие

Устройство для влажной пескоструйной обработки

Защита окружающей среды

Упаковочные материалы при-

годны для вторичной перера-

ботки. Пожалуйста, не выбра-

сывайте упаковку вместе с бы-

товыми отходами, а сдайте ее

в один из пунктов приема вто-

ричного сырья.

Старые приборы содержат

ценные перерабатываемые

материалы, подлежащие пе-

редаче в пункты приемки вто-

ричного сырья. Аккумуляторы,

масло и иные подобные мате-

риалы не должны попадать в

окружающую среду. Поэтому

утилизируйте старые приборы

через соответствующие систе-

мы приемки отходов.

Элементы управления

Использование по

назначению

Указания по технике

безопасности

49RU

– 2

правила техники безопасности и ука-

зания по предотвращению несчаст-

ных случаев.

– Проведением ремонтных работ раз-

решается заниматься только автори-

зованным сервисным центрам, или

специалистами в этой сфере, кото-

рые ознакомлены с соответствующи-

ми предписаниями правил техники

безопасности.

– Перед проведением очистки и техни-

ческого обслуживания устройства

или замены деталей моечного аппа-

рата высокого давления следует вы-

ключить и вынуть из розетки сетевой

штекерный разъем.

– Разрешается использовать исключи-

тельно те принадлежности и запа-

сные детали, использование которых

было одобрено изготовителем. Ис-

пользование оригинальных принад-

лежностей и оригинальных запасных

деталей гарантирует Вам надежную

работу прибора.

– Перед началом работы аппарат и ра-

бочие приспособления следует про-

верить на их надлежащее состояние

и их соответствие требованиям без-

опасности. Если состояние прибора

не является безупречным, использо-

вать его не разрешается.

– При использовании устройства в

опасных зонах (например, на автоза-

правочных станциях) следует соблю-

дать соответствующие правила тех-

ники безопасности. Эксплуатация

устройства во взрывоопасных зонах

запрещается.

– Все токопроводящие элементы в ра-

бочей зоне должны быть защищены

от попадания струи воды.

– Во время работы не разрешается

блокировка рычага ручного пистоле-

та-распылителя.

– В случае необходимости для защиты

от распыляемой воды следует но-

сить приспособленную для этого за-

щитную одежду.

– Никогда не направляйте струю на

людей, животных, на сам аппарат

или электрические части.

– Запрещается очищать асбестосо-

держащие и прочие материалы, ко-

торые содержат вредные для здоро-

вья вещества.

– Запрещается одновременно или по-

переменно обрабатывать в песко-

струйной камере легкие металлы и

железосодержащие детали в том

случае, если после каждой замены

обрабатываемых материалов не

была проведена очистка пескоструй-

ной камеры (опасность возгорания и

взрыва).

– Для пескоструйной обработки магни-

евых сплавов, содержащих более

80% магния, не следует использо-

вать зерно для струйной обработки,

содержащее железо.

– Не рекомендуется применение зерна

для струйной обработки, содержа-

щего кремний.

– Не следует применять зерна для

струйной обработки, содержание

вредных веществ в которых превы-

шает максимально допустимый уро-

вень, установленный местным зако-

нодательством.

Во время проведения работ в емкостях

или тесных помещениях необходимо со-

блюдать следующие национальные/

местные нормы и правила:

При проведении пескоструйной обра-

ботки необходимо применять следую-

щие средства защиты:

– Работы в емкостях или тесных поме-

щениях

– Использование устройств аварийно-

го предупреждения

– Защита для глаз и защитная маска

для лица

– Защита органов слуха

– Одежда для защиты от ударов, при-

крывающая плечи и тело

– Защитные рукавицы

– Защитная обувь

50 RU

– 3

– при необходимости средства для за-

щиты дыхательных путей

Необходимо выполнять меры гигиениче-

ской защиты в соответствии с действую-

щими национальными или локальными

предписаниями.

– Обслуживающее лицо обязано ис-

пользовать устройство в соответст-

вии с назначением. Обслуживающее

лицо должно учитывать местные

особенности и при работе с устрой-

ством присматривать за третьими

лицами, находящимися поблизости,

особенно детьми.

– Работать с устройством разрешает-

ся исключительно лицам, которые

прошли инструктаж по эксплуатации

или подтвердили свою квалифика-

цию по обслуживанию и на которых

возложено использование прибора.

Эксплуатация устройства детьми

или несовершеннолетними запреща-

ется.

– Устройство ни в коем случае нельзя

оставлять без присмотра в то время,

как оно находится под давлением.

– Запрещается прикасаться к выходя-

щей струе.

 ОПАСНОСТЬ

Указание относительно непосредст-

венно грозящей опасности, которая

приводит к тяжелым увечьям или к

смерти.

몇 ПРЕДУПРЕЖДЕНИЕ

Указание относительно возможной по-

тенциально опасной ситуации, кото-

рая может привести к тяжелым уве-

чьям или к смерти.

몇 ОСТОРОЖНО

Указание на потенциально опасную

си-

туацию, которая может привести к

получению легких травм.

ВНИМАНИЕ

Указание относительно возможной по-

тенциально опасной ситуации, кото-

рая может повлечь материальный

ущерб.

Помимо устройства для влажной песко-

струйной обработки следует использо-

вать пакет форсунок. Пакет форсунок

должен быть предназначен к примене-

нию с соответствующим моечным аппа-

ратом высокого давления.

 Отвинтить форсунку от струйной

трубки моечного аппарата высокого

давления.

 Вложить фасонную часть в распыли-

тельную форсунку пакета форсунки.

 Установить распылительную фор-

сунку на струйную трубку моющего

аппарата высокого давления.

 Установить держатель форсунки

устройства для влажной пескоструй-

ной обработки на струйную трубку.

 Крепко прикрутить держатель форсу-

нок к струйной трубке.

 Ослабить крепежный винт держате-

ля форсунок.

 Держатель форсунок повернуть та-

ким образом, чтобы шланг подачи

зерна для струйной обработки был

направлен вверх.

Степень опасности

Перед началом работы

Пакеты форсунок

Величина форсунки № заказа:

35 2.112-021.0

40 2.112-019.0

45 2.112-022.0

50 2.112-023.0

55 2.112-024.0

60 2.112-025.0

65 2.112-026.0

70 2.112-027.0

75 2.112-028.0

80 2.112-029.0

100 2.112-030.0

Форсунки из карбида бора (износо-

стойкие)

до 1000 л/ч 6.415-084.0

от 1000 л/ч 6.415-083.0

Начало работы

51RU

– 4

 Затянуть крепежный винт держателя

форсунок.

ВНИМАНИЕ

Повышенная опасность повреждения

при использовании струйной форсунки

из карбида бора. Струйная форсунка из

карбида бора чувствительна к ударам.

Не использовать молоток при ее уста-

новке и удалении. Не затягивать слиш-

ком сильно крепежный винт струйной

форсунки.

 Установить струйную форсунку в

держатель для форсунок.

 Затянуть крепежный винт струйной

форсунки.

 Установить шланг подачи зерна для

струйной обработки с прижимными

скобами на струйную трубку. При

этом не следует растягивать или пе-

регибать шланг.

 Вставить всасывающую трубку в ре-

зервуар или мешок с зерном для

струйной обработки.

Указание:

Предохранять от намокания зерно для

струйной обработки. Влажное зерно мо-

жет привести к возникновению неи-

справностей.

 Ввести моечный аппарат высокого

давления в эксплуатацию.

 Нажать рычаг ручного пистолета-

распылителя.

 Выполнить пескоструйную обработ-

ку.

Указание:

Утилизировать отработанное зерно для

струйной обработки в соответствии с

действующими правилами.

Количество всасываемого зерна для

струйной обработки устанавливается с

помощью отверстия для выпуска возду-

ха и отверстия подачи зерна для струй-

ной обработки во всасывающей трубке.

 Открыть отверстие подачи зерна для

струйной обработки.

 Закрыть отверстие для выпуска воз-

духа.

 Закрыть отверстие подачи зерна для

струйной обработки.

 Открыть отверстие для выпуска воз-

духа.

몇 ПРЕДУПРЕЖДЕНИЕ

Опасность получения травм. Перед

проведением любых работ с устройст-

вом, выключить моечный аппарат вы-

сокого давления и вытянуть штеп-

сельную вилку.

 Регулярно поворачивать струйную

форсунку на 90° для достижения рав-

номерного износа.

 Заменить изношенную струйную

форсунку.

Эксплуатация

Настройка количества средства

для струйной обработки (только

для 4.115-000.0)

Повышенное количество зерна для

струйной обработки

Пониженное количество зерна для

струйной обработки

Основная настройка

Размер зер-

на для

струйной об-

работки

Отверстие

подачи зер-

на для

струйной об-

работки

Отверстие

для выпуска

воздуха

8 открыто на

3/4

открыто на

1/2

9 открыто на

1/2

открыто на

3/4 - полно-

стью откры-

то

Уход и техническое

обслуживание

52 RU

– 5

Принадлежности

№ заказа:

Зерно для струйной обра-

ботки, мелкое, 0,2 -

0,8 мм, 25 кг

6.295-564.0

Зерно для струйной обра-

ботки, крупное, 0,25 -

1,4 мм

6.295-565.0

Технические данные

Расход зерна для

струйной обработки

кг/ч 18-220

53RU

– 1

A készülék első használata előtt

olvassa el ezt az eredeti hasz-

nálati utasítást, ez alapján járjon el és tart-

sa meg a későbbi használatra vagy a kö-

vetkező tulajdonos számára.

Vegye figyelembe a magasnyomású tisztí-

tó kezelési útmutatójában szereplő bizton-

sági előírásokat!

Megjegyzések a tartalmazott anyagok-

kal kapcsolatban (REACH)

Aktuális információkat a tartalmazott anyagok-

kal kapcsolatosan a következő címen talál:

www.kaercher.com/REACH

Az ábrákat lásd a borító oldalon

1 Sugár szórófej

2 Szorító csavar sugár szórófej

3 Szórófej tartó

4 Szorító csavar szórófej tartó

5 Szóróanyag tömlő

6 A magasnyomású tisztító sugárcsöve

7 Szorítóbilincs

8 Levegő furat

9 Csavar

10 Szívócső

11 Szóróanyag furat

Fúvóka csomag

A Szórófúvóka

B Fúvóka idomrész

A nedves szóróberendezést magasnyomá-

sú tisztító sugárcsövére való felszerelésre

tervezték. A magasnyomású tisztító vízsu-

gara szóróanyagot szív fel, amelyet a víz-

sugár továbbít.

Alkalmazási példák:

– Rozsdátlanítás

– Revétlenítés

– Hegesztési varratok eltüntetése

– Lakk eltávolítása

Megfelelő szóróanyag (szemcsenagyság:

0,2...2 mm):

– Olvasztókemence reve

– Sugárkő

– Korund

– Az első használat előtt olvassa el a ké-

szülék üzemeltetési utasítását és le-

gyen különös figyelemmel a biztonsági

előírásokra.

– A jelen üzemeltetési utasításban talál-

ható utasítások mellett figyelembe kell

venni a törvényes, általános, biztonsági

és balesetmegelőzési előírásokat.

– A javításokat kizárólag olyan engedél-

lyel rendelkező vevőszolgálati közpon-

tok vagy az adott szakterülten jártas

szakemberek végezhetik, akik tisztá-

ban vannak az összes fontos vonatko-

zó biztonsági előírással.

– A készülék tisztítását és karbantartását,

illetve az alkatrészek cseréjét megelő-

zően a magasnyomású tisztítót ki kell

kapcsolni, és ki kell húzni a hálózati

csatlakozódugót.

– Csak olyan tartozékokat és alkatrésze-

ket szabad használni, amelyeket a

gyártó jóváhagyott. Az eredeti tartozé-

kok és az eredeti alkatrészek biztosítják

azt, hogy a készüléket biztonságosan

és zavartalanul lehessen üzemeltetni.

– A készülék és a munkaberendezés sza-

bályszerű állapotát és üzembiztonságát

használat előtt ellenőrizni kell. Ha a ké-

Nedves szóróberendezés

Környezetvédelem

A csomagolási anyagok újra-

hasznosíthatók. Kérjük, ne dob-

ja a csomagolást a házi szemét-

be, hanem vigye el egy újra-

hasznosító helyre.

A használt készülékek értékes

újrahasznosítható anyagokat

tartalmaznak, amelyeket újra-

hasznosító helyen kell elhelyez-

ni. Az elemeknek, olajnak és ha-

sonló anyagoknak nem szabad

a környezetbe kerülni. Ezért kér-

jük, a használt készülékeket

megfelelő gyűjtőrendszeren ke-

resztül távolítsa el.

Kezelési elemek

Rendeltetésszerű használat

Biztonsági tanácsok

54 HU

– 2

szülék állapota nem kifogástalan, akkor

nem szabad használni.

– A készülék veszélyes területen (például

benzinkútnál) történő használatakor fi-

gyelembe kell venni a megfelelő bizton-

sági előírásokat. Tilos a készüléket rob-

banásveszélyes helyiségekben működ-

tetni.

– A munkazónában kizárólag vízsugárral

szemben védett áramvezető alkatré-

szeket szabad használni.

– Üzem közben a kézi szórópisztoly rava-

szát nem szabad fixen beszorítani.

– A visszafreccsenő részek elleni véde-

lem céljából szükség esetén alkalmas

védőruházatot kell viselni.

– A sugarat semmiképpen sem szabad

emberre, állatra, a készülékre vagy

elektromos alkatrészekre irányítani.

– Azbeszt tartalmú és más olyan anyago-

kat, amelyek egészségkárosító anya-

gokat tartalmaznak nem szabad tisztí-

tani.

– Nem megengedett könnyűfémek és

vastartalmú alkatrészek egy szóróka-

binban történő váltott vagy egyidejű

szórása, ha nincs biztosítva minden

csere előtt a szórókabin tisztítása (tűz-

és robbanásveszély).

– Több mint 80%-os magnézium ötvöze-

tek szórása esetén nem szabad vastar-

talmú szóróanyagot használni.

– Nem szabad szilikogén szóróanyagot

használni.

– Nem szabad olyan szóróanyagot hasz-

nálni, amelynek maximális megenge-

dett veszélyes anyag tartalma az adott

érvényes előírásokat meghaladja.

Tartályokban vagy szűk helyiségekben tör-

ténő munka esetén figyelembe kell venni a

nemzetileg/helyileg érvényes irányelveket

a következő témakörökben:

Szórás esetén a következő védőfelszere-

lést kell viselni:

– Munka tartályokban és szűk helyisé-

gekben

– Személy-vészjelző berendezések

használata

– Szem- és arcvédő

– Hallásvédelem

– Testet és vállat letakaró szemcseszóró

védőruha

– Védőkesztyű

– Védőcipő

– adott esetben védőmaszk

Egészségügyi óvintézkedéseknél a nem-

zetileg/helyileg érvényben lévő előírásokat

be kell tartani.

– A kezelőszemélynek a készüléket ren-

deltetésszerűen kell használnia. Figye-

lembe kell vennie a helyi adottságokat,

és a készülékkel való munka közben fi-

gyelnie kell harmadik személyekre, kü-

lönösen gyermekekre.

– A készüléket csak olyan személyek

használhatják, akiket betanítottak an-

nak kezelésére vagy igazolták ebbéli

képességeiket, illetve kifejezetten meg-

bízták őket a készülék használatával. A

készüléket nem használhatják gyerme-

kek vagy fiatalkorúak.

– A készüléket soha nem szabad felügye-

let nélkül hagyni, amíg az nyomás alatt

áll.

– Nem szabad a kilépő sugárba nyúlni.

 VESZÉLY

Közvetlenül fenyegető veszélyre való fi-

gyelmeztetés, amely súlyos testi sérülés-

hez vagy halálhoz vezet.

몇 FIGYELMEZTETÉS

Lehetséges veszélyes helyzetre való fi-

gyelmeztetés, amely súlyos testi sérülés-

hez vagy halálhoz vezethet.

몇 VIGYÁZAT

Figyelmeztetés esetlegesen veszélyes

helyzetre, amely könnyű sérüléshez vezet-

het.

FIGYELEM

Lehetséges veszélyes helyzetre való fi-

gyelmeztetés, amely anyagi kárhoz vezet-

het.

Veszély fokozatok

55HU

– 3

A nedves szóróberendezéshez továbbá

egy szórófej csomagra is szükség van. A

szórófej csomagnak a használt magasnyo-

mású tisztítóhoz kell igazodnia.

 Csavarozza le a szórófejet a maganyo-

mású tisztító sugárcsövéről.

 Helyezze be a fúvóka idomrészt a fúvó-

kacsomag szórófúvókájába.

 Csatlakoztassa a fúvókát a magasnyo-

mású tisztító sugárcsövéhez.

 Helyezze fel a sugárcsőre a nedves

szóróberendezés szórófej tartóját.

 A szórófej tartót csavarja erősen a su-

gárcsőre.

 A szórófej tartó szorító csavarját kiolda-

ni.

 A szórófej tartót úgy csavarja be, hogy

a szóróanyag tömlő felfelé mutasson.

 A szórófej tartó szorító csavarját erősen

meghúzni.

FIGYELEM

Erősebb rongálódásveszély bórkarbid szó-

rófej használata esetén. A bórkarbid szóró-

fejek ütésre érzékenyek. A be- és kiszere-

léshez ne használjon kalapácsot. A szóró-

fej szorító csavarját ne húzza meg túl erő-

sen.

 A szórófejet helyezze be a szórófej tar-

tóba.

 Húzza meg a szórófej szorító csavarját.

 A szóróanyag tömlőt rögzítse a szorító-

bilinccsel a sugárcsövön. Eközben ne

feszítse vagy törje meg a tömlőt.

 A szívócsövet helyezze a szóróanyag

tartályba vagy a szóróanyag zsákba.

Megjegyzés:

Tartsa szárazon a szóróanyagot. A nedves

szóróanyag működési zavarokat okoz.

 Helyezze üzembe a készüléket.

 Hozza múködésbe a kézi szórópisztoly

karját.

 Végezze el a szórási munkát.

Megjegyzés:

Az elhasznált szóróanyagot a megfelelő ér-

vényes előírásoknak megfelelően távolítsa

el.

A felszívott szóróanyag mennyiségét a szí-

vócsövön a levegő furatnál és a szóró-

anyag furatnál lehet beállítani.

 Szóróanyag furatot kinyitni.

 Levegő furatot bezárni.

 Szóróanyag furatot lezárni.

 Levegő furatot kinyitni.

Üzembevétel előtt

Szórófej csomagok

Szórófej nagyság Megrendelési

szám

35 2.112-021.0

40 2.112-019.0

45 2.112-022.0

50 2.112-023.0

55 2.112-024.0

60 2.112-025.0

65 2.112-026.0

70 2.112-027.0

75 2.112-028.0

80 2.112-029.0

100 2.112-030.0

Bórkarbid szórófejek (lassan kopó)

1000 l/h-ig 6.415-084.0

1000 l/h-től 6.415-083.0

Üzembevétel

Használat

Szóróanyag mennyiség beállítása

(csak 4.115-000.0)

Szóróanyag mennyiség növelése

Szóróanyag mennyiség csökkentése

Alapbeállítás

Szóróanyag

szemcse-

nagysága

Szóróanyag

furat

Levegő furat

8 3/4 nyitva 1/2 nyitva

9 1/2 nyitva 3/4...1 nyitva

56 HU

– 4

몇 FIGYELMEZTETÉS

Sérülésveszély. A készüléken történő bár-

miféle munka előtt kapcsolja ki a magas-

nyomású tisztítót, és húzza ki a hálózati

csatlakozót.

 A szórófejet rendszeres időszakonként

90° -kal elfordítani, hogy egyforma ko-

pást érjünk el.

 Az elkopott szórófejet cserélje ki.

Ápolás és karbantartás

Tartozékok

Megrendelé-

si szám

Szóróanyag, finom,

0,2...0,8 mm, 25 kg

6.295-564.0

Szóróanyag, durva,

0,25...1,4 mm

6.295-565.0

Műszaki adatok

Szóróanyag felhaszná-

lás

kg/h 18...220

57HU

– 1

Před prvním použitím svého za-

řízení si přečtěte tento původní

návod k používání, řiďte se jím a uložte jej

pro pozdější použití nebo pro dalšího maji-

tele.

Dodržujte bezpečnostní pokyny, které jsou

uvedené výrobcem vysokotlakého čističe v

návodu k obsluze!

Informace o obsažených látkách (RE-

ACH)

Aktuální informace o obsažených látkách

naleznete na adrese:

www.kaercher.com/REACH

Vyobrazení viz výklopné záložky

1 Proudová tryska

2 Stavěcí šroub proudové trysky

3 Držák trysky

4 Stavěcí šroub držáku trysky

5 Hadice tryskacího prostředku

6 Proudnice vysokotlakého čističe

7 Svěrací třmen

8 Vzduchový otvor

9Šroub

10 Sací hubice

11 Otvor pro tryskací prostředek

Svazek trysek

A Stříkací tryska

B Tvarový díl trysky

Zařízení k otryskávání za mokra je určeno

k montáži na proudnici vysokotlakého čisti-

če. Proud vody vysokotlakého čističe nasá-

vá tryskací prostředek, který se mísí do pa-

prsku vody.

Příklady použití:

– Odrezování

–Odokujení

– Začistit svary

– Odlakování

Vhodné tryskací prostředky (zrnitost

0,2...2 mm):

– Uhelná vysokopecní struska

– Broky z vysokouhlíkové lité oceli

– Korund

– Před prvním uvedením do provozu si

bezpodmínečně přečtěte návod k ob-

sluze a dbejte především následujících

bezpečnostních pokynů.

– Kromě pokynů v návodu na použití

musí být dodržena i všeobecná, záko-

nem stanovená bezpečnostní ustano-

vení za účelem zabránění vzniku neho-

dy či ohrožení života.

– Údržbu smí provádět jen příslušný ser-

vis nebo odborníci v této oblasti, kteří

jsou seznámeni se všemi příslušnými

bezpečnostními předpisy.

– Před čištěním a údržbou přístroje a vý-

měnou jednotlivých částí vysokotlaký

čistič vypněte a vytáhněte síťový pří-

vod ze zástrčky.

– Smí se používat pouze příslušenství a

náhradní díly schválené výrobcem. Ori-

ginální příslušenství a originální ná-

hradní díly skýtají záruku bezpečného a

bezporuchového provozu přístroje.

– Přístroj s pracovními zařízením musíte

před použitím zkontrolovat ohledně řád-

ného stavu a bezpečnosti provozu. Po-

kud jejich stav není bez závad, nelze je

používat.

Zařízení k otryskávání za mokra

Ochrana životního prostředí

Obalové materiály jsou recyklo-

vatelné. Obal nezahazujte do

domovního odpadu, ale ode-

vzdejte jej k opětovnému zužit-

kování.

Přístroj je vyroben z hodnotných

recyklovatelných materiálů, kte-

ré je třeba znovu využít. Baterie,

olej a podobné látky se nesmějí

dostat do okolního prostředí. Po-

užitá zařízení proto odevzdejte

na příslušných sběrných mís-

tech

Ovládací prvky

Používání v souladu s

určením

Bezpečnostní pokyny

58 CS

– 2

– Používáte-li přístroj v nebezpečných

prostorách (např. benzinová pumpa),

dodržujte bezpodmínečně příslušné

bezpečnostní předpisy. Nikdy nepracuj-

te v prostorách, ve kterých hrozí nebez-

pečí exploze!

– Veškeré části přístroje, kterými je ve-

den el. proud, musí být chráněny před

stříkající vodou.

– Spínač ruční stříkací pistole nesmí být

při provozu zakleslý.

– V případě potřeby noste vhodný

ochranný oděv chránící před potřísně-

ním.

– Paprskem nikdy nemiřte na osoby, zví-

řata, samý přístroj ani elektro přístroje.

– Materiály obsahující azbest a jiné látky,

které jsou nebezpečné pro zdraví, ne-

smějí být čištěny.

–

Střídavé nebo současné otryskování leh-

kých kovů a dílů s obsahem kovu v jed-

nom otryskovacím prostoru není dovole-

no, pokud není před každým otrysková-

ním zajištěno vyčištění otryskovacího

prostoru (nebezpečí požáru a výbuchu).

– K otryskování slitin z magnézia s obsa-

hem více než 80% magnézia nesmí být

používány kovové tryskací prostředky.

– Nesmějí se používat tryskací prostřed-

ky obsahující silice.

– Nesmí se používat žádné tryskací pro-

středky, které překračují maximální po-

volený obsah nebezpečných látek sta-

novený příslušnými platnými předpisy.

Při práci v nádržích nebo úzkých prosto-

rách je třeba dodržovat národní/místní

směrnice týkající se těchto témat:

Při otryskování je nezbytné používat násle-

dující ochrannou výstroj:

– práce v nádržích a úzkých prostorách

– používání osobní signalizačních zaříze-

ní pro případ nouze

– Ochrana zraku a obličeje

– Ochrana sluchu

– Protinárazový ochranný oblek zakrýva-

jící tělo a ramena

– Ochranné rukavice

– Bezpečnostní obuv

– případně ochrana dýchání

Je třeba přijmout hygienická opatření dle

národních/místních předpisů.

– Obsluha smí přístroj používat pouze k

účelům, ke kterým byl přístroj vyroben.

Při práci s přístrojem je uživatel povinen

dbát místních specifik a brát při práci

zřetel na třetí osoby, zvláště na děti.

– Přístroj smí používat jen osoby, které

jsou seznámeny s manipulací, nebo

které prokázaly schopnost obsluhy a

které jsou používáním výslovně pověře-

ny. S přístrojem nesmí pracovat děti

nebo mladiství.

– Nikdy přístroj nenechávejte bez dozoru,

pokud je pod tlakem.

– Nikdy nesahejte do vycházejícího pa-

prsku.

 NEBEZPEČÍ

Upozornění na bezprostředně hrozící ne-

bezpečí, které vede k těžkým fyzickým zra-

něním nebo k usmrcení.

몇 VAROVÁNÍ

Upozornění na potencionálně nebezpeč-

nou situaci, která by mohla vést k těžkým

fyzickým zraněním nebo usmrcení.

몇 UPOZORNĚNÍ

Upozornění na případnou nebezpečnou si-

tuaci, která může vést k lehkým fyzickým

zraněním.

POZOR

Upozornění na potenciálně nebezpečnou

situaci, která může mít za následek poško-

zení majetku.

Mimo zařízení k otryskávání za mokra je

potřeba svazku trysek. Svazek trysek je tře-

ba přizpůsobit používanému vysokotlaké-

mu čističi.

Stupně nebezpečí

Pokyny před uvedením

přístroje do provozu

Svazky trysek

Velikost trysky Objednací č.

35 2.112-021.0

40 2.112-019.0

45 2.112-022.0

50 2.112-023.0

55 2.112-024.0

60 2.112-025.0

59CS

– 3

 Odšroubujte trysku od proudnice vyso-

kotlakého čističe.

 Vložte tvarový díly trysky do stříkací

trysky sady trysek.

 Stříkací trysku nasaďte na proudnici vy-

sokotlakého čističe.

 Držák trysky zařízení k otryskávání za

mokra upevněte na proudnici.

 Pevně sešroubujte držák trysky s

proudnicí.

 Povolte stavěcí šroub držáku trysky.

 Otočte držák trysky tak, aby směřovala

hadice s tryskacím prostředkem naho-

ru.

 Utáhněte stavěcí šroub držáku trysky.

POZOR

Zvýšené nebezpečí poškození v případě

používání trysky z karbidu boru. Trysky z

karbidu boru jsou citlivé na nárazy. Při

montáži a demontáži nepoužívejte kladivo.

Neutahujte stavěcí šroub proudové trysky

příliš pevně.

 Zasuňte proudovou trysku do držáku

trysky.

 Utáhněte stavěcí šroub proudové

trysky.

 Hadici s tryskacím prostředkem upev-

něte na proudnici pomocí upínacích

spon. Přitom hadici nenapínejte ani ne-

ohýbejte.

 Sací trubku zasuňte do nádoby na trys-

kací prostředek nebo na pytel s tryska-

cím prostředkem.

Upozornění:

Tryskací prostředek udržujte v suchu. Vlh-

ký tryskací prostředek způsobuje funkční

poruchy.

 Uveďte vysokotlaký čistič do provozu.

 Stiskněte páku na stříkací pistoli.

 Proveďte otryskování.

Upozornění:

Spotřebovaný tryskací prostředek zlikviduj-

te dle příslušných platných předpisů.

Množství nasávaného tryskacího prostředku

se nastavuje na vzduchovém otvoru a na

otvoru tryskacího prostředku v sací trubce.

 Otevřete otvor tryskacího prostředku.

 Zavřete vzduchový otvor.

 Zavřete otvor tryskacího prostředku.

 Otevřete vzduchový otvor.

몇 VAROVÁNÍ

Nebezpečí úrazu. Před prací na zařízení

vždy vysokotlaký čistič vypněte a vytáhněte

síťovou zástrčku.

 V pravidelných časových intervalech

otáčejte proudovou trysku o 90°, čímž

dosáhnete pravidelného opotřebení.



Opotřebenou proudovou trysku vyměňte.

65 2.112-026.0

70 2.112-027.0

75 2.112-028.0

80 2.112-029.0

100 2.112-030.0

Trysky z karbidu boru (malé opotřebení)

do 1000 l/h 6.415-084.0

od 1000 l/h 6.415-083.0

Uvedení do provozu

Obsluha

Nastavení množství tryskacího

prostředku (jen u 4.115-000.0)

Zvýšení množství tryskacího prostředku

Snížení množství tryskacího prostředku

Výchozí nastavení

Zrnitost trys-

kacího pro-

středku

Otvor pro

tryskací pro-

středek

Vzduchový

otvor

8 3/4 otevřena 1/2 otevřena

9 1/2 otevřena 3/4...1 ote-

vřena

Ošetřování a údržba

Příslušenství

Objednací č.

Tryskací prostředek, jem-

ný, 0,2...0,8 mm, 25 kg

6.295-564.0

Tryskací prostředek, hrubý,

0,25...1,4 mm

6.295-565.0

Technické údaje

Spotřeba tryskacího-

prostředku

kg/hod 18...220

60 CS

– 1

Pred prvo uporabo Vaše napra-

ve preberite to originalno navo-

dilo za uporabo, ravnajte se po njem in

shranite ga za morebitno kasnejšo uporabo

ali za naslednjega lastnika.

Upoštevajte varnostna opozorila v navodilu

za uporabo visokotlačnega čistilnika!

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete

na:

www.kaercher.com/REACH

Za slike glejte stran ovitka

1 Šoba za curek

2 Privojni vijak šobe za curek

3 Nosilec šob

4 Privojni vijak nosilca šob

5 Gibka cev za brizgalno sredstvo

6 Brizgalna cev visokotlačnega čistilnika

7 Vpenjalna objemka

8 Odprtina za zrak

9 Vijak

10 Sesalna cev

11 Odprtina za brizgalno sredstvo

Paket šobe

A Razpršilna šoba

B Fazonski kos šobe

Priprava za mokri curek je namenjena za

montažo na brizgalno cev visokotlačnega

čistilnika. Vodni curek visokotlačnega čistil-

nika posesa brizgalno sredstvo, ki se povle-

če v vodni curek.

Primeri uporabe:

– Odstranjevanje rje

– Odškajanje

– Premazanje varov z mavcem

– Odstranjevanje laka

Ustrezno brizgalno sredstvo (debelina

zrn 0,2...2 mm):

– Stopljena premogova žlindra

– Markazit

– Korund

– Pred zagonom preberite navodilo za

obratovanje stroja in še posebej upo-

števajte varnostna navodila.

– Poleg napotkov v tem navodilu za upo-

rabo se morajo upoštevati splošni var-

nostni predpisi in zakosko določeni

predpisi o varstvu pri delu.

– Servisiranje smejo izvajati le odobreni

uporabniški servisi ali strokovnjaki za to

področje, ki so seznanjeni z vsemi po-

membnimi varnostnimi predpisi.

– Pred čiščenjem in vzdrževanjem napra-

ve in zamenjavo delov je potrebno viso-

kotlačni čistilnik izklopiti in izvleči omre-

žni vtič.

– Uporabljati se smejo le pribor in nado-

mestni deli, ki jih dopušča proizvajalec.

Originalni pribor in originalni nadome-

stni deli zagotavljajo varno in nemoteno

obratovanje naprave.

– Pred uporabo se mora preizkusiti neo-

porečno stanje stroja z delovnimi pripo-

močki in obratovalna varnost. Če stanje

ni brezhibno, stroja ne smete uporablja-

ti.

– Pri uporabi naprave v nevarnih podro-

čjih (npr. bencinske črpalke) je treba

upoštevati ustrezne varnostne predpi-

se. Prepovedana je uporaba v prosto-

rih, kjer obstaja nevarnost eksplozij.

Priprava za mokri curek

Varstvo okolja

Embalaža je primerna za recikli-

ranje. Prosimo, da embalaže ne

odvržete med gospodinjske od-

padke, temveč jo odložite v zbi-

ralnik za ponovno obdelavo.

Stare naprave vsebujejo drago-

cene reciklirne materiale, ki jih je

treba odvajati za ponovno upo-

rabo. Baterije, olje in podobne

snovi ne smejo priti v okolje.

Zato stare naprave zavrzite v

ustrezne zbiralne sisteme.

Upravljalni elementi

Namenska uporaba

Varnostna navodila

61SL

– 2

– Vsi deli v delovnem območju, ki so pod

napetostjo, morajo biti zaščiteni pred

vodnim curkom.

– Ročica ročne brizgalne pištole med

obratovanjem ne sme biti zagozdena.

– Za zaščito pred nazaj brizgajočimi delci

se mora po potrebi nositi ustrezna za-

ščitna obleka.

– Curka nikoli ne usmerjajte v ljudi, živali,

na naravo ali električne komponente.

– Materialov, ki vsebujejo azbest ali dru-

ge zdravju nevarne snovi, se ne sme či-

stiti.

– Nedopustna je izmenična ali istočasna

obdelava lahkih kovin in delov, ki vse-

bujejo železo, s curki v prostoru razpr-

ševanja, če pred vsako menjavo ni za-

gotovljeno čiščenje prostora razprševa-

nja (nevarnost požara in eksplozije).

– Za obdelavo magnezijevih zlitin s curki

z več kot 80% magnezija se ne smejo

uporabljati brizgalna sredstva, ki vsebu-

jejo železo.

– Ne smejo se uporabljati silikogena bri-

zgalna sredstva

– Ne smete uporabljati brizgalnih sred-

stev, ki presegajo maksimalno dopu-

stno vsebnost nevarnih snovi v skladu z

vsakokratnimi veljavnimi določili.

Pri delu v posodah ali ozkih prostorih se

morajo upoštevati nacionalno/lokalno ve-

ljavne smernice glede naslednjih tem:

Pri obdelavi s curki je treba nositi naslednjo

zaščitno opremo:

– Delo v posodah in ozkih prostorih

– Uporaba alarmnih naprav

– Zaščita za oči in obraz

– Zaščita za sluh

– Zaščitna obleka pred udarci, ki pokriva

telo in ramena

– Zaščitne rokavice

– Zaščitna obutev

– po potrebi dihalna zaščita

Izvesti se morajo higienski zaščitni ukrepi

po nacionalno/lokalno veljavnih predpisih.

– Uporabnik mora napravo namensko

uporabljati. Upoštevati mora lokalne da-

nosti in pri delu s strojem paziti na tretje

osebe, še posebej na otroke.

– Aparat smejo uporabljati le osebe, ki so

bile poučene o ravnanju ali ki so doka-

zale svoje sposobnosti za upravljanje in

so izrecno pooblaščene za uporabo. S

strojem ne smejo delati otroci ali mlado-

stniki.

– Naprave ne smete nikoli pustiti brez

nadzora, dokler je pod pritiskom.

– V izstopajoč curek se ne sme posegati.

 NEVARNOST

Opozorilo na neposredno nevarnost, ki

vodi do težkih telesnih poškodb ali smrti.

몇 OPOZORILO

Opozorilo na možno nevarno situacijo, ki

lahko vodi do težkih telesnih poškodb ali

smrti.

몇 PREVIDNOST

Opozorilo na možno nevarno situacijo, ki

lahko vodi do lažjih poškodb.

POZOR

Opozorilo na možno nevarno situacijo, ki

lahko vodi do premoženjskih škod.

Poleg priprave za mokri curek se dodatno

potrebuje paket šob. Paket šob me biti

usklajen z uporabljenim visokotlačnim či-

stilnikom.

Stopnje nevarnosti

Pred zagonom

Paketi šob

Velikost šobe Naroč. št.

35 2.112-021.0

40 2.112-019.0

45 2.112-022.0

50 2.112-023.0

55 2.112-024.0

60 2.112-025.0

65 2.112-026.0

70 2.112-027.0

75 2.112-028.0

80 2.112-029.0

100 2.112-030.0

Borkarbidne šobe (malo obrabljive)

do 1000 l/h 6.415-084.0

od 1000 l/h 6.415-083.0

62 SL

– 3

 Odvijte šobo z brizgalne cevi visoko-

tlačnega čistilnika.

 Fazonski kos šobe vstavite v brizgalno

šobo iz paketa šob.

 Brizgalno šobo nataknite na brizgalno

cev visokotlačnega čistilnika.

 Na brizgalno cev namestite držalo šobe

naprave za mokro brizganje.

 Nosilec šob trdno privijte z brizgalno

cevjo.

 Odvijte privojni vijak nosilca šob.

 Nosilec šob obrnite tako, da gibka cev

za brizgalno sredstvo kaže navzgor.

 Trdni privijte privojni vijak nosilca šob.

POZOR

Povečana nevarnost poškodb pri uporabi

borkarbidne šobe za curek. Borkarbidne

šobe za curek so občutljive na udarce. Za

vgradnjo in demontažo ne uporabljajte kla-

diva. Privojnega vijaka šobe za curek ne

pritegnite premočno.

 Šobo za curek vtaknite v nosilec šob.

 Pritegnite privojni vijak šobe za curek.

 Gibko cev za brizgalno sredstvo pritrdi-

te z vpenjalnimi objemkami na brizgal-

no cev. Pri tem gibke cevi ne napenjajte

ali prepogibajte.

 Sesalno cev vtaknite v posodo za bri-

zgalno sredstvo ali v vrečo z brizgalnim

sredstvom.

Opozorilo:

Brizgalno sredstvo hranite na suhem. Mo-

kro brizgalno sredstvo povzroča motnje v

delovanju.

 Zaženite visokotlačni čistilnik.

 Pritisnite ročico ročne brizgalne pištole.

 Izvedite obdelavo s curkom.

Opozorilo:

Porabljeno brizgalno sredstvo odstranite v

skladu z vsakokratno veljavnimi predpisi.

Količina vsesanega brizgalnega sredsva se

nastavi na odprtini za zrak in na odprtini za

brizgalno sredstvo v sesalni cevi.

 Odprite odprtino za brizgalno sredstvo.

 Zaprite odprtino za zrak.

 Zaprite odprtino za brizgalno sredstvo.

 Odprite odprtino za zrak.

몇 OPOZORILO

Nevarnost poškodb. Pred deli na napravi,

izklopite visokotlačni čistilnik in izvlecite

omrežni vtič.

 Šobo za curek v rednih časivnih interva-

lih obrnite za 90°, da dosežete enako-

merno obrabo.

 Zamenjajte izrabljeno šobo za curek.

Zagon

Upravljanje

Nastavitev količine abrazivnega

sredstva (samo pri 4.115-000.0).

Povečanje količine brizgalnega

sredstva

Zmanjšanje količine brizgalnega

sredstva

Osnovna nastavitev

Granulacija

brizgalnega

sredstva

Odprtina za

brizgalno

sredstvo

Odprtina za

zrak

8 3/4 odprta 1/2 odprta

9 1/2 odprta 3/4...1 odprta

Vzdrževanje

Pribor

Naroč. št.

Brizgalno sredstvo, fino,

0,2...0,8 mm, 25 kg

6.295-564.0

Brizgalno sredstvo, grobo,

0,25...1,4 mm

6.295-565.0

Tehnični podatki

Poraba brizgalnega

sredstva

kg/h 18–220

63SL

– 1

Przed pierwszym użyciem urzą-

dzenia należy przeczytać orygi-

nalną instrukcję obsługi, postępować we-

dług jej wskazań i zachować ją do później-

szego wykorzystania lub dla następnego

użytkownika.

Przestrzegać wskazówek bezpieczeństwa

zawartych w instrukcji obsługi myjki wyso-

kociśnieniowej!

Wskazówki dotyczące składników (RE-

ACH)

Aktualne informacje dotyczące składników

znajdują się pod:

www.kaercher.com/REACH

Ilustracje, patrz Strona okładki

1 Dysza strumieniowa

2 Śruba zaciskowa dyszy strumieniowej

3 Uchwyt dyszy

4 Śruba zaciskowa uchwytu dyszy

5 Wąż środka natryskowego

6 Lanca myjki wysokociśnieniowej

7 Zacisk chwytakowy

8 Otwór powietrzny

9Śruba

10 Rura ssąca

11 Otwór na ścierniwo

Zestaw dysz

A Dysza spryskująca

B Kształtka dyszy

Strumienica przeznaczona jest do zamon-

towania na lancy myjki wysokociśnienio-

wej. Strumień wody myjki wysokociśnienio-

wej zasysa ścierniwo, które zabierane jest

wraz ze strumieniem wody.

Przykłady zastosowania:

– Usuwanie rdzy

– Usuwanie zgorzeliny

– Wygładzanie spawów

– Usuwanie lakieru

Odpowiednie ścierniwo (wielk. ziarna

0,2...2 mm):

– Żużel paleniskowy

– Markasyt

– Korund

– Przed przystąpieniem do eksploatacji

należy zapoznać się z instrukcją obsłu-

gi urządzenia i bezwzględnie przestrze-

gać zasad bezpieczeństwa.

– Należy przestrzegać wskazówek za-

wartych w tej instrukcji oraz obowiązu-

jących ogólnych przepisów prawnych

dotyczących bezpieczeństwa i zapobie-

gania wypadkom.

– Naprawy mogą być wykonywane wy-

łącznie przez autoryzowane placówki

serwisu lub osoby wykwalifikowane w

tym zakresie, którym znane są wszyst-

kie istotne przepisy bezpieczeństwa.

– Przed czyszczeniem i konserwacją

urządzenia oraz wymianą części myjkę

wysokociśnieniową należy wyłączyć i

wyjąć wtyczkę z gniazdka.

– Stosować wyłącznie wyposażenie do-

datkowe i części zamienne dopuszczo-

ne przez producenta. Oryginalne wypo-

sażenie i oryginalne części zamienne

gwarantują bezpieczną i bezusterkową

pracę urządzenia.

Strumienica

Ochrona środowiska

Materiał, z którego wykonano

opakowanie nadaje się do po-

wtórnego przetworzenia. Prosi-

my nie wyrzucać opakowania do

śmieci z gospodarstw domo-

wych, lecz oddać do recyklingu.

Zużyte urządzenia zawierają

cenne surowce wtórne, które po-

winny być oddawane do utyliza-

cji. Akumulatory, olej i tym po-

dobne substancje nie powinny

przedostać się do środowiska

naturalnego. Prosimy o utyliza-

cję starych urządzeń w odpo-

wiednich placówkach zbierają-

cych surowce wtórne.

Elementy obsługi

Użytkowanie zgodne z

przeznaczeniem

Wskazówki bezpieczeństwa

64 PL

– 2

– Przed rozpoczęciem pracy należy

sprawdzić urządzenie z wyposażeniem

roboczym pod kątem prawidłowego sta-

nu i bezpieczeństwa eksploatacji. Jeżeli

nie jest on poprawny, to sprzętu takiego

nie wolno używać.

– Podczas użytkowania w obszarach za-

grożonych (np. na stacjach benzyno-

wych) należy przestrzegać stosownych

przepisów bezpieczeństwa. Eksploata-

cja urządzenia w pomieszczeniach za-

grożonych wybuchem jest zabroniona.

– Wszystkie części przewodzące prąd w

miejscu pracy urządzenia muszą być

zabezpieczone przed tryskającą wodą.

– Podczas pracy dźwignia pistoletu natry-

skowego nie może być zablokowana.

– Przy pracy należy stosować odpowied-

nie ubranie robocze, aby chronić się

przed rozpryskującymi się elementami.

– Nigdy nie kierować strumienia na ludzi,

zwierzęta, urządzenie ani na części

elektryczne.

– Nie wolno czyścić materiałów zawiera-

jących azbest oraz inne substancje

szkodliwe dla zdrowia.

– Niedopuszczalna jest zamienna lub jed-

noczesna obróbka strumieniowa metali

lekkich i elementów zawierających że-

lazo w jednej komorze roboczej, jeżeli

przed każdą zmianą nie przeprowadza

się czyszczenia komory roboczej (nie-

bezpieczeństwo pożaru i wybuchu).

– Do obróbki strumieniowej stopów mag-

nezowych z ponad 80-procentową za-

wartością magnezu nie można używać

ścierniw zawierających żelazo.

– Nie można używać ścierniw powodują-

cych powstanie pylicy krzemowej.

– Nie można używać żadnych materiałów

ściernych, które zgodnie z obowiązują-

cymi przepisami przekraczają maksy-

malnie dopuszczalne zawartości nie-

bezpiecznych substancji.

W pracy w zbiornikach albo w wąskich po-

mieszczeniach należy zwrócić uwagę na

obowiązujące krajowe/miejscowe dyrekty-

wy dotyczące następujących tematów:

Przy obróbce strumieniowej należy używać

następującego wyposażenia ochronnego:

– Prace w zbiornikach i w wąskich po-

mieszczeniach

– Używanie instalacji osobowych z syg-

nałami alarmowymi

– Okulary i osłona na twarz

– Nauszniki

– Odzież chroniąca przed uderzeniem

korpusu i ramion

– Rękawice ochronne

– Obuwie ochronne

– W razie potrzeby środki ochronny dróg

oddechowych

Należy podjąć higieniczne działania

ochronne zgodne z obowiązującymi krajo-

wymi/miejscowymi przepisami.

– Użytkownik ma obowiązek używania

urządzenia zgodnie z jego przeznacze-

niem. Podczas pracy urządzenia musi

on uwzględniać miejscowe warunki i

zwrócić uwagę na inne osoby, zwłasz-

cza dzieci.

– Urządzenie może być obsługiwane tyl-

ko przez osoby, które zostały przeszko-

lone w zakresie obsługi lub przedstawi-

ły dowód umiejętności obsługi i zostały

wyraźnie do tego wyznaczone. Urzą-

dzenia nie wolno obsługiwać dzieciom

ani młodzieży.

– Nigdy nie można pozostawić urządze-

nia bez nadzoru, jak długo znajduje się

on pod ciśnieniem.

– Nie można przystawiać ręki do wydoby-

wającego się strumienia.

 NIEBEZPIECZEŃSTWO

Wskazówka dot. bezpośredniego zagroże-

nia, prowadzącego do ciężkich obra

żeń

ciała lub do śmierci.

몇 OSTRZEŻENIE

Wskazówka dot. możliwie niebezpiecznej

sytuacji, mogącej prowadzić do ciężkich

obrażeń ciała lub śmierci.

몇 OSTROŻNIE

Wskazówka dot. możliwie niebezpiecznej

sytuacji, która może prowadzić do lekkich

zranień.

Stopnie zagrożenia

65PL

– 3

UWAGA

Wskazówka dot. możliwie niebezpiecznej

sytuacji, która może prowadzić do szkód

materialnych.

Oprócz strumienicy potrzebny jest zestaw

dysz. Zestaw dysz musi być dopasowany

do używanej myjki wysokociśnieniowej.

 Odkręcić dyszę z lancy myjki wysoko-

ciśnieniowej.

 Włożyć kształtkę dyszy do dyszy spry-

skującej z zestawu dysz.

 Założyć dyszę spryskującą na lancę

myjki wysokociśnieniowej.

 Umieścić uchwyt dyszy strumienicy na

lancy.

 Mocno skręcić uchwyt dyszy z lancą.

 Poluzować śrubę zaciskową uchwytu

dyszy.

 Przekręcić uchwyt dyszy w taki sposób,

by wąż środka natryskowego wskazy-

wał ku górze.

 Przykręcić śrubę zaciskową uchwytu

dyszy.

UWAGA

Wzmożone niebezpieczeństwo uszkodze-

nia przy używaniu dyszy strumieniowej z

węglika boru. Dysze strumieniowe z węgli-

ka boru są wrażliwe na uderzenia. Nie uży-

wać młotka do ich montażu i demontażu.

Nie dokręcać za mocno śruby zaciskowej

dyszy strumieniowej.

 Włożyć dyszę strumieniową do uchwytu

dyszy.

 Dokręcić śrubę zaciskową dyszy stru-

mieniowej.

 Zamocować wąż środka natryskowego

na lancy przy użyciu obejm zacisko-

wych. Nie naprężać przy tym węża ani

go nie zaginać.

 Włożyć rurę ssącą do pojemnika lub

worka ze ścierniwem.

Wskazówka:

Dbać o to by ścierniwo pozostawało suche.

Mokre ścierniwo powoduje usterki w funk-

cjonowaniu.

 Uruchomić myjkę wysokociśnieniową.

 Zwolnić dźwignię pistoletu natryskowe-

go.

 Przeprowadzić pracę natryskową.

Wskazówka:

Zużyte ścierniwo poddać utylizacji zgodnie

z obowiązującymi przepisami.

Ilość zasysanego ścierniwa ustawia się

przy otworze powietrznym i przy otworze

na ścierniwo w rurze ssącej.

 Otworzyć otwór na ścierniwo.

 Zamknąć otwór powietrzny.

 Zamknąć otwór na ścierniwo.

 Otworzyć otwór powietrzny.

Przed uruchomieniem

Zestawy dysz

Rozmiar dyszy Nr katalogowy

35 2.112-021.0

40 2.112-019.0

45 2.112-022.0

50 2.112-023.0

55 2.112-024.0

60 2.112-025.0

65 2.112-026.0

70 2.112-027.0

75 2.112-028.0

80 2.112-029.0

100 2.112-030.0

Dysze z węglika boru (nie podlegające

szybkiemu zużywaniu)

do 1000 l/h 6.415-084.0

od 1000 l/h 6.415-083.0

Uruchamianie

Obsługa

Ustawianie ilości ścierniwa (tylko

przy 4.115-000.0)

Zwiększanie ilości ścierniwa

Zmniejszanie ilości ścierniwa

Ustawienie podstawowe

Ziarnistość

ścierniwa

Otwór na

ścierniwo

Otwór po-

wietrzny

8 otwarty na 3/

otwarty na 1/

9 otwarty na 1/

otwarty na 3/

4...1

66 PL

– 4

몇 OSTRZEŻENIE

Niebezpieczeństwo zranienia. Przed przy-

stąpieniem do prac przy urządzeniu należy

wyłączyć myjkę wysokociśnieniową i wyjąć

przewód z sieci.

 Dyszę strumieniową obracać w regular-

nych odstępach czasu o 90°, aby osiąg-

nąć równomierne zużycie.

 Wymienić zużytą dyszę strumieniową.

Czyszczenie i konserwacja

Akcesoria

Nr katalogo-

Ścierniwo, drobnoziarniste,

0,2...0,8 mm, 25 kg

6.295-564.0

Ścierniwo, gruboziarniste,

0,25...1,4 mm

6.295-565.0

Dane techniczne

Zużycie ścierniwa kg/h 18...220

67PL

– 1

Înainte de prima utilizare a apa-

ratului dvs. citiţi acest instrucţiu-

nil original, respectaţi instrucţiunile cuprin-

se în acesta şi păstraţi-l pentru întrebuinţa-

rea ulterioară sau pentru următorii pose-

sori.

Respectaţi indicaţiile de siguranţă din in-

strucţiunile de utilizare a aparatului de cură-

ţat sub presiune!

Observaţii referitoare la materialele con-

ţinute (REACH)

Informaţii actuale referitoare la materialele

conţinute puteţi găsi la adresa:

www.kaercher.com/REACH

Pentru ilustraţii vezi coperta

1 Duză de pulverizare

2 Şurub de prindere duză de pulverizare

3 Suport duză

4 Şurub de prindere suport duză

5 Furtun de mediu pulverizat

6 Lance aparat de curăţat sub presiune

7 Colier de prindere

8 Orificiu pentru aer

9 Şurub

10 Tub de aspirare

11 Orificiu mediu abraziv

Pachet de duze

A Duză de pulverizare

B Duză turnată

Dispozitivul de pulverizare umedă este

destinată pentru a fi montat pe lancea unui

aparat de curăţat sub presiune. Jetul pulve-

rizat de aparatul de curăţat sub presiune

absoarbe mediul abraziv, care se ameste-

că cu jet.

Exemple de utilizare:

– Curăţarea ruginii

– Curăţarea urmelor de arsură

– Curăţarea cusăturilor sudate

– Îndepărtarea vopselelor

Medii abrazive corespunzătoare (dimen-

siune particule 0,2...2 mm):

– Praf de cărbune

– Nisip de sablare

– Korund

– Înainte de punerea în funcţiune, citiţi cu

atenţie instrucţiunile de utilizare ale

aparatului dvs. şi luaţi în considerare, în

special, indicaţiile privind siguranţa în

exploatare.

– Pe lângă indicaţiile conţinute în acest

manual de utilizare trebuie respectate

normele legale generale pentru protec-

ţie şi prevenirea accidentelor.

– Reparaţiile vor fi efectuate numai de

service-uri autorizate sau de specialişti

în domeniu care cunosc normele de

protecţie relevante.

– Înaintea curăţării şi întreţinerii aparatu-

lui de curăţat sub presiune şi a înlocuirii

componentelor, aparatul trebuie oprit şi

scos din priză.

– Vor fi utilizate numai accesorii şi piese

de schimb agreate de către producător.

Accesoriile originale şi piesele de

schimb originale constituie o garanţie a

faptului că utilajul va putea fi exploatat

Dispozitiv de pulverizare umedă

Protecţia mediului

înconjurător

Materialele de ambalare sunt re-

ciclabile. Ambalajele nu trebuie

aruncate în gunoiul menajer, ci

trebuie duse la un centru de co-

lectare şi revalorificare a deşeu-

rilor.

Aparatele vechi conţin materiale

reciclabile valoroase, care pot fi

supuse unui proces de revalorifi-

care. Bateriile, uleiul şi substan-

ţele asemănătoare nu trebuie să

ajungă în mediul înconjurător.

Din acest motiv, vă rugăm să

apelaţi la centrele de colectare

abilitate pentru eliminarea apa-

ratelor vechi.

Elemente de operare

Utilizarea corectă

Măsuri de siguranţă

68 RO

– 2

în condiţii de siguranţă şi fără defecţi-

uni.

– Aparatul şi accesoriile trebuie verificate

înainte de utilizare pentru a vedea dacă

sunt în stare bună şi permit utilizarea

aparatului în condiţii de siguranţă. Dacă

starea nu este ireproşabilă, acestea nu

pot fi utilizate.

– La utilizarea aparatului în zone pericu-

loase (de ex. benzinării) se vor respecta

instrucţiunile de securitate corespunză-

toare. Este interzisă utilizarea în încă-

peri unde există pericol de explozie.

– Toate piesele din zona de lucru prin

care trece curent electric trebuie prote-

jate de jetul de apă.

– Nu este permisă fixarea manetei pisto-

lului de stropit manual în timpul utilizării.

– Utilizatorul trebuie să poarte echipa-

ment de protecţie adecvat pentru a se

proteja de particulele stropite.

– Nu îndreptaţi jetul spre persoane, spre

animale, spre aparat sau spre compo-

nente electrice.

– Nu este permisă curăţarea materialelor

cu conţinut de azbest sau a altor mate-

riale care conţin substanţe nocive.

– Nu este permisă sablarea alternativă

sau simultană a metalelor uşoare şi a

pieselor cu conţinut de fier în acelaşi în-

căpere, dacă aceasta nu este curăţată

înaintea fiecărei treceri de pe un mate-

rial pe altul (pericol de incendiu şi explo-

zie).

– Pentru sablarea aliajelor de magneziu

cu o compoziţie de magneziu mai mare

de 80%, nu este permisă utilizarea de

medii abrazive cu conţinut de fier.

– Nu este permisă utilizarea mediilor ab-

razive cu conţinut de silicon.

– Nu este permisă utilizarea materialelor

care au un conţinut de substanţe peri-

culoase mai mare decât cel permis de

reglementările aferente în vigoare.

Când utilizaţi aparatul de curăţat în rezer-

voare sau spaţii mici, respectaţi directivele

în vigoare cu privire la:

La lucrările de sablare purtaţi un echipa-

ment de protecţie corespunzător:

– lucrul în rezervoare şi spaţii mici

– folosirea echipamentelor personale de

semnalare a urgenţelor

– Protecţie pentru ochi şi faţă

– Protecţie pentru urechi

– Îmbrăcăminte de protecţie la impact pe

corp şi umeri

– Mănuşi de protecţie

– Încălţăminte de protecţie

– Protecţie respiratorie, dacă este nevoie

Se vor lua măsurile de protecţie igienică ce-

rute de reglementările naţionale/locale în

vigoare.

– Operatorul trebuie să folosească apara-

tul conform specificaţiilor acestuia.

Acesta trebuie să respecte condiţiile lo-

cale şi în timpul utilizării să fie atent la

terţi, în special la copii.

– Aparatul poate fi folosit numai de per-

soane instruite în manipularea acestuia

sau care şi-au dovedit abilitatea de a

opera aparatul şi au fost însărcinate în

mod expres cu utilizarea aparatului. Nu

este permisă utilizarea aparatului de

către minori.

– Aparatul nu poate fi lăsat niciodată fără

supraveghere în timp de se află sub

presiune.

– Nu introduceţi mâna în faţa jetului.

 PERICOL

Indicaţie referitoare la un pericol iminent,

care duce la văt

ămări corporale grave sau

moarte.

몇 AVERTIZARE

Indicaţie referitoare la o posibilă situaţie pe-

riculoasă, care ar putea duce la vătămări

corporale grave sau moarte.

몇 PRECAUŢIE

Indică o posibilă situaţie periculoasă, care

ar putea duce la vătămări corporale uşoa-

re.

ATENŢIE

Indicaţie referitoare la o posibilă situaţie pe-

riculoasă, care ar putea duce la pagube

materiale.

Trepte de pericol

69RO

– 3

Pentru dispozitivul de pulverizare umedă

se necesită suplimentar un set de duze.

Setul de duze trebuie să fie destinat special

aparatului de curăţat sub presiune utilizat.

 Deşurubaţi duza de pe lancea aparatu-

lui de curăţat sub presiune.

 Inseraţi duza turnată în duza de pulveri-

zare aflată în pachet.

 Introduceţi duza de pulverizare în lan-

cea dispozitivului de curăţare de înaltă

presiune.

 Montaţi pe lance suportul de duze a dis-

pozitivului de curăţare cu jet de apă şi

particule abrazive.

 Îmbinaţi suportul de duză şi lancea prin

înşurubare.

 Deşurubaţi şurubul de prindere a supor-

tului de duză.

 Rotiţi suportul de duză în aşa fel, încât

furtunul mediului abraziv să arate în-

spre sus.

 Strângeţi şurubul de prindere a suportu-

lui de duză.

ATENŢIE

Pericol ridicat de deteriorare în cazul utili-

zării unei duze din carbură de bor. Duzele

din carbură de bor sunt sensibile la impact.

Nu utilizaţi ciocanul la montarea şi demon-

tarea acestora. Nu strângeţi prea mult şuru-

bul de prindere a duzei de pulverizare.

 Introduceţi duza de pulverizare în su-

port.

 Strângeţi şurubul de prindere a duzei

de pulverizare.

 Montaţi furtunul de mediu abraziv pe

lance cu ajutorului colierelor de prinde-

re. Aveţi grijă să nu tensionaţi şi îndoiţi

furtunul.

 Introduceţi tubul de aspiraţie în rezervo-

rul sau sacul de mediu abraziv.

Notă:

Ţineţi mediul abraziv uscat. Mediile abrazi-

ve umede cauzează disfuncţionalităţi.

 Puneţi aparatul de curăţat în funcţiune.

 Acţionaţi maneta pistolului de stropit.

 Efectuaţi lucrările de sablare.

Notă:

Eliminaţi mediul abraziv folosit conform

prevederilor în vigoare.

Cantitatea de mediu abraziv aspirat se re-

glează la orificiul de aer şi la orificiul de me-

diu abraziv de pe tubul de aspiraţie.

 Închideţi orificiul mediului abraziv

 Închideţi orificiul de aer.

 Deschideţi orificiul de mediu abraziv.

 Deschideţi orificiul de aer.

Înainte de punerea în

funcţiune

Seturi de duze

Dimensiunea duzei Nr. de comandă

35 2.112-021.0

40 2.112-019.0

45 2.112-022.0

50 2.112-023.0

55 2.112-024.0

60 2.112-025.0

65 2.112-026.0

70 2.112-027.0

75 2.112-028.0

80 2.112-029.0

100 2.112-030.0

Duze din carbură de bor (uzură redusă)

până la 1000 l/h 6.415-084.0

de la 1000 l/h 6.415-083.0

Punerea în funcţiune

Utilizarea

Reglaţi cantitatea mediului abraziv

(doar la 4.115-000.0)

Creşterea cantităţii de mediu abraziv

Reducerea cantităţii de mediu abraziv

Setare de bază

Granulaţie

mediu abra-

ziv

Orificiu mediu

abraziv

Orificiu pen-

tru aer

8 deschis la 3/4 deschis la 1/2

9 deschis la 1/2 deschis la 3/

4...1

70 RO

– 4

몇 AVERTIZARE

Pericol de accidentare. Înaintea tuturor lu-

crărilor la aparat, opriţi aparatul de curăţat

sub presiune şi scoateţi ştecherul din priză.

 Rotiţi duza de pulverizare cu 90° la in-

tervale regulate pentru a asigura uzura

uniformă a acesteia.

 Înlocuiţi duza de pulverizare uzată.

Îngrijirea şi întreţinerea

Accesorii

Nr. de co-

mandă

Mediu abraziv, fin,

0,2...0,8 mm, 25 kg

6.295-564.0

Mediu abraziv, grosier,

0,25...1,4 mm

6.295-565.0

Date tehnice

Consum de mediu abra-

ziv

kg/h 18...220

71RO

– 1

Pred prvým použitím vášho za-

riadenia si prečítajte tento pô-

vodný návod na použitie, konajte podľa

neho a uschovajte ho pre neskoršie použi-

tie alebo pre ďalšieho majiteľa zariadenia.

Dodržiavajte bezpečnostné pokyny v návo-

de na obsluhu výrobcu vysokotlakového

čističa!

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na:

www.kaercher.com/REACH

Obrázky pozri na nasledujúcej strane

1 Rozstrekovacia dýza

2 Upevňovacia skrutka rozstrekovacej

dýzy

3 Držiak trysky

4 Upevňovacia skrutka držiaka dýzy

5 Hadica na striekací prostriedok

6 Oceľová rúrka vysokotlakového čističa

7 Upevňovacia objímka

8 Pneumatické vŕtanie

9Skrutka

10 Vysávacia rúrka

11 Vŕtanie pieskovacími prostriedkami

Súprava trysiek

A Striekacia dýza

B Tvarovka dýzy

Zariadenie na mokré pieskovanie je určené

pre montáž na rozprašovaciu rúrku vyso-

kotlakového čističa. Prúd vody vysokotla-

kového čističa nasáva pieskovací prostrie-

dok, ktorý sa strháva spolu s prúdom vody.

Príklady použitia:

– Odstránenie hrdze

– Odstránenie kovu

– Začistenie zváraných švíkov

– Odstránenie laku

Vhodný pieskovací prostriedok (veľkosť

zrna 0,2...2 mm):

– Struska z tavnej komory

– Otryskávaný štrk

– Korund

– Pred uvedením tohto zariadenia do pre-

vádzky si prečítajte návod na obsluhu

Vášho prístroja a dodržujte najmä bez-

pečnostné pokyny.

– Okrem pokynov uvedených v tomto ná-

vode na obsluhu sa musia dodržiavat'

všeobecné bezpečnostné pokyny a po-

kyny pre predchádzanie úrazov stano-

vené zákonodarcom.

– Opravy smú vykonávať iba schválené

servisy alebo odborníci v tomto odbore,

ktorí sú dôkladne oboznámení so všet-

kými relevantnými bezpečnostnými

predpismi.

– Pred čistením a údržbou prístroja a vý-

menou dielov musíte vysokotakový čis-

tič vypnúť a vytiahnuť sieťovú zástrčku

zo zásuvky.

– Používať možno iba príslušenstvo a ná-

hradné diely schválené výrobcom. Ori-

ginálne príslušenstvo a originálne ná-

hradné diely zaručujú bezpečnú a bez-

poruchovú prevádzku stroja.

– Pred použitím skontrolujte, či sa prístroj

a jeho pracovné vybavenie nachádzajú

v riadnom stave a či je zabezpečená

ich prevádzková bezpečnosť. Pokiaľ

Zariadenie na mokré pieskovanie

Ochrana životného prostredia

Obalové materiály sú recyklova-

teľné. Obalové materiály láska-

vo nevyhadzujte do komunálne-

ho odpadu, ale odovzdajte ich

do zberne druhotných surovín.

Vyradené prístroje obsahujú

hodnotné recyklovateľné látky,

ktoré by sa mali opät' zužitkovat'.

Do životného prostredia sa ne-

smú dostat' batérie, olej a iné

podobné látky. Staré zariadenia

preto láskavo odovzdajte do

vhodnej zberne odpadových su-

rovín.

Ovládacie prvky

Používanie výrobku v súlade

s jeho určením

Bezpečnostné pokyny

72 SK

– 2

nie je stav v poriadku, nesmie sa použí-

vať.

– Pri používaní tohto zariadenia v nebez-

pečných oblastiach (napr. čerpacích

staniciach pohonných hmôt) dodržia-

vajte príslušné bezpečnostné predpisy.

Prevádzka v priestoroch ohrozených

výbuchom je zakázaná.

– Všetky diely pod napätím v pracovnej

zóne musia byť chránené pred prúdom

vody.

– Páka ručnej striekacej pištole sa ne-

smie pri prevádzke zaistiť.

– Na ochranu pred spätne postriekanými

dielmi je v prípade potreby nutné nosiť

vhodný ochranný odev.

– Prúd vody nikdy nesmerujte na ľudí,

zvieratá, prístroje alebo elektrické diely.

– Nesmú sa čistiť materiály obsahujúce

azbest a iné materiály obsahujúce lát-

ky, ktoré ohrozujú zdravie.

– Nepovolené je striedavé alebo súčasné

pieskovanie ľahkých kovov a súčiastok

s obsahom železa v lakovni, ak nie je

zabezpečené pred každou výmenou

čistenie lakovne (nebezpečenstvo po-

žiaru a výbuchu).

– Na pieskovanie zliatin magnézia s ob-

sahom magnézia vyšším než 80% sa

nemôžu používať žiadne pieskovacie

prostriedky s obsahom železa.

– Nemôžu sa používať žiadne pieskova-

cie prostriedky s obsahom silikónu.

– Nesmú sa používať žiadne pieskovacie

prostriedky, ktoré by prekročili maximál-

ne prípustné obsahy nebezpečných lá-

tok podľa príslušných platných predpi-

sov.

Pri prácach v nádržiach alebo úzkych pries-

toroch je nutné zohľadniť platné národné/

miestne smernice k nasledovným oblas-

tiam:

Pri pieskovaní musíte nosiť nasledujúcu

ochrannú výbavu:

– práce v nádržiach a úzkych priestoroch

– použitie osobných zariadení s núdzo-

vým signálom

– Ochrana očí a tváre

– Ochrana sluchu

– Ochranné oblečenie proti nárazu pokrý-

vajúce telo a ramená

– Ochranné rukavice

– Ochranná obuv

– prípadne ochrana dýchacích ciest

Hygienické ochranné opatrenia je nutné vy-

konať podľa platných národných alebo

miestnych predpisov.

– Obsluha musí používať prístroj podľa

predpisov. Musí zohľadniť miestne da-

nosti a pri práci s prístrojom dávať po-

zor na tretie osoby, obzvlášť na deti.

– Prístroj smú používať iba osoby, ktoré

sú poučené o ovládaní alebo preukázali

svoje schopnosti obsluhovať ho a sú

výslovne poverené jeho používaním.

Prístroj nesmú prevádzkovať deti alebo

mladiství.

– Prístroj nemôžete nechať nikdy bez do-

hľadu, kým je pod tlakom.

– Nesmiete siahať na unikajúcí prúd.

 NEBEZPEČENSTVO

Upozornenie na bezprostredne hroziace

nebezpečenstvo, ktoré môže spôsobiť váž-

ne zranenia alebo smrť.

몇 VÝSTRAHA

Upozornenie na možnú nebezpečnú situ-

áciu, ktorá by mohla viesť k vážnemu zra-

neniu alebo smrti.

몇 UPOZORNENIE

Upozornenie na možnú nebezpečnú situ-

áciu, ktorá by mohla viesť k ľahkým zrane-

niam.

POZOR

Pozornenie na možnú nebezpečnú situ-

áciu, ktorá by mohla viesť k vecným ško-

dám.

Stupne nebezpečenstva

73SK

– 3

Okrem toho je potrebná pre zariadenie na

mokré pieskovanie súprava dýz. Súprava

dýz musí byť dimenzovaná na používaný

vysokotlakový čistič.

 Odskrutkujte dýzu z rozstrekovacej rúr-

ky vysokotlakového čističa.

 Tvarovku dýzy vložte do postrekovacej

dýzy súpravy dýz.

 Postrekovaciu dýzu nasaďte na pracov-

ný nadstavec vysokotlakového čističa.

 Držiak dýzy pieskovacieho zariadenia

namontujte na pracovný nadstavec.

 Zoskrutkujte držiak na dýzy pevne s

rozstrekovacou rúrkou.

 Uvoľnite upínaciu skrutku držiaka na

dýzy.

 Otáčajte držiak na dýzy tak, aby ukazo-

vala hadica pieskovacieho prostriedku

smerom hore.

 Utiahnite pevne upínaciu skrutku držia-

ka na dýzy.

POZOR

Zvýšené riziko poškodenia pri používaní

bórkarbidovej rozstrekovacej dýzy. Bŕkar-

bidové rozstrekovacie dýzy sú citlivé na ná-

razy. Nepoužívajte na montáž a demontáž

kladivá. Neuťahujte upevňovaciu skrutku

rozstrekovacej dýzy príliš pevne.

 Zasuňte rozstrekovaciu dýzu do držiaka

na dýzy.

 Riadne utiahnite upevňovaciu skrutku

rozstrekovacej dýzy.

 Upevnite hadicu pieskovacieho pros-

triedku pomocou svorkových objímok

na rozstrekovaciu rúrku. Nenapínajte a

nezalomte pritom hadicu.

 Zasuňte nasávaciu hadicu do zásobní-

ka alebo vaku na pieskovacie prostried-

ky.

Upozornenie:

Udržiavajte pieskovací prostriedok v su-

chom stave. Mokrý pieskovací prostriedok

môže spôsobiť funkčné poruchy.

 Spustite vysokotlakový čistič do pre-

vádzky.

 Uvoľnite páčku ručnej striekacej pištole.

 Vykonajte pieskovacie činnosti.

Upozornenie:

Zlikvidujte spotrebovaný pieskovací pros-

triedok vždy podľa príslušných platných

vyhlášok.

Množstvo nasatého pieskovacieho pros-

triedku na nastavuje na pneumatickom

vŕtaní a na vŕtaní pieskovacím prostried-

kom v nasávacej rúrke.

 Otvorte vŕtanie pieskovacími prostried-

kami.

 Uzavrite pneumatické vŕtanie.

 Uzavrite vŕtanie pieskovacími prostried-

kami.

 Otvorte pneumatické vŕtanie.

Pred uvedením do prevádzky

Súpravy dýz

Veľkosť trysky Objednávacie čís-

35 2.112-021.0

40 2.112-019.0

45 2.112-022.0

50 2.112-023.0

55 2.112-024.0

60 2.112-025.0

65 2.112-026.0

70 2.112-027.0

75 2.112-028.0

80 2.112-029.0

100 2.112-030.0

Bórkarbidové dýzy (s nízkym opotrebe-

ním)

do 1000 l/h 6.415-084.0

od 1000 l/h 6.415-083.0

Uvedenie do prevádzky

Obsluha

Nastavenie množstva

pieskovacieho prostriedku (iba pri

4.115-000.0)

Zvýšenie množstva pieskovacieho

prostriedku

Znížte množstvo pieskovacieho

prostriedku

74 SK

– 4

몇 VÝSTRAHA

Nebezpečenstvo poranenia. Pred všetkými

prácami vypnite vysokotlakový čistič a vy-

tiahnite sieťovú zástrčku.

 Pretáčajte rozstrekovaciu dýzu v pravi-

delných intervaloch o 90°, aby ste do-

siahli rovnomerné opotrebenie.

 Vymeňte opotrebenú rozstrekovaciu

dýzu.

Základné nastavenie

Veľkosť zrna

pieskovacie-

ho prostried-

Vŕtanie pies-

kovacími

prostriedkami

Pneumatické

vŕtanie

8 3/4 otvorené 1/2 otvorené

9 1/2 otvorené 3/4...1 otvo-

rené

Starostlivosť a údržba

Príslušenstvo

Objednáva-

cie číslo

Pieskovací prostriedok,

jemný, 0,2...0,8 mm, 25 kg

6.295-564.0

Pieskovací prostriedok,

hrubý, 0,25...1,4 mm

6.295-565.0

Technické údaje

Spotreba pieskovacie-

ho prostriedku

kg/h 18...220

75SK

– 1

Prije prve uporabe Vašeg uređa-

ja pročitajte ove originalne radne

upute, postupajte prema njima i sačuvajte

ih za kasniju uporabu ili za sljedećeg vlasni-

ka.

Obratite pozornost na sigurnosne naputke

u uputama za rad izdanih od strane proi-

zvođača visokotlačnog čistača!

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.com/REACH

Za slike vidi ovoj

1 Sapnica za pjeskarenje

2 Stezni vijak sapnice za pjeskarenje

3 Držač sapnice

4 Stezni vijak držača sapnice

5 Crijevo za sredstvo za brizganje

6 Cijev za prskanje za visokotlačni čistač

7 Stezna obujmica

8 Provrt za zrak

9 Vijak

10 Usisna cijev

11 Provrt za abrazivno sredstvo

Paket mlaznice

A Sapnica

B Oblikovni dio sapnice

Uređaj za mokro abrazivno pjeskarenje na-

mijenjen je montaži na cijev za prskanje vi-

sokotlačnog čistača. Vodeni mlaz visoko-

tlačnog čistača usisava abrazivno sredstvo

i nosi ga sa sobom.

Primjeri primjene:

– Uklanjanje hrđe

– Uklanjanje kamenca

– Zaglađivanje varenih šavova

– Uklanjanje laka

Prikladno abrazivno sredstvo (granulaci-

ja 0,2...2 mm):

– Granulirana talionička šljaka

– Markazit

– Korund

– Prije puštanja u rad pročitajte radne

upute Vašeg stroja i pritom prvenstveno

obratite pažnju na sigurnosne naputke.

– Uz instrukcije ovih radnih uputa moraju

se poštivati opći sigurnosni propisi i pro-

pisi o sprječavanju nesreća zakonodav-

nog tijela.

– Servisne radove smiju obavljati samo

ovlaštene servisne službe ili stručnjaci

za izvođenje takvih radova, koji su upo-

znati sa svim relevantnim sigurnosnim

propisima.

– Prije čišćenja i održavanja uređaja te

prije zamjene dijelova treba isključiti vi-

sokotlačni čistač i izvući utikač iz utični-

ce.

– Smije se koristiti samo onaj pribor i oni

pričuvni dijelovi koje dopušta proizvo-

đač. Originalan pribor i originalni pričuv-

ni dijelovi jamče za to da stroj može ra-

diti sigurno i bez smetnji.

– Prije uporabe provjerite je li stroj sa svo-

jim radnim komponentama u ispravnom

stanju i siguran za rad. Ako stanje nije

besprijekorno, ne smije se upotreblja-

vati.

– Pri uporabi uređaja u opasnim područji-

ma (npr. na benzinskim postajama) tre-

Uređaj za vlažno abrazivno pjeskarenje

Zaštita okoliša

Materijali ambalaže se mogu re-

ciklirati. Molimo Vas da ambala-

žu ne odlažete u kućne otpatke,

već ih predajte kao sekundarne

sirovine.

Stari uređaji sadrže vrijedne ma-

terijale koji se mogu reciklirati te

bi ih stoga trebalo predati kao

sekundarne sirovine. Baterije,

ulje i slični materijali ne smiju do-

spjeti u okoliš. Stoga Vas moli-

mo da stare uređaje zbrinete

preko odgovarajućih sabirnih su-

stava.

Komandni elementi

Namjensko korištenje

Sigurnosni napuci

76 HR

– 2

ba se pridržavati odgovarajućih sigur-

nosnih propisa. Zabranjen je rad u pro-

storijama u kojima prijeti opasnost od

eksplozija.

– Svi dijelovi pod naponom u području

rada moraju biti zaštićeni od prskanja

vodenim mlazom.

– Poluga ručne prskalice tijekom rada ne

smije biti ukliještena.

– Radi zaštite od prskajuće vode treba po

potrebi nositi prikladnu zaštitnu odjeću.

– Mlaz nikada ne usmjeravajte prema lju-

dima, životinjama, samom uređaju ili

električnim dijelovima.

– Zabranjeno je uređajem obrađivati ma-

terijale koji sadrže azbest ili druge tvari

koje su štetne po zdravlje.

– Nije dopušteno naizmjenično ili istodob-

no pjeskarenje lakih metala i dijelova

koji sadrže željezo u nekoj prostoriji,

ako se prije svake promjene dotična

prostorija ne može očistiti (opasnost od

požara i eksplozije).

– Za pjeskarenje legura koje sadrže više

od 80 % magnezija ne smiju se rabiti

abrazivna sredstva koja sadrže željezo.

– Ne smiju se rabiti abrazivna sredstva

koja izazivaju silikozu.

– Ne smiju se primjenjivati abrazivna

sredstva kod kojih sadržaj opasnih tvari

prelazi maksimalnu dopuštenu granicu

predviđenu mjerodavnim propisima.

Kod radova unutar spremnika ili u uskim

prostorijama treba obratiti pozornost na od-

govarajuće nacionalne/lokalne direktive

koje se odnose na sljedeće teme:

Prilikom pjeskarenja mora se koristiti slje-

deća zaštitna oprema:

– Rad u spremnicima i uskim prostorija-

– Primjena uređaja za alarmiranje osoblja

– zaštita za lice i oči

– zaštita sluha

– odjeća za zaštitu od udaraca koja pokri-

va ramena i tijelo

– Zaštitne rukavice

– zaštitne rukavice

– po potrebi oprema za zaštitu dišnih or-

gana.

Moraju se primijeniti higijenske zaštitne

mjere shodno odovarajućim nacionalnim/

lokalnim propisima.

– Rukovatelj mora upotrebljavati uređaj u

skladu s njegovom namjenom. Mora

voditi računa o mjesnim uvjetima, a pri

radu s uređajem mora paziti na druge

osobe, osobito djecu.

– Uređaj smiju koristiti samo osobe koje

su upućene u rukovanje njime i koje

mogu dokazati sposobnosti za posluži-

vanje i ovlaštene su za njegovu primje-

nu. Uređajem ne smiju rukovati djeca

niti maloljetnici.

– Uređaj se nikada ne smije ostaviti bez

nadzora sve dok je pod tlakom.

– Ne smije se posezati u prskajući mlaz.

 OPASNOST

Napomena koja upućuje na neposredno

prijeteću opasnost koja za posljedicu ima

teške tjelesne ozljede ili smrt.

몇 UPOZORENJE

Napomena koja upućuje na eventualno

opasnu situaciju koja može prouzročiti teš-

ke tjelesne ozljede ili smrt.

몇 OPREZ

Napomena koja upućuje na eventualno

opasnu situaciju koja može prouzročiti lak-

še ozljede.

PAŽNJA

Napomena koja upućuje na eventualno

opasnu situaciju koja može prouzročiti ma-

terijalnu štetu.

Stupnjevi opasnosti

77HR

– 3

Za uređaj za mokro abrazivno pjeskarenje

potreban je komplet sapnica. Taj komplet

mora odgovarati dotičnom visokotlačnom

čistaču.

 Odvijte sapnicu sa cijevi za prskanje vi-

sokotlačnog čistača.

 Oblikovni dio sapnice uložite u sapnicu

paketa sapnica.

 Sapnicu nataknite na cijev za prskanje

visokotlačnog čistača.

 Držač sapnice uređaja s mlaznicama za

prskanje postavite na cijev za prskanje.

 Vijkom učvrstite nosač na cijev za pr-

skanje.

 Odvijte stezni vijak držača sapnice.

 Okrenite nosač sapnice tako da crijevo

za abrazivno sredstvo bude okrenuto

prema gore.

 Pritegnite stezni vijak držača sapnice.

PAŽNJA

Povećana opasnost od oštećenja prilikom

primjene sapnice od bor-karbida. Sapnice

za pjeskarenje od bor-karbida osjetljive su

na udarce. Za montažu i demontažu ne pri-

mjenjujte čekić. Nemojte snažno pritezati

stezni vijak sapnice.

 Utaknite sapnicu za pjeskarenje u njen

držač.

 Pritegnite stezni vijak sapnice za pje-

skarenje.

 Crijevo za abrazivno sredstvo pričvrsti-

te na cijev za prskanje pomoću steznih

obujmica. Pritom ga nemojte zatezati

niti savijati.

 Utaknite usisnu cijev u spremnik ili vre-

ću s abrazivnim sredstvom.

Napomena:

Održavajte abrazivno sredstvo suhim. Mo-

kro abrazivno sredstvo može prouzročiti

smetnje u radu.

 Uključite visokotlačni čistač.

 Pritisnite polugu ručne prskalice.

 Obavite radove pjeskarenja.

Napomena:

Iskorišteno abrazivno sredstvo odložite u

otpad sukladno mjerodavnim zakonskim

odredbama.

Količina usisanog abrazivnog sredstva na-

mješta se na provrtu za zrak i provrtu za

abrazivno sredstvo na usisnoj cijevi.

 Otvorite provrt za abrazivno sredstvo.

 Zatvorite provrt za zrak.

 Zatvorite provrt za abrazivno sredstvo.

 Otvorite provrt za zrak.

Prije stavljanja u pogon

Kompleti sapnica

Veličina sapnica Kataloški br.

35 2.112-021.0

40 2.112-019.0

45 2.112-022.0

50 2.112-023.0

55 2.112-024.0

60 2.112-025.0

65 2.112-026.0

70 2.112-027.0

75 2.112-028.0

80 2.112-029.0

100 2.112-030.0

Sapnice od bor-karbida (otporne na ha-

banje)

do 1000 l/h 6.415-084.0

od 1000 l/h 6.415-083.0

Stavljanje u pogon

Rukovanje

Namjestite količinu sredstva za

prskanje (samo pri 4.115-000.0)

Povećavanje količine abrazivnog

sredstva

Smanjivanje količine abrazivnog

sredstva

Osnovna postavka

Granulacija

abrazivnog

sredstva

Provrt za

abrazivno

sredstvo

Provrt za zrak

8 3/4 otvoren 1/2 otvoren

9 1/2 otvoren 3/4...1 otvo-

ren

78 HR

– 4

몇 UPOZORENJE

Opasnost od ozljeda. Prije radova na ure-

đaju isključite visokotlačni čistač i izvucite

strujni utikač iz utičnice.

 Sapnicu za abrazivno sredstvo zakreći-

te za 90° u pravilnim vremenskim inter-

valima kako biste postigli ravnomjerno

trošenje.

 Istrošenu sapnicu zamijenite novom.

Njega i održavanje

Pribor

Kataloški br.

Sitno abrazivno sredstvo,

0,2...0,8 mm, 25 kg

6.295-564.0

Krupno abrazivno sred-

stvo, 0,25..0,1,4 mm, 25 kg

6.295-565.0

Tehnički podaci

Potrošnja abrazivnog

sredstva

kg/h 18...220

79HR

– 1

Pre prve upotrebe Vašeg

uređaja pročitajte ove originalno

uputstvo za rad, postupajte prema njemu i

sačuvajte ga za kasniju upotrebu ili za

sledećeg vlasnika.

Obratite pažnju na sigurnosne napomene u

uputstvu za rad koje je izdao proizvođač

visokopritisnog uređaja za čišćenje!

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.com/REACH

Slike se nalaze na omotu

1 Mlazni nastavak

2 Stezni zavrtanj mlaznog nastavka

3 Držač mlaznice

4 Stezni zavrtanj držača mlaznice

5 Cev mlaznog sredstva

6 Cev za prskanje visokopritisnog

uređaja za čišćenje

7 Stezna obujmica

8 Otvor za vazduh

9 Zavrtanj

10 Usisna cev

11 Otvor za abrazivno sredstvo

Paket dizna

A Mlaznica

B Profilni deo mlaznice

Uređaj za mokro abrazivno peskarenje

montira se na cev za prskanje

visokopritisnog uređaja za čišćenje. Mlaz

vode visokopritisnog uređaja za čišćenje

usisava abrazivno sredstvo i nosi ga sa

sobom.

Primeri primene:

– Uklanjanje rđe

– Skidanje kamenca

– Zaglađivanje varenih šavova

– Uklanjanje laka

Prikladno abrazivno sredstvo

(granulacija 0,2...2 mm):

– Granulirana topionička šljaka

– Markazit

– Korund

– Pre stavljanja u pogon pročitajte radno

uputstvo Vašeg uređaja i pritom

prvenstveno obratite pažnju na

sigurnosne napomene.

– Uz instrukcije ovog radnog uputsta

moraju se poštovati opšti sigurnosni

propisi i zakonski propisi o sprečavanju

nesreća.

– Servisne radove smeju da vrše samo

ovlašćene servisne službe ili stručnjaci

za izvođenje takvih radova, koji su

upoznati sa svim relevantnim

sigurnosnim propisima.

– Pre čišćenja i održavanja uređaja kao i

pre zamene delova treba isključiti

visokopritisni uređaj za čišćenje i izvući

utikač iz utičnice.

– Sme se koristiti samo onaj pribor i oni

rezervni delovi koje dozvoljava

proizvođač. Originalan pribor i originalni

rezervni delovi garantuju za to da

uređaj može raditi sigurno i bez smetnji.

– Pre uporabe proverite da li je uređaj sa

svojim radnim komponentama u

ispravnom stanju i siguran za rad. Ako

stanje nije besprekorno, ne sme se

upotrebljavati.

Uređaj za vlažno abrazivno peskarenje

Zaštita životne sredine

Ambalaža se može ponovo

preraditi. Molimo Vas da

ambalažu ne bacate u kućne

otpatke nego da je dostavite na

odgovarajuća mesta za ponovnu

preradu.

Stari uređaji sadrže vredne

materijale sa sposobnošću

recikliranja i treba ih dostaviti za

ponovnu preradu. Baterije, ulje i

slične materije ne smeju dospeti

u životnu sredinu. Stoga Vas

molimo da stare uređaje

odstranjujete preko primerenih

sabirnih sistema.

Komandni elementi

Namensko korišćenje

Sigurnosne napomene

80 SR

– 2

– Pri upotrebi uređaja u opasnim

područjima (npr. na benzinskim

stanicama) treba se pridržavati

odgovarajućih sigurnosnih propisa.

Zabranjen je rad u prostorijama u

kojima preti opasnost od eksplozija.

– Svi delovi pod naponom u oblasti rada

moraju biti zaštićeni od prskanja

vodenim mlazom.

– Poluga ručne prskalice se tokom rada

ne sme uklještiti.

– Za zaštitu od prskajuće vode treba po

potrebi nositi prikladnu zaštitnu odeću.

– Mlaz nikada ne usmeravajte na ljude,

životinje, uređaj ili električne delove.

– Zabranjeno je mlazom čistiti materijale

koji sadrže azbest ili druge supstance

koje su štetne po zdravlje.

– Nije dozvoljeno naizmenično ili

istovremeno peskarenje lakih metala i

predmeta koji sadrže gvožđe u

zatvorenoj prostoriji, ako se ona pre

svake promene ne može očistiti

(opasnost od požara i eksplozije).

– Za peskarenje legura koje sadrže više

od 80 % magnezijuma ne smeju se

koristiti abrazivna sredstva sa

sadržajem gvožđa.

– Ne smeju se koristiti abrazivna sredstva

koja izazivaju silikozu.

– Za prskanje ne sme da se koristi

materijal kod kojeg sadržaj štetnih

materija prevazilazi maksimalnu

granicu dozvoljenu nacionalnim/

lokalnim propisima.

Kod radova unutar rezervoara ili u uzanim

prostorijama treba obratiti pažnju na

odgovarajuće nacionalne/lokalne direktive

koje se odnose na sledeće teme:

Prilikom peskarenja mora da se koristi

sledeća zaštitna oprema:

– Rad u rezervoarima i uzanim

prostorijama

– Primena uređaja za alarmiranje osoblja

– zaštita za lice i oči

– zaštita sluha

– odeća za zaštitu od udaraca koja

pokriva ramena i telo

– Zaštitne rukavice

– zaštitne rukavice

– po potrebi oprema za zaštitu disajnih

organa.

Moraju se primeniti higijenske zaštitne

mere shodno odovarajućim nacionalnim/

lokalnim propisima.

– Rukovalac mora koristiti uređaj u skladu

sa njegovom namenom. Mora voditi

računa o lokalnim uslovima, a pri radu

uređajem mora se paziti na druge

osobe, posebno decu.

– Uređaj smeju da koriste samo osobe

koje su upućene u rukovanje njime i

koje mogu dokazati sposobnosti za

posluživanje i ovlašćene su za njegovu

upotrebu. Uređajem ne smeju rukovati

deca niti maloletnici.

– Uređaj nikada ne ostavljajte da radi bez

nadzora, dok god je pod pritiskom.

– Zabranjeno je zahvatati u prskajući

mlaz.

 OPASNOST

Napomena koja ukazuje na neposredno

preteću opasnost koja dovodi do teških

telesnih povreda ili smrti.

몇 UPOZORENJE

Napomena koja ukazuje na eventualno

opasnu situaciju koja može dovesti do

teških telesnih povreda ili smrti.

몇 OPREZ

Napomena koja ukazuje na eventualno

opasnu situaciju, koja može izazvati lakše

telesne povrede.

PAŽNJA

Napomena koja ukazuje na eventualno

opasnu situaciju koja može izazvati

materijalne štete.

Stepeni opasnosti

81SR

– 3

Za uređaj za mokro abrazivno peskarenje

potreban je komplet mlaznica. Taj komplet

mora da odgovara dotičnom

visokopritisnom uređaju za čišćenje.

 Odvijte mlaznicu sa cevi za prskanje

visokopritisnog uređaja za čišćenje.

 Profilni deo mlaznice postaviti u

mlaznicu iz paketa mlaznice.

 Mlaznicu postaviti na cev za prskanje

visokopritisnog čistača.

 Držač mlaznice uređaja sa mlaznicama

za prskanje postaviti na cev za

prskanje.

 Zavrtnjem učvrstite nosač na cev za

prskanje.

 Odvijte stezni zavrtanj držača mlaznice.

 Okrenite nosač mlaznice tako da crevo

za abrazivno sredstvo bude okrenuto

prema gore.

 Zategnite stezni zavrtanj držača

mlaznice.

PAŽNJA

Povećana opasnost od oštećenja prilikom

primene mlaznice od bor-karbida. Mlaznice

za peskarenje od bor-karbida osetljive su

na udarce. Za montažu i demontažu

nemojte koristiti čekić. Nemojte snažno

pritezati stezni zavrtanj mlaznice.

 Utaknite mlaznicu za peskarenje u

pripadajući držač.

 Zategnite stezni zavrtanj mlaznog

nastavka.

 Crevo za abrazivno sredstvo pričvrstite

na cev za prskanje pomoću steznih

obujmica. Pritom ga nemojte stezati niti

savijati.

 Utaknite usisnu cev u posudu ili vreću s

abrazivnim sredstvom.

Napomena:

Održavajte abrazivno sredstvo suvim.

Mokro abrazivno sredstvo može da izazove

smetnje u radu.

 Uključite visokopritisni uređaj za

čišćenje.

 Pritisnite polugu ručne prskalice.

 Obavite radove peskarenja.

Napomena:

Iskorišćeno abrazivno sredstvo odložite u

otpad u skladu sa važećim odredbama.

Količina usisanog abrazivnog sredstva

podešava se na otvoru za vazduh i otvoru

za abrazivno sredstvo na usisnoj cevi.

 Otvorite otvor za abrazivno sredstvo.

 Zatvorite otvor za vazduh.

 Zatvorite otvor za abrazivno sredstvo.

 Otvorite otvor za vazduh.

Pre upotrebe

Kompleti mlaznica

Veličina mlaznica Kataloški br.

35 2.112-021.0

40 2.112-019.0

45 2.112-022.0

50 2.112-023.0

55 2.112-024.0

60 2.112-025.0

65 2.112-026.0

70 2.112-027.0

75 2.112-028.0

80 2.112-029.0

100 2.112-030.0

Mlaznice od bor-karbida (otporne na

habanje)

do 1000 l/h 6.415-084.0

od 1000 l/h 6.415-083.0

Stavljanje u pogon

Rukovanje

Podešavanje količine materijala za

prskanje (samo kod 4.115-000.0)

Povećavanje količine abrazivnog

sredstva

Smanjivanje količine abrazivnog

sredstva

Osnovna postavka

Granulacija

abrazivnog

sredstva

Otvor za

abrazivno

sredstvo

Otvor za

vazduh

8 3/4 otvoren 1/2 otvoren

9 1/2 otvoren 3/4...1

otvoren

82 SR

– 4

몇 UPOZORENJE

Opasnost od povreda. Pre radova na

uređaju isključite visokopritisni uređaj za

čišćenje i izvucite strujni utikač iz utičnice.

 Mlaznicu za abrazivno sredstvo

redovno okrećite za po 90°, kako bi se

ravnomerno trošila.

 Istrošenu mlaznicu zamenite novom.

Nega i održavanje

Pribor

Kataloški br.

Sitno abrazivno sredstvo,

0,2...0,8 mm, 25 kg

6.295-564.0

Krupno abrazivno

sredstvo, 0,25..0,1,4 mm,

25 kg

6.295-565.0

Tehnički podaci

Potrošnja abrazivnog

sredstva

kg/h 18...220

83SR

– 1

Преди първото използване на

Вашия уред прочетете това

оригинално инструкцуя за работа,

действайте според него и го запазете за

по-късно използване или за следващия

притежател.

Спазвайте указанията за сигурност от

упътването за експлоатация на уреда за

почистване с високо налягане!

Указания за съставките (REACH)

Актуална информация за съставките ще

намерите на:

www.kaercher.com/REACH

Вижте изображенията на корицата

1 Пръскаща дюза

2 Притискащ болт на пръскащата дюза

3 Носач на дюзата

4 Притискащ болт на носача на дюзата

5 Маркуч за пръскащо средство

6 Тръба за разпръскване на уреда за

почистване с високо налягане

7 Клемна закопчалка

8Въздушен отвор

9Винт

10 Всмукателна тръба

11 Отвор за пръскащо средство

Пакет дюзи

A Пръскаща дюза

B Фасонна част за дюза

Приспособлението за мокро пръскане е

предназначено за монтаж към тръба за

разпръскване на уред за почистване с

високо налягане. Водната струя на уре-

да за почистване с високо налягане за-

смуква пръскащо средство, което се ув-

лича във водната струя.

Примери за използване:

– Почистване на ръжда

– Почистване на оксиден слой

– Зачистване на заваръчни шевове

– Почистване на лакове

Подходящи пръскащи средства (раз-

мер на зърното 0,2...2 мм):

– Шлака от топилна камера

– Пирит за пръскане

– Корунд

– Преди пускане в експлоатация про-

четете Упътването за работа на Ва-

шия уред и спазвайте особено указа-

нията за сигурност.

– Освен указанията в това ръковод-

ство трябва да се спазват и общова-

лидните законодателни предписания

за безопасност и предпазване от не-

щастни случаи.

– Ремонти трябва да се извършват

само от оторизирани сервизи или от

специалисти в тази област, които са

запознати с всички предписания за

сигурност.

– Преди почистване, обслужване на

уреда, смяна на части, уредът за по-

чистване с високо налягане трябва

да се изключи и щепселът да се из-

вади от контакта.

– Могат да се използват само принад-

лежности и резервни части, които са

позволени от производителя. Ориги-

налните принадлежности и ориги-

Приспособление за мокро пръскане

Опазване на околната среда

Опаковъчните материали мо-

гат да се рециклират. Моля не

хвърляйте опаковките при до-

машните отпадъци, а ги пре-

дайте на вторични суровини с

цел повторна употреба.

Старите уреди съдържат цен-

ни материали, подлежащи на

рециклиране, които могат да

бъдат употребени повторно.

Батерии, масла и подобни на

тях не бива да попадат в окол-

ната среда. Поради това моля

отстранявайте старите уреди,

използвайки подходящи за

целта системи за събиране.

Обслужващи елементи

Употреба по

предназначение

Указания за безопасност

84 BG

– 2

нални резервни части гарантират си-

гурната и безпроблемна работа на

уреда.

– Уредът с приспособленията за рабо-

та преди използване да се провери

за безупречно състояние и експло-

атационна сигурност. Ако уредът не

е в отлично състояние, използването

му е забранено.

– Да се спазват указанията за безопас-

ност при работа с уреда в опасни

зони (например на бензиностанции).

Забранена е работата във взривоо-

пасни помещения.

– Всички електрически части и елемен-

ти в обсега на работа трябва да са

защитени от водната струя.

– По време на работа лоста на писто-

лета за ръчно пръскане не трябва да

бъде блокиран.

– За предпазване от хвърчащи части

трябва при нужда да се носи подхо-

дящо предпазно облекло.

– Никога не насочвайте струята към

хора, животни, уреда или електриче-

ски части.

–

Не трябва да се почистват съдържащи

азбест и други материали, които съ-

държат вещества опасни за здравето.

– Не се допуска променливо или едно-

временно пръскане на леки метали и

съдържащи желязо частици в едно

помещение, ако преди всяка смяна

не се гарантира почистване на поме-

щението за пръскане (опасност от

пожар и експлозия).

– За пръскане на магнезиеви сплави с

повече от 80% магнезий не бива да

се използват съдържащи желязо

пръскащи средства.

– Не бива да се използват силикогенни

пръскащи средства.

– Не трябва да се използват пръскащи

средства, които надвишават макси-

мално допустимите съдържания на

опасни вещества съгласно съответ-

но валидните разпоредби.

При работа в резервоари или тесни по-

мещения да се спазват националните/

местните директиви относно следните

теми:

При пръскане трябва да се носи следно-

то защитно оборудване:

– Работа в резервоари и тесни поме-

щения

– Приложение на инсталация за ава-

рийно известяване на лица

– Защита за очите и за лицето

– Защита за слуха

– Покриващо тялото и раменете об-

лекло за противоударна защита

–Защитни ръкавици

–Защитни обувки

– евентуално дихателна защита

Трябва да се предприемат хигиенни за-

щитни мерки съгласно нациналните/

местните директиви.

–

Обслужващото лице трябва да използ-

ва уреда според предписанията. По

време на работа то трябва да се съо-

бразява с околните предмети и да вни-

мава за трети лица и особено за деца.

– Уредът трябва да се използва само

от хора, които са обучени за експло-

атацията му и които са доказали спо-

собностите си за работа с него, и са

натоварени с използването му. Уре-

дът не трябва да се използва от деца

и младежи.

– Уредът никога не бива да се оставя

без надзор, докато е под налягане.

– Не бива да се посяга към излизащата

струя.

 ОПАСНОСТ

Указание за непосредствено грозяща

опасност, която води до тежки телес-

ни наранявания или до смърт.

몇 ПРЕДУПРЕЖДЕНИЕ

Указание за възможна опасна ситуа-

ция, която може да доведе до тежки

телесни наранявания или до смърт.

몇 ПРЕДПАЗЛИВОСТ

Указание за възможна опасна ситуа-

ция, която може да доведе до

леки на-

ранявания.

ВНИМАНИЕ

Указание за възможна опасна ситуа-

ция, която може да доведе до матери-

ални щети.

Степени на опасност

85BG

– 3

За приспособлението за мокро пръскане

е необходим допълнителен комплект от

дюзи. Пакетът дюзи трябва да е съгласу-

ван с използвания уред за пръскане с

високо налягане.

 Развийте дюзата от тръбата за раз-

пръскване на уреда за почистване с

високо налягане.

 Поставете фасонната част за дюза в

разпръсквателната дюза на пакета с

дюзи.

 Пъхнете разпръсквателната дюза

върху тръбата за разпръскване на

уреда за почистване под високо на-

лягане.

 Поставете държача на дюзата на

приспособлението за водна струя

върху тръбата за разпръскване.

 Завинтете носача на дюзата към тръ-

бата за разпръскване.

 Развийте притискащия болт за носа-

ча на дюзата.

 Завъртете носача на дюзата така, че

маркучът за пръскащо средство да

сочи нагоре.

 Затегнете притискащия болт за носа-

ча на дюзата.

ВНИМАНИЕ

Повишена опасност от увреждане при

използване на пръскаща дюза от бор-

карбид. Пръскащите дюзи от бор-кар-

бид са чувствителни на удар. За мон-

таж и демонтаж не използвайте

чук.

Не затягайте твърде силно притиска-

щия болт на пръскащата дюза.

 Поставете пръскащата дюза в носа-

ча на дюзата.

 Затегнете притискащия болт на

пръскащата дюза.

 Закрепете маркуча за пръскащо

средство с клемните закопчалки към

тръбата за разпръскване. При това

не натягайте или не прегъвайте мар-

куча.

 Поставете тръбата за разпръскване

в резервоара или в торбичката за

пръскащо средство.

Указание:

Дръжте пръскащото средство сухо. Мок-

рите пръскащи средства предизвикват

функционални нарушения.

 Пуснете уреда за почистване с висо-

ко налягане в експлоатация.

 Задействане на лоста на пистолета

за ръчно пръскане.

 Извършете работата с пръскане.

Указание:

Отстранявайте изразходваното пръска-

що средство като отпадък в съответ-

ствие със съответно валидните разпо-

редби.

Количеството на засмуканото пръскащо

средство се настройва от въздушния от-

вор и от отвора за пръскащо средство в

смукателната тръба.

Преди пускане в

експлоатация

Пакети дюзи

Размер на дюзата № за поръчка

35 2.112-021.0

40 2.112-019.0

45 2.112-022.0

50 2.112-023.0

55 2.112-024.0

60 2.112-025.0

65 2.112-026.0

70 2.112-027.0

75 2.112-028.0

80 2.112-029.0

100 2.112-030.0

Бор-карбидни дюзи (с ниско износва-

не)

до 1000 л/ч 6.415-084.0

от 1000 л/ч нагоре 6.415-083.0

Пускане в експлоатация

Обслужване

Настройване на количеството на

струята (само при 4.115-000.0)

86 BG

– 4

 Отворете отвора на пръскащото

средство.

 Затворете въздушния отвор.

 Затворете отвора на пръскащото

средство.

 Отворете въздушния отвор.

몇 ПРЕДУПРЕЖДЕНИЕ

Опасност от нараняване. Преди дей-

ности по уреда за почистване с високо

налягане го изключете и извадете

щепсела.

 На редовни периоди от време завър-

тайте пръскащата дюза на 90°, за да

постигнете равномерното й износва-

не.

 Сменете износената пръскаща дюза.

Повишаване на количеството на

пръскащото средство

Понижаване на количеството на

пръскащото средство

Основна настройка

Размер на

зърната на

пръскащото

средство

Отвор за

пръскащо

средство

Въздушен

отвор

8 3/4 отворен 1/2 отворен

9 1/2 отворен 3/4...1 отво-

рен

Грижи и поддръжка

Принадлежности

№ за поръч

ка

Пръскащо средство, фи-

но, 0,2...0,8 мм, 25 кг

6.295-564.0

Пръскащо средство, ед-

ро, 0,25...1,4 мм

6.295-565.0

Технически данни

Разход на пръскащо

средство

кг/ч 18...220

87BG

– 1

Enne sesadme esmakordset ka-

sutuselevõttu lugege läbi algu-

pärane kasutusjuhend, toimige sellele vas-

tavalt ja hoidke see hilisema kasutamise

või uue omaniku tarbeks alles.

Järgige kõrgsurvepesuri kasutusjuhendis

sisalduvaid ohutusnõudeid!

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate

aadressilt:

www.kaercher.com/REACH

Jooniseid vt kaane pöördel

1 Puhastusotsak

2 Puhastusotsaku kinnituskruvi

3 Otsaku hoidik

4 Otsaku hoidiku kinnituskruvi

5 Joavoolik

6 Kõrgsurvepesuri joatoru

7 Kinnitusmansett

8 Õhuauk

9Kruvi

10 Imitoru

11 Abrasiivpuhastusvahendi auk

Düüside pakett

A Pihustusotsak

B Düüside vormidetail

Abrasiivpuhastusseadis on ette nähtud pai-

galdamiseks kõrgsurvepesuri joatorule.

Kõrgsurvepesuri veejuga imeb sisse abra-

siivpuhastusvahendit, mille veejuga kaasa

haarab.

Rakendusnäiteid:

– rooste eemaldamine

– süütamine

– keevitusõmbluste puhastamine

– laki eemaldamine

Sobivad abrasiivpuhastusvahendid (te-

ra suurus 0,2...2 mm):

– Sulamiskambri šlakk

– Abrasiivpuhastuskruus

– Korund

– Enne seadme esmakordset kasutamist

tuleb lugeda seadme kasutusjuhendit ja

järgida eriti ohutusnõudeid.

– Lisaks käesolevas kasutusjuhendis

toodud märkustele tuleb järgida ka sea-

dusandja üldisi ohutusalaseid ja õnne-

tusjuhtumite vältimise eeskirju.

– Remonttöid tohivad teha ainult volitatud

klienditeenindused või vastava ala

spetsialistid, kes tunnevad kõiki asja-

omaseid ohutuseeskirju.

– Enne seadme puhastamist ja hoolda-

mist ning detailide vahetamist tuleb

kõrgsurvepesur välja lülitada ja toitepis-

tik välja tõmmata.

– Kasutada tohib ainult tarvikuid ja varu-

osi, mida tootja aktsepteerib. Originaal-

tarvikud ja -varuosad annavad teile ga-

rantii, et seadmega on võimalik töötada

turvaliselt ja tõrgeteta.

– Enne kasutamist tuleb kontrollida sead-

me ja selle tööks vajalikke seadiste sei-

sundit ja töökindlust. Juhul kui seisund

ei ole laitmatu, ei tohi seadet või tarvikut

kasutada.

– Seadme kasutamisel ohtlikes piirkon-

dades (nt tanklates) tuleb järgida asja-

kohaseid ohutuseeskirju. On keelatud

Abrasiivpuhastusseadis

Keskkonnakaitse

Pakendmaterjalid on taaskasu-

tatavad. Palun ärge visake pa-

kendeid majapidamisprahi hul-

ka, vaid suunake need taaska-

sutusse.

Vanad seadmed sisaldavad

taaskasutatavaid materjale, mis

tuleks suunata taaskasutusse.

Patareid, õli ja muud sarnased

ained ei tohi jõuda keskkonda.

Seetõttu palume vanad sead-

med likvideerida vastavate ko-

gumissüsteemide kaudu.

Teeninduselemendid

Sihipärane kasutamine

Ohutusalased märkused

88 ET

– 2

kasutada seadet ruumides, kus võib

esineda plahvatusohtu.

– Kõik töötamispiirkonnas asuvad pin-

gestatud detailid peavad olema veeju-

gade eest kaitstud.

– Pihustuspüstoli hooba ei tohi töö käigus

kinni kiiluda.

– Tagasipritsivate osakeste kaitseks kan-

da sobivat kaitserõivastust.

– Ärge kunagi suunake juga inimestele,

loomadele, seadmetele ega elektriliste-

le osadele.

– Asbesti ja muid tervistkahjustavaid ai-

neid sisaldavaid materjale ei tohi pu-

hastada.

– On keelatud puhastada vaheldumisi või

samaaegselt kergmetalle ja rauda sisal-

davaid osi samas puhastusruumis, kui

ei ole tagatud puhastusruumi puhasta-

mine enne iga vahetust (tule- ja plahva-

tusoht).

– Rohkem kui 80% magneesiumisisaldu-

sega magneesiumsulamite puhastami-

seks ei tohi kasutada rauda sisaldavaid

abrasiivpuhastusvahendeid.

– Silikogeenseid abrasiivpuhastusvahen-

deid ei tohi kasutada.

– On keelatud kasutada abrasiivpuhas-

tusvahendeid, mis ületavad ohtlike ai-

nete maksimaalselt lubatud sisalduse

vastavalt kehtivatele määrustele.

Töötades paakides või kitsastes ruumides

tuleb järgmiste teemade osas kinni pidada

riigis/kohapeal kehtivatest eeskirjadest:

Abrasiivpuhastamise käigus tuleb kanda

järgmist kaitsevarustust:

– Töööd paakides ja kitsastes ruumides

– Personaalsete alarmseadmete kasuta-

mine

– Silma- ja näokaitse

– Kõrvaklapid

– Keha ja õlgu kattev põrkumiskaitseriie-

tus

– Kaitsekindad

– Vajadusel hingamismask

Rakendada tuleb hügieenilisi kaitsemeet-

meid vastavalt riigis/kohapeal kehtivatele

eeskirjadele.

– Käitaja peab seadet kasutama sihipära-

selt. Arvestama peab antud asjaolude-

ga ning töötamisel seadmega tuleb jäl-

gida kolmandaid isikuid, eriti lapsi.

– Seadet tohivad kasutada ainult isikud,

keda on seadme käsitsemise osas inst-

rueeritud või kes on tõestanud oma või-

meid masina käsitsemiseks ning kellele

on kasutamine otseselt ülesandeks teh-

tud. Seadet ei tohi kasutada lapsed ega

noorukid.

– Ärge kunagi jätke seadet järelvalveta,

kui see on rõhu all.

– Väljuvasse joasse ei tohi kätt sirutada.

 OHT

Osutab vahetult ähvardavale ohule, mis

võib põhjustada tõsiseid kehavigastusi või

lõppeda surmaga.

몇 HOIATUS

Osutab võimalikule ohtlikule olukorrale, mis

võib põhjustada tõsiseid kehavigastusi või

lõppeda surmaga.

몇 ETTEVAATUS

Viide võimalikule ohtlikule olukorrale, mis

võib põhjustada kergeid vigastusi.

TÄHELEPANU

Viide võimalikule ohtlikule olukorrale, mis

võib põhjustada materiaalset kahju.

Lisaks abrasiivpuhastusseadisele on vaja

otsakute paketti. Otsakute pakett peab vas-

tama kasutatavale kõrgsurvepesurile.

Ohuastmed

Enne seadme

kasutuselevõttu

Düüside paketid

Düüsi suurus Tellimisnr.

35 2.112-021.0

40 2.112-019.0

45 2.112-022.0

50 2.112-023.0

55 2.112-024.0

60 2.112-025.0

65 2.112-026.0

70 2.112-027.0

75 2.112-028.0

89ET

– 3

 Kruvige otsak kõrgsurvepesuri joatorult

maha.

 Sisestage düüside vormidetail düüside

paketi pihustusdüüsi.

 Pistke pihustusdüüs kõrgsurvepesuri

joatorru.

 Paigaldage märgpritsimisseadme düü-

sihoidik joatorule.

 Keerake otsakuihoidja tugevasti joato-

russe.

 Vabastage otsakuhoidja kinnituskruvi.

 Keerake otsakuhoidjat nii, et abrasiiv-

vahendi voolik oleks suunatud ülest.

 Keerake otsakuhoidja kinnituskruvi kin-

ni.

TÄHELEPANU

Boorkarbiidist otsakut kasutades tuleb ar-

vestada suurema vigastusohuga. Boorkar-

biidist otsakud on löökide suhtes tundlkuc.

Ärge kasutage paigaldamisel ja mahamon-

teeriisel haamrit. Ärge keerake otsaku kin-

nituskruvi liiga tugevasti kinni.

 Torgake otsak otsakuhoidikusse.

 Keerake otsaku kinnituskruvi kinni.

 Kinnitage abrasiivvahendi voolik klamb-

ritega joatoru külge. Seejuures ärge

pingutage ega murdke voolikut.

 Torgake imitoru abrasiivvahendi paaki

või abrasiivvahendi kotti.

Märkus:

Hoidke abrasiivvahend kuiv. Märg abrasiiv-

vahend põhjustab töö käigus häireid.

 Pange kõrgsurvepesur tööle.

 Tõmmake pesupüstoli hooba.

 Viige läbi abrasiivpuhastus.

Märkus:

Kõrvaldage kasutatud abrasiivvahend vas-

tavalt kehtivatele määrustele.

Sissevõetava abrasiivvahendi kogust regu-

leeritakse õhuava ja imitorus oleva abrasii-

vvahendi ava kaudu.

 Avage abrasiivvahendi ava.

 Sulgege õhuava.

 Sulgege abrasiivvahendi ava.

 Avage õhuava.

몇 HOIATUS

Vigastusoht. Enne töid seadme juures tu-

leb kõrgsurvepesur välja lülitada ja pistik

seinakontaktist välja tõmmata.

 Keerake puhastusotsakut regulaarsete

ajavahemike järel 90°, et kulumine

oleks ühtlane.

 Kulunud puhastusotsak tuleb välja va-

hetada.

80 2.112-029.0

100 2.112-030.0

Boorkarbiidist otsakud (vähekuluvad)

kuni 1000 l/h 6.415-084.0

alates 1000 l/h 6.415-083.0

Kasutuselevõtt

Käsitsemine

Seadistage jugapuhastusvahendi

kogus (ainult 4.115-000.0 korral)

Abrasiivvahendi koguse suurendamine

Abrasiivvahendi koguse vähendamine

Põhiseadistus

Abrasiivva-

hendi tera

suurus

Joavahendi

ava

Õhuava

8 3/4 lahti 1/2 lahti

9 1/2 lahti 3/4...1 lahti

Korrashoid ja tehnohooldus

Tarvikud

Tellimisnr.

Abrasiivvahend, peen,

0,2...0,8 mm, 25 kg

6.295-564.0

Abrasiivvahend, jäme,

0,25...1,4 mm

6.295-565.0

Tehnilised andmed

Abrasiivvahendi kulu kg/h 18...220

90 ET

– 1

Pirms ierīces pirmās lietošanas

izlasiet instrukcijas oriģinālvalo-

dā, rīkojieties saskaņā ar norādījumiem

tajā un uzglabājiet to vēlākai izmantošanai

vai turpmākiem lietotājiem.

Ievērojiet drošības norādījumus augstspie-

diena tīrītāja lietošanas instrukcijā!

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atra-

dīsiet:

www.kaercher.com/REACH

Attēlus skatīt vāka lapā

1 Strūklas sprausla

2 Strūklas sprauslas fiksācijas skrūve

3 Sprauslas turētājs

4 Sprauslas turētāja fiksācijas skrūve

5 Strūklošanas materiāla šļūtene

6 Augstspiediena tīrītāja smidzināšanas

caurule

7 Fiksācijas apskava

8 Gaisa atvere

9Skrūve

10 Sūkšanas caurule

11 Strūklošanas līdzekļa atvere

Sprauslu pakete

A Strūklas sprausla

B Sprauslas formas daļa

Mitrās strūklas ierīce ir paredzēta montāžai

uz augstspiediena tīrītāja smidzināšanas

caurules. Augstspiediena tīrītāja ūdens

strūkla iesūc strūklošanas līdzekli, kurš sa-

jaucas ar ūdens strūklu.

Pielietojuma piemēri:

– Rūsas tīrīšana

– Katlakmens noņemšana

– Metināšanas šuvju apstrāde

– Krāsas noņemšana

Piemērotie strūklošanas līdzekļi (graudu

lielums 0,2...2 mm):

– Kurtuves izdedži

– Markazīts

– Korunds

– Pirms nodošanas ekspluatācijā, izlasiet

jūsu aparāta lietošanas instrukciju un

obligāti ievērojiet drošības norādīju-

mus.

– Papildu norādēm, kas ietvertas šajā lie-

tošanas pamācībā, ir jāievēro arī likum-

devēja apstiprinātie vispārējie darba

drošības un veselības aizsardzības no-

teikumi.

– Ierīces labošanu drīkst izpildīt tikai au-

torizēti klientu apkalpošanas dienesti

vai šās nozares speciālisti, kas ir iepa-

zinušies ar visiem svarīgajiem drošības

noteikumiem.

– Pirms ierīces tīrīšanas un apkopes un

pirms detaļu nomaiņas augstspiediena

tīrītājs ir jāizslēdz un ir jāatvieno kon-

taktdakša.

– Drīkst izmantot tikai ražotājfirmas atļau-

tos piederumus un rezerves daļas. Ori-

ģinālie piederumu un oriģinālās rezer-

ves daļas garantē to, ka aparātu var

ekspluatēt droši un bez traucējumiem.

– Pirms lietošanas ir jāpārbauda aparāta

un tā darba aprīkojuma pienācīgais stā-

voklis un ekspluatācijas drošība. Ja to

Mitrās strūklas ierīce

Vides aizsardzība

Iepakojuma materiāli ir atkārtoti

pārstrādājami. Lūdzu, neizme-

tiet iepakojumu kopā ar māj-

saimniecības atkritumiem, bet

nogādājiet to vietā, kur tiek veik-

ta atkritumu otrreizējā pārstrāde.

Nolietotās ierīces satur noderī-

gus materiālus, kurus iespējams

pārstrādāt un izmantot atkārtoti.

Baterijas, eļļa un tamlīdzīgas

vielas nedrīkst nokļūt apkārtējā

vidē. Tādēļ lūdzam utilizēt vecās

ierīces ar atbilstošu atkritumu

savākšanas sistēmu starpniecī-

bu.

Vadības elementi

Noteikumiem atbilstoša

lietošana

Drošības norādījumi

91LV

– 2

stāvoklis nav apmierinošs, tad ierīci iz-

mantot nav atļauts.

– Strādājot ar ierīci paaugstināta riska zo-

nās (piemēram, degvielas uzpildes sta-

cijās), jāievēro atbilstošie drošības no-

teikumi. Ierīces izmantošana sprā-

dzienbīstamās telpās ir aizliegta.

– Visām darba zonā esošajām strāvu va-

došajām daļām jābūt aizsargātām pret

ūdens strūklām.

– Rokas smidzināšanas pistoles rokturi

darbības laikā nedrīkst iespīlēt.

– Lai izvairītos no šļakatām, nepiecieša-

mības gadījumā ir jāuzvelk piemērotas

aizsargdrēbes.

– Nekad nevērsiet strūklu pret cilvēkiem,

dzīvniekiem, aparātu vai elektriskām

daļām.

– Nedrīkst mazgāt azbestu saturošus un

citus materiālus, kas satur veselībai kai-

tīgas vielas.

– Nav atļauts pārmaiņus vai vienlaikus

vienā darba vietā ar strūklu apstrādāt

vieglmetālus un dzelzi saturošas deta-

ļas, ja pirms katras darbības maiņas

nav nodrošināta darba vietas tīrīšana

(ugunsbīstamība un sprādzienbīstamī-

ba).

– Lai ar strūklu apstrādātu magnēzija sa-

kausējumus ar vairāk kā 80% magnēzi-

ja, nedrīkst izmantot dzelzi saturošus

strūklošanas līdzekļus.

– Nedrīkst izmantot silikogēnus strūklo-

šanas līdzekļus.

– Nedrīkst izmantot strūklošanas līdzek-

ļus, kuri pārsniedz attiecīgajos noteiku-

mos norādīto bīstamo vielu maksimāli

pieļaujamo daudzumu.

Veicot darbus tvertnēs vai šaurās telpās,

jāievēro šādi nacionālie/vietējie priekšraks-

ti:

Veicot apstrādi ar strūklu, jāvalkā šāds aiz-

sargaprīkojums:

– Darbs tvertnēs un šaurās telpās

– Individuālo ārkārtas signalizēšanas ierī-

ču izmantošana

– acu un sejas aizsargi

– ausu aizsargi

– ķermeni un plecus nosedzošs triecien-

drošs apģērbs

– aizsargcimdi,

– aizsargapavi

– ja nepieciešams, elpošanas maska

Atbilstoši nacionāliem/vietējiem spēkā eso-

šiem noteikumiem ir jāievēro higiēnas pra-

sības.

– Lietotājam ierīce jāizmanto atbilstoši

noteikumiem. Viņam ir jāņem vērā ap-

kārtējie apstākļi, un strādājot, jāuzma-

nās no trešām personām un it īpaši no

bērniem.

– Ierīci drīkst lietot tikai personas, kuras ir

iepazīstinātas ar tās lietošanas princi-

piem vai kuras ir pierādījušas savas

spējas to apkalpot, un viņas ir pilnvaro-

tas lietot šo ierīci Ierīci aizliegts lietot

bērniem vai jauniešiem.

– Ierīci bez uzraudzības nedrīkst atstāt

ieslēgtu, kamēr vien tā ir zem spiedie-

na.

– Izsmidzinātajā strūklā nedrīkst likt ro-

kas.

 BĪSTAMI

Norāde par tieši draudošām briesmām, ku-

ras izraisa smagas traumas vai nāvi.

몇 BRĪDINĀJUMS

Norā

de par iespējami draudošām bries-

mām, kuras var izraisīt smagas traumas vai

nāvi.

몇 UZMANĪBU

Norāda uz iespējami bīstamu situāciju,

kura var radīt vieglus ievainojumus.

IEVĒRĪBAI

Norāde par iespējami bīstamu situāciju,

kura var radīt materiālos zaudējumus.

Riska pakāpes

92 LV

– 3

Mitrās strūklas ierīcei papildus ir nepiecie-

šama sprauslas pakete. Sprauslas paketei

ir jāatbilst izmantotajam augstspiediena tī-

rītājam.

 Noskrūvējiet sprauslu no augstspiedie-

na tīrītāja smidzināšanas caurules.

 Ievietojiet sprauslu bloka smidzināša-

nas sprauslā sprauslas formas daļu.

 Uzmontējiet smidzināšanas sprauslu

uz augstspiediena tīrītāja strūklas cau-

rules.

 Nostipriniet mitrās strūklas ierīces

sprauslu turētāju uz strūklas caurules.

 Saskrūvējiet sprauslas turētāju cieši ar

smidzināšanas cauruli.

 Atskrūvējiet sprauslas turētāja fiksāci-

jas skrūvi.

 Pagrieziet sprauslas turētāju tā, lai

strūklošanas līdzekļa šļūtene būtu vēr-

sta uz augšu.

 Pievelciet sprauslas turētāja fiksācijas

skrūvi.

IEVĒRĪBAI

Izmantojot bora karbīda strūklas sprauslu,

pastāv paaugstināts bojājumu risks. Bora

karbīda strūklas sprauslas ir triecienjutīgas.

Lai tās iemontētu un demontētu, neizman-

tojiet āmuru. Nepievelciet strūklas sprausla

fiksācijas skrūvi par stipru.

 Ielieciet strūklas sprauslu turētājā.

 Pievelciet strūklas sprauslas fiksācijas

skrūvi.

 Nostipriniet strūklošanas līdzekļa šļūte-

ni ar fiksācijas apskavām pie smidzinā-

šanas caurules. To darot, nenospriego-

jiet vai nepārlokiet šļūteni.

 Ielieciet smidzināšanas cauruli strūklo-

šanas līdzekļa traukā vai strūklošanas

līdzekļa maisā.

Norāde:

Raugiet, lai strūklošanas līdzeklis būtu

sauss. Mitrs strūklošanas līdzeklis rada

darbības traucējumus.

 Iedarbiniet augstspiediena tīrītāju.

 Darbināt rokas smidzinātājpistoles svi-

ru.

 Veiciet apstrādi ar strūklu.

Norāde:

Izlietoto strūklošanas līdzekli utilizējiet at-

bilstoši spēkā esošajiem noteikumiem.

Iesūktā strūklošanas līdzekļa daudzumu

noregulē ar gaisa atveri un ar strūklošanas

līdzekļa atveri sūcējcaurulē.

 Atveriet strūklošanas līdzekļa atveri.

 Aizveriet gaisa atveri.

 Aizveriet strūklošanas līdzekļa atveri.

 Atveriet gaisa atveri.

Pirms ekspluatācijas

sākšanas

Sprauslu paketes

Sprauslas izmērs Pasūtījuma nr.

35 2.112-021.0

40 2.112-019.0

45 2.112-022.0

50 2.112-023.0

55 2.112-024.0

60 2.112-025.0

65 2.112-026.0

70 2.112-027.0

75 2.112-028.0

80 2.112-029.0

100 2.112-030.0

Bora karbīda sprauslas (nodilumizturī-

gas)

l ī d z 1 0 0 0 l / h 6.415-084.0

n o 1 0 0 0 l / h 6.415-083.0

Ekspluatācijas uzsākšana

Iekārtas lietošana

Iestatiet strūklas līdzekļa daudzumu

(tikai 4.115-000.0)

Strūklošanas līdzekļa daudzuma

palielināšana

Strūklošanas līdzekļa daudzuma

samazināšana

93LV

– 4

몇 BRĪDINĀJUMS

Savainošanās risks. Pirms jebkuriem ierī-

ces apkopes darbiem, izslēdziet augstspie-

diena tīrītāju un atvienojiet tīkla kontaktdak-

šu.

 Pagrieziet strūklas sprauslu regulāri par

90°, lai nodrošinātu vienmērīgu tās no-

lietojumu.

 Nolietotu strūklas sprauslu nomainiet.

Pamatiestatījums

Strūklošanas

līdzekļa grau-

du lielums

Strūklošanas

līdzekļa atve-

Gaisa atvere

8 3/4 vaļā 1/2 vaļā

9 1/2 vaļā 3/4...1 vaļā

Kopšana un tehniskā apkope

Piederumi

Pasūtījuma

nr.

Strūklošanas līdzeklis,

smalks, 0,2...0,8 mm,

25 kg

6.295-564.0

Strūklošanas līdzeklis,

rupjš, 0,25...1,4 mm

6.295-565.0

Tehniskie parametri

Strūklošanas līdzekļa

patēriņš

kg/h 18...220

94 LV

– 1

Prieš pirmą kartą pradedant

naudotis prietaisu, būtina ati-

džiai perskaityti originalią instrukciją, ja va-

dovautis ir saugoti, kad ja galima būtų nau-

dotis vėliau arba perduoti naujam savinin-

kui.

Laikykitės aukšto slėgio valymo įrenginio

gamintojo naudojimo instrukcijos nurody-

mų!

Nurodymai apie sudedamąsias medžia-

gas (REACH)

Aktualią informaciją apie sudedamąsias

dalis rasite adresu:

www.kaercher.com/REACH

Paveikslai pateikti viršelio puslapyje

1 Purkštukas

2 Purkštuko užspaudžiamasis varžtas

3 Purkštuko laikiklis

4 Purkštuko laikiklio užspaudžiamasis

varžtas

5 Purškiamoji žarna

6 Aukšto slėgio valymo įrenginio purški-

mo antgalis

7 Gnybtas

8Oro anga

9Varžtas

10 Siurbimo vamzdis

11 Purškiamųjų priemonių anga

Antgalių rinkinys

A Purkštukas

B Purkštuko forma

Drėgno purškimo įrenginys skirtas montuoti

prie aukšto slėgio valymo įrenginio purški-

mo antgalio. Aukšto slėgio valymo įrenginio

vandens srove įsiurbiama purškiamoji prie-

monė, kuri įtraukiama į vandens srovę.

Naudojimo pavyzdžiai:

– Rūdžių šalinimas

– Nuodegų šalinimas

– Suvirinimo siūlių valymas

– Lako šalinimas

Tinkamos purškiamosios priemonės

(dalelių dydis 0,2...2 mm):

– Lydomosios kameros šlakas

– Piritas

– Korundas

– Prieš pradėdami naudoti įrenginį per-

skaitykite jo naudojimo instrukciją ir lai-

kykitės jos, o ypač saugos nurodymų.

– Be nurodymų šioje naudojimo instrukci-

joje reikia laikytis įstatymu numatytų

bendrųjų saugos ir nelaimingų atsitiki-

mų prevencijos nuostatų.

–

Remonto darbus gali atlikti tik įgaliota kli-

entų aptarnavimo tarnyba arba šios srities

kvalifikuotas, su atitinkamais saugos nu-

rodymais susipažinęs personalas.

– Prieš valydami prietaisą, prieš atlikdami

jo techninę priežiūrą ir prieš keisdami jo

dalis, išjunkite aukšto slėgio plovimo

įrenginį ir ištraukite tinklo kištuką.

– Leidžiama naudoti tik gamintojo patvir-

tintus priedus ir atsargines dalis. Origi-

nalių priedų ir atsarginių dalių naudoji-

mas užtikrina saugų, be gedimų prietai-

so funkcionavimą.

– Prieš pradėdami darbą įsitikinkite, kad

prietaisas ir jo darbinės dalys yra geros

būklės ir saugūs naudoti. Jei jų būklė

nėra nepriekaištinga, prietaiso negali-

ma naudoti.

Drėgno purškimo įrenginys

Aplinkos apsauga

Pakuotės medžiagos gali būti per-

dirbamos. Neišmeskite pakuočių

kartu su buitinėmis atliekomis, bet

atiduokite jas perdirbti.

Naudotų prietaisų sudėtyje yra

vertingų, antriniam žaliavų per-

dirbimui tinkamų medžiagų, to-

dėl jie turėtų būti atiduoti perdir-

bimo įmonėms. Akumuliatoriai,

alyvos ir panašios medžiagos

neturėtų patekti į aplinką. Todėl

naudotus prietaisus šalinkite pa-

gal atitinkamą antrinių žaliavų

surinkimo sistemą.

Valdymo elementai

Naudojimas pagal paskirtį

Saugos reikalavimai

95LT

– 2

–

Jei naudojate prietaisą pavojingoje aplin-

koje (pvz., degalinėje), paisykite atitinka-

mų nurodymų dėl saugos. Draudžiama

naudoti prietaisą sprogioje aplinkoje.

–

Visos dalys, kuriomis teka elektros srovė,

dirbant turi būti apsaugotos nuo vandens.

– Naudojant prietaisą, pistoleto svirtis ne-

turi būti suspausta.

– Norint apsisaugoti nuo taškymosi iš kai

kurių dalių, reikia dėvėti tinkamą apsau-

ginę aprangą.

– Srovės nenukreipkite į žmones, gyvū-

nus, prietaisą ar elektros dalis.

– Negalima valyti medžiagų, savo sudėty-

je turinčių asbesto ir kitų sveikatai

kenksmingų sudėtinių dalių.

– Draudžiama pasirinktinai ar lygiagrečiai

purkšti lengvuosius metalus ir geležies

sudėtyje turinčias daleles vienoje purš-

kimo kameroje, jei prieš kiekvieną keiti-

mą nėra išvaloma purškimo kamera

(dėl gaisro ir sprogimo pavojaus).

– Magnio lydinių, kurių sudėtyje yra dau-

giau nei 80% magnio, purškimo drau-

džiama naudoti geležies sudėtyje turin-

čias purškiamąsias priemones.

– Draudžiama naudoti silikonines purš-

kiamąsias priemones.

– Draudžiama naudoti purškiamąsias

priemones, kuriose viršijamas galiojan-

čiais reikalavimais nustatytas maksima-

lus leistinas pavojingų medžiagų kiekis.

Dirbdami rezervuaruose ir ankštose patal-

pose, laikykitės galiojančių šių sričių nacio-

nalinių / vietinių normų reikalavimų:

Purkšdami naudokite šias apsaugos prie-

mones:

– Darbas rezervuaruose ir ankštose pa-

talpose

– Žmonių apsaugai skirtos signalizacijos

įrangos naudojimas

– Akių ir veido apsauga

– Ausų apsauga

– Kūną ir pečius dengiantys, nuo smūgių

apsaugantys drabužiai

– apsauginėmis pirštinėmis,

– Apsauginė avalynė

– Jei reikia, kvėpavimo takų apsauga

Naudokite galiojančius nacionalinius / vieti-

nius teisės aktus atitinkančias higienos

saugos priemones.

– Operatorius prietaisą privalo naudoti

pagal paskirtį. Jis turi paisyti aplinkos

sąlygų, o dirbdamas su prietaisu – neto-

liese esančių žmonių, ypač vaikų.

–

Prietaisą gali naudoti tik įgalioti asmenys,

įrodę ir pademonstravę savo sugebėjimus

dirbti su prietaisu. Prietaisą draudžiama

naudoti vaikams arba jaunuoliams.

– Jokiu būdu nepalikite prietaiso be prie-

žiūros, jei jis yra veikiamas slėgio.

–

Jokiu būdu nelieskite purškiamos srovės.

 PAVOJUS

Nuoroda dėl tiesioginio pavojaus, galinčio

sukelti sunkius kūno sužalojimus ar mirtį.

몇 ĮSPĖJIMAS

Nuoroda dėl galimo pavojaus, galinčio su-

kelti sunkius kūno sužalojimus ar mirtį.

몇 ATSARGIAI

Nurodo galimą pavojų, galintį sukelti len-

gvus sužalojimus.

DĖMESIO

Nuoroda dėl galimo pavojaus, galinčio su-

kelti materialinius nuostolius.

Papildomai prie drėgno purškimo įrenginio

reikalingas purkštukų rinkinys. Purkštukų

rinkinys turi būti pritaikytas aukšto slėgio

valymo įrenginiui.

Rizikos lygiai

Prieš pradedant naudoti

Purkštukų rinkiniai

Purkštukų dydis Užsakymo Nr.

35 2.112-021.0

40 2.112-019.0

45 2.112-022.0

50 2.112-023.0

55 2.112-024.0

60 2.112-025.0

65 2.112-026.0

70 2.112-027.0

75 2.112-028.0

80 2.112-029.0

100 2.112-030.0

Boro karbido purkštukai (mažai besidė-

vintys)

iki 1000 l/h 6.415-084.0

nuo 1000 l/h 6.415-083.0

96 LT

– 3

 Atsukite purkštuką nuo aukšto slėgio

įrenginio purškimo antgalio.

 Purkštuko formą įdėkite į purkštuko rin-

kinio purškimo antgalį.

 Purškimo įrenginį įkiškite į aukšto slėgio

plautuvo purškimo antgalį.

 Skysčio srovės įrenginio purkštuko lai-

kiklį uždėkite ant purškimo antgalio.

 Purkštuko laikiklį tvirtai suveržkite su

purškimo antgaliu.

 Atsukite purkštuko laikiklio užspaudžia-

mąjį varžtą.

 Purkštuko laikiklį pasukite taip, kad

purškiamųjų priemonių žarna būtų nu-

kreipta aukštyn.

 Tvirtai užsukite purkštuko laikiklio už-

spaudžiamąjį varžtą.

DĖMESIO

Naudojant boro karbido purkštuką, padidė-

ja pažeidimo pavojus. Boro karbido purkš-

tukai yra jautrūs smūgiams. Sumontavimui

ir išmontavimui nenaudokite plaktuko. Ne-

užveržkite per stipriai purkštuko užspau-

džiamojo varžto.

 Įkiškite purkštuką į laikiklį.

 Tvirtai užveržkite purkštuko užspau-

džiamąjį varžtą.

 Purškiamųjų priemonių žarną gnybtais

pritvirtinkite prie purškimo antgalio. Ne-

įtempkite ir neperlenkite žarnos.

 Įkiškite siurbimo vamzdį į purškiamųjų

priemonių talpyklą arba maišą.

Pastaba:

Purškiamąsias priemones laikykite sausai.

Drėgnos purškiamosios priemonės sukelia

veikimo sutrikimus.

 Įjunkite aukšto slėgio valymo įrenginį.

 Paspauskite rankinio purškimo pistole-

to svertą.

 Vykdykite purškimo darbus.

Pastaba:

Naudotų purškiamųjų priemonių atliekas

sutvarkykite pagal galiojančius reikalavi-

mus.

Įsiurbiamos purškiamosios priemonės kie-

kis reguliuojamas oro anga ir purškiamųjų

priemonių anga siurbimo vamzdyje.

 Atidarykite purškiamųjų priemonių an-

gą.

 Uždarykite oro angą.

 Uždarykite purškiamųjų priemonių an-

gą.

 Atidarykite oro angą.

몇 ĮSPĖJIMAS

Sužalojimų rizika. Prieš tvarkydami prietai-

są, išjunkite aukšto slėgio

įrenginį ir ištrau-

kite elektros laido kištuką iš tinklo lizdo.

 Reguliariai pasukite purkštuką 90°

kampu, kad jis dėvėtųsi tolygiai.

 Nusidėvėjusį purkštuką pakeiskite.

Naudojimo pradžia

Naudojimas

Nustatykite purškiamos priemonės

kiekį (tik 4.115-000.0)

Purškiamosios priemonės kiekio

padidinimas

Purškiamosios priemonės kiekio

sumažinimas

Pagrindinis parametras

Purškiamo-

sios priemo-

nės dalelių

smulkumas

Purškiamųjų

priemonių

anga

Oro anga

8 atverta 3/4 atverta 1/2

9 atverta 1/2 atverta 3/4...1

Priežiūra ir aptarnavimas

Dalys

Užsakymo

Nr.

Purškiamoji priemonė,

smulki, 0,2...0,8 mm, 25 kg

6.295-564.0

Purškiamoji priemonė,

stambi, 0,25...1,4 mm

6.295-565.0

Techniniai duomenys

Purškiamųjų priemonių

sąnaudos

kg/h 18...220

97LT

– 1

Перед першим застосуванням

вашого пристрою прочитайте

цю оригінальну інструкцію з експлуата-

ції, після цього дійте відповідно неї та

збережіть її для подальшого користуван-

ня або для наступного власника.

Дотримуватись вказівок з техніки безпе-

ки відповідно до інструкції з експлуатації

очищувача високого тиску!

Інструкції із застосування компонен-

тів (REACH)

Актуальні відомості про компоненти на-

ведені на веб-вузлі за адресою:

www.kaercher.com/REACH

Ілюстрації див. на звороті

1 Струминна форсунка

2 Кріпильний гвинт струминної форсун-

ки

3 Тримач для насадки

4 Кріпильний гвинт тримача для фор-

сунок

5 Шланг речовини для чищення

6 Струминна трубка очищувача висо-

кого тиску

7 Затискна скоба

8 Отвір для випуску повітря

9Гвинт

10 Всмоктувальня трубка

11 Отвір подачі зерна для струминної

обробки

Фільєрний комплект

A Розпилювальна форсунка

B Фасонна частина форсунки

Пристрій для вологої піскоструминної

обробки призначений для встановлення

на струминну трубку очищувача високо-

го тиску. Зерно для струминної обробки

змішується з водою з очищувача високо-

го тиску, внаслідок чого утворюється

струмінь води з частками абразивної ре-

човини.

Зразки використання:

– Видалення іржі

– Видалення окалини

– Поліровка зварного шва

– Зняття лакового покриття

Відповідне зерно для струминної об-

робки (розмір часток 0,2 - 2 мм)

– Топковий шлак

– Списоподібний колчедан

– Корунд

– Перед першим використанням Вашо-

го пристрою прочитайте дану інструк-

цію з експлуатації та зверніть увагу

на вказівки з техніки безпеки.

– Разом з вказівками в цій інструкції з

експлуатації слід враховувати за-

гальні правила техніки безпеки та

норми законодавчих органів.

– Ремонтні роботи можуть проводити-

ся лише авторизованими сервісними

службами або спеціалістами у цій

сфері, які ознайомлені з усіма важли-

вими правилами техніки безпеки.

– Перед проведенням очищення та

технічних робіт або у разі заміни ча-

стин очищувача високого тиску ви-

мкнути пристрій та витягнути мере-

жевий штекер з розетки.

Пристрій для вологої піскоструминної обробки

Захист навколишнього

середовища

Матеріали упаковки піддають-

ся переробці для повторного

використання. Будь ласка, не

викидайте пакувальні матеріа-

ли разом із домашнім сміттям,

віддайте їх для на переробку.

Старі пристрої містять цінні

матеріали, що можуть викори-

стовуватися повторно. Бата-

реї, мастило та схожі матеріа-

ли не повинні потрапити у на-

вколишнє середовище. Тому,

будь ласка, утилізуйте старі

пристрої за допомогою спе-

ціальних систем збору сміття.

Елементи керування

Правильне застосування

Правила безпеки

98 UK

– 2

– Можна використовувати лише те

обладнання та запасні частини, що

дозволені для використання вироб-

ником. Оригінальне обладнання та

оригінальні запасні частини є гаран-

тією того, що пристрій буде працюва-

ти безпечно та справно.

– Перед використанням перевірте на-

лежний стан та безпеку пристрою та

обладнання. Якщо обладнання зна-

ходиться у небездоганному стані,

його не можна використовувати.

– У разі використання пристрою у не-

безпечній ділянці (наприклад, бензо-

колонка) необхідно дотримуватися

відповідних інструкцій з техніки без-

пеки. Заборонено використовувати

пристрій у вибухонебезпечних при-

міщеннях.

– Всі частини, що проводять струм у

робочій зоні, повинні бути захищені

від потрапляння крапель води.

– Під час використання ручка розпилю-

вача не повинна бути заблокованою.

– Для захисту від розприскуючих ча-

стин у разі необхідності одягати спе-

ціальний захисний одяг.

– Ніколи не направляти струмінь на

людей, тварин, сам пристрій або

електричні частини.

– Не дозволяється очищати матеріали,

що містять азбест або інші матеріа-

ли, що містять небезпечні для здо-

ров'я речовини.

– Забороняється одночасно або попе-

ремінно обробляти в піскоструминній

камері легкі метали та залізовмісні

деталі в тому випадку, якщо після

кожної заміни оброблюваних ма-

теріалів не було проведено очищен-

ня піскоструминної камери (небезпе-

ка займання та вибуху).

– Для піскоструминної обробки магніє-

вих сплавів, що містять більше 80%

магнію, не слід використовувати зер-

но для струминної обробки, що мі-

стить залізо.

– Не рекомендується застосування

зерна для струминної обробки, що мі-

стить кремній.

– Не слід застосовувати зерна для

струминної обробки, вміст шкідливих

речовин в яких перевищує макси-

мально допустимий рівень, встанов-

лений місцевим законодавством.

Під час проведення робіт в ємкостях або

тісних приміщеннях слід дотримувати

наступні національні/місцеві норми та

правила

При проведенні піскоструминної оброб-

ки слід застосовувати наступні засоби

захисту:

– Роботи в ємкостях або тісних при-

міщеннях

– Використання пристроїв аварійного

запобігання

– Захист для очей та захисна маска

для обличчя

– Захист органів слуху

– Одяг для захисту від ударів, що при-

криває плечі та тіло

– Захисні рукавиці

–Захисне взуття

– при необхідності засіб для захисту

дихальних шляхів

Необхідно виконувати заходи гігієнічного

захисту відповідно до діючих національ-

них або місцевих розпоряджень.

– Користувач повинен використовува-

ти пристрій у відповідності до інструк-

ції. Вона повинна враховувати умови

місцевості та під час роботи з при-

строєм звертати увагу на третіх осіб,

що знаходяться поблизу, особливо

на дітей.

– Пристрій повинен використовуватися

особами, що пройшли інструктаж з

його використання або вони підтвер-

дили свої здатності щодо обслугову-

вання пристрою, а також уповнова-

жені використовувати його. Заборо-

няється експлуатація пристрою діть-

ми або підлітками.

– Пристрій у жодному випадку не мож-

на залишати без нагляду в той час, як

він знаходиться під тиском.

– Забороняється торкатися до струме-

ня, що виходить.

99UK

– 3

 НЕБЕЗПЕКА

Вказівка щодо небезпеки, яка безпосе-

редньо загрожує та призводить до

тяжких травм чи смерті.

몇 ПОПЕРЕДЖЕННЯ

Вказівка щодо потенційно можливої не-

безпечної ситуації, що може призвести

до тяжких травм чи смерті.

몇 ОБЕРЕЖНО

Вказівка щодо потенційно небезпечної

ситуації, яка може спричинити отри-

мання легких травм.

УВАГА

Вказівка щодо можливої потенційно не-

безпечній

ситуації, що може спричини-

ти матеріальні збитки.

Окрім пристрою для вологої піскостру-

минної обробки слід використовувати

пакет форсунок. Пакет форсунок має

бути призначений до застосування з від-

повідним очищувачем високого тиску.

 Відгвинтити форсунку від струминної

трубки очищувача високого тиску.

 Вкласти фасонну частину у розпилю-

вальну форсунку пакета форсунки.

 Встановити розпилювальну форсун-

ку на струминну трубку мийного апа-

рату високого тиску.

 Встановити тримач форсунки при-

строю для вологої піскоструминної

обробки на струминну трубку.

 Міцно прикрутити тримач форсунок

до струминної трубки.

 Ослабити кріпильний гвинт тримача

форсунок.

 Тримач форсунок обернути так, щоб

шланг подачі зерна для струминної

обробки був направлений вверх.

 Затягнути кріпильний гвинт тримача

форсунок.

УВАГА

Підвищена небезпека пошкодження при

використанні струминної форсунки з

карбіду бору. Струминна форсунка з

карбіду бору чутлива до ударів. Не вико-

ристовувати молоток при її установці

та

видаленні. Не затягувати дуже

сильно кріпильний гвинт струминної

форсунки.

 Встановити струминну форсунку у

тримач для форсунок.

 Затягнути кріпильний гвинт струмин-

ної форсунки.

 Встановити шланг подачі зерна для

струминної обробки з притискними

скобами на струминну трубку. При

цьому не слід розтягувати або пере-

гинати шланг.

 Вставити всмоктувальну трубку в ре-

зервуар або мішок із зерном для

струминної обробки.

Вказівка:

Оберігати від намокання зерно для стру-

минної обробки. Вологе зерно може при-

вести до виникнення несправностей.

Рівень небезпеки

Перед введенням в

експлуатацію

Пакети форсунок

Величина форсунки № замовлення

35 2.112-021.0

40 2.112-019.0

45 2.112-022.0

50 2.112-023.0

55 2.112-024.0

60 2.112-025.0

65 2.112-026.0

70 2.112-027.0

75 2.112-028.0

80 2.112-029.0

100 2.112-030.0

Форсунки з карбіду бору (зносостійкі)

до 1000 л/год.

6.415-084.0

від 1000 л/год. 6.415-083.0

Введення в експлуатацію

100 UK

– 4

 Ввести очищувач високого тиску в ек-

сплуатацію.

 Натисніть важіль пістолета-розпилю-

вача.

 Виконати піскоструминну обробку.

Вказівка:

Утилізувати відпрацьоване зерно для

струминної обробки відповідно до дію-

чих правил.

Кількість всмоктуваного зерна для стру-

минної обробки встановлюється за до-

помогою отвору для випуску повітря та

отвору подачі зерна для струминної об-

робки у всмоктувальної трубці.

 Відкрити отвір подачі зерна для стру-

минної обробки.

 Закрити отвір для випуску повітря.

 Закрити отвір подачі зерна для стру-

минної обробки.

 Відкрити отвір для випуску повітря.

몇 ПОПЕРЕДЖЕННЯ

Небезпека поранення. До проведення

будь-яких робіт з пристроєм слід ви-

мкнути очищувач високого тиску та

витягнути штекер.

 Регулярно повертати струминну

форсунку на 90° для досягнення рів-

номірного зносу.

 Замінити зношену струминну фор-

сунку.

Експлуатація

Налаштування кількості засобу

для струминної обробки (тільки

для 4.115-000.0)

Підвищена кількість зерна для

струминної обробки

Знижена кількість зерна для

струминної обробки

Основне налаштування

Розмір зерна

для струмин-

ної обробки

Отвір подачі

зерна для

струминної

обробки

Отвір для

випуску по-

вітря

8відкрито на

3/4

відкрито на

1/2

9відкрито на

1/2

відкрито на

3/4 - повніс-

тю відкрито

Догляд та технічне

обслуговування

Аксесуари

№ замовлен

ня

Зерно для струминної об-

робки, дрібне, 0,2 - 0,8

мм, 25 кг

6.295-564.0

Зерно для струминної об-

робки, велике, 0,25 - 1,4

мм

6.295-565.0

Технічні дані

Витрата зерна для

струминної обробки

кг/год. 18-220

101UK

http://www.kaercher.com/dealersearch

Karcher 4.115-000.0 Nassstrahleinrichtung mit Mengenregulierung ohne Düsen

Product's Documents

Bedienungsanleitung

Specifications

Karcher 4.115-000.0 Questions and Answers
