Karcher 1.186-146.0 KM 130/300 R LPG User Manual

KM 130/300 R LPG

59689310 08/20

Deutsch 5

English 21

Français 37

Italiano 53

Nederlands 69

Español 85

Português 101

Dansk 117

Norsk 132

Svenska 147

Suomi 162

Ελληνικά 177

Türkçe 193

Русский 208

Magyar 226

Čeština 242

Slovenščina 257

Polski 273

Româneşte 289

Slovenčina 305

Hrvatski 321

Srpski 337

Български 353

Eesti 369

Latviešu 384

Lietuviškai 400

Українська 416

your product

www.kaercher.com/welcome

001

- 1

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi-

nalbetriebsanleitung, handeln Sie danach

und bewahren Sie diese für späteren Ge-

brauch oder für Nachbesitzer auf.

Wenn Sie beim Auspacken einen Trans-

portschaden feststellen, dann benachrichti-

gen Sie Ihr Verkaufshaus.

– Die an dem Gerät angebrachten Warn-

und Hinweisschilder geben wichtige

Hinweise für den gefahrlosen Betrieb.

– Neben den Hinweisen in der Betriebs-

anleitung müssen die allgemeinen Si-

cherheits- und Unfallverhütungsvor-

schriften des Gesetzgebers berück-

sichtigt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin-

den Sie unter:

www.kaercher.de/REACH

In jedem Land gelten die von unserer zu-

ständigen Vertriebsgesellschaft herausge-

gebenen Garantiebedingungen. Etwaige

Störungen an Ihrem Gerät beseitigen wir

innerhalb der Garantiefrist kostenlos, so-

fern ein Material- oder Herstellungsfehler

die Ursache sein sollte. Im Garantiefall

wenden Sie sich bitte mit Kaufbeleg an Ih-

ren Händler oder die nächste autorisierte

Kundendienststelle.

 GEFAHR

Um Gefährdungen zu vermeiden, dürfen

Reparaturen und der Einbau von Ersatztei-

len nur vom autorisierten Kundendienst

durchgeführt werden.

– Es dürfen nur Zubehör und Ersatzteile

verwendet werden, die vom Hersteller

freigegeben sind. Original-Zubehör und

Original-Ersatzteile bieten die Gewähr

dafür, dass das Gerät sicher und stö-

rungsfrei betrieben werden kann.

– Weitere Informationen über Ersatzteile

erhalten Sie unter www.kaercher.com

im Bereich Service.

 GEFAHR

Warnt vor einer unmittelbar drohenden Ge-

fahr, die zu schweren Körperverletzungen

oder zum Tod führt.

몇 WARNUNG

Warnt vor einer möglicherweise gefährli-

chen Situation, die zu schweren Körperver-

letzungen oder zum Tod führen könnte.

몇 VORSICHT

Hinweis auf eine möglicherweise gefährli-

che Situation, die zu leichten Verletzungen

oder zu Sachschäden führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährli-

che Situation, die zu Sachschäden führen

kann.

Allgemeine Hinweise . . . . . . . . DE 1

Umweltschutz. . . . . . . . . DE 1

Garantie . . . . . . . . . . . . . DE 1

Zubehör und Ersatzteile. DE 1

Symbole in der Betriebsan-

leitung . . . . . . . . . . . . . . DE 1

Symbole auf dem Gerät. DE 1

Bestimmungsgemäße Verwen-

dung. . . . . . . . . . . . . . . . . . . . . DE 2

Vorhersehbarer Fehlge-

brauch . . . . . . . . . . . . . . DE 2

Geeignete Beläge . . . . . DE 2

Sicherheitshinweise. . . . . . . . . DE 2

Sicherheitshinweise zur Be-

dienung . . . . . . . . . . . . . DE 2

Sicherheitshinweise zum

Fahrbetrieb. . . . . . . . . . . DE 2

Sicherheitstechnische Richt-

linien für Flüssiggas-Kraft-

fahrzeuge. . . . . . . . . . . . DE 2

Geräte mit Verbrennungs-

motor . . . . . . . . . . . . . . . DE 3

Geräte mit Hochentleerung DE 4

Geräte mit Fahrerschutz-

dach . . . . . . . . . . . . . . . . DE 4

Sicherheitshinweise zum

Transport des Gerätes. . DE 4

Sicherheitshinweise zu Pfle-

ge und Wartung . . . . . . . DE 4

Funktion. . . . . . . . . . . . . . . . . . DE 4

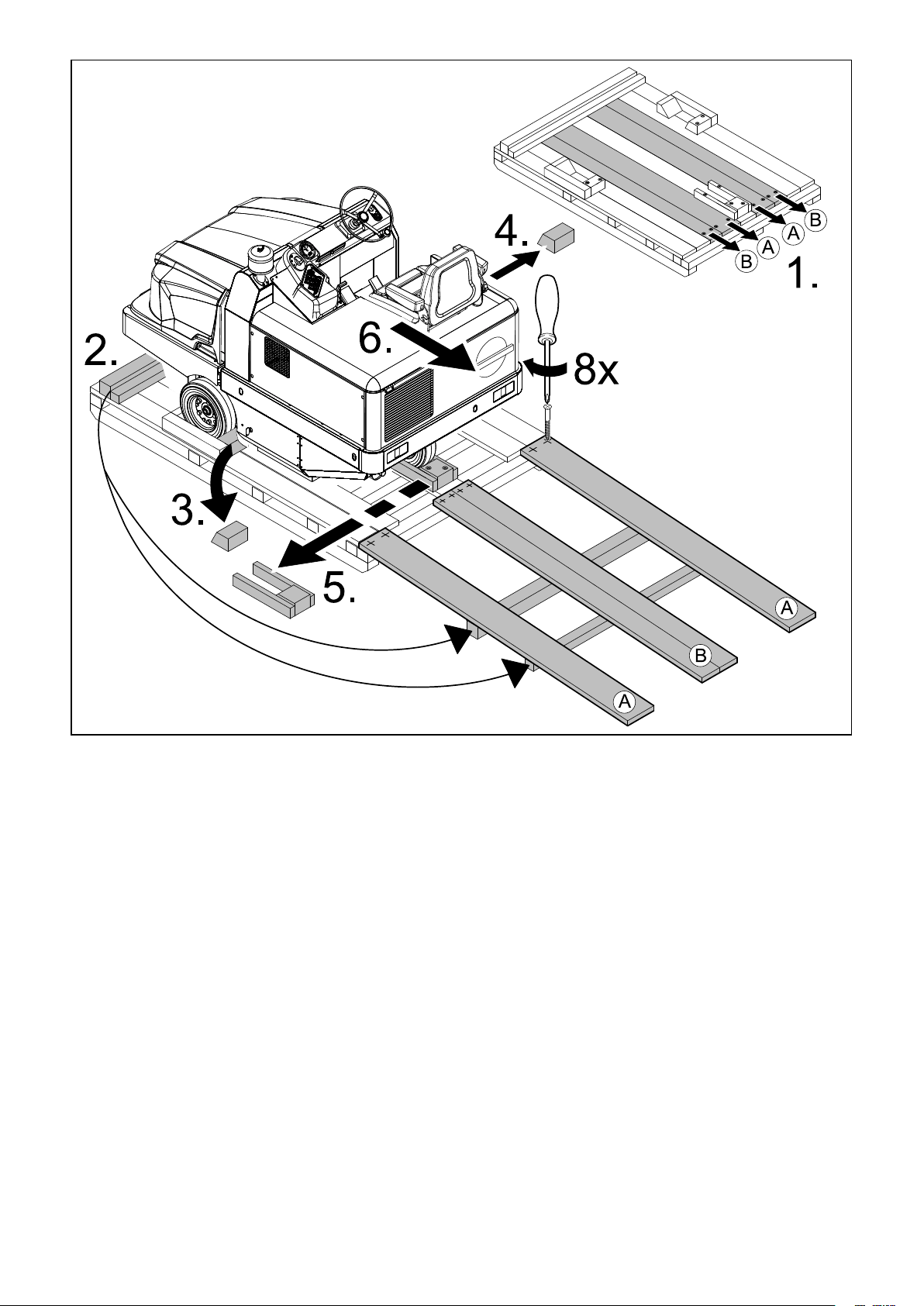

Abladehinweise . . . . . . . . . . . . DE 4

Bedien- und FunktionselementeDE 5

KM 130/300 R LPG . . . . DE 5

Vor Inbetriebnahme. . . . . . . . . DE 6

Fahrerkabine hochklappen DE 6

Feststellbremse arretieren/

lösen . . . . . . . . . . . . . . . DE 6

Kehrmaschine ohne Eigen-

antrieb bewegen . . . . . . DE 6

Kehrmaschine mit Eigenan-

trieb bewegen . . . . . . . . DE 6

Inbetriebnahme . . . . . . . . . . . . DE 6

Allgemeine Hinweise . . . DE 6

Gasflasche montieren/

wechseln . . . . . . . . . . . . DE 6

Vor dem Start/Sicherheits-

prüfung. . . . . . . . . . . . . . DE 7

Betrieb . . . . . . . . . . . . . . . . . . . DE 7

Fahrersitz einstellen. . . . DE 7

Programme wählen . . . . DE 7

Gaszufuhr öffnen . . . . . . DE 7

Gerät starten . . . . . . . . . DE 7

Gerät fahren. . . . . . . . . . DE 7

Kehrbetrieb . . . . . . . . . . DE 7

Kehrgutbehälter entleeren DE 8

Gerät ausschalten . . . . . DE 8

Transport . . . . . . . . . . . . . . . . . DE 8

Lagerung / Stilllegung . . . . . . . DE 8

Pflege und Wartung. . . . . . . . . DE 9

Allgemeine Hinweise . . . DE 9

Reinigung. . . . . . . . . . . . DE 9

Wartungsintervalle . . . . . DE 9

Wartungsarbeiten. . . . . . DE 9

EU-Konformitätserklärung . . . . DE 13

Hilfe bei Störungen . . . . . . . . . DE 14

Technische Daten . . . . . . . . . . DE 15

Allgemeine Hinweise

Umweltschutz

Die Verpackungsmaterialien sind

recyclebar. Bitte werfen Sie die

Verpackungen nicht in den Haus-

müll, sondern führen Sie diese ei-

ner Wiederverwertung zu.

Altgeräte enthalten wertvolle re-

cyclingfähige Materialien, die ei-

ner Verwertung zugeführt werden

sollten. Bitte entsorgen Sie Altge-

räte deshalb über geeignete

Sammelsysteme.

Flüssigkeiten wie Motorenöl, Hydrauliköl,

Bremsflüssigkeit, Diesel oder Kühlmittel

nicht in den Boden gelangen lassen. Bitte

Umwelt schützen und die Flüssigkeiten

umweltgerecht entsorgen.

Garantie

Zubehör und Ersatzteile

Symbole in der Betriebsanleitung

Symbole auf dem Gerät

Verbrennungsgefahr durch

heiße Oberflächen! Vor Ar-

beiten am Gerät, Auspuffan-

lage ausreichend abkühlen

lassen.

Arbeiten am Gerät immer mit

geeigneten Handschuhen

durchführen.

Quetschgefahr durch Ein-

klemmen zwischen bewegli-

chen Fahrzeugteilen

Verletzungsgefahr durch be-

wegte Teile. Nicht hineinfas-

sen.

Brandgefahr. Keine brennen-

den oder glimmenden Ge-

genstände aufsaugen.

Kettenaufnahme / Kranpunkt

Aufnahmepunkte für Wagen-

heber

Maximale Neigung des Un-

tergrundes bei Fahrten mit

gehobenem Kehrgutbehäl-

ter.

In Fahrtrichtung nur Steigun-

gen bis zu 18% befahren.

Einbaulage der Gasflasche

beachten! Anschluss bzw.

Ringöffnung muss nach un-

ten zeigen.

5DE

- 2

Verwenden Sie diese Kehrmaschine aus-

schließlich gemäß den Angaben in dieser

Betriebsanleitung.

– Diese Kehrmaschine ist zum Kehren

von verschmutzten Flächen im Außen-

bereich bestimmt.

– Das Gerät ist nicht für den öffentlichen

Straßenverkehr zugelassen.

– Jede darüber hinausgehende Verwen-

dung gilt als nicht bestimmungsgemäß.

Für hieraus resultierende Schäden haf-

tet der Hersteller nicht; das Risiko hier-

für trägt allein der Benutzer.

– (Gasmotor)

Der Betrieb des Gerätes ist in geschlos-

senen Räumen bei ausreichender Be-

lüftung erlaubt.

– Lagerung von Gasflaschen und Gerät

nur erdgleich erlaubt.

– An dem Gerät dürfen keine Verände-

rungen vorgenommen werden.

– Das Gerät ist nur für die in der Betriebs-

anleitung ausgewiesenen Beläge ge-

eignet.

– Es dürfen nur die vom Unternehmer

oder dessen Beauftragten für den Ma-

schineneinsatz freigegebenen Flächen

befahren werden.

– Generell gilt: Leichtentzündliche Stoffe

von dem Gerät fernhalten (Explosions-/

Brandgefahr).

– Niemals explosive Flüssigkeiten,

brennbare Gase sowie unverdünnte

Säuren und Lösungsmittel aufkehren/

aufsaugen! Dazu zählen Benzin, Farb-

verdünner oder Heizöl, die durch Ver-

wirbelung mit der Saugluft explosive

Dämpfe oder Gemische bilden können,

ferner Aceton, unverdünnte Säuren und

Lösungsmittel, da sie die am Gerät ver-

wendeten Materialien angreifen.

– Niemals reaktive Metallstäube (z.B.

Aluminium, Magnesium, Zink) aufkeh-

ren/aufsaugen, sie bilden in Verbin-

dung mit stark alkalischen oder sauren

Reinigungsmitteln explosive Gase.

– Das Gerät ist nicht zum Aufkehren von

gesundheitsgefährdenden Stoffen ge-

eignet.

– Keine brennenden oder glimmenden

Gegenstände aufkehren/aufsaugen.

– Der Aufenthalt im Gefahrenbereich ist

verboten. Der Betrieb in explosionsge-

fährdeten Räumen ist untersagt.

– Die Mitnahme von Begleitpersonen ist

nicht zulässig.

– Das Schieben/Ziehen oder Transportie-

ren von Gegenständen ist mit diesem

Gerät nicht erlaubt.

– Asphalt

– Industrieboden

– Estrich

– Beton

– Pflastersteine

 (Nur gültig für Finnland) Sollte das Ge-

rät mit einer PVC-Schlauchleitung aus-

gerüstet sein, darf das Gerät nicht bei

tiefen Umgebungstemperaturen (unter

0°C) eingesetzt werden. Bei Fragen zu

ihrem Gerät bitte Kärcher kontaktieren.

 Das Gerät mit den Arbeitseinrichtungen

ist vor Benutzung auf den ordnungsge-

mäßen Zustand und die Betriebssicher-

heit zu prüfen. Falls der Zustand nicht

einwandfrei ist, darf es nicht benutzt

werden.

 Beim Einsatz des Gerätes in Gefahrbe-

reichen (z. B. Tankstellen) sind die ent-

sprechenden Sicherheitsvorschriften

zu beachten. Der Betrieb in explosions-

gefährdeten Räumen ist untersagt.

 GEFAHR

Verletzungsgefahr!

 Das Gerät nicht ohne Schutzdach ge-

gen herabfallende Gegenstände in Be-

reichen benutzen, wo die Möglichkeit

besteht, dass die Bedienungsperson

von herabfallenden Gegenständen ge-

troffen werden kann.

 Die Bedienperson hat das Gerät be-

stimmungsgemäß zu verwenden. Sie

hat die örtlichen Gegebenheiten zu be-

rücksichtigen und beim Arbeiten mit

dem Gerät auf Dritte, insbesondere

Kinder, zu achten.

 Es müssen grundsätzlich die Vor-

schriftsmaßnahmen, Regeln und Ver-

ordnungen beachtet werden, die für

Kraftfahrzeuge gelten.

 Vor Arbeitsbeginn muss sich die Bedi-

enperson vergewissern, dass alle

Schutzeinrichtungen ordnungsgemäß

angebracht sind und funktionieren.

 Die Bedienperson des Gerätes ist für

Unfälle mit anderen Personen oder de-

ren Eigentum verantwortlich.

 Auf eng anliegende Bekleidung der Be-

dienperson achten. Festes Schuhwerk

tragen und locker getragene Kleidung

vermeiden.

 Vor dem Anfahren den Nahbereich

kontrollieren (z.B. Kinder). Auf ausrei-

chende Sicht achten!

 Das Gerät darf niemals unbeaufsichtigt

gelassen werden, solange der Motor in

Betrieb ist. Die Bedienperson darf das

Gerät erst verlassen, wenn der Motor

stillgesetzt, das Gerät gegen unbeab-

sichtigte Bewegungen gesichert und

der Schlüssel abgezogen ist.

 Um unbefugtes Benutzen des Gerätes

zu verhindern, Schlüssel abziehen.

 Das Gerät darf nur von Personen be-

nutzt werden, die in der Handhabung

unterwiesen sind oder ihre Fähigkeiten

zum Bedienen nachgewiesen haben

und ausdrücklich mit der Benutzung be-

auftragt sind.

 Dieses Gerät ist nicht dafür bestimmt,

durch Personen (einschließlich Kinder)

mit eingeschränkten physischen, sen-

sorischen oder geistigen Fähigkeiten

oder mangels Erfahrung und/oder man-

gels Wissen benutzt zu werden, es sei

denn, sie werden durch eine für ihre Si-

cherheit zuständige Person beaufsich-

tigt oder erhielten von ihr Anweisungen,

wie das Gerät zu benutzen ist.

 Kinder sollen beaufsichtigt werden, um

sicherzustellen, dass sie nicht mit dem

Gerät spielen.

VORSICHT

Beschädigungsgefahr! Keine Bänder,

Schnüre oder Drähte einkehren, weil diese

sich um die Kehrwalze wickeln können.

 GEFAHR

Verletzungsgefahr! Tragfähigkeit des Un-

tergrundes vor dem Befahren prüfen.

 GEFAHR

Unfallgefahr, Verletzungsgefahr!

 Die Fahrgeschwindigkeit muss den je-

weiligen Verhältnissen angepasst wer-

den.

Kippgefahr bei zu großen Steigungen.

 In Fahrtrichtung nur Steigungen bis zu

18% befahren.

Kippgefahr bei instabilem Untergrund.

 Das Gerät ausschließlich auf befestig-

tem Untergrund bewegen.

Kippgefahr bei zu großer seitlicher Nei-

gung.

 Quer zur Fahrtrichtung nur Steigungen

bis maximal 10% befahren.

Hauptverband der gewerblichen Berufsge-

nossenschaften e.V. (HVBG). Flüssiggase

(Treibgase) sind Butan und Propan oder

Butan/Propan-Gemische. Sie werden in

besonderen Flaschen geliefert. Der Be-

triebsdruck dieser Gase ist abhängig von

der Außentemperatur.

 GEFAHR

Explosionsgefahr!

Flüssiggas nicht wie Benzin behandeln.

Benzin verdampft langsam, Flüssiggas

wird sofort gasförmig. Die Gefahr der

Raumvergasung und der Entzündung ist

also bei Flüssiggas größer als bei Benzin.

VORSICHT

Nur Flüssiggasflaschen mit Treibgasfül-

lung nach DIN 51622 Qualität verwenden.

Die Verwendung von Haushaltsgas und

Campinggas ist grundsätzlich verboten.

Flüssiggasgemische können für verschie-

dene Gasmotoren unterschiedlich sein. Die

zugelassenen Flüssiggasgemische sind

den Technischen Daten zu entnehmen.

Bestimmungsgemäße

Verwendung

Vorhersehbarer Fehlgebrauch

Geeignete Beläge

Sicherheitshinweise

Sicherheitshinweise zur Bedienung

Sicherheitshinweise zum

Fahrbetrieb

Sicherheitstechnische Richtlinien

für Flüssiggas-Kraftfahrzeuge

6 DE

- 3

– Sämtliche Personen, die mit Flüssiggas

umzugehen haben, sind verpflichtet,

sich die für die gefahrlose Durchfüh-

rung des Betriebes erforderlichen

Kenntnisse über die Eigenarten der

Flüssiggase anzueignen. Die vorliegen-

de Druckschrift ist mit der Kehrmaschi-

ne ständig mitzuführen.

– Treibgasanlagen sind in regelmäßigen

Zeitabständen, mindestens jedoch jähr-

lich einmal, durch einen Sachkundigen

auf Funktionsfähigkeit und Dichtheit zu

prüfen (nach BGG 936).

– Die Prüfung muss schriftlich beschei-

nigt werden. Prüfungsgrundlagen sind

§ 33 und § 37 UVV "Verwendung von

Flüssiggas" (BGV D34).

– Als allgemeine Vorschriften gelten die

Richtlinien für die Prüfung von Fahrzeu-

gen, deren Motoren mit verflüssigten

Gasen betrieben werden, des Bundes-

ministeriums für Verkehr.

– Die Gasentnahme darf stets nur aus ei-

ner Flasche erfolgen. Die Gasentnah-

me aus mehreren Flaschen zugleich

kann bewirken, dass das Flüssiggas

aus einer Flasche in eine andere über-

tritt. Dadurch ist die überfüllte Flasche

nach späterem Schließen des Fla-

schenventils (vgl. B. 1 dieser Richtlini-

en) einem unzulässigen Druckanstieg

ausgesetzt.

– Beim Einbau der vollen Flasche ist die

Einbaulage des Gasanschlusses zu be-

achten, nähere Informationen im Kapi-

tel „Gasflasche einbauen“.

Den Austausch der Gasflasche sorgfältig

vornehmen. Beim Ein- und Ausbau muss der

Gasaustrittstutzen des Flaschenventils durch

eine mit einem Schlüssel fest angezogene

Verschlussmutter abgedichtet sein.

– Undichte Gasflaschen dürfen nicht wei-

terverwendet werden. Sie sind unter

Beachtung aller Vorsichtsmaßnahmen

sofort im Freien durch Abblasen zu ent-

leeren und dann als undicht zu kenn-

zeichnen. Bei der Ablieferung oder Ab-

holung beschädigter Gasflaschen ist

dem Verleiher oder seinem Vertreter

(Tankwart oder dergleichen) von dem

bestehenden Schaden sofort schriftlich

Mitteilung zu machen.

– Bevor die Gasflasche angeschlossen

wird, ist ihr Anschlussstutzen auf ord-

nungsgemäßen Zustand zu prüfen.

– Nach Anschluss der Flasche muss die-

se mittels schaumbildender Mittel auf

Dichtheit geprüft werden.

– Die Ventile sind langsam zu öffnen. Das

Öffnen und Schließen darf nicht unter

Zuhilfenahme von Schlagwerkzeugen

erfolgen.

– Flüssiggasbrände nur aus sicherer Ent-

fernung und Deckung löschen.

- nur Kohlensäuretrockenlöscher oder

Kohlensäuregas-Löscher verwenden.

- zur Kühlung des Gasbehälters reich-

lich Wasser verwenden.

– Die gesamte Flüssiggasanlage muss

laufend auf ihren betriebssicheren Zu-

stand, besonders auf Dichtigkeit über-

wacht werden. Die Benutzung des

Fahrzeuges bei undichter Gasanlage

ist verboten.

– Vor dem Lösen der Rohr- beziehungs-

weise Schlauchverbindung ist das Fla-

schenventil zu schließen. Die An-

schlussmutter an der Flasche ist lang-

sam und zunächst nur wenig zu lösen,

da sonst das noch in der Leitung befind-

liche unter Druck stehende Gas spon-

tan austritt.

– Wird das Gas aus einem Großbehälter

getankt, so sind die einschlägigen Vor-

schriften bei dem jeweiligen Flüssig-

gas-Großvertrieb zu erfragen.

 Gefahr

Verletzungsgefahr!

– Flüssiggas in flüssiger Form erzeugt

auf der bloßen Haut Frostwunden.

– Nach dem Ausbau muss die Verschluss-

mutter auf das Anschlussgewinde der

Flasche fest aufgeschraubt werden.

– Zur Probe auf Dichtigkeit sind Seifen-

wasser, Nekal oder sonstige schaum-

bildende Mittel zu benutzen. Das Ab-

leuchten der Flüssiggasanlage mit offe-

ner Flamme ist verboten.

– Beim Auswechseln einzelner Anlage-

teile sind die Einbauvorschriften der

Hersteller zu beachten. Dabei sind Fla-

schen- und Hauptabsperrventile zu

schließen.

– Der Zustand der elektrischen Anlage

der Flüssiggas-Kraftfahrzeuge ist lau-

fend zu überwachen. Funken können

bei Undichtigkeiten der gasführenden

Anlageteile Explosionen verursachen.

– Nach längerem Stillstand eines Flüssig-

gas-Kraftfahrzeuges ist der Einstell-

raum vor Inbetriebnahme des Fahrzeu-

ges oder seiner elektrischen Anlagen

gründlich zu lüften.

– Unfälle im Zusammenhang mit Gasfla-

schen oder der Flüssiggasanlage sind

der Berufsgenossenschaft und dem zu-

ständigen Gewerbeaufsichtsamt sofort

zu melden. Beschädigte Teile sind bis

zum Abschluss der Untersuchung auf-

zubewahren.

– Die Lagerung von Treibgas- bezie-

hungsweise Flüssiggasflaschen muss

nach den Vorschriften TRF 1996 (Tech-

nische Regeln Flüssiggas, siehe DA zur

BGV D34, Anhang 4) vorgenommen

werden.

– Gasflaschen sind stehend aufzubewah-

ren. Der Umgang mit offenem Feuer

und das Rauchen am Aufstellungsort

von Behältern und während der Repa-

ratur ist nicht zulässig.

Im Freien aufgestellte Flaschen müs-

sen gegen Zugriff gesichert sein. Leere

Flaschen müssen grundsätzlich ver-

schlossen sein.

– Die Flaschen- und Hauptabsperrventile

sind sofort nach dem Einstellen des

Kraftfahrzeuges zu schließen.

– Für die Lage und Beschaffenheit der

Einstellräume für Flüssiggas-Kraftfahr-

zeuge gelten die Bestimmungen der

Reichsgaragenordnung und der jeweili-

gen Landes-Bauordnung.

– Die Gasflaschen sind in besonderen,

von den Einstellräumen getrennten

Räumen aufzubewahren (siehe DA zur

BGV D34, Anhang 2).

– Die in den Räumen verwendeten elektri-

schen Handlampen müssen mit geschlos-

sener, abgedichteter Überglocke und mit

kräftigem Schutzkorb versehen sein.

– Bei Arbeiten in Ausbesserungswerk-

stätten sind die Flaschen- und

Hauptabsperrventile zu schließen und

die Treibgasflaschen gegen Wärmeein-

wirkung zu schützen.

– Vor Betriebspausen und vor Betriebs-

schluss ist durch eine verantwortliche

Person nachzuprüfen, ob sämtliche

Ventile, vor allem Flaschenventile, ge-

schlossen sind. Feuerarbeiten, insbe-

sondere Schweiß- und Schneidarbei-

ten, dürfen in der Nähe von Treibgasfla-

schen nicht ausgeführt werden. Treib-

gasflaschen, auch wenn sie leer sind,

dürfen nicht in den Werkstätten aufbe-

wahrt werden.

– Die Einstell- und Lagerräume sowie die

Ausbesserungswerkstätten müssen gut

belüftet sein. Dabei ist zu beachten,

dass Flüssiggase schwerer als Luft

sind. Sie sammeln sich am Boden, in

Arbeitsgruben und sonstigen Boden-

vertiefungen an und können hier explo-

sive Gas-Luft-Gemische bilden.

 Das Gerät ist nicht zum bestimmungsge-

mäßen Gebrauch in einer Höhe über 1200

Meter über Normal Null vorgesehen.

 GEFAHR

Vergiftungsgefahr!

 (Gasmotor)

Der Betrieb des Gerätes ist in geschlos-

senen Räumen bei ausreichender Be-

lüftung erlaubt.

 Abgase sind giftig und gesundheits-

schädlich, sie dürfen nicht eingeatmet

werden.

 GEFAHR

Verletzungsgefahr!

 Die Abgasöffnung des Verbrennungs-

motors darf nicht verschlossen werden.

 Der Motor benötigt ca. 3 Sekunden

Nachlauf nach dem Abstellen. In dieser

Zeitspanne unbedingt vom Antriebsbe-

reich fernhalten.

 GEFAHR

Verbrennungsgefahr!

 Heißen Verbrennungsmotor nicht be-

rühren.

 Vor dem Abnehmen der Verkleidungen

Fahrzeug abkühlen lassen.

 Nicht über die Abgasöffnung beugen

oder hinfassen.

Pflichten der Betriebsleitung und der

Arbeitnehmer

Wartung durch Sachkundigen

Inbetriebnahme/Betrieb

In den Einstell- und Lagerräumen sowie

den Ausbesserungswerkstätten

Geräte mit Verbrennungsmotor

7DE

- 4

 GEFAHR

Verletzungsgefahr!

 Bei Arbeiten an der Hochentleerung,

den Kehrgutbehälter ganz anheben

und sichern.

 Die Sicherung nur von außerhalb des

Gefahrenbereichs vornehmen.

HINWEIS

Das Fahrerschutzdach (optional) bietet

Schutz gegen größere herabfallende Teile.

Sie bieten aber keinen Überrollschutz!

 Schutzdach täglich auf Beschädigung

prüfen.

 Bei Beschädigung des Schutzdachs,

auch einzelner Elemente, ist das kom-

plette Schutzdach auszutauschen.

 Jegliche Modifikation des Schutzdachs

sowie das Anbringen von anderen als

von Kärcher freigegebenen Elemente,

Bauteilen und Baugruppen ist nicht zu-

lässig und schränkt unter Umständen

die Funktion des Schutzdachs ein.

 Leergewicht (Transportgewicht) des

Gerätes beim Transportieren auf Hän-

gern oder Fahrzeugen beachten.

 Zum Transport des Gerätes, Batterie

abklemmen und das Gerät sicher be-

festigen.

 Vor dem Reinigen und Warten des Ge-

rätes, dem Auswechseln von Teilen

oder der Umstellung auf eine andere

Funktion ist das Gerät auszuschalten

und der Schlüssel abzuziehen.

 Bei Arbeiten an der elektrischen Anlage

ist die Batterie abzuklemmen.

Hierzu zuerst den Minuspol, dann den

Pluspol abklemmen.

Der Wiederanschluss erfolgt in umge-

kehrter Reihenfolge. Erst den Pluspol

dann den Minuspol anschließen.

 Die Reinigung des Gerätes darf nicht

mit Schlauch- oder Hochdruckwasser-

strahl erfolgen (Gefahr von Kurzschlüs-

sen oder anderer Schäden).

 Instandsetzungen dürfen nur durch zu-

gelassene Kundendienststellen oder

durch Fachkräfte für dieses Gebiet,

welche mit allen relevanten Sicher-

heitsvorschriften vertraut sind, durch-

geführt werden.

 Sicherheitsüberprüfung nach den ört-

lich geltenden Vorschriften für ortsver-

änderliche gewerblich genutzte Geräte

beachten.

 Arbeiten am Gerät immer mit geeigne-

ten Handschuhen durchführen.

Die Kehrmaschine arbeitet nach dem Kehr-

schaufelprinzip.

– Die rotierende Kehrwalze befördert den

Schmutz direkt in den Kehrgutbehälter.

– Der Seitenbesen reinigt Ecken und

Kanten der Kehrfläche und befördert

den Schmutz in die Bahn der Kehrwal-

ze.

– Der Feinstaub wird über den Staubfilter

durch das Sauggebläse abgesaugt.

 GEFAHR

Verletzungs- und Beschädigungsgefahr!

 Gewicht des Gerätes beim Verladen

beachten!

 Keinen Gabelstapler verwenden, das

Gerät kann dabei beschädigt werden.

 Beim Verladen des Gerätes ist eine ge-

eignete Rampe oder ein Kran zu ver-

wenden!

 Bei der Verwendung einer Rampe be-

achten:

Bodenfreiheit 70mm.

 Wird das Gerät auf einer Palette gelie-

fert, muss mit den beiliegenden Bret-

tern eine Abfahrrampe gebaut werden.

Die Anleitung dazu findet sich auf Seite

2 (Umschlaginnenseite).

Wichtiger Hinweis: jedes Brett muss

jeweils mit 2 Schrauben festgeschraubt

werden.

Geräte mit Hochentleerung

Geräte mit Fahrerschutzdach

Sicherheitshinweise zum Transport

des Gerätes

Sicherheitshinweise zu Pflege und

Wartung

Funktion

Abladehinweise

Leergewicht (Transportgewicht) 925 kg*

* Sind Anbausätze montiert liegt das Ge-

wicht entsprechend höher.

8 DE

- 5

1 Fahrerkabine (Option)

2 Kabinentür (Option)

3 Festzurrpunkt (4x)

4 Zugang Kehrwalze

5 Vorderrad

6 Seitenbesen

7 Kehrgutbehälter

8 Beleuchtungsanlage (Option)

9 Verriegelung Gerätehaube

10 Scheibenwischer (Option)

11 Motorabdeckung

12 Gasflasche

13 Verriegelung Fahrerkabine

(Option)

14 Rundumwarnleuchte

15 Fliehkraftabscheider

16 Sicherungshebel Fahrerkabine

(Option)

17 Kehrwalzenverstellung (nicht darge-

stellt)

1 Programmschalter

2 Funktionstasten

3 Multifunktionsanzeige

4 Sicherungskasten Arbeitsplatz

5 Lenkrad

6 Zündschloss

7 Feststellbremse

8 Sitz (mit Sitzkontaktschalter)

9 Bremspedal

10 Fahrpedal

1 Warnblinkschalter (Option)

2 Zündschlüssel

– Stellung 0: Motor ausschalten

– Stellung 1: Zündung ein

– Stellung 2: Motor starten

1 Arbeitsbeleuchtung Ein/Aus (Option)

2 Rundumwarnleuchte Ein/Aus

3 Hupe

4 Filterabreinigung

5 Fahrtrichtungswahlschalter

6 Bewässerung Seitenbesen (Option)

7 Gebläse

8 Behälterklappe öffnen / schließen

9 Kehrgutbehälter anheben/absenken

Bedien- und Funktionselemente

KM 130/300 R LPG

Bedienfeld Zündschloss

Funktionstasten

9DE

- 6

ECU - Engine Control Unit

Die Motor Steuereinheit regelt und über-

wacht die Motorfunktionen.

Treten während des Betriebs Motorstörun-

gen auf, werden diese angezeigt:

– Fehlercode und Fehlerbeschreibung

erscheinen im Display

– Gelbe bzw. rote Warnlampe leuchtet.:

Motorleistung wird verringert bzw. Mo-

tor wird abgeschaltet

– Alarmton ertönt.

 Störung wie z.B hohe Kühlwassertem-

peratur oder geringer Öldruck können

mit entsprechenden Maßnahmen durch

den Kunden behoben werden

 Bei weitergehenden Störungen den au-

torisierten KÄRCHER- oder KUBOTA

Kundendienst kontaktieren.

1 Displayanzeige

Kühlwassertemperatur

Motordrehzahl

Fahrprogramm

Batteriespannung

Füllstand Kraftstofftank

Betriebsstundenzähler

2 Warnleuchte rot (STOP)

Fehler vielfacher Ursachen: Motor wird

abgeschaltet

3 Kontrollleuchte (L1)

4 Motorkontrollleuchte (MIL)

Kurzzeitiges Aufblinken - temporärer

Fehler

Der Fehler bedarf keiner weiteren Auf-

merksamkeit, da er nicht dauerhaft vor-

liegt

Dauerhaftes Leuchten - Fehler

Den Fehler bald in einer autorisierter

Werkstatt beheben werden. Es besteht

keine unmittelbare Gefahr für Fahrzeug

und Umwelt

Schnell blinkend - schwerwiegender

Fehler

Das Fahrzeug umgehend reparieren

lassen, um Folgefehler zu vermeiden.

Hohe Belastung vermeiden!

5 Warnleuchte gelb (CHECK)

Fehler im Antrieb

6 Kontrollleuchte (L2)

7 Warnleuchte gelb

Fehler vielfacher Ursachen: Alarmton

ertönt

Funktionstasten

Mit den Funktionstasten lässt sich die Mo-

tordrehzahl in 2 Stufen einstellen.

Für Transportfahrt:

Empfohlene Motordrehzahl, 1500 1/min

Für Kehrbetrieb:

Motordrehzahl, 2550 1/min wählen

A Funktionstaste <Menü>

B Funktionstaste <nach oben>

C Funktionstaste <nach unten>

D Funktionstaste <speichern/bestätigen>

 Funktionstaste <Menü> länger drü-

cken, die eingestellte Motordrehzahl

wird im Display angezeigt.

 Zum Ändern der Motordrehzahl Funkti-

onstaste <nach oben> bzw. <nach un-

ten> drücken.

 Zum Speichern Funktionstaste< spei-

chern/bestätigen> drücken.

1 Bremspedal

2 Fahrpedal

3 Feststellbremse

Um verschiedene Arbeiten auszuführen

kann es notwendig werden die Fahrerkabi-

ne (optional) vorher hochzukippen.

Hinweis: Fahrerkabine darf nur auf ebe-

nem Grund (± 5 °) gekippt werden.

 Verriegelung Fahrerkabine öffnen.

 Fahrerkabine hochkippen bis Siche-

rungshebel einrastet.

 Vor dem Absenken der Fahrerkabine

Sicherungshebel entriegeln.

 Feststellbremse lösen, dabei Bremspe-

dal drücken.

 Feststellbremse arretieren, dabei

Bremspedal drücken.

 Motorabdeckung öffnen.

 Freilaufhebel der Hydraulikpumpe um

90 ° seitlich nach unten klappen.

몇 VORSICHT

Kehrmaschine ohne Eigenantrieb nicht

über längere Strecken und nicht schneller

als 10 km/h bewegen.

 Freilaufhebel nach dem Verschieben

wieder hochklappen.

 Wurde der Freilaufhebel der Hydraulik-

pumpe zum Verschieben der Maschine

aufgedreht, muß dieser im Uhrzeigersinn

bis Anschlag zurückgedreht werden.

Spezialwerkzeug verwenden.

 Vor Inbetriebnahme, Betriebsanleitung

des Motorenherstellers lesen und ins-

besondere die Sicherheitshinweise be-

achten.

 Kehrmaschine auf einer ebenen Fläche

abstellen.

 Zündschlüssel abziehen.

 Feststellbremse arretieren.

 GEFAHR

Verletzungsgefahr!

 Sicherheitstechnische Richtlinien für

Flüssiggas-Kraftfahrzeuge beachten.

 Vereisungen und schaumig-gelbe Abla-

gerungen an der Gasflasche deuten auf

Undichtigkeit hin.

 Der Flaschenwechsel darf nur von un-

terwiesenen Personen durchgeführt

werden.

 Treibgasflaschen dürfen nicht in Gara-

gen und nicht in Räumen unter Erdreich

ausgewechselt werden.

 Beim Flaschenwechsel nicht rauchen

und kein offenes Licht verwenden.

 Beim Flaschenwechsel Absperrventil

der Flüssiggasflasche fest verschließen

und Schutzkappe sofort auf die leere

Flasche aufsetzen.

몇 WARNUNG

Zu verwenden sind nur Bauart geprüfte

Wechselflaschen mit 11 kg Inhalt.

VORSICHT

Die Verwendung von Haushaltsgas und

Campinggas ist grundsätzlich verboten.

Zugelassen sind Flüssiggasgemische aus

Propan und Butan. Der Propananteil muss

mindestens 90% betragen.

Motor Steuereinheit (ECU)

Pedale

Vor Inbetriebnahme

Fahrerkabine hochklappen

Feststellbremse arretieren/lösen

Kehrmaschine ohne Eigenantrieb

bewegen

Kehrmaschine mit Eigenantrieb

bewegen

Inbetriebnahme

Allgemeine Hinweise

Gasflasche montieren/wechseln

10 DE

- 7

ACHTUNG

Gasentnahmeventil (3) erst vor dem Star-

ten des Gerätes (siehe Kapitel Gerät star-

ten) öffnen.

Gasentnahmeventil durch Drehen gegen

den Uhrzeigersinn öffnen.

HINWEIS

Anschluss ist ein Linksgewinde.

 Schraube an Sicherungsstange lösen

und Stange nach oben schwenken.

1 Schutzkappe

2 Gasschlauch mit Überwurfmutter

3 Gasentnahmeventil

 Gasentnahmeventil durch Drehen im

Uhrzeigersinn schließen.

 Gasschlauch abschrauben (Schlüssel-

weite 30 mm).

 Schutzkappe auf Anschlussventil der

Gasflasche schrauben.

 Bügelverschluss öffnen.

 Gasflasche austauschen.

Einbaulage der Gasflasche beachten!

Anschluss bzw. Ringöffnung muss

nach unten zeigen.

 Schutzkappe vom Anschlussventil der

Gasflasche abschrauben.

 Bügelverschluss schließen.

 Gasschlauch an Anschlussventil der

Gasflasche schrauben (Schlüsselweite

30 mm).

 Sicherungsstange schließen und mit

Schraube sichern.

 Motorölstand prüfen.

 Wasserkühler prüfen.

 Kehrwalze prüfen.

 Reifenluftdruck prüfen.

 Fahrersitz einstellen.

 Staubfilter abreinigen.

Hinweis: Beschreibung siehe Kapitel Pfle-

ge und Wartung.

 GEFAHR

Längere Benutzungsdauer des Gerätes

kann zu vibrationsbedingten Durchblu-

tungsstörungen führen.

Eine allgemein gültige Dauer für die Benutzung

kann nicht festgelegt werden, weil diese von

mehreren Einflussfaktoren abhängt:

– Persönliche Veranlagung zu schlechter

Durchblutung (häufig kalte Gliedma-

ßen, Kribbeln, Taubheitsgefühl).

– Niedrige Umgebungstemperatur. War-

me Kleidung zum Schutz der betroffe-

nen Körperteile tragen.

– Festes Zugreifen behindert die Durch-

blutung.

– Ununterbrochener Betrieb ist schlech-

ter als durch Pausen unterbrochener

Betrieb.

Bei regelmäßiger, langandauernder Benut-

zung des Gerätes und bei wiederholtem

Auftreten entsprechender Anzeichen (zum

Beispiel Kribbeln, Taubheitsgefühl in be-

stimmten Körperteilen, kalte Gliedmaßen)

empfehlen wir eine ärztliche Untersuchung.

 Hebel Sitzverstellung nach außen zie-

hen.

 Sitz verschieben, Hebel loslassen und

einrasten.

 Durch Vor- und Zurückbewegen des

Sitzes prüfen, ob er arretiert ist.

1 Transportfahrt

Empfohlene Motordrehzahl, 1500 1/min

2 Kehren mit Kehrwalze

Motordrehzahl, 2550 1/min wählen

3 Kehren mit Kehrwalze und Seitenbesen

Motordrehzahl, 2550 1/min wählen

 Gasentnahmeventil durch Drehen ge-

gen den Uhrzeigersinn öffnen.

Hinweis: Das Gerät ist mit einem Sitzkon-

taktschalter ausgestattet. Beim Verlassen

des Fahrersitzes wird das Gerät ausge-

schaltet.

 Auf dem Fahrersitz Platz nehmen.

 Fahrtrichtungswahlschalter in Mittel-

stellung bringen.

 Feststellbremse arretieren.

 Zündschlüssel in das Zündschloss ste-

cken.

 Zündschlüssel auf Stellung „II“ drehen.

 Ist das Gerät gestartet, Zündschlüssel

loslassen.

Hinweis: Anlasser niemals länger als 10

Sekunden betätigen. Vor erneutem Betäti-

gen des Anlassers mindestens 10 Sekun-

den warten.

 Motordrehzahl, 1500 1/min wählen.

 Programmschalter auf Transportfahrt

stellen .



Bremspedal drücken und gedrückt hal-

ten.

 Feststellbremse lösen.

 Fahrtrichtungswahlschalter auf „Vor-

wärts“ stellen.

 Fahrpedal langsam drücken.

 Gefahr

Verletzungsgefahr! Beim Rückwärtsfahren

darf keine Gefahr für Dritte bestehen, ge-

gebenenfalls einweisen lassen.

ACHTUNG

Beschädigungsgefahr! Fahrtrichtungs-

wahlschalter nur bei stillstehendem Gerät

betätigen.

 Fahrtrichtungswahlschalter auf „Rück-

wärts“ stellen.

 Fahrpedal langsam drücken.

– Mit dem Fahrpedal kann die Fahrge-

schwindigkeit stufenlos geregelt wer-

den.

– Vermeiden Sie ruckartiges Betätigen

des Pedals, da die Hydraulikanlage

Schaden nehmen kann.

– Bei Leistungsabfall an Steigungen das

Fahrpedal leicht zurücknehmen.

 Fahrpedal loslassen, das Gerät bremst

selbsttätig und bleibt stehen.

Hinweis: Die Bremswirkung kann durch

Drücken des Bremspedals unterstützt wer-

den.

Feststehende Hindernisse bis 70 mm über-

fahren:

 Langsam und vorsichtig vorwärts über-

fahren.

Feststehende Hindernisse über 70 mm

überfahren:

 Hindernisse dürfen nur mit einer geeig-

neten Rampe überfahren werden.

ACHTUNG

Keine Packbänder, Drähte oder ähnliches

einkehren, dies kann zur Beschädigung der

Kehrmechanik führen.

 Motordrehzahl für den Kehrbetrieb auf

2550 1/min einstellen, siehe dazu Kapi-

tel „Multifunktionsanzeige | Motordreh-

zahl einstellen“.

Hinweis

Einstellungen von 1500 1/min sind nur

für die Transportfahrt und nicht für den

Kehrbetrieb geeignet (Kehrbesen und

Seitenbesen drehen ungenügend).

Hinweis: Um ein optimales Reinigungser-

gebnis zu erzielen, sollte die Fahrge-

schwindigkeit den Gegebenheiten ange-

passt werden.

Hinweis: Während des Betriebes sollte der

Staubfilter in regelmäßigen Abständen ab-

gereinigt werden.

Vor dem Start/Sicherheitsprüfung

Betrieb

Fahrersitz einstellen

Programme wählen

Gaszufuhr öffnen

Gerät starten

Motor starten

Gerät fahren

Vorwärts fahren

Rückwärts fahren

Fahrverhalten

Bremsen

Hindernisse überfahren

Kehrbetrieb

11DE

- 8

Dieser Anbausatz ist ab Werk montiert und

kann nicht nachträglich angebaut werden.

Der Anbausatz Wassersprühsystem be-

steht aus einem Wassertank und den

Sprühdüsen an den Seitenbesen.

 Tritt beim Kehren viel Staub auf, kann

das Wassersprühsytem verwendet

werden.

 Die Zuschaltung erfolgt mit dem Schal-

ter Bewässerung Seitenbesen.

 Gebläse einschalten.

 Bei Flächenreinigung Programmschal-

ter auf Kehren mit Kehrwalze stellen.

 Bei Reinigung von Seitenrändern Pro-

grammschalter auf Kehren mit Kehr-

walze und Seitenbesen stellen.

 Gebläse ausschalten.

 Bei Flächenreinigung Programmschal-

ter auf Kehren mit Kehrwalze stellen.

 Bei Reinigung von Seitenrändern Pro-

grammschalter auf Kehren mit Kehr-

walze und Seitenbesen stellen.

 Gefahr

Verletzungsgefahr! Während des Entlee-

rungsvorganges dürfen sich keine Perso-

nen und Tiere im Schwenkbereich des

Kehrgutbehälters aufhalten.

 Gefahr

Quetschgefahr! Niemals in das Gestänge

der Entleerungsmechanik fassen. Nicht un-

ter dem angehobenen Behälter aufhalten.

 Gefahr

Kippgefahr! Gerät während des Entlee-

rungsvorganges auf einer ebenen Fläche

abstellen.

 Programmschalter auf Transportfahrt

stellen .

 Kehrgutbehälter anheben.

 Langsam an den Sammelbehälter her-

anfahren.

 Feststellbremse arretieren.

 Behälterklappe öffnen: Schalter links

drücken und Kehrgutbehälter entlee-

ren.

 Behälterklappe schließen: Schalter

rechts drücken (ca. 2 Sekunden) bis in

Endstellung eingekippt ist.

 Feststellbremse lösen.

 Langsam vom Sammelbehälter weg-

fahren.

 Kehrgutbehälter bis Endstellung absen-

ken.

 Bremspedal drücken und gedrückt hal-

ten.

 Feststellbremse arretieren.

 Zündschlüssel auf "0" drehen und

Schlüssel abziehen.

 Gasentnahmeventil durch Drehen im

Uhrzeigersinn schließen.

 GEFAHR

Verletzungs- und Beschädigungsgefahr!

Gewicht des Gerätes beim Transport be-

achten.

 Zündschlüssel auf "0" drehen und

Schlüssel abziehen.

 Feststellbremse arretieren.

 Gaszufuhr schließen.

 Gerät an den Festzurrpunkten (4x) mit

Spanngurten, Seilen oder Ketten si-

chern.

 Gerät an den Rädern mit Keilen si-

chern.

 Beim Transport in Fahrzeugen Gerät

nach den jeweils gültigen Richtlinien

gegen Rutschen und Kippen sichern.

 GEFAHR

Verletzungs- und Beschädigungsgefahr!

Gewicht des Gerätes bei Lagerung beach-

ten.

 Kehrmaschine auf ebener Fläche in tro-

ckener, frostfreier Umgebung abstellen.

Mit Abdeckmaterial gegen Staub schüt-

zen.

 Kehrwalze und Seitenbesen anheben,

um die Borsten nicht zu beschädigen.

 Zündschlüssel auf "0" drehen und

Schlüssel abziehen.

 Feststellbremse arretieren.

 Gaszufuhr schließen.

 Kehrmaschine gegen Wegrollen si-

chern.

 Gasmotor

Achtung

Maschinen müssen sicher abgestellt

werden!

Die Maschine muss in regelmäßigen

Abständen durch eine qualifizierte Per-

son, insgesondere der Flüssiggasbe-

hälter und seine Verbindungen

inspiziert werden, wie in den regionalen

oder nationalen Richtlinien für den si-

cheren Betrieb gefordert.

Wird die Kehrmaschine über längere Zeit

nicht genutzt, zusätzlich beachten:

 Motoröl wechseln.

 Gasschlauch mit Überwurfmutter ab-

schrauben (Schlüsselweite 30 mm).

 Gasflasche mit Schutzkappe verschlie-

ßen, und in geeigneten Räumen ste-

hend aufbewahren (siehe dazu im Ka-

pitel „Sicherheitshinweise“).

 Kehrmaschine innen und außen reini-

gen.

 Minuspol der Batterie abklemmen wenn

das Gerät länger als 4 Wochen nicht

benutzt wird.

Abbildung symbolisch

 Batterie im Abstand von ca. 2 Monaten

laden.

 Batterie abdecken und gegen Kurz-

schluss schützen.

Anbausatz Wassersprühsystem

(Option)

Trockenen Boden kehren

Feuchten oder nassen Boden kehren

Kehrgutbehälter entleeren

Gerät ausschalten

Gaszufuhr schließen

Transport

Lagerung / Stilllegung

12 DE

- 9

ACHTUNG

Beschädigungsgefahr!

Den Staubfilter nicht auswaschen.

– Instandsetzungen dürfen nur durch zu-

gelassene Kundendienststellen oder

durch Fachkräfte für dieses Gebiet,

welche mit allen relevanten Sicher-

heitsvorschriften vertraut sind, durch-

geführt werden.

– Ortsveränderliche gewerblich genutzte

Geräte unterliegen der Sicherheits-

überprüfung nach VDE 0701.

 Kehrmaschine auf einer ebenen Fläche

abstellen.

 Zündschlüssel auf "0" drehen und

Schlüssel abziehen.

 Feststellbremse arretieren.

몇 VORSICHT

Beschädigungsgefahr! Die Reinigung des

Gerätes darf nicht mit Schlauch- oder Hoch-

druckwasserstrahl erfolgen (Gefahr von

Kurzschlüssen oder anderer Schäden).

 Gefahr

Verletzungsgefahr! Staubschutzmaske

und Schutzbrille tragen.

 Gerät mit einem Lappen reinigen.

 Gerät mit Druckluft ausblasen.

 Gerät mit einem feuchten, in milder

Waschlauge getränktem Lappen reinigen.

Hinweis: Keine aggressiven Reinigungs-

mittel verwenden.

Wartungsarbeiten gemäß Inspektions-

checkliste durchführen lassen.

Hinweis: Der Betriebsstundenzähler gibt

den Zeitpunkt der Wartungsintervalle an.

Hinweis: Alle Service- und Wartungsarbei-

ten bei Wartung durch den Kunden, müs-

sen von einer qualifizierten Fachkraft aus-

geführt werden. Bei Bedarf kann jederzeit

ein Kärcher-Fachhändler hinzugezogen

werden.

Wartung täglich:

 Motorölstand prüfen.

 Kühlwasserstand prüfen.

 Reifenluftdruck prüfen.

 Kehrwalze und Seitenbesen auf Ver-

schleiß und eingewickelte Bänder prü-

fen.

 Räder auf eingewickelte Bänder prüfen.

 Fliehkraftabscheider und Luftfilter prü-

fen, bei Bedarf reinigen.

 Funktion aller Bedienelemente prüfen.

 Gerät auf Beschädigungen untersu-

chen.

Wartung wöchentlich:

 Kraftstoff- oder Gas-Leitungssystem

auf Dichtheit überprüfen.

 Wasserkühler reinigen.

 Hydraulikölkühler reinigen.

 Hydraulikanlage prüfen.

 Hydraulikölstand prüfen.

 Bremsflüssigkeitstand prüfen.

 Dichtleisten auf Verschleiß prüfen, bei

Bedarf austauschen

 Behälterklappe prüfen und schmieren.

Wartung nach Verschleiß:

 Dichtleisten wechseln.

 Kehrwalze wechseln.

 Seitenbesen wechseln.

Hinweis: Beschreibung siehe Kapitel War-

tungsarbeiten.

Hinweis: Um Garantieansprüche zu wah-

ren, müssen während der Garantielaufzeit

alle Service- und Wartungsarbeiten vom

autorisierten Kärcher-Kundendienst ge-

mäß Inspektionscheckliste durchgeführt

werden.

Wartung nach 50 Betriebsstunden:

 Erste Inspektion nach Wartungsheft

durchführen lassen.

Wartung nach 250 Betriebsstunden:

 Inspektion nach Wartungsheft durch-

führen lassen.

Vorbereitung:

 Kehrmaschine auf einer ebenen Fläche

abstellen.

 Zündschlüssel auf "0" drehen und

Schlüssel abziehen.

 Feststellbremse arretieren.

 Gaszufuhr schließen.

1 Kühlwasserbehälter

2 Luftfilter

3 3-Zylinder Viertakt-Gasmotor

4 Wasserkühler

5 Gasflasche

6 Bügelverschluss

7 Hydrauliköltank

8 Hydrauliköleinfüllstutzen

9 Schauglas

 GEFAHR

Verletzungsgefahr! Sicherungsstange bei

angehobenem Kehrgutbehälter immer ein-

setzen.

Die Sicherung nur von außerhalb des Ge-

fahrenbereichs vornehmen.

1 Halter Sicherungsstange

2 Sicherungsstange

 Sicherungsstange für Hochentleerung

nach oben klappen und in den Halter

stecken (gesichert).

Beachten Sie beim Umgang mit Batterien

unbedingt folgende Warnhinweise:

Pflege und Wartung

Allgemeine Hinweise

Reinigung

Innenreinigung des Gerätes

Außenreinigung des Gerätes

Wartungsintervalle

Wartung durch den Kunden

Wartung durch den Kundendienst

Wartungsarbeiten

Übersicht

Allgemeine Sicherheitshinweise

Bitte Motorenöl, Heizöl, Diesel

und Benzin nicht in die Umwelt

gelangen lassen. Bitte Boden

schützen und Altöl umweltge-

recht entsorgen.

Sicherheitshinweise Batterien

Hinweise auf der Batterie, in

der Gebrauchsanweisung und

in der Fahrzeugbetriebsanlei-

tung beachten!

Augenschutz tragen!

Kinder von Säure und Batterien

fern halten!

Explosionsgefahr!

Feuer, Funken, offenes Licht

und Rauchen verboten!

Verätzungsgefahr!

Erste Hilfe!

Warnvermerk!

Entsorgung!

Batterie nicht in Mülltonne wer-

fen!

13DE

- 10

 Gefahr

Explosionsgefahr! Keine Werkzeuge oder

Ähnliches auf die Batterie, d.h. auf Endpole

und Zellenverbinder legen.

 Gefahr

Verletzungsgefahr! Wunden niemals mit

Blei in Berührung bringen. Nach der Arbeit

an Batterien immer die Hände reinigen.

 GEFAHR

Brand- und Explosionsgefahr!

– Rauchen und offenes Feuer ist verbo-

ten.

– Räume in denen Batterien geladen

werden, müssen gut durchlüftet sein,

da beim Laden hochexplosives Gas

entsteht.

 Gefahr

Verätzungsgefahr!

– Säurespritzer im Auge oder auf der

Haut mit viel klarem Wasser aus- bezie-

hungsweise abspülen.

– Danach unverzüglich Arzt aufsuchen.

– Verunreinigte Kleidung mit Wasser

auswaschen.

 Batterie in die Batteriehalterung stellen.

 Halterungen am Batterieboden fest-

schrauben.

 Polklemme (rotes Kabel) am Pluspol

(+) anschließen.

 Polklemme am Minuspol (-) anschlie-

ßen.

Hinweis: Die Batteriepole und Polklem-

men auf ausreichenden Schutz durch Pol-

schutzfett kontrollieren.

ACHTUNG

Bei säuregefüllten Batterien regelmäßig

den Flüssigkeitstand überprüfen.

– Die Säure einer voll geladenen Batterie

hat bei 20 °C das spezifische Gewicht

von 1,28 kg/l.

– Die Säure einer teilentladenen Batterie

hat das spezifische Gewicht zwischen

1,00 und 1,28 kg/l.

– In allen Zellen muss das spezifische

Gewicht der Säure gleich sein.

 Alle Zellverschlüsse herausdrehen.

 Aus jeder Zelle mit dem Säureprüfer

eine Probe ziehen.

 Die Säureprobe wieder in dieselbe Zel-

le zurückgeben.

 Bei zu geringem Flüssigkeitspegel Zel-

len mit destilliertem Wasser bis zur

Markierung auffüllen.

 Batterie laden.

 Zellverschlüsse einschrauben.

 Gefahr

Verletzungsgefahr! Sicherheitsvorschrif-

ten beim Umgang mit Batterien beachten.

Gebrauchsanweisung des Ladegeräther-

stellers beachten.

 Gefahr

Batterie nur mit geeignetem Ladegerät la-

den.

 Alle Zellverschlüsse herausdrehen.

(nur bei wartungsarmer Batterie)

 Pluspol-Leitung des Ladegerätes mit

dem Pluspolanschluss der Batterie ver-

binden.

 Minuspol-Leitung des Ladegerätes mit

dem Minuspolanschluss der Batterie

verbinden.

 Netzstecker einstecken und Ladegerät

einschalten.

 Batterie mit kleinstmöglichem Lade-

strom laden.

Hinweis: Wenn Batterie aufgeladen ist, La-

degerät zuerst vom Netz und dann von der

Batterie trennen.

 Polklemme am Minuspol (-) abklem-

men.

 Polklemme am Pluspol (+) abklemmen.

 Halterungen am Batterieboden lösen.

 Batterie aus der Batteriehalterung neh-

men.

 Verbrauchte Batterie gemäß den gel-

tenden Bestimmungen entsorgen.

 Gefahr

Verbrennungsgefahr!

 Motor abkühlen lassen.

 Prüfung des Motorölstands frühestens

5 Minuten nach Abstellen des Motors

durchführen.

1 Ölmessstab

2 Verschlussdeckel, Öleinfüllöffnung

 Ölmessstab herausziehen.

 Ölmessstab abwischen und einschie-

ben.

 Ölmessstab herausziehen.

 Ölstand ablesen.

 Ölmessstab wieder einschieben.

– Der Ölstand muss zwischen der „MIN“-

und „MAX“-Markierung liegen.

– Liegt der Ölstand unterhalb der „MIN"-

Markierung, Motoröl nachfüllen.

– Motor nicht über „MAX"-Markierung be-

füllen.

 Verschlussdeckel der Öleinfüllöffnung

abschrauben.

 Motoröl einfüllen.

Ölsorte: siehe Technische Daten

 Öleinfüllöffnung verschließen.

 Mindestens 5 Minuten warten.

 Motorölstand prüfen.

몇 VORSICHT

Verbrennungsgefahr durch heißes Öl!

 Auffangbehälter für mindestens 6 Liter

Öl bereitstellen.

 Motor abkühlen lassen.

1 Ölablassschraube

 Ölablassschraube herausschrauben.

 Verschlussschraube der Öleinfüllöff-

nung lösen.

 Öl ablassen.

1 Ölfilter Motor

 Ölfilter abschrauben.

 Aufnahme und Dichtflächen reinigen.

 Dichtung des neuen Ölfilters vor dem

Einbau mit Öl bestreichen.

 Neuen Ölfilter einbauen und handfest

anziehen.

 Ölablassschraube inklusive neuer

Dichtung einschrauben.

Hinweis: Ölablassschraube mit einem Dreh-

momentschlüssel auf 25 Nm anziehen.

 Motoröl einfüllen.

Ölsorte: siehe Technische Daten

 Öleinfüllöffnung verschließen.

 Motor ca. 10 Sekunden laufen lassen.

 Motorölstand prüfen.

Batterie einbauen und anschließen

Flüssigkeitsstand der Batterie prüfen

und korrigieren (nur bei wartungsarmen

Batterien)

Batterie laden

Batterie ausbauen

Motorölstand prüfen und Öl nachfüllen

Motoröl und Motorölfilter wechseln

14 DE

- 11

HINWEIS

Der Kehrgutbehälter darf nicht angehoben

sein.

 Motorabdeckung öffnen.

1 Schauglas

2 Manometer

3 Verschlussdeckel, Öleinfüllöffnung

 Hydraulikölstand im Schauglas prüfen.

– Der Ölstand muss zwischen der „MIN“-

und „MAX“-Markierung liegen.

– Liegt der Ölstand unterhalb der „MIN"-

Markierung, Hydrauliköl nachfüllen.

 Verschlussdeckel der Öleinfüllöffnung

abschrauben.

 Einfüllbereich reinigen.

 Hydrauliköl nachfüllen.

Ölsorte: siehe Technische Daten

 Verschlussdeckel der Öleinfüllöffnung

aufschrauben.

ACHTUNG

Zeigt das Manometer einen erhöhten Hyd-

rauliköldruck an, muss der Hydraulikölfilter

vom Kärcher-Kundendienst gewechselt

werden.

 Feststellbremse arretieren.

 Motor starten.

Wartung der Hydraulikanlage nur durch

den Kärcher-Kundendienst.

 Sämtliche Hydraulikschläuche und An-

schlüsse auf Dichtheit überprüfen.

 Gefahr

Verbrühungsgefahr durch kochendes Was-

ser! Kühler mindestens 20 Minuten abküh-

len lassen.

 Kühlwasserstand am Ausgleichsbehäl-

ter prüfen (Wasserstand zwischen MIN

und MAX.

 Kühlerlamellen reinigen.

 Kühlerschläuche und Anschlüsse auf

Dichtheit überprüfen.

 Ventilator reinigen.

 Motor starten.

 Kehrgutbehälter bis Endstellung anhe-

ben.

 Motor abstellen.

 Feststellbremse arretieren.

 Sicherungsstange für Hochentleerung

einsetzen.

 Bänder oder Schnüre von Kehrwalze

entfernen.

 Sicherungsstange herausnehmen.

 Motor starten.

 Kehrgutbehälter bis Endstellung absen-

ken.

 Motor abstellen.

1 Befestigungsschraube Kehrwalzenauf-

nahme

2 Kehrwalze

3 Kehrwalzenaufnahme

4 Halteblech seitliche Dichtung

5 Seitliche Dichtung

 Seitenverkleidung mit Schlüssel öffnen.

 Flügelmuttern am Halteblech von seitli-

cher Dichtung abschrauben und Halte-

blech abnehmen.

 Seitliche Dichtung nach außen klap-

pen.

 Befestigungsschraube Kehrwalzenauf-

nahme herausschrauben und Aufnah-

me nach außen schwenken.

 Kehrwalze herausnehmen.

Einbaulage der Kehrwalze in Fahrtrichtung

(Draufsicht)

Hinweis: Beim Einbau der neuen Kehrwal-

ze auf die Lage des Borstensatzes achten.

 Neue Kehrwalze einbauen. Die Nuten

der Kehrwalze müssen auf die Nocken

der gegenüberliegenden Schwinge ge-

steckt werden.

Hinweis: Nach dem Einbau der neuen

Kehrwalze muss der Kehrspiegel neu ein-

gestellt werden.

Hinweis: Der Kehrspiegel ist ab Werk auf

80 mm eingestellt, er lässt sich bei Abnut-

zung der Kehrwalze stufenlos nachstellen.

 Reifenluftdruck prüfen.

 Sauggebläse ausschalten.

 Kehrmaschine auf einen ebenen und

glatten Boden fahren, der erkennbar

mit Staub oder Kreide bedeckt ist.

 Programmschalter auf Kehren mit

Kehrwalze stellen.

 Programmschalter auf Transportfahrt

stellen.

 Gerät rückwärts wegfahren.

 Kehrspiegel prüfen.

Die Form des Kehrspiegels soll ein gleich-

mäßiges Rechteck von 80-85 mm Breite

bilden.

1 Einstellmutter

2 Kontermutter

 Seitliche Motorverkleidung öffnen.

 Kontermutter lösen.

 Kehrspiegel einstellen

 Kontermutter festziehen.

 Kehrspiegel der Kehrwalze prüfen.

Hydraulikölstand prüfen und

Hydrauliköl nachfüllen

Hydraulikanlage prüfen

Wasserkühler prüfen und warten

Kehrwalze prüfen

Kehrwalze auswechseln

Kehrspiegel der Kehrwalze prüfen und

einstellen

15DE

- 12

 Reifenluftdruck prüfen.

 Seitenbesen anheben.

 Kehrmaschine auf einen ebenen und

glatten Boden fahren, der erkennbar

mit Staub oder Kreide bedeckt ist.

 Programmschalter auf Kehren mit

Kehrwalze und Seitenbesen stellen.

 Seitenbesen anheben.

 Programmschalter auf Fahren stellen.

 Gerät rückwärts wegfahren.

 Kehrspiegel prüfen.

Die Breite des Kehrspiegels sollte zwi-

schen 40-50 mm sein.

 Kehrspiegel mit den zwei Einstell-

schrauben korrigieren.

 Kehrspiegel prüfen.

 Reifenluftdruck prüfen.

 Kehrgutbehälter hochfahren und mit Si-

cherungsstange sichern.

 GEFAHR

Verletzungsgefahr! Sicherungsstange bei

angehobenem Kehrgutbehälter immer ein-

setzen.

Die Sicherung nur von außerhalb des Ge-

fahrenbereichs vornehmen.

 Sicherungsstange für Hochentleerung

nach oben klappen und in den Halter

stecken (gesichert).

1 Halter Sicherungsstange

2 Sicherungsstange

 Seitenverkleidung öffnen wie unter Ka-

pitel „Kehrwalze wechseln“ beschrie-

ben.

 6 Flügelmuttern am seitlichen Halte-

blech lösen.

 3 Muttern (SW 13) am vorderen Halte-

blech lösen.

 Seitliche Dichtung soweit nach unten drü-

cken (Langloch) bis sie einen Abstand

von 1 - 3 mm zum Boden aufweist.

 Haltebleche festschrauben.

 Den Vorgang auf der anderen Geräte-

seite wiederholen.

 Kehrmaschine auf einer ebenen Fläche

abstellen.

 Luftdruckprüfgerät am Reifenventil an-

schließen.

 Luftdruck prüfen und bei Bedarf Druck

korrigieren.

 Zulässiger Reifenluftdruck siehe techni-

sche Daten.

 Staubfilter mit der Taste Filterabreini-

gung abreinigen.

몇 WARNUNG

Vor Beginn des Staubfilterwechsels Kehr-

gutbehälter entleeren. Bei Arbeiten an der

Filteranlage Staubschutzmaske tragen. Si-

cherheitsvorschriften über den Umgang mit

Feinstäuben beachten.

1 Verriegelung Gerätehaube

2 Gerätehaube

 Verriegelung öffnen, dazu Sterngriff-

schraube herausdrehen.

 Gerätehaube nach vorne klappen.

1 Verschluss

2 Filterabdeckung

 Filterabdeckung öffnen.

 Filterabrüttler nach vorne klappen.

 Staubfilter auswechseln.

 Filterabdeckung wieder schließen.

Kehrspiegel des Seitenbesens prüfen

und einstellen

Seitliche Dichtungen einstellen

Reifenluftdruck prüfen

Staubfilter manuell abreinigen

Staubfilter auswechseln

16 DE

- 13

Der Keilriemen muss bei einem Druck von

10 kg ca. 7-9 mm nachgeben.

 Keilriemenspannung durch autorisier-

ten Kundendienst einstellen lassen.

1 Verschluss

2 Luftfiltergehäuse

 Verschluss öffnen.

 Luftfiltergehäuse abnehmen.

 Luftfiltereinsatz austauschen.

Hinweis: Einbauposition mit Ausblas-

öffnung nach unten (siehe Abbildung).

 Flügelmutter am Fliehkraftabscheider

abschrauben.

 Fliehkraftabscheider reinigen.

 Scheinwerfer abschrauben.

 Scheinwerfer herausnehmen und Ste-

cker abziehen.

Hinweis: Positionen der Stecker beachten.

 Scheinwerfer auseinanderschrauben.

 Scheinwerfergehäuse auseinanderzie-

hen und dabei waagerecht halten, da

die Lampeneinheit nicht befestigt ist.

 Verschlussbügel entriegeln und Glüh-

lampe herausnehmen.

 Neue Glühlampe einbauen.

 In umgekehrter Reihenfolge zusam-

menbauen.

Hinweis: Zum Austausch der Glühlampe

des Blinkers, Blinkerglas vom Blinkerge-

häuse entfernen.

 Sicherungshalter öffnen.

 Sicherungen prüfen.

Hinweis: Die Sicherung FU 01 befindet

sich im Motorraum.

 Defekte Sicherungen erneuern.

Hinweis: Nur Sicherungen mit gleichem

Sicherungswert verwenden.

Hiermit erklären wir, dass die nachfolgend

bezeichnete Maschine aufgrund ihrer Kon-

zipierung und Bauart sowie in der von uns

in Verkehr gebrachten Ausführung den ein-

schlägigen grundlegenden Sicherheits-

und Gesundheitsanforderungen der EU-

Richtlinien entspricht. Bei einer nicht mit

uns abgestimmten Änderung der Maschine

verliert diese Erklärung ihre Gültigkeit.

Die Unterzeichnenden handeln im Auftrag

und mit Vollmacht des Vorstands.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Keilriemen prüfen und einstellen

Luftfilter prüfen und wechseln

Glühlampe Scheinwerfer (Option)

auswechseln

Glühlampe Blinker (Option)

auswechseln

Sicherungen auswechseln

FU 01 Hauptsicherung 60 A

FU 02 Füllstandsanzeige Gas-

flasche

5 A

FU 03 Sicherheitsrelais

Multifunktionsanzeige

10 A

FU 04 Fahrtrichtungswahlschal-

ter

10 A

FU 05 Zeitrelais

Sitzkontaktschalter

5 A

FU 06 Gebläse 25 A

FU 07 Programmwahlschalter

Funktionen Kehrbehälter

10 A

FU 08 Starterrelais 30 A

FU 09 Anzeigeinstrument 7,5 A

FU 10 Positionsleuchten 7,5 A

FU 11 Arbeitsbeleuchtung vor-

ne (Abblendlicht)

10 A

FU 12 Rüttlersystem

Rundumwarnleuchte

Hupe

20 A

FU 13 Wasserpumpe 10 A

EU-Konformitätserklärung

Produkt: Kehrsaugmaschine Aufsitz-

gerät

Typ: 1.186-xxx

Einschlägige EU-Richtlinien

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Angewandte harmonisierte Normen

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Angewandtes Konformitätsbewer-

tungsverfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

Gemessen: 98

Garantiert: 101

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

17DE

- 14

Hilfe bei Störungen

Störung Behebung

Gerät lässt sich nicht starten Auf dem Fahrersitz Platz nehmen, Sitzkontaktschalter wird aktiviert

Batterie laden oder auswechseln

Gasflasche leer - Gasflasche wechseln

Gasentnahmeventil geschlossen - Ventil durch Drehen gegen den Uhrzeigersinn öffnen.

Gasventil vereist - Beschreibung zum Gasflaschenaustausch beachten.

Kärcher-Kundendienst benachrichtigen

Motor läuft unregelmäßig Luftfilter reinigen oder Filterpatrone auswechseln

Kraftstoff-Leitungssystem, Anschlüsse und Verbindungen prüfen und bei Bedarf instandsetzen

Kärcher-Kundendienst benachrichtigen

Motor überhitzt Kühlmittel nachfüllen

Kühler durchspülen

Keilriemen spannen

Kärcher-Kundendienst benachrichtigen

Motor läuft, aber Gerät fährt nur

langsam oder gar nicht

Feststellbremse lösen

Auf eingewickelte Bänder und Schnüre prüfen.

Kärcher-Kundendienst benachrichtigen

Pfeifendes Geräusch in der Hydrau-

lik

Hydraulikflüssigkeit nachfüllen

Kärcher-Kundendienst benachrichtigen

Bürsten drehen sich nur langsam

oder gar nicht

Gashebel ganz nach vorne (hohe Drehzahl) stellen.

Auf eingewickelte Bänder und Schnüre prüfen.

Kärcher-Kundendienst benachrichtigen

Wenig oder keine Saugkraft im

Bürstenbereich

Filter reinigen

Kärcher-Kundendienst benachrichtigen

Gerät staubt Seitliche Dichtungen einstellen

Gebläse einschalten

Staubfilter reinigen

Filterdichtungen auswechseln

Kärcher-Kundendienst benachrichtigen

Kehreinheit lässt Kehrgut liegen Kehrgutbehälter leeren

Staubfilter reinigen

Kehrwalze auswechseln

Kehrspiegel einstellen

Dichtstreifen des Kehrgutbehälters auswechseln

Blockierung der Kehrwalze beseitigen

Kärcher-Kundendienst benachrichtigen

Kehrgutbehälter hebt oder senkt

sich nicht

Sicherungen prüfen.

Kärcher-Kundendienst benachrichtigen

Kehrgutbehälter dreht sich zu lang-

sam oder gar nicht

Kärcher-Kundendienst benachrichtigen

Betriebsstörungen mit hydraulisch

bewegten Teilen

Kärcher-Kundendienst benachrichtigen

18 DE

- 15

Technische Daten

KM 130/300 R LPG

1.186-146.0

Gerätedaten

Fahrgeschwindigkeit, vorwärts km/h 10

Fahrgeschwindigkeit, rückwärts km/h 10

Steigfähigkeit (max.) -- 18%

Flächenleistung ohne Seitenbesen m

/h 10000

Flächenleistung mit 1 Seitenbesen m

/h 13000

Arbeitsbreite ohne Seitenbesen mm 1000

Arbeitsbreite mit 1 Seitenbesen mm 1300

Schutzart tropfwassergeschützt -- IPX 3

Einsatzdauer bei vollem Tank h 4

Motor

Typ -- Kubota WG 972-E4

Bauart -- 3-Zylinder Viertakt-Gasmotor

Emission gemäß Messverfahren der EU-Verordnung 2016/1628 (Stufe V) g/kWh 1018,2

Kühlart -- Wasserkühlung

Drehrichtung -- gegen den Uhrzeigersinn

Bohrung mm 74,5

Hub mm 73,6

Hubraum cm

962

Ölmenge l 3,7

Betriebsdrehzahl 1/min 2350

Maximale Drehzahl 1/min 2550

Leerlaufdrehzahl 1/min 1500

Leistung max. kW/PS 17,5/23,5

Höchstdrehmoment bei 2400 1/min Nm 66,3

Ölfilter -- Filterpatrone

Ansaugluftfilter -- Innenfilterpatrone, Außenfilterpatrone

Kraftstoffart LPG

Zugelassen sind Flüssiggasgemische aus Propan

und Butan. Der Propananteil muss mindestens 90%

betragen.

Tankinhalt 11 kg bzw. 20 Liter (Wechselflasche)

Elektrische Anlage

Batterie V, Ah 12, 62

Generator, Drehstrom V, A 12, 80

Anlasser -- Elektrostarter

Hydraulische Anlage

Ölmenge in der kompletten Hydraulikanlage l 26,5

Ölmenge im Hydrauliktank l 21,2

Ölsorten

Motor (über 25 °C) -- SAE 30, SAE 10W-30, SAE 15W-40

Motor (0 bis 25 °C) -- SAE 20, SAE 10W-30, SAE 10W-40

Motor (unter 0 °C) -- SAE 10W, SAE 10W-30, SAE 10W-40

Hydraulik -- HV 46

Kehrgutbehälter

Max. Entladehöhe mm 1400

Volumen des Kehrgutbehälters l 300

Kehrwalze

Kehrwalzen-Durchmesser mm 300

Kehrwalzen-Breite mm 1000

Drehzahl 1/min 350

Kehrspiegel mm 80

Seitenbesen

Seitenbesen-Durchmesser mm 600

Drehzahl (stufenlos) 1/min 0 - 60

Bereifung

Größe vorne -- 15-4.5x8

19DE

- 16

Luftdruck vorne bar 8

Größe hinten -- 15-4.5x8

Bremse

Vorderräder -- mechanisch

Hinterrad -- hydrostatisch

Filter- und Saugsystem

Bauart -- Flachfaltenfilter

Drehzahl 1/min 2800

Filterfläche Feinstaubfilter m

5,2

Nennunterdruck Saugsystem mbar 15,5

Nennvolumenstrom Saugsystem m

/h 800

Rüttlersystem -- Elektromotor

Umgebungsbedingungen

Temperatur °C -5 bis +40

Luftfeuchtigkeit, nicht betauend % 0 - 90

Ermittelte Werte gemäß EN 60335-2-72

Geräuschemission

Schalldruckpegel L

dB(A) 80

Unsicherheit K

dB(A) 3

Schallleistungspegel L

+ Unsicherheit K

dB(A) 101

Gerätevibrationen

Hand-Arm Vibrationswert m/s

1,5

Sitz m/s

0,8

Unsicherheit K m/s

0,2

Maße und Gewichte

Länge x Breite x Höhe mm 2122 x 1330 x 1430

Wenderadius rechts mm 1460

Wenderadius links mm 1460

Leergewicht kg 925

Zulässiges Gesamtgewicht kg 1505

Zulässige Achslast vorne kg 882

Zulässige Achslast hinten kg 623

Technische Änderungen vorbehalten!

KM 130/300 R LPG

1.186-146.0

20 DE

- 1

Please read and comply with

these original instructions prior

to the initial operation of your appliance and

store them for later use or subsequent own-

ers.

Your sales outlet should be informed about

any transit damage noted when unpacking

the product.

– Warning and information plates on the

machine provide important directions

for safe operation.

– In addition to the information contained

in the operating instructions, all statuto-

ry safety and accident prevention regu-

lations must be observed.

Notes about the ingredients (REACH)

You will find current information about the

ingredients at:

www.kaercher.com/REACH

The warranty terms published by the rele-

vant sales company are applicable in each

country. We will repair potential failures of

your appliance within the warranty period

free of charge, provided that such failure is

caused by faulty material or defects in man-

ufacturing. In the event of a warranty claim

please contact your dealer or the nearest

authorized Customer Service center.

Please submit the proof of purchase.

 DANGER

To avoid risks, all repairs and replacement

of spare parts may only be carried out by

authorized customer service personnel.

– Only use accessories and spare parts

which have been approved by the man-

ufacturer. The exclusive use of original

accessories and original spare parts

ensures that the appliance can be oper-

ated safely and trouble free.

– For additional information about spare

parts, please go to the Service section

at www.kaercher.com.

 DANGER

Warns about immediate danger which can

lead to severe injuries or death.

몇 WARNING

Warns about possible danger which could

lead to severe injuries or death.

몇 CAUTION

Points out a possibly dangerous situation

which can lead to light injuries or property

damage.

ATTENTION

Pointer to a possibly dangerous situation,

which can lead to property damage.

General notes . . . . . . . . . . . . . EN 1

Environmental protection EN 1

Warranty . . . . . . . . . . . . EN 1

Accessories and Spare

Parts. . . . . . . . . . . . . . . . EN 1

Symbols in the operating in-

structions . . . . . . . . . . . . EN 1

Symbols on the machine EN 1

Proper use. . . . . . . . . . . . . . . . EN 2

Foreseeable misuse. . . . EN 2

Suitable surfaces . . . . . . EN 2

Safety instructions . . . . . . . . . . EN 2

Safety instructions concern-

ing the operation . . . . . . EN 2

Safety information concern-

ing the driving operation. EN 2

Safety regulations for LPG

vehicles . . . . . . . . . . . . . EN 2

Appliances with combustion

engine . . . . . . . . . . . . . . EN 3

Appliances with high empty-

ing system . . . . . . . . . . . EN 3

Devices with overhead

guard . . . . . . . . . . . . . . . EN 3

Safety information concern-

ing the transport of the appli-

ance . . . . . . . . . . . . . . . . EN 4

Safety information concern-

ing maintenance and care EN 4

Function. . . . . . . . . . . . . . . . . . EN 4

Unloading tips . . . . . . . . . . . . . EN 4

Operating and Functional Ele-

ments. . . . . . . . . . . . . . . . . . . . EN 5

KM 130/300 R LPG . . . . EN 5

Before Startup . . . . . . . . . . . . . EN 6

Fold up the cab . . . . . . . EN 6

Lock/ release parking brake EN 6

Moving sweeper without en-

gaging self-propulsion . . EN 6

Moving sweeper by engag-

ing self-propulsion . . . . . EN 6

Start up . . . . . . . . . . . . . . . . . . EN 6

General notes . . . . . . . . EN 6

Install/replace gas bottle EN 6

Prior to start/safety test . EN 7

Operation. . . . . . . . . . . . . . . . . EN 7

Adjusting driver's seat . . EN 7

Programme selection. . . EN 7

Open the gas supply . . . EN 7

Starting the machine . . . EN 7

Drive the machine . . . . . EN 7

Sweeping mode . . . . . . . EN 7

Emptying waste container EN 8

Turn off the appliance . . EN 8

Transport . . . . . . . . . . . . . . . . . EN 8

Storage/decommissioning . . . . EN 8

Care and maintenance . . . . . . EN 9

General notes . . . . . . . . EN 9

Cleaning. . . . . . . . . . . . . EN 9

Maintenance intervals . . EN 9

Maintenance Works . . . . EN 9

EU Declaration of Conformity . EN 13

Troubleshooting. . . . . . . . . . . . EN 14

Technical specifications. . . . . . EN 15

General notes

Environmental protection

The packaging material can be

recycled. Please do not throw the

packaging material into house-

hold waste; please send it for re-

cycling.

Old appliances contain valuable

materials that can be recycled.

Please arrange for the proper re-

cycling of old appliances. Please

dispose your old appliances us-

ing appropriate collection sys-

tems.

Do not allow fluids such as motor oil, hy-

draulic oil, brake fluid, diesel or coolant to

enter the soil. Please protect the environ-

ment and dispose of fluids in an environ-

mentally responsible way.

Warranty

Accessories and Spare Parts

Symbols in the operating

instructions

Symbols on the machine

Risk of burns on account of

hot surfaces! Allow the ex-

haust to cool down sufficient-

ly before starting work on the

machine.

Always use appropriate

gloves while working on the

device.

Risk of getting squeezed on

account of getting jammed

between vehicle parts.

Risk of injury on account of

moving parts. Do not reach

in.

Risk of fire. Do not vacuum

up any burning or glowing

objects.

Chain pick-up / crane point

Intake points for the jack

Maximum decline of ground

when driving with the waste

container raised.

The gradient in the direction

of travel should not exceed

18%.

Observe the installation posi-

tion of the gas cylinder. The

connection / ring opening

must point downwards.

21EN

- 2

Use this sweeper only as directed in these

operating instructions.

– This sweeper has been designed to

sweep dirt and debris from outdoor sur-

faces.

– The machine is not suitable for being

driven on public roads.

– Any use extending beyond this is not

considered as proper use. The manu-

facturer is not liable for any losses re-

sulting from this; the user alone bears

the risk for this.

– (Gas motor)

The device is permitted for operation in

confined spaces with sufficient ventila-

tion.

– Gas bottles and appliance may only be

stored on ground level.

– The machine may not be modified.

– The machine is only suitable for use on

the types of surfaces specified in the

operating instructions.

– The machine may only be operated on

the surfaces approved by the company

or its authorised representatives.

– The following applies in general: Keep

highly-flammable substances away

from the appliance (danger of explo-

sion/fire).

– Never vacuum up explosive liquids,

combustible gases or undiluted acids

and solvents. This includes petrol, paint

thinner or heating oil which can gener-

ate explosive fumes or mixtures upon

contact with the suction air. Acetone,

undiluted acids and solvents must also

be avoided as they can harm the mate-

rials on the machine.

– Never sweep/vacuum up reactive metal

dusts (e.g. aluminium, magnesium,

zinc), as they form explosive gases

when they come in contact with highly

alkaline or acidic detergents.

– The appliance is not suitable for sweep-

ing off hazardous substances.

– Do not sweep/vacuum up any burning

or glowing objects.

– The machine may not be used or stored

in hazardous areas. It is not allowed to

use the appliance in hazardous loca-

tions.

– It is strictly prohibited to take co-pas-

sengers.

– Pushing/pulling or transporting objects

by means of this appliance is prohibit-

ed.

– Asphalt

– Industrial floor

– Screed

– Concrete

– Paving stones

 (Applicable for Finland only) The device

may not be used at low ambient tem-

peratures (below 0°C) if it is equipped

with a PVC hose line. Contact Kärcher

if should have questions regarding your

device.

 The machine with working equipment

must be checked to ensure that it is in

proper working order and is operating

safely prior to use. Otherwise, the appli-

ance must not be used.

 If the appliance is used in hazardous ar-

eas (e.g. filling stations) the corre-

sponding safety provisions must be ob-

served. It is not allowed to use the ap-

pliance in hazardous locations.

 DANGER

Risk of injury!

 Do not use the appliance without an

overhead guard in areas where the op-

erator might get hit by falling objects.

 The operator must use the appliance

properly. The person must consider the

local conditions and must pay attention

to third parties, in particular children,

when working with the appliance.

 It is important to follow all safety instruc-

tions, rules and regulations applicable

for driving motor vehicles.

 Prior to starting work, the operator must

ensure that all protective devices are

properly installed and function correct-

ly.

 The operator of the appliance is liable

for accidents with other individuals or

their property.

 Ensure that the operator wears tight-fit-

ting clothes. Wear sturdy shoes and

avoid wearing loose-fitting clothes.

 Check the immediate vicinity prior to

starting (e.g. children). Ensure suffi-

cient visibility!

 Never leave the machine unattended

so long as the engine is running. The

operator may leave the appliance only

when the engine has come to a stand-

still, the appliance has been protected

against accidental movement, and the

key has been removed.

 Please remove the key, when not in

use, to avoid unauthorised use of the

appliance.

 The appliance may only be used by per-

sons who have been instructed in han-

dling the appliance or have proven

qualification and expertise in operating

the appliance or have been explicitly

assigned the task of handling the appli-

ance.

 This appliance is not intended for use

by persons (including children) with lim-

ited physical, sensoric or mental capac-

ities or lack of experience and/or skills,

unless such persons are accompanied

and supervised by a person in charge of

their safety or if they received precise

instructions on the use of this appli-

ance.

 Children should be supervised to pre-

vent them from playing with the appli-

ance.

CAUTION

Risk of damage! Do not sweep up straps,

strings or wires as these may wrap around

the brush roller.

 DANGER

Risk of injury! Verify the stability of the

ground prior to driving on it.

 DANGER

Risk of accident, risk of injury!

 The travel speed must be adapted to

the existing conditions.

Danger of tipping if gradient is too high.

 The gradient in the direction of travel

should not exceed 18%.

Danger of tipping on unstable ground.

 Only use the machine on sound surfac-

es.

Danger of tipping with excessive sideways

tilt.

 The gradient perpendicular to the direc-

tion of travel should not exceed 10%.

Hauptverband der gewerblichen Beruf-

sgenossenschaften e.V. (HVBG / Germa-

ny). Liquefied gases (propellants) are bu-

tane and propane or a mixture of butane/

propane. They are available in special cyl-

inders. The operating pressure of these

gases depends on the outside tempera-

ture.

 DANGER

Risk of explosion!

Do not handle liquified gas like petrol. Pet-

rol evaporates slowly, liquified gas immedi-

ately turns into gas. The risk of gas spread-

ing in the room and getting ignited is thus

higher with liquid gas than with petrol.

CAUTION

Only use LPG cylinders filled with propel-

lant gas in accordance with DIN 51622

quality.

The use of household gas and camping

gas is strictly prohibited.

Liquid gas mixtures can be different for dif-

ferent gas motors. The approved liquid gas

mixtures can be found in the technical data.

Proper use

Foreseeable misuse

Suitable surfaces

Safety instructions

Safety instructions concerning the

operation

Safety information concerning the

driving operation

Safety regulations for LPG vehicles

22 EN

- 3

– All persons handling liquid gases are li-

able to acquaint themselves with the

special properties of the liquefied gases

for hazard-free handling of operations.

The current documentation is always to

be kept with the sweeper.

– Propellant-operated units are to be

checked at regular intervals, at least

once a year, by an expert against leaks

(according to BGG 936) and ensure

that the unit is functioning properly.

– The inspection must be certified and

documented. The inspection guidelines

are § 33 and § 37 UVV (occupation ac-

cident prevention regulations) "Use of

liquid gas" (BGV D34).

– General applicable regulations are the

guidelines for inspecting vehicles

whose engines are driven by liquefied

gases of the Federal Transportation

Minister.

– Gas must always be drawn only from

one cylinder. Drawing gas from multiple

cylinders simultaneously can cause liq-

uid gas from one cylinder flowing into

the other. This causes the over-filled

cylinder to be subjected to an unpermit-

ted excess pressure when the cylinder

valve is closed later (refer B.1 of these

guidelines).

– Note the installation position of the gas

connection during installation of the full

bottle, further information in chapter “In-

stalling the gas bottle”.

Perform the replacement of the gas cylin-

der carefully. During assembly and disas-

sembly, the gas outlet nozzle of the cylin-

der valve must be sealed by means of a

cap nut that is tightened using a wrench.

– Discontinue the use of leaky gas cylin-

ders. Such cylinders are to be emptied

by slowly letting out the gas in open

spaces by conforming to all safety reg-

ulations and are to be indicated as

leaky. Also inform the issuing company

or its representative (the filling-station

attendant) in writing about the damage

to the cylinder while delivering or re-

ceiving the cylinders.

– Before connecting the gas cylinder,

check that its connection neck is in a

proper state.

– After connecting the cylinder, regularly

check that it is not leaky by using a

foaming agent.

– Open the valves slowly. Do not use ham-

mers to open and close the cylinders.

– Fight liquid-gas fires only from a safe

distance and with protection.

- use only dry powder carbon dioxide

extinguishers or carbon dioxide gas ex-

tinguishers.

- use abundant water to cool the gas tank.

– The entire LPG unit must be continu-

ously checked to ensure that there are

no leaks and the unit is functioning

properly. Using the vehicle with a leaky

gas unit is strictly prohibited.

– First close the cylinder valve before

loosening the pipe or tube connection.

Unscrew and loosen the connection nut

of the gas cylinder slowly because oth-

erwise the gas under pressure in the

tube will flow out instantly.

– If the gas is refilled from a larger tank,

then ask the sales agent of the LPG

about the important regulations to be

followed.

 Danger

Risk of injury!

– LPG in a liquid state can cause frost

bites on bare skin.

– After disconnecting the cylinder, tighten

the closing nut firmly on the connecting

threading of the cylinder.

– Use soap water or some such foaming

agent to check whether the cylinder is

leaking. The use of open flames to illumi-

nate the LPG unit is strictly prohibited.

– Follow the manufacturer's installation

specifications while changing individual

parts of the LPG unit. Close all cylinder

and locking valves while doing so.

– Regularly check the status of the elec-

trical unit of the LPG vehicles. Sparks

can cause explosions if the gas-carry-

ing parts of the unit are leaky.

– If a LPG-driven vehicle has been idling

for a long time, then first ventilate the

setting room before commissioning the

vehicle or its electrical unit.

– Immediately inform the trade associa-

tion and the concerned trade superviso-

ry authority about accidents with gas

cylinders or LPG units. Store the dam-

aged parts carefully until all investiga-

tions have been completed.

– Propellants or LPG cylinders must al-

ways be stored according to the regula-

tions of TRF 1996 (Technical Regula-

tions for Liquid Gases, refer DA to BGV

D34, Appendix 4).

– Always store the gas cylinders in a ver-

tical position. Use of open flames and

smoking at the installation site of the

cylinders and during repairs is strictly

prohibited. Protect the stored cylinders

against unauthorised access. Close all

empty cylinders properly.

– Close the cylinder and main locking

valves immediately when you switch off

the vehicle.

– Follow the regulations for garages and

the construction guidelines of the re-

spective State about the location and

structure of the parking areas for LPG-

driven vehicles.

– Gas cylinders are to be stored in sepa-

rate rooms away from the parking areas

(refer DA to BGV D34, Appendix 2).

– The electrical hand-held lamps used in

the rooms are to be equipped with

closed, sealed case and a strong pro-

tection cover.

– Close all cylinder and main valves be-

fore working in repair workshops and

protect the gas cylinders against effect

of external heat.

– A responsible person must check that

all valves, especially the cylinder

valves, are closed during operational

breaks and before closing the factory.

Do not carry out any jobs involving fire -

such as cutting and welding jobs - in the

vicinity of the gas cylinders. Do not

store gas cylinders, not even empty

ones, in the workshops.

– The parking and storage rooms and the

repair workshops must be ventilated

properly. Please note that liquefied gas-

es are heavier than atmospheric air.

They get collected on the floor, in re-

cesses and other holes in the floors and

form a gas-air mixture that can lead to

explosions.

 Do not use the device at elevations of

over 1200 m.

 DANGER

Risk of poisoning!

 (Gas motor)

The device is permitted for operation in

confined spaces with sufficient ventilation.

 Exhaust gases are poisonous and haz-

ardous to health, do not inhale them.

 DANGER

Risk of injury!

 The exhaust gas opening of the com-

bustion engine must not be closed.

 The motor requires approx. 3 seconds

to come to a standstill once it has been

switched off. During this time, stay well

clear of the drive area.

 DANGER

Risk of burns!

 Do not touch hot combustion engine.

 Allow the vehicle to cool down before

removing the panels.

 Do not bend over the exhaust or touch it.

 DANGER

Risk of injury!

 When working on the high emptying

system, completely lift and secure the

waste container.

 Perform the safeguarding only from

outside the hazard zone.

NOTICE

The overhead guard (optional) protects the

driver against larger falling objects. Howev-

er, it does not provide rollover protection!

 Check the overhead guard for damage daily.

 If the overhead guard, as well as indi-

vidual elements, should be damaged,

replace the entire overhead guard.

 Any modification of the overhead guard

and installation of elements, compo-

nents and assemblies other than those

approved by Kärcher is not permitted

and may limit the function of the over-

head guard.

Liabilities of the factory management

and the employee

Maintenance by expert

Commissioning/Operations

In the installation and storage rooms as

well as the workshops

Appliances with combustion engine

Appliances with high emptying

system

Devices with overhead guard

23EN

- 4

 Observe the net weight (transport

weight) of the device during transport

on trailers or vehicles.

 Disconnect the battery and securely

fasten the device for transport.

 First switch off the appliance and re-

move the key before performing any

cleaning or maintenance tasks on the

appliance, replacing parts or switching

over to another function.

 Always disconnect the battery when

working on the electrics.

To do this, first disconnect the negative

terminal and then the positive terminal.

Reconnection is performed in reverse

sequence. Connect the positive termi-

nal first, then connect the negative ter-

minal.

 Do not clean the appliance with a water

hose or high-pressure water jet (danger

of short circuits or other damage).

 Maintenance work may only be carried

out by approved customer service out-

lets or experts in this field who are famil-

iar with the respective safety regula-

tions.

 Please observe the local safety regula-

tions regarding portable commercially

used appliances.

 Always use appropriate gloves while

working on the device.

The sweeper operates using the sweep-

shovel principle.

– The rotating roller brush moves the dirt

directly into the waste container.

– The side brush cleans the corners and

edges of the surface and moves dirt

and debris into the path of the roller

brush.

– The fine dust is sucked in via the dust

filter through the suction blower.

 DANGER

Risk of personal injury or damage!

 Observe the weight of the appliance

when you load it!

 Do not use a fork lift, the appliance

could get damaged.

 Use a suitable ramp or a crane to load

the appliance!

 Observe when using a ramp:

Ground clearance 70 mm.

 If the machine is delivered on a pallet,

you must create an unloading ramp us-

ing the boards provided.

You will find the instructions for this pro-

cedure on page 2 (inside of cover).

Important instruction: every board

must be attached with at least 2 screws.

Safety information concerning the

transport of the appliance

Safety information concerning

maintenance and care

Function

Unloading tips

Net weight (transport weight) 925 kg*

* If upgrade kits are installed, the weight is

respectively higher.

24 EN

- 5

1 Driver cabin (optional)

2 Cabin door (option)

3 Lashing point (4x)

4 Roller brush access

5 Front wheel

6 Side brushes

7 Waste container

8 Lighting system (optional)

9 Lock of appliance hood

10 Windshield wiper (option)

11 Engine cover

12 Gas cylinder

13 Cab lock

(Option)

14 Beacon lamp

15 Centrifugal separator

16 Lock lever of cab

(Option)

17 Brush roller adjustment (not pictured)

1 Programme switch

2 Function keys

3 Multifunction display

4 Fuse box - work station

5 Steering wheel

6 Ignition lock

7 Parking brake

8 Seat (with seat contact switch)

9 Brake pedal

10 Drive pedal

1 Warning blinking switch (option)

2 Ignition key

– Position 0: Switch off engine

– Position 1: Ignition on

– Position 2: Start the engine

1 Work lights on/off (option)

2 Beacon lamp on/off

3 Horn

4 Filter dedusting

5 Selector for the direction of travel

6 Irrigation of side brush (optional)

7 Blower

8 Open/close container lid

9 Raise/lower waste container

Operating and Functional Elements

KM 130/300 R LPG

Operating field Ignition switch

Function keys

25EN

- 6

ECU - Engine Control Unit

The engine control unit regulates and mon-

itors the engine functions.

If engine malfunctions occur during opera-

tion, the following are displayed:

– The fault code and fault description ap-

pear in the display

– The yellow or red warning lamp lights

up Engine performance is reduced or

engine is switched off

– An alarm sounds.

 The customer can rectify malfunctions

such as high cooling water temperature

or low oil pressure by using the appro-

priate measures

 If the malfunctions continue, contact the

authorised KÄRCHER or KUBOTA

Customer Service.

1 Display

Cool water temperature

Motor speed

Operating program

Battery voltage

Fuel tank level

Operating hour counter

2 Warning light, red (STOP)

Fault with multiple causes: engine is

switched off

3 Indicator lamp (L1)

4 Engine control light (MIL)

Flashes briefly - temporary fault

The fault requires no further attention,

as it is not permanently present

Lights up permanently - fault

Have the fault rectified soon at an au-

thorised workshop. There is no immedi-

ate danger to the vehicle or the

environment

Flashes quickly - major fault

Have the vehicle repaired immediately

to avoid subsequent faults. Avoid ex-

cessive loading!

5 Warning light, yellow (CHECK)

Drive malfunction

6 Indicator lamp (L2)

7 Warning light, yellow

Fault with multiple causes: An alarm

sounds

Function keys

The engine speed can be set in 2 stages

with the function keys.

For transport travel:

Recommended engine speed, 1500 rpm

For sweeping operation:

Select engine speed, 2550 rpm

A Function key <Menu>

B Function key <up>

C Function key <down>

D Function key <save/confirm>

 If you press and hold the <Menu> func-

tion key, the set engine speed is shown

in the display.

 To change the engine speed, press the

<up> or <down> function key.

 To save, press the <save/confirm>

function key.

1 Brake pedal

2 Drive pedal

3 Parking brake

In order to perform different tasks, you may

have to fold up the cab (optional) first.

Note: The cab must only be tilted while the

vehicle is on even ground (± 5 °).

 Open the cab lock.

 Tilt the cab up until the lock lever clicks

into place.

 Unlock the lock lever prior to lowering

the cab.

 Loosen parking brake; press brake

pedal at the same time.

 Activate the parking brake; press brake

pedal at the same time.

 Open engine cover.

 Turn the freewheel lever of the hydrau-

lic pump by 90 ° down on the side.

몇 CAUTION

Do not move the machine for long distanc-

es without engaging self-propulsion; a

speed of 10 km/h should not be exceeded.

 After moving, fold the freewheel lever

up again.

 If the freewheel lever of the hydraulic

pump was opened to move the appli-

ance, this must be turned back anti-

clockwise all the way to its stop.

Use special tools.

 Read the operating instructions of the

engine manufacturer before start-up

and follow the safety instructions care-

fully.

 Park the sweeper on an even surface.

 Remove ignition key.

 Lock parking brake.

 DANGER

Risk of injury!

 Follow safety regulations for LPG vehi-

cles.

 Formation of crusts and yellow-frothing

deposits on the gas cylinder indicate

leakiness.

 Cylinders must be changed only by in-

structed persons.

 Cylinders containing propellant gases

must not be changed in garages and

underground areas.

 Do not smoke and use uncovered light

while changing the cylinder.

 While changing cylinders, first close the

locking valve of the LPG cylinder firmly

and immediately put the protective cap

on the empty cylinder.

몇 WARNING

Only use replacement cylinders with 11 kg

contents of tested models.

CAUTION

The use of household gas and camping

gas is strictly prohibited.

LPG mixtures of propane and butane are

permitted. The propane content must be at

least 90%.

ATTENTION

Open the gas drawing valve (3) only after

starting the appliance (refer chapter Start-

ing the appliance).

Open the gas drawing valve by turning it in

anti-clockwise direction.

NOTICE

Connection has a left threading.

 Loosen the screw on the safety bar and

swivel the bar upwards.

Engine control unit (ECU)

Pedals

Before Startup

Fold up the cab

Lock/ release parking brake

Moving sweeper without engaging

self-propulsion

Moving sweeper by engaging self-

propulsion

Start up

General notes

Install/replace gas bottle

26 EN

- 7

1 Protective cover

2 Gas hose with union joint

3 Gas withdrawal valve

 Close gas drawing valve by turning it in

clock-wise direction.

 Unscrew the gas hose (30-mm span-

ner).

 Screw the protective cap onto the con-

necting valve of the empty gas cylinder.

 Open the cliplock.

 Replace the gas cylinder.

Observe the installation position of the

gas cylinder. The connection / ring

opening must point downwards.

 Unscrew the protective cap from the

connecting valve of the gas cylinder.

 Close the bracket closure.

 Screw the gas hose to the connecting

valve of the gas cylinder (30-mm span-

ner).

 Close the safety bar, and secure it with

a bolt.

 Check engine oil level.

 Check the water cooler.

 Check roller brush.

 Check tyre pressure.

 Adjust driver's seat.

 Shake off dust filter.

Note: For description, see section on Care

and maintenance.

 DANGER

Long hours of using the appliance can

cause circulation problems on account of

vibrations.

It is not possible to specify a generally valid

operation time, since this depends on sev-

eral factors:

– Proneness to blood circulation deficien-

cies (frequently cold extremities, tin-

gling, numbness).

– Low ambient temperature. Wear warm

clothes to protect the affected body parts.

– A firm grip impedes blood circulation.

– Continuous operation is worse than an

operation interrupted by pauses.

In case of regular, long-term operation of

the device and in case of repeated occur-

rence of the symptoms (e.g. tingling, numb-

ness in certain body parts) please consult a

physician.

 Pull seat adjustment lever outwards.

 Slide seat, release lever and lock in

place.

 Check that the seat is properly locked in

position by attempting to move it back-

wards and forwards.

1 Transport drive

Recommended engine speed, 1500

rpm

2 Sweeping with sweep roller

Select engine speed, 2550 rpm

3 Sweeping using roller brush and side

brushes

Select engine speed, 2550 rpm

 Open the gas drawing valve by turning

it in anti-clockwise direction.

Note: The machine is equipped with a seat

contact switch If the driver's seat is vacat-

ed, the machine is switched off.

 Sit on the driver's seat.

 Bring the direction selector switch into

the middle position.

 Lock parking brake.

 Insert the ignition key into the ignition

switch.

 Turn the ignition key to position "II".

 If the machine starts, release the igni-

tion key.

Note: Never operate the starter motor for

longer than 10 seconds. Wait at least 10

seconds before operating the starter motor

again.

 Select engine speed, 1500 rpm.

 Set programme selection switch to

"Transport drive". .

 Press brake pedal and keep it de-

pressed.

 Release parking brake.

 Set the travel direction switch to "for-

ward".

 Press accelerator pedal down slowly.

 Danger

Risk of injury! While reversing, ensure that

there is nobody in the way, ask them to

move if somebody is around.

ATTENTION

Risk of damage! Only use the direction

switch when the machine is standing still.

 Set the travel direction switch to "back-

wards".

 Press accelerator pedal down slowly.

– The accelerator pedal can be used to

vary the driving speed infinitely.

– Avoid pressing the pedal suddenly as

this may damage the hydraulic system.

– In the event of power loss on inclined

surfaces, slightly reduce the pressure

on the accelerator pedal.

 Release the accelerator pedal, the ma-

chine brakes automatically and stops.

Note: The braking effect can be supported

by pressing the brake pedal.

Driving over fixed obstacles which are 70

mm high or less:

 Drive forwards slowly and carefully.

Driving over fixed obstacles which are

more than 70 mm high:

 Only drive over these obstacles using a

suitable ramp.

ATTENTION

Do not sweep up packing strips, wire or

similar objects as this may damage the

sweeping mechanism.

 For sweeping operation, set the engine

speed to 2550 rpm, see chapter "Multi-

function display | Setting the rpm".

Note

Settings of 1500 rpm are only intended

for transport travel and not for sweeping

operation (sweeping brush and side

brushes do not turn sufficiently).

Note: To achieve an optimum cleaning re-

sult, the driving speed should be adjusted

to take specific situations into account.

Note: During operation, the dust filter

should be shaken off and cleaned at regu-

lar intervals.

Prior to start/safety test

Operation

Adjusting driver's seat

Programme selection

Open the gas supply

Starting the machine

Start the engine

Drive the machine

Drive forward

Reverse drive

Driving method

Brakes

Driving over obstacles

Sweeping mode

27EN

- 8

This upgrade kit is factory-installed and

cannot be installed retroactively.

The water spray system upgrade kit con-

sists of a water tank and the spray nozzles

on the side brushes.

 If a lot of dust is generated during

sweeping, the water spraying system

can be used.

 The switching is done via the irrigation

switch for the side brush.

 Switch on the blower.

 Set the programme switch to sweep

with sweeping brush when cleaning

surfaces.

 Set the programme switch to sweep

with sweeping brush and side brush

when cleaning edges.

 Switch off the blower.

 Set the programme switch to sweep

with sweeping brush when cleaning

surfaces.

 Set the programme switch to sweep

with sweeping brush and side brush

when cleaning edges.

 Danger

Risk of injury! When emptying the waste

container, care should be taken to ensure

that no persons or animals are within its

swivelling range.

 Danger

Danger of crushing. Never reach into the

rod assembly for the drainage mechanism.

Stay away from the area under the raised

container.

 Danger

Danger of tipping. Place the machine on an

even surface during emptying.

 Set programme selection switch to

"Transport drive". .

 Raise waste container.

 Slowly drive towards the collection con-

tainer.

 Lock parking brake.

 Open the container door: Press the left

side of the switch and empty the waste

container.

 Close the container door: Press the

right side of the switch (approximately 2

seconds), until the unit is tilted to the

end position.

 Release parking brake.

 Drive away the collection container

slowly.

 Lower the waste container up to the

end-position.

 Press brake pedal and keep it de-

pressed.

 Lock parking brake.

 Turn ignition key to "0" and remove it.

 Close gas drawing valve by turning it in

clock-wise direction.

 DANGER

Risk of injury and damage! Observe the

weight of the appliance when you transport

it.

 Turn ignition key to "0" and remove it.

 Lock parking brake.

 Close the gas inlet.

 Secure the appliance at the lashing

points (4x) using tension belts, ropes or

chains.

 Secure the wheels of the machine with

wheel chocks.

 When transporting in vehicles, secure

the appliance according to the guide-

lines from slipping and tipping over.

 DANGER

Risk of injury and damage! Note the weight

of the appliance in case of storage.

 Park the sweeper on a level surface in

a dry, frost protected area. Protect it

against dust by means of covering ma-

terial.

 Raise the roller brush and the side-

brushes to prevent the bristles from be-

ing damaged.

 Turn ignition key to "0" and remove it.

 Lock parking brake.

 Close the gas inlet.

 Lock the sweeper to ensure that it does

not roll off.

 Gas engine

Caution

Machines must always be parked safe-

ly.

The machine - particularly the liquid gas

container and its connections - must be

inspected by a qualified person at regu-

lar intervals, as required by the regional

or national guidelines for safe opera-

tion.

Additionally observe the following points if

the sweeper is not used over a longer peri-

od of time:

 Change engine oil.

 Unscrew the gas hose with union nut

(use 30 mm spanner).

 Lock the gas bottle with the safety cap

and store upright in a suitable storage

area (also see Chapter "Safety instruc-

tions).

 Clean the inside and outside of the

sweeper.

 Disconnect the negative terminal of the

battery if the appliances is not used for

more than 4 weeks.

Illustration is symbolic

 Charge battery approx. every 2 months.

 Cover the battery and protect it from

short circuit.

Upgrade kit water spray system (option)

Sweeping dry floors

Sweeping damp or wet floors

Emptying waste container

Turn off the appliance

Close the gas inlet

Transport

Storage/decommissioning

28 EN

- 9

ATTENTION

Risk of damage!

Do not rinse out the dust filter.

– Maintenance work may only be carried

out by approved customer service outlets

or experts in this field who are familiar

with the respective safety regulations.

– Mobile appliances used for commercial

purposes are subject to safety inspec-

tions according to VDE 0701.

 Park the sweeper on an even surface.

 Turn ignition key to "0" and remove it.

 Lock parking brake.

몇 CAUTION

Risk of damage! Do not clean the appliance

with a water hose or high-pressure water jet

(danger of short circuits or other damage).

 Danger

Risk of injury! Wear dust mask and protec-

tive goggles.

 Clean machine with a cloth.

 Blow through machine with com-

pressed air.

 Clean the machine with a damp cloth

which has been soaked in mild deter-

gent.

Note: Do not use aggressive cleaning

agents.

Have maintenance tasks performed ac-

cording to the inspection check list.

Note: The elapsed-time counter shows the

timing of the maintenance intervals.

Note: Where maintenance is carried out by

the customer, all service and maintenance

work must be undertaken by a qualified

specialist. If required, a specialised Kärch-

er dealer may be contacted at any time.

Daily maintenance:

 Check engine oil level.

 Check cooler water level.

 Check tyre pressure.

 Check the sweeping roller and the side

brush for wear and wrapped belts.

 Check the wheels for tied up belts.

 Check the centrifugal separator and the

air filter, clean if required.

 Check function of all operator control el-

ements.

 Check appliance for damages.

Weekly maintenance:

 Check leakiness of fuel or gas connec-

tions.

 Clean the water cooler.

 Clean the hydraulic oil cooler.

 Check hydraulic unit.

 Check the hydraulic oil level.

 Check brake fluid status.

 Check the pad for wear, replace if re-

quired.

 Check the container lid and lubricate it.

Maintenance following wear:

 Replace sealing strips.

 Replace roller brush.

 Replace side brush.

Note: For description, see section on Main-

tenance work.

Note: In order to safeguard warranty

claims, all service and maintenance work

during the warranty period must be carried

out by the authorised Kärcher Customer

Service in accordance with the mainte-

nance booklet.

Maintenance to be carried out after 50

operating hours:

 Have the first inspection done accord-

ing to the service manual.

Maintenance to be carried out after 250

operating hours:

 Have the inspection done according to

the service manual.

Preparation:

 Park the sweeper on an even surface.

 Turn ignition key to "0" and remove it.

 Lock parking brake.

 Close the gas inlet.

1 Cooling water container

2 Air filter

3 3-Cylinder 4-stroke gas engine

4 Water cooler

5 Gas cylinder

6 Bracket closure

7 Hydraulic oil tank

8 Hydraulic oil fill neck

9 Looking glass

 DANGER

Risk of injury! Always apply the safety bar

when the waste container is raised.

Perform the safeguarding only from outside

the hazard zone.

1 Holder of safety rod

2 Safety rod

 Fold the safety rod for the high emptying up

and insert it into the holder (secured).

Please observe the following warning notes

when handling batteries:

Care and maintenance

General notes

Cleaning

Cleaning the inside of the machine

External cleaning of the appliance

Maintenance intervals

Maintenance by the customer

Maintenance by Customer Service

Maintenance Works

Overview

General notes on safety

Please do not release engine oil,

fuel oil, diesel and petrol into the

environment. Protect the ground

and dispose of used oil in an en-

vironmentally-clean manner.

Safety notes regarding the batteries

Observe the directions on the

battery, in the instructions for

use and in the vehicle operat-

ing instructions!

Wear an eye shield!

Keep away children from acid

and batteries!

Risk of explosion!

Fire, sparks, open light, and

smoking not allowed!

Danger of causticization!

First aid!

Warning note!

Disposal!

Do not throw the battery in the

dustbin!

29EN

- 10

 Danger

Risk of explosion! Do not put tools or similar

on the battery, i.e. on the terminal poles

and cell connectors.

 Danger

Risk of injury! Ensure that wounds never

come into contact with lead. Always clean

your hands after having worked with batter-

ies.

 DANGER

Risk of fire and explosion!

– Smoking and naked flames are strictly

prohibited.

– Rooms where batteries are charged

must have good ventilation because

highly explosive gas is emitted during

charging.

 Danger

Danger of causticization!

– Rinse thoroughly with lots of clear water

if acid gets into the eye or comes in con-

tact with the skin.

– Then consult a doctor immediately.

– Wash off the acid If it comes in contact

with the clothes.

 Insert battery in battery mount.

 Screw on mounts on battery base.

 Connect pole terminal (red cable) to

positive pole (+).

 Connect pole terminal to negative pole

(-).

Note: Check that the battery pole and pole

terminals are adequately protected with

pole grease.

ATTENTION

Regularly check the fluid level in acid-filled

batteries.

– The acid in a fully charged battery has a

specific weight of 1.28 kg/l at a temper-

ature of 20 °C.

– The acid in a partially discharged bat-

tery has a specific weight between 1.00

and 1.28 kg/l.

– The specific weight of the acid must be

uniform in all cells.

 Unscrew all cell caps.

 Take a sample from each cell using the

acid tester.

 Put the acid sample back into the same

cell.

 Where fluid level is too low, top up cells

to the mark provided with distilled wa-

ter.

 Charge battery.

 Screw in cell caps.

 Danger

Risk of injury! Comply with safety regula-

tions on the handling of batteries. Observe

the directions provided by the manufacturer

of the charger.

 Danger

Charge the battery only with an appropriate

charger.

 Unscrew all cell caps.

(only with low-maintenance battery)

 Connect positive terminal cable from

the charger to the positive pole connec-

tion on the battery.

 Connect negative terminal cable from

the charger to the negative pole con-

nection on the battery.

 Plug in mains connector and switch on

charger.

 Charge battery using lowest possible

level of charging current.

Note: When the battery is charged, first re-

move the charger from the mains and then

disconnect it from the battery.

 Disconnect pole terminal to negative

pole (-).

 Disconnect pole terminal to positive

pole (+).

 Loosen the mounts on battery base.

 Remove the battery from the battery

holder.

 Dispose of the used battery according

to the local provisions.

 Danger

Risk of burns!

 Allow engine to cool down.

 Wait for at least 5 minutes after switch-

ing off the engine before checking the

engine oil fill level.

1 Oil dipstick

2 Screw cap, oil fill opening

 Pull out oil dipstick.

 Wipe off oil dipstick and insert.

 Pull out oil dipstick.

 Read the value of the oil level.

 Insert the oil dip again.

– The oil level must lie between “MIN“

and “MAX“ marking.

– Add motor oil if the oil level is below the

"MIN" marking.

– Do not fill oil above the "MAX" marking.

 Loosen the closing cap of the oil filling

opening.

 Fill in motor oil.

Oil grade: see Technical Data

 Close oil filler opening.

 Wait at least 5 minutes.

 Check engine oil level.

몇 CAUTION

Risk of burns due to hot oil!

 Ready a catch bin for approx. 6 litre oil.

 Allow engine to cool down.

1 Oil drain screw

 Unscrew oil drain plug.

 Loosen the screw cap of the oil filling

opening.

 Drain off oil.

1 Oil filter motor

 Unscrew the oil filter.

 Clean the intake and sealing areas.

 Coat the washer of the new oil filter with

oil before fitting it.

 Fit in the new oil filter and tighten it by

hand.

 Screw in the oil drain screw along with

the new washer.

Note: Tighten the oil drain screw using a

torque wrench to 25 Nm.

 Fill in motor oil.

Oil grade: see Technical Data

 Close oil filler opening.

 Let the motor run for approx. 10 sec-

onds.

 Check engine oil level.

Installing and connecting the battery

Check and correct the fluid level of the

battery (only for low-maintenance

batteries)

Charging battery

Remove the battery

Check engine oil level and top up, if

required

Change the motor oil and the oil filter

30 EN

- 11

NOTICE

The waste container must not be raised.

 Open engine cover.

1 Looking glass

2 Manometer

3 Screw cap, oil fill opening

 Check hydraulic oil level in the looking

glass.

– The oil level must lie between “MIN“

and “MAX“ marking.

– Add hydraulic oil if the oil level is below

the "MIN" marking.

 Loosen the closing cap of the oil filling

opening.

 Clean the filling area.

 Refill hydraulic oil.

Oil grade: see Technical Data

 Replace and tighten the closing cap of

the oil filling opening.

ATTENTION

If the pressure gauge shows an increased hy-

draulic oil pressure, the hydraulic oil filter must

be replaced by Kärcher customer service.

 Lock parking brake.

 Start the motor.

Only Kärcher Customer Service is author-

ised to carry out maintenance tasks on the

hydraulic unit.

 Check all hydraulic hoses and connec-

tions and ensure that they are leak-proof.

 Danger

Danger of scalding by boiling water! Let the

cooler cool down for at least 20 minutes.

 Check the cooling water level on the

balance reservoir (water level between

MIN and MAX).

 Clean cooler lamella.

 Check cooler hoses and connections

and ensure that they are leak-proof.

 Clean the fan.

 Start the motor.

 Raise the waste container up to the

end-position.

 Switch off engine.

 Lock parking brake.

 Use the safety bar for emptying from a

height.

 Remove belts or cords from roller

brush.

 Remove the safety bar.

 Start the motor.

 Lower the waste container up to the

end-position.

 Switch off engine.

1 Fastening screws of the roller brush in-

take

2 Roller brush

3 Roller brush intake

4 Holding plate for side seal

5 Side seal

 Open the side covers using a key.

 Unscrew the wingnuts from the holding

plate side seals and remove the holding

plate.

 Flip the side seal out.

 Uncscrew the retaining screw of the

roller brush intake, and swing the intake

to the outside.

 Pull out roller brush.

Installation position of roller brush in direc-

tion of travel (top view)

Note: When installing the new roller brush,

ensure correct positioning of the bristle as-

sembly.

 Install new roller brush. The nuts of the

roller brush must be inserted on the

notches of the opposite crank.

Note: Once the new roller brush has been

installed, the sweeping track must readjust-

ed.

Note: The sweeping track is factory-set to

80 mm; it is steplessly adjustable if the

brush roller wears down.

 Check tyre pressure.

 Switch off suction blower.

 Drive sweeper on to a smooth, even

surface covered with a visible layer of

dust or chalk.



Set the programme switch to sweep

with roller brush.

 Set programme selection switch to

"Transport drive".

 Drive machine backwards.

 Check sweeping mirror.

The sweeping track should have an even

rectangular shape which is 80-85 mm wide.

1 Rating nut

2 Counter-nut

 Open the side engine panel.

 Loosen counter-nut.

 Adjust sweeping track

 Tighten counter nut.

 Check the sweeping track of the sweep-

ing roller.

 Check tyre pressure.

 The side-brushes lift up.

 Drive sweeper on to a smooth, even

surface covered with a visible layer of

dust or chalk.

 Set the programme switch to sweep

with roller brush and side brush.

 The side-brushes lift up.

 Set programme selection to "Drive".

 Drive machine backwards.

 Check sweeping mirror.

Check hydraulic oil level and refill

hydraulic oil

Check hydraulic unit

Check water cooler and maintain it

Checking roller brush

Replacing roller brush

Check and adjust roller brush sweeping

track

Check and adjust sweeping track of the

side-brush

31EN

- 12

The width of the sweeping track should lie

between 40-50 mm.

 Set the sweeping track using the two

adjusting screws.

 Check sweeping mirror.

 Check tyre pressure.

 Drive the waste container up and se-

cure it with the safety rod.

 DANGER

Risk of injury! Always apply the safety bar

when the waste container is raised.

Perform the safeguarding only from outside

the hazard zone.

 Fold the safety rod for the high empty-

ing up and insert it into the holder (se-

cured).

1 Holder of safety rod

2 Safety rod

 Open the side cover as described in

Chapter "Replace brush roller".

 Release the 6 wing nuts on the side

holding plate.

 Loosen 3 nuts (SW 13) on the front

holding plate.

 Press the side seal down (elongated

hole) until it is about 1 to 3 mm to the

floor.

 Screw in the holding plates.

 Repeat the procedure on the other side

of the appliance.

 Park the sweeper on an even surface.

 Connect air pressure testing device to

tyre valve.

 Check air pressure and adjust if required.

 For permissible tyre air pressures see

"Technical data".

 Clean the dust filter with the filter clean-

ing button.

몇 WARNING

Empty waste container before replacing

dust filter. Wear a dust mask when working

around the dust filter. Observe safety regu-

lations on the handling of fine particulate

material.

1 Lock of appliance hood

2 Cover

 Open the lock, remove the star grip

screw to do this.

 Fold cover forwards.

1 Lock

2 Filter cover

 Open filter cap.

 Fold the filter vibrator forward.

 Replace the dust filter.

 Close the filter cover.

The V-Belt must deflect approx. 7-9 mm at

a pressure of 10 kg.

 Get the V-belt tension adjusted by an

authorized customer service.

1 Lock

2 Air filter housing

 Open the lock.

 Remove the air filter housing.

 Replace the air filter insert.

Note: Installation position with blowout

opening pointing down (see illustra-

tion).

 Unscrew the wing nut from the centrifu-

gal separator.

 Clean the centrifugal separator.

 Unscrew the head lamps.

 Take out the head lamps and pull out

the plug.

Note: Note the positions of the plugs.

 Dismantle the head lamps.

 Dismantle the head lamp casing and

hold it horizontally because the lamp

unit is not fastened.

 Unlock the bracked and take out the

bulb.

 Insert new bulb.

 Reinstall in reverse sequence.

Note: Remove the glass of the direction-in-

dicator lamp from its casing to replace the

bulb.

Adjust the side seals

Check the tyre pressure

Manually clean the dust filter

Replacing dust filter

Check and adjust the V-Belt

Check air filter and replace, if necessary

Changing the headlight bulb (option)

Changing the blinker bulb (option)

32 EN

- 13

 Open the fuse holder.

 Check the fuses.

Note: The fuse FU 01 is located in the en-

gine compartment.

 Replace defective fuses.

Note: Only use fuses with identical safety

ratings.

We hereby declare that the machine de-

scribed below complies with the relevant

basic safety and health requirements of the

EU Directives, both in its basic design and

construction as well as in the version put

into circulation by us. This declaration shall

cease to be valid if the machine is modified

without our prior approval.

The signatories act on behalf of and with

the authority of the company management.

Documentation supervisor:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Replacing fuses

FU 01 Main fuse 60 A

FU 02 Gas cylinder fill level indi-

cator

5 A

FU 03 Safety relay

Multifunction display

10 A

FU 04 Selector for the direction

of travel

10 A

FU 05 Time relay

Seat contact switch

5 A

FU 06 Blower 25 A

FU 07 Program selection switch

Waste container func-

tions

10 A

FU 08 Starter relay 30 A

FU 09 Display instrument 7,5 A

FU 10 Position lamps 7,5 A

FU 11 Front work lights (low

beam)

10 A

FU 12 Vibrator system

Beacon lamp

Horn

20 A

FU 13 Water pump 10 A

EU Declaration of Conformity

Product: Ride-on vacuum sweeper

Type: 1.186-xxx

Relevant EU Directives

2006/42/EC (+2009/127/EC)

2014/30/EU

2000/14/EC

Applied harmonized standards

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Applied conformity evaluation method

2000/14/EC: Appendix V

Sound power level dB(A)

Measured: 98

Guaranteed: 101

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

33EN

- 14

Troubleshooting

Fault Remedy

Appliance cannot be started Sit on the driver seat, the seat contact switch gets activated.

Charging or replacing battery

Gas bottle empty - replace gas bottle.

Gas removal valve closed - open the valve by turning it in anti-clockwise direction.

Gas valve iced - please read the description of the gas bottle replacement procedure.

Inform Kärcher Customer Service.

Engine is running erratically Clean air filter or change filter cartridge.

Check fuel pipes, connections and joints and maintain them if required

Inform Kärcher Customer Service.

Engine is overheated Refill coolant

Rinse cooler

Tighten V-Belt

Inform Kärcher Customer Service.

Engine is running but machine is

only moving slowly or is not moving

at all

Release parking brake

Check for trapped ribbons and strings.

Inform Kärcher Customer Service.

Whistling sound in the hydraulic

system

Refill hydraulic fluid

Inform Kärcher Customer Service.

Brushes are rotating slowly or not at

all

Move the gas lever all the way to the front (high speed).

Check for trapped ribbons and strings.

Inform Kärcher Customer Service.

Too little or no suction power in the

brush area

Clean filter

Inform Kärcher Customer Service.

Dust gathers in the machine Adjust the side seals

Switch on blower

Clean dust filter

Replace filter washers

Inform Kärcher Customer Service.

Sweeping unit does not pick up

waste

Empty waste container

Clean dust filter

Replacing roller brush

Adjust sweeping track

Replace sealing strips of the waste container

Remove the blocking of the brush roller

Inform Kärcher Customer Service.

Waste container does not raise or

lower

Check the fuses.

Inform Kärcher Customer Service.

Waste container is rotating slowly

or not at all

Inform Kärcher Customer Service.

Operation problems with hydraulic

movement parts

Inform Kärcher Customer Service.

34 EN

- 15

Technical specifications

KM 130/300 R LPG

1.186-146.0

Machine data

Drive speed, forward km/h 10

Drive speed, reverse km/h 10

Climbing capability (max.) -- 18%

Surface cleaning performance without side brushes m

/h 10000

Surface cleaning performance with 1 side brushes m

/h 13000

Working width without side brushes mm 1000

Working width with 1 side brushes mm 1300

Protection type, drip-proof -- IPX 3

Usage duration when tank is full h 4

Engine

Type -- Kubota WG 972-E4

Type -- 3-Cylinder 4-stroke gas engine

Emission according to the measurement procedure of EU regulation 2016/

1628 (level V)

g/kWh 1018,2

Cooling type -- Water cooling

Rotation direction -- Anticlockwise direction

Holes mm 74,5

Hub mm 73,6

Cylinder capacity cm

962

Amount of oil l 3,7

Operating speed 1/min 2350

Max. speed 1/min 2550

Dry run speed 1/min 1500

Max. power kW/PS 17,5/23,5

Maximum torque at 2400 rpm Nm 66,3

Oil filter -- Filter cartridge

Suction air filter -- Internal filter cartridge, external filter car-

tridge

Fuel type LPG

LPG mixtures of propane and butane are permitted.

The propane content must be at least 90%.

Tank content 11 kg / 20 litres (replacement cylinder)

Electrical system

Battery V, Ah 12, 62

Generator, rotary current V, A 12, 80

Starter -- Electrical starter

Hydraulic system

Oil quantity in the entire hydraulic system l 26,5

Oil quantity in hydraulic tank l 21,2

Oil grades

Engine (above 25 °C) -- SAE 30, SAE 10W-30, SAE 15W-40

Engine (0 to 25 °C) -- SAE 20, SAE 10W-30, SAE 10W-40

Engine (below 0 °C) -- SAE 10W, SAE 10W-30, SAE 10W-40

Hydraulics -- HV 46

Waste container

Max. unloading height mm 1400

Volume of waste container l 300

Roller brush

Roller brush diameter mm 300

Roller brush width mm 1000

Speed 1/min 350

Sweeping track mm 80

Side brushes

Side brush diameter mm 600

Speed (continuous) 1/min 0 - 60

35EN

- 16

Tyres

Size, front -- 15-4.5x8

Air pressure, front bar 8

Size, rear -- 15-4.5x8

Brake

Front wheels -- mechanical

Rear wheel -- hydrostatic

Filter and vacuum system

Type -- Flat fold filter

Speed 1/min 2800

Filter surface area, fine dust filter m

5,2

Nominal vacuum, suction system mbar 15,5

Nominal volume flow, suction system m

/h 800

Vibrator system -- Electric motor

Working conditions

Temperature °C -5 and +40

Air humidity, non-condensing % 0 - 90

Values determined as per EN 60335-2-72

Noise emission

Sound pressure level L

dB(A) 80

Uncertainty K

dB(A) 3

Sound power level L

+ Uncertainty K

dB(A) 101

Machine vibrations

Hand-arm vibration value m/s

1,5

Seat m/s

0,8

Uncertainty K m/s

0,2

Dimensions and weights

Length x width x height mm 2122 x 1330 x 1430

Right turning radius mm 1460

Left turning radius mm 1460

Unladen weight kg 925

Permissible overall weight kg 1505

Permissible front axle load kg 882

Permissible rear axle load kg 623

Subject to technical modifications!

KM 130/300 R LPG

1.186-146.0

36 EN

- 1

Lire ce manuel d'utilisation origi-

nal avant la première utilisation

de votre appareil, le respecter et le conser-

ver pour une utilisation ultérieure ou pour le

futur propriétaire.

Contacter le revendeur en cas de constata-

tion d'une avarie de transport lors du débal-

lage de l'appareil.

– Afin d'assurer un fonctionnement sans

danger, observez les avertissements et

consignes placés sur l'appareil.

– Outre les instructions figurant dans le

mode d'emploi, il est important de

prendre en considération les consignes

générales de sécurité et de prévention

contre les accidents imposées par la loi.

Instructions relatives aux ingrédients

(REACH)

Les informations actuelles relatives aux in-

grédients se trouvent sous :

www.kaercher.com/REACH

Dans chaque pays, les conditions de ga-

rantie en vigueur sont celles publiées par

notre société de distribution responsable.

Les éventuelles pannes sur l’appareil sont

réparées gratuitement dans le délai de va-

lidité de la garantie, dans la mesure où

celles-ci relèvent d'un défaut matériel ou

d'un vice de fabrication. En cas de recours

en garantie, adressez-vous à votre reven-

deur ou au service après-vente agréé le

plus proche munis de votre preuve d'achat.

 DANGER

Afin d'éviter tout danger, seul le service

après-vente agréé est habilité à effectuer

des réparations ou à monter des pièces de

rechanger sur l'appareil.

– Utiliser uniquement des accessoires et

des pièces de rechange autorisés par le

fabricant. Des accessoires et des

pièces de rechange d’origine garan-

tissent un fonctionnement sûr et parfait

de l’appareil.

– Vous trouverez plus d'informations sur

les pièces de rechange dans le menu

Service du site www.kaercher.com.

 DANGER

Signale la présence d'un danger imminent

entraînant de graves blessures corporelles

et pouvant avoir une issue mortelle.

몇 AVERTISSEMENT

Signale la présence d'une situation éven-

tuellement dangereuse pouvant entraîner

de graves blessures corporelles et même

avoir une issue mortelle.

몇 PRÉCAUTION

Remarque relative à une situation éven-

tuellement dangereuse pouvant entraîner

des blessures légères ou des dommages

matériels.

ATTENTION

Remarque relative à une situation éven-

tuellement dangereuse pouvant entraîner

des dommages matériels.

Consignes générales. . . . . . . . FR 1

Protection de l’environne-

ment. . . . . . . . . . . . . . . . FR 1

Garantie . . . . . . . . . . . . . FR 1

Accessoires et pièces de re-

change . . . . . . . . . . . . . . FR 1

Symboles utilisés dans le

mode d'emploi . . . . . . . . FR 1

Symboles utilisés sur l'appa-

reil . . . . . . . . . . . . . . . . . FR 1

Utilisation conforme. . . . . . . . . FR 2

Mauvaise utilisation prévi-

sible . . . . . . . . . . . . . . . . FR 2

Revêtements appropriés FR 2

Consignes de sécurité. . . . . . . FR 2

Consignes de sécurité rela-

tives à la commande . . . FR 2

Consignes de sécurité rela-

tives au mode de déplace-

ment. . . . . . . . . . . . . . . . FR 2

Directives de la sécurité et

technique pour les automo-

biles à gaz liquéfié . . . . . FR 2

Machines avec moteur à

combustion. . . . . . . . . . . FR 4

Appareils avec vidage par le

haut . . . . . . . . . . . . . . . . FR 4

Appareils avec toit de pro-

tection du conducteur. . . FR 4

Consignes de sécurité rela-

tives au transport de l'appa-

reil . . . . . . . . . . . . . . . . . FR 4

Consignes de sécurité rela-

tives à l'entretien et à la

maintenance . . . . . . . . . FR 4

Fonction. . . . . . . . . . . . . . . . . . FR 4

Consignes de déchargement. . FR 4

Eléments de commande et de

fonction . . . . . . . . . . . . . . . . . . FR 5

KM 130/300 R LPG . . . . FR 5

Avant la mise en service . . . . . FR 6

Relever la cabine conduc-

teur. . . . . . . . . . . . . . . . . FR 6

Serrer/desserrer le frein de

stationnement . . . . . . . . FR 6

Déplacement de la ba-

layeuse sans autopropulsionFR 6

Déplacement de la ba-

layeuse sans autopropulsionFR 6

Mise en service . . . . . . . . . . . . FR 6

Consignes générales . . . FR 6

Montage/remplacement de

la bouteille de gaz . . . . . FR 6

Avant le démarrage /

Contrôle de sécurité. . . . FR 7

Fonctionnement. . . . . . . . . . . . FR 7

Réglage du siège du

conducteur . . . . . . . . . . . FR 7

Choix des programmes . FR 7

Ouvrir l'alimentation de gaz FR 7

Démarrage de la machine FR 7

Déplacer la balayeuse . . FR 7

Balayage . . . . . . . . . . . . FR 8

Vider le bac à poussières FR 8

Mise hors service de l'appa-

reil . . . . . . . . . . . . . . . . . FR 8

Transport . . . . . . . . . . . . . . . . . FR 8

Stockage / arrêt . . . . . . . . . . . . FR 9

Entretien et maintenance . . . . FR 9

Consignes générales . . FR 9

Nettoyage . . . . . . . . . . . FR 9

Fréquence de maintenance FR 9

Travaux de maintenance FR 9

Déclaration UE de conformité. FR 13

Assistance en cas de panne. . FR 14

Caractéristiques techniques . . FR 15

Consignes générales

Protection de l’environnement

Les matériaux constitutifs de

l’emballage sont recyclables. Ne

pas jeter les emballages dans les

ordures ménagères, mais les re-

mettre à un système de recy-

clage.

Les appareils usés contiennent

des matériaux précieux recy-

clables lesquels doivent être ap-

portés à un système de recy-

clage. Pour cette raison, utilisez

des systèmes de collecte adé-

quats afin d'éliminer les appareils

usés.

Ne pas mettre en contact dans le sol des

liquides comme de l'huile moteur, de

l'huile hydraulique, du liquide de frein, du

gazole ou du liquide de refroidissement.

Protéger l'environnement et éliminer les li-

quides d'une manière respectueuse de

l'environnement.

Garantie

Accessoires et pièces de rechange

Symboles utilisés dans le mode

d'emploi

Symboles utilisés sur l'appareil

Surfaces brûlantes, risque

de brûlure! Avant d'effectuer

toute opération sur l'appareil,

laisser refroidir suffisamment

le système d'échappement.

Effectuer les travaux à l'ap-

pareil toujours avec des

gants appropriées.

Risque d'écrasement par

coincement entre les élé-

ments mobiles du véhicule

Risque de blessure par les

pièces en mouvement. Ne

pas y mettre les mains.

Risque d'incendie. N’aspirer

aucun objet enflammé ou in-

candescent.

Fixation de chaîne / fixation à

la grue

Points de réception pour le

cric

Inclinaison maxi de la base

pour déplacements avec

brosse de balayage levée.

37FR

- 2

La présente balayeuse ne doit être utilisée

qu'en conformité avec les consignes des

présentes instructions de service.

– Cette balayeuse est conçue pour le ba-

layage de surfaces sales en extérieur.

– L'appareil n'est pas homologué pour la

circulation routière.

– Toute utilisation sortant du cadre donné

est considérée comme non conforme.

Le constructeur décline toute responsa-

bilité pour des dommages en résultant,

seul l'utilisateur en assume le risque.

– (Moteur à gaz)

Le fonctionnement de l'appareil est au-

torisé dans des pièces fermées si la

ventilation est suffisante.

– L'entreposage de bouteilles de gaz et

d'appareils à gaz n'est autorisé qu'au

niveau sol.

– Aucune transformation ne doit être ef-

fectuée sur la machine.

– Cet appareil convient uniquement pour

les revêtements de sol mentionnés

dans le mode d'emploi.

– Il doit exclusivement être utilisé sur des

surfaces autorisées par l'entrepreneur

ou son représentant.

– En règle générale, il convient : d'éloi-

gner les matériaux facilement inflam-

mables de la machine (risque d'explo-

sion ou d'incendie).

– Ne jamais aspirer ni balayer de liquides

explosifs, de gaz inflammables, ni

d'acides ou de solvants non dilués ! Il

s'agit notamment de substances telles

que l'essence, les diluants pour pein-

tures, ou le fuel, qui, en tourbillonnant

avec l'air aspiré, risqueraient de pro-

duire des vapeurs ou des mélanges, ou

de substances telles que l'acétone, les

acides ou les solvants non dilués, qui

pourraient altérer les matériaux consti-

tutifs de l'appareil.

– Ne jamais balayer/aspirer de pous-

sières réactives de métal (par ex. alumi-

nium, magnésium, zinc) ; elles forment

des gaz explosifs en combinaison avec

des détergents alcalins et acides.

– L’appareil n'est pas approprié pour ba-

layer des substances qui présentant un

danger pour la santé.

– N’aspirer ou ne balayer aucun objet en

flamme ou incandescent.

– L'appareil ne doit pas être utilisé ou

stocké dans des zones dangereuses. Il

est interdit d’exploiter l’appareil dans

des pièces présentant des risques d’ex-

plosion.

– La prise de tierce personnes est interdit.

– Le déplacement ou le transport d'objets

n'est pas permis avec cet appareil.

– Asphalte

– Sol industriel

– Chape coulée

– Béton

– Pavé

 (Valable uniquement pour la Finlande)

Dans le cas où l’appareil est équipé

d’un flexible en PVC, l’appareil ne doit

pas être utilisé à une température am-

biante basse (inférieure à 0 °C). En cas

de question concernant votre appareil,

veuillez contacter Kärcher.

 Il est nécessaire de contrôler l'état et la

sécurité du fonctionnement de l'appa-

reil et de ses équipements avant toute

utilisation. Ne pas utiliser l'appareil si

son état n'est pas irréprochable.

 Si l’appareil est utilisé dans des zones

de danger (par exemple des stations

essence), il faut tenir compte des

consignes de sécurité correspon-

dantes. Il est interdit d’exploiter l’appa-

reil dans des pièces présentant des

risques d’explosion.

 DANGER

Risque de blessure !

 Ne pas utiliser l'appareil sans toit de

protection contre la chute d'objets dans

les endroits où il est possible que l'opé-

rateur risque d'être atteint par des ob-

jets chutant.

 L’utilisateur doit utiliser l’appareil de fa-

çon conforme. Il doit prendre en consi-

dération les données locales et lors du

maniement de l’appareil, il doit prendre

garde aux tierces personnes, et en par-

ticulier aux enfants.

 Doivent être respectées les mesures de

règlement, les règles et les décrets qui

sont valables pour les automobiles.

 Avant de commencer le travail, l'opéra-

teur doit s'assurer que tous les disposi-

tifs de sécurité sont correctement po-

sés et qu'ils fonctionnent.

 L'opérateur de l'appareil est respon-

sable des accidents sur d'autres per-

sonnes.

 L'opérateur doit porter des vêtements

étroits. Porter des chaussures qui

tiennent bien aux pieds et éviter des vê-

tements amples.

 Avant de mettre en route l'appareil,

contrôler la présence éventuelle de per-

sonnes aux alentours (par ex. enfants).

Avoir une bonne visibilité !

 L'appareil ne doit pas rester sans sur-

veillance pendant tout le temps où le

moteur fonctionne. L'opérateur ne peut

sortir de l'appareil que lorsque le mo-

teur est arrêté, l'appareil assuré contre

des mouvements involontaires et la clé

retirée.

 Pour éviter une utilisation non autorisée

de l'appareil, la clé de contact doit être

retirée.

 L'appareil doit uniquement être utilisée

par des spécialistes qui sont instruits

dans la manoeuvre ou par des per-

sonnes qui peuvent justifiée leur apti-

tude d'utilisation et qui sont explicite-

ment mandatées pour l'utilisation.

 Cet appareil n'est pas destiné à être uti-

lisé par des personnes (y compris des

enfants) avec des capacités physiques,

sensorielles ou mentales réduites ou

manquant d'expérience et/ou de

connaissances, sauf si ces mêmes per-

sonnes sont sous la supervision d'une

personne responsable de leur sécurité

ou ont été formées quand à l'utilisation

de l'appareil.

 Les enfants doivent être surveillés pour

s'assurer qu'ils ne jouent pas avec l'ap-

pareil.

PRÉCAUTION

Risque d'endommagement ! Ne balayer ni

bandes, ni cordons, ni fils qui risqueraient

de s'enrouler autour de la brosse ba-

layeuse.

 DANGER

Risque de blessure! Vérifier la portée du

sol, avant de rouler.

 DANGER

Risque d'accident, risque de blessure !

 La vitesse de déplacement doit être

adaptée aux circonstances.

Risque de basculement en cas de pente

trop forte.

 Dans le sens de la marche, ne pas

monter des pentes supérieures à 18%.

Risque de basculement en cas de sol ins-

table.

 N'utilisez la machine que sur des sols

stabilisés.

Risque de basculement en cas de pente la-

térale trop importante.

 N'empruntez aucunes pentes supé-

rieures à 10% dans le sens perpendicu-

laire au sens de la marche.

Association principale de l'organisation

professionnelle industrielle. Les gazes li-

quéfié (les gazes carburant) sont butane et

propane ou mélanges de butane/propane.

Sont livrés dans des bouteilles spéciales.

La pression de marche de ces gazes dé-

pende de la température extérieure.

 DANGER

Risque d'explosion !

Ne pas traiter le gaz liquéfié comme l'es-

sence. L'essence s'évapore lentement et le

gaz liquéfié passe immédiatement à l'état

gazeux. Le danger de gazéification du local

et d'inflammation est bien supérieur avec le

gaz liquéfie qu'avec l'essence.

Dans le sens de la marche,

ne pas monter des pentes

supérieures à 18%.

Respecter la position de

montage de la bouteille de

gaz ! Le raccord ou l'ouver-

ture de la bague doit être diri-

gé vers le bas.

Utilisation conforme

Mauvaise utilisation prévisible

Revêtements appropriés

Consignes de sécurité

Consignes de sécurité relatives à la

commande

Consignes de sécurité relatives au

mode de déplacement

Directives de la sécurité et

technique pour les automobiles à

gaz liquéfié

38 FR

- 3

PRÉCAUTION

Utiliser uniquement des bouteilles de gaz li-

quéfié remplies de gaz combustible selon

la qualité DIN 51622.

Par principe, l'utilisation de gaz de ville et

de gaz de camping est interdite.

Les mélanges de gaz liquéfié peuvent être

varier pour différents moteurs à gaz. Les

mélanges de gaz liquéfié approuvés se

trouvent dans les données techniques.

– Toutes les personnes qui travailleront

avec du gaz liquéfié sont obligées de

prendre connaissance sur le caractére

particulier des gazes liquéfiés pour la

réalisation sans risque de l'exploitation.

Le manuel présent doit être toujours

avec la balayeuse.

– Les machines à gaz carburant doivent

être vérifiées à des périodes régulières,

au moins une fois par an, par un spécia-

liste afin de vérifier la capacité de fonc-

tionnement et à la étanchéité (selon

BGG 936).

– La révision doit être confirmée par écrit.

La révision se fonde sur le § 33 et le §

37 de la OLAA "Utilisation de gaz liqué-

fié" (BGV D34).

– La révision des véhicules à gaz liquéfié

se fonde sur les directives du ministre

de transport.

– Le prélèvement de gaz d'échappement

se fait uniquement d'une bouteille. Le

prélèvement de gaz d'échappement de

plusieurs bouteilles peut provoqué le

passage du gaz liquéfié passe d'une

bouteille à l'autre. Avec cela, la bou-

teille surchargée est, après la fermeture

de la valve de la bouteille (compare B.

1de cette directive), exposée à une

augmentation de pression inadmis-

sible.

– Lors du montage de la bouteille pleine,

observer la position de montage du rac-

cord de gaz, plus d’informations au cha-

pitre « Montage de la bouteille de

gaz ».

Procéder avec soin au remplacement des

bouteilles de gaz. Lors du montage et du

démontage, la tubulure de sortie du gaz de

la valve de la bouteille doit être étanchéi-

fiée avec un écrou de verrouillage serré

avec une clé.

– Les bouteilles à gaz non étanche ne

doivent plus être utilisée. Elles doivent

être immédiatement vidée à l'air, selon

tous les mesures de précaution, et en-

suite, elle doivent être caractérisée

comme non étanche. Lorsque les bou-

teilles à gaz sont endommagées à la

délivrance ou quand quelqu'un viet les

chercher, le dommage doit être signalé

immédiatement au loueur ou à son ré-

presentant (pompiste ou ce genre).

– Avant de brancher la bouteille à gaz, la

tubulure de raccordement doit être véri-

fiée si elle est en bon état.

– Après le raccordement de la bouteille,

celle-ci doit être vérifiée à sa étanchéité

à l'aide des liquides d'écume.

– Les valves doivent être ouvertes lente-

ment. L'ouverture ou la fermeture ne

peut être effectuées qu'à avec des ou-

tils de choc.

– Éteindre les incendies de gaz liquéfié

uniquement à courte distance.

- utiliser uniquement des extincteurs à

poudre d'acide carbonique.

- appliquer de l'eau en abondance pour

refroidir le réservoir de gaz.

– Toute la machine à gaz liquéfié doit être

en permanence vérifiée de son état

fonctionnelle, en particulier de son

étanchéité. L'utilisation du véhicule

avec un dispositif à gaz non étanche est

interdit.

– Avant l'extinction du raccord de tube

respectivement du raccord pour tuyau

flexible, la valve de la bouteille doit être

fermée. Pour éviter que le gaz sous

pression, qui se trouve encore dans la

tuyauterie, s'échappe spontanément,

l'écrou de raccord d'entrée à la bouteille

doit être déserré lentement et seule-

ment un peu.

– Si le gaz est pris d'un récipient de

grande capacité, les règlement à ce

titre doivent être demandés au distribu-

teur de grand capacité correspondant

de gaz liquéfié.

 Danger

Risque de blessure !

– Le gaz liquéfié en moule liquide pro-

voque sur la peau des engelures.

– Après le démontage, l'écrou de ver-

rouillage doit être vissé à fond sur le fi-

letage de raccord d'entrée de la bou-

teille.

– Utiliser pour la preuve de l'échantéité

l'eau savonneuse ou d'autres liquides

d'écume. Il est interdit de scruter la ma-

chine à gaz liquéfié avec une flamme à

l'air libre.

– En changent les pièces de machine sé-

parés, les règlement de montage du fa-

bricant doivent être respectés. Pour ce-

la, les valves de la bouteille et du ver-

rouillage principal doivent être fermées.

– L'état du dispositif électrique de l'auto-

mobile à gaz liquifié doit être en perma-

nance vérifié. Des étincelles peuvent

provoquées des explosions lorsque la

bouteille est non étanche.

– Après un long arrêt d'une automobile à

gaz liquéfié, le garage doit être aéré

avant la mise en service du véhicule ou

de son dispositif électrique.

– Les accidents en rapport avec les bou-

teilles à gaz ou la machine à gaz liqué-

fié sont à déclarer immédiatement à

l'association professionnelle et à l'ins-

pection du travail correspondante. Les

pièces endommagées doivent être gar-

dées jusqu'au fin de l'enquête.

– Le dépôt de bouteilles de gaz carburant

ou de gaz liquéfié doit être effectué se-

lon les règlements TRF 1996 (Règles

téchniques gaz liquéfié, cf. DA pour

BGV D34, Annexe 4).

– Les bouteilles à gaz doivent être gar-

dées en position verticale. L'utilisation

de feu à l'air libre et fumer à l'endroit

d'installation des réservoirs et pendant

la réparation est interdit. Les bouteilles

installées à l'air libre doivent avoir un

accès interdit. Les bouteilles vides

doivent être en principe fermées.

– Les valves des bouteilles et les robinets

générales doivent être fermées après la

mise en marche de l'automobile.

– Les définitions du règlement du garage

et le règlement de construction du pays

correspondant sont valables pour la po-

sition et l'état des garages pour les au-

tomobiles à gaz liquéfié.

– Les bouteilles à gaz sont à gardées dans

des pièces qui sont séparées du garage

(cf. DA pour BGV D34, Annexe 2).

– Les balayeuses électriques utilisées dans

les pièces doivent être recouvertes avec

une cloche fermée, étanchée et avec un

fort panier de protection.

– Pendant les travaux dans les ateliers

principaux, les valves de la bouteille et

les robinets général doivent être fermés

et les bouteilles à gaz carburant doivent

être protégées contre la chaleur.

– Avant les périodes d'arrêt et le fin de

fonctionnement, une personne respon-

sable doit vérifié si toutes les valves,

sur tout les valves de la bouteille, sont

fermées. Les travaux de feu, avant tout

les travaux de soudure et de taillage, ne

doivent être effectués près des bou-

teilles à gaz carburant. Les bouteilles à

gaz carburant ne doivent être gardées

dans les ateliers, même si elles sont

vides.

– Les garages et les dépôt de stockage

ainsi que les ateliers principaux doivent

être bien aérés. Il faut tenir compte du

fait que les gazes liquéfiés sont plus

lourds que l'air. Les gazes liquéfiés se

rassemblent au sol, dans les fosses de

travail et dans d'autres cavités du sol et

ici, ils peuvent formés de mélanges

gaz/air explosifs.

Devoirs de la direction et des

travailleurs

Maintenance doit être fait par un

spécialiste

Mise en service/Fonctionnement

Dans les garages et les dépôts de

stockage ainsi que dans les ateliers

principaux

39FR

- 4

 Ne pas utiliser l'appareil à une altitude

supérieure à 1200 m.

 DANGER

Danger d'intoxication !

 (Moteur à gaz)

Le fonctionnement de l'appareil est au-

torisé dans des pièces fermées si la

ventilation est suffisante.

 Les gaz résiduels sont toxiques et no-

cifs, ils ne peuvent être respirés.

 DANGER

Risque de blessure !

 L'orifice d'évacuation du moteur à com-

bustion ne doit pas être fermé.

 Le moteur continue à tourner

3 secondes après l'arrêt. Ne pas s'ap-

procher de la zone de travail pendant

ce laps de temps.

 DANGER

Risque de brûlures !

 Ne pas toucher un moteur à combus-

tion chaud.

 Avant de retirer les revêtements, faire

refroidir le véhicule.

 Ne pas se pencher au-dessus ou tou-

cher l'orifice d'évacuation.

 DANGER

Risque de blessure !

 Pour les travaux sur un vidage en hau-

teur, soulever entièrement la cuve à

poussière et la fixer.

 Procéder aux mesures de sécurité uni-

quement en-dehors de la zone.

REMARQUE

Le toit de protection du conducteur (en op-

tion) offre une protection contre la chute de

grandes pièces. Il n'offre cependant pas

une protection contre les tonneaux !

 Vérifier tous les jours que le toit de pro-

tection n’est pas endommagé.

 En cas de dommage sur le toit de pro-

tection, même de simples éléments,

remplacer le toit de protection complet.

 Toute modification du toit de protection

ainsi que le montage d’autres élé-

ments, sous-ensembles et modules

que ceux autorisés par Kärcher, ne sont

pas autorisés et peuvent, dans cer-

taines conditions, limiter la fonction du

toit de protection.

 Respecter le poids à vide (poids de

transport) de l'appareil en cas de trans-

port sur une remorque ou sur un véhi-

cule.

 Pour le transport de l'appareil, débran-

cher la batterie et fixer fermement l'ap-

pareil.

 Avant de nettoyer ou d'entretenir l'ap-

pareil, de changer des pièces ou le bas-

culer sur une autre fonction, l'appareil

doit être arrêté et la clé retirée.

 Couper la batterie avant d'effectuer des

travaux sur l'installation électrique.

Pour ce faire, débrancher d’abord le

pôle moins, puis le pôle plus.

Le nouveau branchement est réalisé

dans l’ordre inverse. Raccorder d’abord

le pôle plus, puis le pôle moins.

 L’appareil ne peut être nettoyé à l'eau

avec un flexible ou au jet haute pres-

sion (Danger de court-circuits ou autres

dégâts).

 Les maintenances doivent être unique-

ment effectuées par des services d'as-

sistances au client autorisés ou par des

spécialistes.

 Respecter le contrôle de la sécurité se-

lon les directives en vigueur localement

pour les appareils d'utilisation profes-

sionnelle modifiables sur site.

 Effectuer les travaux à l'appareil tou-

jours avec des gants appropriées.

La balayeuse fonctionne selon le principe

de la pelle de balayage.

– La brosse rotative dirige directement la

saleté dans le collecteur de déchets.

– Le balai latéral nettoie les angles et les

bordures de la surface à balayer et

achemine les déchets dans la zone

d'action de la brosse rotative.

– La poussière fine est aspirée par le filtre

à poussières par la soufflante d'aspira-

tion.

 DANGER

Risque de blessure et d'endommagement !

 Respecter le poids de l'appareil lors du

transport !

 Ne pas utiliser de chariot à fourches ;

l'appareil pourrait être endommagé.

 Pour le chargement de l'appareil, utili-

ser une rampe appropriée ou une grue !

 Lors de l'utilisation d'une rampe, res-

pecter ce qui suit :

Garde au sol 70 mm.

 Si l'appareil est livré sur une palette,

une rampe doit être créée à l'aide des

planches fournies.

Le montage de cette rampe se trouve

en page 2 (page intérieure de couver-

ture).

Remarque importante : chaque

planche doit être fermement fixée par 2

vis.

Machines avec moteur à

combustion

Appareils avec vidage par le haut

Appareils avec toit de protection du

conducteur

Consignes de sécurité relatives au

transport de l'appareil

Consignes de sécurité relatives à

l'entretien et à la maintenance

Fonction

Consignes de déchargement

Poids à vide (poids de trans-

port)

925 kg*

* Si des jeux de montage sont montés, le

poids est augmenté en conséquence.

40 FR

- 5

1 Cabine de conducteur (en option)

2 Porte cabine (option)

3 Points d'arrêt (4x)

4 Accès à la brosse-rouleau

5 Roue avant

6 Balai latéral

7 Bac à poussières

8 Système d'éclairage (option)

9 Verrouillage capot de l'appareil

10 Essuie-glace (option)

11 Recouvrement du moteur

12 Bouteille de gaz

13 Dispositif de verrouillage de la cabine

conducteur

(option)

14 Gyrophare

15 Séparateur centrifuge

16 Levier de sécurité de la cabine de

conducteur

(option)

17 Réglage de la brosse de balayage (non

illustré)

1 Commutateur de programmes

2 Touches de fonction

3 Affichage multifonction

4 Boîtier à fusible du poste de travail

5 Volant

6 Clé de contact

7 Frein d'immobilisation

8 Siège (avec contacteur de siège)

9 Pédale de frein

10 Pédale de marche

1 Sélecteur des feux de détresses (op-

tion)

2 Clef d'allumage

– Position 0: Mettre le moteur en route

– Position 1 : allumage mis

– Position 2 : Lancer le moteur

1 Éclairage de travail marche/arrêt (option)

2 Gyrophare marche/arrêt

3 Avertisseur sonore

4 Nettoyage du filtre

5 Sélecteur de direction

6 Alimentation en eau du balai latéral (en

option)

7 Ventilation

8 Ouverture/fermeture du volet du collecteur

9 Interrupteur d'actionnement du bac à

poussières (relever/abaisser)

Eléments de commande et de fonction

KM 130/300 R LPG

Zone de commande Clé de contact

Touches de fonction

41FR

- 6

ECU - Engine Control Unit

L’unité de commande moteur sert à réguler

et surveiller les fonctions du moteur.

Si des dysfonctionnements surviennent

pendant le service, ces derniers sont

affichés :

– Un code d’erreur et une description du

défaut apparaissent à l’écran

– Le témoin d’avertissement jaune ou

rouge s’allume : La puissance du mo-

teur est réduite ou le moteur est arrêté

– Un signal d’alerte retentit.

 Un défaut tel qu’une température de li-

quide de refroidissement trop élevée ou

une pression d’huile trop faible peut

être résolu par le client en prenant les

mesures adéquates

 Pour tout autre défaut, contacter le ser-

vice clientèle KÄRCHER ou KUBOTA

compétent.

1 Affichage de l'écran

Température de l'eau de circulation

Vitesse de rotation moteur

Programme de déplacement

Tension de la batterie

Niveau du réservoir de carburant

Compteur d'heures de service

2 feu de détresse rouge (STOP)

Défaut d’origine multiple : Le moteur

est arrêté

3 Témoin lumineux (L1)

4 Témoin lumineux du moteur (MIL)

Clignotement bref - défaut temporaire

Le défaut est négligeable puisqu’il n’est

pas persistant

Lumière continue - Défaut

Régler le problème dans un atelier au-

torisé. Pas de danger immédiat pour le

véhicule et l’environnement

Clignotement rapide - défaut grave

Faire immédiatement réparer le véhi-

cule pour éviter des défauts successifs.

Eviter les charges élevées !

5 Témoin d’avertissement jaune

(CHECK)

Erreur dans l'entraînement

6 Témoin lumineux (L2)

7 Témoin d’avertissement jaune

Défaut d’origine multiple : Un signal

d’alerte retentit

Touches de fonction

Deux touches de fonctions permettent de

régler le régime du moteur sur 2 niveaux.

Pour le transport :

Régime recommandé, 1 500 tours/min.

Pour le mode balayage :

Régime moteur, sélectionner 2 550 tours/

min

A Touche de fonction <Menu>

B Touche de fonction <Vers le haut>

C Touche de fonction <Vers le bas>

D Touche de fonction <Enregistrer/confir-

mer>

 Maintenir enfoncée la touche de fonc-

tion <Menu>, le régime moteur réglé

apparaît à l’écran.

 Pour modifier le régime du moteur, utili-

ser les touches de fonction <vers le

haut> ou <vers le bas>.

 Pour sauvegarder, appuyer sur la

touche de fonction <Enregistrer/confir-

mer>

1 Pédale de frein

2 Pédale de marche

3 Frein d'immobilisation

Pour exécuter différents travaux, il peut

être nécessaire de relever au préalable la

cabine conducteur (en option).

Remarque : La cabine conducteur doit uni-

quement être basculée à plat (± 5 °).

 Ouvrir le dispositif de verrouillage de la

cabine conducteur.

 Basculer la cabine conducteur jusqu'à

l'enclenchement du levier de sécurité.

 Déverrouiller le levier de sécurité avant

d'abaisser la cabine conducteur.

 Desserrer le frein de stationnement tout

en appuyant sur la pédale de frein.

 Serrer le frein de stationnement tout en

appuyant sur la pédale de frein.

 Ouvrir le couvercle moteur.

 Rabattre latéralement de 90 ° vers le

bas le levier de mise en roue libre de la

pompe hydraulique.

몇 PRÉCAUTION

Ne pas déplacer la balayeuse sans l'aide

du moteur sur de longues distances et pas

plus vite que 10 km/h.

 Relever à nouveau le levier de mise en

roue libre après l'avoir décalé.

 Si le levier de roue libre de la pompe hy-

draulique a été actionné pour décaler la

machine, il doit être repoussé jusqu'en

butée, dans le sens des aiguilles d'une

montre.

Utiliser un outil spécial.

 Avant la mise en service, lire le mode

d'emploi du constructeur du moteur et

en particulier respecter les consignes

de sécurité.

 Garer la balayeuse sur une surface

plane.

 Retirer la clé de contact.

 Serrer le frein de stationnement.

 DANGER

Risque de blessure !

 Respecter des directives de la sécurité

et technique pour les automobiles à gaz

liquéfié.

 Des givrages et des dépôts jaune à la

bouteille à gaz fait penser à un défaut

d'échantéité.

 Le changement des bouteilles doit être

uniquement effectué par des spécia-

listes.

 Les bouteilles à gaz carburant ne

peuvent être changées dans les ga-

rages et dans les pièces qui se trouvent

au sous-sol.

 Ne pas fumer et ne pas utiliser de lu-

mière à l'air libre au changement des

bouteilles.



Fermer solidement le robinet d'arrêt et

mettre immédiatement la cache de pro-

tection sur la bouteille vide au change-

ment des bouteilles.

몇 AVERTISSEMENT

Utiliser uniquement de bouteilles de ré-

change contrôlée avec 11 kg de contenu.

Unité de commande moteur (ECU)

Pédale

Avant la mise en service

Relever la cabine conducteur

Serrer/desserrer le frein de

stationnement

Déplacement de la balayeuse sans

autopropulsion

Déplacement de la balayeuse sans

autopropulsion

Mise en service

Consignes générales

Montage/remplacement de la

bouteille de gaz

42 FR

- 7

PRÉCAUTION

Par principe, l'utilisation de gaz de ville et

de gaz de camping est interdite.

Les mélanges de gaz liquéfié de propane

et de butane sont autorisés. La teneur en

propane doit être d'au moins 90 %.

ATTENTION

Ouvrir le valve de prélèvement de gaz

d'échappement (3) avant le démarrage de

l'appareil (cf. le chapitre démarrer l'appa-

reil).

Ouvrir la valve de prélèvement de gaz

d'échappement en tournant en sens in-

verse des aiguilles d'une montre.

REMARQUE

Raccordement est un filetage à gauche.

 Dévisser la vis de la barre de retenue et

pivoter la barre vers le haut.

1 Couvercle de protection

2 Flexible de gaz avec écrou raccord

3 Soupape de prélèvement de gaz

 Fermer la valve du prélèvement de gaz

d'échappement en tournant en sens

des aiguilles de la montre.

 Visser le tuyau à gaz (ouverture de clé

30 mm).

 Visser le capuchon de protection sur le

robinet de raccord de la bouteille de

gaz.

 Ouvrir la fermeture à bouchon méca-

nique.

 Remplacer la bouteille de gaz.

Respecter la position de montage de la

bouteille de gaz ! Le raccord ou l'ouver-

ture de la bague doit être dirigé vers le

bas.

 Dévisser le capuchon de protection sur

le robinet de raccord de la bouteille de

gaz.

 Fermer la fermeture à bouchon méca-

nique.

 Visser le flexible de gaz sur le robinet

de raccord de la bouteille de gaz (ou-

verture de clé 30 mm).

 Fermer la barre de sécurité et fixer avec

une vis.

 Vérifier le niveau d'huile.

 Vérifier le radiateur d'eau.

 Vérifier la brosse rotative.

 Vérifier la pression des pneus.

 Réglage du siège du conducteur.

 Nettoyer le filtre à poussières.

Remarque : Voir la description au chapitre

Entretien et maintenance.

 DANGER

Une durée d'utilisation prolongée de l'appa-

reil peut conduire à des problèmes de cir-

culation sanguine dus aux vibrations.

Il est impossible de définir une durée d'uti-

lisation universelle. Celle-ci dépend en ef-

fet de plusieurs facteurs d'influence :

– Tendance personnelles de l'utilisateur à

une mauvaise circulation sanguine

(membres souvent froids, sensation de

picotements ou d'engourdissement).

– Température ambiante faible. Porter

des vêtements chauds pour protéger

les parties concernées du corps.

– Une préhension ferme peut entraver la

circulation sanguine.

– Il est conseiller de ponctuer le travail de

pauses plutôt que d'assurer un service

ininterrompu.

En cas d'utilisation régulière et de longue

durée de l'appareil et en cas d'apparition

répétée des symptômes caractéristiques

(par exemple, sensation de picotements,

d'engourdissement dans certaines parties

du corps, membres froids), nous recom-

mandons de consulter un médecin.

 Tirer le levier de réglage du siège vers

l'extérieur.

 Déplacer le siège, relâcher le levier et

enclencher le siège.

 Essayer de pousser le siège vers

l'avant ou vers l'arrière afin de vérifier

qu'il est bien enclenché.

1 Déplacement de transport

Régime recommandé, 1 500 tours/min.

2 Balayage avec brosse rotative

Régime moteur, sélectionner 2 550

tours/min

3 Balayer avec la brosse rotative et les

balais latéraux

Régime moteur, sélectionner 2 550

tours/min

 Ouvrir la valve de prélèvement de gaz

d'échappement en tournant en sens in-

verse des aiguilles d'une montre.

Remarque :l'appareil est équipé d'un siège

avec contact de sécurité. Lorsque le

conducteur quitte son siège, la machine

s'arrête.

 Prendre place sur le siège du conducteur.

 Amener le sélecteur de déplacement

en position centrale.

 Serrer le frein de stationnement.

 Placer la clef de démarrage dans la ser-

rure d'allumage.

 Tourner la clé de contact sur la position

"II".

 Lorsque la machine a démarré, relâ-

cher la clé de contact.

Remarque :ne jamais actionner le démar-

reur plus de 10 secondes. Attendre au

moins 10 secondes avant d'actionner le dé-

marreur à nouveau .



Régime moteur, sélectionner 1 500

tours/min

 Régler l'interrupteur de programme sur

marche transport .

 Appuyer sur la pédale de frein et main-

tenir la pression.

 Desserrer le frein.

 Mettre le sélecteur du sens de marche

sur « marche avant ».

 Appuyer lentement sur la pédale d'ac-

célérateur.

 Danger

Risque de blessure ! En reculant, aucun

danger ne peut exister pour des troisièmes,

le cas échéant laisser vous guidez.

ATTENTION

Risque d'endommagement! N'actionner le

sélecteur de sens de marche que pendant

l'immobilisation de l'appareil.

 Mettre le sélecteur du sens de marche

sur « Arrière ».

 Appuyer lentement sur la pédale d'ac-

célérateur.

Avant le démarrage / Contrôle de

sécurité

Fonctionnement

Réglage du siège du conducteur

Choix des programmes

Ouvrir l'alimentation de gaz

Démarrage de la machine

Lancer le moteur

Déplacer la balayeuse

Avancer

Reculer

43FR

- 8

– Le pédale d'accélérateur permet de ré-

gler la vitesse de déplacement de façon

continue.

– Evitez d'actionner la pédale par à-

coups, cela pourrait endommager le

système hydraulique.

– Relâcher légèrement la pédale de

marche avant lorsque la puissance fai-

blit dans les montées.

 La machine freine automatiquement et

s'immobilise lorsque la pédale d'accélé-

rateur avant est relâchée.

Remarque :L'effet de freinage peut être

soutenu par la pression de la pédale de

frein.

Franchir des obstacles fixes jusqu'à 70 mm

de hauteur :

 Franchir l'obstacle avec précaution en

avançant lentement.

Franchir des obstacles fixes de plus de 70

mm de hauteur :

 Le véhicule ne peut franchir ces obs-

tacles qu'avec une rampe appropriée.

ATTENTION

Ne balayer ni bandes adhésives, ni fils de

fer ou autres matériaux risquant de détério-

rer le mécanisme de balayage.

 Régler le régime moteur sur 2 550

tours/min pour le mode balayage, à ce

propos, voir chapitre « Affichage multi-

fonction | Réglage du régime moteur ».

Remarque

Les réglages sur 1 500 tours/min

conviennent pour le transport et pas

pour le mode balayage (le balai et les

balais latéraux ne tournent pas assez

vite).

Remarque : Adapter la vitesse du véhicule

aux conditions locales pour obtenir un ré-

sultat de nettoyage optimal.

Remarque : le filtre à poussières doit être

nettoyé régulièrement pendant l'utilisation

de la balayeuse.

Ce kit de montage est monté en usine et ne

peut pas être installé ultérieurement.

Le kit de montage du système de pulvérisa-

tion d'eau se compose d'un réservoir à eau

et des buses de pulvérisation sur les balais

latéraux.

 Le système de pulvérisation d'eau peut

être utilisé si beaucoup de poussière

est produite lors du balayage.

 La mise en service se fait par le com-

mutateur de l'arrosage du troisième ba-

lai latéral.

 Mettre le ventilateur en service.

 Lors du nettoyage de surfaces, régler

l'interrupteur de programme sur ba-

layage avec balayeuse.

 Lors du nettoyage de bordures, régler

l'interrupteur de programme sur ba-

layage avec balayeuse et balai latéral.

 Mettre le ventilateur hors service.

 Lors du nettoyage de surfaces, régler

l'interrupteur de programme sur ba-

layage avec balayeuse.

 Lors du nettoyage de bordures, régler

l'interrupteur de programme sur ba-

layage avec balayeuse et balai latéral.

 Danger

Risque de blessure ! Veiller à ce qu'aucune

personne ni aucun animal ne se trouve

dans la zone de basculement pendant le vi-

dage du bac à poussières.

 Danger

Risque d'écrasement ! Ne jamais appro-

cher les mains du mécanisme de vidage.

Ne jamais rester sous le bac lorsqu'il est re-

levé.

 Danger

Risque de basculement ! Pour le proces-

sus de vidage du bac, veiller à garer le vé-

hicule sur une surface plane.

 Régler l'interrupteur de programme sur

marche transport .

 Relever le bac à poussières.

 S'approcher lentement du collecteur de

poussières.

 Serrer le frein de stationnement.

 Ouvrir le volet du collecteur : Pousser

l'interrupteur à gauche et vider la cuve

à poussière.

 Fermer le volet du collecteur : Pousser

l'interrupteur à droite (environ 2 se-

condes) jusqu'à l'enclenchement en po-

sition finale.

 Desserrer le frein.

 S'éloigner lentement du collecteur à

poussières.

 Abaisser le bac à poussières jusqu'à la

position finale.

 Appuyer sur la pédale de frein et main-

tenir la pression.

 Serrer le frein de stationnement.

 Tourner la clé de contact sur "0" et la re-

tirer.

 Fermer la valve du prélèvement de gaz

d'échappement en tournant en sens

des aiguilles de la montre.

 DANGER

Risque de blessure et d'endommagement !

Respecter le poids de l'appareil lors du

transport.

 Tourner la clé de contact sur "0" et la re-

tirer.

 Serrer le frein de stationnement.



Fermer l'alimentation de gaz.

 Sécuriser l'appareil au niveau des

points d'arrimage (4x) avec des sangles

de serrage, des cordes ou des chaînes.

 Sécuriser le véhicule à l'aide de cales

sous les roues.

 Sécuriser l'appareil contre les glisse-

ments ou les basculements selon les di-

rectives en vigueur lors du transport

dans des véhicules.

Pour la conduite

Freinage

Franchissement des obstacles

Balayage

Kit de montage du système de

pulvérisation d'eau (option)

Balayage de sols secs

Balayage de sols humides ou mouillés

Vider le bac à poussières

Mise hors service de l'appareil

Fermer l'arrivée de gaz

Transport

44 FR

- 9

 DANGER

Risque de blessure et d'endommagement !

Prendre en compte le poids de l'appareil à

l'entreposage.

 Placer la balayeuse sur une surface

plane dans un environnement sec et à

l'abri du gel. Protéger de la poussière

avec un matériau de revêtement.

 Lever les balais latéraux et la brosse ro-

tative pour ne pas endommager les

crins.

 Tourner la clé de contact sur "0" et la re-

tirer.

 Serrer le frein de stationnement.

 Fermer l'alimentation de gaz.

 Sécuriser la balayeuse afin qu'elle ne

puisse rouler librement.

 Moteur à gaz

Attention

Les machines doivent être immobili-

sées en toute sécurité !

La machine doit être régulièrement ins-

pectée par une personne qualifiée, en

particulier le réservoir de liquide et ses

raccords, comme l’exigent les direc-

tives régionales ou nationales pour la

sécurité du service.

Respecter également ce qui suit si la ba-

layeuse doit rester inutilisée pendant un

certain temps :

 Changer l'huile du moteur.

 Dévisser le tuyau à gaz avec l'écrou

raccord (ouverture de clé 30 mm).

 Fermer la bouteille de gaz à l'aide du

capuchon et la conserver debout dans

des endroits appropriés (voir pour cela

le chapitre « Consignes de sécurité »).

 Nettoyer l'intérieur et l'extérieur de la

balayeuse.

 Déconnecter le pôle moins de la batte-

rie si l'appareil reste inutilisé plus de 4

semaines.

Figure symbolique

 Charger la batterie tous les 2 mois envi-

ron.

 Reocuvrir la batterie et la protéger

contre les court-circuits.

ATTENTION

Risque d'endommagement!

Ne pas laver le filtre à poussières.

– Les maintenances doivent être unique-

ment effectuées par des services d'as-

sistances au client autorisés ou par des

spécialistes.

– Les appareils utilisés industriellement à

des locaux différents doivent être avoir

effectués une révision de protection se-

lon VDE 0701.

 Garer la balayeuse sur une surface

plane.

 Tourner la clé de contact sur "0" et la re-

tirer.

 Serrer le frein de stationnement.

몇 PRÉCAUTION

Risque d'endommagement ! L’appareil ne

peut être nettoyé à l'eau avec un flexible ou

au jet haute pression (Danger de court-cir-

cuits ou autres dégâts).

 Danger

Risque de blessure ! Porter un masque et

des lunettes de protection.

 Essuyer le véhicule avec un chiffon.

 Nettoyer le véhicule à l'air comprimé.

 Nettoyer l'extérieur du véhicule avec un

chiffon humide et un détergent doux.

Remarque : n'utiliser aucun détergent

agressif.

Faire effectuer les travaux de maintenance

conformément à la liste de contrôle.

Remarque : le compteur d'heures de ser-

vice indique l'échéance des périodicités de

maintenance.

Remarque : tous les travaux d'entretien et

de maintenance devant être faits par le

client doivent être effectués par une per-

sonne qualifiée. Il est possible à tout mo-

ment de faire appel à un spécialiste Kär-

cher.

Maintenance quotidienne :

 Vérifier le niveau d'huile.

 Contrôler le niveau d'eau de radiateur.

 Vérifier la pression des pneus.

 Contrôler le degré d'usure du balai-

brosse et de la balayeuse latérale et vé-

rifier l'enroulement des bandes.

 Vérifier si des bandes entourent les

roues.

 Contrôler le séparateur centrifuge et

filtre d'air, nettoyer le cas échéant.

 Vérifier le fonctionnement de tous les

éléments de commande.

 Examiner l'appareil pour détecter tout

endommagement.

Maintenance hebdomadaire :

 Vérifier si le système de conduite de

carburant ou de gaz est étanche.



Nettoyer le radiateur.

 Nettoyer le refroidisseur d'huile hydrau-

lique.

 Contrôler l'installation hydraulique.

 Contrôler le niveau de l'huile hydrau-

lique.

 Contrôler le niveau de liquide de frein.

 Contrôler le degré d'usure des couteau

d'étanchéité et le cas échéant, les rem-

placer.

 Vérifier et lubrifier le volet du collecteur.

Maintenance en fonction de l'usure :

 Changer les baguettes d'étanchéité.

 Changer la brosse rotative.

 Changer les balais latéraux.

Remarque : pour la description, voir le

chapitre Travaux de maintenance.

Remarque : pour éviter de perdre le béné-

fice de la garantie, veuillez confier au ser-

vice après-vente Kärcher agréé tous les

travaux de maintenance et d'entretien pen-

dant la durée de la garantie.

Maintenance après 50 heures de

service :

 Faire exécuter la première inspection

selon le carnet d'entretien.

Maintenance après 250 heures de

service :

 Faire exécuter l'inspection selon le car-

net d'entretien.

Préparation :

 Garer la balayeuse sur une surface

plane.

 Tourner la clé de contact sur "0" et la re-

tirer.

 Serrer le frein de stationnement.

 Fermer l'alimentation de gaz.

1 Réservoir d'eau de refroidissement

2 Filtre d'air

3 Moteur à gaz 3 cylindres quatre temps

4 Radiateur d'eau

5 Bouteille de gaz

6 Fermeture à étrier

7 Réservoir d'huile hydraulique

8 Tubulure de remplissage d'huile hy-

draulique

9 Vitre de surveillance

Stockage / arrêt Entretien et maintenance

Consignes générales

Nettoyage

Nettoyage intérieur du véhicule.

Nettoyage extérieur de l'appareil

Fréquence de maintenance

Maintenance par le client

Maintenance par le service après-vente

Travaux de maintenance

Aperçu général

45FR

- 10

 DANGER

Risque de blessure ! Toujours mettre la

barre de sécurité en place lorsque le bac à

poussières est levé.

Procéder aux mesures de sécurité unique-

ment en-dehors de la zone.

1 Support de la barre de sécurité

2 Barre de sécurité

 Relever la barre de sécurité et l'insérer

dans le support (protection).

Respecter impérativement ces consignes

en cas de manipulation des batteries :

 Danger

Risque d'explosion ! Ne jamais déposer

d'outils ou d'objets similaires sur les bornes

et les barrettes de connexion de la batterie.

 Danger

Risque de blessure ! Ne jamais mettre en

contact des plaies avec le plomb. Prendre

soin de toujours se laver les mains après

avoir manipulé la batterie.

 DANGER

Risque d'incendie et d'explosion!

– Il est interdit de fumer ou de faire brûler

des objets.

– Les espaces dans lesquelles sont char-

gé les batteries doivent être bien aère,

puisque au chargement peut apparaître

du gaz très explosif.

 Danger

Risque de brûlure!

– Des éclaboussures d'acide dans l'oeil

ou sur la peau laver avec l'eau.

– Après voir immédiatement le médecin.

– Laver les vêtements salés avec l'eau.

 Placer la batterie dans son comparti-

ment.

 Visser les fixations situées sur le socle

de la batterie.

 Monter la cosse (câble rouge) sur le

pôle plus (+) de la batterie.

 Monter la cosse sur le pôle moins (-) de

la batterie.

Remarque : enduire les pôles de la batte-

rie et les cosses de graisse pour les proté-

ger.

ATTENTION

Pour les batteries contenant de l'acide,

contrôler régulièrement le niveau de li-

quide.

– L'acide d'une batterie complètement

chargée a à 20 °C le poids spécifique

de 1,28 kg / l.

– L'acide d'une batterie en partie déchar-

gée a le poids spécifique entre 1,00 et

1,28 kg/l.

– Dans toutes les cellules le poids spéci-

fique de l'acide doit être le même.

 Ouvrir tous les orifices d'alimentation

des compartiments.

 Faire des prélèvements de chaque cel-

lule avec le pèse-acide.

 Redonner le prélèvement d'acide à la

même cellule.

 Si le niveau de liquide est trop bas, rem-

plir d'eau distillée jusqu'au repère.

 Recharger la batterie.

 Fermer les orifices des compartiments.

 Danger

Risque de blessure ! Respecter les

consignes de sécurité pour l'utilisation de

batteries. Lire avec attention le mode d'em-

ploi du chargeur de batterie.

 Danger

Charger la batterie uniquement avec un

chargeur approprié.

 Ouvrir tous les orifices d'alimentation

des compartiments.

(uniquement pour des batteries à main-

tenance réduite)

 Raccorder le pôle + du chargeur au

pôle + de la batterie.

 Raccorder le pôle - du chargeur au pôle

- de la batterie.

 Brancher la fiche secteur et mettre le

chargeur en service.

 Charger la batterie avec le courant le

plus faible possible.

Remarque : lorsque la batterie est char-

gée, débrancher en premier le chargeur du

réseau, puis le séparer de la batterie.

 Débrancher la cosse du pôle négatif (-).

 Débrancher la cosse du pôle positif (+).

 Desserrer les fixations situées sur le

socle de la batterie.

 Retirer la batterie de son support.



Éliminer la batterie usée en respectant

les dispositions en vigueur.

 Danger

Risque de brûlure !

 Laisser refroidir le moteur.

 Attendre 5 minutes après l'arrêt du mo-

teur avant de procéder au contrôle du

niveau d'huile.

1 Jauge d'huile

2 Couvercle de fermeture. orifice de rem-

plissage d'huile

 Dévisser à nouveau la jauge.

 Essuyer la jauge puis revisser.

 Dévisser à nouveau la jauge.

 Relever le niveau d'huile.

 Mettre de nouveau la jauge d'huile.

Consignes de sécurité générales

Ne jetez pas l'huile moteur, le

fuel, le diesel ou l'essence dans

la nature. Protéger le sol et

évacuer l'huile usée de façon

favorable à l'environnement.

Consignes de sécurité

Respecter les consignes si-

tuées sur la batterie, dans les

instructions de service et dans

le mode d'emploi du véhicule !

Porter des lunettes de

protection !

Tenir les enfants à l'écart des

acides et des batteries !

Risque d'explosion !

Toute flamme, matière incan-

descente, étincelle ou cigarette

est interdite à proximité de la

batterie !

Risque de brûlure!

Premiers soins !

Attention !

Mise au rebut !

Ne pas mettre la batterie au re-

but dans le vide-ordures !

Montage et branchement de la batterie

Contrôler le niveau de liquide de la

batterie (uniquement en cas de batteries

à maintenance réduite).

Chargement de la batterie

Démonter la batterie

Vérification du niveau d'huile moteur et

rajout

46 FR

- 11

– Le niveau d'huile doit se trouver entre

les repères "MIN" et "MAX".

– Si le niveau d'huile se trouve sous le re-

père "MIN", remplir l'huile de moteur.

– Ne pas remplir le moteur au-dessous

du repère "MAX".

 Dévisser le couvercle de verrouillage

de l'orifice de remplissage d'huile.

 Remplir huile de moteur.

Types d'huile : voir Caractéristiques

techniques

 Refermer l'orifice de remplissage.

 Attendre au moins 5 minutes.

 Vérifier le niveau d'huile.

몇 PRÉCAUTION

Risque de brûlure par huile chaude !

 Préparer un récipient de récupération

pouvant contenir 6 litre d'huile au mini-

mum.

 Laisser refroidir le moteur.

1 Bouchon de vidange d'huile

 Dévisser la vis de purge.

 Desserrer la vis de serrage de l'ouver-

ture de remplissage d'huile.

 Vidanger l'huile.

1 Filtre à huile moteur

 Dévisser le filtre d'huile.

 Nettoyer le pilote avant et les surfaces

étanches.

 Enduire le joint du nouveau filtre d'huile

avant le montage avec huile.

 Monter le nouveau filtre d'huile et ser-

rer.

 Visser la vides de purge d'huile inclu-

sive le nouveau joint.

Remarque :Serrer la vis de purge d'huile à

un couple de 25 Nm, à l'aide d'une clé de

serrage dynamométrique.

 Remplir huile de moteur.

Types d'huile : voir Caractéristiques

techniques

 Refermer l'orifice de remplissage.

 Laisser le moteur env. 10 secondes en

marche.

 Vérifier le niveau d'huile.

REMARQUE

Le collecteur de balayage ne doit pas être

levé.

 Ouvrir le couvercle moteur.

1 Vitre de surveillance

2 Manomètre

3 Couvercle de fermeture. orifice de rem-

plissage d'huile

 Contrôler le niveau d'huile hydraulique

dans le regard.

– Le niveau d'huile doit se trouver entre

les repères "MIN" et "MAX".

– Si le niveau d'huile se trouve sous le re-

père "MIN", remplir l'huile hydraulique.

 Dévisser le couvercle de verrouillage

de l'orifice de remplissage d'huile.

 Nettoyer le secteur de remplissage.

 Remplir l'huile hydraulique.

Types d'huile : voir Caractéristiques

techniques

 Visser le couvercle de verrouillage de

l'orifice de remplissage d'huile.

ATTENTION

Si le manomètre indique une pression

d'huile hydraulique élevée, le filtre d'huile

hydraulique doit être remplacé par le ser-

vice après-vente de Kärcher.

 Serrer le frein de stationnement.

 Lancer le moteur.

La maintenance de l'installation hydrau-

lique ne peut être effectuée que par le ser-

vice après-vente de Kärcher.

 Vérifier tous les flexibles hydrauliques

et les raccordement s'ils sont étanches.

 Danger

Risque de brûlure provoquée par l'eau

brûlante ! Laisser refroidir le système de re-

froidissement du moteur au moins 20 mi-

nutes.

 Vérifier le niveau d'eau de refroidisse-

ment sur le réservoir de compensation

(niveau d'eau entre MINI et MAXI).

 Nettoyer les lamelles du radiateur.

 Vérifier que les flexibles hydrauliques et

raccordement sont étanches.

 Nettoyer le ventilateur.

 Lancer le moteur.

 Lever le bac à poussières jusqu'à la po-

sition finale.

 Couper le moteur.

 Serrer le frein de stationnement.

 Mettre la barre de sécurité en place

pour le vidage en hauteur.

 Ôter les fils et bandes de la brosse rotative.

 Sortir la barre de sécurité.

 Lancer le moteur.

 Abaisser le bac à poussières jusqu'à la

position finale.

 Couper le moteur.

1 Vis de fixation du logement de la brosse

de balayage

2 Brosse rotative

3 Logement de la brosse de balayage

4 Joint latéral de la tôle de retenue

5 Joint latéral

 Ouvrir l'habillage latéral à l'aide de la clé.

 Dévisser les écrous à ailette du joint la-

téral sur la tôle de retenue et retirer la

tôle de retenue.

 Rabattre le joint latéral vers l'extérieur.

 Dévisser la vis de fixation du logement

de la brosse-rouleau et basculer le lo-

gement vers l'extérieur.

 Extraire la brosse rotative.

Position de la brosse de balayage dans le

sens de la marche (vue d'en haut).

Remarque : veiller au bon positionnement

de la brosse lors du montage d'une nou-

velle brosse rotative.

 Monter la nouvelle brosse rotative. Les

rainures de la brosse rotative doivent

être enfichées dans les cames du pivot

opposé.

Changer huile de moteur et le filtre

d'huile de moteur

Contrôler le niveau d'huile hydraulique

et remplir huile hydraulique.

Contrôler l'installation hydraulique

Contrôler et maintenir le radiateur d'eau

Contrôler la brosse rotative

Changer la brosse rotative

47FR

- 12

Remarque : Après le montage de la nou-

velle brosse rotative, il convient de régler

de nouveau la trace de balayage.

Remarque : La trace de balayage est réglé

d'usine sur 80 mm ; son réglage peut être

parfait de manière continue en cas d'usure

de la brosse rotative.

 Vérifier la pression des pneus.

 Mettre le ventilateur d'aspiration hors

service.

 Déplacer la balayeuse sur un sol plan et

lisse, recouvert de poussière ou de

craie.

 Régler le sélecteur de programme sur

balayage avec brosse de balayage.

 Régler l'interrupteur de programme sur

marche transport.

 Déplacer le véhicule en marche arrière.

 Contrôler la surface de balayage.

La trace de balayage doit avoir la forme

d'un rectangle régulier de 80 à 85 mm de

large.

1 Ecrou de réglage

2 Contre-écrou

 Ouvrir l'habillage latéral du moteur.

 Desserrer le contre-écrou

 Régler la trace de balayage

 Serrer le contre-écrou.

 Vérifier la surface de balayage de la

brosse rotative.

 Vérifier la pression des pneus.

 Lever les balais latéraux.

 Déplacer la balayeuse sur un sol plan et

lisse, recouvert de poussière ou de

craie.

 Régler le sélecteur de programme sur

balayage avec brosse de balayage et

balai latéral.

 Lever les balais latéraux.

 Régler le sélecteur de programme sur

Circuler.

 Déplacer le véhicule en marche arrière.

 Contrôler la surface de balayage.

La largeur de la trace de balayage doit être

entre 40 et 50 mm.

 Corriger la trace de balayage à l'aide

des deux vis de réglage.

 Contrôler la surface de balayage.

 Vérifier la pression des pneus.

 Remonter le collecteur de balayures et

le freiner avec la barre de sécurité.

 DANGER

Risque de blessure ! Toujours mettre la

barre de sécurité en place lorsque le bac à

poussières est levé.

Procéder aux mesures de sécurité unique-

ment en-dehors de la zone.

 Relever la barre de sécurité et l'insérer

dans le support (protection).

1 Support de la barre de sécurité

2 Barre de sécurité

 Ouvrir l'habillage latéral, comme décrit

au chapitre « remplacement de la

brosse rotative ».

 Desserrer 6 écrous à ailettes sur la tôle

de retenue latérale.

 Desserrer 3 écrous (écartement de 13)

sur la tôle de retenue avant.

 Presser le joint latéral vers le bas (trou

oblong), jusqu'à ce qu'il se trouve à 1 -

3 mm du sol.

 Serrer les tôles de retenue à fond.

 Répéter l'opération de l'autre côté de

l'appareil.

 Garer la balayeuse sur une surface

plane.

 Brancher le manomètre sur la valve du

pneu.



Vérifier la pression et corriger si néces-

saire.

 Pour la pression de gonflage autorisée

pour les pneumatiques, voir les carac-

téristiques techniques.

 Nettoyer le filtre de poussières avec la

touche de nettoyage de filtre.

몇 AVERTISSEMENT

Vider le bac à poussières avant de procé-

der au remplacement du filtre. Porter un

masque de protection pour effectuer des

travaux de maintenance sur le système de

filtration. Respecter les consignes de sécu-

rité concernant la manipulation de fines

poussières.

1 Verrouillage capot de l'appareil

2 Capot

 Ouvrir le verrouillage en desserrant la

vis à poignée en étoile.

 Rabattre le capot vers l'avant.

1 Fermeture

2 Recouvrement du filtre

 Ouvrir le recouvrement du filtre.

 Rabattre le secoueur de filtre vers

l'avant.

Contrôler et régler la trace de balayage

du balai latéral

Réglage des joints latéraux

Contrôler la pression des pneus

Nettoyer manuellement le filtre à

poussières

Remplacer le filtre à poussières

48 FR

- 13

 Remplacer le filtre à poussières.

 Refermer le couvercle du filtre.

La courroie trapézoïdale doit céder d'envi-

ron 7 à 9 mm à une pression de 10 kg.

 Faire régler la tension de la courroie tra-

pézoïdale par le service après-vente

agréé.

1 Fermeture

2 Corps du filtre à air

 Ouvrir l'orifice.

 Retirer le boîtier du filtre d'air.

 Remplacer la cartouche du filtre à air.

Remarque : position de montage avec

ouverture de soufflage vers le bas (voir

illustration).

 Dévisser l'écrou à ailettes sur le sépa-

rateur centrifuge.

 Nettoyer le séparateur centrifuge.

 Dévisser le phare.

 Retirer le phare et débrancher le

connecteur.

Remarque : respecter les positions de la fiche.

 Démonter le phare.

 Désolidariser le logement du phare et

le maintenir ce faisant horizontal car

l'unité de lampe n'est pas fixée.

 Déverrouiller l'étrier de fermeture et en-

lever l'ampoule.

 Monter une ampoule neuve.

 Remonter en suivant les étapes dans

l'ordre inverse.

Remarque : pour remplacer l'ampoule du

clignotant, retirer le verre du clignotant du

logement du clignotant.

 Ouvrir le porte-fusibles.

 Contrôler les fusibles.

Remarque : Le fusible FU 01 se trouve

dans le compartiment moteur.

 Remplacer les fusibles défectueux.

Remarque :n'utiliser que des fusibles du

même ampérage.

Nous certifions par la présente que la ma-

chine spécifiée ci-après répond de par sa

conception et son type de construction ain-

si que de par la version que nous avons

mise sur le marché aux prescriptions fon-

damentales stipulées en matière de sécuri-

té et d’hygiène par les directives euro-

péennes en vigueur. Toute modification ap-

portée à la machine sans notre accord rend

cette déclaration invalide.

Les signataires agissent sous ordre et avec

le pouvoir de la direction.

Responsable de la documentation :

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Contrôler la courroie trapézoïdale et la

régler

Vérification et échange du filtre à air

Changer l'ampoule du phare (option)

Changer l'ampoule du clignotant

(option)

Remplacer les fusibles

FU 01 Fusible principal 60 A

FU 02 Affichage du niveau de

remplissage de la bou-

teille de gaz

5 A

FU 03 Relais de sécurité

Affichage multifonction

10 A

FU 04 Sélecteur de direction 10 A

FU 05 Relais temporel

Contacteur du siège

5 A

FU 06 Ventilation 25 A

FU 07 Bouton sélecteur de pro-

gramme

Fonctions collecteur de

balayures

10 A

FU 08 Relais du démarreur 30 A

FU 09 Instrument d'affichage 7,5 A

FU 10 Feux de position 7,5 A

FU 11 Éclairage de travail avant

(feu de croisement)

10 A

FU 12 Système vibrateur

Gyrophare

Avertisseur sonore

20 A

FU 13 Pompe à eau 10 A

Déclaration UE de conformité

Produit : Machine d'aspiration ren-

versée, appareil d'accro-

chage

Type : 1.186-xxx

Directives européennes en vigueur :

2006/42/CE (+2009/127/CE)

2014/30/UE

2000/14/CE

Normes harmonisées appliquées :

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Procédures d'évaluation de la confor-

mité

2000/14/CE: Annexe V

Niveau de puissance acoustique dB(A)

Mesuré: 98

Garanti: 101

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

49FR

- 14

Assistance en cas de panne

Panne Remède

Il est impossible de mettre l'appareil

en marche

S'asseoir sur le siège conducteur, le contact de sécurité du siège est activé

Charger ou changer la batterie

Bouteille de gaz vide - remplacer la bouteille de gaz

Vanne de prélèvement de gaz fermée - ouvrir la vanne en la tournant dans le sens inverse des ai-

guilles d'une montre.

Soupape de gaz gelée - Respecter la description pour le changement des bouteilles de gaz.

Contacter le service après-vente Kärcher

Le moteur tourne de façon irrégu-

lière

Nettoyer ou changer le filtre à air ou la cartouche de filtre

Contrôler le système de conduite de carburant, les raccordements les connexions, le cas échéant

maintenir

Contacter le service après-vente Kärcher

Moteur surchauffé Remplir réfrigérant

Rincer le radiateur

Tendre la courroie trapézoïdale

Contacter le service après-vente Kärcher

Le moteur tourne mais le véhicule

n'avance que lentement ou

n'avance pas

Desserrer le frein

Vérifier l'enroulement des bandes et des fils.

Contacter le service après-vente Kärcher

Bruit sifflant dans l'hydraulique Remettre le fluide hydraulique à niveau

Contacter le service après-vente Kärcher

Les brosses tournent lentement ou

pas du tout

Régler le levier d'accélération complètement vers l'avant (haut régime).

Vérifier l'enroulement des bandes et des fils.

Contacter le service après-vente Kärcher

Peu ou pas de puissance d'aspira-

tion dans la zone des brosses

Nettoyer le filtre

Contacter le service après-vente Kärcher

De la poussière s'échappe de l'ap-

pareil

Réglage des joints latéraux

Mettre le ventilateur en service

Nettoyer le filtre à poussières

Remplacer les joints du filtre

Contacter le service après-vente Kärcher

L'unité de balayage n'absorbe pas

la poussière

Vider le bac à poussières

Nettoyer le filtre à poussières

Changer la brosse rotative

Régler la trace de balayage

Remplacer les baguettes d'étanchéité du bac à poussières

Éliminer le blocage de la brosse rotative

Contacter le service après-vente Kärcher

Le bac à poussière ne se lever ou

s'abaisse pas

Contrôler les fusibles.

Contacter le service après-vente Kärcher

Le bac à poussières tourne lente-

ment ou pas du tout

Contacter le service après-vente Kärcher

Perturbations de fonctionnement

des pièces hydrauliques mobiles

Contacter le service après-vente Kärcher

50 FR

- 15

Caractéristiques techniques

KM 130/300 R LPG

1.186-146.0

Caractéristiques de la machine

Vitesse d'avancement, en avant km/h 10

Vitesse d'avancement, en arrière km/h 10

Pente (max.) -- 18%

Capacité de balayage sans brosses latérales m

/h 10000

Capacité de balayage avec 1 balai latéral m

/h 13000

Largeur de balayage sans balais latéraux mm 1000

Largeur de balayage avec 1 balais latéraux mm 1300

Type de protection contre la pluie -- IPX 3

Durée de fonctionnement avec un réservoir plein h 4

Moteur

Type -- Kubota WG 972-E4

Conception -- Moteur à gaz 3 cylindres quatre temps

Émissions

2 selon la procédure de mesure du règlement UE 2016/1628 (phase

g/kWh 1018,2

Mode de refroidissement -- Refroidissement à eau

Sens de rotation -- En sens inverse des aiguilles d'une

montre

Forage mm 74,5

Levage mm 73,6

Cylindrée cm

962

Quantité d'huile l 3,7

Nombre de tours normal 1/min 2350

Régime maximal 1/min 2550

Régime ralenti 1/min 1500

Puissance max. kW/PS 17,5/23,5

Couple max. 2400 1/min Nm 66,3

Filtre d'huile -- Cartouche filtrante

Filtre d'air d'aspiration -- Cartouche de filtre interne, cartouche de

filtre externe

Type de carburant LPG

Les mélanges de gaz liquéfié de propane et de bu-

tane sont autorisés. La teneur en propane doit être

d'au moins 90 %.

Contenance du réservoir 11 kg ou 20 litres (bouteille de rechange)

Installation électrique

Batterie V, Ah 12, 62

Générateur, courant triphasé V, A 12, 80

Démarreur -- Démarreur électrique

Installation hydraulique

Quantité d'huile dans toute l'installation hydraulique l 26,5

Quantité d'huile dans le réservoir hydraulique l 21,2

Types d'huile

Moteur (plus de 25° C) -- SAE 30, SAE 10W-30, SAE 15W-40

Moteur (0 à 25° C) -- SAE 20, SAE 10W-30, SAE 10W-40

Moteur (moins de 0° C) -- SAE 10W, SAE 10W-30, SAE 10W-40

Système hydraulique -- HV 46

Bac à poussières

Hauteur maximale de déchargement mm 1400

Volume du bac à poussières l 300

Brosse rotative

Diamètre de la brosse rotative mm 300

Largeur de la brosse rotative mm 1000

Vitesse de rotation 1/min 350

Trace de balayage mm 80

Balai latéral

Diamètre des balais latéraux mm 600

Rotation (sans niveaux) 1/min 0 - 60

51FR

- 16

Pneumatiques

Dimensions, avant -- 15-4.5x8

Pression, avant bar 8

Dimensions, arrière -- 15-4.5x8

Frein

Roues avant -- mécanique

Roue arrière -- hydrostatique

Système de filtration et d'aspiration

Conception -- Filtre plat à plis

Vitesse de rotation 1/min 2800

Surface de filtrage pour poussières fines m

5,2

Dépression nominale du système d'aspiration mbar 15,5

Débit volumique nominal du système d'aspiration m

/h 800

Système vibrateur -- Moteur électrique

Conditions environnement

Température °C -5 à +40

Hygrométrie, non-condensée % 0 - 90

Valeurs déterminées selon EN 60335-2-72

Émission sonore

Niveau de pression acoustique L

dB(A) 80

Incertitude K

dB(A) 3

Niveau de pression acoustique L

+ incertitude K

dB(A) 101

Vibrations de l'appareil

Valeur de vibrations bras-main m/s

1,5

Sìège m/s

0,8

Incertitude K m/s

0,2

Dimensions et poids

Longueur x largeur x hauteur mm 2122 x 1330 x 1430

Rayon de braquage à droite mm 1460

Rayon de braquage à gauche mm 1460

Poids à vide kg 925

Poids total admissible kg 1505

Charge d'essieu avant admissible kg 882

Charge d'essieu arrière admissible kg 623

Sous réserve de modifications techniques !

KM 130/300 R LPG

1.186-146.0

52 FR

- 1

Prima di utilizzare l'apparecchio

per la prima volta, leggere le

presenti istruzioni originali, seguirle e con-

servarle per un uso futuro o in caso di riven-

dita dell'apparecchio.

Si dovessero verificare danni dovuti al tra-

sporto al momento del disimballo, informa-

re immediatamente il proprio rivenditore.

– Le targhette di avvertimento sull'appa-

recchio forniscono importanti indicazio-

ni per un uso sicuro.

– Oltre alle indicazioni contenute nel ma-

nuale d’uso è necessario osservare le

norme di sicurezza e antinfortunistiche

generali vigenti.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono

disponibili all'indirizzo:

www.kaercher.com/REACH

Le condizioni di garanzia valgono nel rispetti-

vo paese di pubblicazione da parte della no-

stra società di vendita competente. Entro il

termine di garanzia eliminiamo gratuitamente

eventuali guasti all’apparecchio, se causati

da difetto di materiale o di produzione. Nei

casi previsti dalla garanzia si prega di rivol-

gersi al proprio rivenditore, oppure al più vici-

no centro di assistenza autorizzato, esibendo

lo scontrino di acquisto.

 PERICOLO

Per escludere qualsiasi rischio, gli interven-

ti di riparazione e il montaggio dei pezzi di

ricambio vanno effettuati esclusivamente

dal servizio assistenza autorizzato.

– Impiegare esclusivamente accessori e

ricambi autorizzati dal produttore. Ac-

cessori e ricambi originali garantiscono

che l’apparecchio possa essere impie-

gato in modo sicuro e senza disfunzio-

ni.

– Maggiori informazioni sulle parti di ri-

cambio sono reperibili al sito www.kaer-

cher.com alla voce “Service”.

 PERICOLO

Avverte da un rischio imminente che deter-

mina lesioni corporee gravi o la morte.

몇 AVVERTIMENTO

Avverte da una probabile situazione perico-

losa che potrebbe determinare lesioni cor-

poree gravi o la morte.

몇 PRUDENZA

Indica una probabile situazione pericolosa

che potrebbe determinare danni leggeri a

persone o danni alle cose.

ATTENZIONE

Indica una probabile situazione pericolosa

che potrebbe determinare danni alle cose.

Avvertenze generali. . . . . . . . . IT 1

Protezione dell’ambiente IT 1

Garanzia . . . . . . . . . . . . IT 1

Accessori e ricambi . . . . IT 1

Simboli riportati nel manuale

d'uso . . . . . . . . . . . . . . . IT 1

Simboli riportati sull'appa-

recchio . . . . . . . . . . . . . . IT 1

Uso conforme a destinazione . IT 2

Uso errato prevedibile . . IT 2

Pavimentazioni adatte . . IT 2

Norme di sicurezza . . . . . . . . . IT 2

Avvertenze di sicurezza ri-

guardo all'uso. . . . . . . . . IT 2

Avvertenze di sicurezza ri-

guardo alla marcia . . . . . IT 2

Direttive di sicurezza tecni-

che valide per gli autoveicoli

a gas liquido. . . . . . . . . . IT 2

Apparecchi con motore a

combustione. . . . . . . . . . IT 3

Apparecchi con svuotamen-

to in alto . . . . . . . . . . . . . IT 3

Apparecchi con tetto di pro-

tezione conducente . . . . IT 4

Avvertenze di sicurezza ri-

guardo al trasporto dell'at-

trezzo . . . . . . . . . . . . . . . IT 4

Avvertenze di sicurezza ri-

guardo alla cura e la manu-

tenzione . . . . . . . . . . . . . IT 4

Funzione . . . . . . . . . . . . . . . . . IT 4

Indicazioni per lo scarico . . . . . IT 4

Elementi di comando e di funzio-

ne. . . . . . . . . . . . . . . . . . . . . . . IT 5

KM 130/300 R LPG . . . . IT 5

Prima della messa in funzione. IT 6

Ribaltare in su la cabina con-

ducente . . . . . . . . . . . . . IT 6

Blocco/sblocco del freno di

stazionamento . . . . . . . . IT 6

Movimentazione della spaz-

zatrice senza trazione pro-

pria. . . . . . . . . . . . . . . . . IT 6

Movimentazione della spaz-

zatrice con trazione propria IT 6

Messa in funzione . . . . . . . . . . IT 6

Avvertenze generali . . . . IT 6

Montare/sostituire la bombo-

la del gas . . . . . . . . . . . . IT 6

Prima dell'avvio/Prova di si-

curezza . . . . . . . . . . . . . IT 7

Funzionamento . . . . . . . . . . . . IT 7

Regolazione del sedile di

guida . . . . . . . . . . . . . . . IT 7

Selezione i programmi . . IT 7

Aprire l'alimentazione del

gas . . . . . . . . . . . . . . . . . IT 7

Avviare l'apparecchio. . . IT 7

Guida . . . . . . . . . . . . . . . IT 7

Operazioni di spazzamento IT 8

Svuotamento del vano rac-

colta . . . . . . . . . . . . . . . . IT 8

Spegnere l’apparecchio . IT 8

Trasporto . . . . . . . . . . . . . . . . . IT 8

Tenuta a magazzino/Messa fuo-

ri servizio . . . . . . . . . . . . . . . . . IT 8

Cura e manutenzione . . . . . . . IT 9

Avvertenze generali . . . IT 9

Pulizia . . . . . . . . . . . . . . IT 9

Intervalli di manutenzione IT 9

Interventi di manutenzione IT 9

Dichiarazione di conformità UE IT 13

Guida alla risoluzione dei guastiIT 14

Dati tecnici . . . . . . . . . . . . . . . IT 15

Avvertenze generali

Protezione dell’ambiente

Tutti gli imballaggi sono riciclabili.

Gli imballaggi non vanno gettati

nei rifiuti domestici, ma conse-

gnati ai relativi centri di raccolta.

Gli apparecchi dismessi conten-

gono materiali riciclabili preziosi e

vanno perciò consegnati ai relati-

vi centri di raccolta. Si prega quin-

di di smaltire gli apparecchi di-

smessi mediante i sistemi di rac-

colta differenziata.

Non lasciare penetrare i liquidi come olio

motore, olio idraulico, liquido dei freni, die-

sel o refrigerante le suolo. Tutelare l'am-

biente e smaltire i liquidi in modo inquinan-

te l'ambiente.

Garanzia

Accessori e ricambi

Simboli riportati nel manuale d'uso

Simboli riportati sull'apparecchio

Pericolo di scottature causa-

te da superfici calde! Prima di

effettuare qualsiasi interven-

to sull'apparecchio lasciare

raffreddare sufficientemente

l'impianto di scarico.

Lavorare sull'apparecchio in-

dossando sempre guanti

protettivi idonei.

Pericolo di contusioni dovuto

incastrandosi tra parti mobili

del veicolo

Rischio di lesioni a causa

delle parti mobili. Non affer-

rare dentro con le mani.

Pericolo d'incendio. Non

aspirare oggetti brucianti o

ardenti.

Alloggio catene / punto della

gru

Punti di appoggio del cric

Inclinazione massima del

fondo durante la marcia con

vano raccolta sollevato.

Non percorrere pendenze

superiori al 18% in senso di

marcia.

Osservare la posizione d'in-

stallazione della bombola del

gas! L'attacco ovvero l'aper-

tura anulare deve essere ri-

volta verso il basso.

53IT

- 2

Utilizzate la presente spazzolatrice solo

conformemente alle indicazioni fornite da

questo manuale d'uso.

– Questa spazzatrice è destinata a spaz-

zare superfici sporche in ambienti

esterni.

– L'apparecchio non è omologato per la

circolazione stradale.

– Ogni altro utilizzo è considerato non

conforme a destinazione. Il produttore

non risponde per danni da ciò risultanti

e sarà l'utilizzatore ad assumersi qual-

siasi relativo rischio.

– (Motore a gas)

L’esercizio dell'apparecchio è consenti-

to in ambienti chiusi con una sufficiente

ventilazione.

– Il magazzinaggio delle bombole a gas e

apparecchio è permesso solo a livello

del suolo.

– È vietato apportare modifiche all'appa-

recchio.

– L'apparecchio è idoneo soltanto all'uso

su pavimentazioni indicate nel presente

manuale.

– È consentito percorrere sole quelle su-

perfici adibite all'uso della macchina da

parte dell'imprenditore o dei suoi incari-

cati.

– Regola generale da rispettare: tenere

lontana dall'apparecchio qualsiasi so-

stanza facilmente infiammabile (perico-

lo d'esplosione/d'incendio).

– Non spazzare/aspirare mai liquidi

esplosivi, gas infiammabili o acidi e sol-

venti allo stato puro! Ne fanno parte

benzina, diluenti per vernici o gasolio

che, insieme all'aria di aspirazione,

possono formare vapori o miscele

esplosivi, nonché acetone, acidi e sol-

venti allo stato puro che corrodono i

materiali dell'apparecchio.

– Non spazzare/aspirare mai polveri di

metallo reattive (ad es. alluminio, ma-

gnesio, zinco), insieme a detergenti for-

temente alcalini ed acidi esse generano

gas esplosivi.

– L'apparecchio non è indicato per spaz-

zare sostanze pericolose per la salute.

– Non spazzare/aspirare oggetti ardenti o

incandescenti.

– È vietato sostare in aree di pericolo. È

vietato usare l'apparecchio in ambienti

a rischio di esplosione.

– Non è consentito trasportare altre per-

sone.

– È vietato spingere o trasportare oggetti

con questo apparecchio.

– Asfalto

– Pavimenti industriali

– Massetto

– Cemento

– Pietre da pavimentazioni

 (Valido soltanto per la Finlandia) Nel

caso in cui l'apparecchio dovesse esse-

re dotato di cavo flessibile in PVC, esso

non può essere utilizzato a temperature

ambientali basse (al di sotto di 0°C). In

caso di domande riguardo al vostro ap-

parecchio, vi preghiamo di contattare

Kärcher.

 Prima dell'uso assicurarsi del perfetto

stato e del funzionamento sicuro dell'ap-

parecchio e delle attrezzature di lavoro. In

caso contrario è vietato usarlo.

 In caso di utilizzo dell'apparecchio in

ambienti a rischio (per es. stazioni di

servizio) devono essere rispettate le re-

lative norme di sicurezza. È vietato usa-

re l'apparecchio in ambienti a rischio di

esplosione.

 PERICOLO

Rischio di lesioni!

 Non utilizzare l'apparecchio senza tetto

di protezione contro eventuali cadute di

oggetti in luoghi in cui è possibile che

l'operatore venga colpito da oggetti che

possono cadere.

 Utilizzare sempre l’apparecchio confor-

memente alla destinazione d’uso te-

nendo in considerazione le condizioni

locali e prestando attenzione durante il

lavoro all’eventuale presenza di terzi,

soprattutto bambini.

 Rispettare in linea di principio le norme,

i regolamenti e le disposizioni che val-

gono per gli autoveicoli.

 Prima di iniziare i lavori, l'operatore

deve accertarsi che tutti i dispositivi di

protezione siano regolarmente collocati

e funzionanti.

 L'operatore dell'apparecchio è respon-

sabile per incidenti con altre persone o

con proprietà di queste.

 L'operatore deve indossare indumeti

aderenti. Indossare scarpe stabili e evi-

tare di indossare indumenti sciolti e al-

lentati.

 Prima dell'avviamento, controllare

l'area adiacente (p. es. bambini). Fare

attenzione che ci sia una sufficiente vi-

sibilità!

 Non lasciare mai l’apparecchio incusto-

dito quando è in funzione il motore.

L'operatore deve lasciare l'apparecchio

solo dopo aver spento il motore, averlo

bloccato contro eventuali movimenti ed

estratto la chiave.

 Per evitare che l'apparecchio venga uti-

lizzato da persone non autorizzate, to-

gliere la chiave.

 L'apparecchio deve essere utilizzato

solo da persone istruite sul rispettivo

uso o che hanno dato prova di sapere

utilizzare l'apparecchio ed espressa-

mente incaricate dell'uso.

 Questo apparecchio non è indicato per

essere usato da persone (inclusi bam-

bini) con delle limitate capacità fisiche,

sensoriali o mentali e da persone che

abbiano poca esperienza e/o cono-

scenza dello strumento a meno che non

vengano supervisionati per la loro sicu-

rezza da una persona incaricata o che

abbiano da questa ricevuto istruzioni su

come usare l'apparecchio.

 I bambini devono essere sorvegliati af-

finché non giochino con l'apparecchio.

PRUDENZA

Rischio di danneggiamento! Non spazzare

nastri, corde o fili perché questi possono

avvolgersi al rullospazzola.

 PERICOLO

Rischio di lesioni! Controllare la portata del

fondo prima di passare sopra.

 PERICOLO

Pericolo di incidenti, pericolo di lesioni!

 La velocità di marcia deve essere ade-

guata alle rispettive condizioni.

Rischio di ribaltamento in forte pendenza.

 Non percorrere pendenze superiori al

18% in senso di marcia.

Rischio di ribaltamento su terreni instabili.

 Condurre l'apparecchio solo su pavi-

mentazioni stabili.

Rischio di ribaltamento in caso di inclina-

zione laterale eccessiva.

 Percorrere diagonalmente al senso di

marcia pendenze non superiori al 10%.

Confederazione delle Associazioni di cate-

goria dell'Industria, Artigianato e Commer-

cio (HVBG). Gas liquidi (gas propellenti)

sono butano e propano o miscele di butano

e propano. Questi gas vengono forniti in

bombole particolari. La pressione di eserci-

zio di questi gas dipende dalla temperatura

esterna.

 PERICOLO

Rischio di esplosione!

Non trattare i gas liquidi come la benzina.

La benzina evapora lentamente, il gas liqui-

do passa invece immediatamente alla fase

gassosa. Il rischio di gasificazione e di in-

fiammabilità all'interno del locale è pertanto

maggiore rispetto alla benzina.

PRUDENZA

Utilizzare solo bombole GPL riempite con

gas propellente secondo gli standard di cui

alla norma DIN 51622.

È principalmente vietato l'uso di gas per

uso domestico e gas da campeggio.

Le miscele GPL possono essere differenti

per diversi motori a gas. Le miscele GPL

approvate sono riportate nei dati tecnici.

– Tutto il personale che deve lavorare

con il gas liquido ha l'obbligo di acquisi-

re le conoscenze sulle caratteristiche

dei gas liquidi necessarie per svolgere

in sicurezza il lavoro. Il presente ma-

nuale deve sempre essere tenuto insie-

me alla macchina.

Uso conforme a destinazione

Uso errato prevedibile

Pavimentazioni adatte

Norme di sicurezza

Avvertenze di sicurezza riguardo

all'uso

Avvertenze di sicurezza riguardo

alla marcia

Direttive di sicurezza tecniche

valide per gli autoveicoli a gas

liquido

Obblighi della direzione aziendale e del

prestatore d'opera

54 IT

- 3

– Ad intervalli regolari e tuttavia almeno

una volta l'anno, fare controllare il fun-

zionamento e la tenuta degli impianti a

gas propellente da parte di personale

qualificato (a norma BGG 936).

– Il controllo deve essere certificato per

iscritto. I principi per il controllo sono

contenuti negli § 33 e § 37 delle UVV

(norme sulla prevenzione degli infortu-

ni) "Utilizzo di gas liquidi" (BGV D34).

– Come disposizioni generali valgono le

direttive del ministro federale dei tra-

sporti sul controllo dei veicoli i cui moto-

ri vengono azionati a gas liquido.

– Il prelievo di gas deve sempre avvenire

solo da una bombola. Il prelievo di gas da

più bombole contemporaneamente può

far sì che il gas liquido passi da una bom-

bola all'altra. In questo modo la bombola

troppo piena, al momento di chiudere la

rispettiva valvola (cfr. fig. 1 di queste diret-

tive) viene sottoposta ad un aumento di

pressione non consentito.

– Durante il montaggio della bombola

piena, prestare attenzione alla posizio-

ne di montaggio dell’allacciamento del

gas, maggiori informazioni nel capitolo

“Montaggio della bombola del gas”.

Sostituire con cautela la bombola del gas.

Durante l'inserimento e la rimozione del nip-

plo di fuoriuscita gas della valvola della bom-

bola deve essere reso a tenuta con un dado.

– Non riutilizzare bombole del gas non a

tenuta. Scaricare il gas all'aperto rispet-

tando tutte le misure di sicurezza e con-

trassegnarle come "non a tenuta". Al

momento della consegna o del ritiro di

bombole danneggiate, il noleggiatore o

un suo rappresentante (benzinaio o si-

milare) devono essere informati imme-

diatamente per iscritto dei danni.

– Prima di collegare la bombola del gas,

controllare lo stato del nipplo di raccordo.

– Dopo aver collegato la bombola, con-

trollarne la tenuta mediante un prodotto

schiumogeno.

– Aprire lentamente le valvole. Non utiliz-

zare utensili a percussione per l'apertu-

ra e la chiusura.

– Spegnere incendi causati da gas liquidi

solo a distanza sicura e con copertura.

- utilizzare solo estintori ad acido carbo-

nico secco o estintori a CO2.

- utilizzare abbastanza acqua per raf-

freddare il serbatoio del gas.

– Controllare a intervalli regolari lo stato

dell'intero impianto a gas liquido, in par-

ticolare verificare che sia a tenuta. Vie-

tato utilizzare il veicolo con impianto del

gas non a tenuta.

– Prima di allentare i giunti dei tubi rigidi e/o

di quelli flessibili, chiudere la valvola della

bombola. Il dado di raccordo della bom-

bola deve essere allentando lentamente

e leggermente, altrimenti fuoriesce spon-

taneamente il gas sotto pressione che si

trova ancora nelle condutture.

– Se il gas viene prelevato da un serbato-

io fornito dal distributore all'ingrosso, in-

formarsi presso quest'ultimo sulle nor-

me vigenti.

 Pericolo

Rischio di lesioni!

– Il gas in forma liquida produce sulla pel-

le nuda ferite da gelo.

– Dopo aver rimosso la bombola, il dado

di chiusura deve essere avvitato salda-

mente sulla filettatura di raccordo della

bombola.

– Per verificare la tenuta, utilizzare acqua

saponata, soluzioni al Nekal o altri pro-

dotti schiumogeni. Vietato ispezionare

l'impianto a gas liquido utilizzando fiam-

me libere.

– Durante la sostituzione di singoli com-

ponenti dell'impianto, rispettare le nor-

me di montaggio del produttore. Duran-

te questa operazione chiudere le valvo-

le di chiusura principali e della bombola.

– Controllare a intervalli regolari lo stato

dell'impianto elettrico degli autoveicoli a

gas liquido. Eventuali scintille potrebbe-

ro causare esplosioni in caso di compo-

nenti conduttori di gas non a tenuta.

– Dopo un lungo periodo di inattività di un

autoveicolo a gas liquido, ventilare ac-

curatamente il luogo di utilizzo prima di

mettere in funzione il veicolo o il rispet-

tivo impianto elettrico.

– Incidenti correlati a bombole del gas o

all'impianto a gas liquido devono esse-

re comunicati immediatamente all'asso-

ciazione di categoria e all'Ispettorato

del lavoro competente. I componenti

danneggiati devono essere conservati

fino al termine del controllo.

– Il magazzinaggio di bombole di gas li-

quido e/o di propellente deve essere

eseguito nel rispetto delle norme TRF

1996 (Norme tecniche, gas liquido, vedi

istruzioni per attuazioni della norma

BGV D34, Appendice 4).

– Controllare costantemente le bombole

del gas. Non è consentito utilizzare fiam-

me libere e fumare sul luogo di installa-

zione di serbatoi e durante le riparazioni.

Le bombole installate all'aperto devono

essere protette contro l'accesso a non

autorizzati. Le bombole vuote devono es-

sere in linea di principio chiuse.

– Le valvole di chiusura principali e delle

bombole devono essere chiuse imme-

diatamente dopo aver regolato l'auto-

veicolo.

– Per la posizione e le caratteristiche del-

le rimesse degli autoveicoli a gas liqui-

do valgono le disposizioni del decreto

nazionale sui garage e del rispettivo re-

golamento edilizio regionale.

– Le bombole del gas devono essere

conservate separatamente, in partico-

lare dalle rimesse (vedi istruzioni per at-

tuazione norme BGV D34, Appendice

2).

– Le lampade elettriche portatili utilizzate

nei locali devono essere dotate di cam-

pane chiuse e a tenuta e di cestello ro-

busto protettivo.

– Durante i lavori nelle officine di riparazio-

ne, chiudere le valvole di chiusura princi-

pale e delle bombole e proteggere dal ca-

lore le bombole di gas propellente.

– Prima di periodi di fermo e di terminare

l'utilizzo, una persona addetta deve ac-

certarsi che tutte le valvole, soprattutto

quelle delle bombole, siano chiuse.

Non eseguire lavori che prevedono

l'uso di fiamme, in particolare lavori di

saldatura e di taglio, nelle vicinanze del-

le bombole di gas propellente. Non con-

servare le bombole di gas propellente

all'interno delle officine anche se sono

vuote.

– Accertarsi che le rimesse, i depositi e le

officine di riparazione siano ben ventila-

ti. A questo proposito tenere presente

che i gas liquidi sono più pesanti

dell'aria. Si depositano sul terreno, nel-

le fosse e in altri avvallamenti del terre-

no e possono creare miscele di gas e

aria a rischio di esplosione.

 Non usare l'apparecchio oltre i 1200 m

di altezza.

 PERICOLO

Pericolo di avvelenamento!

 (Motore a gas)

L’esercizio dell'apparecchio è consenti-

to in ambienti chiusi con una sufficiente

ventilazione.

 I gas di scarico sono nocivi e dannosi

per la salute, pertanto non devono es-

sere respirati.

 PERICOLO

Rischio di lesioni!

 L'apertura del gas di scarico del motore

a combustione non deve essere chiusa.

 Dopo lo spegnimento, il motore ci mette

circa 3 secondi a fermarsi completa-

mente. Durante questo lasso di tempo

stare assolutamente lontani dall'area

della trasmissione.

 PERICOLO

Pericolo di ustioni!

 Non toccare il motore a combustione

scottante.

 Prima di rimuovere le coperture lasciare

raffreddare il veicolo.

 Non piegarsi o afferrare dentro l'apertu-

ra del gas di scarico.

 PERICOLO

Rischio di lesioni!

 In caso di interventi sullo svuotamento

in alto, sollevare completamente e bloc-

care il contenitore della spazzatura.

 Eseguire la protezione solo all’esterno

della zona di pericolo.

Manutenzione da parte di personale

esperto

Messa in funzione / uso

Nelle aree adibite all'uso e al

magazzinaggio, nonché nelle officine di

riparazione

Apparecchi con motore a

combustione

Apparecchi con svuotamento in alto

55IT

- 4

NOTA

Il tetto di protezione conducente (opziona-

le) offre protezione contro oggetti più gran-

di che cadono. Non offrono però una prote-

zione contro essere passati sopra!

 Controllare quotidianamente che la tet-

toia non sia danneggiata.

 In caso di danneggiamento della tetto-

ia, anche di un solo elemento, essa

deve essere sostituita completamente.

 Ogni modifica della tettoia, nonché il

montaggio di elementi, componenti e

insieme di componenti autorizzati da

costruttori diversi da Kärcher non sono

autorizzati e limitano eventualmente la

funzione della tettoria.

 Osservare il peso a vuoto (peso di tra-

sporto) dell’apparecchio durante il tra-

sporto su rimorchi o veicoli.

 Per il trasporto dell'apparecchio, scolle-

gare la batteria dai morsetti e fissare

l'apparecchio in modo sicuro.

 Prima di pulire, manutenzionare l'appa-

recchio, sostituire componenti o passa-

re ad un'altra modalità di funzionamen-

to, spegnere l'apparecchio e togliere la

chiave.

 Durante i lavori sull'impianto elettrico

scollegare la batteria.

A tal proposito, disconnettere prima il

polo negativo e poi il polo positivo.

Il ricollegamento avviene secondo la

sequenza opposta. Collegare prima il

polo positivo e poi quello negativo.

 Non pulire l’apparecchio con un tubo

flessibile o un getto d’acqua ad alta

pressione (rischio di cortocircuito o di

altri guasti di tipo elettrico).

 Le riparazioni devono essere eseguite

esclusivamente da centri di assistenza

autorizzati o da personale esperto in

questo settore che abbia familiarità con

tutte le norme di sicurezza vigenti in

materia.

 Rispettare il controllo di sicurezza se-

condo le disposizioni locali per appa-

recchi ad uso commerciale.

 Lavorare sull'apparecchio indossando

sempre guanti protettivi idonei.

La spazzatrice funziona secondo il seguen-

te principio.

– Il rullospazzola rotante convoglia lo

sporco direttamente nel vano raccolta.

– La scopa laterale pulisce gli angoli e i

bordi della superficie da pulire e convo-

glia lo sporco nella carreggiata del rullo-

spazzola.

– La polvere fine viene aspirata per mez-

zo del filtro della polvere attraverso

l'aspiratore-raccoglitore.

 PERICOLO

Pericolo di lesioni e di danneggiamento!

 Osservare il peso dell'apparecchio al

caricamento!

 Non utilizzare carrelli elevatori, l'attrez-

zo potrebbe venire danneggiato.

 Per il caricamento dell'apparecchio, uti-

lizzare una rampa idonea o una gru!

 Da osservare all'utilizzo di una rampa:

spazio libero dal pavimento 70 mm.

 Se l'apparecchio viene fornito su un

pallet, allora con le tavole allegate biso-

gna creare una rampa di discesa.

Le istruzioni a ciò le trovate a Pagina 2

(pagina interna della copertina).

Avviso importante: ogni tavola deve

essere avvitata forte con 2 viti.

Apparecchi con tetto di protezione

conducente

Avvertenze di sicurezza riguardo al

trasporto dell'attrezzo

Avvertenze di sicurezza riguardo

alla cura e la manutenzione

Funzione

Indicazioni per lo scarico

Peso a vuoto (peso di trasporto) 925 kg*

* Se sono installati kit di montaggio, il peso

è rispettivamente maggiore.

56 IT

- 5

1 Cabina conducente (opzione)

2 Porta cabina (opzione)

3 Punto fisso di fissaggio (4x)

4 Accesso al rullospazzola

5 Ruota anteriore

6 Spazzole laterali

7 Vano raccolta

8 Impianto di illuminazione (opzione)

9 Dispositivo di blocco della copertura

dell'apparecchio

10 Tergicristalli (opzione)

11 Copertura del motore

12 Bombola del gas

13 Bloccaggio cabina conducente

(opzione)

14 Proiettore rotante lampeggiante

15 Separatore centrifugo

16 Leva di sicurezza cabina conducente

(opzione)

17 Regolazione del rullospazzola (non illu-

strato)

1 Selettore programmi

2 Tasti funzione

3 Display multifunzioni

4 Scatola fusibili postazione di lavoro

5 Volante

6 Chiave di accensione

7 Freno di stazionamento

8 Sedile (con interruttore contatto sedile)

9 Pedale del freno

10 Acceleratore

1 Interruttore luci di emergenza (opzione)

2 Chiave di accensione

– Posizione 0: Disattivare il motore

– Posizione 1: Accensione inserita

– Posizione 2: Avviare il motore

1 Illuminazione di lavoro ON/OFF (opzio-

ne)

2 Proiettore rotante lampeggiante ON/

OFF

3 Clacson

4 Pulizia del filtro

5 Selettore direzione di marcia

6 Irrigazione scopa laterale (opzione)

7 Ventola

8 Apertura / Chiusura sportello contenitore

9 Sollevamento/abbassamento del vano

raccolta

Elementi di comando e di funzione

KM 130/300 R LPG

Quadro di controllo Chiave di accensione

Tasti funzione

57IT

- 6

ECU - Engine Control Unit

La centralina di comando motore regola e

controlla le funzioni del motore.

Se durante il funzionamento si verificano

guasti al motore, essi vengono visualizzati:

– compaiono sul display il codice errore e

la descrizione del problema.

– Si accende la spia gialla o rossa: si ridu-

ce la potenza del motore o si spegne il

motore.

– Suona l’allarme.

 Problemi quali ad es. un’elevata tempe-

ratura dell’acqua di raffreddamento o

una ridotta pressione dell’olio possono

essere risolti dai clienti attraverso op-

portune misure

 In caso di ulteriori problemi, contattare il

servizio clienti autorizzato KÄRCHER o

KUBOTA.

1 Visualizzazione display

Temperatura acqua di raffreddamento

Numero di giri motore

Programma di marcia

Tensione batteria

Livello di riempimento serbatoio carbu-

rante

Contatore ore di funzionamento

2 Spia rossa (STOP)

Errori da origini diverse: Il motore si

spegne

3 Spia (L1)

4 Spia motore (MIL)

Lampeggiamento breve - Errore mo-

mentaneo

L’errore non richiede ulteriore attenzio-

ne perché non è presente a lungo

Lampeggiamento lungo - Errore

Far risolvere il problema tempestiva-

mente in un’officina autorizzata. Non vi

è un pericolo incombente per il veicolo

e l’ambiente.

Lampeggiamento rapido - Errore grave

Far riparare immediatamente il veicolo

per evitare problemi legati a tale errore.

Evitare un sovraccarico!

5 Spia gialla (CHECK)

Errore nell'azionamento

6 Spia (L2)

7 Spia gialla

Errori da origini diverse: Suona l’allar-

me.

Tasti funzione

Con i tasti funzione è possibile regolare il

regime motore in 2 livelli.

Per il trasporto:

numero di giri motore consigliato, 1500 1/

min

Per modalità pulizia:

Selezionare il numero di giri del motore

2550 1/min

A Tasto funzione <Menù>

B Tasto funzione <su>

C Tasto funzione <giù>

D Tasto funzione <salva/conferma>

 Premere il tasto funzione <Menù> più a

lungo, il numero di giri motore imposta-

to viene visualizzato nel display.

 Per modificare il numero di giri motore,

premere il tasto funzione <su> o <giù>.

 Per salvare, premere il tasto funzione

<salva/conferma>.

1 Pedale del freno

2 Acceleratore

3 Freno di stazionamento

Per eseguire diversi lavori, può essere ne-

cessario dapprima ribaltare in su la cabina

del conducente (opzione).

Nota: La cabina del conducente deve es-

sere ribaltata solo su fondo piano (± 5°).

 Aprire il bloccaggio della cabina condu-

cente.

 Ribaltare in su la cabina conducente

fino a quando la leva di sicurezza s'in-

nesta.

 Prima di abbassare la cabina condu-

cente, sbloccare la leva di sicurezza.

 Sbloccare il freno di stazionamento e

premere il pedale del freno.

 Tirare il freno di stazionamento e pre-

mere il pedale del freno.

 Aprire la copertura del motore.

 Ribaltare in giù la leva di marcia libera

della pompa idraulica a lato di 90 °.

몇 PRUDENZA

Non movimentare la spazzatrice senza tra-

zione propria su lunghi tragitti e a velocità

superiori a 10 km/h.

 Dopo lo spostamento, ribaltare in su di

nuovo la leva di marcia libera.

 Se la leva di marcia libera è stata girata

per spostare la macchina. la stessa va

poi girata indietro in senso orario fino

all'arresto.

Utilizzare attrezzo speciale.

 Prima di procedere alla prima messa in

funzione, leggere il manuale d'uso for-

nito dalla casa produttrice del motore.

Osservare in particolare le avvertenze

in materia di sicurezza.

 Depositare la spazzatrice su una super-

ficie piana.

 Estrarre la chiave di accensione.

 Bloccare il freno di stazionamento.

 PERICOLO

Rischio di lesioni!

 Rispettare le direttive di sicurezza tecni-

che valide per gli autoveicoli a gas liquido.

 La presenza di ghiaccio e di accumuli

gialli e schiumosi sulla bombola del gas

indicano la presenza di perdite.

 La bombola deve essere sostituita solo

da personale qualificato.

 Le bombole di gas propellente non de-

vono essere sostituite all'interno di ga-

rage e in locali sotterranei.

 Durante la sostituzione della bombola

non fumare e non utilizzare fiamme li-

bere.

 Durante la sostituzione della bombola,

chiudere bene la valvola della bombola

del gas liquido e applicare immediata-

mente il cappuccio di protezione alla

bombola vuota.

몇 AVVERTIMENTO

Utilizzare solo bombole approvate con un

contenuto massimo di 11 kg.

Centralina di comando motore (ECU)

Pedali

Prima della messa in funzione

Ribaltare in su la cabina conducente

Blocco/sblocco del freno di

stazionamento

Movimentazione della spazzatrice

senza trazione propria

Movimentazione della spazzatrice

con trazione propria

Messa in funzione

Avvertenze generali

Montare/sostituire la bombola del

gas

58 IT

- 7

PRUDENZA

È principalmente vietato l'uso di gas per

uso domestico e gas da campeggio.

Sono ammesse miscele GPL di propano e

butano. Il contenuto di propano deve esse-

re almeno del 90%.

ATTENZIONE

Aprire la valvola di prelievo gas (3) solo pri-

ma di avviare l'apparecchio (vedi capitolo

"Avviare l'apparecchio").

Aprire la valvola di prelievo gas ruotandola

in senso antiorario.

NOTA

L'attacco ha la filettatura a sinistra.

 Allentare la vite alla barra di sicurezza e

orientare in alto la barra.

1 Cappuccio di protezione

2 Tubo flessibile del gas con dado per

raccordi

3 Valvola di prelievo gas

 Chiudere la valvola di prelievo gas ruo-

tandola in senso orario.

 Svitare il tubo flessibile del gas (apertu-

ra chiave 30 mm).

 Avvitare il cappuccio di protezione sulla

valvola di collegamento della bombola

di gas.

 Aprire la chiusura a staffa.

 Sostituire la bombola di gas.

Osservare la posizione d'installazione

della bombola del gas! L'attacco ovvero

l'apertura anulare deve essere rivolta

verso il basso.

 Svitare il cappuccio di protezione dalla

valvola di collegamento della bombola

di gas.

 Chiudere la chiusura a staffa.

 Avvitare ul tubo flessibile del gas alla

valvola di raccordo della bombolo di

gas (apertura chiave 30 mm).

 Chiudere la barra di sicurezza e bloc-

carla con vite.

 Controllare il livello dell'olio motore.

 Controllare il radiatore dell'acqua.

 Controllare il rullo spazzola.

 Controllare la pressione delle ruote.

 Regolare il sedile di guida.

 Pulire il filtro della polvere.

Avviso: Descrizione al capitolo Cura e ma-

nutenzione.

 PERICOLO

Un uso prolungato dell'apparecchio può

causare disturbi vascolari dovuti alle vibra-

zioni.

Non è possibile stabilire tempi generalizzati

di utilizzo, dato che sono soggetti a diversi

fattori:

– Predisposizione alla circolazione san-

guigna insufficiente (articolazioni spes-

so fredde, formicolio, sensazione di in-

sensibilità).

– Bassa temperatura d'ambiente. Indos-

sare indumenti caldi per proteggere le

parti del corpo interessate.

– Se un oggetto viene afferrato salda-

mente, la circolazione sanguigna può

essere ostacolata.

– Un funzionamento interrotto da pause è

meglio di un funzionamento continuo.

Consigliamo di effettuare una visita medica

in caso di utilizzo regolare e continuo

dell'apparecchio o se tali fenomeni si verifi-

cano ripetutamente (ad es. formicolio, sen-

sazione di insensibilità su determinate parti

del corpo, articolazioni fredde).

 Tirare la leva di regolazione del sedile

verso l'esterno.

 Spostare la leva, rilasciare la leva e far-

la innestare.

 Verificare se il sedile è bloccato cercan-

do di spostarlo in avanti ed indietro.

1 Trasporto

numero di giri motore consigliato, 1500

1/min

2 Spazzare con il rullospazzola

Selezionare il numero di giri del motore

2550 1/min

3 Spazzare con il rullospazzola e le spaz-

zole laterali

Selezionare il numero di giri del motore

2550 1/min

 Aprire la valvola di prelievo gas ruotan-

dola in senso antiorario.

Avviso: L’apparecchio è dotato di un inter-

ruttore di contatto del sedile. Quando il con-

ducente si alza dal sedile, l'apparecchio

viene disinserito automaticamente.

 Sedersi sul sedile di guida.

 Portare il selettore per la direzione di

marcia.

 Bloccare il freno di stazionamento.

 Inserire la chiave d'accensione nel

blocchetto dell'accensione.

 Ruotare la chiave di accensione su "II".

 Appena l'apparecchio si avvia, rilascia-

re la chiave.

Avviso: Non azionare mai il motorino d'av-

viamento per più di 10 secondi. Attendere

almeno 10 secondi prima di azionare nuo-

vamente il motorino d'avviamento.

 Regolare il numero di giri del motore su

1500 1/min.

 Posizionare il selettore programmi su

trasporto .

 Premere e tenere premuto il pedale del

freno.

 Sbloccare il freno di stazionamento.

 Posizionare il selettore Direzione di

marcia in "avanti".

 Premere lentamente l'acceleratore.

 Pericolo

Rischio di lesioni! Durante la retromarcia

non deve sussistere alcun pericolo per ter-

zi. In caso contrario, farsi guidare da un'al-

tra persona.

ATTENZIONE

Rischio di danneggiamento! Azionare il se-

lettore direzione di marcia solo con appa-

recchio fermo.

 Posizionare il selettore Direzione di

marcia in "retromarcia".

 Premere lentamente l'acceleratore.

– Attraverso l'acceleratore è possibile im-

postare la velocità di marcia a regola-

zione continua.

– Evitare di premere bruscamente il pe-

dale poiché può causare danni all'im-

pianto idraulico.

– In caso di diminuzione della potenza in

salita, togliere leggermente il piede dal

pedale.

 Rilasciare il pedale. L'apparecchio fre-

na automaticamente e si ferma.

Avviso: L'effetto frenante può essere sup-

portato dal pedale del freno.

Per superare ostacoli fissi fino a 70 mm:

 Avanzare lentamente e superare l'osta-

colo con cautela.

Per superare ostacoli fissi superiori a 70

mm:

 Ostacoli simili vanno superati esclusi-

vamente con una rampa idonea.

Prima dell'avvio/Prova di sicurezza

Funzionamento

Regolazione del sedile di guida

Selezione i programmi

Aprire l'alimentazione del gas

Avviare l'apparecchio

Avviare il motore

Guida

Avanzare

Fare retromarcia

Comportamento di guida

Frenatura

Superare ostacoli

59IT

- 8

ATTENZIONE

Non spazzare nastri da imballo, fili di ferro

o simili in quanto possono causare il dan-

neggiamento del sistema spazzante.

 Impostare il numero di giri del motore

per la modalità pulizia su 2550 1/min,

vedere capitolo "Display multifunzione |

Regolare il numero di giri motore".

Indicazione

Le impostazioni di 1500 1/min sono

adatte solo per la corsa di trasporto e

non per la modalità pulizia (le scope e le

spazzole laterali ruotano in modo non

sufficiente).

Avviso: Al fine di ottenere un risultato otti-

male, si consiglia di adeguare la velocità di

marcia alle condizioni presenti in loco.

Avviso: Durante l'uso della spazzatrice si

raccomanda di pulire il filtro della polvere

ad intervalli regolari.

Questo kit di montaggio è installato da sta-

bilimento e non può essere assemblato

successivamente.

Il kit di montaggio sistema di spruzzo acqua

è composto di un serbatoio d'acqua e degli

ugelli spruzzatori alla spazzola laterale.

 Il sistema di spruzzo acqua può essere

utilizzato, quando durante lo spazzare

vi è molta polvere.

 L'azionamento avviene con l'interrutto-

re Irrigazione spazzola laterale.

 Accendere la ventola.

 Per la pulizia di superfici piane, posizio-

nare l'interruttore programmi su spaz-

zare con rullospazzola.

 Alla pulizia di bordi posizionare l'inter-

ruttore programmi su spazzare con rul-

lospazzola e spazzola laterale.

 Disattivare la ventola.

 Per la pulizia di superfici piane, posizio-

nare l'interruttore programmi su spaz-

zare con rullospazzola.

 Alla pulizia di bordi posizionare l'inter-

ruttore programmi su spazzare con rul-

lospazzola e spazzola laterale.

 Pericolo

Rischio di lesioni! Durante l'operazione di

scarico non vi devono essere persone o

animali nell'area di movimentazione del

vano raccolta.

 Pericolo

Pericolo di schiacciamento! Non inserire

mai le mani nella tiranteria del sistema di

svuotamento. Non sostare sotto al vano

raccolta sollevato.

 Pericolo

Pericolo di ribaltamento! Durante l'opera-

zione di scarico l'apparecchio deve appog-

giare su una superficie piana.

 Posizionare il selettore programmi su

trasporto .

 Sollevare il vano raccolta.

 Avvicinarsi lentamente al serbatoio di

raccolta.

 Bloccare il freno di stazionamento.

 Apertura sportello contenitore: Premere

l'interruttore a sinistra e svuotare il vano

di raccolta sporco.

 Chiusura sportello contenitore: Preme-

re l'interruttore a destra (circa 2 secon-

di) finché e ribaltato in posizione finale.

 Sbloccare il freno di stazionamento.

 Allontanarsi lentamente dal serbatoio di

raccolta.

 Abbassare fino alla posizione finale il

vano raccolta.

 Premere e tenere premuto il pedale del

freno.

 Bloccare il freno di stazionamento.

 Girare la chiave di accensione su "0" ed

estrarla.

 Chiudere la valvola di prelievo gas ruo-

tandola in senso orario.

 PERICOLO

Pericolo di lesioni e di danneggiamento! Ri-

spettare il peso dell'apparecchio durante il

trasporto.

 Girare la chiave di accensione su "0" ed

estrarla.

 Bloccare il freno di stazionamento.

 Chiudere l'alimentazione del gas.

 Assicurare l'apparecchio ai punti fissi di

fissaggio (4x) con cinghie di serraggio,

funi o catene.

 Bloccare l'apparecchio con dei cunei ai

bordi.

 Per il trasporto in veicoli, assicurare

l'apparecchio secondo le direttive in vi-

gore affinché non possa scivolare e ri-

baltarsi.

 PERICOLO

Pericolo di lesioni e di danneggiamento! Ri-

spettare il peso dell'apparecchio durante la

conservazione.

 Appoggiare la spazzatrice su superficie

piana in un luogo asciutto e protetto dal

gelo. Ricoprirla con apposito materiale

proteggendola dalla polvere.

 Sollevare il rullospazzola e le spazzole

laterali per non danneggiare le setole.

 Girare la chiave di accensione su "0" ed

estrarla.

 Bloccare il freno di stazionamento.

 Chiudere l'alimentazione del gas.

 Bloccare la spazzatrice in modo tale

che non possa spostarsi accidental-

mente.

 Motore a gas

Attenzione

Le macchine devono essere posiziona-

te in modo sicuro!

La macchina, in particolare i contenitori

dei fluidi e i relativi collegamenti, deve

essere ispezionata a intervalli regolari

da una persona qualificata, come ri-

chiesto nelle direttive regionali o nazio-

nali per un funzionamento sicuro.

Se la spazzatrice non viene utilizzata per

un lungo periodo, osservare anche quanto

segue:

 Cambiare l'olio motore.

 Svitare il tubo flessibile del gas con il

dado per raccordi (apertura chiave 30

mm).

 Chiudere la bombola del gas con cap-

puccio di protezione e conservarla in

piedi in locali idonei (a tal proposizo

vedi il capitolo „Avvertenze di sicurez-

za“).

 Pulire la spazzatrice all'interno e

all'esterno.

 Scollegare dal morsetto il polo negativo

della batteria quando l'apparecchio non

viene utilizzato per più di 4 settimane.

Operazioni di spazzamento

Kit di montaggio sistema di spruzzo

acqua (opzione)

Spazzare pavimenti asciutti

Spazzare pavimenti umidi o bagnati

Svuotamento del vano raccolta

Spegnere l’apparecchio

Chiudere l'alimentazione del gas

Trasporto

Tenuta a magazzino/Messa

fuori servizio

60 IT

- 9

Figura simbolica

 Caricare la batteria ogni 2 mesi circa.

 Coprire la batteria e proteggerla contro

cortocircuito.

ATTENZIONE

Rischio di danneggiamento!

Il filtro della polvere non deve essere lava-

to.

– Le riparazioni devono essere eseguite

esclusivamente da centri di assistenza

autorizzati o da personale esperto in

questo settore che abbia familiarità con

tutte le norme di sicurezza vigenti in

materia.

– Gli apparecchi ad uso mobile impiegati

nel settore industriale sono soggetti al

controllo di sicurezza secondo la norma

VDE 0701.

 Depositare la spazzatrice su una super-

ficie piana.

 Girare la chiave di accensione su "0" ed

estrarla.

 Bloccare il freno di stazionamento.

몇 PRUDENZA

Rischio di danneggiamento. Non pulire

l’apparecchio con un tubo flessibile o un

getto d’acqua ad alta pressione (rischio di

cortocircuito o di altri guasti di tipo elettri-

co).

 Pericolo

Rischio di lesioni! Indossare una mascheri-

na antipolvere e occhiali protettivi.

 Pulire l'apparecchio con un panno.

 Pulire l'apparecchio con aria compres-

sa.

 Pulire l'apparecchio esternamente con

un panno umido imbevuto di liscivia.

Avviso: Non utilizzare detergenti aggressi-

vi.

Lasciare eseguire i lavori di manutenzione

secondo la lista di controllo di ispezione.

Avviso: Il contatore ore di funzionamento

indica quali sono gli intervalli di manuten-

zione.

Avviso: Tutti gli interventi di assistenza e

di manutenzione da effettuare da parte del

cliente devono essere eseguiti da un tecni-

co qualificato. Se necessario, ci si può ri-

volgere in qualsiasi momento al rivenditore

specializzato Kärcher.

Manutenzione giornaliera:

 Controllare il livello dell'olio motore.

 Controllare il livello dell'acqua di raf-

freddamento.

 Controllare la pressione delle ruote.

 Verificare l'usura e l'eventuale presen-

za di nastri impigliati nel rullospazzola e

nelle scope laterali.

 Controllare le ruote se impigliate da na-

stri.

 Controllare il separatore centrifugo e il

filtro aria e se necessario, pulirli.

 Verificare il funzionamento di tutti gli

elementi di comando.

 Verificare l'eventuale presenza di danni

sull'apparecchio.

Manutenzione settimanale:

 Verificare la tenuta delle condutture del

carburante o del gas.

 Pulire il radiatore.

 Pulire il radiatore olio idraulico.

 Controllare l'impianto idraulico.

 Controllare il livello dell'olio idraulico.

 Controllare il livello del liquido del freno.

 Verificare l'usura dei listelli di tenuta,

eventualmente sostituirli.

 Controllare e ingrassare lo sportello

contenitore.

Interventi di manutenzione in caso di

usura:

 Sostituire i listelli di tenuta.

 Sostituire il rullospazzola.

 Sostituire le scope laterali.

Avviso: Descrizione al capitolo Interventi

di manutenzione.

Avviso: Ai fini della garanzia è necessario

far eseguire, durante il periodo di garanzia,

tutti gli interventi di assistenza e di manu-

tenzione dal servizio assistenza clienti au-

torizzato Kärcher come indicato nel libretto

di manutenzione.

Manutenzione dopo 50 ore di funziona-

mento:

 Far effettuare la prima ispezione previ-

sta dal registro di manutenzione.

Manutenzione dopo 250 ore di funziona-

mento:

 Fare eseguire l'ispezione secondo il li-

bretto di manutenzione.

Preparazione:



Depositare la spazzatrice su una super-

ficie piana.

 Girare la chiave di accensione su "0" ed

estrarla.

 Bloccare il freno di stazionamento.

 Chiudere l'alimentazione del gas.

1 Contenitore acqua di raffreddamento

2 Filtro aria

3 Motore a gas 3 cilindri, quattro tempi

4 Radiatore dell'acqua

5 Bombola del gas

6 Chiusura a staffa

7 Serbatoio olio idraulico

8 Bocchettone olio idraulico

9 Vetro d'ispezione

 PERICOLO

Rischio di lesioni! Introdurre la barra di si-

curezza sempre con il vano raccolta solle-

vato.

Eseguire la protezione solo all’esterno del-

la zona di pericolo.

1 Supporto barra di sicurezza

2 Barra di sicurezza

 Ribaltare in su la barra di sicurezza per

lo scarico in altezza e infilarla nel sup-

porto (bloccata).

Cura e manutenzione

Avvertenze generali

Pulizia

Pulizia interna dell'apparecchio

Pulizia esterna dell'apparecchio

Intervalli di manutenzione

Interventi di manutenzione da effettuare

da parte del cliente

Interventi di manutenzione da effettuare

dal servizio assistenza clienti

Interventi di manutenzione

Descrizione generale

Norme di sicurezza generali

Sostanze quali olio per motori,

gasolio, benzina o carburante

diesel non devono essere di-

spersi nell'ambiente. Si prega

pertanto di proteggere il suolo e

di smaltire l'olio usato confor-

memente alle norme ambienta-

li.

61IT

- 10

Durante l'utilizzo di batterie osservare as-

solutamente le seguenti indicazioni di peri-

colo:

 Pericolo

Rischio di esplosione! Non appoggiare utensili

o simili sulla batteria, sui poli terminali e sui col-

legamenti delle celle della batteria.

 Pericolo

Rischio di lesioni! Non portare mai even-

tuali ferite a contatto con il piombo. Lavare

sempre le mani dopo aver effettuato inter-

venti sulla batteria.

 PERICOLO

Pericolo di incendio e di esplosione!

– È vietato fumare e usare fiamme libere.

– Areare bene i locali in cui vengono cari-

cate le batterie in quanto sussiste il pe-

ricolo di formazione di gas altamente

esplosivi.

 Pericolo

Pericolo di ustioni chimiche!

– Sciacquare con abbondante acqua pu-

lita eventuali schizzi di acido negli occhi

o sulla cute.

– Quindi, contattare immediatamente un

medico.

– Lavare i vestiti sporchi con acqua.

 Appoggiare la batteria nell'apposito

supporto.

 Avvitare i supporti sul fondo della batteria.

 Collegare il morsetto (cavo rosso) al polo

positivo (+).

 Collegare il morsetto al polo negativo (-).

Avviso: Verificare che i poli della batteria e

i morsetti siano sufficientemente protetti

con apposito grasso per poli batteria.

ATTENZIONE

In caso di batterie ad acido controllare re-

golarmente il livello del liquido.

– L'acido di una batteria completamente

carica ha a 20 °C un peso specifico di

1,28 kg/l.

– L'acido di una batteria parzialmente ca-

rica ha un peso specifico compreso tra

1,00 e 1,28 kg/l.

– Il peso specifico dell'acido deve essere

uguale in tutte le celle.

 Svitare tutti i tappi degli elementi della

batteria.

 Estrarre da ogni cella un campione con

il tester per acidi.

 Reintrodurre il campione di acido nella

stessa cella.

 Se il livello negli elementi è troppo bas-

so, aggiungere dell'acqua distillata fino

alla tacca.

 Caricare la batteria.

 Avvitare i tappi degli elementi.

 Pericolo

Rischio di lesioni! Osservare le norme di si-

curezza per l'uso di batterie. Osservare le

istruzioni del produttore del caricabatterie.

 Pericolo

Caricare la batteria solo con apposito cari-

cabatterie.

 Svitare tutti i tappi degli elementi della

batteria.

(solo per batteria richiedente poca ma-

nutenzione)

 Collegare il polo positivo del caricabat-

terie al polo positivo della batteria.

 Collegare il polo negativo del caricabat-

terie al polo negativo della batteria.

 Inserire la spina e accendere il carica-

batterie.

 Caricare la batteria con la corrente di

carica minima possibile.

Avviso: Quando la batteria è carica, scol-

legare il caricabatterie dalla rete e poi dalla

batteria.

 Scollegare il morsetto sul polo negativo

(-).

 Scollegare il morsetto sul polo positivo

(+).

 Svitare i supporti sul fondo della batte-

ria.

 Estrarre la batteria dal suo alloggia-

mento.

 Smaltire la batteria scarica in conformi-

tà alle disposizioni in vigore.

 Pericolo

Pericolo di ustione!

 Lasciare raffreddare il motore.

 Controllare il livello dell'olio motore non

prima che siano passati 5 minuti dall'ar-

resto del motore.

1 Astina di livello dell'olio

2 Tappo di chiusura, apertura di riempi-

mento olio

 Estrarre l'astina di livello dell'olio.

 Pulire l'astina di livello dell'olio e reinse-

rirla.

 Estrarre l'astina di livello dell'olio.

 Rilevare il livello dell'olio.

 Reinserire l'astina di livello dell'olio.

– Il livello dell'olio deve essere compreso

fra le tacche “MIN“ e “MAX“.

– Se il livello dell'olio è al di sotto della

tacca di MIN, aggiungere olio motore.

– Non riempire il motore al di sopra della

tacca MAX.

 Svitare il coperchio di chiusura del foro

di rabbocco dell'olio.

 Riempire con olio motore.

Tipo di olio: vedi Dati tecnici

 Chiudere Il foro di rabbocco dell'olio.

 Attendere almeno 5 minuti.

 Controllare il livello dell'olio motore.

Norme di sicurezza per l'uso di batterie

Rispettare le indicazioni ripor-

tate sulla batteria, nelle istru-

zioni per l'uso e nel manuale

d'uso del veicolo.

Indossare una protezione per

gli occhi.

Tenere l'acido e le batterie fuori

dalla portata dei bambini.

Rischio di esplosione!

Vietato accendere fuochi, pro-

durre scintille, usare luci libere

e fumare.

Pericolo di ustioni chimiche!

Pronto soccorso.

Avviso di pericolo.

Smaltimento.

Non gettare la batteria nei rifiuti

domestici.

Montaggio e collegamento della batteria

Verificare il livello del liquido della

batteria e rabboccare (solo per batterie

prive di manutenzione)

Carica della batteria

Smontare la batteria

Controllo e rabbocco dell'olio motore

62 IT

- 11

몇 PRUDENZA

Pericolo di ustione a causa di olio bollente.

 Preparare un contenitore di raccolta per

almeno 6 litri di olio.

 Lasciare raffreddare il motore.

1 Tappo di scarico dell'olio

 Svitare il tappo di scarico dell'olio.

 Allentare il tappo a vite del foro di rab-

bocco dell'olio.

 Scaricare l'olio.

1 Filtro dell'olio motore

 Svitare il filtro dell'olio.

 Pulire l'alloggiamento e le superfici di

tenuta.

 Applicare olio alla guarnizione del nuo-

vo filtro dell'olio prima di inserirlo.

 Inserire il nuovo filtro dell'olio e serrarlo

saldamente.

 Avvitare il tappo di scarico dell'olio in-

clusa la nuova guarnizione.

Avviso: Serrare il tappo di scarico dell'olio

con una chiave dinamometrica a 25 Nm.

 Riempire con olio motore.

Tipo di olio: vedi Dati tecnici

 Chiudere Il foro di rabbocco dell'olio.

 Fare funzionare il motore per circa 10

secondi.

 Controllare il livello dell'olio motore.

NOTA

Il contenitore del vano raccolta non deve

essere sollevato.

 Aprire la copertura del motore.

1 Vetro d'ispezione

2 Manometro

3 Tappo di chiusura, apertura di riempi-

mento olio

 Controllare il livello dell'olio idraulico dal

vetro d'ispezione.

– Il livello dell'olio deve essere compreso

fra le tacche “MIN“ e “MAX“.

– Se il livello dell'olio è al di sotto della

tacca di MIN, aggiungere olio idraulico.

 Svitare il coperchio di chiusura del foro

di rabbocco dell'olio.

 pulire l'area di introduzione.

 Rabboccare con olio idraulico.

Tipo di olio: vedi Dati tecnici

 Svitare il coperchio di chiusura del foro

di rabbocco dell'olio.

ATTENZIONE

Se il manometro indica una pressione olio

idraulico aumentato, allora bisogna fare

cambiare il filtro olio idraulico dal servizio di

assistenza Kärcher.

 Bloccare il freno di stazionamento.

 Avviare il motore.

Fare eseguire la manutenzione dell'impian-

to idraulico solo dal servizio assistenza au-

torizzato Kärcher.

 Controllare la tenuta dei tubi flessibili

idraulici e dei collegamenti.

 Pericolo

Pericolo di scottature causate da acqua

bollente! Fare raffreddare il radiatore per

almeno 20 minuti.

 Controllare il livello dell'acqua di raf-

freddamento del serbatoio di compen-

sazione (livello acqua tra MIN e MAX).

 Pulire le lamelle del radiatore.

 Controllare la tenuta dei tubi flessibili

del radiatore e dei collegamenti.

 Pulire la ventola.

 Avviare il motore.

 Sollevare fino alla posizione finale il

vano raccolta.

 Spegnere il motore.

 Bloccare il freno di stazionamento.

 Impiegare la barra di sicurezza per lo

scarico in altezza.

 Togliere eventuali nastri o spaghi dal

rullo spazzola.



Estrarre la barra di sicurezza.

 Avviare il motore.

 Abbassare fino alla posizione finale il

vano raccolta.

 Spegnere il motore.

1 Vite di fissaggio alloggio rullospazzola

2 Rullospazzola

3 Alloggio rullospazzola

4 Lamiera di sostegno guarnizione laterale

5 Guarnizione laterale

 Aprire il rivestimento laterale con la

chiaven.

 Svitare i dadi ad alette della guarnizione

laterale sulla lamiera di sostegno e ri-

muovere la lamiera.

 Ribaltare all'esterno la guarnizione late-

rale.

 Svitare la vite di fissaggio alloggio rullo-

spazzola e ribaltare all'esterno l'allog-

gio.

 Estrarre il rullo spazzola.

Posizione di montaggio del rullospazzola in

senso di marcia (vista dall'alto)

Avviso: Al montaggio del nuovo rullospaz-

zola, fare attenzione alla posizione delle

setole.

 Montare la nuova rullospazzola. Le

scanalature del rullospazzola devono

essere introdotte sulle camme del brac-

cio oscillante contrapposto.

Avviso: Dopo il montaggio del nuovo rullo

spazzola occorre regolare la simmetria del-

le spazzole.

Sostituire l'olio motore e il filtro dell'olio

motore

Controllare il livello dell'olio idraulico e

aggiungere olio idraulico

Controllare l'impianto idraulico

Controllare ed eseguire la manutenzione

sul radiatore dell'acqua

Controllo del rullo spazzola

Sostituzione del rullo spazzola

63IT

- 12

Nota: La simmetria spazzola è impostata

da fabbrica a 80 mm, è possibile regolarla

continuamente quando il rullospazzola è

consumato.

 Controllare la pressione delle ruote.

 Disattivare l'aspiratore-raccoglitore.

 Portare la spazzatrice su un pavimento

piano e liscio coperto visibilmente di

polvere o gesso.

 Impostare il selettore programmi su

spazzare con rullospazzola.

 Posizionare il selettore programmi su

trasporto.

 Spostare il veicolo in retromarcia.

 Controllarne la simmetria.

La simmetria delle spazzole deve formare

un rettangolo uniforme largo 80-85 mm.

1 Dado di regolazione

2 Controdado

 Aprire il rivestimento laterale del motore.

 Allentare il controdado.

 Regolare la simmetria delle spazzole

 Stringere il controdado.

 Controllare la simmetria del rullo spaz-

zola.

 Controllare la pressione delle ruote.

 Sollevare le spazzole laterali.

 Portare la spazzatrice su un pavimento

piano e liscio coperto visibilmente di

polvere o gesso.

 Impostare il selettore programmi su

spazzare con rullospazzola e spazzola

laterale.

 Sollevare le spazzole laterali.

 Girare il selettore programmi su Marcia.

 Spostare il veicolo in retromarcia.

 Controllarne la simmetria.

La larghezza della simmetria deve essere

compresa tra 40-50 mm.

 Correggere la simmetria spazzola con

le due viti di regolazione.

 Controllarne la simmetria.

 Controllare la pressione delle ruote.

 Alzare il vano raccolta e bloccare con

barra di sicurezza.

 PERICOLO

Rischio di lesioni! Introdurre la barra di si-

curezza sempre con il vano raccolta solle-

vato.

Eseguire la protezione solo all’esterno del-

la zona di pericolo.

 Ribaltare in su la barra di sicurezza per

lo scarico in altezza e infilarla nel sup-

porto (bloccata).

1 Supporto barra di sicurezza

2 Barra di sicurezza

 Aprire il rivestimento laterale come de-

scritto al capitolo „Sostituire il rullospaz-

zola“.

 Allentare 6 dadi ad alette sulla lamiera

di sostegno laterale.

 Allentare 3 dadi (AC 13) sulla lamiera di

sostegno anteriore.

 Premere la guarnizione laterale in bas-

so (asola) fino ad avere una distanza di

1 - 3 mm dal pavimento.

 Avvitare le lamiere di spstegno.

 Ripetere la procedura sull'altro lato

dell'apparecchio.

 Depositare la spazzatrice su una super-

ficie piana.

 Collegare il manometro alla valvola del

pneumatico.

 Misurare la pressione e correggerla se

necessario.

 Per la pressione dei pneumatici vedi

Dati tecnici.

 Pulire il filtro polvere con il tasto prodot-

to per la pulizia del filtro.

몇 AVVERTIMENTO

Prima di iniziare a sostituire il filtro della pol-

vere, svuotare il vano raccolta. Durante gli

interventi sull'impianto filtrante indossare

una mascherina antipolvere. Osservare le

norme di sicurezza vigenti specifiche per

polveri fini.

1 Dispositivo di blocco della copertura

dell'apparecchio

2 Cofano

 Aprire il bloccaggio svitando a ciò svita-

re le viti ad alette.

 Ribaltare il cofano in avanti.

1 Chiusura

2 Coperchio del filtro

 Aprire il coperchio del filtro.

 Ribaltare lo scuotitore filtro in avanti.

Controllo e regolazione della simmetria

del rullo spazzola

Controllo e regolazione della simmetria

delle spazzole laterali

Aggiustare le guarnizioni laterali

Controllo della pressione delle ruote

Pulire manualmente il filtro della polvere

Sostituzione del filtro della polvere

64 IT

- 13

 Sostituire il filtro della polvere.

 Richiudere il coperchio del filtro.

La cinghia trapezoidale deve allentarsi di

circa 7-9 mm con una pressione di 10 kg.

 Lasciare regolare la tensione della cin-

ghia trapezoidale dal servizio di assi-

stenza autorizzato.

1 Chiusura

2 Alloggiamento filtro aria

 Aprire la chiusura.

 Rimuovere l'alloggiamento del filtro

d'aria.

 Sostituire l'inserto filtrante dell'aria.

Nota: Posizione di montaggio con aper-

tura di soffiaggio rivolta in basso (vedi

Figura).

 Svitare il dado ad alette del separatore

centrifugo.

 Pulire il separatore centrifugo.

 Svitare i fari.

 Estrarre i fari e staccare la spina.

Avviso: Osservare le posizioni delle spine.

 Svitare i fari.

 Estrarre l'alloggiamento dei fari e tener-

lo in orizzontale poiché l'unità delle lam-

pade non è fissata.

 Sbloccare la staffa di chiusura e rimuo-

vere la lampadina.

 Montare una nuova lampadina.

 Montare nella sequenza inversa.

Avviso: Per la rimozione della lampadina

dell'indicatore di direzione è necessario ri-

muovere il vetro dell'indicatore dall'allog-

giamento delle frecce direzionali.

 Aprire il portafusibili.

 Controllare i fusibili

Nota: Il fusibile FU 01 si trova nel vano mo-

tore.

 Sostituire i fusibili difettosi.

Avviso: Utilizzare esclusivamente fusibili

aventi lo stesso valore.

Con la presente si dichiara che la macchina

qui di seguito indicata, in base alla sua con-

cezione, al tipo di costruzione e nella ver-

sione da noi introdotta sul mercato, è con-

forme ai requisiti fondamentali di sicurezza

e di sanità delle direttive UE. In caso di mo-

difiche apportate alla macchina senza il no-

stro consenso, la presente dichiarazione

perde ogni validità.

I firmatari agiscono per incarico e con dele-

ga della direzione.

Responsabile della documentazione:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Controllare e regolare la cinghia

trapezoidale

Controllo e cambio del filtro aria

Sostituire la lampadina del faro

(opzione)

Sostituire la lampadina dell'indicatore di

direzione (opzione)

Sostituzione dei fusibili

FU 01 Fusibile principale 60 A

FU 02 Indicatore di livello della

bombola di gas

5 A

FU 03 Relè di sicurezza

Display multifunzioni

10 A

FU 04 Selettore direzione di

marcia

10 A

FU 05 Relè a tempo

Interruttore di contatto

del sedile

5 A

FU 06 Ventola 25 A

FU 07 Selettore di programma

Funzioni del vano di rac-

colta

10 A

FU 08 Relè d’avviamento 30 A

FU 09 Strumento d'indicazione 7,5 A

FU 10 Luci di posizione 7,5 A

FU 11 Illuminazione di lavoro

anteriore (anabbaglianti)

10 A

FU 12 Agitatore

Proiettore rotante lam-

peggiante

Clacson

20 A

FU 13 Pompa dell'acqua 10 A

Dichiarazione di conformità

Prodotto: Spazzatrice aspirante uomo

a bordo

Modello: 1.186-xxx

Direttive UE pertinenti

2006/42/CE (+2009/127/CE)

2014/30/UE

2000/14/CE

Norme armonizzate applicate

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Procedura di valutazione della confor-

mità applicata

2000/14/CE: Allegato V

Livello di potenza sonora dB(A)

Misurato: 98

Garantito: 101

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

65IT

- 14

Guida alla risoluzione dei guasti

Guasto Rimedio

L'apparecchio non si accende Sedersi sul sedile di guida. L'interruttore di contatto sedile si attiva.

Caricare o sostituire la batteria

Bombola del gas vuota - sostituire la bombola del gas

Valvola di prelievo gas chiusa - aprire la valvola ruotandola in senso antiorario.

Valvola del gas ghiacciata - Osservare la descrizione per la sostituzione della bombola del gas.

Informare il servizio assistenza clienti Kärcher.

Il motore gira in maniera irregolare Pulire il filtro dell'aria o cambiare la cartuccia del filtro

Controllare le condutture del carburante, gli attacchi e i collegamenti e se necessario, ripararli

Informare il servizio assistenza clienti Kärcher.

Motore surriscaldato Rabboccare con refrigerante

Sciacquare il radiatore

Tendere la cinghia trapezoidale

Informare il servizio assistenza clienti Kärcher.

Il motore è acceso, ma l'apparec-

chio avanza molto lentamente o

non avanza

Sbloccare il freno di stazionamento

Verificare se vi sono nastri e corde impigliati.

Informare il servizio assistenza clienti Kärcher.

Fischi provenienti dal sistema

idraulico

Rabboccare con liquido idraulico

Informare il servizio assistenza clienti Kärcher.

Le spazzole non ruotano o ruotano

solo lentamente

Posizionare l'acceleratore completamente in avanti (alto numero di giri).

Verificare se vi sono nastri e corde impigliati.

Informare il servizio assistenza clienti Kärcher.

Scarsa o nessuna forza aspirante

nell'area delle spazzole

Pulizia del filtro

Informare il servizio assistenza clienti Kärcher.

L'apparecchio produce polvere Aggiustare le guarnizioni laterali

Accendere la ventola

Pulire il filtro della polvere

Sostituzione delle guarnizioni del filtro

Informare il servizio assistenza clienti Kärcher.

L'unità spazzante non raccoglie lo

sporco

Svuotare il vano raccolta

Pulire il filtro della polvere

Sostituzione del rullo spazzola

Regolare la simmetria delle spazzole

Sostituire le strisce di tenuta del cestello dello sporco.

Risolvere il blocco del rullospazzola

Informare il servizio assistenza clienti Kärcher.

Il vano raccolta non si solleva o non

si abbassa

Controllare i fusibili

Informare il servizio assistenza clienti Kärcher.

Il vano raccolta ruota lentamente o

non ruota affatto

Informare il servizio assistenza clienti Kärcher.

Anomalie di funzionamento di parti

ad azionamento idraulico

Informare il servizio assistenza clienti Kärcher.

66 IT

- 15

Dati tecnici

KM 130/300 R LPG

1.186-146.0

Dati dell'apparecchio

Velocità di marcia, avanti km/h 10

Velocità di marcia, indietro km/h 10

Pendenza massima superabile -- 18%

Resa oraria senza scope laterali m

/h 10000

Resa oraria con 1 scope laterali m

/h 13000

Larghezza di lavoro senza scope laterali mm 1000

Larghezza di lavoro con 1 scope laterali mm 1300

Grado di protezione, protezione contro la gocciolatura d'acqua -- IPX 3

Durata di utilizzo con serbatoio pieno h 4

Motore

Modello -- Kubota WG 972-E4

Tipo di costruzione -- Motore a gas 3 cilindri, quattro tempi

Emissione secondo la procedura di misurazione del regolamento UE 2016/

1628 (livello V)

g/kWh 1018,2

Tipo di raffreddamento -- Raffreddamento ad acqua

Senso di rotazione -- In senso antiorario

Foro mm 74,5

Corsa mm 73,6

Cilindrata cm

962

Quantità olio l 3,7

Numero giri di esercizio 1/min 2350

Numero massimo di giri 1/min 2550

Numero di giri al minimo 1/min 1500

Potenza max. kW/PS 17,5/23,5

Coppia massima a 2400 1/min Nm 66,3

Filtro dell'olio -- Cartuccia filtro

Filtro aria aspirata -- Cartuccia filtro interno, cartuccia filtro

esterno

Tipo di carburante LPG

Sono ammesse miscele GPL di propano e butano. Il

contenuto di propano deve essere almeno del 90%.

Volume serbatoio 11 kg e/o 20 litri (bombola di ricambio)

Impianto elettrico

Batteria V, Ah 12, 62

Generatore, corrente trifase V, A 12, 80

Motorino d'avviamento -- Avviamento elettrico

Impianto idraulico

Quantità di olio in un impianto idraulico completo l 26,5

Quantità di olio nel serbatoio idraulico l 21,2

Tipi di olio

Motore (oltre 25 °C) -- SAE 30, SAE 10W-30, SAE 15W-40

Motore (da 0 a 25 °C) -- SAE 20, SAE 10W-30, SAE 10W-40

Motore (inferiore a 0 °C) -- SAE 10W, SAE 10W-30, SAE 10W-40

Impianto idraulico -- HV 46

Vano raccolta

Altezza max. di scarico mm 1400

Capacità del vano raccolta l 300

Rullospazzola

Diametro rullo spazzola mm 300

Larghezza rullo spazzola mm 1000

Numero di giri 1/min 350

Simmetria mm 80

Spazzole laterali

Diametro scope laterali mm 600

Numero di giri (continuo) 1/min 0 - 60

67IT

- 16

Pneumatici

Dimensioni anteriori -- 15-4.5x8

Pressione ruote anteriori bar 8

Dimensioni posteriori -- 15-4.5x8

Freno

Ruote anteriori -- meccanico

Ruota posteriore -- idrostatico

Sistema di filtraggio e di aspirazione

Tipo di costruzione -- Filtro plissettato piatto

Numero di giri 1/min 2800

Superficie filtrante del filtro per polveri fini m

5,2

Depressione nominale sistema aspirante mbar 15,5

Flusso volumetrico nominale sistema aspirante m

/h 800

Agitatore -- Motore elettrico

Condizioni ambientali

Temperatura °C da -5 a +40

Umidità, non condensante % 0 - 90

Valori rilevati secondo EN 60335-2-72

Emissione sonora

Pressione acustica L

dB(A) 80

Dubbio K

dB(A) 3

Pressione acustica L

+ Dubbio K

dB(A) 101

Vibrazioni meccaniche

Valore di vibrazione mano-braccio m/s

1,5

Sedile m/s

0,8

Dubbio K m/s

0,2

Dimensioni e pesi

Lunghezza x larghezza x Altezza mm 2122 x 1330 x 1430

Raggio di inversione destro mm 1460

Raggio di inversione sinistro mm 1460

Peso a vuoto kg 925

Peso totale consentito kg 1505

Carico assiale anteriore consentito kg 882

Carico assiale posteriore consentito kg 623

Con riserva di modifiche tecniche!

KM 130/300 R LPG

1.186-146.0

68 IT

- 1

Lees vóór het eerste gebruik

van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk

en bewaar hem voor later gebruik of voor

een latere eigenaar.

Als u bij het uitpakken transportschade

constateert, neem dan contact op met uw

distributeur.

– De op het apparaat aangebrachte

waarschuwings- en aanwijzingsborden

geven aanwijzingen voor gebruik zon-

der gevaar.

– Naast de aanwijzingen in de gebruiks-

aanwijzingen moeten de algemene vei-

ligheidsvoorschriften en voorschriften

ter vermijding van ongevallen van de

wetgever in acht genomen worden.

Aanwijzingen betreffende de inhouds-

stoffen (REACH)

Huidige informatie over de inhoudsstoffen

vindt u onder:

www.kaercher.com/REACH

In ieder land zijn de door ons bevoegde

verkoopkantoor uitgegeven garantiebepa-

lingen van toepassing. Eventuele storingen

aan het apparaat verhelpen wij zonder kos-

ten binnen de garantietermijn, mits een ma-

teriaal of fabrieksfout de oorzaak van deze

storing is. Neem bij klachten binnen de ga-

rantietermijn contact op met uw leverancier

of de dichtstbijzijnde klantenservicewerk-

plaats en neem uw aankoopbewijs mee.

 GEVAAR

Om risico 's te vermijden, mogen reparaties

en het vervangen van onderdelen aan het

apparaat alleen worden uitgevoerd door

een erkende klantendienst.

– Er mogen alleen toebehoren en onder-

delen gebruikt worden, die door de fa-

brikant zijn goedgekeurd. Origineel toe-

behoren en originele onderdelen staan

er borg voor dat het apparaat veilig en

storingsvrij gebruikt kan worden.

– Verdere informatie over reserveonder-

delen vindt u op www.kaercher.com bij

Service.

 GEVAAR

Waarschuwt voor een direct dreigend ge-

vaar, dat tot ernstige lichamelijke letsels of

de dood leidt.

몇 WAARSCHUWING

Waarschuwt voor een mogelijk gevaarlijke

situatie, die tot ernstige lichamelijke letsels

of de dood zou kunnen leiden.

몇 VOORZICHTIG

Verwijzing naar een mogelijk gevaarlijke si-

tuatie, die tot lichte letsels of materiële

schades kan leiden.

LET OP

Verwijzing naar een mogelijke gevaarlijke

situatie die tot materiele schade kan leiden.

Algemene aanwijzingen. . . . . . NL 1

Zorg voor het milieu . . . . NL 1

Garantie . . . . . . . . . . . . . NL 1

Accessoires en reserveon-

derdelen. . . . . . . . . . . . . NL 1

Symbolen in de gebruiks-

aanwijzing . . . . . . . . . . . NL 1

Symbolen op het apparaat NL 1

Reglementair gebruik . . . . . . . NL 2

Voorzienbaar verkeerd ge-

bruik . . . . . . . . . . . . . . . . NL 2

Geschikte ondergronden NL 2

Veiligheidsinstructies. . . . . . . . NL 2

Veiligheidsinstructies voor

de bediening . . . . . . . . . NL 2

Veiligheidsinstructies voor

de rijmodus . . . . . . . . . . NL 2

Veiligheidstechnische richt-

lijnen voor vloeibaar gas-

motorvoertuigen. . . . . . . NL 2

Apparaten met verbran-

dingsmotor . . . . . . . . . . . NL 3

Apparaten met hoge afvoer NL 4

Apparaten met bestuurders-

beschermingsdak. . . . . . NL 4

Veiligheidsinstructies over

het transport van het appa-

raat. . . . . . . . . . . . . . . . . NL 4

Veiligheidsinstructies over

verzorging en onderhoud NL 4

Functie. . . . . . . . . . . . . . . . . . . NL 4

Instructies inzake uitladen . . . . NL 4

Elementen voor de bediening en

de functies . . . . . . . . . . . . . . . . NL 5

KM 130/300 R LPG . . . . NL 5

Voor de inbedrijfstelling . . . . . . NL 6

Chauffeurscabine omhoog

klappen . . . . . . . . . . . . . NL 6

Parkeerrem vergrendelen/

loszetten. . . . . . . . . . . . . NL 6

Veegmachine zonder zelf-

aandrijving bewegen . . . NL 6

Veegmachine met zelfaan-

drijving bewegen . . . . . . NL 6

Inbedrijfstelling. . . . . . . . . . . . . NL 6

Algemene aanwijzingen. NL 6

Gasfles monteren/vervan-

gen. . . . . . . . . . . . . . . . . NL 6

Vóór de start/veiligheidscon-

trole . . . . . . . . . . . . . . . . NL 7

Werking . . . . . . . . . . . . . . . . . . NL 7

Chauffeursstoel instellen NL 7

Programma's selecteren NL 7

Gastoevoer openen . . . . NL 7

Apparaat starten . . . . . . NL 7

Apparaat verrijden . . . . . NL 7

Veegbedrijf. . . . . . . . . . . NL 7

Veeggoedcontainer leegma-

ken . . . . . . . . . . . . . . . . . NL 8

Apparaat uitschakelen . . NL 8

Transport . . . . . . . . . . . . . . . . . NL 8

Opslag/stillegging . . . . . . . . . . NL 8

Onderhoud. . . . . . . . . . . . . . . . NL 9

Algemene aanwijzingen. NL 9

Reiniging . . . . . . . . . . . . NL 9

Onderhoudsintervallen . NL 9

Onderhoudswerkzaamhede

n . . . . . . . . . . . . . . . . . . NL 9

EU-conformiteitsverklaring . . . NL 13

Hulp bij storingen . . . . . . . . . . NL 14

Technische gegevens. . . . . . . NL 15

Algemene aanwijzingen

Zorg voor het milieu

Het verpakkingsmateriaal is her-

bruikbaar. Deponeer het verpak-

kingsmateriaal niet bij het huis-

houdelijk afval, maar bied het aan

voor hergebruik.

Onbruikbaar geworden appara-

ten bevatten waardevolle materi-

alen die geschikt zijn voor recy-

cling. Lever ze daarom in voor

hergebruik. Verwijder afgedankte

apparaten daarom via daarvoor

geëigende verzamelsystemen.

Zorg ervoor dat vloeistoffen zoals motor-

olie, hydraulische olie, remvloeistof, diesel

of koelmiddel niet in de boden terechtko-

men. Bescherm het milieu en verwijder de

vloeistoffen op milieuvriendelijke wijze.

Garantie

Accessoires en reserveonderdelen

Symbolen in de gebruiksaanwijzing

Symbolen op het apparaat

Verbrandingsgevaar door

hete oppervlakken! Laat de

uitlaatinstallatie voldoende

afkoelen voordat u aan het

apparaat begint te werken.

Werkzaamheden aan het ap-

paraat altijd met geschikte

handschoenen uitvoeren.

Knelgevaar door vastklem-

men tussen bewegende

voertuigonderdelen

Verwondingsgevaar door be-

wegende onderdelen. Niet

erin grijpen.

Brandgevaar! Geen bran-

dende of glimmende voor-

werpen opzuigen.

Kettingopname / kraanpunt

Opnamepunt voor krik

Maximale helling van de on-

dergrond bij ritten met opge-

tild veeggoedreservoir.

In de rijrichting mag u slechts

stijgingen tot 18% nemen.

Inbouwpositie van de gasfles

in acht nemen! Aansluiting

c.q. ringopening moet naar

beneden wijzen.

69NL

- 2

Gebruik deze veegmachine uitsluitend vol-

gens de gegevens in deze gebruiksaanwij-

zing.

– Deze veegmachine is bestemd voor het

vegen van vervuilde oppervlakken bui-

ten.

– Het apparaat is niet toegestaan voor

het openbare verkeer op de weg.

– Ieder daarboven uitgaand gebruik geldt

als niet volgens de voorschriften. Voor

hieruit resulterende schades is de fabri-

kant niet aansprakelijk, het risico hier-

voor draagt alleen de gebruiker.

– (gasmotor)

Het apparaat mag in gesloten ruimtes

met voldoende ventilatie worden ge-

bruikt.

– Het bewaren van gasflessen en appa-

raat is enkel op de grond toegestaan.

– Er mogen aan het apparaat geen wijzi-

gingen worden aangebracht.

– Het apparaat is alleen geschikt voor

het/de in de gebruiksaanwijzing ge-

noemde wegdek/ondergrond.

– Er mag alleen gereden worden op de

door de ondernemer of diens gemach-

tigde voor het machinegebruik vrijgege-

ven oppervlakken.

– Over het algemeen geldt: Licht ont-

vlambare stoffen uit de buurt van het

apparaat houden (explosie-/brandge-

vaar).

– Nooit explosieve vloeistoffen, brandba-

re gassen of onverdunde zuren en op-

losmiddelen opvegen/opzuigen! Daar-

toe behoren benzine, verfverdunner of

stookolie die door verwerveling met de

zuiglucht explosieve dampen of meng-

sels kunnen vormen, verder aceton, on-

verdunde zuren en oplosmiddelen om-

dat zij op het apparaat gebruikte mate-

rialen aantasten.

– Nooit reactieve metaalstoffen (bijv. alu-

minium, magnesium, zink) opvegen/op-

zuigen, ze vormen in verbinding met

sterk alkalische of zure reinigingsmid-

delen explosieve gassen.

– Het apparaat is niet geschikt voor het

opvegen van stoffen die schadelijk zijn

voor de gezondheid.

– Geen brandbare of glimmende voor-

werpen opvegen/opzuigen.

– Het verblijf in de gevarenzone is verbo-

den. Niet gebruiken in ruimtes met ont-

ploffingsgevaar.

– Het meenemen van begeleidende per-

sonen is niet toegestaan.

– Het is niet toegestaan om met dit appa-

raat voorwerpen te verschuiven of te

transporteren.

– Asfalt

– Industrievloer

– Estrik

– Beton

– Klinkers

 (Alleen geldig voor Finland) Als het ap-

paraat een pvc-slangleiding heeft, mag

het apparaat niet bij lage omgevings-

temperaturen (onder 0 °C) worden ge-

bruikt. Neem bij vragen over uw appa-

raat contact op met Kärcher.

 Het apparaat met de werkinstallaties

moet voor gebruik gecontroleerd wor-

den op deugdelijkheid en bedrijfsveilig-

heid. Indien zij niet in goede staat ver-

keren, mag u de apparatuur niet gebrui-

ken.

 Bij gebruik van het apparaat in gevaar-

lijke omgevingen (bijvoorbeeld tanksta-

tions) moeten de overeenkomstige vei-

ligheidsvoorschriften in acht genomen

worden. Niet gebruiken in ruimtes met

ontploffingsgevaar.

 GEVAAR

Verwondingsgevaar!

 Gebruik het apparaat niet zonder be-

scherming tegen vallende voorwerpen

in bereiken waar de mogelijkheid be-

staat dat de bediener wordt geraakt

door vallende voorwerpen.

 Degene die het apparaat bedient dient

het te gebruiken volgens de voorschrif-

ten. Deze dient rekening te houden met

de plaatselijke omstandigheden en bij

het werken met het apparaat te letten

op derden, speciaal op kinderen.

 De voor motorrijtuigen voorgeschreven

maatregelen, regels en verordeningen

dienen altijd te worden opgevolgd.

 Voor de aanvang van de werkzaamhe-

den moet de bediener zich ervan verge-

wissen dat alle veiligheidsinrichtingen

volgens de voorschriften zijn aange-

bracht en functioneren.

 De bediener van het apparaat is verant-

woordelijk voor ongevallen met andere

personen of hun eigendom.

 Erop letten dat de bediener nauw aan-

sluitende kledij draagt. Stevig schoeisel

dragen en losse kledij vermijden.

 Voor het starten de onmiddellijke om-

geving van het apparaat controleren

(bv. kinderen). Letten op voldoende

zichtbaarheid!

 Het apparaat mag nooit onbeheerd

worden achtergelaten zolang de motor

nog draait. De bediener mag het appa-

raat pas verlaten, als de motor is uitge-

zet, het apparaat tegen onbedoelde be-

wegingen is beveiligd en de contact-

sleutel uit het contact is gehaald.

 Om onbevoegd gebruik van het appa-

raat te voorkomen, dient men de con-

tactsleutel te verwijderen.

 Het apparaat mag alleen door perso-

nen worden gebruikt die voor de om-

gang ermee zijn opgeleid of hun vaar-

digheden in het bedienen hebben aan-

getoond en uitdrukkelijk de opdracht

hebben gekregen voor het gebruik.

 Dit apparaat is niet ervoor gedacht,

door personen (inclusieve kinderen)

met beperkte fysieke, sensorische of

geestelijke mogelijkheden of door ge-

brek aan ervaring en/of door gebrek

aan kennis te worden benut, tenzij deze

personen door personen worden geob-

serveerd die voor hun veiligheid verant-

woordelijk zijn of door deze hun instruc-

ties hebben verkregen, hoe het appa-

raat dient te worden gebruikt.

 Over kinderen dient toezicht te worden

gehouden, om te waarborgen dat ze

niet met het apparaat spelen.

VOORZICHTIG

Beschadigingsgevaar! Geen banden,

snoeren of draden opvegen aangezien die

zich rond de keerrol kunnen wikkelen.

 GEVAAR

Verwondingsgevaar! Draagkracht van de

ondergrond vóór het rijden controleren.

 GEVAAR

Ongevalgevaar, verwondingsgevaar!

 De rijsnelheid moet aan de omstandig-

heden van dat moment aangepast wor-

den.

Kantelgevaar bij de sterke hellingen.

 In de rijrichting mag u slechts stijgingen

tot 18% nemen.

Kantelgevaar bij onstabiele ondergrond.

 Het apparaat uitsluitend op bevestigde

ondergrond bewegen.

Kantelgevaar bij de zijwaartse hellingen.

 Dwars op de rijrichting alleen hellingen

tot maximaal 10 % berijden.

Hauptverband der gewerblichen Berufsge-

nossenschaften e.V. (HVBG, Hoofdver-

bond van de industriële beroepsgenoot-

schappen, zorgt voor werknemersbescher-

ming). Vloeibare gassen (drijfgassen) zijn

butaan en propaan of butaan/propaan-

mengsels. Ze worden in speciale flessen

geleverd. De bedrijfsdruk van deze gassen

is afhankelijk van de buitentemperatuur.

 GEVAAR

Explosiegevaar!

Behandel vloeibaar gas niet zoals benzine.

Benzine verdampt langzaam, vloeibaar gas

wordt onmiddellijk gasvormig. Het gevaar

van vergassing en ontsteking van de ruimte

is dus bij vloeibaar gas groter dan bij benzi-

ne.

VOORZICHTIG

Alleen lpg-gasflessen gebruiken die met

aandrijfgas zijn gevuld conform de kwali-

teitseisen van DIN 51622.

Het gebruik van huishoudgas en camping-

gas is principieel verboden.

De vloeistofmengsels kunnen naargelang

van de gasmotor verschillen. De goedge-

keurde vloeistofmengsels zijn terug te vin-

den in de technische gegevens.

Reglementair gebruik

Voorzienbaar verkeerd gebruik

Geschikte ondergronden

Veiligheidsinstructies

Veiligheidsinstructies voor de

bediening

Veiligheidsinstructies voor de

rijmodus

Veiligheidstechnische richtlijnen

voor vloeibaar gas-motorvoertuigen

70 NL

- 3

– Alle personen die vloeibaar gas hante-

ren, zijn verplicht, kennis te nemen van

de informatie over de eigenschappen

van vloeibare gassen, om een veilige

bedrijfsvoering te kunnen garanderen.

Deze publicatie dient steeds bij de

veegmachine aanwezig te zijn.

– Drijfgasinstallaties dienen regelmatig,

tenminste één keer per jaar, door een

vakkundig persoon op werking en dicht-

heid gecontroleerd te worden (volgens

BGG 936).

– De controle dient schriftelijk te worden

vastgelegd. Aan de controle liggen de §

33 en § 37 UVV "Verwendung von Flüs-

siggas" (gebruik van vloeibaar gas,

BGV D34) ten grondslag.

– Als algemene voorschriften gelden de

richtlijnen van de Duitse Verkeersminis-

ter voor de controle van voertuigen

waarvan de motoren op vloeibare gas-

sen lopen.

– Het gas mag steeds maar uit één fles

tegelijk worden getapt. Wordt het gas

uit meerdere flessen tegelijk gehaald,

kan het gebeuren dat het vloeibare gas

uit een fles in een andere loopt. Daar-

door zou de overvulde fles na het slui-

ten van het ventiel (zie B. 1 van deze

richtlijnen) blootstaan aan een ontoe-

laatbare drukstijging.

– Bij de inbouw van de volledig gevulde

fles moet de inbouwpositie van de gas-

aansluiting in acht worden genomen,

meer informatie vindt u in het hoofdstuk

"Gasfles inbouwen".

Het wisselen van gasfles dient zorgvuldig

te geschieden. Bij het in- en uitbouwen

moet de gasuitgangsnippel van het fles-

ventiel door een met een sleutel vast aan-

gedraaide afsluitmoer zijn afgedicht.

– Ondichte gasflessen mogen niet meer

worden gebruikt. Ze dienen met inacht-

neming van alle voorzorgsmaatregelen

direct in de open lucht door afblazen te

worden leeggemaakt en dan als on-

dicht te worden gekenmerkt. Bij het af-

leveren of ophalen van beschadigde

flessen dient de uitlener of diens repre-

sentant (tankbediende bijv.) direct

schriftelijk van de bewuste schade op

de hoogte te worden gebracht.

– Voordat de gasfles wordt aangesloten,

dient de aansluitnippel op deugdelijk-

heid gecontroleerd te worden.

– Na het aansluiten van de fles moet

deze met schuimvormende middelen

op dichtheid gecontroleerd worden.

– De ventielen dienen langzaam te wor-

den geopend. Het openen en sluiten

mag niet met behulp van slaggereed-

schap plaatsvinden.

– Brand met vloeibaar gas enkel blussen

vanop een veilige afstand en met vol-

doende dekking.

- uitsluitend met droog koolzuur of met

koolzuurgas blussen.

- voor de koeling van het gasreservoir

overvloedig water gebruiken.

– De gehele vloeibaar-gas-installatie

dient voortdurend op bedrijfsveiligheid

en in het bijzonder op dichtheid gecon-

troleerd te worden. Het gebruik van het

voertuig met een ondichte gasinstallatie

is verboden.

– Voor het losmaken van de buis- c.q.

slangverbinding dient het flesventiel te

worden gesloten. De aansluitmoer aan

de fles komt langzaam en eerst maar

weinig los, omdat anders het gas dat

zich nog in de leiding bevindt en onder

druk staat spontaan zou uittreden.

– Als het gas uit een grote container

wordt getankt, dan dienen de eenduidi-

ge voorschriften bij de betreffende

groothandel in vloeibaar gas te worden

opgevraagd.

 Gevaar

Verwondingsgevaar!

– Vloeibaar gas in vloeibare vorm geeft

wonden door bevriezing op de blote

huid.

– Na de demontage moet de sluitmoer

vast op de aansluit-schroefdraad van

de fles worden geschroefd.

– Om de dichtheid te controleren dienen

zeepwater, Nekal-oplossing of een an-

der schuimend middel te worden ge-

bruikt. Het aflichten van de vloeibaar-

gasinstallatie met een open vlam is ver-

boden.

– Bij het wisselen van losse installatie-on-

derdelen dienen de inbouw-voorschrif-

ten van de fabrikant in acht te worden

genomen. Daarbij dienen fles- en

hoofdafsluitventielen te worden geslo-

ten.

– Er dient voortdurend toezicht te worden

gehouden op de toestand van de elek-

trische installatie van de vloeibaar-gas-

voertuigen. Vonken kunnen bij lekka-

ges van de gasvoerende installatie-on-

derdelen explosies veroorzaken.

– Wanneer een vloeibaar-gasvoertuig

langere tijd heeft stilgestaan, dient de

garage voor de inbedrijfstelling van het

voertuig of van de bijbehorende elektri-

sche installatie grondig geventileerd te

worden.

– Ongevallen in verband met gasflessen

of met de vloeibaargas-installatie die-

nen direct aan de „Berufsgenossen-

schaft“ (arbo-dienst) of het bevoegde

„Gewerbeaufsichtsamt“ (branche-in-

spectie) te worden gemeld. Beschadig-

de onderdelen dienen tot aan het einde

van het onderzoek te worden bewaard.

– De opslag van drijfgas- c.q. vloeibaar-

gasflessen dient volgens de Vorschrif-

ten TRF 1996 (Technische regels vloei-

baargas, zie DA bij de BGV D34, Bijla-

ge 4) te worden uitgevoerd.

– Gasflessen dienen staand te worden

bewaard. Open vuur en roken zijn bij de

opslag van containers en tijdens de re-

paratie niet toegestaan. In de open

lucht opgeslagen flessen dienen tegen

onbevoegde toegang te zijn beveiligd.

Lege flessen dienen te allen tijde zijn

dichtgedraaid.

– De fles- en hoofdafsluitventielen dienen

direct na het in de garage zetten van

het motorrijtuig te worden dichtge-

draaid.

– Voor de ligging en uitvoering van de ga-

rages voor vloeibaargas-voertuigen

gelden de bepalingen van de Reichsga-

ragenordnung (rijksgarageverordening)

en de betreffende Landes-Bauordnung

(provinciale bouwverordening).

– De gasflessen dienen in speciale, van

de garages gescheiden ruimtes te wor-

den opgeslagen (zie DA bij de BGV

D34, bijlage 2).

– De in de ruimtes gebruikte elektrische

looplampen dienen van een gesloten,

afgedichte overstolp en van een sterke

veiligheidskooi te zijn voorzien.

– Bij werkzaamheden reparatiewerk-

plaatsen dienen de fles- en hoofdaf-

sluitventielen te worden gesloten en de

drijfgasflessen tegen overmatige warm-

te te worden afgeschermd.

– Voor werkpauzes en voor beëindiging

van de werkzaamheden dient een ver-

antwoordelijke te controleren of alle

ventielen, en vooral flesventielen, zijn

gesloten. Werkzaamheden met vuur, in

het bijzonder las- en snijwerkzaamhe-

den, mogen niet in de buurt van drijf-

gasflessen worden uitgevoerd. Drijf-

gasflessen mogen niet in de werkplaat-

sen worden opgeslagen, ook niet wan-

neer ze leeg zijn.

– De garages, opslagruimtes en werk-

plaatsen dienen goed geventileerd te

zijn. Let er hierbij op, dat vloeibare gas-

sen zwaarder zijn dan lucht. Ze concen-

treren zich op de vloer, in werkputten en

andere verlaagde plaatsen in de vloer

en kunnen hier voor explosieve gas-

lucht-mengsels zorgen.

 Het apparaat niet boven 1200 m hoogte

gebruiken.

 GEVAAR

Vergiftigingsgevaar!

 (gasmotor)

Het apparaat mag in gesloten ruimtes

met voldoende ventilatie worden ge-

bruikt.

 Uitlaatgassen zijn schadelijk voor de

gezondheid, ze mogen niet worden in-

geademd.

 GEVAAR

Verwondingsgevaar!

 De uitlaatopening van de verbrandings-

motor mag niet afgesloten worden.

 De motor heeft ca. 3 seconden naloop

nodig na het uitzetten. Tijdens deze pe-

riode absoluut uit de buurt blijven van

het aandrijfbereik.

Verplichtingen van de bedrijfsleiding en

de werknemers

Onderhoud door vakkundige personen

Inbedrijfstelling/gebruik

In de garages en opslagruimtes en de

reparatie-werkplaatsen

Apparaten met verbrandingsmotor

71NL

- 4

 GEVAAR

Verbrandingsgevaar!

 Raak een hete verbrandingsmotor niet

aan!

 Laat het voertuig afkoelen vooraleer de

bekledingen worden weggenomen.

 Buig niet over / grijp niet in de uitlaat-

opening.

 GEVAAR

Verwondingsgevaar!

 Til het vuilreservoir bij werkzaamheden

aan de hoge afvoer volledig op en be-

veilig het.

 Voer de beveiliging enkel uit buiten de

gevarenzone.

OPMERKING

Het bestuurdersbeschermingsdak (optio-

neel) biedt bescherming tegen grote, val-

lende delen. Het biedt echter geen kantel-

bescherming!

 Beschermdak dagelijks op beschadi-

ging controleren.

 Bij beschadiging van het beschermdak,

ook van afzonderlijke elementen, dient

het complete beschermdak te worden

vervangen.

 Het is niet toegestaan het beschermdak

te wijzigen of andere dan de door Kär-

cher goedgekeurde elementen, onder-

delen en bouwgroepen aan te brengen.

Dit kan onder omstandigheden nadeli-

ge gevolgen hebben voor de werking

van het beschermdak.

 Neem het leeggewicht (transportge-

wicht) van het apparaat bij het transpor-

teren op aanhangwagens of voertuigen

in acht.

 Klem voor het transport van het appa-

raat de batterij af en zet het apparaat

veilig vast.

 Voor reinigings- en onderhoudswerk-

zaamheden van het apparaat, het ver-

vangen van onderdelen of het ombou-

wen voor een andere functie dient het

apparaat te worden uitgeschakeld en

de contactsleutel te worden verwijderd.

 Bij werkzaamheden aan de elektrische

installatie moet de batterij afgeklemd

worden.

Maak hiervoor eerst de minpool los en

dan de pluspool.

De heraansluiting vindt plaats in omge-

keerde volgorde. Eerst de pluspool,

dan de minpool aansluiten.

 Het schoonmaken van het apparaat

mag niet met een waterslang of hoge-

drukstraal gebeuren (gevaar van kort-

sluiting of andere schades).

 Reparaties mogen uitsluitend door

goedgekeurde klantenservicewerk-

plaatsen of door vaklui voor dit gebied

worden uitgevoerd die met de betref-

fende veiligheidsvoorschriften ver-

trouwd zijn.

 Veiligheidscontrole volgens de plaatse-

lijk geldige voorschriften voor van

plaats veranderlijke, industrieel benutte

apparaten opvolgen.

 Werkzaamheden aan het apparaat al-

tijd met geschikte handschoenen uit-

voeren.

De veegmachine werkt volgens het veeg-

schoepprincipe.

– De roterende keerrol transporteert het

vuil direct naar het veeggoedreservoir.

– De zijbezem reinigt hoeken en kanten

van het veegoppervlak en transporteert

het vuil in de baan van de keerrol.

– Het fijne stof wordt via de stoffilter door

de zuigturbine weggezogen.

 GEVAAR

Verwondings- en beschadigingsgevaar!

 Gewicht van het apparaat bij het verla-

den in acht nemen!

 Gebruik geen vorkheftruck, het appa-

raat zou beschadigd kunnen worden.

 Bij het verladen van het apparaat moet

een geschikt platform of een kraan ge-

bruikt worden!

 Bij het gebruik van een losplank moet

het volgende in acht genomen worden:

Bodemvrijheid 70mm.

 Wanneer het apparaat op een pallet ge-

leverd wordt, moet met de meegelever-

de planken een platform gebouwd wor-

den.

De handleiding daarvoor vindt u op pa-

gina 2 (binnenkant omslagpagina).

Belangrijke instructie: Elke plank

moet telkens met 2 schroeven vastge-

schroefd worden.

Apparaten met hoge afvoer

Apparaten met

bestuurdersbeschermingsdak

Veiligheidsinstructies over het

transport van het apparaat

Veiligheidsinstructies over

verzorging en onderhoud

Functie

Instructies inzake uitladen

Leeggewicht (transportgewicht) 925 kg*

* Indien aanbouwsets gemonteerd zijn, is

dat gewicht overeenkomstig hoger.

72 NL

- 5

1 Chauffeurscabine (optie)

2 Cabinedeur (optie)

3 Vastsjorpunt (4x)

4 Toegang keerrol

5 Voorwiel

6 Zijbezem

7 Veeggoedcontainer

8 Verlichtingsinatallatie (optie)

9 Vergrendeling apparaatkap

10 Ruitenwisser (optie)

11 Motorafdekking

12 Gasfles

13 Vergrendeling chauffeurscabine

(optie)

14 Zwaailicht

15 Centrifugaalseparator

16 Veiligheidshendel chauffeurscabine

(optie)

17 Veegrolverstelling (niet afgebeeld)

1 Programmaschakelaar

2 Functietoetsen

3 Multifunctionele weergave

4 Zekeringskast werkplek

5 Stuurwiel

6 Contactslot

7 Parkeerrem

8 Stoel (met zitcontactschakelaar)

9 Rempedaal

10 Gaspedaal

1 Knipperschakelaar (optie)

2 Contactsleutel

– Stand 0: Motor uitschakelen

– Stand 1: Ontsteking aan

– Stand 2: Motor starten

1 Werkverlichting aan/uit (optie)

2 Zwaailicht aan/uit

3 Claxon

4 Filterreiniging

5 Keuzeschakelaar rijrichting

6 Besproeiing zijbezem (optie)

7 Blazer

8 Reservoirklep openen / sluiten

9 Veeggoedcontainer omhoog/omlaag

brengen

Elementen voor de bediening en de functies

KM 130/300 R LPG

Bedieningsveld Contactslot

Functietoetsen

73NL

- 6

ECU - Engine Control Unit

De motorregeleenheid regelt en bewaakt

de motorfuncties.

Motorstoringen die tijdens de werking op-

treden, worden weergegeven:

– Foutcode en foutbeschrijving verschij-

nen op het display

– Gele resp. rode waarschuwingslampje

brandt: motorrendement wordt geredu-

ceerd resp. motor wordt uitgeschakeld

– Alarmgeluid klinkt.

 Storingen, zoals hoge koelwatertempe-

ratuur of lage oliedruk, kunnen met de

juiste maatregelen door de klant wor-

den verholpen

 Bij verdere storingen contact opnemen

met de erkende klantenservice van KÄ-

RCHER of KUBOTA.

1 Displayweergave

Koelvloeistoftemperatuur

Motortoerental

Rijprogramma

Accuspanning

Vloeistofpeil brandstoftank

Bedrijfsurenteller

2 Waarschuwingslampje rood (STOP)

Fouten met vele oorzaken: motor wordt

uitgeschakeld

3 Controlelampje (L1)

4 Motorcontrolelampje (MIL)

Kort knipperend - tijdelijke fout

De fout kan worden genegeerd, omdat

deze niet permanent aanwezig is

Permanent brandend - fout

De fout dient spoedig in een erkende

werkplaats te worden verholpen. Er be-

staat geen direct gevaar voor het voer-

tuig en het milieu

Snel knipperend - ernstige fout

Het voertuig onmiddellijk laten repare-

ren om verdere fouten te vermijden.

Hoge belasting vermijden!

5 Waarschuwingslampje geel (CHECK)

Fout in de aandrijving

6 Controlelampje (L2)

7 Waarschuwingslampje geel

Fouten met vele oorzaken: alarmgeluid

klinkt

Functietoetsen

Met de functietoetsen kan het motortoeren-

tal op 2 standen worden ingesteld.

Voor het vervoeren:

Aanbevolen motortoerental, 1500 1/min

Voor het vegen:

Motortoerental, 2550 1/min

A Functietoets <Menu>

B Functietoets <Naar boven>

C Functietoets <Naar beneden>

D Functietoets <Opslaan/bevestigen>

 Functietoets <Menu> langer indrukken,

het ingestelde motortoerental wordt op

het display weergegeven.

 Om het motortoerental te wijzigen de

functietoets <Naar boven> resp. <Naar

beneden> indrukken.

 Om op te slaan de functietoets <Op-

slaan/bevestigen> indrukken.

1 Rempedaal

2 Gaspedaal

3 Parkeerrem

Om verschillende werkzaamheden uit te

voeren, kan het nodig zijn om de chauf-

feurscabine (optioneel) eerst naar boven te

kantelen.

Instructie: Chauffeurscabine mag enkel op

een effen terrein (± 5 °) gekanteld worden.

 Vergrendeling chauffeurscaine openen.

 Chauffeurscabine omhoog kantelen tot

de veiligheidshendel vastklikt.

 Vooraleer de chauffeurscabine neerge-

laten wordt, de veiligheidshendel ont-

grendelen.

 Parkeerrem loszetten, daarbij rempe-

daal induwen.

 Parkeerrem vergrendelen, daarbij rem-

pedaal induwen.

 Motorafdekking openen.

 Vrijloophefboom van de hydraulische

pomp 90 ° zijdelings naar beneden

klappen.

몇 VOORZICHTIG

Beweeg de veegmachine zonder eigen

aandrijving niet over lange afstanden en

niet sneller dan 10 km/h.

 Vrijloophefboom na het verschuiven

opnieuw naar boven klappen.

 Wanneer de vrijloophendel van de hy-

draulische pomp voor het verplaatsen

van de machine open gedraaid werd,

moet deze in de richting van de wijzers

van de klok tot de aanslag terugge-

draaid worden.

Speciaal gereedschap gebruiken.

 Voor de inbedrijfstelling de gebruiks-

aanwijzing van de motorfabrikant lezen

en in het bijzonder de veiligheidsin-

structies in acht nemen.

 Veegmachine op een egaal oppervlak

neerzetten.

 Contactsleutel uitnemen.

 Parkeerrem vastzetten.

 GEVAAR

Verwondingsgevaar!

 Veiligheidstechnische richtlijnen voor

vloeibaar gas-motorvoertuigen in acht

nemen.

 IJsvorming en schuimend-gele afzettin-

gen op de gasfles duiden op een lek.

 De flessen mogen alleen door hierin

geenstrueerde personen worden uitge-

voerd.

 Drijfgasflessen mogen niet in garages

en niet in ruimtes onder de aarde wor-

den gewisseld.

 Bij het wisselen van de flessen niet ro-

ken en geen open verlichting gebrui-

ken.

 Bij het wisselen van de fles het afsluit-

ventiel van de vloeibaargasfles stevig

dichtdraaien en afschermkap direct op

de lege fles plaatsen.

몇

WAARSCHUWING

Er dienen alleen goedgekeurde ruilflessen

van 11 kg inhoud te worden gebruikt.

VOORZICHTIG

Het gebruik van huishoudgas en camping-

gas is principieel verboden.

Vloeistofmengsels van propaan en butaan

zijn toegestaan. Het propaangehalte moet

ten minste 90% zijn.

Motorregeleenheid (ECU)

Pedalen

Voor de inbedrijfstelling

Chauffeurscabine omhoog klappen

Parkeerrem vergrendelen/loszetten

Veegmachine zonder

zelfaandrijving bewegen

Veegmachine met zelfaandrijving

bewegen

Inbedrijfstelling

Algemene aanwijzingen

Gasfles monteren/vervangen

74 NL

- 7

LET OP

Gas-aftapventiel (3) pas openen voor het

starten van het apparaat (zie hoofdstuk Ap-

paraat starten).

Gas-aftapventiel openen door tegen de wij-

zers van de klok te draaien.

OPMERKING

De aansluiting draait linksom.

 Schroef aan de veiligheidsstang los-

draaien en stang naar boven zwenken.

1 Beschermkap

2 Gasslang met wartelmoer

3 Gas-aftapventiel

 Gas-aftapventiel sluiten door met de

wijzers van de klok mee te draaien.

 Gasslang losdraaien (sleutelwijdte 30

mm).

 Beschermkap op aansluitventiel van de

gasfles schroeven.

 Beugelsluiting openen.

 Gasfles vervangen

Inbouwpositie van de gasfles in acht

nemen! Aansluiting c.q. ringopening

moet naar beneden wijzen.

 Beschermkap van het aansluitventiel

van de gasfles schroeven.

 Beugelsluiting dichtmaken.

 Gasfles op het aansluitventiel van de

gasfles schroeven (sleutelwijdte 30

mm)

 Veiligheidsstang sluiten en met schroef

borgen.

 Motoroliepeil controleren.

 Waterkoeler controleren.

 Keerrol controleren.

 Luchtdruk banden controleren.

 Chauffeursstoel instellen.

 Stoffilter reinigen.

Instructie: Beschrijving zie hoofdstuk Re-

paraties en onderhoud.

 GEVAAR

Langere gebruiksduur van het apparaat

kan door de vibraties leiden tot doorbloe-

dingstoornissen.

Een algemeen geldende duur voor het ge-

bruik kan niet vastgelegd worden aange-

zien die afhangt van verschillende factoren:

– Persoonlijke neiging tot slechte door-

bloeding (vaak koude vingers, kriebe-

len van de vingers, gevoelloosheid).

– Lage omgevingstemperatuur. Warme

kledij dragen ter bescherming van de

betreffende lichaamsdelen.

– Stevig vasthouden hindert de doorbloe-

ding.

– Ononderbroken werking is slechter dan

een werking met pauzen.

Bij een regelmatig, langdurig gebruik van

het apparaat en bij herhaaldelijk optreden

van die symptomen (bijvoorbeeld kriebelen

van de vingers, gevoelloosheid van bepaal-

de lichaamsdelen, koude vingers) bevelen

wij een medisch onderzoek aan.

 Hefboom stoelverstelling naar buiten

trekken.

 Stoel verschuiven, hefboom loslaten en

vastzetten.

 Door vooruit- en terugbewegen van de

stoel controleren of hij vast zit.

1 Transport

Aanbevolen motortoerental, 1500 1/min

2 Vegen met veegrol

Motortoerental, 2550 1/min

3 Vegen met keerrol en zijbezems

Motortoerental, 2550 1/min

 Gas-aftapventiel openen door tegen de

wijzers van de klok te draaien.

Instructie: Het apparaat is uitgerust met

van een zitcontactschakelaar. Bij het verla-

ten van de chauffeursstoel wordt het appa-

raat uitgeschakeld.

 Op de chauffeursstoel plaatsnemen.

 Keuzeschakelaar rijrichting in de mid-

denstand brengen.

 Parkeerrem vastzetten.

 Contactsleutel in het contactslot ste-

ken.

 Contactsleutel in stand „II“ draaien.

 Is het apparaat gestart, dan contact-

sleutel loslaten.

Instructie: De startmotor nooit langer dan

10 seconden gebruiken. Voor het opnieuw

gebruiken van de startmotor minstens 10

seconden wachten.

 Motortoerental, 1500 1/min selecteren.

 Programmaschakelaar op Transport

zetten. .



Rempedaal induwen en ingedrukt hou-

den.

 Parkeerrem losmaken.

 Keuzeschakelaar rijrichting „Vooruit“

stellen.

 Langzaam op het gaspedaal drukken.

 Gevaar

Gevaar voor verwonding! Bij het achteruit-

rijden mogen derden niet in gevaar ge-

bracht worden, eventueel aanwijzingen la-

ten geven.

LET OP

Beschadigingsgevaar! Keuzeschakelaar

rijrichting enkel bedienen bij een stilstaand

apparaat.

 Keuzeschakelaar rijrichting op „Achter-

uit“ stellen.

 Langzaam op het gaspedaal drukken.

– Met het gaspedaal kan de rijsnelheid

traploos geregeld worden.

– Vermijd schokkerig gebruik van het pe-

daal, omdat de hydraulische installatie

anders beschadigd kan raken.

– Bij capaciteitsafname op hellingen het

rijpedaal zachtjes terugnemen.

 Rijpedaal loslaten, het apparaat remt

zelf en blijft staan.

Instructie: De remwerking kan door in-

drukken van het rempedaal ondersteund

worden.

Over vaststaande hindernissen tot 70 mm

heen rijden:

 Langzaam en voorzichtig in voorwaart-

se richting overheen rijden.

Over vaststaande hindernissen boven 70

mm heen rijden:

 Er mag alleen over hindernissen heen

gereden worden met een geschikte op-

rijdrempel.

LET OP

Geen pakbanden, draden of soortgelijk ma-

teriaal opvegen; dit kan leiden tot een be-

schadiging van het veegmechanisme.

 Motortoerental voor het vegen op 2550

1/min instellen, zie hiervoor het hoofd-

stuk „Multifunctionele indicatie | Motor-

toerental instellen“.

Tip

Instellingen van 1500 1/min zijn alleen

geschikt voor het vervoeren en niet

voor het vegen (veegbezem en zijbe-

zems draaien niet voldoende).

Instructie: Om een optimaal reinigingsre-

sultaat te krijgen, moet de rijsnelheid aan

de omstandigheden aangepast worden.

Instructie: Tijdens het gebruik moet de

stoffilter op gezette tijden gereinigd wor-

den.

Vóór de start/veiligheidscontrole

Werking

Chauffeursstoel instellen

Programma's selecteren

Gastoevoer openen

Apparaat starten

Motor starten

Apparaat verrijden

Vooruit rijden

Achteruit rijden

Rijgedrag

Remmen

Over hindernissen heen rijden

Veegbedrijf

75NL

- 8

Die aanbouwset is in de fabriek gemon-

teerd en kan niet achteraf aangebouwd

worden.

De aanbouwset watersproeisysteem be-

staat uit een waterreservoir en de sproeiers

aan de zijbezem.

 Indien bij het vegen veel stop opwaait,

kan het watersproeisysteem gebruikt

worden.

 De inschakeling gebeurt met de scha-

kelaar Besproeiing zijbezem.

 Ventilator inschakelen.

 Bij oppervlaktereiniging de programma-

schakelaar op Vegen met veegrol zet-

ten.

 Bij de reiniging van zijranden de pro-

grammaschakelaar op Vegen met vee-

grol en zijbezems zetten.

 Ventilator uitschakelen.

 Bij oppervlaktereiniging de programma-

schakelaar op Vegen met veegrol zet-

ten.

 Bij de reiniging van zijranden de pro-

grammaschakelaar op Vegen met vee-

grol en zijbezems zetten.

 Gevaar

Gevaar voor verwonding! Tijdens het ledi-

gen mogen zich geen personen en beesten

in het zwenkbereik van het veeggoedreser-

voir ophouden.

 Gevaar

Gevaar voor kneuzing! Nooit in het hef-

boomstelsel van het legingsmechanisme

grijpen. Niet onder de opgeheven container

gaan staan.

 Gevaar

Gevaar voor kantelen! Het apparaat tijdens

het ledigen op een vlak oppervlak zetten.

 Programmaschakelaar op Transport

zetten. .

 Veeggoedcontainer omhoog brengen.

 Langzaam naar de verzamelbak rijden.

 Parkeerrem vastzetten.

 Reservoirklep openen: Schakelaar

links indrukken en veeggoedreservoir

leegmaken.

 Reservoirklep sluiten: Schakelaar

rechts indrukken (ca. 2 seconden) tot hij

in de eindstand is vergrendeld.

 Parkeerrem losmaken.

 Langzaam van de verzamelbak wegrij-

den.

 Veeggoedreservoir tot de eindstand

neerlaten.

 Rempedaal induwen en ingedrukt hou-

den.

 Parkeerrem vastzetten.

 Contactsleutel op '0' draaien en sleutel

uittrekken.

 Gas-aftapventiel sluiten door met de

wijzers van de klok mee te draaien.

 GEVAAR

Gevaar voor letsels en beschadigingen!

Houd bij het transport rekening met het ge-

wicht van het apparaat.

 Contactsleutel op '0' draaien en sleutel

uittrekken.

 Parkeerrem vastzetten.

 Sluit de gastoevoer.

 Apparaat aan de vastsjorpunten (4x)

met spankabels, koorden of kettingen

zekeren.

 Apparaat aan de wielen met spieën

vastzetten.

 Bij het transport in voertuigen moet het

apparaat conform de geldige richtlijnen

beveiligd worden tegen verschuiven en

kantelen.

 GEVAAR

Gevaar voor letsel en beschadiging! Het

gewicht van het apparaat bij opbergen in

acht nemen.

 Zet de veegmachine weg op een effen

oppervlak in een droge, vorstvrije om-

geving. Bescherm tegen stof met af-

dekmateriaal.

 Keerrol en zijbezems ophalen om de

borstels niet te beschadigen.

 Contactsleutel op '0' draaien en sleutel

uittrekken.

 Parkeerrem vastzetten.

 Sluit de gastoevoer.

 Veegmachine tegen wegrollen beveili-

gen.



Gasmotor

Opgelet

Machines moeten veilig worden uitge-

schakeld!

De machine moet regelmatig door een

gekwalificeerd persoon, vooral het re-

servoir met vloeibaar gas en de verbin-

dingen ervan, worden geïnspecteerd

volgens de regionale of nationale richt-

lijnen voor een veilig bedrijf.

Als de veegmachine gedurende lange tijd

niet gebruikt wordt, moet tevens het vol-

gende in acht genomen worden:

 Motorolie verversen.

 Gasslang met wartelmoer losdraaien

(sleutelwijdte 30 mm).

 Gasfles met afschermkap afsluiten en

in een geschikte ruimte rechtop bewa-

ren (zie hoofdstuk „Veiligheidsinstruc-

ties“).

 Veegmachine aan de binnen- en bui-

tenkant reinigen.

 Min-pool van de batterij afklemmen als

het apparaat langer dan 4 weken niet

gebruikt wordt.

Afbeelding symbolisch

 Accu elke 2 maanden opladen.

 Dek de batterij af en bescherm ze tegen

kortsluiting.

Aanbouwset watersproeisysteem

(optie)

Droge bodem vegen

Vochtige of natte bodem vegen

Veeggoedcontainer leegmaken

Apparaat uitschakelen

Gastoevoer sluiten

Transport

Opslag/stillegging

76 NL

- 9

LET OP

Beschadigingsgevaar!

De Stoffilter niet uitwassen.

– Reparaties mogen uitsluitend door

goedgekeurde klantenservicewerk-

plaatsen of door vaklui voor dit gebied

worden uitgevoerd die met de betref-

fende veiligheidsvoorschriften ver-

trouwd zijn.

– Mobiel commercieel geëxploiteerde ap-

paratuur dient volgens VDE 0701 op

veiligheid te worden gecontroleerd.

 Veegmachine op een egaal oppervlak

neerzetten.

 Contactsleutel op '0' draaien en sleutel

uittrekken.

 Parkeerrem vastzetten.

몇 VOORZICHTIG

Beschadigingsgevaar! De reiniging van het

apparaat mag niet met een waterslang of

hogedrukstraal gebeuren (gevaar van kort-

sluiting of andere schade).

 Gevaar

Verwondingsgevaar! Stofmasker en veilig-

heidsbril dragen.

 Apparaat met een doek reinigen.

 Apparaat met perslucht uitblazen.

 Apparaat met een vochtige, in een mild

zeepsopje gedrenkte doek reinigen.

Instructie: Geen agressieve reinigings-

middelen gebruiken.

Onderhoudswerkzaamheden laten uitvoe-

ren volgens de inspectiechecklijst.

Instructie: De bedrijfsurenteller geeft het

tijdstip van de onderhoudsintervallen aan.

Instructie: Alle service- en onderhouds-

werken bij onderhoud door de klant, dienen

door een gekwalificeerde vakman uitge-

voerd te worden. Indien nodig kan altijd een

Kärcher-specialist geraadpleegd worden.

Onderhoud dagelijks:

 Motoroliepeil controleren.

 Koelvloeistofstand controleren.

 Luchtdruk banden controleren.

 Keerwals en zijborstel controleren op slij-

tage en in elkaar gewikkelde banden.

 Wielen controleren op in elkaar ge-

draaide banden.

 Centrifugaalseparator en luchtfilter con-

troleren, zo nodig reinigen.

 Werking van alle bedieningsonderdelen

controleren.

 Apparaat op beschadigingen controleren.

Onderhoud wekelijks:

 Brandstof- of gasleidingsysteem op lek-

kages controleren.

 Radiateur reinigen.

 Hydraulische-oliekoeler reinigen.

 Hydraulisch systeem controleren.

 Oliepeil van het hydraulisch systeem

controleren.

 Remvloeistofpeil controleren.

 Pakkingranden op slijtage controleren,

indien nodig vervangen

 Reservoirklep controleren en smeren.

Onderhoud na slijtage:

 Afdichtlijsten vervangen.

 Veegrol vervangen.

 Zijbezems vervangen.

Instructie: Beschrijving zie hoofdstuk On-

derhoudswerkzaamheden.

Instructie: Om aanspraken op garantie te

behouden, moeten tijdens de garantietijd

alle service- en onderhoudswerken door de

geautoriseerde Kärcher-klantendienst

overeenkomstig het onderhoudsboekje ge-

daan worden.

Onderhoud na 50 bedrijfsuren:

 Eerste inspectie volgens onderhouds-

boek laten uitvoeren.

Onderhoud na 250 bedrijfsuren:

 Inspectie volgens onderhoudsboek la-

ten uitvoeren.

Voorbereiding:

 Veegmachine op een egaal oppervlak

neerzetten.

 Contactsleutel op '0' draaien en sleutel

uittrekken.

 Parkeerrem vastzetten.

 Sluit de gastoevoer.

1 Koelwaterreservoir

2 Luchtfilter

3 3-cilinder-viertakt-gasmotor

4 Radiateur

5 Gasfles

6 Beugelsluiting

7 Hydraulische-olietank

8 Vulopening hydraulische olie

9 Kijkglas

 GEVAAR

Verwondingsgevaar! Bij een opgetild veeg-

goedreservoir altijd de veiligheidsstang ge-

bruiken.

Voer de beveiliging enkel uit buiten de ge-

varenzone.

1 Houder veiligheidsstang

2 Veiligheidsstang

 Veiligheidsstang voor hoogleging naar

boven klappen en in de houder steken

(beveiligd).

Let bij de omgang met accu's absoluut op

de volgende waarschuwingstip:

 Gevaar

Explosiegevaar! Geen materiaal of iets der-

gelijks op de accu, d.w.z. op de polen en

verbindingsstrips van accucellen leggen.

Onderhoud

Algemene aanwijzingen

Reiniging

Reiniging binnenkant apparaat

Reiniging buitenkant apparaat

Onderhoudsintervallen

Onderhoud door de klant

Onderhoud door de klantenservice

Onderhoudswerkzaamheden

Overzicht

Algemene veiligheidsinstructies

Motorolie, stookolie, diesel en

benzine niet in het milieu te-

recht laten komen. Gelieve bo-

dem te beschermen en oude

olie op een milieuvriendelijke

manier tot afval verwerken.

Veiligheidsvoorschriften accu's

Aanwijzingen voor de accu, in

de gebruiksaanwijzing en in de

voertuighandleiding opvolgen!

Veiligheidsbril dragen!

Kinderen uit de buurt houden

van zuren en accu's!

Explosiegevaar!

Vuur, vonken, open licht en ro-

ken verboden!

Gevaar van brandwonden!

Eerste hulp!

Waarschuwingstekst!

Verwijdering!

Accu niet in vuilnisbak gooien!

77NL

- 10

 Gevaar

Gevaar voor verwonding! Wonden nooit in

contact met lood laten komen. Na het wer-

ken aan accu's altijd de handen reinigen.

 GEVAAR

Brand- en explosiegevaar!

– Roken en open vuur is verboden.

– Ruimtes waarin accu's opgeladen wor-

den, dienen goed geventileerd te zijn,

omdat bij het opladen zeer explosief

gas ontstaat.

 Gevaar

Gevaar voor invreten!

– Zuurspetters in het oog of op de huid

met veel schoon water uit- resp. af-

spoelen.

– Daarna direct een dokter raadplegen.

– Verontreinigde kleding met water uit-

wassen.

 Accu in de accuklemmen plaatsen.

 Klemmen op de accubodem vast-

schroeven.

 Poolklem (rode kabel) op de pluspool

(+) aansluiten.

 Poolklem op minpool (-) aansluiten.

Instructie: Controleren of de batterijpolen

en poolklemmen voldoende door poolbe-

schermingsvet beschermd worden.

LET OP

Bij met zuur gevulde accu's regelmatig het

vloeistofpeil controleren.

– Het zuur van een volledig opgeladen

accu heeft bij 20 °C een soortelijk ge-

wicht van 1,28 kg/l.

– Het zuur van een gedeeltelijk ontladen

accu heeft een soortelijk gewicht tus-

sen 1,00 en 1,28 kg/l.

– In alle cellen moet het soortelijk gewicht

van het zuur gelijk zijn.

 Alle celsluitingen uitdraaien.

 Uit iedere cel met de zuurtester een

monster nemen.

 Het zuurmonster weer terugdoen in de-

zelfde cel.

 Bij te lage vloeistofstand cellen met ge-

destilleerd water tot aan de markering

bijvullen.

 Accu laden.

 Celsluitingen inschroeven.

 Gevaar

Gevaar voor verwonding! Houd u aan de

veiligheidsvoorschriften bij het omgaan met

accu's. De gebruiksaanwijzing van de fabri-

kant van het laadapparaat opvolgen.

 Gevaar

Accu alleen met het geschikte laadappa-

raat opladen.

 Alle celsluitingen uitdraaien.

(enkel bij onderhoudsarme batterij)

 Pluspool-leiding van het laadtoestel

met de pluspoolaansluiting van de accu

verbinden.

 Minpool-leiding van het laadtoestel met

de minpoolaansluiting van de accu ver-

binden.

 Stekker in het stopcontact steken en

laadtoestel inschakelen.

 Accu met de kleinst mogelijke laad-

stroom laden.

Instructie: Wanneer de batterij opgeladen

is, het laadapparaat eerst van het stroom-

net en dan van de batterij halen.

 Poolklem op minpool (-) afklemmen.

 Poolklem op pluspool (+) afklemmen.

 Klemmen op de accubodem losschroe-

ven.

 Batterij uit de batterijhouder nemen.

 Verbruikte batterij conform de geldende

bepaleingen verwijderen.

 Gevaar

Verbrandingsgevaar!

 Motor laten afkoelen.

 Controle van het motoroliepeil op zijn

vroegst 5 minuten na het uitzetten van

de motor uitvoeren.

1 Oliepeilstok

2 Afsluitdeksel, olievulopening

 Oliepeilstok uittrekken.



Oliepeilstok afvegen en inschuiven.

 Oliepeilstok uittrekken.

 Oliepeil controleren.

 Oliepeilstok weer erin doen.

– Het oliepeil moet zich tussen de "MIN“-

en „MAX“-markering bevinden.

– Bevindt zich het oliepeil onder de

„MIN"-markering, motorolie bijvullen.

– Motor niet boven „MAX"-markering bij-

vullen.

 Afsluitdeksel van de olievulopening los-

schroeven.

 Motorolie erin doen.

Oliesoort: zie Technische gegevens

 Olievulopening afsluiten.

 Minstens 5 minuten wachten.

 Motoroliepeil controleren.

몇 VOORZICHTIG

Verbrandingsgevaar door hete olie!

 Opvangreservoir voor minstens 6 liter

olie klaarzetten.

 Motor laten afkoelen.

1 Olie-aftapschroef

 Olieaftapschroef uitschroeven.

 Sluitschroef van de olievulopening los-

maken.

 Olie aftappen.

1 Oliefilter motor

 Oliefilter afschroeven.

 Bevestigingspunt en afdichtvlakken rei-

nigen.

 Afdichting van het nieuwe oliefilter voor

het inbouwen met olie insmeren.

 Nieuw oliefilter inbouwen en handvast

aanhalen.

 Olieaftapplug inclusief nieuwe afdich-

ting erinschroeven.

Instructie: Olieaftapplug met een draaimo-

mentsleutel op 25 Nm aanhalen.

 Motorolie erin doen.

Oliesoort: zie Technische gegevens

 Olievulopening afsluiten.

 Motor ca. 10 seconden laten lopen.

 Motoroliepeil controleren.

Accu in apparaat plaatsen en aansluiten

Vloeistofpeil van de batterij controleren

en corrigeren (alleen bij

onderhoudsarme batterijen)

Accu laden

Batterij demonteren

Motoroliepeil controleren en olie

bijvullen

Motorolie en motoroliefilter wisselen

78 NL

- 11

OPMERKING

Het veeggoedreservoir mag niet opgetild

zijn.

 Motorafdekking openen.

1 Kijkglas

2 Manometer

3 Afsluitdeksel, olievulopening

 Hydraulische-oliepeil in het kijkglas

controleren.

– Het oliepeil moet zich tussen de "MIN“-

en „MAX“-markering bevinden.

– Bevindt zich het oliepeil onder de

„MIN"-markering, hydraulische olie bij-

vullen.

 Afsluitdeksel van de olievulopening los-

schroeven.

 Vulgebied reinigen.

 Hydraulische olie bijvullen.

Oliesoort: zie Technische gegevens

 Afsluitdeksel van de olievulopening er-

opschroeven.

LET OP

Wanneer de manometer een verhoogde

hydraulische-oliedruk weergeeft, moet de

hydraulische-oliefilter vervangen worden

door de klantenservice van Kärcher.

 Parkeerrem vastzetten.

 Motor starten.

Onderhoud van het hydraulische systeem

alleen door de Kärcher-klantendienst.

 Alle slangen van het hydraulische sy-

steem en aansluitingen op lekkage con-

troleren.

 Gevaar

Gevaar voor verbranding door kokend wa-

ter! Radiateur minstens 20 minuten laten

afkoelen.

 Koelwaterpeil aan het expansievat con-

troleren (waterpeil tussen MIN en MAX.

 Koelerlamellen reinigen.

 Koelslangen en aansluitingen op dicht-

heid controleren.

 Ventilator reinigen.

 Motor starten.

 Veeggoedreservoir tot de eindstand op-

tillen.

 Motor uitzetten.

 Parkeerrem vastzetten.

 Veiligheidsstang gebruiken voor hoog-

leging.

 Banden of snoeren van veegrol verwij-

deren.

 Veiligheidsstang eruitnemen.

 Motor starten.

 Veeggoedreservoir tot de eindstand

neerlaten.

 Motor uitzetten.

1 Bevestigingsschroef veegrolhouder

2 Veegrol

3 Veegrolhouder

4 Borgplaat zijdelingse afdichting

5 Zijdelingse afdichting

 Zijmantel met sleutel openen.

 Vleugelmoeren aan de fenderbevesti-

ging van de zijdelingse afdichtstrook af-

schroeven en fenderbevestiging afne-

men.

 Zijdelingse afdichting naar buiten klap-

pen.

 Bevestigingsschroef veegrolhouder er-

uit schroeven en opname naar buiten

zwenken.

 Veegrol uitnemen.

Inbouwplaats van de veegrol in rijrichting

(bovenaanzicht)

Instructie: Bij de inbouw van de nieuwe

veegrol op de positie van de borstelset let-

ten.

 Nieuwe veegrol monteren. De groeven

van de keerrol moeten op de nokken

van de tegenoverliggende vleugel ge-

stoken worden.

Instructie: Na het inbouwen van de nieu-

we veegrol moet de veegspiegel opnieuw

ingesteld worden.

Instructie: De keerspiegel is in de fabriek

ingesteld op 80 mm en kan bij slijtage van

de keerrol traploos bijgesteld worden.

 Luchtdruk banden controleren.

 Zuigturbine uitschakelen.

 Veegmachine op een egale en gladde

bodem rijden die duidelijk met stof of

krijt bedekt is.



Programmaschakelaar op Vegen met

veegrol stellen.

 Programmaschakelaar op Transport

zetten.

 Apparaat achterwaarts wegrijden.

 Veegspiegel controleren.

De vorm van de veegspiegel moet een ge-

lijkmatige rechthoek van 80-85 mm breedte

vormen.

1 Instelmoer

2 Contramoer

 Zijdelingse motorbekleding openen.

 Contramoer lossen.

 Veegspiegel instellen

 Contramoer aantrekken.

 Keerspiegel van de keerrol controleren.

 Luchtdruk banden controleren.

 Zijbezems opheffen.

 Veegmachine op een egale en gladde

bodem rijden die duidelijk met stof of

krijt bedekt is.

 Programmaschakelaar op Vegen met

veegrol en zijbezems stellen.

 Zijbezems opheffen.

 Programmaschakelaar op Rijden zet-

ten.

 Apparaat achterwaarts wegrijden.

 Veegspiegel controleren.

Oliepeil hydraulisch systeem

controleren en hydraulische olie

bijvullen

Hydraulisch systeem controleren

Radiateur controleren en onderhouden

Veegrol controleren

Veegrol verwisselen

Veegspiegel van de veegrol controleren

en instellen

Veegspiegel van de zijbezem

controleren en instellen

79NL

- 12

De breedte van de veegspiegel moet tus-

sen 40-50 mm liggen.

 Veegspiegel met de twee instelschroe-

ven corrigeren.

 Veegspiegel controleren.

 Luchtdruk banden controleren.

 Veeggoedreservoir naar boven bren-

gen en met veiligheidsstang zekeren.

 GEVAAR

Verwondingsgevaar! Bij een opgetild veeg-

goedreservoir altijd de veiligheidsstang ge-

bruiken.

Voer de beveiliging enkel uit buiten de ge-

varenzone.

 Veiligheidsstang voor hoogleging naar

boven klappen en in de houder steken

(beveiligd).

1 Houder veiligheidsstang

2 Veiligheidsstang

 Zijmantel openen zoals in Hoofdstuk

"Veegwals vervangen" beschreven

wordt.

 6 Vleugelmoeren van de zijdelingse

fenderbevestiging losmaken.

 3 Moeren (SW 13) van de voorste fen-

derbevestiging losmaken.

 Zijdelingse afdichtstrook zover naar be-

neden drukken (slobgat) totdat deze op

een afstand van 1 - 3 mm van de bo-

dem is.

 Fenderbevestigingen vastschroeven.

 Het proces op de andere kant van het

apparaat herhalen.

 Veegmachine op een egaal oppervlak

neerzetten.

 Luchtdrukapparaat aansluiten op het

bandventiel.

 Luchtdruk controleren en indien nodig

druk bijstellen.

 Toegestane bandenluchtdruk zie tech-

nische gegevens.

 Stoffilter met de toets Filterreiniging rei-

nigen.

몇 WAARSCHUWING

Voor aanvangen van het verwisselen van

de stoffilter veeggoedcontainer legen. Bij

werkzaamheden aan de filterinstallatie

stofmasker dragen. Veiligheidsvoorschrif-

ten over de omgang met fijne stoffen in acht

nemen.

1 Vergrendeling apparaatkap

2 Apparaatkap

 Vergrendeling openen, daartoe ster-

greepschroef eruit draaien.

 Apparaatkap naar voren klappen.

1 Sluiting

2 Filterafdekking

 Filterafdekking openen.

 Filterschudinrichting naar voren klap-

pen.

 Stoffilter vervangen.

 Filterafdekking opnieuw sluiten.

De V-riem moet bij een druk van 10 kg ca.

7-9 mm meegeven.

 V-riemspanning laten instellen door de

geautoriseerde klantenservice.

1 Sluiting

2 Luchtfilterbehuizing

 Sluiting openen.

 Luchtfilterbehuizing wegnemen.

 Luchtfilterinzet vervangen.

Instructie: Inbouwpositie met uitblaas-

opening naar beneden (zie afbeelding).

 Vleugelmoer aan de centrifugaalsepa-

rator losschroeven.

 Centrifugaalseparator reinigen.

Zijdelingse afdichtstroken plaatsen

Bandenluchtdruk controleren

Stoffilter manueel reinigen

Stoffilter verwisselen

V-snaar controleren en instellen

Luchtfilter controleren en verwisselen

80 NL

- 13

 Schijnwerper losschroeven.

 Schijnwerper wegnemen en stekker uit-

trekken.

Instructie: Posities van de stekkers in acht

nemen.

 Schijnwerpers uiteenschroeven.

 Behuizing schijnwerpers uiteentrekken

en horizontaal houden aangezien de

lampeenheid niet bevestigd is.

 Sluitbeugel ontgrendelen en gloeilamp

eruitnemen.

 Nieuwe gloeilamp plaatsen.

 In omgekeerde volgorde weer in elkaar

zetten.

Instructie: Voor de vervanging van de

gloeilamp van het knipperlicht, glas van het

knipperlicht van de behuizing verwijderen.

 Zekeringhouder openen.

 Zekeringen controleren.

Instructie: De zekering FU 01bevindt zich

in de motorruimte.

 Defecte zekeringen vervangen.

Instructie: Alleen zekeringen met dezelfde

zekeringswaarde gebruiken.

Hierbij verklaren wij dat de hierna vermelde

machine door haar ontwerp en bouwwijze

en in de door ons in de handel gebrachte

uitvoering voldoet aan de betreffende fun-

damentele veiligheids- en gezondheidsei-

sen, zoals vermeld in de desbetreffende

EU-richtlijnen. Deze verklaring verliest haar

geldigheid wanneer zonder overleg met

ons veranderingen aan de machine worden

aangebracht.

De ondergetekenden handelen in opdracht

en met volmacht van de directie.

Documentatieverantwoordelijke:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Gloeilamp schijnwerper (optie)

vervangen

Gloeilamp knipperlicht (optie)

vervangen

Zekeringen verwisselen

FU 01 Hoofdzekering 60 A

FU 02 Niveau-indicatie gasfles 5 A

FU 03 Veiligheidsrelais

Multifunctionele weergave

10 A

FU 04 Keuzeschakelaar rijrich-

ting

10 A

FU 05 Tijdrelais

Stoelcontactschakelaar

5 A

FU 06 Blazer 25 A

FU 07 Programmakeuzescha-

kelaar

Functies veegreservoir

10 A

FU 08 Starterrelais 30 A

FU 09 Weergaveinstrument 7,5 A

FU 10 Positielampjes 7,5 A

FU 11 Werkverlichting voren

(dimlicht)

10 A

FU 12 Schudsysteem

Zwaailicht

Claxon

20 A

FU 13 Waterpomp 10 A

EU-conformiteitsverklaring

Product: Veegzuigmachine opstap-

machine

Type: 1.186-xxx

Van toepassing zijnde EU-richtlijnen

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Toegepaste geharmoniseerde normen

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Toegepaste conformiteitsbeoorde-

lingsprocedure

2000/14/EG: Bijlage V

Geluidsvermogensniveau dB(A)

Gemeten: 98

Gegaran-

deerd:

101

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

81NL

- 14

Hulp bij storingen

Storing Oplossing

Apparaat wil niet starten. Op de chauffeursstoel plaatsnemen, stoelcontactschakelaar wordt geactiveerd

Accu opladen of vervangen

Gasfles leeg - gasfles vervangen

Gas-aftapventiel gesloten - ventiel openen door tegen de wijzers van de klok te draaien.

Gasklep vastgevroren - beschrijving voor de vervanging van de gasfles in acht nemen.

Kärcher-klantenservice op de hoogte brengen

Motor loop onregelmatig Luchtfilter reinigen of filterpatroon vervangen

Brandstofleidingsysteem, aansluitingen en verbindingen controleren en zo nodig repareren

Kärcher-klantenservice op de hoogte brengen

Motor oververhit Koelmiddel bijvullen

Koeler doorspoelen

V-snaar aanspannen

Kärcher-klantenservice op de hoogte brengen

Motor loopt, maar het apparaat rijdt

slechts langzaam of helemaal niet.

Parkeerrem ontgrendelen

Controleren op ingedraaide banden en snoeren.

Kärcher-klantenservice op de hoogte brengen

Fluitend geluid in het hydraulische

systeem

Hydraulische vloeistof navullen

Kärcher-klantenservice op de hoogte brengen

Borstels draaien slechts langzaam

of helemaal niet

Gashefboom volledig naar voren (hoog toerental) zetten.

Controleren op ingedraaide banden en snoeren.

Kärcher-klantenservice op de hoogte brengen

Weinig of geen zuigkracht in het

borstelbereik

Filter reinigen

Kärcher-klantenservice op de hoogte brengen

Apparaat stoft Zijdelingse afdichtstroken plaatsen

Ventilator inschakelen

Stoffilter reinigen

Filterafdichtingen vervangen

Kärcher-klantenservice op de hoogte brengen

Veegeenheid laat veeggoed liggen Veeggoedcontainer legen

Stoffilter reinigen

Keerrol vervangen

Veegspiegel instellen

Afdichtstrook van het veeggoedreservoir vervangen

Blokkering van de keerrol oplossen

Kärcher-klantenservice op de hoogte brengen

Veeggoedreservoir gaat niet om-

hoog of omlaag

Zekeringen controleren.

Kärcher-klantenservice op de hoogte brengen

Veeggoedreservoir draait te lang-

zaam of helemaal niet

Kärcher-klantenservice op de hoogte brengen

Storing bij hydraulisch bewogen

Kärcher-klantenservice op de hoogte brengen

82 NL

- 15

Technische gegevens

KM 130/300 R LPG

1.186-146.0

Apparaatgegevens

Rijsnelheid, vooruit km/h 10

Rijsnelheid, achteruit km/h 10

Klimvermogen (max.) -- 18%

Oppervlaktecapaciteit zonder zijbezems m

/h 10000

Oppervlaktecapaciteit met 1 zijbezems m

/h 13000

Werkbreedte zonder zijbezems mm 1000

Werkbreedte met 1 zijbezems mm 1300

Beveiligingsklasse beschermd tegen spatwater -- IPX 3

Duur inzetten bij volle tank h 4

Motor

Type -- Kubota WG 972-E4

Type -- 3-cilinder-viertakt-gasmotor

Emissie volgens de meetprocedure van EU-verordening 2016/1628 (niveau V) g/kWh 1018,2

Koelwijze -- Waterkoeling

Draairichting -- tegen de wijzers van de klok in

Boring mm 74,5

Slag mm 73,6

Slagvolume cm

962

Oliehoeveelheid l 3,7

Nominaal toerental 1/min 2350

Maximaal toerental 1/min 2550

Nullasttoerental 1/min 1500

Vermogen max. kW/PS 17,5/23,5

Maximumkoppel bij 2400 1/min Nm 66,3

Oliefilter -- Filterpatronen

Aanzuigluchtfilter -- Binnenfilterpatronen, buitenfilterpatronen

Soort brandstof LPG

Vloeistofmengsels van propaan en butaan zijn toege-

staan. Het propaangehalte moet ten minste 90% zijn.

Reservoirinhoud 11 kg c.q. 20 liter (ruilfles)

Elektrische installatie

Accu V, Ah 12, 62

Generator, draaistroom V, A 12, 80

Startmotor -- Elektrische starter

Hydraulische installatie

Hoeveelheid olie in het complete hydraulische systeem l 26,5

Hoeveelheid olie in de hydraulische tank l 21,2

Oliesoorten

Motor (boven 25 °C) -- SAE 30, SAE 10W-30, SAE 15W-40

Motor (0 tot 25 °C) -- SAE 20, SAE 10W-30, SAE 10W-40

Motor (onder 0 °C) -- SAE 10W, SAE 10W-30, SAE 10W-40

Hydraulisch systeem -- HV 46

Veeggoedreservoir

Max. ontlaadhoogte mm 1400

Volume van de veeggoedcontainer l 300

Keerrol

Veegrol-diameter mm 300

Veegrol-breedte mm 1000

Toerental 1/min 350

Veegspiegel mm 80

Zijbezems

Zijbezem-diameter mm 600

Toerental (traploos) 1/min 0 - 60

Bandenuitrusting

Grootte voor -- 15-4.5x8

Luchtdruk voor bar 8

Grootte achter -- 15-4.5x8

83NL

- 16

Rem

Voorwielen -- mechanisch

Achterwiel -- hydrostatisch

Filter- en zuigsysteem

Type -- Vlakke harmonicafilter

Toerental 1/min 2800

Filtervlak fijnstoffilter m

5,2

Nominale onderdruk zuigsysteem mbar 15,5

Nominale volumestroom zuigsysteem m

/h 800

Schudsysteem -- Elektromotor

Omgevingsvoorwaarden

Temperatuur °C -5 tot +40

Luchtvochtigheid, niet bedauwend % 0 - 90

Berekende waarden volgens EN 60335-2-72

Geluidsemissie

Geluidsdrukniveau L

dB(A) 80

Onzekerheid K

dB(A) 3

Geluidskrachtniveau L

+ onveiligheid K

dB(A) 101

Apparaattrillingen

Hand-arm vibratiewaarde m/s

1,5

Zitplaats m/s

0,8

Onzekerheid K m/s

0,2

Maten en gewichten

Lengte x breedte x hoogte mm 2122 x 1330 x 1430

Draaicirkel rechts mm 1460

Draaicirkel links mm 1460

Leeggewicht kg 925

Toelaatbaar totaalgewicht kg 1505

Toegelaten asbelasting vooraan kg 882

Toegelaten asbelasting achteraan kg 623

Technische veranderingen voorbehouden!

KM 130/300 R LPG

1.186-146.0

84 NL

- 1

Antes del primer uso de su apa-

rato, lea este manual original,

actúe de acuerdo a sus indicaciones y

guárdelo para un uso posterior o para otro

propietario posterior.

Si al desembalar el aparato comprueba da-

ños atribuibles al transporte, rogamos se

dirija a su vendedor.

– Las placas de advertencia e indicado-

ras colocadas en el aparato proporcio-

nan indicaciones importantes para un

funcionamiento seguro.

– Además de las indicaciones contenidas

en este manual de instrucciones, de-

ben respetarse las normas generales

vigentes de seguridad y prevención de

accidentes.

Indicaciones sobre ingredientes

(REACH)

Encontrará información actual sobre los in-

gredientes en:

www.kaercher.com/REACH

En todos los países rigen las condiciones

de garantía establecidas por nuestra em-

presa distribuidora. Las averías del aparato

serán subsanadas gratuitamente dentro

del periodo de garantía, siempre que se

deban a defectos de material o de fabrica-

ción. En un caso de garantía, le rogamos

que se dirija con el comprobante de com-

pra al distribuidor donde adquirió el aparato

o al servicio al cliente autorizado más

próximo a su domicilio.

 PELIGRO

Para evitar riesgos, es necesario que las

reparaciones y el montaje de piezas de re-

puesto sean realizados únicamente por el

servicio técnico autorizado.

– Sólo deben emplearse accesorios y

piezas de repuesto originales o autori-

zados por el fabricante. Los accesorios

y piezas de repuesto originales garanti-

zan el funcionamiento seguro y sin ave-

rías del aparato.

– En el área de servicios de www.kaer-

cher.com encontrará más información

sobre piezas de repuesto.

 PELIGRO

Advierte de un peligro inminente que aca-

rrea lesiones de gravedad o la muerte.

몇 ADVERTENCIA

Advierte de una situación que puede ser

peligrosa, que puede acarrear lesiones de

gravedad o la muerte.

몇 PRECAUCIÓN

Indicación sobre una situación que puede

ser peligrosa, que puede acarrear lesiones

leves o daños materiales.

CUIDADO

Aviso sobre una situación probablemente

peligrosa que puede provocar daños mate-

riales.

Indicaciones generales . . . . . . ES 1

Protección del medio am-

biente . . . . . . . . . . . . . . . ES 1

Garantía. . . . . . . . . . . . . ES 1

Accesorios y piezas de re-

puesto . . . . . . . . . . . . . . ES 1

Símbolos del manual de ins-

trucciones. . . . . . . . . . . . ES 1

Símbolos en el aparato . ES 1

Uso previsto. . . . . . . . . . . . . . . ES 2

Uso erróneo previsible. . ES 2

Revestimientos adecuados ES 2

Indicaciones de seguridad. . . . ES 2

Indicaciones de seguridad

para el manejo . . . . . . . . ES 2

Indicaciones de seguridad

para el modo de desplaza-

miento . . . . . . . . . . . . . . ES 2

Observe las directivas de

seguridad para vehículos a

gas licuado. . . . . . . . . . . ES 2

Aparatos con motor de com-

bustión . . . . . . . . . . . . . . ES 3

Aparatos con vaciado en

alto . . . . . . . . . . . . . . . . . ES 4

Aparatos con techo protec-

tor del conductor . . . . . . ES 4

Indicaciones de seguridad

para el transporte del apara-

to . . . . . . . . . . . . . . . . . . ES 4

Indicaciones de seguridad

para cuidar y mantener . ES 4

Función . . . . . . . . . . . . . . . . . . ES 4

Indicaciones de descarga . . . . ES 4

Elementos de operación y fun-

cionamiento . . . . . . . . . . . . . . . ES 5

KM 130/300 R LPG . . . . ES 5

Antes de la puesta en marcha. ES 6

Abatir hacia arriba la cabina

del conductor . . . . . . . . . ES 6

Bloquear/desbloquear freno

de estacionamiento . . . . ES 6

Movimiento de la escoba

mecánica sin autopropulsiónES 6

Movimiento de la escoba

mecánica con autopropul-

sión . . . . . . . . . . . . . . . . ES 6

Puesta en marcha . . . . . . . . . . ES 6

Indicaciones generales . ES 6

Montaje/cambio de la botella

de gas . . . . . . . . . . . . . . ES 6

Antes del inicio/comproba-

ción de seguridad. . . . . . ES 7

Funcionamiento. . . . . . . . . . . . ES 7

Ajuste del asiento del con-

ductor. . . . . . . . . . . . . . . ES 7

Selección de programas ES 7

Abrir el suministro de gas ES 7

Puesta en marcha del apa-

rato. . . . . . . . . . . . . . . . . ES 7

Conducción del aparato. ES 7

Servicio de barrido. . . . . ES 7

Vaciado del depósito de ba-

sura . . . . . . . . . . . . . . . . ES 8

Desconexión del aparato ES 8

Transporte . . . . . . . . . . . . . . . . ES 8

Almacenamiento/Parada . . . . . ES 8

Cuidados y mantenimiento. . . ES 9

Indicaciones generales . ES 9

Limpieza . . . . . . . . . . . . ES 9

Intervalos de mantenimientoES 9

Trabajos de mantenimiento ES 9

Declaración UE de conformidadES 13

Ayuda en caso de avería . . . . ES 14

Datos técnicos . . . . . . . . . . . . ES 15

Indicaciones generales

Protección del medio ambiente

Los materiales empleados para

el embalaje son reciclables y re-

cuperables. No tire el embalaje a

la basura doméstica y entréguelo

en los puntos oficiales de recogi-

da para su reciclaje o recupera-

ción.

Los aparatos viejos contienen

materiales valiosos reciclables

que deberían ser entregados

para su aprovechamiento poste-

rior. Por este motivo, entregue los

aparatos usados en los puntos de

recogida previstos para su reci-

claje.

No dejar que lleguen al suelo los líquidos

como el aceite de motor, aceite hidráulico,

líquido de frenos, gasóleo o refrigerante.

Proteger el medio ambiente y eliminar los

líquidos de forma que no se dañe el medio

ambiente.

Garantía

Accesorios y piezas de repuesto

Símbolos del manual de

instrucciones

Símbolos en el aparato

¡Peligro de quemaduras por

las superficies calientes! An-

tes de realizar algún trabajo

en el aparato, deje que la ins-

talación de escape se enfríe

lo suficiente.

Llevar a cabo los trabajos en

el aparato siempre con guan-

tes de seguridad adecuados.

Riesgo de aplastamiento si

queda pillado entre las pie-

zas móviles del vehículo

Peligro de lesiones por pie-

zas móviles. No introducir la

mano.

Peligro de incendio. No aspi-

re objetos incandescentes,

con o sin llama.

Alojamiento de la cadena /

punto de la grúa

Puntos de alojamiento para

el gato.

85ES

- 2

Utilice la escoba mecánica únicamente de

conformidad con las indicaciones del pre-

sente manual de instrucciones.

– Esta escoba mecánica está diseñada

para barrer superficies sucias en la

zona exterior.

– El aparato no está apto para el uso en

la vía pública.

– Cualquier uso diferente a éstos se con-

sidererá un uso no previsto. El fabrican-

te no se hace responsable de los daños

causados por un uso no previsto; el

usuario será el único que correrá con

este riesgo.

– (Motor de gas)

Se permite la puesta en servicio del

equipo dentro de espacios cerrados en

los que haya suficiente ventilación.

– Solo se permite almacenar las botellas

de gas y el aparato a nivel de tierra.

– No se debe efectuar ningún tipo de mo-

dificación en el aparato.

– El aparato es apto únicamente para los

revestimientos indicados en el manual

de instrucciones.

– La máquina debe ser conducida única-

mente sobre las superficies especifica-

das por la empresa o su representante.

– Norma de validez general: Mantenga

lejos del aparato los materiales fácil-

mente inflamables (peligro de explo-

sión/incendio).

– ¡No aspire/barra nunca líquidos explo-

sivos, gases inflamables ni ácidos o di-

solventes sin diluir! Entre éstos se en-

cuentran la gasolina, los diluyentes o el

fuel, que pueden mezclarse con el aire

aspirado dando lugar a combinaciones

o vapores explosivos. No utilice tampo-

co acetona, ácidos ni disolventes sin di-

luir, ya que ellos atacan los materiales

utilizados en el aparato.

– No barrer/aspirar nunca polvos de me-

tal reactivos (p. ej. aluminio, magnesio,

zinc), en combinación con detergentes

muy alcalinos o ácidos forman gases

explosivos.

– El aparato no es apto para barrer sus-

tancias nocivas.

– No aspire/barra objetos incandescen-

tes, con o sin llama.

– Está prohibido permanecer en la zona

de peligro. Está prohibido usar el apa-

rato en zonas en las que exista riesgo

de explosiones.

– No se admite la presencia de acompa-

ñantes.

– No está permitido desplazar/tirar o

transportar objetos con este aparato.

– Asfalto

– Piso industrial

– Pavimento

– Hormigón

– Adoquín

 (Válido únicamente para Finlandia) Si el

equipo dispone de una manguera de

PVC no se debe utilizar con temperaturas

ambiente bajas (por debajo de 0°C). En

caso de preguntas acerca de su equipo

póngase en contacto con Kärcher.

 Antes de utilizar el equipo con sus dis-

positivos de trabajo, compruebe que

esté en perfecto estado y que garantice

la seguridad durante el servicio. Si no

está en perfecto estado, no debe utili-

zarse.

 Para usar el aparato en zonas con peli-

gro de explosión (p. ej., gasolineras)

son de obligado cumplimiento las nor-

mas de seguridad correspondientes.

Está prohibido usar el aparato en zonas

en las que exista riesgo de explosiones.

 PELIGRO

Peligro de lesiones

 El aparato no se puede utilizar sin techo

protector contra objetos que caigan en

lugares donde sea posible que al ope-

rario le caigan objetos encima.

 El usuario debe utilizar el aparato con-

forme a las instrucciones. Durante los

trabajos con el aparato, debe tener en

cuenta las condiciones locales y evitar

causar daños a terceras personas, so-

bre todo a niños.

 Deben tenerse en cuenta básicamente

las especificaciones y los reglamentos

que rigen para los automóviles.

 Antes de comenzar el trabajo, el opera-

rio se tiene que asegurar de que todos

los dispositivos protectores estén colo-

cados correctamente y funcionan.

 El operario del aparato es responsable

de cualquier accidente que ocurra con

otras personas o sus propiedades.

 El operario debe utilizar ropa pegada al

cuerpo. Utilizar calzado fuerte y evitar

llevar ropa holgada.

 Comprobar la zona cercana antes de des-

plazarse (ej. niños). ¡Asegurarse de dispo-

ner siempre de suficiente visibilidad!

 El aparato no debe permanecer jamás

sin vigilar mientras el motor esté en

marcha. El usuario debe abandonar el

equipo sólo con el motor parado, el se-

guro contra movimientos accidentales

colocado y la llave sacada.

 Para evitar un uso no autorizado, saque

la llave.

 El aparato sólo debe ser utilizado por per-

sonas que hayan sido instruidas en el

manejo o hayan probado su capacidad al

respecto y a las que se les haya encarga-

do expresamente su utilización.

 Este aparato no es apto para ser mane-

jado por personas (incluidos niños) con

incapacidades físicas, sensoriales o in-

telectuales o falta de experiencia y/o

conocimientos, a no ser que sean su-

pervisados por una persona encargada

o hayan recibido instrucciones de esta

sobre cómo usar el aparato.

 Se debe supervisar a los niños para

asegurarse de que no juegan con el

aparato.

PRECAUCIÓN

¡Peligro de daños en la instalación! No ba-

rrer cintas, cordones o alambres, se puede

enrollar en el cepillo rotativo.

 PELIGRO

¡Peligro de lesiones! Comprobar la capaci-

dad de carga del pavimento antes de co-

menzar el desplazamiento.

 PELIGRO

¡Peligro de accidentes, peligro de lesiones!

 La velocidad de marcha se tiene que

adaptar a las particularidades.

Peligro de vuelco ante pendientes dema-

siado acentuadas.

 En la dirección de marcha solo se admi-

ten pendientes de hasta un 18%.

Peligro de vuelco ante una base inestable.

 Mueva el aparato únicamente sobre

una base firme.

Peligro de vuelco ante una inclinación late-

ral demasiado pronunciada.

 En sentido transversal a la marcha sólo

se admiten pendientes de hasta 10%.

Federación Central de Sindicatos Alemanes

(HVBG). Los gases licuados (propulsores)

son butano y propano o una combinación de

ambos. Se suministran en botellas especia-

les. La presión de servicio de dichos gases

depende de la temperatura exterior.

 PELIGRO

Peligro de explosiones

No dé al gas licuado el mismo tratamiento

que a la gasolina. La gasolina se evapora

lentamente, el gas licuado adopta la forma

gaseosa de inmediato. Por lo tanto, el peli-

gro de gasificación y explosión es mayor

con el gas licuado que con la gasolina.

PRECAUCIÓN

Utilice únicamente botellas de gas líquido

llenas de gas propulsor de acuerdo con la

calidad de la norma DIN 51622.

Está prohibido usar gas doméstico y gas

de camping.

Las mezclas de gases líquidos pueden va-

riar para diferentes motores de gas. Las

mezclas de gases líquidos aprobadas se

especifican en los datos técnicos.

Inclinación máxima del pavi-

mento para los desplaza-

miento con un recipiente de

suciedad elevado.

En la dirección de marcha

solo se admiten pendientes

de hasta un 18%.

Respetar la posición de mon-

taje de la botella de gas. La

toma u orificio anular tiene

que indicar hacia abajo.

Uso previsto

Uso erróneo previsible

Revestimientos adecuados

Indicaciones de seguridad

Indicaciones de seguridad para el

manejo

Indicaciones de seguridad para el

modo de desplazamiento

Observe las directivas de seguridad

para vehículos a gas licuado

86 ES

- 3

– Todas las personas que utilizan gas li-

cuado deben adquirir los conocimien-

tos técnicos necesarios para lograr un

funcionamiento seguro. El presente fo-

lleto debe llevarse siempre junto a la

escoba mecánica.

– A intervalos regulares, aunque por lo

menos una vez al año, un especialista

debe revisar el equipo de gas y com-

probar la capacidad de funcionamiento

y la estanqueidad (conforme a BGG

936).

– El control debe certificarse por escrito.

Los fundamentos de la prueba se en-

cuentran en § 33 y § 37 UVV, "Uso de

gas licuado" (BGV D34).

– Como normas generales se aplican las

directivas emitidas por el ministro ale-

mán de Transportes para la verificación

de aquellos vehículos cuyos motores

funcionan con gases licuados.

– La toma de gas debe realizarse siem-

pre desde una sola botella. Si se llevara

a cabo desde varias al mismo tiempo,

el gas licuado de una botella podría

desplazarse hacia otra. De ese modo,

tras el posterior cierre de la respectiva

válvula (compárese B. 1 de esta directi-

va), la botella sobrecargada se vería

expuesta a un excesivo aumento de la

presión.

– Al montar la botella llena, hay que tener

en cuenta la posición de montaje de la

conexión de gas. Podrá encontrar más

información al respecto en el capítulo

«Montaje de la botella de gas».

Realizar el recambio de la botella de gas

con sumo cuidado. Durante el montaje y el

desmontaje, el tubo de salida de gas debe

estar obturado con una tuerca ciega (bien

ajustada con una llave).

– Las botellas de gas que presentan fu-

gas no deben seguir utilizándose. Es

necesario descargarlas de inmediato al

aire libre teniendo en cuenta todas las

medidas preventivas y luego colocar

una identificación que indique su condi-

ción. Ante la entrega o recepción de

unidades dañadas, se deberá informar

del daño existente, de inmediato y por

escrito, al distribuidor o su representan-

te (expendedor de gasolina o similar).

– Antes de conectar la botella de gas,

compruebe que su manguito de empal-

me esté en perfecto estado.

– Luego de conectar la botella, comprue-

be su estanqueidad con un agente es-

pumante.

– Abra las válvulas lentamente. La aper-

tura y el cierre deben realizarse sin la

ayuda de herramientas de percusión.

– Apagar los incendios de gas líquido ex-

clusivamente desde una distancia se-

gura y a cubierto.

- utilice exclusivamente extintores de

anhídrido carbónico secos o con gas.

- utilizar abundante agua para refrigerar

el recipiente de gas.

– El equipo de gas debe controlarse ínte-

gra y continuamente para comprobar el

funcionamiento correcto (en especial,

la estanqueidad). Está prohibido el uso

del vehículo cuando el equipo de gas

presenta fugas.

– Antes de aflojar la conexión del tubo o

la manguera, cierre la válvula de la bo-

tella. La tuerca de conexión de la bote-

lla debe aflojarse lentamente y, al prin-

cipio, sólo un poco; de lo contrario, el

gas que aún se encuentra bajo presión

en el conducto podría salir de forma es-

pontánea.

– Si el gas licuado se suministra desde

un contenedor de gran capacidad, será

necesario dirigirse al correspondiente

distribuidor mayorista para conocer las

normas pertinentes.

 Peligro

Peligro de lesiones

– El gas licuado en estado gaseoso pro-

voca la congelación de la piel cuando

entra en contacto con ésta.

– Luego del desmontaje, la tuerca ciega

debe ajustarse a la rosca de empalme

de la botella.

– Para la prueba de estanqueidad puede

utilizarse agua jabonosa, solución Ne-

kal u otros agentes espumantes. Está

prohibido inspeccionar el equipo de gas

licuado con llama directa.

– Al sustituir las distintas piezas del equi-

po, tenga en cuenta las normas para el

montaje elaboradas por el fabricante.

En tal caso, cierre la válvula de la bote-

lla y la válvula principal.

– Controle permanentemente el estado

de la instalación eléctrica en el vehículo

a gas licuado. Si las partes que condu-

cen gas presentan fugas, las chispas

pueden provocar explosiones.

– Tras la detención prolongada de un au-

tomóvil a gas licuado, ventile bien el ga-

raje antes de poner en marcha nueva-

mente el vehículo o su instalación eléc-

trica.

– En caso de accidentes relacionados

con botellas de gas o equipos de gas li-

cuado, deberá informarse de inmediato

a la asociación profesional y al respec-

tivo servicio de inspección del comer-

cio. Conserve las piezas dañadas has-

ta que finalice la investigación.

– El almacenamiento de gas licuado/pro-

pulsor debe realizarse según las nor-

mas TRF 1996 (Normas Técnicas so-

bre Gas Licuado, véase la indicación

respecto a BGV D34, Anexo 4).

– Mantenga las botellas de gas en posi-

ción vertical. No se permite trabajar con

llama directa ni fumar en el lugar de ins-

talación de los recipientes o durante la

reparación. Las botellas colocadas al

aire libre deben tener protección contra

el acceso. Las botellas vacías deben

estar perfectamente cerradas.

– Cierre la válvula de la botella y la válvu-

la principal inmediatamente después

de detener el automóvil.

– En lo que respecta a la ubicación y la

condición de los garajes para vehículos

a gas licuado, rigen las disposiciones

establecidas a nivel federal y las nor-

mas de edificación de cada Estado fe-

derado de Alemania.

– Mantenga las botellas de gas en salas

especiales, separadas del garaje (véa-

se la indicación respecto a BGV D34,

Anexo 2).

– Las lámparas de mano eléctricas utili-

zadas en dichas salas deben contar

con un globo cerrado, estanqueizado y

con un sólido cesto protector.

– Al trabajar en un taller, cierre las válvu-

las de las botellas y las válvulas princi-

pales y proteja las botellas de gas pro-

pulsor contra la acción del calor.

– Antes de los periodos de inactividad y

antes de finalizar las operaciones, una

persona responsable debe verificar que

todas las válvulas, especialmente las

de las botellas, estén cerradas. Los tra-

bajos con fuego, sobre todo las solda-

duras y los cortes, no deben llevarse a

cabo cerca de botellas de gas propul-

sor. Las botellas de gas no deben alma-

cenarse en los talleres, ni siquiera

cuando están vacías.

– Los garajes, depósitos y talleres deben

estar bien ventilados. Tenga en cuenta

que los gases licuados son más pesa-

dos que el aire. Se acumulan sobre el

suelo, en fosos de trabajo y otras cavi-

dades, y pueden formar allí mezclas in-

flamables de gas y aire.

 No utilizar el equipo a más de 1.200 m

sobre el nivel del mar.

 PELIGRO

¡Peligro de intoxicación!

 (Motor de gas)

Se permite la puesta en servicio del

equipo dentro de espacios cerrados en

los que haya suficiente ventilación.

 Los gases de escape son tóxicos y no-

civos para la salud, y no se deben aspi-

rar.

 PELIGRO

Peligro de lesiones

 El orificio de gas de escape del motor

de combustión no debe cerrarse.

 El motor requiere aprox. 3 segundos de

marcha por inercia tras la detención.

Durante este intervalo de tiempo es im-

prescindible mantenerse alejado de la

zona de accionamiento.

 PELIGRO

¡Peligro de quemaduras!

 No tocar el motor de combustión calien-

te.

 Antes de quitar los revestimientos dejar

enfríar el vehículo.

 No doble ni agarre por el orificio de gas

de escape.

Obligaciones de la dirección de la

empresa y los trabajadores

Mantenimiento con especialistas

Puesta en marcha/funcionamiento

En los garajes, depósitos y talleres

Aparatos con motor de combustión

87ES

- 4

 PELIGRO

Peligro de lesiones

 Durante el proceso del vaciado en alto,

levante y asegure bien el depósito de

basura.

 Se debe asegurar fuera de la zona de

peligro.

AVISO

El tejado protector del conductor (opcional)

protege de contra piezas grandes que se

puedan caer. ¡Pero no ofrece protección

anti vuelco!

 Comprobar diariamente la presencia de

daños en el techo de protección.

 En caso de daños en el techo de pro-

tección, también en los elementos indi-

viduales, se debe cambiar el techo

completo.

 No se permite ningún tipo de modifica-

ción del techo de protección, así como

la colocación de otros elementos, com-

ponentes y módulos distintos a los au-

torizados por Kärcher y, en circunstan-

cias, limita la función del techo de pro-

tección.

 Respetar el peso en vacío (peso de

transporte) del equipo al transportar en

remolques o vehículos.

 Para transportar el aparato, desengan-

char la batería y fijar el aparato de for-

ma segura.

 Antes de realizar las tareas de limpieza

y mantenimiento, de reemplazar alguna

pieza o reajustar otra función, desco-

necte el aparato y, en caso necesario,

saque la llave.

 Para trabajar con la instalación eléctri-

ca se debe desenganchar la batería.

Para ello, desconectar primero el polo

negativo y después el polo positivo.

La reconexión se realiza en el orden in-

verso. Conectar primero el polo positivo

y después el polo negativo.

 La limpieza del aparato nunca se debe

llevar a cabo con una manguera o un

chorro de agua a alta presión (peligro

de cortocircuitos y otros daños).

 El mantenimiento correctivo debe ser

llevado a cabo únicamente por una ofi-

cina autorizada de servicio al cliente o

por personal especializado, familiariza-

do con todas las normas de seguridad

pertinentes.

 Respetar el control de seguridad con-

forme a las normativas locales vigentes

para equipos ambulantes usados in-

dustrialmente.

 Llevar a cabo los trabajos en el aparato

siempre con guantes de seguridad ade-

cuados.

La escoba mecánica funciona según el

principio de recogedor.

– El cepillo rotativo transporta la sucie-

dad directamente hacia el depósito de

basura.

– La escoba lateral limpia rincones y bor-

des de la superficie de barrido y trans-

porta la suciedad hacia la banda del ce-

pillo rotativo.

– El polvo fino se aspira a través del filtro

de polvo por el aspirador.

 PELIGRO

¡Peligro de lesiones y daños!

 Respetar el peso del aparato para la

carga.

 No utilice carretillas elevadoras, ya que

el aparato podría dañarse.

 Al cargar el aparato, utilizar una rampa

apropiada o una grúa.

 Al usar una rampa hay que tener en

cuenta lo siguiente:

Espacio en suelo 70mm.

 Si el aparato se suministra en un palé,

se tiene que montar una rampa de ba-

jada con los maderos suministrados.

Las instrucciones para ello están en la

página 2 (contraportada).

Indicación importante: cada madera

tiene que ser atornillada con dos torni-

llos.

Aparatos con vaciado en alto

Aparatos con techo protector del

conductor

Indicaciones de seguridad para el

transporte del aparato

Indicaciones de seguridad para

cuidar y mantener

Función

Indicaciones de descarga

Peso en vacío (peso de trans-

porte)

925 kg*

* Si los equipos accesorios están monta-

dos, el peso es superior.

88 ES

- 5

1 Cabina del conductor (opcional)

2 Puerta de la cabina (Opcional)

3 Punto de amarre fijo (4x)

4 Entrada del cepillo rotativo

5 Rueda delantera

6 Escoba lateral

7 Depósito de basura

8 Instalación de iluminación (Opcional)

9 Bloqueo del capó del aparato

10 Limpiaparabrisas (Opcional)

11 Recubrimiento para el motor

12 Botella de gas

13 Bloqueo de la cabina del conductor

(Opción)

14 Piloto de advertencia omnidireccional

15 Separador centrífugo

16 Palanca de seguro de la cabina del

conductor

(Opción)

17 Reajuste del cepillo rotativo (no repre-

sentada)

1 Programador

2 Teclas de función

3 Indicador de multifunción

4 Caja de fusibles del puesto de trabajo

5 Volante

6 Cerradura de encendido

7 Freno de estacionamiento

8 Asiento (con interruptor de contacto del

asiento)

9 Pedal del freno

10 Pedal acelerador

1 Interruptor de advertencia (Opcional)

2 Llave de encendido

– Posición 0: Apagar el motor

– Posición 1: Ignición conectada

– Posición 2: Arrancar el motor

1 Iluminación de trabajo on/off (opcional)

2 Piloto de advertencia omnidireccional

on/off

3 Claxon

4 Limpieza de filtro

5 Selector de dirección de desplazamien-

6 Irrigación de la escoba lateral izquierda

(opcional)

7 Ventilador

8 Tapa del recipiente abrir/cerrar

9 Depósito de basura (elevar/bajar)

Elementos de operación y funcionamiento

KM 130/300 R LPG

Panel de control Cerradura de encendido

Teclas de función

89ES

- 6

ECU: Engine Control Unit

La unidad de control del motor regula y

controla las funciones del motor.

Si se producen averías en el motor durante

el funcionamiento, se emiten avisos:

– En el display aparecen códigos y des-

cripciones de los errores.

– Se iluminan las lámparas de adverten-

cia amarilla y roja: Se reduce la poten-

cia del motor o se desconecta.

– Suena un tono de alarma.

 El cliente puede solucionar los fallos

como p. ej. la elevada temperatura del

agua refrigerante o una presión de

aceite insuficiente tomando las medi-

das pertinentes.

 En caso de averías persistentes, con-

tactar con el servicio de postventa auto-

rizado de KÄRCHER o KUBOTA.

1 Indicación en pantalla

Temperatura de agua refrigerante

Velocidad del motor

Programa de usuario

Tensión de la batería

Nivel depósito de combustible

Contador de horas de servicio

2 Iluminación de advertencia rojo (STOP)

Fallo producido por diversas causas: el

motor se desconecta

3 Piloto de control (L1)

4 Piloto de control del motor (MIL)

Parpadeo breve: fallo momentáneo

No es preciso prestar más atención al

fallo, puesto que no es permanente

Luz permanente: fallo

Solucionar el fallo sin demora en un ta-

ller autorizado. No existe ningún peligro

inmediato para el vehículo y el medio

ambiente

Parpadeo rápido: fallo grave

Reparar de inmediato el vehículo para

prevenir averías derivadas. Evitar car-

gas excesivas.

5 Iluminación de advertencia amarilla

(CHECK)

Fallo en el accionamiento

6 Piloto de control (L2)

7 Iluminación de advertencia amarilla

Fallo producido por diversas causas:

Suena un tono de alarma

Teclas de función

Con las teclas de función se puede ajustar

el régimen de revoluciones del motor en

dos niveles.

Para el desplazamiento de transporte:

Régimen de revoluciones del motor reco-

mendado, 1500 rpm

Para el funcionamiento de barrido:

seleccionar un régimen de revoluciones del

motor de 2550 rpm

A Tecla de función <Menú>

B Tecla de función <hacia arriba>

C Tecla de función <hacia abajo>

D Tecla de función <guardar/confirmar>

 Pulsar la tecla de función <Menú> de

forma prolongada; el régimen de revo-

luciones ajustado se visualiza en el dis-

play.

 Para cambiar el régimen de revolucio-

nes del motor, pulsar la tecla de función

<hacia arriba> o <hacia abajo>.

 Para guardar el ajuste, pulsar la tecla

de función <guardar/confirmar>.

1 Pedal del freno

2 Pedal acelerador

3 Freno de estacionamiento

Para ejecutar diferentes trabajos puede ser

necesario bascular hacia arriba antes la

cabina del conductor (opcional).

Indicación: La cabina del conductor solo

se puede bascular en terreno llano (± 5 °).

 Abrir el bloqueo de la cabina del con-

ductor.

 Bascular hacia arriba la cabina del con-

ductor hasta que se encaje la palanca

del seguro.

 Antes de bajar la cabina del conductor,

desbloquear la palanca del seguro.

 Soltar el freno de estacionamiento, al

hacerlo, pise el pedal de freno.

 Bloquear el freno de estacionamiento,

al hacerlo, pise el pedal de freno.

 Abrir la cubierta del motor.

 Abatir lateralmente 90º hacia abajo la

palanca de marcha libre de la bomba

hidráulica.

몇 PRECAUCIÓN

No mover la escoba mecánica sin acciona-

miento propio ni por tramos largos y no avan-

zar a una velocidad superior a 10 km/h.

 Abatir de nuevo hacia arriba la palanca

de marcha libre tras el desplazamiento.

 Si se abrió la palanca de marcha libre

de la bomba hidráulica para desplazar

la máquina, se tiene que girar otra vez

hasta el tope en el sentido de las agujas

del reloj.

Utilizar una herramienta especial.

 Antes de la puesta en marcha, leer el

manual de instrucción del fabricante del

motor, especialmente las indicaciones

de seguridad.

 Coloque la escoba mecánica sobre una

superficie plana.

 Quite la llave de encendido.

 Active el freno de estacionamiento.

 PELIGRO

Peligro de lesiones

 Observe las directivas de seguridad

para vehículos a gas licuado.

 El escarchado y las incrustaciones es-

pumosas amarillentas indican la pre-

sencia de fugas.

 El reemplazo de la botella sólo debe ser

llevado a cabo por personas técnica-

mente capacitadas.

 El reemplazo no debe realizarse en ga-

rajes o sótanos.

 Durante el reemplazo de la botella, no

fume ni utilice una llama directa.

 Durante el reemplazo de la botella, cie-

rre la respectiva válvula, y coloque de

inmediato la tapa protectora en la uni-

dad vacía.

몇 ADVERTENCIA

Sólo deben utilizarse botellas reemplaza-

bles de diseño probado con un contenido

de 11 kg.

PRECAUCIÓN

Está prohibido usar gas doméstico y gas

de camping.

Se permiten mezclas de gases líquidos de

propano y butano. El contenido de propano

debe ser al menos del 90 %.

Unidad de control del motor (ECU)

Pedales

Antes de la puesta en marcha

Abatir hacia arriba la cabina del

conductor

Bloquear/desbloquear freno de

estacionamiento

Movimiento de la escoba mecánica

sin autopropulsión

Movimiento de la escoba mecánica

con autopropulsión

Puesta en marcha

Indicaciones generales

Montaje/cambio de la botella de gas

90 ES

- 7

CUIDADO

Abra la válvula de toma de gas (3) exacta-

mente antes de la puesta en funcionamien-

to del aparato (véase el capítulo "Apara-

to").

Abra la válvula de toma de gas girando en

el sentido opuesto a las agujas del reloj.

AVISO

La conexión es una rosca izquierda.

 Aflojar el tornillo de la barra del seguro

y girar hacia arriba la barra.

1 Tapa protectora

2 Manguera de gas con tuerca de racor

3 Válvula de extracción de gas

 Cierre la válvula de toma de gas giran-

do en el sentido de las agujas del reloj.

 Desatornillar la manguera de gas (entre

caras 30 mm).

 Enroscar la caperuza protectora sobre

la válvula de conexión de la botella de

gas.

 Arbir el cierre de estribo.

 Sustituir la botella de gas.

Respetar la posición de montaje de la

botella de gas. La toma u orificio anular

tiene que indicar hacia abajo.

 Enroscar la caperuza protectora de la

válvula de conexión de la botella de

gas.

 Aplique el cierre de tapón mecánico.

 Atornillar la manguera de gas a la vál-

vula de conexión de la botella de gas

(entrecaras 30mm).

 Cerrar la barra del seguro y asegurar

con tornillo.

 Verifique el nivel de aceite del motor.

 Comprobar el radiador.

 Controle el cepillo rotativo.

 Controle la presión de los neumáticos.

 Ajuste del asiento del conductor.

 Limpiar el filtro de polvo.

Nota: Descripción, véase el capítulo "Cui-

dado y mantenimiento"

 PELIGRO

Si se utiliza el aparato durante un período

de tiempo largo, se pueden producir pro-

blemas de circulación provocados por las

vibraciones.

No se puede establecer una duración ge-

neral válida para el uso porque este depen-

de de varios factores:

– Factor personal debido a una mala cir-

culación de la sangre (con frecuencia,

dedos fríos, sensación de hormigueo,

sensación de entumecimiento).

– Temperatura ambiente baja. Utilizar

ropa caliente para proteger a las partes

del cuerpo en cuestión.

– Apretar fuertemente impide la circula-

ción de la sangre.

– El funcionamiento ininterrumpido es

peor que el funcionamiento interrumpi-

do por pausas.

Si se utiliza durante mucho tiempo y con re-

gularidad el aparato y se aparecen sínto-

mas repetidas veces (como por ejemplo

hormigueo en los dedos, sensación de en-

tumecimiento en determinadas partes del

cuerpo, articulaciones frías) recomenda-

mos hacerse una revisión médica.

 Tire de la palanca de regulación del

asiento hacia afuera.

 Mueva el asiento, suelte la palanca y

asegure el encaje.

 Moviendo el asiento hacia atrás y hacia

delante, verifique si está fijo.

1 Desplazamiento de transporte

Régimen de revoluciones del motor re-

comendado, 1500 rpm

2 Barrido con cepillo rotativo

seleccionar un régimen de revolucio-

nes del motor de 2550 rpm

3 Barrer con cepillo rotativo y escobas la-

terales

seleccionar un régimen de revolucio-

nes del motor de 2550 rpm

 Abra la válvula de toma de gas girando

en el sentido opuesto a las agujas del

reloj.

Nota: El aparato está dotado de un inte-

rruptor de contacto del asiento. Cuando el

conductor se levanta del asiento, el dispo-

sitivo desconecta el equipo.

 Tome asiento en la plaza del conductor.

 Poner el selector de dirección de mar-

cha en la posición central.

 Active el freno de estacionamiento.

 Introducir la llave de encendido en la

cerradura de encendido.

 Girar la llave de ignición a la posición "II".

 Cuando el aparato se pone en marcha,

suelte la llave.

Nota: No accione nunca el motor de arran-

que durante más de 10 segundos. Antes

de volver a accionarlo, espere por lo me-

nos 10 segundos.

 Seleccionar un régimen de revolucio-

nes del motor de 1500 rpm

 Poner el selector de programas en des-

plazamiento de transporte .

 Pulsar el pedal de freno y mantenerlo

pulsado.

 Suelte el freno de estacionamiento.

 Poner el selector de la dirección de

marcha en "Hacia delante"

 Presione lentamente el pedal acelerador.

 Peligro

Peligro de lesiones Al dar marcha atrás no

puede correr nadie peligro, si es necesario

pedir que alguien de indicaciones.

CUIDADO

¡Peligro de daños en la instalación! Accio-

nar el selector de dirección de desplaza-

miento solo con el aparato parado.

 Poner el selector de dirección de mar-

cha en "Retroceder".

 Presione lentamente el pedal acelerador.

– El pedal acelerador permite regular la

velocidad de forma escalonada.

– Evite accionar el pedal bruscamente,

ya que el sistema hidraúlico podría da-

ñarse.

– Ante una pérdida de potencia en las

pendientes, reduzca ligeramente la

presión sobre el pedal acelerador.

 Suelte el pedal acelerador. El aparato

frena automáticamente y se queda pa-

rado.

Nota: Se puede apoyar el efecto de freno

si se presiona el pedal de freno.

Pasaje por encima de obstáculos fijos de

hasta 70 mm:

 Pase hacia delante lenta y cuidadosa-

mente.

Pasaje por encima de obstáculos fijos de

más de 70 mm:

 Los obstáculos deben superarse sólo

con una rampa adecuada.

CUIDADO

No barra cintas de embalaje, alambres o si-

milares, ya que ello puede provocar daños

en el sistema mecánico.

 Ajustar el régimen de revoluciones del

motor para el modo de barrido en 2550

rpm, véase para ello el capítulo "Ajuste

del indicador de multifunción | revolu-

ciones del motor".

Antes del inicio/comprobación de

seguridad

Funcionamiento

Ajuste del asiento del conductor

Selección de programas

Abrir el suministro de gas

Puesta en marcha del aparato

Arrancar el motor

Conducción del aparato

Avance

Retroceso

Comportamiento en marcha

Freno

Pasaje por encima de obstáculos

Servicio de barrido

91ES

- 8

Nota

El ajuste de 1500 rpm solo es apropia-

do para el desplazamiento de transpor-

te, no para el modo de barrido (los

cepillos laterales y de barrido no giran

lo suficiente).

Nota: Para obtener un óptimo resultado de

limpieza, hay que adaptar la velocidad a

las particularidades.

Nota: Durante el funcionamiento, el filtro

de polvo debe limpiarse a intervalos regu-

lares.

Este equipo accesorio viene montado de

fábrica y no se puede montar a posteriori.

El equipo accesorio del sistema pulveriza-

dor de agua está compuesto por un depó-

sito de agua y las boquillas pulverizadoras

de las escobillas laterales.

 Si al barrer hay mucho polvo, se puede

utilizar el sistema pulverizador de agua.

 La conmutación se realiza con el inte-

rruptor del riesgo de escobillas latera-

les.

 Conectar el ventilador.

 Para limpiar superficies, poner el selec-

tor de programas a barrido con cepillo

rotativo.

 Para limpiar los bordes laterales, poner

el selector de programas en barrido con

cepillo rotativo y escobilla lateral.

 Desconectar el ventilador.

 Para limpiar superficies, poner el selec-

tor de programas a barrido con cepillo

rotativo.

 Para limpiar los bordes laterales, poner

el selector de programas en barrido con

cepillo rotativo y escobilla lateral.

 Peligro

Peligro de lesiones Durante el proceso de

descarga no debe haber personas ni ani-

males en el radio de giro del depósito.

 Peligro

Peligro de aplastamiento No agarre nunca

el varillaje del sistema mecánico de vacia-

do. Evite permanecer debajo del depósito

levantado.

 Peligro

Peligro de vuelco Durante el proceso de

descarga, coloque el aparato en una su-

perficie plana.

 Poner el selector de programas en des-

plazamiento de transporte .

 Levante el depósito de basura.

 Acercarse lentamente al depósito co-

lector.

 Active el freno de estacionamiento.

 Abrir la tapa del recipiente: Presionar el

interruptor izquierdo oy vaciar el reci-

piente de suciedad.

 Cerrar la tapa del recipiente: Pulsar el

interruptor de la derecha (aprox. 2 se-

gundos) hasta que se haya basculado

en la posición final.

 Suelte el freno de estacionamiento.

 Salir lentamente del depósito colector.

 Bajar el depósito de suciedad hasta la

posición final.

 Pulsar el pedal de freno y mantenerlo

pulsado.

 Active el freno de estacionamiento.

 Gire la llave de encendido a "0" y retire

la llave.

 Cierre la válvula de toma de gas giran-

do en el sentido de las agujas del reloj.

 PELIGRO

¡Peligro de lesiones y daños! Respetar el

peso del aparato para el transporte.

 Gire la llave de encendido a "0" y retire

la llave.

 Active el freno de estacionamiento.

 Cerrar la alimentación de gas.

 Asegurar el aparato a los puntos de

amarre fijos (4x) con cinturones de su-

jeción, cuerdas o cadenas.

 Fije el aparato con calzos en las ruedas.

 Al transportar en vehículos, asegurar el

aparato para evitar que resbale y vuel-

que conforme a las directrices vigentes.

 PELIGRO

¡Peligro de lesiones y daños! Respetar el

peso del aparato en el almacenamiento.

 Posar la escoba mecánica en una su-

perficie llana y en un entorno seco y a

prueba de heladas. Proteger del polvo

con material para cubrir.

 Levantar el cepillo rotativo y la escoba

lateral para no dañar las cerdas.

 Gire la llave de encendido a "0" y retire

la llave.

 Active el freno de estacionamiento.

 Cerrar la alimentación de gas.

 Asegurar la escoba mecánica contra

movimientos accidentales.

 Motor de gas

Atención

Las máquinas deben depositarse de

forma segura.

La máquina debe inspeccionarse periódi-

camente por parte de una persona cuali-

ficada, en particular el depósito de gases

licuados y sus conexiones, tal y como dis-

pone la legislación regional o nacional

para el funcionamiento seguro.

Si no se usa la escoba mecánica durante

un período prolongado, se debe tener en

cuenta también:

 Cambie el aceite del motor.

 Desatornillar la manguera de gas con la

tuerca de racor (entre caras 30 mm).

 Cerrar la botella de gas con la tapa pro-

tectora y guardar de pie en un lugar

apropiado (véase para ello el capítulo

"Indicaciones de seguridad").

 Limpie el aparato por dentro y por fuera.

 Desenganchar el polo negativo de la

batería si no se utiliza el aparato más

de 4 semanas.

Figura simbólica

 Cargue la batería aproximadamente

cada dos meses.

 Cubrir la batería y proteger contra cor-

tocircuitos.

Equipo accesorio sistema pulverizador

de agua (opcional)

Barrido de pisos secos

Barrido en pisos húmedos o mojados

Vaciado del depósito de basura

Desconexión del aparato

Cerrar la alimentación de gas

Transporte

Almacenamiento/Parada

92 ES

- 9

CUIDADO

¡Peligro de daños en la instalación!

No lavar el filtro de polvo.

– El mantenimiento correctivo debe ser

llevado a cabo únicamente por una ofi-

cina autorizada de servicio al cliente o

por personal especializado, familiariza-

do con todas las normas de seguridad

pertinentes.

– Los equipos ambulantes de uso indus-

trial deben someterse al control de se-

guridad según la norma VDE 0701.

 Coloque la escoba mecánica sobre una

superficie plana.

 Gire la llave de encendido a "0" y retire

la llave.

 Active el freno de estacionamiento.

몇 PRECAUCIÓN

¡Peligro de daños en la instalación! La lim-

pieza del aparato nunca se debe llevar a

cabo con una manguera o un chorro de

agua a alta presión (peligro de cortocircui-

tos y otros daños).

 Peligro

Peligro de lesiones Utilice máscara antipol-

vo y gafas protectoras.

 Limpie el aparato con un trapo.

 Aplique aire comprimido.

 Limpie el aparato con un trapo húmedo,

embebido en una solución jabonosa

suave.

Nota: No utilice detergentes agresivos.

Hacer que los trabajos de mantenimiento

se lleven a cabo según la lista de tareas de

inspección.

Nota: El contador de horas de servicio indi-

ca los intervalos de mantenimiento.

Nota: Todos los trabajos de servicio y

mantenimiento a cargo del cliente deben

ser realizados por personal especializado

con la debida qualificación. En caso de ne-

cesidad, un distribuidor de Kärcher siem-

pre estará a disposición para cualquier

consulta.

Mantenimiento diario:

 Verifique el nivel de aceite del motor.

 Comprobar el nivel de refrigerador.

 Controle la presión de los neumáticos.

 Comprobar el desgaste de los cepillos

rotativos y la escoba lateral y si hay cin-

tas enrolladas.

 Comprobar si en las ruedas hay cuer-

das enrolladas.

 Compruebe el separador centrífugo y el

filtro de aire; en caso necesario, límpie-

lo.

 Compruebe el funcionamiento de todos

los elementos de mando.

 Comprobar si las mangueras están da-

ñadas.

Mantenimiento semanal:

 Controle la estanqueidad del sistema

de alimentación de combustible o gas.

 Limpiar el refrigerante de agua.

 Limpiar el radiador hidráulico.

 Comprobar la instalación hidráulica.

 Comprobar el nivel de aceite hidráulico.

 Comprobar el nivel de líquido de frenos.

 Comprobar el grado de desgaste de los

cubrejuntas y si es necesario cambiar

 Comprobar y lubricar la tapa del reci-

piente.

Mantenimiento tras el desgaste:

 Reemplace los cubrejuntas.

 Reemplace el cepillo rotativo.

 Reemplace las escobas laterales.

Nota: Descripción, véase el capítulo "Tra-

bajos de mantenimiento".

Nota: Para conservar la garantía, es nece-

sario que durante el tiempo de su vigencia

todos los trabajos de servicio y manteni-

miento sean llevados a cabo por un servi-

cio técnico autorizado de Kärcher confor-

me al cuaderno de mantenimiento.

Mantenimiento tras 50 horas de servicio:

 Encargar la primera inspección confor-

me al cuaderno de mantenimiento.

Mantenimiento tras 250 horas de servicio:

 Encargar la inspección conforme al

cuaderno de mantenimiento.

Preparativos:

 Coloque la escoba mecánica sobre una

superficie plana.

 Gire la llave de encendido a "0" y retire

la llave.

 Active el freno de estacionamiento.

 Cerrar la alimentación de gas.

1 Recipiente de agua refrigerante

2 Filtro de aceite

3 Motor de gas de tres cilindros de cuatro

tiempos

4 Refrigerante de agua

5 Botella de gas

6 Cierre del estribo

7 Depósito de aceite hidráulico

8 Manguito de llegado de aceite hidráulico

9 Mirilla

 PELIGRO

Peligro de lesiones Colocar siempre la ba-

rra de seguridad con el depósito de basura

elevado.

Se debe asegurar fuera de la zona de peli-

gro.

1 Soporte de la barra del seguro

2 Barra de seguro

 Abatir hacia arriba la barra del seguro

para vaciar en alto e insertar dentro del

soporte (asegurado).

Al manipular baterías, tenga siempre en

cuenta las siguientes advertencias:

Cuidados y mantenimiento

Indicaciones generales

Limpieza

Limpieza interna del equipo

Limpieza externa del equipo

Intervalos de mantenimiento

Mantenimiento a cargo del cliente

Mantenimiento a cargo del servicio de

atención al cliente

Trabajos de mantenimiento

Resumen

Indicaciones generales de seguridad

Por favor, no deje que el aceite

para motores, el aceite caliente

y la gasolina dañen el medio

ambiente. Evite que sustancias

nocivas penetren en el suelo y

elimine el aceite usado de for-

ma que no dañe el medio am-

biente.

Indicaciones de seguridad para las

baterías

Tenga en cuenta las indicacio-

nes presentes en la batería, en

las instrucciones de uso y en el

manual del vehículo.

Use protección para los ojos

Mantenga a los niños alejados

del ácido y las baterías

Peligro de explosiones

Prohibido hacer fuego, producir

chispas, aplicar una llama di-

recta y fumar

¡Peligro de causticación!

Primeros auxilios

Nota de advertencia

93ES

- 10

 Peligro

Peligro de explosiones. No coloque herra-

mientas u otros objetos similares sobre la

batería, es decir, sobre los terminales y el

conector de elementos.

 Peligro

Peligro de lesiones No deje nunca que el

plomo entre en contacto con las heridas.

Luego de trabajar con las baterías, límpie-

se siempre las manos.

 PELIGRO

¡Peligro de incendios y explosiones!

– Está prohibido fumar y exponer el lugar

a una llama directa.

– Los lugares en los que se cargue bate-

rías tienen que estar bien ventilador ya

que se genera un gas muy explosivo a

la hora de cargar.

 Peligro

¡Peligro de causticación!

– Enjuagar con agua las salpicaduras de

ácido en los ojos o en la piel.

– A continuación llamar inmediatamente

al médico.

– Lavar la ropa sucia con agua.

 Coloque la batería en el respectivo so-

porte.

 Atornille los soportes a la base de la bate-

ría.

 Conecte el borne de polo (cable rojo) al

polo positivo (+).

 Conecte el borne de polo al polo nega-

tivo (-).

Nota: Controle que los polos y los respec-

tivos bornes tengan suficiente protección

mediante grasa.

CUIDADO

En el caso de las baterías llenas de ácido,

verifique con regularidad el nivel de líquido.

– El ácido de una batería cargada total-

mente tiene un peso específico de

1,28 kg/l a 20 ºC.

– El ácido de una batería descargada to-

talmente tiene un peso específico entre

1,00 y 1,28 kg/l.

– En todas las célugas el peso específico

tiene que ser el mismo que el ácido.

 Desenrosque las tapas de todos los

elementos.

 Sacar una prueba de cada célula con el

comprobador de ácido.

 Devolver la prueba de ácido a la misma

célula.

 Si el nivel de líquido es demasiado ba-

jo, llene hasta la marca con agua desti-

lada.

 Cargue la batería.

 Enrosque las tapas de los elementos.

 Peligro

Peligro de lesiones Al manipular baterías,

tenga en cuenta las normas de seguridad.

Observe las instrucciones del fabricante

del cargador.

 Peligro

Cargar la batería exclusivamente con un

cargador apto.

 Desenrosque las tapas de todos los

elementos.

(solo con batería que no precise mante-

nimiento)

 Una el cable del polo positivo del carga-

dor con la conexión correspondiente de

la batería.

 Una el cable del polo negativo del car-

gador con la conexión correspondiente

de la batería.

 Enchufe la clavija de red y encienda el

cargador.

 Aplique en la batería la menor corriente

de carga posible.

Nota: Cuando la batería esté cargada,

desconectar primero el cargador de la red

y después de la batería.

 Enganchar el borne de polo al polo ne-

gativo (-).

 Enganchar el borne de polo al polo po-

sitivo (+).

 Aflojar los soportes a la base de la ba-

tería.

 Sacar la batería de su soporte.

 Eliminar la batería usada de acuerdo

con las normativas vigentes.

 Peligro

Peligro de quemaduras

 Deje enfriar el motor.

 Verifique el nivel de aceite una vez

transcurridos no menos de 5 minutos

tras la detención del motor.

1 Varilla de medición de aceite

2 Tapa de cierre, orificio de llenado de

aceite

 Extraiga la varilla.

 Limpie e introduzca la varilla.

 Extraiga la varilla.

 Leer el nivel de aceite.

 Introducir de nuevo la varilla para medir

el aceite.

– El nivel de aceite debe estar entre las

marcas “MIN“ y “MAX“.

– Si el nivel de aceite está por debajo de

la marca "MIN", rellenar con aceite de

motor.

– No llenar por encima de la marca

"MAX".

 Desenroscar la tapa de cierre del orifi-

cio de llenado de aceite.

 Rellenar con aceite de motor.

Tipo de aceite: véanse las "Caracte-

rísticas técnicas"

 Cierre la abertura de llenado de aceite.

 Espere por lo menos 5 minutos.

 Verifique el nivel de aceite del motor.

몇 PRECAUCIÓN

Peligro de quemaduras por aceite caliente.

 Prepare un recipiente colector para al

menos 6 litros de aceite.

 Deje enfriar el motor.

1 Tornillo purgador de aceite

 Quite el tornillo purgador de aceite.

 Aflojar el tornillo de cierre del orificio de

relleno de aceite.

 Deje salir el aceite.

1 Filtro de aceite del motor

 Desenroscar el filtro de aceite.

 Limpiar el alojamiento y las superficies

de sellado.

 Aplicar aceite a la junta del nuevo filtro

de aceite antes de colocarlo.

Eliminación de desechos

No tire la batería al cubo de la

basura

Montaje y conexión de la batería

Comprobar y corregir el líquido de la

batería (solo en baterías que no

requieran mantenimiento).

Carga de batería

Desmontar la batería

Verificación del nivel de aceite del motor

y rellenado

Cambiar el aceite del motor y el filtro de

aceite del motor

94 ES

- 11

 Colocar el nuevo filtro de aceite y apre-

tar bien con la mano.

 Enroscar el tornillo de purgar aceite con

la nueva junta.

Nota: Apretar el tornillo para purgar aceite

con una llave de par a 25 Nm.

 Rellenar con aceite de motor.

Tipo de aceite: véanse las "Característi-

cas técnicas"

 Cierre la abertura de llenado de aceite.

 Dejar funcionar el motor aprox. durante

aprox. 10 minutos.

 Verifique el nivel de aceite del motor.

AVISO

El recipiente de suciedad no debe ser ele-

vado.

 Abrir la cubierta del motor.

1 Mirilla

2 Manómetro

3 Tapa de cierre, orificio de llenado de

aceite

 Comprobar el nivel de aceite hidráulico

en la mirilla.

– El nivel de aceite debe estar entre las

marcas “MIN“ y “MAX“.

– Si el nivel de aceite está por debajo de

la marca "MIN", rellenar con aceite hi-

dráulico.

 Desenroscar la tapa de cierre del orifi-

cio de llenado de aceite.

 Limpiar la zona de relleno.

 Llenar aceite hidráulico.

Tipo de aceite: véanse las "Caracte-

rísticas técnicas"

 Enroscar la tapa de cierre del orificio de

llenado de aceite.

CUIDADO

Si el manómetro indica una presión del

aceite hidráulico alta, el servicio técnico de

Kärcher tendrá que cambiar el filtro del

aceite hidráulico.

 Active el freno de estacionamiento.

 Arrancar el motor.

Sólo el servicio técnico de Kärcher deberá

llevar a cabo el mantenimiento de la insta-

lación hidráulica.

 Comprobar las juntas de todas las man-

gueras hidráulicas y conexiones.

 Peligro

Peligro de escaldamiento por agua hirvien-

do Dejar enfríar el refrigerador al menos 15

minutos.

 Comprobar el nivel de agua refrigera-

dora del recipiente compensatorio (ni-

vel de agua entre MIN y MAX.

 Limpiar las lamelas del refrigerador.

 Comprobar las juntas de los tubos del

refrigerador y conexiones.

 Limpiar el ventilador.

 Arrancar el motor.

 Levantar el depósito de suciedad hasta

la posición final.

 Apague el motor.

 Active el freno de estacionamiento.

 Colocar la barra de seguridad para el

proceso de vaciado en alto.

 Extraiga las cintas y los cordones del

cepillo rotativo.

 Extraer la barra de seguro.

 Arrancar el motor.

 Bajar el depósito de suciedad hasta la

posición final.

 Apague el motor.

1 Tornillo de fijación del alojamiento del

cepillo rotativo

2 Cepillo rotativo

3 Alojamiento del cepillo rotativo

4 Chapa de sujeción de la junta lateral

5 Junta lateral

 Abrir el revestimiento lateral con la lla-

ve.

 Desenroscar las tuercas de mariposa

de la chapa de sujeción de la junta late-

ral y extraer la chapa.

 Abatir hacia fuera la junta lateral.

 Desenroscar el tornillo de fijación del

alojamiento del cepillo rotativo y girar

hacia fuera el alojamiento.

 Quite el cepillo rotativo.

Montaje del cepillo rotativo en la dirección

de marcha (vista superior)

Nota: Al montar el nuevo cepillo, tenga en

cuenta la posición de las cerdas.

 Monte un nuevo cepillo rotativo. Las ra-

nuras del cepillo rotativo se deben in-

sertar en las levas de la biela oscilante

opuesta.

Nota: Tras el montaje del nuevo cepillo ro-

tativo, la superficie de barrido debe reajus-

tarse.

Indicación: La superficie de barrido viene

configurada de fábrica a 80mm, en caso de

desgaste se pueden reajustar paso a paso

el cepillo rotativo.

 Controle la presión de los neumáticos.

 Desconectar el ventilador aspirador.

 Trabaje con la escoba mecánica sobre

un suelo liso y plano, que esté cubierto

de forma visible con polvo o arcilla.

 Ajustar el botón de programación en

barrido con cepillo rotativo.

 Poner el selector de programas en des-

plazamiento de transporte.

 Salga con el equipo marcha atrás.

 Comprobar el nivel de barrido.

La superficie de barrido tendría que formar

un rectángulo regular de un ancho entre

80-85mm.

1 Tuerca de ajuste

2 Contratuerca

 Abrir el revestimiento del motor lateral.

 Suelte las contratuercas.

 Ajustar la superficie de barrido

 Apretar la contratuerca.

 Comprobar el nivel de barrido del cepi-

llo rotativo.

Comprobar y rellenar el nivel de aceite

hidráulico

Comprobar la instalación hidráulica

Comprobar el refrigerante y esperar

Control del cepillo rotativo

Reemplazo del cepillo rotativo

Control y ajuste de la superficie de

barrido del cepillo rotativo

95ES

- 12

 Controle la presión de los neumáticos.

 Elevar la escoba lateral.

 Trabaje con la escoba mecánica sobre

un suelo liso y plano, que esté cubierto

de forma visible con polvo o arcilla.

 Ajustar el interruptor de programación a

barrido con cepillo rotativo y escobilla.

 Elevar la escoba lateral.

 Coloque el interruptor de programación

en Avanzar.

 Salga con el equipo marcha atrás.

 Comprobar el nivel de barrido.

El ancho de la superficie de barro debe es-

tar entre 40-50 mm.

 Corregir la superficie de barrido con los

dos tornillos de ajuste.

 Comprobar el nivel de barrido.

 Controle la presión de los neumáticos.

 Desplazar hacia arriba el depósito de

suciedad y asegurar con una barra de

seguridad.

 PELIGRO

Peligro de lesiones Colocar siempre la ba-

rra de seguridad con el depósito de basura

elevado.

Se debe asegurar fuera de la zona de peli-

gro.

 Abatir hacia arriba la barra del seguro

para vaciar en alto e insertar dentro del

soporte (asegurado).

1 Soporte de la barra del seguro

2 Barra de seguro

 Abrir el revestimiento lateral como se

describe en el capítulo "Cambiar el ce-

pillo rotativo".

 Soltar las 6 tuercas de mariposa de la

chapa de sujeción lateral.

 Soltar 3 tuercas (entrecaras 13) de la

chapa de sujeción delantera.

 Presionar la junta lateral hacia abajo

(orificio longitudinal) hasta que tenga

una distancia de 1-3mm con el suelo.

 Atornillar bien las chapas de sujeción.

 Repetir el proceso con el otro lateral del

aparato.

 Coloque la escoba mecánica sobre una

superficie plana.

 Conecte el manómetro a la válvula del

neumático.

 Controle la presión de aire y, en caso

de necesidad, ajústela.

 Consultar la presión de los neumáticos

permitida en los datos técnicos.

 Limpiar el filtro de polvo con la tecla de

limpieza de filtros.

몇 ADVERTENCIA

Antes de cambiar el filtro de polvo, vacíe el

depósito de basura. Para efectuar trabajos

en el sistema de filtro, utilice una máscara

antipolvo. Observe las normas de seguri-

dad referidas al tratamiento de polvos fi-

nos.

1 Bloqueo del capó del aparato

2 Capó del aparato

 Abrir el bloqueo, para ello desenroscar

el tornillo de estrella.

 Mueva el capó del aparato hacia delan-

te.

1 Cierre

2 Cubierta del filtro

 Abrir la cubierta del filtro.

 Abatir hacia delante el agitador del fil-

tro.

 Cambio del filtro de polvo.

 Cerrar de nuevo la tapa del filtro.

Control y ajuste de la superficie de

barrido de la escoba lateral

Ajustar las juntas laterales

Control de la presión de los neumáticos

Limpiar manualmente el filtro de polvo

Cambio del filtro de polvo

96 ES

- 13

La correa trapezoidal tiene que ceder

aprox. 7-9mm con una presión de 10kg.

 Solicitar al servicio técnico de Kärcher

autorizado que ajuste la tensión de la

correa trapezoidal.

1 Cierre

2 Carcasa del filtro de aire

 Abra la tapa.

 Extraer la carcasa del filtro de aire.

 Reemplazar el filtro de aire.

Indicación: Posición de montaje con el

orificio de salida hacia abajo (véase la

ilustración).

 Desatornillar la tuerca de mariposa del

separador centrífugo.

 Limpiar el separador centrífugo.

 Desenroscar los focos.

 Extraer los focos y desenchufar la clavi-

ja.

Nota: Respetar las posiciones de la clavija.

 Desenroscar los focos.

 Separar la carcasa de los focos mante-

niéndolos en horizontal, ya que la uni-

dad de lámpara no está sujeta.

 Desbloquear el estribo de cierre y ex-

traer la bombilla.

 Instale la lampara nueva.

 Montar siguiendo los pasos a la inver-

sa.

Nota: Para cambiar la bombilla del intermi-

tente, retirar el vidrio del intermitente de la

carcasa.

 Abrir el soporte del seguro.

 Comprobar fusibles.

Indicación: El fusible FU 01 se encuentra

en el compartimento del motor.

 Sustituya los fusibles defectuosos.

Nota: Utilice únicamente fusibles del mis-

mo tipo.

Por la presente declaramos que la máqui-

na designada a continuación cumple, tanto

en lo que respecta a su diseño y tipo cons-

tructivo como a la versión puesta a la venta

por nosotros, las normas básicas de segu-

ridad y sobre la salud que figuran en las di-

rectivas comunitarias correspondientes. La

presente declaración perderá su validez en

caso de que se realicen modificaciones en

la máquina sin nuestro consentimiento ex-

plícito.

Los abajo firmantes actúan en nombre y

con la autorización de la junta directiva.

Responsable de documentación:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Comprobar y ajustar las correas

trapezoidales

Revisión y cambio del filtro de aire

Cambiar la bombilla del faro (opcional).

Cambiar la bombilla del intermitente

(opcional)

Cambiar el fusibles

FU 01 Fusible principal 60 A

FU 02 Indicador de nivel de la

botella de gas

5 A

FU 03 Relé de seguridad

Indicador de multifunción

10 A

FU 04 Selector de dirección de

desplazamiento

10 A

FU 05 Relé de temporización

Interruptor de contacto

de asiento

5 A

FU 06 Ventilador 25 A

FU 07 Selector de programas

Funciones del depósito

de basura

10 A

FU 08 Relé del motor de arran-

que

30 A

FU 09 Instrumento de indica-

ción

7,5 A

FU 10 Luces de posición 7,5 A

FU 11 Iluminación de trabajo

delantera (luz de cruce)

10 A

FU 12 Sistema agitador

Piloto de advertencia

omnidireccional

Claxon

20 A

FU 13 Bomba de agua 10 A

Declaración UE de

conformidad

Producto: Máquina barredora-aspira-

dora aparato con asiento

Modelo: 1.186-xxx

Directivas comunitarias aplicables

2006/42/CE (+2009/127/CE)

2014/30/UE

2000/14/CE

Normas armonizadas aplicadas

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Procedimiento de evaluación de la con-

formidad aplicado

2000/14/CE: Anexo V

Nivel de potencia acústica dB(A)

Medido: 98

Garantizado: 101

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

97ES

- 14

Ayuda en caso de avería

Avería Modo de subsanarla

No se puede poner en marcha el

aparato

Tome asiento en la plaza del conductor, el interruptor de contacto del asiento se activa

Cargar o cambiar la batería

Botella de gas vacía - Cambiar la botella de gas

Válvula de toma de gas cerrada - Abrir la válvula girando en el sentido opuesto a las agujas del reloj.

Válvula de gas congelada - observar la descripción para la sustitución de la botella de gas.

Póngase en contacto con el servicio técnico de Kärcher

La marcha del motor es irregular Limpie o cambie el filtro de aire o el cartucho filtrante

Sistema de tuberías de combustible, comprobar las conexiones y uniones y si es necesario reparar

Póngase en contacto con el servicio técnico de Kärcher

Motor sobrecalentado Rellenar con refrigerante

Enjuagar con refrigerante

Tensar la correa trapezoidal

Póngase en contacto con el servicio técnico de Kärcher

El motor funciona, pero el equipo

se desplaza con lentitud o no se

desplaza

Suelte el freno de estacionamiento

Comprobar si ha cintas y cuerdas enrolladas.

Póngase en contacto con el servicio técnico de Kärcher

Pitidos en el sistema hidráulico Rellenar líquido hidráulico

Póngase en contacto con el servicio técnico de Kärcher

Los cepillos giran lentamente o no

giran

Ajustar la palanca del acelerador totalmente hacia delante (alta velocidad).

Comprobar si ha cintas y cuerdas enrolladas.

Póngase en contacto con el servicio técnico de Kärcher

Poca o ninguna potencia de aspira-

ción en la zona de los cepillos

Limpiar el filtro.

Póngase en contacto con el servicio técnico de Kärcher

El aparato levanta polvo Ajustar las juntas laterales

Conectar el ventilador

Limpiar el filtro de polvo

Cambiar las juntas del filtro

Póngase en contacto con el servicio técnico de Kärcher

La unidad de barrido deja suciedad Vacíe el depósito de basura

Limpiar el filtro de polvo

Reemplazo del cepillo rotativo

Ajustar la superficie de barrido

Cambiar las tiras de las juntas del depósito de basura

Solucionar el bloqueo del cepillo rotativo

Póngase en contacto con el servicio técnico de Kärcher

El depósito de suciedad no se le-

vanta o no se eleva

Comprobar fusibles.

Póngase en contacto con el servicio técnico de Kärcher

El depósito de basura gira lenta-

mente o no gira

Póngase en contacto con el servicio técnico de Kärcher

Errores de funcionamiento con pie-

zas de movimiento hidráulico

Póngase en contacto con el servicio técnico de Kärcher

98 ES

- 15

Datos técnicos

KM 130/300 R LPG

1.186-146.0

Datos del equipo

Velocidad de avance, hacia delante km/h 10

Velocidad de avance, hacia atrás km/h 10

Capacidad ascensional (máx.) -- 18%

Potencia sin escobas laterales m

/h 10000

Potencia con 1 escobas laterales m

/h 13000

Anchura de trabajo sin escobas laterales mm 1000

Anchura de trabajo con 1 escobas laterales mm 1300

Clase de protección contra caída de gotas de agua -- IPX 3

Tiempo de aplicación con el depósito lleno h 4

Motor

Modelo -- Kubota WG 972-E4

Modelo -- Motor de gas de tres cilindros de cuatro

tiempos

Emisión conforme al procedimiento de medición del Reglamento de la UE

2016/1628 (nivel V)

g/kWh 1018,2

Tipo de refrigeración -- Refrigeración por agua

Dirección de giro -- en el sentido contrario a las agujas del re-

loj

Orificio mm 74,5

Carrera mm 73,6

Cilindrada cm

962

Cantidad de aceite l 3,7

Cantidad de revoluciones 1/min 2350

Velocidad máxima 1/min 2550

Marcha en vacío 1/min 1500

Potencia máx. kW/PS 17,5/23,5

Par mínimo con 2400 1/min Nm 66,3

Filtro de aceite -- Cartucho filtrante

Filtro de absorción -- Cartucho de filtro interior, cartucho de fil-

tro exterior

Tipo de combustible LPG

Se permiten mezclas de gases líquidos de propano y

butano. El contenido de propano debe ser al menos

del 90 %.

Contenido del depósito 11 kg o 20 litros (botella reemplazable)

Instalación eléctrica

Batería V, Ah 12, 62

Generador, corriente trifásica V, A 12, 80

Motor de arranque -- Arrancador eléctrico

Equipo hidráulico

Cantidad de aceite en el equipo hidráulico completo l 26,5

Cantidad de aceite en el depósito hidráulico l 21,2

Tipos de aceite

Motor (por encima de 25 °C) -- SAE 30, SAE 10W-30, SAE 15W-40

Motor (de 0 a 25 °C) -- SAE 20, SAE 10W-30, SAE 10W-40

Motor (por debajo de 0 °C) -- SAE 10W, SAE 10W-30, SAE 10W-40

Sistema hidráulico -- HV 46

Depósito de basura

Altura de descarga máx. mm 1400

Capacidad del depósito de basura l 300

Cepillo rotativo

Diámetro del cepillo rotativo mm 300

Ancho del cepillo rotativo mm 1000

Número de revoluciones 1/min 350

Superficie de barrido mm 80

Escoba lateral

Diámetro de las escobas laterales mm 600

Rotaciones (graduado) 1/min 0 - 60

99ES

- 16

Equipo de neumáticos

Tamaño, del. -- 15-4.5x8

Presión de aire, del. bar 8

Tamaño, tras. -- 15-4.5x8

Freno

Ruedas delanteras -- mecánico

Rueda trasera -- hidrostático

Sistema de filtrado y aspiración

Modelo -- Filtro plano de papel plegado

Número de revoluciones 1/min 2800

Superficie activa del filtro para polvo fino m

5,2

Depresión nominal del sistema de aspiración mbar 15,5

Caudal volumétrico nominal del sistema de aspiración m

/h 800

Sistema agitador -- Motor eléctrico

Condiciones ambientales

Temperatura °C Desde -5 hasta +40

Humedad del aire, sin condensación % 0 - 90

Valores calculados conforme a la norma EN 60335-2-72

Emisión sonora

Nivel de presión acústica L

dB(A) 80

Inseguridad K

dB(A) 3

Nivel de potencia acústica L

+ inseguridad K

dB(A) 101

Vibraciones del aparato

Valor de vibración mano-brazo m/s

1,5

Asiento m/s

0,8

Inseguridad K m/s

0,2

Medidas y pesos

Longitud x anchura x altura mm 2122 x 1330 x 1430

Radio de giro derecho mm 1460

Radio de giro izquierdo mm 1460

Peso en vacío kg 925

Peso total admisible kg 1505

Eje para cargas permitido delantero kg 882

Eje para cargas permitido trasero kg 623

Reservado el derecho a realizar modificaciones técnicas.

KM 130/300 R LPG

1.186-146.0

100 ES

- 1

Leia o manual de manual origi-

nal antes de utilizar o seu apare-

lho. Proceda conforme as indicações no

manual e guarde o manual para uma con-

sulta posterior ou para terceiros a quem

possa vir a vender o aparelho.

Se, ao desembalar a máquina, constatar a

existência de danos de transporte, comuni-

que o facto à casa comercial onde adquiriu

o aparelho.

– As placas de advertência e alerta monta-

das no aparelho, fornecem avisos impor-

tantes para o funcionamento seguro.

– Além das instruções do presente ma-

nual de instruções deverão ser respei-

tadas as regras gerais de segurança e

de prevenção de acidentes em vigor.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes

podem ser encontradas em:

www.kaercher.com/REACH

Em cada país vigem as respectivas condi-

ções de garantia estabelecidas pelas nos-

sas Empresas de Comercialização. Even-

tuais avarias no aparelho durante o perío-

do de garantia serão reparadas, sem en-

cargos para o cliente, desde que se trate

dum defeito de material ou de fabricação.

Em caso de garantia, dirija-se, munido do

documento de compra, ao seu revendedor

ou ao Serviço Técnico mais próximo.

 PERIGO

De modo a evitar riscos, as reparações e a

montagem de peças sobressalentes só po-

dem ser efectuadas pelo serviço de assis-

tência autorizado.

– Só devem ser utilizados acessórios e

peças de reposição autorizadas pelo

fabricante do aparelho. Acessórios e

Peças de Reposições Originais-forne-

cem a garantia para que o aparelho

possa ser operado seguro e isentos de

falhas.

– Para mais informações sobre peças so-

bressalentes, consulte na página

www.kaercher.com o ponto dos serviços.

 PERIGO

Adverte para um perigo eminente que pode

conduzir a graves ferimentos ou à morte.

몇 ATENÇÃO

Adverte para uma possível situação peri-

gosa que pode conduzir a graves ferimen-

tos ou à morte.

몇 CUIDADO

Aviso para uma possível situação perigosa

que pode conduzir a ferimentos leves ou

danos materiais.

ADVERTÊNCIA

Aviso referente a uma situação potencial-

mente perigosa que pode causar danos

materiais.

Instruções gerais . . . . . . . . . . . PT 1

Proteção do meio-ambiente PT 1

Garantia . . . . . . . . . . . . . PT 1

Acessórios e peças sobres-

salentes . . . . . . . . . . . . . PT 1

Símbolos no Manual de Ins-

truções . . . . . . . . . . . . . . PT 1

Símbolos no aparelho . . PT 1

Utilização conforme o fim a que

se destina a máquina . . . . . . . PT 2

Utilização inadequada previ-

sível . . . . . . . . . . . . . . . . PT 2

Pavimentos adequados . PT 2

Avisos de segurança . . . . . . . . PT 2

Avisos de segurança sobre

o manuseamento . . . . . . PT 2

Avisos de segurança sobre

o funcionamento de marcha PT 2

Directrizes da tecnologia de

segurança para veículos de

gás liquefeito . . . . . . . . . PT 2

Aparelhos com motor de

combustão interna . . . . . PT 4

Aparelhos com esvaziamen-

to em altura . . . . . . . . . . PT 4

Aparelhos com tejadilho de

protecção do condutor . . PT 4

Avisos de segurança sobre

o transporte do aparelho PT 4

Avisos de segurança sobre

a conservação e manuten-

ção . . . . . . . . . . . . . . . . . PT 4

Funcionamento . . . . . . . . . . . . PT 4

Instruções de descarga . . . . . . PT 4

Elementos de comando e de

funcionamento. . . . . . . . . . . . . PT 5

KM 130/300 R LPG . . . . PT 5

Antes de colocar em funciona-

mento. . . . . . . . . . . . . . . . . . . . PT 6

Abrir cabina do condutor PT 6

Puxar/soltar o travão de mãoPT 6

Deslocar a vassoura mecâ-

nica sem accionamento pró-

prio. . . . . . . . . . . . . . . . . PT 6

Tubo de extensão . . . . . PT 6

Colocação em funcionamento. PT 6

Instruções gerais . . . . . . PT 6

Montar/trocar garrafa de gásPT 6

Antes do arranque/controlo

de segurança . . . . . . . . . PT 7

Funcionamento . . . . . . . . . . . . PT 7

Ajustar o assento do condu-

tor. . . . . . . . . . . . . . . . . . PT 7

Seleccionar os programas PT 7

Abrir a alimentação de gás PT 7

Arrancar o aparelho . . . . PT 7

Conduzir o aparelho. . . . PT 7

Operação de varrer . . . . PT 8

Esvaziar o recipiente de ma-

terial varrido . . . . . . . . . . PT 8

Desligar o aparelho . . . . PT 8

Transporte . . . . . . . . . . . . . . . . PT 8

Armazenamento/desactivação PT 8

Conservação e manutenção . . PT 9

Instruções gerais . . . . . . PT 9

Limpeza . . . . . . . . . . . . . PT 9

Intervalos de manutenção PT 9

Trabalhos de manutenção PT 9

Declaração UE de conformida-

de . . . . . . . . . . . . . . . . . . . . . . PT 13

Ajuda em caso de avarias . . . PT 14

Dados técnicos. . . . . . . . . . . . PT 15

Instruções gerais

Proteção do meio-ambiente

Os materiais da embalagem são

recicláveis. Não coloque as em-

balagens no lixo doméstico, en-

vie-as para uma unidade de reci-

clagem.

Os aparelhos velhos contêm ma-

teriais preciosos e recicláveis e

deverão ser reutilizados. Por is-

so, elimine os aparelhos velhos

através de sistemas de recolha

de lixo adequados.

Não deixar que líquidos como óleo do mo-

tor, óleo hidráulico, líquido de travagem,

Diesel ou líquido de refrigeração pene-

trem no solo. Proteger o meio ambiente;

eliminar os líquidos de forma adequada.

Garantia

Acessórios e peças sobressalentes

Símbolos no Manual de Instruções

Símbolos no aparelho

Risco de queimadura devido

a superfícies quentes! Antes

de começar a trabalhar no

aparelho, diexar arefecer a

tubulação de escape.

Realizar os trabalhos no apa-

relho sempre com luvas ade-

quadas.

Perigo de esmagamento en-

tre os componentes móveis

do veículo

Perigo de ferimentos provo-

cado por peças em movi-

mento. Não inserir as mãos.

Perigo de incêndio. Não as-

pirar materiais em combus-

tão nem em brasa.

Assento da corrente / Ponto

da grua

Ponto de encaixe para o ma-

caco

Declive máximo do solo du-

rante marchas com colector

do lixo varrido levantado.

No sentido de marcha, não

conduzir em subidas supe-

riores a 18%.

Ter atenção à posição de

montagem da garrafa do

gás! A ligação resp., a aber-

tura anular deve apontar

para baixo.

101PT

- 2

Utilize esta vassoura mecânica exclusiva-

mente em conformidade com as indica-

ções destas Instruções de Serviço.

– Esta vassoura mecânica destina-se à

limpeza de superfícies sujas no exte-

rior.

– O aparelho não está homologado para

a circulação rodoviária.

– Qualquer outra utilização, para além

das aqui indicadas, é considerada

como não conforme com as disposi-

ções legais. O fabricante não pode ser

responsabilizado por danos daí resul-

tantes. Os riscos devidos a essa utiliza-

ção indevida são da exclusiva respon-

sabilidade do utilizador.

– (Motor a gás)

A operação do aparelho é permitida em

espaços fechados com ventilação sufi-

ciente.

– O armazenamento de garrafas de gás e

do aparelho só é permitido ao nível do

solo.

– No aparelho não podem ser executa-

das alterações.

– Este aparelho só é apropriado para os

pavimentos enunciados no presente

Manual de Instruções.

– O aparelho só pode passar por superfí-

cies que o proprietário ou responsável

pela utilização do aparelho aprovou

para este fim.

– De um modo geral vale o seguinte:

Manter afastados do aparelho quais-

quer materiais facilmente inflamáveis

(perigo de explosão/de incêndio).

– Nunca varrer/aspirar líquidos explosi-

vos, gases inflamáveis nem ácidos ou

solventes não diluídos. Tais como ga-

solina, diluentes de tinta ou óleo com-

bustível que podem formar gases ou

misturas explosivas quando misturados

com o ar aspirado, assim como aceto-

na, ácidos e solventes não diluídos,

dado que estas substâncias prejudicam

os materiais utilizados no aparelho.

– Nunca varrer/aspirar pós reactivos de

metal (p. ex. alumínio, magnésio, zin-

co). Estes, em combinação com deter-

gentes altamente alcalinos e ácidos,

formam gases explosivos.

– O aparelho não é adequado para varrer

substâncias nocivas para a saúde.

– Não varrer/aspirar objectos que estão a

queimar ou em brasa.

– É proibida a permanência nas zonas de

perigo. É proibido usar o aparelho em

locais onde há perigo de explosão.

– Não é permitido transportar acompa-

nhantes na máquina.

– Não é permitido empurrar ou transpor-

tar objectos com este aparelho.

– Asfalto

– Piso industrial

– Laje

– Betão

– Paralelepípedos

 (Apenas válido na Finlândia) Caso o

aparelho esteja equipado com uma tu-

bagem flexível (mangueira) em PVC,

este não deve ser utilizado com tempe-

raturas ambiente muito baixas (abaixo

de 0°C). Em caso de dúvidas relativas

ao seu aparelho, contactar a Kärcher.

 Antes de utilizar o aparelho e os res-

pectivos dispositivos de trabalho, verifi-

que se estão em bom estado e seguros

no funcionamento. Se tiver dúvidas

quanto ao bom estado do aparelho, não

o utilize.

 Na utilização do aparelho em zonas de

perigo (p. ex. bombas de gasolina), de-

verão ser observadas as respectivas

normas de segurança. É proibido usar

o aparelho em locais onde há perigo de

explosão.

 PERIGO

Perigo de lesões!

 Não utilizar o aparelho sem a cobertura

de protecção em locais onde exista a

possibilidade do operador da máquina

ser alvo de objectos em queda.

 O utilizador deve utilizar o aparelho de

acordo com as especificações. Deve

observar as condições locais e prestar

atenção a terceiros e especialmente a

crianças quando trabalhar com o apa-

relho.

 Por princípio, devem ser observadas as

medidas de segurança, regras e dispo-

sições válidas para veículos automó-

veis.

 Antes de iniciar os trabalhos o operador

deve assegurar que todos os dispositi-

vos de protecção estão correctamente

montados e que funcionam correcta-

mente.

 O operador do aparelho é responsável

por acidentes com outras pessoas ou

com propriedade das mesmas.

 Ter atenção que o operador utilize rou-

pa justa. Utilizar calçado seguro e rou-

pa ligeira.

 Controlar as imediações antes de ar-

rancar (p. ex. crianças). Ter atenção a

suficiente visibilidade!

 Nunca deixe o aparelho sozinho en-

quanto o motor estiver a funcionar. O

operador só pode abandonar o apare-

lho quando o motor estiver parado, o

aparelho estiver protegido contra movi-

mentos involuntários e a chave tiver

sido retirada da ignição.

 Retire a chave, de modo a evitar a utili-

zação do aparelho por pessoas não au-

torizadas.

 O aparelho só deve ser manobrado por

pessoas que tenham sido instruídas

especialmente para o efeito ou por pes-

soas que já comprovaram ter capacida-

des para a manobra do aparelho e que

estejam expressamente autorizados

para utilizarem o mesmo.

 Este aparelho não é adequado para a

utilização por pessoas (incluindo crian-

ças) com capacidades físicas, senso-

riais e psíquicas reduzidas e por pesso-

as com falta de experiência e/ou conhe-

cimentos, excepto se forem supervisio-

nadas por uma pessoa responsável

pela segurança ou receberam instru-

ções sobre o manuseamento do apare-

lho.

 As crianças devem ser supervisiona-

das, de modo a assegurar que não brin-

cam com o aparelho.

CUIDADO

Perigo de danos! Não varrer fitas, cordas

ou arames. Estes podem enrolar-se em

torno do cilindro varredor.

 PERIGO

Perigo de ferimentos! Verificar a capacida-

de de suporte do solo, antes de circular

com o veículo por cima do mesmo.

 PERIGO

Perigo de acidente, perigo de ferimentos!

 A velocidade de marcha deverá ser

adaptada às respectivas condições.

Perigo de capotamento em subidas fortes.

 No sentido de marcha, não conduzir em

subidas superiores a 18%.

Perigo de capotamento em caso de piso

instável.

 Conduzir o aparelho apenas sobre piso

firme.

Perigo de capotamento em caso de inclina-

ção lateral demasiado forte.

 Em posição perpendicular em relação

ao sentido de marcha, não conduzir em

subidas superiores a 10%.

Associações profissionais competentes

(HVBG). Os gases liquefeitos (gases pro-

pulsores) são o butano e o propano ou mis-

turas de butano/propano. Estes são forne-

cidos em botijas especiais. A pressão de

serviço destes gases depende da tempera-

tura exterior.

 PERIGO

Perigo de explosão!

Não manusear o gás liquefeito da mesma

forma que manuseia gasolina. A gasolina

evapora lentamente, o gás liquefeito torna-

se imediatamente gasoso. O perigo de

acumulação de gases e consequente ex-

plosão é, portanto, maior com gás liquefei-

to do que com gasolina.

Utilização conforme o fim a

que se destina a máquina

Utilização inadequada previsível

Pavimentos adequados

Avisos de segurança

Avisos de segurança sobre o

manuseamento

Avisos de segurança sobre o

funcionamento de marcha

Directrizes da tecnologia de

segurança para veículos de gás

liquefeito

102 PT

- 3

CUIDADO

Utilizar apenas botijas de gás líquido

cheias com gás propulsor, de acordo com

a qualidade DIN 51622.

A utilização de gás doméstico e gás para

campismo é proibida.

As misturas de gás líquido podem ser dife-

rentes para diferentes motores a gás. As

misturas de gás líquido permitidas podem

ser encontradas nos dados técnicos.

– Toda e qualquer pessoa que tiver de

manusear gás liquefeito tem a obriga-

ção de adquirir os conhecimentos ne-

cessários sobre as características dos

gases liquefeitos para que o serviço

possa decorrer sem perigo. O presente

documento deve acompanhar sempre

a vassoura mecânica.

– Os sistemas a gás propulsor devem ser

inspeccionados em intervalos regula-

res ou, pelo menos uma vez por ano,

por um técnico quanto ao correcto fun-

cionamento e à hermeticidade (confor-

me BGG 936).

– O ensaio deve ter um certificado escri-

to. Bases de testes são § 33 e

§ 37 UVV (portaria de prevenção de

acidentes) "utilização de gás

liquefeito"(BGV D34).

– Como regras gerais são válidas as di-

rectivas para a inspecção de veículos

cujos motores são accionados a gás li-

quefeito, do Ministério Alemão Federal

dos Transportes.

– Só deve retirar gás de uma das botijas.

A retirada de gás simultaneamente a

partir de vários botijões podem causar

que o gás liquefeito sai de um botijão

para outro. Desta forma, o botijão com

excesso de enchimento é submetido a

um aumento de pressão não permitido

após o fechamento posterior da válvula

de botijão (compare com B. 1 dessas

directrizes).

– Durante a montagem da garrafa cheia,

deve respeitar-se a posição de monta-

gem da ligação de gás. Para mais infor-

mações, consultar o capítulo “Montar a

garrafa de gás”.

A substituição da botija de gás deve ser

efectuada com muito cuidado. Na monta-

gem - e desmontagem a luva de saída de

gás da válvula de botijão deve ser vedado

por uma porca de fechamento apertado fir-

memente com uma chave.

– As botijas de gás com fugas não podem

ser reutilizadas. Essas botijas devem

ser imediatamente esvaziadas ao ar li-

vre com todas as medidas de seguran-

ça e assinaladas, de seguida, como

tendo fugas. Na entrega ou retirada de

botijões de gás danificados deve ser

imediatamente feita uma comunicação

escrita sobre os danos existentes para

o locatário ou seu representante (fren-

tista ou similar).

– Antes que seja conectado o botijão de

gás, a luva de conexão deve ser verifi-

cada quanto ao seu estado correcto.

– Após a conexão de botijão este deve

ser verificado sobre a estanquidade

com um produto que forma espuma.

– Abrir lentamente as válvulas. Não bata

com ferramentas para ajudar a abrir e a

fechar as válvulas.

– Extinguir incêndios de gás liquefeito

apenas a uma distância segura e prote-

gida.

- Utilizar apenas extintores secos de

CO2 ou extintores de gás CO2.

- Utilizar bastante água para arrefecer o

recipiente do gás.

– Todo o sistema de gás liquefeito deve

ser monitorado permanentemente

quanto a seu estado de segurança ope-

racional e especialmente sobre a es-

tanquidade. É proibida a utilização do

veículo com um sistema de gás que

apresenta fugas.

– Antes de se soltar a conexão de tubula-

ção- e/ou a tubulação flexível deve ser

fechada a válvula do botijão. A porca de

ligação na botija deve ser desapertada

lentamente e pouco no início, senão o

gás que ainda se encontra sob pressão

na tubagem sai de forma espontânea.

– Quando o gás for retirado a partir de um

tanque grande, deve-se consultar as

respectivas prescrições no distribuidor

de gás liquefeito responsável.

 Perigo

Perigo de lesões!

– O gás liquefeito causa queimaduras na

pele.

– Após a desmontagem deve ser parafu-

sada firmemente a porca de fechamen-

to sobre a rosca de conexão do botijão.

– Para verificar a hermeticidade deve uti-

lizar água de sabão, soluções de Nekal

ou outras substâncias que formem es-

puma. É proibido tentar iluminar o siste-

ma de gás liquefeito com chama des-

protegida.

– Quando substituir peças individuais da

instalação deve respeitar as instruções

de montagem do fabricante. Fechar

sempre para o efeito as válvulas de fe-

cho principais e da botija.

– O estado das instalações eléctricas de

veículos de gás liquefeito deve ser con-

tinuamente inspeccionado. As faíscas

podem causar explosões, caso existam

fugas nas peças da instalação que con-

têm gás.

– Após uma parada mais prolongada de

um veículo de gás liquefeito, a garagem

deve ser ventilada perfeitamente antes

da colocação em operação do veículo

ou das suas instalações eléctricas.

– Os acidentes com botijas de gás ou

com o sistema de gás liquefeito devem

ser imediatamente comunicados à as-

sociação profissional e ao órgão de fis-

calização industrial competente. Peças

danificadas devem ser guardadas até o

final da averiguação.

– O armazenamento de botijões de gás

de propulsão e/ou de gás liquefeito

deve ser executado conforme as pres-

crições TRF 1996 (Regulamentos téc-

nicos gás liquefeito, ver DA do BGV,

anexo 4).

– As botijas de gás devem ser armazena-

das em pé. É proibido manusear fogo

desprotegido e fumar no local de colo-

cação dos recipientes e durante as re-

parações. As botijas que se encontram

ao ar livre devem ser protegidas contra

um acesso indevido. As botijas vazias

devem ser correctamente fechadas.

– As válvulas de botijões e a válvula prin-

cipal de fechamento devem ser fecha-

das imediatamente após estacionar o

veículo.

– Para a posição e configuração das sa-

las de garagem para veículos de gás li-

quefeito valem as determinações da

portaria de garagem do império e tam-

bém as respectivas portarias de cons-

trução civil do país.

– As botijas de gás devem ser armazena-

das em salas especiais, separadas dos

locais de estacionamento (consulte DA,

BGV D34, anexo 2).

– As lanternas portáteis eléctricas a utilizar

nas salas têm de estar equipadas com

uma campânula fechada e vedada e com

uma rede de protecção resistente.

– Sempre que forem executados trabalhos

nas oficinas de reparação, deve fechar

as válvulas das botijas e as de fecho prin-

cipais e proteger as botijas de gás propul-

sor contra os efeitos do calor.

– Antes de pausas operacionais ou antes

do final de operação deve ser verificado

por uma pessoa responsável se todas

as válvulas, principalmente as válvulas

de botijões, estão fechadas. Trabalhos

com fogo aberto, especialmente traba-

lhos de soldagem- e corte não podem

se executados perto de botijões de gás

de propulsão. As botijas de gás propul-

sor não podem ser armazenadas nas

oficinas, nem mesmo vazias.

– Os locais de estacionamento e de ar-

mazenagem, assim como as oficinas

de reparação devem estar bem ventila-

das. Para isso deve-se considerar que

gases liquefeitos são mais pesados

que o ar. Estes gases acumulam-se

junto do solo, em poços de trabalhos e

noutros rebaixos do solo podendo for-

mar aí perigosas misturas de gás e ar

que podem explodir.

Obrigações da gerência do serviço e

dos trabalhadores

Manutenção por um técnico

Colocação em funcionamento/

funcionamento

Nas salas de estacionamento e de

armazenagem assim como nas oficinas

de reparação

103PT

- 4

 Não utilizar o aparelho acima dos

1200 m de altura.

 PERIGO

Perigo de envenenamento!

 (Motor a gás)

A operação do aparelho é permitida em

espaços fechados com ventilação sufi-

ciente.

 Os gases de escape são tóxicos e pre-

judiciais à saúde, não devendo, por is-

so, ser inalados.

 PERIGO

Perigo de lesões!

 A abertura dos gases de escape do mo-

tor de combustão não pode ser obstru-

ída.

 O motor precisa de um funcionamento

por inércia de aprox. 3 segundos de-

pois da sua desactivação. Mantenha-

se afastado da zona de trabalho duran-

te esse período.

 PERIGO

Perigo de queimaduras!

 Não tocar no motor de combustão

quente.

 Deixar arrefecer o veículo antes de reti-

rar os revestimentos.

 Não se inclinar sobre / não tocar na

abertura dos gases de escape.

 PERIGO

Perigo de lesões!

 Ao realizar trabalhos no esvaziamento

em altura, elevar completamente o co-

lector do lixo varrido e fixá-lo.

 Executar a fixação apenas fora da zona

de perigo.

AVISO

O tejadilho de protecção do condutor (op-

cional) assegura a protecção contra peças

maiores em queda. No entanto, não ofere-

ce protecção de capotamento!

 Verificar o tecto de protecção diaria-

mente quanto a danos.

 Em caso de danos no tecto de protec-

ção e também em componentes indivi-

duais, substituir a totalidade do tecto de

protecção.

 Não é permitida qualquer modificação

do tecto de protecção, bem como a uti-

lização de quaisquer elementos, com-

ponentes e módulos que não perten-

çam à Kärcher, dado poderem limitar o

funcionamento do tecto de protecção.

 Durante o transporte em atrelados ou

veículos, observar o peso vazio (peso

de transporte) do aparelho.

 Para transportar o aparelho, desligar a

bateria e fixar o aparelho de forma se-

gura.

 Antes da limpeza e manutenção do

aparelho, da substituição de peças ou

da modificação para uma outra função,

o aparelho deve ser desligado e a cha-

ve retirada da ignição.

 A bateria deve ser desconectada sem-

pre que forem realizados trabalhos no

sistema eléctrico.

Para tal, desligar primeiro o pólo nega-

tivo e depois o pólo positivo.

A religação é feita na sequência inver-

sa. Ligar primeiro o pólo positivo e de-

pois o pólo negativo.

 A limpeza do aparelho não pode ser

executada com uma mangueira ou com

um jacto de água de alta pressão (peri-

go de curtos-circuitos ou de outros da-

nos).

 As reparações só podem ser executa-

das pelas oficinas de assistência técni-

ca autorizadas ou por técnicos especia-

lizados nesta área, que estejam devi-

damente familiarizados com as princi-

pais normas de segurança.

 Ter atenção ao controlo de segurança

de acordo com as prescrições locais

em vigor referentes a aparelhos profis-

sionais móveis.

 Realizar os trabalhos no aparelho sem-

pre com luvas adequadas.

A vassoura mecânica funciona de acordo

com o princípio da pá varredora.

– O rolo varredor em rotação transporta a

sujidade directamente para o colector

de lixo.

– A vassoura lateral limpa as esquinas e

os cantos da área varrida e leva a suji-

dade para a faixa do rolo varredor.

– A poeira fina é aspirada através do filtro

de poeira através da ventoinha de aspi-

ração.

 PERIGO

Perigo de ferimentos e de danos!

 Ter atenção ao peso do aparelho du-

rante os trabalhos de carregamento/

descarregamento.

 Não utilizar um empilhador de forquilha,

dado que isso poderia danificar o apa-

relho.

 Utilizar uma rampa adequada ou uma

grua para o carregamento/descarrega-

mento do aparelho!

 No caso de utilização de uma rampa,

ter atenção:

distância do solo de 70mm.

 Se o aparelho for fornecido sobre uma

palete, deve construir-se uma rampa

com as tábuas fornecidas.

As instruções para a construção da

rampa encontram-se na página 2.

Aviso importante: Cada tábua tem

que ser aparafusada com 2 parafusos.

Aparelhos com motor de

combustão interna

Aparelhos com esvaziamento em

altura

Aparelhos com tejadilho de

protecção do condutor

Avisos de segurança sobre o

transporte do aparelho

Avisos de segurança sobre a

conservação e manutenção

Funcionamento

Instruções de descarga

Tara (peso de transporte) 925 kg*

* Se estiverem montados kits de monta-

gem o peso situar-se-à respectivamente

mais alto.

104 PT

- 5

1 Cabina do condutor (opção)

2 Porta da cabina (opção)

3 Ponto de fixação (4x)

4 Acesso ao rolo varredor

5 Roda dianteira

6 Vassoura lateral

7 Recipiente de material varrido

8 Sistema de iluminação (opção)

9 Bloqueio da cobertura do aparelho

10 Limpa pára-brisas (opção)

11 Tampa do motor

12 Garrafa de gás

13 Bloqueio da cabina do condutor

(Opção)

14 Foco rotativo de aviso

15 Separador por força centrífuga

16 Alavanca de segurança da cabina do

condutor

(Opção)

17 Regulação do cilindro varredor (não

ilustrado)

1 Selector de programas

2 Botões de funções

3 Indicação multifuncional

4 Caixa de fusíveis local de trabalho

5 Volante

6 Fechadura de ignição

7 Travão de imobilização

8 Banco (com interruptor de contacto no

assento)

9 Pedal do travão

10 Pedal do acelerador

1 Interruptor do pisca de advertência (opção)

2 Chave de ignição

– Posição 0: desligar o motor

– Posição 1: Ignição ligada

– Posição 2: colocar o motor em funcio-

namento

1 Iluminação de trabalho Lig/Desl (op-

ção)

2 Pirilampo Lig/Desl

3 Buzina

4 Limpeza do filtro

5 Selector da direcção de marcha

6 Irrigação da escova lateral (opção)

7 Ventoinha

8 Tampa do recipiente abrir/fechar

9 Elevar/baixar o recipiente de material

varrido

Elementos de comando e de funcionamento

KM 130/300 R LPG

Painel de comando Fecho da ignição

Botões de funções

105PT

- 6

ECU - Engine Control Unit

A unidade de comando do motor regula e

monitoriza as funções do motor.

Caso ocorram avarias no motor, são mos-

trados:

– o código de erro e a descrição do erro

aparecem no display

– Acende-se uma luz avisadora amarela

ou vermelha: A potência do motor é re-

duzida ou o motor é desligado

– Toca o som de alarme.

 Avarias como, por exemplo, temperatu-

ra da água de refrigeração alta ou pres-

são de óleo baixa podem ser resolvidas

pelo cliente por meio de medidas ade-

quadas

 Caso as avarias persistam, contactar o

serviço de assistência técnica autoriza-

do da KÄRCHER ou KUBOTA.

1 Indicação do display

Temperatura da água de refrigeração

Rotações do motor

Programa de condução

Tensão da bateria

Nível de enchimento do depósito do

combustível

Contador das horas de serviço

2 Luz de advertência vermelha (STOP)

Várias causas de erros: O motor é des-

ligado

3 Luz de controlo (L1)

4 Luz de controlo do motor (MIL)

Pisca brevemente - erro temporário

O erro não necessita de atenção espe-

cial uma vez que não é duradouro

Permanentemente acesa - Erro

Resolver o erro numa oficina autoriza-

da brevemente. Não existe perigo imi-

nente para o veículo nem para o

ambiente

Pisca rápido - erro grave

Mandar reparar o veículo imediatamen-

te por forma a evitar erros subsequen-

tes. Evitar carga elevada!

5 Luz de advertência amarela (CHECK)

Erro no accionamento

6 Luz de controlo (L2)

7 Luz de advertência amarela

Várias causas de erros: Toca o som de

alarme

Botões de funções

O número de rotações do motor pode ser

ajustado em 2 níveis por meio das teclas

de função.

Para viagem de transporte:

N.° de rot. do motor recomendado, 1500 1/

min

Para a operação de varrer:

Seleccionar o n° de rot. do motor, 2550 1/

min

A Tecla de função <Menu>

B Tecla de função <para cima>

C Tecla de função <para baixo>

D Tecla de função <gravar/confirmar>

 Premir durante mais tempo a tecla de

função <Menu>, o n° de rot. do motor

ajustado é mostrado no display.

 Para alterar o n° de rot. do motor, pre-

mir a tecla de função <para cima> ou

 Para gravar, premir a tecla de função

<gravar/confirmar>.

1 Pedal do travão

2 Pedal do acelerador

3 Travão de imobilização

Para a realização de diversos trabalhos

pode ser necessário abrir a cabina do con-

dutor (opcional).

Aviso: A cabina do condutor só pode ser

rebatida (aberta) sobre um pavimento pla-

no (± 5 °).

 Abrir o bloqueio da cabina do condutor.

 Rebater a cabina do condutor até a ala-

vanca de segurança encaixar.

 Destravar a alavanca de segurança an-

tes de descer a cabina do condutor.

 Soltar o travão de imobilização, carre-

gando no pedal do travão.

 Puxar o travão de imobilização, carre-

gando no pedal do travão.

 Abrir a tampa do motor.

 Rebater a alavanca da bomba hidráuli-

ca em 90 ° lateralmente para baixo.

몇 CUIDADO

Não desloque a vassoura mecânica, sem

accionamento próprio, por percursos muito

longos e nunca a uma velocidade superior

a 10 km/h.

 Voltar a girar a alavanca novamente

para cima após o deslocamento.

 Se a alavanca de roda livre da bomba

hidráulica tiver sido utilizada para o

deslocamento da máquina, esta tem

que ser deslocada no sentido horário

até ao batente.

Utilizar ferramenta especial.

 Antes de colocar o aparelho em funcio-

namento, ler o manual de instruções do

fabricante do motor e dar especial aten-

ção aos avisos de segurança.

 Estacionar a vassoura mecânica sobre

uma superfície plana.

 Retirar a chave da ignição.

 Activar o travão de imobilização.

 PERIGO

Perigo de lesões!

 Considerar as directrizes da tecnologia

de segurança para veículos de gás li-

quefeito.

 Congelamentos e sedimentos -amare-

los em forma de espuma no botijão de

gás avisam sobre vazamentos.

 A troca de botijões de gás somente

pode ser executada por pessoal treina-

do.

 Botijões de gás de propulsão não po-

dem ser trocados em garagens e em

ambientes abaixo do nível de solo.

 Durante a troca de botijão não fumar e

não usar iluminação aberta.

 Na troca de botijões fechar firmemente

a válvula de fechamento do botijão de

gás liquefeito e colocar imediatamente

a capa de protecção sobre o botijão va-

zio.

몇 ATENÇÃO

Somente podem ser utilizados botijões de

troca com ensaio de tipo de construção

com um conteúdo de 11 kg.

Unidade de comando do motor (ECU)

Pedais

Antes de colocar em

funcionamento

Abrir cabina do condutor

Puxar/soltar o travão de mão

Deslocar a vassoura mecânica sem

accionamento próprio

Tubo de extensão

Colocação em funcionamento

Instruções gerais

Montar/trocar garrafa de gás

106 PT

- 7

CUIDADO

A utilização de gás doméstico e gás para

campismo é proibida.

São permitidas misturas de gás líquido de

propano e butano. O teor de propano deve

ser de pelo menos 90%.

ADVERTÊNCIA

Abrir a válvula de retirada de gás (3) so-

mente antes de iniciar o aparelho (vide ar-

rancar aparelho).

Abrir a válvula de retirada de gás, rodando

no sentido inverso ao dos ponteiros do re-

lógio.

AVISO

Esta conexão tem rosca à esquerda.

 Desapertar o parafuso na barra de se-

gurança e girar a barra para cima.

1 Capa de protecção

2 Mangueira do gás com porca de capa

3 Válvula de retirada de gás

 Fechar a válvula de retirada de gás

através de uma revolução no sentido

dos ponteiros do relógio.

 Desaparafusar a mangueira de gás

(chave de 30 mm).

 Enroscar a capa de protecção na válvu-

la de ligação da garrafa de gás.

 Abrir a tranca da alavanca.

 Substituir a garrafa do gás.

Ter atenção à posição de montagem da

garrafa do gás! A ligação resp., a aber-

tura anular deve apontar para baixo.

 Desenroscar a capa de protecção da

válvula de ligação da garrafa de gás.

 Fechar a tranca da alavanca.

 Enroscar a mangueira do gás à válvula de

ligação da garrafa de gás (chave 30 mm).

 Fechar a barra de segurança e fixar

com parafuso.

 Verificar o nível de óleo do motor.

 Controlar o radiador.

 Verificar o rolo varredor.

 Verificar a pressão dos pneus.

 Ajustar o assento do condutor.

 Limpar o filtro de pó.

Aviso: descrição, veja capítulo Conserva-

ção e manutenção.

 PERIGO

Uma utilização mais prolongada do apare-

lho pode causar problemas de circulação

do sangue.

Não é possível determinar, de um modo

geral, um limite de tempo para a utilização

da máquina porque depende de vários fac-

tores:

– Tendência pessoal para má circulação

do sangue (frequentemente membros

frios, dedos dormentes, sensação de

dormência de partes do corpo).

– Temperatura ambiente baixa. Utilizar

roupa quente para proteger as partes

do corpo afectadas.

– Apertando com força inibe-se o fluxo

sanguíneo.

– Recomenda-se fazer pausas de vez

em quando.

Se o aparelho for utilizado regularmente e

por muito tempo e se os sintomas ocorre-

rem frequentemente (por exemplo, formi-

gueiro nos dedos, dormência de determi-

nadas partes do corpo, membros frios), re-

comendamos que consulte um médico.

 Puxar a alavanca de ajuste do assento

para fora.

 Deslocar o assento, soltar a alavanca e

deixar engatar.

 Controlar se o assento está travado, movi-

mentando-o para a frente a para trás.

1 Marcha de transporte

N.° de rot. do motor recomendado,

1500 1/min

2 Varrer com rolo-escova

Seleccionar o n° de rot. do motor, 2550

1/min

3 Varrer com rolo varredor e vassoura la-

teral

Seleccionar o n° de rot. do motor, 2550

1/min

 Abrir a válvula de retirada de gás, ro-

dando no sentido inverso ao dos pon-

teiros do relógio.

Aviso: o aparelho está equipado com um

interruptor de contacto no assento. O apa-

relho é desligado quando se abandona o

assento do condutor.

 Sentar-se no assento do condutor.

 Posicionar o selector da direcção de

marcha na posição central.

 Activar o travão de imobilização.

 Inserir a chave de ignição no fecho da

mesma.

 Girar a chave de ignição para a

posição "II".

 Soltar a chave de ignição depois de o

aparelho arrancar.

Aviso: nunca accionar o motor de arran-

que durante mais de 10 segundos. Esperar

pelo menos 10 segundos até accionar no-

vamente o motor de arranque.

 Seleccionar o n° de rot. do motor, 1500

1/min.



Ajustar o selector do programa para

marcha de transporte .

 Carregar no pedal do travão e mantê-lo

carregado.

 Soltar o travão de imobilização.

 Ajustar o selector da direcção de mar-

cha em "para a frente".

 Carregar lentamente o pedal de marcha.

 Perigo

Perigo de lesões! Durante a marcha-atrás

não pode existir qualquer perigo para ter-

ceiros, caso contrário deve requerer o

apoio de uma pessoa para o apoiar nas

manobras.

ADVERTÊNCIA

Perigo de danos! Accionar o selector da di-

recção de marcha apenas com o aparelho

parado.

 Ajustar o selector da direcção de mar-

cha em "para trás".

 Carregar lentamente o pedal de mar-

cha.

– Com o pedal de marcha (translado) é

possível regular a velocidade de deslo-

cação continuamente.

– Evite pisar o pedal aos solavancos para

não danificar o sistema hidráulico.

– Na queda de potência em subidas, sol-

tar levemente o pedal de marcha.

 Soltar o pedal de marcha, o aparelho

trava automaticamente e pára.

Aviso: A eficácia de travagem pode ser

aumentada carregando no pedal do travão.

Passar por cima de obstáculos fixos até 70

mm de altura:

 Passar, em marcha para a frente, de

vagar e com cuidado por cima de obs-

táculos.

Passar por cima de obstáculos fixos com

altura superior a 70 mm:

 Para passar por cima de obstáculos

maiores é requerida uma rampa apro-

priada.

Antes do arranque/controlo de

segurança

Funcionamento

Ajustar o assento do condutor

Seleccionar os programas

Abrir a alimentação de gás

Arrancar o aparelho

Colocar o motor em funcionamento

Conduzir o aparelho

Marcha para a frente

Marcha atrás

Dirigibilidade

Travar

Passar por cima de obstáculos

107PT

- 8

ADVERTÊNCIA

Não varrer fitas de empacotar, arames ou

objectos semelhantes, para evitar danos

no sistema mecânico da máquina.

 Ajustar o n° de rot. do motor para a ope-

ração de varrer a 2550 1/min, para isso

consultar o capítulo “Indicação multi-

funcional | ajustar o n° de rot. do motor”.

Aviso

O ajuste de 1500 1/min só é adequado

para a viagem de transporte e não para a

operação de varrer (a rotação da vassou-

ra e da vassoura lateral é insuficiente).

Aviso: para conseguir óptimos resultados

de limpeza, deve andar-se a uma velocida-

de adequada às condições da superfície a

ser limpa.

Aviso: esvaziar regularmente o filtro de pó

durante o funcionamento.

Este kit de montagem é montado de fábrica

e não pode ser montado posteriormente.

O kit de montagem do sistema de pulveri-

zação da água é composto por um reserva-

tório de água e bicos de pulverização nas

vassouras laterais.

 Se for produzido muito pó durante a

varredura, é possível utilizar o sistema

de pulverização de água.

 A activação é efectuada com o botão

de irrigação da vassoura lateral.

 Ligar a ventoinha.

 Para a limpeza de superfícies deve

ajustar-se o selector do programa em

varrer com rolo varredor.

 Para a limpeza de bordos laterais deve

ajustar-se o selector do programa em

varrer com rolo varredor e vassoura la-

teral.

 Desligar ventilador.

 Para a limpeza de superfícies deve

ajustar-se o selector do programa em

varrer com rolo varredor.

 Para a limpeza de bordos laterais deve

ajustar-se o selector do programa em

varrer com rolo varredor e vassoura la-

teral.

 Perigo

Perigo de lesões! Durante o processo de

esvaziamento, não podem encontrar-se

nem pessoas, nem animais na zona de al-

cance do recipiente de material varrido.

 Perigo

Perigo de esmagamento! Nunca introduzir

as mãos na articulação do mecanismo de

esvaziamento. Não posicionar-se por baixo

do recipiente elevado.

 Perigo

Perigo de instabilidade! Estacionar o apa-

relho sobre uma superfície plana durante o

esvaziamento.

 Ajustar o selector do programa para

marcha de transporte .

 Elevar o recipiente de material varrido.

 Aproximar-se lentamente do recipiente

colector.

 Activar o travão de imobilização.

 Abrir a tampa do recipiente: Premir o in-

terruptor esquerdo e esvaziar o colec-

tor do lixo varrido.

 Fechar a tampa do recipiente: Premir o

interruptor direito (aprox. 2 segundos)

até rebater até à posição final.

 Soltar o travão de imobilização.

 Afastar-se lentamente do recipiente co-

lector.

 Baixar o colector de lixo até à posição

final.

 Carregar no pedal do travão e mantê-lo

carregado.

 Activar o travão de imobilização.

 Rodar a chave de ignição para "0" e re-

tirar a chave.

 Fechar a válvula de retirada de gás

através de uma revolução no sentido

dos ponteiros do relógio.

 PERIGO

Perigo de ferimentos e de danos! Ter aten-

ção ao peso do aparelho durante o trans-

porte.

 Rodar a chave de ignição para "0" e re-

tirar a chave.

 Activar o travão de imobilização.

 Fechar a alimentação de gás.

 Travar o aparelho nos pontos de fixa-

ção (4x) com cintas tensoras, cordas ou

correntes.

 Travar as rodas do aparelho com cal-

ços.

 Durante o transporte em veículos, pro-

teger o aparelho contra deslizes e tom-

bamentos, de acordo com as directivas

em vigor.

 PERIGO

Perigo de ferimentos e de danos! Ter aten-

ção ao peso do aparelho durante o arma-

zenamento.

 Pousar a vassoura mecânica numa su-

perfície plana, num ambiente seco e li-

vre de gelo. Utilizar material de cobertu-

ra para proteger contra poeira.

 Levantar o rolo varredor e a vassoura

lateral, para não danificar as cerdas.

 Rodar a chave de ignição para "0" e re-

tirar a chave.

 Activar o travão de imobilização.

 Fechar a alimentação de gás.

 Travar a vassoura mecânica de forma

que não se possa deslocar.

 Motor a gás

Atenção

As máquinas devem ser desligadas em

segurança.

A máquina deve ser inspeccionada em

intervalos regulares, por uma pessoa

qualificada, em especial, o recipiente

de gás líquido e as suas ligações, tal

como exigido nas normas regionais ou

nacionais para a operação segura.

Se a vassoura mecânica não for utilizada

durante um período prolongado, observar

ainda:

 Mudar o óleo do motor.

 Desaparafusar a mangueira de gás

com uma porca de capa (chave de 30

mm).

 Fechar a garrafa do gás com a capa de

protecção e guardar na vertical em lo-

cais adequados (consultar o capítulo

"Avisos de segurança").

 Limpar a vassoura mecânica por dentro

e por fora.

 Desconectar o pólo negativo da bateria

quando o aparelho não é usado por

mais de 4 semanas.

Operação de varrer

Kit de montagem do sistema de

pulverização da água (opção)

Varrer chão seco

Varrer chão húmido ou molhado

Esvaziar o recipiente de material

varrido

Desligar o aparelho

Fechar a alimentação de gás

Transporte

Armazenamento/

desactivação

108 PT

- 9

Figura simbólica

 Carregar a bateria aprox. cada 2 me-

ses.

 Cobrir a bateria e proteger contra curto-

circuito.

ADVERTÊNCIA

Perigo de danos!

Não lavar o filtro do pó.

– As reparações só podem ser executa-

das pelas oficinas de assistência técni-

ca autorizadas ou por técnicos especia-

lizados nesta área, que estejam devi-

damente familiarizados com as princi-

pais normas de segurança.

– Os aparelhos que podem ser alterados

no local para utilização industrial estão

sujeitos a uma inspecção de segurança

segundo a Norma VDE 0701.

 Estacionar a vassoura mecânica sobre

uma superfície plana.

 Rodar a chave de ignição para "0" e re-

tirar a chave.

 Activar o travão de imobilização.

몇 CUIDADO

Perigo de danos! A limpeza do aparelho

não pode ser executada com uma man-

gueira ou com um jacto de água de alta

pressão (perigo de curto-circuitos ou de

outros danos).

 Perigo

Perigo de lesões! Utilizar máscara de pro-

tecção contra poeiras e óculos de protec-

ção.

 Limpar o aparelho com um pano.

 Soprar o aparelho com ar comprimido.

 Limpar o aparelho com um pano molha-

do de água com detergente suave.

Aviso: não utilizar detergentes agressivos.

Realizar os trabalhos de manutenção de

acordo com a lista de controlo de inspec-

ção.

Aviso: o contador das horas de serviço in-

dica o momento para efectuar a manuten-

ção.

Aviso: caso a manutenção seja efectuada

pelo cliente, todos os trabalhos de assis-

tência técnica e manutenção devem ser

efectuados por técnicos qualificados. Se

necessário, consulte, a qualquer altura, um

revendedor da Kärcher.

Manutenção diária:

 Verificar o nível de óleo do motor.

 Verificar o nível da água de refrigeração.

 Verificar a pressão dos pneus.

 Verifique se o rolo-escova e a escova

lateral apresentam desgaste e ou se há

fitas enroladas nelas.

 Controlar as rodas relativamente ao en-

rolamento de fitas.

 Verificar o separador por força centrífuga

e o filtro do ar e, se necessário, limpar.

 Verificar se todos os elementos de co-

mando funcionam.

 Controlar o aparelho quanto a danos.

Manutenção semanal:

 Verificar o sistema de tubulação do

combustível ou gás quanto à estan-

queidade.

 Limpar o radiador de água.

 Limpar o radiador do óleo hidráulico.

 Verificar o sistema do óleo hidráulico.

 Verificar o nível de óleo hidráulico.

 Controlar o nível do líquido dos travões.

 Verificar o nível de desgaste das ré-

guas de vedação e, se necessário,

substituí-las

 Verificar e lubrificar a tampa do reci-

piente.

Manutenção após desgaste:

 Substituir as réguas de vedação.

 Substituir o rolo-escova.

 Substituir as vassouras laterais.

Aviso: descrição, veja capítulo "Trabalhos

de Manutenção".

Aviso: para preservar o direito à garantia,

todos os trabalhos de assistência técnica e

manutenção deverão ser executados, du-

rante o prazo de garantia, pela assistência

técnica autorizada da Kärcher e de acordo

com o livro de manutenção.

Manutenção após 50 horas de serviço:

 Efectuar a primeira inspecção de acor-

do com o caderno de manutenção.

Manutenção após 250 horas de serviço:

 Efectuar a inspecção de acordo com o

caderno de manutenção.

Preparação:

 Estacionar a vassoura mecânica sobre

uma superfície plana.



Rodar a chave de ignição para "0" e re-

tirar a chave.

 Activar o travão de imobilização.

 Fechar a alimentação de gás.

1 Recipiente da água de refrigeração

2 Filtro de ar

3 Motor a gás de 3 cilindros e quatro tem-

pos

4 Radiador de água

5 Garrafa de gás

6 Tranca de alavanca

7 Depósito do óleo hidráulico

8 Bocal de enchimento do óleo hidráulico

9 Óculo de inspecção

 PERIGO

Perigo de lesões! Quando o colector de lixo

estiver levantado, coloque sempre a barra

de segurança.

Executar a fixação apenas fora da zona de

perigo.

1 Suporte da barra de segurança

2 Barra de segurança

 Rebater a barra de segurança (para o

esvaziamento em altura) para cima e

inserir no suporte (fixado).

Conservação e manutenção

Instruções gerais

Limpeza

Limpeza interior do aparelho

Limpeza exterior do aparelho

Intervalos de manutenção

Manutenção efectuada pelo cliente

Manutenção pelo serviço de assistência

técnica

Trabalhos de manutenção

Visão Geral

Indicações gerais de segurança

Por favor, não deposite o óleo

de motor, o gasóleo ou a gaso-

lina no ambiente. Faça favor de

proteger o solo e eliminar óleo

velho sem prejudicar o ambien-

te.

109PT

- 10

Observar impreterivelmente os seguintes avi-

sos de advertência ao manusear baterias:

 Perigo

Perigo de explosão! Não colocar ferramen-

tas ou objectos semelhantes sobre a bate-

ria, ou seja, sobre os pólos finais e os co-

nectores de células.

 Perigo

Perigo de lesões! Em caso de ferimentos,

evitar o contacto com chumbo. Depois de

executar trabalhos na bateria, lavar sem-

pre as mãos.

 PERIGO

Perigo de incêndio e explosão!

– Proibido fumar e fogo aberto.

– Os espaços onde as baterias são carre-

gadas devem estar bem arejados, já

que o processo de carga cria um gás al-

tamente explosivo.

 Perigo

Perigo de queimaduras!

– Lavar ou enxugar respingos de ácido nos

olhos ou na pele com muita água limpa.

– De seguida, consultar imediatamente

um médico.

– As roupas sujas com ácido devem ser

lavadas com água.

 Colocar a bateria no porta-bateria.

 Aparafusar firmemente o porta-bateria

ao fundo da bateria.

 Conectar o borne de pólo (cabo verme-

lho) ao pólo positivo (+).

 Conectar o borne de pólo ao pólo nega-

tivo (-).

Aviso: verificar se os pólos da bateria e os

bornes de pólo têm bastante massa de pro-

tecção.

ADVERTÊNCIA

Verificar, em intervalos regulares, o nível

de líquido das baterias com enchimento de

ácido.

– O ácido de uma bateria totalmente car-

regada com 20 °C tem o peso específi-

co de 1,28 kg/l.

– O ácido de uma bateria parcialmente

carregada tem um peso específico en-

tre 1,00 e 1,28 kg/l.

– Em todas as células o peso específico

do ácido deve ser igual.

 Abrir todas as tampas dos elementos.

 Retirar uma amostra de cada célula

com o aparelho de verificação do ácido.

 Voltar a por a amostra do ácido na mes-

ma célula.

 Se o nível do líquido for demasiado bai-

xo, encher água destilada nos elemen-

tos até a marcação.

 Carregar a bateria.

 Fechar as tampas dos elementos.

 Perigo

Perigo de lesões! Observar as prescrições

de segurança para o manuseamento de

baterias. Observar as instruções de uso do

fabricante do carregador.

 Perigo

Carregar a bateria apenas com o carrega-

dor próprio para o efeito.

 Abrir todas as tampas dos elementos.

(Apenas numa bateria de pouca manu-

tenção)

 Ligar o cabo do pólo positivo do carre-

gador ao pólo positivo da bateria.

 Ligar o cabo do pólo negativo do carre-

gador ao pólo negativo da bateria.

 Inserir a ficha de rede e ligar o carrega-

dor.

 Carregar a bateria com a menor corren-

te de carga possível.

Aviso: quando a bateria estiver carregada,

separar primeiro o carregador da rede

eléctrica e só depois a bateria.

 Desconectar o borne de pólo no pólo

negativo (-).

 Desconectar o borne de pólo no pólo

positivo (+).

 Soltar o porta-bateria no fundo da bate-

ria.

 Retirar a bateria do suporte da bateria.

 Eliminar a bateria gasta de acordo com

a legislação em vigor.

 Perigo

Perigo de queimaduras!

 Deixar arrefecer o motor.

 Esperar 5 minutos após desligar o mo-

tor antes de verificar o nível do óleo do

motor.

1 Vareta de medição do óleo

2 Tampa de fecho, abertura de enchi-

mento do óleo

 Retirar a vareta indicadora do nível de

óleo.

 Limpar e inserir a vareta indicadora do

nível de óleo.

 Retirar a vareta indicadora do nível de

óleo.

 Consultar o nível do óleo

 Inserir novamente a vareta do óleo.

– O nível de óleo deve estar entre a mar-

cação "MIN" e "MAX".

– Se o nível de óleo estiver abaixo da

marca "Min", atestar com o óleo de mo-

tor.

– Não encher o óleo acima da marcação

"MAX".

 Desapertar a tampa de fecho da aber-

tura para enchimento de óleo.

 Reabastecer óleo do motor.

Tipo de óleo: veja os dados técnicos

 Fechar a abertura de enchimento de

óleo.

 Esperar pelo menos 5 minutos.

 Verificar o nível de óleo do motor.

Avisos de segurança relativos a baterias

Observar os avisos na bateria,

no manual de instruções e nas

instruções de funcionamento

do veículo!

Usar óculos de protecção!

Manter o ácido e as baterias

fora do alcance das crianças

Perigo de explosão!

É proibido fogo, faíscas, luz

aberta e fumar!

Perigo de queimaduras!

Primeiro socorro!

Sinal de aviso!

Eliminação!

Não eliminar a bateria no lixo

doméstico!

Montar e conectar a bateria

Verificar o nível do líquido da bateria e

corrigir (somente para baterias de baixa

manutenção)

Carregar a bateria

Desmontar a bateria

Verificar o nível do óleo do motor e

reabastecer

110 PT

- 11

몇 CUIDADO

Perigo de queimaduras por óleo quente!

 Preparar um recipiente de recolha que

tenha capacidade para, pelo menos, 6

litros de óleo.

 Deixar arrefecer o motor.

1 Parafuso de descarga de óleo

 Desapertar o parafuso de descarga de

óleo.

 Soltar o parafuso de fechamento na

abertura de enchimento de óleo.

 Descarregar o óleo.

1 Filtro do óleo do motor

 Desaparafusar o filtro do óleo.

 Limpar o suporte do filtro e as superfí-

cies de vedação.

 Untar com óleo a junta do filtro do óleo

novo antes de proceder à sua monta-

gem.

 Montar o novo filtro e apertá-lo manual-

mente.

 Aparafusar um novo parafuso de purga

do óleo incluindo um novo vedante.

Aviso: Apertar o parafuso de purga do

óleo com uma chave dinamométrica ajus-

tada em 25 Nm.

 Reabastecer óleo do motor.

Tipo de óleo: veja os dados técnicos

 Fechar a abertura de enchimento de

óleo.

 Deixar o motor trabalhar durante

aprox. 10 seg.

 Verificar o nível de óleo do motor.

AVISO

O colector do lixo varrido não pode ser le-

vantado.

 Abrir a tampa do motor.

1 Óculo de inspecção

2 Manómetros

3 Tampa de fecho, abertura de enchi-

mento do óleo

 Verificar o nível do óleo hidráulico no

óculo de inspecção.

– O nível de óleo deve estar entre a mar-

cação "MIN" e "MAX".

– Se o nível de óleo estiver abaixo da mar-

ca "MIN", atestar com óleo hidráulico.

 Desapertar a tampa de fecho da aber-

tura para enchimento de óleo.

 Limpar a zona de enchimento.

 Reabastecer de óleo hidráulico.

Tipo de óleo: veja os dados técnicos

 Apertar a tampa de fecho da abertura

para enchimento de óleo.

ADVERTÊNCIA

Se o manómetro indicar uma elevada pres-

são do óleo hidráulico, é necessário que o

filtro do óleo hidráulico seja substituído

pela Assistência Técnica Kärcher.

 Activar o travão de imobilização.

 Colocar o motor em funcionamento.

A manutenção do sistema hidráulico só

pode ser realizada pela Assistência Técni-

ca da Kärcher.

 Controlar a estanquicidade de todas as

ligações e tubagens hidráulicas.

 Perigo

Cuidado! A água a ferver pode causar

queimaduras! Deixar arrefecer o radiador

durante, pelo menos, 20 minutos.

 Verificar o nível da água de refrigera-

ção no reservatório de compensação

(nível da água entre MIN e MAX.

 Limpar as lamelas do radiador.

 Verificar se as mangueiras do radiador

e as conexões não apresentam fugas.

 Limpar o ventilador.

 Colocar o motor em funcionamento.

 Elevar o colector de lixo até à posição

final.

 Desligar o motor.

 Activar o travão de imobilização.

 Colocar barra de segurança para me-

canismo de esvaziamento em alto.

 Retirar fitas ou fios do rolo-escova.

 Retirar a barra de segurança.

 Colocar o motor em funcionamento.

 Baixar o colector de lixo até à posição

final.

 Desligar o motor.

1 Parafuso de fixação do dispositivo de

alojamento do rolo varredor

2 Rolo varredor

3 Dispositivo de alojamento do rolo varre-

dor

4 Chapa de retenção, vedante lateral

5 Vedante lateral

 Abrir o revestimento lateral com uma

chave.

 Desenroscar as porcas de orelhas, na

chapa de retenção, do vedante lateral e

retirar a chapa de retenção.

 Virar o vedante lateral para fora.

 Desenroscar o parafuso de fixação do

dispositivo de alojamento do rolo varre-

do e girar o dispositivo de alojamento

para fora.

 Retirar o rolo-escova.

Posição de montagem do rolo varredor no

sentido de marcha (visto de cima)

Aviso: ao montar o novo rolo-escova, ob-

servar a posição do conjunto de cerdas.

 Montar o novo rolo varredor. As ranhu-

ras do rolo varredor têm de encaixar

nos ressaltos do balancim do lado

oposto.

Aviso: Após montar o novo rolo-escova é

imprescindível ajustar a simetria da vas-

soura.

Substituir o óleo do motor e o filtro do

óleo do motor

Verificar o nível de óleo hidráulico e

complementar o óleo hidráulico

Verificar o sistema do óleo hidráulico

Verificar e proceder à manutenção do

radiador de água

Verificar o rolo-escova

Substituir o rolo-escova

111PT

- 12

Aviso: A simetria da vassoura é ajustada

de fábrica em 80 mm e pode ser reajustada

continuamente com o desgaste do rolo var-

redor.

 Verificar a pressão dos pneus.

 Desligar a ventoinha de aspiração.

 Conduzir a vassoura mecânica a um

piso plano e liso visivelmente coberto

de pó ou cal.

 Colocar o selector de programas em

varrer com rolo varredor.

 Ajustar o selector do programa para

marcha de transporte.

 Deslocar o aparelho na marcha atrás.

 Verificar simetria da vassoura.

A simetria da vassoura deve formar um

rectângulo uniforme de 80-85 mm de largu-

ra.

1 Porca de regulação

2 Contraporca

 Abrir o revestimento lateral do motor.

 Soltar a contra-porca.

 Regular a simetria da vassoura

 Apertar contra-porca.

 Verificar simetria do rolo da vassoura.

 Verificar a pressão dos pneus.

 Levantar as vassouras laterais.

 Conduzir a vassoura mecânica a um piso

plano e liso visivelmente coberto de pó ou

cal.

 Colocar o selector de programas em var-

rer com rolo varredor e vassoura lateral.

 Levantar as vassouras laterais.

 Colocar o selector de programas em

"Marcha".

 Deslocar o aparelho na marcha atrás.

 Verificar simetria da vassoura.

A largura da simetria da vassoura deve si-

tuar-se entre 40-50 mm.

 Corrigir a simetria da vassoura com os

dois parafusos de ajuste.

 Verificar simetria da vassoura.

 Verificar a pressão dos pneus.

 Subir o colector do lixo varrido e fixar

com a barra de segurança.

 PERIGO

Perigo de lesões! Quando o colector de lixo

estiver levantado, coloque sempre a barra

de segurança.

Executar a fixação apenas fora da zona de

perigo.

 Rebater a barra de segurança (para o

esvaziamento em altura) para cima e

inserir no suporte (fixado).

1 Suporte da barra de segurança

2 Barra de segurança

 Abrir o revestimento lateral, conforme

descrito no capítulo "Substituir o rolo

da vassoura".

 Desapertar 6 porcas de orelhas na cha-

pa de retenção lateral.

 Desapertar 3 porcas (AC 13) na chapa

de retenção dianteira.

 Pressionar o vedante lateral, o mais

que possível para baixo (furo oblongo),

até ter uma distância de 1 - 3 mm em

relação ao chão.

 Aparafusar as chapas de retenção.

 Repetir o processo do outro lado do

aparelho.

 Estacionar a vassoura mecânica sobre

uma superfície plana.

 Ligar o medidor de pressão à válvula do

pneu.

 Verificar a pressão de ar e corrigí-la,

caso necessário.

 Consultar a pressão dos pneumáticos

nos dados técnicos.

 Limpar o filtro do pó com o botão do dis-

positivo de limpeza de filtros.

몇 ATENÇÃO

Antes de trocar o filtro de pó, esvaziar o re-

cipiente de material varrido. Usar uma

máscara de protecção contra poeiras ao

trabalhar no sistema de filtros. Observar as

prescrições de segurança sobre o manuse-

amento de poeiras finas.

1 Bloqueio da cobertura do aparelho

2 Tampa da máquina

 Abrir o bloqueio através do desaparafu-

samento do punho estrelado.

 Virar a tampa do aparelho para a frente.

1 Fecho

2 Tampa do filtro

 Abrir a cobertura do filtro.

 Virar o vibrador do filtro para a frente.

Verificar e ajustar a simetria do rolo-

escova

Verificar e ajustar a simetria da

vassoura lateral

Ajustar os vedantes laterais

Verificar a pressão dos pneus

Limpar manualmente o filtro do pó

Trocar o filtro de pó

112 PT

- 13

 Trocar o filtro de pó.

 Voltar a fechar a cobertura do filtro.

A correia trapezoidal tem que ceder cerca

de 7-9 mm a uma pressão de 10 kg.

 Requerer o ajuste da tensão da correia

trapezoidal pela Assistência Técnica

autorizada.

1 Fecho

2 Carcaça do filtro do ar

 Abrir o fecho.

 Retirar a carcaça do filtro de ar.

 Substituir o elemento filtrante do filtro

do ar.

Aviso: posição de montagem com a

abertura de sopro para baixo (ver figu-

ra).

 Desaparafusar a porca de orelhas no

separador por força centrífuga.

 Limpar o separador por força centrífu-

ga.

 Desaparafusar faróis.

 Retirar os faróis e a ficha de ligação.

Aviso: Atenção à posição das fichas.

 Desmontar os faróis.

 Separar a caixa dos faróis e mantê-la

na horizontal, pois a unidade da lâmpa-

da nao está fixa.

 Desbloquear o arco de fecho e remover

a lâmpada de incandescência.

 Montar a nova lâmpada de incandes-

cência.

 Montar em ordem inversa.

Aviso: Para substituir a lâmpada de incan-

descência do pisca, retirar o vidro da res-

pectiva caixa.

 Abrir o suporte dos fusíveis.

 Verificar fusíveis.

Aviso: O fusível FU 01 encontra-se no

compartimento do motor.

 Substituir os fusíveis defeituosos.

Aviso: Usar apenas fusíveis com ampera-

gem igual.

Declaramos que a máquina a seguir desig-

nada corresponde às exigências de segu-

rança e de saúde básicas estabelecidas

nas Directivas UE por quanto concerne à

sua concepção e ao tipo de construção as-

sim como na versão lançada no mercado.

Se houver qualquer modificação na máqui-

na sem o nosso consentimento prévio, a

presente declaração perderá a validade.

Os signatários actuam em nome e em pro-

curação do Conselho de Administração.

Responsável pela documentação:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Controlar e ajustar as correias

trapezoidais

Verificar e substituir o filtro do ar

Substituir lâmpada incandescente do

farol (opção)

Substituir lâmpada incandescente do

pisca (opção)

Substituir os fusíveis

FU 01 Fusível principal 60 A

FU 02 Indicador do nível de enchi-

mento da garrafa do gás

5 A

FU 03 Relé de segurança

Indicação multifuncional

10 A

FU 04 Selector da direcção de

marcha

10 A

FU 05 Relé temporizado

Interruptor de contacto

do assento

5 A

FU 06 Ventoinha 25 A

FU 07 Interruptor selector de

programas

Funções do colector de

lixo

10 A

FU 08 Relé de partida 30 A

FU 09 Painel 7,5 A

FU 10 Luzes de posição 7,5 A

FU 11 Iluminação de trabalho

dianteira (médios)

10 A

FU 12 Sistema do vibrador

Foco rotativo de aviso

Buzina

20 A

FU 13 Bomba de água 10 A

Declaração UE de

conformidade

Produto: Aparelho de varredura e as-

piração com assento

Tipo: 1.186-xxx

Respectivas Directrizes da UE

2006/42/CE (+2009/127/CE)

2014/30/UE

2000/14/CE

Normas harmonizadas aplicadas

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Processo aplicado de avaliação de con-

formidade

2000/14/CE: Anexo V

Nível de potência acústica dB(A)

Medido: 98

Garantido: 101

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

113PT

- 14

Ajuda em caso de avarias

Avaria Eliminação da avaria

O aparelho não entra em funciona-

mento

Sentar no banco do condutor, o interruptor de contacto no assento é activada

Substituir ou carregar bateria

Garrafa do gás vazia - trocar garrafa do gás

Válvula de retirada de gás fechada - abrir a válvula rodando no sentido inverso ao dos ponteiros do

relógio.

Válvula do gás congela - Ter atenção à descrição para a substituição do botijão de gás.

Avisar a Assistência Técnica Kärcher

O motor funciona irregularmente Limpar o filtro do ar ou substituir o cartucho do filtro

Controlar o sistema das tubagens do combustível, as ligações e conexões e reparar sempre que

necessário

Avisar a Assistência Técnica Kärcher

Motor sobreaquecido Reabastecer de líquido de arrefecimento

Lavar bem o radiador

Esticar a correia trapezoidal

Avisar a Assistência Técnica Kärcher

O motor funcionaciona, mas o apa-

relho só se desloca muito devagar

ou não se desloca

Afrouxar o travão de mão

Verificar relativamente ao enrolamento de fitas e fios.

Avisar a Assistência Técnica Kärcher

Ruído sibilante no sistema hidráuli-

Reabastecer de fluido hidráulico

Avisar a Assistência Técnica Kärcher

As escovas rodam lentamente ou

não rodam de todo

Ajustar a alavanca de aceleração totalmente para a frente (alta velocidade de rotação).

Verificar relativamente ao enrolamento de fitas e fios.

Avisar a Assistência Técnica Kärcher

Pouca ou nenhuma potência de as-

piração na zona das escovas

Limpar o filtro

Avisar a Assistência Técnica Kärcher

O aparelho levanta pó Ajustar os vedantes laterais

Ligar a ventoinha

Limpar o filtro de pó

Substituir as juntas dos filtros

Avisar a Assistência Técnica Kärcher

A unidade de varredura não apa-

nha o lixo varrido

Esvaziar o recipiente de material varrido

Limpar o filtro de pó

Substituir o rolo varredor

Regular a simetria da vassoura

Substituir réguas de vedação do colector de lixo

Eliminar o bloqueio do rolo da vassoura

Avisar a Assistência Técnica Kärcher

Colector de lixo varrido não levanta

ou não baixa

Verificar fusíveis.

Avisar a Assistência Técnica Kärcher

O colector de lixo roda demasiado

lentamente ou não roda de todo

Avisar a Assistência Técnica Kärcher

Avarias de funcionamento de pe-

ças movidas hidraulicamente

Avisar a Assistência Técnica Kärcher

114 PT

- 15

Dados técnicos

KM 130/300 R LPG

1.186-146.0

Dados do aparelho

Velocidade de marcha, em frente km/h 10

Velocidade de marcha-atrás km/h 10

Capacidade de subida (máx.) -- 18%

Desempenho por superfície sem escovas laterais m

/h 10000

Desempenho por superfície com 1 escova lateral m

/h 13000

Largura de trabalho sem escovas laterais mm 1000

Largura de trabalho com 1 escovas laterais mm 1300

Tipo de protecção à prova de água de gotejamento -- IPX 3

Tempo de trabalho com depósito cheio h 4

Motor

Tipo -- Kubota WG 972-E4

Tipo -- Motor a gás de 3 cilindros e quatro tem-

pos

Emissão de acordo com o procedimento de medição do regulamento (UE)

n.º 2016/1628 (nível V)

g/kWh 1018,2

Tipo de refrigeração -- Arrefecimento da água

Sentido de rotação -- no sentido anti-horário

Perfuração mm 74,5

Avanço mm 73,6

Cilindrada cm

962

Quantidade de óleo l 3,7

Rotações de serviço 1/min 2350

Velocidade de rotação máxima 1/min 2550

Ralenti 1/min 1500

Potência máx. kW/PS 17,5/23,5

Velocidade máxima com 2400 1/min Nm 66,3

Filtro do óleo -- Cartucho filtrante

Filtro do ar de aspiração -- Cartucho filtrante interno, cartucho filtran-

te externo

Tipo de combustível LPG

São permitidas misturas de gás líquido de propano e

butano. O teor de propano deve ser de pelo menos

90%.

Conteúdo do depósito 11 kg ou 20 litros (botija de substituição)

Sistema eléctrico

Bateria V, Ah 12, 62

Gerador, corrente trifásica V, A 12, 80

Motor de arranque -- Motor de arranque eléctrico

Sistema hidráulico

Quantidade de óleo em todo o sistema hidráulico l 26,5

Quantidade de óleo no depósito hidráulico l 21,2

Tipos de óleo

Motor (acima de 25 °C) -- SAE 30, SAE 10W-30, SAE 15W-40

Motor (0 a 25 °C) -- SAE 20, SAE 10W-30, SAE 10W-40

Motor (inferior a 0 °C) -- SAE 10W, SAE 10W-30, SAE 10W-40

Hidráulica -- HV 46

Recipiente de material varrido

Altura máxima de descarga mm 1400

Volume do colector de lixo l 300

Rolo varredor

Diâmetro do rolo-escova mm 300

Largura do rolo-escova mm 1000

Número de rotações 1/min 350

Simetria da vassoura mm 80

Vassoura lateral

Diâmetro das escovas laterais mm 600

Rotação(sem estágio) 1/min 0 - 60

115PT

- 16

Pneus

Dimensão frente -- 15-4.5x8

Pressão do ar dianteira bar 8

Dimensão traseiro -- 15-4.5x8

Travão

Rodas dianteiras -- mecânico

Roda traseira -- hidrostático

Sistema de filtragem e de aspiração

Tipo -- Filtro de pregas

Número de rotações 1/min 2800

Superfície filtrante do filtro de poeira fina m

5,2

Baixa pressão nominal do sistema de aspiração mbar 15,5

Corrente volumétrica nominal do sistema de aspiração m

/h 800

Sistema do vibrador -- Motor eléctrico

Condições ambientais

Temperatura °C -5 até +40

Humidade do ar, sem formar condensação % 0 - 90

Valores obtidos segundo EN 60335-2-72

Emissão de ruído

Nível de pressão acústica L

dB(A) 80

Insegurança K

dB(A) 3

Nível de potência acústica L

+ Insegurança K

dB(A) 101

Vibrações da máquina

Valor de vibração mão/braço m/s

1,5

Assento m/s

0,8

Insegurança K m/s

0,2

Medidas e pesos

Comprimento x Largura x Altura mm 2122 x 1330 x 1430

Raio de viragem direito mm 1460

Raio de viragem esquerdo mm 1460

Peso em vazio kg 925

Peso total admissível kg 1505

Carga permitida sobre o eixo dianteiro kg 882

Carga permitida sobre o eixo traseiro kg 623

Reservados os direitos a alterações técnicas!

KM 130/300 R LPG

1.186-146.0

116 PT

- 1

Læs original brugsanvisning in-

den første brug, følg anvisnin-

gerne og opbevar vejledningen til senere

efterlæsning eller til den næste ejer.

Kontakt venligst forhandleren, såfremt De

under udpakningen konstaterer evt. trans-

portskader.

– Advarsels- og henvisningsskilte på ma-

skinen giver vigtige anvisninger for fare-

fri drift.

– Ud over anvisningerne i denne brugs-

anvisning skal lovens generelle sikker-

heds- og ulykkesforebyggelsesforskrif-

ter overholdes.

Henvisninger til indholdsstoffer

(REACH)

Aktuelle oplysninger til indholdsstoffer fin-

der du på:

www.kaercher.com/REACH

I de enkelte lande gælder de af vore for-

handlere fastlagte garantibetingelser.

Eventuelle fejl på apparatet afhjælpes gra-

tis inden for garantien, såfremt fejlen kan

tilskrives en materiale- eller produktionsfejl.

Hvis De ønsker at gøre garantien gælden-

de, bedes De henvende Dem til Deres for-

handler eller nærmeste kundeservice med-

bringende kvittering for købet.

 FARE

For at undgå truende farer, må reparationer

og udskiftning af reservedele på maskinen

kun gennemføres af en godkendt kunde-

service.

– Der må kun anvendes tilbehør og reser-

vedele, der er godkendt af producen-

ten. Originaltilbehør og -reservedele er

en garanti for, at maskinen kan fungere

sikkert og uden fejl.

– Yderligere informationen om reserve-

dele finder De under www.kaer-

cher.com i afsni "Service".

 FARE

En umiddelbar truende fare, som kan føre

til alvorlige personskader eller død.

몇 ADVARSEL

En muligvis farlig situation, som kan føre til

alvorlige personskader eller til død.

몇 FORSIGTIG

En muligvis farlig situation, som kan føre til

personskader eller til materialeskader.

BEMÆRK

Henviser til en mulig farlig situation, der kan

føre til materiel skade.

Generelle henisninger . . . . . . . DA 1

Miljøbeskyttelse . . . . . . . DA 1

Garanti . . . . . . . . . . . . . . DA 1

Tilbehør og reservedele. DA 1

Symbolerne i driftsvejlednin-

gen. . . . . . . . . . . . . . . . . DA 1

Symboler på apparatet. . DA 1

Bestemmelsesmæssig anven-

delse . . . . . . . . . . . . . . . . . . . . DA 2

Forudseligt misbrug . . . . DA 2

Egnede underlag . . . . . . DA 2

Sikkerhedsanvisninger . . . . . . DA 2

Sikkerhedshenvisninger til

betjeningen . . . . . . . . . . DA 2

Sikkerhedshenvisninger til

kørsel . . . . . . . . . . . . . . . DA 2

Læg mærke til de sikker-

hedstekniske direktiver til

gaskøretøjer. . . . . . . . . . DA 2

Maskiner med forbræn-

dingsmotor . . . . . . . . . . . DA 3

Maskine med høj-udtømningDA 3

Maskiner med førerbeskyt-

telsestag. . . . . . . . . . . . . DA 3

Sikkerhedshenvisninger til

maskinens transport. . . . DA 3

Sikkerhedshenvisninger til

pleje og vedligeholdelse. DA 4

Funktion. . . . . . . . . . . . . . . . . . DA 4

Anvisninger til aflæsning . . . . . DA 4

Betjenings- og funktionselemen-

ter . . . . . . . . . . . . . . . . . . . . . . DA 5

KM 130/300 R LPG . . . . DA 5

Inden ibrugtagning. . . . . . . . . . DA 6

Klappe førerhuset op . . . DA 6

Løsne/låse stopbremsen DA 6

Flytning af fejemaskinen

uden brug af eget drev. . DA 6

Flytning af fejemaskinen ved

hjælp af eget drev . . . . . DA 6

Ibrugtagning. . . . . . . . . . . . . . . DA 6

Generelle henisninger . . DA 6

Montere /udskifte gasflaske DA 6

Før starten/sikkerhedskon-

trol . . . . . . . . . . . . . . . . . DA 7

Drift . . . . . . . . . . . . . . . . . . . . . DA 7

Indstilling af førersædet . DA 7

Valg af programmer . . . . DA 7

Åbn gastilførslen . . . . . . DA 7

Start maskinen. . . . . . . . DA 7

Kørsel med maskinen . . DA 7

Fejefunktion . . . . . . . . . . DA 7

Tømning af smudsbeholde-

ren . . . . . . . . . . . . . . . . . DA 8

Sluk for maskinen . . . . . DA 8

Transport . . . . . . . . . . . . . . . . . DA 8

Opbevaring/pause . . . . . . . . . . DA 8

Pleje og vedligeholdelse . . . . . DA 8

Generelle henisninger . . DA 8

Rensning . . . . . . . . . . . . DA 8

Vedligeholdelsesintervaller DA 8

Vedligeholdelsesarbejder DA 9

EU-overensstemmelses-erklæ-

ring. . . . . . . . . . . . . . . . . . . . . . DA 12

Hjælp ved fejl. . . . . . . . . . . . . . DA 13

Tekniske data . . . . . . . . . . . . . DA 14

Generelle henisninger

Miljøbeskyttelse

Emballagen kan genbruges.

Smid ikke emballagen ud sam-

men med det almindelige hus-

holdningsaffald, men aflever den

til genbrug.

Udtjente maskiner indeholder

værdifulde materialer, der kan og

bør afleveres til genbrug. Aflever

derfor udtjente maskiner på en

genbrugsstation eller lignende.

Der må ikke flyde væsker som motorolie,

hydraulikolie, bremsevæske, diesel eller

kølemiddel ned i jorden. Beskyt miljøet og

sørg for en miljørigtigt bortskaffelse af af-

faldsolie.

Garanti

Tilbehør og reservedele

Symbolerne i driftsvejledningen

Symboler på apparatet

Skoldningsfare på grund af

varme overflader! Inden der

arbejdes på apparatet skal

udblæsningsenheden køles

tilstrækkeligt ned.

Arbejder på apparatet skal

altid gennemføres med eg-

nede handsker.

Fare for at kvæste fingrene

mellem bevægelige køretøjs-

komponenter.

Fare for personskader på

grund af en roterende kom-

ponenter. Grib ikke ind i kom-

ponenterne.

Brandfare. Opsug ikke bræn-

dende eller glødende gen-

stande.

Kædeholder / kranpunkt

Optagelsespunkter til don-

kraften

Maksimal hældning af under-

laget ved kørsel med løftet

smudsbeholder.

Kør kun på stigninger op til

18% i kørselsretningen.

Tag højde for gasflaskernes

placering! Tilslutning hhv.

ringåbningen skal pege ned-

ad.

117DA

- 2

Brug fejemaskinen kun i overensstemmel-

se med angivelserne i denne driftsvejled-

ning.

– Denne fejemaskine er beregnet til fej-

ning af tilsmudsede udendørs arealer.

– Maskinen er ikke tilladt til kollektiv trafik.

– Enhver anvendelse, der går herudover,

gælder som ikke-bestemmelsesmæs-

sig. Producenten er ikke ansvarlig for

skader, der måtte opstå som følge her-

af; risikoen er brugerens alene.

– (Gasmotor)

Det er tilladt at anvende maskinen i af-

lukkede rum med tilstrækkelig ventilati-

on.

– Oplagring af gasflasker og maskinen

kun tilladt på jordniveau.

– Der må ikke foretages ændringer på

maskinen.

– Maskinen er kun egnet til de typer un-

derlag, der er beskrevet i brugsanvis-

ningen.

– Der må kun køres på de arealer, som

producenten eller dennes repræsen-

tanter har frigivet hertil.

– Generelt gælder: Maskinen må ikke

komme i nærheden af letantændelige

stoffer (eksplosions-, brandfare).

– Fej/opsug aldrig eksplosive væsker,

brændbare gasser eller ufortyndede sy-

rer og opløsningsmidler! Dertil hører

benzin, farvefortynder og fyringsolie,

som ved ophvirvling med sugeluften

kan danne eksplosive dampe eller blan-

dinger. Det samme gælder for acetone,

ufortyndede syrer og opløsningsmidler,

som angriber de materialer, maskinen

er fremstillet af.

– Reaktive metalstøv (f.eks. aluminium,

magnesium, zink) i forbindelse med

stærk alkaliske eller sure rengørings-

midler må aldrig opsuges/opsamles.

– Maskinen er ikke egnet til fejning af

sundhedsfarlige stoffer.

– Fej/opsug ikke brændende eller glø-

dende genstande.

– Det er forbudt at opholde sig i fareområ-

det. Det er forbudt at bruge maskinen i

rum med eksplosionsrisiko.

– Det er ikke tilladt at medføre passage-

rer.

– Det er forbudt at skubbe/trække eller

transportere genstande med denne

maskine.

– Asfalt

– Industrigulve

– Afretningslag

– Beton

– Brosten

 (Kun gældende for Finland) Hvis maski-

nen er udstyret med en PVC-slangeled-

ning, må den ikke anvendes ved lave

omgivelsestemperaturer (under 0°C). I

tilfælde af spørgsmål til din maskine

kan du kontakte Kärcher.

 Maskinen og dens arbejdsanordninger

skal kontrolleres med henblik på fejlfri

tilstand og driftssikkerhed, inden maski-

nen tages i brug. Hvis maskinen ikke er

i en fejlfri tilstand, må den ikke benyttes.

 Overhold de gældende sikkerhedsfor-

skrifter ved anvendelse af apparatet i

fareområder (f.eks. tankstationer). Det

er forbudt at bruge apparatet i rum med

eksplosionsrisiko.

 FARE

Fysisk Risiko!

 I områder, hvor der er mulighed for at

betjeningspersonalet kan rammes af

faldende genstande, må maskinen ikke

bruges uden beskyttelsestag imod fal-

dende genstande .

 Brugeren skal anvende maskinen iht.

dens anvendelsesformål. Brugeren skal

tage hensyn til lokale forhold og under ar-

bejdet med apparatet være opmærksom

på andre personer, især børn

 Forholdsreglerne, regler og direktiver til

køretøjer skal altid følges.

 Før begyndelse af arbejdet skal opera-

tøren/brugeren kontrollere, om alle be-

skyttelsesanordninger er korrekt mon-

teret og fungerer.

 Maskinens operatør/bruger er ansvar-

ligt for ulykker med andre personer eller

deres ejendom.

 Hold øje med om operatøren bruger

snæver beklædning. Brug fast skotøj

og undgå snæver beklædning.

 Kontroller lokalområdet (f.eks. for børn)

inden maskinen startes. Hold øje med

tilstrækkelig sigtbarhed!

 Hvis motoren er tændt må maskinen al-

drig være uden opsyn. Brugeren må

først forlade maskinen hvis motoren er

gået i stå, hvis maskinen er sikret imod

utilsigtede bevægelser og hvis start-

nøglen blev fjernet.

 Startnøglen skal fjernes for at garantere

for at ingen uvedkommende kan bruge

maskinen.

 Maskinen må kun bruges af personer

som blev oplyst om brugen eller som

kan dokumentere at de er i stand til at

betjene maskinen og udtrykkeligt blev

betroliget med brugen.

 Maskinen er ikke beregnet til at blive

brugt af personer (inklusive børn), hvis

fysiske, sensoriske eller åndelige evner

er indskrænket eller af personer med

manglende erfaring og/eller kendskab

med mindre disse personer overvåges

af en person, som er ansvarlig for deres

sikkerhed, eller blev trænet i maskinens

håndtering.

 Børn skal være under opsyn for at sør-

ge for, at de ikke leger med maskinen.

FORSIGTIG

Risiko for beskadigelse! Undgå at feje

bånd, snore eller tråde op, da de kan vikle

sig omkring fejevalsen.

 FARE

Risiko for tilskadekomst! Kontroller under-

lagets stabilitet før kørslen.

 FARE

Risiko for ulykke, fare for personskader!

 Kørehastigheden skal tilpasses til de

pågældende betingelser.

Risiko for at vælte ved for store stigninger.

 Kør kun på stigninger op til 18% i kør-

selsretningen.

Risiko for at vælte ved ustabilt underlag.

 Kør kun med maskinen på et fast un-

derlag.

Risiko for at vælte ved for stor hældning til

siden.

 Kør kun ad stigninger på op til 10% på

tværs af kørselsretningen.

Generalforeningen til arbejdsopsynet

(HVBG i Tyskland). Flydende gas (drivgas)

er butan og propan eller butan/propan blan-

dinger. De leveres i specielle fasker. Gas-

sernes arbejdstryk er afhængig af unden-

dørstemperaturen.

 FARE

Eksplosionsrisiko!

Flydende gas må ikke behandles som ben-

zin. Benzin fordamper langsomt, flydende

gas omformes med det samme. Faren for

en omdannelse til gas i rummet og for en

antændelse er større end ved benzin.

FORSIGTIG

Anvend kun gasflasker fyldt med drivgas

med en kvalitet i henhold til DIN 51622.

Det er altid forbudt at bruge husholdnings-

gas og campinggas.

Flaskegasblandinger kan være forskellige

for forskellige gasmotorer. De tilladte fla-

skegasblandinger kan findes i de tekniske

data.

– Alle personer som omgåes med flyden-

de gas er forpligtet til at tilegne sig

kendskaber om genskaberne af flyden-

de gas og om den fareløse gennemfø-

relse af arbejdet. Fremliggende trykte

skrift skal altid medføres med fejema-

skinen.

– Drivgasanlæg skal kontrolleres af en

sagkyndig person i regelmæssige inter-

valler, mindst en gang om året, med

hensyn til funktion og tæthed (BGG936

for Tyskland, brancheforeningen i DK)

– Kontrollen skal skriftligt attesteres. Kon-

trolgrundlag er § 33 og § 37 (UVV foran-

staltninger til forebyggelse af ulykkestil-

fælder), "Brug af flydende gas" (BGV

D34 tysk brancheforening).

Bestemmelsesmæssig

anvendelse

Forudseligt misbrug

Egnede underlag

Sikkerhedsanvisninger

Sikkerhedshenvisninger til

betjeningen

Sikkerhedshenvisninger til kørsel

Læg mærke til de

sikkerhedstekniske direktiver til

gaskøretøjer

Driftsledelsen og medarbejdernes

pligter

Vedligeholdelse igennem en sagkyndig

person

118 DA

- 3

– Som generelle foreskrifter gælder di-

rektiverne til kontrol af køretøjer som

drives med en gasmotor (Traffikmini-

steriet for Tyskland).

– Gas må kun udtages af flasker. Samti-

dig udtagelse af gas af flere flasker kan

føre til at flydende gas går fra en flaske

ind i den anden. Derved bliver den over-

fyldte flaske udsat for en utilladelig tryk

hvis flaskeventilen låses (se B. 1 i drek-

tiverne).

– Ved montering af den fyldte flaske skal

gastilslutningens monteringsposition

tages i betragtning, find nærmere op-

lysninger herom i kapitlet "Montering af

gasflaske".

Gasflasken skal udskiftes omhyggeligt.

Ved på- og afmontering skal gasudstrø-

mingsstudsen være lukket med en låsemø-

trik, som blev skruet fast med en nøgle.

– Utætte gasflasker må ikke længere bru-

ges. Ved respektering af alle forsigtig-

hedsforanstaltninger skal disse flasker

tømmes udendørs og derefter marke-

res som utæt. Ved returnering eller af-

hentning af beskadigede flasker skal

udlejeren eller udlejerens repræsentant

(tankpasser eller lignende) omgående

informeres skriftligt.

– Inden gasflasken tilsluttes, skal det

kontrolleres om tilslutningsstudsen er i

orden.

– Efter flaskens tilslutning skal flaskens

tæthed kontrolleres ved hjælp af skum-

dannende midler.

– Ventilerne åbnes langsomt. Åbningen

og lukningen må ikke foretages ved

hjælp af slagværktøj.

– Brand af flydende gas må kun slukkes

fra en sikker afstand og med dækning.

- brug kun kulsyretørslukker eller kulsy-

regasslukker.

- brug rigeligt vand til køling af gasbe-

holderen.

– Hele gasanlægget skal stadigt kontrol-

leres med hensyn til en sikkert driftstil-

stand og især med hensyn til tæthed.

Det er forbudt at bruge køretøjet hvis

gasanlægget er utæt.

– Før rør- eller slangeforbindelserne løs-

nes, skal flaskeventilen lukkes. Fla-

skens møtrik løsnes langsomt og i star-

ten kun en lille smule, ellers kan det gas

som stadigt sidder under tryk i lednin-

gen pludseligt træde ud.

– Hvis gas tankes ud af en storbeholder,

skal der indhentes oplysninger om de

gældende bestemmelser hos selska-

bet.

 Risiko

Fysisk Risiko!

– Gas i flydende form fører til frostsår på

huden.

– Efter afmonteringen skal låsemøtrikken

skrues fast på tilslutningsgevindet.

– Til kontrol af tæthden skal der bruges

sæbevand, nekalløsning eller et andet

skumdannende middel. Inspiceringen

af gasanlægget med ild er forbudt.

– Ved udskiftning af enkelte anlægskom-

ponenter skal der tages hensyn til frem-

stillerens monteringsanvisninger. Her-

ved skal flase- og hovedlåseventiler

lukkes.

– El-anlæggets tilstand hos gaskøretøjer

skal stadigt kontrolleres. Glød kan føre

til eksplosioner hvis anlægget er utæt.

– Hvis et gaskøretøj står stille over et

længere tidsrum, skal garagen udluftes

grundigt inden køretøjet eller køretøjets

el-anlæg tages i brug.

– Ulykketilfælder med gasflasker eller

med gasanlægget skal omgående rap-

porteres til brancheforeningen eller det

pågældende arbejdstilsyn. Indtil under-

søgelsens afslutning skal beskadigede

dele opbevares.

– Oplagring af drivgas eller gasflasker

skal foretages i overenstemmelse med

TRF 1996 (tekniske regler til flydende

gas, se DA til BGV D34, tillæg 4 (tysk

brancheforening)).

– Gasflasker opbevares i opret tilstand.

Åben ild eller rygning er forbudt i nær-

heden af beholderne og under reparati-

oner. Flasker som lagres udendørs,

skal sikres imod tilgreb. Tomme flasker

skal altid være lukket.

– Efter parkeringen af køretøjet skal fla-

ske- og hovedlukkeventilerne lukkes

omgående.

– Til beliggenhed og tilstand af garager til

gaskøretøjer gælder bestemmelsene af

"rigsgaragedirektiven" (Tyskland) og de

pågældende lokale eller regionale byg-

gevedtægter.

– Gasflaskerne skal oplagres i specielle

rum, adskilt fra garagerne (se DA til

BGV D34, tillæg 2 (tysk branchefor-

ening)).

– El-håndlygterne som bruges i disse

rum, skal være udstyret med et lukket

og tætnet glaslåg og med en kraftigt sik-

kerhedskurv.

– Ved arbejder i reparationsværksteder-

ne skal flaske- og hovedlukkeventilerne

lukkes og drivgasflaskerne skal beskyt-

tes imod varme.

– Før arbejdspauser og fyraften skal en

ansvarlig person kontrollere, om alle

ventiler, især flaskeventilerne, er lukket.

Arbejder med ild, især svejse- eller

skærearbejder, må ikke gennemføres i

nærheden af drivgasflasker. Drivgasfla-

sker, selv hvis de er tom, må ikke opbe-

vares i værkstederne.

– Garager, lagerrum som også reparati-

onsværksteder skal være godt ventile-

ret. Herved skal der tages hensyn til at

flydende gas er tungere end luft. Gas

samler sig på gulvet, i arbejdsgruber og

andre fordybninger og kan der danne

eksplosionsfarlige gas-luft-blandinger.

 Maskinen må ikke bruges i over 1200 m

højde.

 FARE

Forgiftningsfare!

 (Gasmotor)

Det er tilladt at anvende maskinen i af-

lukkede rum med tilstrækkelig ventilati-

on.

 Forbrændingsgas er giftigt og sund-

hedsfarlig, de må ikke indåndes.

 FARE

Fysisk Risiko!

 Forbrændingsmotoren udblæsningsåb-

ning må ikke lukkes.

 Motoren har et efterløb på ca. 3 sekun-

der, efter at der er slukket for den. Det

er meget vigtigt at holde afstand til ar-

bejdsområdet i den tid.

 FARE

Forbrændingsfare!

 Berør ikke den varme forbrændingsmo-

tor.

 Før beklædninger fjernes skal køretøjet

køle af.

 Bøj dig aldrig over eller grib aldrig ind i

forbrændingsgasåbningen.

 FARE

Fysisk Risiko!

 Ved arbejder på den høje tømning skal

smudsbeholderen løftes helt op og sik-

res.

 Sikringen må kun foretages udenfor fa-

reområdet.

VARSEL

Førerbeskyttelsestaget (optional) beskytter

mod større nedfaldende dele. Den giver in-

gen styrtbeskyttelse!

 Kontrollér beskyttelsestaget for beska-

digelser.

 Hvis beskyttelsestaget er beskadiget,

også enkelte elementer, skal hele be-

skyttelsestaget udskiftes.

 Enhver form for modificering af beskyt-

telsestaget samt montering af andre

elementer, bygningsdele og moduler

end dem, som Kärcher har godkendt, er

ikke tilladt og kan indskrænke beskyttel-

sestages funktion.

 Tag højde for maskinens tomvægt

(transportvægt), når den transporteres

på trailer eller køretøjer.

 Til transport af maskinen skal batteriet

frakobles og maskinen fastgøres sik-

kert.

Ibrugtagning/drift

I garager eller lagerrum som også

reparationsværksteder

Maskiner med forbrændingsmotor

Maskine med høj-udtømning

Maskiner med førerbeskyttelsestag

Sikkerhedshenvisninger til

maskinens transport

119DA

- 4

 Inden maskinen renses eller vedlige-

holdes, udskiftning af komponenter el-

ler omstilling til en anden funktion, skal

maskinen slukkes og evt. trækkes start-

nøglen ud.

 Ved arbejder på el-anlægget skal batte-

riet udkobles.

Tag i den forbindelse først minuspolen

og derefter pluspolen af.

Gentilslutningen sker i omvendt række-

følge. Kobl først pluspolen og derefter

minuspolen til.

 Maskinen må ikke rengøres med en

vandslange eller højtryksvandstråle (ri-

siko for kortslutning eller andre skader).

 Istandsættelser må kun gennemføres

af den godkendte kundeservice eller

fagkyndige personer, som er fortroligt

mit alle gældende sikkerhedsbestem-

melser.

 Sikkerhedskontrollerne ifølge de lokale

gældende forskrifter til mobile industri-

maskiner skal overholdes.

 Arbejder på apparatet skal altid gen-

nemføres med egnede handsker.

Fejemaskinen arbejder ud fra overthrow-

princippet.

– Den roterende fejevalse transporterer

snavset direkte ind i smudsbeholderen.

– Sidebørsterne rengør hjørner og kanter

på fejearealet og transporterer snavset

ind i fejevalsens bane.

– Fintstøv indsuges via støvfilteret igen-

nem sugeblæseren.

 FARE

Fare for person- og materialeskader!

 Hold øje med maskinens vægt ved læs-

ningen!

 Brug ikke en gaffeltruck, da maskinen

kan blive beskadiget.

 Ved af- og pålæsning af maskinen skal

der bruges en egnet rampe eller en

kran!

 Ved brug af en rampe skal der tages

højde for:

Afstand til gulvet 70mm.

 Hvis maskinen leveres på en palle, skal

der bygges en rampe med de vedlagte

brætter.

Vejledningen hertil finder du på side 2

(indre side på omslaget).

Vigtig henvisning: hvert bræt skal

skrues fast med hver 2 skruer.

Sikkerhedshenvisninger til pleje og

vedligeholdelse

Funktion

Anvisninger til aflæsning

Tomvægt (transportvægt) 925 kg*

* Hvis komponentsæt er monteret, er væg-

ten endnu højere.

120 DA

- 5

1 Beskyttelsestag (option)

2 Kabinedør (option)

3 Punkt til at surre fast (4x)

4 Tilgang fejevalse

5 Forhjul

6 Sidekost

7 Smudsbeholder

8 Belysningsanlæg (option)

9 Låseanordning maskinens hætte

10 Rudeviskere (option)

11 Motorskærm

12 Gasflaske

13 Låsemekanisme førerhus

(option)

14 Rundomkring-advarselslys

15 Skillecentrifuge

16 Sikringshåndtag førerhus

(option)

17 Fejevalseomstilling (vises ikke)

1 Programvælger

2 Funktionstaster

3 Multifunktionsdisplay

4 Sikringskasse arbejdsplads

5 Rat

6 Tændingslås

7 Stopbremse

8 Sæde (med sikkerhedsafbryder)

9 Bremsepedal

10 Kørepedal

1 Advarselsblinkkontakt (option)

2 Startnøgle

– Position 0: Slukke motoren

– Position 1: Tænding tændt

– Position 2: Tænd motoren

1 Arbejdsbelysning Tænd/Sluk (option)

2 Advarselslys Tænd/Sluk

3 Signalhorn

4 Rengøring af filter

5 Kørselsretning-omkobler

6 Vanding sidekost (option)

7 Blæser

8 Åbne/lukke beholderklappen

9 Løft/sænk smudsbeholder

Betjenings- og funktionselementer

KM 130/300 R LPG

Betjeningsfelt Tændingslås

Funktionstaster

121DA

- 6

ECU - Engine Control Unit

Motorstyreenheden regulerer og overvåger

motorens funktioner.

Ved eventuelle driftsproblemer i motoren,

vises disse:

– Fejlkode og -beskrivelse vises på displayet

– Gul eller rød alarmlampe lyser: Motory-

delsen sænkes, eller motoren frakobles

– Der høres en alarm.

 Fejl som f.eks. høj kølevandstempera-

tur eller lavt olietryk kan afhjælpes, idet

kunden udfører de tilsvarende foran-

staltninger

 Ved fortsatte fejl bør der tages kontakt

til KÄRCHERS eller KUBOTAS autori-

serede kundeservice.

1 Displayvisning

Temperatur kølevand

Motor-omdrejningstal

Køreprogram

Batterispænding

Påfyldningsstand benzintank

Driftstimetæller

2 Advarselslampe rød (STOP)

Fejl af forskellige årsager: Motor frakobles

3 Kontrollampe (L1)

4 Motorkontrollampe (MIL)

Blinker kortvarigt - midlertidig fejl

Fejlen kræver ikke videre opmærksom-

hed, da den ikke vil vare ved

Lyser konstant - fejl

Fejlen skal snarest afhjælpes på et

autoriseret værksted. Hverken køretøj

eller omgivelser er i umiddelbar fare

Blinker hurtigt - alvorlig fejl

Køretøjet skal til reparation med det

samme for at undgå følgefejl. Undgå

høj belastning!

5 Advarselslampe gul (CHECK)

Fejl i motoren

6 Kontrollampe (L2)

7 Advarselslampe gul

Fejl af forskellige årsager: Der høres en alarm

Funktionstaster

Motorens omdrejningstal kan indstilles i 2

trin ved hjælp af funktionstasterne.

Ved transportkørsel:

Anbefalet motoromdrejningstal 1500 o/min

Ved fejefunktion:

Indstil motoromdrejningstal til 2550 o/min

A Funktionstaste <menu>

B Funktionstaste <op>

C Funktionstaste <ned>

D Funktionstaste <gem/bekræft>

 Hold fingeren nede på funktionstasten

<menu>, indtil det indstillede motorom-

drejningstal vises i displayet.

 Motoromdrejningstallet kan ændres ved

hjælp af funktionstasterne <op> og <ned>.

 For at gemme skal du trykke på funkti-

onstasten <gem/bekræft>.

1 Bremsepedal

2 Kørepedal

3 Stopbremse

For at gennemføre forskellige arbejder, kan

det være nødvendigt at klappe førerhuset

(option) op.

Bemærk: Førerhuset må kun tippes på

plan grund (± 5 °).

 Åbn førerhusets låsemekanisme.

 Klap førerhuset op indtil sikringshånd-

taget går i hak.

 Åbn sikringshåndtaget inden førerhuset

tippes.

 Løsn stopbremsen, hold derved brem-

sepedalen trykt.

 Lås stopbremsen, hold derved bremse-

pedalen trykt.

 Åbn motorskærmen.

 Klap hydraulikpumpens friløbshåndtag

på siden 90 ° nedad.

몇 FORSIGTIG

Fejemaskinen må ikke flyttes uden brug af

eget drev over længere strækninger og

ikke hurtigere end 10 km/h.

 Klap friløbshåndtaget op igen efter for-

skydningen.

 Hvis hydraulikpumpens friløbshåndtag

blev betjent til forskydning af maskinen,

skal håndtaget drejes tilbage til ansla-

get (med uret).

Bruge specialværktøjet.

 Før ibrugtagningen skal motorprodu-

centens betjeningsvejledning læses og

der skal især holdes øje med sikker-

hedshenvisningerne.

 Stil fejemaskinen på et plant underlag.

 Træk tændingsnøglen ud.

 Aktiver stopbremsen.

 FARE

Fysisk Risiko!

 Læg mærke til de sikkerhedstekniske

direktiver til gaskøretøjer.

 Frysninger og skumagtige gule aflejrin-

ger på flasken tyder på utætheder.

 Udskiftningen af flasken må kun gen-

nemføres af sagkyndige personer.

 Drivgasflasker må ikke udskiftes i gara-

ger eller i rum der ligger under jorden.

 Ved udskiftningen må der ikke bruges

åbent ild eller ryges.

 Luk låseventilen ved udskiftning af fla-

sken og sæt dækslet omgående på den

tomme flaske.

몇 ADVARSEL

Der må kun bruges udskiftningsflasker der

har en godkendt byggemåde med 11 kg

indhold.

FORSIGTIG

Det er altid forbudt at bruge husholdnings-

gas og campinggas.

Flaskegasblandinger af propan og butan er

tilladt. Propanindholdet skal være mindst

90 %.

BEMÆRK

Åbn gasudtagelsesventilen (3) først inden

du starter maskinen (se kapitel "Starte ma-

skinen").

Åbn gasudtagelsesventilen ved at dreje

den imod uret.

VARSEL

Tilsutningen er et venstre gevind.

 Løsn skruen på sikringsstangen og drej

stangen opad.

Motorstyreenhed (ECU)

Pedaler

Inden ibrugtagning

Klappe førerhuset op

Løsne/låse stopbremsen

Flytning af fejemaskinen uden brug

af eget drev

Flytning af fejemaskinen ved hjælp

af eget drev

Ibrugtagning

Generelle henisninger

Montere /udskifte gasflaske

122 DA

- 7

1 Beskyttelseshætte

2 Gasslange med omløbermøtrik

3 Gasudtagelsesventil

 Luk gasudtagelsesventilen ved at dreje

den med uret.

 Skru gasslangen ud (nøglebredde 30

mm).

 Skru beskyttelsesdækslet på den tom-

me gasflaskes tilslutningsventil.

 Åbn bøjlelåsen.

 Udskifte gasflasken.

Tag højde for gasflaskernes placering!

Tilslutning hhv. ringåbningen skal pege

nedad.

 Skru beskyttelsesdækslet på den tom-

me gasflaskes tilslutningsventil af.

 Luk bøjlelåsen.

 Skru gasslangen på gasflaskens tilslut-

ningsventil (nøglebredde 30 mm).

 Luk sikringsstangen og sikr den med

skruen.

 Kontroller motoroliestanden.

 Kontroller vandkøleren.

 Kontroller fejevalsen.

 Kontroller dæktrykket.

 Indstilling af førersædet

 Rense støvfilteret.

Bemærk: Beskrivelse se kapitlet Pleje og

vedligeholdelse.

 FARE

Længere brug af maskinen, kan på grund

af vibrationen nedsætte blodgennem-

strømningen i hænderne.

En generel gyldig varighed for brugen kan

ikke fastlægges fordi det er afhængig af fle-

re faktorer:

– Personligt anlæg for en dårlig blodtilfør-

sel (ofte kolde finger, kriblen i fingrene,

følelsesløshed).

– Lave temperaturer. Brug varmt tøj for at

beskytte de vedkommende kropsdele.

– Et hårdt greb har en dårlig indflydelse

på blodtilførslen.

– Et uafbrudt drift er dårligere end et drift

som afbrydes ind imellem med pauser.

Ved regelmæssigt og langvarig brug af ap-

paratet og ved gentagende fremkaldelse af

de tilsvarende symptomer (f.eks. kriblen i

fingrene, kolde finger), anbefaler vi at kon-

sultere en læge.

 Træk armen til sædejustering ud.

 Flyt sædet, slip armen og sæt den i indgreb.

 Flyt sædet frem og tilbage for at kontrol-

lere, at det er i indgreb.

1 Transportkørsel

Anbefalet motoromdrejningstal 1500 o/

min

2 Feje med fejevalsen

Indstil motoromdrejningstal til 2550 o/

min

3 Feje med fejevalse og sidekost

Indstil motoromdrejningstal til 2550 o/

min

 Åbn gasudtagelsesventilen ved at dreje

den imod uret.

Bemærk: Maskinen er udstyret med en

sikkerhedsafbryder i sædet. Maskinen

slukker, når førersædet forlades.

 Tag plads på førersædet.

 Sæt kørselsretning-omkobleren i mid-

terstilling.

 Aktiver stopbremsen.

 Sæt startnøglen i tændingslåset.

 Drej startnøglen til position "II".

 Slip tændingsnøglen, når maskinen er

startet.

Bemærk: Hold aldrig tændingsnøglen aktive-

ret i mere end 10 sekunder. Vent i mindst 10

sekunder, inden tændingsnøglen drejes igen.

 Indstil motorens omdrejningstal til 1500

o/min.

 Sæt programvælgeren til transportkørsel

 Trykke bremsepedalen og hold den ned.

 Løsn stopbremsen.

 Sæt omskifteren til kørselsretningen på

"Fremad".

 Træd langsomt på højre kørepedal.

 Risiko

Fysisk Risiko! Hvis du kører tilbage må der

ikke opstå risiko for tredje personer, evt.

bør du dirigeres ind.

BEMÆRK

Risiko for beskadigelse! Betjen omstilleren til

kørselsretningen kun ved standset maskine.

 Sæt omskifteren til kørselsretningen på

"Baglæns".

 Træd langsomt på højre kørepedal.

– Kørselshastigheden kan reguleres trin-

løst med kørepedalerne.

– Undgå rykvis aktivering af pedalen, da

det kan beskadige hydraulikanlægget.

– Slæk lidt på kørepedalen ved hastig-

hedsreduktion på stigninger.

 Slip kørepedalen. Maskinen bremser

automatisk og bliver stående.

Bemærk: Bremseeffekten kan understøt-

tes ved at trykke bremsepedalen.

Kørsel over faste forhindringer op til 70 mm:

 Kør langsomt og forsigtigt fremad og

over forhindringen.

Kørsel over faste forhindringer over 70 mm:

 Der må kun kører hen over sådanne

forhindringer ved hjælp af en dertil eg-

net rampe.

BEMÆRK

Undgå at feje pakbånd, tråd eller lignende

op, da det kan beskadige det mekaniske fe-

jesystem.

 Motorens omdrejningstal i fejefunktion skal

indstilles til 2550 o/min, læs i den forbindel-

se kapitlet "Multifunktionsvisning | Indstilling

af motoromdrejningstal".

OBS

Indstillingen til 1500 o/min egner sig

kun til transportkørsler og ikke fejefunk-

tionen (fejekost og sidekost roterer ikke

tilstrækkeligt).

Bemærk: For at få et optimalt rengørings-

resultat bør kørselshastigheden tilpasses

forholdene

Bemærk: Støvfilteret bør renses jævnligt

under drift.

Dette komponentsæt er monteret af fabrik

og kan ikke monteres senere.

Komponentsæt vandsprøjteanlæg består

af en vandtank og sprøjtedyserne på side-

kosterne.

 Hvis der opstår meget støv, kan vand-

sprøjtesystemet bruges.

 Tilkoblingen foretages med kontakten

"Vanding sidekost".

 Tænde blæseren.

 Ved rengøring af plane flader sættes

programvælgeren til feje med fejevalse.

 Ved rengøring af sidekanter sættes

programvælgeren til feje med fejevalse

og sidekost.

Før starten/sikkerhedskontrol

Drift

Indstilling af førersædet

Valg af programmer

Åbn gastilførslen

Start maskinen

Tænd motoren

Kørsel med maskinen

Kør frem

Bak

Køreegenskaber

Bremsning

Kørsel over forhindringer

Fejefunktion

Monteringssæt vandsprøjteanlæg

(option)

Fejning af tørre underlag

123DA

- 8

 Slukke blæseren.

 Ved rengøring af plane flader sættes

programvælgeren til feje med fejevalse.

 Ved rengøring af sidekanter sættes

programvælgeren til feje med fejevalse

og sidekost.

 Risiko

Fysisk Risiko! Under tømningen må der

ikke opholde sig personer eller dyr i smuds-

beholderens udsvingsområde.

 Risiko

Risiko for kvæstelser! Ræk aldrig ind mel-

lem tømningsmekanikkens stangsystem.

Det er forbudt at opholde sig under den løf-

tede beholder.

 Risiko

Risiko for at vælte! Stil maskinen på et plant

underlagt under tømningen.

 Sæt programvælgeren til transportkør-

sel .

 Løft smudsbeholderen op.

 Kør langsomt til samlingsbeholderen.

 Aktiver stopbremsen.

 Åbn beholderklappen: Tryk kontakten til

venstre og tøm smudsbeholderen.

 Luk beholderklappen: Tryk kontakten til

højre (ca. 2 sekunder) indtil den tipper

til yderstillingen.

 Løsn stopbremsen.

 Kør langsomt bort fra samlingsbeholde-

ren.

 Sænk snavsbeholderen til slutpositionen.

 Trykke bremsepedalen og hold den ned.

 Aktiver stopbremsen.

 Drej tændingsnøglen om på "0" og træk

nøglen ud.

 Luk gasudtagelsesventilen ved at dreje

den med uret.

 FARE

Fare for person- og materialeskader! Hold

øje med maskinens vægt ved transporten.

 Drej tændingsnøglen om på "0" og træk

nøglen ud.

 Aktiver stopbremsen.

 Luk gastilførslen.

 Ved punkterne til at surre fast (4x) skal

maskinen sikres med spændingsseler,

reb eller kæder.

 Sørg for at sikre maskinen med kiler

ved kanterne.

 Ved transport i biler skal renseren fast-

spændes i.h.t. gældende love.

 FARE

Fare for person- og materialeskader! Hold

øje med maskinens vægt ved opbevaring.

 Stil fejemaskinen på en plan flade i tør

og frostfri omgivelse. Beskyt mod støv

vha. en presenning.

 Løft fejevalsen og sidekosten for at for-

hindre skader på børsterne.

 Drej tændingsnøglen om på "0" og træk

nøglen ud.

 Aktiver stopbremsen.

 Luk gastilførslen.

 Fejemaskinen sikres mod at rulle væk.

 Gasmotor

OBS

Maskiner skal placeres sikkert!

Maskinen skal inspiceres af en kvalifi-

ceret person med regelmæssige inter-

valler, navnlig beholderen til flydende

gas og dens forbindelser, som fastlagt i

regionale eller nationale love vedrøren-

de sikker drift.

Hvis fejemaskinen ikke skal bruges i en

længere periode, skal nedenstående punk-

ter overholdes:

 Skift motorolie.

 Skru gasslangen ud med omløbermø-

trikken (nøglebredde 30 mm).

 Luk gasflasken med beskyttelsesdæks-

let og opbevar den stående i et velegnet

rum (se hertil kapitel "Sikkerhedshen-

visninger").

 Rengør fejemaskinen indvendigt og ud-

vendigt.

 Klem batteriets minuspol af hvis maski-

nen ikke bruges for mere end 4 uger.

Figur symbolsk



Lad batteriet op ca. hver 2. måned.

 Tildæk batteriet og beskyt mod kortslut-

ning.

BEMÆRK

Risiko for beskadigelse!

Støvfilteret må ikke vaskes.

– Istandsættelser må kun gennemføres

af den godkendte kundeservice eller

fagkyndige personer, som er fortroligt

mit alle gældende sikkerhedsbestem-

melser.

– Stedforandrede maskiner der bruges til

erhverv skal kontrolleres me hensyn til

sikkerhed ifølge VDE 0701.

 Stil fejemaskinen på et plant underlag.

 Drej tændingsnøglen om på "0" og træk

nøglen ud.

 Aktiver stopbremsen.

몇 FORSIGTIG

Risiko for beskadigelse! Maskinen må ikke

rengøres med en vandslange eller høj-

tryksvandstråle (risiko for kortslutning eller

andre skader).

 Risiko

Fysisk Risiko! Bær støvmaske og beskyt-

telsesbriller.

 Tør maskinen af med en klud.

 Blæs maskinen ren med trykluft.

 Rengør maskinen udvendigt med en

fugtig klud vædet i mild vaskelud.

Bemærk: Brug ingen aggressive rengø-

ringsmidler.

Vedligeholdelsen skal gennemføres iht.

vedligeholdelsesdokumentationen.

Bemærk: Driftstimetælleren angiver tids-

punkterne for vedligeholdelsesintervallerne.

Bemærk: Alle service- og vedligeholdel-

sesarbejder, der skal udføres af kunden,

skal udføres af uddannet fagpersonale.

Kontakt Kärcher-forhandleren, såfremt der

er behov herfor.

Daglig vedligeholdelse:

 Kontroller motoroliestanden.

 Kontroller kølevandets påfyldnings-

stand.

 Kontroller dæktrykket.

 Kontroller fejevalsen og sidebørsten for

slid og indviklede bånd.

Fejning af fugtige eller våde underlag

Tømning af smudsbeholderen

Sluk for maskinen

Luk gastilførslen

Transport

Opbevaring/pause

Pleje og vedligeholdelse

Generelle henisninger

Rensning

Indvendig rengøring af maskinen

Rengøring a maskinens udvendige side

Vedligeholdelsesintervaller

Vedligeholdelse udført af kunden

124 DA

- 9

 Kontroller hjulene for opviklede bånd.

 Kontroller skillecentrifugen og luftfilte-

ret, rengør det ved behov.

 Kontroller alle betjeningselementers

funktion.

 Kontroller maskinen med hensyn til

skader.

Ugentlig vedligeholdelse:

 Kontroll er brændstof- eller gasled-

ningssystemet med hensyn til tæthed.

 Rense vandkøleren.

 Rens hydraulikoliekøleren.

 Kontroller hydraulikanlægget.

 Kontroller hydraulikoliens påfyldnings-

stand

 Kontroller bremsevæskens status.

 Kontroller tætningslisterne for slid, ud-

skift dem ved behov.

 Kontroller og smør beholderklappen.

Vedligeholdelse efter slitage:

 Skift tætningslisterne ud.

 Skift fejevalsen ud.

 Skift sidebørsterne ud.

Bemærk: Beskrivelse, se kapitlet Vedlige-

holdelsesarbejder.

Bemærk: For at opretholde muligheden for

at stille krav til garantien skal alle service-

og vedligeholdelsesarbejder i garantiperio-

den udføres af en autoriseret Kärcher-kun-

deservice iht. serviceheftet.

Service efter 50 driftstimer:

 Den første inspektion skal gennemføres

iht. vedligeholdelsens dokumentation.

Service efter 250 driftstimer:

 Inspektion skal gennemføres iht. vedli-

geholdelsens dokumentation.

Klargøring:

 Stil fejemaskinen på et plant underlag.

 Drej tændingsnøglen om på "0" og træk

nøglen ud.

 Aktiver stopbremsen.

 Luk gastilførslen.

1 Kølevandsbeholder

2 Luftfilter

3 3-cylinder-firetakt-gasmotor

4 Vandkøler

5 Gasflaske

6 Bøjlelås

7 Hydraulikolietank

8 Hydraulikolie påfyldningsstuds

9 Skueglas

 FARE

Fysisk Risiko! Ved løftet snavsbeholder

skal sikringsstangen altid sættes ind.

Sikringen må kun foretages udenfor fare-

området.

1 Holder sikringsstang

2 Sikringsstang

 Klap sikringsstangen til højudtømnin-

gen opad og sæt den ind i holderen

(sikret).

Overhold altid nedenstående advarsels-

henvisninger ved håndtering af batterier:

 Risiko

Eksplosionsrisiko! Læg ikke værktøj eller

lignende på batteriet, dvs. på endepoler og

cellebroer.

 Risiko

Fysisk Risiko! Sår må aldrig komme i berø-

ring med bly. Vask altid hænder efter arbej-

de med batterierne.

 FARE

Brand- og eksplosionsfare!

– Rygning og åben ild er forbudt.

– Batterier må kun oplades i rum som er

godt ventileret fordi der opstår eksplosi-

ve gas under opladningen.

 Risiko

Ætsningsfare!

– Syresprøjt i øjne eller på huden skal

skyldes med meget klar vand.

– Søg derefter omgående en læge.

– Tilsmudset tøj vaskes med vand.

 Sæt batteriet i batteriholderen.

 Skru holderne fast i bunden af batteriet.

 Slut polklemmen (rød ledning) til

pluspol (+).

 Slut polklemmen til minuspol (-).

Bemærk: Kontroller, at batteripolerne og

polklemmerne er tilstrækkelig beskyttet

med polbeskyttelsesfedt.

BEMÆRK

Ved syrefyldte batterier skal væskestanden

kontrolleres jævnligt.

– Syren af et fuldstændig opladet batteri

har ved 20 °C en speciel vægt på

1,28 kg/l.

– Syren på et delvis opladet batteri har en

speciel vægt imellem 1,00 og 1,28 kg/l.

– Syrens vægt skal være den samme i

alle celler.

 Skru dækslet af alle celler.

 Træk en prøve ud af hver celle med sy-

reafprøveren.

 Før prøven tilbage i cellen.

 Hvis væskestanden er for lav, skal cel-

lerne fyldes op til mærket med destille-

ret vand.

 Oplad batteriet.

 Skru dækslerne på cellerne igen.

Vedligeholdelse udført af kundeservice

Vedligeholdelsesarbejder

Oversigt

Generelle sikkerhedsanvisninger

Motorolie, fyringsolie, diesel og

benzin må ikke nå ind i miljøet.

Beskyt jorden og sørg for en

miljørigtigt bortskaffe af affalds-

olie.

Sikkerhedsanvisninger vedrørende

batterierne

Følg anvisningerne på batteri-

erne, i brugsanvisningen og i

køretøjets driftsvejledning!

Brug øjenværn!

Hold børn væk fra syre og bat-

terier!

Eksplosionsrisiko!

Gnister, åben ild og rygning for-

budt!

Ætsningsfare!

Førstehjælp!

Advarselsnotat!

Bortskaffelse!

Smid ikke batterier i affaldstøn-

den!

Montering og tilslutning af batteriet

Kontroller og korriger batteriets

væskestand (kun ved batterier med

ringe vedligeholdelsesbehov).

125DA

- 10

 Risiko

Fysisk Risiko! Overhold sikkerhedsbe-

stemmelserne ved omgang med batteriet.

Overhold opladerproducentens brugsvej-

ledning.

 Risiko

Oplad batteriet kun med en velegnet oplader.

 Skru dækslet af alle celler.

(kun ved servicefrit batter)

 Slut ladeaggregatets pluspol-ledning til

batteriets pluspoltilslutning.

 Slut ladeaggregatets minuspol-ledning

til batteriets minuspol-tilslutning.

 Sæt netstikket i og tænd for ladeaggre-

gatet.

 Oplad batteriet med mindst mulig lade-

strøm.

Bemærk: Hvis batteriet er opladet, skal op-

ladeaggregatet først adskilles fra strømfor-

syningen og så fra batteriet.

 Afbryd polklemmen fra minuspol (-).

 Afbryd polklemmen fra minuspol (+).

 Løsn holderne i bunden af batteriet.

 Fjern batteriet fra batteriholderen.

 Gamle batterier skal bortskaffes ifølge

de gældende bestemmelser.

 Risiko

Forbrændingsfare!

 Lad motoren køle af.

 Kontroller først motoroliestanden tid-

ligst 5 minutter efter, at der er slukket

for motoren.

1 Oliemålepind

2 Dæksel, oliepåfyldningsåbning

 Træk oliepinden ud.

 Tør oliepinden af og skub den i igen.

 Træk oliepinden ud.

 Aflæs oliens påfyldningsstand.

 Sæt oliemåleren ind igen.

– Oliestanden skal ligge mellem "MIN" og

"MAX" mærket.

– Ligger oliestanden under "MIN" mær-

ket, påfyld olie.

– Påfyld ikke over "MAX" mærket.

 Skru dækslet til oliepåfyldningsåbnin-

gen af.

 Påfyld motorolie.

Olietype: se de tekniske data

 Luk oliepåfyldningsåbningen.

 Vent i mindst 5 minutter.

 Kontroller motoroliestanden.

몇 FORSIGTIG

Skoldningsfare på grund af varmt olie!

 En opsamlingsbeholder til ca. 6 liter olie

skal stå til disposition.

 Lad motoren køle af.

1 Olie-bortledningsskrue

 Skru olieaftapningsskruen ud.

 Løsn låseskruen til olien påfyldningsåb-

ning.

 Aftap olien.

1 Oliefilter motor

 Skru oliefilteret af.

 Rens holderen og tætningsfladerne.

 Smør olie på tætningerne af det nye

oliefilter inden det sættes i.

 Sæt det nye oliefilter i og træk det fast

med hånden.

 Skru aftapningsskruen til oliet inklusive

en ny tætning ind.

Bemærk: Skru aftapningsskruen fast med

en momentnøgle på 25 Nm.

 Påfyld motorolie.

Olietype: se de tekniske data

 Luk oliepåfyldningsåbningen.

 Lad motoren køre for ca. 10 minutter.

 Kontroller motoroliestanden.

VARSEL

Smudsbeholderen må ikke være løftet.

 Åbn motorskærmen.

1 Skueglas

2 Manometer

3 Dæksel, oliepåfyldningsåbning

 Kontroller påfyldningsstanden af hy-

draulikolien på skueglasset.

– Oliestanden skal ligge mellem "MIN" og

"MAX" mærket.

– Ligger oliestanden under "MIN" mær-

ket, påfyld olie.

 Skru dækslet til oliepåfyldningsåbnin-

gen af.

 Rens påfyldningsområdet.

 Fyld hydraulikolie på.

Olietype: se de tekniske data

 Skru dækslet til oliepåfyldningsåbnin-

gen på.

BEMÆRK

Vis manometeret viser et øget hydraulik-

olietryk, skal hydraulikoliefilteret udskiftes

fra Kärcher-kundeservice.

 Aktiver stopbremsen.

 Tænd motoren

Hydraulikanlægget må kun vedligeholdes

af Kärcher-kundeservice.

 Kontroller alle hydraulikslanger og tæt-

ninger for tæthed.

 Risiko

Skoldningsrisiko på grund af varmt vand!

Køleren skal mindst afkøles i 20 minutter.

 Kontroller kølevandsstanden i udlig-

ningsbeholderen (vandstand mellem

MIN og MAX.

 Rens kølerlamellerne.

 Kontroller alle kølerslanger og tætnin-

ger for tæthed.

 Rens ventilatoren.

 Tænd motoren

 Løft snavsbeholderen til slutpositionen.

 Sluk for motoren.

 Aktiver stopbremsen.

 Sæt sikringsstangen ind til højudtøm-

ning.

 Fjern bånd og snore fra fejevalsen.

 Fjern sikringsstangen.

 Tænd motoren

 Sænk snavsbeholderen til slutpositio-

nen.

 Sluk for motoren.

Opladning af batteriet

Afmontere batteriet

Kontrol af motoroliestanden og

påfyldning af olie

Udskift motorolie og motorfilter

Kontroller oliestanden til hydraulikolien

og påfyld hydraulikolie

Kontroller hydraulikanlægget

Kontrollere og service vandkøleren.

Kontrol af fejevalsen

126 DA

- 11

1 Fastspændingsskrue fejevalseholder

2 Fejevalse

3 Fejevalseholder

4 Holdeplade tætning i siden

5 Tætning i siden

 Åbn sideskærmen med nøglen.

 Skru vingemøtrikkerne på holdepladen fra

tætningen i siden af og fjern holdepladen.

 Klap tætningen i siden udad.

 Skru fejevalseholderens fastspæn-

dingsskrue ud og sving holderen udad.

 Tag fejevalsen ud.

Fejevalsens monteringsposition i kørsels-

retningen (visning oppefra)

Bemærk: Ved monteringen af den nye fe-

jevalse er det vigtigt at overholde børste-

sættets korrekte monteringsposition.

 Monter ny fejevalse. Fejevalsens noter

skal sættes på kammene af den overfor

liggende vinge.

Bemærk: Efter indbygningen af den nye

fejevalse skal fejebanen indstilles på ny.

Bemærk: Af fabrik er fejebanen indstillet til

80 mm. Ved slitage af fejevalsen kan den

efterjusteres trinløst.

 Kontroller dæktrykket.

 Slukke sugeblæseren.

 Kør fejemaskinen hen på et jævnt og

glat underlag, der er synligt dækket

med støv eller kridt.

 Indstil programvælgeren på feje med

fejevalse.

 Sæt programvælgeren til transportkørsel.

 Bak maskinen væk.

 Kontroller fejeområdet.

Fejebanens form skal være en jævn rek-

tangel med en bredde på 80-85 mm.

1 Indstillingsmøtrik

2 Kontramøtrik

 Åbn motorskærmen i siden.

 Løsne kontramøtrikken.

 Justere fejebanen

 Stram kontramøtrikken.

 Kontrollér fejevalsens fejeprofil.

 Kontroller dæktrykket.

 Løft sidekosterne.

 Kør fejemaskinen hen på et jævnt og

glat underlag, der er synligt dækket

med støv eller kridt.

 Indstil programvælgeren på feje med

fejevalse og sidekost.

 Løft sidekosterne.

 Programvælgeren stilles til Køre.

 Bak maskinen væk.

 Kontroller fejeområdet.

Fejebanens bredde bør være imellem 40-

50 cm.

 Korriger fejepositionen med to indstil-

lingsskruer.

 Kontroller fejeområdet.

 Kontroller dæktrykket.

 Smudsbeholderen køres op og sikres

med sikringsstangen.

 FARE

Fysisk Risiko! Ved løftet snavsbeholder

skal sikringsstangen altid sættes ind.

Sikringen må kun foretages udenfor fare-

området.

 Klap sikringsstangen til højudtømnin-

gen opad og sæt den ind i holderen

(sikret).

1 Holder sikringsstang

2 Sikringsstang

 Åbn sideskærmen som beskrevet i ka-

pitel "Udskifte fejevalsen".

 Løsn 6 vingemøtrikker på holdepladen i

siden.

 Løsn 3 møtrikker (SW 13) på holdepla-

den i foran.

 Tryk tætningen i siden så langt ned

(langhul) indtil den har en afstand på 1

- 3 mm til jorden.

 Skru holdepladerne fast.

 Gentag proceduren på den anden side

af maskinen.

 Stil fejemaskinen på et plant underlag.

 Slut en dæktryksmåler til dækventilen.

 Kontroller lufttrykket og korriger om

nødvendigt.

 Godkendt dæktryk, se tekniske data.

 Rens støvfilteret med tast "Filterensning".

몇 ADVARSEL

Tøm smudsbeholderen, inden støvfilteret

skiftes ud. Bær støvbeskyttelsesmaske ved

alle arbejder på filteranlægget. Overhold

sikkerhedsbestemmelserne vedrørende

håndtering af finstøv.

1 Låseanordning maskinens hætte

2 Skærm

 Åbn låsemekanismen ved at skrue vin-

gemøtrikken ud.

 Vip skærmen frem.

Udskiftning af fejevalsen

Kontrol og indstilling af fejevalsens

fejebane

Kontroller og indstil fejevalsens

fejebane

Justere tætningerne i siden

Kontrol af dæktrykket

Manuel rensning af støvfilteret

Udskiftning af støvfilter

127DA

- 12

1 Lås

2 Filterdæksel

 Åbn filterafdækningen.

 Klap filterafrysteren frem.

 Udskift støvfilteret.

 Luk filterafdækningen igen.

Kileremmen skal give ca. 7-9 mm efter ved

et tryk på 10 kg.

 Kileremmens spænding skal indstilles

fra en autoriseret kundeservice.

1 Lås

2 Luftfilterhus

 Åbn låset.

 Tag luftfilterets kasse af.

 Udskift luftfilterindsatsen.

Bemærk: monteringsposition med ud-

blæsningsåbning nedad (se figuren).

 Skru vingemøtrikken på skillecentrifu-

gen af.

 Rens skillecentrifugen.

 Skru lygterne af.

 Fjern lygterne og træk stikket ud.

Bemærk: Hold øje med stikkenes position.

 Skru lygterne fra hinanden.

 Træk lygternes hus fra hinanden og

hold det vandret da lampeenheden ikke

er spændt fast.

 Åbn låsebøjlen og fjern glødelampen.

 Sæt en ny pære i.

 Monter i omvendt rækkefølge.

Bemærk: For at udskifte blinklysets gløde-

lampe, skal blinklysets glas fjernes fra huset.

 Åbn sikringsholderen.

 Kontroller sikringerne.

Bemærk: Sikringen FU 01er placeret i mo-

torrummet.

 Udskift defekte sikringer.

Bemærk: Brug kun sikringer med samme

værdi.

Hermed erklærer vi, at den nedenfor nævn-

te maskine i design og konstruktion og i den

af os i handlen bragte udgave overholder

de gældende grundlæggende sikkerheds-

og sundhedskrav i EU-direktiverne. Ved

ændringer af maskinen, der foretages uden

forudgående aftale med os, mister denne

erklæring sin gyldighed.

Underskriverne handler på bestyrelsens

vegne og med dennes fuldmagt.

Dokumentationsbefuldmægtiget:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Kontrollere og justere kileremmen

Kontrol og udskiftning af luftfilteret

Udskift lygtens glødelampe (option)

Udskift blinklysets glødelampe (option)

Udskiftning af sikringer

FU 01 Hovedsikring 60 A

FU 02 Niveauindikator gasfla-

ske

5 A

FU 03 Sikkerhedsrelæ

Multifunktionsdisplay

10 A

FU 04 Kørselsretning-omkobler 10 A

FU 05 Tidrelæ

Sæde-berøringsomskifter

5 A

FU 06 Blæser 25 A

FU 07 Programvælger

Funktioner smudsbeholder

10 A

FU 08 Starterrelæ 30 A

FU 09 Visningsinstrument 7,5 A

FU 10 Positionslamper 7,5 A

FU 11 Arbejdsbelysning foran

(nærlys)

10 A

FU 12 Vibratorsystem

Rundomkring-advar-

selslys

Signalhorn

20 A

FU 13 Vandpumpe 10 A

EU-overensstemmelses-

erklæring

Produkt: Fejesugningsmaskine sid-

deapparat

Type: 1.186-xxx

Gældende EU-direktiver

2006/42/EF (+2009/127/EF)

2014/30/EU

2000/14/EF

Anvendte harmoniserede standarder

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Anvendte overensstemmelsesvurde-

ringsprocedurer

2000/14/EF: Bilag V

Lydeffektniveau dB(A)

Målt: 98

Garanteret: 101

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

128 DA

- 13

Hjælp ved fejl

Fejl Afhjælpning

Maskinen kan ikke startes Sæt dig på sæden, sædeafbryderen aktiveres.

Oplade eller udskifte batteriet

Gasflaske tom - udskift gasflasken

Gasudtagelsesventilen lukket - åbn gasudtagelsesventilen ved at dreje den imod uret.

Islag på gasventilen - bemærk beskrivelsen til udskiftning af gasflasker.

Kontakt Kärcher-kunderservice.

Motoren arbejder uregelmæssigt Rens luftfilteret eller skift filterpatronen ud

Kontrollere brændstof-ledningssystemet og tilslutningerne og service efter behov

Kontakt Kärcher-kunderservice.

Motor overophedet Påfylde kølemiddel

Skylle køleren grundigt

Spænde kileremmen

Kontakt Kärcher-kunderservice.

Motoren er i gang, men maskinen

kører kun langsomt

Løsn stopbremsen.

Kontroller for opviklede bånd og snører.

Kontakt Kärcher-kunderservice.

Piftende lyse i hydraulikken Fyld hydraulikolie på

Kontakt Kärcher-kunderservice.

Børsterne drejer sig kun langsomt

eller slet ikke

Sæt gashåndtaget helt frem (høj omdrejningstal).

Kontroller for opviklede bånd og snører.

Kontakt Kärcher-kunderservice.

Ringe eller ingen sugekraft i børste-

området

Rengøring af filter

Kontakt Kärcher-kunderservice.

Maskinen støver Justere tætningerne i siden

Tænd blæseren

Rense støvfilteret

Udskiftning af filtertætningerne

Kontakt Kärcher-kunderservice.

Fejeenheden mangler at opsamle

snavs

Tøm smudsbeholderen.

Rense støvfilteret

Udskiftning af fejevalsen

Justere fejebanen

Udskifte snavsbeholderens tætningsstribe

Fjerne fejevalsens blokering

Kontakt Kärcher-kunderservice.

Snavsbeholderen kan ikke sænkes

eller løftes

Kontroller sikringerne.

Kontakt Kärcher-kunderservice.

Snavsbeholderen drejer sig kun

langsomt eller slet ikke

Kontakt Kärcher-kunderservice.

Fejl med dele som bevæges hy-

draulisk

Kontakt Kärcher-kunderservice.

129DA

- 14

Tekniske data

KM 130/300 R LPG

1.186-146.0

Maskindata

Kørselshastighed, fremad km/h 10

Kørselshastighed, tilbage km/h 10

Stigningsevne maks. -- 18%

Fejeydelse i areal uden sidebørster m

/h 10000

Fejeydelse i areal med 1 sidekost m

/h 13000

Arbejdsbredde uden sidebørster mm 1000

Arbejdsbredde med 1 sidebørster mm 1300

Beskyttelsesklasse, dryptæt -- IPX 3

Brugstid ved fyldt tank h 4

Motor

Type -- Kubota WG 972-E4

Type -- 3-cylinder-firetakt-gasmotor

Emission i henhold til målemetoder i EU-forordning 2016/1628 (trin V) g/kWh 1018,2

Kølingsmåde -- Vandkøling

Omdrejningsretning -- imod uret

Boring mm 74,5

Løftehøjde mm 73,6

Kubikindhold cm

962

Oliemængde l 3,7

Drifts-omdrejningstal 1/min 2350

Max. omdrejningstal 1/min 2550

Omdrejningstal tomgang 1/min 1500

Effekt maks. kW/PS 17,5/23,5

Maks. drejningsmoment ved 2400 1/min Nm 66,3

Oliefilter -- Filterpatron

Luftfilter til sugning -- Indre filterpatron, ydre filterpatron

Brændstoftype LPG

Flaskegasblandinger af propan og butan er tilladt.

Propanindholdet skal være mindst 90 %.

Tankindhold 11 kg hhv. 20 liter (udskiftningsflaske)

El-anlæg

Batteri V, Ah 12, 62

Generator, omdrejningsstrøm V, A 12, 80

Starter -- El-starter

Hydraulisk anlæg

Oliemængde i hele hydraulikanlægget l 26,5

Oliemængde i hydrauliktanken l 21,2

Olietyper

Motor (over 25 °C) -- SAE 30, SAE 10W-30, SAE 15W-40

Motor (0 til 25 °C) -- SAE 20, SAE 10W-30, SAE 10W-40

Motor (under 0 °C) -- SAE 10W, SAE 10W-30, SAE 10W-40

Hydraulik -- HV 46

Smudsbeholder

Maks. aflæsningshøjde mm 1400

Smudsbeholderens volumen l 300

Fejevalse

Fejevalsens diameter mm 300

Fejevalsens bredde mm 1000

Omdrejningstal 1/min 350

Fejebane mm 80

Sidekost

Sidebørstens diameter mm 600

Omdrejningstal (trinløs) 1/min 0 - 60

Dæk

Størrelse foran -- 15-4.5x8

Lufttryk foran bar 8

Størrelse bagved -- 15-4.5x8

130 DA

- 15

Bremse

Forhjul -- mekanisk

Baghjul -- hydrostatisk

Filter- og sugesystem

Type -- Fladt foldefilter

Omdrejningstal 1/min 2800

Filterflade finstøvfilter m

5,2

Nominelt vakuum sugesystem mbar 15,5

Nominel volumenstrøm for sugesystemet m

/h 800

Vibratorsystem -- El-motor

Omgivende betingelser

Temperatur °C -5 til +40

Luftfugtighed, ikke-kondenserende % 0 - 90

Oplyste værdier ifølge EN 60335-2-72

Støjemission

Lydtryksniveau L

dB(A) 80

Usikkerhed K

dB(A) 3

Lydeffektniveau L

+ usikkerhed K

dB(A) 101

Maskinvibrationer

Hånd-arm vibrationsværdi m/s

1,5

Sæde m/s

0,8

Usikkerhed K m/s

0,2

Mål og vægt

Længde x bredde x højde mm 2122 x 1330 x 1430

Venderadius højre mm 1460

Venderadius venstre mm 1460

Egenvægt kg 925

Tilladt totalvægt kg 1505

Godkendt akselbelastning foran kg 882

Godkendt akselbelastning bagved kg 623

Forbehold for tekniske ændringer!

KM 130/300 R LPG

1.186-146.0

131DA

- 1

Før første gangs bruk av appa-

ratet, les denne originale bruks-

anvisningen, følg den og oppbevar den for

senere bruk eller for overlevering til neste

eier.

Ta kontakt med forhandleren hvis du kon-

staterer transportskader etter utpakking.

– Advarsel- og henvisningsskilt som er

anbrakt på apparatet, gir viktig informa-

sjon for sikker drift.

– I tillegg til anvisningene i bruksveiled-

ningen må det tas hensyn til lokale, ge-

nerelle forskrifter vedrørende sikkerhet

og forebygging av ulykker.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet

finner du under:

www.kaercher.com/REACH

Vår ansvarlige salgsorganisasjon for det

enkelte land har utgitt garantibetingelsene

som gjelder i det aktuelle landet. Eventuelle

feil på maskinen blir reparert gratis i ga-

rantitiden dersom disse kan føres tilbake til

material- eller produksjonsfeil. Ved behov

for garantireparasjoner, vennligst henvend

deg med kjøpskvitteringen til din forhandler

eller nærmeste autoriserte kundeservice.

 FARE

For å unngå farer, skal reparasjon og skifte

av reservedeler på maskinen kun utføres

av autorisert kundeservice.

– Det er kun tillatt å anvende tilbehør og

reservedeler som er godkjent av produ-

senten. Originalt tilbehør og originale

reservedeler garanterer for sikker og

problemfri drift av apparatet.

– Mer informasjon om reservedeler finner

du under www.kaercher.com i området

Service.

 FARE

Advarer mot en umiddelbar truende fare

som kan føre til store personskader eller til

død.

몇 ADVARSEL

Advarer mot en mulig farlig situasjon som

kan føre til store personskader eller til død.

몇 FORSIKTIG

Informerer om en mulig farlig situasjon som

kan føre til mindre personskader eller til

materielle skader.

OBS

Anvisning om en mulig farlig situasjon som

kan føre til materielle skader.

Generelle merknader. . . . . . . . NO 1

Miljøvern . . . . . . . . . . . . NO 1

Garanti . . . . . . . . . . . . . . NO 1

Tilbehør og reservedeler NO 1

Symboler i bruksanvisnin-

gen. . . . . . . . . . . . . . . . . NO 1

Symboler på maskinen . NO 1

Forskriftsmessig bruk . . . . . . . NO 2

Forutsebar feilbruk. . . . . NO 2

Egnede overflater. . . . . . NO 2

Sikkerhetsanvisninger . . . . . . . NO 2

Sikkerhetsanvisninger for

betjening . . . . . . . . . . . . NO 2

Sikkerhetsanvisninger for

kjøring . . . . . . . . . . . . . . NO 2

Følg sikkerhetstekninske

retningslinjer for gassdreven

kjøretøy . . . . . . . . . . . . . NO 2

Apparat med forbrennings-

motor . . . . . . . . . . . . . . . NO 3

Maskiner med hevefunksjon

for avfallstømming . . . . . NO 3

Maskin med beskyttelsestakNO 3

Sikkerhetsanvisninger for

transport av apparatet . . NO 4

Sikkerhetsanvisninger for

pleie og vedlikehold . . . . NO 4

Funksjon . . . . . . . . . . . . . . . . . NO 4

Anvisning for avlossing . . . . . . NO 4

Betjenings- og funksjonelemen-

ter . . . . . . . . . . . . . . . . . . . . . . NO 5

KM 130/300 R LPG . . . . NO 5

Før den tas i bruk . . . . . . . . . . NO 6

Vippe opp førerhus . . . . NO 6

Låse/løsne parkeringsbremsNO 6

Trille feiemaskinen for hånd NO 6

Bevege feiemaskinen for

egen drift . . . . . . . . . . . . NO 6

Ta i bruk. . . . . . . . . . . . . . . . . . NO 6

Generelle merknader . . . NO 6

Montere/skifte gassflaske NO 6

Før start/sikkerhetskontroll NO 7

Drift . . . . . . . . . . . . . . . . . . . . . NO 7

Stille inn førersetet. . . . . NO 7

Velge programmer . . . . . NO 7

Åpne gasstilførsel . . . . . NO 7

Starte maskinen. . . . . . . NO 7

Kjøring av maskinen . . . NO 7

Feiedrift . . . . . . . . . . . . . NO 7

Tømme feieavfallsbeholde-

ren . . . . . . . . . . . . . . . . . NO 7

Slå maskinen av. . . . . . . NO 8

Transport . . . . . . . . . . . . . . . . . NO 8

Lagring/driftsstans . . . . . . . . . . NO 8

Pleie og vedlikehold. . . . . . . . . NO 8

Generelle merknader . . . NO 8

Rengjøring . . . . . . . . . . . NO 8

Vedlikeholdsintervaller. . NO 8

Vedlikeholdsarbeider . . . NO 9

EU-samsvarserklæring . . . . . . NO 12

Feilretting. . . . . . . . . . . . . . . . . NO 13

Tekniske data . . . . . . . . . . . . . NO 14

Generelle merknader

Miljøvern

Materialet i emballasjen kan re-

sirkuleres. Ikke kast emballasjen i

husholdningsavfallet, men lever

den inn til resirkulering.

Gamlle apparater inneholder ver-

difulle materialer som kan gjen-

brukes og som bør sendest til

gjenbruk. Gamle maskiner skal

derfor avhendes i egnede inn-

samlingssystemer.

Væsker som motorolje, hydraulikkolje,

bremsevæske, diesel eller kjølevæske

skal ikke komme ned i bakken. Vennligst

beskytt miljøet og avhend slike væsker på

en miljøvennlig måte.

Garanti

Tilbehør og reservedeler

Symboler i bruksanvisningen

Symboler på maskinen

Fare for brannskader fra var-

me overflater! Før arbeid på

maskinen, la dampanlegget

få avkjøle seg tilstrekkelig.

Arbeid ved maskinen skal all-

tid utføres med egnede han-

sker.

Fare for klemskader ved inn-

klemming mellom bevegelige

kjøretøydeler.

Fare for personskader fra be-

vegelige deler. Ikke stikk inn

hånden.

Brannfare. Brennene eller

glødende gjenstander må

ikke suges opp.

Kjettingfaste / kranpunkt

Løftepukt for jekk

Maksimal vinkling mot bak-

ken ved kjøring med løftet

feieavfallsbeholder.

Det må bare kjøres i stignin-

ger på inntil 18% i kjøreret-

ningen.

Pass på monteringsposisjon

av gassflasken! Kobling eller

ringåpning skal peke ned.

132 NO

- 2

Denne feiemaskinen må kun brukes iht.

denne bruksanvisning.

– Denne feiemaskinen er beregnet for fei-

ing av skitne flater utendørs.

– Apparatet er ikke godkjent for kjøring på

offentlig vei.

– All bruk ut over dette anses som ikke i

tråd med hensikten med apparatet.

Produsenten fraskriver seg ansvar for

skader som skyldes slik bruk - denne ri-

sikoen hviler på brukeren alene.

– (Gassmotor)

Bruk av apparatet er tillatt i lukkede rom

med tilstrekkelig ventilasjon.

– Lagring av gassflasker og maskin er

kun tillatt på bakkenivå.

– Det er ikke tillatt å utføre endringer på

maskinen.

– Maskinen er kun egnet for de overflate-

ne som er angitt i bruksanvisningen.

– Det må kun kjøres på de flater eieren el-

ler dennes representant har tillatt at

maskinen brukes på.

– Generelt gjelder følgende: Hold lett an-

tennelige stoffer på avstand fra maski-

nen (eksplosjons-/brannfare).

– Fei/sug aldri opp eksplosive væsker,

brennbare gasser eller ufortynnet syre

eller løsningsmidler! Til dette hører ben-

sin, tynner og fyringsolje, som blandet

med innsugningsluft kan danne eksplo-

sive damper og blandinger. Dette gjel-

der også aceton, ufortynnede syrer og

løsemidler som angriper materialene

som er brukt på maskinen.

– Fei eller sug aldri opp reaktivt metall-

støv (f.eks. aluminium, magnesium el-

ler sink), de vil i forbindelse med sterkt

alkaliske eller sure rengjøringsmidler

danne eksplosive gasser.

– Maskinen er ikke egnet til oppfeiing av

helsefarlige stoffer.

– Brennende eller glødende gjenstander

må ikke suges opp.

– Det er forbudt å oppholde seg i fareom-

rådet. Bruk i eksplosjonsfarlige rom er

forbudt.

– Det er ikke tillatt å ta med passasjer.

– Det er ikke tillatt å bruke denne maski-

nen til å skyve/dra eller transportere

gjenstander.

– Asfalt

– Industrigulv

– Støpte gulv

– Betong

– Brostein

 (Gjelder kun for Finland) Hvis apparatet

er utstyrt med en PVC-slangeledning,

må det ikke brukes ved lave omgivel-

sestemperaturer (under 0°C). Ta kon-

takt med Kärcher dersom du har spørs-

mål om apparatet ditt.

 Før bruk skal det kontrolleres at maski-

nen med arbeidsinnretningene er i for-

skriftsmessig og driftssikker tilstand.

Apparat og tilbehør må ikke brukes der-

som det ikke er i feilfritt stand.

 Ved bruk av maskinen på farlige steder

(f.eks. bensinstasjoner etc.), må det tas

hensyn til gjeldende sikkerhetsforskrif-

ter. Bruk i eksplosjonsfarlige rom er for-

budt.

 FARE

Fare for skade!

 Dersom det arbeides på steder der det

er mulighet for at betjeningspersonalet

kan bli truffet av fallende gjenstander,

skal maskinen ikke benyttes uten be-

skyttelsestak mot fallende gjenstander .

 Apparatet må brukes på korrekt måte.

Du må ta hensyn til forholdene på det

aktuelle bruksstedet, og være opp-

merksom på andre personer, og spesi-

elt barn.

 I utgangspunktet skal forskrifter, tiltak,

regler og forordninger som gjelder for

kjøretøyer følges.

 Før arbeidet startes skal brukeren forsi-

kre seg om at alle sikkerhetsinnretnin-

ger er korrekt påsatt og fungerer.

 Brukeren av maskinen er ansvarlig for

skader på andre personer eller materi-

elle skader.

 Pass på at brukeren har tettsittende

klær. Bruk kraftige sko og unngå løst-

hengende klær.

 Kontroller området rundt før start (f.eks.

barn). Pass på å ha tilstrekkelig sikt!

 Maskinen skal ikke forlates uten tilsyn

når motoren er i gang. Brukeren skal

først forlate apparatet når motoren er

stoppet, apparatet er sikret mot utilsik-

tede bevegelser og tenningsnøkkelen

tatt ut.

 For å forhindre uberettiget bruk av mas-

kinen, ta ut tenningsnøkkelen.

 Apparatet skal bare brukes av personer

som er opplært i eller kan dokumentere

kjennskap til bruken, og som har fått i

oppdrag å bruke apparatet.

 Dette apparatet er ikke ment for bruk av

personer (inklusive barn) med reduser-

te fysiske, sensoriske eller sjelelige ev-

ner, eller som pga. mangel på erfaring

og/eller kunnskap ikke kan benytte ap-

paratet trygt. De skal da kun bruke ap-

paratet under oppsyn av en sikkerhets-

ansvarlig person, eller få instruksjoner

av vedkommende om bruk av appara-

tet.

 Barn skal holdes under tilsyn for å sikre

at de ikke leker med apparatet.

FORSIKTIG

Fare for skade! Ikke fei opp bånd, snorer eller

ledninger, de kan vikle seg rundt feievalsen.

 FARE

Fare for personskader! Kontroller underla-

gets bæreevne før kjøring.

 FARE

Ulykkesrisiko, fare for personskader!

 Kjørehastigheten skal tilpasses de ak-

tuelle forholdene.

Veltefare ved for sterke stigninger.

 Det må bare kjøres i stigninger på inntil

18% i kjøreretningen.

Veltefare ved ustabilt underlag.

 Maskinen må kun kjøres på faste un-

derlag.

Veltefare ved for sterk sidehelling.

 Det må bare kjøres stigninger på mak-

simalt 10% på tvers av kjøretretningen.

Hauptverband der gewerblichen Berufs-

genossenschaften e.V. (HVBG). Væske-

formnig gass (drivgass) er butan, propan

eller butan/propan-blanding. Den leveres i

spesielle flasker. Driftstrykk av denne gas-

sen er avhengig av utvendig temperatur.

 FARE

Eksplosjonsfare!

Væskeformig gass skal ikke behandles

som bensin. Bensin fordamper langsomt,

væskeformig gass blir straks til gass. Faren

for at rommet fylles med gass og antennes

er altså mye større for væskeformig gass

enn for bensin.

FORSIKTIG

Bruk bare flasker for flytende gass med

drivgassfylling i henhold til DIN 51622-kva-

litet.

Bruk av husholdningsgass og camping-

gass er prinsipielt forbudt.

Ulike motorer kan ha behov for ulike flyten-

de gassblandinger. Godkjente flytende

gassblandinger er angitt i de i tekniske da-

taene.

– Alle personer som omgås væskeformig

gass er forpliktet til å ha nødvendig

kunnskap om væskeformig gass for å

kunne gjennomføre farefri drift. Denne

trykksaken ska alltid følge med feie-

maskinen.

– Drivgassanlegg skal kontrolleres for

funksjonsdyktighet og tetthet med re-

gelmessige mellomrom, minst en gang

pr. år (i henhold til BGG 936).

– Kontrollen skal dokumenteres skriftlig.

Kontrollgrunnlag er § 33 og § 37 UVV

"Bruk av væskeformig gass" (BGV

D34).

– Som generelle forskrifter gjelder ret-

ningslinjer for kontroll av kjøretøyer

med gassdrevne motorer, ref. Samferd-

selsdepartementet.

Forskriftsmessig bruk

Forutsebar feilbruk

Egnede overflater

Sikkerhetsanvisninger

Sikkerhetsanvisninger for betjening

Sikkerhetsanvisninger for kjøring

Følg sikkerhetstekninske

retningslinjer for gassdreven

kjøretøy

Forpliktelser for driftsledelse og

arbeidstager

Vedlikeholdes av fagfolk

133NO

- 3

– Gassuttak skal bare gjøres fra en flaske

av gangen. Gassuttak av gass fra flere

flasker samtidig kan føre til at det går

gass over fra en flaske til en annen.

Derved kan den overfylte flasken utset-

tes for ulovlig trykkstigning etter at ven-

tilen på denne flasken senere stenges

(se B. 1 i retningslinjene).

– Ved montering av den fulle flasken må

du ta hensyn til monteringsposisjonen

for gasstilkoblingen, mer informasjon i

kapitlet "Montering av gassflaske".

Skifte av gassflaske skal gjøres korrekt og

nøyaktig. Ved av- og påmontering skal ut-

taksstussen på flaskeventilen tettes med

en godt fastskrudd lukkemutter, trekkes til

med skiftenøkkel.

– Utette gassflasker skal ikke brukes. De

skal straks, mens alle forsiktighetsre-

gler følges, tømmes i friluft ved at venti-

len åpnes, og deretter merkes som

"utett". Ved avlevering eller henting av

skadede gassflasker skal utleieren eller

hans representant (tankbilbetjening el-

ler tilsvarende) gjøres skriftlig oppmerk-

som på skadene.

– Før gassflaskene lukkes kontroller at til-

koblingsstussen er i forskriftsmessig til-

stand.

– Etter tilkobling av flasken skal det kon-

trolleres at den er tett ved hjelp av

skumdaannende middel.

– Åpne ventilen langsomt. Åpning og luk-

king skal ikke gjøres ved hjelp av slag-

verktøy.

– Brann i flytende gass skal kun slukkes

fra sikker avstand og dekning.

- bruk kun slukkemidler basert på kar-

bondioksyd (tørr eller gassformet).

- for kjøling av gassbeholdere, bruk ri-

kelig med vann.

– Det totale væskegassanlegget skal lø-

pende overvåkes for driftsikkerhet, spe-

sielt med hensyn på tetthet. Det er for-

budt på bruke kjøretøyet ved utett gass-

anlegg.

– Før rør- eller slangetilkobling løsnes

skal flaskeventilen lukkes. Tilkoblings-

mutteren på flasken løsnes langsomt

da det ellers blir sponntant utslipp av

gass under trykk som fortsatt står i led-

ningen.

– Dersom gasen tankes fra en stor behol-

der skal du spørre om gjeldende for-

skrifter hos den aktuelle gassleveran-

døren.

 Fare!

Fare for skade!

– Gass i væskeform gir frostskader på

utildekket hud.

– Etter demontering må lukkemutteren på

tilkoblingsgjengingen på flasken stram-

mes godt til.

– For kontroll av tetthet kan det brukes

såpevan, Nekal-oppløsning eller annet

skumdannende middel. Det er forbudt å

belyse gassanlegget med åpen flam-

me.

– Ved utskifting av enkeltkomponenter

skal monteringsanvisning fra produsen-

ten følges. Flaske- og hovedstengeven-

til skal skal lukkes.

– Tilstanden av det elektriske anlegget på

det gasdrevne kjøretøyet skal kontrolle-

res fortløpende. Radiosignaler kan føre

til eksplosjoner ved utette anleggsdeler.

– Etter lengre tids stillstand av et gass-

drevet kjøretøy skal lagringsrommet luf-

tes godt før kjøretøyet startes eller dets

elektriske anlegg slås på.

– Ulykker i sammenheng med gassflas-

ker eller gassanlegget skal straks rap-

porteres til relevante myndigheter. Ska-

dede deler skal oppbevares til undersø-

kelsene er avsluttet.

– Lagring av drivgass- henholdsvis gass-

flasker skal skje i samsvar med forskrif-

ten TRF 1996 (tekniske regler for væs-

keformig gass, se DA for BGV D34,

vedlegg 4).

– Gassflasker skal lagres stående. Om-

gang med åpen ild og røking er ikke til-

latt på lagringssted for beholdere og

ved reparasjoner. Flasker som lagres i

friluft må sikres mot tilgang. Tomme

flasker skal i utgangspunktet være luk-

ket.

– Flaske- og hovedsperreventil skal luk-

kes straks etter kjøretøyet er stoppet

– For plassering og beskaffenhet av opp-

stillingsrom for gassdrevne kjøretøy, se

relevante nasjonale bestemmelser.

– Gassflaser skal oppbevares i spesielle

rom adskilt fra oppstillingsrommet (se

DA til BGV D34, vedlegg 2).

– Elektriske håndlamper som anvendes i

rommene må være utstyrt med lukkede

tette overglass og være utstyrt med

kraftig beskyttelsesnett.

– Ved arbeid i reparasjonsverksteder skal

flaske og hovedsperreventil være luk-

ket, og drivgassflaskene skal være sik-

ret mot varmepåvirkning.

– Før driftspauser og før avslutning av

driften skal en ansvarlig person kontrol-

lere at alle ventiler, spesielt flaskeventi-

ler, er lukket. Varmearbeider, spesielt

sveise- og skjærearbeider, skal ikke ut-

føres i nærheten av drivgassflasker.

Drivgassflasker, også tomme, skal ikke

oppbevares i verksteder.

– Oppstillings- og lagrerom så vel som re-

parasjonsverksteder skal være godt

ventilerte. Pass da på at væskeformig

gass er tyngre enn luft. Den samler seg

på gulvet, i smøregraver og andre for-

dypninger i gulvet, og kan her danne

eksplosjonsfarlig gass-luft blandinger.

 Kjøretøyet må ikke brukes i over 1200

 FARE

Fare for kvelning!

 (Gassmotor)

Bruk av apparatet er tillatt i lukkede rom

med tilstrekkelig ventilasjon.

 Eksosen er giftig og helsefarlig, den må

ikke innåndes.

 FARE

Fare for skade!

 Eksosåpningen på motoren må ikke

tilsdekkes.

 Motoren må gå i ca. 3 sekunder etter

den er stanset. I dette tidsrommet må

man absolutt holde seg vekke fra drifts-

området.

 FARE

Fare for forbrenning!

 Ikke berør motoren når den er varm.

 Før du tar av panseret, la kjøretøyet

kjøle seg av.

 Ikke bøy deg over eller ta på eksosåp-

ningen.

 FARE

Fare for skade!

 Ved arbeider på hevefunksjon for tøm-

ming må avfallsbeholder heves helt og

sikres.

 Sikringen skal kun gjøres utenfor fare-

området.

MERKNAD

Beskyttelsestaket (ekstrautstyr) gir beskyt-

telse mot større fallende deler. Men det gir

ikke beskyttelse ved velting av maskinen!

 Beskyttelsestaket skal kontrolleres for

skader hver dag.

 Ved skader av beskyttelsestaket eller

enkeltdeler må hele beskyttelsestaket

byttes.

 Enhver modifisering av beskyttelsesta-

ket eller monteringen av elementer,

byggedeler og byggegrupper som ikke

har blitt godkjent av Kärcher er ikke til-

latt og kan eventuelt føre til at beskyttel-

sestaket mister funksjonen sin.

Igangsetting/drift

I oppstillings- og lagringsrom så vel

som reparasjonsverksted

Apparat med forbrenningsmotor

Maskiner med hevefunksjon for

avfallstømming

Maskin med beskyttelsestak

134 NO

- 4

 Vær oppmerksom på tomvekten (trans-

portvekt) til apparatet ved transport på

tilhengere eller kjøretøy.

 Ved transport av maskinen skal batteri-

et kobles fra og maskinen skal festes

godt.

 Før rengjøring og vedlikehold av maski-

nen, skifting av deler eller omstilling til

annen funksjon skal maskinen stoppes

og tenningsnøkkelen tas ut.

 Ved arbeid på det elektriske anlegget

skal batteriet kobles fra.

Til dette må først minuspolen også

plusspolen avklemmes.

Gjenkoblingen skjer så i omvendt rek-

kefølge. Koble til plusspolen først, og

deretter minuspolen.

 Rengjøring av maskinen må ikke skje

med vannslange eller høytrykksvasker

(fare for kortslutning eller andre ska-

der).

 Reparasjoner skal kun utføres på god-

kjente serviceverksteder eller av fagfolk

som er kjent med alle sikkerhetsforskrif-

tene.

 Sikkerhetskontroll skal gjøres etter gjel-

dende lokale forskrifter for kommersiell

bruk av mobile apparater.

 Arbeid ved maskinen skal alltid utføres

med egnede hansker.

Feiemaskinen arbeider etter feiebrett-prin-

sippet.

– Den roterende feievalsen frakter smuss

direkte inn i feieavfallsbeholderen.

– Sidekostene rengjør hjørner og kanter

på feieflaten og frakter smuss inn i ba-

nen til feievalsen.

– Finstøvet suges ut via støvfilteret via

sugeblæren.

 FARE

Fare for personskade og materiell skade!

 Pass på vekten av maskinen ved los-

sing.

 Ikke bruk gaffeltruck, maskinen kan

skades.

 Ved lossing av maskinen, bruk en egnet

rampe eller en kran!

 Ved bruk av rampe, pass på:

Bakkeklaring 70mm.

 Dersom maskinen leveres på en pall

skal det bygges en nedkjøringsrampe

med de medfølgende platene.

Anvisningen for dette ser du på side 2

(omslagssiden)

Viktig anvisning: hver plate skal festes

med 2 skruer hver.

Sikkerhetsanvisninger for transport

av apparatet

Sikkerhetsanvisninger for pleie og

vedlikehold

Funksjon

Anvisning for avlossing

Tom vekt (transportvekt) 925 kg*

* Dersom det er montert ekstrautstyr er

vekten enda høyere.

135NO

- 5

1 Førerhytte (tilleggsutstyr)

2 Dør på førerhus (tilleggsutstyr)

3 Festepunkt for surring (4x)

4 Tilgang feievalse

5 Fronthjul

6 Sidekoster

7 Feieavfallsbeholder

8 Lysanlegg (tilleggsutstyr)

9 Låsing apparatdeksel

10 Vindusvisker (tilleggsutstyr)

11 Motordeksel

12 Gassflaske

13 Låsing førerhus

(Valgmulighet)

14 Roterende varsellys

15 Sentrifugalseparator

16 Sikringshendel førerhus

(Valgmulighet)

17 Feievalseregulering (ikke vist)

1 Programbryter

2 Funksjonstaster

3 Multifunksjonsindikator

4 Sikringsboks arbeidsplass

5 Ratt

6 Tenningslås

7 Parkeringsbrems

8 Sete (med kontaktmatte)

9 Bremsepedal

10 Kjørepedal

1 Varselblinkbryter (tilleggsutstyr)

2 Tenningsnøkkel

– Stilling 0: Slå av motor

– Stilling 1: Tenning på

– Stilling 2: Starte motoren

1 Arbeidsbelysning På/Av (tilleggsutstyr)

2 Roterende varsellys På/Av

3 Horn

4 Rensing av filter

5 Valgbryter kjøreretning

6 Vanning sidebørste (tilleggsutstyr)

7 Vifte

8 Åpne/lukke beholderklaff

9 Heve/senke feieavfallsbeholder

Betjenings- og funksjonelementer

KM 130/300 R LPG

Betjeningspanel Tenningslås

Funksjonstaster

136 NO

- 6

ECU- Control Unit

Motor styreenheten regulerer og overvåker

motorfunksjonene.

Dersom det oppstår feil i motoren ved drift

vises de:

– Feilkode og feilbeskrivelse vises i display

– Den gule hhv. Røde varsellampen ly-

ser.: Motorytelsen reduseres eller mo-

toren slås av

– Det lyder en alarm.

 Kunden kan utbedre feil som f.eks. Høy

kjølevannstemperatur eller lavt olje-

trykk kan med tilsvarende tiltak

 Ved vedvarende feil må du kontakte au-

toriserte KÄRCHER- eller KUBOTA

kundeservice.

1 Displayanvisning

Kjølevannstemperatur

Motorturtall

Kjøreprogram

Batterispenning

Fyllingsnivå drivstofftank

Driftstimeteller

2 Varsellampe rød (STOPP)

Feil med mange årsaker: Motoren slås av

3 Kontrollampe (L1)

4 Motorkontrollampe (MIL)

Blinker kort - midlertidlig feil

Feilen får ikke mer oppmerksomhet si-

den den ikke vedvarer

- vedvarende lys - feil

Feilen må utbedres snarest av autori-

sert verksted. Det er ikke fare for kjøre-

tøy og miljø

blinker raskt - tungtveiende feil

Kjøretøyet må repareres omgående for

å unngå resulterende feil. Unngå høy

belastning!

5 Varsellampe gul (CHECK)

Feil på drevet

6 Kontrollampe (L2)

7 Varsellampe gul

Feil med mange årsaker.: Det lyder en

alarm

Funksjonstaster

Du kan innstille motorturtallet på 2 trinn

med funksjonstasten.

Til transportkjøring:

Anbefalt motorturtall, 1500 1/min

Til feiedrift:

Velg motorturtall, 2550 1/min

A Funksjonstast <meny>

B Funksjonstast <oppover>

C Funksjonstast <nedover>

D Funksjonstast <lagre/bekreft>

 Trykk lengre på funksjonstasten <Me-

ny> for å vise innstilt motorturtall på dis-

playet.

 For å endre motorturtallet trykkes funk-

sjonstasten <oppover> hhv. <nedover>.

 For å lagre trykkes funksjonstasten< la-

gre/bekreft>.

1 Bremsepedal

2 Kjørepedal

3 Parkeringsbrems

For å utføre de ulike arbeidene, kan det

være nødvendig å først vippe opp førerhu-

set (opsjon).

Merk: Førerhuset må bare vippes på flatt

underlag (± 5 °).

 Åpne låsen på førerhuset.

 Vipp opp førerhuset til sikringshendelen

går i lås.

 Før førerhuset vippes ned igjen må sik-

ringshendelen låses opp.

 Løsen parkeringsbrems ved å trykke

bremsepedalen.

 Lås parkeringsbremens ved å trykke

bremsepedalen.

 Åpne motordeksel.

 Vipp friløpshendelen på hydraulikk-

pumpen 90 ° til siden og ned.

몇 FORSIKTIG

Ikke trill feiemaskinen for hånd over lengre

strekninger og ikke raskere enn 10 km/t.

 Vipp opp igjen friløpshendelen etter for-

skyvningen.

 Dersom friløpshendelen på hydraulikk-

pumpen dreies for forskyving av maski-

nen, må den dreies tilbake til anslag

med klokken.

Bruk spesialverktøy.

 Les motorprodusentens bruksanvisning

før igangsetting, ta spesielt hensyn til

sikkerhetsanvisningene.

 Parker feiemaskinen på et jevnt under-

lag.

 Trekk ut tenningsnøkkelen.

 Trekk til holdebremsen.

 FARE

Fare for skade!

 Følg sikkerhetstekninske retningslinjer

for gassdreven kjøretøy.

 Isdannelse og gule skumavleiringerpå

gassflasken tyder på utetthet.

 Skifte flaske skal kun gjennomføres av

opplærte personer.

 Drivgassflasker skal ikke skiftes i gara-

sjer eller rom under bakkenivå.

 Ved skifte av flasker skal det ikke røkes

eller brukes åpen ild.

 Ved skifte av flasker skal stengeventi-

len på gassflasken lukkes godt, og en

beskyttelseshette skal straks settes på

den tomme flasken.

몇 ADVARSEL

Det skal kun brukes godkjente skifteflasker

med 11 kg innhold.

FORSIKTIG

Bruk av husholdningsgass og camping-

gass er prinsipielt forbudt.

Flytende gassblandinger av propan og bu-

tan er tillatt. Propaninnholdet må være

minst 90 %.

OBS

Åpne gassuttaksventil (3) først når maski-

nen skal startes (se kapittel starte maskin).

Åpne gassuttaksventil ved å dreie mot klokka.

MERKNAD

Tilkoblingen er linksgjenget (venstregjen-

get).

 Løsne skruen på sikringsstangen og

sving stangen opp.

1 Beskyttelseskappe

2 Gasslange med festemutter

3 Gassuttaksventil

 Lukk gassuttaksventil ved å dreie med

klokka.

 Skru av gasslange (nøkkelstørrelse 30

mm).

Motor styreenhet (ECU)

Pedaler

Før den tas i bruk

Vippe opp førerhus

Låse/løsne parkeringsbrems

Trille feiemaskinen for hånd

Bevege feiemaskinen for egen drift

Ta i bruk

Generelle merknader

Montere/skifte gassflaske

137NO

- 7

 Beskyttelseshette skal settes på venti-

len på gassflaskene.

 Åpne låsebøylen.

 Skifte gassflaske.

Pass på monteringsposisjon av gass-

flasken! Kobling eller ringåpning skal

peke ned.

 Skru av beskyttelseshette på ventilen

på gassflasken.

 Lukk låsebøylen.

 Gasslangen skrus på ventilen på gass-

flasken (nøkkelstørrelse 30 mm).

 Lukk låsestangen og sikre med skrue.

 Kontroller oljenivå.

 Kontroller vannkjøler.

 Kontroller feievalsen.

 Kontroller dekktrykket.

 Still inn førersetet.

 Rengjøre støvfilter.

Merk: Dette er beskrevet i kapittelet Stell

og vedlikehold.

 FARE

Lengre tids bruk av maskinen kan pga. vi-

brasjonene føre til blodomløpsforstyrrelser

i hendene.

En generell brukstid kan ikke fastsettes, da

denne er avhengig av flere faktorer:

– Personlig anlegg for dårlig blodomløp

(ofte kalde fingre, kribling i fingrene).

– Lav omgivelsestemperatur. Bruk varme

klær for beskyttelse av kroppsdeler.

– For hardt grep hindrer blodomløpet.

– Uavbrutt arbeid er mer ugunstig enn ar-

beid med innlagte pauser.

Ved regelmessig, langvarig bruk av maski-

nen og ved gjentatte tilfeller av tegn på dår-

lig blodomløp (f.eks. kribling i fingrene, kal-

de fingre), vil vi anbefale undersøkelse av

lege.

 Trekk hendelen for seteregulering ut-

over.

 Forskyv setet, slipp hendelen og la se-

tet gå i inngrep.

 Beveg setet fram og tilbake og kontrol-

ler at setet er i låst stilling.

1 Transportkjøring

Anbefalt motorturtall, 1500 1/min

2 Feiing med feievalse

Velg motorturtall, 2550 1/min

3 Feiing med feievalse og sidekost.

Velg motorturtall, 2550 1/min

 Åpne gassuttaksventil ved å dreie mot

klokka.

Merk: Maskinen er utstyrt med setekon-

taktmatte. Maskinen slås av når man forla-

ter førersetet.

 Ta plass på førersetet.

 Sett valgbryter for kjøreretning i midtstilling.

 Trekk til holdebremsen.

 Sett tenningsnøkkelen i tenningslåsen.

 Sett tenningsnøkkelen til posisjon ”II”.

 Når maskinen er startet, slippes ten-

ningsnøkkelen.

Merk: Ikke la starteren gå i mer enn 10 sek-

under. Vent minst 10 sekunder før ny star-

teren aktiveres på nytt.

 Velg motorturtall, 1500 1/min.

 Sett programbryter til transportkjøring

 Bremspedal trykkes inn og holdes inn-

trykt.

 Løsne parkeringsbremsen.

 Sett kjøreretningsvelger til "Forover".

 Trykk kjørepedal langsomt inn.

 Fare!

Fare for skader! Ved rygging skal det ikke

være fare for tredjeperson, eventuelt må

noen dirigere deg.

OBS

Fare for skade! Bruk kun kjøreretningsvel-

geren ved stillestående maskin.

 Sett kjøreretningsvelger til "Bakover".

 Trykk kjørepedal langsomt inn.

– Kjørehastigheten kan reguleres trinn-

løst med kjørepedalen.

– Unngå rykkvis betjening av pedalen, da

dette kan skade hydraulikkanlegget.

– Ved synkende effekt i stigninger må

kjørepedalen tas litt tilbake.

 Slipp kjørepedalen, maskinen bremser

automatisk og blir stående.

Merk: Bremsevirkningen kan forsterkes

ved å trykke på bremsepedalen.

Kjøre over faste hindringer opp til 70 mm

høyde:

 Kjør langsomt og forsiktig over hinderet.

Faste hindringer over 70 mm høyde:

 Hindre må bare kjøres over med en eg-

net rampe.

OBS

Fei ikke pakktape, tråder eller noe lignende da

dette kan føre til skader på feiemekanismen.

 Innstill motorturtall for feiedrift på 2550

1/min, se kapittel „Multifunksjonsvis-

ning | Innstill motorturtall“.

Merknad

Innstillinger på 1500 1/min er kun til

transportkjøring og ikke egnet til feie-

drift (feiekostene og sidekostene dreier

ikke nok).

Merk: For å oppnå optimal rengjøring, bør

kjørehastigheten tilpasses de aktuelle for-

holdene.

Merk: Støvfilteret bør tømmes med jevne

mellomrom under drift.

Dette påbyggingsett er montert fra fabrik-

ken og kan ikke ettermonteres.

Påbyggingsett for vannspruting består av en

vanntank og sprutedyser for sidebørsten.

 Dersom det støver mye ved feiing, kan

vannsprutesystemet være nyttig å bruke.

 Innkobling skjer med bryteren for vann-

sprut på sidebørsten.

 Slå på viften.

 Ved flaterengjøring, sette programvel-

geren til feiing med feievalse.

 Ved rengjøring av sidekanter, sett pro-

gramvelgeren til feiing med feievalse og

sidebørster.

 Slå av vifte.

 Ved flaterengjøring, sette programvel-

geren til feiing med feievalse.

 Ved rengjøring av sidekanter, sett pro-

gramvelgeren til feiing med feievalse og

sidebørster.

 Fare!

Fare for skader! Under tømmingen må det

ikke oppholde seg personer og dyr i utsvin-

gingsområdet for feieavfallsbeholderen.

 Fare

Klemfare! Hold aldri fast i stagene i tømme-

mekanismen. Opphold deg ikke under den

løftede beholderen.

 Fare!

Veltefare! La feiemaskinen stå på et jevnt

underlag mens tømmingen pågår.

Før start/sikkerhetskontroll

Drift

Stille inn førersetet

Velge programmer

Åpne gasstilførsel

Starte maskinen

Starte motoren

Kjøring av maskinen

Kjøre forover

Kjøre bakover

Kjøremåte

Bremsing

Kjøre over hindre

Feiedrift

Tilleggsett vannspruteutstyr

(tilleggsutstyr)

Feie tørre gulv

Feie fuktige eller våte gulv

Tømme feieavfallsbeholderen

138 NO

- 8

 Sett programbryter til transportkjøring

 Hev feieavfallsbeholderen.

 Kjør langsomt frem til samlebeholde-

ren.

 Trekk til holdebremsen.

 Åpne beholderklaff: Trykk bryteren til

venstre og tøm feieavfallsbeholderen.

 Lukk beholderklaff: Trykk bryteren til

høyre (ca. 2 sekunder) til den låser i en-

destilling.

 Løsne parkeringsbremsen.

 Kjør langsomt bort fra samlebeholder.

 Senk feieavfallsbeholderen til endepo-

sisjon.

 Bremspedal trykkes inn og holdes inn-

trykt.

 Trekk til holdebremsen.

 Vri tenningsnøkkelen til "0" og trekk den

ut.

 Lukk gassuttaksventil ved å dreie med

klokka.

 FARE

Fare for personskader og materielle ska-

der! Pass på vekten av apparatet ved

transport.

 Vri tenningsnøkkelen til "0" og trekk den ut.

 Trekk til holdebremsen.

 Lukke gasstilførsel.

 Sikre maskinen på festepunktene for

surring (4x) med stropper, tau eller kjet-

ting.

 Sikre maskinens hjul med kileklosser.

 Ved transport i kjøretøyer skal appara-

tet sikres mot å skli eller velte etter de til

enhver tid gjeldende regler.

 FARE

Fare for personskader og materielle ska-

der! Pass på vekten av apparatet ved lag-

ring.

 Parker feiemaskinen på et jevnt under-

lag i tørr, frostfri omgivelse. Beskytt den

med en tildekking mot støv.

 Løft feievalse og sidebørstene for å

unngå å skade børstene.

 Vri tenningsnøkkelen til "0" og trekk den ut.

 Trekk til holdebremsen.

 Lukke gasstilførsel.

 Sikre feiemaskinen mot rulling.

 Gassmotor

Forsiktig

Maskinen må plasseres på et sikkert

sted!

Med jevne mellomrom skal maskinen

inspiseres av en kvalifisert person i

henhold til regionale eller nasjonale di-

rektiver for sikker drift. Dette gjelder

spesielt for beholderen for flytende

gass og dennes forbindelser.

Hvis feiemaskinen ikke skal brukes over

lengre tid, må en i tillegg være obs på føl-

gende:

 Skift motorolje.

 Skru av gasslangen med tilkoblings-

mutter (nøkkelbredde 30 mm).

 Lukk gassflasken med beskyttelseshet-

ten og oppbevar den i et egnet rom (se

kapittel "Sikkerhetsanvisninger").

 Rengjør feiemaskinen innvendig og ut-

vendig.

 Dersom maskinen skal lagres lenger

enn 4 uker skal minuspolen på batteriet

kobles av.

Figuren er ment som eksempel

 Batteriet lades i mellomrom på ca. to

måneder.

 Dekk til batteriet og beskytt det mot

kortslutning.

OBS

Fare for skade!

Støvfilteret skal ikke vaskes.

– Reparasjoner skal kun utføres på god-

kjente serviceverksteder eller av fagfolk

som er kjent med alle sikkerhetsforskrif-

tene.

– Kommersielt brukte maskiner som bru-

kes på ulike steder skal sikkerhetskon-

trolleres i samsvar med VDE 0701.

 Parker feiemaskinen på et jevnt under-

lag.

 Vri tenningsnøkkelen til "0" og trekk den ut.



Trekk til holdebremsen.

몇 FORSIKTIG

Fare for skade! Rengjøring av maskinen

må ikke skje med vannslange eller høy-

trykksvasker (fare for kortslutning eller an-

dre skader).

 Fare

Fare for skader! Benytt støvbeskyttelses-

maske og beskyttelsesbriller.

 Rengjør maskinen med en klut.

 Blås den ut med trykkluft.

 Rengjør maskinen med en fuktig klut og

mild rengjøringsblanding.

Merk: Det må ikke brukes aggressive ren-

gjøringsmiddel.

Få vedlikehold gjennomført i henhold til in-

speksjonslisten.

Merk: Driftstimetelleren angir tidspunktet

for vedlikeholdsintervallene.

Merk: Alle service- og vedlikeholdsarbei-

der må, når kunden forestår vedlikehold,

utføres av kvalifiserte fagfolk. Ved behov

kan man til enhver tid ta kontakt med en

Kärcher-forhandler.

Daglig vedlikehold:

 Kontroller oljenivå.

 Kontroller kjølevannsnivå.

 Kontroller dekktrykket.

 Kontroller feievalse og sidekoster for

slitasje og sammenviklede bånd

 Kontroller hjulene for oppviklede tråder.

 Kontroller sentrifugalseparator og luftfil-

ter, og rengjør ved behov.

 Kontroller funksjonen til alle betjenings-

elementer.

 Kontroller apparatet for skader.

Ukentlig vedlikehold:

 Kontroller drivstoff- eller gassledninger

for tetthet.

 Rengjøre vannkjøler.

 Rengjør hydraulikkoljekjøler.

 Kontroller hydraulikkanlegget.

 Kontrollere hydraulikkoljenivå.

 Kontroller nivå bremsevæske.

 Kontroller tetningslistene for slitasje, og

skift ved behov.

 Kontroller beholderklaff og smør den.

Slå maskinen av

Lukke gasstilførsel

Transport

Lagring/driftsstans

Pleie og vedlikehold

Generelle merknader

Rengjøring

Innvendig rengjøring

Utvendig rengjøring av maskinen

Vedlikeholdsintervaller

Vedlikehold utført av kunden

139NO

- 9

Vedlikehold etter slitasje:

 Skift tetningslister.

 Skift feievalsen.

 Skift sidekostene.

Merk: Beskrivelse av dette er å finne i ka-

pittelet Vedlikeholdsarbeid.

Merk: For at garantikrav skal aksepteres,

må alle service- og vedlikeholdsarbeider

utføres av autorisert Kärcher-kundeservice

i løpet av garantitiden.

Vedlikehold etter 50 driftstimer:

 Gjennomfør første ettersyn i henhold til

vedlikeholdsheftet.

Vedlikehold etter 250 driftstimer:

 Gjennomfør ettersyn i henhold til vedli-

keholdsheftet.

Forberedelser:

 Parker feiemaskinen på et jevnt underlag.

 Vri tenningsnøkkelen til "0" og trekk den ut.

 Trekk til holdebremsen.

 Lukke gasstilførsel.

1 Kjølevannsbeholder

2 Luftfilter

3 3-sylinder firtakts gassmotor

4 Vannkjøler

5 Gassflaske

6 Bøylelås

7 Hydraulikkoljetank

8 Hydraulikkolje påfyllingsstuss

9 Seglass

 FARE

Fare for skader! Sett alltid inn sikringsstang

ved løftet feieavfallsbeholder.

Sikringen skal kun gjøres utenfor fareområ-

det.

1 Holder sikringsstang

2 Sikringsstang

 Vipp opp sikringsstang for høydetøm-

ming og sett inn i holderen (sikret).

Ved omgang med batterier må det tas hen-

syn til:

 Fare!

Eksplosjonsfare! Verktøy o.l. må ikke leg-

ges på batteriet, dvs. på poler eller celle-

bro.

 Fare!

Fare for skader! Pass på at sår aldri kom-

mer i kontakt med bly. Vask hendene godt

etter håndtering av batterier.

 FARE

Brann- og eksplosjonsfare!

– Røyking og bruk av åpen ild er ikke til-

latt.

– Rom der det lades batterier må være

godt ventilerte, da det dannes høyek-

splosive gasser ved lading.

 Fare!

Fare for skade!

– Syresprut i øyne eller på huden skal

skylles ut/av med mye rent vann.

– Kontakt lege straks etterpå.

– Forurensede klaær må vaskes med

vann.

 Sett batteriene i batteriholderen.

 Skru holderne fast i bunnen av batteriet.

 Koble polklemmen (rød kabel) til pluss-

polen (+).

 Koble polklemmen til minuspolen (-).

Merk: Kontroller at batteripoler og polklem-

mer er tilstrekkelig beskyttet med polfett.

OBS

På batterier som er fylt med syre må du re-

gelmessig kontrollere væskenivået.

– Syren i et fullt ladet batteri har ved

20 °C spesifikk vekt på 1,28 kg/l.

– Syren i et delvis ladet batteri har spesi-

fikk vekt mellom 1,00 og 1,28 kg/l.

– I alle cellene skal den spesifikke vekten

av syren være lik.

 Skru av alle batterilokk.

 Ta ut en prøve med en syretester fra

hver celle.

 Syreprøven fylles tilbake i samme celle.

 Hvis væskenivået er for lavt, må du fylle

destillert vann i cellene opp til markerin-

gen.

 Lad batteriet.

 Skru på cellelokkene.

 Fare!

Fare for skader! Følg sikkerhetsanvisnin-

gene for håndtering av batterier. Følg

bruksanvisningen for ladeapparatet.

 Fare!

Batterier skal bare lades med egnet lade-

apparat.



Skru av alle batterilokk.

(kun vedlikeholdslavt batteri)

 Koble ladeapparatets plusspolledning

til batteriets plusspolkopling.

 Koble ladeapparatets minuspolledning

til batteriets minuspolkopling.

 Innplugging av nettstøpsel og slå på

valgbryter.

 Lad batteriet med minst mulig lade-

strøm.

Merk: Når batteriet er ladet opp kobles

først ladeapparatet fra nettet og så batteriet

fra ladeapparatet.

Vedlikehold utført av kunden

Vedlikeholdsarbeider

Oversikt

Generelle sikkerhetsanvisninger

Vennligst ikke slipp ut motorol-

je, fyringsolje, diesel eller ben-

sin i naturen. Jordsmonnet må

vernes og spillolje må avhen-

des på miljøvennlig måte.

Sikkerhetsanvisninger for batterier

Følg anvisningene på batteriet,

i bruksanvisningen og i maskin-

bruksanvisningen!

Bruk vernebriller!

Hold barn unna syre og batteri-

er!

Eksplosjonsfare!

Åpen ild, gnister, åpent lys og

røyking er forbudt!

Fare for skade!

Førstehjelp!

Varselmerket!

Avhending!

Batterier må ikke kastes i hus-

holdsningsavfallet!

Innsetting og tilkobling av batterier

Kontroller og korriger væskenivået på

batteriene (gjelder kun vedlikeholdslette

batterier).

Lade batteriet

140 NO

- 10

 Koble polklemmen fra minuspolen (-).

 Koble polklemmen fra plusspolen (+).

 Løsne holderne i bunnen av batteriet.

 Ta batteriet ut av emballasjen.

 Brukte batterier skal avhendes i hen-

hold til gjeldende bestemmelser.

 Fare!

Fare for forbrenning!

 La motoren avkjøles.

 Kontroller tidligst 5 minutter etter at mo-

toren er stanset

1 Oljepeilepinne

2 Lokk, oljepåfyllingsåpning

 Trekk ut oljepeilepinnen.

 Tørk av oljepeilepinnen og skyv den inn

igjen.

 Trekk ut oljepeilepinnen.

 Les av oljenivå.

 Skyv inn oljepeilestaven igjen.

– Oljenivået må ligge mellom "MIN"- og

"MAX"-markeringen.

– Dersom oljenivået er under "MIN" mar-

keringen, etterfyll motorolje.

– Motor skal ikke fylles over "MAX" mer-

ket.

 Skru ut lokk på oljefyllingsåpningen.

 Fyll på motorolje.

Oljetyper: Se Tekniske data

 Steng oljepåfyllingsåpningen.

 Vent i minst 5 minutter.

 Kontroller oljenivå.

몇 FORSIKTIG

Fare for brannskader fra varm olje!

 Ha klar oppsamlingsbeholder for ca. 6

liter olje.

 La motoren avkjøles.

1 Oljeavtappingsskrue

 Skru ut oljetappeskruen.

 Løsne låseskruen på oljepåfyllingen.

 Tapp ut oljen.

1 Oljefilter motor

 Skru av oljefilter.

 Rengjør holder og tetnigsflater.

 Pakning på det nye oljefilteret strykes

med olje før det monteres.

 Monter nytt oljefilter og trekk til for hånd.

 Skru på oljetappingsskrue inklusive ny

pakning.

Merk: Trekk til oljetappingsskrue med mo-

mentnøkkel, 25 Nm.

 Fyll på motorolje.

Oljetyper: Se Tekniske data

 Steng oljepåfyllingsåpningen.

 La motoren gå i ca. 10 minutter.

 Kontroller oljenivå.

MERKNAD

Feieavfallsbeholderen skal ikke være løf-

tet.

 Åpne motordeksel.

1 Seglass

2 Manometer

3 Lokk, oljepåfyllingsåpning

 Kontroller hydraulikkoljenivået i se-

glasset.

– Oljenivået må ligge mellom "MIN"- og

"MAX"-markeringen.

– Dersom oljenivået er under "MIN" mar-

keringen, etterfyll hydraulikkolje.

 Skru ut lokk på oljefyllingsåpningen.

 Rengjør fylleområdet.

 Fyll på hydraulikkolje.

Oljetyper: Se Tekniske data

 Skru på lokk på oljefyllingsåpningen.

OBS

Dersom manometeret viser økt hydraulikk-

trykk skal hydraulikkoljefilteret skiftes ved

Kärcher kundeservice.

 Trekk til holdebremsen.

 Starte motoren.

Vedlikehold av hydraulikkanlegget skal kun

foretas av Kärcher-kundeservice.

 Kontroller samtlige hydraulikkslanger

og koblinger for tetthet.

 Fare!

Forbrenningsfare fra kokende vann! La kjø-

leren kjøle seg minst 20 minutter.

 Kontroller kjølevannsnivå på ekspan-

sjonstanken (vannivå mellom MIN og

MAX.

 Rengjør radiatorlameller.

 Kontroller samtlige radiatorslanger og

koblinger for tetthet.

 Rengjøre ventilator.

 Starte motoren.

 Løft feieavfallsbeholderen til endeposi-

sjon.

 Slå av motoren.

 Trekk til holdebremsen.

 Sett inn sikringsstangen for høy tøm-

ming.

 Fjern bånd eller tau fra feievalsen.

 Ta ut sikringsstang.

 Starte motoren.

 Senk feieavfallsbeholderen til endepo-

sisjon.

 Slå av motoren.

1 Festeskrue feievalseholder

2 Feievalse

3 Feievalseholder

4 Holdeplate sideveis pakning

5 Pakninger på siden

 Åpne sidekledning med nøkkel.

 Skru opp vingemuttere på festeplaten

fra pakningene på siden, og ta av feste-

platen.

 Vipp ut sidepakning.

Demontere batterier

Kontrollere motorens oljenivå og

etterfylle olje

Skifte motorolje og motoroljefilter

Kontroller nivå av hydraulikkolje og

etterfyll hydraulikkolje

Kontroller hydraulikkanlegget

Kontroller vannkjøleren og vent

Kontrollere feievalsen

Utskifting av feievalse

141NO

- 11

 Skru ut festeskruen på feieavfallsbehol-

deren og sving holderen ut.

 Ta av feievalsen.

Feievalsens monteringsposisjon i kjøreret-

ningen (sett ovenfra)

Merk: Vær oppmerksom på børstesettets

posisjon når du monterer den nye feieval-

sen.

 Montere ny feievalse. Sporene på feie-

valsen skal stikkes inn i knastene på

den motstående svingarmen.

Merk: Etter montering av ny feievalse må

feiemønsteret stilles inn på nytt.

Merk: Feiemønster er fra fabrikken stilt til

80 mm, det kan trinnløst reguleres ved sli-

tasje av feievalsen.

 Kontroller dekktrykket.

 Slå av sugevifte.

 Kjør feiemaskinen på et jevnt og glatt

underlag, som er synlig dekket av støv

eller kritt.

 Sett programbryteren til feiing med feie-

valse.

 Sett programbryter til transportkjøring.

 Rygg maskinen bort.

 Kontroller feiemønster.

Formen av feiemønsteret skal danne en li-

kesidet firkant med bredde 80-85 mm.

1 Reguleringsmutter

2 Kontramutter

 Åpne motordeksel på siden.

 Løsne kontramutter.

 Still inn feiemønster

 Trekk til kontramutter.

 Kontrollere feiemønster på feievalsen.

 Kontroller dekktrykket.

 Løft sidebørstene.

 Kjør feiemaskinen på et jevnt og glatt

underlag, som er synlig dekket av støv

eller kritt.

 Sett programbryteren til feiing med feie-

valse og sidebørster.

 Løft sidebørstene.

 Sett programbryter til Kjøre.

 Rygg maskinen bort.

 Kontroller feiemønster.

Bredde av feiemønster skal være mellom

40-50 mm.

 Korriger feiemønsteret med de to regu-

leringsskruene.

 Kontroller feiemønster.

 Kontroller dekktrykket.

 Løft feieavfallsbeholderen og sikre med

sikringsstang.

 FARE

Fare for skader! Sett alltid inn sikringsstang

ved løftet feieavfallsbeholder.

Sikringen skal kun gjøres utenfor fareområ-

det.

 Vipp opp sikringsstang for høydetøm-

ming og sett inn i holderen (sikret).

1 Holder sikringsstang

2 Sikringsstang

 Åpne sidekledning som beskrevet i ka-

pittel "Skifte feievalse".

 Løsne de 6 vingemutterne på festepla-

ten på siden.

 Løsne 3 muttere (størrelse 13mm) på

fremre festeplate.

 Trykk ned pakningene på siden (av-

langt hull) at de har en avstand til bak-

ken på 1 - 3 mm.

 Skru fast festeplatene.

 Gjenta prosedyren på andre siden av

maskinen.

 Parker feiemaskinen på et jevnt underlag.



Koble en lufttrykkmåler til dekkventilen.

 Kontroller lufttrykket og korriger ved be-

hov.

 For tillatt dekktrykk, se Tekniske data.

 Rengjør støvfilteret med tasten for filter-

rensing.

몇 ADVARSEL

Tøm feieavfallsbeholderen før du begynner

å skifte støvfilter. Benytt støvbeskyttelses-

maske ved arbeider på filtersystemet. Vær

oppmerksom på sikkerhetsforskriftene for

håndtering av finstøv.

1 Låsing apparatdeksel

2 Maskinhette

 Åpne låsen ved å skru av stjerneskru-

en.

 Vipp maskinhetten forover.

1 Lås

2 Filterdeksel

 Åpne filterdeksel.

 Vipp filterristeren forover.

Kontroll og innstilling av feiemønster

Kontroll og innstilling av feiemønster på

sidebørster

Still inn pakninger på siden

Kontrollere dekktrykk

Rengjøre støvfilter manuelt

Skifte støvfilter

142 NO

- 12

 Skifte støvfilter.

 Lukk filterlokket igjen.

Kilereimer skal gi etter ca. 7-9 mm ved et

trykk på 10 kg.

 La autorisert kundeservice stille inn ki-

lereimstrammingen.

1 Lås

2 Luftfilterhus

 Åpne lås.

 Ta av luftfilterhuset.

 Skift luftfilterinnsats.

Merk: Monteringsposisjon med utblås-

ningsåpning ned (se illustrasjon).

 Skru av vingemutter på sentrifugalse-

paratoren.

 Rengjør sentrifugalseparatoren.

 Skru ut lyskaster.

 Ta ut lyskaster og trekk ut kontakten.

Merk: Pass på posisjon av kontakt.

 Skru fra hverandre lyskaster.

 Trekk fra hverandre lyskasterhus og

hold det vannrett, da lampeenheten

ikke er festet.

 Lås opp festebøyle og ta ut lyspæren.

 Sett inn ny lyspære.

 Settes sammen i motsatt rekkefølge.

Merk: For å skifte lyspære på retningsvise-

ren, ta av glasset på retningsviseren.

 Åpne sikringsholder.

 Kontroller sikringer.

Merk: Sikring FU 01 er plassert i motorrom-

met.

 Skift ut defekte sikringer.

Merk: Benytt kun sikringer med samme

verdi.

Vi erklærer hermed at maskinen angitt ned-

enfor oppfyller de grunnleggende sikker-

hets- og helsekravene i de relevante EU-di-

rektivene, med hensyn til både design, kon-

struksjon og type markedsført av oss. Ved

endringer på maskinen som er utført uten

vårt samtykke, mister denne erklæringen

sin gyldighet.

Undertegnede handler på vegne av og med

fullmakt fra styret.

Ansvarlig for dokumentasjon:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Kontroller kilerem og still inn

Kontroll/utskiftning av luftfilter

Skifte lampe i lyskaster (tilleggsutstyr)

Skifte lampe i blinklys (tilleggsutstyr)

Skifte sikringer

FU 01 Hovedsikring 60 A

FU 02 Fyllingsindikator gass-

flaske

5 A

FU 03 Sikkerhetsrele

Multifunksjonsindikator

10 A

FU 04 Valgbryter kjøreretning 10 A

FU 05 Tidsrele

Setekontaktbryter

5 A

FU 06 Vifte 25 A

FU 07 Programvalgbryter

Funksjoner feiebeholder

10 A

FU 08 Start relé 30 A

FU 09 Indikatorinstrument 7,5 A

FU 10 Posisjonslamper 7,5 A

FU 11 Arbeidslys foran (nærlys) 10 A

FU 12 Vibratorsystem

Roterende varsellys

Horn

20 A

FU 13 Vannpumpe 10 A

EU-samsvarserklæring

Produkt: Feiesugemaskin m. fører-

sete

Type: 1.186-xxx

Relevante EU-direktiver

2006/42/EF (+2009/127/EF)

2014/30/EU

2000/14/EF

Anvendte overensstemmende normer

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Anvendt metode for samsvarsvurde-

ring

2000/14/EF: Vedlegg V

Lydeffektnivå dB(A)

Målt: 98

Garantert: 101

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

143NO

- 13

Feilretting

Feil Retting

Maskinen lar seg ikke starte Ta plass på førersetet, det aktiverer setekontaktmatten

Lade eller skifte batteri

Gassflaske tom - skifte gassflaske

Gassuttaksventil lukket - åpne ventil ved å dreie mot klokka.

Gassventil frosset - følg beskrivelse for skifte av gassflaske.

Ta kontakt med Kärchers kundetjeneste.

Motoren går uregelmessig Rengjør eller skift ut filterpatron

Drivstoffledningssystem, tilkoblinger og forbindelser kontrolleres og settes i stand ved behov.

Ta kontakt med Kärchers kundetjeneste.

Motor overoppvarmet Etterfyll kjølevæske

Skyll gjennom radiatoren

Stramme kilerem

Ta kontakt med Kärchers kundetjeneste.

Motoren går, men maskinen kjører

bare langsomt eller ikke i det hele

tatt

Løsne parkeringsbremsen

Kontroller om det innviklede bånd eller snorer.

Ta kontakt med Kärchers kundetjeneste.

Pipende lyder i hydraulikken Fyll på hydraulikkolje

Ta kontakt med Kärchers kundetjeneste.

Børster dreier seg bare langsomt

eller ikke i det hele tatt

Sett gasshendel helt frem (høyt turtall).

Kontroller om det innviklede bånd eller snorer.

Ta kontakt med Kärchers kundetjeneste.

Liten eller ingen sugekraft i børste-

området

Rengjør filtrene

Ta kontakt med Kärchers kundetjeneste.

Maskinen støver Still inn pakninger på siden

Slå på viften

Rengjør støvfilter

Utskiftning av filterpakninger

Ta kontakt med Kärchers kundetjeneste.

Feieenhet lar avfall ligge igjen Tøm feieavfallsbeholderen

Rengjør støvfilter

Utskifting av feievalse

Still inn feiemønster

Skifte pakningsstriper i feieavfallsbeholderen

Løsne blokkering i feievalse

Ta kontakt med Kärchers kundetjeneste.

Feieavfallsbeholder hever eller

senker seg ikke

Kontroller sikringer.

Ta kontakt med Kärchers kundetjeneste.

Feieavfallbeholder dreier seg bare

langsomt eller ikke i det hele tatt

Ta kontakt med Kärchers kundetjeneste.

Driftsfeil ved hydraulisk drevne de-

ler

Ta kontakt med Kärchers kundetjeneste.

144 NO

- 14

Tekniske data

KM 130/300 R LPG

1.186-146.0

Maskindata

Kjørehastighet, forover km/h 10

Kjørehastighet, bakover km/h 10

Stigeevne (maks.) -- 18%

Flatekapasitet uten sidekost m

/h 10000

Flatekapasitet med 1 sidekoster m

/h 13000

Arbeidsbredde uten sidekoster mm 1000

Arbeidsbredde med 1 sidekoster mm 1300

Beskyttelsesklasse beskyttet mot vanndrypp -- IPX 3

Brukstid ved full tank h 4

Motor

Type -- Kubota WG 972-E4

Konstruksjon -- 3-sylinder firtakts gassmotor

Utslipp i henhold til målemetoden i EU-forordningen 2016/1628 (trinn V) g/kWh 1018,2

Kjøletype -- Vannkjøling

Rotasjonsretning -- mot klokka

Boring mm 74,5

Slaglengde mm 73,6

Slagvolum cm

962

Oljemengde l 3,7

Driftsturtall 1/min 2350

Maksimalt turtall 1/min 2550

Tomgangsturtall 1/min 1500

Effekt, maks. kW/PS 17,5/23,5

Maks. dreiemoment ved 2400 1/min Nm 66,3

Oljefilter -- Filterpatron

Innsugingsluftfilter -- Innvendig filterpatron, utvendig filterpa-

tron

Drivstofftype LPG

Flytende gassblandinger av propan og butan er tillatt.

Propaninnholdet må være minst 90 %.

Tankvolum 11 kg eller 20 Liter (skifteflaske)

Elektrisk anlegg

Batteri V, Ah 12, 62

Generator, vekselstrøm V, A 12, 80

Starter -- Elektrisk starter

Hydraulisk anlegg

Oljemengde i komplett hydraulikkanlegg l 26,5

Oljemengde i hydraulikktank l 21,2

Oljetyper

Motor (over 25 °C) -- SAE 30, SAE 10W-30, SAE 15W-40

Motor (0 til 25 °C) -- SAE 20, SAE 10W-30, SAE 10W-40

Motor (under 0 °C) -- SAE 10W, SAE 10W-30, SAE 10W-40

Hydraulikk -- HV 46

Feieavfallsbeholder

Maks. avlastingshøyde mm 1400

Volum i feieavfallsbeholder l 300

Feievalse

Feievalsediameter mm 300

Feievalsebredde mm 1000

Turtall 1/min 350

Feiemønster mm 80

Sidebørster

Sidekostdiameter mm 600

Turtall (trinnløst) 1/min 0 - 60

Dekk

Dimensjon foran -- 15-4.5x8

Lufttrykk foran bar 8

Dimensjon bak -- 15-4.5x8

145NO

- 15

Brems

Forhjul -- mekanisk

Bakhjul -- hydrostatisk

Filter- og sugesystem

Konstruksjon -- Foldefilter

Turtall 1/min 2800

Filterflate, finstøvfilter m

5,2

Nominelt undertrykk, sugesystem mbar 15,5

Nominell volumstrøm, sugesystem m

/h 800

Vibratorsystem -- Elektromotor

Omgivelsesbetingelser

Temperatur °C -5 til +40

Luftfuktighet, ikke duggende % 0 - 90

Registrerte verdier etter EN 60335-2-72

Støy

Støytrykksnivå L

dB(A) 80

Usikkerhet K

dB(A) 3

Støyeffektnivå L

+ usikkerhet K

dB(A) 101

Maskinvibrasjon

Hånd-arm vibrasjonsverdi m/s

1,5

Sete m/s

0,8

Usikkerhet K m/s

0,2

Mål og vekt

Lengde x bredde x høyde mm 2122 x 1330 x 1430

Svingradius høyre mm 1460

Svingradius venstre mm 1460

Vekt tom kg 925

Tillatt totalvekt kg 1505

Tillatt akselbelasting foran kg 882

Tillat akselbelastning bak kg 623

Det tas forbehold om tekniske endringer!

KM 130/300 R LPG

1.186-146.0

146 NO

- 1

Läs bruksanvisning i original

innan aggregatet används första

gången, följ anvisningarna och spara drifts-

anvisningen för framtida behov, eller för

nästa ägare.

Om du upptäcker transportskador vid upp-

packningen bör du ta kontakt med försälja-

ren.

– Varnings- och anvisningsdekaler på

maskinen ger viktig information beträf-

fande riskfri användning.

– Förutom anvisningarna i denna bruks-

anvisning ska allmänna säkerhets- och

olycksfallsföreskrifter tas i beaktande.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns

på:

www.kaercher.com/REACH

I respektive land gäller de garantivillkor

som publicerats av våra auktoriserade dist-

ributörer. Eventuella fel på aggregatet re-

pareras utan kostnad under förutsättning

att det orsakats av ett material- eller tillverk-

ningsfel. I frågor som gäller garantin ska du

vända dig med kvitto till inköpsstället eller

närmaste auktoriserade serviceverkstad.

 FARA

För att undvika risker får reparationer och

reservdelsmontering endast utföras av

auktoriserad kundservice.

– Använd endast av tillverkaren godkän-

da tillbehör och reservdelar. Originaltill-

behör och originalreservdelar gör att

maskinen kan användas säkert och

utan störning.

– Ytterligare information om reservdelar

hittas under service på www.kaer-

cher.com.

 FARA

Varnar för en omedelbart överhängande

fara som kan leda till svåra skador eller

dödsfall.

몇 VARNING

Varnar för en möjligen farlig situation som

kan leda till svåra skador eller döden.

몇 FÖRSIKTIGHET

Information om en möjligen farlig situation

som kan leda till lätta skador eller materiel-

la skador.

OBSERVERA

Varnar om en möjligen farlig situation som

kan leda till materiella skador.

Allmänna hänvisningar . . . . . . SV 1

Miljöskydd . . . . . . . . . . . SV 1

Garanti . . . . . . . . . . . . . . SV 1

Tillbehör och utbytesdelar SV 1

Symboler i bruksanvisning-

en. . . . . . . . . . . . . . . . . . SV 1

Symboler på apparaten . SV 1

Ändamålsenlig användning . . . SV 2

Förutsägbar felanvändning SV 2

Lämpliga underlag . . . . . SV 2

Säkerhetsanvisningar . . . . . . . SV 2

Säkerhetsanvisningar för

manövreringen. . . . . . . . SV 2

Säkerhetsanvisningar för

körning . . . . . . . . . . . . . . SV 2

Beakta säkerhetstekniska

riktlinjer för flytgasfordon SV 2

Maskiner med förbrännings-

motor . . . . . . . . . . . . . . . SV 3

Maskiner med högtömning SV 3

Maskiner med förarskydds-

tak . . . . . . . . . . . . . . . . . SV 3

Säkerhetsanvisningar be-

träffande fordonets transportSV 4

Säkerhetsanvisningar be-

träffande skötsel och under-

håll . . . . . . . . . . . . . . . . . SV 4

Funktion. . . . . . . . . . . . . . . . . . SV 4

Hänvisningar om avlastning . . SV 4

Manövrerings- och funktionsele-

ment. . . . . . . . . . . . . . . . . . . . . SV 5

KM 130/300 R LPG . . . . SV 5

Före ibruktagande . . . . . . . . . . SV 6

Fälla upp förarhytten . . . SV 6

Arretera/släpp parkerings-

broms. . . . . . . . . . . . . . . SV 6

Förflytta sopmaskinen utan

egendrift. . . . . . . . . . . . . SV 6

Förflytta sopmaskinen med

egendrift. . . . . . . . . . . . . SV 6

Idrifttagning . . . . . . . . . . . . . . . SV 6

Allmänna hänvisningar. . SV 6

Montera/byta gasflaska . SV 6

Innan start/säkerhetskontrollSV 7

Drift . . . . . . . . . . . . . . . . . . . . . SV 7

Ställ in förarsitsen . . . . . SV 7

Välja program. . . . . . . . . SV 7

Öppna gasflöde . . . . . . . SV 7

Starta maskinen. . . . . . . SV 7

Köra maskinen. . . . . . . . SV 7

Sopning . . . . . . . . . . . . . SV 7

Tömma sopbehållaren . . SV 8

Koppla från aggregatet . SV 8

Transport . . . . . . . . . . . . . . . . . SV 8

Förvaring/avställning . . . . . . . . SV 8

Skötsel och underhåll . . . . . . . SV 8

Allmänna hänvisningar. . SV 8

Rengöring . . . . . . . . . . . SV 9

Underhållsintervaller . . . SV 9

Underhållsarbeten . . . . . SV 9

EU-försäkran om överensstäm-

melse. . . . . . . . . . . . . . . . . . . . SV 13

Åtgärder vid störningar . . . . . . SV 13

Tekniska data . . . . . . . . . . . . . SV 14

Allmänna hänvisningar

Miljöskydd

Emballagematerialen kan åter-

vinnas. Kasta inte emballaget i

hushållssoporna utan lämna det

till återvinning.

Kasserade maskiner innehåller

återvinningsbart material som bör

gå till återvinning. Överlämna

därför skrotade aggregat till

lämpligt återvinningssystem.

Låt inte vätskor som motorolja, hydraulol-

ja, bromsvätska, diesel eller kylvätska

komma ut på golvet. Skydda miljön och

avfallshantera vätskor på ett miljövänligt

sätt.

Garanti

Tillbehör och utbytesdelar

Symboler i bruksanvisningen

Symboler på apparaten

Fara för brännskador på

grund av heta ytor! Låt av-

gasanläggningen kylas av

tillräckligt innan arbete utfö-

res på apparaten.

Bär alltid lämpliga handskar

när arbete utförs på aggrega-

tet.

Klämrisk genom att man kan

klämmas fast mellan rörliga

fordonsdelar.

Risk för skador på grund av

rörliga delar. För inte in hän-

derna.

Brandrisk. Sug inte upp brän-

nande eller glödande före-

mål.

Kedjefäste/kranpunkt

Ansättningspunkter för dom-

kraft

Maximal lutning hos underla-

get vid körning med upplyft

sopbehållare.

Kör endast i lutning på upp till

18% i färdriktning.

Observera i vilket läge gas-

flaskan är monterad! Anslut-

ningen resp. ringöppningen

måste peka nedåt!

147SV

- 2

Använd endast sopmaskinen enligt anvis-

ningar i denna bruksanvisning.

– Denna sopmaskin är avsedd för sop-

ning av nedsmustade ytor utomhus.

– Maskinen är ej registrerad för att köras

i offentlig trafik.

– All annan användning betraktas som ej

föreskriftsmässig. Tillverkaren ansvarar

inte för skador som orsakats av sådan

användning; användaren bär ensam

ansvaret.

– (Gasmotor)

Apparaten får användas i slutna utrym-

men om ventilationen är tillräcklig.

– Gasflaskor och maskinen får bara lag-

ras på marken.

– Inga förändringar får göras på maski-

nen.

– Maskinen får bara användas på belägg-

ningar som beskrivs i bruksanvisning-

en.

– Endast ytor som godkänts av företaget

eller dess representanter får rengöras

med sopmaskinen.

– I princip gäller: Håll lättantändliga sub-

stanser på avstånd från maskinen (ex-

plosions-/brandrisk).

– Sug aldrig upp explosiva vätskor,

brännbara gaser, explosivt damm samt

outspädda syror och lösningsmedel! Dit

räknas bensin, förtunningsmedel eller

värmeledningsolja som kan bilda explo-

siva ångor eller föreningar när de blan-

das med sugluften, dessutom aceton,

outspädda syror och lösningsmedel ef-

terom de kan fräta på material på ma-

skinen.

– Sopa/sug aldrig upp reaktivt metall-

damm (ex. aluminium, magnesium,

zink). De bildar explosiva gaser tillsam-

mans med starkt alkaliska och sura ren-

göringsmedel.

– Aggregatet är ej avsett för uppsopning

av hälsovådliga substanser.

– Sug aldrig upp brännande eller glödan-

de föremål.

– Det är förbjudet att uppehålla sig i risk-

fyllda områden. Användning av maski-

nen i utrymmen med explosionsrisk är

förbjuden.

– Det är inte tillåtet att ta med passagera-

re.

– Det är inte tillåtet att skjuta/dra eller

transportera föremål med denna ma-

skin.

– Asfalt

– Fabriksgolv

– Massagolv

– Betong

– Trottoarstenar

 (Gäller endast Finland) Om maskinen

är utrustad med en PVC-slangledning

får maskinen inte användas vid låga

omgivande temperaturer (under 0 °C).

Kontakta Kärcher om du har frågor om

din maskin.

 Kontrollera maskinen och arbetsanordning-

arnas föreskriftsenliga tillstånd och driftssä-

kerhet före användningen. Om tillståndet

inte är korrekt får den inte tas i bruk.

 Vid användning av aggregatet i riskom-

råden (t.ex. bensinmackar) ska motsva-

rande säkerhetsföreskrifter beaktas.

Användning av maskinen i utrymmen

med explosionsrisk är förbjuden.

 FARA

Risk för skada!

 Använd inte maskinen utan skyddet

mot nedfallande föremål i områden där

det föreligger en risk att personen som

sköter maskinen kan träffas av nedfal-

lande föremål.

 Användaren ska bruka maskinen enligt

föreskrift. Beakta lokala föreskrifter och

var, vid arbete med maskinen, upp-

märksam på personer i närheten, speci-

ellt barn.

 Principiellt ska föreskrifter, regler och

förordningar som gäller motorfordon

beaktas.

 Innan arbetet påbörjas måste operatö-

ren förvissa sig om att alla skyddsan-

ordningar är ordentligt och föreskrif-

tensligt monterade och fungerar.

 Maskinoperatörren är ansvarig om

olyckor med andra personer eller deras

egendom skulle inträffa.

 Se till att maskinoperatören bär tätt åt-

sittande kläder. Bär stabila skor och

undvik att bära löst sittande kläder.

 Kontrollera närområdet (t.ex. barn) inn-

an maskinen startas. Se till att alltid ha

god sikt!

 Maskinen får aldrig lämnas utan uppsikt

när motorn är i gång. Användaren får

inte lämna maskinen innan motorn slu-

tat arbeta, maskinen säkrats mot oför-

utsedda rörelser, parkeringsbromsen

aktiverats och nyckeln dragits ur.

 För att förhindra otillåten användning av

maskinen ska tändningsnyckeln dras ur.

 Maskinen får endast användas av per-

soner som instruerats i handhavandet,

eller tydligt visat att de klarar av att han-

tera maskinen och uttryckligen fått upp-

draget att använda denna.

 Detta aggregat är ej avsett att använ-

das av personer (även barn) med be-

gränsade psykiska, sensoriska eller

mentala egenskaper eller som saknar

erfarenhet och/eller kunskap att hante-

ra maskinen, såvida de inte befinner sig

under uppsikt av en person ansvarig för

deras säkerhet eller har fått anvisningar

från en sådan person om hur maskinen

ska användas.

 Barn ska hållas under uppsikt för att ga-

rantera att de inte leker med maskinen.

FÖRSIKTIGHET

Risk för skada! Sopa inte upp band, snören

eller trådar eftersom dessa kan lindas upp

runt sopvalsen.

 FARA

Risk för skada! Kontrollera underlagets

bärförmåga innan körning på underlaget.

 FARA

Risk för olyckor eller personskador!

 Körhastigheten måste anpassas till de

aktuella förhållandena.

Risk för vältning vid alltför starka stigningar.

 Kör endast i lutning på upp till 18% i

färdriktning.

Risk för vältning på instabila underlag.

 Använd maskinen bara på fasta under-

lag.

Risk för vältning vid för stark sidvärtes lut-

ning.

 Körning i rät vinkel mot körriktningen på

stigningar får bara ske med en lutning

på högst 10%.

Hauptverband der gewerblichen Berufsge-

nossenschaften e.V. (HVBG) [yrkesför-

bund för arbetssäkerhet]. Flytgaser (drivga-

ser) är butan och propan eller en blandning

av butan/propan. De levereras i speciella

flaskor. Gasernas arbetstryck styrs av om-

givande temperatur.

 FARA

Risk för explosion!

Behandla inte flytgas på samma sätt som

bensin. Bensin förångas långsamt, gasol

antar gasform direkt. Risken för gasbild-

ning i ett utrymme, och explosion, är alltså

större hos gasol än hos bensin.

FÖRSIKTIGHET

Använd endast gasolbehållare med drivgas

i enlighet med den kvalitet som avses i DIN

51622.

Det är förbjudet att använda hushållsgas

och campinggas.

Gasolblandningar kan skilja sig åt för olika

gasmotorer. De godkända gasolblandning-

arna återfinns i avsnittet om tekniska data.

– För riskfri drift är alla som hanterar flyt-

gas förpliktade att skaffa sig kunskaper

om gasernas specifika egenskaper.

Denna instruktionsskrift skall ständigt

medfölja sopmaskinen.

– Drivgasanläggningars funktion och tät-

het ska, med regelbundna intervaller,

dock minst en gång per år, kontrolleras

av fackman (enligt BGG 936).

– Kontrollen måste bekräftas med skrift-

ligt intyg. Underlag för kontrollen är § 33

och § 37 UVV "Användning av flytgas"

(BGV D34).

– Som allmänna föreskrifter gäller Väg-

verkets riktlinjer för kontroll av fordon

vars motorer drivs med flytande gas.

Ändamålsenlig användning

Förutsägbar felanvändning

Lämpliga underlag

Säkerhetsanvisningar

Säkerhetsanvisningar för

manövreringen

Säkerhetsanvisningar för körning

Beakta säkerhetstekniska riktlinjer

för flytgasfordon

Driftsledningens- och arbetstagares

åtaganden

Underhåll utföres av fackman

148 SV

- 3

– Gasen får endast tas ur en flaska. Tas

gas ur flera flaskor samtidigt kan detta

leda till att flytgas förs över från den ena

flaskan till den andra. Vid efterföljande

stängning av flaskventilen (jmf. B. 1 i

dessa riktlinjer) utsätts den överfulla

flaskan för otillåten tryckökning.

– Tänk på gasanslutningens monterings-

läge när den fulla flaskan monteras.

Mer information finns i kapitlet ”Montera

gasflaska”.

Byte av gasflaska ska utföras med nog-

grannhet. Vid montering eller borttagning

måste flaskventilens gasflödesmunstycke

vara tätt förslutet med hjälp av hattmutter,

åtdragen med nyckel.

– Otäta gasflaskor får inte återanvändas.

Med beaktande av samtliga säkerhets-

föreskrifter ska flaskorna tömmas utom-

hus, genom utsläpp, och sedan förses

med påskriften otät. Vid överlämnande,

eller hämtning, av skadade gasflaskor

ska utlånaren eller dennes ombud

(bensinstationsansvarig eller motsva-

rande) skriftligt underrättas om skadan.

– Innan gasflaskan ansluts kontrolleras

att anslutningsanordningen är felfritt.

– När flaskan anslutits måste tätheten kon-

trolleras med ett skumbildande medel.

– Öppna ventilerna långsamt. Öppning

och stängning får inte ske med hjälp av

slag-verktyg.

– Släck flytgasbränder endast från säkert

avstånd och bakom skydd.

- använd endast pulversläckare eller

kolsyresläckare.

- använd rikligt med vatten för att kyla

gasbehållarna.

– Flytgasanläggningen måste, i sin hel-

het, fortlöpande övervakas med tanke

på säker drift och, vad viktigt är, täthet.

Det är förbjudet att använda fordonet

om gasanläggningen är otät.

– Innan rör- eller slangkoppling lossas

ska flaskventilen stängas. Anslutnings-

muttern på flaskan ska lossas långsamt

och först bara något, eftersom den un-

der tryck stående gas som fortfarande

finns i ledningen annars spontant

släpps fri.

– Fylls gasen på från större behållare så

efterfrågas gällande föreskrifter hos

respektive flytgasdistributör.

 Fara

Risk för skada!

– Flytgas i flytande form ger frostskador

på bar hud.

– Efter demonteringen måste hattmuttern

skruvas på ordentligt på flaskans an-

slutningsgängning.

– För att kontrollera tätheten används

tvålvatten, Nekallösningar eller annat

skumbildande medel. Att lysa på flyt-

gasanläggningen med öppen eld är för-

bjudet.

– Vid byte av enstaka delar i anläggning-

en ska tillverkarens monteringsföre-

skrifter beaktas. Flask- och huvudav-

stängningsventiler ska då stängas.

– Funktionen hos flytgasfordonets el-sys-

tem ska fortlöpande kontrolleras. Hos

otäta, gasförande anläggningsdelar

kan gnistor förorsaka explosioner.

– När ett flytgasfordon inte använts under

längre tid måste uppställningsrummet

ventileras grundligt innan fordonet eller

dess el-system tas i bruk.

– Olycksfall i samband med gasflaskor el-

ler flytgasanläggningar ska omgående

anmälas aktuellt yrkesförbund och an-

svarig myndighet. Skadade delar ska

förvaras fram till dess att undersökning

avslutats.

– Förvaring av drivgas- alternativt flytgas-

flaskor måste ske i enlighet med före-

skrifter TRF 1996 (Tekniska Regler för

Flytgas, se förekrift för BGV D34, bilaga

4).

– Gasflaskor ska förvaras stående. Där

behållare förvaras är användning av

öppen eld och rökning förbjuden. Sam-

ma gäller vid reparering. Flaskor som

förvaras utomhus måste säkras mot till-

grepp. Tomma flaskor måste alltid vara

stängda.

– Flaskorna och huvudavstängningsven-

tilerna ska förslutas direkt när fordonet

ställs ner.

– Läge och utformning av förvaringsut-

rymme för flytgasfordon styrs av riktlin-

jer för utformning av garage och aktuellt

lands byggföreskrifter.

– Gasflaskorna ska förvaras i egna, från

förvaringsutrymmet för fordonet avskil-

da, utrymmen (se förekrift för BGV D34,

bilaga 2).

– De elektriska handlampor som används

i dessa utrymmen måste vara försedda

med sluten, tät överdel och kraftigt

skyddsnät.

– Vid arbeten i serviceverkstäder ska

flask- och huvudavstängningsventiler

stängas och flaskorna får inte utsättas

för värme.

– Före pauser, och före arbetets slut, ska

ansvarig kontrollera att samtliga venti-

ler, framför allt flaskventiler, är stängda.

Arbeten med eld, speciellt svets- och

kaparbeten, får inte utföras i närheten

av drivgasflaskor. Gasflaskor, även

tomma, får inte förvaras i verkstäderna.

– Uppställnings- och förvaringsutrymmen

samt serviceverkstäder måste vara väl

ventilerade. Därvid måste beaktas att

flytgaser är tyngre än luft. De samlas ef-

ter golvet, i arbetsgropar eller i andra

fördjupningar i golvytan och detta kan

ge upphov till explosionsfarlig gas-luft-

blandning.

 Använd inte apparaten på mer än 1200

meters höjd.

 FARA

Förgiftningsrisk!

 (Gasmotor)

Apparaten får användas i slutna utrym-

men om ventilationen är tillräcklig.

 Avgaser är giftiga och skadliga för häl-

san. De ska inte andas in.

 FARA

Risk för skada!

 Avgasutsläppet från förbränningsmo-

torn får inte förslutas.

 Motorn behöver ca 3 sekunder efter-

gång efter frånslagningen. Håll dig bor-

ta från drivningsområdet under denna

tidsperiod.

 FARA

Risk för brännskada!

 Rör inte vid den heta förbränningsmo-

torn!

 Låt fordonet svalna av innan skydden

tas bort.

 Man ska inte böja sig över avgasutsläp-

pet, eller ta i det.

 FARA

Risk för skada!

 Höj upp sopbehållaren helt och säkra

vid arbeten på högtömningen.

 Utför endast säkringen från utanför risk-

området.

MEDDELANDE

Skyddstaket för förare (tillval) skyddar mot

större nedfallande delar. De ger dock inget

skydd vid vältning!

 Kontrollera dagligen om skyddstaket är

skadat.

 Om skyddstaket är skadat ska det bytas

ut, även om bara enstaka element är

skadade.

 Alla ändringar av skyddstaket samt

montering av element, komponenter

och enheter som inte har godkänts av

Kärcher tillåts inte och kan begränsa

skyddstakets funktion.

Ibruktagning/drift

I uppställnings- och

förvaringsutrymmen samt

serviceverkstäder

Maskiner med förbränningsmotor

Maskiner med högtömning

Maskiner med förarskyddstak

149SV

- 4

 Beakta utrustningens tomvikt (trans-

portvikt) vid transport på gafflar eller for-

don.

 Koppla bort batteriet och fixera maski-

nen ordentligt när den ska transporte-

ras.

 Före rengöring och underhåll, byte av

delar eller omkoppling till annan funk-

tion ska maskinen stängas av och tänd-

ningsnyckeln ska tas bort.

 Vid arbeten på elsystemet ska batteriet

kopplas bort.

Lossa först minuspolen och sedan

pluspolen.

Återanslutningen görs i omvänd ord-

ning. Anslut först pluspolen och sedan

minuspolen.

 Maskinen får inte rengöras med slang

eller högtryckstvätt (risk för kortslutning

eller andra skador).

 Avhjälpande underhåll får endast utfö-

ras av auktoriserad kundtjänst eller

fackkraft på området, införstådd med

alla relevanta säkerhetsföreskrifter.

 Säkerhetskontroll enligt lokalt gällande

föreskrifter ska beaktas för yrkesmäs-

sigt använda maskiner som används på

olika orter.

 Använd alltid lämpliga handskar vid ar-

beten på aggregatet.

Sopmaskinen arbetar enligt sopskyffelprin-

cipen.

– Den roterande borstvalsen befordrar

smutsen direkt till smutsbehållaren.

– Sidoborstarna rengör ytans hörn och

kanter och skickar in smutsen i borst-

valsens bana.

– Det fina dammet sugs upp via dammfil-

tret genom sugfläkten.

 FARA

Risk för person och egendomsskada!

 Tänk på maskinens vikt vid lastningen!

 Använd inte en gaffeltruck - fordonet

kan skadas.

 Vid lastning av maskinen ska en lämplig

ramp, eller en kran användas!

 Tänk på detta när en ramp används:

Frigångshöjd 70 mm.

 Om maskinen levereras på en lastpall

måste en avfartsramp byggas med de

medföljande brädorna.

Instruktionen om detta finns på sida 2

(insidan på förpackningen).

Viktig hänvisning: varje bräda måste

skruvas fast med vardera 2 skruvar.

Säkerhetsanvisningar beträffande

fordonets transport

Säkerhetsanvisningar beträffande

skötsel och underhåll

Funktion

Hänvisningar om avlastning

Tomvikt (transportvikt) 925 kg*

* Med monterade påbyggnadssatser ökar

vikten med motsvarande värden.

150 SV

- 5

1 Förarkabin (tillval)

2 Hyttdörr (Alternativ)

3 Surrningspunkt (4x)

4 Tillträde till sopvalsen

5 Framhjul

6 Sidoborste

7 Sopbehållare

8 Belysningsanläggning (Alternativ)

9 Låsning maskinhuv

10 Vindrutetorkare (Alternativ)

11 Motorkåpa

12 Gasflaska

13 Spärr förarhytt

(Alternativ)

14 Varningslampor runt om

15 Centrifugalkraftsavskiljare

16 Säkringsspak förarhytt

(Alternativ)

17 Sopvalsinställning (visas inte)

1 Programväljare

2 Funktionsknappar

3 Multifunktionsindikering

4 Säkringslåda arbetsplats

5 Ratt

6 Tändningslås

7 Parkeringsbroms

8 Säte (med sätessensor)

9 Bromspedal

10 Körpedal

1 Brytare för varningsblinkers (Alternativ)

2 Tändningsnyckel

– Läge 0: Stänga av motor

– Läge 1: Tändning på

– Läge 2: Starta motorn

1 Arbetsbelysning till/från (tillval)

2 Roterande varningslampa till/från

3 Tuta

4 Filterrengöring

5 Färdriktningsomkopplare

6 Bevattning sidoborstar (tillval)

7 Fläkt

8 Öppna/stänga behållarlucka

9 Sopbehållare lyft/sänk

Manövrerings- och funktionselement

KM 130/300 R LPG

Användningsområde Tändningslås

Funktionsknappar

151SV

- 6

ECU – Engine Control Unit

Motorstyrenheten reglerar och övervakar

motorfunktionerna.

Om motorstörningar uppstår under drift vi-

sas dessa:

– Felkod och felbeskrivning visas på dis-

playen

– Gul eller röd varningslampa lyser: Motor-

effekten minskar eller motorn stängs av

– Larmsignal ljuder.

 Störning som t.ex. hög kylvattentempe-

ratur eller lågt oljetryck kan åtgärdas av

kunden genom lämpliga åtgärder.

 Vid fortsatta störningar ska auktorise-

rad KÄRCHER- eller KUBOTA-kund-

tjänst kontaktas.

1 Visning på displayen

Kylvattentemperatur

Motorvarvtal

Körprogram

Batterispänning

Fyllnadsnivå bränsletank

Räkneverk för driftstimmar

2 Röd varningslampa (STOP)

Fel med många orsaker: Motorn stängs av

3 Kontrollampa (L1)

4 Motorkontrollampa (MIL)

Kort blinkande - Tillfälligt fel

Felet kräver ingen ytterligare uppmärk-

samhet eftersom det inte föreligger per-

manent

Lyser konstant - Fel

Låt felet åtgärdas i en auktoriserad

verkstad snarast. Det föreligger ingen

omedelbar fara för fordon och miljö

Blinkar snabbt - Allvarligt fel

Låt fordonet repareras omgående för att

undvika följdfel. Undvik hög belastning!

5 Gul varningslampa (CHECK)

Fel i drivningen

6 Kontrollampa (L2)

7 Gul varningslampa

Fel med många orsaker: Larmsignal

ljuder

Funktionsknappar

Motorns varvtal kan ställas in i två steg med

hjälp av funktionsknapparna.

För transportkörning:

Rekommenderat motorvarvtal, 1500 r/min

För sopdrift:

Välj motorvarvtalet 2550 r/min

A Funktionsknapp <Meny>

B Funktionsknapp <uppåt>

C Funktionsknapp <nedåt>

D Funktionsknapp <spara/bekräfta>

 Tryck in funktionsknappen <Meny> en

längre stund, så visas det inställda mo-

torvarvtalet på displayen.

 För att ändra motorvarvtalet trycker du

på funktionsknappen <uppåt> eller

<nedåt>.

 Spara genom att trycka på funktions-

knappen <spara/bekräfta>.

1 Bromspedal

2 Körpedal

3 Parkeringsbroms

För att utföra olika arbeten kan det vara nöd-

vändigt att fälla upp förarhytten (valfritt).

Anvisning: Förarhytten får endast tippas

på ett jämnt underlag (± 5 °).

 Öppna förarhyttens spärr

 Fäll upp förarhytten till säkringsspaken

hakar fast.

 Spärra upp säkringsspaken innan förar-

hytten sänks ner.

 Lossa parkeringsbromsen, tryck därvid

på bromspedalen.

 Spärra parkeringsbromsen, tryck därvid

på bromspedalen.

 Öppna motorkåpa.

 Fäll ner hydraulpumpens frihjulsspak

90 ° åt sidan.

몇 FÖRSIKTIGHET

Förflytta inte sopmaskinen utan egen drift

under längre sträckor och inte snabbare än

10 km/h.

 Fäll upp frihjulsspaken igen efter för-

skjutningen.

 Om hydraulpumpens frilägesspak öpp-

nades för att flytta maskinen måste den

vridas tillbaka medsols till anslag.

Använd specialverktyg.

 Läs motortillverkarens bruksanvisning

före ibruktagning och beakta speciellt

säkerhetsanvisningarna.

 Ställ sopmaskinen på ett jämnt under-

lag.

 Dra ut tändningsnyckeln.

 Aktivera på parkeringsbromsen.

 FARA

Risk för skada!

 Beakta säkerhetstekniska riktlinjer för

flytgasfordon.

 Frostbildning och gula skumavlagringar

på gasflaskan tyder på otäthet.

 Flaskbyte får endast utföras av för upp-

giften utbildade personer.

 Gasflaskor får inte bytas i garage och

inte heller i utrymmen under jord.

 Ingen rökning får förekomma vid byte

av flaska, använd inte heller öppen eld.

 Vid byte av flaska försluts avstäng-

ningsventilen på gasflaskan ordentligt

och skyddshätta sätts på direkt på den

tomma flaskan.

몇

VARNING

Endast kontrollerade utbytesflaskor med

11 kg innehåll får användas.

FÖRSIKTIGHET

Det är förbjudet att använda hushållsgas

och campinggas.

Gasolblandningar av propan och butan är

tillåtna. Propaninnehållet måste utgöra

minst 90 %.

OBSERVERA

Öppna gasutflödesventilen (3) först när

maskinen ska startas (se kapitel Starta ma-

skinen).

Öppna gasutflödesventil genom att vrida

motsols.

MEDDELANDE

Anslutning är en vänstergängning.

 Lossa skruven på säkringsstången och

fäll stången uppåt.

Motorstyrenhet (ECU)

Pedaler

Före ibruktagande

Fälla upp förarhytten

Arretera/släpp parkeringsbroms

Förflytta sopmaskinen utan

egendrift

Förflytta sopmaskinen med

egendrift

Idrifttagning

Allmänna hänvisningar

Montera/byta gasflaska

152 SV

- 7

1 Skyddskåpa

2 Gasslang med kopplingsmutter

3 Gasupptagnngsventil

 Stäng gasutflödesventil genom att vrida

medsols.

 Skruva loss gasslangen (nyckelstorlek

30 mm).

 Skruva fast skyddskåpan på gasflas-

kans anslutningsventil.

 Öppna bygelspärren.

 Byt ut gasflaskan.

Observera i vilket läge gasflaskan är

monterad! Anslutningen resp. ringöpp-

ningen måste peka nedåt!

 Skruva loss skyddskåpan från gasflas-

kans anslutningsventil.

 Stäng bygelförslutningen.

 Skruva fast gasslangen på gasflaskans

anslutningsventil (nyckelvidd 30 mm).

 Stäng säkringsstången och säkra den

med skruven.

 Kontrollera motorns oljenivå.

 Kontrollera vattenkylare.

 Inspektera sopvalsen.

 Kontrollera lufttrycket i däcken.

 Ställ in förarsitsen.

 Rengör dammfilter.

Observera: Beskrivning, se kapitel Under-

håll och skötsel.

 FARA

Längre användning av maskinen kan leda

till vibrationsbetingade cirkulationsstör-

ningar.

En allmängiltig tidslängd för användningen

kan inte fastläggas eftersom denna påver-

kas av många faktorer:

– Personlig fallenhet för dålig cirkulation

(ofta kalla extremiteter, krypande käns-

la, känselbortfall).

– Låg omgivande temperatur Bär varma

kläder för att skydda de utsatta kropps-

delarna.

– Ett fast grepp hindrar cirkulationen.

– Drift utan pauser är sämre än drift med

inlagda pauser.

Vid regelbunden, långvarig användning av

apparaten och återkommande symptom

(t.ex. krypande känsla, känselbortfall i vis-

sa kroppsdelar, kalla extremiteter), rekom-

menderar vi en läkarundersökning.

 Dra spaken för sitsinställning utåt.

 Justera sitsen, släpp loss spaken och

haka fast den.

 Kontrollera att sitsen har hakats fast ge-

nom att röra på sitsen fram och tillbaka.

1 Transportkörning

Rekommenderat motorvarvtal, 1500 r/

min

2 Rengöring med sopvals

Välj motorvarvtalet 2550 r/min

3 Sopning med sopvals och sidoborstar

Välj motorvarvtalet 2550 r/min

 Öppna gasutflödesventil genom att vri-

da motsols.

Observera: Apparaten är utrustad med sä-

tessensor. Om förarsitsen lämnas kopplas

maskinen från.

 Ta plats på förarsitsen.

 Placera färdriktningsomkopplaren i

mellanläget.

 Aktivera på parkeringsbromsen.

 Sätt tändningsnyckeln i tändningslåset.

 Vrid tändningsnyckel till position "II".

 Släpp loss tändningsnyckeln när maski-

nen har startats.

Observera: Försök aldrig sätta igång ma-

skinen längre än 10 sekunder. Innan du ak-

tiverar startanordningen igen ska du vänta

minst 10 sekunder.

 Välj motorvarvtalet 1500 r/min.

 Ställ programväljaren i läge transport-

färd. .

 Tryck ner bromspedalen och håll den

nedtryckt.

 Lossa parkeringsbromsen.

 Ställ körriktningsomkopplaren på "fram-

åt".



Tryck långsamt på gaspedalen.

 Fara

Risk för skada! Vid backning får det inte fin-

nas risk för andra personer, instruera

dessa vid behov.

OBSERVERA

Skaderisk! Påverka bara färdriktningsom-

kopplaren när maskinen står still.

 Ställ körriktningsomkopplaren på "bak-

åt".

 Tryck långsamt på gaspedalen.

– Med gaspedalen kan hastigheten regle-

ras steglöst.

– Undvik att trycka ojämnt på pedalen ef-

tersom hydraulikanläggningen kan ta

skada.

– Vid effektnedsättning i stigningar, lätta

på gaspedalen.

 Släpp loss gaspedalen, maskinen

bromsar själv och stannar.

Observera: Bromsverkan kan stödjas ge-

nom nedtryckning av bromspedalen.

Köra över fasta hinder upp till 70 mm:

 Kör långsamt och försiktigt över hindret.

Köra över fasta hinder över 70 mm:

 Hinder får bara köras över med en pas-

sande ramp.

OBSERVERA

Sopa inte upp förpackningsband, kablar el-

ler liknande, detta kan leda till skador på

mekaniken.

 Ställ in motorvarvtalet för sopdrift på

2550 r/min, se kapitel ”Multifunktionsin-

dikering | Ställa in motorns varvtal”.

Hänvisning

Inställningar på 1500 r/min är endast

avsedda för transportkörning och inte

för sopdrift (sopborstarna och sidobor-

starna roterar inte tillräckligt mycket).

Observera: För att få ett optimalt rengö-

ringsresultat ska hastigheten anpassas till

omständigheterna.

Observera: Under användning bör damm-

filtret rengöras regelbundet.

Innan start/säkerhetskontroll

Drift

Ställ in förarsitsen

Välja program

Öppna gasflöde

Starta maskinen

Starta motorn

Köra maskinen

Köra framåt

Köra baklänges

Körning

Bromsa

Köra över hinder

Sopning

153SV

- 8

Denna tillbehörssats monteras på fabriken

och kan inte monteras i efterhand.

Påbyggnadssatsen vattensprutningssys-

tem består av en vattentank och sprutmun-

styckena på sidoborsten.

 Om stora mängder damm virvlas upp

vis sopning kan man använda vatten-

sprutningssystemet.

 Systemet kopplas till med knappen Be-

vattning sidoborste.

 Starta fläkt.

 Ställ vid rengöring av en yta program-

väljaren på sopning med sopvals.

 Ställ vid rengöring av sidokanter pro-

gramväljaren på sopning med sopvals

och sidoborstar.

 Stäng av fläkten.

 Ställ vid rengöring av en yta program-

väljaren på sopning med sopvals.

 Ställ vid rengöring av sidokanter pro-

gramväljaren på sopning med sopvals

och sidoborstar.

 Fara

Risk för skada! Under tömningen får inga

personer eller djur uppehålla sig i sopbe-

hållarens svängningsområde.

 Fara

Klämningsrisk! Fatta aldrig tag i stångarna

i tömningsmekaniken. Det är inte tillåtet att

uppehålla sig under upplyft behållare.

 Fara

Risk för vältning! Ställ maskinen på ett

jämnt underlag under tömningsprocedu-

ren.

 Ställ programväljaren i läge transport-

färd. .

 Lyft sopbehållaren.

 Kör långsamt mot uppsamlingskärlet.

 Aktivera på parkeringsbromsen.

 Öppna behållarluckan: Tyck på bryta-

ren till vänster och töm sopbehållaren.

 Stäng behållarluckan: Tryck på bryta-

ren till höger (ca 2 sekunder) tills ändlä-

get har nåtts.

 Lossa parkeringsbromsen.

 Kör långsamt bort från samlingskärlet.

 Sänk ner behållaren ända till slutposi-

tion.

 Tryck ner bromspedalen och håll den

nedtryckt.

 Aktivera på parkeringsbromsen.

 Vrid tändningsnyckeln till "0" och dra ut

den.

 Stäng gasutflödesventil genom att vrida

medsols.

 FARA

Risk för person och egendomsskada! Ob-

servera vid transport maskinens vikt.

 Vrid tändningsnyckeln till "0" och dra ut

den.

 Aktivera på parkeringsbromsen.

 Stäng gasflödet.

 Säkra maskinen i surrningspunkterna

med spännband, vajrar eller kedjor.

 Säkra maskinen med kilar i hjulen.

 Vid transport i fordon ska maskinen

säkras enligt respektive gällande be-

stämmelser så den inte kan tippa eller

glida.

 FARA

Risk för person och egendomsskada! Ob-

servera maskinens vikt vid lagring.

 Ställ av sopmaskinen på en jämn yta i en

torr och frostfri omgivning. Täck över sop-

maskinen för att skydda den mot damm.

 Höj sopvals och sidoborstar så att bor-

starna inte tar skada.

 Vrid tändningsnyckeln till "0" och dra ut den.

 Aktivera på parkeringsbromsen.

 Stäng gasflödet.

 Säkra sopmaskinen så att den inte kan

rulla iväg.

 Gasmotor

Observera

Maskinerna måste ställas på ett säkert sätt!

Maskinen, framför allt gasolbehållaren

och dess anslutningar, måste med jäm-

na mellanrum besiktigas av en behörig

person, i enlighet med lokala eller natio-

nella föreskrifter för säker drift.

Om sopmaskinen inte används under en

längre tid skall följande beaktas:

 Byt motorolja.

 Skruva loss gasslangen med mantel-

mutter (nyckelstorlek 30 mm).

 Stäng gasflaskan med skyddskåpan

och förvara den stående i ett lämpligt

utrymme (se kapitel "Säkerhetsanvis-

ningar").

 Rengör sopmaskinen in- och utvändigt.

 Koppla loss batteriets minuspol om ma-

skinen inte ska användas under längre

tid än 4 veckor.

Exempelbild

 Ladda upp batteriet ungefär varannan

månad.

 Täck över batteriet och skydda det mot

kortslutning.

OBSERVERA

Risk för skada!

Tvätta inte dammfiltret.

– Avhjälpande underhåll får endast utfö-

ras av auktoriserad kundtjänst eller

fackkraft på området, införstådd med

alla relevanta säkerhetsföreskrifter.

– Yrkesmässigt använda maskiner med

varierande arbetsområden lyder under

säkerhetskontroll enligt VDE 0701.

 Ställ sopmaskinen på ett jämnt under-

lag.

 Vrid tändningsnyckeln till "0" och dra ut

den.

 Aktivera på parkeringsbromsen.

Påbyggnadssats

vattensprutningssystem (tillval)

Sopa på torrt underlag

Sopa på fuktiga eller våta underlag

Tömma sopbehållaren

Koppla från aggregatet

Stäng gasflödet

Transport

Förvaring/avställning

Skötsel och underhåll

Allmänna hänvisningar

154 SV

- 9

몇 FÖRSIKTIGHET

Risk för skada! Maskinen får inte rengöras

med slang eller högtryckstvätt (risk för kort-

slutning eller andra skador).

 Fara

Risk för skada! Använd dammskyddsmask

och skyddsglasögon.

 Rengör maskinen med en trasa.

 Blås genom maskinen med tryckluft.

 Rengör maskinen med en fuktig trasa

doppad i tvättlut.

Observera: Använd inga aggressiva ren-

göringsmedel.

Låt utföra underhållsarbeten enligt check-

listan för inspektion.

Observera: Räkneverket för driftstimmar

anger tidpunkterna för underhållsinterval-

len.

Observera: Samtliga service- och under-

hållsarbeten som genomförs av kunden

måste utföras av kvalificerad fackman. Vid

behov kan alltid en Kärcher-fackman anli-

tas.

Dagligt underhåll:

 Kontrollera motorns oljenivå.

 Kontrollera kylvattennivån.

 Kontrollera lufttrycket i däcken.

 Kontrollera sopvals och sidoborstar

med avseende på nedslitning och inlin-

dade band.

 Kontrollera att inga band är upplindade

på hjulen.

 Kontrollera luftfilter och centrifugal-

kraftsavskiljare, rengör vid behov.

 Kontrollera funktionen på alla manövre-

ringselement.

 Kontrollera om maskinen är skadad.

Underhåll varje vecka:

 Kontrollera tätheten hos drivmedel- el-

ler gasledningar.

 Rengöra vattenkylare.

 Rengör hydrauloljekylare.

 Kontrollera hydraulikanläggningen.

 Kontrollera hydraulikoljenivån.

 Kontrollera bromsvätskenivån.

 Kontrollera om tätningslister uppvisar

slitage, byt ut vid behov.

 Kontrollera och smörj behållarluckan.

Underhåll efter slitning:

 Byt ut tätningslister.

 Byt sopvals.

 Byt sidoborstar.

Observera: Beskrivning, se kapitel Under-

hållsarbeten.

Observera: För att ha anspråk på garanti

måste under garantitiden samtliga service-

och underhållsarbeten genomföras av en

auktoriserad Kärcher-kundtjänst enligt un-

derhållsboken.

Underhåll efter 50 driftstimmar

 Låt utföra en första inspektion enligt

uppgifterna i underhållsinstruktionen.

Underhåll efter 250 driftstimmar:

 Låt utföra en inspektion enligt uppgifter-

na i underhållsinstruktionen.

Förberedning:

 Ställ sopmaskinen på ett jämnt under-

lag.

 Vrid tändningsnyckeln till "0" och dra ut

den.

 Aktivera på parkeringsbromsen.

 Stäng gasflödet.

1 Kylvattenbehållare

2 Luftfilter

3 3-cylinder-fyrtakts-gasmotor

4 Vattenkylare

5 Gasflaska

6 Bygelspärr

7 Hydrauloljetank

8 Påfyllningsöppningar för hydraulolja

9 Synglas

 FARA

Risk för skada! Sätt alltid säkerhetsstav på

plats när sopbehållaren är upphöjd.

Utför endast säkringen från utanför riskom-

rådet.

1 Hållare säkringsstång

2 Säkringsstång

 Fäll upp säkringsstången för högtöm-

ning och stick in den i hållaren (säkrad).

Följande varningar måste beaktas vid un-

derhåll av batterier:

 Fara

Risk för explosion! Lägg inga verktyg eller

liknande på batterier, dvs. på polerna och

cellförbindning.

 Fara

Risk för skada! Sår får aldrig komma i kon-

takt med bly. Tvätta alltid händerna efter ar-

bete med batterierna.

 FARA

Brand- och explosionsrisk!

– Rökning och öppen eld är förbjuden.

– I lokalen där batterier laddas upp måste

du sörja för god ventilation eftersom ex-

plosiva gaser bildas vid uppladdningen.

 Fara

Frätningsrisk!

– Syrestänk i ögon eller på huden skall

sköljas av med rikligt klart vatten.

– Uppsök därefter omgående en läkare.

– Nedsmutsade kläder ska tvättas med

vatten.

Rengöring

Rengöra maskinen invändigt

Yttre rengöring av maskinen

Underhållsintervaller

Underhåll av kunden

Underhåll av kundtjänst

Underhållsarbeten

Översikt

Allmänna säkerhetsanvisningar

Motorolja, värmeolja, diesel

och bensin får inte släppas ut i

miljön. Skydda marken och av-

fallshantera förbrukad olja på

ett miljövänligt sätt.

Säkerhetshänvisningar batterier

Beakta hänvisningar på batte-

riet, i bruksanvisningen samt i

driftsanvisningen för fordonet!

Använd ögonskydd!

Håll barn borta från syror och

batterier!

Risk för explosion!

Eld, gnistor, brinnande ljus och

rökning förbjuden!

Frätningsrisk!

Första hjälpen!

Varningshänvisning!

Återvinning!

Kasta inte batteri i soptunna!

155SV

- 10

 Placera batteriet i batterifästet.

 Skruva fast fästena på batteriets botten.

 Anslut polklämman (röd kabel) till

pluspolen (+).

 Anslut den andra polklämman till mi-

nuspolen (-).

Observera: Kontrollera att batteripolerna

och polklämmorna har tillräckligt med

skyddsfett.

OBSERVERA

Kontrollera regelbundet vätskenivån på sy-

refyllda batterier.

– Syran i ett fulladdat batteri har vid 20 °C

en specifik vikt på 1,28 kg/l.

– Syran i delvis laddade batterier har en

specifik vikt mellan 1,00 och 1,28 kg/l.

– Syrans specifika vikt måste vara den

samma i alla celler.

 Vrid ur alla cellförslutningar.

 Gör ett prov med en syreprovare i varje cell.

 Häll tillbaka syreproven i samma cell igen.

 Fyll på med destillerat vatten i cellerna

med för låg vätskenivå.

 Ladda batteriet.

 Skruva i celförslutningarna.

 Fara

Risk för skada! Beakta säkerhetsföreskrif-

terna vid arbete med batterier. Iaktta anvis-

ningarna i bruksanvisningen från tillverka-

ren av uppladdningsaggregatet.

 Fara

Ladda bara upp batterier med ett passande

uppladdningsaggregat.

 Vrid ur alla cellförslutningar.

(endast vid underhållsfritt batteri)

 Anslut uppladdningsaggregatets plus-

polledning till pluspolen på batteriet.

 Anslut uppladdningsaggregatets minus-

polledning till minuspolen på batteriet.

 Stick i nätkontakten och sätt på upp-

laddningsaggregatet.

 Ladda upp batteriet med minsta möjliga

laddningsström.

Observera: När ett batteri är uppladdat,

avskilj först laddaren från nätförsörjningen

och sedan från batteriet.

 Koppla ifrån den andra polklämman vid

minuspolen (-).

 Koppla ifrån den andra polklämman vid

pluspolen (-).

 Lossa fästena på batteriets botten.

 Ta loss batteriet ur batterihållaren.

 Avfallshantera förbrukade batterier en-

ligt gällande bestämmelser.

 Fara

Förbränningsrisk!

 Låt motorn svalna.

 Kontrollera motorns oljenivå tidigast 5

minuter efter att motorns har kopplats

från.

1 Oljesticka

2 Förslutningslock, oljepåfyllningsöppning

 Dra ut oljestickan.

 Torka av oljestickan och skjut in.

 Dra ut oljestickan.

 Kontrollera oljenivån.

 Skjut åter in oljestickan.

– Oljenivån måste ligga mellan “MIN“-

och “MAX“-markeringarna.

– Om oljenivån är under "MIN"-marke-

ringen, fyll på med motorolja.

– Fyll inte på med olja över "MAX"-marke-

ringen.

 Skruva bort locket på oljepåfyllnings-

öppningen.

 Fyll på med motorolja.

Oljesorter: se Tekniska data



Stäng oljepåfyllningöppningen.

 Vänta minst 5 minuter.

 Kontrollera motorns oljenivå.

몇 FÖRSIKTIGHET

Risk för brännskador på grund av het olja!

 Ställ fram uppsamlingstråg för minst 6

liter olja.

 Låt motorn svalna.

1 Skruv för oljeutsläpp

 Skruva ut oljeavtappningsskruven.

 Lossa skruven på oljepåfyllningsöpp-

ningen.

 Släpp ut olja.

1 Oljefilter motor

 Skruva av oljefiltret.

 Rengör upptag och tätningsytor.

 Stryk på med olja på tätningen till det

nya oljefiltret före montering.

 Dra fast det nya oljefiltret för hand.

 Skruva på oljeavtappningsskruven in-

klusive ny tätning.

Observera: Dra fast oljeavtappningsskru-

ven med en vridmomentnyckel med 25 Nm.

 Fyll på med motorolja.

Oljesorter: se Tekniska data

 Stäng oljepåfyllningöppningen.

 Låt motorn vara igång ca 10 minuter.

 Kontrollera motorns oljenivå.

MEDDELANDE

Sopbehållaren får inte vara upplyft.

 Öppna motorkåpa.

1 Synglas

2 Manometer

3 Förslutningslock, oljepåfyllningsöppning

 Kontrollera nivån på hydrauloljan med

hjälp av synglaset.

– Oljenivån måste ligga mellan “MIN“-

och “MAX“-markeringarna.

– Befinner sig oljenivån under "MIN"-mar-

kering så fyll på hydraulolja.

 Skruva bort locket på oljepåfyllnings-

öppningen.

 Rengör påfyllningsområdet.

 Fyll på med hydraulolja.

Oljesorter: se Tekniska data

 Skruva på locket på oljepåfyllningsöpp-

ningen.

OBSERVERA

Om manometern visar ett förhöjt hydraulol-

jetryck måste hydrauloljefiltret bytas ut av

Kärcher-kundtjänst.

 Aktivera på parkeringsbromsen.

 Starta motorn.

Underhållsarbeten på hydraulikanlägg-

ningen får endast genomföras av Kärcher

kundtjänst.

 Kontrollera samtliga hydraulikslangar

och anslutningar avseende täthet.

Installera och ansluta batteriet

Kontrollera vätskenivån i batteriet och

korrigera (endast vid nästan

underhållsfria batterier).

Ladda batteriet

Ta ur batteri

Kontrollera motorns oljenivå och fylla på

Byta motorolja och motoroljefilter

Kontrollera hydrauloljenivån och fylla

på hydraulolja

Kontrollera hydrauliken

156 SV

- 11

 Fara

Risk för skållning! Låt elektroniken svalna

under minst 20 minuter.

 Kontrollera kylvattennivån vid utjäm-

ningsbehållare (vattennivå mellan MIN

och MAX.

 Rengör kylarlameller.

 Kontrollera tätheten hos kylarslangar

och anslutningar.

 Rengör fläkt.

 Starta motorn.

 Höj sopbehållare ända till slutposition.

 Stäng av motorn.

 Aktivera på parkeringsbromsen.

 Använd säkringsstav vid höjdtömning.

 Ta bort band eller ledningar från sopvalsen.

 Drag ut säkerhetsstav.

 Starta motorn.

 Sänk ner behållaren ända till slutposi-

tion.

 Stäng av motorn.

1 Fästskruv sopvalsupphängning

2 Borstvals

3 Sopvalsupphängning

4 Fästplåt sidotätning

5 Tätning på sidan

 Öppna sidoskydd med nyckel .

 Skruva loss vingmuttrar på fästplåten till

sidopackningen och ta bort plåten.

 Fäll tätningen utåt.

 Skruva ur sopfalshållarens fästskruv

och fäll ut hållaren.

 Ta ur sopvalsen.

Sopvalsens installationsposition i körrikt-

ning (sett ovanifrån)

Observera: Beakta borstsatsens position

vid installation av en ny sopvals.

 Montera ny sopvals. Spåren på sopval-

sen måste placeras på kammarna på

mitt emot liggande arm.

Observera: Sopspegeln måste ställas in

på nytt efter installation av en ny sopvals.

Anvisning: Sopspegeln har vid fabriken

ställts in till 80 mm, den kan vid nötning av

sopvalsen efterjusteras steglöst.

 Kontrollera lufttrycket i däcken.

 Stäng av sugfläkt.

 Kör sopmaskinen på en plant och jämnt

underlag som är tydligt täckt med

damm eller krita.

 Ställ in programväljaren på sopning

med sopvals.

 Ställ programväljaren i läge transport-

färd.

 Kör maskinen baklänges.

 Kontrollera resultatet.

Sopytans form ska vara en jämn kvadrat

som är mellan 80-85 mm bred.

1 Inställningsmutter

2 Kontramutter

 Öppna motorkåpa på sidan.

 Lossa kontramutter.

 Ställa in sopspegel

 Drag fast kontramutter.

 Kontrollera sopvalsens sopspegel.

 Kontrollera lufttrycket i däcken.

 Lyft sidoborstarna.

 Kör sopmaskinen på en plant och jämnt

underlag som är tydligt täckt med

damm eller krita.

 Ställ in programväljaren på sopning

med sopvals och sidoborstar.

 Lyft sidoborstarna.

 Ställ programväljare på körning.

 Kör maskinen baklänges.

 Kontrollera resultatet.

Bredden på sopspegeln bör ligga mellan

40-50 mm.

 Korrigera sopspegeln med de två in-

ställningsskruvarna.

 Kontrollera resultatet.

 Kontrollera lufttrycket i däcken.

 Kör upp sopbehållare och säkra med

säkringsstag.

 FARA

Risk för skada! Sätt alltid säkerhetsstav på

plats när sopbehållaren är upphöjd.

Utför endast säkringen från utanför riskom-

rådet.

 Fäll upp säkringsstången för högtöm-

ning och stick in den i hållaren (säkrad).

1 Hållare säkringsstång

2 Säkringsstång

 Öppna sidoskydd, följ beskrivningen i

kapitlet "Byta sopvals".

 Lossa 6 vingmuttrar på fästplåten på si-

dan.

 Lossa 3 muttrar (NV 13) på främre fäst-

plåten.

 Tryck ner sidopackningen (långhål) tills

den befinner sig 1 - 3 mm från golvet.

 Skruva fast fästplåtar.

 Gör om proceduren på andra sidan.

Kontroll och skötsel av vattenkylaren

Inspektera sopvalsen

Byta ut sopvals

Kontrollera och ställa in sopvalsens

sopspegel

Kontrollera och ställ in sidoborstens

sopspegel

Ställ in sidopackningar

157SV

- 12

 Ställ sopmaskinen på ett jämnt underlag.

 Anslut kontrollaggregatet till däckventilen.

 Kontrollera lufttrycket och korrigera vid

behov.

 Tillåtet lufttryck för däck, se tekniska data.

 Rengör dammfilter med knappen filter-

rengöring.

몇 VARNING

Töm sopbehållaren innan dammfiltret byts

ut. Bär dammskyddsmask vid arbeten på

filteranläggningen. Beakta säkerhetsföre-

skrifterna för arbeten med fint damm.

1 Låsning maskinhuv

2 Motorhuv

 Öppna spärren genom att skruva ur

skruven med stjärngrepp.

 Fäll maskinhuven framåt.

1 Tillslutning

2 Filterskydd

 Öppna filterskydd.

 Fäll filterskakaren framåt.

 Byt dammfilter.

 Stäng filterskyddet igen.

Drivremmen måste ge efter ca 7-9 mm vid

ett tryck på 10 kg.

 Låt en auktoriserad Kärcher-kundtjänst

ställa in kilremmens spänning.

1 Tillslutning

2 Luftfilterhus

 Öppna locket.

 Ta loss luftfilterhuset.

 Byt ut luftfilterinsatsen.

Anvisning: Monteringsposition med ut-

blåsöppning neråt (se bild).

 Skruva loss vingmuttern på centrifugal-

kraftsavskiljaren.

 Rengör centrifugalkraftsavskiljaren.

 Skruva bort strålkastare.

 Lyft ut strålkastare och drag ur kontakt.

Observera: Tänk på kontakternas place-

ring.

 Skruva isär strålkastare.

 Drag isär strålkastarhöljet men håll det

vågrätt eftersom lampenheten inte är

fastsatt.

 Släpp spärr på låsbygel och tag ut glöd-

lampa.

 Sätt i en ny glödlampa.

 Hopsättning i omvänd ordningsföljd.

Observera: Tag bort blinkerglaset från höl-

jet när glödlampa ska bytas.

 Öppna säkringshållare.

 Kontrollera säkringar.

Observera: Säkringen FU 01 sitter i motor-

rummet.

 Byt ut defekta säkringar.

Observera: Använd bara säkringar med

samma säkringsvärden.

Kontrollera lufttrycket i däcken

Rengör dammfilter manuellt

Byta ut dammfilter

Kontrollera och ställ in drivrem

Kontrollera och byta luftfilter

Byta glödlampa i strålkastaren (tillval)

Byta glödlampa i blinkers (tillval)

Byta ut säkringar

FU 01 Huvudsäkring 60 A

FU 02 Nivåindikering gasflaska 5 A

FU 03 Säkerhetsrelä

Multifunktionsindikering

10 A

FU 04 Färdriktningsomkopplare 10 A

FU 05 Tidrelä

Säteskontakt-brytare

5 A

FU 06 Fläkt 25 A

FU 07 Programväljare

Funktioner sopbehållare

10 A

FU 08 Startmotorrelä 30 A

FU 09 Indikeringsinstrument 7,5 A

FU 10 Positionsljus 7,5 A

FU 11 Arbetsbelysning fram

(halvljus)

10 A

FU 12 Skaksystem

Varningslampor runt om

Tuta

20 A

FU 13 Vattenpump 10 A

158 SV

- 13

Härmed försäkrar vi att nedanstående be-

tecknade maskin i ändamål och konstruk-

tion samt i den av oss levererade versionen

motsvarar EU-direktivens tillämpliga

grundläggande säkerhets- och hälsokrav.

Vid ändringar på maskinen som inte har

godkänts av oss blir denna överensstäm-

melseförklaring ogiltig.

Undertecknande agerar på uppdrag av och

med styrelsens godkännande.

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

EU-försäkran om

överensstämmelse

Produkt: Sopmaskin med sittmöjlig-

het

Typ: 1.186-xxx

Tillämpliga EU-direktiv

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Tillämpade harmoniserade normer

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Tillämpad metod för överensstämmel-

sevärdering

2000/14/EG: Bilaga V

Ljudeffektsnivå dB(A)

Upmätt: 98

Garanterad: 101

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

Åtgärder vid störningar

Störning Åtgärd

Maskinen startar inte Ta plats på förarsätet, sätessensorn aktiveras

Ladda upp eller byta ut batteriet

Gasflaska tom - Byt Gasflaska

Gasutflödesventil stängd - öppna genom att vrida den motsols.

Gasventil nedisad - se beskrivning för byte av gasflaska.

Ta kontakt med Kärcher-kundtjänst

Motorn går ojämnt Rengör luftfiltret eller byt ut filterinsatsen

Bränsleledningssystem, kontrollera anslutningar och förbindelser och reparera vid behov

Ta kontakt med Kärcher-kundtjänst

Motor överhettad Fyll på med kylmedel

Spola igenom kylare

Sträck drivrem

Ta kontakt med Kärcher-kundtjänst

Motorn går, men maskinen kör bara

långsamt eller inte alls

Lossa parkeringsbromsen

Kontrollera om band eller snören har lindats upp.

Ta kontakt med Kärcher-kundtjänst

Pipande ljud i hydrauliken Fyll på hydraulikvätska

Ta kontakt med Kärcher-kundtjänst

Borstarna snurrar endast långsamt

eller inte alls

Ställ gasspaken i det främsta läget (högt varvtal).

Kontrollera om band eller snören har lindats upp.

Ta kontakt med Kärcher-kundtjänst

Liten eller ingen sugkraft i borstom-

rådet

Rengör filter

Ta kontakt med Kärcher-kundtjänst

Maskinen dammar Ställ in sidopackningar

Starta fläkt

Rengöra dammfilter

Byta filtertätningar

Ta kontakt med Kärcher-kundtjänst

Sopenheten låter skräp ligga Töm sopbehållaren

Rengöra dammfilter

Byta ut sopvals

Ställa in sopspegel

Byt ut tätningsband på sopbehållaren

Åtgärda blockering på sopvals

Ta kontakt med Kärcher-kundtjänst

Sopbehållaren lyfts och sänks ej Kontrollera säkringar.

Ta kontakt med Kärcher-kundtjänst

Sopbehållaren förflyttas för lång-

samt eller inte alls

Ta kontakt med Kärcher-kundtjänst

Driftstörningar med hydrauliskt akti-

verade delar

Ta kontakt med Kärcher-kundtjänst

159SV

- 14

Tekniska data

KM 130/300 R LPG

1.186-146.0

Maskindata

Körhastighet, framåt km/h 10

Körhastighet, bakåt km/h 10

Lutningsgrad (max.) -- 18%

Yteffekt utan sidoborstar m

/h 10000

Yteffekt med 1 sidoborstar m

/h 13000

Arbetsbredd utan sidoborstar mm 1000

Arbetsbredd med 1 sidoborstar mm 1300

Skyddssätt droppvattenskyddad -- IPX 3

Drifttid med full tank h 4

Motor

Typ -- Kubota WG 972-E4

Byggnadssätt -- 3-cylinder-fyrtakts-gasmotor

utsläpp enligt mätförfarandet i förordning (EU) 2016/1628 (Steg V) g/kWh 1018,2

Kylning -- Vattenkylning

Vridriktning -- Motsols:

Borrning mm 74,5

Avstånd mm 73,6

Slagvolym cm

962

Oljemängd l 3,7

Varvtal vid drift 1/min 2350

Maximalt varvtal 1/min 2550

Tomgångsvarvtal 1/min 1500

Effekt max. kW/PS 17,5/23,5

Högsta vridmoment vid 2400 1/min Nm 66,3

Oljefilter -- Filterpatron

Uppsugningsluftfilter -- Invändig filterpatron, utvändig filterpatron

Bränsletyp LPG

Gasolblandningar av propan och butan är tillåtna.

Propaninnehållet måste utgöra minst 90 %.

Tankinnehåll 11 kg eller 20 liter (utbytesflaska)

Elektrisk anläggning

Batteri V, Ah 12, 62

Generator, trefas V, A 12, 80

Startmotor -- Elstart

Hydraulisk anläggning

Oljemängd i den kompletta hydraulikanläggningen l 26,5

Oljemängd i hydrauliktanken l 21,2

Oljesorter

Motor (över 25 °C) -- SAE 30, SAE 10W-30, SAE 15W-40

Motor (0 till 25 °C) -- SAE 20, SAE 10W-30, SAE 10W-40

Motor (under 0 °C) -- SAE 10W, SAE 10W-30, SAE 10W-40

Hydraulik -- HV 46

Sopbehållare

Max avlastningshöjd mm 1400

Sopbehållarens volym l 300

Sopvals

Sopvalsdiameter mm 300

Sopvalsbredd mm 1000

Varvtal 1/min 350

Sopspegel mm 80

Sidoborste

Sidoborste diameter mm 600

Varvtal (steglöst) 1/min 0 - 60

Däck

Storlek fram -- 15-4.5x8

Lufttryck fram bar 8

Storlek bak -- 15-4.5x8

Bromsar

Framhjul -- mekanisk

Bakhjul -- hydrostatisk

160 SV

- 15

Filter- och sugsystem

Byggnadssätt -- Plattfilter

Varvtal 1/min 2800

Filteryta findammfilter m

5,2

Märkundertryck sugsystem mbar 15,5

Märkvolymström sugsystem m

/h 800

Skaksystem -- Elmotor

Omgivningsförhållanden

Temperatur °C -5 till +40

Luftfuktighet, ingen daggning % 0 - 90

Beräknade värden enligt EN 60335-2-72

Brusnivå

Ljudtrycksnivå L

dB(A) 80

Osäkerhet K

dB(A) 3

Ljudteffektsnivå L

+ Osäkerhet K

dB(A) 101

Vibrationer i apparaten

Hand-Arm Vibrationsvärde m/s

1,5

Säte m/s

0,8

Osäkerhet K m/s

0,2

Mått och vikt

Längd x Bredd x Höjd mm 2122 x 1330 x 1430

Vändningsradie höger mm 1460

Vändningsradie vänster mm 1460

Tomvikt kg 925

Tillåten totalvikt kg 1505

Tillåten axelbelastning fram kg 882

Tillåten axelbelastning bak kg 623

Med reservation för tekniska ändringar!

KM 130/300 R LPG

1.186-146.0

161SV

- 1

Lue tämä alkuperäisiä ohjeita

ennen laitteesi käyttämistä, säi-

lytä käyttöohje myöhempää käyttöä tai

mahdollista myöhempää omistajaa varten.

Jos havaitset pakkauksesta purkaessasi

kuljetusvaurioita, ota yhteyttä myyjäliikkee-

seen.

– Laitteeseen kiinnitetyt varoitus- ja opas-

tuskilvet antavat tärkeitä ohjeita turval-

lista käyttöä varten.

– Tämän käyttöohjeen ohjeiden ohella on

noudatettava lainmukaisia yleisiä tur-

vallisuus- ja tapaturmantorjuntamäärä-

yksiä.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoit-

teesta:

www.kaercher.com/REACH

Kussakin maassa ovat voimassa valtuutta-

mamme myyntiorganisaation julkaisemat

takuuehdot. Materiaali- ja valmistusvirheis-

tä aiheutuvat virheet laitteessa korjaamme

takuuaikana maksutta. Takuutapauksessa

ota yhteys ostotositteen kanssa jälleen-

myyjään tai lähimpään valtuutettuun huol-

toon.

 VAARA

Vaaratilanteiden eliminoimiseksi, vain val-

tuutettu asiakaspalvelupiste saa korjata ko-

neen ja vaihtaa sen varaosat.

– Vain sellaisten lisävarusteiden ja vara-

osien käyttö on sallittua, jotka valmista-

ja on hyväksynyt. Alkuperäiset lisäva-

rusteet ja varaosat takaavat, että laitet-

ta voidaan käyttää turvallisesti ja häiri-

öttömästi.

– Saat lisätietoja varaosista osoitteesta

www.karcher.fi, osiosta Huolto.

 VAARA

Varoittaa välittömästi uhkaavasta vaarasta,

joka voi aiheuttaa vakavan ruumiinvamman

tai johtaa kuolemaan.

몇 VAROITUS

Varoittaa mahdollisesti vaarallisesta tilan-

teesta, joka voi aiheuttaa vakavan ruumiin-

vamman tai voi johtaa kuolemaan.

몇 VARO

Viittaus mahdollisesti vaaralliseen tilantee-

seen, joka voi aiheuttaa lievän ruumiinvam-

man tai aineellisia vahinkoja.

HUOMIO

Huomautus mahdollisesta vaarallisesta ti-

lanteesta, joka voi aiheuttaa aineellisia va-

hinkoja.

Yleisiä ohjeita . . . . . . . . . . . . . FI 1

Ympäristönsuojelu . . . . . FI 1

Takuu. . . . . . . . . . . . . . . FI 1

Varusteet ja varaosat. . . FI 1

Käyttöohjeessa esiintyvät

symbolit . . . . . . . . . . . . . FI 1

Laitteessa olevat symbolit FI 1

Käyttötarkoitus. . . . . . . . . . . . . FI 2

Ennakoitavissa oleva vir-

heellinen käyttö . . . . . . . FI 2

Sopivat päällysteet. . . . . FI 2

Turvaohjeet . . . . . . . . . . . . . . . FI 2

Käyttöä koskevia turvaohjei-

ta . . . . . . . . . . . . . . . . . . FI 2

Turvaohjeet ajokäytölle . FI 2

Noudata nestekaasu-moot-

toriajoneuvojen turvallisuus-

teknisiä ohjeita . . . . . . . . FI 2

Polttomoottorilla varustetut

laitteet . . . . . . . . . . . . . . FI 3

Korkeatyhjennyksellä varus-

tetut laitteet . . . . . . . . . . FI 3

Ajajan suojakatolla varuste-

tut laitteet . . . . . . . . . . . . FI 3

Turvaohjeet laitteen kuljetta-

miseen . . . . . . . . . . . . . . FI 4

Turvaohjeet hoitoa ja huol-

toa varten. . . . . . . . . . . . FI 4

Toiminta. . . . . . . . . . . . . . . . . . FI 4

Purkuohjeet . . . . . . . . . . . . . . . FI 4

Ohjaus- ja käyttölaitteet. . . . . . FI 5

KM 130/300 R LPG . . . . FI 5

Ennen käyttöönottoa . . . . . . . . FI 6

Ajohytin ylöskääntäminen FI 6

Seisontajarrun lukitus/va-

pautus . . . . . . . . . . . . . . FI 6

Lakaisukoneen liikuttaminen

ilman omaa käyttöä . . . . FI 6

Lakaisukoneen liikuttaminen

omalla käytöllä . . . . . . . . FI 6

Käyttöönotto . . . . . . . . . . . . . . FI 6

Yleisiä ohjeita. . . . . . . . . FI 6

Kaasupullon asennus/vaihtoFI 6

Ennen käynnistämistä/tur-

vallisuustarkastus. . . . . . FI 7

Käyttö . . . . . . . . . . . . . . . . . . . FI 7

Kuljettajan istuimen säätö FI 7

Ohjelmien valinta . . . . . . FI 7

Kaasuhanan avaaminen FI 7

Laitteen käynnistys . . . . FI 7

Laitteen ajaminen. . . . . . FI 7

Lakaisukäyttö. . . . . . . . . FI 7

Roskasäiliön tyhjennys . FI 8

Laitteen kytkeminen pois

päältä . . . . . . . . . . . . . . . FI 8

Kuljetus . . . . . . . . . . . . . . . . . . FI 8

Varastointi/käytöstä poistami-

nen. . . . . . . . . . . . . . . . . . . . . . FI 8

Hoito ja huolto . . . . . . . . . . . . . FI 8

Yleisiä ohjeita. . . . . . . . . FI 8

Puhdistaminen . . . . . . . . FI 9

Huoltovälit . . . . . . . . . . . FI 9

Huoltotoimenpiteet. . . . . FI 9

EY-vaatimustenmukaisuus-va-

kuutus . . . . . . . . . . . . . . . . . . . FI 13

Häiriöapu . . . . . . . . . . . . . . . . . FI 13

Tekniset tiedot . . . . . . . . . . . . . FI 14

Yleisiä ohjeita

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrä-

tettäviä. Älä käsittelee pakkauk-

sia kotitalousjätteenä, vaan toimi-

ta ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvok-

kaita kierrätettäviä materiaaleja,

jotka tulee toimittaa kierrätyk-

seen. Tästä syystä, toimita van-

hat laitteet vastaaviin keräilylai-

toksiin.

Älä päästä nesteitä, kuten moottoriöljyä,

hydrauliöljyä, jarrunestettä, dieseliä tai

jäähdytysainetta, maahan. Suojele ympä-

ristöä ja hävitä nesteet ympäristöystävälli-

sesti.

Takuu

Varusteet ja varaosat

Käyttöohjeessa esiintyvät symbolit

Laitteessa olevat symbolit

Kuuma pinta aiheuttaa pala-

misvaaran! Anna pakoput-

ken jäähtyä ennen sen paris-

sa työskentelyä.

Käytä aina tarkoitukseen so-

veltuvia käsineitä käyttäes-

säsi laitetta.

Ajoneuvon liikkuvien osien

väliin joutumisen aiheuttama

puristuksiinjäämisvaara.

Liikkuvien osien aiheuttama

loukkaantumisvaara. Älä ku-

rota sisään.

Palovaara. Älä imuroi mitään

palavia tai hehkuvia kohteita.

Kiinnike nostoketjulle / nosto-

piste

Tunkin asetuskohdat

Ajoalustan maks. kaltevuus,

kun ajetaan roskasäiliön ol-

lessa nostettuna ylös.

Aja ajosuunnassa olevaa

nousuja vain, jos nousun kal-

tevuus on enintään 18%.

Huomioi kaasupullon oikea

asento! Liittimen tai renga-

saukon tulee osoittaa alas-

päin.

162 FI

- 2

Käytä lakaisukonetta ainoastaan tämän

käyttöohjeen ohjeiden mukaisesti.

– Tämä lakaisukone on tarkoitettu ulko-

alueen likaantuneiden pintojen lakaise-

miseen.

– Koneella ei ole hyväksyntää maantielii-

kenteeseen.

– Kaikki tästä poikkeava käyttö katsotaan

tarkoituksenvastaiseksi. Valmistaja ei

vastaa poikkeavasta käytöstä johtuvis-

ta vahingoista, riski on yksin käyttäjän.

– (Kaasumoottori)

Laitetta saa käyttää suljetuissa tiloissa,

jos niissä on riittävä ilmanvaihto.

– Kaasupullojen ja laitteen varastointi on

sallittua vain maantasalla.

– Laitetta ei saa muuttaa.

– Laite soveltuu vain käyttöohjeessa mai-

nittuja päällysteitä varten.

– Ajo on sallittu vain yrittäjän tai hänen

valtuutettunsa koneen käyttöön va-

paaksi annetuilla pinnoilla.

– Yleensä pätee: Pidä helposti syttyvät

aineet kaukana laitteesta (räjähdys-/tu-

lipalovaara).

– Älä koskaan lakaise/ime räjähdysherk-

kiä nesteitä, palavia kaasuja sekä lai-

mentamattomia happoja tai liuottimia!

Niihin kuuluvat bensiini, väriohennusai-

neet, tai polttoöljy, jotka voivat muodos-

taa räjähdysherkkiä höyryjä tai seoksia

pyörrevirtauksen seurauksena imuil-

man kanssa, lisäksi asetoni, laimenta-

mattomat hapot ja liuottimet, koska ne

syövyttävät laitteessa käytettyjä materi-

aaleja.

– Älä koskaan lakaise/imuroi voimak-

kaasti alkaalisten ja happamien puhdis-

tusaineiden kanssa reagoivia metallipö-

lyjä (esim. alumiini, magnesium, sinkki),

ne muodostavat räjähtäviä kaasuja.

– Laite ei sovellu terveydelle vaarallisten

aineiden poislakaisemiseen.

– Älä lakaise/ime mitään palavaa tai heh-

kuvaa.

– Oleskelu vaara-alueella on kielletty.

Käyttö räjähdysalttiissa tiloissa on kiel-

letty.

– Laitteessa ei saa kuljettaa muita henki-

löitä käyttäjän lisäksi.

– Esineiden työntäminen/vetäminen tai

kuljettaminen tämän laitteen avulla ei

ole sallittua.

– Asfaltti

– Teollisuuslattia

– Pinnoittamaton lattia

– Betoni

– Kivilaatta

 (Koskee vain Suomea) Jos laitteeseen

kuuluu PVC-letkulinja, laitetta ei saa

asentaa matalassa ympäristön lämpöti-

lassa (alle 0°C). Mikäli teillä on laittees-

ta kysyttävää, olkaa hyvä ja kääntykää

Kärcherin puoleen.

 Ennen lailleen käyttöä on tarkistettava

yhdessä toimintalaitteiden kanssa, että

se on asianmukaisessa kunnossa ja

käyttöturvallisuus on taattu. Jos kunto

ei ole moitteeton, laitteen ja varusteiden

käyttö ei ole sallittua.

 Käytettäessä laitetta vaara-alueilla

(esim. huoltoasemilla) on noudatettava

vastaavia turvallisuusmääräyksiä.

Käyttö räjähdysalttiissa tiloissa on kiel-

letty.

 VAARA

Loukkaantumisvaara!

 Älä käytä laitetta ilman putoavilta esi-

neiltä suojaavaa suojakatosta sellaisilla

alueilla, joilla on mahdollista, että käyt-

täjään voi osua putoavia esineitä.

 Käyttäjän on käytettävä laitetta tarkoituk-

senmukaisesti. Käyttäjän on huomioitava

paikalliset olosuhteet ja työskennelles-

sään laitteella kiinnitettävä huomiota mui-

hin henkilöihin, erityisesti lapsiin.

 Laitetta käytettäessä on noudatettava

ajoneuvoja koskevia moottoriajoneuvoja

koskevia ohjeita, säännöksiä ja lakeja.

 Käyttäjän tulee töiden aloittamista var-

mistaa, että kaikki suojavarusteet ovat

asianmukaisesti paikoillaan ja toimivat.

 Laitteen käyttäjä on vastuussa muille

henkilöille tai heidän omaisuudelleen

aiheutuvista vahingoista.

 Käytä tiukkaa vaatetusta. Käytä kunnol-

lisia jalkineita ja vältä väljää vaatetusta.

 Tarkasta lähialue ennen liikkeelle läh-

töä (esim. lapsia). Huomioi riittävä nä-

kyvyys!

 Älä koskaan jätä laitetta ilman valvon-

taa, jos moottori on käynnissä. Käyttäjä

saa poistua koneesta vasta, kun moot-

tori on sammutettu, kone on varmistettu

tahattoman liikkumisen varalta ja avain

on poistettu virtalukosta.

 Jotta laitetta ei käytettäisi luvattomasti,

poista aina avain virtalukosta.

 Laitetta saa käyttää vain sellainen hen-

kilö, joka on perehtynyt laitteen käsitte-

lyyn tai on osoittanut, että on pätevä

käyttämään laitetta. Lisäksi käyttäjän

oltava valtuutettu kyseisen laitteen

käyttöön.

 Laitetta eivät saa käyttää sellaiset hen-

kilöt (lapset mukaan lukien), joilla on ra-

joittuneet fyysiset, aistimukselliset tai

henkiset kyvyt tai, joilta puuttuu laitteen

käyttämiseen tarvittavaa kokemusta ja/

tai tietoa, paitsi jos heidän turvallisuu-

destaan vastaava henkilö valvoo heitä

tai on antanut heille laitteen käyttämi-

seen tarvittavat ohjeet.

 Lapsia on valvottava sen varmistami-

seksi, että he eivät leiki laitteella.

VARO

Vaurioitumisvaara! Älä lakaise sisään hih-

noja, naruja tai lankoja, koska ne voivat kie-

toutua lakaisutelan ympärille.

 VAARA

Loukkaantumisvaara! Maapohjan kanta-

vuus on varmistettava ennen sille ajamista.

 VAARA

Onnettomuusvaara, loukkaantumisvaara!

 Ajonopeus pitää sovittaa kulloisiinkin

olosuhteisiin.

Kaatumisvaara suurissa nousuissa.

 Aja ajosuunnassa olevaa nousuja vain,

jos nousun kaltevuus on enintään 18%.

Kaatumisvaara epästabiililla alustalla.

 Laitetta on liikutettava ainoastaan kiin-

teällä alustalla.

Kaatumisvaara liian suurissa sivunousuissa.

 Poikittain ajosuuntaan on ajettava vain nou-

suja, joiden kaltevuus on enintään 10 %.

Saksan ammattiosuuskuntien pääjärjestö

(HVBG). Tutustu vastaaviin suomalaisiin

vaatimuksiin. Nestekaasut (käyttökaasut)

ovat butaania ja propaania tai butaanin ja

propaanin seoksia. Ne toimitetaan erityisis-

sä kaasupulloissa. Näiden kaasujen käyttö-

paine riippuu ulkolämpötilasta.

 VAARA

Räjähdysvaara!

Nestekaasua ei saa käsitellä kuten bensii-

niä. Bensiini höyrystyy hitaasti, nestekaasu

on välittömästi kaasumaista. Sisätilojen

kaasuuntumisvaara ja kaasun syttymisvaa-

ra on siis nestekaasun osalta suurempi

kuin bensiinin.

VARO

Käytä vain nestekaasupulloja, jotka on täy-

tetty DIN 51622 -standardin laatuvaatimuk-

sia vastaavalla paineistetulla kaasulla.

Talouskaasujen ja matkailuautokaasujen

käyttö on periaatteessa kiellettyä.

Nestekaasuseokset voivat olla erilaisia eri

kaasumoottoreille. Hyväksytyt nestekaasu-

seokset löytyvät teknisistä tiedoista.

– Kaikkien nestekaasujen kanssa työs-

kentelevien henkilöiden, on osattava

käyttää laitetta oikealla tavoin sekä hei-

dän on tunnettava nestekaasujen omi-

naisuudet. Laitetta koskevat painotuot-

teet on pidettävä aina laitteen mukana.

– Käyttökaasulaitteiden toimivuus ja tiivi-

ys on tarkastettava asiantuntijan toi-

mesta säännöllisin väliajoin, kuitenkin

vähintään kerran vuodessa (saksal.

säännöksen BGG 936 mukaan, tutustu

vast. suomalaisiin säännöksiin).

– Tarkastuksesta on annettava kirjallinen

todistus. Tässä käyttöohjekirjassa on

mainittu tarkastusperusteina saksalai-

set lait § 33 ja § 37 UVV "Nestekaasun

käyttö" (BGV D34). Tutustu vastaavaan

suomalaiseen lainsäätöön.

Käyttötarkoitus

Ennakoitavissa oleva virheellinen

käyttö

Sopivat päällysteet

Turvaohjeet

Käyttöä koskevia turvaohjeita

Turvaohjeet ajokäytölle

Noudata nestekaasu-

moottoriajoneuvojen

turvallisuusteknisiä ohjeita

Käyttöpäällikön ja työntekijän

velvollisuudet

Asiantuntijan suorittama huolto

163FI

- 3

– Yleisinä ohjeina käyvät liikenneministe-

riön nestekaasukäyttöisten ajoneuvo-

jen tarkastuksesta antamat säädökset.

– Kaasunotto on sallittua ainoastaan yh-

destä kaasupullosta. Mikäli kaasunot-

toon käytetään yhtäaikaisesti useampia

pulloja, nestekaasua saattaa virrata

pullosta toiseen. Tällöin täyttyneen kaa-

supullon paine saattaa kohota yli salli-

tun määrän kun pullon venttiili myöhem-

min suljetaan.

– Täyden pullon asennuksen yhteydessä

on huomioitava kaasuliitännän asennus-

kohtaa. Tarkemmat tiedot aiheesta ovat

luvussa Kaasupullon asentaminen.

Kaasupullon vaihto on suoritettava varoen.

Kaasupulloa asennettaessa tai irrotettaes-

sa on kaasupullon venttiilin kaasunpoistois-

tukat tiivistettävä kiristämällä sulkumutteri

jakoavaimen avulla.

– Vuotavaa kaasupulloa ei saa käyttää

uudelleen. Vuotavat kaasupullot on pu-

hallettava kaikkien säädösten ja ohjei-

den mukaisesti ulkotiloissa tyhjäksi ja

merkittävä vuotaviksi. Vioittuneen kaa-

supullon toimitus- tai noutovaiheessa

on kaasupullon vuokraajalle, myyjälle

tai heidän edustajilleen ilmoitettava

mahdollisesta viasta välittömästi kirjalli-

sesti.

– Ennen kaasupullon liittämistä on tarkis-

tettava, että pullon liittimet ovat toimin-

takunnossa.

– Pullon liittämisen jälkeen liitoskappalei-

den tiiviys on tarkistettava vaahtoa

muodostavan nesteen avulla.

– Venttiilit on avattava hitaasti. Pulloa ei

saa avata tai sulkea lyömällä työkaluilla.

– Sammuta nestekaasupalot vain turvalli-

selta etäisyydeltä ja suojasta.

- käytä vain kuivahiilihapposammutinta

tai hiilihappokaasusammutinta.

- käytä kaasupullon jäähdyttämiseksi

riittävästi vettä.

– Koko nestekaasujärjestelmän toimintaa

ja varsinkin sen tiiviyttä on tarkasteltava

jatkuvasti. Ajoneuvon käyttö vuotavan

kaasulaitteiston kanssa on kielletty.

– Kaasupullon venttiili on suljettava ennen

putki- tai letkuliitoksen avaamista. Pullon

liitosmutteri on avattava hitaasti ja aluksi

vain hieman, jotta letkussa oleva pai-

neenalainen kaasu poistuu hitaasti.

– Mikäli kaasua täytetään suuresta kaa-

susäiliöstä, on noudatettava kaasun

toimittavan yrityksen antamia ohjeita ja

säännöksiä.

 Vaara

Loukkaantumisvaara!

– Nestemäisessä muodossa nestekaasu

aiheuttaa paljaalle iholle paleltumis-

vammoja.

– Kaasupullon irrottamisen jälkeen lukko-

mutteri on kierrettävä pullon liitäntäkier-

teisiin kiinni.

– Käytä tiiviyden tarkistamiseen saip-

puavettä tai muuta vaahtoa muodosta-

vaa ainetta. Nestekaasulaitteiston lä-

heisyydessä ei saa käyttää avotulta.

– Laitteiston yksittäisten osien vaihdon

yhdessä on noudatettava valmistajan

antamia asennusohjeita. Osien vaihdon

yhteydessä on suljettava pullonventtiili

sekä pääsulkuventtiili.

– Nestekaasuajoneuvojen sähkölaitteis-

ton kuntoa on valvottava jatkuvasti. Ki-

pinä saattaa aiheuttaa räjähdyksen

kaasuvuodon yhteydessä.

– Jos nestekaasuajoneuvo on seisonut

pidempään, on ajoneuvon säilytystila ja

sen sähkölaitteisto perusteellisesti tuu-

letettava.

– Kaasupullojen tai nestekaasulaitteisto-

jen käytön yhteydessä tapahtuvat on-

nettomuudet on ilmoitettava ammatti-

järjestöön ja vastaavalle valvontaviran-

omaiselle. Vahingoittuneet osat on säi-

lytettävä onnettomuustutkinnan

loppuun suorittamiseen saakka.

– Käyttö- tai nestekaasujen varastointi on

tapahduttava asiaan kuuluvien ja kul-

loinkin voimassa olevien lakien, sää-

dösten ja ohjeiden mukaisesti.

– Kaasupulloja on säilytettävä pystyasen-

nossa. Tupakointi ja avotulen käyttö on

kielletty kaasupullojen sijoituspaikalla ja

korjauksen aikana. Ulkona säilytettävät

kaasupullot on säilytettävä sellaisessa

paikassa, johon on pääsy asiaankuulu-

mattomilta estetty. Tyhjiä pulloja on säi-

lytettävä suljettuna.

– Pullon- ja pääsulkuventtiilit on suljetta-

va välittömästi, kun ajoneuvo pysäköi-

dään seisonta-ajaksi.

– Nestekaasuajoneuvojen säilytys- ja

korjaamotiloja koskevat rakennusviran-

omaisten säätämät määräykset.

– Kaasupullot on säilytettävä asennus- ja

korjaamotiloista eristetyissä tiloissa

(katso kaasupullojen säilytyksestä an-

netut määräykset).

– Tiloissa käytettävät sähköiset käsilam-

put on varustettava suljetulla, tiivistetyl-

lä kuvulla sekä vankalla suojakorilla.

– Korjaamotöiden yhteydessä pullon- ja

pääsulkuventtiilit on suljettava ja käyttö-

kaasupullot on suojattava lämpövaiku-

tukselta.

– Vastuussa olevan henkilön on ennen

taukoa tai ennen käytön lopettamista

tarkistettava, että kaikki venttiilit ja eri-

tyisesti pullonventtiili on suljettuna. Tuli-

töitä, erityisesti hitsaus- ja leikkuutöitä,

ei saa suorittaa käyttökaasupullojen lä-

heisyydessä. Käyttökaasupulloja ei saa

säilyttää korjaamoissa edes pullon ol-

lessa tyhjä.

– Säilytys- ja varastotilojen sekä korjaa-

moiden on oltava hyvin ilmastoituja. Il-

mastoinnissa on huomioitavaa, että

nestekaasu on raskaampaa kuin ilma.

Kaasu kerääntyy lattialle, korjaamo-

monttuihin tai muihin lattiasyvennyksiin

ja se voi muodostaa räjähdysalttiin kaa-

su/ilma-seoksen.

 Älä käytä laitetta yli 1200 m:n korkeu-

dessa.

 VAARA

Myrkytysvaara!

 (Kaasumoottori)

Laitetta saa käyttää suljetuissa tiloissa,

jos niissä on riittävä ilmanvaihto.

 Pakokaasut ovat myrkyllisiä ja tervey-

delle vaarallisia, niitä ei saa hengittää.

 VAARA

Loukkaantumisvaara!

 Polttomoottorin pakokaasuaukkoa ei

saa peittää tai sulkea.

 Moottori tarvitsee sammuttamisen jäl-

keen noin 3 sekunnin jälkikäyntiajan.

Pysy tänä aikana etäällä käyttölaittei-

den alueelta.

 VAARA

Palovammavaara!

 Älä kosketa kuumaa polttomoottoria.

 Anna ajoneuvon jäähtyä ennen verhoi-

lujen poistamista.

 Älä kumarru pakokaasuaukon yläpuo-

lelle äläkä kurota sinne.

 VAARA

Loukkaantumisvaara!

 Korkeatyhjennyksen yhteydessä roska-

säiliö on nostettava kokonaan ylös ja

varmistettava.

 Tee varmistus vain vaara-alueen ulko-

puolelta.

HUOMAUTUS

Ohjaamon suojakatto (valinnainen) suojaa

suuremmilta putoavilta esineiltä. Mutta ne

eivät suojaa katolleen pyörähtäessä!

 Tarkasta päivittäin, onko suojakatossa

vaurioita.

 Jos suojakatossa, edes yksittäisissä

elementeissä, on vaurioita, koko suoja-

katto tulee vaihtaa.

 Suojakattoon ei saa tehdä minkäänlai-

sia muutoksia eikä myöskään liittää

muita kuin Kärcherin sallimia element-

tejä, rakenneosia ja rakenneryhmiä, sil-

lä se rajoittaa suojakaton toimintaa.

Käyttöönotto/käyttö

Säilytys- ja varastotiloissa sekä

korjaamoissa

Polttomoottorilla varustetut laitteet

Korkeatyhjennyksellä varustetut

laitteet

Ajajan suojakatolla varustetut

laitteet

164 FI

- 4

 Huomioi laitteen tyhjäpaino (kuljetus-

paino) perävaunuissa tai ajoneuvoissa

kuljetettaessa.

 Akun kaapelit on irrotettava kuljetuksen

ajaksi ja laite on kiinnitettävä huolelli-

sesti.

 Laitteesta on sammutettava virta ja vir-

ta-avain on poistettava virtalukosta en-

nen laitteen huoltamista ja puhdistamis-

ta, osien vaihtamista sekä muuntamista

toisenlaista toimintaa varten.

 Akku on kytkettävä irti ennen sähkölait-

teisiin kohdistuvien töiden suorittamis-

ta.

Tämän tehdäksesi irrota ensin miinus-

napa, sitten plusnapa.

Takaisin kiinnittäminen tehdään kään-

teisessä järjestyksessä. Ensin kiinnite-

tään plusnapa, sitten miinusnapa.

 Laitteen puhdistukseen ei saa käyttää

vesiletkua tai korkeapainepesuria (oi-

kosulkuvaara tai muu vaurioitumisvaa-

ra).

 Laitteen korjaustöitä saa suorittaa vain

valtuutetut asiakaspalvelupisteet tai ky-

seisen alan ammattihenkilöt, jotka tun-

tevat voimassaolevat turvallisuussää-

dökset.

 Noudata ammattikäytössä olevien, siir-

rettävien laitteiden turvatarkastusta

koskevia paikallisia määräyksiä.

 Käytä aina tarkoitukseen soveltuvia kä-

sineitä työskennellelläsi laitteella.

Lakaisukone toimii sisäänheittoperiaatteel-

la.

– Pyörivä lakaisutela heittää lian suoraan

roskasäiliöön.

– Sivuharja puhdistaa lakaisupinnan nur-

kat ja reunat ja siirtää lian lakaisutelan

kulkuradalle.

– Imupuhallin imuroi hienopölyn pölysuo-

dattimeen.

 VAARA

Loukkaantumis- ja vaurioitumisvaara!

 Huomioi lastattaessa laitteen paino!

 Älä käytä haarukkatrukkia, laite saattaa

silloin vaurioitua.

 Käytä lastaamiseen/purkamiseen so-

veltuvaa ramppia tai nosturia!

 Huomioi ramppia käytettäessä:

Maavara 70 mm.

 Jos laite on toimitettu kuormalavan

päällä, mukana olevista laudoista tulee

rakentaa alasajoramppi.

Ohjeet rampin tekemiseen ovat sivulla

2 (kansilehden sisäpuolella).

Tärkeä huomautus: jokainen lauta pi-

tää kiinnittää paikalleen 2 ruuvilla.

Turvaohjeet laitteen kuljettamiseen

Turvaohjeet hoitoa ja huoltoa varten

Toiminta

Purkuohjeet

Tyhjäpaino (kuljetuspaino) 925 kg*

* Paino on vielä suurempi, jos lisävaruste-

sarjoja on asennettuna.

165FI

- 5

1 Ajohytti (lisävaruste)

2 Hytin ovi (valinnainen)

3 Kiinnityspisteet (4x)

4 Pääsy lakaisutelaan

5 Etupyörä

6 Sivuharjat

7 Roskasäiliö

8 Valaistuslaitteisto (valinnainen)

9 Laitekannen lukitus

10 Tuulilasinpyyhin (valinnainen)

11 Moottoripeite

12 Kaasupullo

13 Ajohytin lukitus

(Optio)

14 Pyörivä varoitusvilkku

15 Keskipakoiserotin

16 Ajohytin varmistusvipu

(Optio)

17 Lakaisutelan säätö (ei esitetty)

1 Ohjelmakytkin

2 Toimintopainikkeet

3 Monitoiminäyttö

4 Sulakerasia

5 Ohjauspyörä

6 Virtalukko

7 Seisontajarru

8 Istuin (istuinkontaktikytkimellä)

9 Jarrupoljin

10 Ajopoljin

1 Varoitusvilkkukytkin (valinnainen)

2 Käynnistysavain

– Asento 0: Moottorin sammutus

– Asento 1: Sytytys päällä

– Asento 2: Moottorin käynnistys

1 Työvalaistus päälle/pois päältä (valin-

nainen)

2 Pyörivä varoitusvilkku päälle/pois pääl-

tä

3 Äänitorvi

4 Suodattimen puhdistus

5 Ajosuunnan valintakytkin

6 Sivuharjojen kastelu (lisävaruste)

7 Tuuletin

8 Säiliökannen avaaminen/sulkeminen

9 Roskasäiliön nosto/lasku

Ohjaus- ja käyttölaitteet

KM 130/300 R LPG

Ohjauspaneeli Virtalukko

Toimintopainikkeet

166 FI

- 6

ECU - Engine Control Unit

Moottorin ohjauslaite säätää ja valvoo

moottorin toimintoja.

Jos käytön aikana ilmenee moottorihäiriöi-

tä, seuraavat näytetään:

– vikakoodi ja vian kuvaus tulevat näyt-

töön

– keltainen tai punainen varoitusvalo pa-

laa: moottorin teho laskee tai moottori

kytkeytyy pois päältä

– hälytysääni kuuluu.

 Asiakas voi korjata häiriön, kuten korke-

an jäähdytysveden lämpötilan tai vähäi-

sen öljynpaineen, asianmukaisilla toi-

menpiteillä

 Jos häiriöt jatkuvat, ota yhteyttä valtuu-

tettuun KÄRCHER- tai KUBOTA-asia-

kaspalveluun.

1 Displaynäyttö

Jäähdytysveden lämpötila

Moottorin kierrosluku

Ajo-ohjelma

Akkujännite

Polttoainetankin täyttöaste

Käyttötuntilaskin

2 Varoitusvalo punainen (STOP)

Monesta syystä johtuva virhe: Moottori

kytkeytyy pois päältä

3 Merkkivalo (L1)

4 Moottorin merkkivalo (MIL)

Lyhytaikainen vilkkuminen - tilapäi-

nen virhe

Virhe ei vaadi enempää huomiota, sillä

se ei esiinny jatkuvasti

Jatkuva palaminen - virhe

Virhe on korjattava pian valtuutetussa

korjaamossa. Ajoneuvolle ja ympäris-

tölle ei koidu välitöntä vaaraa

Vilkkuu nopeasti - vakava virhe

Korjauta ajoneuvo välittömästi, jotta

vältytään lisävirheiltä. Vältä kovaa kuor-

mitusta!

5 Varoitusvalo keltainen (CHECK)

Virhe käyttökoneistossa

6 Merkkivalo (L2)

7 Varoitusvalo keltainen

Monesta syystä johtuva virhe: Hälytys-

ääni kuuluu

Toimintopainikkeet

Moottorin käyntinopeutta voi säätää toimin-

topainikkeiden avulla 2 tasolla.

Kuljetusajoa varten:

Suositeltu moottorin käyntinopeus, 1500 1/

min

Lakaisukäyttöä varten:

Valitse moottorin käyntinopeus, 2550 1/min

A Toimintopainike <valikko>

B Toimintopainike <ylöspäin>

C Toimintopainike <alaspäin>

D Toimintopainike <tallenna/vahvista>

 Kun painat toimintopainiketta <valikko>

pitempään, asetettu moottorin käynti-

nopeus näkyy näytössä.

 Kun haluat muuttaa moottorin käyntino-

peutta, paina toimintopainiketta <ylös-

päin> tai <alaspäin>.

 Tallenna painamalla toimintopainiketta

<tallenna/vahvista>.

1 Jarrupoljin

2 Ajopoljin

3 Seisontajarru

Jotta eri töitä voitaisiin suorittaa, voi olla

tarpeen, että sitä ennen ajohytti (valinnai-

nen) käännetään ylös.

Huomautus: Ajohytin saa kääntää ylös

vain tasaisella alustalla(± 5°).

 Avaa ajohytin lukitus.

 Käännä ajohyttiä ylös kunnes varmis-

tusvipu napsahtaa lukitukseen.

 Vapauta varmistusvivun lukitus ennen

ajohytin laskemista alas.

 Seisontajarrun vapautus, pidä tällöin

jarrupoljin painettuna.

 Seisontajarrun lukitus, pidä tällöin jarru-

poljin painettuna.

 Avaa moottoripeite.

 Käännä hydrauliikkapumpun vapaa-

käyntivipua 90 ° verran sivulle alas.

몇 VARO

Älä siirrä lakaisukonetta pitempiä matkoja

ilman omaa käyttövoimaa eikä nopeammin

kuin 10 km/h.

 Käännä siirron jälkeen vapaakäyntivipu

jälleen ylös.

 Jos hydrauliikkapumpun vapaakäyntivi-

pu avattiin koneen siirtämiseksi, vipu on

tämän jälkeen kierrettävä takaisin myö-

täpäivään vasteeseen asti.

Käytä erityistyökalua.

 Lue ennen käyttöönottoa moottorinval-

mistajan käyttöohjeet ja huomioi erityi-

sesti turvaohjeet.

 Pysäytä lakaisukone tasaiselle pinnalle.

 Vedä virta-avain pois.

 Lukitse seisontajarru.

 VAARA

Loukkaantumisvaara!

 Noudata nestekaasu-moottoriajoneu-

vojen turvallisuusvaatimuksia.

 Jäätyneet ja keltaiset vaahtomaiset ker-

rostumat viittaavat siihen, että kaasu-

pullo vuotaa.

 Kaasupullonvaihdon saa suorittaa aino-

astaan asiaan perehtynyt henkilö.

 Käyttökaasupulloja ei saa vaihtaa kor-

jaamoissa tai tiloissa, jotka ovat maan-

pinnan alapuolella.

 Älä tupakoi äläkä käytä avotulta kaasu-

pullon vaihdon yhteydessä.

 Sulje nestekaasupullon pääsulkuvent-

tiili tiukasti ja aseta tyhjän pullon venttii-

lin suojus välittömästi paikoilleen.

몇 VAROITUS

Käytä ainoastaan rakenteeltaan tyyppihyväk-

syttäviä vaihdettavia 11 kg:n kaasupulloja.

VARO

Talouskaasujen ja matkailuautokaasujen

käyttö on periaatteessa kiellettyä.

Propaanin ja butaanin nestekaasuseokset

ovat sallittuja. Propaanipitoisuuden on olta-

va vähintään 90 %.

HUOMIO

Avaa kaasun poistoventtiili (3) vasta ennen

laitteen käynnistämistä (katso kappale Lait-

teen käynnistäminen).

Avaa kaasuhana kääntämällä sitä vasta-

päivään.

Moottorin ohjauslaite (ECU)

Polkimet

Ennen käyttöönottoa

Ajohytin ylöskääntäminen

Seisontajarrun lukitus/vapautus

Lakaisukoneen liikuttaminen ilman

omaa käyttöä

Lakaisukoneen liikuttaminen omalla

käytöllä

Käyttöönotto

Yleisiä ohjeita

Kaasupullon asennus/vaihto

167FI

- 7

HUOMAUTUS

Liitännässä on vasen kierteytys.

 Kierrä varmistustangon ruuvi irti ja

käännä tanko ylös.

1 Suojatulppa

2 Kaasuletku hattumutterilla

3 Kaasunottoventtiili

 Sulje kaasuhana kiertämällä sitä myö-

täpäivään.

 Irrota kaasuletku (avainkoko 30 mm).

 Kierrä suojus kaasupullon liitäntävent-

tiiliin.

 Avaa sankatulppa.

 Vaihda kaasupullo.

Huomioi kaasupullon oikea asento! Liit-

timen tai rengasaukon tulee osoittaa

alaspäin.

 Kierrä suojus irti kaasupullon liitäntä-

venttiilistä.

 Sulje sankatulppa.

 Kierrä kaasuletkun liitin kaasupullon lii-

täntäventtiiliin (avainkoko 30 mm).

 Sulje varmistustanko ja varmista ruuvil-

la.

 Tarkasta moottorin öljytaso.

 Tarkasta vedenjäähdytin.

 Tarkasta lakaisutela.

 Tarkasta renkaiden ilmanpaine.

 Säädä kuljettajan istuin

 Puhdista pölysuodatin.

Huomautus: Kuvaus, katso lukua Hoito ja

huolto.

 VAARA

Laitteen pitempiaikainen käyttäminen voi

johtaa tärinän aiheuttamiin verenkiertohäi-

riöihin.

Yleispätevää käyttöaikaa ei voida ilmoittaa,

sillä käyttöaika riippuu monista eri tekijöis-

tä:

– Jos käyttäjällä on verenkierto-ongelmia

(usein kylmät raajat, kihelmöintiä, kuu-

rouden tunnetta).

– Alhainen lämpötila laitteen käyttöpai-

kalla. Käytä lämmintä vaatetusta ky-

seisten kehon osien suojaamiseen.

– Liian tiukka ote haittaa verenkiertoa.

– Laitetta on parempi käyttää pitäen tau-

koja välillä.

Mikäli laitteen säännöllisen, pitkäaikaisen

käytön yhteydessä ilmenee yhä uudelleen

oireita (kuten esimerkiksi kihelmöintiä, ke-

hon tiettyjen osien tunnottomuutta, raajojen

kylmyyttä), suosittelemme lääkärintarkas-

tusta.

 Vedä istuimen säätövipu ulos.

 Siirrä istuin, päästä vipu irti ja lukitse.

 Tarkasta liikuttamalla istuinta eteen- ja

taaksepäin, että se on lukittu.

1 Siirtoajo

Suositeltu moottorin käyntinopeus,

1500 1/min

2 Lakaisu lakaisutelalla

Valitse moottorin käyntinopeus, 2550 1/

min

3 Lakaisu lakaisutelalla ja sivuharjoilla

Valitse moottorin käyntinopeus, 2550 1/

min

 Avaa kaasuhana kääntämällä sitä vas-

tapäivään.

Huomautus: Laitteen istuin on varustettu

kosketuskontaktikytkimellä. Poistuttaessa

kuljettajan istuimelta laite kytkeytyy pois

päältä.

 Mene istumaan kuljettajan istuimelle.

 Aseta ajosuunnan valintakytkin kes-

kiasentoon.

 Lukitse seisontajarru.

 Laita käynnistysavain käynnistysluk-

koon.

 Käännä virta-avain asentoon „II“.

 Kun laite on käynnistetty, päästä virta-

avain irti.

Huomautus: Älä koskaan käytä käynnis-

tintä pitempään kuin 10 sekuntia. Ennen

käynnistimen käyttämistä uudelleen, odota

vähintään 10 sekuntia.

 Valitse moottorin käyntinopeus, 1500 1/

min.

 Aseta ohjelmakytkin asentoon kuljetus-

ajo .

 Paina jarrupoljinta ja pidä painettuna.

 Irrota seisontajarru.



Aseta ajosuunnan valintakytkin asen-

toon "Eteenpäin".

 Paina hitaasti ajopoljinta.

 Vaara

Loukkaantumisvaara! Ohikulkijoita ei saa

vaarantaa peruutettaessa, käytä tarvittaes-

sa avustajaa.

HUOMIO

Vaurioitumisvaara! Käytä ajosuunnan va-

lintakytkintä vain laitteen seistessä paikal-

laan.

 Aseta ajosuunnan valintakytkin asen-

toon "Taaksepäin".

 Paina hitaasti ajopoljinta.

– Ajonopeus on säädettävissä portaatto-

masti ajopolkimilla.

– Vältä polkimen äkkinäistä painamista,

koska hydraulilaitteisto voi vaurioitua.

– Tehon alentuessa nousuissa on ajopol-

jinta päästettävä hieman ylöspäin.

 Päästä ajopoljin vapaaksi, laite jarrut-

taa itsenäisesti ja pysähtyy.

Huomautus: Jarrutusvaikutusta voi tehos-

taa painamalla jarrupoljinta.

Ajaminen enintään 70 mm korkuisten kiin-

teiden esteiden yli:

 aja hitaasti ja varovasti eteenpäin yli.

Ajaminen yli 70 mm korkeiden kiinteiden

esteiden yli:

 ajo esteiden yli on sallittu vain sopivan

rampin avulla.

HUOMIO

Älä lakaise pakkausnauhoja, lankoja tai

muuta sellaista sisään, tämä voi johtaa la-

kaisumekaniikan vaurioitumiseen.

 Säädä moottorin käyntinopeudeksi

2550 1/min lakaisukäyttöä varten. Kat-

so lisätietoja luvusta ”Monitoiminäyttö |

Moottorin käyntinopeuden säätämi-

nen”.

Huomautus

Käyntinopeus 1500 1/min on vain kulje-

tusajoa varten eikä sovellu lakaisukäyt-

töön (lakaisuharja ja sivuharjat eivät

pyöri riittävän nopeasti).

Huomautus: Jotta saavutettaisiin optimaa-

linen puhdistustulos, ajonopeus sovitettava

olosuhteiden mukaiseksi.

Huomautus: Pölysuodatin on puhdistetta-

va käytön aikana säännöllisin väliajoin.

Ennen käynnistämistä/

turvallisuustarkastus

Käyttö

Kuljettajan istuimen säätö

Ohjelmien valinta

Kaasuhanan avaaminen

Laitteen käynnistys

Moottorin käynnistys

Laitteen ajaminen

Ajaminen eteenpäin

Ajaminen taaksepäin

Ajaminen

Jarrutus

Ajaminen esteiden yli

Lakaisukäyttö

168 FI

- 8

Tämä varustesarja asennetaan tehtaalla,

sitä ei voi asentaa jälkikäteen.

Varustesarja vedensuihkutusjärjestelmä

koostuu vesitankista ja sivuharjassa olevis-

ta suihkutussuuttimista.

 Jos lakaistaessa syntyy paljon pölyä,

tällöin voi käyttää vesisuihkutusta.

 Kytkentä päälle tehdään kytkimellä si-

vuharjan suihkutus.

 Käynnistä imuturbiini.

 Aseta pintoja puhdistettaessa ohjelma-

kytkin asentoon lakaisu lakaisutelalla.

 Aseta sivureunoja puhdistettaessa oh-

jelmakytkin asentoon lakaisu lakaisute-

lalla ja sivuharjalla.

 Sammuta imuturbiini.

 Aseta pintoja puhdistettaessa ohjelma-

kytkin asentoon lakaisu lakaisutelalla.

 Aseta sivureunoja puhdistettaessa oh-

jelmakytkin asentoon lakaisu lakaisute-

lalla ja sivuharjalla.

 Vaara

Loukkaantumisvaara! Tyhjennysvaiheen

aikana roskasäiliön kippaussalueella ei saa

oleskella henkilöitä eikä eläimiä.

 Vaara

Puristumisvaara! Älä koskaan tartu tyhjen-

nysmekaniikan tangostoon. Älä oleskele

nostetun astian alla.

 Vaara

Kaatumisvaara! Pysäytä laite tyhjennysvai-

heen aikana tasaiselle pinnalle.

 Aseta ohjelmakytkin asentoon kuljetus-

ajo .

 Nosta roskasäiliö.

 Aja hitaasti roskien koontisäiliölle.

 Lukitse seisontajarru.

 Säiliön kannen avaus: Paina vasem-

manpuolista painiketta ja tyhjennä ros-

kasäiliö.

 Säiliön kannen sulkeminen: Paina oi-

keanpuolista painiketta (n. 2 sekuntia)

kunnes kansi on kääntynyt päätyasen-

toon asti.

 Irrota seisontajarru.

 Aja hitaasti pois koontisäiliön luota.

 Laske roskasäiliö alas päätyasentoon

asti.

 Paina jarrupoljinta ja pidä painettuna.

 Lukitse seisontajarru.

 Kierrä virta-avain asentoon "0" ja vedä

avain irti.

 Sulje kaasuhana kiertämällä sitä myö-

täpäivään.

 VAARA

Loukkaantumis- ja vahingoittumisvaara-

vaara! Huomioi kuljetettaessa laitteen pai-

no.

 Kierrä virta-avain asentoon "0" ja vedä

avain irti.

 Lukitse seisontajarru.

 Sulje kaasunsyöttö.

 Varmista laite kiinnityspisteistä (4x)

kiinnityshihnoilla, -köysillä tai -ketjuilla.

 Varmista laite renkaiden kohdalta kiiloil-

la.

 Kun kuljetat laitetta ajoneuvoissa, var-

mista laite liukumisen ja kaatumisen va-

ralta kulloinkin voimassa olevien ohje-

sääntöjen mukaisesti.

 VAARA

Loukkaantumis- ja vahingoittumisvaaravaa-

ra! Huomioi säilytettäessä laitteen paino.

 Pysäköi lakaisukone tasaiselle pinnalle

kuivassa, pakkassuojatussa ympäristös-

sä. Suojaa peitemateriaaleilla pölyltä.

 Nosta sivuharja ja lakaisutela ylös, jotta

harjakset eivät vahingoitu.

 Kierrä virta-avain asentoon "0" ja vedä

avain irti.

 Lukitse seisontajarru.

 Sulje kaasunsyöttö.

 Varmista, että lakaisukone pysyy pai-

koillaan.

 Kaasumoottori

Huomio

Koneet täytyy pysäköidä turvallisesti!

Kone täytyy antaa säännöllisin väliajoin

pätevän henkilön tarkastettavaksi, eri-

tyisesti nestekaasusäiliö ja sen liitän-

nät, niin kuin alueelliset tai

maakohtaiset määräykset turvallista

käyttöä varten vaativat.

Jos lakaisukonetta ei käytetä pitempään ai-

kaa, huomioi lisäksi seuraavat kohdat:

 Vaihda moottoriöljy uuteen.

 Irrota kaasuletku hattumuttereineen

(avainkoko 30 mm).

 Aseta turvakorkki kaasupulloon ja säily-

tä pulloa sopivissa tiloissa (katso koh-

taa "Turvaohjeet").

 Puhdista lakaisukone sisä- ja ulkopuo-

lelta.

 Irrota akkukenkä akun miinusnavasta,

jos laitetta ei tulla käyttämään yli 4 viik-

koon.

Kuva vain esimerkkinä

 Lataa akku n. 2 kuukauden välein.

 Peitä akku ja suojaa oikosululta.

HUOMIO

Vaurioitumisvaara!

Älä pese pölysuodatin.

– Laitteen korjaustöitä saa suorittaa vain val-

tuutetut asiakaspalvelupisteet tai kyseisen

alan ammattihenkilöt, jotka tuntevat voi-

massaolevat turvallisuussäädökset.

– Siirrettävien, ammattikäyttöön tarkoitet-

tujen laitteiden käytössä on noudatetta-

va laitteita koskevia turvallisuusmäärä-

yksiä.

 Pysäytä lakaisukone tasaiselle pinnalle.

 Kierrä virta-avain asentoon "0" ja vedä

avain irti.

 Lukitse seisontajarru.

Varustesarja

Vedensuihkutusjärjestelmä

(lisävaruste)

Kuivan pohjan lakaiseminen

Kostean tai märän pohjan lakaiseminen

Roskasäiliön tyhjennys

Laitteen kytkeminen pois päältä

Kaasuhanan sulkeminen

Kuljetus

Varastointi/käytöstä

poistaminen

Hoito ja huolto

Yleisiä ohjeita

169FI

- 9

몇 VARO

Vaurioitumisvaara! Laitteen puhdistukseen

ei saa käyttää vesiletkua tai korkeapaine-

pesuria (oikosulkuvaara tai muu vaurioitu-

misvaara).

 Vaara

Loukkaantumisvaara! Käytä pölynsuoja-

maskia ja suojalaseja.

 Puhdista laite liinalla.

 Puhalla laite puhtaaksi paineilmalla.

 Puhdista laite kostealla, miedolla pesu-

lipeällä kostutetulla liinalla.

Huomautus: Älä käytä aggressiivisia puh-

distusaineita.

Anna suorittaa tarkastuslistan mukaiset

huoltotyöt.

Huomautus: Käyttötuntilaskuri osoittaa

huoltojen ajankohdan.

Huomautus: Kaikki asiakkaan tehtäviin

kuuluvat huolto- ja ylläpitotyöt on annettava

koulutetun ammattihenkilön tehtäväksi.

Tarvittaessa voi aina käyttää Kärcher-

myyntiliikkeen huoltopalveluja.

Päivittäinen huolto:

 Tarkasta moottorin öljytaso.

 Tarkasta jäähdytysveden määrä.

 Tarkasta renkaiden ilmanpaine.

 Tarkasta, ovatko lakaisutela ja sivuhar-

ja kuluneita ja onko niihin takertunut

nauhoja.

 Tarkasta, onko pyöriin kietoutunut nauhoja.

 Tarkasta keskipakoiserotin ja ilmansuo-

datin, puhdista tarvittaessa.

 Tarkasta kaikkien ohjauselementtien

toiminto.

 Tarkasta laite mahdollisten vahingoittu-

mien varalta.

Viikoittainen huolto:

 Tarkasta polttoaine- tai kaasujohtojär-

jestelmän tiiviys.

 Puhdista vesijäähdytin.

 Puhdista hydrauliikkaöljyn jäähdytin.

 Tarkasta hydrauliikkalaitteisto.

 Tarkasta hydrauliöljyn määrä.

 Tarkasta jarrunesteen määrä.

 Tarkasta tiivistelistojen kuluneisuus,

vaihda ne tarvittaessa uusiin.

 Tarkasta ja voitele säiliön kansi.

Huolto kulumisen jälkeen:

 Vaihda tiivistyslistat uusiin.

 Vaihda lakaisutela uuteen.

 Vaihda sivuharja uuteen.

Huomautus: Katso kuvaus luvusta Huolto-

työt.

Huomautus: Takuun voimassaolo edellyt-

tää, että valtuutettu Kärcher -asiakaspalve-

lu suorittaa kaikki takuuaikana ajankohtai-

set huolto- ja kunnossapitotyöt huoltovih-

kon mukaisesti.

Huolto 50 käyttötunnin jälkeen:

 Ensimmäinen tarkistus huoltovihkon

mukaan.

Huolto 250 käyttötunnin jälkeen:

 Anna suorittaa huoltovihkon mukainen

tarkastus.

Esivalmistelu:

 Pysäytä lakaisukone tasaiselle pinnalle.

 Kierrä virta-avain asentoon "0" ja vedä

avain irti.

 Lukitse seisontajarru.

 Sulje kaasuhana.

1 Jäähdytysvesisäiliö

2 Ilmansuodatin

3 3-sylinterinen nelitahti-kaasumoottori

4 Vesijäähdytin

5 Kaasupullo

6 Sankakiinnitys

7 Hydrauliikkaöljysäiliö

8 Hydrauliikkaöljyn täyttöaukko

9 Tarkastuslasi

 VAARA

Loukkaantumisvaara! Käytä aina varmis-

tustankoa, kun roskasäiliö on nostettuna.

Tee varmistus vain vaara-alueen ulkopuo-

lelta.

1 Varmistustangon pidike

2 Varmistustanko

 Käännä korkeatyhjennyksen varmistus-

tanko ylös ja pistä tangon pää pidikkee-

seen (varmistettu).

Huomioi akkujen käsittelyssä ehdottomasti

seuraavat varoitukset:



Vaara

Räjähdysvaara! Älä laita työkaluja tai vas-

taavia akun päälle, ts. ei napojen eikä ken-

noliitosten päälle.

 Vaara

Loukkaantumisvaara! Elä päästä koskaan

haavoja kosketukseen lyijyn kanssa. Puh-

dista aina kädet lopetettuasi akkuun koh-

distuvat työt.

 VAARA

Palo- ja räjähdysvaara!

– Tupakointi ja avotulen käyttö ovat kiel-

lettyjä.

– Tilojen, joissa akkuja ladataan, on olta-

va kunnolla läpituuletetut, koska akkuja

ladattaessa kehittyy räjähtäviä kaasuja.

 Vaara

Syöpymisvaara!

– Huuhtele happoruiskeet silmistä tai

iholta runsaalla puhtaalla vedellä.

– Mene sen jälkeen välittömästi lääkärin

hoidettavaksi.

– Pese happoruiskeen saaneet vaatteet

vedellä.

Puhdistaminen

Laitteen sisäpuhdistus

Laitteen ulkoinen puhdistus

Huoltovälit

Asiakkaan suorittama huolto

Asiakaspalvelun suorittama huolto

Huoltotoimenpiteet

Yleiskatsaus

Yleiset turvaohjeet

Huolehdi, ettei moottoriöljyä,

polttoöljyä, dieseliä tai bensii-

niä pääse valumaan luontoon.

Suojaa pohja ja hävitä jäteöljy

ympäristöystävällisesti.

Akkua koskevat turvaohjeet

Huomioi ohjeet, jotka ovat akun

päällä, käyttöohjeessa ja ajo-

neuvon käyttöohjeessa!

Käytä silmäsuojusta!

Pidä lapset loitolla haposta ja

akuista!

Räjähdysvaara!

Avotuli, kipinät ja tupakointi

kielletty!

Syöpymisvaara!

Ensiapu!

Varoitus!

Hävittäminen!

Älä heitä akkua jäteastiaan!

170 FI

- 10

 Aseta akku jalustaan.

 Ruuvaa jalusta kiinni akun pohjaan.

 Liitä napaliitin (punainen kaapeli) plus-

napaan (+).

 Liitä napaliitin miinusnapaan (-).

Huomautus: Tarkasta, että akun navat ja

napaliittimet on suojattu riittävästi napasuo-

jarasvalla.

HUOMIO

Tarkasta säännöllisesti hapolla täytettyjen

akkujen nestetaso.

– Täyteenladatun akun akkuhapon omi-

naispainon tulee 20 °C lämpötilassa

olla 1,28 kg/l.

– Osittain purkautuneen akun akkuhapon

ominaipaino on välillä 1,00 - 1,28 kg/l.

– Hapon ominaipainon tulee kaikissa

kennoissa olla sama.

 Kierrä kaikki kennokannet ulos.

 Ota joka kennosta näyte happomittarilla.

 Happonäyte palautetaan omaan ken-

noonsa.

 Jos nestetaso on liian alhainen, lisää

tislattua vettä merkintään asti kennoi-

hin.

 Lataa akku.

 Kierrä kennokannet sisään.

 Vaara

Loukkaantumisvaara! Noudata turvalli-

suusmääräyksiä akkujen käsittelyssä.

Noudata latauslaitteen valmistajan käyttö-

ohjetta.

 Vaara

Lataa akkua vain soveltuvalla latauslait-

teella.

 Kierrä kaikki kennokannet ulos.

(vain vähähuoltoisissa akuissa)

 Liitä latauslaitteen plusnapakaapeli

akun plusnapaliitäntään.

 Liitä latauslaitteen miinusnapakaapeli

akun miinusnapaliitäntään.

 Liitä virtapistoke ja kytke latauslaite

päälle.

 Lataa akku pienimmällä mahdollisella

latausvirralla.

Huomautus: Kun akku on ladattu, irroita

laturi ensin verkosta ja vasta sitten akusta.

 Irrota napaliitin miinusnavasta (-).

 Irrota napaliitin plusnavasta (+).

 Irrota akun pohjan kiinnittimet.

 Nosta akku kannattimestaan.

 Hävitä käytetty akku voimassa olevien

määräysten mukaisesti.

 Vaara

Palovammavaara!

 Anna moottorin jäähtyä.

 Tarkasta moottorin öljytaso aikaisin-

taan 5 minuuttia moottorin sammutta-

misen jälkeen.

1 Öljynmittaustikku

2 Sulkutulppa, öljyntäyttöaukko

 Vedä öljynmittatikku ulos.

 Pyyhi öljynmittatikku puhtaaksi ja työn-

nä se taas sisään.

 Vedä öljynmittatikku ulos.

 Lue öljymäärä.

 Työnnä mittatikku jälleen sisään.

– Öljytason on oltava "MIN"- ja "MAX"-

merkkien välissä.

– Jos öljyn pinta on „MIN"-merkin alapuo-

lella, moottoriöljyä on lisättävä.

– Älä täytä öljyä yli „MAX"-merkin.

 Poista öljyntäyttöaukon tulppa.

 Lisää moottoriöljyä.

Öljylaji: katso Tekniset tiedot

 Sulje öljyntäyttöaukko.

 Odota vähintään 5 minuuttia.



Tarkasta moottorin öljytaso.

몇 VARO

Kuuman öljyn aiheuttama palovammavaara!

 Varaa jäteöljyä varten vähintään 6 litran

vetoinen astia.

 Anna moottorin jäähtyä.

1 Öljynpoistoruuvi

 Kierrä öljynlaskutulppa ulos.

 Irroita öljyntäyttöaukon sulkuruuvi.

 Laske öljy ulos.

1 Moottorin öljynsuodatin

 Kierrä öljynsuodatin irti.

 Puhdista vastakappale ja tiivistepinnat.

 Sivele uuden öljynsuodattimen tiiviste

öljyllä ennen paikoilleen asentamista.

 Asenna öljysuodatin paikalleen ja kiris-

tä käsitiukkuuteen.

 Kierrä öljynpoistotulppa uuden tiivis-

teen kanssa paikalleen.

Huomautus: Kiristä öljynpoistotulppa mo-

menttiavaimella 25 Nm momenttiin.

 Lisää moottoriöljyä.

Öljylaji: katso Tekniset tiedot

 Sulje öljyntäyttöaukko.

 Anna moottorin käydä n. 10 sekunnin ajan.

 Tarkasta moottorin öljytaso.

HUOMAUTUS

Roskasäiliö ei saa olla nostettuna ylös.

 Avaa moottoripeite.

1 Tarkastuslasi

2 Painemittari

3 Sulkutulppa, öljyntäyttöaukko

 Tarkasta hydrauliöljyn määrä mittala-

sista.

– Öljytason on oltava "MIN"- ja "MAX"-

merkkien välissä.

– Jos öljyn pinta on „MIN"-merkin alapuo-

lella, hydrauliöljyä on lisättävä.

 Poista öljyntäyttöaukon tulppa.

 Puhdista täyttöalue.

 Lisää hydrauliöljyä.

Öljylaji: katso Tekniset tiedot

 Kierrä öljyntäyttöaukon tulppa takaisin

paikalleen.

HUOMIO

Jos painemittari osoittaa hydrauliöljyn pai-

neen kohonneen, Kärcher-asiakaspalvelun

tulee antaa vaihtaa hydrauliöljyn suodatin.

 Lukitse seisontajarru.

 Käynnistä moottori.

Hydrauliikkalaitteiston huollon saa tehdä

vain Kärcher-asiakaspalvelu.

 Tarkasta kaikkien hydrauliikkaletkujen

ja liitosten tiiviys.

Akun asennus ja liitäntä

Tarkasta akun happonestetaso ja korjaa

tarvittaessa (vain vähän huoltoa vaativat

akut)

Akun lataaminen

Akun poistaminen

Moottorin öljytason tarkastus ja öljyn

lisääminen

Moottoriöljyn ja öljysuodattimen

vaihtaminen

Hydrauliikkaöljyn määrän

tarkastaminen ja hydrauliikkaöljyn

lisääminen

Hydrauliikkalaitteiston tarkastaminen

171FI

- 11

 Vaara

Palovammavaara kiehuvan veden vuoksi!

Anna jäähdyttimen jäähtyä vähintään 20

minuuttia.

 Tarkasta jäähdytysveden määrä ta-

saussäiliössä (vedenpinta MIN- ja

MAX-merkkien välissä).

 Puhdista jäähdytinlamellit.

 Tarkasta kaikkien jäähdytinletkujen ja

liitosten tiiviys.

 Puhdista tuuletin,

 Käynnistä moottori.

 Nosta roskasäiliö ylös päätyasentoon

asti.

 Sammuta moottori.

 Lukitse seisontajarru.

 Aseta varmistustanko varmistusasen-

toon korkeatyhjennystä tehtäessä.

 Poista nauhat tai narut lakaisutelasta.

 Ota varmistustanko esiin,

 Käynnistä moottori.

 Laske roskasäiliö alas päätyasentoon

asti.

 Sammuta moottori.

1 Lakaisutelan kannattimen kiinnitysruuvi

2 Lakaisutela

3 Lakaisutelan kannatin

4 Sivutiivisteen kiinnityspelti

5 Sivutiiviste

 Avaa sivupeite avaimella.

 Kierrä sivutiivisteen kiinnityspellin siipi-

mutterit irti ja poista kiinnityspelti.

 Käännä sivutiiviste ulos.

 Kierrä lakaisutelan kannattimen kiinni-

tysruuvi irti ja käännä kannatin ulos.

 Poista lakaisutela.

Lakaisutelan asennusasento ajosuuntaan

nähden (ylhäältä katsottuna)

Huomautus: Kun asennat uutta lakaisute-

laa paikalleen, huomioi harjassarjan oikea

sijainti.

 Asenna uusi lakaisutela paikalleen. La-

kaisutelan urat tulee pistää vastapuolen

telankannattimen vääntiö-nokkiin.

Huomautus: Uuden lakaisutelan asennuk-

sen jälkeen lakaisupeili on säädettävä uu-

delleen.

Huomautus: Tehtaalla asetettu lakaisupei-

lin koko om 80 mm, sitä voi jälkisäätää por-

taattomasti lakaisutelan kuluessa.

 Tarkasta renkaiden ilmanpaine.

 Pysäytä imupuhallin.

 Aja lakaisukone tasaisella ja sileälle

pohjalle, joka on selvästi pölyn tai liidun

peittämä.

 Aseta ohjelmakytkin asentoon lakaisu

lakaisutelalla.

 Aseta ohjelmakytkin asentoon kuljetus-

ajo.

 Aja laite taaksepäin pois.

 Tarkasta lakaisupeili.

Lakaisupeilin muodon tulee olla tasasivui-

nen suorakulmio, jonka leveys on 80-85

mm.

1 Säätömutteri

2 Vastamutteri

 Avaa moottorin sivupeite.

 Löysää vastamutteria.

 Säädä lakaisupeilit

 Kiristä vastamutteri.

 Tarkasta lakaisutelan lakaisupeili.

 Tarkasta renkaiden ilmanpaine.

 Nosta sivuharjat ylös.

 Aja lakaisukone tasaisella ja sileälle

pohjalle, joka on selvästi pölyn tai liidun

peittämä.

 Aseta ohjelmakytkin asentoon lakaisu

lakaisutelalla ja sivuharjalla.



Nosta sivuharjat ylös.

 Käännä ohjelmakytkin asentoon ajo.

 Aja laite taaksepäin pois.

 Tarkasta lakaisupeili.

Lakaisupeilin leveyden tulee olla 40 - 50 cm.

 Korjaa lakaisupeilin muotoa kahdella

säätöruuvilla.

 Tarkasta lakaisupeili.

 Tarkasta renkaiden ilmanpaine.

 Aja roskasäiliö ylös ja varmista varmis-

tustangolla.

 VAARA

Loukkaantumisvaara! Käytä aina varmis-

tustankoa, kun roskasäiliö on nostettuna.

Tee varmistus vain vaara-alueen ulkopuo-

lelta.

 Käännä korkeatyhjennyksen varmistus-

tanko ylös ja pistä tangon pää pidikkee-

seen (varmistettu).

1 Varmistustangon pidike

2 Varmistustanko

 Avaa sivuverhoilu kuten kohdassa "La-

kaisutelan vaihto" on kuvattu.

Vesijäähdyttimen tarkastaminen ja

huolto

Lakaisutelan tarkastus

Lakaisutelan vaihto

Lakaisutelan lakaisupeilin tarkastus ja

säätö

Sivuharjan lakaisupeilin tarkastus ja

säätö

Säädä sivutiivisteet

172 FI

- 12

 Irrota sivukiinnityspellin 6 siipimutteria.

 Irrota etukiinnityspellin 3 mutteria

(13 mm).

 Paina sivutiivistettä alaspäin (pitkä rei-

kä) kunnes etäisyys maahan on 1 - 3

mm.

 Kiinnitä kiinnityspellit.

 Toista toimenpide laitteen toisella sivulla.

 Pysäytä lakaisukone tasaiselle pinnalle.

 Liitä ilmanpaineen tarkastuslaite ren-

gasventtiiliin.

 Tarkasta ilmanpaine, tarvittaessa kor-

jaa paine.

 Sallittu rengaspaine, katso tekniset tie-

dot.

 Puhdista pölynsuodatin painamalla

suodatinpuhdistus-painiketta.

몇 VAROITUS

Ennen pölynsuodattimen vaihtoa on roska-

säiliö tyhjennettävä. Käytä pölynsuojamas-

kia kun työskentelet suodatinjärjestelmäs-

sä. Noudata hienopölyjen käsittelyä koske-

via turvallisuusmääräyksiä.

1 Laitekannen lukitus

2 Pölysuoja

 Avaa lukitus, tee se kiertämallä tähti-

kahvaruuvi ulos.

 Käännä laitekupu eteenpäin.

1 Lukitus

2 Suodattimen kansi

 Avaa suodattimen kansi.

 Käännä suodattimen puhdistustärytin

eteenpäin.

 Vaihda pölynsuodatin.

 Sulje suodattimen kansi.

Kiilahihnan pitää 10 kg -voimalla painetta-

essa joustaa n. 7-9 mm.

 Anna valtuutetun asiakaspalvelun sää-

tää kiilahihnan kireys.

1 Lukitus

2 Ilmansuodatinkotelo

 Avaa lukitus.

 Poista ilmansuodattimen kotelo.

 Vaihda ilmansuodatinpanos.

Huomautus: Asennusasento ulospu-

hallusaukko alaspäin (katso kuvaa).

 Kierrä keskipakoiserottimen siipimutteri

irti.

 Puhdista keskipakoiserotin.

 Ruuvaa valonheitin irti.

 Poista valonheitin ja vedä pistoke irti.

Huomautus: Huomioi pistokkeiden paikat.

 Ruuvaa valonheitin auki.

 Irrota valonheitinkotelo ja pidä vaaka-

suorassa, koska lamppuyksikkö ei ole

kiinni missään.

 Avaa hehkulampun kiinnityskaari luki-

tuksesta ja poista hehkulamppu.

 Asenna uusi hehkulamppu.

 Kokoa yhteen päinvastaisessa järjes-

tyksessä.

Huomautus: Poista suuntavilkun lasi

suuntavilkun kotelosta, hehkulampun vah-

tamisen mahdollistamiseksi.

 Avaa sulakerasia.

 Tarkasta sulakkeet.

Huomautus: Sulake FU 01sijaitsee moot-

toritilassa.

 Vaihda vialliset sulakkeet uusiin.

Huomautus: Käytä vain samanarvoisia su-

lakkeita.

Renkaiden ilmanpaineen tarkastus

Pölysuodattimen puhdistus käsin

Pölynsuodattimen vaihto

Tarkasta ja säädä kiilahihnat.

Ilmansuodattimen tarkastus ja vaihto

Valonheittimen (lisävaruste)

hehkulampun vaihtaminen

Suuntavilkun (lisävaruste)

hehkulampun vaihtaminen

Sulakkeiden vaihto

FU 01 Päävaroke 60 A

FU 02 Kaasupullon täyttömää-

rän näyttö

5 A

FU 03 Turvarele

Monitoiminäyttö

10 A

FU 04 Ajosuunnan valintakytkin 10 A

FU 05 Aikarele

Istuinkontaktikytkin

5 A

FU 06 Tuuletin 25 A

FU 07 Ohjelmavalintakytkin

Roskasäiliön toiminnot

10 A

FU 08 Käynnistysrele 30 A

FU 09 Näyttölaite 7,5 A

FU 10 Asemointivalot 7,5 A

FU 11 Työvalaistus edessä (lä-

hivalo)

10 A

FU 12 Tärytinjärjestelmä

Pyörivä varoitusvilkku

Äänitorvi

20 A

FU 13 Vesipumppu 10 A

173FI

- 13

Vakuutamme, että alla mainitut tuotteet

vastaavat suunnittelultaan ja rakenteeltaan

sekä valmistustavaltaan EU-direktiivien

asianomaisia turvallisuus- ja terveysvaati-

muksia. Jos tuotteeseen/tuotteisiin teh-

dään muutoksia, joista ei ole sovittu kans-

samme, tämä vakuutus ei ole enää voimas-

sa.

Allekirjoittaneet toimivat yrityksen johto-

kunnan puolesta ja sen valtakirjalla.

Dokumentointivastaava:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

EY-vaatimustenmukaisuus-

vakuutus

Tuote: Päällä istuttava lakaisuimu-

rikone

Tyyppi: 1.186-xxx

Yksiselitteiset EU-direktiivit

2006/42/EY (+2009/127/EY)

2014/30/EU

2000/14/EY

Sovelletut harmonisoidut standardit

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Sovellettu yhdenmukaisuuden analy-

sointimenetelmä

2000/14/EY: Liite V

Äänen tehotaso dB(A)

Mitattu: 98

Taattu: 101

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

Häiriöapu

Häiriö Apu

Laitetta ei voida käynnistää Mene istumaan kuljettajan istuimelle, tällöin istuimen kosketuskytkin aktivoituu.

Lataa tai vaihda akku

Kaasupullo tyhjä - vaihda kaasupullo

Kaasuhana suljettu - avaa kaasuhana kääntämällä sitä vastapäivään.

Kaasuventtiili jäätynyt - noudata kaasupullon vaihtamista koskevia ohjeita.

Ota yhteyttä Kärcher-asiakaspalveluun

Moottori käy epätasaisesti Puhdista tai vaihda ilmansuodatin

Tarkasta polttoaineen johtojärjestelmä, liitokset ja liitännät, kunnosta tarvittaessa.

Ota yhteyttä Kärcher-asiakaspalveluun

Moottori ylikuumenee Lisää jäähdytysnestettä

Huuhtele jäähdytin

Kiristä kiilahihna

Ota yhteyttä Kärcher-asiakaspalveluun

Moottori käy, mutta kone liikkuu

vain hitaasti tai ei ollenkaan

Vapauta seisontajarru

Tarkasta kietoutuneiden nauhojen ja narujen varalta.

Ota yhteyttä Kärcher-asiakaspalveluun

Viheltävä ääni hydrauliikassa Täytä hydraulinestettä

Ota yhteyttä Kärcher-asiakaspalveluun

Harjat pyörivät vain hitaasti tai ei ol-

lenkaan

Käännä kaasuvipu aivan eteen (suuri kierrosluku).

Tarkasta kietoutuneiden nauhojen ja narujen varalta.

Ota yhteyttä Kärcher-asiakaspalveluun

Vähän tai ei ollenkaan imutehoa

harjojen alueella

Suodattimien puhdistus

Ota yhteyttä Kärcher-asiakaspalveluun

Laite pölisee Säädä sivutiivisteet.

Käynnistä imuturbiini

Puhdista pölysuodatin

Vaihda suodattimen tiivisteet

Ota yhteyttä Kärcher-asiakaspalveluun

Lakaisinyksikkö jättää roskia maa-

han

Tyhjennä roskasäiliö

Puhdista pölysuodatin

Vaihda lakaisutela

Säädä lakaisupeilit

Vaihda roskasäiliön tiivistenauhat

Poista lakaisutelan kiinnijuuttumisen aiheuttaja

Ota yhteyttä Kärcher-asiakaspalveluun

Roskasäiliö ei nouse tai laskeudu Tarkasta sulakkeet.

Ota yhteyttä Kärcher-asiakaspalveluun

Roskasäiliö kääntyy liian hitaasti tai

ei ollenkaan

Ota yhteyttä Kärcher-asiakaspalveluun

Käyntihäiriöitä hydraulisesti liikutel-

luissa laitteissa

Ota yhteyttä Kärcher-asiakaspalveluun

174 FI

- 14

Tekniset tiedot

KM 130/300 R LPG

1.186-146.0

Laitteen tiedot

Ajonopeus, eteenpäin km/h 10

Ajonopeus, taaksepäin km/h 10

Nousukyky (maks.) -- 18%

Pintateho ilman sivuharjaa m

/h 10000

Lakaisuteho yhdellä sivuharjalla m

/h 13000

Työleveys ilman sivuharjaa mm 1000

Työleveys yhdellä sivuharjalla mm 1300

Suojatyyppi tippuvedeltä suojattu -- IPX 3

Toiminta-aika täydellä tankilla h 4

Moottori

Tyyppi -- Kubota WG 972-E4

Rakennetyyppi -- 3-sylinterinen nelitahti-kaasumoottori

Päästöt EU-asetuksen 2016/1628 mittausmenettelyn mukaisesti (vaihe V) g/kWh 1018,2

Jäähdytystapa -- Vesijäähdytys

Pyörimissuunta -- vastapäivään

Sylinterin läpimitta mm 74,5

Iskunpituus mm 73,6

Iskutilavuus cm

962

Öljyn määrä l 3,7

Käyttökierrosluku 1/min 2350

Maksimi kierrosluku 1/min 2550

Tyhjäkäyntikierrosluku 1/min 1500

Teho maks. kW/PS 17,5/23,5

Suurin vääntömomentti 2400 1/min Nm 66,3

Öljysuodatin -- Suodatinpatruuna

Imuilmasuodatin -- Sisäsuodatinpatruuna, ulkosuodatinpat-

ruuna

Polttoaine LPG

Propaanin ja butaanin nestekaasuseokset ovat sallit-

tuja. Propaanipitoisuuden on oltava vähintään 90 %.

Säiliön tilavuus 11 kg tai 20 litraa (vaihtopullo)

Sähkölaitteisto

Akku V, Ah 12, 62

Laturi, vaihtovirta V, A 12, 80

Käynnistysmoottori -- Sähkökäynnistin

Hydraulilaitteisto

Koko hydraulilaitteiston öljymäärä l 26,5

Hydrauliikkatankin öljymäärä l 21,2

Öljylaadut

Moottori (yli 25 °C) -- SAE 30, SAE 10W-30, SAE 15W-40

Moottori (0 - 25 °C) -- SAE 20, SAE 10W-30, SAE 10W-40

Moottori (alle 0 °C) -- SAE 10W, SAE 10W-30, SAE 10W-40

Hydrauliikka -- HV 46

Roskasäiliö

Maks. tyhjennyskorkeus mm 1400

Lakaisutavara-astioiden tilavuus l 300

Lakaisutela

Lakaisutelan halkaisija mm 300

Lakaisutelan leveys mm 1000

Kierrosluku 1/min 350

Lakaisupeili mm 80

Sivuharjat

Sivuharjan halkaisija mm 600

Kierrosluku (portaaton) 1/min 0 - 60

Renkaat

Koko edessä -- 15-4.5x8

Ilmanpaine edessä bar 8

Koko takana -- 15-4.5x8

175FI

- 15

Jarru

Etupyörät -- mekaaninen

Takapyörä -- hydrostaattiset

Suodatin- ja imujärjestelmä

Rakennetyyppi -- Poimusuodatin

Kierrosluku 1/min 2800

Hienopölynsuodattimen suodatinpinta m

5,2

Imujärjestelmän nimellisalipaine mbar 15,5

Imujärjestelmän nimellistilavuusvirta m

/h 800

Tärytinjärjestelmä -- Sähkömoottori

Ympäristöolosuhteet

Lämpötila °C -5 – +40

Ilmankosteus, ei kasteleva % 0 - 90

Mitatut arvot EN 60335-2-72 mukaisesti

Melupäästö

Äänenpainetaso L

dB(A) 80

Epävarmuus K

dB(A) 3

Äänitehotaso L

+ epävarmuus K

dB(A) 101

Laitteen tärinät

Käsi-käsivarsi tärinäarvo m/s

1,5

Istuin m/s

0,8

Epävarmuus K m/s

0,2

Mitat ja painot

Pituus x leveys x korkeus mm 2122 x 1330 x 1430

Kääntösäde oikealle mm 1460

Kääntösäde vasemmalle mm 1460

Tyhjä paino kg 925

Sallittu kokonaispaino kg 1505

Sallittu akselipaino, edessä kg 882

Sallittu akselipaino, takana kg 623

Oikeus teknisiin muutoksiin pidätetään!

KM 130/300 R LPG

1.186-146.0

176 FI

- 1

Πριν χρησιμοποιήσετε τη συ-

σκευή σας για πρώτη φορά, δια-

βάστε αυτές τις πρωτότυπες οδηγίες χρή-

σης, ενεργήστε σύμφωνα με αυτές και κρα-

τήστε τις για μελλοντική χρήση ή για τον

επόμενο ιδιοκτήτη.

Αν κατά την αφαίρεση της συσκευασίας δι-

απιστώσετε ζημίες που προκλήθηκαν κατά

τη μεταφορά, ειδοποιήστε αμέσως τον

προμηθευτή σας.

– Οι προειδοποιητικές πινακίδες και οι πι-

νακίδες υποδείξεων που είναι τοποθε-

τημένες στο μηχάνημα, παρέχουν ση-

μαντικές υποδείξεις για την ακίνδυνη

λειτουργία.

– Εκτός από τις υποδείξεις στο εγχειρίδιο

λειτουργίας πρέπει να λάβετε παράλλη-

λα υπόψη και τους γενικούς κανονι-

σμούς ασφάλειας και πρόληψης ατυχη-

μάτων που προβλέπει ο νομοθέτης.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστα-

τικά μπορείτε να βρείτε στη διεύθυνση:

www.kaercher.com/REACH

Σε κάθε χώρα ισχύουν οι όροι εγγύησης

που εκδόθηκαν από την αρμόδια εταιρία

μας προώθησης πωλήσεων. Αναλαμβά-

νουμε τη δωρεάν αποκατάσταση οποιασ-

δήποτε βλάβης στη συσκευή σας, εφόσον

οφείλεται σε αστοχία υλικού ή κατασκευα-

στικό σφάλμα, εντός της προθεσμίας που

ορίζεται στην εγγύηση. Σε περίπτωση που

επιθυμείτε να κάνετε χρήση της εγγύησης,

παρακαλούμε απευθυνθείτε με την απόδει-

ξη αγοράς στο κατάστημα από το οποίο

προμηθευτήκατε τη συσκευή ή στην πλησι-

έστερη εξουσιοδοτημένη υπηρεσία τεχνι-

κής εξυπηρέτησης πελατών μας.

 ΚΙΝΔΥΝΟΣ

Για την αποφυγή ενδεχόμενων κινδύνων, οι

επιδιορθώσεις και η τοποθέτηση ανταλλα-

κτικών θα πρέπει να εκτελούνται μόνον από

την εξουσιοδοτημένη υπηρεσία εξυπηρέτη-

σης πελατών.

– Επιτρέπεται να χρησιμοποιούνται μόνο

εξαρτήματα και ανταλλακτικά, τα οποία

έχουν την έγκριση του κατασκευαστή.

Τα γνήσια εξαρτήματα και ανταλλακτικά

παρέχουν την εγγύηση της ασφαλούς

και άψογης λειτουργίας της μηχανής.

– Περισσότερες πληροφορίες σχετικά με

τα ανταλλακτικά μπορείτε να λάβετε στη

διεύθυνση www.kaercher.com, τομέας

Εξυπηρέτησης.

 ΚΙΝΔΥΝΟΣ

Προειδοποιεί για έναν άμεσα επαπειλούμε-

νο κίνδυνο, ο οποίος μπορεί να οδηγήσει σε

σοβαρό τραυματισμό ή θάνατο

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Προειδοποιεί για μια ενδεχομένως επικίν-

δυνη κατάσταση, η οποία μπορεί να οδηγή-

σει σε σοβαρό τραυματισμό ή θάνατο.

몇 ΠΡΟΣΟΧΗ

Υπόδειξη για μια ενδεχομένως επικίνδυνη

κατάσταση, η οποία μπορεί να οδηγήσει σε

ελαφρό τραυματισμό ή υλικές βλάβες.

ΠΡΟΣΟΧΗ

Υπόδειξη για μια δυνητικά επικίνδυνη κατά-

σταση, η οποία μπορεί να έχει ως

συνέπεια

υλικές ζημίες.

Γενικές υποδείξεις . . . . . . . . . . EL 1

Προστασία περιβάλλοντος EL 1

Εγγύηση. . . . . . . . . . . . . EL 1

Εξαρτήματα και ανταλλακτι-

κά . . . . . . . . . . . . . . . . . . EL 1

Σύμβολα στο εγχειρίδιο οδη-

γιών . . . . . . . . . . . . . . . . EL 1

Σύμβολα επάνω στη συ-

σκευή . . . . . . . . . . . . . . . EL 1

Χρήση σύμφωνα με τους κανο-

νισμούς . . . . . . . . . . . . . . . . . . EL 2

Προβλέψιμη κακή χρήση EL 2

Κατάλληλα δάπεδα . . . . EL 2

Υποδείξεις ασφαλείας . . . . . . . EL 2

Υποδείξεις ασφαλείας για το

χειρισμό . . . . . . . . . . . . . EL 2

Υποδείξεις ασφαλείας για

την κίνηση . . . . . . . . . . . EL 2

Οδηγίες τεχνικής ασφάλειας

για οχήματα υγραερίου . EL 2

Μηχανές με κινητήρα εσωτε-

ρικής καύσης . . . . . . . . . EL 4

Συσκευές με υψηλή εκκένω-

ση. . . . . . . . . . . . . . . . . . EL 4

Συσκευές με οροφή προστα-

σίας οδηγού . . . . . . . . . . EL 4

Υποδείξεις ασφαλείας για τη

μεταφορά της συσκευής. EL 4

Υποδείξεις ασφαλείας για

φροντίδα και συντήρηση EL 4

Λειτουργία . . . . . . . . . . . . . . . . EL 4

Υποδείξεις εκφόρτωσης. . . . . . EL 4

Στοιχεία χειρισμού και λειτουργί-

ας. . . . . . . . . . . . . . . . . . . . . . . EL 5

KM 130/300 R LPG . . . . EL 5

Πριν τη θέση σε λειτουργία . . . EL 6

Ανύψωση της καμπίνας οδη-

γού . . . . . . . . . . . . . . . . . EL 6

Ασφάλιση/απελευθέρωση

φρένου ακινητοποίησης . EL 6

Μετακίνηση της μηχανικής

σκούπας χωρίς αυτοκίνηση EL 6

Μετακίνηση της μηχανικής

σκούπας με αυτοκίνηση. EL 6

Έναρξη λειτουργίας . . . . . . . . . EL 6

Γενικές υποδείξεις . . . . . EL 6

Τοποθέτηση/αντικατάσταση

φιάλης αερίου. . . . . . . . . EL 6

Πριν την εκκίνηση/τον έλεγ-

χο ασφαλείας . . . . . . . . . EL 7

Λειτουργία . . . . . . . . . . . . . . . . EL 7

Ρύθμιση καθίσματος οδηγούEL 7

Επιλογή προγραμμάτων EL 7

Άνοιγμα της παροχής αερίουEL 7

Εκκίνηση της μηχανής . . EL 7

Οδήγηση της μηχανής . . EL 7

Λειτουργία σάρωσης . . . EL 8

Άδειασμα του κάδου απορ-

ριμμάτων . . . . . . . . . . . . EL 8

Απενεργοποίηση της μηχα-

νής . . . . . . . . . . . . . . . . . EL 8

Μεταφορά . . . . . . . . . . . . . . . . EL 8

Αποθήκευση/Απενεργοποίηση EL 8

Φροντίδα και συντήρηση . . . . . EL 9

Γενικές υποδείξεις . . . . . EL 9

Καθαρισμός . . . . . . . . . . EL 9

Διαστήματα συντήρησης EL 9

Εργασίες συντήρησης. . EL 9

Δήλωση Συμμόρφωσης των ΕEEL 13

Αντιμετώπιση βλαβών . . . . . . EL 14

Τεχνικά χαρακτηριστικά . . . . . EL 15

Γενικές υποδείξεις

Προστασία περιβάλλοντος

Τα υλικά συσκευασίας είναι ανα-

κυκλώσιμα. Μην πετάτε τις συ-

σκευασίες στα οικιακά απορρίμ-

ματα, αλλά σε ειδικό σύστημα

επαναχρησιμοποίησης.

Οι παλιές συσκευές περιέχουν

ανακυκλώσιμα υλικά, τα οποία θα

πρέπει να διατίθενται για ανακύ-

κλωση. Για το λόγο αυτό, αποσύ-

ρετε τις παλιές συσκευές σε κα-

τάλληλα συστήματα συλλογής.

Μην αφήνετε να πέσουν στο δάπεδο υγρά,

όπως λάδι κινητήρα, υδραυλικό λάδι, υγρό

φρένων, πετρέλαιο κίνησης ή ψυκτικό υγρό.

Προστατέψτε το περιβάλλον και αποσύρετε

τα υγρά με οικολογικό τρόπο.

Εγγύηση

Εξαρτήματα και ανταλλακτικά

Σύμβολα στο εγχειρίδιο οδηγιών

Σύμβολα επάνω στη συσκευή

Κίνδυνος εγκαυμάτων λόγω

της υψηλής θερμοκρασίας

των επιφανειών! Πριν χρησι-

μοποιήσετε τη συσκευή, αφή-

στε την εγκατάσταση εξάτμι-

σης να ψυχθεί επαρκώς.

Εκτελείτε τις εργασίες στη συ-

σκευή φορώντας πάντα τα

κατάλληλα γάντια.

Κίνδυνος σύνθλιψης από

εμπλοκή στα κινητά τμήματα

του οχήματος

Κίνδυνος τραυματισμού από

τα κινητά τμήματα Μην αγγί-

ζετε

με τα χέρια σας.

Κίνδυνος πυρκαγιάς. Μην

αναρροφάτε καιγόμενα ή

καυτά αντικείμενα.

Υποδοχή αλυσίδας / σημείο

ανύψωσης

Σημεία στήριξης γρύλου

Μέγιστη κλίση εδάφους για

διαδρομές με ανυψωμένο

κάδο απορριμμάτων.

Στην κατεύθυνση της κίνησης

η ανοδική κλίση μπορεί να εί-

ναι μόνο έως 18%.

Λάβετε υπόψη τη θέση τοπο-

θέτησης της φιάλης αερίου! Η

σύνδεση

του δακτυλιοειδούς

ανοίγματος πρέπει να δείχνει

προς τα κάτω.

177EL

- 2

Χρησιμοποιείτε αυτή τη μηχανική σκούπα

αποκλειστικά και μόνο σύμφωνα με τα

στοιχεία σ' αυτές τις οδηγίες χειρισμού.

– Η μηχανική αυτή σκούπα προορίζεται

για το σκούπισμα λερωμένων επιφανει-

ών σε εξωτερικό χώρο.

– Το μηχάνημα δεν ενδείκνυται για κίνηση

σε δημόσιες οδούς.

– Κάθε περαιτέρω χρήση είναι μη αρμό-

ζουσα. Για ζημίες που θα προέκυπταν

από ανάρμοστη χρήση, δεν ευθύνεται ο

κατασκευαστής – την ευθύνη φέρει

αποκλειστικά ο χρήστης.

– (Κινητήρας αερίου)

Η λειτουργία της συσκευής σε κλει-

στούς χώρους επιτρέπεται όταν υπάρ-

χει επαρκής εξαερισμός.

– Η αποθήκευση των φιαλών αερίου και

της συσκευής επιτρέπεται μόνο στο

επίπεδο του εδάφους.

– Η μηχανή δεν πρέπει να υποστεί οποι-

αδήποτε τροποίηση.

– Η μηχανή είναι κατάλληλη μόνο για τα

δάπεδα που αναφέρονται στις οδηγίες

χρήσης.

– Η μηχανή επιτρέπεται να κινείται μόνο

στις εγκεκριμένες από τον επιχειρημα-

τία ή εξουσιοδοτημένα από αυτόν άτο-

μα επιφάνειες.

– Γενικά ισχύει: Κρατάτε μακριά από το

μηχάνημα εύφλεκτα υλικά (κίνδυνος

έκρηξης και πυρκαγιάς).

– Μην σκουπίζετε/αναρροφάτε ποτέ

εκρηκτικά υγρά, εύφλεκτα αέρια και πυ-

κνά οξέα και διαλύτες! Σε αυτά ανήκουν

η βενζίνη, το νέφτι ή το πετρέλαιο θέρ-

μανσης, τα οποία μπορούν να αναμει-

χθούν με τον αέρα αναρρόφησης και να

δημιουρήσουν εκρηκτικούς ατμούς ή

μείγματα. Επιπλέον, η ακετόνη, τα αδι-

άλυτα οξέα και διαλυτικά μέσα, τα

οποία μπορούν να προκαλέσουν διά-

βρωση στο υλικό της μηχανής.

– Μην σκουπίζετε/αναρροφάτε αντιδρα-

στικές μεταλλικές σκόνες (π.χ. αλουμί-

νιο, μαγνήσιο, ψευδάργυρος), καθώς

δημιουργούν εκρηκτικά αέρια σε συν-

δυασμό με ισχυρά αλκαλικά ή όξινα

απορρυπαντικά.

– Η συσκευή δεν ενδείκνυται για σάρωση

υλικών που είναι επικίνδυνα για την

υγεία.

– Μην σκουπίζετε/αναρροφάτε αντικείμε-

να που καίγονται ή έχουν σχηματίσει

καύτρα.

– Απαγορεύεται η παραμονή στην περιο-

χή κινδύνου. Απαγορεύεται η χρήση σε

χώρους όπου υφίσταται κίνδυνος έκρη-

ξης.

– Δεν επιτρέπεται να επιβιβάζονται άλλα

άτομα στη μηχανή

– Δεν επιτρέπεται το σπρώξιμο/τράβηγ-

μα ή η μεταφορά αντικειμένων με τη συ-

σκευή αυτή.

– Άσφαλτος

– Βιομηχανικά δάπεδα

– Δάπεδα χωρίς αρμούς

– Σκυρόδεμα

– Λιθόστρωτο

 (Ισχύει μόνο για τη Φινλανδία) Αν το μη-

χάνημα έχει εξοπλιστεί με εύκαμπτο

σωλήνα από PVC, δεν επιτρέπεται να

χρησιμοποιείται σε χαμηλές θερμοκρα-

σίες περιβάλλοντος (κάτω από τους

0°C). Για ερωτήσεις σχετικά με

το μηχά-

νημά σας επικοινωνήστε με την

Kärcher.

 Προτού την χρησιμοποιήσετε, ελέγχετε

την κατάσταση και την ασφάλεια λει-

τουργίας της μηχανής και των εξαρτη-

μάτων της. Μην χρησιμοποιείτε τη μη-

χανή εάν η κατάσταση της δεν είναι

άψογη.

 Κατά τη χρήση της συσκευής σε επικίν-

δυνους χώρους (π.χ. σε

πρατήρια καυ-

σίμων) πρέπει να τηρούνται οι ανάλογες

προδιαγραφές ασφαλείας. Απαγορεύε-

ται η χρήση της συσκευής σε χώρους

όπου υφίσταται κίνδυνος έκρηξης.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού!

 Μην χρησιμοποιείτε τη συσκευή χωρίς

την οροφή προστασίας από πτώση

αντικειμένων σε σημεία όπου υπάρχει

πιθανότητα τραυματισμού του χειριστή

από αντικείμενα που πέφτουν.

 Ο χειριστής

της συσκευής πρέπει να την

χρησιμοποιεί σύμφωνα με τους κανονι-

σμούς. Λαμβάνετε πάντα υπόψη τις το-

πικές συνθήκες και και λάβετε υπόψη

την παρουσία άλλων ανθρώπων, και

ιδιαίτερα παιδιών, κατά την χρήση της

συσκευής.

 Πρέπει κατά βάση να τηρούνται τα μέ-

τρα προφύλαξης, οι κανονισμοί και οι

διατάξεις που ισχύουν

για το όχημα

 Πριν την έναρξη της εργασίας, ο χειρι-

στής πρέπει να βεβαιωθεί ότι όλες οι

προστατευτικές διατάξεις είναι σωστά

τοποθετημένες και λειτουργούν.

 Ο χειριστής της συσκευής είναι υπεύθυ-

νος για ατυχήματα σε άλλα άτομα ή την

περιουσία τους.

 Ο χειριστής πρέπει να φορά στενά ρού-

χα. Φοράτε

σταθερά παπούτσια και

αποφεύγετε τα φαρδιά ρούχα.

 Πριν βάλετε μπρος ελέγξτε το χώρο

γύρω από τη συσκευή (π.χ. για παιδιά).

Φροντίστε να έχετε καλή ορατότητα!

 Δεν επιτρέπεται ποτέ να εγκαταλείπετε

τη συσκευή ανεπίβλεπτη, εφόσον βρί-

σκεται σε λειτουργία ο κινητήρας. Ο χει-

ριστής επιτρέπεται να εγκαταλείψει τη

συσκευή μόνο

εφόσον ακινητοποιηθεί ο

κινητήρας, η συσκευή ασφαλιστεί έναντι

των ακούσιων κινήσεων και απομα-

κρυνθεί το κλειδί από τη μίζα.

 Για να αποτρέψετε τη μη εξουσιοδοτη-

μένη χρήση της συσκευής, βγάλτε το

κλειδί.

 Η συσκευή επιτρέπεται να χρησιμοποι-

είται μόνο από άτομα, τα οποία έχουν

γνώση του χειρισμού ή έχουν

αποδείξει

την ικανότητά τους για χειρισμό και

έχουν λάβει ρητή εντολή για τη χρήση

της συσκευής.

 Η συσκευή δεν ορίζεται για χρήση από

πρόσωπα (συμπερ. των παιδιών) με

περιορισμένες φυσικές, αισθητηριακές

ή πνευματικές ικανότητες ή πρόσωπα

δίχως πείρα ή/και γνώση, εκτός και εάν

αυτά τα πρόσωπα επιτηρούνται από

ένα

πρόσωπο αρμόδιο για την ασφά-

λειά τους ή εάν έχουν λάβει οδηγίες από

το τελευταίο σχετικά με τη χρήση της συ-

σκευής.

 Τα παιδιά θα πρέπει να επιτηρούνται

προκειμένου να διασφαλιστεί ότι δεν

παίζουν με τη συσκευή.

ΠΡΟΣΟΧΗ

Κίνδυνος βλάβης! Απαγορεύεται η αναρρό-

φηση ταινιών, κορδονιών ή συρμάτων, κα-

θώς αυτά

μπορεί να τυλιχθούν γύρω από το

κυλινδρικό σάρωθρο.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού! Ελέγξτε την αντο-

χή του εδάφους πριν το προσπελάσετε.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος ατυχήματος, κίνδυνος τραυματι-

σμού!

 Η ταχύτητα κίνησης πρέπει να προσαρ-

μόζεται στις εκάστοτε συνθήκες.

Κίνδυνος ανατροπής, όταν η κλίση του εδά-

φους είναι πολύ ανοδική.

 Στην κατεύθυνση της

κίνησης η ανοδική

κλίση μπορεί να είναι μόνο έως 18%.

Κίνδυνος ανατροπής, όταν το έδαφος είναι

ασταθές.

 Οδηγείτε το μηχάνημα μόνο σε σταθερό

έδαφος.

Κίνδυνος ανατροπής, όταν η κλίση στα

άκρα είναι μεγάλη.

 Η ανοδική κλίση, εγκάρσια προς τη δι-

εύθυνση της κίνησης, μπορεί να είναι

μόνο έως 10%.

Γενικός Σύνδεσμος Βιομηχανικών Επαγ-

γελματικών Συνεταιρισμών ε. Σ. (HVBG).

Υγραέριο (προωθητικό αέριο) είναι το βου-

τάνιο και το προπάνιο ή ένα μείγμα βουτα-

νίου/προπανίου. Παραδίδονται σε ειδικές

φιάλες Η πίεση λειτουργίας αυτών των αε-

ρίων εξαρτάται από την εξωτερική θερμο-

κρασία.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος

έκρηξης!

Μη μεταχειρίζεστε το υγραέριο όπως τη

βενζίνη. Η βενζίνη εξατμίζεται σιγά-σιγά,

ενώ το υγραέριο μετατρέπεται αμέσως σε

αέριο. Ο κίνδυνος εξαέρωσης του χώρου

και ανάφλεξης είναι επομένως μεγαλύτερος

από τη βενζίνη.

Χρήση σύμφωνα με τους

κανονισμούς

Προβλέψιμη κακή χρήση

Κατάλληλα δάπεδα

Υποδείξεις ασφαλείας

Υποδείξεις ασφαλείας για το

χειρισμό

Υποδείξεις ασφαλείας για την

κίνηση

Οδηγίες τεχνικής ασφάλειας για

οχήματα υγραερίου

178 EL

- 3

ΠΡΟΣΟΧΗ

Χρησιμοποιείτε μόνο φιάλες υγραερίου γε-

μισμένες με αέριο ψεκασμού σύμφωνα με

την ποιότητα του DIN 51622.

Δεν επιτρέπεται να χρησιμοποιείτε οικιακό

αέριο και μικρά γκαζάκια.

Τα μείγματα υγραερίου μπορεί να είναι διαφο-

ρετικά για διαφορετικούς κινητήρες αερίου.

Τα εγκεκριμένα μείγματα υγραερίου μπορούν

να βρεθούν στα τεχνικά δεδομένα.

– Ολα τα άτομα που είναι πρέπει να χρη-

σιμοποιούν υγραέριο είναι υποχρεωμέ-

να να αποκτήσουν τις σχετικές με τις ιδι-

ομορφίες των υγραερίων γνώσεις, που

είναι απαραίτητες για μια ακίνδυνη εκτέ-

λεση της λειτουργίας Το παρόν έντυπο

πρέπει να συνοδεύει πάντοτε τη μηχα-

νική σκούπα

– Οι εγκαταστάσεις υγραερίου πρέπει να

ελέγχονται σε τακτικά χρονικά διαστή-

ματα, τουλάχιστον όμως μία φορά το

χρόνο, από έναν ειδικό ως προς την

ικανότητα λειτουργίας τους και ως προς

τη στεγανότητά τους(σύμφωνα με το

BGG 936).

– Ο έλεγχος πρέπει να πιστοποιηθεί γρα-

πτώς. Βάσεις ελέγχου αποτελούν τα

άρθρα § 33 και § 37 UVV "Χρήση υγρα-

ερίου"(BGV D34).

– Ως γενικοί κανονισμοί ισχύουν οι προδι-

αγραφές του ομοσπονδιακού υπουρ-

γού συγκοινωνιών για τον έλεγχο οχη-

μάτων, των οποίων οι κινητήρες λει-

τουργούν με υγροποιημένα αέρια.

– Η λήψη αερίου πρέπει να γίνεται πάντο-

τε από μία φιάλη. Η ταυτόχρονη λήψη

αερίου από πολλές φιάλες ενδέχεται να

προκαλέσει εισχώρηση υγραερίου από

μία φιάλη σε μία άλλη φιάλη. Έτσι η

υπερπληρωμένη φιάλη μετά από μετα-

γενέστερο κλείσιμο της βαλβίδας φιά-

λης (βλ. π. 1 αυτής της οδηγίας) εκτίθε-

ται σε ανεπίτρεπτη αύξηση της πίεσης.

– Κατά την τοποθέτηση της γεμάτης φιά-

λης πρέπει να τηρείτε τη θέση της σύν-

δεσης αερίου. Περισσότερες πληροφο-

ρίες δίνονται στο κεφάλαιο «Τοποθέτη-

ση φιάλης αερίου».

Η αλλαγή της φιάλης αερίου πρέπει να γίνε-

ται με προσοχή. Κατά την εγκατάσταση και

αποσυναρμολόγηση το στόμιο εξαγωγής

αερίου της βαλβίδας της φιάλης πρέπει να

στεγανοποιείται με στεγανοποιητικό παξι-

μάδι που βιδώνεται σφιχτά με κλειδί.

– Δεν επιτρέπεται η συνέχιση της χρήσης

μη στεγανών φιαλών αερίου. Μη στεγα-

νές φιάλες πρέπει να αδειάζονται με εκ-

φύσηση στο ύπαιθρο λαμβάνοντας όλα

τα απαιτούμενα μέτρα προστασίας και

να μαρκάρονται στη συνέχεια ως μη

στεγανές. Κατά την παράδοση ή παρα-

λαβή ελαττωματικών φιαλών πρέπει να

γνωστοποιείται γραπτώς αμέσως στο

δανειστή ή στον αντιπρόσωπό του (ιδι-

οκτήτης πρατηρίου βενζίνης ή παρό-

μοιο) η υπάρχουσα βλάβη.

– Πριν συνδεθούν οι φιάλες αερίου, πρέ-

πει να γίνεται έλεγχος των στομίων σύν-

δεσης σχετικά με την κατάλληλη κατά-

στασή τους.

– Μετά τη σύνδεση της φιάλης πρέπει να

ελέγχεται η στεγανότητά της με τη βοή-

θεια αφρώδους υλικού.

– Οι βαλβίδες πρέπει να ανοίγονται σιγά-

σιγά. Το άνοιγμα και το κλείσιμο δεν

επιτρέπεται να γίνονται με τη βοήθεια

κρουστικών εργαλείων.

– Σβήνετε τις φωτιές που προκαλούνται

από υγραέριο μόνο από ασφαλή από-

σταση και υπό κάλυψη.

- χρησιμοποιείτε μόνο πυροσβεστήρες

ξηρής σκόνης ανθρακικού οξέος ή αερί-

ου ανθρακικού οξέος.

- για την ψύξη του δοχείου αερίου χρη-

σιμοποιήστε άφθονο νερό.

– Ολόκληρο το σύστημα υγραερίου πρέ-

πει να ελέγχεται διαρκώς σχετικά με την

ασφαλή κατάσταση λειτουργίας του και

ιδιαίτερα σχετικά με τη στεγανότητά

του. Απαγορεύεται η χρήση του οχήμα-

τος όταν η εγκατάσταση αερίου δεν εί-

ναι στεγανή.

– Πριν από το λύσιμο της σύνδεσης του

σωλήνα ή του λάστιχου πρέπει να κλεί-

νετε τη βαλβίδα της φιάλης. Το συνδετι-

κό περικόχλιο στη φιάλη πρέπει να το

ανοίξετε σιγά-σιγά και στην αρχή μόνο

ελαφρώς, γιατί διαφορετικά το αέριο

που ακόμη βρίσκεται υπό πίεση μέσα

στον αγωγό θα εξέλθει αυτομάτως.

– Σε περίπτωση που γεμίζετε το αέριο

από μεγάλη δεξαμενή πρέπει να απευ-

θυνθείτε για τις σχετικές διατάξεις στον

εκάστοτε μεγαλέμπορο υγραερίου.

 Κίνδυνος

Κίνδυνος τραυματισμού!

– Το υγραέριο σε υγρή μορφή προκαλεί

κρυοπαγήματα στο ακάλυπτο δέρμα.

– Μετά από την αποσυναρμολόγηση το

στεγανοποιητικό παξιμάδι πρέπει να βι-

δώνεται σφιχτά στο σπείρωμα σύνδε-

σης της φιάλης.

– Για να δοκιμάσετε τη στεγανότητα, χρη-

σιμοποιήστε σαπουνόνερο, διάλυμα

Nekal ή άλλα αφροποιητικά μέσα. Ο

φωτισμός της εγκατάστασης υγραερίου

με ακάλυπτη φλόγα απαγορεύεται.

– Κατά την αντικατάσταση μεμονωμένων

τμημάτων της εγκατάστασης, λαμβάνετε

πάντα υπόψη τους κανόνες συναρμο-

λόγησης του κατασκευαστή. Στη διάρ-

κεια των εργασιών κλείστε τη βαλβίδα

της φιάλης και την κεντρική βαλβίδα.

– Η κατάσταση της ηλεκτρικής εγκατάστα-

σης

των οχημάτων που κινούνται με

υγραέριο πρέπει να παρακολουθείτε δι-

αρκώς. Σπινθήρες μπορούν να προκα-

λέσουν εκρήξεις, εάν υπάρχουν μη στε-

γανά σημεία σε τμήματα της εγκατάστα-

σης, από τα οποία περνά αέριο.

– Μετά από μεγάλα διαστήματα ακινητο-

ποίησης ενός οχήματος υγραερίου πρέ-

πει να γίνεται σωστός εξαερισμός του

χώρου

αποθήκευσης ή της ηλεκτρικής

εγκατάστασης πριν τη χρήση του οχή-

ματος.

– Ατυχήματα, τα οποία σχετίζονται με φιά-

λες αερίου ή με την εγκατάσταση υγρα-

ερίου πρέπει να δηλώνονται αμέσως

στο επαγγελματικό σωματείο και στην

αρμόδια υπηρεσία βιομηχανικής επιθε-

ώρησης. Τα ελατωμματικά εξαρτήματα

πρέπει να φυλάσσονται μέχρι την απο-

περάτωση του

ελέγχου.

– Η αποθήκευση φιαλών προωθητικού

αερίου ή φιαλών υγραερίου πρέπει να

γίνεται σύμφωνα με τις προδιαγραφές

TRF 1996, βλ. DA για το BGV D 34, Πα-

ράρτημα 4).

– Οι φιάλες αερίου πρέπει να διατηρού-

νται σε όρθια στάση. Η χρήση ανοιχτής

φωτιάς και το κάπνισμα στον τόπο από-

θεσης των δοχείων και κατά τη διάρκεια

των επισκευών δεν επιτρέπεται. Φιάλες

που έχουν εκτεθεί στο ύπαιθρο πρέπει

να ασφαλιστούν για περιπτώσεις προ-

σβασιμότητας. Αδειες φιάλες πρέπει να

είναι κατά κανόνα κλειστές.

– Οι βαλβίδες φιαλών και οι βαλβίδες κε-

ντρικής φραγής πρέπει να κλείνονται

αμέσως μετά την ακινητοποίηση του

οχήματος.

– Για τη θέση και την ποιότητα των χώ-

ρων αποθήκευσης οχημάτων υγραερί-

ου ισχύουν οι κανονισμοί περί χώρων

στάθμευσης οικοδόμησης της εκάστοτε

χώρας.

– Οι φιάλες αερίου πρέπει να διατηρού-

νται σε ειδικούς χώρους, ξεχωριστά

από τους χώρους στάθμευσης (βλέπε

DA για το BGV D34, Παράρτημα 2).

– Οι ηλεκτρικοί φακοί χειρός που χρησι-

μοποιούνται στους χώρους αυτούς

πρέπει να είναι εξοπλισμένοι με κλειστό

και στεγανό υπερκώδωνα και σταθερό

προστατευτικό πλέγμα.

– Κατά τις εργασίες στα συνεργεία επι-

σκευών η βαλβίδα της φιάλης και η βαλ-

βίδα κεντρικής φραγής πρέπει να κλεί-

νονται και οι φιάλες υγραερίου να προ-

στατεύονται από επίδραση θερμότητας.

– Πριν από διαλείμματα λειτουργίας και

πριν από το τέλος της λειτουργίας πρέ-

πει ένα υπεύθυνο άτομο να ελέγχει αν

έχουν κλειστεί όλες οι βαλβίδες, και ιδι-

αίτερα οι βαλβίδες φιαλών. Εργασίες με

φωτιά, ιδιαίτερα εργασίες συγκόλλησης

και κοπής, δεν επιτρέπεται να γίνονται

πλησίον φιαλών προωθητικού αερίου.

Φιάλες υγραέριου δεν επιτρέπεται να

φυλάσσονται μέσα σε συνεργεία, ακό-

μη και όταν είναι άδειες.

– Οι χώροι φύλαξης και αποθήκευσης,

καθώς και τα συνεργεία επισκεής πρέ-

πει να αερίζονται καλά. Στο σημείο αυτό

πρέπει να λαμβάνεται υπόψη ότι τα

υγραέρια είναι βαρύτερα από τον αέρα.

Συγκεντρώνονται πάνω από το έδαφος,

σε λάκκους εργασίας και λοιπές κοιλό-

τητες του εδάφους και μπορούν να δη-

μιουργήσουν σε αυτά τα σημεία επικίν-

δυνα μίγματα αερίων και αέρα.

Υποχρεώσεις της διεύθυνσης και του

εργαζόμενου

Συντήρηση από ειδικό

Θέση σε λειτουργία/Λειτουργία

Στους χώρους απόθεσης,

αποθήκευσης, καθώς και στα συνεργεία

επισκευής

179EL

- 4

 Μην χρησιμοποιείτε τη συσκευή σε

υψόμετρο άνω των 1200 m.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος δηλητηρίασης!

 (Κινητήρας αερίου)

Η λειτουργία της συσκευής σε κλειστούς

χώρους επιτρέπεται όταν υπάρχει

επαρκής εξαερισμός.

 Τα καυσαέρια είναι δηλητηριώδη, βλα-

βερά για την υγεία και δεν πρέπει να ει-

σέρχονται στο αναπνευστικό σύστημα.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού!

 Δεν επιτρέπεται

να φράζει η έξοδος

καυσαερίων του κινητήρα εσωτερικής

καύσης.

 Ο κινητήρας χρειάζεται περ. 3 δευτερό-

λεπτα μέχρι να σταματήσει μετά την

απενεργοποίησή του. Κατά το διάστημα

αυτό πρέπει να παραμένετε μακριά από

την περιοχή του μηχανισμού κίνησης

 ΚΙΝΔΥΝΟΣ

Κίνδυνος πρόκλησης εγκαυμάτων!

 Μην αγγίζετε τον καυτό κινητήρα εσωτε-

ρικής καύσης.

 Πριν από

την αφαίρεση των επενδύσε-

ων αφήστε το όχημα να κρυώσει.

 Μην σκύβετε επάνω από την έξοδο καυ-

σαερίων και μην την αγγίζετε.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού!

 Κατά την εκτέλεση εργασιών στο σύστη-

μα υψηλής εκκένωσης ανυψώστε τελεί-

ως και ασφαλίστε το δοχείο ρύπων.

 Εκτελέστε την ασφάλιση μόνο από ένα

σημείο

έξω από την επικίνδυνη περιο-

χή.

ΥΠΟΔΕΙΞΗ

Η οροφή προστασίας οδηγού (προαιρετικό)

προσφέρει προστασία έναντι μεγάλων αντι-

κειμένων που πέφτουν. Ωστόσο, δεν προ-

σφέρει προστασία σε περίπτωση ανατρο-

πής!

 Ελέγχετε καθημερινά την προστατευτι-

κή οροφή για τυχόν ζημιές.

 Σε περίπτωση φθοράς της προστατευτι-

κής οροφής, ακόμη και μόνο σε μερικά

εξαρτήματα, πρέπει να την αντικαταστή-

σετε ολόκληρη.

 Δεν επιτρέπεται καμία μετατροπή στην

προστατευτική οροφή αλλά ούτε και η

τοποθέτηση άλλων στοιχείων και εξαρ-

τημάτων χωρίς έγκριση από την

Kärcher, καθώς υπό ορισμένες συνθή-

κες μπορεί να περιοριστεί η λειτουργία

της προστατευτικής οροφής.

 Κατά τη μεταφορά πάνω σε ρυμουλκού-

μενα ή

οχήματα λάβετε υπόψη το καθα-

ρό βάρος (βάρος μεταφοράς) της συ-

σκευής.

 Κατά τη μεταφορά της συσκευής, απο-

συνδέστε την μπαταρία και στερεώστε

καλά τη συσκευή.

 Πριν από το καθάρισμα και τη συντήρη-

ση της συσκευής, την αντικατάσταση

εξαρτημάτων ή την αλλαγή σε άλλο τρό-

πο λειτουργίας, πρέπει να

απενεργο-

ποιείται η συσκευή και εν ανάγκη να

αφαιρείται το κλειδί.

 Κατά την εκτέλεση εργασιών στο ηλε-

κτρικό σύστημα πρέπει να αποσυνδέετε

τη μπαταρία.

Πρώτα να αποσυνδέετε τον αρνητικό

και μετά τον θετικό πόλο.

Η επανασύνδεση γίνεται με την αντί-

στροφη σειρά. Πρώτα συνδέστε τον θε-

τικό πόλο και μετά

τον αρνητικό.

 Το καθάρισμα της συσκευής δεν επιτρέ-

πεται να γίνεται με λάστιχο ή με ψεκα-

σμό νερού υψηλής πίεσης (κίνδυνος

βραχυκυκλωμάτων ή άλλων ζημιών).

 Εργασίες συντήρησης και αποκατάστα-

σης επιτρέπεται να εκτελούνται μόνο

από εξουσιοδοτημένα συνεργεία εξυπη-

ρέτησης πελατών ή από εξειδικευμένο

προσωπικό, το οποίο έχει εξοικειωθεί

με όλες

τις σημαντικές προδιαγραφές

ασφαλείας.

 Δώστε προσοχή στον έλεγχο ασφαλεί-

ας, σύμφωνα με τις τοπικά ισχύουσες

προδιαγραφές, σχετικά με τις μεταβαλ-

λόμενες κατά τόπο συσκευές βιομηχανι-

κής χρήσης.

 Εκτελείτε τις εργασίες στη συσκευή φο-

ρώντας πάντα τα κατάλληλα γάντια.

Η μηχανική σκούπα λειτουργεί σύμφωνα

με την αρχή φτιαρίσματος - σκουπίσματος.

– Το περιστρεφόμενο κυλινδρικό σάρω-

θρο προωθεί τα απορρίμματα απευθεί-

ας στον κάδο απορριμμάτων.

– Το πλευρικό σάρωθρο καθαρίζει τις γω-

νίες και ακμές της υπό καθαρισμό επι-

φάνειας και προωθεί τους ρύπους προς

το κυλινδρικό σάρωθρο.

– Η λεπτή σκόνη αναρροφάται μέσω του

φίλτρου σκόνης από τον αναρροφητή-

ρα.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού και βλάβης!

 Κατά τη

φόρτωση λάβετε υπόψη το βά-

ρος της συσκευής!

 Μη χρησιμοποιείτε περονοφόρο ανυ-

ψωτικό όχημα, μπορεί να προκληθεί

βλάβη στη συσκευή.

 Κατά τη μεταφόρτωση της συσκευής

χρησιμοποιήστε μια κατάλληλη ράμπα

ή ένα γερανό!

 Σε περίπτωση χρήσης ράμπας, προ-

σέξτε τα εξής:

Διάκενο εδάφους 70mm.

 Εάν η συσκευή παραδίδεται σε παλέτα,

πρέπει να κατασκευαστεί μια ράμπα με

τις συνοδευτικές σανίδες.

Οι σχετικές οδηγίες βρίσκονται στη σε-

λίδα 2 (εσωτερική σελίδα).

Σημαντική υπόδειξη: κάθε σανίδα

πρέπει να βιδωθεί καλά με 2 τουλάχι-

στον κοχλίες.

Μηχανές με κινητήρα εσωτερικής

καύσης

Συσκευές με υψηλή εκκένωση

Συσκευές με οροφή προστασίας

οδηγού

Υποδείξεις ασφαλείας για τη

μεταφορά της συσκευής

Υποδείξεις ασφαλείας για φροντίδα

και συντήρηση

Λειτουργία

Υποδείξεις εκφόρτωσης

Απόβαρο (βάρος μεταφοράς) 925 kg*

* Το βάρος είναι μεγαλύτερο εάν έχουν

συνδεθεί πρόσθετα εξαρτήματα.

180 EL

- 5

1 Καμπίνα οδηγού (προαιρετική)

2 Θύρα καμπίνας (προαιρετικό)

3 Σταθερό σημείο πρόσδεσης (4x)

4 Είσοδος στην κυλινδρική σκούπα

5 Πρόσθιος τροχός

6 Πλευρική σκούπα

7 Δοχείο απορριμμάτων

8 Εγκατάσταση φωτισμού (προαιρετικό)

9 Διάταξη ασφάλισης καλύμματος της συ-

σκευής

10 Υαλοκαθαριστήρας (προαιρετικό)

11 Κάλυμμα κινητήρα

12 Φιάλη αερίου

13 Κλείδωμα καμπίνας οδηγού

(Προαιρετικό)

14 Περιστρεφόμενη προειδοποιητική λυχνία

15 Φυγοκεντρικός διαχωριστής

16 Μοχλός ασφάλισης καμπίνας οδηγού

(Προαιρετικό)

17 Ρύθμιση κυλίνδρου σάρωσης (δεν

απεικονίζεται)

1 Διακόπτης προγράμματος

2 Πλήκτρα λειτουργιών

3 Ένδειξη πολλαπλών λειτουργιών

4 Κιβώτιο ασφαλειών χώρου εργασίας

5 Τιμόνι

6 Διακόπτης ανάφλεξης με κλειδί

7 Φρένο ακινητοποίησης

8 Κάθισμα (με διακόπτη επαφής καθί-

σματος)

9 Πεντάλ φρένου

10 Πεντάλ οδήγησης

1 Διακόπτης προειδοποιητικού φλας

(προαιρετικό)

2 Μίζα

– Θέση 0: Απενεργοποίηση κινητήρα

– Θέση 1: Διακόπτης μίζας ανοικτός

– Θέση 2: Εκκίνηση του κινητήρα

1 Φωτισμός εργασίας Ενεργός/Ανενερ-

γός (προαιρετικό)

2 Περιστροφικό φως προειδοποίησης

ενεργό/ανενεργό

3 Κόρνα

4 Καθάρισμα φίλτρου

5 Διακόπτης επιλογής κατεύθυνσης

6 Άρδευση πλευρικού σαρώθρου (προαιρε-

τικό)

7 Φυσητήρας

8 Άνοιγμα / κλείσιμο του καλύμματος δοχείου

9 Ανύψωση/βύθιση κάδου απορριμμά-

των

Στοιχεία χειρισμού και λειτουργίας

KM 130/300 R LPG

Πεδίο χειρισμού

Μίζα

Πλήκτρα λειτουργίας

181EL

- 6

ECU - Engine Control Unit

Η μονάδα ελέγχου του μοτέρ ρυθμίζει και

επιτηρεί τις λειτουργίες του κινητήρα.

Αν κατά τη διάρκεια της λειτουργίας εμφανι-

στούν προβλήματα στον κινητήρα, αυτά

προβάλλονται.

– Κωδικός και περιγραφή σφάλματος εμ-

φανίζονται στην οθόνη

– Ανάβει η κίτρινη ή η κόκκινη λυχνία

προειδοποίησης: Η ισχύς του κινητήρα

μειώνεται ή ο κινητήρας σβήνει

– Ακούγεται προειδοποιητικός ήχος.

 Προβλήματα όπως π.χ. υψηλή θερμο-

κρασία ψυκτικού νερού ή χαμηλή πίεση

λαδιού μπορούν να αντιμετωπιστούν

από τον πελάτη με τα κατάλληλα μέτρα

 Σε περίπτωση σοβαρότερων προβλη-

μάτων επικοινωνήστε με έναν εξουσιο-

δοτημένο αντιπρόσωπο της KÄRCHER

ή της KUBOTA.

1 Ένδειξη οθόνης

Θερμοκρασία νερού ψύξης

Αριθμός στροφών κινητήρα

Πρόγραμμα οδήγησης

Τάση μπαταρίας

Στάθμη πλήρωσης δεξαμενής καυσίμων

Μετρητής ωρών λειτουργίας

2 Κόκκινη προειδοποιητική λυχνία

(STOP)

Σφάλμα με πολλές αιτίες: Ο κινητήρας

απενεργοποιείται

3 Ενδεικτική λυχνία (L1)

4 Ενδεικτική λυχνία κινητήρα (MIL)

Σύντομη αναλαμπή - Προσωρινό

σφάλμα

Το σφάλμα δεν απαιτεί περαιτέρω πα-

ρακολούθηση επειδή δεν είναι μόνιμο

Άναμμα διαρκείας - Σφάλμα

Το σφάλμα πρέπει άμεσα να επιδιορ-

θωθεί από εξουσιοδοτημένο συνεργείο.

Δεν υφίσταται άμεσος κίνδυνος για το

όχημα ή το περιβάλλον

Γρήγορη αναλαμπή - Σοβαρό σφάλμα

Πηγαίνετε το όχημα άμεσα για επισκευή

ώστε να αποφευχθούν πρόσθετα

σφάλματα. Αποφεύγετε την υψηλή κα-

ταπόνηση!

5 Κίτρινη προειδοποιητική λυχνία

(CHECK)

Σφάλμα στο μηχανισμό κίνησης

6 Ενδεικτική λυχνία (L2)

7 Κίτρινη προειδοποιητική λυχνία

Σφάλμα με πολλές αιτίες: Ακούγεται

προειδοποιητικός ήχος

Πλήκτρα λειτουργιών

Με τα πλήκτρα λειτουργιών μπορείτε να

ρυθμίζετε τις στροφές κινητήρα σε 2 βαθμί-

δες.

Για πορεία μεταφοράς:

Κατάλληλες στροφές κινητήρα, 1500 σ.α.λ.

Για λειτουργία σκούπας:

Στροφές κινητήρα, επιλέξτε 2550 σ.α.λ.

A Πλήκτρο λειτουργίας <Μενού>

B Πλήκτρο λειτουργίας <προς τα επάνω>

C Πλήκτρο λειτουργίας <προς τα κάτω>

D Πλήκτρο λειτουργίας <Αποθήκευση/

Επιβεβαίωση>

 Πατήστε παρατεταμένα το πλήκτρο λει-

τουργίας <Μενού>, στην οθόνη εμφανί-

ζονται οι ρυθμισμένες στροφές κινητή-

ρα.

 Για αλλαγή των στροφών κινητήρα πα-

τήστε το πλήκτρο <προς τα πάνω> ή

<προς τα κάτω>.

 Για αποθήκευση πατήστε το πλήκτρο

<Αποθήκευση/Επιβεβαίωση>.

1 Πεντάλ φρένου

2 Πεντάλ οδήγησης

3 Φρένο ακινητοποίησης

Προκειμένου να εκτελέσετε διάφορες εργα-

σίες, ίσως χρειαστεί προηγουμένως να ση-

κώσετε την καμπίνα οδηγού (προαιρετικό).

Υπόδειξη: Η καμπίνα οδηγού μπορεί να

ανατραπεί μόνο σε επίπεδο έδαφος (± 5 °).

 Ανοίξτε το κλείδωμα της καμπίνας οδη-

γού.

 Σηκώστε την καμπίνα οδηγού, ώσπου

να κλειδώσει ο μοχλός ασφάλισης.

 Πριν κατεβάσετε την καμπίνα οδηγού,

απασφαλίστε το μοχλό ασφάλισης.

 Απασφαλίστε το φρένο ακινητοποίησης

και πιέστε ταυτόχρονα του πεντάλ πέ-

δησης.

 Ασφαλίστε το φρένο ακινητοποίησης

και πατήστε ταυτόχρονα το πεντάλ πέ-

δησης.

 Ανοίξτε το κάλυμμα του κινητήρα.

 Κατεβάστε το μοχλό αποσύμπλεξης της

υδραυλικής αντλίας κατά 90° .

몇 ΠΡΟΣΟΧΗ

Μην μετακινείτε τη μηχανική σκούπα χωρίς

αυτοκίνηση για μεγάλες

αποστάσεις και με

ταχύτητα μεγαλύτερη από 10 km/h.

 Μετά τη μετακίνηση ανεβάστε ξανά το

μοχλό αποσύμπλεξης.

 Εάν έχετε περιστρέψει το μοχλό απο-

σύμπλεξης της υδραυλικής αντλίας για

να μετακινήσετε το μηχάνημα, πρέπει

να τον περιστρέψετε ξανά προς τα δε-

ξιά ως το τέρμα.

Χρησιμοποιήστε το ειδικό εργαλείο.

 Πριν από την αρχική ενεργοποίηση, δι-

αβάστε τις οδηγίες χειρισμού του κατα-

σκευαστή του κινητήρα και λάβετε

οπωσδήποτε υπόψη τις υποδείξεις

ασφαλείας.

 Σταθμεύστε το μηχανικό σάρωθρο σε

επίπεδη επιφάνεια.

 Αφαιρέστε το κλειδί από το διακόπτη

εκκίνησης.

 Ασφαλίστε το χειρόφρενο.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού!

 Λάβετε υποψη τις οδηγίες Τεχνικής

Ασφάλειας για οχήματα υγραερίου.

 Παγώματα και αφρώδεις εναποθέσεις

κίτρινου χρώματος στη φιάλη αερίου

υποδεικνύουν μη στεγανότητα.

 Η αντικατάσταση της φιάλης πρέπει να

γίνεται μόνο από ειδικά

εκπαιδευμένα

άτομα.

 Η αντικατάσταση φιαλών προωθητικού

αερίου δεν επιτρέπεται να γίνεται σε

γκαράζ ούτε σε υπόγειους χώρους.

 Κατά την αντικατάσταση φιάλης δεν επι-

τρέπεται το κάπνισμα ούτε η χρήση ακά-

λυπτου φωτός.

 Κατά την αντικατάσταση φιάλης κλείνετε

σφιχτά τη βαλβίδα αποκοπής της φιά-

λης υγραερίου και προσαρμόζετε αμέ-

σως

το προστατευτικό καπάκι στην

άδεια φιάλη.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Χρησιμοποιείτε μόνο κατάλληλες, εγκεκρι-

μένες ανταλλακτικές φυάλες των 11kg.

Μονάδα ελέγχου μοτέρ (ECU)

Πεντάλ

Πριν τη θέση σε λειτουργία

Ανύψωση της καμπίνας οδηγού

Ασφάλιση/απελευθέρωση φρένου

ακινητοποίησης

Μετακίνηση της μηχανικής

σκούπας χωρίς αυτοκίνηση

Μετακίνηση της μηχανικής

σκούπας με αυτοκίνηση

Έναρξη λειτουργίας

Γενικές υποδείξεις

Τοποθέτηση/αντικατάσταση φιάλης

αερίου

182 EL

- 7

ΠΡΟΣΟΧΗ

Δεν επιτρέπεται να χρησιμοποιείτε οικιακό

αέριο και μικρά γκαζάκια.

Μείγματα υγραερίου προπανίου και βουτα-

νίου επιτρέπονται. Η περιεκτικότητα σε

προπάνιο πρέπει να είναι τουλάχιστον

90%.

ΠΡΟΣΟΧΗ

Ανοίξτε τη βαλβίδα λήψης αερίου (3) λίγο

πριν την εκκίνηση της μηχανής (βλ. κεφά-

λαιο Εκκίνηση της μηχανής).

Ανοίξτε τη βαλβίδα λήψης αερίου περιστρέ-

φοντας προς τα

αριστερά.

ΥΠΟΔΕΙΞΗ

Ως σύνδεσμος εξυπηρετεί ένα αριστερό-

στροφο σπείρωμα.

 Ξεβιδώστε τον κοχλία της ράβδου

ασφάλισης και ανασηκώστε τη ράβδο

προς τα πάνω.

1 Προστατευτικό κάλυμμα

2 Ελαστικός σωλήνας αερίου με περικό-

χλιο-ρακόρ

3 Βαλβίδα λήψης αερίου

 Κλείστε τη βαλβίδα λήψης αερίου περι-

στρέφοντας προς τα δεξιά.

 Ξεβιδώστε τον ελαστικό σωλήνα αερίου

(άνοιγμα κλειδιού 30 mm).

 Βιδώστε το προστατευτικό πώμα στη

βαλβίδα σύνδεσης της φιάλης αερίου.

 Ανοίξτε το σφράγιστρο.

 Αντικαταστήστε τη φιάλη αερίου.

Λάβετε υπόψη τη θέση τοποθέτησης

της φιάλης αερίου! Η σύνδεση του δα-

κτυλιοειδούς ανοίγματος πρέπει να δεί-

χνει προς τα κάτω.

 Ξεβιδώστε το προστατευτικό πώμα

από τη βαλβίδα σύνδεσης της φιάλης

αερίου.

 Κλείστε το καπάκι σφράγισης της ρά-

βδου.

 Βιδώστε τον ελαστικό σωλήνα αερίου

στη βαλβίδα σύνδεσης της φιάλης αερί-

ου (άνοιγμα κλειδιού 30 mm).

 Κλείστε τη ράβδο ασφάλισης και ασφα-

λίστε την με τον κοχλία.

 Ελέγξτε τη στάθμη λαδιού του κινητήρα.

 Ελέγξτε τον ψύκτη νερού.

 Ελέγξτε τον κύλινδρο σκουπίσματος.

 Ελέγξτε την πίεση στα ελαστικά.

 Ρυθμίστε το κάθισμα του οδηγού.

 Καθαρίστε το φίλτρο σκόνης.

Υπόδειξη: Για περιγραφή, βλ. κεφάλαιο

Φροντίδα και συντήρηση.

 ΚΙΝΔΥΝΟΣ

Η παρατεταμένη χρήση της συσκευής ενδέ-

χεται να προκαλέσει διαταραχές κυκλοφο-

ρίας αίματος στα χέρια λόγω των κραδα

σμών.

Η γενική διάρκεια χρήσης δεν μπορεί να

προδιοριστεί, διότι αυτή εξαρτάται από

πολλούς παράγοντες:

– Προσωπική προδιάθεση για κακή κυ-

κλοφορία του αίματος (συχνά παγωμέ-

να δάχτυλα, μούδιασμα).

– Χαμηλή θερμοκρασία περιβάλλοντος.

Φοράτε ζεστά ρούχα για την προστασία

των αντίστοιχων μελών του σώματος.

– Το δυνατό σφίξιμο της λαβής εμποδίζει

την καλή κυκλοφορία του αίματος.

– Η αδιάκοπη λειτουργία έχει αρνητικότε-

ρα αποτελέσματα απ' ότι η λειτουργία

με διακοπές.

Κατά την τακτική, παρατεταμένη χρήση της

συσκευής και εφόσον εκδηλώνονται επα-

νειλημμένα τα συμπτώματα αυτά (για πα-

ράδειγμα μυρμήγκιασμα, μούδιασμα, κρύα

μέλη) συνιστάται να υποβληθείτε σε ιατρική

εξέταση.

 Τραβήξτε προς τα έξω το μοχλό ρύθμι-

σης του καθίσματος.

 Μετακινήστε το κάθισμα, αφήστε ελεύ-

θερο το μοχλό και ασφαλίστε τον.

 Ελέγξτε τη σταθερότητα της θέσης, με-

τακινώντας την εμπρός πίσω.

1 Μεταφορά

Κατάλληλες στροφές κινητήρα, 1500

σ.α.λ.

2 Σάρωση με την κυλινδρική βούρτσα

Στροφές κινητήρα, επιλέξτε 2550 σ.α.λ.

3 Σάρωση με κύλινδρο σάρωσης και

πλευρική σκούπα

Στροφές κινητήρα, επιλέξτε 2550 σ.α.λ.

 Ανοίξτε τη βαλβίδα λήψης αερίου περι-

στρέφοντας προς τα αριστερά.

Υπόδειξη: Η συσκευή είναι εξοπλισμένη

με διακόπτη επαφής καθίσματος. Το μηχά-

νημα απενεργοποιείται, όταν εγκαταλειφθεί

το κάθισμα του οδηγού.

 Καθίστε στο κάθισμα του οδηγού.

 Μετακινήστε το διακόπτη επιλογής πο-

ρείας στη μεσαία θέση.

 Ασφαλίστε το χειρόφρενο.

 Εισάγετε το κλειδί στη μίζα.

 Γυρίστε το κλειδί ανάφλεξης στη θέση "ΙΙ".

 Μόλις ενεργοποιηθεί το μηχάνημα,

αφήστε το κλειδί της μίζας.

Υπόδειξη: Μην ενεργοποιείτε ποτέ τη μίζα

για περισσότερο από 10 δευτερόλεπτα.

Πριν από τη νέα ενεργοποίηση της μίζας

περιμένετε 10 δευτερόλεπτα τουλάχιστον.

 Στροφές κινητήρα, επιλέξτε 1.500 σ.α.λ.

 Ρύθμιση του διακόπτη προγράμματος

στην πορεία μεταφοράς .

 Πατήστε και κρατήστε πατημένο το πε-

ντάλ πέδησης.

 Λύστε το φρένο ακκινητοποίησης.

 Ρυθμίστε το διακόπτη επιλογής κατεύ-

θυνσης στη θέση "εμπρός".

 Πιέστε σιγά σιγά το πεντάλ γκαζιού.

 Κίνδυνος

Κίνδυνος τραυματισμού! Κατά την όπισθεν

οδήγηση είναι δυνατό να προκύψει κίνδυ-

νος για τρίτους. Ζητήστε οδηγίες, εάν είναι

απαραίτητο.

ΠΡΟΣΟΧΗ

Κίνδυνος βλάβης! Πιέζετε το διακόπτη επι-

λογής κατεύθυνσης μόνο όταν η συσκευή

είναι ακινητοποιημένη.

 Ρυθμίστε το διακόπτη επιλογής κατεύ-

θυνσης στη θέση "πίσω".

 Πιέστε σιγά σιγά το πεντάλ γκαζιού.

– Mε τον επιταχυντή μπορεί να ρυθμιστεί

χωρίς διαβαθμίσεις η ταχύτητα οδήγησης.

– Αποφύγετε την απότομη ενεργοποίηση

του πεντάλ επειδή μπορούν να προκλη-

θούν βλάβες στο υδραυλικό σύστημα.

– Όταν μειώνεται η απόδοση σε ανηφορι-

κές κλίσεις αφήνετε λίγο το πεντάλ οδή-

γησης.

 Ελευθερώστε το πεντάλ οδήγησης. Η

μηχανή φρενάρει αυτόματα και ακινητο-

ποιείται.

Υπόδειξη: Η επίδραση της πέδησης μπο-

ρεί να αυξηθεί με πίεση του πεντάλ φρένου.

Υπερπήδηση σταθερών εμποδίων ύψους

έως 70 mm:

 Υπερκεράστε το εμπόδιο οδηγώντας

προς τα εμπρός αργά και προσεκτικά.

Υπερπήδηση σταθερών εμποδίων ύψους

άνω των 70 mm:

 Πρέπει να περνάτε επάνω από τα

εμπόδια μόνο με κατάλληλη ράμπα.

Πριν την εκκίνηση/τον έλεγχο

ασφαλείας

Λειτουργία

Ρύθμιση καθίσματος οδηγού

Επιλογή προγραμμάτων

Άνοιγμα της παροχής αερίου

Εκκίνηση της μηχανής

Εκκίνηση κινητήρα

Οδήγηση της μηχανής

Κίνηση προς τα εμπρός

Κίνηση προς τα πίσω

Συμπεριφορά οδήγησης

Πέδηση

Υπερκέραση εμποδίων

183EL

- 8

ΠΡΟΣΟΧΗ

Μην αναρροφάτε ταινίες συσκευασίας,

σύρματα ή παρόμοια υλικά, διότι μπορεί να

καταστραφεί ο μηχανισμός σάρωσης.

 Για τη λειτουργία σκούπας ρυθμίστε

στις 2.550 σ.α.λ., ανατρέξτε σχετικά στο

κεφάλαιο "Οθόνη πολλαπλών λειτουρ-

γιών | Ρύθμιση στροφών κινητήρα".

Υπόδειξη

Η ρύθμιση στις 1.500 σ.α.λ. ενδείκνυται

μόνο για την πορεία μεταφοράς και όχι

για τη λειτουργία σκούπας (η μπροστι-

νή και η πλαϊνή σκούπα δεν περιστρέ-

φονται αρκετά).

Υπόδειξη: Για να επιτύχετε το βέλτιστο

αποτέλεσμα καθαρισμού, η ταχύτητα οδή-

γησης πρέπει να προσαρμόζεται στις εκά-

στοτε συνθήκες.

Υπόδειξη: Κατά τη διάρκεια της λειτουργί-

ας θα πρέπει να καθαρίζετε τακτικά το φίλ-

τρο σκόνης.

Αυτό το πρόσθετο εξάρτημα είναι συναρ-

μολογημένο εξ εργοστασίου και δεν μπορεί

να προστεθεί αργότερα.

Το πρόσθετο εξάρτημα συστήματος ψεκα-

σμού νερού αποτελείται από μια δεξαμενή

νερού και το ακροφύσιο ψεκασμού στο

πλευρικό σάρωθρο.

 Εάν υπάρχει πολλή σκόνη κατά το

σκούπισμα, μπορεί να χρησιμοποιηθεί

το σύστημα ψεκασμού νερού.

 Η ενεργοποίηση πραγματοποιείται με

το διακόπτη παροχής νερού του πλευ-

ρικού σαρώθρου.

 Ενεργοποιήστε τον ανεμιστήρα.

 Για τον καθαρισμό επιφανειών, ρυθμί-

στε το διακόπτη προγράμματος στη

θέση σάρωσης με κυλινδρικό σάρω-

θρο.

 Για τον καθαρισμό των πλαϊνών άκρων,

ρυθμίστε το διακόπτη προγράμματος

στη θέση σάρωσης με κυλινδρικό και

πλευρικό σάρωθρο.

 Απενεργοποιήστε τον ανεμιστήρα.

 Για τον καθαρισμό επιφανειών, ρυθμί-

στε το διακόπτη προγράμματος στη

θέση σάρωσης με κυλινδρικό σάρω-

θρο.

 Για τον καθαρισμό των πλαϊνών άκρων,

ρυθμίστε το διακόπτη προγράμματος

στη θέση σάρωσης με κυλινδρικό και

πλευρικό σάρωθρο.

 Κίνδυνος

Κίνδυνος τραυματισμού! Κατά τη διάρκεια

της διαδικασίας εκκένωσης, δεν πρέπει να

υπάρχουν πρόσωπα ή ζώα στην περιοχή

περιστροφής του

δοχείου απορριμμάτων.

 Κίνδυνος

Κίνδυνος σύνθλιψης! Μην αγγίζετε ποτέ τα

στελέχη του μηχανισμού εκκένωσης. Μην

στέκεστε κάτω από το ανυψωμένο δοχείο.

 Κίνδυνος

Κίνδυνος ανατροπής! Αποθέστε το μηχάνη-

μα κατά τη διαδικασία εκκένωσης πάνω σε

επίπεδη επιφάνεια.

 Ρύθμιση του διακόπτη προγράμματος

στην πορεία μεταφοράς .

 Σηκώστε το δοχείο απορριμμάτων.

 Πλησιάστε οδηγώντας αργά στο κεντρι-

κό δοχείο περισυλλογής.

 Ασφαλίστε το χειρόφρενο.

 Άνοιγμα του καλύμματος δοχείου: Πιέ-

στε το διακόπτη αριστερά και αδειάστε

το δοχείο ρύπων.

 Κλείσιμο του καλύμματος δοχείου: Πιέ-

στε το διακόπτη δεξιά (περ. 2 δευτερό-

λεπτα), ώσπου να επιτευχθεί η τελική

θέση ανάκλισης.

 Λύστε το φρένο ακκινητοποίησης.

 Απομακρυνθείτε οδηγώντας αργά από

το δοχείο περισυλλογής.

 Κατεβάστε τον κάδο απορριμμάτων ως

το τέρμα.

 Πατήστε και κρατήστε πατημένο το πε-

ντάλ πέδησης.

 Ασφαλίστε το χειρόφρενο.



Γυρίστε το κλειδί της μίζας στη θέση 0

και βγάλτε το κλειδί.

 Κλείστε τη βαλβίδα λήψης αερίου περι-

στρέφοντας προς τα δεξιά.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού και βλάβης! Κατά

τη μεταφορά λάβετε υπόψη το βάρος της

συσκευής.

 Γυρίστε το κλειδί της μίζας στη θέση 0

και βγάλτε το κλειδί.

 Ασφαλίστε το χειρόφρενο.

 Κλείστε την τροφοδοσία αερίου.

 Ασφαλίστε τη συσκευή στα σταθερά

σημεία πρόσδεσης (4x) χρησιμοποιώ-

ντας ιμάντες, σκοινιά ή αλυσίδες.

 Ασφαλίστε τη μηχανή με τάκους στους

τροχούς.

 Κατά τη μεταφορά με οχήματα, ασφαλί-

στε τη συσκευή έναντι ενδεχόμενης ολί-

σθησης και ανατροπής, σύμφωνα με τις

εκάστοτε ισχύουσες κατευθυντήριες

οδηγίες.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού και βλάβης! Κατά

την αποθήκευση λάβετε υπόψη το βάρος

της συσκευής.

 Τοποθετήστε το σάρωθρο πάνω σε

επίπεδη επιφάνεια, σε ξηρό περιβάλ-

λον που δεν διατρέχει κίνδυνο παγετού.

Προστατέψτε το από τις σκόνες με ένα

κάλυμμα.

 Ανυψώστε τον κύλινδρο σκουπίσματος

και τις πλευρικές σκούπες, για να μην

καταστρέψετε τις βούρτσες.

 Γυρίστε το κλειδί της μίζας στη θέση 0

και βγάλτε το κλειδί.

 Ασφαλίστε το χειρόφρενο.

 Κλείστε την τροφοδοσία αερίου.

 Ασφαλίστε τη σκούπα ώστε να μην

μπορεί να κυλήσει.

 Κινητήρας αερίου

Προσοχή

Το μηχάνημα πρέπει να

σταθμεύσει με

ασφάλεια!

Το μηχάνημα πρέπει να ελέγχεται τακτι-

κά από ειδικευμένο άτομο, ιδιαίτερα το

δοχείο υγραερίου και οι συνδέσεις του,

όπως απαιτούν οι τοπικές και εθνικές

οδηγίες για την ασφαλή λειτουργία.

Όταν το σάρωθρο δεν χρησιμοποιείται για

μεγάλο χρονικό διάστημα, λάβετε υπόψη

τα εξής σημεία:

 Αλλαγή λαδιών κινητήρα

 Ξεβιδώστε τον ελαστικό σωλήνα του

αερίου με το ρακόρ (άνοιγμα κλειδιού

30 mm).

Λειτουργία σάρωσης

Πρόσθετο εξάρτημα συστήματος

ψεκασμού νερού (προαιρετικό)

Σάρωση στεγνών δαπέδων

Σάρωση υγρών ή βρεγμένων δαπέδων

Άδειασμα του κάδου απορριμμάτων

Απενεργοποίηση της μηχανής

Κλείσιμο της παροχής αερίου

Μεταφορά

Αποθήκευση/

Απενεργοποίηση

184 EL

- 9

 Σφραγίστε τη φιάλη αερίου με το προ-

στατευτικό πώμα και φυλάξτε την σε κα-

τάλληλο χώρο σε όρθια θέση (βλ. σχετι-

κά κεφάλαιο "Υποδείξεις ασφαλείας").

 Καθαρίστε το μηχανικό σάρωθρο εσω-

τερικά και εξωτερικά.

 Αποσυνδέστε τον αρνητικό πόλο της

μπαταρίας, αν δεν πρόκειται να χρησι-

μοποιήσετε τη συσκευή για περισσότε-

ρο από 4 εβδομάδες.

Εικόνα συμβολικά

 Φορτίζετε το συσσωρευτή ανά διαστή-

ματα περ. 2 μηνών.

 Καλύψτε την μπαταρία και προστατέψ-

τε την από το βραχυκύκλωμα.

ΠΡΟΣΟΧΗ

Κίνδυνος βλάβης!

Μην πλένετε το φίλτρο σκόνης.

– Εργασίες συντήρησης και αποκατάστα-

σης επιτρέπεται να εκτελούνται μόνο

από εξουσιοδοτημένα συνεργεία εξυ-

πηρέτησης πελατών ή από εξειδικευμέ-

νο προσωπικό, το οποίο έχει εξοικειω-

θεί με όλες τις σημαντικές προδιαγρα-

φές ασφαλείας.

– Τα προσαρμοζόμενα ανά τόπους επαγ-

γελματικά οχήματα υπόκεινται στον

έλεγχο ασφαλείας του VDE 0701.

 Σταθμεύστε το μηχανικό σάρωθρο σε

επίπεδη επιφάνεια.

 Γυρίστε το κλειδί της μίζας στη θέση 0

και βγάλτε το κλειδί.

 Ασφαλίστε το χειρόφρενο.

몇 ΠΡΟΣΟΧΗ

Κίνδυνος βλάβης! Το καθάρισμα της συ-

σκευής δεν επιτρέπεται να γίνεται με λάστι-

χο ή με ψεκασμό νερού υψηλής πίεσης (κίν-

δυνος βραχυκυκλωμάτων ή άλλων ζημι-

ών).

 Κίνδυνος

Κίνδυνος τραυματισμού! Φοράτε μάσκα

προστασίας από τη σκόνη και προστατευτι-

κά γυαλιά.

 Καθαρίστε τη μηχανή με ένα πανί.

 Καθαρίστε τη μηχανή με πεπιεσμένο

αέρα.

 Καθαρίζετε τη μηχανή με υγρό πανί

εμποτισμένο σε διάλυμα ήπιου απορ-

ρυπαντικού.

Υπόδειξη: Μην χρησιμοποιείτε διαβρωτικά

απορρυπαντικά.

Δώστε εντολή να εκτελεστούν οι εργασίες

συντήρησης σύμφωνα με τη λίστα επιθεώ-

ρησης.

Υπόδειξη: Ο μετρητής ωρών λειτουργίας

υποδεικνύει τη χρονική στιγμή για τη συ-

ντήρηση.

Υπόδειξη: Όλες οι εργασίες σέρβις και συ-

ντήρησης, σε περίπτωση συντήρησης από

τον πελάτη, πρέπει να γίνονται από εξειδι-

κευμένο τεχνικό. Σε περίπτωση ανάγκης

μπορείτε να ζητήσετε ανά πάσα στιγμή τη

βοήθεια ενός αντιπροσώπου της εταιρίας

Kärcher.

Καθημερινή συντήρηση:

 Ελέγξτε τη στάθμη λαδιού του κινητήρα.

 Ελέγξτε τη στάθμη του νερού ψύξης.

 Ελέγξτε την πίεση στα ελαστικά.

 Ελέγξτε τον κύλινδρο σκουπίσματος για

φθορές και μπερδεμένους ιμάντες.

 Ελέγξτε εάν έχουν τυλιχτεί οι ιμάντες

στους τροχούς.

 Ελέγξτε το φυγοκεντρικό διαχωριστή

και το φίλτρο αέρα και καθαρίστε τα

κατά περίπτωση.

 Ελέγξτε τη λειτουργία όλων των στοιχεί-

ων χειρισμού.

 Εξετάστε τη συσκευή για βλάβες.

Εβδομαδιαία συντήρηση:

 Ελέγχετε το σύστημα αγωγών βενζίνης

ή αερίου σχετικά με τη στεγανότητα.

 Καθαρισμός ψυγείου νερού.

 Καθαρίστε τον ψύκτη υδραυλικού λαδι-

ού.

 Ελέγξτε το υδραυλικό σύστημα.

 Ελέγξτε τη στάθμη λαδιού του υδραυλι-

κού συστήματος.

 Ελέγξτε τη στάθμη των υγρών φρένων.

 Ελέγξτε τη μόνωση για φθορές και αντι-

καταστήστε την, εάν είναι απαραίτητο

 Ελέγξτε και λιπάνετε το κάλυμμα δοχεί-

ου.

Συντήρηση λόγω φθοράς:

 Αντικαταστήστε τα στεγανοποιητικά

παρεμβύσματα.

 Αντικαταστήστε την κυλινδρική βούρ-

τσα.

 Αντικαταστήστε τις πλευρικές βούρ-

τσες.

Υπόδειξη: Για περιγραφή, βλ. κεφάλαιο

Εργασίες συντήρησης.

Υπόδειξη: Προς διαφύλαξη των εγγυητι-

κών αξιώσεων, κατά τη διάρκεια του χρό-

νου εγγύησης όλες οι εργασίες σέρβις και

συντήρησης πρέπει να εκτελούνται από

την εξουσιοδοτημένη υπηρεσία εξυπηρέτη-

σης πελατών της Kärcher σύμφωνα με το

βιβλίο συντήρησης.

Συντήρηση έπειτα από 50 ώρες λειτουρ-

γίας:

 Αναθέσετε την πρώτη επιθεώρηση

σύμφωνα με το βιβλιάριο συντήρησης.

Συντήρηση έπειτα από 250 ώρες λει-

τουργίας:

 Αναθέστε την επιθεώρηση σύμφωνα με

το βιβλιάριο συντήρησης.

Προετοιμασία:

 Σταθμεύστε το μηχανικό σάρωθρο σε

επίπεδη επιφάνεια.

 Γυρίστε το κλειδί της μίζας στη θέση 0

και βγάλτε το κλειδί.

 Ασφαλίστε το χειρόφρενο.

 Κλείστε την παροχή αερίου.

1 Δοχείο νερού ψύξης

2 Φίλτρο αέρα

3 3κύλινδρος τετράχρονος κινητήρας αε-

ρίου

4 Ψύκτης νερού

5 Φιάλη αερίου

6 Σφράγιστρο

7 Δεξαμενή υδραυλικού λαδιού

8 Στόμιο πλήρωσης υδραυλικού λαδιού

9 Υαλοδείκτης

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού! Τοποθετείτε πάντα

τη ράβδο ασφαλείας, όταν ο κάδος απορ-

ριμμάτων είναι ανασηκωμένος.

Εκτελέστε την ασφάλιση μόνο από ένα ση-

μείο έξω από την επικίνδυνη περιοχή.

1 Στήριγμα ράβδου ασφάλισης

2 Ράβδος ασφάλισης

 Ανοίξτε τη ράβδο ασφάλισης εκκένω-

σης σε ύψος προς τα πάνω και τοποθε-

τήστε την στο στήριγμα (ασφαλισμένη).

Φροντίδα και συντήρηση

Γενικές υποδείξεις

Καθαρισμός

Εσωτερικός καθαρισμός της συσκευής

Εξωτερικός καθαρισμος της μηχανής

Διαστήματα συντήρησης

Συντήρηση από τον πελάτη

Συντήρηση από την υπηρεσία

εξυπηρέτησης πελατών

Εργασίες συντήρησης

Σύνοψη

Γενικές υποδείξεις ασφαλείας

Το μηχανέλαιο, το πετρέλαιο

θέρμανσης, το καύσιμο ντίζελ

και η βενζίνη δεν πρέπει να κα-

ταλήγουν στο περιβάλλον.

Προστατέψτε το έδαφος και

αποσύρετε παλιά λάδια με οι-

κολογικό τρόπο.

185EL

- 10

Κατά τη χρήση συσσωρευτών λάβετε

οπωσδήποτε υπόψη τις ακόλουθες προει-

δοποιητικές υποδείξεις:

 Κίνδυνος

Κίνδυνος έκρηξης! Μην τοποθετείτε εργα-

λεία ή παρόμοια αντικείμενα πάνω στη μπα-

ταρία, δηλ. στους τερματικούς πόλους και

στη σύνδεση των στοιχείων.

 Κίνδυνος

Κίνδυνος τραυματισμού! Μην φέρνετε ποτέ

τραύματα σε επαφή με μόλυβδο. Μετά την

εκτέλεση εργασιών σε μπαταρίες πλένετε

πάντοτε τα χέρια σας.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος πυρκαγιάς και κίνδυνος

έκρηξης!

– Απαγορεύεται το κάπνισμα και η πα-

ρουσία γυμνής φλόγας.

– Οι χώροι μέσα στους οποίους φορτίζο-

νται οι συσσωρευτές πρέπει να αερίζο-

νται καλά, διότι κατά τη φόρτιση δημι-

ουργείται εκρηκτικό αέριο.

 Κίνδυνος

Κίνδυνος τραυματισμού από οξέα!

– Ξεπλένετε τις σταγόνες οξέων που

έχουν διεισδύσει στα μάτια ή στο δέρμα

με άφθονο καθαρό νερό.

– Μετά, επισκεφθείτε αμέσως το γιατρό.

– Πλύνετε με νερό την ακάθαρτη στολή.

 Τοποθετήστε το συσσωρευτή στη βάση

στήριξης.

 Βιδώστε τη βάση στην κάτω πλευρά

του συσσωρευτή.

 Συνδέστε τον ακροδέκτη πόλου (κόκκι-

νο καλώδιο) στο θετικό πόλο (+).

 Συνδέστε τον ακροδέκτη πόλου στον

αρνητικό πόλο (-).

Υπόδειξη: Ελέγξτε εάν οι πόλοι της μπατα-

ρίας και οι ακροδέκτες των πόλων έχουν

επαρκές προστατευτικό γράσο.

ΠΡΟΣΟΧΗ

Ελέγχετε τακτικά τη στάθμη υγρών στους

συσσωρευτές που περιέχουν οξέα.

– Τα οξέα μιας πλήρως φορτισμένης

μπαταρίας σε θερμοκρασία 20 °C

έχουν το ειδικό βάρος των 1,28 kg/l.

– Το υγρό μίας ημιφορτισμένης μπαταρί-

ας έχει ένα ειδικό βάρος μεταξύ 1,00 και

1,28 kg/l.

– Σε όλα τα στοιχεία πρέπει το ειδικό βά-

ρος του οξέως να είναι ίδιο.

 Ξεβιδώστε όλα τα σφραγίσματα των

στοιχείων.

 Κάνετε δειγματοληψία υγρού από κάθε

στοιχείο ξεχωριστά.

 Επιστρέψτε πάλι πίσω σε κάθε στοιχείο

το υγρό της δειγματοληψίας.

 Εάν η στάθμη υγρών είναι πολύ χαμη-

λή, αναπληρώνετε τα υγρά στα στοιχεία

του συσσωρευτή με αποσταγμένο νερό

μέχρι την ένδειξη.

 Φορτίστε το συσσωρευτή.

 Βιδώστε τα σφραγίσματα των στοιχεί-

ων.

 Κίνδυνος

Κίνδυνος τραυματισμού! Τηρείτε τους

κανο-

νισμούς ασφαλείας κατά το χειρισμό των

μπαταριών. Τηρείτε τις οδηγίες χρήσης του

κατασκευαστή του φορτιστή.

 Κίνδυνος

Φορτίστε τη μπαταρία μόνο με κατάλληλη

συσκευή φόρτισης.

 Ξεβιδώστε όλα τα σφραγίσματα των

στοιχείων.

(μόνο σε μπαταρίες ελάχιστης συντή-

ρησης)

 Συνδέστε τον αγωγό θετικού πόλου του

φορτιστή με την υποδοχή θετικού πό-

λου του συσσωρευτή.

 Συνδέστε τον αγωγό αρνητικού πόλου

του φορτιστή με την υποδοχή αρνητι-

κού πόλου του συσσωρευτή.

 Συνδέστε το φις στην πρίζα και ανάψτε

το φορτιστή.

 Φορτίζετε τον συσσωρευτή με όσο το

δυνατόν μικρότερο ρεύμα φόρτισης.

Υπόδειξη: Όταν η μπαταρία φορτιστεί,

αποσυνδέστε το φορτιστή πρώτα από την

πρίζα και μετά από τη μπαταρία.

 Αποσυνδέστε τον ακροδέκτη από τον

αρνητικό πόλο (-).

 Αποσυνδέστε τον ακροδέκτη από το θε-

τικό πόλο (+).

 Χαλαρώστε τα στηρίγματα στη βάση

της μπαταρίας.

 Αφαιρέστε τη μπαταρία από την υποδο-

χή.

 Διαθέστε τις χρησιμοποιημένες μπατα-

ρίες σύμφωνα με τις ισχύουσες διατά-

ξεις.

 Κίνδυνος

Κίνδυνος εγκαυμάτων!

 Αφήστε τον κινητήρα να κρυώσει.

 Διενεργήστε έλεγχο της στάθμης του

λαδιού στον κινητήρα, το λιγότερο 5 λε-

πτά μετά τη διακοπή της λειτουργίας

του.

1 Ράβδος μέτρησης στάθμης λαδιού

2 Καπάκι ασφάλισης, άνοιγμα πλήρωσης

λαδιού

 Αφαιρέστε τη ράβδο ένδειξης της στάθ-

μης λαδιού.

 Καθαρίστε τη ράβδο ένδειξης στάθμης

λαδιού και εισάγετέ την.

 Αφαιρέστε τη ράβδο ένδειξης της στάθ-

μης λαδιού.

 Διαβάστε την ένδειξη στάθμης λαδιού.

 Εισάγετε ξανά τη ράβδο μέτρησης της

στάθμης λαδιού.

– Η στάθμη λαδιού πρέπει να βρίσκεται

μεταξύ των ενδείξεων "MIN" και "MAX".

– Εάν η στάθμη λαδιού βρίσκεται κάτω

από την ένδειξη „MIN", συμπληρώστε

λάδι κινητήρα.

Υποδείξεις ασφαλείας για τους

συσσωρευτές

Προσέξτε τις υποδείξεις πάνω

στον συσσωρευτή, στις οδηγίες

χρήσης και στις οδηγίες λει-

τουργίας του οχήματος!

Να φοράτε προστατευτικά γυα-

λιά!

Κρατάτε τα παιδιά μακριά από

οξέα και συσσωρευτές!

Κίνδυνος έκρηξης!

Απαγορεύονται η φωτιά, οι

σπινθήρες, το ακάλυπτο φως

και το κάπνισμα!

Κίνδυνος τραυματισμού από

οξέα!

Πρώτες βοήθειες!

Προειδοποιητική παρατήρηση!

Απόσυρση!

Μην ρίχνετε τον συσσωρευτή

στον κάδο απορριμμάτων!

Εγκατάσταση και σύνδεση του

συσσωρευτή

Ελέγξτε και διορθώστε τη στάθμη των

υγρών μπαταρίας (μόνο σε μπαταρίες

ελάχιστης συντήρησης)

Φόρτιση του συσσωρευτή

Αφαίρεση της μπαταρίας

Ελέγξτε τη στάθμου του λαδιού του

κινητήρα και συμπληρώστε

186 EL

- 11

– Μην γεμίζετε τον κινητήρα πάνω από

την ένδειξη „MAX".

 Ξεβιδώστε το κάλυμμα σφράγισης του

στομίου πλήρωσης λαδιού.

 Γεμίστε με λάδι κινητήρα.

Τύπος λαδιού: βλέπε Τεχνικά χαρα-

κτηριστικά

 Σφραγίστε το στόμιο πλήρωσης λαδιού.

 Περιμένετε τουλάχιστον 5 λεπτά.

 Ελέγξτε τη στάθμη λαδιού του κινητήρα.

몇 ΠΡΟΣΟΧΗ

Κίνδυνος εγκαυμάτων από καυτό λάδι!

 Ετοιμάστε ένα δοχείο συλλογής για του-

λάχιστον 6 λίτρα λάδι.

 Αφήστε τον κινητήρα να κρυώσει.

1 Βίδα εκροής λαδιού

 ΦΞεβιδώστε τη βίδα εκροής λαδιού.

 Χαλαρώστε τον κοχλία σφράγισης του

στομίου πλήρωσης λαδιού.

 Αφήστε το λάδι να εκρεύσει.

1 Φίλτρο λαδιού κινητήρα

 Ξεβιδώστε το φίλτρο λαδιού.

 Καθαρίστε την είσοδο και τις στεγανο-

ποιητικές επιφάνειες.

 Λιπάνετε με λάδι τη φλάντζα του νέου

φίλτρου λαδιού πριν την τοποθέτησή

του.

 Τοποθετήστε το νέο φίλτρο λαδιού και

σφίξτε το με το χέρι.

 Βιδώστε τον κοχλία εκκένωσης λαδιού

μαζί με την καινούρια φλάντζα.

Υπόδειξη: Σφίξτε τον κοχλία εκροής λαδι-

ού με κλειδί ροπής στρέψης στα 25 Nm.

 Γεμίστε με λάδι κινητήρα.

Τύπος λαδιού: βλέπε Τεχνικά χαρακτη-

ριστικά

 Σφραγίστε το στόμιο πλήρωσης λαδιού.

 Αφήστε τον κινητήρα να λειτουργήσει

για περίπου 10 δευτερόλεπτα.

 Ελέγξτε τη στάθμη λαδιού του κινητήρα.

ΥΠΟΔΕΙΞΗ

Ο κάδος απορριμμάτων δεν πρέπει να είναι

ανυψωμένος.

 Ανοίξτε το κάλυμμα του κινητήρα.

1 Υαλοδείκτης

2 Μανόμετρο

3 Καπάκι ασφάλισης, άνοιγμα πλήρωσης

λαδιού

 Ελέγξτε τη στάθμη του υδραυλικού λα-

διού στον υαλοδείκτη.

– Η στάθμη λαδιού πρέπει να βρίσκεται

μεταξύ των ενδείξεων "MIN" και "MAX".

– Εάν η στάθμη λαδιού βρίσκεται κάτω

από την ένδειξη „MIN", συμπληρώστε

υδραυλικό λάδι.

 Ξεβιδώστε το κάλυμμα σφράγισης του

στομίου πλήρωσης λαδιού.

 Καθαρίστε το σημείο πλήρωσης.

 Συμπληρώστε λάδι στο υδραυλικό σύ-

στημα.

Τύπος λαδιού: βλέπε Τεχνικά χαρα-

κτηριστικά

 Βιδώστε το κάλυμμα σφράγισης του

στομίου πλήρωσης λαδιού.

ΠΡΟΣΟΧΗ

Εάν το μανόμετρο δείξει αυξημένη πίεση

υδραυλικού λαδιού, πρέπει να αντικαταστα-

θεί το φίλτρο υδραυλικού λαδιού από την

υπηρεσία εξυπηρέτησης της Kärcher.

 Ασφαλίστε το χειρόφρενο.

 Βάλτε μπρος τον κινητήρα.

Συντήρηση του υδραυλικού συστήματος

μόνον από την υπηρεσία εξυπηρέτησης

πελατών της Kärcher.

 Ελέγξτε όλους τους ελαστικούς σωλή-

νες και τις συνδέσεις του υδραυλικού

συστήματος για διαρροές.

 Κίνδυνος

Κίνδυνος εγκαυμάτων από βραστό νερό!

Αφήστε τον ψύκτη να κρυώσει τουλάχιστον

για 20 λεπτά.

 Ελέγξτε τη στάθμη του νερού ψύξης στο

δοχείο εξισορρόπησης (στάθμη νερού

μεταξύ των σημείων ΜΙΝ και ΜΑΧ.

 Καθαρίστε τα πτερύγια του ψυγείου.

 Ελέγξτε όλους τους ελαστικούς σωλή-

νες και τις συνδέσεις του ψυγείου για δι-

αρροές.

 Καθαρίστε τον ανεμιστήρα.

 Βάλτε μπρος τον κινητήρα.

 Ανυψώστε τον κάδο σκουπίσματος μέ-

χρι το υψηλότερο σημείο.

 Σβήστε τον κινητήρα.

 Ασφαλίστε το χειρόφρενο.

 Τοποθετήστε τη ράβδο στήριξης για εκ-

κένωση σε ανύψωση.

 Αφαιρέστε τυχόν ταινίες ή τα σχοινιά

από την κυλινδρική βούρτσα

 Αφαιρέστε τη μπάρα ασφαλείας.

 Βάλτε μπρος τον κινητήρα.

 Κατεβάστε τον κάδο απορριμμάτων ως

το τέρμα.

 Σβήστε τον κινητήρα.

1 Κοχλίας συγκράτησης υποδοχής κυλιν-

δρικού σαρώθρου

2 Κύλινδρος σκουπίσματος

3 Υποδοχή κυλινδρικού σαρώθρου

4 Έλασμα στερέωσης πλευρικού στεγα-

νοποιητικού παρεμβύσματος

5 Πλευρικό στεγανοποιητικό παρέμβυσμα

 Ανοίξτε το πλευρικό κάλυμμα με το κλειδί.

 Ξεβιδώστε το περικόχλιο-πεταλούδα

από το έλασμα στερέωσης του πλευρι-

κού παρεμβύσματος και αφαιρέστε το

έλασμα.

 Ανοίξτε το στεγανοποιητικό παρέμβυ-

σμα προς τα έξω.

 Ξεβιδώστε τον κοχλία συγκράτησης της

υποδοχής κυλινδρικής σκούπας και με-

τακινήστε την υποδοχή προς τα έξω.

 Αφαιρέστε την κυλινδρική βούρτσα.

Θέση του κυλινδρικού σαρώθρου στην κα-

τεύθυνση οδήγησης (κάτοψη)

Αντικατάσταση λαδιού και φίλτρου

λαδιού κινητήρα

Ελέγξτε τη στάθμη λαδιού του

υδραυλικού συστήματος και

συμπληρώστε λάδι

Ελέγξτε το υδραυλικό σύστημα

Ελέγξτε και συντηρήστε τον ψύκτη

νερού

Έλεγχος της κυλινδρικής βούρτσας

Αντικατάσταση της κυλινδρικής

βούρτσας

187EL

- 12

Υπόδειξη: Κατά την τοποθέτηση του νέου

κυλίνδρου σκουπίσματος, προσέξτε τη

θέση της βούρτσας.

 Τοποθετήστε νέο κύλινδρο σκουπίσμα-

τος. Οι εγκοπές του κυλίνδρου σκουπί-

σματος πρέπει να εισαχθούν στα έκκε-

ντρα του απέναντι σείστρου.

Υπόδειξη: Μετά την τοποθέτηση του νέου

κυλίνδρου σάρωσης πρέπει να ρυθμιστεί

εκ νέου το κάτοπτρο σάρωσης.

Υπόδειξη: Το κάτοπτρο σάρωσης είναι

ρυθμισμένο από προεπιλογή στα 80 mm

και μπορεί να ρυθμιστεί αδιαβάθμητα ανά-

λογα με τη φθορά του κυλίνδρου σάρωσης.

 Ελέγξτε την πίεση στα ελαστικά.

 Απενεργοποιήστε τον αναρροφητήρα.

 Οδηγείστε το μηχανικό σάρωθρο σε

επίπεδο και λείο δάπεδο που είναι ευδι-

άκριτα καλυμμένο με σκόνη ή κιμωλία.

 Ρυθμίστε το διακόπτη προγράμματος

στη θέση σάρωσης με κυλινδρικό σά-

ρωθρο.

 Ρυθμίστε το διακόπτη προγράμματος

στην πορεία μεταφοράς.

 Μετακινήστε τη μηχανή προς τα πίσω.

 Ελέγξτε τον καθρέφτη σκουπίσματος.

Το κάτοπτρο σάρωσης πρέπει να σχηματί-

ζει ένα ομοιογενές ορθογώνιο με πλάτος

80-85 mm.

1 Περικόχλιο ρύθμισης

2 Αντιπερικόχλιο

 Ανοίξτε το πλευρικό κάλυμμα του κινη-

τήρα

 Λύστε το κόντρα παξιμάδι.

 Ρύθμιση του κατόπτρου σκουπίσματος

 Σφίξτε το αντιπερικόχλιο.

 Ελέγξτε το κάτοπτρο του κυλίνδρου

σκουπίσματος.

 Ελέγξτε την πίεση στα ελαστικά.

 Ανυψώστε τις πλευρικές βούρτσες.

 Οδηγείστε το μηχανικό σάρωθρο σε

επίπεδο και λείο δάπεδο που είναι ευδι-

άκριτα καλυμμένο με σκόνη ή κιμωλία.

 Ρυθμίστε το διακόπτη προγράμματος

στη θέση σάρωσης με κυλινδρικό και

πλευρικό σάρωθρο.

 Ανυψώστε τις πλευρικές βούρτσες.

 Ρυθμίστε το διακόπτη προγράμματος

στη θέση κίνησης.

 Μετακινήστε τη μηχανή προς τα πίσω.

 Ελέγξτε τον καθρέφτη σκουπίσματος.

Το κάτοπτρο σκουπίσματος πρέπει να έχει

πλάτος 40 -50 mm

 Διορθώστε το κάτοπτρο σάρωσης με

τους δύο ρυθμιστικούς κοχλίες.

 Ελέγξτε τον καθρέφτη σκουπίσματος.

 Ελέγξτε την πίεση στα ελαστικά.

 Ανυψώστε το δοχείο ρύπων και ακινη-

τοποιήστε το με τη ράβδο ασφάλισης.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού! Τοποθετείτε πάντα

τη ράβδο ασφαλείας, όταν ο κάδος απορ-

ριμμάτων είναι

ανασηκωμένος.

Εκτελέστε την ασφάλιση μόνο από ένα ση-

μείο έξω από την επικίνδυνη περιοχή.

 Ανοίξτε τη ράβδο ασφάλισης εκκένω-

σης σε ύψος προς τα πάνω και τοποθε-

τήστε την στο στήριγμα (ασφαλισμένη).

1 Στήριγμα ράβδου ασφάλισης

2 Ράβδος ασφάλισης

 Ανοίξτε το πλευρικό κάλυμμα σύμφωνα

με τις οδηγίες του κεφαλαίου "Αντικατά-

σταση του κυλίνδρου σκουπίσματος".

 Λύστε τα 6 περικόχλια-πεταλούδες από

το πλευρικό έλασμα στερέωσης.

 Λύστε τα 3 περικόχλια (SW 13) του

μπροστινού ελάσματος στερέωσης.

 Πιέστε προς τα κάτω το πλευρικό στε-

γανοποιητικό παρέμβυσμα (διαμήκης

οπή), ώσπου να απέχει 1 - 3 mm από

το δάπεδο.

 Βιδώστε καλά τα ελάσματα στερέωσης.

 Επαναλαμβάνετε τη διαδικασία στην

απέναντι πλευρά της συσκευής.

 Σταθμεύστε το μηχανικό σάρωθρο σε

επίπεδη επιφάνεια.

 Συνδέστε τη συσκευή μέτρησης της πίεσης

του αέρα στη βαλβίδα των ελαστικών.

 Ελέγξτε την πίεση αέρα και αν χρειαστεί

διορθώστε την πίεση.

 Για την επιτρεπόμενη πίεση αέρα στα

ελαστικά, βλ. Τεχνικά χαρακτηριστικά.

 Καθαρίστε το φίλτρο σκόνης με το πλή-

κτρο καθαρισμού φίλτρου.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Πριν από την έναρξη της διαδικασίας αλλα-

γής φίλτρου σκόνης αδειάστε τον κάδο

απορριμμάτων. Κατά την εκτέλεση εργασι

ών στο σύστημα του φίλτρου χρησιμοποιεί-

τε μάσκα προστασίας από τη σκόνη. Λάβετε

υπόψη τις προδιαγραφές ασφαλείας για το

χειρισμό λεπτόκκοκης σκόνης.

1 Διάταξη ασφάλισης καλύμματος της συ-

σκευής

2 Κάλυμμα μηχανής

 Ανοίξτε το κλείδωμα ξεβιδώνοντας τον

αστεροειδή κοχλία.

 Ανασηκώστε το κάλυμμα της μηχανής

προς τα εμπρός.

1 Μάνταλο

2 Κάλυμμα φίλτρου

 Ανοίξτε το κάλυμμα του φίλτρου.

Έλεγχος και ρύθμιση του κατόπτρου

σάρωσης της κυλινδρικής βούρτσας

Έλεγχος και ρύθμιση του κατόπτρου

σκουπίσματος της πλευρικής σκούπας

Ρύθμιση πλευρικών στεγανοποιητικών

παρεμβυσμάτων

Ελέγξε την πίεση αέρα των ελαστικών

Μη αυτόματος καθαρισμός φίλτρου

σκόνης

Αντικατάσταση φίλτρου σκόνης

188 EL

- 13

 Σηκώστε το σύστημα ανακίνησης φίλ-

τρου προς τα εμπρός.

 Αντικαταστήστε το φίλτρο σκόνης.

 Κλείστε ξανά το κάλυμμα του φίλτρου.

Ο τραπεζοειδής ιμάντας θα πρέπει να υπο-

χωρεί μετά από πίεση 10 kg περ. κατά 7-

9 mm.

 Αναθέστε τη ρύθμιση της έντασης του

τραπεζοειδούς ιμάντα στην εξουσιοδο-

τημένη υπηρεσία εξυπηρέτησης πελα-

τών.

1 Μάνταλο

2 Περίβλημα φίλτρου αέρα

 Ανοίξτε το σφράγιστρο.

 Αφαιρέστε το περίβλημα του φίλτρου

αέρα.

 Αντικαταστήστε το σετ φίλτρου αέρα.

Υπόδειξη: Θέση συναρμολόγησης με

στόμιο εκφύσησης προς τα κάτω (βλ. ει-

κόνα).

 Ξεβιδώστε τις πεταλούδες στο φυγοκε-

ντρικό διαχωριστή.

 Καθαρίστε το φυγοκεντρικό διαχωριστή.

 Ξεβιδώστε τον προβολέα.

 Αφαιρέστε τον προβολέα και τραβήξτε

το φις.

Υπόδειξη: Λάβετε υπόψη τις θέσεις του

βύσματος.

 Αποσυναρμολογήστε τον προβολέα.

 Αποσυναρμολογήστε το περίβλημα του

κινητήρα και κρατήστε το οριζόντια, κα-

θώς ο λαμπτήρας δεν είναι στερεωμένη.

 Απασφαλίστε τη ράδβο ασφάλισης και

αφαιρέστε το λαμπτήρα.

 Τοποθετήστε έναν νέο λαμπτήρα.

 Συναρμολογήστε το φίλτρο με την αντί-

στροφη σειρά.

Υπόδειξη: Για την αντικατάσταση του λα-

μπτήρα πυράκτωσης του φλας, αφαιρέστε

το τζάμι από το περίβλημα του φλας.

 Ανοίξτε το συγκρατητήρα ασφαλειών.

 Ελέγξτε τις ασφάλειες.

Υπόδειξη: Η ασφάλεια FU 01βρίσκεται στο

χώρο του κινητήρα.

 Αντικαταστήστε τις ελαττωματικές

ασφάλειες.

Υπόδειξη: Χρησιμοποιείτε μόνο ασφάλειες

με την ίδια τιμή ρεύματος.

Δια της παρούσης δηλώνουμε ότι το μηχάνη-

μα που χαρακτηρίζεται παρακάτω, με βάση

τη σχεδίαση και την κατασκευή του, υπό τη

μορφή που διατίθεται στην αγορά, πληροί

στις σχετικές βασικές απαιτήσεις ασφαλείας

και υγιεινής των οδηγιών της ΕE. Η παρούσα

δήλωση παύει να ισχύει σε περίπτωση τρο-

ποποιήσεων του μηχανήματος χωρίς προη-

γούμενη συνεννόηση μαζί μας.

Οι υπογράφοντες ενεργούν κατ’ εντολή και με

πληρεξούσιο από το διοικητικό συμβούλιο.

Υπεύθυνος εγγράφων τεκμηρίωσης:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Έλεγχος και ρύθμιση τραπεζοειδούς

ιμάντα

Έλεγχος και αντικατάσταση του

φίλτρου αέρος

Αντικατάσταση λαμπτήρα πυράκτωσης

προβολέα (προαιρετικό)

Αντικατάσταση λαμπτήρα πυράκτωσης

φλας (προαιρετικό)

Αντικατάσταση ασφαλειών

FU 01 Κεντρική ασφάλεια 60 A

FU 02 Ένδειξη στάθμης πλή-

ρωσης φιάλης αερίου

5 A

FU 03 Ηλεκτρονόμος ασφαλείας

Ένδειξη πολλαπλών λει-

τουργιών

10 A

FU 04 Διακόπτης επιλογής κα-

τεύθυνσης

10 A

FU 05 Ρελέ ρύθμισης χρόνου

Διακόπτης επαφής καθί-

σματος

5 A

FU 06 Φυσητήρας 25 A

FU 07 Διακόπτης επιλογής

προγράμματος

Λειτουργίες δοχείου σά-

ρωσης

10 A

FU 08 Ρελέ εκκίνησης 30 A

FU 09 Όργανο απεικόνισης εν-

δείξεων

7,5 A

FU 10 Φώτα θέσης 7,5 A

FU 11 Φωτισμός εργασίας

εμπρός (φώτα διασταύ-

ρωσης)

10 A

FU 12 Σύστημα ανακίνησης

Περιστρεφόμενη προει-

δοποιητική λυχνία

Κόρνα

20 A

FU 13 Αντλία νερού 10 A

Δήλωση Συμμόρφωσης των

ΕE

Προϊόν: Μηχανικό σάρωθρο με κά-

θισμα

Τύπος: 1.186-xxx

Σχετικές οδηγίες των ΕE

2006/42/EK (+2009/127/EK)

2014/30/EE

2000/14/EΚ

Εφαρμοσθέντα εναρμονισμένα πρότυ-

πα

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Εφαρμοσθείσα διαδικασία συμμόρφω-

σης

2000/14/EΚ: Παράρτημα V

στάθμη ηχητικής πίεσης dB(A)

Μετρημένη: 98

Εγγυημένη: 101

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

189EL

- 14

Αντιμετώπιση βλαβών

Βλάβη Αντιμετώπιση

Η συσκευή δεν ξεκινά Καθίστε στο κάθισμα του οδηγού. Ενεργοποιείται ο διακόπτης επαφής καθίσματος

Φορτίστε ή αντικαταστήστε την μπαταρία

Κενή φιάλη αερίου - Αντικατάσταση φιάλης αερίου

Κλειστή βαλβίδα λήψης αερίου - Ανοίξτε τη βαλβίδα περιστρέφοντας προς τα αριστερά.

Πάγος στη βαλβίδα αερίου - λάβετε υπόψη την περιγραφή αντικατάστασης της φιάλης αερίου.

Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher

Ο κινητήρας λειτουργεί ακανόνιστα Καθαρίστε το φίλτρο ή αντικαταστήστε την κασέτα του φίλτρου

Ελέγξτε και επιδιορθώστε το σύστημα αγωγών καυσίμων, τις συνδέσεις και τους αρμούς κατά περί-

πτωση

Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher

Υπερθέρμανση κινητήρα Συμπληρώστε ψυκτικό

Ξέπλυμα ψυγείου

'Ενταση τραπεζοειδούς ιμάντα

Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher

Ο κινητήρας λειτουργεί, αλλά η συ-

σκευή κινείται αργά ή δεν κινείται

καθόλου

Λύστε το φρένο ακινητοποίησης

Ελέγξτε εάν υπάρχουν μπερδεμένοι ιμάντες ή καλώδια.

Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher

Συρίζων θόρυβος στο υδραυλικό

σύστημα

Συμπληρώστε υδραυλικά υγρά

Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher

Οι βούρτσες περιστρέφονται μόνον

αργά ή δεν περιστρέφονται καθό-

λου

Ρυθμίστε το μοχλό του γκαζιού τέρμα εμπρός (μέγιστος αριθμός στροφών).

Ελέγξτε εάν υπάρχουν μπερδεμένοι ιμάντες ή καλώδια.

Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher

Οι βούρτσες έχουν μικρή ή καμία

αναρροφητική ισχύ

Καθαρίστε το φίλτρο

Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher

Η μηχανή δημιουργεί σκόνη Ρύθμιση πλευρικών στεγανοποιητικών παρεμβυσμάτων

Ενεργοποιήστε τον ανεμιστήρα

Καθαρισμός φίλτρου σκόνης

Αντικατάσταση παρεμβυσμάτων φίλτρων

Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher

Η μονάδα σκουπίσματος δεν μα-

ζεύει τα απορρίμματα

Αδειάστε το δοχείο απορριμμάτων.

Καθαρισμός φίλτρου σκόνης

Αντικατάσταση του κυλίνδρου σκουπίσματος

Ρύθμιση του κατόπτρου σκουπίσματος

Αντικατάσταση των ταινιών στεγανοποίησης του κάδου απορριμμάτων

Παραμέριση εμπλοκής του κύλινδρου καθαρισμού

Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher

Ο κάδος απορριμμάτων δεν ανυ-

ψώνεται ούτε χαμηλώνει

Ελέγξτε τις ασφάλειες.

Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher

Ο κάδος σκουπίσματος περιστρέ-

φεται πολύ αργά ή δεν περιστρέφε-

ται καθόλου

Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher

Δυσλειτουργία στα υδραυλικά κι-

νούμενα μέρη

Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher

190 EL

- 15

Τεχνικά χαρακτηριστικά

KM 130/300 R LPG

1.186-146.0

Χαρακτηριστικά συσκευών

Ταχύτητα κίνησης, εμπρός km/h 10

Ταχύτητα κίνησης, όπισθεν km/h 10

Επιτρεπόμενη κλίση εδάφους (μέγ.) -- 18%

Ισχύς σε εμβαδόν χωρίς πλευρική σκούπα m

/h 10000

Απόδοση επιφανείας με 1 πλευρική σκούπα m

/h 13000

Πλάτος εργασίας χωρίς πλευρικές βούρτσες mm 1000

Επιφάνεια εργασίας με 1 πλευρική βούρτσα mm 1300

Είδος προστασίας - προστασία από σταγόνες νερού -- IPX 3

Διάρκεια χρήσης με γεμάτη δεξαμενή καυσίμων h 4

Κινητήρας

Tύπος -- Kubota WG 972-E4

Τύπος κατασκευής -- 3κύλινδρος τετράχρονος κινητήρας αερί-

ου

Εκπομπές σύμφωνα με τις διαδικασίες μέτρησης του κανονισμού 2016/1628

της ΕΕ (επίπεδο V)

g/kWh 1018,2

Τύπος ψύξης -- Ψύξη με νερό

Φορά περιστροφής. -- αριστερόστροφα

Οπή mm 74,5

Εμβολισμός mm 73,6

Κυβισμός cm

962

Ποσότητα λαδιού l 3,7

Στροφές λειτουργίας 1/min 2350

Μέγ. αριθμός στροφών 1/min 2550

Αριθμός στροφών ρελαντί 1/min 1500

Μεγ. ισχύς kW/PS 17,5/23,5

Μέγιστη ροπή στρέψης στα 2400 1/min Nm 66,3

Φίλτρο λαδιού -- Κασέτα φίλτρου

Φίλτρο αέρα αναρρόφησης -- Κασέτα εσωτερικού φίλτρου, κασέτα εξω-

τερικού φίλτρου

Είδος καύσιμου LPG

Μείγματα υγραερίου προπανίου και βουτανίου επι-

τρέπονται. Η περιεκτικότητα σε προπάνιο πρέπει να

είναι τουλάχιστον 90%.

Χωρητικότητα δεξαμενής 11 kg ή 20 λίτρα (ανταλλακτική φιάλη)

Ηλεκτρική εγκατάσταση

Συσσωρευτής V, Ah 12, 62

Γεννήτρια, Τριφασικό ρεύμα V, A 12, 80

Μίζα -- Ηλεκτρικός εκκινητήρας

Υδραυλικό σύστημα

Ποσότητα λαδιού σε ολόκληρο το υδραυλικό σύστημα l 26,5

Ποσότητα λαδιού στη δεξαμενή του υδραυλικού συστήματος l 21,2

ΦΤύποι λαδιού

Κινητήρας (άνω των 25 °C) -- SAE 30, SAE 10W-30, SAE 15W-40

Κινητήρας (0 έως 25 °C) -- SAE 20, SAE 10W-30, SAE 10W-40

Κινητήρας (κάτω των 0 °C) -- SAE 10W, SAE 10W-30, SAE 10W-40

Υδραυλικό σύστημα -- HV 46

Κάδος απορριμμάτων

Μέγιστο ύψος εκκένωσης mm 1400

Όγκος δοχείου απορριμμάτων l 300

Κύλινδρος σκουπίσματος

Διάμετρος κυλινδρικής βούρτσας mm 300

Πλάτος κυλινδρικής βούρτσας mm 1000

Αριθμός στροφών 1/min 350

Κάτοπτρο σκουπίσματος mm 80

191EL

- 16

Πλευρική βούρτσα

Διάμετρος πλευρικών βουρτσών mm 600

Αριθμός στροφών (χωρίς διαβαθμίσεις) 1/min 0 - 60

Ελαστικά

Μέγεθος εμπρός -- 15-4.5x8

Πίεση αέρα εμπρός bar 8

Μέγεθος πίσω -- 15-4.5x8

Φρένο

Πρόσθιοι τροχοί -- μηχανικό

Οπίσθιος τροχός -- υδροστατικοί

Σύστημα φίλτρου και αναρρόφησης

Τύπος κατασκευής -- Επίπεδο πτυχωτό φίλτρο

Αριθμός στροφών 1/min 2800

Επιφάνεια φίλτρου - φίλτρο λεπτόκκοκης σκόνης m

5,2

Ονομαστική υποπίεση συστήματος αναρρόφησης mbar 15,5

Ονομαστική παροχή όγκου συστήματος αναρρόφησης m

/h 800

Σύστημα ανακίνησης -- Ηλεκτροκινητήρας

Περιβαλλοντικές συνθήκες

Θερμοκρασία °C -5 έως +40

Υγρασία αέρα, χωρίς συμπύκνωση % 0 - 90

Μετρούμενες τιμές κατά EN 60335-2-72

Εκπεμπόμενος θόρυβος

Επιτρεπόμενη στάθμη ηχητικής ισχύος L

dB(A) 80

Αβεβαιότητα K

dB(A) 3

Επιτρεπόμενη στάθμη ηχητικής ισχύος L

+ Αβεβαιότητα K

dB(A) 101

Κραδασμοί συσκευής

Κραδασμοί στο χέρι/στο βραχίονα m/s

1,5

Κάθισμα m/s

0,8

Αβεβαιότητα K m/s

0,2

Διαστάσεις και βάρη

Μήκος x Πλάτος x Ύψος mm 2122 x 1330 x 1430

Ακτίνα στροφής δεξιά mm 1460

Ακτίνα στροφής αριστερά mm 1460

Βάρος κενής μηχανής kg 925

Επιτρεπόμενο συνολικό βάρος kg 1505

Επιτρεπόμενο φορτίο άξονα μπροστά kg 882

Επιτρεπόμενο φορτίο άξονα πίσω kg 623

Με την επιφύλαξη τεχνικών αλλαγών!

KM 130/300 R LPG

1.186-146.0

192 EL

- 1

Cihazın ilk kullanımından önce

bu orijinal kullanma kılavuzunu

okuyun, bu kılavuza göre davranın ve daha

sonra kullanım veya cihazın sonraki sahip-

lerine vermek için bu kılavuzu saklayın.

Ambalajı açarken bir nakliye hasarı tespit

edilirse, satış merkezinizi bilgilendirin.

– Cihazın üzerindeki uyarı ve bilgi tabela-

ları tehlikesiz kullanım için önemli bilgi-

ler verir.

– Kullanım kılavuzundaki uyarıların ya-

nında yerel yönetimin belirlediği güven-

lik ve kaza önleme talimatları dikkate

alınmalıdır.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabi-

leceğiniz adres:

www.kaercher.com/REACH

Her ülkede yetkili distribütörümüz tarafın-

dan verilmiş garanti şartları geçerlidir. Ga-

ranti süresi içinde cihazınızda oluşan muh-

temel hasarları, arızanın kaynağı üretim

veya malzeme hatası olduğu sürece ücret-

siz olarak karşılıyoruz. Garanti hakkınızdan

yararlanmanızı gerektiren bir durum olduğu

zaman, ilgili faturanız ile birlikte satıcınıza

veya size en yakın yetkili servisimize baş-

vurunuz.

 TEHLIKE

Tehlikeleri önlemek için, onarımlar ve ye-

dek parça montajı sadece yetkili müşteri

hizmetleri tarafından yapılmalıdır.

– Sadece üretici tarafından onaylanmış

aksesuar ve yedek parçalar kullanılma-

lıdır. Orijinal aksesuar ve orijinal yedek

parçalar, cihazın güvenli ve arızasız bir

biçimde çalışmasının güvencesidir.

– Yedek parçalar hakkında diğer bilgileri,

www.kaercher.com adresindeki Servis

bölümünden alabilirsiniz.

 TEHLIKE

Ağır bedensel yaralanmalar ya da ölüme

neden olan direkt bir tehlikeye karşı uyarır.

몇 UYARI

Ağır bedensel yaralanmalar ya da ölüme

neden olabilecek olası tehlikeli bir duruma

karşı uyarır.

몇 TEDBIR

Hafif bedensel yaralanmalar ya da maddi

hasarlara neden olabilecek olası tehlikeli

bir durum uyarısı.

DIKKAT

Maddi hasarlara neden olabilecek olası

tehlikeli bir duruma yönelik uyarı.

Genel bilgiler . . . . . . . . . . . . . . TR 1

Çevre koruma . . . . . . . . TR 1

Garanti . . . . . . . . . . . . . . TR 1

Aksesuarlar ve yedek parça-

lar. . . . . . . . . . . . . . . . . . TR 1

Kullanım kılavuzundaki sem-

boller . . . . . . . . . . . . . . . TR 1

Cihaz üzerindeki semboller TR 1

Kurallara uygun kullanım. . . . . TR 2

Öngörülebilir hatalı kullanım TR 2

Uygun zeminler . . . . . . . TR 2

Güvenlik uyarıları. . . . . . . . . . . TR 2

Kullanıma yönelik güvenlik

uyarıları . . . . . . . . . . . . . TR 2

Sürüş moduna yönelik gü-

venlik uyarıları . . . . . . . . TR 2

Likit gazla çalışan motorlu

taşıtlar için düzenlenmiş gü-

venlik tekniğine yönelik yö-

netmelikler . . . . . . . . . . . TR 2

Yanmalı motora sahip cihaz-

lar. . . . . . . . . . . . . . . . . . TR 3

Yüksek boşaltma özellikli ci-

hazlar . . . . . . . . . . . . . . . TR 3

Sürücü koruma tavanlı ci-

hazlar . . . . . . . . . . . . . . . TR 3

Cihazın taşınmasına yönelik

güvenlik uyarıları . . . . . . TR 4

Koruma ve bakıma yönelik

güvenlik uyarıları . . . . . . TR 4

Fonksiyon . . . . . . . . . . . . . . . . TR 4

İndirme bilgileri . . . . . . . . . . . . TR 4

Kullanım ve çalışma elemanları TR 5

KM 130/300 R LPG . . . . TR 5

Cihazı çalıştırmaya başlamadan

önce. . . . . . . . . . . . . . . . . . . . . TR 6

Sürücü kabininin yukarı kat-

lanması . . . . . . . . . . . . . TR 6

El freninin kilitlenmesi/çözül-

mesi . . . . . . . . . . . . . . . . TR 6

Süpürme makinesini hususi

tahrik olmadan hareket ettir-

mek . . . . . . . . . . . . . . . . TR 6

Süpürme makinesini hususi

tahrik ile hareket ettirmek TR 6

İşletime alma . . . . . . . . . . . . . . TR 6

Genel bilgiler . . . . . . . . . TR 6

Gaz tüpünün takılması/de-

ğiştirilmesi . . . . . . . . . . . TR 6

Çalıştırma/güvenlik testin-

den önce . . . . . . . . . . . . TR 7

Çalıştırma . . . . . . . . . . . . . . . . TR 7

Sürücü koltuğunun ayarlan-

ması . . . . . . . . . . . . . . . . TR 7

Programın seçilmesi . . . TR 7

Gaz beslemesinin açılması TR 7

Cihazı çalıştırma . . . . . . TR 7

Cihazı sürme . . . . . . . . . TR 7

Süpürme modu: . . . . . . . TR 7

Süpürge haznesinin boşaltıl-

ması . . . . . . . . . . . . . . . . TR 8

Cihazın kapatılması . . . . TR 8

Taşıma. . . . . . . . . . . . . . . . . . . TR 8

Depolama/durdurma . . . . . . . . TR 8

Koruma ve Bakım . . . . . . . . . . TR 8

Genel bilgiler . . . . . . . . . TR 8

Temizlik . . . . . . . . . . . . . TR 9

Bakım aralıkları. . . . . . . TR 9

Bakım çalışmaları . . . . . TR 9

AB uygunluk bildirisi . . . . . . . . TR 13

Arızalarda yardım . . . . . . . . . . TR 13

Teknik Bilgiler . . . . . . . . . . . . . TR 14

Genel bilgiler

Çevre koruma

Ambalaj malzemeleri geri dönüş-

türülebilir. Ambalaj malzemelerini

evinizin çöpüne atmak yerine lüt-

fen tekrar kullanılabilecekleri yer-

lere gönderin.

Eski cihazlarda, yeniden değer-

lendirme işlemine tabi tutulması

gereken değerli geri dönüşüm

malzemeleri bulunmaktadır. Bu

nedenle eski cihazları lütfen ön-

görülen toplama sistemleri aracı-

lığıyla tasfiye edin.

Yerde motor yağı, hidrolik yağı, fren sıvısı,

dizel ya da soğutma sıvısı kalmasına izin

vermeyin. Lütfen çevreyi koruyun ve sıvı-

ları çevreye uyumlu şekilde tasfiye edin.

Garanti

Aksesuarlar ve yedek parçalar

Kullanım kılavuzundaki semboller

Cihaz üzerindeki semboller

Sýcak yüzeyler nedeniyle

yanma tehlikesi! Cihazda

çalýþmaya baþlamadan ön-

ce, egzoz sistemini yeterinde

soðutun.

Cihazdaki çalışmaları her za-

man uygun eldivenlerle ya-

pın.

Hareketli araç parçaları ara-

sında sıkışma nedeniyle ezil-

me tehlikesi.

Hareketli parçalar nedeniyle

yaralanma tehlikesi. Elinizi

içeri sokmayın.

Yangın tehlikesi. Yanan veya

kor halindeki maddeleri te-

mizlemeyin.

Zincir bağlantı noktası / Vinç

noktası

Kriko bağlantı noktaları

Süpürme haznesi kaldırıl-

mışken yapılan sürüşlerde

zeminin maksimum eğimi.

Aracı sürüş yönünde sadece

maksimum %18’e kadar

eğimlerde sürün.

Gaz tüpünün montaj konu-

muna dikkat edin! Bağlantı

veya halka deliği aşağıya

bakmalıdır.

193TR

- 2

Bu süpürme makinesini sadece bu kulla-

nım kılavuzundaki bilgilere uygun olarak

kullanın.

– Bu süpürme makinesi, dış alanlarda kir-

lenmiş yüzeyleri temizlemek için belir-

lenmiştir.

– Cihaz, açık trafikte kullanım için uygun

değildir.

– Bunun dışındaki her türlü kullanım,

amacına uygun olmayan kullanım ola-

rak geçerlidir. Bu nedenle ortaya çıkan

hasarlar için üretici hiçbir sorumluluk

üstlenmez; bu konudaki riski tek başına

kullanıcı üstlenir.

– (Gazlı motor)

Cihazın çalıştırılmasına ancak yeterli

havalandırmaya sahip kapalı alanlarda

izin verilir.

– Gaz tüplerinin ve cihazın sadece zemin

üstünde depolanmasına izin verilir.

– Cihaz üzerinde değişiklikler yapılma-

malıdır.

– Cihaz, sadece kullanım kılavuzunda

açıklanan zeminler için uygundur.

– Sadece işletmeci veya yetkilisi tarafın-

dan, makine kullanımı için onaylanmış

yüzeyler temizlenmelidir.

– Genel olarak şu geçerlidir: Kolay tutu-

şabilen maddeleri cihazdan uzak tutun

(Patlama/yanma tehlikesi).

– Asla patlayıcı sıvılar, yanıcı gazlar ve

de inceltilmiş asit ve çözücü süpürmeyi-

niz/madde temizlemeyiniz! Buna, emi-

len havayal girdaba tutulduğu zaman

patlayıcı buharlar oluşturabilen benzin,

tiner veya motorin de dahil edilir, ayrıca

aseton, inceltilmiş asit ve çözücü mad-

de de sayılabilir, çünkü bunlar cihazda

kullanılmakta olan malzemelere bula-

şabilir.

– Reaktif metal tozlarını (örn. alüminyum,

magnezyum, çinko), kesinlikle süpür-

meyin/emdirmeyin, bu tozlar güçlü al-

kali ya da asitli temizlik maddeleri ile

bağlantılı olarak patlayıcı gazlar oluştu-

rur.

– Cihaz, sağlığa zararlı maddelerin süpü-

rülmesi için uygun değildir.

– Yanan veya kor halindeki maddeleri sü-

pürmeyiniz/temizlemeyiniz.

– Tehlike bölgesinde bulunmak yasaktır.

Patlama tehlikesi olan odalarda cihazın

çalıştırılması yasaktır.

– Refakatçi kişilerin araca alınmasına izin

verilmemektedir.

– Bu cihazla nesnelerin itilmesi/çekilmesi

veya taşınmasına izin verilmez.

– Asfalt

– Sanayi zeminleri

– Çimentolu döşeme

– Beton

– Kaldırım taşları

 (Yalnızca Finlandiya'da geçerli olmak

üzere) Cihaz, PVC hortum hattıyla do-

natılmışsa düşük ortam sıcaklıklarında

(0°C altında) kullanılmamalıdır. Cihazı-

nıza dair sorularınız varsa lütfen Kircher

ile iletişime geçin.

 Cihaz, çalışma düzenekleriyle birlikte

kullanılmadan önce düzgün durum ve

çalışma güvenliği kontrollerinden geçi-

rilmelidir. Eğer hasar veya eksik var ise

kullanılmamalıdı

 Tehlikeli alanlarda (örneğin benzin is-

tasyonu) cihazın kullanılması durumun-

da gerekli emniyet tedbirlerinin dikkate

alınması gerekir. Patlama tehlikesi olan

odalarda cihazın çalıştırılması yasaktır.

 TEHLIKE

Yaralanma tehlikesi!

 Aşağı düşen nesnelerin kullanıcı perso-

nele çarpma ihtimali olan bölgelerde,

aşağı düşen nesnelere karşı koruyucu

tavan olmadan cihazı çalıştırmayın.

 Kullanıcı personel cihazı talimatlara uy-

gun olarak kullanmalıdır. Personel, ye-

rel kuralları dikkate almalı ve çalışma

sırasında özellikle çocuklar olmak üze-

re 3. şahıslara dikkat etmelidir.

 Prensip olarak motorlu taş

ıtlar için ge-

çerli koruyucu önlemler, kurallar ve dü-

zenlemelere uyulmalıdır.

 Çalışmaya başlamadan önce, kullanım

personeli tüm koruma tertibatlarının

düzgün şekilde takılmış olduğundan ve

çalıştığından emin olmalıdır.

 Cihazın kullanım personeli, diğer insan-

larla veya mallarıyla oluşan kazalardan

sorumludur.

 Kullanım personelinin sıkı oturan giysiler

giymesine dikkat edin. Sağlam ayakkabı-

lar giyin ve gevşek giysilerden kaçının.

 Harekete geçmeden önce yakındaki

bölgeyi kontrol edin (örn. çocuklar). Gö-

rüşün yeterli olmasına dikkat edin!

 Cihaz, motor çalışırken kesinlikle göze-

timsiz durumda bırakılmamalıdır. Kulla-

nıcı personel, ancak motor durduktan,

cihaz denetimsiz hareketlere karşı em-

niyete alındıktan ve anahtar çekildikten

sonra cihazı terk etmelidir.

 Cihazın yetkisiz bir şekilde kullanılma-

sını önlemek için, anahtar çekilmelidir.

 Cihaz, sadece kullanım konusunda eği-

tim almış ya da kullanım konusundaki

yeteneklerini ispatlamış ve kullanım için

açık bir şekilde görevlendirilmiş kişiler

tarafından kullanılmalıdır.

 Bu cihaz, gerekli fiziksel, duyusal ya da

ruhsal yeteneklere sahip kişiler (çocuk-

lar dahil) ya da deneyim ve/veya bilgi ol-

maması durumunda güvenlikten so-

rumlu bir kişinin gözetimi altındaki veya

cihazın nasıl kullanılması gerektiği ko-

nusunda talimatlar almış kişiler tarafın-

dan kullanım için üretilmi

ştir.

 Cihazla oynamamalarını sağlamak için

çocuklar gözetim altında tutulmalıdır.

TEDBIR

Hasar tehlikesi! Süpürme silindirine dola-

nabilecekleri için bantlar, ipler veya telleri

süpürmeyin.

 TEHLIKE

Yaralanma tehlikesi! Sürüşten önce zemi-

nin taşıma kapasitesini kontrol edin.

 TEHLIKE

Kaza tehlikesi, yaralanma tehlikesi!

 Sürüş hızı ilgili koşullara adapte edilme-

lidir.

Çok büyük eğimlerde devrilme tehlikesi.

 Aracı sürüş yönünde sadece maksi-

mum %18’e kadar eğimlerde sürün.

Stabil olmayan zeminlerde devrilme tehli-

kesi.

 Cihazı sadece sabitlenmiş zeminlerde

hareket ettirin.

Çok büyük yan eğimde devrilme tehlikesi.

 Aracı sadece sürüş yönünün enine

doğru maksimum %10’a kadar eğimler-

de sürün.

Mesleki kooperatifler birliği e. V. (HVBG).

Likit gazlar (yakıt gazları), butan ve propan

ya da butan/propan karışımlarıdır. BU gaz-

lar, özel tüplerde teslim edilir. Bu gazların

çalışma sıcaklığı, dış sıcaklığa bağlıdır.

 TEHLIKE

Patlama tehlikesi!

Likit gazı kesinlikle benzin gibi kullanmayın.

Benzin yavaş buharlaşır, likit gaz hemen

gaz şeklini alır. Likit gazda odaya gaz dol-

ma ve alev alma tehlikesi benzinden çok

daha yüksektir.

TEDBIR

Sadece DIN 51622 kalitesine uygun olan

itici gazla doldurulmuş sıvı gaz ş

işelerini

kullanın.

Ev tipi gaz ve kamp gazı kullanılması pren-

sip olarak yasaktır.

Sıvı gaz karışımları, farklı gaz motorlarında

çeşitlilik gösterebilir. Onaylanan sıvı gaz

karışımları, teknik verilerde bulunabilir.

– Likit gazla çalışan herkes, çalışmanın

tehlikesiz bir şekilde gerçekleşmesi için

gerekli olan likit gaz özellikleri hakkında

bilgiye sahip olduğunu ispatlamakla yü-

kümlüdür. Mevcut basılı kurallar, sürekli

olarak süpürme makinesinde bulunma-

lıdır.

– Yakıt gazı sistemlerine, en az yılda bir

kez olmak üzere düzenli zaman dilimle-

rinde bir uzman tarafından çalışır du-

rumda olma ve sızdırmazlık kontrolü

yapılmalıdır (BGG 936'ya göre).

– Kontrol, yazılı olarak belgelenmelidir.

Kontrol esasları, § 33 ve § 37 UVV'dir

"Likit gazın kullanılması" (BGV D34).

– Genel kurallar olarak, motorları sıvı

gazlarla çalıştırılan araçların kontrol

edilmesine yönelik trafik bakanlığının

yönetmelikleri geçerlidir.

Kurallara uygun kullanım

Öngörülebilir hatalı kullanım

Uygun zeminler

Güvenlik uyarıları

Kullanıma yönelik güvenlik uyarıları

Sürüş moduna yönelik güvenlik

uyarıları

Likit gazla çalışan motorlu taşıtlar

için düzenlenmiş güvenlik tekniğine

yönelik yönetmelikler

İşletme yönetimi ve işi alanın

yükümlükleri

Uzmanlar tarafından bakım

194 TR

- 3

– Gaz, her zaman sadece bir tüpten alın-

malıdır. Gazın aynı anda birden çok

tüpten alınması, likit gazın bir tüpten di-

ğerine geçmesine neden olabilir. Bunun

sonucunda, aşırı dolu olan tüp, tüp val-

fının daha sonra kapatılmasından son-

ra (bu yönetmeliklere ait B. 1) izin veril-

meyen bir basınç artışına maruz kalır.

– Tam dolu gaz tüpünü monte ederken

montaj konumuna dikkat edilmelidir,

“Gaz tüpü montajı” bölümünde daha

fazla bilgi bulabilirsiniz.

Gaz tüpü itinalı bir şekilde değiştirilmelidir.

Takma ve sökme işlemleri sırasında, tüp

valfının gaz çıkış ağzı, bir anahtar kullanıla-

rak sıkılmış kilit somunu ile izole edilmiş ol-

malıdır.

– Sızdıran gaz tüplerinin kullanılmasına

devam edilmemelidir. Bu tüpler, güven-

lik önlemlerine uyularak açık havada

tahliye edilerek boşaltılmalı ve sızdıran

tüp olarak işaretlenmelidir. Hasarlı gaz

tüplerinin teslim edilmesi ya da alınması

sırasında, tedarikçi ya da tedarikçinin

temsilcisine (depo görevlisi ya da eşde-

ğer yetkili) mevcut hasar hemen yazılı

bir mesajla bildirilmelidir.

– Gaz tüpü bağlanmadan önce, gaz tüpünün

bağlantı ağzının kurallara uygun durumda

olup olmadığı kontrol edilmelidir.

– Tüpün bağlanmasından sonra, köpük

oluşturucu malzemeyle tüpe sızdırmaz-

lık kontrolü yapılmalıdır.

– Valflar yavaşça açılmalıdır. Açma ve

kapama işlemi, vurucu aletler yardımıy-

la gerçekleşmemelidir.

– Likit gaz yangınlarını sadece güvenli bir

mesafeden ve kendinizi gizleyerek sön-

dürün.

- Sadece karbonik asitli kuru söndürü-

cüler veya karbonik asit gazlı söndürü-

cüler kullanın.

- Gaz deposunu soğutmak için bol mik-

tarda su kullanın.

– Başta sızdırmazlık olmak üzere, tüm li-

kit gaz sisteminin sürekli olarak çalışma

güvenliği sağlanmış durumda olup ol-

madığı denetlenmelidir. Gaz sistemi

sızdırırken aracın kullanılmasına izin

verilmemektedir.

– Boru ya da hortum bağlantısının gevşe-

tilmesinden önce tüp valfı kapatılmalı-

dır. Tüpteki bağlantı somununu yavaş

ve sadece çok az miktarda gevşetin;

aksi takdirde, hatta bulunan ve basınç

altındaki gaz aniden dışarı çıkabilir.

– Gazın büyük bir depodan doldurulması

durumunda, geçerli talimatlar ilgili likit

gaz toptancısından öğrenilmelidir.

 Tehlike

Yaralanma tehlikesi!

– Likit gaz, sıvı durumda deride donma

yaraları oluşturur.

– Söktükten sonra, kilit somunu tüpün bağ-

lantı dişine sabit olarak vidalanmalıdır.

– Sızdırmazlık denemesi için, sabunlu su,

nekal çözeltisi ya da diğer köpük oluştu-

rucu maddeleri kullanın. Likit gaz siste-

minin açık ateşle aydınlatılması yasak-

tır.

– Münferit sistem parçaları değiştirilirken,

üretici fabrikanın montaj talimatlarına

uyulmalıdır. Bu sırada, tüp ve ana kes-

me valfları kapatılmal

ıdır.

– Likit gazla çalışan motorlu taşıtlardaki

elektrik sisteminin durumu sürekli ola-

rak denetlenmelidir. Kıvılcımlar, gaz ile-

ten sistem parçalarındaki sızdırmalarda

patlamalara neden olabilir.

– Likit gazla çalışan bir motorlu taşıtın

uzun süre hareketsiz kalmasından son-

ra, ayar bölümü, araç ya da aracın elek-

trik sistemi işletime alınmadan önce iyi-

ce havalandırılmalıdır.

– Gaz tüpleri ya da likit gaz sistemiyle

bağlantılı kazalar, hemen mesleki birlik-

ler ve yetkili resmi denetim kurumuna

bildirilmelidir. Hasarlı parçalar, incele-

me tamamlanana kadar saklanmalıdır.

– Yakıt gazı ya da likit gaz tüpleri, TRF

1996 sayılı talimatlara (Likit gaz teknik

kuralları, Bkz. BGV D34, ek 4'e ait DA)

göre depolanmalıdır.

– Gaz tüpleri dik konumda saklanmalıdır.

Depoların kurulum yerinde ve onarım

sırasında açık ateş kullanılması ve si-

gara içilmesi yasaktır. Açık havaya yer-

leştirilmiş tüpler, müdahalelere karşı

emniyete alınmış olmalıdır. Bış tüpler,

esas olarak kapalı olmalıdır.

– Tüp ve ana kesme valfları, motorlu taşı-

tın ayarlanmasından hemen sonra ka-

patılmalıdır.

– Likit gazla çalışan motorlu taşıt ayar bö-

lümlerinin konumu ve özellikleri için, ga-

raj düzenlemesi ve ilgili eyalet inşaat

düzenlemesinin kuralları geçerlidir.

– Gaz tüpleri, özel, ayar bölümlerinden

ayrılmış bölümlerde saklanmalıdır (Bkz.

BVD D34, ek 2'ye ait DA).

– Bölümlerde kullanılan elektrikli el lam-

baları, kapalı, izole edilmiş üst başlıklar

ve güçlü bir toz korumasıyla donatılmış

olmalıdır.

– Düzeltme atölyelerindeki çalışmalar sı-

rasında, tüp ve ana kesme valfları ka-

patılmalı ve yakıt gazı tüpleri ısı etkisine

karşı korunmalıdır.

– Çalışma molaları ve çalışmanın ta-

mamlanmasından önce, başta tüp valf-

ları olmak üzere tüm valfların kapalı

olup olmadığı yetkili bir kişi tarafından

kontrol edilmelidir. Özellikle kaynakla-

ma ve kesme çalışmaları olmak üzere

ateş kullanılan çalışmalar, yakıt gazı

tüplerinin yakınında yapılmamalıdır.

Boş olsalar dahi yakıt gazı tipleri, atöl-

yelerde saklanmamalıdır.

– Ayar ve depolama bölümleri ve düzelt-

me atölyeleri iyice havalandırılmış ol-

malıdır. Bu sırada, likit gazların hava-

dan daha ağır olduğuna dikkat edilmeli-

dir. Likit gazlar, zemin, çalışma kanalla-

rı ve zeminden aşağıdaki diğer

bölümlerde toplanır ve burada patlayıcı

gaz-hava karışımları oluşturabilir.

 Cihazı, 1200 m yükseklik üzerinde kul-

lanmayın.

 TEHLIKE

Zehirlenme tehlikesi!

 (Gazlı motor)

Cihazın çalıştırılmasına ancak yeterli

havalandırmaya sahip kapalı alanlarda

izin verilir.

 Egzoz gazları zehirlidir ve sağlığa zarar

verir, bu gazlar solunum yoluyla alınma-

malıdır.

 TEHLIKE

Yaralanma tehlikesi!

 Yanmalı motorun egzoz gazı deliği ka-

patılmamalıdır.

 Motorun, durdurulduktan sonra yakla-

şık 3 saniye ek çalışmaya ihtiyacı var-

dır. Bu zaman aralığında mutlaka çalış-

ma bölgesinden uzak durun.

 TEHLIKE

Yanma tehlikesi!

 Sıcak yanmalı motora dokunmayın.

 Kaplamaları çıkartmadan önce aracı

soğumaya bırak

ın.

 Egzoz gazı deliğine doğru eğilmeyin ya

da deliği tutmayın.

 TEHLIKE

Yaralanma tehlikesi!

 Yüksek boşaltma kısmında çalışırken

süpürge haznesini tamamen kaldırın ve

emniyete alın.

 Emniyete alma işlemini sadece tehlike

bölgesinin dışında yapın.

NOT

Sürücü koruma tavanı (opsiyonel), düşen

büyük parçalara karşı koruma sağlar. Fakat

bu bileşenler takla atma emniyeti sağla-

maz!

 Her gün koruyucu tavanda hasar olup

olmadığını kontrol edin.

 Koruyucu tavan veya diğer bileşenlerin-

den birisi hasarlıysa tüm koruyucu tava-

nın değiştirilmesi gerekir.

 Koruyucu tavan üzerinde değişiklik ya-

pılmas

ı veya Kärcher tarafından onay-

lanmamış bileşenler, yapı parçaları

veya yapı gruplarının kullanılması ya-

saktır ve duruma göre koruyucu tavanın

işlevini kısıtlayabilir.

İşletime alma/Kullanım

Ayar ve depolama bölümleri ve düzeltme

atölyelerinde

Yanmalı motora sahip cihazlar

Yüksek boşaltma özellikli cihazlar

Sürücü koruma tavanlı cihazlar

195TR

- 4

 Römorklar veya araçlar üzerinde taşı-

ma sırasında cihazın boş ağırlığını (ta-

şıma ağırlığı) dikkate alın.

 Cihazı taşımak için akü kutup başlarını

ayırın ve cihazı güvenli şekilde sabitle-

yin.

 Cihazın temizlenmesi ve bakımı, parça-

ların değiştirilmesi ya da başka bir fonk-

siyona geçişten önce, cihaz kapatılmalı

ve anahtar çekilmelidir.

 Elektrik sistemindeki çalışmalar sırasın-

da akü kutup başları sökülmelidir.

Bunun için önce eksi kutbu ardından

art

ı kutbu sökün.

Pil bağlantı işlemi ters sırada gerçekleş-

tirilir. Önce artı kutbu ardından eksi kut-

bu bağlayın.

 Cihazı, hortumu veya tazyikli suyla te-

mizlenmemelidir (kısa devre veya baş-

ka hasar tehlikesi).

 Onarımlar, sadece yetkili müşteri hiz-

metleri merkezleri ya da geçerli tüm gü-

venlik kuralları hakkında bilgi sahibi

olan bu bölgeye ait teknisyenler tarafın-

dan yapılmalıdır.

 Ticari amaçla kullanılan yeri değiştiril-

miş cihazlara yönelik geçerli yerel gü-

venlik kontrolüne dikkat edin.

 Cihazdaki çalışmaları her zaman uygun

eldivenlerle yapın.

Süpürme makinesi, süpürme kanadı pren-

sibine göre çalışır.

– Döner süpürme silindiri kiri doğrudan

süpürme haznesine aktarır.

– Yan fırça, süpürme yüzeyinin kenarları-

nı ve köşelerini temizler ve kiri döner si-

lindirin şeridine gönderir.

– İnce toz, bir toz filtresi üzerinden süpür-

me fanından geçirilerek emilir.

 TEHLIKE

Yaralanma ve hasar tehlikesi!

 Yükleme sırasında cihazın ağırlığına

dikkat edin!

 Forklift kullanmayın, cihaz bu sırada za-

rar görebilir.

 Cihazı yüklerken uygun bir rampa veya

bir vinç kullanılmalıdır!

 Bir rampa kullanırken dikkat edin:

Zemine olan mesafe 70 mm.

 Cihaz bir palet üzerinde teslim edilirse,

birlikte verilen kerestelerle bir indirme

rampası hazırlanmalıdır.

Bu konudaki kılavuzu 2. sayfada bulabi-

lirsiniz (zarfın iç sayfası).

Önemli uyarı: Her kereste 2 cıvatayla

vidalanmalıdır.

Cihazın taşınmasına yönelik

güvenlik uyarıları

Koruma ve bakıma yönelik güvenlik

uyarıları

Fonksiyon

İndirme bilgileri

Boş ağırlık (taşıma ağırlığı) 925 kg*

* Montaj setleri takılmışsa ağırlık buna uy-

gun olarak daha yüksek olur.

196 TR

- 5

1 Sürücü kabini (opsiyon)

2 Kabin kapısı (Opsiyon)

3 Sabit bağlama noktası (4x)

4 Süpürme merdanesine erişim

5 Ön tekerlek

6 Yan fırça

7 Süpürme haznesi

8 Aydınlatma sistemi (Opsiyon)

9 Cihaz kapağının kilidi

10 Cam sileceği (Opsiyon)

11 Motor kapağı

12 Gaz tüpü

13 Sürücü kabini kilidi

(Opsiyon)

14 Tepe lambası

15 Santrifüj kuvvetli ayırıcı

16 Sürücü kabinindeki emniyet kolu

(Opsiyon)

17 Süpürme merdanesi ayarı (resimde gö-

rülmez)

1 Program anahtarı

2 Fonksiyon tuşları

3 Çok fonksiyonlu gösterge

4 Çalışma yerindeki sigorta kutusu

5 Direksiyon simidi

6 Kontak kilidi

7 Park freni

8 Koltuk (koltuk kontak şalterli)

9 Fren pedalı

10 Gaz pedalı

1 Dörtlü flaşör düğmesi (opsiyon)

2 Kontak anahtarı

– Konum 0: Motorun kapatılması

– Konum 1: Kontak açık

– Konum 2: Motorun çalıştırılması

1 Çalışma aydınlatması Açık/Kapalı (Op-

siyon)

2 Tepe lambası Açık/Kapalı

3 Korna

4 Filtre temizliği

5 Sürüş yönü seçme kolu

6 Yan fırça sulama (Opsiyon)

7 Fan

8 Hazne kapağını açma / kapatma

9 Süpürge haznesinin kaldırılması/indiril-

mesi

Kullanım ve çalışma elemanları

KM 130/300 R LPG

Kumanda alanı Kontak kilidi

Fonksiyon tuşları

197TR

- 6

ECU - Engine Control Unit

Motor kumanda ünitesi, motor fonksiyonla-

rını düzenler ve denetler.

İşletim sırasında motor arızası meydana

gelirse, aşağıdakiler görüntülenir:

– Ekrandaki hata kodu ve hata tanımı

– Sarı veya kırmızı ikaz ışığı yanıyor: Mo-

tor gücü azaltılır veya motor kapatılır

– Alarm sesi duyulur.

 Yüksek soğutma suyu sıcaklığı veya

düşük yağ basıncı gibi arızalar, müşteri

tarafından uygun önlemlerle giderilebilir

 Devam eden arıza durumunda, yetkili

KÄRCHER veya KUBOTA Müşteri Hiz-

metleri ile irtibata geçin.

1 Elektronik gösterge

Soğutma suyu sıcaklığı

Motor devri

Sürüş programı

Akü gerilimi

Yakıt deposunun doluluk seviyesi

Çalışma saati sayacı

2 Kırmızı uyarı lambası (STOP)

Birden çok nedenden kaynaklanan ha-

talar: Motor kapatılır

3 Kontrol lambası (L1)

4 Motor kontrol lambası (MIL)

Kısa süreli yanıp sönme - geçici hata

Hata kalıcı olmadığından, daha fazla ih-

timam gerektirmez

Sürekli yanan lamba - Hata

Hata, yakın zamanda yetkili bir atölye-

de giderilmeli. Araç ve çevre için acil bir

tehlike bulunmamaktadır

Hızlı yanıp sönme - ciddi hata

Devamında ortaya çıkacak hataları ön-

lemek için, aracın derhal onarılmasını

sağlayın. Yüksek yükten kaçının!

5 Sarı uyarı lambası (KONTROL)

Tahrikte hata

6 Kontrol lambası (L2)

7 Sarı uyarı lambası

Birden çok nedenden kaynaklanan ha-

talar: Alarm sesi duyulur

Fonksiyon tuşları

Motor devir sayısı, fonksiyon tuşları ile 2

kademede ayarlanabilir.

Taşıma sürüşü için:

Önerilen motor devir sayısı, 1500 1/dak

Süpürme modu için:

Motor devir sayısını 2550 1/dak'ya ayarla-

yın

A <Menü> fonksiyon tuşu

B <Yukarı> fonksiyon tuşu

C <Aşağı> fonksiyon tuşu

D <Kaydet/Onayla> fonksiyon tuşu

 <Menü> fonksiyon tuşuna basılı tutul-

duğunda, ayarlanmış motor devir sayısı

ekranda gösterilir.

 Motor devir sayısını değiştirmek için

<Yukarı> veya <Aşağı> fonksiyon tuşu-

na basın.

 Kaydetmek için, <Kaydet/Onayla>

fonksiyon tuşuna basın.

1 Fren pedalı

2 Gaz pedalı

3 Park freni

Farklı çalışmalar yapmak için sürücü kabi-

ninin (opsiyonel) önceden yukarı katlanma-

sı gerekir.

Uyarı: Sürücü kabini sadece düz zeminde

(±5 °) yatırılmalıdır.

 Sürücü kabininin kilidini açın.

 Emniyet kolu yerine oturana kadar sü-

rücü kabinini yukarı yatırın.

 Sürücü kabinini indirmeden önce emni-

yet kolunun kilidini açın.

 El frenini çözün, bu sırada fren pedalına

basın.

 El frenini kilitleyin, bu sırada fren peda-

lına basın.

 Motor kapağını açın.

 Hidrolik kavramanın tek yönlü kavrama

kolunu 90 ° yana doğru aşağı katlayın.

몇 TEDBIR

Süpürme makinesini hususi tahrik olmadan

uzun mesafeler boyunca ve 10 km/saatten

daha hızlı hareket ettirmeyin.

 Kaydırdıktan sonra tek yönlü kavrama

kolunu yukarı katlayın.

 Hidrolik pompasının avara kolu makine-

yi kaydırmak için döndürülerek açılmış-

sa, kol dayana kadar saat yönünde geri

döndürülmelidir.

Özel aleti kullanın.

 Cihazı kullanmaya başlamadan önce,

motor üreticisinin kullanım kılavuzunu

okuyun ve özellikle güvenlik uyarılarına

dikkat edin.

 Süpürme makinesini düz bir yüzeye bı-

rakın.

 Kontak anahtarını çıkartın.

 Park frenini kilitleyin.



TEHLIKE

Yaralanma tehlikesi!

 Likit gazla çalışan motorlu taşıtlar için

düzenlenmiş güvenlik tekniğine yönelik

yönetmeliklere uyun.

 Gaz tüpündeki donma ve köpüklü-sarı

tortular bir sızdırmaya işaret eder.

 Tüp değişimi, sadece eğitim almış kişi-

ler tarafından yapılmalıdır.

 Yakıt gazı tüpleri, garajlar ve yer altın-

daki bölümlerde değiştirilmemelidir.

 Gaz tüpünü değiştirirken sigara içmeyin

ve açık ışık kullanmayın.

 Tüp değişimi sırasında, likit gaz tüpü-

nün kesme valfını kapatın ve koruyucu

kepi hemen boş tüpün üzerine oturtun.

몇 UYARI

Sadece tip kontrolü yapılm

ış 11 kg hacimli

değiştirme tüpleri kullanılmalıdır.

TEDBIR

Ev tipi gaz ve kamp gazı kullanılması pren-

sip olarak yasaktır.

Propan ve bütandan oluşan sıvı gaz karı-

şımları onaylanmıştır. Propan oranı, en az

%90 olmalıdır.

DIKKAT

Gaz alma valfını (3), ancak çalıştırdıktan

sonra (cihazın çalıştırılması bölümüne ba-

kın) açın.

Saat yönünün tersine döndürerek gaz alma

valfını açın.

Motor kumanda ünitesi (ECU)

Pedallar

Cihazı çalıştırmaya

başlamadan önce

Sürücü kabininin yukarı katlanması

El freninin kilitlenmesi/çözülmesi

Süpürme makinesini hususi tahrik

olmadan hareket ettirmek

Süpürme makinesini hususi tahrik

ile hareket ettirmek

İşletime alma

Genel bilgiler

Gaz tüpünün takılması/

değiştirilmesi

198 TR

- 7

NOT

Bağlantı, bir sol diştir.

 Emniyet çubuğundaki cıvatayı gevşetin

ve çubuğu yukarı çevirin.

1 Koruma başlığı

2 Üst somunlu gaz tüpü

3 Gaz alma valfı

 Saat yönünde döndürerek gaz alma

valfını kapatın.

 Gaz hortumunu sökün (anahtar genişli-

ği 30 mm).

 Koruyucu başlığı gaz tüpünün bağlantı

valfına vidalayın.

 Kollu kilidi açın.

 Gaz tüpünü değiştirin.

Gaz tüpünün montaj konumuna dikkat

edin! Bağlantı veya halka deliği aşağıya

bakmalıdır.

 Koruyucu başlığı gaz tüpünün bağlantı

valfından sökün.

 Demirli kilidi kapatın.

 Gaz hortumunu gaz tüpünün bağlantı

valfına vidalayın (anahtar genişliği 30

mm).

 Emniyet çubuğunu kapatın ve cıvatayla

emniyete alın.

 Motor yağı seviyesini kontrol edin.

 Radyatörü kontrol edin.

 Döner silindiri kontrol edin.

 Lastik hava basıncını kontrol edin.

 Sürücü koltuğunu ayarlayın.

 Toz filtresini temizleyin.

Not: Açıklama için Bkz. Temizlik ve bakım

bölümü.

 TEHLIKE

Cihazın uzun süre çalışması, titreşim nede-

niyle kan dolaşım sisteminde sorunlara ne-

den olabilir.

Bir çok etki faktörüne bağlı olduğu için ge-

nel geçerli kullanım verileri belirleneme-

mektedir.

– Kötü kan dolaşımı olan kişisel mizaç

(parmakların sık aralıklarla soğuması,

uyuşma, sağırlık hissi).

– Düşük çevre sıcaklığı. Vücudun etkile-

nen bölgelerinde kalın giysiler giyin.

– Sıkıca tutmak kan akışına zarar verir.

– Kesintisiz bir çalışma, molalarla ara ve-

rilmiş çalışmadan daha kötüdür.

Cihazın düzenli, uzun süreli kullanılması ve

söz konusu belirtilerin (Örn; uyuşma, vücu-

dun belirli bölgelerinde sağırlık hissi, soğuk

eklemler) tekrarlanarak ortaya çıkması du-

rumunda, bir doktora muayene olmanızı

öneriyoruz.

 Koltuk ayarlama kolunu dışarı doğru

çekin.

 Koltuğu itin, kolu bırakın ve oturtun.

 Koltuğu ileri ve geri hareket ettirerek,

bloke edilip edilmediğini kontrol edin.

1 Taşıma sürüşü

Önerilen motor devir sayısı, 1500 1/dak

2 Döner silindirle süpürme.

Motor devir sayısını 2550 1/dak'ya

ayarlayın

3 Süpürme silindiri ve yan fırçayla süpür-

Motor devir sayısını 2550 1/dak'ya

ayarlayın

 Saat yönünün tersine döndürerek gaz

alma valfını açın.

Not: Cihaz, bir koltuk kontak şalteriyle do-

natılmıştır. Sürücü koltuğu terk edilirken ci-

haz kapatılır.

 Sürücü koltuğuna oturun.

 Sürüş yönü seçme kolunu orta konuma

getirin.



Park frenini kilitleyin.

 Kontak anahtarını kontak kilidine takın.

 Kontak anahtarını "II" konumuna geti-

rin.

 Cihaz çalıştırılırsa kontak anahtarını bı-

rakın.

Not: Marş motorunu asla 10 saniyede uzun

süre çalıştırmayın. Marş motorunu yeniden

çalıştırmadan önce minimum 10 saniye

bekleyin.

 Motor devir sayısını 1500 1/dak'ya

ayarlayın.

 Program şalterini nakliye sürüşü konu-

muna getirin .

 Fren pedalına basın ve pedalı basılı tu-

tun.

 Park frenini çözün.

 Sürüş yönü seçme kolunu "İleri" konu-

muna getirin.

 Gaz pedalına yavaşça basın.

 Tehlike

Yaralanma tehlikesi! Geri hareket sırasında

üçüncü kişiler için hiçbir tehlike oluşmama-

lıdır, gerekirse yönlendirme yardımı alın.

DIKKAT

Hasar görme tehlikesi! Sürüş yönü seçme

koluna sadece cihaz hareketsizken basın.

 Sürüş yönü seçme kolunu "Geri" konu-

muna getirin.

 Gaz pedalına yavaşça basın.

– Gaz pedalıyla sürüş hızı kademesiz

olarak ayarlanabilir.

– Pedala sert bir şekilde basılmasından

sakının, çünkü hidrolik sistem zarar gö-

rebilir.

– Rampa yokuşlarda güç düşüşü meyda-

na gelirse sürüş pedalını hafifçe geri çe-

kin.

 Sürüş pedalını bırakın, cihaz kendiliğin-

den frenler ve durup kalır.

Not: Fren etkisi, fren pedalına basılarak

desteklenebilir.

70 mm’ye kadar sabit engellerin üstünden

geçilmesi:

 Yavaş ve dikkatlice ileri doğru üstünden

geçin.

70 mm’nin üstündeki sabit engellerin üstün-

den geçilmesi:

 Engellerin üstünden sadece uygun bir

rampayla geçilebilir.

DIKKAT

Paket bantları, teller veya benzeri cisimleri

süpürmeyin, bunlar süpürge mekaniğinin

zarar görmesine neden olur.

 Süpürme modu için motor devir sayısını

2550 1/dak'ya ayarlayın, bkz. "Çok

fonksiyonlu gösterge | Motor devir sayı-

sının ayarlanması" bölümü.

Not

1500 1/dak'lık motor devir sayısı ayarla-

rı, süpürme modu için değil, yalnızca ta-

şıma sürüşü için uygundur (süpürgeler

ve yan süpürgelerin dönmesi yetersiz

kalır).

Not: En uygun temizleme sonucunu elde

etmek için, sürüş hızı ortama uyarlanmalı-

dır.

Not: Çalışma sırasında, toz filtresi düzenli

aralıklarla temizlenmelidir.

Çalıştırma/güvenlik testinden önce

Çalıştırma

Sürücü koltuğunun ayarlanması

Programın seçilmesi

Gaz beslemesinin açılması

Cihazı çalıştırma

Motoru çalıştırın

Cihazı sürme

İleri sürme

Geriye doğru sürüş

Sürüş durumu

Frenleme

Engellerin üstünden geçilmesi

Süpürme modu:

199TR

- 8

Bu montaj seti fabrikada takılmıştır ve daha

sonra eklenemez.

Su püskürtme sistemi montaj seti, bir su

tankı ve yan fırçalardaki püskürtme meme-

lerinden oluşur.

 Süpürme sırasında çok fazla toz oluşur-

sa, su püskürtme sistemi kullanılabilir.

 Devreye sokma işlem, yan fırçayı sula-

ma düğmesiyle gerçekleşir.

 Fanı çalıştırın.

 Yüzey temizliğinde, program şalterini

süpürme silindiriyle süpürme konumu-

na getirin.

 Yan tekerlekleri temizlerken, program

şalterini süpürme silindiri ve yan fırçayla

süpürme konumuna getirin.

 Fan kapatın.

 Yüzey temizliğinde, program şalterini

süpürme silindiriyle süpürme konumu-

na getirin.

 Yan tekerlekleri temizlerken, program

şalterini süpürme silindiri ve yan fırçayla

süpürme konumuna getirin.

 Tehlike

Yaralanma tehlikesi! Boşaltma işlemi sıra-

sında, süpürge haznesinin hareketli alanın-

da hiç kimse ve hayvan bulunmamalıdır.

 Tehlike

Ezilme tehlikesi! Asla boşaltma mekaniği-

nin çubuklarından tutmayın. Kaldırılmış

haznenin altında durmayın.

 Tehlike

Devrilme tehlikesi! Cihazı, boşaltma işlemi

sırasında düz bir zeminde bırakın.

 Program şalterini nakliye sürüşü konu-

muna getirin .

 Süpürge haznesini kaldırın.

 Toplama haznesine doğru yavaşça

yaklaşın.

 Park frenini kilitleyin.

 Depo kapağının açılması: Soldaki düğ-

meye basın ve süpürme haznesini bo-

şaltın.

 Depo kapağının kapatılması : Son ko-

numda içeri devrilene kadar sağdaki

düğmeye basın (yaklaşık 2 saniye).



Park frenini çözün.

 Yavaşça toplama haznesinden uzakla-

şın.

 Süpürme haznesini son konuma kadar

indirin.

 Fren pedalına basın ve pedalı basılı tu-

tun.

 Park frenini kilitleyin.

 Kontak anahtarını “0” konumuna çevirin

ve anahtarı çıkartın.

 Saat yönünde döndürerek gaz alma

valfını kapatın.

 TEHLIKE

Yaralanma ve hasar tehlikesi! Taşıma sıra-

sında cihazın ağırlığına dikkat edin.

 Kontak anahtarını “0” konumuna çevirin

ve anahtarı çıkartın.

 Park frenini kilitleyin.

 Gaz beslemesini kapatın.

 Cihazı, sabit bağlama noktalarından

(4x) gergi kemerleri, halatlar ve zincir-

lerle emniyete alın.

 Cihazı tekerleklerden takozlar koyarak

emniyet altına alın.

 Araçlarda taşıma sırasında, cihazı ge-

çerli yönetmeliklere göre kaymaya ve

devrilmeye karşı emniyete alın.

 TEHLIKE

Yaralanma ve hasar tehlikesi! Depolama

sırasında cihazın ağırlığına dikkat edin.

 Süpürme makinesini düz bir yere, don-

ma olmayan bir ortama bırakın. Uygun

örtülerle toza karşı koruyun.

 Süpürme silindiri ve yan fırçadaki kıllara

zarar vermemek için yan fırçaları kaldı-

rın.

 Kontak anahtarını “0” konumuna çevirin

ve anahtarı çıkartın.

 Park frenini kilitleyin.

 Gaz beslemesini kapatın.

 Süpürme makinesini kaymaya karşı

emniyete alın.

 Gazlı motor

Dikkat

Makineler güvenli şekilde yerleştirilme-

lidir!

Makine düzenli aralıklarla kalifiye bir

personel tarafından kontrol edilmelidir.

Güvenli bir işletim için yerel veya ulusal

yönergelere uygun olarak özellikle sıvı

gaz haznesi ve buna ait bağlantılar kon-

trol edilmelidir.

Süpürme makinesi uzun süre boyunca kul-

lanılmazsa ek olarak aşağıdaki hususları

dikkate alın:

 Motor yağını değiştirin.

 Gaz hortumunu üst somunla birlikte sö-

kün (anahtar genişliği 30 mm).

 Gaz tüpünü koruyucu başlıkla kapatın

ve uygun bölümlerde dik konumda sak-

layın (bu konuda bkz. "Güvenlik uyarıla-

rı").

 Süpürme makinesini içten ve dıştan te-

mizleyin.

 Cihaz 4 haftadan uzun süre kullanılma-

yacaksa akünün eksi kutbunu sökün.

Sembolik resim

 Aküyü, 2 aylık aralıklarla şarj edin.

 Aküyü örtün ve kısa devreye karşı koru-

yun.

DIKKAT

Hasar görme tehlikesi!

Toz filtreyi yıkamayın.

– Onarımlar, sadece yetkili müşteri hiz-

metleri merkezleri ya da geçerli tüm gü-

venlik kuralları hakkında bilgi sahibi

olan bu bölgeye ait teknisyenler tarafın-

dan yapılmalıdır.

– Yeri değiştirilmiş, mesleki amaçlarla

kullanılan cihazlar, VDE 0701'e göre

güvenlik kontrolüne tâbidir.

Su püskürtme sistemi montaj seti

(opsiyon)

Kuru zemini süpürme

Nemli veya ıslak zeminleri temizlemek

Süpürge haznesinin boşaltılması

Cihazın kapatılması

Gaz beslemesinin kapatılması

Taşıma

Depolama/durdurma

Koruma ve Bakım

Genel bilgiler

200 TR

- 9

 Süpürme makinesini düz bir yüzeye bı-

rakın.

 Kontak anahtarını “0” konumuna çevirin

ve anahtarı çıkartın.

 Park frenini kilitleyin.

몇 TEDBIR

Hasar görme tehlikesi! Cihazı, hortumu

veya tazyikli suyla temizlenmemelidir (kısa

devre veya başka hasar tehlikesi).

 Tehlike

Yaralanma tehlikesi! Toz koruyucu maske

ve koruyucu gözlük takın.

 Cihazı bir bezle temizleyin.

 Cihaza tazyikli havayla üfleme yapın.

 Cihazı, hafif yıkama çözeltisine batırıl-

mış nemli bir bezle temizleyin.

Not: Agresif temizlik maddesi kullanmayın.

Bakım çalışmalarını muayene kontrol liste-

sine göre uygulayın.

Not: Çalışma saati sayacı, bakım aralığının

zamanını gösterir.

Not: Müşterinin talebi sonucundaki tüm

servis ve bakım çalışmaları, yetkili bir uz-

man tarafından uygulanmalıdır. İhtiyaç

anında, her zaman bir Kärcher yetkili servi-

sine başvurulabilir.

Günlük bakım:

 Motor yağı seviyesini kontrol edin.

 Soğutma suyu seviyesini kontrol edin.

 Lastik hava basıncını kontrol edin.

 Süpürme merdanesinde ve yan fırçada

aşınma ve sarılmış bant kontrolü yapın.

 Tekerlekleri bant sarılması açısından

kontrol edin.

 Santrifüj kuvvetli ayırıcıyı ve hava filtre-

sini kontrol edin, ihtiyaç anında temizle-

yin.

 Tüm kumanda elemanlarına ait fonksi-

yonu kontrol edin.

 Cihaza hasar kontrolü yapın.

Haftalık bakım:

 Yakıt ya da gaz hattı sistemine sızdır-

mazlık kontrolü yapın.

 Radyatörü temizleyin.

 Hidrolik yağı temizleyicisini temizleyin.

 Hidrolik sistemini kontrol edin.

 Hidrolik yağı seviyesini kontrol edin.

 Fren hidroliği seviyesini kontrol edin.

 Conta çıtalarına aşınma kontrolü yapın,

ihtiyaç anında çıtaları değiştirin

 Hazne kapağını kontrol edin ve yağla-

yın.

Aşınmaya göre bakım:

 Sızdırmaz çıtaları değiştirin.

 Döner silindiri değiştirin.

 Yan süpürgeleri değiştirin.

Not: Açıklama için Bkz. Bakım çalışmaları

bölümü.

Not: Garanti taleplerini sağlamak için, ga-

ranti işleyiş süresi esnasında tüm servis ve

bakım çalışmaları yetkili Kärcher-müşteri

hizmeti departmanınca bakım kitapçığına

göre yapılmalıdır.

50 çalışma saatinden sonra bakım:

 Bakım kitabına göre birinci kontrolü

yaptırın.

250 çalışma saatinden sonra bakım:

 Bakım kitabına göre kontrolü yaptırın.

Ön hazırlık:

 Süpürme makinesini düz bir yüzeye bı-

rakın.

 Kontak anahtarını “0” konumuna çevirin

ve anahtarı çıkartın.

 Park frenini kilitleyin.

 Gaz beslemesini kapatın.

1 Soğutma suyu deposu

2 Hava filtresi

3 3 silindir dört zamanlı gazlı motor

4 Radyatör

5 Gaz tüpü

6 Kollu kilit

7 Hidrolik yağı deposu

8 Hidrolik yağı doldurma ağzı

9 Görüş camı

 TEHLIKE

Yaralanma tehlikesi! Süpürme haznesi kal-

dırılmışken emniyet çubuğunu her zaman

yerleştirin.

Emniyete alma işlemini sadece tehlike böl-

gesinin dışında yapın.

1 Emniyet çubuğu tutucusu

2 Emniyet çubuğu

 Yüksek boşaltma tertibatının emniyet

çubuğunu yukarı katlayın ve tutucuya

takın (emniyetli).

Akülerdeki çalışmalar sırasında aşağıdaki

uyarıları mutlaka dikkate alın:

 Tehlike

Patlama tehlikesi! Akünün üzerine, yani uç

kutupları ve hücre konektörlerine herhangi

bir alet ya da benzeri bir madde koymayın.

 Tehlike

Yaralanma tehlikesi! Yaraları kesinlikle kur-

şunla temas ettirmeyin. Akülerdeki çalış-

malardan sonra ellerinizi yıkayın.

 TEHLIKE

Yangın ve patlama tehlikesi!

– Sigara içmek ve açık ateş yasaktır.

– Akülerin şarj edildiği bölümler, şarj işle-

mi sırasında yüksek oranda patlayıcı

gazlar oluştuğu için iyi ş

ekilde havalan-

dırılmış olmalıdır.

Temizlik

Cihazın iç temizliği

Cihazın dış temizliği

Bakım aralıkları

Müşteri talebi sonucunda bakım

Müşteri hizmeti talebi sonucunda bakım

Bakım çalışmaları

Genel bakış

Genel güvenlik uyarıları

Lütfen motor yağı, dizel ve ben-

zinin çevreye yayılmasına izin

vermeyin. Lütfen zemini koru-

yun ve eski yağları çevre tekni-

ğine uygun olarak imha edin.

Akülerin güvenlik uyarıları

Akü, kullanım kılavuzu ve araç

kullanım kılavuzundaki uyarıla-

ra dikkat edin!

Koruyucu gözlük kullanın!

Çocukları asit ve akülerden

uzak tutun!

Patlama tehlikesi!

Ateş, kıvılcım, açık ışık ve siga-

ra içmek yasaktır!

Yaralanma tehlikesi!

İlk yardım!

Uyarı notu!

Tasfiye edilmesi!

Aküyü çöp bidonuna atmayın!

201TR

- 10

 Tehlike

Yaralanma tehlikesi!

– Göz ya da deriye asit temas etmesi du-

rumunda, gözünüzü ya da derinizi bol

temiz suyla yıkayın.

– Daha sonra zaman kaybetmeden dok-

tora gidin.

– Kirlenmiş giysileri suyla yıkayın.

 Aküyü akü tutucu konumuna getirin.

 Tutucuları akünün zeminine sıkıca takın.

 Kutup terminalini (kırmızı kablo) artı

kutba (+) bağlayın.

 Kutup terminalini eksi kutba (-) bağla-

yın.

Not: Akü kutuplarında ve kutup terminalle-

rinde kutup koruyucu gresle yeterli düzey-

de koruma kontrolü yapın.

DIKKAT

Asitle doldurulmuş akülerde düzenli olarak

sıvı seviyesini kontrol edin.

– Tam dolu bir akünün asidi, 20 °C'de

1,28 kg/l spesifik ağırlığa sahiptir.

– Kısmen dolu bir akünün spesifik ağırlığı

1,00 ve 1,28 kg/l arasındadır.

– Tüm hücrelerdeki spesifik ağırlık aynı

olmalıdır.

 Tüm hücre bağlantılarını sökün.

 Asit test cihazıyla her hücreden bir nu-

mune alın.

 Asit numunesini tekrar aynı hücreye dö-

kün.

 Çok düşük sıvı seviyesinde hücreleri

damıtılmış suyla işarete kadar doldu-

run.

 Aküyü şarj edin.

 Hücre bağlantılarını takın.

 Tehlike

Yaralanma tehlikesi! Akülerle uğraşırken

güvenlik talimatlarını dikkate alın. Şarj ciha-

zı üreticisinin kullanım talimatını dikkate

alın.

 Tehlike

Aküyü sadece uygun bir şarj cihazıyla şarj

edin.

 Tüm hücre bağlantılarını sökün.

(sadece bakım gerektirmeyen aküde)

 Şarj cihazının artı kutup kablosunu akü-

nün artı kutup girişiyle bağlayın.

 Şarj cihazının eksi kutup kablosunu

akünün eksi kutup girişiyle bağlayın.

 Elektrik fişini takın ve şarj cihazını çalış-

tırın.

 Aküyü olabildiğince en küçük şarj akı-

mıyla şarj edin.

Not: Akü şarj edildikten sonra, şarj cihazını

önce elektrik şebekesi ve daha sonra akü-

den ayırın.

 Kutup terminalini eksi kutuptan (-) sö-

kün.

 Kutup terminalini artı kutuptan (-) sö-

kün.

 Tutucuları akünün tabanından gevşe-

tin.

 Aküyü akü tutucusundan alın.

 Kullanılmış aküyü geçerli düzenlemele-

re göre tasfiye edin.

 Tehlike

Yanma tehlikesi!

 Motoru soğutmaya bırakın.

 Motor yağı seviyesinin kontrolünü en

erken 5 dakika motorun stop edilmesin-

den sonra uygulayın.

1 Yağ ölçüm çubuğu

2 Yağ doldurma deliğinin vidalı tapası

 Yağ ölçüm çubuğunu dışarı çıkartın.

 Yağ ölçüm çubuğunu silin ve itin.

 Yağ ölçüm çubuğunu dışarı çıkartın.

 Yağ seviyesini okuyun.

 Yağ ölçüm çubuğunu tekrar içeri sokun.

– Yağ seviyesi "MIN ve "MAX" işareti ara-

sında olmalıdır.

– Yağ seviyesi "MIN" işaretinin altınday-

sa, motor yağı ekleyin.

– Motora "MAX" işaretinin üzerinde yağ

doldurmayın.

 Yağ dolum deliğinin kapağını sökün.

 Motor yağını doldurun.

Yağ türü: bkz. Teknik Özellikler

 Yağ doldurma deliğini kapatın.

 En az 5 dakika bekleyin.

 Motor yağı seviyesini kontrol edin.

몇 TEDBIR

Sıcak yağ nedeniyle yanma tehlikesi!

 En az 6 litre yağa uygun bir toplama ka-

bını hazırda bulundurun.

 Motoru soğutmaya bırakın.

1 Yağ boşaltma cıvatası

 Yağ boşaltma vidasını sökün.

 Yağ doldurma deliğinin kapak cıvatası-

nı gevşetin.

 Yağı boşaltın.

1 Motor yağ filtresi

 Yağ filtresini sökün.

 Yuvayı ve sızdırmazlık yüzeylerini te-

mizleyin.

 Yeni yağ filtresinin contasına montaj-

dan önce yağ sürün.

 Yeni yağ filtresini takın ve elinizle sıkın.



Yeni conta dahil olmak üzere yağ tapa-

sını vidalayın.

Not: Yağ tapasını bir tork anahtarı kullana-

rak 25 Nm ile sıkın.

 Motor yağını doldurun.

Yağ türü: bkz. Teknik Özellikler

 Yağ doldurma deliğini kapatın.

 Motoru yaklaşık 10 saniye boyunca ça-

lıştırın.

 Motor yağı seviyesini kontrol edin.

NOT

Süpürme haznesi kaldırılmamış olmalıdır.

 Motor kapağını açın.

1 Görüş camı

2 Manometre

3 Yağ doldurma deliğinin vidalı tapası

 Hidrolik yağı seviyesini kontrol camın-

dan kontrol edin.

– Yağ seviyesi "MIN ve "MAX" işareti ara-

sında olmalıdır.

– Yağ seviyesi "MIN" işaretinin altınday-

sa, hidrolik yağı ekleyin.

 Yağ dolum deliğinin kapağını sökün.

 Doldurma bölgesini temizleyin.

 Hidrolik yağı ekleyin.

Akünün takılması ve bağlanması

Akünün sıvı seviyesini kontrol edin ve

düzeltin (sadece bakım gerektirmeyen

akülerde)

Aküyü şarj edin

Akünün sökülmesi

Motor yağ seviyesinin kontrol edilmesi

ve yağ eklenmesi

Motor yağı ve motor yağ filtresinin

değiştirilmesi

Hidrolik yağı seviyesinin kontrol

edilmesi ve hidrolik yağı eklenmesi

202 TR

- 11

Yağ türü: bkz. Teknik Özellikler

 Yağ dolum deliğinin kapağını vidalayın.

DIKKAT

Manometre yüksek bir hidrolik yağı basıncı

gösterirse, hidrolik yağı filtresi Kärcher

müşteri hizmetleri tarafından değiştirilmeli-

dir.

 Park frenini kilitleyin.

 Motoru çalıştırın.

Hidrolik sistemine sadece Kärcher müşteri

hizmetleri tarafından bakım yapılmalıdır.

 Tüm hidrolik hortumları ve bağlantılara

sızdırmazlık kontrolü yapın.

 Tehlike

Sıcak su nedeniyle yanma tehlikesi! Rad-

yatörü en az 20 dakika soğutun.

 Genleşme kabındaki soğutma suyu se-

viyesini kontrol edin (su seviyesi MIN ve

MAX. arasında olmalıdır)

 Radyatör lamellerini temizleyin.

 Radyatör hortumları ve bağlantılara sız-

dırmazlık kontrolü yapın.

 Vantilatörü temizleyin.

 Motoru çalıştırın.

 Süpürme haznesini son konuma kadar

kaldırın.

 Motoru stop edin.

 Park frenini kilitleyin.

 Yüksek boşaltma emniyet çubuğunu

yerleştirin.

 Bantları veya ipleri döner silindirden çı-

kartın.

 Emniyet çubuğunu dışarı alın.

 Motoru çalıştırın.

 Süpürme haznesini son konuma kadar

indirin.

 Motoru stop edin.

1 Süpürme silindiri bağlantısının sabitle-

me cıvatası

2 Süpürme silindiri

3 Süpürme silindiri bağlantısı

4 Yan conta tutucu sacı

5 Yan conta

 Yan kaplamayı anahtarla açın.

 Tutucu sacdaki kelebe somunları yan

contadan sökün ve tutucu sacı çıkartın.

 Yan contayı dışarı doğru katlayın.

 Süpürme merdanesi yuvasının sabitle-

me cıvatasını sökün ve yuvayı dışarı

döndürün.

 Döner silindiri dışarı çıkartın.

Süpürme silindirinin montaj konumu süsüş

yönündedir (üstten görünüm)

Not: Yeni süpürme silindirini takarken fırça-

nın konumuna dikkat edin.

 Yeni süpürme silindirini takın. Süpürme

silindirinin kanalları karşıdaki salınca-

ğın eksantriklerine takılmalıdır.

Not: Yeni süpürme merdanesinin montajın-

dan sonra süpürge seviyesi yeniden ayar-

lanmalıdır.

Uyarı: Süpürme seviyesi fabrikada

80mm'ye ayarlanmıştır; süpürme merdane-

sinin aşınması durumunda kademesiz ola-

rak ayarlanabilir.

 Lastik hava basıncını kontrol edin.

 Vakum fanını kapatın.

 Toz veya kireçle kaplı olan süpürme

makinesini düz ve kaygan bir zeminde

sürün.

 Program şalterini süpürme silindiriyle

süpürme konumuna getirin.

 Program şalterini nakliye sürüşü konu-

muna getirin.

 Cihazı geriye doğru sürün.

 Süpürme aynasını kontrol edin.

Süpürge aynasının şekli, 80-85 mm geniş-

liğinde eşit bir kare oluşturmalıdır.

1 Ayar somunu

2 Kontra somun

 Yan motor kaplamasını açın.

 Kontra somunu gevşetin.

 Süpürme aynasını ayarlayın

 Kontra somunu sıkın.

 Döner silindirin süpürme aynasını kon-

trol edin.

 Lastik hava basıncını kontrol edin.

 Yan fırçaları kaldırın.

 Toz veya kireçle kaplı olan süpürme

makinesini düz ve kaygan bir zeminde

sürün.

 Program şalterini süpürme silindiri ve

yan fırçayla süpürme konumuna getirin.

 Yan fırçaları kaldırın.

 Program şalterini sürüş konumuna geti-

rin.

 Cihazı geriye doğru sürün.

 Süpürme aynasını kontrol edin.

Süpürme yüzeyinin genişliği 40-50 mm ara-

sında olmalıdır.

 Süpürme yüzeyini iki ayar vidasıyla dü-

zeltin.

 Süpürme aynasını kontrol edin.

 Lastik hava basıncını kontrol edin.

 Süpürme haznesini yukarı götürün ve

emniyet çubuğuyla emniyete alın.

 TEHLIKE

Yaralanma tehlikesi! Süpürme haznesi kal-

dırılmışken emniyet çubuğunu her zaman

yerleştirin.

Emniyete alma işlemini sadece tehlike böl-

gesinin dışında yapın.

 Yüksek boşaltma tertibatının emniyet

çubuğunu yukarı katlayın ve tutucuya

takın (emniyetli).

Hidrolik sisteminin kontrol edilmesi

Radyatörün kontrol edilmesi ve bakımı

Döner silindirin kontrolü

Döner silindirin değiştirilmesi

Döner silindire ait süpürge aynasının

kontrol edilmesi ve ayarlanması

Yan fırçanın süpürge yüzeyinin kontrol

edilmesi ve ayarlanması

Yan contaların ayarlanması

203TR

- 12

1 Emniyet çubuğu tutucusu

2 Emniyet çubuğu

 "Süpürme silindirinin değiştirilmesi" bö-

lümünde açıklandığı gibi yan kaplamayı

açın.

 6 kelebek somunu yan tutucu sacdan

gevşetin.

 3 somunu (SW 13) öndeki tutucu sac-

dan gevşetin.

 Tabana 1 - 3 mm mesafeye gelene ka-

dar yan contayı aşağı doğru bastırın

(uzun delik).

 Tutucu sacları vidalayın.

 İşlemi cihazın diğer tarafında tekrarlayın.

 Süpürme makinesini düz bir yüzeye bı-

rakın.

 Hava basınç kontrol cihazını lastik valfa

bağlayın.

 Hava basıncını kontrol edin ve gerekti-

ğinde basıncı düzeltin.

 İzin verilen lastik hava basıncı için bkz.

Teknik Bilgiler bölümü.

 Toz filtresini filtre temizleme tuşuyla te-

mizleyin.

몇 UYARI

Toz filtresinin değiştirilmesine başlamadan

önce süpürge haznesini boşaltın. Filtre sis-

teminde çalışırken toz koruyucu maske ta-

kın. Ince tozlarla uğraşırken güvenlik tali-

matlarını dikkate alın.

1 Cihaz kapağının kilidi

2 Cihaz kapağı

 Kilidi açın, bunun için yıldız kollu cıvata-

yı sökün.

 Cihaz kapağını öne doğru katlayın.

1 Kilit

2 Filtre kapağı

 Filtre kapağını açın.

 Filtre silkeleyiciyi öne doğru katlayın.

 Toz filtresini değiştirin.

 Filtre kapağını kapatın.

V kayışı, 10 kg basınçta yaklaşık 7-9 mm

esnemelidir.

 V kayış gerilimini yetkili müşteri hizmet-

lerine ayarlatın.

1 Kilit

2 Hava filtresi muhafazası

 Kilidi açın.

 Hava filtresi muhafazasını çıkartın.

 Hava filtresi elemanını değiştirin.

Uyarı: Montaj pozisyonu, üfleme deliği

aşa

ğı gelecek şekildedir (bkz. Şekil).

 Kelebek somunu santrifüj kuvvetli ayırı-

cıdan sökün.

 Santrifüj kuvvetli ayırıcıyı temizleyin.

 Farı sökün.

 Farı çıkartın ve soketi çekin.

Not: Soketin pozisyonlarına dikkat edin.

 Farı dağıtın.

 Far muhafazasını dağıtın ve lamba üni-

tesi sabitlenmediği için bu sırada yatay

tutun.

 Kapak braketinin kilidini açın ve ampulü

çıkartın.

 Yeni ampul takın.

 Ters sırada toplayın.

Not: Sinyal lambası ampulünü değiştirmek

için, sinyal lambası camını sinyal lambası

muhafazasından çıkartın.

 Sigorta tutucusunu açın.

 Sigortaları kontrol edin.

Not: FU 01 sigortası motor bölmesinde yer

alır.

 Arızalı sigortaları yenileyin.

Not: Sadece aynı sigorta değeri olan yeni

sigortalar kullanın.

Lastik hava basıncının kontrol edilmesi

Toz filtresinin elle temizlenmesi

Toz filtresinin değiştirilmesi

V kayışının kontrol edilmesi ve

ayarlanması

Hava filtresinin kontrol edilmesi ve

değiştirilmesi

Far ampulünü (opsiyon) değiştirin

Sinyal lambası ampulünü (opsiyon)

değiştirin

Sigortaların değiştirilmesi

FU 01 Ana sigorta 60 A

FU 02 Gaz tüpünün doluluk se-

viyesi göstergesi

5 A

FU 03 Emniyet rölesi

Çok fonksiyonlu gösterge

10 A

FU 04 Sürüş yönü seçme kolu 10 A

FU 05 Zaman rölesi

Koltuk kontak şalteri

5 A

FU 06 Fan 25 A

FU 07 Program seçme anahtarı

Süpürme haznesinin

fonksiyonları

10 A

FU 08 Marş rölesi 30 A

FU 09 Gösterge 7,5 A

FU 10 Konum lambaları 7,5 A

FU 11 Ön çalışma lambası (kısa

far)

10 A

FU 12 Karıştırma sistemi

Tepe lambası

Korna

20 A

FU 13 Su pompası 10 A

204 TR

- 13

İşbu belge ile aşağıda tanımlanan makine-

nin konsepti ve tasarımı ve tarafımızdan pi-

yasaya sürülen modeliyle AB yönetmelikle-

rinin temel teşkil eden ilgili güvenlik ve sağ-

lık yükümlülüklerine uygun olduğunu bildiri-

riz. Onayımız olmadan cihazda herhangi

bir değişiklik yapılması durumunda bu be-

yan geçerliliğini yitirir.

Aşağıda imzası olan kişiler, yönetim kurulu

adına ve yönetim kurulunun yetkisine sahip

olarak hareket eder.

Dokümantasyon sorumlusu:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

AB uygunluk bildirisi

Ürün: Süpürme makinesi Oturma

cihazı

Tip: 1.186-xxx

İlgili AB yönetmelikleri

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Kullanılmış olan uyumlu standartlar

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Kullanılan uyumluluk değerlendirme

yöntemleri

2000/14/EG: Ek V

Ses şiddeti dB(A)

Ölçülen: 98

Garanti edi-

len:

101

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

Arızalarda yardım

Arıza Arızanın giderilmesi

Cihaz çalıştırılamıyor Sürücü koltuğuna oturun, koltuk kontak şalteri etkinleşir.

Aküyü şarj edin ya da değiştirin

Gaz tüpü boş - Gaz tüpünü değiştirin

Gaz alma valfı kapalı - Saat yönünün tersine döndürerek gaz alma valfını açın.

Gaz valfı dondu - Gaz tüpünü değiştirme açıklamasına dikkat edin.

Kärcher-müşteri hizmetini bilgilendirin

Motor düzensiz çalışıyor Hava filtresini temizleyin veya filtre kartuşunu değiştirin

Yakıt hat sistemi, bağlantıları kontrol edin ve gerekirse onarın

Kärcher-müşteri hizmetini bilgilendirin

Motor aşırı ısınmış Soğutma suyu ekleyin

Radyatörü yıkayın

V kayışını gerin

Kärcher-müşteri hizmetini bilgilendirin

Motor çalışıyor, ancak cihaz sade-

ce yavaş hareket ediyor ya da hiç

hareket etmiyor

Park frenini çözün

İçeri sarılmış bantlar ve ipler açısından kontrol edin.

Kärcher-müşteri hizmetini bilgilendirin

Hidrolikte ıslık sesi Hidrolik yağı ekleyin

Kärcher-müşteri hizmetini bilgilendirin

Fırçalar sadece yavaş dönüyor ya

da hiç dönmüyor

Gaz kolunu tamamen öne (yüksek devir) itin.

İçeri sarılmış bantlar ve ipler açısından kontrol edin.

Kärcher-müşteri hizmetini bilgilendirin

Fırça bölgesindeki emme kuvveti

az ya da hiç emme kuvveti yok

Filtreyi temizleyin

Kärcher-müşteri hizmetini bilgilendirin

Cihaz toz kaldırıyor Yan contaların ayarlanması

Fanı çalıştırın

Toz filtresini temizleyin

Filtre contalarını değiştirin

Kärcher-müşteri hizmetini bilgilendirin

Süpürme ünitesinde süpürülen

malzeme kalıyor

Süpürge haznesini boşaltın

Toz filtresini temizleyin

Süpürme silindirini değiştirin

Süpürme aynasını ayarlayın

Süpürme haznesinin şerit contalarını değiştirin

Süpürme silindirindeki blokajı kaldırın

Kärcher-müşteri hizmetini bilgilendirin

Süpürme haznesi kalkmıyor ya da

inmiyor

Sigortaları kontrol edin.

Kärcher-müşteri hizmetini bilgilendirin

Süpürme haznesi sadece yavaş

dönüyor ya da hiç dönmüyor

Kärcher-müşteri hizmetini bilgilendirin

Hidrolik hareket ettirilen parçalarda

çalışma arızaları

Kärcher-müşteri hizmetini bilgilendirin

205TR

- 14

Teknik Bilgiler

KM 130/300 R LPG

1.186-146.0

Cihaz bilgiler

Sürüş hızı, ileri km/h 10

Sürüş hızı, geri km/h 10

Tırmanma kapasitesi (max.) -- 18%

Yan süpürge olmayan yüzey gücü m

/h 10000

1 yan süpürgesi olan yüzey gücü m

/h 13000

Yan süpürgeleri olmayan çalışma genişliği mm 1000

1 yan süpürgesi olan çalışma genişliği mm 1300

Su damla korumalı koruma türü -- IPX 3

Depo doluyken kullanım süresi h 4

Motor

Tip: -- Kubota WG 972-E4

Motor düzeni -- 3 silindir dört zamanlı gazlı motor

AB yönetmeliği 2016/1628 (seviye V) ölçüm prosedürüne göre emisyon g/kWh 1018,2

Soğutma türü -- Su soğutma

Dönme yönü -- Saat yönünün tersine doğru

Çap mm 74,5

Strok mm 73,6

Motor hacmi cm

962

Yağ miktarı l 3,7

Çalışma devri 1/min 2350

Maksimum devir 1/min 2550

Rölanti devri 1/min 1500

Maksimum güç kW/PS 17,5/23,5

2400 1/dakikada azami tork Nm 66,3

Yağ filtresi -- Filtre kartuşu

Hava filtresi -- İç filtre kartuşu, dış filtre kartuşu

Yakıt türü LPG

Propan ve bütandan oluşan sıvı gaz karışımları onay-

lanmıştır. Propan oranı, en az %90 olmalıdır.

Depo hacmi 11 kg veya 20 litre (değiştirme tüpü)

Elektrik sistemi

Akü V, Ah 12, 62

Alternatör, trifaze akım V, A 12, 80

Marş motoru -- Elektrikli marş motoru

Hidrolik sistemi

Komple hidrolik sistemindeki yağ miktarı l 26,5

Hidrolik deposundaki yağ miktarı l 21,2

Yağ türleri

Motor (25 °C üzerinde) -- SAE 30, SAE 10W-30, SAE 15W-40

Motor (0 ila 25 °C) -- SAE 20, SAE 10W-30, SAE 10W-40

Motor (0 °C altında) -- SAE 10W, SAE 10W-30, SAE 10W-40

Hidrolik -- HV 46

Süpürme haznesi

Maksimum boşaltma yüksekliği mm 1400

Süpürge haznesinin hacmi l 300

Süpürme silindiri

Döner silindir çapı mm 300

Döner silindir genişliği mm 1000

Devir 1/min 350

Süpürme yüzeyi mm 80

Yan fırça

Yan süpürge çapı mm 600

Devir (kademesiz) 1/min 0 - 60

Lastik

Ön ebatlar -- 15-4.5x8

Ön hava basıncı bar 8

Arka ebatlar -- 15-4.5x8

206 TR

- 15

Frenler

Ön tekerlekler -- mekanik

Arka tekerlek -- hidrostatik

Filtre ve emme sistemi

Motor düzeni -- Yatık filtre

Devir 1/min 2800

İnce toz filtresi filtre yüzeyi m

5,2

Emme sisteminin nominal vakumu mbar 15,5

Emme sisteminin nominal hacim akımı m

/h 800

Karıştırma sistemi -- Elektrik motoru

Çevre koşulları

Sıcaklık °C -5 ila +40

Hava nemi, çiy ile ıslanmamıştır % 0 - 90

60335-2-72'a göre belirlenen değerler

Ses emisyonu

Ses basıncı seviyesi L

dB(A) 80

Güvensizlik K

dB(A) 3

Ses basıncı seviyesi L

+ Güvensizlik K

dB(A) 101

Cihaz titreşimleri

El-kol titreşim değeri m/s

1,5

Yuva m/s

0,8

Güvensizlik K m/s

0,2

Ölçüler ve ağırlıklar

Uzunluk x Genişlik x Yükseklik mm 2122 x 1330 x 1430

Sağ dönme çapı mm 1460

Sol dönme çapı mm 1460

Boş ağırlık kg 925

Müsaade edilen toplam ağırlık kg 1505

İzin verilen aks yükü, ön kg 882

İzin verilen aks yükü, arka kg 623

Teknik değişiklik yapma hakkı saklıdır!

KM 130/300 R LPG

1.186-146.0

207TR

- 1

Перед первым применением

вашего прибора прочитайте

эту оригинальную инструкцию по эксплу-

атации, после этого действуйте соответ-

ственно и сохраните ее для дальнейше-

го пользования или для следующего

владельца.

При обнаружении во время распаковы-

вания аппарата повреждений, получен-

ных в результате транспортировки, сле-

дует немедленно обратиться в торговую

организацию, продавшую вам данное

изделие.

– Предупредительные и указательные

таблички, прикрепленные к прибору,

содержат важную информацию, не-

обходимую для безопасной эксплуа-

тации прибора.

– Наряду с указаниями по технике без-

опасности, содержащимися в руко-

водстве по эксплуатации, необходи-

мо также соблюдать общие положе-

ния законодательства по технике

безопасности и предотвращению не-

счастных случаев.

Инструкции по применению компо-

нентов (REACH)

Актуальные сведения о компонентах

приведены на веб-узле по следующему

адресу:

www.kaercher.com/REACH

В каждой стране действуют соответст-

венно гарантийные условия, изданные

уполномоченной организацией сбыта

нашей продукции в данной стране. Воз-

можные неисправности прибора в тече-

ние гарантийного срока мы устраняем

бесплатно, если причина заключается в

дефектах материалов или ошибках при

изготовлении. В случае возникновения

претензий в течение гарантийного срока

просьба обращаться, имея при себе чек

о покупке, в торговую организацию, про-

давшую вам прибор или в ближайшую

уполномоченную службу сервисного об-

служивания.

 ОПАСНОСТЬ

Во избежание опасности, ремонт и

установку запасных деталей должны

выполнять только авторизированные

сервисные центры.

– Разрешается использовать исключи-

тельно те принадлежности и запа-

сные детали, использование кото-

рых было одобрено изготовителем.

Использование оригинальных при-

надлежностей и оригинальных запа-

сных деталей гарантирует Вам над-

ежную работу прибора.

– Дальнейшую информацию о запча-

стях вы найдете на сайте

www.kaercher.com в разделе Service.

 ОПАСНОСТЬ

Предупреждает о грозящей опасно-

сти, которая может привести к тяже-

лым увечьям или к смерти.

몇 ПРЕДУПРЕЖДЕНИЕ

Предупреждает о возможной потенци-

ально опасной ситуации, которая мо-

жет привести

к тяжелым увечьям или

к смерти.

몇 ОСТОРОЖНО

Указание относительно возможной по-

тенциально опасной ситуации, кото-

рая может привести к легким травмам

или повлечь материальный ущерб.

ВНИМАНИЕ

Указание относительно возможной по-

тенциально опасной ситуации, кото-

рая может повлечь материальный

ущерб.

Общие указания. . . . . . . . . . . RU 1

Защита окружающей сре-

ды . . . . . . . . . . . . . . . . . RU 1

Гарантия . . . . . . . . . . . . RU 1

Принадлежности и запа-

сные детали . . . . . . . . . RU 1

Символы в руководстве по

эксплуатации . . . . . . . . RU 1

Символы на приборе . . RU 2

Использование по назначе-

нию . . . . . . . . . . . . . . . . . . . . . RU 2

Умышленное неправиль-

ное применение . . . . . . RU 2

Подходящие поверхности RU 2

Указания по технике безопа-

сности . . . . . . . . . . . . . . . . . . . RU 2

Указания по безопасности

при эксплуатации . . . . . RU 2

Указания по безопасности

в режиме движения . . . RU 3

Предписания по технике

безопасности для тран-

спортных средств, работа-

ющих на сжиженном газе RU 3

Приборы с двигателями

внутреннего сгорания . RU 4

Устройства с подъемником

контейнера . . . . . . . . . . RU 4

Устройство с защитным

навесом водителя . . . . RU 4

Указания по безопасности

при транспортировке ма-

шины . . . . . . . . . . . . . . . RU 4

Указания по безопасности

при уходе и техническом

обслуживании. . . . . . . . RU 4

Назначение. . . . . . . . . . . . . . . RU 5

Указания при разгрузке . . . . . RU 5

Описание элементов управле-

ния и рабочих узлов . . . . . . . RU 6

KM 130/300 R LPG . . . . RU 6

Перед началом работы . . . . . RU 7

Откинуть кверху кабину во-

дителя . . . . . . . . . . . . . . RU 7

Зафиксировать/отпустить

стояночный тормоз . . . RU 7

Передвижение подметаю-

щей машины без собствен-

ного привода. . . . . . . . . RU 7

Передвижение подметаю-

щей машины с помощью

собственного привода . RU 7

Начало работы. . . . . . . . . . . . RU 7

Общие указания . . . . . . RU 7

Установить/заменить газо-

вый баллон . . . . . . . . . . RU 8

Перед пуском/проверка

безопасности . . . . . . . . RU 8

Эксплуатация . . . . . . . . . . . . . RU 8

Настроить положение си-

денья водителя . . . . . . RU 8

Выбор программы . . . . RU 8

Открыть кран подачи газа RU 8

Запуск прибора. . . . . . . RU 8

Передвижение на аппара-

те . . . . . . . . . . . . . . . . . . RU 8

Подметание. . . . . . . . . RU 9

Опорожнить резервуар

для сбора мусора . . . . RU 9

Выключение прибора . RU 9

Транспортировка . . . . . . . . . RU 10

Хранение/вывод из эксплуата-

ции . . . . . . . . . . . . . . . . . . . . . RU 10

Уход и техническое обслужи-

вание . . . . . . . . . . . . . . . . . . . RU 10

Общие указания . . . . . RU 10

Чистка . . . . . . . . . . . . . RU 10

Периодичность техниче-

ского обслуживания . . RU 10

Работы по техническому

обслуживанию . . . . . . . RU 11

Заявление о соответствии ЕURU 15

Помощь в случае неполадок RU 16

Технические данные. . . . . . . RU 17

Общие указания

Защита окружающей среды

Упаковочные материалы при-

годны для вторичной перера-

ботки. Пожалуйста, не выбра-

сывайте упаковку вместе с бы-

товыми отходами, а сдайте ее

в один из пунктов приема вто-

ричного сырья.

Старые устройства содержат

ценные перерабатываемые

материалы, подлежащие пере-

даче в пункты приемки вторич-

ного сырья. Поэтому утилизи-

руйте их через соответствую-

щие системы приемки отходов.

Такие жидкости, как моторное масло,

гидравлическое масло, тормозная жид-

кость, дизельное топливо или охлажда-

ющая жидкость не должны попадать в

почву. Необходимо защищать окружа-

ющую среду и жидкости утилизировать,

не причиняя ей вреда.

Гарантия

Принадлежности и запасные

детали

Символы в руководстве по

эксплуатации

208 RU

- 2

Используйте эту подметающую машину

исключительно в соответствии с указа-

ниями данного руководства по эксплуа-

тации.

– Данная подметающая машина пред-

назначена для подметания загряз-

ненных поверхностей под открытым

небом.

– Прибор не предназначен для обще-

ственного уличного движения.

– Любой другой вид использования

прибора считается использованием

не по назначению. Изготовитель при-

бора не несет ответственности за

вред, причиненный вследствие тако-

го использования. Ответственность

за подобное использование несет

только пользователь.

– (Газовый двигатель)

Эксплуатация устройства в закрытых

помещениях разрешается при доста-

точной вентиляции.

– Газовые баллоны и устройство могут

храниться только на уровне земли.

– Запрещается вносить изменения в

прибор.

– Прибор предназначен только для ра-

боты на поверхностях, указанных в

данном руководстве по эксплуата-

ции.

– Прибор может передвигаться только

по поверхностям, допущенным руко-

водством предприятия или их пред-

ставителем для использования под-

метательных машин.

– В качестве общего положения дейст-

вует следующее правило: не допу-

скать соприкосновения прибора с

легковоспламеняющимися вещест-

вами (опасность взрыва/пожара).

– Никогда не выполняйте подметания/

всасывания прибором взрывоопа-

сных жидкостей, горючих газов, а

также концентрированных кислот и

растворителей!

– Запрещается уборка/всасывание ре-

активной металлической пыли (на-

пример, алюминия, магния, цинка) в

соединении с сильными щелочными

или кислотными моющими средства-

ми. Это может привести к возникно-

вению взрывоопасных газов.

– Прибор не приспособлен для смета-

ния опасных для здоровья веществ.

– Не допускать подметания/всасыва-

ния прибором горящих или тлеющих

предметов.

– Запрещено находиться в опасной зо-

не. Эксплуатация прибора во взры-

воопасных зонах запрещается.

– Не разрешается брать с собой со-

провождающих лиц.

– Запрещается двигать/тащить или

транспортировать предметы с помо-

щью данного устройства.

– Асфальт

– Промышленные полы

– Сплошной (наливной) пол

– Бетон

– Брусчатка

 (Действительно только для Фин-

ляндии) Если устройство оснащено

шлангом из ПВХ, е7го запрещено

использовать при низких темпера-

турах окружающей среды (ниже

0 °C). В случае возникновения вопро-

сов относительно устройства об-

ращаться

в компанию Kärcher.

 Перед началом работы аппарат и

рабочие приспособления следует

проверить на их надлежащее со-

стояние и их соответствие требо-

ваниям безопасности. Если состоя-

ние прибора не является безупреч-

ным, использовать его не разреша-

ется.

 При использовании устройства в

опасных зонах (например, на авто-

заправочных станциях) следует со-

блюдать соответствующие

прави-

ла техники безопасности. Эксплуа-

тация устройства во взрывоопа-

сных зонах запрещается.

 ОПАСНОСТЬ

Опасность получения травм!

 Не использовать устройство без

защитного навеса в местах, где су-

ществует опасность падения пред-

метов на оператора.

 Обслуживающее лицо обязано ис-

пользовать прибор в соответст-

вии с назначением. Обслуживающее

лицо должнл учитывать местные

особенности и при работе с прибо-

ром следить за третьими лицами,

находящимися поблизости, особен-

но детьми.

 Также следует соблюдать все пред-

писания, правила и нормы в отно-

шении транспортных средств.

 Перед началом работы оператор

должен убедиться в том, что все

предохранительные устройства

находятся на месте и работают

должным образом.



Оператор устройства несет от-

ветственность за возникновение

несчастных случаев с участием

других людей или имущества.

 Следить за тем, чтобы оператор

носил плотно прилегающую одеж-

ду. Носить прочную обувь и избе-

гать ношения свободной одежды.

 Перед началом движения проверить

мертвую зону (например, на нали-

чие детей). Обеспечить достаточ-

ный обзор!



Запрещается оставлять без при-

смотра прибор с работающим дви-

гателем. Обслуживающему персо-

налу разрешается покидать прибор

только после того, как двигатель

будет остановлен, прибор будет

защищен от случайного перемеще-

ния и ключ будет вынут.

 Во избежание несанкционированно-

го использования прибора следует

вынимать ключ.

 Работать с прибором разрешается

исключительно лицам, которые

прошли инструктаж по эксплуата-

ции или подтвердили свою квалифи-

кацию по обслуживанию и на кото-

рых возложено использование при-

бора.

Символы на приборе

Опасность получения ожо-

гов, горячие поверхности!

Перед проведением работ

на приборе выхлопная си-

стема должна остыть.

Работы с прибором следу-

ет всегда проводить

только в соответствую-

щих защитных рукавицах.

Опасность защемления

подвижными деталями ав-

томобиля.

Опасность получения

травмы от подвижных ча-

стей. Не прикасаться.

Опасность пожара. Не до-

пускать всасывания горя

щих или тлеющих предме-

тов.

Зажим для цепи / точка

расположения крана

Точки подъема для домкра-

та

Максимальный наклон по-

верхности при движении с

поднятым бункером.

В направлении движения

допускается езда по скло-

нам до 18%.

Соблюдать монтажное

положение газового бал-

лона! Подключение или

кольцевое отверстие

должно быть направлено

вниз.

Использование по

назначению

Умышленное неправильное

применение

Подходящие поверхности

Указания по технике

безопасности

Указания по безопасности при

эксплуатации

209RU

- 3

 Данный прибор не предназначен для

использования людьми (включая де-

тей) с ограниченными физически-

ми, сенсорными или умственными

способностями или с отсутствием

опыта и/или отсутствием знаний,

за исключением случаев, когда за

ними следит ответственное за

безопасность лицо или они получа-

ют от него указания по примене-

нию прибора.

 Необходимо следить

за детьми,

чтобы они не играли с прибором.

ОСТОРОЖНО

Опасность повреждения! Не допускать

попадания в устройство лент, веревок

или проволоки, поскольку они могут на-

мотаться на подметающий вал.

 ОПАСНОСТЬ

Опасность получения травм! Прове-

рить несущую способность грунта пе-

ред ездой.

 ОПАСНОСТЬ

Опасность несчастных случаев, опа-

сность получения травм!

 Скорость движения корректиро

вать в зависимости от условий.

Опасность опрокидывания прибора на

слишком крутых склонах.

 В направлении движения допускает-

ся езда по склонам до 18%.

Опасность опрокидывания на неста-

бильном грунте.

 Разрешается перемещать прибор

только по прочному основанию.

Опасность опрокидывания прибора при

большом боковом уклоне.

 В направлениях, поперечных к на-

правлению движения, допускается

передвижение аппарата только по

склонам до макс. 10%.

Главное объединение ремесленных

профессиональных корпораций, зареги-

стрированное объединение (HVBG).

Сжиженными газами (газообразным то-

пливом) являются бутан, пропан или

смесь бутана и пропана. Они поставля-

ются в специальных баллонах. Рабочее

давление этих газов зависит от темпера-

туры окружающей среды.

 ОПАСНОСТЬ

Опасность взрыва!

Со сжиженным газом не обращаться

так же, как с бензином. Бензин испаря-

ется медленно, сжиженный газ тут же

переходит в газообразное состояние.

Таким образом, опасность газообразо-

вания в помещении и воспламенения

для сжиженного газа выше, чем для

бензина.

ОСТОРОЖНО

Использовать

только баллоны для

сжиженного газа, наполненные газоо-

бразным моторным топливом, в соот-

ветствии с качеством DIN 51622.

Применение газа, использующегося в

быту и в кемпингах, запрещено.

Смеси сжиженного газа могут разли-

чаться для разных газовых двигате-

лей. Утвержденные смеси сжиженного

газа можно найти в технических харак-

теристиках.

– Для безопасной эксплуатации весь

персонал, работающий с сжиженным

газом, должен владеть достаточны-

ми знаниями в отношении свойств

сжиженных газов. Даная брошюра

должна всегда находиться на подме-

тающей машине.

– Работоспособность и герметичность

установок, работающих на газоо-

бразном топливе, должны регуляр-

но, но не реже чем раз в год прове-

ряться специалистами (согласно

BGG 936).

– Проверка должна иметь письменное

подтверждение. Основанием для

проверки являются § 33 и § 37 UVV

(Правила техники безопасности) "

Использование сжиженных газов"

(BGV D34).

– В качестве общих норм действуют

предписания относительно проверки

транспортных средств, двигатели ко-

торых работаю на сжиженных газах,

Федерального министерства тран-

спорта.

– Забор газа должен всегда происхо-

дить только из одного баллона. При

заборе газа одновременно с не-

скольких баллонов может происхо-

дить переток сжиженного газа из од-

ного баллона в другой. Вследствие

этого переполненный баллон после

закрытия вентиля (см. 1 данного ру-

ководства) может оказаться под

чрезмерным давлением.

– При монтаже полного баллона, нуж-

но учитывать монтажное положение

газопровода, более подробная ин-

формация в главе «Монтаж газового

баллона».

Замену газовых баллонов следует про-

водить с особой тщательностью. При

установке и снятии выпускной патрубок

вентиля баллона должен быть закрыт

глухой гайкой, затянутой ключом.

– Нельзя использовать негерметич-

ные газовые баллоны. С них следует

спустить газ на открытом воздухе с

соблюдением всех мер предосто-

рожности, и после этого сделать на

них маркировку, свидетельствую-

щую об их негерметичности. При до-

ставке или вывозе поврежденных га-

зовых баллонов лицо, сдающее бал-

лоны на прокат или его представи-

тель (заправщик и.т.д.) должны

получить письменное уведомление о

существующих повреждениях.

– Перед подключением газовых бал-

лонов следует проверить надлежа-

щее состояние присоединительного

штуцера.

– После подсоединения баллона он

должен быть проверен на герметич-

ность с помощью пенообразующего

средства.

– Вентили следует открывать медлен-

но. При открытии и закрытии нельзя

пользоваться ударным инструмен-

том в качестве вспомогательного

средства.

– Тушение сжиженного газа допускает-

ся осуществлять только с безопасно-

го расстояния и из укрытия.

Для тушения разрешается использо-

вать только огнетушители с сухим

или газообразным углекислым газом.

Для охлаждения газовых баллонов

необходимо применение большого

количества воды.

– Следует проверять надежность, осо-

бенно герметичность всей установ-

ки, работающей на сжиженном газе.

Запрещается использовать тран-

спортные средства с негерметичны-

ми газовыми системами.

– Перед отсоединением труб и шлан-

гов следует закрыть вентиль балло-

на. Контактную гайку на баллоне сле-

дует откручивать медленно и снача-

ла только незначительно, в против-

ном случае может произойти резкий

выброс газа, который находился в

системе под давлением.

– При заправке газом с большой емко-

сти следует получить сведения о спе-

циальных нормах в отношении сбыта

больших объемов сжиженного газа.

 Опасность

Опасность получения травм!

– Сжиженный газ в жидкой форме вы-

зывает отмораживание кожи.

– После снятия баллона следует про-

чно закрутить глухую гайку на сое-

динительной резьбе баллона.

– Для испытания на герметичность

следует использовать мыльную во-

ду, раствор некала (Nekal) или

дру-

гие пенообразующие средства. За-

прещено использовать отрытый

огонь для подсветки на установках,

работающих на сжиженном газе.

– При замене отдельных компонен-

тов установки следует соблюдать

указания производителя в отноше-

нии монтажа. При этом необходимо

закрыть вентили баллонов и глав-

ные запорные клапаны.

– Следует вести постоянный контр-

оль над состоянием электрической

системы транспортного средства,

работающего на сжиженном газе.

При негерметичности газопрово-

дящих компонентов установки ис-

кры могут вызывать взрывы.

Указания по безопасности в

режиме движения

Предписания по технике

безопасности для транспортных

средств, работающих на

сжиженном газе

Обязанности руководства и

работодателей

Проведение технического

обслуживания специалистами

Ввод в эксплуатацию/эксплуатация

210 RU

- 4

– После длительного простоя тран-

спортного средства, работающего

на сжиженном газе, гараж, в кото-

ром будет проводиться ввод в эк-

сплуатацию транспортного сред-

ства или его электрических частей

следует тщательно проветрить.

– О несчастных случаях, связанных с

газовыми баллонами или установ-

ками, работающими на сжиженном

газе, следует немедленно сооб-

щать в профсоюз

и в компетен-

тный орган надзора. Поврежденные

детали следует хранить до оконча-

ния расследования.

– Хранение баллонов с газообразным то-

пливом и сжиженным газом следует вы-

полнять в соответствии с требованиями

TRF 1996 (Технические правила в отно-

шении сжиженных газов, см. DA к BGV

D34, Приложение 4).

– Газовые баллоны должны храниться

в вертикальном положении. Запре-

щено обращаться с отрытым огнем

или курить в месте хранения емко-

стей и при проведении ремонтных

работ. Для баллонов, хранящихся на

отрытом воздухе, следует предусма-

тривать ограждение. Следует всегда

закрывать пустые баллоны.

– Главные запорные клапаны и венти-

ли баллонов следует закрывать сра-

зу же после прекращения работ с

транспортным средством.

– В отношении местоположения и ха-

рактеристик гаражных помещений

для транспортных средств, работаю-

щих на сжиженном газе, действуют

положения Райхсгаражеорднунг

(Stellplatzverordnung - нормы в отно-

шении гаражей) и соответствующие

земельные строительные правила.

– Хранить газовые баллоны следует в

особых помещениях, отдельных от

гаражных помещений (см. DA к BGV

D34, приложение 2).

– Использующиеся в помещениях

электрические ручные лампы долж-

ны иметь закрытый, герметичный

колпак с прочной защитной сеткой.

– При проведении работ в ремонтных

мастерских следует закрывать вен-

тили баллонов и главные запорные

клапаны, а также защищать баллоны

с газообразным топливом от воздей-

ствия тепла.

– Перед паузами в работе или по окон-

чанию работы ответственное лицо

должно проверить, закрыты ли все

вентили, в первую очередь вентили

баллонов. Запрещается проводить

работы с огнем, в особенности сва-

рочные и резочные работы вблизи от

баллонов с газообразным топливом.

В мастерских запрещается хранить

баллоны с газообразным топливом,

даже если они пустые.

– Гаражные, складские помещения, а

также помещения ремонтных ма-

стерских должны иметь достаточную

вентиляцию. При этом следует учи-

тывать, что сжиженные газы тяжелее

воздуха. Они собираются возле по-

ла, в ремонтных ямах и прочих углу-

блениях полов и могут образовывать

взрывоопасные воздушно-газовые

смеси.

 Не использовать устройство на

высоте более 1200 м.

 ОПАСНОСТЬ

Опасность отравления!

 (Газовый двигатель)

Эксплуатация устройства в закры-

тых помещениях разрешается при

достаточной вентиляции.

 Выхлопные газы ядовиты

и вредны

для здоровья, их запрещено вдыхать.

 ОПАСНОСТЬ

Опасность получения травм!

 Выхлопное отверстие двигателя

внутреннего сгорания не должно

быть закупорено.

 После выключения двигатель вра-

щается прибл. 3 секунды по инер-

ции. В это время следует оста-

ваться вне зоны привода.

 ОПАСНОСТЬ

Опасность ожога!

 Не дотрагиваться до горячего дви-

гателя внутреннего

сгорания.

 Перед снятием панелей дать маши-

не остыть.

 Не наклоняться над выхлопным от-

верстием или не хвататься за не-

го.

 ОПАСНОСТЬ

Опасность получения травм!

 При работах на подъемнике кон-

тейнера следует полностью под-

нять и зафиксировать контейнер

для мусора.

 Защиту выполнять только за пре-

делами опасной зоны.

УВЕДОМЛЕНИЕ

Защитный

навес водителя (опция)

обеспечивает защиту от падения

крупных предметов. Однако он не обес-

печивает защиту при опрокидывании!

 Ежедневно проверять защитный

навес на отсутствие повреждений.

 В случае повреждения защитного

навеса, в том числе отдельных эле-

ментов, необходимо заменить весь

защитный навес.

 Любая модификация защитного на-

веса и установка элементов, дета-

лей и узлов, отличных от разрешен-

ных компанией Kärcher, не допуска-

ются и могут ограничивать фун-

кцию защитного навеса.

 Следить за собственным весом

(транспортный вес) устройства

при транспортировке на подвесе

или автомобилях.

 При транспортировке устройства

отсоединить клеммы аккумулято-

ра и надежно закрепить устройст-

во.

 Перед очисткой и проведением тех-

нического

обслуживания прибора,

замены деталей или настройки на

другие функции прибор следует вы-

ключить, и вынуть ключ.

 При проведении работ с электриче-

ской установкой необходимо отсое-

динить аккумуляторную батарею.

Для этого сначала отсоединить

отрицательный полюс, а затем по-

ложительный.

Подключение выполняется в

обратном порядке. Сначала подсое-

динить положительный полюс, а за

тем отрицательный.

 Не разрешается чистить прибор из

водяного шланга или струей воды

под высоким давлением (опасность

короткого замыкания и других по-

вреждений).

 Проведением ремонтных работ

разрешается заниматься только

авторизованным сервисным цен-

трам, или специалистами в этой

сфере, которые ознакомлены с со-

ответствующими предписаниями

правил техники безопасности.

 Учитывать проверку на

предмет

безопасности в соответствии с

действующими местными предпи-

саниями для передвижных приборов,

используемых в промышленности.

 Работать с устройством следует

всегда только в соответствующих

защитных рукавицах.

В гаражных и складских помещениях,

а также в ремонтных мастерских

Приборы с двигателями

внутреннего сгорания

Устройства с подъемником

контейнера

Устройство с защитным навесом

водителя

Указания по безопасности при

транспортировке машины

Указания по безопасности при

уходе и техническом

обслуживании

211RU

- 5

Подметающая машина работает по

принципу совка.

– Вращающийся подметающий вал на-

правляет мусор напрямую в резерву-

ар для сбора мусора.

– Боковая щетка подметает углы и

края подметаемой поверхности и до-

ставляет мусор в зону работы подме-

тающего вала.

– Мелкая пыль всасывается всасыва-

ющим вентилятором через фильтр

для пыли.

 ОПАСНОСТЬ

Опасность травм и повреждений!

 При погрузке следует обратить

внимание на вес устройства.

 Не применять вилочный погрузчик,

так как при этом устройство мо-

жет получить повреждения.

 При погрузке устройства использо-

вать соответствующие сходни или

кран.

 При использовании сходень необхо-

димо обратить внимание на следую-

щее:

Дорожный просвет 70 мм.

 Если устройство поставляется на

поддоне, необходимо соорудить из

приложенных досок рампу для съе-

зда.

Инструкции можно найти на стр. 2 (на

внутренней стороне крышки).

Важное указание: каждая доска

должна быть закреплена с помощью

2 винтов.

Назначение

Указания при разгрузке

Порожний вес (транспортный

вес)

925 kg*

* С установленным монтажным ком-

плектом вес устройства, соответствен-

но, становится еще более значитель-

ным.

212 RU

- 6

1 Кабина водителя (опция)

2 Дверь кабины (опция)

3 Устойчивое место крепления (4 шт.)

4 Входное отверстие подметающего

вала

5 Переднее колесо

6 Боковая щетка

7 Резервуар для сбора мусора

8 Осветительное устройство (Опция)

9 Блокировка крышки устройства

10 Стеклоочиститель (опция)

11 Кожух двигателя

12 Газовый баллон

13 Блокировка кабины водителя

(Опция)

14 Проблесковый маячок

15 Центробежный сепаратор

16 Предохранительный рычаг в кабине

водителя

(Опция)

17 Регулировка подметающего вала (не

отображается)

1 Переключатель программ

2 Функциональные кнопки

3 Многофункциональная индикация

4 Блок предохранителей на рабочем

месте

5 Рулевое колесо

6 Замок зажигания

7 Стояночный тормоз

8 Сиденье (с контактным переключа-

телем сиденья)

9 Педаль тормоза

10 Ходовая педаль

1 Выключатель аварийной световой

сигнализации (опция)

2 Ключ зажигания

– Положение 0: Двигатель выключен

– Положение 1: Включить зажигание

– Положение 2: Запустить двигатель,

1 Вкл./выкл. рабочего освещения (оп-

ция)

2 Вкл./выкл. проблескового маячка

3 Звуковой сигнал

4 Чистка фильтра

5 Переключатель направления движения

6 Боковая щетка для орошения (опция)

7 Вентилятор

8 Открыть/закрыть крышку резервуара

9 Подъем/опускание резервуара для

сбора мусора

Описание элементов управления и рабочих узлов

KM 130/300 R LPG

Панель управления Замок зажигания

Функциональные кнопки

213RU

- 7

ECU - Engine Control Unit

Блок управления двигателя регулирует

и контролирует функции двигателя.

При возникновении неисправностей

двигателя во время эксплуатации, они

отображаются:

– код ошибки и описание ошибки ото-

бражаются на дисплее;

– светиться желтая или красная преду-

предительная сигнальная лампа.:

снижается мощность двигателя или

двигатель выключается;

– звучит аварийный звуковой сигнал.

 Такие неисправности, как высокая

температура охлаждающей воды

или низкое давление масла, могут

быть устранены клиентом с помо-

щью соответствующих мер

 В случае дальнейших неисправно-

стей следует обратиться в авторизо-

ванную сервисную службу KÄRCHER

или KUBOTA.

1 Индикация дисплея

Температура охлаждающей воды

Число оборотов двигателя

Режим движения

Напряжение аккумулятора

Уровень заполнения топливного

бака

Счетчик рабочих часов

2 Сигнальная лампа, красная (STOP)

Ошибка может возникать из-за мно-

жества причин: двигатель выключа-

ется

3 Контрольный индикатор (L1)

4 Контрольный индикатор двигателя

(MIL)

Кратковременное мигание инди-

катора - временная ошибка

Ошибка не требует дальнейшего

внимания, так как она не является

долговременной

Долговременный свет индикато-

ра - ошибка

Вскоре устранить ошибку в авторизо-

ванной мастерской. В этом случае

непосредственной опасности для ав-

томобиля и окружающей среды нет

Индикатор быстро мигает - се-

рьезная ошибка

Немедленно выполнить ремонт ав-

томобиля во избежание дальнейших

ошибок. Избегать высокой нагрузки!

5 Сигнальная лампа, желтая (CHECK)

Неисправность привода

6 Контрольный индикатор (L2)

7 Сигнальная лампа, желтая

Ошибка может возникать из-за мно-

жества причин: звучит аварийный

звуковой сигнал

Функциональные кнопки

При помощи функциональных клавиш

можно установить число оборотов дви-

гателя в 2 этапа.

Для транспортировки:

рекомендуемое число оборотов двига-

теля, 1500 об/мин

Для режима подметания:

выбрать число оборотов двигателя,

2550 об/мин

A Функциональная клавиша <Меню>

B Функциональная клавиша <Вверх>

C Функциональная клавиша <Вниз>

D Функциональная клавиша <Сохра-

нить/подтвердить>

 Нажать и удерживать функциональ-

ную клавишу <Меню>, на дисплее от-

образится установленное число обо-

ротов двигателя.

 Для изменения числа оборотов дви-

гателя, нажать функциональную кла-

вишу <Вверх> или <Вниз>.

 Для сохранения нажать функцио-

нальную клавишу <Сохранить/под-

твердить>.

1 Педаль тормоза

2 Ходовая педаль

3 Стояночный тормоз

Для выполнения различных работ мо-

жет потребоваться предварительно от-

кинуть кверху кабину водителя (опция).

Указание: Кабина может быть откинута

только на ровную поверхность (± 5 °).

 Открыть блокировку кабины водите-

ля.

 Опрокинуть кабину водителя вверх

до фиксации предохранительного

рычага.

 Перед опусканием кабины водителя

разблокировать предохранитель-

ный рычаг.

 Отпустить стояночный тормоз, нажи-

мая при этом на педаль тормоза.

 Зафиксировать стояночный тормоз,

нажимая при этом на педаль тормо-

за.

 Открыть кожух двигателя.

 Рычаг свободного хода гидравличе-

ского насоса откинуть в сторону на

90 °.

몇 ОСТОРОЖНО

Не допускается передвигать подмета-

ющую

машину на большие расстояния

и быстрее, чем 10 км/ч.

 После перемещения снова откинуть

кверху рычаг свободного хода.

 Если рычаг свободного хода гидрав-

лического насоса переведен в поло-

жение для перемещения машины,

его следует повернуть в обратную

сторону по часовой стрелке до упо-

ра.

Использовать специальный инстру-

мент.

 Перед эксплуатацией прочитать ру-

ководство производителя мотора по

использованию и особенно прини-

мать во внимание правила безопа-

сности.

 Поставить подметающую машину на

ровной поверхности.

 Вытянуть ключ зажигания.

 Зафиксируйте стояночный тормоз.

Блок управления двигателя (ECU)

Педали

Перед началом работы

Откинуть кверху кабину водителя

Зафиксировать/отпустить

стояночный тормоз

Передвижение подметающей

машины без собственного

привода

Передвижение подметающей

машины с помощью

собственного привода

Начало работы

Общие указания

214 RU

- 8

 ОПАСНОСТЬ

Опасность получения травм!

 Соблюдайте предписания по техни-

ке безопасности для транспор-

тных средств, работающих на сжи-

женном газе.

 Следы коррозии и желтые пори-

стые отложения на баллоне указы-

вают на наличие неплотностей.

 Выполнять замену баллонов могут

только лица, прошедшие соответ-

ствующий инструктаж.

 Запрещается выполнять замену

баллонов с газообразным

топливом

в гаражах и в подвальных помеще-

ниях.

 Запрещено использовать источни-

ки отрытого света и курить во

время замены баллонов.

 При замене баллона следует прочно

закрыть запорный вентиль газово-

го баллона и сразу же надеть за-

щитный колпачок на пустой бал-

лон.

몇 ПРЕДУПРЕЖДЕНИЕ

Использовать следует только смен-

ные 11 килограммовые

баллоны с про-

веренной конструкцией.

ОСТОРОЖНО

Применение газа, использующегося в

быту и в кемпингах, запрещено.

Смеси сжиженного газа из пропана и бу-

тана разрешены. Процент содержания

пропана должен быть не менее 90%.

ВНИМАНИЕ

Вентиль для отбора газа (3) следует

открывать только перед запуском

прибора (см. главу "Запуск прибора").

Открыть кран для отбора газа путем

вращения

против часовой стрелки.

УВЕДОМЛЕНИЕ

Подсоединение имеет левостороннюю

резьбу.

 Ослабить винт на предохранитель-

ной штанге и повернуть штангу

вверх.

1 Защитная крышка

2 Газовый шланг с накидной гайкой

3 Клапан для отбора газа

 Закрыть кран для отбора газа путем

вращения за часовой стрелкой.

 Отвинтить газовый шланг (размер

ключа 30 мм).

 Навинтить на соединительный кла-

пан газового баллона защитный кол-

пачок.

 Открыть затвор с хомутиком.

 Заменить газовый баллон.

Соблюдать монтажное положение

газового баллона! Подключение или

кольцевое отверстие должно быть

направлено вниз.

 Отвинтить от соединительного кла-

пана газового баллона защитный

колпачок.

 Закройте затвор с хомутиком.

 Привинтить газовый шланг к соеди-

нительному клапану газового балло-

на (размер ключа 30 мм).

 Закрыть предохранительную штангу

и закрепить с помощью винта.

 Проверить уровень масла в двигате-

ле.

 Проверить водяной радиатор.

 Проверить подметающий вал.

 Проверить давление в шинах.

 Настроить положение сиденья води-

теля.

 Очистить фильтр для пыли.

Указание: Описание см. в главе "Уход и

техническое обслуживание".

 ОПАСНОСТЬ

Длительное использование прибора

может привести к нарушению крово-

снабжения.

Невозможно указать конкретное время

использование аппарата, так как это за-

висит от нескольких факторов:

– Персональная склонность к плохому

кровоснабжению (часто холодные

конечности, формикация, онемение).

– Низкая внешняя температура. Для

защиты соответствующих частей

тела одевать теплую одежду.

– Прочная хватка препятствует крово-

обращению.

– Непрерывная работа хуже, чем рабо-

та с паузами.

При регулярном пользовании прибором

и повторном появлении соответствую-

щих признаков (например, формикация,

онемение определенных частей тела,

холодные конечности) рекомендуем

обратиться к врачу.

 Потянуть в сторону рычаг регулиров-

ки сиденья.

 Передвинуть сиденье, отпустить ры-

чаг и дать ему зафиксироваться.

 Перемещением сиденья вперед/на-

зад проверить его фиксацию.

1 Транспортировка

рекомендуемое число оборотов дви-

гателя, 1500 об/мин

2 Уборка подметающим валом

выбрать число оборотов двигателя,

2550 об/мин

3 Подметание с использованием под-

метающего вала и боковых щеток

выбрать число оборотов двигателя,

2550 об/мин

 Открыть кран для отбора газа путем

вращения против часовой стрелки.

Указание: Аппарат оснащен контактным

переключателем сиденья. При встава-

нии с сиденья водителя аппарат отклю-

чается.

 Занять место в сиденье оператора.

 Перевести переключатель направле-

ния движения в среднее положение.

 Зафиксируйте стояночный тормоз.

 Вставить ключ в замок зажигания.

 Повернуть ключ зажигания в положе-

ние „II“.

 После того как аппарат заработал,

ключ зажигания отпустить.

Указание: Не нажимать на стартер бо-

лее 10 секунд. Перед повторным вклю-

чением стартера подождать, как мини-

мум, 10 секунд.

 Выбрать число оборотов двигателя,

1500 об/мин.

 Перевести переключатель программ

в положение "Транспортировка" .

 Нажать и держать нажатой педаль

тормоза.

 Отпустите стояночный тормоз.

 Переключатель направления движе-

ния находится в положении "Вперед".

 Плавно нажать на педаль акселерато-

ра.

Установить/заменить газовый

баллон

Перед пуском/проверка

безопасности

Эксплуатация

Настроить положение сиденья

водителя

Выбор программы

Открыть кран подачи газа

Запуск прибора

Запуск двигателя

Передвижение на аппарате

Передвижение вперед

215RU

- 9

 Опасность

Опасность получения травм! При езде

задним ходом не должна создаваться

опасность для других лиц, при необхо-

димомсти, их необходимо предупре-

дить.

ВНИМАНИЕ

Опасность повреждения! Переключа-

тель направления движения разреша-

ется активировать только после

остановки устройства.

 Переключатель направления движе-

ния находится в положении "Назад".

 Плавно нажать на педаль акселера-

тора.

– С помощью педали акселератора

возможно бесступенчатое регулиро-

вание скорости движения.

– Следует избегать резкого нажатия на

педали, так как в этом случае гидрав-

лическая система может получить

повреждение.

– При падении мощности во время

преодоления подъема следует

уменьшить нажатие на педаль дви-

жения.

 При отпускании педали движения ап-

парат автоматически тормозится и

останавливается.

Указание: Действие тормоза можно уси-

лить, нажав на ножной тормоз.

Преодоление неподвижных препятствий

высотой до 70 мм:

 Препятствия следует преодолевать

осторожно, во время движения впе-

ред и на медленной скорости.

Преодоление неподвижных препятствий

высотой свыше 70 мм:

 Подобные препятствия следует пре-

одолевать только с использованием

подходящей рампы.

ВНИМАНИЕ

Не допускать попадания

в машину упа-

ковочных лент, проволоки и т.д., так

как это может привести к поврежде-

нию подметающего механизма.

 Установить число оборотов двигате-

ля для режима подметания на 2550

об/мин, см. главу «Настройка муль-

тифункционального индикатора|чи-

сла оборотов двигателя».

Указание

Настройки числа оборотов двигателя

в 1500 об/мин подходят только для

транспортировки, а не для режима

подметания (подметальная щетка и

боковая щетка вращаются недоста-

точно).

Указание: Для достижения оптимально-

го результата работы необходимо со-

размерять скорость движения с местны-

ми условиями.

Указание: Во время работы следует ре-

гулярно очищать фильтр для пыли.

Данный монтажный комплект был смон-

тирован на заводе и является неразбор-

ным.

Монтажный комплект системы водяного

орошения состоит из резервуара для

воды и распылительных форсунок для

боковой щетки.

 Если в процессе подметания образу-

ется большое количество пыли, мож-

но использовать систему распыле-

ния воды.

 Подключение осуществляется с по-

мощью выключателя орошения бо-

ковой щетки.

 Включить нагнетатель.

 При подметании поверхностей пере-

вести программный выключатель в

режим подметания с использовани-

ем подметающего вала.

 При чистке краев перевести програм-

мный выключатель в режим подме-

тания с использованием подметаю-

щего вала и боковых щеток.

 Выключить нагнетатель.

 При подметании поверхностей пере-

вести программный выключатель в

режим подметания с использовани-

ем подметающего вала.

 При чистке краев перевести програм-

мный выключатель в режим подме-

тания с использованием подметаю-

щего вала и боковых щеток.

 Опасность

Опасность получения травм! Во время

удаления содержимого из резервуара

для сбора мусора в зоне его

движения

не должны находиться люди и живот-

ные.

 Опасность

Опасность сдавливания! Не дотраги-

ваться до рычажного механизма опо-

рожняющего устройства резервуара.

Не стоять под поднятым резервуаром.

 Опасность

Опасность опрокидывания! Во время

удаления содержимого из резервуара

для мусора аппарат должен находить-

ся на ровной поверхности.

 Перевести переключатель программ

в положение "Транспортировка" .

 Приподнять резервуар для сбора му-

сора.

 Медленно подъехать к резервуару

для сбора пыли.

 Зафиксируйте стояночный тормоз.



Открыть крышку резервуара: Нажать

переключатель влево и опорожнить

резервуар для сбора мусора.

 Закрыть крышку резервуара: Нажать

переключатель вправо (удерживать

в течение прибл. 2 секунд) до фикса-

ции в концевом положении.

 Отпустите стояночный тормоз.

 Медленно отъехать от резервуара

для сбора пыли.

 Опустить резервуар для сбора мусо-

ра в начальное положение.

 Нажать и держать нажатой педаль

тормоза.

 Зафиксируйте стояночный тормоз.

 Ключ зажигания повернуть в пози-

цию "0" и вытащить его из замка.

 Закрыть кран для отбора газа путем

вращения за часовой стрелкой.

Передвижение назад

Характер движения

Торможение

Преодоление препятствий

Подметание

Монтажный комплект системы

водяного орошения (опция)

Подметание сухого пола

Подметание влажного или мокрого

пола

Опорожнить резервуар для сбора

мусора

Выключение прибора

Закрыть подачу газа

216 RU

- 10

 ОПАСНОСТЬ

Опасность получения травм и повре-

ждений! При транспортировке следу-

ет обратить внимание на вес устрой-

ства.

 Ключ зажигания повернуть в пози-

цию "0" и вытащить его из замка.

 Зафиксируйте стояночный тормоз.

 Закрыть подачу газа.

 Прикрепить устройство к устойчивым

местам крепления (4 шт) с помощью

натяжных ремней, тросов или цепей.

 Зафиксировать аппарат, подложив

под его колеса клинья.

 При перевозке аппарата в транспор-

тных средствах следует учитывать

действующие местные государст-

венные нормы, направленные на за-

щиту от скольжения и опрокидыва-

ния.

 ОПАСНОСТЬ

Опасность получения травм и повре-

ждений! При хранении следует обра-

тить внимание на вес устройства.

 Установить подметающую машину

на ровной поверхности в сухом, за-

щищенном от мороза месте. На-

крыть для защиты от пыли.

 Приподнять подметающий вал и бо-

ковые щетки, чтобы не повредить их.

 Ключ зажигания повернуть в пози-

цию "0" и вытащить его из замка.

 Зафиксируйте стояночный тормоз.

 Закрыть подачу газа.

 Принять меры против непроизволь-

ного качения подметающей машины.

 Газовый двигатель

Внимание

Машины должны быть размещены

надежно!

Для обеспечения безопасной эксплу-

атации квалифицированный специа-

лист должен регулярно

инспектировать машину, особенно

резервуар для сжиженного газа и его

соединения, как это требуется регио-

нальными или национальными ди-

рективами.

Если подметающая машина не исполь-

зуется в течение длительного времени,

дополнительно следует соблюдать сле-

дующее:

 Заменить моторное масло.

 Открутить газовый шланг с накидной

гайкой (размер ключа 30 мм).

 Закрыть газовый баллон защитным

колпачком и хранить в вертикальном

положении в соответствующем по-

мещении (см. главу „Указания по тех-

нике безопасности“).

 Очистить подметающую машину

снаружи и внутри.

 Снять минусовую клемму с аккумуля-

торной батареи, если устройство не

будет использоваться дольше, чем 4

недели.

Примерное изображение

 Аккумулятор следует заряжать при-

бл. каждые два месяца.

 Закрыть аккумулятор и защитить от

короткого замыкания.

ВНИМАНИЕ

Опасность повреждения!

Пылевой фильтр не нужно промывать.

– Проведением ремонтных работ раз-

решается заниматься только автори-

зованным сервисным центрам, или

специалистами в этой сфере, кото-

рые ознакомлены с соответствующи-

ми предписаниями правил техники

безопасности.

– Передвижные промышленные при-

боры проходят проверку безопасно-

сти согласно VDE 0701.

 Поставить подметающую машину на

ровной поверхности.

 Ключ зажигания повернуть в пози-

цию "0" и вытащить его из замка.

 Зафиксируйте стояночный тормоз.

몇 ОСТОРОЖНО

Опасность повреждения! Не разреша-

ется чистить прибор из водяного

шланга или струей воды под высоким

давлением (опасность короткого за-

мыкания и других повреждений).

 Опасность

Опасность получения травм! Носить

защитную маску против пыли и за-

щитные очки.

 Протереть аппарат тряпкой.

 Обдуть аппарат сжатым воздухом.

 Очистить аппарат, используя для

этого влажную тряпку, пропитанную

мягким щелочным раствором.

Указание: Использование агрессивных

моющий средств не допускается.

Работы по техническому обслуживанию

следует выполнять в соответствии с

формуляром технического осмотра.

Указание: Счетчик рабочих часов сооб-

щает о моменте проведения обслужива-

ния.

Указание: Все работы по техническому

обслуживанию со стороны клиента

должны проводиться квалифицирован-

ным специалистом. В случае необходи-

мости в любой момент можно обратить-

ся за помощью в специализированную

торговую организацию фирмы Kärcher.

Ежедневное техническое обслужива-

ние:

 Проверить уровень масла в двигателе.

 Проверить уровень охлаждающей

воды.

 Проверить давление в шинах.

 Проверить метущий валик и боковые

щетки на износ и наличие намотав-

шихся лент.

 Проверить колеса на наличие намо-

тавшихся лент.

 Проверить центробежный сепаратор

и воздушный фильтр, при необходи-

мости очистить.

 Проверить исправное состояние

всех элементов управления.

 Проверить прибор на предмет повре-

ждений.

Еженедельное техническое обслужи-

вание:

 Проверить герметичность систем по-

дачи топлива или газа.

 Очистить водяной радиатор.

 Очистить гидравлический масляный

радиатор.

 Проверить гидравлическую установ-

ку.

 Проверить уровень масла в гидрав-

лической системе,

 Проверить уровень тормозной жид-

кости.

 Проверить износ уплотнительных

накладок, при необходимости заме-

нить

 Проверить и смазать крышку резер-

вуара.

Техническое обслуживание изнаши-

вающихся частей:

 Заменить уплотнительные планки.

 Заменить подметающий вал.

 Заменить боковые щетки.

Указание: Описание см. в главе "Рабо-

ты по техническому обслуживанию".

Указание: Для сохранения права на га-

рантийное обслуживание все работы по

техническому и профилактическому об-

служиванию и в течение гарантийного

срока должны проводиться уполномо-

ченной сервисной службой фирмы

Kärcher в соответствии с брошюрой по

техническому обслуживанию.

Обслуживание через 50 часов рабо-

ты:

 Провести первую инспекцию после

технического обслуживания.

Техническое обслуживание через 250

часов работы:

 Провести инспекцию после техниче-

ского обслуживания.

Транспортировка

Хранение/вывод из

эксплуатации

Уход и техническое

обслуживание

Общие указания

Чистка

Чистка аппарата изнутри

Чистка аппарата снаружи

Периодичность технического

обслуживания

Техническое обслуживание,

осуществляемое клиентом

Техническое обслуживание,

осуществляемое сервисной службой

217RU

- 11

Подготовка:

 Поставить подметающую машину на

ровной поверхности.

 Ключ зажигания повернуть в пози-

цию "0" и вытащить его из замка.

 Зафиксируйте стояночный тормоз.

 Закрыть подачу газа.

1 Резервуар для охлаждающей воды

2 Воздушный фильтр

3 3-цилиндровый четырехтактный га-

зовый двигатель

4 Водяной радиатор

5 Газовый баллон

6 Затвор с хомутиком

7 Бак для гидравлического масла

8 Наливная горловина для гидравли-

ческого масла

9 Смотровое стекло

 ОПАСНОСТЬ

Опасность получения травм! Всегда

при поднятом резервуаре для сбора му-

сора устанавливать предохранитель-

ные штанги.

Защиту выполнять только за предела-

ми опасной зоны.

1 Держатель предохранительной

штанги

2 Предохранительная штанга

 Откинуть наверх предохранитель-

ную штангу для опорожнения подня-

того резервуара и вставить ее в дер-

жатель (предохранительный)

При обращении с аккумуляторами сле-

дует соблюдать следующие предупре-

дительные указания:

 Опасность

Взрывоопасность! Не класть инстру-

менты или подобные предметы на ак-

кумулятор, т.е

. конечные полюса и на

соединители элементов.

 Опасность

Опасность получения травм! Кокогда

не прикасаться ранами к свинцовым

элементам. После работ с аккумуля-

тором необходимо очистить руки.

 ОПАСНОСТЬ

Опасность возгорания и взрыва!

– Запрещается курение и разведение

открытого огня.

– Помещение, в котором заряжаются

аккумуляторы, должно хорошо про-

ветриваться, так как при зарядке

выделяется легко взрывающийся

газ.

 Опасность

Опасность получения химических ожо-

гов!

– При попадании брызг электролита

в глаза или на кожу промыть боль-

шим количеством чистой воды.

– После этого незамедлительно

обратиться к врачу.

– Грязную одежду застирать.

 Поставить аккумулятор в держатель

аккумулятора.

 Прочно привинтить фиксаторы на

днище аккумулятора.

 Подключить полюсный зажим (кра-

сный кабель) к полюсу (+).

 Подключить полюсный зажим к отри-

цательному полюсу (-).

Указание: Проверить, надежно ли защи-

щает смазка полюса аккумулятора и за-

жимы.

ВНИМАНИЕ

В аккумуляторах, в которые заливает-

ся кислота,

следует регулярно прове-

рять уровень жидкости.

– Плотность электролита полностью

заряженного аккумулятора равна

1,28 кг/л при температуре 20 °C.

– Плотность электролита частично за-

ряженного аккумулятора равна от

1,00 до 1,28 кг/л.

– Во всех элементах плотность элек-

тролита должна быть одинаковой.

 Вывинтить все пробки аккумулятор-

ных элементов.

 Кислотомером взять пробы из каждо-

го элемента.

 Пробы электролиты вылить в те же

самые элементы.

 При слишком низком уровне жидко-

сти залить в элементы дистиллиро-

ванную воду до отметки.

 Зарядить аккумулятор.

 Завинтить пробки аккумуляторных

элементов.

 Опасность

Опасность получения травм! При обра-

щении с аккумуляторами соблюдать

правила техники безопасности. Со-

блюдать инструкцию по эксплуата-

ции, изданную изготовителем заряд-

ного прибора.

Работы по техническому

обслуживанию

Обзор

Общие сведения по технике

безопасности

Пожалуйста, не допускайте

попадания моторного масла,

мазута, дизельного топлива

и бензина в окружающую

среду. Пожалуйста, охраняй-

те почву и утилизируйте от-

работанное масло, не нанося

ущерба окружающей среде.

Указания по технике безопасности по

обращению с аккумуляторами

Соблюдать указания на ак-

кумуляторе, в инструкции

по пользованию и руковод-

стве по эксплуатации при-

бора!

Носить защиту для глаз!

Не допускать детей к элек-

тролиту и аккумуляторам!

Опасность взрыва!

Запрещается разведение

огня, искрение, открытые

источники света и курение!

Опасность получения хими-

ческих ожогов!

Первая помощь!

Предупредительная марки-

ровка!

Утилизация!

Не выбрасывать аккумуля-

тор в мусорный контейнер!

Установить аккумулятор и

подключить его

Проверить уровень электролита в

аккумуляторе и откорректировать его

(только в малообслуживаемых

аккумуляторах)

Зарядка аккумулятора

218 RU

- 12

 Опасность

Заряжать аккумулятор только с помо-

щью соответствующего зарядного

устройства.

 Вывинтить все пробки аккумулятор-

ных элементов.

(только для необслуживаемого акку-

мулятора)

 Соединить положительный провод

(+) зарядного прибора с положитель-

ным полюсом аккумулятора.

 Соединить отрицательный провод (-)

зарядного прибора с отрицательным

полюсом аккумулятора.

 Включить в сеть штепсельную вилку

и включить зарядный прибор.

 Аккумулятор следует заряжать за-

рядным током с минимальной силой

тока.

Указание: После зарядки аккумулятора

отсоединить зарядное устройство сна-

чала от сети, затем от аккумулятора.

 Отключить полюсный зажим от отри-

цательного полюса (-).

 Отключить полюсный зажим от поло-

жительного полюса (+).

 Ослабить фиксаторы на днище акку-

мулятора.

 Вынуть аккумулятор из держателя.

 Использованный аккумулятор следу-

ет утилизировать согласно действу-

ющим предписаниям.

 Опасность

Опасность ожога!

 Дать двигателю остыть.

 Проверку уровня масла в двигателе

осуществлять, самое раннее, через 5

минут после выключения двигателя.

1 Указатель уровня масла

2 Крышка, отверстие для заливки масла

 Вытянуть указатель уровня масла.

 Вытереть указатель и вставить его

снова.

 Вытянуть указатель уровня масла.

 Снять показание уровня масла.

 Снова вставить масляный щуп.

– Уровень масла должен находиться

между отметками "MIN" и "MAX".

– Если уровень масла ниже отметки

"MIN", долить масло.

– Не заливать масло выше отметки

„MAX".

 Открутить запорную крышку отвер-

стия для заливки масла.

 Залить моторное масло.

Вид масла: см. "Технические дан-

ные".

 Закрыть отверстие для залива масла.

 Подождать, как минимум, 5 минут.

 Проверить уровень масла в двигате-

ле.

몇 ОСТОРОЖНО

Опасность ожогов

горячим маслом.

 Подготовить маслосборник объемом

не менее 6 л.

 Дать двигателю остыть.

1 Резьбовая пробка для слива масла

 Вывинтить резьбовую пробку.

 Открутить запорный винт отверстия

для заливки масла.

 Слить масло.

1 Масляный фильтр двигателя

 Открутить масляный фильтр.

 Очистить зажим и уплотнительные

поверхности.

 Перед установкой смазать маслом

уплотнение нового масляного филь-

тра.

 Вставить и вручную затянуть новый

масляный фильтр.

 Закрутить пробку-заглушку для сли-

ва масла вместе с новым уплотнени-

ем.

Указание: Пробку-заглушку для слива

масла затянуть с помощью динамоме-

трического ключа на 25 Нм.

 Залить моторное масло.

Вид масла: см. "Технические дан-

ные".

 Закрыть отверстие для залива ма-

сла.

 Дать двигателю поработать в тече-

ние примерно 10 секунд.

 Проверить уровень масла в двигате-

ле.

УВЕДОМЛЕНИЕ

Резервуар для сбора мусора не должен

быть приподнят.

 Открыть кожух двигателя.

1 Смотровое стекло

2 Манометр

3 Крышка, отверстие для заливки ма-

сла

 Проверить уровень масла в гидрав-

лической системе в смотровом окне.

– Уровень масла должен находиться

между отметками "MIN" и "MAX".

– Если уровень масла ниже отметки

"MIN", долить масло.

 Открутить запорную крышку отвер-

стия для заливки масла.

 Очистить область заливки.

 Залить масло для гидравлических

систем.

Вид масла: см. "Технические дан-

ные".

 Закрутить запорную крышку отвер-

стия для заливки масла.

ВНИМАНИЕ

Если манометр указывает на повыше-

ние давления гидравлического

масла,

необходимо обратиться в сервисную

службу Kärcher по вопросу замены

фильтра для гидравлического масла.

 Зафиксируйте стояночный тормоз.

 Запустить двигатель.

Ремонт гидравлической установки про-

водить только с привлечением серви-

сной службы фирмы Karcher.

 Проверить герметичность всех без

исключения гидравлических шлангов

и соединений.

Вынуть аккумулятор

Проверка уровня и доливка масла

Заменить масло двигателя и

масляный фильтр

Проверить уровень и долить масло

для гидравлических систем

Проверить гидравлическую

установку

219RU

- 13

 Опасность

Опасность обваривания кипящей во-

дой! Дать радиатору остыть в тече-

ние не менее 20 минут.

 Проверить уровень охлаждающей

воды в компенсационном баке (уро-

вень воды между отметками МИН и

МАКС).

 Очистить пластины радиатора.

 Проверить герметичность шланга

радиатора и соединений.

 Очистить вентилятор.

 Запустить двигатель.

 Поднять до упора резервуар для сбо-

ра мусора.

 Выключить двигатель.

 Зафиксируйте стояночный тормоз.

 Установить предохранительные

штанги для опорожнения поднятого

резервуара.

 Удалить с подметающего вала намо-

тавшиеся ленты и веревки.

 Вынуть предохранительные штанги.

 Запустить двигатель.

 Опустить резервуар для сбора мусо-

ра в начальное положение.

 Выключить двигатель.

1 Крепежный винт держателя подме-

тающего вала

2 Метущий вал

3 Держатель подметающего вала

4 Плоская стопорная шайба бокового

уплотнения

5 Боковое уплотнение

 Открыть боковую панель с помощью

ключа.

 Отвинтить барашковые гайки, распо-

ложенные на плоской стопорной

шайбе, от бокового уплотнения и

снять плоскую стопорную шайбу.

 Откинуть наружу боковое уплотне-

ние.

 Вывинтить крепежный винт держате-

ля подметающего вала и повернуть

наружу приемное устройство.

 Вынуть подметающий вал.

Расположение подметающего вала при

установке по направлению движения

(вид сверху)

Указание: При установке нового подме-

тающего вала следить за положением

щетины.

 Установить новый подметающий

вал. Пазы подметающего вала долж-

ны совпасть с выступами балансира.

Указание: После установки нового под-

метающего вала необходимо снова от-

регулировать плоскость подметания.

Указание: На заводе устанавливается

высота плоскости подметания, равная

80 мм. Ее значение можно плавно регу-

лировать с помощью плавающего кре-

пления подметающего вала.

 Проверить давление в шинах.

 Выключить всасывающий вентиля-

тор

 Поставить подметающую машину на

ровный гладкий пол, покрытый види-

мым слоем пыли или мела.

 Установить переключатель про-

грамм на подметание с использова-

нием подметающего вала.

 Перевести переключатель программ

в положение "Транспортировка".

 Дать аппарату задний ход.

 Проверить плоскость подметания.

Профиль подметания должен иметь вид

равномерного прямоугольника шириной

80-85 мм.

1 Регулировочная гайка

2 Контргайка

 Снять боковую обшивку двигателя.

 Отпустить контргайку.

 Регулировка профиля подметания

 Прочно завинтить контргайку.

 Проверить поворотное зеркало.

 Проверить давление в шинах.

 Приподнять боковые щетки.

 Поставить подметающую машину на

ровный гладкий пол, покрытый види-

мым слоем пыли или мела.

 Установить переключатель про-

грамм на подметание с использова-

нием подметающего вала и боковой

щетки.

 Приподнять боковые щетки.

 Установить переключатель про-

грамм в положение «Движение».

 Дать аппарату задний ход.

 Проверить плоскость подметания.

Ширина профиля подметания должна

составлять от 40 до 50 мм.

 Отрегулировать положение плоско-

сти подметания с помощью двух

установочных винтов.

 Проверить плоскость подметания.

Проверка и обслуживание водяного

радиатора

Проверка подметающего вала

Замена подметающего вала

Проверка и корректировка плоскости

подметания для подметающего вала

Проверка и корректировка профиля

подметания для боковых щеток

220 RU

- 14

 Проверить давление в шинах.

 Поднять вверх резервуар для сбора

мусора и зафиксировать с помощью

предохранительной штанги.

 ОПАСНОСТЬ

Опасность получения травм! Всегда

при поднятом резервуаре для сбора му-

сора устанавливать предохранитель-

ные штанги.

Защиту выполнять только за предела-

ми опасной зоны.

 Откинуть наверх предохранитель-

ную штангу для опорожнения подня-

того резервуара и вставить ее в дер-

жатель (предохранительный)

1 Держатель предохранительной

штанги

2 Предохранительная штанга

 Открыть боковую панель, как описа-

но в главе „Замена подметающего

вала“ выше.

 Ослабить 6 барашковых гаек на бо-

ковой плоской стопорной шайбе.

 Ослабить 3 гайки (SW 13) на пере-

дней плоской стопорной шайбе.

 Нажимать боковое уплотнение вниз

(продольное отверстие) до тех пор,

пока его край не окажется на рассто-

янии 1 - 3 мм от пола.

 Привинтить плоскую стопорную шай-

бу.

 Повторить последовательность для

другой стороны устройства.

 Поставить подметающую машину на

ровной поверхности.

 Подключить к вентилю шины прибор

для проверки давления в шинах.

 Проверить давление в шинах, при

необходимости, откорректировать

давление.

 Сведения о допустимом уровне дав-

ления в шинах см. в разделе "Техни-

ческие данные".

 Выполнить чистку фильтра для пыли

с помощью кнопки очистки фильтра.

몇 ПРЕДУПРЕЖДЕНИЕ

До начала замены пылевого

фильтра

удалить содержимое из резервуара для

сбора мусора. При работе с фильтро-

вальной установкой носить маску для

защиты от пыли. Соблюдайте предпи-

сания по технике безопасности в от-

ношении обращения с мелкой пылью.

1 Блокировка крышки устройства

2 Крышка прибора

 Открыть блокировку. Для этого необ-

ходимо открутить винт с головкой в

виде звездочки.

 Откинуть крышку прибора вперед

1 Блокировка

2 Крышка фильтра

 Открыть крышку фильтра.

 Откинуть встряхиватель фильтра

вперед.

 Заменить пылевой фильтр.

 Снова закрыть крышку фильтра.

Клиновый ремень при давлении 10 кг.

должен провисать прибл. на 7-9 мм.

 Натяжение клинового ремня уста-

навливается уполномоченным ра-

ботником сервисной службы.

1 Блокировка

2 Корпус воздушного фильтра

 Открыть замок.

 Снять корпус воздушного фильтра.

 Заменить патрон воздушного филь-

тра.

Указание: Монтажное положение

вентиляционное отверстие на-

правлено вниз (см. рисунок).

 Отвинтить барашковую гайку на цен-

тробежном сепараторе.

 Очистить центробежный сепаратор.

 Открутить фары.

 Вынуть фары и вытащить штекерный

разъем.

Указание: Запомнить положение ште-

керного разъема.

 Открутить фары друг от друга.

 Открутить корпус фары, при этом

держать корпус горизонтально, так

как блок лампы не закреплен.

 Разжать скобу и вынуть лампу нака-

ливания.

 Вставить новую лампочку.

 Снова собрать в обратной последо-

вательности.

Установить боковые уплотнения

Проверка давления в шинах

Вручную очистить фильтр для пыли

Замена пылевого фильтра

Проверка и регулировка клинового

ремня

Проверка и замена воздушного

фильтра

Замена лампы накаливания фары

(опция)

221RU

- 15

Указание: Для замены лампа указателя

поворота вынуть стекло из корпуса ука-

зателя.

 Открыть держатель предохранителя.

 Проверить предохранители.

Указание: Предохранитель FU 01 нахо-

дится в подкапотном пространстве.

 Неисправные предохранители заме-

нить.

Указание: Использовать только предо-

хранители с одинаковым значением.

Настоящим мы заявляем, что нижеука-

занный прибор по своей концепции и

конструкции, а также в осуществленном

и допущенном нами к продаже исполне-

нии отвечает соответствующим основ-

ным требованиям по безопасности и

здоровью согласно директивам ЕU. При

внесении изменений, не согласованных

с нами, данное заявление теряет свою

силу.

Нижеподписавшиеся лица действуют от

имени и по доверенности Правления.

Уполномоченный сотрудник по ведению

документооборота:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Замена лампы накаливания

указателя поворотов (опция)

Замена предохранителей

FU 01 Главный предохрани-

тель

60 A

FU 02 Указатель уровня газа в

баллоне

5 A

FU 03 Предохранительное

реле

Многофункциональная

индикация

10 A

FU 04 Переключатель на-

правления движения

10 A

FU 05 Реле времени

Контактный переключа-

тель сидения

5 A

FU 06 Вентилятор 25 A

FU 07 переключатель выбора

программ

Функции резервуара

для сбора мусора

10 A

FU 08 Реле стартера 30 A

FU 09 Индикаторный прибор 7,5 A

FU 10 Стояночные огни 7,5 A

FU 11 Рабочее освещение

сверху (ближний свет)

10 A

FU 12 Вибраторная система

Проблесковый маячок

Звуковой сигнал

20 A

FU 13 Водяной насос 10 A

Заявление о соответствии

ЕU

Продукт Подметающая машина с

местом для водителя

Тип: 1.186-xxx

Основные директивы ЕU

2006/42/EC (+2009/127/EC)

2014/30/EU

2000/14/ЕС

Примененные гармонизированные

нормы

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Примененный порядок оценки соот-

ветствия

2000/14/ЕС: Приложение V

Уровень мощности звука дБ(A)

Измерено: 98

Гарантиро-

вано:

101

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

222 RU

- 16

Помощь в случае неполадок

Неполадка Способ устранения

Прибор не запускается Занять место на сиденье оператора, система контактного выключателя сиденья активируется

Зарядить или заменить аккумулятор

Газовый баллон пуст - Заменить газовый баллон

Кран для отбора газа закрыт - Открыть кран путем вращения против часовой стрелки.

Газовый клапан обледенел - соблюдать инструкцию по замене газовых баллонов.

Обратиться в сервисную службу Kärcher

Двигатель работает нерегулярно Очистить воздушный фильтр или заменить патрон фильтра

Проверить и при необходимости отремонтировать трубопровод топливной системы и соеди-

нения

Обратиться в сервисную службу Kärcher

Двигатель перегрет Долить охлаждающее вещество

Промыть радиатор

Увеличить натяжение клинового ремня.

Обратиться в сервисную службу Kärcher

Двигатель работает, но прибор

движется только в медленном

режиме или вообще не движется

Отпустите стояночный тормоз

Проверить наличие намотавшихся лент и шнуров.

Обратиться в сервисную службу Kärcher

Свистящий шум в гидравличе-

ской системе

Залить рабочую жидкость для гидравлических систем.

Обратиться в сервисную службу Kärcher

Боковые щетки вращаются толь-

ко медленно или вообще не вра-

щаются

Полностью выдвинуть вперед дроссельный рычаг (высокая частота оборотов).

Проверить наличие намотавшихся лент и шнуров.

Обратиться в сервисную службу Kärcher

Небольшая или вообще отсутст-

вующая мощность всасывания в

области щеток.

Очистить фильтр

Обратиться в сервисную службу Kärcher

Аппарат сильно пылит Установить боковые уплотнения

Включить нагнетатель

Очистка фильтра для пыли

Замена уплотнений фильтра

Обратиться в сервисную службу Kärcher

Подметающее устройство остав-

ляет мусор

Удалить содержимое из резервуара для сбора мусора

Очистка фильтра для пыли

Замена подметающего вала

Регулировка профиля подметания

Замена уплотняющих лент на резервуаре для сбора мусора

Устранение блокировки подметающего вала

Обратиться в сервисную службу Kärcher

Резервуар для сбора мусора не

поднимается или не опускается

Проверить предохранители.

Обратиться в сервисную службу Kärcher

Резервуар для сбора мусора

вращается только медленно или

вообще не вращается

Обратиться в сервисную службу Kärcher

Нарушение работы подвижных

элементов гидравлической си-

стемы

Обратиться в сервисную службу Kärcher

223RU

- 17

Технические данные

KM 130/300 R LPG

1.186-146.0

Характеристики прибора

Скорость движения вперед km/h 10

Скорость движения назад km/h 10

Способность подъема в гору (макс.) -- 18%

Обрабатываемая поверхность, без боковых щеток m

/h 10000

Рабочая ширина, с 1 боковыми щетками m

/h 13000

Рабочая ширина, без боковых щеток mm 1000

Рабочая ширина, с 1 боковыми щетками mm 1300

Тип защиты, каплезащитный -- IPX 3

Продолжительность использования при полном баке h 4

Двигатель

Тип -- Kubota WG 972-E4

Серия -- 3-цилиндровый четырехтактный газо-

вый двигатель

Эмиссия в соответствии с процедурой измерения согласно регламенту

ЕС 2016/1628 (уровень V)

g/kWh 1018,2

Тип охлаждения -- Водяное охлаждение

Направление вращения -- против часовой стрелки

Отверстие mm 74,5

Подъем mm 73,6

Рабочий объем cm

962

Объем масла l 3,7

Рабочее число оборотов 1/min 2350

Максимальное число оборотов 1/min 2550

Число оборотов холостого хода 1/min 1500

Мощность, макс. kW/PS 17,5/23,5

Максимальный крутящий момент при 2400 об/мин Nm 66,3

Масляный фильтр -- Патрон фильтра

Фильтр всасываемого воздуха -- Патрон фильтра с внутренней повер-

хностью фильтрования, патрон филь-

тра с наружной поверхностью фильтро-

вания

Вид топлива LPG

Смеси сжиженного газа из пропана и бутана раз-

решены. Процент содержания пропана должен

быть не менее 90%.

Объем бака 11 кг или 20 литров (сменный баллон)

Электрическая система

Аккумулятор V, Ah 12, 62

Генератор, оборотный ток V, A 12, 80

Стартер -- Электростартер

Гидравлическая система

Объем масла во всей гидравлической системе l 26,5

Объем масла в гидравлическом резервуаре l 21,2

Тип масла

Двигатель (выше 25 °C) -- SAE 30, SAE 10W-30, SAE 15W-40

Двигатель (от 0 до 25 °C) -- SAE 20, SAE 10W-30, SAE 10W-40

Двигатель (ниже 0 °C) -- SAE 10W, SAE 10W-30, SAE 10W-40

Гидравлическая система -- HV 46

Резервуар для сбора мусора

Максимальная высота разгрузки mm 1400

Объем резервуара для сбора мусора l 300

Метущий вал

Диаметр подметающего вала mm 300

Ширина подметающего вала mm 1000

Число оборотов 1/min 350

Профиль подметания mm 80

224 RU

- 18

Боковая щетка

Диаметр боковых щеток mm 600

Число оборотов (плавная регулировка) 1/min 0 - 60

Колеса

Размер спереди -- 15-4.5x8

Давление воздуха, спереди bar 8

Давление воздуха, сзади -- 15-4.5x8

Тормоза

Передние колеса -- механический

Заднее колесо -- гидростатический

Система фильтрования и всасывания

Серия -- Плоский складчатый фильтр

Число оборотов 1/min 2800

Поверхность фильтра тонкой очистки m

5,2

Номинальное разрежение, система всасывания mbar 15,5

Номинальный объем потока, система всасывания m

/h 800

Вибраторная система -- Электромотор

Условия окружающей среды

Температура °C от -5 до +40

Влажность воздуха, без образования росы % 0 - 90

Значение установлено согласно EN 60335-2-72

Уровень шума

Уровень шума дб

dB(A) 80

Опасность K

dB(A) 3

Уровень мощности шума L

+ опасность K

dB(A) 101

Вибрация прибора

Значение вибрации рука-плечо m/s

1,5

Сиденье m/s

0,8

Опасность K m/s

0,2

Размеры и массы

Длина х ширина х высота mm 2122 x 1330 x 1430

Радиус поворота вправо mm 1460

Радиус поворота влево mm 1460

Вес в порожнем состоянии kg 925

Допустимый общий вес kg 1505

Допустимая нагрузка на ось спереди kg 882

Допустимая нагрузка на ось сзади kg 623

Изготовитель оставляет за собой право внесения технических изменений!

KM 130/300 R LPG

1.186-146.0

225RU

- 1

A készülék első használata előtt

olvassa el ezt az eredeti hasz-

nálati utasítást, ez alapján járjon el és tart-

sa meg a későbbi használatra vagy a kö-

vetkező tulajdonos számára.

Amennyiben kicsomagoláskor szállítási sé-

rülést észlel, akkor értesítse az elárusító-

helyet.

– A készüléken elhelyezett figyelmeztető

és tájékoztató táblák fontos tájékozta-

tást adnak a veszélytelen üzemeltetés-

ről.

– Az üzemeltetési útmutatóban szereplő

megjegyzések mellett a törvényhozó ál-

talános biztonsági- és balesetvédelmi

előírásait is figyelembe kell venni.

Megjegyzések a tartalmazott anyagok-

kal kapcsolatban (REACH)

Aktuális információkat a tartalmazott anya-

gokkal kapcsolatosan a következő címen

talál:

www.kaercher.com/REACH

Minden országban az illetékes forgalma-

zónk által kiadott garancia feltételek érvé-

nyesek. Az esetleges üzemzavarokat az

Ön készülékén a garancia lejártáig költség-

mentesen elhárítjuk, amennyiben anyag-

vagy gyártási hiba az oka. Garanciális

esetben kérjük, forduljon a vásárlást igazo-

ló bizonylattal kereskedőjéhez vagy a leg-

közelebbi hivatalos szakszervizhez.

 VESZÉLY

Veszélyek elkerülés végett az alkatrészek

javítását és beépítését csak jóváhagyott

szerviz szolgálat végezheti el.

– Csak olyan tartozékokat és alkatrésze-

ket szabad használni, amelyeket a

gyártó jóváhagyott. Az eredeti tartozé-

kok és az eredeti alkatrészek biztosítják

azt, hogy a készüléket biztonságosan

és zavartalanul lehessen üzemeltetni.

– További információkat az alkatrészek-

ről a www.kaercher.com címen talál a

'Service' oldalakon.

 VESZÉLY

Azonnal fenyegető veszélyre figyelmeztet,

amely súlyos testi sérüléshez vagy halál-

hoz vezet.

몇 FIGYELMEZTETÉS

Esetlegesen veszélyes helyzetre figyel-

meztet, amely súlyos testi sérüléshez vagy

halálhoz vezethet.

몇 VIGYÁZAT

Figyelmeztetés esetlegesen veszélyes

helyzetre, amely könnyű sérüléshez vagy

anyagi kárhoz vezethet.

FIGYELEM

Lehetséges veszélyes helyzetre való fi-

gyelmeztetés, amely anyagi kárhoz vezet-

het.

Általános megjegyzések . . . . . HU 1

Környezetvédelem . . . . . HU 1

Garancia . . . . . . . . . . . . HU 1

Tartozékok és pótalkatré-

szek . . . . . . . . . . . . . . . . HU 1

Szimbólumok az üzemelte-

tési útmutatóban . . . . . . HU 1

Szimbólumok a készüléken HU 1

Rendeltetésszerű használat . . HU 2

Előrelátható hibás használatHU 2

Alkalmas burkolatok. . . . HU 2

Biztonsági tanácsok. . . . . . . . . HU 2

Biztonsági felhívások a ke-

zeléshez. . . . . . . . . . . . . HU 2

Biztonsági felhívások a hala-

dási üzemmódhoz . . . . . HU 2

Gázüzemű gépjárművek biz-

tonságtechnikai irányelvei HU 2

Belsőégésű motoros készü-

lékek. . . . . . . . . . . . . . . . HU 3

Készülékek magas ürítésselHU 3

Vezető fölötti védőtetővel

rendelkező készülékek. . HU 4

Biztonsági felhívások a ké-

szülék szállításához. . . . HU 4

Biztonsági felhívások az

ápoláshoz és a karbantar-

táshoz . . . . . . . . . . . . . . HU 4

Funkció . . . . . . . . . . . . . . . . . . HU 4

Lerakodási útmutatások . . . . . HU 4

Kezelési- és funkciós elemek . HU 5

KM 130/300 R LPG . . . . HU 5

Üzembevétel előtt . . . . . . . . . . HU 6

Vezetőkabint felhajtani. . HU 6

Rögzítőfék rögzítése/oldása HU 6

Seprőgép mozgatása saját

hajtás nélkül. . . . . . . . . . HU 6

Saját meghajtással rendel-

kező seprőgép mozgatása HU 6

Üzembevétel . . . . . . . . . . . . . . HU 6

Általános megjegyzések HU 6

Gázpalack felszerelése/cse-

réje. . . . . . . . . . . . . . . . . HU 6

Indítás előtt/Biztonsági el-

lenőrzés . . . . . . . . . . . . . HU 7

Üzem . . . . . . . . . . . . . . . . . . . . HU 7

Vezetőülést beállítása . . HU 7

Programok kiválasztása. HU 7

Nyissa ki a gázcsapot . . HU 7

A készülék beindítása . . HU 7

Készülék vezetése. . . . . HU 7

Seprő üzem . . . . . . . . . . HU 7

A felsepert anyagok tartályá-

nak kiürítése. . . . . . . . . . HU 8

A készülék kikapcsolása HU 8

Szállítás. . . . . . . . . . . . . . . . . . HU 8

Tárolás/Hosszú távú leállítás. . HU 8

Ápolás és karbantartás . . . . . . HU 8

Általános megjegyzések HU 8

Tisztítás . . . . . . . . . . . . . HU 9

Karbantartási időközök . HU 9

Karbantartási munkák . . HU 9

EU konformitási nyilatkozat . . . HU 13

Segítség üzemzavar esetén . . HU 14

Műszaki adatok . . . . . . . . . . . . HU 15

Általános megjegyzések

Környezetvédelem

A csomagolási anyagok újra-

hasznosíthatók. Kérjük, ne dobja

a csomagolást a házi szemétbe,

hanem vigye el egy újrahasznosí-

tó helyre.

A régi készülékek értékes újra-

hasznosítható anyagokat tartal-

maznak, amelyeket tanácsos újra

felhasználni. Ezért a régi készü-

lékeket az arra alkalmas gyűjtő-

rendszerek igénybevételével ár-

talmatlanítsa!

Ügyeljen rá, hogy az üzemi folyadékok,

mint például a motorolaj, a hidraulikaolaj,

a fékfolyadék, a dízel üzemanyag vagy a

hűtőfolyadék ne juthasson be a talajba.

Kérjük, óvja a környezetet és az üzemi fo-

lyadékokat környezetkímélő módon ártal-

matlanítsa.

Garancia

Tartozékok és pótalkatrészek

Szimbólumok az üzemeltetési

útmutatóban

Szimbólumok a készüléken

Égési sérülésveszély forró

felületek által! A készüléken

történő munka előtt hagyja

kellőképpen kihűlni a kipufo-

gó berendezést.

A készüléken végzendő

munkákat mindig erre alkal-

mas kesztyűvel végezze.

Zúzódásveszély mozgó au-

tóalkatrészek közé beszoru-

lás által

Sérülésveszély mozgatott al-

katrészek által. Ne nyúljon

bele.

Égésveszély. Ne szívjon fel

égő vagy parázsló tárgyat.

Lánc helye / daruval emelés

helye

Kocsiemelő behelyezési

pontjai

A talaj maximális dőlésszöge

megemelt szeméttartállyal

való hajtás esetén.

Menetirányban csak max.

18%-os emelkedőkre hajtson

fel.

Ügyeljen a gázpalack beépí-

tési helyzetére! A csatlako-

zásnak ill. a gyűrűs nyílásnak

lefelé kell néznie.

226 HU

- 2

Ezt a seprőgépet kizárólag a jelen kezelési

útmutatóban megadottaknak megfelelően

használja.

– Ez az seprőgép kültéri szennyezett fe-

lületek seprésére alkalmas.

– A készülék közúti forgalomban nem ve-

het részt.

– Minden ezen túlmenő használat nem

rendeltetésszerű használatnak minő-

sül. Az ebből származó károkért a gyár-

tó nem vállal felelősséget; a kockázatot

ezért egyedül a felhasználó viseli.

– (gázüzemű motor)

A berendezést zárt térben csak megfe-

lelő szellőztetés mellett szabad hasz-

nálni.

– Gázpalackok és a készülék tárolása

csak földszinten megengedett.

– A készüléken nem szabad változtatá-

sokat végrehajtani.

– A készülék csak az üzemeltetési útmu-

tatóban szereplő padlózatokra alkal-

mas.

– Csak a gyártóvállalat vagy annak meg-

bízottja által géphasználatra jóváha-

gyott felületeken szabad vele közleked-

ni.

– Általánosságban érvényes: Gyúlékony

anyagokat a készüléktől távol kell tarta-

ni (Robbanás-/Tűzveszély).

– Soha ne seperjen fel/szívjon fel robba-

nékony folyadékot, éghető gázokat va-

lamint savakat és oldószereket! Ebbe

beletartozik a benzin, a hígító vagy a fű-

tőolaj, amelyek a beszívott levegővel

robbanékony gőzöket vagy keveréke-

ket alkothatnak, továbbá az aceton, hí-

gítatlan savak és oldószerek, mivel

ezek a készülékben használt anyago-

kat megtámadják.

– Soha ne seperjen fel/szívjon fel reaktív

fémporokat (pl. alumínium, magnézi-

um, cink), ezek erősen lúgos vagy sa-

vas tisztítószerekkel vegyülve robbané-

kony gázokat termelnek.

– A készülék nem alkalmas egészségre

ártalmas anyagok felseprésére.

– Ne seperjen fel/szívjon fel égő vagy

izzó tárgyakat.

– A veszélyes területen tartózkodni tilos.

Robbanásveszélyes helyiségekben

nem szabad üzemeltetni.

– Kísérőszemély szállítása nem megen-

gedett.

– Tárgyak tolása/húzása vagy szállítása

ezzel a készülékkel nem megengedett.

– Aszfalt

– Ipari padló

– Esztrich

– Beton

– Burkolókövek

 (Csak Finnországra érvényes) Amen-

nyiben a készülék PVC tömlővezeték-

kel van felszerelve, a készüléket ne te-

gye ki alacsony (0°C alatti) környezeti

hőmérsékletnek. A készülékre vonatko-

zó kérdések esetén kérjük, lépjen kap-

csolatba a Kärcher céggel.

 A készülék és a munkaberendezés

szabályszerű állapotát és üzembizton-

ságát használat előtt ellenőrizni kell. Ha

a készülék állapota nem kifogástalan,

akkor nem szabad használni.

 A készülék veszélyes területen (például

benzinkútnál) történő használatakor fi-

gyelembe kell venni a megfelelő bizton-

sági előírásokat. Tilos a készüléket rob-

banásveszélyes helyiségekben működ-

tetni.

 VESZÉLY

Sérülésveszély!

 A készüléket ne használja leeső tár-

gyak ellen védelmet nyújtó tető nélkül

olyan helyen, ahol fennáll a lehetősége

annak, hogy a kezelőszemély leeső tár-

gyak által megsérül.

 A kezelőszemélynek a készüléket ren-

deltetésszerűen kell használni. Figye-

lembe kell vennie a helyi adottságokat,

és a készülékkel való munka közben fi-

gyelnie kell a harmadik személyekre,

különösen a gyermekekre.

 Alapvetően be kell tartani a gépjárm

űvek-

re vonatkozó előírási rendszabályokat,

szabályzatokat és rendelkezéseket.

 A munka megkezdése előtt a kezelő-

személynek meg kell győződnie arról,

hogy minden biztonsági berendezés

előírásszerűen fel van-e helyezve és

működik-e.

 A készülék kezelőszemélye felel más

személyeket vagy az ő tulajdonaikat ért

balesetért.

 Ügyelni kell arra, hogy a kezelőszemély

szűk ruházatot viseljen. Erős cipőt kell

viselni és kerülni kell a lazán hordott ru-

házatot.

 Odahajtás előtt ellenőrizni kell a közeli

területet (pl. gyermekek). Ügyelni kell a

megfelelő látási viszonyokra!

 Soha nem szabad felügyelet nélkül

hagyni a készüléket, amíg a motor

üzemben van. A kezelőszemélyzet

csak akkor hagyhatja el a készüléket,

ha a motort leállították, a készüléket vé-

letlen mozgások ellen biztosították és a

kulcsot kihúzták.

 A készülék jogosulatlan használatának

elkerülésére a kulcsot ki kell húzni.

 A készüléket csak olyan személyek

használhatják, akiket a kezelésre kiok-

tattak vagy igazolni tudják, hogy képe-

sek a készülék kezelésére és akiket a

használattal kifejezetten megbíztak.

 Ez a készülék nem alkalmas arra, hogy

olyan korlátozott fizikai, érzékelő vagy

szellemi képességgel rendelkező (bele-

értve a gyerekeket) vagy tapasztalat

és/vagy ismeret hiányában lévő szemé-

lyek használják, kivéve, ha biztonságu-

kért felelős személy felügyeli őket, vagy

betanították őket a készülék használa-

tára.

 Gyerekeket felügyelni kell, annak bizto-

sításáért, hogy a készülékkel ne játsza-

nak.

VIGYÁZAT

Sérülésveszély! Ne seperjen fel csomago-

lószalagot, drótot vagy hasonlót, mivel

ezek a seprőhengerre tekeredhetnek.

 VESZÉLY

Sérülésveszély! Ráhajtás előtt ellenőrizni

kell a talaj teherbíró képességét.

 VESZÉLY

Balesetveszély, sérülésveszély!

 A haladási sebességet az adott körül-

ményekhez kell igazítani.

Borulásveszély túl nagy emelkedőnél.

 Menetirányban csak max. 18%-os

emelkedőkre hajtson fel.

Borulásveszély instabil talajnál.

 A készüléket kizárólag szilárd talajon

mozgassa.

Borulásveszély túl nagy oldalsó dőlésszögnél.

 Menetiránnyal átlósan csak max. 10%-

os emelkedőkre hajtson fel.

Ipari Szakegyesületek Központi Szövetsé-

ge e. V. (HVBG) Cseppfolyós gázok (hajtó-

gázok) a bután és propán vagy a bután/

propán keverékek. Különleges palackok-

ban szállítjuk. A gázok üzemi nyomása a

külső hőmérséklettől függ.

 VESZÉLY

Robbanásveszély!

A cseppfolyós gázt nem szabad benzinként

kezelni. A benzin lassan párolog, a csepp-

folyós gáz azonnal gázneművé válik.

Cseppfolyós gáznál tehát a benzinhez ké-

pest nagyobb a veszélye, hogy a helyiség

gázzal telik meg és belobban.

VIGYÁZAT

Kizárólag a DIN 51622 szabványnak meg-

felelő hajtógázzal töltött PB-gáz palackokat

használjon.

Háztartási vagy kemping gáz használata

alapvetően tilos.

A folyékony gázkeverékek különbözőek le-

hetnek a különböző gázmotorok esetében.

Az engedélyezett folyékony gázkeverékek

megtalálhatók a műszaki adatok között.

– Minden olyan személy, akinek cseppfo-

lyós gázzal kell dolgoznia, köteles elsa-

játítani a cseppfolyós gázok sajátossá-

gaival kapcsolatos ismereteket, ame-

lyek a veszélymentes üzemeltetéshez

szükségesek. Jelen nyomtatványt ál-

landó jelleggel el kell helyezni a seprő-

gépen.

Rendeltetésszerű használat

Előrelátható hibás használat

Alkalmas burkolatok

Biztonsági tanácsok

Biztonsági felhívások a kezeléshez

Biztonsági felhívások a haladási

üzemmódhoz

Gázüzemű gépjárművek

biztonságtechnikai irányelvei

Az üzemvezetés és a munkavállalók

kötelességei

227HU

- 3

– Hozzáértő személyeknek rendszeres

időközönként, de évente legalább egy-

szer ellenőrizni kell, hogy a hajtógáz

berendezések működőképesek-e és a

tömítések megfelelőek-e (ZH 936 sze-

rint).

– Az ellenőrzést írásban igazolni kell. A

bevizsgálásnál a "Cseppfolyós gáz al-

kalmazása" című baleset-megelőzési

előírás § 33 és § 37 bekezdése szolgál

alapul (BGV D34)

– Általános előírásként a cseppfolyós

gázüzemű motorral hajtott járművek

vizsgálatára a szövetségi közlekedési

miniszter által kiadott vonatkozó irány-

elveket kell alkalmazni.

– A gázt mindig csak egy palackból sza-

bad venni. Ha egyszerre több palackból

vesznek gázt, ez azt eredményezheti,

hogy a cseppfolyós gáz egyik palackból

a másikba áramlik át. Ezért, amikor zár-

ják a gázpalack szelepét, a túltöltött pa-

lackban a nyomás megengedhetetlen

módon megnő (lásd ezen irányelvek B.

1 rendl.-ét).

– Tele palack behelyezésekor vegye fi-

gyelembe a gázcsatlakozás beszerelé-

si helyzetét; további információkat a

„Gázpalack behelyezése” című fejezet-

ben talál.

A gázpalack kicserélését gondosan kell vé-

gezni. Be- és kiszereléskor a palackszelep

gázkilépő csonkja kulccsal szorosan meg-

húzott záranyával legyen elzárva.

– Szivárgó gázpalackokat tilos tovább

használni. Azokat a vonatkozó összes

elővigyázatossági rendszabály betartá-

sával azonnal le kell üríteni a szabad-

ban végzendő lefúvatással, és jelölni

kell, hogy szivárognak. Amikor a köl-

csönző vagy annak képviselője (kutas

vagy hasonló) a megrongálódott gáz-

palackokat elszállítja vagy elviszi, a raj-

tuk keletkezett kárt írásban azonnal kö-

zölni kell.

– Mielőtt a gázpalackot bekötik, a csatla-

kozócsonkok rendeltetésszerű állapo-

tát ellenőrizni kell.

– A palack csatlakoztatása után habkép-

ző anyaggal ellenőrizni kell, hogy az

nem szivárog-e.

– A szelepeket lassan kell kinyitni. A sze-

lepek nyitásánál és zárásánál tilos ütő-

szerszámok használatát igénybe venni.

– A cseppfolyós gáz okozta tüzeket csak

biztonságos távolságból és fedezékből

szabad oltani.

- csak szénsavas poroltót vagy szénsa-

vas oltókészüléket szabad használni.

- a gáztartály hűtéséhez bőséges vizet

használni.

– Folyamatosan figyelemmel kell kísérni,

hogy az egész cseppfolyós gázberen-

dezés üzembiztos állapotban van-e, és

különösen hogy a tömítettség megfele-

lő-e. Tilos használni a járművet, ha a

gázberendezés szivárog.

– A cső- illetve tömlőkötés oldása előtt

zárni kell a palack szelepét. A palackon

lévő csatlakozóanyát lassan és először

csak kissé szabad megoldani, mivel kü-

lönben a vezetékben még nyomás alatt

lévő gáz spontán módon kiléphet.

– Ha a gázt nagy tartályból tankolják, a

cseppfolyós gáz nagykereskedésben

utána kell járni, hogy mely előírások vo-

natkoznak az ilyen műveletre.

 Veszély

Sérülésveszély!

– Ha cseppfolyós formájában csupasz

bőrre kerül, a cseppfolyós gáz fagyási

sebeket okoz.

– Szerelés után a záranyát szorosan rá

kell csavarni a palack csatlakozómene-

tére.

– A tömítettség kipróbálásához szappa-

nos vizet, Nekal oldatot vagy más hab-

képző anyagot kell használni. Tilos nyílt

lánggal megvizsgálni a cseppfolyós

gázberendezést.

– Az egyes berendezés részek kicserélé-

sekor be kell tartani a gyártók beszere-

lési előírásait. Ilyenkor zárni kell a pa-

lack- és főelzáró szelepeket.

– A gázüzemű gépjárművek elektromos

berendezésének állapotát folyamato-

san figyelni kell. Ha a berendezés gáz-

szállító részei szivárognak, a keletkező

szikrák robbanásokat idézhetnek elő.

– Ha a gázüzemű jármű hosszabb ideig

állt, a jármű vagy elektromos berende-

zéseinek üzembevétele előtt alaposan

ki kell szellőztetni a helyiséget, ahol azt

leállították.

– A gázpalackokkal vagy a cseppfolyós

gázberendezéssel kapcsolatos balese-

teket azonnal jelenteni kell a szakegye-

sületnek és az illetékes ipar-felügyelő-

ségnek. Megrongálódott alkatrészeket

a vizsgálat lezárulásáig meg kell őrizni.

– A hajtógáz illetve cseppfolyós gázpa-

lackok tárolását a TRF 1996 (Cseppfo-

lyós gázok műszaki szabályzatai, lásd

DA a BGV D34, 4. melléklet) előírásai-

nak megfelelően kell elvégezni.

– A gázpalackokat álló helyzetben kell tá-

rolni. Tartályok felállítási helyén és a ja-

vítás alatt tilos nyílt lángot használni

vagy dohányozni. Ügyelni kell arra,

hogy a szabadban felállított palackok-

hoz ne lehessen hozzáférni. Ügyelni

kell arra, hogy az üres palackok alapve-

tően el legyenek zárva.

– A gázpalack szelepét és a fő elzáró-

szelepet rögtön a gépjármű leállítása

után el kell zárni.

– Azoknak a helyiségeknek a helyzetére

és állagára, ahová a gázüzemű gépjár-

művet állítják, a garázsokkal kapcsola-

tos szabályzat és az illető tartomány-

ban mindenkor érvényben lévő építési

szabályzat rendelkezései vonatkoznak.

– A gázpalackokat a beállító helyiségek-

től elválasztott külön helyiségekben kell

őrizni (lásd a BGV DA, 2. melléklet).

– Ügyelni kell arra, hogy a helyiségekben

alkalmazott elektromos kézi lámpák

zárt, tömített üvegbúrával és erős védő-

kosárral legyenek ellátva.

– A javítóműhelyekben történő munka-

végzéskor el kell zárni a palack- és fő-

elzáró szelepeket és hő hatásától véde-

ni kell a hajtógáz palackokat.

– Üzemszünetek és üzemzárás előtt a fe-

lelős személynek utána kell nézni, hogy

valamennyi szelep, mindenek előtt a

palackszelepek zárva vannak-e. Tűzzel

végzendő munkákat, így különösen he-

gesztő- és lángvágó munkákat tilos haj-

tógáz palackok közelében végezni.

Hajtógáz palackokat még üres állapot-

ban sem szabad műhelyekben tárolni.

– Ügyelni kell arra, hogy a beállító- és

raktárhelyiségek, valamint a javítómű-

helyek jól szellőzöttek legyenek. Ennél

figyelembe kell venni, hogy a cseppfo-

lyós gázok nehezebbek a levegőnél. A

cseppfolyós gázok összegyűlnek a ta-

lajon, munkagödrökben és a talaj

egyéb mélyedéseiben és ott robbanás-

veszélyes gáz/levegő elegyeket képez-

hetnek.

 Ne használja a készüléket 1200 m felet-

ti magasságban.

 VESZÉLY

Fulladási veszély!

 (gázüzemű motor)

A berendezést zárt térben csak megfe-

lelő szellőztetés mellett szabad hasz-

nálni.

 A kipufogógázok mérgezőek és károsít-

ják az egészséget, nem szabad azokat

belélegezni.

 VESZÉLY

Sérülésveszély!

 A belsőégésű motor kipufogógáz-kive-

zető nyílását nem szabad elzárni.

 A motornak mintegy 3 másodperc után-

járásra van szüksége a leállítás után.

Ezen időtartam alatt feltétlenül távol kell

maradni a hajtómotor környékétől.

 VESZÉLY

Égési sérülésveszély!

 A forró belsőégésű motort nem szabad

megérinteni.

 A burkolatok levétele előtt hagyja lehűl-

ni a járművet.

 Nem szabad a kipufogógáz-kivezető

nyílás fölé hajolni, vagy azt befogni.

 VESZÉLY

Sérülésveszély!

 A magas ürítő tartályon történő munka

esetén teljesen emelje meg és biztosít-

sa a felsepert anyagok tartályát.

 A biztosítást csak a veszélyzónán kívül-

ről szabad elvégezni.

Karbantartást csak hozzáértő személy

végezhet

Üzembevétel/Üzem

A beállító- és raktárhelyiségekben,

valamint a javítóműhelyekben

Belsőégésű motoros készülékek

Készülékek magas ürítéssel

228 HU

- 4

FELHÍVÁS

A vezető feletti védőtető (opcionális) na-

gyobb leeső tárgyakkal szemben nyújt vé-

delmet. Azonban borulással szemben nem

nyújt védelmet!

 Naponta ellenőrizze a védőfedelet ká-

rosodások tekintetében.

 A védőfedél vagy akár egyes elemei-

nek károsodása esetén a teljes védőfe-

delet ki kell cserélni.

 A védőfedél bármely módosítása, vala-

mint a Kärcher által jóváhagyott ele-

mektől, szerkezeti elemektől és szere-

lési csoportoktól eltérő elemek felszere-

lése nem megengedett, és korlátozhat-

ja a védőfedél funkcióját is.

 A készülék önsúlyát (szállítási súly)

utánfutóval vagy járművel történő szál-

lításkor figyelembe kell venni.

 A készülék szállításánál az akkumulá-

tort le kell kötni és a készüléket bizto-

san rögzíteni kell.

 A készülék tisztítása és karbantartása,

az alkatrészek kicserélése vagy más

funkcióra való átállítása előtt ki kell kap-

csolni a készüléket és ki kell húzni a

gyújtáskulcsot.

 Az elektromos berendezésen történő

munka esetén az akkumulátort le kell

választani.

Ehhez elsőként a negatív, majd a pozi-

tív pólust válassza le.

Az ismételt csatlakoztatás fordított sor-

rendben történik. Először csatlakoztas-

sa a pozitív, majd a negatív pólust.

 A készülék tisztítása nem történhet lo-

csolótömlővel vagy nagynyomású víz-

sugárral (zárlat- vagy egyéb károsodás

veszélye).

 A javításokat kizárólag olyan engedél-

lyel rendelkező vevőszolgálati közpon-

tok vagy az adott szakterülten jártas

szakemberek végezhetik, akik tisztá-

ban vannak az összes fontos vonatko-

zó biztonsági előírással.

 Ügyeljen a helyváltoztató iparilag hasz-

nált készülékekre vonatkozó helyileg

érvényes előírásokra.

 A készüléken végzendő munkákat min-

dig erre alkalmas kesztyűvel végezze.

A seprőgép a seprőlapát elvén működik.

– A forgó seprőhenger a piszkot egyene-

sen a szeméttartályba továbbítja.

– Az oldalkefe a seprendő felület sarkait

és széleit tisztítja meg és a piszkot a

seprőhenger pályájára továbbítja.

– A finom port a szívóventillátor szívja át

a porszűrőn.

 VESZÉLY

Sérülés- és rongálódásveszély!

 Berakodás esetén vegye figyelembe a

készülék súlyát!

 Nem szabad villástargoncát használni,

mivel a készülék eközben megrongá-

lódhat.

 A készülék berakodásánál használjon

megfelelő rámpát vagy darut!

 Rámpa használata esetén vegye figye-

lembe a következőt:

Szabad magasság 70mm.

 Amennyiben a készüléket palettán

szállítják, akkor a mellékelt deszkákkal

egy lemenő rámpát kell felépíteni.

Ehhez az útmutatót a 2. oldalon (borító

belső oldala) találja.

Fontos megjegyzés: minden deszkát

egyenként 2 csavarral kell rögzíteni.

Vezető fölötti védőtetővel

rendelkező készülékek

Biztonsági felhívások a készülék

szállításához

Biztonsági felhívások az ápoláshoz

és a karbantartáshoz

Funkció

Lerakodási útmutatások

Önsúly (szállítási súly) 925 kg*

* Ha rászerelhető tartozékok is fel vannak

szerelve, akkor a súly ennek megfelelően

magasabb.

229HU

- 5

1 Vezetőkabin (opcionális)

2 Kabinajtó (opcionális)

3 Rögzítési pont (4x)

4 Seprőhenger hozzáférése

5 Első kerék

6 Oldalkefék

7 Felsepert anyagok tartálya

8 Világítóberendezés (opcionális)

9 Készülék borításának retesze

10 Ablaktörlő (opcionális)

11 Motor burkolata

12 Gázpalack

13 Vezetőkabin zárja

(opcionális)

14 Körforgó villogó

15 Centrifugális szeparátor

16 Biztosítókar vezető kabin

(opcionális)

17 Seprőhenger elállítása (nincs megjele-

nítve)

1 Program kapcsoló

2 Funkció gombok

3 Multifunkcionális kijelző

4 Biztosítószekrény munkahely

5 Kormány

6 Gyújtászár

7 Rögzítőfék

8 Ülés (ülés kontaktus kapcsolóval)

9 Fékpedál

10 Gázpedál

1 Vészvillogó kapcsolója (opcionális)

2 Gyújtáskulcs

– 0 állás: Motort kikapcsolni

– 1 állás: Gyújtás be

– 2 állás: Motor elindítása

1 Munkahely világítás be/ki (opcionális)

2 Körforgó villogó be/ki

3 Kürt

4 Szűrőtisztítás

5 Menetirány kiválasztó kapcsoló

6 Oldalkefék vízellátása (opcionális)

7 Ventillátor

8 Tartályfedél nyitása / zárása

9 Szeméttartály fel / le

Kezelési- és funkciós elemek

KM 130/300 R LPG

Kezelőpult Gyújtászár

Funkció gombok

230 HU

- 6

ECU - Engine Control Unit

A motorvezérlő egység szabályozza és fel-

ügyeli a motorfunkciókat.

Ha üzem közben motorhibák lépnek fel, ak-

kor ezek kijelzésre kerülnek:

– A kijelzőn megjelenik a hibakód és a hi-

baleírás

– A sárga ill. a piros figyelmeztető lámpa

világít: A motor teljesítménye csökken,

ill. a motor kikapcsol

– Hangjelzés hallható.

 Az olyan üzemzavarokat, mint pl. a túl

magas hűtővíz-hőmérséklet vagy az ala-

csony olajnyomás az ügyfél is elháríthatja

a megfelelő intézkedések révén.

 Ha az üzemzavar továbbra is fennáll,

vegye fel a kapcsolatot a felhatalmazott

KÄRCHER vagy KUBOTA ügyfélszol-

gálattal.

1 Display kijelző

Hűtővíz hőmérséklet

Motorfordulatszám

Menetprogram

Akkumulátorfeszültség

Üzemanyagtartály töltési szint

Üzemóra számláló

2 Piros figyelmeztető lámpa (STOP)

Hiba sokféle ok miatt: A motor kikapcsol

3 Ellenőrzőlámpa (L1)

4 Motor-ellenőrzőlámpa (MIL)

Rövid felvillanás - Átmeneti hiba

A hiba nem igényel további figyelmet,

mivel nem áll fenn tartósan

Folyamatos világítás - Hiba

A hibát rövid időn belül el kell háríttatni

egy felhatalmazott műhelyben. Nem áll

fenn közvetlen veszély a járműre és a

környezetre nézve.

Gyors villogás - Súlyos hiba

A következményes hibák megelőzése

érdekében a járművet haladéktalanul

meg kell javíttatni. A nagymértékű ter-

helés kerülendő!

5 Sárga figyelmeztető lámpa (CHECK)

Hiba a meghajtásban

6 Ellenőrzőlámpa (L2)

7 Sárga figyelmeztető lámpa

Hiba sokféle ok miatt: Hangjelzés hall-

ható

Funkció gombok

A motorfordulatszám 2 fokozatba állítható

a funkciógombok segítségével.

Szállításhoz:

A javasolt fordulatszám 1500 1/min

Seprőüzemhez:

A motor fordulatszámát állítsa 2550 1/min

értékre

A <Menü> funkciógomb

B <Fel> funkciógomb

C <Le> funkciógomb

D <Mentés/nyugtázás> funkciógomb

 A <Menü> funkciógomb hosszabb

megnyomására a beállított motorfordu-

latszám megjelenik a kijelzőn.

 A motorfordulatszám módosításához

nyomja meg a <Fel> ill. a <Le> funkció-

gombot.

 Mentéshez nyomja meg a <Mentés/

nyugtázás> funkciógombot.

1 Fékpedál

2 Gázpedál

3 Rögzítőfék

A különböző munkák elvégzéséhez szük-

séges lehet a vezetőkabint (opcionális) elő-

ször felhajtani.

Megjegyzés: A vezetőkabint csak sík tala-

jon (± 5 °) szabad megdönteni.

 Nyissa ki a vezetőkabin zárját.

 A vezetőkabint addig hajtsa fel, amíg a

biztosítókar bekattan.

 A vezetőkabin leengedése előtt oldja ki

a biztosítókart.

 Rögzítőféket kioldani, közben a fékpe-

dált nyomni.

 Rögzítőféket rögzíteni, közben a fékpe-

dált nyomni.

 Motorburkolatot kinyitni.

 A hidraulika szivattyú szabadonfutó

karját 90 ° -kal oldalt lefelé fordítani.

몇 VIGYÁZAT

A saját meghajtás nélküli seprőgépet ne já-

rassa hosszú szakaszokon és ne haladjon

vele 10 km/h-nál gyorsabban.

 A szabadonfutó kart az eltolás után is-

mét felhajtani.

 Ha a hidraulika szivattyú szabadonfutó

karját a gép eltolásához elfordították,

akkor ezt az óra járásával megegyező-

en ütközésig vissza kell fordítani.

Különleges szerszámot használjon.

 Üzembevétel előtt olvassa el a motor

gyártójának üzemeltetési útmutatóját

és fordítson különös figyelmet a bizton-

sági tanácsokra.

 A seprőgépet sík területen állítsa le.

 Gyújtáskulcsot kihúzni.

 Rögzítőfék rögzítése.

 VESZÉLY

Sérülésveszély!

 A gázüzemű gépjárművek biztonság-

technikai irányelveit figyelembe kell

venni.

 Eljegesedések és sárga habszerű lera-

kodások a gázpalack szivárgására utal-

nak.

 Palackcserét csak hozzáértő

szemé-

lyeknek szabad elvégezni.

 Hajtógáz palackokat nem szabad ga-

rázsban és föld alatt található helyisé-

gekben kicserélni.

 Palackcsere esetén nem szabad dohá-

nyozni és nyílt lángot használni.

 Palackcsere esetén a cseppfolyós gáz-

palack zárószelepét erősen el kell zárni

és a védőkupakot azonnal fel kell he-

lyezni az üres palackra.

몇 FIGYELMEZTETÉS

Csak a típushoz tartozó ellenőrzött 11 kg

tartalmú cserepalackokat szabad használ-

ni.

VIGYÁZAT

Háztartási vagy kemping gáz használata

alapvetően tilos.

A propán és bután folyékony gázkeverékek

engedélyezettek. A propántartalomnak leg-

alább 90% -nak kell lennie.

Motorvezérlő egység (ECU)

Pedálok

Üzembevétel előtt

Vezetőkabint felhajtani

Rögzítőfék rögzítése/oldása

Seprőgép mozgatása saját hajtás

nélkül

Saját meghajtással rendelkező

seprőgép mozgatása

Üzembevétel

Általános megjegyzések

Gázpalack felszerelése/cseréje

231HU

- 7

FIGYELEM

A gázkivételi szelepet (3) csak a készülék-

indítása előtt nyissa ki (lásd a "Készülék in-

dítása" fejezetet).

A gázkivételi szelepet az óra járásával el-

lentétes irányba forgatva nyissa ki.

FELHÍVÁS

A csatlakozás balmenetes.

 Oldja ki a biztosítórúd csavarját és hajt-

sa fel a rudat.

1 Védősapka

2 Gáztömlő hollandi anyával

3 Gázkivételi szelep

 A gázkivételi szelepet az óra járásával

megegyezően elfordítva elzárni.

 A gáztömlőt lecsavarni (kulcsnyílás 30

mm).

 Csavarja a védőkupakot a gázpalack

csatlakozószelepére.

 Kengyelzárat kinyitni.

 Gázpalackot kicserélni.

Ügyeljen a gázpalack beépítési helyze-

tére! A csatlakozásnak ill. a gyűrűs nyí-

lásnak lefelé kell néznie.

 Csavarja le a védőkupakot a gázpalack

csatlakozószelepéről.

 Kengyelzárat elzárni.

 A gáztömlőt csavarja a gázpalack csat-

lakozószelepére (kulcsnyílás 30 mm).

 Zárja be a biztosítórudat és a csavarral

biztosítsa.

 A motorolaj szintjét ellenőrizni.

 Vízhűtőt ellenőrizni.

 Seprőhengert ellenőrizni.

 Ellenőrizze a gumiabroncs légnyomá-

sát.

 Vezetőülést beállítani.

 Porszűrőt letisztítani.

Megjegyzés: A leírást lásd az "Ápolás és

karbantartás" fejezetben.

 VESZÉLY

A készülék hosszabb használati ideje ese-

tén, vibráció okozta vérkeringési zavar lép-

het fel.

Általánosan érvényes használati időt nem

lehet meghatározni, mert ez több befolyá-

soló tényezőtől függ:

– Személyes hajlamosság a rossz vérke-

ringésre (gyakran hideg végtagok, bi-

zseregés, zsibbadás).

– Alacsony környezeti hőmérséklet. Az

érintett testrészek védelme érdekében

viseljen meleg ruházatot.

– Az erős markolás gátolja a vérkerin-

gést.

– A folyamatos üzem rosszabb, mint a

szünetekkel megszakított üzem.

A készülék rendszeres, hosszan tartó

használatánál, és a megfelelő jelek (példá-

ul bizonyos testrészek bizsergése, zsibba-

dása, hideg végtagok) ismételt előfordulá-

sa esetén orvosi vizsgálatot ajánlunk.

 Az ülésbeállítás karját húzza kifelé.

 Ülést eltolni, kart elengedni és ismét be-

kattintani.

 Elő- és hátramozgatással az ülést el-

lenőrizni, hogy rögzítve van-e.

1 Szállítási menet

A javasolt fordulatszám 1500 1/min

2 Seprés seprőhengerrel

A motor fordulatszámát állítsa 2550 1/

min értékre

3 Seprés seprőhengerrel és oldalkefék-

kel

A motor fordulatszámát állítsa 2550 1/

min értékre

 A gázkivételi szelepet az óra járásával

ellentétes irányba forgatva nyissa ki.

Megjegyzés: A készülék ülés kontaktus

kapcsolóval van ellátva. Ha a vezető fel-

emelkedik az ülésről, a készülék kikapcsol.

 A vezetőülésen helyet foglalni.

 A menetirány kiválasztó kapcsolót kö-

zépső állásra állítani.

 Rögzítőfék rögzítése.

 A gyújtáskulcsot helyezze be gyújtás-

kapcsolóba.

 Forgassa a gyújtáskulcsot a „II“ állás-

ba.

 Ha a készülék elindult, gyújtáskulcsot

elengedni

Megjegyzés: Az önindítót soha ne működ-

tesse 10 másodpercnél tovább. Az önindító

ismételt működtetése előtt várjon legalább

10 másodpercet.

 A motor fordulatszámát állítsa 1500 1/

min értékre.

 A programkapcsolót állítsa szállítási

menetre .

 Fékpedált lenyomni és nyomva tartani.

 Oldja ki a rögzítőféket.

 Állítsa a menetirány kiválasztó kapcso-

lót „előre“ állásra.

 A menetpedált lassan lenyomni.

 Veszély

Sérülésveszély! Hátramenetkor tilos máso-

kat veszélyeztetni, szükség esetén oktatást

kérni.

FIGYELEM

Rongálódásveszély! A menetirány kivá-

lasztó kapcsolót csak álló járműnél működ-

tesse.

 Állítsa a menetirány kiválasztó kapcso-

lót „hátra“ állásra.

 A menetpedált lassan lenyomni.

– A menetpedállal fokozatmentesen lehet

szabályozni a haladási sebességet.

– A pedál lökésszerű működtetését kerül-

ni kell, mivel a hidraulikaberendezés

kárt szenvedhet.

– Ha emelkedőkön visszaesik a teljesít-

mény, a gázpedált némileg visszaven-

ni.

 A gázpedált elengedni, mire a gép ma-

gától lefékez és megáll.

Megjegyzés: A fékhatás a fékpedál nyo-

másával támogatható.

Áthaladás szilárdan álló akadályokon 70

mm-ig:

 Lassan és óvatosan előrefele áthajtani.

Áthaladás szilárdan álló 70 mm fölötti aka-

dályokon:

 Ilyen akadályokon csak alkalmas rám-

pával szabad áthajtani.

FIGYELEM

Ne seperjen fel csomagolószalagot, drótot

vagy hasonlót, ez a seprőmechanika ron-

gálódásához vezethet.

 Seprőüzemhez állítsa a motor fordulat-

számát 2550 1/min értékre, lásd a „Mul-

tifunkciós kijelző | Motorfordulatszám

beállítása” című fejezetet.

Megjegyzés

Az 1500 1/min beállítási érték csak

szállításhoz alkalmas, seprőüzemhez

nem (a seprők és az oldalseprők nem

forognak megfelelően).

Megjegyzés: Optimális tisztítási eredmény

elérése érdekében, a menetsebességet az

adottságoknak megfelelően kell kiválaszta-

ni.

Megjegyzés: Üzem alatt a porszűrőt rend-

szeres időközönként le kell tisztítani.

Indítás előtt/Biztonsági ellenőrzés

Üzem

Vezetőülést beállítása

Programok kiválasztása

Nyissa ki a gázcsapot

A készülék beindítása

Motor elindítása

Készülék vezetése

Haladás előre

Hátrafelé menet

Menetviselkedés

Fékek

Áthaladás akadályokon

Seprő üzem

232 HU

- 8

Ezt a rászerelési készletet a gyárban sze-

relik fel és nem lehet utólagosan felszerel-

ni.

A vízpermetező rendszer rászerelési kész-

let egy víztartályból és az oldalkeféken lévő

permetező fúvókákból áll.

 Poros helyeken való sepréskor lehet a

vízpermetező rendszert használni.

 A hozzákapcsolás az "oldalkefék vízel-

látása" gombbal történik.

 Ventilátort bekapcsolni.

 Felülettisztítás esetén a programkap-

csolót "seprés seprőhengerrel" állásra

állítani.

 Az oldalsó kerekek tisztításánál a prog-

ramkapcsolót "seprés seprőhengerrel"

és "oldalkefe" állásra állítani.

 Ventilátort kikapcsolni.

 Felülettisztítás esetén a programkap-

csolót "seprés seprőhengerrel" állásra

állítani.

 Az oldalsó kerekek tisztításánál a prog-

ramkapcsolót "seprés seprőhengerrel"

és "oldalkefe" állásra állítani.

 Veszély

Sérülésveszély! Az ürítési művelet alatt

sem ember, sem állat nem tartózkodhat a

szeméttartály elfordulási körzetében.

 Veszély

Zúzódásveszély! Tilos benyúlni az ürítőme-

chanika rudazatába. Ne tartózkodjon a

megemelt tartály alatt.

 Veszély

Borulásveszély! A készüléket a ürítési mű-

velet alatt sík területen állítsa le.

 A programkapcsolót állítsa szállítási

menetre .

 Szeméttartályt felemelni.

 Lassan a gyűjtőtartályhoz hajtani.

 Rögzítőfék rögzítése.

 A tartály fedelének kinyitása: A kapcso-

lót balra nyomni és a szeméttartályt ki-

üríteni.

 A tartály fedelének bezárása: A kap-

csolót jobbra nyomni (kb. 2 másodper-

cig), amíg a végállás beakad.

 Oldja ki a rögzítőféket.

 A gyűjtőtartálytól lassan elhajtani.

 Szeméttartályt végállásig leereszteni.

 Fékpedált lenyomni és nyomva tartani.

 Rögzítőfék rögzítése.

 Gyújtáskulcsot a "0" állásba forgatni és

a kulcsot kihúzni.

 A gázkivételi szelepet az óra járásával

megegyezően elfordítva elzárni.

 VESZÉLY

Sérülés- és rongálódásveszély! Szállítás

esetén vegye figyelembe a készülék súlyát.

 Gyújtáskulcsot a "0" állásba forgatni és

a kulcsot kihúzni.

 Rögzítőfék rögzítése.

 Zárja el a gáz hozzávezetést.

 Készüléket a rögzítési pontokon (4x) fe-

szítőhevederekkel, kötelekkel vagy lán-

cokkal biztosítani.

 A készülék kerekeit ékekkel biztosítsa.

 Járművel történő szállítás esetén a ké-

szüléket az adott irányelveknek megfe-

lelően kell csúszás és borulás ellen biz-

tosítani.

 VESZÉLY

Sérülés- és rongálódásveszély! Tárolás

esetén vegye figyelembe a készülék súlyát.

 A seprőgépet sík területen, száraz,

fagymentes környezetben állítsa le. Ta-

karóanyaggal védje por ellen.

 Seprőhengert és az oldalkefét meg-

emelni, nehogy a sörték megrongálód-

janak.

 Gyújtáskulcsot a "0" állásba forgatni és

a kulcsot kihúzni.

 Rögzítőfék rögzítése.



Zárja el a gáz hozzávezetést.

 Biztosítsa a seprőgépet elgördülés ellen.

 Gázmotor

Figyelem

A gépeket biztonságosan le kell állítani!

A gépet és különösen a cseppfolyós

gáz tartályát és vezetékeit rendszeres

időközönként ellenőriznie kell egy szak-

embernek, a biztonságos üzemre vo-

natkozó helyi vagy nemzeti

irányelveknek megfelelően.

Ha a seprőgépet hosszabb ideig nem hasz-

nálják, ezen kívül még a következő ponto-

kat kell figyelembe venni:

 Motorolajat cserélni.

 A gáztömlőt a hollandi anyával lecsa-

varni (kulcsnyílás 30 mm).

 A gázpalackot a védősapkával elzárni,

és megfelelő helyiségben állva tárolni

(lásd ehhez a „Biztonsági utasítások“

fejezetet).

 Tisztítsa meg az seprőgépet belül és kívül.

 Az akkumulátor mínusz pólusát le kell

kapcsolni, ha a készüléket 4 hétnél to-

vább nem használják.

Szimbolikus ábra

 Akkumulátort kb. kéthavi időközönként

feltölteni.

 Az akkumulátort letakarni és rövidzárlat

ellen védeni.

FIGYELEM

Rongálódásveszély!

Porszűrőt ne mossa ki.

– A javításokat kizárólag olyan engedél-

lyel rendelkező vevőszolgálati közpon-

tok vagy az adott szakterülten jártas

szakemberek végezhetik, akik tisztá-

ban vannak az összes fontos vonatko-

zó biztonsági előírással.

– Az iparban használatos, helyváltozta-

tásra képes készülékekre a VDE 0701

szabvány szerinti biztonsági felülvizs-

gálatok érvényesek.

Vízpermetező rendszer rászerelési

készlet (opcionális)

Száraz padló seprése

Nedves vagy vizes padló seprése

A felsepert anyagok tartályának

kiürítése

A készülék kikapcsolása

Gázcsapot elzárni

Szállítás

Tárolás/Hosszú távú leállítás

Ápolás és karbantartás

Általános megjegyzések

233HU

- 9

 A seprőgépet sík területen állítsa le.

 Gyújtáskulcsot a "0" állásba forgatni és

a kulcsot kihúzni.

 Rögzítőfék rögzítése.

몇 VIGYÁZAT

Sérülésveszély! A készülék tisztítása nem

történhet locsolótömlővel vagy nagynyo-

mású vízsugárral (zárlat- vagy egyéb káro-

sodás veszélye).

 Veszély

Sérülésveszély! Viseljen porvédő maszkot

és védőszemüveget.

 A készüléket ronggyal tisztítsa.

 Készüléket sűrített levegővel fújja ki.

 A készüléket kívülről nedves, enyhe

mosólúgba áztatott ronggyal tisztítsa.

Megjegyzés: Ne használjon erős tisztító-

szereket.

A karbantartási munkákat az ellenőrzési

lista alapján kell elvégeztetni.

Megjegyzés: Az üzemóraszámláló jelzi a

karbantartási időközök időpontját.

Megjegyzés: A vásárló által végzett min-

den szerviz- és karbantartási munkát, kép-

zett szakembernek kell elvégezni. Igény

szerint bármikor be lehet vonni egy Kär-

cher-szakkereskedőt.

Napi karbantartás:

 A motorolaj szintjét ellenőrizni.

 Hűtővíz állását ellenőrizni.

 Ellenőrizze a gumiabroncs légnyomá-

sát.

 Ellenőrizze a seprőhenger és az oldal-

seprők kopását és, hogy nem tekered-

tek-e rá szalagok.

 Ellenőrizze, hogy a kerekeken nincsen-

e feltekeredett szalag.

 A centrifugális szeparátort és a légszű-

rőt ellenőrizni, szükség esetén tisztíta-

ni.

 Vizsgálja meg minden kezelési elem

funkcióját.

 Vizsgálja meg a készüléket esetleges

sérülésekre.

Heti karbantartás:

 Az üzemanyag- vagy gázvezeték rend-

szer tömítettségét ellenőrizni.

 A vízhűtőt tisztítani.

 A hidraulikaolaj hűtőt tisztítani.

 Hidraulikus berendezést ellenőrizni.

 Hidraulikaolaj állását ellenőrizni.

 A fékfolyadék állását ellenőrizni.

 Ellenőrizze a tömítőlécek kopását,

szükség esetén cserélje ki őket.

 A tartály fedelét ellenőrizni és zsírozni.

Kopás utáni karbantartás:

 Cserélje ki a tömítőléceket.

 Cserélje ki a seprőhengert.

 Cserélje ki az oldalseprőket.

Megjegyzés: Leírást lásd a "Karbantartási

munkák" fejezetben.

Megjegyzés: A garanciaigények megóvá-

sa érdekében, a garancia ideje alatt min-

den szerviz- és karbantartási munkát jóvá-

hagyott Kärcher szerviz szolgálatnak kell

elvégezni, a karbantartási füzetnek megfe-

lelően.

Karbantartás 50 üzemóra után:

 Végeztesse el az első ellenőrzést a kar-

bantartási füzet alapján.

Karbantartás 250 üzemóra után:

 Végeztesse el az ellenőrzést a karban-

tartási füzet alapján.

Előkészítés:

 A seprőgépet sík területen állítsa le.

 Gyújtáskulcsot a "0" állásba forgatni és

a kulcsot kihúzni.



Rögzítőfék rögzítése.

 Gázcsapot elzárni.

1 Hűtővíz tartály

2 Légszűrő

3 3-hengeres-négyütemű-gázmotor

4 Vízhűtő

5 Gázpalack

6 Kengyelzár

7 Hidraulikaolaj tartály

8 Hidraulikaolaj betöltő csonk

9 Kémlelőüveg

 VESZÉLY

Sérülésveszély! Felemelt szeméttartály

esetén a biztosítórudat mindig be kell he-

lyezni..

A biztosítást csak a veszélyzónán kívülről

szabad elvégezni.

1 Biztosítórúd tartója

2 Biztosítórúd

 A biztosítórudat a magas ürítéshez felfelé

fordítani és a tartóba nyomni (biztosított).

Az akkumulátorokkal való érintkezésnél fel-

tétlenül vegye figyelembe a következő fi-

gyelmeztetéseket:

 Veszély

Robbanásveszély! Ne helyezzen semmi-

lyen szerszámot vagy hasonló tárgyat az

akkumulátorra, azaz az végpólusokra és

cellák összekötésére.

 Veszély

Sérülésveszély! A sebek soha ne érintkez-

zenek ólommal. Az akkumulátoron való

munka után mindig tisztítsa meg a kezét.

 VESZÉLY

Tűz- és robbanásveszély!

– Dohányzás és nyílt láng használata tilos.

– A helyiségekben, ahol akkumulátorokat

töltenek, legyen alapos a szellőzés, mi-

vel töltéskor könnyen berobbanó gáz

keletkezik.

Tisztítás

A készülék belső tisztítása

A készülék külső tisztítása

Karbantartási időközök

Karbantartás a Vevő részéről

Karbantartás a Vevőszolgálat részéről

Karbantartási munkák

Áttekintés

Általános biztonsági előírások

Kérjük, a motorolajat, fűtőolajat

és benzint ne hagyja a környe-

zetbe jutni. Kérjük, óvja a padló-

zatot és a fáradt olajat környe-

zetkímélő módon távolítsa el.

Akkumulátorok biztonsági előírásai

Vegye figyelembe az akkumu-

látorra vonatkozó figyelmezte-

téseket a használati útmutató-

ban és a jármű üzemeltetési

utasításában!

Viseljen szemvédőt!

A gyerekeket tartsa távol a sa-

vaktól és az akkumulátoroktól!

Robbanásveszély!

Tilos tűz, szikra, nyílt láng

használata és a dohányzás!

Marásveszély!

Elsősegély!

Figyelmeztető megjegyzés!

Hulladék elszállítás!

Az akkumulátort ne dobja a

szemeteskukába!

234 HU

- 10

 Veszély

Marásveszély!

– A szembe fröccsent vagy a bőrre jutott

savat bő vízzel ki- ill. le kell öblíteni.

– Utána haladéktalanul orvoshoz kell

menni.

– Elpiszkolódott ruházatot vízzel kell ki-

mosni.

 Helyezze az akkumulátort az akkumu-

látor tartóba.

 Tartófoglalatokat az akkumulátor fene-

kén becsavarozni.

 A póluskapcsot (piros kábel) a pozitív

pólushoz (+) kösse be.

 A póluskapcsot a negatív pólushoz (-)

kösse be.

Megjegyzés: Ellenőrizze az akkumuláto-

rok pólusainál, és a póluskapcsoknál a pó-

lus védőzsír általi megfelelő védelmét.

FIGYELEM

Savval töltött akkumulátorok esetén rend-

szeresen ellenőrizze a folyadékszintet.

– 20 °C-on a teljesen feltöltött akkumulá-

tor savjának fajsúlya 1,28 kg/l.

– Részben feltöltött akkumulátor savjá-

nak fajsúlya 1,00 és 1,28 kg/l között

van.

– A sav fajsúlyának valamennyi cellában

egyenlőnek kell lennie.

 Csavarja ki az összes cella zárat.

 Minden cellából savvizsgálóval mintát

venni.

 A mintát ismét ugyanabba a cellába vis-

szajuttatni.

 A cellákban lévő alacsony folyadékszint

esetén töltse fel ioncserélt vízzel a jelig.

 Akkumulátor töltése.

 Csavarja be a cellák zárját.

 Veszély

Sérülésveszély! Az akkumulátorral való

érintkezésnél vegye figyelembe a biztonsá-

gi előírásokat. Vegye figyelembe a töltő ké-

szülék gyártójának használati utasítását.

 Veszély

Akkumulátort csak alkalmas töltőkészülék-

kel szabad tölteni.

 Csavarja ki az összes cella zárat.

(csak karbantartásszegény akkumulá-

toroknál)

 A töltőkészülék pozitív pólusú vezeté-

két kösse össze az akkumulátor pozitív

pólusának csatlakozójával.

 A töltőkészülék negatív pólusú vezeté-

két kösse össze az akkumulátor nega-

tív pólusának csatlakozójával.

 Dugja be a hálózati dugót és kapcsolja

be a töltő készüléket.

 Az akkumulátort a lehető legkisebb töl-

tési árammal töltse.

Megjegyzés: Amikor az akkumulátor feltöltő-

dött, a töltőkészüléket először a hálózatról, és

utána az akkumulátorról leválasztani.

 A póluskapcsot válassza le a negatív

pólusról (-).

 A póluskapcsot válassza le a pozitív pó-

lusról (+).

 Tartófoglalatokat az akkumulátor fene-

kén kioldani.

 Vegye ki az akkumulátort az akkumulá-

tor tartóból.

 A használt akkumulátort az érvényes elő-

írásoknak megfelelően ártalmatlanítsa.

 Veszély

Égési sérülésveszély!

 Hagyja lehűlni a motort.

 A motorolaj állásának ellenőrzését leg-

korábban a motor leállítása után 5 perc-

cel végezze el.

1 Olajszintmérő pálca

2 Zárófedél, olajbetöltő nyílás

 Olajszintmérő pálcát kihúzni.

 Olajszintmérő pálcát letörölni és betolni.

 Olajszintmérő pálcát kihúzni.

 Olajszintet leolvasni.

 Olajszintmérő pálcát ismét betolni.

– Az olajszintnek a "MIN" és "MAX" jelö-

lés között kell állnia.

– Ha az olaj szintje a "Min" jelölés alatt

van, utána kell tölteni motorolajat.

– A víztartályt a „MAX" jelölésig kell feltölteni.

 Az olajbetöltő nyílás zárófedelét lecsa-

varni.

 Motorolajat betölteni.

Olaj fajta: lásd a műszaki adatokat

 Olajbetöltő nyílást elzárni.

 Várjon legalább 5 percet.

 A motorolaj szintjét ellenőrizni.

몇 VIGYÁZAT

Égési sérülésveszély forró olaj által!

 Kb. 6 liter olaj számára felfogótartályt

előkészíteni.

 Hagyja lehűlni a motort.

1 Olaj leengedési csavar

 Az olaj leeresztőcsapját csavarja ki.

 Az olajbetöltő nyílás elzárócsavarját ki-

oldani.

 Olajat leereszteni.

1 Olajszűrő motor

 Olajszűrőt lecsavarni.

 Felfogást és tömítőfelületeket megtisz-

títani.

 Az új olajszűrő tömítését beszerelés

előtt olajjal bekenni.

 Új olajszűrőt beszerelni és kézzel szo-

rosan meghúzni.

 Csavarja be az olaj leengedési csavart

az új tömítéssel.

Megjegyzés: Az olaj leeresztőcsavart nyo-

matékkulccsal 25 Nm-re meghúzni.

 Motorolajat betölteni.

Olaj fajta: lásd a műszaki adatokat

 Olajbetöltő nyílást elzárni.

 A motort kb. 10 másodpercig hagyja járni.

 A motorolaj szintjét ellenőrizni.

FELHÍVÁS

A szeméttartálynak nem szabad megemel-

ve lennie.

 Motorburkolatot kinyitni.

1 Kémlelőüveg

2 Manométer

3 Zárófedél, olajbetöltő nyílás

Az akkumulátor behelyezése és

összekötése

Ellenőrizze az akkumulátor folyadék

szintjét és korrigálja (csak

karbantartásszegény akkumulátorok

esetén).

Akkumulátor töltése

Akkumulátor kiszerelése

Motorolaj állását ellenőrizni és olajat

utánatölteni.

Motorolaj és olajszűrő cseréje

A hidraulikaolaj szintjének ellenőrzése

és hidraulika olaj utántöltése

235HU

- 11

 Hidraulikaolaj állását a nézőüvegen ke-

resztül ellenőrizni.

– Az olajszintnek a "MIN" és "MAX" jelö-

lés között kell állnia.

– Ha az olaj szintje a „MIN" jelölés alatt

van, után kell tölteni hidraulika olajat.

 Az olajbetöltő nyílás zárófedelét lecsavarni.

 Betöltés környékét megtisztítani.

 Hidraulika olajat utánatölteni.

Olaj fajta: lásd a műszaki adatokat

 Az olajbetöltő nyílás zárófedelét

rácsavarni.

FIGYELEM

Amennyiben a manométer emelkedett hid-

raulikaolaj nyomást mutat, akkor a hidrauli-

kaolaj szűrőt a Kärcher ügyfélszolgálattal ki

kell cseréltetni.

 Rögzítőfék rögzítése.

 Motor elindítása.

A hidraulikus berendezés karbantartását

csak bejegyzett Kärcher-Ügyfélszolgálat

végezheti el.

 Ellenőrizni az összes hidraulika tömlőt

és csatlakozást, hogy nem szivárog-

nak-e.

 Veszély

Forrásban lévő víz miatt forrázásveszély!

Hűtőt legalább 20 percig hűlni hagyni.

 A hűtővíz állást a kiegyenlítő tartályban

ellenőrizni (vízszint MIN. és MAX. kö-

zött).

 Hűtőlamellákat megtisztítani.

 Ellenőrizni, hogy a hűtőtömlők és csat-

lakozások nem szivárognak-e.

 Ventillátort megtisztítani.

 Motor elindítása.

 Szeméttartályt végállásig megemelni.

 Állítsa le a motort.

 Rögzítőfék rögzítése.

 A biztosítórudat a magas ürítéshez be-

helyezni.

 Távolítsa el a szalagokat vagy zsinege-

ket a seprőhengerről.

 Biztosítórudat kivenni.

 Motor elindítása.

 Szeméttartályt végállásig leereszteni.

 Állítsa le a motort.

1 A seprőhenger felvételének rögzítő

csavarja

2 Seprőhenger

3 Seprőhenger felvétel

4 Tartólemez oldalsó tömítés

5 Oldalsó tömítés

 Az oldalburkolatot kulccsal kinyitni.

 A szárnyas anyát az oldalsó tömítés

tartólemezén kicsavarni és a tartóle-

mezt levenni.

 Az oldalsó tömítést kifelé kinyitni.

 A seprőhenger rögzítőcsavarját kicsa-

varni és a befogót kifelé fordítani.

 Seprőhengert kivenni.

A seprőhenger beépítési helyzete menet-

iránynak megfelelően (felülnézet)

Megjegyzés: Az új kefehenger beépítése-

kor ügyelni kell a sörtesor helyzetére.

 Az új seprőhengert beépíteni. A seprő-

henger hornyait a szembelévő himba

bütykeire kell dugni.

Megjegyzés: Az új seprőhenger beépítése

után a sepréstükröt újra be kell állítani.

Megjegyzés: A seprőtükör gyárilag 80

mm-re van beállítva, a seprőhenger kopá-

sa esetén fokozatmentesen után lehet állí-

tani.

 Ellenőrizze a gumiabroncs légnyomá-

sát.

 Szívóventilátort kikapcsolni.

 Seprőgéppel sík és sima talajra állni,

amelyet szemmel láthatóan por vagy

kréta fed be.

 A program kapcsolót állítsa "seprés

seprőhengerrel" állásra.

 A programkapcsolót állítsa szállítási

menetre.

 A készülékkel hátramenetben elállni.

 Sepréstükröt ellenőrizni.

A sepréstükör formájának 80-85 mm szé-

les egyenletes négyszöget kell alkotnia.

1 Beállító anya

2 Ellenanya

 Oldalsó motorburkolatot kinyitni.

 Ellenanyát meglazítani.

 Sepréstükröt beállítani

 Húzza meg az ellenanyát.

 A seprőhenger sepréstükrét megvizs-

gálni.

 Ellenőrizze a gumiabroncs légnyomását.

 Oldalkefét felemelni.

 Seprőgéppel sík és sima talajra állni,

amelyet szemmel láthatóan por vagy

kréta fed be.

 A programkapcsolót állítsa "seprés sep-

rőhengerrel és oldalkefékkel" állásra.

 Oldalkefét felemelni.

 A programkapcsolót állítsa menetre.

 A készülékkel hátramenetben elállni.

 Sepréstükröt ellenőrizni.

A sepréstükör szélessége lehetőleg 40-

50 mm között legyen.

 A sepréstükröt a két beállító csavarral

kiigazítani.

 Sepréstükröt ellenőrizni.

Hidraulikus berendezés ellenőrzése

Vízhűtő ellenőrzése és karbantartása

Seprőhengert ellenőrizni

Seprőhenger cseréje

Ellenőrizze és állítsa be a seprőhenger

sepréstükrét

Az oldalkefe sepréstükrének

ellenőrzése és beállítása

236 HU

- 12

 Ellenőrizze a gumiabroncs légnyomását.

 A szeméttartályt megemelni és a bizto-

sítórúddal biztosítani.

 VESZÉLY

Sérülésveszély! Felemelt szeméttartály

esetén a biztosítórudat mindig be kell he-

lyezni..

A biztosítást csak a veszélyzónán kívülről

szabad elvégezni.

 A biztosítórudat a magas ürítéshez fel-

felé fordítani és a tartóba nyomni (bizto-

sított).

1 Biztosítórúd tartója

2 Biztosítórúd

 Az oldalsó burkolatot, a „Seprőhenger

cseréje“ fejezetben leírtak szerint kinyitni.

 A 6 szárnyas anyát az oldalsó tartóle-

mezen kioldani.

 A 3 anyát (SW 13) az első tartólemezen

kioldani.

 Az oldalsó tömítést annyira lenyomni

(ékhorny), amíg 1-3 mm távolságra van

a padlótól.

 Tartólemezeket rácsavarozni.

 Az eljárást a készülék másik oldalán

megismételni.

 A seprőgépet sík területen állítsa le.

 A légnyomás-ellenőrző készüléket csat-

lakoztassa a gumiabroncs szelepéhez.

 Ellenőrizze a légnyomást és szükség

esetén igazítsa ki a nyomást.

 A megengedett abroncs levegőnyo-

mást lásd a műszaki adatoknál.

 A porszűrőt a szűrőtisztító gombbal

tisztítsa le.

몇 FIGYELMEZTETÉS

A porszűrő cseréjének elkezdése előtt a

szeméttartályt ki kell üríteni. A szűrőberen-

dezésen történő munkavégzéskor porvédő

maszkot viselni. A nagyon finom por keze-

lésére vonatkozó biztonsági előírásokat

betartani.

1 Készülék borításának retesze

2 Készülék fedél

 Reteszt kinyitni, ehhez a csillagmarko-

lat alakú csavart kicsavarozni.

 A készülék burkolatát döntse előre.

1 Fedél

2 Szűrőfedél

 Nyissa ki a szűrőfedelet.

 A szűrő-lerázó burkolatát döntse előre.

 Cserélje ki a porszűrőt.

 A szűrőfedelet ismét bezárni.

Az ékszíjnak kb. 10 kg nyomás mellett 7-9

mm-t kell engednie.

 Az ékszíjfeszességet a jóváhagyott

ügyfélszolgálattal állítassa be.

1 Fedél

2 Légszűrő ház

 Nyissa ki a fedelet.

 A légszűrő burkolatot levenni.

 A légszűrő betétet kicserélni.

Megjegyzés: Beépítési helyzet, kifúvó-

nyílással lefelé (lásd az ábrát).



A szárnyas anyát a centrifugális szepa-

rátoron lecsavarni.

 A centrifugális szeparátort megtisztíta-

ni.

 Fényszórót lecsavarni.

 Fényszórót kivenni és dugót kihúzni.

Megjegyzés: A dugós csatlakozó helyze-

tére figyelni.

 Fényszórót szétcsavarni.

 A fényszóróházat széthúzni és közben

vízszintesen tartani, mivel a lámpaegy-

ség nincs rögzítve.

 Oldja ki a fedél kengyelét és vegye ki az

izzót.

 Új izzót beszerelni.

 Fordított sorrendben rakja össze.

Megjegyzés: Az irányjelző izzójának cse-

réjénél távolítsa el az irányjelző üveget az

irányjelző burkolatáról.

Oldalsó tömítések beállítása

A gumiabroncs légnyomásának

ellenőrzése

A porszűrő manuális letisztítása

Porszűrő kicserélése

Ellenőrizze és állítsa be az ékszíjat

Légszűrő ellenőrzése és cseréje

Fényszóró izzójának (opcionális)

cseréje

Irányjelző izzójának (opcionális) cseréje

237HU

- 13

 Biztosíték tartót kinyitni.

 Ellenőrizze a biztosítékokat.

Megjegyzés: Az FU 01 biztosíték a motor-

térben található.

 Hibás biztosítékokat felújítani.

Megjegyzés: Csak azonos biztosítóértékű

biztosítékokat szabad használni.

Ezennel tanúsítjuk, hogy az alábbiakban

megnevezett gép tervezése és építési

módja alapján az általunk forgalomba ho-

zott kivitelben megfelel az EU irányelvek

vonatkozó, alapvető biztonsági és egész-

ségügyi követelményeinek. A gép jóváha-

gyásunk nélkül történő módosítása esetén

ez a nyilatkozat elveszti érvényességet. A

készülék megfelel az EU-ban és Magyaror-

szágon (HU) harmonizált szabványoknak.

Az aláírók az igazgatóság megbízásából

és teljes körű meghatalmazásával járnak

el.

A dokumentáció összeállításáért felelős:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Biztosítékok kicserélése

FU 01 Fő biztosíték 60 A

FU 02 A gázpalack feltöltési

szintjének kijelzője

5 A

FU 03 Biztosító relé

Multifunkcionális kijelző

10 A

FU 04 Menetirány kiválasztó

kapcsoló

10 A

FU 05 Idő relé

Ülés kontaktus kapcsoló

5 A

FU 06 Ventillátor 25 A

FU 07 Programválasztó kap-

csoló

Szeméttartály funkciói

10 A

FU 08 Indítórelé 30 A

FU 09 Kijelzőműszer 7,5 A

FU 10 Helyzetjelző lámpák 7,5 A

FU 11 Munkahely világítás elől

(tompított fény)

10 A

FU 12 Rázórendszer

Körforgó villogó

Kürt

20 A

FU 13 Vízszivattyú 10 A

EU konformitási nyilatkozat

Termék: Seprő-szívógép felülős

Típus: 1.186-xxx

Vonatkozó európai közösségi irányel-

vek:

2006/42/EK (+2009/127/EK)

2014/30/EU

2000/14/EK

Alkalmazott harmonizált szabványok:

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Követett megfelelés megállapítási eljá-

rás:

2000/14/EK: V. függelék

Hangteljesítményszint dB(A)

Mért: 98

Garantált: 101

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

238 HU

- 14

Segítség üzemzavar esetén

Üzemzavar Elhárítás

A készüléket nem lehet beindítani Üljön le a vezetőülésre, az üléskontaktus-kapcsolót aktiválja.

Akkumulátort feltölteni vagy kicserélni

Gázpalack üres - cserélje ki a gázpalackot

A gázkivételi szelep el van zárva - a szelepet az óra járásával ellentétes irányba forgatva nyissa ki.

A gázszelep jeges - vegye figyelembe a gázpalack cseréjének leírását.

Értesítse a Kärcher Vevőszolgálatát

A motor szabálytalanul jár Légszűrőt megtisztítani vagy szűrőpatront kicserélni

Üzemanyagvezeték rendszert, csatlakozásokat és összeköttetéseket ellenőrizni és szükség esetén

helyreállítani

Értesítse a Kärcher Vevőszolgálatát

Motor túlmelegedett Hűtőközeget utánatölteni

Hűtőt átöblíteni

Ékszíjat megfeszíteni

Értesítse a Kärcher Vevőszolgálatát

Motor jár, de a készülék csak las-

san vagy egyáltalán nem halad

Rögzítőféket oldani

Ellenőrizze feltekeredett szalagokra és zsinórokra.

Értesítse a Kärcher Vevőszolgálatát

Sípoló hang a hidraulikában Hidraulikafolyadékot utánatölteni

Értesítse a Kärcher Vevőszolgálatát

Kefék csak lassan vagy egyáltalán

nem forognak

A gázkart egészen előre (magas fordulatszám) állítani.

Ellenőrizze feltekeredett szalagokra és zsinórokra.

Értesítse a Kärcher Vevőszolgálatát

Kevés vagy nincs szívóerő a kefe

tartományban

Szűrő tisztítása

Értesítse a Kärcher Vevőszolgálatát

A készülék porol Oldalsó tömítések beállítása

Ventillátort bekapcsolni

Porszűrőt megtisztítani

Szűrőtömítéseket kicserélni

Értesítse a Kärcher Vevőszolgálatát

Seprőegység otthagyja a szemetet Ürítse ki a felsepert anyagok tartályát

Porszűrőt megtisztítani

Seprőhenger cseréje

Sepréstükröt beállítani

A szeméttartály tömítőcsíkját kicserélni

A seprőhenger elakadását megszüntetni

Értesítse a Kärcher Vevőszolgálatát

Szeméttartály nem megy fel vagy le Ellenőrizze a biztosítékokat.

Értesítse a Kärcher Vevőszolgálatát

Szeméttartály túl lassan vagy

egyáltalán nem forog

Értesítse a Kärcher Vevőszolgálatát

Üzemzavarok hidraulikusan moz-

gatott alkatrészeken

Értesítse a Kärcher Vevőszolgálatát

239HU

- 15

Műszaki adatok

KM 130/300 R LPG

1.186-146.0

Készülék adatok

Menetsebesség, előre km/h 10

Menetsebesség, hátra km/h 10

Kapaszkodóképesség (max.) -- 18%

Területi teljesítmény oldalkefék nélkül m

/h 10000

Területi teljesítmény 1 oldalkefével m

/h 13000

Munkaszélesség oldalseprő nélkül mm 1000

Munkaszélesség 1 oldalkefével mm 1300

Védettség csepegő víz ellen védett -- IPX 3

Bevetési idő mértéke tele tank esetén h 4

Motor

Típus -- Kubota WG 972-E4

Típus -- 3-hengeres-négyütemű-gázmotor

kibocsátás a 2016/1628 EU rendelet mérési eljárásának megfelelően (V. szint) g/kWh 1018,2

Hűtéstípus -- Vízhűtés

Forgási irány -- az óra járásával ellenkező irányban

Furat mm 74,5

Emelés mm 73,6

Lökettérfogat cm

962

Olaj mennyiség l 3,7

Üzemi fordulatszám 1/min 2350

Maximális fordulatszám 1/min 2550

Üresjárat fordulatszám 1/min 1500

Teljesítmény max. kW/PS 17,5/23,5

Maximális forgatónyomaték 2400 1/min esetén Nm 66,3

Olajszűrő -- Szűrőpatron

Szívólevegőszűrő -- Belső szűrőpatron, külső szűrőpatron

Üzemanyag fajta LPG

A propán és bután folyékony gázkeverékek engedé-

lyezettek. A propántartalomnak legalább 90% -nak

kell lennie.

Tartály űrtartalma 11 kg ill. 20 liter (cserepalack)

Villamos berendezés

Akkumulátor V, Ah 12, 62

Generátor, háromfázisú áram V, A 12, 80

Önindító -- Elektromos indító

Hidraulikus berendezés

Olajmennyiség a teljes hidraulikus berendezésben l 26,5

Olajmennyiség a hidraulikatankban l 21,2

Olajfajták

Motor (25 °C fölött) -- SAE 30, SAE 10W-30, SAE 15W-40

Motor (0-25 °C) -- SAE 20, SAE 10W-30, SAE 10W-40

Motor (0 °C alatt) -- SAE 10W, SAE 10W-30, SAE 10W-40

Hidraulika -- HV 46

Szeméttartály

Max. kirakodási magasság mm 1400

Szeméttartály térfogata l 300

Seprőhenger

Seprőhenger-átmérő mm 300

Seprőhenger szélessége mm 1000

Fordulatszám 1/min 350

Sepréstükör mm 80

Oldalkefék

Oldalseprő-átmérő mm 600

Fordulatszámot (fokozatmentes) 1/min 0 - 60

Abroncsozás

Nagyság elöl -- 15-4.5x8

Levegőnyomás elöl bar 8

Nagyság hátul -- 15-4.5x8

240 HU

- 16

Fék

Első kerekek -- mechanikus

Hátsó kerék -- hidrosztatikus

Szűrő- és szívórendszer

Típus -- Lapos harmonikaszűrő

Fordulatszám 1/min 2800

Szűrőfelület finom porszűrő m

5,2

Névleges nyomáshiány szívó rendszer mbar 15,5

Névleges volumen áram szívó rendszer m

/h 800

Rázórendszer -- Elektromotor

Környezeti feltételek

Hőmérséklet °C -5 - +40

Levegő páratartalom, nem harmatozott % 0 - 90

Az EN 60335-2-72 szerint megállapított értékek

Zaj kibocsátás

Hangnyomás szint L

dB(A) 80

Bizonytalanság K

dB(A) 3

Hangnyomás szint L

+ bizonytalanság K

dB(A) 101

Készülék vibráció

Kéz-kar vibrációs kibocsátási érték m/s

1,5

Ülés m/s

0,8

Bizonytalanság K m/s

0,2

Méretek és súly

hosszúság x szélesség x magasság mm 2122 x 1330 x 1430

Fordulási sugár jobbra mm 1460

Fordulási sugár balra mm 1460

Önsúly kg 925

Megengedett összsúly kg 1505

Megengedett tengelyterhelés elől kg 882

Megengedett tengely terhelés hátul kg 623

A műszaki adatok módosításának jogát fenntartjuk!

KM 130/300 R LPG

1.186-146.0

241HU

- 1

Před prvním použitím svého za-

řízení si přečtěte tento původní

návod k používání, řiďte se jím a uložte jej

pro pozdější použití nebo pro dalšího maji-

tele.

Pokud při vybalování najdete škody vzniklé

při přepravě, spravte svého prodejce.

– Štítek na přístroji s varováním a pokyny

uvádí důležité pokyny pro bezpečný

provoz.

– Kromě pokynů uvedených v návodu k

použití je nutné dodržovat všeobecné

bezpečnostní předpisy a předpisy pro

prevenci úrazů stanovené zákonem.

Informace o obsažených látkách (RE-

ACH)

Aktuální informace o obsažených látkách

naleznete na adrese:

www.kaercher.com/REACH

V každé zemi platí záruční podmínky vyda-

né příslušnou distribuční společností. Pří-

padné poruchy zařízení odstraníme během

záruční lhůty bezplatně, pokud byl jejich

příčinou vadný materiál nebo výrobní záva-

dy. V případě uplatňování nároku na záru-

ku se s dokladem o zakoupení obraťte na

prodejce nebo na nejbližší oddělení služeb

zákazníkům.

 NEBEZPEČÍ

Aby nedošlo k ohrožení, smí opravy a mon-

táže náhradních dílů provádět pouze auto-

rizovaná zákaznická služba.

– Smí se používat pouze příslušenství a

náhradní díly schválené výrobcem. Ori-

ginální příslušenství a originální ná-

hradní díly skýtají záruku bezpečného a

bezporuchového provozu přístroje.

– Další informace o náhradních dílech

najdete na www.kaercher.com v části

Service.

 NEBEZPEČÍ

Varuje před bezprostředně hrozícím ne-

bezpečí, které má za následek těžká fyzic-

ká zranění nebo usmrcení.

몇 VAROVÁNÍ

Varuje před případnou nebezpečnou situa-

cí, která by mít za následek těžká fyzická

zranění nebo usmrcení.

몇 UPOZORNĚNÍ

Upozornění na případnou nebezpečnou si-

tuaci, která může vést k lehkým fyzickým

zraněním nebo k věcným škodám.

POZOR

Upozornění na potenciálně nebezpečnou

situaci, která může mít za následek poško-

zení majetku.

Obecná upozornění. . . . . . . . . CS 1

Ochrana životního prostředí CS 1

Záruka . . . . . . . . . . . . . . CS 1

Příslušenství a náhradní dílyCS 1

Symboly použité v návodu k

obsluze. . . . . . . . . . . . . . CS 1

Symboly na zařízení . . . CS 1

Používání v souladu s určením CS 2

Možné nesprávné použití CS 2

Vhodné podlahy. . . . . . . CS 2

Bezpečnostní pokyny . . . . . . . CS 2

Bezpečnostní pokyny pro

obsluhu . . . . . . . . . . . . . CS 2

Bezpečnostní pokyny pro

jízdní provoz. . . . . . . . . . CS 2

Bezpečnostně-technické po-

kyny pro vozidla na zkapal-

něné plyny . . . . . . . . . . . CS 2

Zařízení se spalovacím mo-

torem . . . . . . . . . . . . . . . CS 3

Přístroje s horním vyprazd-

ňováním . . . . . . . . . . . . . CS 3

Přístroje s ochrannou stře-

chou pro řidiče . . . . . . . . CS 4

Bezpečnostní pokyny pro

přepravu přístroje. . . . . . CS 4

Bezpečnostní pokyny pro

péči a údržbu . . . . . . . . . CS 4

Funkce. . . . . . . . . . . . . . . . . . . CS 4

Pokyny pro vykládku . . . . . . . . CS 4

Ovládací a funkční prvky . . . . . CS 5

KM 130/300 R LPG . . . . CS 5

Před uvedením do provozu . . . CS 6

Sklopení kabiny řidiče . . CS 6

Aretujte/povolte parkovací

brzdu . . . . . . . . . . . . . . . CS 6

Pohyb zametacího stroje

bez vlastního pohonu. . . CS 6

Pohyb zametacího stroje s

vlastním pohonem . . . . . CS 6

Uvedení do provozu . . . . . . . . CS 6

Obecná upozornění . . . . CS 6

Montáž/výměna plynové

láhve . . . . . . . . . . . . . . . CS 6

Před spuštěním/bezpeč-

nostní kontrola . . . . . . . . CS 7

Provoz . . . . . . . . . . . . . . . . . . . CS 7

Nastavení sedadla řidiče CS 7

Volba programů . . . . . . . CS 7

Otevřete přívod plynu. . . CS 7

Startování zařízení. . . . . CS 7

Pojíždění přístroje . . . . . CS 7

Zametací provoz . . . . . . CS 7

Vyprázdnění nádoby na na-

metené nečistoty . . . . . . CS 8

Vypnutí zařízení. . . . . . . CS 8

Přeprava . . . . . . . . . . . . . . . . . CS 8

Skladování/vyřazení z provozu CS 8

Ošetřování a údržba . . . . . . . . CS 8

Obecná upozornění . . . . CS 8

Čištění . . . . . . . . . . . . . . CS 8

Intervaly údržby . . . . . . . CS 9

Údržba . . . . . . . . . . . . . . CS 9

EU prohlášení o shodě . . . . . . CS 13

Pomoc při poruchách. . . . . . . . CS 13

Technické údaje . . . . . . . . . . . CS 14

Obecná upozornění

Ochrana životního prostředí

Obalové materiály jsou recyklo-

vatelné. Obal nezahazujte do do-

movního odpadu, ale odevzdejte

jej k opětovnému zužitkování.

Vysloužilá zařízení obsahují cen-

né recyklovatelné materiály, kte-

ré by měly být odevzdávány k

opětnému zhodnocení. Vyslouži-

lá zařízení proto likvidujte pro-

střednictvím příslušných sběr-

ných míst.

Kapaliny jako jsou motorové oleje, hyd-

raulické oleje, brzdové kapaliny, nafty

nebo chladicí kapaliny nesmí proniknout

do půdy. Chraňte životní prostředí a kapa-

liny likvidujte ekologicky.

Záruka

Příslušenství a náhradní díly

Symboly použité v návodu k

obsluze

Symboly na zařízení

Nebezpečí popálení o horké

plochy! Před prací na zaříze-

ní nechte výfukový systém

dostatečně vychladnout.

Práce na zařízení provádějte

vždy ve vhodných rukavicích.

Nebezpečí pohmoždění při

sevření mezi pohyblivé části

vozidla.

Nebezpečí úrazu při styku s

pohyblivými díly. Nevkládejte

ruce.

Nebezpečí požáru. Nevysá-

vejte hořící či doutnající

předměty.

Uchycení řetězu / uvázání je-

řábu

Úchytné body pro zvedák.

Maximální sklon podkladu při

jízdě se zdviženou nádobou

na zametené nečistoty.

Ve směru jízdy jezděte pou-

ze do stoupání 18%.

Dbejte na montážní polohu

plynové láhve! Přípojka resp.

prstenový otvor musí směřo-

vat dolů.

242 CS

- 2

Zametací stroj používejte výlučně v soula-

du s údaji tohoto návodu k obsluze.

– Tento zametací stroj je určen k zametá-

ní znečištěných ploch venku.

– Zařízení není schváleno pro veřejnou

silniční dopravu.

– Jakékoli použití překračující tento rá-

mec platí za použití, jež není v souladu

s určením. Za škody vzniklé takovým

používáním výrobce neručí; rizika za ně

nese uživatel sám.

– (Plynový motor)

Provoz zařízení v uzavřených prosto-

rech je povolen v případě dostatečného

větrání.

– Uskladňování plynových lahví a přístro-

je je povoleno pouze v úrovni země.

– Na přístroji neprovádějtě žádné úpravy.

– Přistroj je určen pouze pro povrchy ur-

čené v návodu.

– Najíždět smíte jen na plochy schválené

pro použití stroje podnikatelem nebo

jeho zmocněncem.

– Obecně platí: Snadno vznětlivé látky

udržujte v dostatečné vzdálenosti od

přístroje (nebezpečí výbuchu/požáru).

– Nikdy přístrojem nemeťte/nenasávejte

jakékoliv hořlaviny či zápalné látky jako

jsou explozivní kapaliny, hořlavé plyny,

neředěné kyseliny, rozpouštědla, K

tomu patří benzín, ředidla barev nebo

topné oleje, které při smíšení s nasáva-

ným vzduchem mohou tvořit výbušné

plyny nebo směsi, dále aceton, nezře-

děné kyseliny nebo rozpouštědla, které

napadají materiály použité na přístroji.

– Nikdy nezametejte/nevysávejte reaktiv-

ní kovový prach (např. hliník, hořčík, zi-

nek), neboť ve spojení se silně alkalic-

kými nebo kyselými čisticími prostředky

vytvářejí výbušné plyny.

– Přístroj není vhodný pro uklizení látek

ohrožujících zdraví.

– Nikdy přístrojem nemeťte/nenasávejte

hořící či doutnající předměty!

– Pobyt v ohroženém prostoru je zaká-

zán. Nikdy nepracujte v prostorách, ve

kterých hrozí nebezpečí exploze!

– Je nepřípustné brát s sebou doprovod-

né osoby.

– Strkat/tahat nebo přepravovat předmě-

ty není s tímto přístrojem dovoleno.

– asfalt

– průmyslová podlaha

– potěr

– beton

– dlažba

 (Platí pouze pro Finsko) Pokud je pří-

stroj vybaven hadicovými rozvody

z PVC, nesmí se používat při nízkých

okolních teplotách (pod 0 °C). Máte-li

dotazy k přístroji, kontaktujte společ-

nost Kärcher.

 Přístroj s pracovními zařízením musíte

před použitím zkontrolovat ohledně

řádného stavu a bezpečnosti provozu.

Pokud jejich stav není bez závad, nelze

je používat.

 Používáte-li přístroj v nebezpečných

prostorách (např. benzinová pumpa),

dodržujte bezpodmínečně příslušné

bezpečnostní předpisy. Nikdy nepracuj-

te v prostorách, ve kterých hrozí nebez-

pečí exploze!

 NEBEZPEČÍ

Nebezpečí úrazu!

 Nepoužívejte přístroj bez ochranného

příst

řeší proti padajícím předmětům v

oblastech, kde hrozí, že by mohla být

obsluha přístroje zasažena padajícími

předměty.

 Uživatel smí přístroj používat pouze k

účelům, ke kterým byl přístroj vyroben.

Při práci s přístrojem je uživatel povinen

dbát místních specifik a brát při práci

zřetel na třetí osoby, zvláště děti.

 Je třeba ze zásady dodržovat veškerá

předpisová opatření, pravidla a naříze-

ní, která platí pro motorová vozidla.

 Před začátkem práce se musí obsluhu-

jící přesvědčit, zda jsou všechna

ochranná zařízení správně připojena a

funkční.

 Obsluhující personál je zodpovědný za

kolize s jinými osobami nebo jejich ma-

jetkem.

 Dbejte na přiléhavé oblečení obsluhují-

cího personálu. Používejte pevnou

obuv a nenoste volné oděvy.

 Před vyjetím zkontrolujte okolní prostor (na-

př. dě

ti). Dbejte na dostatečný rozhled!

 Zařízení se nesmí nikdy nechat bez do-

zoru, dokud je motor v chodu. Pracov-

ník obsluhy smí zařízení opustit teprve

tehdy, když je motor v klidu, zařízení je

zajištěno proti samovolnému pohybu a

klíč je vytažen.

 Aby se zabránilo použití zařízení nepovo-

lanou osobou, je třeba vždy vyndat klíč.

 Přístroj smějí používat jen osoby, které

jsou obeznámeny s manipulací nebo pro-

kázaly schopnost jej obsluhovat a které

jsou používáním výslovně pověřeny.

 Toto zařízení není určeno k tomu, aby

je používaly osoby (včetně dětí) s ome-

zenými fyzickými, smyslovými nebo du-

ševními schopnostmi nebo osoby zcela

bez zkušeností a/nebo znalostí, ledaže

by tak činily pod dohledem osoby pově-

řené zajištěním jejich bezpečnosti nebo

poté, co od ní obržely instruktáž, jak se

zařízením zacházet.

 Na děti je třeba dohlížet, aby bylo zajiš-

těno, že si se zařízením nebudou hrát.

UPOZORNĚNÍ

Nebezpečí poškození! Nezametat pásky,

provazy nebo dráty, protože se jinak namo-

tají kolem zametacího válce.

 NEBEZPEČÍ

Nebezpečí úrazu! Zkontrolujte nosnost

podkladu před jízdou.

 NEBEZPEČÍ

Hrozí nehoda, Nebezpečí úrazu!

 Rychlost jízdy musíte přizpůsobit da-

ným poměrům.

Nebezpečí převrácení při přílišných stou-

páních.

 Ve směru jízdy jezděte pouze do stou-

pání 18%.

Nebezpečí převrácení při nestabilním pod-

kladu.

 S přístrojem pohybujte výhradně na

zpevněném podkladu.

Nebezpečí převrácení při příliš velkém boč-

ním náklonu.

 Šikmo ke směru jízdy zdolávejte pouze

stoupání do max. 10%.

Hlavní spolek komerčních oborových spol-

ků e.V. (HVBG). Zkapalněné plyny (pohon-

né plyny) jsou butan a propan nebo směsi

propan/butanu. Jsou dodávané ve zvlášt-

ních lahvích. Provozní tlak těchto plynů zá-

visí na vnější teplotě.

 NEBEZPEČÍ

Nebezpečí exploze!

Zkapalněným plynem nezacházejte jako s

benzínem. Benzín se vypařuje pomalu, na-

opak zkapalněný plyn se okamžitě mění v

plyn. Nebezpečí úniku plynu v uzavřeném

prostoru a následné vznícení je tedy u zka-

palněných plynů větší než u benzínu.

UPOZORNĚNÍ

Používejte pouze láhve na kapaliny napl-

něné pohonnými hmotami v souladu s kva-

litou DIN 51622.

Použití domácího plynu a plynu pro táboře-

ní je zásadně zakázáno.

Směsi kapalin se mohou lišit u různých ply-

nových motorů. Schválené směsi kapalin

najdete v technických údajích.

– Veškeré osoby, které musí manipulovat

se zkapalněným plynem, mají z důvodu

zajištění bezpečného provozu povin-

nost, si osvojit nezbytné znalosti o spe-

cifických vlastnostech zkapalněných

plynů. Tento spis musí být během pro-

vozování zametacího stroje vždy k dis-

pozici.

Používání v souladu s

určením

Možné nesprávné použití

Vhodné podlahy

Bezpečnostní pokyny

Bezpečnostní pokyny pro obsluhu

Bezpečnostní pokyny pro jízdní

provoz

Bezpečnostně-technické pokyny

pro vozidla na zkapalněné plyny

Povinnosti vedení provozu a

zaměstnanců

243CS

- 3

– Funkčnost a těsnost zařízení na zka-

palněný plyn musí být v pravidelných

časových intervalech, minimálně jed-

nou za rok, přezkoušeny odborníkem

(podle BGG 936).

– Kontrola musí být potvrzena písemně.

Předmět kontroly je uveden v němec-

kých předpisech § 33 a § 37 UVV "Pou-

žití zkapalněných plynů" (BGV D34).

– Jako všeobecné předpisy platí pokyny

pro kontrolu vozidel, jejichž motory jsou

poháněny zkapalněnými plyny, vydané

spolkovým ministrem pro dopravu.

– Přívod plynu smí být prováděn vždy

pouze z jedné nádrže. Přívod plynu z

více nádob souběžně může způsobit,

že dojde k přečerpání z jedné do druhé

nádoby. Tím je přeplněná nádoba vy-

stavena po pozdějším zavření ventilu

(srov. B. 1 těchto pokynů) nepřípustné-

mu zvýšení tlaku.

– Při montáži naplněné plynové lahve se

musí zohledňovat montážní poloha ply-

nové přípojky, bližší informace najdete

v kapitole „Montáž plynové lahve“.

Výměna plynové láhve musí být provedena

opatrně. Při instalaci a demontáži musí být

výstupní plynové hrdlo ventilu láhve utěs-

něno pevným utažením závěrné matice po-

mocí klíče.

– Netěsné plynové láhve nesmějí být na-

dále používány. Je nezbytné je za dodr-

žení všech bezpečnostních opatření

okamžitě vypustit ve volném prostran-

ství a označit jako netěsné. Při ode-

vzdávání nebo odběru poškozených

plynových láhví musí být pronajimatel

nebo jeho zástupce (zaměstnanec čer-

pací stanice atd.) okamžitě písemně o

poškození informován.

– Dříve než plynovou láhev připojíte, mu-

síte zkontrolovat bezvadný stav připojo-

vacího hrdla.

– Po připojení láhve musíte její těsnost

zkontrolovat pomocí pěnivého pro-

středku.

– Ventily otevírejte pomalu. Otevírání a

zavírání nesmí být prováděno za pomo-

ci úderných nástrojů.

– Požáry tekutého plynu haste pouze z

bezpečné vzdálenosti a bezpečného

krytu.

- používejte pouze suchý nebo plynový

sněhový hasící přístroj.

- k chlazení plynové nádoby použijte

dostatečné množství vody.

– U zařízení na zkapalněný plyn musí být

neustále kontrolován jejich bezpečný

stav, zvláště pak těsnost. Používání

vozidla pokud netěsní plynová lahev je

zakázáno.

– Před povolením potrubního resp. hadi-

cového spoje musíte uzavřít ventil na

lahvi. Připojovací matice na lahvi musí

být otevírána pomalu a nejprve jen leh-

ce, neboť může dojít k spontánnímu

úniku plynu, který se pod tlakem nachá-

zí ve vedení.

– Pokud přečerpáváte plyn z velké nádr-

že, musíte se informovat o platných

předpisech u příslušného velkoobcho-

du se zkapalněnými plyny.

 Pozor!

Nebezpečí poranění!

– Zkapalněný plyn způsobuje v tekuté

formě na kůži omrzliny.

– Po demontáži musí být závěrná matice

pevně našroubována na připojovací

závit.

– Na zkoušku těsnosti lze použít mýdlo-

vou vodu nebo jiné pěnivé přípravky.

Osvětlování zařízení na zkapalněný

plyn pomocí otevřeného plamenu je za-

kázané.

– Pří výměně jednotlivých dílů zařízení

musí být dodržovány montážní předpi-

sy výrobců. Přitom musí být uzavřeny

závěrné ventily láhve a hlavní závěrné

ventily.

– Stav elektrického zařízení motorových

vozidel s pohonem na zkapalněné ply-

ny musí být neustále kontrolován. Při

netěsnosti dílů vedoucích plyn mohou

způsobit jiskry výbuch.

– Při delších odstávkách vozidla na zka-

palněný plyn musí být před uvedením

do provozu odstavná plocha vozidla

nebo jeho elektrického zařízení řádně

vyvětrána.

– Nehody spojené s plynovými láhvemi

nebo zařízeními na zkapalněný plyn

musí být neprodleně nahlášeny oboro-

vému spolku a příslušnému živnosten-

skému kontrolnímu úřadu. Poškozené

díly musí být uchovány až do ukončení

šetření.

– Uskladnění lahví s pohonnými plyny re-

sp. zkapalněnými plyny musí být prová-

děno podle předpisů TRF 1996 (Tech-

nická pravidla pro zkapalněné plyny, viz

DA k BGV D34, příloha 4).

– Plynové láhve musí být skladovány ve

stoje. Manipulace s otevřeným ohněm

a kouření v prostoru skladiště nádob a

během oprav není dovoleno. Ve vol-

ném prostranství uložené láhve musí

být zajištěny proti přístupu neoprávně-

ných osob. Prázné láhve musí být vždy

zavřené.

– Závěrné ventily láhve a hlavní závěrný

ventil musí být uzavřeny okamžitě po

odstavení vozidla.

– Na polohu a vlastnosti odstavných

ploch vozidel poháněných zkapalně-

ným plynem se vztahují ustanovení

spolkového řádu pro garáže a přísluš-

ných zemských stavebních řádů.

– Plynové lahve musí být uchovávány ve

zvláštních prostorech oddělených od

odstavných míst (viz DA k BGV D34,

příloha 2).

– Elektrické ruční lampy používané v

těchto prostorech musí být opatřeny

uzavřeným, utěsněným krytem a pev-

ným ochranným košem.

– Při pracích v upravovacích dílnách

musí být uzavřeny závěrné ventily

láhve a hlavní závěrný ventil a láhev s

pohonným plynem chráněna před te-

pelnými vlivy.

– Před provozními přestávkami a před

koncem provozu musí být zodpověd-

ným pracovníkem zkontrolováno, jestli

jsou všechny ventily, především ventily

láhví uzavřeny. Práce s ohněm, přede-

vším svařování a frézování, nesmí být

prováděny v blízkosti lahví s pohonným

plynem. Láhve s pohonným plynem ne-

smí být uchovávány v dílnách ani v pří-

padě, že jsou prázdné.

– Odstavné a skladovací prostory jakož i

upravovací dílny musí být dobře větra-

né. Přitom je třeba dbát nato, že jsou

zkapalněné plyny těžší než vzduch.

Hromadí se na podlaze, v příkopech a

jiných prohlubních a může zde vytvářet

vzducho-plynové směsi s nebezpečím

výbuchu.

 Stroj se nesmí používat v nadmořské

výšce nad 1200 m.

 NEBEZPEČÍ

Nebezpečí otravy!

 (Plynový motor)

Provoz zařízení v uzavřených prosto-

rech je povolen v případě

dostatečného

větrání.

 Výfukové plyny jsou jedovaté a zdraví

škodlivé, nesmějí být vdechovány.

 NEBEZPEČÍ

Nebezpečí úrazu!

 Výfukový otvor spalovacího motoru ne-

smí být zavřen.

 Motor po vypnutí vyžaduje doběh, který

trvá asi 3 sekundy. Během tohoto inter-

valu se zdržujte dostatečně daleko od

oblasti pohonu.

 NEBEZPEČÍ

Nebezpečí popálení!

 Nedotýkejte se horkého spalovacího

motoru.

 Před odstranění krytování nechte vozi-

dlo vychladnout.

 Nad výfuk se nenahýbejte ani se za něj

nechytejte.

 NEBEZPEČÍ

Nebezpečí úrazu!

 Při práci na horním vyprazdňování zce-

la zvedněte nádobu na nametené ne-

čistoty a zajistěte ji.

 Zajišťování provádějte pouze mimo ne-

bezpečný prostor.

Údržbu provádí odborník

Uvedení přístroje do provozu/Provoz

V odstavných a skladovacích

prostorech a úpravných dílnách

Zařízení se spalovacím motorem

Přístroje s horním vyprazdňováním

244 CS

- 4

OZNÁMENÍ

Ochranná střecha řidiče (volitelně) poskytuje

ochranu před většími padajícími předměty.

Neposkytuje však ochranu při převržení!

 Denně kontrolujte ochrannou stříšku,

zda není poškozená.

 Při poškození, a to i jednotlivých sou-

částí, je třeba celou ochrannou stříšku

vyměnit.

 Jakékoli úpravy ochranné stříšky nebo

upevňování jiných prvků, součástek a

modulů, než které schválila společnost

Kärcher, je nepřípustné a za určitých

okolností může omezit funkčnost

ochranné stříšky.

 Dbejte na vlastní hmotnost (přepravní

hmotnost) přístroje při přepravování na

přívěsu nebo vozidle.

 Při přepravě přístroje, odpojte akumulá-

tor a př

ístroj upevněte.

 Před čištěním a údržbou zařízení, vý-

měnou dílů nebo přestavením na jinou

funkci je třeba zařízení vypnout a vyn-

dat klíč.

 Při pracích prováděných na elektrickém

zařízení je třeba odpojit akumulátor.

Při tom je třeba odpojit nejdříve záporný

a poté kladný pól.

Opětovné připojení se provádí

v opačném pořadí. Nejdříve připojte

kladný pól a poté záporný pól.

 Zařízení nesmíte čistit proudem vody z

hadice ani vodním vysokotlakým pa-

prskem (nebezpečí zkratů či jiných

škod).

 Údržbu smí provádět jen příslušný ser-

vis nebo odborníci v této oblasti, kteří

jsou seznámeni se všemi příslušnými

bezpečnostními předpisy.

 Dodržujte bezpečnostní kontrolu podle

místně platných předpis

ů pro mobilní

průmyslově využívané přístroje.

 Práce na zařízení provádějte vždy ve

vhodných rukavicích.

Zametací stroj pracuje na principu zameta-

cích lopatek.

– Otáčející se zametací válec dopravuje

nečistoty přímo do nádoby na namete-

ný materiál.

– Postranní metla čistí rohy a hrany za-

metací plochy a dopravuje nečistoty do

dráhy zametacího válce.

– Jemný prach je nasáván sacím dmy-

chadlem přes prachový filtr.

 NEBEZPEČÍ

Nebezpečí úrazu a nebezpečí poškození!

 Dbejte na hmotnost přístroje při přepra-

vě!

 Nepoužívejte vysokozdvižný vozík, za-

řízení se přitom může poškodit.

 Při nakládání přístroje je nezbytné pou-

žít vhodnou rampu nebo jeřáb!

 Při používání rampy dodržujte následu-

jící:

Světlá výška nad zemí 70mm.

 Pokud je přístroj dodán na paletě, je

nezbytné vytvořit pomocí přiložených

prken rampu pro sjíždění.

Příslušný návod naleznete na straně 2

(vnitřní strana obálky).

Důležité upozornění: každé prkno

musí být upevněno dvěma šrouby.

Přístroje s ochrannou střechou pro

řidiče

Bezpečnostní pokyny pro přepravu

přístroje

Bezpečnostní pokyny pro péči a

údržbu

Funkce

Pokyny pro vykládku

Vlastní hmotnost (přepravní

hmotnost)

925 kg*

* Pokud jsou přimontovány doplňkové

sady je hmotnost vyšší o příslušnou hod-

notu.

245CS

- 5

1 Kabina řidiče (volitelná výbava)

2 Dveře kabiny (volitelná výbava)

3 Uvazovací body (4x)

4 Přístup zametací válec

5 Přední kolo

6 Postranní metla

7 Nádoba na nametené nečistoty

8 Osvětlovací systém (volitelná výbava)

9 Zajištění kapoty

10 Stěrače (volitelná výbava)

11 Kryt motoru

12 Plynová láhev

13 Zablokování kabiny řidiče

(volitelně)

14 Otáčivá výstražná svítilna

15 Odstředivý odlučovač

16 Jisticí páka v kabině řidiče

(volitelně)

17 Nastavení zametacích válců (není zná-

zorněno)

1 Přepínač programu

2 Funkční tlačítka

3 Multifunkční obrazovka

4 Skříň s pojistkami pracoviště

5 Volant

6 Zámek zapalování

7 Parkovací brzda

8 Sedadlo (s kontaktním spínačem seda-

dla)

9 Brzdový pedál

10 Jízdní pedál

1 Varovný blikací spínač (volitelná výbava)

2 Klíček do zapalování

– Poloha 0: Vypněte motor

– Poloha 1: Zapnout zapalování

– Poloha 2: Spusťte motor

1 Zap/Vyp pracovního osvětlení (doda-

tečná výbava)

2 Zap/Vyp varovného majáčku

3 Signál

4 Čištění filtru

5 Přepínač směru jízdy

6 Přívod vody bočního smetáku (volitelná

výbava)

7 Ventilátor

8 Otevření / zavření klapky nádoby

9 Zvednout / spustit nádobu na nametený

materiál

Ovládací a funkční prvky

KM 130/300 R LPG

Ovládací panel Zámek zapalování

Funkční tlačítka

246 CS

- 6

ECU - Engine Control Unit

Řídicí jednotka motoru reguluje a monitoru-

je funkce motoru.

Jakmile se objeví poruchy motoru za pro-

vozu, jsou zobrazeny:

– Na displeji se zobrazí chybový kód a

popis chyby

– Žlutá resp. červená kontrolka svítí: Vý-

kon motoru se sníží resp. motor se vy-

pne

– Zazní alarm.

 Poruchy jako např. vysoká teplota chla-

dicí vody nebo nízký tlak oleje může zá-

kazník odstranit v rámci příslušných

opatření

 V případě přetrvávajících poruch se ob-

raťte na autorizovanou zákaznickou

službu firmy KÄRCHER nebo KUBO-

TA.

1 Zobrazení na displeji

Teplota chladicí kapaliny

Otáčky motoru

Program pojezdu

Napětí akumulátoru

Výška hladiny v palivové nádrži

Počítadlo provozních hodin

2 Varovné světlo svítí červeně (STOP)

Chyba, která má více příčin: Motor se

vypne

3 Kontrolka (L1)

4 Kontrola motoru (MIL)

Krátké bliknutí - dočasná chyba

Chybě se nemusí dále věnovat pozor-

nost, protože není trvalé povahy

Trvalé svícení - chyba

Chybu musí odstranit autorizovaný ser-

vis, a to co nejdříve. Neexistuje bezpro-

střední nebezpečí pro vozidlo a životní

prostředí

Rychlé blikání - závažná chyba

Vozidlo nechte okamžitě opravit, aby

bylo zabráněno následným chybám.

Zamezte vysokému zatížení!

5 Varovné světlo svítí žlutě (CHECK)

Porucha pohonu

6 Kontrolka (L2)

7 Varovné světlo žluté

Chyba, která má více příčin: Zazní

alarm

Funkční tlačítka

Pomocí funkčních tlačítek lze nastavit 2

stupně otáček motoru.

Pro přepravu:

Doporučené otáčky motoru, 1500 1/min

Pro režim zametání:

Otáčky motoru, zvolte 2550 1/min

A Funkční tlačítko <Menu>

B Funkční tlačítko <nahoru>

C Funkční tlačítko <dolů>

D Funkční tlačítko <uložit/potvrdit>

 Stiskněte funkční tlačítko <Menu> na

delší dobu, nastavené otáčky motoru

jsou zobrazeny v displeji.

 Pro změnu otáček motoru stiskněte

funkční tlačítko <nahoru> resp. <dolů>.

 Pro uložení stiskněte funkční tlačítko

<uložit/potvrdit>.

1 Brzdový pedál

2 Jízdní pedál

3 Parkovací brzda

Aby bylo možné provádět různé práce,

může být nezbytné nejprve vyklopit kabinu

řidiče (dodatečná výbava).

Upozornění: Kabina řidiče smí být sklápě-

na pouze na rovné ploše (± 5 °).

 Otevřete zablokování kabiny řidiče.

 Sklopte kabinu řidiče tak, aby zaklapla

jisticí páka.

 Před spuštěním kabiny řidiče odblokuj-

te jisticí páku.

 Povolte parkovací brzdu, přitom sešláp-

něte brzdový pedál.

 Aretujte parkovací brzdu, přitom se-

šlápněte brzdový pedál.

 Otevřete krytu motoru.

 Otočte páku volnoběhu hydraulického

čerpadla o 90 ° dolů do strany.

몇 UPOZORNĚNÍ

Zametacím strojem bez vlastního pohonu

nepohybujte po delších trasách a ne rych-

leji než 10 km/h.

 Páku volnoběhu po posunutí opět vy-

táhněte zpět nahoru.

 Otáčením nastavte šroub volnoběhu do

koncové pozice.

Použijte speciální nářadí.

 Před uvedením do provozu čtěte návod

k obsluze od výrobce motoru, přede-

vším bezpečnostní pokyny.

 Zametací stroj odstavte na rovné ploše.

 Vytáhněte klíček ze zapalování.

 Aretujte brzdu.

 NEBEZPEČÍ

Nebezpečí úrazu!

 Dodržujte bezpečnostně-technické po-

kyny pro vozidla na zkapalněné plyny.



Omrzliny a pěnově žluté usazeniny na

plynové lahvi jsou známkou netěsnosti.

 Výměnu láhve smějí provádět pouze

poučení odborníci.

 Láhve s pohonnými plyny nesmí být

měněny v garážích nebo prostorách

podzemí.

 Při výměně lahve nekuřte a nepoužívej-

te otevřené světlo.

 Při výměně lahví pevně uzavřete uzaví-

rací ventil lahve na zkapalněný plyn a

okamžitě nasaďte ochrannou krytku na

prázdnou láhev.

몇 VAROVÁNÍ

Používejte pouze výměnné láhve kontrolo-

vané konstrukce o obsahu 11 kg.

UPOZORNĚNÍ

Použití domácího plynu a plynu pro táboře-

ní je zásadně zakázáno.

Povoleny jsou směsi kapalin propanu a bu-

tanu. Obsah propanu musí být nejméně

90%.

POZOR

Ventil odebírání plynu (3) otevřete až po

nastartování přístroje (viz kapitola Spuště-

nípřístroje).

Otevřete ventil odebírání plynu otočením

proti smě

ru hodinových ručiček.

Řídicí jednotka motoru (ECU)

Pedály

Před uvedením do provozu

Sklopení kabiny řidiče

Aretujte/povolte parkovací brzdu

Pohyb zametacího stroje bez

vlastního pohonu

Pohyb zametacího stroje s vlastním

pohonem

Uvedení do provozu

Obecná upozornění

Montáž/výměna plynové láhve

247CS

- 7

OZNÁMENÍ

Přípojka má levotočivý závit.

 Povolte šroub na zajišťovací tyči a tyč

vyklopte směrem nahoru.

1 Ochranná čepička

2 Plynový hadice s převlečnou maticí

3 Ventil odběr plynu

 Zavřete ventil odebírání plynu otočením

ve směru hodinových ručiček.

 Odšroubovat plynovou hadici (velikost

klíče 30 mm).

 Na připojovací ventil plynové láhve na-

šroubujte ochrannou čepičku.

 Otevřete třmenový uzávěr.

 Vyměňte plynovou láhev.

Dbejte na montážní polohu plynové

láhve! Přípojka resp. prstenový otvor

musí směřovat dolů.

 Z připojovacího ventilu plynové láhve

odšroubujte ochrannou čepičku.

 Zavřete třmenový uzávěr.

 Na připojovací ventil plynové láhve na-

šroubujte plynovou hadici (velikost klíče

30 mm).

 Uzavřete jisticí tyč a zajistěte šroubem.

 Zkontrolujte hladinu motorového oleje.

 Zkontrolujte chladič vody.

 Zkontrolujte zametací válec.

 Zkontrolujte tlak vzduchu v pneumati-

kách.

 Nastavte sedadlo řidiče

 Očistěte prachový filtr.

Upozornění: Popis viz kapitola Péče a

údržba.

 NEBEZPEČÍ

Delší doba používání zařízení může vést k

poruchám prokrvení následkem vibrací.

Obecně platná doba užívání nemůže být

stanovena, protože závisí na více fakto-

rech.

– Osobní sklon ke špatnému prokrvení

(často studené končetiny, brnění, necit-

livost).

– Nízká teplota okolí. Noste teplé obleče-

ní na ochranu příslušných částí těla.

– Pevné uchopení zabraňuje průtoku kr-

ve.

– Nepřerušovaný provoz je horší než pro-

voz přerušovaný pauzami.

Při pravidelném, dlouhodobém používání

přístroje a při opětovném objevení se odpo-

vídajících příznaků (například brnění, necit-

livost v určitých částích těla, studené kon-

četiny) doporučujeme lékařské vyšetření.

 Páku pro nastavení sedadla vytáhněte

směrem ven.

 Přesuňte sedadlo, páku uvolněte a za-

jistěte.

 Střídavými pohyby sedadla dopředu a

dozadu zkontrolujte, zda je zajištěno.

1 Přepravní jízda

Doporučené otáčky motoru, 1500 1/min

2 Zametání se zametacím válcem

Otáčky motoru, zvolte 2550 1/min

3 Zametání se zametacím válcem a po-

stranní metlou

Otáčky motoru, zvolte 2550 1/min

 Otevřete ventil odebírání plynu otoče-

ním proti směru hodinových ručiček.

Upozornění: Zařízení je vybaveno kon-

taktním spínačem sedadla. Když řidič

opustí sedadlo, zařízení se vypne.

 Posaďte se do sedadla řidiče.

 Uveďte přepínač směru jízdy do střední

polohy.

 Aretujte brzdu.

 Klíček zapalování zastrčte do zámku

zapalování.

 Zapalovací klíček otočte do polohy "II".

 Jakmile zařízení nastartovalo, klíček

zapalování pusťte.

Upozornění: Startér nenechávejte nikdy

stisknutý déle než 10 vteřin. Před novým

spuštěním startéru počkejte alespoň 10

vteřin.

 Otáčky motoru, zvolte 1500 1/min.

 Přepínač programů otočte na přepravní

jízdu .

 Sešlápněte brzdový pedál a držte ho

sešlápnutý.

 Povolte parkovací brzdu.

 Přepínač směru jízdy nastavte na

"vpřed".

 Pomalu stlačujte jízdní pedál.

 Nebezpečí

Nebezpečí úrazu! Při couvání nesmějí být

nijak ohroženy třetí osoby, v případě potře-

by se nechte navádět.

POZOR

Nebezpečí poškození! Přepínač směru

jízdy používejte pouze, když přístroj stojí.

 Přepínač směru jízdy nastavte na "do-

zadu".

 Pomalu stlačujte jízdní pedál.

– Pedálem plynu lze plynule regulovat

rychlost jízdy.

– Při zacházení s plynovým pedálem se

vyhněte trhavým pohybům, neboť tak

se může poškodit hydraulika.

– Jestliže ve stoupání klesá výkon, uber-

te mírně na plynovém pedálu.

 Jestliže plynový pedál uvolníte, zařízení se

automaticky zabrzdí a zůstane stát.

Upozornění: Účinnost brzdění lze podpořit

sešlápnutím brzdového pedálu.

Přejíždění pevných překážek do rozměru

70 mm:

 Přejeďte pomalu a opatrně jízdou

vpřed.

Přejíždění pevných překážek větších než

70 mm:

 Překážky lze přejíždět jen s pomocí

vhodné rampy.

POZOR

Nemeťte balící pásky, dráty nebo podobné,

může to vést k poškození zametací mechaniky.

 Otáčky motoru pro režim zametání na-

stavte na 2550 1/min, viz kapitola „Mul-

tifunkční ukazatel | nastavit otáčky mo-

toru“.

Upozornění

Nastavení 1500 1/min jsou vhodná jen

pro přepravu a nikoli pro režim zametá-

ní (zametací koště a postranní kartáče

nemají dostatečné otáčky).

Upozornění: Pro dosažení optimální čisti-

cího výsledku by měla být rychlost jízdy při-

způsobena podmínkám.

Upozornění: Při provozu by měl být pra-

chový filtr v pravidelných intervalech očiš-

ťován.

Tato montážní sada je namontována již ve

výrobě a nelze ji instalovat dodatečně.

Sada systému vodního postřiku se skládá z

vodní nádrže a postřikovacích trysek na

bočních smetácích.

 Pokud vzniká při zametání mnoho pra-

chu, je možné použit systém vodního

postřiku.

 Zapnutí se provádí pomocí spínače za-

vlažování boční kartáče.

Před spuštěním/bezpečnostní

kontrola

Provoz

Nastavení sedadla řidiče

Volba programů

Otevřete přívod plynu

Startování zařízení

Spusťte motor

Pojíždění přístroje

Jízda vpřed

Jízda vzad

Chování vozidla za jízdy

Brzdy

Přejíždění překážek

Zametací provoz

Doplňková sada se systémem vodního

postřiku (volitelná výbava)

248 CS

- 8

 Zapněte ventilátor.

 U plošného čištění nastavte přepínače

programů na zametání pomocí zameta-

cího válce.

 Při čištění bočních kol přepněte přepí-

nač programů na zametání pomocí za-

metacího válce a bočního smetáku.

 Vypněte ventilátor.

 U plošného čištění nastavte přepínače

programů na zametání pomocí zameta-

cího válce.

 Při čištění bočních kol přepněte přepí-

nač programů na zametání pomocí za-

metacího válce a bočního smetáku.

 Nebezpečí

Nebezpečí úrazu! Během vyprazdňování

se v dosahu nádrže na nametené nečistoty

nesmějí zdržovat žádné osoby ani zvířata.

 Nebezpečí

Nebezpečí pohmoždění! Nikdy nesahejte

do pákového ústrojí vyprazdňovacího me-

chanismu. Nezdržujte se pod nadzdviže-

nou nádobou.

 Nebezpečí

Nebezpečí převržení! Během vyprazdňo-

vání zařízení odstavte na rovné ploše.

 Přepínač programů otočte na přepravní

jízdu .

 Zvedněte nádobu na nametený materi-

ál.

 Pomalu najíždějte ke sběrné nádobě.

 Aretujte brzdu.

 Otevřete víko nádoby: Stiskněte spínač

vlevo a vyprázdněte nádobu na zame-

tené nečistoty.

 Zavřete víko nádoby: Stiskněte spínač

vpravo (cca. po dobu 2 vteřin) tak, aby

se překlopil do koncové polohy.

 Povolte parkovací brzdu.

 Pomalu odjíždějte od sběrné nádoby.

 Sklopte nádobu na nametené nečistoty

do koncové polohy.

 Sešlápněte brzdový pedál a držte ho

sešlápnutý.

 Aretujte brzdu.

 Zapalovací klíček otočte do polohy "0" a

klíček vytáhněte.

 Zavřete ventil odebírání plynu otočením

ve směru hodinových ručiček.

 NEBEZPEČÍ

Nebezpečí úrazu a nebezpečí poškození!

Dbejte na hmotnost přístroje při přepravě.

 Zapalovací klíček otočte do polohy "0" a

klíček vytáhněte.

 Aretujte brzdu.

 Zavřete přívod plynu.

 Zařízení zajistěte na uvazovacích bo-

dech (4x) upínacími pásy, lany nebo ře-

tězy.

 Kolečka přístroje zajistěte klíny.

 Při přepravě v dopravních prostředcích

zajistěte zařízení proti skluzu a překlo-

pení podle platných předpisů.

 NEBEZPEČÍ

Nebezpečí úrazu a nebezpečí poškození!

Dbejte na hmotnost přístroje při jeho

uskladnění.

 Zastavte zametací stroj na rovné ploše

v suchém a nezamrzajícím prostoru.

Chraňte přístroj proti prachu zakrytím.

 Zvedněte zametací válec a boční sme-

ták, aby nedošlo k poškození kartáčů.

 Zapalovací klíček otočte do polohy "0" a

klíček vytáhněte.

 Aretujte brzdu.

 Zavřete přívod plynu.

 Zametací stroj zajistěte proti posunu.

 Plynový motor

Pozor

Stroje se musí odstavovat bezpečně!

Kvalifikovaná osoba musí

v pravidelných intervalech provádět re-

vize stroje, zejména nádrže na kapalný

plyn a jejího připojení tak, jak je to poža-

dováno místními nebo národními směr-

nicemi pro bezpečný provoz.

Pokud zametací stroj nebude po delší dobu v

provozu, dbejte navíc na následující pokyny:

 Vyměňte motorový olej.

 Odšroubujte plynovou hadici s převleč-

nou maticí (rozměr klíče 30 mm).

 Uzavřete plynovou láhev ochrannou

krytkou, a skladujte ve vhodných pro-

storách ve stoje (viz informace v kapito-

le "Bezpečnostní pokyny").

 Zametací stroj očistěte zevnitř i zvenku.

 Když přístroj nebudete používat déle

než 4 měsíce, odpojte záporný pól aku-

mulátoru.

Ilustrační vyobrazení!

 Baterii nabíjejte v intervalu cca 2 měsíců.

 Zakryjte baterii a chraňte před zkratem.

POZOR

Nebezpečí poškození!

Prachový filtr nemyjte.

– Údržbu smí provádět jen příslušný ser-

vis nebo odborníci v této oblasti, kteří

jsou seznámeni se všemi příslušnými

bezpečnostními předpisy.

– Zařízení používaná na různých místech

ke komerčním účelům podléhají bez-

pečnostní kontrole podle VDE 0701.

 Zametací stroj odstavte na rovné ploše.



Zapalovací klíček otočte do polohy "0" a

klíček vytáhněte.

 Aretujte brzdu.

몇 UPOZORNĚNÍ

Nebezpečí poškození! Zařízení nesmíte

čistit proudem vody z hadice ani vodním

vysokotlakým paprskem (nebezpečí zkratů

či jiných škod).

 Nebezpečí

Nebezpečí úrazu! Noste protiprachovou

masku a ochranné brýle.

 Přístroj čistěte hadříkem.

 Přístroj vysajte nasucho.

 Přístroj otřete vlhkým, v nepříliš silném

pracím roztoku namočeným hadříkem.

Upozornění: Nepoužívejte agresivní čisticí

prostředky.

Zametání suché podlahy

Zametání vlhké nebo mokré podlahy

Vyprázdnění nádoby na nametené

nečistoty

Vypnutí zařízení

Zavřete přívod plynu

Přeprava

Skladování/vyřazení z

provozu

Ošetřování a údržba

Obecná upozornění

Čištění

Vnitřní čištění přístroje

Vnější čištění přístroje

249CS

- 9

Nechte provádějte údržbové práce podle

kontrolního seznamu prohlídek.

Upozornění: Počítadlo provozních hodin

udává termín intervalů údržby.

Upozornění: Všechny servisní a údržbář-

ské práce při údržbě prováděné zákazní-

kem musí vykonávat kvalifikovaný odbor-

ník. V případě potřeby můžete kdykoliv při-

zvat specializovaného obchodníka firmy

Kärcher.

Denní údržba:

 Zkontrolujte hladinu motorového oleje.

 Zkontrolovat hladinu chladicí vody.

 Zkontrolujte tlak vzduchu v pneumatikách.

 Kartáčové válce a boční koště zkontro-

lujte ohledně opotřebení a navinuté

pásky.

 Zkontrolujte, zda nejsou na kolečkách

navinuté pásky.

 Zkontrolujte odstředivý odlučovač a

vzduchový filtr, v případě potřeby je vy-

čistěte.

 Zkontrolujte funkci všech obslužných

prvků.

 Zkontrolujte, zda není zařízení poško-

zeno.

Týdenní údržba:

 Kontrola těsnosti vedení soustav po-

honné hmoty nebo plynu.

 Vyčistěte chladič vody.

 Vyčistěte chladič hydraulického oleje.

 Zkontrolujte hydrauliku.

 Zkontrolujte hladinu hydraulického oleje.

 Zkontrolujte stav brzdové kapaliny.

 Zkontrolujte těsnící lišty, v případě nut-

nosti rovněž vyměňte.

 Zkontrolujte víko nádoby a promažte jej.

Údržba po opotřebení:

 Vyměňte těsnící lišty.

 Vyměňte kartáčový válec.

 Vyměňte boční koště.

Upozornění: Popis viz kapitola Údržbář-

ské práce.

Upozornění: Aby byly zachovány záruční ná-

roky, je třeba, aby během záruční lhůty prová-

děla veškeré servisní a údržbové práce opráv-

něná zákaznická služba firmy Kärcher a to v

souladu se schématem údržby.

Údržba po 50 provozních hodinách:

 Nechejte provést první inspekci v soula-

du se schématem údržby.

Údržba po 250 provozních hodinách:

 Kontroly provádějte podle návodu k

údržbě.

Příprava:

 Zametací stroj odstavte na rovné ploše.

 Zapalovací klíček otočte do polohy "0" a

klíček vytáhněte.

 Aretujte brzdu.

 Zavřete přívod plynu.

1 Nádrž na chladicí vodu

2 Vzduchový filtr

3 Tříválcový čtyřtaktový plynový motor

4 Vodní chladič

5 Plynová láhev

6 Třmenový uzávěr

7 Nádrž na hydraulický olej.

8 Hrdlo pro plnění hydraulického oleje

9 Okénko

 NEBEZPEČÍ

Nebezpečí úrazu! Vždy používejte bezpeč-

nostní podpěru při zdvižené nádobě na za-

metené nečistoty.

Zajišťování provádějte pouze mimo nebez-

čný prostor.

1 Držák bezpečnostní podpěry

2 Bezpečnostní podpěra

 Vyklopte bezpečnostní podpěru pro vy-

prazdňování shora a zasuňte ji do držá-

ku (zajistěte).

Při manipulaci s bateriemi bezpodmínečně

dbejte na tyto výstrahy:

 Nebezpečí

Nebezpečí exploze! Na baterie, tj. na kon-

cové póly ani na spojnici buněk nepokládej-

te nástroje ani nic podobného.

 Nebezpečí

Nebezpečí úrazu! Rány nesmějí nikdy přijít

do styku s olovem. Po práci na bateriích si

vždy očistěte ruce.

 NEBEZPEČÍ

Nebezpečí požáru a výbuchu!

– Kouření a používání otevřeného ohně

jsou zakázány.

– Prostory, v nichž se nabíjejí baterie,

musejí být dobře větrány, protože při

nabíjení vzniká vysoce výbušný plyn.

 Nebezpečí

Nebezpečí poleptání!

– Kyselinu vystříklou do oka nebo na po-

kožku vymyjte případně opláchněte vel-

kým množstvím čisté vody.

– Potom bezodkladně vyhledejte lékaře.

– Potřísněné oblečení vymyjte vodou.

Intervaly údržby

Údržba prováděná zákazníkem

Údržba prováděná zákaznickou službou

Údržba

Přehled

Obecné bezpečnostní pokyny

Motorový olej, topný olej, nafta

a benzín se nesmějí dostat do

okolního prostředí. Chraňte

půdu a provádějte ekologickou

likvidaci použitého oleje.

Bezpečnostní pokyny baterie

Dodržujte pokyny uvedené na

baterii, v návodu k použití a v

návodu k obsluze vozidla.

Noste chránič očí!

Chraňte děti před kyselinou a

bateriemi!

Nebezpečí exploze!

Zákaz ohně, jisker, otevřeného

světla a kouření!

Nebezpečí poleptání!

První pomoc!

Výstražné zařízení!

Likvidace odpadu!

Baterii neodhazujte do kontej-

neru na odpadky!

250 CS

- 10

 Baterii postavte do držáku baterie.

 Dotáhněte držáky na dně baterie.

 Připojte akumulátorovou svorku pólu

(červený kabel) na kladný pól (+)

 Akumulátorovou svorku pólu připojte na

záporný pól (-).

Upozornění: Zkontrolujte, zda jsou póly

baterie a svorky pólu dostatečně chráněny

tukem na ochranu pólů.

POZOR

U baterií plněných kyselinou kontrolujte

pravidelně hladinu kapaliny.

– Kyselina plně nabité baterie má při

20 °C měrnou hmotnost 1,28 kg/l.

– Kyselina částečně vybité baterie má

měrnou hmotnost mezi 1,00 a 1,28 kg/l.

– Ve všech článcích musí být měrná

hmotnost kyseliny stejná.

 Vyšroubujte uzávěry všech článků.

 Odeberte hustoměrem na kyselinu z

každého článku vzorek.

 Vzorek kyseliny se dává zpět do téhož

článku.

 Je-li hladina kapaliny příliš nízká, doplň-

te články destilovanou vodou až ke

značce.

 Nabijte baterie.

 Zašroubujte uzávěry článků.

 Nebezpečí

Nebezpečí úrazu! Dbejte na bezpečnostní

předpisy při zacházení s bateriemi. Dodr-

žujte návod k použití výrobce nabíječky.

 Nebezpečí

Baterii nabíjejte pouze vhodnou nabíječkou.

 Vyšroubujte uzávěry všech článků.

(pouze u akumulátorů nenáročných na

údržbu)

 Vedení kladného pólu nabíječky baterie

spojte s přípojkou kladného pólu baterie.

 Vedení záporného pólu nabíječky bate-

rie spojte s přípojkou záporného pólu

baterie.

 Připojte síťovou zástrčku k síti a nabí-

ječku zapněte.

 Baterii nabíjejte co nejmenším proudem.

Upozornění: Když je baterie nabitá, odpoj-

te nabíječku nejprve od sítě a potom od ba-

terie.

 Odpojte akumulátorovou svorku od zá-

porného pólu (-).

 Odpojte akumulátorovou svorku od

kladného pólu (+).

 Povolte držáky na dně akumulátoru.

 Vyjměte akumulátor z úchytu.

 Opotřebované akumulátory zlikvidujte

dle platných předpisů.

 Nebezpečí

Nebezpeč

í popálení!

 Nechte motor vychladnout.

 Hladinu motorového oleje kontrolujte

nejdříve 5 minut po odstavení motoru.

1 Olejová měrka

2 Závěrné víko, otvor pro plnění olej

 Vytáhněte olejovou měrku.

 Olejovou měrku otřete a zasuňte zpět.

 Vytáhněte olejovou měrku.

 Zjistěte výšku hladiny oleje.

 Olejovou měrku zase zasuňte zpět.

– Hladina oleje musí ležet mezi značkami

„MIN“ a „MAX“.

– Jestliže je hladina oleje pod značkou

„MIN“, dolijte motorový olej.

– Motor neplňte nad značku hladiny

„MAX".

 Odšroubujte závěrné víko otvoru pro pl-

nění oleje.

 Doplňte motorový olej.

Druh: viz Technické parametry

 Zavřete plnicí otvor oleje.

 Čekejte nejméně 5 minut.

 Zkontrolujte hladinu motorového oleje.

몇 UPOZORNĚNÍ

Nebezpečí popálení horkým olejem!

 Připravte záchytnou nádobu na ale-

spoň 6 litry.

 Nechte motor vychladnout.

1 Olejový výpustný šroub

 Vyšroubujte olejový výpustný šroub.

 Povolte šroubový uzávěr plnicího otvo-

ru oleje.

 Vypusťte olej.

1 Olejový filtr motoru

 Odšroubujte olejový filtr.

 Vyčistěte záchytné a těsnicí plochy.

 Těsnění nového olejového filtru před

montáží potřete olejem.

 Nový olejový filtr namontujte a pevně

dotáhněte rukou.

 Zašroubujte olejový výpustný šroub

včetně nového těsnění.

Upozornění: Olejový výpustný šroub utáh-

něte momentovým klíčem na 25 Nm.

 Doplňte motorový olej.

Druh: viz Technické parametry

 Zavřete plnicí otvor oleje.

 Nechte motor běžet cca 10 vteřin.

 Zkontrolujte hladinu motorového oleje.

OZNÁMENÍ

Nádobu na zametené nečistoty nesmíte

zvedat.

 Otevřete krytu motoru.

1 Okénko

2 Manometr

3 Závěrné víko, otvor pro plnění olej

 Zkontrolujte v průzoru výšku hladiny

hydraulického oleje.

– Hladina oleje musí ležet mezi značkami

„MIN“ a „MAX“.

– Jestliže je hladina oleje pod značkou

„MIN“, dolijte motorový olej.

 Odšroubujte závěrné víko otvoru pro pl-

nění oleje.

 Vyčistěte oblast plnění.



Doplňte hydraulický olej.

Druh: viz Technické parametry

 Našroubujte závěrné víko otvoru pro pl-

nění oleje.

POZOR

Pokud manometr ukazuje zvýšený tlak

hydraulického oleje, je nezbytné, aby byl fil-

tr hydraulického oleje zákaznickou službou

Kärcher vyměněn.

Vložení a zapojení baterie

Kontrolujte stav naplnění kapaliny v

baterii a opravte (pouze u baterií s

jednoduchou údržbou)

Nabíjení baterií

Vymontujte akumulátor

Zkontrolujte hladinu oleje a doplňte olej.

Výměna motorového oleje a filtru

motorového oleje

Zkontrolujte hladinu hydraulického oleje

a doplňte hydraulický olej

251CS

- 11

 Aretujte brzdu.

 Spusťte motor.

Údržbu hydrauliky smí provádět pouze zá-

kaznická služba firmy Kärcher.

 Zkontrolujte těsnost veškerých hydrau-

lických hadic a přípojek.

 Nebezpečí

Nebezpečí opaření horkou vodou! Nechte

chladič vychládat minimálně 20 minut.

 Zkontrolujte stav chladicí kapaliny ve

vyrovnávací nádržce (stav vody mezi

MIN a MAX.

 Vyčistěte chladicí destičky.

 Zkontrolujte těsnost hadic a přípojek

chladiče.

 Vyčistěte ventilátor.

 Spusťte motor.

 Zvedněte nádobu na nametené nečis-

toty do koncové polohy.

 Vypněte motor.

 Aretujte brzdu.

 Nasaďte bezpečnostní podpěru pro vy-

prazdňování shora.

 Z kartáčového válce sejměte pásky

nebo provazy.

 Vyjměte bezpečnostní podpěru

 Spusťte motor.

 Sklopte nádobu na nametené nečistoty

do koncové polohy.

 Vypněte motor.

1 Upevňovací šroub úchytu zametacího

válce

2 Zametací válec

3 Úchyt zametacího válce

4 Boční těsnění plechového držáku

5 Boční těsnění

 Otevřete boční obložení pomocí klíče.

 Křídlaté matice na plechového držáku

odšroubujte od bočního těsnění a ple-

chový držák sejměte.

 Vyklopte boční těsnění směrem ven.

 Vyšroubujte upevňovací šroub uchyce-

ní zametacího válce a uchycení vyklop-

te směrem ven.

 Vyjměte zametací válec.

Montážní poloha zametacího válce ve

směru jízdy (půdorys)

Upozornění: Při montáži nového zameta-

cího válce dohlédněte na polohu nové sady

žíní.

 Zabudujte nový zametací válec. Drážky

zametacího válce musíte nasadit na vý-

stupky protilehlých táhel.

Upozornění: Po montáži nového zameta-

cího válce musí být sběrný prostor nově

nastaven.

Upozornění: Sběrný prostor je nastaven

ze závodu na 80 mm a je možné jej v přípa-

dě opotřebení kartáčů postupně doladit.

 Zkontrolujte tlak vzduchu v pneumati-

kách.

 Sací dmychadlo vypněte.

 Najeďte zametacím strojem na rovnou

a hladkou podlahu, která je viditelně po-

krytá prachem nebo křídou.

 Nastavte přepínače programů na za-

metání pomocí zametacího válce.

 Přepínač programů otočte na přepravní

jízdu.

 Zařízením zacouvejte.

 Zkontrolujte zametací zrcátko.

Tvar sběrného prostoru by měl vytvářet

pravidelný obdélník o šířce -85 mm.

1 Stavěcí matice

2 Kontramatice

 Otevřete bočního krytování motoru

 Uvolněte kontramatici.

 Nastavte sběrný prostor

 Kontramatici utáhněte.

 Zkontrolujte sběrný prostor zametacího

válce.

 Zkontrolujte tlak vzduchu v pneumatikách.

 Zvedněte postranní metlu.

 Najeďte zametacím strojem na rovnou

a hladkou podlahu, která je viditelně po-

krytá prachem nebo křídou.

 Nastavte přepínače programů na za-

metání pomocí zametacího válce a

bočního smetáku.

 Zvedněte postranní metlu.

 Přepínač programů nastavte na jízdu.

 Zařízením zacouvejte.

 Zkontrolujte zametací zrcátko.

Šířka zametacího zrcátka by měla být v in-

tervalu 40 - 50 mm.

 Opravte sběrný prostor pomocí dvou

nastavovacích šroubů.

 Zkontrolujte zametací zrcátko.

 Zkontrolujte tlak vzduchu v pneumatikách.

 Vysuňte nádobu na zametené nečistoty

vzhůru a zajistěte ji bezpečnostní tyčí.

 NEBEZPEČÍ

Nebezpečí úrazu! Vždy používejte bezpeč-

nostní podpěru při zdvižené nádobě na za-

metené nečistoty.

Zajišťování provádějte pouze mimo nebez-

pečný prostor.

 Vyklopte bezpečnostní podpěru pro vy-

prazdňování shora a zasuňte ji do držá-

ku (zajistěte).

1 Držák bezpečnostní podpěry

2 Bezpečnostní podpěra

Kontrola hydrauliky

Zkontrolujte vodní chladič a čekejte

Kontrola zametacího válce

Výměnta kartáčového válce

Kontrola a nastavení sběrného prostoru

zametacího válce

Kontrola a nastavení zametacího zrcadla

postranního kartáče

Nastavte boční těsnění

252 CS

- 12

 Otevřete bočního obložení podle popisu

v kapitole "výměna zametacího válce".

 Povolte 6 křídlatých matic na bočním

plechovém držáku.

 Povolte 3 matice (SW 13) na předním

plechovém držáku.

 Boční těsnění zatlačte dolů (podélný

otvor) tak, aby byla od podlahy ve vzdá-

lenosti 1 - 3 mm.

 Upevněte plechové držáky.

 Proces opakujte na druhé straně přístroje.

 Zametací stroj odstavte na rovné ploše.

 Zkušební přístroj tlaku vzduchu připojte

k ventilu pneumatiky.

 Zkontrolujte tlak vzduchu a v případě

potřeby tlak opravte.

 Povolené natlakování pneumatik nalez-

nete v technických údajích.

 Očistěte prachový filtr pomocí tlačítka

čištění filtru.

몇 VAROVÁNÍ

Před zahájením výměny prachového filtru vy-

prázdněte nádobu na nametené nečistoty. Bě-

hem prací na filtračním zařízení noste proti-

prašný respirátor. Dodržujte bezpečnostní

předpisy o zacházení s jemným prachem.

1 Zajištění kapoty

2 Kryt přístroje

 Otevřete zajištění tak, že vyšroubujete

šroub s hvězdicovým úchytem.

 Vyklopte kapotu zařízení dopředu.

1 Uzávěr

2 Kryt filtru

 Otevřete kryt filtru.

 Vyklopte vibrátor filtru směrem vpřed.

 Vyměňte prachový filtr.

 Zakrytí filtru opět uzavřete.

Klínový řemen musí při tlaku 10 kg povolit

cca. o 7-9 mm.

 Nechte nastavit napnutí klínového ře-

menu autorizovaným zákaznickým ser-

visem.

1 Uzávěr

2 Těleso vzduchového filtru

 Otevřít uzávěr.

 Sejměte skříň vzduchového filtru.

 Vyměňte vložku vzduchového filtru.

Upozornění: Poloha instalace je vyfu-

kovacím otvorem směrem dolů (viz ob-

rázek).

 Odšroubujte křídlatou matici na odstře-

divém odlučovači.

 Odstředivý odlučovač vyčistěte.

 Odšroubujte světlomet.



Vyjměte světlomet a rozpojte konektory.

Upozornění: Poznamenejte si polohu ko-

nektorů.

 Rozšroubujte světlomet.

 Těleso světlometu rozeberte, ale přitom

ho držte vodorovně, protože mechanis-

mus lampy není nijak upevněn.

 Odblokujte rám uzávěru a vyjměte žá-

rovku.

 Vsaďte novou žárovku.

 V opačném pořadí opět smontujte.

Upozornění: Chcete-li vyměnit žárovku

blinkru, odstraňte sklo blinkru ze skříně

blinkru.

 Otevřete držák pojistky.

 Zkontrolujte pojistky.

Upozornění: Pojistky FU 01 se nachází v

prostoru motoru.

 Vadné pojistky vyměňte za nové.

Upozornění: Používejte pouze pojistky se

stejnou jisticí hodnotou.

Zkontrolujte tlak vzduchu v

pneumatikách

Ručně očistěte prachový filtr

Výměna prachového filtru

Zkontrolujte a nastavte klínový řemen

Kontrola a výměna vzduchového filtru

Výměna žárovky světlometu (volitelná

výbava)

Výměna žárovky blinkru (volitelná

výbava)

Výměna pojistek

FU 01 Hlavní pojistka 60 A

FU 02 Zobrazení stavu naplně-

ní plynové láhve

5 A

FU 03 Jisticí relé

Multifunkční obrazovka

10 A

FU 04 Přepínač směru jízdy 10 A

FU 05 Časová relé

Kontaktní spínač sedadla

5 A

FU 06 Ventilátor 25 A

FU 07 Přepínač programů

Funkce nádoby na zame-

tené nečistoty

10 A

FU 08 Relé startéru 30 A

FU 09 ukazatel 7,5 A

FU 10 Poziční světla 7,5 A

FU 11 Pracovní osvětlení vpředu

(potkávací světlomety)

10 A

FU 12 Vibrační systém

Otáčivá výstražná svítilna

Signál

20 A

FU 13 Vodní čerpadlo 10 A

253CS

- 13

Tímto prohlašujeme, že níže označené

stroje odpovídají jejich základní koncepcí a

konstrukčním provedením, stejně jako

námi do provozu uvedenými konkrétními

provedeními, příslušným zásadním poža-

davkům o bezpečnosti a ochraně zdraví

směrnic EU. Při jakýchkoli na stroji prove-

dených změnách, které nebyly námi od-

souhlaseny, pozbývá toto prohlášení svou

platnost.

Níže podepsaní jednají z pověření a se zpl-

nomocněním představenstva společnosti.

Zplnomocněná osoba pro sestavení doku-

mentace:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

EU prohlášení o shodě

Výrobek: zametací stroj s odsávacím

zařízením nástavný přístroj

Typ: 1.186-xxx

Příslušné směrnice EU:

2006/42/ES (+2009/127/ES)

2014/30/EU

2000/14/ES

Použité harmonizační normy

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Použitý postup posuzování shody:

2000/14/ES: Příloha V

Hladinu akustického dB(A)

Namerenou: 98

Garantova-

nou:

101

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

Pomoc při poruchách

Porucha Odstranění

Přístroj nelze nastartovat Posaďte se do sedadla řidiče, aktivuje se kontaktní spínač sedadla.

Nabití nebo výměna baterie

Pokud je plynová láhev prázdná - vyměňte ji

Ventil odebírání plynu je zavřený - otevřete jej otáčením proti směru hodinových ručiček.

Plynový ventil je zamrzlý - popis výměny plynové láhve.

Informujte zákaznickou službu firmy Kärcher

Motor běží nepravidelně Čištění nebo výměna filtrační vložky

Kontrola a v případě potřeby zprovoznění systému vedení paliva, přípojek a spojů

Informujte zákaznickou službu firmy Kärcher

Motor je přehřátý Doplňte chladicí prostředek

Vypláchnout chladič

Utáhněte klínový řemen

Informujte zákaznickou službu firmy Kärcher

Motor běží, ale zařízení jede jen po-

malu nebo nejede vůbec

Povolte parkovací brzdu

Zkontrolujte případně zamotané pásky a provázky.

Informujte zákaznickou službu firmy Kärcher

Pískavý hluk v hydraulice Doplňte hydraulickou kapalinu

Informujte zákaznickou službu firmy Kärcher

Kartáče se otáčejí jen pomalu nebo

se neotáčejí vůbec

Posuňte plynovou páku vpřed (vysoké otáčky).

Zkontrolujte případně zamotané pásky a provázky.

Informujte zákaznickou službu firmy Kärcher

Nedostatečná nebo žádná sací síla

v prostoru kartáčů.

Čištění filtru

Informujte zákaznickou službu firmy Kärcher

Přístroj práší Nastavte boční těsnění

Zapnout ventilátor

Vyčistěte prachový filtr

Vyměňte těsnění filtru

Informujte zákaznickou službu firmy Kärcher

Zametací mechanismus nezametá

všechno

Vyprázdněte nádobu na nametené nečistoty

Vyčistěte prachový filtr

Výměna zametacího válce

Nastavte sběrný prostor

Vyměňte těsnicí pásy v nádobě na zametené nečistoty

Odstraňte zablokování zametacího válce

Informujte zákaznickou službu firmy Kärcher

Nádoba na nametený materiál se

nezvedá nebo nespouští

Zkontrolujte pojistky.

Informujte zákaznickou službu firmy Kärcher

Nádoba na zametené nečistoty se

otáčí pomalu nebo se neotáčí vů-

bec

Informujte zákaznickou službu firmy Kärcher

Provozní poruchy s hydraulicky

ovládanými díly

Informujte zákaznickou službu firmy Kärcher

254 CS

- 14

Technické údaje

KM 130/300 R LPG

1.186-146.0

Údaje o zařízení

Jízdní rychlost, vpřed km/h 10

Jízdní rychlost, vzad km/h 10

Stoupání (max.) -- 18%

Plošný výkon bez postranní metly m

/h 10000

Plošný výkon s 1 postranní metlou m

/h 13000

Pracovní šířka bez postranní metly mm 1000

Pracovní šířka s 1 postranní metlou mm 1300

Druh krytí chráněný proti kapající vodě -- IPX 3

Doba použití s plnou nádrží h 4

Motor

Typ -- Kubota WG 972-E4

Konstrukce -- Tříválcový čtyřtaktový plynový motor

Emise podle postupu měření podle nařízení EU 2016/1628 (úroveň V) g/kWh 1018,2

Druh chlazení -- Vodní chlazení

Směr otáčení -- proti směru pohybu hodinových ručiček

Vrtání mm 74,5

Zdvih mm 73,6

Zdvihový objem cm

962

Množství l 3,7

Provozní počet otáček 1/min 2350

Maximální otáčky 1/min 2550

Volnoběžné otáčky 1/min 1500

Výkon max. kW/PS 17,5/23,5

Maximální krouticí moment při 2400 1/min Nm 66,3

Olejový filtr -- filtrační vložka

Filtr nasávaného vzduchu -- Patrona vnitřního filtru, patrona vnějšího

filtru

Typ paliva LPG

Povoleny jsou směsi kapalin propanu a butanu. Ob-

sah propanu musí být nejméně 90%.

Objem nádrže 11 kg resp. 20 litrů (náhradní láhev)

Elektroinstalace

Baterie V, Ah 12, 62

Generátor, střídavý proud V, A 12, 80

Spouštěč -- Elektrospouštěč

Hydraulika

Celkové množství oleje v hydraulice l 26,5

Množství oleje v hydraulickém zásobníku l 21,2

Druhy oleje

Motor (přes 25 °C) -- SAE 30, SAE 10W-30, SAE 15W-40

Motor (od 0 do 25 °C) -- SAE 20, SAE 10W-30, SAE 10W-40

Motor (pod 0 °C) -- SAE 10W, SAE 10W-30, SAE 10W-40

Hydraulika -- HV 46

Nádoba na nametené nečistoty

Maximální vykládací výška mm 1400

Objem nádoby na nametené nečistoty l 300

Zametací válec

Průměr kartáčových válců mm 300

Šířka zametacích válců mm 1000

Otáčky 1/min 350

Sběrný prostor mm 80

Postranní metla

Průměr bočních košťat mm 600

Otáčky (plynule regulovatelné) 1/min 0 - 60

Sada pneu na vozidle

Velikost vpředu -- 15-4.5x8

Tlak vzduchu vpředu bar 8

Velikost vzadu -- 15-4.5x8

255CS

- 15

Brzda

Přední kola -- mechanická

Zadní kolo -- hydrostatické

Filtrace a sání

Konstrukce -- Plochý skládaný filtr

Otáčky 1/min 2800

Filtrační plochý sáček filtr na jemný prach m

5,2

Jmenovitý podtlak sací systém mbar 15,5

Jmenovitý objemový proud sací systém m

/h 800

Vibrační systém -- Elektromotor

Podmínky prostředí

Teplota °C -5 až +40

Vzdušná vlhkost, ne orosené % 0 - 90

Zjištěné hodnoty dle EN 60335-2-72

Emise hluku

Hladina akustického tlaku L

dB(A) 80

Kolísavost K

dB(A) 3

Hladina akustického výkonu L

+ Kolísavost K

dB(A) 101

Přístrojové vibrace

Hodnota vibrace ruka-paže m/s

1,5

Sedadlo m/s

0,8

Kolísavost K m/s

0,2

Rozměry a hmotnost

Délka x Šířka x Výška mm 2122 x 1330 x 1430

Poloměr otáčení vpravo mm 1460

Poloměr otáčení vlevo mm 1460

Vlastní hmotnost kg 925

Povolená celková hmotnost kg 1505

Přípustné zatížení přední nápravy kg 882

Přípustné zatížení zadní nápravy kg 623

Technické změny vyhrazeny.

KM 130/300 R LPG

1.186-146.0

256 CS

- 1

Pred prvo uporabo Vaše napra-

ve preberite to originalno navo-

dilo za uporabo, ravnajte se po njem in

shranite ga za morebitno kasnejšo uporabo

ali za naslednjega lastnika.

Če pri razpakiranju ugotovite transportne

poškodbe, obvestite prodajno hišo.

– Na stroju pritrjene tablice z opozorili in

navodili vsebujejo pomembna navodila

za varno obratovanje.

– Poleg opozoril v navodilu za obratova-

nje se morajo upoštevati splošni varno-

stni predpisi in predpisi zakonodajalca

o preprečevanju nesreč.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete

na:

www.kaercher.com/REACH

V vsaki državi veljajo garancijski pogoji, ki

jih določa naše prodajno predstavništvo.

Morebitne motnje na napravi, ki so posledi-

ca materialnih ali proizvodnih napak, v

času garancije brezplačno odpravljamo. V

primeru uveljavljanja garancije, se z origi-

nalnim računom obrnite na prodajalca ozi-

roma najbližji uporabniški servis.

 NEVARNOST

Za preprečitev nevarnosti sme popravila in

vgradnjo nadomestnih delov izvajati zgolj

avtoriziran uporabniški servis.

– Uporabljati se smejo le pribor in nado-

mestni deli, ki jih dopušča proizvajalec.

Originalni pribor in originalni nadome-

stni deli zagotavljajo varno in nemoteno

obratovanje naprave.

– Dodatne informacije o nadomestnih de-

lih najdete na strani www.kaercher.com

v območju "Service".

 NEVARNOST

Opozarja pred neposredno grozečo nevar-

nostjo, ki vodi do težkih telesnih poškodb

ali smrti.

몇 OPOZORILO

Opozarja pred možno nevarno situacijo, ki

bi lahko vodila do težkih telesnih poškodb

ali smrti.

몇 PREVIDNOST

Opozorilo na možno nevarno situacijo, ki

lahko vodi do lahkih poškodb ali materialne

škode.

POZOR

Opozorilo na možno nevarno situacijo, ki

lahko vodi do premoženjskih škod.

Splošna navodila . . . . . . . . . . . SL 1

Varstvo okolja . . . . . . . . SL 1

Garancija . . . . . . . . . . . . SL 1

Pribor in nadomestni deli SL 1

Simboli v navodilu za obrato-

vanje . . . . . . . . . . . . . . . SL 1

Simboli na napravi . . . . . SL 1

Namenska uporaba . . . . . . . . . SL 2

Predvidljiva napačna upora-

ba. . . . . . . . . . . . . . . . . . SL 2

Primerne podlage. . . . . . SL 2

Varnostna navodila . . . . . . . . . SL 2

Varnostni napotki za upra-

vljanje. . . . . . . . . . . . . . . SL 2

Varnostni napotki za vožnjo SL 2

Varnostno tehnične smerni-

ce za motorna vozila na te-

koči plin . . . . . . . . . . . . . SL 2

Naprave z motorjem z notra-

njim izgorevanjem . . . . . SL 3

Naprave z visokim praznje-

njem . . . . . . . . . . . . . . . . SL 3

Naprave z zaščitno streho

za voznika . . . . . . . . . . . SL 3

Varnostni napotki za tran-

sport naprave. . . . . . . . . SL 4

Varnostni napotki za nego in

vzdrževanje . . . . . . . . . . SL 4

Delovanje. . . . . . . . . . . . . . . . . SL 4

Napotki za razkladanje . . . . . . SL 4

Upravljalni in funkcijski elementiSL 5

KM 130/300 R LPG . . . . SL 5

Pred zagonom . . . . . . . . . . . . . SL 6

Dviganje voznikove kabine SL 6

Blokiranje/sprostitev fiksirne

zavore . . . . . . . . . . . . . . SL 6

Premikanje stroja za pome-

tanje brez lastnega pogona SL 6

Premikanje stroja za pome-

tanje z lastnim pogonom SL 6

Zagon . . . . . . . . . . . . . . . . . . . SL 6

Splošna navodila . . . . . . SL 6

Montaža/menjava plinske je-

klenke. . . . . . . . . . . . . . . SL 6

Pred zagonom/preverjanjem

varnosti . . . . . . . . . . . . . SL 7

Obratovanje. . . . . . . . . . . . . . . SL 7

Nastavitev voznikovega se-

deža . . . . . . . . . . . . . . . . SL 7

Izbira programa . . . . . . . SL 7

Odpiranje dovoda plina . SL 7

Zagon stroja. . . . . . . . . . SL 7

Vožnja stroja . . . . . . . . . SL 7

Pometanje . . . . . . . . . . . SL 7

Praznjenje zbiralnika smeti SL 8

Izklop stroja . . . . . . . . . . SL 8

Transport . . . . . . . . . . . . . . . . . SL 8

Shranjevanje / Mirovanje. . . . . SL 8

Vzdrževanje. . . . . . . . . . . . . . . SL 9

Splošna navodila . . . . . . SL 9

Čiščenje . . . . . . . . . . . . . SL 9

Intervali vzdrževanja . . . SL 9

Vzdrževanje . . . . . . . . . . SL 9

Izjava EU o skladnosti . . . . . . . SL 13

Pomoč pri motnjah. . . . . . . . . . SL 14

Tehnični podatki . . . . . . . . . . . SL 15

Splošna navodila

Varstvo okolja

Embalaža je primerna za recikli-

ranje. Prosimo, da embalaže ne

odvržete med gospodinjske od-

padke, temveč jo odložite v zbi-

ralnik za ponovno obdelavo.

Stare naprave vsebujejo po-

membne materiale, ki so name-

njeni za nadaljnjo predelavo.

Zato stare naprave zavrzite s po-

močjo ustreznih zbiralnih siste-

mov.

Tekočine, kot so motorno olje, hidravlično

olje, zavorna tekočina, dizelsko gorivo in

hladilna tekočina, ne smejo priti v tla. Za-

ščitite okolje in tekočine odstranite na oko-

lju varen način.

Garancija

Pribor in nadomestni deli

Simboli v navodilu za obratovanje

Simboli na napravi

Nevarnost opeklin zaradi vro-

čih površin! Pred deli na stro-

ju pustite, da se izpušna na-

prava dovolj ohladi.

Dela na napravi vedno izva-

jajte s primernimi rokavicami.

Nevarnost stisnjenja zaradi

vkleščenja med premične

dele vozila

Nevarnost poškodb zaradi

ohlapnih delov. Ne segajte

vanj.

Nevarnost požara. Ne sesaj-

te gorečih ali tlilnih predme-

tov.

Nosilec verige / Obesna toč-

ka žerjava

Nosilne točke za dvigalko za

vozila

Maksimalni naklon podlage

pri vožnjah z dvignjenim zbi-

ralnikom smeti.

V smeri vožnje vozite le na

vzpone do 18%.

Upoštevajte vgradni položaj

plinske jeklenke! Priključek

oz. krožna odprtina mora ka-

zati navzdol.

257SL

- 2

Ta pometalni stroj uporabljajte izključno v

skladu s podatki v tem navodilu za obrato-

vanje.

– Ta stroj za pometanje je namenjen po-

metanju umazanih površin v zunanjem

območju.

– Stroj ni dovoljen za javni cestni promet.

– Vsaka uporaba izven teh okvirjev velja

kot nenamenska. Proizvajalec ne odgo-

varja za tako nastalo škodo; tveganje

nosi izključno uporabnik.

– (Plinski motor)

Obratovanje naprave v zaprtih prostorih

je dovoljeno samo, če je poskrbljeno za

zadostno prezračevanje.

– Skladiščenje plinskih jeklenk in naprave

le dovoljeno le na tleh.

– Na stroju se ne smejo izvajati nikakršne

spremembe.

– Stroj je primeren le za obloge, ki so na-

vedene v navodilu za obratovanje.

– Stroj sme voziti le po površinah, ki jih je

podjetje ali njegov pooblaščenec dovolil

za uporabo stroja.

– Na splošno velja: V bližini stroja se ne

smejo nahajati lahko vnetljive snovi (ne-

varnost eksplozij/požara).

– Nikoli ne pometajte/sesajte eksploziv-

nih tekočin, vnetljvih plinov ter neraz-

redčenih kislin ali topil! K tem spadajo

bencin, barvno razredčilo ali kurilno

olje, ki lahko pri mešanju s sesalnim

zrakom tvorijo eksplozivno paro ali me-

šanice, poleg tega tudi aceton, neraz-

redčene kisline in topila, ker uničujejo

materiale, uporabljene v stroju.

– Nikoli ne pometajte/sesajte reaktivnega

kovinskega prahu (npr. aluminij, ma-

gnezij, cink), le-ti tvorijo v povezavi z

močno alkalnimi ali kislimi čistilnimi

sredstvi eksplozivne pline.

– Stroj ni namenjen pometanju zdravju

škodljivih materialov.

– Ne pometajte/sesajte predmetov, ki go-

rijo ali tlijo.

– Prepovedano je zadrževanje v območju

nevarnosti. Prepovedana je uporaba v

prostorih, kjer obstaja nevarnost ek-

splozij.

– Spremljevalci niso dovoljeni.

– Potiskanje/vlečenje ali transportiranje

predmetov s to napravo ni dovoljeno.

– Asfalt

– Industrijska tla

– Estrih

– Beton

– Tlakovci

 (Velja le za Finsko) Če je naprava opre-

mljena s cevovodom PVC, je ni dovolje-

no uporabljati pri nizkih temperaturah

okolice (pod 0 °C). Če imate vprašanja

glede vaše naprave, se obrnite na Kär-

cher.

 Pred uporabo se mora preizkusiti neo-

porečno stanje stroja z delovnimi pripo-

močki in obratovalna varnost. Če stanje

ni brezhibno, stroja ne smete uporablja-

ti.

 Pri uporabi naprave v nevarnih podro-

čjih (npr. bencinske črpalke) je treba

upoštevati ustrezne varnostne predpi-

se. Prepovedana je uporaba v prosto-

rih, kjer obstaja nevarnost eksplozij.

 NEVARNOST

Nevarnost poškodb!

 Na področjih, kjer obstaja možnost, da

lahko padajoči predmeti zadanejo upra-

vljavca, naprave ne uporabljajte brez

zaščitne strehe proti padajočim pred-

metom.

 Uporabnik mora napravo namensko

uporabljati. Pri tem mora upoštevati lo-

kalne pogoje in pri delu paziti na druge

osebe, predvsem na otroke.

 Na splošno se morajo upoštevati pred-

pisi, pravila in uredbe, ki veljajo za mo-

torna vozila.

 Pred začetkom dela se mora upravlja-

vec prepričati, da so vse varnostne pri-

prave pravilno nameščene in delujejo.

 Upravljavec aparata je odgovoren za

nesreče z drugimi osebami ali njihovo

lastnino.

 Pazite na tesno prilegajočo se obleko

upravljavca. Nosite trdno obutev in izo-

gibajte se ohlapni obleki.



Pred zagonom kontrolirajte okolico

(npr. otroci). Pazite na zadostno vidlji-

vost!

 Dokler motor teče, stroj ne sme nikoli

ostati brez nadzora. Upravljalec sme

stroj zapustiti šele, ko je motor zausta-

vljen, stroj zavarovan proti nehotenemu

premikanju in je ključ izvlečen.

 Da bi preprečili nepooblaščeno upora-

bo stroja, je potrebno izvleči ključ.

 Stroj smejo uporabljati le osebe, ki so

poučene o rokovanju, ali ki so dokazale

svoje znanje o rokovanju s strojem ter

so izrecno pooblaščene za uporabo.

 Naprava ni namenjena uporabi oseb

(vključno z otroci) z omejenimi fizičnimi,

senzoričnimi ali duševnimi sposobnost-

mi ali pomanjkljivimi izkušnjami in/ali

pomanjkljivim znanjem, razen če jih

nadzoruje oseba, pristojna za njihovo

varnost, ali so od nje prejeli navodila,

kako napravo uporabljati.

 Otroke je potrebno nadzorovati, da bi

zagotovili, da se z napravo ne igrajo.

PREVIDNOST

Nevarnost poškodb! Ne pometajte trakov,

vrvic ali žic, ker se le-ti lahko navijejo okoli

pometalnega valja.

 NEVARNOST

Nevarnost poškodb! Pred vožnjo po podla-

gi preverite nosilnost podlage.

 NEVARNOST

Nevarnost nesreče, nevarnost poškodbe!

 Hitrost vožnje je treba prilagoditi vsako-

kratnim razmeram.

Nevarnost prekucnitve pri prevelikih vzpo-

nih.

 V smeri vožnje vozite le na vzpone do

18%.

Nevarnost prekucnitve na nestabilni podla-

gi.

 Stroj premikajte izključno na utrjeni

podlagi.

Nevarnost prekucnitve pri prevelikem

stranskem nagibu.

 Prečno na smer vožnje vozite le na

vzpone do maksimalno 10%.

Osrednja zveza obrtnih poklicnih skupnosti

(HVBG). Tekoči plini (pogonski plini) so bu-

tan in propan ali mešanice butana/propana.

Na razpolago so v posebnih jeklenkah. De-

lovni tlak teh plinov je odvisen od zunanje

temperature.

 NEVARNOST

Nevarnost eksplozije!

S tekočim plinom ne ravnajte kot z benci-

nom. Bencin izpareva počasi, tekoči plin

postane takoj plinast. Nevarnost zaplinje-

vanja prostora in vžiga je torej pri tekočem

plinu večja kot pri bencinu.

PREVIDNOST

Uporabljajte samo steklenice za utekoči-

njeni plin s polnilom za pogonski plin v skla-

du s standardom DIN 51622.

Uporaba gospodinjskega plina in plina za

kampiranje je načeloma prepovedana.

Mešanice utekočinjenih plinov se lahko

razlikujejo glede na različne plinske motor-

je. Odobrene mešanice utekoč

injenih pli-

nov so na voljo v tehničnih podatkih.

– Vse osebe, ki ravnajo s tekočim plinom,

so dolžne za nenevarno izvajanje obra-

tovanja osvojiti potrebna znanja o po-

sebnostih tekočih plinov. Pričujočo ti-

skovino je treba vedno imeti pri pome-

talnem stroju.

– Naprave na pogonski plin morajo stro-

kovnjaki glede delovanja in tesnosti

preverjati v rednih časovnih razmakih,

najmanj pa enkrat letno (po BGG 936).

– Preverjanje mora biti pisno potrjeno.

Temelja za preverjanje sta § 33 in § 37

UVV "Uporaba tekočega plina" (BGV

D34).

– Kot splošni predpisi veljajo Smernice

Zveznega ministrstva za promet za pre-

verjanje vozil, katerih motorji so gnani

na tekoče pline.

Namenska uporaba

Predvidljiva napačna uporaba

Primerne podlage

Varnostna navodila

Varnostni napotki za upravljanje

Varnostni napotki za vožnjo

Varnostno tehnične smernice za

motorna vozila na tekoči plin

Dolžnosti vodstva obrata in

delojemalcev

Vzdrževanje s strani strokovnjaka

258 SL

- 3

– Odvzem plina se sme opravljati le iz

ene jeklenke. Odvzem plina iz več je-

klenk naenkrat lahko povzroči, da teko-

či plin iz ene jeklenke preide v drugo je-

klenko. Zaradi tega je prenapolnjena je-

klenka po kasnejšem zapiranju ventila

jeklenke (primerjaj B. 1 teh smernic) iz-

postavljena nedovoljenemu dvigu tlaka.

– Pri vgradnji polne jeklenke je treba paziti

na vgradni položaj plinskega priključka;

podrobnejše informacije najdete v po-

glavju „Vgradnja plinske jeklenke“.

Zamenjavo plinske jeklenke je treba opravi-

ti skrbno. Pri vgradnji in demontaži je treba

priključek za izstop plina ventila jeklenke

zatesniti z zaporno matico, ki jo je treba tr-

dno pritegniti s ključem.

– Netesnih plinskih jeklenk se ne sme

uporabljati naprej. Ob upoštevanju

vseh previdnostnih ukrepov jih je treba

na prostem izprazniti tako, da jih izpu-

stite, in jih nato označiti kot netesne. Pri

dostavi ali odpremi poškodovanih plin-

skih jeklenk je treba posojevalca ali nje-

govega zastopnika (črpalkarja ali po-

dobno) takoj pisno obvestiti o obstoječi

škodi.

– Predn se plinsko jeklenko priključi, je

treba preveriti pravilno stanje njenega

priključnega stanja.

– Po priključitvi jeklenke je treba tesnost

priključitve preveriti s pomočjo peneče-

ga sredstva.

– Ventile je treba odpirati počasi. Odpira-

nja in zapiranja se ne sme izvajati s po-

močjo udarnega orodja.

– Požare zaradi tekočega plina gasite le

iz varne oddaljenosti in kritja.

- uporabite le suho gasivo ogljikove kisli-

ne ali gasivo plinaste ogljikove kisline.

- za hlajenje posode s plino uporabite

obilno vode.

– Celotno napravo na tekoči plin je treba

tekoče nadzorovati glede delovno var-

nega stanja, posebej glede tesnosti.

Uporaba vozila ob netesni plinski na-

pravi je prepovedana.

– Pred odvijanjem spoja cevi oz. gibke

cevi je treba ventil jeklenke zapreti. Pri-

ključno matico na jeklenki je treba odviti

počasi najprej le nekoliko, ker sicer plin,

ki se v napeljavi še nahaja pod tlakom,

spontano izstopa.

– Če se plin toči iz velike posode, je treba

pridobiti zadevne predpise pri vsako-

kratni grosistični distribuciji tekočega

plina.

 Nevarnost

Nevarnost poškodb!

– Tekoči plin v tekoči obliki povzroča na

goli koži omrzline.

– Po demontaži je treba zaporno matico

trdno priviti na priključni navoj jeklenke.

– Za testiranje tesnosti je treba uporabiti

milnico, raztopino Nekala ali drugo pe-

neče sredstvo. Preiskava naprave na

tekoči plin z odprtim plamenom je pre-

povedana.

– Pri menjavi posameznih delov naprave

je treba upoštevati predpise proizvajal-

čevih delavnic za vgradnjo. Pri tem je

treba zapreti ventile jeklenke in glavne

zaporne ventile.

– Stanje električne instalacije motornih

vozil na tekoči plin je treba tekoče nad-

zorovati. V primeru netesnosti delov na-

prave, ki prevajajo plin, lahko iskre pov-

zročijo eksplozijo.

– Po daljšem mirovanju motornega vozila

na tekoči plin je treba prostor za shra-

njevanje pred zagonom vozila ali njego-

vih električnih instalacij temeljito pre-

zračiti.

– Nesreče v povezavi z jeklenkami ali na-

pravo na tekoči plin je treba takoj javiti

poklicni skupnosti in pristojnemu obr-

tnemu kontrolnemu uradu. Poškodova-

ne dele je treba shraniti do zaključka

preiskave.

– Skladiščenje jeklenk s pogosnkim pli-

nom oz. s tekočim plinom je treba opra-

viti v skaldu s predpisi TRF 1996 (Teh-

nična pravila za tekoči plin, glejte služ-

beno navodilo k BGV D34, priloga 4).

– Plinske jeklenke je treba stoječe shra-

njevati. Ravnanje z odprtim ognjem in

kajenje na kraju postavitve jeklenk in

med popravili ni dovoljeno. Na prostem

postavljene jeklenke morajo biti zavaro-

vane proti dostopu. Prazne jeklenke

morajo biti načeloma zaprte.

– Ventile jeklenk in glavne zaporne venti-

le je treba zapreti takoj zatem, ko mo-

torno vozilo zaustavite.

– Za položaj in lastnosti prostorov za

shranjevanje motornih vozil na tekoči

plin veljajo določila Državne uredbe o

garažah in ustrezna Deželna uredba o

gradnji.

– Plinske jeklenke je treba shranjevati v

posebnih prostorih, ločenih od prosto-

rov za shranjevanje (glejte službeno

navodilo k BGV D34, priloga 2).

– Električne ročne svetilke, ki se upora-

bljajo v prostorih, morajo biti opremljene

z zaprto, zatesnjeno nadbučko in z

močno zaščitno mrežico.

– Pri delu v delavnicah za izboljšave je

treba ventile jeklenk in glavne zaporne

ventile zapreti in jeklenke s pogonskim

plinom zaščititi proti toplotnim vplivom.

– Pred delovnimi odmori in pred koncem

dela mora odgovorna oseba ponovno

preveriti, ali so vsi ventili, predvsem

ventili jeklenk, zaprti. Dela z ognjem, še

posebej varjenja in rezanja, se ne sme-

jo izvajati v bližini jeklenk s pogonskim

plinom. Jeklenk s pogonskim plinom,

tudi če so prazne, se ne sme shranjeva-

ti v delavnicah.

– Prostori za shranjevanje in skladiščenje

ter delavnice za izboljšave morajo biti

dobro prezračevane. Ptri tem je treba

upoštevati, da so tekoči plini težji od

zraka. Zbirajo se na tleh, v delovnih ka-

nalih in drugih talnih kotanjah in lahko

tvorijo eksplozivno nevarne mešanice

plina in zraka.

 Naprave ne uporabljajte na nadmorski

višini nad 1200 m.

 NEVARNOST

Nevarnost zastrupitve!

 (Plinski motor)

Obratovanje naprave v zaprtih prostorih

je dovoljeno samo, če je poskrbljeno za

zadostno prezračevanje.

 Izpušni plini so strupeni in zdravju ne-

varni, ne smete jih vdihavati.

 NEVARNOST

Nevarnost poškodb!

 Izpušna odprtina motorja z notranjim iz-

gorevanjem ne sme biti zaprta.

 Motor potrebuje pribl. 3 sekunde na-

knadnega teka po ustavitvi. V tem času

se obvezno zadržujte zunaj območja

pogona.

 NEVARNOST

Nevarnost opeklin!

 Vročega motorja z notranjim zgoreva-

njem se ne dotikajte.

 Preden odstranite obloge, naj se vozilo

ohladi.

 Ne sklanjajte se nad odprtino za izpu-

šne plinov in se je ne dotikajte.

 NEVARNOST

Nevarnost poškodb!

 Pri delih na visokem praznjenju posodo

za smeti povsem dvignite in jo zavarujte.

 Zavarovanje opravite le izven nevarno-

stnega področja.

OBVESTILO

Zaščitna streha za voznika (opcijsko) nudi

zaščito proti večjim padajočim delom. Ne

nudi pa zaščite pred prevračanjem!

 Dnevno preverite zaščitno streho glede

poškodb.

 Če je zaščitna streha poškodovana,

tudi posamezni elementi, jo je treba za-

menjati v celoti.

 Morebitno spreminjanje zaščitne strehe

in namestitev elementov, sestavnih de-

lov in sklopov, ki niso odobreni s strani

podjetja Kärcher, ni dovoljeno in lahko

omeji delovanje zaščitne strehe.

Zagon/Obratovanje

V prostorih za shranjevanje in

skladiščenje ter v delavnicah za

izboljšave

Naprave z motorjem z notranjim

izgorevanjem

Naprave z visokim praznjenjem

Naprave z zaščitno streho za

voznika

259SL

- 4

 Pri transportiranju na prikolicah ali vozi-

lih upoštevajte prazno težo (transportno

težo) naprave.

 Za transport naprave odklopite baterijo

in napravo varno pritrdite.

 Pred čiščenjem in vzdrževanjem apara-

ta, zamenjavo delov ali preklopom na

drugo funkcijo je potrebno aparat izklo-

piti in ključ izvleči.

 Pri delih na električni napravi je potreb-

no odklopiti baterijo.

Za to je treba najprej odklopiti negativni

pol, nato še pozitivni pol.

Ponovni priklop poteka v obratnem vr-

stnem redu. Najprej priključite pozitivni

pol, nato še negativni pol.

 Čiščenje stroja se ne sme izvajati z gib-

ko cevjo ali visokotlačnim vodnim cur-

kom (nevarnost kratkih stikov ali drugih

poškodb).

 Servisiranje smejo izvajati le odobreni

uporabniški servisi ali strokovnjaki za to

področje, ki so seznanjeni z vsemi po-

membnimi varnostnimi predpisi.

 Upoštevajte varnostne preglede v skla-

du z lokalno veljavnimi predpisi za ko-

mercialno uporabljane aparate, ki se

premeščajo.

 Dela na napravi vedno izvajajte s pri-

mernimi rokavicami.

Pometalni stroj dela na način smetišnice.

– Vrtljivi pometalni valj potiska umazanijo

neposredno v zbiralnik smeti.

– Stransko omelo čisti kote in robove po-

metalne površine in potiska umazanijo

v pas pometalnega valja.

– Fini prah se preko filtra za prah posesa

s sesalnim pihalom.

 NEVARNOST

Nevarnost osebnih poškodb in poškodb

stvari!

 Pri nakladanju upoštevajte težo napra-

ve!

 Ne uporabljajte viličarja, naprava bi se

lahko pri tem poškodovala.

 Pri nakladanju naprave uporabite ustre-

zno rampo ali žerjav!

 Pri uporabi rampe upoštevajte:

Odmik od tal 70mm.

 Če se naprava dostavi na paleti, je tre-

ba iz priloženih desk zgraditi odvozno

rampo.

Navodilo za to se nahaja na strani 2

(notranja stran ovitka).

Pomembno opozorilo: vsako desko je

treba vedno priviti z 2 vijaki.

Varnostni napotki za transport

naprave

Varnostni napotki za nego in

vzdrževanje

Delovanje

Napotki za razkladanje

Prazna teža (transportna teža) 925 kg*

* Če so prigradni kompleti montirani, je

teža ustrezno višja.

260 SL

- 5

1 Voznikova kabina (Opcija)

2 Vrata kabine (Opcija)

3 Točka pritrditve (4x)

4 Dostop pometalnega valja

5 Sprednje kolo

6 Stranko omelo

7 Zbiralnik smeti

8 Svetila (Opcija)

9 Zapora pokrova naprave

10 Brisalci (Opcija)

11 Pokrov motorja

12 Plinska jeklenka

13 Zapah voznikove kabine

(Opcija)

14 Vrteča opozorilna luč

15 Ločevalnik s centrifugalno silo

16 Varnostna ročica v voznikovi kabini

(Opcija)

17 Nastavitev pometalnega valja (ni pred-

stavljeno)

1 Programsko stikalo

2 Funkcijske tipke

3 Multifunkcijski prikaz

4 Omarica z varovalkami delovnega me-

sta

5 Volan

6 Ključavnica za vžig

7 Fiksirna zavora

8 Sedež (s sedežnim kontaktnim stika-

lom)

9 Zavorni pedal

10 Vozni pedal

1 Stikalo utripajočih luči (opcija)

2 Ključ za vžig

– Položaj 0: Izklop motorja

– Položaj 1: Vžig vklop

– Položaj 2: Zaženite motor

1 Vklop/izklop delovne osvetlitve (opcija)

2 Vklop/izklop vrteče opozorilne luči

3 Troblja

4 Čiščenje filtra

5 Izbirno stikalo smeri vožnje

6 Namakanje stranskega omela (Opcija)

7 Ventilator

8 Odpiranje/zapiranje pokrova posode

9 Zbiralnik smeti dvignite/spustite

Upravljalni in funkcijski elementi

KM 130/300 R LPG

Upravljalno polje Ključavnica za vžig

Funkcijske tipke

261SL

- 6

ECU – Engine Control Unit

Krmilna enota motorja regulira in nadzira

funkcije motorja.

Če med obratovanjem pride do motenj v

motorju, se prikaže naslednje:

– na zaslonu se pojavita koda napake in

opis napake

– Zasveti rumena oziroma rdeča opozo-

rilna lučka: moč motorja se zmanjša oz.

motor se izklopi

– Zasliši se zvok alarma.

 Motnje, kot npr. visoka temperatura hla-

dilne vode ali prenizek tlak olja, lahko

stranka odpravi z ustreznimi ukrepi

 Če se motnje nadaljujejo, stopite v stik

s pooblaščeno servisno službo podjetja

KÄRCHER ali KUBOTA.

1 Prikaz zaslona

Temperatura hladilne vode

Število vrtljajev motorja

Vozni program

Napetost baterije

Stanje napolnjenosti rezervoarja za go-

rivo

Števec obratovalnih ur

2 Rdeča opozorilna lučka (STOP)

Napaka zaradi različnih vzrokov: Motor

se izklopi

3 Kontrolna lučka (L1)

4 Kontrolna lučka motorja (MIL)

Kratkotrajno utripanje – začasna na-

paka

Napaki ni treba nameniti nadaljnje po-

zornosti, saj ni trajna

Trajno svetenje – Napaka

Napako je treba kmalu odpraviti v poo-

blaščeni delavnici. Ni nobene neposre-

dne nevarnosti za vozilo in okolje

Hitro utripanje – težka napaka

Napako takoj popravite, da preprečite

posledične napake. Preprečite velike

obremenitve!

5 Rumena opozorilna lučka (CHECK)

Napaka v pogonu

6 Kontrolna lučka (L2)

7 Rumena opozorilna lučka

Napaka zaradi različnih vzrokov: Zasliši

se zvok alarma

Funkcijske tipke

S funkcijskim tipkama lahko število vrtljajev

motorja nastavite v 2 korakih.

Za transportno vožnjo:

Priporočljivo število vrtljajev motorja,1500

1/min

Za obratovanje s pometanjem:

Izberite število vrtljajev motorja, 2550 1/min

A Funkcijska tipka <Meni>

B Funkcijska tipka <navzgor>

C Funkcijska tipka <navzdol>

D Funkcijska tipka <shrani/potrdi>

 Dlje pritiskajte funkcijsko tipko <Meni>,

na zaslonu se prikaže nastavljeno šte-

vilo vrtljajev motorja.

 Da bi spremenili število vrtljajev motor-

ja, pritisnite funkcijski tipki <navzgor>

oz. <navzdol>.

 Da bi shranili, pritisnite funkcijsko tipko

<shrani/potrdi>.

1 Zavorni pedal

2 Vozni pedal

3 Fiksirna zavora

Za izvedbo različnih del je lahko potrebno

voznikovo kabino (opcijsko) predhodno na-

gniti navzgor.

Opozorilo: Voznikovo kabino se sme na-

gniti le na ravni podlagi (± 5 °).

 Odprite blokado voznikove kabine.

 Voznikovo kabino nagnite navzgor do-

kler se varnostna ročica ne zaskoči.

 Pred spuščanjem voznikove kabine de-

blokirajte varnostno ročico.

 Sprostite fiksirno zavoro, pri tem stisnite

zavorni pedal.

 Zablokirajte fiksirno zavoro, pri tem sti-

snite zavorni pedal.

 Odprite pokrov motorja.

 Vzvod za prosti tek hidravlične črpalke

sklopite navzdol za 90 °.

몇 PREVIDNOST

Pometalnega stroja brez lastnega pogona

ne premikajte na daljših progah in ne hitreje

kot 6 km/h.

 Vzvod za prosti tek po premikanju po-

novno dvignite.

 Če je bil vzvod za prosti tek hidravlične

črpalke za premik stroja obrnjen, ga je

treba v smeri urinega kazalca obrniti

nazaj do konca.

Uporabite posebno orodje.

 Pred zagonom preberite navodilo za

obratovanje proizvajalca motorja, pred-

vsem pa upoštevajte varnostna navodi-

la.

 Stroj za pometanje postavite na ravno

površino.

 Izvlecite ključ za vžig.

 Blokirajte fiksirno zavoro.

 NEVARNOST

Nevarnost poškodb!

 Upoštevajte varnostno tehnične smer-

nice za motorna vozila na tekoči plin.

 Zaledenitve in penaste rumene obloge

na plinski jeklenki kažejo na netesnost.

 Jeklenko smejo zamenjati le podučene

osebe.

 Jeklenk s pogonskim plinom se ne sme

menjati v garažah in v podzemnih pro-

storih.



Pri menjavi jeklenke ne kadite in ne

uporabljajte plamena.

 Pri menjavi jeklenke trdno zaprite za-

porni ventil jeklenke s tekočim plinom in

na prazno jeklenko takoj namestite za-

ščitno kapo.

몇 OPOZORILO

Uporabiti je treba le konstrukcijsko testira-

ne zamenljive jeklenke z vsebino 11 kg.

PREVIDNOST

Uporaba gospodinjskega plina in plina za

kampiranje je načeloma prepovedana.

Dovoljene so mešanice utekočinjenih pli-

nov in propana in butana. Vsebnost propa-

na mora biti najmanj 90-odstotna.

POZOR

entil za odvzem plina (3) odprite šele pred

zagonom naprave (glejte poglavje Zagon

naprave).

Ventil za odvzem plina odprite z obrača-

njem v nasprotni smeri urinega kazalca.

Krmilna enota motorja (ECU)

Pedala

Pred zagonom

Dviganje voznikove kabine

Blokiranje/sprostitev fiksirne zavore

Premikanje stroja za pometanje brez

lastnega pogona

Premikanje stroja za pometanje z

lastnim pogonom

Zagon

Splošna navodila

Montaža/menjava plinske jeklenke

262 SL

- 7

OBVESTILO

Priključek ima levi navoj.

 Odvijte vijak na varnostnem drogu in

drog zasukajte navzgor.

1 Zaščitna kapa

2 Gibka plinska cev s slepo matico

3 Ventil za odvzem plina

 Ventil za odvzem plina zaprite z obrača-

njem v smeri urinih kazalcev.

 Odvijte gibko plinsko cev (zev 30 mm).

 Zaščitni pokrovček privijte na priključni

ventil plinske jeklenke.

 Odprite zapiralo z vezico.

 Zamenjajte plinsko jeklenko.

Upoštevajte vgradni položaj plinske je-

klenke! Priključek oz. krožna odprtina

mora kazati navzdol.

 Zaščitni pokrovček odvijte s priključne-

ga ventila plinske jeklenke.

 Zaprite zapiralo z vezico.

 Gibko plinsko cev privijte na priključni

ventil plinske jeklenke (zev 30 mm).

 Zaprite varnostni drog in ga zavarujte z

vijakom.

 Preverite nivo motornega olja.

 Preverite vodni hladilnik.

 Preverite pometalni valj.

 Preverite pritisk v gumah.

 Nastavite voznikov sedež.

 Očistite filter za prah.

Opozorilo: Za opis glejte poglavje Nega in

vzdrževanje.

 NEVARNOST

Daljša uporaba naprave lahko privede do

vibracijsko pogojenih motenj prekrvavitve.

Splošno veljavnega časa uporabe ni mo-

žno določiti, saj je ta odvisen od številnih

dejavnikov:

– Osebno nagnjenje k slabi prekrvavitvi

(pogosto hladne okončine, mravljinča-

vost, občutek gluhosti).

– Nizka temperatura okolice. Za zaščito

prizadetih delov telesa nosite topla

oblačila.

– Trdno prijemanje ovira prekrvavitev.

– Neprekinjeno obratovanje je slabše kot

delo s premori.

Pri redni daljši uporabi naprave in pri pona-

vljajočem pojavu določenih simptomov (na

primer mravljinčavost, občutek gluhosti v

določenih delih telesa, hladne okončine)

svetujemo zdravniški pregled.

 Potegnite ročico za nastavitev sedeža

navzven.

 Premaknite sedež, spustite ročico in ta

se zaskoči.

 S premikanjem sedeža naprej in nazaj

preverite, če je aretiran.

1 Transportna vožnja

Priporočljivo število vrtljajev motor-

ja,1500 1/min

2 Pometanje s pometalnim valjem

Izberite število vrtljajev motorja, 2550 1/

min

3 Pometanje s pometalnim valjem in

stranskim omelom

Izberite število vrtljajev motorja, 2550 1/

min

 Ventil za odvzem plina odprite z obra-

čanjem v nasprotni smeri urinega kazal-

ca.

Opozorilo: Naprava je opremljena s sede-

žnim kontaktnim stikalom. Ob zapuščanju

voznikovega sedeža se stroj izklopi.

 Vsedite se na voznikov sedež.

 Izbirno stikalo za smer vožnje namesti-

te v srednji položaj.

 Blokirajte fiksirno zavoro.

 Ključ za vžig vtaknite v ključavnico.

 Ključ za vžig obrnite na položaj „II“.

 Ko je naprava vžgala, ključ za vžig spu-

stite.

Opozorilo: Zaganjalnika nikoli ne pritiskaj-

te več kot 10 sekund. Pred ponovnim priti-

skanjem zaganjalnika počakajte najmanj

10 sekund.

 Izberite število vrtljajev motorja, 1500 1/

min.

 Nastavljanje programskega stikala na

transportno vožnjo .



Pritisnite in držite zavorni pedal.

 Sprostite fiksirno zavoro.

 Izbirno stikalo za smer vožnje nastavite

na „naprej“.

 Počasi pritisnite vozni pedal.

 Nevarnost

Nevarnost poškodb! Pri vzvratni vožnji ne

smete ogrožati tretjih oseb, pravočasno

opozorite.

POZOR

Nevarnost poškodb! Izbirno stikalo za smer

vožnje aktivirajte le pri zaustavljenem stro-

ju.

 Izbirno stikalo za smer vožnje nastavite

na „vzvratno“.

 Počasi pritisnite vozni pedal.

– Z voznim pedalom se lahko brezsto-

penjsko uravnava hitrost vožnje.

– Izogibajte se sunkovitemu pritiskanju

pedala, ker se lahko poškoduje hidravli-

ka.

– Če na vzponih popušča zmogljivost, ra-

hlo popustite vozni pedal.

 Spustite vozni pedal, stroj samodejno

zavira in se zaustavi.

Opozorilo: Zaviranje se lahko okrepi s pri-

tiskom zavornega pedala.

Prevoz nepremičnih ovir do 70 mm:

 počasi in previdno prevozite v smeri na-

prej.

Prevoz nepremičnih ovir nad 70 mm:

 ovire smete prevoziti le s pomočjo

ustreznega odra.

POZOR

Ne smete pometati paketnih trakov, žic ali

podobnega, ker to lahko povzroči poškod-

be pometalne mehanike.

 Število vrtljajev motorja za obratovanje

s pometanjem nastavite na 2550 1/min,

pri tem glejte poglavje „Večfunkcijski

prikaz |nastavljanje števila vrtljajev mo-

torja“.

Napotek

Nastavitev na 1500 1/min je primerna

samo za transportno vožnjo in ne za

obratovanje s pometanjem (metle za

pometanje in stranske metle se ne vrtijo

dovolj).

Opozorilo: Za dosego optimalnega čistil-

nega učinka se mora hitrost vožnje prilago-

diti pogojem.

Opozorilo: Med obratovanjem je potrebno

filter za prah redno čistiti.

Pred zagonom/preverjanjem

varnosti

Obratovanje

Nastavitev voznikovega sedeža

Izbira programa

Odpiranje dovoda plina

Zagon stroja

Zagon motorja

Vožnja stroja

Vožnja naprej

Vzvratna vožnja

Vozne lastnosti

Zaviranje

Prevoz ovir

Pometanje

263SL

- 8

Ta prigradni komplet je tovarniško montiran

in ga ni mogoče naknadno montirati.

Prigradni komplet vodnega pršilnega siste-

ma sestoji iz rezervoarja za vodo in pršilnih

šob na stranskem omelu.

 Če pri pometanju nastaja veliko prahu,

se lahko uporabi vodni pršilni sistem.

 Priključitev se izvede s stikalom za na-

makanje s stranskim omelom.

 Vklopite ventilator.

 Pri čiščenju površin programsko stikalo

obrnite na pometanje s pometalnim va-

ljem.

 Pri čiščenju stranskih koles programsko

stikalo obrnite na pometanje s pometal-

nim valjem in stranskimi omeli.

 Izklopite ventilator.

 Pri čiščenju površin programsko stikalo

obrnite na pometanje s pometalnim va-

ljem.

 Pri čiščenju stranskih koles programsko

stikalo obrnite na pometanje s pometal-

nim valjem in stranskimi omeli.

 Nevarnost

Nevarnost poškodb! Med izpraznjevanjem

se v bližini ne smejo nahajati ljudje ali živali.

 Nevarnost

Nevarnost zmečkanja! Nikoli ne segajte v

ogrodje mehanike za praznjenje. Ne zadr-

žujte se pod dvignjenim zbiralnikom.

 Nevarnost

Nevarnost zvrnitve! Stroj mora med izpra-

znjevanjem stati na ravni površini.

 Nastavljanje programskega stikala na

transportno vožnjo .

 Dvignite zbiralnik smeti.

 Počasi zapeljite k zbiralniku.

 Blokirajte fiksirno zavoro.

 Odpiranje pokrova posode: Pritisnite

stikalo levo in izpraznite posodo za

smeti.

 Zapiranje pokrova posode: Pritisnite sti-

kalo desno (ca. 2 sekundi) dokler se ne

prekucne v končni položaj.

 Sprostite fiksirno zavoro.

 Počasi odpeljite od zbiralnika.

 Zbiralnik smeti spustite do končnega

položaja.

 Pritisnite in držite zavorni pedal.

 Blokirajte fiksirno zavoro.

 Ključ za vžig obrnite na "0" in ga izvleci-

te.

 Ventil za odvzem plina zaprite z obrača-

njem v smeri urinih kazalcev.

 NEVARNOST

Nevarnost poškodbe in škode! Pri transpor-

tu upoštevajte težo naprave.

 Ključ za vžig obrnite na "0" in ga izvleci-

te.

 Blokirajte fiksirno zavoro.

 Zaprite dovod plina.

 Napravo zavarujte na točkah pritrditve

(4x) z napenjalnimi pasovi, vrvmi ali ve-

rigami.

 Kolesa zavarujte z zagozdami.

 Pri transportu v vozilih napravo zavaruj-

te proti zdrsu in prevrnitvi v skladu z

vsakokratnimi veljavnimi smernicami.

 NEVARNOST

Nevarnost poškodbe in škode! Pri shranje-

vanju upoštevajte težo naprave.

 Pometalni stroj odstavite na ravno povr-

šino v suhem okolju brez zmrzali. S pre-

krivnim materialom ga zaščitite proti

prahu.

 Dvignite pometalni valj in stranska ome-

la, da ne poškodujete krtač.

 Ključ za vžig obrnite na "0" in ga izvleci-

te.

 Blokirajte fiksirno zavoro.

 Zaprite dovod plina.

 Zavarujte ga pred kotalenjem.

 Plinski motor

Pozor

Napravo je treba varno zaustaviti!

Napravo, zlasti jeklenko s tekočim pli-

nom in njeno napeljavo, mora v rednih

časovnih intervalih pregledati usposo-

bljena oseba, kot zahtevajo regionalni

ali nacionalni predpisi za varno obrato-

vanje.

Če se pometalnega stroja dalj časa ne upo-

rablja, upoštevajte poleg tega:

 Zamenjajte motorno olje.

 Odvijte gibko plinsko cev s slepimi ma-

ticami (zev 30 mm).

 Plinsko jeklenko zaprite z zaščitno ka-

po, in jo shranite stoječe v ustreznih

prostorih (glejte o tem v poglavju „Var-

nostna opozorila“).

 Stroj za pometanje očistite z notranje in

zunanje strani.

 Če se naprava ne uporablja dlje kot 4

tedne, odklopite minus pol baterije.

Slika je simbolična.

 Baterijo ca. vsaka 2 meseca napolnite.

 Pokrijte baterijo in jo zavarujte pred

kratkim stikom.

Prigradni komplet vodnega pršilnega

sistema (opcija)

Pometanje suhih tal

Pometanje vlažnih in mokrih tal

Praznjenje zbiralnika smeti

Izklop stroja

Zapiranje dovoda plina

Transport

Shranjevanje / Mirovanje

264 SL

- 9

POZOR

Nevarnost poškodb!

Filtra za prah ne izpirajte.

– Servisiranje smejo izvajati le odobreni

uporabniški servisi ali strokovnjaki za to

področje, ki so seznanjeni z vsemi po-

membnimi varnostnimi predpisi.

– Industrijsko koriščene naprave podle-

gajo varnostnem preizkusu po VDE

0701.

 Stroj za pometanje postavite na ravno

površino.

 Ključ za vžig obrnite na "0" in ga izvlecite.

 Blokirajte fiksirno zavoro.

몇 PREVIDNOST

Nevarnost poškodb! Čiščenje stroja se ne

sme opravljati z gibko cevjo ali visokotlač-

nim vodnim curkom (nevarnost kratkih sti-

kov ali drugih poškodb).

 Nevarnost

Nevarnost poškodb! Nosite zaščitno masko

in zaščitna očala.

 Stroj očistite s krpo.

 Stroj izpihajte s komprimiranim zrakom.

 Stroj očistite z vlažno krpo, namočeno v

blago milnico.

Opozorilo: Ne uporabljajte agresivnih či-

stilnih sredstev.

Vzdrževalna dela naj se opravijo v skladu s

kontrolnim seznamom za pregled.

Opozorilo: Števec obratovalnih ur nakazu-

je trenutek intervalov vzdrževanja.

Opozorilo: Vsa servisna in vzdrževalna

dela mora izvajati kvalificiran strokovnjak.

Po potrebi lahko vedno pokličete strokov-

nega trgovca podj. Kärcher.

Dnevno vzdrževanje:

 Preverite nivo motornega olja.

 Preverite nivo hladilne vode.

 Preverite pritisk v gumah.

 Preverite obrabo in morebiti zvite trako-

ve na pometalnem valju in stranskem

omelu.

 Preverite kolesa glede ovitih trakov.

 Preverite ločevalnik s centrifugalno silo

in zračni filter, po potrebi ju očistite.

 Preverite funkcije vseh upravljalnih ele-

mentov.

 Stroj preglejte glede poškodb.

Tedensko vzdrževanje:

 Preverite tesnost sistema napeljave go-

riva ali plina.

 Očistite vodni hladilnik.

 Očistite hladilnik hidravličnega olja.

 Preverite hidravliko.

 Preverite nivo hidravličnega olja.

 Preverite stanje zavorne tekočine.

 Preverite obrabo tesnilnih letev, po po-

trebi jih zamenjajte

 Preverite in namažite pokrov posode.

Vzdrževanje glede na obrabo:

 Zamenjajte tesnilne letve.

 Zamenjajte pometalni valj.

 Zamenjajte stransko omelo.

Opozorilo: Opis glejte v poglavju Vzdrže-

vanje.

Opozorilo: Za ohranjanje garancijskih zah-

tevkov mora pooblaščeni uporabniški ser-

vis podjetja Kärcher med garancijsko dobo

izvesti vsa servisna in vzdrževalna dela v

skladu z vzdrževalno knjižico.

Vzdrževanje vsakih 50 obratovalnih ur

 Prva inšpekcija naj se opravi v skladu s

servisno knjižico.

Vzdrževanje vsakih 250 obratovalnih ur:

 Inšpekcija naj se opravi v skladu s ser-

visno knjižico.

Priprava:

 Stroj za pometanje postavite na ravno

površino.

 Ključ za vžig obrnite na "0" in ga izvleci-

te.

 Blokirajte fiksirno zavoro.

 Zaprite dovod plina.

1 Posoda za hladilno vodo

2 Zračni filter

3 3-valjni štiritaktni plinski motor

4 Hladilnik vode

5 Plinska jeklenka

6 Zapiralo z vezico

7 Rezervoar hidravličnega olja

8 Polnilni nastavek za hidravlično olje

9 Kontrolno okence

 NEVARNOST

Nevarnost poškodb! Pri dvignjenem zbiral-

niku smeti vedno uporabite varnostni drog.

Zavarovanje opravite le izven nevarnostne-

ga področja.

1 Držalo varnostnega droga

2 Varnostni drog

 Varnostni drog sklopite navzgor in ga

vtaknite v držalo (zavarovano).

Pri rokovanju z baterijami obvezno upošte-

vajte sledeča opozorila:

Vzdrževanje

Splošna navodila

Čiščenje

Notranje čiščenje stroja

Zunanje čiščenje stroja

Intervali vzdrževanja

Vzdrževanje s strani stranke

Vzdrževanje s strani uporabniškega

servisa

Vzdrževanje

Pregled

Splošna varnostna navodila

Pazite, da motorno olje, kurilno

olje, dizelsko gorivo in bencin

ne pridejo v okolje. Varujte tla

in staro olje zavrzite v skladu s

predpisi o varstvu okolja.

Varnostna navodila za baterije

Upoštevajte navodila na bateri-

ji, v Navodilu za uporabo in v

Navodilu za obratovanje vozila!

Nosite zaščito za oči!

Otroci se ne smejo dotikati ki-

slin in baterij!

Nevarnost eksplozije!

Prepovedan ogenj, iskre, odpr-

ta svetloba in kajenje!

Nevarnost razjedanja!

Prva pomoč!

Opozorilni zaznamek!

Odstranitev odpadnega materi-

ala!

Baterije ne odvrzite v smetnjak!

265SL

- 10

 Nevarnost

Nevarnost eksplozije! Na baterijo, t.j. na

pole in celične povezave, ne polagajte

orodja ali podobnih predmetov.

 Nevarnost

Nevarnost poškodb! Rane ne smejo nikoli

priti v stik s svincem. Po delu na baterijah si

vedno očistite roke.

 NEVARNOST

Nevarnost požara in eksplozije!

– Prepovedano je kajenje in odprt ogenj.

– Prostore, v katerih se polnijo baterije, je

potrebno dobro prezračiti, saj ob polnje-

nju nastaja močno eksplozivni plin.

 Nevarnost

Nevarnost razjedanja!

– Če pride kislina v stik z očmi ali kožo,

sperite z veliko količino čiste vode.

– Nato takoj obiščite zdravnika.

– Umazana oblačila izperite z vodo.

 Baterijo postavite v baterijski nosilec.

 Močno privijte držalo na dnu baterije.

 Polno sponko (rdeč kabel) priključite na

plus pol (+).

 Polno sponko priključite na minus pol (-

Opozorilo: Z zaščitno mastjo preizkusite,

ali so baterijski poli in polne sponke zado-

voljivo zaščiteni.

POZOR

Pri baterijah, ki so napolnjene s kislino, re-

dno preverjajte količino tekočine.

– Kislina polno napolnjene baterije ima

pri 20 °C specifično težo 1,28 kg/l.

– Kislina polovično izpraznjene baterije

ima specifično težo med 1,00 in 1,28

kg/l.

– V vseh celicah mora biti specifična teža

kisline enaka.

 Izvijte vse celične pokrovčke.

 Iz vsake celice vzemite vzorec z indika-

torjem kisline.

 Vzorec kisline ponovno vrnite v isto ce-

lico.

 Pri premajhni količini tekočine napolnite

celice z destilirano vodo do oznake.

 Napolnite baterijo.

 Uvijte celične pokrovčke.

 Nevarnost

Nevarnost poškodb! Pri rokovanju z bateri-

jo upoštevajte varnostne predpise. Upošte-

vajte navodilo za uporabo proizvajalca pol-

nilnika.

 Nevarnost

Baterijo polnite samo s primernim polnilni-

kom.

 Izvijte vse celične pokrovčke.

(le pri bateriji z malo vzdrževanja)

 Plus pol vodnik polnilnika povežite s

plus pol priključkom baterije.

 Minus pol vodnik polnilnika povežite z

minus pol priključkom baterije.

 Omrežni vtič vtaknite v vtičnico in vklo-

pite polnilnik.

 Baterijo polnite z najmanjšim možnim

polnilnim tokom.

Opozorilo: Ko je baterija napolnjena, pol-

nilnik najprej ločite od omrežja in nato z ba-

terije.

 Polno sponko na minus polu (-) odklopi-

te.

 Polno sponko na plus polu (-) odklopite.

 Odvijte držala na dnu baterije.

 Baterijo vzemite iz baterijskega nosilca.

 Izrabljeno baterijo odvrzite v skladu z

veljavnimi določili.

 Nevarnost

Nevarnost opeklin!

 Pustite, da se motor ohladi.

 Preverjanje nivoja motornega olja izve-

dite najprej 5 minut po izklopu motorja.

1 Mrilna palčka za olje

2 Zaporni pokrov, odprtina za polnjenje

olja

 Merilno palčko izvlecite.

 Merilno palčko za olje obrišite in potisni-

te noter.

 Merilno palčko izvlecite.

 Odčitajte nivo olja.

 Ponovno vstavite merilno palčko.

– Stanje olja mora biti med oznakama

„MIN“- in „MAKS“.

– Če je stanje olja pod oznako „MIN", ga

dolijte.

– Ne dolivajte nad oznako „MAX".

 Odvijte zaporni pokrov odprtine za doli-

vanje olja.

 Nalijte motorno olje.

Vrsta olja: glejte tehnične podatke

 Zaprite odprtino za polnjenje olja.

 Počakajte najmanj 5 minut.

 Preverite nivo motornega olja.

몇 PREVIDNOST

Nevarnost opeklin zaradi vročega olja!

 Pripravite lovilno posodo za najmanj 6

litrov olja.

 Pustite, da se motor ohladi.

1 Izpustni vijak za olje

 Odvijte izpustne vijake za olje.

 Odvijte zaporni vijak odprtine za doliva-

nje olja.

 Izpustite olje.

1 Filter olja motorja

 Odvijte oljni filter.

 Očistite nastavek in tesnilno ploskev.

 Tesnilo novega oljnega filtra pred vgra-

dnjo namažite z oljem.

 Vgradite novi oljni filter in ga močno pri-

vijte.

 Uvijte izpustni vijak za olje vključno s te-

snilom.

Opozorilo: Privijte izpustni vijak za olje z

momentnim ključom na 25 Nm.

 Nalijte motorno olje.

Vrsta olja: glejte tehnične podatke

 Zaprite odprtino za polnjenje olja.

 Pustite motor teči ca. 10 sekund.

 Preverite nivo motornega olja.

Vgradnja in priključitev baterije

Preverjanje in popravljanje nivoja

tekočine baterije (le pri baterijah, ki ne

terjajo vzdrževanja)

Polnjenje baterije

Odstranitev baterije

Preverjanje nivoja motornega olja in

dolivanje olja

Menjava olja in oljnega filtra

266 SL

- 11

OBVESTILO

Posoda za smeti ne sme biti dvignjena.

 Odprite pokrov motorja.

1 Kontrolno okence

2 Manometer

3 Zaporni pokrov, odprtina za polnjenje

olja

 Preverite nivo hidravličnega olja skozi

opazovalno steklo.

– Stanje olja mora biti med oznakama

„MIN“- in „MAKS“.

– Če je stanje olja pod oznako „MIN", ga

dolijte.

 Odvijte zaporni pokrov odprtine za doli-

vanje olja.

 Očistite območje polnjenja.

 Dolijte hidravlično olje.

Vrsta olja: glejte tehnične podatke

 Privijte zaporni pokrov odprtine za doli-

vanje olja.

POZOR

Če manometer kaže povišani tlak hidravlič-

nega olja, mora Kärcherjev uporabniški

servis filter hidravličnega olja zamenjati.

 Blokirajte fiksirno zavoro.

 Zaženite motor.

Hidravliko lahko vzdržuje samo servisna

služba podjetja Kärcher.

 Preverite tesnost vseh hidravličnih cevi

in priključkov.

 Nevarnost

Nevarnost oparin zaradi vrele vode! Hladil-

nik pustite hladiti vsaj 20 minut.

 Preverite nivo hladilne vode na izravnalni

posodi (Nivo vode med MIN in MAX.

 Očistite lamele hladilnika.

 Preverite tesnost gibkih cevi hladilnika

in priključkov.

 Očistite ventilator.

 Zaženite motor.

 Zbiralnik smeti dvignite do končnega

položaja.

 Ugasnite motor.

 Blokirajte fiksirno zavoro.

 Uporabite varnostni drog za visoko pra-

znjenje.

 S pometalnega valja odstranite trakove

ali vrvice.

 Izvlecite varnostni drog.

 Zaženite motor.

 Zbiralnik smeti spustite do končnega

položaja.

 Ugasnite motor.

1 Pritrditveni vijak nosilca pometalnega

valja

2 Pometalni valj

3 Nosilec pometalnega valja

4 Stransko tesnilo nosilne pločevine

5 Stransko tesnilo

 S ključem odprite stransko oblogo.

 Krilate matice na nosilni pločevini odvij-

te s stranskega tesnila in snemite nosil-

no pločevino.

 Stransko tesnilo sklopite navzven.

 Izvijte pritrditveni vijak nosilca pometal-

nega valja in nosilec zasukajte nav-

zven.

 Izvlecite pometalni valj.

Vgradni položaj pometalnega valja v smeri

vožnje (tloris)

Opozorilo: Pri vgradnji novega pometalne-

ga valja pazite na položaj krtačnega na-

stavka.

 Vstavite nov pometalni valj. Zareze po-

metalnega valja morajo biti nataknjene

na utore nasproti ležeče nihalke.

Opozorilo: Po vgradnji novega pometalne-

ga valja je potrebno površino pometanja na

novo nastaviti.

Opozorilo: Pometalna površina je tovarni-

ško nastavljena na 80 mm, ob obrabi po-

metalnih valjev jo je mogoče brezstopenj-

sko nastaviti.

 Preverite pritisk v gumah.

 Izklopite sesalni ventilator.

 Stroj za pometanje zapeljite na ravno in

gladko površino, kjer zazna prah ali kre-

do.

 Programsko stikalo obrnite na pometa-

nje s pometalnim valjem.

 Programsko stikalo nastavite na tran-

sportno vožnjo.

 Napravo odpeljite naprej.

 Preverite ogledala za pometanje.

Oblika površine pometanja mora tvoriti

enakomeren pravokotnik s širino 80-

85 mm.

1 Nastavitvena matica

2 Protimatica

 Odprite stranske obloge motorja.

 Odvijte protimatico.

 Nastavite pometalno površino

 Privijte protimatico.

 Preverite površino pometanja pometal-

nega valja.

 Preverite pritisk v gumah.

 Dvignite stransko omelo.

 Stroj za pometanje zapeljite na ravno in

gladko površino, kjer zazna prah ali kre-

do.

 Programsko stikalo obrnite na pometa-

nje s pometalnim valjem in stranskim

omelom.

 Dvignite stransko omelo.

 Programsko stikalo postavite na Vo-

žnjo.

 Napravo odpeljite naprej.

 Preverite ogledala za pometanje.

Preverjanje nivoja hidravličnega olja in

dolivanje hidravličnega olja

Preverjanje hidravlike

Preverjanje in vzdrževanje hladilnika

vode

Preverjanje pometalnega valja

Zamenjava pometalnega valja

Preverjanje in nastavljanje površine

pometanja pometalnega valja

Preverite in namestite ogledalo na

stranskem omelu

267SL

- 12

Širina ogledala za pometanje naj bi bila

med 40-50 mm.

 Pometalno površino korigirajte z dvemi

nastavitvenimi vijaki.

 Preverite ogledala za pometanje.

 Preverite pritisk v gumah.

 Posodo za smetni privzdignite in zava-

rujte z varnostnim drogom.

 NEVARNOST

Nevarnost poškodb! Pri dvignjenem zbiral-

niku smeti vedno uporabite varnostni drog.

Zavarovanje opravite le izven nevarnostne-

ga področja.

 Varnostni drog sklopite navzgor in ga

vtaknite v držalo (zavarovano).

1 Držalo varnostnega droga

2 Varnostni drog

 Stransko oblogo odprite kot opisano v

poglavju „Zamenjava pometalnega va-

lja“.

 Odvijte 6 krilatih matic na stranski nosil-

ni pločevini.

 Odvijte 3 matice (št. 13) na sprednji no-

silni pločevini.

 Stransko tesnilo toliko pritisnite navzdol

(podolgovata luknja), dokler razdalja do

tal ne znaša 1 - 3 mm.

 Privijte nosilne pločevine.

 Postopek ponovite na drugi strani na-

prave.

 Stroj za pometanje postavite na ravno

površino.

 Na ventil gume priključite napravo za

preverjanje pritiska v gumah.

 Preverite pritisk v gumah in ga po potre-

bi popravite.

 Za dovoljeni tlak pnevmatik glejte teh-

nične podatke.

 Filter za prah očistite s tipko za čiščenje

filtra.

몇 OPOZORILO

Pred začetkom menjave filtra za prah izpra-

znite zbiralnik smeti. Pri delih na filtrirni na-

pravi nosite zaščitno masko za prah. Upo-

števajte varnostne predpise za ravnanje z

drobnim prahom.

1 Zapora pokrova naprave

2 Pokrov naprave

 Odprite zapah, v ta namen izvijte vijak z

zvezdastim ročajem.

 Pokrov stroja sklopite naprej.

1 Zapiralo

2 Pokrov filtra

 Odprite pokrov filtra.

 Otresalo filtra sklopite naprej.

 Zamenjajte filter za prah.

 Ponovno zaprite pokrov filtra.

Klinasti jermen mora pri tlaku 10 kg popu-

stiti ca. 7-9 mm.

 Napetost klinastega jermena naj nasta-

vi pooblaščeni uporabniški servis.

1 Zapiralo

2 Ohišje zračnega filtra

 Odprite zapiralo.

 Snemite ohišje zračnega filtra.

 Zamenjajte vložek zračnega filtra.

Opozorilo: Vgradni položaj z izpihoval-

no odprtino navzdol (glejte sliko).

 Odvijte krilato matico na ločevalniku s

centrifugalno silo.

 Očistite ločevalnik s centrifugalno silo.

Nastavljanje stranskih tesnil

Preverite pritisk v gumah

Ročno čiščenje filtra za prah

Menjava filtra za prah

Preverjanje in nastavitev klinastega

jermena

Preverjanje in zamenjava zračnega filtra

268 SL

- 13

 Odvijte žaromet.

 Izvlecite žaromet in nato še vtič.

Opozorilo: Upoštevajte položaje vtiča.

 Razstavite žaromet.

 Izvlecite ohišje žarometa in ga držite

vodoravno, saj enota žarnic ni pritrjena.

 Zaskočite zaporno streme in izvlecite

žarnico

 Vstavite novo žarnico.

 Sestavite v nasprotnem zaporedju.

Opozorilo: Za zamenjavo žarnic smernika,

odstranite steklo smernika z ohišja smerni-

ka.

 Odprite nosilec varovalke.

 Preverite varovalke.

Opozorilo: Varovalka FU 01 se nahaja v

predelu za motor.

 Zamenjajte defektne varovalke.

Opozorilo: Uporabite le varovalke z isto

varnostno vrednostjo.

S to izjavo potrjujemo, da spodaj omenjeni

stroj zaradi svoje zasnove in načina izdela-

ve ustreza temeljnim varnostnim in zdra-

vstvenim zahtevam EU-standardov. Ta iz-

java izgubi svojo veljavnost, če kdo napra-

vo spremeni brez našega soglasja.

Podpisniki ravnajo po navodilih in s poobla-

stilom uprave.

Pooblaščena oseba za dokumentacijo:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Menjava žarnic žarometov (opcija)

Menjava žarnic smernikov (opcija)

Menjava varovalk

FU 01 Glavna varovalka 60 A

FU 02 Prikaz stanja polnjenja

plinske jeklenke

5 A

FU 03 Varnostni rele

Multifunkcijski prikaz

10 A

FU 04 Izbirno stikalo smeri vo-

žnje

10 A

FU 05 Časovni rele

Sedežno kontaktno stika-

5 A

FU 06 Ventilator 25 A

FU 07 Stikalo za izbiro progra-

Funkcije posode za smeti

10 A

FU 08 Rele zaganjalnika 30 A

FU 09 Instrument za prikazova-

nje

7,5 A

FU 10 Pozicijske luči 7,5 A

FU 11 Delovna osvetlitev spre-

daj (zasenčena luč)

10 A

FU 12 Sistem vibratorja

Vrteča opozorilna luč

Troblja

20 A

FU 13 Vodna črpalka 10 A

Izjava EU o skladnosti

Proizvod: Pometalno sesalni stroj s

sedežem

Tip: 1.186-xxx

Zadevne direktive EU:

2006/42/ES (+2009/127/ES)

2014/30/EU

2000/14/ES

Uporabljeni usklajeni standardi:

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Postopek ocenjevanja skladnosti:

2000/14/ES: Priloga V

Raven zvočne moči dB(A)

Izmerjeno: 98

Zajamčeno: 101

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

269SL

- 14

Pomoč pri motnjah

Motnja Odprava

Stroja ni možno zagnati Usedite se na voznikov sedež, sedežno kontaktno stikalo se aktivira

Npolnite ali zamenjajte baterijo

Plinska jeklenka prazna - Zamenjajte plinsko jeklenko

Ventil za odvzem plina zaprt - Ventil odprite z obračanjem v nasprotni smeri urinega kazalca.

Plinski ventil je zaledenel - upoštevajte opis k zamenjavi plinske jeklenke.

Obvestite uporabniški servis podj. Kärcher

Motor teče neenakomerno Očistite zračni filter ali pa zamenjajte vložek

Preverite sistem za dovajanje goriva, priključke in povezave ter jih po potrebi popravite

Obvestite uporabniški servis podj. Kärcher

Motor je pregret Dolijte hladilno sredstvo

Sperite hladilnik

Napnite klinasti jermen

Obvestite uporabniški servis podj. Kärcher

Motor teče, vendar stroj pelje le po-

časi oz. sploh ne

Sprostite fiksirno zavoro

Preverite glede ovitih trakov in vrvic.

Obvestite uporabniški servis podj. Kärcher

Piskajoč zvok v hidravliki Dolijte hidravlično tekočino

Obvestite uporabniški servis podj. Kärcher

Krtače se vrtijo le počasi ali sploh

Vzvod za plin nastavite povsem naprej (visoko število vrtljajev).

Preverite glede ovitih trakov in vrvic.

Obvestite uporabniški servis podj. Kärcher

Malo ali brez sesalne moči v prede-

lu krtač

Čiščenje filtra

Obvestite uporabniški servis podj. Kärcher

Stroj praši Nastavljanje stranskih tesnil

Vklop ventilatorja

Očistite filter za prah

Zamenjajte tesnila filtra

Obvestite uporabniški servis podj. Kärcher

Metle puščajo pometene smeti Izpraznite zbiralnik smeti

Očistite filter za prah

Zamenjajte pometalni valj

Nastavite pometalno površino

Zamenjajte tesnilne trakove posode za smeti.

Odstranite blokiranje pometalnega valja

Obvestite uporabniški servis podj. Kärcher

Zbiralnik smeti se ne dvigne oz.

spusti

Preverite varovalke.

Obvestite uporabniški servis podj. Kärcher

Posoda za smeti se vrti prepočasi

ali sploh ne

Obvestite uporabniški servis podj. Kärcher

Motnje v obratovanju s hidravlično

gibljivimi deli

Obvestite uporabniški servis podj. Kärcher

270 SL

- 15

Tehnični podatki

KM 130/300 R LPG

1.186-146.0

Podatki o stroju

Hitrost vožnje, naprej km/h 10

Hitrost vožnje, nazaj km/h 10

Sposobnost vzpona (maks.) -- 18%

Površinska moč brez stranskih omel m

/h 10000

Površinska moč z 1 stranskim omelom m

/h 13000

Delovna širina brez stranskih omel mm 1000

Delovna širina z 1 stranskim omelom mm 1300

Vrsta zaščite zaščiteno proti kapljajoči vodi -- IPX 3

Čas uporabe pri polnem rezervoarju h 4

Motor

Tip -- Kubota WG 972-E4

Izvedba -- 3-valjni štiritaktni plinski motor

Emisije po merilnem postopku Uredbe EU 2016/1628 (stopnja V) g/kWh 1018,2

Način hlajenja -- vodno hlajenje

Smer vrtenja -- v nasprotni smeri urinega kazalca

Izvrtina mm 74,5

Hod mm 73,6

Delovna prostornina cm

962

Količina olja l 3,7

Obratovalno število obratov 1/min 2350

Maksimalno število vrtljajev 1/min 2550

Število vrtljajev v prostem teku 1/min 1500

Zmogljivost maks. kW/PS 17,5/23,5

Najvišji vrtilni moment pri 2400 1/min Nm 66,3

Oljni filter -- Filtrski vložek

Sesalni filter -- Notranji filtrski vložek, zunanji filtrski vlo-

žek

Vrsta goriva LPG

Dovoljene so mešanice utekočinjenih plinov in propa-

na in butana. Vsebnost propana mora biti najmanj 90-

odstotna.

Prostornina rezervoarja 11 kg oz. 20 litrov (jeklenka za menjavo)

Električna naprava

Baterija V, Ah 12, 62

Generator, trifazni tok V, A 12, 80

Zaganjač -- Električni zaganjalnik

Hidravlična naprava

Količina olja v celotni hidravlični napravi l 26,5

Količina olja v hidravličnem rezervoarju l 21,2

Vrste olja

Motor (nad 25 °C) -- SAE 30, SAE 10W-30, SAE 15W-40

Motor (0 do 25 °C) -- SAE 20, SAE 10W-30, SAE 10W-40

Motor (pod 0 °C) -- SAE 10W, SAE 10W-30, SAE 10W-40

Hidravlika -- HV 46

Zbiralnik smeti

Maks. višina izpraznjenja mm 1400

Volumen zbiralnika smeti l 300

Pometalni valj

Premer pometalnega valja mm 300

Širina pometalnega valja mm 1000

Št. vrtljajev 1/min 350

Pometalna površina mm 80

Stranska omela

Premer stranskega omela mm 600

Število vrtljajev (brezstopenjsko) 1/min 0 - 60

271SL

- 16

Gume

Velikost spredaj -- 15-4.5x8

Zračni tlak spredaj bar 8

Velikost zadaj -- 15-4.5x8

Zavora

Prednja kolesa -- mehanično

Zadnje kolo -- hidrostatično

Filtrirni in sesalni sistem

Izvedba -- Ploski naguban filter

Št. vrtljajev 1/min 2800

Filtrska površina filtra za droben prah m

5,2

Nazivni podtlak sesalnega sistema mbar 15,5

Nazivni volumski tok sesalnega sistema m

/h 800

Sistem vibratorja -- Elektromotor

Pogoji okolice

Temperatura °C -5 do +40

Zračna vlažnost, brez rosenja % 0 - 90

Ugotovljene vrednosti v skladu z EN 60335-2-72

Emisija hrupa

Nivo hrupa L

dB(A) 80

Negotovost K

dB(A) 3

Nivo hrupa ob obremenitviL

+ negotovost K

dB(A) 101

Vibracije naprave

Vrednost vibracij dlan-roka m/s

1,5

Sedež m/s

0,8

Negotovost K m/s

0,2

Mere in teža

Dolžina x širina x višina mm 2122 x 1330 x 1430

Obračalni radij desno mm 1460

Obračalni radi levo mm 1460

Prazna teža kg 925

Dopustna skupna teža kg 1505

Dovoljena osna obremenitev spredaj kg 882

Dovoljena osna obremenitev zadaj kg 623

Pridržana pravica do tehničnih sprememb!

KM 130/300 R LPG

1.186-146.0

272 SL

- 1

Przed pierwszym użyciem urzą-

dzenia należy przeczytać orygi-

nalną instrukcję obsługi, postępować we-

dług jej wskazań i zachować ją do później-

szego wykorzystania lub dla następnego

użytkownika.

W przypadku stwierdzenia uszkodzeń

transportowych po rozpakowaniu należy

powiadomić o tym fakcie sprzedawcę.

– Umieszczone na urządzeniu tabliczki

ostrzegawcze zawierają ważne wskazówki

dotyczące bezpiecznej eksploatacji.

– Oprócz wskazówek zawartych w in-

strukcji obsługi należy przestrzegać

ogólnych obowiązujących przepisów

dotyczących bezpieczeństwa i zapobie-

gania wypadkom.

Wskazówki dotyczące składników (RE-

ACH)

Aktualne informacje dotyczące składników

znajdują się pod:

www.kaercher.com/REACH

W każdym kraju obowiązują warunki gwa-

rancji określone przez odpowiedniego lo-

kalnego dystrybutora. Ewentualne usterki

urządzenia usuwane są w okresie gwaran-

cji bezpłatnie, o ile spowodowane są błę-

dem materiałowym lub produkcyjnym. W

sprawach napraw gwarancyjnych prosimy

kierować się z dowodem zakupu do dystry-

butora lub do autoryzowanego punktu ser-

wisowego.

 NIEBEZPIECZEŃSTWO

Aby wykluczyć zagrożenia, naprawy i montaż

części zamiennych mogą być przeprowadza-

ne jedynie przez autoryzowany serwis.

– Stosować wyłącznie wyposażenie do-

datkowe i części zamienne dopuszczo-

ne przez producenta. Oryginalne wypo-

sażenie i oryginalne części zamienne

gwarantują bezpieczną i bezusterkową

pracę urządzenia.

– Dalsze informacje o częściach zamien-

nych dostępne na stronie internetowej

www.kaercher.com w dziale Serwis.

 NIEBEZPIECZEŃSTWO

Ostrzega przed bezpośrednim niebezpie-

czeństwem, prowadzącym do ciężkich

obrażeń ciała lub do śmierci.

몇 OSTRZEŻENIE

Ostrzega przed możliwie niebezpieczną

sytuacją, mogącą prowadzić do ciężkich

obrażeń ciała lub śmierci.

몇 OSTROŻNIE

Wskazuje na możliwość wystąpienia nie-

bezpiecznej sytuacji, mogącej prowadzić

do lekkich obrażeń ciała lub do szkód ma-

terialnych.

UWAGA

Wskazówka dot. możliwie niebezpiecznej

sytuacji, która może prowadzić do szkód

materialnych.

Wskazówki ogólne. . . . . . . . . . PL 1

Ochrona środowiska . . . PL 1

Gwarancja . . . . . . . . . . . PL 1

Wyposażenie dodatkowe i

części zamienne . . . . . . PL 1

Symbole w instrukcji obsługiPL 1

Symbole na urządzeniu . PL 1

Użytkowanie zgodne z przezna-

czeniem . . . . . . . . . . . . . . . . . . PL 2

Przewidywalne niewłaściwe

użytkowanie . . . . . . . . . . PL 2

Odpowiednie nawierzchnie PL 2

Wskazówki bezpieczeństwa . . PL 2

Przepisy bezpieczeństwa

dotyczące obsługi . . . . . PL 2

Przepisy bezpieczeństwo

dotyczące jazdy . . . . . . . PL 2

Przestrzegać dyrektyw doty-

czących pojazdów mecha-

nicznych napędzanych na

gaz płynny . . . . . . . . . . . PL 2

Urządzenia z silnikiem spali-

nowym . . . . . . . . . . . . . . PL 4

Urządzenia z opróżnianiem

wysokościowym . . . . . . . PL 4

Urządzenia z dachem

ochronnym kierowcy . . . PL 4

Przepisy bezpieczeństwa

dotyczące transportu urzą-

dzenia . . . . . . . . . . . . . . PL 4

Przepisy bezpieczeństwa

dotyczące pielęgnacji i kon-

serwacji . . . . . . . . . . . . . PL 4

Funkcja . . . . . . . . . . . . . . . . . . PL 4

Wskazówki dot. rozładunku. . . PL 4

Elementy urządzenia. . . . . . . . PL 5

KM 130/300 R LPG . . . . PL 5

Przed pierwszym uruchomie-

niem. . . . . . . . . . . . . . . . . . . . . PL 6

Składanie kabiny kierowcy PL 6

Blokada/luzowanie hamulca

postojowego. . . . . . . . . . PL 6

Przemieszczanie zamiatarki

bez napędu własnego . . PL 6

Przemieszczanie zamiatarki

z napędem własnym . . . PL 6

Uruchamianie . . . . . . . . . . . . . PL 6

Wskazówki ogólne . . . . . PL 6

Montaż/wymiana butli gazo-

wej . . . . . . . . . . . . . . . . . PL 6

Przed uruchomieniem/kon-

trolą bezpieczeństwa . . . PL 7

Działanie . . . . . . . . . . . . . . . . . PL 7

Regulacja fotela kierowcy PL 7

Wybór programów . . . . . PL 7

Otwieranie dopływu gazu PL 7

Uruchamianie urządzenia PL 7

Jazda . . . . . . . . . . . . . . . PL 7

Zamiatanie . . . . . . . . . . . PL 7

Opróżnianie zbiornika śmie-

ci . . . . . . . . . . . . . . . . . . PL 8

Wyłączanie urządzenia . PL 8

Transport . . . . . . . . . . . . . . . . . PL 8

Składowanie/wyłączenie z eks-

ploatacji . . . . . . . . . . . . . . . . . . PL 8

Czyszczenie i konserwacja . . . PL 9

Wskazówki ogólne . . . . PL 9

Czyszczenie . . . . . . . . . PL 9

Terminy konserwacji . . . PL 9

Prace konserwacyjne . . PL 9

Deklaracja zgodności UE . . . . PL 13

Usuwanie usterek. . . . . . . . . . PL 14

Dane techniczne. . . . . . . . . . . PL 15

Wskazówki ogólne

Ochrona środowiska

Materiał, z którego wykonano

opakowanie nadaje się do po-

wtórnego przetworzenia. Prosimy

nie wyrzucać opakowania do

śmieci z gospodarstw domo-

wych, lecz oddać do recyklingu.

Zużyte urządzenia zawierają

cenne surowce wtórne, które na-

leży oddawać do utylizacji. Wy-

eksploatowane urządzenia nale-

ży zdawać w odpowiednich punk-

tach lub wrzucać do specjalnych

pojemników.

Nie pozwolić na przedostawanie się takich

cieczy, jak olej silnikowy, olej hydraulicz-

ny, płyn hamulcowy, olej napędowy lub

chłodziwo do podłoża. Chronić środowi-

sko naturalne i ciecze poddawać właści-

wej utylizacji.

Gwarancja

Wyposażenie dodatkowe i części

zamienne

Symbole w instrukcji obsługi

Symbole na urządzeniu

Niebezpieczeństwo poparze-

nia gorącymi powierzchniami.

Przed pracą z urządzeniem, od-

czekać aż wystarczająco ostyg-

nie układ wydechowy.

Prace w obrębie urządzenia

wykonywać zawsze w odpo-

wiednich rękawicach.

Niebezpieczeństwo zgniece-

nia przez zakleszczenie mię-

dzy ruchomymi częściami

pojazdu

Niebezpieczeństwo zranie-

nia obracającymi się częścia-

mi. Nie dotykać.

Ryzyko pożaru. Nie zasysać

płonących ani żarzących się

przedmiotów.

Oprawa łańcucha / punkt żu-

rawia

Punkty mocowania podnoś-

nika pojazdu

Maks. nachylenie podłoża

przy jeździe z podniesionym

pojemnikiem na śmieci.

Wjeżdżać

tylko na wzniesie-

nia wynoszące maks. 18% w

kierunku jazdy.

Zwrócić uwagę na położenie

montażowe butli gazowej!

Przyłącze wzgl. otwór pier-

ścienia musi wskazywać w

dół.

273PL

- 2

Zamiatarkę należy stosować wyłącznie

zgodnie z niniejszą instrukcją obsługi.

– Zamiatarka jest przeznaczona do za-

miatania zanieczyszczonych po-

wierzchni zewnętrznych.

– Urządzenie nie jest dopuszczone do ot-

wartego ruchu drogowego.

– Każde inne zastosowanie jest niezgod-

ne z przeznaczeniem. Producent nie

odpowiada za wynikające z tego szko-

dy; ryzyko ponosi jedynie użytkownik.

– (Silnik gazowy)

Dozwolona jest eksploatacja urządze-

nia w zamkniętych pomieszczeniach o

dostatecznej wentylacji.

– Składowanie butli gazowych i urządze-

nia możliwe jedynie na równi z ziemią.

– Nie należy dokonywać żadnych modyfi-

kacji urządzenia.

– Urządzenie jest przeznaczone wyłącz-

nie do zastosowania w celach wymie-

nionych w instrukcji obsługi.

– Urządzenie może pracować wyłącznie

na powierzchniach wskazanych przez

właściciela lub jego pełnomocnika.

– Zasadniczo obowiązuje zasada: nie

przechowywać łatwo zapalnych mate-

riałów w pobliżu urządzenia (niebezpie-

czeństwo wybuchu/pożaru).

– Nigdy nie zamiatać i nie zasysać cieczy

wybuchowych, gazów palnych ani nie-

rozcieńczonych kwasów lub rozpusz-

czalników! Zaliczają się do nich benzy-

na, rozcieńczalniki do farb lub olej opa-

łowy, które w wyniku zmieszania z za-

sysanym powietrzem mogą tworzyć

opary lub mieszanki wybuchowe, po-

nadto aceton, nierozcieńczone kwasy i

rozpuszczalniki, mogące zniszczyć ma-

teriały, z których wykonane jest urzą-

dzenie.

– Nigdy nie zamiatać/zbierać reaktyw-

nych pyłków metalowych (np. alumi-

nium, magnezu, cynku), gdyż w połą-

czeniu z mocno alkalicznymi albo kwaś-

nymi środkami czyszczącymi tworzą

one gazy wybuchowe.

– Nie można go stosować do zbierania

substancji niebezpiecznych dla zdro-

wia.

– Nie zamiatać i nie zasysać płonących

ani żarzących się przedmiotów.

– Przebywanie w obszarze zagrożenia

jest zabronione. Eksploatacja urządze-

nia w pomieszczeniach zagrożonych

wybuchem jest zabroniona.

– Zabieranie pasażerów jest niedozwolo-

ne.

– Przesuwanie/przeciąganie i transporto-

wanie przedmiotów za pomocą tego

urządzenia jest niedozwolone.

– asfalt

– podłoga przemysłowa

– jastrych

– beton

– kostka brukowa

 (Dotyczy tylko Finlandii) Jeśli urządze-

nie jest wyposażone w przewód ela-

styczny PVC, nie może być użytkowane

w niskich temperaturach otoczenia (po-

niżej 0°C). W razie pytań dotyczących

urządzenia prosimy o kontakt z firmą

Kärcher.

 Przed rozpoczęciem pracy należy

sprawdzić urządzenie z wyposażeniem

roboczym pod kątem prawidłowego

stanu i bezpieczeństwa eksploatacji.

Jeżeli nie jest on poprawny, to sprzętu

takiego nie wolno używać.

 Podczas użytkowania w obszarach za-

gro

żonych (np. na stacjach benzyno-

wych) należy przestrzegać stosownych

przepisów bezpieczeństwa. Eksploata-

cja urządzenia w pomieszczeniach za-

grożonych wybuchem jest zabroniona.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia!

 Nie używać urządzenia bez dachu

ochronnego chroniącego przed spada-

jącymi przedmiotami w obszarach, w

których istnieje możliwość trafienia

operatora przez spadające przedmioty.

 Użytkownik ma obowiązek używania

urządzenia zgodnie z jego przeznacze-

niem. Podczas pracy urządzenia musi

on uwzględniać warunki panujące w

otoczeniu i uważać na inne osoby,

zwłaszcza dzieci.

 Należy przestrzegać przepisy, zasady i

zarządzenia obowiązujące pojazdy me-

chaniczne.

 Przed rozpoczęciem prac operator

musi się upewnić, że wszystkie urzą-

dzenia zabezpieczające są odpowied-

nio założone i działają właściwie.

 Operator urządzenia jest odpowiedzial-

ny za wypadki z udziałem innych osób

lub ich własnością.

 Operator musi zwrócić uwagę na po-

trzebę używania ściśle przylegającej

odzieży. Używać mocnego obuwia i

unikać luźnych ubrań.

 Przed najazdem skontrolować obszar

w pobliżu (np. dzieci). Upewnić się, że

istnieje wystarczająca widoczność!

 Urządzenia nie wolno nigdy pozosta-

wiać bez nadzoru dopóki włączony jest

silnik. Osoba obsługująca może dopie-

ro wówczas opuścić

urządzenie, gdy

silnik zostanie zatrzymany, urządzenie

zabezpieczone przed niezamierzonym

wprawieniem w ruch i wyjęty kluczyk

zapłonowy.

 Aby uniknąć użycia przez osoby nie-

upoważnione, należy wyjęty kluczyk

zapłonowy.

 Urządzenie może być obsługiwane tyl-

ko przez osoby, które zostały przeszko-

lone w zakresie obsługi lub przedstawi-

ły dowód umiejętności obsługi i zostały

wyraźnie do tego wyznaczone.

 Niniejsze urządzenie nie jest przewi-

dziane do użytkowania przez osoby

(włącznie z dziećmi) o ograniczonych

możliwościach fizycznych, sensorycz-

nych i mentalnych albo takie, którym

brakuje doświadczenia i/lub wiedzy na

temat jego używania, chyba że są one

nadzorowane przez osobę odpowie-

dzialną za ich bezpieczeństwo i otrzy-

mały od niej wskazówki na temat użyt-

kowania urządzenia.



Dzieci powinny być nadzorowane, żeby

zapewnić, iż nie będą się bawiły urzą-

dzeniem.

OSTROŻNIE

Niebezpieczeństwo uszkodzenia! Nie za-

miatać taśm, sznurków ani drutów, gdyż

mogą się one owinąć o walec zamiatający.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia! Sprawdzić

nośność podłoża przed dokonaniem najaz-

du na nie.

 NIEBEZPIECZEŃSTWO

Zagrożenie wypadkowe, niebezpieczeń-

stwo zranienia!

 Prędkość jazdy należy dopasować do

danych warunków.

Jazda po zbyt dużych wzniesieniach grozi

przewróceniem.

 Wjeżdżać tylko na wzniesienia wyno-

szące maks. 18% w kierunku jazdy.

Niestabilne podłoże grozi przewróceniem.



Urządzeniem jeździć wyłącznie po

utwardzonej powierzchni.

Zbyt duże nachylenie boczne grozi prze-

wróceniem.

 Wjeżdżać tylko na wzniesienia do 10%

prostopadle do kierunku jazdy.

Hauptverband der gewerblichen Berufsge-

nossenschaften e.V. (HVBG)(Główne

Zrzeszenie Spółdzielni Branżowych). Gazy

płynne (gazy napędowe) to butan i propan

lub mieszaniny butanu i propanu. Dostar-

czane są w specjalnych butlach. Ciśnienie

robocze tych gazów jest zależne od tempe-

ratury zewnętrznej.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo wybuchu!

Gazu ciekłego nie traktować w taki sam

sposób jak benzyny. Benzyna odparowy-

wuje powoli, gaz ciekły przechodzi natych-

miast w stan lotny. Niebezpieczeństwo za-

gazowania pomieszczenia i spowodowania

zapłonu jest zatem większe przy gazie cie-

kłym niż przy benzynie.

Użytkowanie zgodne z

przeznaczeniem

Przewidywalne niewłaściwe

użytkowanie

Odpowiednie nawierzchnie

Wskazówki bezpieczeństwa

Przepisy bezpieczeństwa dotyczące

obsługi

Przepisy bezpieczeństwo dotyczące

jazdy

Przestrzegać dyrektyw dotyczących

pojazdów mechanicznych

napędzanych na gaz płynny

274 PL

- 3

OSTROŻNIE

Używać tylko butli z gazem płynnym wypeł-

nionych gazem napędowym zgodnie z ja-

kością określoną w DIN 51622.

Używanie domowego gazu grzewczego i

gazu campingowego jest zabronione.

Mieszaniny gazów płynnych mogą być róż-

ne dla różnych silników gazowych. Zatwier-

dzone mieszaniny gazów płynnych można

znaleźć w danych technicznych.

– Wszelkie osoby, które stykają się z ga-

zem płynnym są zobowiązane do zdo-

bycia wiedzy o właściwości gazów płyn-

nych niezbędnej do bezpiecznej eks-

ploatacji urządzenia. Niniejszy druk po-

winien zawsze znajdować się na

zamiatarce.

– Instalacje na gaz płynny powinny być

sprawdzane przez rzeczoznawcę pod

kątem sprawności i szczelności w regu-

larnych odstępach czasu, przynajmniej

raz w roku (zgodnie z BGG 936).

– Przeprowadzenie kontroli należy po-

świadczyć na piśmie. Podstawą prze-

prowadzenia kontroli są § 33 i § 37 UVV

"Użycie gazów płynnych" (BGV D34).

– Ogólnymi obowiązującymi przepisami

w tym zakresie są dyrektywy Ministra

Federalnego ds. Transportu dotyczące

kontroli pojazdów, których silniki napę-

dzane są gazami płynnimi.

– Pobór gazu powinien następować za-

wsze tylko z jednej butli. Pobór gazu z

kilku butli jednocześnie może spowodo-

wać, że gaz ciekły będzie przechodzić z

jednej butli do drugiej. Na skutek tego

po późniejszym zamknięciu zaworu

butli (porównaj B. 1 tych dyrektyw) w

przepełnionej butli może dojść do nie-

dozwolonego wzrostu ciśnienia.

– Podczas montażu pełnej butli należy

zwracać uwagę na położenie montażo-

we przyłącza gazu, więcej informacji

znajduje się w rozdziale „Montaż butli

gazowej”.

Wymianę butli należy przeprowadzić sta-

rannie. Podczas montażu i demontażu kró-

ciec wylotowy gazu zaworu butli należy

uszczelnić zakrętką butli mocno dokręconą

kluczem.

– Nie należy używać nieszczelnych butli.

Należy z nich natychmiast wypuścić

gaz na wolnym powietrzu przy zacho-

waniu wszelkich środków ostrożności i

następnie oznaczyć jako nieszczelne.

Podczas dostawy lub odbioru uszko-

dzonych butli gazowych należy na piś-

mie poinformować podmiot wypożycza-

jący butle lub jego przedstawiciela

(właściciela stacji itp.) o zaistniałych

uszkodzeniach.

– Przed podłączeniem butli gazowej na-

leży sprawdzić, czy króciec podłącze-

nia butli jest w dobrym stanie technicz-

nym.

– Po podłączeniu butli należy sprawdzić

szczelność za pomocą środków pienią-

cych.

– Te zawory należy otwierać wolno. Nie

należy otwierać i zamykać przy użyciu

narzędzi udarowych.

– Pożar gazu płynnego gasić jedynie z

bezpiecznej odległości i z zastosowa-

niem zabezpieczeń.

- stosować wyłącznie gaśnice proszko-

we zasilane kwasem węglowym lub

gaśnice zasilane kwasem węglowym

do gaszenia gazów.

- do chłodzenia zbiornika gazu używać

dużej ilości wody.

– Cała instalacja gazowa powinna być na

bieżąco sprawdzana pod względem

bezpieczeństwa eksploatacji, zwłasz-

cza szczelności. Zabrania się używania

pojazdu z nieszczelną instalacją gazo-

wą.

– Przed poluzowaniem połączenia ruru

lub węży należy zamknąć zawór butli.

Zakrętkę butli należy poluzowywać po-

woli i początkowo tylko nieznacznie,

gdyż w przeciwnym wypadku nastąpi

spontaniczne uwolnienie gazu znajdu-

jącego się w przewodach pod ciśnie-

niem.

– Jeżeli gaz tankowany jest z dużych

zbiorników należy zapytać danego dys-

trybutora gazu płynnego o odpowiednie

przepisy.

 Niebezpieczeństwo

Ryzyko obrażeń!

– Gaz płynny w postaci płynnej na gołej

skórze powoduje rany z odmrożenia.

– Po montażu zakrętk

ę butli należy moc-

no zakręcić na gwincie podłączenio-

wym butli.

– Do wykonania próby szczelności użyć

wody z mydłem, roztworu środka Nekal

lub innych środków pieniących. Oświe-

canie instalacji gazu płynnego za po-

mocą otwartego ognia jest zabronione.

– Podczas wymiany poszczególnych ele-

mentów instalacji należy przestrzegać

przepisów montażu producenta. Należy

przy tym zamknąć zawór butli i główny

zawór zamykający.

– Należy na bieżąco kontrolować stan in-

stalacji elektrycznej pojazdów mecha-

nicznych napędzanych gazem płyn-

nym. W przypadku nieszczelności ele-

mentów instalacji prowadzących gaz,

iskry mogą spowodować wybuch.

– Po dłuższym nieużywaniu pojazdu me-

chanicznego napędzanego gazem

płynnym należy gruntownie przewie-

trzyć pomieszczenia nastawy przez

uruchomieniem pojazdu lub jego insta-

lacji elektrycznej.

– Wypadki związane z butlami gazowymi

lub instalacją gazu płynnego należy

niezwłocznie zgłaszać spółdzielni bran-

żowej oraz w odpowiednim urzędzie

nadzoru. Części uszkodzone należy

zachować do zakończenia ekspertyzy.

– Przechowywanie butli z gazem napę-

dowym lub płynnym musi być zgodne z

przepisami TRF 1996 (Zasady Tech-

niczne dla Gazu Płynnego, patrz DA do

BGV D34, załącznik 4).

– Butle gazowe należy przechowywać w

pozycji stojącej. Zabrania się używania

otwartego ognia oraz palenia tytoniu w

miejscu ustawienia zbiorników oraz

podczas naprawy. Butle ustawione na

wolnym powietrzu należy zabezpieczyć

przed dostępem osób niepożądanych.

Puste butle należy zawsze zamykać

nakrętką.

– Zawór butli oraz główny zawór zamyka-

jący należy zamknąć niezwłocznie po

ustawieniu pojazdu mechanicznego.

– Położenie i właściwości pomieszczeń

nastawy pojazdów mechanicznych na-

pędzanych gazem płynnym regulują

niemieckie przepisy dotyczące garaży

oraz przepisy budowlane danego kraju

zwiazkowego.

– Butle gazowe należy przechowywać w

specjalnych pomieszczeniach oddzie-

lonych od pomieszczeń nastawy (patrz

DA do BGV D34, załącznik 2).

– Stosowane w pomieszczeniach lampy

ręczne musza posiadać zamknięty,

uszczelniony klosz oraz mocną kratę

ochronną.

– Podczas prac w warsztatach napraw-

czych należy zamknąć zawór butli oraz

główny zawór zamykający oraz chronić

butle z gazem napędowym przed wpły-

wem ciepła.

– Przed przerwą w eksploatacji lub jej za-

kończeniem osoba odpowiedzialna ma

obowiązek sprawdzić, czy zamknięte

są wszelkie zawory, a zwłaszcza zawo-

ry butli. Nie wolno wykonywać prac z

użyciem ognia, zwłaszcza spawania

lub cięcia w pobliżu butli z gazem napę-

dowym. Butli z gazem napędowym - na-

wet jeśli są one puste - nie wolno prze-

chowywać w warsztatach.

– Pomieszczenia nastawy i magazyny, a

także warsztaty naprawcze powinny

być dobrze wentylowane. Należy zwra-

cać uwagę na to, aby gazy płynne były

cięższe, niż powietrze. Zbierają się one

przy podłożu, w zagłębiebiach podłoża

i mogą tam tworzyć niebezpieczne wy-

buchowe mieszaniny gazu i powietrza.

Obowiązki kierownictwa zakładu i

pracowników

Konserwacja przez rzeczoznawcę

Uruchomienie/eksploatacja

W pomieszczeniach nastawy i

magazynach oraz warsztatach

naprawczych

275PL

- 4

 Nie używać urządzenia na wysokości

powyżej 1200 m.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zatrucia!

 (Silnik gazowy)

Dozwolona jest eksploatacja urządze-

nia w zamkniętych pomieszczeniach o

dostatecznej wentylacji.

 Spaliny są trujące i szkodliwe dla zdro-

wia, nie nalezy ich wdychać.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia!

 Nie wolno zamykać otworu wydecho-

wego.

 Po wyłączeniu silnik wymaga ok. 3 se-

kund na ruch bezwładny. W tym czasie

w żadnym wypadku nie zbliżać się do

obszaru napędowego.

 NIEBEZPIECZEŃSTWO

Ryzyko poparzeń!

 Nie dotykać gorącego silnika spalino-

wego.

 Przed zdjęciem osłon należy schłodzić

pojazd.

 Nie nachylać się

nad otworem spalin

ani go nie dotykać.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia!

 Podczas prac przy układzie opróżnia-

nia wysokościowego zbiornik śmieci

należy całkowicie podnieść i zabezpie-

czyć.

 Zabezpieczenia dokonywać jedynie

poza strefą niebezpieczną.

WSKAZÓWKA

Dach ochronny kierowcy (opcjonalny) chro-

ni przed spadaniem większych przedmio-

tów. Nie oferuje jednak ochrony przed naje-

chaniem!

 Na bieżąco sprawdzać daszek ochron-

ny pod kątem uszkodzeń.

 W przypadku uszkodzenia daszka

ochronnego, a także jego poszczegól-

nych elementów daszek ochronny nale-

ży wymienić w całości.

 Jakiekolwiek modyfikacje daszka

ochronnego lub stosowanie innych niż

dopuszczone przez firmę Kärcher ele-

mentów, części i podzespołów nie jest

dozwolone i ogranicza w pewnych oko-

licznościach funkcje daszka ochronne-

go.

 Przestrzegać ciężaru własnego (cięża-

ru w czasie transportu) urządzenia przy

transportowaniu na przyczepach i po-

jazdach.



Przed transportem urządzenia odłą-

czyć akumulator i w bezpieczny sposób

zamocować urządzenie.

 Przed czyszczeniem i konserwacją

urządzenia, wymianą elementów lub

zmianą ustawień funkcji należy wyłą-

czyć urządzenie i wyjąć kluczyk zapło-

nowy.

 Podczas prac przy instalacji elektrycz-

nej należy odłączyć akumulator.

W tym celu należy odłączyć najpierw

zacisk bieguna ujemnego, a następnie

bieguna dodatniego.

Ponowne podłączenie należy wykonać

w odwrotnej kolejności. Najpierw podłą-

czyć biegun dodatni, a następnie ujem-

ny.

 Urządzenia nie wolno czyścić za pomo-

cą węża ani strumienia wody pod ciś-

nieniem (niebezpieczeństwo zwarcia

lub innych uszkodzeń).

 Naprawy mog

ą być wykonywane wy-

łącznie przez autoryzowane placówki

serwisu lub osoby wykwalifikowane w

tym zakresie, którym znane są wszyst-

kie istotne przepisy bezpieczeństwa.

 Przestrzegać koniecznych kontroli bez-

pieczeństwa dla przemysłowo użytko-

wanych urządzeń zgodnie z obowiązu-

jącymi miejscowymi przepisami.

 Prace w obrębie urządzenia wykony-

wać zawsze w odpowiednich rękawi-

cach.

Zamiatarka pracuje na zasadzie szufli.

– Obracający się walec zamiatający od-

prowadza brud bezpośrednio do po-

jemnika na śmieci.

– Miotła boczna czyści narożniki i krawę-

dzie zamiatanej powierzchni i kierują

zanieczyszczenia w stronę walca za-

miatającego.

– Drobny pył zasysany jest poprzez filtr

pyłowy przez dmuchawę ssącą.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia i uszkodze-

nia!

 Przy przeładunku należy zwrócić uwa-

gę na ciężar urządzenia!

 Nie stosować wózka widłowego, gdyż

urządzenie mogłoby ulec uszkodzeniu.

 Do przeładunku urządzenia należy

użyć odpowiedniej rampy lub żurawia!

 Przy używaniu rampy pamiętać o nast.

elementach:

Prześwit 70 mm.

 Jeśli urządzenie jest dostarczone na

palecie, z dołączonych desek należy

zbudować rampę.

Instrukcja znajduje się na str. 2 (we-

wnętrzna strona okładki).

Ważna wskazówka: każdą deskę nale-

ży przykręcić 2 śrubami.

Urządzenia z silnikiem spalinowym

Urządzenia z opróżnianiem

wysokościowym

Urządzenia z dachem ochronnym

kierowcy

Przepisy bezpieczeństwa dotyczące

transportu urządzenia

Przepisy bezpieczeństwa dotyczące

pielęgnacji i konserwacji

Funkcja

Wskazówki dot. rozładunku

Ciężar własny (ciężar w czasie

transportu)

925 kg*

* Jeżeli zainstalowano zestawy montażo-

we, ciężar jest jeszcze większy.

276 PL

- 5

1 Kabina kierowcy (opcja)

2 Drzwi kabiny (opcja)

3 Punkt mocowania (4 szt.)

4 Dostęp do walca zamiatającego

5 Koło przednie

6 Miotła boczna

7 Zbiornik śmieci

8 Oświetlenie (opcja)

9 Blokada pokrywy urządzenia

10 Wycieraczka (opcja)

11 Osłona silnika

12 Butla gazowa

13 Blokada kabiny kierowcy

(Opcja)

14 Obrotowe światło ostrzegawcze

15 Cyklon

16 Dźwignia zabezpieczająca kabiny kie-

rowcy

(Opcja)

17 Regulator walca zamiatającego (nie

przedstawiony)

1 Przełącznik programów

2 Klawisze funkcyjne

3 Wskaźnik wielofunkcyjny

4 Skrzynka bezpieczeństwa miejsca pra-

5 Kierownica

6 Stacyjka

7 Hamulec postojowy

8 Fotel (z przełącznikiem kontaktu fotela)

9 Pedał hamulca

10 Pedał jazdy

1 Wyłącznik świateł awaryjnych (opcja)

2 Kluczyk zapłonowy

– Położenie 0: Wyłączyć silnik

– Położenie 1: Włączyć zapłon

– Położenie 2: Uruchomić silnik

1 Włącznik oświetlenia roboczego (opcja)

2 Włącznik obrotowego światła ostrze-

gawczego

3 Klakson

4 Czyszczenie filtra

5 Przełącznik wyboru kierunku jazdy

6 Nawilżanie miotły bocznej (opcja)

7 Dmuchawa

8 Otwieranie / zamykanie pokrywy po-

jemnika

9 Podnoszenie/opuszczanie zbiornika

śmieci

Elementy urządzenia

KM 130/300 R LPG

Pole obsługi Stacyjka

Klawiesze funkcyjne

277PL

- 6

ECU - Engine Control Unit

Jednostka sterująca silnikiem reguluje i

monitoruje funkcje silnika.

Jeśli w trakcie eksploatacji wystąpią usterki

silnika, są one wyświetlane:

– Kod błędu i opis błędu pojawiają się na

wyświetlaczu

– Żółta lub czerwona lampka ostrzegaw-

cza świeci się: Moc silnika zostaje zre-

dukowana lub silnik jest wyłączany

– Rozlega się dźwięk alarmowy.

 Usterki, jak np. wysoka temperatura

wody chłodzącej lub niskie ciśnienie

oleju mogą zostać usunięte przez klien-

ta po podjęciu odpowiednich działań

 W przypadku poważniejszych usterek

należy skontaktować się z autoryzowa-

nym serwisem KÄRCHER lub KUBO-

TA.

1 Wiadomość na wyświetlaczu

Temperatura zimnej wody

Prędkość obrotowa silnika

Programy jazdy

Napięcie akumulatora

Poziom napełnienia zbiornika paliwa

Licznik czasu pracy

2 Lampka ostrzegawcza czerwona

(STOP)

Błąd o zróżnicowanych przyczynach:

Silnik jest wyłączany

3 Kontrolka (L1)

4 Kontrolka silnika (MIL)

Krótkie miganie - błąd tymczasowy

Błąd nie wymaga dalszej uwagi, ponie-

waż nie występuje nieprzerwanie

Stałe świecenie - błąd

Błąd należy szybko usunąć w autoryzo-

wanym warsztacie. Nie istnieje bezpo-

średnie zagrożenie dla pojazdu i

środowiska naturalnego

Szybkie miganie - błąd krytyczny

Niezwłocznie oddać pojazd do napra-

wy, aby uniknąć błędów następczych.

Unikać wysokiego obciążenia!

5 Lampka ostrzegawcza żółta (CHECK)

Błąd w napędzie

6 Kontrolka (L2)

7 Lampka ostrzegawcza żółta

Błąd o zróżnicowanych przyczynach:

Rozlega się dźwięk alarmowy

Klawisze funkcyjne

Za pomocą przycisków funkcyjnych można

ustawiać prędkość obrotowa silnika w 2

stopniach.

Do przejazdu transportowego:

Zalecana prędkość obrotowa silnika, 1500

obr./min.

Do trybu zamiatania:

Wybrać prędkość obrotową silnika wyn.

2550 obr./min.

A Przycisk funkcyjny <Menu>

B Przycisk funkcyjny <do góry>

C Przycisk funkcyjny <na dół>

D Przycisk funkcyjny <zapisz/potwierdź>

 Nacisnąć i chwilę przytrzymać wciśnię-

ty przycisk funkcyjny <Menu>, ustawio-

na prędkość obrotowa silnika jest wy-

świetlana na wyświetlaczu.

 Aby zmienić prędkość obrotową silnika,

nacisnąć przycisk funkcyjny <do góry>

lub <w dół>.

 Aby zapisać, nacisnąć przycisk funkcyj-

ny <zapisz/potwierdź>.

1 Pedał hamulca

2 Pedał jazdy

3 Hamulec postojowy

W celu przeprowadzenia różnych czynno-

ści może się pojawić konieczność złożenia

kabiny kierowcy (opcja).

Wskazówka: Kabinę kierowcy można

przechylić tylko na równym podłożu (± 5°).

 Otworzyć blokadę kabiny kierowcy.

 Przechylić kabinę kierowcy ku górze, aż

do zablokowania dźwigni zabezpiecza-

jącej.

 Przed przechyleniem kabiny kierowcy

należy odblokować dźwignię zabezpie-

czającą.

 Zwolnić hamulec postojowy, a przy tym

nacisnąć pedał hamulca.

 Zablokować hamulec postojowy, a przy

tym nacisnąć pedał hamulca.

 Otworzyć osłonę silnika.

 Dźwignię biegu jałowego pompy hy-

draulicznej odchylić z boku ku dołowi o

90°.

몇 OSTROŻNIE

Zamiatarki bez napędu własnego nie nale-

ży przemieszczać na długich odcinkach i

nie szybciej niż z przekraczającą 10 km/h.

 Po przesunięciu, ponownie złożyć ku

górze dźwignię biegu jałowego.

 Jeżeli odkręcono dźwignię biegu jało-

wego pompy hydraulicznej w celu prze-

sunięcia maszyny, należy ją zakręcić

do oporu w kierunku zgodnym z ruchem

wskazówek zegara.

Użyć specjalnego narzędzia.

 Przed pierwszym uruchomieniem prze-

czytać instrukcję obsługi producenta

silnika i zwrócić szczególną uwagę na

wskazówki dotyczące bezpieczeństwa.

 Zaparkować zamiatarkę na równej po-

wierzchni.



Wyjąć kluczyk zapłonowy.

 Zablokować hamulec postojowy.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia!

 Przestrzegać dyrektyw dotyczących

pojazdów mechanicznych napędza-

nych na gaz płynny.

 Oblodzenia i żółtawa piana na butli ga-

zowej wskazują na nieszczelność.

 Wymiany butli mogą dokonać wyłącz-

nie przeszkolone osoby.

 Butli gazowych nie wolno wymieniać w

garażach oraz pomieszczeniach pod-

ziemnych.

 Podczas wymiany butli nie palic tytoniu

i nie używać otwartego światła.

 Podczas wymiany butli zamknąć zawór

zamykający butli i natychmiast nałożyć

osłonę ochronną na pustą butlę.

몇 OSTRZEŻENIE

Należy używać wyłącznie sprawdzonych

technicznie butli wymiennych 11 kg.

OSTROŻNIE

Używanie domowego gazu grzewczego i

gazu campingowego jest zabronione.

Dopuszczalne są mieszaniny gazów płyn-

nych takich jak propan i butan. Zawartość

propanu musi wynosić co najmniej 90%.

Jednostka sterująca silnikiem (ECU)

Pedały

Przed pierwszym

uruchomieniem

Składanie kabiny kierowcy

Blokada/luzowanie hamulca

postojowego

Przemieszczanie zamiatarki bez

napędu własnego

Przemieszczanie zamiatarki z

napędem własnym

Uruchamianie

Wskazówki ogólne

Montaż/wymiana butli gazowej

278 PL

- 7

UWAGA

Zawór upustowy gazu (3) otworzyć dopiero

przed uruchomieniem urządzenia (patrz

rozdział Uruchomienie urządzenia).

Otworzyć zawór upustowy gazu obracając

w kierunku przeciwnym do ruchu wskazó-

wek zegara.

WSKAZÓWKA

Przyłącze ma lewy gwint.

 Poluzować śrubę przy drążku zabez-

pieczającym i odchylić drążek ku górze.

1 Kołpak ochronny

2 Wąż gazowy z nakrętką kołpakową

3 Zawór upustowy gazu

 Zamknąć zawór upustowy gazu obra-

cając w kierunku zgodnym z ruchem

wskazówek zegara.

 Odkręcić wąż gazowy (rozwartość klu-

cza 30 mm).

 Nakręcić osłonę ochronną na zawór za-

mykający butli gazowej.

 Otworzyć zamknięcie dźwigniowe.

 Wymienić butlę gazową.

Zwrócić uwagę na położenie montażo-

we butli gazowej! Przyłącze wzgl. otwór

pierścienia musi wskazywać w dół.

 Odkręcić osłonę ochronną z zaworu za-

mykającego butli gazowej.

 Zamknąć zamknięcie dźwigniowe.

 Nakręcić wąż gazowy na zawór zamy-

kający butli gazowej (rozwartość klucza

30 mm).

 Zamknąć drążek zabezpieczający i za-

bezpieczyć śrubą.

 Sprawdzić poziom oleju silnikowego.

 Sprawdzić chłodnicę wody.

 Skontrolować walec zamiatający.

 Sprawdzić ciśnienie powietrza w opo-

nach.

 Ustawić fotel kierowcy.

 Wyczyścić filtr pyłowy.

Wskazówka: Opis, patrz rozdział Dogląd i

konserwacja.

 NIEBEZPIECZEŃSTWO

Dłuższe używanie urządzenia może pro-

wadzić do zaburzeń ukrwienia na skutek

wibracji.

Nie jest możliwe ogólne ustalenie czasu

użytkowania, ponieważ zależy on od szere-

gu czynników:

– Indywidualna skłonność do złego

ukrwienia (częste poczucia zimna w

częściach ciała, mrowienie, sztywnie-

nie).

– Niska temperatura otoczenia. Ciepłe

ubranie chroniące właściwe części cia-

ła.

– Mocne ściskanie pogarsza ukrwienie.

– Ciągła praca działa gorzej niż praca z

przerwami.

Jeżeli przy regularnym, długotrwałym uży-

waniu urządzenia wielokrotnie powtarzają

się określone objawy (np. mrowienie,

sztywnienie, poczucie zimna w częściach

ciała), radzimy zasięgnąć porady lekarza.

 Dźwignię regulacji fotela pociągnąć na

zewnątrz.

 Przesunąć fotel, zwolnić i zatrzasnąć

dźwignię.

 Spróbować przesunąć fotel do przodu i

do tyłu, aby sprawdzić, czy jest zablo-

kowany.

1 Transport

Zalecana prędkość obrotowa silnika,

1500 obr./min.

2 Zamiatać przy użyciu zamiatarki

Wybrać prędkość obrotową silnika wyn.

2550 obr./min.

3 Zamiatanie walcem zamiatającym i

miotłami bocznymi

Wybrać prędkość obrotową silnika wyn.

2550 obr./min.

 Otworzyć zawór upustowy gazu obra-

cając w kierunku przeciwnym do ruchu

wskazówek zegara.

Wskazówka: Urządzenie jest wyposażone

w wyłącznik stykowy fotela. Po opuszcze-

niu fotela kierowcy urządzenie wyłącza się.

 Zająć miejsce na fotelu operatora.

 Ustawić przełącznik wyboru kierunku

jazdy w pozycji środkowej.

 Zablokować hamulec postojowy.

 Włożyć kluczyk do stacyjki.

 Przekręcić kluczyk w stacyjce do poło-

żenia „II“.

 Po uruchomieniu urządzenia zwolnić

kluczyk zapłonowy.

Wskazówka: Nigdy nie włączać rozruszni-

ka na dłużej niż 10 sekund. Przed ponow-

nym włączeniem rozrusznika odczekać

przynajmniej 10 sekund.

 Wybrać prędkość obrotową silnika wyn.

1500 obr./min.

 Ustawianie przełącznika programów do

pozycji transportowej .

 Nacisnąć i przytrzymać pedał hamulca.

 Zwolnić hamulec postojowy.

 Ustawić przełącznik kierunku jazdy na

„Do przodu“.

 Powoli wciskać pedał jazdy.

 Niebezpieczeństwo

Ryzyko obrażeń! Przy jeździe wstecz nie

może powstać żadne niebezpieczeństwo

dla osób trzecich; w razie konieczności na-

leży osoby odpowiednio pouczyć.

UWAGA

Niebezpieczeństwo uszkodzenia! Używać

przełącznik wyboru kierunku jazdy tylko

przy wyłączonym urządzeniu.

 Ustawić przełącznik wyboru kierunku

jazdy na „Do tyłu“.

 Powoli wciskać pedał jazdy.

– Za pomocą pedału jazdy można płynnie

regulować prędkość jazdy.

– Należy unikać gwałtownego naciskania

pedału, ponieważ może prowadzić to

do uszkodzenia układu hydraulicznego.

– W przypadku spadku mocy na wznie-

sieniach lekko zwolnć pedał jazdy.



Zwolnić pedał jazdy, urządzenie hamu-

je samoczynnie i zatrzymuje się.

Wskazówka: Skuteczność hamowania

można wesprzeć przez naciśnięcie pedału

hamulca.

Do jazdy po nieruchomo stojących prze-

szkodach o wysokości do 70 mm:

 Powoli i ostrożnie przejechać przodem.

Do jazdy po nieruchomo stojących prze-

szkodach o wysokości ponad 70 mm:

 Przeszkody należy przejeżdżać wy-

łącznie przy użyciu odpowiedniej ram-

py.

UWAGA

Nie zgarniać taśm pakowych, drutów itp.,

ponieważ może to spowodować uszkodze-

nie mechanizmu zamiatającego.

 Ustawić prędkość obrotową silnika do

trybu zamiatania na 2550 obr./min.,

patrz w tym celu rozdział „Wyświetlacz

wielofunkcyjny | ustawianie prędkości

obrotowej silnika”.

Przed uruchomieniem/kontrolą

bezpieczeństwa

Działanie

Regulacja fotela kierowcy

Wybór programów

Otwieranie dopływu gazu

Uruchamianie urządzenia

Włączyć silnik

Jazda

Jazda do przodu

Jazda do tyłu

Zachowanie podczas jazdy

Hamowanie

Przejeżdżanie po przeszkodach

Zamiatanie

279PL

- 8

Wskazówka

Ustawienia 1500 obr./min. są przezna-

czone tylko dla przejazdu transporto-

wego, a nie dla trybu zamiatania

(szczotki zamiatające i boczne niewy-

starczająco się obracają).

Wskazówka: Aby zapewnić optymalną

skuteczność czyszczenia, należy dostoso-

wać prędkość jazdy do panujących warun-

ków.

Wskazówka: Podczas eksploatacji należy

w regularnych odstępach czasu opróżniać

filtr pyłowy.

Ten zestaw montażowy jest zamontowany

fabrycznie i w późniejszym czasie nie moż-

na go zamontować.

Zestaw montażowy systemu zraszania

wodą składa się ze zbiornika na wodę i z

dysz rozpylających znajdujących się na

miotłach bocznych.

 Jeżeli przy zamiataniu powstaje wiele

kurzu, można użyć systemu zraszania

wodą.

 Włączanie ma miejsce za pomocą

włącznika Nawilżanie miotły bocznej.

 Włączyć dmuchawę.

 Przy czyszczeniu powierzchni należy

ustawić przełącznik programów na za-

miatanie za pomocą walca.

 Przy czyszczeniu krawędzi bocznych

ustawić przełącznik programów na za-

miatanie za pomocą walca i miotły

bocznej.

 Wyłączyć dmuchawę.

 Przy czyszczeniu powierzchni należy

ustawić przełącznik programów na za-

miatanie za pomocą walca.

 Przy czyszczeniu krawędzi bocznych

ustawić przełącznik programów na za-

miatanie za pomocą walca i miotły

bocznej.

 Niebezpieczeństwo

Ryzyko obrażeń! Podczas opróżniania w

zasięgu zbiornika śmieci nie mogą przeby-

wać żadne osoby ani zwierzęta.

 Niebezpieczeństwo

Niebezpieczeństwo zgniecenia! Nigdy nie

wkładać rąk pomiędzy zespół drążków me-

chanizmu opróżniającego. Nie przebywać

pod uniesionym zbiornikiem.

 Niebezpieczeństwo

Niebezpieczeństwo przewrócenia się! Pod-

czas opróżniania zaparkować urządzenie

na równym podło

żu.

 Ustawianie przełącznika programów do

pozycji transportowej .

 Podnieść zbiornik śmieci.

 Powoli najeżdżać na pojemnik zbior-

czy.

 Zablokować hamulec postojowy.

 Otworzyć pokrywę pojemnika: Nacis-

nąć przełącznik z lewej strony i opróż-

nić pojemnik na śmieci.

 Zamknąć pokrywę pojemnika: Nacis-

nąć przełącznik po prawej stronie (ok. 2

sek.) aż do przechylenia do pozycji

krańcowej.

 Zwolnić hamulec postojowy.

 Powoli odjeżdżać od pojemnika zbior-

czego.

 Opuścić zbiornik na śmieci do pozycji

końcowej.

 Nacisnąć i przytrzymać pedał hamulca.

 Zablokować hamulec postojowy.

 Obrócić kluczyk zapłonowy w położenie

„0” i wyjąć go.

 Zamknąć zawór upustowy gazu obra-

cając w kierunku zgodnym z ruchem

wskazówek zegara.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia i uszkodze-

nia! Zwrócić uwagę na ciężar urządzenia w

czasie transportu.

 Obrócić kluczyk zapłonowy w położenie

„0” i wyjąć go.

 Zablokować hamulec postojowy.

 Zamknąć dopływ gazu.

 Zabezpieczyć urządzenie punktach

mocowania (4 szt.) za pomocą pasów

mocujących, lin i łańcuchów.

 Zabezpieczyć koła urządzenia klinami.

 W trakcie transportu w pojazdach nale-

ży urządzenie zabezpieczyć przed po-

ślizgiem i przechyleniem zgodnie z obo-

wiązującymi przepisami.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia i uszkodze-

nia! Zwrócić uwagę na ciężar urządzenia

przy jego przechowywaniu.

 Odstawić zamiatarkę na równej po-

wierzchni w suchym, pozbawionym

mrozu otoczeniu. Chronić przy użyciu

materiału osłonowego przed kurzem.

 Podnieść walec zamiatający i miotły

boczne, aby nie uszkodzić włosia.

 Obrócić kluczyk zapłonowy w położenie

„0” i wyjąć go.

 Zablokować hamulec postojowy.

 Zamknąć dopływ gazu.

 Zabezpieczyć maszynę zamiatającą

przed stoczeniem się.

 Silnik gazowy

Uwaga

Należy bezpiecznie odstawić maszyny!

W regularnych odstępach czasu osoba

wykwalifikowana powinna dokonywać

przeglądu maszyny, szczególnie zbior-

nika gazu płynnego i jego przyłączy,

zgodnie z wymaganiami lokalnych lub

krajowych wytycznych w celu zapew-

nienia bezpiecznej pracy.

W przypadku, gdy zamiatarka nie jest eks-

ploatowana przez dłuższy czas, należy do-

datkowo przestrzegać następujących

punktów:

 Wymienić olej silnikowy.

 Odkręcić wąż gazowy stosując nakręt-

kę kołpakową (rozwartość klucza 30

mm).

 Zamknąć butlę gazową kapturkiem

ochronnym i przechowywać w odpo-

wiednich pomieszczeniach (patrz roz-

dział „Przepisy bezpieczeństwa“).

 Oczyścić zamiatarkę wewnątrz i na ze-

wnątrz.

 Odłączyć biegun ujemny akumulatora,

gdy urządzenie nie ma być używane

przez okres dłuższy niż 4 tygodnie.

Zestaw montażowy systemu zraszania

wodą (opcja)

Zamiatanie suchego podłoża

Zamiatanie wilgotnego lub mokrego

podłoża

Opróżnianie zbiornika śmieci

Wyłączanie urządzenia

Zamykanie dopływu gazu

Transport

Składowanie/wyłączenie z

eksploatacji

280 PL

- 9

Rysunek symboliczny

 Ładować akumulator co ok. dwa mie-

siące.

 Przykryć akumulator i zabezpieczyć

przed zwarciem.

UWAGA

Niebezpieczeństwo!

Nie myć filtra pyłu.

– Naprawy mogą być wykonywane wy-

łącznie przez autoryzowane placówki

serwisu lub osoby wykwalifikowane w

tym zakresie, którym znane są wszyst-

kie istotne przepisy bezpieczeństwa.

– Urządzenia przenośne stosowane do ce-

lów przemysłowych podlegają kontroli

bezpieczeństwa zgodnie z VDE 0701.

 Zaparkować zamiatarkę na równej po-

wierzchni.

 Obrócić kluczyk zapłonowy w położenie

„0” i wyjąć go.

 Zablokować hamulec postojowy.

몇 OSTROŻNIE

Niebezpieczeństwo uszkodzenia! Urzą-

dzenia nie wolno czyścić za pomocą węża

ani strumienia wody pod ciśnieniem (nie-

bezpieczeństwo zwarcia lub innych uszko-

dzeń).

 Niebezpieczeństwo

Ryzyko obrażeń! Nosić maskę przeciwpy-

łową i okulary ochronne.

 Oczyścić urządzenie szmatką.

 Przedmuchać urządzenie sprężonym

powietrzem.

 Wytrzeć urządzenie szmatką nasyconą

łagodnym roztworem czyszczącym.

Wskazówka: Nie używać agresywnych

środków czyszczących.

Zlecić wykonanie prac konserwacyjnych

zgodnie z listą kontrolną.

Wskazówka: Licznik godzin roboczych po-

daje termin konserwacji.

Wskazówka: Przeprowadzenie wszystkich

prac serwisowych i konserwacyjnych wyko-

nywanych przez klienta należy powierzać

wykwalifikowanemu specjaliście. W razie

potrzeby można zwrócić się zawsze do au-

toryzowanego sprzedawcy produktów fir-

my Kärcher.

Codziennie:

 Sprawdzić poziom oleju silnikowego.

 Sprawdzić poziom wody chłodzącej.

 Sprawdzić ciśnienie powietrza w opo-

nach.

 Skontrolować stopień zużycia walca

zamiatającego i miotły bocznej i w razie

potrzeby usunąć zaplątane nici, sznurki

itp.

 Sprawdzić kółka, czy nie zaplątały się

na nich nici.

 Sprawdzić cyklon i filtr powietrza, a w

razie potrzeby wyczyścić.

 Sprawdzić działanie wszystkich ele-

mentów obsługi.

 Sprawdzić urządzenie pod kątem

uszkodzeń.

Co tydzień:

 Sprawdzać szczelność systemu pali-

wowego oraz przewodów gazowych.

 Wyczyścić chłodnicę wody.

 Wyczyścić chłodnicę oleju hydraulicz-

nego.

 Sprawdzić instalację hydrauliczną.

 Sprawdzić poziom oleju hydraulicznego.

 Sprawdzić poziom płynu hamulcowego.

 Sprawdzić, czy listwy uszczelniające

nie są zużyte, w razie konieczności wy-

mienić.

 Sprawdzić i nasmarować pokrywę po-

jemnika.

Konserwacja w przypadku zużycia:

 Wymienić listwy uszczelniające.

 Wymienić walec zamiatający.

 Wymienić miotły boczne.

Wskazówka: Opis, patrz rozdział Prace

konserwacyjne.

Wskazówka: Aby zachować prawo do

świadczeń gwarancyjnych, w trakcie obo-

wiązywania gwarancji wszelkie prace ser-

wisowe i konserwacyjne należy zlecać ser-

wisowi producenta, zgodnie z książką ser-

wisową.

Po 50 godzinach roboczych:

 Przeprowadzić pierwszą kontrolę zgod-

nie ze wskazaniami zeszytu konserwa-

cji.

Po 250 godzinach roboczych:

 Przeprowadzić kontrolę zgodnie ze

wskazaniami zeszytu konserwacji.

Przygotowanie:

 Zaparkować zamiatarkę na równej po-

wierzchni.

 Obrócić kluczyk zapłonowy w położenie

„0” i wyjąć go.

 Zablokować hamulec postojowy.

 Zamknąć dopływ gazu.

1 Zbiornik wody chłodzącej

2 Filtr powietrza

3 3-cylindrowy czterosuwowy silnik gazo-

4 Chłodnica wody

5 Butla gazowa

6 Zamknięcie dźwigniowe

7 Zbiornik oleju hydraulicznego

8 Króciec wlewowy oleju hydraulicznego

9 Wziernik

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia! Przy pod-

niesionym zbiorniku na śmieci zawsze za-

kładać drążek zabezpieczający.

Zabezpieczenia dokonywać jedynie poza

strefą niebezpieczną.

1 Uchwyt drążka zabezpieczającego

2 Drążek zabezpieczający

 Odchylić drążek zabezpieczający ku

górze w celu dokonania opróżnienia

wysokościowego i włożyć do uchwytu

(zabezpieczonego).

Czyszczenie i konserwacja

Wskazówki ogólne

Czyszczenie

Czyszczenie wnętrza urządzenia

Czyszczenie urządzenia z zewnątrz

Terminy konserwacji

Konserwacja przeprowadzana przez

klienta

Konserwacja przeprowadzana przez

serwis producenta

Prace konserwacyjne

Przegląd

Ogólne zasady bezpieczeństwa

Prosimy o dopilnowanie, aby

olej silnikowy, olej opałowy, olej

napędowy i benzyna nie dosta-

wały się do środowiska! Chro-

nić należy podłoże, a stary olej

usuwać zgodnie z przepisami o

ochronie środowiska natural-

nego.

281PL

- 10

Podczas obchodzenia się z akumulatorami

należy przestrzegać następujących wska-

zówek ostrzegawczych:

 Niebezpieczeństwo

Niebezpieczeństwo wybuchu! Nie kłaść na

akumulatorze, czyli na biegunach i łącznikach

ogniw, narzędzi ani podobnych przedmiotów.

 Niebezpieczeństwo

Ryzyko obrażeń! Nie dopuścić do zetknię-

cia się ran z ołowiem. Po pracy z akumula-

torami zawsze dokładnie czyścić ręce.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo pożaru i wybuchu!

– Palenie tytoniu i używanie otwartego

ognia jest zabronione.

– Pomieszczenia, w których ładowane są

akumulatory, muszą mieć dobrą wenty-

lację, bo przy ładowaniu powstaje gaz

wybuchowy.

 Niebezpieczeństwo

Niebezpieczeństwo oparzenia środkiem

żrącym!

– Wypryski kwasu w oku wzgl. na skórze

wypłukać przy u

życiu wielkiej ilości czy-

stej wody.

– Potem niezwłocznie zawiadomić lekarza.

– Zanieczyszczoną odzież wymyć wodą.

 Włożyć akumulator w odpowiedni

uchwyt.

 Przykręcić uchwyty do spodniej części

akumulatora.

 Podłączyć zacisk biegunowy (czerwony

przewód) do bieguna dodatniego (+).

 Podłączyć zacisk biegunowy do biegu-

na ujemnego (–).

Wskazówka: Sprawdzić, czy bieguny aku-

mulatora i zaciski są odpowiednio zabez-

pieczone wazeliną.

UWAGA

W przypadku akumulatorów elektrolito-

wych regularnie sprawdzać poziom płynu.

– Kwas naładowanego akumulatora ma

przy 20°C ciężar specyficzny wynoszą-

cy 1,28 kg/l.

– Kwas częściowo rozładowanego aku-

mulatora ma ciężar specyficzny wyno-

szący między 1,00 a 1,28 kg/l.

– We wszystkich ogniwach ciężar specy-

ficzny kwasu musi być jednakowy.

 Odkręcić wszystkie zamknięcia ogniw.

 Pobrać próbkę z każdego ogniwa za

pomocą próbnika.

 Próbkę kwasu umieścić ponownie w

tym samym ogniwie.

 Gdy poziom płynu jest zbyt mały, wlać

do ogniw wodę destylowaną do ozna-

czenia.

 Naładować akumulator.

 Przykręcić zamknięcia ogniw.

 Niebezpieczeństwo

Ryzyko obrażeń! Przestrzegać wskazówek

bezpieczeństwa dotyczących obchodzenia

się z akumulatorami. Przestrzegać instruk-

cji obsługi producenta ładowarki.

 Niebezpieczeństwo

Akumulator ładować tylko odpowiednią ł

dowarką.

 Odkręcić wszystkie zamknięcia ogniw.

(tylko w akumulatorach niskoobsługo-

wych)

 Podłączyć przewód bieguna dodatnie-

go ładowarki do złącza dodatniego aku-

mulatora.

 Podłączyć przewód bieguna ujemnego

ładowarki do złącza ujemnego akumu-

latora.

 Podłączyć urządzenie do zasilania i

włączyć ładowarkę.

 Ładować akumulator możliwie naj-

mniejszym prądem ładowania.

Wskazówka: Po załadowaniu akumulato-

ra, ładowarkę oddzielić najpierw od sieci, a

następnie od akumulatora.

 Odłączyć zacisk biegunowy od bieguna

ujemnego (-).

 Odłączyć zacisk biegunowy od bieguna

dodatniego (+).

 Poluzować uchwyty na spodniej części

akumulatora.

 Wyjąć akumulator z uchwytu.

 Zużyty akumulator poddać utylizacji

zgodnie z obowiązującymi przepisami.

 Niebezpieczeństwo

Niebezpieczeństwo poparzenia!

 Odczekać, aż silnik ostygnie.

 Poziom oleju silnikowego sprawdzać

najwcześniej po 5 minutach od wyłą-

czenia silnika.

1 Wskaźnik poz. oleju

2 Korek zamykający, otwór wlewu oleju

 Wyjąć bagnet pomiarowy.

 Wytrzeć i włożyć bagnet pomiarowy.

 Wyjąć bagnet pomiarowy.

 Odczytać poziom oleju.

 Ponownie wsunąć bagnet pomiarowy

oleju.

– Poziom oleju musi znajdować się mię-

dzy znacznikiem „MIN“ a „MAX“.

– Jeśli poziom oleju jest niższy od znacz-

nika „MIN“, uzupełnić olej silnikowy.

– Nie wypełniać silnika olejem powyżej

znacznika „MAX“.

 Odkręcić korek zamykający otwór wle-

wu oleju.

 Dopełnić olej silnikowy.

Gatunek oleju: patrz Dane technicz-

 Zamknąć otwór wlewowy oleju.

 Odczekać przynajmniej 5 minut.

 Sprawdzić poziom oleju silnikowego.

Zasady bezpieczeństwa dotyczące

akumulatorów

Przestrzegać wskazówek na

akumulatorze, w instrukcji ob-

sługi i w instrukcji obsługi po-

jazdu!

Nosić okulary ochronne!

Nie pozwalać dzieciom na do-

stęp do elektrolitu i akumulato-

rów!

Niebezpieczeństwo wybuchu!

Zakaz palenia oraz używania

otwartego ognia i przedmiotów

iskrzących!

Niebezpieczeństwo!

Pierwsza pomoc!

Ostrzeżenie!

Utylizacja!

Nie wyrzucać akumulatorów do

śmieci!

Montaż i podłączanie akumulatora

Skontrolować i skorygować poziom

elektrolitu (tylko w akumulatorach

niskoobsługowych).

Ładowanie akumulatora

Demontaż akumulatora

Sprawdzanie poziomu i uzupełnianie

oleju silnikowego

282 PL

- 11

몇 OSTROŻNIE

Niebezpieczeństwo poparzenia gorącym

olejem!

 Przygotować zbiornik przechwytujący

na co najmniej 6 litrów oleju.

 Odczekać, aż silnik ostygnie.

1 Śruba spustowa oleju

 Wykręcić korek spustowy oleju.

 Poluzować śrubę zamykającą otwór

wlewu oleju.

 Spuścić olej.

1 Filtr oleju silnika

 Wykręcić filtr oleju.

 Wyczyścić oprawę i powierzchnie

uszczelnione.

 Przed montażem nowego filtra oleju po-

smarować go olejem.

 Zamontować nowy filtr oleju i mocno

dokręcić ręką.

 Wkręcić śrubę spustową oleju z nową

uszczelką.

Wskazówka: Dokręcić śrubę spustową

oleju kluczem dynamometrycznym na usta-

wionym na 25 Nm.

 Dopełnić olej silnikowy.

Gatunek oleju: patrz Dane techniczne

 Zamknąć otwór wlewowy oleju.

 Włączyć turbinę na ok. 10 sek.

 Sprawdzić poziom oleju silnikowego.

WSKAZÓWKA

Pojemnika na śmieci nie można podnieść.

 Otworzyć osłonę silnika.

1 Wziernik

2 Manometr

3 Korek zamykający, otwór wlewu oleju

 Sprawdzić poziom oleju hydraulicznego

we wzierniku.

– Poziom oleju musi znajdować się mię-

dzy znacznikiem „MIN“ a „MAX“.

– Jeśli poziom oleju jest niższy od znacz-

nika „MIN“, dolać oleju hydraulicznego.

 Odkręcić korek zamykający otwór wle-

wu oleju.

 Wyczyścić obszar wlotu.

 Dolać oleju hydraulicznego.

Gatunek oleju: patrz Dane techniczne

 Nakręcić korek zamykający otwór wle-

wu oleju.

UWAGA

Jeżeli manometr wskazuje podniesione

ciśnienie oleju hydraulicznego, serwis firmy

Kärcher musi wymienić filtr oleju hydrau-

licznego.

 Zablokować hamulec postojowy.

 Uruchomić silnik.

Konserwację instalacji hydraulicznej prze-

prowadza tylko serwis firmy Kärcher.

 Sprawdzić szczelność wszystkich węży

hydraulicznych i przyłączy.

 Niebezpieczeństwo

Niebezpieczeństwo oparzenia gor

ącą wo-

dą! Pozwolić na przynajmniej 20-minutowe

wychłodzenie chodnicy.

 Sprawdzić pozom wody w chłodnicy na

zbiorniku wyrównawczym (poziom

wody między MIN a MAX).

 Wyczyścić płytki chłodnicy.

 Sprawdzić szczelność węży chłodnicy i

przyłączy.

 Wyczyścić wentylator.

 Uruchomić silnik.

 Podnieść pojemnika na śmieci do pozy-

cji końcowej.

 Wyłączyć silnik.

 Zablokować hamulec postojowy.

 Drążek zabezpieczający zakładać przy

opróżnianiu wysokościowym.

 Zdjąć taśmy lub liny z walca zamiatają-

cego.

 Wyjąć drążek zabezpieczający.

 Uruchomić silnik.

 Opuścić zbiornik na śmieci do pozycji

końcowej.

 Wyłączyć silnik.

1 Śruba mocująca oprawy walca zamia-

tającego

2 Walec zamiatający

3 Oprawa walca zamiatającego

4 Blacha podtrzymująca boczną uszczelkę

5 Boczna uszczelka

 Otworzyć kluczem osłonę boczną.

 Odkręcić nakrętki motylkowe blachy

podtrzymującej z bocznego uszczelnie-

nia i zdjąć blachę podtrzymującą.

 Boczną uszczelkę rozłożyć na ze-

wnątrz.

 Wykręcić śrubę mocującą oprawy wal-

ca zamiatającego i odchylić oprawę na

zewnątrz.

 Wyjąć walec zamiatający.

Pozycja montażowa walca w kierunku jaz-

dy (widok z góry)

Wskazówka: Podczas montażu nowego

walca zamiatającego zwrócić uwagę na po-

łożenie zestawu szczotek.

 Zamontować nowy walec zamiatający.

Rowki walca zamiatającego należy nało-

żyć na rowki przeciwległego wahacza.

Wskazówka: Po montażu nowego walca

zamiatającego należy wyregulować po-

ziom zamiatania.

Wskazówka: Szerokość zamiatania usta-

wiona jest fabrycznie na 80 mm i w miarę

zużycia walca zamiatającego można ją

stopniowo dopasowywać.

 Sprawdzić ciśnienie powietrza w oponach.

 Wyłączyć dmuchawę ssącą.

 Wjechać maszyną na równe i gładkie

podłoże, pokryte widoczną warstwą

pyłu lub kredy.

 Ustawić programator na zamiatanie

przy użyciu walca.

 Ustawić przełącznik programów do po-

zycji transportu.

 Cofnąć urządzenie.

 Skontrolować szerokość zamiatania.

Powierzchnia zamiatania powinna tworzyć

równomierny kwadrat o szer. 80-85 mm.

Wymiana oleju silnikowego i filtru oleju

silnikowego

Sprawdzić i uzupełnić poziom oleju

hydraulicznego

Kontrola instalacji hydraulicznej

Kontrola i konserwacja chłodnicy wody

Sprawdzanie walca zamiatającego

Wymiana walca zamiatającego

Sprawdzanie i regulacja poziomu

zamiatania walca

283PL

- 12

1 Nakrętka regulująca

2 Nakrętka zabezpieczająca

 Otwiera się boczna osłona silnika.

 Poluzować nakrętkę zabezpieczającą.

 Ustawić szerokość zamiatania

 Przykręcić nakrętkę zabezpieczającą.

 Skontrolować poziom zamiatania walca

zamiatającego.

 Sprawdzić ciśnienie powietrza w opo-

nach.

 Podnieść boczną miotłę.

 Wjechać maszyną na równe i gładkie

podłoże, pokryte widoczną warstwą

pyłu lub kredy.

 Ustawić programator na zamiatanie

przy użyciu walca i miotły bocznej.

 Podnieść boczną miotłę.

 Przełącznik wyboru programu ustawić

na opcję Jazda.

 Cofnąć urządzenie.

 Skontrolować szerokość zamiatania.

Szerokość poziomu zamiatania powinna

wynosić 40-50 mm.

 Skorygować szerokość zamiatania przy

użyciu dwóch śrub nastawczych.

 Skontrolować szerokość zamiatania.

 Sprawdzić ciśnienie powietrza w opo-

nach.

 Podnieść pojemnik na śmieci i zabez-

pieczyć drążkiem zabezpieczającym.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia! Przy pod-

niesionym zbiorniku na śmieci zawsze za-

kładać drążek zabezpieczający.

Zabezpieczenia dokonywać jedynie poza

strefą niebezpieczną.

 Odchylić drążek zabezpieczający ku

górze w celu dokonania opróżnienia

wysokościowego i włożyć do uchwytu

(zabezpieczonego).

1 Uchwyt drążka zabezpieczającego

2 Drążek zabezpieczający

 Otworzyć osłonę boczną w sposób opi-

sany w rozdziale „Wymiana walca za-

miatającego“.

 Poluzować 6 nakrętek motylkowych

przy bocznej blasze podtrzymującej.

 Poluzować 3 nakrętki (SW 13) przy bla-

sze podtrzymującej z przodu.

 Boczne uszczelnienie docisnąć na tyle

ku dołowi (otwór podłużny), aż osiągnie

odstęp 1 - 3 mm od ziemi.

 Przykręcić blachy podtrzymujące.

 Powtórzyć proces na drugiej stronie

urządzenia.

 Zaparkować zamiatarkę na równej po-

wierzchni.

 Podłączyć manometr do zaworu opony

 Sprawdzić ciśnienie powietrza, w razie

potrzeby skorygować.

 Dopuszczalne ciśnienie opon, patrz

dane techniczne.

 Wyczyścić filtr pyłowy naciskając na

przycisk czyszczenia filtra.

몇 OSTRZEŻENIE

Przed przystąpieniem do wymiany filtra

pyłu opróżnić zbiornik śmieci. Podczas

prac przy instalacji filtrującej nosić maskę

przeciwpyłową. Przestrzegać przepisów

bezpieczeństwa dot. obchodzenia się z

drobnymi pyłami.

1 Blokada pokrywy urządzenia

2 Pokrywa urządzenia

 Otworzyć blokadę, w tym celu wykręcić

śrubę skrzydełkową.

 Złożyć pokrywę urządzenia do przodu.

1 Zamknięcie

2 Pokrywa filtra

 Otworzyć pokrywę filtra.

 Rozłożyć wibrator filtra do przodu.

 Wymienić filtr pyłu.

 Ponownie zamknąć pokrywę filtra.

Przy nacisku wynoszącym 10 kg pasek kli-

nowy musi się odchylać o ok 7-9 mm.

 Zlecić autoryzowanemu serwisowi

ustawienie naprężenia paska klinowe-

go.

Sprawdzanie i regulacja szerokości

zamiatanej przez miotłę boczną

Ustawianie bocznych uszczelnień

Sprawdzanie ciśnienia powietrza w

oponach

Ręczne czyszczenie filtra pyłowego

Wymiana filtra pyłu

Kontrola i nastawa paska klinowego

284 PL

- 13

1 Zamknięcie

2 Obudowa filtra powietrza

 Otworzyć zamknięcie.

 Zdjąć obudowę filtra powietrza.

 Wymienić wkład filtra powietrza.

Wskazówka: Pozycja montażowa z

wylotem ku dołowi (patrz rysunek).

 Odkręcić nakrętkę motylkową na cyklo-

nie.

 Wyczyścić cyklon.

 Odkręcić reflektor.

 Wyjąć reflektor i wtyki.

Wskazówka: Pamiętać o pozycjach wty-

ków.

 Rozkręcić reflektor.

 Rozłożyć obudowę reflektora i utrzymy-

wać go w pozycji poziomej, gdyż żarów-

ka nie jest zamocowana.

 Odryglować pałąk zamykający i wyjąć

żarówkę.

 Zamontować nową żarówkę.

 Montaż wykonać w odwrotnej kolejno-

ści.

Wskazówka: Do wymiany żarówki miga-

cza należy usunąć szkiełko migacza z obu-

dowy.

 Otworzyć uchwyt zabezpieczający.

 Sprawdzić bezpieczniki.

Wskazówka: Bezpiecznik FU 01 znajduje

się w pomieszczeniu silnikowym.

 Wymienić uszkodzone bezpieczniki.

Wskazówka: Stosować wyłącznie bez-

pieczniki o tej samej wartości.

Niniejszym oświadczamy, że określone po-

niżej urządzenie odpowiada pod względem

koncepcji, konstrukcji oraz wprowadzonej

przez nas do handlu wersji obowiązującym

wymogom dyrektyw UE dotyczącym wy-

magań w zakresie bezpieczeństwa i zdro-

wia. Wszelkie nie uzgodnione z nami mo-

dyfikacje urządzenia powodują utratę waż-

ności tego oświadczenia.

Niżej podpisane osoby działają na zlecenie

i z upoważnienia zarządu.

Administrator dokumentacji:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Sprawdzanie i wymiana filtra powietrza

Wymiana żarówki reflektora (opcja)

Wymiana żarówki migacza (opcja)

Wymiana bezpieczników

FU 01 Bezpiecznik główny 60 A

FU 02 Wskaźnik poziomu butli

gazowej

5 A

FU 03 Przekaźnik bezpieczeń-

stwa

Wskaźnik wielofunkcyjny

10 A

FU 04 Przełącznik wyboru kie-

runku jazdy

10 A

FU 05 Przekaźnik czasowy

Wyłącznik stykowy fotela

5 A

FU 06 Dmuchawa 25 A

FU 07 Programator

Funkcje zbiornika na

śmieci

10 A

FU 08 Przekaźnik rozrusznika 30 A

FU 09 Wskaźnik 7,5 A

FU 10 Lampki pozycyjne 7,5 A

FU 11 Przednie oświetlenie

(światła mijania)

10 A

FU 12 Układ wibracyjny

Obrotowe światło ostrze-

gawcze

Klakson

20 A

FU 13 Pompa wodna 10 A

Deklaracja zgodności UE

Produkt: Zamiatarka odkurzająca z

urządzeniem na siedzeniu

Typ: 1.186-xxx

Obowiązujące dyrektywy UE

2006/42/WE (+2009/127/WE)

2014/30/UE

2000/14/WE

Zastosowane normy zharmonizowane

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Zastosowana metoda oceny zgodności

2000/14/WE: Załącznik V

Poziom mocy akustycznej dB(A)

Zmierzony: 98

Gwarantowa-

ny:

101

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

285PL

- 14

Usuwanie usterek

Usterka Usuwanie usterek

Nie można włączyć urządzenia Zająć miejsce w fotelu kierowcy, aktywowany zostanie przełącznik kontaktu fotela

Naładować albo wymienić akumulator

Butla gazowa pusta - Wymienić butlę gazową

Zawór upustowy gazu zamknięty - Otworzyć zawór obracając w kierunku przeciwnym do ruchu

wskazówek zegara.

Oblodzony zawór gazowy - Zwrócić uwagę na opis wymiany butli gazowej.

Powiadomić serwis firmy Kärcher

Silnik pracuje nierównomiernie Wyczyścić filtr powietrza i wymienić wkład filtracyjny

Sprawdzanie i naprawa przewodów paliwowych, przyłączy i złączy

Powiadomić serwis firmy Kärcher

Przegrzany silnik Uzupełnić poziom chłodziwa

Wypłukać chłodnicę

Naprężyć pasek klinowy

Powiadomić serwis firmy Kärcher

Silnik pracuje, lecz urządzenie je-

dzie powoli lub stoi w miejscu

Zwolnić hamulec postojowy

Sprawdzić, czy nie zaplątały się tasiemki i nici.

Powiadomić serwis firmy Kärcher

Świst w układzie hydraulicznym Uzupełnić poziom płynu hydraulicznego

Powiadomić serwis firmy Kärcher

Szczotki kręcą się jedynie powoli,

albo wcale się nie kręcą.

Przestawić dźwignię gazu całkowicie do przodu (wysoka prędkość obrotowa).

Sprawdzić, czy nie zaplątały się tasiemki i nici.

Powiadomić serwis firmy Kärcher

Mało albo brak mocy ssania w ob-

szarze szczotek

Oczyścić filtr.

Powiadomić serwis firmy Kärcher

Urządzenie pyli Ustawianie bocznych uszczelnień

Włączyć dmuchawę

Wyczyścić filtr pyłowy

Wymienić uszczelki filtra

Powiadomić serwis firmy Kärcher

Moduł czyszczący pozostawia

śmieci

Opróżnić zbiornik śmieci

Wyczyścić filtr pyłowy

Wymiana walca zamiatającego

Ustawić szerokość zamiatania

Wymienić taśmę uszczelniającą pojemnika na śmieci

Usunąć blokadę walca zamiatającego

Powiadomić serwis firmy Kärcher

Pojemnik na śmieci się nie podnosi

lub nie obniża

Sprawdzić bezpieczniki.

Powiadomić serwis firmy Kärcher

Pojemnik na śmieci obraca się zbyt

powoli albo nie obraca się wcale

Powiadomić serwis firmy Kärcher

Usterki robocze hydraulicznie poru-

szanych części

Powiadomić serwis firmy Kärcher

286 PL

- 15

Dane techniczne

KM 130/300 R LPG

1.186-146.0

Dane urządzenia

Prędkość jazdy, w przód km/h 10

Prędkość jazdy, w tył km/h 10

Maks. zdolność pokonywania wzniesień -- 18%

Wydajność powierzchniowa bez mioteł bocznych m

/h 10000

Wydajność powierzchniowa z 1 miotłami bocznymi m

/h 13000

Szerokość robocza bez mioteł bocznych mm 1000

Szerokość robocza z 1 miotłami bocznymi mm 1300

Stopień ochrony, ochrona przed kroplami wody -- IPX 3

Okres eksploatacji przy pełnym zbiorniku h 4

Silnik

Typ -- Kubota WG 972-E4

Konstrukcja -- 3-cylindrowy czterosuwowy silnik gazowy

Emisja zgodnie z procedurą pomiaru określoną w rozporządzeniu UE 2016/

1628 (poziom V)

g/kWh 1018,2

Rodzaj chłodzenia -- Chłodzenie wodne

Kierunek obrotów -- w kierunku przeciwnym do ruchu wskazó-

wek zegara

Otwór mm 74,5

Skok mm 73,6

Pojemność skokowa cm

962

Ilość oleju l 3,7

Robocza liczba obrotów 1/min 2350

Maks. prędkość obrotowa 1/min 2550

Prędkość obrotowa biegu jałowego 1/min 1500

Moc maks. kW/PS 17,5/23,5

Maks. moment obrotowy przy 2400 obr./min Nm 66,3

Filtr oleju -- Wkład filtra

Filtr zasysanego powietrza -- Wkład filtra wewnętrznego, wkład filtra ze-

wnętrznego

Rodzaj paliwa LPG

Dopuszczalne są mieszaniny gazów płynnych takich

jak propan i butan. Zawartość propanu musi wynosić

co najmniej 90%.

Pojemność zbiornika 11 kg wzgl. 20 litrów (butla wymienna)

Instalacja elektryczna

Akumulator V, Ah 12, 62

Generator, prąd trójfazowy V, A 12, 80

Rozrusznik -- Starter elektryczny

Instalacja hydrauliczna

Ilość oleju w całej instalacji hydraulicznej l 26,5

Ilość oleju w zbiorniku hydraulicznym l 21,2

Gatunki oleju

Silnik (ponad 25 C) -- SAE 30, SAE 10W-30, SAE 15W-40

Silnik (0 do 25°C) -- SAE 20, SAE 10W-30, SAE 10W-40

Silnik (poniżej 0 C) -- SAE 10W, SAE 10W-30, SAE 10W-40

Układ hydrauliczny -- HV 46

Zbiornik na śmieci

Maks. wys. wyładunku mm 1400

Objętość zbiornika śmieci l 300

Walec zamiatający

Średnica walca zamiatającego mm 300

Szerokość walca zamiatającego mm 1000

Ilość obrotów 1/min 350

Szerokość zamiatania mm 80

Miotła boczna

Średnica miotły bocznej mm 600

Prędkość obrotowa (bezstopniowa) 1/min 0 - 60

287PL

- 16

Ogumienie

Rozmiar opon przednich -- 15-4.5x8

Ciśnienie powietrza w oponach przednich bar 8

Rozmiar opon tylnych -- 15-4.5x8

Hamulec

Przednie koła -- Mechaniczny

Koło tylne -- hydrostatyczny

Układ filtracyjny i ssący

Konstrukcja -- Płaski filtr falisty

Ilość obrotów 1/min 2800

Powierzchnia filtra drobnego pyłu m

5,2

Podciśnienie znamionowe w układzie ssącym mbar 15,5

Znamionowy strumień objętości w układzie ssącym m

/h 800

Układ wibracyjny -- Silnik elektryczny

Warunki otoczenia

Temperatura °C -5 do +40

Wilgotność powietrza, brak obroszenia % 0 - 90

Wartości określone zgodnie z EN 60335-2-72

Emisja hałasu

Poziom ciśnienie akustycznego L

dB(A) 80

Niepewność pomiaru K

dB(A) 3

Poziom mocy akustycznej L

+ Niepewność pomiaru K

dB(A) 101

Drgania urządzenia

Drgania przenoszone przez kończyny górne m/s

1,5

Fotel m/s

0,8

Niepewność pomiaru K m/s

0,2

Wymiary i ciężar

Dług. x szer. x wys. mm 2122 x 1330 x 1430

Promień skrętu w prawo mm 1460

Promień skrętu w lewo mm 1460

Ciężar własny kg 925

Dopuszczalny ciężar całkowity kg 1505

Dopuszczalne obciążenie osi przedniej kg 882

Dopuszczalne obciążenie osi tylnej kg 623

Zmiany techniczne zastrzeżone!

KM 130/300 R LPG

1.186-146.0

288 PL

- 1

Înainte de prima utilizare a apa-

ratului dvs. citiţi acest instrucţiu-

nil original, respectaţi instrucţiunile cuprin-

se în acesta şi păstraţi-l pentru întrebuinţa-

rea ulterioară sau pentru următorii pose-

sori.

Dacă la despachetare constataţi deteriorări

apărute în timpul transportului, luaţi legătu-

ra cu magazinul.

– Plăcuţele de avertizare şi cu indicaţii

montate pe aparat conţin informaţii im-

portante pentru utilizarea în condiţii de

siguranţă.

– În afară de indicaţiile din instrucţiunile

de utilizare, este necesar să fie luate în

considerare şi prescripţiile generale pri-

vind protecţia muncii şi prevenirea acci-

dentelor de muncă, emise de organele

de reglementare.

Observaţii referitoare la materialele con-

ţinute (REACH)

Informaţii actuale referitoare la materialele

conţinute puteţi găsi la adresa:

www.kaercher.com/REACH

În fiecare ţară sunt valabile condiţiile de ga-

ranţie publicate de distribuitorul nostru din

ţara respectivă. Eventuale defecţiuni ale

acestui aparat, care survin în perioada de

garanţie şi care sunt rezultatul unor defecte

de fabricaţie sau de material, vor fi remedi-

ate gratuit. Pentru a putea beneficia de ga-

ranţie, prezentaţi-vă cu chitanţa de cumpă-

rare la magazin sau la cea mai apropiată

unitate de service autorizată.

 PERICOL

Pentru a evita pericolele, reparaţiile şi mon-

tarea pieselor de schimb se vor efectua

doar de către serviciul clienţi autorizat.

– Vor fi utilizate numai accesorii şi piese

de schimb agreate de către producător.

Accesoriile originale şi piesele de

schimb originale constituie o garanţie a

faptului că utilajul va putea fi exploatat

în condiţii de siguranţă şi fără defecţi-

uni.

– Informaţii suplimentare despre piesele

de schimb găsiţi la www.kaercher.com,

în secţiunea Service.

 PERICOL

Atrage atenţia asupra unui pericol iminent,

care duce la vătămări corporale grave sau

moarte.

몇 AVERTIZARE

Atrage atenţia asupra unei posibile situaţii

periculoase, care ar putea duce la vătămări

corporale grave sau moarte.

몇 PRECAUŢIE

Indică o posibilă situaţie periculoasă, care

ar putea duce la vătămări corporale uşoare

sau pagube materiale.

ATENŢIE

Indicaţie referitoare la o posibilă situaţie pe-

riculoasă, care ar putea duce la pagube

materiale.

Observaţii generale . . . . . . . . . RO 1

Protecţia mediului înconjură-

tor. . . . . . . . . . . . . . . . . . RO 1

Garanţie . . . . . . . . . . . . . RO 1

Accesorii şi piese de schimbRO 1

Simboluri din manualul de

utilizare. . . . . . . . . . . . . . RO 1

Simboluri pe aparat . . . . RO 1

Utilizarea corectă. . . . . . . . . . . RO 2

Utilizare eronată previzibilă RO 2

Materiale adecvate. . . . . RO 2

Măsuri de siguranţă. . . . . . . . . RO 2

Indicaţii de siguranţă pentru

utilizare. . . . . . . . . . . . . . RO 2

Indicaţii de siguranţă pentru

regimul de deplasare . . . RO 2

Norme de tehnica siguranţei

referitoare la vehiculele pe

gaze lichefiate . . . . . . . . RO 2

Aparate cu motor cu com-

bustie . . . . . . . . . . . . . . . RO 3

Aparate cu golire pe partea

inferioară . . . . . . . . . . . . RO 4

Aparate cu acoperiş de pro-

tecţie . . . . . . . . . . . . . . . RO 4

Indicaţii de siguranţă pentru

transportul aparatului . . . RO 4

Indicaţii de siguranţă pentru

întreţinere şi îngrijire . . . RO 4

Funcţionarea . . . . . . . . . . . . . . RO 4

Indicaţii referitoare la descărca-

re . . . . . . . . . . . . . . . . . . . . . . . RO 4

Elemente de utilizare şi funcţio-

nale . . . . . . . . . . . . . . . . . . . . . RO 5

KM 130/300 R LPG . . . . RO 5

Înainte de punerea în funcţiune RO 6

Rabatarea cabinei de şofer RO 6

Blocarea/deblocarea frânei

de imobilizare. . . . . . . . . RO 6

Deplasarea maşinilor de mă-

turat fără acţionare proprie RO 6

Deplasarea aparatelor de

măturat cu acţionare proprieRO 6

Punerea în funcţiune . . . . . . . . RO 6

Observaţii generale . . . . RO 6

Instalarea/schimbarea bute-

liei de gaze. . . . . . . . . . . RO 6

Înainte de pornire/verificarea

siguranţei . . . . . . . . . . . . RO 7

Funcţionarea . . . . . . . . . . . . . . RO 7

Reglarea scaunului şoferuluiRO 7

Selectarea programelor . RO 7

Pornirea alimentării cu gaz RO 7

Pornirea aparatului. . . . . RO 7

Deplasarea aparatului . . RO 7

Regim de măturare . . . . RO 8

Golirea rezervorului de mi-

zerie . . . . . . . . . . . . . . . . RO 8

Oprirea aparatului . . . . . RO 8

Transportul . . . . . . . . . . . . . . . RO 8

Depozitare/scoatere din funcţiu-

ne. . . . . . . . . . . . . . . . . . . . . . . RO 8

Îngrijirea şi întreţinerea . . . . . . RO 9

Observaţii generale . . . . RO 9

Curăţarea. . . . . . . . . . . . RO 9

Intervale de întreţinere . RO 9

Lucrări de întreţinere. . . RO 9

Declaraţie UE de conformitate RO 13

Remedierea defecţiunilor . . . . RO 14

Date tehnice . . . . . . . . . . . . . . RO 15

Observaţii generale

Protecţia mediului înconjurător

Materialele de ambalare sunt reci-

clabile. Ambalajele nu trebuie

aruncate în gunoiul menajer, ci tre-

buie duse la un centru de colectare

şi revalorificare a deşeurilor.

Aparatele vechi conţin materiale

reciclabile valoroase, care pot fi

supuse unui proces de revalorifi-

care. De aceea vă rugăm să eli-

minaţi aparatele vechi prin siste-

mele de colectare corespunză-

toare.

Nu contaminaţi solul cu lichide, ca de

exemplu ulei de motor, ulei hidraulic, lichid

de frână, diesel sau agent de răcire. Vă ru-

găm să protejaţi mediul şi să aruncaţi lichi-

dele într-un mod compatibil cu mediul în-

conjurător.

Garanţie

Accesorii şi piese de schimb

Simboluri din manualul de utilizare

Simboluri pe aparat

Pericol de arsuri din cauza

suprafeţelor fierbinţi! Înainte

de a efectua lucrări la aparat,

lăsaţi sistemul de evacuare a

gazelor să se răcească.

Efectuaţi lucrările la acest

aparat întotdeauna cu mă-

nuşi potrivite.

Pericol de strivire din cauza

prinderii între piesele mobile

ale autovehiculelor.

Pericol de accidentare din

cauza componentelor mobi-

le. Nu introduceţi mâna.

Pericol de incendiu. Nu aspi-

raţi obiecte aprinse sau in-

candescente.

Acţionare cu lanţ/Punct de

ancorare

Puncte de fixare a cricului

Înclinaţia maximă a solului în

cazul deplasării cu rezervorul

de mizerie în poziţie ridicată.

Urcaţi numai pe pante de

până la 18% în direcţia de

deplasare.

Ţineţi cont de poziţia de mon-

tare a buteliei de gaze! Ra-

cordul sau orificiul inelar tre-

buie să arate înspre jos.

289RO

- 2

Utilizaţi acest aparat de măturat exclusiv în

conformitate cu datele din aceste instrucţi-

uni de utilizare.

– Această maşină de măturat este desti-

nată măturării suprafeţelor în spaţii ex-

terioare.

– Aparatul nu este omologat pentru circu-

laţia pe drumuri publice.

– Utilizarea în orice alt mod decât cel de-

scris mai sus este considerată impro-

prie. Producătorul nu-şi asumă respon-

sabilitatea pentru pagube produse ca

urmare a utilizării improprii, riscurile re-

venindu-i în întregime utilizatorului.

– (Motor pe gaz)

Operarea aparatului în spaţii închise

este permisă numai dacă se asigură o

ventilare suficientă.

– Depozitarea buteliilor de gaz şi a apara-

tului este permisă doar la nivelul solului.

– Nu efectuaţi modificări ale aparatului.

– Aparatul este prevăzut numai pentru

aspirarea suprafeţelor specificate în

manualul de utilizare.

– Deplasarea se va face numai pe supra-

feţele specificate de proprietar sau de

reprezentantul acestuia pentru folosi-

rea maşinii.

– În general: nu lăsaţi în apropierea apa-

ratului substanţe uşor inflamabile (peri-

col de explozie/incendiu).

– Nu măturaţi/aspiraţi niciodată lichide

explozive, gaze inflamabile, precum şi

acizi nediluaţi şi solvenţi! Aici se include

benzina, diluanţii sau păcura, care îm-

preună cu aerul aspirat pot forma vapori

sau amestecuri explozibile, în plus

menţionăm acetona, acizii nediluaţi şi

solvenţii, deoarece ele atacă materiale-

le folosite la acest aparat.

– Nu măturaţi/aspiraţi niciodată pulberi

metalice reactive (ex. aluminiu, magne-

ziu, zinc), acestea formează gaze ex-

plozive în combinaţie cu soluţii de cură-

ţat puternic alcaline sau acide.

– Aparatul nu este adecvat pentru mătu-

rarea substanţelor nocive.

– Nu măturaţi/aspiraţi obiecte aprinse

sau incandescente.

– Nu staţi în zona periculoasă. Este inter-

zisă utilizarea în încăperi unde există

pericol de explozie.

– Nu este permisă transportarea pasage-

rilor pe vehicul.

– Împingerea/tractarea sau transportarea

obiectelor cu acest aparat sunt interzi-

se.

– asfalt

– podele industriale

– şapă

– beton

– dale de piatră

 (Valabil numai pentru Finlanda) Dacă

aparatul este echipat cu o conductă de

furtun din PVC, el nu trebuie folosit la

temperaturi scăzute ale mediului (sub

0°C). Dacă aveţi întrebări referitoare la

aparatul dvs., vă rugăm să luaţi legătu-

ra cu Kärcher.

 Aparatul şi accesoriile trebuie verificate

înainte de utilizare pentru a vedea dacă

sunt în stare bună şi permit utilizarea

aparatului în condiţii de siguranţă. Dacă

starea nu este ireproşabilă, acestea nu

pot fi utilizate.

 La utilizarea aparatului în zone pericu-

loase (de ex. benzinării) se vor respecta

instrucţiunile de securitate corespunză-

toare. Este interzisă utilizarea în înc

ă-

peri unde există pericol de explozie.

 PERICOL

Pericol de accidentare!

 Nu utilizaţi aparatul fără acoperiş de

protecţie împotriva obiectelor în cădere

în zonele unde există pericolul acciden-

tării operatorului prin obiectele căzătoa-

re.

 Operatorul trebuie să folosească apa-

ratul conform specificaţiilor acestuia.

Acesta trebuie să respecte condiţiile lo-

cale şi în timpul utilizării să fie atent la

terţi, în special la copii.

 Trebuie respectate măsurile, regulile şi

prevederile valabile pentru vehicule.

 Înainte de începerea lucrului, operato-

rul trebuie să se asigure, că toate dispo-

zitivele de protecţie sunt montate şi

funcţionează în mod corespunzător.

 Operatorul aparatului este responsabil

pentru accidentele care implică alte

persoane sau proprietatea acestora.

 Aveţi grijă ca operatorul să poarte haine

strâmte. Operatorul trebuie să poarte

de asemenea pantofi rezisten

ţi şi să

evite hainele largi.

 Înainte de pornire verificaţi imediata

apropiere a aparatului (de ex. copii).

Aveţi grijă să existe o bună vizibilitate!

 Nu lăsaţi aparatul nesupravegheat în

timp ce motorul este în funcţiune. Ope-

ratorul poate părăsi aparatul abia după

ce motorul a fost oprit, aparatul a fost

imobilizat şi cheia a fost scoasă.

 Pentru a preveni folosirea aparatului de

persoane neautorizate, scoateţi cheia

aparatului.

 Aparatul poate fi folosit numai de per-

soane instruite în manipularea acestuia

sau care şi-au dovedit abilitatea de a

opera aparatul şi au fost însărcinate în

mod expres cu utilizarea aparatului.

 Aparatul nu este destinat pentru a fi fo-

losit de persoane (inclusiv copii) cu ca-

pacităţi psihice, senzoriale sau mintale

limitate sau de persoane, care nu dis-

pun de experienţa şi/sau cunoştinţa ne-

cesară, cu excepţia acelor cazuri, în

care ele sunt supravegheate de o per-

soană responsabilă de siguranţa lor

sau au fost instruite de către acestă

persoană în privinţa utilizării aparatului.

 Nu lăsaţ

i copii nesupravegheaţi, pentru

a vă asigura, că nu se joacă cu apara-

tul.

PRECAUŢIE

Pericol de deteriorare! Nu măturaţi benzi,

sfori sau sârme, pentru că aceştia se pot în-

făşura pe cilindrul de măturare.

 PERICOL

Pericol de accidentare! Verificaţi capacitate

portantă a solului înainte de deplasare.

 PERICOL

Pericol de accidentare şi de rănire!

 Adaptaţi viteza de deplasare la condiţii-

le de drum.

Pericol de răsturnare în cazul unor pante

prea mari.

 Urcaţi numai pe pante de până la 18%

în direcţia de deplasare.

Pericol de răsturnare în cazul în care su-

prafaţa nu este stabilă.

 Mişcaţi aparatul numai pe suprafeţe

stabile.

Pericol de răsturnare în cazul unei înclinări

laterale prea mari.

 În direcţia perpendiculară pe direcţia de

mers urcaţi numai pe pante de până la

maxim 10%.

Uniunea Asociaţiei Profesionale (HVBG).

Gazele lichefiate (gaze carburante) sunt

butanul şi propanul şi amestecurile de bu-

tan/propan. Aceste gaze se livrează în bu-

telii speciale. Presiunea de regim a acestor

gaze depinde de temperatura exterioară.

 PERICOL

Pericol de explozie!

Nu manipulaţi gazele lichefiate ca şi benzi-

na. Benzina se evaporă încet, gazele liche-

fiate se transformă imediat în stare gazoa-

să. Pericolul umplerii încăperii cu gaz şi a

aprinderii acestuia este deci mai mare în

cazul gazelor lichefiate decât la benzină.

PRECAUŢIE

Folosiți numai sticle de GPL umplute cu

gaz propulsor cu calitatea DIN 51622.

Utilizarea gazului menajer şi de camping

este interzisă.

Amestecurile de GPL pot varia pentru di-

verse motoare pe gaz. Amestecurile de

GPL aprobate pot fi găsite în datele tehni-

ce.

Utilizarea corectă

Utilizare eronată previzibilă

Materiale adecvate

Măsuri de siguranţă

Indicaţii de siguranţă pentru

utilizare

Indicaţii de siguranţă pentru regimul

de deplasare

Norme de tehnica siguranţei

referitoare la vehiculele pe gaze

lichefiate

290 RO

- 3

– Toate persoanele care manipulează

gaze lichefiate au obligaţia de a-şi în-

suşi cunoştinţele necesare despre în-

suşirile gazelor lichefiate, pentru asigu-

rarea unei funcţionări fără pericole a

maşinii. Prezentul document trebuie

păstrat în permanenţă împreună cu ma-

şina de măturat.

– Maşinile pe gaze carburante trebuie ve-

rificate la intervale regulate, dar cel pu-

ţin o dată pe an de către un specialist în

privinţa stării de funcţionare şi a etanşe-

ităţii acestora (conform BGG 936).

– Verificarea trebuie consemnată în scris.

Verificarea trebuie efectuată pe baza

art. 33 şi 37 al UVV "Utilizarea gazului

lichefiat" (BGV D34).

– Ca prescripţii generale sunt valabile di-

rectivele Ministerului Transporturilor refe-

ritoare la inspecţia vehiculelor, a căror

motoare funcţionează cu gaze lichefiate.

– Alimentarea cu gaze poate avea loc

doar dintr-o singură butelie deodată. În

cazul alimentării simultane din mai mul-

te butelii este posibil ca gazul să fie

transferat dintr-o butelie într-alta. Astfel

butelia încărcată este expusă după în-

chiderea ulterioară a supapei buteliei

(vezi punctul B.1 al acestei directive)

unei creşteri de presiune nepermise.

– La montarea buteliei umplute, trebuie

respectată poziţia de montare a racor-

dului de gaz; pentru informaţii supli-

mentare, consultaţi capitolul „Montarea

buteliei de gaz“.

Schimbaţi cu mare grijă buteliile cu gaze.

La montarea şi demontarea buteliei, ştuţul

de ieşire a gazului de la supapa buteliei tre-

buie să fie etanşată cu o piuliţă de închide-

re, care trebuie strânsă bine cu o cheie.

– Buteliile de gaz neetanşe nu trebuie uti-

lizate în continuare. Acestea trebuie go-

lite imediat în aer liber prin eliberarea

gazului, cu respectarea tuturor măsuri-

lor de precauţie şi marcate apoi ca fiind

neetanşe. La livrarea sau colectarea

buteliilor de gaz neetanşe distribuitorul

sau reprezentantul acestuia (angajatul

de la benzinărie, etc.) trebuie notificat

imediat în scris în legătură cu defectele

existente.

– Înainte de racordarea buteliei de gaz

verificaţi ştuţul de racord în privinţa stă-

rii perfecte a acestuia.

– După racordarea buteliei verificaţi etan-

şeitatea racordului cu ajutorul unei so-

luţii spumante.

– Deschideţi supapele încet. Nu deschi-

deţi şi închideţi supapele cu ajutorul

unor scule de bătut.

– Stingeţi incendiile care implică gaze li-

chefiate de la o distanţă sigură şi de la

adăpost.

- utilizaţi doar stingători cu dioxid de car-

bon, cu pulbere sau în stare gazoasă.

- pentru răcirea buteliei de gaze utilizaţi

suficientă apă.

– Întregul sistem de gaze lichide trebuie

supravegheat permanent în privinţa si-

guranţei în funcţionare, mai ales în pri-

vinţa etanşeităţii. Este interzisă utiliza-

rea vehiculului cu sistemul de gaze li-

chide neetanş.

– Înainte de desprinderea racordurilor de

ţeavă şi de furtun închideţi supapa bu-

teliei. Slăbiţi încet şi doar puţin piuliţa de

racord de la butelie, în caz contrar gazul

sub presiune, care se află încă în con-

ductă poate să se elibereze spontan.

– Dacă gazul se alimentează dintr-un re-

zervor mai mare, interesaţi-vă la distri-

buitorul de gaze lichefiate în legătură cu

prescripţiile aferente.

 Pericol

Pericol de accidentare!

– În contact cu pielea gazele lichefiate pot

provoca degerături.

– După demontare aveţi grijă să înşuru-

baţi bine piuliţa de închidere pe filetul

de racord al buteliei.

– Pentru verificarea etanşeităţii utilizaţi

apă cu săpun, Nekal sau alte soluţii

spumante. Este interzisă iluminarea

sistemului de gaze lichide cu flacără

deschisă.

– La schimbarea pieselor individuale res-

pectaţi instrucţiunile de montare ale

producătorilor. În timpul schimbării pie-

selor supapele de butelie şi de închide-

re principală trebuie să fie închise.

– Monitorizaţi permanent starea sistemu-

lui electric al vehiculelor pe gaze lichi-

de. Scânteii pot provoca explozii în ca-

zul unor scurgeri de gaze la sistemul de

gaze lichide.

– După o perioadă mai lungă de repaus al

vehiculului pe gaze lichefiate trebuie să

aerisiţi bine garajul în care se află vehi-

culul şi aparatele electrice ale acestuia.

– Accidentele care implică buteliile de

gaze sau instalaţiile pe gaze lichefiate

trebuie anunţate imediat la asociaţia

profesională sau oficiului de suprave-

ghere competent. Piesele deteriorate

trebuie păstrate până la închiderea an-

chetei.

– Pentru depozitarea buteliilor de gaze

carburante sau lichefiate respectaţi dis-

poziţiile TRF 1996 (Reguli tehnice refe-

ritoare la gazele lichefiate, vezi DA al

BGV D34, anexa 4).

– Depozitaţi buteliile de gaze lichefiate în

poziţie verticală. În spaţiile de depozita-

re a buteliilor de gaze lichefiate şi în tim-

pul reparaţiilor este strict interzis fuma-

tul şi utilizarea focului deschis. Buteliile

depozitate în aer liber trebuie asigurate

împotriva accesului neautorizat. Butelii-

le goale trebuie să fie închise.

– Supapele principale de închidere trebu-

ie închise imediat după oprirea vehicu-

lului.

– În ceea ce priveşte amplasarea şi dota-

rea garajelor pentru vehicule pe gaze li-

chefiate sunt valabile reglementările

Legii referitoare la spaţiile de parcare şi

ale Regulamentului pentru construcţii

ale fiecărei ţări.

– Buteliile de gaze lichefiate trebuie de-

pozitate în spaţii separate de garajele

vehiculelor pe gaze carburante (vezi

DA al BGV D34, anexa 2).

– Lămpile de mână utilizate în aceste

spaţii trebuie să fie prevăzute cu o sticlă

de protecţie închisă şi etanşă, precum

şi cu un grilaj rezistent de protecţie.

– În timpul lucrărilor efectuate în ateliere-

le de reparaţii, închideţi supapele de

butelie şi de închidere principală pentru

a proteja buteliile de căldură.

– Înainte de perioadele de repaus şi ter-

minarea utilizării, o persoană responsa-

bilă trebuie să verifice, dacă în prealabil

au fost închise toate supapele, în speci-

al supapa buteliei. Este interzisă efec-

tuarea lucrărilor la care se generează

scântei, mai ales ale lucrărilor de suda-

re şi tăiere în apropierea buteliilor de

gaze carburante. Buteliile de gaze car-

burante nu pot fi depozitate în ateliere,

chiar dacă sunt deja goale.

– Garajele şi încăperile de depozitare, cât

şi atelierele de reparaţii trebuie să fie

bine aerisite. Pentru acesta ţineţi cont

mai ales de faptul că gazele lichefiate

sunt mai grele decât aerul. Acestea se

strâng în apropierea podelei, în canale-

le de reparaţie şi alte porţiuni mai adân-

ci ale podelei şi pot forma amestecuri

periculoase de aer/gaze.

 Nu folosiţi aparatul la o altitudine de

peste 1 200 m.

 PERICOL

Pericol de intoxicare!

 (Motor pe gaz)

Operarea aparatului în spaţii închise

este permisă numai dacă se asigură o

ventilare suficientă.

 Gazele de eşapament sunt toxice şi no-

cive, ele nu trebuie inhalate.

 PERICOL

Pericol de accidentare!

 Orificiul de evacuare a gazelor de eşa-

pament de la motorul cu ardere internă

nu trebuie închis.

 Motorului îi sunt necesare cca 3 secun-

de de funcţionare inerţială după ce a

fost oprit. În acest interval, nu vă apro-

piaţi de zona sistemului de acţionare.

 PERICOL

Pericol de arsuri!

 Nu atingeţi motorul cu ardere internă

cât este cald.

 Înainte de îndepărtarea măştilor, lăsaţi

vehiculul să se răcească.

 Nu vă aplecaţi deasupra orificiului de

evacuare a gazelor de eşapament şi nu

puneţi mâna pe acesta.

Obligaţiile conducătorului unităţii de

exploatare şi a angajatului

Întreţinere şi specialişti

Punere în funcţiune/Utilizare

În garaje şi încăperile de depozitare, cât

şi în atelierele de reparaţii

Aparate cu motor cu combustie

291RO

- 4

 PERICOL

Pericol de accidentare!

 În cazul lucrărilor la clapeta de golire

superioară ridicaţi de tot rezervorul de

mizerie şi asiguraţi-l.

 Aplicaţi siguranţa doar în afara zonei de

pericol.

INDICAŢIE

Acoperişul de protecţie (opţional) a şoferu-

lui oferă protecţie contra obiectelor căză-

toare mai mari. Însă nu oferă protecţie la

răsturnare!

 Verificaţi zilnic acoperişul de protecţie

cu privire la deteriorări.

 La deteriorarea acoperişului de protec-

ţie, chiar şi a elementelor separate,

acoperişul trebuie înlocuit în totalitate.

 Orice modificare a acoperişului de pro-

tecţie cât şi montarea altor elemente,

componente şi unităţi constructive de-

cât cele aprobate de Kärcher nu sunt

permise şi limitează în anumite condiţii

funcţia acoperiş

ului de protecţie.

 Ţineţi cont de greutatea în stare goală

(greutatea de transport) a aparatului în

cazul transportului pe trailere sau alte

autovehicule.

 Pentru transportarea aparatului deco-

nectaţi bateria şi fixaţi-l în mod sigur.

 Înaintea curăţării şi întreţinerii aparatu-

lui, a înlocuirii componentelor sau a tre-

cerii la altă funcţie, aparatul trebuie oprit

şi trebuie scoasă cheia de contact.

 În cazul lucrărilor la instalaţia electrică

decuplaţi acumulatorul.

Pentru aceasta deconectaţi mai întâi

borna minus, apoi borna plus.

Reconectarea se face în succesiune in-

versă. Conectaţi mai întâi borna plus,

apoi borna minus.

 Curăţarea aparatului nu trebuie să se

facă cu furtunul sau cu jet de apă la pre-

siune înaltă (pericol de scurtcircuit sau

alte deteriorări).

 Reparaţiile vor fi efectuate numai de

service-uri autorizate sau de specialişti

în domeniu care cunosc normele de

protecţie relevante.

 Aparatele trebuie să fie verificate din

punctul de vedere al siguranţei în ex-

ploatare în funcţie de reglementările lo-

cale pentru aparatele de uz comercial

folosite în mai multe locuri.

 Efectuaţi lucr

ările la acest aparat întot-

deauna cu mănuşi potrivite.

Maşina de măturat funcţionează după prin-

cipiul făraşului.

– Cilindrul de măturare rotativ transportă

murdăria direct în rezervorul de murdă-

rie.

– Mătura laterală curăţă colţurile şi mu-

chiile de pe suprafaţa de măturat şi

transportă murdăria pe banda cilindru-

lui de măturare.

– Praful fin este aspirat de suflanta de as-

pirare prin filtrul de praf.

 PERICOL

Pericol de rănire şi deteriorare a aparatului!

 La încărcare ţineţi cont de greutatea

aparatului.

 Nu folosiţi un stivuitor, aparatul ar putea

fi deteriorat.

 Pentru încărcarea aparatului utilizaţi o

rampă sau o macara corespunzătoare!

 La utilizarea unei rampe aveţi grijă la ur-

mătoarele:

Gardă la sol: 70 mm.

 Dacă maşina se livrează pe un palet,

trebuie să construiţi o rampă de descăr-

care din scândurile livrate împreună cu

aparat.

Instrucţiunile referitoare la montare se

găsesc la pagina 2 (interiorul copertei).

Observaţie importantă: fiecare scân-

dură trebuie fixată cu câte 2 şuruburi.

Aparate cu golire pe partea

inferioară

Aparate cu acoperiş de protecţie

Indicaţii de siguranţă pentru

transportul aparatului

Indicaţii de siguranţă pentru

întreţinere şi îngrijire

Funcţionarea

Indicaţii referitoare la

descărcare

Greutate în stare goală (greuta-

te de transport)

925 kg*

* Cu accesoriile montate greutatea apara-

tului este considerabil mai mare.

292 RO

- 5

1 Cabină şofer (opţional)

2 Uşă cabină (opţional)

3 Punct de fixare (4 buc.)

4 Acces cilindru de măturare

5 Roată din fată

6 Mătură laterală

7 Rezervor pentru murdăria măturată

8 Instalaţie de iluminare (opţional)

9 Dispozitiv de închidere capac aparat

10 Ştergător de parbriz (opţional)

11 Capotă motor

12 Butelia de gaze

13 Zăvor cabină de şofer

(Opţional)

14 Girofar

15 Separator centrifugal

16 Manetă de siguranţă cabină de şofer

(Opţional)

17 Reglaj cilindru de măturare (nu apare

pe imagine)

1 Comutator pentru programe

2 Taste de funcţii

3 Afişaj multifuncţional

4 Cutie de siguranţe la locul de muncă

5 Volan

6 Contact aprindere

7 Frâna de imobilizare

8 Scaun (cu comutator de contact)

9 Pedală de frânare

10 Pedala de deplasare

1 Comutator lumină de avertizare (opţio-

nal)

2 Cheie de contact

– Poziţia 0: Oprire motor

– Poziţia 1: Aprindere pornită

– Poziţia 2: Pornire motor

1 Pornire/oprire lumini de lucru (opţional)

2 Semnalizare luminoasă de avertizare

pornită/oprită

3 Claxon

4 Curăţarea filtrului

5 Comutator selecţie direcţie de mers

6 Irigare mătură laterală (opţional)

7 Suflantă

8 Închidere/deschidere capac rezervoru-

lui

9 Ridicarea/coborârea rezervorului de

mizerie

Elemente de utilizare şi funcţionale

KM 130/300 R LPG

Panou operator

Contact aprindere

Butoane de funcţii

293RO

- 6

ECU - Engine Control Unit

Unitatea de comandă a motorului reglează

şi monitorizează funcţiile motorului.

Dacă în timpul funcţionării apar modificări

la nivelul motorului, acestea sunt afişate:

– Codul de eroare şi descrierea erorilor

apar pe display

– Lumina de avertizare galbenă, resp. ro-

şie luminează: Puterea motorului este

redusă, resp. motorul este oprit

– Este emis un semnal de alarmă.

 Defecţiunile, precum temperatura prea ri-

dicată a apei de răcire sau presiunea

prea scăzută a uleiului, pot fi remediate

de client prin măsurile corespunzătoare.

 Dacă defecţiunile persistă, contactaţi

serviciul clienţi KÄRCHER sau KUBO-

TA autorizat.

1 Afişaj

Temperatură apă rece

Turaţia motorului

Program de deplasare

Tensiune baterie

Nivel de umplere rezervor de combusti-

bil

Contor ore de funcţionare

2 Lampă de avertizare roşie (STOP)

Eroare cu multiple cauze: Motorul este

oprit

3 Lampă de control (L1)

4 Lampă de control motor (MIL)

Iluminare intermitentă pe termen

scurt - eroare temporară

Eroarea nu necesită atenţie suplimen-

tară, deoarece nu este de durată

Iluminare permanentă - eroare

Eroarea trebuie remediată cât mai cu-

rând într-un atelier autorizat. Nu există

niciun pericol direct pentru autovehicule

şi mediu

Iluminare intermitentă rapidă - eroare

gravă

Dispuneţi repararea imediată a autove-

hiculului pentru a evita alte erori. Evitaţi

încărcarea puternică!

5 Lampă de avertizare galbenă (CHECK)

Eroare la acţionare

6 Lampă de control (L2)

7 Lampă de avertizare galbenă

Eroare cu multiple cauze: Este emis un

semnal de alarmă

Taste de funcţii

Prin intermediul tastelor funcţionale turaţia

motorului poate fi reglată în 2 trepte.

Pentru transport:

Turaţia recomandată a motorului, 1500 rpm

Pentru regimul de funcţionare măturare:

Selectaţi turaţia motorului, 2550 rpm

A Tasta funcţională <Meniu>

B Tasta funcţională <în sus>

C Tasta funcţională <în jos>

D Tasta funcţională <salvare/confirmare>

 Apăsaţi tasta funcţională <Meniu> mai

mult timp, turaţia setată a motorului

este afişată pe display.

 Pentru modificarea turaţiei motorului,

apăsaţi tasta funcţională <în sus>,

resp. <în jos>.

 Pentru salvare, apăsaţi tasta funcţiona-

lă <salvare/confirmare>.

1 Pedală de frânare

2 Pedala de deplasare

3 Frâna de imobilizare

Pentru efectuarea diferitelor lucrări poate fi

nevoie de rabatarea prealabilă a cabinei de

şofer (opţional).

Indicaţie: cabina de şofer poate fi rabatată

doar pe o suprafaţă plană (± 5 °).

 Deschideţi zăvorul cabinei de şofer.

 Rabataţi cabina de şofer, până când

maneta de siguranţă intră în locaş.

 Înainte de coborârea cabinei de şofer

deblocaţi maneta de siguranţă.

 Eliberaţi frâna de imobilizare în timp ce

ţineţi pedala de frână apăsată.

 Trageţi frâna de imobilizare în timp ce

ţineţi pedala de frână apăsată.

 Deschideţi capacul motorului.

 Apăsaţi în jos, cu 90 ° în lateral, maneta

de mers liber a pompei hidraulice.

몇 PRECAUŢIE

Nu deplasaţi maşina de măturare fără acţi-

onare proprie pe trasee mai lungi sau cu vi-

teze peste 10 km/h.

 După deplasare rabataţi în sus maneta

de mers liber.

 Dacă aţi rotit maneta de mers liber a pom-

pei hidraulice pentru deplasarea aparatu-

lui, acesta trebuie rotită înapoi în sensul

acelor de ceas până la blocare.

Utilizaţi scule speciale.

 Înainte de punerea în funcţiune, citiţi

manualul de utilizare al producătorului

motorului, acordând atenţie specială

măsurilor de siguranţă.



Amplasaţi maşina de măturat pe o su-

prafaţă plană.

 Scoateţi cheia de contact.

 Blocaţi aparatul folosind frâna de imobi-

lizare.

 PERICOL

Pericol de accidentare!

 Ţineţi cont de normele de tehnica sigu-

ranţei referitoare la vehiculele pe gaze

lichefiate.

 Depunerile de gheaţă şi cele de culoare

galbenă şi spumoase pe suprafaţa bu-

teliei de gaze semnalează scurgeri la

butelie.

 Schimbarea buteliei poate fi efectuată

doar de către persoanele instruite.

 Buteliile de gaze lichefiate nu trebuie

schimbate în garaje şi încăperi care se

află sub nivelul solului.

 Sunt interzise fumatul şi utilizarea focu-

lui deschis în timpul schimbării butelii-

lor.

 La schimbarea buteliei închideţi bine

supapa de închidere a buteliei de gaze

lichefiate şi plasaţi imediat capacul de

protecţie pe butelia goală.

몇 AVERTIZARE

Utilizaţi doar butelii corespunzătoare tipului

maşinii cu o capacitate de 11 kg.

Unitate de comandă motor (ECU)

Pedală

Înainte de punerea în

funcţiune

Rabatarea cabinei de şofer

Blocarea/deblocarea frânei de

imobilizare

Deplasarea maşinilor de măturat

fără acţionare proprie

Deplasarea aparatelor de măturat cu

acţionare proprie

Punerea în funcţiune

Observaţii generale

Instalarea/schimbarea buteliei de

gaze

294 RO

- 7

PRECAUŢIE

Utilizarea gazului menajer şi de camping

este interzisă.

Sunt permise amestecuri de GPL cu pro-

pan și butan. Conținutul de propan trebuie

să fie de cel puțin 90 %.

ATENŢIE

Deschideţi supapa de extragere (3) doar

înainte de pornirea aparatului (vezi capito-

lul Pornirea aparatului).

Deschideţi supapa de extragere a gazelor

prin rotirea acestuia în sensul invers al ace-

lor de ceas.

INDICAŢIE

Racordul este prevăzut cu filet pe stânga.

 Desprindeţi şurubul de la ştiftul de sigu-

ranţă şi rabataţi ştiftul în sus.

1 Capac de protecţie

2 Conductă de gaze cu piuliţă olandeză

3 Supapă de extragere gaze

 Închideţi supapa de extragere a gaze-

lor, rotind-o în sensul acelor de ceas.

 Deşurubaţi conducta de gaze (cu o che-

ie de 30 mm).

 Înşurubaţi capacul de protecţie pe su-

papa de racord a buteliei.

 Deschideţi închizătoarea fliptop.

 Schimbaţi butelia.

Ţineţi cont de poziţia de montare a bu-

teliei de gaze! Racordul sau orificiul ine-

lar trebuie să arate înspre jos.

 Deşurubaţi capacul de protecţie de pe

supapa de racord a buteliei.

 Închideţi închizătoarea fliptop.

 Înşurubaţi conducta de gaze pe supapa

de racord a buteliei (cu o cheie de 30

mm).

 Închideţi ştiftul de siguranţă şi asiguraţi-

l cu un şurub.

 Verificaţi nivelul uleiului de motor.

 Verificaţi radiatorul de apă.

 Verificaţi cilindrul de măturare.

 Verificaţi presiunea în anvelope.

 Reglaţi scaunul şoferului.

 Curăţaţi filtrul de praf.

Notă: Descrierea o găsiţi în capitolul Îngri-

jirea şi întreţinerea.

 PERICOL

Utilizarea aparatului pe o perioadă îndelun-

gată poate duce la deteriorarea circulaţiei

sângelui datorită vibraţiilor.

Nu se poate stabili o durată de funcţionare

general valabilă, deoarece ea este influen-

ţată de mai mulţi factori:

– Predispoziţie personală pentru o circu-

laţie deficitară (degete reci, amorţeală,

senzaţie de parastezie).

– Temperatură ambiantă scăzută. Purtaţi

haine groase pentru a proteja părţile de

corp afectate.

– Prinderea puternică împiedică circula-

ţia.

– Folosirea continuă este mai dăunătoare

decât o utilizare întreruptă de pauze.

În cazul utilizării regulate a aparatului pe

perioade mai lungi şi a apariţiei repetate a

simptomelor respective (de ex. amorţeală

în degete, senzaţie de parestezie, degete

reci), vă recomandăm să consultaţi un me-

dic.

 Trageţi maneta pentru reglarea scau-

nului spre exterior.

 Mutaţi scaunul, eliberaţi maneta şi fi-

xaţi-o.

 Prin mişcarea scaunului înainte şi îna-

poi verificaţi dacă este blocat.

1 Transport

Turaţia recomandată a motorului, 1500 rpm

2 Măturarea cu cilindru de măturare

Selectaţi turaţia motorului, 2550 rpm

3 Măturarea cu cilindru de măturare şi

mătură laterală

Selectaţi turaţia motorului, 2550 rpm

 Deschideţi supapa de extragere a ga-

zelor prin rotirea acestuia în sensul in-

vers al acelor de ceas.

Notă: Aparatul este dotat cu un comutator

de contact la scaun. La părăsirea scaunului

de şofer aparatul se opreşte.

 Aşezaţi-vă pe scaunul şoferului.

 Aduceţi comutatorul de selecţie a direc-

ţiei de mers în poziţia de mijloc.

 Blocaţi aparatul folosind frâna de imobi-

lizare.

 Introduceţi cheia de contact în contact.

 Rotiţi cheia de contact în poziţia „II”.

 După ce aparatul a pornit, eliberaţi che-

ia de contact.

Notă: Nu acţionaţi demarorul mai mult de

10 secunde. Înainte de a acţiona demarorul

din nou, aşteptaţi cel puţin 10 secunde.

 Selectaţi turaţia motorului, 1500 rpm.

 Reglaţi selectorul de programe pe de-

plasare de transport. .

 Apăsaţi pedala de frânare şi ţineţi-o

apăsată.

 Eliberaţi frâna de imobilizare.

 Mutaţi comutatorul pentru direcţia de

deplasare în poziţia "înainte".

 Apăsaţi încet pedala de deplasare.

 Pericol

Pericol de accidentare! Când mergeţi în

spate, aveţi grijă să nu periclitaţi nicio per-

soană, eventual cereţi instructaj în acest

sens.

ATENŢIE

Pericol de deteriorare! Acţionaţi comutato-

rul pentru direcţia de deplasare numai când

aparatul este oprit.

 Mutaţi comutatorul pentru direcţia de

deplasare în poziţia "înapoi".

 Apăsaţi încet pedala de deplasare.

– Pedala de deplasare permite reglarea

vitezei de deplasare fără trepte.

– Evitaţi acţionarea bruscă a pedalei, de-

oarece acest lucru ar putea determina

distrugerea instalaţiei hidraulice.

– Dacă puterea scade în pantă, eliberaţi

puţin pedala.

 Dacă eliberaţi pedala, aparatul este frâ-

nat şi se opreşte singur.

Indicaţie: Efectul de frânare poate fi ac-

centuat prin apăsarea frânei de picior.

Trecerea peste obstacole fixe de până la

70 mm:

 Treceţi încet şi cu grijă peste ele.

Trecerea peste obstacole fixe de peste 70

mm:

 Trecerea peste obstacole se va face

numai folosind o rampă adecvată.

Înainte de pornire/verificarea

siguranţei

Funcţionarea

Reglarea scaunului şoferului

Selectarea programelor

Pornirea alimentării cu gaz

Pornirea aparatului

Pornirea motorului

Deplasarea aparatului

Deplasarea înainte

Deplasarea în spate

Manevrarea

Frânarea

Trecerea peste obstacole

295RO

- 8

ATENŢIE

Nu măturaţi benzi de ambalare, sârme sau

alte obiecte similare, deoarece acestea pot

duce la deteriorarea mecanismului de mă-

turare.

 Setaţi turaţia motorului pentru regimul

de funcţionare măturare la 2550 rpm,

pentru aceasta consultaţi capitolul „Afi-

şajul multifuncţional | Setarea turaţiei

motorului“.

Indicaţie

Setările de 1500 rpm sunt adecvate nu-

mai pentru transport, nu pentru regimul

de funcţionare măturare (periile de mă-

turare şi periile laterale nu se rotesc su-

ficient).

Notă: Pentru a atinge un rezultat optim de

curăţare, viteza de deplasare trebuie adap-

tată la condiţiile existente.

Notă: În timpul utilizării, filtrul de praf trebu-

ie curăţat la intervale regulate.

Acest accesoriu este montat din fabrică şi

nu poate fi montat ulterior.

Accesoriul sistem de pulverizare apă este

compus dintr-un rezervor şi duzele de pul-

verizare de pe măturile laterale.

 Dacă în timpul măturării se ridică mult

praf, puteţi utiliza sistemul de pulveriza-

re apă.

 Pornirea acestuia are loc cu ajutorul co-

mutatorului pentru irigare mătură late-

rală.

 Porniţi suflanta.

 În cazul curăţării suprafeţelor setaţi co-

mutatorul de selecţie a programelor în

poziţia pentru măturare cu cilindrul de

măturare.

 La curăţarea unor margini laterale, se-

taţi comutatorul de selecţie a programe-

lor în poziţia pentru măturare cu cilin-

drul de măturare şi mătură laterală.

 Opriţi suflanta.

 În cazul curăţării suprafeţelor setaţi co-

mutatorul de selecţie a programelor în

poziţia pentru măturare cu cilindrul de

măturare.

 La curăţarea unor margini laterale, se-

taţi comutatorul de selecţie a programe-

lor în poziţia pentru măturare cu cilin-

drul de măturare şi mătura laterală.

 Pericol

Pericol de accidentare! În timpul procesului

de golire, în raza de acţiune a utilajului nu

trebuie să se afle persoane sau animale.

 Pericol

Pericol de strivire! Nu introduceţi mâna în-

tre tijele mecanismului de golire. Nu staţi

sub rezervorul ridicat.

 Pericol

Pericol de răsturnare! Amplasaţi aparatul

pe o suprafaţă plană în timpul procesului

de golire.

 Reglaţi selectorul de programe pe de-

plasare de transport. .

 Ridicaţi rezervorul de mizerie.

 Apropiaţi-vă încet de recipientul de co-

lectare.

 Blocaţi aparatul folosind frâna de imobi-

lizare.

 Deschideţi clapeta rezervorului: apăsaţi

comutatorul din stânga şi goliţi rezervo-

rul de mizerie.

 Închideţi clapeta rezervorului: apăsaţi

comutatorul din dreapta (timp de cca. 2

secunde) până ce ajunge în poziţia fina-

lă.

 Eliberaţi frâna de imobilizare.

 Îndepărtaţi-vă încet de la recipientul de

colectare.

 Coborâţi rezervorul de murdărie până

în poziţia finală.

 Apăsaţi pedala de frânare şi ţineţi-o

apăsată.

 Blocaţi aparatul folosind frâna de imobi-

lizare.

 Rotiţi cheia de contact în poziţia 0 şi

apoi scoateţi-o.

 Închideţi supapa de extragere a gaze-

lor, rotind-o în sensul acelor de ceas.

 PERICOL

Pericol de rănire şi deteriorare a aparatului!

La transport ţineţi cont de greutatea apara-

tului.

 Rotiţi cheia de contact în poziţia 0 şi

apoi scoateţi-o.

 Blocaţi aparatul folosind frâna de imobi-

lizare.

 Opriţi alimentarea cu gaze.

 Fixaţi aparatul de punctele de blocare

folosind curele, frânghii sau lanţuri.

 Fixaţi roţile aparatului cu o pană.

 În cazul transportării în vehicule asigu-

raţi aparatul contra derapării şi răstur-

nării conform normelor în vigoare.

 PERICOL

Pericol de rănire şi deteriorare a aparatului!

La depozitare ţineţi cont de greutatea apa-

ratului.

 Amplasaţi maşina pe o suprafaţă plană,

într-un mediu uscat fără pericol de în-

gheţ. Acoperiţi-o pentru a o proteja de

praf.

 Ridicaţi cilindrul de măturare şi măturile

laterale pentru a evita deteriorarea peri-

lor.

 Rotiţi cheia de contact în poziţia 0 şi

apoi scoateţi-o.

 Blocaţi aparatul folosind frâna de imobi-

lizare.

 Opriţi alimentarea cu gaze.

 Asiguraţi aparatul pentru ca să nu se

poată deplasa din greşeală.

 Motor pe gaz

Atenţie

Maşinile trebuie parcate în siguranţă!

Maşina trebuie să fie inspectată la inter-

vale regulate de o persoană calificată,

în special rezervorul de gaz lichefiat,

aşa cum este solicitat în directivele re-

gionale şi naţionale referitoare la ex-

ploatarea în siguranţă.

Dacă nu utilizaţi maşina de măturat pe o

perioadă mai îndelungată, ţineţi cont şi de

următoarele:

 Schimbaţi uleiul de motor.

 Deşurubaţi conducta de gaze cu ajuto-

rul piuliţei olandeze (cu o cheie de 30

mm).

Regim de măturare

Accesoriu sistem de pulverizare apă

(opţional)

Măturarea podelelor uscate

Măturarea podelelor umede sau uscate

Golirea rezervorului de mizerie

Oprirea aparatului

Oprirea alimentării cu gaze

Transportul

Depozitare/scoatere din

funcţiune

296 RO

- 9

 Închideţi butelia de gaze cu ajutorul ca-

pacului de protecţie şi depozitaţi-o într-

o încăpere potrivită în poziţie verticală

(pt. acesta vezi capitolul "Instrucţiuni de

siguranţă").

 Curăţaţi exteriorul şi interiorul maşinii

de măturat.

 Decuplaţi polul minus al bateriei, dacă

aparatul nu este utilizat mai mult de 4

săptămâni.

Figură simbolică

 Încărcaţi acumulatorul la un interval de

aproximativ 2 luni.

 Acoperiţi bateria şi asiguraţi-o contra

unui scurtcircuit.

ATENŢIE

Pericol de deteriorare!

Nu spălaţi filtrul de praf.

– Reparaţiile vor fi efectuate numai de

service-uri autorizate sau de specialişti

în domeniu care cunosc normele de

protecţie relevante.

– Aparatele pentru uz comercial folosite

în mai multe locuri trebuie supuse unei

verificări de siguranţă conform VDE

0701.

 Amplasaţi maşina de măturat pe o su-

prafaţă plană.

 Rotiţi cheia de contact în poziţia 0 şi

apoi scoateţi-o.

 Blocaţi aparatul folosind frâna de imobi-

lizare.

몇 PRECAUŢIE

Pericol de deteriorare! Curăţarea aparatu-

lui nu trebuie să se facă cu furtunul sau cu

jet de apă la presiune înaltă (pericol de

scurtcircuit sau alte deteriorări).

 Pericol

Pericol de accidentare! Purtaţi mască de

protecţie împotriva prafului şi ochelari de

protecţie.

 Curăţaţi aparatul cu o cârpă.

 Curăţaţi aparatul cu aer comprimat.

 Curăţaţi aparatul la exterior cu o cârpă

umedă îmbibată cu soluţie de curăţare

uşoară.

Notă: Nu utilizaţi agenţi de curăţare agre-

sivi.

Comandaţi efectuarea lucrărilor de întreţi-

nere conform listei de inspecţii.

Notă: Contorul pentru orele de funcţionare

indică intervalele de întreţinere.

Notă: În cazul întreţinerii de către client,

toate lucrările de service şi de întreţinere

trebuie să fie efectuate de un specialist.

Dacă este nevoie, se poate apela la ajuto-

rul unui partener Kärcher autorizat.

Lucrări de întreţinere zilnice:

 Verificaţi nivelul uleiului de motor.

 Verificaţi nivelul apei de răcire.

 Verificaţi presiunea în anvelope.

 Verificaţi cilindrul de măturare şi mătura

laterală pentru a vedea dacă sunt uzate

şi dacă nu s-au prins benzi în ele.



Verificaţi roţile dacă nu s-au prins benzi

în ele.

 Verificaţi separatorul centrifugal, filtrul

de aer, în caz că este necesar curăţaţi-l.

 Verificaţi funcţionarea tuturor elemente-

lor de comandă.

 Verificaţi aparatul în privinţa deteriorări-

lor.

Lucrări de întreţinere săptămânale:

 Verificaţi etanşeitatea sistemului de

conducte pentru combustibil şi gaz.

 Curăţaţi radiatorul de apă.

 Curăţaţi radiatorul de ulei hidraulic.

 Verificaţi instalaţia hidraulică.

 Verificaţi nivelul uleiului hidraulic.

 Verificaţi nivelul agentului de frânare.

 Verificaţi uzura barelor de etanşare, în

caz că este necesar înlocuiţi-le

 Verificaţi şi ungeţi capacul rezervorului.

Întreţinere după uzură:

 Înlocuiţi barele de etanşare.

 Înlocuiţi cilindrul de măturare.

 Înlocuiţi mătura laterală.

Notă: Descrierea o găsiţi în capitolul Lu-

crări de întreţinere.

Notă: Pentru a avea dreptul la garanţie, în

perioada de garanţie toate lucrările de ser-

vice şi de întreţinere trebuie să fie efectuate

de un service Kärcher autorizat, conform

caietului de service.

Întreţinere după 50 de ore de funcţiona-

re:

 Efectuaţi prima inspecţie după conform

caietului de service.

Întreţinere după 250 de ore de funcţio-

nare:

 Efectuaţi verificările conform caietului

de service.

Pregătirea:

 Amplasaţi maşina de măturat pe o su-

prafaţă plană.

 Rotiţi cheia de contact în poziţia 0 şi

apoi scoateţi-o.

 Blocaţi aparatul folosind frâna de imobi-

lizare.

 Opriţi alimentarea cu gaze.

1 Rezervor de apă de răcire

2 Filtru de aer

3 Motor pe gaze în patru timp, cu 3 cilindri

4 Radiator apă

5 Butelia de gaze

6 Închizătoare fliptop

7 Rezervor de ulei hidraulic

8 Ştuţ de umplere ulei hidraulic

9 Vizor

 PERICOL

Pericol de accidentare! Introduceţi întot-

deauna ştiftul de siguranţă în cazul ridicării

rezervorului de murdărie.

Aplicaţi siguranţa doar în afara zonei de pe-

ricol.

1 Suport ştift de siguranţă

2 Ştift de siguranţă

 Rabataţi în sus ştiftul de siguranţă pen-

tru golire superioară şi introduceţi-l în

suport (asiguraţi-l).

Îngrijirea şi întreţinerea

Observaţii generale

Curăţarea

Curăţarea interiorului aparatului

Curăţarea exteriorului aparatului

Intervale de întreţinere

Întreţinerea de către client

Întreţinerea de către service

Lucrări de întreţinere

Prezentare generală

Măsuri de siguranţă generale

Uleiul de motor, păcura, motori-

na şi benzina nu trebuie să

ajungă în mediul înconjurător.

Protejaţi solul şi eliminaţi uleiu-

rile folosite într-un mod ecolo-

gic.

297RO

- 10

Când umblaţi cu acumulatorii, respectaţi

neapărat următoarele avertismente:

 Pericol

Pericol de explozie! Nu aşezaţi unelte sau

alte obiecte similare pe acumulator, adică

pe polii acesteia şi pe conexiunile dintre ce-

lule.

 Pericol

Pericol de accidentare! Nu lăsaţi să ajungă

plumb pe răni. După ce lucraţi cu acumula-

tori, spălaţi-vă mereu pe mâini.

 PERICOL

Pericol de incendiu şi explozie!

– Este interzis fumatul şi folosirea focului

deschis.

– Încăperile unde se încarcă acumulatori

trebuie să fie bine aerisite, deoarece în

timpul încărcării se formează un gaz

puternic exploziv.

 Pericol

Pericol de arsuri cauzate de acizi!

– Dacă v-aţi stropit cu acid în ochi sau pe

piele, clătiţi cu multă apă.

– Apoi mergeţi imediat la un medic.

– Spălaţi cu apă hainele contaminate.

 Introduceţi acumulatorul în suport.

 Înşurubaţi bine elementele de fixare de

pe fundul acumulatorului.

 Conectaţi borna polului (cablu roşu) la

polul pozitiv (+).

 Conectaţi borna polului la polul negativ

(-).

Notă: Controlaţi dacă polii acumulatorului

şi bornele au protecţie suficientă prin grăsi-

me pentru poli.

ATENŢIE

La acumulatoarele cu acid, nivelul lichidului

trebuie controlat periodic.

– Acidul dintr-o baterie încărcată în totali-

tate are la 20 °C o sarcină specifică de

1,28 kg/l.

– Acidul dintr-o baterie încărcată parţial

are o sarcină specifică între 1,00 şi 1,28

kg/l.

– Greutatea specifică a acidului trebuie

să fie egală în toate celulele.

 Scoateţi toate capacele celulelor.

 Luaţi o mostră din fiecare celulă cu aju-

torul dispozitivului de control pentru

acid.

 Introduceţi mostra de acid înapoi în

aceeaşi celulă.

 Dacă nivelul de lichid este prea scăzut,

adăugaţi apă distilată până la marcaj.

 Încărcaţi acumulatorul.

 Înşurubaţi capacele celulelor.

 Pericol

Pericol de accidentare! Respectaţi indicaţi-

ile de siguranţă atunci când umblaţi cu acu-

mulatorii. Respectaţi instrucţiunile de utili-

zare ale încărcătorului.

 Pericol

Încărcaţi acumulatorul numai cu un încăr-

cător adecvat.

 Scoateţi toate capacele celulelor.

(doar în cazul bateriei cu întreţinere su-

mară)

 Legaţi polul pozitiv al încărcătorului la

borna pozitivă a acumulatorului.

 Legaţi polul negativ al încărcătorului la

borna negativă a acumulatorului.

 Introduceţi ştecherul în priză şi porniţi

încărcătorul.

 Încărcaţi acumulatorul la cea mai mică

intensitate posibilă.

Notă: Când acumulatorul este încărcat,

mai întâi deconectaţi încărcătorul de la re-

ţeaua de curent şi apoi de la acumulator.

 Decuplaţi clema de la polul negativ (-).

 Decuplaţi clema de la polul pozitiv (+).

 Slăbiţi elementele de fixare de pe fun-

dul acumulatorului.

 Scoateţi bateria din suportul bateriei.

 Îndepărtaţi bateria uzată conform regle-

mentărilor legale.

 Pericol

Pericol de arsuri!

 Lăsaţi motorul să se răcească.

 Verificaţi nivelul uleiului de motor după

ce au trecut cel puţin 5 minute de la

oprirea motorului.

1 Jojă de ulei

2 Capac de închidere, orificiu de umplere

a uleiului

 Scoateţi joja de ulei.

 Ştergeţi joja şi introduceţi-o la loc.

 Scoateţi joja de ulei.

 Citiţi nivelul de ulei.

 Introduceţi joja la loc.

– Nivelul de ulei trebuie să fie între mar-

cajele „MIN” şi „MAX”.

– Dacă nivelul de ulei este sub marcajul

„MIN”, completaţi cu ulei de motor.

– Nu depăşiţi marcajul „MAX”.

 Deşurubaţi capacul de închidere a orifi-

ciului de umplere a uleiului.

 Adăugaţi ulei de motor.

Tipul de ulei: vezi datele tehnice

 Închideţi orificiul pentru umplerea uleiu-

lui.

 Aşteptaţi cel puţin 5 minute.

 Verificaţi nivelul uleiului de motor.

Măsuri de siguranţă acumulatori

Respectaţi indicaţiile de pe

acumulator, din instrucţiunile

de utilizare şi din manualul de

utilizare ale vehiculului!

Purtaţi protecţie pentru ochi!

Ţineţi copiii departe de acizi şi

acumulatori!

Pericol de explozie!

Este interzisă folosirea focului

deschis, provocarea de scântei

şi fumatul!

Pericol de accidentare!

Prim ajutor

Simbol de avertizare

Scoaterea din uz

Nu aruncaţi acumulatorii în gu-

noiul menajer!

Introducerea şi conectarea

acumulatorului

Verificaţi şi corectaţi nivelul acidului din

baterie (numai pentru bateriile cu

întreţinere sumară).

Încărcarea acumulatorului

Demontarea bateriei

Verificarea nivelului uleiului de motor şi

adăugarea uleiului

298 RO

- 11

몇 PRECAUŢIE

Pericol de arsuri din cauza uleiului fierbinte!

 Pregătiţi un vas colector pentru cel pu-

ţin 6 litri de ulei.

 Lăsaţi motorul să se răcească.

1 Şurub pentru golirea uleiului

 Deşurubaţi şurubul de evacuare a uleiului.

 Slăbiţi şurubul de închidere al orificiului

de umplere a uleiului.

 Goliţi uleiul.

1 Filtru de ulei motor

 Desfaceţi filtrul de ulei.

 Curăţaţi suportul şi suprafeţele de etan-

şare.

 Înainte de a asamblare, ungeţi garnitu-

ra filtrului de ulei nou cu ulei.

 Introduceţi noul filtru de ulei şi strângeţi-

l cu mâna.

 Înşurubaţi şurubul de evacuare a uleiu-

lui cu tot cu garnitura nouă.

Indicaţie: Strângeţi şurubul de evacuare a

uleiului cu o cheie dinamometrică la 25 Nm.

 Adăugaţi ulei de motor.

Tipul de ulei: vezi datele tehnice

 Închideţi orificiul pentru umplerea uleiului.

 Lăsaţi motorul să funcţioneze aprox. 10

secunde.

 Verificaţi nivelul uleiului de motor.

INDICAŢIE

Rezervorul de murdărie nu poate fi în pozi-

ţie ridicată.

 Deschideţi capacul motorului.

1 Vizor

2 Manometru

3 Capac de închidere, orificiu de umplere

a uleiului

 Verificaţi nivelul uleiului hidraulic prin vi-

zor.

– Nivelul de ulei trebuie să fie între mar-

cajele „MIN” şi „MAX”.

– Dacă nivelul de ulei este sub marcajul

„MIN”, completaţi cu ulei hidraulic.

 Deşurubaţi capacul de închidere a orifi-

ciului de umplere a uleiului.

 Curăţaţi zona de umplere.

 Completaţi cu ulei hidraulic.

Tipul de ulei: vezi datele tehnice

 Înşurubaţi capacul de închidere al orifi-

ciului de umplere a uleiului.

ATENŢIE

Dacă manomentrul indică o presiune ridi-

cată a uleiului hidraulic, filtrul de ulei hi-

draulic trebuie schimbat de către serviciul

pentru clienţi Kärcher.

 Blocaţi aparatul folosind frâna de imobi-

lizare.

 Porniţi motorul.

Întreţinerea instalaţiei hidraulice va fi efec-

tuată numai de către un service Kärcher

autorizat.

 Verificaţi toate furtunurile hidraulice şi

racordurile pentru a vedea dacă sunt

etanşe.

 Pericol

Pericol de opărire din cauza apei fierbinţi!

Lăsaţi radiatorul să se răcească cel puţin

20 minute.

 Verificaţi nivelul apei de răcire la rezer-

vorul de compensare (nivelul de apă

trebuie să fie între marcajele MIN şi

MAX).

 Curăţaţi lamelele de răcire.

 Verificaţi toate furtunurile de apă de ră-

cire şi racordurile pentru a vedea dacă

sunt etanşe.

 Curăţaţi ventilatorul.

 Porniţi motorul.

 Ridicaţi rezervorul de murdărie în pozi-

ţia finală.

 Opriţi motorul.

 Blocaţi aparatul folosind frâna de imobi-

lizare.

 Introduceţi ştiftul de siguranţă pentru

golire superioară.

 Îndepărtaţi benzile sau şnururile prinse

în cilindrul de măturare.

 Scoateţi ştiftul de siguranţă.

 Porniţi motorul.

 Coborâţi rezervorul de murdărie până

în poziţia finală.

 Opriţi motorul.

1 Şurub de fixare suport cilindru de mătu-

rare

2 Cilindru de măturat

3 Suport cilindru de măturare

4 Placă de prindere garnitură laterală

5 Garnitură laterală

 Deschideţi învelişul lateral cu cheie.

 Deşurubaţi piuliţele fluture ale plăcii de

prindere de la garnitura laterală şi scoa-

teţi placa de prindere.

 Trageţi garnitura laterală spre exterior.

 Deşurubaţi şurubul de fixare de la su-

portul cilindrului de măturare şi rabataţi

suportul în afară.

 Scoateţi cilindrul de măturare.

Poziţia de montare a cilindrului de măturare

în direcţia de deplasare (imagine de sus)

Notă: Atenţie la poziţia garniturii de perii la

montarea noului cilindru de măturare.

 Montaţi noul cilindru de măturare. Ca-

nelurile de pe cilindrul de măturare tre-

buie aplicate camele pe culiselor alfate

faţă în faţă.

Indicaţie: Zona de măturare trebuie setată

din nou după montarea noului cilindru de

măturare.

Schimbaţi uleiul de motor şi filtrul de

ulei

Verificarea nivelului uleiului hidraulic şi

adăugarea uleiului

Verificarea instalaţiei hidraulice

Verificarea şi întreţinerea radiatorului de

apă

Verificarea cilindrului de măturare

Înlocuirea cilindrul de măturare

299RO

- 12

Indicaţie: Zona de măturare este reglată la

80 mm din fabrică, aceasta trebuie reglată

treptat în funcţie de uzura cilindrului de mă-

turare.

 Verificaţi presiunea în anvelope.

 Opriţi suflanta de aspirare.

 Aduceţi maşina de măturat pe o supra-

faţă plană şi netedă, acoperită în mod

vizibil cu praf sau cretă.

 Setaţi comutatorul de selecţie a progra-

melor în poziţia pentru măturare cu ci-

lindru de măturare.

 Reglaţi comutatorul de program în pozi-

ţia de transport.

 Deplasaţi aparatul în spate.

 Verificaţi zona de măturare.

Forma zonei de măturare trebuie să consti-

tuie un triunghi dreptunghic echilateral, cu

o lăţime de 80-85 mm.

1 Piuliţă de reglare

2 Contrapiuliţă

 Deschideţi învelişului lateral.

 Desfaceţi contrapiuliţa.

 Reglaţi zona de măturare

 Strângeţi contrapiuliţa.

 Verificaţi zona de măturare a cilindrului

de măturare.

 Verificaţi presiunea în anvelope.

 Ridicaţi măturile laterale.

 Aduceţi maşina de măturat pe o supra-

faţă plană şi netedă, acoperită în mod

vizibil cu praf sau cretă.

 Setaţi comutatorul de selecţie a progra-

melor în poziţia pentru măturare cu mă-

tură laterală.

 Ridicaţi măturile laterale.

 Reglaţi comutatorul de program în pozi-

ţia de deplasare.

 Deplasaţi aparatul în spate.

 Verificaţi zona de măturare.

Lăţimea zonei de măturare trebuie să fie în-

tre 40-50 mm.

 Corectaţi zona de măturare cu cele

două şuruburi de reglare.

 Verificaţi zona de măturare.

 Verificaţi presiunea în anvelope.

 Ridicaţi rezervorul de mizerie şi asigu-

raţi-l cu ştiftul de siguranţă.

 PERICOL

Pericol de accidentare! Introduceţi întot-

deauna ştiftul de siguranţă în cazul ridicării

rezervorului de murdărie.

Aplicaţi siguranţa doar în afara zonei de pe-

ricol.

 Rabataţi în sus ştiftul de siguranţă pen-

tru golire superioară şi introduceţi-l în

suport (asiguraţi-l).

1 Suport ştift de siguranţă

2 Ştift de siguranţă

 Deschideţi învelişul lateral conform in-

strucţiunilor din cap. „Înlocuirea cilin-

drului de măturare“.

 Slăbiţi cele 6 şuruburi piuliţă ale plăcii

de prindere laterale.

 Slăbiţi cele 3 piuliţe (SW 13) de la placa

de prindere frontală.

 Apăsaţi în jos garnitura laterală (orificiu

alungit) până la obţinerea unei distanţe

de 1-3 mm faţă de podea.



Înşurubaţi bine plăcile de prindere.

 Repetaţi procedeul pe cealaltă parte a

aparatului.

 Amplasaţi maşina de măturat pe o su-

prafaţă plană.

 Racordaţi aparatul de verificat presiu-

nea la ventilul anvelopei.

 Verificaţi presiunea şi dacă e nevoie,

corectaţi presiunea.

 Pentru presiunea admisibilă a anvelo-

pelor consultaţi Datele tehnice.

 Curăţaţi filtrul de praf cu butonul de cu-

răţare a acestuia.

몇 AVERTIZARE

Goliţi rezervorul de murdărie înainte de în-

locuirea filtrului de praf. La efectuarea unor

lucrări la instalaţia de filtrare purtaţi mască

de protecţie. Respectaţi măsurile de sigu-

ranţă când manipulaţi pulberile.

1 Dispozitiv de închidere capac aparat

2 Capacul aparatului

 Deschideţi zăvorul, pentru acesta deşu-

rubaţi şurubul stea.

 Împingeţi în faţă capacul rezervorului.

1 Închizătoare

2 Capacul filtrului

 Deschideţi capacul filtrului.

 Împingeţi în faţă vibratorul rezervorului.

Verificarea şi reglarea zonei de măturare

a cilindrului de măturare

Verificarea şi reglarea zonei de măturare

a măturilor laterale

Reglarea garniturilor laterale

Verificarea presiunii în anvelope

Curăţaţi manual filtrul de praf

Înlocuirea filtrului de praf

300 RO

- 13

 Înlocuiţi filtrul de praf.

 închideţi la loc capacul filtrului.

Cureaua trapezoidală trebuie să cedeze

cca. 7-9 mm la o încărcare de 10 kg.

 Comandaţi reglarea tensionării curelei

trapezoidale de către un service autori-

zat.

1 Închizătoare

2 Carcasă filtru de aer

 Deschideţi închizătorul.

 Îndepărtaţi carcasa filtrului de aer.

 Înlocuiţi cartuşul filtrului de aer.

Indicaţie: Poziţie de montare cu orificiul

de evacuare spre jos (vezi figura).

 Deşurubaţi piuliţa fluture de la separa-

torul centrifugal.

 Curăţaţi separatorul centrifugal.

 Deşurubaţi farul.

 Scoateţi farul şi desfaceţi conectorii.

Indicaţie: Reţineţi poziţia conectorilor.

 Desfaceţi farul.

 Desfaceţi carcasa farului şi ţineţi-o ori-

zontal, deoarece unitatea lămpii nu

este fixată.

 Deblocaţi elementul de fixare şi scoateţi

becul.

 Introduceţi un bec nou.

 Efectuaţi montarea în ordine inversă.

Indicaţie: Pentru înlocuirea becului de la

lampa de poziţie, îndepărtaţi sticla şi carca-

sa lămpii.

 Deschideţi suportul de siguranţă.

 Verificaţi siguranţele.

Indicaţie: Siguranţa FU 01 se află în spa-

ţiul de motor.

 Înlocuiţi siguranţele arse.

Indicaţie: Folosiţi numai siguranţe care au

aceleaşi valori.

Prin prezenta declarăm că aparatul desem-

nat mai jos corespunde cerinţelor funda-

mentale privind siguranţa în exploatare şi

sănătatea incluse în directivele UE aplica-

bile, datorită conceptului şi a modului de

construcţie pe care se bazează, în varianta

comercializată de noi. În cazul efectuării

unei modificări a aparatului care nu a fost

convenită cu noi, această declaraţie îşi

pierde valabilitatea.

Semnatarii acţionează în numele şi prin îm-

puternicirea Consiliului director.

Reprezentant autorizat cu eliberarea docu-

mentelor

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Verificaţi şi reglaţi cureaua trapezoidală.

Verificarea şi înlocuirea filtrului de aer

Înlocuirea becului (opţional) de la far

Înlocuirea becului (opţional) de la lampa

de poziţie

Înlocuirea siguranţelor

FU 01 Siguranţă principală 60 A

FU 02 Nivel de umplere butelie

de gaze

5 A

FU 03 Releuri de siguranţă

Afişaj multifuncţional

10 A

FU 04 Comutator selecţie direc-

ţie de mers

10 A

FU 05 Releuri de timp

Comutator de contact al

scaunului

5 A

FU 06 Suflantă 25 A

FU 07 Comutatorul pentru se-

lectarea programului

Funcţii rezervor de mize-

rie

10 A

FU 08 Releu demaror 30 A

FU 09 Instrument indicator 7,5 A

FU 10 Lumini de poziţie 7,5 A

FU 11 Iluminare de lucru faţă

(fază scurtă)

10 A

FU 12 Sistem vibrator

Girofar

Claxon

20 A

FU 13 Pompă de apă 10 A

Declaraţie UE de conformitate

Produs: Maşină de măturat şi aspirat

cu post de conducere

Tip: 1.186-xxx

Directive UE respectate:

2006/42/CE (+2009/127/CE)

2014/30/UE

2000/14/CE

Norme armonizate utilizate:

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Procedura de evaluare a conformităţii:

2000/14/CE: Anexa V

Nivel de zgomot dB(A)

măsurat: 98

garantat: 101

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

301RO

- 14

Remedierea defecţiunilor

Defecţiunea Remedierea

Aparatul nu porneşte Aşezaţi-vă pe scaunul şoferului, comutatorul contactului scaunului devine activ.

Încărcaţi sau înlocuiţi acumulatorul

Butelia de gaze este goală - schimbaţi butelia

Supapa de extragere a gazelor este închisă - deschideţi supapa prin rotirea acesteia în sensul invers

al acelor de ceas.

Supapa de gaz a îngheţat, urmaţi instrucţiunile referitoare la schimbarea buteliei de gaz.

Luaţi legătura cu service-ul Kärcher autorizat

Motorul rulează neuniform Curăţaţi filtrul de aer sau înlocuiţi cartuşul filtrului

Verificaţi sistemul de conducte pentru combustibil, racordurile şi conexiunile, iar dacă este nevoie,

reparaţi-le

Luaţi legătura cu service-ul Kärcher autorizat

Motorul este supraîncălzit Adăugaţi agent de răcire

Clătiţi radiatorul

Tensionaţi cureaua

Luaţi legătura cu service-ul Kärcher autorizat

Motorul rulează, dar aparatul se de-

plasează doar încet sau nu se de-

plasează deloc

Eliberaţi frâna de imobilizare

Verificaţi în privinţa benzilor şi şnururilor prinse.

Luaţi legătura cu service-ul Kärcher autorizat

Şuierat în instalaţia hidraulică Completaţi cu ulei hidraulic

Luaţi legătura cu service-ul Kärcher autorizat

Periile se rotesc doar încet sau nu

se rotesc

Împingeţi maneta de acceleraţie complet în faţă (turaţie mare).

Verificaţi în privinţa benzilor şi şnururilor prinse.

Luaţi legătura cu service-ul Kärcher autorizat

Lipsă putere de aspiraţie sau pute-

re prea mică în zona periilor

Curăţarea filtrului

Luaţi legătura cu service-ul Kärcher autorizat

Aparatul face praf Reglarea garniturilor laterale

Porniţi suflanta

Curăţaţi filtrul de praf

Schimbaţi garniturile cutiei cu filtre

Luaţi legătura cu service-ul Kärcher autorizat

Unitatea de măturare lasă mizeriile

pe jos

Goliţi rezervorul de mizerie

Curăţaţi filtrul de praf

Înlocuiţi cilindrul de măturare

Reglaţi zona de măturare

Înlocuiţi benzile de garnitură a rezervorului de murdărie

Eliminaţi blocarea cilindrului de măturare

Luaţi legătura cu service-ul Kärcher autorizat

Rezervorul de mizerie nu se ridică

sau nu coboară

Verificaţi siguranţele.

Luaţi legătura cu service-ul Kärcher autorizat

Rezervorul de murdărie se roteşte

doar încet sau deloc

Luaţi legătura cu service-ul Kärcher autorizat

Defecţiuni ale componentelor acţio-

nate hidraulic

Luaţi legătura cu service-ul Kärcher autorizat

302 RO

- 15

Date tehnice

KM 130/300 R LPG

1.186-146.0

Datele aparatului

Viteza de deplasare, înainte km/h 10

Viteza de deplasare, în spate km/h 10

Capacitatea de urcare (max.) -- 18%

Capacitate de suprafaţă fără mături laterale m

/h 10000

Capacitate de suprafaţă cu 1 mătură laterală m

/h 13000

Lăţimea de lucru fără măturile laterale mm 1000

Lăţimea de lucru cu 1 mătură laterală mm 1300

Clasa de protecţie, protecţie la stropi -- IPX 3

Durata de funcţionare când rezervorul este plin h 4

Motorul

Tip -- Kubota WG 972-E4

Model -- Motor pe gaze în patru timp, cu 3 cilindri

Emisii conform procedurii de măsurare din Regulamentul UE 2016/1628 (nive-

lul V)

g/kWh 1018,2

Mod de răcire -- Răcire cu apă

Sensul de rotaţie -- în sens opus acelor de ceasornic

Orificiu mm 74,5

Cursă mm 73,6

Capacitate cilindrică cm

962

Cantitatea de ulei l 3,7

Turaţia 1/min 2350

Turaţie maximă 1/min 2550

Turaţia de mers în gol 1/min 1500

Putere max. kW/PS 17,5/23,5

Cuplu maxim la 2400 1/min Nm 66,3

Filtru de ulei -- Cartuş filtru

Filtru de aer cu aspirare -- Cartuş filtru interior, cartuş filtru exterior

Tipul carburantului LPG

Sunt permise amestecuri de GPL cu propan și butan.

Conținutul de propan trebuie să fie de cel puțin 90 %.

Capacitatea rezervorului 11 kg sau 20 litri (butelie de schimb)

Instalaţie electrică

Acumulator V, Ah 12, 62

Generator, curent trifazic V, A 12, 80

Demaror -- Demaror electric

Instalaţia hidraulică

Cantitatea de ulei în toată instalaţia hidraulică l 26,5

Cantitatea de ulei în rezervorul hidraulic l 21,2

Tipuri de ulei

Motor (peste 25 °C) -- SAE 30, SAE 10W-30, SAE 15W-40

Motor (de la 0 până la 25 °C) -- SAE 20, SAE 10W-30, SAE 10W-40

Motor (sub 0 °C) -- SAE 10W, SAE 10W-30, SAE 10W-40

Sistem hidraulic -- HV 46

Rezervor de mizerie

Înălţime de descărcare max. mm 1400

Volumul rezervorului de mizerie l 300

Cilindru de măturare

Diametrul cilindrului de măturare mm 300

Lăţimea cilindrului de măturare mm 1000

Turaţia 1/min 350

Zonă de măturare mm 80

Mătura laterală

Diametrul măturii laterale mm 600

Turaţie (fără trepte) 1/min 0 - 60

Anvelope

Dimensiune faţă -- 15-4.5x8

Presiune faţă bar 8

Dimensiune spate -- 15-4.5x8

303RO

- 16

Frâne

Roţi faţă -- mecanică

Roată din spate -- hidrostatic

Sistem de filtrare şi aspirare

Model -- Filtru cu pliuri plate

Turaţia 1/min 2800

Suprafaţa de filtrare a filtrului de praf fin m

5,2

Subpresiune nominală a sistemului de aspirare mbar 15,5

Debitul nominal al sistemului de aspirare m

/h 800

Sistem vibrator -- Electromotor

Condiţii de mediu

Temperatura °C între -5 şi +40

Umiditatea aerului, fără condens % 0 - 90

Valori determinate conform EN 60335-2-72

Emisia de zgomote

Nivel de zgomot L

dB(A) 80

Nesiguranţă K

dB(A) 3

Nivelul puterii energiei L

+ nesiguranţă K

dB(A) 101

Vibraţii aparat

Valoarea vibraţiei mână-braţ m/s

1,5

Scaun m/s

0,8

Nesiguranţă K m/s

0,2

Dimensiuni şi masa

Lungime x lăţime x înălţime mm 2122 x 1330 x 1430

Rază de viraj dreapta mm 1460

Rază de viraj stânga mm 1460

Masa în stare goală kg 925

Masa totală maximă autorizată kg 1505

Greutate admisă pe axa din faţă kg 882

Greutate admisă pe axa din spate kg 623

Ne rezervăm dreptul de a efectua modificări tehnice!

KM 130/300 R LPG

1.186-146.0

304 RO

- 1

Pred prvým použitím vášho za-

riadenia si prečítajte tento pô-

vodný návod na použitie, konajte podľa

neho a uschovajte ho pre neskoršie použi-

tie alebo pre ďalšieho majiteľa zariadenia.

Keď pri vybaľovaní zistíte chybu, ktorá

vznikla pri preprave, informujte Vášho pre-

dajcu.

– Štítky s varovaním a upozornením,

umiestnené na stroji, podávajú dôležité

pokyny pre bezpečnú prevádzku.

– Popri pokynoch v návode na obsluhu je

potrebné zohľadniť aj všeobecné bez-

pečnostné predpisy vyplývajúce zo zá-

konov.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na:

www.kaercher.com/REACH

V každej krajine platia záručné podmienky

našej distribučnej organizácie. Prípadné

poruchy spotrebiča odstránime počas zá-

ručnej lehoty bezplatne, ak sú ich príčinou

chyby materiálu alebo výrobné chyby. Pri

uplatňovaní záruky sa spolu s dokladom o

kúpe zariadenia láskavo obráťte na predaj-

cu alebo na najbližší autorizovaný zákaz-

nícky servis.

 NEBEZPEČENSTVO

Aby sa zabránilo vzniku nebezpečných si-

tuácií, môže opravy a výmenu náhradných

dielov prístroja vykonávať len autorizované

servisné stredisko.

– Používať možno iba príslušenstvo a ná-

hradné diely schválené výrobcom. Ori-

ginálne príslušenstvo a originálne ná-

hradné diely zaručujú bezpečnú a bez-

poruchovú prevádzku stroja.

– Ďalšie informácie o náhradných dieloch

získate na stránke www.kaercher.com

v oblasti Servis.

 NEBEZPEČENSTVO

Varuje pred bezprostredne hroziacim ne-

bezpečenstvom, ktoré spôsobí vážne zra-

nenia alebo smrť.

몇 VÝSTRAHA

V prípade možnej nebezpečnej situácie by

mohlo dôjsť k vážnemu zraneniu alebo

smrti.

몇 UPOZORNENIE

Upozornenie na možnú nebezpečnú situ-

áciu, ktorá by mohla viesť k ľahkým zrane-

niam alebo vecným škodám.

POZOR

Pozornenie na možnú nebezpečnú situ-

áciu, ktorá by mohla viesť k vecným ško-

dám.

Všeobecné pokyny . . . . . . . . . SK 1

Ochrana životného prostre-

dia . . . . . . . . . . . . . . . . . SK 1

Záruka . . . . . . . . . . . . . . SK 1

Príslušenstvo a náhradné

diely . . . . . . . . . . . . . . . . SK 1

Použité symboly. . . . . . . SK 1

Symboly na prístroji . . . . SK 1

Používanie výrobku v súlade s

jeho určením . . . . . . . . . . . . . . SK 2

Predvídateľné chybné pou-

žívanie . . . . . . . . . . . . . . SK 2

Vhodné povrchy. . . . . . . SK 2

Bezpečnostné pokyny . . . . . . . SK 2

Bezpečnostné pokyny k ob-

sluhe . . . . . . . . . . . . . . . SK 2

Bezpečnostné pokyny k jaz-

de. . . . . . . . . . . . . . . . . . SK 2

Bezpečnostno-technické

smernice pre vozidlá na te-

kutý plyn. . . . . . . . . . . . . SK 2

Prístroje so spaľovacím mo-

torom . . . . . . . . . . . . . . . SK 3

Prístroje s výškovým vypráz-

dnením. . . . . . . . . . . . . . SK 3

Prístroje s ochrannou stre-

chou vodiča . . . . . . . . . . SK 4

Bezpečnostné pokyny k pre-

prave prístroja . . . . . . . . SK 4

Bezpečnostné pokyny k

ošetrovaniu a údržbe . . . SK 4

Funkcia . . . . . . . . . . . . . . . . . . SK 4

Pokyny k vykládke. . . . . . . . . . SK 4

Ovládacie a funkčné prvky . . . SK 5

KM 130/300 R LPG . . . . SK 5

Pred uvedením do prevádzky . SK 6

Vyklopenie kabíny vodiča SK 6

Zablokovať/uvoľniť parkova-

ciu brzdu . . . . . . . . . . . . SK 6

Pohyb zametacieho stroja

bez vlastného pohonu . . SK 6

Zametací stroj uviesť do po-

hybu cez vlastný pohon . SK 6

Uvedenie do prevádzky. . . . . . SK 6

Všeobecné pokyny. . . . . SK 6

Montáž/výmena plynovej

fľaše . . . . . . . . . . . . . . . . SK 6

Pred spustením/bezpeč-

nostnou kontrolou . . . . . SK 7

Prevádzka . . . . . . . . . . . . . . . . SK 7

Nastavenie sedadla vodiča SK 7

Voľba programu . . . . . . . SK 7

Otvorte prívod plynu. . . . SK 7

Spustenie stroja . . . . . . . SK 7

Jazda s prístrojom . . . . . SK 7

Zametanie . . . . . . . . . . . SK 7

Vyprázdnenie nádoby na

smeti . . . . . . . . . . . . . . . SK 8

Vypnutie prístroja. . . . . . SK 8

Preprava . . . . . . . . . . . . . . . . . SK 8

Uskladnenie/Zastavenie . . . . . SK 8

Starostlivosť a údržba . . . . . . . SK 9

Všeobecné pokyny. . . . . SK 9

Čistenie . . . . . . . . . . . . . SK 9

Intervaly údržby . . . . . . SK 9

Údržbárske práce . . . . . SK 9

EÚ Vyhlásenie o zhode . . . . . SK 13

Pomoc pri poruchách . . . . . . . SK 14

Technické údaje . . . . . . . . . . . SK 15

Všeobecné pokyny

Ochrana životného prostredia

Obalové materiály sú recyklova-

teľné. Obalové materiály láskavo

nevyhadzujte do komunálneho

odpadu, ale odovzdajte ich do

zberne druhotných surovín.

Vyradené stroje obsahujú hod-

notné recyklovateľné látky, ktoré

by sa mali opäť zužitkovať. Vyra-

dené prístroje likvidujte preto len

prostredníctvom na to určených

zberných systémov.

Kvapaliny, ako napríklad motorový olej,

hydraulický olej, brzdová kvapalina, nafta

alebo chladiaca kvapalina, sa nesmú do-

stať do pôdy. Chráňte životné prostredie a

kvapaliny likvidujte ekologickým spôso-

bom.

Záruka

Príslušenstvo a náhradné diely

Použité symboly

Symboly na prístroji

Nebezpečie popálenia horú-

cimi časťami zariadenia!

Pred začatím práce s prístro-

jom ho nechajte dostatočne

ochladiť.

Práce na zariadení vždy vy-

konávajte s vhodnými rukavi-

cami.

Nebezpečenstvo zachytenia

medzi pohynlivými dielmi vo-

zidla.

Nebezpečenstvo zranenia

pohyblivimi dielmi. Nesiahať

dnu.

Nebezpečie vzniku požiaru.

Nevysávajte horiace alebo

tlejúce predmety.

Upevnenie reťazami / Bod

žeriavu

Upevňovacie body pre zdvi-

hák vozidla

Maximálny sklon podkladu

pri jazdách so zdvihnutými

nádobami na pozametaný

materiál.

V smere jazdy prekonávať

iba stúpania do 18%.

Rešpektujte montážnu polo-

hu plynovej fľaše! Prípojka

alebo otvor krúžku musí uka-

zovať smerom dole.

305SK

- 2

Tento zametací stroj používajte výhradne

podľa údajov v tomto návode na prevádz-

ku.

– Tento zametací stroj je určený na za-

metanie znečistených vonkajších

plôch.

– Stroj nie je schválený pre cestnú pre-

mávku.

– Každé použitie prekračujúce daný roz-

sah, platí ako použitie nezodpovedajú-

ce stanovenému určeniu. Za škody z

toho vyplývajúce výrobca neručí; riziko

nesie samotný užívateľ.

– (Plynový motor)

Prevádzka prístroja v zatvorených

priestoroch je povolená pri dostatoč-

nom vetraní.

– Uskladnenie plynových fliaš a prístroja

je povolené iba nad úrovňou podlahy.

– Na zariadení sa nesmú vykonat' žiadne

zmeny.

– Zariadenie je vhodné iba na povrchy

uvedené v návode na použitie.

– Smie sa jazdiť iba po plochách schvále-

ných pre použitie stroja dodávateľom

alebo ním poverenými osobami.

– Všeobecne platí: Nepribližovať sa s

ľahko horľavými látkami do blízkosti

stroja (Nebezpečenstvo výbuchu/po-

žiaru).

– Nikdy nevysávajte výbušné kvapaliny,

horľavé plyny ako aj neriedené kyseliny

a rozpúšťadlá! K tomu patria benzín,

rozpúšťadlá farieb alebo vykurovací

olej, ktoré vírením s nasávaným vzdu-

chom môžu tvoriť výbušné pary alebo

zmesi, ďalej acetón, neriedené kyseliny

a rozpúšťadlá, pretože porušujú mate-

riály použité na prístroji.

– Nikdy nezametajte/nevysávajte reaktív-

ny kovový prach (napr. hliník, magné-

zium, zinok), v spojení so silne alkalic-

kými alebo kyslými čistiacimi prostried-

kami vytvára výbušné plyny.

– Zariadenie nie je vhodné pre vysávanie

zdraviu škodlivých látok.

– Nenametať alebo nenasávať žiadne

horiace alebo tlejúce predmety.

– Zdržiavať sa v nebezpečnej zóne je za-

kázané. Prevádzka v priestoroch ohro-

zených výbuchom je zakázaná.

– Vozenie sprievodných osôb nie je do-

volené.

– Posúvanie alebo prepravovanie pred-

metov nie je s týmto prístrojom povole-

né.

– Asfalt

– Priemyselné podlahy

– Podlahové krytiny

– Betón

– Dlažobné kamene

 (Platí len pre Fínsko) Ak je prístroj vy-

bavený hadicovým vedením z PVC, ne-

mal by sa používať pri nízkych teplo-

tách okolia (nižších ako 0°C). V prípade

otázok týkajúcich sa Vášho prístroja

kontaktujte spoločnosť Kärcher.

 Pred použitím skontrolujte, či sa prístroj a

jeho pracovné vybavenie nachádzajú

v riadnom stave a či je zabezpečená ich

prevádzková bezpečnosť. Pokiaľ nie je

stav v poriadku, nesmie sa používať.

 Pri používaní tohto zariadenia v nebez-

pečných oblastiach (napr. čerpacích

staniciach pohonných hmôt) dodržia-

vajte príslušné bezpečnostné predpisy.

Prevádzka v priestoroch ohrozených

výbuchom je zakázaná.

 NEBEZPEČENSTVO

Nebezpečenstvo poranenia!

 Zariadenie sa nemôže používať bez

ochrannej strechy proti padajúcim pred-

metom v priestoroch, kde existuje mož-

nosť, že by obsluhujúca osoba mohla

byť zasiahnutá padajúcimi predmetmi.

 Obsluha musí používať prístroj v súlade s

určením. Musí zohľ

adniť miestne danosti

a pri práci s prístrojom dávať pozor na tre-

tie osoby, obzvlášť na deti.

 Zásadne sa musia dodržiavať predpisy,

pravidlá a nariadenia, ktoré platia pre

motorové vozidlá

 Pred začiatkom činností sa musí ob-

služný personál ubezpečiť, že sú všetky

ochranné zariadenia namontované

podľa predpisov a funkčné.

 Obsluha prístroja je zodpovedná za

úrazy spôsobené iným osobám a poš-

kodenie ich majetku.

 Dávajte pozor na priliehavé oblečenie

personálu. Noste pevnú obuv a zabráň-

te noseniu voľného oblečenia.

 Pred spustením skontrolujte blízke oko-

lie (napr. deti). Dávajte pozor na dosta-

točný výhľad!

 Stroj sa nesmie nikdy ponechať bez do-

zoru, kým je motor v činnosti. Obsluha

môže prístroj opustiť až po vypnutí mo-

tora, po zaistení stroja proti neúmysel-

nému pohybu a po vytiahnutí kľúča.

 Zabráňte používaniu stroja nepovola-

nými osobami. Vytiahnite kľúčik.

 Prístroj smú používať iba osoby, ktoré

sú poučené o ovládaní alebo preukázali

svoje schopnosti obsluhovať ho a sú

výslovne poverené použitím.

 Tento prístroj nie je určený nato, aby ho

používali osoby (vrátane detí)

s obmedzenými fyzickými, senzorický-

mi alebo duševnými schopnosťami ale-

bo s nedostatkom skúseností a/alebo

nedostatočnými znalosťami prístroja,

môžu ho použiť

iba v tom prípade, ak sú

kvôli vlastnej bezpečnosti pod dozorom

spoľahlivej osoby alebo od nej dostali

pokyny, ako sa má prístroj používať.

 Deti musia mať dohľad, aby ste sa

ubezpečili, že sa s prístrojom nehrajú.

UPOZORNENIE

Nebezpečenstvo poškodenia! Nepoužívaj-

te žiadne pásy, šnúry alebo drôty, lebo by

sa mohli ovinúť okolo zametacích valcov.

 NEBEZPEČENSTVO

Nebezpečenstvo poranenia! Skontrolujte

pred jazdou nosnosť podkladu.

 NEBEZPEČENSTVO

Nebezpečenstvo nehody, riziko zranenia!

 Rýchlosť jazdy sa musí prispôsobiť prí-

slušným podmienkam.

V prípade príliš veľkého stúpania hrozí ne-

pezpečenstvo prevrátenia.

 V smere jazdy prekonávať iba stúpania

do 18%.

Nebezpečenstvo prevrátenia na nestabil-

nom podklade.

 Strojom pohybujte výlučne na pevnom

podklade.

Nebezpečenstvo prevrátenia u veľkého

bočného sklonu

 Naprieč smeru jazdy prekonávať iba

stúpania do 10%.

Hlavný zväz priemyselných profesných od-

borových zväzov e.V. (HVBG). Tekuté ply-

ny (hnacie plyny) sú bután a propán alebo

zmesi butánu/propánu. Dodávajú sa v oso-

bitných fľašiach. Prevádzkový tlak tohto

plynu je závislý od vonkajšej teploty.

 NEBEZPEČENSTVO

Nebezpečenstvo výbuchu!

S tekutým plynom nemôžete manipulovať

ako s benzínom. Benzín sa vyparuje poma-

ly, tekutý plyn je okamžite plynný. Nebez-

pečenstvo naplnenia priestoru plynom a

vznietenia je teda pri tekutom plyne vyššie

ako pri benzíne.

UPOZORNENIE

Používajte iba fľaše na skvapalnený plyn

naplnené hnacím plynom v kvalite sp

ĺňajú-

cej požiadavky normy DIN 51622.

Používanie plynu do domácnosti a kempin-

gu je zásadne zakázané.

Zmesi skvapalnených plynov sa môžu pre

rôzne plynové motory líšiť. Schválené zme-

si skvapalnených plynov sú uvedené v čas-

ti Technické údaje.

– Všetky osoby, ktoré manipulujú s teku-

tým plynom, sú povinné osvojiť si po-

trebné poznatky o osobitných vlastnos-

tiach tekutých plynov potrebné na bez-

pečnú realizáciu prevádzky. Predlože-

ný prospekt musíte neustále nosiť spolu

so zametacím strojom.

Používanie výrobku v súlade

s jeho určením

Predvídateľné chybné používanie

Vhodné povrchy

Bezpečnostné pokyny

Bezpečnostné pokyny k obsluhe

Bezpečnostné pokyny k jazde

Bezpečnostno-technické smernice

pre vozidlá na tekutý plyn

Povinnosti vedenia podniku a

zamestnancov

306 SK

- 3

– Hnacie plynové zariadenia sa musia

kontrolovať v pravidelných intervaloch,

minimálne však raz ročne, kvalifikova-

nou osobou kvôli funkčnosti a utesne-

niu (podľa BGG 936).

– Kontrola musí byť písomne potvrdená.

Podklady pre kontrolu § 33 a § 37 UVV

"Používanie tekutého plynu" (BGV

D34).

– Ako všeobecné predpisy sú platné

smernice Spolkového mnisterstva do-

pravy pre kontrolu vozidiel, ktorých mo-

tory sa prevádzkujú na tekutý plyn.

– Odber plynu sa môže vždy realizovať

iba z jednej fľaše. Odber plyn z viace-

rých fliaš by mohol zároveň spôsobiť,

že bude tekutý plyn prechádzať z jednej

fľaše do druhej. Tak je vystavená prepl-

nená fľaša po neskoršom uzavretí ven-

tilu fľaše (por. B.1 tejto smernice) nepo-

volenému nárastu tlaku.

– Pri montáži plnej fľaše je nutné dbať na

montážnu polohu plynovej prípojky,

podrobnejšie informácie sú uvedené v

kapitole „Montáž plynovej fľaše“.

Pri výmene plynovej fľaše postupujte mi-

moriadne opatrne. Pri montáži a demontáži

sa musí výstupné hrdlo plynu ventilu fľaše

utesniť uzatváracou maticou, ktorá je riad-

ne utiahnutá pomocou kľúča.

– Netesné plynové fľaše sa nemôžu ďalej

používať. Musia sa vyprázdniť vyfúknu-

tím v exteriéri pri dodržiavaní všetkých

bezpečnostných opatrení a potom sa

musia označiť ako netesné. Pri odvoze

alebo odovzdávaní poškodených ply-

nových fľaší musíte distribútorovi alebo

jeho zástupcovi (čerpadlárovi alebo po-

dobnej osobe) okamžite zaslať písom-

nú správu o vzniknutom poškodení.

– Skôr, než pripojíte plynovú fľašu, musí-

te skontrolovať riadny stav vášho spojo-

vacieho hrdla.

– Prípojka fľaše sa musí skontrolovať po-

mocou peniaceho prostriedku kvôli

riadnemu utesneniu.

– Ventily otvárajte pomaly. Otváranie a

uzatváranie sa nesmie vykonávať pou-

žitím udieracích nástrojov.

– Požiare spôsobené kvapalným plynom

haste iba z bezpečnej vzdialenosti a do-

statočnom krytí.

- používajte iba hasiace prístroje na ky-

selinu uhličitú alebo plyn z kyseliny uhli-

čitej.

- na chladenie plynovej fľaše použite

dostatočné množstvo vody.

– Kompletné zariadenie na tekutý plyn sa

musí priebežne kontrolovať kvôli pre-

vádzkovo bezpečnému stavu, hlavne

kvôli riadnemu utesneniu. Používanie

vozidla pri netesnom plynovom zaria-

dení je zakázané.

– Pred uvoľnením rúrkového alebo hadi-

cového spoja sa musí uzavrieť ventil

fľaše. Spojovacia matica na fľaši sa

musí pomaly najskôr iba trochu uvoľniť,

lebo v opačnom prípade začne unikať

spontánne plyn, ktorý sa ešte nachádza

pod tlakom v potrubí.

– Ak čerpáte plyn z veľkého zásobníka,

potom si musíte vyžiadať jednoznačné

predpisy od príslušného distribútora te-

kutého plynu.

 Nebezpečenstvo

Nebezpečenstvo poranenia!

– Tekutý plyn v tekutej podobe vytvára na

holej pokožke omrzliny.

– Po demontáži sa musí pevne naskrut-

kovať uzatváracia matica na spojovací

závit fľaše.

– Na skúšku utesnenia používajte mydlo-

vú vodu, roztok nekalu alebo iné penivé

prostriedky. Osvetľovanie zariadenia

na tekutý plyn otvoreným plameňom je

zakázané.

– Pri výmene jednotlivých častí zariade-

nia musíte rešpektovať montážne pred-

pisy výrobného podniku. Pritom sa mu-

sia uzavrieť ventily na fľaši a hlavnom

uzatváracom zariadení.

– Priebežne musíte kontrolovať stav elek-

trického zariadenia vozidla poháňané-

ho tekutým plynom. Pri netesnosti by

mohli iskry odletujúce zo súčiastok za-

riadenia na plyn spôsobiť výbuch.

– Pri dlhšom prestoji vozidla poháňaného

tekutým plynom sa musí nastavovací

priestor pred uvedením vozidla alebo

jeho elektrických zariadení do prevádz-

ky dôkladne vyvetrať.

– Nehody vzniknuté v súvislosti s plyno-

vými fľašami alebo zariadeniami na te-

kutý plyn sa musia okamžite nahlásiť

profesnému združeniu a kompetentné-

mu profesnému dozornému úradu. Po-

škodené diely musíte uskladniť až do

ukonč

enia vyšetrovania.

– Uskladnenie hnacích plynových fliaš

alebo fliaš s tekutým plynom sa musí

vykonať podľa predpisov TRF 1996

(Technické predpisy pre tekutý plyn,

pozri DA k BGV D34, príloha 4).

– Plynové fľaše musíte skladovať vo zvis-

lej polohe. Manipulácia s otvoreným oh-

ňom a fajčenie je na mieste inštalácie

nádrží a počas opráv zakázané. V exte-

riéri inštalované fľaše musia mať dobrý

prístup. Prázdne fľaše sa musia zásad-

ne uzavrieť.

– Ventily na fľaši a hlavnom uzatváracom

zariadení sa musia okamžite po nasta-

vení vozidla uzavrieť.

– Pre polohu a vlastnosti nastavovacích

priestorov pre vozidlá poháňané teku-

tým plynom platia nariadenia uvedené v

predpisoch o garážach a príslušné sta-

vebné predpisy jednotlivých krajín.

– Plynové fľaše sa musia skladovať vo

zvláštnych priestoroch oddelených od

nastavovacích priastorov (pozri k tomu

DA k BGV D34, príloha 2).

– Elektrické ručné lampy používané v

týchto priestoroch musia byť vybavené

uzavretým a utesneným príklopom a

pevným ochranným košom.

– Pri prácach v údržbárskych dielňach sa

musia uzavrieť ventily na fľaši a hlav-

nom uzatváracom zariadení a fľaše s

hnacím plynom sa musia chrániť pred

pôsobením tepla.

– Pred prevádzkovými prestávkami a

ukončením prevádzky musí kompetent-

ná osoba skontrolovať, či sú riadne

uzavreté všetky ventily, predovšetkým

ventily na fľašiach. Práca s ohňom,

hlavne zváracie a rezacie činnosti, sa

nemôžu vykonávať v blízkostí fľaší s

hnacím plynom. Fľaše s hnacím ply-

nom, aj keď sú prázdne, sa nemôžu

skladovať v dielňach.

– Nastavovacie a skladovacie priestory, ako

aj servisné dielne musia byť riadne vetrané.

Pritom musíte dávať pozor na to, aby boli

kvapalné plyny ťažšie ako vzduch. Zhro-

mažďujú sa na podlahe, v pracovných vý-

kopoch a iných priehlbinách na povrchu a

môžu tu vytvárať nebezpečné výbušné

zmesi plynu a vzduchu.

 Prístroj nepoužívajte vo výške nad

1200 m.

 NEBEZPEČENSTVO

Nebezpečenstvo otravy!

 (Plynový motor)

Prevádzka prístroja v zatvorených

priestoroch je povolená pri dostatoč-

nom vetraní.

 Spaliny sú jedovaté a zdraviu škodlivé,

nesmú sa vdychovať.

 NEBEZPEČENSTVO

Nebezpečenstvo poranenia!

 Otvor na odvádzanie spalín spaľovacie-

ho motora nesmie byť uzavretý.

 Po odstavení motor potrebuje dobeh

cca 3 sekundy. V tomto čase sa bez-

podmienečne zdržiavajte mimo oblasti

pohonu.

 NEBEZPEČENSTVO

Nebezpečenstvo popálenia!

 Nedotýkajte sa horúceho spaľovacieho

motora.

 Pred odstránením obložení nechajte

vozidlo vychladnúť.

 Nenakláňajte sa nad otvor na odvádza-

nie spalín a ani do neho nesiahajte.

 NEBEZPEČENSTVO

Nebezpečenstvo poranenia!

 Pri činnostiach na výškovom vypráz-

dnení musíte nádobu na smeti úplne

zdvihnúť a zabezpeči

ť.

 Zabezpečenie vykonávajte iba mimo

nebezpečnej oblasti.

Údržba kvalifikovanou osobou

Uvedenie do prevádzky / prevádzka

V nastavovacích a skladovacích

priestoroch, ako aj v servisných

dielňach

Prístroje so spaľovacím motorom

Prístroje s výškovým vyprázdnením

307SK

- 4

POKYN

Ochranná strecha vodiča (voliteľná) posky-

tuje ochranu pred väčšími padajúcimi diel-

mi. Neposkytuje ale žiadnu ochranu pred

prevrátením!

 Denne kontrolujte ochrannú striešku z

hľadiska poškodenia.

 V prípade poškodenia, aj jednotlivých

prvkov, je potrebné vymeniť kompletnú

ochrannú striešku.

 Akékoľvek modifikácie ochrannej

striešky alebo upevňovanie prvkov,

konštrukčných dielov a konštrukčných

skupín, ktoré spoločnosť Kärcher nes-

chválila, je neprípustné a za určitých

okolností môže obmedziť funkčnosť

ochrannej striešky.

 Rešpektujte prázdnu hmotnosť (trans-

portnú hmotnosť) pri preprave na príve-

soch alebo vozidlách.

 Pred prepravou prístroja musíte odpojiť

batériu a bezpečne upevniť prístroj.

 Pred čistením a údržbou stroja, pred

výmenou dielcov alebo pred prestavo-

vaním na inú funkciu je potrebné stroj

vypnúť a vytiahnuť kľúč.

 Pri prácach na elektrickom zariadení je

potrebné batériu na svorkách odpojiť.

Pritom je potrebné najprv odpojiť zápor-

ný pól a potom kladný pól.

Opätovné pripojenie sa uskutoční v

opačnom poradí. Najprv pripojte kladný

pól a potom záporný pól.

 Čistenie prístroja sa nesmie robiť prú-

dom vody z hadice alebo vodou pod vy-

sokým tlakom (nebezpečenstvo skratu

alebo iného poškodenia).

 Opravy smú vykonávať iba schválené

servisy alebo odborníci v tomto odbore,

ktorí sú dôkladne oboznámení so všet-

kými relevantnými bezpečnostnými

predpismi.

 Dodržiavajte bezpečnostné kontroly

podľa miestnych platných predpisov

pre iné lokálne používané remeselné

prístroje.

 Práce na zariadení vždy vykonávajte s

vhodnými rukavicami.

Zametací stroj pracuje podľa princípu lo-

patky na zametanie.

– Rotujúci zametací valec posúva nečis-

totu priamo do nádob na smeti.

– Bočná kefa čistí rohy a hrany zameta-

nej plochy a prepravujehadzuje nečis-

totu na dráhu zametacieho valca.

– Jemný prach je odsávaný cez prachový

filter pomocou odsávacieho ventilátora.

 NEBEZPEČENSTVO

Nebezpečenstvo zranenia a poškodenia!

 Pri vykladaní rešpektujte hmotnosť prí-

stroja!

 Nepoužívajte vysokozdvižný vozík, prí-

stroj by sa mohol poškodiť.

 Pri premiestňovaní prístroja použite

vhodnú rampu alebo žeriav!

 Pri pužívaní rampy dávajte pozor na:

Voľný priestor nad podlahou 70mm.

 Ak sa dodáva prístroj na palete, musí

sa postaviť z priložených dosiek odjaz-

dová rampa.

Návod k tomu sa nachádza na strane 2

(vnútorná strana obálky).

Dôležité upozornenie: každá doska

musí byť vždy upevnená 2 skrutkami

Prístroje s ochrannou strechou

vodiča

Bezpečnostné pokyny k preprave

prístroja

Bezpečnostné pokyny k

ošetrovaniu a údržbe

Funkcia

Pokyny k vykládke

Prázdna hmotnosť (transportná

hmotnosť)

925 kg*

* Ak sú namontované montážne súpravy,

je hmotnosť ešte vyššia.

308 SK

- 5

1 Kabína vodiča (voliteľné)

2 Dvere kabíny (voliteľné)

3 Pevný upevňovací bod (4x)

4 Prístup k zametaciemu valcu

5 Predné koleso

6 Bočná kefa

7 Nádrž na smeti

8 Osvetľovacie zariadenie (voliteľné)

9 Uzáver krytu zariadenia

10 Stierače (voliteľné)

11 Kryt motora

12 Fľaša s plynom

13 Zablokovanie kabíny vodiča

(Prídavná možnosť)

14 Výstražný maják

15 Odlučovač odstredivej sily

16 Poistná páčka kabíny vodiča

(Prídavná možnosť)

17 Prestavenie zametacieho valca (nie je

zobrazené)

1 Prepínač programov

2 Funkčné tlačidlá

3 Multifunkčný indikátor

4 Bezpečnostná skrinka na pracovisku

5 Volant

6 Zámok zapaľovania

7 Parkovacia brzda

8 Sedadlo (s kontaktným vypínačom se-

dadla)

9 Brzdový pedál

10 Pedál pojazdu

1 Výstražný blikavý vypínač (voľba)

2 Kľúč zapaľovania

– Poloha 0: Vypnúť motor

– Poloha 1: Zapaľovanie zap

– Poloha 2: Naštartujte motor

1 Pracovné osvetlenie Zap/Vyp (voľba)

2 Výstražný maják Zap/Vyp

3 Klaksón

4 Očistenie filtra

5 Tlačidlo s voľbou smeru jazdy

6 Zavlažovanie bočnej kefy (voliteľné)

7 Ventilátor

8 Otvoriť / uzavrieť klapku nádoby

9 Zdvihnutie/spustenie zametacieho val-

Ovládacie a funkčné prvky

KM 130/300 R LPG

Ovládací panel Zámka zapaľovania

Funkčné tlačidlá

309SK

- 6

ECU - Engine Control Unit

Riadiaca jednotka motora reguluje a moni-

toruje funkcie motora.

Ak sa počas prevádzky vyskytnú poruchy

motora, zobrazí sa nasledovné:

– Na displeji sa zobrazí chybový kód a

popis chyby

– Svieti žlté resp. červené výstražné svet-

lo: Výkon motora sa zníži, resp. motor

sa vypne

– Zaznie alarmový tón.

 Poruchu, ako je napr. príliš vysoká tep-

lota chladiacej kvapaliny motora alebo

nízky tlak oleja, môže odstrániť zákaz-

ník pomocou príslušných opatrení

 V prípade pretrvávajúcich porúch sa

skontaktujte s autorizovaným zákazníc-

kym servisom spoločnosti KÄRCHER

alebo KUBOTA.

1 Zobrazenie na displeji

Teplota chladiacej vody

Počet otáčok motora

Program jazdy

Napätie batérie

Stav naplnenia palivovej nádrže

Počítadlo prevádzkových hodín

2 Červené výstražné svetlo (STOP)

Chyba s viacerými príčinami: Motor sa

vypne

3 Kontrolka (L1)

4 Kontrolka motora (MIL)

Krátkodobé zablikanie - dočasná chy-

Chyba si nevyžaduje ďalšiu pozornosť,

pretože sa nevyskytuje trvalo

Trvalé svietenie - chyba

Chybu je potrebné odstrániť v autorizo-

vanej dielni, a to čo najskôr. Nehrozí

bezprostredné nebezpečenstvo pre vo-

zidlo a životné prostredie

Rýchlo bliká - závažná chyba

Vozidlo nechajte okamžite opraviť, v

záujme zabránenia následným chy-

bám. Zabráňte veľkému zaťaženiu!

5 Žltá kontrolka (CHECK)

Chyba pohonu

6 Kontrolka (L2)

7 Žltá kontrolka

Chyba s viacerými príčinami: Zaznie

alarmový tón

Funkčné tlačidlá

Funkčnými tlačidlami možno v 2 stupňoch

nastaviť otáčky motora.

Pre prepravnú jazdu:

Odporúčané otáčky motora 1500 1/min

Pre režim zametania:

Zvoľte otáčky motora, 2550 1/min

A Funkčné tlačidlo <Menu>

B Funkčné tlačidlo <Nahor>

C Funkčné tlačidlo <Nadol>

D Funkčné tlačidlo <Uložiť/potvrdiť>

 Dlhšie stlačte funkčné tlačidlo <Menu>,

nastavené otáčky motora sa zobrazia

na displeji.

 Pre zmenu otáčok motora stlačte funkč-

né tlačidlo <Nahor> resp. <Nadol>.

 Pre uloženie stlačte funkčné tlačidlo <

Uložiť/potvrdiť>.

1 Brzdový pedál

2 Pedál pojazdu

3 Parkovacia brzda

Aby ste mohli vykonávať rôzne činnosti,

môže byť potrebné, aby ste najskôr vyklo-

pili kabínu vodiča (voľba).

Upozornenie: Kabína vodiča sa môže vyk-

lopiť iba na rovnom podklade (± 5 °).

 Otvorte zablokovanie kabíny vodiča.

 Vyklápajte kabínu vodiča, kým nezak-

lapne bezpečnostná páčka.

 Pred spustením kabíny vodiča odblo-

kujte bezpečnostnú páčku.

 Uvoľniť parkovaciu brzdu, pritom stlačiť

pedál.

 Zablokovať parkovaciu brzdu, pritom

stlačiť brzdový pedál.

 Otvoriť kryt motora.

 Páku voľnobehu hydraulického čerpad-

la stlačte na bočnej strane o 90 ° dole.

몇 UPOZORNENIE

Bez vlastného pohonu nejazdite zameta-

cím strojom na dlhších trasách a nepohy-

bujte sa rýchlejšie než 10 km/h.

 Po presunutí opäť vyklopte páku voľno-

behu hore.

 Ak bola páčka voľnobehu hydraulické-

ho čerpadla otočená na premiestnenie

stroja, musí sa páčka otočiť späť v sme-

re hodinových ručičiek až na doraz.

Používajte špeciálne náradie.

 Pred uvedením do prevádzky si prečí-

tajte návod na obsluhu výrobcu motora

a dodržiavajte hlavne bezpečnostné

pokyny.

 Zametací stroj postavte na rovnú plo-

chu.

 Vytiahnite kľúčik zo zapaľovania.

 Zatiahnite ručnú parkovaciu brzdu.

 NEBEZPEČENSTVO

Nebezpečenstvo poranenia!

 Rešpektujte bezpečnostno-technické

smernice pre vozidlá na tekutý plyn.

 Námraza a žlté penové usadeniny na

plynovej fľaši poukazujú na netesnosti.

 Výmenu fľaše môže vykona

ť len zaško-

lený personál.

 Fľaše s hnacím plynom sa nemôžu vy-

mieňať v garážach a podzemných

priestoroch.

 Pri výmene fľaší nesmiete fajčiť a pou-

žívať otvorený oheň.

 Pri výmene fľaší musíte riadne uzavrieť

uzatvárací ventil fľaše s tekutým ply-

nom a okamžite nasadiť ochranný kryt

na prázdnu fľašu.

몇 VÝSTRAHA

Používať sa môžu iba výmenné fľaše skon-

trolované kvôli typu konštrukcie s obsahom

11 kg.

UPOZORNENIE

Používanie plynu do domácnosti a kempin-

gu je zásadne zakázané.

Povolené sú zmesi skvapalnených plynov

pozostávajúce z propánu a butánu. Podiel

propánu musí byť minimálne 90 %.

Riadiaca jednotka motora (ECU)

Pedále

Pred uvedením do prevádzky

Vyklopenie kabíny vodiča

Zablokovať/uvoľniť parkovaciu

brzdu

Pohyb zametacieho stroja bez

vlastného pohonu

Zametací stroj uviesť do pohybu cez

vlastný pohon

Uvedenie do prevádzky

Všeobecné pokyny

Montáž/výmena plynovej fľaše

310 SK

- 7

POZOR

Otvorte odberný ventil plynu (3) až pred

spustením prístroja (pozri kapitolu Spuste-

nie prístroja).

Odberný plynový ventil otvorte otáčaním v

protismere hodinových ručičiek.

POKYN

Prípojka má ľavotočivý závit.

 Uvoľnite skrutku na bezpečnostnej tyči

a natočte tyč smerom hore.

1 Ochrannný kryt

2 Plynová hadica s prevlečnou maticou

3 Odberný ventil plynu

 Uzavrite odberný ventil plynu otáčaním

v protismere hodinových ručičiek.

 Odskrutkujte plynovú hadicu (šírka kľú-

ča 30 mm).

 Na spojovací ventil plynovej fľaše na-

skrutkujte ochranný kryt.

 Otvorte uzáver rukoväte.

 Vymeňte plynovú fľašu.

Rešpektujte montážnu polohu plynovej

fľaše! Prípojka alebo otvor krúžku musí

ukazovať smerom dole.

 Odskrutkujte ochranný kryt zo spojova-

cieho ventilu plynovej fľaše.

 Uzavrite uzáver rukoväte.

 Naskrutkujte plynovú hadicu na spojo-

vací ventil plynovej fľaše (šírka kľúča 30

mm).

 Uzavrite bezpečnostnú tyč a zaistite

skrutkou.

 Skontrolovať stav motorového oleja.

 Skontrolujte vodný chladič.

 Skontrolujte zametací valec.

 Skontrolujte tlak v pneumatikách.

 Nastavte sedadlo vodiča.

 Vyčistite prachový filter.

Upozornenie: Popis nájdete v kapitole

Starostlivosť a údržba.

 NEBEZPEČENSTVO

Dlhšie používanie zariadenia môže viesť k

poruchám prekrvenia spôsobeného vibrá-

ciami.

Nie je možné určiť všeobecne platnú dobu

používania, pretože tá je závislá na viace-

rých ovplyvňujúcich sa faktoroch:

– Osobné dispozície k zlému prekrveniu

(často studené prsty, svrbenie, tŕpnutie

v prstoch).

– Nízka teplota okolia. Na ochranu prí-

slušných častí tela noste teplý odev.

– Pevnejšie držanie bráni prekrveniu.

– Neprerušovaná prevádzka pôsobí

škodlivejšie ako práca s prestávkami.

V prípade pravidelného, dlhodobejšieho

používania zariadenia a v prípade opako-

vaného výskytu daných príznakov (napr.

svrbenie, tŕpnutie určitých častí tela, stude-

né prsty) doporučujeme lekársku prehliad-

ku.

 Páku prestavenia sedadla vytiahnite

smerom von.

 Posuňte sedadlo, uvoľnite páku a ne-

chajte ju zapadnúť na svoje miesto.

 Pohybmi sedadla dopredu a dozadu

skontrolujte, či je aretované.

1 Transportná jazda

Odporúčané otáčky motora 1500 1/min

2 Zametanie so zametacím valcom

Zvoľte otáčky motora, 2550 1/min

3 Zametanie so zametacím valcom a

bočnou kefou

Zvoľte otáčky motora, 2550 1/min

 Odberný plynový ventil otvorte otáča-

ním v protismere hodinových ručičiek.

Upozornenie: Zariadenie je vybavené vy-

pínačom kontaktu sedadla. Pri opustení se-

dadla vodiča sa zariadenie vypne.

 Posadte sa na sedadlo vodiča.

 Presuňte snímač voľby smeru jazdy do

stredovej polohy.

 Zatiahnite ručnú parkovaciu brzdu.

 Zasuňte kľúč zapaľovania do zámku

zapaľovania.

 Kľúč zapaľovania otočte do polohy "II".

 Ak sa prístroj spustí, uvoľniť kľúčik za-

paľovania.

Upozornenie: Spúšťač nikdy nespúšťajte

dlhšie ako 10 sekúnd. Predtým, ako znova

otočíte spúšťačom, počkajte najmenej 10

sekúnd.

 Zvoľte otáčky motora, 1500 1/min.

 Nastavte programový vypínač na trans-

portnú jazdu .

 Stlačte o podržte stlačený brzdový pe-

dál.

 Povoľte parkovaciu brzdu.

 Nastavte prepínač smeru jazdy do po-

lohy „dopredu“.

 Pomaly zošliapnite plynový pedál.

 Nebezpečenstvo

Nebezpečenstvo poranenia! Pri jazde späť

nesmie vzniknúť žiadne nebezpečie pre

tretie osoby, prípadne ich na to upozornite.

POZOR

Nebezpečenstvo poškodenia! Stláčajte

prepínač smeru jazdy iba pri zastavenom

prístroji.

 Nastavte prepínač smeru jazdy do po-

lohy „dozadu“.

 Pomaly zošliapnite plynový pedál.

– Plynovým pedálom je možné plynule

regulovať rýchlosť jazdy.

– Vyvarujte sa trhavého šliapania na pe-

dál, pretože takto môže dôjsť k poško-

deniu hydrauliky.

– V prípade poklesu výkonu pri stúpaní

zľahka uberte pedálom plyn.

 Uvoľniť pedál jazdy, stroj sa sám zabrz-

dí a zostane stáť.

Upozornenie: Účinky bŕzd sa dajú podpo-

rovať stlačením brzdového pedála.

Prejazd pevne stojacich prekážok až do

výšky 70 mm:

 Pomaly a opatrne prejsť dopredu.

Prejazd pevne stojacich prekážok nad výš-

ku 70 mm:

 Prekážky smiete prechádzať iba s

vhodnou rampou.

POZOR

Nezametať žiadne baliace pásky, drôty

apod., lebo môže dôjsť k poškodeniu me-

chaniky zametania.

 Otáčky motora pre režim zametania na-

stavte na 2550 1/min, k tomu si pozrite

kapitolu „Multifunkčný displej|Nastave-

nie otáčok motora“.

Upozornenie

Nastavenie na 1500 1/min je vhodné

len pre prepravnú jazdu a nie pre režim

zametania (zametacia metla a bočné

metly sa dostatočne neotáčajú).

Upozornenie: Aby ste dosiahli optimálny

výsledok čistenia, mali by ste rýchlosť jaz-

dy prispôsobiť daným podmienkam.

Upozornenie: Počas prevádzky by sa mal

prachový filter čistiť v pravidelných interva-

loch.

Pred spustením/bezpečnostnou

kontrolou

Prevádzka

Nastavenie sedadla vodiča

Voľba programu

Otvorte prívod plynu

Spustenie stroja

Naštartujte motor

Jazda s prístrojom

Ísť dopredu

Jazda dozadu

Chovanie sa pri jazde

Brzdenie

Prejazd prekážok

Zametanie

311SK

- 8

Táto montážna súprava je namontovaná od

výroby a nemôže sa dodatočne namontovať.

Montážna súprava vodného rozstrekova-

cieho systému sa skladá z vodnej nádrže a

rozstrekovacích dýz na bočnej metle.

 Ak uniká pri zametaní príliš mnoho pra-

chu, môžete použiť systém na rozstre-

kovanie vody.

 Zapojenie sa vykonáva pomocou spí-

nača Zavodnenie bočnej metly.

 Zapnúť dúchadlá.

 Pri plošnom čistení nastavte programo-

vací vypínač do polohy zametať so za-

metacím valcom.

 Pri čistení bočných okrajov nastavte

programovací vypínač do polohy zame-

tať so zametacím valcom a bočnou

metlou.

 Vypnite ventilátor.

 Pri plošnom čistení nastavte programo-

vací vypínač do polohy zametať so za-

metacím valcom.

 Pri čistení bočných okrajov nastavte

programovací vypínač do polohy zame-

tať so zametacím valcom a bočnou

metlou.

 Nebezpečenstvo

Nebezpečenstvo poranenia! Počas vypráz-

dňovania sa nesmú žiadne osoby a zviera-

tá zdržiavať v priestore vyklápania nádoby

na nečistoty.

 Nebezpečenstvo

Nebezpečie vzniku pomliaždenín! Nikdy

nezasahujte do tyčí mechaniky vyprázdňo-

vania. Nezdržiavajte sa pod zdvihnutou ná-

dobou.

 Nebezpečenstvo

Nebezpečie prevrátenia! Stroj počas vy-

prázdňovania postavte na rovnú plochu.

 Nastavte programový vypínač na trans-

portnú jazdu .

 Zdvihnite nádobu na nečistoty.

 Pomaly sa presuňte ku zbernej nádobe.

 Zatiahnite ručnú parkovaciu brzdu.

 Otvorenie klapky nádrže: Stlačte vypí-

nač vpravo a vyprázdnite zásobník na

smeti.

 Uzavrite kryt nádrže: Podržte stlačený

vypínač vpravo (cca na 2 sekundy),

kým nezaklapne do koncovej polohy.

 Povoľte parkovaciu brzdu.

 Pomaly sa vzdiaľte od zbernej nádoby.

 Spustite nádobu na smeti až do konco-

vej polohy.

 Stlačte o podržte stlačený brzdový pe-

dál.

 Zatiahnite ručnú parkovaciu brzdu.

 Kľúčik zapaľovania otočiť na "0" a vy-

tiahnuť.

 Uzavrite odberný ventil plynu otáčaním

v protismere hodinových ručičiek.

 NEBEZPE

ČENSTVO

Nebezpečenstvo zranenia a poškodenia!

Pri prepravovaní zariadenia zohľadnite

jeho hmotnosť.

 Kľúčik zapaľovania otočiť na "0" a vy-

tiahnuť.

 Zatiahnite ručnú parkovaciu brzdu.

 Uzavrite prívod plynu.

 Zaistite prístroj na pevných upevňova-

cích bodoch (4x) pomocou upínacích

popruhov, lán alebo reťazí.

 Kolesá zariadenia zaistite klinmi.

 Pri preprave vo vozidlách zariadenie

zaistite proti zošmyknutiu a prevráteniu

podľa platných smerníc.

 NEBEZPEČENSTVO

Nebezpečenstvo zranenia a poškodenia!

Pri uskladnení zariadenia zohľadnite jeho

hmotnosť.

 Odstavte zametací stroj na rovnej plo-

cha v suchom prostredí chránenom

pred mrazom. Chráňte krycí materiál

pred prachom.

 Zdvihnite zametací valec a bočnú kefu,

aby sa nepoškodili štetiny.

 Kľúčik zapaľovania otočiť na "0" a vy-

tiahnuť.

 Zatiahnite ručnú parkovaciu brzdu.

 Uzavrite prívod plynu.

 Zametací stroj zaistite proti pohybu.

 Plynový motor

Pozor

Stroje je nutné bezpečne odstaviť!

Kvalifikovaná osoba musí v pravidel-

ných intervaloch vykonať inšpekciu

stroja, hlavne nádrže na kvapalný plyn

a jej spojenia, pre zabezpečenie bez-

pečnej prevádzky v zmysle regionál-

nych alebo vnútroštátnych smerníc.

Ak sa zametací stroj nebude používať dlh-

šiu dobu, musíte okrem iného rešpektovať:

 Vymeniť motorový olej.

 Odskrutkujte plynovú hadicu s prírubo-

vou maticou (šírka kľúča 30 mm).

 Uzavrite plynovú fľašu ochranným kry-

tom, uschovajte vo vhodných priesto-

roch v kolmej polohe (pozri k tomu kapi-

tolu "Bezpečnostné pokyny").

 Zametací stroj vyčistite zvnútra i zvon-

ku.

 Odpojte mínusový pól batérie, pokiaľ

nebudete prístroj používať dlhšie než 4

týždne.

Symbolické znázornenie

 Batériu nabíjajte v intervaloch asi 2 me-

siacov.

 Zakryte batériu a chráňte ju pred skra-

tom.

Montážna súprava vodného

rozstrekovacieho systému (voľba)

Zametanie suchej podlahy

Zametanie vlhkej alebo mokrej podlahy

Vyprázdnenie nádoby na smeti

Vypnutie prístroja

Uzavrite prívod plynu

Preprava

Uskladnenie/Zastavenie

312 SK

- 9

POZOR

Nebezpečenstvo poškodenia!

Nevymývajte prachový filter .

– Opravy smú vykonávať iba schválené

servisy alebo odborníci v tomto odbore,

ktorí sú dôkladne oboznámení so všet-

kými relevantnými bezpečnostnými

predpismi.

– Prenosné priemyselne použité prístroje

podliehajú bezpečnostnému preskúša-

niu podľa VDE 0701.

 Zametací stroj postavte na rovnú plochu.

 Kľúčik zapaľovania otočiť na "0" a vy-

tiahnuť.

 Zatiahnite ručnú parkovaciu brzdu.

몇 UPOZORNENIE

Nebezpečenstvo poškodenia! Čistenie stroja

sa nesmie robiť prúdom vody z hadice alebo

vodou pod vysokým tlakom (nebezpečenstvo

skratu alebo iného poškodenia).

 Nebezpečenstvo

Nebezpečenstvo poranenia! Noste masku

ochrany proti prachu a ochranné okuliare.

 Zariadenie vyčistite handrou.

 Zariadenie vyfúkajte stlačeným vzdu-

chom.

 Stroj zvonka očistite pomocou vlhkej

handry namočenej do mierneho umý-

vacieho roztoku.

Upozornenie: Nepoužívajte žiadne agre-

sívne čistiace prostriedky.

Dajte vykonať údržbárske činnosti podľa in-

špekčného kontrolného listu.

Upozornenie: Počítadlo prevádzkových

hodín udáva vhodný čas intervalov údržby.

Upozornenie: Všetky servisné a údržbár-

ske práce, ktoré sa pri údržbe robia u zá-

kazníka, musí robiť kvalifikovaný odborník.

V prípade potreby sa môžete kedykoľvek

obrátiť na odborných predajcov firmy Kär-

cher.

Denná údržba:

 Skontrolovať stav motorového oleja.

 Skontrolujte hladinu chladiacej vody.

 Skontrolujte tlak v pneumatikách.

 Skontrolujte, či zametací valec a bočná

kefa nie sú opotrebené a či na nich nie

je navinutý pásový odpad.

 Skontrolujte kolieska na navinuté pásy.

 Skontrolujte odlučovač odstredivej sily,

v prípade potreby ich vyčistite.

 Skontrolujte funkciu všetkých ovládacích

prvkov.

 Skontrolujte prístroj, či nie je poškodený.

Týždenná údržba:

 Skontrolujte utesnenie palivového ale-

bo plynového potrubného systému.

 Vyčistite vodný chladič.

 Vyčistite chladič hydraulického oleja.

 Skontrolujte hydraulické zariadenie.

 Skontrolujte stav hydraulického oleja.

 Skontrolujte brzdovú kvapalinu.

 Skontrolujte opotrebovanie tesniacich

líšt, v prípade potreby ich vymeňte

 Skontrolujte a namažte klapku nádoby.

Údržba po opotrebovaní:

 Vymeňte tesniace lišty.

 Vymeňte zametací valec.

 Vymeňte bočnú kefu.

Upozornenie: Popis viď kapitola Údržbár-

ske práce.

Upozornenie: Aby ste nestratili nárok na

záruku, musíte počas záručnej doby všetky

servisné a údržbárske práce nechať urobiť

servisnej službe firmy Kärcher podľa zošitu

údržby.

Údržba po 50 prevádzkových hodinách:

 Nechajte vykonať prvú kontrolu podľa

návodu na údržbu.

Údržba po 250 prevádzkových hodinách:

 Nechajte vykonať kontrolu podľa návo-

du na údržbu.

Príprava:

 Zametací stroj postavte na rovnú plochu.

 Kľúčik zapaľovania otočiť na "0" a vy-

tiahnuť.

 Zatiahnite ručnú parkovaciu brzdu.

 Uzavrite prívod plynu.

1 Nádrž na chladiacu vodu

2 Vzduchový filter

3 3 valcový štvortaktný plynový motor

4 Chladič vody

5 Fľaša s plynom

6 Uzáver rukoväte

7 Nádrž na hydraulický olej

8 Plniace hrdlo hydraulického oleja

9 Priezor

 NEBEZPEČENSTVO

Nebezpečenstvo poranenia! Poistnú tyč

vždy nasadzujte pri zdvihnutej nádobe na

nečistoty.

Zabezpečenie vykonávajte iba mimo ne-

bezpečnej oblasti.

1 Držiak bezpečnostnej tyče

2 Bezpečnostná tyč

 Vyklopte bezpečnostnú tyč na výškové

vyprázdnenie smerom hore a vložte ju

do držiaka (zabezpečené).

Pri zaobchádzaní s batériami bezpodmie-

nečne dodržiavajte nasledujúce výstražné

upozornenia:

 Nebezpečenstvo

Nebezpečenstvo výbuchu! Neodkladajte

na batérie žiadne náradie alebo podobne,

tzn. na koncové póly a prepojenia článkov.

Starostlivosť a údržba

Všeobecné pokyny

Čistenie

Čistenie vnútra zariadenia

Vonkajšie čistenie zariadenia

Intervaly údržby

Údržba vykonávaná zákazníkom

Údržba vykonávaná službou

zákazníkom

Údržbárske práce

Prehľad

Všeobecné bezpečnostné pokyny

Motorový olej, vykurovací olej,

nafta a benzín sa nesmú dostať

do okolia a zaťažiť životné pro-

stredie. Prosíme, aby ste chrá-

nili pôdu a starý olej likvidovali

ekologicky.

Bezpečnostné pokyny pre batérie

Dodržiavajte pokyny uvedené

na batérii, v návode na použitie

a v prevádzkovom návode pre

vozidlo!

Používajte ochranné okuliare!

Udržiavajte deti v dostatočnej

vzdialenosti od kyselín a baté-

rií!

Nebezpečenstvo výbuchu!

Oheň, iskry, otvorené svetlo a

fajčenie sú zakázané!

Nebezpečenstvo poleptania!

Prvá pomoc!

Výstražné upozornenie!

Likvidácia!

Nehádžte batérie do domového

odpadu!

313SK

- 10

 Nebezpečenstvo

Nebezpečenstvo poranenia! Rany nikdy

nevystavujte styku s olovom. Po práci na

batériách si vždy umyte ruky.

 NEBEZPEČENSTVO

Nebezpečenstvo požiaru a explózie!

– Fajčenie a otvorený oheň sú zakázané.

– Priestory, v ktorých sa batérie nabíjajú,

sa musia dobre vetrať, pretože pri nabí-

janí vzniká vysoko explozívny plyn.

 Nebezpečenstvo

Nebezpečenstvo poleptania!

– V prípade streknutia kyseliny do očí

alebo na pokožku vypláchnite resp. sp-

láchnite dostatočným množstvom čistej

vody.

– Potom okamžite vyhľadajte lékara.

– Znečistený odev vyperte vo vode.

 Batériu umiestnite do držiaka batérie.

 Držiaky priskrutkujte na spodnú stranu

batérie.

 Svorku pólu (červený kábel) pripojte na

plusový pól (+).

 Svorku pólu pripojte na mínusový pól (-).

Upozornenie: Skontrolujte, či sú póly baté-

rie a svorky dostatočne chránené ochran-

ným mazivom na póly.

POZOR

U batérií naplnených kyselinou pravidelne

skontrolovať stav kvapaliny.

– Kyselina plne nabitej batérie má pri 20

°C špecifickú hmotnosť 1,28 kg/l.

– Kyselina čiastočne nabitej batérie má

špecifickú hmotnosť medzi 1,00 a 1,28

kg/l.

– Špecifická hmotnosť kyseliny musí byť

vo všetkých článkoch rovnaká.

 Vyskrutkovať všetky uzávery článkov.

 Z každého článku batérie odoberte

prostredníctvom skúšačky kyseliny

vzorku.

 Vzorku kyseliny vráťte vždy do toho

článku, z ktorého ste ju odobrali.

 Ak je hladina kvapaliny nízka, naplniť

články až po značku destilovanou vodou.

 Nabite akumulátor.

 Naskrutkovať uzávery článkov.

 Nebezpečenstvo

Nebezpečenstvo poranenia! Pri manipulá-

cii s batériami dodržujte bezpečnostné

predpisy. Dodržujte návod na použitie vý-

robcu nabíjač

ky.

 Nebezpečenstvo

Batérie nabíjajte len pomocou vhodnej na-

bíjačky.

 Vyskrutkovať všetky uzávery článkov.

(iba u batérie nenáročnej na údrbu)

 Plusový pól nabíjacieho prístroja spojiť

s prípojkou plusového pólu batérie.

 Minusový pól nabíjacieho prístroja spo-

jiť s prípojkou minusového pólu batérie.

 Zástrčku zapojiť do zásuvky a zapnúť

nabíjací prístroj.

 Batérie nabíjať čo najnižším nabíjacím

prúdom.

Upozornenie: Ak sa batéria nabila, nabí-

jačku najprv odpojte od siete a potom od

batérie.

 Pólovú svorku odpojte z mínusového

pólu (-).

 Pólovú svorku odpojte z plusového pólu

(+).

 Uvoľnite držiaky na podlahe batérie.

 Z držiaka batérie vyberte batériu.

 Použité batérie zlikvidujte podľa plat-

ných predpisov.

 Nebezpečenstvo

Nebezpečenstvo popálenia!

 Motor nechajte vychladnúť.

 Skontrolovať stav motorového oleja

najskôr 5 minút po odstavení motora.

1 Olejová mierka

2 Uzatvárací kryt, plniaci otvor oleja

 Mierku oleja vytiahnuť.

 Mierku oleja osušiť a zasunúť dovnútra.

 Mierku oleja vytiahnuť.

 Odčítajte stav oleja.

 Opäť zasuňte olejovú mierku.

– Stav oleja sa musí nachádzať medzi

značkami "MIN" a "MAX".

– Ak je stav oleja pod označením "MIN",

doplňte motorový olej.

– Motor nenapĺňajte nad značku "MAX".

 Odskrutkujte uzatvárací kryt plniaceho

otvoru oleja.

 Naplniť motorový olej.

Druh oleja: Viď technické údaje

 Uzavrieť plniaci otvor oleja.

 Počkať minimálne 5 minút.

 Skontrolovať stav motorového oleja.

몇 UPOZORNENIE

Nebezpečie popálenia horúcim olejom!

 Pristavte záchytnú nádobu na minimál-

ne 6 litrov oleja.

 Motor nechajte vychladnúť.

1 Vypúšťacia skrutka oleja

 Vyskrukujte vypúšťaciu skrutku oleja.

 Uvoľnite uzatváracie skrutky plnenia

olejom.

 Olej vypustite.

1 Olejový filter motora

 Odskrutkujte olejový filter.



Vyčistite upevnenia a tesniace plochy.

 Natrite tesnenie nového olejového filtra

pred montážou olejom.

 Namontujte nový olejový filter a ručne

ho utiahnite.

 Naskrutkujte skrutku vypúšťania oleja

vrátane nového tesnenia.

Upozornenie: Olejovú vypúšťaciu skrutku

utiahnite momentovým kľúčom na 25 Nm.

 Naplniť motorový olej.

Druh oleja: Viď technické údaje

 Uzavrieť plniaci otvor oleja.

 Nechajte bežať motor asi 10 sekúnd.

 Skontrolovať stav motorového oleja.

POKYN

Nádoba na smeti sa nesmie poškodiť.

 Otvoriť kryt motora.

1 Priezor

2 Manometer

3 Uzatvárací kryt, plniaci otvor oleja

 Skontrolujte stav hydraulického oleja v

priezore.

Vloženie a pripojenie batérie

Skontrolovať hladinu elektrolytu batérie

(iba u batérií nenáročných na údržbu).

Nabite batériu

Vybratie batérie

Skontrolovať stav oleja a olej doplniť.

Vymeňte motorový olej a motorový

filter.

Skontrolujte stav hydraulického oleja a

doplňte hydraulický olej

314 SK

- 11

– Stav oleja sa musí nachádzať medzi

značkami "MIN" a "MAX".

– Ak je stav oleja pod označením "MIN",

doplňte hydraulický olej.

 Odskrutkujte uzatvárací kryt plniaceho

otvoru oleja.

 Vyčistite oblasť plnenia.

 Doplňte hydraulický olej.

Druh oleja: Viď technické údaje

 Naskrutkujte uzatvárací kryt plniaceho

otvoru oleja.

POZOR

Ak zobrazuje manometer zvýšený tlak hyd-

raulického oleja, musí vymeniť filter hyd-

raulického oleja zákaznícky servis firmy

Kärcher.

 Zatiahnite ručnú parkovaciu brzdu.

 Naštartujte motor.

Údržbu hydraulického oleja môže vykoná-

vať iba zákaznícky servis firmy Kärcher.

 Skontrolujte všetky hydraulické hadice

a prípojky na utesnenie.

 Nebezpečenstvo

Riziko oparenia horúcou vodou! Chladič

nechajte vychladnúť minimálne 20 minút.

 Skontrolujte stav chladiacej vody vo vy-

rovnávacej nádrži (stav vody medzi

značkami MIN a MAX.

 Vyčistite lamely chladiča.

 Skontrolujte hadice a prípojky chladiča

na utesnenie.

 Vyčistite ventilátor.

 Naštartujte motor.

 Zdvihnite nádobu na smeti až do konco-

vej polohy.

 Zastaviť motor.

 Zatiahnite ručnú parkovaciu brzdu.

 Nasaďte poistnú tyč pre výškové vy-

prázdnenie.

 Zo zametacieho valca odstráňte pásky

alebo šnúry.

 Vyberte bezpečnostnú tyč.

 Naštartujte motor.

 Spustite nádobu na smeti až do konco-

vej polohy.

 Zastaviť motor.

1 Upevňovacia skrutka upevnenia zame-

tacieho valca

2 Zametací valec

3 Upevnenie zametacieho valca

4 Upevňovací plech bočné tesnenie

5 Bočné tesnenie

 Otvorte bočné opláštenie pomocou kľúča.

 Odskrutkujte krídlové matice na pridr-

žiavacom plechu z bočného tesnenia a

odstráňte pridržiavací plech.

 Vyklopte bočné tesnenie smerom von.

 Vyskrutkujte upevňovaciu skrutku

upevnenia zametacieho valca a vyklop-

te upevnenie smerom von.

 Vyberte zametací valec.

Montážna poloha zametacieho valca v

smere jazdy (pôdorys)

Upozornenie: Pri montáži nového zameta-

cieho valca dbajte na polohu sady štetín.

 Namontujte nový zametací valec. Drážky

zametacieho valca musia byť nasunuté na

výstupkoch protiľahlej kyvnej páky.

Upozornenie: Pri montáži nového zameta-

cieho valca sa musí nanovo nastaviť vyčis-

tená plocha.

Upozornenie: Čistená plocha je od výroby

nastavená na 80 mm, dá sa pri opotrebení

zametacieho valca postupne nastaviť.

 Skontrolujte tlak v pneumatikách.

 Vypnie nasávací ventilátor.



So zametacím strojom prejdite po rov-

nej, hladkej podlahe, ktorá je viditeľne

znečistená prachom alebo posypaná

kriedou.

 Programovací vypínač nastavte na za-

metanie so zametacím valcom.

 Nastavte programový vypínač na trans-

portnú jazdu.

 Prejdite strojom smerom dozadu.

 Skontrolujte pozametanú plochu.

Tvar vyčistenej plochy by mal tvoriť pravi-

delný obdĺžnik so šírkou 80-85 mm.

1 Nastavovacia matica

2 Poistná matica

 Otvorte bočné opláštenie motora.

 Uvoľnte poistnú maticu.

 Nastavte zametacie zrkadlo

 Dotiahnite poistnú maticu.

 Skontrolujte pracovnú plochu zameta-

cieho valca.

 Skontrolujte tlak v pneumatikách.

 Zdvihnite bočnú kefu.

 So zametacím strojom prejdite po rov-

nej, hladkej podlahe, ktorá je viditeľne

znečistená prachom alebo posypaná

kriedou.

 Programovací vypínač nastavte na za-

metanie so zametacím valcom a boč-

nou metlou.

 Zdvihnite bočnú kefu.

 Programovací vypínač prepnite do po-

lohy Jazda.

 Prejdite strojom smerom dozadu.

 Skontrolujte pozametanú plochu.

Šírka zametanej plochy by sa mala nachá-

dzať medzi 40-50 mm.

 Upravte pracovnú plochu pomocou

dvoch nastavovacích skrutiek.

 Skontrolujte pozametanú plochu.

Kontrola hydraulického zariadenia

Skontrolujte a vykonajte údržbu

vodného chladiča

Kontrola zametacieho valca

Výmena zametacieho valca

Preskúšanie a nastavenie plochy

zametania zametacieho valca

Skontrolujte a nastavte pracovnú

plochu bočnej metly.

315SK

- 12

 Skontrolujte tlak v pneumatikách.

 Vysuňte nádobu na pozametaný mate-

riál a zabezpečte ju poistkou.

 NEBEZPEČENSTVO

Nebezpečenstvo poranenia! Poistnú tyč

vždy nasadzujte pri zdvihnutej nádobe na

nečistoty.

Zabezpečenie vykonávajte iba mimo ne-

bezpečnej oblasti.

 Vyklopte bezpečnostnú tyč na výškové

vyprázdnenie smerom hore a vložte ju

do držiaka (zabezpečené).

1 Držiak bezpečnostnej tyče

2 Bezpečnostná tyč

 Otvorte bočné opláštenie tak, ako je to

popísané v kapitole "Výmena zameta-

cieho valca".

 Uvoľnite 6 krídlových matíc na bočnom

pridržiavacom plechu.

 Uvoľnite 3 matice (SW 13) na prednom

pridržiavacom plechu.

 Stláčajte bočné tesnenie smerom dole

(pozdĺžny otvor) dovtedy, kým nebude

mať vzdialenosť od podlahy 1 - 3 mm.

 Riadne utiahnite pridržiavacie plechy.

 Zopakujte proces na inej strane prístro-

ja.

 Zametací stroj postavte na rovnú plo-

chu.

 Skúšobný prístroj tlaku vzduchu pripoj-

te ku ventilu pneumatiky.

 Skontrolujte tlak vzduchu a v prípade

potreby tlak upravte.

 Povolený tlak pneumatík pozri v tech-

nických údajoch.

 Vyčistite prachový filter tlačítkom Vyčis-

tenie filtra.

몇 VÝSTRAHA

Pred zahájením výmeny prachového filtra

vyprázdnite nádobu na nečistoty. Pri práci

na filtrovacom zariadení noste protipracho-

vú masku. Dodržiavajte bezpečnostné

predpisy o narábaní s jemným prachom.

1 Uzáver krytu zariadenia

2 Kryt prístroja

 Otvorte zablokovanie, vyskrutkujte k

tomu hviezdicovú skrutku.

 Vyklopte kryt prístroja dopredu.

1 Uzáver

2 Kryt filtra

 Otvorte kryt filtra.

 Vyklopte vibrátor filtra dopredu.

 Vymeňte prachový filter.

 Uzavrite opäť kryt filtra.

Klinový remeň sa musí pri tlaku 10 kg povo-

liť o asi 7-9 mm.

 Nechajte nastaviť napnutie klinového

remeňa zákazníckemu servisu.

1 Uzáver

2 Teleso vzduchového filtra

 Otvorte uzáver.

 Odstráňte teleso vzduchového filtra.

 Vymeňte vložku vzduchového filtra.

Upozornenie: Montážna poloha s vyfu-

kovacím otvorom dole (pozri obrázok).



Odskrutkujte krídlovú maticu na odlučo-

vači odstredivej sily.

 Vyčistite odlučovač odstredivej sily.

 Odskrutkujte reflektor.

 Vyberte reflektor a vytiahnite zástrčku.

Upozornenie: Rešpektujte polohy zástrč-

ky.

 Rozskrutkujte reflektor.

 Roztiahnite teleso reklektora a pritom

ho držte vo vodorovnej polohe, lebo

jednotka s lampami nie je upevnená.

 Odblokujte uzatvárací oblúk a vyberte

žiarovku.

 Namontujte novú žiarovku.

 Zmontujte v opačnom poradí.

Upozornenie: Pri výmene žiarovky sme-

rovky odstráňte sklo smerovky z telesa

smerovky.

Nastavte bočné tesnenia

Skontrolujte tlak v pneumatikách

Ručné vyčistenie prachového filtra

Výmena prachového filtra

Skontrolujte a nastavte klinový remeň

Kontrola a výmena vzduchového filtra

Vymeňte žiarovku reflektora (voľba)

Vymeňte žiarovku smerovky (voľba)

316 SK

- 13

 Otvorte bezpečnostný držiak.

 Skontrolovať poistky.

Upozornenie: Poistka FU 01 sa nachádza

v motorovom priestore.

 Chybné poistky vymeňte.

Upozornenie: Používajte len poistky s rov-

nakou zabezpečovacou hodnotou.

Týmto vyhlasujeme, že ďalej označený

stroj zodpovedá na základe jeho koncepcie

a konštrukcie a takisto vyhotovenia, ktoré

sme dodali, príslušným základným požia-

davkám na bezpečnost' a ochranu zdravia

uvedeným v smerniciach EÚ. Pri zmene

stroja, ktorá nebola nami odsúhlasená,

stráca toto prehlásenie svoju platnost'.

Podpísaní jednajú z poverenia a s plnou

mocou predstavenstva.

Osoba zodpovedná za dokumentáciu:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Výmena poistiek

FU 01 Hlavná poistka 60 A

FU 02 Zobrazenie stavu náplne

plynovej fľaše

5 A

FU 03 Bezpečnostné relé

Multifunkčný indikátor

10 A

FU 04 Tlačidlo s voľbou smeru

jazdy

10 A

FU 05 Časové relé

Kontaktný vypínač se-

dadla

5 A

FU 06 Ventilátor 25 A

FU 07 Prepínač výberu progra-

Funkcie nádoby na smeti

10 A

FU 08 Relé štartéra 30 A

FU 09 Indikačný prístroj 7,5 A

FU 10 Pozičné svetlá 7,5 A

FU 11 Pracovné osvetlenie

vpredu (tlmené svetlo)

10 A

FU 12 Vibračný systém

Výstražný maják

Klaksón

20 A

FU 13 Vodné čerpadlo 10 A

EÚ Vyhlásenie o zhode

Výrobok: Zametací vysávač nadstav-

Typ: 1.186-xxx

Príslušné Smernice EÚ:

2006/42/ES (+2009/127/ES)

2014/30/EÚ

2000/14/ES

Uplatňované harmonizované normy:

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Uplatňované postupy posudzovania

zhody:

2000/14/ES: Príloha V

Úroveň akustického výkonu dB(A)

Nameraná: 98

Zaručovaná: 101

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

317SK

- 14

Pomoc pri poruchách

Porucha Odstránenie

Stroj sa nedá naštartovať Zaujmite pozíciu na sedadle vodiča. Aktivuje sa vypínač kontaktu sedadla.

Nabíjanie alebo výmena batérie

Prázdna plynová fľaša - vymeňte plynovú fľašu

Uzavretý odberný ventil plynu - otvorte ventil otáčaním v protismere hodinových ručičiek.

Námraza na plynovom ventile - rešpektujte popis k výmene plynových fľaší.

Informovať servis KÄRCHER

Motor beží nepravidelne Vyčistite vzduchový filter alebo vymeňte vložku filtra

Skontrolujte systém vedenia paliva, prípojky a spojenia. V prípade potreby ich vymeňte.

Informovať servis KÄRCHER

Motor je prehriaty Doplňte chladiaci prostriedok

Vypláchnite chladič

Napnúť klinový remeň

Informovať servis KÄRCHER

Motor beží, ale prístroj ide len po-

maly alebo vôbec

Uvoľnenie ručnej brzdy

Skontrolujte navinutie pásov a šnúr.

Informovať servis KÄRCHER

Pískavý zvuk v hydraulike Doplnenie hydraulickej kvapaliny

Informovať servis KÄRCHER

Kefy sa otáčajú len pomaly alebo

vôbec

Presuňte plynovú páčku úplne doperedu (vysoký poočet otáčok).

Skontrolujte navinutie pásov a šnúr.

Informovať servis KÄRCHER

Málo alebo nízka nasávacia sila v

oblasti kefiek

Čistenie filtra

Informovať servis KÄRCHER

Stroj práši Nastavte bočné tesnenia

Zapnútie ventilátora

Vyčistite prachový filter

Vymeňte tesnenia filtra

Informovať servis KÄRCHER

V zametacej jednotke zostáva za-

mettaný materiál

Vyprázdnite nádobu na smeti

Vyčistite prachový filter

Výmena zametacieho valca

Nastavte zametacie zrkadlo

Vymeňte tesniace prúžky nádoby na smeti.

Odstráňte zablokovanie zametacích valcov.

Informovať servis KÄRCHER

Nádoba na smeti sa nezdvíha ale-

bo nespúšťa

Skontrolovať poistky.

Informovať servis KÄRCHER

Nádoba na smeti sa otáča len po-

maly alebo vôbec

Informovať servis KÄRCHER

Prevádzkové poruchy s hydraulic-

ky sa pohybujúcimi dielmi

Informovať servis KÄRCHER

318 SK

- 15

Technické údaje

KM 130/300 R LPG

1.186-146.0

Údaje o zariadení

Rýchlosť jazdy, vpred km/h 10

Rýchlosť jazdy, cúvanie km/h 10

Stúpavosť (max.) -- 18%

Plošný výkon bez bočnej kefy m

/h 10000

Plošný výkon s 1 bočnou kefou m

/h 13000

Pracovná šírka bez bočnej kefy mm 1000

Pracovná šírka s 1 bočnou kefou mm 1300

Druh krytia chránené proti kvapkajúcej vode -- IPX 3

Trvanie používania pri plnej nádrži h 4

Motor

Typ -- Kubota WG 972-E4

Konštrukcia -- 3 valcový štvortaktný plynový motor

Emisie podľa postupov merania v zmysle nariadenia Európskeho parlamentu

a Rady (EÚ) 2016/1628 (etapa V)

g/kWh 1018,2

Druh chladenia -- Chladenie vodou

Smer otáčania -- v protismere hodinových ručičiek

Otvor mm 74,5

Hub mm 73,6

Zdvihový objem cm

962

Množstvo oleja l 3,7

Prevádzkové otáčky 1/min 2350

Maximálny počet otáčok 1/min 2550

Otáčky pri chode naprázdno 1/min 1500

Max. výkon kW/PS 17,5/23,5

Najvyšší krútiaci moment 2400 1/min Nm 66,3

Olejový filter -- Filtračná vložka

Nasávací vzduchový filter -- Vnútorná vložka filtra, vonkajšia vložka fil-

tra

Druh paliva LPG

Povolené sú zmesi skvapalnených plynov pozostáva-

júce z propánu a butánu. Podiel propánu musí byť mi-

nimálne 90 %.

Objem nádrže 11 kg alebo 20 litrov (fľaša sa dá vymeniť)

Elektrické zariadenie

Akumulátor V, Ah 12, 62

Generátor, striedavý prúd V, A 12, 80

Spúšťač -- Elektrický spúšťač

Hydraulické zariadenie

Množstvo oleja v kompletnom hydraulickom zariadení l 26,5

Množstvo oleja v hydraliockej nádrži l 21,2

Druhy oleja

Motor (nad 25 °C) -- SAE 30, SAE 10W-30, SAE 15W-40

Motor (0 až 25 °C) -- SAE 20, SAE 10W-30, SAE 10W-40

Motor (pod 0 °C) -- SAE 10W, SAE 10W-30, SAE 10W-40

Hydraulika -- HV 46

Nádrž na smeti

Max. výška vykladania mm 1400

Objem nádoby na smeti l 300

Zametací valec

Priemer zametacích valcov mm 300

Kefa zametacieho valca mm 1000

Otáčky 1/min 350

Šírka zametania mm 80

Bočná metla

Priemer bočnej kefy mm 600

Počet otáčok (stupňovitý) 1/min 0 - 60

319SK

- 16

Pneumatiky

Veľkosť vpredu -- 15-4.5x8

Tlak vzduchu vpredu bar 8

Veľkosť vzadu -- 15-4.5x8

Brzda

Predné kolesá -- mechanická

Zadné koleso -- hydrostatická

Filter a vysávací systém

Konštrukcia -- Plochý skladaný filter

Otáčky 1/min 2800

Filtračná plocha jemného prachového filtra m

5,2

Menovitý podtlak vysávacieho systému mbar 15,5

Menovitý objemový prúd vysávacieho systému m

/h 800

Vibračný systém -- Elektromotor

Podmienky okolia

Teplota °C -5 až +40

Vlhkosť vzduchu, bez rosenia % 0 - 90

Zistené hodnoty podľa EN 60335-2-72

Emisie hluku

Hlučnosť L

dB(A) 80

Nebezpečnosť K

dB(A) 3

Hlučnosť L

+ nebezpečnosť K

dB(A) 101

Vibrácie zariadenia

Hodnota vibrácií v ruke/ramene m/s

1,5

Sedadlo m/s

0,8

Nebezpečnosť K m/s

0,2

Rozmery a hmotnost'

Dĺžka x Šírka x Výška mm 2122 x 1330 x 1430

Otočný rádius vpravo mm 1460

Otočný rádius vľavo mm 1460

Hmotnosť naprázdno kg 925

Prípustná celková hmotnosť kg 1505

Povolené zaťaženie osi vpredu kg 882

Povolené zaťaženie osi vzadu kg 623

Technické zmeny vyhradené!

KM 130/300 R LPG

1.186-146.0

320 SK

- 1

Prije prve uporabe Vašeg ure-

đaja pročitajte ove originalne

radne upute, postupajte prema njima i sa-

čuvajte ih za kasniju uporabu ili za sljede-

ćeg vlasnika.

Ukoliko prilikom raspakiravanja ustanovite

štetu nastalu tijekom transporta, o tome

obavijestite svoga prodavača.

– Natpisi na stroju pružaju važne naputke

za siguran rad.

– Uz instrukcije ovih uputa za rad moraju

se poštivati opći sigurnosni propisi i pro-

pisi o sprječavanju nezgoda zakono-

davnog tijela.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.com/REACH

U svakoj zemlji važe jamstveni uvjeti koje je

izdala naša nadležna organizacija za distri-

buciju. Eventualne smetnje na stroju za vri-

jeme trajanja jamstva uklanjamo besplatno

ukoliko je uzrok greška u materijalu ili proi-

zvodnji. U slučaju koji podliježe garanciji

obratite se, uz prilaganje potvrde o kupnji,

Vašem prodavaču ili najbližoj ovlaštenoj

servisnoj službi.

 OPASNOST

Radi sprječavanja opasnosti, popravke i

ugradnju pričuvnih dijelova smiju obavljati

samo ovlaštene servisne službe.

– Smije se koristiti samo onaj pribor i oni

pričuvni dijelovi koje dopušta proizvo-

đač. Originalan pribor i originalni pričuv-

ni dijelovi jamče za to da stroj može ra-

diti sigurno i bez smetnji.

– Dodatne informacije o pričuvnim dijelo-

vima dobit ćete pod www.kaercher.com

u dijelu Servis (Servise).

 OPASNOST

Upozorava na neposredno prijeteću opa-

snost koja za posljedicu ima teške tjelesne

ozljede ili smrt.

몇 UPOZORENJE

Upozorava na moguću opasnu situaciju

koja može prouzročiti teške tjelesne ozlje-

de ili smrt.

몇 OPREZ

Upućuje na eventualno opasnu situaciju

koja može prouzročiti lake tjelesne ozljede

ili materijalnu štetu.

PAŽNJA

Napomena koja upućuje na eventualno

opasnu situaciju koja može prouzročiti ma-

terijalnu štetu.

Opće napomene . . . . . . . . . . . HR 1

Zaštita okoliša . . . . . . . . HR 1

Jamstvo . . . . . . . . . . . . . HR 1

Pribor i pričuvni dijelovi . HR 1

Simboli u uputama za rad HR 1

Simboli na stroju . . . . . . HR 1

Namjensko korištenje . . . . . . . HR 2

Predvidiva pogrešna upora-

ba. . . . . . . . . . . . . . . . . . HR 2

Prikladne podloge . . . . . HR 2

Sigurnosni napuci . . . . . . . . . . HR 2

Sigurnosne upute vezane za

rukovanje . . . . . . . . . . . . HR 2

Sigurnosne upute koje se

odnose na vožnju. . . . . . HR 2

Sigurnosno-tehničke direkti-

ve za motorna vozila na uka-

pljeni plin . . . . . . . . . . . . HR 2

Strojevi s motorom s unutar-

njim izgaranjem . . . . . . . HR 3

Uređaji s visinskim pražnje-

njem . . . . . . . . . . . . . . . . HR 3

Uređaji sa zaštitnim krovom

upravljačke kabine . . . . . HR 3

Sigurnosne upute vezane za

transport uređaja . . . . . . HR 4

Sigurnosne upute vezane za

njegu i održavanje . . . . . HR 4

Funkcija . . . . . . . . . . . . . . . . . . HR 4

Napomene o istovaru . . . . . . . HR 4

Komandni i funkcijski elementi HR 5

KM 130/300 R LPG . . . . HR 5

Prije prve uporabe . . . . . . . . . . HR 6

Preklapanje upravljačke ka-

bine uvis. . . . . . . . . . . . . HR 6

Aktiviranje i otpuštanje par-

kirne kočnice . . . . . . . . . HR 6

Kretanje stroja za metenje

bez vlastitog pogona . . . HR 6

Kretanje stroja za metenje s

vlastitim pogonom . . . . . HR 6

Stavljanje u pogon. . . . . . . . . . HR 6

Opće napomene . . . . . . HR 6

Montaža i zamjena plinske

boce . . . . . . . . . . . . . . . . HR 6

Prije pokretanja i provjere si-

gurnosti . . . . . . . . . . . . . HR 7

U radu . . . . . . . . . . . . . . . . . . . HR 7

Podešavanje sjedala vozačaHR 7

Biranje programa . . . . . . HR 7

Otvaranje dovoda plina . HR 7

Pokretanje stroja . . . . . . HR 7

Vožnja stroja . . . . . . . . . HR 7

Metenje . . . . . . . . . . . . . HR 7

Pražnjenje nakupljene pr-

ljavštine . . . . . . . . . . . . . HR 8

Isključivanje uređaja. . . . HR 8

Transport . . . . . . . . . . . . . . . . . HR 8

Skladištenje/mirovanje. . . . . . . HR 8

Njega i održavanje. . . . . . . . . . HR 8

Opće napomene . . . . . . HR 8

Čišćenje . . . . . . . . . . . . . HR 9

Intervali održavanja . . . . HR 9

Radovi na održavanju . . HR 9

EU izjava o suklađnosti . . . . . . HR 13

Otklanjanje smetnji . . . . . . . . . HR 14

Tehnički podaci . . . . . . . . . . . . HR 15

Opće napomene

Zaštita okoliša

Materijali ambalaže se mogu re-

ciklirati. Molimo Vas da ambalažu

ne odlažete u kućne otpatke, već

ih predajte kao sekundarne siro-

vine.

Stari uređaji sadrže vrijedne ma-

terijale koji se mogu reciklirati te

bi ih stoga trebalo predati kao se-

kundarne sirovine. Stoga Vas

molimo da stare uređaje zbrinete

preko odgovarajućih sabirnih su-

stava.

Tekućine poput motornog ulja, hidraulič-

kog ulja, kočione tekućine, dizela ili ras-

hladnog sredstva ne smiju dospjeti u tlo.

Štitite okoliš i zbrinite tekućine na ekološki

svjestan način.

Jamstvo

Pribor i pričuvni dijelovi

Simboli u uputama za rad

Simboli na stroju

Opasnost od opeklina na vre-

lim površinama! Prije obav-

ljanja radova na stroju treba

pričekati da se ispušni uređaj

dovoljno ohladi.

Prilikom radova na uređaju

uvijek nosite prikladne ruka-

vice.

Opasnost od prignječenja

uvlačenjem među pokretne

dijelove vozila

Opasnost od ozljeda pokret-

nim dijelovima. Zabranjeno

zahvaćanje rukama.

Opasnost od požara. Nemoj-

te usisavati zapaljene ili uža-

rene predmete.

Prihvatnik lanca i mjesto

oslanjanja krana

Prihvatna mjesta za automo-

bilsku dizalicu

Maksimalan nagib podloge

prilikom vožnji s izdignutim

spremnikom za prljavštinu.

Dopušteno je savladavati

samo uspone do 18% u

smjeru vožnje.

Pazite na pravilan položaj

ugradnje plinske boce! Pri-

ključak odnosno prstenasti

otvor mora biti okrenut prema

dolje.

321HR

- 2

Ovaj stroj za metenje koristite isključivo u

skladu s navodima ovih uputa za rad.

– Ovaj stroj za metenje je namijenjen me-

tenju zaprljanih vanjskih površina.

– Uređaj nije odobren za prijevoz po jav-

nim cestama.

– Svaki vid primjene izvan toga slovi kao

nenamjenski. Proizvođač ne preuzima

nikakvu odgovornost za štete koje iz

toga proiziđu. Sav rizik snosi isključivo

korisnik.

– (Plinski motor)

Rad uređaja dozvoljen je u zatvorenim

prostorijama uz dovoljnu ventilaciju.

– Uređaj i plinske boce skladištite samo

na tlu.

– Na stroju se ne smiju vršiti nikakve iz-

mjene.

– Stroj je prikladan samo za podloge na-

vedene u radnim uputama.

– Smije se voziti samo po površinama

koje su od strane poduzeća ili osoba

koje je on ovlastio dopuštene za primje-

nu stroja.

– U osnovi vrijedi: Lako eksplozivne tvari

moraju se držati podalje od stroja (opa-

snost od eksplozije/požara).

– Ni u kom slučaju se ne smiju skupljati/

usisavati eksplozivne tekućine, zapaljivi

plinovi kao ni nerazrijeđene kiseline niti

otapala! U to spadaju benzin, razrjeđi-

vači za boje ili lož ulje, jer se njihovim

kovitlanjem i miješanjem s usisnim zra-

kom mogu formirati eksplozivna ispare-

nja ili eksplozivne smjese, osim toga

aceton, nerazrijeđene kiseline i otapala,

budući da nagrizaju materijale koji se

koriste u stroju.

– Nikada nemojte sakupljati niti usisavati

reaktivnu metalnu prašinu (od npr. alu-

minija, magnezija, cinka), budući ona u

spoju s jako alkalnim i kiselim sredstvi-

ma za čišćenje formira eksplozivne pli-

nove.

– Uređaj nije podesan za skupljanje tvari

opasnih po zdravlje.

– Nemojte skupljati/usisavati zapaljene ili

užarene predmete.

– Nemojte se pri radu stroja zadržavati u

području opasnosti. Zabranjen je rad u

prostorijama u kojima prijeti opasnost

od eksplozija.

– Vožnja pratećih osoba nije dopuštena.

– Uređajem se ne smiju gurati/povlačiti

niti prevoziti bilo kakvi predmeti.

– Asfalt

– Podovi industrijskih postrojenja

– Estrih

– Beton

– Popločane površine

 (Vrijedi samo za Finsku) Ako je uređaj

opremljen PVC crijevom, uređaj se ne

smije primjenjivati pri niskim okolnim

temperaturama (nižima od 0 °C). Ako

imate pitanja o svom uređaju obratite se

poduzeću Kärcher.

 Prije uporabe provjerite je li stroj sa svo-

jim radnim komponentama u ispravnom

stanju i siguran za rad. Ako stanje nije be-

sprijekorno, ne smije se upotrebljavati.

 Pri uporabi uređaja u opasnim područji-

ma (npr. na benzinskim postajama) tre-

ba se pridržavati odgovarajućih sigur-

nosnih propisa. Zabranjen je rad u pro-

storijama u kojima prijeti opasnost od

eksplozija.

 OPASNOST

Opasnost od ozljeda!

 Uređaj se u područjima u kojima postoji

opasnost od ozljeđivanja korisnika pa-

dajućim predmetima ne smije koristiti

bez adekvatnog zaštitnog krova.

 Rukovatelj mora uređaj upotrebljavati u

skladu s njegovom namjenom. Mora

voditi računa o lokalnim uvjetima, a pri

radu uređajem mora se paziti na druge

osobe, posebice djecu.

 Moraju se uvažavati propisi, pravila i

odredbe koji vrijede za motorna vozila.

 Rukovatelj se prije početka radova

mora uvjeriti da su svi zaštitni uređaji

propisno postavljeni i ispravni.

 Rukovatelj uređajem odgovoran je za

nesrećne slučajeve koji eventualno po-

gode druge osobe ili njihovu imovinu.

 Rukovatelj mora nositi usku odjeću. No-

site čvrstu obuću i izbjegavajte široku

odjeću.

 Prije pokretanja uređaja preispitajte

okolinu (npr. ima li djece). Pobrinite se

za dobru preglednost!

 Uređaj se tijekom rada motora nikada

ne smije ostaviti bez nadzora. Rukova-

telj smije napustiti uređaj tek nakon što

je isključio motor, osigurao uređaj od

nehotičnog pokretanja i izvukao ključ.

 Neovlašteno korištenje uređaja treba

spriječiti izvlačenjem ključa.

 Stroj smiju koristiti samo osobe koje su

upućene u rukovanje njime i koje mogu

dokazati sposobnosti za posluživanje i

ovlaštene su za njegovu primjenu.

 Uređaj nije namijenjen za upotrebu od

strane osoba (uključujući djecu) s ogra-

ničenim tjelesnim, osjetilnim ili psihič-

kim sposobnostima, nedostatnim isku-

stvom i/ili znanjem, osim ako ih ne nad-

gleda osoba nadležna za njihovu sigur-

nost ili im je ta osoba dala upute o

načinu upotrebe uređaja.

 Nadgledajte djecu kako biste bili sigurni

da se ne igraju s uređajem.

OPREZ

Opasnost od oštećenja! Nemojte skupljati

vrpce, petlje ili žice, jer se one mogu omo-

tati oko valjka za metenje.

 OPASNOST

Opasnost od ozljeda! Provjerite nosivost

podloge prije nego što prijeđete preko nje.

 OPASNOST

Opasnost od nesreća, opasnost od ozljeda!

 Brzinu kretanja treba prilagoditi određe-

nim prilikama.

Opasnost od prevrtanja na prevelikim us-

ponima.

 Dopušteno je savladavati samo uspone

do 18% u smjeru vožnje.

Opasnost od prevrtanja na nestabilnoj pod-

lozi.

 Uređaj koristite isključivo na stabilnima

podlogama.

Opasnost od prevrtanja pri prevelikom boč-

nom nagibu.

 Dopušteno je savladavanje poprečnih

kosina u odnosu na smjer kretanja od

maksimalno 10%.

Glavni savez strukovnih udruga u gospo-

darstvu (HVBG). Ukapljeni (pogonski) pli-

novi su butan i propan ili njihove mješavine.

Isporučuju se u posebnim bocama. Radni

tlak ovih plinova ovisi o vanjskoj temperatu-

ri.

 OPASNOST

Opasnost od eksplozije!

S ukapljenim plinom nemojte postupati kao

s benzinom. Benzin lagano isparava, dok

ukapljeni plin brzo prelazi u plinovito stanje.

Opasnost od istjecanja plina u zatvorene

prostore i požara time je veća kod ukaplje-

nog plina nego kod benzina.

OPREZ

Koristite samo boce tekućeg plina napunje-

ne pogonskim plinom u skladu s kvalitetom

prema standardu DIN 51622.

U osnovi je zabranjena uporaba plina koji

se koristi u kućanstvima i kampovima.

Smjese tekućih plinova mogu biti različite

za različite motore na plin. Odobrene smje-

se tekućih plinova nalaze se u tehničkim

podacima.

– Sve osobe koje rukuju ukapljenim pli-

nom imaju obavezu upoznati se sa

svojstvima ukapljenih plinova kako bi

njime mogli rukovati bez opasnosti. Pri-

ložena brošura treba se uvijek da nala-

ziti uz stroj za metenje.

– U redovitim vremenskim intervalima, a

najmanje jednom godišnje, odgovaraju-

ći stručnjak treba provjeriti ispravnost i

hermetičnost postrojenja s pogonskim

plinom (prema BGG 936).

– Provjera se mora potvrditi u pisanom

obliku. Temelji provjere su stavci 33 i 37

direktive UVV "Primjena ukapljenog pli-

na" (BGV D34).

– Kao opći propisi vrijede direktive Save-

znog ministarstva prometa o provjeri

vozila čiji se motori pogone ukapljenim

plinovima.

Namjensko korištenje

Predvidiva pogrešna uporaba

Prikladne podloge

Sigurnosni napuci

Sigurnosne upute vezane za

rukovanje

Sigurnosne upute koje se odnose

na vožnju

Sigurnosno-tehničke direktive za

motorna vozila na ukapljeni plin

Obaveze uprave i zaposlenika

Održavanje koje obavljaju stručnjaci

322 HR

- 3

– Plin se smije uzimati samo iz jedne bo-

ce. Ako se ukapljeni plin istodobno uzi-

ma iz više boca, može prijeći iz jedne

boce u drugu. Time se prepunjena boca

nakon kasnijeg zatvaranja ventila (usp.

B. 1 ove direktive) izlaže nedopušte-

nom porastu tlaka.

– Prilikom ugradnje pune boce treba pa-

ziti na položaj ugradnje plinskog pri-

ključka, detaljnije informacije navedene

su u poglavlju „Ugradnja plinske boce”.

Pažljivo zamijenite plinsku bocu. Prilikom

postavljanja i uklanjanja, nastavak za is-

pust plina na ventilu boce morate nepropu-

sno zatvoriti zapornom maticom koju ćete

pritegnuti ključem.

– Propusne plinske boce ne smiju se više

koristiti. Potrebno ih je, poštujući sve

preventivne mjere, smjesta isprazniti is-

puhivanjem na otvorenom prostoru i za-

tim označiti kao propusne. Prilikom is-

poruke ili preuzimanja oštećenih plin-

skih boca odmah pisanim putem obavi-

jestite distributera ili njegovog

zastupnika (djelatnika na benzinskoj

postaji ili slično) o nastaloj šteti.

– Prije nego što priključite plinsku bocu

potrebno je provjeriti jesu li njeni pri-

ključni nastavci u ispravnom stanju.

– Nakon priključivanja boce treba provje-

riti njezinu nepropusnost pomoću ispit-

nog sredstva koje stvara pjenu.

– Ventile treba lagano otvarati. Nemojte

ih otvarati i zatvarati udarnim alatom.

– Ako se ukapljeni plin zapali, gasite ga

samo sa sigurne udaljenosti i iz zaklona.

- Rabite samo aparat za gašenje poža-

ra prahom koji se raspršuje pomoću

ugljičnog dioksida ili aparatom za gaše-

nje požara ugljičnim dioksidom.

- Koristite dovoljno vode za hlađenje

plinske posude.

– Potrebno je kontinuirano provjeravati

siguran rad, a osobito nepropusnost ci-

jelog postrojenja koje koristi ukapljeni

plin. Ako je postrojenje propusno, upo-

raba vozila je zabranjena.

– Prije odvajanja cijevnih ili crijevnih spo-

jeva zatvorite ventil boce. Priključnu

maticu na boci lagano i isprva samo

malo otpustite, jer će u suprotnom plin

koji se još nalazi u vodu i koji je pod tla-

kom spontano izaći.

– Ako se plin puni iz velikog spremnika,

neophodno je pridržavati se odgovara-

jućih propisa vezanih za distribuciju ve-

likih količina ukapljenih plinova.

 Opasnost

Opasnost od ozljeda!

– Ukapljeni plin u tekućem stanju može

izazvati ozebline na koži.

– Zaporna matica se nakon uklanjanja mora

čvrsto zaviti na priključni navoj boce.

– Za provjeru propusnosti upotrijebite sa-

punicu, nekal ili slična sredstva koja se

pjene. Zabranjeno je otvorenim plame-

nom osvjetljavati postrojenje s ukaplje-

nim plinom.

– Pri zamjeni pojedinačnih dijelova po-

strojenja poštujte popise proizvođača

koji se tiču ugradnje. Pritom je potrebno

zatvoriti zaporni ventil boce i glavni za-

porni ventil.

– Stanje električnog postrojenja vozila na

ukapljeni plin treba stalno nadzirati. Ako

dijelovi postrojenja koji provode plin pro-

puštaju, iskre mogu izazvati eksplozije.

– Nakon duljeg mirovanja motornog vozi-

la na ukapljeni plin treba temeljito pro-

zračiti prostoriju za instalaciju prije nego

što se vozilo ili njegove električne kom-

ponente puste u pogon.

– Nezgode vezane uz plinske boce ili po-

strojenje s ukapljenim plinom odmah

prijavite strukovnoj udruzi i nadležnoj

službi za nadzor gospodarske djelatno-

sti. Oštećene dijelove treba sačuvati do

završetka istrage.

– Boce s pogonskim ili ukapljenim plinom

moraju se skladištiti u skladu s propisi-

ma TRF 1996 (Tehnički pravilnik o uka-

pljenim plinovima, vidi DA o BGV D34,

prilog 4).

– Plinske boce treba čuvati u uspravnom

položaju. Na mjestu postavljanja spre-

mnika i tijekom popravaka nije dopu-

šten rad s otvorenim plamenom ni pu-

šenje. Ako su boce postavljene na otvo-

renom, mora im se onemogućiti neovla-

šteni pristup. Prazne boce moraju se

dobro zatvoriti.

– Zaporni ventil boce i glavni zaporni ven-

til treba zatvoriti odmah nakon postav-

ljanja motornog vozila.

– Za položaj i konstrukciju prostorije za

instalaciju motornih vozila s pogonom

na ukapljeni plin vrijede odredbe Zako-

na o parkiranju kao i odgovarajući lokal-

ni građevinski propisi.

– Plinske boce treba čuvati u posebnim

prostorijama odvojenim od prostorija za

instalaciju (vidi DA o BGV D34, prilog 2).

– Električne ručne svjetiljke koje se kori-

ste u prostorijama moraju imati zatvore-

na, nepropusna kućišta i čvrste zaštitne

košare.

– Prilikom radova u servisnim radionicama

treba zatvoriti zaporni ventil boce i glavni

zaporni ventil i osigurati boce s pogon-

skim plinom od toplinskih utjecaja.

– Prije pauza u radu i prije samog zavr-

šetka rada odgovorna osoba treba pro-

vjeriti jesu li zatvoreni svi ventili, a pr-

venstveno ventili boca. Radovi na viso-

kim temperaturama, posebno zavariva-

nje i rezanje, ne smiju se obavljati u

blizini boca s pogonskim plinom. Čak i

kada su prazne, boce s pogonskim pli-

nom ne smiju se čuvati u radionicama.

– Prostorije za instalaciju i skladištenje te

servisne radionice moraju se dobro pro-

zračivati. Pritom treba imati u vidu da su

ukapljeni plinovi teži od zraka. Oni se

skupljaju na podu, u radnim jamama i

sličnim udubljenjima u tlu pa može doći

do stvaranja smjesa plina i zraka koje

predstavljaju opasnost od eksplozije.

 Nemojte koristiti uređaj iznad visine

1200 m.

 OPASNOST

Opasnost od trovanja!

 (Plinski motor)

Rad uređaja dozvoljen je u zatvorenim

prostorijama uz dovoljnu ventilaciju.

 Ispušni plinovi se ne smiju udisati jer su

otrovni i štetni po zdravlje.

 OPASNOST

Opasnost od ozljeda!

 Odvod ispušnih plinova motora s unu-

trašnjim izgaranjem ne smije se zatva-

rati.

 Motoru je nakon isključivanja potrebno

oko 3 sekunde da se zaustavi. U tom se

vremenu morate obavezno držati poda-

lje od radnog područja.

 OPASNOST

Opasnost od opeklina!

 Nemojte dirati vrući motor s unutrašnjim

izgaranjem.

 Prije skidanja oplata ostavite vozilo da

se ohladi.

 Ne naginjite se nad otvor za ispušne pli-

nove i ne sežite u njega.

 OPASNOST

Opasnost od ozljeda!

 Prilikom visinskog pražnjenja spremnik

nakupljene prljavštine sasvim podignite

i osigurajte.

 Osiguranje izvedite samo izvan područ-

ja opasnosti.

NAPOMENA

Zaštitni krov (opcija) treba zaštititi vozača

od većih padajućih predmeta. Međutim, on

ne štite od prevrtanja!

 Svakodnevno provjerite ima li ošteće-

nja na zaštitnom krovu.

 U slučaju oštećenja zaštitnog krova i

pojedinačnih elemenata mora se zami-

jeniti kompletni zaštitni krov.

 Svaka modifikacija zaštitnog krova kao

i postavljanje drugih elemenata, kom-

ponenti i sklopova osim onih koje je

Kärcher odobrio nije dopušteno te ogra-

ničava u određenim okolnostima funkci-

ju zaštitnog krova.

Stavljanje u pogon i korištenje

U prostorijama za instalaciju i

skladištenje te u servisnim radionicama

Strojevi s motorom s unutarnjim

izgaranjem

Uređaji s visinskim pražnjenjem

Uređaji sa zaštitnim krovom

upravljačke kabine

323HR

- 4

 Imajte u vidu neto težinu (transportnu

težinu) uređaja prilikom transporta vozi-

lima ili prikolicama.

 Kako biste uređaj transportirali, odvojite

akumulatore i sigurno učvrstite uređaj.

 Prije čišćenja i servisiranja uređaja, za-

mjene dijelova ili preinake na neku drugu

funkciju treba ga isključiti i izvući ključ.

 Prilikom radova na električnom sklopu

treba odvojiti akumulator.

U tu svrhu najprije odspojite minus pol,

a zatim plus pol.

Ponovno priključivanje vrši se obrnutim

redoslijedom. Najprije priključite plus

pol a zatim minus pol.

 Stroj se ne smije čistiti mlazom vode iz

crijeva ili vodom pod visokim tlakom

(opasnost od kratkih spojeva ili drugih

oštećenja).

 Servisne radove smiju obavljati samo

ovlaštene servisne službe ili stručnjaci

za izvođenje takvih radova, koji su upo-

znati sa svim relevantnim sigurnosnim

propisima.

 Poštujte ispitivanje sigurnosti u skladu s

lokalno važećim propisima za prenosi-

ve uređaje za profesionalnu primjenu.

 Prilikom radova na uređaju uvijek nosite

prikladne rukavice.

Stroj za metenje radi na principu lopatica

za skupljanje prljavštine.

– Rotirajući valjak za metenje prenosi pr-

ljavštinu izravno u za to predviđeni

spremnik.

– Bočna metla skuplja prljavštinu iz kuto-

va i s rubova površine koja se čisti i pro-

sljeđuje je u stazu kojom se kreće valjak

za metenje.

– Usisni ventilator usisava finu prašinu

kroz odgovarajući filtar.

 OPASNOST

Opasnost od ozljeda i oštećenja!

 Prilikom pretovara pazite na težinu ure-

đaja!

 Zabranjeno je koristiti viličar jer se ure-

đaj pritom može oštetiti.

 Za pretovar uređaja koristite prikladnu

rampu ili kran!

 Ako koristite utovarnu rampu obratite

pozornost na sljedeće:

Uzvišenost od tla 70mm.

 Ako je uređaj isporučen na paleti, prilo-

ženim daskama napravite rampu kako

biste ga s nje spustili.

Odgovarajuće upute možete pronaći na

stranici 2 (unutarnja stranica omota).

Važna napomena: svaka se daska

mora pričvrstiti s po 2 vijka.

Sigurnosne upute vezane za

transport uređaja

Sigurnosne upute vezane za njegu i

održavanje

Funkcija

Napomene o istovaru

Neto težina (transportna težina) 925 kg*

* Ako su montirani dodatni sklopovi, težina

je proporcionalno veća.

324 HR

- 5

1 Upravljačka kabina (opcija)

2 Vrata kabine (opcija)

3 Mjesto vezivanja (4x)

4 Pristup valjku za metenje

5 Prednji kotač

6 Bočna metla

7 Spremnik nakupljene prljavštine

8 Rasvjetni sustav (opcija)

9 Zaporni klizač poklopca uređaja

10 Brisači stakla (opcija)

11 Poklopac motora

12 Plinska boca

13 Zapor upravljačke kabine

(Opcija)

14 Rotacijsko svjetlo

15 Centrifugalni separator

16 Sigurnosna poluga upravljačke kabine

(Opcija)

17 Poluga za pozicioniranje valjka za me-

tenje (bez prikaza)

1 Programski prekidač

2 Funkcijske tipke

3 Višenamjenski zaslon

4 Kutija s osiguračima na radnom mjestu

5 Upravljač

6 Kontaktna brava

7 Pozicijska (ručna) kočnica

8 Sjedalo (s kontaktnim prekidačem)

9 Papučica kočnice

10 Vozna pedala

1 Sklopka s upozoravajućim trepćućim

svjetlom (opcija)

2 Kontaktni ključ

– Položaj 0: isključivanje motora

– Položaj 1: paljenje

– Položaj 2: pokretanje motora

1 Uključivanje i isključivanje radnog svje-

tla (opcija)

2 Uključivanje i isključivanje rotacijskog

svjetla

3 Sirena

4 Čišćenje filtra

5 Poluga za odabir smjera vožnje

6 Vlaženje bočne metle (opcija)

7 Ventilator

8 Otvaranje i zatvaranje poklopca spre-

mnika

9 Podizanje i spuštanje spremnika za pr-

ljavštinu

Komandni i funkcijski elementi

KM 130/300 R LPG

Komandno polje

Kontaktna brava

Funkcijske tipke

325HR

- 6

ECU - Engine Control Unit

Upravljačka jedinica motora regulira i nad-

zire funkcije motora.

Ako tijekom rada nastupe smetnje motora,

iste se vide:

– kod i opis pogreške se prikazuju na za-

slonu

– Žuta, odnosno crvena upozoravajuća

žaruljica svijetli: snaga motora se sma-

njuje, odnosno motor se isključuje

– Oglašava se alarm.

 Smetnje kao npr. visoka temperatura

rashladne tekućine ili niski tlak ulja

može ukloniti kupac pomoću odgovara-

jućih mjera

 U slučaju daljnjih smetnji kontaktirajte

ovlašteni servisnu službu KÄRCHER- ili

KUBOTA.

1 Prikaz na zaslonu

Temperatura rashladne vode

Broj okretaja motora

Program vožnje

Napon akumulatora

Napunjenost spremnika goriva

Brojač sati rada

2 Crvena upozoravajuća žaruljica

(STOP)

Pogreška zbog više uzroka: motor se

isključuje

3 Indikator (L1)

4 Indikator motora (MIL)

Kratkotrajno treptanje - privremena

pogreška

Pogreška ne zahtijeva daljnju pozor-

nost jer nije trajna

Trajno svjetljenje - pogreška

Pogrešku treba uskoro popraviti u ovla-

štenoj radionici. Ne postoji neposredna

opasnost za vozilo i okoliš

Brzo treptanje - ozbiljna pogreška

Vozilo odmah treba dati na popravak

kako bi se izbjegle posljedične pogreš-

ke. Izbjegavajte veliko opterećenje!

5 Žuta upozoravajuća žaruljica (CHECK)

Pogreška u pogonu

6 Indikator (L2)

7 Žuta upozoravajuća žaruljica

Pogreška zbog više uzroka: Oglašava

se alarm

Funkcijske tipke

Pomoću funkcijskih tipki broj okretaja moto-

ra može se namjestiti u 2 stupnja.

Za prijevoz:

Preporučeni broj okretaja motora, 1500 1/min

Za način rada metenja:

Odaberite broj okretaja motora od 2550 1/

min

A Funkcijska tipka <izbornik>

B Funkcijska tipka <gore>

C Funkcijska tipka <dolje>

D Funkcijska tipka <spremi/potvrdi>

 Dulje pritisnite funkcijsku tipku <izbor-

nik> i na zaslonu će se prikazati namje-

šteni broj okretaja motora.

 Za promjenu broja okretaja motora priti-

snite funkcijsku tipku <gore>, odnosno

<dolje>.

 Za spremanje pritisnite funkcijsku tipku

<spremi/potvrdi>.

1 Papučica kočnice

2 Vozna pedala

3 Pozicijska (ručna) kočnica

Radi izvršenja različitih poslova može biti

potrebno najprije preklopiti upravljačku ka-

binu uvis (opcija).

Napomena: Upravljačka se kabina smije

naginjati samo na ravnoj podlozi (± 5 °).

 Otvorite zapor upravljačke kabine.

 Preklopite upravljačku kabinu uvis tako

da se sigurnosna poluga uglavi.

 Prije spuštanja upravljačke kabine de-

blokirajte sigurnosnu polugu.

 Otpustite parkirnu kočnicu pritišćući pri-

tom kočnu papučicu.

 Aktivirajte parkirnu kočnicu pritišćući

pritom kočnu papučicu.

 Otvorite poklopac motora.

 Polugu slobodnog hoda hidrauličke

pumpe preklopite za 90 ° bočno prema

dolje.

몇 OPREZ

Stroj za metenje se bez vlastitog pogona

ne smije kretati na duljim relacijama i ne

brže od 10 km/h.

 Polugu slobodnog hoda nakon pomica-

nja ponovno preklopite uvis.

 Ako je poluga slobodnog hoda hidrau-

ličke pumpe okrenuta radi pomicanja

stroja, onda se ona mora okrenuti ude-

sno natrag u početni položaj.

Primijenite specijalni alat.

 Prije stavljanja u pogon pročitajte i

obratite pažnju na upute za rad koje iz-

daje proizvođač motora, a prvenstveno

na sigurnosne naputke.

 Stroj za metenje postavite na ravnu

podlogu.

 Izvucite kontaktni ključ.

 Zakočite pozicijsku kočnicu.

 OPASNOST

Opasnost od ozljeda!

 Poštujte sigurnosno-tehničke direktive

za motorna vozila na ukapljeni plin.

 Ledene nakupine i pjenaste žute nasla-

ge na plinskoj boci ukazuju na propu-

snost boce.

 Boce smiju zamjenjivati samo upućene

osobe.

 Boce s pogonskim plinom ne smije se

zamjenjivati u garažama niti u podze-

mnim prostorijama.



Tijekom zamjene boce zabranjeno je

pušenje i uporaba otvorenog plamena.

 Prilikom zamjene boce čvrsto zatvorite

zaporni ventil boce s ukapljenim plinom

i zaštitnu kapicu odmah postavite na

praznu bocu.

몇 UPOZORENJE

Koristite samo zamjenske boce provjere-

nog tipa i zapremine 11 kg.

OPREZ

U osnovi je zabranjena uporaba plina koji

se koristi u kućanstvima i kampovima.

Dozvoljene su smjese tekućih plinova od

propana i butana. Sadržaj propana mora

iznositi najmanje 90%.

PAŽNJA

Ventil za ispuštanje plina (3) otvorite tek

neposredno prije pokretanja uređaja (vidi

poglavlje "Pokretanje uređaja").

Otvorite ventil za ispuštanje plina okreta-

njem ulijevo.

Upravljačka jedinica motora (ECU)

Papučica

Prije prve uporabe

Preklapanje upravljačke kabine uvis

Aktiviranje i otpuštanje parkirne

kočnice

Kretanje stroja za metenje bez

vlastitog pogona

Kretanje stroja za metenje s

vlastitim pogonom

Stavljanje u pogon

Opće napomene

Montaža i zamjena plinske boce

326 HR

- 7

NAPOMENA

Priključak je s lijevim navojem.

 Otpustite vijke na sigurnosnoj poluzi pa

zakrenite polugu uvis.

1 Zaštitna kapica

2 Crijevo za plin s natičnom maticom

3 Ventil za ispuštanje plina

 Zatvorite ventil za ispuštanje plina okre-

tanjem udesno.

 Odvijte crijevo za plin (širina ključa 30

mm).

 Navijte zaštitnu kapicu na priključni

ventil plinske boce.

 Otvorite žičani zatvarač.

 Zamijenite plinsku bocu.

Pazite na pravilan položaj ugradnje

plinske boce! Priključak odnosno prste-

nasti otvor mora biti okrenut prema do-

lje.

 Odvijte zaštitnu kapicu s priključnog

ventila plinske boce.

 Zatvorite žičani zatvarač.

 Zavijte crijevo za plin na priključni ventil

plinske boce (širina ključa 30 mm).

 Zatvorite sigurnosnu šipku i osigurajte

vijkom.

 Provjerite razinu motornog ulja.

 Provjerite hladnjak za vodu.

 Provjerite valjak za metenje.

 Provjerite tlak zraka u gumama.

 Namjestite sjedalo vozača.

 Očistite filtar za prašinu.

Napomena: Za opis vidi poglavlje "Njega i

održavanje".

 OPASNOST

Dugotrajniji rad s uređajem može izazvati

smetnje krvotoka uvjetovane vibracijama.

Uobičajeno trajanje besprekidnog rukova-

nja nije moguće odrediti, budući da ovisi o

više čimbenika:

– Loš krvotok rukovatelj (često hladni ek-

stremiteti, utrnuće, obamrlost).

– Niska temperatura okoline. Nosite toplu

odjeću radi zaštite ugroženih dijelova ti-

jela.

– Čvrsto stiskanje ometa cirkulaciju krvi.

– Besprekidan rad je nepovoljniji od rada

sa stankama.

Pri redovitom, dugotrajnijem radu s uređa-

jem i učestalom nastupanju odgovarajućih

simptoma (primjerice obamrlost, utrnuće

određenih dijelova tijela, hladni ektremiteti)

preporučamo liječničke pretrage.

 Povucite polugu za namještanje sjedala

prema van.

 Pomaknite sjedalo, otpustite polugu i

uglavite je.

 Pomicanjem sjedala naprijed-natrag

provjerite je li sjedalo aretirano.

1 Transport

Preporučeni broj okretaja motora, 1500

1/min

2 Metenje s valjkom za metenje

Odaberite broj okretaja motora od 2550

1/min

3 Metenje s valjkom za metenje i bočnim

metlama

Odaberite broj okretaja motora od 2550

1/min

 Otvorite ventil za ispuštanje plina okre-

tanjem ulijevo.

Napomena: Ovaj je uređaj opremljen kon-

taktnim prekidačem sjedala vozača. Uređaj

se isključuje čim vozač ustane sa sjedala.

 Sjedite na sjedalo.

 Postavite polugu za odabir smjera vo-

žnje u središnji položaj.

 Zakočite pozicijsku kočnicu.

 Gurnite kontaktni ključ u bravu za palje-

nje motora.

 Okrenite kontaktni ključ u položaj "II".

 Kada je stroj pokrenut pustite kontaktni

ključ.

Napomena: Pokretač se nikada ne smije

držati uključen dulje od 10 sekundi. Prije

ponovnog uključivanja pokretača treba pri-

čekati najmanje 10 sekundi.

 Odaberite broj okretaja motora od 1500

1/min.

 Postavljanje programskog prekidača u

položaj za vožnju .

 Pritisnite kočnu papučicu i držite je priti-

snutom.

 Otpustite pozicijsku kočnicu.

 Postavite polugu za odabir smjera vo-

žnje na "naprijed".

 Lagano pritisnite voznu pedalu.

 Opasnost

Opasnost od ozljeda! Pri vožnji unatrag ne

smije doći do opasnosti po druge osobe, po

potrebi uputite sve osobe koje mogu biti

ugrožene.

PAŽNJA

Opasnost od oštećenja! Poluga za odabir

smjera vožnje smije se premještati samo

kada uređaj miruje.

 Postavite polugu za odabir smjera vo-

žnje na "natrag".

 Lagano pritisnite voznu pedalu.

– Voznom papučicom moguće je nestup-

njevano mijenjati brzinu vožnje.

– Izbjegavajte naglo stiskanje i puštanje

voznih pedala, jer to može oštetiti hidra-

ulički sklop.

– Kada na nagibima brzina počne opadati

neznatno vratite voznu pedalu unatrag.

 Kada se vozna pedala pusti, stroj se sa-

mostalno zaustavlja i ostaje mirovati.

Napomena: Učinak kočnice može se do-

datno pojačati pritiskom kočne papučice.

Prelaženje preko nepokretnih prepreka vi-

sine do 70 mm:

 Polako i pažljivo pređite preko vozeći

prema naprijed.

Prelaženje preko nepokretnih prepreka vi-

sine iznad 70 mm:

 Preko takvih prepreka se smije preći

samo pomoću prikladne rampe.

PAŽNJA

Nemojte skupljati vrpce za pakiranje, žice i

slično, jer mogu oštetiti mehanizam za me-

tenje.

 Namjestite broj okretaja motora za me-

tenje na 2550 1/min, vidi poglavlje „Na-

mještanje multifunkcijskog zaslona |

broja okretaja motora“.

Napomena

Namještanje na 1500 1/min prikladno je

samo za prijevoz, a ne za metenje (me-

tla i bočne metle se ne okreću dovolj-

no).

Napomena: Za postizanje optimalnog re-

zultata čišćenja brzinu kretanja treba prila-

goditi uvjetima rada.

Napomena: Tijekom rada potrebno je re-

dovito čistiti filtar za prašinu.

Prije pokretanja i provjere

sigurnosti

U radu

Podešavanje sjedala vozača

Biranje programa

Otvaranje dovoda plina

Pokretanje stroja

Pokretanje motora

Vožnja stroja

Vožnja prema naprijed

Vožnja unatrag

Ponašanje vozila u vožnji

Kočnice

Prelaženje preko prepreka

Metenje

327HR

- 8

Ova je dodatna bočna metla montirana

tvornički i ne može se naknadno ugraditi.

Dodatni sustav prskanja vode sastoji se iz

spremnika za vodu i nastavaka za prskanje

na bočnim metlama.

 Ako se prilikom metenja podiže velika

količina prašine, možete koristiti sustav

prskanja vode.

 Za uključivanje i isključivanje koristite

prekidač za vlaženje bočnih metli.

 Uključite ventilator.

 Za površinsko čišćenje postavite pro-

gramski prekidač na metenje valjkom.

 Za čišćenje bočnih rubova postavite

programski prekidač na metenje valj-

kom i bočnim metlama.

 Isključite ventilator.

 Za površinsko čišćenje postavite pro-

gramski prekidač na metenje valjkom.

 Za čišćenje bočnih rubova postavite

programski prekidač na metenje valj-

kom i bočnim metlama.

 Opasnost

Opasnost od ozljeda! Tijekom pražnjenja u

zakretnom dometu spremnika nakupljene

prljavštine ne smiju stajati ljudi niti životinje.

 Opasnost

Opasnost od prignječenja! Nikada ne seži-

te u opruge mehanizma za pražnjenje. Ne-

mojte stajati ispod podignutog spremnika.

 Opasnost

Opasnost od prevrtanja! Za vrijeme pra-

žnjenja stroj mora stajati na ravnoj podlozi.

 Postavljanje programskog prekidača u

položaj za vožnju .

 Podignite spremnik nakupljene prljav-

štine.

 Polako dovezite uređaj do sabirne po-

sude.

 Zakočite pozicijsku kočnicu.

 Otvaranje poklopca spremnika: Pritisni-

te lijevu sklopku i ispraznite spremnik

nakupljene prljavštine.

 Zatvaranje poklopca spremnika: Priti-

snite desnu sklopku (oko 2 sekunde)

dok se ne preklopi u krajnji položaj.

 Otpustite pozicijsku kočnicu.

 Polako udaljite uređaj od sabirne posude.

 Spustite spremnik za prljavštinu u kraj-

nji položaj.

 Pritisnite kočnu papučicu i držite je priti-

snutom.

 Zakočite pozicijsku kočnicu.

 Kontaktni ključ okrenite u položaj "0" i

izvucite ključ.

 Zatvorite ventil za ispuštanje plina okre-

tanjem udesno.

 OPASNOST

Opasnost od ozljeda i oštećenja! Prilikom

transporta pazite na težinu uređaja.

 Kontaktni ključ okrenite u položaj "0" i

izvucite ključ.

 Zakočite pozicijsku kočnicu.

 Zatvorite dovod plina.

 Zateznim remenjem, užadima ili lanci-

ma osigurajte uređaj na četiri mjesta ve-

zivanja.

 Podložite mu klinove pod kotače.

 Prilikom transporta vozilima osigurajte

uređaj od klizanja i naginjanja sukladno

odgovarajućim mjerodavnim propisima.

 OPASNOST

Opasnost od ozljeda i oštećenja! Pri skladi-

štenju imajte u vidu težinu uređaja.

 Stroj za metenje postavite na ravnu po-

vršinu na suhom mjestu zaštićenom od

mraza. Prekrijte ga kako biste ga zaštili

od prašine.

 Podignite valjak za metenje i bočne me-

tle kako im se čekinje ne bi oštetile.

 Kontaktni ključ okrenite u položaj "0" i

izvucite ključ.

 Zakočite pozicijsku kočnicu.

 Zatvorite dovod plina.

 Osigurajte ga od samopokretanja.

 Plinski motor

Pozor

Stroj se mora sigurno odložiti!

Kvalificirana osoba mora u redovnim

vremenskim razmacima pregledati stroj

, osobito spremnik ukapljenog plina i

njegove spojeve, na način kako je to

propisano regionalnim ili nacionalnim

smjernicama za siguran rad.

Ako ga nećete koristiti dulje vrijeme, dodat-

no obratite pozornost na sljedeće:

 Zamijenite motorno ulje.

 Odvijte natičnu maticu s crijeva za plin

(širina ključa 30 mm).

 Plinsku bocu zatvorite zaštitnom kapi-

com te ju odložite neka stoji u odgova-

rajućoj prostoriji (pobliže o tomu pogle-

dajte u poglavlju „Sigurnosni napuci“).

 Očistite ga iznutra i izvana.

 Odvojite minus pol akumulatora u slu-

čaju da uređaj nećete koristiti više od

mjesec dana.

Slika je simbolična

 Akumulator punite otprilike svaka 2

mjeseca.

 Prekrijte akumulator i osigurajte od krat-

kog spoja.

PAŽNJA

Opasnost od oštećenja!

Filtar za prašinu ne smije se prati u vodi.

– Servisne radove smiju obavljati samo

ovlaštene servisne službe ili stručnjaci

za izvođenje takvih radova, koji su upo-

znati sa svim relevantnim sigurnosnim

propisima.

– Kod prenosivih uređaja za profesional-

nu primenu mora se izvršiti ispitivanje

sigurnosti u skladu s VDE 0701.

 Stroj za metenje postavite na ravnu

podlogu.

 Kontaktni ključ okrenite u položaj "0" i

izvucite ključ.

 Zakočite pozicijsku kočnicu.

Dodatni sustav prskanja vode (opcija)

Metenje suhe podloge

Metenje vlažne ili mokre podloge

Pražnjenje nakupljene prljavštine

Isključivanje uređaja

Zatvaranje dovoda plina

Transport

Skladištenje/mirovanje

Njega i održavanje

Opće napomene

328 HR

- 9

몇 OPREZ

Opasnost od oštećenja! Stroj se ne smije

čistiti mlazom vode iz crijeva ili vodom pod

visokim tlakom (opasnost od kratkih spoje-

va ili drugih oštećenja).

 Opasnost

Opasnost od ozljeda! Nosite masku za za-

štitu od prašine i zaštitne naočale.

 Stroj prebrišite krpom.

 Ispušite ga komprimiranim zrakom.

 Stroj prebrišite vlažnom krpom nato-

pljenom u otopinu blagog sredstva za

pranje.

Napomena: Nemojte koristiti nagrizajuća

sredstva za čišćenje.

Obavite servisne radove sukladno servi-

snoj listi.

Napomena: Brojač sati rada ukazuje na

vremena kada se trebaju vršiti radovi na

održavanju.

Napomena: Sve radove na servisiranju i

održavanju, u slučaju da sam vlasnik odr-

žava stroj, mora obavljati kvalificirana

stručna osoba. Po potrebi se ti radovi u

svako doba mogu prepustiti stručnom pro-

davaču Kärcher proizvoda.

Svakodnevno održavanje:

 Provjerite razinu motornog ulja.

 Provjerite razinu rashladne vode.

 Provjerite tlak zraka u gumama.

 Provjerite pohabanost valjka za mete-

nje i bočnih metli te da u njima nema

upletenih vrpci.

 Provjerite ima li upletenih vrpci u kotačima.

 Provjerite centrifugalni separator i filtar

za zrak pa ih prema potrebi očistite.

 Provjerite ispravnost svih komandnih

elemenata.

 Provjerite je li uređaj oštećen.

Tjedno održavanje:

 Provjerite zabrtvljenost sustava vodova

za gorivo ili plin.

 Očistite hladnjak za vodu.

 Očistite hladnjak hidrauličkog ulja.

 Provjerite hidraulički sklop.

 Provjerite razinu hidrauličkog ulja.

 Provjerite razinu kočne tekućine.

 Provjerite pohabanost brtvenih letvica,

po potrebi ih zamijenite.

 Provjerite i eventualno podmažite po-

klopac spremnika.

Održavanje u slučaju pohabanosti:

 Zamijenite brtvene letvice.

 Zamijenite valjak za metenje.

 Zamijenite bočne metle.

Napomena: Za opis vidi poglavlje "Radovi

na održavanju".

Napomena: Radi održavanja prava na

jamstvene usluge tijekom jamstvenog roka

sve servisne radove smije obavljati isključi-

vo ovlaštena Kärcher servisna služba i to u

skladu sa servisnom knjižicom.

Održavanje nakon 50 sati rada:

 Izvršite prvu inspekciju u skladu sa ser-

visnom knjižicom.

Održavanje nakon 250 sati rada:

 Obavite inspekciju prema servisnoj knjižici.

Priprema:

 Stroj za metenje postavite na ravnu

podlogu.

 Kontaktni ključ okrenite u položaj "0" i

izvucite ključ.

 Zakočite pozicijsku kočnicu.

 Zatvorite dovod plina.

1 Spremnik rashladne vode

2 Filtar za zrak

3 3-cilindrični četverotaktni plinski motor

4 Hladnjak za vodu

5 Plinska boca

6 Žičani zatvarač

7 Spremnik za hidrauličko ulje

8 Nastavak za punjenje hidrauličkog ulja

9 Kontrolno okno



OPASNOST

Opasnost od ozljeda! Kod podignutog spre-

mnika za prljavštinu uvijek postavite sigur-

nosnu šipku.

Osiguranje izvedite samo izvan područja

opasnosti.

1 Držač sigurnosne šipke

2 Sigurnosna šipka

 Sigurnosnu šipku za visoko pražnjenje

preklopite prema gore i utaknite u držač

(time ste je fiksirali).

Pri radu s akumulatorima obavezno obrati-

te pozornost na sljedeća upozorenja:

 Opasnost

Opasnost od eksplozije! Ne stavljajte alat

niti bilo što slično na akumulator t.j. na po-

love i spojeve ćelija.

 Opasnost

Opasnost od ozljeda! Rane nikad ne dovo-

dite u kontakt s olovom. Nakon radova s

akumulatorom uvijek operite ruke.

 OPASNOST

Opasnost od požara i eksplozije!

– Pušenje i otvoreni plamen su zabranje-

ni.

– Prostorije u kojima se pune akumulatori

moraju biti dobro prozračene, jer se pri

punjenju stvara visoko eksplozivan plin.

Čišćenje

Čišćenje stroja iznutra

Čišćenje stroja izvana

Intervali održavanja

Održavanje koje provodi vlasnik

Održavanje koje provodi servisna

služba

Radovi na održavanju

Pregled

Opće sigurnosne napomene

Motorno i loživo ulje, diesel i

benzin ne smiju dospjeti u oko-

liš. Molimo Vas da štitite tlo i

staro ulje zbrinete u skladu s

propisima.

Sigurnosni napuci za rad akumulatora

Uzmite u obzir naputke na aku-

mulatoru, u uputama za upora-

bu i u uputama za rad vozila!

Nosite zaštitne naočale!

Kiseline i akumulatore držite

van domašaja djece!

Opasnost od eksplozije!

Zabranjeni su vatra, iskrenje,

otvoren plamen i pušenje!

Opasnost od ozljeda kiselinom!

Prva pomoć!

Upozorenje!

Zbrinjavanje u otpad!

Akumulator se ne smije baciti u

kantu za smeće!

329HR

- 10

 Opasnost

Opasnost od ozljeda kiselinom!

– Ako kiselina prsne u oči ili na kožu, od-

mah isperite s puno čiste vode.

– Nakon toga se bez odlaganja obratite li-

ječniku.

– Onečišćenu odjeću isperite vodom.

 Akumulator postavite u držač akumulatora.

 Zavijte držače na dnu akumulatora.

 Stezaljku (crveni kabel) priključite na plus

pol (+).

 Drugu stezaljku priključite na minus pol (-).

Napomena: Provjerite jesu li polovi i ste-

zaljke akumulatora dostatno zaštićeni ma-

zivom.

PAŽNJA

Kod akumulatora punjenih kiselinom redo-

vito provjeravajte razinu tekućine.

– Specifična težina kiseline potpuno na-

punjenog akumulatora na 20 °C iznosi

1,28 kg/l.

– Kod djelomično ispražnjenog akumula-

tora specifična težina kiseline iznosi iz-

među 1,00 i 1,28 kg/l.

– Specifična težina kiseline mora biti ista

u svim ćelijama.

 Odvijte zatvarače svih ćelija.

 Iz svake ćelije uzmite uzorak uređajem

za mjerenje kiseline.

 Uzorak kiseline vratite natrag u istu ćeliju.

 Ako je razina tekućine premala, dopuni-

te ćelije destiliranom vodom do oznake.

 Napunite akumulator.

 Zavijte zatvarače ćelija.

 Opasnost

Opasnost od ozljeda! Pridržavajte se propi-

sa o sigurnosti pri radu s akumulatorom.

Pridržavajte se uputa za uporabu koje je iz-

dao proizvođač punjača.

 Opasnost

Akumulator punite samo prikladnim punja-

čem.

 Odvijte zatvarače svih ćelija.

(samo kod akumulatora koji se lako odr-

žavaju)

 Plus pol punjača povežite s plus polom

akumulatora.

 Minus pol punjača povežite s minus po-

lom akumulatora.

 Utaknite strujni utikač u utičnicu i uklju-

čite punjač.

 Napunite akumulator s najslabijom mo-

gućom strujom punjenja.

Napomena: Kada je akumulator napunjen,

punjač najprije odvojite od električne mreže

pa zatim od akumulatora.

 Odvojite stezaljku s minus pola (-).

 Odvojite stezaljku s plus pola (+).

 Otpustite držače na dnu akumulatora.

 Skinite akumulator s držača.

 Prazan akumulator zbrinite u otpad su-

kladno zakonskim odredbama.



Opasnost

Opasnost od opeklina!

 Pustite da se motor ohladi.

 Razinu motornog ulja provjerite najrani-

je 5 minuta nakon isključenja motora.

1 Šipka za mjerenje razine ulja

2 Poklopac otvora za ulijevanje ulja

 Izvucite šipku van.

 Obrišite i ugurajte štap unutra.

 Izvucite šipku van.

 Očitajte razinu ulja.

 Šipku za mjerenje ponovo ugurajte

unutra.

– Razina ulja se mora nalaziti između

oznaka "MIN" i "MAX".

– Dopunite motorno ulje, ako njegova ra-

zina padne ispod oznake "MIN".

– Ne punite motor preko oznake "MAX".

 Odvijte poklopac otvora za ulijevanje

ulja.

 Ulijte motorno ulje.

Za vrstu ulja pogledajte tehničke po-

datke

 Zatvorite otvor za ulijevanje ulja.

 Pričekajte najmanje 5 minuta.

 Provjerite razinu motornog ulja.

몇 OPREZ

Opasnost od opeklina vrelim uljem!

 Pripremite prihvatnu posudu za najma-

nje 6 lit. ulja.

 Pustite da se motor ohladi.

1 Vijak za ispuštanje ulja

 Odvijte vijak za ispuštanje ulja.

 Otpustite zaporni vijak otvora za ulijeva-

nje ulja.

 Ispustite ulje.

1 Uljni filtar motora

 Odvijte filtar za ulje.

 Očistite prihvatnik i brtveće površine.

 Prije ugradnje uljem premažite brtvu

novog filtra za ulje.

 Ugradite filtar za ulje i pritegnite ga rukom.

 Uvijte vijak za ispuštanje ulja zajedno s

novim brtvilom.

Napomena: Momentnim ključem pritegnite

vijak za ispuštanje ulja na 25 Nm.

 Ulijte motorno ulje.

Za vrstu ulja pogledajte tehničke podatke

 Zatvorite otvor za ulijevanje ulja.

 Ostavite motor neka radi približno 10

sekundi.

 Provjerite razinu motornog ulja.

NAPOMENA

Spremnik za prljavštinu ne smije biti podi-

gnut.

 Otvorite poklopac motora.

1 Kontrolno okno

2 Manometar

3 Poklopac otvora za ulijevanje ulja

 Na kontrolnom oknu provjerite razinu

hidrauličkog ulja.

– Razina ulja se mora nalaziti između

oznaka "MIN" i "MAX".

– Dopunite hidrauličko ulje, ako njegova

razina padne ispod oznake "MIN".

 Odvijte poklopac otvora za ulijevanje ulja.

 Očistite prostor za punjenje.

 Dopunite hidrauličko ulje.

Ugradnja i priključivanje akumulatora

Provjera napunjenosti i eventualno

dopunjavanje akumulatorske tekućine

(samo kod akumulatora lakih za

održavanje)

Punjenje akumulatora

Vađenje akumulatora

Provjera razine motornog ulja i

dopunjavanje

Zamjena motornog ulja i filtra za

motorno ulje

Provjera i dopunjavanje hidrauličkog

ulja

330 HR

- 11

Za vrstu ulja pogledajte tehničke po-

datke

 Zavijte poklopac otvora za ulijevanje

ulja.

PAŽNJA

Ako manometar pokazuje povišeni tlak hidra-

uličkog ulja, servisna služba tvrtke Kärcher

treba zamijeniti filtar za hidrauličko ulje.

 Zakočite pozicijsku kočnicu.

 Pokrenite motor.

Za održavanje hidrauličkog sklopa zadužena

je isključivo servisna služba tvrtke Kärcher.

 Provjerite nepropusnost svih hidraulič-

kih crijeva i priključaka.

 Opasnost

Opasnost od oparina kipućom vodom!

Ostavite hladnjak neka se ohladi najmanje

20 minuta.

 Provjerite razinu rashladne vode na ek-

spanzijskom posudi (razina vode izme-

đu MIN i MAX).

 Očistite lamele hladnjaka.

 Provjerite nepropusnost crijeva i priklju-

čaka hladnjaka.

 Očistite ventilator.

 Pokrenite motor.

 Podignite spremnik za prljavštinu u kraj-

nji položaj.

 Isključite motor.

 Zakočite pozicijsku kočnicu.

 Umetnite sigurnosnu šipku za visinsko

pražnjenje.

 Odstranite vrpce ili petlje s valjka za

metenje

 Izvadite sigurnosnu šipku.

 Pokrenite motor.

 Spustite spremnik za prljavštinu u kraj-

nji položaj.

 Isključite motor.

1 Pričvrsni vijak prihvatnika valjka za me-

tenje

2 Valjak za metenje

3 Prihvatnik valjka za metenje

4 Limeni držač bočne brtve

5 Bočna brtva

 Otvorite bočnu oplatu ključem.

 Odvijte leptir matice na limenom držaču

bočne brtve pa skinite limeni držač.

 Bočnu brtvu preklopite prema van.

 Odvijte pričvrsni vijak prihvatnika valjka

za metenje pa zakrenite prihvatnik pre-

ma van.

 Izvadite valjak za metenje.

Položaj ugradnje valjka za metenje u smje-

ru vožnje (pogled odozgo)

Napomena: Pri ugradnji novog valjka za

metenje pazite na položaj kompleta čeki-

nja.

 Ugradite novi valjak za metenje. Žljebovi

valjaka za metenje moraju se nataknuti

na ispupčenja nasuprotnih držača.

Napomena: Nakon ugradnje novog valjka

za metenje mora se ponovo namjestiti profil

metenja.

Napomena: Profil metenja je tvornički na-

mješten na 80 mm, a moguće je naknadno

ga podesiti kontinualno u slučaju da je va-

ljak za metenje istrošen.

 Provjerite tlak zraka u gumama.

 Isključite usisni ventilator.

 Stroj za metenje postavite na ravnu i

glatku površinu koja je vidljivo prekrive-

na prašinom ili izmrvljenom kredom.

 Programski prekidač postavite na me-

tenje valjcima.

 Programski prekidač postavite u polo-

žaj za vožnju.

 Maknite stroj vozeći ga unatrag.

 Provjerite profil metenja.

Pometena površina treba imati oblik pravil-

nog pravokutnika širine između 80 i 85 mm.

1 Matica za namještanje

2 Protumatica

 Otvorite bočnu oplatu motora.

 Otpustite protumaticu.

 Prilagodite profil metenja

 Zategnite protumaticu.

 Provjerite profil metenja valjka za metenje.

 Provjerite tlak zraka u gumama.

 Podignite bočne metle.

 Stroj za metenje postavite na ravnu i

glatku površinu koja je vidljivo prekrive-

na prašinom ili izmrvljenom kredom.

 Programski prekidač postavite na me-

tenje valjcima i bočnom metlom.

 Podignite bočne metle.

 Programski prekidač postavite u polo-

žaj za vožnju.

 Maknite stroj vozeći ga unatrag.

 Provjerite profil metenja.

Profil metenja trebao bi biti širok između 40

i 50 mm.

 Profil metenja korigirajte dvama vijcima

za namještanje.

 Provjerite profil metenja.

Provjera hidrauličkog sklopa

Kontrola i održavanje hladnjaka za vodu

Provjera valjka za metenje

Zamjena valjka za metenje

Provjera i podešavanje profila metenja

valjka za metenje

Provjera i namještanje profila metenja

bočne metle

331HR

- 12

 Provjerite tlak zraka u gumama.

 Podignite spremnik za prljavštinu i osi-

gurajte ga sigurnosnom polugom.

 OPASNOST

Opasnost od ozljeda! Kod podignutog spre-

mnika za prljavštinu uvijek postavite sigur-

nosnu šipku.

Osiguranje izvedite samo izvan područja

opasnosti.

 Sigurnosnu šipku za visoko pražnjenje

preklopite prema gore i utaknite u držač

(time ste je fiksirali).

1 Držač sigurnosne šipke

2 Sigurnosna šipka

 Bočnu oplatu otvorite kao što je opisano

u poglavlju "Zamjena valjka za mete-

nje".

 Otpustite 6 kom. leptir matica na boč-

nom limenom držaču.

 Otpustite 3 kom. matica (širine ključa

13) na prednjem limenom držaču.

 Bočnu brtvu pritisnite prema dolje (uz-

dužna rupa) tako da bude udaljena 1 - 3

mm od poda.

 Zavijte limene držače.

 Ponovite postupak na drugoj strani ure-

đaja.

 Stroj za metenje postavite na ravnu

podlogu.

 Na ventil gume priključite uređaj za ispi-

tivanje tlaka.

 Provjerite tlak zraka i po potrebi ispravite.

 Dopušteni tlak zraka u gumama potraži-

te u tehničkim podacima.

 Očistite filtar za prašinu pomoću preki-

dača za čišćenje filtra.

몇 UPOZORENJE

Prije nego što počnete mijenjati filtar ispra-

znite spremnik nakupljene prljavštine. Pri

radovima na filtarskom sklopu nosite ma-

sku za zaštitu od prašine. Pridržavajte se

propisa o sigurnosti pri radu s finom praši-

nom.

1 Zaporni klizač poklopca uređaja

2 Poklopac uređaja

 Odvijte vijak sa zvjezdastom glavom

kako biste otvorili zapor.

 Preklopite poklopac uređaja prema na-

prijed.

1 Zatvarač

2 Poklopac filtra

 Otvorite poklopac filtra.

 Preklopite mehanizam za protresanje

filtra prema naprijed.

 Zamijenite filtar za prašinu.

 Ponovo zatvorite poklopac filtra.

Klinasti remen mora se pri pritisku od 10 kg

utisnuti približno 7-9 mm.

 Namještanje zategnutosti klinastog re-

menja prepustite ovlaštenoj servisnoj

službi.

1 Zatvarač

2 Kućište filtra za zrak

 Otvorite zatvarač.

 Uklonite kućište filtra za zrak.

 Zamijenite uložak filtra za zrak.

Napomena: Položaj ugradnje s ispuš-

nim otvorom prema dolje (vidi sliku).

 Odvijte leptir maticu na centrifugalnom

separatoru.

 Očistite centrifugalni separator.

 Odvijte prednje svjetlo.

 Izvadite svjetlo i izvucite utikače.

Napomena: Pazite na položaje utikača.

 Odvijte vijke na prednjem svjetlu.

 Rastavite kućište prednjeg svjetla drže-

ći ga pritom vodoravno, jer lampa nije

pričvršćena.

 Otkačite zapornu kuku i izvadite žarulju.

 Ugradite novu žaruljicu.

 Sklopite uređaj obrnutim redoslijedom.

Napomena: Kako biste zamijenili žaruljicu

pokazivača smjera, skinite staklo pokaziva-

ča s njegova kućišta.

Namještanje bočnih brtvi

Provjeravanje tlaka zraka u gumama

Ručno čišćenje filtra za prašinu

Zamjena filtra za prašinu

Provjera i namještanje klinastog remena

Provjera i zamjena filtra za zrak

Zamjena žarulja prednjeg svjetla (opcija)

Zamjena žarulje pokazivača smjera

(opcija)

332 HR

- 13

 Otvorite držač osigurača.

 Provjerite osigurače.

Napomena: Osigurač FU nalazi se u pro-

storu motora.

 Neispravne osigurače zamijenite no-

vim.

Napomena: Koristite samo osigurače iste

jakosti.

Izjavljujemo da navedeni uređaj u svojoj

zamisli i konstrukciji te kod nas korištenoj

izvedbi odgovara osnovnim sigurnosnim i

zdravstvenim zahtjevima u skladu s niže

navedenim direktivama Europske Zajedni-

ce. Ova izjava gubi valjanost u slučaju iz-

mjene stroja koja nisu ugovorene s nama.

Dolje potpisani djeluju u ime i po opunomo-

ćenju uprave.

Opunomoćeni za izradu dokumentacije:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Zamjena osigurača

FU 01 Glavni osigurač 60 A

FU 02 Pokazivač napunjenosti

plinske boce

5 A

FU 03 Sigurnosni relej

Višenamjenski zaslon

10 A

FU 04 Poluga za odabir smjera

vožnje

10 A

FU 05 Vremenski relej

Kontaktni prekidač sjeda-

5 A

FU 06 Ventilator 25 A

FU 07 Sklopka za odabir pro-

grama

Funkcije spremnika za

prljavštinu

10 A

FU 08 Relej startera 30 A

FU 09 Prikazni instrument 7,5 A

FU 10 Pozicijska svjetla 7,5 A

FU 11 Prednje radno svjetlo

(prednje svjetlo)

10 A

FU 12 Vibracijski sustav

Rotacijsko svjetlo

Sirena

20 A

FU 13 Pumpa za vodu 10 A

EU izjava o suklađnosti

Proizvod: Stroj za metenje s usisava-

njem samohodni

Tip: 1.186-xxx

Odgovarajuće smjernice EU:

2006/42/EZ (+2009/127/EZ)

2014/30/EU

2000/14/EZ

Primijenjene usklađene norme:

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Primijenjeni postupak ocjenjivanja su-

glasja:

2000/14/EZ: privitak V

Razina jačine zvuka dB(A)

Izmjerena: 98

Zajamčena: 101

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

333HR

- 14

Otklanjanje smetnji

Smetnja Otklanjanje

Uređaj se ne može pokrenuti Sjedite na sjedalo, kontaktni prekidač sjedala se aktivira

Napunite ili zamijenite akumulator.

Prazna plinska boca - zamijenite je.

Zatvoren ventil za ispuštanje plina - otvorite ga okretanjem ulijevo.

Ventil za plin je zaleđen - pogledajte opis zamjene plinske boce.

Obavijestite Kärcher servisnu službu.

Motor radi neravnomjerno. Očistite filtar za zrak ili zamijenite filtarski uložak.

Provjerite i po potrebi popravite sustav vodova za gorivo, priključke i spojeve.

Obavijestite Kärcher servisnu službu.

Pregrijan motor Nadolijte rashladno sredstvo

Isperite hladnjak

Zategnite klinasti remen

Obavijestite Kärcher servisnu službu.

Motor radi, ali se stroj kreće lagano

ili se ne kreće uopće.

Otpustite pozicijsku kočnicu.

Provjerite ima li upletenih vrpci ili petlji.

Obavijestite Kärcher servisnu službu.

Pišteći zvuk u hidrauličkom susta-

Nadolijte hidrauličku tekućinu

Obavijestite Kärcher servisnu službu.

Četke se okreću lagano ili se uop-

će ne okreću

Ručicu za gas postavite sasvim prema naprijed (velik broj okretaja).

Provjerite ima li upletenih vrpci ili petlji.

Obavijestite Kärcher servisnu službu.

U prostoru četki usisna snaga je

mala ili je uopće nema

Čišćenje filtra

Obavijestite Kärcher servisnu službu.

Stroj diže prašinu Namještanje bočnih brtvi

Uključite ventilator.

Očistite filtar za prašinu

Zamijenite filtarske brtve

Obavijestite Kärcher servisnu službu.

Jedinica za metenje ne kupi prljav-

štinu

Ispraznite spremnik nakupljene prljavštine

Očistite filtar za prašinu

Zamijenite valjak za metenje.

Prilagodite profil metenja

Zamijenite brtveće trake na spremniku za prljavštinu

Uklonite strana tijela koja blokiraju valjak za metenje

Obavijestite Kärcher servisnu službu.

Spremnik za prljavštinu ne podiže

se ili ne spušta

Provjerite osigurače.

Obavijestite Kärcher servisnu službu.

Spremnik za prljavštinu vrti se

presporo ili se uopće ne vrti

Obavijestite Kärcher servisnu službu.

Smetnje u radu dijelova na hidrau-

lički pogon

Obavijestite Kärcher servisnu službu.

334 HR

- 15

Tehnički podaci

KM 130/300 R LPG

1.186-146.0

Podaci stroja

Brzina vožnje prema naprijed km/h 10

Brzina vožnje unatrag km/h 10

Savladavanje uspona (maks.) -- 18%

Površinski učinak bez bočnih metli m

/h 10000

Površinski učinak s 1 bočnom metlom m

/h 13000

Radna širina bez bočnih metli mm 1000

Radna širina s 1 bočnom metlom mm 1300

Stupanj zaštite, zaštićeno od kapajuće vode -- IPX 3

Trajanje primjene s punim spremnikom h 4

Motor

Tip -- Kubota WG 972-E4

Izvedba -- 3-cilindrični četverotaktni plinski motor

Emisija prema postupku mjerenja iz Uredbe EU 2016/1628 (razina V) g/kWh 1018,2

Način hlađenja -- Hlađenje vodom

Smjer okretanja -- Suprotno smjeru kazaljki sata

Otvor mm 74,5

Hod mm 73,6

Radna zapremnina cm

962

Količina ulja l 3,7

Broj okretaja pri radu 1/min 2350

Maksimalan broj okretaja 1/min 2550

Broj okretaja u praznom hodu 1/min 1500

Maks. snaga kW/PS 17,5/23,5

Najviši okretni moment pri 2400 1/min Nm 66,3

Filtar za ulje -- Filtarski uložak

Filtar za usisni zrak -- Unutarnji/vanjski filtarski uložak

Vrsta goriva LPG

Dozvoljene su smjese tekućih plinova od propana i

butana. Sadržaj propana mora iznositi najmanje

90%.

Zapremina spremnika 11 kg odn. 20 litara (zamjenska boca)

Električni sustav

Akumulator V, Ah 12, 62

Generator trofazne struje V, A 12, 80

Pokretač -- Elektrostarter

Hidraulički sustav

Količina ulja u cijelom hidrauličkom sklopu l 26,5

Količina ulja u hidrauličkom spremniku l 21,2

Vrste ulja

Motor (preko 25 °C) -- SAE 30, SAE 10W-30, SAE 15W-40

Motor (0 do 25 °C) -- SAE 20, SAE 10W-30, SAE 10W-40

Motor (ispod 0 °C) -- SAE 10W, SAE 10W-30, SAE 10W-40

Hidraulika -- HV 46

Spremnik nakupljene prljavštine

Maks. visina pražnjenja mm 1400

Volumen spremnika za prljavštinu l 300

Valjak za metenje

Promjer valjka za metenje mm 300

Širina valjka za metenje mm 1000

Broj okretaja 1/min 350

Profil metenja mm 80

Bočna metla

Promjer bočnih metli mm 600

Broj okretaja (kontinuirano) 1/min 0 - 60

Gume

Veličina sprijeda -- 15-4.5x8

Tlak zraka sprijeda bar 8

Veličina straga -- 15-4.5x8

335HR

- 16

Kočnica

Prednji kotači -- mehanička

Stražnji kotač -- hidrostatička

Filtarski i usisni sustav

Izvedba -- Plosnati naborani filtar

Broj okretaja 1/min 2800

Površina filtra za finu prašinu m

5,2

Nazivni podtlak usisnog sustava mbar 15,5

Nazivni volumni protok usisnog sustava m

/h 800

Vibracijski sustav -- Elektromotor

Okolni uvjeti

Temperatura °C -5 do +40

Vlažnost zraka, bez stvaranja kondenzata % 0 - 90

Utvrđene vrijednosti prema EN 60335-2-72

Emisija buke

Razina zvučnog tlaka L

dB(A) 80

Nepouzdanost K

dB(A) 3

Razina zvučne snage L

+ nepouzdanost K

dB(A) 101

Vibracije uređaja

Vrijednost vibracije na ruci m/s

1,5

Sjedište m/s

0,8

Nepouzdanost K m/s

0,2

Dimenzije i težine

Duljina x širina x visina mm 2122 x 1330 x 1430

Polumjer okretanja udesno mm 1460

Polumjer okretanja ulijevo mm 1460

Prazna težina kg 925

Dopuštena ukupna težina kg 1505

Dopušteno opterećenje prednje osovine kg 882

Dopušteno opterećenje stražnje osovine kg 623

Pridržavamo pravo na tehničke izmjene!

KM 130/300 R LPG

1.186-146.0

336 HR

- 1

Pre prve upotrebe Vašeg

uređaja pročitajte ove originalno

uputstvo za rad, postupajte prema njemu i

sačuvajte ga za kasniju upotrebu ili za

sledećeg vlasnika.

Ukoliko prilikom raspakovavanja

ustanovite štetu nastalu tokom transporta,

o tome obavestite svog prodavca.

– Natpisi na uređaju pružaju važne

napomene za bezopasan rad.

– Osim ovih napomena u uputstvu za rad

moraju se uvažavati i opšte sigurnosne

napomene kao i zakonski propisi o

zaštiti na radu.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.com/REACH

U svakoj zemlji važe garantni uslovi koje je

izdala naša nadležna distributivna

organizacija. Eventualne smetnje na

uređaju za vreme trajanja garancije

uklanjamo besplatno, ukoliko je uzrok

greška u materijalu ili proizvodnji. U slučaju

koji podleže garanciji obratite se sa

potvrdom o kupovini Vašem prodavcu ili

najbližoj ovlašćenoj servisnoj službi.

 OPASNOST

U cilju sprečavanja opasnosti, popravke i

ugradnju rezervnih delova sme izvoditi

samo ovlašćena servisna služba.

– Sme se koristiti samo onaj pribor i oni

rezervni delovi koje dozvoljava

proizvođač. Originalan pribor i originalni

rezervni delovi garantuju za to da

uređaj može raditi sigurno i bez smetnji.

– Dodatne informacije o rezervnim

delovima dobićete pod

www.kaercher.com u delu Servis

(Service).

 OPASNOST

Ukazuje na neposredno preteću opasnost

koja dovodi do teških telesnih povreda ili

smrti.

몇 UPOZORENJE

Ukazuje na eventualno opasnu situaciju

koja može dovesti do teških telesnih

povreda ili smrti.

몇 OPREZ

Ukazuje na eventualno opasnu situaciju

koja može dovesti do lakših telesnih

povreda ili izazvati materijalnu štetu.

PAŽNJA

Napomena koja ukazuje na eventualno

opasnu situaciju koja može izazvati

materijalne štete.

Opšte napomene. . . . . . . . . . . SR 1

Zaštita životne sredine. . SR 1

Garancija . . . . . . . . . . . . SR 1

Pribor i rezervni delovi . . SR 1

Simboli u uputstvu za rad SR 1

Simboli na aparatu. . . . . SR 1

Namensko korišćenje . . . . . . . SR 2

Predvidiva pogrešna

upotreba. . . . . . . . . . . . . SR 2

Prikladne podloge . . . . . SR 2

Sigurnosne napomene . . . . . . SR 2

Sigurnosne napomene

vezane za rukovanje . . . SR 2

Sigurnosne napomene

vezane za vožnju . . . . . . SR 2

Sigurnosno-tehničke

direktive za motorna vozila

na tečni gas . . . . . . . . . . SR 2

Uređaji sa motorom sa

unutrašnjim sagorevanjem SR 3

Uređaji sa visinskim

pražnjenjem . . . . . . . . . . SR 3

Uređaji sa zaštitnim krovom

vozačeve kabine . . . . . . SR 4

Sigurnosne napomene

vezane za transport uređaja SR 4

Sigurnosne napomene

vezane za negu i održavanjeSR 4

Funkcija . . . . . . . . . . . . . . . . . . SR 4

Napomene o istovaru . . . . . . . SR 4

Komandni i funkcioni elementi. SR 5

KM 130/300 R LPG . . . . SR 5

Pre upotrebe . . . . . . . . . . . . . . SR 6

Preklapanje kabine vozača

uvis. . . . . . . . . . . . . . . . . SR 6

Kočenje i otpuštanje

pozicione kočnice. . . . . . SR 6

Kretanje uređaja za metenje

bez sopstvenog pogona. SR 6

Kretanje uređaja za metenje

sa sopstvenim pogonom SR 6

Stavljanje u pogon. . . . . . . . . . SR 6

Opšte napomene . . . . . . SR 6

Montaža i zamena boce za

gas . . . . . . . . . . . . . . . . . SR 6

Pre početka i provere

bezbednosti . . . . . . . . . . SR 7

Rad . . . . . . . . . . . . . . . . . . . . . SR 7

Nameštanje sedišta vozača SR 7

Biranje programa . . . . . . SR 7

Otvaranje dovoda gasa . SR 7

Pokretanje uređaja. . . . . SR 7

Vožnja uređaja. . . . . . . . SR 7

Metenje . . . . . . . . . . . . . SR 7

Pražnjenje nakupljene

prljavštine. . . . . . . . . . . . SR 8

Isključivanje uređaja. . . . SR 8

Transport . . . . . . . . . . . . . . . . . SR 8

Skladištenje/mirovanje. . . . . . . SR 8

Nega i održavanje . . . . . . . . . . SR 9

Opšte napomene . . . . . . SR 9

Čišćenje . . . . . . . . . . . . . SR 9

Intervali održavanja. . . . SR 9

Radovi na održavanju . . SR 9

Izjava o usklađenosti sa

propisima EU . . . . . . . . . . . . . SR 13

Otklanjanje smetnji . . . . . . . . . SR 14

Tehnički podaci. . . . . . . . . . . . SR 15

Opšte napomene

Zaštita životne sredine

Ambalaža se može ponovo

preraditi. Molimo Vas da

ambalažu ne bacate u kućne

otpatke nego da je dostavite na

odgovarajuća mesta za ponovnu

preradu.

Stari uređaji sadrže vredne

materijale sa sposobnošću

recikliranja i treba ih dostaviti na

ponovnu preradu. Stoga Vas

molimo da stare uređaje odložite

u otpad putem primerenih

sabirnih sistema.

Tečnosti kao što su motorno ulje,

hidrauličko ulje, kočiona tečnost, dizel ili

rashladno sredstvo ne smeju da dospeju u

zemljište. Čuvajte životnu sredinu i

tečnosti odložite u otpad u skladu sa

ekološkim pravilima.

Garancija

Pribor i rezervni delovi

Simboli u uputstvu za rad

Simboli na aparatu

Opasnost od opekotina na

vrelim površinama! Pre

obavljanja radova na uređaju

treba sačekati da se izduvni

sklop dovoljno ohladi.

Radove na uređaju uvek

obavljajte noseći

odgovarajuće rukavice.

Opasnost od prignječenja

uvlačenjem među pokretne

delove vozila

Opasnost od povreda

pokretnim delovima.

Zabranjeno zahvatanje

rukama.

Opasnost od požara. Ne

usisavajte zapaljene ili

užarene predmete.

Prihvatnik lanca i mesto

oslanjanja krana

Prihvatna mesta za

autodizalicu

Maksimalan nagib podloge

prilikom vožnji s izdignutom

posudom za prljavštinu.

Dopušteno je savladavati

samo uspone do 18% u

smeru vožnje.

Obratite pažnju na položaj

ugradnje boce za gas!

Priključak odnosno

prstenasti otvor mora biti

okrenut prema dole.

337SR

- 2

Ovaj uređaj za metenje koristite isključivo u

skladu sa navodima iz ovog uputstva za

rad.

– Ovaj uređaj za metenje je namenjen

metenju zaprljanih spoljašnjih površina.

– Uređaj nije odobren za vožnju po

javnim saobraćajnicama.

– Nenamenskom se smatra svaka

upotreba izvan ovih okvira. Proizvođač

ne preuzima odgovornost za tako

nastale štete; rizik snosi jedino korisnik.

– (Motor na plin)

Rad uređaja je dozvoljen u zatvorenim

prostorijama sa odgovarajućom

ventilacijom.

– Uređaj i boce za gas skladištite samo

na tlu.

– Na uređaju se ne smeju vršiti nikakve

izmene.

– Uređaj je prikladan samo za podloge

navedene u radnom uputstvu.

– Sme se voziti samo po površinama koje

su od strane preduzeća ili osoba koje je

on ovlastio dozvoljene za primenu

uređaja.

– U osnovi važi: Lako eksplozivne

materije moraju da se drže podalje od

uređaja (opasnost od eksplozije/

požara).

– Ni u kom slučaju se ne smeju skupljati/

usisavati eksplozivne tečnosti, zapaljivi

gasovi kao ni nerazređene kiseline niti

rastvarači! U to spadaju benzin,

razeđivači za boje ili lož ulje, jer se

njihovim kovitlanjem i mešanjem s

usisnim vazduhom mogu formirati

eksplozivna isparenja ili eksplozivne

smese, osim toga aceton, nerazređene

kiseline i rastvarači, budući da nagrizaju

materijale koji se koriste u uređaju.

– Nikada nemojte usisavati ili sakupljati

reaktivnu metalnu prašinu (od npr.

aluminijuma, magnezijuma, cinka), jer

ona u spoju sa jako alkalnim i kiselim

sredstvima za čišćenje formira

eksplozivne gasove.

– Uređaj nije podesan za sakupljanje

supstanci koje su opasne po zdravlje.

– Nemojte skupljati/usisavati zapaljene ili

užarene predmete.

– Nemojte se pri radu uređaja zadržavati

u području opasnosti. Zabranjen je rad

u prostorijama u kojima preti opasnost

od eksplozija.

– Vožnja pratećih osoba nije dozvoljena.

– Uređaj ne sme da se koristi za guranje/

vučenje ili prevoženje bilo kakvih

predmeta.

– Asfalt

– Podovi industrijskih postrojenja

– Estrih

– Beton

– Popločane površine

 (Važi samo za Finsku) Ako je uređaj

opremljen crevnim vodom od PVC-a,

uređaj ne sme da se koristi pri niskim

temperaturama okoline (ispod 0°C).

Ako imate pitanja u vezi uređaja,

obratite se kompaniji Kärcher.

 Pre uporabe proverite da li je uređaj sa

svojim radnim komponentama u

ispravnom stanju i siguran za rad. Ako

stanje nije besprekorno, ne sme se

upotrebljavati.

 Pri upotrebi uređaja u opasnim

područjima (npr. na benzinskim

stanicama) treba se pridržavati

odgovarajućih sigurnosnih propisa.

Zabranjen je rad u prostorijama u

kojima preti opasnost od eksplozija.

 OPASNOST

Opasnost od povreda!

 Uređaj se u zonama u kojima postoji

opasnost od povređivanja rukovaoca

padajućim predmetima ne sme koristiti

bez adekvatnog zaštitnog krova.

 Rukovaoc mora da upotrebljava uređaj

u skladu sa njegovom namenom. Mora

voditi računa o lokalnim uslovima, a pri

radu uređajem mora se paziti na druge

osobe, posebno decu.

 Moraju se uvažavati propisi, pravila i

odredbe koji važe za motorna vozila.

 Rukovalac se pre početka radova mora

uveriti da su sve zaštitne naprave

postavljene propisno i da su ispravne.

 Rukovalac uređaja je odgovoran za

eventualne slučajeve nesreć

e kojima

su pogođene druge osobe ili njihova

imovina.

 Rukovalac mora da nosi usku odeću.

Nosite čvrstu obuću i izbegavajte odeću

koja nije uz telo.

 Pre pokretanja uređaja prekontrolišite

okolinu (npr. ima li dece). Pobrinite se

za dobru preglednost!

 Uređaj se za vreme rada motora nikada

ne sme ostaviti bez nadzora. Vozač

sme da napusti uređaj tek nakon što je

isključio motor, osigurao uređaj od

nehotičnog pokretanja i izvukao ključ.

 Neovlašćeno korišćenje uređaja treba

sprečiti izvlačenjem ključa.

 Uređaj smeju da koriste samo lica koja

su upućena u rukovanje njime i koja

mogu dokazati sposobnosti za

posluživanje i ovlašćena su za njegovu

upotrebu.

 Ovaj uređaj nije predviđen da njime

rukuju osobe (uključujući i decu) sa

smanjenim fizičkim, senzornim ili

mentalnim mogućnostima opažanja ili s

ograničenim iskustvom i znanjem, osim

ukoliko ih lice koje je za njih odgovorno

ne nadgleda ili upućuje u rad s

uređajem.

 Deca se moraju nadgledati kako bi se

sprečilo da se igraju s uređajem.

OPREZ

Opasnost od oštećenja! Nemojte skupljati

trake, petlje ili žice, jer se one mogu

obmotati oko valjka za metenje.

 OPASNOST

Opasnost od povreda! Proverite nosivost

podloge pre nego što pređete preko nje.

 OPASNOST

Opasnost od nesreća, opasnost od

povreda!

 Brzinu kretanja treba prilagoditi

određenim prilikama.

Opasnost od prevrtanja na prevelikim

usponima.

 Dopušteno je savladavati samo uspone

do 18% u smeru vožnje.

Opasnost od prevrtanja na nestabilnoj

podlozi.

 Uređaj koristite isključivo na stabilnima

podlogama.

Opasnost od prevrtanja pri prevelikom

bočnom nagibu.

 Dozvoljeno je savladavanje poprečnih

kosina u odnosu na smer kretanja od

maksimalno 10%.

Glavni savez strukovnih udruženja u

privredi (HVBG). Tečni (pogonski) gasovi

su butan i propan ili njihove mešavine.

Isporučuju se u posebnim bocama. Radni

pritisak ovih gasova zavisi od spoljašnje

temperature.

 OPASNOST

Opasnost od eksplozije!

S tečnim gasom nemojte postupati kao sa

benzinom. Benzin polako isparava, dok

tečni gas brzo postaje gasovit. Opasnost

od ispuštanja gasa u zatvorene prostorije i

požara time je veća kod tečnog gasa nego

kod benzina.

OPREZ

Koristie samo boce napunjene pogonskim

gasom kvaliteta prema standardu DIN

51622.

U principu je zabranjeno koristiti gas koji se

koristi u domaćinstvima i kampovima.

Mešavine tečnog gasa mogu da budu

različite za različite gasne motore.

Odobrene smeše tečnnih gasova

navedene su u Tehničkim podacima.

– Sve osobe koje rukuju tečnim gasom u

obavezi su da se upoznaju sa

osobinama tečnih gasova kako bi mogli

izvršavati radove tako da ne nastanu

nikakve opasnosti. Priložena brošura

treba uvek da bude u blizini uređaja za

metenje.

– Stručno lice treba u redovnim

vremenskim intervalima, a najmanje

jednom godišnje, proveravati

ispravnost i zaptivenost postrojenja s

pogonskim gasom (prema BGG 936).

Namensko korišćenje

Predvidiva pogrešna upotreba

Prikladne podloge

Sigurnosne napomene

Sigurnosne napomene vezane za

rukovanje

Sigurnosne napomene vezane za

vožnju

Sigurnosno-tehničke direktive za

motorna vozila na tečni gas

Obaveze rukovodstva i zaposlenika

Održavanje koje obavljaju stručna lica

338 SR

- 3

– Kontrola se mora potvrditi u pismenom

obliku. Osnove za proveru su član 33 i

član 37 direktive UVV "Upotreba tečnog

gasa" (BGV D34).

– Kao opšti propisi važe direktive za

proveru vozila i njihovih motora koji se

pogone tečnim gasovima, Saveznog

ministarstva za saobraćaj.

– Gas se sme uzimati samo iz jedne

boce. Pri uzimanju gasa iz više boca

istovremeno može se desiti da tečni

gas pređe iz jedne boce u drugu. Time

se prepunjena boca nakon kasnijeg

zatvaranja ventila (uporedi B. 1 ove

direktive) izlaže nedozvoljenom porastu

pritiska.

– Prilikom ugradnje pune boce treba

obratiti pažnju na položaj ugradnje

priključka za gas, detaljnije informacije

u poglavlju „Ugradnja gasne boce“.

Bocu za gas pažljivo zamenite. Prilikom

postavljanja i uklanjanja, izlazni nastavak

za gas na ventilu boce morate zatvoriti

navrtkom koju treba čvrsto pritegnuti

ključem.

– Propusne boce sa gasom ne smeju se

više koristiti. Njih treba uz uvažavanje

svih mera predostrožnosti, na

otvorenom prostoru odmah isprazniti

izduvavanjem i potom označiti kao

nezaptivene. Prilikom isporuke ili

preuzimanja oštećenih boca za gas

odmah pismenim putem obavestite

distributera ili njegovog zastupnika

(radnika na benzinskoj stanici ili slično)

o nastaloj šteti.

– Pre nego što priključite bocu za gas,

potrebno je da proverite jesu li priključni

nastavci u propisnom stanju.

– Nakon priključivanja boce, potrebno je

uz pomoć ispitnog sredstva koje se peni

proveriti da li je dobro zaptivena.

– Ventile treba polako otvarati. Nemojte ih

otvarati i zatvarati koristeći udarni alat.

– U slučaju da se tečni gas zapali, gasite

ga samo s bezbedne udaljenosti i iz

zaklona.

- Koristite samo aparat za gašenje

požara prahom koji se raspršuje uz

pomoć ugljen dioksida ili aparat za

gašenje ugljen dioksidom.

- Posudu za gas ohladite sa dovoljno vode.

– Stalno proveravajte siguran rad

celokupnog postrojenja s tečnim

gasom, a posebno nagledajte

zaptivenost. Zabranjeno je korišćenje

vozila ukoliko postrojenje propušta.

– Pre odvajanja cevnih odnosno crevnih

spojeva, zatvorite ventil boce.

Priključnu navrtku na boci lagano i

isprva samo malo otpustite, jer u

suprotnom gas koji se još nalazi u vodu

i koji je pod pritiskom, može spontano

da izađe.

– Ako se gas puni iz velikog rezervoara,

neophodno je pridržavati se

odgovarajućih propisa vezanih za

distribuciju velikih količina tečnih

gasova.

 Opasnost

Opasnost od povreda!

– Tečni gas u tečnom stanju može

izazvati promrzline kože.

– Nakon skidanja se navrtka za

zatvaranje mora čvrsto zaviti na

priključni navoj boce.

– Koristite sapunicu, nekal ili slična

sredstva koja pene kako biste ispitali

zaptivenost. Zabranjeno je osvetljavati

postrojenje s tečnim gasom uz pomoć

otvorenog plamena.

– Pri zameni pojedinačnih delova

postrojenja imajte u vidu popise

proizvođača koji se tiču ugradnje.

Pritom treba zatvoriti blokirni ventil boce

i glavni blokirni ventil.

– Stanje električnog postrojenja vozila na

tečni gas treba stalno nadgledati. U

slučaju da delovi postrojenja koji

provode gas propuštaju, varnice mogu

izazvati eksplozije.

– Nakon dužeg mirovanja motornog

vozila na tečni gas, potrebno je

temeljno provetriti prostoriju za

instalaciju pre nego što se vozilo ili

njegove električne komponente puste u

pogon.

– Nesreće koje uključuju boce za gas ili

postrojenje s tečnim gasom odmah

prijavite strukovnom udruženju i

nadležnoj trgovačkoj nadzornoj službi.

Oštećene delove treba sačuvati do

završetka ispitivanja.

– Boce sa pogonskim odnosno tečnim

gasom moraju se skladištiti u skladu sa

propisima TRF 1996 (Tehnički pravilnih

o tečnim gasovima, vidi DA o BGV D34,

prilog 4).

– Boce s gasom treba čuvati u

uspravnom položaju. Na mestu

postavljanja posuda i tokom popravki

nije dozvoljen rad s otvorenim

plamenom kao ni pušenje. Boce

postavljene na otvorenom moraju se

osigurati tako da ne budu pristupačne.

Prazne boce se moraju dobro zatvoriti.

– Blokirni ventil boce i glavni blokirni

ventil treba zatvoriti odmah nakon

podešavanja motornog vozila.

– Za položaj i karakteristike prostorije za

instalacije motornih vozila na tečni gas

važe odredbe Zakona o parkiranju kao i

odgovarajući lokalni građevinski

propisi.

– Boce za gas treba čuvati u posebnim

prostorijama odvojenim od prostorija za

instalaciju (vidi DA o BGV D34, prilog 2).

– Električne ručne lampe koje se koriste u

prostorijama moraju imati zatvorena,

nepropusna kućišta i čvrste zaštitne

korpe.

– Prilikom radova u servisnim

radionicama treba zatvoriti blokirni

ventil boce i glavni blokirni ventil i

osigurati boce s pogonskim gasom od

toplotnog dejstva.

– Pre pauza u radu i pre završetka rada,

odgovorno lice treba proveriti da li su

zatvoreni svi ventili, a pre svega ventili

boca. Radovi na visokim

temperaturama, posebno zavarivanje i

rezanje, ne smeju se obavljati u blizini

boca s pogonskim gasom. Boce s

pogonskim gasom, čak i kada su

prazne, ne smeju se čuvati u

radionicama.

– Instalacione i skladišne prostorije kao i

servisne radionice moraju biti dobro

provetrene. Pritom treba imati u vidu da

su tečni gasovi teži od vazduha. Oni se

skupljaju na podu, u radnim jamama i

sličnim udubljenjima u tlu i mogu

proizvesti mešavine gasa i vazduha

koje predstavljaju opasnost od

eksplozije.

 Uređaj ne sme da se koristi na visinama

iznad 1200 m.

 OPASNOST

Opasnost od trovanja!

 (Motor na plin)

Rad uređaja je dozvoljen u zatvorenim

prostorijama sa odgovarajućom

ventilacijom.

 Izduvni gasovi ne smeju da se udišu jer

su otrovni i štetni po zdravlje.

 OPASNOST

Opasnost od povreda!

 Otvor za izduvne gasove motora sa

unutrašnjim sagorevanjem ne sme da

bude zatvoren.

 Motoru je nakon isključivanja potrebno

oko 3 sekunde naknadnog rada. U tom

vremenu se morate obavezno držati

podalje od radnog područja.

 OPASNOST

Opasnost od opekotina!

 Nemojte dodirivati vreli motor sa

unutrašnjim sagorevanjem.

 Pre skidanja oplate, ostavite vozilo da

se ohladi.

 Ne naginjite se nad otvor za izduvne

gasove i ne zahvatajte u njega.

 OPASNOST

Opasnost od povreda!

 Prilikom visinskog pražnjenja posudu

za nakupljenu prljavštinu sasvim

podignite i osigurajte.

 Osiguranje izvedite samo izvan oblasti

opasnosti.

Stavljanje u pogon i rad

U instalacionim i skladišnim

prostorijama kao i u servisnim

radionicama

Uređaji sa motorom sa unutrašnjim

sagorevanjem

Uređaji sa visinskim pražnjenjem

339SR

- 4

SAVET

Funkcija zaštitnog krova (opcija) je da

zaštiti vozača od većih predmeta koji

padaju. Međutim, one ne mogu zaštititi od

prevrtanja!

 Svakodnevno proveravati da li ima

oštećenja na zaštitnom krovu.

 U slučaju oštećenja zaštitnog krova,

čak i samo pojedinačnih komponenti,

treba zameniti celi zaštitni krov.

 Bilo kakva modifikacija zaštitnog krova,

kao i postavljanje drugih elemenata,

komponenti i sklopova koje nije

odobrila kompanija Kärcher nije

dozvoljeno i, pod određenim

okolnostima, ograničava funkciju

zaštitnog krova.

 Obratite pažnju na neto težinu

(transportnu težinu) uređaja prilikom

transporta vozilima ili prikolicama.

 Kako biste uređaj transportovali,

odvojite akumulatore i sigurno učvrstite

uređaj.

 Pre čišćenja i servisiranja uređaja,

zamene delova ili prelaska na neku

drugu funkciju treba ga isključiti i izvući

ključ.

 Prilikom radova na električnom sklopu

treba odvojiti akumulator.

U tu svrhu prvo odvojiti negativni, a

zatim pozitivni pol.

Ponovno priključivanje se obavlja

obrnutim redosledom. Prvo priključiti

pozitivni, a zatim negativni pol.

 Uređaj ne sme da se čisti mlazom vode

iz creva ili vodom pod visokim pritiskom

(opasnost od kratkih spojeva ili drugih

oštećenja).

 Servisne radove smeju da vrše samo

ovlašćene servisne službe ili stručnjaci

za izvođenje takvih radova, koji su

upoznati sa svim relevantnim

sigurnosnim propisima.

 Obratite pažnju na ispitivanje

bezbednosti u skladu sa lokalno

važeć

im propisima za prensive uređaje

za profesionalnu primenu.

 Radove na uređaju uvek obavljajte

noseći odgovarajuće rukavice.

Uređaj za metenje radi na principu lopatica

za skupljanje prljavštine.

– Rotirajući valjak za metenje prenosi

prljavštinu direktno u za to predviđenu

posudu.

– Bočna metla sakuplja prljavštinu iz

uglova i sa rubova površine koja se čisti

i prosleđuje je u stazu kojom se kreće

valjak za metenje.

– Usisni ventilator usisava finu prašinu

kroz odgovarajući filter.

 OPASNOST

Opasnost od povreda i oštećenja!

 Prilikom pretovara pazite na težinu

uređaja!

 Zabranjeno je koristiti viljuškar jer se

uređaj pritom može oštetiti.

 Za pretovar uređaja koristite prikladnu

rampu ili kran!

 Ako koristite utovarnu rampu obratite

pažnju na sledeće:

Uzvišenost od tla 70mm.

 U slučaju da je uređaj isporučen na

paleti, priloženim daskama napravite

rampu za silazak s nje.

Uputstvo za to možete naći na strani 2

(unutrašnja stranica omota).

Važna napomena: svaka daska se

mora pričvrstiti sa po 2 zavrtnja.

Uređaji sa zaštitnim krovom

vozačeve kabine

Sigurnosne napomene vezane za

transport uređaja

Sigurnosne napomene vezane za

negu i održavanje

Funkcija

Napomene o istovaru

Neto težina (transportna težina) 925 kg*

* Težina je veća ukoliko su montirani

dodatni sklopovi.

340 SR

- 5

1 Upravljačka kabina (opcija)

2 Vrata kabine (opcija)

3 Mesto vezivanja (4x)

4 Pristup valjku za metenje

5 Prednji točak

6 Bočna metla

7 Posuda za nakupljenu prljavštinu

8 Osvetljenje (opcija)

9 Blokada poklopca uređaja

10 Brisači stakla (opcija)

11 Poklopac motora

12 Boca za gas

13 Bravica kabine vozača

(Opcija)

14 Rotirajuće svetlo

15 Centrifugalni separator

16 Sigurnosna poluga kabine vozača

(Opcija)

17 Poluga za pozicioniranje valjka za

metenje (bez prikaza)

1 Programski prekidač

2 Funkcijski tasteri

3 Višenamenski ekran

4 Kutija sa osiguračima na radnom mestu

5 Upravljač

6 Kontaktna brava

7 Poziciona (ručna) kočnica

8 Sedište (sa kontaktnim prekidačem)

9 Kočna pedala

10 Vozna pedala

1 Prekidač sa upozoravajućim trepćućim

svetlom (opcija)

2 Kontaktni ključ

– Položaj 0: Isključivanje motora

– Položaj 1: Paljenje

– Položaj 2: Pokretanje motora

1 Uključivanje i isključivanje radnog

svetla (opcija)

2 Uključivanje i isključivanje rotirajućeg

svetla

3 Sirena

4 Čišćenje filtera

5 Poluga za izbor smera vožnje

6 Kvašenje bočne metle (opcija)

7 Ventilator

8 Otvaranje i zatvaranje poklopca posude

9 Podizanje i spuštanje posude za

prljavštinu

Komandni i funkcioni elementi

KM 130/300 R LPG

Komandno polje

Kontaktna brava

Funkcijski tasteri

341SR

- 6

ECU - Engine Control Unit

Upravljačka jedinica motora reguliše i vrši

nadzor funkcije motora.

Ako tokom rada dođe do kvara motora,

prikazuju se:

– kȏd greške i opis greške na ekranu

– Žuta ili crvena lampica upozorenja

svetli: Snaga motora se smanjuje ili se

motor isključuje

– Čuje se zvuk alarma.

 Smetnja, kao što je npr. visoka

temperatura vode za hlađenje ili nizak

pritisak ulja, može biti otklonjena

odgovarajućim merama od strane

kupca

 U slučaju dodatnih smetnji obratite se

ovlašćenoj KÄRCHER ili KUBOTA

servisnoj službi.

1 Prikaz na ekranu

Temperatura rashladne vode

Broj obrtaja motora

Program vožnje

Napon akumulatora

Napunjenost rezervoara goriva

Brojač radnih sati

2 Crvena lampica upozorenja (STOP)

Greška sa višestrukim uzrocima: Motor

se isključuje

3 Kontrolna lampica (L1)

4 Kontrolna lampica motora (MIL)

Kratkotrajno treperi - privremena

greška

Greška ne zahteva dalju pažnju jer nije

stalno prisutna

Stalno svetli - greška

Grešku što pre otkloniti u ovlašćenom

servisu. Ne postoji opasnost koja

neposredno preti vozilu i životnoj

sredini

Brzo treperi - ozbiljna greška

Vozilo treba odmah popraviti da bi se

izbegle naknadne greške. Izbegavati

veliko opterećenje!

5 Žuta lampica upozorenja (CHECK)

Greška na pogonu

6 Kontrolna lampica (L2)

7 Žuta lampica upozorenja

Greška sa višestrukim uzrocima: Čuje

se zvuk alarma

Funkcijski tasteri

Funkcionalnim tasterima može da se

podesi broj obrtaja motora u 2 stepena.

Za transportnu vožnju:

Proporučeni broj obrtaja motora, 1500 1/

min

Za režim metenja:

Broj obrtaja motora, izabrati 2550 1/min

A Funkcionalni taster <Meni>

B Funkcionalni taster <nagore>

C Funkcionalni taster <nadole>

D Funkcionalni taster <sačuvati/potvrditi>

 Funkcionalni taster <Meni> pritisnuti

duže, podešeni broj obrtaja motora se

prikazuje na ekranu.

 Za promenu broja obrtaja motora,

pritisnuti funkcionalni taster <nagore> ili

<nadole>.

 Za čuvanje, pritisnuti funkcionalni taster

<sačuvati/potvrditi>.

1 Kočna pedala

2 Vozna pedala

3 Poziciona (ručna) kočnica

Za obavljanje različitih poslova može biti

potrebno da se kabina vozača (opcionalno)

prethodno preklopi uvis.

Napomena: Kabina vozača se sme

naginjati samo na ravnoj površini (± 5 °).

 Otvorite bravicu kabine vozača.

 Zakrenite kabinu vozača uvis tako da

se sigurnosna poluga uglavi.

 Pre nego što spustite kabinu vozača,

odglavite sigurnosnu polugu.

 Otkočite pozicionu kočnicu pritiskajući

pritom kočnu pedalu.

 Blokirajte pozicionu kočnicu pritiskajući

ujedno kočnu pedalu.

 Otvorite poklopac motora.

 Polugu slobodnog hoda hidrauličke

pumpe preklopite za 90 ° s bočne

strane prema dole.

몇 OPREZ

Uređaj za metenje se bez sopstvenog

pogona ne sme kretati na dužim relacijama

i ne brže od 10 km/h.

 Nakon pomeranja polugu slobodnog

hoda ponovo preklopite uvis.

 Ako je poluga slobodnog hoda

hidrauličke pumpe okrenuta radi

pomeranja mašine, onda se ona mora

okrenuti udesno nazad u početni

položaj.

Koristite specijalni alat.

 Pre puštanja u rad pročitajte i sledite

uputstvo za rad koje izdaje proizvođač

motora, a prvenstveno sigurnosne

napomene.

 Uređaj za metenje postavite na ravnu

podlogu.

 Izvucite kontaktni ključ.

 Zakočite pozicionu kočnicu.

 OPASNOST

Opasnost od povreda!

 Pridržavajte se sigurnosno-tehničkih

direktiva za motorna vozila na tečni gas.

 Ledene kao i penaste, žute naslage na

boci za gas ukazuju na to da boca više

nije nepropusna.

 Boce sme zamenjivati samo upućeno

osoblje.

 Boce s pogonskim plinom ne smeju da

se zamenjuju u garažama niti u

podzemnim prostorijama.

 Tokom zamene boce zabranjeno je

pušenje i upotreba otvorenog plamena.

 Prilikom zamene boce čvrsto zatvorite

blokirni ventil boce s tečnim gasom i

zaštitnu kapicu odmah postavite na

praznu bocu.

몇 UPOZORENJE

Koristite samo rezervne boce proverenog

tipa i zapremine 11 kg.

OPREZ

U principu je zabranjeno koristiti gas koji se

koristi u domaćinstvima i kampovima.

Dozvoljene su smeše tečnog gasa od

propana i butana. Udeo propana mora biti

najmanje 90%.

Upravljačka jedinica motora (ECU)

Pedala

Pre upotrebe

Preklapanje kabine vozača uvis

Kočenje i otpuštanje pozicione

kočnice

Kretanje uređaja za metenje bez

sopstvenog pogona

Kretanje uređaja za metenje sa

sopstvenim pogonom

Stavljanje u pogon

Opšte napomene

Montaža i zamena boce za gas

342 SR

- 7

PAŽNJA

Ventil za ispuštanje gasa (3) otvorite tek

nešto pre pokretanja uređaja (vidi poglavlje

"Pokretanje uređaja").

Otvorite ventil za ispuštanje gasa

okretanjem ulevo.

SAVET

Priključak je s levim navojem.

 Otpustite zavrtanj na sigurnosnoj poluzi

pa zakrenite polugu uvis.

1 Zaštitna kapica

2 Crevo za gas sa slepom navrtkom

3 Ventil za ispuštanje gasa

 Zatvorite ventil za ispuštanje gasa

okretanjem udesno.

 Odvijte crevo za gas (širina ključa 30

mm).

 Navijte zaštitnu kapicu na priključni

ventil boce sa gasom.

 Otvorite žičani zatvarač.

 Zamenite bocu za gas.

Obratite pažnju na položaj ugradnje

boce za gas! Priključak odnosno

prstenasti otvor mora biti okrenut prema

dole.

 Odvijte zaštitnu kapicu s priključnog

ventila boce sa gasom.

 Zatvorite žičani zatvarač.

 Zavijte crevo za gas na priključni ventil

boce za gas (širina ključa 30 mm).

 Zatvorite sigurnosnu polugu i osigurajte

zavrtnjem.

 Proverite nivo motornog ulja.

 Proverite hladnjak za vodu.

 Proverite valjak za metenje.

 Proverite pritisak vazduha u gumama.

 Namestite sedište vozača.

 Očistite filter za prašinu.

Napomena: Za opis vidi poglavlje "Nega i

održavanje".

 OPASNOST

Dugotrajniji rad sa uređajem može izazvati

smetnje krvotoka uslovljene vibracijama.

Uobičajeno trajanje neprekidnog rukovanja

je nemoguće odrediti, pošto zavisi od više

faktora:

– Loš krvotok rukovaoca (često hladni

ekstremiteti, utrnulost, gubitak

osećaja).

– Niska temperatura okoline. Nosite toplu

odeću radi zaštite ugroženih delova

tela.

– Čvrsto stiskanje ometa cirkulaciju krvi.

– Neprekidan rad je nepovoljniji od rada

sa pauzama.

Pri redovnom, dugotrajnijem radu sa

uređajem i učestalom nastupanju

odgovarajućih simptoma (na primer

utrnulost, gubitak osećaja u određenim

delovima tela, hladni ektremiteti)

preporučujemo konsultaciju lekara.

 Povucite polugu za nameštanje sedišta

prema spolja.

 Pomerite sedište pa otpustite i uglavite

polugu.

 Proverite da li je sedište fiksirano tako

što ćete pokušati da ga pomerite

napred-nazad.

1 Transport

Proporučeni broj obrtaja motora, 1500

1/min

2 Metenje sa valjkom za metenje

Broj obrtaja motora, izabrati 2550 1/min

3 Metenje sa valjkom za metenje i bočnim

metlama

Broj obrtaja motora, izabrati 2550 1/min

 Otvorite ventil za ispuštanje gasa

okretanjem ulevo.

Napomena: Ovaj uređaj poseduje

kontaktni prekidač sedišta vozača. Uređaj

se isključuje čim vozač ustane sa sedišta.

 Sedite na sedište.

 Postavite poluga za izbor smera vožnje

u središnji položaj.

 Zakočite pozicionu kočnicu.

 Utaknite kontaktni ključ u kontaktnu

bravu.

 Okrenite kontaktni ključ u položaj "II".



Kada je uređaj pokrenut, pustite

kontaktni ključ.

Napomena: Pokretač se nikada ne sme

držati uključen duže od 10 sekundi. Pre

ponovnog uključivanja pokretača treba

sačekati najmanje 10 sekundi.

 Broj obrtaja motora, izabrati 1500 1/min.

 Postavljanje programskog prekidača u

položaj za vožnju .

 Pritisnite kočnu pedalu i držite je

pritisnutom.

 Otkočite pozicionu kočnicu.

 Postavite polugu za izbor smera vožnje

na "napred".

 Polako pritisnite voznu pedalu.

 Opasnost

Opasnost od povreda! Pri vižnji unazad ne

sme doći do opasnosti po druga lica, po

potrebi dajte instrukcije svim osobama koje

mogu biti ugrožene.

PAŽNJA

Opasnost od oštećenja! Poluga za izbor

smera vožnje se sme premeštati samo

kada uređaj miruje.

 Postavite polugu za izbor smera vožnje

na "nazad".

 Polako pritisnite voznu pedalu.

– Voznom pedalom je moguće

kontinualno menjati brzinu vožnje.

– Izbegavajte naglo pritiskanje i puštanje

vozne pedale, jer to može da ošteti

hidraulički sklop.

– Kada na nagibima brzina počne da opada,

neznatno vratite voznu pedalu unazad.

 Kada se vozna pedala pusti, uređaj se

samostalno zaustavlja i ostaje u stanju

mirovanja.

Napomena: Dejstvo kočnice se može

dodatno pojačati pritiskom na kočnu

pedalu.

Prelaženje preko nepokretnih prepreka

visine do 70 mm:

 Polako i pažljivo pređite preko vozeći

prema napred.

Prelaženje preko nepokretnih prepreka

visine preko 70 mm:

 Preko takvih prepreka se sme preći

samo pomoću prikladne rampe.

PAŽNJA

Nemojte skupljati trake za pakovanje, žice i

slično, jer mogu oštetiti mehanizam za

metenje.

 Za režim metenja podesite broj obrtaja

motora na 2550 1/min, potražite

informacije u poglavlju „Višenamenski

prikaz | Podešavanje broja obrtaja

motora“.

Napomena

Podešavanja od 1500 1/min su

pogodna samo za transportnu vožnju, a

nisu za režim metenja (metle i bočne

metle se ne okreću dovoljno).

Napomena: Za postizanje optimalnog

rezultata čišćenja brzinu kretanja treba

prilagoditi uslovima rada.

Napomena: Tokom rada bi trebalo

redovno čistiti filter za prašinu.

Pre početka i provere bezbednosti

Rad

Nameštanje sedišta vozača

Biranje programa

Otvaranje dovoda gasa

Pokretanje uređaja

Pokretanje motora

Vožnja uređaja

Vožnja prema napred

Vožnja unazad

Ponašanje vozila u vožnji

Kočnice

Prelaženje preko prepreka

Metenje

343SR

- 8

Ovaj dodatak je montiran fabrički i ne može

se ugraditi naknadno.

Dodatni sistem za prskanje vode sastoji se

iz rezervoara za vodu i nastavaka za

prskanje na bočnim metlama.

 Ukoliko se prilikom metenja stvori dosta

prašine, možete koristiti sistem za

raspršivanje vode.

 On se uključuje i isključuje uz pomoć

prekidača za kvašenje bočnih metli.

 Uključite ventilatore.

 Za površinsko čišćenje postavite

programski prekidač na metenje

valjkom.

 Za čišćenje bočnih ivica postavite

programski prekidač na metenje

valjkom i bočnim metlama.

 Isključite ventilatore.

 Za površinsko čišćenje postavite

programski prekidač na metenje

valjkom.

 Za čišćenje bočnih ivica postavite

programski prekidač na metenje

valjkom i bočnim metlama.

 Opasnost

Opasnost od povreda! Tokom postupka

pražnjenja se u zakretnom dometu posude

za prljavštinu ne smeju zadržavati ljudi ni

životinje.

 Opasnost

Opasnost od prignječenja! Nikada nemojte

zahvatati u poluge mehanizma za

pražnjenje. Ne zadržavajte se ispod

podignute posude.

 Opasnost

Opasnost od prevrtanja! Tokom pražnjenja

uređaj mora stajati na ravnom.

 Postavljanje programskog prekidača u

položaj za vožnju .

 Odignite posudu za nakupljenu

prljavštinu.

 Polako navezite uređaj do sabirne

posude.

 Zakočite pozicionu kočnicu.

 Otvaranje poklopca posude: Pritisnite

levi prekidač i ispraznite posudu sa

nakupljenom prljavštinom.

 Zatvaranje poklopca posude: Pritisnite

desni prekidač (oko 2 sekunde) dok se

ne prekrene u krajnji položaj.

 Otkočite pozicionu kočnicu.

 Polako udaljite uređaj od sabirne

posude.

 Spustite posudu za prljavštinu u krajnji

položaj.

 Pritisnite kočnu pedalu i držite je

pritisnutom.

 Zakočite pozicionu kočnicu.

 Kontaktni ključ okrenite u položaj "0" i

izvucite ključ.

 Zatvorite ventil za ispuštanje gasa

okretanjem udesno.

 OPASNOST

Opasnost od povreda i oštećenja! Prilikom

transporta pazite na težinu uređaja.

 Kontaktni ključ okrenite u položaj "0" i

izvucite ključ.

 Zakočite pozicionu kočnicu.

 Zatvorite dovod gasa.

 Zateznim remenjem, užadima ili

lancima osigurajte uređaj na četiri

mesta vezivanja.

 Podložite mu klinove pod točkove.

 Prilikom transporta vozilima osigurajte

uređaj od klizanja i nakretanja u skladu

sa odgovarajućim važećim propisima.

 OPASNOST

Opasnost od povreda i oštećenja! Pri

skladištenju imajte u vidu težinu uređ

aja.

 Uređaj za metenje odložite na ravnoj

površini, na suvom mestu zaštićenom

od mraza. Prekrijte ga kako biste ga

zaštitili od prašine.

 Podignite valjak za metenje i bočne

metle kako im se čekinje ne bi oštetile.

 Kontaktni ključ okrenite u položaj "0" i

izvucite ključ.

 Zakočite pozicionu kočnicu.

 Zatvorite dovod gasa.

 Osigurajte ga od samopokretanja.

 Motor na gas

Pažnja

Mašine moraju bezbedno da se odlože!

Mašina mora da se kontroliše u

redovnim intervalima od strane

kvalifikovanog lica, naročito rezervoar

tečnog gasa i njegovi spojevi, kako je to

zahtevano u regionalnim ili nacionalnim

direktivama za bezbedan rad.

Ukoliko nećete da koristite uređaj za

metenje neko duže vreme, dodatno

obratite pažnju na sledeće:

 Zamenite motorno ulje.

 Odvijte slepu navrtku na crevu za gas

(širina ključa 30 mm).

 Bocu za gas zatvorite zaštitnom

kapicom pa je odložite u uspravnom

položaju u odgovarajućoj prostoriji

(detalje o tome potražite u poglavlju

„Sigurnosne napomene“).

 Očistite ga iznutra i spolja.

 Odvojite minus pol akumulator u slučaju

da uređaj nećete koristiti duže od

mesec dana.

Slika je simbolična

 Akumulator punite otprilike svaka 2

meseca.

 Prekrijte akumulator i zaštitite ga od

kratkog spoja.

Dodatni sistem prskanja vode (opcija)

Metenje suve podloge

Metenje vlažne ili mokre podloge

Pražnjenje nakupljene prljavštine

Isključivanje uređaja

Zatvaranje dovoda gasa

Transport

Skladištenje/mirovanje

344 SR

- 9

PAŽNJA

Opasnost od oštećenja!

Filter za prašinu ne sme da se pere u vodi.

– Servisne radove smeju da vrše samo

ovlašćene servisne službe ili stručnjaci

za izvođenje takvih radova, koji su

upoznati sa svim relevantnim

sigurnosnim propisima.

– Kod prenosivih uređaja za

profesionalnu primenu mora se izvršiti

ispitivanje sigurnosti u skladu sa VDE

0701.

 Uređaj za metenje postavite na ravnu

podlogu.

 Kontaktni ključ okrenite u položaj "0" i

izvucite ključ.

 Zakočite pozicionu kočnicu.

몇 OPREZ

Opasnost od oštećenja! Uređaj ne sme da

se čisti mlazom vode iz creva ili vodom pod

visokim pritiskom (opasnost od kratkih

spojeva ili drugih oštećenja).

 Opasnost

Opasnost od povreda! Nosite masku za

zaštitu od prašine i zaštitne naočare.

 Uređaj prebrišite krpom.

 Izduvajte ga komprimovanim

vazduhom.

 Uređaj prebrišite vlažnom krpom

natopljenom u rastvor blagog sredstva

za pranje.

Napomena: Nemojte koristiti nagrizajuća

sredstva za čišćenje.

Radove na održavanju obavljajte u skladu

sa servisnom listom.

Napomena: Brojač radnih sati ukazuje na

vremena kada treba vršiti radove na

održavanju.

Napomena: Sve radove na servisiranju i

održavanju, u slučaju da vlasnik

samostalno održava uređaj, mora obavljati

kvalifikovano stručno lice. Po potrebi se ti

radovi u svako doba mogu prepustiti

stručnom prodavcu Kärcher proizvoda.

Svakodnevno održavanje:

 Proverite nivo motornog ulja.

 Proverite nivo rashladne vode.

 Proverite pritisak vazduha u gumama.

 Proverite pohabanost valjka za metenje

i bočnih metli i da u njima nema

upletenih traka.

 Proverite da u točkovima nema

upletenih traka.

 Proverite centrifugalni separator i filter

za vazduh pa ih prema potrebi očistite.

 Proverite ispravnost svih komandnih

elemenata.

 Proverite da li je uređaj oštećen.

Sedmično održavanje:

 Proverite hermetičnost sistema vodova

za gorivo ili gas.

 Očistite hladnjak za vodu.

 Očistite hladnjak hidrauličkog ulja.

 Proverite hidraulički sklop.

 Proverite nivo hidrauličkog ulja.

 Proverite nivo kočne tečnosti.

 Proverite pohabanost brtvenih letvica,

po potrebi ih zamenite.

 Proverite i eventualno podmažite

poklopac posude.

Održavanje u slučaju pohabanosti:

 Zamenite zaptivne letvice.

 Zamenite valjak za metenje.

 Zamenite bočne metle.

Napomena: Za opis vidi poglavlje "Radovi

na održavanju".

Napomena:

Radi održavanja prava na

garantne usluge tokom garantnog roka sve

servisne radove sme obavljati isključivo

ovlašćena Kärcher servisna služba i to u

skladu sa servisnom knjižicom.

Održavanje nakon 50 radnih sati:

 Izvršite prvu inspekciju u skladu sa

servisnom knjižicom.

Održavanje nakon 250 radnih sati:

 Izvršite inspekciju u skladu sa

servisnom knjižicom.

Priprema:

 Uređaj za metenje postavite na ravnu

podlogu.

 Kontaktni ključ okrenite u položaj "0" i

izvucite ključ.

 Zakočite pozicionu kočnicu.

 Zatvorite dovod gasa.

1 Posuda za rashladnu vodu

2 Filter za vazduh

3 3-cilindrični četvorotaktni motor na gas

4 Hladnjak za vodu

5 Boca za gas

6 Žičani zatvarač

7 Rezervoar za hidrauličko ulje

8 Nastavak za punjenje hidrauličkog ulja

9 Kontrolno okno

 OPASNOST

Opasnost od povreda! Uvek postavite

sigurnosnu polugu kada je posuda za

nakupljenu prljavštinu podignuta.

Osiguranje izvedite samo izvan oblasti

opasnosti.

1 Držač sigurnosne poluge

2 Sigurnosna poluga

 Sigurnosnu polugu za visoko

pražnjenje preklopite prema gore i

utaknite u držač (time ste je fiksirali).

Pri radu sa akumulatorima obavezno

obratite pažnju na sledeća upozorenja:

Nega i održavanje

Opšte napomene

Čišćenje

Čišćenje uređaja iznutra

Spoljašnje čišćenje uređaja

Intervali održavanja

Održavanje koje obavlja vlasnik

Održavanje koje obavlja servisna služba

Radovi na održavanju

Pregled

Opšte sigurnosne napomene

Motorno ulje i mazut, dizel i

benzin ne smeju dospeti u

životnu sredinu. Molimo Vas da

štitite tlo i staro ulje odstranite u

skladu sa propisima.

Sigurnosne napomene za rad

akumulatora

Uzmite u obzir instrukcije na

akumulatoru, u uputstvu za

upotrebu i u uputstvu za rad

vozila!

Nosite zaštitne naočare!

Kiseline i akumulatore držite

van domašaja dece!

Opasnost od eksplozije!

Zabranjeni su vatra, varničenje,

otvoren plamen i pušenje!

Opasnost od povreda

kiselinom!

Prva pomoć!

Upozorenje!

Odlaganje u otpad!

Akumulator se ne sme baciti u

kantu za smeće!

345SR

- 10

 Opasnost

Opasnost od eksplozije! Ne stavljajte alat

niti bilo šta slično na akumulator t.j. na

polove i spojeve ćelija.

 Opasnost

Opasnost od povreda! Rane nikad ne

dovodite u kontakt sa olovom. Nakon

radova sa akumulatorom uvek operite ruke.

 OPASNOST

Opasnost od požara i eksplozije!

– Zabranjeni su pušenje i otvoren

plamen.

– Prostorije u kojima se pune akumulatori

moraju biti dobro provetrene, jer se pri

punjenju stvara visoko eksplozivan gas.

 Opasnost

Opasnost od povreda kiselinom!

– Ako kiselina prsne u oči ili na kožu,

odmah isperite sa puno čiste vode.

– Nakon toga se bez odlaganja obratite

lekaru.

– Kontaminiranu odeću operite u vodi.

 Akumulator postavite u držač

akumulatora.

 Zavrtnjima pričvrstite držače na dnu

akumulatora.

 Stezaljku (crveni kabl) priključite na

plus pol (+).

 Drugu stezaljku priključite na minus pol

(-).

Napomena: Proverite da li su polovi i

stezaljke akumulatora dovoljno zaštićeni

mazivom.

PAŽNJA

Kod akumulatora punjenih kiselinom

redovno proveravajte nivo tečnosti.

– Specifična težina kiseline potpuno

napunjenog akumulatora na 20°C

iznosi 1,28 kg/l.

– Kod delimično ispražnjenog

akumulatora specifična težina kiseline

iznosi između 1,00 i 1,28 kg/l.

– Specifična težina kiseline mora biti ista

u svim ćelijama.

 Odvijte zatvarače svih ćelija.

 Iz svake ćelije uzmite uzorak uređajem

za merenje kiseline.

 Uzorak kiseline vratite nazad u istu

ćeliju.

 Ako je nivo tečnosti premali, dopunite

ćelije destilisanom vodom do oznake.

 Napunite akumulator.

 Zavijte zatvarače ćelija.

 Opasnost

Opasnost od povreda! Pridržavajte se

propisa o sigurnosti pri radu sa

akumulatorom. Pridržavajte se uputstva za

upotrebu koje je izdao proizvođač punjača.

 Opasnost

Akumulator punite samo prikladnim

punjačem.

 Odvijte zatvarače svih ćelija.

(samo kod akumulatora koji se lako

održavaju)

 Plus pol punjača povežite sa plus

polom akumulatora.

 Minus pol punjača povežite sa minus

polom akumulatora.

 Utaknite strujni utikač u utičnicu i

uključite punjač.



Napunite akumulator sa najslabijom

mogućom strujom punjenja.

Napomena: Kada je akumulator napunjen,

punjač najpre odvojite od električne mreže

pa potom od akumulatora.

 Odvojite stezaljku sa minus pola (-).

 Odvojite stezaljku sa plus pola (+).

 Otpustite držače na dnu akumulatora.

 Skinite akumulator s držača.

 Prazan akumulator odložite u otpad u

skladu sa važećim odredbama.

 Opasnost

Opasnost od opekotina!

 Ostavite motor da se ohladi.

 Nivo motornog ulja proverite najranije 5

minuta nakon isključenja motora.

1 Šipka za merenje nivoa ulja

2 Poklopac otvora za ulivanje ulja

 Izvucite šipku napolje.

 Obrišite i ugurajte štap unutra.

 Izvucite šipku napolje.

 Očitajte nivo ulja.

 Šipku za merenje ulja ponovo ugurajte

unutra.

– Nivo ulja mora da se nalazi između

oznaka "MIN" i "MAX".

– Ako je nivo opao ispod oznake "MIN",

motorno ulje treba dopuniti.

– Nemojte puniti motor preko oznake

"MAX".

 Odvijte poklopac otvora za ulivanje ulja.

 Ulijte motorno ulje.

Za vrstu ulja pogledajte tehničke

podatke

 Zatvorite otvor za ulivanje ulja.

 Sačekajte najmanje 5 minuta.

 Proverite nivo motornog ulja.

몇 OPREZ

Opasnost od opekotina vrelim uljem!

 Pripremite prihvatnu posudu za

najmanje 6 lit. ulja.

 Ostavite motor da se ohladi.

1 Zavrtanj za ispuštanje ulja

 Odvijte zavrtanj za ispuštanje ulja.

 Otpustite blokirni zavrtanj otvora za

ulivanje ulja.

 Ispustite ulje.

1 Filter za ulje motora

 Odvijte filter za ulje.

 Očistite prihvatnik i zaptivne površine.

 Pre ugradnje premažite uljem zaptivku

novog filtera za ulje.

 Ugradite filter za ulje i pritegnite ga

rukom.

 Zavijte zavrtanj za ispuštanje ulja

zajedno sa novom zaptivkom.

Napomena: Zavijte zavrtanj za ispuštanje

ulja pomoću moment ključa na 25 Nm.

 Ulijte motorno ulje.

Za vrstu ulja pogledajte tehničke

podatke

 Zatvorite otvor za ulivanje ulja.

 Ostavite motor da radi približno 10

sekundi.

 Proverite nivo motornog ulja.

Ugradnja i priključivanje akumulatora

Provera nivoa i dopunjavanje

akumulatorske kiseline (samo kod

akumulatora lakih za održavanje)

Punjenje akumulatora

Vađenje akumulatora

Provera nivoa motornog ulja i

dopunjavanje

Zamena motornog ulja i filtera za

motorno ulje

346 SR

- 11

SAVET

Posuda za prljavštinu ne sme da bude

podignuta.

 Otvorite poklopac motora.

1 Kontrolno okno

2 Manometar

3 Poklopac otvora za ulivanje ulja

 Na kontrolnom oknu proverite nivo

hidrauličkog ulja.

– Nivo ulja mora da se nalazi između

oznaka "MIN" i "MAX".

– Ako je nivo opao ispod oznake "MIN",

treba dopuniti hidrauličko ulje.

 Odvijte poklopac otvora za ulivanje ulja.

 Očistite prostor za punjenje.

 Dopunite hidrauličko ulje.

Za vrstu ulja pogledajte tehničke

podatke

 Zavijte poklopac otvora za ulivanje ulja.

PAŽNJA

Ako manometar pokazuje povišeni pritisak

hidrauličkog ulja, onda servisna služba

preduzeća Kärcher treba da zameni filter

za hidrauličko ulje.

 Zakočite pozicionu kočnicu.

 Pokrenite motor.

Održavanje hidrauličkog sklopa sprovodi

isključivo servisna služba preduzeća Kärcher.

 Proverite zaptivenost svih hidrauličkih

creva i priključaka.

 Opasnost

Opasnost od opekotina kipućom vodom!

Ostavite hladnjak da se ohladi najmanje 20

minuta.

 Proverite nivo rashladne vode na

ekspanzionoj posudi (nivo vode između

MIN i MAX).

 Očistite lamele hladnjaka.

 Proverite zaptivenost creva i priključaka

hladnjaka.

 Očistite ventilator.

 Pokrenite motor.

 Podignite posudu za prljavštinu u krajnji

položaj.

 Isključite motor.

 Zakočite pozicionu kočnicu.

 Koristite sigurnosnu polugu za visinsko

pražnjenje.

 Odstranite trake ili petlje sa valjka za

metenje

 Izvadite sigurnosnu polugu.

 Pokrenite motor.

 Spustite posudu za prljavštinu u krajnji

položaj.

 Isključite motor.

1 Pričvrsni zavrtanj prihvatnika valjka za

metenje

2 Valjak za metenje

3 Prihvatnik valjka za metenje

4 Limeni držač bočne zaptivke

5 Bočna zaptivka

 Ključem otvorite bočnu oplatu.

 Odvijte leptir navrtke na limenom

držaču bočne zaptivke pa skinite limeni

držač.

 Bočnu zaptivku preklopite prema spolja.

 Odvijte pričvrsni zavrtanj prihvatnika

valjka za metenje pa zakrenite

prihvatnik prema spolja.

 Izvadite valjak za metenje.

Položaj ugradnje valjka za metenje u

smeru vožnje (pogled odozgo)

Napomena: Pri ugradnji novog valjka za

metenje pazite na položaj garniture čekinja.

 Ugradite novi valjak za metenje. Žlebovi

valjaka za metenje moraju biti nataknuti

na ispuste naspramnih držača.

Napomena: Nakon ugradnje novog valjka

za metenje mora se iznova podesiti profil

metenja.

Napomena

: Profil metenja je fabrički

podešen na 80 mm, a u slučaju istrošenosti

valjka za metenje se može kontinualno

podesiti.

 Proverite pritisak vazduha u gumama.

 Isključite usisni ventilator.

 Uređaj za metenje odvezite na ravnu i

glatku površinu koja je vidljivo

prekrivena prašinom ili izmrvljenom

kredom.

 Programski prekidač postavite na

metenje valjcima.

 Programski prekidač postavite u

položaj za vožnju.

 Pomerite uređaj vozeći ga unazad.

 Proverite profil metenja.

Pometena površina treba da ima oblik

pravilnog pravougaonika širine između 80 i

85 mm.

1 Podešavajuća navrtka

2 Kontra-navrtka

 Otvorite bočnu oplatu motora.

 Otpustite kontra-navrtku.

 Naknadno podesite profil metenja

 Zategnite kontra-navrtku.

 Proverite profil metenja valjka za

metenje.

 Proverite pritisak vazduha u gumama.

 Podignite bočnu metlu.

 Uređaj za metenje odvezite na ravnu i

glatku površinu koja je vidljivo

prekrivena prašinom ili izmrvljenom

kredom.

 Programski prekidač postavite na

metenje valjcima i bočnom metlom.

 Podignite bočnu metlu.

 Programski prekidač postavite u

položaj za vožnju.

 Pomerite uređaj vozeći ga unazad.

 Proverite profil metenja.

Profil metenja bi trebao biti širok između

40-50 mm.

Provera i dolivanje hidrauličkog ulja

Provera hidrauličkog sklopa

Kontrola i održavanje hladnjaka za vodu

Provera valjka za metenje

Zamena valjka za metenje

Provera i podešavanje profila metenja

valjka za metenje

Provera i podešavanje profila metenja

bočne metle

347SR

- 12

 Profil metenja korigujte pomoću dva

zavrtnja za podešavanje.

 Proverite profil metenja.

 Proverite pritisak vazduha u gumama.

 Podignite posudu za prljavštinu i

osigurajte je sigurnosnom polugom.

 OPASNOST

Opasnost od povreda! Uvek postavite

sigurnosnu polugu kada je posuda za

nakupljenu prljavštinu podignuta.

Osiguranje izvedite samo izvan oblasti

opasnosti.

 Sigurnosnu polugu za visoko

pražnjenje preklopite prema gore i

utaknite u držač (time ste je fiksirali).

1 Držač sigurnosne poluge

2 Sigurnosna poluga

 Bočnu oplatu otvorite kao što je opisano

u poglavlju "Zamena valjka za

metenje".

 Otpustite 6 kom. leptir navrtki na

bočnom limenom držaču.

 Otpustite 3 kom. navrtki (širine ključa

13) na prednjem limenom držaču.

 Bočnu zaptivku pritisnite na dole

(uzdužna rupa) tako da bude udaljena 1

- 3 mm od poda.

 Zavijte limene držače.

 Ponovite postupak na drugoj strani

uređaja.

 Uređaj za metenje postavite na ravnu

podlogu.

 Na ventil gume priključite uređaj za

ispitivanje pritiska.

 Proverite pritisak vazduha i po potrebi

ispravite.

 Dozvoljeni pritisak vazduha u gumama

potražite u tehničkim podacima.

 Očistite filter za prašinu uz pomoć

prekidača za čišćenje filtera.

몇 UPOZORENJE

Pre početka zamenjivanja filtera za prašinu

ispraznite posudu sa nakupljenom

prljavštinom. Prilikom radova na filterskom

sklopu nosite masku za zaštitu od prašine.

Pridržavajte se propisa o sigurnosti pri radu

sa finom prašinom.

1 Blokada poklopca uređaja

2 Poklopac uređaja

 Odvijte zavrtanj sa zvezdastom glavom

kako biste otvorili blokadu.

 Preklopite poklopac uređaja prema

napred.

1 Zatvarač

2 Poklopac filtera

 Otvorite poklopac filtera.

 Preklopite mehanizam za protresanje

filtera prema napred.

 Zamenite filter za prašinu.

 Ponovo zatvorite poklopac filtera.

Klinasti remen se mora pri pritisku od 10 kg

utisnuti približno 7-9 mm.

 Podešavanje zategnutosti klinastog

remenja prepustite ovlašćenoj servisnoj

službi.

1 Zatvarač

2 Kućište filtera za vazduh

 Otvorite zatvarač.

 Uklonite kućište filtera za vazduh.

 Zamenite uložak filtera za vazduh.

Napomena: Položaj ugradnje s

izduvnim otvorom prema dole (vidi

sliku).

 Odvijte leptir navrtku na centrifugalnom

separatoru.

 Očistite centrifugalni separator.

 Odvijte prednji far.

 Izvadite far i izvucite utikače.

Napomena: Pazite na položaje utikača.

 Rastavite prednji far.

 Razvucite i izvadite kućište prednjeg

fara držeći ga pritom vodoravno, budući

da lampa nije pričvršćena.

 Otkačite blokirnu kuku i izvadite sijalicu.

 Stavite novu sijalicu.

 Sastavite uređaj obrnutim redosledom.

Napomena: Da biste zamenili sijalicu

migavca, skinite staklo migavca s kućišta.

Podešavanje bočnih zaptivki

Proveravanje pritiska vazduha u

gumama

Ručno čišćenje filtera za prašinu

Zamena filtera za prašinu

Proverite i podesite klinasti remen

Provera i zamena filtera za vazduh

Zamena sijalice prednjeg fara (opcija)

Zamena sijalice migavca (opcija)

348 SR

- 13

 Otvorite držač osigurača.

 Proverite osigurače.

Napomena: Osigurač FU nalazi se u

prostoru motora.

 Neispravne osigurače zamenite novim.

Napomena: Koristite samo osigurače iste

jačine.

Ovim izjavljujemo da ovde opisana mašina

po svojoj koncepciji i načinu izrade, sa svim

njenim modelima koje smo izneli na tržište,

odgovara osnovnim zahtevima dole

navedenih propisa Evropske Zajednice o

sigurnosti i zdravstvenoj zaštiti. Ova izjava

prestaje da važi ako se bez naše

saglasnosti na mašini izvedu bilo kakve

promene.

Potpisnici deluju po nalogu i uz punomoć

upravnog odbora.

Opunomoćeni za izradu dokumentacije:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Zamena osigurača

FU 01 Glavni osigurač 60 A

FU 02 Pokazivač napunjenosti

boce za gas

5 A

FU 03 Sigurnosni relej

Višenamenski ekran

10 A

FU 04 Poluga za izbor smera

vožnje

10 A

FU 05 Vremenski relej

Kontaktni prekidač

sedišta

5 A

FU 06 Ventilator 25 A

FU 07 Prekidač za izbor

programa

Funkcije posude za

prljavštinu

10 A

FU 08 Relej pokretača 30 A

FU 09 Prikazni element 7,5 A

FU 10 Poziciona svetla 7,5 A

FU 11 Prednje radno svetlo (far) 10 A

FU 12 Vibracioni sistem

Rotirajuće svetlo

Sirena

20 A

FU 13 Pumpa za vodu 10 A

Izjava o usklađenosti sa

propisima EU

Proizvod: Mašina za metenje sa

usisavanjem samohodna

Tip: 1.186-xxx

Odgovarajuće EU-direktive:

2006/42/EZ (+2009/127/EZ)

2014/30/EU

2000/14/EZ

Primenjene usklađene norme:

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Primenjeni postupak ocenjivanja

usklađenosti:

2000/14/EZ: Prilog V

Nivo jačine zvuka dB(A)

Izmerena: 98

Zagarantova

na:

101

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

349SR

- 14

Otklanjanje smetnji

Smetnja Otklanjanje

Uređaj se ne može pokrenuti Sedite na sedište vozača, kontaktni prekidača sedišta vozača se aktivira.

Punjenje ili zamena akumulatora

Prazna boca za gas - zamenite je.

Zatvoren ventil za ispuštanje gasa - otvorite ga okretanjem ulevo.

Ventil za gas je zaleđen - pogledajte opis zamene boce za gas.

Obavestite Kärcher servisnu službu.

Motor radi neravnomerno Očistite filter za vazduh ili zamenite filterski uložak.

Proverite i po potrebi popravite sistem vodova za gorivo, priključke i spojeve.

Obavestite Kärcher servisnu službu.

Pregrejan motor Dopunite rashladno sredstvo

Isperite hladnjak

Zategnite klinasto remenje

Obavestite Kärcher servisnu službu.

Motor radi, ali se uređaj kreće sporo

ili nikako

Otkočite pozicionu kočnicu

Proverite da nema upletenih traka ili petlji.

Obavestite Kärcher servisnu službu.

Pišteći zvuk u hidraulici Sipajte hidrauličku tečnost

Obavestite Kärcher servisnu službu.

Četke se vrte polako ili se uopšte

ne vrte

Papučicu za gas postavite sasvim prema napred (visok broj obrtaja).

Proverite da nema upletenih traka ili petlji.

Obavestite Kärcher servisnu službu.

U prostoru četki je usisna snaga

mala ili je uopšte nema

Čišćenje filtera

Obavestite Kärcher servisnu službu.

Uređaj diže prašinu Podešavanje bočnih zaptivki

Uključite ventilator.

Očistite filter za prašinu

Zamenite filterske zaptivke

Obavestite Kärcher servisnu službu.

Jedinica za čišćenje ostavlja

prljavštinu da leži

Ispraznite posudu za nakupljenu prljavštinu

Očistite filter za prašinu

Zamenite valjak za metenje.

Naknadno podesite profil metenja

Zamenite zaptivne trake na posudi za prljavštinu

Uklonite strana tela koja blokiraju valjak za metenje

Obavestite Kärcher servisnu službu.

Posuda za prljavštinu ne može da

se podigne ili spusti

Proverite osigurače.

Obavestite Kärcher servisnu službu.

Posuda za prljavštinu se vrti

presporo ili se uopšte ne vrti

Obavestite Kärcher servisnu službu.

Smetnje u radu s hidrauličkim

pokretnim delovima

Obavestite Kärcher servisnu službu.

350 SR

- 15

Tehnički podaci

KM 130/300 R LPG

1.186-146.0

Podaci uređaja

Brzina vožnje prema napred km/h 10

Brzina vožnje unazad km/h 10

Savladavanje uspona (maks.) -- 18%

Površinski učinak bez bočnih metli m

/h 10000

Površinski učinak sa 1 bočnom metlom m

/h 13000

Radna širina bez bočne metle mm 1000

Radna širina sa 1 bočnom metlom mm 1300

Stepen zaštite, zaštićeno od kapajuće vode -- IPX 3

Trajanje primene sa punim rezervoarom h 4

Motor

Tip -- Kubota WG 972-E4

Tip -- 3-cilindrični četvorotaktni motor na gas

Emisija u skladu sa postupkom merenja EU odredbe 2016/1628 (stepen V) g/kWh 1018,2

Način hlađenja -- Hlađenje vodom

Smer obrtanja -- Suprotno smeru kazaljke sata

Otvor mm 74,5

Hod mm 73,6

Radna zapremina cm

962

Količina ulja l 3,7

Broj obrtaja pri radu 1/min 2350

Maksimalan broj obrtaja 1/min 2550

Broj obrtaja u praznom hodu 1/min 1500

Maks. snaga kW/PS 17,5/23,5

Najviši obrtni momenat pri 2400 1/min Nm 66,3

Filter za ulje -- Filterski uložak

Filter za usisni vazduh -- Unutrašnji/spoljašnji filterski uložak

Vrsta goriva LPG

Dozvoljene su smeše tečnog gasa od propana i

butana. Udeo propana mora biti najmanje 90%.

Zapremina rezervoara 11 kg odn. 20 litara (rezervna boca)

Električne komponente

Akumulator V, Ah 12, 62

Generator trofazne struje V, A 12, 80

Pokretač -- Elektrostarter

Hidrauličke komponente

Količina ulja u kompletnom hidrauličkom sklopu l 26,5

Količina ulja u hidrauličkom rezervoaru l 21,2

Vrste ulja

Motor (preko 25 °C) -- SAE 30, SAE 10W-30, SAE 15W-40

Motor (0 do 25 °C) -- SAE 20, SAE 10W-30, SAE 10W-40

Motor (ispod 0 °C) -- SAE 10W, SAE 10W-30, SAE 10W-40

Hidraulika -- HV 46

Posuda za nakupljenu prljavštinu

Maksimalna visina pražnjenja mm 1400

Zapremina posude za prljavštinu l 300

Valjak za metenje

Prečnik valjka za metenje mm 300

Širina valjka za metenje mm 1000

Broj obrtaja 1/min 350

Profil metenja mm 80

Bočna metla

Prečnik bočnih metli mm 600

Broj obrtaja (kontinualno) 1/min 0 - 60

Gume

Veličina napred -- 15-4.5x8

Pritisak vazduha napred bar 8

Veličina pozadi -- 15-4.5x8

351SR

- 16

Kočnica

Prednji točkovi -- mehanička

Zadnji točak -- hidrostatička

Filterski i usisni sistem

Tip -- Pljosnati naborani filter

Broj obrtaja 1/min 2800

Površina filtera za finu prašinu m

5,2

Nominalni podpritisak usisnog sistema mbar 15,5

Nominalni zapreminski protok usisnog sistema m

/h 800

Vibracioni sistem -- Elektromotor

Okolni uslovi

Temperatura °C -5 do +40

Vlažnost vazduha, bez stvaranja kondenzata % 0 - 90

Izračunate vrednosti prema EN 60335-2-72

Emisija buke

Nivo zvučnog pritiska L

dB(A) 80

Nepouzdanost K

dB(A) 3

Nivo zvučne snage L

+ nepouzdanost K

dB(A) 101

Vibracije uređaja

Vrednost vibracije na ruci m/s

1,5

Sedište m/s

0,8

Nepouzdanost K m/s

0,2

Dimenzije i težine

Dužina x širina x visina mm 2122 x 1330 x 1430

Poluprečnik okretanja udesno mm 1460

Poluprečnik okretanja ulevo mm 1460

Prazna težina kg 925

Dozvoljena ukupna težina kg 1505

Dozvoljeno opterećenje prednje osovine kg 882

Dozvoljeno opterećenje zadnje osovine kg 623

Zadržavamo pravo na tehničke promene!

KM 130/300 R LPG

1.186-146.0

352 SR

- 1

Преди първото използване на

Вашия уред прочетете това

оригинално инструкцуя за работа,

действайте според него и го запазете за

по-късно използване или за следващия

притежател.

Ако при разопаковане установите транс-

портна повреда, уведомете магазина, от

който сте закупили уреда.

– Предупредителните и указателните

табелки на уреда дават важни напът-

ствия за безопасна работа.

– Освен указанията в ръководството

за експлоатация трябва да се спаз-

ват и общите нормативни предписа-

ния за безопасност и предпазване от

злополуки.

Указания за съставките (REACH)

Актуална информация за съставките ще

намерите на:

www.kaercher.com/REACH

Във всяка страна важат гаранционните

условия, публикувани от оторизираната

от нас дистрибуторска фирма. Евенту-

ални повреди на Вашия уред ще отстра-

ним в рамките на гаранционния срок

безплатно, ако се касае за дефект в ма-

териалите или при производство. В га-

ранционен случай се обърнете към дис-

трибутора или най-близкия оторизиран

сервиз, като представите касовата бе-

лежка.

 ОПАСНОСТ

За да се избегнат усложнения, ремон-

тите и монтажа на резервни части на

уреда да се извършват само от отори-

зирания сервиз.

– Могат да се използват само принад-

лежности и резервни части, които са

позволени от производителя. Ориги-

налните принадлежности и ориги-

нални резервни части гарантират си-

гурната и безпроблемна работа на

уреда.

– Други информации относно резерв-

ните части можете да получите на

www.kaercher.com в област Сервиз.

 ОПАСНОСТ

Предупреждава за непосредствено

грозяща опасност, която води до теж-

ки телесни повреди или до смърт.

몇 ПРЕДУПРЕЖДЕНИЕ

Предупреждава за възможна

опасна си-

туация, която би могла да доведе до

тежки телесни повреди или смърт.

몇 ПРЕДПАЗЛИВОСТ

Указание за възможна опасна ситуа-

ция, която би могла да доведе до леки

телесни повреди или материални ще-

ти.

ВНИМАНИЕ

Указание за възможна опасна ситуа-

ция, която може да доведе до матери-

ални щети.

Общи указания. . . . . . . . . . . . BG 1

Опазване на околната сре-

да. . . . . . . . . . . . . . . . . . BG 1

Гаранция. . . . . . . . . . . . BG 1

Принадлежности и резерв-

ни части. . . . . . . . . . . . . BG 1

Символи на Упътването за

употреба . . . . . . . . . . . . BG 1

Символи на уреда . . . . BG 1

Употреба по предназначение BG 2

Предвидима грешна упо-

треба . . . . . . . . . . . . . . . BG 2

Подходящи настилки . . BG 2

Указания за безопасност. . . . BG 2

Указания за безопасност

при обслужване . . . . . . BG 2

Указания за безопасност

при режим движение . . BG 2

Директиви по техника на

безопасност за автомоби-

ли с течен газ . . . . . . . . BG 3

Уреди с двигатели с

вътрешно горене . . . . . BG 4

Уреди с високо изпразванеBG 4

Уреди със защитен покрив

за водача . . . . . . . . . . . BG 4

Указания за безопасност

за транспортиране на уре-

да. . . . . . . . . . . . . . . . . . BG 4

указания за безопасност

за поддръжка и техническо

обслужване. . . . . . . . . . BG 4

Функция . . . . . . . . . . . . . . . . . BG 4

Указания за разтоварване . . BG 4

Обслужващи и функционални

елементи . . . . . . . . . . . . . . . . BG 5

KM 130/300 R LPG . . . . BG 5

Преди пускане в експлоата-

ция. . . . . . . . . . . . . . . . . . . . . . BG 6

Повдигане на кабината на

водача нагоре. . . . . . . . BG 6

Блокиране/освобождава-

не на застопоряващата

спирачка . . . . . . . . . . . . BG 6

Задвижване на метачната

машина без собствено

задвижване. . . . . . . . . . BG 6

Задвижване на метачната

машина със собствен ход BG 6

Пускане в експлоатация . . . . BG 6

Общи указания . . . . . . . BG 6

Монтиране/смяна на газо-

ва бутилка. . . . . . . . . . . BG 6

Преди старта/проверка на

безопасността . . . . . . . BG 7

Експлоатация . . . . . . . . . . . . . BG 7

Да се настрои седалката

на водача . . . . . . . . . . . BG 7

Да се изберат програми BG 7

Отваряне на подаването

на газ. . . . . . . . . . . . . . . BG 7

Стартиране на уреда . . BG 7

Пътуване на уреда. . . . BG 7

Режим метене. . . . . . . . BG 8

Да се изпразни резервоара

за изметеното. . . . . . . . BG 8

Изключете уреда . . . . . BG 8

Транспорт . . . . . . . . . . . . . . . BG 8

Съхранение/Спиране . . . . . . BG 9

Грижи и поддръжка. . . . . . . . BG 9

Общи указания . . . . . . BG 9

Почистване . . . . . . . . . BG 9

Интервали на поддръжка BG 9

Дейности по поддръжката BG 9

EC Декларация за съответ-

ствие . . . . . . . . . . . . . . . . . . . BG 14

Помощ при неизправности. . BG 14

Технически данни . . . . . . . . . BG 15

Общи указания

Опазване на околната среда

Опаковъчните материали мо-

гат да се рециклират. Моля не

хвърляйте опаковките при до-

машните отпадъци, а ги пре-

дайте на вторични суровини с

цел повторна употреба.

Старите уреди съдържат ценни

материали, подлежащи на ре-

циклиране, които могат да бъ-

дат употребени повторно. По-

ради това моля отстранявайте

старите уреди, използвайки

подходящи за целта системи за

събиране.

Не оставяйте течности като моторно

масло, хидравлично масло, спирачна

течност, дизелово гориво или охлади-

телно средство да се оттичат в почва-

та. Моля пазете околната среда и от-

странявайте течностите екологично.

Гаранция

Принадлежности и резервни

части

Символи на Упътването за

употреба

Символи на уреда

Опасност от изгаряне по-

ради горещи повърхности!

Преди работа по уреда,

уредбата на ауспуха да се

остави да се охлади дос-

татъчно.

Извършвайте работата

по уреда с подходящи ръ-

кавици.

Опасност от прищипване

поради заклещване между

подвижни части на превоз-

ното средство.

Опасност от нараняване

поради подвижни части.

Не бъркайте вътре

Опасност от пожар. Не

засмуквайте горящи или

тлеещи предмети.

Закрепване на веригата /

точка за окачване на кран

353BG

- 2

Използвайте тази метачна машина само

в съответствие със задачите в насто-

ящото Упътване за експлоатация.

– Тази метачна машина е предназна-

чена за метене на замърсени по-

върхности навън.

– Уредът не се допуска за движение по

обществени улици.

– Всяка друга употреба се счита за не

съответстваща на предназначение-

то. Производителят не поема отго-

ворност за произтекли поради това

щети; рискът за тях се поема един-

ствено от потребителя.

– (Газов двигател)

Използването на уреда е позволено

в затворени помещения при доста-

тъчна вентилация.

– Съхраняването на газови бутилки и

на уреда е позволено само наравно

със земята.

– По уреда не трябва да се предприе-

мат промени.

– Уредът е подходящ само за описани-

те в Упътването за експлоатация по-

крития.

– Могат да се минава само по повърх-

ности, позволени от предприемача

или неговите упълномощени лица за

използване на машините.

– По принцип важи: Леснозапалимите

материали да се държат далече от

уреда (Опасност от експлозия/ пожар).

– Никога не измитайте/засмуквайте

експлозивни течности, възпламеня-

еми газове, както и не разредени ки-

селини и разтворители! Към тях при-

надлежат бензин, разредители за

бои или мазут, които при завихряне с

въздуха за всмукване могат да обра-

зуват експлозивни пари или смеси,

освен това ацетон, не разредени ки-

селини и разтворители, тъй като тe

атакуват използваните за уреда ма-

териали.

– Никога не метете/не засмуквайте ре-

активни метални прахове (напр. алу-

миний, магнезий, цинк) във връзка

със силно активни и кисели почист-

ващи препарати образуват експло-

зивни газове.

– Уредът не е подходящ за измитане

на опасни за здравето вещества.

– Не измитайте/засмуквайте горящи

или тлеещи предмети.

– Забранява се престоя в опасни обла-

сти. Забранена е работата във взри-

воопасни помещения.

– Взимането със себе си на придружа-

ващи лица не се допуска.

– С този уред не е позволено избутва-

не/теглене или транспортиране на

предмети.

– Асфалт

– Индустриални подове

– Циментови подове

– Бетон

– Павета

 (Важи само за Финландия) Ако уре-

дът е оборудван с гъвкав тръбо-

провод от PVC, не трябва да се из-

ползва при ниски температури на

заобикалящата среда (под 0°C). При

въпроси относно Вашия уред

, моля,

свържете се с Kärcher.

 Уредът с приспособленията за ра-

бота преди използване да се прове-

ри за безупречно състояние и екс-

плоатационна сигурност. Ако уре-

дът не е в отлично състояние, из-

ползването му е забранено.

 Да се спазват указанията за безо-

пасност при работа с уреда в опас-

ни зони (например на бензиностан-

ции). Забранена е работата във

взривоопасни помещения.

 ОПАСНОСТ

Опасност от нараняване!

 Не използвайте уреда без защитен

покрив против падащи предмети в

области, където съществува въз-

можността, обслужващият персо-

нал да бъде засегнат от падащи

предмети.

 Обслужващото лице трябва да из-

ползва уреда според предписания-

та

. По време на работа то трябва

да се съобразява с околните пред-

мети и да внимава за трети лица и

особено за деца.

 Трябва да се спазват основно мер-

ките на предписанията, правилата

и правилниците, които са валидни

за моторни превозни средства.

 Преди началото на работа обслуж-

ващото лице

трябва да се увери, че

всички защитни приспособления са

поставени правилно и функциони-

рат.

 Обслужващото лице на уреда е от-

говорно за злополуки с други лиза

или с тяхното имущество.

 Обслужващото лице трябва да е с

плътно прилепнало облекло. Носе-

те здрави обувки и избягвайте сво-

бодното облекло.

 Проверявайте

преди навлизане (на-

пр. деца). Погрижете се за доста-

тъчна видимост!

 Уредът никога не трябва да се ос-

тавя без надзор, докато моторът

работи. Обслужващото лице може

да напуска уреда едва тогава, кога-

то моторът е угаснал, уредът е

осигурен против непреднамерени

движения и ключът е изваден.

 За да се

избегне некомпетентна

употреба на уреда, да се извади

ключа.

 Уредът трябва да се използва само

от хора, които са обучени за екс-

плоатацията му и които са доказа-

ли способностите си за работа с

него, и са натоварени изрично с из-

ползването му.

 Този уред не е предназначен за

то-

ва, да бъде използван от лица

(включително деца) с ограничени

физически, сензорни и умствени

способности и липса на опит и/или

липса на познания, освен ако те са

под надзора на отговарящо за тях-

ната безопасност лице или са полу-

чили от него инструкции, как да из-

ползват уреда.

 Децата трябва да бъдат под над-

зор, за да се гарантира, че няма да

играят с уреда.

ПРЕДПАЗЛИВОСТ

Опасност от увреждане! Не измитай-

те ленти, шнурове или тел, защото

те могат да се завият около метящия

валяк.

 ОПАСНОСТ

Опасност от нараняване! Проверете

товароносимостта на основата, пре-

ди да преминете по нея.

 ОПАСНОСТ

Опасност от злополука, опасност от

нараняване!

 Скоростта на движение трябва да

бъде адаптирана към съответни-

те условия.

Опасност от преобръщане при твърде

големи наклони.

 По посока на движението премина-

вайте само по наклони до 18%.

Опасност от преобръщане при неста-

билна основа.

 Уредът да се движи само на укрепе-

на основа.

Опасност от преобръщане при твърде

голем страничен наклон.

 Напречно на посоката на движение

да се преминават само наклони до

максимално 10%.

Точки за захващане на ав-

томобилния крик

Максимален наклон на ос-

новата при придвижване с

повдигнат резервоар за

изметеното.

По посока на движението

преминавайте само по на-

клони до

18%.

Вземете под внимание

монтажното положение

на газовата бутилка! Из-

водът респ. пръстеновид-

ният отвор трябва да со-

чат надолу.

Употреба по

предназначение

Предвидима грешна употреба

Подходящи настилки

Указания за безопасност

Указания за безопасност при

обслужване

Указания за безопасност при

режим движение

354 BG

- 3

Главно обединение на професионални

сдружения e.V. (HVBG). Течни газове

(газообразни горива) са бутан и пропан

или смеси от бутан и пропан. Те се дос-

тавят в специални бутилки. Работното

налягане на тези газове зависи от външ-

ната температура.

 ОПАСНОСТ

Опасност от експлозия!

Течният газ се третира като бензин.

Бензинът се изпарява бавно, а течни-

ят газ веднага става газообразен.

Това означава, че изпарението в прос-

транството и възпламеняването при

течния газ са по-големи отколкото

при бензина.

ПРЕДПАЗЛИВОСТ

Използвайте само бутилки с втечнен

газ с пълнеж от работен газ

с качест-

во в съответствие с DIN 51622.

По принцип е забранено използване на

газ за домакинства и за къмпинг.

Смесите от втечнен газ могат да бъ-

дат различни за различните газови

двигатели. Одобрените смеси от

втечнен газ са дадени в Технически

данни.

– За безопасно провеждане на експло-

атацията всички лица, които боравят

с течен газ, са задължени да прите-

жават необходимите познания за

особеностите на течните газове. На-

стоящият отпечатан текст трябва ви-

наги да придружава машината за ме-

тене.

– Годността за експлоатация и херме-

тичността на инсталациите с газооб-

разни вещества трябва да се прове-

ряват на редовни интервали от вре-

ме от вещи лица (по BGG 936).

– Проверката трябва да бъде удосто-

верена писмено. Основа за провер-

ките са § 33 и § 37 UVV "Използване

на течни газове" (BGV D34).

– Като общи разпоредби важат дирек-

тивите на Федералното министер-

ство на транспорта за проверка на

превозни средства, чиито двигатели

се експлоатират с течни газове.

– Отвеждането на газа е позволено

само от една бутилка. Отвеждането

на газ от няколко бутилки едновре-

менно може да предизвика прелива-

нето на течен газ от една бутилка в

друга. По тази причина препълнена-

та бутилка е изложена на недопусти-

мо повишаване на налягането след

по-късното затваряне на вентила на

бутилката (сравн. B. 1 от тази дирек-

тива).

– При монтажа на пълната бутилка

трябва да се спазва монтажното по-

ложение на газовия извод, подробна

информация е дадена в глава „Мон-

тиране на газова бутилка“.

Смяната на газовата бутилка трябва да

се извършва старателно. При монтаж и

демонтаж накрайникът за излизане на

газ на вентила на бутилката трябва да

се уплътни със затягане на затварящата

гайка с ключ.

– Не бива да продължавате да използ-

вате не херметичните газови бутил-

ки. Те трябва да бъдат изпразвани

незабавно на открито съгласно всич-

ки мерки за безопасност и след това

да бъдат обозначавани като не хер-

метични. При доставка или взимане

на повредени газови бутилки трябва

да се направи веднага писмено съ-

общение до дистрибутора или него-

вия заместник (служител в газстан-

ция или подобни).

– Преди да бъде свързана газовата бу-

тилка, трябва да се провери изправ-

ното състояние на нейния присъеди-

нителен щуцер.

– След свързване на бутилката тя

трябва да бъде проверена за херме-

тичност с пенообразуващо средство.

– Вентилите трябва да се отварят бав-

но. Отварянето и затварянето не

бива да се извършват с помощта на

ударни инструменти.

– Изгасяйте пожарите на течен газ

само от сигурно разстояние и покри-

тие.

- използвайте само сухи пожарогаси-

тели с въглена киселина или такива с

въглероден двуокис.

- за охлаждане на резервоара за газ

използвайте много вода.

– Цялостната инсталация с течен газ

трябва да се контролира непрекъс-

нато за сигурност на експлоатация-

та, особено за херметичност. Забра-

нено е използването на превозното

средство при не херметична газова

инсталация.

– Преди разединяване на връзката от

тръби респ. маркучи трябва да се за-

твори вентилът на бутилката. Свърз-

ващата гайка на бутилката трябва да

се разхлаби бавно и първоначално

само малко, тъй като в противен слу-

чай намиращият се все още под на-

лягане газ може да изтече спонтан-

но.

– Ако газът се зарежда от голям резер-

воар, трябва да се спазват надлеж-

ните разпоредби на разпространите-

ля на течен газ.

 Опасност

Опасност от нараняване!

– Течният газ в течна форма предиз-

виква наранявания от измръзване

на незащитената кожа.

– След демонтаж затварящата гай-

ка трябва да бъде завинтена здра-

во на присъединителната резба на

бутилката.

– За проверка на херметичността

използвайте сапунена вода, раз-

твор от некал или

други пенообра-

зуващи средства. Забранено е осве-

тяването на инсталацията с те-

чен газ с открит пламък.

– При смяна на отделни части от ин-

сталацията трябва да бъдат взе-

ти под внимание предписанията за

монтаж на завода производител.

При това трябва да се затворят

вентилите на бутилките и главни-

те

спирателни вентили.

– Състоянието на електрическата

инсталация на автомобила с течен

газ трябва да се проверява непре-

къснато. При липса на херметич-

ност газоотвеждащите части на

инсталацията могат да предизви-

кат експлозии.

– След по-продължителен престой

на автомобила с течен газ помеще-

нието за регулиране трябва да се

проветри старателно

преди пуска-

не в експлоатация на автомобила

или на неговата електрическа ин-

сталация.

– Злополуките във връзка с газови бу-

тилки или с инсталацията с течен

газ трябва веднага да се съобща-

ват на професионалните друже-

ства или на отговорната профе-

сионална надзорна служба. Повре-

дените части трябва да се запазят

до приключване на проверката.

– Съхранението на бутилки с газооб-

разни горива респ. с течен газ трябва

да се извършва съгласно разпоред-

би TRF 1996 (Техническо правила за

течен газ, вижте DA към BGV D34,

приложение 4).

– Газовите бутилки трябва да се съх-

раняват в изправено положение. Не

се допуска боравене с открит пламък

и пушене на мястото за съхранение

на резервоарите и по време на ре-

монт. Разположените на открито бу-

тилки трябва да бъдат подсигурени

против достъп. Празните бутилки по

принцип трябва да се затворени.

– Вентилите на бутилките и главните

спирателни вентили трябва да се за-

тварят веднага след регулиране на

автомобилите с течен газ.

– За местоположението и качествата

на помещенията за регулиране на

автомобили с течен газ важат опре-

деленията на Върховния правилник

за гаражите на съответния правил-

ник за строителните работи на про-

винцията.

– Газовите бутилки трябва да се съх-

раняват в специални помещения, от-

делени от помещенията за регулира-

не (вижте DA към BGV D34, приложе-

ние 2).

Директиви по техника на

безопасност за автомобили с

течен газ

Задължения на ръководството на

предприятието и на служителите

Поддръжка от вещи лица

Пускане в експлоатация / Работа

В помещенията за регулиране и

съхранение както и в работилниците

за поправка

355BG

- 4

– Използваните в помещенията елек-

трически подвижни лампи трябва да

притежават затворена, уплътнена

чашка и здрава защитна кошничка.

– При работа в работилниците за по-

правка вентилите на бутилките и

главните спирателни вентили трябва

да се затварят и бутилките с газооб-

разни горива да се защитят против

влияние на топлината.

– Преди по-продължителни паузи и пре-

ди приключване на работа носещо от-

говорността лице трябва да провери,

дали всички вентили, преди всичко

вентилите на бутилките, са затворени.

Работите с огън, специално тези свър-

зани със заваряване и рязане, не бива

да се извършват в близост с бутилките

с газообразни горива. Бутилките с га-

зообразни горива, дори и да са празни,

не бива да бъдат съхранявани в рабо-

тилниците.

– Помещенията за регулиране и съх-

ранение, както и работилниците за

поправка, трябва да бъдат добре

проветрени. При това трябва да се

има пред вид, че течните газове са

по-тежки от въздуха. Те се събират

на пода, в ревизионни ями или други

удълбавания на пода и могат да об-

разуват създаващи опасност от екс-

плозия газово-въздушни смеси.

 Не използвайте машината при ви-

сочина над 1200 m.

 ОПАСНОСТ

Опасност от отравяне!

 (Газов двигател)

Използването на уреда е позволено

в затворени помещения при доста-

тъчна вентилация.

 Огработените газове са отровни и

вредни за здравето, те не трябва

да се вдишват.

 ОПАСНОСТ

Опасност от нараняване!

 Отворът

за отвеждане на отрабо-

тени газове на двигателя с

вътрешно горене не трябва да се

затваря.

 Моторът се нуждае от прибл. 3 се-

кунди за спиране на хода след изга-

сяне. В този период от време не-

пременно стойте надалеч от об-

ластта на задвижване.

 ОПАСНОСТ

Опасност от изгаряне!

 Не докосвайте

горещ двигател с

вътрешно горене.

 Преди сваляне на обтекателите

оставете автомобила да се охла-

ди.

 Не се навеждайте над отвора и не

го хващайте с ръце.

 ОПАСНОСТ

Опасност от нараняване!

 При работа по високото изпразване

повдигайте докрай резервоара за

изметеното и го подсигурявайте.

 Извършвайте обезопасяването на

опасната зона

само отвън.

УКАЗАНИЕ

Защитният покрив за водача (опция)

предлага защита против по-едри пада-

щи части. Уредите обаче не предла-

гат защита против преобръщане!

 Ежедневно проверявайте защит-

ния покрив за повреда.

 При повреда на защитния покрив,

също и на отделни елементи от не-

го, трябва да се смени целият за-

щитен покрив.

 Не се разрешава каквато и да е мо-

дификация на защитния покрив,

както и поставянето на различни

от разрешените от Kärcher еле-

менти, компоненти и модули, и

това при определени обстоятел-

ства ограничава функцията на за-

щитния покрив.

 Вземете под внимание теглото без

товар (тегло при транспорт) на

уреда

при транспортиране с ремар-

кета или самолети.

 За транспортиране на уреда разка-

чайте акумулатора и закрепвайте

уреда сигурно.

 Преди почистване и поддръжка на

уреда, смяна на части или премина-

ване към друга функция да се изклю-

чи уреда и да се извади ключа.

 При работа по електрическата

уредба трябва

да се откачи акуму-

латорът.

За целта първо разкачете отрица-

телния, след това положителния

полюс.

Повторното свързване се извърш-

ва в обратна последователност.

Първо свържете положителния,

след това отрицателния полюс.

 Не трябва да почиствате уреда с

маркуч или с водна струя под наля-

гане (опасност от късо съединение

или от

други повреди).

 Ремонти трябва да се извършват

само от оторизирани сервизи или

от специалисти в тази област,

които са запознати с всички пред-

писания за сигурност.

 Да се спазва проверката във връзка

със сигурността в съответствие с

валидните местни разпоредби за

сменящи мястото си промишлени

уреди.

 Извършвайте работата по

уреда с

подходящи ръкавици.

Машината за метене работи по принци-

па на лопатата за метене.

– Въртящият се метящ валяк изпраща

мръсотията директно в резервоара

за изметеното.

– Страничната метла почиства ъглите

и кантовете на повърхността за ме-

тене и изпраща мръсотията в улея на

метящия валяк.

– Финият прах се засмуква през фил-

търа за прах с помощта на смукател-

ния уловител.

 ОПАСНОСТ

Опасност от нараняване и повреда!

 При разтоварване имайте пред вид

теглото на уреда!

 Не използвайте вилков транспор-

тьор, при това уредът може да се

увреди.

 При разтоварване на уреда използ-

вайте подходяща рампа или кран!

 При използване на рампа вземете

под внимание:

Свободно място на пода 70 мм.

 Ако уредът се доставя върху палет,с

приложените дъски се изгражда рам-

па за спускане.

Инструкцията се намира на страница

2 (вътрешна страна на корицата).

Важно указание: всяка дъска трябва

да бъде съответно завинтена с 2

винта.

Уреди с двигатели с вътрешно

горене

Уреди с високо изпразване

Уреди със защитен покрив за

водача

Указания за безопасност за

транспортиране на уреда

указания за безопасност за

поддръжка и техническо

обслужване

Функция

Указания за разтоварване

Тегло без товар (тегло при

транспорт)

925 kg*

* Ако са монтирани приставки, теглото е

още по-високо.

356 BG

- 5

1 Кабина на водача (опция)

2 Врата на кабината (опция)

3 Фиксирана точка за закрепване (4х)

4 Достъп до метящия валяк

5 Предно колело

6 Странични метли

7 Резервоар за изметеното

8 Система за осветление (опция)

9 Блокировка на капака на уреда

10 Чистачки (опция)

11 Капак на двигателя

12 Газова бутилка

13 Блокиране на кабината на водача

(опция)

14 Аварийна лампа за светене наоколо

15 Центробежен отделител

16 Предпазен лост на кабината на водача

(опция)

17 Регулиране на метящия валяк (не е

изобразено)

1 Програмен прекъсвач

2 Функционални бутони

3 Мултифункционална индикация

4 Табло предпазители работно място

5 Волан

6 Запалитерен ключ

7 Застопоряваща спирачка

8 Седалка (с контактен прекъсвач на

седалката)

9 Спирачен педал

10 Педал на газта

1 Прекъсвач мигащи светлини (опция)

2 Ключ за запалването

– Положение 0: Изключване на двига-

теля

– Положение 1: Запалване вкл

– Положение 2: Стартиране на двига-

теля

1 Работно осветление вкл/изкл (опция)

2 Аварийна лампа за светене наоколо

вкл/изкл

3 Клаксон

4 Почистване на филтъра

5 Прекъсвач за избор на посоката на

движение

6 Напояване странични метли (опция)

7 Вентилатор

8 Отваряне/ затваряне на капака на

резервоара

9 Резервоар за изметеното повдигане/

сваляне

Обслужващи и функционални елементи

KM 130/300 R LPG

Обслужващо поле

Запалитерен ключ

Функционални бутони

357BG

- 6

ECU - Engine Control Unit

Управляващият модул на двигателя ре-

гулира и контролира функциите на дви-

гателя.

Ако по време на работата настъпят не-

изправности в двигателя, те се показват:

– на дисплея се показват код на греш-

ката и описание на грешката

– Жълтата, респ. червената сигнална

лампа свети: мощността на двигате-

ля намалява, респ. двигателят се из-

ключва

– Чува се алармен сигнал.

 Повреда като напр. висока темпера-

тура на охлаждащата вода или ниско

налягане на маслото може да бъде

отстранена от клиента посредством

съответни мерки

 При следващи повреди се свържете

с оторизирания сервиз на KÄRCHER

или KUBOTA.

1 Показание на дисплея

Температура на охлаждащата вода

Обороти на двигателя

Програма за движение

Напрежение на акумулатора

Ниво на напълване на резервоара за

гориво

Брояч на работните часове

2 Сигнална лампа червена (STOP)

Грешка с няколко причини: двигате-

лят се изключва

3 Контролна лампа (L1)

4 Контролна лампа за двигателя (MIL)

Примигване за кратко - временна

грешка

Не е необходимо на грешката да се

обръща допълнително внимание,

тъй като тя не е налична за продъл-

жително време

Свети постоянно - грешка

Грешката ще бъде отстранена скоро

в оторизиран сервиз. Не съществува

непосредствена опасност за автомо-

била и околната среда

Бързо мигане - сериозна грешка

Автомобилът трябва да бъде неза-

бавно предаден за ремонт, за да се

избегнат последващи грешки. Избяг-

вайте силно натоварване!

5 Сигнална лампа жълта (CHECK)

Грешка в задвижването

6 Контролна лампа (L2)

7 Сигнална лампа жълта

Грешка с няколко причини: Чува се

алармен сигнал

Функционални бутони

С функционалните бутони оборотите на

двигателя могат да се регулират на 2

степени.

За движение при транспортиране:

препоръчвани обороти на двигателя,

1500 об./мин.

За режим на метене:

изберете обороти на двигателя 2550 об./

мин.

A Функционален бутон <Меню>

B Функционален бутон <нагоре>

C Функционален бутон <надолу>

D Функционален бутон <запаметяване/

потвърждаване>

 Натиснете функционален бутон <Ме-

ню> за по-продължително време, на-

строените обороти на двигателя се

показват на дисплея.

 За промяна на оборотите на двигате-

ля натиснете функционалния бутон

<нагоре>, респ. <надолу>.

 За запаметяване натиснете функ-

ционалния бутон< запаметяване/

потвърждаване>.

1 Спирачен педал

2 Педал на газта

3 Застопоряваща спирачка

За да бъдат изпълнени различни рабо-

ти, може да е необходимо предварител-

но да се отвори кабината на водача (оп-

ция) нагоре.

Указание: Накланянето на кабината на

водача трябва да се извършва само

върху равен под (± 5 °).

 Отваряне на блокирането на кабина-

та на водача.

 Наклонете кабината на водача наго-

ре, докато се фиксира предпазният

лост.

 Преди спускане на кабината на вода-

ча освободете предпазния лост.

 Освободете застопоряващата спи-

рачка, при това натиснете спирачния

педал.

 Фиксирайте застопоряващата спи-

рачка, при това натиснете спирачния

педал.

 Отворете капака на двигателя.

 Завъртете лост свободен ход на хи-

дравличната помпа на 90 ° странич-

но надолу.

몇 ПРЕДПАЗЛИВОСТ

Не движете метачната машина без

собствено

задвижване на дълги раз-

стояния и не по-бързо от 10 км/ч.

 След преместването отново повдиг-

нете отново нагоре лост свободен

ход.

 Ако лост свободен ход на хидравлич-

ната помпа е завит за преместването

на машината, той трябва да бъде за-

въртян обратно докрай по посока на

часовниковата стрелка.

Използвайте специалния инстру-

мент.

 Преди пускане в експлоатация про-

четете упътването за работа на про-

изводителя на мотора и обърнете

особено внимание на указанията за

сигурност.

 Метачната машина се поставя върху

равна плоскост.

 Да се извади ключа за запалването.

 Да се блокира застопоряващата спи-

рачка.

 ОПАСНОСТ

Опасност от нараняване!

 Спазвайте директивите по техни-

ка на безопасност за автомобили с

течен газ.

 Заледяванията и пенесто-жълтите

отлагания по газовата бутилка са

признак за липса на

херметичност.

 Извършването на смяна на бутилки

е позволена само ат страна на ин-

структирани лица.

Управляващ модул на двигателя

(ECU)

Педали

Преди пускане в

експлоатация

Повдигане на кабината на водача

нагоре

Блокиране/освобождаване на

застопоряващата спирачка

Задвижване на метачната машина

без собствено задвижване

Задвижване на метачната машина

със собствен ход

Пускане в експлоатация

Общи указания

Монтиране/смяна на газова

бутилка

358 BG

- 7

 Смяната на бутилки с газообразни

горива е позволена само в гаражи, а

не в помещения под земята.

 При смяна на бутилки не пушете и

не използвайте открита светлина.

 При смяна на бутилки затваряйте

здраво спирателния вентил на бу-

тилката с течен газ и веднага по-

ставяйте защитната капачка на

празната бутилка.

몇 ПРЕДУПРЕЖДЕНИЕ

Трябва да се използват само бутилки

за смяна с изпитана конструкция и съ-

държание от 11 кг.

ПРЕДПАЗЛИВОСТ

По принцип е забранено използване на

газ за домакинства и за къмпинг.

Разрешени са смеси от втечнен газ от

пропан и бутан. Минималното съдър-

жание на пропан трябва да бъде 90 %.

ВНИМАНИЕ

Отворете вентила

за изпускане на

газ(3) едва преди стартиране на уреда

(вижте глава Стартиране на уреда).

Отворете вентила за изпускане на газ

посредством завъртане по посока об-

ратна на часовниковата стрелка.

УКАЗАНИЕ

Връзката е с лява резба.

 Развийте болта на предпазната щан-

га и наклонете щангата нагоре.

1 Защитна капачка

2 Маркуч за газ със съединителна гайка

3 Вентил за изпускане на газ

 Затворете вентила за изпускане на

газ посредство завъртане по посока

на часовниковата стрелка.

 Развийте маркуча за газ (ширина на

ключа 30 мм).

 Завинтете защитната капачка на

свързващия вентил на газовата бу-

тилка.

 Отворете затвора с хомут.

 Сменете газовата бутилка.

Вземете под внимание монтажното

положение на газовата бутилка! Из-

водът респ. пръстеновидният отвор

трябва да сочат надолу.

 Развийте защитната капачка от

свързващия вентил на газовата бу-

тилка.

 Затворете затвора с хомут.

 Завийте маркуча за газ към свързва-

щия вентил на газовата бутилка (ши-

рина на ключа 30 мм).

 Затворете предпазната щанга и я

подсигурете с болт.



Да се провери нивото на моторното

масло.

 Проверете водоохладителя.

 Да се провери метящия валяк.

 Проверете налягането на гумите.

 Да се настрои седалката на водача.

 Почистване на филтъра за прах.

Указание: Описанието вижте в глава

Грижи и поддръжка.

 ОПАСНОСТ

При продължителна употреба на уреда

вибрациите могат да доведат до сму-

щения в оросяването.

Не може да се определи общовалидна

продължителност за използването, защо-

то то може да зависи от много фактори:

– Лично предразположение към лошо

оросяване (често студени крайници,

сърбежи, изтръпване).

– Ниска околна температура. Носете

топло облекло за защита на засегна-

тите части на тялото.

– Здравото хващане възпрепятства

оросяването.

– Непрекъснатата работа е по-лоша от

прекъсвана от паузи работа.

При редовно продължаващо дълго из-

ползване на уреда и при повторна поява

на съответните признаци (например

сърбежи, изтръпване на определени

части на тялото, студени крайници) Ви

препоръчваме преглед при лекар.

 Издърпайте навън лоста за настрой-

ка на седалката.

 Изместете седалката, пуснете лоста

и го фиксирайте.

 Проверете посредством движение

напред и назад, дали седалката е за-

стопорена.

1 Транспортно пътуване

препоръчвани обороти на двигателя,

1500 об./мин.

2 Метене с метящ валяк

изберете обороти на двигателя 2550

об./мин.

3 Метене с метящ валяк и странични

метли

изберете обороти на двигателя 2550

об./мин.

 Отворете вентила за изпускане на

газ посредством завъртане по посо-

ка обратна на часовниковата стрел-

ка.

Указание: Уредът е оборудван с контак-

тен прекъсвач на седалката. При напус-

кане на седалката на водача уредът се

изключва.

 Седнете на седалката на водача.

 Поставете прекъсвача за избор на

посоката на движение в средно поло-

жение.

 Да се блокира застопоряващата спи-

рачка.

 Поставете ключа на запалването в

запалителната ключалка.

 Завъртете ключ запалване в положе-

ние "ІІ".

 Щом уредът се стартира, пуснете

ключа на запалването.

Указание: Никога не задействайте стар-

тера по-дълго от 10 секунди. Преди пов-

торно задействане на стартера изчакай-

те поне 10 секунди.

 Изберете обороти на двигателя 1500

об./мин.

 Поставяне на програмния прекъсвач

на Транспортно пътуване .



Натиснете спирачния педал и го за-

дръжте натиснат.

 Освобождаване на застопоряващата

спирачка.

 Поставете прекъсвача за избор на

посоката на движение на „Напред“.

 Бавно натиснете педала за движе-

ние.

 Опасност

Опасност от нараняване! При пътува-

не назад не трябва да възниква опас-

ност за трети лица, при необходи-

мост нека някой Ви дава указания.

ВНИМАНИЕ

Опасност от увреждане! Задействай-

те прекъсвача за избор на посоката на

движение само при спрял уред.

 Поставете прекъсвача за избор на

посоката на движение на „Назад".

 Бавно натиснете педала за движе-

ние.

Преди старта/проверка на

безопасността

Експлоатация

Да се настрои седалката на

водача

Да се изберат програми

Отваряне на подаването на газ

Стартиране на уреда

Стартиране на двигателя

Пътуване на уреда

Пътуване напред

359BG

- 8

– С педала за движение скоростта на

пътуване може да се регулира без-

степенно.

– Избягвайте обратното задействане

на педала, тъй като хидравличната

уредба може да се повреди.

– При спадане на мощността по накло-

ни педала за движение може леко да

се намали.

 Да се отпусне педала за движение,

уредът спира самостоятелно и оста-

ва спрян.

Указание: Спирачното въздействие

може да се подкрепи с натискане на спи-

рачния педал.

Преминаване върху стоящи на место

препятствия до 70 мм:

 Да се настъпват бавно и внимателно

в посока напред.

Преминаване върху стоящи на место

препятствия над 70 мм:

 Може да се преминава върху препят-

ствията само с помощта на подходя-

ща рампа.

ВНИМАНИЕ

Да не се метат ленти за опаковане,

тел или подобни, това може да доведе

до увреждане на механиката на мете-

не.

 Настройте оборотите на двигателя

за режим на метене на 2550 об./мин.,

във връзка с това вж. глава „Мулти-

функционален индикаторен екран |

Настройка на оборотите на двигате-

ля“.

Указание

Настройки от 1500 об./мин. са само

за движение при транспортиране и

не са подходящи за режима на мете-

не (недостатъчно въртене на метли-

те и страничните метли).

Указание: За да се постигне оптимален

резултат при почистване, скоростта на

движение трябва да се адаптира към да-

деностите.

Указание: По време на експлоатацията

филтърът за прах трябва да се почиства

редовно.

Тази приставка е монтирана фабрично и

не може да бъде монтирана допълни-

телно.

Приставката система за пръскане с вода

е съставена от резервоар за вода и

пръскащите дюзи на страничните метли.

 Ако при метене се образува много

прах, може да се използва системата

за пръскане с вода.

 Допълнителното включване се из-

вършва с прекъсвача за напояване

странични метли.

 Включете вентилатора.

 При почистване на повърхности по-

ставяйте програмния прекъсвач на

Метене с метящ валяк.

 При почистване на странични ръбове

поставяйте програмния прекъсвач на

Метене с метящ валяк и странична

метла.

 Изключете вентилатора.

 При почистване на повърхности по-

ставяйте програмния прекъсвач на

Метене с метящ валяк.

 При почистване на странични ръбове

поставяйте програмния прекъсвач на

Метене с метящ валяк и странична

метла.

 Опасност

Опасност от нараняване!

По време на

процеса на изпразване в областта на

обръщане на резервоара за изметено-

то не трябва да се намират хора и жи-

вотни.

 Опасност

Опасност от прищипване! Никога те

бъркайте в прътовете на изпразваща-

та механика. Не стойте под повдигна-

тия резервоар.

 Опасност

Опасност от преобръщане! По време

на процеса

на изпразване уреда да се

постави на равна повърхност.

 Поставяне на програмния прекъсвач

на Транспортно пътуване .

 Повдигане на резервоара за измете-

ното.

 Подхождайте бавно към резервоари-

те за събиране.

 Да се блокира застопоряващата спи-

рачка.

 Отворете капака на резервоара: На-

тиснете прекъсвача вляво и изпраз-

нете резервоара за изметеното.

 Затворете капака на резервоара: На-

тиснете прекъсвача отдясно (ок. 2

секунди), докато достигне крайното

си положение.

 Освобождаване на застопоряващата

спирачка.

 Отдалечавайте се бавно от резерво-

арите за събиране.

 Спускайте резервоара за изметеното

до крайното положение.

 Натиснете спирачния педал и го за-

дръжте натиснат.

 Да се блокира застопоряващата спи-

рачка.

 Ключ запалване да се завърти на "0"

и да се извади ключа.

 Затворете вентила за изпускане на

газ посредство завъртане по посока

на часовниковата стрелка.

 ОПАСНОСТ

Опасност от нараняване и повреда!

При транспорт имайте пред вид те-

глото на уреда.

 Ключ запалване да се завърти на "0"

и да се извади ключа.

 Да се блокира застопоряващата спи-

рачка.

 Затворете подаването на газ.

 Осигурете уреда на фиксираните

точки за закрепване (4х) с обтягащи

колани, въжета или вериги.

 Уреда да се осигури с клинове на ко-

лелата.

 При транспорт в автомобили осигу-

рявайте уреда съгласно валидните

директиви против плъзгане и прео-

бръщане.

Поведение при пътуване

Спирачки

Преминаване на препятствия

Режим метене

Приставка система за пръскане с

вода (опция)

Измитане на сухи подове

Измитане на влажни и мокри подове

Да се изпразни резервоара за

изметеното

Изключете уреда

Отваряне на подаването на газ

Транспорт

360 BG

- 9

 ОПАСНОСТ

Опасност от нараняване и повреда!

При съхранение имайте пред вид те-

глото на уреда.

 Поставете машината за метене на

равна повърхност в суха, защитена

от замръзване околност. Защитете

от прах с покриващ материал.

 Да се повдигнат метящия валяк и

страничните метли, за да не се по-

вредят четките.

 Ключ запалване да се завърти на "0"

и да се извади ключа.

 Да се блокира застопоряващата спи-

рачка.

 Затворете подаването на газ.

 Метачната машина да се осигури от

самопроизволно предвижване.

 Газов двигател

Внимание

Машините трябва да се изключват

сигурно!

Квалифицирано лице трябва да ин-

спектира машината през редовни ин-

тервали, особено резервоара за

втечнен газ и неговите връзки, както

се изисква съгласно регионалните

или националните инструкции за

безопасна експлоатация.

Ако машината за метене няма да се из-

ползва по-дълго време, допълнително

спазвайте следното:

 Да се смени моторното масло.

 Развийте маркуча за газ със съеди-

нителна гайка (ширина на ключа 30

мм).

 Затворете газовата бутилка с пред-

пазната капачка и я съхранявайте из-

правена в подходящи помещения (за

целта вижте в глава „Указания за

безопасност“).

 Метачната машина да се почисти от-

вътре и отвън.

 Откачете отрицателния полюс на

акумулатора, ако уредът не се из-

ползва по-дълго от 4 седмици.

Фигурата е символична

 Да се зарежда акумулатора на при-

бл. 2 месеца.

 Покрийте акумулатора и го защитете

от късо съединение.

ВНИМАНИЕ

Опасност от повреда!

Не мийте филтъра за

прах.

– Ремонти трябва да се извършват

само от оторизирани сервизи или от

специалисти в тази област, които са

запознати с всички предписания за

сигурност.

– Сменящиге местото си промишлени

уреди подлежат на проверка относно

сигурността съгласно VDE 0701.

 Метачната машина се поставя върху

равна плоскост.

 Ключ запалване да се завърти на "0"

и да се извади ключа.

 Да се блокира застопоряващата спи-

рачка.

몇 ПРЕДПАЗЛИВОСТ

Опасност от повреда! Не трябва да

почиствате уреда с маркуч или с водна

струя под налягане (опасност от късо

съединение или от други повреди).

 Опасност

Опасност от нараняване! Да се носят

прахозащитна маска и защитни очила.

 Уреда да се почисти с парцал.

 Уреда да се продуха с въздух под на-

лягане.

 Уредът да се почисти с влажен, нато-

пен в мека почистваща луга парцал.

Указание: Да не се използват агресивни

почистващи средства.

Извършвайте дейностите по поддръжка-

та съгласно чеклиста за инспекции.

Указание: Броячът на работните часове

дава времето на интервалите на под-

дръжка.

Указание: Всички сервизни работи и ра-

боти по поддръжката при поддръжка от

клиента трябва да се извършват от ква-

лифициран специалист. При необходи-

мост по всяко време може да се привле-

че специалист на Kärcher.

Ежедневна поддръжка:

 Да се провери нивото на моторното

масло.

 Проверка на нивото на водата за ох-

лаждане.

 Проверете налягането на гумите.

 Метящия валяк и страничните метли

да се проверяват за изтриване и за-

вити ленти.

 Проверете колелата за завити ленти.

 Проверете центробежния отделител

и въздушния филтър, при необходи-

мост ги почистете.

 Да се проверява функцията на всич-

ки обслужващи елементи.

 Проверете уреда за увреждания.

Ежеседмична поддръжка:

 Проверете херметичността на горив-

ната система и газовата тръбна сис-

тема.

 Почистете водоохладителя.

 Почистете охладителя за хидравлич-

ното масло.

 Проверете хидравличната уредба.

 Да се провери нивото на хидравлич-

ното масло.

 Проверете нивото на спирачната

течност.

 Уплътняващите пластини да се про-

верят за износване, при необходи-

мост да се сменят

 Проверете и смажете капака на ре-

зервоара.

Поддръжка според износването:

 Смяна на уплътняващи пластини.

 Смяна на метящия валяк.

 Смяна на страничните метли.

Указание: Описанието вижте в глава

Дейности по поддръжката.

Указание: За да се запазят гарантийни-

те претенции, по време на периода на

гаранция всички сервизни и поддържа-

щи дейности трябва да се извършват от

оторизиран сервиз на Karcher съгласно

книжката за техническо обслужване.

Поддръжка след 50 работни часа:

 Извършете първата инспекция съ-

гласно книжката за техническо об-

служване.

Поддръжка след 250 работни часа:

 Извършете инспекция съгласно

книжката за техническо обслужване.

Подготовка:

 Метачната машина се поставя върху

равна плоскост.

 Ключ запалване да се завърти на "0"

и да се извади ключа.

 Да се блокира застопоряващата спи-

рачка.

 Отворете подаването на газ.

1 Резервоар за охлаждаща вода

2 Въздушен филтър

3 3-цилиндров четиритактов газов дви-

гател

4 Водоохладител

Съхранение/Спиране Грижи и поддръжка

Общи указания

Почистване

Вътрешно почистване на уреда

Външно почистване на уреда

Интервали на поддръжка

Поддръжка от страна на клиента

Поддръжка от страна на сервизното

обслужване на клиенти

Дейности по поддръжката

Преглед

361BG

- 10

5 Газова бутилка

6 Затвор с хомут

7 Резервоар за хидравлично масло

8 Гърловина за пълнене на хидравлич-

но масло

9 Наблюдателно стъкло

 ОПАСНОСТ

Опасност от нараняване! Предпазна-

та щанга да се поставя винаги при

повдигнат резервоар за изметеното.

Извършвайте обезопасяването на

опасната зона само отвън.

1 Носач предпазна щанга

2 Предпазна щанга

 Завъртете предпазната щанга за

пълно изпразване нагоре и я поста-

вете в носача (подсигурена).

При работа с акумулаторите непремен-

но спазвайте следните предупредител-

ни указания:

 Опасност

Опасност от експлозия! Върху акуму-

латора, т.е. върху крайните полюси и

свързването на клетките да не се по-

ставят инструменти или

подобни.

 Опасност

Опасност от нараняване! Никога не

докосвайте раните с олово. След рабо-

та по акумулаторите винаги почист-

вайте ръцете си.

 ОПАСНОСТ

Опасност от пожар и експлозия!

– Забраняват се пушене и открит

огън.

– Помещенията, в които се зареж-

дат акумулатори, трябва да се про-

ветряват добре, тъй като при

за-

реждане се образуват високоексло-

зивни газове.

 Опасност

Опасност от разяждане!

– Пръски от киселини в очите или по

кожата да се изплакват респ. изми-

ват с чиста вода.

– След това незабавно да се потърси

лекар.

– Замърсеното облекло да се изпере

с вода.

 Поставете акумулатора в носача за

акумулатора.

 Да се завият здраво държачите на

пода на акумулатора.

 Полюсната клема (червен кабел) да

се подвърже на плюсовия полюс (+).

 Да се подвърже полюсната клема на

минусовия полюс (-).

Указание: Полюсите на акумулатора и

полюсовите клеми да се проверят за

достатъчна защита със смазка за защи-

та на полюси.

ВНИМАНИЕ

При напълнен с киселина акумулатор

редовно проверявайте нивото на теч-

ността.

– Киселината на изцяло напълнен аку-

мулатор при 20 °C има специфично

тегло от 1,28 кг/л.

– Киселината на частично зареден аку-

мулатор има специфично тегло меж-

ду 1,00 и 1,28 кг/л.

– Във всички клетки специфичното те-

гло на киселината трябва да бъде

еднакво.

 Развивайте всички капачета на клет-

ките.

 От всяка клетка да се вземе проба с

контрольор на киселини.

 Пробата от киселината отново да се

върне в същата клетка.

 При твърде ниско ниво на течността

допълнете клетките с дестилирана

вода до маркировката.

 Заредете акумулатора.

 Завийте капачетата на клетките.

 Опасност

Опасност от нараняване! Да се спаз-

ват разпоредбите за безопасност при

боравене с акумулатори. Да се спазва

Упътването за употреба на произво-

дителя на зарядното устройство.

 Опасност

Акумулатора да се зареди с подходящо

зарядно устройство.

 Развивайте всички капачета на клет-

ките.

(само при акумулатори с малка под-

дръжка)

 Кабел положителен полюс на заряд-

ното устройство да се свърже с изво-

да на положителния полюс на акуму-

латора.

 Кабел отрицателен полюс на заряд-

ното устройство да се свърже с изво-

да на отрицателния полюс на акуму-

латора.

 Да се постави мрежовия щекер и да

се включи зарядното устройство.

 Акумулатора да се зареди с възмож-

но най-малък заряден ток.

Указание: Когато акумулаторът се заре-

ди, зарядното устройство да се откачи

първо от мрежата, а след това от акуму-

латора.

Общи указания за сирурност

Моля не допускайте в окол-

ната среда да попадат мо-

торно масло, нафта, дизел и

бензин. Моля пазете почвата

и отстранявайте старите мас-

ла опазвайки околната сре-

да.

Указания за безопасност акумулатори

Спазвайте указанията на

акумулатора, в Упътване-

то за употреба и в Инструк-

цията за експлоатация на

превозното средство!

Носете защита за очите!

Дръжте децата настрани

от киселини и от акумула-

тори!

Опасност от експлозия!

Забраняват се огън, искри,

открита светлина и пуше-

не!

Опасност от разяждане!

Първа помощ!

Указателна забележка!

Изхвърляне!

Акумулатора да не се хвър-

ля в кофата за боклук!

Поставете акумулатора и го

подвържете

Проверете нивото на течността и го

коригирайте (само при батерии, които

се нуждаят от малка поддръжка).

Заредете акумулатора

362 BG

- 11

 Откачете полюсната клема от мину-

совия полюс (-).

 Откачете полюсната клема от плюсо-

вия полюс (+).

 Освободете носачите на пода на аку-

мулатора.

 Свалете акумулатора от носача за

акумулатора.

 Отстранете изразходения акумула-

тор като отпадък съгласно валидни-

те разпоредби.

 Опасност

Опасност от изгаряне!

 Мотора да се остави да се охлади.

 Проверка на нивото на моторното

масло да се извърши най-рано 5 ми-

нути след изключване на мотора.

1 Маслоизмерителна пръчка

2 Затварящ капак, отвор за пълнене на

масло

 Да се извади маслоизмерителната

пръчка.

 Да се изтрие маслоизмерителната

пръчка и да се пъхне.

 Да се извади маслоизмерителната

пръчка.

 Отчитане на нивото на маслото.

 Пъхнете отново маслоизмерителна-

та пръчка.

– Нивото на маслото трябва да бъде

между маркировка „МИН“- и „МАКС“.

– Ако нивото на маслото е под марки-

ровката „МИН", да се допълни мотор-

но масло.

– Мотора да не се пълни над марки-

ровката „MAКС".

 Развийте затварящия капак на отво-

ра за пълнене на масло.

 Да се напълни моторно масло.

Вид масло: Технически данни

 Затворете отвора за пълнене на мас-

ло.

 Да се изчака минимум 5 минути.

 Да се провери нивото на моторното

масло.

몇 ПРЕДПАЗЛИВОСТ

Опасност от изгаряне поради горещо

масло!

 Да се подготви приемен съд за мин.

6 литър масло.

 Мотора да се остави да се охлади.

1 Маслоизпускателен винт

 Да се развие винта за изпускане на

масло.

 Да се развие затварящия винт на от-

вора за пълнене на масло.

 Да се изпусне маслото.

1 Маслен филтър на двигателя

 Да се развие масления филтър.

 Почистване на мястото за поставяне

и плътните повърхности.

 Намажете с масло уплътнението на

новия маслен филтър преди монтажа.

 Монтирайте новия маслен филтър и

го стегнете на ръка.

 Завийте винта за изпускане на мас-

лото заедно с новото уплътнение.

Указание: Затегнете винта за изпускане на

масло с динамометричен ключ на 25 Nm.

 Да се напълни моторно масло.

Вид масло: Технически данни

 Затворете отвора за пълнене на масло.

 Оставете мотора да работи прибл.

10 секунди.

 Да се провери нивото на моторното

масло.

УКАЗАНИЕ

Резервоарът за изметеното не бива

да бъде повдигнат.

 Отворете капака на двигателя.

1 Наблюдателно стъкло

2 Манометър

3 Затварящ капак, отвор за пълнене на

масло

 Проверете нивото на хидравличното

масло в наблюдателното стъкло.

– Нивото на маслото трябва да бъде

между маркировка „МИН“- и „МАКС“.

– Ако нивото на маслото е под марки-

ровката „МИН", да се допълни хидра-

влично масло.

 Развийте затварящия капак на отво-

ра за пълнене на масло.

 Почистете диапазона на пълнене.

 Допълнете хидравлично масло.

Вид масло: Технически данни

 Завийте затварящия капак на отвора

за пълнене на масло.

ВНИМАНИЕ

Ако манометърът показва повишено

налягане на хидравличното масло,

филтърът за хидравлично масло

трябва да бъде сменен от сервиза на

Kärcher.

 Да се блокира застопоряващата спи-

рачка.

 Стартиране на мотора.

Поддръжка на хидравличната уредба

само от сервиза на Kärcher.

 Всички хидравлични маркучи и изво-

ди да се проверят за херметичност.

 Опасност

Опасност от изгаряне от вряла вода!

Охладителя да се остави да охлада ми-

нимум 20 минути.

 Проверете нивото на охлаждащата

вода от изравнителния кръг (ниво на

водата между MIN и MAX.

 Почистете ламелите на охладителя.

 Проверете маркучите на охладителя

и изводи за херметичност.

 Почистете вентилатора.

 Стартиране на мотора.

 Повдигнете резервоара за изметено-

то до крайното положение.

 Да се изключи мотора.

 Да се блокира застопоряващата спи-

рачка.

 Да се постави предпазната щанга за

високо изпразване.

 Отстранете лентите и шнуровете от

метящия валяк.

 Извадете предпазната щанга.

 Стартиране на мотора.

 Спускайте резервоара за изметеното

до крайното положение.

 Да се изключи мотора.

Демонтаж на акумулатор

Да се провери нивото на моторното

масло и да се долее масло

Смяна на моторното масло и

масления филтър на мотора

Проверка нивото на хидравличното

масло и допълване на хидравлично

масло

Проверка на хидравличната уредба

Проверка и поддръжка на

водоохладителя

Проверка на метящия валяк

363BG

- 12

1 Болт за закрепване на метящия ва-

ляк

2 Метящ валяк

3 Закрепване на метящия валяк

4 Странично уплътнение на задържа-

щата ламарина

5 Странично уплътнение

 Отворете страничната облицовка с

ключ.

 Развинтете крилчатите гайки от за-

държащата ламарина на странично-

то уплътнение и свалете задържа-

щата ламарина.

 Обърнете страничното уплътнение

навън.

 Развийте закрепващия винт на зак-

репването на метящия валяк и на-

клонете закрепването навън.

 Свалете метящия валяк.

Монтажно положение на метящия валяк

по посока на движението (поглед отгоре)

Указание: При монтажа на новия метящ

валяк внимавайте за положението на

комплекта четки с четина.

 Монтирайте новия метящ валяк. Глъ-

бовете на метящия валяк трябва да

се поставят в опорите на метящия

валяк на срещуположния балансир.

Указание: След монтажа на новия ме-

тящ валяк отново трябва да се настрои

рефлекторът за метене.

Указание: Рефлекторът за метене е на-

строен фабрично на 80 мм, той може да

се регулира безстепенно при износване

на метящия валяк.

 Проверете налягането на гумите.

 Изключване на смукателния уловител.

 Метачната машина да се закара на

равно и гладко място, което е покри-

то с прах или тебешир така, че да се

вижда.

 Поставете програмния прекъсвач на

Метене с метящ валяк.

 Поставете програмния прекъсвач на

транспортно пътуване.

 Карайте уреда на заден ход.

 Проверете рефлектора за метене.

Формата на рефлектора за метене тряб-

ва да образува правилен правоъгълник

с ширина от 80-85 мм.

1 Гайка за регулиране

2 Контрагайка

 Отворете страничния обтекател на

двигателя.

 Развийте контрагайката.

 Настройте рефлектора за метене

 Затегнете контрагайката.

 Проверете рефлектора за метене на

метящия валяк.

 Проверете налягането на гумите.

 Повдигане на страничните метли.

 Метачната машина да се закара на

равно и гладко място, което е покри-

то с прах или тебешир така, че да се

вижда.

 Поставете програмния прекъсвач на

Метене с метящ валяк и странични

метли.

 Повдигане на страничните метли.

 Поставете програмния прекъсвач на

Придвижване.

 Карайте уреда на заден ход.

 Проверете рефлектора за метене.

Широчината на рефлектора за метене

трябва да бъде между 40-50 мм.

 Коригирайте рефлектора за метене с

двата болта за настройка.

 Проверете рефлектора за метене.

 Проверете налягането на гумите.

 Изнесете нагоре резервоара за из-

метеното и го подсигурете с предпаз-

ната щанга.

 ОПАСНОСТ

Опасност от нараняване!

Предпазна-

та щанга да се поставя винаги при

повдигнат резервоар за изметеното.

Извършвайте обезопасяването на

опасната зона само отвън.

 Завъртете предпазната щанга за

пълно изпразване нагоре и я поста-

вете в носача (подсигурена).

1 Носач предпазна щанга

2 Предпазна щанга

 Отворете страничната облицовка

както е описано в глава „Смяна на

метящия валяк“.

 Развийте 6-те крилчати гайки на

страничната задържаща ламарина.

 Развийте 3-те гайки (SW 13) на пред-

ната задържаща ламарина.

 Притиснете страничните уплътнения

дотолкова надолу (надлъжен отвор),

че да се получи разстояние от 1 -

3 мм до пода.

 Затегнете задържащите ламарини.

 Повторете операцията на другата

страна на уреда.

Да се смени метящия валяк

Проверка и настройка на рефлектора

за метене на метящия валяк.

Проверка и настройка на рефлектора

за метене на страничната метла

Настройка на страничните

уплътнения

364 BG

- 13

 Метачната машина се поставя върху

равна плоскост.

 Уред за проверка на налягането на

въздуха да се подвърже на вентила

на гумите.

 Да се провери налягането на въздуха

и при необходимост да се коригира.

 Вижте допустимото налягане на гу-

мите в Технически данни.

 Почистете филтъра за прах с бутона

за почистване на филтъра.

몇 ПРЕДУПРЕЖДЕНИЕ

Преди началото на смяна на филтъра

за прах изпразнете резервоара за из-

метеното. При работа по системата

на филтъра носете прахо-защитна

маска. Спазвайте мерките за безопас-

ност при работа с фин прах.

1 Блокировка на капака на уреда

2 Капак на уреда

 Отворете блокировката, за целта

развийте болта със звездообразна

дръжка.

 Обърнете капака на уреда напред.

1 Заключване

2 Капак на филтъра

 Отворете капака на филтъра.

 Обърнете тръскача на филтъра на-

пред.

 Сменете филтъра за прах.

 Затворете отново капака на филтъра.

Клиновият ремък трябва да поддава при

налягане от 10 кг ок. 7-9 мм.

 Настройката на натягането на клино-

вия ремък трябва да се извършва от

оторизиран сервиз на Kärcher.

1 Заключване

2 Корпус на въздушния филтър

 Отворете заключването.

 Свалете корпуса на въздушния филтър.

 Сменете вложката на въздушния

филтър.

Указание: Монтажна позиция с от-

вор за продухване надолу (виж изо-

бражението).

 Развийте крилчатата гайка от цен-

тробежния отделител.

 Развийте центробежния отделител.

 Развийте фаровете.

 Свалете фаровете и извадете щекери-

те.

Указание: Спазвайте позициите на ще-

керите.

 Разглобете фаровете.

 Разглобете фаровете и при това ги

дръжте хоризонтално, тъй като звено

лампи не е закрепено.

 Деблокирайте закопчаващата скоба

и свалете крушката.

 Монтирайте нова крушка.

 Да се монтира в обратна последова-

телност.

Указание: За смяна на крушката на ми-

гача отстранете стъклото на мигача от

корпуса на мигача.

 Отворете носача на предпазителя.

 Проверете предпазителите.

Указание: Предпазителят FU 01 се на-

мира в отделението на двигателя.

 Сменете дефектните предпазители.

Указание: Използвайте само предпази-

тели със същата предпазна стойност.

Проверете налягането на гумите

Ръчно почистване на филтъра за

прах

Смяна на филтъра за прах

Проверка и настройка на клиновия

ремък

Да се провери и смени въздушния

филтър

Смяна на крушка на фара (опция)

Смяна на мигач (опция)

Смяна на предпазители

FU 01 Главен предпазител 60 A

FU 02 Индикатор за нивото на

напълване на газовата

бутилка

5 A

FU 03 Предпазно реле

Мултифункционална

индикация

10 A

FU 04 Прекъсвач за избор на

посоката на движение

10 A

FU 05 Реле за време

Прекъсвач на седалката

5 A

FU 06 Вентилатор 25 A

FU 07 Прекъсвач за избор на

програма

Функции на резервоара

за изметеното

10 A

FU 08 Реле стартер 30 A

FU 09 Показващ инструмент 7,5 A

FU 10 Лампи за положение 7,5 A

FU 11 Работно осветление от-

пред (къси светлини)

10 A

FU 12 Вибрираща система

Аварийна лампа за све-

тене наоколо

Клаксон

20 A

FU 13 Водна помпа 10 A

365BG

- 14

С настоящото декларираме, че цитира-

ната по-долу машина съответства по

концепция и конструкция, както и по на-

чин на производство, прилаган от нас,

на съответните основни изисквания за

техническа безопасност и безвредност

на Директивите на ЕC. При промени на

машината, които не са съгласувани с

нас, настоящата декларация губи ва-

лидност.

Подписващите лица действат от името и

като пълномощници на управителния

орган.

Пълномощник по документацията:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

EC Декларация за

съответствие

Продукт: Метачна изсмукваща

машина уред, върху

който се седи

Тип: 1.186-xxx

Намиращи приложение Директиви на

ЕC:

2006/42/EO (+2009/127/EO)

2014/30/ЕC

2000/14/ЕО

Намерили приложение хармонизира-

ни стандарти:

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Приложен метод за оценка на съот-

ветствието:

2000/14/ЕО: Приложение V

ниво на шум dB(A)

Измерено: 98

Гарантирано: 101

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

Помощ при неизправности

Неизправност Отстраняване

Уредът не може да се стартира Седнете на седалката на водача, контактният прекъсвач на седалката се активира

Зареждане или смяна на акумулатора

Газовата бутилка е празна - сменете газовата бутилка

Вентилът за изпускане на газ е затворен - отворете вентила посредством завъртане по посо-

ка обратна на часовниковата стрелка.

Обледен газов вентил - Спазвайте описанието за смяна на газовата бутилка.

Уведомете сервиза на Kärcher

Моторът работи неравномерно Почистване на въздушния филтър или смяна на филтърния патрон

Система от горивопроводи, проверка на изводи и връзки и поправка при необходимост

Уведомете сервиза на Kärcher

Прегрял мотор Доливане на охлаждащо средство

Промийте охладителя

Натегнете клиновия ремък

Уведомете сервиза на Kärcher

Моторът работи, но уредът тръг-

ва само бавно или не тръгва

Освобождаване на застопоряващата спирачка

Проверете за навити ленти и шнурове.

Уведомете сервиза на Kärcher

Свирещ шум в хидравликата Допълнете хидравлична течност

Уведомете сервиза на Kärcher

Четките се въртят само бавно

или въобще не се въртят

Поставете лоста за газта напред (високи обороти).

Проверете за навити ленти и шнурове.

Уведомете сервиза на Kärcher

Малко или липсваща сила на из-

смукване в зоната на четките

Почистване на филтъра

Уведомете сервиза на Kärcher

Уредът запрашава Настройка на страничните уплътнения

Включете вентилатора

Почистете филтъра за прах

Сменете филтърните уплътнения

Уведомете сервиза на Kärcher

Метачното звено не поема всич-

ките отпадъци

Да се изпразни резервоара за изметеното

Почистете филтъра за прах

Сменете метящия валяк

Настройте рефлектора за метене

Сменете уплътнителните ленти на резервоара за изметеното

Отстранете блокирането на метящия валяк

Уведомете сервиза на Kärcher

Резервоара за изметеното не се

повдига или не се спуска

Проверете предпазителите.

Уведомете сервиза на Kärcher

Резервоарът за изметеното се

върти твърде бавно или въобще

не се върти

Уведомете сервиза на Kärcher

Производствени смущения с хи-

дравлично задвижвани части

Уведомете сервиза на Kärcher

366 BG

- 15

Технически данни

KM 130/300 R LPG

1.186-146.0

Данни за уреда

Скорост на движение, напред km/h 10

Скорост на движение, назад km/h 10

Способност за изкачване (макс.) -- 18%

Повърхностна мощност без странични метли m

/h 10000

Повърхностна мощност с 1 странична метла m

/h 13000

Работна широчина без странични метли mm 1000

Работна широчина с 1 странична метла mm 1300

Вид защита защитен против капеща вода -- IPX 3

Продължителност на приложение при пълен резервоар h 4

Мотор

Тип -- Kubota WG 972-E4

Конструкция -- 3-цилиндров четиритактов газов двига-

тел

Емисии съгласно процедурите за измерване, установени в Регламент

(ЕС) 2016/1628 (етап V)

g/kWh 1018,2

Вид охлаждане -- Водно охлаждане

Посока на въртене -- в посока обратна на часовниковата

стрелка

Отвор mm 74,5

Ход mm 73,6

Обем на двигателя cm

962

Количество на маслото l 3,7

Работни обороти 1/min 2350

Максимално обороти 1/min 2550

Обороти на празен ход 1/min 1500

Мощност макс. kW/PS 17,5/23,5

Максимален въртящ момент при 2400 1/мин Nm 66,3

Маслен филтър -- Филтърен патрон

Смукателен въздушен филтър -- Вътрешен филтърен патрон, външен

филтърен патрон

Вид гориво LPG

Разрешени са смеси от втечнен газ от пропан и

бутан. Минималното съдържание на пропан тряб-

ва да бъде 90 %.

Съдържание на резервоара 11 кг респ. 20 литра (бутилка за смяна)

Елетрическа уредба

Акумулатор V, Ah 12, 62

Генератор, трифазен ток V, A 12, 80

Стартер -- Електростартер

Хидравлична уредба

Количество на маслото в цялата хидровлична уредба l 26,5

Количество на маслото в хидравличния резервоар l 21,2

Видове масла

Мотор (над 25 °C) -- SAE 30, SAE 10W-30, SAE 15W-40

Мотор (0 до 25 °C) -- SAE 20, SAE 10W-30, SAE 10W-40

Мотор (под 0 °C) -- SAE 10W, SAE 10W-30, SAE 10W-40

Хидравлика -- HV 46

Резервоар за изметеното

Макс. височина на разреждане mm 1400

Обем на резервоара за изметеното l 300

Метящ валяк

Диаметър метящ валяк mm 300

Широчина на метящия валяк mm 1000

Обороти 1/min 350

Рефлектор за метене mm 80

367BG

- 16

Странични четли

Диаметър странични метли mm 600

Обороти (безстепенно) 1/min 0 - 60

Гуми

Големина отпред -- 15-4.5x8

Въздушно налягане отпред bar 8

Големина отзад -- 15-4.5x8

Спирачка

Предни колела -- механична

Задно колело -- хидростатично

Филтърна и смукателна система

Конструкция -- Плосък филтър

Обороти 1/min 2800

Площ на филтъра филтър фин прах m

5,2

Номинален вакуум смукателна система mbar 15,5

Номинален обемен ток смукателна система m

/h 800

Вибрираща система -- Електродвигател

Околни условия

Температура °C -5 до +40

Влажност на въздуха, не оросяваща % 0 - 90

Установени стойности съгласно EN 60335-2-72

Шумни емисии

Ниво на звука L

dB(A) 80

Неустойчивост K

dB(A) 3

Ниво на звукова мощност L

+ неустойчивост K

dB(A) 101

Вибрации на уреда

Стойност на вибрациите в областта на дланта – ръката m/s

1,5

Седалка m/s

0,8

Несигурност K m/s

0,2

Мерки и тегла

Дължина x широчина x височина mm 2122 x 1330 x 1430

Радиус на обръщане надясно mm 1460

Радиус на обръщане наляво mm 1460

Тегло без товар kg 925

Допустимо общо тегло kg 1505

Допустимо натоварване на осите отпред kg 882

Допустимо натоварване на осите отзад kg 623

Запазваме си правото на технически изменения!

KM 130/300 R LPG

1.186-146.0

368 BG

- 1

Enne sesadme esmakordset ka-

sutuselevõttu lugege läbi algu-

pärane kasutusjuhend, toimige sellele vas-

tavalt ja hoidke see hilisema kasutamise

või uue omaniku tarbeks alles.

Kui märkate toodet lahti pakkides transpor-

dil tekkinud kahjustusi, teatage sellest kau-

ba müünud ettevõttele.

– Seadmele paigaldatud hoiatus- ja teavi-

tussildid edastavad tähtsat infot sead-

mega ohutuks töötamiseks.

– Lisaks käesolevas kasutusjuhendis

toodud märkustele tuleb järgida ka sea-

dusandja üldisi ohutusalaseid ja õnne-

tusjuhtumite vältimise eeskirju.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate

aadressilt:

www.kaercher.com/REACH

Igas riigis kehtivad meie volitatud müü-

giesindaja antud garantiitingimused. Sead-

mel esinevad rikked kõrvaldame garan-

tiiajal tasuta, kui põhjuseks on materjali- või

valmistusviga. Garantiijuhtumi korral palu-

me pöörduda müüja või lähima volitatud

klienditeenistuse poole, esitades ostu tõen-

dava dokumendi.

 OHT

Et vältida ohtlikke olukordi, tohib remont-

töid ja varuosade paigaldamist teostada ai-

nult volitatud klienditeenindus.

– Kasutada tohib ainult tarvikuid ja varu-

osi, mida tootja aktsepteerib. Originaal-

tarvikud ja -varuosad annavad teile ga-

rantii, et seadmega on võimalik töötada

turvaliselt ja tõrgeteta.

– Täiendavat infot varuosade kohta leiate

aadressilt www.kaercher.com lõigust

Service.

 OHT

Hoiatab vahetult ähvardava ohu eest, mis

võib põhjustada tõsiseid kehavigastusi või

lõppeda surmaga.

몇 HOIATUS

Hoiatab võimaliku ohtliku olukorra eest, mis

võib põhjustada tõsiseid kehavigastusi või

lõppeda surmaga.

몇 ETTEVAATUS

Viide võimalikule ohtlikule olukorrale, mis

võib põhjustada kergemaid vigastusi või te-

kitada materiaalset kahju.

TÄHELEPANU

Viide võimalikule ohtlikule olukorrale, mis

võib põhjustada materiaalset kahju.

Üldmärkusi. . . . . . . . . . . . . . . . ET 1

Keskkonnakaitse . . . . . . ET 1

Garantii . . . . . . . . . . . . . ET 1

Lisavarustus ja varuosad ET 1

Kasutusjuhendis leiduvad

sümbolid. . . . . . . . . . . . . ET 1

Masinal olevad sümbolid ET 1

Sihipärane kasutamine . . . . . . ET 2

Ettenähtav vale kasutus. ET 2

Sobivad pinnad . . . . . . . ET 2

Ohutusalased märkused . . . . . ET 2

Ohutusnõuded kasutamisel ET 2

Ohutusnõuded sõidurežiimil ET 2

Vedelgaasikütusel töötava-

te sõidukite ohutustehnilised

suunised. . . . . . . . . . . . . ET 2

Sisepõlemismootoriga sead-

med . . . . . . . . . . . . . . . . ET 3

Kõrgelt tühjendatavad sead-

med . . . . . . . . . . . . . . . . ET 3

Juhi kaitsekatusega sead-

med . . . . . . . . . . . . . . . . ET 3

Ohutusnõuded seadme

transportimisel . . . . . . . . ET 4

Korrashoiu ja tehnohooldu-

sega seotud ohutusnõuded ET 4

Funktsioon. . . . . . . . . . . . . . . . ET 4

Märkusi seoses mahalaadimise-

ga. . . . . . . . . . . . . . . . . . . . . . . ET 4

Teenindus- ja funktsiooniele-

mendid. . . . . . . . . . . . . . . . . . . ET 5

KM 130/300 R LPG . . . . ET 5

Enne seadme kasutuselevõttu ET 6

Juhikabiini üleslükkamine ET 6

Seisupiduri fikseerimine/va-

bastamine . . . . . . . . . . . ET 6

Pühkimismasina liigutamine

välise jõu abil . . . . . . . . . ET 6

Pühkimismasina omajõuline

liigutamine . . . . . . . . . . . ET 6

Kasutuselevõtt. . . . . . . . . . . . . ET 6

Üldmärkusi. . . . . . . . . . . ET 6

Gaasiballooni paigaldamine/

vahetamine . . . . . . . . . . ET 6

Enne starti/ohutuskontrolli ET 7

Käitamine. . . . . . . . . . . . . . . . . ET 7

Juhiistme reguleerimine. ET 7

Programmi valimine . . . . ET 7

Gaasi pealevoolu avamine ET 7

Käivitage masin . . . . . . . ET 7

Masinaga sõitmine. . . . . ET 7

Pühkimisrežiim. . . . . . . . ET 7

Pühkmemahuti tühjendami-

ne. . . . . . . . . . . . . . . . . . ET 8

Seadme väljalülitamine . ET 8

Transport . . . . . . . . . . . . . . . . . ET 8

Ladustamine/seiskamine. . . . . ET 8

Korrashoid ja tehnohooldus. . . ET 8

Üldmärkusi. . . . . . . . . . . ET 8

Puhastamine . . . . . . . . . ET 8

Hooldusvälp . . . . . . . . . . ET 8

Hooldustööd. . . . . . . . . . ET 9

ELi vastavusdeklaratsioon. . . . ET 12

Abi häirete korral . . . . . . . . . . . ET 13

Tehnilised andmed . . . . . . . . . ET 14

Üldmärkusi

Keskkonnakaitse

Pakendmaterjalid on taaskasuta-

tavad. Palun ärge visake paken-

deid majapidamisprahi hulka,

vaid suunake need taaskasutus-

se.

Vanad seadmed sisaldavad taas-

kasutatavaid materjale, mis tu-

leks suunata taaskasutusse.

Seetõttu palume vanad seadmed

likvideerida vastavate kogumis-

süsteemide kaudu.

Vedelikud nagu mootoriõli, hüdraulikaõli,

pidurivedeliku, diisel või jahtusuvedelik ei

tohi sattuda pinnasesse. Palun kaitske

keskkonda ja kõrvaldage vedelikud kesk-

konnaeeskirju järgides.

Garantii

Lisavarustus ja varuosad

Kasutusjuhendis leiduvad sümbolid

Masinal olevad sümbolid

Tulistest pindadest lähtuv

põletusoht! Enne masina juu-

res töötamist laske väljalas-

ketorul küllaldasel määral

jahtuda.

Viige tööd seadme juures

alati läbi sobivate kinnaste-

ga.

Muljumisoht liikuvate sõidu-

kiosade vahel

Liikuvatest osadest lähtuv vi-

gastusoht. Ärge sirutage kätt

liikuvate osade vahele.

Tuleoht. Ärge imege masi-

nasse põlevaid ega hõõgu-

vaid esemeid.

Kette kinnituskoht / kraana-

punkt

Tungraua kinnituspunktid

Aluspinna maksimaalne kal-

denurk, kui sõidetakse üles-

tõstetud prahimahutiga.

Sõidusuunas tohib liikuda ai-

nult tõusudel kuni 18%.

Jälgige gaasiballooni paigal-

dusasendit! Liitmik või avaus

peab olema suunatud alla.

369ET

- 2

Kasutage seda pühkimismasinat ainult

vastavalt kasutusjuhendi andmetele.

– See pühkimismasin on ette nähtud

mustade pindade pühkimiseks välitingi-

mustes.

– Masinaga ei tohi liikuda avalikel teedel.

– Igasugust muud kasutusviisi loetakse

mittesihipäraseks. Tootja ei vastuta sel-

lest tulenevate kahjude eest; sellega

seotud risk lasub ainuüksi kasutajal.

– (Gaasimootor)

Seadme käitamine on lubatud suletud

ruumides piisava õhutamise korral.

– Gaasiballoonide ja seadme ladustami-

ne on lubatud ainult maapinna kõrgu-

sel.

– Seadme juures ei tohi teha mingeid

muudatusi.

– Seade sobib ainult kasutusjuhendis

loetletud pinnakatete töötlemiseks.

– Sõita tohib ainult ainult aladel, kus see

on ettevõtja või tema poolt volitatud isi-

ku poolt masina kasutamiseks lubatud.

– Üldiselt kehtib: Vältige masina sattu-

mist kergestisüttivate materjalide lähe-

dusse (plahvatus-/tuleoht).

– Mitte kunagi ei tohi seadmesse pühki-

da/imeda plahvatusohtlikke vedelikke,

tuleohtlikke gaase ega lahjendamata

happeid ja lahusteid! Selliste hulka kuu-

luvad bensiin, värvilahustid või kütteõli,

mis võivad imemisõhu keerises moo-

dustada plahvatusohtlikke aurusid või

segusid, samuti kuuluvad sellesse

gruppi atsetoon, lahjendamata happed

ja lahustid, sest need võivad rikkuda

seadme valmistamiseks kasutatud ma-

terjale.

– Ärge kunagi pühkige/koguge reaktiivset

metallitolmu (nt alumiinium, magneesi-

um, tsink), need moodustavad ühendu-

ses tugevasti leeliseliste või happeliste

puhastusvahenditega plahvatusohtlik-

ke gaase.

– Seade ei sobi tervisele ohtlike ainete

pühkimiseks.

– Ärge pühkige/imege masinasse põle-

vaid ega hõõguvaid esemeid.

– On keelatud viibida ohualas. On keela-

tud kasutada seadet ruumides, kus võib

esineda plahvatusohtu.

– Ei ole lubatud võtta kaasa teisi inimesi.

– Esemete lükkamine/tõmbamine või

transportimine ei ole selle seadme abil

lubatud.

– Asfalt

– Tööstuspinnad

– Valatud põrandad

– Betoon

– Sillutiskivid

 (Kehtib vaid Soome kohta) Kui seadmel

on PVC-voolikuid, ei tohi seda jätta ma-

dalate välistemperatuuride (alla 0°C)

mõju alla. Seadme kohta tekkivate küsi-

muste korral pöörduge palun Kärcheri

poole.

 Enne kasutamist tuleb kontrollida sead-

me ja selle tööks vajalikke seadiste sei-

sundit ja töökindlust. Juhul kui seisund

ei ole laitmatu, ei tohi seadet või tarvikut

kasutada.

 Seadme kasutamisel ohtlikes piirkon-

dades (nt tanklates) tuleb järgida asja-

kohaseid ohutuseeskirju. On keelatud

kasutada seadet ruumides, kus võib

esineda plahvatusohtu.

 OHT

Vigastusoht!

 Kui on olemas võimalus, et allakukku-

vad esemed võivad tabada seadme ka-

sutajaid, ei tohi seadet kasutada ilma

katuseta, mis kaitseb allakukkuvate

esemete eest.

 Käitaja peab seadet kasutama sihipära-

selt. Arvestama peab kohapeal valitse-

vate oludega ning töötamisel seadme-

ga tuleb silmas pidada kolmandaid isi-

kuid, eriti lapsi.

 Põhimõtteliselt tuleb järgida ettevaatus-

abinõusid, reegleid ja määrusi, mis keh-

tivad mootorsõidukitele.

 Enne töö algust peab operaator veen-

duma, et kõik kaitseseadised on nõue-

tekohaselt paigaldatud ja toimivad.

 Seadme operaator vastutab teiste ini-

meste ja nende omandiga juhtunud õn-

netuste eest.

 Veenduge, et operaator kannaks liibu-

vaid rõivaid. Kandke tugevaid jalatseid

ja vältige avaralõikelisi rõivaid.

 Enne sõidu alustamist kontrollige lähi-

ümbrust (nt lapsed). Veenduge, et näh-

tavus oleks piisav!

 Ärge kunagi jätke masinat järelvalveta,

kui mootor töötab. Operaator tohib ma-

sinast lahkuda alles siis, kui mootor sei-

sab, masin on kindlustatud iseenesliku

liikumahakkamise vastu ning võti ära

võetud.

 Vältimaks masina omavolilist kasuta-

mist tuleb võti ära võtta.

 Masinat tohivad kasutada ainult isikud,

keda on seadme käsitsemise osas inst-

rueeritud või kes on tõestanud oma või-

meid masina käsitsemiseks ning kellele on

kasutamine otseselt ülesandeks tehtud.

 Masin ei ole ette nähtud kasutamiseks

piiratud füüsiliste, sensoorsete või

vaimsete võimetega inimeste (sh laste)

poolt ega inimeste poolt, kellel puudu-

vad vastavad kogemused/teadmised,

välja arvatud juhul, kui nende üle teos-

tab järelvalvet või neid juhendab sead-

me kasutamise osas inimene, kes nen-

de turvalisuse eest vastutab.

 Lapsed peavad olema järelvalve all, ta-

gamaks, et nad masinaga ei mängi.

ETTEVAATUS

Vigastusoht! Ärge tõmmake masinasse lin-

te, nööre ega traate, sest need võivad mäh-

kuda ümber pühkimisvaltsi.

 OHT

Vigastusoht! Enne sõidu alustamist kontrol-

lige aluspinna kandevõimet.

 OHT

Õnnetusoht, vigastusoht!

 Sõidukiirus tuleb kohandada oludele.

Liiga suure kallaku korral ümberminekuoht.

 Sõidusuunas tohib liikuda ainult tõusu-

del kuni 18%.

Ümberminekuoht ebastabiilsel pinnal.

 Liigutage masinat ainult kindlal aluspinnal.

Ümberminekuoht liiga suure küljesuunalise

kalde puhul.

 Sõidusuunaga risti tohib liikuda vaid

tõusudel kuni maksimaalselt 10%.

Kutseliitude föderatsioon (Hauptverband

der gewerblichen Berufsgenossenschaften

e.V. ,HVBG). Veeldatud gaasid (mootorikü-

tused) on butaan ja propaan või butaani/

propaani segud. Neid tarnitakse spetsiaal-

setes balloonides. Nende gaaside töörõhk

oleneb välistemperatuurist.

 OHT

Plahvatusoht!

Ärge käsitsege veeldatud gaasi nagu ben-

siini. Bensiin aurustub aeglaselt, veeldatud

gaas muutub otsekohe gaasiliseks. Ka ruu-

mi gaasistamise ja süttimisoht on veelda-

tud gaasi puhul suurem kui bensiini korral.

ETTEVAATUS

Kasutage ainult mootorikütuse gaasiga täi-

detud vedelgaasi pudeleid, mis vastavad

DIN 51622 kvaliteedile.

Majapidamis- ja priimusegaasi kasutamine

on põhimõtteliselt keelatud.

Vedelgaasisegud võivad erinevatel gaasi-

mootoritel olla erinevad. Heakskiidetud ve-

delgaasisegud leiate tehnilistest andmetest.

– Kõik isikud, kes peavad käsitsema veel-

datud gaasi, on kohustatud omandama

ohutuks tööks vajalikud teadmised, mis

puudutavad veeldatud gaaside iseära-

susi. Käesolev trükis peab olema pide-

valt pühkimismasina juures.

– Regulaarsete ajavahemike tagant, kuid

vähemalt kord aastas, tuleb lasta spet-

sialistil kontrollida mootorikütuse sead-

mete talitlust ja tihedust (BGG 936 jär-

gi).

– Kontrollimise läbiviimine tuleb fikseeri-

da kirjalikult. Kontrollimise aluseks on

õnnetusjuhtumite vältimise eeskirja

UVV "Veeldatud gaasi kasutamine" §

33 ja § 37 (BGV D34).

– Üldisteks eeskirjadeks on Saksamaa

liiklusministri suunised veeldatud gaasil

töötavate mootoritega sõidukite kontrol-

limiseks.

Sihipärane kasutamine

Ettenähtav vale kasutus

Sobivad pinnad

Ohutusalased märkused

Ohutusnõuded kasutamisel

Ohutusnõuded sõidurežiimil

Vedelgaasikütusel töötavate

sõidukite ohutustehnilised

suunised

Ettevõtte juhatuse ja töötajate

kohustused

Spetsialistide poolt läbiviidav hooldus

370 ET

- 3

– Gaasi tohib alati võtta vaid ühest balloo-

nist. Gaasi võtmisel mitmest balloonist

korraga võib vedelgaas ühest balloonist

sattuda teise ballooni. Pärast ballooni

ventiili hilisemat sulgemist tekib ületäi-

detud balloonis lubamatu rõhutõus (vt

nende suuniste B. 1).

– Täis ballooni paigaldamisel tuleb järgi-

da gaasiühenduse paigaldusasendit,

lähemat informatsiooni peatükis „Gaa-

siballooni paigaldamine“.

Gaasiballooni vahetamisel tuleb olla hooli-

kas. Paigaldamisel ja mahamonteerimisel

tuleb ballooni ventiili gaasi väljumitutsi ti-

hendada mutriga, mis keeratakse võtmega

tugevasti kinni.

– Lekkivate gaasiballoonide kasutamist

ei tohi jätkata. Need tuleb kõiki ettevaa-

tusabinõudsid rakendades vabas õhus

kohe tühjaks puhuda ja seejärel lekki-

vana tähistada. Defektseid gaasiballoo-

ne ära viies või nende äratoomisel tuleb

laenutajat või tema esindajat (tankla

töötaja vms) kohe kirjalikult kahjustus-

test informeerida.

– Enne gaasiballooni ühendamist tuleb

kontrollida selle ühendustutsi korras-

olekut.

– Pärast ballooni ühendamist tuleb vahu

abil kontrollida selle tihedust.

– Ventiilid tuleb avada aeglaselt. Avami-

sel ja sulgemisel ei tohi abivahendina

kasutada lööktööriistu.

– Kustutage veeldatud gaasi põlenguid

ainult ohutust kaugusest ja kaitstuna.

- kasutage ainult süsinikdioksiidi kuiv-

kustuteid või süsihappegaasikustuteid.

- gaasiballooni jahutamiseks kasutage

suures koguses vett.

– Pidevalt tuleb jälgida kogu veeldatud

gaasi süsteemi korrasolekut, eriti tihe-

dust. Kui gaasisüsteem lekib, on sõidu-

ki kasutamine keelatud.

– Enne toru- või voolikuühenduse lahuta-

mist tuleb ballooni ventiil sulgeda. Bal-

looni ühendusmutter tuleb lahti keerata

aeglaselt ja natukehaaval, sest vasta-

sel korral pääseb veel juhtmes rõhu all

olev gaas spontaanselt välja.

– Kui gaasi võetakse suurmahutist, tuleb

konkreetsest veeldatud gaasi hulgi-

müüjalt küsida vastavaid eeskirju.

 Oht

Vigastusoht!

– Veeldatud gaas vedeliku kujul tekitab

katmata nahal külmahaavu.

– Pärast mahamonteerimist tuleb sulge-

mutter keerata tugevasti ballooni ühen-

duskeermele.

– Tiheduse testimiseks tuleb kasutada

seebivett, vahustusaine Nekal lahust

vms vahustusaineid. Keelatud on veel-

datud gaasi süsteemi uurimine lahtise

leegi abil.

– Üksikute süsteemi osade väljavaheta-

misel tuleb järgida tootjafirmade paigal-

duseeskirju. Seejuures tuleb sulgeda

balloonide ja pea-sulgeventiilid.

– Pidevalt tuleb jälgida vedelgaasil tööta-

vate sõidukite elektrisüsteemi korras-

olekut. Gaasi sisaldavate seadme osa-

de lekete korral võivad sädemed põh-

justada plahvatusi.

– Pärast vedelgaasil töötava sõiduki pike-

maajalist seismist tuleb enne sõiduki

või selle elektrisüsteemi kasutuselevõt-

tu hoiuruumi põhjalikult õhutada.

– Gaasiballoonide või veeldatud gaasi

süsteemiga seotud õnnetustest tuleb

kutseliitu ja pädevat järelvalveorganit

otsekohe teavitada. Defektseid osi tu-

leb kuni uurimise lõpuni alles hoida.

– Mootorikütuseid või veeldatud gaasi si-

saldavate balloonide ladustamine peab

toimuma vastavalt eeskirjadele TRF

1996 (Veeldatud gaasi tehnilised reeg-

lid, vt DA, BGV D34, lisa 4).

– Gaasiballoone tuleb säilitada püstises

asendis. Mahutite paigalduskohas ja

remonttööde tajal ei ole lahtise tulega

ümberkäimine ja suitsetamine lubatud.

Juurdepääs vabasse õhtu paigutatud

balloonidele peab olema tõkestatud.

Tühjad balloonid peavad põhimõtteli-

selt olema suletud.

– Ballooni ja pea-sulgeventiilid tuleb sul-

geda kohe pärast sõiduki peatamist.

– Veeldatud gaasiga töötavate sõidukite

hoiuruumide asukoha ja laadi osas keh-

tivad riikliku garaažimääruse (Reichs-

garagenordnung) ja konkreetse liidu-

maa ehitusmäärused.

– Gaasiballoone tuleb säilitada spetsiaal-

setes, hoiuruumidest eraldatud ruumi-

des (vt DA, BGV D34, lisa 2).

– Ruumides kasutatavad elektrilised kä-

silambid peavad olema varustatud su-

letud, tihendatud kaitsekattega ja tuge-

va kaitsevõrega.

– Remonditöökodades teostatavate töö-

de puhul peavad ballooni ja pea-sulge-

ventiilid olema suletud. Mootorikütust

sisaldavaid balloone tuleb kaitsta soo-

juse eest.

– Enne vaheaegu töös ja enne töö lõppu

peab vastutav isik kontrollima, kas kõik

ventiilid, eelkõige balloonide ventiilid,

on suletud. Mootorikütust sisaldavate

balloonide läheduses ei tohi teostada

tuletöid, eriti keevitus- ja lõiketöid. Moo-

torikütust sisaldavaid balloone - ka tüh-

je - ei tohi säilitada töökodades.

– Hoiu- ja ladustamisruumid ning remon-

ditöökojad peavad olema hästi õhusta-

tud. Seejuures tuleb meeles pidada, et

vedelgaasid on õhust raskemad. Need

kogunevad põrandale, töösüvenditesse

ja muudesse põrandas olevatesse ma-

dalamatesse kohtadesse ning võivad

siin moodustada plahvatusohtlikke gaa-

si-õhu segusid.

 Ärge kasutage seadet kõrgusel üle

1200 m.

 OHT

Mürgitusoht!

 (Gaasimootor)

Seadme käitamine on lubatud suletud

ruumides piisava õhutamise korral.

 Heitgaasid on mürgised ja tervisele

kahjulikud, neid ei tohi sisse hingata.

 OHT

Vigastusoht!

 Põlemismootori äratõmbeava ei tohi

sulgeda.

 Pärast seiskamist töötab mootor u 3 se-

kundit inertsi mõjul edasi. Hoidke sel

ajavahemikul tingimata ajamipiirkon-

nast eemale.

 OHT

Põletusoht!

 Kuuma põlemismootorit ei tohi puudu-

tada.

 Enne katete eemaldamist laske sõidukil

jahtuda.

 Ärge kummarduge heitgaaside äratõm-

be kohale ega sirutage sinna kätt.

 OHT

Vigastusoht!

 Kõrgtühjendusega töötades tõstke pra-

himahuti lõpuni üles ja fikseerige.

 Tegeleda kindlustusega väljaspool

ohupiirkonda.

MÄRKUS

Juhi kaitsekatus (valikuline) kaitseb suure-

mate allakukkuvate osade eest. Kuid neil

puudub ümberminekukaitse!

 Kontrollige kaitsekatte korrasolekut iga

päev.

 Kui kaitsekate või selle üksikud osad on

kahjustatud, peab kogu kaitsekatte väl-

ja vahetama.

 Mistahes kaitsekatte muutmine, samuti

teiste, Kärcheri poolt mitte lubatud ele-

mentide, osade ja koostide paigaldami-

ne ei ole lubatud ning see võib piirata

kaitsekatte toimimist.

Kasutuselevõtt/käitus

Hoiu- ja laoruumides ning

remonditöökodades

Sisepõlemismootoriga seadmed

Kõrgelt tühjendatavad seadmed

Juhi kaitsekatusega seadmed

371ET

- 4

 Järgida nõlvadel või sõidukitel transpor-

tides seadme tühikaalu (transpordi-

mass).

 Masina transportimiseks ühendage aku

lahti ja kinnitage masin kindlalt.

 Enne masina puhastamist ja hoolda-

mist, osade vahetamist või ümbersea-

distamist teisele funktsioonile tuleb ma-

sin välja lülitada ja võtta ära võti.

 Elektrisüsteemi juures töid tehes tuleb

aku lahti ühendada.

Võtke klemmidelt lahti kõigepealt mii-

nuspoolus ning seejärel plusspoolus.

Tagasiühendamine toimub vastupidi-

ses järjekorras. Ühendage kõigepealt

plusspoolus ning seejärel miinuspoo-

lus.

 Masinat ei tohi puhastada voolikust tu-

leva või kõrgsurvejoaga (lühiste või

muude kahjustuste oht).

 Remonttöid tohivad teha ainult volitatud

klienditeenindused või vastava ala

spetsialistid, kes tunnevad kõiki asja-

omaseid ohutuseeskirju.

 Ärge unustage turvakontrolli vastavalt

ärilistel eesmärkidel kasutatavate mo-

biilsete seadmete jaoks kohapeal kehti-

vatele eeskirjadele.

 Viige tööd seadme juures alati läbi sobi-

vate kinnastega.

Pühkimismasin töötab pühkimiskühvli põhi-

mõttel.

– Pöörlev pühkimisvalts toimetab mustu-

se otse prahimahutisse.

– Külgmine hari puhastab pühitava pinna

nurki ja servi ning lükkab prahi pühki-

misvaltsi teele.

– Peentolm tõmmatakse üle tolmufiltri ja

läbi puhuri.

 OHT

Vigastus- ja kahjustusoht!

 Peale- ja mahalaadimisel pidage silmas

seadme kaalu!

 Ärge kasutage kahveltõstukit, see võib

masinat vigastada.

 Seadme laadimisel tuleb kasutada so-

bivat kaldteed või kraanat!

 Kaldtee kasutamisel pidage silmas

järgmist:

Kaugus maapinnast 70mm.

 Kui seade tarnitakse kaubaalusel, tuleb

juuresolevatest laudadest ehitada ma-

hasõiduks kaldtee.

Juhise selleks leiate lk 2 (tagasipöörde

siseküljelt).

Tähtis märkus: iga laud tuleb kinnitada

2 kruviga.

Ohutusnõuded seadme

transportimisel

Korrashoiu ja tehnohooldusega

seotud ohutusnõuded

Funktsioon

Märkusi seoses

mahalaadimisega

Tühimass (transpordimass) 925 kg*

* Kui on paigaldatud lisakomplekte, on

kaal vastavalt suurem.

372 ET

- 5

1 Juhikabiin (variant)

2 Kabiiniuks (variant)

3 Kinnituspunkt (4x)

4 Juurdepääs pühkimisvaltsile

5 Esiratas

6 Külgmine hari

7 Pühkmemahuti

8 Valgustus (variant)

9 Seadme katte lukk

10 Klaasipuhasti (variant)

11 Mootori kate

12 Gaasiballoon

13 Juhikabiini lukk

(Variant)

14 Vilkur

15 Tsentrifugaaljõudu rakendav separaa-

tor

16 Juhikabiini fikseerimishoob

(Variant)

17 Pühkimisvaltsi reguleerimine (pilt puu-

dub)

1 Programmilüliti

2 Funktsiooniklahvid

3 Multifunktsionaalne näidik

4 Kaitsmekast töökoht

5 Rool

6 Süütelukk

7 Seisupidur

8 Iste (istme kontaktlülitiga)

9 Piduripedaal

10 Gaasipedaal

1 Ohutulede lüliti (lisavarustus)

2 Süütevõti

– Positsioon 0: Lülitage mootor välja

– Positsioon 1: Süüde sisse

– Positsioon 2: Käivitage mootor

1 Töötuled sisse/välja (valikuline)

2 Vilkur sisse/välja

3 Helisignaal

4 Filtri puhastamine

5 Sõidusuuna valiku lüliti

6 Külgmiste harjade niisutamine (variant)

7 Puhur

8 Mahuti klapi avamine / sulgemine

9 Pühkimismahuti tõstmine/langetamine

Teenindus- ja funktsioonielemendid

KM 130/300 R LPG

Juhtpaneel Süütelukk

Funktsiooniklahvid

373ET

- 6

ECU - Engine Control Unit

Mootori juhtimisüksus reguleerib ja kontrol-

lib mootori funktsioone.

Kui käituse ajal esineb mootoririkkeid, näi-

datakse neid:

– Displeile ilmuvad veakood ja veakirjeldus

– Kollane või punane hoiatuslamp põleb:

Mootori võimsust vähendatakse või

mootor lülitatakse välja

– Kostub alarmheli.

 Rikke nagu nt jahutusvee kõrge tempe-

ratuur või madal õlirõhk saab kõrvalda-

da vastavate abinõudega kliendi poolt

 Võtke ulatuslikumate rikete korral ühen-

dust volitatud KÄRCHER-i või KUBOTA

klienditeenindusega.

1 Ekraaninäit

Jahutusvee temperatuur

Mootori pöörete arv

Sõiduprogramm

Akupinge

Kütusepaagi täitetase

Töötundide loendur

2 Hoiatustuli punane (STOP)

Veal palju põhjuseid: Mootor lülitatakse

välja

3 Kontroll-lamp (L1)

4 Mootori kontroll-lamp (MIL)

Lühiajaline vilkumine - ajutine viga

Viga ei vaja edasist tähelepanu, kuna

see ei esine püsivalt

Püsiv põlemine - viga

Laske viga lähiajal volitatud töökojas

kõrvaldada. Ei esine vahetut ohtu sõi-

dukile ja keskkonnale

Kiiresti vilkuv - raskekujuline viga

Laske sõiduk viivitamatult remontida, et

vältida kaasnevaid vigu. Vältige suurt

koormust!

5 Hoiatustuli kollane (CHECK)

Ajami viga

6 Kontroll-lamp (L2)

7 Hoiatustuli kollane

Veal palju põhjuseid: Kostub alarmheli

Funktsiooniklahvid

Funktsiooniklahvidega saab seadistada

mootori pööretearvu 2 astmes.

Transpordisõiduks:

Mootori soovitatav pööretearv, 1500 1/min

Pühkimisrežiimiks:

Valige mootori pööretearv 2550 1/min

A Funktsiooniklahv <Menüü>

B Funktsiooniklahv <üles>

C Funktsiooniklahv <alla>

D Funktsiooniklahv <salvestamine/kinni-

tamine>

 Vajutage funktsiooniklahvi <Menüü>

kauem, displeil näidatakse seadistatud

mootori pööretearvu.

 Mootori pööretearvu muutmiseks vaju-

tage funktsiooniklahvi <üles> või <al-

la>.

 Salvestamiseks vajutage funktsiooni-

klahvi< salvestamine/kinnitamine>.

1 Piduripedaal

2 Gaasipedaal

3 Seisupidur

Erinevate tööde teostamiseks võib osutuda

vajalikuks juhikabiin (lisavarustus) eelne-

valt üles kallutada.

Märkus: Juhikabiini tohib kallutada ainult

tasasel pinnal (± 5 °).

 Avage juhikabiini lukustus.

 Lükake juhikabiin üles, kuni fikseerimis-

hoob kinnitub asendisse.

 enne juhikabiiini allalaskmist vabastage

fikseerimishoob.

 Vabastage seisupidur, vajutades see-

juures piduripedaalile.

 Fikseerige seisupidur, vajutades see-

juures piduripedaalile.

 Avage mootorikate.

 Lükake hüdraulikapumba vabakäigu-

hoob küljelt 90° alla.

몇 ETTEVAATUS

Ärge liigutage pühkimismasinat välist jõudu

kasutades pikemat maad ning mitte kiiremi-

ni kui 10 km/h.

 Pärast liigutamist lükake vabakäigu-

hoob uuesti üles.

 Kui hüdraulikapumba vabakäiguhoob

keerati lükati masina nihutamiseks lah-

ti, tuleb see päripäeva lõpuni tagasi

keerata.

Kasutage spetsiaalset tööriista.

 Lugege enne kasutuselevõttu mootori

tootja kasutusjuhendit ja järgige eriti

ohutusnõudeid.

 Pange pühkimismasin tasasele pinna-

le.

 Võtke süütevõti ära.

 Seisupidur fikseerida

 OHT

Vigastusoht!

 Pidage kinni veeldatud gaasiga tööta-

vate sõdiukite ohutustehnilistest reegli-

test.

 Jäätumine või kollaka vahuga kohad

gaasiballoonil tähendavad leket.

 Ballooni vahetuse võib teostada vaid

vastava instrueerimise läbinud isik.

 Mootorikütust sisaldavaid balloone ei

tohi vahetada garaažides ega maa-

alustes ruumides.

 Ballooni vahetades on keelatud suitse-

tada ja kasutada lahtist tuld.

 Ballooni vahetades sulgege veeldatud

gaasi ballooni sulgeventiil korralikult ja

pange tühjale balloonile kohe kork pea-

le.

몇 HOIATUS

Kasutada tohib ainult tüübikinnitusega va-

hetusballoone mahutavusega 11 kg.

ETTEVAATUS

Majapidamis- ja priimusegaasi kasutamine

on põhimõtteliselt keelatud.

Lubatud on propaani ja butaani veeldatud

gaasisegud. Propaani sisaldus peab olema

vähemalt 90%.

TÄHELEPANU

Avage gaasi väljalaskeventiil (3) alles en-

neseadme käivitamist (vt osa "Seadme käi-

vitamine").

Avamiseks keerake gaasi väljalaskeventiili

vastupäeva.

MÄRKUS

Liitmikul on vasakkeere.

 Vabastage kinnituslatt ja keerake latt

üles.

Mootori juhtimisüksus (ECU)

Pedaalid

Enne seadme

kasutuselevõttu

Juhikabiini üleslükkamine

Seisupiduri fikseerimine/

vabastamine

Pühkimismasina liigutamine välise

jõu abil

Pühkimismasina omajõuline

liigutamine

Kasutuselevõtt

Üldmärkusi

Gaasiballooni paigaldamine/

vahetamine

374 ET

- 7

1 Kork

2 Gaasivoolik umbmutriga

3 Gaasi väljavooluklapp

 Sulgemiseks keerake gaasi väljalaske-

ventiili päripäeva.

 Kruvige gaasivoolik maha (võtme suu-

rus 20 mm).

 Kruvige gaasiballooni ühendusventiilile

kaitsekork.

 Avage klamberlukk.

 Vahetage gaasiballoon välja.

Jälgige gaasiballooni paigaldusasendit!

Liitmik või avaus peab olema suunatud

alla.

 Kruvige kaitsekork gaasiballooni ühen-

dusventiililt maha.

 Sulgege klamberlukk.

 Kruvige gaasivoolik gaasiballooni ühendus-

ventiilile (võtme suurus 30 mm).

 Sulgege kinnitusklamber ja fikseerige

kruviga.

 Mootoriõli taseme kontrollimine.

 Kontrollige vesiradiaatorit.

 Kontrollige pühkimisvaltsi.

 Rehvirõhu kontrollimine.

 Reguleerige juhiistet.

 Puhastage tolmufiltrit.

Märkus: Kirjeldust vt peatükist "Hooldus ja

jooksevremont".

 OHT

Seadme pikem kasutamine võib vibratsioo-

nist tingituna põhjustada verevarustuse

häireid.

Üldkehtivat aega seadme kasutamiseks ei

ole võimalik kindlaks määrata, sest see sõl-

tub mitmetest mõjuteguritest:

– Isiklik kalduvus halvale verevarustusele

(sageli külmetavad liigesed, kribelev

tunne, tuimus).

– Madal õhutemperatuur. Kandke vasta-

vate kehaosade kaitseks sooje riideid.

– Seadmest tugevasti kinnihoidumine ta-

kistab verevarustust.

– Katkematu töö on halvem kui pauside-

ga töötamine.

Kui seadet kasutatakse regulaarselt ja pi-

kemat aega ning kui sümptomid ilmnevad

korduvalt (näit. kribelus, tuimus mõnedes

kehaosades, külmetavad liigesed), soovi-

tame pöörduda arsti poole.

 Tõmmake istme reguleerimise hoob

välja.

 Nihutage istet, vabastage hoob ja laske

asendisse fikseeruda.

 Kontrollige istet edasi-tagasi liigutades,

kas see on kindlalt paigas.

1 Transpordisõit

Mootori soovitatav pööretearv, 1500 1/min

2 Pühkimisvaltsiga pühkimine

Valige mootori pööretearv 2550 1/min

3 Pühkimine pühkimisvaltsi ja külgmiste

harjadega

Valige mootori pööretearv 2550 1/min

 Avamiseks keerake gaasi väljalaske-

ventiili vastupäeva.

Märkus: Seade on varustatud istme kon-

taktlülitiga. Juhiistmelt lahkudes lülitub ma-

sin välja.

 Istuge juhiistmele.

 Viige sõidusuuna valiku lüliti keskmisse

asendisse.

 Seisupidur fikseerida

 Pange süütevõti süütelukku.

 Keerake süütevõti asendisse "II".

 Kui masin käivitus, laske süütevõti lahti.

Märkus: Ärge kunagi käitage starterit

kauem kui 10 sekundit. Enne starteri uut

käivitamist oodake vähemalt 10 sekundit.

 Valige mootori pööretearv 1500 1/min.

 Seadke programmilüliti transpordi

asendisse .

 Vajutage piduripedaal alla.

 Vabastage seisupidur.

 Seadke sõidusuuna lüliti asendisse "edasi".



Vajutage aeglaselt gaasipedaali.

 Oht

Vigastusoht! Tagurdamine ei tohi põhjusta-

da ohtu kolmandatele isikutele, vajadusel

kasutage juhendaja abi.

TÄHELEPANU

Vigastusoht! Vajutage sõidusuuna valiku

lülitile vaid juhul, kui seade seisab.

 Seadke sõidusuuna lüliti asendisse "ta-

gasi".

 Vajutage aeglaselt gaasipedaali.

– Gaasipedaaliga saab sõidukiirust suju-

valt reguleerida.

– Vältige pedaali järsku tõmbamist, sest

see võib kahjustada hüdraulikaseadet.

– Kui tõusudel võimsus langeb, võib gaa-

sipedaali kergelt tagasi võtta.

 Vabastage gaasipedaal, masin pidur-

dab automaatselt ja jääb seisma.

Märkus: Vajutus piduripedaalile suuren-

dab pidurdusjõudu.

Ülesõitmine paigalolevatest kuni 70 mm ta-

kistustest:

 sõitke aeglaselt ja ettevaatlikult üle.

Ülesõitmine paigalolevatest üle 70 mm ta-

kistustest:

 Takistustest tohib üle sõita ainult sobiva

kaldpinna abil.

TÄHELEPANU

Ärge pühkige seadmesse pakilinte, traate

vms., see võib pühkimissüsteemi vigastada.

 Seadistage mootori pööretearv pühkimis-

režiimi jaoks 2550 1/min peale, vt selle

kohta peatükki „Multifunktsioonnäidiku |

mootori pööretearvu seadistamine“.

Märkus

Seadistused 1500 1/min sobivad trans-

pordisõiduks ja mitte pühkimisrežiimiks

(pühkeharjade ja külgharjade pöörlemi-

ne ebapiisav).

Märkus: Optimaalse puhastustulemuse

saavutamiseks tuleb liikumiskiirus sobitada

valitsevate oludega.

Märkus: Töö käigus tuleks toolmufiltrit re-

gulaarsete ajavahemike tagant puhastada.

See lisakomplekt on tehases paigaldatud ja

seda ei saa hiljem lisada.

Veepihustussüsteemi lisakomplekt koos-

neb veepaagist ja külgmisele harjale suu-

natud pihustusdüüsidest.

 Kui pühkides tekib palju tolmu, võib ka-

sutada veepihustussüsteemi.

 Töölepanek toimub külgmise harja nii-

sutuslülitist.

 Lülitage ventilaator sisse.

 Pindade puhastamisel seadke program-

mi lüliti pühkimisvaltsiga pühkimisele.

 Servade puhastamisel seadke prog-

rammi lüliti pühkimisvaltsi ja külgmiste

harjadega pühkimisele.

 Lülitage ventilaator välja.

 Pindade puhastamisel seadke program-

mi lüliti pühkimisvaltsiga pühkimisele.

 Servade puhastamisel seadke prog-

rammi lüliti pühkimisvaltsi ja külgmiste

harjadega pühkimisele.

Enne starti/ohutuskontrolli

Käitamine

Juhiistme reguleerimine

Programmi valimine

Gaasi pealevoolu avamine

Käivitage masin

Käivitage mootor

Masinaga sõitmine

Edasisuunas sõitmine

Tagurpidi sõitmine

Käitumine sõidul

Pidurdamine

Takistustest ülesõitmine

Pühkimisrežiim

Veepihustussüsteemi lisakomplekt

(lisavarustus)

Kuiva pinna pühkimine

Niiskete või märgade pindade

pühkimine

375ET

- 8

 Oht

Vigastusoht! Tühjendamise ajal ei tohi pra-

himahuti alas viibida inimesi või loomi.

 Oht

Muljumisoht! Ärge kunagi sirutage kätt tüh-

jendusmehhanismi hoovastikku. On keela-

tud viibida ülestõstetud mahuti all.

 Oht

Ümberminekuoht! Paigutage seade tühjen-

damise ajaks tasasele pinnale.

 Seadke programmilüliti transpordi

asendisse .

 Tõstke prahimahuti üles.

 Sõitke aeglaselt kogumismahuti lähe-

dale.

 Seisupidur fikseerida

 Mahuti klapi avamine: Suruge lüliti va-

sakule ja tühjendage prahimahuti.

 Mahuti klapi sulgemine: Suruge lüliti pa-

remale (ca. 2 sekundit), kuni on saavu-

tatud lõppasend.

 Vabastage seisupidur.

 Sõitke aeglaselt kogumismahuti juurest

minema.

 Langetage prahimahuti lõpuni alla.

 Vajutage piduripedaal alla.

 Seisupidur fikseerida

 Keerake süütevõti asendisse "0" ja tõm-

make võti ära.

 Sulgemiseks keerake gaasi väljalaske-

ventiili päripäeva.

 OHT

Vigastusoht! Transportimisel jälgige sead-

me kaalu.

 Keerake süütevõti asendisse "0" ja tõm-

make võti ära.

 Seisupidur fikseerida

 Sulgege gaasi juurdevool.

 Fikseerige seade kinnituspunktidest

(4x) rihmade, trosside või kettidega.

 Kinnitage seadme rattad kiiludega.

 Sõidukites transportimisel fikseerige

seade vastavalt kehtivatele määrustele

libisemise ja ümbermineku vastu.

 OHT

Vigastusoht! Ladustamisel jälgige seadme

kaalu.

 Seisake pühkimismasin tasasel pinnal

kuivas, jäävabas keskkonnas. Kaitsta

tolmu eest kattematerjaliga.

 Tõstke pühkimisvalts ja külgmised har-

jad üles, et harjastie mitte vigastada.

 Keerake süütevõti asendisse "0" ja tõm-

make võti ära.

 Seisupidur fikseerida

 Sulgege gaasi juurdevool.

 Kindlustage pühkimismasin veerema-

hakkamise vastu.

 Gaasimootor

Tähelepanu

Masinad peavad olema paigutatud ohu-

tult!

Masinat, eelkõige vedelgaasimahutit ja

selle ühendusi, peab regulaarselt kont-

rollima kvalifitseeritud spetsialist, mida

nõutakse piirkondlikes ja riiklikes suu-

nistes ohutu käitamise tagamiseks.

Kui pühkimismasinat ei kasutata pikemat

aega, järgida täiendavalt:

 Vahetage mootoriõli.

 Kruvige maha gaasivoolik ja umbmutter

(võtme suurus 30 mm).

 Sulgege gaasiballoon korgiga ja säilita-

ge sobivas ruumis püstises asendis (vt

selle kohta osa „Ohutusnõuded“).

 Puhastage pühkimismasinat seest ja

väljast.

 Ühendage aku miinuspool lahti, kui

seadet ei kasutata kauem kui 4 nädalat.

Joonis sümboolne

 Laadige akut umbes iga 2 kuu tagant.

 Katke aku kinni ja kaitske lühise eest.

TÄHELEPANU

Vigastusoht!

Tolmufiltrit mitte pesta.

– Remonttöid tohivad teha ainult volitatud

klienditeenindused või vastava ala

spetsialistid, kes tunnevad kõiki asja-

omaseid ohutuseeskirju.

– Mobiilsed tööstuslikult kasutatavad ma-

sinad peavad läbima ohutusalase kont-

rollimise vastavalt VDE 0701-le.

 Pange pühkimismasin tasasele pinnale.

 Keerake süütevõti asendisse "0" ja tõm-

make võti ära.

 Seisupidur fikseerida

몇 ETTEVAATUS

Vigastusoht! Masinat ei tohi puhastada

voolikust tuleva või kõrgsurvejoaga (lühiste

või muude kahjustuste oht).

 Oht

Vigastusoht! Kandke tolmukaitsemaski ja

kaitseprille.

 Puhastage seadet lapiga.

 Puhuge seade suruõhuga läbi.

 Puhastage seadet niiske, pehmetoime-

lise puhastusvahendi lahuses niisuta-

tud lapiga.

Märkus: Ärge kasutage agressiivseid pu-

hastusvahendeid.

Laske hooldustööd viia läbi vastavalt üle-

vaatuste nimekirjale.

Märkus: Töötundide loendur näitab hool-

dusvälpade aega.

Märkus: Kõiki kliendi poolt teostatavaid

teenindus- ja hooldustöid peavad tegema

kvalifitseeritud spetsialistid. Vajaduse kor-

ral võib alati kaasata Kärcheri edasimüüja.

Igapäevane hooldus:

 Mootoriõli taseme kontrollimine.

 Konrollige jahutusvee taset.

 Rehvirõhu kontrollimine.

 Kontrollige pühkimisvaltsi ja külgmist harja

kulumise ning sissekerinud lintide osas.

 Kontrollige, kas rataste ümber ei ole

mähkunud linte.

 Kontrollige tsentrifugaaljõul töötavat sepa-

raatorit ja õhufiltrit, vajadusel puhastage.

Pühkmemahuti tühjendamine

Seadme väljalülitamine

Gaasi pealevoolu sulgemine

Transport

Ladustamine/seiskamine

Korrashoid ja tehnohooldus

Üldmärkusi

Puhastamine

Seadme puhastamine seest

Seadme puhastamine väljast

Hooldusvälp

Kliendi poolt teostatav hooldus

376 ET

- 9

 Kontrollige kõigi teeninduselementide

funktsiooni.

 Kontrollige seadet vigastuste osas.

Iganädalane hooldus:

 Kontrollige kütusesüsteemi või gaasi-

juhtmete tihedust.

 Puhastage vesiradiaatorit.

 Puhastage hüdraulikaõli radiaatorit.

 Kontrollige hüdrosüsteemi.

 Kontrollige hüdroõli taset.

 Kontrollige pidurivedeliku taset.

 Kontrollige tihendliiste kulumise osas,

vajadusel vahetage välja

 Kontrollige mahuti klappi ja määrige.

Hooldus vastavalt kulumisele:

 Vahetage välja tihendliistud.

 Vahetage välja pühkimisvalts.

 Vahetage välja külgmine hari.

Märkus: Kirjeldust vt peatükist "Hooldus-

tööd".

Märkus: Et garantiiõigus säiliks, tuleb ga-

rantiiajal kõik teenindus- ja hooldustööd

lasta läbi viia Kärcheri volitatud klienditee-

nindusel vastavalt hooldusvihikule.

Hooldus 50 töötunni järel:

 Laske esimene ülevaatus teostada vas-

tavalt hooldusraamatule.

Hooldus 250 töötunni järel:

 Laske ülevaatus teostada vastavalt

hooldusraamatule.

Ettevalmistus:

 Pange pühkimismasin tasasele pinnale.

 Keerake süütevõti asendisse "0" ja tõm-

make võti ära.

 Seisupidur fikseerida

 Sulgege gaasi juurdevool.

1 Jahutusvee paak

2 Õhufilter

3 3 silindriga neljataktiline gaasimootor

4 Vesijahuti

5 Gaasiballoon

6 Klamberlukk

7 Hüdroõli paak

8 Hüdroõli täitetuts

9 Kontrollaken

 OHT

Vigastusoht! Kui prahimahuti on üles tõste-

tud, tuleb alati paigaldada kinnituslatt.

Tegeleda kindlustusega väljaspool ohupiir-

konda.

1 Kinnituslati hoidik

2 Kinnituslatt

 Üleval toimuva tühjendamise jaoks lü-

kake kinnituslatt üles ja torgake hoidi-

kusse (fikseeritud).

Akusid käideldes järgige kindlasti järgmisi

hoiatusi:

 Oht

Plahvatusoht! Ärge asetage akule, s.t.

klemmidele ja elementide ühendajale, töö-

riistu ega muid sarnaseid esemeid.

 Oht

Vigastusoht! Haavad ei tohi kunagi kokku

puutuda pliiga. Pärast aku juures töötamist

puhastage alati käsi.

 OHT

Tule- ja plahvatusoht!

– Suitsetamine ja lahtine tuli on keelatud.

– Ruumid, kus laetakse akusid, peavad

olema hästi ventileeritud, sest laadimi-

sel tekkib väga plahvatusohlik gaas.

 Oht

Happepõletuse oht!

– Silma või nahale pritsinud hape tuleb

ära loputada suure hulga puhta veega.

– Seejärel pöörduge viivitamatult arsti

poole.

– Saastunud rõivaid peske veega.

 Asetage aku akuhoidikusse.

 Keerake hoidikud aku põhja külge kinni.

 Ühendage klemm (punane kaabel)

plusspoolega (+).

 Ühendage klemm miinuspoolega (-).

Märkus: Kontrollige, kas akupoolused ja

klemmid on klemmikaitserasvaga küllalda-

selt kaitstud.

TÄHELEPANU

Happega täidetud akude puhul kontrollige

regulaarselt vedeliku taset.

– Täislaetud aku happe erikaal on 20 °C

juures 1,28 kg/l.

– Tühja aku happe erikaal on 1,00 kuni

1,28 kg/l.

– Kõigis elementides peab happe erikaal

olema võrdne.

 Keerake kõik akuelementide korgid välja.

 Igast elemendist tuleb happekontrollija-

ga proov võtta.

 Pange happeproov uuesti samasse

elementi tagasi.

 Kui vedelikutase on liiga madal, lisage

elementidesse destilleeritud vett kuni

tähiseni.

 Laadige akut.

 Keerake akuelementide korgid peale

tagasi.

 Oht

Vigastusoht! Järgige akut käideldes ohu-

tusnõudeid. Järgige laadimisseadme tootja

kasutusjuhendit.

 Oht

Laadige akut ainult sobiva laaduriga.

Klienditeeninduse poolt teostatav

hooldus

Hooldustööd

Ülevaade

Üldised ohutusnõuded

Palun jälgige,et mootoriõli, kütte-

õli, diisel ega bensiin ei sattuks

loodusse. Palun kaitske pinnast

ja kõrvaldage kasutatud õli kesk-

konnaeeskirju järgides.

Akude ohutusnõuded

Järgige akul, kasutusjuhendis

ja sõiduki kasutusjuhendis ole-

vaid märkusi!

Kandke kaitseprille!

Jälgige, et lapsed ei puutuks

kokku akude happega!

Plahvatusoht!

Tuli, sädemed, lahtine tuli ja

suitsetamine on keelatud!

Happepõletuse oht!

Esmaabi!

Hoiatus!

Utiliseerimine!

Ärge visake akut prügikontei-

nerisse!

Aku paigaldamine ja ühendamine

Kontrollige aku happetaset ja

korrigeerige seda (ainult vähest

hooldust nõudvate akude puhul)

Aku laadimine

377ET

- 10

 Keerake kõik akuelementide korgid välja.

(ainult vähest hooldust vajava aku kor-

ral)

 Ühendage laadimisseadme plusskaa-

bel aku plussklemmiga.

 Ühendage laadimisseadme miinuskaa-

bel aku miinusklemmiga.

 Ühendage võrgupistik pistikupessa ja

lülitage laadimisseade sisse.

 Laadige akut minimaalse võimaliku laa-

dimisvooluga.

Märkus: Kui aku on täis laetud, tuleb laa-

dur esmalt võrgust ja siis aku küljest lahu-

tada.

 Ühendage klemm miinuspoolelt (-) lahti.

 Ühendage klemm plusspoolelt (+) lahti.

 Vabastage hoidikud aku põhja küljest

kinni.

 Võtke aku akuhoidikust välja.

 Utiliseerige kasutatud aku vastavalt

kehtivatele määrustele.

 Oht

Põletusoht!

 Laske mootoril jahtuda.

 Kontrollige mootori õlitaset mitte enne

kui 5 minutit pärast mootori seiskamist.

1 Õlitaseme mõõtvarras

2 Kaas, õli täiteava

 Tõmmake õlitaseme mõõtvarras välja.

 Pühkige õlitaseme mõõtvarras puhtaks

ja lükake sisse.

 Tõmmake õlitaseme mõõtvarras välja.

 Lugege õlinäitu.

 Lükake õli mõõtvarras uuesti sisse.

– Õlitase peab olema "MIN"- ja "MAX"-tä-

hise vahel.

– Kui õlitase on "MIN"-tähisest allpool, tu-

leb mootoriõli juurde valda.

– Ärge valage õli üle "MAX"-tähise.

 Kruvige maha õli täiteava kaas.

 Lisage mootoriõli.

Õlisort: vt "Tehnilised andmed"

 Sulgege õli täiteava.

 Oodake vähemalt 5 minutit.

 Mootoriõli taseme kontrollimine.

몇 ETTEVAATUS

Kuumast õlist lähtuv põletusoht!

 Pange valmis anum vähemalt 6 l õli ko-

gumiseks.

 Laske mootoril jahtuda.

1 Õli väljalaskekruvi

 Keerake õli väljalaskekork välja.

 Keerake lahti õli täiteava kork.

 Õli välja lasta.

1 Mootori õlifilter

 Keerake õlifilter maha.

 Puhastage kinnituskohta ja tihendpindu.

 Määrige uue õlifiltri tihendit enne pai-

galdamist õliga.

 Paigaldage uus õlifilter ja keerake käe-

ga kinni.

 Keerake õli väljalaskekork koos uue ti-

hendiga sisse.

Märkus: Pingutage õli väljalaskekorki mo-

mentvõtmega 25 Nm tugevuselt.

 Lisage mootoriõli.

Õlisort: vt "Tehnilised andmed"

 Sulgege õli täiteava.

 Laske mootoril u. 10 sekundit töötada.

 Mootoriõli taseme kontrollimine.

MÄRKUS

Prahimahuti ei tohi olla üles tõstetud.

 Avage mootorikate.

1 Kontrollaken

2 Manomeeter

3 Kaas, õli täiteava

 Kontrollige aknast hüdroõli taset.

– Õlitase peab olema "MIN"- ja "MAX"-tä-

hise vahel.

– Kui õlitase on "MIN"-tähisest allpool, tu-

leb hüdroõli juurde valda.

 Kruvige maha õli täiteava kaas.

 Puhastage täiteala.

 Lisage hüdroõli.

Õlisort: vt "Tehnilised andmed"

 Kruvige peale õli täiteava kaas.

TÄHELEPANU

Kui manomeeter näitab suurenenud hüdro-

õli rõhku, tuleb lasta hüdroõli filter Kärcheri

klienditeeninduses välja vahetada.

 Seisupidur fikseerida

 Käivitage mootor.

Hüdrosüsteemi hooldust teostab ainult

Kärcheri klienditeenindus.

 Kontrollige kõigi hüdraulikavoolikute ja

liitmike tihedust.

 Oht

Keevast veest lähtuv põletusoht! Laske ra-

diaatoril vähemalt 20 minutit jahtuda.

 Kontrollige jahutusvee taset kompen-

satsioonipaagis (veetase MIN- ja MAX-

tähise vahel).

 Puhastage radiaatori ribisid.

 Kontrollige radiaatori voolikute ja liitmi-

ke tihedust.

 Puhastage ventilaatorit.

 Käivitage mootor.

 Tõstke prahimahuti lõpuni üles.

 Seisake mootor.

 Seisupidur fikseerida

 Paigaldage üleval toimuva tühjenduse

jaoks kinnituslatt.

 Eemaldage pühkimisvaltsilt paelad või

nöörid.

 Võtke kinnituslatt välja.

 Käivitage mootor.

 Langetage prahimahuti lõpuni alla.

 Seisake mootor.

1 Pühkimisvaltsi kinnituskoha kinnitus-

kruvi

2 Pühkimisvalts

3 Pühkimisvaltsi kinnituskoht

4 Külgmise tihendi kinnitusplaat

5 Külgmine tihend

Aku mahamonteerimine

Mootori õlitaseme kontrollimine ja õli

lisamine

Mootoriõli ja mootoriõli filtri vahetamine

Kontrollige hüdraulika õlitaset ja lisage

hüdraulikaõli

Hüdrosüsteemi kontrollimine

Kontrollige ja hooldage veeradiaatorit

Pühkimisvaltsi kontrollimine

Pühkimisvaltsi väljavahetamine

378 ET

- 11

 Avage võtmega külgmised katted.

 Kruvige tiibmutrid kinnitusplaadil külg-

miselt tihendilt maha ja võtke kinnitus-

plaat maha.

 Lükake külgmine tihend välja.

 Keerake välja pühkimisvaltsi kinnitus-

pesa kruvi ja lükake kinnituspesa välja.

 Võtke pühkimisvalts välja.

Pühkimisvaltsi paigaldusasend sõidusuu-

nas (pealtvaade)

Märkus: Uut pühkimisvaltsi paigaldades

jälgige harjaste asendist.

 Paigaldage uus pühkimisvalts. Pühkimis-

valtsi sooned tuleb panna vastasoleva

nookuri nukkidele.

Märkus: Pärast uue pühkimisvaltsi paigalda-

mist tuleb pühkimistaset uuesti reguleerida.

Märkus: Pühkimiskõrguseks on tehases

seadistatud 80 mm, pühkimisvaltsi kulumi-

se korral saab seda sujuvalt reguleerida.

 Rehvirõhu kontrollimine.

 Lülitage välja puhur.

 Sõitke pühkimismasin tasasele ja sile-

dale pinnale, mis on märgatavalt tolmu-

ne või kriidine.

 Seadke programmilüliti pühkimisele

pühkimisvaltsiga.

 Seadke programmilüliti transpordisõidu

asendisse.

 Sõitke masin tagurpidi minema.

 Kontrollige pühkimistaset.

Pühkimisjälje vorm peab olema ühtlane

ristkülik laiusega 80-85 mm.

1 Seademutter

2 Kontramutter

 Avage külgmine mootori kate.

 Vabastage kontramutter.

 Reguleerige pühkimistaset

 Keerake kontramutter kinni.

 Kontrollige pühkimisvaltsi pühkimista-

set.

 Rehvirõhu kontrollimine.

 Tõstke külgmine hari üles.

 Sõitke pühkimismasin tasasele ja sile-

dale pinnale, mis on märgatavalt tolmu-

ne või kriidine.

 Seadke programmilüliti pühkimisele

pühkimisvaltsi ja külgmiste harjadega.

 Tõstke külgmine hari üles.

 Seadke programmi lüliti sõidule.

 Sõitke masin tagurpidi minema.

 Kontrollige pühkimistaset.

Pühkimistaseme laius peaks olema 40-

50 mm.

 Korrigeerige pühkimisasendit kahest

seadekruvist.

 Kontrollige pühkimistaset.

 Rehvirõhu kontrollimine.

 Tõstke prahimahuti üles ja fikseerige

kinnituslatiga.

 OHT

Vigastusoht! Kui prahimahuti on üles tõste-

tud, tuleb alati paigaldada kinnituslatt.

Tegeleda kindlustusega väljaspool ohupiir-

konda.

 Üleval toimuva tühjendamise jaoks lü-

kake kinnituslatt üles ja torgake hoidi-

kusse (fikseeritud).

1 Kinnituslati hoidik

2 Kinnituslatt

 Avage külgmine kate nagu kirjeldatud

peatükis „Pühkimisvaltsi vahetamine“.

 Vabastage külgmiselt kinnitusplaadilt 6

tiibmutrit.

 Vabastage eesmiselt kinnitusplaadilt 3

mutrit (SW 13).

 Suruge külgmine tihend niipalju alla

(piklik auk), kuni see on põrandast 1 -

3 mm kaugusel.

 Keerake kinnitusplaat kinni.

 Korrake protseduuri seadme teisel küljel.

 Pange pühkimismasin tasasele pinnale.

 Ühendage rehvi ventiilile õhurõhu kont-

rollseade.

 Kontrollige õhurõhku ja korrigeerige va-

jadusel.

 Lubatud rehvirõhku vt tehnilistest and-

metest.

 Tolmufiltri puhastamiseks vajutage filtri-

puhastusseadise klahvi.

몇 HOIATUS

Enne tolmufiltri vahetamisele asumist tüh-

jendage prahimahuti. Filtrimooduliga tööta-

des kandke tolmukaitsemaski. Järgige pee-

ne tolmu käsitsemises ohutuseeskirju.

1 Seadme katte lukk

2 Seadme kate

 Avage lukk. Selleks keerake tähtkruvi

välja.

 Keerake seadme kate ette.

Pühkimisvaltsi pühkimistaseme

kontrollimine ja reguleerimine

Külgmise harja pühkimistaseme

kontrollimine ja reguleerimine

Külgmiste tihendite reguleerimine

Rehvirõhu kontrollimine

Tolmufiltri manuaalne puhastamine

Tolmufiltri vahetamine

379ET

- 12

1 Lukk

2 Filtrikate

 Avage filtrikate.

 Keerake filtripuhastaja kate ette.

 Vahetage tolmufilter.

 Pange filtrikate jälle kinni.

Kiilrihm peab u. 7-9 mm järele andma, kui

sellele avaldatakse survet 10 kg.

 Laske volitatud klienditeenindusel regu-

leerida kiilrihma pingsust.

1 Lukk

2 Õhufiltri korpus

 Avage lukk.

 Võtke õhufiltri korpus ära.

 Vahetage välja õhufiltri element.

Märkus: Paigalduspositsioon väljapu-

humisava suunatud alla (vt joonist).

 Kruvige maha tsentrifugaaljõul töötava

separaatori tiibmutter.

 Puhastage separaatorit.

 Kruvige prožektorid maha.

 Võtke prožektorid välja ja ühendage

pistik lahti.

Märkus: Jätke meelde pistikute asukohad.

 Võtke prožektorid koost lahti.

 Tõmmake prožekjtori korpus lahti, hoi-

des seda horisontaalselt, sest lambi

sõlm ei ole kinnitatud.

 Vabastage kinnitusklamber ja võtke

hõõglamp välja.

 Paigaldage uus hõõglamp.

 Vastupidises järjekorras kokku panna.

Märkus: Suunatule hõõglambi vahetami-

seks eemaldage suunatule klaas korpuselt.

 Avage turvakinnitus.

 Kontrollige kaitsmeid.

Märkus: Kaitse FU 01 on mootoriruumis.

 Vahetage rikkis kaitsmed välja.

Märkus: Kasutage ainult sama võimsuse-

ga kaitsmeid.

Käesolevaga kinnitame, et allpool kirjelda-

tud seade vastab meie poolt turule toodud

mudelina oma kontseptsioonilt ja konstrukt-

sioonilt EL direktiivide asjakohastele põhi-

listele ohutus- ja tervisekaitsenõetele.

Meiega kooskõlastamata muudatuste te-

gemise korral seadme juures kaotab käes-

olev deklaratsioon kehtivuse.

Allakirjutanud tegutsevad juhatuse ülesan-

del ja volitusega.

Dokumentatsiooni eest vastutav isik:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Kiilrihma kontrollimine ja reguleerimine

Õhufiltri kontrollimine ja vahetamine

Prožektori hõõglambi (variant)

vahetamine

Suunatule hõõglambi (variant)

vahetamine

Kaitsete vahetamine

FU 01 Peakaitse 60 A

FU 02 Gaasiballooni täituvus-

näit

5 A

FU 03 Turvarelee

Multifunktsionaalne näi-

dik

10 A

FU 04 Sõidusuuna valiku lüliti 10 A

FU 05 Aegrelee

Istmekontakti lüliti

5 A

FU 06 Puhur 25 A

FU 07 Programmi valikulüliti

Pühkimismahuti funkt-

sioonid

10 A

FU 08 Starterirelee 30 A

FU 09 Näidikuinstrument 7,5 A

FU 10 Positsioonivalgustid 7,5 A

FU 11 Töötuli ees (lähituli) 10 A

FU 12 Vibraatori süsteem

Vilkur

Helisignaal

20 A

FU 13 Veepump 10 A

ELi vastavusdeklaratsioon

Toode: Imur-pühkija istmega

Tüüp: 1.186-xxx

Asjakohased EL direktiivid:

2006/42/EU (+2009/127/EU)

2014/30/EL

2000/14/EU

Kohaldatud ühtlustatud standardid:

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Järgitud vastavushindamise protse-

duur:

2000/14/EÜ: Lisa V

Helivõimsuse tase dB(A)

Mõõdetud: 98

Garanteeri-

tud:

101

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

380 ET

- 13

Abi häirete korral

Rike Kõrvaldamine

Seadet ei saa käivitada Istuge juhiistmele, aktiveeritakse istme kontaktlüliti

Akut laadida või aku vahetada

Gaasiballoon tühi - vahetage gaasiballoon välja

Gaasi väljalaskeventiil suletud - avamiseks keerake ventiili vastupäeva.

Gaasiklapp jäätunud - toimige vastavalt gaasiballooni vahetamise kirjeldusele.

Teatage Kärcheri klienditeenindusele

Mootor töötab ebaühtlaselt Puhastage õhufiltrit või vahetage välja filtripadrun

Kontrollige kütusevoolikute süsteemi, liideseid ja ühendusi ning parandage vajadusel

Teatage Kärcheri klienditeenindusele

Mootor ülekuumenenud Lisage jahutusvedelikku

Peske radiaator läbi

Pingutage kiilrihma

Teatage Kärcheri klienditeenindusele

Mootor töötab, aga masin sõidab

ainult aeglaselt või üldse mitte

Vabastage seisupidur

Kontrollige, kas seadmesse ei ole mähkunud linte või nöörijuppe.

Teatage Kärcheri klienditeenindusele

Vilistav heli hüdraulikas Lisage hüdraulikavedelikku

Teatage Kärcheri klienditeenindusele

Harjad pöörlevad ainult aeglaselt

või üldse mitte

Lükake gaasikang lõpuni ette (suur pöörete arv).

Kontrollige, kas seadmesse ei ole mähkunud linte või nöörijuppe.

Teatage Kärcheri klienditeenindusele

Harjas vähe imemisjõudu või puu-

dub see üldse

Filtri puhastamine

Teatage Kärcheri klienditeenindusele

Seadmest tuleb tolmu Külgmiste tihendite reguleerimine

Lülitage ventilaator sisse

Puhastage tolmufiltrit

Vahetage välja filtri tihendid

Teatage Kärcheri klienditeenindusele

Pühkimismoodul lätab prahti maha Tühjendage pühkmemahuti

Puhastage tolmufiltrit

Pühkimisvaltsi väljavahetamine

Reguleerige pühkimistaset

Vahetage välja rahimahuti tihendusribad

Kõrvaldage pühkimisvaltsi blokeering

Teatage Kärcheri klienditeenindusele

Prahimahuti ei tõuse üles või ei

lange alla

Kontrollige kaitsmeid.

Teatage Kärcheri klienditeenindusele

Prahimahuti pöörleb liiga aeglaselt

või üldse mitte

Teatage Kärcheri klienditeenindusele

Häired hüdrauliliselt liikuvate osa-

de töös

Teatage Kärcheri klienditeenindusele

381ET

- 14

Tehnilised andmed

KM 130/300 R LPG

1.186-146.0

Masina andmed

Sõidukiirus, edasi km/h 10

Sõidukiirus, tagasi km/h 10

Tõusuvõime (maks.) -- 18%

Kaetav pind ilma külgmiste harjadeta m

/h 10000

Kaetav pind 1 külgmise harjaga m

/h 13000

Töölaius ilma külgmise harjata mm 1000

Töölaius 1 külgmise harjaga mm 1300

Kaitsme liik kaitstud veepiiskade eest -- IPX 3

Kasutusaeg täis bensiinipaagiga h 4

Mootor

Tüüp -- Kubota WG 972-E4

Mudel -- 3 silindriga neljataktiline gaasimootor

Heide vastavalt EL-i määruse 2016/1628 mõõtmisprotseduurile (V tase) g/kWh 1018,2

Jahutuse liik -- Vesijahutus

Pöörlemissuund -- vastupäeva

Auk mm 74,5

Töökäik mm 73,6

Silindri maht cm

962

Õlikogus l 3,7

Töö pöörete arv 1/min 2350

Maksimaalne pöörete arv 1/min 2550

Tühikäigu pöörlemissagedus 1/min 1500

Võimsus maks. kW/PS 17,5/23,5

Maksimaalne pöördemoment 2400 1/min juures Nm 66,3

Õlifilter -- Filter padrun

Imifilter -- Sisemine filtripadrun, välimine filtripadrun

Kütuseliik LPG

Lubatud on propaani ja butaani veeldatud gaasise-

gud. Propaani sisaldus peab olema vähemalt 90%.

Paagi maht 11 kg või 20 l (vahetusballoon)

Elektrisüsteem

Aku V, Ah 12, 62

Generaator, kolmefaasiline AC V, A 12, 80

Starter -- Elektriline starter

Hüdrosüsteem

Kogu hüdrosüsteemi õlikogus l 26,5

Õlikogus hüdropaagis l 21,2

Õlisordid

Mootor (üle 25 °C) -- SAE 30, SAE 10W-30, SAE 15W-40

Mootor (0 kuni 25 °C) -- SAE 20, SAE 10W-30, SAE 10W-40

Mootor (alla 0 °C) -- SAE 10W, SAE 10W-30, SAE 10W-40

Hüdraulika -- HV 46

Pühkmemahuti

Maks. tühjenduskõrgus mm 1400

Prahimahuti maht l 300

Pühkimisvalts

Pühkimisvaltsi läbimõõt mm 300

Pühkimisvaltsi laius mm 1000

Pöörete arv 1/min 350

Pühkimistase mm 80

Külgmine hari

Külgmise harja läbimõõt mm 600

Pöörete arv (sujuv) 1/min 0 - 60

Rehvid

Suurus ees -- 15-4.5x8

Õhurõhk ees bar 8

Suurus taga -- 15-4.5x8

Pidur

Esirattad -- mehhaaniline

Tagaratas -- hüdrostaatiline

382 ET

- 15

Filtri- ja imisüsteem

Mudel -- Madalvoltfilter

Pöörete arv 1/min 2800

Peentolmu filtri pind m

5,2

Imisüsteemi nominaal-alarühk mbar 15,5

Imisüsteemi nominaal-mahtvool m

/h 800

Vibraatori süsteem -- Elektrimootor

Ümbritseva keskkonna tingimused

Temperatuur °C -5 kuni +40

Õhuniiskus, mitteniisutav % 0 - 90

Tuvastatud väärtused vastavalt standardile EN 60335-2-72

Müraemissioon

Helirõhu tase L

dB(A) 80

Ebakindlus K

dB(A) 3

Müratase L

+ ebakindlus K

dB(A) 101

Seadme vibratsioonid

Käte/käsivarte vibratsiooniväärtus m/s

1,5

Iste m/s

0,8

Ebakindlus K m/s

0,2

Mõõtmed ja kaalud

pikkus x laius x kõrgus mm 2122 x 1330 x 1430

Pöörderaadius paremal mm 1460

Pöörderaadius vasakul mm 1460

Tühikaal kg 925

Lubatud kogumass kg 1505

Lubatud teljekoormus ees kg 882

Lubatud teljekoormus taga kg 623

Tehniliste muudatuste õigused reserveeritud!

KM 130/300 R LPG

1.186-146.0

383ET

- 1

Pirms ierīces pirmās lietošanas

izlasiet instrukcijas oriģinālvalo-

dā, rīkojieties saskaņā ar norādījumiem

tajā un uzglabājiet to vēlākai izmantošanai

vai turpmākiem lietotājiem.

Ja jūs ierīcei konstatējat transportēšanas

laikā radušos bojājumus, nekavējoši sazi-

nieties ar Jūsu iegādātās preces izplatītāju.

– Aparātam piestiprinātās brīdinājuma un

norādījumu plāksnītes sniedz svarīgas

norādes par tā drošu ekspluatāciju.

– Kopā ar lietošanas instrukcijā ietverta-

jiem norādījumiem ir jāņem vērā likum-

devēja vispārīgie drošības tehnikas no-

teikumi un nelaimes gadījumu novērša-

nas noteikumi.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atra-

dīsiet:

www.kaercher.com/REACH

Katrā valstī ir spēkā mūsu uzņēmuma atbil-

dīgās sabiedrības izdotie garantijas nosa-

cījumi. Garantijas termiņa ietvaros iespēja-

mos Jūsu iekārtas darbības traucējumus

mēs novērsīsim bez maksas, ja to cēlonis ir

materiāla vai ražošanas defekts. Garantijas

remonta nepieciešamības gadījumā ar pir-

kumu apliecinošu dokumentu griezieties

pie tirgotāja vai tuvākajā pilnvarotajā klien-

tu apkalpošanas dienestā.

 BĪSTAMI

Lai izvairītos no apdraudējumiem, remont-

darbus un rezerves daļu iebūvi drīkst veikt

tikai autorizēts klientu apkalpošanas die-

nests.

– Drīkst izmantot tikai ražotājfirmas atļau-

tos piederumus un rezerves daļas. Ori-

ģinālie piederumu un oriģinālās rezer-

ves daļas garantē to, ka aparātu var

ekspluatēt droši un bez traucējumiem.

– Turpmāko informāciju par rezerves da-

ļām Jūs saņemsiet saitā www.kaerc-

her.com, sadaļā Service.

 BĪSTAMI

Brīdina par tieši draudošām briesmām, ku-

ras rada smagus ķermeņa ievainojumus

vai izraisa nāvi.

몇 BRĪDINĀJUMS

Brīdina par iespējami bīstamu situāciju,

kura var radīt smagus ķermeņa ievainoju-

mus vai izraisīt nāvi.

몇 UZMANĪBU

Norāda uz iespējami bīstamu situāciju,

kura var radīt vieglus ievainojumus vai ma-

teriālos zaudē

jumus.

IEVĒRĪBAI

Norāde par iespējami bīstamu situāciju,

kura var radīt materiālos zaudējumus.

Vispārējas piezīmes . . . . . . . . LV 1

Vides aizsardzība. . . . . . LV 1

Garantija . . . . . . . . . . . . LV 1

Piederumi un rezerves daļasLV 1

Lietošanas instrukcijā iz-

mantotie simboli. . . . . . . LV 1

Simboli uz aparāta . . . . . LV 1

Noteikumiem atbilstoša lietoša-

na. . . . . . . . . . . . . . . . . . . . . . . LV 2

Paredzamais nepareizais

pielietojums . . . . . . . . . . LV 2

Piemēroti tīrīšanas segumi LV 2

Drošības norādījumi . . . . . . . . LV 2

Drošības norādījumi par lie-

tošanu . . . . . . . . . . . . . . LV 2

Drošības norādījumi par

braukšanu . . . . . . . . . . . LV 2

Sašķidrinātās gāzes trans-

portlīdzekļu drošības tehni-

kas vadlīnijas . . . . . . . . . LV 2

Aparāti ar iekšdedzes dzinē-

ju . . . . . . . . . . . . . . . . . . LV 3

Aparāti ar augstās izbērša-

nas mehānismu . . . . . . . LV 3

Aparāti ar vadītāja aiz-

sargjumtu . . . . . . . . . . . . LV 3

Drošības norādījumi par

aparāta transportēšanu . LV 4

Drošības norādījumi par

kopšanu un apkopi. . . . . LV 4

Darbība . . . . . . . . . . . . . . . . . . LV 4

Izkraušanas norādījumi . . . . . . LV 4

Vadības un funkcijas elementi. LV 5

KM 130/300 R LPG . . . . LV 5

Pirms ekspluatācijas uzsākša-

nas. . . . . . . . . . . . . . . . . . . . . . LV 6

Vadītāja kabīnes pacelšana LV 6

Stāvbremzes fiksēšana/at-

brīvošana . . . . . . . . . . . . LV 6

Slaucītājmašīnas pārvieto-

šana bez individuālās piedzi-

ņas . . . . . . . . . . . . . . . . . LV 6

Tīrīšanas mašīnas kustinā-

šana, izmantojot individuālo

piedziņu . . . . . . . . . . . . . LV 6

Ekspluatācijas uzsākšana . . . . LV 6

Vispārējas piezīmes. . . . LV 6

Gāzes balona montāža/no-

maiņa . . . . . . . . . . . . . . . LV 6

Pirms starta/drošības pār-

baudes . . . . . . . . . . . . . . LV 7

Darbība . . . . . . . . . . . . . . . . . . LV 7

Vadītāja sēdekļa regulēšanaLV 7

Programmas izvēle . . . . LV 7

Gāzes padeves atvēršana LV 7

Iedarbiniet aparātu. . . . . LV 7

Braukšana ar aparātu . . LV 7

Slaucīšanas režīms . . . . LV 7

Iztukšojiet netīrumu tvertni LV 8

Aparāta izslēgšana . . . . LV 8

Aparāta pārvietošana . . . . . . . LV 8

Uzglabāšana/darbības apturē-

šana. . . . . . . . . . . . . . . . . . . . . LV 8

Kopšana un tehniskā apkope . LV 9

Vispārējas piezīmes. . . . LV 9

Tīrīšana . . . . . . . . . . . . . LV 9

Apkopes veikšanas intervāli LV 9

Apkopes darbi. . . . . . . . LV 9

ES Atbilstības deklarācija. . . . LV 13

Palīdzība darbības traucējumu

gadījumā. . . . . . . . . . . . . . . . . LV 14

Tehniskie dati . . . . . . . . . . . . . LV 15

Vispārējas piezīmes

Vides aizsardzība

Iepakojuma materiāli ir atkārtoti

pārstrādājami. Lūdzu, neizmetiet

iepakojumu kopā ar mājsaimnie-

cības atkritumiem, bet nogādājiet

to vietā, kur tiek veikta atkritumu

otrreizējā pārstrāde.

Nolietotās ierīces satur noderī-

gus materiālus, kurus iespējams

pārstrādāt un izmantot atkārtoti.

Šī iemesla dēļ lūdzam utilizēt ve-

cos aparātus ar atbilstošu atkritu-

mu savākšanas sistēmu starpnie-

cību.

Neļaujiet noplūst zemē tādiem šķidru-

miem kā motoreļļa, hidrauliskā eļļa, brem-

žu šķidrums, dīzeļdegviela vai dzesēša-

nas šķidrums. Lūdzu, saudzējiet vidi un

utilizējiet šķidrumus videi nekaitīgā veidā.

Garantija

Piederumi un rezerves daļas

Lietošanas instrukcijā izmantotie

simboli

Simboli uz aparāta

Apdegumu gūšanas risks,

strādājot uz sakarsētām virs-

mām! Pirms darba ar aparātu

ļaujiet izplūdes iekārtai pie-

tiekami atdzist.

Pie ierīces strādājiet ar pie-

mērotiem cimdiem.

Saspiešanas risks, iespiežot

starp kustīgām transportlī-

dzekļa daļām

Rotējošu daļu radīts savaino-

šanās risks. Nelieciet tajās

rokas.

Uzliesmošanas risks. Neuz-

sūciet degošus vai kvēlojo-

šus priekšmetus.

Ķēdes stiprinājuma punkts /

celtņa stiprinājuma punkts

Domkrata stiprinājuma pun-

kti

Maksimālais pamatnes slī-

pums, braucot ar paceltu ne-

tīrumu tvertni.

Brauciet tikai kāpumos, kuru

slīpums nepārsniedz 18%.

Ievērojiet gāzes balona pa-

reizu iebūves stāvokli! Pie-

slēgumam jeb gredzenveida

atverei jābūt vērstai uz leju.

384 LV

- 2

Izmantojiet šo slaucītājmašīnu tikai atbil-

stoši šajā instrukcijā ietvertajiem norādīju-

miem.

– Šī slaucītājmašīna ir domāta netīru ār-

pustelpu platību slaucīšanai.

– Aparātu nav atļauts izmantot sabiedris-

kajā ceļu satiksmē.

– Jebkurš pielietojums ārpus minētā ir uz-

skatāms par noteikumiem neatbilstošu.

Par bojājumiem, kas radušies tā rezul-

tātā, ražotājs nenes nekādu atbildību,

risks gulstas tikai un vienīgi uz lietotāju.

– (gāzes dzinējs)

Ierīces ekspluatācija ar pietiekamu ven-

tilāciju ir atļauta slēgtās telpās.

– Gāzes balonu un aparāta uzglabāšana

atļauta tikai telpās, kas atrodas vienā lī-

menī ar zemi.

– Aparātu nedrīkst nekādā veidā pārvei-

dot.

– Aparāts paredzēts tikai lietošanas ins-

trukcijā norādītajiem segumiem.

– Aparātu ekspluatēt atļauts tikai uz tā-

dām virsmām, kuras tīrīšanu ir atļāvis

uzņēmējs vai tā pilnvarota persona.

– Vispārēji attiecas: Viegli uzliesmojošas

vielas turēt nostāk no aparāta (sprā-

dziena/ugunsgrēka bīstamība).

– Nekad neuzsūciet/neieslauciet sprā-

dzienbīstamus šķidrumus, degošas gā-

zes, kā arī neatšķaidītas skābes un šķī-

dinātājus! Pie tādiem attiecas benzīns,

krāsas atšķaidītāji vai mazuts, kuri, sa-

jaucoties ar iesūcamo gaisu, var veidot

sprādzienbīstamus izgarojumus vai sa-

jaukumus, bez tam arī acetons, neat-

šķaidītas skābes un šķīdinātāji, tā kā tie

iedarbojas uz apparātā pielietotajiem

materiāliem.

– Nekad neuzslaukiet/neuzsūciet reaktī-

vus metāla putekļus (piem., alumīnijs,

magnijs, cinks), jo savienojumā ar stipri

sārmainiem vai skābiem tīrīšanas lī-

dzekļiem tie veido eksplozīvas gāzes.

– Šis aparāts nav piemērots veselībai

bīstamu vielu saslaucīšanai.

– Neuzsūciet/nesaslauciet degošus vai

kvēlojošus priekšmetus.

– Uzturēšanās bīstamā zonā ir aizliegta.

Ierīces izmantošana sprādzienbīsta-

mās telpās ir aizliegta.

– Nav pieļaujams ņemt līdz pavadošās

personas.

– Priekšmetu stumšana/vilkšana vai

transportēšana ar šo aparātu nav atļau-

ta.

– Asfalts

– Rūpnieciskās ražošanas telpu grīda

– Klona virsma

– Betons

– Bruģakmens

 (Attiecas tikai uz Somiju) Ja ierīce ir ap-

rīkota ar PVC cauruļvadu, ierīci nedrīkst

izmantot pie zemām vides temperatū-

rām (zem 0°C). Ja Jums rodas kādi jau-

tājumi saistībā ar ierīci, lūdzu, sazinie-

ties ar Kärcher.

 Pirms lietošanas ir jāpārbauda aparāta

un tā darba aprīkojuma pienācīgais stā-

voklis un ekspluatācijas drošība. Ja to

stāvoklis nav apmierinošs, tad ierīci iz-

mantot nav at

ļauts.

 Strādājot ar ierīci paaugstināta riska zo-

nās (piemēram, degvielas uzpildes sta-

cijās), jāievēro atbilstošie drošības no-

teikumi. Ierīces izmantošana sprā-

dzienbīstamās telpās ir aizliegta.

 BĪSTAMI

Savainojumu gūšanas risks!

 Nelietojiet aparātu bez aizsargjumta

aizsardzībai pret krītošiem priekšme-

tiem vietās, kur pastāv iespēja, ka vadī-

tājam var trāpīt krītoši priekšmeti.

 Lietotājam jāizmanto aparāts tikai atbil-

stoši noteikumiem. Viņam ir jāņem vērā

apkārtējie apstākļi, un strādā

jot, jāuz-

manās no trešām personām un it īpaši

uz bērniem.

 Pamatā ir jāievēro veicamie pasākumi,

noteikumi un norādījumi, kuri attiecas

uz transportlīdzekļu ekspluatāciju.

 Pirms darba sākšanas apkalpojošajai

personai ir jāpārliecinās, ka visas aiz-

sardzības ierīces ir uzliktas un darbojas

pareizi.

 Aparātu apkalpojošā persona ir atbildīga

par nelaimes gadījumiem, kas var atgadī-

ties ar citām personām vai īpašumu.

 Jāraugās, lai apkalpojošās personas

apģērbs būtu cieši pieguļošs. Jāvalkā

stabili apavi un jāizvairās valkāt brī

apģērbs.

 Pirms kustības uzsākšanas jāpārbauda

tuvākā apkārtne (piem., vai tuvumā nav

bērnu). Jāgādā par pietiekamu redza-

mību!

 Kamēr darbojas motors, aparātu ne-

drīkst atstāt bez uzraudzības. Apkalpo-

jošā persona aparātu drīkst atstāt tikai

tad, kad ir izslēgts motors, aparāts ir no-

drošināts pret nejaušām kustībām un ir

izņemta atslēga.

 Lai novērstu aparāta neatļautu lietoša-

nu, ir jāizņem atslēga.

 Aparātu drīkst lietot tikai personas, ku-

ras ir iepazīstinā

tas ar tā apkalpošanu

vai ir pierādījušas savas spējas to ap-

kalpot, un viņas ir pilnvarotas lietot šo

aparātu.

 Šis aparāts nav paredzēts, lai to lietotu

personas (tai skaitā bērni) ar ierobežotām

fiziskām, sensoriskām un garīgām spē-

jām vai personas, kurām nav pieredzes

un/vai zināšanu, ja vien viņas uzrauga

par drošību atbildīgā persona vai tā dod

instrukcijas par to, kā jālieto aparāts.

 Bērni ir jāuzrauga, lai pārliecinātos, ka

tie nespēlējas ar aparātu.

UZMANĪBU

Bojājumu risks! Neuzslaukiet lentes, auklas

vai stieples, jo tās var aptīties ap slaucī-

tājveltni.

 B

ĪSTAMI

Savainošanās risks! Pirms uzbraukšanas

pārbaudiet pamatnes nestspēju.

 BĪSTAMI

Negadījumu risks, savainošanās risks!

 Braukšanas ātrums jāpielāgo attiecīga-

jiem apstākļiem.

Aparāta apgāšanās risks pārāk slīpu virs-

mu gadījumā.

 Brauciet tikai kāpumos, kuru slīpums

nepārsniedz 18%.

Nestabilas pamatnes gadījumā pastāv apa-

rāta apgāšanās risks.

 Aparātu kustiniet tikai uz nostiprinātas

pamatnes.

Aparāta apgāšanās risks pārāk liela sāna

slīpuma gadījumā

 Perpendikulāri kustības virzienam brau-

ciet tikai kāpumos, kuru slīpums nepār-

sniedz 10%.

Profesionālo arodbiedrību galvenā savienī-

ba (HVBG). Sašķidrinātā gāze (darba gā-

ze) ir butāns un propāns vai butāna/propā-

na maisījumi. To piegādā īpašos balonos.

Šo gāzu darba spiediens ir atkarīgs no āra

temperatūras.

 BĪSTAMI

Sprādzienbīstamība!

Ar sašķidrināto gāzi nedrīkst rīkoties kā ar

benzīnu. Benzīns lēnām iztvaiko, bet sa-

šķidrinātā gāze uzreiz ir gāzveida. Tātad

risks, ko rada gāzes izplatīšanās telpā un

uzliesmošana, izmantojot sašķidrināto gā-

zi, ir lielāks nekā izmantojot benzīnu.

UZMANĪBU

Izmantojiet tikai sašķidrinātās naftas gāzes

balonus, kas piepildīti ar propelenta gā

saskaņā ar DIN 51622 kvalitāti.

Aizliegts izmantot mājsaimniecībā lietoja-

mo gāzi un kempinga gāzi.

Sašķidrinātās naftas gāzes maisījumi dažā-

diem gāzes motoriem var būt atšķirīgi. Ap-

stiprinātos sašķidrinātās naftas gāzes mai-

sījumus var atrast sadaļā Tehniskie dati.

– Visām personām, kurām jārīkojas ar sa-

šķidrināto gāzi, ir pienākums apgūt dro-

šam darbam nepieciešamās zināšanas

par sašķidrinātās gāzes īpatnībām. Šis

izdevums vienmēr jāpārvadā slaucītāj-

mašīnā.

– Regulāros intervālos vai vēlākais reizi

gadā kompetentai personai ir jāpārbauda

darba gāzes iekārtas funkcionētspēja un

hermētiskums (atbilstoši BGG 936).

– Pārbaude ir jāapstiprina rakstiski. Par

pārbaudes pamatu jāņem Negadījumu

novēršanas noteikumu (UVV) "Sašķid-

rinātās gāzes izmantošana" (BGV D34)

33. un 37. punkts.

Noteikumiem atbilstoša

lietošana

Paredzamais nepareizais

pielietojums

Piemēroti tīrīšanas segumi

Drošības norādījumi

Drošības norādījumi par lietošanu

Drošības norādījumi par braukšanu

Sašķidrinātās gāzes

transportlīdzekļu drošības tehnikas

vadlīnijas

Uzņēmuma vadības un darba ņēmēju

pienākumi

Kompetentas personas veikta apkope

385LV

- 3

– Kā vispārējie noteikumi spēkā ir VFR

Satiksmes ministrijas izdotās vadlīnijas

par transportlīdzekļu pārbaudi, kuru

dzinēji ir darbināmi ar sašķidrināto gāzi.

– Gāzi drīkst ņemt tikai no balona. Gāzes

vienlaicīga ņemšana no vairākiem balo-

niem var būt par iemeslu tam, ka sa-

šķidrinātā gāze no viena balona iekļūst

citā. Tādējādi pārpildītais balons pēc

vēlākas balona vārsta aizvēršanas

(skatīt šo vadlīniju B. 1) ir pakļauts ne-

pieļaujamam spiediena kāpumam.

– Uzstādot pilnu balonu, jāņem vērā gā-

zes pieslēguma izvietojums, sīkāka in-

formācija nodaļā „Gāzes balona uzstā-

dīšana“.

Gāzes balona nomaiņa jāveic uzmanīgi. Ie-

būvējot un izbūvējot gāzes balonu, balona

vārsta izplūdes atvere ir jānoblīvē ar noslē-

guzgriezni, kurš stingri pievilkts ar uz-

griežņatslēgu.

– Neblīvus gāzes balonus nedrīkst iz-

mantot. Ievērojot visus piesardzības

pasākumus, tie nekavējoties jānogādā

brīvā dabā, kur tie jāiztukšo un pēc tam

jāmarķē kā neblīvi. Piegādājot vai sa-

ņemot bojātus gāzes balonus, to izno-

mātājam vai tā pārstāvim (uzpildītājam

vai tml.) par pastāvošo bojājumu neka-

vējoties jāziņo rakstiski.

– Pirms gāzes balona pieslēgšanas jā-

pārbauda tā savienojuma uzmavas at-

bilstošs stāvoklis.

– Pēc balona pieslēgšanas, izmantojot

putojošu līdzekli, jāpārbauda tā hermē-

tiskums.

– Vārsti jāatver lēnām. Atvēršanu un aiz-

vēršanu nedrīkst veikt, izmantojot trie-

cieninstrumentus.

– Sašķidrinātās gāzes ugunsgrēkus dzē-

siet tikai no droša attāluma un atrodo-

ties aizsegā.

- izmantojiet tikai ogļskābes pulvervei-

da dzēšanas līdzekļus vai ogļskābes

gāzveida dzēšanas līdzekļus.

- gāzes tvertnes dzesēšanai izmantojiet

lielu daudzumu ūdens.

– Pastāvīgi jākontrolē visas sašķidrinātās

gāzes iekārtas drošs darba stāvoklis un

īpaši tās hermētiskums. Ja ir bojāta gā-

zes iekārta, transportlīdzekļa izmanto-

šana ir aizliegta.

– Pirms atskrūvēt cauruļu savienojumu vai

skrūvsavienojumu, ir jāaizver balona

vārsts. Balona pieslēguma uzgrieznis ir

jāatskrūvē lēnām un sākumā tikai ne-

daudz, citādi spontāni var izplūst vēl vadā

palikusī, zem spiediena esošā gāze.

– Ja gāzi sūknē no lielas tvertnes, attiecī-

gos noteikumus jautājiet attiecīgajam

sašķidrinātās gāzes pārdošanas uzņē-

mumam.

 Briesmas

Savainošanās risks!

– Šķidrā veidā sašķidrinātā gāze uz kai-

las ādas rada apsaldējuma brūces.

– Pēc balona demontāžas pieslēguma

vītnei cieši jāuzskrūvē noslēguzgriez-

nis.

– Lai pārbaudītu hermētiskumu, jāizman-

to ziepjūdens, nekāla šķīdums vai citi

putojoši līdzekļi. Sašķidrinātās gāzes

iek

ārtu nedrīkst pakļaut atklātai liesmai.

– Nomainot atsevišķas iekārtas daļas, jā-

ņem vērā ražotāja montāžas noteikumi.

To darot, jāaizver balona un galvenais

slēgvārsts.

– Pastāvīgi jākontrolē sašķidrinātās gā-

zes transportlīdzekļu elektrosistēmas

stāvoklis. Ja gāzi vadošās iekārtas da-

ļas nav hermētiskas, radušās dzirkste-

les var izraisīt eksplozijas.

– Pēc sašķidrinātās gāzes transportlī-

dzekļa ilgākas dīkstā

ves regulēšanas

darbiem izmantotā telpa pirms aparāta

vai tā elektrosistēmas ekspluatācijas

uzsākšanas ir kārtīgi jāizvēdina.

– Par negadījumiem, kas saistīti ar gāzes

baloniem vai sašķidrināto gāzi, nekavē-

joties jāziņo arodbiedrībai un atbildīga-

jai uzraudzības iestādei. Bojātās daļas

ir jāuzglabā līdz izmeklēšanas beigām.

– Darba gāzes jeb sašķidrinātās gāzes

balonu uzglabāšana jāveic saskaņā ar

TRF 1996 noteikumiem (Sašķidrinātās

gāzes tehniskie noteikumi, skatīt BGV

D34, 4. pielikuma noteikumus).

– Gāzes baloni jāuzglabā stāvus. Tvertņu

uzstādīšanas vietā un remontu laikā

aizliegts izmantot atklātu liesmu un

smēķēt. Brīvā dabā uzstādīti baloni ir

jānodrošina pret neatļautu piekļuvi.

Tukšiem baloniem vienmēr jābūt aiz-

vērtiem.

– Balona un galvenais slēgvārsts uzreiz

pēc transportlīdzekļa darbības apturē-

šanas ir jāaizver.

– Uz sašķidrinātās gāzes transportlīdzekļu

regulēšanas telpu stāvokli un īpašībām

attiecas VFR Garāžu noteikumi un attie-

cīgās zemes būvniecības noteikumi.

– Gāze baloni ir jāuzglabā īpašā, no regu-

lēšanas telpas atdalītā telpā (skatīt

BGV D34, 2. pielikuma noteikumus).

– Telpās izmantotajām elektriskajām spul-

dzēm jābūt aprīkotām ar slēgtu, hermētisku

kupolu un izturīgu aizsargrežģi.

– Strādājot remontdarbnīcās, jāaizver balo-

na un galvenais slēgvārsts, un darba gā-

zes baloni jāsargā no siltuma iedarbības.

– Pirms darbības pārtraukumiem un dar-

bības izbeigšanas pilnvarotai personai

ir jāpārbauda, vai ir aizvērti visi vārsti, jo

īpaši balona vārsti. Darbus, kuros tiek

izmantota uguns, jo īpaši metināšanas

un griešanas darbus nedrīkst veikt dar-

ba gāzes balonu tuvumā. Arī tad, ja dar-

ba gāzes baloni ir tukši, tos nedrīkst uz-

glabāt darbnīcās.

– Regulēšanas un uzglabāšanas telpām,

kā arī remontdarbnīcām jābūt labi vēdi-

nātām. Pie kam jāņem vērā, ka sašķid-

rinātā gāze ir smagāka par gaisu. Tā

uzkrājas pie grīdas, darba bedrēs un ci-

tos grīdas padziļinājumos, kur var vei-

dot sprādzienbīstamus gāzes-gaisa

maisījumus.

 Neizmantojiet aparātu, ja augstums virs

jūras līme

ņa pārsniedz 1200 m.

 BĪSTAMI

Saindēšanās risks!

 (gāzes dzinējs)

Ierīces ekspluatācija ar pietiekamu ven-

tilāciju ir atļauta slēgtās telpās.

 Izplūdes gāzes ir indīgas un bīstamas

veselībai, tās nedrīkst ieelpot.

 BĪSTAMI

Savainojumu gūšanas risks!

 Nedrīkst noslēgt iekšdedzes motora at-

gāzu atveri.

 Pēc apturēšanas dzinējam ir nepiecie-

šams vēl apm. 3 sekunžu pēcdarbības

laiks. Šajā laika intervālā noteikti neuz-

turieties piedziņas tuvumā.

 BĪSTAMI

Apdedzinā

šanās risks!

 Nepieskarieties karstam iekšdedzes

motoram.

 Pirms pārsegu noņemšanas ļaujiet

transporta līdzeklim atdzist.

 Nenoliecieties pār atgāzu atveri vai ne-

pieskarieties tai ar rokām.

 BĪSTAMI

Savainojumu gūšanas risks!

 Strādājot ar augstās izbēršanas mehā-

nismu, pilnībā paceliet un nofiksējiet

netīrumu tvertni.

 Nostiprināšanu veiciet tikai ārpus bīsta-

mās zonas.

NORĀDĪJUMS

Vadītāja aizsargjumts (opcija) nodrošina

aizsardzību pret lielākām krītošām daļām.

Taču tas nenodrošina aizsardzību apgāša-

nās gadījum

ā!

 Katru dienu pārbaudiet aizsargjumtu.

 Ja aizsargjumts ir bojāts, arī atsevišķi tā

elementi, jānomaina visu aizsargjumtu.

 Jebkādas aizsargjumta modifikācijas

kā arī Kärcher neapstiprinātu elementu,

daļu un mezglu uzstādīšana nav atļauta

un atsevišķos gadījumos ierobežo aiz-

sargjumta funkciju.

Ekspluatācijas uzsākšana/ekspluatācija

Regulēšanas un uzglabāšanas telpās un

remontdarbnīcās

Aparāti ar iekšdedzes dzinēju

Aparāti ar augstās izbēršanas

mehānismu

Aparāti ar vadītāja aizsargjumtu

386 LV

- 4

 Transportējot ar piekabi vai ar trans-

portlīdzekli, ņemiet vērā aparāta paš-

masu (transportēšanas svaru).

 Lai veiktu aparāta transportēšanu, at-

vienojiet akumulatoru un droši nostipri-

niet aparātu.

 Pirms aparāta tīrīšanas un tehniskās

apkopes, detaļu nomaiņas vai pārvei-

došanas uz citu funkciju, tas ir jāizslēdz

un jāizņem atslēga.

 Strādājot pie elektroiekārtas, ir jāatvie-

no akumulators.

Šim nolūkam sākumā atvienot mīnus

polu, tad plus polu.

Atkārtota pieslēgšana notiek apgrieztā

secībā. No sākuma pieslēgt plus polu,

tad mīnus polu.

 Aparātu nedrīkst tī

rīt, izmantojot ūdeni

vai augstspiediena ūdens strūklu (īsslē-

guma vai citu bojājumu briesmas).

 Ierīces labošanu drīkst izpildīt tikai auto-

rizēti klientu apkalpošanas dienesti vai

šās nozares speciālisti, kas ir iepazinu-

šies ar visiem svarīgajiem drošības no-

teikumiem.

 Ievērojiet drošības pārbaudi atbilstoši

vietējiem spēkā esošiem noteikumiem

par mobiliem, profesionāli lietojamiem

aparātiem.

 Darbus pie ierīces vienmēr veiciet, tikai

valkājot piemērotus cimdus.

Slaucītājmašīna darbojas pēc netīrumu

lāpstiņas principa.

– Rotējošais slaucītājveltnis saslauka ne-

tīrumus tieši netīrumu tvertnē.

– Sānu slota tīra slaukāmās virsmas stū-

rus un malas un saslauka netīrumus

slaucītājveltņa darbības joslā.

– Sīkos putekļus iesūc ar sūcējventilatoru

caur putekļu filtru.

 BĪSTAMI

Savainošanās un bojājumu gūšanas risks!

 Iekraujot vai izkraujot aparātu, ņemiet

vērā tā

svaru!

 Neizmantojiet autoiekrāvēju, tas var ra-

dīt aparāta bojājumus.

 Iekraujot vai izkraujot aparātu, izmanto-

jiet piemērotu rampu vai celtni!

 Izmantojot rampu, ņemiet vērā:

augstums no zemes 70 mm.

 Ja aparātu piegādā uz paletes, ar kom-

plektā iekļautajiem dēļiem ir jāizveido

nobraukšanas rampa.

Attiecīgo instrukciju atradīsiet 2. lpp.

(vāka iekšpusē).

Svarīga norāde: katrs dēlis ir jāpie-

skrūvē ar 2 skrūvēm.

Drošības norādījumi par aparāta

transportēšanu

Drošības norādījumi par kopšanu

un apkopi

Darbība

Izkraušanas norādījumi

Pašmasa (transporta svars) 925 kg*

* Ja ir piebūvēti papildpiederumi, svars ir

attiecīgi lielāks.

387LV

- 5

1 Vadītāja kabīne (opcija)

2 Kabīnes durvis (opcija)

3 Nostiprināšanas punkts (4x)

4 Piekļuve slaucītājveltnim

5 Priekšējais ritenis

6 Sānu slota

7 Netīrumu tvertne

8 Apgaismes sistēma (opcija)

9 Aparāta pārsega fiksators

10 Loga tīrītāji (opcija)

11 Motora pārsegs

12 Gāzes balons

13 Vadītāja kabīnes bloķētājs

(opcija)

14 Bākuguns

15 Centrbēdzes separators

16 Vadītāja kabīnes drošinātājsvira

(opcija)

17 Slaucītājveltņa regulēšanas mehā-

nisms (nav attēlots)

1 Programmu slēdzis

2 Funkciju taustiņi

3 Daudzfunkcionālais displejs

4 Darba vietas drošinātāju kārba

5 Stūre

6 Aizdedzes slēdzene

7 Stāvbremze

8 Sēdeklis (ar sēdekļa kontaktslēdzi)

9 Bremžu pedālis

10 Braukšanas pedālis

1 Avārijas gaismu slēdzis (opcija)

2 Aizdedzes atslēga

– Pozīcija 0: izslēgt motoru

– Pozīcija 1: ieslēgt aizdedzi

– Pozīcija 2: iedarbināt motoru

1 Darba apgaismojuma ieslēgšana/iz-

slēgšana (opcija)

2 Bākuguns ieslēgšana/izslēgšana

3 Signāltaure

4 Filtra tīrīšana

5 Braukšanas virziena izvēles slēdzis

6 Ūdens padeve sānu slotām (opcija)

7 Ventilators

8 Tvertnes vāka atvēršana/aizvēršana

9 Netīrumu tvertnes pacelšana/nolaišana

Vadības un funkcijas elementi

KM 130/300 R LPG

Vadības panelis Aizdedzes slēdzene

Funkciju taustiņi

388 LV

- 6

ECU - Engine Control Unit

Motora vadības bloks regulē un uzrauga

motora funkcijas.

Ja darbības laikā parādās motora traucēju-

mi, tie tiek uzrādīti:

– Kļūdu kodi un kļūdu apraksti parādās

displejā

– Spīd dzeltena vai sarkana brīdinājuma

lampiņa: Motora jauda tiek samazināta

vai motors tiek izslēgts

– Atskan brīdinājuma signāls.

 Tādus traucējumus, kā, piem., augstu

dzesēšanas ūdens temperatūru vai

zemu eļļas spiedienu, veicot attiecīgos

pasākumus, var novērsts pats klients

 Pastāvīgu traucējumu gadījumā sazi-

nāties ar pilnvaroto KÄRCHER- vai KU-

BOTA klientu servisu.

1 Displeja indikācija

Dzesēšanas ūdens temperatūra

Motora apgriezienu skaits

Braukšanas programma

Akumulatora spriegums

Degvielas tvertnes uzpildes līmenis

Darba stundu skaitītājs

2 Brīdinājuma lampiņa sarkanā krāsā

(STOP)

Vispārīga kļūda: Motors tiek izslēgts

3 Kontrollampiņa (L1)

4 Motora kontrollampiņa (MIL)

Īslaicīga iedegšanās - īslaicīga kļūda

Kļūdai nav nepieciešams pievērst īpašu

vērību, jo tā nav pastāvīga

Pastāvīga degšana - kļūda

Kļūdu pēc iespējas drīzāk novērst piln-

varotā darbnīcā. Nepastāv tiešs ap-

draudējums transportlīdzeklim un videi

Ātri mirgojošs - nozīmīga kļūda

Nekavējoties veikt transportlīdzeklim

nepieciešamos remontdarbus, lai izvai-

rītos no izrietošām kļūdām. Izvairīties

no augstas noslodzes!

5 Brīdinājuma lampiņa dzeltenā krāsā

(CHECK)

Piedziņas kļūda

6 Kontrollampiņa (L2)

7 Brīdinājuma lampiņa dzeltenā krāsā

Vispārīga kļūda: Atskan brīdinājuma

signāls

Funkciju taustiņi

Ar funkciju taustiņiem motora apgriezienu

skaitu iespējams iestatīt 2 pakāpēs.

Transportēšanai:

ieteicamais motora apgriezienu skaits,

1500 1/min

Slaucīšanas darbības režīmam:

izvēlēties 2550 1/min motora apgriezienu

skaitu

A Funkciju taustiņš <Izvēlne>

B Funkciju taustiņš <uz augšu>

C Funkciju taustiņš <uz leju>

D Funkciju taustiņš <saglabāt/apstipri-

nāt>

 Ilgāku laiku turēt nospiestu funkciju

taustiņu <Izvēlne>, displejā tiek uzrā-

dīts iestatītais motora apgriezienu

skaits.

 Lai nomainītu motora apgriezienu skai-

tu, nospiest funkciju taustiņu <uz aug-

šu> vai <uz leju>.

 Lai saglabātu, nospiest funkciju tausti-

ņu <saglabāt/apstiprināt>.

1 Bremžu pedālis

2 Braukšanas pedālis

3 Stāvbremze

Lai varētu veikt dažādus apkopes darbus,

pirms tam var būt nepieciešams vadītāja

kabīni (opcija) pacelt uz augšu.

Norāde: Vadītāja kabīni drīkst pacelt, tikai

atrodoties uz līdzenas pamatnes (± 5 °).

 Atveriet vadītāja kabīnes bloķētāju.

 Paceliet vadītāja kabīni uz augšu, līdz

nofiksējas drošinātājsvira.

 Pirms vadītāja kabīnes nolaišanas, dro-

šinātājsvira jāatbloķē.

 Atbrīvojiet stāvbremzi, vienlaikus no-

spiežot bremžu pedāli.

 Fiksējiet stāvbremzi, vienlaikus nospie-

žot bremžu pedāli.

 Atveriet motora pārsegu.

 Hidrauliskā sūkņa brīvgaitas sviru pār-

slēdziet par 90 ° sāņus uz leju.

몇 UZMANĪBU

Nestumiet slaucītājmašīnu bez individuālās

piedziņas p

ārāk lielus attālumus un ne āt-

rāk kā 10 km/h.

 Pēc pārbīdīšanas brīvgaitas sviru atkal

pārslēdziet uz augšu.

 Ja hidrauliskā sūkņa brīvgaitas svira

mašīnas pārbīdīšanas nolūkos ir at-

griezta, tā pulksteņrādītāja virzienā jā-

pagriež līdz galam atpakaļ.

Izmantojiet speciālo instrumentu.

 Pirms ekspluatācijas sākšanas izlasiet

motora ražotāja lietošanas instrukciju

un jo īpaši drošības norādījumus.

 Novietojiet slaucītājmašīnu uz līdzenas

virsmas.

 Izņemiet aizdedzes atslēgu.

 Nofiksēt stāvbremzi.

 BĪSTAMI

Savainojumu gūšanas risks!

 Ievērojiet sašķidrinātās gāzes transportlī-

dzekļu drošības tehnikas vadlīnijas.

 Apledojums un dzelteni putu veida no-

sēdumi uz gāzes balona liecina par no-

plūdi.

 Balona nomaiņu drīkst veikt tikai ins-

truētas personas.

 Darba gāzes balonu nomaiņu nedrīkst

veikt garāžās un pazemes telpās.

 Veicot balona nomaiņu, nedrīkst smē-

ķēt un izmantot atkl

ātu liesmu.

 Veicot balona nomaiņu, cieši noslēdziet

sašķidrinātās gāzes balona slēgvārstu

un uz tukšā balona uzreiz uzskrūvējiet

aizsargvāciņu.

몇 BRĪDINĀJUMS

Izmantojami tikai attiecīgi pārbaudīti nomai-

nāmie baloni ar 11 kg tilpumu.

UZMANĪBU

Aizliegts izmantot mājsaimniecībā lietoja-

mo gāzi un kempinga gāzi.

Atļauti ir propāna un butāna sašķidrinātās

naftas gāzes maisījumi. Propāna saturam

jābūt vismaz 90%.

Motora vadības bloks (ECU)

Pedāļi

Pirms ekspluatācijas

uzsākšanas

Vadītāja kabīnes pacelšana

Stāvbremzes fiksēšana/atbrīvošana

Slaucītājmašīnas pārvietošana bez

individuālās piedziņas

Tīrīšanas mašīnas kustināšana,

izmantojot individuālo piedziņu

Ekspluatācijas uzsākšana

Vispārējas piezīmes

Gāzes balona montāža/nomaiņa

389LV

- 7

IEVĒRĪBAI

Gāzes izplūdes vārstu (3) atveriet tikai

pirms aparāta iedarbināšanas (skatīt noda-

ļu "Aparāta iedarbināšana").

Atveriet gāzes padeves vārstu, pagriežot to

pretēji pulksteņrādītāja virzienam.

NORĀDĪJUMS

Pieslēguma vītne ir pa kreisi.

 Atskrūvējiet drošības stieņa skrūvi un

pavirziet stieni uz augšu.

1 Aizsargvāciņš

2 Gāzes šļūtene ar uzmavuzgriezni

3 Gāzes padeves vārsts

 Aizveriet gāzes padeves vārstu, pagrie-

žot to pulksteņrādītāja virzienā.

 Noskrūvējiet gāzes šļūteni (atslēgas

platums 30 mm).

 Uz gāzes balona pieslēguma vārsta uz-

skrūvējiet aizsargvāciņu.

 Atveriet lokveida aizslēgu.

 Nomainiet gāzes balonu.

Ievērojiet gāzes balona pareizu iebūves

stāvokli! Pieslēgumam jeb gredzenvei-

da atverei jābūt vērstai uz leju.

 No gāzes balona pieslēguma vārsta no-

skrūvējiet aizsargvāciņu.

 Aizveriet lokveida aizslēgu.

 Uzskrūvējiet gāzes šļūteni uz gāzes ba-

lona pieslēguma vārsta (atslēgas pla-

tums 30 mm).

 Aizveriet fiksācijas stieni un nofiksējiet

ar skrūvi.

 Pārbaudiet motoreļļas līmeni.

 Pārbaudiet ūdens dzesētāju.

 Slaucītājveltņa pārbaude.

 Pārbaudiet gaisa spiedienu riepās.

 Noregulējiet vadītāja sēdekli.

 Putekļu filtra tīrīšana.

Norāde: Aprakstu skatīt sadaļā Kopšana

un tehniskā apkope.

 BĪSTAMI

Ilg

āks aparāta lietošanas laiks var radīt vib-

rācijas izraisītus asinsrites traucējumus.

Vispārēji ieteicamu aparāta lietošanas laiku

noteikt nevar, jo tas ir atkarīgs no vairākiem

ietekmes faktoriem:

– Personīga predispozīcija uz sliktu

asinsriti (bieži auksti locekļi, tirpšana,

nejūtīgums).

– Zema apkārtējā temperatūra. Valkājiet

siltu apģērbu, lai pasargātu attiecīgās

ķermeņa daļas.

– Cieša satveršana pasliktina asinsteci.

– Nepārtrāukts darba režīms ir sliktāks

nekā ar pauzēm pārtraukts režīms.

Aparāta regulāras un ilglaicīgas lietošanas

gadījumā un, atkārtoti iestājoties atbilstoša-

jām pazīmēm (piemēram, tirpšana, konkrē-

tu ķermeņa daļu nejūtīgums, auksti locekļi),

mēs iesakām veikt medicīnisko izmeklēša-

nu.

 Sēdekļa regulēšanas sviru pavelciet uz

ārpusi.

 Pastumiet sēdekli, atlaidiet rokturi un

nofiksējiet.

 Pabīdot sēdekli uz priekšu un atpakaļ,

pārbaudiet, vai tas ir nofiksējies.

1 Transportēšana

ieteicamais motora apgriezienu skaits,

1500 1/min

2 Slaucīšana ar slaucītājveltni

izvēlēties 2550 1/min motora apgriezie-

nu skaitu

3 Slaucīšana ar slaucītājveltni un sānu

slotām

izvēlēties 2550 1/min motora apgriezie-

nu skaitu

 Atveriet gāzes padeves vārstu, pagrie-

žot to pretēji pulksteņrādītāja virzie-

nam.

Norāde: Aparāts ir aprīkots ar sēdekļa kon-

taktslēdzi. Atstājot vadītāja sēdekli, aparāts

tiks izslēgts.

 Ieņemiet vietu vadītāja sēdeklī.

 Novietojiet braukšanas virziena izvēles

slēdzi vidējā pozīcijā.

 Nofiksēt stāvbremzi.

 Ielieciet aizdedzes atslēgu aizdedzē.

 Aizdedzes atslēgu pagrieziet pozīcijā

"II".

 Kad aparāts ir iedarbināts, atlaidiet aiz-

dedzes atslēgu.

Norāde: Nekad nedarbiniet starteri ilgāk

par 10 sekundēm. Pirms atkārtotas startera

darbināšanas pagaidiet vismaz 10 sekun-

des.

 Izvēlēties 1500 1/min motora apgriezie-

nu skaitu.

 Pārslēdziet programmu izvēles slēdzi

uz "Transportēšana" .

 Nospiediet un turiet nospiestu bremžu

pedāli.

 Atlaidiet stāvbremzi.

 Pārslēdziet braukšanas virziena slēdzi

uz "Uz priekšu".

 Lēnām nospiediet braukšanas pedāli.

 Bīstami

Savainošanās risks! Braucot atpakaļgaitā

nedrīkst būt apdraudētas trešās personas,

nepieciešamības gadījumā

dodiet tām no-

rādes.

IEVĒRĪBAI

Bojājuma risks! Braukšanas virziena izvē-

les slēdzi izmantojiet tikai tad, kad aparāts

stāv uz vietas.

 Pārslēdziet braukšanas virziena slēdzi

uz "Atpakaļgaita".

 Lēnām nospiediet braukšanas pedāli.

– Ar braukšanas pedāli vienmērīgi var no-

regulēt braukšanas ātrumu.

– Izvairieties no grūdienveidīgas pedāļu

spiešanas, tas var izraisīt hidrauliskās

iekārtas bojājumus.

– Ja, braucot pa slīpām virsmām, samazi-

nās jauda, nedaudz atlaidiet pedāli.

 Atlaidiet braukšanas pedāli, aparāts no-

bremzē patstāvīgi un apstājas.

Norāde: bremžu darbības efektivitāti var

pastiprināt, nospiežot bremžu pedāli.

Līdz 70 mm augstu, nekustīgu šķēršļu pār-

varēšana:

 Iēni un uzmanīgi pārbrauciet tiem pāri

virzienā uz priekšu.

Vairāk kā 70 mm augstu, nekustīgu šķēršļu

pārvarēšana:

 Šķēršļus drīkst pārvarēt tikai ar piemē-

rotas rampas palīdzību.

IEVĒRĪBAI

Neslaucīt iekšā iepakojuma lentes, drāti vai

līdzīgo, tas var novēst pie slaucītājmehāni-

kas bojājumiem.

 Motora apgriezienu skaitu slaucīšanas

režīmam iestatīt uz 2550 1/min, skatīt

nodaļu „Daudzfunkciju indikācija | Mo-

tora apgriezienu skaita iestatīšana“.

Norāde

1500 1/min iestatījums piemērots tikai

transportēšanai un ne slaucīšanas režī-

mam (Slaucīšanas slota un sānu slotas

negriežas pietiekami).

Norāde: Lai sasniegtu optimālo tīrīšanas

rezultātu, pārvietošanās ātrums būtu jāpie-

lāgo apstākļiem.

Norāde: Ekspluatācijas laikā putekļu filtrs ir

jāiztīra regulāros laika intervālos.

Pirms starta/drošības pārbaudes

Darbība

Vadītāja sēdekļa regulēšana

Programmas izvēle

Gāzes padeves atvēršana

Iedarbiniet aparātu

Motora iedarbināšana

Braukšana ar aparātu

Braukšana uz priekšu

Braukšana atpakaļgaitā

Braukšanas veids

Bremzēšana

Šķēršļu pārvarēšana

Slaucīšanas režīms

390 LV

- 8

Šie papildpiederumi ir uzmontēti jau rūpnī-

cā un tos nav iespējams uzstādīt vēlāk.

Pie ūdens smidzināšanas sistēmas papild-

piederumiem pieder ūdens tvertne un sānu

slotu smidzināšanas sprauslas.

 Ja slaucīšanas laikā saceļas putekļi,

var izmantot ūdens smidzināšanas sis-

tēmu.

 To ieslēdz ar sānu slotu ūdens padeves

slēdzi.

 Ieslēdziet ventilatoru.

 Veicot virsmu tīrīšanu, programmu iz-

vēles slēdzi pārslēdziet uz "Slaucīšana

ar slaucītājveltni".

 Tīrot malas, programmu izvēles slēdzi

pārslēdziet uz "Slaucīšana ar slaucī-

tājveltni un sānu slotām".

 Izslēdziet ventilatoru.

 Veicot virsmu tīrīšanu, programmu iz-

vēles slēdzi pārslēdziet uz "Slaucīšana

ar slaucītājveltni".

 Tīrot malas, programmu izvēles slēdzi

pārslēdziet uz "Slaucīšana ar slaucī-

tājveltni un sānu slotām".

 Bīstami

Savainošanās risks! Iztukšošanas laikā ne-

tīrumu tvertnes kustību rādiusā nedrīkst at-

rasties personas un dzīvnieki.

 Bīstami

Saspiešanas risks! Nelieciet rokas iztukšo-

šanas mehānisma stieņu sistēmā. Neuztu-

rieties zem paceltas tvertnes.

 Bīstami

Apgāšanās risks! Iztukšošanas laikā apa-

rātu novietojiet uz līdzenas virsmas.

 Pārslēdziet programmu izvēles slēdzi

uz "Transportēšana" .

 Paceliet netīrumu tvertni.

 Piebrauciet pie netīrumu savākšanas

konteinera.

 Nofiksēt stāvbremzi.

 Tvertnes vāka atvēršana: nospiediet

slēdzi pa kreisi un iztukšojiet netīrumu

tvertni.

 Tvertnes vāka aizvēršana: nospiediet

slēdzi pa labi (uz apm. 2 sekundēm),

līdz tiek sasniegta gala pozīcija.

 Atlaidiet stāvbremzi.

 Lēnām pabrauciet nost no netīrumu sa-

vākšanas konteinera.

 Nolaidiet netīrumu tvertni līdz galam le-

jā.

 Nospiediet un turiet nospiestu bremžu

pedāli.

 Nofiksēt stāvbremzi.

 Aizdedzes atslēgu pagrieziet pozīcijā

"0" un izņemiet to no aizdedzes.

 Aizveriet gāzes padeves vārstu, pagrie-

žot to pulksteņrādītāja virzienā.

 BĪSTAMI

Savainošanās un bojājumu risks! Trans-

portējot ņemiet vērā aparāta svaru.

 Aizdedzes atslēgu pagrieziet pozīcijā

"0" un izņemiet to no aizdedzes.

 Nofiksēt stāvbremzi.

 Noslēdziet gāzes padevi.

 Nostipriniet aparātu nostiprināšanas

punktos (4x) ar savilcējlentēm, trosēm

vai ķēdēm.

 Nobloķēt aparāta riteņus ar ķīļiem.

 Transportējot automašīnā, saskaņā ar

spēkā esošajām direktīvām nodrošiniet

aparātu pret izslīdēšanu un apgāšanos.

 BĪSTAMI

Savainošanās un bojājumu risks! Uzglabā-

jot ņemiet vērā aparāta svaru.

 Novietojiet slaucītājmašīnu uz līdzenas

virsmas sausā, no sala drošā vietā. Ar

pārsegiem pasargājiet pret putekļiem.

 Paceliet slaucītājveltni un sānu slotas,

lai nesabojātu sukas.

 Aizdedzes atslēgu pagrieziet pozīcijā

"0" un izņemiet to no aizdedzes.

 Nofiksēt stāvbremzi.

 Noslēdziet gāzes padevi.

 Nobloķēt slaucītājmašīnu pret nejaušo

ripošanu.

 Gāzes dzinējs

Ievērībai

Mašīnas jāvar droši izslēgt!

kvalificētai personai regulāros intervā-

los un saskaņā ar reģionālajiem vai

valsts noteikumiem jāveic mašīnas pār-

baudi, jo īpaši šķidrās gāzes tvertnes

un tās savienojumu pārbaudi.

Ja slaucītājmašīnu ilgāku laiku nelieto, pa-

pildus ievērojiet:

 Nomainiet motoreļļu.

 Noskrūvējiet gāzes šļūteni ar uzmavuz-

griezni (atslēgas platums 30 mm).



Noslēdziet gāzes balonu ar aizsargvā-

ciņu un uzglabājiet balonu piemērotās

telpās, novietotu stāvus (skatīt nodaļu

"Drošības norādījumi").

 Notīrīt mašīnas ārpusi un iekšpusi.

 Ja aparātu nav paredzēts izmantot il-

gāk nekā 4 nedēļas, atvienojiet akumu-

latora mīnusa polu.

Simbolisks attēlojums

 Akumulatoru uzlādējiet apm. ik pēc 2

mēnešiem.

 Aizveriet akumulatora pārsegu, tādējā-

di izvairoties no īssavienojuma.

Ūdens smidzināšanas sistēmas

papildpiederumi (opcija)

Sausas virsmas slaucīšana

Mitras vai slapjas virsmas slaucīšana

Iztukšojiet netīrumu tvertni

Aparāta izslēgšana

Gāzes padeves aizvēršana

Aparāta pārvietošana

Uzglabāšana/darbības

apturēšana

391LV

- 9

IEVĒRĪBAI

Bojājumu briesmas!

Putekļu filtru nedrīkst mazgāt.

– Ierīces labošanu drīkst izpildīt tikai au-

torizēti klientu apkalpošanas dienesti

vai šās nozares speciālisti, kas ir iepa-

zinušies ar visiem svarīgajiem drošības

noteikumiem.

– Pārvietojamiem profesionāli lietoja-

miem aparātiem ir jāveic drošības pār-

baude saskaņā ar Vācijas Elektrotehni-

ķu Apvienības priekšrakstiem (VDE

0701).

 Novietojiet slaucītājmašīnu uz līdzenas

virsmas.

 Aizdedzes atslēgu pagrieziet pozīcijā

"0" un izņemiet to no aizdedzes.

 Nofiksēt stāvbremzi.

몇 UZMANĪBU

Bojājumu briesmas! Aparātu nedrīkst tīrīt, iz-

mantojot ūdeni vai augstspiediena ūdens strūk-

lu (īsslēguma vai citu bojājumu briesmas).

 Bīstami

Savainošanās risks! Lietojiet pretputekļu

masku un aizsargbrilles.

 Notīrīt aparātu ar lupatu.

 Izpūst aparātu ar saspiestu gaisu.

 No ārpuses aparātu notīriet ar mitru lu-

patu, kas piesūcināta ar maigu mazgā-

šanas sārmu.

Norāde: Neizmantojiet agresīvus mazgā-

šanas līdzekļus.

Nododiet aparātu apkopes veikšanai sa-

skaņā ar pārbaužu kontrollapu.

Norāde: Darba stundu skaitītājs uzrāda

tehniskās apkopes starplaikus.

Norāde: Visi servisa un tehniskās apkopes

darbi, ja ierīci apkalpo klients, ir jāveic kva-

lificētam speciālistam. Vajadzības gadīju-

mā jebkurā brīdī var tikt pieaicināts firmas

Kärcher speciālists.

Ikdienas apkope:

 Pārbaudiet motoreļļas līmeni.

 Pārbaudiet dzesēšanas šķidruma līmeni.

 Pārbaudiet gaisa spiedienu riepās.

 Pārbaudīt sānu slotu un slaucītājveltņu

nodilumu un uztītu lenšu esamību.

 Pārbaudiet, vai ap riteņiem nav aptinu-

šās lentes.

 Pārbaudiet centrbēdzes separatoru un

gaisa filtru, ja nepieciešams, iztīriet.

 Pārbaudīt vadības elementu funkcionē-

šanu.

 Pārbaudiet, vai aparāts nav bojātas.

Iknedēļas apkope:

 Pārbaudiet degvielas vai gāzes vadu

sistēmas hermētiskumu.

 Iztīriet ūdens dzesētāju.

 Iztīriet hidrauliskās eļļas dzesētāju.

 Pārbaudiet hidraulisko iekārtu.

 Pārbaudiet hidrauliskās eļļas līmeni.

 Pārbaudiet bremžu šķidruma līmeni.

 Pārbaudiet blīvplāksņu nodilumu, vaja-

dzības gadījumā nomainīt

 Pārbaudiet un ieeļļojiet tvertnes vāku.

Apkope pēc nodiluma:

 Nomainīt blīvlistes.

 Nomainīt slaucītājveltni.

 Nomainīt sāna slotu.

Norāde: Aprakstu skatīt sadaļā "Apkopes

darbi".

Norāde: Lai saglabātu tiesības uz garanti-

ju, visus servisa un tehniskās apkopes dar-

bus garantijas termiņa laikā ir jāveic autori-

zētam Kärcher klientu apkalpošanas die-

nestam, atbilstoši tehniskās apkopes burt-

nīcai.

Apkope pēc 50 darba stundām:

 uzticiet veikt pirmo pārbaudi atbilstoši

apkopes žurnālam.

Apkope pēc 250 darba stundām:

 uzticiet veikt pārbaudi atbilstoši apko-

pes žurnālam.

Sagatavošana:

 Novietojiet slaucītājmašīnu uz līdzenas

virsmas.

 Aizdedzes atslēgu pagrieziet pozīcijā

"0" un izņemiet to no aizdedzes.

 Nofiksēt stāvbremzi.

 Noslēdziet gāzes padevi.

1 Dzesēšanas ūdens tvertne

2 Gaisa filtrs

3 3-cilindru četrtaktu gāzes dzinējs

4 Ūdens dzesētājs

5 Gāzes balons

6 Lokveida aizslēgs

7 Hidrauliskās eļļas tvertne

8 Hidrauliskās eļļas iepildes atvere

9 Lodziņš

 BĪSTAMI

Savainošanās risks! Ja ir pacelta netīrumu tver-

tne, vienmēr ievietojiet fiksācijas stieni.

Nostiprināšanu veiciet tikai ārpus bīstamās zo-

nas.

1 Fiksācijas stieņa turētājs

2 Fiksācijas stienis

 Iztukšošanai no augšas paredzēto fik-

sācijas stieni atlokiet uz augšu un ielie-

ciet turētājā (nofiksētā stāvoklī).

Apejoties ar akumulatoriem, obligāti jāievē-

ro sekojoši drošības norādījumi:

Kopšana un tehniskā apkope

Vispārējas piezīmes

Tīrīšana

Aparāta iekšpuses tīrīšana

Aparāta ārējā tīrīšana

Apkopes veikšanas intervāli

Klienta veicamā tehniskā apkope

Klientu apkalpošanas dienesta veicamā

tehniskā apkope

Apkopes darbi

Pārskats

Vispārējie drošības tehnikas noteikumi

Neļaujiet motoreļļai, kurināmai

degvielai, dīzeļdegvielai un

benzīnam nonākt apkārtējā vi-

dē. Saudzējiet augsni un nolie-

toto eļļu likvidējiet videi nekaitī-

gā veidā.

Akumulatoru drošības norādījumi

Ievērot norādījumus uz akumu-

latora, lietošanas pamācībā un

automašīnas ekspluatācijas

instrukcijā!

Valkāt aizsargbrilles!

Nepielaist bērnus pie skābes

un akumulatoriem!

Sprādzienbīstamība!

Uguns, dzirksteles, atklātā

gaisma un smēķēšana ir aiz-

liegti!

Ķīmisko apdegumu bīstamība!

Pirmā palīdzība!

Brīdinājuma piezīme!

Utilizācija!

Nemest bateriju atkritumu kas-

tē!

392 LV

- 10

 Bīstami

Eksplozijas risks! Nelieciet uz baterijas, tas

nozīmē arī uz poliem un starpelementu sa-

vienotājiem instrumentus vai līdzīgus

priekšmetus.

 Bīstami

Savainošanās risks! Nekad neļaujiet brū-

cēm nonākt saskarē ar svinu. Pēc darba ar

baterijām vienmēr notīriet rokas.

 BĪSTAMI

Ugunsbīstamība un sprādzienbīstamība!

– Smēķēšana un atklāta uguns ir aizlieg-

ta.

– Telpas, kurās uzlādē baterijas, labi jā-

vēdina, jo lādējot rodas sprādzienbīsta-

ma gāze.

 Bīstami

Ķīmisko apdegumu bīstamība!

– Ja skābes šļakatas nokļuvušas acīs vai

uz ādas, izskalojiet vai noskalojiet ar lie-

lu daudzumu ūdens.

– Pēc tam nekavējoties griezieties pie

ārsta.

– Netīro apģērbu izmazgājiet ar ūdeni.

 Akumulatoru ievietojiet akumulatora tu-

rētājā.

 Pieskrūvējiet pie akumulatora pamat-

nes stiprinājumus.

 Pola spaili (sarkanais kabelis) pieslēgt

pozitīvajam polam (+).

 Pola spaili pieslēgt mīnusa polam (-).

Norāde: Pārbaudiet akumulatora polu un

polu spaiļu pietiekamu aizsardzību ar polu

aizsargziedi.

IEVĒRĪBAI

Regulāri pārbaudiet šķidruma stāvokli aku-

mulatoros, kuri ir pildīti ar skābēm.

– Pilnībā uzlādēta akumulatora skābes

specifiskais svars 20 °C temperatūrā ir

1,28 kg/l.

– Daļēji uzlādēta akumulatora skābes

specifiskais svars ir starp 1,00 un

1,28 kg/l.

– Skābes specifiskajam svaram jābūt vie-

nādam visos elementos.

 Izgrieziet visus šūnu aizslēgus.

 No katra elementa paņemiet paraugu

ar densimetru.

 Iepildiet skābes paraugu atpakaļ tajā

pašā elementā.

 Zema šķidruma līmeņa gadījumā uzpil-

diet šūnas ar destilētu ūdeni līdz marķē-

jumam.

 Uzlādējiet akumulatoru.

 Ieskrūvējiet šūnu aizslēgus.

 Bīstami

Savainošanās risks! Ievērojiet drošības no-

rādījumus, darbojoties ar akumulatoriem.

Ievērojiet lādējamās ierīces ražotāja lieto-

šanas instrukciju.

 Bīstami

Akumulatoru lādējiet tikai ar piemērotiem

lādētājiem.

 Izgrieziet visus šūnu aizslēgus.

(Tikai akumulatoriem, kuriem nav ne-

pieciešama īpaša apkope)

 Savienojiet lādējamās ierīces pluspola

līniju ar akumulatora pluspola pieslēgu-

mu.

 Savienojiet lādējamās ierīces mīnuspo-

la līniju ar akumulatora mīnuspola pie-

slēgumu.

 Ievietojiet tīkla kontaktdakšu un ieslē-

dziet lādējamo ierīci.

 Lādējiet akumulatoru ar mazāko lādē-

šanas strāvu.

Norāde: Kad akumulators uzlādēts, lādētā-

ju vispirms atvienojiet no strāvas un tad no

akumulatora.

 Atvienojiet pola spaili no mīnusa pola (-

 Atvienojiet pola spaili no plus pola (+).

 Noskrūvējiet no akumulatora pamatnes

stiprinājumus.

 Izņemiet akumulatora no turētāja.

 Izlietoto akumulatoru utilizējiet saskaņā

ar spēkā esošajiem noteikumiem.

 Bīstami

Apdegumu gūšanas risks!

 Atdzesējiet dzinēju.

 Motoreļļas līmeni pārbaudiet ne ātrāk

kā 5 minūtes pēc dzinēja apstādināša-

nas.

1 Eļļas mērīšanas stienītis

2 Noslēgvāciņš, eļļas iepildes atvere

 Izvelciet eļļas mērīšanas stienīti.

 Noslauciet un iebīdiet eļļas mērīšanas

stienīti.

 Izvelciet eļļas mērīšanas stienīti.

 Pārbaudiet eļļas līmeni.

 Ievietojiet eļļas mērstieni atpakaļ.

– Eļļas līmenim jābūt starp atzīmēm

"MIN" un "MAX".

– Ja eļļas līmenis ir zem "MIN" atzīmes,

pielejiet motoreļļu.

– Nepiepildiet motoru pāri "MAX" atzīmei.

 Noskrūvējiet eļļas iepildes atveres no-

slēgvāciņu.



Iepildīt motoreļļu.

Eļļu veidi: skatīt tehniskos datus

 Aiztaisīt eļļas iepildes atveri.

 Gaidīt vismaz 5 minūtes.

 Pārbaudiet motoreļļas līmeni.

몇 UZMANĪBU

Apdegumu gūšanas risks, strādājot ar kar-

stu eļļu!

 Sagatavojiet trauku vismaz 6 litriem eļ-

ļas savākšanai.

 Atdzesējiet dzinēju.

1 Eļļas noplūdes skrūve

 Izskrūvējiet eļļas noplūdes skrūvi.

 Atskrūvējiet eļļas iepildes atveres no-

slēgskrūvi.

 Izlaidiet eļļu.

1 Motoreļļas filtrs

 Noskrūvējiet eļļas filtru.

 Notīriet kontaktvirsmas un blīvvirsmas.

 Pirms jaunā eļļas filtra ielikšanas ie-

smērējiet tā blīvi ar eļļu.

 Ielieciet jauno eļļas filtru un cieši pievel-

ciet ar roku.

 Ieskrūvējiet eļļas noplūdes skrūvi ar

jaunu blīvi.

Norāde: eļļas noplūdes skrūvi pievelciet ar

25 Nm, izmantojot momentatslēgu.

 Iepildīt motoreļļu.

Akumulatora uzstādīšana un

pieslēgšana

Pārbaudiet un koriģējiet akumulatora

šķidruma līmeni (tikai akumulatoriem,

kuriem nav nepieciešama īpaša

apkope).

Akumulatora uzlāde

Akumulatora demontāža

Pārbaudiet motoreļļas līmeni un

uzpildiet eļļu

Motoreļļas un motoreļļas filtra nomaiņa

393LV

- 11

Eļļu veidi: skatīt tehniskos datus

 Aiztaisīt eļļas iepildes atveri.

 Ļaujiet motoram darboties apm. 10 se-

kundes.

 Pārbaudiet motoreļļas līmeni.

NORĀDĪJUMS

Netīrumu tvertne nedrīkst būt pacelta.

 Atveriet motora pārsegu.

1 Lodziņš

2 Manometrs

3 Noslēgvāciņš, eļļas iepildes atvere

 Pārbaudiet hidrauliskās eļļas līmeni

caur lodziņu.

– Eļļas līmenim jābūt starp atzīmēm

"MIN" un "MAX".

– Ja eļļas līmenis ir zem "MIN" atzīmes,

pielejiet hidraulisko eļļu.

 Noskrūvējiet eļļas iepildes atveres no-

slēgvāciņu.

 Notīriet zonu ap iepildes atveri.

 Papildiniet hidraulisko eļļu.

Eļļu veidi: skatīt tehniskos datus

 Uzskrūvējiet eļļas iepildes atveres no-

slēgvāciņu.

IEVĒRĪBAI

Ja manometrs uzrāda paaugstinātu hidrau-

liskās eļļas spiedienu, hidrauliskās eļļas

filtrs ir jānomaina Kärcher klientu servisā.

 Nofiksēt stāvbremzi.

 Iedarbiniet motoru.

Hidrauliskās iekārtas apkopi drīkst veikt ti-

kai Kärcher klientu serviss.

 Pārbaudiet visu hidraulisko šļūteņu un

pieslēgumu hermētiskumu.

 Bīstami

Applaucēšanās risks ar verdošu ūdeni!

Ļaujiet dzesētājam atdzist vismaz 20 minū-

tes.

 Pārbaudiet ūdens līmeni dzesētāja izlī-

dzināšanas tvertnē (ūdens līmenim jā-

būt starp atzīmēm MIN un MAX).

 Notīriet dzesētāja plāksnītes.

 Pārbaudiet dzesētāja šļūteņu un pieslē-

gumu hermētiskumu.



Iztīriet ventilatoru.

 Iedarbiniet motoru.

 Paceliet netīrumu tvertni līdz galam uz

augšu.

 Izslēdziet dzinēju.

 Nofiksēt stāvbremzi.

 Ievietojiet iztukšošanai no augšas pare-

dzēto fiksācijas stieni.

 Novākt no veltņa uztītās lentes vai auklas.

 Izņemiet fiksācijas stieni.

 Iedarbiniet motoru.

 Nolaidiet netīrumu tvertni līdz galam lejā.

 Izslēdziet dzinēju.

1 Slaucītājveltņa turētāja stiprinājuma

skrūve

2 Slaucītājveltnis

3 Slaucītājveltņa turētājs

4 Turētājplāksnes sānu blīvējums

5 Sānu blīvējums

 Atveriet sānu apšuvumu ar atslēgu.

 Noskrūvējiet no turētājplāksnes sānu

blīvējuma spārnuzgriežņus un noņe-

miet turētājplāksni.

 Atvirziet sānu blīvējumu uz ārpusi.

 Izskrūvējiet slaucītājveltņa turētāja stip-

rinājuma skrūvi un izvirziet turētāju uz

āru.

 Izņemiet slaucītājveltni.

Slaucītājveltņa montāžas stāvoklis brauk-

šanas virzienā (skatoties no priekšpuses)

Norāde: Iebūvējot jauno slaucītājveltni, se-

kojiet suku komplekta stāvoklim.

 Iemontējiet jaunu slaucītājveltni. Slau-

cītājveltņa gropes ir jāuzliek uz pretējā

balansiera izciļņiem.

Norāde: Pēc jaunā slaucītājveltņa montā-

žas no jauna jānoregulē slaucīšanas josla.

Norāde: Slaucīšanas josla rūpnīcā ir iesta-

tīta 80 mm platumā, taču, nolietojoties slau-

cītājveltnim, tā pakāpeniski var sarukt.

 Pārbaudiet gaisa spiedienu riepās.

 Izslēdziet sūcējventilatoru.

 Brauciet ar slaucītājmašīnu pa līdzenu

un gludu grīdu, kas klāta ar putekļiem

vai krītu.

 Pārslēdziet programmu izvēles slēdzi

uz "Slaucīšanu ar slaucītājveltni".

 Pārslēdziet programmu izvēles slēdzi

uz "Transportēšana".

 Brauciet ar aparātu atpakaļgaitā.

 Pārbaudiet slaucīšanas virsmu.

Slaucīšanas joslas formai ir jāveido vien-

mērīgs, 80-85 mm plats taisnstūris.

1 Regulēšanas uzgrieznis

2 Kontruzgrieznis

 Atveriet motora sānu pārsegu.

 Atskrūvējiet kontruzgriezni.

 Noregulējiet slaucīšanas joslu

 Pievelciet kontruzgriezni.

 Pārbaudiet slaucītājveltņa slaucīšanas

virsmu.

 Pārbaudiet gaisa spiedienu riepās.

 Paceliet sānu slotu.

 Brauciet ar slaucītājmašīnu pa līdzenu

un gludu grīdu, kas klāta ar putekļiem

vai krītu.

 Pārslēdziet programmu izvēles slēdzi

uz "Slaucīšana ar slaucītājveltni un

sānu slotām".

 Paceliet sānu slotu.

 Pārslēdziet programmu izvēles slēdzi

uz "Braukšana".

 Brauciet ar aparātu atpakaļgaitā.

 Pārbaudiet slaucīšanas virsmu.

Hidrauliskās eļļas līmeņa pārbaude un

hidrauliskās eļļas papildināšana

Hidrauliskās iekārtas pārbaude

Ūdens dzesētāja pārbaude un apkope

Slaucītājveltņa pārbaude

Slaucītājveltņa nomaiņa

Slaucītājveltņa slaucīšanas virsmas

pārbaude un pieregulēšana

Sānu slotas slaucīšanas joslas

pārbaude un iestatīšana

394 LV

- 12

Slaucīšanas joslas platumam vajadzētu būt

starp 40-50 mm.

 Koriģējiet slaucīšanas joslu ar divām re-

gulēšanas skrūvēm.

 Pārbaudiet slaucīšanas virsmu.

 Pārbaudiet gaisa spiedienu riepās.

 Uzbīdiet netīrumu tvertni uz augšu un

nostipriniet ar fiksācijas stieni.

 BĪSTAMI

Savainošanās risks! Ja ir pacelta netīrumu

tvertne, vienmēr ievietojiet fiksācijas stieni.

Nostiprināšanu veiciet tikai ārpus bīstamās

zonas.

 Iztukšošanai no augšas paredzēto fik-

sācijas stieni atlokiet uz augšu un ielie-

ciet turētājā (nofiksētā stāvoklī).

1 Fiksācijas stieņa turētājs

2 Fiksācijas stienis

 Atveriet sānu apšuvumu, kā aprakstīts

nodaļā "Slaucītājveltņa nomaiņa".

 Atskrūvējiet sānu turētājplāksnes 6

spārnuzgriežņus.

 Atskrūvējiet priekšējās turētājplāksnes

3 uzgriežņus (SW 13).

 Nospiediet sānu blīvējumu tik tālu uz

leju (iegarenajā caurumā), līdz tā attā-

lums līdz zemei ir 1 - 3 mm.

 Pieskrūvējiet turētājplāksnes.

 Atkārtojiet tās pašas darbības aparāta

otrā pusē.

 Novietojiet slaucītājmašīnu uz līdzenas

virsmas.

 Gaisa spiediena mērītāju pievienojiet

riepas ventilim.

 Pārbaudiet gaisa spiedienu un pēc va-

jadzības to koriģējiet.

 Pieļaujamo gaisa spiedienu riepās ska-

tiet tehniskajos datos.

 Iztīriet putekļu filtru, nospiežot filtra tīrī-

šanas taustiņu.

몇 BRĪDINĀJUMS

Pirms sākt putekļu filtra nomaiņu, iztukšo-

jiet netīrumu tvertni. Strādājot ar filtrēšanas

sistēmu, valkājiet putekļu aizsargmasku.

Iev

ērojiet drošības noteikumus par rīcību

sīku putekļu gadījumā.

1 Aparāta pārsega fiksators

2 Ierīces pārsegs

 Atveriet noslēgu, izskrūvējot zvaigznes

tipa skrūvi.

 Pavirziet aparāta pārsegu uz priekšu.

1 Aizslēgs

2 Filtra pārsegs

 Atveriet filtra pārsegu.

 Pavirziet filtra izkratīšanas mehānismu

uz priekšu.

 Nomainiet putekļu filtru.

 Aizveriet filtra pārsegu.

Ķīļsiksnai pie apm. 10 kg slodzes ir par 7-9

mm jāpadodas.

 Ķīļsiksnas spriegojuma iestatīšanu uzti-

ciet autorizētam klientu servisam.

1 Aizslēgs

2 Gaisa filtra korpuss

 Atveriet aizslēgu.

 Noņemiet gaisa filtra korpusu.

 Nomainiet gaisa filtra ieliktni.

Norāde: montāžas pozīcija ar gaisa iz-

plūdes atveri uz leju (skatīt attēlu).

 Noskrūvējiet centrbēdzes separatora

spārnuzgriezni.

 Iztīriet centrbēdzes separatoru.

Sānu blīvējumu regulēšana

Gaisa spiediena pārbaude riepās

Putekļu filtra manuāla tīrīšana

Putekļu filtra nomaiņa

Ķīļsiksnas pārbaude un regulēšana

Pārbaudiet un nomainiet gaisa filtru

395LV

- 13

 Noskrūvējiet lukturi.

 Izņemiet lukturi un atvienojiet kontaktus.

Norāde: ievērojiet kontaktu pozīcijas.

 Atskrūvējiet luktura daļas.

 Noņemiet luktura korpusu un turiet to

horizontāli, jo gaismas ķermenis nav

nostiprināts.

 Atbloķējiet fiksācijas skavu un izņemiet

spuldzi.

 Ielieciet jaunu spuldzi.

 Salieciet to kopā apgrieztā secībā.

Norāde: lai nomainītu virziena rādītāja

spuldzi, no virziena rādītāja korpusa izņe-

miet stikliņu.

 Atveriet drošinātāju turētāju.

 Pārbaudīt drošinātājus.

Norāde: Drošinātājs FU 01 atrodas motora

nodalījumā.

 Atjaunojiet bojātos drošinātājus.

Norāde: Drošinātājus apmainiet tikai pret

tāda paša stipruma drošinātājiem.

Ar šo mēs paziņojam, ka turpmāk minētā

iekārta, pamatojoties uz tās konstrukciju un

izgatavošanas veidu, kā arī mūsu apgrozī-

bā laistajā izpildījumā atbilst ES direktīvu

attiecīgajām galvenajām drošības un vese-

lības aizsardzības prasībām. Iekārtā izda-

rot ar mums nesaskaņotas izmaiņas, šis

paziņojums zaudē savu spēku.

Parakstītāji rīkojas valdes vārdā un ar tās

pilnvaru.

Pilnvarotais sagatavot dokumentāciju:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Luktura (opcija) spuldzes nomaiņa

Virziena rādītāja (opcija) spuldzes

nomaiņa

Drošinātāju nomaiņa

FU 01 Galvenais drošinātājs 60 A

FU 02 Gāzes balona piepildīju-

ma līmeņa indikators

5 A

FU 03 Drošības relejs

Daudzfunkcionālais dis-

plejs

10 A

FU 04 Braukšanas virziena iz-

vēles slēdzis

10 A

FU 05 Laika relejs

Sēdekļa kontaktslēdzis

5 A

FU 06 Ventilators 25 A

FU 07 Programmas izvēles slē-

dzis

Netīrumu tvertnes funkci-

jas

10 A

FU 08 Startera relejs 30 A

FU 09 Indikāciju instruments 7,5 A

FU 10 Pozīciju gaismas 7,5 A

FU 11 Darba apgaismojums

priekšā (tuvās gaismas)

10 A

FU 12 Izkratīšanas sistēma

Bākuguns

Signāltaure

20 A

FU 13 Ūdens sūknis 10 A

ES Atbilstības deklarācija

Produkts: Grīdas tīrīšanas mašīna ar

vadītāja sēdekli

Padomi: 1.186-xxx

Attiecīgās ES direktīvas:

2006/42/EK (+2009/127/EK)

2014/30/ES

2000/14/EK

Piemērotās harmonizētās normas:

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Atbilstibas novertešanas procedura:

2000/14/EK: V pielikums

Skaņas intensitates līmenis dB(A)

Izmērītais: 98

Garantētais: 101

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

396 LV

- 14

Palīdzība darbības traucējumu gadījumā

Darbības traucējums Traucējuma novēršana

Aparātu nevar iedarbināt Apsēdieties vadītāja krēslā, tiek aktivēts sēdekļa kontaktslēdzis

Uzlādēt vai nomainīt akumulatoru

Tukšs gāzes balons - nomainīt gāzes balonu

Aizvērts gāzes padeves vārsts - atvērt vārstu, pagriežot to pretēji pulksteņrādītāja virzienam.

Apledojis gāzes vārsts - ievērojiet aprakstu sadaļā par gāzes balona nomaiņu.

Informēt Kärcher klientu servisu.

Motors strādā neregulāri Iztīrīt gaisa filtru vai nomainīt filtra patronu

Pārbaudiet degvielas cauruļvadu sistēmu, pieslēgumus un savienojumus, vajadzības gadījumā sa-

labojiet.

Informēt Kärcher klientu servisu.

Pārkarsis motors Uzpildīt dzesēšanas līdzekli

Izskalot dzesētāju

Nospriegot ķīļsiksnu

Informēt Kärcher klientu servisu.

Motors darbojas, bet aparāts pār-

vietojas lēnām vai nepārvietojas

nemaz

Atbrīvot stāvbremzi

Pārbaudiet, vai nav aptinušās lentes un auklas.

Informēt Kärcher klientu servisu.

Svilpjoša skaņa hidrauliskajā iekār-

tā

Uzpildīt hidraulisko šķidrumu

Informēt Kärcher klientu servisu.

Sukas griežas tikai lēnām vai ne-

griežas vispār.

Pārbīdiet gāzes sviru līdz galam uz priekšu (liels apgriezienu skaits).

Pārbaudiet, vai nav aptinušās lentes un auklas.

Informēt Kärcher klientu servisu.

Suku zonā ir maza sūkšanas jauda

vai tās nav

Filtra tīrīšana

Informēt Kärcher klientu servisu.

Aparāts putinā Sānu blīvējumu regulēšana

Ieslēgt ventilatoru

Iztīrīt putekļu filtru

Nomainīt filtra blīves

Informēt Kärcher klientu servisu.

Slaucītājmašīna atstāj nesaslaucī-

tus netīrumus

Iztukšot netīrumu tvertni

Iztīrīt putekļu filtru

Nomainiet slaucītājveltni

Noregulējiet slaucīšanas joslu

Nomainiet netīrumu tvertnes blīvlentes

Novērsiet slaucītājveltņa bloķēšanās iemeslu

Informēt Kärcher klientu servisu.

Netīrumu tvertni nevar pacelt vai

nolaist

Pārbaudīt drošinātājus.

Informēt Kärcher klientu servisu.

Netīrumu tvertne griežas pārāk lēni

vai negriežas nemaz

Informēt Kärcher klientu servisu.

Hidrauliski darbināmo daļu darbī-

bas traucējumi

Informēt Kärcher klientu servisu.

397LV

- 15

Tehniskie dati

KM 130/300 R LPG

1.186-146.0

Ierīces dati

Braukšanas ātrums uz priekšu km/h 10

Braukšanas ātrums atpakaļgaitā km/h 10

Kāptspēja (max.) -- 18%

Slaucīšanas platība bez sānu slotām m

/h 10000

Slaucīšanas platība ar 1 sānu slotu m

/h 13000

Darba platums bez sānu slotas mm 1000

Darba platums ar 1 sānu slotu mm 1300

Aizsardzība pret pilēšanu -- IPX 3

Darbības laiks ar pilnu degvielas tvertni h 4

Motors

Tips -- Kubota WG 972-E4

Konstrukcija -- 3-cilindru četrtaktu gāzes dzinējs

Emisija saskaņā ar ES regulas 2016/1628 mērīšanas procedūru (V līmenis) g/kWh 1018,2

Dzesēšanas veids -- Dzesēšana ar ūdeni

Griešanās virziens -- Pretēji pulksteņrādītāja virzienam

Diametrs mm 74,5

Gājiens mm 73,6

Ietilpība cm

962

Eļļas daudzums l 3,7

Darba apgriezienu skaits 1/min 2350

Maksimālais apgriezienu skaits 1/min 2550

Tukšgaitas apgriezieni 1/min 1500

Maks. jauda kW/PS 17,5/23,5

Augstākais griešanas moments pie 2400 1/min Nm 66,3

Eļļas filtrs -- Filtra patrona

Ieplūdes gaisa filtrs -- Iekšējā filtra patrona, ārējā filtra patrona

Degvielas veids LPG

Atļauti ir propāna un butāna sašķidrinātās naftas gā-

zes maisījumi. Propāna saturam jābūt vismaz 90%.

Tvertnes tilpums 11 kg vai 20 litri (nomaināms balons)

Elektrosistēma

Akumulators V, Ah 12, 62

Ģenerators, trīsfāzu V, A 12, 80

Starteris -- Elektriskais starteris

Hidrauliskā iekārta

Kopējais eļļas daudzums visā hidrauliskajā iekārtā l 26,5

Eļļas daudzums hidrauliskās eļļas tvertnē l 21,2

Eļļas veidi

Motors (virs 25 °C) -- SAE 30, SAE 10W-30, SAE 15W-40

Motors (no 0 līdz 25 °C) -- SAE 20, SAE 10W-30, SAE 10W-40

Motors (zem 0 °C) -- SAE 10W, SAE 10W-30, SAE 10W-40

Hidraulika -- HV 46

Netīrumu tvertne

Maks. izkraušanas augstums mm 1400

Netīrumu tvertnes tilpums l 300

Slaucītājveltnis

Slaucītājveltņa diametrs mm 300

Slaucītājveltņa platums mm 1000

Apgriezienu skaits 1/min 350

Slaucīšanas josla mm 80

Sānu slota

Sāna slotas diametrs mm 600

Apgriezienu skaits (bezpakāpju) 1/min 0 - 60

Atbrīvošana

Lielums priekšā -- 15-4.5x8

Gaisa spiediens priekšā bar 8

Lielums aizmugurē -- 15-4.5x8

398 LV

- 16

Bremzes

Priekšējie riteņi -- mehāniska

Aizmugurējais ritenis -- hidrostatiskas

Filtru un pumpju sistēma

Konstrukcija -- Plakani salocītais filtrs

Apgriezienu skaits 1/min 2800

Filtra virsma, smalku putekļu filtrs m

5,2

Nominālais iesūkšanas sistēmas zemspiediens mbar 15,5

Nominālā iesūkšanas sistēmas apjoma plūsma m

/h 800

Izkratīšanas sistēma -- Elektromotors

Apkārtējās vides apstākļi

Temperatūra °C -5 līdz +40

Gaisa mitrums, neaprasojis % 0 - 90

Saskaņā ar EN 60335-2-72 aprēķinātās vērtības

Trokšņu emisija

Skaņas spiediena līmenis L

dB(A) 80

Nenoteiktība K

dB(A) 3

Skaņas jaudas līmenis L

+ nenoteiktība K

dB(A) 101

Aparāta vibrācijas

Plaukstas-rokas vibrācijas lielums m/s

1,5

Sēdeklis m/s

0,8

Nenoteiktība K m/s

0,2

Izmēri un svars

Garums x platums x augstums mm 2122 x 1330 x 1430

Pagriešanās rādiuss pa labi mm 1460

Pagriešanās rādiuss pa kreisi mm 1460

Pašsvars kg 925

Pieļaujamais kopējais svars kg 1505

Pieļaujamā ass noslodze priekšā kg 882

Pieļaujamā ass noslodze aizmugurē kg 623

Rezervētas tiesības veikt tehniskas izmaiņas!

KM 130/300 R LPG

1.186-146.0

399LV

- 1

Prieš pirmą kartą pradedant

naudotis prietaisu, būtina ati-

džiai perskaityti originalią instrukciją, ja va-

dovautis ir saugoti, kad ja galima būtų nau-

dotis vėliau arba perduoti naujam savinin-

kui.

Išpakuodami įrenginį pastebėję transporta-

vimo metu padarytų pažeidimų, praneškite

pardavėjui.

– Ant įrenginio pritvirtintuose įspėjamuo-

siuose ženkluose ir nurodymų lentelėse

pateikiama svarbi informacija, reikalin-

ga, norint saugiai naudoti prietaisą.

– Be naudojimo instrukcijoje pateikiamų

nurodymų taip pat reikia laikytis bendrų-

jų įstatymus leidžiančiųjų institucijų nu-

rodymų dėl nelaimingų atsitikimų pre-

vencijos ir saugos.

Nurodymai apie sudedamąsias medžia-

gas (REACH)

Aktualią informaciją apie sudedamąsias

dalis rasite adresu:

www.kaercher.com/REACH

Kiekvienoje šalyje galioja mūsų įgaliotų

pardavėjų nustatytos garantijos sąlygos.

Galimus prietaiso gedimus garantijos galio-

jimo laikotarpiu pašalinsime nemokamai,

jei tokių gedimų priežastis buvo netinka-

mos medžiagos ar gamybos defektai. Dėl

garantinių gedimų šalinimo kreipkitės į

savo pardavėją arba artimiausią klientų ap-

tarnavimo tarnybą pateikdami pirkimą pa-

tvirtinantį kasos kvitą.

 PAVOJUS

Siekiant išvengti gedimų, prietaisą remon-

tuoti ir jo atsargines detales keisti gali tik

įgaliota klientų aptarnavimo tarnyba.

– Leidžiama naudoti tik gamintojo patvir-

tintus priedus ir atsargines dalis. Origi-

nalių priedų ir atsarginių dalių naudoji-

mas užtikrina saugų, be gedimų prietai-

so funkcionavimą.

– Informacijos apie atsargines dalis galite

rasti interneto svetainės www.kaer-

cher.com dalyje „Service“.

 PAVOJUS

Įspėja apie gresiantį tiesioginį pavojų, ga-

lintį sukelti sunkius sužalojimus arba mirtį.

몇 ĮSPĖJIMAS

Įspėja apie galimą pavojų, galintį sukelti

sunkius sužalojimus arba mirtį.

몇 ATSARGIAI

Nurodo galimą pavojų, galintį sukelti len-

gvus sužalojimus arba materialinius nuos-

tolius.

DĖMESIO

Nuoroda dėl galimo pavojaus, galinčio su-

kelti materialinius nuostolius.

Bendrieji nurodymai. . . . . . . . . LT 1

Aplinkos apsauga. . . . . . LT 1

Garantija . . . . . . . . . . . . LT 1

Priedai ir atsarginės dalys LT 1

Naudojimo instrukcijoje nau-

dojami simboliai . . . . . . . LT 1

Simboliai ant prietaiso . . LT 1

Naudojimas pagal paskirtį . . . . LT 2

Netinkamas naudojimas,

kurį galima numatyti. . . . LT 2

Tinkami paviršiai . . . . . . LT 2

Saugos reikalavimai . . . . . . . . LT 2

Saugos pastabos dėl valdy-

mo . . . . . . . . . . . . . . . . . LT 2

Saugos pastabos dėl važia-

vimo . . . . . . . . . . . . . . . . LT 2

Saugos technikos direktyvos

suskystintosiomis dujomis

varomoms transporto prie-

monėms . . . . . . . . . . . . . LT 2

Mašinos su degimo varikliaisLT 3

Įrenginiai, ištuštinami pakė-

lus . . . . . . . . . . . . . . . . . LT 3

Mašinos su apsauginiu vai-

ruotojo stogeliu. . . . . . . . LT 3

Saugos pastabos dėl įrengi-

nio transportavimo . . . . . LT 4

Saugos pastabos dėl įprasti-

nės ir techninės priežiūros LT 4

Veikimas . . . . . . . . . . . . . . . . . LT 4

Pastabos dėl iškrovimo . . . . . . LT 4

Valdymo ir funkciniai elementai LT 5

KM 130/300 R LPG . . . . LT 5

Prieš pradedant naudoti . . . . . LT 6

Mašinisto kabina atvertimas LT 6

Stovėjimo stabdžio fiksavi-

mas / atleidimas. . . . . . . LT 6

Šluojamosios mašinos be

pavaros mechanizmo stūmi-

mas . . . . . . . . . . . . . . . . LT 6

Prietaiso su pavaros mecha-

nizmu pastūmimas. . . . . LT 6

Naudojimo pradžia. . . . . . . . . . LT 6

Bendrieji nurodymai . . . . LT 6

Dujų baliono montavimas/

keitimas . . . . . . . . . . . . . LT 6

Prieš paleidimą/saugos pati-

krą . . . . . . . . . . . . . . . . . LT 7

Naudojimas . . . . . . . . . . . . . . . LT 7

Vairuotojo sėdynės regulia-

vimas . . . . . . . . . . . . . . . LT 7

Programos pasirinkimas LT 7

Dujų tiekimo paleidimas. LT 7

Mašinos įjungimas . . . . . LT 7

Važiavimo režimas. . . . . LT 7

Valymas . . . . . . . . . . . . . LT 7

Dulkių maišelio ištuštinimas LT 8

Prietaiso išjungimas. . . . LT 8

Transportavimas . . . . . . . . . . . LT 8

Laikymas / eksploatavimo nu-

traukimas. . . . . . . . . . . . . . . . . LT 8

Priežiūra ir aptarnavimas. . . . . LT 9

Bendrieji nurodymai . . . . LT 9

Valymas . . . . . . . . . . . . . LT 9

Priežiūros intervalai . . . LT 9

Aptarnavimo darbai. . . . LT 9

ES atitikties deklaracija. . . . . . LT 13

Pagalba gedimų atveju. . . . . . LT 14

Techniniai duomenys . . . . . . . LT 15

Bendrieji nurodymai

Aplinkos apsauga

Pakuotės medžiagos gali būti

perdirbamos. Neišmeskite pa-

kuočių kartu su buitinėmis atlie-

komis, bet atiduokite jas perdirbti.

Naudotų prietaisų sudėtyje yra

vertingų, antriniam žaliavų perdir-

bimui tinkamų medžiagų, todėl jie

turėtų būti atiduoti perdirbimo

įmonėms. Todėl naudotus senus

įrenginius šalinkite pagal atitinka-

mą antrinių žaliavų surinkimo sis-

temą.

Neleiskite, kad ant grunto patektų tokie

skysčiai, kaip variklio alyva, hidraulinė aly-

va, stabdžių skystis, dyzelinas arba auši-

nimo skysti. Saugokite aplinką, skysčius

tvarkykite laikydamiesi aplinkos apsaugos

reikalavimų.

Garantija

Priedai ir atsarginės dalys

Naudojimo instrukcijoje naudojami

simboliai

Simboliai ant prietaiso

Pavojus nusideginti prisilie-

tus prie įkaitusių paviršių!

Prieš pradėdami dirbti su

prietaisu palaukite, kol išme-

tamųjų dujų sistema pakan-

kamai atvės.

Prietaisą naudoti tik mūvint

apsaugines pirštines.

Įstrigus tarp judančių trans-

porto priemonės dalių, kyla

traiškymo pavojus

Judančios dalys gali sužeisti.

Nelieskite.

Gaisro pavojus. Nesiurbkite

degančių arba smilkstančių

daiktų.

Grandinės laikiklis / krano

taškas

Automobilių keltuvo pastaty-

mo vieta

Maksimalus pagrindo nuoly-

dis važiuojant pakelta nešva-

rumų kamera.

Važiuokite tik ne į statesnę

nei 18% įkalnę.

Montuodami užtikrinkite tin-

kamą dujų baliono padėtį!

Jungtis ir žiedo anga turi būti

nukreiptos žemyn.

400 LT

- 2

Šią šluojamąją mašiną naudokite tik pagal

šioje instrukcijoje pateiktus nurodymus.

– Šis valomasis įrenginys skirtas nešva-

rumams atvirose vietose valyti.

– Šiuo prietaisu draudžiama važiuoti ke-

liuose..

– Prietaiso naudojimas kitais tikslais lai-

komas naudojimu ne pagal paskirtį. Už

žalą, susidariusią dėl naudojimo ne pa-

gal paskirtį, gamintojas neatsako; visa

atsakomybė tenka naudotojui.

– (Dujinis variklis)

Prietaisą uždarose patalpose leidžiama

naudoti tuo atveju, jeigu užtikrinamas

pakankamas vėdinimas.

– Dujų balionus ir įrenginį laikykite tik ant

žemės paviršiaus.

– Jokiu būdu neatlikite jokių įrenginio pa-

keitimų.

– Įrenginys skirtas tik naudojimo instruk-

cijoje nurodytoms dangoms.

– Mašiną galima naudoti tik įmonės arba

jos įgaliotų asmenų nurodytoje teritori-

joje.

– Pagrindinės nuorodos: Saugokite prie-

taisą nuo lengvai užsidegančių medžia-

gų (sprogių arba degių).

– Niekada nevalykite (nesiurbkite) spro-

gių skysčių, degių dujų, neskiestų rūgš-

čių ir tirpiklių! Tai taikoma benzinui,

dažų skiedikliui arba mazutui, kurie su-

mišę su siurbimo oru gali sudaryti spro-

gius garus ir mišinius, taip pat acetonui,

neskiestoms rūgštims, tirpikliams, nes

jie gali pažeisti įrenginio medžiagas.

– Jokiu būdu nešluokite / nesiurbkite re-

aktyviųjų metalų dulkių (pvz., aliuminio,

magnio, cinko), nes reaguodamos su

stipriais šarminiais arba rūgštiniais vali-

kliais, jos virsta sprogiomis dujomis.

– Prietaisas nepritaikytas siurbti sveikatai

pavojingas medžiagas.

– Nevalykite (nesiurbkite) degančių arba

smilkstančių daiktų.

– Draudžiama būti pavojingoje zonoje.

Draudžiama naudoti prietaisą sprogioje

aplinkoje.

– Draudžiama mašina vežti asmenis.

– Draudžiama šiuo įrenginiu stumti /

traukti ar transportuoti kitus daiktus.

– Asfaltas

– Pramoninių statinių grindiniai

– Monolitinės grindys

– Betonas

– Tašytų akmenų grindinys

 (Taikoma tik Suomijai) Jei prietaisas tu-

rėtų PVC-žarną, jo negalima naudoti

žemoje aplinkos temperatūroje (žemiau

0°C). Kilus klausimams dėl prietaiso,

kreipkitės į „Kärcher“.

 Prieš pradėdami darbą įsitikinkite, kad

prietaisas ir jo darbinės dalys yra geros

būklės ir saugūs naudoti. Jei jų būklė

nėra nepriekaištinga, prietaiso negali-

ma naudoti.

 Jei naudojate prietaisą pavojingoje

aplinkoje (pvz., degalinėje), paisykite

atitinkamų nurodymų dėl saugos. Drau-

džiama naudoti prietaisą sprogioje

aplinkoje.



PAVOJUS

Sužalojimų pavojus!

 Nenaudokite įrenginio be apsauginio

stogo nuo krentančių daiktų zonose,

kur krentantys daiktai galėtų pasiekti

operatorių.

 Operatorius prietaisą privalo naudoti

pagal paskirtį. Jis turi paisyti aplinkos

sąlygų, o dirbdamas su prietaisu – neto-

liese esančių žmonių, ypač vaikų.

 Būtina laikytis teisės aktų, taisyklių ir

įstatymų, reglamentuojančių transporto

priemonių eismą.

 Prieš darbo pradžią operatorius turi įsi-

tikinti, kad yra tinkamai sumontuota ir

veikia visa apsauginė įranga.

 Įrenginio operatorius atsako už kitiems

asmenims įvykusius nelaimingus atsiti-

kimus ir žalą jų turtui.

 Operatorius turi dėvėti priglundančius

drabužius. Avė

kite tvirtą avalinę ir ne-

dėvėkite laisvų rūbų.

 Prieš judėdami patikrinkite artimą zoną

(pvz., ar joje nėra vaikų). Užtikrinkite

pakankamą matomumą!

 Nepalikite mašinos be priežiūros, jei

įjungtas variklis. Naudotojas gali palikti

mašiną tik tada, kai variklis yra išjung-

tas ir užtikrinama, kad mašina negalės

naudotis pašaliniai asmenys ir ištrauk-

tas raktas.

 Ištraukite raktą, kad mašina negalėtų

pasinaudoti pašaliniai asmenys.

 Prietaisą gali naudoti tik įgalioti asme-

nys, išmokyti naudotis ir pademonstra-

vę savo sugebėjimus dirbti su prietaisu.

 Šis prietaisas nepritaikytas naudoti as-

menims (taip pat vaikams) su fizine,

sensorine ar dvasine negalia arba as-

menims, neturintiems pakankamai rei-

kiamos patirties ir (arba) žinių, nebent

prižiūrint už saugą atsakingam asme-

niui ir jam nurodant, kaip prietaisas turi

būti naudojamas.

 Prižiūrėkite vaikus siekdami užtikrinti,

kad jie nežaistų su prietaisu.

ATSARGIAI

Pažeidimo pavojus! Nešluokite juostų, vir-

vių ir vielų, kadangi jos gali apsivynioti apie

besisukantį šepetį

 PAVOJUS

Sužalojimų rizika! Prieš važiuodami pati-

krinkite pagrindo tvirtumą.

 PAVOJUS

Nelaimingo atsitikimo ir sužalojimo pavojus!

 Važiavimo greitį pritaikykite pagal esa-

mas aplinkybes.

Mašina gali apvirsti ją naudojant ant didelio

posvyrio paviršių.

 Važiuokite tik ne į statesnę nei 18%

įkalnę.

Mašina gali apvirsti, kai važiuojama ant ne-

stabilaus pagrindo.

 Todėl naudokite mašiną tik ant tvirto pa-

grindo.

Mašina gali apvirsti jai per daug pasvirus į

šoną.

 Mašina gali būti pasvirus į šoną dau-

giausiai 10 % posvyrio kampu.

Pramonės profesinių asociacijų vyriausioji

valdyba (HVBG) Suskystintosios dujos (du-

jiniai degalai) yra butanas ir propanas arba

butano ir propano mišiniai. Jos tiekiamos

specialiose talpyklose. Šių dujų darbinis

slėgis priklauso nuo aplinkos temperatūros.

 PAVOJUS

Sprogimo pavojus!

Suskystintąsias dujas naudokite kitaip nei

su benziną. Benzinas garuoja lėtai, o su-

skystintosios dujos ir karto įgyja dujų pavi-

dalą. Todėl pavojus, kad patalpa prisipildys

dujų, kurios užsidegs, naudojant suskystin-

tąsias dujas yra didesnis nei naudojant

benziną.

ATSARGIAI

Naudokite tik suskystintųjų dujų balionus

su DIN 51622 kokybę atitinkančiomis va-

rančiosiomis dujomis.

Draudžiama naudoti buitines dujas ir kem-

pingams skirtas dujas.

Suskystintų

jų dujų mišiniai skirtingiems du-

jiniams varikliams gali būti skirtingi. Lei-

džiamieji suskystintųjų dujų mišiniai nuro-

dyti techniniuose duomenyse.

– Visi asmenys, naudojantys suskystintą-

sias dujas, turi būti susipažinę su su-

skystintųjų dujų savybėmis, kad galėtų

jas saugiai dirbti darbe. Pridėtas raštas

turi nuolat būti šluojamojoje mašinoje.

– Dujinius degalus naudojančių įrenginių

tinkamą veikimą ir sandarumą regulia-

riai, tačiau ne rečiau nei kasmet turi pa-

tikrinti specialistas (pagal BGG 936).

– Patikra turi būti patvirtinta raštiškai. Ti-

krinimo pagrindas į Nelaimingų atsitiki-

mų prevencijos nuostatų dėl suskystin-

tųjų dujų naudojimo 33 ir 37 str (BGV

D34).

– Kaip bendrieji reikalavimai taikomos

Federalinio transporto ministro direkty-

vos dėl dujomis varomų transporto prie-

monių ir jų variklių patikros.

Naudojimas pagal paskirtį

Netinkamas naudojimas, kurį

galima numatyti

Tinkami paviršiai

Saugos reikalavimai

Saugos pastabos dėl valdymo

Saugos pastabos dėl važiavimo

Saugos technikos direktyvos

suskystintosiomis dujomis

varomoms transporto priemonėms

Įmonės vadovybės ir darbuotojų

pareigos

Techninę priežiūrą turi atlikti specialistai

401LT

- 3

– Dujos gali būti imamos tik iš vieno balio-

no. Jei dujos vienu metu tiekiamos iš

kelių balionų, suskystintosios dujos gali

patekti iš vieno baliono į kitą. Tokiu

atveju uždarius perpildyto baliono vož-

tuvą joje esančių dujų slėgis gali būti

neleistinai aukštas (plg. šios direktyvos

B. 1).

– Įmontuojant pilną balioną, reikia atsi-

žvelgti į dujų jungties įmontavimo padė-

tį, išsamesnė informacija pateikta sky-

riuje „Dujų baliono įmontavimas“.

Dujų balionas turi būti keičiamas ypač at-

sargiai. Sumontuojant ir išmontuojant dujų

balioną, ant jo dujų išleidimo movos raktu

būtinai turi būti užsukta aklė.

– Draudžiama naudoti nesandarius balio-

nus. Iš tokių balionų, ėmusis visų reikia-

mų saugos priemonių, atviroje vietoje

turi būti išleistos likusios dujos ir pažy-

mėta, kad balionas yra nesandarus.

Tiekiant arba pasiimant nesandarų dujų

balioną, nuomotojui arba jo atstovui

(pvz., degalinės operatoriui ar pan.) turi

būti raštu pranešta apie esamą baliono

pažeidimą.

– Prieš prijungiant dujų balioną, turi būti

patikrinta, ar jo prijungiamoji mova yra

tinkamos būklės.

– Prijungus dujų balioną, putojančia prie-

mone turi būti patikrintas jos sandaru-

mas.

– Vožtuvus atidarykite iš lėto. Vožtuvams

atidaryti ir uždaryti jokiu būdu nenaudo-

kite kalamųjų įrankių.

– Užsidegus suskystintosioms dujoms,

gaisrą gesinkite tik stovėdami saugiu

atstumu ir naudodami apsaugas.

- naudokite tik angliarūgštės miltelinius

arba dujinius gesintuvus.

- dujų talpyklą aušinkite dideliu kiekiu

vandens.

– Veikiant suskystųjų dujų sistemai, turi

būti patikrinta, ar ji yra tinkamos būklės

ir sandari. Draudžiama naudoti trans-

porto priemonė, jei jos dujų sistema yra

nesandari.

– Prieš atleisdami vamzdžio ar žarnos

jungtį, uždarykite dujų baliono vožtuvą.

Dujų baliono jungties veržlę atsukite iš

lėti ir pradžioje tik šiek tiek, nes kitu

atveju iš žarnos staigiai išsiverš joje

esančius suslėgtos dujos.

– Jei dujos įleidžiamos iš didelės talpy-

klos, turi būti laikomasi taikomų reikala-

vimų dėl suskystintųjų dujų pardavimo

dideliais kiekiais.

 Pavojus

Sužalojimų pavojus!

– Ant plikos odos patekusios suskystinto-

sios dujos sukelia nušalino žaizdas.

– Išmontavus dujų balioną, ant baliono

jungties sriegio turi būti tvirtai užveržta

aklė.

– Sandarumui tikrinti naudokite muiluotą

vandenį, tirpalą „Nekal“ arba kitas puto-

jančias priemones. Draudžiama nu-

kreipti tiesioginę liepsną į suskystintųjų

dujų balioną.

– Keisdami pavienes dalis, būtinai laikyki-

tės gamintojo reikalavimų. Atlikdami

šiuos darbus uždarykite dujų baliono ir

pagrindinius blokuojamuosius vožtuvus.

– Nuolat tikrinkite suskystintosiomis dujo-

mis varomų transporto priemonių elek-

tros įrangą. Jei sistemos dalys, per ku-

rias teka dujos yra nesandarios, kibirkš-

tys gali sukelti sprogimą.

– Jei suskystosiomis dujomis varoma

transporto priemonė ilgesn

į laiką stovė-

jo patalpoje, prieš įjungdami transporto

priemonės variklį ar elektros įrangą, pa-

talpą gerai išvėdinkite.

– Apie nelaimingus atsitikimus, susijusius

su dujų balionais ir suskystintųjų dujų

sistemomis, turi būti nedelsiant praneš-

ta profesinei asociacijai ir atsakingai

pramonės priežiūros tarnybai. Pažeis-

tos dalys turi būti saugomos iki tyrimo

pabaigos.

– Dujiniai degalai ir suskystintosios dujos

turi būti laikomi vadovaujantis reikalavi-

mais TRF 1996 (suskystintųjų dujų nau-

dojimo taisyklės, žr. BGV D34 DA, 4

priedą).

– Dujų balionai turi būti laikomi pastatyti.

Dujų balionų laikymo patalpose ir atlie-

kant remonto darbus, draudžiama nau-

doti atvirą ugnį ir rūkyti. Jei dujų balionai

laikomi atviroje vietoje, turi būti užtikrin-

ta, kad prie jų nepatektų pašaliniai. Tuš-

ti dujų balionai turi būti uždaryti.

– Išjungus transporto priemonės variklį,

nedelsiant turi būti uždaryti dujų baliono

ir blokuojamieji vožtuvai.

– Patalpų suskystintosiomis dujomis va-

romoms transporto priemonėms laikyti

vieta ir charakteristikos turi atitikti Rei-

cho reglamentas dėl garažų ir atitinka-

mos žemės statybos reglamentas.

– Dujų balionai turi būti laikomi kitose pa-

talpose, atskirtose nuo transporto prie-

monių laikymo patalpų (BGV D34 DA, 2

priedą))

– Patalpose naudojami elektriniai prožek-

toriai turi būti sandarus ir apsaugotas

tvirtu korpusu.

– Remonto dirbtuvėse dujų balionų bei pa-

grindiniai blokuojamieji vožtuvai turi būti

uždaryti ir dujinių degalų balionai turi būti

apsaugoti nuo šilumos poveikio.

– Prieš eksploatacijos pertrauką bei pa-

baigą atsakingas asmuo turi patikrinti,

ar uždaryti visi vožtuvai, o ypač dujų ba-

lionų vožtuvai. Prie dujinių degalų balio-

nų draudžiama dirbti ugnimi, o ypač vi-

rinti bei pjauti liepsna. Net ir tuščius du-

jinių degalų balionus draudžiama laikyti

dirbtuvėse.

– Laikymo bei sandėliavimo patalpos ir

remonto dirbtuvės turi būti nuolat pa-

kankamai išvėdintos. Atsižvelkite į tai,

kad suskystintosios dujos yra sunkes-

nės už orą. Jos susirenka prie grindų ar

darbo duobėse bei kitokiose grindų ni-

šose ir gali šios vietose sudaryti sprogi-

mo atžvilgiu pavojingus mišinius su oru.

 Nenaudokite prietaiso didesniame

negu 1200 m aukštyje.

 PAVOJUS

Pavojus apsinuodyti!

 (Dujinis variklis)

Prietaisą uždarose patalpose leidžiama

naudoti tuo atveju, jeigu užtikrinamas

pakankamas vėdinimas.

 Išmetamosios dujos yra nuodingos ir

kenkia sveikatai, todėl jų negalima

įkvėpti.

 PAVOJUS

Sužalojimų pavojus!

 Neuždenkite vidaus degimo variklio iš-

metamųjų dujų

angos.

 Išjungus variklis visiškai sustoja praėjus

maždaug 3 sekundėms. Tuo metu būki-

te toliau nuo pavaros mechanizmo.

 PAVOJUS

Pavojus nudegti!

 Nelieskite įkaitusio vidaus degimo variklio.

 Prieš nuimdami uždangas, leiskite

transporto priemonei atvėsti.

 Nelieskite ir nebūkite prie išmetamųjų

dujų išėjimo angos.

 PAVOJUS

Sužalojimų pavojus!

 Dirbdami ištuštinimo pakėlus įrenginiu,

iki galo pakelkite sušluotų nešvarumų

talpyklą ir užfiksuokite.

 Saugumas tik už pavojaus zonų ribų.

PASTABA

Apsauginis vairuotojo stogelis (papildo-

mas) apsaugo nuo didesnių krentančių

daiktų. Tačiau jis neapsaugo nuo pervažia-

vimo!

 Kasdien tikrinkite, ar nėra apsauginio

gaubto pažeidimo.

 Jei pažeistas apsauginis gaubtas ar

atskiri jo elementai, būtina pakeisti visą

apsauginį gaubtą.

 Neleidžiama vykdyti jokių apsauginio

gaubto pakeitimų ar montuoti kitus

„Kärcher“ neleidžiamus elementus, su-

dedamąsias dalis ir sudedamuosius

mazgus.

Eksploatavimo pradžia / eksploatavimas

Laikymo bei sandėliavimo patalpose bei

dirbtuvėse

Mašinos su degimo varikliais

Įrenginiai, ištuštinami pakėlus

Mašinos su apsauginiu vairuotojo

stogeliu

402 LT

- 4

 Tuščio prietaiso svoris (transporto svo-

ris) transportavimo metu ant priekabos

ar transporto priemonėje.

 Transportuodami įrenginį, atjunkite ba-

terijos gnybtus, o patį įrenginį gerai pri-

tvirtinkite.

 Prieš atlikdami mašinos valymo ir tech-

ninės priežiūros darbus, keisdami dalis

arba atlikdami kitų mašinos funkcijų nu-

statymus, išjunkite mašiną ir ištraukite

uždegimo raktą.

 Atliekant darbus prie elektros įrangos, turi

būti atjungta akumuliatoriaus baterija.

Tam pirmiausiai reikia atjungti minuso,

o po to pliuso polį.

Pakartotinis prijungimas atliekamas

priešinga eilės tvarka. Pirmiau prijun-

giamas pliuso, o po to minuso polis.

 Prietaisui plauti nenaudokite vandens

žarnos arba aukšto spaudimo vandens

srovės (gali įvykti trumpas sujungimas

arba kitoks prietaiso pažeidimas).

 Remonto darbus gali atlikti tik įgaliota

klientų aptarnavimo tarnyba arba šios

srities kvalifikuotas, su atitinkamais

saugos nurodymais susipažinęs perso-

nalas.

 Laikykitės galiojančių vietos pramonėje

kintamose vietose naudojamų prietaisų

saugos patikros reikalavimų.

 Prietaisą naudokite tik mūvėdami ap-

sauginėmis pirštin

ėmis.

Šluojamoji mašina veikia šlavimo į semtuvą

principu.

– Besisukantis šepetys nukreipia nešva-

rumus tiesiai į nešvarumų kamerą.

– Šoninė šluota išvalo šluojamo pavir-

šiaus kampus ir pakraščius ir nustumia

nešvarumus į šepečio judėjimo kelią.

– Smulkios dulkės įsiurbiamos siurbimo

orpūte per dulkių filtrą.

 PAVOJUS

Sužalojimų ir pažeidimų pavojus!

 Perkraudami įrenginį, atsižvelkite į jo

svorį!

 Nenaudokite šakinio krautuvo, nes gali-

te sugadinti įrenginį.

 Įrenginiui perkrauti naudokite tinkamą

rampą arba kraną!

 Naudodami pakylą, įsitikinkite,

ar grindų laisvumas siekia 70 mm.

 Jei įrenginys tiekiamas ant padėklo, iš

pridėtų lentų pasigaminkite rampą nu-

važiavimui.

Tam skirtą instrukciją rasite 2 psl. (vidi-

nė viršelio pusė).

Svarbi pastaba: kiekvieną lentą tvirtai

suveržkite dviem varžtais.

Saugos pastabos dėl įrenginio

transportavimo

Saugos pastabos dėl įprastinės ir

techninės priežiūros

Veikimas

Pastabos dėl iškrovimo

Tuščio įrenginio masė (trans-

portavimo masė)

925 kg*

* Sumontavus priedus, masė padidėja.

403LT

- 5

1 Mašinisto kabina (papildoma įranga)

2 Kabinos durys (papildoma įranga)

3 Tvirtinimo taškas (4 vnt.)

4 Besisukančio šepečio prieiga

5 Priekinis ratas

6 Šoninė šluota

7 Dulkių maišelis

8 Apšvietimo sistema (papildoma įranga)

9 Prietaiso gaubto fiksatorius

10 Stiklų valytuvas (papildoma įranga)

11 Variklio uždanga

12 Dujų balionas

13 Mašinisto kabinos fiksatorius

(pasirenkamas priedas)

14 Švyturėlis

15 Išcentrinis atskyriklis

16 Mašinisto kabinos apsauginė svirtis

(pasirenkamas priedas)

17 Besisukančio šepečio reguliatorius (ne-

pavaizduotas)

1 Programos jungiklis

2 Funkciniai mygtukai

3 Daugiafunkcis ekranas

4 Darbo vietos saugiklių dėžė

5 Vairas

6 Uždegimo spynelė

7 Stovėjimo stabdys

8 Sėdynė (su kontaktiniu sėdynės jungikliu)

9 Stabdžio pedalas

10 Važiavimo pedalas

1 Avarinio signalo jungiklis (papildoma

įranga)

2 Uždegimo raktas

– Padėtis „0“: išjungti variklį

– Padėtis „1“: degimas įjungtas

– Padėtis „2“: paleisti variklį

1 Darbo šviesos įjungimas/išjungimas

(papildoma įranga)

2 Švyturėlio įjungimas/išjungimas

3 Garsinis signalas

4 Filtro valymas

5 Važiavimo krypties pasirinkimo jungiklis

6 Šoninės šluotos drėkinimas (papildoma

įranga)

7 Pūtiklis

8 Kameros sklendės atidarymas / uždarymas

9 Nešvarumų kameros pakėlimas ir nulei-

dimas

Valdymo ir funkciniai elementai

KM 130/300 R LPG

Valdymo plotas

Uždegimo spynelė

Funkciniai mygtukai

404 LT

- 6

ECU - Engine Control Unit

Variklio valdymo bloku reguliuojamos ir

kontroliuojamos variklio funkcijos.

Jeigu eksploatacijos metu įvyksta variklio

trikčių, jos rodomos taip:

– Klaidos kodas ir klaidos aprašymas ro-

domi ekrane

– Šviečia geltona arba raudona įspėja-

moji lemputė: variklio galia sumažina-

ma arba variklis išjungiamas

– Pasigirsta įspėjamasis signalas.

 Tokias triktis kaip ,pvz., aukšta aušini-

mo vandens temperatūra arba mažas

alyvos slėgis, taikydamas atitinkamas

priemones gali pašalinti klientas

 Kitų trikčių atveju susisiekite su įgaliota

KÄRCHER- arba KUBOTA klientų ap-

tarnavimo tarnyba.

1 Ekrano rodmuo

Aušinimo vandens temperatūra

Variklio apsukų skaičius

Važiavimo programa

Baterijos įtampa

Degalų bako pripildymo lygio rodmuo

Eksploatavimo valandų skaitiklis

2 Raudona įspėjamoji lemputė (STOP)

Triktį sukelia įvairios priežastys: variklis

atjungiamas

3 Kontrolinė lemputė (L1)

4 Variklio kontrolinė lemputė (MIL)

Trumpas mirksėjimas – laikina klaida

Šiai klaidai nereikia skirti daugiau dė-

mesio, nes ji neilgalaikė

Šviečia nuolatos – klaida

Šią klaidą reikia greitai pašalinti įgalio-

tose dirbtuvėse. Transporto priemonei

ir aplinkai tiesioginis pavojus negresia

Mirksi greitai – rimta klaida

Transporto priemonę nedelsdami re-

montuokite, kad būtų išvengta paskes-

nių klaidų. Venkite didelės apkrovos!

5 Geltona įspėjamoji lemputė (CHECK)

Pavaros triktis

6 Kontrolinė lemputė (L2)

7 Geltona įspėjamoji lemputė

Triktį sukelia įvairios priežastys: Pasi-

girsta įspėjamasis signalas

Funkciniai mygtukai

Funkciniais mygtukais variklio sūkių skaičių

galima nustatyti 2 pakopom.

Transportavimui:

Rekomenduojamas variklio sūkių skaičius

1500 1/min

Šlavimo režimui:

Pasirinkite variklio sūkių skaičių 2550 1/min

A Funkcinis mygtukas <meniu>

B Funkcinis mygtukas <viršun>

C Funkcinis mygtukas <žemyn>

D Funkcinis mygtukas <įrašyti/patvirtinti>

 Funkcinį mygtuką <meniu> spauskite il-

giau, nustatytas variklio sūkių skaičius

rodomas ekrane.

 Norėdami pakeisti variklio sūkių skai-

čių,paspauskite funkcinį <viršun> arba

<žemyn>.

 Norėdami įrašyti, paspauskite funkcinį

mygtuką< įrašyti/patvirtinti>.

1 Stabdžio pedalas

2 Važiavimo pedalas

3 Stovėjimo stabdys

Norint atlikti įvairius darbus, gali reikėti at-

versti mašinisto kabiną (papildoma įranga).

Pastaba: mašinisto kabina gali būti atvers-

ta tik stovint ant lygaus paviršiaus (± 5 °).

 Atsklęskite mašinisto kabinos fiksato-

rių.

 Paverskite mašinisto kabiną aukštyn,

kol užsifiksuos apsauginė svirtis.

 Prieš nuleisdami mašinisto kabiną, at-

fiksuokite apsauginę svirtį.

 Paspauskite stabdžių pedalą ir taip at-

leiskite stovėjimo stabdį.

 Paspauskite stabdžių pedalą ir taip už-

fiksuokite stovėjimo stabdį.

 Atidarykite valiklio uždangą.

 Hidraulinio siurblio laisvosios eigos

svirtį iš šono palenkite žemyn 90 °.

몇 ATSARGIAI

Šluojamosios mašinos nestumkite nenau-

dodami pavaros mechanizmo ilgus atstu-

mus ir didesniu nei 10 km/h greičiu.

 Pastūmę vėl užlenkite laisvosios eigos

svirtį aukštyn.

 Jei mašinai pastumti buvo atsukta lais-

vos eigos svirtis, užsukite ją atgal iki

galo laikrodžio rodyklės kryptimi.

Naudokite specialų įrankį.

 Prieš naudojimo pradžią, perskaitykite

variklio gamintojo naudojimo instrukciją

ir ypač laikykitės saugos reikalavimų.

 Pastatykite prietaisą ant lygaus pavir-

šiaus.

 Ištraukite uždegimo raktą.

 Stovėjimo stabdžio fiksavimas.

 PAVOJUS

Sužalojimų pavojus!

 Laikykitės saugos technikos direktyvų

suskystintosiomis dujomis varomoms

transporto priemonė

ms.

 Apledėjimas ir geltonos putų nuosėdos

ant dujų baliono rodo nesandarumą.

 Keisti dujų balionus gali tik išmokyti as-

menys.

 Draudžiama keisti dujinių degalų balionus

garažuose ir požeminėse patalpose.

 Keičiant dujų balionus, draudžiama rū-

kyti ir naudoti atvirą šviesą.

 Keisdami dujų balioną, tvirtai užsukite

suskystintųjų dujų baliono blokuojamąjį

vožtuvą ir nedelsdami uždėkite ant tuš-

čio baliono apsauginį gaubtą.

몇 ĮSPĖJIMAS

Turi būti naudojami tik patikrinto tipo 11 kg

keičiami dujų balionai.

ATSARGIAI

Draudžiama naudoti buitines dujas ir kem-

pingams skirtas dujas.

Leidžiamieji suskystintųjų dujų mišiniai pa-

ruošti naudojant propaną ir butaną. Propa-

no kiekis turi būti ne mažesnis kaip 90 proc.

DĖMESIO

duj

ų ėmimo vožtuvą (3) atidarykite tik prieš

paleisdami įrenginį (žr. skyrių „Įrenginio pa-

leidimas“).

Sukdami prieš laikrodžio rodyklę, atidaryki-

te dujų vožtuvą.

variklio valdymo blokas (ECU)

Pedalai

Prieš pradedant naudoti

Mašinisto kabina atvertimas

Stovėjimo stabdžio fiksavimas /

atleidimas

Šluojamosios mašinos be pavaros

mechanizmo stūmimas

Prietaiso su pavaros mechanizmu

pastūmimas

Naudojimo pradžia

Bendrieji nurodymai

Dujų baliono montavimas/keitimas

405LT

- 7

PASTABA

jungtis turi kairinį sriegį.

 Atsukite apsauginės svirties varžtą ir

paverskite svirtį aukštyn.

1 Apsauginis gaubtuvėlis

2 Dujų žarna su antveržle

3 Dujų vožtuvas

 Sukdami pagal laikrodžio rodyklę, už-

darykite dujų vožtuvą.

 Nusukite dujų žarną (30 mm pločio rak-

tu).

 Ant dujų baliono vožtuvo užsukite ap-

sauginį gaubtelį.

 Atspauskite uždaromąją svirtį.

 Pakeiskite dujų balioną.

Montuodami užtikrinkite tinkamą dujų

baliono padėtį! Jungtis ir žiedo anga turi

būti nukreiptos žemyn.

 Nuo dujų baliono vožtuvo nusukite ap-

sauginį gaubtelį.

 Užspauskite uždaromąją svirtį.

 Prisukite dujų žarną su prie dujų baliono

vožtuvo (30 mm pločio raktu).

 Uždėkite ir užtvirtinkite varžtu apsauginį

strypą.

 Patikrinti variklio alyvos lygį.

 Patikrinkite vandens aušintuvą.

 Patikrinkite besisukantį šepetį.

 Patikrinti padangų oro slėgį.

 Nustatykite vairuotojo sėdynę.

 Išvalykite dulkių filtrą.

Pastaba: aprašymą žr. skyriuje „Patikra ir

techninė priežiūra“.

 PAVOJUS

Ilgiau naudojant prietaisą, dėl vibracijos

gali atsirasti kraujosruvų.

Tačiau negalima nustatyti tam tikros nau-

dojimo trukmės, kadangi tai priklauso nuo

daugybės veiksnių:

– Asmeninio polinkio į kraujotakos sutriki-

mus (dažnai šąlančios, niežtinčios, ap-

tirpstančios galūnės).

– Žemos aplinkos temperatūros. Vilkėkite

šiltus drabužius, kad apsaugotumėte

kūno dalis.

– Tvirtai laikydami prietaisą, išvengsite

kraujosrūvų.

– Netrūkstamas naudojimas yra pavojin-

gesnis nei naudojimas su pertraukomis.

Reguliariai ilgą laiką naudojant prietaisą ir

pasikartojant tokiems požymiams (pavyz-

džiui, tam tikrų kūno dalių niežėjimui, aptir-

pimui, galūnių šalimui), patariame kreiptis į

gydytoją.

 Patraukite sėdynės reguliavimo svirtį į

išorę.

 Perstumkite sėdynę ir atleiskite svirtį,

sėdynė užsifiksuoja.

 Pajudinkite sėdynę pirmyn bei atgal ir

taip patikrinkite, ar ji užsifiksavo.

1 Transportavimas

Rekomenduojamas variklio sūkių skai-

čius 1500 1/min

2 Šlavimas besisukančiu šepečiu

Pasirinkite variklio sūkių skaičių 2550 1/

min

3 Šlavimas besisukančiu šepečiu ir šoni-

ne šluota

Pasirinkite variklio sūkių skaičių 2550 1/

min

 Sukdami prieš laikrodžio rodyklę, atida-

rykite dujų vožtuvą.

Pastaba: mašinoje sumontuotas kontakti-

nis sėdynės jungiklis. Atsikėlus nuo vairuo-

tojo sėdynės, mašina išjungiama.

 Atsisėskite ant vairuotojo sėdynės.

 Važiavimo krypties pasirinkimo jungiklį

nustatykite į vidurinę padėtį.

 Stovėjimo stabdžio fiksavimas.

 Uždegimo raktą įkiškite į uždegimo spy-

ną.



Uždegimo raktą pasukite į padėtį „II“.

 Jei mašina įsijungė, paleiskite uždegi-

mo raktą.

Pastaba: niekada nejunkite starterio ilgiau

nei 10 sekundžių. Prieš įjungdami starterį iš

naujo, palaukite mažiausiai 10 sekundžių.

 Pasirinkite variklio sūkių skaičių 1500 1/

min.

 Programos jungiklį nustatykite trans-

portavimo padėtį. .

 Paspauskite ir palaikykite paspaudę ak-

seleratoriaus pedalą.

 Atleiskite stovėjimo stabdį.

 Važiavimo krypties jungiklį nustatykite į

padėtį „pirmyn“.

 Iš lėto spauskite važiavimo pedalą.

 Pavojus

Sužalojimų pavojus! Važiuojant atbulomis,

neturi būti keliamas pavojus kitiems žmo-

nėms. Jei reikia, instruktuokite reikiamus

asmenis.

DĖMESIO

Pažeidimo pavojus! Važiavimo kryptį regu-

liuokite tik prietaisui stovint.

 Važiavimo krypties jungiklį nustatykite į

padėtį „atgal“.

 Iš lėto spauskite važiavimo pedalą.

– Važiavimo pedalu galite tolydžiai regu-

liuoti važiavimo greitį.

– Pedalas neturi trūkčioti, kad nebūtų pa-

žeista hidraulinė sistema.

– Jei važiuojant pasvirusiais paviršiais

sumažėja galia, šiek tiek atleiskite va-

žiavimo pedalą.

 Atleiskite važiavimo pedalą ir mašina

savaime pradės stabdyti ir sustos.

Pastaba: stipriau stabdyti galite spausdami

stabdžio pedalą.

Stovinčių kliūčių apvažiavimas iki 70 mm

atstumu:

 Važiuokite į priekį lėtai ir atsargiai.

Stovinčių kliūčių apvažiavimas daugiau nei

70 mm atstumu:

 Kliūtis galima apvažiuoti tik naudojant

tinkamą platformą.

DĖMESIO

Nevalykite pakuočių, vielų ir panašių daik-

tų, nes tai gali pažeisti prietaiso mechaninę

įrangą.

 Šlavimo režimui nustatykite variklio sū-

kių skaičių 2550 1/min, žr. skyrių „kelių

funkcijų rodymas | variklio sūkių skai-

čiaus nustatymas“.

Pastaba

Nustatymai 1500 1/min tinkami tik

transportavimui, ne šlavimo režimui

(šluota ir šoninės šluotos sukasi nepa-

kankamai greitai).

Pastaba: norėdami pasiekti optimalų valy-

mo rezultatą, pasirinkite tinkamą judėjimo

greitį.

Pastaba: dirbant reikia reguliariai valyti

dulkių filtrą.

Prieš paleidimą/saugos patikrą

Naudojimas

Vairuotojo sėdynės reguliavimas

Programos pasirinkimas

Dujų tiekimo paleidimas

Mašinos įjungimas

Variklio paleidimas

Važiavimo režimas

Važiavimas į priekį

Važiavimas atgal

Vairavimas

Stabdymas

Kliūčių apvažiavimas

Valymas

406 LT

- 8

Šis priedas sumontuojamas gamykloje ir

negali būti įrengtas vėliau.

Vandens purškimo sistemos priedą sudaro

vandens bakas ir šoninių šluotų purkštukai.

 Jei šluojant yra daug dulkių, galite nau-

doti vandens purškimo sistemą.

 Įjungimui skirtas šoninės šluotos van-

dens purškimo sistemos jungiklis.

 Įjunkite orpūtę.

 Valydami plotą, programų jungikliu nu-

statykite šlavimą besisukančiu šepečiu.

 Valydami kraštus, programų jungikliu

nustatykite šlavimą besisukančiu šepe-

čiu ir šoniniu šepečiu.

 Išjunkite orpūtę.

 Valydami plotą, programų jungikliu nu-

statykite šlavimą besisukančiu šepečiu.

 Valydami kraštus, programų jungikliu

nustatykite šlavimą besisukančiu šepe-

čiu ir šoniniu šepečiu.

 Pavojus

Susižalojimo pavojus! Ištuštinant nešvaru-

mų kamerą, jos judėjimo zonoje negali būti

žmonių ir gyvūnų.

 Pavojus

Suspaudimo pavojus! Jokiu būdu nelieskite

mechaninės ištuštinimo sistemos traukių.

Nestovėkite po pakelta nešvarumų kame-

ra.

 Pavojus

Apvirtimo pavojus! Tuštindami nešvarumų

kamerą, prietaisą pastatykite ant lygaus

paviršiaus.

 Programos jungiklį nustatykite trans-

portavimo padėtį. .

 Pakelkite nešvarumų kamerą.

 Lėtai privažiuokite prie surinktuvo.

 Stovėjimo stabdžio fiksavimas.

 Atidarykite talpyklos sklendę: paspaus-

kite jungiklį dešinėje ir nešvarumų talpy-

klą.

 Uždarykite talpyklos sklendę: palaikyki-

te paspaudę jungiklį dešinėje (maždaug

2 sekundes), kol bus pasiekta galinė

padėtis.

 Atleiskite stovėjimo stabdį.

 Iš lėto nuvažiuokite nuo surinktuvo.

 Nešvarumų kamerą nuleiskite iki gali-

nės padėties.

 Paspauskite ir palaikykite paspaudę ak-

seleratoriaus pedalą.

 Stovėjimo stabdžio fiksavimas.

 Pasukite uždegimo raktą į padėtį „0“ ir

ištraukite.

 Sukdami pagal laikrodžio rodyklę, už-

darykite dujų vožtuvą.



PAVOJUS

Sužalojimų ir pažeidimų pavojus! Transpor-

tuojant prietaisą, reikia atsižvelgti į jo svorį.

 Pasukite uždegimo raktą į padėtį „0“ ir

ištraukite.

 Stovėjimo stabdžio fiksavimas.

 Sustabdykite dujų tiekimą.

 Prietaisą prie tvirtinimo taškų (4x) tvir-

tinkite įtempiamaisiais diržais, lynais ar

grandinėmis.

 Prietaisą prie ratų tvirtinkite pleištais.

 Transportuojant įrenginį transporto

priemonėse, jį reikia užfiksuoti pagal

galiojančius reglamentus, kad neslystų

ir neapvirstų.

 PAVOJUS

Sužalojimų ir pažeidimų pavojus! Pastatant

laikyti prietaisą, reikia atsižvelgti į prietaiso

svorį.

 Šlavimo mašiną laikyti ant lygaus pavir-

šiaus, sausoje, neapšerkšnijusioje

aplinkoje. Uždėti dangą kaip apsaugą

nuo dulkių.

 Pakelkite besisukantį šepetį ir šoninę

šluotą, kad nebūtų pažeisti šeriai.

 Pasukite uždegimo raktą į padėtį „0“ ir

ištraukite.

 Stovėjimo stabdžio fiksavimas.

 Sustabdykite dujų tiekimą.

 Apsaugokite jį, kad nenuriedėtų.

 Dujinis variklis

Dėmesio

Mašinos turi būti pastatytos saugiai!

Mašiną ir ypač suskystintųjų dujų rezer-

vuarą ir jo jungtis reguliariais intervalais

turi tikrinti kvalifikuotas darbuotojas,

kaip nustatyta regioninėse ir nacionali-

nėse saugios eksploatacijos gairėse.

Jei šlavimo mašina nenaudojama ilgesnį

laiką, atkreipkite dėmesį:

 Pakeiskite variklio alyvą.

 Atsukite dujų žarną su antveržlėmis (30

mm pločio raktu).

 Uždarykite dujų balioną apsauginiu

gaubtuvėliu ir laikykite pastatytą tinka-

mose patalpose (žr. skyrių „Saugos rei-

kalavimai“).

 Išvalykite valomojo įrenginio išorę ir vi-

dų.

 Jei nenaudojate įrenginio ilgiau nei 4

savaites, atjunkite baterijos neigiamo

poliaus gnybtą.

Simbolinis paveikslas

 Įkraukite bateriją maždaug kas 2 mėne-

sius.

 Uždenkite bateriją ir apsaugokite nuo

trumpojo jungimo.

Vandens purškimo sistemos priedas

(papildoma įranga)

Sausų grindų šlavimas

Drėgnų arba šlapių grindų šlavimas

Dulkių maišelio ištuštinimas

Prietaiso išjungimas

Dujų tiekimo sustabdymas

Transportavimas

Laikymas / eksploatavimo

nutraukimas

407LT

- 9

DĖMESIO

Pažeidimo pavojus!

Neplaukite dulkių filtro.

– Remonto darbus gali atlikti tik įgaliota

klientų aptarnavimo tarnyba arba šios

srities kvalifikuotas, su atitinkamais

saugos nurodymais susipažinęs perso-

nalas.

– Mobilių pramoniniam naudojimui skirtų

prietaisų sauga turi būti tikrinama pagal

VDE (Vokietijos elektrotechnikos asoci-

acija) 0701.

 Pastatykite prietaisą ant lygaus pavir-

šiaus.

 Pasukite uždegimo raktą į padėtį „0“ ir

ištraukite.

 Stovėjimo stabdžio fiksavimas.

몇 ATSARGIAI

Pažeidimo pavojus! Prietaisui plauti nenau-

dokite vandens žarnos arba aukšto spaudi-

mo vandens srovės (gali įvykti trumpas su-

jungimas arba kitoks prietaiso pažeidimas).

 Pavojus

Sužalojimų pavojus! Naudokite respiratorių

ir apsauginius akinius.

 Prietaisą nuvalykite šluoste.

 Nupūskite prietaisą suslėgtu oru.

 Prietaisą nuvalykite drėgna, švelniame

šarminiame tirpale suvilgyta šluoste.

Pastaba: nenaudokite agresyvių valymo

priemonių.

Paveskite atlikti techninės priežiūros dar-

bus pagal patikros žurnalą.

Pastaba: eksploatavimo valandų skaitiklis

rodo techninės priežiūros laiką.

Pastaba: visus techninės priežiūros dar-

bus turi atlikti kliento įgalioti kvalifikuoti spe-

cialistai. Prašome bet kada kreiptis į firmos

„Kärcher“ atstovus.

Kasdienė priežiūra:

 Patikrinti variklio alyvos lygį.

 Patikrinkite aušinamojo skysčio lygį.

 Patikrinti padangų oro slėgį.

 Patikrinkite ar nenusidėvėję valomasis

velenas bei šoninė šluota ir nesusiviję

juostos.

 Patikrinkite, ar ant ratų nėra apsivijusių

juostų.

 Patikrinkite ir, jei reikia, išvalykite išcen-

trinį atskyriklį ir oro filtrą.

 Patikrinkite, ar veikia visi valdymo ele-

mentai.

 Patikrinkite, nepažeistas prietaisas.

Priežiūra kas savaitę:

 Patikrinkite, ar sandari degalų ar dujų

tiekimo sistema.

 Išvalykite vandens aušintuvą.

 Išvalykite hidraulinį aušintuvą.

 Patikrinkite hidraulinę sistemą.

 Patikrinkite hidraulinės alyvos lygį.

 Patikrinkite stabdžių skysčio lygį.

 Patikrinkite, ar nesusidėvėję sandarini-

mo juostos, jei reikia, jas pakeiskite.

 Patikrinkite ir patepkite kameros sklen-

dę.

Nusidėvėjimo tikrinimas:

 Pakeiskite sandarinimo juostas.

 Pakeiskite valomąjį veleną.

 Pakeiskite šoninę šluotą.

Pastaba: aprašymą žr. skyriuje „Techninės

priežiūros darbai“.

Pastaba: garantija suteikiama tik tais atve-

jais, kai garantijos teikimo laikotarpiu visus

techninės priežiūros darbus pagal techni-

nės priežiūros žurnalą atlieka įgaliota „Kär-

cher“ klientų aptarnavimo tarnyba.

Techninės priežiūros darbai po 50 eks-

ploatavimo valandų:

 paveskite atlikti pirmąją patikrą pagal

techninės priežiūros žurnalą.

Techninės priežiūros darbai po 250 eks-

ploatavimo valandų:

 paveskite atlikti patikrą pagal techninės

priežiūros žurnalą.

Pasiruošimas:

 Pastatykite prietaisą ant lygaus pavir-

šiaus.

 Pasukite uždegimo raktą į padėtį „0“ ir

ištraukite.

 Stovėjimo stabdžio fiksavimas.

 Sustabdykite dujų tiekimą.

1 Aušinamojo skysčio bakas

2 Oro filtras

3 Trijų cilindrų keturtaktis dujinis variklis

4 Vandens aušintuvas

5 Dujų balionas

6 Uždaromoji svirtis

7 Hidraulinės alyvos bakas

8 Hidraulinės alyvos įpiltuvas

9 Kontrolinis langelis

 PAVOJUS

Susižalojimo pavojus! Kai pakelta nešvaru-

mų kamera, visada naudokite apsauginį

strypą.

Saugumas tik už pavojaus zonų ribų.

1 Apsauginio strypo laikiklis

2 Apsauginis strypas

 Aukštam ištuštinimui apsauginį strypą

paverskite aukštyn ir įkiškite į laikiklį

(apsaugota būsena).

Naudodami baterijas būtinai laikykitės šių

nurodymų:

Priežiūra ir aptarnavimas

Bendrieji nurodymai

Valymas

Prietaiso vidaus valymas

Prietaiso išorės valymas

Priežiūros intervalai

Naudotojo atliekami techninės

priežiūros darbai

Klientų aptarnavimo tarnybos atliekami

techninės priežiūros darbai

Aptarnavimo darbai

Apžvalga

Bendrieji saugos reikalavimai

Neišleiskite variklio alyvos, ma-

zuto, dyzelino ir benzino į aplin-

ką. Saugokite gruntą, naudotą

alyvą utilizuokite laikydamiesi

aplinkos apsaugos reikalavimų.

Saugos nurodymai dėl baterijos

Laikykitės nurodymų, pateiktų

ant akumuliatorių baterijos,

naudojimo instrukcijoje ir trans-

porto priemonės instrukcijoje!

Naudokite akių apsaugos prie-

mones!

Saugokite vaikus nuo rūgščių ir

baterijų!

Sprogimo pavojus!

Draudžiama naudoti atvirą

ugnį, atvirą šviesą, sukelti ki-

birkštis ir rūkyti!

Išėsdinimo pavojus!

Pirmoji pagalba!

Įspėjimas!

Atliekų tvarkymas!

Akumuliatorių baterijos neiš-

meskite į šiukšlių konteinerį!

408 LT

- 10

 Pavojus

Sprogimo pavojus! Nedėkite ant baterijos,

t.y. ant sekcijų jungčių polių, įrankių ar pa-

našių daiktų.

 Pavojus

Sužalojimų pavojus! Švinas jokiu būdu ne-

gali patekti ant žaizdų. Po kontakto su ba-

terijomis būtinai nusiplaukite rankas.

 PAVOJUS

Gaisro ir sprogimo pavojus!

– Draudžiama rūkyti ir naudoti atviros

ugnies šaltinius.

– Užtikrinkite pakankamą patalpų, kurio-

se įkraunamos baterijos vėdinimą, nes

įkraunant baterijas išsiskiria ypač spro-

gios dujos.

 Pavojus

Išėsdinimo pavojus!

– Į akis ar ant odos užtiškusią rūgštį gau-

siai nuplaukite švariu vandeniu.

– Po to nedelsdami kreipkitės į gydytoją.

– Užterštus drabužius išplaukite vande-

niu.

 Įstatykite bateriją į baterijos laikiklį.

 Tvirtai užveržkite baterijos dugno laiki-

klius.

 Prijunkite poliaus gnybtą (raudonas ka-

belis) prie teigiamo poliaus (+).

 Prijunkite poliaus gnybtą prie neigiamo

poliaus (-).

Pastaba: baterijos polius ir gnybtus patep-

kite polių apsaugos priemone.

DĖMESIO

Jei naudojamos rūgštinės baterijos, reikia

reguliariai tikrinti jų skysčio lygį.

– Visiškai įkrautos baterijos rūgšties spe-

cifinis svoris siekia 1,28 kg/l, kai tempe-

ratūra lygi 20 °C.

– Iš dalies išsikrovusios baterijos rūgšties

specifinis svoris siekia nuo 1,00 iki

1,28 kg/l.

– Rūgšties specifinis svoris visuose bate-

rijos elementuose turi būti vienodas.

 Atsukite visų elementų gaubtelius.

 Rūgštingumo matuokliu paimkite iš kie-

kvieno elemento po mėginį.

 Rūgšties mėginius sugrąžinkite į tuos

pačius elementus.

 Jei skysčio lygis yra per žemas, į ele-

mentus įpilkite iki žymos destiliuoto

vandens.

 Įkraukite bateriją.

 Užsukite elementų gaubtelius.

 Pavojus

Sužalojimų pavojus! Naudodami bateriją

atkreipkite dėmesį į saugos reikalavimus.

Vadovaukitės įkroviklio gamintojo naudoji-

mo instrukcija.

 Pavojus

Baterijai įkrauti naudokite tik tinkamą įkrovi-

klį.

 Atsukite visų elementų gaubtelius.

(taikoma tik neaptarnaujamai baterijai)

 Prijunkite įkroviklio teigiamą polių prie

baterijos teigiamo poliaus.

 Prijunkite įkroviklio neigiamą polių prie

baterijos neigiamo poliaus.

 Įkiškite tinklo jungiklį ir įjunkite įkroviklį.

 Įkraukite bateriją mažiausia įkrovimo

srove.

Pastaba: Įkrovę akumuliatoriaus bateriją,

atjunkite įkroviklį iš pradžių iš tinklo, o po to

nuo baterijos.

 Prijunkite poliaus gnybtą prie neigiamo

poliaus (-).

 Prijunkite poliaus gnybtą prie teigiamo

poliaus (+).

 Atleiskite baterijos dugno laikiklius.

 Išimkite akumuliatoriaus bateriją iš laiki-

klio.

 Naudotą bateriją utilizuokite pagal ga-

liojančias nuostatas.

 Pavojus

Pavojus nudegti!

 Palaukite, kol variklis atvės.

 Patikrinkite variklio alyvos lygį anks-

čiausiai praėjus 5 minutėms po variklio

išjungimo.

1 Alyvos matuoklė

2 Dangtelis, alyvos įpiltuvas

 Ištraukite alyvos matuoklę.

 Nuvalykite ir vėl įkiškite alyvos matuo-

klę.

 Ištraukite alyvos matuoklę.

 Patikrinkite alyvos lygį.

 Įkiškite atgal alyvos matuoklę.

– Alyvos lygis turėtų būti tarp žymių „MIN“

ir „MAX“.

– Jei alyvos yra mažiau nei iki žymės

„MIN", pripilkite alyvos į variklį.

– Nepilkite į variklį alyvos daugiau nei iki

„MAX" žymės.

 Nusukite alyvos įpiltuvo dangtelį.

 Įpilkite variklio alyvos.

Alyvos rūšis: žr. skyrių „Techniniai

duomenys“

 Uždarykite alyvos antvamzdį.

 Palaukite mažiausiai 5 minutes.

 Patikrinti variklio alyvos lygį.

몇 ATSARGIAI

Pavojus nusideginti įkaitusia alyva!

 Paruoškite gaudyklę mažiausiai 6 li-

trams alyvos.

 Palaukite, kol variklis atvės.

1 Alyvos išleidimo varžtas

 Išsukite alyvos išleidimo varžtą.

 Atsukite alyvos įpiltuvo užsukamąjį

dangtelį.

 Išleiskite alyvą.

1 Variklio alyvos filtras

 Nusukite alyvos filtrą.

 Išvalykite laikiklį ir sandarinimo vietas.

 Prieš montuodami naują alyvos filtrą,

alyva patepkite filtro sandariklį.

 Sumontuokite ir tvirtai ranka priveržkite

naują alyvos filtrą.

 Įsukite alyvos išleidimo varžtą su nauju

tarpikliu.

Pastaba: alyvos išleidimo varžtą užveržki-

te dinamometriniu raktu 25 Nm sukimo mo-

mentu.

 Įpilkite variklio alyvos.

Įdėkite ir prijunkite baterijas

Patikrinkite baterijos skysčio lygį ir, jei

reikia, papildykite (tik naudojant mažai

priežiūros reikalaujančias baterijas)

Baterijų įkrovimas

Akumuliatoriaus baterijos

išmontavimas

Variklio alyvos lygio patikra ir alyvos

įpylimas

Variklio alyvos ir jos filtro keitimas

409LT

- 11

Alyvos rūšis: žr. skyrių „Techniniai duo-

menys“

 Uždarykite alyvos antvamzdį.

 Maždaug 10 sekundžių palaukite, kol

veikia variklis.

 Patikrinti variklio alyvos lygį.

PASTABA

Nekelkite nešvarumų kameros.

 Atidarykite valiklio uždangą.

1 Kontrolinis langelis

2 Manometras

3 Dangtelis, alyvos įpiltuvas

 Per akutę patikrinkite hidraulinės alyvos

lygį.

– Alyvos lygis turėtų būti tarp žymių „MIN“

ir „MAX“.

– Jei alyvos yra mažiau nei iki žymės

„MIN", pripilkite hidraulinės alyvos.

 Nusukite alyvos įpiltuvo dangtelį.

 Išvalykite įpylimo vietą.

 Papildykite hidraulinės alyvos.

Alyvos rūšis: žr. skyrių „Techniniai

duomenys“

 Užsukite alyvos įpiltuvo dangtelį.

DĖMESIO

Jei manometras rodo, kad padidėjęs hi-

draulinės alyvos slėgis, „Kärcher“ klientų

aptarnavimo tarnyba turi pakeisti hidrauli-

nės alyvos filtrą.

 Stovėjimo stabdžio fiksavimas.

 Paleiskite variklį.

Hidraulinės sistemos techninę priežiūrą

gali atlikti tik Kärcher klientų aptarnavimo

tarnyba.

 Patikrinkite visų hidraulinės alyvos žar-

nų ir jungčių sandarumą.

 Pavojus

Galite nusiplikyti verdančiu vandeniu! Bent

20 minučių palaukite, kol atvės aušintuvas.

 Patikrinkite aušinamojo skysčio lygį iš-

lyginamojoje talpykloje (lygis turi būti

tarp žymių „MIN“ ir „MAX“).

 Išvalykite aušintuvo plokšteles.

 Patikrinkite visų aušintuvo žarnų ir jung-

čių sandarumą.

 Išvalykite ventiliatorių.

 Paleiskite variklį.

 Nešvarumų kamerą pakelkite iki gali-

nės padėties.

 Išjunkite variklį.

 Stovėjimo stabdžio fiksavimas.

 Įstatykite apsauginį strypą aukštam iš-

tuštinimui.

 Pašalinkite valomojo veleno juostas

arba virves.

 Išimkite apsauginį strypą.

 Paleiskite variklį.



Nešvarumų kamerą nuleiskite iki gali-

nės padėties.

 Išjunkite variklį.

1 Besisukančio šepečio laikomasis varž-

tas

2 Besisukantis šepetys

3 Besisukančio šepečio laikiklis

4 Laikomosios skardos šoninis sandari-

klis

5 Šoninis tarpiklis

 Raktu atidarykite šoninę uždangą.

 Nusukite šoninio tarpiklio skardos spar-

nuotąsias veržles ir nuimkite skardą.

 Šoninį sandariklį paverskite į išorę.

 Išsukite besisukančio šepečio laikiklio

tvirtinamąjį varžtą ir paverskite laikiklį į

išorę.

 Išimkite besisukantį šepetį.

Besisukančio šepečio įdėjimas judėjimo

kryptimi (vaizdas iš viršaus)

Pastaba: Įdėdami naują šepetį, atsižvelkite

į šerių padėtį.

 Sumontuokite naują besisukantį šepetį.

Besisukančio šepečio išpjovos turi būti

užmautos ant priešais esančios ašies

iškyšų.

Pastaba: sumontavę naują besisukantį še-

petį, iš naujo nustatykite šlavimo plotą.

Pastaba: gamykloje yra nustatytas 80 mm

šlavimo plotas ir valomajam velenui dėvin-

tys jį galite tolygiai reguliuoti.

 Patikrinti padangų oro slėgį.

 Išjunkite siurbimo orpūtę.

 Šluojamąją mašiną užvežkite ant ly-

gaus grindinio, stipriai padengto dulkė-

mis arba kreida.

 Programų jungikliu nustatykite šlavimą

besisukančiu šepečiu.

 Programos jungiklį nustatykite trans-

portavimo padėtį.

 Patraukite mašiną atgal.

 Patikrinkite šlavimo plotą.

Šlavimo plotas turi būti stačiakampio, kurio

plotis, formos.

1 Reguliuojamoji veržlė

2 Antveržlė

 Atverkite šoninę variklio uždangą.

 Atsukite antveržlę.

 Nustatykite šlavimo plotą

 Tvirtai užveržkite antveržlę.

 Patikrinkite besisukančio šepečio šlavi-

mo plotą.

 Patikrinti padangų oro slėgį.

 Pakelkite šoninę šluotą.

 Šluojamąją mašiną užvežkite ant ly-

gaus grindinio, stipriai padengto dulkė-

mis arba kreida.

 Programų jungikliu nustatykite šlavimą

besisukančiu šepečiu ir šonine šluota.

 Pakelkite šoninę šluotą.

 Programos pasirinkimo jungiklį nustaty-

kite į važiavimo padėtį.

 Patraukite mašiną atgal.

 Patikrinkite šlavimo plotą.

Hidraulinės alyvos kiekio tikrinimas ir

pildymas

Hidraulinės sistemos tikrinimas

Vandens aušintuvo tikrinimas ir

techninė priežiūra

Besisukančio šepečio tikrinimas

Valomojo veleno keitimas

Besisukančio šepečio šlavimo ploto

tikrinimas ir nustatymas

Šoninės šluotos šlavimo ploto

tikrinimas ir nustatymas

410 LT

- 12

Šlavimo plotas turi siekti 40-50 mm.

 Dviem reguliuojamaisiais varžtais pa-

tikslinkite šlavimo plotą.

 Patikrinkite šlavimo plotą.

 Patikrinti padangų oro slėgį.

 Pakelkite nešvarumų kamerą ir įtvirtin-

kite apsauginį strypą.

 PAVOJUS

Susižalojimo pavojus! Kai pakelta nešvaru-

mų kamera, visada naudokite apsauginį

strypą.

Saugumas tik už pavojaus zonų ribų.

 Aukštam ištuštinimui apsauginį strypą

paverskite aukštyn ir įkiškite į laikiklį

(apsaugota būsena).

1 Apsauginio strypo laikiklis

2 Apsauginis strypas

 Kaip aprašyta skyriuje „Šepečio veleno

keitimas", atidarykite šoninę uždangą.

 Atsukite šoninės skardos 6 sparnuotą-

sias veržles.

 Atsukite priekinės skardos 3 veržles (13

mm).

 Šoninį tarpiklį paspauskite žemyn tiek

(ilga anga), kad atstumas iki grindų bus

1-3 mm.

 Tvirtai priveržkite skardas.

 Pakartokite procedūrą kitoje įrenginio

pusėje.

 Pastatykite prietaisą ant lygaus pavir-

šiaus.

 Prie padangos ventilio prijunkite mano-

metrą.

 Patikrinkite ir, jei reikia, pakeiskite oro

slėgį.

 Leistinas oro padangose slėgis nurody-

tas techniniuose duomenyse.

 Filtro valymo mygtuku išvalykite dulkių

filtrą.

몇 ĮSPĖJIMAS

Prieš keisdami dulkių filtrą, ištuštinkite ne-

švarumų kamerą. Dirbdami su filtravimo

įranga, naudokite respiratorių. Laikykitės

saugos reikalavimų dėl smulkiųjų dalelių.

1 Prietaiso gaubto fiksatorius

2 Prietaiso gaubtas

 Atsukite varžtus su žvaigždės formos

galvute ir šitaip atleiskite fiksatorių.

 Prietaiso gaubtą paverskite į priekį.

1 Fiksatorius

2 Filtro dangtelis

 Atidarykite filtro dangtelį.

 Filtro purtytuvą paverskite į priekį.

 Pakeiskite dulkių filtrą.

 Vėl uždarykite filtro uždangą.

Trapecinės pavaros diržą veikiant 10 kg

svoriu, jis turi išlinkti maždaug 7-9 mm.

 Kreipkitės į įgaliotą klientų aptarnavimo

tarnybą dėl trapecinio diržo įtempimo.

1 Fiksatorius

2 Oro filtro gaubtas

 Atidarykite fiksatorius.

 Nuimkite oro filtro korpusą.

 Pakeiskite oro filtro kasetę.

Pastaba: montuokite išpūtimo anga že-

myn (žr. pav.).

 Atsukite išcentrinio atskyriklio sparnuo-

tąją veržlę.

 Išvalykite išcentrinį atskyriklį.

Šoninių tarpiklių reguliavimas

Oro slėgio tikrinimas

Dulkių filtro valymas rankiniu būdu

Dulkių filtro keitimas

Trapecinės pavaros diržo tikrinimas ir

nustatymas

Oro filtro patikra ir keitimas

411LT

- 13

 Nusukite žibintą.

 Išimkite žibintą ir ištraukite kištuką.

Pastaba: atkreipkite dėmesį į kištuko padėtį.

 Išardykite žibintą.

 Atsukdami žibinto korpusą, laikykite jį

horizontaliai, kadangi lemputė nėra pri-

tvirtinta.

 Atfiksuokite pavalkėlį ir išimkite kaitrinę

lemputę.

 Sumontuokite naują kaitrinę lemputę.

 Vėl sumontuokite prietaisą atvirkščia

tvarka.

Pastaba: norėdami pakeisti posūkio žibinto

kaitrinę lemputę, nuo posūkio žibinto kor-

puso nuimkite stiklą.

 Atidarykite saugiklių dėžutę.

 Patikrinkite saugiklius.

Pastaba: saugiklis FU 01 yra variklio sky-

riuje.

 Pakeiskite pažeistus saugiklius.

Pastaba: naudokite tik vienodos vertės

saugiklius.

Šiuo pareiškiame, kad toliau aprašyto apa-

rato brėžiniai ir konstrukcija bei mūsų į rin-

ką išleistas modelis atitinka pagrindinius

ES direktyvų saugumo ir sveikatos apsau-

gos reikalavimus. Jei mašinos modelis kei-

čiamas su mumis nepasitarus, ši deklaraci-

ja nebegalioja.

Pasirašantys asmenys veikia pagal ben-

drovės vadovų įgaliojimus.

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Žibinto kaitrinės lemputės (papildoma

įranga) keitimas

Posūkio žibinto (papildoma įranga)

keitimas

Saugiklių keitimas

FU 01 Pagrindinis jungiklis 60 A

FU 02 Dujų baliono pripildymo

indikatorius

5 A

FU 03 Apsauginė relė

Daugiafunkcis ekranas

10 A

FU 04 Važiavimo krypties pasi-

rinkimo jungiklis

10 A

FU 05 Laiko relė

Kontaktinis sėdynės jun-

giklis

5 A

FU 06 Pūtiklis 25 A

FU 07 Programos parinkimo

jungiklis

Nešvarumų kameros

funkcijos

10 A

FU 08 Starterio relė 30 A

FU 09 Rodyklinis prietaisas 7,5 A

FU 10 Padėties lemputės 7,5 A

FU 11 Darbo apšvietimas prie-

kyje (trumposios šviesos)

10 A

FU 12 Išpurtymo sistema

Švyturėlis

Garsinis signalas

20 A

FU 13 Vandens siurblys 10 A

ES atitikties deklaracija

Gaminys: Siurbiamasis įrenginys kaiti-

namasis prietaisas

Tipas: 1.186-xxx

Specialios ES direktyvos:

2006/42/EB (+2009/127/EB)

2014/30/ES

2000/14/EB

Taikomi darnieji standartai:

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Taikyta atitikties vertinimo procedūra:

2000/14/EB: V priedas

Garso galios lygis dB(A)

Išmatuotas: 98

Garantuotas: 101

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

412 LT

- 14

Pagalba gedimų atveju

Gedimas Šalinimas

Prietaisas neįsijungia Užimkite vietą vairuotojo sėdynėje, aktyvinamas kontaktinis sėdynės jungiklis.

Įkraukite arba pakeiskite bateriją

Tuščias dujų balionas, pakeiskite jį

Uždarytas dujų vožtuvas, sukdami prieš laikrodžio rodyklę, atidarykite dujų vožtuvą.

Apledėjęs dujų vožtuvas – atlikite dujų baliono keitimo aprašyme nurodytus veiksmus.

Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą

Variklis veikia netolygiai Išvalykite oro filtrą arba pakeiskite oro filtro kasetę

Patikrinkite ir, jei reikia, suremontuokite degalų tiekimo sistemą, movas ir jungtis

Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą

Perkaito motoras Įpilkite aušinamojo skysčio

Išplaukite aušintuvą

Įtempkite trapecinės pavaros diržą

Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą

Variklis veikia, tačiau mašina va-

žiuoja lėtai arba visai nevažiuoja

Atleiskite stovėjimo stabdį

Patikrinkite, ar nėra apsivijusių juostų ir virvių.

Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą

Švilpimas hidraulinėje sistemoje Įpilkite hidraulinio skysčio

Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą

Šepečiai nesisuka arba sukasi la-

bai lėtai.

Akseleratoriaus svirtį nustatykite iki galo į priekį (aukštos apsukos).

Patikrinkite, ar nėra apsivijusių juostų ir virvių.

Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą

Per mažai arba nėra siurbimo ga-

lios prie šepečio

Filtro valymas

Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą

Prietaisas dulkėja Šoninių tarpiklių reguliavimas

Įjunkite orpūtę

Išvalykite dulkių filtrą

Pakeiskite filtro dėžės tarpiklį

Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą

Šluojami nešvarumai lieka Ištuštinkite dulkių maišelį

Išvalykite dulkių filtrą

Pakeiskite besisukantį šepetį

Nustatykite šlavimo plotą

Pakeiskite nešvarumų kameros sandarinamąją juostą

Pašalinkite valomojo šepečio blokuotę

Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą

Nepakyla arba nenusileidžia ne-

švarumų kamera

Patikrinkite saugiklius.

Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą

Nešvarumų kamera nesisuka arba

sukasi labai lėtai

Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą

Hidraulinės sistemos judinamų da-

lių veikimo sutrikimai

Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą

413LT

- 15

Techniniai duomenys

KM 130/300 R LPG

1.186-146.0

Mašinos duomenys

Važiavimo pirmyn greitis km/h 10

Važiavimo atgal greitis km/h 10

Važiavimo posvyris (maks.) -- 18%

Valomas plotas be šoninės šluotos m

/h 10000

Valomas plotas su 1 šonine šluota m

/h 13000

Darbinė pusė be šoninės šluotos mm 1000

Darbo plotas su 1 šonine šluota mm 1300

Apsauga nuo purškiamo vandens -- IPX 3

Naudojimo trukmė su pilnu degalų baku h 4

Variklis

Tipas -- Kubota WG 972-E4

Tipas -- Trijų cilindrų keturtaktis dujinis variklis

Išmetamų teršalų kiekio matavimas pagal ES reglamente 2016/1628 nustatytą

matavimo tvarką (V lygis)

g/kWh 1018,2

Aušinimo būdas -- Aušinimas vandeniu

Sukimosi kryptis -- prieš laikrodžio rodyklę

Anga mm 74,5

Kėlimas mm 73,6

Darbinė eiga cm

962

Alyvos kiekis l 3,7

Darbinis apsukų kiekis 1/min 2350

Maksimalus apsukų kiekis 1/min 2550

Tuščiosios eigos apsukų skaičius 1/min 1500

Didžiausia galia kW/PS 17,5/23,5

Didžiausias sukimo momentas, esant 2400 1/min. Nm 66,3

Alyvos filtras -- Filtro kasetė

Įsiurbiamo oro filtras -- Vidinio filtro kasetė, išorinio filtro kasetė

Degalų rūšis LPG

Leidžiamieji suskystintųjų dujų mišiniai paruošti nau-

dojant propaną ir butaną. Propano kiekis turi būti ne

mažesnis kaip 90 proc.

Degalų bako tūris 11 kg arba 20 litrų (keičiama talpykla)

Elektros įranga

Baterija V, Ah 12, 62

Generatorius, kintamosios srovės V, A 12, 80

Starteris -- elektrinis starteris

Hidraulinė sistema

Alyvos kiekis visoje hidraulinėje sistemoje l 26,5

Alyvos kiekis hidrauliniame bake l 21,2

Alyvos rūšys

Variklis (virš 25 °C) -- SAE 30, SAE 10W-30, SAE 15W-40

Variklis (nuo 0 iki 25 °C) -- SAE 20, SAE 10W-30, SAE 10W-40

Variklis (žemiau 0 °C) -- SAE 10W, SAE 10W-30, SAE 10W-40

Hidraulika -- HV 46

Dulkių maišelis

Maks. iškrovimo aukštis mm 1400

Nešvarumų kameros talpa l 300

Besisukantis šepetys

Valomojo veleno skersmuo mm 300

Besisukančio veleno plotis mm 1000

Apsukų kiekis 1/min 350

Šlavimo plotas mm 80

Šoninė šluota

Šoninės šluotos skersmuo mm 600

Apsukų kiekis (reguliuojamas tolydžiai) 1/min 0 - 60

Padangos

Priekinės, dydis -- 15-4.5x8

Priekinės, oro slėgis bar 8

Galinės, dydis -- 15-4.5x8

414 LT

- 16

Stabdžiai

Priekiniai ratai -- mechaninis

Galinis ratas -- hidrostatiniai

Filtravimo ir siurbimo sistema

Tipas -- Plokščiasis klostuotas filtras

Apsukų kiekis 1/min 2800

Smulkių nešvarumų filtro plotas m

5,2

Siurbimo sistemos nominalusis subatmosferinis slėgis mbar 15,5

Siurbimo sistemos nominalioji siurbimo apimtis m

/h 800

Išpurtymo sistema -- Elektros variklis

Aplinkos sąlygos

Temperatūra °C nuo -5 iki +40

Oro drėgmė, nesvarbi % 0 - 90

Nustatytos vertės pagal EN 60335-2-72

Keliamas triukšmas

Garso slėgio lygis L

dB(A) 80

Neapibrėžtis K

dB(A) 3

Garantuotas triukšmo lygis L

+ neapibrėžtis K

dB(A) 101

Mašinos vibracija

Delno/rankos vibracijos poveikis m/s

1,5

Sėdynė m/s

0,8

Nesaugumas K m/s

0,2

Matmenys ir masė

Ilgis x plotis x aukštis mm 2122 x 1330 x 1430

Pasisukimo į dešinę spindulys mm 1460

Pasisukimo į kairę spindulys mm 1460

Tuščia masė kg 925

Leistinas bendras svoris kg 1505

Leistina priekinės ašies apkrova kg 882

Leistina galinės ašies apkrova kg 623

Gamintojas pasilieka teisę keisti techninius duomenis!

KM 130/300 R LPG

1.186-146.0

415LT

- 1

Перед першим застосуванням

вашого пристрою прочитайте

цю оригінальну інструкцію з експлуата-

ції, після цього дійте відповідно неї та

збережіть її для подальшого користуван-

ня або для наступного власника.

Якщо при розпакуванні були виявлені

пошкодження від транспортування, не-

гайно сповістіть про це магазин, де ви ку-

пили прилад.

– Нанесені на пристрій попереджу-

вальні знаки та таблички дають важ-

ливі вказівки для безпечної експлуа-

тації пристрою.

– Разом із вказівками в цій інструкції

для експлуатації слід враховувати

загальні правила техніки безпеки та

норми для попередження нещасних

випадків законодавчих органів.

Інструкції із застосування компонен-

тів (REACH)

Актуальні відомості про компоненти на-

ведені на веб-вузлі за адресою:

www.kaercher.com/REACH

У кожній країні діють умови гарантії, на-

даної відповідною фірмою-продавцем.

Неполадки в роботі пристрою ми усуває-

мо безкоштовно протягом терміну дії га-

рантії, якщо вони викликані браком ма-

теріалу чи помилками виготовлення. У

випадку чинної гарантії звертіться до

продавця чи в найближчий авторизова-

ний сервісний центр з документальним

підтвердженням покупки.

 НЕБЕЗПЕКА

Щоб уникнути небезпеки, ремонт і

установку запасних деталей повинні

виконувати тільки авторизовані серві-

сні центри.

– Можна використовувати лише те

обладнання та запасні частини, що

дозволені для використання вироб-

ником. Оригінальне обладнання та

оригінальні запасні частини є гаран-

тією того, що пристрій буде працюва-

ти безпечно та справно.

– Подальша інформація по запасним

частинам є на сайті

www.kaercher.com в розділі Сервіс.

 НЕБЕЗПЕКА

Запобігає про небезпеку, яка безпосе-

редньо загрожує та призводить до

тяжких травм чи смерті.

몇 ПОПЕРЕДЖЕННЯ

Запобігає про потенційно можливу не-

безпечну ситуацію, що може призвести

до

тяжких травм чи смерті.

몇 ОБЕРЕЖНО

Вказівка відносно потенційно можливої

небезпечної ситуації, що може призве-

сти до легких травм чи спричинити

матеріальні збитки.

УВАГА

Вказівка щодо можливої потенційно не-

безпечній ситуації, що може спричини-

ти матеріальні збитки.

Загальні вказівки . . . . . . . . . . UK 1

Захист навколишнього се-

редовища . . . . . . . . . . . UK 1

Гарантія. . . . . . . . . . . . . UK 1

Обладнання та запасні ча-

стини . . . . . . . . . . . . . . . UK 1

Знаки у посібнику . . . . . UK 1

Символи на пристрої . . UK 1

Правильне застосування. . . . UK 2

Умисне неправильне за-

стосування . . . . . . . . . . UK 2

Підходящі поверхні . . . UK 2

Правила безпеки . . . . . . . . . . UK 2

Вказівки з безпеки під час

експлуатації . . . . . . . . . UK 2

Вказівки з безпеки в ре-

жимі руху. . . . . . . . . . . . UK 2

Розпорядження щодо тех-

ніці безпеки для транспор-

тних засобів, що працюють

на зрідженому газі . . . . UK 3

Пристрої з двигунами вну-

трішнього згоряння. . . . UK 4

Машини з підйомником

контейнера . . . . . . . . . . UK 4

Пристрій із захисним да-

хом водія. . . . . . . . . . . . UK 4

Вказівки з безпеки під час

транспортування машини UK 4

Вказівки з безпеки під час

догляду та технічного об-

слуговування . . . . . . . . UK 4

Призначення. . . . . . . . . . . . . . UK 4

Вказівки при розвантаженні . UK 4

Елементи управління і фун-

кціональні вузли. . . . . . . . . . . UK 5

KM 130/300 R LPG . . . . UK 5

Перед початком роботи. . . . . UK 6

Відкинути наверх кабіну

водія . . . . . . . . . . . . . . . UK 6

Зафіксувати/відпустити

стоянкове гальмо . . . . . UK 6

Пересування підмітальної

машини без власного при-

вода. . . . . . . . . . . . . . . . UK 6

Пересування підмітальної

машини з власним приво-

дом . . . . . . . . . . . . . . . . UK 6

Введення в експлуатацію . . . UK 6

Загальні вказівки . . . . . UK 6

Встановити/замінити газо-

вий балон . . . . . . . . . . . UK 6

Перевірка перед запуском/

контроль безпеці роботи UK 7

Експлуатація. . . . . . . . . . . . . . UK 7

Настроїти положення

сидіння водія. . . . . . . . . UK 7

Вибрати програму . . . . UK 7

Відкрити кран подачі газу UK 7

Запустити пристрій. . . . UK 7

Пересування на приладі UK 7

Підмітання. . . . . . . . . . . UK 8

Спорожнити резервуар

для сміття . . . . . . . . . . . UK 8

Вимкнути пристрій . . . . UK 8

Транспортування . . . . . . . . . . UK 8

Зберігання/Виведення з екс-

плуатації . . . . . . . . . . . . . . . . UK 8

Догляд та технічне обслугову-

вання . . . . . . . . . . . . . . . . . . . UK 9

Загальні вказівки . . . . . UK 9

Чищення. . . . . . . . . . . . UK 9

Періодичність технічного

обслуговування . . . . . . UK 9

Профілактичні роботи. UK 9

Заява при відповідність Євро-

пейського співтовариства. . . UK 14

Допомога у випадку непола-

док . . . . . . . . . . . . . . . . . . . . . UK 14

Технічні характеристики. . . . UK 15

Загальні вказівки

Захист навколишнього

середовища

Матеріали упаковки піддають-

ся переробці для повторного

використання. Будь ласка, не

викидайте пакувальні матеріа-

ли разом із домашнім сміттям,

віддайте їх для на переробку.

Старі пристрої містять цінні ма-

теріали, які можуть переробля-

тися та підлягають передачі в

пункти прийому вторинної си-

ровини. Тому, будь ласка,

утилізуйте старі пристрої за до-

помогою спеціальних систем

збору сміття.

Такі рідини, як моторне мастило, гідрав-

лічне мастило, гальмівна рідина, ди-

зельне паливо або охолоджувальна рі-

дина не повинні потрапляти у ґрунт.

Довкілля потрібно захищати, а рідини

утилізувати без шкоди для середови-

ща.

Гарантія

Обладнання та запасні частини

Знаки у посібнику

Символи на пристрої

Небезпека опіку об гарячу

поверхню!! Перед почат-

ком обслуговування прила-

ду слід дати вихлопній

трубі охолодитись.

Роботи із пристроєм слід

завжди проводити тільки

у відповідних захисних ру-

кавицях.

Небезпека затискання

рухливими деталями ав-

томобіля

Небезпека одержання

травми від рухливих ча-

стин. Не торкатися.

Небезпека пожежі. Не до-

пускати всмоктування па-

лаючих

або тліючих пред-

метів.

Затиск для ланцюга / точ-

ка розташування крану

Точки підйому для домкра-

та

416 UK

- 2

Використовуйте цю підмітальну машину

тільки згідно з інструкцією по експлуатації.

– Ця сміттєзбиральна машина призна-

чена для підмітання забруднених по-

верхонь на вулиці.

– Не допускається застосування при-

строю у суспільному вуличному русі.

– Будь-яке інше застосування вважаєть-

ся неправильним. Виробник не несе

відповідальності за збитки, завдані не-

правильним застосуванням, ці збитки

бере на себе лише користувач.

– (Газовий двигун)

Дозволяється використовувати при-

стрій в закритих приміщеннях з до-

статньою вентиляцією.

– Газові балони та пристрій дозволяєть-

ся зберігати тільки на рівні землі.

– Забороняється вносити зміни в прилад.

– Пристрій призначений тільки для ро-

боти на поверхнях, зазначених у да-

ному посібнику з експлуатації.

– Прилад може пересуватися тільки по

поверхнях, допущених для викори-

стання підмітальних машин керів-

ництвом підприємства або їхнім

представником.

– Як загальне правило діє наступне: не

допускати зіткнення приладу з легко-

займистими речовинами (небезпека

вибуху/пожежі).

– Забороняється підбирання/всмокту-

вання вибухонебезпечних рідин, го-

рючих газів, а також нерозведених

кислот та розчинників! Це стосується

бензину, розріджувачів фарби та ма-

зуту, які можуть створювати вибухо-

небезпечні гази або суміші, змішую-

чись зі всмоктуваним повітрям, а та-

кож ацетону, нерозведених кислот та

розчинників, оскільки вони пошкод-

жують матеріали пристрою.

– Забороняється прибирання/всмокту-

вання реактивного металевого пилу

(наприклад, алюмінію, магнію, цинку)

в з'єднанні з сильними лужними або

кислотними засобами для чищення.

– Цей пристрій не призначено для зби-

рання небезпечних для здоров'я ре-

човин.

– Не допускати підмітання/всмоктуван-

ня палаючих або тліючих предметів.

– Забороняється його зберігання у не-

безпечних місцях. Заборонено вико-

ристовувати пристрій у вибухонебез-

печних приміщеннях.

– Не дозволяється брати із собою су-

провідних осіб.

– Не дозволяється штовхати/тягнути

або транспортувати предмети за до-

помогою даного пристрою.

– Асфальт

– Промислові підлоги

– Суцільна (наливна) підлога

– Бетон

– Брущатка

 (Дійсно тільки для Фінляндії) Якщо

пристрій оснащений шлангом з

ПВХ, його заборонено використо-

вувати за низьких температур на-

вколишнього середовища (нижче

0 °C). У разі виникнення питань

щодо пристрою звертатися до ком-

панії Kärcher.

 Перед

використанням перевірте

належний стан та безпеку при-

строю та обладнання. Якщо облад-

нання знаходиться у небездоганно-

му стані, його не можна використо-

вувати.

 У разі використання пристрою у не-

безпечній ділянці (наприклад, бензо-

колонка) необхідно дотримуватися

відповідних інструкцій з техніки без-

пеки. Заборонено використовувати

пристрій у вибухонебезпечних при-

міщеннях.



НЕБЕЗПЕКА

Небезпека травмування!

 Не використовувати пристрій без

захисного даху в зонах, де існує не-

безпека падіння предметів на опера-

тора.

 Користувач повинен використо-

вувати пристрій у відповідності до

інструкції. Вона повинна враховува-

ти умови місцевості, під час роботи

з пристроєм необхідно звертати

увагу на третіх осіб, особливо на ді-

тей.

 Також слід дотримуватися всіх пра-

вил і норм стосовно транспортних

засобів.

 Перед початком роботи оператор

повинен переконатися в тому, що

всі запобіжні пристрої знаходяться

на місці і працюють належним чи-

ном.

 Оператор пристрою несе відпо-

відальність за виникнення нещасних

випадків за участю інших людей або

майна.

 Стежити за тим

, щоб оператор но-

сив щільно прилеглий одяг. Носити

міцне взуття й уникати носіння

вільного одягу.

 Перед початком руху перевірити

мертву зону (наприклад, на наяв-

ність дітей). Забезпечити достат-

ній огляд!

 Не можна залишати пристрій без

нагляду під час роботи мотора. Об-

слуговуючому персоналу дозво-

ляється залишати пристрій тільки

після

того, як двигун буде зупинено,

пристрій захищений від випадкового

переміщення і ключ вийнятий.

 Щоб уникнути несанкціонованого

використання пристрою слід вийма-

ти ключ.

 Пристрій має використовуватися

особами, що пройшли інструктаж

щодо його використання або під-

твердили свої здібності для обслу-

говування пристрою, а також упов-

новажені використовувати його.

 Цій пристрій

не призначений для ви-

користання людьми (включаючи ді-

тей) з обмеженими фізичними, сен-

сорними або розумовими здатно-

стями або з відсутністю досвіду й/

або відсутністю знань, за винятком

випадків, коли за ними стежить від-

повідальна за безпеку особа або

вони одержують від неї вказівки по

застосуванню пристрою.

 Необхідно стежити за

дітьми, щоб

вони не грали із пристроєм.

ОБЕРЕЖНО

Небезпека ушкодження! Не допускати

попадання в пристрій стрічок, вірьовок

або дроту, оскільки вони можуть намо-

татися на вал, що підмітає.

 НЕБЕЗПЕКА

Небезпека поранення! Перевірити

здатність поверхні перед їздою.

 НЕБЕЗПЕКА

Небезпека нещасного випадку, небез-

пека ушкодження!

 Швидкість пересування повинна

бути відповідною до оточуючих

умов.

Небезпека перекидання приладу на за-

надто крутих схилах.

 У напрямку руху допускається їзда

по схилах до 18%.

Небезпека перекидання на нестабіль-

ному ґрунті.

 Дозволяється переміщати прилад

тільки на міцній підставці.

Небезпека перекидання приладу при ве-

ликому бічному крені.

 У напрямках, поперечних до напрям-

ку руху, допускається пересування

апарата тільки по

схилах до макс.

10%.

Максимальний нахил по-

верхні при русі з піднятим

бункером.

У напрямку руху допу-

скається їзда по схилах до

18%.

Дотримуватися монтаж-

ного положення газового

балона! Підключення або

кільцевий отвір має бути

направлене вниз.

Правильне застосування

Умисне неправильне

застосування

Підходящі поверхні

Правила безпеки

Вказівки з безпеки під час

експлуатації

Вказівки з безпеки в режимі руху

417UK

- 3

Головне об'єднання ремісничих про-

фесійних корпорацій, зареєстроване

об'єднання (HVBG). Зрідженими газами

(газоподібним паливом) є бутан, пропан

або суміш бутану та пропану. Вони по-

стачаються в спеціальних балонах. Ро-

бочий тиск цих газів залежить від темпе-

ратури довкілля.

 НЕБЕЗПЕКА

Небезпека вибуху!

Зі скрапленим газом не поводитись так

само, як з бензином. Бензин випаро-

вується повільно, скраплений газ не-

гайно переходить в газоподібний стан.

Таким чином, небезпека газоутворення

в приміщені та спалахнення для скра-

пленого газу більша, ніж для бензину.

ОБЕРЕЖНО

Використовувати лише балони для

зрідженого газу, які наповнені паливним

газом відповідно до якості DIN 51622.

Застосування газу. що використо-

вується в побуті та в кемпінгах прин-

ципово заборонено.

Суміші зрідженого газу можуть відріз-

нятися для різних газових двигунів. До-

зволені суміші зрідженого газу можна

знайти в технічних характеристиках.

– Для безпечної експлуатації весь пер-

сонал, що працює із зрідженим га-

зом, повинен володіти достатніми

знаннями відносно властивостей

зріджених газів. Ця брошура повинна

завжди знаходитися на машині, що

підмітає.

– Працездатність та герметичність

установок, що працюють на газо-

подібному паливі, повинні регулярно,

але не рідше ніж раз на рік перевіря-

тися фахівцями (згідно BGG 936).

– Перевірка повинна мати письмове

підтвердження. Підставою для пере-

вірки є § 33 та § 37 UVV (Правила

техніки безпеки) "Використання зрід-

жених газів" (BGV D34).

– Як загальні норми діють розпоряд-

ження відносно перевірки транспор-

тних засобів, двигуни яких працюю на

зріджених газах, Федерального

міністерства транспорту.

– Забір газу повинне завжди робитися

тільки з одного балона. При заборі

газу одночасно з декількох балонів

може відбуватися перетікання зрід-

женого газу з одного балона в іншій.

Внаслідок цього переповнений балон

після закриття вентиля (див. 1 цього

керівництва) може виявитися під над-

мірним тиском.

– При встановленні повного балона не-

обхідно дотримуватись необхідного

положення установки для підключен-

ня газу, для отримання більш деталь-

ної інформації див. розділ «Встанов-

лення газового балона».

Заміну газових балонів слід проводити з

особливою ретельністю. При встанов-

ленні та знятті випускний патрубок вен-

тиля балона має бути закритий глухою

гайкою, затягнутою ключем.

– Не можна використовувати негерме-

тичні газові балони. З них слід спу-

стити газ на відкритому повітрі з до-

триманням всіх запобіжних засобів, і

після цього зробити на них маркуван-

ня, що свідчить про їх негерметич-

ність. При доставці або вивозі пош-

коджених газових балонів особа, що

здає балони на прокат або його пред-

ставник (заправник, тощо) повинні

отримати письмове повідомлення

про існуючі пошкодження.

– Перед підключенням газових балонів

слід перевірити належний стан при-

єднувального штуцера.

– Після під'єднування балона він має

бути перевірений на герметичність за

допомогою пінотворного засобу.

– Вентилі слід відкривати повільно.

При відкритті та закритті не можна ко-

ристуватися ударним інструментом

як допоміжний засіб.

– Гасіння зрідженого газу допускається

здійснювати тільки з безпечної від-

стані та з укриття.

Для гасіння дозволяється використо-

вувати тільки вогнегасники з сухим

або газоподібним вуглекислим газом.

Для охолоджування газових балонів

необхідне застосування великої кіль-

кості води.

– Слід перевіряти надійність, особливо

герметичність всієї установки, що

працює на зрідженому газі. Заборо-

няється використовувати транспор-

тні засоби з негерметичними газови-

ми системами.

– Перед від'єднанням труб і шлангів

слід закрити вентиль балона. Контак-

тну гайку на балоні слід відкручувати

повільно і спочатку лише трохи, інак-

ше може статися різкий викид газу,

який знаходився в системі під тиском.

– При заправці газом з великої ємкості

слід отримати відомості про спе-

ціальні норми відносно збуту великих

об'ємів зрідженого газу.

 Обережно!

Небезпека травмування!

– Зріджений газ в рідкій формі викли-

кає відмороження шкіри.

– Після зняття балона слід міцно за-

крутити глуху гайку на з’єднально-

му різьбленні балона.

– Для випробування на герметич-

ність слід використовувати мильну

воду, розчин некалу (Nekal) або інші

пінотворні засоби. Заборонено вико-

ристовувати відритий вогонь для

підсвічування на установках, що

працюють на зрідженому газі.

– При заміні окремих компонентів

установки слід дотримуватись

вказівок виробника відносно монта-

жу. При цьому необхідно закрити

вентилі балонів і головні замкові

клапани.

– Слід вести постійний контроль над

станом електричної системи тран-

спортного засобу, що працює на

зрідженому газі. При негерметично-

сті газопровідних

компонентів

установки іскри можуть викликати

вибухи.

– Після тривалого простою тран-

спортного засобу, що працює на

зрідженому газі, гараж, в якому про-

водитиметься введення в експлуа-

тацію транспортного засобу або

його електричних частин слід ре-

тельно провітрити.

– Про нещасні випадки, пов'язані з га-

зовими балонами або установками,

що працюють

на зрідженому газі,

слід негайно повідомляти в

профспілку і в компетентний орган

нагляду. Пошкоджені деталі слід

зберігати до закінчення розсліду-

вання.

– Зберігання балонів з газоподібним

паливом та зрідженим газом слід ви-

конувати відповідно до вимог TRF

1996 (Технічні правила відносно зрід-

жених газів, див. DA до BGV D34, До-

даток 4).

– Газові балони повинні зберігатися у

вертикальному положенні. Заборонено

поводитися з відритим вогнем або па-

лити в місці зберігання ємкостей і при

проведенні ремонтних робіт. Для ба-

лонів, що зберігаються на відритому по-

вітрі, слід передбачати обгороджуван-

ня. Слід завжди закривати порожні ба-

лони.

– Головні замкові клапани та вентилі ба-

лонів слід закривати відразу після при-

пинення робіт з транспортним засобом.

– Відносно місця розташування і характе-

ристик гаражних приміщень для тран-

спортних засобів, що працюють на зрід-

женому газі, діють положення Райхсга-

ражеорднунг (Reichsgaragenordnung -

норми відносно гаражів) та відповідні

земельні будівельні правила.

Розпорядження щодо техніці

безпеки для транспортних

засобів, що працюють на

зрідженому газі

Обов'язки керівництва та

працедавців

Здійснення технічного

обслуговування фахівцями

Введення в експлуатацію /

Експлуатація

У гаражних та складських

приміщеннях, а також в ремонтних

майстернях

418 UK

- 4

– Зберігати газові балони слід в осо-

бливих приміщеннях, окремих від га-

ражних приміщень (див. DA до BGV

D34, додаток 2).

– Електричні ручні лампи, що викори-

стовуються в приміщеннях, повинні

мати закритий, герметичний ковпак з

міцною захисною сіткою.

– При проведенні робіт в ремонтних

майстернях слід закривати вентилі

балонів і головні замкові клапани, а

також захищати балони з газоподіб-

ним паливом від дії тепла.

– Перед паузами в роботі або по закін-

ченню роботи відповідальна особа

повинна перевірити, чи закриті всі

вентилі, в першу чергу вентилі ба-

лонів. Забороняється проводити ро-

боти з вогнем, особливо зварювальні

та різальні роботи поблизу від ба-

лонів з газоподібним паливом. У май-

стернях забороняється зберігати ба-

лони з газоподібним паливом, навіть

якщо вони порожні.

– Гаражні, складські приміщення, а та-

кож приміщення ремонтних майсте-

рень повинні мати достатню вентиля-

цію. При цьому слід враховувати, що

зріджені гази важчі за повітря. Вони

збираються біля підлоги, в ремон-

тних ямах та інших поглибленнях під-

логи і можуть утворювати вибухоне-

безпечні повітряне-газові суміші.

 Не використовувати пристрій на

висоті понад 1200 м.

 НЕБЕЗПЕКА

Небезпека отруєння!

 (Газовий двигун)

Дозволяється використовувати

пристрій в закритих приміщеннях з

достатньою вентиляцією.

 Вихлопні гази отрутні й шкідливі

для здоров'я, їх заборонено вдихати.

 НЕБЕЗПЕКА

Небезпека травмування!

 Отвір для випускних газів двигуна

внутрішнього згоряння не

повинен

бути заблокованим.

 Після вимикання двигун обертаєть-

ся ще прибл. 3 секунди за інерцією. В

цей час слід залишатися поза зоною

привода.

 НЕБЕЗПЕКА

Небезпека опіку!

 Не доторкатись до гарячого двигу-

на внутрішнього згоряння.

 Перед зняттям панелей обшиття

необхідно дати машині охолонути.

 Не нахилятися над отвором для ви-

пускних газів або

не братися за нього.

 НЕБЕЗПЕКА

Небезпека травмування!

 Під час робіт з підйомником контей-

нер необхідно повністю підняти та

зафіксувати.

 Виконувати захист тільки ззовні

небезпечної зони.

ПОВІДОМЛЕННЯ

Захисний дах (опція) забезпечує захист

водія від падіння крупних предметів.

Але він не може захистити при пере-

вертанні!

 Щодня перевіряти захисний навіс на

відсутність пошкоджень.

 У разі пошкодження захисного наві-

су, в тому числі окремих елементів,

необхідно замінити весь захисний

навіс.

 Будь-яка модифікація захисного на-

вісу і встановлення елементів, де-

талей і вузлів, відмінних від дозволе-

них компанією Kärcher, не допуска-

ються і можуть обмежувати фун-

кцію захисного навісу.

 Звертати увагу на

власну масу

(транспортна вага) пристрою під

час транспортування на тримачі

або на транспортних засобах.

 Під час транспортування пристрою

від'єднати клеми акумуляторної ба-

тареї та надійно закріпити при-

стрій.

 Перед очищенням і проведенням

технічного обслуговування при-

строю, заміною деталей або на-

строювання на інші функції, при-

стрій слід виключити та

вийняти

ключ.

 При роботі з електричною установ-

кою необхідно від'єднати акумуля-

торну батарею.

Для цього спочатку від'єднати не-

гативний полюс, а потім позитив-

ний.

Підключення здійснюється у зво-

ротному порядку. Спочатку під'єд-

нати позитивний полюс, а потім не-

гативний.

 Не дозволяється чистити прилад з

водяного шланга

або струменем

води під високим тиском (небезпека

короткого замикання та інших пош-

коджень).

 Ремонтні роботи можуть проводи-

тися лише авторизованими серві-

сними службами або спеціалістами

у цій сфері, які ознайомлені з усіма

важливими правилами техніки без-

пеки.

 Робити перевірку на предмет без-

пеки у відповідності до діючих місце-

вих директив

для нестаціонарних

пристроїв, що використовуються у

промисловості.

 Роботи з пристроєм необхідно за-

вжди проводити у спеціальних пер-

чатках.

Машина, що підмітає, направляє сміття

безпосередньо в резервуар для збору

сміття.

– Обертовий вал, що підмітає направ-

ляє сміття прямо в резервуар для

збору сміття.

– Бічна щітка підмітає кути й краї по-

верхні, що підмітається, і доставляє

сміття в зону роботи вала, що під-

мітає.

– Дрібний пил всмоктується всмокту-

вальним вентилятором через фільтр

для пилу.

 НЕБЕЗПЕКА

Небезпека травм та пошкоджень!

 При вантаженні слід звернути увагу

на вагу пристрою.

 Не застосовувати вилковий наван-

тажувач, оскільки пристрій при цьо-

му може бути пошкоджено.

 При завантаженні пристрою викори-

стовувати відповідні сходні або кран.

 При використанні сходень слід звер-

нути увагу на наступне:

Дорожній просвіт 70 мм

 Якщо пристрій постачається на під-

доні, необхідно спорудити з прикла-

дених дощок рампу для з'їзду.

Інструкції можна знайти на стор. 2 (на

внутрішній стороні кришки).

Важливо: кожна дошка має бути за-

кріплена за допомогою 2 гвинтів.

Пристрої з двигунами

внутрішнього згоряння

Машини з підйомником

контейнера

Пристрій із захисним дахом водія

Вказівки з безпеки під час

транспортування машини

Вказівки з безпеки під час догляду

та технічного обслуговування

Призначення

Вказівки при розвантаженні

Порожня вага (транспортна

вага)

925 kg*

* Зі встановленим монтажним комплек-

том вага пристрою, відповідно, стає ще

значнішій.

419UK

- 5

1 Склоочисник (опція)

2 Двері кабіни (опція)

3 Стійке місце кріплення (4 шт.)

4 Вхідний отвір валу, що підмітає

5 Переднє колесо

6 Бічна щітка

7 Резервуар для збору сміття

8 Освітлювальний пристрій (Опція)

9 Блокування кришки пристрою

10 Склоочисник (опція)

11 Кожух двигуна

12 Газовий балон

13 Блокування кабіни водія

(Опція)

14 Проблисковий маячок

15 Відцентровий сепаратор

16 Запобіжний важіль в кабіні водія

(Опція)

17 Регулювання підмітального валу (не

відображується)

1 Перемикач програм

2 Функціональні кнопки

3 Багатофункціональна індикація

4 Блок запобіжників на робочому місці

5 Кермове колесо

6 Замок запалювання

7 Стояночні гальма

8 Сидіння (з контактним перемикачем

сидіння)

9 Педаль гальма

10 Акселератор

1 Вимикач аварійної світлової сигналі-

зації (опція)

2 Ключ запалювання

– Положення 0: Двигун вимкнений

– Положення 1: Включити запалення

– Положення 2: Запустити двигун

1 Вмикач/вимикач робочого освітлення

(опція)

2 Вмикач/вимикач проблискового ма-

ячка

3 Сигнал

4 Очистка фільтра

5 Перемикач напряму руху

6 Бічна щітка для зрошування (опція)

7 Вентилятор

8 Відчинити/зачинити кришку резерву-

ару

9 Підйом/опускання ємності для збору

сміття

Елементи управління і функціональні вузли

KM 130/300 R LPG

Панель управління

Замок запалювання

Функціональні кнопки

420 UK

- 6

ECU - Engine Control Unit

Модуль керування двигуном регулює та

контролює функції двигуна.

Якщо під час роботи двигуна виникнуть

несправності, їх буде відображено:

– на дисплеї з'явиться код помилки та

її опис

– засвітиться жовта або червона контр-

ольна лампа: потужність двигуна

зменшено або двигун вимкнено

– Пролунає аварійний звуковий сигнал.

 Такі проблеми, як підвищена темпе-

ратура охолоджувальної рідини або

знижений тиск моторної оливи, мо-

жуть бути усунені клієнтом самостій-

но за допомогою відповідних заходів

 У разі серйозних несправностей слід

звернутися до авторизованої служби

підтримки клієнтів KÄRCHER або

KUBOTA.

1 Індикація на дисплеї

Температура охолоджуючої води

Число обертів двигуна

Режим руху

Напруга акумулятора

Рівень заповнення паливного бака

Лічильник робочих годин

2 Контрольна лампа червона (СТОП)

Причин помилки може бути декілька:

Двигун вимикається

3 Контрольна лампа (L1)

4 Контрольна лампа двигуна (MIL)

Короткострокове загоряння -

тимчасова помилка

Помилка не потребує уваги, оскільки

вона не триватиме довгий час

Тривале загоряння - помилка

Помилку слід найближчим часом усу-

нути на авторизованій станції техніч-

ного обслуговування.

Безпосередньої небезпеки для авто-

мобіля та навколишнього середови-

ща немає

Швидко блимає - серйозна помилка

Терміново відремонтувати автомо-

біль, аби запобігти подальших нес-

правностей. Уникати великих

навантажень!

5 Контрольна лампа жовта (ПЕРЕВІРКА)

Помилка привода

6 Контрольна лампа (L2)

7 Контрольна лампа жовта

Причин помилки може бути декілька:

Пролунає аварійний звуковий сигнал

Функціональні кнопки

За допомогою функціональних клавіш

можна відрегулювати частоту обертів

двигуна у 2 етапи.

Для режиму транспортування:

рекомендована частота обертів двигуна,

1500 об/хв

Для режиму підмітання:

вибрати число обертів двигуна 2550 об/

хв

A Функціональна клавіша <меню>

B Функціональна клавіша <вгору>

C Функціональна клавіша <вниз>

D Функціональна клавіша <зберегти/

підтвердити>

 Утримувати функціональну клавішу

<меню> натиснутою; на дисплеї відо-

бразиться налаштована частота обе-

ртів двигуна.

 Для змінювання частоти обертів дви-

гуна натискати функціональну клаві-

шу <вгору> або <вниз>.

 Для збереження налаштувань нати-

снути функціональну клавішу <збе-

регти/підтвердити>.

1 Педаль гальма

2 Акселератор

3 Стояночні гальма

Для виконання різних робіт може бути

потрібно заздалегідь відкинути наверх

кабіну водія (опція).

Вказівка: Кабіна може бути відкинута

тільки на рівну поверхню (± 5 °).

 Відкрити блокування кабіни водія.

 Перевернути кабіну водія наверх до

фіксації запобіжного важеля.

 Перед опусканням кабіни водія роз-

блоковувати запобіжний важіль.

 Відпустити стоянкове гальмо, нати-

скуючи при цьому на педаль гальма.

 Зафіксувати стоянкове гальмо, нати-

скуючи при цьому на педаль гальма.

 Відкрити кожух двигуна.

 Важіль вільного ходу гідравлічного

насоса відкинути убік на 90 °.

몇 ОБЕРЕЖНО

Не допускається пересувати машину,

що підмітає на великі відстані

та

швидше, ніж 10 км/ч.

 Після переміщення знову відкинути

наверх важіль вільного ходу.

 Якщо важіль вільного ходу гідравліч-

ного насоса переведений в положен-

ня для переміщення машини, його

слід обернути у зворотний бік за го-

динниковою стрілкою до упору.

Використовувати спеціальний інстру-

мент.

 Перед експлуатацією прочитати по-

сібник з експлуатації виробника при-

строю і особливо прийняти до уваги

вказівки щодо безпеки.

 Встановити машину, що підмітає, на

рівній поверхні.

 Витягнути ключ запалювання.

 Зафіксуйте стояночну гальмівну си-

стему.

 НЕБЕЗПЕКА

Небезпека травмування!

 Дотримуйте розпорядження щодо

техніці безпеки для транспортних

засобів, що працюють на зріджено-

му газі.

 Сліди корозії та жовті пористі від-

кладення на балоні вказують на на-

явність нещільності.

 Виконувати заміну балонів можуть

лише

особи, які пройшли відповідний

інструктаж.

 Забороняється виконувати заміну

балонів з газоподібним паливом в га-

ражах та в підвальних приміщеннях.

 Заборонено використовувати дже-

рела відритого світла і палити під

час заміни балонів.

 При заміні балона слід міцно закри-

ти замковий вентиль газового ба-

лона і відразу ж надіти захисний ков

пачок на порожній балон.

Модуль керування двигуном (ECU)

Педалі

Перед початком роботи

Відкинути наверх кабіну водія

Зафіксувати/відпустити

стоянкове гальмо

Пересування підмітальної

машини без власного привода

Пересування підмітальної

машини з власним приводом

Введення в експлуатацію

Загальні вказівки

Встановити/замінити газовий

балон

421UK

- 7

몇 ПОПЕРЕДЖЕННЯ

Використовуються тільки змінні бало-

ни перевіреної конструкції місткістю

11 кг.

ОБЕРЕЖНО

Застосування газу. що використо-

вується в побуті та в кемпінгах прин-

ципово заборонено.

Суміші зрідженого газу з пропану та бу-

тану дозволені. Відсоток вмісту пропа-

ну повинен бути не менше 90%.

УВАГА

Клапан для відбору газу (3) відкривати

тільки перед запуском пристрою (див.

главу Запуск пристрою).

Відкрити кран для відбору газу шляхом

обертання проти годинникової стріл-

ки.

ПОВІДОМЛЕННЯ

Під'єднування має лівобічне різьблення.

 Ослабити гвинт на запобіжній штанзі

і обернути штангу наверх.

1 Захисний ковпачок

2 Газовий шланг з накидною гайкою

3 Клапан для відбору газу

 Закрити кран для відбору газу шля-

хом обертання за годинниковою

стрілкою.

 Відгвинтити газовий шланг (розмір

ключа 30 мм).

 Нагвинтити на з’єднальний клапан

газового балона захисний ковпачок.

 Відкрити затвор з хомутиком.

 Замінити газовий балон.

Дотримуватися монтажного поло-

ження газового балона! Підключення

або кільцевий отвір має бути направ-

лене вниз.

 Відгвинтити від з’єднального клапана

газового балона захисний ковпачок.

 Закрити затвор з хомутиком.

 Пригвинтити газовий шланг до

з’єднального клапана газового бало-

на (розмір ключа 30 мм).

 Закрити запобіжну штангу та закріпи-

ти за допомогою гвинта.

 Перевірити рівень мастила у двигуні.

 Перевірити водяний радіатор.

 Перевірити вал, що підмітає.

 Перевірити тиск у шинах.

 Настроїти положення сидіння водія.

 Очистити фільтр для пилу.

Вказівка: Докладніше див. розділ "До-

гляд та технічне обслуговування".

 НЕБЕЗПЕКА

Тривале використання пристроїв може

призвести до порушення кровопоста-

чання.

Визначити точно час використання при-

строю неможливо, через те що це зале-

жить від багатьох іфакторів:

– Персональна схильність до поганого

кровопостачання (часто холодні кін-

цівки, формікація, оніміння).

– Низька температура навколишнього

середовища. Необхідно одягати те-

плу одежу для захисту відповідних

частин тіла.

– Сильне стискання заважає кровооббігу.

– Безперервна робота пристрою - це

гурше, ніж робота з паузами.

При регулярному тривалому викори-

станні приладу і при повторюваному

прояві відповідних ознак (наприклад,

формікація, оніміння перних частин тіла,

холодні кінцівки) ми рекомендуємо прой-

ти медичне обстеження.

 Потягнути убік важіль регулювання

сидіння.

 Пересунути сидіння, відпустити ва-

жіль і дати йому зафіксуватися.

 Переміщенням сидіння вперед/назад

перевірити його фіксацію.

1 Транспортування

рекомендована частота обертів дви-

гуна, 1500 об/хв

2 Підмітання підмитаючим валом

вибрати число обертів двигуна

2550 об/хв

3 Підмітання з використанням вала, що

підмітає і бічних щіток

вибрати число обертів двигуна

2550 об/хв

 Відкрити кран для відбору газу шля-

хом обертання проти годинникової

стрілки.

Вказівка:Прилад оснащений контак-

тною настилкою сидіння. При вставанні з

сидіння водія пристрій відключається.

 Зайняти місце на сидінні оператора.

 Перевести перемикач напряму руху в

середнє положення.

 Зафіксуйте стояночну гальмівну си-

стему.

 Вставити ключ в замок запалення.

 Перевести ключ запалення в поло-

ження „II“.

 Після того як прилад запрацює, від-

пустити ключ запалювання.

Вказівка: Не натискати на стартер біль-

ше 10 секунд. Перед повторним вклю-

ченням стартера почекати принаймі 10

секунд.

 Вибрати частоту обертів двигуна

1500 об/хв.

 Перевести перемикач програм в по-

ложення "Транспортування" .

 Натиснути та утримувати педаль

гальма.

 Відпустите стоянкове гальмо

 Перемикач напряму руху знаходить-

ся в положенні "Вперед".

 Плавно натиснути на педаль акселе-

ратора.

 Обережно!

Небезпека травмування! При русі назад

небезпека не загрожує третім особам,

якщо буде потреба, проінструктувати їх.

УВАГА

Небезпека ушкодження

! Перемикач на-

пряму руху дозволяється активувати

лише після зупинки пристрою.

 Перемикач напряму руху знаходить-

ся в положенні "Назад".

 Плавно натиснути на педаль акселе-

ратора.

– З допомогою педалі акселератора

можливо безступінчасте регулюван-

ня швидкості руху

– Варто уникати різкого натискання на

педалі, тому що у цьому випадку

гідравлічна система може бути пош-

коджена.

– При падінні потужності під час подо-

лання підйому слід зменшити нати-

скання на ходову педаль.

 При відпусканні педалі ходу, пристрій

самостійно гальмує і зупиняється.

Вказівка:Дію гальма можна підсилити,

натискує на ножне гальмо.

Перевірка перед запуском/

контроль безпеці роботи

Експлуатація

Настроїти положення сидіння

водія

Вибрати програму

Відкрити кран подачі газу

Запустити пристрій

Запустити двигун

Пересування на приладі

Їхати вперед

Їхати назад

Характер руху

Гальмування

422 UK

- 8

Подолання нерухомих перешкод висо-

тою до 50 мм:

 Перешкоди слід проходити обереж-

но, рухаючись вперед на повільній

швидкості.

Подолання нерухомих перешкод висо-

тою більше 70 мм:

 Подібні перешкоди слід проходити

тільки з використанням підходящої

рампи.

УВАГА

Не допускати влучення в машину паку-

вальних стрічок, дроту й таке інше.,

тому що це може привести до ушкод-

ження механізму, що підмітає.

 Для режиму підмітання налаштувати

частоту обертів двигуна 2550 об/хв;

для цього дивіться розділ «Багато-

функціональний індикатор | Нала-

штування частоти обертів двигуна».

Вказівка

Налаштування частоти обертів 1500

об/хв підходить лише для режиму

транспортування, але не для режиму

підмітання (щітки для підмітання та

бокові щітки обертаються з недо-

статньою частотою).

Вказівка: Для досягнення оптимального

результату роботи необхідно розміряти

швидкість руху з місцевими умовами.

Вказівка: Під час роботи слід регулярно

очищати фільтр для пилу.

Цей монтажний комплект був змонтова-

ний на заводі і є нерозбірним.

Монтажний комплект системи водяного

зрошування складається з резервуару

для води та розпилювальних форсунок

для бічної щітки.

 Якщо в процесі підмітання утво-

рюється велика кількість пилу, можна

використовувати систему розпилю-

вання води.

 Підключення здійснюється за допо-

могою вимикача зрошування бічної

щітки.

 Увімкнути нагнітач.

 При підмітанні поверхонь перевести

програмний вимикач в режим під-

мітання з використанням валу, що

підмітає.

 При чищенні країв перевести прог-

рамний вимикач в режим підмітання з

використанням валу, що підмітає, та

бічних щіток.

 Вимкнути нагнітач.

 При підмітанні поверхонь перевести

програмний вимикач в режим під-

мітання з використанням валу, що

підмітає.

 При чищенні країв перевести прог-

рамний вимикач в режим підмітання з

використанням валу, що підмітає, та

бічних щіток.

 Небезпечно

Небезпека травмування! Під час випо-

рожнення в

зоні вивантаження резерву-

ару для сміття забороняється пере-

бування людей та тварин.

 Небезпечно

Небезпека здавлювання! Ніколи не тор-

катися системи тягол механічної сис-

теми випорожнення. Не стояти під під-

нятим резервуаром.

 Небезпечно

Небезпека перекидання! Під час випо-

рожнення ставити прилад на рівній по-

верхні.

 Перевести перемикач програм в по-

ложення "Транспортування" .

 Підняти резервуар для збору сміття.

 Повільно під'їхати до резервуару для збо-

ру пилу.

 Зафіксуйте стояночну гальмівну систему.

 Відкрити кришку резервуару: Нати-

снути перемикач вліво та випорожни-

ти резервуар для збору сміття.

 Закрити кришку резервуару: Нати-

снути перемикач управо (утримувати

протягом прибл. 2 секунд) до фіксації

в кінцевому положенні.

 Відпустите стоянкове гальмо

 Повільно від'їхати від резервуару для

збору пилу.

 Відпустити резервуар для збору сміт-

тя в початкове положення.

 Натиснути та утримувати педаль

гальма.

 Зафіксуйте стояночну гальмівну си-

стему.

 Ключ запалювання повернути в пози-

цію "0" і витягнути його з замка.

 Закрити кран для відбору газу шля-

хом обертання за годинниковою

стрілкою.

 НЕБЕЗПЕКА

Небезпека отримання травм та уш-

коджень! При транспортуванні слід

звернути увагу на вагу пристрою.

 Ключ запалювання повернути в пози-

цію "0" і витягнути його з замка.

 Зафіксуйте стояночну гальмівну си-

стему.

 Закрити подачу газу.

 Прикріпити пристрій до стійких місць

кріплення (4 шт) за допомогою на-

тяжних ременів, тросів або ланцюгів.

 Зафіксувати апарат, підклавши під

його колеса клини.

 При перевезенні апарату в транспор-

тних засобах слід враховувати міс-

цеві діючі державні норми, направ-

лені на захист від ковзання та пере-

кидання.

 НЕБЕЗПЕКА

Небезпека отримання травм та уш-

коджень! При зберіганні звернути увагу

на вагу пристрою.

 Підмітальну машину ставити на пло-

скій поверхні в сухому та захищеному

від морозу місці. Накрити для захисту

від пилу.

 Щоб уникнути ушкодження щетини, під-

няти вал, що підмітає, та бічні щітки.

 Ключ запалювання повернути в пози-

цію "0" і витягнути його з замка.

 Зафіксуйте стояночну гальмівну си-

стему.

 Закрити подачу газу.

 Вжити заходів проти мимовільного

скочування машини, що підмітає.

Подолання перешкод

Підмітання

Монтажний комплект системи

водяного зрошування (опція)

Підмітання сухої підлоги

Підмітання вологої або мокрої

підлоги

Спорожнити резервуар для сміття

Вимкнути пристрій

Закрити подачу газу

Транспортування

Зберігання/Виведення з

експлуатації

423UK

- 9

 Газовий двигун

Увага

Робота машин повинна припиняти-

ся з дотриманням правил безпеки.

Машина має регулярно оглядатися

кваліфікованою особою відповідно

до місцевих або національних норм

щодо безпеки експлуатації. Зокрема,

необхідно перевіряти резервуар

зрідженого газу та його з’єднання.

Якщо підмітальна машина не використо-

вується протягом тривалого часу, додат-

ково слід дотримуватися:

 Замінити моторне мастило.

 Відкрутити газовий шланг з накидною

гайкою (розмір ключа 30 мм).

 Закрити газовий балон захисним ков-

пачком і зберігати у вертикальному

положенні у відповідному приміщенні

(див. главу „Вказівки щодо техніці

безпеки“).

 Почистити машину, що підмітає зсе-

редини й зовні.

 Зняти мінусову клему акумуляторної

батареї, якщо пристрій не буде вико-

ристовуватись довше, ніж 4 тижні.

Символьне зображення

 Акумулятор слід заряджати прибл.

кожні два місяці.

 Накрити акумулятор та захистити від

короткого замикання.

УВАГА

Небезпека пошкодження!

Пиловий фільтр промивати не потрібно.

– Ремонтні роботи можуть проводити-

ся лише авторизованими сервісними

службами або спеціалістами у цій

сфері, які ознайомлені з усіма важли-

вими правилами техніки безпеки.

– Пристрої, що використовуються ко-

мерційно у відповідності до місцевих

вимог, підлягають проведенню пере-

вірки з техніки безпеки згідно VDE

0701.

 Встановити машину, що підмітає, на

рівній поверхні.

 Ключ запалювання повернути в пози-

цію "0" і витягнути його з замка.

 Зафіксуйте стояночну гальмівну си-

стему.

몇 ОБЕРЕЖНО

Небезпека ушкодження! Не дозво-

ляється чистити пристрій з водяного

шланга або струменем води під

висо-

ким тиском (небезпека короткого за-

микання та інших пошкоджень).

 Обережно!

Небезпека травмування! Одягайте за-

хисну маску проти пилу і захисні окуля-

ри.

 Протерти апарат ганчіркою.

 Обдути апарат повітрям під тиском.

 Очистити апарат, використовуючи

для цього вологу ганчірку, просочену

слабким лужним розчином.

Вказівка: Забороняється використання

агресивних мийних засобів.

Роботи по технічному обслуговуванню

слід виконувати відповідно до формуля-

ру технічного огляду.

Вказівка: Лічильник робочих годин пові-

домляє про момент проведення обслу-

говування.

Вказівка: Всі роботи з технічного обслу-

говування з боку клієнта повинні прово-

дитися кваліфікованим фахівцем. В разі

потреби в будь-який момент можна

звернутися по допомогу в спеціалізова-

ну торговельну організацію фірми

Kärcher.

Щоденне технічне обслуговування:

 Перевірити рівень мастила у двигуні.

 Перевірити рівень охолоджуючої рі-

дини.

 Перевірити тиск у шинах.

 Перевірити вал, що підмітає і бічні

щітки на зношування й наявність стрі-

чок, що намоталися.

 Перевірити колеса на наявність стрі-

чок, що намоталися.

 Перевірити відцентровий сепаратор

та повітряний фільтр, при необхідно-

сті очистити.

 Перевірити стан всіх елементів

управління.

 Перевірити прилад на предмет пош-

коджень.

Щотижневе технічне обслуговування:

 Перевірити систему подачі палива

або газу на герметичність.

 Очистити водяний радіатор.

 Очистити гідравлічний масляний

радіатор.

 Перевірити гідравлічну установку.

 Перевірити рівень гідравлічного ма-

стила.

 Перевірити рівень гальмівної рідини.

 Перевірити ущільнювальні планки на

зношеність та при потребі замінити.

 Перевірити і змастити кришку резер-

вуару.

Технічне обслуговування частин, що

зношуються:

 Замініть ущільнювальні планки.

 Замініть вал, що підмітає.

 Замініть бічні щітки.

Вказівка: Докладніше див. розділ "Тех-

нічне обслуговування".

Вказівка: Для збереження права на га-

рантійне обслуговування всі роботи з

технічного й профілактичного обслугову-

вання протягом гарантійного періоду по-

винні проводитися вповноваженою сер-

вісною службою фірми Kärcher відповід-

но до брошури по технічному обслугову-

ванню

Обслуговування через 50 годин робо-

ти:

 Перший огляд провести згідно з сер-

вісною книгою.

Обслуговування через 250 годин ро-

боти:

 Провести інспекцію після технічного

обслуговування.

Підготовка:

 Встановити машину, що підмітає, на

рівній поверхні.

 Ключ запалювання повернути в пози-

цію "0" і витягнути його з замка.

 Зафіксуйте стояночну гальмівну си-

стему.

 Закрити подачу газу.

1 Резервуар для води, що охолоджує

2 Повітряний фільтр

3 Трьохциліндровий чотиритактний га-

зовий двигун

4 Радіатор рідинного охолодження

5 Газовий балон

6 Затвор з хомутиком

7 Бак для гідравлічного мастила

8 Наливна горловина для гідравлічно-

го мастила

9 Оглядове скло

Догляд та технічне

обслуговування

Загальні вказівки

Чищення

Чищення апарата зсередини

Чищення апарата зовні

Періодичність технічного

обслуговування

Технічне обслуговування, що

здійснюється клієнтом

Технічне обслуговування, що

здійснюється службою

обслуговування споживачів

Профілактичні роботи

Огляд

424 UK

- 10

 НЕБЕЗПЕКА

Небезпека травмування! Завжди при

піднятому резервуарі для збору сміття

встановлювати запобіжні штанги.

Виконувати захист тільки ззовні не-

безпечної зони.

1 Тримач запобіжної штанги

2 Запобіжна штанга

 Відкинути наверх запобіжну штангу

для спорожнення піднятого резерву-

ару і вставити її у тримач (запобіж-

ний)

При роботі з акумуляторами слід дотри-

муватися наступних попереджувальних

вказівок:

 Обережно!

Небезпека вибуху! Не класти інстру-

менти або подібні предмети на акуму-

лятор, тобто на виводи полюсів, і на

з'єднувальні елементи.

 Обережно!

Небезпека травмування! Ніколи не

торкатися до свинцевих елементів. Пі-

сля робіт з акумулятором необхідно по-

мити руки.

 НЕБЕЗПЕКА

Небезпека загоряння й вибуху!

– Забороняється паління й розведен-

ня відкритого вогню.

– Приміщення, у якому заряджаються

акумулятори, повинне добре про-

вітрюватися, тому що при зарядці

виділяється газ, що легко вибухає.

 Обережно!

Небезпека хімічних опіків!

– При

влученні бризків електроліту в

очі або на шкіру промити великою

кількістю чистої води.

– Після цього негайно звернутися до

лікаря.

– Брудний одяг запрати.

 Поставити акумулятор у тримач аку-

мулятора.

 Затягти тримачі на дні акумуляторної

батареї.

 Підключити полюсний затискач (чер-

воний кабель) до полюса (+).

 Підключити полюсний затискач до

полюса (-).

Вказівка: Перевірити, чи надійно захи-

щає мастило полюса акумулятора та за-

тискачі.

УВАГА

В акумуляторах, у які заливається ки-

слота, слід регулярно перевіряти рі-

вень рідини.

– Щільність електроліту повністю за-

рядженого акумулятора дорівнює

1,28 кг/л при температурі 20 °C .

– Щільність електроліту частково за-

рядженого акумулятора дорівнює від

1,00 до 1,28 кг/л.

– У всіх елементах щільність елек-

троліту повинна бути однаковою.

 Вигвинтити всі пробки акумулятор-

них елементів.

 Кислотоміром взяти проби з кожного

елемента.



Проби електроліти вилити в ті ж самі

елементи.

 При занадто низькому рівні рідини

залити в елементи дистильовану

воду до відмітки.

 Зарядити акумулятор.

 Загвинтити пробки акумуляторних

елементів.

 Обережно!

Небезпека травмування! При роботі з

акумуляторами слід дотримуватися

правил техніки безпеки. Дотримувати-

ся інструкції з експлуатації виробника

зарядного пристрою.

 Обережно!

Заряджати акумулятор тільки за допо-

могою відповідного зарядного при-

строю.

 Вигвинтити всі пробки акумулятор-

них елементів.

(тільки для акумуляторів, що не об-

слуговуються)

 З'єднати кабель (+) зарядного при-

строю з позитивним полюсом акуму-

лятора.

 З'єднати кабель (-) зарядного при-

строю з негативним полюсом акуму-

лятора.

 Вставити штепсельну вилку у мере-

жу і увімкнути зарядний пристрій.

 Акумулятор слід заряджати струмом

з мінімальною силою струму.

Вказівка: Після зарядки акумулятора

від'єднувати зарядний пристрій спочатку

від мережі, потім від акумулятора.

 Відключити полюсний затискач від

полюса (-).

 Відключити полюсний затискач від

полюса (+).

 Послабити тримачі на дні акумуля-

торної батареї.



Вийняти акумулятор з тримача аку-

мулятора.

 Використаний акумулятор слід

утилізувати відповідно до діючих

норм.

 Обережно!

Небезпека опіку!

 Дати двигуну охолонути.

 Перевірку рівня мастила у двигуні

здійснювати щонайменше через 5

хвилин після вимикання двигуна.

Загальні вказівки щодо безпеки

Будь ласка, не допускайте

потрапляння моторних ма-

стил, мазуту, дизельного па-

лива та бензину в навколиш-

не середовище. Будь ласка,

захищайте грунт та утилізуй-

те віпрацьовані мастила, не

зашкоджуючи навколишньо-

му середовищу.

Вказівки з техніки безпеки щодо

акумуляторів

Дотримуватися вказівок на

акумуляторі, в інструкції з

користування та у посібнику

з експлуатації пристрою!

Носити захист для очей!

Не допускати дітей до елек-

троліту та акумуляторів!

Небезпека вибуху!

Забороняється розведення

відкритого вогню, іскріння,

створення відкритих дже-

рел світла та паління!

Небезпека хімічних опіків!

Перша допомога!

Попереджувальне маркуван-

ня!

Утилізація!

Не викидати акумулятор у

контейнер для сміття!

Установити акумулятор і підключити

його

Перевірити рівень електроліту в

акумуляторної батареї та

відкоректувати його (тільки в

акумуляторних батареях, що не

потребують техобслуговування)

Зарядити акумулятор

Вийняти акумуляторну батарею

Перевірка рівня і доливання мастила

425UK

- 11

1 Покажчик рівня мастила

2 Кришка, отвір для заливки мастила

 Витягнути покажчик рівня мастила.

 Витерти покажчик і знову його вста-

вити.

 Витягнути покажчик рівня мастила.

 Зняти показання рівня мастила.

 Знову вставити покажчик рівня ма-

стила.

– Рівень мастила повинен перебувати

між відмітками "MІN" і "MAX".

– Якщо рівень мастила нижче відмітки

"MІN", долити мастило

– Не заливати мастило вище відмітки

"MAX".

 Відкрутити кришку отвору для залив-

ки мастила.

 Залити моторне мастило.

Вид масла: див. Технічні дані

 Закрити отвір для заливу мастила.

 Зачекати принаймі 5 хвилин.

 Перевірити рівень мастила у двигуні.

몇 ОБЕРЕЖНО

Небезпека опіків гарячим маслом!

 Приготуйте мастилозбірник об'ємом

не менше 6 літрів.

 Дати двигуну охолонути.

1 Пробка маслозливного отвору

 Вигвинтити пробку мастилоналивно-

го отвору.

 Відкрутити різьбову пробку отвору

для заливки мастила.

 Злити мастило.

1 Масляний фільтр двигуна

 Вигвинтити мастильний фільтр.

 Прочистити кріплення та ущільню-

вальні поверхні.

 Перед встановленням змастити ма-

стилом ущільнення нового мастиль-

ного фільтру.

 Встановити новий мастильний

фільтр та міцно затягти.

 Закрутити пробку-заглушку для зли-

ву мастила разом з новим ущільнен-

ням.

Вказівка: Пробку-заглушку для зливу

мастила затягнути за допомогою дина-

мометричного ключа на 25 Нм.

 Залити моторне мастило.

Вид масла: див. Технічні дані

 Закрити отвір для заливу мастила.

 Дати попрацювати двигуну приблиз-

но 10 секунд.

 Перевірити рівень мастила у двигуні.

ПОВІДОМЛЕННЯ

Резервуар для збору сміття не має

бути піднятий.

 Відкрити кожух двигуна.

1 Оглядове скло

2 Манометр

3 Кришка, отвір для заливки мастила

 Перевірити рівень мастила в гідрав-

лічній системі в оглядовому вікні.

– Рівень мастила повинен перебувати

між відмітками "MІN" і "MAX".

– Якщо рівень мастила нижче відмітки

"MІN", долити мастило.

 Відкрутити кришку отвору для залив-

ки мастила.

 Очистити область заливки.

 Долити гідравлічне мастило.

Вид масла: див. Технічні дані

 Нагвинтити кришку отвору для за-

ливки мастила.

УВАГА

Якщо манометр вказує на підвищення

тиску гідравлічного мастила, необхід-

но звернутися в сервісну службу

Kärcher з питання заміни фільтру для

гідравлічного мастила.

 Зафіксуйте стояночну гальмівну си-

стему.

 Запустити двигун.

Технічне обслуговування гідравлічної

установки має здійснювати лише серві-

сна служба.

 Перевірити гідравлічні шланги та

з'єднання на герметичність.

 Небезпечно

Небезпека ошпаритись окропом! При-

стрій повинен остудитися як мінімум

20 хвилин.

 Перевірити рівень води, що охолод-

жує, в компенсаційному баку (рівень

води між відмітками МІН і МАКС).

 Очистити пластини радіатора.

 Перевірити шланги радіатора та з'єд-

нання на щільність.

 Очистити вентилятор.

 Запустити двигун.

 Підняти резервуар для збору сміття в

початкове положення.

 Вимкнути двигун.

 Зафіксуйте стояночну гальмівну си-

стему.

 Встановити запобіжні штанги для

спорожнення піднятого резервуару.

 Видалити з вала, що підмітає, стрічки

й мотузки, що намоталися.

 Вийняти запобіжні штанги.

 Запустити двигун.

 Відпустити резервуар для збору сміт-

тя в початкове положення.

 Вимкнути двигун.

1 Кріпильний гвинт тримача валу, що

підмітає

2 Вал, що підмітає.

3 Тримач валу, що підмітає

4 Плоска стопорна шайба бічного

ущільнення

5 Бічне ущільнення

 Відкрити бічну панель за допомогою

ключа.

Замінити в двигуні мастило та фільтр.

Перевірити рівень гідравлічного

мастила та долити його

Перевірити гідравлічну установку

Перевірка та обслуговування

водяного радіатора

Перевірити вал, що підмітає

Заміна вала, що підмітає

426 UK

- 12

 Відгвинтити смушкові гайки, розта-

шовані на плоскій стопорній шайбі,

від бічного ущільнення та зняти пло-

ску стопорну шайбу.

 Відкинути назовні бічне ущільнення.

 Вигвинтити кріпильний гвинт трима-

ча валу, що підмітає, та обернути на-

зовні приймальний пристрій.

 Витягнути вал, що підмітає.

Розташування вала, що підмітає при

установці по напрямку руху (вигляд

зверху)

Вказівка: При установці нового вала, що

підмітає, звернути увагу на положення

щетини

 Установити новий вал, що підмітає.

Пази валу, що підмітає, повинні збіг-

тися з виступами балансира.

Вказівка: Після установки нового під-

мітального валу необхідно заново відре-

гулювати площину підмітання.

Вказівка: На заводі встановлюється ви-

сота плоскості підмітання, рівна 80 мм. Її

значення можна плавно регулювати за

допомогою плаваючого кріплення під-

мітального валу.

 Перевірити тиск у шинах.

 Вимкнути всмоктувальний вентиля-

тор.

 Поставити машину, що підмітає, на

рівну гладку підлогу, покриту види-

мим шаром пилу або мела.

 Перевести програмний вимикач в ре-

жим підмітання з використанням ва-

лу, що підмітає.

 Перевести перемикач програм в по-

ложення "Транспортування".

 Дати пристрою задній хід.

 Перевірити площину підмітання.

Профіль підмітання повинен мати ви-

гляд рівномірного прямокутника шири-

ною 80-85 мм.

1 Регулювальна гайка

2 Контргайка

 Зняти бічну обшивку двигуна.

 Відкрутити контргайку

 Монтування профілю підмітання

 Міцно загвинтити контргайку

 Перевірити площину підмітання ва-

ла, що підмітає.

 Перевірити тиск у шинах.

 Підняти бічні щітки.

 Поставити машину, що підмітає, на

рівну гладку підлогу, покриту види-

мим шаром пилу або мела.

 Перевести програмний вимикач в ре-

жим підмітання з використанням ва-

лу, що підмітає, та бічної щітки.

 Підняти бічні щітки.

 Установити перемикач програм у по-

ложення "Рух".

 Дати пристрою задній хід.

 Перевірити площину підмітання.

Ширина профілю підмітання повинна

становити від 40 до 50 мм.

 Відрегулювати положення плоскості

підмітання за допомогою двох регу-

лювальних гвинтів.

 Перевірити площину підмітання.

 Перевірити тиск у шинах.

 Підняти наверх резервуар для збору

сміття та зафіксувати за допомогою

запобіжної штанги.

 НЕБЕЗПЕКА

Небезпека травмування! Завжди при

піднятому резервуарі для збору

сміття

встановлювати запобіжні штанги.

Виконувати захист тільки ззовні не-

безпечної зони.

 Відкинути наверх запобіжну штангу

для спорожнення піднятого резерву-

ару і вставити її у тримач (запобіж-

ний)

1 Тримач запобіжної штанги

2 Запобіжна штанга

 Відкрити бічну панель, як описано в

главі „Заміна валу, що підмітає“ вище.

 Ослабити 6 смушкових гайок на біч-

ній плоскій стопорній шайбі.

 Ослабити 3 гайки (SW 13) на пере-

дній плоскій стопорній шайбі.

 Натискувати бічне ущільнення вниз (по-

довжній отвір), поки його край не вия-

виться на відстані 1 - 3 мм від підлоги.

 Пригвинтити плоску стопорну шайбу.

 Повторити послідовність для іншої

сторони пристрою.

 Встановити машину, що підмітає, на

рівній поверхні.

 Підключити до вентиля шини при-

стрій для перевірки тиску в шинах.

 Перевірити тиск у шинах, при необ-

хідності, відкоригувати тиск.

 Зведення про допустимий рівень тиску в

шинах див. в розділі "Технічні дані".

 Виконати чищення фільтру для пилу за

допомогою кнопки чищення фільтру.

몇 ПОПЕРЕДЖЕННЯ

До початку заміни пилового фільтра

видалити вміст із резервуара для збору

сміття При роботі з фільтрувальною

установкою носити маску для

захисту

від пилу. Дотримуйте приписань по

техніці безпеки відносно обігу із дріб-

ним пилом.

Перевірка й коректування площини

підмітання для вала, що підмітає

Перевірка та коректування профілю

підмітання для вала, що підмітає

Встановити бічні ущільнення

Перевірити тиск у шинах

Очищення фільтру для пилу уручну

Заміна пилового фільтра

427UK

- 13

1 Блокування кришки пристрою

2 Кришка пристрою

 Відкрити блокування. Для цього не-

обхідно відкрутити гвинт з голівкою у

вигляді зірочки.

 Відкинути кришку пристрою вперед.

1 Затискач

2 Кришка фільтра

 Відкрити кришку фільтра.

 Відкинути підтрушувач фільтру впе-

ред.

 Заміна пилового фільтра.

 Знову закрити кришку фільтру.

Клиновий ремінь при тиску 10 кг повинен

провисати близько на 7-9 мм.

 Натягнення клинового ременя вста-

новлюється уповноваженим праців-

ником сервісної служби.

1 Затискач

2 Корпус повітряного фільтра

 Відкрити замок.

 Зняти корпус повітряного фільтру.

 Замінити патрон повітряного філь-

тру.

Вказівка: Монтажне положення -

вентиляційний отвір направлений

вниз (див. малюнок).

 Відгвинтити смушкову гайку на від-

центровому сепараторові.

 Очистити відцентровий сепаратор.

 Відкрутити фару.

 Вийняти фару та витягнути штекер-

ний роз'їм.

Вказівка: Запам'ятати положення ште-

керного роз'єму.

 Відкрутити фари одну від одної.

 Відкрутити корпус фари, при цьому

тримати корпус горизонтально,

оскільки блок лампи не закріплений.

 Розтискати скобу і вийняти лампу

розжарювання.

 Встановити нову лампу розжарювання.

 Знову зберіть у зворотній послідов-

ності.

Вказівка: Для заміни лампи покажчика

повороту вийняти скло з корпусу покаж-

чика.

 Відкрити тримач запобіжника.

 Перевірити запобіжники.

Вказівка: Запобіжник FU 01 знаходиться

в підкапотному просторі.

 Несправні запобіжники замінити.

Вказівка: Використовувати запобіжники

лише з однаковим значенням.

Перевірити та відрегулювати

клиновий ремінь

Перевірка й заміна повітряного

фільтра

Заміна лампи розжарювання фари

(опція)

Заміна лампи розжарювання

покажчика повороту (опція)

Замінити запобіжники

FU 01 Головний запобіжник 60 A

FU 02 Покажчик рівня газу в

балоні

5 A

FU 03 Запобіжне реле

Багатофункціональна

індикація

10 A

FU 04 Перемикач напряму

руху

10 A

FU 05 Реле часу

Контактний перемикач

сидіння

5 A

FU 06 Вентилятор 25 A

FU 07 Перемикач вибору про-

грам

Функції резервуару для

збору сміття

10 A

FU 08 Реле стартера 30 A

FU 09 Індикаторний прилад 7,5 A

FU 10 Стоянкові ліхтарі 7,5 A

FU 11 Робоче освітлення

зверху (ближнє світло)

10 A

FU 12 Вібраторна система

Проблисковий маячок

Сигнал

20 A

FU 13 Водяний насос 10 A

428 UK

- 14

Цим ми повідомляємо, що нижче зазна-

чена машина на основі своєї конструкції

та конструктивного виконання, а також у

випущеної у продаж моделі, відповідає

спеціальним основним вимогам щодо

безпеки та захисту здоров'я представле-

них нижче директив ЄС. У випадку неуз-

годженої з нами зміни машини ця заява

втрачає свою силу.

Особи, що нижче підписалися, діють від

імені та за довіреністю керівництва.

Уповноважений співробітник по веденню

документообігу:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Заява при відповідність

Європейського

співтовариства

Продукт: Машина для підмітання з

місцем для водія

Тип: 1.186-xxx

Відповідна директива ЄС

2006/42/ЄС (+2009/127/ЄС)

2014/30/EU

2000/14/ЄС

Прикладні гармонізуючі норми

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Застосовуваний метод оцінки відпо-

відності

2000/14/ЄС: Доповнення V

Рівень потужності дБ(A)

Виміряний: 98

Гарантова-

ний:

101

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

Допомога у випадку неполадок

Несправність Усунення

Прилад не запускається Зайняти місце на сидінні оператора, система контактного вимикача сидіння активується.

Акумуляторну батарею зарядити або замінити

Газовий балон порожній – Замінити газовий балон

Кран для відбору газу закритий - Відкрити кран шляхом обертання проти годинникової стрілки.

Газовий клапан обледенів - дотримуватися інструкції по заміні газових балонів.

Звернутися в сервісну службу Karcher

Двигун працює нерівномірно Очистити повітряний фільтр або замінити патрон фільтру

Перевірити й при необхідності відремонтувати трубопровід паливної системи й з'єднання

Звернутися в сервісну службу Karcher

Двигун перегрівся Долити речовину, що охолоджує

Промити радіатор

Збільшити натягнення клинового ременя

Звернутися в сервісну службу Karcher

Двигун працює, але агрегат ру-

хається тільки повільно або вза-

галі не рухається.

Відпустити стоянкове гальмо

Перевірити наявність стрічок та шнурів, що намоталися.

Звернутися в сервісну службу Karcher

Свистячий шум в гідравлічній си-

стемі

Залити робочу рідину для гідравлічних систем

Звернутися в сервісну службу Karcher

Щітки обертаються повільно або

не обертаються зовсім

Повністю висунути вперед дросельний важіль (висока частота обертів).

Перевірити наявність стрічок та шнурів, що намоталися.

Звернутися в сервісну службу Karcher

Невелика потужність всмоктуван-

ня або її відсутність в області

щіток

Очистка фільтра

Звернутися в сервісну службу Karcher

Апарат сильно порошить Встановити бічні ущільнення

Увімкнути нагнітач

Очищення фільтра для пилу

Заміна ущільнень фільтру

Звернутися в сервісну службу Karcher

Підмітальний пристрій не заби-

рає сміття

Видалити вміст із резервуара для збору сміття

Очищення фільтра для пилу

Заміна вала, що підмітає

Монтування профілю підмітання

Заміна ущільнюючих стрічок на резервуарі для збору сміття

Усунення блокування валу, що підмітає

Звернутися в сервісну службу Karcher

Резервуар для сміття не підні-

мається або не опускається

Перевірити запобіжники.

Звернутися в сервісну службу Karcher

Резервуар для збору сміття

обертається тільки повільно або

взагалі не обертається

Звернутися в сервісну службу Karcher

Несправності елементів, що при-

водяться в дію гідравлічною си-

стемою

Звернутися в сервісну службу Karcher

429UK

- 15

Технічні характеристики

KM 130/300 R LPG

1.186-146.0

Характеристики приладу

Швидкість руху, вперед km/h 10

Швидкість руху, назад km/h 10

Здатність підйому в гору (макс.) -- 18%

Оброблювана поверхня, без бічних щіток m

/h 10000

Оброблювана поверхня, з 1 бічною щіткою m

/h 13000

Робоча ширина, без бічних щіток mm 1000

Робоча ширина, з 1 бічною щіткою mm 1300

Тип захисту, краплезахисний -- IPX 3

Тривалість використання при повному баку h 4

Двигун

Тип -- Kubota WG 972-E4

Конструкція -- Трьохциліндровий чотиритактний газо-

вий двигун

Викиди відповідно до процедури вимірювання згідно з регламентом ЄС

2016/1628 (рівень V)

g/kWh 1018,2

Тип охолоджування -- Водяне охолодження

Напрямок обертання -- проти годинникової стрілки

Отвір mm 74,5

Модуль підйому mm 73,6

Літраж cm

962

Кількість мастила l 3,7

Робоча кількість обертів 1/min 2350

Максимальне число зворотів 1/min 2550

Число оборотів холостого ходу 1/min 1500

Макс. потужність kW/PS 17,5/23,5

Максимальний крутильний момент при 2400 1/хв Nm 66,3

Масляний фільтр -- Патрон фільтру

Фільтр для всмоктувального повітря -- Патрон фільтру з внутрішньою повер-

хнею фільтрування, патрон фільтру із

зовнішньою поверхнею фільтрування

Вид палива LPG

Суміші зрідженого газу з пропану та бутану дозво-

лені. Відсоток вмісту пропану повинен бути не

менше 90%.

Вміст паливного баку 11 кг або 20 літрів (змінний балон)

Електрична установка

Акумулятор V, Ah 12, 62

Генератор, оборотний струм V, A 12, 80

Стартер -- Електростартер

Гідравлічна система

Об'єм мастила у всій гідравлічній системі l 26,5

Об'єм мастила у гідравлічному резервуарі l 21,2

Типи масла

Двигун (до 25 °C) -- SAE 30, SAE 10W-30, SAE 15W-40

Двигун (від 0 до 25 °C) -- SAE 20, SAE 10W-30, SAE 10W-40

Двигун (нижче 0 °C) -- SAE 10W, SAE 10W-30, SAE 10W-40

Гідравлічний -- HV 46

Резервуар для збору сміття

Макс. висота розвантаження mm 1400

Обсяг резервуара для збору сміття l 300

Вал, що підмітає.

Діаметр вала, що підмітає mm 300

Ширина вала, що підмітає mm 1000

Число обертів 1/min 350

Профіль підмітання mm 80

Бічна щітка

Діаметр бічних щіток mm 600

Кількість обертів (плавно) 1/min 0 - 60

430 UK

- 16

Колеса

Розмір спереду -- 15-4.5x8

Тиск повітря, спереду bar 8

Розмір позаду -- 15-4.5x8

Гальма

Переднє колесо -- механічні

Заднє колесо -- гідростатичний

Система фільтрування і всмоктування

Конструкція -- Плоский складчастий фільтр

Число обертів 1/min 2800

Система фільтрування й всмоктування m

5,2

Номінальний нижній тиск, система всмоктування mbar 15,5

Номінальний об'єм потоку, система всмоктування m

/h 800

Вібраторна система -- Електричний двигун

Умови навколишнього середовища

Температура °C вiд -5 до +40

Вологість повітря, без утворення роси % 0 - 90

Значення встановлене згідно EN 60335-2-72

Рівень шуму

Рівень шуму L

dB(A) 80

Небезпека K

dB(A) 3

Рівень потужності шуму L

+ небезпека K

dB(A) 101

Вібрація пристрою

Значення вібрації рука-плече m/s

1,5

Сидіння m/s

0,8

Небезпека K m/s

0,2

Розміри та вага

Довжина x ширина x висота mm 2122 x 1330 x 1430

Радіус повороту праворуч mm 1460

Радіус повороту ліворуч mm 1460

Вага тари kg 925

Допустима загальна вага kg 1505

Допустиме навантаження на передню вісь kg 882

Допустиме навантаження на задню вісь kg 623

Можливі зміни у конструкції пристрою!

KM 130/300 R LPG

1.186-146.0

431UK

Registrieren Sie Ihr Produkt und protieren Sie von vielen Vorteilen.

Enregistrez votre produit et bénécier de nombreux avantages.

Registre su producto y aproveche de muchas ventajas.

Bewerten Sie Ihr Produkt und sagen Sie uns Ihre Meinung.

Rate your product and tell us your opinion.

Évaluer votre produit et dites-nous votre opinion.

Reseñe su producto y díganos su opinión.

www.kaercher.com/welcome

www.kaercher.com/dealersearch

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

DANKE!

THANK YOU!

MERCI!

GRACIAS!
