Dewalt DCLE34031D1 20V 3x360 Line Laser User Manual

final page size: 8.5 x 5.5 in

If you have questions or comments, contactus.

Pour toute question ou tout commentaire, nouscontacter.

Si tiene dudas o comentarios,contáctenos.

1‑800‑4‑

DEWALT

DCLE34031

20V 3x360 Line Laser

Laser d’alignement 20V 3x360

Láser de 3 líneas x 360 20V

Laser Linha 20V 3x360

Instruction Manual

Guide D'utilisation

Manual de instrucciones

Manual de Instruções

English (original instructions) 7

Français (traduction de la notice d'instructions originale) 16

Español (traducido de las instrucciones originales) 25

Português (traduzido das instruções originais) 34

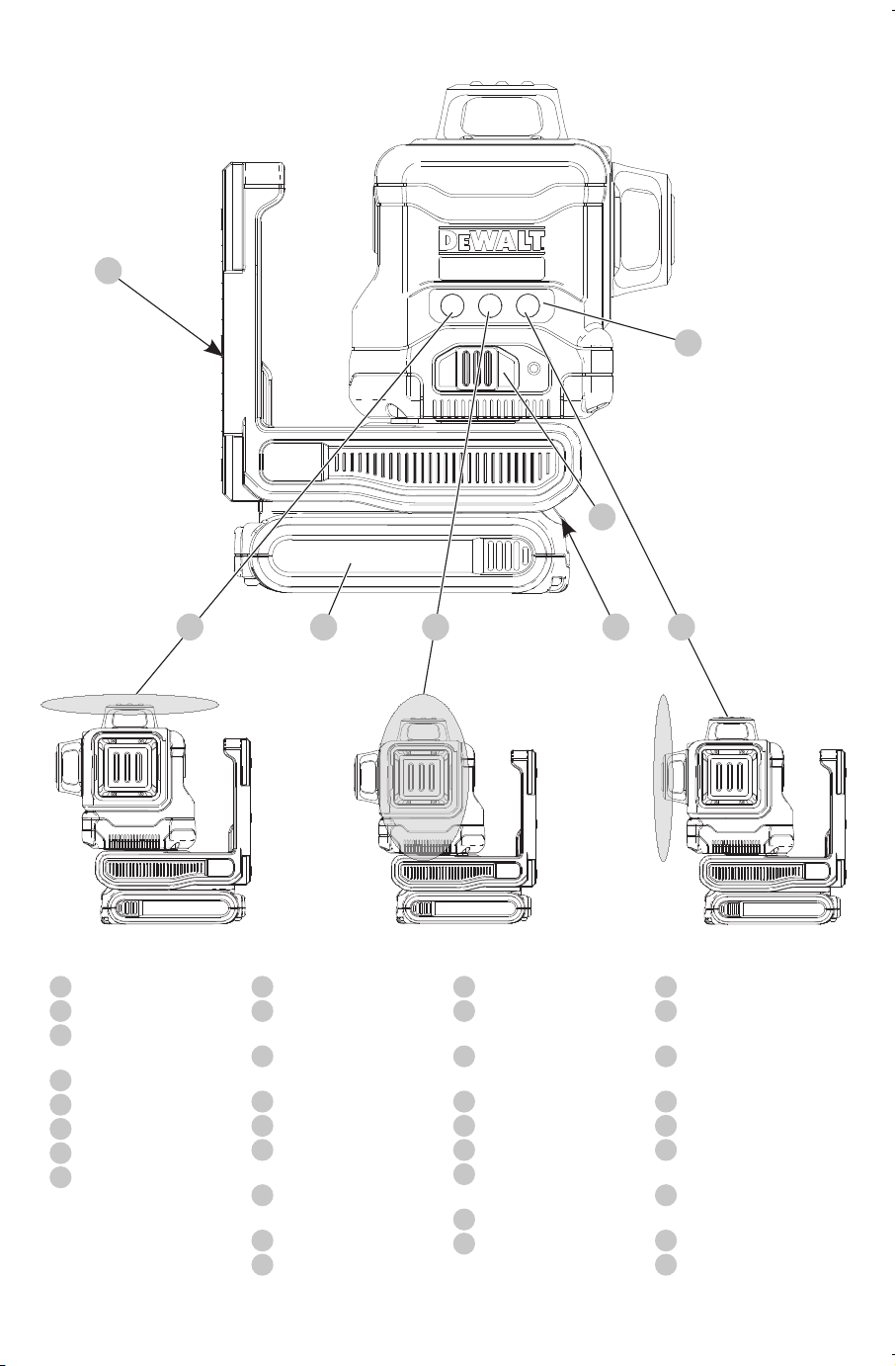

Fig. A

5 7

Battery pack

Battery release button

Power/transport lock

switch

Keypad

Horizontal laser line

Side vertical laser line

Front vertical laser line

Pivot bracket

Bloc-piles

Bouton de libération du

bloc-piles

Verrouillage

d’alimentation/transport

Clavier

Ligne laser horizontale

Ligne laser latérale

verticale

Ligne laser frontale

verticale

Support de pivot

Support pour faux

plafond

Paquete de batería

Botón de liberación de

batería

Interruptor de bloqueo

de energía/transporte

Teclado

Línea láser horizontal

Línea láser vertical lateral

Línea láser vertical

frontal

Soporte de pivote

Soporte de techo de

caída

Conjunto de baterias

Botão de destrava da

bateria

Chave de bloqueio de

transporte/energia

Teclado

Linha de laser horizontal

Linha de laser vertical

lateral

Linha de laser vertical

dianteira

Suporte articulado

Suporte de teto

removível

Fig.B Fig.C

Fig.D Fig.E

Fig.F

Fig.G

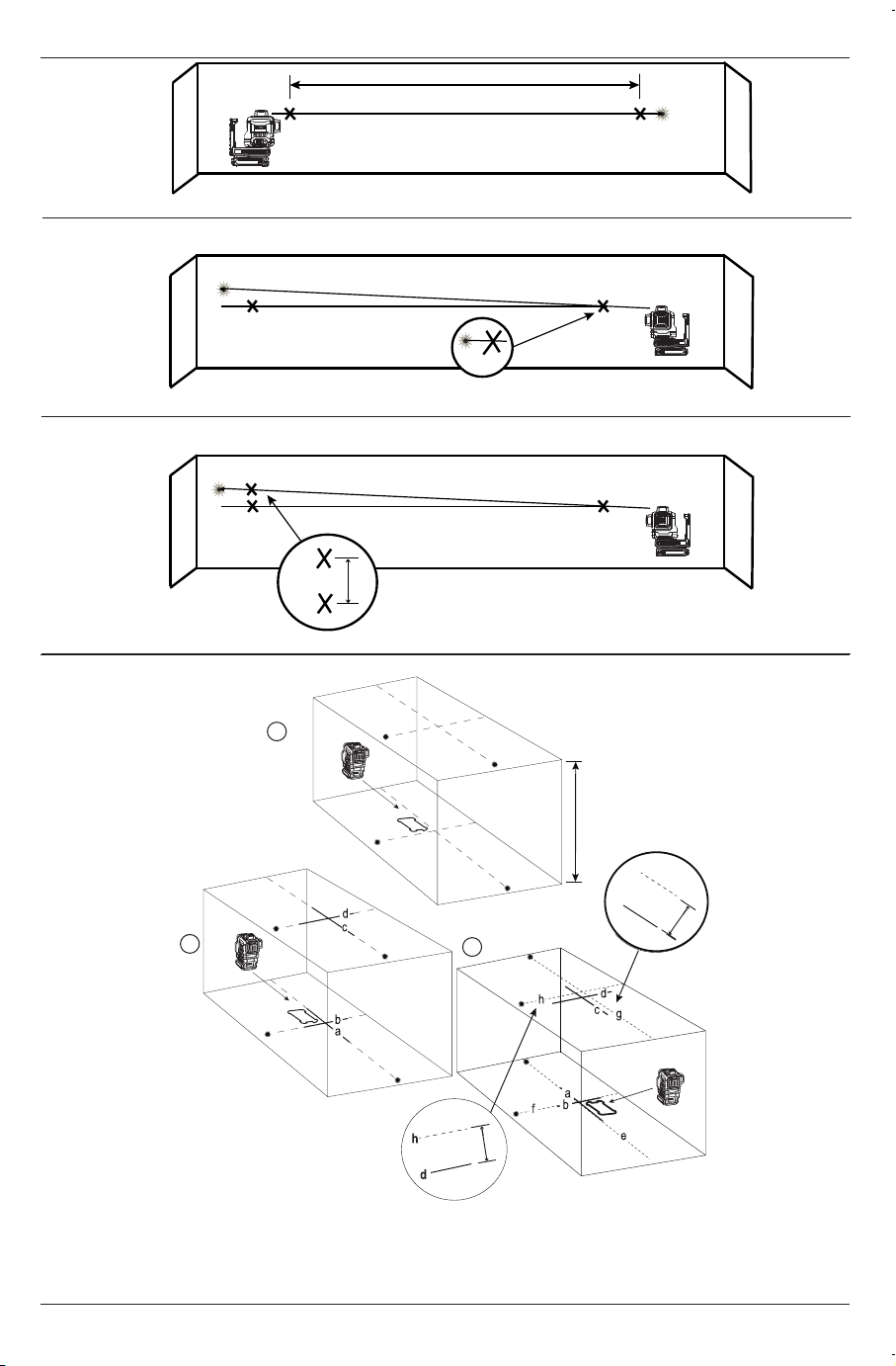

Fig.H

Fig.I

Fig. J

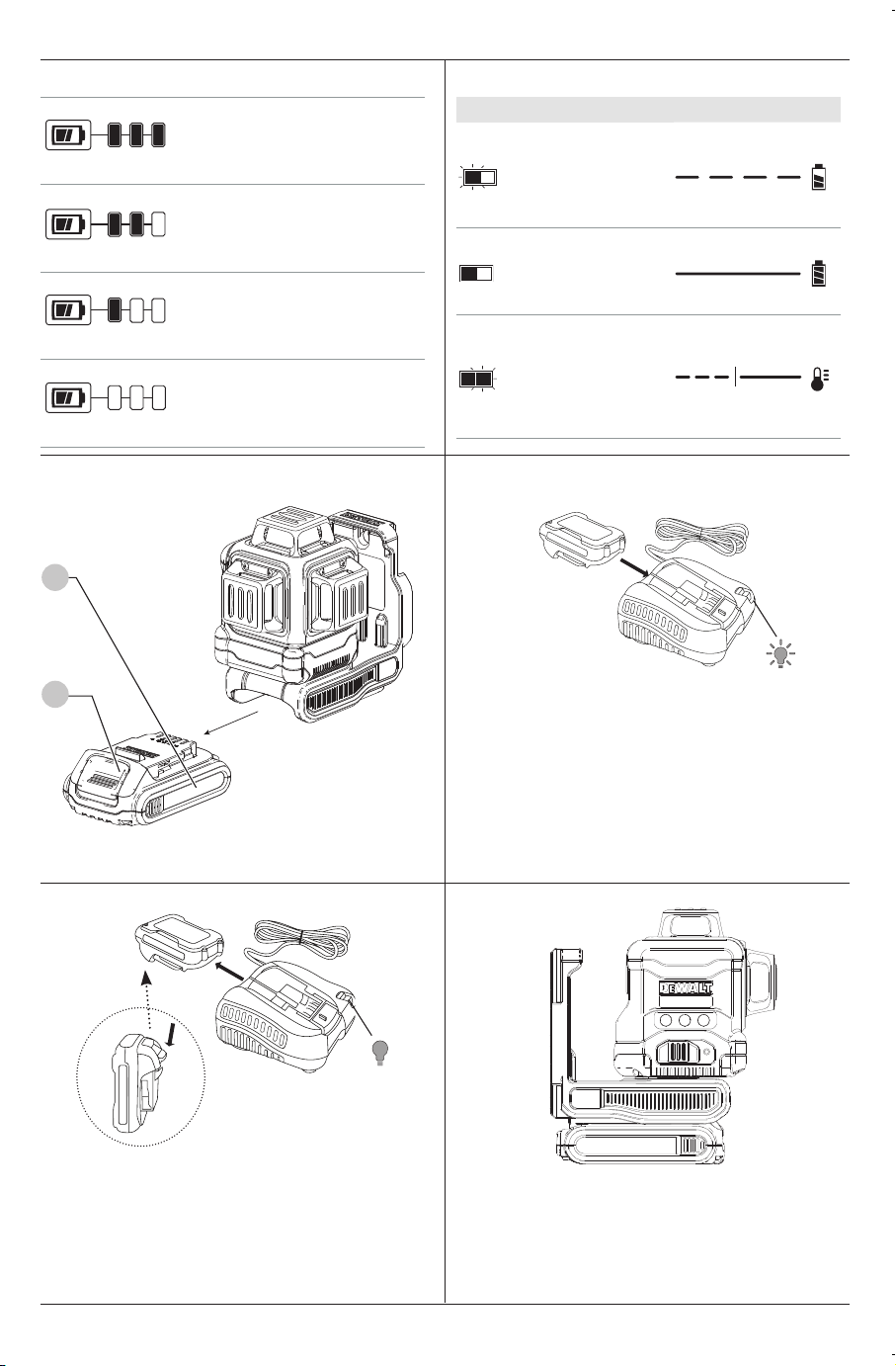

75–100% charged

Chargé de 75 à 100 %

75–100% cargada

75–100% carregado

51–74% charged

Chargé de 51 à 74 %

51–74% cargada

51–74% carregado

< 50% charged

Chargé de < 50 %

< 50% cargada

< 50% carregado

Pack needs to be charged

Le bloc-piles doit être rechargé

La batería tiene que cargarse

O pacote deve ser recarregado

Indicators/Témoin/Indicador/Indicadoras

Charging

Bloc-piles en Cours

de Chargement

Unidad en Proceso de Carga

Carregando

Fully Charged

Bloc-piles Chargé

Unidad Cargada

Completamente carregado

Hot/Cold Pack Delay

Suspension de Charge Contre

le Chaud/Froid

Restraso por Unidad Caliente/

Fría

Atraso quente/frio

> 33 . (10m)

Fig.H

Fig.I

Fig. J

a b

> 30 . (9m)

> 8 . (2.5m)

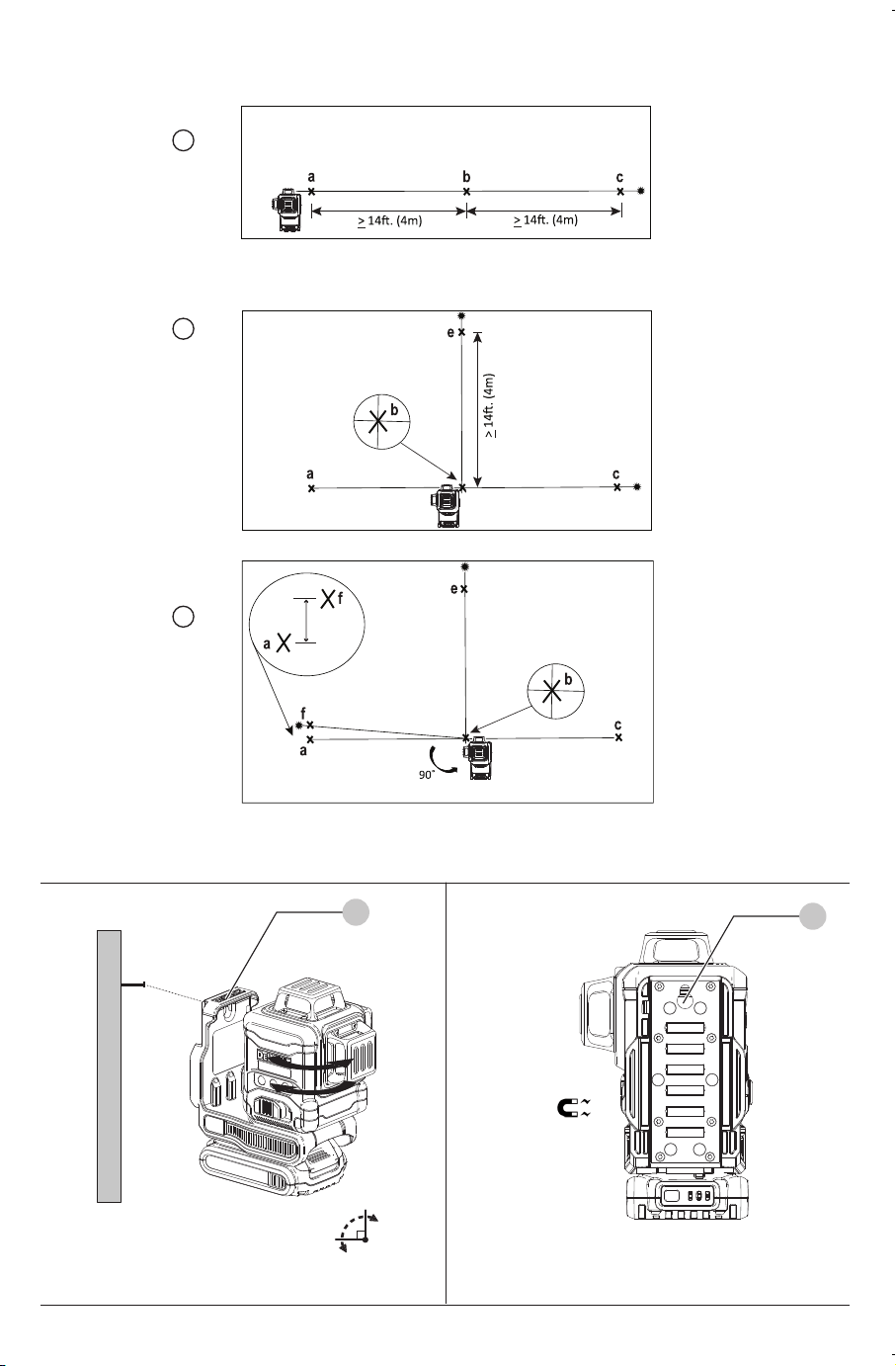

Fig.K

Fig.L

Fig. M

Fig. N

Fig. O

Fig. P

Fig. O

Fig. P

Fig. Q



Contents

•

LASER

The DCLE34031 3x360 Laser is a Class 2laser product. It is a

self

and vertical (plumb) alignmentprojects.

This product complies with 21CFR 1040.10 and 1040.11

except for conformance with IEC 60825

in Laser Notice No.56, dated May8, 2019.

Unique Identier:

Responsible Party – U.S. Contact Information

701

Towson, Maryland 21286

www

FCC Compliance Statement

This equipment has been tested and found to comply

with the limits for a Class B digital device, pursuant to Part

15of the FCC Rules. These limits are designed to provide

Fig. R

Fig. S

Fig. T

Fig. U

Fig. V

(Figure S).

English



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

Contents

• Laser Information

• User Safety

• Batteries and Chargers

• Operating Tips

• Turning the Laser ON

• Checking Laser Accuracy

• Field Calibration Check

• Using the Laser

• Maintenance

• Troubleshooting

• Accessories

• Service and Repairs

• Warranty

• Specifications

LASER INFORMATION

The DCLE34031 3x360 Laser is a Class 2laser product. It is a

self-leveling laser tool that can be used for horizontal (level)

and vertical (plumb) alignmentprojects.

This product complies with 21CFR 1040.10 and 1040.11

except for conformance with IEC 60825-1 Ed. 3., as described

in Laser Notice No.56, dated May8, 2019.

- Conforms to UL STDS 61010-1 & 2595

- Certified to CSA STD C22.2 No. 61010-1

Supplier's Declaration of Conformity

47 CFR § 2.1077 Compliance Information

Unique Identier: DCLE34031

Responsible Party – U.S. Contact Information

DEWALT

701 East Joppa Road

Towson, Maryland 21286

www.

DEWALT.com

FCC Compliance Statement

This equipment has been tested and found to comply

with the limits for a Class B digital device, pursuant to Part

15of the FCC Rules. These limits are designed to provide

reasonable protection against harmful interference in a

residential installation. This equipment generates, uses

and can radiate radio frequency energy and, if not installed

and used in accordance with the instructions, may cause

harmful interference to radio communications. However,

there is no guarantee that interference will not occur in a

particular installation. If this equipment does cause harmful

interference to radio and television reception, which can be

determined by turning the equipment off and on, the user is

encouraged to try to correct the interference by one or more

of the following measures:

• Reorient or relocate the receivingantenna.

• Increase the separation between the equipment

andreceiver.

• Connect the equipment into an outlet on a circuit

different from that to which the receiver isconnected.

• Consult the dealer or an experienced radio/TV technician

forhelp.

ISED Compliance Statement

This device contains license-exempt transmitter(s)/receiver(s)

that comply with Innovation, Science, and Economic

Development Canada's license-exempt RSS(s). Operation is

subject to the following twoconditions:

1. This device may not causeinterference.

2. This device must accept any interference, including

interference that may cause undesired operation of

thedevice.

USER SAFETY

Safety Guidelines

The definitions below describe the level of severity for each

signal word. Please read the manual and pay attention to

thesesymbols.



DANGER: Indicates an imminently hazardous

situation which, if not avoided, will result in death or

seriousinjury.



WARNING: Indicates apotentially hazardous

situation which, if not avoided, could result in death or

seriousinjury.



CAUTION: Indicates apotentially hazardous

situation which, if not avoided, may result in minor or

moderateinjury.



NOTICE: Indicates a practice not related to

personal injury which, if not avoided, may result in

propertydamage.

If you have any questions or comments about

this or any

DEWALT tool,

call 1-800-4-DEWALT (1‑800‑433‑9258)

or go to www.DEWALT.com.



WARNING: Never modify the tool or any part of it.

Damage to the laser or personal injury couldresult.



WARNING: Read and understand all instructions.

Failure to follow the warnings and instructions may

result in electric shock, fire and/or seriousinjury.

SAVE THESE INSTRUCTIONS

English

BATTERIES AND CHARGERS

The battery pack is not fully charged out of the carton.

Before using the battery pack and charger, read the

safety instructions below and then follow charging

proceduresoutlined. When ordering replacement battery

packs, be sure to include the catalog number andvoltage.

READ ALL INSTRUCTIONS

Important Safety Instructions for All

Battery Packs



WARNING: Read all safety warnings, instructions,

and cautionary markings for the battery pack,

charger and product. Failure to follow the

warnings and instructions may result in electric

shock, fire and/or seriousinjury.

• Do not charge or use the battery pack in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Inserting or removing the battery

pack from the charger may ignite the dust orfumes.

• NEVER force the battery pack into the charger. DO

NOT modify the battery pack in any way to fit into a

non‑compatible charger as battery pack may rupture

causing serious personal injury. Consult the chart

at the end of this manual for compatibility of batteries

andchargers.

• Charge the battery packs only in

DEWALTchargers.

• DO NOT splash or immerse in water or otherliquids.



WARNING: Laser Radiation Exposure. Do not

disassemble or modify the laser level. There are no user

serviceable parts inside. Serious eye injury couldresult.



WARNING: Hazardous Radiation. Use of controls

or adjustments or performance of procedures other

than those specified herein may result in hazardous

radiation exposure.



CAUTION: Keep fingers clear of the back plate and

stud when mounting with magnets. Fingers may

becomepinched.



CAUTION: Do not stand underneath the laser when it

is mounted with the magnet bracket. Serious personal

injury or damage to the laser may result if the laserfalls.

The label on your laser may include the followingsymbols.

Symbol Meaning

V Volts

mW Milliwatts

Laser Warning

nm Wavelength in nanometers

2 Class 2Laser

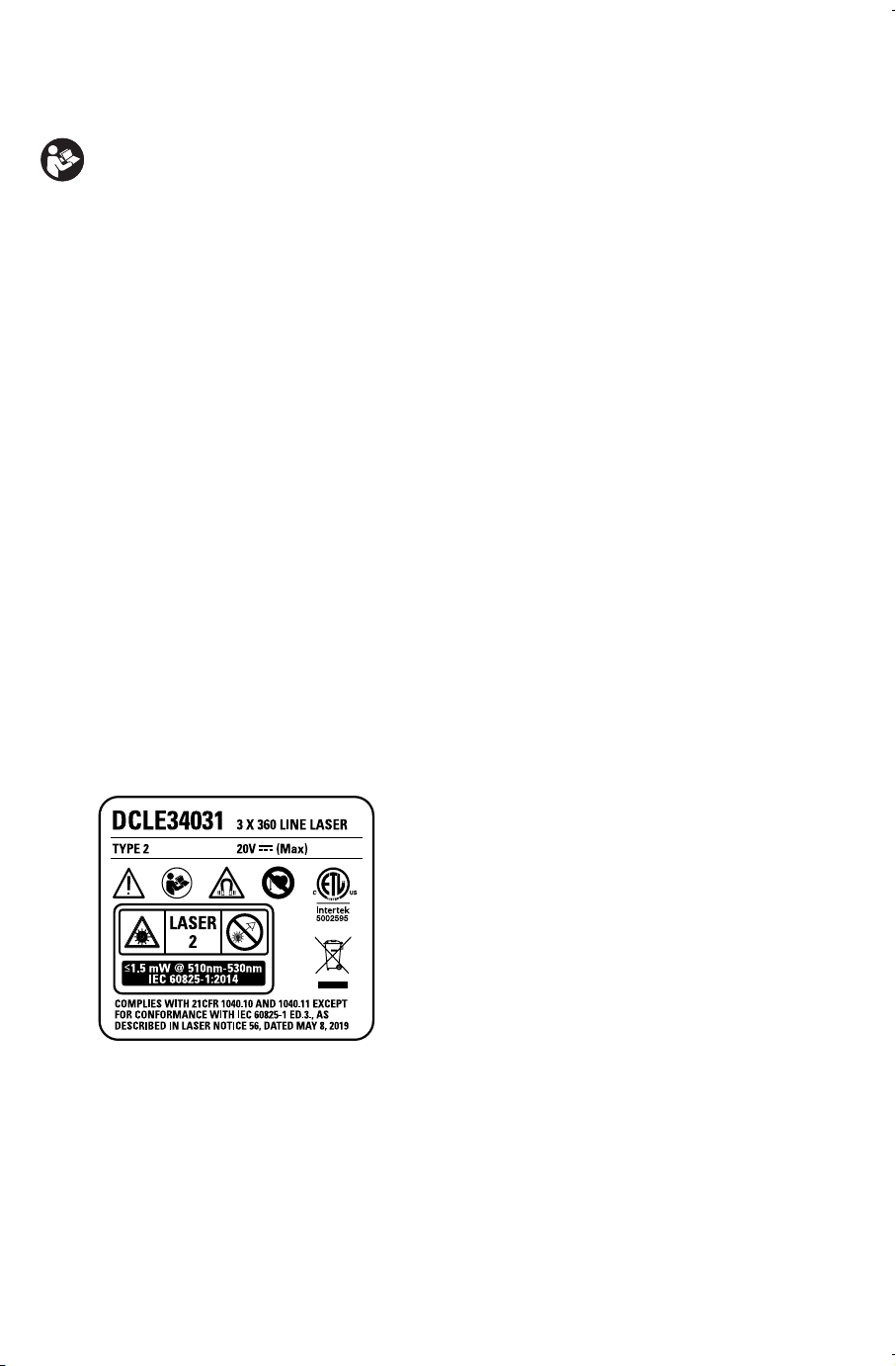

Warning Labels

For your convenience and safety, the following labels are on

yourlaser.

WARNING: To reduce the risk of injury, user must

read instructionmanual.

WARNING: LASER RADIATION. DO NOT STARE

INTO BEAM. Class 2LaserProduct.

WARNING: Keep clear of magnet. Magnet hazard

can disturb pacemaker operation and result in

serious injury ordeath.

• If the equipment is used in a manner not specified by the

manufacturer, the protection provided by the equipment

may beimpaired.

• Do not operate the laser in explosive atmospheres, such as

in the presence of flammable liquids, gases, or dust. This

tool may create sparks which may ignite the dust orfumes.

• Store an idle laser out of reach of children and other

untrained persons. Lasers are dangerous in the hands of

untrainedusers.

• Tool service MUST be performed by qualified repair

personnel. Service or maintenance performed by

unqualified personnel may result in injury. To locate your

nearest

DEWALT service center go to www.DEWALT.com.

• Do not use optical tools such as atelescope or transit to

view the laser beam. Serious eye injury could result.

• Do not place the laser in aposition which may cause

anyone to intentionally or unintentionally stare into the

laser beam. Serious eye injury couldresult.

• Do not position the laser near areflective surface which

may reflect the laser beam toward anyone'seyes. Serious

eye injury couldresult.

• Turn the laser off when it is not in use. Leaving the laser on

increases the risk of staring into the laserbeam.

• Do not modify the laser in any way. Modifying the tool may

result in hazardous laser radiationexposure.

• Do not operate the laser around children or allow children

to operate the laser. Serious eye injury mayresult.

• Do not remove or deface warning labels. If labels are

removed, the user or others may inadvertently expose

themselves toradiation.

• Position the laser securely on alevel surface. If the laser

falls, damage to the laser or serious injury couldresult.

Personal Safety

• Stay alert, watch what you are doing, and use common

sense when operating the laser. Do not use the laser when

you are tired or under the influence of drugs, alcohol, or

medication. Amoment of inattention while operating the

laser may result in serious personalinjury.

• Use personal protective equipment. Always wear eye

protection. Depending on the work conditions, wearing

protective equipment such as adust mask, non-skid

safety shoes, hard hat, and hearing protection will reduce

personalinjury.

Tool Use and Care

• Do not use the laser if the Power/Transport Lock switch

does not turn the laser on or off. Any tool that cannot

be controlled with the switch is dangerous and must

berepaired.

• Follow instructions in the Maintenance section of this

manual. Use of unauthorized parts or failure to follow

Maintenance instructions may create arisk of electric shock

orinjury.

•

The best storage place is one that is cool and dry, away

from direct sunlight and excess heat or cold. Store the fully

charged battery pack out of thecharger.

Dirt and grease may be removed from the exterior of the

battery pack using a cloth or soft non

use water or any cleaningsolutions.

Fuel

Some battery packs include a fuel gauge. When the fuel

gauge button is pressed and held, the LED lights will

indicate the approximate level of charge remaining. This

does not indicate tool functionality and is subject to

variation based on product components, temperature, and

end

Transpor



English

proceduresoutlined. When ordering replacement battery

packs, be sure to include the catalog number andvoltage.

tions,

tric

e of flammable

Inserting or removing the battery

o a

y pack may rupture

Important Safety Instructions for All

Battery Chargers



WARNING: Read all safety warnings, instructions,

and cautionary markings for the battery pack,

charger and product. Failure to follow the

warnings and instructions may result in electric

shock, fire and/or seriousinjury.

• DO NOT attempt to charge the battery pack with

any chargers other than a

DEWALT charger. DEWALT

chargers and battery packs are specifically designed to

worktogether.

• These chargers are not intended for any uses other

than charging

DEWALT rechargeable battery packs.

Charging other types of battery packs may cause them to

overheat and burst, resulting in personal injury, property

damage, fire, electric shock orelectrocution.

• Do not expose the charger to rain orsnow.

• Do not allow water or any liquid to entercharger.

• Pull by the plug rather than the cord when

disconnecting the charger. This will reduce the risk of

damage to the electric plug andcord.

• Make sure that the cord is located so that it will not

be stepped on, tripped over or otherwise subjected to

damage orstress.

• Do not use an extension cord unless it is absolutely

necessary. Use of improper extension cord could result in

risk of fire, electric shock orelectrocution.

• When operating a charger outdoors, always provide

a dry location and use an extension cord suitable

for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electricshock.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller

the gauge number of the wire, the heavier the cord and

thus the greater its capacity. An undersized cord will

cause a drop in line voltage resulting in loss of power and

The RBRC® Seal

Please take your spent battery packs to

an authorized

DEWALT service center or

to your local retailer for recycling. In some

areas, it is illegal to place spent battery

packs in the trash. You may also contact your local recycling

center for information on where to drop off the spent

battery pack. Do not place in curbside recycling. For more

information visit www.call2recycle.org. or call the toll free

number in the RBRC®Seal.

RBRC® is a registered trademark of Call 2Recycle,Inc.

example, do not place the battery pack in aprons,

pockets, tool boxes, product kit boxes, drawers, etc.,

with loose nails, screws, keys, coins, hand tools, etc.

When transporting individual battery packs, make

sure that the battery terminals are protected and well

insulated from materials that could contact them and

cause a short circuit. NOTE: Li-ion battery packs should

not be put in checked baggage on airplanes and must

be properly protected from short circuits if they are in

carry-onbaggage.

Do not operate the laser around children or allow children

sense when operating the laser. Do not use the laser when

medication. Amoment of inattention while operating the

safety shoes, hard hat, and hearing protection will reduce

Maintenance instructions may create arisk of electric shock

• DO NOT allow water or any liquid to enter batterypack.

• Do not store or use the tool and battery pack in

locations where the temperature may reach or

exceed 104°F (40°C) (such as outside sheds or metal

buildings in summer). For best life store battery packs in

a cool, drylocation.

NOTE: Do not store the battery packs in a tool with

the trigger switch locked on. Never tape the trigger

switch in the ONposition.

• Do not incinerate the battery pack even if it is severely

damaged or is completely worn out. The battery pack

can explode in a fire. Toxic fumes and materials are created

when lithium-ion battery packs areburned.

• Do not expose a battery pack or appliance to ﬁre or

excessive temperature. Exposure to ﬁre or temperature

above 265°F (130°C) may causeexplosion.

• If battery contents come into contact with the skin,

immediately wash area with mild soap and water. If

battery liquid gets into the eye, rinse water over the open

eye for 15minutes or until irritation ceases. If medical

attention is needed, the battery electrolyte is composed of a

mixture of liquid organic carbonates and lithiumsalts.

• Contents of opened battery cells may cause

respiratory irritation. Provide fresh air. If symptoms

persist, seek medicalattention.

• Battery liquid may be flammable if exposed to spark

orflame.

• Never attempt to open the battery pack for any

reason. If the battery pack case is cracked or

damaged, do not insert into the charger. Do not crush,

drop or damage the battery pack. Do not use a battery pack

or charger that has received a sharp blow, been dropped,

run over or damaged in any way (e.g., pierced with a nail,

hit with a hammer, stepped on). Damaged battery packs

should be returned to the service center forrecycling.

Storage Recommendations

The best storage place is one that is cool and dry, away

from direct sunlight and excess heat or cold. Store the fully

charged battery pack out of thecharger.

Battery Pack Cleaning Instructions

Dirt and grease may be removed from the exterior of the

battery pack using a cloth or soft non-metallic brush. Do not

use water or any cleaningsolutions.

Fuel Gauge Battery Packs (Fig.B)

Some battery packs include a fuel gauge. When the fuel

gauge button is pressed and held, the LED lights will

indicate the approximate level of charge remaining. This

does not indicate tool functionality and is subject to

variation based on product components, temperature, and

end-userapplication.

Transportation



WARNING: Fire hazard. Do not store, carry, or

transport the battery pack so that metal objects

can contact exposed battery terminals. For

English

OPERA

•



•

overheating. The following table shows the correct size

to use depending on total length of all extension cords

plugged together, and nameplate ampere rating. If in

doubt, use the next heaviergauge.

Minimum gauge for Cord sets

Volts

Total length of Cord in Feet

(meters)

120V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

Ampere Rating

American Wire gauge

More Than Not More

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

• Do not place any object on top of the charger or place

the charger on a soft surface that might block the

ventilation slots and result in excessive internal heat.

Place the charger in a position away from any heat source.

The charger is ventilated through slots in the top and the

bottom of thehousing.

• Do not operate the charger with a damaged cord

orplug. Have them replacedimmediately.

• Do not operate the charger if it has received a sharp

blow, been dropped or otherwise damaged in any

way. Take it to an authorized servicecenter.

• Do not disassemble the charger; take it to an

authorized service center when service or repair

is required. Incorrect reassembly may result in a risk of

electric shock, electrocution orfire.

• The charger is designed to operate on standard

120V household electrical power. Do not attempt to

use it on any other voltage. This does not apply to the

vehicularcharger.

• Foreign materials of a conductive nature, such as, but

not limited to, grinding dust, metal chips, steel wool,

aluminum foil or any buildup of metallic particles

should be kept away from the charger cavities and

ventilation slots.

• Always unplug the charger from the power supply

when there is no battery pack in thecavity.

Charging a Battery (Fig.C, E, F)

1. Plug the charger into an appropriate outlet.

2. Insert and fully seat battery pack. The red charging

light(s) will continuously blink whilecharging.

3. Charging is complete when the red charging light(s)

remain(s) continuously ON. Battery pack can be left in

charger or removed. Some chargers require the battery

pack release button to be pressed forremoval.



WARNING: Only charge batteries in air temperature

over 40° F (4.5° C) and below 104° F (+40°C).

4. Charger will not charge a faulty battery pack, which may

be indicated by the charging light(s) staying OFF. Take

charger and battery pack to an authorized service center

if light(s) stay(s)OFF.

nOTE: Refer to label near charging light(s) on charger

for blinkpatterns. Older chargers may have additional

information and/or may not have a yellow indicatorlight.

nOTE: To remove the battery pack, some chargers

require the battery pack release button to bepressed.

hot/Cold Pack Delay

When the charger detects a battery pack that is too hot

or too cold, it automatically starts a Hot/Cold Pack Delay,

suspending charging until the battery pack has reached an

appropriate temperature. The charger then automatically

switches to the pack charging mode. This feature ensures

maximum battery packlife.

A cold battery pack may charge at a slower rate than a warm

batterypack.

The hot/cold pack delay will be indicated by the red light(s)

continuing to blink but with the yellow light continuously

ON. Once the battery pack has reached an appropriate

temperature, the yellow light will turn OFF and the charger

will resume the chargingprocedure.

DCB118 and DCB1112 Chargers

The DCB118 and DCB1112 chargers are equipped with

an internal fan designed to cool the battery pack. The fan

will turn on automatically when the battery pack needs to

becooled.

Never operate the charger if the fan does not operate

properly or if ventilation slots are blocked. Do not permit

foreign objects to enter the interior of thecharger.

Electronic Protection System

Li-Ion tools are designed with an Electronic Protection

System that will protect the battery pack against overloading,

overheating or deep discharge. The tool will automatically

turn off and the battery pack will need to berecharged.

Important Charging Notes

1. Longest life and best performance can be obtained if

the battery pack is charged when the air temperature

is between 65°F – 75°F (18° C– 24°C). DO NOT charge

when the battery pack is below +40°F (+4.5°C), or

above +104°F (+40°C). This is important and will

prevent serious damage to the batterypack.

2. The charger and battery pack may become warm to the

touch while charging. This is a normal condition, and

does not indicate a problem. To facilitate the cooling of

the battery pack after use, avoid placing the charger or

battery pack in a warm environment such as in a metal

shed or an uninsulatedtrailer.

3. If the battery pack does not charge properly:

a. Check operation of receptacle by plugging in a lamp

or other appliance;

b. Check to see if receptacle is connected to a light

switch which turns power off when you turn out

the lights;

c. If charging problems persist, take the tool, battery

pack and charger to your local servicecenter.

4. You may charge a partially used pack whenever you

desire with no adverse effect on the batterypack.

Some

or to sit upright on a table or work surface. If wall mounting,

locate the charger within reach of an electrical outlet, and

away from a corner or other obstructions which may impede

air flow. Use the back of the charger as a template for the

location of the mounting screws on the wall. Mount the

charger securely using drywall screws (purchased separately)

at least 1” (25.4mm) long, with a screw head diameter of

0.28–0.35” (7–9mm), screwed into wood to an optimal

depth leaving approximately 7/32” (5.5 mm) of the screw

exposed. Align the slots on the back of the charger with the

exposed screws and fully engage them in theslots.

Char



Installing and R

fullycharged.

To install the battery pack

battery pack with the rails inside the tool’s handle and slide

it into the handle until the battery pack is firmly seated in the

tool and ensure that it does notdisengage.

To remove the battery pack from the tool, press the release

button

handle. Insert it into the charger as described in the charger

section of thismanual.

English

OPERATING TIPS

• To extend battery life per charge, turn the laser off when

it is not inuse.

• To ensure the accuracy of your work, check the laser

calibration often. Refer to Checking LaserAccuracy.

• Before attempting to use the laser, make sure it is

positioned securely, on a smooth, flat stable surface that

is level in bothdirections.

• To increase beam visibility, use a Laser Target Card

(FigureV).



CAUTION: To reduce the risk of serious injury,

never stare directly into the laser beam with or

without these glasses. Refer to Accessories for

importantinformation.

• Always mark the center of the beam created by thelaser.

• Extreme temperature changes can cause movement or

shifting of building structures, metal tripods, equipment,

etc., which can effect accuracy. Check your accuracy

often whileworking.

• If the laser has been dropped, check to make sure your

laser is still calibrated. Refer to Checking LaserAccuracy.

TURNING THE LASER ON (FIG.A)

Place the laser on a flat level surface. Slide the Power/

Transport Lock switch

3

to the right to unlock/turn ON

thelaser.

Each laser line is powered on by pressing its buttonon the

keypad

4

. Pressing the button again turns the laser line off.

The laser lines can be powered one at a time or all at the

sametime.

Button Displays

Horizontal laser line

5

Side vertical laser line

6

Front vertical laser line

7

When the laser is not in use, slide the Power/Transport Lock

switch to the left in the OFF/Lockedposition.

CHECKING LASER ACCURACY

The laser tools are sealed and calibrated at the factory.

It is recommended that you perform an accuracy check

prior to using the laser for the first time (in case the laser

was exposed to extreme temperatures) and then regularly

to ensure the accuracy of your work. When performing

any of the accuracy checks listed in this manual, follow

theseguidelines:

• Use the largest area/distance possible, closest to the

operating distance. The greater the area/distance, the

easier to measure the accuracy of thelaser.

• Place the laser on asmooth, flat, stable surface that is

level in bothdirections.

• Mark the center of the laserbeam.

FIELD CALIBRATION CHECK

Horizontal Beam - Scan Direction

(Fig.A,H, I, J)

Checking the horizontal pitch calibration of the laser requires

a single wall at least 30' (9m) long. It is important to conduct

a calibration check using a distance no shorter than the

distance of the applications for which the tool will beused.

1. Place the laser against the end of the wall on a smooth,

flat, stable surface that is level in both directions

(FigureH).

2. Move the Power/Transport Lock switch

3

to the right to

turn the laser ON (FigureA).

3. Press the button to turn on the horizontal beam

5

4. At least 30' (9m) apart along the laser beam, mark

a

and

b

5. Turn the laser180º.

6. Adjust the height of the laser so the center of the beam is

aligned with

a

(FigureI).

7. Directly above or below

b

, mark

c

along the laser beam

(FigureJ).

8. Measure the vertical distance between

b

and

c

Older chargers may have additional

information and/or may not have a yellow indicatorlight.

suspending charging until the battery pack has reached an

switches to the pack charging mode. This feature ensures

A cold battery pack may charge at a slower rate than a warm

(s)

light continuously

light will turn OFF and the charger

will turn on automatically when the battery pack needs to

System that will protect the battery pack against overloading,

overheating or deep discharge. The tool will automatically

24°C). DO NOT charge

The charger and battery pack may become warm to the

does not indicate a problem. To facilitate the cooling of

the battery pack after use, avoid placing the charger or

battery pack in a warm environment such as in a metal

Check operation of receptacle by plugging in a lamp

Wall Mounting

Some

DEWALT chargers are designed to be wall mountable

or to sit upright on a table or work surface. If wall mounting,

locate the charger within reach of an electrical outlet, and

away from a corner or other obstructions which may impede

air flow. Use the back of the charger as a template for the

location of the mounting screws on the wall. Mount the

charger securely using drywall screws (purchased separately)

at least 1” (25.4mm) long, with a screw head diameter of

0.28–0.35” (7–9mm), screwed into wood to an optimal

depth leaving approximately 7/32” (5.5 mm) of the screw

exposed. Align the slots on the back of the charger with the

exposed screws and fully engage them in theslots.

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

Charger Cleaning Instructions



WARNING: Shock hazard. Disconnect the charger

from the AC outlet before cleaning. Dirt and grease

may be removed from the exterior of the charger using

a cloth or soft non-metallic brush. Do not use water or

any cleaningsolutions.

Installing and Removing the Battery Pack

(Fig.D)

nOTE: For best results, make sure your battery pack is

fullycharged.

To install the battery pack

1

into the tool handle, align the

battery pack with the rails inside the tool’s handle and slide

it into the handle until the battery pack is firmly seated in the

tool and ensure that it does notdisengage.

To remove the battery pack from the tool, press the release

button

2

and firmly pull the battery pack out of the tool

handle. Insert it into the charger as described in the charger

section of thismanual.

English

a ceiling to mark the position of the beam. It is important

to conduct a calibration check using a distance no shorter

than the distance of the applications for which the tool will

beused.

1. Place the laser on a smooth, flat, stable surface that is

level in both directions (FigureN1).

2. Move the Power/Transport Lock switch

3

to the right to

turn the laser ON (FigureA).

3. Press the buttons to turn on both vertical beams

6



7

4. Mark two short lines where the beams cross

a

,

b

and

also on the ceiling

c

,

d

. Always mark the center of the

beam's thickness (FigureN2).

5. Pick up and rotate the laser 180º, and position it so

the beams line up with the marked lines on the level

surface

e

,f (FigureN3).

6. Mark two short lines where the beams cross on the

ceiling

g

,

h

7. Measure the distance between each set of marked lines

on the ceiling (

c

,

g

and

d

,

h

). If the measurement is

greater than the values shown below, the laser must be

serviced at an authorized servicecenter.

Ceiling Height Allowable Distance Between

Marks

8' 1/16"

10' 3/32"

14' 1/8"

18' 5/32"

30' 1/4"

Ceiling Height Allowable Distance Between

Marks

2.5 m 1.7 mm

3.0 m 2.1 mm

4.0 m 2.8 mm

6.0 m 4.1 mm

9.0 m 6.2 mm

90º Accuracy Between Vertical Beams

(Fig.A, O)

Checking 90º accuracy requires an open floor area at least 33'

x 18' (10m x 5m). Refer to Figure O for the position of the

laser at each step and for the location of the marks made at

each step. Always mark the center of the beam's thickness.

Place the laser on a smooth, flat, stable surface that is level in

bothdirections.

1. Move the Power/Transport Lock switch

3

to the right to

turn the laser ON (FigureA).

2. Press button to turn on the side vertical beam

6

3. Mark the center of the beam at three locations

(

a

,

b

,

c

) on the floor along the side laser line. Mark

b

should be at the midpoint of the laser line (FigureO1).

4. Pick up and move the laser to

b

5. Press

7

to turn on the front vertical beam too

(FigureO2).

6. Position the front vertical beam so it crosses precisely

at

b

, with the side beam aligned with

c

(FigureO2).

9. If your measurement is greater than the Allowable

Distance Between

b

and

c

for the corresponding

Distance Between Walls in the following table, the laser

must be serviced at an authorized servicecenter.

Distance Between

and

Allowable Distance Between

and

30' 1/4"

40' 5/16"

50' 13/32"

Distance Between

and

Allowable Distance Between

and

9.0 m 6.2 mm

12.0 m 8.3 mm

15.0 m 10.4 mm

Horizontal Beam - Pitch Direction

(Fig.A,K, L, M)

Checking the horizontal pitch calibration of the laser requires

a single wall at least 30' (9 m) long. It is important to conduct

a calibration check using a distance no shorter than the

distance of the applications for which the tool will beused.

1. Place the laser against the end of the wall on a smooth,

flat, stable surface that is level in both directions

(FigureK).

2. Move the Power/Transport Lock switch

3

to the right to

turn the laser ON (FigureA).

3. Press button to turn on the horizontal beam

5

4. At least 30' (9m) apart along the laser beam, mark

a

and

b

5. Move the laser to the opposite end of the wall (FigureL).

6. Position the laser toward the first end of the same wall

and parallel to the adjacentwall.

7. Adjust the height of the laser so the center of the beam is

aligned with

b

8. Directly above or below

a

, mark

c

along the laser beam

(FigureM).

9. Measure the distance between

a

and

c

10. If your measurement is greater than the Allowable

Distance Between

a

and

c

for the corresponding

Distance Between Walls in the following table, the laser

must be serviced at an authorized servicecenter.

Distance Between

and

Allowable Distance Between

and

30' 1/4"

40' 5/16"

50' 13/32"

Distance Between

and

Allowable Distance Between

and

9.0 m 6.2 mm

12.0 m 8.3 mm

15.0 m 10.4 mm

Vertical Beam (Fig.A,N)

Checking the vertical (plumb) calibration of the laser can be

most accurately done when there is a substantial amount of

vertical height available, ideally 20' (6m), with one person

on the floor positioning the laser and another person near

10.

USING

As long as the laser is properly calibrated, the laser is

self

level as long as it is positioned on a flat surface within

average ± 4° of level. No manual adjustments arerequired.

If the laser has been tilted so much that it cannot self

(>4°), the laser beam will flash.

When the beams flash as noted above THE LASER IS

NOT LEVEL (OR PLUMB) AND SHOULD NOT BE USED FOR

DETERMINING OR MARKING LEVEL ORPLUMB.

Try repositioning the laser on a more levelsurface.

The laser has a magnetic pivot bracket (Figure P,

permanently attached to theunit.



•

MAINTENANCE

•

English

to conduct a calibration check using a distance no shorter

than the distance of the applications for which the tool will

to the right to

7

and

. Always mark the center of the

Measure the distance between each set of marked lines

). If the measurement is

greater than the values shown below, the laser must be

Allowable Distance Between

Checking 90º accuracy requires an open floor area at least 33'

x 18' (10m x 5m). Refer to Figure O for the position of the

laser at each step and for the location of the marks made at

each step. Always mark the center of the beam's thickness.

Place the laser on a smooth, flat, stable surface that is level in

to the right to

b

O1).

7. Mark a location

e

along the front vertical beam at least

14' (4m) away from the unit (FigureO2).

8. Rotate the laser 90º so the side vertical beam now passes

through

b

and

e

(FigureO3).

9. Directly above or below

a

, mark

f

along the front

verticalbeam.

10. Measure the distance between

a

and

f

If the

measurement is greater than the values shown

below, the laser must be serviced at an authorized

servicecenter.

Distance from

Allowable Distance Between

and

14' 5/32"

17' 3/16"

20' 7/32"

23' 1/4"

Distance from

Allowable Distance Between

and

4.0 m 3.5 mm

5.0 m 4.4 mm

6.0 m 5.3 mm

7.0 m 6.2 mm

USING THE LASER

Leveling the Laser

As long as the laser is properly calibrated, the laser is

self-leveling. Each laser is calibrated at the factory to find

level as long as it is positioned on a flat surface within

average ± 4° of level. No manual adjustments arerequired.

If the laser has been tilted so much that it cannot self-level

(>4°), the laser beam will flash.

When the beams flash as noted above THE LASER IS

NOT LEVEL (OR PLUMB) AND SHOULD NOT BE USED FOR

DETERMINING OR MARKING LEVEL ORPLUMB.

Try repositioning the laser on a more levelsurface.

Using the Pivot Bracket (Fig.P, Q, R)

The laser has a magnetic pivot bracket (Figure P,

8

)

permanently attached to theunit.



WARNING: Position the laser and/or wall mount on

astable surface. Serious personal injury or damage to

the laser may result if the laserfalls.

• The bracket has a keyhole slot (Figure Q

10

) so it can be

hung from a nail or screw on any kind ofsurface.

• The bracket has magnets (Figure R) which allow the unit

to be mounted to most upright surfaces made of steel

or iron. Common examples of suitable surfaces include

steel framing studs, steel door frames, and structural

steel beams. Before attaching the pivot bracket against a

stud (Figure R

11

), place the Metal Enhancement Plate

(FigureR

12

) on the opposite side of thestud.

MAINTENANCE

• To maintain the accuracy of your work, check the laser

often to make sure it is properly calibrated. Refer to Field

CalibrationCheck.

• Calibration checks and other maintenance repairs may

be performed by DEWALT service centers.

• When not in use, store the laser in the kit box provided.

Do not store your laser at temperatures below -5˚F

(-20˚C or above 140˚F (60˚C).

• Do not store your laser in the kit box if the laser is wet.

The laser should be dried first with a soft dry cloth prior

tostorage.

• Cleaning exterior plastic parts may be cleaned with a

damp cloth. Although these parts are solvent resistant,

NEVER use solvents. Use a soft, dry cloth to remove

moisture from the tool beforestorage.

TROUBLESHOOTING

The Laser Does Not Turn On

• Fully-charge the battery pack and then reinstall it in the

laserunit.

• If the laser unit is exposed to extremely hot temperatures,

the unit will not turn on. If the laser has been stored in

extremely hot temperatures, allow it to cool. The laser

level will not be damaged by pressing the on/off button

before cooling to its proper operatingtemperature.

The Laser Beams Flash

The lasers are designed to self-level up to an average of

4° in all directions If the laser is tilted so much that the

internal mechanism cannot level itself, the laser beams will

flash indicating that the tilt range has been exceeded. THE

FLASHING BEAMS CREATED BY THE LASER ARE NOT LEVEL OR

PLUMB AND SHOULD NOT BE USED FOR DETERMINING OR

MARKING LEVEL OR PLUMB. Try repositioning the laser on a

more level surface.

If the laser battery pack has a low state of charge, the

beams will flash in a distinctive pattern of 3quick flashes in

1second, followed by constant light output for 4seconds.

This flashing pattern indicates that the battery pack should

be replaced with a fully charged batterypack.

The Laser Beams Will Not Stop Moving

The laser is a precision instrument. Therefore, if it is not

positioned on a stable (and motionless) surface, the laser

will continue to try to find level. If the beam will not stop

moving, try placing the laser on a more stable surface. Also,

try to make sure that the surface is relatively flat, so that the

laser isstable.

ACCESSORIES (FIG. S, T, U)

The laser is packaged with a drop ceiling bracket

9

. The drop

ceiling bracket contains a steel plate and attaches to the

magnetized pivot bracket

8

(Figure S).

The drop ceiling bracket is equipped with both 1/4 - 20and

5/8 - 11female threads on the bottom of the unit).

This thread is to accommodate current or future

DEWALT

accessories. Refer to Figure T and U for examples of

accessories sold seperately. Only use

DEWALT accessories

specified for use with this product. Follow the directions

included with the accessory.

English



WARNING: Since accessories, other than those offered

by DEWALT, have not been tested with this product, use

of such accessories with this tool could be hazardous.

To reduce the risk of injury, only DEWALT recommended

accessories should be used with thisproduct.

If you need any assistance in locating any accessory, please

contact your nearest

DEWALT service center or go to

www.DEWALT.com.

Target Card (Fig.V)

Some laser kits include a Laser Target Card (FigureV)

to aid in locating and marking the laser beam. The target

card enhances the visibility of the laser beam as the beam

crosses over the card. The card is marked with standard

and metric scales. The laser beam passes through the

semi-transparent plastic and reflects off of the reflective

tape on the reverse side. The magnet at the top of the card

is designed to hold the target card to ceiling track or steel

studs to determine plumb and level positions. For best

performance when using the Target Card, the DEWALT logo

should be facingyou.

SERVICE AND REPAIRS

nOTE: Disassembling the laser level(s) will void all

warranties on theproduct.

To assure product SAFETY and RELIABILITY, repairs,

maintenance and adjustment should be performed

by authorized service centers. Service or maintenance

performed by unqualified personnel may result in a

risk of injury. To locate your nearest

DEWALT service

center call 1-800-4-DEWALT (1‑800‑433‑9258) or go to

www.DEWALT.com.

WARRANTY

Go to www.DEWALT.com for the latest warrantyinformation.

SPECIFIC

Light Source

Laser Wavelength

Laser Power

Working Range

Accuracy (Plumb)

Accuracy (Level)

Battery Low

Continuous Flashing

Laser Beams

Power Source

Environmental

English

SPECIFICATIONS

DCLE34031

Light Source Laser diodes

Laser Wavelength 510 – 530nm visible

Laser Power ≤1.50mW (each beam) CLASS 2LASER PRODUCT

Working Range 130' (40m)

330' (100m) with detector (sold separately)

Accuracy (Plumb) ±1/8" per 30' (±3.1mm per 9m)

Accuracy (Level) ±1/8" per 30' (±3.1mm per 9m)

Battery Low Laser beams flash with 3quick pulses

Continuous Flashing

Laser Beams

Tilt range exceeded/unit is not level

Power Source DEWALT 20V Battery Pack

Environmental Water & Dust Resistant to IP54. Applies to product, not battery orcharger.



WARNING: This product (not including the battery pack or charger) has an IP rating

which provides some level of protection from dust (limited ingress) and liquids (light

splashing) during normal and reasonably foreseeable use. The battery pack and

charger do not have an IP rating on their own. NEVER submerge the product, battery

or charger inliquid.

FRAnçAis



AVERTISSEMENT : lire tous les avertissements

de sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil.

Table des matières

• Renseignements sur le laser

• Sécurité de l'utilisateur

• Piles et chargeurs

• Conseils sur l'utilisation

• Mise en marche du laser

• Vérification de la précision du laser

• Vérification du calibrage sur place

• Utilisation du laser

• Entretien

• Dépannage

• Accessoires

• Entretien et réparations

• Garantie

• Caractéristiques

RENSEIGNEMENTS SUR LE LASER

Le laser DCLE34031 3x360 est un produit laser de classe2.

C'est un outil laser à niveau automatique qui peut être

utilisé pour les projets d'alignements horizontaux (niveau) et

verticaux (aplomb).

Ce produit est conforme aux normes 21CFR 1040.10 et

1040.11, à l'exception de la conformité à la norme CEI

60825-1 Ed. 3., telle que décrite dans l'avis du laser N

56daté

du 8mai2019.

- Conforme à UL STDS 61010-1 et 2595

- Certifiée CSA STD C22.2 N

61010-1

Renseignements sur la conformité de la déclaration de

conformité 47 CFR § 2.1077 du fournisseur

identifiant unique : DCLE34031

Coordonnées du responsable américain

DEWALT

701East Joppa Road Towson, Maryland 21286

www.

DEWALT.com

Déclaration de conformité de la FCC

Cet équipement a été testé et est conforme aux limites des

appareils numériques de classe B, en vertu de la partie 15des

règles de la FCC. Ces limites sont prévues pour offrir une

protection raisonnable contre le brouillage préjudiciable

dans une installation résidentielle. Cet équipement génère,

utilise et peut émettre de l'énergie de radiofréquences et,

s'il n'est pas installé conformément aux instructions, peut

causer du brouillage préjudiciable aux communications

radio. Cependant, il n'y a aucune garantie que le brouillage

ne se produira pas durant une installation particulière. Si cet

équipement cause un brouillage préjudiciable à la réception

de la radio ou de la télévision, qui peut être déterminé en

allumant et en éteignant l'équipement, nous encourageons

l'utilisateur à corriger le brouillage par une ou plusieurs des

mesures suivantes:

• Réorientez ou déplacez l'antenne deréception.

• Augmentez la distance entre l'équipement et

lerécepteur.

• Branchez l'équipement dans une prise sur un circuit

différent de celui auquel le récepteur estbranché.

• Consultez le détaillant ou un technicien en radio/

télévision expérimenté pour del'aide.

Déclaration de conformité d'ISED

Cet appareil comporte un ou plusieurs transmetteurs/

récepteurs exempts de licence qui sont conformes aux

normes exemptes de licence RSS d'Innovation, Sciences et

Développement économique Canada. Le fonctionnement est

assujetti à ces deux conditions:

1. Cet appareil ne doit pas provoquerd'interférences.

2. Cet appareil doit accepter les interférences, y compris les

interférences susceptibles d'entraîner un fonctionnement

indésirable del'appareil.

SÉCURITÉ DE L'UTILISATEUR

Directives sur la sécurité

Les définitions ci-dessous décrivent le niveau de gravité

de chaque mot indicateur. Veuillez lire le guide et porter

attention à cessymboles.



DANGER: indique une situation dangereuse

imminente qui, si elle n'est pas évitée, causera la mort

ou une blessuregrave.



AVERTISSEMENT: indique une situation

potentiellement dangereuse qui, si elle n'est pas évitée,

pourrait causer la mort ou une blessuregrave.



ATTENTION : indique une situation potentiellement

dangereuse qui, si elle n'est pas évitée, peut causer une

blessure mineure oumodérée.



AVIS: indique une pratique non liée à une blessure

corporelle qui, si elle n'est pas évitée, peut causer des

dommagesmatériels.

Si vous avez des questions ou des commentaires sur cet

outil ou tout outil

DEWALT, appelez au 1-800-4-DEWALT

(1‑800‑433‑9258) ou allez à www.DEWALT.com.



L'étiquette sur votre laser peut comporter les

symbolessuivants.

Étiquett

Pour votre commodité et votre sécurité, les étiquettes

suivantes sont sur votrelaser.

•

FRAnçAis

PILES ET CHARGEURS

Le bloc-piles n’est pas entièrement chargé lorsqu’il sort de

la boîte. Avant d'utiliser le bloc-piles et le chargeur, lisez

attentivement les instructions de sécurité suivantes, puis

suivez les procédures de chargement énoncées. Lorsque

Cet équipement a été testé et est conforme aux limites des

appareils numériques de classe B, en vertu de la partie 15des

dans une installation résidentielle. Cet équipement génère,

utilise et peut émettre de l'énergie de radiofréquences et,

radio. Cependant, il n'y a aucune garantie que le brouillage

ne se produira pas durant une installation particulière. Si cet

équipement cause un brouillage préjudiciable à la réception

allumant et en éteignant l'équipement, nous encourageons

l'utilisateur à corriger le brouillage par une ou plusieurs des

normes exemptes de licence RSS d'Innovation, Sciences et

Développement économique Canada. Le fonctionnement est

is les

tionnement

imminente qui, si elle n'est pas évitée, causera la mort

potentiellement dangereuse qui, si elle n'est pas évitée,

indique une situation potentiellement

dangereuse qui, si elle n'est pas évitée, peut causer une

Si vous avez des questions ou des commentaires sur cet

WALT



AVERTISSEMENT: ne jamais modifier l'outil ou toute

pièce de celui-ci. Cela pourrait endommager le laser ou

causer des blessurescorporelles.



AVERTISSEMENT: lisez et comprenez toutes les

instructions. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique, un

incendie et/ou des blessuresgraves.

CONSERVEZ CES INSTRUCTIONS



AVERTISSEMENT: exposition au rayonnement laser.

Ne pas désassembler ou modifier le niveau du laser. Il

n'y a aucune pièce réparable par l'utilisateur. Cela peut

causer une grave blessureoculaire.



AVERTISSEMENT : rayonnement dangereux. Utiliser

des contrôles ou des ajustements ou la performance

des procédures autres que ce qui est indiqué dans le

présent document peut entraîner une exposition au

rayonnement dangereux.



ATTENTION : tenez vos doigts à l'écart de la plaque

arrière et du montant en installant les aimants. Vous

pourriez vous pincer lesdoigts.



ATTENTION : ne vous tenez pas sous le laser lorsqu'il

est installé avec le support d'aimant. Une chute du

laser peut entraîner des blessures corporelles graves ou

endommager lelaser.

L'étiquette sur votre laser peut comporter les

symbolessuivants.

symbole signification

V Volts

mW Milliwatts

Avertissement du laser

nm Longueur d'onde en

nanomètres

2 Laser de classe 2

Étiquettes d'avertissement

Pour votre commodité et votre sécurité, les étiquettes

suivantes sont sur votrelaser.

AVERTISSEMENT: afin de réduire le risque de

blessure, l'utilisateur doit lire le guided'utilisation.

AVERTISSEMENT: RAYONNEMENT LASER. NE

PAS FIXER LE FAISCEAU. Produit laser de classe2.

AVERTISSEMENT: gardez à l'écart des aimants.

Le risque lié aux aimants peut perturber le

fonctionnement d'un stimulateur cardiaque et

entraînera une blessure grave ou lamort.

• Si l'équipement est utilisé d'une façon non indiquée par

le fabricant, la protection offerte par l'équipement peut

êtrealtérée.

• Ne pas utiliser le laser en atmosphères explosibles,

comme en présence de liquides, de gaz ou de poussières

inflammables. Cet outil peut créer des étincelles qui peuvent

enflammer la poussière ou lesvapeurs.

• Rangez le laser inactif dans un endroit hors de portée des

enfants et d'autres personnes non formées. Les lasers sont

dangereux entre les mains d'utilisateurs nonformés.

• Les réparations de l'outil DOIVENT être effectuées par un

réparateur qualifié. La réparation ou l'entretien effectué par

un réparateur non qualifié peuvent entraîner une blessure.

Pour localiser votre centre de services DEWALT le plus près,

allez à www.DEWALT.com.

• Ne pas utiliser des outils optiques comme un télescope ou

un transit pour voir le faisceau du laser. Cela peut causer

une blessure grave aux yeux.

• Ne pas placer le laser dans une position qui peut faire en

sorte que quelqu'un fixe de façon intentionnelle ou non

intentionnelle. Cela peut causer une grave blessureoculaire.

• Ne pas placer le laser près d'une surface réfléchissante qui

peut refléter le faisceau du laser vers les yeux de qui que ce

soit. Cela peut causer une grave blessureoculaire.

• Éteignez le laser lorsqu'il n'est pas utilisé. Laisser le laser en

marche augmente le risque de fixer le faisceau dulaser.

• Ne jamais modifier le laser de quelque façon que ce soit.

Modifier l'outil peut entraîner une exposition dangereuse

au rayonnementlaser.

• Ne pas utiliser le laser autour des enfants ou laisser

les enfants l'utiliser. Cela peut entraîner une grave

blessureoculaire.

• Ne pas retirer ou dégrader les étiquettes d'avertissement. Si

les étiquettes sont retirées, l'utilisateur ou d'autres peuvent

s'exposer au rayonnement parinadvertance.

• Placez le laser de façon sécuritaire sur une surface plane.

Si le laser tombe, cela pourrait endommager le laser ou

entraîner une blessuregrave.

Sécurité personnelle

• Demeurez alerte, surveillez ce que vous faites et faites

preuve de bon sens lorsque vous utilisez le laser. Ne pas

utiliser le laser si vous êtes fatigué ou sous l'influence

de drogues, d'alcool ou de médicaments. Un moment

d'inattention pendant l'utilisation du laser peut entraîner

une blessure corporellegrave.

• Utiliser un équipement de protection individuelle. Portez

toujours une protection oculaire. Selon les conditions

de travail, porter un équipement de protection comme

un masque antipoussières, des chaussures de sécurité

antidérapantes, un casque de sécurité et une protection

auditive réduira les blessurescorporelles.

Utilisation et entretien de l'outil

• Ne pas utiliser le laser si le bouton de verrouillage

Alimentation/Transport ne met pas le laser en marche ou

ne l'éteint pas. Tout outil qui ne peut être contrôlé avec la

gâchette est dangereux et doit êtreréparé.

• Suivez les instructions dans la section Entretien de ce

guide. Utiliser des pièces non autorisées ou ne pas suivre

des instructions d'entretien peut créer un risque de choc

électrique ou deblessure.

FRAnçAis

Le sceau SRPRC

Veuillez apporter vos blocs-piles usagés

dans un centre de services

DEWALT

autorisé ou chez votre détaillant local pour

les recycler. Dans certaines régions, il est illégal de mettre les

blocs-piles usagés à la poubelle. Vous pouvez aussi contacter

votre centre de recyclage local pour des informations sur les

LISEZ TOUTES LES INSTRUCTIONS

Consignes de sécurité importantes pour

les blocs-piles



AVERTISSEMENT : lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc‑piles, du chargeur et du

produit. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique, un

incendie et/ou des blessuresgraves.

• Ne pas charger ou utiliser le bloc‑piles en

atmosphères explosibles comme la présence de

liquides inflammables, de gaz ou de poussière. Insérer

ou retirer la pile du bloc-piles peut enflammer la poussière

ou lesvapeurs.

• Ne JAMAIS forcer le bloc‑piles dans le chargeur.

NE PAS modifier le bloc‑piles de quelque façon

que ce soit dans un chargeur non compatible

puisque le bloc‑piles peut se briser causant une

blessurecorporelle. Consultez le tableau à la fin de ce

guide pour la compatibilité des blocs-piles et deschargeurs.

• Chargez les blocs‑piles seulement

dansleschargeurs

DEWALT.

• NE PAS éclabousser ou immerger dans l’eau ou tout

autreliquide.

• NE PAS laisser l’eau ou tout liquide entre dans le bloc-piles.

• Ne pas entreposer ou utiliser l’outil et le bloc‑piles

dans des endroits où la température peut atteindre

ou excéder 40°C (104°F) (comme les remises

extérieures ou les édifices en métal durant l’été). Pour

une meilleure durée de vie, entreposez le bloc-piles dans un

endroit frais etsec.

REMARQUE: Ne pas ranger les blocs‑piles dans un

outil avec la gâchette verrouillée. Ne jamais coller la

gâchette avec du ruban adhésif en positionMarche.

• Ne pas brûler le bloc‑piles même s’il est gravement

endommagé ou est entièrement usé. Le bloc-piles

peut exploser au cours d’un incendie. Des vapeurs et des

matières toxiques sont produites lorsque les blocs-piles au

lithium-ion sontbrûlés.

• Ne pas exposer de bloc‑piles ou l’outil aux flammes

ou à des températures excessives. L’exposition aux

flammes ou à une température au-dessus de 130°C

(265°F) pourrait causer uneexplosion.

• Si le liquide des piles entre en contact avec la peau,

lavez immédiatement avec de l'eau et du savon doux.

Si le liquide vient en contact avec les yeux, rincez à l'eau

courante durant 15minutes, ou jusqu'à ce que l'irritation

cesse, en gardant les yeux ouverts. Pour information de

consultation médicale, l'électrolyte des piles est composé

d'un mélange organique liquide et de sels delithium.

• Le contenu des piles peut causer une irritation

respiratoire. Faites circuler de l'air frais. Si les symptômes

persistent, consultez unmédecin.

• Le liquide des piles peut être inflammable s’il est

exposé aux étincelles ou auxflammes.

• Ne jamais tenter d'ouvrir le bloc‑piles pour quelque

raison que ce soit. Si le boîtier du bloc‑piles est fendu

ou endommagé, ne pas l'insérer dans le chargeur. Ne

pas écraser, échapper ou endommager le bloc-piles. Ne pas

se servir d'un bloc-piles ou chargeur qui a subi un impact,

a été échappé, renversé par un véhicule ou endommagé

d'une façon ou d'une autre (par ex. perforé par un clou,

frappé par un marteau, sur lequel on a marché). Les

blocs-piles endommagés devraient être amenés/expédiés

au centre de service pourrecyclage.

Recommandations d’entreposage

Le meilleur lieu pour l'entreposage est un endroit frais et sec

loin de la lumière directe du soleil et de la chaleur ou du froid

excessif. Entreposez le bloc-piles entièrement chargé hors

duchargeur.

Instructions de nettoyage du bloc-piles

La saleté et la graisse peuvent être retirées des surfaces

extérieures du bloc-piles à l'aide d'un linge ou d’une

brosse souple non métallique. Ne pas utiliser d'eau ou de

solutionnettoyante.

Blocs‑piles du niveau de la jauge de carburant

(Fig. B)

Certains blocs-piles incluent une jauge de carburant.

Lorsque vous appuyez et maintenez, les voyants DEL

indiqueront le niveau approximatif de charge restante. Cela

n’indique pas la fonctionnalité de l’outil et peut varier selon

les accessoires utilisés, la température et l'utilisation de

l’utilisateurfinal.

Transport



AVERTISSEMENT : danger d'incendie. Ne pas

entreposer ou transporter le bloc‑piles de manière

à ce que des objets métalliques puissent entrer

en contact avec les bornes des piles exposées. Par

exemple, ne pas placer le bloc-piles dans des tabliers,

des poches, des coffres à outils, des boîtes d’ensembles

de produits, des tiroirs, etc. avec des clous, des vis,

des clés, les pièces de monnaie, les outils à main, etc.

Lorsque vous transportez des blocs-piles individuels,

assurez-vous que leurs bornes sont protégées et bien

isolées de tout matériel avec lequel elles pourraient

entrer en contact et causer un court-circuit.

REMARQUE: Les blocs-piles Li-Ion ne doivent pas être

mises dans des bagages enregistrés sur les avions et

doivent être bien protégées contre les courts-circuits si

elles sont dans des bagages àmain.

Consignes de séc

tous les char



•

endroits où déposer le bloc

la collecte sélective. Pour de plus amples renseignements,

visitez

frais dans le sceauSRPRC

SRPRC

2Recycle,Inc

vous commandez des blocs-piles de remplacement,

assurez-vous d’inclure le numéro du catalogue et latension.

FRAnçAis

les recycler. Dans certaines régions, il est illégal de mettre les

piles usagés à la poubelle. Vous pouvez aussi contacter

votre centre de recyclage local pour des informations sur les

our quelque

endu

piles. Ne pas

piles ou chargeur qui a subi un impact,

piles endommagés devraient être amenés/expédiés

Le meilleur lieu pour l'entreposage est un endroit frais et sec

loin de la lumière directe du soleil et de la chaleur ou du froid

piles entièrement chargé hors

Blocs‑piles du niveau de la jauge de carburant

indiqueront le niveau approximatif de charge restante. Cela

n’indique pas la fonctionnalité de l’outil et peut varier selon

c‑piles de manière

Par

piles dans des tabliers,

des poches, des coffres à outils, des boîtes d’ensembles

des clés, les pièces de monnaie, les outils à main, etc.

Ion ne doivent pas être

circuits si

Consignes de sécurité importantes pour

tous les chargeurs de piles



AVERTISSEMENT: lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc‑piles, du chargeur et du

produit. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique, un

incendie et/ou des blessuresgraves.

• NE PAS tenter de charger le bloc‑piles avec un

chargeur autre qu’un chargeur

DEWALT . Les chargeurs

et les blocs-piles DEWALT sont spécifiquement conçus pour

fonctionnerensemble.

• Ces chargeurs ne sont pas destinés à d’autres

utilisations que la charge des blocs‑piles

rechargeables

DEWALT . Les autres types de

chargement de blocs-piles peuvent causer la surchauffe

et l’éclatement de ceux-ci, entraînant une blessure

corporelle, des dommages matériels, un choc électrique ou

uneélectrocution.

• Ne pas exposer le chargeur à la pluie ou laneige.

• Ne pas laisser l’eau ou tout liquide entrer dans

lechargeur.

• Tirez la fiche au lieu du cordon lorsque vous

débranchez le chargeur. Cela réduira le risque

d’endommager la fiche et le cordonélectriques.

• Assurez‑vous de ne pas placer le cordon là où

il pourrait faire trébucher les passants ou être

endommagé de quelque façon que cesoit.

• Ne pas utiliser une rallonge à moins que ce ne soit

absolument nécessaire. L'utilisation d'une rallonge

inadéquate pourrait entraîner un risque d'incendie un choc

électrique ou uneélectrocution.

• Lors de l'utilisation d’un chargeur à l'extérieur,

gardez‑le toujours au sec et utilisez une rallonge

appropriée pour l’extérieur. L’utilisation d’une

rallonge appropriée pour l’extérieur réduit le risque de

chocélectrique.

• Une rallonge doit avoir un calibre de fil (AWG ou

calibrage américain normalisé des fils) approprié

pour la sécurité. Plus le numéro de calibre du fil est petit,

plus le cordon est lourd et par conséquent plus sa capacité

est grande. Un cordon de taille inférieure entraînera une

chute de tension de secteur ce qui causera une perte de

puissance et une surchauffe. Le tableau suivant affiche la

bonne taille à utiliser selon longueur totale des de toutes

les rallonges branchées ensemble et l’intensité nominale de

la plaque signalétique. En cas de doute, utilisez le calibre le

plus lourdsuivant.

Calibre minimum pour rallonges électriques

Volts

longueur totale de la rallonge en

pieds (mètres)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

Courant

nominal

AWg (American Wire gauge)

Plus de Pas plus

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

• Ne pas placer tout objet sur le dessus du chargeur ou

placer le chargeur sur une surface molle qui pourrait

bloquer les fentes de ventilation et entraîner une

chaleur interne excessive. Placez le chargeur loin de

toute source de chaleur. Le chargeur est ventilé grâce aux

fentes du dessus et du bas duboîtier.

• Ne pas utiliser le chargeur avec un cordon

endommagé. Faites-les remplacerimmédiatement.

• Ne pas utiliser le chargeur s’il a reçu un choc violent,

s’il a été échappé ou est autrement endommagé de

quelque façon que ce soit. Apportez-le dans un centre de

servicesautorisé.

• Ne pas démonter le chargeur; apportez‑le dans un

centre de services autorisé lorsqu’un entretien ou une

réparation est nécessaire. Un mauvais réassemblage

peut entraîner un danger de choc électrique, une

électrocution ou unincendie.

• Le chargeur est conçu pour fonctionner sur une

alimentation électrique domestique 120V. Ne pas

essayer de l’utiliser sur toute autre tension. Cette

consigne ne concerne pas le chargeur pourvéhicule.

• Les matières étrangères conductrices telles, mais sans

s'y limiter, les poussières de meulage, les copeaux

métalliques, la laine d'acier, le papier d'aluminium

ou toute accumulation de particules métalliques

devraient être éloignées des ouvertures du chargeur

et des fentes de ventilation.

• Débranchez toujours le chargeur de l'alimentation

lorsqu’il n’y a aucun bloc‑piles àl’intérieur.

Charger une pile (Fig.C, E, F)

1. Branchez le chargeur dans une prise appropriée.

2. Insérez et appuyez complètement le bloc-piles. Le(s)

voyant(s) de chargement rouge clignotera(ont) de façon

continue durant lechargement.

3. Le chargement est terminé lorsque le(s) voyant(s) de

chargement rouge demeure(nt) allumé(s) de façon

continue. Le bloc-piles peut être laissé dans le chargeur

ou retiré. Certains chargeurs nécessitent d’appuyer sur le

bouton de libération du bloc-piles pour lesretirer.



AVERTISSEMENT: chargez seulement le bloc-piles si

la température de l’air est au-dessus de 4,5°C (40°F) et

sous 40°C (104°F).

4. Le chargeur ne chargera pas un bloc-piles défectueux, ce

qui peut être indiqué par le(s) voyant(s) de chargement

qui reste(nt) éteint(s). Apportez le chargeur et le

endroits où déposer le bloc-piles usagé. Ne pas mettre dans

la collecte sélective. Pour de plus amples renseignements,

visitez www.call2recycle.org ou appelez au numéro sans

frais dans le sceauSRPRC

SRPRC

est une marque de commerce déposée de Call

2Recycle,Inc.

FRAnçAis

Montage mural

Certains chargeurs

DEWALT sont conçus pour pouvoir être

installés au mur ou être placés verticalement sur une table

ou une surface de travail. Pour la fixation au mur, placez

le chargeur près d'une prise de courant et loin d'un coin

ou d’autres obstructions qui peuvent nuire à la circulation

de l’air. Utilisez la base du chargeur comme modèle pour

l’emplacement des vis de montage sur le mur. Fixez

solidement le chargeur à l'aide de vis pour cloison sèche

(achetées séparément) d'au moins 25,4mm (1po) de

longueur avec tête de diamètre de 7à 9mm (0,28 à 0,35po)

vissées dans du bois à une profondeur optimale en laissant

exposée une partie de vis d'environ 5,5 mm (7/32po).

Alignez les fentes au dos du chargeur avec les vis exposées et

insérez-les entièrement dans lesfentes.

CONSERVEZ CES INSTRUCTIONS POUR

UTILISATIONULTÉRIEURE

a. Vérifiez le fonctionnement de la prise en branchant

une lampe ou un autre appareil;

b. Vérifiez si la prise d’alimentation est connectée à

un interrupteur de lumière qui s’éteint lorsque vous

éteignez les lumières;

c. Si les problèmes de chargement persistent, apportez

l’outil, le bloc-piles et le chargeur dans votre centre de

serviceslocal.

4. Vous pouvez charger un bloc partiellement utilisé au

moment désiré sans effet indésirable sur le bloc-piles.

Instructions de nettoyage du chargeur



AVERTISSEMENT: danger de choc électrique.

Débranchez le chargeur de la prise CA avant de

nettoyer. La saleté et la graisse peuvent être retirées

des surfaces extérieures du chargeur à l'aide d'un linge

ou d’une brosse souple non métallique. Ne pas utiliser

d'eau ou de solutionnettoyante.

CONSEILS SUR L'UTILISATION

• Pour prolonger la durée de vie de la pile, éteignez le laser

lorsqu'il n'est pasutilisé.

• Afin d'assurer la précision de votre travail, vérifiez souvent

le calibrage du laser. Consultez Vérifier la précision

dulaser.

• Avant de tenter d'utiliser le laser, assurez-vous qu'il est

bien placé sur une surface stable plane et lisse qui est de

niveau dans les deuxsens.

bloc-piles dans un centre de services autorisé si le(s)

voyant(s) reste(nt) éteint(s).

REMARQUE: Consultez l’étiquette près du (des)

voyant(s) de chargement sur le chargeur pour les

modèles de clignotement. Les vieux chargeurs peuvent

avoir des renseignements supplémentaires et/ou

peuvent ne pas avoir un voyantjaune.

REMARQUE: Pour retirer le bloc-piles, on doit

appuyer sur le bouton de libération du bloc-piles sur

certainschargeurs.

Délai en cas de bloc chaud ou froid

Lorsque le chargeur détecte un bloc-piles qui est trop chaud

ou trop froid, il démarre automatiquement le délai pour le

bloc chaud/froid, suspendant la recharge jusqu’à ce que

la température du bloc-piles ait atteint une température

appropriée. Le chargeur passe alors automatiquement en

mode de chargement du bloc-piles. Cette fonction assure

une durée de vie maximale du bloc-piles.

Un bloc-piles froid peut se charger à une vitesse plus lente

qu’un bloc-pileschaud.

Le délai en cas de bloc chaud ou froid sera indiqué par

le(s) voyant(s) rouge continuant à clignoter, mais avec

le voyant jaune allumé de façon continue. Lorsque le

bloc-piles a atteint une température appropriée, le voyant

jaune s’éteindra et le chargeur reprendra la procédure

dechargement.

DCB118 et DCB1112 Chargers

Les chargeurs DCB118 et DCB1112 sont munis d’un

ventilateur interne conçu pour refroidir le bloc-piles. Le

ventilateur se mettra automatiquement en marche chaque

fois que le bloc-piles aura besoin de serefroidir.

N’utilisez jamais le chargeur si le ventilateur ne fonctionne

pas correctement ou si ses fentes d’aération sont bloquées.

Protégez systématiquement l’intérieur du chargeur de tout

objetétranger.

Système de protection électronique

Les outils Li-Ion sont conçus avec un système de protection

électronique qui protégera le bloc-piles contre une

surcharge, une surchauffe et une importante décharge. L’outil

s’éteint automatiquement et le bloc-piles doit êtrerechargé.

Remarques importantes sur la charge

1. Pour augmenter la durée de vie du bloc-piles

et optimiser son rendement, le recharger à une

température ambiante de 18°C à 24°C (65°F à 75°F).

NE PAS charger lorsque le bloc-piles est en dessous

de +4,5°C (+40°F) ou au-dessus de +40°C (+104°F).

C’est important pour prévenir tout dommage sérieux au

bloc-piles.

2. Le chargeur et le bloc-piles peuvent devenir chauds

au toucher durant le chargement. C’est un état normal

et cela n’indique pas un problème. Pour faciliter

le refroidissement du bloc-piles après l’utilisation,

évitez de placer le chargeur ou le bloc-piles dans un

environnement chaud comme une remise en métal ou

une remorque nonisolée.

3. Si le bloc-piles ne charge par de adéquatement :

Installation et retrait du bloc-piles (Fig.D)

REMARQUE: Pour une meilleure performance, assurez-vous

que le bloc-piles est complètementchargé.

Pour installer le bloc-piles

1

dans l’outil, alignez le bloc-piles

avec les glissières à l’intérieur de la poignée de l’outil et

glissez-le dans la poignée jusqu’à ce que le bloc-piles soit

bien placé dans l’outil et assurez-vous qu’il estenclenché.

Pour retirer le bloc-piles de l’outil, appuyez sur le bouton

de libération

2

et tirez-le fermement hors de la poignée de

l’outil. Insérez-le dans le chargeur comme indiqué dans la

section relative au chargeur du présentmanuel.

•



•

Mise en mar

Placez le laser sur une surface plane. Faites glisser le bouton

de verrouillage Alimentation/Transport

déverrouiller/mettre en marche lelaser.

Chaque ligne du laser est alimentée en appuyant sur son

bouton sur le clavier

éteint le laser. Les lignes de laser peuvent être alimentées

une à la fois ou toutes au mêmemoment.

Afchage

Lorsque le laser n'est pas utilisé, faites glisser le bouton

de verrouillage Alimentation/Transport vers la gauche en

position Arrêt/verrouillage.

VÉRIFIC

Les outils laser sont scellés et calibrés en usine. Il est

recommandé de vérifier la précision avant la première

utilisation du laser (dans le cas où il a été exposé à des

températures extrêmes) puis régulièrement pour assurer

la précision de votre travail. Suivez ces directives lorsque

vous effectuez les vérifications de précision indiquées dans

ceguide :

•

VÉRIFIC

Faisceau horiz

Vérifier le calibrage horizontal de l'inclinaison du laser

nécessite un mur d'au moins 9m (30pi) de longueur. Il

FRAnçAis

sont conçus pour pouvoir être

installés au mur ou être placés verticalement sur une table

ou d’autres obstructions qui peuvent nuire à la circulation

longueur avec tête de diamètre de 7à 9mm (0,28 à 0,35po)

vissées dans du bois à une profondeur optimale en laissant

Alignez les fentes au dos du chargeur avec les vis exposées et

POUR

Vérifiez le fonctionnement de la prise en branchant

un interrupteur de lumière qui s’éteint lorsque vous

Si les problèmes de chargement persistent, apportez

piles et le chargeur dans votre centre de

des surfaces extérieures du chargeur à l'aide d'un linge

ou d’une brosse souple non métallique. Ne pas utiliser

z le laser

urer la précision de votre travail, vérifiez souvent

vous qu'il est

bien placé sur une surface stable plane et lisse qui est de

importe d'effectuer la vérification du calibrage en utilisant

une distance qui n'est pas inférieure à la distance des

applications pour lesquelles l'outil serautilisé.

1. Placez le laser sur une surface lisse, plane et stable qui est

à niveau dans les deux sens (FigureH).

2. Faites glisser le bouton de verrouillage Alimentation/

Transport

3

vers la droite pour mettre le laser en marche

(FigureA).

3. Appuyez sur le bouton pour allumer le faisceau

horizontal

5

4. À au moins 9m (30pi) l'un de l'autre le long du faisceau

du laser, indiquez

a

et

b

5. Tournez le laser de180º.

6. Réglez la hauteur du laser de sorte que le centre du

faisceau soit aligné avec

a

(FigureI).

7. Directement au-dessus ou sous

b

, indiquez

c

le long du

faisceau du laser (FigureJ).

8. Mesurez la distance verticale entre

b

et

c

9. Si votre mesure est supérieure à la distance autorisée

entre

b

et

c

pour la distance correspondante entre les

murs dans le tableau suivant, le laser doit être réparé par

un centre de serviceautorisé.

Distance entre

distance autorisée entre

30 pi 1/4 po

40 pi 5/16 po

50 pi 13/32 po

Distance entre

distance autorisée entre

9,0 m 6,2 mm

12,0 m 8,3 mm

15,0 m 10,4 mm

Faisceau horizontal - Sens de l'inclinaison

(Fig.A, K, L, M)

Vérifier le calibrage horizontal de l'inclinaison du laser

nécessite un mur d'au moins 9m (30pi) de longueur. Il

importe d'effectuer la vérification du calibrage en utilisant

une distance qui n'est pas inférieure à la distance des

applications pour lesquelles l'outil serautilisé.

1. Placez le laser sur une surface lisse, plane et stable qui est

à niveau dans les deux sens (FigureK).

2. Faites glisser le bouton de verrouillage Alimentation/

Transport

3

vers la droite pour mettre le laser en marche

(FigureA).

3. Appuyez sur le bouton pour allumer le faisceau

horizontal

5

4. À au moins 9m (30pi) l'un de l'autre le long du faisceau

du laser, indiquez

a

et

b

5. Déplacez le laser à l'extrémité opposée du mur (FigureL).

6. Placez le laser vers la première extrémité du même mur

et parallèle au muradjacent.

7. Réglez la hauteur du laser de sorte que le centre du

faisceau soit aligné avec

b

8. Directement au-dessus ou sous

a

, indiquez

c

le long du

faisceau du laser (FigureM).

.D)

vous

piles

le fermement hors de la poignée de

le dans le chargeur comme indiqué dans la

• Pour augmenter la visibilité du faisceau, utilisez une carte

cible pour laser (FigureV).



ATTENTION : afin de réduire le risque de blessures

graves, ne jamais fixer directement le faisceau du laser

avec ou sans ces lunettes. Consultez Accessoires pour

les renseignementsimportants.

• Indiquez toujours le centre du faisceau créé par lelaser.

• Les changements de températures extrêmes peuvent

causer le mouvement ou le changement de structures

du bâtiment, des trépieds métalliques, de l'équipement,

etc., qui peut affecter la précision. Vérifiez souvent votre

précision pendant que voustravaillez.

• Si le laser a été échappé, vérifiez pour vous assurer

que votre laser est encore calibré. Consultez Vérifier la

précision dulaser.

Mise en marche du laser (Fig.A)

Placez le laser sur une surface plane. Faites glisser le bouton

de verrouillage Alimentation/Transport

3

vers la droite pour

déverrouiller/mettre en marche lelaser.

Chaque ligne du laser est alimentée en appuyant sur son

bouton sur le clavier

4

. Appuyer à nouveau sur le bouton

éteint le laser. Les lignes de laser peuvent être alimentées

une à la fois ou toutes au mêmemoment.

Bouton Afchage

Ligne laser horizontale

5

Ligne laser verticale latérale

6

Ligne laser verticale avant

7

Lorsque le laser n'est pas utilisé, faites glisser le bouton

de verrouillage Alimentation/Transport vers la gauche en

position Arrêt/verrouillage.

VÉRIFICATION DE LA PRÉCISION DU LASER

Les outils laser sont scellés et calibrés en usine. Il est

recommandé de vérifier la précision avant la première

utilisation du laser (dans le cas où il a été exposé à des

températures extrêmes) puis régulièrement pour assurer

la précision de votre travail. Suivez ces directives lorsque

vous effectuez les vérifications de précision indiquées dans

ceguide :

• Utilisez la surface/distance la plus importante possible,

au plus près de la distance d'utilisation. Plus la surface/

distance est importante, plus il est facile de mesurer la

précision dulaser.

• Placez le laser sur une surface lisse, plane et stable qui est

à niveau dans les deuxsens.

• Marquez le centre du faisceaulaser.

VÉRIFICATION DU CALIBRAGE SUR PLACE

Faisceau horizontal - Sens du balayage

(Fig.A, H, I, J)

Vérifier le calibrage horizontal de l'inclinaison du laser

nécessite un mur d'au moins 9m (30pi) de longueur. Il

FRAnçAis

9. Mesurez la distance entre

a

et

c

10. Si votre mesure est supérieure à la distance autorisée

entre

a

et

c

pour la distance correspondante entre les

murs dans le tableau suivant, le laser doit être réparé par

un centre de serviceautorisé.

Distance entre

distance autorisée entre

30 pi 1/4 po

40 pi 5/16 po

50 pi 13/32 po

Distance entre

distance autorisée entre

9,0 m 6,2 mm

12,0 m 8,3 mm

15,0 m 10,4 mm

Faisceau vertical (Fig.A, N)

La méthode la plus précise pour vérifier le calibrage

vertical (aplomb) du laser nécessite une hauteur verticale

importante, idéalement 6m (20pi), avec une personne au sol

positionnant le laser et une autre personne près du plafond

pour repérer la position du faisceau. Il importe d'effectuer la

vérification du calibrage en utilisant une distance qui n'est

pas inférieure à la distance des applications pour lesquelles

l'outil serautilisé.

1. Placez le laser sur une surface lisse, plane et stable qui est

à niveau dans les deux sens (FigureN1).

2. Faites glisser le bouton de verrouillage Alimentation/

Transport

3

vers la droite pour mettre le laser en marche

(FigureA).

3. Appuyez sur le bouton pour allumer les faisceaux

verticaux

6



7

4. Tracez deux lignes courtes là où les faisceaux

a

,

b

croisent et aussi au plafond

c

,

d

. Indiquez toujours le

centre de l'épaisseur du faisceau (FigureN2).

5. Reprenez et tournez le laser de 180º et placez-le afin que

les faisceaux s'alignent avec les lignes indiquées sur la

surface de niveau

e

,

f

(FigureN3).

6. Tracez deux lignes courtes là où les faisceaux se croisent

sur le plafond

g

,

h

7. Mesurez la distance entre chaque ensemble de lignes

tracées au plafond (

c

,

g

et

d

,

h

). Si la mesure est

supérieure aux valeurs indiquées ci-dessous, le laser doit

être réparé dans un centre de serviceautorisé.

Hauteur du plafond Distance autorisée entre les

marques

8 pi 1/16 po

10 pi 3/32 po

14 pi 1/8 po

18 pi 5/32 po

30 pi 1/4 po

Hauteur du plafond Distance autorisée entre les

marques

2,5 m 1,7 mm

3,0 m 2,1 mm

4,0 m 2,8 mm

6,0 m 4,1 mm

9,0 m 6,2 mm

Précision de 90º entre les faisceaux

verticaux (Fig. A, O)

Vérifier la précision de 90º nécessite un plancher ouvert

d'au moins 10 m x 5m (33pi x 18pi). Consultez la Figure O

pour la position du laser à chaque étape pour la localisation

des marques effectuées à chaque étape. Indiquez toujours

le centre de l'épaisseur du faisceau. Placez le laser sur

une surface lisse, plane et stable qui est à niveau dans les

deuxsens.

1. Faites glisser le bouton de verrouillage Alimentation/

Transport

3

vers la droite pour mettre le laser en marche

(FigureA).

2. Appuyez sur le bouton pour allumer le faisceau vertical

latéral

1

3. Indiquez le centre du faisceau à trois endroits (

a

,

b

,

c

)

sur le plancher le long de ligne de laser latérale. Indiquez

que

b

doit être le point central de la ligne du laser

(FigureO1).

4. Prenez et déplacez le laser vers

b

5. Appuyez sur

6

pour allumer aussi le faisceau vertical

avant (FigureO2).

6. Placez le faisceau vertical avant afin qu'il croise

précisément sur

b

, avec le faisceau latéral aligné sur

c

(FigureO2).

7. Indiquez l'emplacement

e

le long du faisceau vertical

avant à au moins 14pi (4 m) de l'unité (FigureO2).

8. Tournez le laser de 90º afin que le faisceau vertical avant

passe à travers

b

et

e

(FigureO3).

9. Directement au-dessus ou sous

a

, indiquez

f

le long du

faisceau verticalavant.

10. Mesurez la distance entre

a

et

f

. Si la mesure est

supérieure aux valeurs indiquées ci-dessous, le laser doit

être réparé dans un centre de serviceautorisé.

Distance de

à la

Distance autorisée entre

14 pi 5/32 po

17 pi 3/16 po

20 pi 7/32 po

23 pi 1/4 po

Distance de

à la

Distance autorisée entre

4,0 m 3,5 mm

5,0 m 4,4 mm

6,0 m 5,3 mm

7,0 m 6,2 mm

UTILISATION DU LASER

Mise à niveau du laser

Tant que le laser est bien calibré, la mise à niveau du laser est

automatique. Chaque laser est calibré à l'usine pour trouver

le niveau à condition qu'il soit placé sur une surface plane

ayant un niveau moyen de ± 4°. Aucun ajustement manuel

n'estrequis.

Si le laser est si incliné qu'il ne peut pas se mettre à niveau

(>4°), le faisceau du laser clignotera.

Lorsque les faisceaux clignotent comme indiqué ci

LE LASER N'EST PAS À NIVEAU (OU D'APLOMB) ET IL NE

DOIT PAS ÊTRE UTILISÉ POUR DÉTERMINER OU INDIQUER LE

NIVEAU OUL'APLOMB.

Tentez de replacer le laser sur une surface plane et àniveau.

Utiliser le suppor

Le laser a un support de pivot magnétique (Figure P,

en permanence àl'unité.



•

ENTRETIEN

•

DÉP

Le laser ne se met pas en

•

FRAnçAis

d'au moins 10 m x 5m (33pi x 18pi). Consultez la Figure O

pour la position du laser à chaque étape pour la localisation

des marques effectuées à chaque étape. Indiquez toujours

vers la droite pour mettre le laser en marche

Appuyez sur le bouton pour allumer le faisceau vertical

c

)

sur le plancher le long de ligne de laser latérale. Indiquez

c

le long du faisceau vertical

Tournez le laser de 90º afin que le faisceau vertical avant

le long du

dessous, le laser doit

Tant que le laser est bien calibré, la mise à niveau du laser est

automatique. Chaque laser est calibré à l'usine pour trouver

le niveau à condition qu'il soit placé sur une surface plane

ayant un niveau moyen de ± 4°. Aucun ajustement manuel

Si le laser est si incliné qu'il ne peut pas se mettre à niveau

Lorsque les faisceaux clignotent comme indiqué ci-dessus,

LE LASER N'EST PAS À NIVEAU (OU D'APLOMB) ET IL NE

DOIT PAS ÊTRE UTILISÉ POUR DÉTERMINER OU INDIQUER LE

NIVEAU OUL'APLOMB.

Tentez de replacer le laser sur une surface plane et àniveau.

Utiliser le support de pivot (Fig.P,Q,R)

Le laser a un support de pivot magnétique (Figure P,

8

) fixé

en permanence àl'unité.



AVERTISSEMENT: placez le laser et/ou le montage

mural sur une surface stable. Une chute du laser

peut entraîner des blessures corporelles graves ou

endommager lelaser.

• Le support une encoche en trou de serrure (FigureQ

10

)

afin qu'il puisse être suspendu d'un clou ou d'une vis sur

toute sorte desurface.

• Le support a des aimants (Figure R) qui permettent à

l'unité d'être installée sur les surfaces les plus droites

faites d'acier ou de fer. Des exemples courants de

surfaces appropriées comprennent les montants des

charpentes en acier, les cadres de portes en acier et

les poutres en acier de construction. Avant de fixer le

support de pivot contre un montant (FigureR

11

placez la plaque de renforcement métallique

(FigureR

12

) sur le côté opposé aumontant.

ENTRETIEN

• Pour maintenir la précision de votre travail, vérifiez

souvent le laser afin d'assurer qu'il est bien calibré. Voir

Vérification du calibrage surplace.

• Les vérifications du calibrage et les autres entretiens et

réparations doivent être effectués dans des centres de

services

DEWALT.

• Lorsqu'il n'est pas utilisé, entreposez le laser dans la boîte

de l'ensemble fournie. Ne pas entreposer votre laser à

des températures sous -20˚C (-5˚F) ou au-dessus de

60˚C (140˚F).

• Ne pas entreposer votre laser dans la boîte de l'ensemble

si le laser est mouillé. Le laser doit d'abord être asséché

avec un linge doux avantl'entreposage.

• Nettoyage : Les pièces de plastique extérieures peuvent

être nettoyées avec un linge humide. Bien que ces

pièces soient résistantes aux solvants, ne jamais utiliser

de solvants. Utilisez un linge doux et sec pour enlever

l'humidité de l'outil avantl'entreposage.

DÉPANNAGE

Le laser ne se met pas enmarche

• Chargez complètement le bloc-piles, puis réinstallez-le

dans lelaser.

• Si le laser est exposé à des températures extrêmement

chaudes, le laser ne se mettra pas en marche. Si le

laser a été entreposé à des températures extrêmement

chaudes, laissez-le refroidir. Le niveau du laser ne sera

pas endommagé en appuyant sur le bouton Marche/

Arrêt avant le refroidissement à sa température de

fonctionnementappropriée.

Les faisceaux du laser clignotent

Les lasers sont conçus pour se mettre à niveau à une

moyenne de 4°. Si le laser est si incliné que le mécanisme

interne ne peut pas se mettre à niveau, les faisceaux du laser

clignoteront indiquant que la plage de l'inclinaison a été

excédée. LES FAISCEAUX CLIGNOTANTS CRÉÉS PAR LE LASER

NE SONT PAS À NIVEAU OU D'APLOMB ET ILS NE DOIVENT

PAS ÊTRE UTILISÉS POUR DÉTERMINER OU INDIQUER LE

NIVEAU OU L'APLOMB. Tentez de replacer le laser sur une

surface plane et à niveau.

Si le bloc-piles du laser a un état de charge faible, les

faisceaux clignoteront selon un modèle distinct de

3clignotements rapides en 1seconde, suivis d'une lumière

constante émise pendant 4secondes. Le modèle de

clignotement indique que le bloc-piles doit être remplacé

par un bloc-piles complètementchargé.

Les faisceaux du laser n'arrêtent pas

debouger

Le laser est un instrument de précision. Par conséquent, s'il

n'est pas placé sur une surface stable (et sans mouvement),

le laser continuera de tenter de trouver le niveau. Si le

faisceau n'arrête pas de bouger, essayez de placer le laser sur

une surface plus stable. De plus, tentez de vous assurer que

la surface est relativement plane afin que le laser soitstable.

ACCESSOIRES (FIG. S, T, U)

Le laser est emballé avec un support de plafond suspendu

9

Le support de plafond suspendu comporte une plaque en

acier et se fixe support de pivot aimanté

8

(Figure S).

Le support de plafond suspendu est muni de filets femelles

1/4 - 20et 5/8 - 11sous l'unité.

Ce filet est pour accommoder les accessoires

DEWALT actuels

ou futurs. Consultez les Figures T et U pour des exemples

d'accessoires vendus séparément. Utilisez seulement des

accessoires DEWALT indiqués pour une utilisation avec ce

produit. Suivez les directives incluses avec l'accessoire.



AVERTISSEMENT: étant donné que les accessoires,

autres que ceux offerts par

DEWALT, n'ont pas été testés

avec ce produit, utiliser de tels accessoires avec cet

outil pourrait être dangereux. Afin de réduire le risque

de blessures, seulement les accessoires recommandés

DEWALT doivent être utilisés avec ceproduit.

Si vous avez besoin d'aide pour trouver un accessoire,

veuillez contacter votre centre de services

DEWALT le plus

près ou allez à www.DEWALT.com.

Carte cible (Fig.V)

Certains ensembles de lasers comprennent une carte cible

pour laser (FigureV) afin d'aider à localiser et à indiquer

le faisceau du laser. La carte cible améliore la visibilité du

faisceau du laser lorsque le faisceau traverse la carte. Des

échelles standard et métriques sont indiquées sur la carte. Le

faisceau du laser passe à travers le plastique semi-transparent

et est réfléchi par le ruban réfléchissant sur le revers. L'aimant

en haut de la carte est conçu pour maintenir la carte sur le

rail au plafond ou les montants en acier afin de déterminer

FRAnçAis

les positions d'aplomb et de niveau. Pour une meilleure

performance lorsque vous utilisez la carte cible, le logo

DEWALT doit vous faireface.

ENTRETIEN ET RÉPARATIONS

REMARQUE : Désassembler le ou les niveaux du laser

annulera toutes les garanties duproduit.

Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, les

réparations, l'entretien et les ajustements doivent être

effectués par des centres de services autorisés. La réparation

ou l'entretien effectué par un réparateur non qualifié peut

entraîner un risque de blessure. Pour localiser votre centre

de services

DEWALT le plus près, appelez 1-800-4-DEWALT

(1‑800‑433‑9258) ou allez à www.DEWALT.com.

GARANTIE

Allez à www.DEWALT.com pour les plus récents

renseignements sur lagarantie.

CARACTÉRISTIQUES

DCLE34031

Source lumineuse Diodes laser

Longueur d'onde du laser 510 à 530nm visibles

Puissance du laser ≤1,5 mW (par faisceau) PRODUIT LASER DE CLASSE 2

Plage de fonctionnement 40 m (130 pi) 100m (330pi) avec détecteur (vendu séparément)

Précision (Aplomb) ±1/8 po par 30pi( ±3,1 mm pour 9m)

Précision (Niveau) ±1/8 po par 30pi( ±3,1 mm pour 9m)

Pile faible Les faisceaux du laser clignotent avec 3impulsions rapides

Les faisceaux du laser

clignotent de façon continue

Plage d'inclinaison dépassée/l'appareil n'est pas de niveau

Source d'alimentation Bloc-piles 20V DEWALT

Résistant à l'eau et la poussière environnementale IP54. S'applique au produit, pas la pile ou

lechargeur.



AVERTISSEMENT: ce produit (excluant le bloc-piles ou le chargeur) a un classement

IP offrant un certain niveau de protection contre la poussière (infiltration limitée) et les

liquides (éclaboussures légères) durant une utilisation normale et raisonnablement

prévisible. Le bloc-piles et le chargeur n'ont pas leur propre classement IP. NE JAMAIS

immerger le produit, la pile ou le chargeur dans unliquide.



Cont

•

INFORMA

El láser 3x360 DCLE34031 es un producto láserClase 2. Es

una herramienta láser de autonivelación que se puede usar

para proyectos de alineación horizontal (nivel) y vertical

(plomada).

Este producto cumple con 21CFR 1040.10 y 1040.11 excepto

por la conformidad con IEC 60825

en el Aviso Láser No. 56, con fecha del 8de mayo,2019.

Identicador único de

inf

Par

701East Joppa Road Towson, Maryland 21286

www

EsPAñOl

piles ou le chargeur) a un classement

IP offrant un certain niveau de protection contre la poussière (infiltration limitée) et les



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento de las

advertencias e instrucciones puede provocar descargas

eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

Contenido

• Información de Láser

• Seguridad de usuario

• Baterías y cargadores

• Consejos de operación

• Encendido del láser

• Verificación de precisión del láser

• Verificación de calibración de campo

• Uso del láser

• Mantenimiento

• Solución de problemas

• Accesorios

• Servicio y reparaciones

• Garantía

• Especificaciones

INFORMACIÓN DE LÁSER

El láser 3x360 DCLE34031 es un producto láserClase 2. Es

una herramienta láser de autonivelación que se puede usar

para proyectos de alineación horizontal (nivel) y vertical

(plomada).

Este producto cumple con 21CFR 1040.10 y 1040.11 excepto

por la conformidad con IEC 60825-1 Ed. 3., como se describe

en el Aviso Láser No. 56, con fecha del 8de mayo,2019.

- Cumple con UL STDS 61010-1 y 2595

- Certificado conforme a la Norma CSA C22.2 No.

61010-1

Declaración de conformidad del Proveedor 47 CFR § 2.1077

Identicador único de

información de cumplimiento: DCLE34031

Parte Responsable – información de contacto en EUA

DEWALT

701East Joppa Road Towson, Maryland 21286

www.DEWALT.com

Declaración de cumplimiento FCC

Este equipo se probó y se encontró que cumple con los

límites para un dispositivo digital Clase B, en conformidad

con la Parte15de las Reglas FCC. Estos límites están

diseñados para proporcionar protección razonable contra

interferencia dañina en una instalación residencial. Este

equipo genera, usa, y puede transmitir energía de radio

frecuencia y, si no se instala y usa de acuerdo con las

instrucciones, puede causar interferencia dañina a las

comunicaciones de radio. Sin embargo, no existe garantía

que no ocurra la interferencia en una instalación particular.

Si este equipo causa interferencia dañina a la recepción

de radio y televisión, que se puede determinar al apagar o

encender el equipo, se alienta al usuario que intente corregir

la interferencia por medio de una o más de las siguientes

medidas:

• Reoriente o reubique la antena derecepción.

• Incremente la separación entre el equipo y elreceptor.

• Conecte el equipo en un tomacorriente en un circuito

diferente al que esté conectado elreceptor.

• Consulte al distribuidor o un técnico de radio/TV

experimentado respecto aayuda.

Declaración de cumplimiento ISED

Este dispositivo contiene transmisores/receptores exentos

de licencia que cumplen con las RSS exentas de licencia de

Innovación, Ciencia y Desarrollo Económico de Canadá. La

operación está sujeta a las siguientes dos condiciones:

1. Este dispositivo no puede causar interferenciadañina.

2. Este dispositivo debe aceptar cualquier interferencia,

incluyendo interferencia que puede causar operación

indeseada deldispositivo.

SEGURIDAD DEL USUARIO

Pautas de seguridad

Las definiciones siguientes describen el nivel de severidad

para cada palabra de señal. Por favor lea el manual y ponga

atención a estossímbolos.



PELIGRO: Indica una situación peligrosa inminente

que, si no se evita, resultará en la muerte o

lesionesserias.



ADVERTENCIA: Indica una situación potencialmente

peligrosa que, si no se evita, podría resultar en la

muerte o lesionesserias.



ATENCIÓN: Indica una situación potencialmente

peligrosa que, si no se evita, puede resultar en lesiones

menores omoderadas.



AVISO: Indica una práctica no relacionada con

lesiones personales que, si no se evita, puede resultar en

daño a lapropiedad.

Si tiene cualquier pregunta o comentario sobre ésta o

cualquier herramienta

DEWALT, llame al 1-800-4-DEWALT

(1‑800‑433‑9258) o visite www.DEWALT.com.



ADVERTENCIA: Nunca modifique la herramienta o

ninguna parte de ésta. Puede resultar en daño al láser

o lesionespersonales.

EsPAñOl

BATERÍAS Y CARGADORES

El paquete de batería no está completamente cargado

cuando se retira del cartón. Antes de usar la batería y el

cargador, lea las siguientes instrucciones de seguridad y

luego siga los procedimientos de carga descritos. Cuando

solicite paquetes de baterías de repuesto, asegúrese de

incluir el número de catálogo y elvoltaje.



ADVERTENCIA: Lea y entienda todas las

instrucciones. La falla en seguir las advertencias e

instrucciones puede resultar en descarga eléctrica,

incendio y/o lesionesserias.

CONSERVE ESTAS INSTRUCCIONES



ADVERTENCIA: Exposición de radiación Láser. No

desensamble o modifique el nivel de láser. No hay

partes reparables por el usuario en el interior. Podría

resultar en lesiones ocularesserias.



ADVERTENCIA: Radiación peligrosa. El uso de

controles o ajustes o la realización de procedimientos

distintos a los especificados en este documento pueden

provocar una exposición peligrosa a la radiación.



ATENCIÓN: Mantenga los dedos alejados de la placa

posterior y el perno cuando instale los imanes. Los

dedos pueden quedaratrapados.



ATENCIÓN: No se pare debajo del láser cuando esté

instalado con un soporte de imán. Pueden resultar

lesiones personales serias o daño al láser si éstecae.

La etiqueta en su láser puede incluir los siguientessímbolos.

símbolo significado

V Voltios

mW Miliwatts

Advertencia Láser

nm Longitud de onda en

nanómetros

2 Láser Clase 2

Etiquetas de advertencia

Para su conveniencia y seguridad, las siguientes etiquetas se

encuentran en suláser.

ADVERTENCIA: Para reducir el riesgo de lesiones,

el usuario debe leer este manual deinstrucciones.

ADVERTENCIA: RADIACIÓN LÁSER. NO MIRE EL

LÁSER DIRECTAMENTE. Producto Láser Clase2.

ADVERTENCIA: Manténgase alejado del imán. El

peligro de imanes puede perturbar la operación de

marcapasos y provocar lesiones graves o lamuerte.

• Si el equipo se utiliza de una manera no especificada por

el fabricante, la protección proporcionada por el equipo

puede verseafectada.

• No opere el láser en atmósferas explosivas, como en

presencia de líquidos, gases o polvo inflamables. Esta

herramienta puede generar chispas que pueden encender

el polvo o losvapores.

• Guarde un láser inactivo fuera del alcance de los niños y

otras personas no capacitadas. Los láseres son peligrosos

en manos de usuariosinexpertos.

• El servicio de la herramienta DEBE ser realizado

por personal de reparación calificado. El servicio o

mantenimiento realizado por personal no calificado puede

resultar en lesiones. Para localizar el centro de servicio

DEWALT más cercano, visite www.DEWALT.com.

• No utilice herramientas ópticas como un telescopio o un

vehículo de tránsito para ver el rayo láser. Podría resultar en

lesiones oculares serias.

• No coloque el láser en una posición en la que pueda causar

que alguien vea intencionalmente o accidentalmente

fijamente al rayo láser. Podría resultar en lesiones

ocularesserias.

• No coloque el láser cerca de una superficie reflectante

que pueda reflejar el rayo láser hacia los ojos de cualquier

persona. Podría resultar en lesiones ocularesserias.

• Apague el láser cuando no esté en uso. Dejar el láser

encendido aumenta el riesgo de mirar fijamente al

rayoláser.

• No modifique el láser de ninguna manera. La modificación

de la herramienta puede provocar una exposición peligrosa

a la radiaciónláser.

• No utilice el láser cerca de niños ni permita que los niños

utilicen el láser. Puede resultar en lesiones ocularesgraves.

• No quite ni estropee las etiquetas de advertencia. Si se

quitan las etiquetas, el usuario u otras personas pueden

exponerse inadvertidamente a laradiación.

• Coloque el láser de forma segura en una superficie

nivelada. Si el láser cae, podría dañar el láser o sufrir

lesionesgraves.

Seguridad Personal

• Permanezca alerta, observe lo que está haciendo y use

el sentido común cuando opere el láser. No use el láser

cuando esté cansado o bajo la influencia de drogas,

alcohol, o medicamentos. Un momento de falta de

atención mientras opera el láser puede resultar en lesiones

personalesserias.

• Use equipo de protección personal. Siempre use protección

para los ojos. Dependiendo de las condiciones de trabajo,

el uso de equipo de protección como una máscara contra

el polvo, zapatos de seguridad antideslizantes, casco y

protección auditiva reducirá las lesionespersonales.

Uso y cuidado de la herramienta

• No utilice el láser si el interruptor de bloqueo de

alimentación/transporte no enciende o apaga el láser.

Cualquier herramienta que no se pueda controlar con el

interruptor es peligrosa y deberepararse.

• Siga las instrucciones en la sección de Mantenimiento

de este manual. El uso de partes no autorizadas o el

incumplimiento de las instrucciones de mantenimiento

pueden crear un riesgo de descarga eléctrica olesiones.

LEA TODAS LAS INSTRUCCIONES

Instrucciones de Seguridad Importantes

para Todos los Paquetes de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

•

EsPAñOl

luego siga los procedimientos de carga descritos. Cuando

No coloque el láser en una posición en la que pueda causar

que pueda reflejar el rayo láser hacia los ojos de cualquier

No modifique el láser de ninguna manera. La modificación

de la herramienta puede provocar una exposición peligrosa

utilicen el láser. Puede resultar en lesiones ocularesgraves.

atención mientras opera el láser puede resultar en lesiones

Use equipo de protección personal. Siempre use protección

para los ojos. Dependiendo de las condiciones de trabajo,

el uso de equipo de protección como una máscara contra

Cualquier herramienta que no se pueda controlar con el

ión

El Sello RBRC®

Lleve sus paquetes de batería agotados a

un centro de servicio autorizado

DEWALT

o a su minorista local para reciclarlas. En

algunas áreas, es ilegal colocar paquetes de

batería gastados en la basura. También puede comunicarse

con su centro de reciclaje local para obtener información

sobre dónde dejar el paquete de batería agotado. No las

coloque en el reciclaje de la acera. Para información adicional

visite www.call2recycle.org. O llame al número de larga

distancia gratuito en el Sello RBRC®.

RBRC® es una marca comercial registrada de Call

2Recycle,Inc.

para el paquete de la batería, el cargador y el

producto. La falla en seguir las advertencias

e instrucciones puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

• No cargue o use el paquete de batería en atmósferas

explosivas, como en la presencia de líquidos, gases o

polvo inflamables. Insertar o retirar el paquete de batería

del cargador puede encender el polvo y losvapores.

• NUNCA fuerce el paquete de batería dentro del

cargador. NO modifique el paquete de batería en

ninguna forma para instalarlo en un cargador no

compatible ya que el paquete de batería se puede

romper causando lesiones personalesserias.Consulte

la tabla al final de este manual respecto a compatibilidad

de las baterías ycargadores.

• Cargue los paquetes de batería sólo

encargadores

DEWALT.

• NO salpique ni sumerja en agua u otroslíquidos.

• NO permita que agua o ningún otro líquido entre al

paquete debatería.

• No almacene ni use la herramienta y el paquete de

baterías en lugares donde la temperatura pueda

alcanzar o exceder los 40°C (104 °F) (como cobertizos

exteriores o edificios de metal en verano). Para obtener

la mejor vida útil, guarde los paquetes de baterías en un

lugar fresco yseco.

NOTA: No guarde los paquetes de baterías en una

herramienta con el interruptor de gatillo bloqueado.

Nunca sujete con cinta el interruptor de gatillo en la

posiciónON.

• No incinere el paquete de batería incluso si está

dañado severamente o está completamente agotada.

El paquete de batería pueden explotar en el fuego. Se

crean humos y materiales tóxicos cuando se queman los

paquetes de baterías de ion delitio.

• No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 130°C

(265°F) pueden causar una explosión.“

• Si el contenido de la batería entra en contacto con

la piel, lave de inmediato el área con jabón suave y

agua. Si el líquido de la batería entra en los ojos, enjuague

con agua sobre el ojo abierto durante 15minutos o hasta

que desaparezca la irritación. Si se necesita atención

médica, el electrólito de la batería está compuesto por una

mezcla de carbonatos orgánicos líquidos y sales delitio.

• El contenido de las celdas de batería abiertas puede

causar irritación respiratoria. Proporcione aire fresco. Si

los síntomas persisten, busque atenciónmédica.

• El líquido de la batería puede ser inflamable si se

expone a chispas ollamas.

• Nunca intente abrir el paquete de baterías por

ninguna razón. Si la caja del paquete de baterías está

agrietada o dañada, no la inserte en el cargador.

No aplaste, deje caer o dañe el paquete de la batería. No

use un paquete de baterías o cargador que haya recibido

un golpe fuerte, se haya dejado caer, se haya aplastado

o dañado de cualquier manera (por ej., perforado con un

clavo, golpeado con un martillo, o pisado). Los paquetes

de batería dañados se deben regresar al centro de servicio

parareciclaje.

Recomendaciones de Almacenamiento

El mejor lugar de almacenamiento es aquel que es fresco y

seco, alejado de la luz solar directa y del exceso de calor o

frío. Guarde el paquete de batería completamente cargado

fuera delcargador.

Instrucciones de Limpieza de Paquete

deBatería

La suciedad y grasa se pueden retirar del exterior de la

paquette de batería con una tela o cepillo no metálico suave.

No use agua o ninguna solución delimpieza.

Paquetes de Baterías de Indicador

deCombustible (Fig. B)

Algunos paquetes de batería incluyen un indicador de

combustible. Cuando se presiona y sostiene el botón de

indicador de combustible, las luces LED indicarán el nivel de

carga aproximado restante. Éste no indica la funcionalidad

de la herramienta y está sujeto a variación en base a los

componentes del producto, la temperatura y la aplicación

del usuariofinal.

Transporte



ADVERTENCIA: Riesgo de Incendio. No guarde,

transporte, o lleve el paquete de batería de forma

que objetos de metal puedan tener contacto con

las terminales expuestas de la batería. Por ejemplo,

no coloque la batería en delantales, bolsillos, cajas de

herramientas, cajas de juego de productos, cajones,

etc., con clavos sueltos, tornillos, llaves, monedas,

herramientas manuales, etc. Al transportar paquetes

de baterías individuales, asegúrese que las terminales

de la batería estén protegidas y bien aisladas de

materiales que puedan entrar en contacto con ellas y

causar un cortocircuito. NOTA: Los paquetes de batería

de ion de litio no se deben colocar en equipaje de mano

en aviones y se deben proteger adecuadamente contra

corto circuito si están en el equipajeregistrado.

EsPAñOl

Instrucciones de Seguridad Importantes

para Todos los Cargadores de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y el

producto. La falla en seguir las advertencias

e instrucciones puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

• NO intente cargar el paquete de batería con ningún

cargador diferente a un cargador

DEWALT . Los

cargadores y paquetes de batería DEWALT están diseñados

específicamente para funcionarjuntos.

• Estos cargadores no están diseñados para usos

diferentes a cargar paquetes de batería

DEWALT

recargables. Cargar otros tipos de baterías puede causar

que se sobrecalienten y exploten, resultando en lesiones

personales, daño a la propiedad, incendio, descarga

eléctrica oelectrocución.

• No exponga el cargador a la lluvia o lanieve.

• NO permita que agua o ningún otro líquido entre

alcargador.

• Jale por el enchufe en lugar del cable cuando

desconecte el cargador. Esto reducirá el riesgo de daños

al enchufe y cableeléctricos.

• Asegúrese que el cable esté ubicado de forma que no

se pueda pisar, provoque tropiezos, o de otra forma

esté sujeto a daño oesfuerzo.

• No use un cable de extensión a menos que sea

absolutamente necesario. El uso de un cable de

extensión inadecuado podría resultar en riesgo de incendio,

descarga eléctrica oelectrocución.

• Cuando opere un cargador al aire libre, proporcione

siempre un lugar seco y use un cable de extensión

adecuado para uso en exteriores. El uso de un cable

adecuado para uso en exteriores reduce el riesgo de

descargaeléctrica.

• Un cable de extensión debe tener un tamaño de

cable adecuado (AWG o American Wire Gauge) por

seguridad. Cuanto menor es el número de calibre del

cable, el cable será más pesado y por lo tanto su capacidad.

Un cable de tamaño inferior causará una caída en el

voltaje en línea que resulta en una pérdida de energía y

sobrecalentamiento. La siguiente tabla muestra el tamaño

correcto a usar dependiendo de la longitud total de todos

los cables de extensión juntos, y la clasificación de amperes

de la placa de identificación. Si tiene duda, use el calibre

más pesadosiguiente.

Calibre mínimo para juegos de cable

Voltios

longitud total de cable en pies

(metros)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

Clasificación de

amperes

American Wire gauge

Mayor a No

mayor a

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado

• No coloque ningún objeto encima del cargador ni

coloque el cargador sobre una superficie blanda que

pueda bloquear las ranuras de ventilación y provocar

un calor interno excesivo. Coloque el cargador en una

posición lejos de cualquier fuente de calor. El cargador se

ventila a través de ranuras en la parte superior e inferior

delalojamiento.

• No opere el cargador con un cable o enchufe dañado.

Solicite que los reemplacen deinmediato.

• No opere el cargador si recibió un golpe fuerte, se

dejó caer o se dañó de cualquier manera. Llévelo a un

centro de servicioautorizado.

• No desensamble el cargador; llévelo a un centro de

servicio autorizado cuando se requiera servicio o

reparación. El reensamble incorrecto puede resultar en un

riesgo de descarga eléctrica, electrocución oincendio.

• El cargador está diseñado para operar con corriente

eléctrica doméstica estándar de 120V. No intente

usarlo en ningún otro voltaje. Esto no aplica al cargador

devehículos.

• Los materiales extraños de naturaleza conductiva

tales como, pero sin limitarse a, polvo de pulido,

rebabas de metal, lana de acero, papel aluminio, o

cualquier acumulación de partículas metálicas se

deben mantener alejados de las cavidades y ranuras

de ventilación del cargador.

• Siempre desconecte el cargador del suministro de

energía cuando no haya paquete de baterías en

lacavidad.

Carga de la Batería (Fig.C, E, F)

1. Conecte el cargador en un tomacorriente apropiado.

2. Inserte y asiente completamente el paquete de

batería. Las luces rojas parpadearán continuamente

mientrascarga.

3. La carga está completa cuando las luces de carga roja

permanecen encendidas continuamente. El paquete de

batería se puede dejar en el cargador o retirarse. Algunos

cargadores requieren que se presione el botón de

liberación del paquete de batería pararetirarlo.



ADVERTENCIA: Sólo cargue baterías en temperatura

ambiente mayor a 4,5° C (40° F) y menor a +40°C

(104°F).

4. El cargador no cargará un paquete de batería defectuoso,

lo que puede indicarse por las luces de carga que

permanecen apagadas. Lleve el cargador y el paquete

de batería a un centro de servicio autorizado si las luces

permanecenapagadas.

nOTA: Consulte la etiqueta cerca de las luces de

carga en el cargador respecto a los patrones de

parpadeo. Los cargadores más viejos pueden tener

información adicional y/o pueden no tener una luz

indicadoraamarilla.

nOTA: Para retirar el paquete de batería, algunos

cargadores requieren que se presione el botón de

liberación del paquete debatería.

Demor

Cuando el cargador detecta un paquete de batería que

esté demasiado caliente o demasiado fría, comienza

automáticamente una Demora de Paquete Caliente/Frío,

suspendiendo la carga hasta que el paquete de batería

alcance una temperatura apropiada. El cargador cambia

automáticamente al modo de carga del paquete. Esta

característica garantiza la vida máxima del paquete debatería.

que un paquete de bateríacaliente.

La demora de paquete caliente/frío se indicará por la luz

roja

encendida continuamente. Una vez que el paquete de

batería alcance una temperatura adecuada, la luz

apagará y el cargador reanudará el procedimiento decarga.

Car

Los cargadores DCB118 y DCB1112 están equipados con

un ventilador interno diseñado para enfriar el paquete de

batería. El ventilador se encenderá automáticamente cuando

el paquete de batería se necesiteenfriar.

L’appareil s’arrêtera automatiquement dès que le système

électronique de protection sera activé. Si c’était le cas, placez

le bloc

soit complètementrechargé.

Sist

Las herramientas de ion de litio están diseñadas con un

Sistema de Protección Electrónica que protegerá el paquete

de batería contra sobrecarga, sobrecalentamiento o descarga

profunda. La herramienta se apagará automáticamente y el

paquete de batería se necesitará volver acargar.

EsPAñOl

ie blanda que

car

posición lejos de cualquier fuente de calor. El cargador se

e dañado.

Llévelo a un

El reensamble incorrecto puede resultar en un

orriente

Esto no aplica al cargador

o de

roja

permanecen encendidas continuamente. El paquete de

Algunos

Sólo cargue baterías en temperatura

El cargador no cargará un paquete de batería defectuoso,

permanecen apagadas. Lleve el cargador y el paquete

de batería a un centro de servicio autorizado si las luces

Instalación y Desinstalación de Paquete de

Batería (Fig.D)

nOTA: Para mejores resultados, asegúrese que su paquete

de batería esté completamentecargado.

Para instalar el paquete de batería

1

en la manija de la

herramienta, alinee el paquete de la batería con los rieles

dentro de la manija de la herramienta y deslícelo en la manija

hasta que el paquete de batería esté asentado firmemente

en la herramienta y asegúrese que no sedesconecte.

Para retirar el paquete de batería de la herramienta, presione

el botón de liberación

2

y jale firmemente el paquete de

batería fuera de la manija de la herramienta. Insértelo en

el cargador como se describe en la sección de cargador de

estemanual.

CONSEJOS DE OPERACIÓN

• Para prolongar la vida útil de la batería por carga, apague

el láser cuando no esté enuso.

• Para garantizar la precisión de su trabajo, verifique

la calibración del láser con frecuencia. Consulte

Verificación de precisión delláser.

• Antes de intentar utilizar el láser, asegúrese que esté

colocado de forma segura, sobre una superficie lisa, plana

y estable que esté nivelada en ambasdirecciones.

• Para incrementar la visibilidad del rayo, use una Tarjeta

objetivoLáser (Fig.V).



ATENCIÓN: Para reducir el riesgo de lesiones graves,

nunca mire directamente al rayo láser con o sin

estos anteojos. Consulte ACCEsORiOs para obtener

informaciónimportante.

• Siempre marque el centro del rayo creado por elláser.

Montaje en Pared

Algunos cargadores

DEWALT están diseñados para poderse

montar en pared o colocarse vertical sobre una mesa o

superficie de trabajo. Si se monta en pared, localice el

cargador dentro del alcance de un tomacorriente eléctrico,

y lejos de una esquina u otras obstrucciones que puedan

impedir el flujo de aire. Use la parte posterior del cargador

como una plantilla para la ubicación de los tornillos de

montaje en la pared. Instale el cargador firmemente con

tornillos para Tablaroca (adquiridos por separado) por lo

menos de 25,4mm (1") de largo, con un diámetro de cabeza

de tornillo de 7–9mm (0,28–0,35"), atornillados en madera

a una profundidad óptima dejando aproximadamente

5,5mm (7/32") de tornillo expuesto. Alinee las ranuras en

la parte posterior del cargador con los tornillos expuestos y

conéctelos completamente dentro de lasranuras.

CONSERVE ESTAS INSTRUCCIONES

PARA USOFUTURO

Demora de Paquete Caliente/Frío

Cuando el cargador detecta un paquete de batería que

esté demasiado caliente o demasiado fría, comienza

automáticamente una Demora de Paquete Caliente/Frío,

suspendiendo la carga hasta que el paquete de batería

alcance una temperatura apropiada. El cargador cambia

automáticamente al modo de carga del paquete. Esta

característica garantiza la vida máxima del paquete debatería.

Un paquete de batería frío puede cargar a un ritmo más lento

que un paquete de bateríacaliente.

La demora de paquete caliente/frío se indicará por la luz

roja que continúan parpadeando pero con la luz amarilla

encendida continuamente. Una vez que el paquete de

batería alcance una temperatura adecuada, la luz amarilla se

apagará y el cargador reanudará el procedimiento decarga.

Cargadores DCB118 y DCB1112

Los cargadores DCB118 y DCB1112 están equipados con

un ventilador interno diseñado para enfriar el paquete de

batería. El ventilador se encenderá automáticamente cuando

el paquete de batería se necesiteenfriar.

L’appareil s’arrêtera automatiquement dès que le système

électronique de protection sera activé. Si c’était le cas, placez

le bloc-piles au lithium-ion sur son chargeur jusqu’à ce qu’il

soit complètementrechargé.

Sistema de Protección Electrónica

Las herramientas de ion de litio están diseñadas con un

Sistema de Protección Electrónica que protegerá el paquete

de batería contra sobrecarga, sobrecalentamiento o descarga

profunda. La herramienta se apagará automáticamente y el

paquete de batería se necesitará volver acargar.

Notas Importantes de Carga

1. Se puede obtener una mayor duración y un mejor

rendimiento si la unidad de batería se carga a una

temperatura ambiente de 18 °C– 24°C (65 °F– 75°F).

NO cargue cuando el paquete de batería esté debajo de

+4,5 °C (+40 °F), o arriba de +40 °C (+104 °F). Esto es

importante y evitará causar daños graves a labatería.

2. El cargador y el paquete de baterías pueden calentarse

al tacto durante la carga. Esta es una condición normal y

no indica un problema. Para facilitar el enfriamiento de la

batería después de su uso, evite colocar el cargador o la

batería en un ambiente cálido, como en un cobertizo de

metal o un remolque sinaislamiento.

3. Si la batería no se carga correctamente:

a. Verifique la operación del receptáculo conectando

una lámpara u otro aparato;

b. Revise si el receptáculo está conectado a un

interruptor de luz que apegue la energía cuando

apague las luces;

c. Si persisten los problemas de carga, lleve la

herramienta, el paquete de batería y el cargador a su

centro de serviciolocal.

4. Puede cargar un paquete parcialmente usado cuando

lo desee sin ningún efecto adverso en el paquete

debaterías.

Instrucciones de Limpieza de Cargador



ADVERTENCIA: Riesgo de descarga eléctrica.

Desconecte el cargador del tomacorriente CA antes

de limpiar. La suciedad y grasa se pueden retirar del

exterior del cargador con una tela o cepillo no metálico

suave. No use agua o ninguna solución delimpieza.

EsPAñOl

• Los cambios extremos de temperatura pueden causar

movimiento o desplazamiento de estructuras de

edificios, trípodes metálicos, equipos, etc., lo que

puede afectar la precisión. Compruebe su precisión con

frecuencia mientrastrabaja.

• Si el láser se ha caído, verifique que su láser aún esté

calibrado. Consulte Verificación de precisión delláser.

Encendido del Láser (Fig.A)

Coloque el láser en una superficie plana y nivelada. Deslice

el interruptor de bloqueo de energía/transporte

3

hacia la

derecha para desbloquear/encender elláser.

Cada línea láser se enciende presionando su botón en el

teclado

4

. Al presionar el botón nuevamente se apaga la

línea láser. Las líneas láser se pueden alimentar una a la vez o

todas al mismotiempo.

Botón Pantallas

Línea láser horizontal

5

Línea láser vertical lateral

6

Línea láser vertical frontal

7

Cuando el láser no esté en uso, deslice el interruptor de

bloqueo de energía/transporte hacia la izquierda en la

posición de apagado/bloqueado.

VERIFICACIÓN DE PRECISIÓN DEL LÁSER

Las herramientas láser están selladas y calibradas en fábrica.

Se recomienda que realice una verificación de precisión

antes de usar el láser por primera vez (en caso de que el láser

haya estado expuesto a temperaturas extremas) y luego

con regularidad para garantizar la precisión de su trabajo.

Al realizar cualquiera de las verificaciones de precisión

enumeradas en este manual, siga estas pautas:

• Utilice el área/distancia más grande posible, la más

cercana a la distancia operativa. Mientras mayor sea el

área/distancia, será más fácil medir la precisión delláser.

• Coloque el láser sobre una superficie lisa, plana y estable

que esté nivelada en ambasdirecciones.

• Marque el centro del rayoláser.

VERIFICACIÓN DE CALIBRACIÓN DE

CAMPO

Haz Horizontal - Dirección de Escaneo

(Fig.A, H, I, J)

La verificación de la calibración de inclinación horizontal del

láser requiere una sola pared de por lo menos 9 m (30'), de

largo. Es importante realizar una verificación de calibración

utilizando una distancia no menor que la distancia de las

aplicaciones para las que se utilizará laherramienta.

1. Coloque el láser contra el extremo de la pared sobre

una superficie lisa, plana y estable que esté nivelada en

ambas direcciones (Fig.H).

2. Mueva el interruptor de bloqueo de energía/

transporte

3

hacia la derecha para encender el láser

(Fig.A).

3. Presione el botón para encender el haz horizontal

5

4. Al menos 9 m (30'), a lo largo del rayo láser, marque

a

y

b

5. Gire el láser180º.

6. Ajuste la altura del láser para que el centro del rayo esté

alineado con

a

(Fig.I).

7. Directamente encima o debajo de

b

, marque

c

a lo

largo del rayo láser (Fig.J).

8. Mida la distancia vertical entre

b

y

c

9. Si su medición es mayor que la Distancia permitida

entre

b

y

c

para la Distancia entre paredes

correspondiente en la siguiente tabla, el láser debe

recibir servicio en un centro de servicioautorizado.

Distancia entre

Distancia permitida entre

30' 1/4"

40' 5/16"

50' 13/32"

Distancia entre

Distancia permitida entre

9,0 m 6,2 mm

12,0 m 8,3 mm

15,0m 10,4 mm

Haz horizontal - Dirección de inclinación

(Fig.A, K, L, M)

La verificación de la calibración de inclinación horizontal del

láser requiere una sola pared de por lo menos 9 m (30'), de

largo. Es importante realizar una verificación de calibración

utilizando una distancia no menor que la distancia de las

aplicaciones para las que se utilizará laherramienta.

1. Coloque el láser contra el extremo de la pared sobre

una superficie lisa, plana y estable que esté nivelada en

ambas direcciones (Fig.K).

2. Mueva el interruptor de bloqueo de energía/

transporte

3

hacia la derecha para encender el láser

(Fig.A).

3. Presione el botón para encender el haz horizontal

5

4. Al menos 9 m (30'), a lo largo del rayo láser, marque

a

y

b

5. Mueva el láser al extremo opuesto de la pared (Fig.L).

6. Coloque el láser hacia el primer extremo de la misma

pared y paralelo a la paredadyacente.

7. Ajuste la altura del láser para que el centro del rayo esté

alineado con

b

8. Directamente encima o debajo de

a

, marque

c

a lo

largo del rayo láser (Fig.M).

9. Mida la distancia entre

a

y

c

10. Si su medición es mayor que la Distancia permitida

entre

a

y

c

para la Distancia entre paredes

correspondiente en la siguiente tabla, el láser debe

recibir servicio en un centro de servicioautorizado.

Haz

La verificación de la calibración vertical (plomada) del láser se

puede realizar con mayor precisión cuando hay una cantidad

sustancial de altura vertical disponible, idealmente 6m (20'),

con una persona en el piso colocando el láser y otra cerca del

techo para marcar la posición del rayo. Es importante realizar

una verificación de calibración utilizando una distancia no

menor que la distancia de las aplicaciones para las que se

utilizará laherramienta.

EsPAñOl

a

Ajuste la altura del láser para que el centro del rayo esté

Distancia permitida entre

ección de inclinación

La verificación de la calibración de inclinación horizontal del

láser requiere una sola pared de por lo menos 9 m (30'), de

largo. Es importante realizar una verificación de calibración

una superficie lisa, plana y estable que esté nivelada en

a

Ajuste la altura del láser para que el centro del rayo esté

Distancia entre

Distancia permitida entre

30' 1/4"

40' 5/16"

50' 13/32"

Distancia entre

Distancia permitida entre

9,0 m 6,2 mm

12,0 m 8,3 mm

15,0m 10,4 mm

Haz Vertical (Fig.A, N)

La verificación de la calibración vertical (plomada) del láser se

puede realizar con mayor precisión cuando hay una cantidad

sustancial de altura vertical disponible, idealmente 6m (20'),

con una persona en el piso colocando el láser y otra cerca del

techo para marcar la posición del rayo. Es importante realizar

una verificación de calibración utilizando una distancia no

menor que la distancia de las aplicaciones para las que se

utilizará laherramienta.

1. Coloque el láser sobre una superficie lisa, plana y estable

que esté nivelada en ambas direcciones (Fig.N1).

2. Mueva el interruptor de bloqueo de energía/

transporte

3

hacia la derecha para encender el láser

(Fig.A).

3. Presione los botones para encender ambos haces

verticales

6



7

4. Marque dos líneas cortas donde los rayos se cruzan

a

,

b

y también en el techo

c

,

d

. Siempre marque el centro

del espesor del haz (Fig.N2).

5. Levante y gire el láser 180º, y colóquelo de manera

que los rayos se alineen con las líneas marcadas en la

superficie nivelada

e

,

f

(Fig.N3).

6. Marque dos líneas cortas donde los rayos se cruzan en el

techo

g

,

h

7. Mida la distancia entre cada juego de líneas marcadas

en el techo (

c

,

g

y

d

,

h

). Si la medición es mayor que

los valores que se muestran a continuación, el láser debe

recibir servicio en un centro de servicioautorizado.

Altura del techo Distancia permitida entre

marcas

8' 1/16"

10' 3/32"

14' 1/8"

18' 5/32"

30' 1/4"

Altura del techo Distancia permitida entre

marcas

2,5 m 1,7 mm

3,0 m 2,1 mm

4,0 m 2,8 mm

6,0 m 4,1 mm

9,0 m 6,2 mm

90º de Precisión Entre Rayos Verticales

(Fig. A, O)

La verificación de la precisión de 90º requiere un área de

piso abierta de por lo menos 10m x 5m (33' x 18'). Consulte

la Fig. O para conocer la posición del láser en cada paso y

la ubicación de las marcas realizadas en cada paso. Marque

siempre el centro del grosor del haz. Coloque el láser sobre

una superficie lisa, plana y estable que esté nivelada en

ambasdirecciones.

1. Mueva el interruptor de bloqueo de energía/

transporte

3

hacia la derecha para encender el láser

(Fig.A).

2. Presione el botón para encender el haz vertical

6

3. Marque el centro del rayo en tres lugares (

a

,

b

,

c

) en el

piso a lo largo de la línea láser lateral. La marca

b

debe

estar en el punto medio de la línea láser (Fig.O1).

4. Levante y mueva el láser a

b

5. Presione

7

para encender también el haz vertical frontal

(Fig.O2).

6. Coloque el haz vertical frontal de modo que cruce

con precisión en

b

, con el haz lateral alineado con

c

(Fig.O2).

7. Marque una ubicación

e

a lo largo del haz vertical

frontal a por lo menos a 14pies (4 m) de distancia de la

unidad (Fig.O2).

8. Gire el láser 90º para que el rayo vertical lateral pase

ahora a través de

b

y

e

(Fig.O3).

9. Directamente encima o debajo de

a

, marque

f

a lo

largo del haz verticalfrontal.

10. Mida la distancia entre

a

y

f

Si la medición es mayor

que los valores que se muestran a continuación, el láser

debe recibir servicio en un centro de servicioautorizado.

Distancia desde

Distancia permitida entre

14' 5/32"

17' 3/16"

20' 7/32"

23' 1/4"

Distancia desde

Distancia permitida entre

4,0 m 3,5 mm

5,0 m 4,4 mm

6,0 m 5,3 mm

7,0 m 6,2 mm

USO DEL LÁSER

Nivelación del Láser

Mientras el láser esté debidamente calibrado, el láser se

autonivela. Cada láser se calibra en la fábrica para encontrar

el nivel siempre que se coloque sobre una superficie plana

dentro de un promedio de ± 4° de nivel. No se requieren

ajustesmanuales.

Si el láser se ha inclinado tanto que no puede autonivelarse

(> 4°), el rayo láser parpadeará.

Cuando los rayos destellan como se indica anteriormente, EL

LÁSER NO ESTÁ NIVELADO HORIZONTALMENTE (O VERTICAL)

EsPAñOl

Y NO DEBE UTILIZARSE PARA DETERMINAR O MARCAR NIVEL

OPLOMADA.

Intente reposicionar el láser en una superficie másnivelada.

Uso del Soporte de Pivote (Fig.P, Q, R)

El láser tiene un soporte de pivote magnético (Fig. P,

8

)

unido permanentemente a launidad.



ADVERTENCIA: Coloque el láser y/o el soporte de

pared sobre una superficie estable. Pueden resultar

lesiones personales serias o daño al láser si éstecae.

• El soporte tiene una ranura en forma de ojo de cerradura

(Fig. Q

10

) para que se pueda colgar de un clavo o

tornillo en cualquier tipo desuperficie.

• El soporte tiene imanes (Fig. R) que permiten montar la

unidad en la mayoría de las superficies verticales de acero

o hierro. Los ejemplos comunes de superficies adecuadas

incluyen montantes de estructura de acero, marcos de

puertas de acero y vigas de acero estructural. Antes de

colocar el soporte de pivote contra un perno (Fig. R

11

coloque la placa de mejora de metal (Fig. R

12

) en el

lado opuesto delperno.

MANTENIMIENTO

• Para mantener la precisión de su trabajo, verifique el

láser con frecuencia para asegurarse que esté calibrado

correctamente. Consulte Verificación de calibración

decampo.

• Los centros de servicio

DEWALT pueden realizar

comprobaciones de calibración y otras reparaciones de

mantenimiento.

• Cuando no esté en uso, guarde el láser en la caja

del juego que se proporciona. No guarde su láser a

temperaturas inferiores a -5 ˚F (-20 ˚C) o superiores a

140˚F (60 ˚C).

• No guarde su láser en la caja del juego si el láser está

húmedo. El láser debe secarse primero con un paño

suave y seco antes deguardarlo.

• Limpieza Las piezas de plástico exteriores se pueden

limpiar con un paño húmedo. Aunque estas piezas son

resistentes a los solventes, NUNCA use solventes. Utilice

un paño suave y seco para eliminar la humedad de la

herramienta antes deguardarla.

SOLUCIÓN DE PROBLEMAS

El Láser No se Enciende

• Cargue completamente la batería y luego vuelva a

instalarla en la unidadláser.

• Si la unidad láser se expone a temperaturas

extremadamente altas, la unidad no se encenderá.

Si el láser ha sido almacenado a temperaturas

extremadamente altas, déjelo enfriar. El nivel láser no se

dañará presionando el botón de encendido / apagado

antes de enfriar a su temperatura de operaciónadecuada.

Los Rayos Láser Parpadean

Los láseres están diseñados para autonivelarse hasta un

promedio de 4° en todas las direcciones. Si el láser está tan

inclinado que el mecanismo interno no puede nivelarse por

sí mismo, los rayos láser parpadearán indicando que se ha

excedido el rango de inclinación. LOS RAYOS PARPADEANTES

CREADOS POR EL LÁSER NO ESTÁN NIVELADOS HORIZONTAL

O VERTICALMENTE Y NO DEBEN UTILIZARSE PARA

DETERMINAR O MARCAR NIVEL O PLOMADA. Intente

reposicionar el láser en una superficie más nivelada.

Si la batería del láser tiene un estado de carga bajo, los rayos

parpadearán en un patrón distintivo de 3destellos rápidos en

1segundo, seguidos de una salida de luz constante durante

4segundos. Este patrón intermitente indica que la batería

debe reemplazarse por una batería completamentecargada.

Los Rayos Láser No Dejan de Moverse

El láser es un instrumento de precisión. Por lo tanto, si no

se coloca sobre una superficie estable (e inmóvil), el láser

seguirá intentando encontrar el nivel. Si el rayo no deja

de moverse, intente colocar el láser en una superficie más

estable. Además, trate de asegurarse que la superficie sea

relativamente plana, de modo que el láser seaestable.

ACCESORIOS (FIG. S, T, U)

El láser está empacado con un soporte para falso techo

9

. El

soporte de falso techo contiene una placa de acero y se fija al

soporte de pivote magnetizado

8

(Fig. S).

El soporte para falso techo está equipado con roscas hembra

de 1/4 - 20y 5/8 - 11en la parte inferior de la unidad).

Esta rosca es para acomodar accesorios

DEWALT actuales

o futuros. Consulte la Figura T y U para ver ejemplos de

accesorios que se venden por separado. Utilice únicamente

los accesorios DEWALT especificados para su uso con este

producto. Siga las instrucciones incluidas con el accesorio.



ADVERTENCIA: Ya que los accesorios, diferentes

a los ofrecidos por

DEWALT, no se han probado

con este producto, el uso de tales accesorios con

esta herramienta podría ser peligroso. Para reducir

el riesgo de lesiones, sólo se deben usar accesorios

recomendados por DEWALT con esteproducto.

Si necesita ayuda para localizar algún accesorio,

comuníquese con el centro de servicio

DEWALT más cercano

o visite www.DEWALT.com.

Tarjeta de Objetivo (Fig.V)

Algunos juegos de láser incluyen una tarjeta de objetivo láser

(Fig. V) para ayudar a localizar y marcar el rayo láser. La tarjeta

de objetivo mejora la visibilidad del rayo láser cuando el rayo

cruza la tarjeta. La tarjeta está marcada con escalas estándar

y métricas. El rayo láser atraviesa el plástico semitransparente

y se refleja en la cinta reflectante del reverso. El imán en

la parte superior de la tarjeta está diseñado para sujetar la

tarjeta de objetivo al riel del techo o postes de acero para

determinar las posiciones de plomada y nivel. Para obtener

el mejor rendimiento al usar la tarjeta de objetivo, el logotipo

DEWALT debe estar frente austed.

SERVICIO Y REPARACIONES

nOTA: Desensamblar los niveles de láser anulará todas las

garantías delproducto.

ESPECIFIC

Fuente de luz

Longitud de onda láser

Potencia de láser

Rango de trabajo

Precisión (Plomada)

Precisión (Nivel)

Batería baja

Parpadeos continuos Rayos láser

Fuente de energía

Ambiental

Para garantizar la SEGURIDAD y CONFIABILIDAD del

producto, las reparaciones, mantenimiento y ajustes

deben ser realizados por un centro de servicio autorizado.

El servicio o mantenimiento realizado por personal no

calificado puede ocasionar lesiones. Para localizar su centro

de servicio

(1‑800‑433‑9258

GARANTÍA

Visite

garantía másreciente.

EsPAñOl

inclinado que el mecanismo interno no puede nivelarse por

sí mismo, los rayos láser parpadearán indicando que se ha

excedido el rango de inclinación. LOS RAYOS PARPADEANTES

CREADOS POR EL LÁSER NO ESTÁN NIVELADOS HORIZONTAL

Si la batería del láser tiene un estado de carga bajo, los rayos

destellos rápidos en

1segundo, seguidos de una salida de luz constante durante

4segundos. Este patrón intermitente indica que la batería

debe reemplazarse por una batería completamentecargada.

de moverse, intente colocar el láser en una superficie más

9

. El

soporte de falso techo contiene una placa de acero y se fija al

El soporte para falso techo está equipado con roscas hembra

accesorios que se venden por separado. Utilice únicamente

especificados para su uso con este

producto. Siga las instrucciones incluidas con el accesorio.

más cercano

Algunos juegos de láser incluyen una tarjeta de objetivo láser

(Fig. V) para ayudar a localizar y marcar el rayo láser. La tarjeta

de objetivo mejora la visibilidad del rayo láser cuando el rayo

cruza la tarjeta. La tarjeta está marcada con escalas estándar

y métricas. El rayo láser atraviesa el plástico semitransparente

la parte superior de la tarjeta está diseñado para sujetar la

determinar las posiciones de plomada y nivel. Para obtener

el mejor rendimiento al usar la tarjeta de objetivo, el logotipo

Desensamblar los niveles de láser anulará todas las

ESPECIFICACIONES

DCLE34031

Fuente de luz Diodos láser

Longitud de onda láser 510 – 530nm visible

Potencia de láser ≤1.50mW (cada rayo) PRODUCTO LÁSER CLASE 2

Rango de trabajo 40m (130') 100m (330') con detector Con detector (se vende por separado)

Precisión (Plomada) ±1/8" cada 30' (±3.1mm cada 9m)

Precisión (Nivel) ±1/8" cada 30' (±3.1mm cada 9m)

Batería baja Los rayos láser parpadean con 3pulsos rápidos

Parpadeos continuos Rayos láser Rango de inclinación excedido/unidad no nivelada

Fuente de energía DEWALT Paquete de batería 20V

Ambiental Resistente a agua y polvo conforme a IP54. Aplica al producto, no al paquete de batería

ocargador.



ADVERTENCIA: Este producto (sin incluir el paquete de batería o cargador)

tiene una clasificación IP que proporciona cierto nivel de protección contra

polvo (ingreso limitado) y líquidos (salpicadura ligera) durante el uso normal

u razonablemente previsible. El paquete de batería y cargador no tienen una

clasificación IP por sí mismos. NUNCA sumerja el producto, la batería o el

cargador enlíquido.

Para garantizar la SEGURIDAD y CONFIABILIDAD del

producto, las reparaciones, mantenimiento y ajustes

deben ser realizados por un centro de servicio autorizado.

El servicio o mantenimiento realizado por personal no

calificado puede ocasionar lesiones. Para localizar su centro

de servicio

DEWALT más cercano, llame al 1-800-4-DEWALT

(1‑800‑433‑9258) o visite www.DEWALT.com.

GARANTÍA

Visite www.DEWALT.com respecto a la información de

garantía másreciente.

PORTUgUês



ATENÇÃO: Leia todas as advertências de

segurança e todas as instruções. O não respeito

as advertências e instruções pode resultar em choque

elétrico, incêndio e/ou lesões corporaisgraves.

ATENÇÃO: Para reduzir o risco de lesões corporais, leia

as instruções destemanual.

Índice

• Informações do laser

• Segurança do usuário

• Baterias e Carregadores

• Dicas de operação

• Ligar o laser

• Verificar a precisão do laser

• Verificação da calibração de campo

• Usando o laser

• Manutenção

• Resolução de problemas

• Acessórios

• Serviço e reparos

• Garantia

• Especificações

INFORMAÇÕES DO LASER

O Laser DCLE34031 3x360 é um produto a laserClasse 2. É

uma ferramenta de laser autonivelante que pode ser usada

nos projetos de alinhamento horizontal (nível) e vertical

(prumo).

Este produto está em conformidade com as normas 21CFR

1040.10 e 1040.11, exceto para a conformidade com o IEC

60825-1 Ed. 3., como descrito na Nota de Laser Nº 56, de 8de

maio de2019.

- Está em conformidade com o UL STDS 61010-1 e

2595

- Com certificação CSA STD C22.2 Nº 61010-1

Declaração de Conformidade das Informações de Conformidade

47 CFR § 2.1077 do Fornecedor

identificador único: DCLE34031

Parte Responsável – informações de contato dos EUA

DEWALT

701East Joppa Road Towson, Maryland 21286

www.DEWALT.com

Declaração de conformidade do FCC

Este equipamento foi testado e está em conformidade com

os limites de um dispositivo digital Classe B, de acordo com

a Parte 15das Regras FCC. Esses limites foram projetados

para fornecer proteção razoável contra interferência

perigosa em uma instalação residencial. Este equipamento

gera, usa e pode radiar energia de radiofrequência e, se

não instalado e usado de acordo com as instruções, pode

causar interferência perigosa em comunicações de rádio.

No entanto, não há garantia de que a interferência não

ocorrerá em uma instalação específica. Se este equipamento

não causar interferência perigosa na recepção de rádio e

televisão, que pode ser determinado ativando e desativando

o equipamento, o usuário é incentivado a tentar corrigir a

interferência de uma ou mais das seguintes formas:

• Reoriente ou realoque a antenareceptora.

• Aumente a separação entre o equipamento e oreceptor.

• Conecte o equipamento em uma saída em um circuito

diferente do qual o receptor estáconectado.

• Consulte o revendedor ou um técnico de rádio/TV

experiente para obterajuda.

Declaração de conformidade do ISED

Este dispositivo contém receptores/transmissores sem

licença que cumprem o RSS de isenção de licença da

Innovation, Science, and Economic Development Canada. A

operação está sujeita às seguintes duas condições:

1. Este dispositivo não pode causarinterferência.

2. Este dispositivo deve aceitar qualquer interferência,

incluindo interferência que pode causar operação

indesejada dodispositivo.

SEGURANÇA DO USUÁRIO

Diretrizes de segurança

As definições abaixo descrevem o nível de gravidade de

cada palavra de sinalização. Leia o manual e preste atenção a

essessímbolos.



PERIGO: indica uma situação de perigo iminente que,

se não for evitada, resultará em morte ou lesãograve.



ATENÇÃO: Indica uma situação potencialmente

perigosa que, se não for evitada, pode resultar em

morte ou lesões corporaisgraves.



CUIDADO: Indica uma situação potencialmente

perigosa que, se não for evitada, talvez resulte em

ferimentos menores oumoderados.



AVISO: indica uma prática não relacionada a uma

lesão corporal, que se não evitada, pode causar

danosmateriais.

Se você tiver perguntas ou comentários sobre qualquer

ferramenta

DEWALT, ligue para 1-800-4-DEWALT

(1‑800‑433‑9258) ou vá para www.DEWALT.com.



ATENÇÃO: Nunca modifique a ferramenta ou

qualquer parte dela. Isso poderá causar danos à

ferramenta ou lesõescorporais.



ATENÇÃO: Leia e compreenda todas as instruções.

A inobservância das advertências e instruções pode



A etiqueta do laser pode incluir os símbolos aseguir.

Etiquetas de a

Para sua comodidade e segurança, as etiquetas estão fixadas

em seulaser.

•

PORTUgUês

Este equipamento foi testado e está em conformidade com

os limites de um dispositivo digital Classe B, de acordo com

perigosa em uma instalação residencial. Este equipamento

ocorrerá em uma instalação específica. Se este equipamento

televisão, que pode ser determinado ativando e desativando

o equipamento, o usuário é incentivado a tentar corrigir a

or.

Innovation, Science, and Economic Development Canada. A

cada palavra de sinalização. Leia o manual e preste atenção a

indica uma situação de perigo iminente que,

se não for evitada, resultará em morte ou lesãograve.

Se você tiver perguntas ou comentários sobre qualquer

BATERIAS E CARREGADORES

O conjunto de bateria não está totalmente carregado

quando sai da caixa. Antes de usar o conjunto de baterias

e o carregador, leia as instruções de segurança abaixo e

em seguida cumpra os procedimentos de carregamento

delineados. Para encomendar conjunto de baterias

de reposição, se certifique que inclui o número do

catálogoetensão.

resultar em choque elétrico, incêndio e/ou lesões

corporaisgraves.

GUARDE ESSAS INSTRUÇÕES



ATENÇÃO: Exposição de radiação de laser. Não

desmonte ou modifique o nível do laser. Não tem peças

que possa ser feita manutenção em o interior. Isso

poderá causar lesões nosolhos.



ATENÇÃO: Radiação Perigosa. O uso de controles e

ajustes ou desempenho dos procedimentos diferentes

dos especificados aqui pode resultar em exposição

perigosa à radiação.



CUIDADO: Mantenha os dedos longe da placa

traseira e do pino quando montar os ímãs. Os dedos

podem ficarpresos.



CUIDADO: Não fique abaixo do laser quando ele for

montado com o suporte do ímã. Pode resultar em

danos ou lesões pessoais graves pela queda dolaser.

A etiqueta do laser pode incluir os símbolos aseguir.

símbolo significado

V Volts

mW Milliwatts

Atenção do laser

nm Comprimento de onda em

nanômetros

2 Laser Classe 2

Etiquetas de atenção

Para sua comodidade e segurança, as etiquetas estão fixadas

em seulaser.

ATENÇÃO: Para reduzir o risco de lesões corporais,

o usuário deve ler as instruções destemanual.

ATENÇÃO: RADIAÇÃO À LASER. NÃO OLHE

DIRETAMENTE PARA O FEIXE. Produto a Laser

Classe2.

ATENÇÃO: Mantenha longe de ímãs. O risco é que

o ímã pode atrapalhar a operação do marca-passo

e resultar em lesão grave oumorte.

• Se o equipamento for usado de forma não especificada

pelo fabricante, a proteção fornecida pelo equipamento

poderá serprejudicada.

• Não opere o laser em atmosferas explosivas, como na

presença de poeiras, gases ou líquidos inflamáveis. Esta

ferramenta pode lançar faíscas e inflamar a poeira efumos.

• Armazene o laser inativo fora do alcance de crianças e

outras pessoas não treinadas. Os lasers são perigosos nas

mãos de usuários nãotreinados.

• O serviço da ferramenta DEVE ser realizado por pessoal de

reparo qualificado. O serviço ou a manutenção realizado

por pessoal não qualificado pode resultar em lesão. Para

localizar seu centro de serviço

DEWALT mais próximo, vá

para www.

DEWALT.com.

• Não use ferramentas ópticas como um telescópio ou

trânsito para ver o feixe do laser. Isso poderá causar lesões

nos olhos.

• Não coloque o laser em uma posição que possa fazer com

que qualquer pessoa olhe de forma intencional ou não

intencional para o feixe de laser. Isso poderá causar lesões

nosolhos.

• Não posicione o laser próximo a uma superfície refletiva

que pode refletir o feixe do laser em direção aos olhos de

alguém. Isso poderá causar lesões nosolhos.

• Desligue o laser quando não estiver em uso. Deixar o laser

ligado aumenta o risco de olhar diretamente para o feixe

delaser.

• Não modifique o laser de forma nenhuma. Modificar

o laser pode resultar em exposição de radiação de

laserperigosa.

• Não opere o laser ao redor de crianças ou permita

que crianças operem o laser. Isso poderá causar lesões

nosolhos.

• Não remova ou desfigure etiquetas de atenção. Se as

etiquetas forem removidas, o usuário ou outros poderão

expor inadvertidamente a si mesmo ou outros àradiação.

• Posicione o laser com segurança em uma superfície

nivelada. Se o laser cair, poderá resultar em lesões graves

ou danos aolaser.

Segurança Pessoal

• Fique alerta, preste atenção no que está fazendo e use o

bom senso para operar o laser. Não use a máquina quando

estiver cansado ou sob a influência de drogas, álcool ou

medicamentos. Um momento de desatenção durante a

operação do laser poderá causar lesões corporaissérias.

• Use equipamento de proteção pessoal. Sempre use

proteção ocular. Dependendo das condições de trabalho,

use equipamento de proteção como máscaras antipoeira,

calçados antiderrapantes, capacetes rígidos e proteção

auditiva reduzirão a lesãopessoal.

Cuidados e Uso da Ferramenta

• Não use o laser se a chave de bloqueio de energia/

transporte não ligar e desligar o laser. Uma ferramenta que

não pode ser controlada com seu disjuntor é perigosa e

deve serreparada.

• Siga as instruções na seção Manutenção deste manual.

O uso de partes não autorizadas ou falha ao seguir as

instruções de manutenção podem criar um risco de lesão

ou choqueelétrico.

PORTUgUês

LEIA TODAS AS INSTRUÇÕES

Instruções de Segurança Importantes para

Todos os Conjuntos de Baterias



ATENÇÃO: Leia todas as advertências, instruções

e todas as marcações preventivas do conjunto

de baterias, carregador e produto. O não

respeito as advertências e instruções pode

resultar em choque elétrico, incêndio e/ou lesões

corporaisgraves.

• Não carregue o conjunto de baterias em atmosferas

explosivas, como na presença de poeira, gases ou

líquidos inflamáveis. Inserir ou remover o conjunto de

baterias do carregador pode incendiar a poeira oufumos.

• NUNCA force o conjunto de baterias em o carregador.

NÃO modifique o conjunto de baterias de qualquer

forma para encaixar em um carregador não

compatível, porque o conjunto de baterias pode

quebrar causando ferimentos corporaisgraves.

Consulte o gráfico no final desse manual para conhecer a

compatibilidade das baterias ecarregadores.

• Carregue os conjuntos de baterias somente em

carregadores

DEWALT.

• NÃO salpique ou mergulhe em água ou outroslíquidos.

• NÃO deixe que água ou outro líquido penetre no conjunto

debaterias.

• Não guarde ou use a ferramenta e o conjunto de

baterias em locais onde a temperatura pode atingir

ou exceder 40°C (104°F) (como em telheiros no

exterior ou construção de metal no verão). Para ter

uma vida útil prolongada, os conjuntos de baterias devem

ficar armazenados em um local fresco eseco.

NOTA: Não armazene os conjuntos de baterias em

uma ferramenta com o gatilho bloqueado em ligado.

Nunca coloque fita no interruptor de gatilho na

posiçãoligada.

• O conjunto de baterias não pode ser incinerado,

mesmo que esteja muito danificado ou

completamente gasto. O conjunto de baterias pode

explodir com fogo. São gerados fumos e materiais tóxicos

quando os conjunto de baterias de lítio-ião sãoqueimadas.

• Não exponha uma bateria ou ferramenta ao fogo ou

temperatura excessiva. Expor ao fogo ou temperatura

acima de 265°F (130°C) pode causarexplosão.

• Siga todas as instruções de carregamento e não

carregue a bateria ou a ferramenta fora da faixa de

temperatura especificada nas instruções. Carregar

incorretamente ou em temperaturas fora da faixa

especificadas pode danificar a bateria e aumentar o risco

deincêndio.

• Se o conteúdo da bateria tem contato com a pele,

lave imediatamente a zona com sabão suave e água.

Se o líquido de bateria penetrar seus olhos, lave com água

o olho aberto durante 15minutos ou até a irritação passar.

Se necessitar de cuidados médicos, o eletrólito da bateria

é composto por uma mistura de carbonatos líquidos

orgânicos e sais delítio.

• O conteúdo de uma célula de bateria aberta pode

causar irritação respiratória. Providencie ar fresco. Se os

sintomas persistirem, procure cuidadosmédicos.

• O líquido da bateria pode ser inflamável se exposto a

uma faísca ouchama.

• Nunca tente abrir o conjunto de baterias por

qualquer razão. Se a caixa do conjunto de baterias

está quebrada ou danificada, não o insira no

carregador. Não esmague, deixe cair ou danifique o

conjunto de baterias. Não use um conjunto de baterias ou

carregador que tenha sofrido uma forte pancada, tenha

caído, passado por cima ou danificado de outra forma

(por exemplo, furado com um prego, pancada de um

martelete, alguém que caminhou em cima). Deve devolver

conjuntos de baterias danificados ao centro de serviços

parareciclagem.

Recomendações de Armazenagem

O melhor local de armazenagem é um lugar frio e seco, longe

da luz do sol e do calor ou frio excessivo. Guarde o conjunto

de baterias totalmente carregado fora docarregador.

Instruções de Limpeza do Conjunto

deBaterias

Pode remover sujeira e graxa do exterior do conjunto de

baterias usando um pano ou uma escova não metálica

macia. Não use água nem soluções delimpeza.

Manômetro de Combustível do Conjunto

de Baterias (Fig.B)

Alguns conjuntos de baterias incluem um manômetro

de combustível. Quando pressionar longamente o botão

do manômetro de combustível, as luzes LED indicarão

o nível aproximado de carga restante. Isso não indica a

funcionalidade da ferramenta, e está sujeito a variações

baseadas nos componentes dos produtos, temperatura e

aplicações do usuáriofinal.

Transporte



ATENÇÃO: Risco de incêndio. Não guarde,

carregue ou transporte o conjunto de baterias de

forma que objetos de metal possam ter contato

com terminais de bateria expostos. Por exemplo,

não coloque o conjunto de baterias em aventais,

bolsos, caixas de ferramenta, caixas de conjuntos de

produtos e outros, em que possa ter pregos, parafusos,

chaves, moedas, ferramentas manuais, etc. Quando

estiver transportando conjuntos de baterias, se

certifique que os terminais da bateria estão protegidos

e bem isolados de materiais poderiam ter contato com

eles e causar um curto-circuito.

NOTA: Não deve colocar conjuntos de baterias em

bagagem de porão em aviões e para circuitos mais

curtos, devem ser adequadamente protegidas se vão

ser transportadas em bagagem demão.

Instruções de S

Todos os C



•

O sêlo RBRC®

Por favor entregue sua bateria gasta a um

centro de serviços autorizado de

ou a seu revendedor para reciclagem. Em

algumas áreas, é ilegal colocar baterias

gastas com o lixo. Também pode contatar seu centro de

reciclagem local para ter mais informações sobre onde

entregar o conjunto de baterias gasto. Não coloque em

estações de reciclagem de rua. Para mais informações, visite

sêlo RBRC®.

RBRC® é uma marca registrada de Call 2Recycle,Inc

PORTUgUês

Providencie ar fresco. Se os

o a

conjunto de baterias. Não use um conjunto de baterias ou

martelete, alguém que caminhou em cima). Deve devolver

O melhor local de armazenagem é um lugar frio e seco, longe

da luz do sol e do calor ou frio excessivo. Guarde o conjunto

onjunto

erias de

Por exemplo,

produtos e outros, em que possa ter pregos, parafusos,

certifique que os terminais da bateria estão protegidos

e bem isolados de materiais poderiam ter contato com

curtos, devem ser adequadamente protegidas se vão

Instruções de Segurança Importantes para

Todos os Carregadores de Baterias



ATENÇÃO: Leia todas as advertências, instruções

e todas as marcações preventivas do conjunto

de baterias, carregador e produto. O não

respeito as advertências e instruções pode

resultar em choque elétrico, incêndio e/ou lesões

corporaisgraves.

• NÃO tente carregar o conjunto de baterias com

outros carregadores que não seja um carregador

DEWALT. DEWALT são projetados especificamente para

funcionar emconjunto.

• Esses carregadores não são previstos para outros

usos que não seja carregar conjuntos de baterias

recarregáveis

DEWALT. Carregar outros tipos de

conjuntos de bateria pode causar que sobreaqueçam e

explodam, resultando em ferimentos corporais, danos

materiais, incêndio, choque elétrico oueletrocussão.

• Não exponha o carregador a chuva ouneve.

• Não deixe que água ou outro líquido penetre

nocarregador.

• Puxe pelo plugue e não pelo fio ao desconectar o

carregador. Isso reduzirá o risco de dano ao plugue e

fioelétrico.

• Se certifique que o fio está posicionado de modo que

as pessoas não pisem, não tropecem nele ou que

fique sujeito a danos ouestiramento.

• Não use uma extensão elétrica a menos que seja

absolutamente necessário. O uso de uma extensão

elétrica inapropriada pode resultar em risco de incêndio,

choque elétrico oueletrocussão.

• Ao operar o carregador no exterior, sempre

providencie um local seco e use uma extensão

elétrica adequada para uso no exterior. Usar um fio

apropriado para uso no exterior reduz os choqueselétricos.

• Um cabo de extensão deve ter o tamanho do fio

adequado para a segurança. Quando maior for a

bitola, maior é a capacidade do cabo ou extensão. Um

cabo menor vai causar uma queda na tensão da linha,

resultando em perda de potência e superaquecimento.

Ao usar mais de uma extensão para compensar o

comprimento total, certifique-se que cada extensão

individual contenha pelo menos o tamanho mínimo do

fio. A tabela a seguir mostra o tamanho correto para

usar, dependendo do comprimento do cabo e da tensão

nominal. Em caso de dúvida, use a bitolamaior.

Tensão

(Volts)

Comprimento do cabo de extensão

em metros (m)

120–127 V 0–7 7–15 15–30 30–50

220–240 V 0–15 15–30 30–60 60–100

Faixa de

Corrente

nominal

(Amperes)

secção mínima do cabo de extensão em

milímetros quadrados (mm

)

0–6A 1,0 1,5 1,5 2,5

6–10A 1,0 1,5 2,5 4,0

10–12A 1,5 1,5 2,5 4,0

12–16A 2,5 4,0 Não Recomendado

• Não coloque qualquer objeto em cima do carregador,

nem coloque o carregador em uma superfície macia,

que possa bloquear as aberturas de ventilação

e resulte em aquecimento interno excessivo.

Posicione o carregador bem afastado de qualquer fonte

de aquecimento. O carregador é ventilado através das

aberturas na parte superior e inferior doinvólucro.

• Não opere o carregador com um fio ou plugue

danificado. Substitua-osimediatamente.

• Não opere o carregador se esse sofreu uma pancada

forte, caiu ou se está danificado de outra forma.

Entregue a um centro de assistência técnicaautorizado.

• Não desmonte o carregador; entregue a um centro de

assistência técnica autorizado quando for necessário

fazer serviços ou reparações. Uma montagem incorreta

pode resultar em risco de choque elétrico, eletrocussão

ouincêndio.

• O carregador foi concebido para funcionando com a

energia elétrica de 127V ou 220V doméstica padrão.

Não tente usá‑lo com outras tensões. Isto não se aplica

ao carregadorveicular.

• Materiais estranhos de natureza condutora, como

mas não limitado a, poeira de moagem, aparas de

metal, palha de aço, película de alumínio ou outra

acumulação de partículas de metal devem ser

mantidas afastadas das cavidades do carregador e

aberturas deventilação.

• Sempre desligue o carregador da tomada de

energia quando não tem um conjunto de baterias

nacavidade.

Como Carregar uma Bateria (Fig.C, E, F)

1. Ligue o carregador a uma tomadaapropriada.

2. Insira e assente bem o conjunto de baterias. Vermelho

luz de carregamento continuará a piscar enquanto

estivercarregando.

3. O carregamento está completado quando a luz de

carregamento vermelha fica continuamente acesa.

O conjunto de baterias pode ficar no carregador

ouretirado.Em alguns carregadores, é necessário

pressionar o botão de liberação de conjunto de baterias

para poderremover.

4. O carregador não carrega um conjunto de baterias que

esteja com avaria, o que pode ser indicado porque a luz

O sêlo RBRC®

Por favor entregue sua bateria gasta a um

centro de serviços autorizado de

DEWALT

ou a seu revendedor para reciclagem. Em

algumas áreas, é ilegal colocar baterias

gastas com o lixo. Também pode contatar seu centro de

reciclagem local para ter mais informações sobre onde

entregar o conjunto de baterias gasto. Não coloque em

estações de reciclagem de rua. Para mais informações, visite

www.call2recycle.org. ou contate o número grátis em o

sêlo RBRC®.

RBRC® é uma marca registrada de Call 2Recycle,Inc.

PORTUgUês

fica DESLIGADA. Se a luz continuar DESLIGADA, entregue

o carregador e a bateria a um centro de assistência

técnicaautorizado.

nOTA: Consulte o rótulo próximo da luz de

carregamento no carregador para ver seu padrão

deintermitência.Carregadores mais antigos podem

ter informações adicionais e/ou podem não ter a luz

indicadoraamarela.

Retardamento por Conjunto de

Aquecimento/Esfriamento

Quando o carregador deteta um conjunto de bateria

que esteja muito quente ou muito frio, esse inicializa

automaticamente um Retardamento por Conjunto de

Aquecimento/Esfriamento, suspendendo o carregamento até

o conjunto de baterias atingir a temperatura apropriada. O

carregador então se comuta automaticamente para o modo

de carga do conjunto da bateria. Essa função garante vida útil

máxima dabateria.

Um conjunto de bateria frio pode carregar mais lentamente

do que um conjunto de bateriasquente.

O retardamento por conjunto de aquecimento/esfriamento

será indicador por uma luz continuando a piscar em

vermelho mas com a luzamarelo acesa continuamente em

ON. Depois de a bateria ter alcançado uma temperatura

adequada, a luz amarela se apagará e o carregador reiniciará

o procedimento decarga.

Carregadores DCB118 e DCB1112

Os carregadores DCB118 e DCB1112 são equipados com

um ventilador interno projetado para esfriar o conjunto de

baterias. O ventilador inicia automaticamente quando é

necessário esfriar o conjunto debaterias.

Sistema de Proteção Eletrônica

As ferramentas de li-ião são projetadas com um Sistema

de Proteção Eletrônica, que irá proteger o conjunto de

baterias contra sobrecarga, sobreaquecimento ou descargas

profundas. A ferramenta se desliga automaticamente e é

necessário recarregar o conjunto debaterias.

Notas Importantes Sobre o Carregamento

1. O carregador e o conjunto de baterias pode ficar quente

ao toque durante o carregamento. Isso é uma condição

normal e não indica algum problema. Para facilitar a

refrigeração do conjunto de baterias depois de usar, evite

colocar o carregador ou o conjunto de baterias em um

ambiente quente, como um telheiro de metal ou um

reboque semisolamento.

2. Se o conjunto de baterias não carregar bem:

a. Verifique a operação do receptáculo ligando a uma luz

ou outro aparelho;

b. Verifique para ver se o receptáculo está ligado a um

interruptor que desliga a energia quando você desliga

as luzes;

c. Se o problema de carregamento persistir, entregue a

ferramenta, conjunto de baterias e carregador a seu

centro de assistência técnicalocal.

Fixação de Parede

Alguns carregadores D

EWALT são projetados para serem

montados na parede ou para serem colocados na vertical em

uma mesa ou bancada. Se usar fixação de parede, coloque

o carregador ao alcance de uma tomada elétrica, longe de

esquinas ou outros obstáculos que possam impedir o fluxo

de ar. Use a parte de trás do carregador como padrão para a

localização dos parafusos de montagem na parede. Monte

o carregador com segurança, usando parafusos de placa

de reboco (comprados separadamente) com pelo menos

25,4 mm (1”) de comprimento, com um parafuso com

cabeça com diâmetro de 7–9mm (0,28–0,35”), aparafusado

em madeira até uma profundidade otimizada, deixando

aproximadamente 5,5 mm (7/32”) do parafuso exposto.

Alinhe as ranhuras em a parte de trás do carregador com os

parafusos expostos e engate nasranhuras.

GUARDE ESSAS INSTRUÇÕES PARA

USOFUTURO

DICAS DE OPERAÇÃO

• Para ampliar a vida útil da bateria por carregamento,

desligue o laser quando não estiver emuso.

• Para garantir a precisão de seu trabalho, confira a

calibração do laser com frequência. Consulte Verificar a

precisão dolaser.

• Antes de tentar usar o laser, garanta que está

posicionado com segurança em uma superfície plana

estável e suave nivelada em ambas asdireções.

• Para aumentar a visibilidade do laser, use um Cartão de

etiqueta do laser (Fig.V).



CUIDADO: Para reduzir o risco de lesão grave,

nunca olhe diretamente para o feixe de laser com

3. Você pode carregar um conjunto de baterias

parcialmente usado se desejar, sem ter algum efeito

adverso no conjunto debaterias.

Instruções de Limpeza do Carregador



ATENÇÃO: Risco de choque elétrico. Desligue o

carregador da tomada de CA antes de limpar. Sujeira e

graxa podem ser removidas do exterior do carregador

usando um pano ou uma escova não metálica macia.

Não use água nem soluções delimpeza.

Como Instalar e Remover as Baterias

(Fig.D)

nOTA: para obter melhores resultados, verifique se as

baterias estão totalmentecarregadas.

Para instalar as baterias

1

na empunhadura da ferramenta,

alinhe as baterias aos trilhos dentro da empunhadura

da ferramenta e as deslize para dentro até que estejam

firmemente encaixadas na ferramenta e garanta que não

sedesengatem.

Para remover as baterias da ferramenta, pressione o

botão de liberação

2

e as puxe firmemente para fora da

empunhadura da ferramenta. Insira-as no carregador,

conforme descrito na seção do carregador destemanual.

•

Ligar o L

Coloque o laser sobre uma superfície plana e nivelada.

Deslize a chave de bloqueio de transporte/energia

direita para desbloquear/ligar olaser.

Cada linha do laser é ligada pressionando seu botão no

teclado

de laser. As linhas de laser podem ser ativadas uma por vez

ou todos ao mesmotempo.

Quando o laser não estiver em uso, deslize a chave de

Bloqueio de transporte/energia para a esquerda na posição

Bloqueado/Desligado.

VERIFIC

As ferramentas a laser são vedadas e calibradas de fábrica.

Recomendamos que você realize uma verificação de precisão

antes de usar o laser pela primeira vez (caso o laser tenha

sido exposto a temperaturas extremas) e regularmente

para garantir a precisão do trabalho. Quando você realizar

qualquer verificação de precisão listada neste manual, siga

estas diretrizes:

•

VERIFIC

Feix

Verificar a calibração do passo horizontal no laser exige

uma parede com no mínimo 9m (30') de comprimento. É

importante realizar uma verificação de calibração usando

uma distância não menor do que a distância das aplicações

para as quais a ferramenta seráusada.

Botão de liberação

PORTUgUês

montados na parede ou para serem colocados na vertical em

uma mesa ou bancada. Se usar fixação de parede, coloque

o carregador ao alcance de uma tomada elétrica, longe de

esquinas ou outros obstáculos que possam impedir o fluxo

de ar. Use a parte de trás do carregador como padrão para a

localização dos parafusos de montagem na parede. Monte

cabeça com diâmetro de 7–9mm (0,28–0,35”), aparafusado

Alinhe as ranhuras em a parte de trás do carregador com os

ar a

tão de

carregador da tomada de CA antes de limpar. Sujeira e

graxa podem ser removidas do exterior do carregador

usando um pano ou uma escova não metálica macia.

na empunhadura da ferramenta,

ou sem os óculos. Consulte Acessórios para obter

informaçõesimportantes.

• Sempre marque o centro do feixe criado pelolaser.

• Mudanças de temperatura extremas podem causar

movimentação ou mudança de estruturas do edifício,

tripés de metal, equipamentos etc., que pode afetar

a precisão. Confira a precisão frequentemente

enquantotrabalhar.

• Se o laser cair, confira se ainda está calibrado. Consulte

Verificar a precisão dolaser.

Ligar o Laser (Fig.A)

Coloque o laser sobre uma superfície plana e nivelada.

Deslize a chave de bloqueio de transporte/energia

3

para a

direita para desbloquear/ligar olaser.

Cada linha do laser é ligada pressionando seu botão no

teclado

4

. Pressionar os botões novamente desliga a linha

de laser. As linhas de laser podem ser ativadas uma por vez

ou todos ao mesmotempo.

Botão Exibe

Linha de laser horizontal

5

Linha de laser vertical lateral

6

Linha de laser vertical dianteira

7

Quando o laser não estiver em uso, deslize a chave de

Bloqueio de transporte/energia para a esquerda na posição

Bloqueado/Desligado.

VERIFICAR A PRECISÃO DO LASER

As ferramentas a laser são vedadas e calibradas de fábrica.

Recomendamos que você realize uma verificação de precisão

antes de usar o laser pela primeira vez (caso o laser tenha

sido exposto a temperaturas extremas) e regularmente

para garantir a precisão do trabalho. Quando você realizar

qualquer verificação de precisão listada neste manual, siga

estas diretrizes:

• Use a maior área/distância possível, mais próximo da

distância de operação. Quanto maior a área/distância,

mais fácil será medir a precisão dolaser.

• Coloque o laser em uma superfície suave, plana e estável

nivelada em ambas asdireções.

• Marque o centro do feixe delaser.

VERIFICAÇÃO DA CALIBRAÇÃO DE CAMPO

Feixe Horizontal - Direção da Varredura

(Fig.A, H, I, J)

Verificar a calibração do passo horizontal no laser exige

uma parede com no mínimo 9m (30') de comprimento. É

importante realizar uma verificação de calibração usando

uma distância não menor do que a distância das aplicações

para as quais a ferramenta seráusada.

1. Coloque o laser na extremidade da parede em uma

superfície suave, plana e estável nivelada em ambas as

direções (Fig.H).

2. Mova a chave de bloqueio de transporte/energia

3

para

a direita para ligar o laser (Fig.A).

3. Pressione o botão para ligar o feixe horizontal

5

4. Pelo menos 30' (9m) de diferença ao longo do feixe do

laser, marque

a

e

b

5. Gire o laser em180º.

6. Ajuste a altura do laser para que o centro do feixe esteja

alinhado com

a

(Fig.I).

7. Diretamente acima ou abaixo

b

, marque

c

ao longo do

feixe do laser (Fig.J).

8. Meça a distância vertical entre

b

e

c

9. Se sua medição for maior do que a Distância Permitida

Entre

b

e

c

para a Distância Entre Paredes na tabela a

seguir, o laser deverá ser enviado para manutenção em

uma assistência técnicaautorizada.

Distância entre

Distância permitida entre

30' 1/4"

40' 5/16"

50' 13/32"

Distância entre

Distância permitida entre

9.0 m 6,2 mm

12.0 m 8,3 mm

15.0 m 10,4 mm

Feixe Horizontal - Direção do Passo

(Fig.A,K, L, M)

Verificar a calibração do passo horizontal no laser exige

uma parede com no mínimo 9m (30') de comprimento. É

importante realizar uma verificação de calibração usando

uma distância não menor do que a distância das aplicações

para as quais a ferramenta seráusada.

1. Coloque o laser na extremidade da parede em uma

superfície suave, plana e estável nivelada em ambas as

direções (Fig.K).

2. Mova a chave de bloqueio de transporte/energia

3

para

a direita para ligar o laser (Fig.A).

3. Pressione o botão para ligar o feixe horizontal

5

4. Pelo menos 30' (9m) de diferença ao longo do feixe do

laser, marque

a

e

b

5. Mova o laser na extremidade oposta da parede (Fig.L).

6. Posicione o laser em direção à primeira extremidade da

mesma parede e paralela à paredeadjacente.

7. Ajuste a altura do laser para que o centro do feixe esteja

alinhado com

b

8. Diretamente acima ou abaixo

a

, marque

c

ao longo do

feixe do laser (Fig.M).

9. Meça a distância entre

a

e

c

10. Se sua medição for maior do que a Distância Permitida

Entre

a

e

c

para a Distância Entre Paredes na tabela a

seguir, o laser deverá ser enviado para manutenção em

uma assistência técnicaautorizada.

PORTUgUês

Distância entre

Distância permitida entre

30' 1/4"

40' 5/16"

50' 13/32"

Distância entre

Distância permitida entre

9.0 m 6,2 mm

12.0 m 8,3 mm

15.0 m 10,4 mm

Feixe Vertical (Fig.N)

A verificação da calibração vertical (prumo) do laser pode ser

realizado com maior precisão quando há uma quantidade

razoável de altura vertical disponível, idealmente 6m (20'),

com uma pessoa no piso posicionando o laser e outra pessoa

próxima ao teto para marcar a posição do feixe. É importante

realizar uma verificação de calibração usando uma distância

não menor do que a distância das aplicações para as quais a

ferramenta seráusada.

1. Coloque o laser em uma superfície suave, plana e estável

nivelada em ambas as direções (Fig.N1).

2. Mova a chave de bloqueio de transporte/energia

3

para

a direita para ligar o laser (Fig.A).

3. Pressione os botões para ligar os feixes horizontais

6



7

4. Marque duas linhas curtas onde o feixe cruza

a

,

b

também no teto

c

,

d

. Sempre marque o centro da

espessura do feixe (Fig.N2).

5. Segure e gire o laser 180º, e posicione para que os feixes

se alinhem com as linhas marcadas na superfície de

nível

e

,

f

(Fig.N3).

6. Marque duas linhas curtas onde o feixe cruza no

teto

g

,

h

7. Meça a distância entre cada conjunto de linhas marcadas

no teto (

c

,

g

e

d

,

h

). Se a medição for maior do que os

valores mostrados abaixo, o laser deverá ser enviado para

manutenção de uma assistência técnicaautorizada.

Altura do teto Distância permitida entre

marcações

8' 1/16"

10' 3/32"

14' 1/8"

18' 5/32"

30' 1/4"

Altura do teto Distância permitida entre

marcações

2,5 m 1,7 mm

3,0 m 2,1 mm

4,0 m 2,8 mm

6,0 m 4,1 mm

9,0 m 6,2 mm

Precisão de 90º Entre os Feixes Verticais

(Fig. A, O)

Conferir a precisão de 90º exige uma área de piso aberta

de no mínimo 10m x 5m (33' x 18'). Consulte a Fig. O

para a posição do laser em cada etapa e o local das marcas

realizadas em cada etapa. Sempre marque o centro da

espessura do feixe. Coloque o laser em uma superfície suave,

plana e estável nivelada em ambas asdireções.

1. Mova a chave de bloqueio de transporte/energia

3

para

a direita para ligar o laser (Fig.A).

2. Pressione o botão para ligar o feixe vertical lateral

6

3. Marque o centro do feixe em três locais (

a

,

b

,

c

) no

piso ao longo da linha do laser lateral. A marcação

b

deve estar no ponto central da linha do laser (Fig.O1).

4. Segure e mova o laser para

b

5. Pressione

7

para ativar também o feixe vertical dianteiro

(Fig.O2).

6. Posicione o feixe vertical dianteiro para que cruze

precisamente em

b

, com o feixe lateral alinhado com

c

(Fig.O2).

7. Marque um local

e

ao longo do eixo vertical no mínimo

4m (14') de distância da unidade (Fig.O2).

8. Gire o laser 90º para que o feixe vertical lateral agora

passe por

b

e

e

(Fig.O3).

9. Diretamente acima ou abaixo

a

, marque

f

ao longo do

feixe verticaldianteiro.

10. Meça a distância entre

a

e

f

. Se a medição for maior

do que os valores mostrados abaixo, o laser deverá

ser enviado para manutenção de uma assistência

técnicaautorizada.

Distância entre

Distância permitida entre

14' 5/32"

17' 3/16"

20' 7/32"

23' 1/4"

Distância entre

Distância permitida entre

4,0 m 3,5 mm

5,0 m 4,4 mm

6,0 m 5,3 mm

7,0 m 6,2 mm

USANDO O LASER

Nivelando o Laser

Desde que o laser esteja corretamente calibrado, será

nivelado automaticamente. Cada laser é calibrado na fábrica

para encontrar o nível desde que esteja posicionado em uma

superfície plana dentro da média de ± 4° de nível. Nenhum

ajuste manual énecessário.

Se o laser foi inclinado demais que não puder ser nivelado

automaticamente (> 4°), o feixe do laser piscará.

Quando os feixes piscam conforme indicado acima, O

LASER NÃO ESTÁ NIVELADO (OU APRUMADO) E NÃO DEVE

SER USADO PARA DETERMINAR OU MARCAR O NÍVEL

OUPRUMO.

Tente reposicionar o laser sobre uma superfície mais plana

enivelada.

O laser tem um suporte articulado magnético (Fig. P,

permanentemente anexado àunidade.



•

MANUTENÇ

•

RESOL

Laser Não Liga

•

Os F

Os lasers foram projetados para nivelar automaticamente

para uma média de 4° em todas as direções. Se o laser

estiver muito inclinado de forma que o mecanismo interno

não possa se nivelar, os feixes de laser piscarão indicando

que a faixa de inclinação foi excedida. OS FEIXES PISCANDO

CRIADOS PELO LASER NÃO ESTÃO NIVELADOS OU

APRUMADOS E NÃO DEVEM SER USADOS PARA DETERMINAR

PORTUgUês

espessura do feixe. Coloque o laser em uma superfície suave,

para

para ativar também o feixe vertical dianteiro

, com o feixe lateral alinhado com

c

ao longo do eixo vertical no mínimo

ao longo do

Distância permitida entre

nivelado automaticamente. Cada laser é calibrado na fábrica

para encontrar o nível desde que esteja posicionado em uma

superfície plana dentro da média de ± 4° de nível. Nenhum

Se o laser foi inclinado demais que não puder ser nivelado

LASER NÃO ESTÁ NIVELADO (OU APRUMADO) E NÃO DEVE

Tente reposicionar o laser sobre uma superfície mais plana

Usando o Suporte Articulado (Fig.P, Q, R)

O laser tem um suporte articulado magnético (Fig. P,

8

)

permanentemente anexado àunidade.



ATENÇÃO: Posicione o laser e/ou a fixação de parede

em uma superfície estável. Pode resultar em danos ou

lesões pessoais graves pela queda dolaser.

• O suporte tem uma entrada de orifício (Fig. Q

10

) para

que possa ser pendurada por um prego ou parafuso em

qualquer tipo desuperfície.

• O suporte tem ímãs (Fig. R) que permitem que a unidade

seja montada nas superfícies mais verticais compostas de

aço ou ferro. Exemplos comuns de superfícies adequadas

incluem pregos de estruturas de aço, estruturas de

portas de aço e vigas de aço estrutural. Antes de anexar

o suporte articulado em um prego (Fig. R

11

), coloque

a Placa de Realce de Metal (Fig. R

12

) no lado oposto

doprego.

MANUTENÇÃO

• Para manter a precisão do seu trabalho, confirma

frequentemente o laser para garantir que esteja

corretamente calibrado. Confira Verificação da calibração

decampo.

• As verificações de calibração e outros reparos de

manutenção podem ser realizados pelos centros de

serviço

DEWALT.

• Quando não estiver em uso, armazene o laser na caixa

fornecida. Não armazene o laser em temperaturas abaixo

de -5˚F (-20˚C ou acima de 140˚F (60˚C).

• Não armazene seu laser na caixa se estiver úmido. O laser

deve ser secado primeiro com um pano macio seco antes

doarmazenamento.

• As peças plásticas externas devem ser limpas com um

pano macio. Embora essas partes sejam resistentes à

solvente, NUNCA use solventes. Use um pano macio

e seco para remover umidade da ferramenta antes

doarmazenamento.

RESOLUÇÃO DE PROBLEMAS

Laser Não Liga

• Carregue totalmente o conjunto de baterias e reinstale na

unidade dolaser.

• A unidade de laser não acenderá se for exposta a

temperaturas muito quentes. Se o laser foi armazenado

em temperaturas extremamente quentes, aguarde

até que resfrie. O nível do laser não será danificado

pressionando o botão ligar/desligar antes de resfriar até

sua temperatura operacionaladequada.

Os Feixes de Laser Piscam

Os lasers foram projetados para nivelar automaticamente

para uma média de 4° em todas as direções. Se o laser

estiver muito inclinado de forma que o mecanismo interno

não possa se nivelar, os feixes de laser piscarão indicando

que a faixa de inclinação foi excedida. OS FEIXES PISCANDO

CRIADOS PELO LASER NÃO ESTÃO NIVELADOS OU

APRUMADOS E NÃO DEVEM SER USADOS PARA DETERMINAR

OU MARCAR O NÍVEL OU PRUMO. Tente reposicionar o laser

sobre uma superfície mais plana e nivelada.

Se o conjunto de baterias do laser tiver um estado de carga

baixo, os feixes piscarão em um padrão distinto de 3flashes

rápidos em 1segundo, seguido pela saída de luz constante

por 4segundos. O padrão de intermitência indica que o

conjunto de baterias deve ser substituído com um conjunto

de baterias totalmentecarregado.

Os Feixes de Laser Não Param de se Mover

O laser é um instrumento de precisão. Portanto, se não

estiver posicionado em uma superfície estável (e sem

movimento), o laser continuará a tentar localizar um nível.

Se o feixe não parar de se mover, tente colocar o laser em

uma superfície mais estável. Além disso, tente garantir

que a superfície está relativamente plana para que o laser

estejaestável.

ACESSÓRIOS (FIG. S, T, U)

O laser é embalado com um suporte de teto rebaixável

9

O suporte de teto rebaixável contém uma placa de aço e é

anexado ao suporte articulado magnetizado

8

(Fig. S).

O suporte de teto rebaixável é equipado com roscas fêmeas

de 1/4 - 20e 5/8 - 11na parte inferior da unidade).

Esta rosca acomoda acessórios

DEWALT atuais ou futuros.

Consulte a Figura T e Upara exemplos de acessórios

vendidos separadamente. Use apenas acessórios DEWALT

especificados para uso com este produto. Siga as orientações

incluídas com o acessório.



ATENÇÃO: Como nenhum outro acessório, além

daqueles oferecidos pela

DEWALT foi testado com

esse produto, o uso de outros acessórios com essa

ferramenta pode ser perigoso. Para reduzir o risco de

lesões corporais, use apenas acessórios recomendados

da DEWALT com esseproduto.

Se você precisar de ajuda para localizar os acessórios, contate

o centro de serviço

DEWALT mais próximo ou vá para

www.DEWALT.com.

Cartão de Alvo (Fig.V)

Alguns kits de laser incluem um Cartão de alvo de laser

(Fig.V) para auxiliar na localização e marcação do feixe de

laser. O cartão de alvo aprimora a visibilidade do feixe de

laser conforme o feixe cruza o cartão. O cartão é marcado

com escalas métricas e padrão. O feixe de laser passa pelo

plástico semitransparente e reflete pela fita refletiva no lado

reverso. O magneto no topo do cartão foi projetado para

segurar o cartão de alvo no trilho do teto ou pinos de aço

para determinar as posições de prumo e nível. Para melhor

desempenho ao usar o cartão de alvo, o logotipo

DEWALT

deve estar virado paravocê.

SERVIÇO E REPAROS

OBsERVAçÃO: A desmontagem dos níveis do laser anularão

todas as garantias doproduto.

Para garantir a SEGURANÇA e CONFIABILIDADE do

produto, reparos, manutenção e ajustes devem sempre ser

realizados por assistências técnicas autorizadas. O serviço

PORTUgUês

ESPECIFICAÇÕES

DCLE34031

Fonte de luz Diodos de laser

Curva do laser 510 – 530nm visível

Potência do laser ≤1,50mw (cada laser) PRODUTO LASER CLASSE 2

Faixa de trabalho 40m (130') 100m (330') com detector (vendido separadamente)

Precisão (Prumo) ±1/8" por 30'( ±3,1mm por 9m)

Precisão (nível) ±1/8" por 30'( ±3,1mm por 9m)

Bateria baixa Os feixes de laser piscam com 3 pulsos rápidos

Feixe laser piscando

continuamente

Faixa de inclinação excedida/unidade não nivelada

Fonte de energia Conjunto de baterias

DEWALT de 20V

Ambiental Resistência à água e poeira para IP54. Aplicável ao produto, não à bateria ou ao carregador.



ATENÇÃO: Este produto (não incluindo o conjunto de baterias ou o carregador) tem

uma classificação IP que fornece algum nível de proteção contra poeira (entrada

limitada) e líquidos (respingos leves) durante o uso normal e razoavelmente previsto.

O conjunto de baterias e carregador não tem uma classificação IP. NUNCA mergulhe o

produto, a bateria ou o carregador em líquidos.

ou a manutenção realizado por pessoal não qualificado

pode resultar em risco de lesão. Para localizar seu centro de

serviço

DEWALT mais próximo, ligue para 1-800-4-DEWALT

(1‑800‑433‑9258) ou vá para www.DEWALT.com.

GARANTIA

Vá para www.DEWALT.com para obter as informações de

garantia maisatuais.

Resistência à água e poeira para IP54. Aplicável ao produto, não à bateria ou ao carregador.

limitada) e líquidos (respingos leves) durante o uso normal e razoavelmente previsto.

O conjunto de baterias e carregador não tem uma classificação IP. NUNCA mergulhe o

Solamente para propósito de México:

Importado por: Black and Decker S.A. de C.V.

Antonio Dovali Jaime

#70 Torre C Piso 8

Col. Santa Fé, Alvaro Obregón

Ciudad de México, México. C.P 01210

Tel: 55 53267100

R.F.C.BDE8106261W7

Solamente para propósito de Colombia:

Importado por: Black & Decker de Colombia S.A.S.

NIT: 860.070.698-1

Av. Cra 72 # 80-94, Oficina 902.

Torre Empresarial Titan Plaza.

Bogota, Colombia (111021)

Tel.: (571) 508 9100

Importado por: Black & Decker del Perú S.A.

Av. Circunvalación del Club Golf Los Incas

N° 152 - 154, Lote 4, Oficina 601

Urb. Club Golf Los Incas - Santiago de Surco Lima – Perú

Tel.: (511) 614-4242 RUC 20266596805

Solamente para propósito de Chile:

Importado por: Black & Decker de Chile, S.A.

Ave. Andrés Bello 2457, Oficina 1603 Providencia -

Santiago de Chile

Tel.: (56-2) 2687 1700

Solamente para propósito de Argentina:

Importa y Distribuye:

Black & Decker Argentina S.A.

Pacheco Trade Center

Colectora de Ruta Panamericana

Km. 32.0 El Talar de Pacheco Partido de Tigre

Buenos Aires (B1618FBQ) República de Argentina

CUIT: 33-65861596-9

Tel.: (011) 4726-4400

Importado por: Black & Decker do Brasil Ltda.

Rod. BR 050, s/n° - Km 167 Dist. Industrial II

Uberaba - MG - Cep: 38064-750

CNPJ: 53.296.273/0001-91

Insc. Est.: 701.948.711.00-98 S.A.C.: 0800.703.4644

NA187228 06/22

DEWALT Industrial Tool Co. 701East Joppa Road, Towson, MD 21286

The following are trademarks for one or more DEWALT power tools: the yellow and black color scheme, the “D” shaped air

intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge-shaped humps on the

surface of thetool.

Type 1 Type 2

Made in China Made in Vietnam

Fabriqué au China Fabriqué au Vietnam

Hecho en China Hecho en Vietnam

Feito na China Feito no Vietnã

Compatible battery packs and chargers / Blocs‑piles et chargeurs compatibles /

Baterías y cargadores compatibles /Conjuntos de baterias e carregadores compatíveis

20V Max* li‑ion

Battery Packs

Blocs-piles

Baterías

Baterias

DCB200, DCB201, DCB203, DCB204, DCB204BT**, DCB205, DCB205BT**, DCB230, DCB240

Chargers

Chargeurs

Cargadores

Carregadores

DCB103, DCB104, DCB107, DCB112, DCB113, DCB115, DCB118, DCB132, DCB1106, DCB1112

* Maximum initial battery voltage (measured without a workload) is 20, 60or 120volts. Nominal voltage is 18, 54or 108. (120V Max*

is based on using 2D

EWALT 60V Max* lithium-ion batteries combined.)

* La tension initiale maximum du bloc-piles (mesurée à vide) est de 20, 60ou 120volts. La tension nominale est de 18, 54ou 108.

(120V max* se base sur l'utilisation combinée de 2blocs-piles au lithium ion D

EWALT de 60Vmax*).

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20o 60voltios. El voltaje nominal es de 18, 54o 108V.

(120V Máx* se basan en el uso de 2baterías de iones de litio

DEWALT de 60V Máx* combinadas.)

* A tensão inicial máxima da bateria (sem carga de trabalho) 20, 60ou volts. A tensão nominal é de 18, 54ou 108. (120V Máx*

baseado no uso de 2baterias 60V Max* lítio-ião combinadas.)

**BT - Bluetooth®

nOTE: The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth®, SIG, Inc. and any use of

such marks by DEWALT is under license. Other trademarks and trade names are those of their respectiveowners.

REMARQUE : le mot servant de marque et les logos Bluetooth® sont des marques déposées appartenant à Bluetooth SIG,

Inc. et toute utilisation de ces marques par

DEWALT est sous licence. Les autres marques de commerce et noms commerciaux

sont ceux de leurs détenteursrespectifs.

nOTA: La palabra y los logotipos de Bluetooth® son marcas registradas propiedad de Bluetooth®, SIG, Inc. y

DEWALT utiliza

dichas marcas bajo licencia. Otras marcas comerciales y nombres comerciales pertenecen a sus respectivospropietarios.

nOTA: A marca Bluetooth® e os logótipos são marcas registadas propriedade da Bluetooth®, SIG, Inc. e qualquer

utilização de tais marcas pela

DEWALT é fornecida sob licença. Outras marcas ou nomes comerciais são propriedade dos

respectivosproprietários.



WARNING: Use of any other battery packs may create a risk of injury andfire.



AVERTISSEMENT : utiliser d'autres blocs-piles peut créer un risque de blessure oud'incendie.



ADVERTENCIA: El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones eincendio.



AVISO: o uso de qualquer outra bateria pode criar risco de ferimentos eincêndio.

Dewalt DCLE34031D1 20V 3x360 Line Laser

Product's Documents

Instruction Manual

Specifications

Dewalt DCLE34031D1 Questions and Answers
