TRIMMER
MOWER DECK
CHASSIS DE TONDEUSE
ET DE TAILLE-BORDURE
PLATAFORMA DE PODADORA
PARA RECORTADORA DE HILO
ACMD01
This accessory is to be used ONLY with the P20023 RYOBI string
trimmer (sold separately).
WARNING:
To reduce the risk of injury, user must read and understand the operator’s
manual for their string trimmer before using this accessory. To reduce
the risk of injury or property damage, always hold firmly and support
the trimmer and mower deck. Never leave trimmer and mower deck
unattended in an upright position. Use only with the recommended
trimmer. Do not use if the trimmer does not securely lock into the mower
deck. Wear eye protection with side shields marked to comply with
ANSI Z87.1. Keep all people and pets clear of the mower deck while
in use. For outdoor use only – store indoors. Save these instructions.
Refer to them frequently and use them to instruct other users. If you
loan someone this tool, loan them these instructions also.
INSTALLING THE TRIMMER INTO THE MOWER DECK
See Figures 1 - 2.
Insert the front of the trimmer into the mower deck as shown.
Step down on the release lever on the back of the mower deck.
Lower the rear of the trimmer into the mower deck and press downward
to make sure the grass deflector locks into place under the locking tabs.
To remove:
Step down on the release lever on the back of the mower deck.
Raise the rear of the trimmer to release the grass deflector from the
locking tabs.
Once the grass deflector clears the locking tabs, lift the front of the
trimmer from the mower deck.
Always remove the trimmer from the mower deck for transporting or storage.
Avoid trying to raise the mower deck by the trimmer’s handle.
ADJUSTING THE CUTTING HEIGHT
See Figure 3.
When shipped, the height adjustment on the mower deck is set to a low
cutting position. Before using the mower deck for the first time, raise the
cutting position to the height best suited for your lawn.
To adjust the cutting height:
This trimmer deck’s cutting height adjusts from 1-1/2 in. to 3-1/2 in.
Remove the battery pack from the string trimmer.
To raise the cutting height, grasp the height adjustment lever, pull it out
and move it toward the back of the mower.
Release the lever to lock it into one of the preset spaces.
To lower the cutting height, grasp the height adjustment lever, pull it out
and move it toward the front of the mower.
Reinstall battery pack into the string trimmer when you are ready to mow.
Fig. 1
B
998000854
11-2-21 (REV:01)
Fig. 2
Fig. 3
A - Grass deflector (déflecteur d’herbe, deflector de pasto)
B - Locking tabs (languette de verrouillage, orejetas de fijación)
C - Release lever (levier de débrayage, palanca de liberación)
A
A
1
2
3
A - Release lever (levier de débrayage, palanca de liberación)
A - Height adjustment lever (levier de réglage de hauteur, palanca de ajuste de altura)
B - To raise (soulever, levantar)
C - To lower (abaisser, bajar)
C
B
1
3
A
2
C
Cet accessoire doit être utilisé UNIQUEMENT avec le taille-bordure
de RYOBI P20023 (vendu séparément).
AVERTISSEMENT :
Pour réduire les risques de blessure, l’utilisateur doit lire et
comprendre le manuel d’utilisation de sa taille-bordure avant de
l’utiliser. Pour réduire les risques de blessures ou de dommages
matériels, toujours tenir et soutenir fermement le châssis de
tondeuse et de taille-bordure. Ne jamais laisser le châssis de
tondeuse et de taille-bordure en position debout sans surveillance.
Utiliser uniquement avec le taille-bordure recommandé. Ne pas
utiliser si le taille-bordure n’est pas correctement verrouillé dans
le châssis de tondeuse. Porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1. Pendant
l’utilisation, veiller à tenir les personnes et les animaux domestiques
à l’écart du châssis de tondeuse. Pour utilisation à l’extérieur
seulement – entreposer à l’intérieur. Conserver ces instructions.
Les consulter fréquemment et les utiliser pour instruire les autres
utilisateurs. Si cet outil est prêté, il doit être accompagné de ces
instructions.
INSTALLATION DU TAILLE-BORDURE DANS
LE CHASSIS DE TONDEUSE
Voir les figures 1 et 2.
Insérer l’avant du taille-bordure dans le châssis de tondeuse, comme
il est illustré.
Appuyer avec le pied sur le levier de débrayage situé à l’arrière du
châssis de tondeuse.
Abaisser l’arrière du taille-bordure dans le châssis de tondeuse et
appuyer vers le bas pour s’assurer que le déflecteur d’herbe se
verrouille en place sous les languettes de verrouillage.
Pour la retirer :
Appuyer avec le pied sur le levier de débrayage situé à l’arrière du
fermement de tondeuse.
Soulever l’arrière du taille-bordure pour libérer le déflecteur d’herbe
des languettes de verrouillage.
Une fois le déflecteur d’herbe libéré des languettes de verrouillage,
lever l’avant du taille-bordure hors du châssis de tondeuse.
Toujours retirer le taille-bordure du châssis de tondeuse pour le
transport ou l’entreposage. Éviter de soulever le châssis de tondeuse
par la poignée du taille-bordure.
REGLAGE DE LA HAUTEUR DE COUPE
Voir la figure 3.
À la livraison, la hauteur du châssis de tondeuse est réglée sur une
position de coupe basse. Avant la première utilisation du châssis de
tondeuse, lever la position de coupe à la hauteur qui convient le mieux
à la pelouse.
Pour régler la hauteur de coupe :
Ce châssis de tondeuse a une hauteur de coupe qui s’ajuste de 38,1
mm (1 1/2 po) à 88,9 mm (3 1/2 po).
Retirer le bloc-piles du taille-bordure.
Pour lever la hauteur de coupe, saisir le levier de réglage de hauteur,
tirer dessus et le déplacer vers l’arrière du châssis de tondeuse.
Relâcher le levier pour le verrouiller dans un des espaces préréglés.
Pour abaisser la hauteur de coupe, saisir le levier de réglage de hauteur,
tirer dessus et le déplacer vers l’avant du châssis de tondeuse.
Remettre le bloc-piles dans le taille-bordure quand c’est le temps
de tondre.
Este accesorio debe usarse ÚNICAMENTE con la recortadora de
hilo RYOBI P20023 (se vende por separado).
ADVERTENCIA:
Para reducir el riesgo de lesiones, el usuario debe leer y comprender
el manual del operador de la recortadora de hilo antes de usar
este accesorio. Para reducir el riesgo de lesiones o daños a la
propiedad, sostenga siempre firmemente la recortadora y la
plataforma de podadora. Nunca deje la recortadora y la plataforma
de podadora sin supervisión en posición vertical. Use el producto
solo con la recortadora recomendada. No use el producto si la
recortadora no se bloquea de manera segura en la plataforma
de podadora. Use protección ocular con protección lateral con la
marca de cumplimiento de la norma ANSI Z87.1. Mantenga a todas
las personas y mascotas alejadas de la plataforma de podadora
mientras esté en uso. Sólo para uso en e exterior; guárdese en el
interior. Guarde estas instrucciones. Consúltelas con frecuencia y
empléelas para instruir a otros usuarios. Si presta a alguien esta
herramienta, facilítele también estas instrucciones.
INSTALACIÓN DE LA RECORTADORA EN
LA PLATAFORMA DE PODADORA
Vea las figuras 1 y 2.
Inserte la parte delantera de la recortadora en la plataforma de
podadora como se muestra en la imagen.
Pise la palanca de liberación en la parte posterior de la plataforma
de podadora.
Baje la parte trasera de la recortadora en la plataforma de podadora
y presione hacia abajo para asegurarse de que el deflector de césped
encaje en su lugar en las orejetas de fijación.
Para quitarlo:
Pise la palanca de liberación en la parte posterior de la plataforma
de podadora.
Levante la parte trasera de la recortadora para liberar el deflector
de césped de las orejetas de fijación.
Una vez que el deflector de césped salga de las orejetas de fijación,
levante la parte delantera de la recortadora de la plataforma de
podadora.
Retire siempre la recortadora de la plataforma de podadora para
transportarla o almacenarla. Evite levantar la plataforma de podadora
del mango de la recortadora.
AJUSTAR LA ALTURA DE CORTE
Vea la figura 3.
El ajuste de altura de la plataforma de podadora viene de fábrica en
posición de corte baja. Antes de utilizar la plataforma de podadora
por primera vez, eleve la posición de corte a la altura que mejor se
adapte a su césped.
Para ajustar la altura de corte:
La altura de corte de la plataforma se ajusta de 38,10 mm a 88,90 mm.
Retire la batería de la recortadora de hilo.
Para elevar la altura de corte, agarre la palanca de ajuste de altura,
tire de ella y muévala hacia la parte trasera de la podadora.
Suelte la palanca para bloquearla en uno de los espacios
preestablecidos.
Para bajar la altura de corte, agarre la palanca de ajuste de altura,
tire de ella y muévala hacia la parte delantera de la podadora.
Vuelva a instalar la batería en la recortadora de hilo cuando esté
listo para podar.
Français
Español
OPERATOR’S MANUAL
MANUEL D’UTILISATION
MANUAL DEL OPERADOR
18 VOLT STRING TRIMMER/EDGER
18 V TAILLE-BORDURE/TONDEUSE À FOUET
18 V RECORTADORA DE HILO/
RECORTADORA DE BORDES
P20023
WARNING: To reduce the
risk of injury, the user must read and
understand the operator’s manual
before using this product.
TABLE OF CONTENTS
Important Safety Instructions .......... 2-3
Symbols ..............................................4
Features ..............................................5
Assembly ........................................ 5-6
Operation ........................................ 6-8
Maintenance .......................................9
Troubleshooting ................................10
Parts Ordering/Service ........ Back Page
AVERTISSEMENT : Pour
réduire les risques de blessures,
l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant
d’employer ce produit.
TABLE DES MATIÈRES
Instructions importantes concernant la
sécurité ........................................... 2-3
Symboles ............................................4
Caractéristiques ..................................5
Assemblage .................................... 5-6
Utilisation ........................................ 6-8
Entretien ..............................................9
Dépannage ........................................ 10
Commande de pièces /
réparation .......................... Páge arrière
ADVERTENCIA: Para reducir
el riesgo de lesiones, el usuario debe leer
y comprender el manual del operador
antes de usar este producto.
ÍNDICE DE CONTENIDO
Instrucciones de seguridad
importantes ..................................... 2-3
Símbolos .............................................4
Características ....................................5
Armado ........................................... 5-6
Funcionamiento .............................. 6-8
Mantenimiento ....................................9
Corrección de problemas .................10
Pedidos de piezas/
servicio ........................... Pág. posterior
SAVE THIS MANUAL FOR
FUTURE REFERENCE
CONSERVER CE MANUEL
POUR FUTURE RÉFÉRENCE
GUARDE ESTE MANUAL
PARA FUTURAS CONSULTAS
ii
See this fold-out section for all the figures
referenced in the operator’s manual.
Voir que cette section d’encart pour toutes les figures
a adressé dans le manuel d’utilisation.
Vea esta sección de la página desplegable para todas las figuras
mencionó en el manual del operador.

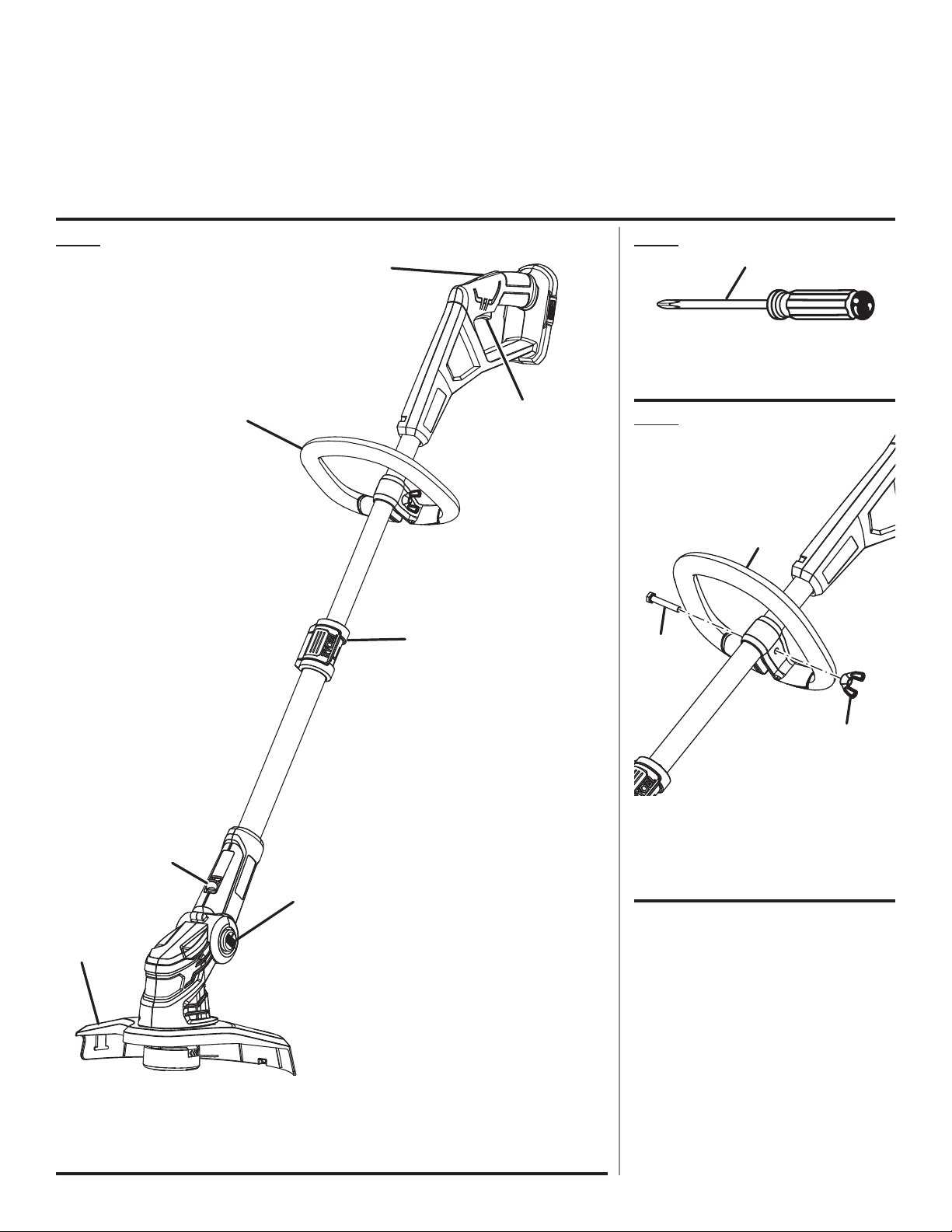

Fig. 1 Fig. 2
Fig. 3
A - Front handle (poignée avant, mango
delantero)
B - Wing nut (écrou à oreilles, tuerca de
mariposa)
C - Bolt (boulon, perno)
A
A - Phillips screwdriver (tournevis cruciforme,
destornillador Phillips)
A
B
C
D
F
G
E
A
C
B
A - Switch trigger (gâchette, gatillo del
interruptor)
B - Lock-out button (bouton de verrouillage,
botón de seguro de seguro)
C - Front handle (poignée avant, mango
delantero)
D - Grass deflector (déflecteur d’herbe, deflector
de hierba)
E - Telescoping shaft (flèche télescopique,
brazo telescópico)
F - Release button (bouton de dégagement,
botón de liberación)
G - Pivoting head button (bouton de tête
pivotante, botón del cabezal pivotante)
iii
A - Grass deflector (déflecteur d’herbe, deflector de hierba)
B - Motor housing (boîtier du moteur, alojamiento del motor)
C - Slot (fente, ranura)
D - Tab (languette, lengüeta)
E - String head (tête de ligne, cabezal del línea)
F - Screw (vis, tornillo)
G - Screw hole (orifice de la vis, agujero del tornillo)

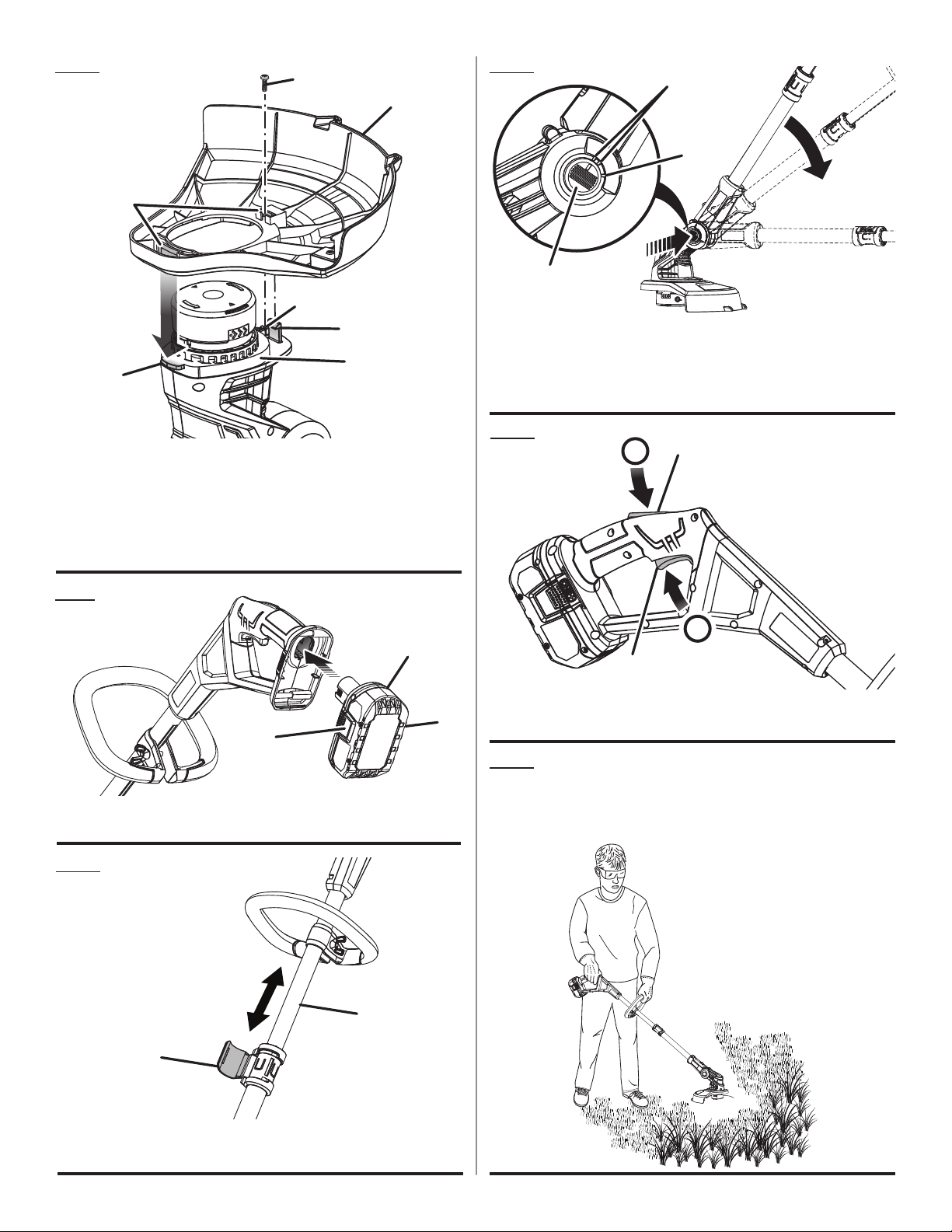

Fig. 4
Fig. 6
A
B
A - Lock-out button (bouton de verrouillage, botón de seguro de seguro)
B - Switch trigger (gâchette, gatillo del interruptor)
Fig. 8
A
A
B
C
F
G
D
D
E
B
Fig.5
A - Battery pack (bloc-piles, paquete de baterías)
B - Latch (loquet, pestillo)
A
A
B
C
B
B
Fig. 9
PROPER TRIMMER OPERATING POSITION
TAILLE-BORDURE POSITION DE TRAVAIL
POSICIÓN CORRECTA PARA EL MANEJO PARA RECORTAR
A - Telescoping shaft (flèche télescopique, brazo telescópico)
B - Latch (loquet, pestillo)
1
2
Fig. 7
A - Pivot button (bouton de pivot, botón del pivote)
B - Notches 1 and 2: trimming and edging (enchoches 1 et 2 : taille et
coupe, muescas 1 y 2: rocartar y cortar bordes)
C - Notch 3: storage position only (enchoche 3 :
position de rangement seulement, muesca 3: posición solamente)
iv
Fig. 13
A - Screw (vis, tornillo)
B - Line cut-off blade (lame coupe-ligne, cuchilla de corte)
A
A - Direction of rotation (sens de rotation, sentido de la rotación)
B - Best cutting area (d’efficacité, área de corte óptima)
C - Dangerous cutting area (zone de coup dangereuse, área de corte
peligrosa)

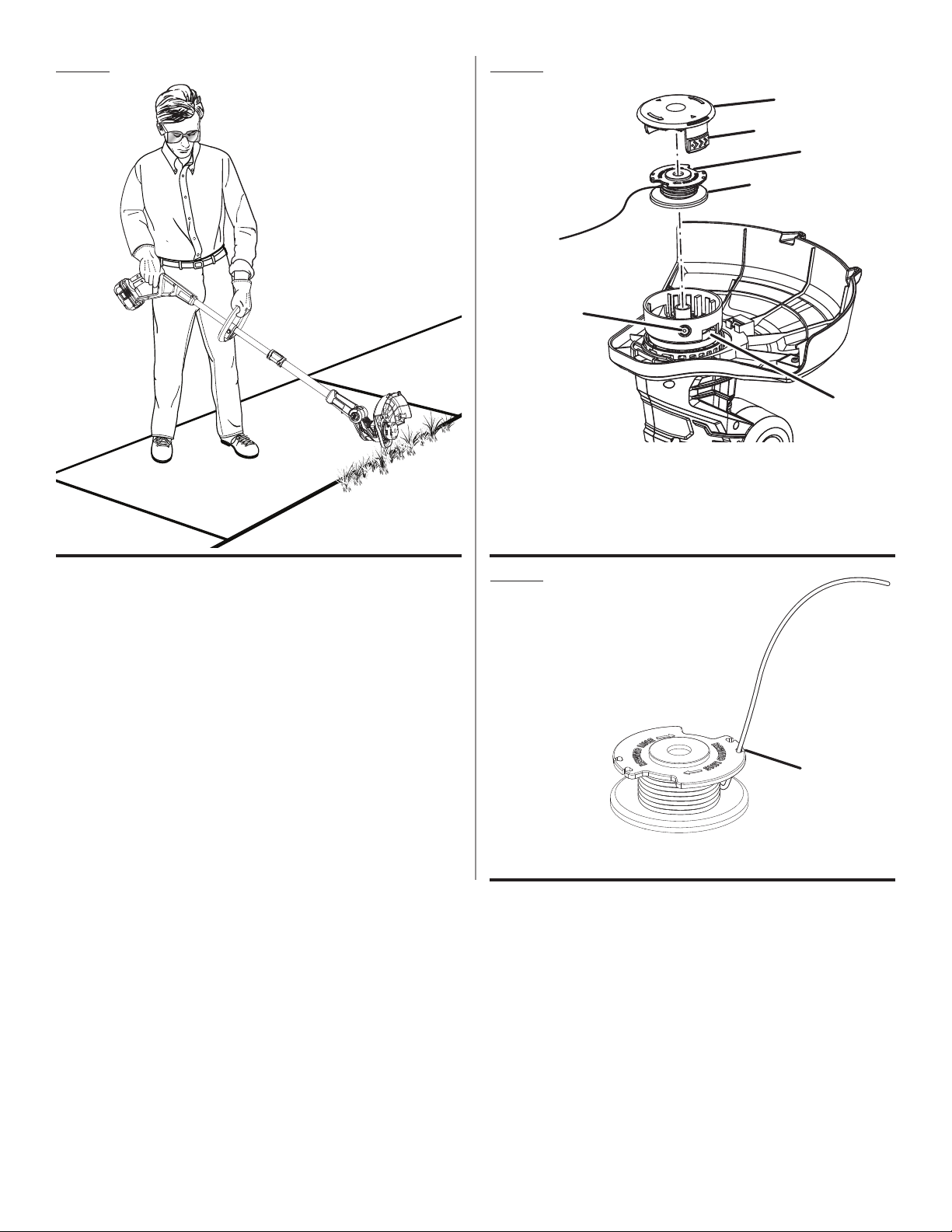

Fig. 10
Fig. 11
A - Button (bouton, botón)
B - Line (ligne, línea)
Fig. 12
A
B
C
A - Line cut-off blade (lame coupe-ligne, cuchilla de corte)
B - Line (ligne, línea)
A
B
A
B
Fig. 14
A - Release button (bouton de dégagement, botón de liberación)
A
A
B
v
A - Spool retainer (retenue de bobine, retén del carrete)
B - Spool (bobine, carrete)
C - Tabs (languettes, pestañas)
D - Slot (fente, ranura)
E - Eyelet (trou, agujero)
F - Slot (fente, ranura)
Fig. 16
A
B
C
E
D
F
Fig. 15
A
A - Slot (fente, ranura)
Fig. 17
2 — English
WARNING:
When using electric gardening appliances, basic safety
precautions should always be followed to reduce the risk
of fire, electric shock and personal injury.
READ ALL INSTRUCTIONS
For safe operation, read and understand all instructions
before using this product. Follow all safety instructions.
Failure to follow all safety instructions listed below, can
result in serious personal injury.
Do not allow children or untrained individuals to use this
unit.
Check the work area before each use. Remove all objects
such as rocks, broken glass, nails, wire, or string which
can be thrown or become entangled in the machine.
Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Following this rule will reduce
the risk of serious personal injury.
Use Safety Glasses – Wear a face or dust mask if the
operation is dusty. Always wear safety glasses with side
shields. Everyday glasses have only impact resistant
lenses. They are NOT safety glasses. Following this rule
will reduce the risk of eye injury.
Protect your lungs. Wear a face or dust mask if the op-
eration is dusty. Following this rule will reduce the risk of
serious personal injury.
Dress Properly – Do not wear loose clothing or jewel-
ery. They can be caught in moving parts. Use of rubber
gloves and substantial footwear is recommended when
working outdoors. Wear heavy, long pants, long sleeves,
boots, and gloves. Do not wear short pants, sandals, or
go barefoot. Do not wear jewelry of any kind.
Secure long hair above shoulder level to prevent entangle-
ment in moving parts.
Keep children away – Keep all bystanders, children, and
pets at least 50 ft. away.
Stay alert – Watch what you are doing. Use common sense.
Do not operate this unit when you are tired, ill, upset, or
under the influence of alcohol, drugs, or medication.
Do not operate in poor lighting.
Keep all parts of your body away from any moving part.
Do not operate power tools in explosive atmospheres,
such as in the presence of flammable liquids, gases, or
dust. Power tools create sparks which may ignite the
dust or fumes.
Avoid body contact with grounded surfaces such as
pipes,
radiators, ranges, and refrigerators. There is an increased
risk of electric shock if your body is grounded.
Avoid Dangerous Environments – Don’t expose appli-
ance or string trimmer to rain or wet conditions. Water
entering an appliance or string trimmer will increase the
risk of electric shock.
IMPORTANT SAFETY INSTRUCTIONS
Use Right Appliance – Do not force tool. Use the correct
tool for your application. The correct tool will do the job
better and safer at the rate for which it is designed.
Don’t Force Appliance – It will do the job better and with
less likelihood of a risk of injury at the rate for which it
was designed.
Do not operate the equipment while barefoot or when
wearing sandals or similar lightweight footwear. Wear
protective footwear that will protect your feet and improve
your footing on slippery surfaces.
Do not overreach – Keep firm footing and balance. Over-
reaching can result in loss of balance.
Avoid accidental starting – Be sure switch trigger is in
the locked or off position before inserting battery pack.
Carrying tools with your finger on the switch trigger or
inserting the battery pack into a tool with the switch on
invites accidents.
Do not use tool if switch trigger does not turn it on or off.
Any tool that cannot be controlled with the switch trigger
is dangerous and must be repaired.
Disconnect battery pack – Disconnect battery pack from
the appliance before servicing or changing accessories
such as cutting line. Such preventive safety measures
reduce the risk of starting the tool accidentally.
Use only identical manufacturer’s replacement parts and
accessories. Use of any other parts may create a hazard
or cause product damage.
Maintain appliance with care – Replace string head if
cracked, chipped, or damaged in any way. Be sure the
string head is properly installed and securely fastened.
Failure to do so can cause serious injury. Keep handles
dry, clean and free from oil and grease.
Check for damaged parts – Before further use of the tool,
any part that is damaged should be carefully checked
to determine that it will operate properly and perform its
intended function. Check for alignment of moving parts,
binding of moving parts, breakage of parts, mounting,
and any other conditions that may affect its operation. A
guard or other part that is damaged should be properly
repaired or replaced by an authorized service dealer.
Make sure all guards, straps, deflectors and handles are
properly and securely attached.
Use only the manufacturer’s replacement line in the
cutting head. Do not use any other cutting attachment,
for example, metal wire, rope, or the like. To install any
other brand of cutting head to this string trimmer can
result in serious personal injury.
Never operate unit without the grass deflector in place
and in good condition.
Maintain a firm grip on both handles while trimming. Keep
string head below waist level. Never cut with the string
head located over 30 in. or more above the ground.
3 — English
Pack/Charger Correlation Supplement 987000-432.
Do not dispose of the batteries in a fire. The cell may
explode. Check with local codes for possible special
disposal instructions.
Do not open or mutilate the batteries. Released electrolyte
is corrosive and may cause damage to the eyes or skin.
It may be toxic if swallowed.
Do not place battery tools or their batteries near fire or
heat. This will reduce the risk of explosion and possibly
injury.
Batteries can explode in the presence of a source of
ignition, such as a pilot light. To reduce the risk of seri-
ous personal injury, never use any cordless product in
the presence of open flame. An exploded battery can
propel debris and chemicals. If exposed, flush with water
immediately.
Do not crush, drop or damage battery pack. Do not
use a battery pack or charger that has been dropped or
received a sharp blow. A damaged battery is subject to
explosion. Properly dispose of a dropped or damaged
battery immediately.
Under extreme usage or temperature conditions, battery
leakage may occur. If liquid comes in contact with your
skin, wash immediately with soap and water. If liquid gets
into your eyes, flush them with clean water for at least 10
minutes, then seek immediate medical attention. Following
this rule will reduce the risk of serious personal injury.
Recharge only with the charger specified by the manu-
facturer. A charger that is suitable for one type of battery
pack may create a risk of fire when used with another
battery pack.
Use appliances only with specifically designated battery
packs. Use of any other battery packs may create a risk
of injury and fire.
When battery pack is not in use, keep it away from other
metal objects, like paper clips, coins, keys, nails, screws
or other small metal objects, that can make a connec-
tion from one terminal to another. Shorting the battery
terminals together may cause burns or a fire.
Follow all charging instructions and do not charge the
battery pack or appliance outside of the temperature
range specified in the instructions. Charging improperly
or at temperatures outside of the specified range may
damage the battery and increase the risk of fire.
Have servicing performed by a qualified repair person
using only identical replacement parts. This will ensure
that the safety of the product is maintained
Do not modify or attempt to repair the appliance or the
battery pack except as indicated in the instructions for
use and care.
Save these instructions. Refer to them frequently and
use them to instruct others who may use this power tool.
If you loan someone this power tool, loan them these
instructions also.
Store idle appliances indoors – When not in use, string
trimmer should be stored indoors in a dry, locked place
out of the reach of children.
Never use blades, flailing devices, wire or rope. Unit is
designed for line trimmer use only. Use of any other ac-
cessories or attachments will increase the risk of injury.
Inspect area to be cut. Remove objects (rocks, broken
glass, nails, wire, string, etc.) which can be thrown or
become entangled in cutting head.
Keep the air vents clean and free of debris to avoid over-
heating the motor. Clean after each use.
Stop the motor, wait until all moving parts come to a com-
plete stop, and remove the battery pack before cleaning
or performing any maintenance.
Never use water or any liquids to clean or rinse off your
product and do not expose the product to rain or wet
conditions. Store indoors in a dry area. Corrosive liquids,
water, and chemicals can enter the product’s electronic
components and/or battery compartment and damage
electronic components and/or the battery pack, which can
result in a short circuit, increased risk of fire, and serious
personal injury. Remove any buildup of dirt and debris by
wiping the product clean with a dry cloth occasionally.
Stop the unit and disconnect the power source when not
in use. Carry the unit with the motor stopped.
Store out of the reach of children.
Do not hang unit so that the switch trigger is depressed.
Battery tools do not have to be plugged into an electrical
outlet; therefore, they are always in operating condition.
Be aware of possible hazards when not using your bat-
tery tool or when changing accessories. Following this
rule will reduce the risk of electric shock, fire, or serious
personal injury.
Under abusive conditions, liquid may be ejected from
the battery; avoid contact. If contact accidentally occurs,
flush with water. If liquid contacts eyes, additionally seek
medical help. Liquid ejected from the battery may cause
irritation or burns.
Do not use a battery pack or appliance that is damaged
or modified. Damaged or modified batteries may exhibit
unpredictable behavior resulting in fire, explosion or risk
of injury.
Do not expose a battery pack or appliance to fire or
excessive temperature. Exposure to fire or temperature
above 265°F may cause explosion.
Do not charge battery tool in rain, or damp or wet location.
Following this rule will reduce the risk of electric shock.
Do not use battery-operated appliance in rain.
Remove or disconnect battery when not charging, and
before servicing, cleaning, removing material from the
gardening appliance, or storing.
Use battery only with charger listed. For use with 18V
lithium-ion battery packs. See Tool/Appliance/Battery
IMPORTANT SAFETY INSTRUCTIONS
4 — English
SYMBOLS
The following signal words and meanings are intended to explain the levels of risk associated with this product.
SYMBOL SIGNAL MEANING
DANGER:
Indicates a hazardous situation, which, if not avoided, will result in death or
serious injury.
WARNING:
Indicates a hazardous situation, which, if not avoided, could result in death or
serious injury.
CAUTION:
Indicates a hazardous situation, that, if not avoided, may result in minor or
moderate injury.
NOTICE:
(Without Safety Alert Symbol) Indicates information considered important, but
not related to a potential injury (e.g. messages relating to property damage).
Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the product better and safer.
SYMBOL NAME DESIGNATION/EXPLANATION
Safety Alert Indicates a potential personal injury hazard.
Read Operator’s
Manual
To reduce the risk of injury, user must read and understand operator’s
manual before using this product.
Eye Protection
Always wear eye protection with side shields marked to comply
with ANSI Z87.1.
Wet Conditions Alert
Do not expose battery, battery compartment, or electronic components
to rain, water, or liquids. Do not expose to rain or use in damp locations.
Keep Bystanders
Away
Keep all bystanders at least 50 ft. away.
Ricochet
Thrown objects can ricochet and result in personal injury or property
damage.
No Blade
Do not install or use any type of blade on a product displaying this
symbol.
Recycle Symbol
This product uses lithium-ion (Li-ion) batteries. Local, state, or federal
laws may prohibit disposal of batteries in ordinary trash. Consult your
local waste authority for information regarding available recycling and/
or disposal options.
Direct Current Type or a characteristic of current
n
o
No Load Speed Rotational speed, at no load
.../min Per Minute Revolutions, strokes, surface speed, orbits etc., per minute
V Volts Voltage
Hz Hertz Frequency (cycles per second)
min Minutes Time
5 — English
FEATURES
PRODUCT SPECIFICATIONS
Motor .................................................................. 18 Volt DC
Cutting Swath .................................................... 10 in./12 in.
KNOW YOUR STRING TRIMMER/EDGER
See Figure 1.
The safe use of this product requires an understanding of
the information on the tool and in this operator’s manual as
well as a knowledge of the project you are attempting. Before
use of this product, familiarize yourself with all operating
features and safety rules.
ADJUSTABLE CUTTING DIAMETER
The cutting diameter is adjustable from 10 in. and 12 in. by
rotating the line cutoff blade.
GRASS DEFLECTOR
The trimmer includes a grass deflector that helps protect
from flying debris.
LOCK-OUT BUTTON
The lock-out button prevents accidental starting.
TELESCOPING SHAFT
The string trimmer can be adjusted to different extension
points for ease of use.
THREE-POSITION PIVOTING HEAD
The string trimmer head can be rotated and locked in three
different positions for edging and trimming modes.
Line Size .................. 0.065 in. diameter round or twisted or
0.080 in. diameter twisted
ASSEMBLY
UNPACKING
This product requires assembly.
Carefully remove the product and any accessories from
the box. Make sure that all items listed in the packing list
are included.
WARNING:
Do not use this product if any parts on the Packing List
are already assembled to your product when you unpack
it. Parts on this list are not assembled to the product by
the manufacturer and require customer installation. Use
of a product that may have been improperly assembled
could result in serious personal injury.
Inspect the product carefully to make sure no breakage
or damage occurred during shipping.
Do not discard the packing material until you have care-
fully inspected and satisfactorily operated the product.
If any parts are damaged or missing, please call
1-800-525-2579 for assistance.
PACKING LIST
String Trimmer/Edger
Front Handle
Grass Deflector
0.080 in. diameter Twisted Line
Operator’s Manual
WARNING:
If any parts are damaged or missing do not operate this
product until the parts are replaced. Use of this product
with damaged or missing parts could result in serious
personal injury.
WARNING:
Do not attempt to modify this product or create
accessories not recommended for use with this product.
Any such alteration or modification is misuse and could
result in a hazardous condition leading to possible serious
personal injury.
6 — English
ASSEMBLY
ATTACHING GRASS DEFLECTOR
See Figure 4.
WARNING:
The line cut-off blade on the grass deflector is sharp.
Avoid contact with the blade. Failure to avoid contact
can result in serious personal injury.
Remove the battery pack.
Fit the slot on the grass deflector onto the tab on the
motor housing. It should click into place.
Line up the screw hole in the grass deflector with the hole
in the motor housing.
Install supplied screw and tighten by turning clockwise
with a Phillips screwdriver.
WARNING:
To prevent accidental starting that could cause serious
personal injury, always remove the battery pack from the
product when assembling parts.
TOOLS NEEDED
See Figure 2.
The following tool (not included or drawn to scale) is needed
for assembly:
Phillips Screwdriver
ATTACHING THE FRONT HANDLE
See Figure 3.
Loosen the wing nut and remove bolt from the handle.
Install the handle on the rear handle pole in the area
indicated by the illustration.
Adjust handle up or down, if necessary, to desired
operating position.
Reinstall the bolt and wing nut. Tighten wing nut to secure.
OPERATION
WARNING:
Do not allow familiarity with products to make you care-
less. Remember that a careless fraction of a second is
sufficient to inflict serious injury.
WARNING:
Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Failure to do so could result in
objects being thrown into your eyes, resulting in possible
serious injury.
WARNING:
Never use blades, flailing devices, wire, or rope on this
product. Do not use any attachments or accessories not
recommended by the manufacturer of this product. The
use of attachments or accessories not recommended
can result in serious personal injury.
NOTICE:
Before each use, inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts, caps,
etc. Tighten securely all fasteners and caps and do not
operate this product until all missing or damaged parts
are replaced. Please contact customer service or a quali-
fied service center for assistance.
INSTALLING/REMOVING BATTERY PACK
See Figure 5.
WARNING:
Always remove battery pack from your tool when you are
assembling parts, making adjustments, cleaning, or when
not in use. Removing battery pack will prevent accidental
starting that could cause serious personal injury.
To install:
Insert the battery pack into the product as shown.
Make sure the latches on each side of the battery pack
snap into place and that battery pack is secured in the
product before beginning operation.
To remove:
Depress the latches and remove the battery pack.
7 — English
For complete charging instructions, refer to the Operator’s
Manuals for your battery pack and charger.
WARNING:
To avoid serious personal injury, always remove the bat-
tery pack and keep hands clear of the lock-out button
when carrying or transporting the tool.
TELESCOPING SHAFT
See Figure 6.
The shaft can be extended or shortened for ease of use.
Remove the battery pack.
Lift the latch located on the telescoping shaft.
Extend the shaft to desired length.
Close the latch to secure.
Make sure the shaft is securely tightened before reinstall-
ing the battery pack
THREE-POSITION PIVOTING HEAD
See Figure 7.
The trimmer head can be adjusted to three different positions.
Remove the battery pack.
Depress the pivot button and move the trimmer head up
or down to one of the three positions indicated by the
notches.
NOTE: Adjust the trimmer head to the first and second
notches for trimming and edging. Adjust to the third notch
for storage only.
Make sure the trimmer head is securely locked into place
before reinstalling the battery pack.
STARTING/STOPPING THE STRING
TRIMMER/EDGER
See Figure 8.
To start:
Press and hold the lock-out button.
Depress the switch trigger.
To stop:
Release the switch trigger to stop the string trimmer.
Upon release of the switch trigger, the lock-out button
will automatically reset to the locked position.
OPERATING THE
STRING TRIMMER/EDGER
See Figure 9.
Follow these tips when using the string trimmer/edger:
Hold the trimmer with your right hand on the rear handle
and your left hand on the front handle.
Keep a firm grip with both hands while in operation.
OPERATION
Trimmer should be held at a comfortable position with
the rear handle about hip height.
Cut tall grass from the top down. This will prevent grass
from wrapping around the boom housing and string head
which may cause damage from overheating.
If grass becomes wrapped around the string head:
Remove the battery pack.
Remove the grass.
WARNING:
Always hold the string trimmer away from the body keep-
ing clearance between the body and the string trimmer.
Any contact with the string trimmer cutting head while
operating can result in serious personal injury.
CUTTING TIPS
See Figure 10.
Keep the trimmer tilted toward the area being cut; this is
the best cutting area.
The string trimmer cuts when passing the unit from right
to left. This will avoid throwing debris at the operator.
Avoid cutting in the dangerous area shown.
Use the tip of the line to do the cutting; do not force string
head into uncut grass.
Wire and picket fences cause extra line wear, even
breakage. Stone and brick walls, curbs, and wood may
wear line rapidly.
Avoid trees and shrubs. Tree bark, wood moldings, siding,
and fence posts can easily be damaged by the line.
ADVANCING LINE
See Figure 11.
NOTE: The trimmer is equipped with an auto-feed head.
Bumping the head to try to advance the line will damage
the trimmer and void the warranty.
With the trimmer running, release the switch trigger.
Wait two seconds for the string head to come to a complete
stop, then press the switch trigger.
NOTE: The line will extend approximately 1/2 in. with each
stop and start of the switch trigger until the line reaches
the length of the grass deflector cut-off blade.
Repeat the previous steps until the line is long enough
to reach the cut-off blade, which will cut the line to the
appropriate length.
NOTE: The line will make noise as it is being cut. Continue
cutting when the noise stops, signaling the string is cut
to the proper length.
Resume trimming.
8 — English
OPERATION
EDGING
See Figures 14 - 15.
Remove the battery pack.
Slide the release button located near the head of the
string trimmer.
Rotate the trimmer head counterclockwise to the edging
position.
Make sure the button snaps into place and the trimmer
head is secured before beginning operation.
For trimmer operation:
Remove the battery pack.
Slide the release button located near the head of the
string trimmer.
Rotate the trimmer head clockwise to the trimmer position.
Make sure the button snaps into place and the trimmer
head is secured before beginning operation.
WARNING:
Always hold the string trimmer away from the body keep-
ing clearance between the body and the string trimmer.
Any contact with the string trimmer cutting head while
operating can result in serious personal injury.
WARNING:
Never stand directly in the path of the cutting line while
edging. Always stand to the left of the grass deflector
to avoid thrown debris, which could result in serious
personal injury.
ADVANCING THE LINE MANUALLY
See Figure 12.
Remove the battery pack.
Push the button located on the string head while pulling
on the line to manually advance the line.
NOTE: Pull only enough line to reach the cut-off blade
plus or minus an inch. After releasing the button, tug
slightly to make sure there is no loose string remaining
inside the spool.
Run the string trimmer to allow the line to be cut by the
cut-off blade.
ADJUSTING THE LINE CUT-OFF BLADE
See Figure 13.
This trimmer is equipped with a line cut-off blade on the grass
deflector. For best cutting, advance line until it is trimmed to
length by the line cut-off blade. Advance line whenever you
hear the engine running faster than normal, or when trimming
efficiency diminishes. This will maintain best performance
and keep line long enough to advance properly.
This trimmer is currently set at the 12 in. cutting swath. To
adjust to a cutting swath of 10 in.:
Remove the battery pack.
Loosen the blade screw then rotate the line cut-off
blade 180°.
Tighten the blade screw.
WARNING:
The line cut-off blade on the grass deflector is sharp. Use
gloves while working with the blade. Direct contact with
the blade can result in serious personal injury.
9 — English
MAINTENANCE
WARNING:
To avoid serious personal injury, always remove the bat-
tery pack from the tool when cleaning or performing any
maintenance.
WARNING:
Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Failure to do so could result in
objects being thrown into your eyes, resulting in possible
serious injury.
WARNING:
When servicing, use only identical replacement parts.
Use of any other parts can create a hazard or cause
product damage.
NOTICE:
Periodically inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts, caps,
etc. Tighten securely all fasteners and caps and do not
operate this product until all missing or damaged parts
are replaced. Please contact customer service or a quali-
fied service center for assistance.
GENERAL MAINTENANCE
Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use. Use
clean cloths to remove dirt, dust, oil, grease, etc.
WARNING:
Do not at any time let brake fluids, gasoline, petroleum-
based products, penetrating oils, etc., come in contact
with plastic parts. Chemicals can damage, weaken or
destroy plastic which can result in serious personal injury.
SPOOL REPLACEMENT
See Figures 16 - 17.
Use only 0.065 in. diameter round or twisted or 0.080 in.
diameter twisted line. Use original manufacturer’s replacement
line for best performance.
Remove the battery pack.
Push in tabs on side of spool retainer.
Pull spool retainer up to remove.
Remove the old spool.
To install the new spool, make sure the line is captured in
the slot on the new spool. Make sure the end of the line
is extended approximately 6 in. beyond the slot.
Install the new spool so that the line and slot align with the
eyelet in the string head. Thread the line into the eyelet.
Pull the line extending from the string head so the line
releases from the slot in the spool.
Reinstall the spool retainer by depressing tabs into slots
and pushing down until spool retainer clicks into place.
STORING THE TRIMMER
Remove the battery pack from the string trimmer before
storing.
Clean all foreign material from the trimmer.
Store it in a place that is inaccessible to children.
Keep away from corrosive agents such as garden chemi-
cals and de-icing salts.
REPLACEMENT PARTS
Replacement Spool Part Number:
0.065 in. Twisted ......AC14RSLA (1) or AC14RL3A (3 pk.)
0.080 in. Twisted ...........AC80RL1 (1) or AC80RL3 (3 pk.)
Replacement Spool Cap Part Number ................AC14HCA
10 — English
1-800-525-2579
TROUBLESHOOTING
CALL US FIRST
For any questions about operating or maintaining your product,
call the Ryobi Help Line!
Your product has been fully tested prior to shipment
to ensure your complete satisfaction.
PROBLEM POSSIBLE CAUSE SOLUTION
Line will not advance when
using the auto-feed head
Line is welded to itself.
Not enough line on spool.
Line is worn too short.
Line is tangled on spool.
Lubricate with silicone spray.
Replace the spool. Refer to Spool Replacement earlier
in this manual.
Pull line while pressing button. Refer to Advancing Line
and Advancing The Line Manually earlier in this manual.
Remove and replace the spool. Refer to Spool
Replacement earlier in this manual.
Grass wraps around boom
housing and string head
Cutting tall grass at ground
level.
Cut tall grass from the top down to prevent wrapping.
Motor fails to start when switch
trigger is depressed
Battery is not secure.
Battery is not charged.
Shaft not connected
completely.
To secure the battery pack, make sure the latches on
the battery pack are snapped into place.
Charge the battery pack according to the instructions
included with your model.
Make sure lower end is fully seated in the upper end
and screws are tightened securely.
This product has a Three-year Limited Warranty for personal,
family, or household use (30 days for business or commercial use).
For warranty details, visit www.ryobitools.com
or call (toll free) 1-800-525-2579.
NOTES
2 — Français
AVERTISSEMENT :
Lors de l’utilisation d’outils de jardinage, toujours suivre
les consignes de sécurité de base pour éviter les risques
d’incendie, d’électrocution et de blessures.
LIRE TOUTES LES INSTRUCTIONS
Pour travailler en toute sécurité, lire et veiller à bien comprendre
toutes les instructions avant d’utiliser ce produit. Respecter
toutes les instructions de sécurité. Le non respect des
instructions de sécurité ci-dessous peut entraîner des blessures
graves.
Ne pas laisser des enfants ou personnes n’ayant pas reçu une
formation adéquate utiliser cet produit.
Déblayer la zone de travail avant chaque utilisation. La
débarrasser de tous les objets tels que cailloux, verre brisé,
clous, fils métalliques, cordes, etc. risquant d’être projetés ou
de se prendre dans la ligne de coupe ou la lame.
Toujours porter une protection oculaire avec écrans latéraux
certifiée conforme à la norme ANSI Z87.1 lors de l’utilisation
de ce produit. Le respect de cette règle réduira les risques de
blessures graves.
Porter des lunettes de sécurité – Porter un masque facial ou
un masque antipoussière si le travail produit de la poussière.
Toujours porter des lunettes de sécurité avec écrans latéraux.
Les lunettes de vue ordinaires sont munies seulement de
verres résistants aux impacts. Ce ne sont PAS des lunettes de
sécurité. Le respect de cette règle réduira les risques de lésions
oculaires.
Protection respiratoire. Porter un masque facial ou un masque
antipoussière si le travail produit de la poussière. Le respect de
cette consigne réduira les risques de blessures graves.
Porter des vêtements appropriés – Ne porter ni vêtements
amples, ni bijoux. Ils peuvent être pris dans les parties
en mouvement. On recommande d’utiliser des gants de
caoutchouc et des chaussures solides pour le travail à
l’extérieur. Porter des pantalons longs, manches longue,
des chaussures et des gants épais. Ne pas porter de shorts,
sandales et ne pas travailler pieds nus. Ne porter aucun bijou.
Attacher les cheveux longs pour les maintenir au-dessus des
épaules, afin qu’ils ne se prennent pas dans les pièces en
mouvement.
Tenir les enfants éloignés – Ranger les appareils qui ne sont
pas utilisés – Garder les badauds, enfants et animaux à une
distance de 15 m (50 pi) minimum.
Rester alerte – Se concentrer sur son travail et faire preuve de
bon sens. Ne pas utiliser ce taille-bordures en état de fatigue,
si l’on est souffrant, contrarié ou sous l’influence de l’alcool,
de drogues ou de médicaments.
Ne pas travailler sous un éclairage insuffisant.
Garder toutes les parties du corps à l’écart des pièces en
mouvement.
Ne pas utiliser d’outils électriques dans des atmosphères
explosives, par exemple en présence de liquides, gaz ou
poussières inflammables. Les outils électriques produisent des
étincelles risquant d’enflammer les poussières ou vapeurs.
Éviter tout contact du corps avec des surfaces mises à la terre,
telles que tuyaux, radiateurs, cuisinières et réfrigérateurs. Le
risque de choc électrique est accru lorsque le corps est mis à
la terre.
Éviter les environnements dangereux – Ne pas exposer le
appareil ou outil à la pluie ou l’humidité. La pénétration d’eau
dans ces outils accroît le risque de choc électrique.
Utiliser les appareils appropriés – Ne pas forcer l’produit.
Utiliser un produit approprié pour le travail. Un produit approprié
exécutera le travail mieux et de façon moins dangereuse s’il
fonctionne dans les limites prévues.
Ne pas forcer appareil – Un produit approprié exécutera le travail
mieux et de façon moins dangereuse s’il fonctionne dans les
limites prévues.
Ne pas faire fonctionner l’équipement pied-nu ou en portant
des sandales ou des chaussures légères similaires. Porter des
chaussures de protection qui protègent vos pieds et améliorent
votre équilibre sur des surfaces glissantes.
Ne pas exagérer en se courbant ou en s’étirant – Se tenir bien
campé et en équilibre. Cette façon de travailler pourrait vous
faire perdre l’équilibre.
Éviter les démarrages accidentels – S’assurer que la gâchette
est verrouillée en position d’arrêt avant d’insérer le bloc-piles. Le
transport d’outils avec le doigt sur le commutateur ou l’insertion
du bloc-piles avec le commutateur en position de marche est
une invite aux accidents.
Ne pas utiliser l’produit si le commutateur ne permet pas de le
mettre en marche et de l’arrêter. Tout produit qui ne peut pas
être contrôlé par son commutateur est dangereux et doit être
réparé.
Débrancher le bloc-piles – Débrancher le bloc-piles de l’appareil
avant d’effectuer l’entretien ou de changer d’accessoire comme
la ligne de coupe. Ces mesures de sécurité réduisent les risques
de démarrage accidentel de l’outil.
Utiliser exclusivement des pièces de rechange et accessoire
d’origine. L’usage de toute autre pièce pourrait créer une
situation dangereuse ou endommager l’produit.
Assurer un entretien soigneux de l’appareil – Si la tête de coupe
est fendue, brisée ou endommagée de quelque façon que ce
soit, la remplacer. S’assurer que la tête de coupe ou la lame
est correctement installée et solidement assujettie. S’il ne le
sont pas, l’opérateur court des risques de blessures graves.
Garder l’outil et sa poignée secs, propres et exempts d’huile
ou de graisse.
Vérifier les pièces endommagées – Quand un protecteur ou une
autre pièce a été endommagé(e), vérifier, avant de continuer
à utiliser l’outil, si cette pièce pourra encore fonctionner
normalement et remplir son rôle. Vérifier l’alignement des pièces
mobiles, détecter les pièces mobiles grippées ou les pièces
rompues, un assemblage déficient ou toute autre condition
pouvant affecter la sécurité d’utilisation. Un protecteur ou une
autre pièce endommagé(e) doit être réparé convenablement
ou remplacé par un centre d’entretien agréé afin d’éviter des
blessures corporelles.
S’assurer que tous les dispositifs de protection, sangles,
déflecteurs et poignées sont correctement installés et
solidement assujettis.
Utiliser exclusivement des lignes de coupe d’origine. Ne pas
utiliser un autre accessoire de coupe, tel que fil métallique,
corde, ou autre. L’utilisation d’une tête de coupe d’autre marque
sur cette tondeuse à fouet peut entraîner des blessures graves.
Ne jamais utiliser l’produit si le protecteur n’est pas en place
et en bon état.
Tenir fermement les deux poignées pendant le travail. Tenir
la tête de coupe au-dessous du niveau de la taille. Ne jamais
tailler avec la tête de coupe à plus de 762 mm (30 po) du sol.
INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ
3 — Français
Pour utiliser avec lithium-ion bloc-piles. Voir « Consignes de
sécurité relatives à l’outil, appareil, à la pile et au chargeur
supplément » 987000-432.
Ne pas jeter les piles au feu. La cellule peut exploser. Vérifier les
codes locaux pour connaître toute instruction spéciale relative
à l’élimination des piles.
Ne pas altérer le bloc-piles. L’électrolyte est un produit corrosif
pouvant causer des lésions cutanées ou oculaires. Il peut être
toxique en cas d’ingestion.
Ne pas placer les outils électriques sans fil ou leurs piles à
proximité de flammes ou d’une source de chaleur. Ceci réduira
les risques d’explosion et de blessures.
Les piles peuvent exploser en présence d’une source
d’allumage, telle qu’une veilleuse. Pour réduire les risques de
blessures graves, ne jamais utiliser un appareil sans fil, quel
qu’il soit, en présence d’une flamme vive. En explosant, une
pile peut projeter des débris et des produits chimiques. En cas
d’exposition, rincer immédiatement les parties atteintes avec
de l’eau.
Ne pas écraser, faire tomber ou endommager le bloc-piles. Ne
jamais utiliser un bloc-piles ou un chargeur qui est tombé, a été
écrasé, a reçu un choc violent ou a été endommagé de quelque
façon que ce soit. Une pile endommagée risque d’exploser.
Éliminer immédiatement toute pile endommagée, selon une
méthode appropriée.
Si l’produit est utilisé de façon intensive ou sous des
températures extrêmes, des fuites de pile peuvent se
produire. En cas de contact du liquide avec la peau, rincez
immédiatement la partie atteinte avec de l’eau savonneuse.
En cas d’éclaboussure dans les yeux, rincez-les à l’eau fraîche
pendant au moins 10 minutes, puis contactez immédiatement
un médecin. Le respect de cette consigne réduira les risques
de blessures graves.
Pour recharger les batteries, utiliser seulement le chargeur
spécifié par le fabricant. Un chargeur approprié pour un type
de batterie peut créer un risque d’incendie s’il est utilisé avec
un autre type de batterie.
Utilisez exclusivement les blocs de batteries spécifiquement
conçues pour les appareils. L’usage de tout autre bloc peut
créer un risque de blessures et d’incendie.
Lorsque le bloc de batteries n’est pas en usage, le garder
à l’écart d’articles tels qu’attaches trombones, pièces de
monnaie, clous, vis et autres petits objets métalliques risquant
d’établir le contact entre les deux bornes. La mise en court-
circuit des bornes de batteries peut causer des étincelles, des
brûlures ou un incendie.
Suivre toutes les instructions afférentes à la recharge et ne
pas recharger le bloc-piles ou l’appareil hors des températures
spécifiées dans les instructions. Une recharge incorrecte ou
hors des températures spécifiées peut endommager la pile
et augmenter les risques de feu.
Demander à un réparateur qualifié d’effectuer la réparation en
utilisant des pièces de rechange identiques. Ceci assurera la
bonne sécurité du produit réparé.
Ne modifiez pas ou n’essayez jamais de réparer l’appareil ou
le bloc de batterie, sauf comme indiqué dans les instructions
d’utilisation et d’entretien.
Conserver ces instructions. Les consulter fréquemment et les
utiliser pour instruire les autres utilisateurs éventuels. Si cet
produit est prêté, il doit être accompagné de ces instructions.
Entreposer les outils à l’intérieur – Quand pas dans l’usage,
tondeuse à fouet devrait être emmagasiné à la maison dans un
sec, fermé à clef la remiser dans un endroit inaccessible aux
enfants.
Ne jamais utiliser de lames ou de dispositifs à fléau, fil et cordes.
L’unité est conçue pour être utilisée exclusivement avec un
taille bordures à fil. Le fait d’utiliser l’produit avec tout autre
accessoire ou dispositif fait augmenter le risque de blessures.
Examiner la surface à tondre. Retirer tous les objets (roches,
verre brisé, clous, câble, corde etc.) qui peuvent être projetés
dans les airs ou qui peuvent s’emmêler dans la tête de coupe.
S’assurer que les évents d’aération sont propres et exempts de
débris afin d’éviter que le moteur ne surchauffe. Les nettoyer
après chaque utilisation.
Arrêter le moteur, attendre que toutes les pièces en mouvement
cessent de bouger et retirer le bloc-piles avant tout nettoyage
ou entretien.
Ne jamais utiliser de l’eau ou une autre liquide pour nettoyer
ou rincer la produit et n’exposez pas à la pluie ou conditions
l’humidité. La remiser à l’intérieur dans un endroit sec.
Les liquides corrosifs, l’eau et les produits chimiques
peuvent s’infiltrer dans le composants électroniques et/ou
le compartiment de la pile et endommager les composants
électroniques et/ou le bloc-pile, ce qui peut entraîner un
court-circuit, augmenter le risque d’incendie ou des blessures
corporelles graves. Enlever toute accumulation de la saleté
et les débris sur la produit de temps en temps avec un linge
sec.
Arrêter l’produit et le débrancher de la source d’alimentation
lorsqu’il n’est pas utilisé. Attendre l’arrêt complet du moteur
avant de déplacer l’produit.
Ranger l’produit en s’assurant qu’il est débranché et qu’il est
hors de la portée des enfants.
Ne pas suspendre l’produit d’une façon qui enclencherait la
gâchette.
Les outils fonctionnant sur piles n’ayant pas besoin d’être
branchés sur une prise de courant, ils sont toujours en état de
fonctionnement. Tenir compte des dangers possibles lorsque
l’produit n’est pas en usage et lors du remplacement des piles.
Le respect de cette consigne réduira les risques d’incendie, de
choc électrique et de blessures graves.
En cas d’usage abusif, du liquide peut s’échapper des batteries.
Éviter tout contact avec ce liquide. En cas de contact accidentel,
rincer immédiatement les parties atteintes avec de l’eau. Si
le liquide pénètre dans vos yeux, il faut aussi consulter un
médecin. Le liquide s’échappant des batteries peut causer des
irritations ou des brûlures.
Ne pas utiliser un bloc-piles ou un appareil endommagé ou
modifié. Les piles endommagées ou modifiées peuvent produire
un comportement imprévisible pouvant provoquer un incendie,
une explosion ou des blessures.
Ne pas exposer le bloc-piles ou l’appareil près d’un incendie
ou à une température extrême. L’exposition à un incendie ou
à une température supérieure à 130 °C (265 °F) représente un
risque d’explosion.
Ne pas recharger un produit fonctionnant sur piles dans un
endroit la pluie ou humide ou mouillé. Le respect de cette règle
réduira les risques de choc électrique.
Ne pas utiliser un appareil alimenté par pile sous la pluie.
Retirer ou débrancher la pile pendant la pile n’est pas charge et
avant l’entretien, le nettoyage de l’produit de jardin, d’en retirer
des matériaux, ou pendant de le ranger.
INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ
4 — Français
SYMBOLES
Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification. Une
interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.
SYMBOLE NOM DÉSIGNATION / EXPLICATION
Symbole d’alerte de
sécurité
Indique un risque de blessure potentiel.
Lire manuel d’utilisation
Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant d’utiliser ce produit.
Protection oculaire
Toujours porter une protection oculaire avec écrans latéraux certifiée conforme
à la norme ANSI Z87.1.
Avertissement
concernant l’humidité
Ne pas exposer la pile, le compartiment de la pile, ou les composants
électroniques à la pluie, l’eau ou d’autres liquides. Ne pas exposer à la pluie
ou l’humidité.
Ne laisser personne
s’approcher
Garder les badauds à une distance de 15 m (50 pi) minimum.
Danger de ricochet
Ne pas utiliser le coupe-bourdures sans le protecteur. Rester éloigné de la tête
de coupe rotative.
Ne pas utiliser de lame Ne jamais utiliser une lame quelconque sur un outil portant ce symbole.
Symbole de recyclage
Ce produit utilise les piles de lithium-ion (Li-ion). Les réglementations locales
ou gouvernementales peuvent interdire de jeter les piles dans les ordures
ménagères. Consulter les autorités locales compétentes pour les options de
recyclage et / ou l’élimination.
Courant continu Type ou caractéristique du courant
n
o
Vitesse à vide Vitesse de rotation à vide
.../min
Par minute Tours, coups, vitesse périphérique, orbites, etc., par minute
V Volts Tension
Hz
Hertz Fréquence (cycles par seconde)
min Minutes Temps
Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation
de ce produit.
SYMBOLE SIGNAL SIGNIFICATION
DANGER :
Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour
conséquences des blessures graves ou mortelles.
AVERTISSEMENT :
Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait entraîner
des blessures graves ou mortelles.
ATTENTION :
Indique une situation dangereuse qui, si elle n’est pas évitée, pourraît entraîner
des blessures légères ou de gravité modérée.
AVIS :
(Sans symbole d’alerte de sécurité) Indique les informations jugées importantes
sans toutefois représenter un risque de blessure (ex. : messages concernant
les dommages matériels).
5 — Français
VEILLER À BIEN CONNAÎTRE LA TAILLE-
BORDURE/TONDEUSE À FOUET
Voir la figure 1.
L’utilisation sûre de ce produit exige une compréhension
des renseignements figurant sur l’produit et contenus dans
le manuel d’utilisation, ainsi qu’une bonne connaissance du
projet entrepris. Avant d’utiliser ce produit, se familiariser
avec toutes ses caractéristiques et règles de sécurité.
DIAMÈTRE DE COUPE RÉGLABLE
Les diamètres de coupe de 254 mm et 304,8 mm (10 po et
12 po) se règlent en tournant la lame de sectionnement du fil.
DÉFLECTEUR D’HERBE
La tondeuse est équipée d’un déflecteur d’herbe qui protège
l’opérateur des débris projetés.
BOUTON DE VERROUILLAGE
Le bouton de verrouillage prévient les démarrages accidentels.
ARBRE TÉLESCOPIQUE
La taille-bordures peut être réglée sur différents points
d’extension pour faciliter l’utilisation.
TÊTE PIVOTANTE À TROIS POSITIONS
La tête du taille-bordure peut être tournée et verrouillée dans
trois positions différentes pour les modes de taille et de coupe.
ASSEMBLAGE
DÉBALLAGE
Ce produit nécessite un assemblage.
Avec précaution, sortir l’produit et les accessoires de la
boîte. S’assurer que toutes les pièces figurant sur la liste
de contrôle sont incluses.
AVERTISSEMENT :
Ne pas utiliser le produit si, en le déballant, vous
constatez que des éléments figurant dans la Liste de
contrôle d’expédition sont déjà assemblés. Certaines
pièces figurant sur cette liste n’ont pas été assemblées
par le fabricant et exigent une installation. Le fait d’utiliser
un produit qui a été assemblé de façon inadéquate peut
entraîner des blessures.
Examiner soigneusement l’produit pour s’assurer que
rien n’a été brisé ou endommagé en cours de transport.
Ne pas jeter les matériaux d’emballage avant d’avoir
soigneusement examiné l’produit et avoir vérifié qu’il
fonctionne correctement.
Si des pièces manquent ou sont endommagées, appeler
le 1-800-525-2579.
LISTE DE CONTRÔLE D’EXPÉDITION
Taille-bordure/tondeuse à fouet
Poinée avant
Déflecteur d’herbe
Fil torsadé de 2 mm (0,08 po)
Manuel d’utilisation
AVERTISSEMENT :
Si des pièces manquent ou sont endommagées, ne pas
utiliser cet produit avant qu’elles aient été remplacées.
Le non-respect de cet avertissement pourrait entraîner
des blessures graves.
CARACTÉRISTIQUES
FICHE TECHNIQUE
Moteur .................................................................18 V C.C
Largeur de coupe ............. 254 mm/304,8 mm (10 po/12 po)
Diamètre de ligne .....................rond ou torsadé de 1,6 mm
(0,065 po) de diamètre ou un fil monofilament torsadé de
2,0 mm (0,080 po) de diamètre
6 — Français
ASSEMBLAGE
Installer la poignée sur l’arbre de la poignée arrière dans
l’espace indiqué sur la figure.
Ajuster la poignée vers le haut ou vers le bas, si
nécessaire, à la position d’opération désirée.
Réinstaller le boulon et le écrou à oreilles. Serrer l’écrou
à oreilles de manière à le fixer solidement.
FIXATION DU DÉFLECTEUR D’HERBE
Voir le figure 4.
AVERTISSEMENT :
La lame coupe ligne du déflecteur est tranchante. Éviter
de la toucher. Le contact avec la lame peut causer des
blessures graves.
Retirer le bloc de piles.
Insérer la fente qui se trouve sur le déflecteur d’herbe dans
la languette du boîtier du moteur. Elle devrait s’enclencher
en place.
Aligner le trou du déflecteur d’herbe avec le trou central
de la boîtier du moteur.
Installer la vis fournie et la serrer en tournant dans le sens
horaire avec un tournevis cruciforme.
AVERTISSEMENT :
Ne pas essayer de modifier cet produit ou de créer
des accessoires non recommandés pour l’produit. De
telles altérations ou modifications sont considérées
comme un usage abusif et peuvent créer des conditions
dangereuses, risquant d’entraîner des blessures graves.
AVERTISSEMENT :
Toujours retirer le bloc-piles du produit ou le débrancher
de l’alimentation électrique lors de l’assemblage des
pièces pour prévenir le démarrage accidentel pouvant
causer des blessures graves.
OUTILS NÉCESSAIRES
Voir la figure 2.
L’outil suivant (non inclus ou dessiné pour escalader) est
nécessaire pour effectuer l’assemblage :
Tournevis phillips
INSTALLATION DE LA POIGNÉE AVANT
Voir la figure 3.
Desserrer le écrou à oreilles et retirer le boulon de la
poignée.
UTILISATION
AVERTISSEMENT :
Ne pas laisser la familiarité avec l’produit faire oublier la
prudence. Ne pas oublier qu’une fraction de seconde
d’inattention peut entraîner des blessures graves.
AVERTISSEMENT :
Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1. Si
cette précaution n’est pas prise, des objets peuvent être
projetés dans les yeux et causer des lésions graves.
AVERTISSEMENT :
Ne jamais utiliser de lames ou de dispositifs à fléau,
fil et cordes sur ce produit. Ne pas utiliser d’outils ou
accessoires non recommandés par le fabricant pour
cet produit. L’utilisation de pièces et accessoires non
recommandés peut entraîner des blessures graves.
AVIS :
Avant chaque utilisation, inspecter au complet le produit
afin de s’assurer qu’aucune pièce (vis, écrous, boulons,
chapeaux, etc.) n’est endommagée, manquante ou
desserrée. Serrer solidement toutes les pièces de fixation
et les chapeaux et ne pas utiliser le produit tant que
toutes les pièces manquantes ou endommagées n’ont
pas été remplacées. Pour obtenir de l’aide, veuillez
communiquer avec le service à la clientèle ou un centre
de réparations qualifié.
7 — Français
RETRAIT/INSTALLATION DU BLOC-PILES
Voir la figure 5.
AVERTISSEMENT :
Toujours retirer la pile de l’outil au moment d’assembler
des pièces, d’effectuer des réglages et de procéder au
nettoyage, ou lorsque l’outil n’est pas utilisé. Le fait de
retirer la pile permet d’empêcher un démarrage accidentel
pouvant entraîner des blessures graves.
Installation :
Insérer la pile dans l’outil comme illustré.
S’assurer que les loquets de chaque côté de la pile
s’enclenchent en place et que la pile est bien fixée à
l’outil avant de mettre l’outil en marche.
Retrait :
Relâcher les loquets et retirer le bloc-piles.
Pour prendre connaissance des consignes de chargement,
consulter les manuels d’utilisation des piles et des chargeurs.
AVERTISSEMENT :
Pour éviter des blessures graves, tojours retirer le bloc-
piles et tenir à distance de mains le bouton de verrouillage
en portant l’outil.
ARBRE TÉLESCOPIQUE
Voir la figure 6.
La perche peut être déployée ou rétractée pour en faciliter
l’utilisation.
Retirer le bloc de piles.
Soulever le loquet situé sur l’arbre télescopique
Allonger l’arbre à la longueur désirée.
Fermer le loquet pour le sécuriser.
S’assurer que le perche est serré solidement avant de
réinstaller la pile ou rebrancher à la source d’alimentation.
TÊTE PIVOTANTE À TROIS POSITIONS
Voir la figure 7.
La tête du taille bordures peut être réglée en trois positions
différentes.
Retirer le bloc de piles.
Appuyer sur le bouton de pivot et déplacer la tête du
taille bordures vers le haut ou vers le bas, à l’une des
trois positions indiquées par les encoches.
NOTE : Régler la tête du taille bordures à la première ou
à la deuxième position pour tailler ou couper. Régler à la
troisième encoche seulement pour le rangement.
S’assurer que la tête du taille bordures est bien verrouillée
avant de réinstaller la pile.
UTILISATION
MISE EN MARCHE ET ARRÊT DU TAILLE-
BORDURE/TONDEUSE À FOUET
Voir la figure 8.
Pour démarrer :
Maintenir le bouton de verrouillage enfoncé.
Appuyer sur la gâchette.
Pour arrancar :
Pour arrêter le taille-bordures, relâcher la gâchette.
Lorsque la gâchette est relâchée, le bouton de verrouillage
se remet automatiquement en position verrouillée.
UTILISATION DU TAILLE-BORDURE/
TONDEUSE À FOUET
Voir la figure 9.
Suivre ces conseils lors de l’utilisation de la taille-bordure/
tondeuse à fouet :
Tenir la tondeuse à fouet avec la main droite sur la poignée
arrière et la main gauche sur la poignée avant.
Garder une prise ferme sur les deux poignées pendant
le fonctionnement.
Maintenir le taille-bordures dans une position confortable,
la poignée arrière à peu près à hauteur de la taille.
Couper les herbes hautes de haut en bas. Ceci empêchera
l’herbe de s’enrouler sur le perche et la tête de coupe, ce
qui pourrait causer des dommages dus à une surchauffe.
Si l’herbe s’enroule autour de la tête de coupe :
Retirer le bloc-piles.
Éliminer l’herbe.
AVERTISSEMENT :
Toujours tenir le taille-bordures distance de soi en
maintenant un périmètre de sécurité entre le corps et la
tondeuse à fouet. Tout contact avec la tête de coupe de
le taille-bordures en cours d’utilisation peut causer des
blessures graves.
CONSEILS
Voir la figure 10.
Pour une efficacité maximum, garder la tondeuse à fouet
inclinée vers la zone de coupe.
La tondeuse à fouet coupe lors du passage de l’unité de
droite à gauche. Ceci évite que les débris soient projetés
en direction de l’opérateur. Éviter de couper dans la zone
dangereuse illustrée.
Couper avec l’extrémité du ligne ; ne pas forcer la tête
de coupe dans l’herbe non coupée.
Les palissades en métal et en bois accélèrent l’usure de
ligne et peuvent le casser. Les murs en pierre et brique,
trottoirs et pièces de bois peuvent accélérer l’usure de ligne.
8 — Français
UTILISATION
Retirer le bloc de piles.
Desserrer la tornillo de la hojatourne alors la lame 180°.
Serrer la tornillo de la hoja.
AVERTISSEMENT :
La lame coupe ligne du déflecteur est tranchante. Porter
des gants pour travailler avec la lame. Un contact direct
avec la lame peut causer des blessures corporelles
graves.
TAILLE DES BORDURES
Voir les figures 14 et 15.
Retirer le bloc de piles.
Glisser le bouton de dégagement qui se trouve près de
la tête du taille-bordures.
Tourner le tête de coupe le vers la gauche pour obtenir
la position du coupe-bordures.
S’assurer que le bouton s’enclenchent correctement
en place et que le tête de coupe est sécurisée avant de
commencer le travail.
Pour le mode taille-bordures :
Retirer le bloc de piles.
Glisser le bouton de dégagement qui se trouve près de
la tête du taille-bordures.
Tourner le tête de coupe sens horaire pour obtenir la
position du taille-bordures.
S’assurer que le bouton s’enclenchent correctement
en place et que le tête de coupe est sécurisée avant de
commencer le travail.
AVERTISSEMENT :
Toujours tenir le taille-bordures distance de soi en
maintenant un périmètre de sécurité entre le corps et la
tondeuse à fouet. Tout contact avec la tête de coupe de
le taille-bordures en cours d’utilisation peut causer des
blessures graves.
AVERTISSEMENT :
Ne jamais se tenir dans la ligne de coupe. Toujours
debout à la gauche du déflecteur d’herbe pour éviter
les débris jetés, ce qui pourrait entraîner des blessures
graves.
Contourner les arbres et buissons. L’écorce des arbres,
les moulures en bois, le lambrissage et les piquets de
palissades peuvent être endommagés par la ligne.
AVANCE DE LIGNE DE COUPE
Voir la figure 11.
NOTE : Le taille-bordures est équipé avec une tête d’auto-
nourrit. Frapper la tête pour essayer d’avancer la ligne
endommagera la garantie plus mince et vide.
La tondeuse à fouet en marche, faire tourner le moteur à
plein régime.
Attendre deux secondes pour permettre l’arrêt complet
de la tête de coupe, puis appuyer sur la gâchette.
Attendre deux secondes puis appuyer sur la gâchette.
NOTE : À chaque activation de la gâchette, la ligne
s’allongera de 12,7 mm (1/2 po) jusqu’à ce qu’elle soit de
la longueur de la lame coupe-ligne du déflecteur d’herbe.
Répéter les étapes précédentes jusqu’à ce que la ligne
soit assez longue pour atteindre la lame de sectionnement,
laquelle coupera la ligne à la longueur appropriée.
NOTE : La ligne fait du bruit lorsqu’on la coupe. Continuer
à couper lorsque le bruit arrête, ce qui indique que le fil
est coupé à la bonne longueur.
Continuer le travail.
AVANCE MANUELLE DE LIGNE
Voir la figure 12.
Retirer le bloc de piles.
Appuyer sur le bouton situé sur la tête de coupe tout en
tirant sur la ligne pour le faire avancer manuellement.
NOTE : Faire sortir uniquement suffisamment la ligne pour
qu’elle atteigne la lame de sectionnement, plus ou moins
un pouce. Après avoir relâché le bouton, tirer légèrement
pour s’assurer qu’il ne reste pas de fil lâche à l’intérieur
de la bobine.
Faire fonctionner le taille-bordure pour permettre à la
ligne d’être coupée par la lame de sectionnement.
AJUSTER DE LE LAME DE SECTIONNEMENT
DE LIGNE
Voir la figure 13.
Cette tondeuse est équipée d’une lame coupe-ligne montée
sur le protecteur. Pour obtenir une coupe optimale, faire
progresser le fil jusqu’à ce qu’il soit coupé à la longueur
correcte par la lame coupe-ligne. Le fil doit être avancé
chaque fois que le moteur tourne à une vitesse supérieure à
la normale ou lorsque la coupe devient moins efficace. Ceci
permet de maintenir une efficacité maximum et de maintenir
une longueur de fil suffisante pour avancer correctement.
Cette taille-bordure est actuellement réglée au 304,8 mm
(12 po) largeur de coupe. Pour ajuster à une largeur de coupe
de 254 mm (10 po):
9 — Français
ENTRETIEN
AVERTISSEMENT :
Pour empêcher un démarrage accidentel pouvant
entraîner des blessures graves, toujours retirer le piles
de l’produit avant tout nettoyage ou entretien.
AVERTISSEMENT :
Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1. Si
cette précaution n’est pas prise, des objets peuvent être
projetés dans les yeux et causer des lésions graves.
AVERTISSEMENT :
Utiliser exclusivement des pièces d’origine pour les
réparations. L’usage de toute autre pièce pourrait créer
une situation dangereuse ou endommager l’produit.
AVIS :
Inspecter périodiquement au complet le produit afin
de s’assurer qu’aucune pièce (vis, écrous, boulons,
chapeaux, etc.) n’est endommagée, manquante ou
desserrée. Serrer solidement toutes les pièces de fixation
et les chapeaux et ne pas utiliser le produit tant que
toutes les pièces manquantes ou endommagées n’ont
pas été remplacées. Pour obtenir de l’aide, veuillez
communiquer avec le Service à la clientèle ou un centre
de réparations qualifié.
ENTRETIEN GÉNÉRAL
Éviter d’utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce.
Utiliser un chiffon propre pour éliminer la saleté, la poussière,
l’huile, la graisse, etc.
AVERTISSEMENT :
Ne jamais laisser de liquides tels que le fluide de freins,
l’essence, les produits à base de pétrole, les huiles
pénétrantes, etc., entrer en contact avec les pièces en
plastique. Les produits chimiques peuvent endommager,
affaiblir ou détruire le plastique, ce qui peut entraîner des
blessures graves.
REMPLACEMENT DE LA BOBINE
Voir les figures 16 et 17.
Utiliser seulement un fil rond ou torsadé de 1,6 mm (0,065 po)
de diamètre ou un fil monofilament torsadé de
2,0 mm (0,080 po) de diamètre. Pour une efficacité maximum,
utiliser exclusivement un ligne d’origine.
Retirer le bloc de piles.
Enfoncer les languettes sur le côté de la retenue de bobine.
Tourner la retenue de bobine vers le haut, pour la retirer.
Retirer la bobine.
Lors de l’installation d’une bobine neuve, s’assurer
que la ligne sont engagés dans la fente de la bobine
neuve. S’assurer que l’extrémité du fil dépasse d’environ
152,4 mm (6 po) de la fente.
Installer la nouvelle bobine de sorte que la ligne et le fente
soient alignés avec l’œillet le plus proche de la tête de
coupe. Passer la ligne dans les œillet de la tête de coupe.
Tirer sur la ligne qui dépassent de la tête de coupe afin
de dégager la ligne de fente de la bobine.
Réinstaller la retenue de bobine en insérant les languettes
dans les fentes et en enfonçant jusqu’à ce que la retenue
de bobine s’insère en place.
REMISAGE DU TAILLE-HAIES À LIGNE
Retirer la pile du taille-haies avant de le ranger.
Nettoyer soigneusement le taille-haies.
La remiser dans un endroit inaccessible aux enfants.
Le tenir à l’écart de produits corrosifs, tels que les produits
chimiques de jardinage et le sel de dégivrage.
PIÈCES DE REMPLACEMENT
Numéro de pièce de la bobine de remplacement :
1,7 mm (0,065 po)
fil torsadé .....AC14RSLA (1) ou AC14RL3A (paquet de 3)
2,0 mm (0,080 po)
fil torsadé ..........AC80RL1 (1) ou AC80RL3 (paquet de 3)
Numéro de pièce du retenue de bobine
de remplacement ......................................................AC14HCA
10 — Français
DÉPANNAGE
PROBLÈME CAUSE POSSIBLE SOLUTION
Le ligne n’avancera pas si une tête
à avance automatique est utilisée
Ligne soudée sur elle-même.
Pas assez de ligne sur la bobine.
Ligne trop courte.
Ligne emmêlée sur la bobine.
Lubrifier avec un produit au silicone.
Rrmplacer la bobine. Voir Remplacement de
la bobine, plus haut dans ce manuel.
Tirez le ligne tout en appuyant sur le bouton.
Voir Avance de ligne de coupe et Avance
manuelle de ligne plus haut dans ce manuel.
Retirer et remplacer la bobine. Voir
Remplacement de la bobine, plus haut dans
ce manuel.
L’herbe s’enroule sur le tube de l’arbre
moteur et la tête de coupe
Coupe de hautes herbes au ras
du sol.
Couper les herbes hautes du haut en bas.
Le moteur ne démarre pas quand
change la gâchette
Le bloc-piles n’est pas fixée.
Le bloc-piles n’est pas chargée.
Raccordement de l’arbre incomplet
Pour la fixer, s’assurer que les loquets du bloc-
piles est enclenché correctement.
Charger la pile conformément aux instructions
fournis avec ce modèle.
S’assurer que l’extrémité inférieur est bien placée
dans le extrémité supérieur et les vis sont bien
serrer fermement.
NOUS APPELER D’ABORD
Pour toute question concernant l’utilisation ou l’entretien utiliser ce produit,
appeler le service d’assistance téléphonique Ryobi
!
Le taille-bordures à été entièrement testé avant expédition pour assurer la
complète satisfaction de l’utilisateur.
Ce produit est accompagné d’une garantie limitée de
trois (3) ans pour utilisation personnel, familiales ou domestiques
(30 jours pour utilisation affaires ou commerciaux). Pour obtenir
les détails de la garantie, visiter le site www.ryobitools.com
ou appeler (sans frais) au 1-800-525-2579.
APPELER LE
1-800-525-2579
BESOIN D'AIDE?
¿NECESITA AYUDA?
LLAME AL
www.ryobitools.com
NOTES
2 — Español
¡ADVERTENCIA!
Al utilizar herramientas eléctricas para el cuidado del jardín,
con el fin de reducir el riesgo de incendio, descargas
eléctricas y lesiones corporales, siempre deben seguirse
ciertas medidas básicas de precaución.
LEA TODAS LAS INSTRUCCIONES
Para la operación segura, lea y entienda todas las instrucciones
antes de usar este producto. Siga todas las instrucciones de
seguridad. La inobservancia de todas las instrucciones de
seguridad señaladas abajo puede causar lesiones corporales
graves.
No permita que utilicen esta unidad niños ni personas carentes
de la debida instrucción para su manejo.
Limpie el área de trabajo cada vez antes de usar la unidad.
Retire todos los objetos tales como piedras, vidrios rotos,
clavos, alambre o cuerdas que pudiesen resultar lanzados o
enredados en el hilo de corte o cuchilla, según sea el caso.
Para utlizar este producto póngase anteojos de seguridad o
gafas protectoras marcados con el sello de cumplimiento de
la norma ANSI Z87.1. Con el cumplimiento de esta regla se
reduce el riesgo de lesiones corporales serias.
Use gafas de seguridad – Use una careta o mascarilla contra el
polvo si la operación genera mucho polvo. Siempre use gafas
de seguridad con protección lateral. Los anteojos comunes
sólo tienen lentes resistentes a los impactos. NO son anteojos
de seguridad. Con el cumplimiento de esta regla se reduce el
riesgo de posibles lesiones oculares.
Protéjase los pulmones. se una careta o mascarilla contra el
polvo si la operación genera mucho polvo. Con el cumplimiento
de esta regla se reduce el riesgo de lesiones serias.
Vístase adecuadamente – No vista ropas holgadas ni joyas.
Estas pueden engancharse en las piezas móviles. Se
recomienda el uso de guantes de goma y un calzado resistente
cuando se trabaja a la intemperie. Póngase pantalones largos
de tela gruesa, mangas largo, botas y guantes. No se ponga
pantalones cortos, ni ande descalzo. No se ponga joyas de
ninguna clase.
Recójase el cabello largo arriba del nivel de los hombros para
evitar que se enrede en las piezas móviles.
Mantenga alejados a los niños – Mantenga alejados a todos
los circunstantes, niños y animales a una distancia mínima de
15 m (50 pies).
Permanezca alerta – Preste atención a lo que está haciendo.
Use el sentido común. No use esta unidad cuando se encuentre
fatigado, enfermo, molesto o bajo los efectos del alcohol,
drogas o medicamentos.
No utilice la unidad en condiciones deficientes de iluminación.
Mantenga todas las partes del cuerpo alejadas de toda pieza
en movimiento.
No utilice herramientas motorizadas en atmósferas explosivas,
como las existentes alrededor de líquidos, gases y polvos
inflamables. Las herramientas eléctricas generan chispas que
pueden encender el polvo y los vapores inflamables.
Evite el contacto del cuerpo con objetos conectados a tierra,
como las tuberías, radiadores, estufas y refrigeradores. Existe
un mayor riesgo de descargas eléctricas si el cuerpo está en
contacto con tierra.
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
Evite los entornos de trabajo peligrosos – No exponga las
aparato or herramienta eléctricas a la lluvia ni a condiciones de
humedad. La introducción de agua en una herramienta eléctrica
aumenta el riesgo de descargas eléctricas.
Vístase adecuadamente – No fuerce la herramienta. Utilice la
herramienta adecuada para cada tarea. El uso de la herramienta
adecuada a la velocidad para la que está diseñada, efectuará
el trabajo de mejor y más segura manera.
No fuerce la herramienta – El uso de la herramienta adecuada
a la velocidad para la que está diseñada, efectuará el trabajo
de mejor y más segura manera.
No accione el equipo cuando esté descalzo o al llevar puestas
sandalias o calzado liviano similar. Use calzado de seguridad
que le proteja sus pies y mejore su postura en superficies
resbaladizas.
No estire el cuerpo para alcanzar mayor distancia – Mantenga
los pies bien afirmados y el equilibrio. No trate de alcanzar
demasiado lejos. Se puede perder el equilibrio al tratar de
alcanzar demasiado lejos.
Evite un arranque accidental de la unidad – Asegúrese de que el
interruptor esté en la posición de aseguramiento o de apagado
antes de instalar el paquete de baterías. Llevar las herramientas
con el dedo en el interruptor o instalar el paquete de baterías
en la herramienta con el interruptor puesto es causa común de
accidentes.
No utilice la herramienta si el interruptor no enciende o no apaga.
Una herramienta que no pueda controlarse con el interruptor
es peligrosa y debe repararse.
Desconecte la batería – Desconecte la batería de la aparato
antes dar servicio, o cambiar accesorios como la del hilo de
corte. Tales medidas preventivas de seguridad reducen el riesgo
de poner en marcha accidentalmente la herramienta.
Sólo utilice piezas de repuesto idénticas y accesorios del
fabricante original. El empleo de piezas diferentes puede causar
un peligro o dañar el producto.
Proporcione mantenimiento con cuidado al aparato –
Cambie el cabezal del hilo, si está agrietado, desportillado
o dañado de cualquier forma. Asegúrese de que el cabezal del
hilo, o cuchilla, según sea el caso, esté debidamente instalado
y firmemente asegurado. La inobservancia de esta advertencia
puede causar lesiones corporales serias.Mantenga la producto
y el mango secos, limpios y sin aceite ni grasa.
Revise para ver si hay piezas dañadas – Antes de seguir utilizando
la herramienta, es necesario inspeccionar cuidadosamente
toda protección o pieza dañada para determinar si funcionará
correctamente y desempeñará la función a la que está
destinada. Verifique la alineación de las partes móviles, que
no haya atoramiento de partes móviles, que no haya piezas
rotas, el montaje de las piezas y cualquier otra condición que
pudiera afectar su funcionamiento. Toda protección o pieza que
esté dañada debe repararse apropiadamente o reemplazarse
en un centro de servicio autorizado para evitar todo riesgo de
lesiones.
Asegúrese de que todas las protecciones, correas, deflectores
y mangos estén firme y correctamente instalados.
En el cabezal de corte use únicamente hilo de repuesto del
fabricante original. No use ningún otro aditamento de corte,
por ejemplo, cable metálico, cuerda o producto similar. Instalar
cualquier otra marca de hilo de corte en esta recortadora de
hilo puede producir lesiones corporales serias.
Nunca utilice la unidad si el deflector de pasto no está montado
en su lugar y en buenas condiciones de funcionamiento.
3 — Español
Quite o desconecte la batería cuando no se está cargando, y antes
de proporcionarle servicio, realizarle una limpieza, quitar material
del aparato para el cuidado del jardín, o antes de almacenarla.
Cargue las baterías solamente con el cargador indicado. Para
utilice con baterías de iones de litio. Vea la “Foletto de correlacion
de herramienta/aparatos/paquete de baterias/cargador” 987000-
432.
No deseche las baterías en el fuego. Las baterías pueden estallar.
Verifique los códigos de la localidad para conocer posibles
instrucciones especiales para desecharlas.
No desarme el paquete de baterías. El electrolito emitido es
corrosivo y puede causar daños en los ojos y en la piel. Puede
ser tóxico si se ingiere.
No coloque herramientas de baterías ni las baterías mismas
cerca del fuego o del calor. De esta manera se reduce el riesgo
de explosiones y de lesiones.
Las baterías pueden explotar en presencia de una fuente de
inflamación, como una luz guía. Para reducir el riesgo de lesiones
corporales serias, nunca use un producto inalámbrico en presencia
de llamas expuestas. La explosión de una pila puede lanzar
fragmentos y compuestos químicos. Si ha quedado expuesto a
la explosión de una pila, lávese de inmediato con agua.
No aplaste, deje caer o dañe la pila. Nunca utilice una pila
o cargador que se ha caído, aplastado, recibido un golpe
contundente o ha sido dañado(a) de alguna manera. Las baterías
dañadas pueden sufrir explosiones. Deseche de inmediato toda
pila que haya sufrido una caída o cualquier daño.
En condiciones extremas de uso o temperatura las baterías
pueden emanar líquido. Si el líquido llega a tocarle la piel, lávese
de inmediato con agua y jabón. Si le entra líquido en los ojos,
láveselos con agua limpia por lo menos 10 minutos, y después
busque de inmediato atención médica. Con el cumplimiento de
esta regla se reduce el riesgo de lesiones corporales serias.
Sólo cargue el paquete de pilas con el cargador especificado
por el fabricante. Un cargador que sea apropiado para un tipo
de batería puede crear riesgo de incendio cuando se use con
otra batería.
Use dispositivos solo con paquetes de baterías diseñados
específicamente. El empleo de paquetes de pilas diferentes
puede presentar un riesgo de incendio.
Cuando no esté utilizándose el paquete de baterías, manténgalo
lejos de otros objetos metálicos como clips, monedas, llaves,
clavos, tornillos y otros objetos metálicos pequeños que puedan
establecer conexión entre ambas terminales. Establecer una
conexión directa entre las dos terminales de las pilas puede
causar quemaduras o incendios.
Siga todas las instrucciones de carga y no cargue el paquete
de baterías ni el aparato fuera del rango de temperaturas
especificado en las instrucciones. Si realiza la carga en forma
incorrecta o fuera de las temperaturas del rango especificado
puede dañar la batería y aumentar el riesgo de incendios.
Verifique que un técnico de reparación calificado haga el
mantenimiento usando solo repuestos idénticos. De esta manera
se mantiene la seguridad del producto.
No modifique ni intente reparar el dispositivo o el paquete de
baterías, excepto según se indica en las instrucciones de uso
y mantenimiento.
Guarde estas instrucciones. Consúltelas con frecuencia y
empléelas para instruir a otras personas que puedan utilizar esta
herramienta. Si presta a alguien esta herramienta, facilítele también
las instrucciones.
Al usar la recortadora, sujétela firmemente por ambos mangos.
Mantenga el cabezal del hilo por debajo del nivel de la cintura.
Nunca corte con el cabezal del hilo a más de 762 mm (30 pulg.)
del suelo.
Guarde en el interior los artefactos que no esté usando –
Mientras no se esté utilizando, la recortadora de hilo debe
almacenarse en el interior, en un sitio seco y bajo llave, lejos
del alcance de los niños.
Nunca use hojas, dispositivos movibles, alambre ni cuerdas.
Esta unidad se diseñó para usar con recortadora de hilo
únicamente. El uso de cualquier otro accesorio o aditamento
aumenta el riesgo de lesiones.
Inspeccione el área por cortar. Retire todos los objetos
(piedras, vidrio roto, clavos, alambre, hilo, etc.) que puedan
salir disparados o enredarse en el cabezal de corte.
Mantenga las rejillas de ventilación limpias y sin desechos para
evitar que se recaliente el motor. Límpielas cada vez, después
de usar la herramienta.
Apague el motor, espere hasta que todas las piezas se
detengan y retire la paquete de baterías antes al limpiarla o
darle mantenimiento.
Nunca use agua ni otros líquidos para limpiar o enjuagar la
product y no exponga la unidad a la lluvia ni de condiciones
húmedas. Almacene la unidad en el interior en un lugar seco.
Los líquidos corrosivos, el agua, y los productos químicos
pueden ingresar los componentes eléctricos del producto y/o al
compartimiento de la batería y dañar los componentes eléctricos
o el paquete de la batería, lo que podría resultar en un corto
circuito, mayor riesgo de incendio y lesiones personales graves.
Retire la acumulación de suciedad y los residuos limpiando el
producto con un trapo seco de manera ocasional.
Apague la unidad y desconecte el suministro de corriente cuando
no esté en uso. Traslade la unidad con el motor apagado.
Guarde la unidad desenchufada y fuera del alcance de los niños.
No cuelgue la unidad de modo que el gatillo del interruptor
quede presionado.
Las herramientas de baterías no se necesitan conectar a una
toma de corriente; por lo tanto, siempre están en condiciones
de funcionamiento. Esté consciente de los posibles peligros
cuando no esté usando la herramienta de baterías o cuando esté
cambiando los accesorios de la misma. Con el cumplimiento
de esta regla se reduce el riesgo de una descarga eléctrica,
incendio o lesión corporal seria.
Si se somete la batería a condiciones extremas, esta puede
despedir un líquido. Evite entrar en contacto con ese líquido.
Si se produce un contacto accidental, lávese con agua. Si el
líquido entra en contacto con los ojos, también busque atención
médica. El líquido que sale expulsado de la batería puede
provocar irritaciones o quemaduras.
No utilice un paquete de baterías o un artefacto que esté dañado o
modificado. Las baterías dañadas o modificadas pueden tener un
funcionamiento impredecible que provoque incendios, explosiones
o riesgo de lesiones.
No exponga el paquete de baterías o el artefacto al fuego o a
temperaturas excesivas La exposición al fuego o a temperaturas
sobre los 130 ºC (265 ºF) puede provocar explosiones.
No cargue herramientas de baterías en lugares mojados o
húmedos. Con el cumplimiento de esta regla se reduce el riesgo
de una descarga eléctrica.
No use aparatos accionados por baterías en la lluvia.
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
4 — Español
SÍMBOLOS
Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su
significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el producto.
SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN
Alerta de seguridad Indica un peligro posible de lesiones personales.
Lea manual del
operador
Para reducir el riesgo de lesiones, el usuario debe leer y comprender el
manual del operador antes de usar este producto.
Protección ocular
Siempre póngase protección ocular con protección lateral con la marca de
cumplimiento de la norma ANSI Z87.1.
Alerta de
condiciones
húmedas
No exponga la batería, el compartimento de la batería o componentes
electrónicos a la lluvia, el agua o líquidos. No exponga la unidad a la lluvia
ni la use en lugares húmedos.
Mantenga alejadas
a las personas
presentes
Mantenga a los circunstantes a una distancia mínima de 15 m (50 pies).
Rebote
Cualquier objeto lanzado puede rebotar y producir lesiones personales o
daños físicos.
No instale hoja de
corte
No instale ni utilice ningún tipo de hoja de corte en ningún producto con
este símbolo.
Símbolo de reciclado
Este producto utiliza baterías de iones de litio (Li-ion). Es posible que algunas
leyes municipales, estatales o federales prohíban desechar las baterías en
la basura normal. Consulte a las autoridades reguladoras de desechos para
obtener información en relación con las alternativas de reciclado y desecho
disponibles.
Corriente continua Tipo o característica de corriente
n
o
Velocidad en vacío Velocidad de rotación, en vacío
.../min
Por minuto Revoluciones, carreras, velocidad superficial, órbitas, etc., por minuto
V
Volts Voltaje
Hz
Hertz Frecuencia (ciclos por segundo)
min
Minutos Tiempo
Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados
con este producto.
SÍMBOLO SEÑAL SIGNIFICADO
PELIGRO:
Indica una situación peligrosa, la cual, si no se evita, causará la muerte
o lesiones serias.
ADVERTENCIA:
Indica una situación peligrosa, la cual, si no se evita, podría causar la
muerte o lesiones serias.
PRECAUCIÓN:
Indica una situación peligrosa, la cual, si no se evita, podría causar lesiones
menores o leves.
AVISO:
(Sin el símbolo de alerta de seguridad) Indica la información que se considera
importante, pero no relacionada con lesiones potenciales (por ej. en relación
a daños a la propiedad).
5 — Español
CARACTERÍSTICAS
ESPECIFICACIONES
Motor ..................................................................... 18 V c.c.
Ancho de corte .................254 mm/304,8 mm (10 po/12 po)
FAMILIARÍCESE CON SU RECORTADORA DE
HILO/RECORTADORA DE BORDES
Vea la figura 1.
El uso seguro que este producto requiere la comprensión
de la información impresa en la producto y en el manual del
operador así como ciertos conocimientos sobre el proyecto a
realizar. Antes de usar este producto, familiarícese con todas
las características de funcionamiento y normas de seguridad.
DIÁMETRO DE CORTE AJUSTABLE
El diámetro de corte se puede ajustar de 254 mm
(10 pulg.) y 304,8 mm (12 pulg.) haciendo girar la cuchilla
de corte del hilo.
DEFLECTOR DE HIERBA
La recortadora incorpora un deflector de hierba que ayuda
a proteger al operador de los desechos lanzados por la
producto.
BOTÓN DEL SEGURO
El botón del seguro evita los arranques accidentales.
BRAZO TELESCÓPICO
La recortadora de hilo puede ajustarse a diferentes
extensiones para facilitar su manejo.
CABEZAL PIVOTANTE DE TRES POSICIONES
El cabezal de recortadora de hilo se puede girar y bloquear
en tres posiciones diferentes para los modos de bordear y
cortar.
Diámetro del hilo ............monofilamento redonda o trenzada
con un diámetro de 1,6 mm (0,065 pulg.) o trenzada con
un diámetro de 2 mm (0,080 pulg.)
ARMADO
DESEMPAQUETADO
Este producto requiere armarse.
Extraiga cuidadosamente de la caja la producto y los
accesorios. Asegúrese de que estén presentes todos los
artículos enumerados en la lista de empaquetado.
ADVERTENCIA:
No utilice este producto si alguna pieza incluida en la
Lista de empaquetado ya está ensamblada al producto
cuando lo desempaqueta. El fabricante no ensambla
las piezas de esta lista en el producto. Éstas deben ser
instaladas por el usuario. El uso de un producto que
puede haber sido ensamblado de forma inadecuada
podría causar lesiones personales graves.
Inspeccione cuidadosamente la producto para asegurarse
de que no haya sufrido ninguna rotura o daño durante el
transporte.
No deseche el material de empaquetado hasta que haya
inspeccionado cuidadosamente la producto y la haya
utilizado satisfactoriamente.
Si hay piezas dañadas o faltantes, le suplicamos llamar
al 1-800-525-2579, donde le brindaremos asistencia.
LISTA DE EMPAQUETADO
Recortadora de hilo/recortadora de bordes
Mango delantero
Aditamento de recortadora de hilo
Deflector de hierba
Línea trenzada de 2 mm (0,080 pulg.)
Manual del operador
6 — Español
ARMADO
MONTAJE DEL MANGO DELANTERO
Vea la figura 3.
Afloje la tuerca de mariposa y retire el perno del mango.
Instale el mango en el alojamiento del eje de impulsión,
en el lugar que indica la etiqueta en el eje.
Si es necesario, suba o baje el mango para ajustarlo a la
posición de manejo deseada.
Reinstale el perno y la tuerca de mariposa. Ajuste la tuerca
de mariposa por seguridad.
MONTAJE DEL DEFLECTOR DE PASTO
Vea la figura 4.
ADVERTENCIA:
La cuchilla de cortar el hilo del deflector de pasto está
afilada. Evite tocar la cuchilla. Si no evita tal contacto
puede originarse lesiones corporales serias.
Retire el paquete de baterías.
Coloque la ranura del deflector de hierba en la lengüeta
de la carcasa del motor. Encajará en su lugar.
Haga coincidir el orificio del deflector de hierba con el
orificio central del alojamiento del motor.
Instale el tornillo incluido y apriételo girándolo en sentido
horario con un destornillador Phillips.
ADVERTENCIA:
Si hay piezas dañadas o faltantes, no utilice esta
producto sin haber reemplazado las piezas dañadas o
faltantes. La inobservancia de esta advertencia puede
causar lesiones graves.
ADVERTENCIA:
No intente modificar esta producto ni hacer accesorios
no recomendados para la misma. Cualquier alteración o
modificación constituye maltrato el cual puede causar
una condición peligrosa, y como consecuencia posibles
lesiones corporales serias.
ADVERTENCIA:
Para evitar un arranque accidental que podría causar
lesiones corporales serias, siempre desmonte de la
producto el paquete de baterías al montarle piezas a
aquélla.
HERRAMIENTAS NECESARIAS
Vea la figura 2.
Para armar la unidad se necesitan la siguiente herramienta
(no incluido o dibujado para escalar):
Destornillador phillips
FUNCIONAMIENTO
ADVERTENCIA:
No permita que su familarización con las herramientas lo
vuelva descuidado. Tenga presente que un descuido de
un instante es suficiente para causar una lesión grave.
ADVERTENCIA:
Siempre póngase protección ocular con la marca de
cumplimiento de la norma ANSI Z87.1. La inobservancia
de esta advertencia puede causar el lanzamiento de
objetos a los ojos, y por consecuencia posibles lesiones
serias.
ADVERTENCIA:
Nunca use hojas, dispositivos movibles, alambre ni
cuerdas en este producto. No utilice ningún aditamento
o accesorio no recomendado por el fabricante de este
producto. El empleo de aditamentos o accesorios no
recomendandos puede causar lesiones serias.
AVISO:
Antes de cada uso, inspeccione todo el producto para
detectar partes dañadas, faltantes o sueltas, como tornillos,
tuercas, pernos, tapas, etc. Apriete firmemente todos los
sujetadores y las tapas y no accione este producto hasta que
todas las partes faltantes o dañadas sean reemplazadas.
Póngase en contacto con el servicio al cliente o con un
centro de servicio calificado para obtener ayuda.
7 — Español
PARA DESMONTAR Y MONTAR EL PAQUETE
DE BATERÍAS
Vea la figura 5.
ADVERTENCIA:
Retire siempre el paquete de baterías de la herramienta
antes de instalar las piezas, realizar ajustes. limpiarla o
cuando no la utilice. Retirar el paquete de baterías evitará
que la unidad se accione accidentalmente y provoque
lesiones graves.
Para conectar:
Coloque el paquete de baterías en el producto como se
muestra.
Asegúrese de que los pestillos situados a ambos lados del
paquete de baterías entren completamente en su lugar con
un chasquido y de que el paquete quede bien asegurado
en la herramienta antes de com enzar a utilizarla.
Para el desmontaje:
Oprima los pestillos y extraer el paquete de baterías.
Para obtener instrucciones específicas de carga, lea los
manuales del operador que se incluye con el cargador y la
batería.
ADVERTENCIA:
Para evitar lesiones corporales serias, siempre desmonte
de la herramienta el paquete de baterías y mantenga
manos vacían del botón del seguro al llevar herramiento.
BRAZO TELESCÓPICO
Vea la figura 6.
El brazo puede extenderse o acortarse para facilitar su
manejo.
Retire el paquete de baterías.
Levante el pestillo ubicado en el brazo telescópico.
Extienda el brazo a la longitud deseada.
Cierre el pestillo para asegurar.
Asegúrese de que el brazo esté bien apretada antes de
volver a instalar el paquete de bateríaso vuelva a conectar
a la fuente de alimentación.
CABEZAL PIVOTANTE DE TRES POSICIONES
Vea la figura 7.
El cabezal de la recortadora se puede ajustar en tres
posiciones diferentes.
Retire el paquete de baterías.
Oprima el botón del pivote y mueva el cabezal de la
recortadora hacia arriba o hacia abajo hasta una de las
tres posiciones indicadas por las muescas.
FUNCIONAMIENTO
NOTA: Ajuste el cabezal de la recortadora en la primera y
segunda muesca para recortar y cortar bordes. Ajústelo en
la tercera muesca únicamente para almacenar la unidad.
Asegúrese de que el cabezal de la recortadora esté
firmemente fijo en su lugar antes de volver a instalar el
paquete de baterías.
ENCENDIDO Y APAGADO DE LA RECORTADORA
DE HILO/RECORTADORA DE BORDES
Vea la figura 8.
Para encendido:
Oprima y no suelte el botón del seguro.
Oprima el gatillo del interruptor.
Para apagado:
Suelte el gatillo cuando desee apagar la recortadora de
hilo.
Al soltar el gatillo, el botón del seguro regresa
automáticamente a la posición de aseguramiento.
MANEJO DE LA RECORTADORA DE HILO/
RECORTADORA DE BORDES
Vea la figura 9.
Siga las siguientes recomendaciones a manejar la
recortadora de hilo/recortadora de bordes:
Sujete la recortadora con la mano derecha en el mango
trasero y la izquierda en el delantero.
Sujete firmemente la unidad con ambas manos durante
la operación.
Se recomienda sujetar la recortadora en una posición
cómoda, con el mango trasero a la altura de la cadera
aproximadamente.
Corte la hierba alta desde arriba hacia abajo. Esto evitará
que la hierba se enrolle alrededor del alojamiento del eje
y del cabezal del brazo, lo que puede causar daños por
calentamiento excesivo.
Si la hierba se enrolla en el cabezal del hilo:
Retire el paquete de baterías.
Quite la hierba.
ADVERTENCIA:
Siempre sujete la recortadora de hilo lejos de su cuerpo,
manteniendo un espacio entre ambos. El contacto con
el cabezal de corte de la recortada de hilo durante su
operación puede causar lesiones personales graves.
RECOMENDACIONES DE CORTE
Vea la figura 10.
Mantenga la recortadora inclinada hacia el área de corte;
ésa es el área óptima.
La recortadora de hilo efectúa el corte al pasar la unidad
de derecha a izquierda. De esta manera se evita el
8 — Español
FUNCIONAMIENTO
en el recorte, avance el hilo hasta que la cuchilla lo corte a
la longitud apropiada. Avance el hilo siempre que escuche
que el motor está funcionando más rápido de lo normal, o
cuando disminuya la eficiencia del recorte. Esto mantendrá
un desempeño óptimo y mantendrá el hilo a la suficiente
longitud para que avance correctamente.
Este recortadora de hilo es puesto actualmente en el
304,8 mm (12 pulg.) ancho de corte. Para ajustar a una ancho
de corte de 254 mm (10 pulg.):
Retire el paquete de baterías.
Afloje el tornillo de la hoja entonces gira la hoja 180°.
Apriete el tornillo de la hoja.
ADVERTENCIA:
La cuchilla de cortar el hilo del deflector de pasto está
afilada. Use guantes mientras trabaja con la hoja. El
contacto directo con la hoja puede provocar lesiones
personales graves.
RECORTE DE BORDES
Vea las figuras 14 y 15.
Retire el paquete de baterías.
Deslice la botón de liberación que se encuentran ubicado
cerca del cabezal de la recortadora de hilo.
Gire la cabezal de la recortadora hacia la izquierda hasta
la posición de bordeado.
Asegúrese de que la botón encajen en su lugar y de que
la cabezal de la recortadora esté firme antes de poner la
máquina en funcionamiento.
Para hacer funcionar la recortadora:
Retire el paquete de baterías.
Deslice la botón de liberación que se encuentran ubicado
cerca del cabezal de la recortadora de hilo.
Gire la cabezal de la recortadora sentido horario hasta la
posición de recortadora.
Asegúrese de que la botón encajen en su lugar y de que
la cabezal de la recortadora esté firme antes de poner la
máquina en funcionamiento.
ADVERTENCIA:
Siempre sujete la recortadora de hilo lejos del cuerpo,
manteniendo un espacio entre el cuerpo y la herramienta.
Cualquier contacto del cabezal de corte de la recortadora
de hilo puede producir lesiones serias.
ADVERTENCIA:
Nunca se pare directamente en la línea de corte. Siempre
están a la izquierda del deflector de hierba para evitar los
desechos lanzados, peut entraîner des blessures graves.
lanzamiento de desechos hacia el operador. Evite recortar
en el área peligrosa mostrada.
Haga que el recorte sea efectuado por la punta del hilo;
no fuerce el cabezal del hilo en la hierba sin cortar.
Las cercas de alambre y de estacas causan desgaste
adicional del hilo, incluso su ruptura. Los muros de piedra
y de ladrillo, así como las banquetas (aceras) y la madera
pueden desgastar rápidamente el hilo.
Evite el contacto con árboles y arbustos. La corteza de
los árboles, las molduras de madera, los revestimientos
de las paredes y los postes de las cercas pueden resultar
dañados fácilmente por el hilo.
AVANCE DEL HILO
Vea la figura 11.
NOTA: La recortadora es equipado con una cabeza de auto-
comida. Golpear la cabeza para tratar de avanzar la línea
dañará la garantía de trimmer y vacío.
Haga funcionar la recortadora, suelte el gatillo del
interruptor.
Espere dos segundos hasta que el cabezal de hilo
se detenga por completo y luego presione el gatillo
interruptor.
Espere dos segundos y oprima el gatillo del interruptor.
NOTA: El hilo se extiende aproximadamente 12,7 mm
(1/2 pulg.) cada vez que se apaga y enciende el gatillo
del interruptor hasta que el hilo alcanza la longitud de la
cuchilla de corte del deflector de pasto.
Repita los pasos anteriores hasta que la línea sea lo
suficientemente larga para alcanzar la hoja de corte, que
cortará la línea en la longitud adecuada.
NOTA: TLa línea hará ruido mientras se corta. Continúe
cortando cuando el ruido se detenga, lo que indica que
el hilo se cortó en la longitud adecuada.
Reanude el recorte.
AVANCE MANUAL DEL HILO
Vea la figura 12.
Retire el paquete de baterías.
Oprima el botón ubicado en el cabezal del hilo mientras
tira del hilo para avanzar manualmente el hilo.
NOTA: Tire solo de la línea lo suficiente para alcanzar la
hoja de corte más o menos 25,4 mm. Después de soltar
el botón, tire ligeramente para asegurarse de que no
quede hilo suelto dentro del carrete.
Haga funcionar la recortadora de hilo para permitir que
la hoja de corte corte el hilo.
CÓMO AJUSTAR LA CUCHILLA DE CORTE
DEL HILO
Vea la figura 13.
Esta recortadora está equipada con una cuchilla de corte
instalada en el protección. Para obtener mejores resultados
9 — Español
MANTENIMIENTO
ADVERTENCIA:
Para evitar lesiones serias, siempre retire el paquete de
baterías de la herramienta cuando la limpie o durante
cualquier mantenimiento.
ADVERTENCIA:
Siempre póngase protección ocular con protección lateral
con la marca de cumplimiento de la norma ANSI Z87.1.
La inobservancia de esta advertencia puede causar el
lanzamiento de objetos a los ojos, y por consecuencia
posibles lesiones serias.
ADVERTENCIA:
Al dar servicio a la unidad, sólo utilice piezas de repuesto
idénticas. El empleo de piezas diferentes podría causar
un peligro o dañar el producto.
AVISO:
Inspeccione periódicamente todo el producto para
detectar partes dañadas, faltantes o sueltas, como
tornillos, tuercas, pernos, tapas, etc. Apriete firmemente
todos los sujetadores y las tapas y no accione este
producto hasta que todas las partes faltantes o dañadas
sean reemplazadas. Póngase en contacto con el servicio
al cliente o con un centro de servicio calificado para
obtener ayuda.
MANTENIMIENTO GENERAL
Evite el empleo de solventes al limpiar piezas de plástico.
La mayoría de los plásticos son susceptibles a diferentes
tipos de solventes comerciales y pueden resultar dañados.
Utilice paños limpios para eliminar la suciedad, el polvo, el
aceite, la grasa, etc.
ADVERTENCIA:
No permita en ningún momento que fluidos para
frenos, gasolina, productos a base de petróleo, aceites
penetrantes, etc., lleguen a tocar las piezas de plástico.
Las sustancias químicas pueden dañar, debilitar o
destruir el plástico, lo cual a su vez puede producir
lesiones corporales serias.
REEMPLAZO DEL CARRETE
Vea las figuras 16 y 17.
Use únicamente línea monofilamento redonda o trenzada
con un diámetro de 1,6 mm (0,065 pulg.) o trenzada con un
diámetro de 2 mm (0,080 pulg.). Use el hilo de repuesto del
fabricante original para obtener el mejor desempeño.
Retire el paquete de baterías.
Presione hacia dentro las pestañas laterales del retén del
carrete.
Empuje el retén del carrete hacia arriba para extraerlo.
Retire el carrete vacío.
Para instalar el nuevo carrete, asegúrese de que se
capturen la hilo en la ranura en el nuevo carrete. Asegúrese
de que la extremo de hilo se extiende aproximadamente
2,03 mm [0.080 in. (0,080 po) de ranura.
Instale el nuevo carrete de manera que el hilo y las ranuras
queden alineados con el ojillo más cercano del cabezal
del hilo. Pase los hilo por los ojales.
Tire de los hilo desde el cabezal del hilo para que el hilo
se suelte de las ranuras del carrete.
Vuelva a instalar el retén del carrete presionando las
pestañas en sus ranuras y empujándolas hacia abajo
hasta que el retén quede sujeto en su lugar.
ALMACENAMIENTO DE LA RECORTADORA
Retire el paquete de baterías de la recortadora de hilo
antes de almacenarla.
Limpie todos los desechos presentes en la recortadora.
Almacene la unidad en un espacio inaccesible a los niños.
Mantenga la unidad alejada de agentes corrosivos como
los productos químicos para el jardín y las sales para
derretir el hielo.
PIÈCES DE RECHANGE
Núm. pieza del carrete de repuesto:
1,7 mm (0,065 pulg.)
trenzada .......AC14RSLA (1) o AC14RL3A (paquete de 3)
2,0 mm (0,080 pulg.)
trenzada ............AC80RL1 (1) o AC80RL3 (paquete de 3)
Núm. pieza de la retén del carrete de repuesto ..AC14HCA
10 — Español
CORRECCIÓN DE PROBLEMAS
PROBLEMA CAUSA POSIBLE SOLUCIÓN
El hilo no avanza cuando se
usa el cabezal con alimentación
automática
El hilo se pegó a sí mismo.
No hay suficiente hilo en el carrete
El hilo se desgastó hasta quedar
muy corto.
El hilo está enredado en el carrete.
Lubrique con rociador de silicón.
Vuelva a colocar el carrete. Vea la sección Reemplazo
del carrete arriba en este manual.
Tire de hilo secuencias mientras que presiona el
botón. Vea las seccións Avance del hilo y Avance
manual del hilo arriba en este manual.
Retire y vuelva a colocar el carrete. Vea la sección
Reemplazo del carrete arriba en este manual.
El césped se enrolla alrededor del
alojamiento del eje y del cabezal
del hilo
Se está cortando la hierba alta a
nivel del suelo.
Corte la hierba alta desde la parte superior hacia
abajo.
El motor falla de arranca
cuando disparador de gatillo del
interruptor
La paquete de baterías no está fija.
La paquete de baterías no está
cargada.
El eje no se conecta por completo.
Para fijar el paquete de baterías, asegúrese de que
las trabas del paquete de baterías quede insertada
en su lugar.
Cargue el paquete de baterías según las instrucciones
incluidas con su modelo.
Asegúrese de que el extremo inferior esté firmemente
asentado en el extremo superior y los tornillos estén
bien apretados firmemente.
Este producto tiene una garantía limitada de tres años para fines personales,
familiares o domésticos (30 días para usos trabajo
o comercial). Para obtener detalles sobre la garantía, diríjase a
www.ryobitools.com o llame sin cargo al 1-800-525-2579.
LLÁMENOS PRIMERO
¡Si tiene preguntas sobre el funcionamiento o el mantenimiento este
producto, llame al teléfono de atención al consumidor de Ryobi!
La recortadora ha sido probada enteramente antes de embarcarse
para asegurar la satisfacción del consumidor.
APPELER LE
1-800-525-2579
BESOIN D'AIDE?
¿NECESITA AYUDA?
LLAME AL
www.ryobitools.com
NOTAS
998000707
11-17-21 (REV:02)
TTI OUTDOOR POWER EQUIPMENT, INC.
P.O. Box 1288, Anderson, SC 29622 USA
1-800-525-2579 • www.ryobitools.com
OPERATOR’S MANUAL
MANUEL D’UTILISATION / MANUAL DEL OPERADOR
18 VOLT STRING TRIMMER/EDGER
18 V TONDEUSE À FOUET / TAILLE-BORDURE
18 V RECORTADORA DE HILO/RECORTADORA DE BORDES
P20023
RYOBI is a registered trademark of Ryobi Limited and is used pursuant to a license granted by Ryobi Limited.
• PARTS AND SERVICE: Prior to requesting service or purchasing replacement parts, please obtain your item, manufacturing, and
serial numbers from the product data plate.
ITEM NO.* __________________________________MANUFACTURING NO. _____________________________________________
SERIAL NO. _______________________________________________________
* Model/item number on product may have additional letters at the end. These letters designate manufacturing information and should be provided
when calling for service.
HOW TO OBTAIN REPLACEMENT PARTS: Replacement parts can be purchased online at www.ryobitools.com or by calling
1-800-525-2579. Replacement parts can also be obtained at one of our service centers.
HOW TO LOCATE A SERVICE CENTER: Service centers can be located online at www.ryobitools.com or by calling 1-800-525-2579.
HOW TO OBTAIN CUSTOMER OR TECHNICAL SUPPORT: To obtain customer or technical support please contact us at
1-800-525-2579.
• PIÈCES ET SERVICE : Avant de faire la demande de service ou l’achat de pièces de remplacement, veuillez obtenir le numéro
d’article, le numéro de fabrication et le numéro de série à partir de la plaque de données du produit.
NUMÉRO D’ARTICLE* ________________________NUMÉRO DE FABRICATION ________________________________________
NUMÉRO DE SÉRIE _______________________________________________
* Le numéro de modèle/article sur le produit peut contenir des lettres supplémentaires à la fin. Ces lettres désignent les informations du fabricant
et doivent être fournies lors d’un appel de demande de service.
COMMENT OBTENIR LES PIÈCES DE REMPLACEMENT : Les pièces de remplacement peuvent être achetées en ligne sur le
site www.ryobitools.com ou par téléphone au 1-800-525-2579. Les pièces de remplacement peuvent être obtenues à un de nos
centres de service.
COMMENT TROUVER UN CENTRE DE SERVICE : Les centres de service peuvent être localisés en ligne au www.ryobitools.com
ou en téléphonant au 1-800-525-2579.
COMMENT OBTENIR DE L’AIDE EN CONTACTANT LE SERVICE À LA CLIENTÈLE : Pour contacter le service à la clientèle pour
une question technique ou pour tout autre renseignement, veuillez nous téléphoner au 1-800-525-2579.
RYOBI est une marque déposée de Ryobi Limited et est utilisée en vertu d’une licence accordée par Ryobi Limited.
• PIEZAS DE REPUESTO Y SERVICIO: Antes de solicitar servicio técnico o comprar piezas de repuesto, obtenga su número de
artículo, el número de fabricación y el número de serie de la placa de datos del producto.
NÚMERO DE ARTÍCULO* _______________ NÚMERO DE FABRICACIÓN _____________________________________________
NÚMERO DE SERIE _______________________________________________
* El número de modelo/artículo que figura en el producto podría tener letras adicionales al final. Estas designan información de fabricación y deben
suministrarse cuando llame para obtener asistencia o servicio.
CÓMO OBTENER PIEZAS DE REPUESTO: Las piezas de repuesto se pueden comprar en nuestro sitio en la red mundial, en
la dirección www.ryobitools.com o llamando al 1-800-525-2579. Las piezas de repuesto también se pueden obtener en uno de
nuestros centros de servicio.
CÓMO LOCALIZAR UN CENTRO DE SERVICIO: Puede encontrar los centros de servicio visitando nuestro sitio en la red
mundial, en la dirección www.ryobitools.com or by calling 1-800-525-2579.
CÓMO OBTENER SERVICIO O ASISTENCIA TÉCNICA AL CONSUMIDOR: Para obtener servicio o asistencia técnica al consumidor,
sírvase comunicarse con nosotros llamando al 1-800-525-2579.
RYOBI es una marca registrada de Ryobi Limited y se utiliza conforme a una licencia otorgada por Ryobi Limited.
