If you have questions or comments, contact us.
Pour toute question ou tout commentaire, nous contacter.
Si tiene dudas o comentarios, contáctenos.
1-800-4-DEWALT
Instruction Manual
Guide D’utilisation
Manual de instrucciones
DCH733, DCH773
60 V Max* Heavy-Duty SDSMAX Rotary Hammer
Marteau Rotatif SDS MAX Robuste 60 V max*
Rotomartillo SDSMAX de Servicio Pesado 60 V Máx*
final page size: 8.5 x 5.5 in

English
English (original instructions) 1
Français (traduction de la notice d’instructions originale) 14
Español (traducido de las instrucciones originales) 28

English
1
Definitions: Safety Alert Symbols and Words
This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk
of personal injury or property damage.
DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or seriousinjury.
WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or seriousinjury.
CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderateinjury.
(Used without word) Indicates a safety related message.
NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in propertydamage.
WARNING! Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
seriousinjury.
WARNING: To reduce the risk of injury, read the
instructionmanual.
if you have any questions or comments about this or
any
DEWALT
tool, call us toll free at:
1-800-4-
DEWALT
(1-800-433-9258).
1
Trigger switch
2
Side handle
3
Front barrel (collar)
4
Mode selector dial
5
Main handle
6
Bit holder
7
Sleeve
8
Battery pack
9
Battery release button
10
Speed dial
11
E-Clutch® and yellow
service indicator LED
12
DEWALT
tool tag
mounting holes
Fig. A
1
5
2
36
7
4
9
8
10
11
12

English
2
GENERAL POWER TOOL SAFETY WARNINGS
WARNING: Read all safety warnings,
instructions, illustrations and specifications
provided with this power tool. Failure to follow all
instructions listed below may result in electric shock,
fire and/or seriousinjury.
SAVE ALL WARNINGS
AND INSTRUCTIONS FOR
FUTURE REFERENCE.
The term “power tool” in the warnings refers to your mains-
operated (corded) power tool or battery-operated (cordless)
powertool.
1) Work Area Safety
a ) Keep work area clean and well lit. Cluttered or dark
areas inviteaccidents.
b ) Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust orfumes.
c ) Keep children and bystanders away while
operating a power tool. Distractions can cause you
to losecontrol.
2) Electrical Safety
a ) Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electricshock.
b ) Avoid body contact with earthed or grounded
surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric
shock if your body is earthed orgrounded.
c ) Do not expose power tools to rain or wet
conditions. Water entering a power tool will increase
the risk of electricshock.
d ) Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords increase
the risk of electricshock.
e ) When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electricshock.
f ) If operating a power tool in a damp location
is unavoidable, use a ground fault circuit
interrupter (GFCI) protected supply. Use of a GFCI
reduces the risk of electricshock.
3) Personal Safety
a ) Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use a power tool while you are tired or under
the influence of drugs, alcohol or medication. A
moment of inattention while operating power tools
may result in serious personalinjury.
b ) Use personal protective equipment. Always wear
eye protection. Protective equipment such as dust
mask, non-skid safety shoes, hard hat, or hearing
protection used for appropriate conditions will reduce
personalinjuries.
c ) Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking up
or carrying the tool. Carrying power tools with your
finger on the switch or energizing power tools that
have the switch on invitesaccidents.
d ) Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personalinjury.
e ) Do not overreach. Keep proper footing and
balance at all times. This enables better control of
the power tool in unexpectedsituations.
f ) Dress properly. Do not wear loose clothing or
jewelry. Keep your hair, clothing and gloves
away from moving parts. Loose clothes, jewelry or
long hair can be caught in movingparts.
g ) If devices are provided for the connection of dust
extraction and collection facilities, ensure these
are connected and properly used. Use of dust
collection can reduce dust-relatedhazards.
h ) Do not let familiarity gained from frequent use
of tools allow you to become complacent and
ignore tool safety principles. A careless action can
cause severe injury within a fraction of a second.
4) Power Tool Use and Care
a ) Do not force the power tool. Use the correct
power tool for your application. The correct power
tool will do the job better and safer at the rate for
which it wasdesigned.
b ) Do not use the power tool if the switch does not
turn it on and off. Any power tool that cannot be
controlled with the switch is dangerous and must
berepaired.
c ) Disconnect the plug from the power source and/
or remove the battery pack, if detachable, from
the power tool before making any adjustments,
changing accessories, or storing power tools.
Such preventive safety measures reduce the risk of
starting the power toolaccidentally.
d ) Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the
power tool or these instructions to operate the
power tool. Power tools are dangerous in the hands
of untrainedusers.
e ) Maintain power tools and accesories. Check
for misalignment or binding of moving parts,
breakage of parts and any other condition
that may affect the power tool’s operation. If
damaged, have the power tool repaired before
use. Many accidents are caused by poorly maintained
powertools.
f ) Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges are
less likely to bind and are easier tocontrol.
g ) Use the power tool, accessories and tool bits etc.
in accordance with these instructions, taking
into account the working conditions and the

English
3
work to be performed. Use of the power tool for
operations different from those intended could result
in a hazardoussituation.
h ) Keep handles and grasping surfaces dry, clean
and free from oil and grease. Slippery handles and
grasping surfaces do not allow for safe handling and
control of the tool in unexpected situations.
5) Battery Tool Use and Care
a ) Recharge only with the charger specified by the
manufacturer. A charger that is suitable for one type
of battery pack may create a risk of fire when used
with another batterypack.
b ) Use power tools only with specifically designated
battery packs. Use of any other battery packs may
create a risk of injury andfire.
c ) When battery pack is not in use, keep it away
from other metal objects, like paper clips, coins,
keys, nails, screws or other small metal objects,
that can make a connection from one terminal to
another. Shorting the battery terminals together may
cause burns or afire.
d ) Under abusive conditions, liquid may be ejected
from the battery; avoid contact. If contact
accidentally occurs, flush with water. If liquid
contacts eyes, additionally seek medical help.
Liquid ejected from the battery may cause irritation
orburns.
e ) Do not use a battery pack or tool that is
damaged or modified. Damaged or modified
batteries may exhibit unpredictable behavior resulting
in fire, explosion or risk of injury.
f ) Do not expose a battery pack or tool to
fire or excessive temperature. Exposure to
fire or temperature above 265 °F (130°C) may
causeexplosion.
g ) Follow all charging instructions and do not
charge the battery pack or tool outside the
temperature range specified in the instructions.
Charging improperly or at temperatures outside the
specified range may damage the battery and increase
the risk of fire.
6) Service
a ) Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
b ) Never service damaged battery packs. Service
of battery packs should only be performed by the
manufacturer or authorized service providers.
Specific Safety Rules for Rotary Hammers
• Wear ear protectors. Exposure to noise can cause
hearingloss.
• Use auxiliary handle(s), if supplied with the tool. Loss
of control can cause personalinjury.
• Hold power tool by insulated gripping surfaces,
when performing an operation where the cutting
accessory may contact hidden wiring. Cutting
accessory contacting a “live” wire may make exposed
metal parts of the power tool “live” and could give the
operator an electricshock.
• Be certain that the material being drilled/
demolished does not conceal electric or gas service
and that their locations have been verified with the
utilitycompanies.
• Use clamps or other practical way to secure and
support the workpiece to a stable platform. Holding
the work by hand or against your body is unstable and
may lead to loss ofcontrol.
• Wear safety goggles or other eye protection.
Hammering operations cause chips to fly. Flying particles
can cause permanent eye damage. Wear a dust mask
or respirator for applications that generate dust. Ear
protection may be required for mostapplications.
• Keep a firm grip on the tool at all times. Do not
attempt to operate this tool without holding it with
both hands. Operating this tool with one hand will result
in loss of control. Breaking through or encountering hard
materials such as re-bar may be hazardous aswell.
Additional Safety Rules for Rotary
Hammers
• Do not operate this tool for long periods of time.
Vibration caused by hammer action may be harmful to
your hands and arms. Use gloves to provide extra cushion
and limit exposure by taking frequent restperiods.
• Do not recondition bits yourself. Chisel reconditioning
should be done by an authorized specialist. Improperly
reconditioned chisels could causeinjury.
• Accessories and tool may get hot during operation.
Wear gloves when handling them if performing heat
producing applications such as hammerdrilling and
drillingmetals.
• Never lay the tool down until the bit has come to a
complete stop. Moving bits could causeinjury.
• Do not strike jammed bits with a hammer to
dislodge them. Fragments of metal or material chips
could dislodge and causeinjury.
• Slightly worn chisels can be resharpened
bygrinding.
• Do not overheat the bit (discoloration) while
grinding a new edge. Badly worn chisels require
reforging. Do not reharden and temper thechisel.
Additional Safety Information
WARNING: ALWAYS use safety glasses. Everyday
eyeglasses are NOT safety glasses. Also use face or
dust mask if cutting operation is dusty. ALWAYS WEAR
CERTIFIED SAFETYEQUIPMENT:
• ANSI Z87.1 eye protection (CAN/CSA Z94.3),
• ANSI S12.6 (S3.19) hearing protection,
• NIOSH/OSHA/MSHA respiratoryprotection.
WARNING: Some dust created by power sanding,
sawing, grinding, drilling, and other construction
activities contains chemicals known to the State
of California to cause cancer, birth defects or

English
4
other reproductive harm. Some examples of these
chemicalsare:
• lead from lead-based paints,
• crystalline silica from bricks and cement and other
masonry products, and
• arsenic and chromium from chemically-
treatedlumber.
Your risk from these exposures varies, depending on how
often you do this type of work. To reduce your exposure to
these chemicals: work in a well ventilated area, and work with
approved safety equipment, such as those dust masks that are
specially designed to filter out microscopicparticles.
• Avoid prolonged contact with dust from power
sanding, sawing, grinding, drilling, and other
construction activities. Wear protective clothing and
wash exposed areas with soap and water. Allowing
dust to get into your mouth, eyes, or lay on the skin may
promote absorption of harmfulchemicals.
WARNING: Use of this tool can generate and/
or disperse dust, which may cause serious and
permanent respiratory or other injury. Always use
NIOSH/OSHA approved respiratory protection
appropriate for the dust exposure. Direct particles
away from face andbody.
WARNING: Always wear proper personal hearing
protection that conforms to ANSI S12.6 (S3.19)
during use. Under some conditions and duration
of use, noise from this product may contribute to
hearingloss.
CAUTION: When not in use, place tool on its side
on a stable surface where it will not cause a
tripping or falling hazard. Some tools with large
battery packs will stand upright on the battery pack
but may be easily knockedover.
• Air vents often cover moving parts and should be
avoided. Loose clothes, jewelry or long hair can be
caught in movingparts.
The label on your tool may include the following symbols. The
symbols and their definitions are asfollows:
V ......................... volts
Hz .......................hertz
min ..................... minutes
or DC ......direct current
...................... Class I Construction
(grounded)
…/min ..............per minute
BPM .................... beats per minute
IPM ..................... impacts per minute
RPM .................... revolutions per
minute
sfpm ................... surface feet per
minute
SPM .................... strokes per minute
A ......................... amperes
W ........................watts
or AC ...........alternating current
or AC/DC .... alternating or
direct current
...................... Class II
Construction
(double insulated)
n
o
.......................no load speed
n .........................rated speed
......................earthing terminal
.....................safety alert symbol
.....................visible radiation
..................... wear respiratory
protection
..................... wear eye
protection
..................... wear hearing
protection
..................... read all
documentation
BATTERIES AND CHARGERS
The battery pack is not fully charged out of the carton.
Before using the battery pack and charger, read the
safety instructions below and then follow charging
proceduresoutlined. When ordering replacement battery
packs, be sure to include the catalog number andvoltage.
Your tool uses a
DEWALT
charger. Be sure to read all safety
instructions before using your charger. Consult the chart
at the end of this manual for compatibility of chargers and
batterypacks.
READ ALL INSTRUCTIONS
Important Safety Instructions for All
Battery Packs
WARNING: Read all safety warnings and all
instructions for the battery pack, charger and
power tool. Failure to follow the warnings and
instructions may result in electric shock, fire and/
or seriousinjury.
• Do not charge or use the battery pack in explosive
atmospheres, such as in the presence of flammable
liquids, gases or dust. Inserting or removing the battery
pack from the charger may ignite the dust orfumes.
• NEVER force the battery pack into the charger. DO
NOT modify the battery pack in any way to fit into
a non-compatible charger as battery pack may
rupture causing serious personal injury. Consult
the chart at the end of this manual for compatibility of
batteries andchargers.
• Charge the battery packs only in designated
DEWALT
chargers.
• DO NOT splash or immerse in water or otherliquids.
• Do not store or use the tool and battery pack in
locations where the temperature may reach or
exceed 104°F (40°C) (such as outside sheds or metal
buildings in summer). For best life store battery packs in
a cool, drylocation.
NOTE: Do not store the battery packs in a tool with
the trigger switch locked on. Never tape the trigger
switch in the ONposition.
• Do not expose battery pack or tool/appliance to
fire or excessive temperature. Exposure to fire or
temperature above 265°F (130°C) may cause explosion.
• Do not incinerate the battery pack even if it is
severely damaged or is completely worn out. The
battery pack can explode in a fire. Toxic fumes and
materials are created when lithium ion battery packs
areburned.
• If battery contents come into contact with the skin,
immediately wash area with mild soap and water. If
battery liquid gets into the eye, rinse water over the open
eye for 15 minutes or until irritation ceases. If medical
attention is needed, the battery electrolyte is composed of
a mixture of liquid organic carbonates and lithiumsalts.

English
5
• Contents of opened battery cells may cause
respiratory irritation. Provide fresh air. If symptoms
persist, seek medicalattention.
WARNING: Burn hazard. Battery liquid may be
flammable if exposed to spark orflame.
WARNING: Fire hazard. Never attempt to open the
battery pack for any reason. If the battery pack case
is cracked or damaged, do not insert into the charger.
Do not crush, drop or damage the battery pack. Do
not use a battery pack or charger that has received a
sharp blow, been dropped, run over or damaged in
any way (e.g., pierced with a nail, hit with a hammer,
stepped on). Damaged battery packs should be
returned to the service center forrecycling.
Transportation
WARNING: Fire hazard. Do not store or carry the
battery pack so that metal objects can contact
exposed battery terminals. For example, do
not place the battery pack in aprons, pockets, tool
boxes, product kit boxes, drawers, etc., with loose
nails, screws, keys, etc. Transporting batteries
can possibly cause fires if the battery terminals
inadvertently come in contact with conductive
materials such as keys, coins, hand tools and the
like. The US Department of Transportation Hazardous
Material Regulations (HMR) actually prohibit
transporting batteries in commerce or on airplanes in
carry-on baggage UNLESS they are properly protected
from short circuits. So when transporting individual
battery packs, make sure that the battery terminals
are protected and well insulated from materials that
could contact them and cause a shortcircuit.
shipping the
DEWALT
FlEXVOlT™ Battery
The D
E
WALT FLEXVOLT™ battery has two modes: Use and
shipping.
Use Mode: When the FLEXVOLT™ battery stands alone or is
in a D
E
WALT 20V Max* product, it will operate as a 20V Max*
battery. When the FLEXVOLT™ battery is in a 60V Max* or a
120V Max* (two 60V Max* batteries) product, it will operate
as a 60V Max* battery.
shipping Mode: When
the cap is attached to the
FLEXVOLT™ battery, the
battery is in Shipping Mode.
Strings of cells are electrically
disconnected within the pack resulting in three batteries
with a lower Watt hour (Wh) rating as compared to one
battery with a higher Watt hour rating. This increased
quantity of three batteries with the lower Watt hour rating
can exempt the pack from certain shipping regulations that
are imposed upon the higher Watt hourbatteries.
The battery label indicates two Watt hour ratings (see
example). Depending on how the battery is shipped, the
appropriate Watt hour rating must be used to determine
the applicable shipping requirements. If utilizing the
shipping cap, the pack will be considered 3 batteries at
the Watt hour rating indicated for “Shipping”. If shipping
without the cap or in a tool, the pack will be considered one
battery at the Watt hour rating indicated next to “Use”.
USE: 120 Wh Shipping: 3 x 40 Wh
Example of Use and Shipping Label Marking
For example, Shipping Wh rating might indicate 3 x 40 Wh,
meaning 3 batteries of 40 Watt hours each. The Use Wh
rating might indicate 120 Wh (1 batteryimplied).
Fuel Gauge Battery Packs (Fig. B)
Some
DEWALT
battery packs include a fuel gauge which
consists of three green LED lights that indicate the level of
charge remaining in the batterypack.
The fuel gauge is an indication of approximate levels of
charge remaining in the battery pack according to the
followingindicators:
75–100% charged
51–74% charged
< 50% charged
Pack needs to be charged
To actuate the fuel gauge, press and hold the fuel gauge
button. A combination of the three green LED lights will
illuminate designating the level of charge left. When the
level of charge in the battery is below the usable limit, the
fuel gauge will not illuminate and the battery will need to
berecharged.
Fig. B
nOTE: The fuel gauge is only an indication of the charge left
on the battery pack. It does not indicate tool functionality
and is subject to variation based on product components,
temperature and end-userapplication.
For more information regarding fuel gauge battery packs,
please contact call 1-800-4-
DEWALT
(1-800-433-9258) or
visit our website www.dewalt.com.
The RBRC® Seal
The RBRC® (Rechargeable Battery
Recycling Corporation) Seal on the nickel
cadmium, nickel metal hydride or lithium-
ion batteries (or battery packs) indicates
that the costs to recycle these batteries
(or battery packs) at the end of their useful life have already
been paid by
DEWALT
. In some areas, it is illegal to place
spent nickel cadmium, nickel metal hydride or lithium-ion
batteries in the trash or municipal solid waste stream and
the Call2Recycle® program provides an environmentally
consciousalternative.
Call 2 Recycle, Inc., in cooperation with
DEWALT
and other
battery users, has established the program in the United
States and Canada to facilitate the collection of spent nickel
cadmium, nickel metal hydride or lithium-ion batteries. Help

English
6
protect our environment and conserve natural resources by
returning the spent nickel cadmium, nickel metal hydride
or lithium-ion batteries to an authorized
DEWALT
service
center or to your local retailer for recycling. You may also
contact your local recycling center for information on
where to drop off the spent battery. RBRC® is a registered
trademark of Call 2 Recycle,Inc.
Important Safety Instructions for All
Battery Chargers
WARNING: Read all safety warnings and all
instructions for the battery pack, charger and
power tool. Failure to follow the warnings and
instructions may result in electric shock, fire and/
or seriousinjury.
• DO NOT attempt to charge the battery pack with
any chargers other than the ones in this manual.
The charger and battery pack are specifically designed to
worktogether.
• These chargers are not intended for any uses other
than charging
DEWALT
rechargeable batteries.
Any other uses may result in risk of fire, electric shock
orelectrocution.
• Do not expose the charger to rain orsnow.
• Pull by the plug rather than the cord when
disconnecting the charger. This will reduce the risk of
damage to the electric plug andcord.
• Make sure that the cord is located so that it will not
be stepped on, tripped over or otherwise subjected
to damage orstress.
• Do not use an extension cord unless it is absolutely
necessary. Use of improper extension cord could result in
risk of fire, electric shock orelectrocution.
• When operating a charger outdoors, always provide
a dry location and use an extension cord suitable
for outdoor use. Use of a cord suitable for outdoor use
reduces the risk of electricshock.
• An extension cord must have adequate wire size
(AWG or American Wire Gauge) for safety. The smaller
the gauge number of the wire, the greater the capacity
of the cable, that is, 16 gauge has more capacity than 18
gauge. An undersized cord will cause a drop in line voltage
resulting in loss of power and overheating. When using
more than one extension to make up the total length,
be sure each individual extension contains at least the
minimum wire size. The following table shows the correct
size to use depending on cord length and nameplate
ampere rating. If in doubt, use the next heavier gauge. The
lower the gauge number, the heavier thecord.
Minimum gauge for Cord sets
Volts
Total length of Cord in Feet
(meters)
120 V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)
240 V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4)
Ampere Rating
American Wire gauge
More
Than
not
More
Than
0 6 18 16 16 14
6 10 18 16 14 12
10 12 16 16 14 12
12 16 14 12 Not Recommended
• Do not place any object on top of the charger or
place the charger on a soft surface that might block
the ventilation slots and result in excessive internal
heat. Place the charger in a position away from any heat
source. The charger is ventilated through slots in the top
and the bottom of thehousing.
• Do not operate the charger with a damaged cord
orplug.
• Do not operate the charger if it has received a sharp
blow, been dropped or otherwise damaged in any
way. Take it to an authorized servicecenter.
• Do not disassemble the charger; take it to an
authorized service center when service or repair
is required. Incorrect reassembly may result in a risk of
electric shock, electrocution orfire.
• Disconnect the charger from the outlet before
attempting any cleaning. This will reduce the risk of
electric shock. Removing the battery pack will not reduce
thisrisk.
• NEVER attempt to connect 2 chargerstogether.
• The charger is designed to operate on standard
120V household electrical power. Do not attempt to
use it on any other voltage. This does not apply to the
vehicularcharger.
WARNING: Shock hazard. Do not allow any liquid to
get inside the charger. Electric shock mayresult.
WARNING: Burn hazard. Do not submerge the
battery pack in any liquid or allow any liquid to
enter the battery pack. Never attempt to open the
battery pack for any reason. If the plastic housing of
the battery pack breaks or cracks, return to a service
center forrecycling.
CAUTION: Burn hazard. To reduce the risk of injury,
charge only
DEWALT
rechargeable battery packs.
Other types of batteries may overheat and burst
resulting in personal injury and propertydamage.
NOTICE: Under certain conditions, with the charger
plugged into the power supply, the charger can
be shorted by foreign material. Foreign materials
of a conductive nature, such as, but not limited to,
grinding dust, metal chips, steel wool, aluminum
foil or any buildup of metallic particles should be
kept away from the charger cavities. Always unplug
the charger from the power supply when there is no

English
7
battery pack in the cavity. Unplug the charger before
attempting toclean.

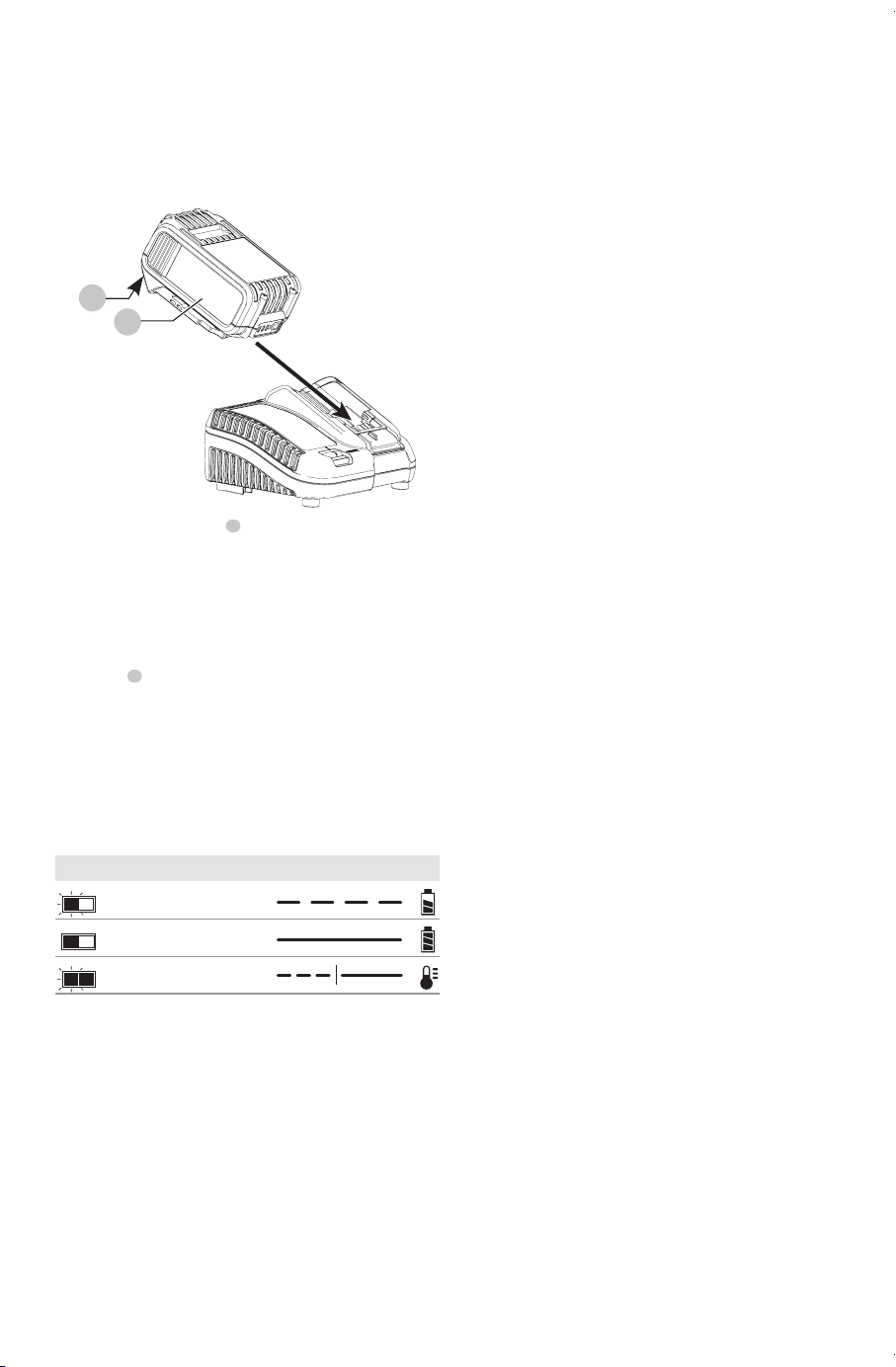

Charging a Battery (Fig. C)
1. Plug the charger into an appropriate outlet before
inserting batterypack.
8
9
Fig. C
2. Insert the battery pack
8
into the charger, making sure
the battery pack is fully seated in the charger. The red
(charging) light will blink continuously indicating that
the charging process hasstarted.
3. The completion of charge will be indicated by the
red light remaining ON continuously. To remove the
battery pack from the charger, push the battery release
button
9
on the battery pack and then slide the battery
pack out of the charger.
nOTE: To ensure maximum performance and life of lithium-
ion battery packs, charge the battery pack fully before
firstuse.
Charger Operation
Refer to the indicators below for the charge status of the
batterypack.
DCB107, DCB112, DCB113, DCB115, DCB118, DCB132
Charging
Fully Charged
Hot/Cold Pack Delay*
* DCB107, DCB112, DCB113, DCB115, DCB118, DCB132:
The red light will continue to blink, but a yellow indicator
light will be illuminated during this operation. Once the
battery pack has reached an appropriate temperature, the
yellow light will turn off and the charger will resume the
chargingprocedure.
The compatible charger(s) will not charge a faulty battery
pack. The charger will indicate faulty battery pack by
refusing to light or by displaying a problem pack or charger
blinkpattern.
nOTE: This could also mean a problem with acharger.
If the charger indicates a problem, take the charger and
battery pack to be tested at an authorized servicecenter.
hot/Cold Pack Delay
When the charger detects a battery pack that is too hot
or too cold, it automatically starts a Hot/Cold Pack Delay,
suspending charging until the battery pack has reached an
appropriate temperature. The charger then automatically
switches to the pack charging mode. This feature ensures
maximum battery packlife.
A cold battery pack will charge at a slower rate than a warm
battery pack. The battery pack will charge at that slower rate
throughout the entire charging cycle and will not return to
maximum charge rate even if the battery packwarms.
The DCB118 charger is equipped with an internal fan
designed to cool the battery pack. The fan will turn on
automatically when the battery pack needs to becooled.
Never operate the charger if the fan does not operate
properly or if ventilation slots are blocked. Do not permit
foreign objects to enter the interior of thecharger.
Electronic Protection System
Li-Ion tools are designed with an Electronic Protection
System that will protect the battery pack against
overloading, overheating or deepdischarge.
The tool will automatically turn off if the Electronic
Protection System engages. If this occurs, place the lithium-
ion battery pack on the charger until it is fullycharged.
Wall Mounting
DCB107, DCB112, DCB113, DCB115, DCB118, DCB132
These chargers are designed to be wall mountable or to
sit upright on a table or work surface. If wall mounting,
locate the charger within reach of an electrical outlet,
and away from a corner or other obstructions which may
impede air flow. Use the back of the charger as a template
for the location of the mounting screws on the wall. Mount
the charger securely using drywall screws (purchased
separately) at least 1" (25.4 mm) long, with a screw head
diameter of 0.28–0.35" (7–9mm), screwed into wood to an
optimal depth leaving approximately 7/32" (5.5 mm) of the
screw exposed. Align the slots on the back of the charger
with the exposed screws and fully engage them in theslots.
Charger Cleaning Instructions
WARNING: Shock hazard. Disconnect the charger
from the AC outlet before cleaning. Dirt and grease
may be removed from the exterior of the charger using
a cloth or soft non-metallic brush. Do not use water or
any cleaningsolutions.
Important Charging Notes
1. Longest life and best performance can be obtained if
the battery pack is charged when the air temperature is
between 65°F and 75°F (18° – 24°C). DO NOT charge
the battery pack in an air temperature below +40°F
(+4.5°C), or above +104°F (+40°C). This is important
and will prevent serious damage to the batterypack.
2. The charger and battery pack may become warm to the
touch while charging. This is a normal condition, and
does not indicate a problem. To facilitate the cooling of
the battery pack after use, avoid placing the charger or

English
8
battery pack in a warm environment such as in a metal
shed or an uninsulatedtrailer.
3. If the battery pack does not charge properly:
a. Check operation of receptacle by plugging in a lamp
or other appliance;
b. Check to see if receptacle is connected to a light
switch which turns power off when you turn out the
lights;
c. Move the charger and battery pack to a location
where the surrounding air temperature is
approximately 65°F – 75°F (18° – 24°C);
d. If charging problems persist, take the tool, battery
pack and charger to your local servicecenter.
4. The battery pack should be recharged when it fails to
produce sufficient power on jobs which were easily
done previously. DO NOT CONTINUE to use under these
conditions. Follow the charging procedure. You may
also charge a partially used pack whenever you desire
with no adverse effect on the batterypack.
5. Foreign materials of a conductive nature such as, but
not limited to, grinding dust, metal chips, steel wool,
aluminum foil, or any buildup of metallic particles
should be kept away from charger cavities. Always
unplug the charger from the power supply when there
is no battery pack in the cavity. Unplug the charger
before attempting toclean.
6. Do not freeze or immerse the charger in water or any
otherliquid.
Storage Recommendations
1. The best storage place is one that is cool and dry, away
from direct sunlight and excess heat orcold.
2. For long storage, it is recommended to store a fully
charged battery pack in a cool dry place out of the
charger for optimalresults.
nOTE: Battery packs should not be stored completely
depleted of charge. The battery pack will need to be
recharged beforeuse.
SAVE THESE INSTRUCTIONS FOR
FUTURE USE
sPECiFiCATiOns
DCh733 DCh773
Rated Size 1-7/8" (48 mm) 2" (52 mm)
Tool Holder SDS MAX SDS MAX
Voltage (DC) 60 V 60 V
Impact Energy in Joules (EPTA) 13.3 J 19.4 J
No-Load RPM 177–355 145–290
No-Load BPM 1350–2705 1105–2210
Optimum Drilling Range
3/4"–1-3/4"
(19 mm–45 mm)
7/8"–1-7/8"
(22 mm–48 mm)
Max. Diameter Core 5" (125 mm) 6" (150 mm)
Rotation Control
E-Clutch® E-Clutch®
sPECiFiCATiOns
DCh733 DCh773
Weight 19 lbs (8.6 kg) 21 lbs (9.5 kg)
Length 23.5" (59.7 cm) 25.4" (64.5 cm)
Width 4.5" (11.3 cm) 4.5" (11.3 cm)
Height 11.2" (28.4 cm) 11.2" (28.4 cm)
Vibration Control
SHOCKS® SHOCKS®
Chipping Yes Yes
Variable Speed Dial Yes Yes
Variable Speed Dial Positions 7 7
Noise Values [dB(A)]
L
pA
(Emission Sound Pressure
Level)
97 96
L
WA
(Sound Power Level) 108 107
K (Uncertainty of Given Sound
Level)
3 3
Vibration Values (m/s
2
)
Drilling into Concrete (Value
a
h,HD
)
9.0 10.1
Uncertainty K 1.5 1.5
Chipping/Chiselling (Value
a
h,Cheq
)
8.8 9.4
Uncertainty K 1.5 1.5
COMPONENTS (FIG. A)
WARNING: Never modify the power tool or any part
of it. Damage or personal injury couldresult.
Refer to Figure A at the beginning of this manual for a
complete list ofcomponents.
Intended Use
Your heavy-duty cordless rotary hammer is designed for
professional concrete drilling and chiselingapplications.
DO nOT use under wet conditions or in presence of
flammable liquids orgases.
Your heavy-duty cordless rotary hammer is a professional
powertool.
DO nOT let children come into contact with the tool.
Supervision is required when inexperienced operators use
thistool.
Trigger Switch (Fig. A)
To turn the tool on, squeeze the trigger switch
1
. To turn
the tool off, release the trigger switch. Your tool is equipped
with a brake. The chuck will stop as soon as the trigger
switch is fullyreleased.
Variable speed Trigger switch
The variable speed trigger switch enables you to select
the best speed for a particular application. The farther you
squeeze the trigger switch, the faster the tool will operate.
For maximum tool life, use variable speed only for starting
holes orfasteners.

English
9
nOTE: Continuous use in variable speed range is not
recommended. It may damage the trigger switch and
should beavoided.
ASSEMBLY AND ADJUSTMENTS
WARNING: To reduce the risk of serious personal
injury, turn unit off and remove the battery pack
before making any adjustments or removing/
installing attachments or accessories. An
accidental start-up can causeinjury.

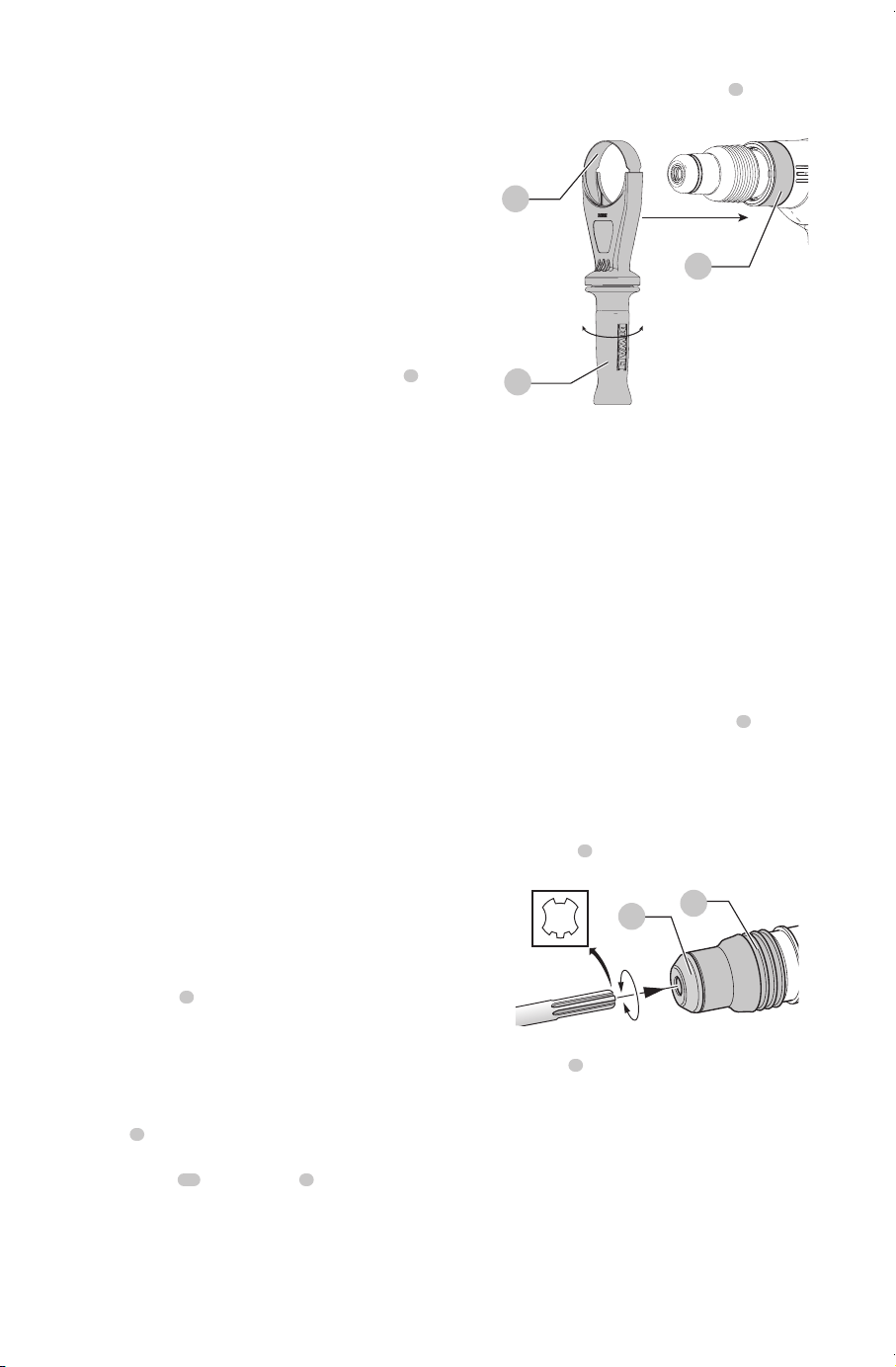

Side Handle (Fig. D)
WARNING: To reduce the risk of personal injury,
ALWAYS operate the tool with the side handle
properly installed. Failure to do so may result in
the side handle slipping during tool operation and
subsequent loss of control. Hold tool with both hands
to maximizecontrol.
The side handle
2
clamps to the front of the gear case and
may be rotated 360˚ to permit right- or left-hand use.

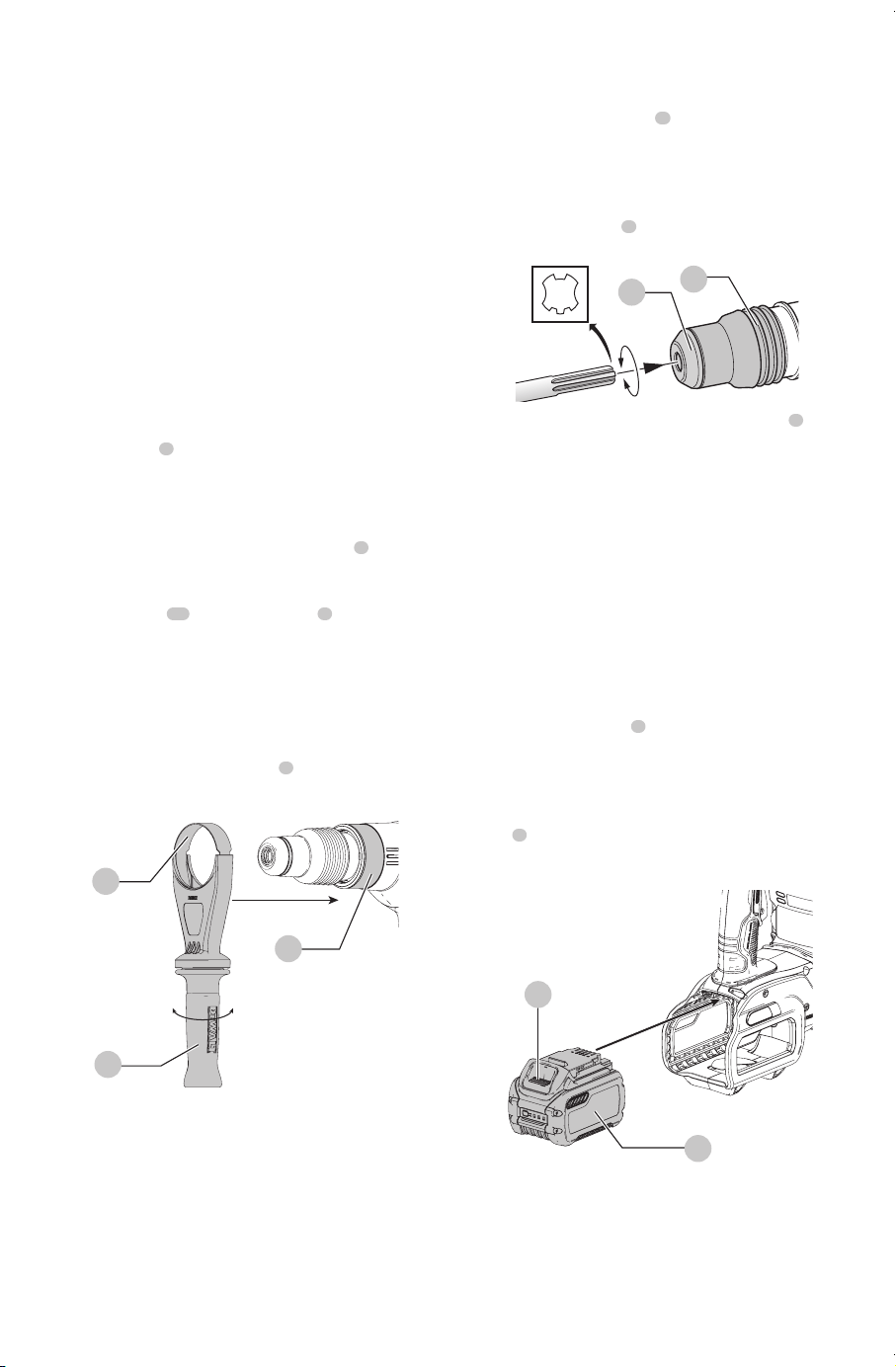

Mounting the Straight Side Handle
(Fig. D)
1. Widen the ring opening of the side handle
2
by
rotating it counterclockwise.
2. Slide the assembly onto the nose of the tool, through
the steel ring
13
and onto the collar
3
, past the chisel
holder andsleeve.
3. Rotate the side handle assembly to the desired position.
For hammerdrilling horizontally with a heavy drill
bit, place the side handle assembly at an angle of
approximately 20° to the tool for optimumcontrol.
4. Lock the side handle mounting assembly in place by
securely tightening the handle
2
rotating it clockwise
so that the assembly will notrotate.
Fig. D
3
2
13
Bit and Bit Holder
WARNING: Burn Hazard. ALWAYS wear gloves when
changing bits. Accessible metal parts on the tool and
bits may get extremely hot during operation. Small
bits of broken material may damage barehands.
The rotary hammer can be fitted with various chisel bits
depending on the desired application. Use sharp drill
bitsonly.
Inserting and Removing SDS MAX Bits
(Fig. E)
1. Insert bit in the bit holder
6
and apply downward
pressure while rotating to secure the bit into place. The
bit shank must beclean.
2. Ensure the bit is properlyengaged.
nOTE: The bit needs to move several centimeters in and
out of the bit holder
6
when properlyengaged.
6
7
Fig. E
3. To remove the bit, pull back the locking sleeve
7
and
pull the bitout.
OPERATION
WARNING: To reduce the risk of serious personal
injury, turn unit off and remove the battery pack
before making any adjustments or removing/
installing attachments or accessories. An
accidental start-up can causeinjury.
Installing and Removing the Battery Pack
(Fig. F)
nOTE: For best results, make sure your battery pack is
fullycharged.
To install the battery pack
8
into the tool’s battery cage,
align the battery pack with the rails inside the tool’s battery
cage and slide it in until the battery pack is firmly seated.
Ensure that it does notdisengage.
To remove the battery pack from the tool, press the release
button
9
and firmly pull the battery pack out of the tool
handle. Insert it into the charger as described in the charger
section of thismanual.
Fig. F
8
9

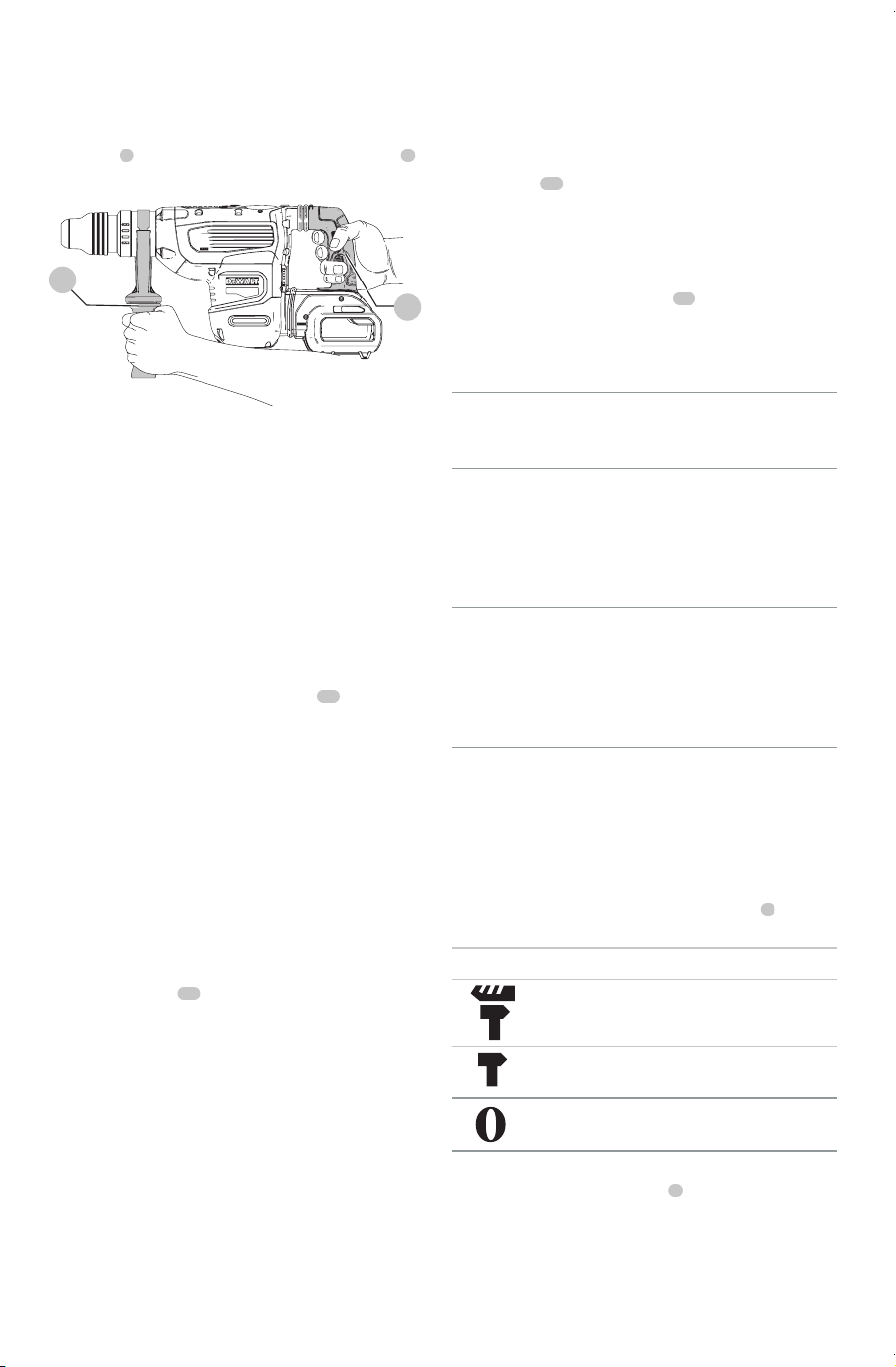

Proper Hand Position (Fig. G)
WARNING: To reduce the risk of serious personal injury,
ALWAYS use proper hand position as shown.

English
10
WARNING: To reduce the risk of serious personal
injury, ALWAYS hold securely in anticipation of a
suddenreaction.
Proper hand position requires one hand on the mounted
side handle
2
, with the other hand on the mainhandle
5
.
Fig. G
5
2
SHOCKS Active Vibration Control®
System
For best vibration control, hold the tool as described in
Proper Hand Position and apply just enough pressure so
the damping device on the main handle is approximately
mid stroke. The hammer only needs enough pressure to
engage the active vibration control. Applying too much
pressure will not make the tool actuate faster and active
vibration control will notengage.
DEWALT
Tool Tag Ready (Fig. A)
Optional Accessory
Your hammer comes with mounting holes
12
and
fasteners for installing a
DEWALT
Tool Tag. You will need a
T15 bit tip to install the tag. Only use the screws provided.
The
DEWALT
Tool Tag is designed for tracking and locating
professional power tools, equipment, and machines using
the
DEWALT
Tool Connect™ app. For proper installation
and use of the
DEWALT
Tool Tag refer to the
DEWALT
Tool
Tagmanual.
Electronic Speed and Impact Control (Fig. A)
The electronic speed and impact control allows the
use of smaller drill bits without the risk of bit breakage,
hammerdrilling into light and brittle materials without
shattering and optimal tool control for precisechiseling.
To set the speed dial
10
, turn the dial to the desired level.
The higher the number, the greater the speed and impact
energy. Dial settings make the tool extremely flexible and
adaptable for many different appli cations. The required
setting depends on the bit size and hardness of material
beingdrilled.
Overload Clutch
In case of jamming of a drill bit, the drive to the drill spindle
is interrupted by the overload clutch. Due to the resulting
forces, always hold the tool with both hands and take a
firmstance. After the overload, release and depress the
trigger to re-engagedrive.
WARNING: Drill may stall if overloaded causing a
sudden twist. Always expect the stall. Grip the drill
firmly to control the twisting action and avoidinjury.
E-Clutch® System (Fig. A
)
In addition to the integral (mechanical) clutch, the
DEWALT
anti-rotation E-Clutch® system, offers technology capable
of detecting the motion of the tool. This feature senses the
motion of the tool and shuts it down if necessary. The red
indicator LED
11
illuminates when the E-Clutch® System
isengaged.
E-Clutch® and Service Indicator LED
(Fig. A)
Your rotary hammer has two LEDs
11
, indicating the
E-Clutch® (ADC) function and a service indicator. Refer to
the table for more information on LEDfunctionality.
lED Function Description
Red
(permanently on)
E-Clutch®
E- Clutch® anti-rotation system
isengaged.
Yellow
(permanently on)
service required
The yellow service indicator LED
lights up to indicate the tool
needs servicing within the next 10
hours of use (new lubrication and
hammer mechanism sealing).
Yellow
(flashing)
service exceeded
With the service indicator lit, after
a further 10 hours use the service
indicator flashes to indicate the
tool has exceeded the required
service interval.
Operation Modes (Fig. H)
WARNING: Do not select the operating mode when
the tool isrunning.
CAUTION: Never use in Rotary Drilling or Rotary
Hammering mode with a chisel bit in the bit holder.
Personal injury and damage to the the tool mayresult.
Your tool is equipped with a mode selector dial
4
to
selectthe mode appropriate to desiredoperation.
symbol Mode Application
Rotary
hammering
Drilling into concrete
and masonry
hammering
only
Lightchipping
Bit Adjustment
Chisel bit position
adjustment
To select an operating mode
• Rotate the mode selector dial
4
so that the
arrow points to the symbol corresponding for the
desiredmode.

English
11
Fig. H
4
nOTE: The arrow on the mode selector dial
4
must be
pointing at a mode symbol at all times. There are no
operable positions inbetween. It may be necessary to briefly
run the motor after having changed from 'hammering only'
to 'rotary' modes in order to align thegears or to postion
the chiselbit.
Indexing the Chisel Position (Fig. A)
The chisel can be indexed and locked into 24
differentpositions.
1. Rotate the mode selector switch
4
until it points
towards the
position.
2. Rotate the chisel in the desiredposition.
3. Set the mode selector switch
4
to the “Hammering
Only”position.
4. Twist the chisel until it locks inposition.
Performing an Application (Fig. I)
WARNING: TO REDUCE THE RISK OF PERSONAL
INJURY, ALWAYS ensure workpiece is anchored or
clamped firmly. If drilling thin material, use a wood
“back-up” block to prevent damage to thematerial.
WARNING: Always wait until the motor has come to
a complete standstill before changing the direction
ofrotation.
1. Choose and install the appropriate chuck, adapter, and/
or bit onto to the tool. Refer to Bit and BitHolder.
2. Using the mode selector dial
4
, selectthe mode
appropriate to desired application. Refer to
OperationModes.
3. Adjust the side handle
2
asnecessary.
Fig. I
2
4 1
4. Place the bit/chisel on the desiredlocation.
5. Depress the trigger switch
1
.
6. To stop the hammer, release theswitch.
Recommendations for Tool Operation
• When drilling, always apply pressure in a straight line
with the bit, but do not push hard enough to stall the
motor or deflect thebit. A smooth even flow of material
indicates the proper drillingrate.
• If drilling thin material or material that is prone to
splinter, use a wood “back-up” block to prevent damage
to theworkpiece.
WARNING:
• Do not use this tool to mix or pump easily
combustible or explosive fluids (benzine,
alcohol,etc.).
• Do not mix or stir inflammable liquids
labelledaccordingly.
MAINTENANCE
WARNING: To reduce the risk of serious personal
injury, turn unit off and remove the battery pack
before making any adjustments or removing/
installing attachments or accessories. An
accidental start-up can causeinjury.
Cleaning
WARNING: Blow dirt and dust out of all air vents with
clean, dry air at least once a week. To minimize the risk
of eye injury, always wear ANSI Z87.1 approved eye
protection when performingthis.
WARNING: Never use solvents or other harsh
chemicals for cleaning the non-metallic parts of
the tool. These chemicals may weaken the plastic
materials used in these parts. Use a cloth dampened
only with water and mild soap. Never let any liquid
get inside the tool; never immerse any part of the tool
into aliquid.
Accessories
WARNING: Since accessories, other than those
offered by
DEWALT
, have not been tested with this
product, use of such accessories with this tool could be
hazardous. To reduce the risk of injury, only
DEWALT
recommended accessories should be used with
thisproduct.
Recommended accessories for use with your tool
are available at extra cost from your local dealer or
authorized service center. If you need assistance in
locating any accessory, please contact
DEWALT
Industrial
Tool Co., 701East Joppa Road, Towson, MD 21286, call
1-800-4-
DEWALT
(1-800-433-9258) or visit our website:
www.dewalt.com.
Various types of SDSMAX drill bits and chisels are available
as anoption. Accessories and attachments used must be
regularly lubricated around the SDSMAXfitment.
Repairs
The charger and battery pack are notserviceable.
WARNING: To assure product SAFETY and
RELIABILITY, repairs, maintenance and adjustment
(including brush inspection and replacement, when

English
12
applicable) should be performed by a
DEWALT
factory
service center or a
DEWALT
authorized service center.
Always use identical replacementparts.
Register Online
Thank you for your purchase. Register your product nowfor:
• WARRAnTY sERViCE: Registering your product will
help you obtain more efficient warranty service in case
there is a problem with yourproduct.
• COnFiRMATiOn OF OWnERshiP: In case of
an insurance loss, such as fire, flood or theft, your
registration of ownership will serve as your proof
ofpurchase.
• FOR YOUR sAFETY: Registering your product will
allow us to contact you in the unlikely event a safety
notification is required under the Federal Consumer
SafetyAct.
Register online at www.dewalt.com/register.
Three Year Limited Warranty
DEWALT
will repair, without charge, any defects due to
faulty materials or workmanship for three years from
the date of purchase. This warranty does not cover part
failure due to normal wear or tool abuse. For further detail
of warranty coverage and warranty repair information,
visit www.dewalt.com or call 1-800-4-
DEWALT
(1-800-
433-9258). This warranty does not apply to accessories
or damage caused where repairs have been made
or attempted by others. THIS LIMITED WARRANTY IS
GIVEN IN LIEU OF ALL OTHERS, INCLUDING THE IMPLIED
WARRANTY OF MERCHANTABILITY AND FITNESS FOR A
PARTICULAR PURPOSE, AND EXCLUDES ALL INCIDENTAL
OR CONSEQUENTIAL DAMAGES. Some states do not allow
limitations on how long an implied warranty lasts or the
exclusion or limitation of incidental or consequential
damages, so these limitations may not apply to you. This
warranty gives you specific legal rights and you may have
other rights which vary in certain states orprovinces.
In addition to the warranty,
DEWALT
tools are covered
byour:
2 YEARs FREE sERViCE
DEWALT
will maintain the tool and replace worn parts
caused by normal use, for free, any time during the first two
years afterpurchase.
2 YEARs FREE sERViCE On DEWAlT BATTERY PACKs
DC9071, DC9091, DC9096, DC9182, DC9280, DC9360, DCB120,
DCB127, DCB201, DCB203, DCB203BT, DCB207, DCB361
3 YEARs FREE sERViCE On DEWAlT BATTERY PACKs
DCB200, DCB203, DCB204, DCB204BT, DCB205, DCB205BT,
DCB206, DCB230, DCB606, DCB609, DCB612
nOTE: Battery warranty voided if the battery pack is
tampered with in any way.
DEWALT
is not responsible
for any injury caused by tampering and may prosecute
warranty fraud to the fullest extent permitted bylaw.
90 DAY MOnEY BACK gUARAnTEE
If you are not completely satisfied with the performance of
your
DEWALT
Power Tool, Laser, or Nailer for any reason, you
can return it within 90 days from the date of purchase with
a receipt for a full refund – no questionsasked.
lATin AMERiCA: This warranty does not apply to products
sold in Latin America. For products sold in Latin America,
see country specific warranty information contained in
the packaging, call the local company or see website for
warrantyinformation.
FREE WARning lABEl REPlACEMEnT: If your warning
labels become illegible or are missing, call 1-800-4-
DEWALT
(1-800-433-9258) for a freereplacement.

English
13
TROUBLESHOOTING GUIDE
BE sURE TO FOllOW sAFETY RUlEs AnD insTRUCTiOns
For assistance with your product, visit our website at www.dewalt.com for a list of service centers, or call
DEWALT
at
1-800-4-
DEWALT
(1-800-433-9258).
PROBlEM POssiBlE CAUsE sOlUTiOn
Tool will not start. Battery pack not installed properly. Check battery pack installation.
Battery pack not charged. Check battery pack charging requirements.
Internal componets too hot. Allow tool to cool down.
Reduced Power. The speed dial is set to a lower setting. Rotate the speed dial to a higher setting suitable for
the application.
Battery has low state of charge. Replace with fresh battery pack.
The bit does not rotate. The mode selector dial is not correctly engaged,
or is set to “Hammering Only” or is set to
position "O".
Rotate the mode selector dial to "Rotary Hammering". Refer to
Operation Modes.
The bit cannot be released. The chuck is not pulled back fully. Pull the chuck back as far as it will go and remove the bit. Refer
to Inserting and Removing SDS MAX Bits.
The yellow service indicator light is
on or flashing.
The time for service has been reached. Have service perfomed by an authorized D
E
WALT service center
if necessary. Refer to E-Clutch® and Service Indicator LEDs.
Tool shuts off abruptly.
Battery pack has reached its maximum
thermal limit.
Allow battery pack to cool down.
Out of charge. (To maximize the life of the
battery pack it is designed to shut off
abruptly when the charge is depleted.)
Place on charger and allow to charge.
Battery pack will not charge.
Battery pack not inserted into charger. Insert battery pack into charger until LED illuminates.
Charger not plugged in. Plug charger into a working outlet. Refer to Important
Charging Notes for more details.
Surrounding air temperature too hot or
too cold.
Move charger and battery pack to a surrounding air temperature
of approximately 65 °F – 75 °F (18 °C– 24 °C).

FRAnçAis
14
Définitions : symboles et termes d'alarmes sécurité
Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations
dangereuses et de risques de dommages corporels oumatériels.
DANGER: indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des
blessuresgraves.
AVERTISSEMENT: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la
mort ou des blessuresgraves.
ATTENTION: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des
blessures légères oumodérées.
(Si utilisé sans aucun terme) Indique un message propre à lasécurité.
AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait
pour l’éviter, pourrait poser des risques de dommagesmatériels.
AVERTISSEMENT! lire tous les avertissements de
sécurité et toutes les directives. Le non-respect des
avertissements et des directives pourrait se solder par un
choc électrique, un incendie et/ou une blessuregrave.
AVERTISSEMENT : afin de réduire le risque de blessures,
lire le mode d’emploi del’outil.
Pour toute question ou remarque au sujet de cet outil ou
de tout autre outil
DEWALT
, composez le numéro sans
frais : 1-800-4-
DEWALT
(1-800-433-9258).
1
Gâchette
2
Poignée latérale
3
Barillet avant (collier)
4
Cadran de sélection de
mode
5
Poignée principale
6
Porte-embout
7
Manchon
8
Bloc-piles
9
Bouton de libération du
bloc-piles
10
Cadran de vitesses
11
Voyants DEL jaune des
brosses et d’E-Clutch
MD
12
Trous de montage de la
balise de l’outil
DEWALT
Fig. A
1
5
2
36
7
4
9
8
10
11
12

FRAnçAis
15
AVERTISSEMENTS GÉNÉRAUX SUR LA
SÉCURITÉ DES OUTILS
AVERTISSEMENT: lisez tous les avertissements de
sécurité, toutes les instructions, les illustrations
et les caractéristiques fournis avec cet outil
électrique. Ne pas suivre toutes les instructions
comprises aux présentes peut conduire à un choc
électrique, un incendie et/ou des blessuresgraves.
CONSERVER TOUS LES
AVERTISSEMENTS ET TOUTES
LES DIRECTIVES POUR UN
USAGE ULTÉRIEUR
Le terme « outil électrique » cité dans les avertissements se
rapporte à votre outil électrique à alimentation sur secteur
(avec fil) ou par piles (sans fil).
1) Sécurité du lieu de travail
a ) Tenir l’aire de travail propre et bien éclairée.
Les lieux encombrés ou sombres sont propices
auxaccidents.
b ) Ne pas faire fonctionner d’outils électriques
dans un milieu déflagrant, tel qu’en présence de
liquides, de gaz ou de poussières inflammables.
Les outils électriques produisent des étincelles qui
pourraient enflammer la poussière ou lesvapeurs.
c ) Éloigner les enfants et les personnes à proximité
pendant l’utilisation d’un outil électrique.
Une distraction pourrait en faire perdre la maîtrise
àl’utilisateur.
2) Sécurité en matière d’électricité
a ) Les fiches des outils électriques doivent
correspondre à la prise. Ne jamais modifier la
fiche d’aucune façon. Ne jamais utiliser de fiche
d’adaptation avec un outil électrique mis à la
terre. Le risque de choc électrique sera réduit par
l’utilisation de fiches non modifiées correspondant à
laprise.
b ) Éviter tout contact physique avec des surfaces
mises à la terre comme des tuyaux, des
radiateurs, des cuisinières et des réfrigérateurs.
Le risque de choc électrique est plus élevé si votre corps
est mis à laterre.
c ) Ne pas exposer les outils électriques à la pluie ou
à l’humidité. La pénétration de l’eau dans un outil
électrique augmente le risque de chocélectrique.
d ) Ne pas utiliser le cordon de façon abusive.
Ne jamais utiliser le cordon pour transporter,
tirer ou débrancher un outil électrique. Tenir le
cordon éloigné de la chaleur, de l’huile, des bords
tranchants et des pièces mobiles. Les cordons
endommagés ou enchevêtrés augmentent les risques
de chocélectrique.
e ) Pour l’utilisation d’un outil électrique à
l’extérieur, se servir d’une rallonge convenant à
cette application. L’utilisation d’une rallonge conçue
pour l’extérieur réduira les risques de chocélectrique.
f ) S’il est impossible d’éviter l’utilisation d’un
outil électrique dans un endroit humide,
brancher l’outil dans une prise ou sur un circuit
d’alimentation dotés d’un disjoncteur de fuite à
la terre (GFCI). L’utilisation de ce type de disjoncteur
réduit les risques de chocélectrique.
3) Sécurité personnelle
a ) Être vigilant, surveiller le travail effectué et faire
preuve de jugement lorsqu’un outil électrique
est utilisé. Ne pas utiliser d’outil électrique en
cas de fatigue ou sous l’influence de drogues,
d’alcool ou de médicaments. Un simple moment
d’inattention en utilisant un outil électrique peut
entraîner des blessures corporellesgraves.
b ) Utiliser des équipements de protection
individuelle. Toujours porter une protection
oculaire. L’utilisation d’équipements de protection
comme un masque antipoussière, des chaussures
antidérapantes, un casque de sécurité ou des
protecteurs auditifs lorsque la situation le requiert
réduira les risques de blessurescorporelles.
c ) Empêcher les démarrages intempestifs. S’assurer
que l’interrupteur se trouve à la position
d’arrêt avant de relier l’outil à une source
d’alimentation et/ou d’insérer un bloc-piles, de
ramasser ou de transporter l’outil. Transporter
un outil électrique alors que le doigt repose sur
l’interrupteur ou brancher un outil électrique dont
l’interrupteur est à la position de marche risque de
provoquer unaccident.
d ) Retirer toute clé de réglage ou clé avant de
démarrer l’outil. Une clé ou une clé de réglage
attachée à une partie pivotante de l’outil électrique
peut provoquer des blessurescorporelles.
e ) Ne pas trop tendre les bras. Conserver
son équilibre en tout temps. Cela permet
de mieux maîtriser l’outil électrique dans les
situationsimprévues.
f ) S’habiller de manière appropriée. Ne pas porter
de vêtements amples ni de bijoux. Garder les
cheveux, les vêtements et les gants à l’écart des
pièces mobiles. Les vêtements amples, les bijoux ou
les cheveux longs risquent de rester coincés dans les
piècesmobiles.
g ) Si des composants sont fournis pour le
raccordement de dispositifs de dépoussiérage
et de ramassage, s’assurer que ceux-ci sont bien
raccordés et utilisés. L’utilisation d’un dispositif de
dépoussiérage peut réduire les dangers engendrés par
lespoussières.
h ) Ne pas laisser votre connaissance acquise suite
l’utilisation fréquente des outils vous permettre
de baisser la garde et ignorer les principes de
sécurité de l’outil. Un acte irréfléchi peut causer une
blessure grave en une fraction de seconde.
4) Utilisation et entretien d’un
outil électrique
a ) Ne pas forcer un outil électrique. Utiliser l’outil
électrique approprié à l’application. L’outil
électrique approprié effectuera un meilleur travail,

FRAnçAis
16
de façon plus sûre et à la vitesse pour laquelle il a
étéconçu.
b ) Ne pas utiliser un outil électrique dont
l’interrupteur est défectueux. Tout outil électrique
dont l’interrupteur est défectueux est dangereux et
doit êtreréparé.
c ) Débranchez la fiche de la prise électrique et, si
amovible, retirez le bloc-piles de l’outil avant
d’effectuer tout ajustement, changement et
entreposage de celui-ci. Ces mesures préventives
réduisent les risques de démarrage accidentel de
l’outilélectrique.
d ) Ranger les outils électriques hors de la portée
des enfants et ne permettre à aucune personne
n’étant pas familière avec un outil électrique ou
son mode d’emploi d’utiliser cet outil. Les outils
électriques deviennent dangereux entre les mains
d’utilisateursinexpérimentés.
e ) Gardez les poignées et surfaces d’emprise
propres et libres de tout produit lubrifiant.
Vérifier si les pièces mobiles sont mal alignées ou
coincées, si des pièces sont brisées ou présentent
toute autre condition susceptible de nuire au bon
fonctionnement de l’outil électrique. En cas de
dommage, faire réparer l’outil électrique avant
toute nouvelle utilisation. Beaucoup d’accidents
sont causés par des outils électriques malentretenus.
f ) S’assurer que les outils de coupe sont aiguisés et
propres. Les outils de coupe bien entretenus et affûtés
sont moins susceptibles de se coincer et sont plus
faciles àmaîtriser.
g ) Utiliser l’outil électrique, les accessoires, les
forets, etc. conformément aux présentes
directives en tenant compte des conditions de
travail et du travail à effectuer. L’utilisation d’un
outil électrique pour toute opération autre que celle
pour laquelle il a été conçu estdangereuse.
h ) Garder vos mains et les surfaces de prise sèches,
propres et libres de graisse et de poussière. Les
mains et les surfaces de prise glissante ne permettent
pas la manutention et le contrôle sécuritaires de l’outil
dans les situationsimprévues.
5) Utilisation et entretien du bloc-piles
a ) Ne recharger l’outil qu’au moyen du chargeur
précisé par le fabricant. L’utilisation d’un chargeur
qui convient à un type de bloc-piles risque de
provoquer un incendie s’il est utilisé avec un autre type
de b loc-piles.
b ) Utiliser les outils électriques uniquement avec
les blocs-piles conçus à cet effet. L’utilisation de
tout autre bloc-piles risque de causer des blessures ou
unincendie.
c ) Lorsque le bloc-piles n’est pas utilisé, le tenir
éloigné des objets métalliques, notamment
des trombones, de la monnaie, des clés, des
clous, des vis ou autres petits objets métalliques
qui peuvent établir une connexion entre les
deux bornes. Le court-circuit des bornes du bloc-piles
risque de provoquer des brûlures ou unincendie.
d ) En cas d’utilisation abusive, le liquide peut gicler
hors du bloc-piles; éviter tout contact avec ce
liquide. Si un contact accidentel se produit, laver
à grande eau. Si le liquide entre en contact avec
les yeux, obtenir également des soins médicaux.
Le liquide qui gicle hors du bloc-piles peut provoquer
des irritations ou desbrûlures.
e ) Ne pas utiliser de bloc-piles ou outil qui
a été endommagé ou modifié. Les unités
endommagées ou modifiées peuvent avoir une
réaction imprévisible résultant en un incendie,
une explosion ou un potentiel de blessure.
f ) Ne pas exposer de bloc-piles ou l’outil aux
flammes ou à des températures excessives.
L’exposition aux flammes ou à une température
au-dessus de 130°C (265°F) pourrait causer
uneexplosion.
g ) Suivre toutes les instructions de recharge et
ne rechargez pas le bloc-piles ou l’outil à des
températures hors de la plage de température
indiquée dans les instructions. Une recharge non
conforme ou à une température hors des limites
spécifiées peut endommager les piles et augmenter le
risque d’incendie.
6) Réparation
a ) Faire réparer l’outil électrique par un réparateur
professionnel en n’utilisant que des pièces de
rechange identiques. Cela permettra de maintenir
une utilisation sécuritaire de l’outilélectriques.
b ) Ne jamais réparer des blocs-piles endommagés.
La réparation de blocs-piles doit seulement être
effectuée par le fabricant ou les fournisseurs de
serviceautorisé.
Règles de sécurité particulières pour
marteaux rotatifs
• Porter une protection auditive. L’exposition au bruit
peut causer une perte de l’acuitéauditive.
• Utiliser toute poignée auxiliaire fournie avec l’outil.
Toute perte de contrôle de l’outil poserait des risques de
dommagescorporels.
• Tenir l’outil électrique par les surfaces de prise
isolées pour effectuer un travail où un organe de
coupe pourrait rencontrer des câblages cachés. Tout
contact de l’organe de coupe avec un fil sous tension
mettra les parties métalliques exposées de l’outil électrique
sous tension et électrocutera l’utilisateur.
• Assurez-vous que le matériau étant percé/démoli
ne dissimule pas une alimentation en gaz ou en
électricité et que leurs emplacements ont été vérifiés
auprès des entreprises des servicespublics.
• Utiliser des serre-joints ou tout autre moyen pour
fixer et immobiliser le matériau sur une surface
stable. Tenir la pièce à la main ou contre son corps offre
une stabilité insuffisante qui pourrait vous en faire perdre
lecontrôle.
• Porter des lunettes de protection ou toute autre
protection oculaire. Le martelage produit des débris

FRAnçAis
17
dans l’air. Et ces particules posent des risques de
dommages oculaires permanents. Porter un masque
anti-poussière ou un appareil de protection des voies
respiratoires lors d’applications produisant de la poussière.
Une protection auditive pourra être nécessaire pour la
plupart desapplications.
• Maintenir systématiquement l’outil fermement.
Ne jamais utiliser l’outil sans le maintenir à deux
mains. Le maintenir à une main provoquera la perte de
contrôle de l’outil. Traverser soudainement une paroi ou
rencontrer des matériaux durs, comme des armatures,
pose également desrisques.
Règles de sécurité supplémentaires pour
marteaux rotatifs
• Ne pas utiliser cet outil de façon prolongée. Les
vibrations causées par le martelage peuvent être nocives
pour les mains ou les bras. Porter des gants pour amortir
les chocs, et limiter le temps de travail en faisant des
pausesfréquentes.
• Ne pas réusiner les embouts soi-même. Le réusinage
des burins ne doit être effectué que par un spécialiste
agréé. Des burins réusinés incorrectement posent des
risques de dommagescorporels.
• Les accessoires et l’outil pourront chauffer pendant
l’utilisation. Porter des gants pendant leur utilisation
pour effectuer des travaux produisant beaucoup de
chaleur comme le perforage à percussion et le perçage
desmétaux.
• Attendre systématiquement l’arrêt complet
de l’embout avant de déposer l’outil où que ce
soit. Manipuler des embouts pose des risques de
dommagescorporels.
• Ne pas taper avec un marteau sur un embout grippé
pour le déloger. Des fragments de métal ou des débris
pourraient s’échapper et causer des dommagescorporels.
• Des burins légèrement émoussés peuvent être
affutés parmeulage.
• Ne pas surchauffer l’embout (décoloration) pendant
le réaffutage. Les burins très émoussés doivent être
réusinés. Ne pas retremper ou traiter par recuit unburin.
Consigne de sécurité supplémentaire
AVERTISSEMENT: porter SYSTEMATIQUEMENT
des lunettes de protection. Les lunettes courantes
NE sont PAS des lunettes de protection. Utiliser aussi
un masque antipoussières si la découpe doit en
produire beaucoup. PORTER SYSTÉMATIQUEMENT UN
ÉQUIPEMENT DE SÉCURITÉ HOMOLOGUÉ:
• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3);
• Protection auditive ANSI S12.6 (S3.19);
• Protection des voies respiratoires NIOSH/OSHA/
MSHA.
AVERTISSEMENT: les scies, meules, ponceuses,
perceuses ou autres outils de construction peuvent
produire des poussières contenant des produits
chimiques reconnus par l’État californien pour causer
cancers, malformations congénitales ou être nocifs au
système reproducteur. Parmi ces produits chimiques,
on retrouve:
• Le plomb dans les peintures à base de plomb;
• La silice cristallisée dans les briques et le ciment,
ou autres produits de maçonnerie; et
• L’arsenic et le chrome dans le bois ayant subi un
traitementchimique.
Le risque associé à de telles expositions varie selon la
fréquence à laquelle on effectue ces travaux. Pour réduire
toute exposition à ces produits: travailler dans un endroit
bien aéré, en utilisant du matériel de sécurité homologué, tel
un masque antipoussières spécialement conçu pour filtrer les
particulesmicroscopiques.
• Limiter toute exposition prolongée avec les
poussières provenant du ponçage, sciage, meulage,
perçage ou toute autre activité de construction.
Porter des vêtements de protection et nettoyer à
l’eau savonneuse les parties du corps exposées. Le
fait de laisser la poussière pénétrer dans la bouche, les
yeux ou la peau peut favoriser l’absorption de produits
chimiquesdangereux.
AVERTISSEMENT: cet outil peut produire et/
ou répandre de la poussière susceptible de causer
des dommages sérieux et permanents au système
respiratoire. Utiliser systématiquement un appareil
de protection des voies respiratoires homologué par
le NIOSH ou l’OSHA. Diriger les particules dans le sens
opposé au visage et aucorps.
AVERTISSEMENT: pendant l’utilisation, porter
systématiquement une protection auditive
individuelle adéquate homologuée ANSI S12.6
(S3.19). Sous certaines conditions et suivant la durée
d’utilisation, le bruit émanant de ce produit pourrait
contribuer à une perte de l’acuitéauditive.
ATTENTION: après utilisation, ranger l’outil
sur son côté, sur une surface stable, là où il
ne pourra ni faire trébucher ni faire chuter
quelqu’un. Certains outils équipés d’un large bloc-
piles peuvent tenir à la verticale sur celui-ci, mais
manquent alors destabilité.
• Prendre des précautions à proximité des évents,
car ils cachent des pièces mobiles. Vêtements amples,
bijoux ou cheveux longs risquent de rester coincés dans
ces piècesmobiles.
L’étiquette apposée sur votre outil peut inclure les symboles
suivants. Les symboles et leur définition sont indiqués ci-après:
V ......................... volts
Hz ....................... hertz
min ..................... minutes
or DC ...... courant continu
...................... fabrication classe I
(mis à la terre)
…/min .............. par minute
BPM .................... battements par
minute
IPM ..................... impacts par minute
RPM .................... révolutions par
minute
sfpm ................... pieds linéaires par
minute (plpm)
SPM (FPM) ......... fréquence par
minute
A ......................... ampères
W ........................ watts
or AC ........... courant alternatif

FRAnçAis
18
or AC/DC .... courant alternatif
ou continu
...................... fabrication classe II
(double isolation)
n
o
....................... vitesse à vide
n ......................... vitesse nominale
...................... borne de terre
...................... symbole
d’avertissement
..................... radiation visible
..................... protection
respiratoire
.....................protection oculaire
.....................protection auditive
..................... lire toute la
documentation
BLOCS-PILES ET CHARGEURS
Le bloc-piles n’est pas totalement chargé d’usine. Avant
d’utiliser le bloc-piles et le chargeur, lire les consignes de
sécurité ci-après puis suivre la procédure de chargement
indiquée. Pour commander un bloc-piles de rechange,
s’assurer d’en inclure le numéro de catalogue et latension.
Cet outil fonctionne avec un chargeur
DEWALT
. S’assurer
de bien lire toutes les consignes de sécurité avant toute
utilisation du chargeur. Consulter le tableau en fin de
manuel pour connaître les compatibilités entre chargeurs
et blocs-piles.
LIRE TOUTES LES CONSIGNES
Consignes importantes de sécurité
les blocs-piles
AVERTISSEMENT : lire toutes les instructions et
toutes les consignes de sécurité propres au bloc-
piles, au chargeur et à l’outil électrique. Tout
manquement aux avertissements et instructions
pose des risques de décharges électriques,
d’incendie et/ou de blessures graves.
• Ne pas recharger ou utiliser un bloc-piles en milieu
déflagrant, en présence, par exemple, de poussières,
gaz ou liquides inflammables. Le fait d’insérer ou
retirer un bloc-piles de son chargeur pourrait causer
l’inflammation de poussières ou d’émanations.
• NE JAMAIS forcer l’insertion d’un bloc-piles dans un
chargeur. NE modifier un bloc-piles d’AUCUNE façon
pour le faire rentrer dans un chargeur incompatible,
car il pourrait se briser et causer des dommages
corporels graves. Consulter le tableau en dernière page
de ce manuel pour connaître les compatibilités entre
chargeurs et blocs-piles.
• Recharger les blocs-piles exclusivement dans des
chargeurs
DEWALT
.
• NE PAS éclabousser le bloc-piles ou l’immerger dans l’eau
ou dans tout autreliquide.
• Ne pas entreposer ou utiliser l’appareil et le bloc-
piles en présence de températures ambiantes
pouvant excéder 40°C (104°F) (comme dans des
hangars ou des bâtiments métalliques l’été). Pour
préserver leur durée de vie, entreposer les blocs-piles dans
un endroit frais etsec.
REMARQUE: ne pas mettre un bloc-piles dans un
outil dont la gâchette est verrouillée en position de
marche. Ne jamais bloquer l’interrupteur en position
deMARCHE.
• Ne pas exposer le bloc-piles ou l’outil/l’appareil au
feu ou à une température excessive. L’exposition au
feu ou à une température au-dessus de 130°C (265°F)
pourrait entraîner une explosion.
• Ne pas incinérer le bloc-piles même s’il est
sévèrement endommagé ou complètement usagé,
car il pourrait exploser et causer un incendie.
Pendant l’incinération des blocs-piles au lithium-ion, des
vapeurs et matières toxiques sontdégagées.
• En cas de contact du liquide de la pile avec la peau,
rincer immédiatement au savon doux et à l’eau. En
cas de contact oculaire, rincer l’œil ouvert à l’eau claire
une quinzaine de minutes ou jusqu’à ce que l’irritation
cesse. Si des soins médicaux s’avéraient nécessaires, noter
que l’électrolyte de la pile est composé d’un mélange de
carbonates organiques liquides et de sels delithium.
• Le contenu des cellules d’une pile ouverte peut
causer une irritation respiratoire. En cas d’inhalation,
exposer l’individu à l’air libre. Si les symptômes persistent,
consulter unmédecin.
AVERTISSEMENT: risques de brûlure. Le liquide de la
pile peut s’enflammer s’il est exposé à des étincelles ou
à uneflamme.
AVERTISSEMENT: risques d’incendie. Ne jamais
tenter d’ouvrir le bloc-piles pour quelque raison
que ce soit. Si le boîtier du bloc-piles est fissuré ou
endommagé, ne pas l’insérer dans un chargeur. Ne
pas écraser, laisser tomber, ou endommager les blocs-
piles. Ne pas utiliser un bloc-piles ou un chargeur
qui a reçu un choc violent, ou si l’appareil est tombé,
a été écrasé ou endommagé de quelque façon que
ce soit (p. ex. percé par un clou, frappé d’un coup
de marteau, piétiné). Les blocs-piles endommagés
doivent être renvoyés à un centre de réparation pour
y êtrerecyclés.
Transport
AVERTISSEMENT: risques d’incendie. Au moment
de ranger ou transporter le bloc-piles, veiller à
protéger ses bornes à découvert de tout objet
métallique. Par exemple, éviter de placer le bloc-
piles dans un tablier, une poche, une boîte à outils
ou un tiroir, etc. contenant des objets tels que clous,
vis, clés, etc. Le fait de transporter des blocs-piles
comporte des risques d’incendie, car les bornes
des piles pourraient entrer, par inadvertance,
en contact avec des objets conducteurs, tels
que: clés, pièces de monnaie, outils ou autres.
La réglementation sur les produits dangereux
(Hazardous Material Regulations) du département
américain des transports interdit, en fait, le transport
des blocs-piles dans les commerces ou dans les avions
dans les bagages de cabine, À MOINS qu’ils ne soient
correctement protégés de tout court-circuit. Aussi
lors du transport individuel de blocs-piles, s’assurer
que leurs bornes sont bien protégées et isolées de
tout matériau pouvant entrer en contact avec elles et
provoquer un court-circuit.

FRAnçAis
19
Expédition du bloc-piles
DEWALT
FlEXVOlT
MC
Le bloc-piles D
E
WALT FLEXVOLT
MC
possède deux modes:
Utilisation et Expédition.
Mode Utilisation: lorsque le bloc-piles FLEXVOLT
MC
est par
lui-même ou dans un produit D
E
WALT 20v max*, il
fonctionnera comme un bloc-piles de 20v max*. Lorsque le
bloc-piles FLEXVOLT
MC
est dans un produit de 60v max* ou
120v max* (deux blocs-piles de 60v max*), il fonctionnera
comme un bloc-piles de 60v max*.
Mode Expédition: lorsque
le capuchon est inséré sur
le bloc-piles FLEXVOLT
MC
,
le bloc-piles est en mode
Expédition. Les modules
de cellules sont électriquement déconnectés du bloc le
faisant correspondre à trois blocs-piles d’un wattheure (Wh)
inférieur comparé à un bloc-piles de wattheure élevé. Ce
passage à trois blocs-piles à un wattheure inférieur peut
permettre au bloc-piles d’être exempté de suivre certaines
directives d’expédition imposées sur les blocs-piles de
wattheuresupérieur.
L’étiquette du bloc-piles donne deux estimations de
wattheures (se reporter à l’exemple). Selon comment le
bloc-piles est expédié, l’estimation appropriée de wattheure
doit être utilisée pour déterminer les modalités d’expédition
lui correspondant. Si le capuchon d’expédition est utilisé,
le bloc-piles sera considéré comme 3 blocs-piles au
wattheure indiqué pour «Expédition». S’il est expédié sans
le capuchon ou dans un outil, le bloc-piles sera considéré
comme un seul bloc-piles au wattheure indiqué à côté de
«Utilisation».
USE: 120 Wh Shipping: 3 x 40 Wh
Exemple d’étiquetage d’utilisation et d’expédition
Par exemple, le Wh de expédition pourra indiquer
3x40Wh, ce qui correspond à 3 blocs-piles de
40wattheures chacun. L’utilisation du Wh pourra indiquer
120Wh (sous-entendu 1bloc-piles).
Témoin de Charge du Bloc-Piles (Fig. B)
Certains blocs-piles
DEWALT
possèdent un témoin de
charge qui consiste en trois voyants Del verts indiquant le
niveau de charge du bloc-piles.
Le témoin de charge indique approximativement le niveau
de charge restant dans le bloc-piles en fonction des voyants
suivants:
Chargé de 75 à 100%
Chargé de 51 à 74%
Chargé de < 50%
Le bloc-piles doit être rechargé
Pour activer le témoin de charge, maintenez appuyé le
bouton du témoin de charge. Une combinaison des trois
voyants Del verts s’allumera indiquant le niveau de charge.
Lorsque le niveau de charge du bloc-pile atteint la limite
minimale d’utilisation, le témoin de charge reste éteint et le
bloc-piles doit êtrerechargé.
Fig. B
REMARQUE: le témoin de charge ne fait qu’indiquer
le niveau de charge du bloc-piles. Il ne donne aucune
indication quant au fonctionnement de l’outil. Son propre
fonctionnement pourra aussi varier en fonction des
composants produit, de la température et de l’application
d’utilisation.
Pour plus d’informations quant au témoin de charge du
bloc-piles, veuillez appeler le 1-800-4-
DEWALT
(1-800-433-
9258) ou vous rendre sur notre site www.dewalt.com.
Le sceau SRPRC
MD
Le sceau SRPRC
MD
(Société de recyclage
des piles rechargeables du Canada)
apposé sur une pile au nickel-cadmium,
à hydrure métallique de nickel ou au
lithium-ion (ou un bloc-piles) indique que
les coûts de recyclage de ces derniers en fin d’utilisation ont
déjà été réglés par
DEWALT
. Dans certaines régions, la mise
au rebut ou aux ordures municipales des piles au nickel-
cadmium, à l’hydrure métallique de nickel ou au lithium-ion,
est illégale; le programme de l’Appel à Recycler
MD
constitue
donc une solution pratique etécologique.
Appel à Recycler Canada, Inc., en collaboration avec
DEWALT
et d’autres utilisateurs de piles, a mis sur pied de
programme aux États-Unis et au Canada pour faciliter la
collecte des piles au nickel-cadmium, à l’hydrure métallique
de nickel ou au lithium-ion usagées. Aidez-nous à protéger
l’environnement et à conserver nos ressources naturelles
en renvoyant les piles au nickel-cadmium, à l’hydrure
métallique de nickel ou au lithium-ion usagées à un centre
de réparation autorisé
DEWALT
ou chez votre détaillant afin
qu’elles y soient recyclées. On peut en outre se renseigner
auprès d’un centre de recyclage local pour connaître
d’autres sites lesacceptant.
SRPRC
MD
est une marque déposée de l’Appel à Recycler
Canada,Inc.
Directives de sécurité importantes
propres à tous les chargeurs de piles
AVERTISSEMENT : lire toutes les instructions et
toutes les consignes de sécurité propres au bloc-
piles, au chargeur et à l’outil électrique. Tout
manquement aux avertissements et instructions
pose des risques de décharges électriques,
d’incendie et/ou de blessures graves.
• NE PAS tenter de charger de bloc-piles avec des
chargeurs autres que ceux décrits dans ce manuel.
Le chargeur et son bloc-piles ont été conçus tout
spécialement pour fonctionnerensemble.
• Ces chargeurs n’ont pas été conçus pour une
utilisation autre que recharger les blocs-piles
rechargeables
DEWALT
. Toute autre utilisation

FRAnçAis
20
comporte des risques d’incendie, de chocs électriques ou
d’électrocution.
• Protéger le chargeur de la pluie ou de laneige.
• Tirer sur la fiche plutôt que sur le cordon pour
débrancher le chargeur. Cela permet de réduire
les risques d’endommager la fiche ou le cordon
d’alimentation.
• S’assurer que le cordon est protégé de manière à
ce que personne ne marche ni ne trébuche dessus,
ou à ce qu’il ne soit ni endommagé ni soumis à
aucunetension.
• N’utiliser une rallonge qu’en cas de nécessité
absolue. L’utilisation d’une rallonge inadéquate
comporte des risques d’incendie, de chocs électriques ou
d’électrocution.
• Pour utiliser un chargeur à l’extérieur, le placer dans
un endroit sec et utiliser une rallonge conçue pour
l’extérieur. L’utilisation d’une rallonge conçue pour
l’extérieur réduit les risques de chocsélectriques.
• Pour la sécurité de l’utilisateur, utiliser une rallonge
de calibre adéquat (AWG, American Wire Gauge
[calibrage américain normalisé des fils électriques]).
Plus le calibre est petit, et plus sa capacité est grande. Un
calibre16, par exemple, a une capacité supérieure à un
calibre18. L’usage d’une rallonge de calibre insuffisant
causera une chute de tension qui entraînera perte de
puissance et surchauffe. Si plus d’une rallonge est utilisée
pour obtenir une certaine longueur, s’assurer que chaque
rallonge présente au moins le calibre de fil minimum. Le
tableau ci-dessous illustre les calibres à utiliser selon la
longueur de rallonge et l’intensité nominale indiquée sur
la plaque signalétique. En cas de doute, utiliser le calibre
suivant. Plus le calibre est petit, plus la rallonge peut
supporter decourant.
Calibre minimum pour les cordons d'alimentation
Volts
longueur totale du cordon
d'alimentation en mètre (pieds)
120 V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150)
240 V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)
Ampères
AWg
Plus que Pas plus
que
0 6 18 16 16 14
6 10 18 16 14 12
10 12 16 16 14 12
12 16 14 12 Non recommandé
• Ne poser aucun objet sur le chargeur. Ne pas mettre
le chargeur sur une surface molle qui pourrait en
bloquer la ventilation et provoquer une surchauffe
interne. Éloigner le chargeur de toute source de chaleur.
Le chargeur dispose d’orifices d’aération sur le dessus et le
dessous duboîtier.
• Ne pas le faire fonctionner avec un cordon
d’alimentation ou une ficheendommagée.
• Ne pas utiliser le chargeur s’il a reçu un coup,
fait une chute ou a été endommagé de quelque
façon que ce soit. Le ramener dans un centre de
réparationagréé.
• Ne pas démonter le chargeur. Pour tout service
ou réparation, le rapporter dans un centre de
réparation agréé. Le fait de le réassembler de façon
incorrecte comporte des risques de chocs électriques,
d’électrocution et d’incendie.
• Débrancher le chargeur du secteur avant tout
entretien. Cela réduira tout risque de chocs
électriques. Le fait de retirer le bloc-piles ne réduira pas
cesrisques.
• NE JAMAIS tenter de connecter 2 chargeursensemble.
• Le chargeur a été conçu pour être alimenté en
courant électrique domestique standard de 120
volts. Ne pas tenter de l’utiliser avec toute autre
tension. Cela ne s’applique pas aux chargeurs de
postesmobiles.
AVERTISSEMENT: risques de chocs électriques. Ne
laisser aucun liquide pénétrer dans le chargeur, des
chocs électriques pourraient enrésulter.
AVERTISSEMENT: risques de brûlure. Ne submerger
le bloc-piles dans aucun liquide et le protéger de toute
infiltration de liquide. Ne jamais tenter d’ouvrir le
bloc-piles pour quelque raison que ce soit. Si le boîtier
plastique du bloc-piles est brisé ou fissuré, le retourner
dans un centre de réparation pour y êtrerecyclé.
ATTENTION: risques de brûlure. Pour réduire tout
risque de dommages corporels, ne recharger que des
blocs-piles rechargeables
DEWALT
. Tout autre type
de piles pourrait exploser et causer des dommages
corporels etmatériels.
AVIS: sous certaines conditions, lorsque le chargeur
est connecté au bloc d’alimentation, des matériaux
étrangers pourraient court-circuiter le chargeur. Les
corps étrangers conducteurs tels que (mais pas limité
à) poussières de rectification, débris métalliques, laine
d’acier, feuilles d’aluminium, ou toute accumulation
de particules métalliques doivent être maintenus
à distance des orifices du chargeur. Débrancher
systématiquement le chargeur lorsque le bloc-piles
n’y est pas inséré. Débrancher systématiquement le
chargeur avant toutentretien.
Chargement du bloc-piles (Fig. C)
1. Branchez le chargeur dans la prise appropriée avant d’y
insérer le bloc-piles.

FRAnçAis
21
8
9
Fig. C
2. Insérer le bloc-piles
8
dans le chargeur, en vous
assurant qu’il y est correctement calé. Le voyant rouge
(charge) clignotera de façon continue indiquant que le
cycle de chargement acommencé.
3. En fin de charge, le voyant rouge restera ALLUMÉ de
façon continue. Le bloc-piles est alors complètement
rechargé et peut être utilisé ou laissé dans le chargeur.
Pour retirer le bloc-piles du chargeur, appuyez sur le
bouton de libération des piles
9
sur le bloc-piles, puis
glissez le bloc-piles hors duchargeur.
REMARQUE: pour assurer des performances optimales
et une durée de vie maximale des blocs-piles au lithium-
ion, recharger pleinement le bloc-piles avant toute
utilisationinitiale.
Utilisation du chargeur
Reportez-vous aux indications du tableau ci-dessous pour
consulter le statut de charge du bloc-piles.
DCB107, DCB112, DCB113, DCB115, DCB118, DCB132
Bloc-piles en Cours de Chargement
Bloc-piles Chargé
Suspension de Charge Contre
le Chaud/Froid*
* DCB107, DCB112, DCB113, DCB115, DCB118, DCB132:
le voyant rouge ne cessera de clignoter, mais un voyant
jaune restera allumé pendant cette opération. Lorsque
le bloc-piles aura repris une température appropriée,
le voyant jaune s’éteindra et le chargeur reprendra sa
procédure decharge.
Le chargeur ne pourront recharger des blocs-piles
défectueux. Le chargeur indiquera qu’un bloc-piles est
défectueux en refusant de s’allumer ou en affichant bloc-
piles ou chargeurdéfectueux.
REMARQUE: cela pourra aussi indiquer un problème avec
lechargeur.
Si le problème provient du chargeur, faites vérifier le
chargeur et le bloc-piles chez un centre de réparationagréé.
Fonction de suspension de charge contre le chaud/
froid
Lorsque le chargeur détecte un bloc-piles trop chaud
ou trop froid, il démarre automatiquement la fonction
de suspension de charge contre le chaud, suspendant
le chargement jusqu’à ce que le bloc-piles ait repris
une température appropriée. Le chargeur ensuite se
remettra automatiquement en mode de chargement.
Cette caractéristique assure aux blocs-piles une durée de
viemaximale.
Un bloc-piles froid se rechargera moins vite qu’un bloc-piles
chaud. Le bloc-piles se rechargera à ce rythme plus lent tout
au cours du cycle de charge et ne retournera pas à sa vitesse
maximale de charge même s’il venait à seréchauffer.
Le chargeur DCB118 est équipé d’un ventilateur interne
destiné à refroidir le bloc-piles. Le ventilateur se mettra
automatiquement en marche chaque fois que le bloc-piles
aura besoin de serefroidir.
N’utilisez jamais le chargeur si le ventilateur ne fonctionne
pas correctement ou si ses fentes d’aération sont bloquées.
Protégez systématiquement l’intérieur du chargeur de tout
objetétranger.
système de protection électronique
Les appareils au Li-Ion sont équipés d’un système
électronique de protection pour protéger les blocs-piles de
toute surcharge, surchauffe ou fuiteimportante.
L’appareil s’arrêtera automatiquement dès que le système
électronique de protection sera activé. Si c’était le cas,
placez le bloc-piles au lithium-ion sur son chargeur jusqu’à
ce qu’il soit complètementrechargé.
Installation murale
DCB107, DCB112, DCB113, DCB115, DCB118, DCB132
Ces chargeurs ont été conçus pour une installation murale
ou pour être posés sur une table ou une surface de travail.
Pour une fixation murale, installez le chargeur à proximité
d’une prise électrique, et à l’écart de coins ou de toute
autre obstruction au passage de l’air. Utilisez l’arrière du
chargeur pour marquer l’emplacement des vis de montage
sur le mur. Fixez soigneusement le chargeur à l’aide de vis
autoforeuses (vendues séparément) d’au moins 25,4mm
(1po) de long, et de diamètre de tête de 7-9mm (0,28-
0,35po), que vous visserez dans le bois en laissant une
longueur optimale d’environ 5,5mm (7/32po) exposée.
Alignez les orifices à l’arrière du chargeur sur les vis exposées
et insérez à fond ces dernières dans lesorifices.
Instructions d’entretien du chargeur
AVERTISSEMENT: risques de chocs électriques.
Débrancher le chargeur de la prise de courant
alternatif avant tout entretien. Éliminer toute saleté
ou graisse de la surface externe du chargeur à l’aide
d’un chiffon ou d’une brosse non métallique douce.
N’utiliser ni eau ni aucun nettoyantliquide.

FRAnçAis
22
Remarques importantes concernant le
chargement
1. Pour augmenter la durée de vie du bloc-piles
et optimiser son rendement, le recharger à une
température ambiante de 18° à 24°C (65°F à 75°F). NE
PAS recharger le bloc-piles à une température inférieure
à +4,5°C (+40°F) ou supérieure à +40°C (+104°F).
C’est important pour prévenir tout dommage sérieux
au bloc-piles.
2. Le chargeur et son bloc-piles peuvent devenir chauds
au toucher pendant la charge. C’est normal et ne
représente en aucun cas une défaillance du produit.
Pour faciliter le refroidissement du bloc-piles après
utilisation, éviter de laisser le chargeur ou le bloc-piles
dans un local où la température ambiante est élevée
comme dans un hangar métallique ou une remorque
nonisolée.
3. Si le bloc-piles ne se recharge pas correctement:
a. Vérifier le bon fonctionnement de la prise
en y branchant une lampe ou tout autre
appareilélectrique.
b. Vérifier que la prise n’est pas contrôlée par un
interrupteur qui coupe le courant lorsqu’on éteint
leslumières.
c. Déplacer le chargeur et le bloc-piles dans un local où
la température ambiante se trouve entre environ 18°
et 24°C (65°F et 75°F).
d. Si le problème persiste, amener l’outil, le bloc-piles et
son chargeur dans un centre de réparationlocal.
4. Recharger le bloc-piles lorsqu’il ne produit plus assez
de puissance pour effectuer un travail qu’il faisait
facilement auparavant. NE PAS CONTINUER à l’utiliser
dans ces conditions. Suivre la procédure de charge. Si
nécessaire, il est aussi possible de recharger
un bloc-piles partiellement déchargé sans effet nuisible
sur le bloc-piles.
5. Les corps étrangers conducteurs tels que (mais
pas limité à) poussières de rectification, débris
métalliques, laine d’acier, feuilles d’aluminium,
ou toute accumulation de particules métalliques
doivent être maintenus à distance des orifices du
chargeur. Débrancher systématiquement le chargeur
lorsque le bloc-piles n’y est pas inséré. Débrancher
systématiquement le chargeur avant toutentretien.
6. Ne pas congeler ou immerger le chargeur dans l’eau ou
tout autreliquide.
Recommandations de stockage
1. Le lieu idéal de rangement est un lieu frais et sec,
à l’abri de toute lumière solaire directe et de toute
températureexcessive.
2. Pour un stockage prolongé, il est recommandé
d’entreposer le bloc-piles pleinement chargé dans
un lieu frais et sec, hors du chargeur pour optimiser
lesrésultats.
REMARQUE: les blocs-piles ne devraient pas être
entreposés complètement déchargés. Il sera nécessaire de
recharger le bloc-piles avantréutilisation.
CONSERVER CES CONSIGNES POUR
UTILISATION ULTÉRIEURE
CARACTÉRisTiQUEs
DCh733 DCh773
Taille classée 48 mm (1-7/8 po) 52 mm (2 po)
Support de l’outil SDS MAX SDS MAX
Tension (CC) 60 V 60 V
Énergie de choc en joules
(EPTA)
13,3 J 19,4 J
Tr/min à vide 177–355 145–290
BPM à vide 1350–2705 1105–2210
Plage de perçage optimale
19 mm à 45 mm
(3/4 po à 1-3/4 po)
22 mm–48 mm
(7/8 po–1-7/8 po)
Diamètre max. de l’âme 125 mm (5 po) 150 mm (6 po)
Contrôle de la rotation E-Clutch
MD
E-Clutch
MD
Poids 8,6 kg (19 lbs) 9,5 kg (21 lbs)
Longueur 59,7 cm (23,5 po) 64,5 cm (25,4 po)
Largeur 11,3 cm (4,5 po) 11,3 cm (4,5 po)
Hauteur 28,4 cm (11,2 po) 28,4 cm (11,2 po)
Contrôle de la vibration SHOCKS
MD
SHOCKS
MD
Piquage Oui Yes
Cadran de vitesses variables Oui Yes
Position du cadran de vitesses
variables
7 7
Valeurs de bruit [dB(A)]
L
pA
(Niveau de pression
acoustique d’émission)
97 96
L
WA
(Niveau de puissance
sonore)
108 107
K (Incertitude du niveau
sonore donné)
3 3
Valeurs de vibration (m/s
2
)
Percer dans le béton (Valeur
a
h,HD
)
9,0 10,1
Incertitude K 1,5 1,5
Piquage/Ciselage (Valeur
a
h,Cheq
)
8,8 9,4
Incertitude K 1,5 1,5
DESCRIPTION (FIG. A)
AVERTISSEMENT: ne jamais modifier l’outil
électrique ni aucun de ses composants, car il y a
risques de dommages corporels oumatériels.

FRAnçAis
23
Reportez-vous en FigureA au début de ce manuel pour
obtenir la liste complète descomposants.
Usage prévu
Votre marteau rotatif sans fil robuste est conçu
pour des applications de perçage et ciselage du
bétonprofessionnelles.
nE PAs les utiliser en milieu ambiant humide ou en
présence de liquides ou de gazinflammables.
Votre marteau rotatif sans fil robuste est un outil
électriqueprofessionnel.
nE PAs le laisser à la portée des enfants. Une supervision
est nécessaire auprès de tout utilisateur nonexpérimenté.
Gâchette (Fig. A)
Pour mettre l’outil en marche, appuyez sur la gâchette
1
.
Pour arrêter l’outil, relâchez la gâchette. Votre outil est
équipé d’un frein. Le mandrin s’arrêtera dès que la gâchette
sera complètementrelâchée.
gâchette à vitesse variable
La gâchette à vitesse variable vous permet de choisir la
vitesse optimale à une application particulière. Plus vous
appuyez sur la gâchette, plus l’outil tourne rapidement.
Pour maximiser la durée de vie de l’outil, utilisez la vitesse
variable seulement pour démarrer le trou ou levissage.
REMARQUE: l’utilisation continue dans la plage à
vitesse variable n’est pas recommandée. Cela pourrait
endommager la gâchette et devrait êtreévité.
ASSEMBLAGE ET AJUSTEMENTS
AVERTISSEMENT: pour réduire le risque de
blessures graves, éteindre l’outil et retirer le bloc-
piles avant d’effectuer tout réglage et d’enlever
ou d’installer tout accessoire. Un démarrage
accidentel peut provoquer desblessures.
Poignée latérale (Fig. D)
AVERTISSEMENT: pour réduire tout risque de
dommages corporels, utiliser SYSTÉMATIQUEMENT
l’outil avec sa poignée latérale installée correctement.
Tout manquement à cette directive pourrait faire
que la poignée latérale glisse pendant l’utilisation de
l’outil et en faire perdre le contrôle. Maintenir l’outil
fermement à deux mains pour un contrôleoptimal.
La poignée latérale
2
s’accroche à l’avant du carter
d’engrenage et peut effectuer une rotation à 360˚ pour
permettre d’être utilisée par un gaucher ou un droitier.
Installation de la poignée latérale droite
(Fig. D)
1. Agrandissez l’ouverture de l’anneau de la poignée
latérale
2
en le tournant vers lagauche.
2. Glissez l’assemblage dans le nez de l’outil à travers la
bague en acier
13
et sur le collier
3
, passez le porte-
ciseau et ladouille.
3. Faites tourner le dispositif de la poignée latérale sur la
position désirée. Pour le martelage-perforage horizontal
avec un foret épais, placez le dispositif de la poignée
latérale à un angle approximatif de 20° de l’outil pour
optimiser le contrôle de cedernier.
4. Verrouillez en place le dispositif de la poignée latérale en
resserrant soigneusement la poignée
2
en la tournant
vers la droite jusqu’à ce que le dispositif soitbloqué.
Fig. D
3
2
13
Embout et porte-embout
AVERTISSEMENT: risques de brûlures. Utiliser
SYSTÉMATIQUEMENT des gants pour changer les
embouts. Les parties métalliques accessibles de l’outil
et des embouts pourraient s’avérer brûlantes lors de
l’utilisation. De petits débris de matériau pourraient
aussi blesser les mainsnues.
Le marteau rotatif peut recevoir différents burins suivant
l’application désirée. Utilisez seulement des embouts
bienaffûtés.
Insérer et retirer les mèches SDS MAX
(Fig. E)
1. Insérez la mèche dans le porte-mèche
6
appliquer de
la pression vers le bas en tournant afin de sécuriser la
mèche en place. La mèche doit être propre.
2. Assurez-vous que la mèche est bieninsérée.
REMARQUE: La mèche doit se déplacer de
plusieurs centimètres à l’intérieur et à l’extérieur du
porte-mèche
6
lorsqu’elle bieninsérée.
6
7
Fig. E
3. Pour retirer la mèche, tirez le manchon de
verrouillage
7
vers l’arrière et sortez lamèche.
UTILISATION
AVERTISSEMENT: pour réduire le risque de
blessures graves, éteindre l’outil et retirer le bloc-
piles avant d’effectuer tout réglage et d’enlever
ou d’installer tout accessoire. Un démarrage
accidentel peut provoquer desblessures.
Installation et retrait du bloc-piles (Fig. F)
REMARQUE: pour des résultats optimums, s’assurer que le
bloc-piles est complètementchargé.

FRAnçAis
24
Pour installer le bloc-piles
8
dans l’outil dans le logement
du bloc-piles de l’outil, alignez le bloc-piles avec les
glissières à l’intérieur du logement du bloc-piles de l’outil et
glissez-le jusqu’à ce qu’il soit solidement installé. Assurez-
vous qu’il ne se dégage pas.
Pour retirer le bloc-piles de l’outil, poussez sur le bouton
de libération
9
et tirez fermement le bloc-piles hors de la
poignée de l’outil. Insérez-le dans son chargeur comme
décrit dans la section appropriée de cemanuel.
Fig. F
8
9
Position correcte des mains (Fig. G)
AVERTISSEMENT: pour réduire tout risque
de dommages corporels graves, adopter
SYSTÉMATIQUEMENT la position des mains illustrée.
AVERTISSEMENT: pour réduire tout risque
de dommages corporels graves, maintenir
SYSTÉMATIQUEMENT l’outil fermement pour
anticiper toute réactionsoudaine.
La position correcte des mains requiert une main sur
la poignée latérale
2
installée et l’autre sur la poignée
principale
5
.
Fig. G
5
2
Système d’amortissement des
vibrations SHOCKS
MD
Pour optimiser le contrôle des vibrations, maintenez
l’outil comme expliqué à la section Position correcte des
mains et appliquez juste assez de pression de façon à ce
que le dispositif amortisseur de vibrations sur la poignée
principale se trouve à mi-course. Seule une quantité limitée
de pression sur le marteau est nécessaire pour activer le
système d’amortissement. Appliquer une pression excessive
sur l’outil ne le fera pas travailler plus rapidement et
préviendra l’activation du système anti-vibrations.
Balise prête à utiliser de l’outil
DEWALT
(Fig. A)
Accessoire optionnel
Votre marteau vient avec des trous
12
et des fixations de
montage pour l’installation de la balise de l’outil
DEWALT
.
Vous aurez besoin d’une pointe de tournevis T15 pour
installer la balise. Utilisez seulement les vis fournies. La
balise de l’outil
DEWALT
est conçue pour suivre et localiser
les outils électriques, l’équipement et les machines
professionnels utilisant l’application
DEWALT
Tool Connect™.
Pour une installation et une utilisation appropriées de la
balise de l’outil
DEWALT
, consultez le guide de la balise de
l’outil
DEWALT
.
Régulateur électronique de vitesse et
d’impact (Fig. A)
Le régulateur électronique de vitesse et d’impact permet
l’utilisation de mèches plus petites sans risquer de les briser,
le perçage à percussion de matériaux légers ou fragiles sans
les faire éclater, et l’optimisation du contrôle de l’outil pour
le ciselage deprécision.
Pour l’ajuster, tournez le cadran de vitesses
10
sur le niveau
désiré. Plus le chiffre est élevé, plus la vitesse et l’énergie
d’impact seront grandes. Les paramètres du régulateur
rendent l’outil extrêmement flexible et adaptable à
différentes applications. Le réglage requis dépendra de la
taille de la mèche et de la dureté du matériau àpercer.
Limiteur de couple
Dans l’éventualité du grippage d’une mèche, l’entrainement
de la broche sera interrompu par le limiteur de couple. À
cause des forces en résultant, maintenez systématiquement
l’outil à deux mains et une position ferme. Après une
surcharge, relâchez puis appuyez sur la gâchette pour
réactiver latransmission.
AVERTISSEMENT: la perceuse peut caler en
cas de surcharge et causer une torsion soudaine.
S’attendre systématiquement à un blocage. Maintenir
fermement la perceuse pour contrôler toute torsion et
éviter tout risque de dommagescorporels.
Système E-Clutch
MD
(Fig. A)
En plus de l’embrayage mécanique intégral, le système
E-Clutch
MD
de
DEWALT
, prévient la contre-réaction de l’outil
en offrant une technologie capable de détecter le sens du
couple sur le boîtier. Ce système détecte le déplacement
de l’outil et l’arrête en cas de besoin. Lorsque le système
E-Clutch
MD
est débrayé, le témoin DEL rouge
11
s’allume.
Voyants DEL d’entretien et d’E-Clutch
MD
(Fig. A)
Votre marteau rotatif a deux voyants DEL
11
, indiquant une
fonction E-Clutch
MD
(ADC) et un voyant de service. Consultez
le tableau pour de plus amples renseignements sur la
fonctionnalité de voyantsDEL.

FRAnçAis
25
Fonction du voyant
DEl
Description
Rouge
(toujours allumé)
E-Clutch
MD
Le système antirotation
E-Clutch
MD
est enclenché.
Jaune
(toujours allumé)
Entretien nécessaire
Le voyant DEL d’entretien
jaune s’allume pour indiquer
que l’outil a besoin d’un
entretien dans les 10 prochaines
heures d’utilisation (nouvelle
lubrification et scellement du
mécanisme du marteau).
Jaune
(clignotant)
Entretien dépassé
Avec le voyant d’entretien
allumé, après plus de 10 heures
d’utilisation, le voyant d’entretien
clignote pour indiquer que
l’outil a excédé l’intervalle
d’entretienrequis.
Mode de fonctionnement (Fig. H)
AVERTISSEMENT: ne pas changer de mode de
fonctionnement alors que l’outiltourne.
ATTENTION: ne jamais l’utiliser en mode de
martelage rotatif ou perçage rotatif avec un burin
dans le porte-embout, car cela pose des risques de
dommages corporels oumatériels.
Votre outil est équipé d’un cadran de sélection de mode
4
pour choisir le mode approprié à l’utilisationdésirée.
symbole Mode Application
Martelage
rotatif
Perçage du béton et de
la maçonnerie
Martelage
seulement
Burinage léger
Ajustement de
la mèche
Ajustement de la
position de la mèche
Pour choisir le mode de fonctionnement
• Tournez le cadran de sélection de mode
4
de façon à
ce que la flèche pointe sur le symbole correspondant au
modedésiré.
Fig. H
4
REMARQUE: la flèche sur le cadran de sélection de
mode
4
doit systématiquement pointer sur un symbole
de mode. Il n’existe aucune position d’utilisation entre
les symboles. Il peut être nécessaire de faire fonctionner
brièvement le moteur après avoir passé du mode
«Martelage seulement » au mode «Rotatif» afin d’aligner le
mécanisme ou de placer la mèchebiseautée.
Rotation de la position de la mèche
(Fig. A)
La mèche peut être tournée et verrouillée dans 24 positions
différentes.
1. Tournez le sélecteur de vitesse
4
du mode jusqu’à ce
qu’il pointe vers la position.
2. Tournez la mèche dans la position désirée.
3. Réglez le sélecteur de vitesse
4
du mode dans la
position «Martelage seulement».
4. Tournez la mèche jusqu’à ce qu’elle se verrouille
enplace.
Travailler sur une application (Fig. I)
AVERTISSEMENT: POUR RÉDUIRE TOUT
RISQUE DE DOMMAGES CORPORELS, s’assurer
SYSTÉMATIQUEMENT que la pièce est ancrée ou
arrimée solidement. Pour percer des matériaux fins,
utiliser un morceau de bois «de renfort» pour éviter de
lesendommager.
AVERTISSEMENT: attendre systématiquement l’arrêt
complet du moteur avant de changer la direction
derotation.
1. Choisissez et installez le mandrin, l’adaptateur et/
ou l’embout appropriés sur l’outil. Reportez-vous aux
sections Embouts et porte-embout.
2. À l’aide du cadran de sélection de mode
4
, choisissez le
mode approprié à l’application désirée. Reportez-vous à
la section Mode defonctionnement.
3. Ajustez la poignée latérale
3
, le caséchéant.
Fig. I
2
4 1
4. Placez l’embout/burin sur l’endroitdésiré.
5. Appuyez sur la gâchette
1
.
6. Pour arrêter le marteau, relâchez lagâchette.
Recommandations d’utilisation de l’outil
• Pour perforer, appliquez systématiquement une certaine
pression tout en restant dans l’axe de l’embout, mais
sans pousser excessivement pour éviter de bloquer le
moteur ou dévier l’embout. Un jet fluide et régulier de
débris sera indicateur d’une vitesseadéquate.

FRAnçAis
26
• Pour percer des matériaux fins enclins à éclater, utiliser
un morceau de bois «de renfort» pour éviter de
lesendommager.
AVERTISSEMENT:
• ne pas utiliser l’outil pour mélanger ou pomper
tout liquide facilement combustible ou explosif
(benzène, alcool, etc.).
• Ne pas mélanger ou remuer des liquides
classifiésinflammables.
MAINTENANCE
AVERTISSEMENT: pour réduire le risque de
blessures graves, éteindre l’outil et retirer le bloc-
piles avant d’effectuer tout réglage et d’enlever
ou d’installer tout accessoire. Un démarrage
accidentel peut provoquer desblessures.
Nettoyage
AVERTISSEMENT : enlever les saletés et la poussière
hors des évents au moyen d’air comprimé propre et
sec, au moins une fois par semaine. Pour minimiser
le risque de blessure aux yeux, toujours porter une
protection oculaire conforme à la norme ANSI Z87.1
lors dunettoyage.
AVERTISSEMENT : ne jamais utiliser de solvants ni
d’autres produits chimiques puissants pour nettoyer
les pièces non métalliques de l’outil. Ces produits
chimiques peuvent affaiblir les matériaux de plastique
utilisés dans ces pièces. Utiliser un chiffon humecté
uniquement d’eau et de savon doux. Ne jamais laisser
de liquide pénétrer dans l’outil et n’immerger aucune
partie de l’outil dans unliquide.
Accessoires
AVERTISSEMENT : puisque les accessoires autres
que ceux offerts par
DEWALT
n’ont pas été testés
avec ce produit, leur utilisation pourrait s’avérer
dangereuse. Pour réduire le risque de blessures, utiliser
exclusivement les accessoires
DEWALT
recommandés
avec le présentproduit.
Les accessoires recommandés pour cet outil sont vendus
séparément au centre de service de votre région. Pour
obtenir de l’aide concernant l’achat d’un accessoire,
communiquer avec
DEWALT
Industrial Tool Co., 701 East
Joppa Road, Towson, MD 21286 aux États-Unis;
composer le 1 800 433-9258 (1 800 4-
DEWALT
) ou visiter
notre site Web : www.dewalt.com.
Différents types de mèches SDSMAX et de burins sont
vendus séparément. Les accessoires et embouts doivent être
régulièrement lubrifiés autour de l’adaptateur SDSMAX.
Réparations
Le chargeur et le bloc-piles ne sont pasréparables.
AVERTISSEMENT : pour assurer la SÉCURITÉ et la
FIABILITÉ du produit, les réparations, l’entretien et
les réglages doivent être réalisés (cela comprend
l’inspection et le remplacement du balai, le cas
échéant) par un centre de réparation en usine
DEWALT
ou un centre de réparation agréé
DEWALT
.
Toujours utiliser des pièces de rechangeidentiques.
Registre en ligne
Merci pour votre achat. Enregistrez dès maintenant
votreprodui:
• RÉPARATiOns sOUs gARAnTiE: cette carte remplie
vous permettra de vous prévaloir du service de
réparations sous garantie de façon plus efficace dans le
cas d’un probléme avec leproduit.
• COnFiRMATiOn DE PROPRiÉTÉ: en cas de perte
provoquée par un incendie, une inondation ou un vol,
cette preuve de propriété vous servira de preuve auprès
de votre compagnie d’assurances.
• sÉCURiTÉ: l’enregistrement de votre produit
nous permettra de communiquer avec vous dans
l’éventualité peu probable de l’envoi d’un avis de
sécurité régi par la loi fédérale américaine de la
protection desconsommateurs.
Registre en ligne à www.dewalt.com/register.
Garantie limitée de trois ans
DEWALT
réparera, sans frais, tout produit défectueux
causé par un défaut de matériel ou de fabrication pour
une période de trois ans à compter de la date d’achat.
La présente garantie ne couvre pas les pièces dont la
défectuosité a été causée par une usure normale ou
l’usage abusif de l’outil. Pour obtenir de plus amples
renseignements sur les pièces ou les réparations couvertes
par la présente garantie, visiter le site www.dewalt.
com ou composer le 1 800 433-9258 (1 800 4-
DEWALT
).
CETTE GARANTIE LIMITÉE REMPLACE TOUTE AUTRE
GARANTIE, Y COMPRIS TOUTE GARANTIE IMPLICITE DE
QUALITÉ MARCHANDE OU DE CONFORMITÉ À DES FINS
PARTICULIÈRES, ET EXCLUT TOUT DOMMAGE ACCESSOIRE
OU INDIRECT. Certains états n’autorisent aucune limitation
quant à la durée d’une garantie implicite ni aucune
exclusion ou limitation de garantie contre tout préjudice
accessoire ou indirect, aussi il se peut que ces exclusions
ne vous soient pas applicables. Cette garantie confère des
droits légaux particuliers à l’acheteur, mais celui-ci pourrait
aussi bénéficier d’autres droits variant d’un territoire à
l’autre.
En plus de la présente garantie, les outils
DEWALT
sont
couverts par notre :
EnTRETiEn gRATUiT DURAnT 2Ans
DEWALT
entretiendra l’outil et remplacera ses pièces usées
par utilisation normale sans frais à n’importe quel temps
durant les deux premières années après l’achat.
COnTRAT D’EnTRETiEn gRATUiT DE DEUX Ans sUR
lEs BlOC-PilEs
DEWALT
DC9071, DC9091, DC9096, DC9182, DC9280, DC9360, DCB120,
DCB127, DCB201, DCB203, DCB203BT, DCB207, DCB361
COnTRAT D’EnTRETiEn gRATUiT DETROis Ans sUR
lEsBlOC-PilEs
DEWALT
DCB200, DCB203, DCB204, DCB204BT, DCB205, DCB205BT,
DCB206, DCB230, DCB606, DCB609, DCB612

FRAnçAis
27
REMARQUE: La garantie de se produit sera annulée si le
bloc-piles a été altéré de quelque façon que ce soit.
DEWALT
ne peut être tenu responsable de tout dommage corporel
causé par l’altération du produit et pourra poursuivre toute
fraude en matière de garantie dans toute l’étendue permise
par laloi.
gARAnTiE DE REMBOURsEMEnT DE90JOURs
Si l’acheteur n’est pas entièrement satisfait, pour quelque
raison que ce soit, du rendement de l’outil électrique, du
laser ou de la cloueuse
DEWALT
, celui-ci peut le retourner,
accompagné d’un reçu, dans les 90 jours à compter de la
date d’achat pour obtenir un remboursement intégral, sans
aucunproblème.
AMÉRiQUE lATinE : cette garantie ne s’applique aux
produits vendus en Amérique latine. Pour ceux-ci, veuillez
consulter les informations relatives à la garantie spécifique
présente dans l’emballage, appeler l’entreprise locale ou
consulter le site Web pour les informations relatives à
cettegarantie.
REMPlACEMEnT gRATUiT DEs ÉTiQUETTEs
D’AVERTissEMEnT : si les étiquettes d’avertissement
deviennent illisibles ou sont manquantes, composer le
1 800 433-9258 (1 800 4-
DEWALT
) pour en obtenir le
remplacementgratuit.
GUIDE DE DÉPANNAGE
AssUREZ-VOUs DE sUiVRE lEs RÈglEs DE sÉCURiTÉ ET lEs insTRUCTiOns
Pour obtenir de l’aide au sujet du produit, visitez notre site Web au www.dewalt.com pour une liste des centres de services
ou téléphonez
DEWALT
au 1-800-4-
DEWALT
(1-800-433-9258).
PROBlÈME CAUsE POssiBlE sOlUTiOn
L’outil ne démarre pas. Le bloc-piles n’est pas bien installé. Vérifiez l’installation du bloc-piles.
Le bloc-piles n’est pas chargé. Vérifiez les exigences de chargement du bloc-piles.
Les composantes internes sont trop chaudes. Laissez l’outil se refroidir.
Puissance réduite. Le cadran de vitesses est réglé à une vitesse
trop basse.
Tournez le cadran de vitesses à une vitesse supérieure appropriée
pour l’application.
L’état de chargement du bloc-pile est faible. Remplacez par un nouveau bloc-piles.
La mèche ne tourne pas. Le cadran du sélecteur de mode n’est pas
bien enclenché ou est réglé à « Martelage
seulement » ou à la position « O ».
Tournez le cadran du sélecteur de mode à « Martelage rotatif ».
Consultez Mode de fonctionnement.
La mèche ne pas être libérée. Le mandrin n’est pas entièrement reculé. Reculer le mandrin aussi loin qu’il peut aller et retirez la mèche.
Consultez Insérer et retirer les mèches SDS MAX.
Le voyant d’entretien jaune est
allumé ou clignote.
Il est temps d’entretenir l’outil. Faites entretenir par un centre de services D
E
WALT autorisé au
besoin. Consultez Voyants DEL d’entretien et d’E-Clutch
MD
.
L’outil s'éteint brusquement.
Le bloc-piles a atteint sa limite
thermique maximum.
Laissez refroidir le bloc-piles.
Pile à plat. (Pour maximiser la vie du bloc-
piles, l’outil est conçu pour s’éteindre
brusquement lorsque la charge baisse.)
Placez-le sur le chargeur et laissez-le se charger.
Le bloc-piles ne se charge pas.
Le bloc-piles n’est pas inséré dans le chargeur. Insérez le bloc-piles dans le chargeur jusqu’à ce que le voyant
DEL s’allume.
Le chargeur n'est pas branché. Branchez le chargeur dans une prise qui fonctionne. Consultez
Remarques importantes concernant le chargement pour de
plus amples détails.
La température de l'air ambiant est trop chaude
ou trop froide.
Déplacez le chargeur et le bloc-piles dans une température de
l'air ambiant d’environ 18 ° à 24 °C (65 ° à 75 °F).

EsPAñOl
28
¡ADVERTENCIA! Lea todas las advertencias de
seguridad e instrucciones. El incumplimiento
de las advertencias e instrucciones puede provocar
descargas eléctricas, incendios o lesionesgraves.
ADVERTENCIA: Para reducir el riesgo de lesiones, lea
el manual deinstrucciones.
si tiene alguna duda o algún comentario sobre ésta
u otra herramienta
DEWALT
, llámenos al número
gratuito: 1-800-4-
DEWALT
(1-800-433-9258).
1
Interruptor de gatillo
2
Mango lateral
3
Cilindro frontal (collar)
4
Dial selector de
modalidad
5
Mango principal
6
Portabrocas
7
Manguito
8
Batería
9
Botón de liberación de
la batería
10
Carátula de velocidad
11
E-Clutch® y LEDs
indicadores de desgaste
de escobilla amarillos
12
Orificios de montaje de
etiqueta de herramienta
DEWALT
Definiciones: Símbolos y palabras de alerta de seguridad
Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones
peligrosas y del riesgo de lesiones corporales o dañosmateriales.
PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.
ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o
lesionesgraves.
ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves
omoderadas.
(Utilizado sin palabras) indica un mensaje de seguridadrelacionado.
AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a
lapropiedad.
Fig. A
1
5
2
36
7
4
9
8
10
11
12

EsPAñOl
29
ADVERTENCIAS GENERALES DE SEGURIDAD
PARA HERRAMIENTAS ELÉCTRICAS
ADVERTENCIA: Lea todas las advertencias
de seguridad, instrucciones, ilustraciones y
especificaciones incluidas con esta herramienta
eléctrica. La falla en seguir todas las instrucciones
siguientes puede resultar en descarga eléctrica,
incendio y/o lesiones serias.
CONSERVE TODAS LAS ADVERTENCIAS
E INSTRUCCIONES PARA
FUTURAS CONSULTAS
El término “herramienta eléctrica” incluido en las advertencias
hace referencia a las herramientas eléctricas operadas con
corriente (con cable eléctrico) o a las herramientas eléctricas
operadas con baterías (inalámbricas).
1) Seguridad en el Área de Trabajo
a ) Mantenga el área de trabajo limpia y bien
iluminada. Las áreas abarrotadas y oscuras
propicianaccidentes.
b ) No opere las herramientas eléctricas en
atmósferas explosivas, como ambientes donde
haya polvo, gases o líquidos inflamables. Las
herramientas eléctricas originan chispas que pueden
encender el polvo o losvapores.
c ) Mantenga alejados a los niños y a los
espectadores de la herramienta eléctrica en
funcionamiento. Las distracciones pueden provocar
la pérdida decontrol.
2) Seguridad Eléctrica
a ) Los enchufes de la herramienta eléctrica deben
adaptarse al tomacorriente. Nunca modifique el
enchufe de ninguna manera. No utilice ningún
enchufe adaptador con herramientas eléctricas
con conexión a tierra. Los enchufes no modificados
y que se adaptan a los tomacorrientes reducirán el
riesgo de descargaeléctrica.
b ) Evite el contacto corporal con superficies con
descargas a tierra como, por ejemplo, tuberías,
radiadores, cocinas eléctricas y refrigeradores.
Existe mayor riesgo de descarga eléctrica si su cuerpo
está puesto atierra.
c ) No exponga las herramientas eléctricas a la
lluvia o a condiciones de humedad. Si entra agua
a una herramienta eléctrica, aumentará el riesgo de
descargaeléctrica.
d ) No maltrate el cable. Nunca utilice el cable para
transportar, tirar o desenchufar la herramienta
eléctrica. Mantenga el cable alejado del calor, el
aceite, los bordes filosos y las piezas móviles. Los
cables dañados o enredados aumentan el riesgo de
descargaeléctrica.
e ) Al operar una herramienta eléctrica en el
exterior, utilice un cable prolongador adecuado
para tal uso. Utilice un cable adecuado para
uso en exteriores a fin de reducir el riesgo de
descargaeléctrica.
f ) Si el uso de una herramienta eléctrica en un
lugar húmedo es imposible de evitar, utilice
un suministro protegido con un interruptor de
circuito por falla a tierra (GFCI). El uso de un GFCI
reduce el riesgo de descargaseléctricas.
3) Seguridad Personal
a ) Permanezca alerta, controle lo que está
haciendo y utilice el sentido común cuando
emplee una herramienta eléctrica. No utilice
una herramienta eléctrica si está cansado o bajo
el efecto de drogas, alcohol o medicamentos.
Un momento de descuido mientras se opera una
herramienta eléctrica puede provocar lesiones
personalesgraves.
b ) Utilice equipos de protección personal. Siempre
utilice protección para los ojos. En las condiciones
adecuadas, el uso de equipos de protección,
como máscaras para polvo, calzado de seguridad
antideslizante, cascos o protección auditiva, reducirá
las lesionespersonales.
c ) Evite el encendido por accidente. Asegúrese de
que el interruptor esté en la posición de apagado
antes de conectarlo a la fuente de energía
o paquete de baterías, o antes de levantar
o transportar la herramienta. Transportar
herramientas eléctricas con el dedo apoyado en el
interruptor o enchufar herramientas eléctricas con
el interruptor en la posición de encendido puede
propiciaraccidentes.
d ) Retire la clavija de ajuste o la llave de tuercas
antes de encender la herramienta eléctrica. Una
llave de tuercas o una clavija de ajuste que quede
conectada a una pieza giratoria de la herramienta
eléctrica puede provocar lesionespersonales.
e ) No se estire. Conserve el equilibrio y párese
adecuadamente en todo momento. Esto permite
un mejor control de la herramienta eléctrica en
situacionesinesperadas.
f ) Use la vestimenta adecuada. No use ropas
holgadas ni joyas. Mantenga el cabello, la
ropa y los guantes alejados de las piezas en
movimiento. Las ropas holgadas, las joyas o el
cabello largo pueden quedar atrapados en las piezas
enmovimiento.
g ) Si se suministran dispositivos para la conexión
de accesorios con fines de recolección y
extracción de polvo, asegúrese de que estén
conectados y que se utilicen correctamente. El
uso de dispositivos de recolección de polvo puede
reducir los peligros relacionados con elpolvo.
h ) No permita que la familiaridad obtenida a partir
del uso frecuente de herramientas le permitan
volverse descuidado e ignorar los principios
de seguridad de la herramienta. Una acción
descuidada puede causar lesiones severas en una
fracción de segundo.

EsPAñOl
30
4) Uso y Mantenimiento de la
Herramienta Eléctrica
a ) No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica correcta para el trabajo
que realizará. Si se la utiliza a la velocidad para la
que fue diseñada, la herramienta eléctrica correcta
permite trabajar mejor y de manera mássegura.
b ) No utilice la herramienta eléctrica si no puede
encenderla o apagarla con el interruptor. Toda
herramienta eléctrica que no pueda ser controlada
mediante el interruptor es peligrosa y deberepararse.
c ) Desconecte el enchufe de la fuente de
alimentación y/o retire la batería, o paquete
si es desmontable, de la herramienta eléctrica
antes de realizar cualquier ajuste, cambiar
accesorios o almacenar herramientas eléctricas.
Estas medidas de seguridad preventivas reducen
el riesgo de encender la herramienta eléctrica en
formaaccidental.
d ) Guarde la herramienta eléctrica que no esté en
uso fuera del alcance de los niños y no permita
que otras personas no familiarizadas con ella o
con estas instrucciones operen la herramienta.
Las herramientas eléctricas son peligrosas si son
operadas por usuarios nocapacitados.
e ) Dé mantenimiento a las herramientas eléctricas
y accesorios. Revise que no haya piezas en
movimiento mal alineadas o trabadas, piezas
rotas o cualquier otra situación que pueda
afectar el funcionamiento de la herramienta
eléctrica. Si encuentra daños, haga reparar
la herramienta eléctrica antes de utilizarla.
Se producen muchos accidentes a causa de
las herramientas eléctricas que carecen de un
mantenimientoadecuado.
f ) Mantenga las herramientas de corte afiladas
y limpias. Las herramientas de corte con
mantenimiento adecuado y con los bordes de corte
afilados son menos propensas a trabarse y son más
fáciles decontrolar.
g ) Utilice la herramienta eléctrica, los accesorios
y las brocas de la herramienta, etc. de acuerdo
con estas instrucciones y teniendo en cuenta
las condiciones de trabajo y el trabajo que debe
realizarse. El uso de la herramienta eléctrica para
operaciones diferentes de aquéllas para las que fue
diseñada podría originar una situaciónpeligrosa.
h ) Mantenga las manijas y superficies de sujeción
secas, limpias y libres de aceite y grasa.
Las manijas y superficies de sujeción resbalosas
no permiten el manejo y control seguros de la
herramienta en situaciones inesperadas.
5) Uso y Mantenimiento de la
Herramienta con Baterías
a ) Recargue solamente con el cargador
especificado por el fabricante. Un cargador
adecuado para un tipo de paquete de baterías puede
originar riesgo de incendio si se utiliza con otro
paquete debaterías.
b ) Utilice herramientas eléctricas sólo con paquetes
de baterías específicamente diseñados. El uso de
cualquier otro paquete de baterías puede producir
riesgo de incendio ylesiones.
c ) Cuando no utilice el paquete de baterías,
manténgalo lejos de otros objetos metálicos
como sujetapapeles, monedas, llaves, clavos,
tornillos u otros objetos metálicos pequeños que
puedan realizar una conexión desde un terminal
al otro. Los cortocircuitos en los terminales de la
batería pueden provocar quemaduras oincendio.
d ) En condiciones abusivas, el líquido puede ser
expulsado de la batería. Evite su contacto. Si
entra en contacto accidentalmente, enjuague
con agua. Si el líquido entra en contacto con los
ojos, busque atención médica. El líquido expulsado
de la batería puede provocar irritación oquemaduras.
e ) No use un paquete de batería o herramienta
que estén dañados o modificados. Las baterías
dañadas o modificadas pueden presentar un
comportamiento impredecible que resulte en
incendios, explosión o riesgo de lesiones.“
f ) No exponga un paquete de batería o una
herramienta a fuego o temperatura excesiva. La
exposición a fuego o temperaturas mayores a 130 °C
(265 °F) pueden causar una explosión.“
g ) Siga todas las instrucciones de carga y no
cargue el paquete de batería o la herramienta
fuera del rango de temperatura especificado
en las instrucciones. Cargar inadecuadamente o
en una temperatura fuera del rango de temperatura
especificado puede dañar la batería e incrementar el
riesgo de incendio.
6) Mantenimiento
a ) Solicite a una persona calificada en reparaciones
que realice el mantenimiento de su herramienta
eléctrica y que sólo utilice piezas de repuesto
idénticas. Esto garantizará la seguridad de la
herramientaeléctrica.
b ) Nunca dé servicio a paquetes de batería
dañados. El servicio de paquetes de batería sólo
debe ser realizado por el fabricante o proveedores de
servicio autorizados.
Reglas de Seguridad Específicas para
Rotomartillos
• Use protectores auditivos. La exposición al ruido puede
causar pérdidaauditiva.
• Use el/los mango(s) auxiliar(es), si está(n)
suministrado(s) con la herramienta. Perder el control
de la herramienta podría causar lesionescorporales.
• Sostenga la herramienta eléctrica por sus superficies
aislantes cuando realice una operación en la cual
el accesorio para cortar pudiera entrar en contacto
con instalaciones eléctricas ocultas. Si el accesorio

EsPAñOl
31
para cortar entra en contacto con un cable bajo tensión,
podrían cargarse las partes metálicas de la herramienta
expuestas a la corriente y producir una descarga eléctrica
aloperador.
• Asegúrese que el material que se está perforando/
demoliendo no oculte el servicio eléctrico o de gas
y que sus ubicaciones se hayan verificado con las
compañías de serviciospúblicos.
• Use abrazaderas u otra forma práctica de fijar y
sujetar la pieza de trabajo a una plataforma estable.
El sujetar la pieza de trabajo con la mano o contra su
cuerpo no proporciona estabilidad y puede causar una
pérdida decontrol.
• Use gafas protectoras u otra protección para los
ojos. Las operaciones de martilleo pueden hacer que
salgan volando astillas. Las partículas volantes pueden
ocasionar daño permanente a los ojos. Use una mascarilla
antipolvo o un respirador para las aplicaciones que
produzcan polvo. Puede que sea necesario utilizar una
protección auditiva para la mayoría de lasaplicaciones.
• Agarre firmemente la herramienta en todo
momento. No intente utilizar esta herramienta
sin sujetarla con ambas manos. El utilizar esta
herramienta con una sola mano ocasionará la pérdida
de control. Asimismo puede ser peligroso romper
o encontrarse con materiales duros como barras
derefuerzo.
Reglas de Seguridad Adicionales para
Rotomartillos
• No utilice esta herramienta durante períodos
largos de tiempo. La vibración causada por la acción
del martillo puede ser perjudicial para las manos y los
brazos. Utilice guantes para proporcionar protección extra
y limite la exposición tomándose periodos de descanso
confrecuencia.
• No repare las brocas usted mismo. La reparación
de los cinceles debe ser realizada por un especialista
autorizado. Los cinceles que no estén bien reparados
pueden causarlesiones.
• Los accesorios y la herramienta pueden calentarse
durante el funcionamiento. Use guantes cuando los
maneje si realiza operaciones que produzcan calor, tales
como taladrado con percusor y taladrado demetales.
• No ponga nunca la herramienta hacia abajo hasta
que la broca se haya parado por completo. Las brocas
en movimiento pueden causar lesiones
• No golpee las brocas atascadas con un martillo para
sacarlas. Pueden desprenderse fragmentos de metal o
astillas de material y ocasionarlesiones.
• Los cinceles ligeramente desgastados pueden volver
aafilarse.
• No sobrecaliente la broca (decoloración) mientras la
afila de nuevo. Los cinceles muy desgastados requieren
un reforjado. No reendurezca ni temple elcincel.
Instrucción Adicional de Seguridad
ADVERTENCIA: Use SIEMPRE lentes de seguridad.
Los anteojos de diario NO SON lentes de seguridad.
Utilice además una cubrebocas o mascarilla antipolvo
si la operación de corte genera demasiado polvo.
SIEMPRE LLEVE EQUIPO DE SEGURIDADCERTIFICADO:
• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),
• protección auditiva ANSI S12.6 (S3.19),
• protección respiratoria NIOSH/OSHA/MSHA.
ADVERTENCIA: Algunas partículas de polvo
generadas al lijar, serrar, esmerilar y taladrar con
herramientas eléctricas, así como al realizar otras
actividades de construcción, contienen químicos que
el Estado de California sabe que pueden producir
cáncer, defectos congénitos u otras afecciones
reproductivas. Ejemplos de estos químicosson:
• plomo de algunas pinturas en base a plomo,
• polvo de sílice proveniente de ladrillos y cemento y
otros productos de albañilería, y
• arsénico y cromo provenientes de madera
tratadaquímicamente.
Su riesgo de exposición a estos químicos varía, dependiendo
de la frecuencia con la cual realiza usted este tipo de trabajo.
Para reducir su exposición a estas sustancias químicas: trabaje
en una zona bien ventilada y llevando equipos de seguridad
aprobados, como mascarillas antipolvo especialmente
diseñadas para filtrar partículasmicroscópicas.
• Evite el contacto prolongado con polvo generado
por el lijado, aserrado, pulido, taladrado y otras
actividades de construcción. Vista ropas protectoras
y lave las áreas de la piel expuestas con agua y
jabón. Si permite que el polvo se introduzca en la boca u
ojos o quede sobre la piel, puede favorecer la absorción de
productos químicospeligrosos.
ADVERTENCIA: La utilización de esta herramienta
puede generar polvo o dispersarlo, lo que podría
causar daños graves y permanentes al sistema
respiratorio, así como otras lesiones. Siempre use
protección respiratoria aprobada por NIOSH (Instituto
Nacional de Seguridad y Salud en el Trabajo) u OSHA
(Administración de Seguridad y Salud en el Trabajo)
apropiada para la exposición al polvo. Dirija las
partículas en dirección contraria a la cara y elcuerpo.
ADVERTENCIA: Siempre lleve la debida
protección auditiva personal en conformidad
con ANSI S12.6 (S3.19) durante el uso de esta
herramienta. Bajo algunas condiciones y duraciones
de uso, el ruido producido por este producto puede
contribuir a la pérdidaauditiva.
ATENCIÓN: Cuando no esté en uso, guarde la
herramienta apoyada en un costado sobre una
superficie estable, donde no interrumpa el paso
o provoque una caída. Algunas herramientas
con paquetes de baterías de gran tamaño pueden
colocarse paradas sobre el paquete de baterías, pero
pueden caersefácilmente.

EsPAñOl
32
• Los orificios de ventilación suelen cubrir piezas en
movimiento, por lo que también se deben evitar. Las
piezas en movimiento pueden atrapar prendas de vestir
sueltas, joyas o el cabellolargo.
La etiqueta de su herramienta puede incluir los siguientes
símbolos. A continuación se indican los símbolos y
susdefiniciones:
V ......................... voltios
Hz ....................... hertz
min ..................... minutos
or DC ...... direct current
...................... Construcción de
Clase I (tierra)
…/min .............. por minuto
BPM .................... golpes por minuto
IPM ..................... impactos por
minuto
RPM .................... revoluciones por
minuto
sfpm ................... pies de superficie
por minuto
SPM .................... pasadas por
minuto
A ......................... amperios
W ........................ vatios
or AC ........... corriente alterna
or AC/DC .... corriente alterna
o directa
...................... Construcción de
Clase II (doble
aislamiento)
n
o
....................... velocidad sin carga
n ......................... velocidad nominal
...................... terminal de
conexión a tierra
...................... símbolo de
advertencia de
seguridad
..................... radiación visible
..................... protección
respiratoria
.....................protección ocular
.....................protección auditiva
..................... lea toda la
documentación
BATERÍAS Y CARGADORES
La batería no viene completamente cargada de fábrica.
Antes de utilizar la batería y el cargador, lea las siguientes
instrucciones de seguridad y luego siga los procedimientos
de carga indicados. Cuando pida baterías de repuesto, no
olvide indicar el número de catálogo y el voltaje.
Su herramienta utiliza un cargador
DEWALT
. Lea todas
las instrucciones de seguridad antes de usar el cargador.
Consulte la tabla al final de este manual para información
sobre compatibilidad entre cargadores ybaterías.
LEA TODAS LAS INSTRUCCIONES
Instrucciones de Seguridad Importantes
Para Todas las Unidades de Batería
ADVERTENCIA: Lea todas las advertencias de
seguridad y todas las instrucciones para la
batería, el cargador y la herramienta eléctrica.
No seguir las advertencias y las instrucciones
puede provocar una descarga eléctrica, un
incendio y/o lesionesgraves.
• No cargue o use la unidad de batería en atmósferas
explosivas, como en presencia de líquidos, gases
o polvos inflamables. Puede que al insertar o sacar la
unidad de batería del cargador se inflamen el polvo o
losgases.
• NUNCA fuerce la unidad de batería para que entre
en el cargador. NO modifique la unidad de batería
en ninguna forma para que entre en un cargador
no compatible, pues puede producir una ruptura en
la unidad de batería y causar lesiones corporales
graves. Consulte la tabla al final de este manual para ver
la compatibilidad entre baterías ycargadores.
• Cargue las unidades de batería sólo en los cargadores
designados por
DEWALT
.
• NO salpique con ni sumerja en agua u otroslíquidos.
• No guarde ni use la herramienta y unidad de batería
en lugares donde la temperatura pueda alcanzar
o superar los 40°C (104 °F), tales como cobertizos
o construcciones de metal durante el verano).
Almacene las unidades de batería en lugares frescos y
secos para maximizar su vidaútil.
NOTA: No almacene las unidades de batería en
la herramienta con el interruptor de gatillo en
posición encendida fija. Nunca use cinta adhesiva
para mantener el interruptor de gatillo en
posiciónENCENDIDA.
• No exponga un paquete de batería o herramienta/
aparato a fuego o temperatura excesiva. La
exposición a fuego o temperatura mayor a 130°C (265°F)
puede causar una explosión.
• No incinere la unidad de batería, aunque esté
completamente dañada o descargada. La unidad
de batería puede explotar si se quema. Cuando se
queman unidades de batería de iones de litio, se producen
gases y materialestóxicos.
• Si el contenido de la batería entra en contacto con la
piel, lave el área de inmediato con agua y un jabón
suave. Si el líquido de la batería entra en contacto con
sus ojos, enjuáguelos con agua y los ojos abiertos por
15 minutos o hasta que cese la irritación. Si se requiere
de asistencia médica, el electrolito de la batería está
compuesto por una mezcla de carbonatos orgánicos
líquidos y sales delitio.
• El contenido de los elementos abiertos de la batería
puede causar irritación en el tracto respiratorio.
Salga al aire fresco. Si los síntomas persisten, busque
asistenciamédica.
ADVERTENCIA: Peligro de quemaduras. El líquido de
la batería puede ser inflamable si se expone a chispas
ollamas.
ADVERTENCIA: Peligro de incendio. Nunca intente
abrir la unidad de batería por ningún motivo. Si
la caja exterior de la unidad de batería se triza o
daña, no la introduzca en el cargador. No triture,
deje caer o dañe la unidad de batería. No use una
unidad de batería o un cargador que haya sido
golpeado, dejado caer, atropellado o dañado en
cualquier forma (por ejemplo, perforado por un clavo,
golpeado con un martillo, pisado). Lleve sus unidades
de batería dañadas al centro de servicio para que
seanrecicladas.
Transporte
ADVERTENCIA: Peligro de incendio. No guarde
o transporte la batería de forma que los
terminarles expuestos de la misma puedan estar
en contacto con objetos metálicos. Por ejemplo,
no ponga la batería en delantales, bolsillos, cajas de

EsPAñOl
33
herramientas, estuches de productos, cajones, etc.,
junto con clavos, tornillos, y llaves, etc. sueltos. El
transporte de baterías puede causar incendios
si sus terminales inadvertidamente entran en
contacto con materiales conductores como
llaves, monedas, herramientas manuales y
otros por el estilo. El Reglamento sobre Materiales
Peligrosos (HMR) del Departamento de Transporte de
EE.UU. prohíbe transportar baterías comercialmente
o en aviones en el equipaje de mano A MENOS que
estén debidamente protegidas contra cortocircuitos.
Por lo tanto, cuando transporte baterías individuales,
asegúrese de que sus terminales estén protegidos
y debidamente aislados de los materiales que
pudieran entrar en contacto con ellos y provocar
uncortocircuito.
TRAnsPORTE DE lA BATERÍA FlEXVOlT™ DE
DEWALT
La batería FLEXVOLT™ de
DEWALT
tiene dos modalidades:
Uso y transporte.
Modalidad de uso: Cuando la batería FLEXVOLT™ está
independiente o está en un producto
DEWALT
de 20 V Máx*
funcionará como una batería de 20 V Máx*. Cuando la
batería FLEXVOLT™ está en un producto de 60 V Máx* o 120
V Máx* (dos baterías de 60 V Máx*), funcionará como una
batería de 60V Máx*.
Modalidad de transporte:
Cuando la batería
FLEXVOLT™ tiene puesta
la tapa, la batería está en
modalidad de transporte.
Cadenas de celdas están desconectadas eléctricamente
dentro de la unidad de batería, lo que resulta en tres
baterías con una capacidad nominal de vatios hora (Wh)
inferior comparada con una batería con una capacidad
nominal de vatios hora superior. Esta mayor cantidad de
tres baterías con una capacidad nominal de vatios-hora
menor puede hacer que la unidad de batería quede exenta
de ciertos reglamentos de transporte que se imponen a las
baterías con mayor capacidad nominal de vatios-hora.
La etiqueta en la batería indica dos capacidades nominales
de vatios-hora (ver el ejemplo). Dependiendo de cómo se
transporta la batería, debe usarse la capacidad nominal
vatios-hora apropiada para determinar los requisitos de
transporte aplicables. Si se utiliza la tapa de transporte,
la unidad de batería será considerada tres baterías
con la capacidad nominal de vatios-hora indicada
para «Transporte». Si se transporta sin la tapa o en una
herramienta, la unidad de batería será considerada una
batería con la capacidad nominal de vatios-hora indicada al
lado de «Uso».
USE: 120 Wh Shipping: 3 x 40 Wh
Ejemplo de Marcado en Etiqueta de Uso y Transporte
Por ejemplo, la capacidad nominal de Wh de Transporte
puede indicar 3 x 40 Wh, lo que significa 3 baterías de 40
vatios-hora cada una. La capacidad nominal de Wh de Uso
puede indicar 120 Wh (se implica 1batería).
Unidades de Batería con Indicador de
Carga (Fig. B)
Algunas unidades de batería
DEWALT
incluyen un indicador
de carga que consiste de tres luces LED verdes que indican
el nivel de carga que queda en la unidad debatería.
El indicador de carga es una indicación de niveles
aproximados de carga que quedan en la batería según los
indicadoressiguientes:
75–100% cargada
51–74% cargada
< 50% cargada
La batería tiene que cargarse
Para activar el indicador de carga, presione y sostenga el
botón del indicador. Se iluminará una combinación de
las tres luces LED verdes, que indicará el nivel de carga
que queda. Cuando el nivel de carga está por debajo
del nivel útil, el indicador no se iluminará, y la batería
deberárecargarse.
Fig. B
nOTA: El indicador de carga es sólo eso: un indicador
de la carga de la unidad de batería. No indica el nivel de
funcionalidad de la herramienta y puede variar de acuerdo
a las piezas del producto, la temperatura y la aplicación que
el usuario ledé.
Para mayor información sobre unidades de batería con
indicadores de carga, por favor llame al 1-800-4-
DEWALT
(1-800-433-9258) o visite nuestro sitio Web:
www.dewalt.com.
El sello RBRC®
El sello RBRC® (Rechargeable Battery
Recycling Corporation) en las baterías
(ounidades de batería) de níquel cadmio,
níquel e hidruro metálico o de iones de
litio indica que el costo de reciclaje de estas baterías (o
unidades de batería) al llegar al final de su vida de servicio
ya ha sido pagado por
DEWALT
. En algunas áreas, es ilegal
depositar baterías de níquel cadmio, níquel e hidruro
metálico o de iones de litio gastadas en la basura o la
corriente de residuos sólidos urbanos; el programa Call 2
Recycle® proporciona una alternativaecológica.
Call 2 Recycle, Inc., en cooperación con
DEWALT
y otros
usuarios de baterías, han establecido programas en los
Estados Unidos y Canadá para facilitar la recolección de
baterías de níquel cadmio, níquel e hidruro metálico o
de iones de litio gastadas. Al llevar sus baterías de níquel
cadmio, níquel e hidruro metálico y de iones de litio
gastadas a un centro de servicio autorizado por
DEWALT
o
al minorista local para que sean recicladas, ayuda a proteger

EsPAñOl
34
el medio ambiente y a conservar recursos naturales.
También puede comunicarse con el centro de reciclaje de
su localidad para mayor información sobre dónde llevar sus
bateríasgastadas.
RBRC® es una marca comercial registrada de Call 2
Recycle,Inc.
Instrucciones Importantes de Seguridad
Para Todos los Cargadores de Baterías
ADVERTENCIA: Lea todas las advertencias de
seguridad y todas las instrucciones para la
batería, el cargador y la herramienta eléctrica.
No seguir las advertencias y las instrucciones
puede provocar una descarga eléctrica, un
incendio y/o lesionesgraves.
• NO intente cargar la unidad de batería con otros
cargadores que no sean los descritos en este
manual. El cargador y la unidad de batería fueron
específicamente diseñados para trabajar enconjunto.
• Estos cargadores no fueron diseñados para ser
utilizados para más que cargar las baterías
recargables
DEWALT
. Cualquier otro uso puede producir
riesgo de incendios, descargas eléctricas oelectrocución.
• No exponga el cargador a la lluvia o a lanieve.
• Tire del enchufe y no del cable cuando desconecte el
cargador. De esta forma se reduce el riesgo de daño al
enchufe ycable.
• Asegúrese de que el cable no sea ubicado de
manera que podría ser pisado, causar que alguien
tropiece con él o ser expuesto a otro tipo de daños
ydesgastes.
• No use un alargador a menos que sea
absolutamente necesario. El uso de un alargador
incorrecto podría producir riesgo de incendios, descargas
eléctricas oelectrocución.
• Cuando opere un cargador al exterior, hágalo
siempre en un lugar seco y use un alargador
apropiado para uso al exterior. El uso de un alargador
apropiado para uso al exterior reduce el riesgo de
descargaeléctrica.
• Los hilos del alargador deben ser de un calibre
apropiado (AWG o American Wire Gauge) para
su seguridad. Mientras menor sea el calibre del hilo,
mayor la capacidad del cable. Es decir, un hilo calibre
16 tiene mayor capacidad que uno de 18. Un cable de
un calibre insuficiente causará una caída en la tensión
de la línea dando por resultado una pérdida de energía
y sobrecalentamiento. Cuando se utilice más de un
alargador para completar el largo total, asegúrese que
los hilos de cada alargador tengan el calibre mínimo.
La tabla siguiente muestra el tamaño correcto a utilizar,
dependiendo de la longitud del cable y del amperaje
nominal de la placa de identificación. Si tiene dudas sobre
cuál calibre usar, use un calibre mayor. Cuanto menor sea
el número del calibre, más resistente será elcable.
Calibre mínimo de conjuntos de cables
Voltios
longitud total del cable en pies
(metros)
120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)
240 V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)
Amperaje
nominal
AWg
Más de no
Más de
0 6 18 16 16 14
6 10 18 16 14 12
10 12 16 16 14 12
12 16 14 12 No recomendado
• No coloque ningún objeto encima del cargador
ni coloque a este sobre una superficie blanda
que pudiera bloquear las ranuras de ventilación
y resultar en un calor interno excesivo. Coloque
el cargador en un lugar alejado de cualquier fuente
de calor. El cargador se ventila a través de las ranuras
que se encuentran en la parte superior e inferior de la
cajaprotectora.
• No opere el cargador si su cable o enchufe
estándañados.
• No opere el cargador si ha recibido un golpe agudo,
si se ha caído o si ha sido dañado de alguna otra
forma. Llévelo a un centro de servicioautorizado.
• No desarme el cargador; llévelo a un centro de
servicio autorizado cuando deba ser reparado. Si es
reensamblado incorrectamente, puede causar descargas
eléctricas, electrocución oincendios.
• Desenchufe el cargador antes de intentar limpiarlo.
Esto reducirá el riesgo de descargas eléctricas. El
retirar el paquete de baterías no reducirá esteriesgo.
• NUNCA intente conectar 2 cargadores entresí.
• El cargador está diseñado para operar con una
corriente eléctrica estándar residencial de 120 V. No
intente usarlo con ningún otro voltaje. Esto no aplica
al cargadorvehicular.
ADVERTENCIA: Peligro de descarga eléctrica. No
permita que ningún líquido se introduzca en el
cargador. Puede producir descargaseléctricas.
ADVERTENCIA: Peligro de quemaduras. No sumerja
la unidad de batería en líquido de ningún tipo ni
permita que se introduzca ningún tipo de líquido a
la unidad de batería. Nunca intente abrir la unidad
de batería por ningún motivo. Si la caja plástica de la
unidad de batería se triza o rompe, llévela a un centro
de servicio para su reciclaje
ATENCIÓN: Peligro de quemaduras. Para reducir el
riesgo de lesiones, sólo cargue unidades de batería
recargables marca
DEWALT
. Otros tipos de batería

EsPAñOl
35
podrían sobrecalentarse y reventar lo que podría
resultar en lesiones corporales y daños a supropiedad.
AVISO: Bajo ciertas condiciones, cuando el cargador
está enchufado a una toma de corriente, el cargador
puede hacer cortocircuito si entra en contacto con
algún material ajeno. Los materiales ajenos de
naturaleza conductora, como el polvo de esmerilado,
las placas de metal, la lana de acero, el papel de
aluminio y otros, o cualquier acumulación de
partículas metálicas deberían mantenerse alejados
de las cavidades del cargador. Desenchufe siempre
el cargador cuando no haya una unidad de batería
en su cavidad. Desenchufe el cargador antes de
intentarlimpiarlo.
Carga de una Batería (Fig. C)
1. Enchufe el cargador en una toma de corriente apropiada
antes de introducir labatería.
8
9
Fig. C
2. Inserte la batería
8
en el cargador, comprobando
esté bien fija. La luz roja (de carga) parpadeará
continuamente para indicar que se ha iniciado el
proceso decarga.
3. La luz roja se quedará ENCENDIDA continuamente
cuando se haya completado el proceso de carga.
La batería estará entonces completamente cargada
y podrá ser utilizada de inmediato o dejarse en el
cargador. Para retirar el paquete de batería del cargador,
presione el botón de liberación de la batería
9
en el
paquete de batería y deslice el paquete de batería hacia
afuera delcargador.
nOTA: Para asegurar el máximo rendimiento y vida
útil de las baterías de iones de litio, cargue la batería
completamente antes de usarla por primeravez.
Funcionamiento del Cargador
Consulte los indicadores a continuación relativos al estado
de carga de labatería.
DCB107, DCB112, DCB113, DCB115, DCB118, DCB132
Unidad en Proceso de Carga
Unidad Cargada
Restraso por Unidad Caliente/Fría*
* DCB107, DCB112, DCB113, DCB115, DCB118,
DCB132: La luz roja continuará parpadeando, pero una
luz indicadora amarilla estará iluminada durante esta
operación. Una vez que la batería haya llegado a una
temperatura apropiada, la luz amarilla se apagará y el
cargador continuará con el procedimiento decarga.
El cargador no cargarán una batería defectuosa. El
cargador indicará que la unidad de batería es defectuosa al
noiluminarse.
nOTA: Esto también puede significar que hay un problema
con elcargador.
Si el cargador indica un problema, lleve el cargador y la
batería a un centro de servicio autorizado para que sean
sometidos apruebas.
Retraso por Batería Caliente/Fría
Cuando el cargador detecta que una batería está demasiado
caliente o demasiado fría, inicia automáticamente un
Retraso por batería caliente/fría y suspende la carga hasta
que la batería alcanza una temperatura adecuada. En ese
momento, el cargador inicia automáticamente el modo
de carga de la batería. Esta función garantiza la máxima
duración de labatería.
Una batería fría se carga más lentamente que una batería
caliente. La batería se cargará a ese ritmo más lento durante
todo el ciclo de carga y no volverá a cargarse a la velocidad
de carga máxima incluso si la batería secalienta.
El cargador DCB118 está equipado con un ventilador
interno diseñado para enfriar la batería. El ventilador se
encenderá automáticamente cuando la batería tenga
queenfriarse.
No opere nunca el cargador si el ventilador no funciona
adecuadamente o si las ranuras de ventilación están
obstruidas. No permita que entren objetos extraños dentro
delcargador.
sistema de Protección Electrónica
Las herramientas con baterías de iones de litio están
diseñadas con un Sistema de protección electrónico
que protegerá la batería contra la sobrecarga, el
sobrecalentamiento o la descargacompleta.
La herramienta se apagará automáticamente si el Sistema
de protección electrónico se activa. Si esto ocurre, coloque
la batería de iones de litio en el cargador hasta que esté
totalmentecargada.
Montaje en la Pared
DCB107, DCB112, DCB113, DCB115, DCB118, DCB132
Estos cargadores están diseñados para montarse en la
pared o colocarse en posición vertical sobre una mesa o
superficie de trabajo. Si lo monta en la pared, coloque el
cargador al alcance de una toma de corriente eléctrica y
alejado de las esquinas u otras obstrucciones que puedan
impedir el flujo de aire. Utilice la parte de atrás del cargador
como plantilla para la ubicación de los tornillos de montaje
en la pared. Monte el cargador firmemente utilizando
tornillos para muro seco (comprados por separado) de un
mínimo de 25,4 mm (1") de largo, con una cabeza de un
diámetro de 7-9 mm (0,28–0,35"), atornillados en madera

EsPAñOl
36
hasta una profundidad óptima dejando el tornillo expuesto
aproximadamente 5,5 mm (7/32"). Alinee las ranuras en
la parte trasera del cargador con los tornillos expuestos e
introdúzcalos totalmente en lasranuras.
Instrucciones de Limpieza del Cargador
ADVERTENCIA: Riesgo de descarga eléctrica.
Desconecte el cargador del tomacorriente de CA
antes de limpiarlo. Para limpiar la suciedad y
grasa del exterior del cargador puede usarse un
paño o cepillo suave no metálico. No use agua ni
solucioneslimpiadoras.
Notas Importantes Sobre la Carga
1. Se puede obtener una mayor duración y un mejor
rendimiento si la unidad de batería se carga a una
temperatura ambiente de 18 – 24 °C (65 – 75 °F). NO
cargue cuando el paquete de batería esté debajo de
+4,5 °C (+40 °F), o arriba de +40 °C (+104 °F). Esto es
importante y evitará causar daños graves a labatería.
2. Puede que el cargador y la unidad de batería se
calienten ligeramente durante el proceso de carga.
Esto es normal y no representa ningún problema. Para
facilitar el enfriamiento de la unidad de batería después
del uso, evite colocar el cargador o la unidad de batería
en un lugar cálido, como un cobertizo metálico o un
remolque sin aislamientotérmico.
3. Si la unidad de batería no se carga correctamente:
a. Verifique el funcionamiento de la toma enchufando
una lámpara u otro aparato;
b. Revise que la toma de corriente no esté conectada a
un interruptor de luz que corte la corriente cuando
se corte la luz;
c. Mueva el cargador y la unidad de batería a
un lugar donde la temperatura ambiental sea
aproximadamente 18 – 24 °C (65 – 75 °F);
d. Si el problema de carga continúa, lleve la
herramienta, unidad de batería y el cargador a su
centro de serviciolocal.
4. La unidad de batería debería ser recargada cuando
no sea capaz de producir suficiente potencia para
trabajos que eran fácilmente realizados antes. NO
CONTINÚE usándola bajo estas circunstancias. Siga el
procedimiento de carga. También puede cargar una
unidad de batería que haya sido usada parcialmente
cuando lo desee, sindañarla.
5. Los materiales ajenos conductores por naturaleza, tales
como, pero sin limitarse a, el polvo del esmerilado, las
virutas metálicas, la lana de acero, el papel de aluminio o
cualquier acumulación de partículas metálicas deberían
mantenerse alejados de las cavidades del cargador.
Desenchufe siempre el cargador de la toma de corriente
cuando no haya una unidad de batería en su cavidad.
Desenchufe el cargador antes de intentarlimpiarlo.
6. No congele ni sumerja el cargador en agua o cualquier
otrolíquido.
Recomendaciones de Almacenamiento
1. El mejor lugar de almacenamiento es uno que sea fresco
y seco, lejos de la luz solar directa y del exceso de calor
ofrío.
2. Para resultados óptimos durante tiempos prolongados
de almacenamiento, se recomienda almacenar la
unidad de batería completamente cargada en un lugar
fresco y seco fuera delcargador.
nOTA: Las unidades de batería no deberían almacenarse
completamente descargadas. La unidad de batería deberá
recargarse antes de serusada.
GUARDE ESTAS INSTRUCCIONES PARA
VOLVER A CONSULTAR EN EL FUTURO
EsPECiFiCACiOnEs
DCh733 DCh773
Tamaño nominal 48 mm (1-7/8") 52 mm (2")
Soporte de herramienta SDS MAX SDS MAX
Voltaje (CD) 60 V 60 V
Energía de impacto en Joules
(EPTA)
13,3 J 19,4 J
RPM sin carga 177–355 145–290
BPM sin carga 1350–2705 1105–2210
Rango de perforación óptimo
19 mm–45 mm
(3/4"–1-3/4")
22 mm–48 mm
(7/8"–1-7/8")
Diámetro Máx. de núcleo 125 mm (5") 150 mm (6")
Control de rotación
E-Clutch
®
E-Clutch®
Peso 8,6 kg (19 lbs.) 9,5 kg (21 lbs)
Longitud 59,7 cm (23,5") 64,5 cm (25,4")
Ancho 11,3 cm (4,5") 11,3 cm (4,5")
Altura 28,4 cm (11,2") 28,4 cm (11,2")
Control de vibración
SHOCKS® SHOCKS®
Cincelado Sí Yes
Carátula de velocidad variable Sí Yes
Posiciones de carátula de
velocidad variable
7 7
Valores de ruido [dB(A)]
L
pA
(Nivel de presión de
emisión de sonido)
97 96
L
WA
(Nivel de potencia de
sonido)
108 107
K (Incertidumbre de nivel de
sonido determinado)
3 3
Valores de vibración (m/s
2
)
Perforación en Concreto
(Valor a
h,HD
)
9,0 10,1
Incertidumbre K 1,5 1,5

EsPAñOl
37
EsPECiFiCACiOnEs
DCh733 DCh773
Rompimiento/Cincelado
(Valor a
h,Cheq
)
8,8 9,4
Incertidumbre K 1,5 1,5
COMPONENTES (FIG. A)
ADVERTENCIA: Nunca modifique la herramienta
eléctrica, ni tampoco ninguna de sus piezas. Podría
producir lesiones corporales odaños.
Consulte la Figura A al principio de este manual para
obtener una lista completa de loscomponentes.
Uso Debido
Su rotomartillo inalámbrico de servicio pesado está
diseñado para aplicaciones profesionales de perforación y
cincelado deconcreto.
nO utilice la herramienta en condiciones de humedad o en
presencia de líquidos o gasesinflamables.
Su rotomartillo inalámbrico de servicio pesado es una
herramienta eléctricaprofesional.
nO permita que los niños toquen la herramienta. Si el
operador no tiene experiencia operando esta herramienta,
su uso deberá sersupervisado.
Interruptor de Gatillo (Fig. A)
Para encender la herramienta, apriete el interruptor de
gatillo
1
. Para apagar la herramienta, suelte el interruptor
de gatillo. Su herramienta está equipada con un freno. El
porta brocas se detendrá apenas se suelte totalmente el
interruptor degatillo.
interruptor de gatillo de Velocidad Variable
El interruptor de gatillo de velocidad variable permite
seleccionar la mejor velocidad para una aplicación en
particular. Cuanto más apriete el interruptor de gatillo, más
rápido irá la herramienta. Para la duración máxima de su
herramienta, use la velocidad variable sólo para perforar el
comienzo de orificios o para establecer el lugar de inserción
desujetadores.
nOTA: No se recomienda el uso continuo de esta
herramienta en el rango de velocidad variable. Esto podría
dañar el interruptor de gatillo y deberíaevitarse.
MONTAJE Y AJUSTES
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la herramienta y
retire el paquete de baterías antes de realizar
ajustes o de retirar/instalar dispositivos
o accesorios. Un arranque accidental podría
causarlesiones.
Mango Lateral (Fig. D)
ADVERTENCIA: Para reducir el riesgo de lesión
personal, opere SIEMPRE la herramienta con el
mango lateral instalado adecuadamente. De lo
contrario, el mango lateral puede deslizarse durante
el funcionamiento de la herramienta y ocasionar
la pérdida de control. Sostenga la herramienta con
ambas manos para maximizar elcontrol.
El mango lateral
2
se sujeta al lado delantero de la caja de
engranajes y puede rotarse 360º para permitir su uso con la
mano derecha e izquierda.
Montaje del Mango Lateral Recto
(Fig. D)
1. Ensanche la apertura del anillo del mango lateral
2
girándolo en sentidohorario.
2. Deslice el ensamble sobre la punta de la herramienta,
a través del anillo de acero
13
y sobre el collar
3
,
después del soporte del cincel y lacamisa.
3. Gire la unidad del mango lateral hasta la posición
deseada. Para taladrado de percusión horizontalmente
con una broca pesada, coloque la unidad del mango
lateral a un ángulo de aproximadamente 20° con
respecto a la herramienta para un controlóptimo.
4. Bloquee la unidad de montaje del mango lateral en su
sitio ajustando firmemente el mango
2
girándolo en
sentido horario de manera que la unidad nogire.
Fig. D
3
2
13
Broca y Portabrocas
ADVERTENCIA: Riesgo de quemaduras. Use
SIEMPRE guantes al cambiar las brocas. Las partes
metálicas de la herramienta accesibles y las brocas
pueden calentarse mucho durante el funcionamiento.
Los trozos pequeños de material roto pueden dañar
las manosdesnudas.
El rotomarillo puede utilizarse con varias brocas de
cincel dependiendo de la aplicación deseada. Utilice
exclusivamente brocasafiladas.
Inserción y Desmontaje de Accesorios
SDS MAX (Fig. E)
1. Inserte la broca en el soporte de broca
6
y aplique
presión descendente mientras gira para asegurar
la broca en su lugar. La espiga de la broca debe
estarlimpia.
2. Asegúrese que la broca esté correctamenteconectada.
nOTA: La broca debe moverse varios centímetros
dentro y fuera del soporte de la broca
6
cuando se
conectacorrectamente.

EsPAñOl
38
6
7
Fig. E
3. Para retirar la broca, tire del manguito de bloqueo
7
y
extraiga labroca.
OPERACIÓN
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la herramienta y
retire el paquete de baterías antes de realizar
ajustes o de retirar/instalar dispositivos
o accesorios. Un arranque accidental podría
causarlesiones.
Cómo Instalar y Retirar la Unidad de
Batería (Fig. F)
nOTA: Para mejores resultados, verifique que su unidad de
batería esté completamentecargada.
Para instalar el paquete de batería
8
en la jaula de la batería
de la herramienta, alinee el paquete de batería con los rieles
dentro de la jaula de la batería de la herramienta y deslícela
hasta que el paquete de batería esté asentado firmemente.
Asegúrese que no se desconecte.
Para retirar la unidad de batería de la herramienta, presione
el botón de liberación
9
y tire firmemente de la de batería
para sacarla del mango de la herramienta. Insértela en el
cargador tal como se describe en la sección del cargador de
estemanual.
Fig. F
8
9
Posición Adecuada de las Manos (Fig. G)
ADVERTENCIA: Para reducir el riesgo de lesión personal
grave, tenga SIEMPRE las manos en una posición
adecuada como se muestra.
ADVERTENCIA: Para reducir el riesgo de lesión personal
grave, sujete SIEMPRE bien en caso de que haya una
reacciónrepentina.
Para tener una posición adecuada de las manos, ponga
una mano en el mango lateral
2
montado y la otra en el
mangoprincipal
5
.
Fig. G
5
2
Sistema de Control Activo de
Vibraciones SHOCKS®
Para un mejor control de la vibración, sujete la herramienta
como se describe en Posición adecuada de las manos
y aplique suficiente presión para que el dispositivo de
amortiguación del mango principal esté aproximadamente
a mitad del recorrido El martillo sólo necesita la suficiente
presión para accionar el control activo de vibraciones. El
aplicar demasiada presión no hará que la herramienta
funcione más rápido y el control activo de vibraciones no
seaccionará.
Etiqueta de Herramienta
DEWALT
Lista
(Fig. A)
Accesorio Opcional
Su martillo viene con orificios de montaje
12
y sujetadores
para instalar una etiqueta de herramienta
DEWALT
.
Necesitará una punta de broca T15 para instalar la etiqueta.
Sólo use los tornillos incluidos. La Etiqueta de herramienta
DEWALT
está diseñada para rastrear y ubicar herramientas,
equipos y máquinas eléctricas profesionales con la
aplicación
DEWALT
Tool Connect™. Para una instalación
y uso correctos de la Etiqueta de herramienta
DEWALT
,
consulte el manual de Etiqueta de herramienta
DEWALT
.
Control Electrónico de la Velocidad y el
Impacto (Fig. A)
El control electrónico de la velocidad y el impacto permite
usar brocas más pequeñas sin riesgo de romperlas; taladrar
con percusión en materiales ligeros y frágiles sin astillarlos, y
tener un control óptimo para un cinceladopreciso.
Para fijar el selector de control, gire el carátula de
velocidad
10
al nivel deseado. Cuanto más alto sea el
número, mayores serán la velocidad y la energía de impacto.
Los valores del selector permiten que la herramienta sea
extremadamente flexible y adaptable a muchas aplicaciones
distintas. El valor adecuado depende del tamaño de la broca
y la dureza del materialtaladrado.
Embrague de Sobrecarga
En caso de bloqueo de una broca, se interrumpe el impulso
del eje del taladro por el embrague de sobrecarga. Debido a
las fuerzas resultantes, sostenga siempre la herramienta con
ambas manos y mantenga una postura firme. Después de la
sobrecarga, suelte y presione el gatillo para volver a activar
elimpulsor.

EsPAñOl
39
ADVERTENCIA: El taladro puede atascarse si se
sobrecarga y provocar una torsión repentina. Siempre
anticipe que esto suceda. Sujete firmemente el taladro
para controlar la acción de torsión y evitarlesiones.
Sistema E-Clutch® (Fig.
A)
Además del embrague integral (mecánico), el sistema
E-Clutch® anti-rotación de
DEWALT
, ofrece tecnología capaz
de detectar el movimiento de la herramienta. Esta función
detecta el movimiento de la herramienta y la apaga si es
necesario. El LED indicador rojo
11
se ilumina cuando el
Sistema E-Clutch® está activado.
E-Clutch® y LED de Indicador de Servicio
(Fig. A)
Su rotomartillo tiene dos LED
11
, que indican la función
E-Clutch® (ADC) y un indicador de servicio. Consulte la
tabla para obtener más información sobre la funcionalidad
delLED.
Función de lED Descripción
Rojo
(encendido
permanentemente)
E-Clutch®
El sistema anti-rotación
E-Clutch® está conectado.
Amarillo
(encendido
permanentemente)
se requiere servicio
El LED de indicador de servicio
amarillo se enciende para
indicar que la herramienta
necesita mantenimiento dentro
de las siguientes 10 horas de
uso (lubricación nueva y sellado
del mecanismo del martillo).
Amarillo
(parpadeando)
se excedió el servicio
Con el indicador de servicio
encendido, después de 10 horas
adicionales, el indicador de
servicio parpadea para indicar
que la herramienta excedió el
intervalo de servicio requerido.
Modalidades de Funcionamiento (Fig. H)
ADVERTENCIA: No seleccione la modalidad
de funcionamiento cuando la herramienta esté
enfuncionamiento.
ATENCIÓN: No la use nunca en modalidad de
Taladrado rotativo o Martilleo rotativo con una broca
de cincelar en el portabrocas. Pueden producirse
lesiones corporales y daño a laherramienta.
Su herramienta está equipada con un dial selector de
modalidad
4
para seleccionar la modalidad apropiada para
la operacióndeseada.
símbolo Modo Aplicación
Operación de
rotomartillo
Perforación en concreto
y mampostería
Martilleo
solamente
Cincelado ligero
Ajuste de Broca
Ajuste de posición de
broca de cincel
Para seleccionar una Modalidad de
Funcionamiento
• Rote el dial selector de modalidad
4
para que
la flecha apunte al símbolo correspondiente a la
modalidaddeseada.
Fig. H
4
nOTA: La flecha en el dial selector de modalidad
4
debe
apuntar a un símbolo de modalidad en todo momento.
No hay posiciones de funcionamiento entre las posiciones.
Puede ser necesario hacer funcionar brevemente el motor
después de haber cambiado de los modos "sólo martilleo"
a "rotativo" para alinear los engranajes o para posicionar la
punta delcincel.
Indexación de Posición de Cincel (Fig. A)
El cincel se puede indexar y bloquear en 24 posiciones
diferentes.
1. Gire el interruptor de selector de modo
4
hasta que
apunte hacia la posición.
2. Gire el cincel en la posición deseada.
3. Ajuste el interruptor de selector de modo
4
a la
posición “Hammering Only”(Sólo martillo).
4. Gire el cincel hasta que se bloquee en posición.
Realización de una Aplicación (Fig. I)
ADVERTENCIA: PARA REDUCIR EL RIESGO DE
LESIONES CORPORALES COMPRUEBE, SIEMPRE
que la pieza de trabajo esté asegurada o sujeta con
abrazaderas firmemente. Si va a perforar un material
delgado, use un bloque de madera como “respaldo”
para evitardañarlo.
ADVERTENCIA: Siempre espere hasta que el motor
se haya parado por completo antes de cambiar la
dirección de larotación.
5. Elija e instale en la herramienta el mandril, adaptador
y/o broca apropiados. Consulte Broca yportabrocas.

EsPAñOl
40
6. Utilizando el dial selector de modalidad
4
, seleccione
la modalidad apropiada para la aplicación deseada.
Consulte la sección Modalidades defuncionamiento.
7. Ajuste el mango lateral
2
según seanecesario.
Fig. I
2
4 1
8. Coloque la broca/cincel en el lugardeseado.
9. Presione el interruptor de gatillo
1
.
10. Para detener el martillo, suelte elinterruptor.
Recomendaciones para el
Funcionamiento de la Herramienta
• Al taladrar, ejerza siempre presión en línea recta con
la broca, pero no empuje tan fuerte como para que
el motor se atasque o la broca se desvíe. Un flujo
uniforme y suave de material indica que se taladra a la
velocidadadecuada.
• Si va a taladrar un material delgado o un material
propenso a astillarse, use un bloque de madera como
“respaldo” para evitar dañar la pieza detrabajo.
ADVERTENCIA:
• No use esta herramienta para mezclar o bombear
líquidos fácilmente combustibles o explosivos
(bencina, alcohol, etc.).
• No mezcle o remueva líquidos inflamables
etiquetados comotales.
MANTENIMIENTO
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la herramienta y
retire el paquete de baterías antes de realizar
ajustes o de retirar/instalar dispositivos
o accesorios. Un arranque accidental podría
causarlesiones.
Limpieza
ADVERTENCIA: Sople la suciedad y el polvo de todos
los conductos de ventilación con aire seco, al menos
una vez por semana. Para reducir el riesgo de lesiones,
utilice siempre protección para los ojos aprobada ANSI
Z87.1 al realizar estatarea.
ADVERTENCIA: Nunca utilice solventes ni otros
químicos abrasivos para limpiar las piezas no
metálicas de la herramienta. Estos productos
químicos pueden debilitar los materiales plásticos
utilizados en estas piezas. Utilice un paño humedecido
sólo con agua y jabón neutro. Nunca permita que
penetre líquido dentro de la herramienta ni sumerja
ninguna de las piezas en unlíquido.
Accesorios
ADVERTENCIA: Debido a que no se han probado
con este producto otros accesorios que no sean los
que ofrece
DEWALT
., el uso de dichos accesorios con
esta herramienta podría ser peligroso. Para reducir
el riesgo de lesiones, con este producto deben usarse
sólo los accesorios recomendados por
DEWALT
.
Los accesorios que se recomiendan para utilizar con la
herramienta están disponibles a un costo adicional en
su distribuidor local o en un centro de mantenimiento
autorizado. Si necesita ayuda para localizar algún
accesorio, póngase en contacto con
DEWALT
Industrial
Tool Co., 701 East Joppa Road, Towson, MD 21286, llame
al 1-800-4-
DEWALT
(1-800-433-9258) o visite nuestro sitio
web: www.dewalt.com.
Se ofrecen como opción varios tipos de brocas y cinceles
SDSMax. Los accesorios utilizados deben lubricarse
periódicamente alrededor del accesorio SDSMax.
Reparaciones
El cargador y las unidades de batería no pueden
serreparados.
ADVERTENCIA: Para asegurar la SEGURIDAD y la
CONFIABILIDAD del producto, las reparaciones, el
mantenimiento y los ajustes (inclusive la inspección
y el cambio de las escobillas, cuando proceda) deben
ser realizados en un centro de mantenimiento en la
fábrica
DEWALT
u en un centro de mantenimiento
autorizado
DEWALT
. Utilice siempre piezas de
repuestoidénticas.
Para reparación y servicio de sus herramientas
eléctricas, favor de dirigirse al
Centro de servicio más cercano
CUliACAn, sin
Blvd. Emiliano Zapata 5400-1 Poniente Col.
San Rafael
(667) 717 89 99
gUADAlAJARA, JAl
Av. La Paz #1779 - Col. Americana Sector
Juárez
(33) 3825 6978
MEXiCO, D.F.
Eje Central Lázaro Cárdenas No. 18 - Local
D, Col. Obrera
(55) 5588 9377
MERiDA, YUC
Calle 63 #459-A - Col. Centro (999) 928 5038
MOnTERREY, n.l.
Av. Francisco I. Madero 831 Poniente - Col.
Centro
(818) 375 23 13
PUEBlA, PUE
17 Norte #205 - Col. Centro (222) 246 3714
QUERETARO, QRO
Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14
sAn lUis POTOsi, slP
Av. Universidad 1525 - Col. San Luis (444) 814 2383

EsPAñOl
41
TORREOn, COAh
Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265
VERACRUZ, VER
Prolongación Díaz Mirón #4280 - Col.
Remes
(229) 921 7016
VillAhERMOsA, TAB
Constitución 516-A - Col. Centro (993) 312 5111
PARA OTRAslOCAliDADEs:
si se encuentra en México, por favor llame al
(55) 5326 7100
si se encuentra en U.s., por favor llame al
1-800-433-9258 (1-800 4-
DEWALT
)
Póliza de Garantía
IDENTIFICACIÓN DELPRODUCTO:
Sello o firma delDistribuidor.
Nombre delproducto: __________________________
Mod./Cat.: ___________________________________
Marca: _____________________________________
Núm. deserie: ________________________________
(Datos para ser llenados por el distribuidor)
Fecha de compra y/o entrega delproducto:
___________________________________________
Nombre y domicilio del distribuidor donde se adquirió
elproducto:
___________________________________________
Este producto está garantizado por un año a partir de
la fecha de entrega, contra cualquier defecto en su
funcionamiento, así como en materiales y mano de obra
empleados para su fabricación. Nuestra garantía incluye
la reparación o reposición del producto y/o componentes
sin cargo alguno para el cliente, incluyendo mano de obra,
así como los gastos de transportación razonablemente
erogados derivados del cumplimiento de estecertificado.
Para hacer efectiva esta garantía deberá presentar su
herramienta y esta póliza sellada por el establecimiento
comercial donde se adquirió el producto, de no contar con
ésta, bastará la factura decompra.
Excepciones
Esta garantía no será válida en los siguientescasos:
• Cuando el producto se hubiese utilizado en condiciones
distintas a las normales;
• Cuando el producto no hubiese sido operado de acuerdo
con el instructivo de uso que se acompaña;
• Cuando el producto hubiese sido alterado o reparado
por personas distintas a las enlistadas al final de
estecertificado.
Anexo encontrará una relación de sucursales de servicio de
fábrica, centros de servicio autorizados y franquiciados en la
República Mexicana, donde podrá hacer efectiva su garantía
y adquirir partes, refacciones y accesoriosoriginales.
Registro en Línea
Gracias por su compra. Registre su producto ahorapara:
• sERViCiO En gARAnTÍA: Si completa esta tarjeta,
podrá obtener un servicio en garantía más eficiente, en
caso de que exista un problema con suproducto.
• COnFiRMATCiÓn DE PROPiEDAD: En caso de una
pérdida que cubra el seguro, como un incendio, una
inundacíon o un robo, el registro de propiedad servirá
como comprobante decompra.
• PARA sU sEgURiDAD: Si registra el producto,
podremos comunicarnos con usted en el caso
improbable que se deba enviar una notificación de
seguridad conforme a la Federal Consumer Safety
Act (Ley Federal de Seguridad de Productos para
elConsumidor).
Registro en línea en www.dewalt.com/register.
Garantía Limitada por Tres Años
DEWALT
reparará, sin cargo, cualquier falla que surja de
defectos en el material o la fabricación del producto, por
hasta tres años a contar de la fecha de compra. Esta garantía
no cubre fallas de las piezas causadas por su desgaste
normal o abuso a la herramienta. Para mayores detalles
sobre la cobertura de la garantía e información acerca de
reparaciones realizadas bajo garantía, visítenos en
www.dewalt.com o dirígase al centro de servicio más
cercano. Esta garantía no aplica a accesorios o a daños
causados por reparaciones realizadas o intentadas por
terceros. ESTA GARANTÍA LIMITADA SE OTORGA EN VEZ DE
TODAS LAS DEMÁS, INCLUIDA LA GARANTÍA IMPLÍCITA DE
COMERCIABILIDAD Y APTITUD PARA UN FIN PARTICULAR,
Y EXCLUYE TODOS LOS DAÑOS INCIDENTALES O
CONSECUENTES. Algunos estados no permiten limitaciones
sobre la duración de una garantía implícita, o la exclusión
o limitación de daños incidentales o consecuentes, así que
estas limitaciones pueden no aplicarse a usted. Esta garantía
le otorga derechos legales específicos, además de los cuales
usted puede tener otros derechos dependiendo del estado
o la provincia en que seencuentre.
Además de la garantía, las herramientas
DEWALT
están
cubiertaspor:
sERViCiO gRATUiTO DE 2 AñOs
DEWALT
conservará la herramienta y reemplazará las partes
desgastadas causadas por el uso normal, de forma gratuita,
en cualquier momento durante los primeros dos años
después de lacompra.
2 AñOs DE sERViCiO gRATUiTO PARA UniDADEs DE
AliMEnTACiÓn DEWAlT
DC9071, DC9091, DC9096, DC9182, DC9280, DC9360, DCB120,
DCB127, DCB201, DCB203, DCB203BT, DCB207, DCB361
3 AñOs DE sERViCiO gRATUiTO PARA UniDADEs DE
AliMEnTACiÓn DEWAlT
DCB200, DCB203, DCB204, DCB204BT, DCB205, DCB205BT,
DCB206, DCB230, DCB606, DCB609, DCB612
nOTA: La garantía del producto quedará nula si la unidad
de batería ha sido alterada de cualquier manera.
DEWALT
no
es responsable de ninguna lesión causada por alteraciones

EsPAñOl
42
y podría iniciar un procedimiento judicial por fraude de
garantía hasta el máximo grado permisible por laley.
gARAnTÍA DE REEMBOlsO DE sU DinERO
POR 90 DÍAs
Si no está completamente satisfecho con el desempeño
de su máquina herramienta, láser o clavadora
DEWALT
,
cualquiera sea el motivo, podrá devolverlo hasta 90 días de
la fecha de compra con su recibo y obtener el reembolso
completo de su dinero – sin necesidad de responder a
ningunapregunta.
AMÉRiCA lATinA: Esta garantía no se aplica a los
productos que se venden en América Latina. Para los
productos que se venden en América Latina, debe consultar
la información de la garantía específica del país que viene
en el empaque, llamar a la compañía local o visitar el sitio
Web a fin de obtener esainformación.
REEMPlAZO gRATUiTO DE lAs ETiQUETAs DE
ADVERTEnCiAs: Si sus etiquetas de advertencia
se vuelven ilegibles o faltan, llame al 1-800-
433-9258 (1-800-4-
DEWALT
) para que se le
reemplacengratuitamente.
EsPECiFiCACiOnEs
DCH733 DCH773
Tensión de alimentación 60 V DC 60 V DC
Consumo de corriente 15 A 15 A
Potencia nominal 1350 W 1400 W
Rotación sin carga 177–355/min 145–290/min
Golpes por minuto (BPM) 1350–2705 bpm 1105–2210 bpm
Solamente para propósito deMéxico:
Importado por:
DEWALT
Industrial Tool Co. S.A. de C.V.
Avenida Antonio Dovali Jaime, # 70 Torre B Piso 9
Colonia La Fe, Santa Fé
Código Postal : 01210
Delegación Alvaro Obregón
México D.F.
Tel. (52) 555-326-7100
R.F.C.: BDE810626-1W7

EsPAñOl
43
GUÍA DE SOLUCIÓN DE PROBLEMAS
AsEgÚREsE DE sEgUiR lAs REglAs DE sEgURiDAD E insTRUCCiOnEs
Para ayuda con su producto, visite nuestra página de Internet en www.dewalt.com para una lista de centros de servicio, o
llame a
DEWALT
al 1-800-4-
DEWALT
(1-800-433-9258).
PROBlEMA CAUsA POsiBlE sOlUCiÓn
La herramienta no arranca. Paquete de batería no
instalado adecuadamente.
Revise la instalación del paquete de batería.
El paquete de batería no está cargado. Revise los requerimientos de carga del paquete de batería.
Componentes internos demasiado calientes. Permita que la herramienta se enfríe.
Potencia reducida. La carátula de velocidad está ajustada en un
ajuste más bajo.
Gire la carátula de velocidad a un ajuste más alto adecuado para
la aplicación.
La batería tiene un estado de carga bajo. Reemplace con un paquete de batería nuevo.
La broca no gira. La carátula selectora de modo no está
conectada correctamente, o está ajustado
en "Sólo Martilleo" o está ajustado en la
posición "O".
Gire la carátula selectora de modo a "Rotomartillo". Consulte
Modalidades de funcionamiento.
La broca no se puede liberar. El mandril no está completamente retraído. Jale el mandril hacia atrás tanto como sea posible y retire
la broca. Consulte Inserción y desmontaje de accesorios
SDS MAX.
La luz indicadora amarilla
de servicio está encendida
o parpadeando.
Se alcanzó el tiempo para el servicio. Pida que el servicio sea realizado por un centro de servicio
autorizado D
E
WALT si es necesario. Consulte E-Clutch
®
y LED
de indicador de servicio.
La herramienta se
apaga abruptamente.
El paquete de batería alcanzó su límite
térmico máximo.
Permita que el paquete de batería se enfríe.
Sin carga. (Para maximizar la vida del
paquete de la batería, está diseñado
para apagarse abruptamente cuando se
termine la carga.)
Coloque en el cargador y permita que cargue.
El paquete de batería no carga.
El paquete de batería no está insertado en
el cargador.
Inserte el paquete de batería en el cargador hasta que el LED
se ilumine.
El cargador no está conectado. Conecte el cargador en un tomacorriente que funcione. Consulte
Notas importantes sobre la carga respecto a más detalles.
Temperatura de aire ambiente demasiado
caliente o demasiado fría.
Mueva el cargador y el paquete de batería a una temperatura
ambiente de aproximadamente 65 °F – 75 °F (18 °C– 24 °C).



D
E
WALT Industrial Tool Co., 701 East Joppa Road, Towson, MD 21286
(JAN19) Part No. N692508 DCH733, DCH773 Copyright © 2018, 2019 D
E
WALT
The following are trademarks for one or more D
E
WALT power tools: the yellow and black color scheme, the “D” shaped air
intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge-shaped humps on the
surface of thetool.
D
E
WALT BATTERY AND CHARGER SYSTEMS
Chargers/Charge Time (Minutes) . Chargeurs/Durée de charge (Minutes) .
Cargadores de baterías/Tiempo de carga (Minutos)
Battery
Cat #
Output
Voltage
120 Volts 12 Volts
DC9000
DC9310
DC9320
DCB095
DCB102
DCB103
DCB107
DCB112
DCB113
DCB114
DCB115
DCB116
DCB118
DCB132
DCB119
DW0249
DCB412
DCB609 20/60 X X X X 135 135 432 270 230 X 135 X 75 135 X X X
DCB606 20/60 X X X X 100 100 272 170 140 X 90 X 60 90 X X X
DCB404 40 X X X X X X X X X 90 X 30 X X X X 130
DCB406 40 X X X X X X X X X 130 X 45 X X X X 190
DCB407 40 X X X X X X X X X 170 X 60 X X X X 235
DC9360 36 45 X X X X X X X X X X X X X X X X
DCB361 36 45 X X X X X X X X X X X X X X X X
DC9280 28 60 X X X X X X X X X X X X X X X X
DW0242 24 X X X X X X X X X X X X X X X 60 X
DCB200 20 X X X X 60 60 140 90 67 X 45 X 45/30** 45 90 X X
DCB201 20 X X X X 30 30 70 45 35 X 22 X 22 22 45 X X
DCB203 20 X X X X 35 35 90 60 45 X 30 X 30 30 60 X X
DCB203BT* 20 X X X X 35 35 90 60 45 X 30 X 30 30 60 X X
DCB204 20 X X X X 70 70 185 120 90 X 60 X 60/40** 60 120 X X
DCB205 20 X X X X 95 95 240 150 112 X 75 X 75/47** 75 150 X X
DCB205BT* 20 X X X X 95 95 240 150 112 X 75 X 75 75 150 X X
DCB206 20 X X X X 100 100 272 170 140 X 90 X 60 90 X X X
DCB207 20 X X X X 30 30 60 40 30 X 22 X 22 22 X X X
DCB230 20 X X X X 60 60 140 90 67 X 45 X 45 45 90 X X
DC9182 18 X 40 40 X X 40 X X X X X X X X X 40 X
DCB120 12 X X X X 30 30 60 45 35 X 20 X X X 45 X X
DCB127 12 X X X X 35 35 90 60 50 X 30 X X X 60 X X
DCB080 8 X X X 60 X X X X X X X X X X X X X
*BT - Bluetooth® nOTE: The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth®,
SIG, Inc. and any use of such marks by
DEWALT
is under license. Other trademarks and trade names are those of their
respective owners.
**Battery Datecode 201536 or later.
“X” Indicates that the battery pack is not compatible with that specific charger. All charge times are approximate. Actual
charge time may vary. Read the instruction manual for more specific information.
“X” indique que le bloc-piles n’est pas compatible avec ce chargeur. Les durées de charge sont approximatives; la durée de
charge rélle peut varier. Lire le manuel d’utilisation pour obtenir des renseignements plus précis.
Una “X” indica que el paquete de baterías no es compatible con ese determinado cargador. El tiempo de duración de carga es
aproximado; la duración de carga real puede variar. Lea el manual de instrucciones para obtener información más precisa.
* Maximum initial battery voltage (measured without a workload) is 20, 60 or 120 volts. Nominal voltage is 18, 54 or 108.
(120V Max* is based on using 2 D
E
WALT 60V Max* lithium-ion batteries combined.)
* La tension initiale maximum du bloc-piles (mesurée à vide) est de 20, 60 ou 120 volts. La tension nominale est de 18, 54 ou 108.
(120V Max* se base sur l’utilisation combinée de 2 blocs-piles au lithium ion D
E
WALT de 60V Max*).
* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20, 60 o 120 voltios. El voltaje nominal es de 18, 54 o
108. (120 V Máx* se basan en el uso de 2 baterías de iones de litio
DEWALT
de 60 V Máx* combinadas).
