Dewalt DCH775X2 60V MAX 2 in. Brushless Cordless SDS MAX User Manual

final page size: 8.5 x 5.5 in

If you have questions or comments, contact us.

Pour toute question ou tout commentaire, nous contacter.

Si tiene dudas o comentarios, contáctenos.

1-800-4-DeWALT

DCH735, DCH775

60V Max* Heavy-Duty SDSMAX Rotary Hammer

Marteau Rotatif SDS MAX Robuste 60 V max*

Rotomartillo SDSMAX de Servicio Pesado 60 V Máx*

Instruction Manual

Guide D’utilisation

Manual de instrucciones

English (original instructions) 4

Français (traduction de la notice d’instructions originale) 14

Español (traducido de las instrucciones originales) 26

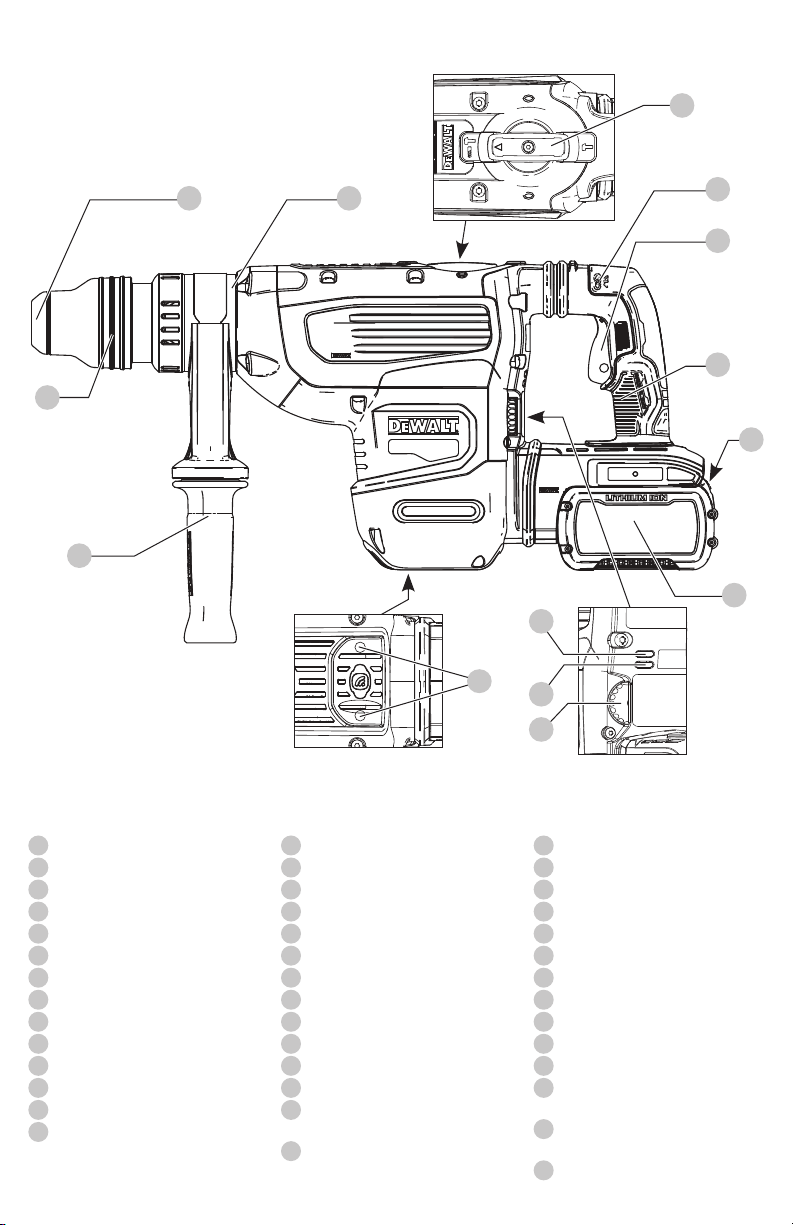

Fig. A

Components

Trigger switch

Side handle

Front barrel (collar)

Mode selector dial

Main handle

Bit holder

Sleeve

Battery pack

Battery release button

Speed dial

E-Clutch® indicator LED

Yellow service indicator LED

DeWALT tool tag mounting holes

Wireless Tool Control™ Icon

Composants

Gâchette

Poignée latérale

Barillet avant (collier)

Cadran de sélection de mode

Poignée principale

Porte-embout

Manchon

Bloc-piles

Bouton de libération du bloc-piles

Cadran de vitesses

Voyants DEL jaune des brosse

Voyants DEL d’E-Clutch

Trous de montage de la balise de

l’outil DeWALT

Icône Wireless Tool Control™º

Componentes

Interruptor de gatillo

Mango lateral

Cilindro frontal (collar)

Dial selector de modalidad

Mango principal

Portabrocas

Manguito

Batería

Botón de liberación de la batería

Carátula de velocidad

LEDs indicadores de E-Clutch®

LEDs indicadores de desgaste de

escobilla amarillos

Orificios de montaje de etiqueta de

herramienta DeWALT

Icono de Wireless Tool Control™

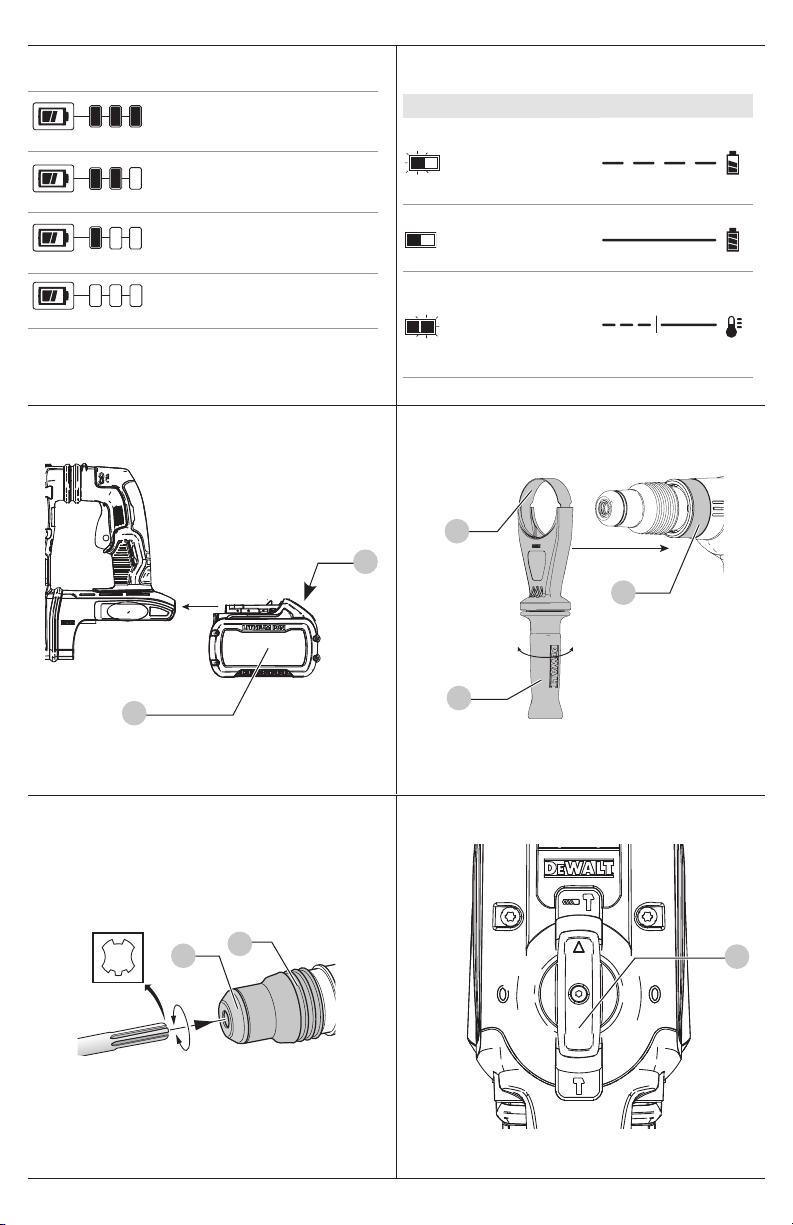

Fig.B Fig.C

Fig.D Fig.E

Fig.F Fig.G

75–100% charged

Chargé de 75 à 100 %

75–100% cargada

51–74% charged

Chargé de 51 à 74 %

51–74% cargada

< 50% charged

Chargé de < 50 %

< 50% cargada

Pack needs to be charged

Le bloc-piles doit être rechargé

La batería tiene que cargarse

Indicators/Témoin/Indicador

Charging

Bloc-piles en Cours

de Chargement

Unidad en Proceso de Carga

Fully Charged

Bloc-piles Chargé

Unidad Cargada

Hot/Cold Pack Delay

Suspension de Charge Contre

le Chaud/Froid

Restraso por Unidad Caliente/

Fría

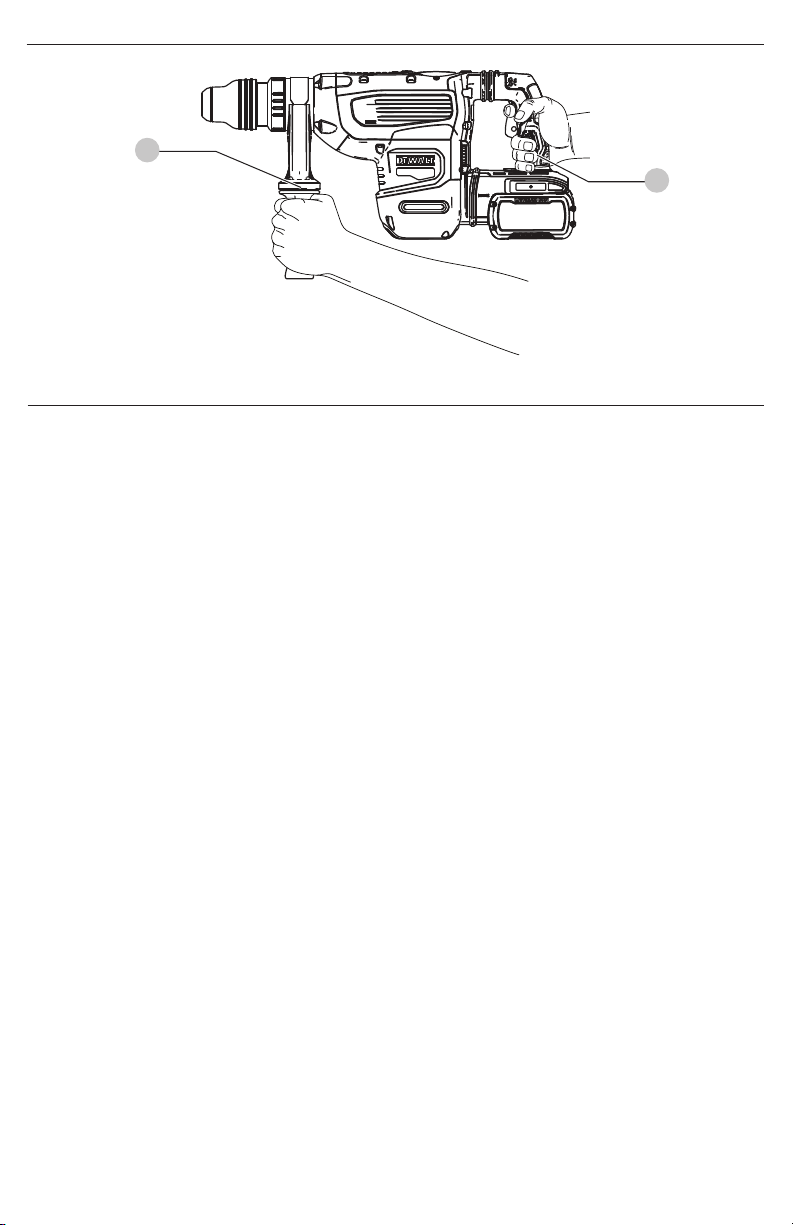

Fig.H

ENGLISH

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust

mask, non‑skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the switch

is in the off‑position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your finger on the

switch or energizing power tools that have the switch

on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may result

in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of the

power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves away

from moving parts. Loose clothes, jewelry or long

hair can be caught in movingparts.

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings, instructions,

illustrations and specifications provided with

this power tool. Failure to follow all instructions

listed below may result in electric shock, fire and/or

seriousinjury.

SAVE ALL WARNINGS AND

INSTRUCTIONS FOR FUTURE REFERENCE.

The term “power tool” in the warnings refers to your

mains‑operated (corded) power tool or battery‑operated

(cordless) powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools create

sparks which may ignite the dust orfumes.

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert

symbols and words to alert you to hazardous situations and

your risk of personal injury or propertydamage.



DANGER: Indicates an imminently hazardous

situation which, if not avoided, will result in death or

seriousinjury.



WARNING: Indicates a potentially hazardous situation

which, if not avoided, could result in death or

seriousinjury.



CAUTION: Indicates a potentially hazardous situation

which, if not avoided, may result in minor or

moderateinjury.



(Used without word) Indicates a safety

relatedmessage.

NOTICE: Indicates a practice not related to

personal injury which, if not avoided, may result in

propertydamage.

Intended Use

Your heavy-duty cordless rotary hammers are designed for

professional concrete drilling and chiselingapplications.

DO NOT use under wet conditions or in presence of

flammable liquids orgases.

Your heavy-duty cordless rotary hammers are professional

power tools.

DO NOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

English (original instructions)



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

ENGLISH

Additional Safety Instructions for

Rotary Hammers

• Wear ear protectors. Exposure to noise can cause

hearingloss.

• Use auxiliary handle(s), if supplied with the tool. Loss

of control can cause personalinjury.

• Hold power tool by insulated gripping surfaces,

when performing an operation where the cutting

accessory may contact hidden wiring. Cutting

accessory contacting a “live” wire may make exposed metal

parts of the power tool “live” and could give the operator

an electricshock.

• Be certain that the material being drilled does not

conceal electric or gas service and that their locations

have been verified with the utilitycompanies.

• Use clamps or other practical way to secure and

support the workpiece to a stable platform. Holding

the work by hand or against your body is unstable and may

lead to loss ofcontrol.

• Wear safety goggles or other eye protection.

Hammering operations cause chips to fly. Flying particles

can cause permanent eye damage. Wear a dust mask

or respirator for applications that generate dust. Ear

protection may be required for mostapplications.

• Keep a firm grip on the tool at all times. Do not

attempt to operate this tool without holding it with

that can make a connection from one terminal to

another. Shorting the battery terminals together may

cause burns or afire.

d ) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

orburns.

e ) Do not use a battery pack or tool that is damaged

or modified. Damaged or modified batteries may

exhibit unpredictable behavior resulting in fire,

explosion or risk ofinjury.

f ) Do not expose a battery pack or tool to

fire or excessive temperature. Exposure to

fire or temperature above 265°F (130°C) may

causeexplosion.

g ) Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specified in the instructions.

Charging improperly or at temperatures outside the

specified range may damage the battery and increase

the risk offire.

6) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power tool

ismaintained.

b ) Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized serviceproviders.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust‑relatedhazards.

h ) Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore

tool safety principles. A careless action can cause

severe injury within a fraction of asecond.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct power

tool for your application. The correct power tool

will do the job better and safer at the rate for which it

wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools. Such

preventive safety measures reduce the risk of starting

the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands of

untrainedusers.

e ) Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation. If

damaged, have the power tool repaired before

use. Many accidents are caused by poorly maintained

powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking

into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result in

a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpectedsituations.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used with

another batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may

create a risk of injury andfire.

c ) When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

ENGLISH

READ ALL INSTRUCTIONS

Important Safety Instructions for All

Battery Packs



WARNING: Read all safety warnings, instructions,

and cautionary markings for the battery pack,

charger and product. Failure to follow the

warnings and instructions may result in electric

shock, fire and/or seriousinjury.

• Do not charge or use the battery pack in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Inserting or removing the battery

pack from the charger may ignite the dust orfumes.

• NEVER force the battery pack into the charger. DO

NOT modify the battery pack in any way to fit into a

non‑compatible charger as battery pack may rupture

causing serious personal injury. Consult the chart

at the end of this manual for compatibility of batteries

andchargers.

• Charge the battery packs only in DeWALTchargers.

BATTERIES AND CHARGERS

The battery pack is not fully charged out of the carton.

Before using the battery pack and charger, read the

safety instructions below and then follow charging

proceduresoutlined. When ordering replacement battery

packs, be sure to include the catalog number andvoltage.

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V ......................... volts

Hz .......................hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

RPM .................... revolutions per

minute

sfpm ................... surface feet per

minute

SPM .................... strokes per minute

A ......................... amperes

W ........................watts

or AC ...........alternating current

or AC/DC .... alternating or direct

current

...................... Class II Construction

(double insulated)

.......................no load speed

n .........................rated speed

......................earthing terminal

.....................safety alert symbol

.....................visible radiation

..................... wear respiratory

protection

..................... wear eye protection

..................... wear hearing

protection

..................... read all

documentation

the work by hand or against your body is unstable and may

lead to loss ofcontrol andinjury.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be caught

in movingparts.



CAUTION: When not in use, place tool on its side

on a stable surface where it will not cause a

tripping or falling hazard. Some tools with large

battery packs will stand upright on the battery pack

but may be easily knockedover.

Additional Safety Information



WARNING:Never modify the power tool or any part of

it. Damage or personal injury couldresult.



WARNING:ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING:

Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to the State

of California to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicalsare:

• lead from lead‑based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from

chemically‑treatedlumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to filter

out microscopicparticles.

• Wear protective clothing and wash exposed areas

with soap and water. Allowing dust to get into your

mouth, eyes, or lay on the skin may promote absorption

of harmfulchemicals. Direct particles away from face

andbody.

• Use the appropriate dust extractor vacuum to remove

the vast majority of static and airborne dust. Failure

to remove static and airborne dust could contaminate the

working environment or pose an increased health risk to

the operator and those in closeproximity.

• Use clamps or other practical ways to secure and

support the workpiece to a stable platform. Holding

both hands. Operating this tool with one hand will result

in loss of control. Breaking through or encountering hard

materials such as re‑bar may be hazardous aswell.

• Do not operate this tool for long periods of time.

Vibration caused by hammer action may be harmful to

your hands and arms. Use gloves to provide extra cushion

and limit exposure by taking frequent restperiods.

• Do not recondition bits yourself. Chisel reconditioning

should be done by an authorized specialist. Improperly

reconditioned chisels could causeinjury.

• Accessories and tool may get hot during operation.

Wear gloves when handling them if performing heat

producing applications such as hammerdrilling and

drillingmetals.

• Never lay the tool down until the bit has come to a

complete stop. Moving bits could causeinjury.

• Do not strike jammed bits with a hammer to dislodge

them. Fragments of metal or material chips could dislodge

and causeinjury.

ENGLISH

Important Safety Instructions for All

Battery Chargers



WARNING: Read all safety warnings, instructions,

and cautionary markings for the battery pack,

charger and product. Failure to follow the

warnings and instructions may result in electric

shock, fire and/or seriousinjury.

• DO NOT attempt to charge the battery pack with

any chargers other than a DeWALT charger. DeWALT

The RBRC® Seal

Please take your spent battery packs to

an authorized DeWALT service center or

to your local retailer for recycling. In some

areas, it is illegal to place spent battery

packs in the trash. You may also contact your local recycling

center for information on where to drop off the spent

battery pack. Do not place in curbside recycling. For more

information visit www.call2recycle.org. or call the toll free

number in the RBRC®Seal.

RBRC® is a registered trademark of Call 2Recycle,Inc.

Shipping the DeWALT FLEXVOLT™ Battery Pack

The DeWALT FLEXVOLT™ battery pack has a battery cap that

should be used when shipping the batterypack.

Attach the cap to the battery pack to ready it for shipping.

This converts the battery pack to three separate 20V

batteries. The three batteries have the Watt hour rating

labeled “Shipping” on the battery pack. If shipping without

the cap or in a tool, the pack is one battery at the Watt hour

rating labeled“Use”.

Example battery pack label:

USE: 120 Wh SHIPPING: 3 x 40 Wh

In this example, the battery pack is three batteries with

40Watt hours each when using the cap. Otherwise, the

battery pack is one battery with 120Watthours.

variation based on product components, temperature, and

end-userapplication.

Transportation



WARNING: Fire hazard. Do not store, carry, or

transport the battery pack so that metal objects

can contact exposed battery terminals. For

example, do not place the battery pack in aprons,

pockets, tool boxes, product kit boxes, drawers, etc.,

with loose nails, screws, keys, coins, hand tools, etc.

When transporting individual battery packs, make

sure that the battery terminals are protected and well

insulated from materials that could contact them and

cause a short circuit. NOTE: Li‑ion battery packs should

not be put in checked baggage on airplanes and must

be properly protected from short circuits if they are in

carry‑onbaggage.

• DO NOT splash or immerse in water or otherliquids.

• DO NOT allow water or any liquid to enter batterypack.

• Do not store or use the tool and battery pack in

locations where the temperature may reach or

exceed 104°F (40°C) (such as outside sheds or metal

buildings in summer). For best life store battery packs in

a cool, drylocation.

NOTE: Do not store the battery packs in a tool with

the trigger switch locked on. Never tape the trigger

switch in the ONposition.

• Do not incinerate the battery pack even if it is severely

damaged or is completely worn out. The battery pack

can explode in a fire. Toxic fumes and materials are created

when lithium‑ion battery packs areburned.

• Do not expose a battery pack or appliance to ﬁre or

excessive temperature. Exposure to ﬁre or temperature

above 265°F (130°C) may causeexplosion.

• Follow all charging instructions and do not charge the

battery pack or appliance outside of the temperature

range speciﬁed in the instructions. Charging improperly

or at temperatures outside of the speciﬁed range may

damage the battery and increase the risk ofﬁre.

• If battery contents come into contact with the skin,

immediately wash area with mild soap and water. If

battery liquid gets into the eye, rinse water over the open

eye for 15minutes or until irritation ceases. If medical

attention is needed, the battery electrolyte is composed of a

mixture of liquid organic carbonates and lithiumsalts.

• Contents of opened battery cells may cause

respiratory irritation. Provide fresh air. If symptoms

persist, seek medicalattention.

• Battery liquid may be flammable if exposed to spark

orflame.

• Never attempt to open the battery pack for any

reason. If the battery pack case is cracked or

damaged, do not insert into the charger. Do not crush,

drop or damage the battery pack. Do not use a battery pack

or charger that has received a sharp blow, been dropped,

run over or damaged in any way (e.g., pierced with a nail,

hit with a hammer, stepped on). Damaged battery packs

should be returned to the service center forrecycling.

Storage Recommendations

The best storage place is one that is cool and dry, away

from direct sunlight and excess heat or cold. Store the fully

charged battery pack out of thecharger.

Battery Pack Cleaning Instructions

Dirt and grease may be removed from the exterior of the

battery pack using a cloth or soft non-metallic brush. Do not

use water or any cleaningsolutions.

Fuel Gauge Battery Packs (Fig. B)

Some battery packs include a fuel gauge. When the

fuel gauge button is pressed and held, the LED lights

will indicate the approximate level of charge remaining.

This does not indicate tool functionality and is subject to

ENGLISH

• The charger is designed to operate on standard

120V household electrical power. Do not attempt to

use it on any other voltage. This does not apply to the

vehicularcharger.

• Foreign materials of a conductive nature, such as, but

not limited to, grinding dust, metal chips, steel wool,

aluminum foil or any buildup of metallic particles

should be kept away from the charger cavities and

ventilation slots.

• Always unplug the charger from the power supply

when there is no battery pack in thecavity.

Charging a Battery (Fig. C)

1. Plug the charger into an appropriate outlet.

2. Insert and fully seat battery pack. The red charging light

will continuously blink whilecharging.

3. Charging is complete when the red charging light

remains continuously ON. Battery pack can be left in

charger or removed. Some chargers require the battery

pack release button to be pressed forremoval.



WARNING: Only charge batteries in air temperature

over 40° F (4.5° C) and below 105° F (+40.5°C).

4. Charger will not charge a faulty battery pack, which

may be indicated by the light staying OFF. Take charger

and battery pack to an authorized service center if light

staysOFF.

NOTE: Refer to label near charging light on charger

for blinkpatterns. Older chargers may have additional

information and/or may not have a yellow indicatorlight.

Hot/Cold Pack Delay

When the charger detects a battery pack that is too hot

or too cold, it automatically starts a Hot/Cold Pack Delay,

suspending charging until the battery pack has reached an

appropriate temperature. The charger then automatically

switches to the pack charging mode. This feature ensures

maximum battery packlife.

A cold battery pack may charge at a slower rate than a warm

batterypack.

The hot/cold pack delay will be indicated by the red light

continuing to blink but with the yellow light continuously

ON. Once the battery pack has reached an appropriate

temperature, the yellow light will turn OFF and the charger

will resume the chargingprocedure.

DCB118 and DCB1112 Chargers

The DCB118 and DCB1112 chargers are equipped with

an internal fan designed to cool the battery pack. The fan

will turn on automatically when the battery pack needs to

becooled.

Electronic Protection System

Li-Ion tools are designed with an Electronic Protection

System that will protect the battery pack against overloading,

overheating or deep discharge. The tool will automatically

turn off and the battery pack will need to berecharged.

Important Charging Notes

1. The charger and battery pack may become warm to the

touch while charging. This is a normal condition, and

chargers and battery packs are specifically designed to

worktogether.

• These chargers are not intended for any uses other

than charging DeWALT rechargeable battery packs.

Charging other types of battery packs may cause them to

overheat and burst, resulting in personal injury, property

damage, fire, electric shock orelectrocution.

• Do not expose the charger to rain orsnow.

• Do not allow water or any liquid to entercharger.

• Pull by the plug rather than the cord when

disconnecting the charger. This will reduce the risk of

damage to the electric plug andcord.

• Make sure that the cord is located so that it will not

be stepped on, tripped over or otherwise subjected to

damage orstress.

• Do not use an extension cord unless it is absolutely

necessary. Use of improper extension cord could result in

risk of fire, electric shock orelectrocution.

• When operating a charger outdoors, always provide

a dry location and use an extension cord suitable

for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electricshock.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller

the gauge number of the wire, the heavier the cord and

thus the greater its capacity. An undersized cord will

cause a drop in line voltage resulting in loss of power and

overheating. The following table shows the correct size

to use depending on total length of all extension cords

plugged together, and nameplate ampere rating. If in

doubt, use the next heaviergauge.

Minimum Gauge for Cord Sets

Volts

Total Length of Cord in Feet

(meters)

120V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

Ampere Rating

American Wire Gauge

More Than Not More

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

• Do not place any object on top of the charger or place

the charger on a soft surface that might block the

ventilation slots and result in excessive internal heat.

Place the charger in a position away from any heat source.

The charger is ventilated through slots in the top and the

bottom of thehousing.

• Do not operate the charger with a damaged cord

orplug. Have them replacedimmediately.

• Do not operate the charger if it has received a sharp

blow, been dropped or otherwise damaged in any

way. Take it to an authorized servicecenter.

• Do not disassemble the charger; take it to an

authorized service center when service or repair

is required. Incorrect reassembly may result in a risk of

electric shock, electrocution orfire.

ENGLISH

Proper Hand Position (Fig. H)



WARNING: To reduce the risk of serious personal

injury, ALWAYS use proper hand position asshown.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.

Installing and Removing the Battery Pack

(Fig. D)

NOTE: For best results, make sure your battery pack is

fullycharged.

To install the battery pack

8

into the tool handle, align the

battery pack with the rails inside the tool’s handle and slide

it into the handle until the battery pack is firmly seated in the

tool and ensure that it does notdisengage.

To remove the battery pack from the tool, press the release

button

9

and firmly pull the battery pack out of the tool

handle. Insert it into the charger as described in the charger

section of thismanual.

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start‑up can causeinjury.

Bit and Bit Holder



WARNING: Burn Hazard. ALWAYS wear gloves when

changing bits. Accessible metal parts on the tool and

bits may get extremely hot during operation. Small bits

of broken material may damage barehands.

The rotary hammer can be fitted with various chisel bits

depending on the desired application. Use sharp drill

bitsonly.

Inserting and Removing SDS Max® Bits

(Fig. F)

1. Clean the insert shank end of the accessory to remove

any debris, then lightly grease with a light oil or lubricant.

2. Insert bit in the bit holder

and apply downward

pressure while rotating to secure the bit into place. The

bit shank must beclean.

3. Ensure the bit is properlyengaged.

NOTE: The bit needs to move several centimeters in and

out of the bit holder

6

when properlyengaged.

4. To remove the bit, pull back the locking sleeve

and

pull the bitout.

2. Slide the assembly onto the nose of the tool, through

the steel ring

15

and onto the collar

3

, past the chisel

holder andsleeve.

3. Rotate the side handle assembly to the desired position.

For hammerdrilling horizontally with a heavy drill

bit, place the side handle assembly at an angle of

approximately 20° to the tool for optimumcontrol.

4. Lock the side handle mounting assembly in place by

securely tightening the handle

2

rotating it clockwise so

that the assembly will notrotate.

Side Handle (Fig. E)



WARNING: To reduce the risk of personal injury,

ALWAYS operate the tool with the side handle properly

installed. Failure to do so may result in the side handle

slipping during tool operation and subsequent loss of

control. Hold tool with both hands to maximizecontrol.

The side handle

2

clamps to the front of the gear case and

may be rotated 360˚ to permit right- or left-hand use.

Mounting the Straight Side Handle

(Fig. E)

1. Widen the ring opening of the side handle

2

by rotating

it counterclockwise.

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start‑up can causeinjury.

Wall Mounting

Some DeWALT chargers are designed to be wall mountable

or to sit upright on a table or work surface. If wall mounting,

locate the charger within reach of an electrical outlet, and

away from a corner or other obstructions which may impede

air flow. Use the back of the charger as a template for the

location of the mounting screws on the wall. Mount the

charger securely using drywall screws (purchased separately)

at least 1” (25.4mm) long, with a screw head diameter of

0.28–0.35” (7–9mm), screwed into wood to an optimal

depth leaving approximately 7/32” (5.5 mm) of the screw

exposed. Align the slots on the back of the charger with the

exposed screws and fully engage them in theslots.

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

does not indicate a problem. To facilitate the cooling of

the battery pack after use, avoid placing the charger or

battery pack in a warm environment such as in a metal

shed or an uninsulatedtrailer.

2. If the battery pack does not charge properly:

a. Check operation of receptacle by plugging in a lamp

or other appliance;

b. Check to see if receptacle is connected to a light

switch which turns power off when you turn out

the lights;

c. If charging problems persist, take the tool, battery

pack and charger to your local servicecenter.

3. You may charge a partially used pack whenever you

desire with no adverse effect on the batterypack.

Charger Cleaning Instructions



WARNING: Shock hazard. Disconnect the charger

from the AC outlet before cleaning. Dirt and grease

may be removed from the exterior of the charger using

a cloth or soft non‑metallic brush. Do not use water or

any cleaningsolutions.

ENGLISH

Wireless Tool Control™ (Fig. A)



CAUTION: Read all saftey warnings, instruction and

specifications of the appliance which is paired with

thehammer.

Your hammer is equipped with a Wireless Tool Control™

transmitter which allows your hammer to be wirelessly

paired with another Wireless Tool Control™ device, such as a

dustextractor.

To pair your hammer using Wireless Tool Control™, press and

hold the trigger switch

1

on the hammer and the Wireless

Tool Control™ pairing button on the seperate device. An LED

on the seperate device will let you know when your hammer

has been successfullypaired.

E-Clutch® and Service Indicator LED (Fig. A)

Your rotary hammer has two LEDs, indicating the E-Clutch®

(ADC) function

and a service indicator

. Refer to the

table for more information on LEDfunctionality.

LED Function Description

Red

(permanently on)

E-Clutch®

E- Clutch® anti-rotation system

isengaged.

Yellow

(permanently on)

Service required

The yellow service indicator LED

lights up to indicate the tool

needs servicing within the next 10

hours of use (new lubrication and

hammer mechanism sealing).

Yellow

(flashing)

Service exceeded

With the service indicator lit, after

a further 10 hours use the service

indicator flashes to indicate the

tool has exceeded the required

service interval.

E-Clutch

System (Fig. A)

In addition to the integral (mechanical) clutch, the DeWALT

anti-rotation E-Clutch® system, offers technology capable

of detecting the motion of the tool. This feature senses the

motion of the tool and shuts it down if necessary. The red

indicator LED

illuminates when the E-Clutch® System

isengaged.

Overload Clutch

In case of jamming of a drill bit, the drive to the drill spindle

is interrupted by the overload clutch. Due to the resulting

forces, always hold the tool with both hands and take a

firmstance. After the overload, release and depress the

trigger to re-engagedrive.



WARNING: Drill may stall if overloaded causing a

sudden twist. Always expect the stall. Grip the drill

firmly to control the twisting action and avoidinjury.

Electronic Speed and Impact Control

(Fig. A)

The electronic speed and impact control allows the

use of smaller drill bits without the risk of bit breakage,

hammerdrilling into light and brittle materials without

shattering and optimal tool control for precisechiseling.

To set the speed dial

10

, turn the dial to the desired level.

The higher the number, the greater the speed and impact

energy. Dial settings make the tool extremely flexible and

adaptable for many different appli cations. The required

setting depends on the bit size and hardness of material

beingdrilled.

DeWALT Bluetooth® Tool Tag Ready (Fig. A)

Optional Accessory



WARNING: Read instruction manual for the DeWALT

Bluetooth® ToolTag.



WARNING: Remove battery from tool before installing

the DeWALT Bluetooth® ToolTag.



WARNING: When installing or replacing the DeWALT

Bluetooth® Tool Tag, use only the screws provided. Be

sure to securely tighten thescrews.

Your tool comes with mounting holes

12

and fasteners for

installing a DeWALT Bluetooth® Tool Tag (DCE041). You will

need a T15 torx bit tip to install the tag. Screw torque should

be between 0.8 and 1.2 Nm (7.1 to 10.6 in-lbs). The DeWALT

Tool Tag is designed for tracking and locating professional

power tools, equipment, and machines using the DeWALT

Tool Connect™ app. For proper installation of the DeWALT

Tool Tag, refer to the DeWALT Tool Tagmanual. To learn

more,visit:

www.DeWALT.com/en-us/jobsite-solutions/tool-connect

SHOCKS Active Vibration Control®

System

For best vibration control, hold the tool as described in

Proper Hand Position and apply just enough pressure so the

damping device on the main handle is approximately mid

stroke. The hammer only needs enough pressure to engage

the active vibration control. Applying too much pressure will

not make the tool actuate faster and active vibration control

will notengage.

Operation Modes (Fig. A)



WARNING: Do not select the operating mode when

the tool isrunning.



CAUTION: Never use in Rotary Drilling or Rotary

Hammering mode with a chisel bit in the bit holder.

Personal injury and damage to the the tool mayresult.

Your tool is equipped with a mode selector dial

4

selectthe mode appropriate to desiredoperation.

Proper hand position requires one hand on the main

handle

5

, with the other hand on the side handle

2

ENGLISH

Repairs

The charger and battery pack are notserviceable. There are

no serviceable parts inside the charger or batterypack.



WARNING: To assure product SAFETY and RELIABILITY,

repairs, maintenance and adjustment (including brush

inspection and replacement, when applicable) should

be performed by a DeWALT factory service center or a

DeWALT authorized service center. Always use identical

replacementparts.

Accessories



WARNING: Since accessories, other than those offered

by DeWALT, have not been tested with this product, use

of such accessories with this tool could be hazardous.

To reduce the risk of injury, only DeWALT recommended

accessories should be used with thisproduct.

Recommended accessories for use with your tool are available

at extra cost from your local dealer or authorized service

center. If you need assistance in locating any accessory, please

contact DeWALT call 1-800-4-DeWALT (1-800-433-9258) or

visit our website: www.dewalt.com.

Performing an Application (Fig. A, G)



WARNING: TO REDUCE THE RISK OF PERSONAL

INJURY, ALWAYS ensure workpiece is anchored or

clamped firmly. If drilling thin material, use a wood

“back‑up” block to prevent damage to thematerial.



WARNING: Always wait until the motor has come to

a complete standstill before changing the direction

ofrotation.

1. Choose and install the appropriate chuck, adapter, and/

or bit onto to the tool. Refer to Bit and Bit Holder.

2. Using the mode selector dial

4

, selectthe mode

appropriate to desired application. Refer to

OperationModes.

3. Adjust the side handle

2

asnecessary.

4. Place the bit/chisel on the desired location.

5. Depress the trigger switch

1

. The farther you depress

the trigger switch, the faster the tool will operate. For

maximum tool life, use variable speed only for starting

holes orfasteners.

6. To stop the hammer, release the switch.

Recommendations for Tool Operation

• Large (5/16" to 1/2" [7.9 mm to 12.7 mm]) holes in steel

can be made easier if a pilot hole (5/32" to 3/16" [4 mm

to 4.8 mm]) is drilledfirst.

• When drilling, always apply pressure in a straight line

with the bit, but do not push hard enough to stall the

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1approved eye

protection when performingthisprocedure.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non‑metallic parts of the

tool. These chemicals may weaken the plastic materials

used in these parts. Use a cloth dampened only with

water and mild soap. Never let any liquid get inside the

tool; never immerse any part of the tool into aliquid.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start‑up can causeinjury.

Your DeWALT power tool has been designed to operate

over a long period of time with a minimum of maintenance.

Continuous satisfactory operation depends upon proper tool

care and regularcleaning.

Indexing the Chisel Position (Fig. A)

The chisel can be indexed and locked into

24differentpositions.

1. Rotate the mode selector dial

4

until it points towards

the position.

2. Rotate the chisel in the desiredposition.

3. Set the mode selector dial

4

to the “Hammering

Only”position.

4. Twist the chisel until it locks inposition.

Symbol Mode Application

Rotary

Hammering

Drilling into concrete

and masonry

Hammering

only

Chipping

Bit Adjustment

Chisel bit position

adjustment

To Select an Operating Mode

• Rotate the mode selector dial

so that the arrow points

to the symbol corresponding for the desiredmode.

NOTE: The arrow on the mode selector dial

4

must be

pointing at a mode symbol at all times. There are no

operable positions inbetween. It may be necessary to briefly

run the motor after having changed from 'hammering only'

to 'rotary' modes in order to align thegears or to postion the

chiselbit.

motor or deflect thebit. A smooth even flow of material

indicates the proper drilling rate.

• If drilling thin material or material that is prone to

splinter, use a wood “back-up” block to prevent damage

to thework piece.



WARNING:

• Do not use this tool to mix or pump easily

combustible or explosive fluids (benzine,

alcohol,etc.).

• Do not mix or stir inflammable liquids

labelledaccordingly.

ENGLISH

SPECIFICATIONS

DCH735 DCH775

Rated Size 1-7/8" (48 mm) 2" (52 mm)

Tool Holder SDS MAX SDS MAX

Voltage (DC) 60 V 60 V

Impact Energy in Joules (EPTA) 13.3 J 19.4 J

No-Load RPM 177–355 145–290

No-Load BPM 1350–2705 1105–2210

Optimum Drilling Range

1"–1-1/2"

(25 mm–38 mm)

1-1/8"–1-5/8"

(28 mm–42 mm)

Max. Diameter Core 5" (125 mm) 6" (150 mm)

Rotation Control

E-Clutch® E-Clutch®

Weight 19 lbs (8.5 kg) 21 lbs (9.4 kg)

Length 22.8" (580 mm) 24.7" (627 mm)

Width 4.5" (115 mm) 4.5" (115 mm)

Height 11.2" (284 mm) 11.2" (284 mm)

Vibration Control

SHOCKS® SHOCKS®

Chipping Yes Yes

Variable Speed Dial Yes Yes

Variable Speed Dial Positions 7 7

Noise Values [dB(A)]

(Emission Sound Pressure Level) 97 96

(Sound Power Level) 108 107

(Uncertainty of Given Sound

Level)

3 3

Vibration Values (m/s

)

Drilling into Concrete (Value a

h,HD

) 9.0*** 10.1***

Uncertainty K 1.5 1.5

Chipping/Chiselling (Value a

h,Cheq

) 8.8*** 9.4***

Uncertainty K 1.5 1.5

*** Measured at the side handle. Side handle vibration is higher than

vibration at the main handle.

Three Year Limited Warranty

DeWALT will repair or replace, without charge, any defects

due to faulty materials or workmanship for three years

from the date of purchase (two years for batteries). This

warranty does not cover part failure due to normal wear

or tool abuse. For further detail of warranty coverage and

warranty repair information, visit www.dewalt.com or call

1-800-4-DeWALT (1-800-433-9258). This warranty does

not apply to accessories or damage caused where repairs

have been made or attempted by others. THIS LIMITED

WARRANTY IS GIVEN IN LIEU OF ALL OTHERS, INCLUDING

THE IMPLIED WARRANTY OF MERCHANTABILITY AND

FITNESS FOR A PARTICULAR PURPOSE, AND EXCLUDES ALL

INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states do

not allow limitations on how long an implied warranty lasts

or the exclusion or limitation of incidental or consequential

damages, so these limitations may not apply to you. This

warranty gives you specific legal rights and you may have

other rights which vary in certain states orprovinces.

In addition to the warranty DeWALT tools are covered byour:

DeWALT will maintain the tool and replace worn parts

caused by normal use, for free, any time during the first

afterpurchase.

2YEARS FREE SERVICE ON DeWALT BATTERYPACKS

DC9071, DC9091, DC9096, DC9182, DC9280, DC9360,

DCB120, DCB122, DCB124, DCB127, DCB201, DCB203BT,

DCB207,DCB361

3YEARS FREE SERVICE ON DeWALT BATTERYPACKS

DCB200, DCB203, DCB204, DCB204BT, DCB205, DCB205BT,

DCB206, DCB208, DCB230, DCB240, DCB606, DCB609,

DCB612, DCB615

NOTE: Battery warranty voided if the battery pack is

tampered with in any way. DeWALT is not responsible for

any injury caused by tampering and may prosecute warranty

fraud to the fullest extent permitted bylaw.

90DAY MONEY BACK GUARANTEE

If you are not completely satisfied with the performance of

your DeWALT Power Tool or Nailer for any reason, you can

return it within 90days from the date of purchase with a

receipt for a full refund – no questionsasked.

Thank you for your purchase. Register your product nowfor:

• WARRANTY SERVICE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• CONFIRMATION OF OWNERSHIP: In case of an

insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

• FOR YOUR SAFETY: Registering your product will

allow us to contact you in the unlikely event a safety

notification is required under the Federal Consumer

SafetyAct.

• Register online at www.dewalt.com

LATIN AMERICA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARNING LABEL REPLACEMENT: If your warning

labels become illegible or are missing, call 1-800-4-DeWALT

(1-800-433-9258) for a freereplacement.

ENGLISH

TROUBLESHOOTING GUIDE

BE SURE TO FOLLOW SAFETY RULES AND INSTRUCTIONS

For assistance with your product, visit our website at www.dewalt.com for a list of service centers, or call DeWALT at

1-800-4-DeWALT (1-800-433-9258).

PROBLEM POSSIBLE CAUSE SOLUTION

Tool will not start. Battery pack not installed properly. Check battery pack installation.

Battery pack not charged. Check battery pack charging requirements.

Internal componets too hot. Allow tool to cool down.

Reduced Power. The speed dial is set to a lower setting. Rotate the speed dial to a higher setting suitable for

the application.

Battery has low state of charge. Replace with fresh battery pack.

The bit does not rotate. The mode selector dial is not correctly engaged,

or is set to “Hammering Only” or is set to

position "O".

Rotate the mode selector dial to "Rotary Hammering". Refer to

Operation Modes.

The bit cannot be released. The chuck is not pulled back fully. Pull the chuck back as far as it will go and remove the bit. Refer

to Inserting and Removing SDS MAX Bits.

The yellow service indicator light is

on or flashing.

The time for service has been reached. Have service perfomed by an authorized DeWALT service center

if necessary. Refer to E-Clutch® and Service Indicator LEDs.

Tool shuts off abruptly.

Battery pack has reached its maximum

thermal limit.

Allow battery pack to cool down.

Out of charge. (To maximize the life of the

battery pack it is designed to shut off

abruptly when the charge is depleted.)

Place on charger and allow to charge.

Battery pack will not charge.

Battery pack not inserted into charger. Insert battery pack into charger until LED illuminates.

Charger not plugged in. Plug charger into a working outlet. Refer to Important

Charging Notes for more details.

Surrounding air temperature too hot or

too cold.

Move charger and battery pack to a surrounding air temperature

of approximately 65 °F – 75 °F (18 °C– 24 °C).

FRANÇAIS

AVERTISSEMENTS GÉNÉRAUX SUR LA

SÉCURITÉ DES OUTILS



AVERTISSEMENT : lisez tous les avertissements de

sécurité, toutes les instructions, les illustrations

et les caractéristiques fournis avec cet outil

électrique. Ne pas suivre toutes les instructions

comprises aux présentes peut conduire à un choc

électrique, un incendie et/ou des blessuresgraves.

CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN

USAGE ULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sansfil).

Définitions : symboles et termes

d'alarmes sécurité

Ces guides d'utilisation utilisent les symboles et termes

d'alarmes sécurité suivants pour vous prévenir de situations

dangereuses et de risques de dommages corporels

oumatériels.



DANGER : indique une situation dangereuse

imminente qui, si elle n’est pas évitée, entraînera la

mort ou des blessuresgraves.



AVERTISSEMENT : indique une situation

potentiellement dangereuse qui, si elle n’est pas évitée,

pourrait entraîner la mort ou des blessuresgraves.



ATTENTION : indique une situation potentiellement

dangereuse qui, si elle n’est pas évitée, pourrait

entraîner des blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message

propre à lasécurité.

AVIS : indique une pratique ne posant aucun risque

de dommages corporels mais qui par contre, si rien

n’est fait pour l’éviter, pourrait poser des risques de

dommagesmatériels.

Usage prévu

Votre marteau rotatif sans fil robuste est conçu

pour des applications de perçage et ciselage du

bétonprofessionnelles.

NE PAS les utiliser en milieu ambiant humide ou en présence

de liquides ou de gazinflammables.

Votre marteau rotatif sans fil robuste est un outil

électriqueprofessionnel.

NE PAS le laisser à la portée des enfants. Une supervision est

nécessaire auprès de tout utilisateur nonexpérimenté.

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une

distraction pourrait en faire perdre la maîtrise

àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à

laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des radiateurs,

des cuisinières et des réfrigérateurs. Le risque de

choc électrique est plus élevé si votre corps est mis à

laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne

jamais utiliser le cordon pour transporter, tirer

ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des bords

tranchants et des pièces mobiles. Les cordons

endommagés ou enchevêtrés augmentent les risques

de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à l’extérieur,

se servir d’une rallonge convenant à cette

application. L’utilisation d’une rallonge conçue pour

l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique

est utilisé. Ne pas utiliser d’outil électrique en

cas de fatigue ou sous l’influence de drogues,

d’alcool ou de médicaments. Un simple moment

d’inattention en utilisant un outil électrique peut

entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

Français (traduction de la notice d’instructions originale)



AVERTISSEMENT : lire tous les avertissements

de sécurité et toutes les directives. Le non‑respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil.

FRANÇAIS

e ) Gardez les poignées et surfaces d’emprise propres

et libres de tout produit lubrifiant. Vérifier si les

pièces mobiles sont mal alignées ou coincées,

si des pièces sont brisées ou présentent toute

autre condition susceptible de nuire au bon

fonctionnement de l’outil électrique. En cas de

dommage, faire réparer l’outil électrique avant

toute nouvelle utilisation. Beaucoup d’accidents

sont causés par des outils électriques malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés

sont moins susceptibles de se coincer et sont plus

faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les forets,

etc. conformément aux présentes directives en

tenant compte des conditions de travail et du

travail à effectuer. L’utilisation d’un outil électrique

pour toute opération autre que celle pour laquelle il a

été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les

mains et les surfaces de prise glissante ne permettent

pas la manutention et le contrôle sécuritaires de l’outil

dans les situationsimprévues.

5) Utilisation et entretien du bloc‑piles

a ) Ne recharger l’outil qu’au moyen du chargeur

précisé par le fabricant. L’utilisation d’un chargeur

qui convient à un type de bloc‑piles risque de

provoquer un incendie s’il est utilisé avec un autre type

de b loc‑piles.

b ) Utiliser les outils électriques uniquement avec

les blocs‑piles conçus à cet effet. L’utilisation de

tout autre bloc‑piles risque de causer des blessures ou

unincendie.

c ) Lorsque le bloc‑piles n’est pas utilisé, le tenir

éloigné des objets métalliques, notamment

des trombones, de la monnaie, des clés, des

clous, des vis ou autres petits objets métalliques

qui peuvent établir une connexion entre les

deux bornes. Le court‑circuit des bornes du bloc‑piles

risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler

hors du bloc‑piles; éviter tout contact avec ce

liquide. Si un contact accidentel se produit, laver

à grande eau. Si le liquide entre en contact avec

les yeux, obtenir également des soins médicaux.

Le liquide qui gicle hors du bloc‑piles peut provoquer

des irritations ou desbrûlures.

e ) Ne pas utiliser de bloc‑piles ou outil qui a été

endommagé ou modifié. Les unités endommagées

ou modifiées peuvent avoir une réaction imprévisible

résultant en un incendie, une explosion ou un potentiel

deblessure.

f ) Ne pas exposer de bloc‑piles ou l’outil aux

flammes ou à des températures excessives.

L’exposition aux flammes ou à une température

au‑dessus de 129°C (265°F) pourrait causer

uneexplosion.

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position d’arrêt

avant de relier l’outil à une source d’alimentation

et/ou d’insérer un bloc‑piles, de ramasser ou de

transporter l’outil. Transporter un outil électrique

alors que le doigt repose sur l’interrupteur ou brancher

un outil électrique dont l’interrupteur est à la position

de marche risque de provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver son

équilibre en tout temps. Cela permet de mieux

maîtriser l’outil électrique dans les situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux‑ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre

de baisser la garde et ignorer les principes de

sécurité de l’outil. Un acte irréfléchi peut causer une

blessure grave en une fraction deseconde.

4) Utilisation et entretien d’un

outil électrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il a

étéconçu.

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et doit

êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc‑piles de l’outil avant

d’effectuer tout ajustement, changement et

entreposage de celui‑ci. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

FRANÇAIS

Renseignements de sécurité

supplémentaires



ATTENTION: Ne jamais modifier l’outil électrique

ou toute pièce celui‑ci. Cela pourrait entraîner des

dommages matériels ou des blessures corporelles.



ATTENTION:TOUJOURSutiliser des lunettes de

sécurité. Les lunettes de tous les jours NE SONT PAS

des lunettes de sécurité. De plus, utilisez un masque

facial ou cache‑poussière si l'opération de coupe est

poussiéreuse. PORTEZ TOUJOURS UN ÉQUIPEMENT DE

SÉCURITÉ CERTIFIÉ:

• Protection oculaireANSI Z87.1 (CAN/CSA Z94.3),

• Protection auditive ANSI S12.6 (S3.19),

• Protection respiratoire NIOSH/OSHA/MSHA.



AVERTISSEMENT:

Certaines poussières créées par le

ponçage mécanique, le sciage, l’aiguisage, le perçage et

autres activités de construction contiennent des produits

chimiques reconnus dans l’État de la Californie pour

causer le cancer et des anomalies congénitales ou autres

effets nuisibles sur la reproduction. Certains exemples de

ces produits chimiques sont:

• le plomb provenant des peintures à base de plomb,

• la silice cristallisée provenant des briques, du

ciment et d’autres produits de la maçonnerie ainsi

que

• l’arsenic et le chrome provenant du bois de

construction traité chimiquement.

Votre risque à ces expositions varie selon la fréquence

dont vous effectuez ce type de travail. Pour réduire

votre exposition à ces produits chimiques: travaillez

dans un endroit bien aéré et travaillez avec un

équipement de sécurité approuvé, comme les masques

anti‑poussière spécialement conçus pour filtrer les

particules microscopiques.

• Portez des vêtements protecteurs et lavez vos zones

exposées avec du savon et de l’eau. Permettre à la

poussière d’entrer dans votre bouche, vos yeux ou la

laisser sur la peau peut favoriser l’absorption des produits

chimiques dangereux. Dirigez les particules loin du visage

et du corps.

• Utilisez le dépoussiéreur approprié pour enlever la

grande majorité de la statique et de la poussière en

gants pour fournir un coussin supplémentaire et limiter

l’exposition en prenant des périodes de reposfréquentes.

• Ne reconditionnez pas les mèches par vos propres

moyens. Le reconditionnement des ciseaux doit être

effectué par un spécialiste agréé. Des ciseaux mal

reconditionnés peuvent provoquer desblessures.

• Les accessoires et l’outil peuvent devenir chauds

durant l’utilisation. Portez des gants lorsque vous les

manipulez si les applications produisent de la chaleur

comme le martelage et le perçage desmétaux.

• Ne jamais déposer l’outil électrique avant que

l’accessoire soit complètement arrêté. Déplacer les

mèches peut provoquer desblessures.

• Ne frappez pas les mèches bloquées avec un marteau

pour les déloger. Des fragments ou des copeaux de métal

peuvent se déloger et provoquer desblessures.

Consignes de sécurité supplémentaires

pour marteaux rotatifs

• Portez une protection auditive. L’exposition au bruit

peut entraîner la perte del’ouïe.

• Utilisez la ou les poignées auxiliaires, si elles sont

fournies avec l’outil. La perte de contrôle peut causer

desblessures.

• Tenez l’outil électrique par les surfaces de prise

isolées, lorsque vous effectuez une tâche où

l’accessoire de coupe peut entrer en contact avec

le câblage dissimulé. L’accessoire de coupe entrant un

contact avec un câble «sous tension» peut exposer les

pièces métalliques de l’outil électrique «sous tension» et

pourrait donner un choc électrique àl’utilisateur.

• Assurez‑vous que le matériau percé ne dissimule pas

une alimentation en gaz ou en électricité et que leurs

emplacements ont été vérifiés auprès des entreprises

des servicespublics.

• Utilisez des pinces ou d’autres façons pratiques pour

sécuriser et maintenir la pièce de travail sur une

plate‑forme stable. Tenir le travail par une main ou

contre votre corps est instable et peut mener à une perte

decontrôle.

• Portez des lunettes de sécurité ou une protection

oculaire. Les opérations de martelage entraînent l’éjection

de copeaux. Les particules volantes peuvent causer des

dommages permanents aux yeux. Portez un masque

anti‑poussière ou un respirateur pour les applications qui

génèrent de la poussière. Une protection auditive peut être

nécessaire pour la plupart desapplications.

• Saisissez fermement l’outil en tout temps. Ne tentez

pas d’utiliser cet outil sans le tenir à deux mains.

Utiliser cet outil avec une seule main se solde par une

perte de contrôle. Traverser ou rencontrer des matériaux

durs comme les barres de renforcement peut également

êtredangereux.

• Ne pas utiliser cet outil durant de longues périodes.

La vibration causée par le mouvement du marteau peut

être dangereuse pour vos mains et vos bras. Utilisez des

g ) Suivre toutes les instructions de recharge et

ne rechargez pas le bloc‑piles ou l’outil à des

températures hors de la plage de température

indiquée dans les instructions. Une recharge non

conforme ou à une température hors des limites

spécifiées peut endommager les piles et augmenter le

risqued’incendie.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectriques.

b ) Ne jamais réparer des blocs‑piles endommagés.

La réparation de blocs‑piles doit seulement être

effectuée par le fabricant ou les fournisseurs de

serviceautorisé.

FRANÇAIS

produit. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique, un

incendie et/ou des blessuresgraves.

• Ne pas charger ou utiliser le bloc‑piles en

atmosphères explosibles comme la présence de

liquides inflammables, de gaz ou de poussière. Insérer

ou retirer la pile du bloc‑piles peut enflammer la poussière

ou lesvapeurs.

• Ne JAMAIS forcer le bloc‑piles dans le chargeur.

NE PAS modifier le bloc‑piles de quelque façon

que ce soit dans un chargeur non compatible

puisque le bloc‑piles peut se briser causant une

blessurecorporelle. Consultez le tableau à la fin de ce

guide pour la compatibilité des blocs‑piles et deschargeurs.

• Chargez les blocs‑piles seulement

dansleschargeursDeWALT.

• NE PAS éclabousser ou immerger dans l’eau ou tout

autreliquide.

• NE PAS laisser l’eau ou tout liquide entre dans le bloc‑piles.

• Ne pas entreposer ou utiliser l’outil et le bloc‑piles

dans des endroits où la température peut atteindre

ou excéder 40°C (104°F) (comme les remises

extérieures ou les édifices en métal durant l’été). Pour

une meilleure durée de vie, entreposez le bloc‑piles dans un

endroit frais etsec.

REMARQUE: Ne pas ranger les blocs‑piles dans un

outil avec la gâchette verrouillée. Ne jamais coller la

gâchette avec du ruban adhésif en positionMarche.

• Ne pas brûler le bloc‑piles même s’il est gravement

endommagé ou est entièrement usé. Le bloc‑piles

peut exploser au cours d’un incendie. Des vapeurs et des

matières toxiques sont produites lorsque les blocs‑piles au

lithium‑ion sontbrûlés.

• Ne pas exposer de bloc‑piles ou l’outil aux flammes

ou à des températures excessives. L’exposition aux

flammes ou à une température au‑dessus de 129°C

(265°F) pourrait causer uneexplosion.

• Si le liquide des piles entre en contact avec la peau,

lavez immédiatement avec de l'eau et du savon doux.

Si le liquide vient en contact avec les yeux, rincez à l'eau

courante durant 15minutes, ou jusqu'à ce que l'irritation

cesse, en gardant les yeux ouverts. Pour information de

consultation médicale, l'électrolyte des piles est composé

d'un mélange organique liquide et de sels delithium.

• Le contenu des piles peut causer une irritation

respiratoire. Faites circuler de l'air frais. Si les symptômes

persistent, consultez unmédecin.

• Le liquide des piles peut être inflammable s’il est

exposé aux étincelles ou auxflammes.

• Ne jamais tenter d'ouvrir le bloc‑piles pour quelque

raison que ce soit. Si le boîtier du bloc‑piles est fendu

ou endommagé, ne pas l'insérer dans le chargeur. Ne

pas écraser, échapper ou endommager le bloc‑piles. Ne pas

se servir d'un bloc‑piles ou chargeur qui a subi un impact,

a été échappé, renversé par un véhicule ou endommagé

d'une façon ou d'une autre (par ex. perforé par un clou,

frappé par un marteau, sur lequel on a marché). Les

LISEZ TOUTES LES INSTRUCTIONS

Consignes de sécurité importantes pour

les blocs-piles



AVERTISSEMENT : lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc‑piles, du chargeur et du

PILES ET CHARGEURS

Le bloc-piles n’est pas entièrement chargé lorsqu’il sort de

la boîte. Avant d'utiliser le bloc-piles et le chargeur, lisez

attentivement les instructions de sécurité suivantes, puis

suivez les procédures de chargement énoncées. Lorsque

vous commandez des blocs-piles de remplacement,

assurez-vous d’inclure le numéro du catalogue et latension.

L’étiquette apposée sur votre outil peut inclure les symboles

suivants. Les symboles et leur définition sont indiqués ci‑après:

V ......................... volts

Hz ....................... hertz

min ..................... minutes

or DC ...... courant continu

...................... fabrication classe I

(mis à la terre)

…/min .............. par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

RPM .................... révolutions par

minute

sfpm ................... pieds linéaires par

minute (plpm)

SPM (FPM) ......... fréquence par

minute

A ......................... ampères

W ........................ watts

or AC ........... courant alternatif

or AC/DC .... courant alternatif

ou continu

...................... fabrication classe II

(double isolation)

....................... vitesse à vide

n ......................... vitesse nominale

...................... borne de terre

...................... symbole

d’avertissement

..................... radiation visible

..................... protection

respiratoire

.....................protection oculaire

.....................protection auditive

..................... lire toute la

documentation

suspension. Ne pas enlever la statique et la poussière en

suspension pourrait contaminer l’environnement de travail

ou représenter un risque accru pour la santé de l’utilisateur

et ceux qui sont à proximité.

• Utilisez des pinces ou d’autres façons pratiques de

sécuriser et maintenez la pièce de travail sur une

plateforme stable. Tenir le travail par une main ou

contre votre corps est instable et peut mener à une perte de

contrôle et une blessure.

• Les évents couvrent souvent des pièces qui se

déplacent et doivent être évités. Des vêtements amples,

les bijoux ou les cheveux longs peuvent se coincer dans des

pièces qui déplacent.



ATTENTION: Lorsque vous ne l’utilisez pas, placez

l’outil sur le côté sur une surface stable là où cela

n’entraînera pas un risque de trébuchement ou

de chute. Certains outils avec de gros blocs‑piles se

tiendront debout sur le bloc‑piles, mais ils peuvent

facilement être renversés.

FRANÇAIS

Consignes de sécurité importantes pour

tous les chargeurs de piles



AVERTISSEMENT : lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc‑piles, du chargeur et du

produit. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique, un

incendie et/ou des blessuresgraves.

• NE PAS tenter de charger le bloc‑piles avec un

chargeur autre qu’un chargeur DeWALT. DeWALT

chargers et les blocs‑piles sont spécifiquement conçus pour

fonctionnerensemble.

• Ces chargeurs ne sont pas conçus pour toute

utilisation autre que le chargement DeWALT. Les

autres types de chargement de blocs‑piles peuvent causer

la surchauffe et l’éclatement de ceux‑ci, entraînant une

blessure corporelle, des dommages matériels, un choc

électrique ou uneélectrocution.

• Ne pas exposer le chargeur à la pluie ou laneige.

• Ne pas laisser l’eau ou tout liquide entrer dans le

bloc‑piles.

• Tirez la fiche au lieu du cordon lorsque vous

débranchez le chargeur. Cela réduira le risque

d’endommager la fiche et le cordonélectriques.

• Assurez‑vous de ne pas placer le cordon là où

il pourrait faire trébucher les passants ou être

endommagé de quelque façon que cesoit.

• Ne pas utiliser une rallonge à moins que ce ne soit

absolument nécessaire. L'utilisation d'une rallonge

inadéquate pourrait entraîner un risque d'incendie un choc

électrique ou uneélectrocution.

• Lors de l'utilisation d’un chargeur à l'extérieur,

gardez‑le toujours au sec et utilisez une rallonge

appropriée pour l’extérieur. L’utilisation d’une

rallonge appropriée pour l’extérieur réduit le risque de

chocélectrique.

• Une rallonge doit avoir un calibre de fil (AWG ou

calibrage américain normalisé des fils) approprié

pour la sécurité. Plus le numéro de calibre du fil est petit,

plus le cordon est lourd et par conséquent plus sa capacité

est grande. Un cordon de taille inférieure entraînera une

chute de tension de secteur ce qui causera une perte de

puissance et une surchauffe. Le tableau suivant affiche la

bonne taille à utiliser selon longueur totale des de toutes

Le sceau SRPRC

Veuillez apporter vos blocs-piles usagés

dans un centre de services DeWALT

autorisé ou chez votre détaillant local pour

les recycler. Dans certaines régions, il est illégal de mettre les

blocs-piles usagés à la poubelle. Vous pouvez aussi contacter

votre centre de recyclage local pour des informations sur les

endroits où déposer le bloc-piles usagé. Ne pas mettre dans

la collecte sélective. Pour de plus amples renseignements,

visitez www.call2recycle.org ou appelez au numéro sans

frais dans le sceauSRPRC

SRPRC

est une marque de commerce déposée de Call

2Recycle,Inc.

Expédier la bloc-pile FLEXVOLT™ de DeWALT

Le bloc-piles FLEXVOLT™ de DeWALT a un couvercle des piles

qui doit être utilisé lorsque vous expédiez le bloc-piles.

Fixez le couvercle au bloc-piles afin qu’il soit prêt pour

l’expédition. Cela convertit le bloc-piles en trois piles 20V

séparés. Les trois piles ont un taux de wattheures sur le

bloc-piles étiqueté « Expédition». Si vous l’expédiez sans le

capuchon ou dans un outil, le bloc est une pile au taux de

wattheures étiquetée «Utiliser».

Exemple d’étiquette de bloc-piles:

UTILISATION : 120 Wh Expédition : 3 x 40 Wh

Dans cet exemple, le bloc-piles est trois piles de

40wattheures chacune lorsque vous utilisez le couvercle.

Sinon, le bloc-piles est 120wattheures.

blocs‑piles endommagés devraient être amenés/expédiés

au centre de service pourrecyclage.

Recommandations d’entreposage

Le meilleur lieu pour l'entreposage est un endroit frais et sec

loin de la lumière directe du soleil et de la chaleur ou du froid

excessif. Entreposez le bloc-piles entièrement chargé hors

duchargeur.

Instructions de nettoyage du bloc-piles

La saleté et la graisse peuvent être retirées des surfaces

extérieures du bloc-piles à l'aide d'un linge ou d’une

brosse souple non métallique. Ne pas utiliser d'eau ou de

solutionnettoyante.

Blocs‑piles du niveau de la jauge de carburant

(Fig. B)

Certains blocs-piles incluent une jauge de carburant.

Lorsque vous appuyez et maintenez, les voyants DEL

indiqueront le niveau approximatif de charge restante. Cela

n’indique pas la fonctionnalité de l’outil et peut varier selon

les accessoires utilisés, la température et l'utilisation de

l’utilisateurfinal.

Transport



AVERTISSEMENT : danger d'incendie. Ne pas

entreposer ou transporter le bloc‑piles de manière

à ce que des objets métalliques puissent entrer

en contact avec les bornes des piles exposées. Par

exemple, ne pas placer le bloc‑piles dans des tabliers,

des poches, des coffres à outils, des boîtes d’ensembles

de produits, des tiroirs, etc. avec des clous, des vis,

des clés, les pièces de monnaie, les outils à main, etc.

Lorsque vous transportez des blocs‑piles individuels,

assurez‑vous que leurs bornes sont protégées et bien

isolées de tout matériel avec lequel elles pourraient

entrer en contact et causer un court‑circuit.

REMARQUE: Les blocs‑piles Li‑Ion ne doivent pas être

mises dans des bagages enregistrés sur les avions et

doivent être bien protégées contre les courts‑circuits si

elles sont dans des bagages àmain.

FRANÇAIS

4. Le chargeur ne charger pas un bloc-piles défectueux,

ce qui peut être indiqué par le voyant qui reste éteint.

Apportez le chargeur et le bloc-piles dans un centre de

services autorisé si le voyant resteéteint.

REMARQUE: Consultez l’étiquette près du voyant

de chargement sur le chargeur pour les modèles

declignotement. Les vieux chargeurs peuvent avoir

des renseignements supplémentaires et/ou peuvent

ne pas avoir un voyantjaune.Older chargers may have

additional information and/or may not have a yellow

indicatorlight.

Délai en cas de bloc chaud ou froid

Lorsque le chargeur détecte un bloc-piles qui est trop chaud

ou trop froid, il démarre automatiquement le délai pour le

bloc chaud/froid, suspendant la recharge jusqu’à ce que

la température du bloc-piles ait atteint une température

appropriée. Le chargeur passe alors automatiquement en

mode de chargement du bloc-piles. Cette fonction assure

une durée de vie maximale du bloc-piles.

Un bloc-piles froid peut se charger à une vitesse plus lente

qu’un bloc-pileschaud.

Le délai du bloc chaud/froid sera indiqué par le voyant rouge

continuant à clignoter, mais avec le voyant jaune restant

allumé. Une fois que le bloc-piles aura atteint la température

appropriée, le voyant jaune s’éteindra et le chargeur

reprendra la procédure dechargement.

Chargeurs DCB118 et DCB1112

Les chargeurs DCB118 et DCB1112 sont munis d’un

ventilateur interne conçu pour refroidir le bloc-piles. Le

ventilateur se mettra automatiquement en marche lorsque le

bloc-piles devra êtrerefroidi.

Système de protection électronique

Les outils Li-Ion sont conçus avec un système de protection

électronique qui protégera le bloc-piles contre une

surcharge, une surchauffe et une importante décharge.

L’outil s’éteindra automatiquement et le bloc-piles devra

êtrerechargé.

Remarques importantes sur le chargement

1. Le chargeur et le bloc-piles peuvent devenir chauds

au toucher durant le chargement. C’est un état normal

et cela n’indique pas un problème. Pour faciliter

le refroidissement du bloc-piles après l’utilisation,

évitez de placer le chargeur ou le bloc-piles dans un

environnement chaud comme une remise en métal ou

une remorque nonisolée.

2. Si le bloc-piles ne charge par de adéquatement :

a. Vérifiez le fonctionnement de la prise en branchant

une lampe ou un autre appareil;

b. Vérifiez si la prise d’alimentation est connectée à

un interrupteur de lumière qui s’éteint lorsque vous

éteignez les lumières;

c. Si les problèmes de chargement persistent, apportez

l’outil, le bloc-piles et le chargeur dans votre centre de

serviceslocal.

3. Vous pouvez charger un bloc partiellement utilisé au

moment désiré sans effet indésirable sur le bloc-piles.

les rallonges branchées ensemble et l’intensité nominale de

la plaque signalétique. En cas de doute, utilisez le calibre le

plus lourdsuivant.

Calibre minimum pour rallonges électriques

Volts

Longueur totale de la rallonge en

pieds (mètres)

120V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

Courant

nominal

AWG (American Wire Gauge)

Plus de Pas plus

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

• Ne pas placer tout objet sur le dessus du chargeur ou

placer le chargeur sur une surface molle qui pourrait

bloquer les fentes de ventilation et entraîner une

chaleur interne excessive. Placez le chargeur loin de

toute source de chaleur. Le chargeur est ventilé grâce aux

fentes du dessus et du bas duboîtier.

• Ne pas utiliser le chargeur avec un cordon ou une

fiche endommagé. Faites‑les remplacerimmédiatement.

• Ne pas utiliser le chargeur s’il a reçu un choc violent,

s’il a été échappé ou est autrement endommagé de

quelque façon que ce soit. Apportez‑le dans un centre de

servicesautorisé.

• Ne pas démonter le chargeur; apportez‑le dans un

centre de services autorisé lorsqu’un entretien ou une

réparation est nécessaire. Un mauvais réassemblage

peut entraîner un danger de choc électrique, une

électrocution ou unincendie.

• Le chargeur est conçu pour fonctionner sur une

alimentation électrique domestique 120V. Ne pas

essayer de l’utiliser sur toute autre tension. Cela ne

s’applique pas au chargeurvéhiculaire.

• Les matières étrangères conductrices telles, mais sans

s'y limiter, les poussières de meulage, les copeaux

métalliques, la laine d'acier, le papier d'aluminium

ou toute accumulation de particules métalliques

devraient être éloignées des ouvertures du chargeur

et des fentes de ventilation.

• Débranchez toujours le chargeur de l'alimentation

lorsqu’il n’y a aucun bloc‑piles àl’intérieur.

Charger une pile (Fig. C)

1. Branchez le chargeur dans une prise appropriée.

2. Insérez et appuyez complètement le bloc-piles. Le voyant

de chargement rouge clignotera constamment pendant

lechargement.

3. Le chargement est terminé lorsque le voyant rouge reste

allumé en permanence. Le bloc-piles peut être laissé

dans le chargeur ou retiré. Certains chargeurs nécessitent

d’appuyer sur le bouton de libération du bloc-piles pour

lesretirer.



AVERTISSEMENT : chargez les batteries uniquement

à une température de l'air supérieure à 4,5 ° C (40° F) et

inférieure à + 40,5 ° C (105°F).

FRANÇAIS

Position correcte des mains (Fig. H)



AVERTISSEMENT: afin de réduire le risque de blessure

corporelle grave, utilisez TOUJOURS la position des

mains appropriée commeillustré.



AVERTISSEMENT: afin de réduire le risque de blessure

grave, tenez TOUJOURS fermement l’outil en prévision

d’une réactionsoudaine.

Installation et retrait du bloc-piles (Fig. I)

REMARQUE: Pour une meilleure performance, assurez-vous

que le bloc-piles est complètementchargé.

Pour installer le bloc-piles

8

dans l’outil, alignez le bloc-piles

avec les glissières à l’intérieur de la poignée de l’outil et

glissez-le dans la poignée jusqu’à ce que le bloc-piles soit

bien placé dans l’outil et assurez-vous qu’il estenclenché.

Pour retirer le bloc-piles de l’outil, appuyez sur le bouton

de libération

9

et tirez-le fermement hors de la poignée de

l’outil. Insérez-le dans le chargeur comme indiqué dans la

section du chargeur du présentmanuel.

FONCTIONNEMENT



AVERTISSEMENT : afin de réduire le risque de

blessure corporelle, éteignez l’appareil et retirez

le bloc‑piles avant d’effectuer tout ajustement ou

de retirer/installer des pièces ou des accessoires.

Un déclenchement accidentel du démarrage peut

causer desblessures.

Embout et porte-embout



AVERTISSEMENT: risques de brûlures. Utiliser

SYSTÉMATIQUEMENT des gants pour changer les

embouts. Les parties métalliques accessibles de l’outil

et des embouts pourraient s’avérer brûlantes lors de

l’utilisation. De petits débris de matériau pourraient

aussi blesser les mainsnues.

Le marteau rotatif peut recevoir différents burins suivant

l’application désirée. Utilisez seulement des embouts

bienaffûtés.

Insérer et retirer les mèches SDS MAX

(Fig. F)

1. Nettoyez l’extrémité de la tige de l’insert de l’accessoire

pour éliminer les débris, puis graissez légèrement avec

une huile légère ou un lubrifiant.

2. Insérez la mèche dans le porte-mèche

appliquer de

la pression vers le bas en tournant afin de sécuriser la

mèche en place. La mèche doit être propre.

3. Assurez-vous que la mèche est bieninsérée.

REMARQUE: La mèche doit se déplacer de

plusieurs centimètres à l’intérieur et à l’extérieur du

porte-mèche

6

lorsqu’elle bieninsérée.

4. Pour retirer la mèche, tirez le manchon de verrouillage

7

vers l’arrière et sortez lamèche.

4. Verrouillez en place le dispositif de la poignée latérale en

resserrant soigneusement la poignée

2

en la tournant

vers la droite jusqu’à ce que le dispositif soitbloqué.

Poignée latérale (Fig. E)



AVERTISSEMENT: pour réduire tout risque de

dommages corporels, utiliser SYSTÉMATIQUEMENT

l’outil avec sa poignée latérale installée correctement.

Tout manquement à cette directive pourrait faire que la

poignée latérale glisse pendant l’utilisation de l’outil et

en faire perdre le contrôle. Maintenir l’outil fermement à

deux mains pour un contrôleoptimal.

La poignée latérale

2

s’accroche à l’avant du carter

d’engrenage et peut effectuer une rotation à 360˚ pour

permettre d’être utilisée par un gaucher ou un droitier.

Installation de la poignée latérale droite

(Fig. E)

1. Agrandissez l’ouverture de l’anneau de la poignée

latérale

2

en le tournant vers lagauche.

2. Glissez l’assemblage dans le nez de l’outil à travers la

bague en acier

et sur le collier

, passez le porte-

ciseau et ladouille.

3. Faites tourner le dispositif de la poignée latérale sur la

position désirée. Pour le martelage-perforage horizontal

avec un foret épais, placez le dispositif de la poignée

latérale à un angle approximatif de 20° de l’outil pour

optimiser le contrôle de cedernier.

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT : afin de réduire le risque de

blessure corporelle, éteignez l’appareil etretirez

le bloc‑piles avant d’effectuer tout ajustement ou

de retirer/installer des pièces ou des accessoires.

Un déclenchement accidentel du démarrage peut

causer desblessures.

Montage mural

Certains chargeurs DeWALT sont conçus pour pouvoir être

installés au mur ou être placés verticalement sur une table

ou une surface de travail. Pour la fixation au mur, placez

le chargeur près d'une prise de courant et loin d'un coin

ou d’autres obstructions qui peuvent nuire à la circulation

de l’air. Utilisez la base du chargeur comme modèle pour

l’emplacement des vis de montage sur le mur. Fixez

solidement le chargeur à l'aide de vis pour cloison sèche

(achetées séparément) d'au moins 25,4mm (1 po) de

longueur avec tête de diamètre de 7à 9mm (0,28 à 0,35po)

vissées dans du bois à une profondeur optimale en laissant

exposée une partie de vis d'environ 5,5 mm (7/32po).

Alignez les fentes au dos du chargeur avec les vis exposées et

insérez-les entièrement dans lesfentes.

CONSERVEZ CES INSTRUCTIONS POUR

UTILISATION ULTÉRIEURE

Instructions de nettoyage du chargeur



AVERTISSEMENT : danger de choc électrique.

Débranchez le chargeur de la prise CA avant de

nettoyer. La saleté et la graisse peuvent être retirées

des surfaces extérieures du chargeur à l'aide d'un linge

ou d’une brosse souple non métallique. Ne pas utiliser

d'eau ou de solutionnettoyante.

FRANÇAIS

Régulateur électronique de vitesse et

d’impact (Fig. A)

Le régulateur électronique de vitesse et d’impact permet

l’utilisation de mèches plus petites sans risquer de les briser,

le perçage à percussion de matériaux légers ou fragiles sans

les faire éclater, et l’optimisation du contrôle de l’outil pour le

ciselage deprécision.

Pour l’ajuster, tournez le cadran de vitesses

10

sur le niveau

désiré. Plus le chiffre est élevé, plus la vitesse et l’énergie

d’impact seront grandes. Les paramètres du régulateur

rendent l’outil extrêmement flexible et adaptable à

différentes applications. Le réglage requis dépendra de la

taille de la mèche et de la dureté du matériau àpercer.

Balise prête à utiliser de l’outil

Bluetooth

DeWALT (Fig. A)

Accessoire optionnel



AVERTISSEMENT : lisez le guide d’utilisation de la

balise de l’outil Bluetooth

DeWALT.



AVERTISSEMENT : retirez la pile avant d’installer la

balise de l’outil Bluetooth

DeWALT.



AVERTISSEMENT : lorsque vous installez ou remplacez

balise de l’outil Bluetooth

DeWALT, utilisez

seulement les vis fournies. Assurez‑vous que les vis sont

bienserrées.

Votre outil vient avec des trous

12

et des fixations de

montage pour l’installation de la balise de l’outil Bluetooth

DeWALT (DCE041). Vous aurez besoin d’une T15 torx tête

cruciforme pour installer la balise. Le couple de vissage doit

se situer entre 0,8 et 1,2Nm (7,1 à 10,6 polb). La balise de

l’outil DeWALT est conçue pour suivre et localiser les outils

électriques, l’équipement et les machines professionnels

utilisant l’application DeWALT Tool Connect™. Pour une

installation appropriée de la balise de l’outil DeWALT,

consultez le guide de la balise de l’outil DeWALT. Pour en

savoir plus, visitez:

www.DeWALT.com/en-us/jobsite-solutions/tool-connect

Système d’amortissement des vibrations

SHOCKS

Pour optimiser le contrôle des vibrations, maintenez l’outil

comme expliqué à la section Position correcte des mains

et appliquez juste assez de pression de façon à ce que le

dispositif amortisseur de vibrations sur la poignée principale

se trouve à mi-course. Seule une quantité limitée de pression

sur le marteau est nécessaire pour activer le système

d’amortissement. Appliquer une pression excessive sur

l’outil ne le fera pas travailler plus rapidement et préviendra

l’activation du système anti-vibrations.

Voyants DEL d’entretien et d’E-Clutch

(Fig. A)

Votre marteau rotatif a deux voyants DEL

, indiquant

une fonction E-Clutch

(ADC) et un voyant de service

Consultez le tableau pour de plus amples renseignements

sur la fonctionnalité de voyantsDEL.

Fonction du voyant

DEL

Description

Rouge

(toujours allumé)

E-Clutch

Le système antirotation

E-Clutch

est enclenché.

Jaune

(toujours allumé)

Entretien nécessaire

Le voyant DEL d’entretien

jaune s’allume pour indiquer

que l’outil a besoin d’un

entretien dans les 10 prochaines

heures d’utilisation (nouvelle

lubrification et scellement du

mécanisme du marteau).

Jaune

(clignotant)

Entretien dépassé

Avec le voyant d’entretien

allumé, après plus de 10 heures

d’utilisation, le voyant d’entretien

clignote pour indiquer que

l’outil a excédé l’intervalle

d’entretienrequis.

Système E-Clutch

(Fig. A)

En plus de l’embrayage mécanique intégral, le système

E-Clutch

de DeWALT, prévient la contre-réaction de l’outil

en offrant une technologie capable de détecter le sens du

couple sur le boîtier. Ce système détecte le déplacement

de l’outil et l’arrête en cas de besoin. Lorsque le système

E-Clutch

est débrayé, le témoin DEL rouge

s’allume.

Limiteur de couple

Dans l’éventualité du grippage d’une mèche, l’entrainement

de la broche sera interrompu par le limiteur de couple. À

cause des forces en résultant, maintenez systématiquement

l’outil à deux mains et une position ferme. Après une

surcharge, relâchez puis appuyez sur la gâchette pour

réactiver latransmission.



AVERTISSEMENT: la perceuse peut caler en cas de

surcharge et causer une torsion soudaine. S’attendre

systématiquement à un blocage. Maintenir fermement

la perceuse pour contrôler toute torsion et éviter tout

risque de dommagescorporels.

Une position des mains appropriée nécessite une main sur

la poignée principale

5

avec l’autre main sur la poignée

latérale

2

Wireless Tool Control

(Fig. A)



ATTENTION: veillez à lire tous les avertissements

de sécurité, toutes les instructions et toutes les

spécifications de l'appareil appairé àl'outil.

Votre marteau est équipé d'un transmetteur de Wireless Tool

Control

qui vous permet d'appairer votre marteau avec

un autre appareil avec Wireless Tool Control

, comme un

extracteur de poussière DeWALT par exemple.

FRANÇAIS

Nettoyage



AVERTISSEMENT :

enlever les saletés et la poussière hors

des évents au moyen d’air comprimé propre et sec, au

moins une fois par semaine. Pour minimiser le risque de

blessure aux yeux, toujours porter une protection oculaire

conforme à la norme ANSIZ87.1lors dunettoyage.



AVERTISSEMENT : ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

MAINTENANCE



AVERTISSEMENT : afin de réduire le risque de

blessure corporelle, éteignez l’appareil etretirez

le bloc‑piles avant d’effectuer tout ajustement ou

de retirer/installer des pièces ou des accessoires.

Un déclenchement accidentel du démarrage peut

causer desblessures.

Votre outil électrique DeWALT a été conçu pour fonctionner

longtemps avec un minimum de maintenance. Le

fonctionnement continu et satisfaisant de l’outil dépendra

d’une maintenance adéquate et d’un nettoyagerégulier.

1. Choisissez et installez le mandrin, l’adaptateur et/

ou l’embout appropriés sur l’outil. Reportez-vous aux

sections Embouts et porte‑embout.

2. À l’aide du cadran de sélection de mode

4

, choisissez le

mode approprié à l’application désirée. Reportez-vous à

la section Mode defonctionnement.

3. Ajustez la poignée latérale

2

, le caséchéant.

4. Placez l’embout/burin sur l’endroitdésiré.

5. Appuyez sur la gâchette

6. Pour arrêter le marteau, relâchez lagâchette.

Recommandations d’utilisation de l’outil

• Les trous larges (de 7,9mm à 12,7 mm [de 5/16po à

1/2po]) dans l’acier peuvent être facilités si l’on perce

d’abord un trou pilote (4mm à 4,8mm [5/32po à

3/16po]).

• Pour perforer, appliquez systématiquement une certaine

pression tout en restant dans l’axe de l’embout, mais sans

pousser excessivement pour éviter de bloquer le moteur

ou dévier l’embout. Un jet fluide et régulier de débris sera

indicateur d’une vitesseadéquate.

• Pour percer des matériaux fins enclins à éclater, utiliser

un morceau de bois «de renfort» pour éviter de

lesendommager.



AVERTISSEMENT:

• ne pas utiliser l’outil pour mélanger ou pomper

tout liquide facilement combustible ou explosif

(benzène, alcool, etc.).

• Ne pas mélanger ou remuer des liquides

classifiésinflammables.

Rotation de la position de la mèche

(Fig. A)

La mèche peut être tournée et verrouillée dans 24 positions

différentes.

1. Tournez le sélecteur de vitesse

du mode jusqu’à ce

qu’il pointe vers la position.

2. Tournez la mèche dans la position désirée.

3. Réglez le sélecteur de vitesse

du mode dans la

position «Martelage seulement».

4. Tournez la mèche jusqu’à ce qu’elle se verrouille enplace.

Mode de fonctionnement (Fig. A)



AVERTISSEMENT: ne pas changer de mode de

fonctionnement alors que l’outiltourne.



ATTENTION: ne jamais l’utiliser en mode de

martelage rotatif ou perçage rotatif avec un burin

dans le porte‑embout, car cela pose des risques de

dommages corporels oumatériels.

Votre outil est équipé d’un cadran de sélection de mode

4

pour choisir le mode approprié à l’utilisationdésirée.

Symbole Mode Application

Martelage

rotatif

Perçage du béton et de

la maçonnerie

Martelage

seulement

Burinage

Ajustement de

la mèche

Ajustement de la

position de la mèche

Pour choisir le mode de fonctionnement

• Tournez le cadran de sélection de mode

de façon à

ce que la flèche pointe sur le symbole correspondant au

modedésiré.

REMARQUE: la flèche sur le cadran de sélection de mode

4

doit systématiquement pointer sur un symbole de mode.

Il n’existe aucune position d’utilisation entre les symboles.

Il peut être nécessaire de faire fonctionner brièvement le

moteur après avoir passé du mode «Martelage seulement »

au mode «Rotatif» afin d’aligner le mécanisme ou de placer

la mèchebiseautée.

Afin d'appairer votre marteau avec la Wireless Tool

Control

, enfoncez l'interrupteur à gâchette

1

et le bouton

d'appairage de la Wireless Tool Control

sur l'autre appareil.

Une LED sur l'autre appareil vous indique que votre marteau

a été correctementappairé.

Travailler sur une application (Fig. A, G)



AVERTISSEMENT: POUR RÉDUIRE TOUT

RISQUE DE DOMMAGES CORPORELS, s’assurer

SYSTÉMATIQUEMENT que la pièce est ancrée ou

arrimée solidement. Pour percer des matériaux fins,

utiliser un morceau de bois «de renfort» pour éviter de

lesendommager.



AVERTISSEMENT: attendre systématiquement l’arrêt

complet du moteur avant de changer la direction

derotation.

FRANÇAIS

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant

votreprodui:

• RÉPARATIONS SOUS GARANTIE: cette carte remplie

vous permettra de vous prévaloir du service de

réparations sous garantie de façon plus efficace dans le

cas d’un probléme avec leproduit.

• CONFIRMATION DE PROPRIÉTÉ: en cas de perte

provoquée par un incendie, une inondation ou un vol,

cette preuve de propriété vous servira de preuve auprès

de votre compagnied’assurances.

• SÉCURITÉ: l’enregistrement de votre produit nous

permettra de communiquer avec vous dans l’éventualité

peu probable de l’envoi d’un avis de sécurité régi

par la loi fédérale américaine de la protection

desconsommateurs.

• Registre en ligne à www.dewalt.com.

Réparations

Le chargeur et le bloc-piles ne sont pasréparables.Le

chargeur ou le bloc-piles ne comportent aucune

pièceréparable.



AVERTISSEMENT : pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et

les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas

échéant) par un centre de réparation en usine DeWALT

ou un centre de réparation agréé DeWALT. Toujours

utiliser des pièces de rechangeidentiques.

Accessoires



AVERTISSEMENT : puisque les accessoires autres

que ceux offerts par DeWALT n’ont pas été testés

avec ce produit, leur utilisation pourrait s’avérer

dangereuse. Pour réduire le risque de blessures, utiliser

exclusivement les accessoires DeWALT recommandés

avec le présentproduit.

Les accessoires recommandés pour cet outil sont vendus

séparément au centre de service de votre région. Pour obtenir

de l’aide concernant l’achat d’un accessoire, communiquer

avec DeWALT, composer le 1800433-9258 (1 8004-DeWALT)

ou visiter notre site Web : www.dewalt.com.

LES DOMMAGES ACCIDENTELS OU CONSÉCUTIFS. Certaines

provinces ne permettent pas de limitation sur la durée

de la garantie implicite ou l'exclusion ou la limitation de

dommages indirects, alors ces limitations peuvent ne pas

s'appliquer à vous. Cette garantie vous donne des droits

légaux particuliers et vous pouvez avoir d’autres droits qui

varient selon les états ou lesprovinces.

En plus de la présente garantie, les outils DeWALTsont

couverts par notre

CONTRAT D’ENTRETIEN GRATUIT D’UNAN

DeWALT entretiendra l’outil et remplacera les pièces usées au

cours d’une utilisation normale et ce, gratuitement, pendant

une période d’un an à compter de la dated’achat.

CONTRAT D’ENTRETIEN GRATUIT DE DEUX ANS SUR

LES BLOC-PILES DeWALT

DC9071, DC9091, DC9096, DC9182, DC9280, DC9360,

DCB120, DCB122, DCB124, DCB127, DCB201, DCB203BT,

DCB207,DCB361

CONTRAT D’ENTRETIEN GRATUIT DETROIS ANS SUR

LESBLOC-PILES DeWALT

DCB200, DCB203, DCB204, DCB204BT, DCB205, DCB205BT,

DCB206, DCB208, DCB230, DCB240, DCB606, DCB609,

DCB612, DCB615

REMARQUE: la garantie de se produit sera annulée si le

bloc-piles a été altéré de quelque façon que ce soit. DeWALT

ne peut être tenu responsable de tout dommage corporel

causé par l’altération du produit et pourra poursuivre toute

fraude en matière de garantie dans toute l’étendue permise

par laloi.

GARANTIE DE REMBOURSEMENT DE90JOURS

Si l’acheteur n’est pas entièrement satisfait, pour quelque

raison que ce soit, du rendement de l’outil électrique ou de

la cloueuse DeWALT , celui-ci peut le retourner, accompagné

d’un reçu, dans les 90jours à compter de la date d’achat pour

obtenir un remboursement intégral, sans aucunproblème.

AMÉRIQUE LATINE : cette garantie ne s’applique aux

produits vendus en Amérique latine. Pour ceux-ci, veuillez

consulter les informations relatives à la garantie spécifique

présente dans l’emballage, appeler l’entreprise locale ou

consulter le site Web pour les informations relatives à

cettegarantie.

REMPLACEMENT GRATUIT DES ÉTIQUETTES

D’AVERTISSEMENT : si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, composer le

1-800-4-DeWALT (1-800-433-9258) pour en obtenir le

remplacementgratuit.

Garantie limitée de trois ans

DeWALT réparera ou remplacera sans frais tout appareil

défectueux pour cause de défaut de matériau ou de

main-d'œuvre sur une période de trois ans à partir de la date

d'achat de l'outil (deux ans pour les bloc-piles). Cette garantie

ne couvre pas les pièces en panne pour cause d'abus ou

d'usure normale de l'outil. Pour plus de détails au sujet de

la couverture de la garantie et l'information de réparation

sous garantie, visitez www.dewalt.com ou composez le

1-800-4-DeWALT (1-800-433-9258). Cette garantie ne

s’applique pas aux accessoires ou dommages causés par

des réparations effectuées ou tentées par d’autres. CETTE

GARANTIE REMPLACE TOUTES LES AUTRES, INCLUANT LES

GARANTIES IMPLICITES DE LA QUALITÉ MARCHANDE ET

L'APTITUDE POUR UN BUT PARTICULIER, ET EXCLUT TOUS

FRANÇAIS

CARACTÉRISTIQUES

DCH735 DCH775

Taille classée 48 mm (1-7/8 po)

52 mm (2 po)

Support de l’outil SDS MAX SDS MAX

Tension (CC) 60 V 60 V

Énergie de choc en joules

(EPTA)

13,3 J

19,4 J

Tr/min à vide 177–355 145–290

BPM à vide 1350–2705

1105–2210

Plage de perçage optimale

25 mm–38 mm

(1 po–1-1/2 po)

28 mm–42 mm

(1-1/8 po–1-5/8 po)

Diamètre max. de l’âme 125 mm (5 po) 150 mm (6 po)

Contrôle de la rotation E-Clutch

E-Clutch

Poids 8,5 kg (19 lbs) 9,4 kg (21 lbs)

Longueur 580 mm (22,8 po) 627 mm (24,7 po)

Largeur 115 mm (4,5 po)

115 mm (4,5 po)

Hauteur 284 mm (11,2 po) 284 mm (11,2 po)

Contrôle de la vibration SHOCKS

SHOCKS

Piquage Oui Yes

Cadran de vitesses variables Oui Yes

Position du cadran de vitesses

variables

7 7

Valeurs de bruit [dB(A)]

(Niveau de pression

acoustique d’émission)

97 96

(Niveau de puissance

sonore)

108 107

K (Incertitude du niveau

sonore donné)

3 3

Valeurs de vibration (m/s

)

Percer dans le béton

(Valeur a

h,HD

)

9,0*** 10,1***

Incertitude K 1,5 1,5

Piquage/Ciselage

(Valeur a

h,Cheq

)

8,8*** 9,4***

Incertitude K 1,5 1,5

*** Mesuré au niveau de la poignée latérale. Les vibrations au niveau de la

poignée latérale sont plus élevées qu’au niveau de la poignée centrale.

FRANÇAIS

GUIDE DE DÉPANNAGE

ASSUREZ-VOUS DE SUIVRE LES RÈGLES DE SÉCURITÉ ET LES INSTRUCTIONS

Pour obtenir de l’aide au sujet du produit, visitez notre site Web au www.dewalt.com pour une liste des centres de services ou

téléphonez DeWALT au 1-800-4-DeWALT (1-800-433-9258).

PROBLÈME CAUSE POSSIBLE SOLUTION

L’outil ne démarre pas. Le bloc-piles n’est pas bien installé. Vérifiez l’installation du bloc-piles.

Le bloc-piles n’est pas chargé. Vérifiez les exigences de chargement du bloc-piles.

Les composantes internes sont trop chaudes. Laissez l’outil se refroidir.

Puissance réduite. Le cadran de vitesses est réglé à une vitesse

trop basse.

Tournez le cadran de vitesses à une vitesse supérieure appropriée

pour l’application.

L’état de chargement du bloc-pile est faible. Remplacez par un nouveau bloc-piles.

La mèche ne tourne pas. Le cadran du sélecteur de mode n’est pas

bien enclenché ou est réglé à « Martelage

seulement » ou à la position « O ».

Tournez le cadran du sélecteur de mode à « Martelage rotatif ».

Consultez Mode de fonctionnement.

La mèche ne pas être libérée. Le mandrin n’est pas entièrement reculé. Reculer le mandrin aussi loin qu’il peut aller et retirez la mèche.

Consultez Insérer et retirer les mèches SDS MAX.

Le voyant d’entretien jaune est

allumé ou clignote.

Il est temps d’entretenir l’outil. Faites entretenir par un centre de services DeWALT autorisé au

besoin. Consultez Voyants DEL d’entretien et d’E-ClutchMD.

L’outil s'éteint brusquement.

Le bloc-piles a atteint sa limite

thermique maximum.

Laissez refroidir le bloc-piles.

Pile à plat. (Pour maximiser la vie du bloc-

piles, l’outil est conçu pour s’éteindre

brusquement lorsque la charge baisse.)

Placez-le sur le chargeur et laissez-le se charger.

Le bloc-piles ne se charge pas.

Le bloc-piles n’est pas inséré dans le chargeur. Insérez le bloc-piles dans le chargeur jusqu’à ce que le voyant

DEL s’allume.

Le chargeur n'est pas branché. Branchez le chargeur dans une prise qui fonctionne. Consultez

Remarques importantes concernant le chargement pour de

plus amples détails.

La température de l'air ambiant est trop chaude

ou trop froide.

Déplacez le chargeur et le bloc-piles dans une température de

l'air ambiant d’environ 18 ° à 24 °C (65 ° à 75 °F).

ESPAÑOL

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados y

que se adaptan a los tomacorrientes reducirán el riesgo

de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el exterior,

utilice un cable prolongador adecuado para tal

uso. Utilice un cable adecuado para uso en exteriores a

fin de reducir el riesgo de descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está haciendo

y utilice el sentido común cuando emplee una

herramienta eléctrica. No utilice una herramienta

eléctrica si está cansado o bajo el efecto de

drogas, alcohol o medicamentos. Un momento de

descuido mientras se opera una herramienta eléctrica

puede provocar lesiones personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

ADVERTENCIAS GENERALES DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica,

incendio y/o lesionesserias.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA

FUTURAS CONSULTAS

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

Definiciones: Símbolos y Palabras de

Alerta de Seguridad

Este manual de instrucciones utiliza los siguientes símbolos

y palabras de alerta de seguridad para alertarle de

situaciones peligrosas y del riesgo de lesiones corporales o

dañosmateriales.



PELIGRO: Indica una situación de peligro

inminente que, si no se evita, provocará la muerte o

lesionesgraves.



ADVERTENCIA: Indica una situación de peligro

potencial que, si no se evita, podría provocar la muerte

o lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial

que, si no se evita, posiblemente provocaría lesiones

leves omoderadas.



(Utilizado sin palabras) indica un mensaje de

seguridadrelacionado.

AVISO: Se refiere a una práctica no relacionada a

lesiones corporales que de no evitarse puede resultar en

daños a lapropiedad.

Uso Debido

Su rotomartillo inalámbrico de servicio pesado está diseñado

para aplicaciones profesionales de perforación y cincelado

deconcreto.

NO utilice la herramienta en condiciones de humedad o en

presencia de líquidos o gasesinflamables.

Su rotomartillo inalámbrico de servicio pesado es una

herramienta eléctricaprofesional.

NO permita que los niños toquen la herramienta. Si el

operador no tiene experiencia operando esta herramienta, su

uso deberá sersupervisado.

Español (traducido de las instrucciones originales)



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento de las

advertencias e instrucciones puede provocar descargas

eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea el

manual deinstrucciones.

ESPAÑOL

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta.

Las herramientas eléctricas son peligrosas si son

operadas por usuarios nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas

y accesorios. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda afectar

el funcionamiento de la herramienta eléctrica. Si

encuentra daños, haga reparar la herramienta

eléctrica antes de utilizarla. Se producen muchos

accidentes a causa de las herramientas eléctricas que

carecen de un mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con

mantenimiento adecuado y con los bordes de corte

afilados son menos propensas a trabarse y son más

fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa. Las

manijas y superficies de sujeción resbalosas no

permiten el manejo y control seguros de la herramienta

en situacionesinesperadas.

5) Uso y Mantenimiento de la

Herramienta con Baterías

a ) Recargue solamente con el cargador especificado

por el fabricante. Un cargador adecuado para un

tipo de paquete de baterías puede originar riesgo de

incendio si se utiliza con otro paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes

de baterías específicamente diseñados. El uso de

cualquier otro paquete de baterías puede producir

riesgo de incendio ylesiones.

c ) Cuando no utilice el paquete de baterías,

manténgalo lejos de otros objetos metálicos

como sujetapapeles, monedas, llaves, clavos,

tornillos u otros objetos metálicos pequeños que

puedan realizar una conexión desde un terminal

al otro. Los cortocircuitos en los terminales de la

batería pueden provocar quemaduras oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si

entra en contacto accidentalmente, enjuague con

agua. Si el líquido entra en contacto con los ojos,

busque atención médica. El líquido expulsado de la

batería puede provocar irritación oquemaduras.

e ) No use un paquete de batería o herramienta que

estén dañados o modificados. Las baterías dañadas

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese

de que el interruptor esté en la posición de

apagado antes de conectarlo a la fuente de

energía o paquete de baterías, o antes de

levantar o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la ropa y

los guantes alejados de las piezas en movimiento.

Las ropas holgadas, las joyas o el cabello largo pueden

quedar atrapados en las piezas enmovimiento.

g ) Si se suministran dispositivos para la conexión de

accesorios con fines de recolección y extracción

de polvo, asegúrese de que estén conectados y

que se utilicen correctamente. El uso de dispositivos

de recolección de polvo puede reducir los peligros

relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan

volverse descuidado e ignorar los principios

de seguridad de la herramienta. Una acción

descuidada puede causar lesiones severas en una

fracción desegundo.

4) Uso y Mantenimiento de la

Herramienta Eléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo que

realizará. Si se la utiliza a la velocidad para la que fue

diseñada, la herramienta eléctrica correcta permite

trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de

alimentación y/o retire la batería, o paquete si es

desmontable, de la herramienta eléctrica antes

de realizar cualquier ajuste, cambiar accesorios o

almacenar herramientas eléctricas. Estas medidas

de seguridad preventivas reducen el riesgo de encender

la herramienta eléctrica en formaaccidental.

ESPAÑOL

Información de seguridad adicional



ADVERTENCIA: Nunca modifique la herramienta

eléctrica o ninguna parte de ella. Podría resultar en

daño o lesiones personales.



ADVERTENCIA:SIEMPRE use gafas de seguridad.

Las gafas de uso diario NO son gafas de seguridad.

También use una careta o máscara de polvo si la

operación de corte produce polvo. SIEMPRE USE

EQUIPO DE SEGURIDAD CERTIFICADO:

• Protección para los ojos ANSI Z87.1

(CAN/CSA Z94.3),

• Protección auditiva ANSI S12.6 (S3.19),

• Protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA:

Algún polvo creado por lijado,

aserrado, pulido, perforación eléctricos y otras

actividades de construcción contienen químicos

conocidos por el Estado de California como causantes

de cáncer, defectos de nacimiento u otros daños

reproductivos. Algunos ejemplos de estos químicos son:

• plomo a partir de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros

productos de mampostería, y

• arsénico y cromo a partir de madera tratada

químicamente.

Su riesgo a partir de estas exposiciones varía,

dependiendo de qué tan a menudo realice este tipo de

trabajo. Para reducir su exposición a estos químicos:

trabaje en un área bien ventilada, y trabaje con equipo

de seguridad aprobado, tal como máscaras de polvo

que estén diseñadas específicamente para filtrar

partículas microscópicas.

• Use ropa de protección y lave las áreas expuestas

con agua y jabón. Permitir que el polvo entre en su

boca, ojos, o que quede sobre la piel puede promover la

sin sostenerla con ambas manos. Operar esta

herramienta con una mano resultará en la pérdida de

control. Romper o encontrarse con materiales duros como

barras de refuerzo también puede serpeligroso.

• No opere esta herramienta por largos períodos de

tiempo. La vibración causada por la acción del martillo

puede ser dañina para sus manos y brazos. Use guantes

para proporcionar un amortiguamiento adicional y limite

la exposición tomando periodos de descansofrecuentes.

• No reacondicione las brocas usted mismo. El

reacondicionamiento del cincel debe ser realizado por un

especialista autorizado. Los cinceles reacondicionados

incorrectamente pueden causarlesiones.

• Los accesorios y la herramienta se pueden calentar

durante la operación. Use guantes cuando los maneje si

realiza aplicaciones de producción de calor como perforar

con rotomartillo y perforarmetales.

• Nunca coloque la herramienta hacia abajo hasta

que la broca se detenga por completo. Las brocas en

movimiento pueden causarlesiones.

• No golpee las brocas atascadas con un martillo para

sacarlas. Los fragmentos de metal o virutas de material

podrían desprenderse y causarlesiones.

Instrucciones de Seguridad Adicionales

para Rotomartillos

• Use protección para los oídos. La exposición al ruido

puede causar pérdida deaudición.

• Use la(s) manija(s) auxiliar(es), si se suministra con

la herramienta. La pérdida de control puede causar

lesionespersonales.

• Sostenga la herramienta eléctrica por las superficies

de sujeción aisladas, cuando realice una operación

en la que el accesorio de corte pueda hacer contacto

con cableado oculto. Los accesorios de corte que hagan

contacto con cable "vivo" pueden tener partes de metal

expuestas de la herramienta eléctrica "viva" y podrían dar

al operador una descargaeléctrica.

• Asegúrese que el material que se está perforando

no oculte el servicio eléctrico o de gas y que sus

ubicaciones se hayan verificado con las compañías

de serviciospúblicos.

• Use abrazaderas u otras maneras prácticas para

asegurar y soportar la pieza de trabajo a una

plataforma estable. Sostener el trabajo a mano o contra

su cuerpo lo hace inestable y puede guiar a la pérdida

decontrol.

• Use gafas de seguridad u otra protección para los

ojos. Las operaciones de martilleo pueden causar que

vuelen rebabas. Las partículas expulsadas pueden causar

daño permanente a los ojos. Use una mascarilla antipolvo

o un respirador para aplicaciones que generen polvo. Es

posible que se requiera protección para los oídos para la

mayoría de lasaplicaciones.

• Mantenga un agarre firme sobre la herramienta en

todo momento. No intente operar esta herramienta

o modificadas pueden presentar un comportamiento

impredecible que resulte en incendios, explosión o

riesgo de lesiones.“

f ) No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 129°C

(265 °F) pueden causar una explosión.“

g ) Siga todas las instrucciones de carga y no

cargue el paquete de batería o la herramienta

fuera del rango de temperatura especificado

en las instrucciones. Cargar inadecuadamente o

en una temperatura fuera del rango de temperatura

especificado puede dañar la batería e incrementar el

riesgo de incendio.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

b ) Nunca dé servicio a paquetes de batería

dañados. El servicio de paquetes de batería sólo

debe ser realizado por el fabricante o proveedores de

servicioautorizados.

ESPAÑOL

Instrucciones de Seguridad Importantes

para Todos los Paquetes de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y el

producto. La falla en seguir las advertencias

e instrucciones puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

• No cargue o use el paquete de batería en atmósferas

explosivas, como en la presencia de líquidos, gases o

polvo inflamables. Insertar o retirar el paquete de batería

del cargador puede encender el polvo y losvapores.

• NUNCA fuerce el paquete de batería dentro del

cargador. NO modifique el paquete de batería en

ninguna forma para instalarlo en un cargador no

compatible ya que el paquete de batería se puede

romper causando lesiones personalesserias.Consulte

la tabla al final de este manual respecto a compatibilidad

de las baterías ycargadores.

• Cargue los paquetes de batería sólo

encargadoresDeWALT.

• NO salpique ni sumerja en agua u otroslíquidos.

• NO permita que agua o ningún otro líquido entre al

paquete debatería.

• No almacene ni use la herramienta y el paquete de

baterías en lugares donde la temperatura pueda

alcanzar o exceder los 40°C (104 °F) (como cobertizos

exteriores o edificios de metal en verano). Para

obtener la mejor vida útil, guarde los paquetes de baterías

en un lugar fresco yseco.

NOTA: No guarde los paquetes de baterías en una

herramienta con el interruptor de gatillo bloqueado.

Nunca sujete con cinta el interruptor de gatillo en la

posiciónON.

• No incinere el paquete de batería incluso si está

dañado severamente o está completamente

agotada. El paquete de batería pueden explotar en el

fuego. Se crean humos y materiales tóxicos cuando se

queman los paquetes de baterías de ion delitio.

• No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 129°C

(265°F) pueden causar una explosión.“

• Siga todas las instrucciones de carga y no cargue el

paquete de batería o la herramienta fuera del rango

de temperatura especificado en las instrucciones.

Cargar inadecuadamente o en una temperatura fuera del

rango de temperatura especificado puede dañar la batería

e incrementar el riesgo de incendio.

• Si el contenido de la batería entra en contacto con

la piel, lave de inmediato el área con jabón suave y

agua. Si el líquido de la batería entra en los ojos, enjuague

con agua sobre el ojo abierto durante 15minutos o hasta

que desaparezca la irritación. Si se necesita atención

médica, el electrólito de la batería está compuesto por una

mezcla de carbonatos orgánicos líquidos y sales delitio.

LEA TODAS LAS INSTRUCCIONES

BATERÍAS Y CARGADORES

El paquete de batería no está completamente cargado

cuando se retira del cartón. Antes de usar la batería y el

cargador, lea las siguientes instrucciones de seguridad y

luego siga los procedimientos de carga descritos. Cuando

solicite paquetes de baterías de repuesto, asegúrese de

incluir el número de catálogo y elvoltaje.

La etiqueta de su herramienta puede incluir los siguientes

símbolos. A continuación se indican los símbolos y

susdefiniciones:

V ......................... voltios

Hz ....................... hertz

min ..................... minutos

or DC ...... direct current

...................... Construcción de

Clase I (tierra)

…/min .............. por minuto

BPM .................... golpes por minuto

IPM ..................... impactos por

minuto

RPM .................... revoluciones por

minuto

sfpm ................... pies de superficie

por minuto

SPM .................... pasadas por minuto

A ......................... amperios

W ........................ vatios

or AC ........... corriente alterna

or AC/DC .... corriente alterna

o directa

...................... Construcción de

Clase II (doble

aislamiento)

....................... velocidad sin carga

n ......................... velocidad nominal

...................... terminal de

conexión a tierra

...................... símbolo de

advertencia de

seguridad

..................... radiación visible

..................... protección

respiratoria

.....................protección ocular

.....................protección auditiva

..................... lea toda la

documentación

absorción de químicos peligrosos. Dirija las partículas lejos

de la cara y el cuerpo.

• Use la aspiradora de extracción de polvo adecuada

para retirar la mayoría de polvo estático y

transportado por aire. La falla en retirar el polvo estático

y transportado por aire podría contaminar el ambiente de

trabajo y presentar un riesgo de salud mayor al operador y

personas en las cercanías.

• Use abrazaderas u otras maneras prácticas para

asegurar y soportar la pieza de trabajo a una

plataforma estable. Sostener el trabajo a mano o contra

su cuerpo es inestable y puede guiar a la pérdida de control

y lesiones.

• Las ventilas de aire a menudo cubren las partes

móviles y se deben evitar. La ropa suelta, joyería, o cabello

largo podrían quedar atrapados en las partes móviles.



PRECAUCIÓN: Cuando no esté en uso, coloque

la herramienta en su lado sobre una superficie

estable donde no cause un peligro de tropiezo o

caída. Algunas herramientas con paquetes de batería

grandes pueden quedar verticales sobre el paquete de

batería pero se pueden voltear fácilmente.

ESPAÑOL

Instrucciones de Seguridad Importantes

para Todos los Cargadores de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y el

producto. La falla en seguir las advertencias

e instrucciones puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

• NO intente cargar el paquete de batería con

cargadores diferentes al DeWALT. DeWALT y los

paquetes de batería están diseñados específicamente para

funcionarjuntos.

• Estos cargadores no están destinados para ningún

otro uso que no sea cargar DeWALT. Cargar otros tipos

de baterías puede causar que se sobrecalienten y exploten,

resultando en lesiones personales, daño a la propiedad,

incendio, descarga eléctrica oelectrocución.

• No exponga el cargador a la lluvia o lanieve.

• NO permita que agua o ningún otro líquido entre

alcargador.

• Jale por el enchufe en lugar del cable cuando

desconecte el cargador. Esto reducirá el riesgo de daños

al enchufe y cableeléctricos.

• Asegúrese que el cable esté ubicado de forma que no

se pueda pisar, provoque tropiezos, o de otra forma

esté sujeto a daño oesfuerzo.

• No use un cable de extensión a menos que sea

absolutamente necesario. El uso de un cable de

El Sello RBRC®

Lleve sus paquetes de batería agotados a

un centro de servicio autorizado DeWALT

o a su minorista local para reciclarlas. En

algunas áreas, es ilegal colocar paquetes de

batería gastados en la basura. También puede comunicarse

con su centro de reciclaje local para obtener información

sobre dónde dejar el paquete de batería agotado. No las

coloque en el reciclaje de la acera. Para información adicional

visite www.call2recycle.org. O llame al número de larga

distancia gratuito en el Sello RBRC®.

RBRC® es una marca comercial registrada de Call

2Recycle,Inc.

Conecte la tapa al paquete de batería para alistarlo para

envío. Esto convierte el paquete de batería en tres baterías de

20V separadas. Las tres baterías tienen la clasificación Watt

horas en el paquete de batería etiquetado “Envío”. Si se envía

sin la tapa o en una herramienta, el paquete es una batería

en la clasificación de Watts hora indicada al lado de"Uso".

Ejemplo de etiqueta de paquete de batería:

USO: 120 Wh Envío: 3 x 40 Wh

En este ejemplo, el paquete de batería es tres baterías con

40Watts hora cada una cuando se usa la tapa. De otra

manera, el paquete de batería es de 120Wattshora.

Envío de Paquete de Batería DeWALT FLEXVOLT™

El paquete de batería DeWALT FLEXVOLT™ tiene una tapa

de batería que se debe usar cuando se envíe el paquete

debatería.

• El contenido de las celdas de batería abiertas puede

causar irritación respiratoria. Proporcione aire fresco. Si

los síntomas persisten, busque atenciónmédica.

• El líquido de la batería puede ser inflamable si se

expone a chispas ollamas.

• Nunca intente abrir el paquete de baterías por

ninguna razón. Si la caja del paquete de baterías está

agrietada o dañada, no la inserte en el cargador.

No aplaste, deje caer o dañe el paquete de la batería. No

use un paquete de baterías o cargador que haya recibido

un golpe fuerte, se haya dejado caer, se haya aplastado

o dañado de cualquier manera (por ej., perforado con un

clavo, golpeado con un martillo, o pisado). Los paquetes

de batería dañados se deben regresar al centro de servicio

parareciclaje.

Recomendaciones de Almacenamiento

El mejor lugar de almacenamiento es aquel que es fresco y

seco, alejado de la luz solar directa y del exceso de calor o

frío. Guarde el paquete de batería completamente cargado

fuera delcargador.

Instrucciones de Limpieza de Paquete

de Batería

La suciedad y grasa se pueden retirar del exterior de la

paquette de batería con una tela o cepillo no metálico suave.

No use agua o ninguna solución delimpieza.

Paquetes de Baterías de Indicador

deCombustible (Fig. B)

Algunos paquetes de batería incluyen un indicador de

combustible. Cuando se presiona y sostiene el botón de

indicador de combustible, las luces LED indicarán el nivel de

carga aproximado restante. Éste no indica la funcionalidad

de la herramienta y está sujeto a variación en base a los

componentes del producto, la temperatura y la aplicación

del usuariofinal.

Transporte



ADVERTENCIA: Riesgo de Incendio. No guarde,

transporte, o lleve el paquete de batería de forma

que objetos de metal puedan tener contacto con

las terminales expuestas de la batería. Por ejemplo,

no coloque la batería en delantales, bolsillos, cajas de

herramientas, cajas de juego de productos, cajones,

etc., con clavos sueltos, tornillos, llaves, monedas,

herramientas manuales, etc. Al transportar paquetes

de baterías individuales, asegúrese que las terminales

de la batería estén protegidas y bien aisladas de

materiales que puedan entrar en contacto con ellas y

causar un cortocircuito. NOTA: Los paquetes de batería

de ion de litio no se deben colocar en equipaje de mano

en aviones y se deben proteger adecuadamente contra

corto circuito si están en el equipajeregistrado.

ESPAÑOL

Carga de la Batería (Fig. C)

1. Conecte el cargador en un tomacorriente apropiado.

2. Inserte y asiente completamente el paquete de

batería. La luz de carga roja parpadeará continuamente

mientrascarga.

3. La carga es completa cuando la luz roja permanece

encendida continuamente. El paquete de batería

se puede dejar en el cargador o retirarse. Algunos

cargadores requieren que se presione el botón de

liberación del paquete de batería pararetirarlo.



ADVERTENCIA: Cargue las baterías únicamente a una

temperatura del aire superior a 4,5 ° C (40 ° F) y por

debajo de + 40,5 ° C (105°F).

4. El cargador no cargará un paquete de batería

defectuoso, lo que puede indicarse por la luz que

permanece apagada. Lleve el cargador y el paquete

de batería a un centro de servicio autorizado si la luz

permaneceapagada.

NOTA: Consulte la etiqueta cerca de la luz de

carga en el cargador respecto a los patrones de

parpadeo. Los cargadores más viejos pueden tener

información adicional y/o pueden no tener una luz

indicadoraamarilla.

Demora de Paquete Caliente/Frío

Cuando el cargador detecta un paquete de batería que

esté demasiado caliente o demasiado fría, comienza

automáticamente una Demora de Paquete Caliente/

Frío, suspendiendo la carga hasta que el paquete de

batería alcance una temperatura apropiada. El cargador

cambia automáticamente al modo de carga del paquete.

Esta característica garantiza la vida máxima del paquete

debatería.

Un paquete de batería frío puede cargar a un ritmo más lento

que un paquete de bateríacaliente.

La demora de paquete caliente/frío se indicará por la luz

roja que continúa parpadeando pero con la luz amarilla

encendida continuamente. Una vez que la batería haya

alcanzado la temperatura adecuada, la luz amarilla se

apagará y el cargador reanudará el proceso decarga.

Cargadores DCB118 y DCB1112

Los cargadores DCB118 y DCB1112 están equipados con

un ventilador interno diseñado para enfriar el paquete de

batería. El ventilador se encenderá automáticamente cuando

el paquete de batería se necesiteenfriar.

Sistema de Protección Electrónica

Las herramientas de ion de litio están diseñadas con un

Sistema de Protección Electrónica que protegerá el paquete

de batería contra sobrecarga, sobrecalentamiento o descarga

profunda. La herramienta se apagará automáticamente y el

paquete de batería se necesitará volver acargar.

Notas Importantes de Carga

1. El cargador y el paquete de baterías pueden calentarse

al tacto durante la carga. Esta es una condición normal y

no indica un problema. Para facilitar el enfriamiento de la

batería después de su uso, evite colocar el cargador o la

extensión inadecuado podría resultar en riesgo de incendio,

descarga eléctrica oelectrocución.

• Cuando opere un cargador al aire libre, proporcione

siempre un lugar seco y use un cable de extensión

adecuado para uso en exteriores. El uso de un cable

adecuado para uso en exteriores reduce el riesgo de

descargaeléctrica.

• Un cable de extensión debe tener un tamaño de

cable adecuado (AWG o American Wire Gauge)

por seguridad. Cuanto menor es el número de calibre

del cable, el cable será más pesado y por lo tanto su

capacidad. Un cable de tamaño inferior causará una

caída en el voltaje en línea que resulta en una pérdida de

energía y sobrecalentamiento. La siguiente tabla muestra

el tamaño correcto a usar dependiendo de la longitud total

de todos los cables de extensión juntos, y la clasificación de

amperes de la placa de identificación. Si tiene duda, use el

calibre más pesadosiguiente.

Calibre mínimo para juegos de cable

Voltios

Longitud total de cable en pies

(metros)

120V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

Clasificación de

amperes

American Wire Gauge

Mayor a No

mayor a

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado

• No coloque ningún objeto encima del cargador ni

coloque el cargador sobre una superficie blanda que

pueda bloquear las ranuras de ventilación y provocar

un calor interno excesivo. Coloque el cargador en una

posición lejos de cualquier fuente de calor. El cargador se

ventila a través de ranuras en la parte superior e inferior

delalojamiento.

• No opere el cargador con un cable o enchufe dañado.

Solicite que los remplaceninmediatamente.

• No opere el cargador si recibió un golpe fuerte, se

dejó caer o se dañó de cualquier manera. Llévelo a un

centro de servicioautorizado.

• No desensamble el cargador; llévelo a un centro de

servicio autorizado cuando se requiera servicio o

reparación. El reensamble incorrecto puede resultar en un

riesgo de descarga eléctrica, electrocución oincendio.

• El cargador está diseñado para operar con corriente

eléctrica doméstica estándar de 120V. No intente

usarlo en ningún otro voltaje. Esto no aplica al cargador

devehículos.

• Los materiales extraños de naturaleza conductiva

tales como, pero sin limitarse a, polvo de pulido,

rebabas de metal, lana de acero, papel aluminio, o

cualquier acumulación de partículas metálicas se

deben mantener alejados de las cavidades y ranuras

de ventilación del cargador.

• Siempre desconecte el cargador del suministro de

energía cuando no haya paquete de baterías en

lacavidad.

ESPAÑOL

Instalación y Desinstalación de Paquete de

Batería (Fig. D)

NOTA: Para mejores resultados, asegúrese que su paquete

de batería esté completamentecargado.

Para instalar el paquete de batería

8

en la manija de la

herramienta, alinee el paquete de la batería con los rieles

dentro de la manija de la herramienta y deslícelo en la manija

hasta que el paquete de batería esté asentado firmemente

en la herramienta y asegúrese que no sedesconecte.

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste

o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

Broca y Portabrocas



ADVERTENCIA: Riesgo de quemaduras. Use SIEMPRE

guantes al cambiar las brocas. Las partes metálicas

de la herramienta accesibles y las brocas pueden

calentarse mucho durante el funcionamiento. Los

trozos pequeños de material roto pueden dañar las

manosdesnudas.

El rotomarillo puede utilizarse con varias brocas de

cincel dependiendo de la aplicación deseada. Utilice

exclusivamente brocasafiladas.

Inserción y Desmontaje de Accesorios

SDS MAX (Fig. F)

1. Limpie el extremo del vástago del inserto del accesorio

para eliminar cualquier residuo, luego engrase

ligeramente con un aceite ligero o lubricante.

2. Inserte la broca en el soporte de broca

y aplique

presión descendente mientras gira para asegurar la broca

en su lugar. La espiga de la broca debe estarlimpia.

3. Asegúrese que la broca esté correctamenteconectada.

NOTA: La broca debe moverse varios centímetros

dentro y fuera del soporte de la broca

cuando se

conectacorrectamente.

4. Para retirar la broca, tire del manguito de bloqueo

extraiga labroca.

Montaje del Mango Lateral Recto (Fig. E)

1. Ensanche la apertura del anillo del mango lateral

2

girándolo en sentidohorario.

2. Deslice el ensamble sobre la punta de la herramienta, a

través del anillo de acero

y sobre el collar

, después

del soporte del cincel y lacamisa.

3. Gire la unidad del mango lateral hasta la posición

deseada. Para taladrado de percusión horizontalmente

con una broca pesada, coloque la unidad del mango

lateral a un ángulo de aproximadamente 20° con

respecto a la herramienta para un controlóptimo.

4. Bloquee la unidad de montaje del mango lateral en su

sitio ajustando firmemente el mango

2

girándolo en

sentido horario de manera que la unidad nogire.

Mango Lateral (Fig. E)



ADVERTENCIA: Para reducir el riesgo de lesión

personal, opere SIEMPRE la herramienta con el

mango lateral instalado adecuadamente. De lo

contrario, el mango lateral puede deslizarse durante

el funcionamiento de la herramienta y ocasionar

la pérdida de control. Sostenga la herramienta con

ambas manos para maximizar elcontrol.

El mango lateral

2

se sujeta al lado delantero de la caja de

engranajes y puede rotarse 360º para permitir su uso con la

mano derecha e izquierda.

MONTAJE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste

o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

Montaje en Pared

Algunos cargadores DeWALT están diseñados para montarse

en pared o colocarse verticales sobre una mesa o superficie

de trabajo. Si se monta en pared, localice el cargador dentro

del alcance de un tomacorriente eléctrico, y lejos de una

esquina u otras obstrucciones que puedan impedir el flujo de

aire. Use la parte posterior del cargador como una plantilla

para la ubicación de los tornillos de montaje en la pared.

Instale el cargador firmemente con tornillos para Tablaroca

(adquiridos por separado) por lo menos de 25,4mm (1")

de largo, con un diámetro de cabeza de tornillo de 7–9mm

(0,28–0,35"), atornillados en madera a una profundidad

óptima dejando aproximadamente 5,5mm (7/32") de

tornillo expuesto. Alinee las ranuras en la parte posterior

del cargador con los tornillos expuestos y conéctelos

completamente dentro de lasranuras.

CONSERVE ESTAS INSTRUCCIONES

PARA USO FUTURO

batería en un ambiente cálido, como en un cobertizo de

metal o un remolque sinaislamiento.

2. Si la batería no se carga correctamente:

a. Verifique la operación del receptáculo conectando

una lámpara u otro aparato;

b. Revise si el receptáculo está conectado a un

interruptor de luz que apegue la energía cuando

apague las luces;

c. Si persisten los problemas de carga, lleve la

herramienta, el paquete de batería y el cargador a su

centro de serviciolocal.

3. Puede cargar un paquete parcialmente usado cuando

lo desee sin ningún efecto adverso en el paquete

debaterías.

Instrucciones de Limpieza de Cargador



ADVERTENCIA: Riesgo de descarga eléctrica.

Desconecte el cargador del tomacorriente CA antes

de limpiar. La suciedad y grasa se pueden retirar del

exterior del cargador con una tela o cepillo no metálico

suave. No use agua o ninguna solución delimpieza.

ESPAÑOL

Wireless Tool Control™ (Fig. A)



ATENCIÓN: Lea todas las advertencias de seguridad,

instrucciones y especificaciones del aparato que esté

emparejado con laherramienta.

La rotomartillo está dotada de un transmisor Wireless Tool

Control™ que permite emparejarla en modo inalámbrico con

otro dispositivo Wireless Tool Control™, como un extractor

de polvo.

Para emparejar la rotomartillo usando el Wireless Tool

Control™, pulse el interruptor de encendido/apagado

1

y el botón de emparejamiento del Wireless Tool Control™

del dispositivo separado. Un LED en el dispositivo

separado le avisará cuando su rotomartillo se haya

emparejadocorrectamente.

Etiqueta de Herramienta DeWALT

Bluetooth® Lista (Fig. A)

Accesorio Opcional



ADVERTENCIA: Lea el manual de instrucciones de

Etiqueta de herramienta DeWALT Bluetooth®.



ADVERTENCIA: Retire la batería de la herramienta

antes de instalar la etiqueta de herramienta

DeWALTBluetooth®.



ADVERTENCIA: Cuando instale o reemplace la

etiqueta de herramienta DeWALT Bluetooth®, use sólo

los tornillos incluidos. Asegúrese de apretar firmemente

lostornillos.

Su herramienta viene con orificios de montaje

12

sujetadores para instalar una etiqueta de herramienta DeWALT

Bluetooth® (DCE041). Necesitará una punta de T15 torx de

cruz para instalar la etiqueta. El apriete del tornillo debe

estar entre 0,8 y 1,2 Nm (7,1 a 10,6 pulg.-lbs). La Etiqueta de

herramienta DeWALT está diseñada para rastrear y ubicar

herramientas, equipos y máquinas eléctricas profesionales

con la aplicación DeWALT Tool Connect™. Para la instalación

correcta de la etiqueta de herramienta DeWALT, consulte el

manual de Etiqueta de herramienta DeWALT. Para obtener más

información, visite:

www.DeWALT.com/en-us/jobsite-solutions/tool-connect

Sistema de Control Activo de

Vibraciones SHOCKS®

Para un mejor control de la vibración, sujete la herramienta

como se describe en Posición adecuada de las manos

y aplique suficiente presión para que el dispositivo de

amortiguación del mango principal esté aproximadamente

a mitad del recorrido El martillo sólo necesita la suficiente

presión para accionar el control activo de vibraciones. El

aplicar demasiada presión no hará que la herramienta

funcione más rápido y el control activo de vibraciones no

seaccionará.

Sistema E-Clutch® (Fig.

Además del embrague integral (mecánico), el sistema

E-Clutch® anti-rotación de DeWALT, ofrece tecnología capaz

de detectar el movimiento de la herramienta. Esta función

detecta el movimiento de la herramienta y la apaga si es

necesario. El LED indicador rojo

se ilumina cuando el

Sistema E-Clutch® está activado.

Embrague de Sobrecarga

En caso de bloqueo de una broca, se interrumpe el impulso

del eje del taladro por el embrague de sobrecarga. Debido a

las fuerzas resultantes, sostenga siempre la herramienta con

ambas manos y mantenga una postura firme. Después de la

sobrecarga, suelte y presione el gatillo para volver a activar

elimpulsor.



ADVERTENCIA: El taladro puede atascarse si se

sobrecarga y provocar una torsión repentina. Siempre

anticipe que esto suceda. Sujete firmemente el taladro

para controlar la acción de torsión y evitarlesiones.

con percusión en materiales ligeros y frágiles sin astillarlos, y

tener un control óptimo para un cinceladopreciso.

Para fijar el selector de control, gire el carátula de

velocidad

10

al nivel deseado. Cuanto más alto sea el

número, mayores serán la velocidad y la energía de impacto.

Los valores del selector permiten que la herramienta sea

extremadamente flexible y adaptable a muchas aplicaciones

distintas. El valor adecuado depende del tamaño de la broca

y la dureza del materialtaladrado.

Colocación Adecuada de las Manos (Fig. H)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias,SIEMPRE use la posición de las

manos adecuada como semuestra.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias,SIEMPRE sostenga firmemente en

anticipación de una reacciónrepentina.

La posición de manos adecuada requiere una mano en la

manija principal

5

y la otra mano sobre la manija lateral

2

Para retirar el paquete de batería de la herramienta, presione

el botón de liberación

9

y jale firmemente el paquete de

batería fuera de la manija de la herramienta. Insértelo en

el cargador como se describe en la sección de cargador de

estemanual.

Control Electrónico de la Velocidad y el

Impacto (Fig. A)

El control electrónico de la velocidad y el impacto permite

usar brocas más pequeñas sin riesgo de romperlas; taladrar

Modalidades de Funcionamiento (Fig. A)



ADVERTENCIA: No seleccione la modalidad

de funcionamiento cuando la herramienta esté

enfuncionamiento.



ATENCIÓN: No la use nunca en modalidad de

Taladrado rotativo o Martilleo rotativo con una broca

de cincelar en el portabrocas. Pueden producirse

lesiones corporales y daño a laherramienta.

Su herramienta está equipada con un dial selector de

modalidad

4

para seleccionar la modalidad apropiada para

la operacióndeseada.

ESPAÑOL

Accesorios



ADVERTENCIA: Debido a que no se han probado con

este producto otros accesorios que no sean los que

ofrece DeWALT, el uso de dichos accesorios con esta

herramienta podría ser peligroso. Para reducir el riesgo

de lesiones, con este producto deben usarse sólo los

accesorios recomendados porDeWALT.

Los accesorios que se recomiendan para utilizar con la

herramienta están disponibles a un costo adicional en

su distribuidor local o en un centro de mantenimiento

autorizado. Si necesita ayuda para localizar algún

accesorio, póngase en contacto com DeWALT, llame al

1-800-4-DeWALT (1-800-433-9258) o visite nuestro sitio

web: www.dewalt.com.

Limpieza



ADVERTENCIA: Sople la suciedad y el polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada

ANSIZ87.1al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herramienta. Estos productos químicos

pueden debilitar los materiales plásticos utilizados

en estas piezas. Utilice un paño humedecido sólo con

agua y jabón neutro. Nunca permita que penetre

líquido dentro de la herramienta ni sumerja ninguna

de las piezas en unlíquido.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste

o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

Su herramienta DeWALT ha sido diseñada para funcionar

durante un largo período con un mínimo de mantenimiento.

Un funcionamiento continuo satisfactorio depende

del cuidado adecuado de la herramienta y de una

limpiezaperiódica.

Realización de una Aplicación (Fig. A, G)



ADVERTENCIA: PARA REDUCIR EL RIESGO DE

LESIONES CORPORALES COMPRUEBE, SIEMPRE

que la pieza de trabajo esté asegurada o sujeta con

abrazaderas firmemente. Si va a perforar un material

delgado, use un bloque de madera como “respaldo”

para evitardañarlo.



ADVERTENCIA: Siempre espere hasta que el motor

se haya parado por completo antes de cambiar la

dirección de larotación.

1. Elija e instale en la herramienta el mandril, adaptador y/o

broca apropiados. Consulte Broca yportabrocas.

2. Utilizando el dial selector de modalidad

4

, seleccione

la modalidad apropiada para la aplicación deseada.

Consulte la sección Modalidades defuncionamiento.

3. Ajuste el mango lateral

2

según seanecesario.

4. Coloque la broca/cincel en el lugardeseado.

5. Presione el interruptor de gatillo

6. Para detener el martillo, suelte elinterruptor.

Recomendaciones para el

Funcionamiento de la Herramienta

• Se pueden hacer orificios grandes en acero (7,9 mm a

12,7mm [5/16" a 1/2"]). Se pueden hacer con mayor

Indexación de Posición de Cincel (Fig. A)

El cincel se puede indexar y bloquear en 24

posicionesdiferentes.

1. Gire el interruptor de selector de modo

4

hasta que

apunte hacia la posición.

2. Gire el cincel en la posición deseada.

3. Ajuste el interruptor de selector de modo

4

a la posición

“Hammering Only”(Sólo martillo).

4. Gire el cincel hasta que se bloquee en posición.

Símbolo Modo Aplicación

Operación de

rotomartillo

Perforación en concreto

y mampostería

Martilleo

solamente

Cincelado

Ajuste de Broca

Ajuste de posición de

broca de cincel

Para Seleccionar una Modalidad de

Funcionamiento

• Rote el dial selector de modalidad

para que

la flecha apunte al símbolo correspondiente a la

modalidaddeseada.

NOTA: La flecha en el dial selector de modalidad

4

debe

apuntar a un símbolo de modalidad en todo momento.

No hay posiciones de funcionamiento entre las posiciones.

Puede ser necesario hacer funcionar brevemente el motor

después de haber cambiado de los modos "sólo martilleo"

a "rotativo" para alinear los engranajes o para posicionar la

punta delcincel.

facilidad si se taladra primero un orificio piloto (4 mm a

4,8 mm [5/32" a 3/16"]).

• Al taladrar, ejerza siempre presión en línea recta con

la broca, pero no empuje tan fuerte como para que

el motor se atasque o la broca se desvíe. Un flujo

uniforme y suave de material indica que se taladra a la

velocidadadecuada.

• Si va a taladrar un material delgado o un material

propenso a astillarse, use un bloque de madera como

“respaldo” para evitar dañar la pieza detrabajo.



ADVERTENCIA:

• No use esta herramienta para mezclar o bombear

líquidos fácilmente combustibles o explosivos

(bencina, alcohol, etc.).

• No mezcle o remueva líquidos inflamables

etiquetados comotales.

ESPAÑOL

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye la

reparación o reposición del producto y/o componentes sin

cargo alguno para el cliente, incluyendo mano de obra, así

como los gastos de transportación razonablemente erogados

derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado

por personas distintas a las enlistadas al final de

estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

Importado por: DeWALT. Tool Co. S.A. de C.V.

Avenida Antonio Dovali Jaime, # 70Torre B Piso 9

Colonia La Fe, Santa Fé

Código Postal : 01210Delegación Alvaro Obregón

México D.F.

Tel.(52) 555-326-7100R.F.C.: BDE810626-1W7

Reparaciones

El Cargador y las unidades de batería no pueden

serreparados. El cargador y la unidad de batería no

contienen piezasreparables.



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección y

el cambio de las escobillas, cuando proceda) deben ser

realizados en un centro de mantenimiento en la fábrica

DeWALT u en un centro de mantenimiento autorizado

DeWALT. Utilice siempre piezas de repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de Servicio más cercano

CULIACAN, SIN

Blvd. Emiliano Zapata 5400-1Poniente Col.

San Rafael

(667) 7178999

GUADALAJARA, JAL

Av. La Paz #1779- Col. Americana Sector

Juárez

(33) 38256978

MEXICO, D.F.

Eje Central Lázaro Cárdenas No. 18- Local

D, Col. Obrera

(55) 55889377

MERIDA, YUC

Calle 63#459-A - Col. Centro (999) 9285038

MONTERREY, N.L.

Av. Francisco I. Madero 831Poniente - Col.

Centro

(818) 3752313

PUEBLA, PUE

17Norte #205 - Col. Centro (222) 2463714

QUERETARO, QRO

Av. San Roque 274- Col. San Gregorio (442) 2176314

SAN LUIS POTOSI, SLP

Av. Universidad 1525- Col. San Luis (444) 8142383

TORREON, COAH

Blvd. Independencia, 96Pte. - Col. Centro (871) 7165265

VERACRUZ, VER

Prolongación Díaz Mirón #4280- Col.

Remes

(229) 9217016

VILLAHERMOSA, TAB

Constitución 516-A - Col. Centro (993) 3125111

PARA OTRASLOCALIDADES:

Si se encuentra en México, por favor llame al(55)

53267100

Si se encuentra en U.S., por favor llame al

1-800-4-DeWALT (1-800-433-9258) o visite nuestro sitio

web: www.dewalt.com

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• SERVICIO EN GARANTÍA: Si completa esta tarjeta, podrá

obtener un servicio en garantía más eficiente, en caso de

que exista un problema con suproducto.

• CONFIRMATCIÓN DE PROPIEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA SU SEGURIDAD: Si registra el producto,

podremos comunicarnos con usted en el caso

improbable que se deba enviar una notificación de

ESPAÑOL

ESPECIFICACIONES

DCH735 DCH775

Tensión de alimentación 60 V DC 60 V DC

Consumo de corriente 15 A 15 A

Potencia nominal 1350 W 1400 W

Rotación sin carga 177–355/min 145–290/min

Golpes por minuto (BPM) 1350–2705 bpm 1105–2210 bpm

AMÉRICA LATINA: Esta garantía no se aplica a los productos

que se venden en América Latina. Para los productos que

se venden en América Latina, debe consultar la información

de la garantía específica del país que viene en el empaque,

llamar a la compañía local o visitar el sitio Web a fin de

obtener esainformación.

REEMPLAZO GRATUITO DE LAS ETIQUETAS DE

ADVERTENCIAS: Si sus etiquetas de advertencia se

vuelven ilegibles o faltan, llame al 1-800-4-DeWALT

(1-800-433-9258) para que se le reemplacengratuitamente.

Garantía Limitada por Tres Años

DeWALT reparará o reemplazará, sin cargo, cualquier

defecto debido a materiales o mano de obra defectuosos

por tres años desde la fecha de compra (dos años para las

baterías). Esta garantía no cubre falla de partes debido al

desgaste normal o abuso de la herramienta. Para detalles

adicionales de la cobertura de la garantía e información

de reparación de garantía, visite www.dewalt.com o

llame al 1-800-4-DeWALT (1-800-433-9258). Esta garantía

no se aplica a accesorios o daño causado cuando otros

hayan realizado o intentado reparaciones. ESTA GARANTÍA

LIMITADA SE OTORGA EN LUGAR DE TODAS LAS DEMÁS,

INCLUIDA LA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD

E IDONEIDAD PARA UN PROPÓSITO EN PARTICULAR,

Y EXCLUYE TODOS LOS DAÑOS INCIDENTALES O EN

CONSECUENCIA. Algunos estados no permiten limitaciones

sobre la duración de una garantía implícita o la exclusión o

limitación de daños incidentales o en consecuencia, por lo

que estas limitaciones pueden no aplicarse en su caso. Esta

garantía le da derechos legales específicos y puede tener

otros derechos que varían en ciertos estados oprovincias.

Además de la garantía, las herramientas DeWALT están

cubiertaspor:

1AÑO DE SERVICIO GRATUITO

DeWALT mantendrá la herramienta y reemplazará las

piezas gastadas por su uso normal, sin cobro, en cualquier

momento durante un año a contar de la fecha decompra

2AÑOS DE SERVICIO GRATUITO PARA UNIDADES DE

ALIMENTACIÓN DeWALT

DC9071, DC9091, DC9096, DC9182, DC9280, DC9360,

DCB120, DCB122, DCB124, DCB127, DCB201, DCB203BT,

DCB207,DCB361

3AÑOS DE SERVICIO GRATUITO PARA UNIDADES DE

ALIMENTACIÓN DeWALT

DCB200, DCB203, DCB204, DCB204BT, DCB205, DCB205BT,

DCB206, DCB208, DCB230, DCB240, DCB606, DCB609,

DCB612, DCB615

NOTA: La garantía del producto quedará nula si la unidad de

batería ha sido alterada de cualquier manera. DeWALT no

es responsable de ninguna lesión causada por alteraciones y

podría iniciar un procedimiento judicial por fraude de garantía

hasta el máximo grado permisible por laley.

GARANTÍA DE REEMBOLSO DE SU DINERO

POR 90DÍAS

Si no está completamente satisfecho con el desempeño de

su máquina herramienta o clavadora DeWALT, cualquiera

sea el motivo, podrá devolverlo hasta 90días de la fecha de

compra con su recibo y obtener el reembolso completo de

su dinero – sin necesidad de responder a ningunapregunta.

seguridad conforme a la Federal Consumer Safety

Act (Ley Federal de Seguridad de Productos para

elConsumidor).

• Registro en línea en www.dewalt.com.

ESPAÑOL

ESPECIFICACIONES

DCH735 DCH775

Tamaño nominal 48 mm (1-7/8") 52 mm (2")

Soporte de herramienta SDS MAX SDS MAX

Voltaje (CD) 60 V 60 V

Energía de impacto en Joules

(EPTA)

13,3 J 19,4 J

RPM sin carga 177–355 145–290

BPM sin carga 1350–2705 1105–2210

Rango de perforación óptimo

25 mm–38 mm

(1"–1-1/2")

28 mm–42 mm

(1-1/8"–1-5/8")

Diámetro Máx. de núcleo 125 mm (5") 150 mm (6")

Control de rotación

E-Clutch

E-Clutch®

Peso 8,5 kg (19 lbs.)

9,4 kg (21 lbs)

Longitud 580 mm (22,8")

627 mm (24,7")

Ancho 115 mm (4,5")

115 mm (4,5")

Altura 284 mm (11,2") 284 mm (11,2")

Control de vibración

SHOCKS® SHOCKS®

Cincelado Sí

Yes

Carátula de velocidad variable Sí

Yes

Posiciones de carátula de

velocidad variable

7 7

Valores de ruido [dB(A)]

(Nivel de presión de

emisión de sonido)

97 96

(Nivel de potencia de

sonido)

108 107

K (Incertidumbre de nivel

de sonido determinado)

3 3

Valores de vibración (m/s

)

Perforación en Concreto

(Valor a

h,HD

)

9,0***

10,1***

Incertidumbre K 1,5 1,5

Rompimiento/Cincelado

(Valor a

h,Cheq

)

8,8*** 9,4***

Incertidumbre K 1,5 1,5

*** Medida en la empuñadura lateral. La vibración de la empuñadura

lateral es superior a la vibración de la empuñadura principal.

ESPAÑOL

GUÍA DE SOLUCIÓN DE PROBLEMAS

ASEGÚRESE DE SEGUIR LAS REGLAS DE SEGURIDAD E INSTRUCCIONES

Para ayuda con su producto, visite nuestra página de Internet en www.dewalt.com para una lista de centros de servicio, o

llame a DeWALT al 1-800-4-DeWALT (1-800-433-9258).

PROBLEMA CAUSA POSIBLE SOLUCIÓN

La herramienta no arranca. Paquete de batería no

instalado adecuadamente.

Revise la instalación del paquete de batería.

El paquete de batería no está cargado. Revise los requerimientos de carga del paquete de batería.

Componentes internos demasiado calientes. Permita que la herramienta se enfríe.

Potencia reducida. La carátula de velocidad está ajustada en un

ajuste más bajo.

Gire la carátula de velocidad a un ajuste más alto adecuado para

la aplicación.

La batería tiene un estado de carga bajo. Reemplace con un paquete de batería nuevo.

La broca no gira. La carátula selectora de modo no está

conectada correctamente, o está ajustado

en "Sólo Martilleo" o está ajustado en la

posición "O".

Gire la carátula selectora de modo a "Rotomartillo". Consulte

Modalidades de funcionamiento.

La broca no se puede liberar. El mandril no está completamente retraído. Jale el mandril hacia atrás tanto como sea posible y retire

la broca. Consulte Inserción y desmontaje de accesorios

SDS MAX.

La luz indicadora amarilla

de servicio está encendida

o parpadeando.

Se alcanzó el tiempo para el servicio. Pida que el servicio sea realizado por un centro de servicio

autorizado DeWALT si es necesario. Consulte E-Clutch® y LED

de indicador de servicio.

La herramienta se

apaga abruptamente.

El paquete de batería alcanzó su límite

térmico máximo.

Permita que el paquete de batería se enfríe.

Sin carga. (Para maximizar la vida del

paquete de la batería, está diseñado

para apagarse abruptamente cuando se

termine la carga.)

Coloque en el cargador y permita que cargue.

El paquete de batería no carga.

El paquete de batería no está insertado en

el cargador.

Inserte el paquete de batería en el cargador hasta que el LED

se ilumine.

El cargador no está conectado. Conecte el cargador en un tomacorriente que funcione. Consulte

Notas importantes sobre la carga respecto a más detalles.

Temperatura de aire ambiente demasiado

caliente o demasiado fría.

Mueva el cargador y el paquete de batería a una temperatura

ambiente de aproximadamente 65 °F – 75 °F (18 °C– 24 °C).

N929353 02/21

DeWALT Industrial Tool Co. 701East Joppa Road, Towson, MD 21286

The following are trademarks for one or more DeWALT power tools: the yellow and black color scheme, the “D” shaped air

intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge-shaped humps on the

surface of thetool.

60V Max* Li-Ion

Battery Packs

Blocs-piles

Baterías

DCB606, DCB609, DCB612, DCB615

Chargers

Chargeurs

Cargadores

DCB103, DCB104, DCB107, DCB112, DCB113, DCB115, DCB118, DCB132, DCB1106, DCB1112

* Maximum initial battery voltage (measured without a workload) is 20, 60or 120volts. Nominal voltage is 18, 54or 108. (120V Max*

is based on using 2DeWALT 60V Max* lithium‑ion batteries combined.)

* La tension initiale maximum du bloc‑piles (mesurée à vide) est de 20, 60ou 120volts. La tension nominale est de 18, 54ou 108.

(120V max* se base sur l’utilisation combinée de 2blocs‑piles au lithium ion DeWALT de 60Vmax*).

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20o 60voltios. El voltaje nominal es de 18, 54o 108V.

(120 V Máx* se basan en el uso de 2baterías de iones de litio DeWALT de 60V Máx* combinadas.)

**BT - Bluetooth®

NOTE: The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth®, SIG, Inc. and any use of

such marks by DeWALT is under license. Other trademarks and trade names are those of their respectiveowners.

REMARQUE : le mot servant de marque et les logos Bluetooth® sont des marques déposées appartenant à Bluetooth

SIG, Inc. et toute utilisation de ces marques par DeWALT est sous licence. Les autres marques de commerce et noms

commerciaux sont ceux de leurs détenteursrespectifs.

NOTA: La palabra y los logotipos de Bluetooth® son marcas registradas propiedad de Bluetooth®, SIG, Inc. y DeWALT utiliza

dichas marcas bajo licencia. Otras marcas comerciales y nombres comerciales pertenecen a sus respectivospropietarios.



WARNING: Use of any other battery packs may create a risk of injury andfire.



AVERTISSEMENT : utiliser d’autres blocs‑piles peut créer un risque de blessure oud’incendie.



ADVERTENCIA: El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones eincendio.

Dewalt DCH775X2 60V MAX 2 in. Brushless Cordless SDS MAX Combination Rotary Hammer Kit

Product's Documents

Instruction Manual

Specifications

Dewalt DCH775X2 Questions and Answers
