24-Port Cat6a Shielded Patch
Panel - STP, 110 Punchdown,
1U, RJ45, TAA
Model: N252-024-6A-SH
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Copyright © 2021 Tripp Lite. All rights reserved.
Installation Guide
WARRANTY REGISTRATION
Register your product today and be
automatically entered to win an ISOBAR
®
surge protector in our monthly drawing!
tripplite.com/warranty
Español 9 • Français 17 • Русский 25 • Deutsch 33
2

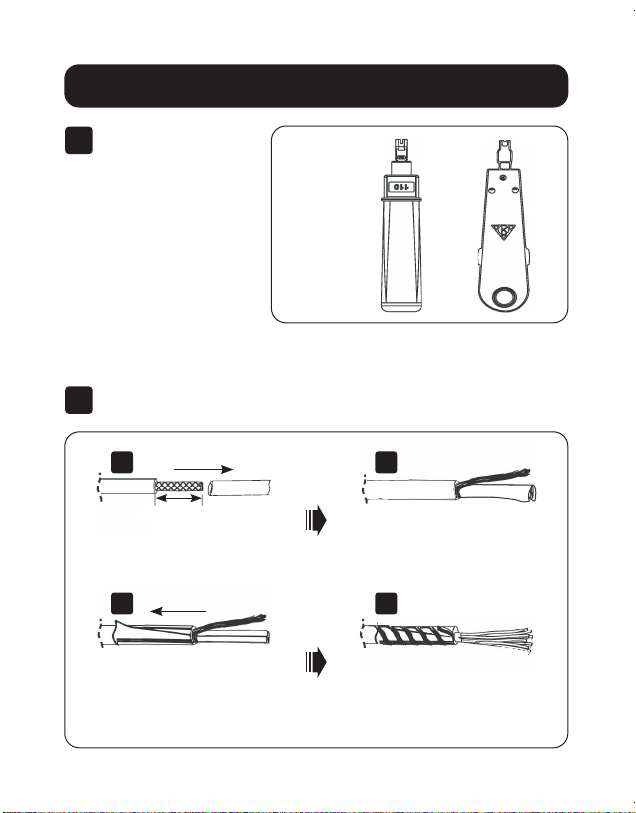

Installation
1
Choose a proper
impact tool.
2
Prepare your FTP cable.
110
Punchdown
Tool
LSA
Pull the exposed foil back
along the cable sheath.
Gather sheath wires to one
side and twist together.
Wrap the sheath wire
around the foil.
Expose the conductors.
2 in. (50 mm)
Remove approximately
2 in. (5 cm) of cable sheath.
A
C
B
D
3
Installation

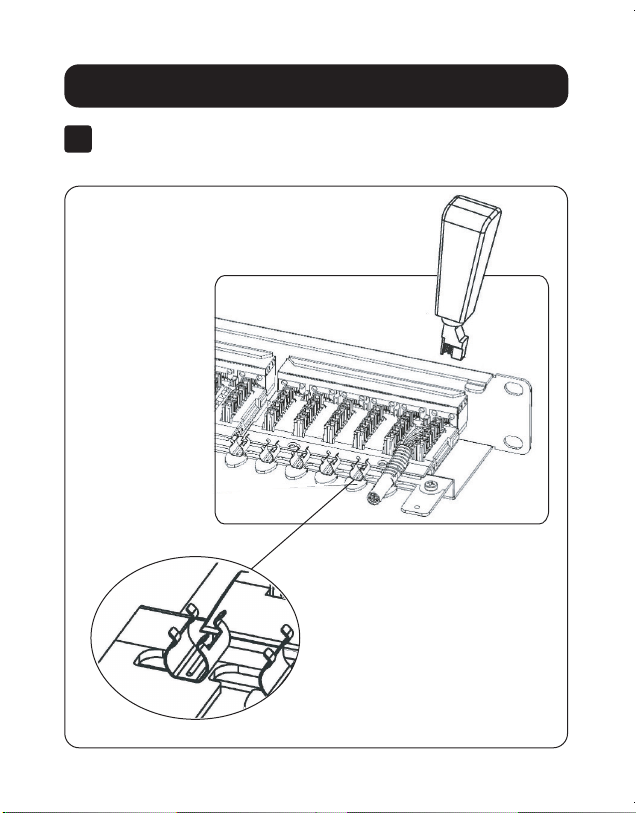

3
Secure the braid/foil with a rear clip.
Spring Clip
4
Installation

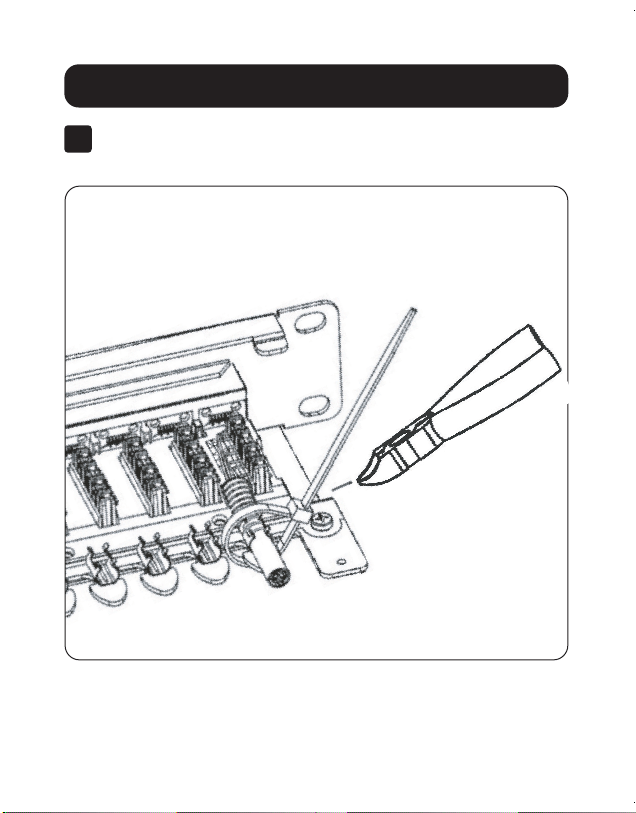

4
Use a cable tie to secure the rear clip.
Cut off all excess straps.
Note: Do not over-tighten the cables.
5
Installation
5
Tighten the grounding lug with a screw.
Grounding Lug
6
Installation

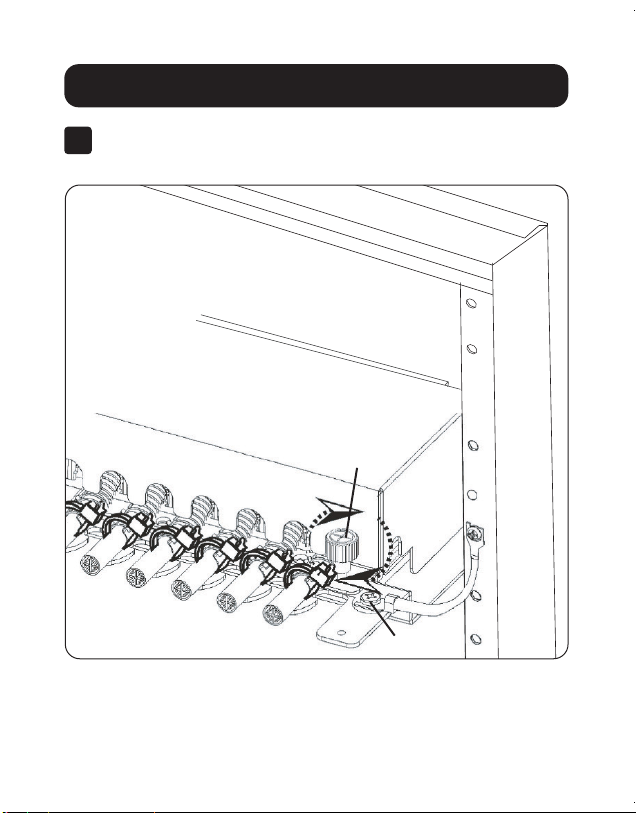

6
Tighten the shield cap with 2 side screws.
Shield Cap
Side Screw
Grounding Lug
7
