Installation Guide
24-Port Cat6a Dual IDC STP
High-Density 0.5U Patch Panel
Model: N252A-024-HUSHK
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Copyright © 2019 Tripp Lite. All rights reserved.
WARRANTY REGISTRATION
Register your product today and be
automatically entered to win an ISOBAR
surge protector in our monthly drawing!
tripplite.com/warranty
Español 9 • Français 16 • Русский 23
2
Installation
1

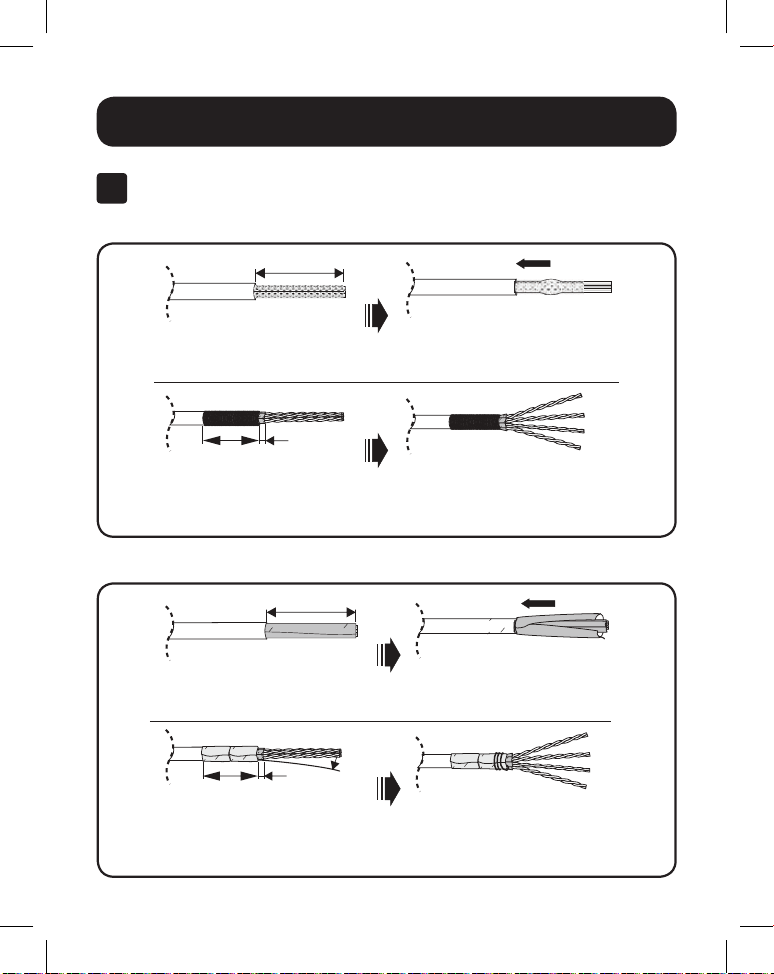

Prepare Cables.
S/FTP Cable
F/FTP Cable
5 cm
5 cm
Remove approximately
5 cm of cable sheath.
Roll the exposed braid back
along the cable sheath.
Remove approximately
5 cm of cable sheath.
Roll the exposed foil back
along the cable sheath.
Where a foil screen is present,
remove approximately 2 mm of
the exposed length.
Where a foil screen is present,
remove approximately 2 mm of
the exposed length.
Separate the
conductors.
Wrap the drain wire at least
twice around the foil. Separate
the conductors.
50 mm
50 mm
2 mm
2 mm
Drain
Wire
3
Installation
2

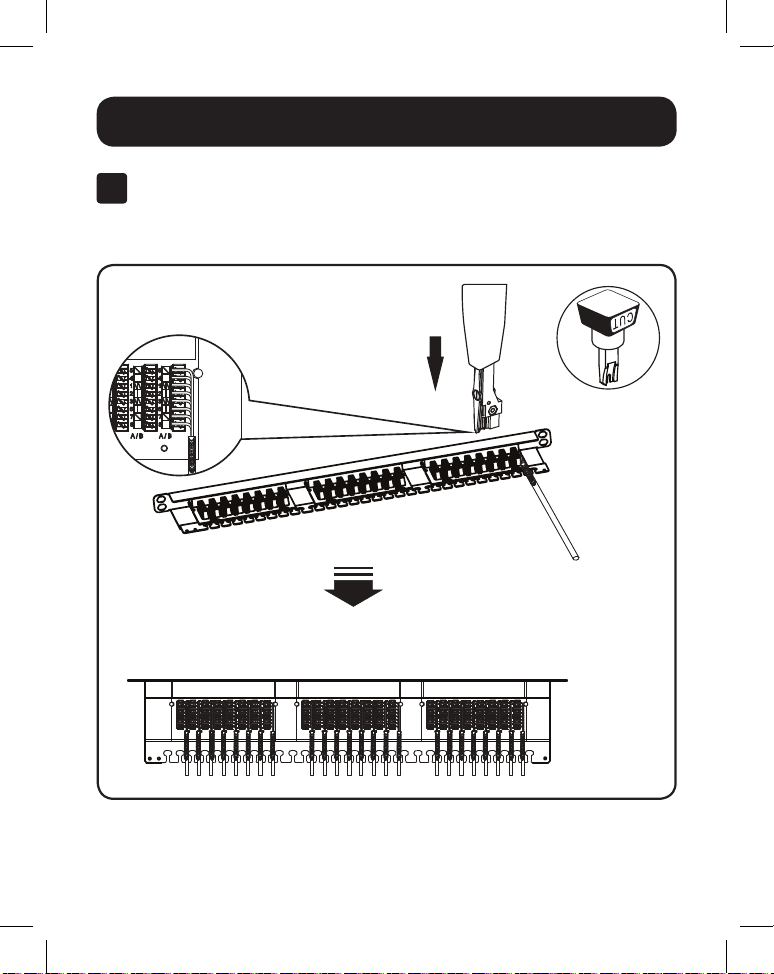

Seat each wire into the IDC slots according to
the color scheme map. Punch down with a proper
impact tool.
OR
4
Installation
3

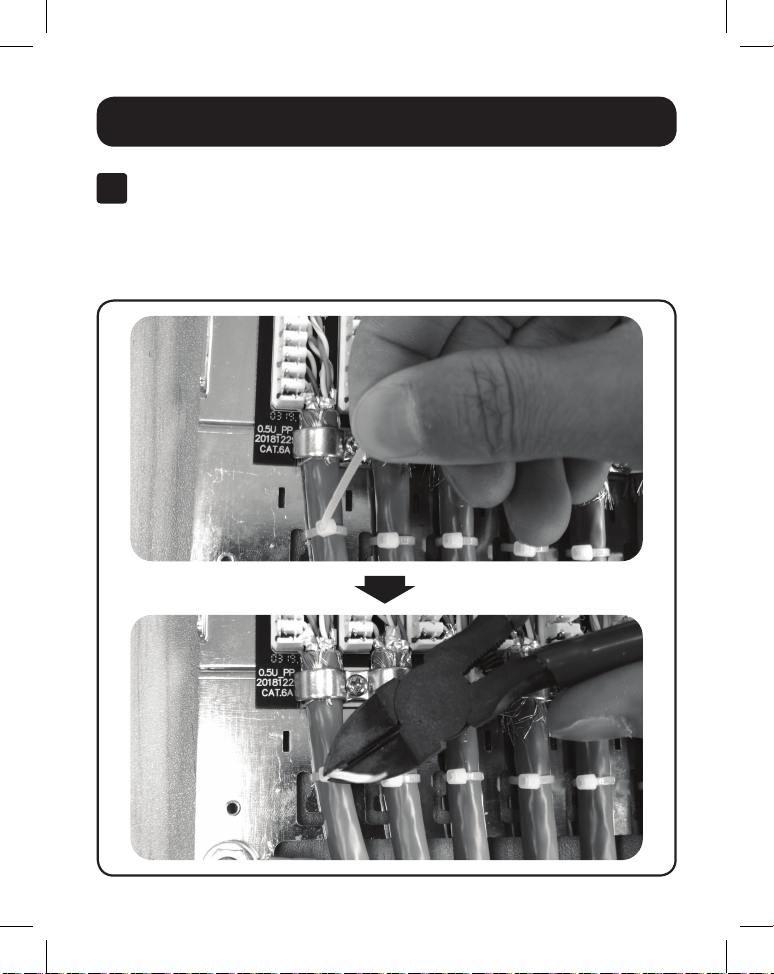

Use nylon cable ties to secure the bulk cables to
the cable manager.
Cut off all excess straps.
Note: Do not over-tighten the cables.
5
Installation
4

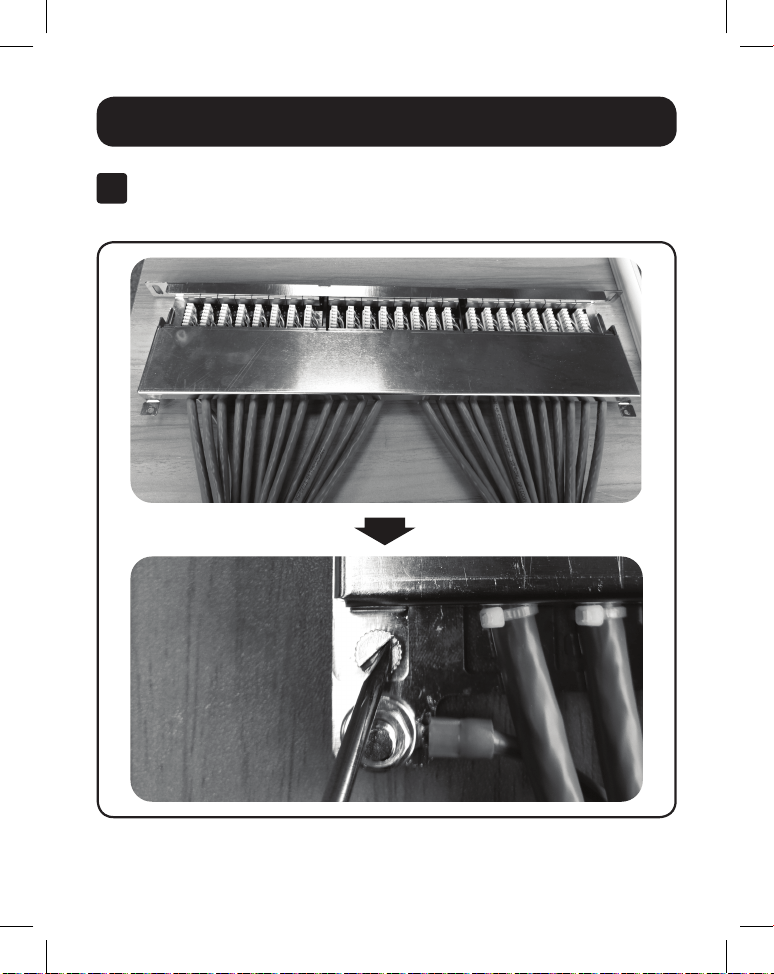

Close the top of the panel and secure by tightening
the side screws.
6
Installation
5

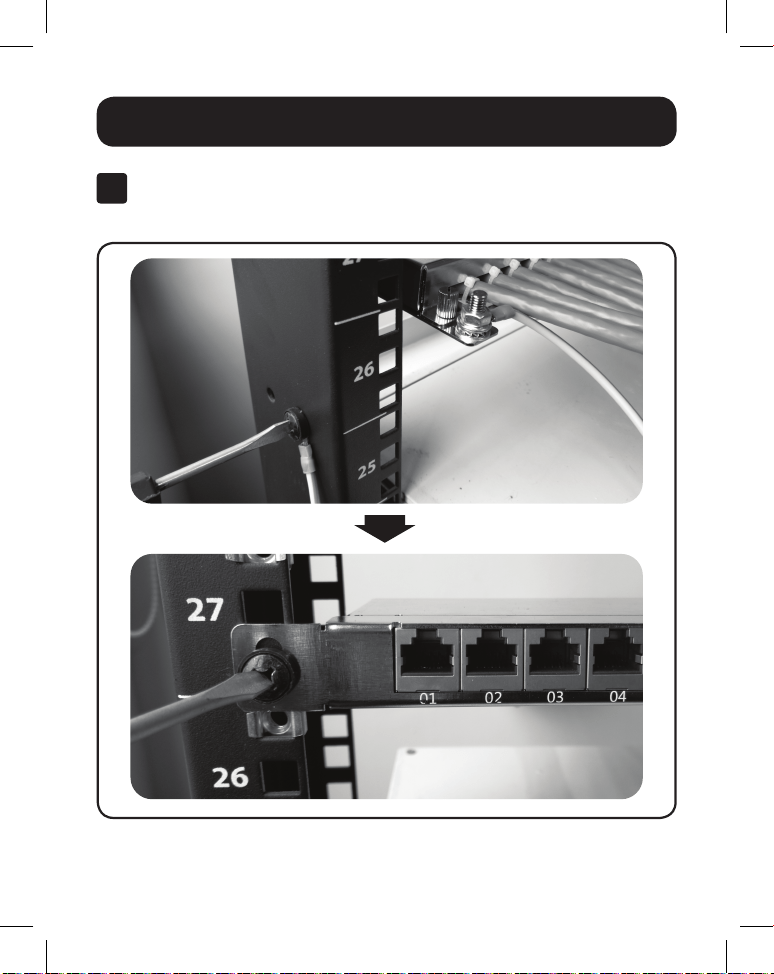

Attach the panel’s grounding lug to a rack or
cabinet.
7
Warranty and Product Registration
Lifetime Limited Warranty
Tripp Lite warrants its products to be free from defects in materials and workmanship
for life. Tripp Lite’s obligation under this warranty is limited to repairing or replacing
(at its sole option) any such defective products. To obtain service under this warranty,
you must obtain a Returned Material Authorization (RMA) number from Tripp Lite or
an authorized Tripp Lite service center. Products must be returned to Tripp Lite or an
authorized Tripp Lite service center with transportation charges prepaid and must be
accompanied by a brief description of the problem encountered and proof of date
and place of purchase. This warranty does not apply to equipment, which has been
damaged by accident, negligence or misapplication or has been altered or modified in
any way.
EXCEPT AS PROVIDED HEREIN, Tripp Lite MAKES NO WARRANTIES, EXPRESS OR
IMPLIED, INCLUDING WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A
PARTICULAR PURPOSE. Some states do not permit limitation or exclusion of implied
warranties; therefore, the aforesaid limitation(s) or exclusion(s) may not apply to the
purchaser.
EXCEPT AS PROVIDED ABOVE, IN NO EVENT WILL Tripp Lite BE LIABLE FOR DIRECT,
INDIRECT, SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES ARISING OUT OF THE
USE OF THIS PRODUCT, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.
Specifically, Tripp Lite is not liable for any costs, such as lost profits or revenue,
loss of equipment, loss of use of equipment, loss of software, loss of data, costs of
substitutes, claims by third parties, or otherwise.
Product Registration
Visit tripplite.com/warranty today to register your new Tripp Lite product. You’ll be
automatically entered into a drawing for a chance to win a FREE Tripp Lite product!*
* No purchase necessary. Void where prohibited. Some restrictions apply. See website for details.
Tripp Lite has a policy of continuous improvement. Specifications are subject to change
without notice. Photos and illustrations may differ slightly from actual products.
8
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
19-07-260 93-39C8_RevA
9
Guía de Instalación
Panel de Conexiones de 0.5U de
24 Puertos Doble Cat6a de Alta
Densidad IDC STP
Modelo: N252A-024-HUSHK
1111 W. 35th Street, Chicago, IL 60609 EE. UU. • tripplite.com/support
Copyright © 2019 Tripp Lite. Todos los derechos reservados.
English 1 • Français 16 • Русский 23
10
Instalación
1
Prepare los Cables.
Cable S/FTP
Cable F/FTP
5 cm
5 cm
Retire aproximadamente
5 cm del revestimiento del cable.
Enrolle el trenzado expuesto hacia
atrás a lo largo del revestimiento
del cable.
Retire aproximadamente
5 cm del revestimiento del cable.
Enrolle el laminado expuesto
hacia atrás a lo largo del
revestimiento de cable.
Cuando haya una hoja laminada,
retire aproximadamente 2 mm de
la longitud expuesta.
Cuando haya una hoja laminada,
retire aproximadamente 2 mm de
la longitud expuesta.
Separe los
conductores.
Envuelva el hilo de descarga al
menos dos veces todo alrededor
de la hoja laminada. Separe los
conductores.
50 mm
50 mm
2 mm
2 mm
Cable de
Descarga
11
Instalación
2
Asiente cada cable en las ranuras IDC según
el mapa de esquema de color. Inserte y corte a
presión con una herramienta de impacto apropiada.
O
12
Instalación
3
Utilice amarres de nylon para cable para asegurar
los cables a granel al administrador de cables.
Corte todos los sobrantes de los amarres.
Nota: No apriete excesivamente los cables.
13
Instalación
4
Cierre la parte superior del panel y asegure
apretando los tornillos laterales.
14
Instalación
5
Conecte la terminal de tierra del panel a un rack o
gabinete.
15
Garantía
Garantía Limitada de por Vida
Tripp Lite garantiza de por vida que sus productos no tienen defectos de materiales
ni de mano de obra. La obligación de Tripp Lite bajo esta garantía está limitada a la
reparación o reemplazo (A su entera discreción) de cualquier producto defectuoso.
Para obtener servicio bajo esta garantía, debe obtener un número de Autorización de
Devolución de Mercancía [RMA] de Tripp Lite o de un centro de servicio autorizado
de Tripp Lite. Los productos deben devolverse a Tripp Lite o a un centro de servicio
autorizado de Tripp Lite con los cargos de transporte prepagados y deben acompañarse
con una breve descripción del problema y un comprobante de la fecha y el lugar de
compra. Esta garantía no se aplica a equipos que hayan sido dañados por accidente,
negligencia o mal uso o hayan sido alterados o modificados de alguna manera.
EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO OTORGA GARANTÍAS
EXPRESAS O IMPLÍCITAS, INCLUIDAS LAS GARANTÍAS DE COMERCIABILIDAD Y
ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten
la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o
exclusiones antes mencionadas pueden no aplicarse al comprador.
EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE SERÁ
RESPONSABLE POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES
O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE
ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, Tripp Lite no es
responsable por ningún costo, como pérdida de utilidades o ingresos, pérdida de
equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de
sustituciones, reclamaciones de terceros o de cualquier otra forma.
1111 W. 35th Street, Chicago, IL 60609, EE. UU. • tripplite.com/support
19-07-260 93-39C8_RevA
16
Guide d'installation
Panneau de câblage STP haute
densité 0,5 U STP IDC Cat6s Dual
à 24 ports
Modèle : N252A-024-HUSHK
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Droits d'auteur © 2019 Tripp Lite. Tous droits réservés.
English 1 • Español 9 • Русский 23
17
Installation
1
Préparer les câbles.
Câble S/FTP
Câble F/FTP
5 cm
5 cm
Retirer environ
5 cm de la gaine de câble.
Rouler la tresse exposée le
long de la gaine de câble.
Retirer environ
5 cm de la gaine de câble.
Rouler la feuille exposée le
long de la gaine de câble.
Là où une toile métallique est
présente, retirer environ 2 mm de
la longueur exposée.
Là où une toile métallique est
présente, retirer environ 2 mm de
la longueur exposée.
Séparer les
conducteurs.
Enrouler le fil de masse au
moins deux fois autour de la
feuille. Séparer les conducteurs.
50 mm
50 mm
2 mm
2 mm
Fil de
masse
18
Installation
2
Placer chaque fil dans les fentes IDC en respectant
le schéma de câblage de couleurs. Perforer avec un
outil d'impact approprié.
OU
19
Installation
3
Utiliser des attaches de câble en nylon pour fixer
les câbles au mètre au gestionnaire du câblage.
Couper tout excès de sangles.
Remarque : Ne pas trop serrer les câbles.
20
Installation
4
Fermer le dessus du panneau, puis le retenir en
place en serrant les vis latérales.
21
Installation
5
Fixer la patte de mise à la masse du panneau au
bâti ou à l'armoire.
22
Garantie
Garantie à vie limitée
Tripp Lite garantit que ses produits sont dépourvus de vices de matériaux et de
fabrication pendant leur durée de vie. La responsabilité de Tripp Lite, en vertu de la
présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion)
de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez
obtenir un numéro d'autorisation de retour de matériel (« RMA ») auprès de Tripp Lite
ou d'un centre de réparation autorisé par Tripp Lite. Les produits doivent être retournés
à Tripp Lite ou à un centre de réparation autorisé par Tripp Lite en port prépayé et être
accompagnés d'une brève description du problème et d'un justificatif de la date et du
lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite
à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou
modifié d'une façon quelconque.
SAUF INDICATION CONTRAIRE DANS LES PRÉSENTES, Tripp Lite N'ÉMET AUCUNE
GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ
COMMERCIALE ET D'ADÉQUATION À UN USAGE PARTICULIER. Certains États
n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou
exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.
À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, Tripp Lite NE POURRA EN AUCUN
CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX,
FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI
AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, Tripp
Lite ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de
recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel,
perte de données, frais de produits de remplacement, réclamations d'un tiers ou
autres.
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
19-07-260 93-39C8_RevA
23
Руководство по установке
24-портовая коммутационная панель
Cat6 Dual IDC STP высотой 0,5U с
высокой плотностью монтажа
Модель: N252A-024-HUSHK
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Охраняется авторским правом © 2019 Tripp Lite. Перепечатка запрещается.
English 1 • Español 9 • Français 16
24
Установка
1
Подготовьте кабели.
Кабель S/FTP
Кабель F/FTP
5 см
5 см
Снимите около
5 см оболочки кабеля.
Отверните оголенную оплетку назад
вдоль оболочки кабеля.
Снимите около
5 см оболочки кабеля.
Отверните оголенный фольгированный
экран назад вдоль оболочки кабеля.
При наличии фольгированного экрана
отрежьте около 2 мм от оголенной части.
При наличии фольгированного экрана
отрежьте около 2 мм от оголенной части.
Отделите проводники
друг от друга.
Оберните провод заземления не менее
двух раз вокруг фольгированного экрана.
Отделите проводники друг от друга.
50 мм
50 мм
2 мм
2 мм
Дренажный
провод
25
Установка
2
Вставьте каждый провод в гнездо IDC согласно цветовой
маркировке. Заделайте провода с помощью подходящего
ударного инструмента.
ИЛИ
26
Установка
3
Прикрепите кабельные жгуты к кабельному организатору с
помощью нейлоновых кабельных стяжек.
Отрежьте все лишние части стяжек.
Примечание. Не перетягивайте кабели.
27
Установка
4
Закройте крышкой верхнюю часть панели и закрепите ее, затянув
боковые винты.
28
Установка
5
Прикрепите наконечник проводника заземления панели к
корпусу стойки или шкафа.
29
Гарантийные обязательства
Ограниченная пожизненная гарантия
Компания Tripp Lite гарантирует для своих изделий отсутствие дефектов материалов и изготовления в
течение всего срока эксплуатации. Обязательства компании Tripp Lite по настоящей гарантии ограничиваются
ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Для получения
услуг по данной гарантии необходимо получить номер Returned Material Authorization (RMA ― разрешение
на возврат материалов) от компании Tripp Lite или ее авторизованного сервисного центра. Изделия должны
быть возвращены в компанию Tripp Lite или ее авторизованный сервисный центр с предоплатой транспортных
расходов и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим дату и
место его приобретения. Действие настоящей гарантии не распространяется на оборудование, поврежденное в
результате аварии, небрежного обращения или неправильного использования, а также видоизмененное каким
бы то ни было образом.
ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ КОМПАНИЯ Tripp Lite НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО
ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ
ДЛЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ ЦЕЛИ. В некоторых штатах/государствах ограничение или исключение
подразумеваемых гарантий не допускается; следовательно, вышеуказанное(-ые) ограничение(-я) или
исключение(-я) могут не распространяться на покупателя.
ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ Tripp Lite НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ
НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ,
ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБСТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ,
ДАЖЕ В СЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОСТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания
Tripp Lite не несет ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря
оборудования, потеря возможности использования оборудования, потеря программного обеспечения, потеря
данных, расходы на заменители, урегулирование претензий третьих лиц и пр.
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
19-07-260 93-39C8_RevA
