Troy-Bilt 12A-446A711 Self Propelled Lawn Mower User Manual

Safety • Assembly • Operation • Tips & Techniques • Maintenance • Troubleshooting • Parts Lists • Warranty

Warning: This unit is equipped with an internal combustion engine and should not be used on or near any unimproved forest-covered, brush-

covered or grass-covered land unless the engine’s exhaust system is equipped with a spark arrester meeting applicable local or state laws (if any).

If a spark arrester is used, it should be maintained in effective working order by the operator. In the State of California the above is required by law

(Section 4442 of the California Public Resources Code). Other states may have similar laws. Federal laws apply on federal lands. A spark arrester

for the muffler is available through your nearest engine authorized service dealer or contact the service department, P.O. Box 361131 Cleveland,

Ohio 44136-0019.

Troy-Bilt LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019

Phone: 1(866) 840-6483, 1-330-558-7220

PRINTED IN U.S.A

READ SAFETY RULES AND INSTRUCTIONS CAREFULLY BEFORE OPERATION

IMPORTANT

OPERATOR’S MANUAL

10/2005

FORM NO. 769-02166

21” Rotary Mower — Model Series 440

www.troybilt.com

TROY-BILT LLC

P. O. BOX

361131

CLEVELAND, OH 44136

866-840-6483

330-558-7220

Finding and Recording Model Number

Model Number Serial Number

Please do

NOT

return the unit to the retailer from which it was

purchased, without ﬁrst contacting Customer Support.

Table of Contents

BEFORE YOU START ASSEMBLING

YOUR NEW EQUIPMENT,

please locate the model plate on the equipment and copy the

information to the sample model plate provided to the right.

You can locate the model plate by standing at the operating

position and looking down at the rear of the deck . This

information will be necessary to use the manufacturer’s web

site and/or obtain assistance from the Customer Support

Department or an authorized service dealer.

This Operator’s Manual is an important part of your new lawn mower. It will help you assemble,

prepare and maintain the unit for best performance. Please read and understand what it says.

Customer Support

If you have difficulty assembling this product or have any

questions regarding the controls, operation or maintenance of

this unit, you can seek help from the experts. Choose from the

options below:

1. Visit troybilt.com for many useful suggestions. Click on

Customer Support button and you will get the four options

reproduced in this sample to the right. Click on the appro-

priate button and help is immediately available.

2. Phone a Customer Support Representative

at 1(866) 840-6483.

3. The engine manufacturer is responsible for all engine-

related issues with regards to performance, power-rating,

specifications, warranty and service. Please refer to the

engine manufacturer’s Owner’s/Operator’s Manual, packed

separately with your unit, for more information.

Slope Gauge ....................................................... 3

Safe Operation Practices ................................... 4

Setup and Adjustment ....................................... 6

Operating Your Lawn Mower .............................. 8

Maintaining Your Lawn Mower ......................... 10

Trouble Shooting .............................................. 12

Off-Season Storage and Safety Labels .......... 13

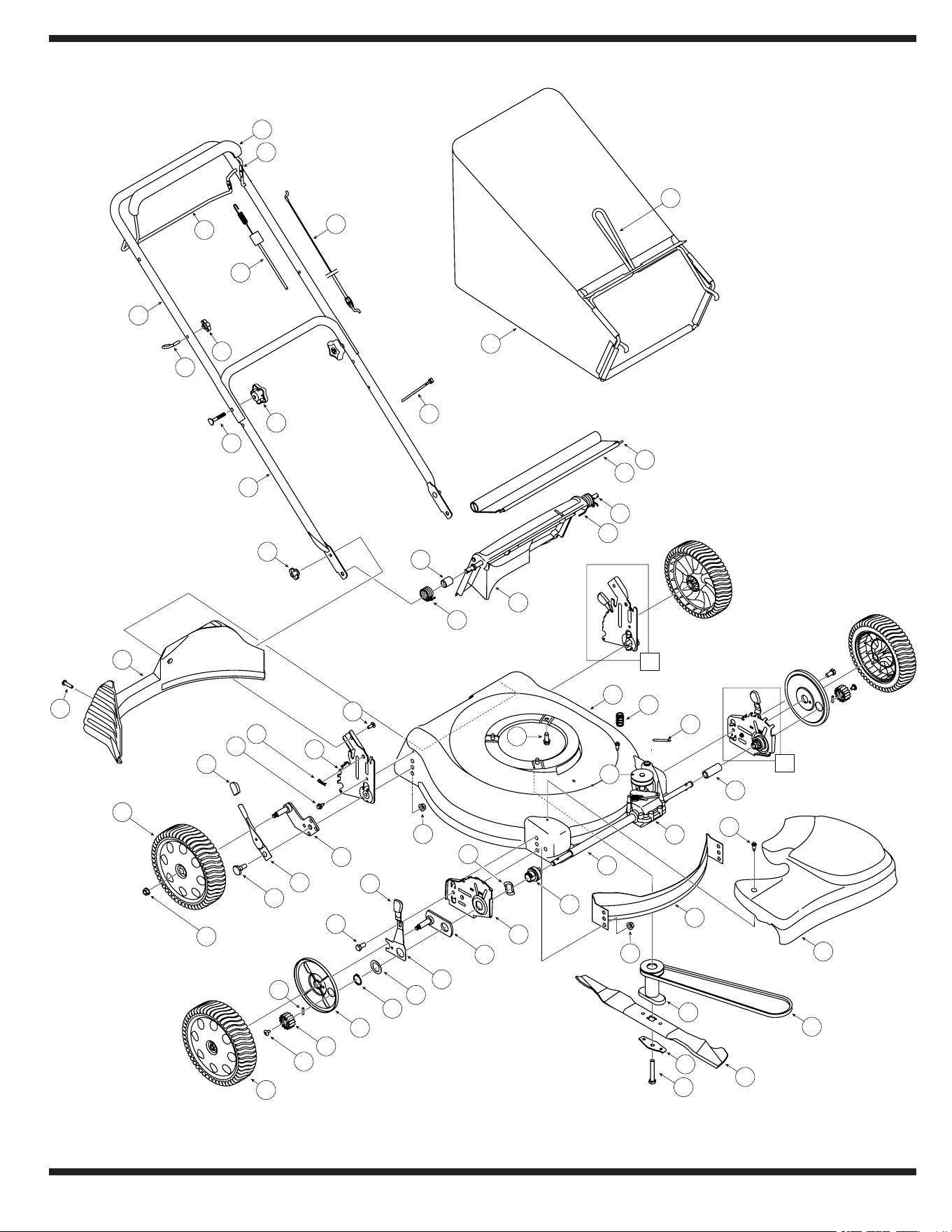

Parts List ........................................................... 14

Warranty ............................................ Back Cover

Slope

Gauge

WARNING

Do not mow on inclines

with a slope in excess

of 15 degrees (a rise

of approximately

2-1/2 feet every 10

feet). A riding mower

could overturn and

cause serious injury.

If operating a walk-

behind mower on such

a slope, it is extremely

difficult to maintain your

footing and you could

slip, resulting in serious

injury.

Operate RIDING

mowers up and down

slopes, never across

the face of slopes.

Operate

WALK-BEHIND

mowers across the

face of slopes, never

up and down slopes.

��

Use this page as a guide to determine slopes where you may not operate safely. Do not operate

your lawn mower on such slopes.

Safe

Operation

Practices

Children

Tragic accidents can occur if operator is not alert to presence

of children. Children are often attracted to mower and mowing

activity. They do not understand the dangers. Never assume

that children will remain where you last saw them.

1. Keep children out of the mowing area and under watchful

care of a responsible adult other than the operator.

2. Be alert and turn mower off if a child enters the area.

3. Before and while moving backwards, look behind and down

for small children.

4. Use extreme care when approaching blind corners,

doorways, shrubs, trees, or other objects that may obscure

your vision of a child who may run into the mower.

5. Keep children away from hot or running engines. They can

suffer burns from a hot muffler.

6. Never allow children under 14 years old to operate a power

mower. Children 14 years old and over should read and

understand operation instructions and safety rules in this

manual and should be trained and supervised by a parent.

General Operation

1. Read this operator’s manual carefully in its entirety before

attempting to assemble this machine. Read, understand,

and follow all instructions on the machine and in the

manual(s) before operation. Be completely familiar with

the controls and the proper use of this machine before

operating it. Keep this manual in a safe place for future

and regular reference and for ordering replacement parts.

2. This machine is a precision piece of power equipment,

not a plaything. Therefore, exercise extreme caution at all

times. Your unit has been designed to perform one job: to

mow grass. Do not use it for any other purpose.

3. Never allow children under 14 years old to operate this

machine. Children 14 years old and over should read and

understand the instructions in this manual and should

be trained and supervised by a parent. Only responsible

individuals who are familiar with these rules of safe

operation should be allowed to use this machine.

4. Thoroughly inspect the area where the equipment is to

be used. Remove all stones, sticks, wire, bones, toys and

other foreign objects which could be tripped over or picked

up and thrown by the blade. Thrown objects can cause

serious personal injury. Plan your mowing pattern to avoid

discharge of material toward roads, sidewalks, bystanders

and the like. Also, avoid discharging material against a

wall or obstruction which may cause discharged material

to ricochet back toward the operator.

5. To help avoid blade contact or a thrown object injury,

stay in operator zone behind handles and keep children,

bystanders, helpers, and pets at least 75 feet from mower

while it is in operation. Stop machine if anyone enters

area.

6. Always wear safety glasses or safety goggles during opera-

tion and while performing an adjustment or repair to protect

your eyes. Thrown objects which ricochet can cause serious

injury to the eyes.

7. Wear sturdy, rough-soled work shoes and close-fitting

slacks and shirts. Shirts and pants that cover the arms and

legs and steel-toed shoes are recommended. Never operate

this machine in bare feet, sandals, slippery or light weight

(e.g. canvas) shoes.

8. Do not put hands or feet near rotating parts or under cutting

deck. Contact with blade can amputate hands and feet.

9. A missing or damaged discharge cover can cause blade

contact or thrown object injuries.

10. Many injuries occur as a result of the mower being pulled

over the foot during a fall caused by slipping or tripping.

Do not hold on to the mower if you are falling; release the

handle immediately.

11. Never pull the mower back toward you while you are

walking. If you must back the mower away from a wall or

obstruction first look down and behind to avoid tripping and

then follow these steps:

a. Step back from mower to fully extend your arms.

b. Be sure you are well balanced with sure footing.

c. Pull the mower back slowly, no more than half way

toward you.

d. Repeat these steps as needed.

12. Do not operate the mower while under the influence of

alcohol or drugs.

13. Do not engage the self-propelled mechanism on units so

equipped while starting engine.

14. The blade control handle is a safety device. Never attempt

to bypass its operation. Doing so makes the safety device

inoperative and may result in personal injury through

contact with the rotating blade. The blade control handle

must operate easily in both directions and automatically

return to the disengaged position when released.

15. Never operate the mower in wet grass. Always be sure of

your footing. A slip and fall can cause serious personal

injury. If you feel you are losing your footing, release the

blade control handle immediately and the blade will stop

rotating within three seconds.

16. Mow only in daylight or good artificial light. Walk, never run.

17. Stop the blade when crossing gravel drives, walks or roads.

18. If the equipment should start to vibrate abnormally, stop the

engine and check immediately for the cause. Vibration is

generally a warning of trouble.

19. Shut the engine off and wait until the blade comes to a

complete stop before removing the grass catcher or unclog-

ging the chute.

WARNING: Engine Exhaust, some of its constituents, and certain vehicle compo-

nents contain or emit chemicals known to State of California to cause cancer and

birth defects or other reproductive harm.

WARNING

This symbol points

out important safety

instructions which, if

not followed, could

endanger the personal

safety and/or property

of yourself and others.

Read and follow all

instructions in this man-

ual before attempting to

operate this machine.

Failure to comply with

these instructions may

result in personal injury.

When you see this

symbol.

HEED ITS WARNING

Your

Responsibility

Restrict the use

of this power machine

to persons who read,

understand

and follow the warnings

and instructions

in this manual

and on the machine.

DANGER: This machine was built to be operated according to the rules for safe operation in this

manual. As with any type of power equipment, carelessness or error on the part of the operator can

result in serious injury. This machine is capable of amputating hands and feet and throwing objects.

Failure to observe the following safety instructions could result in serious injury or death.

The cutting blade continues to rotate for a few seconds after

the engine is shut off. Never place any part of the body in

the blade area until you are sure the blade has stopped

rotating.

20. Never operate mower without proper trailshield, discharge

cover, grass catcher, blade control handle, or other safety

protective devices in place and working. Never operate

mower with damaged safety devices. Failure to do so can

result in personal injury.

21. Muffler and engine become hot and can cause a burn. Do

not touch.

22. Only use parts and accessories made for this machine by

manufacturer. Failure to do so can result in personal injury.

23. If situations occur which are not covered in this manual,

use care and good judgment. Contact your dealer for

assistance. Telephone 1-866-840-6483 for the name of your

nearest dealer.

Slope Operation

Slopes are a major factor related to slip and fall accidents which

can result in severe injury. Operation on slopes requires extra

caution. If you feel uneasy on a slope, do not mow it. For your

safety, use the slope gauge included as part of this manual to

measure slopes before operating this unit on a sloped or hilly

area. If the slope is greater than 15 degrees, do not mow it.

Do:

1. Mow across the face of slopes; never up and down.

Exercise extreme caution when changing direction on

slopes.

2. Watch for holes, ruts, rocks, hidden objects, or bumps which

can cause you to slip or trip. Tall grass can hide obstacles.

3. Always be sure of your footing. A slip and fall can cause

serious personal injury. If you feel you are losing your

balance, release the blade control handle immediately, and

the blade will stop rotating within 3 seconds.

Do Not:

1. Do not mow near drop-offs, ditches or embankments, where

you could lose your footing or balance.

2. Do not mow slopes greater than 15 degrees as shown on

the slope gauge.

3. Do not mow on wet grass. Unstable footing could cause

slipping.

Service

Safe Handling Of Gasoline:

1. To avoid personal injury or property damage use extreme

care in handling gasoline. Gasoline is extremely flammable

and the vapors are explosive. Serious personal injury can

occur when gasoline is spilled on yourself or your clothes

which can ignite.

2. Wash your skin and change clothes immediately.

3. Use only an approved gasoline container.

4. Never fill containers inside a vehicle or on a truck or trailer

bed with a plastic liner. Always place containers on the

ground away from your vehicle before filling.

5. Remove gas-powered equipment from the truck or trailer

and refuel it on the ground. If this is not possible, then refuel

such equipment on a trailer with a portable container, rather

than from a gasoline dispenser nozzle.

6. Keep the nozzle in contact with the rim of the fuel tank or

container opening at all times until fueling is complete. Do

not use a nozzle lock-open device.

7. Extinguish all cigarettes, cigars, pipes and other sources

of ignition.

8. Never fuel machine indoors because flammable vapors will

accumulate in the area.

9. Never remove gas cap or add fuel while engine is hot or

running. Allow engine to cool at least two minutes before

refueling.

10. Never over fill fuel tank. Fill tank to no more than ½ inch

below bottom of filler neck to provide for fuel expansion.

11. Replace gasoline cap and tighten securely.

12. If gasoline is spilled, wipe it off the engine and equipment.

Move unit to another area. Wait 5 minutes before starting

engine.

13. Never store the machine or fuel container near an open

flame, spark or pilot light as on a water heater, space

heater, furnace, clothes dryer, or other gas appliances.

14. To reduce fire hazard, keep mower free of grass, leaves,

or other debris build-up. Clean up oil or fuel spillage and

remove any fuel soaked debris.

15. Allow a mower to cool at least 5 minutes before storing.

General Service:

1. Never run an engine indoors or in a poorly ventilated area.

Engine exhaust contains carbon monoxide, an odorless and

deadly gas.

2. Before cleaning, repairing, or inspecting, make certain the

blade and all moving parts have stopped. Disconnect the

spark plug wire and ground against the engine to prevent

unintended starting.

3. Check the blade and engine mounting bolts at frequent

intervals for proper tightness. Also, visually inspect blade for

damage (e.g., bent, cracked, worn) Replace blade with the

original equipment manufacture’s (O.E.M.) blade only, listed

in this manual. “Use of parts which do not meet the original

equipment specifications may lead to improper performance

and compromise safety!”

4. Mower blades are sharp and can cut. Wrap the blade or wear

gloves, and use extra caution when servicing them.

5. Keep all nuts, bolts, and screws tight to be sure the equip-

ment is in safe working condition.

6. Never tamper with safety devices. Check their proper opera-

tion regularly.

7. After striking a foreign object, stop the engine, discon-

nect the spark plug wire and ground against the engine.

Thoroughly inspect the mower for any damage. Repair the

damage before starting and operating the mower.

8. Never attempt to make a wheel or cutting height adjustment

while the engine is running.

9. Grass catcher components, discharge cover, and trail

shield are subject to wear and damage which could expose

moving parts or allow objects to be thrown. For safety

protection, frequently check components and replace im-

mediately with original equipment manufacturer’s (O.E.M.)

parts only, listed in this manual. “Use of parts which do

not meet the original equipment specifications may lead to

improper performance and compromise safety!”

10. Do not change the engine governor setting or overspeed the

engine. The governor controls the maximum safe operating

speed of the engine.

11. Maintain or replace safety labels, as necessary.

12. Observe proper disposal laws and regulations. Improper

disposal of fluids and materials can harm the environment.

Safe

Operation

Practices

WARNING

This symbol points

out important safety

instructions which, if

not followed, could

endanger the personal

safety and/or property

of yourself and others.

Read and follow all

instructions in this man-

ual before attempting to

operate this machine.

Failure to comply with

these instructions may

result in personal injury.

When you see this

symbol.

HEED ITS WARNING

Your

Responsibility

Restrict the use

of this power machine

to persons who read,

understand

and follow the warnings

and instructions

in this manual

and on the machine.

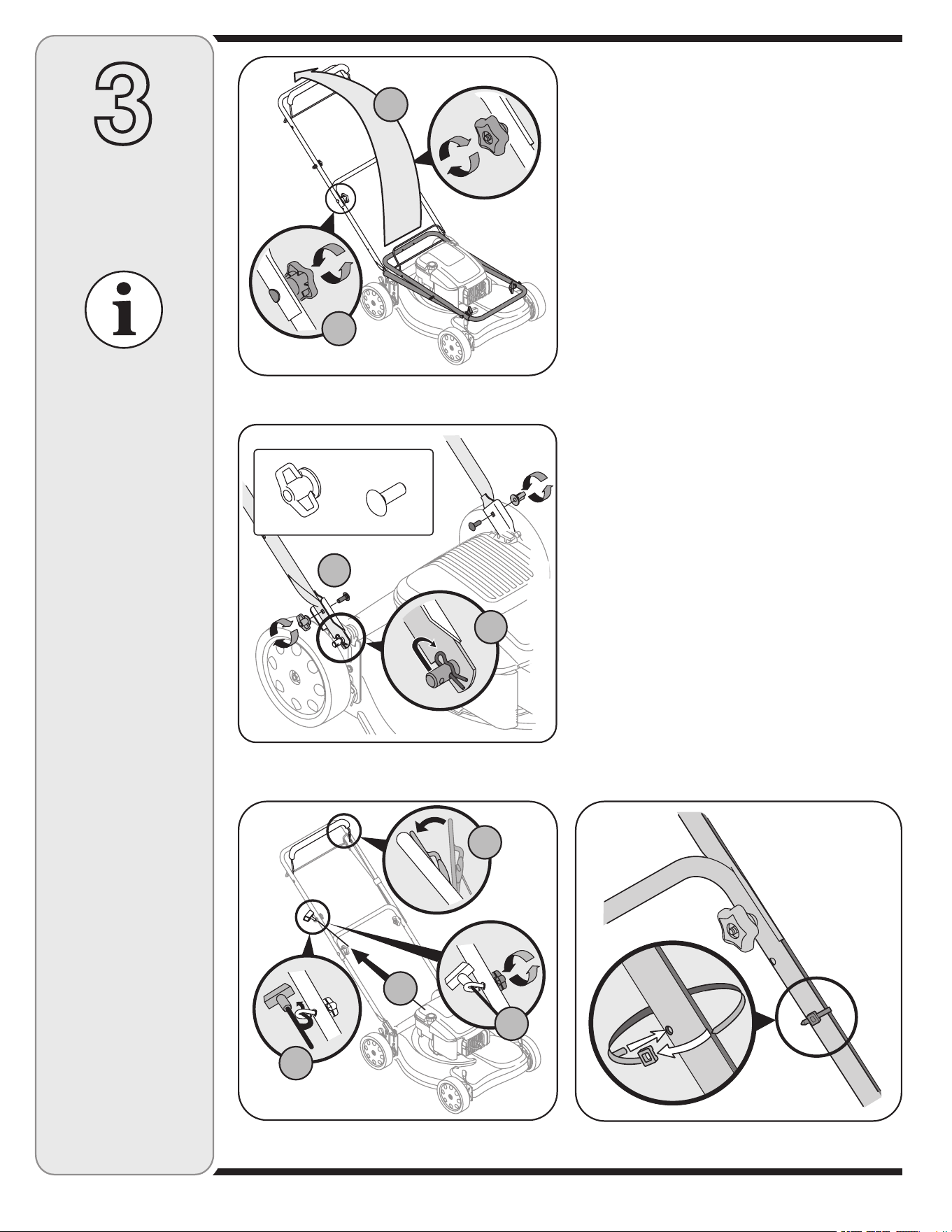

Setup and

Adjustment

1. Remove any packing material which may be between

upper and lower handles.

a. Pull up and back on upper handle as shown in

Step 1. Make certain the lower handle is seated

securely into the handle mounting brackets.

b. Tighten hand knobs securing upper handle to

lower handle. Make sure that each carriage bolt is

seated properly in the handle.

2. Locate hairpin clip in one hole on the weld pin on each

side of lower handle.

a. Remove hairpin clip from this hole. Using a pair of

pliers, insert hairpin clip into the other hole on the

weld pin. Repeat on other side.

b. Insert a carriage bolt from the hardware pack into

the upper hole on the handle mounting bracket.

Secure with one plastic wing nut, also included

in the hardware pack. Repeat on other side with

remaining items from hardware pack.

3. The rope guide is attached to the right side of the

upper handle. Loosen the wing nut which secures the

rope guide.

a. Hold the blade control against upper handle.

b. Pull starter rope out of the engine. Release the

blade control.

c. Slip starter rope into rope guide. Tighten wing nut.

4. Insert post on cable ties into holes provided on the

lower handle. Pull cable tie tight and trim excess.

Step 3

Step 2

NOTE: Stand behind

the mower as if you

were going to operate

it. Your right hand cor-

responds to the right

side of the mower; your

left hand corresponds

to the left side of the

mower.

Step 1

IMPORTANT

This unit is shipped

without gasoline or

oil in the engine. Fill

up gasoline and oil

as instructed in the

accompanying engine

manual BEFORE

operating your mower.

Step 4

IMPORTANT

DO NOT crimp the

cables when lifting the

handle up.

Wing Nuts (2)

Hardware Pack

Carriage Bolts (2)

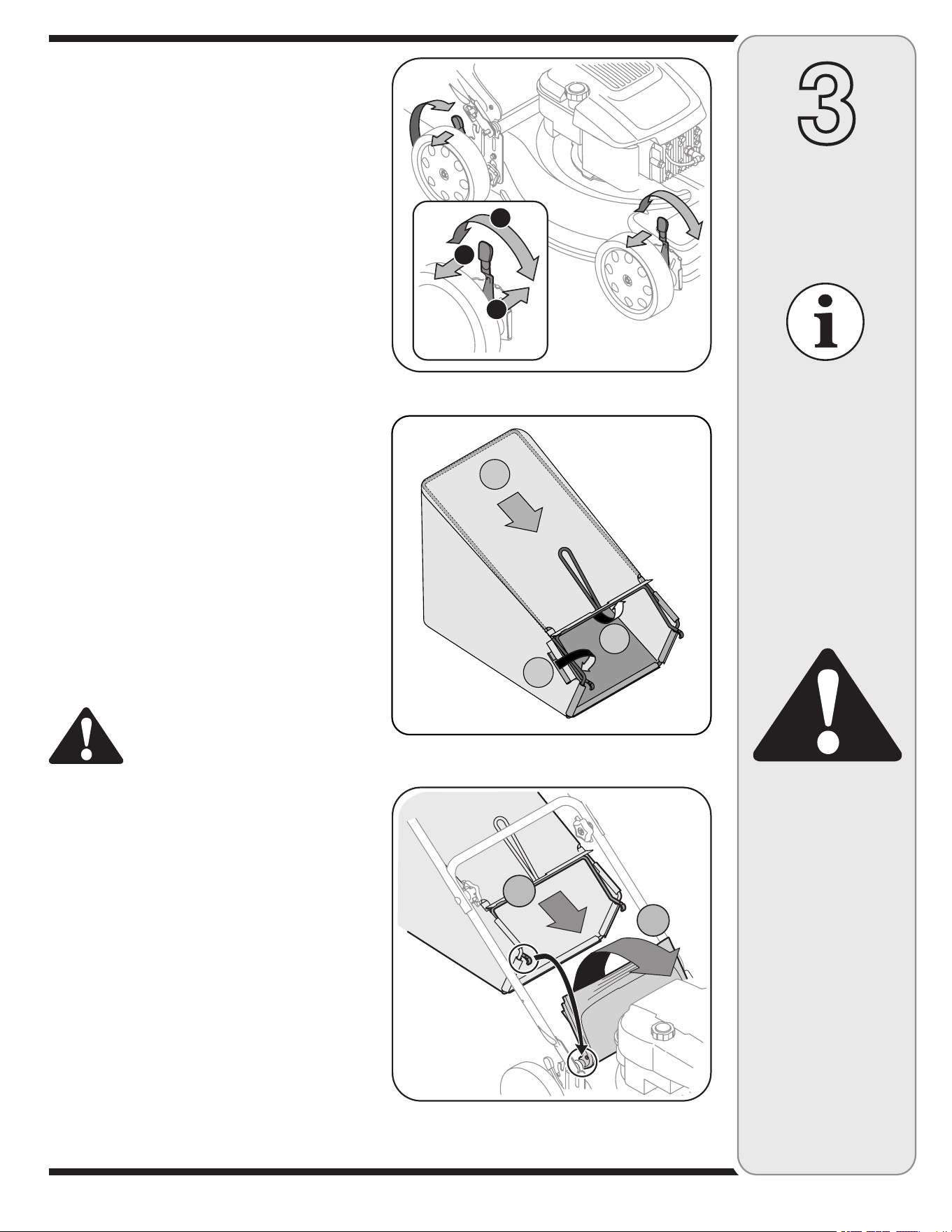

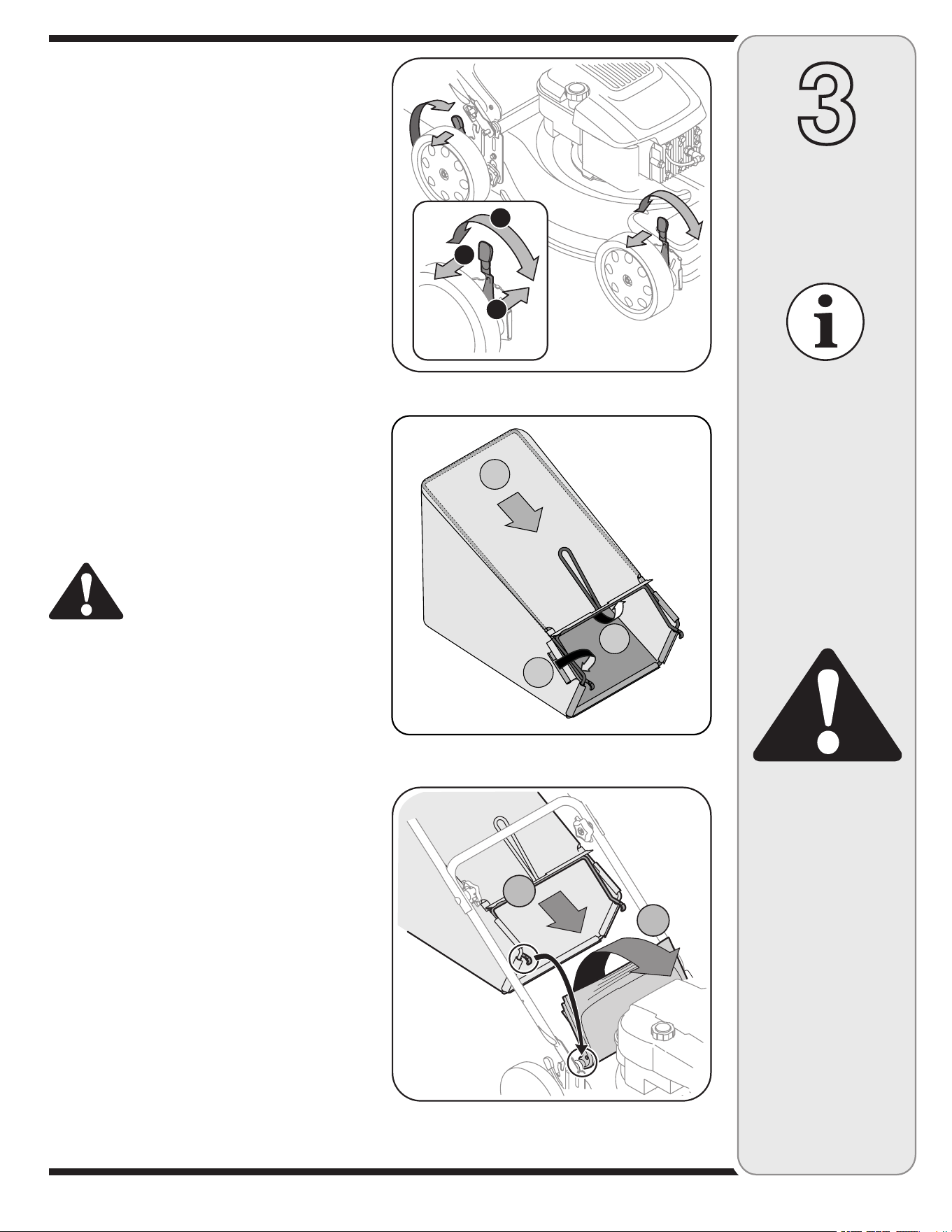

Step 5

CUTTING HEIGHT

Step 5

All wheels must be

placed in the same

relative position.

GRASS CATCHER

Step 6

Make certain bag is

turned right side out

before assembling

(warning label will be

on the outside).

Setup and

Adjustment

Step 6

Step 7

Never operate mower

unless the hooks on

the grass catcher are

firmly seated in the

slots on the handle

bracket assemblies,

and the rear dis-

charge door rests

firmly against top of

the grass catcher.

5. An adjusting plate and thumb lever at each wheel

position provides cutting height adjustment.

a. Depress lever towards wheel.

b. Move it to any of the nine positions for desired

cutting height. See Step 5.

c. Release lever towards mower deck.

6. Follow steps below to assemble the grass catcher:

a. Place bag over frame so that its black plastic side

is at the bottom.

b. Slip plastic channel of grass bag over hooks on the

frame. See Step 6. All the plastic channels except

center top of bag attach from outside of bag.

c. Attach center top of bag from inside of bag.

7. Follow steps below to attach grass catcher:

a. Lift rear discharge door.

b. Place grass catcher on the pivot rod. Let go

of discharge door so that it rests on the grass

catcher. See Step 7.

To remove grass catcher or convert to a mulcher (if

equipped), lift rear discharge door on the mower as

shown in Step 8. Lift grass catcher up and out of the pivot

rod. Release rear discharge door to allow it to close rear

opening of mower.

WARNING: Never operate mower

unless the hooks on the grass

catcher are firmly seated on the

pivot rod, and the rear discharge

door rests firmly against top of

the grass catcher.

WARNING

Operating

Your Lawn

Mower

Now that you have set up your lawn mower for op-

eration, get aquainted with its controls and features.

These are described below and illustrated on this

page. This knowledge will allow you to use your

new equipment to its fullest potential.

Blade Control

The blade control is attached to the upper handle

of the mower. Depress and squeeze it against the

upper handle to operate the unit. Release it to stop

engine and blade.

WARNING: This blade control mecha-

nism is a safety device. Never attempt

to bypass its operations.

Drive Control

The drive control is located on the underside of

the upper handle and is used to engage the drive.

Squeeze it against the upper handle to engage the

drive; release it to slow down or stop mower from

propelling. See Figure 1.

Cutting Height Adjustment Levers

One adjustment lever is located on each wheel and

is used to adjust the cutting height. All four levers

have to be at the same relative position to ensure a

uniform cut.

Recoil Starter

The recoil starter is attached to the right upper

handle. Stand behind the unit and pull the recoil

starter rope to start the unit.

Gas and Oil Fill-Up

1. Check oil level and add oil if necessary. Follow engine

manual for this. See Figure 1 above for location of the

oil fill.

2. Service the engine with gasoline as instructed in the

engine manual. See Figure 1 above for location of

gas fill.

WARNING: Use extreme care when han-

dling gasoline. Gasoline is extremely

flammable and the vapors are explosive.

Never fuel the machine indoors or while

the engine is hot or running. Extinguish

cigarettes, cigars, pipes and other

sources of ignition.

WARNING

The blade control

mechanism is a

safety device. Never

attempt to bypass its

operations.

Use extreme care

when handling

gasoline. Gasoline is

extremely flammable

and the vapors are

explosive. Never fuel

the machine indoors

or while the engine

is hot or running.

Extinguish cigarettes,

cigars, pipes and

other sources of

ignition.

Keep hands and feet

away from the chute

area on cutting deck.

Refer to warning

label on the unit.

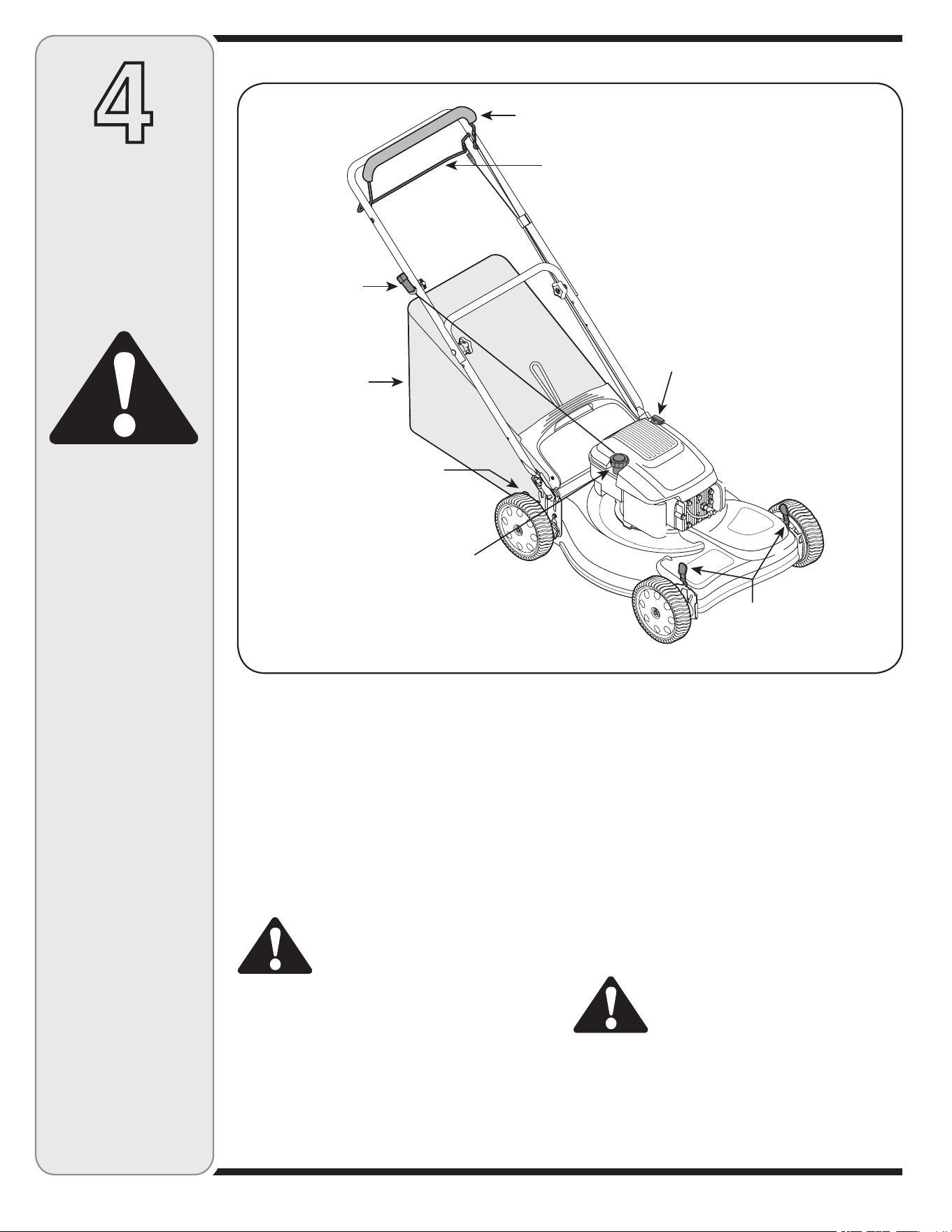

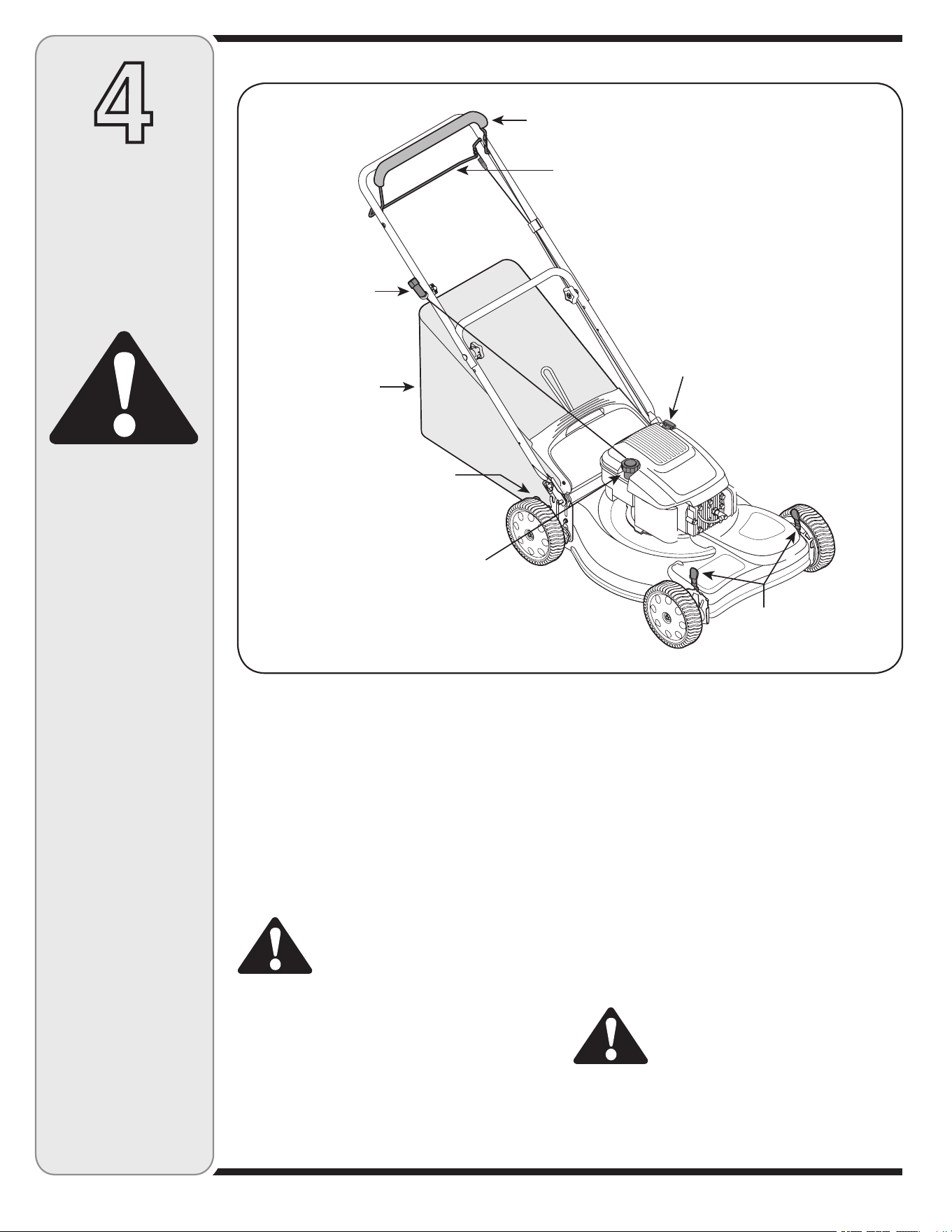

Figure 1

Know Your Lawn Mower

Blade Control

Recoil Starter

Height

Adjustment

Levers

Height Adjustment

Levers

Grass Bag

Drive Control

Oil Fill/Dipstick

Gasoline Fill

Operating

Your Lawn

Mower

WARNING

The operation of any

lawn mower can result

in foreign objects

being thrown into

the eyes, which can

damage your eyes

severely. Always wear

safety glasses while

operating the mower,

or while performing

any adjustments or

repairs on it.

Be sure no one other

than the operator is

standing near the lawn

mower while starting

engine or operating

mower. Never run

engine indoors or

in enclosed, poorly

ventilated areas. En-

gine exhaust contains

carbon monoxide, an

odorless and deadly

gas. Keep hands, feet,

hair and loose clothing

away from any moving

parts on engine and

lawn mower.

WARNING: The operation of any lawn

mower can result in foreign objects

being thrown into the eyes, which can

damage your eyes severely. Always

wear safety glasses while operating

the mower, or while performing any

adjustments or repairs on it.

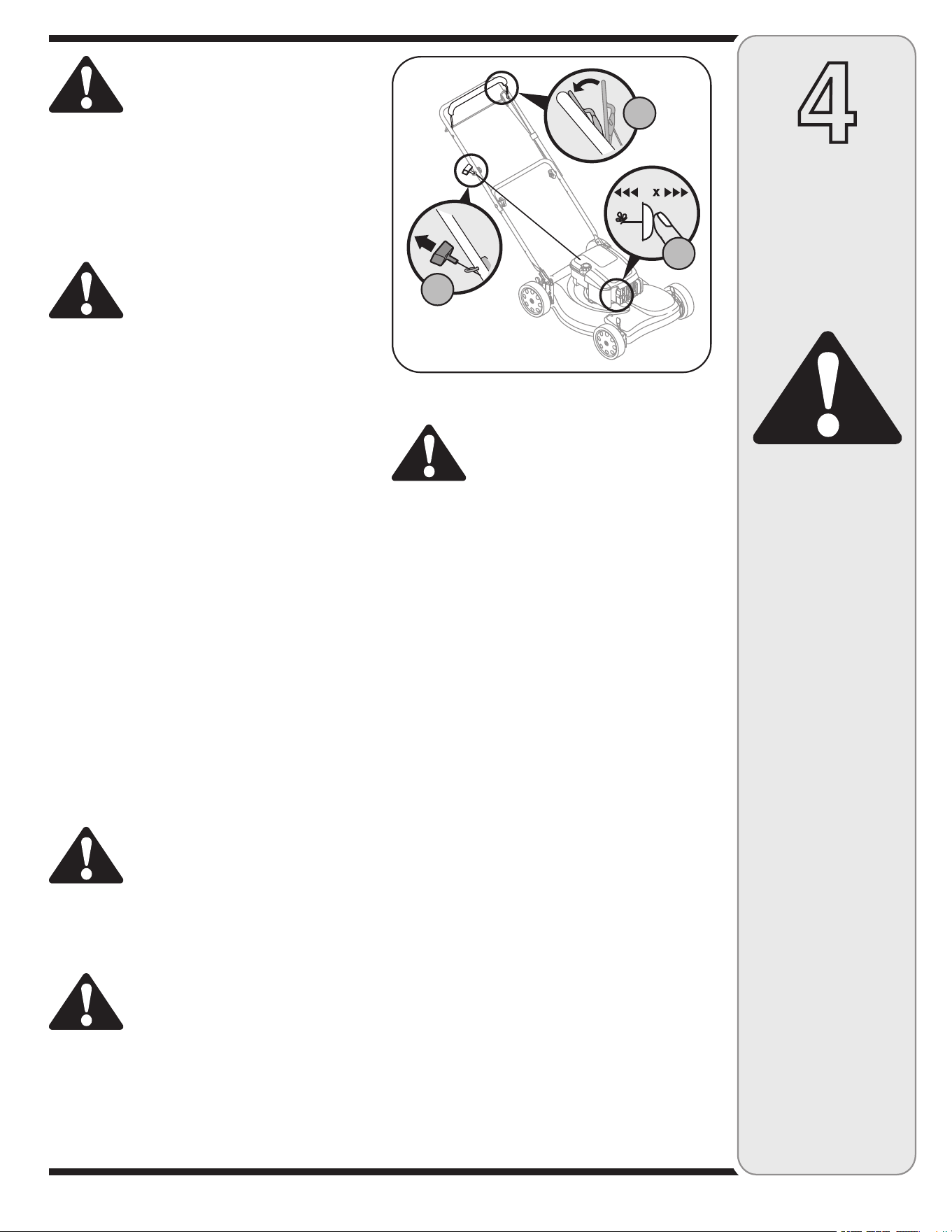

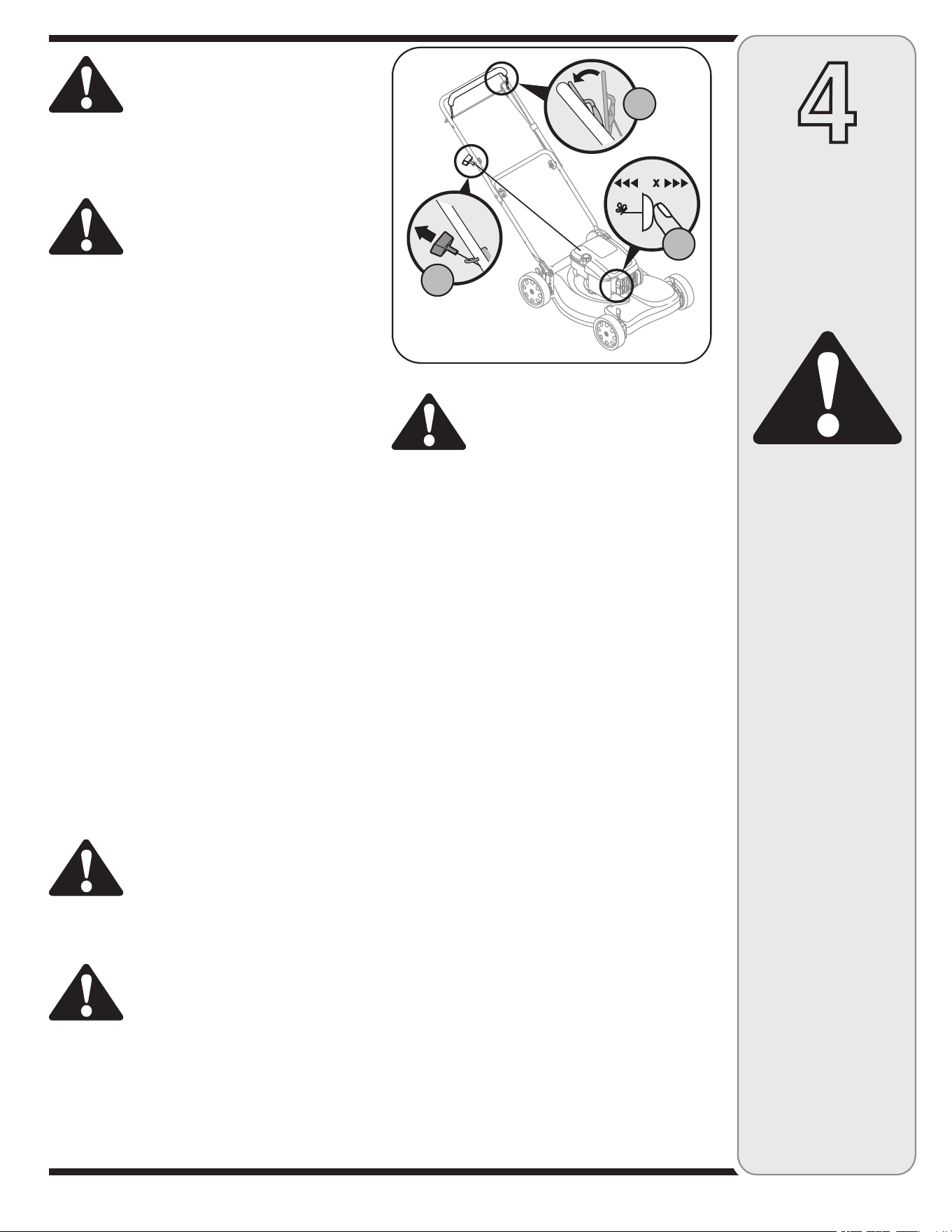

Starting Engine

WARNING: Be sure no one other than

the operator is standing near the lawn

mower while starting engine or operat-

ing mower. Never run engine indoors

or in enclosed, poorly ventilated areas.

Engine exhaust contains carbon monox-

ide, an odorless and deadly gas. Keep

hands, feet, hair and loose clothing

away from any moving parts on engine

and lawn mower.

1. Push primer three times. Wait about two seconds

between each push. See Figure 2. In temperature

around 55° F or below, prime five times. Do not prime

to restart a warm engine.

2. Standing behind the mower, squeeze the blade control

against upper handle. See Figure 2.

3. Holding these two handles together firmly, grasp recoil

starter handle and pull rope out with a rapid, continu-

ous, full arm stroke. See Figure 2. Keeping a firm

grip on the starter handle, let the rope rewind slowly.

Repeat until engine cranks. Let the rope rewind each

time slowly.

Stopping Engine

1. Release blade control to stop the engine and blade.

2. Disconnect spark plug wire from spark plug and

ground against the engine.

WARNING: Wait for the blade to stop

completely before doing any work

on the mower or to remove the grass

catcher.

Using Your Lawn Mower

WARNING: Never operate your mower

without either the rear door or the entire

grass catcher assembly firmly secured.

Be sure lawn is clear of stones, sticks, wire, or other

objects which could damage lawn mower or engine.

Such objects could be accidently thrown by the mower

in any direction and cause serious personal injury to the

operator and others.

WARNING: If you strike a foreign

object, stop the engine. Remove

wire from the spark plug, thoroughly

inspect mower for any damage, and

repair damage before restarting and

operating. Extensive vibration of

mower during operation is an indica-

tion of damage. The unit should be

promptly inspected and repaired.

1. Once the engine is running, squeeze the drive

control against the upper handle to propel mower.

2. For best results, do not cut wet grass.

3. For a healthier lawn, never cut off more than one-

third of the total length of the grass.

Using as Mulcher

For mulching grass, remove the grass catcher from the

mower. The rear discharge door should be closed.

1. For effective mulching, do not cut wet grass.

2. New or thick grass may require a narrower cut.

Adjust ground speed according to condition of lawn.

3. If the grass has been allowed to grow in excess of

4 inches, mulching is not recommended. Use the

grass catcher to bag clippings instead.

Using Grass Catcher

You can use the grass catcher to collect clippings while

you are operating the mower.

1. Attach grass catcher following instructions on page

7. Grass clippings will automatically collect in bag as

you run mower. Operate mower till grass bag is full.

2. Stop engine completely by releasing the blade

control handle. Make sure that the unit has come to

a complete stop.

3. Lift discharge door and pull grass bag up and away

from the mower to dispose of the grass clippings.

Figure 2

�

Maintaining

Your Lawn

Mower

WARNING

Always stop engine,

disconnect spark

plug, and ground

against engine before

cleaning, lubricating

or doing any kind of

maintenance on your

machine.

We do not recommend

the use of pressure

washers or garden

hose to clean your

unit. These may cause

damage to electric

components, spindles,

pulleys, bearings, or

the engine. The use

of water will result in

shortened life and

reduce serviceability.

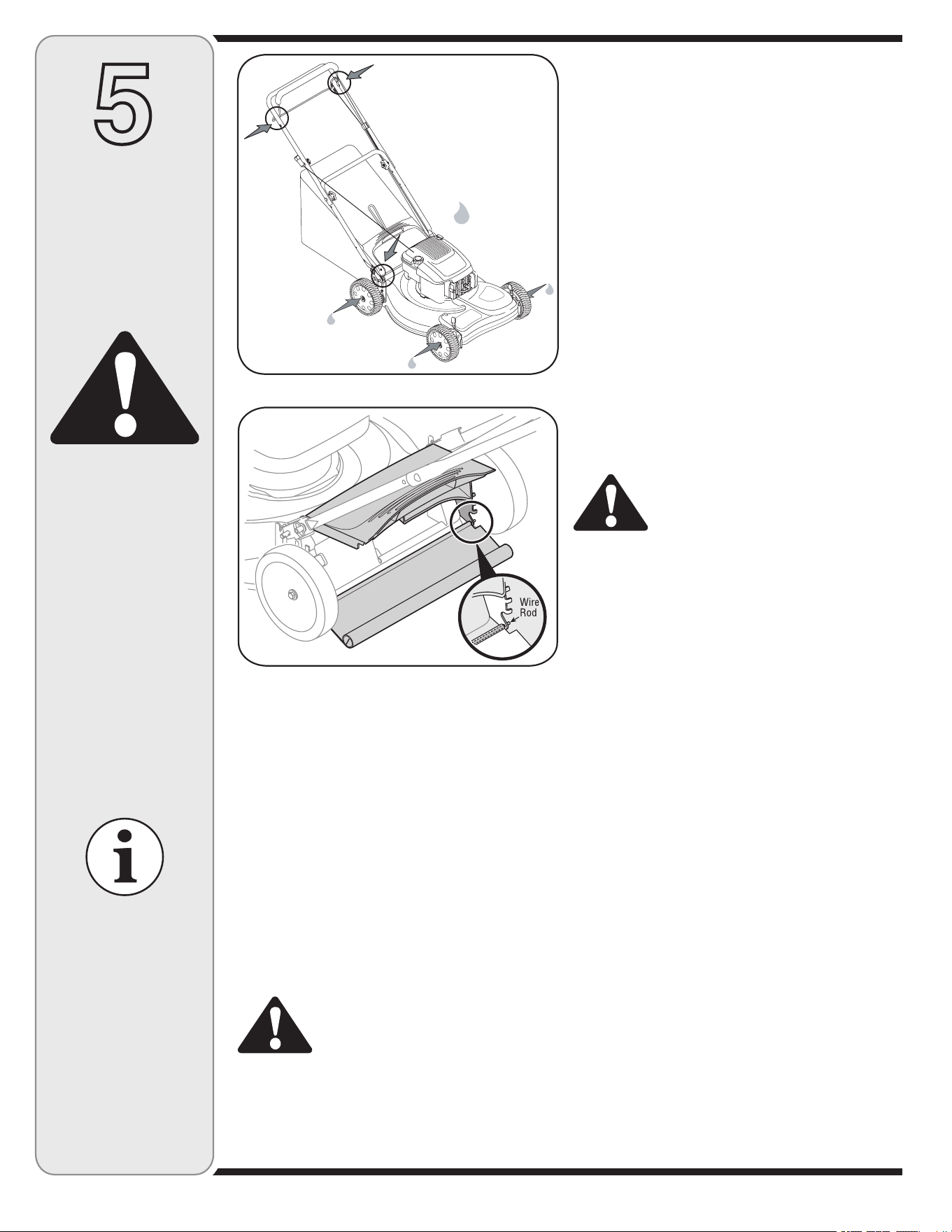

Figure 3

Figure 4

General Recommendations

1. Always observe safety rules when performing

any maintenance.

2. The warranty on this lawn mower does not cover

items that have been subjected to operator abuse

or negligence. To receive full value from warranty,

operator must maintain the lawn mower as

instructed here.

3. Changing of engine-governed speed will void

engine warranty.

4. All adjustments should be checked at least once

each season.

5. Periodically check all fasteners and make sure these

are tight.

WARNING: Always stop engine,

disconnect spark plug, and ground

against engine before cleaning,

lubricating or doing any kind of

maintenance on your machine.

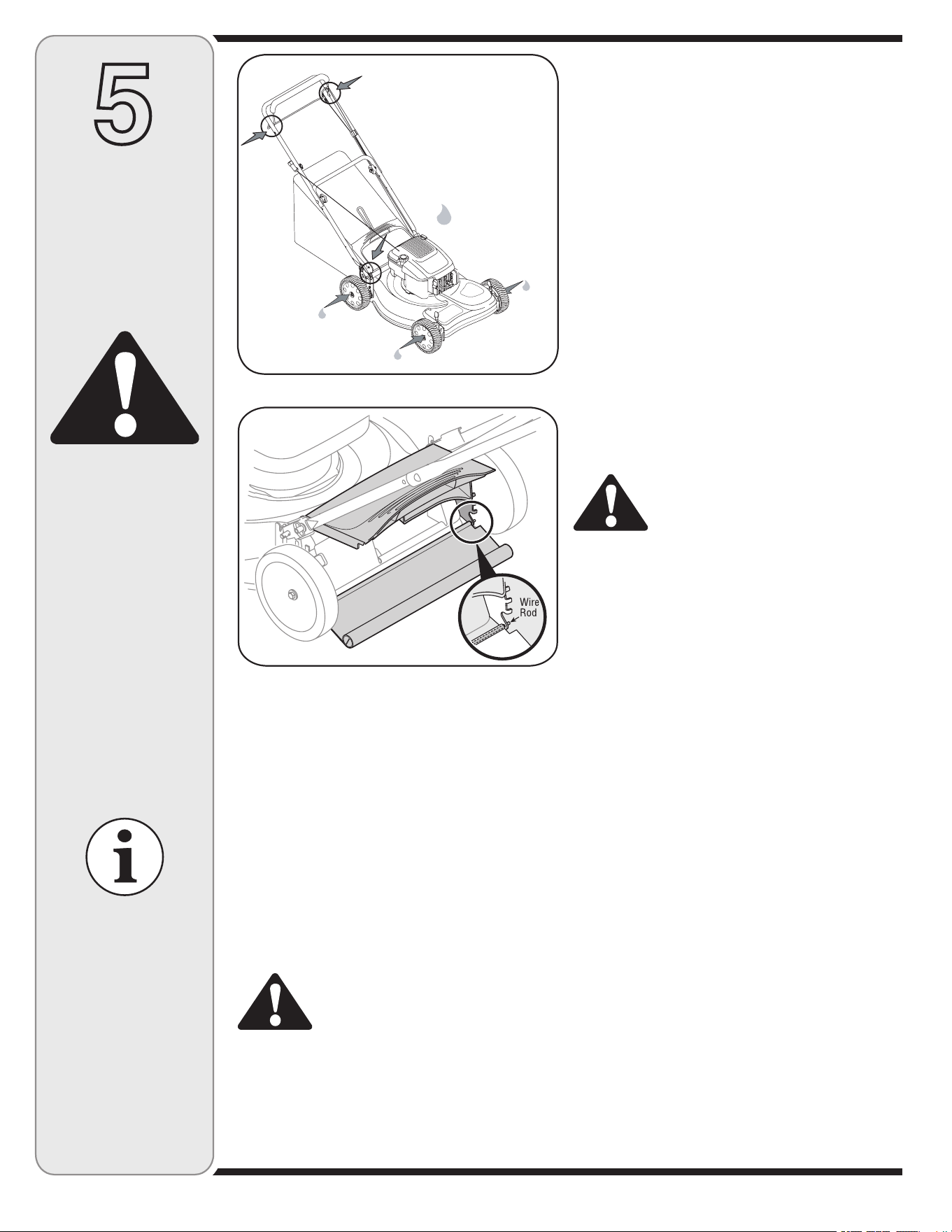

Lubrication

1. Lubricate pivot points on the blade control handle at

least once a season with light oil. The blade control

must operate freely in both directions. See Figure 3.

2. Lubricate the wheels at least once a season with

light oil (or motor oil). If wheels are removed for any

reason, lubricate surface of the pivot arm and inner

surface of the wheel with light oil. See Figure 3.

3. Lubricate the torsion spring and pivot point on the rear

discharge door periodically with light oil to prevent

rust. See Figure 3.

4. The transmission is pre-lubricated and sealed at the

factory and does not require lubrication.

5. Follow the accompanying engine manual for lubrica-

tion schedule and instruction for engine lubrication.

Deck Care

1. Disconnect spark plug wire. Drain gasoline from lawn

mower, or place a piece of plastic under the gas cap.

2. Tip mower so that it rests on the housing. Keep the

side with the air cleaner facing up. Hold mower firmly.

WARNING: Never tip the mower more

than 90 degrees in any directions and

do not leave the mower tipped for any

length of time. Oil can drain into the

upper part of the engine causing a

starting problem.

3. Scrape and clean the underside of the deck with a

suitable tool. Do not spray with water.

4. Put the mower back on its wheels on the ground. If

you had put plastic under the gas cap earlier, make

sure to remove it now.

Engine Care

1. Maintain oil level as instructed in engine manual.

2. Service air cleaner every 25 hours under normal

conditions. Clean every few hours under extremely

dusty conditions. Refer to engine manual.

3. Clean spark plug and reset the gap once a season.

Check engine manual for correct plug type and gap

specifications.

4. Clean engine regularly with a cloth or brush. Keep the

cooling system (blower housing area) clean to permit

proper air circulation. Remove all grass, dirt and

combustible debris from muffler area.

Replacing Rear Flap

1. To remove rear flap, cut off the flat end of the wire rod

which secures it to the deck. See Figure 4.

2. Attach the new flap and new rod to deck, bending the

ends of the new rod over to secure to deck.

Lubricate these

points before

reassembly.

Maintaining

Your Lawn

Mower

WARNING

When removing

the cutting blade

for sharpening or

replacement or

when sliding the belt

around it, protect

your hands with a

pair of heavy gloves

or use a heavy rag to

hold the blade.

An unbalanced blade

will cause excessive

vibration when rotat-

ing at high speeds. It

may cause damage

to mower, and could

break causing per-

sonal injury.

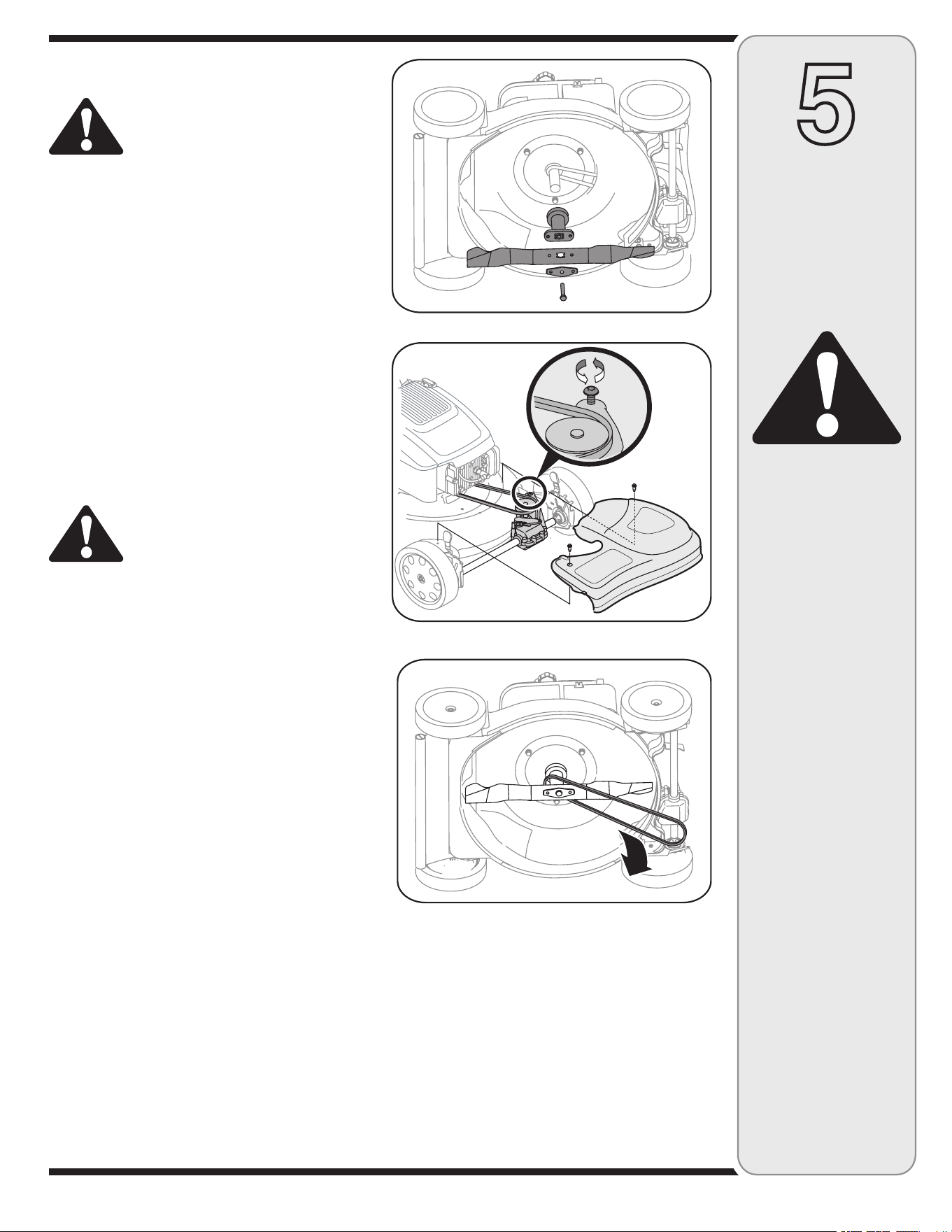

Blade Care

WARNING: When removing cutting

blade for sharpening or replacement,

protect your hands with a pair of heavy

gloves or use a heavy rag to hold blade.

1. Disconnect spark plug wire from spark plug. Turn

mower on its side making sure that the air filter and

the carburetor are up.

2. Remove bolt, blade bell support, blade, and blade

adapter from the engine crankshaft. See Figure 5.

3. The blade can be sharpened with a file or on a grind-

ing wheel. Do not attempt to sharpen the blade while

it is still on the mower. When sharpening blade, follow

original angle of grind. Grind cutting edges equally to

keep blade balanced.

4. Remove blade from the adapter for testing balance.

Balance the blade on a round shaft screwdriver to

check. Remove metal from the heavy side until it

balances evenly.

WARNING: An unbalanced blade will

cause excessive vibration when rotating

at high speeds. It may cause damage

to mower, and could break causing

personal injury.

5. Lubricate the engine crankshaft and the inner surface

of the blade adapter with light oil. Slide the blade

adapter onto the engine crankshaft. Place the blade

on the adapter such that the side of the blade marked

“Bottom” (or with part number) faces the ground when

the mower is in the operating position. Make sure that

blade is aligned and seated on blade adapter flanges.

6. Place blade bell support on the blade. Align notches

on the blade bell support with small holes in blade.

Replace hex bolt and tighten hex bolt to torque: 450

in. lbs. min., 600 in. lbs. max.

To ensure safe operation of your mower, periodically

check the blade bolt for correct torque.

Belt Care

1. Remove two shoulder screws securing front drive

cover to mower deck. See Figure 6. Press inward on

sides of front drive cover and release tabs that secure

it to the height adjuster brackets. Remove drive cover

from mower.

2. Loosen screw holding belt tension spring to trans-

mission. See Figure 6 inset. Do not remove screw

completely. As you loosen it, tension on the belt will be

released.

3. Push transmission up a little and slide belt off the

transmission pulley. Lift mower to access belt from

underside of mower. Slide belt off of engine pulley and

around the blade. See Figure 7.

4. Replace with new belt, working around blade. Make

sure belt is firmly seated on engine pulley while

pulling from the other side and sliding it around the

transmission pulley. Tighten screw loosened earlier

to secure belt tension spring to the transmission.

Reassemble front drive cover.

Figure 5

Figure 6

Figure 7

For repairs beyond

the minor adjustments

listed here, contact

an authorized service

dealer.

Trouble

Shooting

Cause

Problem

Remedy

Engine fails to start

1. Blade control disengaged.

2. Spark plug wire disconnected.

3. Fuel tank empty or stale fuel.

4. Engine not primed.

5. Faulty spark plug.

6. Blocked fuel line.

7. Engine flooded.

1. Engage blade control.

2. Connect wire to spark plug.

3. Fill tank with clean, fresh gasoline.

4. Prime engine as instructed in “Operat-

ing Your Lawn Mower”.

5. Clean, adjust gap, or replace.

6. Clean fuel line.

7. Wait a few minutes to restart, but do

not prime.

Engine runs erratic

1. Connect and tighten spark plug wire.

2. Clean fuel line; fill tank with clean,

fresh gasoline.

3. Clear vent.

4. Drain fuel tank. Refill with fresh fuel.

5. Refer to engine manual.

6. Refer to engine manual.

1. Spark plug wire loose.

2. Blocked fuel line or stale fuel.

3. Vent in gas cap plugged.

4. Water or dirt in fuel system.

5. Dirty air cleaner.

6. Carburetor out of adjustment.

Engine overheats

1. Fill crankcase with proper oil.

2. Remove blower housing

and clean.

3. Refer to engine manual.

1. Engine oil level low.

2. Air flow restricted.

3. Carburetor not adjusted properly.

Occasional skips

(hesitates) at

high speed

1. Adjust gap to .030”.

2. Refer to engine manual.

1. Spark plug gap too close.

2. Carburetor idle mixture adjustment

improperly set.

Idles poorly

1. Reset gap to .030” or replace

spark plug.

2. Refer to engine manual.

3. Refer to engine manual.

1. Spark plug fouled, faulty or gap

too wide.

2. Carburetor improperly adjusted.

3. Dirty air cleaner.

Mower will not

mulch grass (If

Equipped)

1. Do not mow when grass is wet; wait

until later to cut.

2. Mow once at a high cutting height,

then mow again at desired height or

make a narrower cutting path.

3. Sharpen or replace blade.

1. Wet grass.

2. Excessively high grass.

3. Dull blade.

Uneven cut

1. Place all four wheels in same

height position.

2. Sharpen or replace blade.

1. Wheels not positioned correctly.

2. Dull blade.

Excessive

Vibration

1. Cutting blade loose or unbalanced.

2. Bent cutting blade.

1. Tighten blade and adapter. Balance

blade.

2. See an authorized service dealer.

Mower will not

self propel

1. Check belt for proper pulley installation

and movement.

2. Stop engine, disconnect spark plug

wire and clean out debris.

3. Inspect and replace belt.

1. Belt not installed properly.

2. Debris clogging drive operation.

3. Damaged or worn belt.

Off Season

Storage

and Safety

Labels

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

WARNING

DO NOT remove safety

(or any) labels from

mower for any reason.

Off-Season Storage

The following steps should be taken to prepare your lawn

mower for storage.

1. Clean and lubricate mower thoroughly as described in

the lubrication instructions.

2. We do not recommend the use of a pressure washer

or garden hose to clean your unit.

3. Refer to engine manual for correct engine

storage instructions.

4. Coat mower’s cutting blade with chassis grease to

prevent rusting.

5. Store mower in a dry, clean area. Do not store next

to corrosive materials, such as fertilizer.

When storing any type of power equipment in a poorly

ventilated or metal storage shed, care should be taken

to rust-proof the equipment. Using a light oil or silicone,

coat the equipment, especially cables and all moving

parts of your lawn mower before storage.

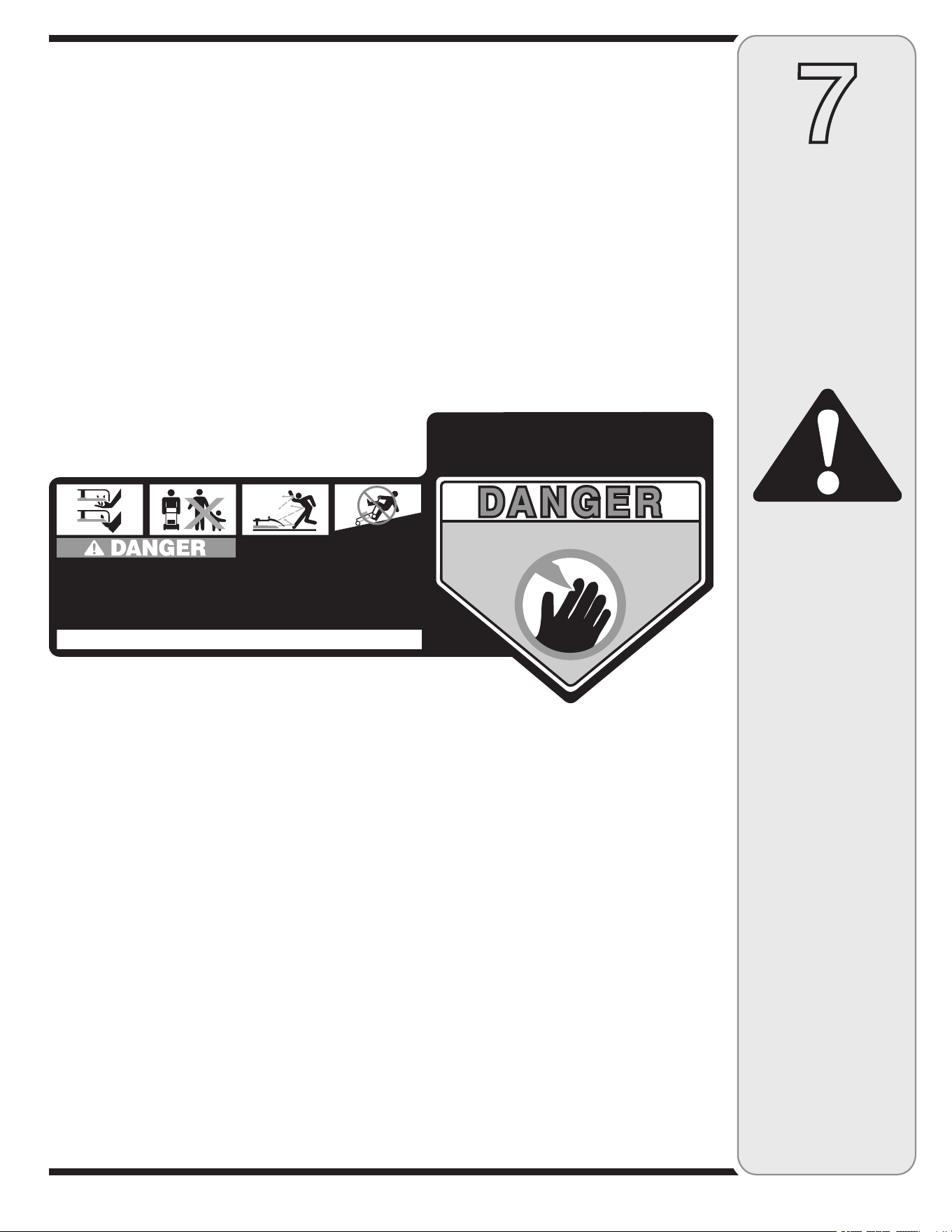

Safety Labels Found On Your Lawn Mower

Parts List

1 747-1161A Blade Control Handle

2 749-1092A Upper Handle

3 747-04080 Grass Catcher Frame

4 749-0928A Lower Handle

5 720-0279 Wing Nut

6 710-1205 Rope Guide

7 710-1174 Carriage Bolt ,5/16-18 x 2

8 664-04011 Grass Bag Assembly

9 720-04072 Star Knob 5/16-18

10 731-04204 Deluxe Bale Cover

11 726-0240 Cable Tie

12 710-0703 Carriage Bolt ,1/4-20

13 731-04134A Rear Discharge Door

14 750-04162 Spacer

15 732-04089A Torsion Spring - LH

16 732-04090A Torsion Spring - RH

17 734-04014B Rear Wheel, 8” x 2.125”

18 731-04150C Rear Baffle

20 787-01277 Deck - 21”

22 782-5002B Front Baffle

23 748-04015A Blade Adapter w/Pulley

24 742-0741 21” Standard Cut Blade

25 710-1257 Hex Bolt , 3/8-24 x 2.5

26 687-02044 Pivot Plate Assembly

27 736-0524B Blade Bell Support

28 787-01298 Height Adjustment Plate - RH

787-01299 Height Adjustment Plate - LH

29 720-0426 Adjustment Lever Knob

30 732-0706 Front Lever - RH

732-0707 Front Lever - LH

31 738-04136 Shoulder Screw

32 634-04018 Front Wheel, 8” x 2.125”

33 710-04371 Screw, 1/4-15 x 1.250

34 746-1132 Control Cable - 40.75”

36 731-04998 Trailshield

37 732-0700 Trailshield Wire

38 712-0397 Wing Nut, 1/4-20

39 747-04035 Rear Door Pivot Rod

40 732-04175 Spring Lever

41 687-02071A Pivot Arm Assembly - RH

687-02070A Pivot Arm Assembly - LH

42 710-1652 AB Screw

43 712-04065 Flange Lock Nut, 3/8-16

44 714-0104 Hairpin Clip

45 710-0654A TT Sems Screw, 3/8-16 x 1.00

46 687-02193 Ht. Adj. Assy. Front - LH

687-02194 Ht. Adj. Assy. Front - RH

47 687-02069 Rear Handle Bracket Assy. - LH

687-02068 Rear Handle Bracket Assy. - RH

48 747-1214 Lower Bail Handle

49 710-1650 Shoulder Screw

50 746-04203 Drive Cable 51”

51 754-04101 V-Belt

52 618-04376 Transmission Assembly

53 731-05020A Front Drive Cover

54 732-1043 Belt Tension Spring

55 682-0015 Bearing Assembly

56 736-0447 Wave Washer

57 710-0216 Hex Screw

58 715-0221 Dowel Pin

59 717-1762 Gear, 14T - RH

717-1761 Gear, 14T - LH

60 710-04531 Screw 1/4-20

61 782-7551A Wheel Dust Cap

62 716-0102 Snap Ring

63 736-0474 Washer, 1.5” OD

64 750-04594 Sleeve Spacer - LH

65 750-04595 Sleeve Spacer - RH

66 715-04030 Roll Pin

67 756-04151A Input Pulley

68 787-01292 Handle Bracket - RH

787-01291 Handle Bracket - LH

IMPORTANT

For a proper working

machine, use Factory

Approved Parts.

V-BELTS are specially

designed to engage

and disengage safely.

A substitute (non OEM)

V-Belt can be danger-

ous by not disengaging

completely.

To order

replacement parts,

call 1-866-840-6483,

1-330-558-7220,

or log on to our

Web site at

www.troybilt.com

NOTE: For painted parts, please refer to the list of

color codes below. Please add the applicable color

code, wherever needed, to the part number to order

a replacement part. For instance, if a part numbered

700-xxxx is painted Troybilt Red, the part number to

order would be 700-xxxx-0638.

Troybilt Red: 0638

Powder Black: 0637

The limited warranty set forth below is given by Troy-Bilt LLC with respect

to new merchandise purchased and used in the United States, its posses-

sions and territories.

“Troy-Bilt” warrants this product against defects in material and workman-

ship for a period of two (2) years commencing on the date of original

purchase and will, at its option, repair or replace, free of charge, any part

found to be defective in materials or workmanship. This limited warranty

shall only apply if this product has been operated and maintained in

accordance with the Operator’s Manual furnished with the product, and

has not been subject to misuse, abuse, commercial use, neglect, accident,

improper maintenance, alteration, vandalism, theft, fire, water, or damage

because of other peril or natural disaster. Damage resulting from the

installation or use of any part, accessory or attachment not approved by

Troy-Bilt for use with the product(s) covered by this manual will void your

warranty as to any resulting damage.

Normal wear parts are warranted to be free from defects in material and

workmanship for a period of thirty (30) days from the date of purchase.

Normal wear parts include, but are not limited to items such as: batteries,

belts, blades, blade adapters, grass bags, rider deck wheels, seats, snow

thrower skid shoes, shave plates, auger spiral rubber and tires.

HOW TO OBTAIN SERVICE: Warranty service is available, WITH

PROOF OF PURCHASE, through your local authorized service

dealer. To locate the dealer in your area, check your Yellow Pages,

or contact Troy-Bilt LLC at P.O. Box 361131, Cleveland, Ohio 44136-

0019, or call 1-866-840-6483 or 1-330-558-7220, or log on to our

Web site at www.troybilt.com.

This limited warranty does not provide coverage in the following cases:

a. The engine or component parts thereof. These items may

carry a separate manufacturer’s warranty. Refer to applicable

manufacturer’s warranty for terms and conditions.

b. Log splitter pumps, valves, and cylinders have a separate one

year warranty.

c. Routine maintenance items such as lubricants, filters, blade

sharpening, tune-ups, brake adjustments, clutch adjustments,

deck adjustments, and normal deterioration of the exterior finish

due to use or exposure.

d. Service completed by someone other than an authorized service

dealer.

e. Troy-Bilt does not extend any warranty for products sold or

exported outside of the United States, its possessions and

territories, except those sold through Troy-Bilt’s authorized

channels of export distribution.

f. Replacement parts that are not genuine Troy-Bilt parts.

g. Transportation charges and service calls.

No implied warranty, including any implied warranty of merchant-

ability of fitness for a particular purpose, applies after the applicable

period of express written warranty above as to the parts as identi-

fied. No other express warranty, whether written or oral, except as

mentioned above, given by any person or entity, including a dealer or

retailer, with respect to any product, shall bind Troy-Bilt. During the

period of the warranty, the exclusive remedy is repair or replacement

of the product as set forth above.

The provisions as set forth in this warranty provide the sole and

exclusive remedy arising from the sale. Troy-Bilt shall not be liable

for incidental or consequential loss or damage including, without

limitation, expenses incurred for substitute or replacement lawn care

services or for rental expenses to temporarily replace a warranted

product.

Some states do not allow the exclusion or limitation of incidental or

consequential damages, or limitations on how long an implied warranty

lasts, so the above exclusions or limitations may not apply to you.

In no event shall recovery of any kind be greater than the amount of the

purchase price of the product sold. Alteration of safety features of the

product shall void this warranty. You assume the risk and liability for

loss, damage, or injury to you and your property and/or to others and their

property arising out of the misuse or inability to use the product.

This limited warranty shall not extend to anyone other than the original

purchaser or to the person for whom it was purchased as a gift.

HOW STATE LAW RELATES TO THIS WARRANTY: This limited war-

ranty gives you specific legal rights, and you may also have other rights

which vary from state to state.

IMPORTANT: Owner must present Original Proof of Purchase to obtain

warranty coverage.

TROYBILT LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019; Phone: 1(866) 840-6483, 1-330-558-7220

MANUFACTURER’S LIMITED WARRANTY FOR

Seguridad-Ensamblaje-Operación-Consejos y Técnicas-Mantenimiento-Solución de problemas-Lista de Partes-Garantías

Advertencia: Esta unidad está equipada con un motor de combustión interno y no debe ser utilizada en o cerca de un terreno agreste cubierto

por bosque, malezas o hierba excepto que el sistema de escape del motor esté equipado con un amortiguador de chispas que cumpla con las

leyes locales o estatales correspondientes (en caso de existir). Si se utiliza un amortiguador de chispas el operador lo debe mantener en condi-

ciones de uso adecuadas. En el Estado de California las medidas anteriormente mencionadas son exigidas por ley (Artículo 4442 del Código de

Recursos Públicos de California). Es posible que existan leyes similares en otros estados. Las leyes federales se aplican en territorios federales.

Su distribuidor más cercano autorizado para realizar el mantenimiento del motor puede conseguir el amortiguador de chispas para el silenciador, si

no usted puede comunicarse con el departamento de servicios al apartado postal P.O. Box 361131 Cleveland, Ohio 44136-0019.

Troy-Bilt LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019

Teléfono: 1(866) 840-6483, 1-330-558-7220

IMPRESO EN ESTADOS

UNIDOS DE AMÉRICA

LEA CON ATENCIÓN LAS REGLAS DE SEGURIDAD E INSTRUCCIONES ANTES DE

OPERAR LA PODADORA

IMPORTANTE

MANUAL DEL OPERADOR

10/2005

FORMULARIO No. 769-02166

Podadora rotatoria 21”- Modelo Serie 440

www.troybilt.com

TROY-BILT LLC

P. O. BOX

361131

CLEVELAND, OH 44136

866-840-6483

330-558-7220

Búsqueda y registro del número de modelo

Por favor, NO devuelva la unidad al minorista a quien se la adquirió sin ponerse en contacto

primero con el Departamento de Asistencia al Cliente.

Índice

ANTES DE COMENZAR A MONTAR SU NUEVO EQUIPO,

por favor, localice la placa del modelo en el equipo y copie

la información en la placa modelo situada a la derecha. Para

encontrar la placa de modelo, colóquese detrás de la unidad

en la posición del operador y mire hacia abajo en la parte

posterior de la cubierta. La presente información resultará

necesaria para el uso del sitio web del fabricante y / o para

solicitar ayuda del Departamento de Asistencia al Cliente o a

un distribuidor autorizado.

Este manual del operador es una parte importante de su nueva máquina podadora. Le ayudará a

montar, preparar y mantener la unidad para obtener los mejores resultados. Por favor, lea y com-

prenda el contenido del manual.

Asistencia al cliente

En caso de tener problemas para montar este producto o de

tener dudas con respecto a los controles, funcionamiento o

mantenimiento del mismo, puede solicitar la ayuda de exper-

tos. Elija entre las opciones que se presentan a continuación:

1. Visite troybilt.com para obtener numerosas sugerencias

útiles. Haga clic en el botón de asistencia al cliente y verá

las cuatro opciones que se reproducen a la derecha. Haga

clic en el botón apropiado y podrá disponer de ayuda de

forma inmediata.

2. Si desea ponerse en contacto con un Representante

del Departamento de Asistencia al Cliente, por favor,

comuníquese al 1(866) 840-6483.

3. El fabricante del motor es el responsable de todas las cues-

tiones relacionadas con el rendimiento, potencia de salida,

especificaciones, garantía y mantenimiento del motor. Por

favor, para obtener mayor información consulte el Manual

del Propietario / Operador entregado por el fabricante del

motor, que se envía, en un paquete por separado, junto con

su unidad.

Indicador de pendiente ...................................... 3

Prácticas de operación seguras ....................... 4

Conﬁguración y ajustes ..................................... 6

Funcionamiento de la podadora ....................... 8

Mantenimiento de la podadora ........................ 10

Solución de problemas .................................... 12

Almacenamiento fuera de estación y etiquetas

de seguridad ................................................. 13

Lista de piezas ................................................. 14

Garantía ..................................Cubierta posterior

Número de modelo

Número de serie

Indicador

pendiente

ADVERTENCIA

No pode en inclina-

ciones mayores de

15 grados (elevación

aproximada de 2

1/2 pies por cada 10

pies). La podadora

tractor podría voltearse

y causar lesiones

severas. Si se opera

en pendiente con una

podadora de empuje,

es extremadamente

difícil mantener el

equilibrio; el operador

podría resbalarse y

sufrir lesiones graves.

En las pendientes,

opere las podadoras

TRACTOR hacia arriba

y abajo, nunca de

forma transversal a la

pendiente.

Opere las podadoras

DE EMPUJE en

sentido transversal al

frente de las pendien-

tes, nunca hacia arriba

y hacia abajo.

��

Use esta página como guía para determinar las inclinaciones de las pendientes en las que podría

no tener una operación segura. No opere la podadora en dichas pendientes.

Prácticas

operación

seguras

Niños

Pueden ocurrir accidentes trágicos si el operador no está

atento a la presencia de niños. Por lo general a los niños les

atraen las podadoras y la actividad de podar el césped. No

entienden los riesgos ni los peligros. Nunca dé por sentado

que los niños permanecerán en el mismo lugar donde los vio

por última vez.

Mantenga a los niños fuera del área de trabajo y bajo estricta

vigilancia de un adulto responsable además del operador.

Esté alerta y apague la podadora si un niño ingresa al área.

3. Antes y mientras se está moviendo hacia atrás, mire hacia

atrás y cuide que no haya niños.

4. Tenga extrema precaución cuando se aproxime a esquinas

ciegas, entradas de puertas, árboles u otros objetos que

puedan obstaculizarle la vista de un niño que pudiese

correr hacia la podadora.

5. Mantenga alejados a los niños de los motores en marcha

o calientes. Pueden sufrir quemaduras con un silenciador

caliente.

6. Nunca permita que niños menores de 14 años operen

esta máquina. Los niños mayores de 14 años deben

leer y entender las instrucciones de operación y reglas

de seguridad contenidas en este manual y deben ser

entrenados y supervisados por sus padres.

Funcionamiento general

1. 1. Lea y siga todas las instrucciones contenidas en este

manual antes de intentar ensamblar esta máquina. Lea,

comprenda y siga todas las instrucciones que figuran

en la máquina y en el o los manuales antes de intentar

operarla. Familiarícese completamente con los controles y

con el uso apropiado de esta máquina antes de operarla.

Guarde este manual en un lugar seguro para consultas

futuras y regulares, así como para solicitar repuestos.

2. Esta máquina es una unidad de equipo motorizado de

precisión, no un juguete. Por tanto, tenga la máxima

precaución en todo momento. Su unidad ha sido diseñada

para realizar una tarea: cortar el césped. No la utilice con

ningún otro propósito.

3. No permita nunca que los niños menores de 14 años

utilicen esta máquina. Los niños de 14 años y más deben

leer y comprender las instrucciones contenidas en este

manual y deben ser capacitados y supervisados por uno

de los padres. Únicamente los individuos responsables

que se hayan familiarizado con estas reglas de seguridad

para la operación deberán usar esta máquina.

4. Inspeccione minuciosamente el área donde utilizará el

equipo. Saque todas las piedras, palos, cables, huesos,

juguetes y otros objetos extraños con los que podría

tropezar o que podrían ser arrojados por la cuchilla.

Los objetos arrojados por la máquina pueden producir

lesiones graves. Planifique el patrón de corte del césped

que ha de seguir para evitar la descarga de material hacia

los caminos, las veredas, los observadores, etc. Evite

además descargar material contra las paredes y obstruc-

ciones que podrían provocar que el material descargado

rebote contra el operador.

5. Para ayudar a evitar el contacto con la cuchilla o una

lesión por un objeto arrojado, manténgase en la zona del

operador detrás de las manijas y mantenga a los niños,

observadores, ayudantes y mascotas apartados al menos

25 metros de la podadora mientras está en operación.

Detenga la máquina si alguien entra en la zona.

6. Para protegerse los ojos utilice siempre anteojos o antipar-

ras de seguridad mientras opera la máquina o mientras la

ajusta o repara. Los objetos arrojados que rebotan pueden

lesionar gravemente la vista.

7. Utilice zapatos de trabajo resistentes, de suela fuerte, así

como pantalones y camisas ajustados. Se recomienda

utilizar camisas y pantalones que cubran los brazos y

las piernas, así como calzado con puntas reforzadas en

acero. Nunca opere esta máquina con los pies desnudos,

sandalias, o con zapatos ligeros o con los que se pueda

resbalar (por ejemplo, calzado de lona).

No ponga las manos o los pies cerca de las piezas rotato-

rias ni debajo de la plataforma de corte. El contacto con las

cuchillas puede producir la amputación de manos y pies.

Una cubierta de descarga faltante o dañada puede provocar

el contacto con la cuchilla o lesiones por objetos arrojados.

10. Muchas lesiones ocurren como resultado de pasar la

podadora sobre los pies durante una caída provocada por

derrapes o tropiezos. No se sostenga de la podadora si se

está cayendo, suelte la manija inmediatamente.

11. Nunca tire la podadora hacia usted mientras camina. Si

debe retroceder con la podadora para evitar una pared u

obstáculo, mire primero abajo y atrás para evitar tropezarse

y luego siga estos pasos:

a. Retroceda de la podadora hasta estirar completamente

sus brazos.

b. Asegúrese que está bien equilibrado y bien parado.

c. Tire de la podadora lentamente hacia usted, no más allá

de la mitad de la distancia entre usted y la podadora.

d. Repita estos pasos según sea necesario.

12.

Do not operate the mower while under the influence of 12. No

opere esta máquina bajo los efectos del alcohol o de drogas.

13. No embrague el mecanismo de autopropulsión en las

unidades que tienen este equipo mientras arranca el motor.

14.

El mecanismo de control de la cuchilla es un dispositivo de

seguridad. Nunca intente desviarse de su funcionamiento.

De hacerlo no funcionarían los dispositivos de seguridad y

podrían producirse lesiones personales por el contacto con las

cuchillas rotatorias. La manija de control de la cuchilla debe

funcionar bien en ambas direcciones y regresar automática-

mente a la posición desengranada cuando se la suelta.

15. Nunca opere la podadora en césped húmedo. Siempre

esté seguro de su equilibrio. Si tropieza y cae puede

lesionarse gravemente. Si siente que pierde el equilibrio,

suelte inmediatamente la manija de control de la cuchilla y

la cuchilla dejará de rotar en tres segundos.

16. Corte el césped solamente con luz de día o con una buena

luz artificial. Camine, nunca corra.

17. Detenga la cuchilla cuando cruce sendas, senderos o

caminos de grava.

18.

Si la máquina comenzara a vibrar de manera anormal, detenga

el motor, y busque inmediatamente la causa. La vibración por lo

general es una advertencia de algún problema.

19. Apague el motor y espere hasta que la cuchilla se detenga

completamente antes de retirar el colector de césped o

desatorar la tolva.

The cutting blade cLa cuchilla continúa rotando por unos

cuantos segundos después que el motor se ha apagado.

Nunca coloque ninguna parte del cuerpo en el área de la

cuchilla hasta que esté seguro que la cuchilla ha detenido

su movimiento rotatorio.

ADVERTENCIA: El escape del motor de este producto, algunos de sus com-

ponentes y algunos componentes del vehículo contienen o emiten productos

químicos que el estado de California considera que pueden producir cáncer,

defectos de nacimiento u otros problemas reproductivos.

ADVERTENCIA

Este símbolo in-

dica instrucciones de

seguridad importantes

que de no seguirse, se

podría poner en peligro

la seguridad personal

y/o la propiedad suya y

de terceros. Lea y siga

todas las instrucciones

en este manual antes

de iniciar la operación

de esta máquina. En

caso de no seguir

estas instrucciones po-

dría provocar lesiones

personales. Cuando

vea este símbolo

SIGA LA

ADVERTENCIA

Responsabilidad

Esta máquina motor-

izada sólo pueden

usarla las personas

que lean, comprendan

y respeten las adver-

tencias e instrucciones

que aparecen en este

manual y en la má-

quina.

PELIGRO: Esta máquina está diseñada para ser utilizada respetando las reglas de seguridad

contenidas en este manual. Al igual que con cualquier tipo de equipo motorizado, un descuido o

error por parte del operador puede producir lesiones graves. Esta máquina es capaz de amputar

manos y pies y de arrojar objetos con gran fuerza. De no respetar las instrucciones de seguridad

siguientes se pueden producir lesiones graves o la muerte.

20. Nunca opere la podadora sin los escudos apropiados, la

cubierta de descarga, el colector de césped, la manija

de control de la cuchilla u otros dispositivos de seguridad

y protección en su lugar y funcionando. Nunca opere la

podadora si los dispositivos de seguridad están dañados.

De lo contrario, esto puede tener como resultado lesiones

personales.

21. El silenciador y el motor se calientan y pueden producir

quemaduras. No los toque.

22. Utilice solamente partes y accesorios manufacturados

especialmente para esta máquina por el fabricante. De

lo contrario, esto puede tener como resultado lesiones

personales.

23. Si se presentan situaciones que no están previstas en este

manual, sea cuidadoso y use el sentido común. Contacte

a su distribuidor para obtener ayuda. Llame al teléfono

1-866-840-6483 para obtener el nombre de su distribuidor

más cercano.

Funcionamiento en pendientes

Las pendientes son un factor importante que se relaciona con

los accidentes producidos por derrapes y caídas y que pueden

producir lesiones graves. La operación en pendientes requiere

mayor precaución. Si no se siente seguro en una pendiente, no

realice la poda. Para su seguridad, use el indicador de pendi-

entes que se incluye como parte de este manual para medir la

pendiente antes de operar la unidad en una zona inclinada. Si la

pendiente supera los 15 grados, no realice la poda.

Haga lo siguiente:

1. Pode en sentido transversal a las caras de la pendiente,

nunca hacia arriba y abajo. Tenga sumo cuidado cuando

cambie de dirección en pendientes.

2. Esté atento a los agujeros, raíces, rocas, objetos ocultos o

abultamientos que puedan provocar que se derrape o se

tropiece. El césped alto puede ocultar obstáculos.

3. Siempre esté seguro de su equilibrio. Si tropieza y cae

puede lesionarse gravemente. Si siente que pierde el

equilibrio, suelte inmediatamente la manija de control de la

cuchilla y la cuchilla dejará de rotar en 3 segundos.

No haga lo siguiente:

1. No corte el césped cerca de pozos, hundimientos,

terraplenes, podría perder el equilibrio.

2. No pode pendientes mayores de 15 grados cuando el

indicador de pendientes muestra ese desnivel.

3. No pode el césped húmedo. Si no está firmemente parado,

puede resbalarse.

Servicio

Manejo seguro de la gasolina:

1. Para evitar lesiones personales o daños materiales sea

sumamente cuidadoso al manipular la gasolina. La gasolina

es altamente inflamable y sus vapores pueden causar

explosiones. Se puede lesionar gravemente si derrama

gasolina sobre usted o sobre la ropa ya que se puede

encender.

2. Lávese la piel y cámbiese de ropa de inmediato.

3. Utilice sólo recipientes para gasolina autorizados.

4. Nunca llene los contenedores en el interior de un vehículo

o camión o caja de remolque con recubrimientos plásticos.

Coloque siempre los recipientes en el piso y lejos del

vehículo antes de llenarlos.

5. Retire el equipo a gasolina del camión o remolque y llénelo

en el piso. Si esto no es posible, entonces llene dicho

equipo en un remolque con un recipiente portátil, en vez de

hacerlo desde un dispensador de gasolina.

6. Mantenga la boquilla de llenado en contacto con el borde

de la entrada del tanque de gasolina o contenedor en todo

momento hasta que esté lleno. No utilice un dispositivo para

abrir/cerrar la boquilla.

7. Apague todos los cigarrillos, cigarros, pipas y otras fuentes

de combustión.

Nunca cargue combustible en la máquina en interiores porque

los vapores inflamables podrían acumularse en el área.

9. Nunca saque la tapa de la gasolina ni agregue combustible

mientras el motor está caliente o en marcha. Deje que el

motor se enfríe por lo menos dos minutos antes de volver a

cargar combustible.

10. Nunca recargue el tanque de combustible en exceso. Llene

el tanque no más de 1/2 pulgada por debajo de la base del

cuello de llenado para dejar espacio para la expansión del

combustible.

11. Vuelva a colocar la tapa de la gasolina y ajústela bien.

12. Limpie la gasolina derramada sobre el motor y el equipo.

Traslade la máquina a otra zona. Espere 5 minutos antes

de encender el motor.

13. Nunca almacene la máquina o el recipiente de combustible

cerca de llama expuesta, chispas o aparatos con piloto

como por ejemplo, calentadores de agua, calefactores,

hornos, secadores de ropa u otros aparatos a gas.

14. Para reducir el riesgo de incendio mantenga la máquina

limpia de pasto, hojas y de acumulación de otros escom-

bros. Limpie los derrames de aceite o combustible y saque

todos los desechos embebidos con combustible.

15. Deje que la máquina se enfríe 5 minutos por lo menos

antes de almacenarla.

Servicio general:

1. Nunca encienda un motor en espacios cerrados o en una

zona con poca ventilación. El escape del motor contiene

monóxido de carbono, un gas inodoro y letal.

2. Antes de limpiar, reparar o inspeccionar la máquina,

compruebe que la cuchilla y todas las partes que se mueven

se han detenido. Desconecte el cable de la bujía y póngalo

de manera que haga masa contra el motor para evitar que

se encienda de manera accidental.

3. Revise los pernos de montaje de la cuchilla y del motor a

intervalos frecuentes para verificar que estén bien apreta-

dos. Inspeccione además visualmente la cuchilla en busca

de daños (abolladuras, desgaste, roturas, etc.). Reemplace

la cuchilla únicamente con equipo original del fabricante

(OEM) listado en este manual. “La utilización de piezas que

no cumplen con las especificaciones de equipos originales

podría tener como resultado un rendimiento incorrecto y

además poner en riesgo la seguridad.”

4. Las cuchillas de las podadoras son muy afiladas y podrían

cortarlo. Envuelva la cuchilla o utilice guantes y extreme

precauciones cuando realice el servicio.

5. Mantenga todos los pernos, tuercas y tornillos bien

ajustados para asegurarse que la máquina se encuentra en

condiciones seguras de operación

6. Nunca manipule los dispositivos de seguridad de manera

imprudente. Controle periódicamente que funcionen de

forma adecuada.

7. Después de golpear con algún objeto extraño, detenga el

motor, desconecte el cable de la bujía y conecte el motor

a masa. Inspeccione minuciosamente la máquina para deter-

minar si está dañada. Repare el daño antes de encenderla

y operarla.

8. Nunca trate de ajustar una rueda o la altura de corte

mientras el motor está en marcha.

9. Los componentes del colector de césped, la cubierta

de descarga y el escudo de recorrido, están sujetos a

desgaste y daños que podrían dejar expuestas las partes en

movimiento o permitir que se arrojen objetos. Para proteger

su seguridad, verifique frecuentemente todos los componen-

tes y reemplácelos inmediatamente sólo con piezas de los

fabricantes de equipos originales (O.E.M.) listadas en este

manual. “La utilización de piezas que no cumplen con las

especificaciones de equipos originales podría tener como

resultado un rendimiento incorrecto y además poner en

riesgo la seguridad.”

10. No cambie la configuración del regulador del motor ni

acelere demasiado el mismo. El regulador controla la

velocidad máxima segura de operación del motor.

11. Mantenga o reemplace las etiquetas de seguridad, según

sea necesario.

12. Observe las leyes y normas aplicables para disponer

adecuadamente de los desechos. La disposición inapropiada

de líquidos o materiales puede dañar el medio ambiente.

Prácticas

operación

seguras

ADVERTENCIA

Este símbolo in-

dica instrucciones de

seguridad importantes

que de no seguirse, se

podría poner en peligro

la seguridad personal

y/o la propiedad suya y

de terceros. Lea y siga

todas las instrucciones

en este manual antes

de iniciar la operación

de esta máquina. En

caso de no seguir

estas instrucciones po-

dría provocar lesiones

personales. Cuando

vea este símbolo

SIGA LA

ADVERTENCIA

Responsabilidad

Esta máquina motor-

izada sólo pueden

usarla las personas

que lean, comprendan

y respeten las adver-

tencias e instrucciones

que aparecen en este

manual y en la má-

quina.

Conﬁguración

y ajustes

1. Retire el material de empaque que pudiera estar entre

las manijas superior e inferior.

a. Tire y retroceda la manija superior como se

muestra en el Paso 1. Asegúrese que la manija

inferior esté asentada firmemente en los soportes

de montaje de la manija.

b. Apriete las perillas manuales que sujetan la manija

superior a la manija inferior. Asegúrese de que el

bulón de carro esté apropiadamente asentado en

la manija.

2. Localice el pasador de horquilla en un orificio en el

pasador soldado a cada lado de la manija inferior.

a. Saque el pasador de horquilla de este orificio.

Usando las pinzas, inserte el pasador de horquilla

en el agujero interno del pasador soldado. Repita

en el otro lado.

b. Inserte el bulón de carro del paquete de hardware

en el orificio superior en el soporte de montaje

de la manija. Sujete con una tuerca plástica de

mariposa, que también se incluye en el paquete

de hardware. Repita del otro lado con los elemen-

tos restantes del paquete de hardware.

3. La guía de la cuerda está unida al costado derecho

de la manija superior. Afloje la tuerca de mariposa que

sujeta la guía de la cuerda.

a. Sostenga el control de la cuchilla contra la manija

superior.

b. Jale lentamente la cuerda de arranque para

sacarla del motor. Suelte el control de la cuchilla.

c. Deslice la cuerda de arranque en la guía. Ajuste la

tuerca mariposa.

4. Inserte los pasadores de las uniones de cables

dentro de los orificios de la manija inferior. Tire de

las uniones del cable apretándolas y recortando el

exceso.

Paso 3

Paso 2

NOTA: Permanezca

detrás de la poda-

dora como si fuese

a ponerla en funcio-

namiento. Su mano

derecha corresponde

al lado derecho de la

podadora, su mano

izquierda corresponde

al lado izquierdo de la

podadora.

Paso 1

IMPORTANTE

Esta unidad se envía

sin gasolina ni aceite

en el motor. Llene con

gasolina y aceite como

se indica en las instruc-

ciones que se incluyen

en el manual de motor

adjunto ANTES de

poner en funciona-

miento su podadora.

Paso 4

IMPORTANTE

NO doble los cables

cuando eleve la manija.

Wing Nuts (2)

Hardware Pack

Carriage Bolts (2)

Paso 5

ALTURA DE CORTE

Paso 5

Todas las ruedas deben

ser colocadas en la

misma posición relativa.

COLECTOR DE CÉSPED

Paso 6

Asegúrese que la bolsa

para recortes está con el

lado derecho hacia afuera

antes de ensamblar (la

etiqueta de advertencia

estará hacia afuera).

Conﬁguración

y ajustes

Paso 6

Paso 7

Nunca opere la poda-

dora a menos que los

ganchos del colector

de césped estén

firmemente asenta-

dos en las ranuras

de los montajes de

la ménsula de la

manija y la puerta de

descarga posterior

descanse firmemente

contra la parte

superior del colector

de césped.

5. Una placa de ajuste y una palanca en cada rueda

proporcionan el ajuste de la altura de corte.

a. Presione la palanca hacia la rueda.

b. Muévala a cualquiera de las nueve posiciones

para la altura de corte deseada. Vea el Paso 5.

Suelte la palanca hacia la cubierta de la podadora

6. Siga los pasos a continuación para ensamblar el

colector de césped:

a. Coloque la bolsa sobre el marco de modo que el

lado de plástico negro quede en el fondo.

b. Deslice el canal plástico de la bolsa sobre los

ganchos en el marco. Vea el Paso 6. Todos los

canales plásticos excepto el ubicado en la parte

superior central de la bolsa se unen desde el

exterior de la bolsa.

c. Una la parte central superior de la bolsa desde

adentro de la misma.

7. Siga los pasos a continuación para ensamblar el

colector de césped:

a. Levante la puerta de descarga posterior.

b. Coloque el colector de césped en la varilla de

pivote. Suelte la puerta de descarga de modo

que descanse sobre el colector de césped. Vea el

Paso 7.

Para sacar el colector de césped o convertir a una abo-

nadora (de venir equipada), levante la puerta posterior

de descarga de la podadora, como se muestra en el

Paso 8. Levante el colector hacia arriba y hacia afuera

para sacarlo de la varilla de pivote. Suelte la puerta de

descarga trasera para permitir que la misma cierre la

abertura trasera de la podadora.

ADVERTENCIA: Nunca opere

la podadora a menos que los

ganchos del colector de césped

estén firmemente asentados en

la varilla de pivote y la puerta

de descarga posterior descanse

firmemente contra la parte

superior del colector de césped.

ADVERTENCIA

Funcionamien-

de la

podadora

Ahora que ya ha ajustado su podadora para su

funcionamiento, familiarícese con sus controles y

características. Estos se describen y se ilustran en

esta página. Este conocimiento le permitirá utilizar

su nuevo equipo a su máxima capacidad.

Control de cuchilla

La manija de control de la cuchilla está unida a la

manija superior. Presione la manija de control de

la cuchilla contra la manija superior para operar la

unidad. Suelte la manija de control de la cuchilla

para detener el motor y la cuchilla.

ADVERTENCIA: Este mecanismo de

control de la cuchilla es un dispositivo

de seguridad. Nunca intente anular su

funcionamiento.

Control de la transmisión

El control de transmisión se encuentra ubicado por

debajo de la manija superior y se utiliza para en-

ganchar la transmisión. Apriételo contra la manija

superior para enganchar la transmisión, libérelo

para disminuir la velocidad o detener la podadora.

Vea la Figura 1.

Palancas de ajuste de la altura de corte

Estas palancas están ubicadas una en cada rueda

y se usan para corregir la altura de corte. Las cu-

atro palancas tienen que estar en la misma posición

relativa para asegurar un corte uniforme.

Arrancador de retroceso

El arrancador de retroceso está unido a la manija su-

perior derecha. Para encender la unidad colóquese

detrás de la misma y tire de la cuerda del arrancador

de retroceso.

Llenado de gasolina y aceite

1. Verifique el nivel del aceite y agregue más de ser

necesario. Siga las instrucciones del manual del

motor. Vea la ubicación del tapón de llenado de aceite

en la figura 1.

2. Realice el servicio del motor con gasolina como se

indica en el manual del motor. Vea la ubicación del

tapón de llenado de combustible en la figura 1.

ADVERTENCIA: Tenga extremo cuidado

cuando manipule gasolina. La gasolina

es altamente inflamable y sus vapores

pueden causar explosiones. Nunca

agregue combustible a la máquina

en interiores o mientras el motor está

caliente o en funcionamiento. Apague

los cigarrillos, cigarros, pipas y otras

fuentes de combustión.

ADVERTENCIA

Este mecanismo de

control de la cuchilla

es un dispositivo de

seguridad. Nunca

intente anular su

funcionamiento.

Tenga extremo

cuidado cuando

manipule gasolina. La

gasolina es altamente

inflamable y sus va-

pores pueden causar

explosiones. Nunca

agregue combus-

tible a la máquina en

interiores o mientras

el motor está caliente

o en funcionamiento.

Apague los cigarril-

los, cigarros, pipas

y otras fuentes de

combustión.

Mantenga sus manos

y pies alejados del

área de corte y de

la tolva. Consulte la

etiqueta de adverten-

cias en la unidad.

Figura 1

Conozca las propiedades de la podadora

Control de Lámina

Juez de salida

de Retroceso

Palancas de

Ajuste de Altura

Palancas de

Ajuste de Altura

Bolso de Hierba

Control de Paseo

Petróleo Se llena/Varilla de aceite

Gasolina Se llena

Funcionamien-

de la

podadora

ADVERTENCIA

Al operar una poda-

dora puede ser que

objetos extraños

sean arrojados a los

ojos, lo cual puede

dañarlos gravemente.

Utilice siempre gafas

de seguridad durante

la operación de la

podadora o mientras la

ajusta o la repara.

Asegúrese que

ninguna persona

aparte del operador

permanezca cerca de

la podadora mientras

arranca el motor u

opera la misma. Nunca

encienda un motor en

espacios cerrados o

en una zona con poca

ventilación. El escape

del motor contiene

monóxido de carbono,

un gas inodoro y letal.

Mantenga las manos,

los pies, el cabello y

la ropa suelta alejados

de las partes móviles

del motor y de la

podadora.

ADVERTENCIA: Al operar una podadora

puede ser que objetos extraños sean ar-

rojados a los ojos, lo cual puede dañarlos

gravemente. Utilice siempre gafas de

seguridad durante la operación de la

podadora o mientras la ajusta o la repara.

Encendido del motor

ADVERTENCIA: Asegúrese que

ninguna persona aparte del operador

permanezca cerca de la podadora

mientras arranca el motor u opera la

misma. Nunca encienda un motor en

espacios cerrados o en una zona con

poca ventilación. El escape del motor

contiene monóxido de carbono, un gas

inodoro y letal. Mantenga las manos,

los pies, el cabello y la ropa suelta

alejados de las partes móviles del

motor y de la podadora.

1. Oprima el cebador tres veces. Espere aproximada-

mente dos segundos entre cada presión. Vea la figura

2. En climas con temperaturas de alrededor de 13º C

(55° F) o menos, oprima el cebador cinco veces. No

cebe el motor caliente para reiniciarlo después de una

detención breve.

2. Colóquese detrás de la podadora, apriete la manija

de control de la cuchilla y sosténgala contra la manija

superior. Vea la Figura 2.

3. Sostenga firmemente las dos manijas juntas, tome la

manija del arrancador de retroceso y tire de la cuerda

para sacarla con un movimiento del brazo rápido,

continuo y total. Vea la figura 2. Mantenga firme la

manija del arrancador, deje que la cuerda regrese

lentamente al arrancador. Repita hasta que el motor

esté en marcha. Deje que la cuerda se vuelva a

enrollar lentamente.

Detención del motor

1. Suelte la manija de control de la cuchilla para detener

el motor y la cuchilla.

2. Desconecte el cable de la bujía y póngalo de manera

que haga masa contra el motor.

ADVERTENCIA: Espere a que la cuchilla

se haya detenido por completo antes de

hacer cualquier trabajo en la podadora

o de retirar el colector de

césped.

Uso de la podadora de césped

ADVERTENCIA: Nunca opere la unidad

sin que la puerta trasera o el conjunto

del recolector de césped estén firme-

mente ajustados en su lugar.

Asegúrese que el césped está libre de piedras, palos,

cables u otros objetos que pudiesen dañar la cortadora

o el motor. Dichos objetos pueden ser arrojados ac-

cidentalmente por la podadora en cualquier dirección

y provocar lesiones personales graves al operador y a

otras personas.

ADVERTENCIA: Si golpea un objeto ex-

traño, detenga el motor. Retire el cable

de la bujía, inspeccione la podadora

para ver que no tenga daños, y repare

el daño antes de reiniciar y operar la

podadora. La vibración excesiva de la

podadora durante la operación es una

indicación de daño. Se debe inspeccio-

nar y reparar la unidad lo antes posible.

1. Una vez que el motor esté funcionando, apriete el

control de transmisión contra la manija superior para

propulsar la podadora.

2. Para obtener resultados óptimos, no corte césped

húmedo.

3. Para un césped más sano, nunca corte más de un

tercio de la longitud total del césped.

Uso como abonadora

Para abonar el césped, quite el colector de césped de

la máquina. La puerta de descarga posterior deberá

estar cerrada.

1. Para un abono eficiente, no corte césped húmedo.

2. El césped nuevo o grueso podría requerir un

corte más estrecho. Ajuste la velocidad de piso de

acuerdo con la condición del césped.

Si el pasto se ha dejado crecer en exceso de 4

pulgadas, no se recomienda el abono. En ese caso,

use el colector de césped para embolsar los recortes.

Uso del colector de césped

Puede utilizar el colector de césped para recoger

dichos recortes mientras opera la podadora.

1. Acople el colector de césped siguiendo las instruc-

ciones de la página 7. Los recortes de césped se

recolectarán automáticamente en la bolsa a medida

que pase la podadora. Opere la podadora hasta que

la bolsa de recolección esté llena.

2. Detenga el motor por completo soltando la manija de

control de la cuchilla. Compruebe que la unidad se

haya detenido por completo.

3. Para deshacerse de los recortes de césped levante

la puerta de descarga y tire de la bolsa de recolec-

ción hacia arriba, apartándola de la podadora.

Figura 2

�

Mantenimiento

de la

podadora

ADVERTENCIA

Detenga siempre el

motor, desconecte

la bujía y haga masa

contra el motor antes

de limpiar, lubricar o

realizar todo tipo de

mantenimiento de la

máquina.

No recomendamos

el uso de lavadoras a

presión ni mangueras

de jardín para lim-

piar su unidad. Éstas

pueden producir daños

a los componentes

eléctricos, engranajes,

poleas, cojinetes o al

motor. El uso de agua

acortará la vida útil de

la máquina y reducirá

su capacidad de

servicio.

Figura 3

Figura 4

Recomendaciones generales

1. Respete siempre las reglas de seguridad cuando

realice tareas de mantenimiento.

2. La garantía de esta podadora no cubre elementos

que han estado sujetos al mal uso o la negligencia

del operador. Para recibir el reembolso total de la

garantía, el operador deberá dar mantenimiento a la

podadora como se indica en este manual.

3. El cambio de la velocidad controlada del motor

invalidará la garantía del motor.

4. Todos los ajustes deben ser verificados por lo menos

una vez en cada estación.

5. Revise periódicamente todos los sujetadores y

compruebe que estén bien ajustados.

ADVERTENCIA: Detenga siempre

el motor, desconecte la bujía y

haga masa contra el motor antes de

limpiar, lubricar o hacer llevar a cabo

cualquier clase de mantenimiento en

su máquina.

Lubricación

1. Lubrique con aceite ligero los puntos de pivote de

la manija de control de la cuchilla al menos una

vez cada estación. El control de la cuchilla debe

funcionar libremente en ambas direcciones. Vea la

Figura 3.

2. Lubrique las ruedas por lo menos una vez por

temporada con aceite ligero o aceite para motor. Sin

embargo, si las ruedas se quitan por cualquier razón,

debe lubricar la superficie del brazo giratorio y la

superficie interna de la rueda con aceite ligero. Vea la

Figura 3.

Lubrique el resorte de torsión y el punto de pivote de la

puerta trasera de descarga periódicamente con aceite

ligero para prevenir la oxidación. Vea la Figura 3.

4. La transmisión estado prelubricada y sellada en la

fábrica y no requiere lubricación.

5. Siga el manual adjunto del motor para conocer las

instrucciones y el programa de lubricación del mismo.

Cuidado de la cubierta

1. Desconecte el cable de la bujía. Drene la gasolina de

la podadora o coloque un trozo de plástico debajo del

tapón de llenado del combustible.

2. Incline la podadora de manera que quede apoyada

sobre la caja. Mantenga hacia arriba el lado donde

se encuentra el filtro de aire. Sostenga firmemente la

podadora.

ADVERTENCIA: Nunca incline la

podadora más de 90 grados en ninguna

dirección y no deje la podadora incli-

nada en ningún caso. Se puede filtrar

aceite dentro de la parte superior del

motor y causar problemas de arranque.

3. Raspe y limpie la parte inferior de la plataforma

mediante el uso de una herramienta adecuada. No la

rocíe con agua.

4. Vuelva a colocar la podadora sobre sus ruedas en

el suelo. Si puso un plástico debajo del tapón de

llenado de combustible asegúrese de sacarlo en este

momento.

Cuidados para el motor

1. Verifique el nivel de aceite como se indica en el

manual.

2. Limpie el filtro de aire cada 25 horas en condiciones

normales de uso. Limpie a intervalos de pocas horas

cuando haya mucho polvo. Consulte el manual del

motor.

3. Limpie la bujía y restablezca la distancia disruptiva por

lo menos una vez por temporada. Consulte el manual

del motor para conocer las especificaciones para el

tipo de bujía y la distancia disruptiva correctas.

4. Limpie el motor regularmente con un trapo o cepillo.

Mantenga limpio el sistema de enfriamiento (área del

soplador) para permitir la circulación apropiada de

aire. Quite todo el césped, polvo y residuos del área

del silenciador.

Reemplazo de alerón trasero

1. Para retirar el alerón trasero, corte el extremo plano

de la varilla de alambre que lo sujeta a la cubierta.

Vea la Figura 4.

2. Instale el nuevo alerón y la nueva varilla en la

cubierta, doblando los extremos de la nueva varilla

para sujetarla a la cubierta.

Lubrique estos

puntos antes de

la nueva sesión.

Mantenimiento

de la

podadora

ADVERTENCIA

Cuando saque la

cuchilla para afilarla

o reemplazarla, o

cuando deslice la

correa alrededor de

la misma, protéjase

las manos usando un

par de guantes para

trabajo pesado o un

trapo grueso para

sostener la cuchilla.

Si la cuchilla está

desequilibrada

generará vibraciones

excesivas cuando

rote a altas veloci-

dades. Esto puede

producir daños a la

podadora, y se puede

romper, causando así

lesiones personales.

Cuidado de la cuchilla

ADVERTENCIA: Cuando saque la

cuchilla para afilarla o reemplazarla,

protéjase las manos usando un par de

guantes para trabajo pesado o un trapo

grueso para sostener la cuchilla.

1. Desconecte el cable de la bujía. Gire la podadora

sobre el costado y compruebe que el filtro de aire y el

carburador queden hacia arriba.

2. Retire del cigüeñal del motor el perno, el soporte de

campana de la cuchilla, la cuchilla y el adaptador de

la cuchilla. Vea la Figura 5.

3. Se puede afilar la cuchilla con una lima o con una

rueda abrasiva. No intente afilar la cuchilla mientras

se encuentra instalada en la podadora. Cuando afile

la cuchilla, siga el ángulo original de afilado. Afile los

bordes de corte por igual para mantener el equilibrio

de la hoja.

4. Saque la cuchilla del adaptador para comprobar el

equilibrio. Balancee la cuchilla sobre un destornillador

de eje redondo para inspeccionarla. Saque metal del

lado pesado hasta que quede bien equilibrada.

ADVERTENCIA: Si la cuchilla está

desequilibrada generará vibraciones

excesivas cuando rote a altas velocid-

ades. Esto puede producir daños a la

podadora, y se puede romper, causando

así lesiones personales.

5. Lubrique el cigüeñal del motor y la superficie interna

del adaptador de la cuchilla con aceite ligero. Deslice

el adaptador de la cuchilla sobre el cigüeñal del

motor. Instale la cuchilla con el lado marcado “Bottom”

(inferior) o con el número de parte hacia el piso

cuando la podadora está en posición de operación.

Asegúrese que la cuchilla quede alineada y asentada

en las bridas de su adaptador.

6. Coloque el soporte de campana de la cuchilla en la

misma. Alinee las muescas del soporte de campana

de la cuchilla con los orificios pequeños de la cuchilla.

Vuelva a colocar el perno hexagonal y ajústelo según

los siguientes valores de torsión: 450 lb-pulg como

mínimo, 600 lb-pulg como máximo.

Para asegurar la operación segura de la podadora revise

periódicamente el perno de la cuchilla para determinar si

está bien ajustado.

Cuidado de la correa

1. Extraiga dos los tornillos con reborde asegurando

la cubierta frontal a la cubierta de la podadora.

Vea la Figura 6. Presione hacia adentro sobre los

laterales de la cubierta frontal y suelte las aletas que

la aseguran a las ménsulas del ajustador de altura.

Quite la cubierta de la podadora.

2. Afloje el tornillo que sostiene el resorte de tensión de

la correa a la transmisión. Vea el inserto de la Figura

6. No extraiga el tornillo por completo. A medida que

lo afloja, se liberará la tensión en la correa.

3. Empuje la transmisión hacia arriba un poco y deslice

la correa fuera de la polea de transmisión. Eleve la

podadora para acceder a la correa desde la parte

inferior de la podadora. Deslice la correa fuera de

la polea del motor alrededor de la cuchilla. Vea la

Figura 7.

4. Reemplace por una nueva correa, procediendo

alrededor de la cuchilla. Asegúrese de que la correa

está firmemente asentada sobre la polea del motor

mientras tira del otro lado y la desliza alrededor de

la polea de transmisión. Ajuste el tornillo que se

aflojó antes para asegurar el resorte de tensión de

la correa a la transmisión. Reensamble la cubierta

frontal.

Figura 5

Figura 6

Figura 7

Si debe realizar

reparaciones más

importantes que las

enunciadas aquí,

comuníquese con

el distribuidor local

autorizado.

Solución de

problemas

Causa

Problema

Remedio

El motor no arranca

1. Control de la cuchilla desenganchado.

2. Se ha desconectado el cable de la bujía.

3. El tanque de combustible está vacío o el

combustible es viejo.

4. El motor no está cebado.

5. La bujía no funciona correctamente.

6. La línea del combustible está bloqueada.

7. Motor ahogado.

1. Engrane el control de la cuchilla.

2. Conecte el cable a la bujía.

3. Llene el tanque con gasolina limpia y

fresca.

4. Cebe el motor tal como se explica en

“Funcionamiento de la podadora”.

5. Límpiela, ajuste la distancia o

cámbiela.

6. Limpie la línea del combustible.

7. Espere unos minutos para reencender,

no realice el cebado.

El motor funciona de

manera errática

1. Conecte y ajuste el cable de la bujía.

2. Limpie la línea del combustible; llene

el tanque con gasolina limpia y fresca

3. Destape la ventilación.

4. Vacíe el tanque del combustible.

Vuelva a llenarlo con combustible

limpio.

5. Consulte el manual del motor.

6. Consulte el manual del motor.

1. El cable de la bujía está flojo.

2. La línea del combustible está tapada o el

combustible es viejo.

3. La ventilación en la tapa del combustible

está obstruida.

4. Agua o suciedad en el sistema del

combustible.

5. El filtro de aire está sucio.

6. Es necesario ajustar el carburador.

El motor recalienta

1. Llene el cárter con aceite adecuado.

2. Retire el alojamiento del soplador y

límpielo.

3. Consulte el manual del motor.

1. El nivel de aceite del motor es bajo.

2. Flujo de aire restringido.

3. El carburador no está ajustado

correctamente.

Saltos ocasionales

(pausas) a alta

velocidad

1. Ajuste la distancia disruptiva a 0,76

mm (0,03 pulg).

2. Consulte el manual del motor.

1. La distancia disruptiva de la bujía es muy

pequeña.

2. Ajuste de la mezcla del carburador mal

realizada.

Funciona mal en

marcha lenta

1. Reajuste la distancia disruptiva a 0,76

mm (0,03) o reemplace la bujía.

2. Consulte el manual del motor.

3. Consulte el manual del motor.

1. Bujía atorada, averiada o exceso de

distancia disruptiva.

2. Carburador ajustado incorrectamente.

3. El filtro de aire está sucio.

La podadora no abona

el césped

(si viene equipada)

1. No corte el césped cuando está

mojado, espere hasta que sea más

tarde para hacerlo.

2. Pode una vez a una altura de corte

elevada y luego vuelva a realizar el

corte a la altura deseada, o siga una

ruta de corte más estrecha.

3. Afile o cambie la cuchilla.

1. Césped húmedo.

2. Césped excesivamente alto.

3. La cuchilla de la cortadora no está afilada.

Corte desigual

1. Coloque las cuatro ruedas en la misma

posición de altura.

2. Afile o cambie la cuchilla.

1. La posición de las ruedas no es correcta.

2. La cuchilla de la cortadora no está afilada.

Demasiada

vibración

1. Cuchilla floja o desequilibrada.

2. Cuchilla abollada.

1. Apriete la cuchilla y el adaptador

Equilibre la cuchilla

2. Consulte a un distribuidor autorizado.

La podadora no

avanza por sí misma

1. Compruebe la correa para ver si la

polea está bien instalada y se mueve

correctamente.

2. Detenga el motor, desconecte el cable

de la bujía y limpie los desechos.

3. Inspeccione y cambie el perno.

1. Correa mal instalada.

2. Hay desechos bloqueando el funciona-

miento de la transmisión.

3. Correa dañada o desgastada.

Almace-

namiento

fuera de

estación y

etiquetas de

seguridad

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

ADVERTENCIA

NO retire las etiqu-

etas de seguridad (ni

ninguna etiqueta) de la

podadora por ninguna

razón.

Almacenamiento fuera de temporada

Se deben seguir estos pasos para la preparación de la

podadora para su almacenamiento.

1. Limpie y lubrique la podadora como se describe en

las instrucciones de lubricación.

2. No recomendamos el uso de una limpiadora a presión

o manguera de jardín para limpiar su unidad.

3. Consulte el manual del motor para conocer las instruc-

ciones para el almacenamiento correcto del mismo

4. Cubra la cuchilla con grasa para chasis para impedir

la oxidación.

5. Almacene la unidad en una zona limpia y seca. No la

almacene cerca de materiales corrosivos como por

ejemplo fertilizantes.

Cuando almacene cualquier tipo de equipo motor-

izado en un galpón de depósito metálico o con poca

ventilación, tenga especial cuidado de realizarle un

tratamiento antioxidante al equipo. Use aceite ligero

o silicona para recubrir el equipo, especialmente los

cables y partes móviles de su podadora antes de

almacenarla.

Etiquetas de seguridad que se encuentran

en la podadora de césped

Lista de

piezas

1 747-1161A Manija de control de la cuchilla

2 749-1092A Manija superior

3 747-04080 Marco de colector de pasto

4 749-0928A Manija inferior

5 720-0279 Tuerca de mariposa

6 710-1205 Guía de la cuerda

7 710-1174 Perno del carro, 0.5/16-18 x 2

8 664-04011 Conjunto de la bolsa para recorte

de césped

9 720-04072 Perilla estrella 5/16-18

10 731-04204 Cubierta Bale Deluxe

11 726-0240 Unión de cable

12 710-0703 Perno del carro, 1/4-20

13 731-04134A Puerta de descarga posterior

14 750-04162 Separador

15 732-04089A Resorte de tensión - izquierdo

16 732-04090A Resorte de tensión - derecho

17 734-04014B Rueda trasera, 8” x 2.125”

18 731-04150C Deflector trasero

20 787-01277 Cubierta - 21”

22 782-5002B Deflector frontal

23 748-04015A Adaptador de cuchilla con polea

24 742-0741 21” Cuchilla de corte estándar

25 710-1257 Perno hexagonal de 3/8-24 x 2.5

26 687-02044 Montaje de placa de pivote

27 736-0524B Soporte de campana de la cuchilla

28 787-01298 Placa de ajuste de la altura

- derecha

787-01299 Placa de ajuste de la altura

- izquierda

29 720-0426 Perilla de palanca de ajuste

30 732-0706 Palanca frontal - derecha

732-0707 Palanca frontal - izquierda

31 738-04136 Tornillo con reborde

32 634-04018 Rueda delantera, 8” x 2.125”

33 710-04371 Tornillo, 1/4-15 x 1.250

34 746-1132 Cable de control -40.75”

36 731-04998 Escudo

37 732-0700 Cable de escudo

38 712-0397 Tuerca de mariposa, 1/4 - 20

39 747-04035 Varilla giratoria de la puerta

trasera

40 732-04175 Palanca de resorte

41 687-02071A Conjunto de brazo giratorio

- derecho

687-02070A Conjunto de brazo giratorio

- izquierdo

42 710-1652 Tornillo AB

43 712-04065 Tuerca de seguridad con reborde,

3/8-16

44 714-0104 Broche de horquilla

45 710-0654A Tornillo Sems TT 3/8-16 x 1.00

46 687-02193 Mecanismo de ajuste de altura

frontal - izquierdo

687-02194 Mecanismo de ajuste de altura

frontal - derecho

47 687-02069 Ménsula de manija trasera- -

izquierda

687-02068 Ménsula de manija trasera- -

derecha

48 747-1214 Manija del gancho inferior

49 710-1650 Tornillo con reborde

50 746-04203 Cable de transmisión – 51”

51 754-04101 Correa en V

52 618-04376 Montaje de transmisión

53 731-05020A Cubierta frontal

54 732-1043 Resorte de tensión de la correa

55 682-0015 Montaje del cojinete

56 736-0447 Arandela ondulatoria

57 710-0216 Tornillo hexagonal

58 715-0221 Pasador

59 717-1762 Engranaje, 14T - derecho

717-1761 Engranaje, 14T - izquierdo

60 710-04531 Tornillo 1/4-20

61 782-7551A Tapa guardapolvos de rueda

62 716-0102 Anillo de presión rápida

63 736-0474 Arandela, 1.5” OD

64 750-04594 Separador de manga - izquierdo

65 750-04595 Separador de manga - derecho

66 715-04030 Pasador de rollo

67 756-04151A Polea de entrada

68 787-01292 Ménsula de manija - derecha

787-01291

Ménsula de manija trasera- izquierda

IMPORTANTE

Para que la máquina

funcione de manera

adecuada, use repu-

estos aprobados por el

fabricante.

LAS CORREAS

EN están diseñadas

especialmente para

que se engranen y de-

sengranen sin riesgos.

El uso de una correa

en V sustituta (que no

sea del fabricante del

equipo original) puede

resultar peligroso si la

misma no se desen-

grana completamente.

Para solicitar piezas

de reemplazo, llame

al 1-866-840-6483,

1-330-558-7220, o

entre a la página

www.troybilt.com

NOTA: Para las partes pintadas, por favor remítase

a la lista de códigos de colores que aparece más

abajo. Por favor agregue el código de color aplicable,

siempre que sea necesario, al número de parte para

solicitar una pieza de reemplazo. Por ejemplo, si una

pieza numerada 700-xxxx se pinta de Rojo Troybilt, el

número de pieza a solicitar sería 700-xxxx-0638.

Rojo Troybilt: 0638

Negro polvo: 0637

La garantía limitada que se extiende a continuación es otorgada por

la empresa Troy-Bilt LLC y cubre mercaderías nuevas compradas y

utilizadas en los Estados Unidos, sus posesiones y territorios.

“Troy-Bilt” garantiza este producto por defectos de materiales y de

fabricación por un período de dos (2) años a partir de la fecha de la

compra original y reparará o cambiará sin cargo cuando lo considere

pertinente todas las piezas con defectos de materiales o de fabricación.

Esta garantía limitada sólo se aplicará si el producto ha sido operado y

mantenido de acuerdo con las instrucciones del Manual del Operador

que se proporciona con el producto y no ha sido sujeto a uso inapropiado,

abuso, uso comercial, abandono, accidente, mantenimiento incorrecto,

alteración, vandalismo, robo, incendio, inundación o algún daño debido a

otro peligro o desastre natural. El daño resultante por la instalación o el

uso de piezas, accesorios o uniones no aprobados por Troy-Bilt para su

uso con el(los) producto(s) incluido(s) en este manual anulará la garantía

en lo que respecta a esos daños.

Se garantiza que las piezas con desgaste normal están libres de defectos

en los materiales o de fabricación por un período de treinta (30) días

a partir de la fecha de compra. Las piezas o componentes sujetos a

desgaste normal incluyen pero no se limitan a: baterías, correas, cuchillas,

adaptadores para cuchillas, bolsas para pasto, ruedas para la cubierta,

asientos, zapatas antideslizantes, placas, gomas de corte y neumáticos.

CÓMO SOLICITAR Y OBTENER SERVICIO TÉCNICO: El servicio

de la garantía está disponible, CON PRUEBA DE COMPRA, a

través del distribuidor local autorizado para el mantenimiento. Para

localizar al distribuidor en su área, busque en las páginas amarillas

de su localidad o contacte a Troy-Bilt LLC al Apartado Postal 361131,

Cleveland, Ohio 44136-0019, o llame al 1-866-840-6483 ó 1-330-

558-7220 o entre a la página Web en www.mtdproducts.com.

Esta garantía limitada no lo cubrirá en los siguientes casos:

a. El motor y las piezas componentes del mismo. Estos productos

pueden tener garantía del fabricante por separado. Consulte los

términos y condiciones de la garantía aplicable del fabricante.

b. Las bombas para el corte de madera, las válvulas y los cilindros

tienen una garantía independiente de un año.

c. Los artículos necesarios para el mantenimiento de rutina como

por ejemplo lubricantes, filtros, afiladores de cuchillas, los

ajustes de los frenos, del embrague o de la plataforma y el dete-

rioro normal del acabado exterior debido al uso o exposición.

d. Servicio no realizado por el distribuidor autorizado para el

mantenimiento.

e. Troy-Bilt no extiende ninguna garantía para los productos vendi-

dos o exportados fuera de los Estados Unidos de América, sus

posesiones y territorios, excepto para aquellos vendidos a través

de los canales autorizados de distribución de exportaciones de

Troy-Bilt.

f. Piezas de reemplazo que no son piezas genuinas de Troy-Bilt.

g. Gastos de transporte y llamadas por servicios técnicos.

No se aplican garantías implícitas, incluidas las garantías implícitas

de comerciabilidad o de adecuación para un propósito determinado,

después del período de aplicación de la garantía escrita expresa

extendida más arriba para las piezas de acuerdo con su identifi-

cación. Ninguna otra garantía expresa, oral o escrita, excepto la

mencionada anteriormente, extendida por personas o personas

jurídicas, incluidos los distribuidores o los minoristas con respecto

a los productos, obligará a Troy-Bilt. Durante el plazo de la garantía

el único recurso es la reparación o reemplazo del producto como se

indicó anteriormente.

Las disposiciones incluidas en esta garantía proveen el recurso

único y exclusivo que surge de las ventas. Troy-Bilt no será respon-

sable por pérdidas o daños incidentales o directos, incluyendo sin

límites, los gastos incurridos para los servicios de cuidado del pasto

de reemplazo o cambio, o los gastos de alquiler para reemplazar de

manera transitoria un producto bajo garantía.

Algunos estados no permiten la exclusión o limitación de los daños y

perjuicios incidentales o directos, o las limitaciones sobre la duración de

las garantías implícitas, por lo que las exclusiones o limitaciones mencio-

nadas anteriormente pueden no serle de aplicación.

En ningún caso se obtendrá una compensación mayor al monto del precio

de compra del producto vendido. La alteración de las características de

seguridad del producto anulará esta garantía. Usted asume el riesgo y

la responsabilidad por las pérdidas, daños o lesiones que sufran Usted y

sus bienes y / o otras personas y sus bienes como consecuencia del uso,

del uso incorrecto o de la imposibilidad de uso de este producto.

Esta garantía limitada alcanza solamente al comprador original, o a la

persona que recibió el producto de regalo.

CÓMO SE RELACIONA LA LEGISLACIÓN ESTATAL CON ESTA

GARANTÍA: Esta garantía limitada le otorga derechos legales específicos

y usted también puede contar con otros derechos que varían de un estado

a otro.

IMPORTANTE: El propietario debe presentar prueba de compra original

para obtener la cobertura de la garantía.

TROYBILT LLC. P.O. BOX 361131 CLEVELAND, OHIO 44136-0019, Teléfono: 1(866) 840-6483, 1-330-558-7220

GARANTÍA LIMITADA DEL FABRICANTE PARA

Troy-Bilt 12A-446A711 Self Propelled Lawn Mower

Product's Documents

Operator's Manual

Specifications

Troy-Bilt 12A-446A711 Questions and Answers
