AF-S NIKKOR 400mm f/2.8E FL ED VR

Thank you for your purchase of a NIKKOR lens. Before using this product,

please carefully read both these instructions and the camera manual.

Note: When mounted on a DX-format digital single-lens re ex camera such

as the D7100 or D5300, this lens has an angle of view of 4° and a focal length

equivalent to 600 mm (35 mm format).

For Your Safety

CAUTIONS

• Do not disassemble. Touching the internal parts of the camera or lens could result in in-

jury. In the event of malfunction, the product should be repaired only by a qualiﬁ ed

technician. Should the product break open as the result of a fall or other accident,

remove the camera battery and/or disconnect the AC adapter and then take the

product to a Nikon-authorized service center for inspection.

• Turn the camera o immediately in the event of malfunction. Should you notice smoke or

an unusual smell coming from the equipment, immediately unplug the AC adapter

and remove the camera battery, taking care to avoid burns. Continued operation

could result in ﬁ re or injury. After removing the battery, take the equipment to a

Nikon-authorized service center for inspection.

• Do not use in the presence of  ammable gas. Operating electronic equipment in the pres-

ence of ﬂ ammable gas could result in explosion or ﬁ re.

• Do not look at the sun through the lens or the camera view nder. Viewing the sun or other bright

light source through the lens or viewﬁ nder could cause permanent visual impairment.

• Keep out of reach of children. Failure to observe this precaution could result in injury.

• Observe the following precautions when handling the lens and camera:

- Keep the lens and camera dry. Failure to observe this precaution could result in

ﬁ re or electric shock.

- Do not handle the lens or camera with wet hands. Failure to observe this precau-

tion could result in electric shock.

- Keep the sun well out of the frame when shooting backlit subjects. Sunlight fo-

cused into the camera when the sun is in or close to the frame could cause a ﬁ re.

- If the lens will not be used for an extended period, attach the front and rear lens

caps and store the lens out of direct sunlight. If left in direct sunlight, the lens

could focus the sun’s rays onto ﬂ ammable objects, causing ﬁ re.

• Do not carry tripods with a lens or camera attached. You could trip or accidentally strike

others, resulting in injury.

• Do not leave the lens where it will be exposed to extremely high temperatures, such as in an en-

closed automobile or in direct sunlight. Failure to observe this precaution could adversely

aﬀ ect the lens’ internal parts, causing ﬁ re.

Notice for Customers in Canada

CAN ICES-3 B / NMB-3 B

■

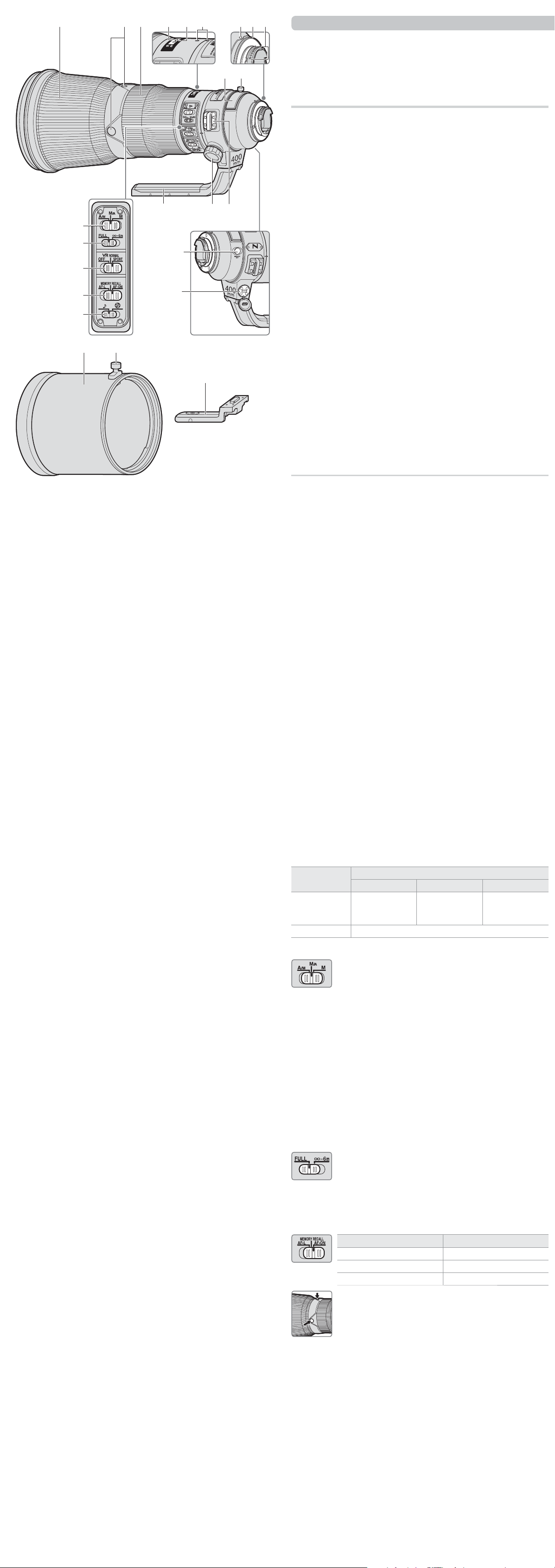

Parts of the Lens

Rubber grip

Focus function button (focus lock/memory recall/AF start)

Focus ring

Focus distance indicator

Focus distance mark

Lens rotation index

Lens mounting mark

Rubber lens-mount gasket

CPU contacts

Slip-in ﬁ lter holder

Slip-in ﬁ lter holder screw

Strap eyelet

Tripod collar ring attachment screw

Built-in rotating tripod collar

Focus-mode switch

Focus limit switch

Vibration reduction switch

Focus function selector (AF-L/MEMORY RECALL/AF-ON)

Beep on/oﬀ switch

Memory set button

Security slot (for security cable lock)

Lens hood

Lens hood screw

Replaceable monopod collar

■

Compatibility

This lens can be used with D4-series, D3-series, Df, D810, D800-series, D700,

D610, D600, D300-series, D7100, D7000, D5300, D5200, D5100, D5000, D3300,

D3200, and D3100 cameras. For up-to-date information on compatible cam-

eras, see our latest catalogs or visit the Nikon website for your area.

■

Focus

Supported focus modes are shown in the following table (for information on

camera focus modes, see the camera manual).

Camera

focus mode

Lens focus mode

A/M

M/A

Autofocus with

manual override

(AF priority)

Autofocus with

manual override

(manual priority)

Manual focus with

electronic rangeﬁ nder

MF Manual focus with electronic rangeﬁ nder

M/A and A/M Modes

• M/A: Autofocus can be over-ridden by rotating the lens focus ring.

• A/M: As above, except that the focus ring must be rotated farther

before autofocus is over-ridden, preventing accidental changes to

focus caused by unintended operation of the focus ring.

Slide the lens focus-mode switch to A/M or M/A.

Focus.

If desired, autofocus can be over-ridden by rotating the lens focus ring

while the shutter-release button is pressed halfway (or if the camera is

equipped with an AF-ON button, while the AF-ON button is pressed, or if the

focus function selector is set to AF-ON, while pressing a focus function but-

ton). To refocus using autofocus, press the shutter-release button halfway

or press the AF-ON or focus function button again.

The Focus Limit Switch

This switch determines the focus distance limits for autofocus.

• FULL: Select this option to use the entire focus range.

• ∞–6 m: If your subject will always be at distance of at least 6 m

(19.7 ft), select this option for faster focusing.

■

The Focus Function Buttons and Selector

The function assigned to the focus function buttons can be selected using the

focus function selector.

Focus function selector

Focus function button

AF-L Focus lock

MEMORY RECALL Memory recall

AF-ON Lens AF start

The assigned function can be performed by pressing any of the

four function buttons. The focus buttons can be rotated to a

new position; for more information, contact Nikon-authorized

service personnel.

Focus Lock (AF-L)

Focus lock is only available with autofocus.

Slide the lens focus-mode switch to A/M or M/A.

Slide the focus function selector to AF-L.

Lock focus.

Focus can be locked by pressing any of the focus function buttons and

remains locked while the button is pressed. Focus can also be locked us-

ing camera controls.

Memory Recall

Save and recall frequently-used lens focus positions.

Saving Focus Positions

Slide the beep on/o switch to .

Focus.

Press the memory set button.

This operation can be performed in any focus mode regard-

less of the position of the focus function selector. A beep

will sound if the operation is successful. If the operation fails,

the focus distance indicator will revolve back and forth some

ten times and the lens will sound a short beep followed by

three long beeps; focus and press the memory set button

again. The stored distance is not deleted if the camera is

turned o or the lens is detached.

English

Français

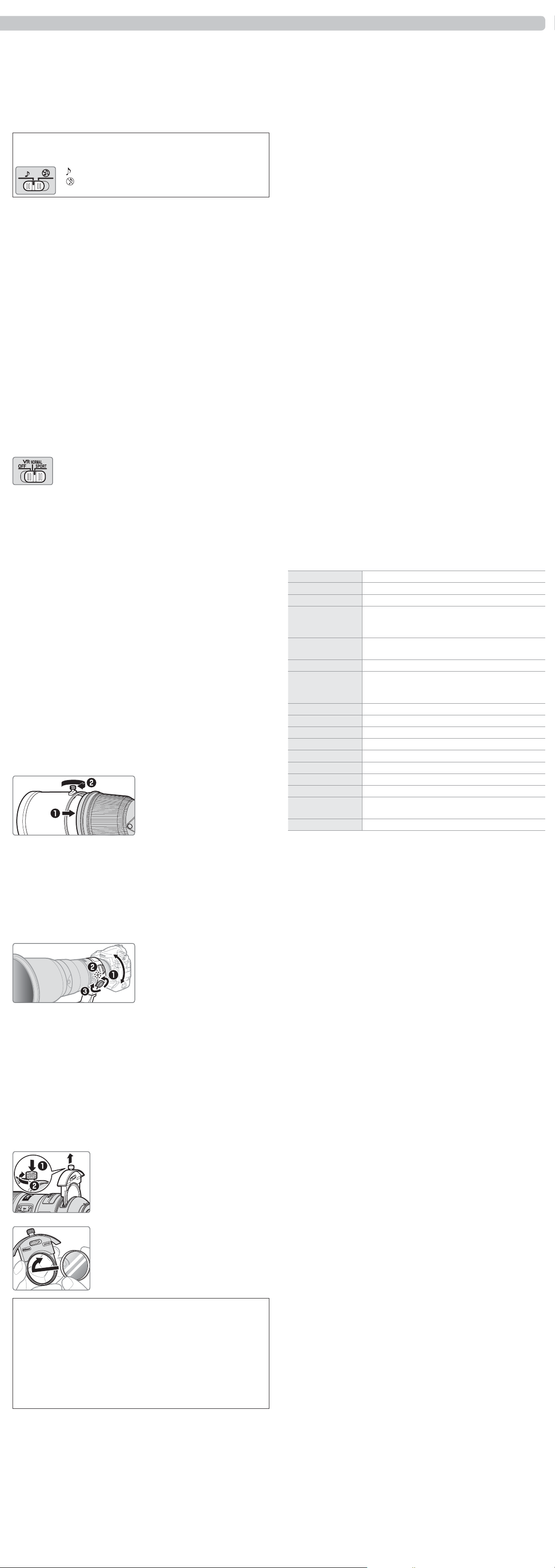

Using Stored Focus Positions

Slide the focus function selector to MEMORY RECALL.

Recall the stored focus distance.

Press any of the focus function buttons to focus at the stored distance. The

camera will refocus at the stored distance even when the shutter-release

button is pressed halfway; normal focus is restored when the focus func-

tion button is released. Keep the focus function button pressed until the

photograph is taken.

The Beep on/o Switch

The beep on/o switch can be used to enable or mute the beep that sounds

during memory set and recall operations.

• : Beep enabled.

•

: Beep muted.

AF Start (AF-ON)

Slide the lens focus-mode switch to A/M or M/A.

Slide the focus function selector to AF-ON.

Focus.

Press any of the focus function buttons to focus using autofocus. You can

also focus using camera controls.

■

Depth of Field

If the camera o ers depth-of- eld preview (stop down), depth of  eld can be

previewed in the view nder. See the depth of  eld table for more information.

■

Aperture

Aperture is adjusted using camera controls. The frame rate may drop at some

apertures.

■

Vibration Reduction (VR)

Vibration reduction (VR) reduces blur caused by camera shake, allowing shut-

ter speeds up to 4.0 stops slower than would otherwise be the case, increas-

ing the range of shutter speeds available. The e ects of VR on shutter speed

are measured in NORMAL mode according to Camera and Imaging Products

Association (CIPA) standards; FX-format lenses are measured using FX-format

digital cameras, DX-format lenses using DX-format cameras. Zoom lenses are

measured at maximum zoom.

Using the Vibration Reduction Switch

• Select OFF to turn vibration reduction oﬀ .

• Select NORMAL for enhanced vibration reduction when photograph-

ing stationary subjects. Vibration reduction takes eﬀ ect when the

shutter-release button is pressed halfway.

• Select SPORT photographing athletes and other subjects that are

moving rapidly and unpredictably. Vibration reduction takes eﬀ ect

when the shutter-release button is pressed halfway.

Using Vibration Reduction: Notes

• When using vibration reduction, press the shutter-release button halfway and wait

for the image in the viewﬁ nder to stabilize before pressing the shutter-release but-

ton the rest of the way down.

• When vibration reduction is active, the image in the viewﬁ nder may be blurred after

the shutter is released. This does not indicate a malfunction.

• SPORT is recommended for panning shots, although NORMAL is also supported.

• In NORMAL and SPORT modes, vibration reduction applies only to motion that is not

part of a pan (if the camera is panned horizontally, for example, vibration reduction

will be applied only to vertical shake).

• Do not turn the camera oﬀ or remove the lens while vibration reduction is in eﬀ ect.

If power to the lens is cut while vibration reduction is on, the lens may rattle when

shaken. This is not a malfunction, and can be corrected by reattaching the lens and

turning the camera on.

• If the camera is equipped with a built-in ﬂ ash, vibration reduction will be disabled

while the ﬂ ash charges.

• NORMAL and SPORT vibration reduction can reduce blur when the camera is mount-

ed on a tripod. OFF may however produce better results in some cases depending

on the type of tripod and on shooting conditions.

• NORMAL and SPORT are recommended if the camera is mounted on a monopod.

■

 The Lens Hood

Lens hoods protect the lens and block stray light that would otherwise cause

 are or ghosting.

Fully tighten the hood screw (

Vignetting may occur if the hood is not correctly attached. The hood can be

reversed and mounted on the lens when not in use.

■

Using a Built-in Rotating Tripod Collar

Attach tripods to the lens tripod collar, not the camera. Note that your hand

may come into contact with the tripod if you rotate the camera while holding

it by the handgrip. The tripod collar can be detached by undoing the tripod

collar lock screw; for more information, contact a Nikon-authorized service

representative.

Repositioning the Camera

Loosen the tripod collar ring attach-

ment screw (

), match the lens rota-

tion index (

) to the camera orienta-

tion, and then tighten the screw (

The Monopod Collar

The supplied replaceable monopod collar can be used in place of the tripod

collar. After replacing the collar, be sure the collar lock is fully tightened. Fail-

ure to observe this precaution could result in damage to the lens or camera.

■

The Security Slot

The security slot can be used to attach third-party security cable locks. For

more information, see the documentation provided with the security cable

lock.

■

Filters

When taking photographs with the slip-in  lter holder, be sure a  lter is in-

serted. The holder comes with a neutral color (NC)  lter in place.

Inserting Filters

Unlock the holder.

Press the slip-in  lter holder screw down and

rotate counterclockwise until the white line is

at a right angle to the axis of the lens.

Remove the slip-in  lter holder.

Remove the supplied  lter.

Screw a 40.5 mm screw-on  lter into the side

of the holder marked “Nikon” and “JAPAN”.

The holder can then be reinserted facing either

the subject or camera.

Using an Optional Slip-in C-PL405 Circular Polarizing Filter

The C-PL405 blocks unwanted re ections from glass, water, and other non-

metallic surfaces. The slip-in  lter holder is not required; when using the

 lter, be sure that it is securely attached and be aware that it is not dust-

or splash-proof. Note that using a C-PL405 slightly increases the minimum

focus distance and shifts the focus distance from that shown by the focus

distance indicator. When using memory recall, be sure to attach the  lter

before storing the focus position.

Do not leave the CP-PL405 for long periods in direct sunlight or in locations

that are exposed to excessive humidity or high temperatures.

■

Lens Care

• The lens returns to maximum aperture when removed from the camera. To protect

the interior of the lens, store it out of direct sunlight or replace the lens cap.

• Always support the lens when holding the camera. Failure to observe this precau-

tion could damage the lens mount.

• Do not pick up or hold the lens or camera using only the lens hood.

• Keep the CPU contacts clean.

• Should the rubber lens-mount gasket be damaged, cease use immediately and take

the lens to a Nikon-authorized service center for repair.

• Use a blower to remove dust and lint from the lens surfaces.

• To remove smudges and ﬁ ngerprints from glass surfaces, apply a small amount of

ethanol or lens cleaner to a soft, clean cotton cloth or lens-cleaning tissue and clean

from the center outwards using a circular motion, taking care not to leave smears or

touch the glass with your ﬁ ngers.

• The ﬂ uorine-coated front element can be cleaned simply by wiping it with a dry

cloth. Smudges and ﬁ ngerprints can be removed using a soft, clean cotton cloth or

lens cleaning tissue; clean from the center outwards using a circular motion, taking

care not to leave smears or touch the glass surface with your ﬁ ngers. To remove

stubborn stains, wipe gently using a soft cloth dampened with a small amount of

distilled water, ethanol, or lens cleaner. Drop-shaped stains on the water- and oil-

repellent ﬂ uorine-coated element can be removed with a dry cloth.

• Never use organic solvents such as paint thinner or benzene to clean the lens.

• Attach the rear and slip-on front caps before placing the lens in its heavy-duty case.

• If the lens will not be used for an extended period, store it in a cool, dry location to

prevent mold and rust. Do not store in direct sunlight or with naphtha or camphor

moth balls.

• Keep the lens dry. Rusting of the internal mechanism can cause irreparable damage.

• Leaving the lens in extremely hot locations could damage or warp parts made from

reinforced plastic.

• Creases will form if the supplied slip-on front cap is folded, but this does not prevent

the cap from being used.

• Do not sit or stand on the case.

• The security belt provided with the case supplied with the lens uses a lock accepted

by the United States Transportation Security Administration (TSA).

• Nikon does not accept liability for damage to or theft of devices protected by a

security belt or security cables.

■

Supplied Accessories

• Slip-on front lens cap

• Rear Lens Cap LF-4

• Lens Hood HK-38

• Slip-in ﬁ lter holder

• 40.5 mm screw-in NC ﬁ lter

• Strap LN-2

• Heavy duty case CT-405 (with security belt)

• Monopod collar

■

Compatible Accessories

• 40.5 mm screw-on ﬁ lters

• Slip-in circular polarizing ﬁ lter C-PL405

• AF-I/AF-S Teleconverters TC-14E /TC-14E II /TC-14E III/TC-17E II /TC-20E /TC-20E II /

TC-20E III

■

Speciﬁ cations

Type

Type Type E AF-S lens with built-in CPU and F mount

Focal length

Focal length 400 mm

Maximum aperture

Maximum aperture f/2.8

Lens construction

Lens construction 16 elements in 12 groups (including 2 ED lens elements, 2  uorite ele-

ments, and lens elements with Nano-Crystal coatings) and 1 protective

glass element (with  uorine coating)

Angle of view

Angle of view • Nikon FX-format D-SLR cameras: 6°10

• Nikon DX-format D-SLR cameras: 4°

Distance information

Distance information Output to camera

Focusing

Focusing Nikon Internal Focusing (IF) System with autofocus con-

trolled by Silent Wave Motor and separate focus ring for

manual focus

Vibration reduction

Vibration reduction Lens shift using voice coil motors (VCMs)

Focus distance indicator

Focus distance indicator 2.6 m to inﬁ nity (∞)

Minimum focus distance

Minimum focus distance 2.6 m (8.53 ft) from focal plane

Diaphragm blades

Diaphragm blades 9 (rounded diaphragm opening)

Diaphragm

Diaphragm Automatic electronic aperture control

Aperture range

Aperture range f/2.8 to f/22

Metering

Metering Full aperture

Focus limit switch

Focus limit switch Two positions: FULL (∞ – 2.6 m) and ∞ – 6 m

Dimensions

Dimensions Approx. 159.5 mm maximum diameter × 358 mm (distance

from camera lens mount  ange)

Weight

Weight Approx. 3800 g (8.4 lb)

Nikon reserves the right to change the speciﬁ cations of the hardware described in this

manual at any time and without prior notice.

we r

!4 !3 !2

@3@2

!0 !1

uio

Nous vous remercions d’avoir acheté un objectif NIKKOR. Avant de l’utiliser,

veuillez lire attentivement ces instructions et le manuel de l’appareil photo.

Remarque :

lorsqu’il est monté sur un re ex numérique de format DX, comme le

D7100 ou le D5300, cet objectif a un angle de champ de 4° et une focale équivalente

à 600 mm (format 24x36 mm).

Pour votre sécurité

ATTENTION

• Ne pas démonter. Toucher les parties internes de l’appareil photo ou de l’objectif peut

provoquer des blessures. En cas de dysfonctionnement, le produit devra être réparé

par un technicien qualiﬁ é uniquement. Si le produit s’ouvre à cause d’une chute ou

de tout autre accident, retirez l’accumulateur de l’appareil photo et/ou débranchez

l’adaptateur secteur et conﬁ ez le produit à un centre Nikon agréé pour le faire vériﬁ er.

• Mettre immédiatement l’appareil hors tension en cas de dysfonctionnement. Si vous détectez

de la fumée ou une odeur inhabituelle provenant de l’équipement, débranchez

immédiatement l’adaptateur secteur et retirez l’accumulateur de l’appareil photo,

tout en prenant soin de ne pas vous brûler. Poursuivre son utilisation peut provoquer

un incendie ou des blessures. Après avoir retiré l’accumulateur, conﬁ ez l’équipement

à un centre Nikon agréé pour le faire vériﬁ er.

• Ne pas utiliser en présence de gaz in ammable. L’utilisation d’équipement électronique

en présence d’un gaz inﬂ ammable peut provoquer une explosion ou un incendie.

• Ne pas regarder le soleil avec l’objectif ou le viseur de l’appareil photo. Regarder le soleil ou

toute autre source lumineuse intense avec l’objectif ou le viseur peut provoquer des

troubles de la vision irréversibles.

• Tenir éloigné des enfants.

Le non-respect de cette précaution peut provoquer des blessures.

• Suivre les précautions ci-dessous lors de la manipulation de l’objectif et de l’appareil photo :

- Tenir l’objectif et l’appareil photo au sec. Le non-respect de cette précaution peut

provoquer un incendie ou un choc électrique.

- Ne pas manipuler l’objectif ou l’appareil photo avec des mains mouillées. Le non-

respect de cette précaution peut provoquer un choc électrique.

- Ne pas inclure le soleil dans le cadrage lors de la prise de vue de sujets en contre-jour. La

concentration de la lumière du soleil dans l’appareil photo lorsque le soleil est dans ou à

proximité du champ de l’image peut provoquer un incendie.

- Si vous n’avez pas l’intention d’utiliser l’objectif pendant une période prolongée,

ﬁ xez les bouchons avant et arrière et rangez l’objectif hors de la lumière directe du

soleil. Si l’objectif est laissé en contact direct avec la lumière du soleil, les rayons

peuvent toucher des objets inﬂ ammables, provoquant ainsi un incendie.

• Ne pas porter un trépied sur lequel un objectif ou l’appareil photo est  xé. Vous risqueriez

de trébucher ou de frapper accidentellement des personnes, provoquant ainsi des

blessures.

• Ne pas laisser l’objectif là où il serait exposé à des températures élevées, comme une voiture

fermée ou à la lumière directe du soleil. Le non-respect de cette précaution peut avoir des

répercussions sur les parties internes de l’objectif, pouvant provoquer un incendie.

Avis pour les Clients au Canada

CAN ICES-3 B / NMB-3 B

■

Parties de l’objectif

Grip en caoutchouc

Commande de fonction MAP [Mise Au Point] (mémorisation de la mise au

point/rappel de mémoire/activation de l’AF)

Bague de mise au point

Indicateur de distance de mise au point

Repère de distance de mise au point

Repère de rotation de l’objectif

Repère de montage de l’objectif

Joint en caoutchouc de la monture d’objectif

Contacts du microprocesseur

Porte-ﬁ ltre à vanne

Vis du porte-ﬁ ltre à vanne

Œillet pour courroie

Vis de ﬁ xation du collier pour trépied

Collier pour trépied rotatif intégré

Commutateur du mode de mise au point

Commutateur de la limite de mise au point

Commutateur de réduction de vibration

Sélecteur de fonction MAP [Mise Au Point] (AF-L/MEMORY RECALL/AF-ON)

Commutateur de signal sonore

Commande de réglage mémoire

Encoche de sécurité (pour verrou de câble de sécurité)

Parasoleil

Vis du parasoleil

Collier amovible pour monopode

■

 Compatibilité

Cet objectif peut être utilisé avec les appareils photo gamme D4, gamme

D3, Df, D810, gamme D800, D700, D610, D600, gamme D300, D7100, D7000,

D5300, D5200, D5100, D5000, D3300, D3200 et D3100. Pour obtenir les

informations les plus récentes sur les appareils photo compatibles, reportez-

vous à nos dernières brochures ou consultez le site Web Nikon de votre région.

■

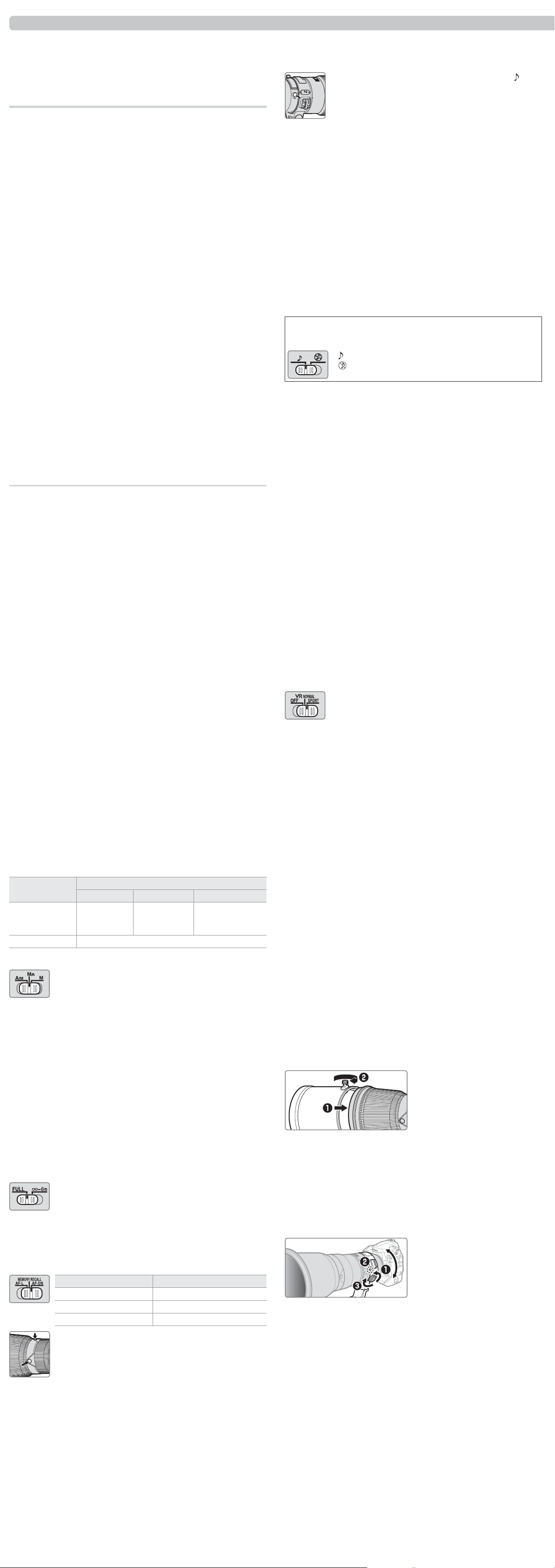

Mise au point

Les modes de mise au point pris en charge sont indiqués dans le tableau

suivant (pour en savoir plus sur les modes de mise au point de l’appareil

photo, consultez le manuel de ce dernier).

Mode de mise au point

de l’appareil photo

Mode de mise au point de l’objectif

A/M

M/A

Autofocus à

priorité manuelle

(priorité AF)

Autofocus à

priorité manuelle

(priorité manuelle)

Mise au point

manuelle avec

télémètre électronique

MF Mise au point manuelle avec télémètre électronique

Modes A/M et M/A

• M/A : l’autofocus peut être désactivé à l’aide de la bague de mise au

point de l’objectif.

• A/M : comme ci-dessus, sauf que la bague de mise au point doit

être tournée davantage pour désactiver l’autofocus, ce qui permet

d’éviter des modiﬁ cations accidentelles de la mise au point dues à

une manipulation involontaire de la bague.

Positionnez le commutateur du mode de mise au point de l’objectif sur

A/M ou M/A.

E ectuez la mise au point.

Si vous le souhaitez, vous pouvez annuler l’autofocus en tournant la bague

de mise au point tout en appuyant sur le déclencheur à mi-course (ou si

l’appareil photo est équipé d’une commande AF-ON, tout en appuyant sur la

commande AF-ON ou si le sélecteur de fonction MAP est positionné sur AF-ON,

tout en appuyant sur l’une des commandes de fonction MAP). Pour refaire

le point à l’aide de l’autofocus, appuyez à nouveau sur le déclencheur à mi-

course ou sur la commande AF-ON ou la commande de fonction MAP.

Commutateur de la limite de mise au point

Ce commutateur permet de dé nir les limites de la distance de mise au point

en mode autofocus.

• FULL : Sélectionnez cette option aﬁ n d’utiliser l’intégralité de la plage

de mise au point.

• ∞–6 m : Si votre sujet se situe toujours à une distance égale ou

supérieure à 6 m, sélectionnez cette option pour eﬀ ectuer la mise au

point plus rapidement.

■

Sélecteur et commandes de fonction MAP

La fonction attribuée aux commandes de fonction MAP peut être sélectionnée

à l’aide du sélecteur de fonction MAP.

Sélecteur de fonction MAP

Commande de fonction MAP

AF-L Mémorisation de la mise au point

MEMORY RECALL Rappel de mémoire

AF-ON Activation de l’AF de l’objectif

Pour utiliser la fonction programmée, appuyez sur l’une des

quatre commandes de fonction. Ces commandes peuvent être

positionnées ailleurs ; pour en savoir plus, contactez le service

après-vente Nikon.

Mémorisation de la mise au point (AF-L)

La mémorisation de la mise au point est uniquement disponible avec

l’autofocus.

Positionnez le commutateur du mode de mise au point sur A/M ou M/A.

Positionnez le sélecteur de fonction MAP sur AF-L.

Mémorisez la mise au point.

La mise au point peut être mémorisée à l’aide de n’importe quelle

commande de fonction MAP et le reste tant que vous appuyez sur cette

commande. Il est également possible de mémoriser la mise au point à

l’aide des commandes de l’appareil photo.

Rappel de mémoire

Enregistrez et sélectionnez des positions de mise au point souvent utilisées.

Enregistrement des positions de mise au point

Positionnez le commutateur de signal sonore sur .

E ectuez la mise au point.

Appuyez sur la commande de réglage mémoire.

Vous pouvez e ectuer cette opération avec tout mode de

mise au point, quelle que soit la position du sélecteur de

fonction MAP. Un signal soanore est émis si l’opération a

fonctionné. Si ce n’est pas le cas, l’indicateur de distance de

mise au point se déplace de gauche à droite puis de droite à

gauche une dizaine de fois et l’objectif émet un bip bref suivi

de trois longs bips ; refaites le point et appuyez à nouveau

sur la commande de réglage de mémoire. La distance

enregistrée n’est pas supprimée lors de la mise hors tension

de l’appareil photo ou du retrait de l’objectif.

Utilisation des positions de mise au point enregistrées

Positionnez le sélecteur de fonction MAP sur MEMORY RECALL.

Sélectionnez la distance de mise au point enregistrée.

Appuyez sur n’importe quelle commande de fonction MAP pour faire le

point à la distance enregistrée. L’appareil photo refait le point à la distance

enregistrée même lorsque vous appuyez sur le déclencheur à mi-course. La

prise de vue normale reprend lorsque vous relâchez la commande de fonction

MAP. Maintenez cette dernière enfoncée jusqu’à ce que la photo soit prise.

Commutateur de signal sonore

Le commutateur de signal sonore permet d’activer ou de désactiver le signal

sonore émis lors des opérations de réglage et de rappel de mémoire.

• : signal sonore activé.

•

: signal sonore désactivé.

Activation de l’AF (AF-ON)

Positionnez le commutateur du mode de mise au point sur A/M ou M/A.

Positionnez le sélecteur de fonction MAP sur AF-ON.

E ectuez la mise au point.

Appuyez sur n’importe quelle commande de fonction MAP pour e ectuer

la mise au point à l’aide de l’autofocus. Vous pouvez également faire le

point à l’aide des commandes de l’appareil photo.

■

Profondeur de champ

Si l’appareil photo dispose d’une fonction d’aperçu de la profondeur de

champ, il est possible de prévisualiser cette dernière dans le viseur. Reportez-

vous au tableau de la profondeur de champ pour en savoir plus.

■

Ouverture

Réglez l’ouverture à l’aide des commandes de l’appareil photo. La cadence de

prise de vue peut ralentir à certaines ouvertures.

■

Réduction de vibration (VR)

La fonction de réduction de vibration (VR) atténue les phénomènes de  ou

provoqués par le bougé de l’appareil photo, ce qui permet de recourir à des

vitesses d’obturation jusqu’à 4,0 fois plus lentes que celles normalement

utilisées et d’augmenter ainsi le nombre de vitesses possibles. Les e ets de

la fonction VR sur la vitesse d’obturation sont mesurés en mode NORMAL

selon les normes de la CIPA (Camera and Imaging Products Association) ; les

mesures des objectifs de format FX sont e ectuées à l’aide d’appareils photo

numériques de format FX, celles des objectifs de format DX à l’aide d’appareils

photo de format DX. Les mesures des zooms sont e ectuées en position de

zoom maximale.

Utilisation du commutateur de réduction de vibration

• Sélectionnez OFF pour désactiver la réduction de vibration.

• Sélectionnez NORMAL pour optimiser la réduction de vibration lorsque

vous photographiez des sujets immobiles. La réduction de vibration

s’active lorsque vous appuyez sur le déclencheur à mi-course.

• Sélectionnez SPORT lorsque vous photographiez des athlètes et

d’autres sujets qui se déplacent rapidement et de façon imprévisible.

La réduction de vibration s’active lorsque vous appuyez sur le

déclencheur à mi-course.

Utiliser la réduction de vibration : Remarques

• Lorsque vous utilisez la réduction de vibration, appuyez sur le déclencheur à mi-

course et attendez que l’image se stabilise dans le viseur avant d’appuyer sur le

déclencheur jusqu’en ﬁ n de course.

• Lorsque la réduction de vibration est activée, l’image dans le viseur peut être ﬂ oue

une fois le déclencheur relâché. Cela n’indique pas un dysfonctionnement.

• Le réglage SPORT est recommandé pour eﬀ ectuer des ﬁ lés panoramiques, bien qu’il

soit aussi possible d’utiliser le réglage NORMAL .

• En modes NORMAL et SPORT, la réduction de vibration s’applique uniquement

au mouvement ne faisant pas partie du ﬁ lé (par exemple, si l’appareil photo est

utilisé pour faire un ﬁ lé horizontal, la réduction de vibration ne s’applique qu’au

tremblement vertical).

• Ne mettez pas l’appareil photo hors tension et ne retirez pas l’objectif pendant que

la réduction de vibration est activée. Si l’alimentation de l’objectif est coupée alors

que la réduction de vibration est activée, l’objectif peut vibrer s’il est secoué. Il ne

s’agit pas d’un dysfonctionnement et cela peut être corrigé en reﬁ xant l’objectif et

en mettant l’appareil photo sous tension.

• Si l’appareil photo est équipé d’un ﬂ ash intégré, la réduction de vibration est

désactivée pendant que le ﬂ ash se charge.

• Les réglages NORMAL et SPORT peuvent atténuer l’e et de  ou observé lorsque

l’appareil photo est  xé sur un trépied. Le réglage OFF peut néanmoins produire

de meilleurs résultats dans certains cas, selon le type de trépied et les conditions

de prise de vue.

• Les réglages NORMAL et SPORT sont recommandés si l’appareil photo est  xé sur un

monopode.

■

 Parasoleil

Le parasoleil protège l’objectif et bloque la lumière di use pouvant causer de

la lumière parasite ou une image fantôme.

Serrez à fond la vis du parasoleil (

Un vignettage peut se produire si le parasoleil n’est pas  xé correctement. Le

parasoleil peut être retourné et monté sur l’objectif lorsqu’il n’est pas utilisé.

■

Utilisation d’un collier pour trépied rotatif intégré

Fixez le trépied au collier pour trépied de l’objectif et non à l’appareil photo.

Notez que votre main peut entrer en contact avec le trépied si vous tournez

l’appareil photo tout en le tenant par sa poignée. Retirez le collier pour

trépied en dévissant sa vis de verrouillage ; pour en savoir plus, contactez un

représentant Nikon agréé.

Repositionnement de l’appareil photo

Desserrez la vis de  xation du collier

pour trépied (

), faites correspondre

le repère de rotation de l’objectif (

)

à l’orientation de l’appareil photo, puis

serrez la vis (

Collier pour monopode

Le collier pour monopode amovible (fourni) peut être utilisé à la place du

collier pour trépied. Après avoir changé de collier, veillez à ce que celui-ci soit

bien verrouillé. Le non-respect de cette mise en garde risque d’endommager

l’objectif ou l’appareil photo.

■

Encoche de sécurité

L’encoche de sécurité permet de  xer des verrous de câble de sécurité

disponibles auprès d’autres fabricants. Pour en savoir plus, reportez-vous à la

documentation fournie avec le verrou de câble de sécurité.

■

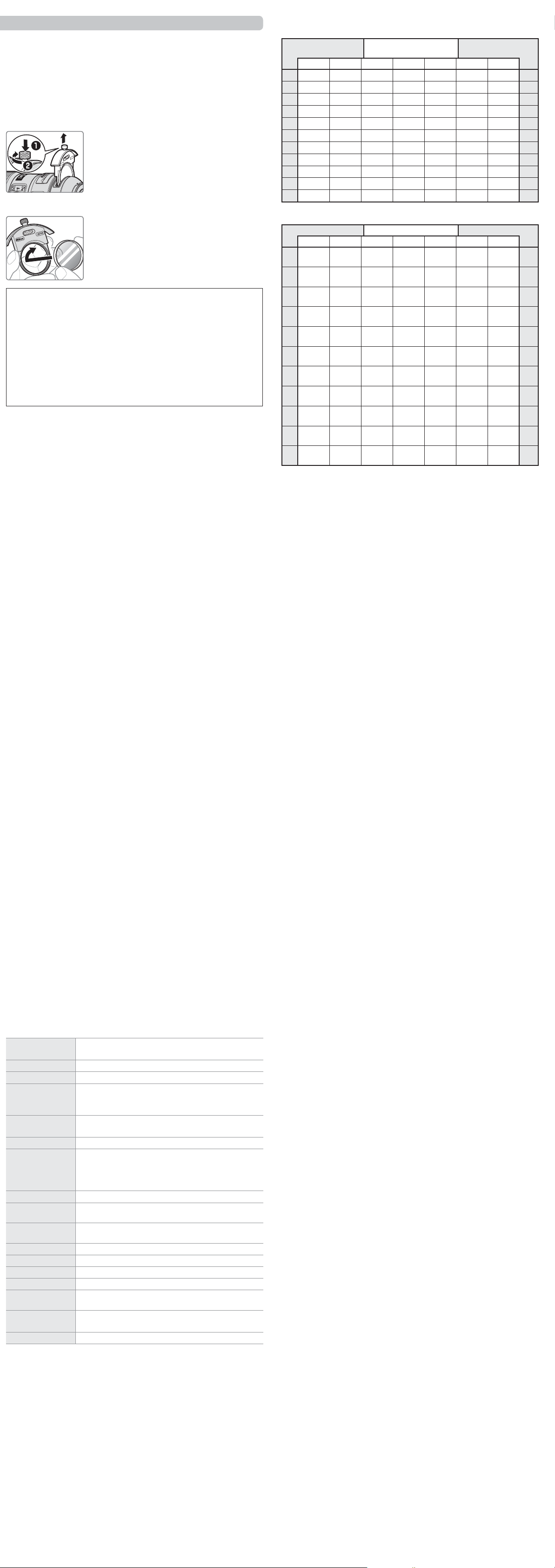

Filtres

Lorsque vous photographiez avec le porte- ltre à vanne, véri ez qu’un  ltre

est inséré. Le porte- ltre est doté en standard d’un  ltre neutre (NC).

Insertion de  ltres

Déverrouillez le porte- ltre.

Appuyez sur la vis du porte- ltre à vanne et

tournez-la dans le sens inverse des aiguilles

d’une montre jusqu’à ce que la ligne blanche

forme un angle droit avec l’axe de l’objectif.

Retirez le porte- ltre à vanne.

Retirez le  ltre fourni.

Vissez un  ltre à vis 40,5 mm dans le porte- ltre

(du côté où sont indiqués « Nikon » et « JAPAN »).

Vous pouvez ensuite réinsérer le porte- ltre, de

façon à ce qu’il soit face au sujet ou à l’appareil

photo.

Utilisation d’un  ltre polarisant circulaire à emboîtement C-PL405 (en option)

Le C-PL405 bloque les re ets parasites provenant du verre, de l’eau et des surfaces

non métalliques. Le porte- ltre à emboîtement n’est pas nécessaire ; lorsque vous

utilisez le  ltre, veillez à ce qu’il soit  xé correctement ; notez également qu’il

n’est ni étanche à la poussière ni aux éclaboussures. Notez que l’utilisation d’un

C-PL405 augmente légèrement la distance de mise au point minimale et que la

distance de mise au point signalée par l’indicateur peut légèrement di érer. Lors

de l’utilisation de la fonction de rappel de mémoire, pensez à installer le  ltre

avant d’enregistrer la position de mise au point.

Ne laissez pas le CP-PL405 longtemps à la lumière directe du soleil ou dans

des lieux exposés à une humidité excessive ou à des températures élevées.

■

Entretien de l’objectif

• L’objectif retrouve son ouverture maximale après avoir été retiré de l’appareil photo.

Pour protéger l’intérieur de l’objectif, rangez-le à l’abri de la lumière directe du soleil

ou remettez en place son bouchon.

• Soutenez toujours l’objectif lorsque vous tenez l’appareil photo. Vous risquez sinon

d’endommager la monture d’objectif.

• Ne prenez pas ou ne tenez pas l’objectif ou l’appareil photo en saisissant uniquement

le parasoleil.

• Maintenez les contacts du microprocesseur propres.

• Si le joint en caoutchouc de la monture d’objectif est endommagé, cessez immédiatement

l’utilisation et conﬁ ez l’objectif à un centre Nikon agréé pour le faire réparer.

• Utilisez une souﬄ ette pour enlever la poussière et les peluches sur la surface de

l’objectif.

• Pour eﬀ acer les taches et les traces de doigt des surfaces en verre, imprégnez

un morceau de tissu propre en coton avec une petite quantité d’éthanol ou de

nettoyant pour objectif ou utilisez une lingette nettoyante pour objectif, et nettoyez

avec un mouvement circulaire à partir du centre vers l’extérieur, tout en prenant soin

de ne pas laisser de traces, ni de toucher le verre avec les doigts.

• La lentille avant traitée au ﬂ uor peut être nettoyée simplement en l’essuyant avec

un chiﬀ on sec. Les taches et les traces de doigt peuvent être eﬀ acées avec un tissu

propre et doux en coton ou une lingette nettoyante pour objectif ; nettoyez avec

un mouvement circulaire à partir du centre vers l’extérieur, tout en prenant soin

de ne pas laisser de traces, ni de toucher le verre avec les doigts. Pour retirer les

taches tenaces, essuyez délicatement avec un chiﬀ on doux et imbibé d’une petite

quantité d’eau distillée, d’éthanol ou de nettoyant pour objectif. Les taches en forme

de goutte présentes sur la lentille traitée au ﬂ uor (hydrofuge et oléofuge) peuvent

être retirées avec un chiﬀ on sec.

• N’utilisez jamais de solvants organiques comme un diluant à peinture ou du

benzène pour nettoyer l’objectif.

• Fixez les bouchons avant (à emboîtement) et arrière avant de ranger l’objectif dans

sa valise de transport.

• Si vous n’avez pas l’intention d’utiliser l’objectif pendant une période prolongée, rangez-

le dans un endroit frais et sec pour éviter la moisissure et la rouille. Ne pas ranger à la

lumière directe du soleil ou avec des boules antimites de naphtaline ou de camphre.

• Tenez l’objectif au sec. La formation de rouille sur le mécanisme interne peut causer

des dégâts irréparables.

• Laisser l’objectif dans des endroits extrêmement chauds peut endommager ou

déformer les éléments composés de plastique renforcé.

• Des plis vont se former si le bouchon avant à emboîtement (fourni) est plié, mais

cela n’empêche pas de l’utiliser.

• Ne vous asseyez pas et ne vous mettez pas debout sur la valise.

• La ceinture de sécurité incluse avec la valise fournie avec l’objectif comporte un

verrou autorisé par la TSA (Transportation Security Administration) des États-Unis.

• Nikon décline toute responsabilité en cas d’endommagement ou de vol des

dispositifs protégés par une ceinture de sécurité ou des câbles de sécurité.

■

Accessoires fournis

• Bouchon avant d’objectif à emboîtement

• Bouchon arrière d’objectif LF-4

• Parasoleil d’objectif HK-38

• Porte-ﬁ ltre à vanne

• Filtre NC à vis 40,5 mm

• Courroie LN-2

• Valise de transport CT-405 (avec ceinture de sécurité)

• Collier pour monopode

■

Accessoires compatibles

• Filtres à vis 40,5 mm

• Filtre polarisant circulaire insérable C-PL405

• Téléconvertisseurs AF-I/AF-S TC-14E /TC-14E II /TC-14E III /TC-17E II

TC-20E /TC-20E II /

TC-20E III

■

Caractéristiques

Type

Objectif AF-S de type E avec microprocesseur intégré et

monture F

Focale

400 mm

Ouverture maximale

f/2.8

Construction optique

16 lentilles en 12 groupes (dont 2 lentilles en verre ED, 2 lentilles en

 uorite et des lentilles béné ciant d’un traitement nanocristal) et 1 lentille

de protection en verre (avec traitement au  uor)

Angle de champ

• Re ex numériques Nikon de format FX : 6°10

• Re ex numériques Nikon de format DX : 4°

Information de distance

Communiquée au boîtier de l’appareil photo

Mise au point

Système de mise au point interne de Nikon (IF, Internal

Focusing) avec autofocus commandé par un moteur

ondulatoire silencieux (SWM) et bague de mise au point pour

mise au point manuelle

Réduction de vibration

Décentrement avec voice coil motors (VCMs)

Indicateur de distance

de mise au point

2,6 m à l’inﬁ ni (∞)

Distance minimale de

mise au point

2,6 m depuis le plan focal

Lamelles de diaphragme

9 (diaphragme circulaire)

Diaphragme

Contrôle automatique et électronique de l’ouverture

Plage des ouvertures

f/2.8 à f/22

Mesure

Pleine ouverture

Commutateur de la

limite de mise au point

Deux positions : FULL (∞ – 2,6 m) et ∞ – 6 m

Dimensions

Environ 159,5 mm de diamètre maximum × 358 mm (distance

à partir du plan d’appui de la monture d’objectif de l’appareil photo)

Poids

Environ 3800 g

Nikon se réserve le droit de modiﬁ er les caractéristiques du matériel décrit dans ce manuel

à tout moment et sans préavis.

■

Depth of ﬁ eld (Metric)

■



Profondeur de champ

Profondeur de champ (m)

• Focus distance

• Distance de mise au point

• Depth of  eld

• Profondeur de champ

• Reproduction ratio

• Rapport de reproduction

f/2.8 f/4 f/5.6 f/8 f/11 f/16 f/22

2.6

2.60 – 2.60 2.60 – 2.60 2.59 – 2.61 2.59 – 2.61 2.59 – 2.61 2.58 – 2.62 2.58 – 2.62 1/5.8

2.8 2.80 – 2.80 2.80 – 2.80 2.79 – 2.81 2.79 – 2.81 2.79 – 2.81 2.78 – 2.82 2.77 – 2.83

1/6.3

3.5 3.49 – 3.51 3.49 – 3.51 3.49 – 3.51 3.49 – 3.51 3.48 – 3.52 3.47 – 3.53 3.46 – 3.54

1/8.1

4 3.99 – 4.01 3.99 – 4.01 3.99 – 4.01 3.98 – 4.02 3.97 – 4.03 3.96 – 4.04 3.95 – 4.06

1/9.3

5 4.99 – 5.01 4.98 – 5.02 4.98 – 5.02 4.97 – 5.03 4.96 – 5.04 4.94 – 5.06 4.92 – 5.09

1/11.9

6 5.98 – 6.02 5.98 – 6.02 5.97 – 6.03 5.96 – 6.04 5.94 – 6.06 5.91 – 6.09 5.88 – 6.13

1/14.4

8 7.97 – 8.03 7.96 – 8.04 7.94 – 8.06 7.92 – 8.08 7.89 – 8.12 7.84 – 8.16 7.78 – 8.23

1/19.5

12 11.93 – 12.07 11.91 – 12.09 11.87 – 12.13 11.82 – 12.19 11.75 – 12.26 11.65 – 12.38 11.51 – 12.54

1/29.7

15 14.90 – 15.10 14.86 – 15.15 14.80 – 15.21 14.72 – 15.29 14.61 – 15.42 14.45 – 15.60 14.23 – 15.86

1/37.4

30 29.59 – 30.42 29.43 – 30.59 29.20 – 30.84 28.88 – 31.21 28.45 – 31.74 27.85 – 32.52 27.05 – 33.69

1/75.7

∞ 2137.07 – ∞ 1537.28 – ∞ 1087.19 – ∞ 768.98 – ∞ 543.94 – ∞ 384.83 – ∞ 272.32 – ∞ 1/∞

■

Depth of ﬁ eld (Imperial)

(ft)

Focus distance

Depth of field

Reproduction ratio

f/2.8 f/4 f/5.6 f/8 f/11 f/16 f/22

8.5

8 ft 6 ⁄ in. –

8 ft 6 ⁄ in.

8 ft 6 ⁄ in. –

8 ft 6 ⁄ in.

8 ft 6 in. –

8 ft 6 ⁄ in.

8 ft 6 in. –

8 ft 6 ⁄ in.

8 ft 6 in. –

8 ft 6 ⁄ in.

8 ft 5 ⁄ in. –

8 ft 7 ⁄ in.

8 ft 5 ⁄ in. –

8 ft 7 ⁄ in.

1/5.8

9.2

9 ft 2 ⁄ in. –

9 ft 2 ⁄ in.

9 ft 2 ⁄ in. –

9 ft 2 ⁄ in.

9 ft 1 ⁄ in. –

9 ft 2 ⁄ in.

9 ft 1 ⁄ in. –

9 ft 2 ⁄ in.

9 ft 1 ⁄ in. –

9 ft 2 ⁄ in.

9 ft 1 ⁄ in. –

9 ft 3 in.

9 ft 1 ⁄ in. –

9 ft 3 ⁄ in.

1/6.3

11.5

11 ft 5 ⁄ in. –

11 ft 6 ⁄ in.

11 ft 5 ⁄ in. –

11 ft 6 ⁄ in.

11 ft 5 ⁄ in. –

11 ft 6 ⁄ in.

11 ft 5 ⁄ in. –

11 ft 6 ⁄ in.

11 ft 5 ⁄ in. –

11 ft 6 ⁄ in.

11 ft 4 ⁄ in. –

11 ft 6 ⁄ in.

11 ft 4 ⁄ in. –

11 ft 7 ⁄ in.

1/8.1

13.1

13 ft 1 ⁄ in. –

13 ft 1 ⁄ in.

13 ft 1 ⁄ in. –

13 ft 1 ⁄ in.

13 ft 1 ⁄ in. –

13 ft 1 ⁄ in.

13 ft ⁄ in. –

13 ft 2 ⁄ in.

13 ft ⁄ in. –

13 ft 2 ⁄ in.

12 ft 11 ⁄ in. –

13 ft 3 in.

12 ft 11 ⁄ in. –

13 ft 3 ⁄ in.

1/9.3

16.4

16 ft 4 ⁄ in. –

16 ft 5 ⁄ in.

16 ft 4 ⁄ in. –

16 ft 5 ⁄ in.

16 ft 4 ⁄ in. –

16 ft 5 ⁄ in.

16 ft 3 ⁄ in. –

16 ft 6 in.

16 ft 3 ⁄ in. –

16 ft 6 ⁄ in.

16 ft 2 ⁄ in. –

16 ft 7 ⁄ in.

16 ft 1 ⁄ in. –

16 ft 8 ⁄ in.

1/11.9

19.7

19 ft 7 ⁄ in. –

19 ft 9 in.

19 ft 7 ⁄ in. –

19 ft 9 in.

19 ft 7 ⁄ in. –

19 ft 9 ⁄ in.

19 ft 6 ⁄ in. –

19 ft 9 ⁄ in.

19 ft 5 ⁄ in. –

19 ft 10 ⁄ in.

19 ft 4 ⁄ in. –

19 ft 11 ⁄ in.

19 ft 3 ⁄ in. –

20 ft 1 ⁄ in.

1/14.4

26.3

26 ft 1 ⁄ in. –

26 ft 4 ⁄ in.

26 ft 1 ⁄ in. –

26 ft 4 ⁄ in.

26 ft ⁄ in. –

26 ft 5 ⁄ in.

25 ft 11 ⁄ in. –

26 ft 6 ⁄ in.

25 ft 10 ⁄ in. –

26 ft 7 ⁄ in.

25 ft 8 ⁄ in. –

26 ft 9 ⁄ in.

25 ft 6 ⁄ in. –

27 ft

1/19.5

39.4

39 ft 1 ⁄ in. –

39 ft 7 ⁄ in.

39 ft ⁄ in. –

39 ft 7 ⁄ in.

38 ft 11 ⁄ in. –

39 ft 9 ⁄ in.

38 ft 9 ⁄ in. –

39 ft 11 ⁄ in.

38 ft 6 ⁄ in. –

40 ft 2 ⁄ in.

38 ft 2 ⁄ in. –

40 ft 7 ⁄ in.

37 ft 9 ⁄ in. –

41 ft 1 ⁄ in.

1/29.7

49.2

48 ft 10 ⁄ in. –

49 ft 6 ⁄ in.

48 ft 9 in. –

49 ft 8 ⁄ in.

48 ft 6 ⁄ in. –

49 ft 10 ⁄ in.

48 ft 3 ⁄ in. –

50 ft 1 ⁄ in.

47 ft 11 ⁄ in. –

50 ft 7 ⁄ in.

47 ft 4 ⁄ in. –

51 ft 2 ⁄ in.

46 ft 8 ⁄ in. –

52 ft ⁄ in.

1/37.4

98.4

97 ft ⁄ in. –

99 ft 9 ⁄ in.

96 ft 6 ⁄ in. –

100 ft 4 ⁄ in.

95 ft 9 ⁄ in. –

101 ft 2 ⁄ in.

94 ft 9 in. –

102 ft 4 ⁄ in.

93 ft 4 ⁄ in. –

104 ft 1 ⁄ in.

91 ft 4 ⁄ in. –

106 ft 8 ⁄ in.

88 ft 9 in. –

110 ft 6 ⁄ in.

1/75.7

∞

7011 ft 3 ⁄ in. –

∞

5043 ft 6 ⁄ in. –

∞

3566 ft 10 ⁄ in. –

∞

2522 ft 10 ⁄ in. –

∞

1784 ft 6 ⁄ in. –

∞

1262 ft 6 ⁄ in. –

∞

893 ft 5 ⁄ in. –

∞

1/∞

Loading ...

User Manual Nikon 2217 AF-S NIKKOR 400mm f/2.8E FL ED VR Lens

Documents for Nikon 2217

User’s Manual

Specifications

Photos
